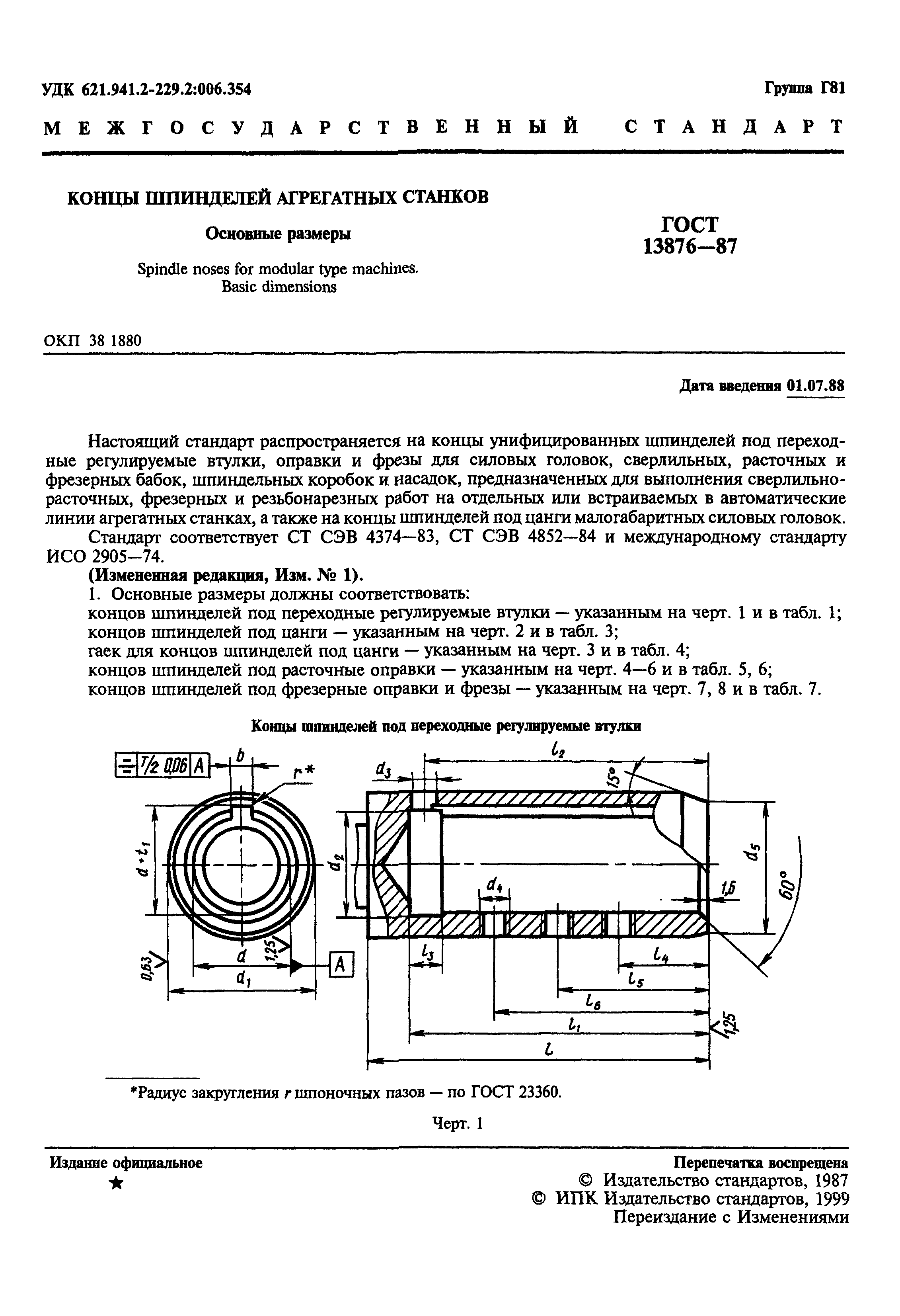

ГОСТ 13876-87

Концы шпинделей агрегатных станков. Основные размеры

Обозначение:	ГОСТ 13876-87
Обозначение англ:	GOST 13876-87
Статус:	действует
Название рус.:	Концы шпинделей агрегатных станков. Основные размеры
Название англ.:	Spindle noses for modular type machines. Basic dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1988
Область применения:	Стандарт распространяется на концы унифицированные шпинделей под переходные регулируемые втулки, оправки и фрезы для силовых головок, сверлильных, расточных и фрезерных бабок, шпиндельных коробок и насадок, предназначенных для выполнения сверлильнорасточных, фрезерных и резьбонарезных работ на отдельных или встраиваемых в автоматические линии агрегатных станках, а также на концы шпинделей под цанги малогабаритных силовых головок.

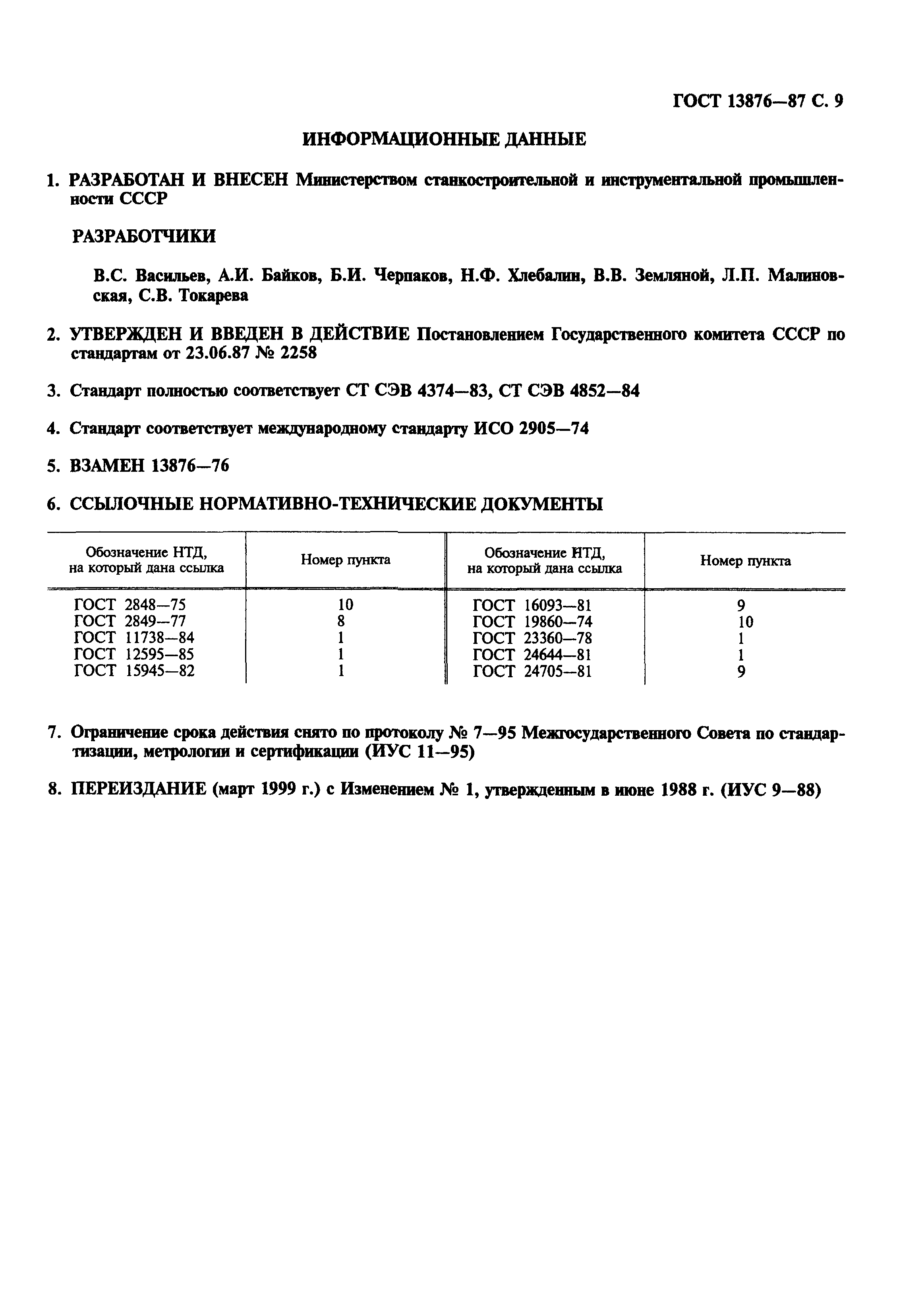

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	23.06.1987 Госстандарт СССР (USSR Gosstandart 2258)
Издан:	Издательство стандартов (1987 г. ) ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Шлифовальные и полировальные станки Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Шлифовальные и полировальные станки
Заменяет собой:	ГОСТ 13876-76 «Концы шпинделей агрегатных и многошпиндельных сверлильных станков. Основные размеры»
Нормативные ссылки:	ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 12595-2003 «Станки металлорежущие. Концы шпинделей фланцевые типа А и фланцы зажимных устройств. Основные и присоединительные размеры» ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Конструкция и размеры» ГОСТ 12595-85 «Станки металлорежущие. Концы шпинделей фланцевые типа А. Основные и присоединительные размеры» ГОСТ 15945-82 «Конусы внутренние и наружные конусностью 7:24. Размеры» ГОСТ 19860-93 «Конусы внутренние и наружные конусностью 7:24. Допуски» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля» ГОСТ 2849-94 «Калибры для конусов инструментов. Технические условия» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
