Скачать СП 34-106-98 Подземные хранилища газа, нефти и продуктов их переработкиДата актуализации: 10.08.2017 СП 34-106-98

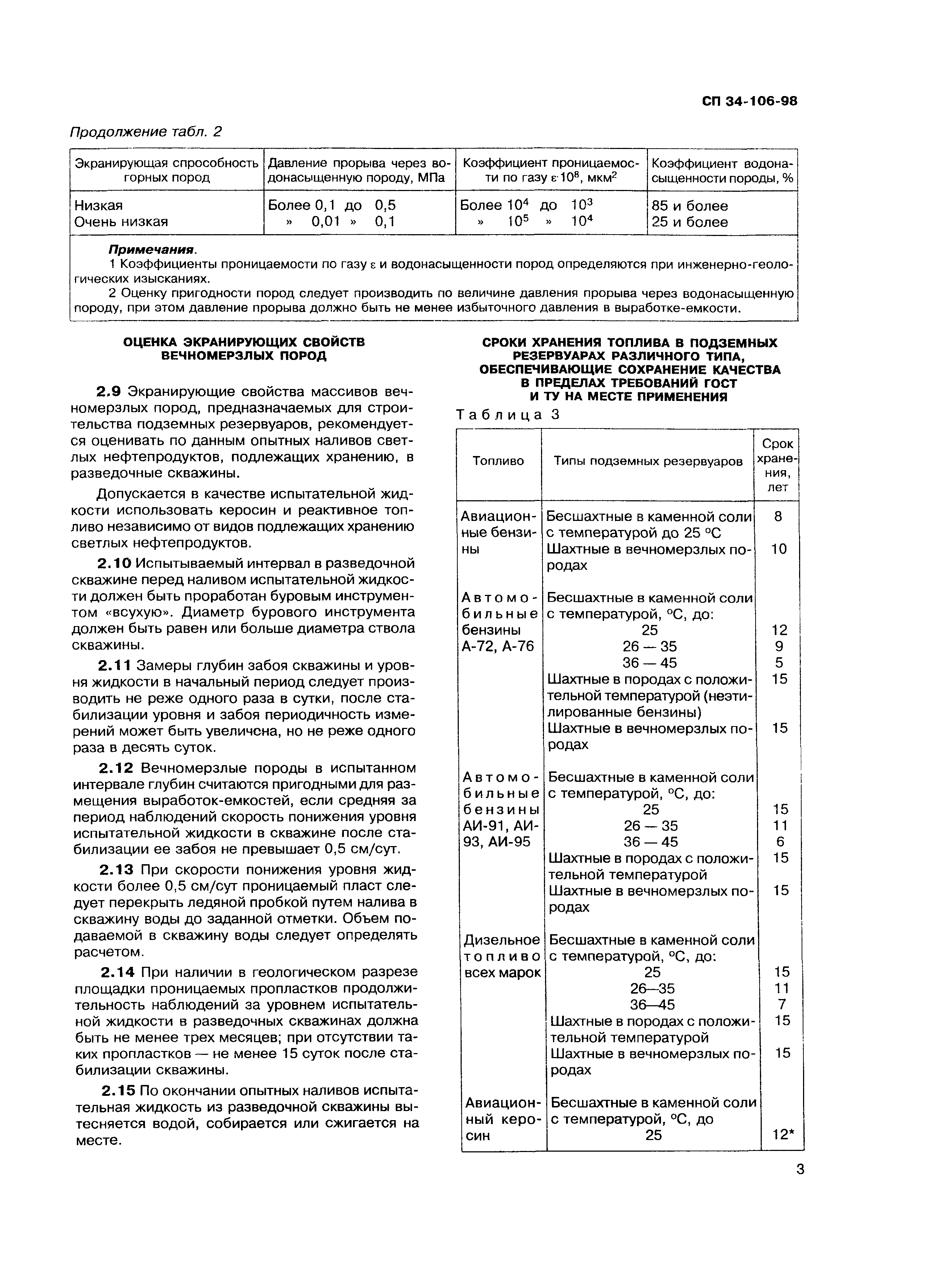

Подземные хранилища газа, нефти и продуктов их переработкиОбозначение: | СП 34-106-98 | Обозначение англ: | SP 34-106-98 | Статус: | действует | Название рус.: | Подземные хранилища газа, нефти и продуктов их переработки | Название англ.: | Underground Storage Facilities for Gas, Petroleum, and Their Products | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.1999 | Область применения: | Свод правил применяется при проектировании и строительстве подземных хранилищ газа, нефти, газового конденсата и продуктов их переработки с резервуарами, сооружаемыми в каменной соли и других горных породах. | Оглавление: | 1. Область применения 2. Правила проектирования Определение расстояния между устьями соседних эксплуатационных скважин бесшахтных резервуаров в каменной соли Определение объема выброса СУГ, нефти и нефтепродуктов при аварийной разгерметизации устья скважины бесшахтного резервуара в каменной соли Определение минимальной глубины заложения кровли выработки-емкости подземного резервуара Оценка экранирующих свойств вечномерзлых пород Сроки хранения топлива в подземных резервуарах различного типа, обеспечивающие сохранение качества в пределах требований ГОСТ и ТУ на месте применения Принципиальные объемно-планировочные схемы Оценка длительной устойчивости выработок-емкостей подземных резервуаров в породных массивах, проявляющие реологические свойства Технологические схемы строительства бесшахтных резервуаров в каменной соли Конструкция эксплуатационных скважин бесшахтных резервуаров в каменной соли Способы удаления рассола с площадок строительства бесшахтных резервуаров в каменной соли Устройство рассолохранилищ Подземные выработки шахтных резервуаров в породах с положительной температурой и их обустройство Расчет толщины теплоизоляции эксплуатационных скважин шахтных резервуаров в вечномерзлых породах 3. Правила производства работ Строительство эксплуатационных скважин бесшахтных резервуаров в каменной соли Строительство выработок-емкостей бесшахтных резервуаров в каменной соли Удаление рассола с площадок строительства Сооружение наземных рассолохранилищ Геодезическо-маркшейдерское, геологическое и гидрогеологическое обеспечение при строительстве шахтных резервуаров Строительство выработок и герметичных перемычек шахтных резервуаров в породах с положительной температурой Строительство шахтных резервуаров в вечномерзлых породах 4. Правила испытаний на герметичность подземных резервуаров Испытание на герметичность эксплуатационных скважин бесшахтных резервуаров в каменной соли Испытание на герметичность бесшахтных резервуаров в каменной соли Испытание на герметичность шахтных резервуаров в породах с положительной температурой Испытание на герметичность шахтных резервуаров в вечномерзлых породах 5. Правила приемки работ Приложение А. Нормативные ссылки Приложение Б. Термин и их определения | Разработан: | ООО Подземгазпром ОАО Газпром (Podzemgazprom OOO, Gazprom OAO )
| Утверждён: | 15.01.1999 ОАО Газпром (Gazprom OAO 5)
| Принят: | 20.06.1997 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 10-03/325) 14.08.1997 Минприроды России (Russian Federation Minprirody 21-19/152) 18.12.1997 ГУГПС МВД России (GUGPS, Russian Federation Ministry of Internal Affairs 70/7.7/7696) 07.08.1997 Госсанэпиднадзор России (Russian Federation Gossanepidnadzor Д01-13/904-111) 31.12.1997 Государственный комитет Российской Федерации по охране окружающей среды (586)
| Издан: | ГУП ЦПП (CPP GUP 2000 г. ) ИРЦ Газпром (IRC Gazprom 1999 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file3.gif) Кодекс 1103-1 «Земельный кодекс РСФСР»![](../../../image/file3.gif) Федеральный закон 174-ФЗ «Об экологической экспертизе»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.01-85* «Организация строительного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.01.07-85* «Нагрузки и воздействия»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.01.02-85* «Противопожарные нормы»![](../../../image/file3.gif) СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.11.03-93 «Склады нефти и нефтепродуктов. Противопожарные нормы»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.01.09-91 «Здания и сооружения на подрабатываемых территориях и просадочных грунтах»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-89-80* «Генеральные планы промышленных предприятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП III-10-75 «Благоустройство территории»![](../../../image/file3.gif) СНиП 2.09.02-85* «Производственные здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.09.03-85 «Сооружения промышленных предприятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.09.04-87* «Административные и бытовые здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.11.01-85 «Складские здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-94-80 «Подземные горные выработки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.02.03-84 «Подземные горные выработки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 459-74 «Нормы отвода земель для нефтяных и газовых скважин»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 512-78 «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.02.02-85* «Основания гидротехнических сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.04-82* «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.05-84* «Плотины из грунтовых материалов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.06-85 «Плотины бетонные и железобетонные»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.08-87 «Бетонные и железобетонные конструкции гидротехнических сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.09-84 «Туннели гидротехнические»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 551-82 «Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.05.06-85* «Магистральные трубопроводы»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП III-42-80* «Магистральные трубопроводы»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 452-73 «Нормы отвода земель для магистральных трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.05.04-85* «Наружные сети и сооружения водоснабжения и канализации»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 496-77 «Временная инструкция по проектированию сооружений для очистки поверхностных сточных вод»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование»![](../../../image/file3.gif) СНиП 2.04.07-86* «Тепловые сети»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-35-76* «Котельные установки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.08-87* «Газоснабжение»![](../../../image/file3.gif) СНиП 3.05.02-88* «Газоснабжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.02.04-88 «Основания и фундаменты на вечномерзлых грунтах»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»![](../../../image/file3.gif) СП 11-101-95 «Порядок разработки, согласования, утверждения и состав обоснований инвестиций в строительство предприятий, зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) НПБ 101-95 «Нормы проектирования объектов пожарной охраны»![](../../../image/file2.gif) ![](../../../image/file3.gif) НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности»![](../../../image/file3.gif) РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»![](../../../image/file3.gif) ПБ 06-111-95 «Единые правила безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27751-88 «Надежность строительных конструкций и оснований. Основные положения по расчету»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 310.1-76 «Цементы. Методы испытаний. Общие положения»![](../../../image/file2.gif) ГОСТ 26798.0-85 «Цементы тампонажные. Методы испытаний. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8735-88 «Песок для строительных работ. Методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 632-80 «Трубы обсадные и муфты к ним. Технические условия»![](../../../image/file2.gif) ГОСТ 1.5-93 «Правила проведения работ по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению и содержанию стандартов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.0.003-74 «Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.4.009-83 «Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.0.0.04-90 «Охрана природы. Экологический паспорт промышленного предприятия. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.1.3.06-82 «Охрана природы. Гидросфера. Общие требования к охране подземных вод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.4.3.02-85 «Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.5.3.04-83 «Охрана природы. Земли. Общие требования к рекультивации земель»![](../../../image/file2.gif) ![](../../../image/file3.gif) СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб»![](../../../image/file2.gif) ![](../../../image/file3.gif) НПБ 201-96 «Пожарная охрана предприятий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.1.3.05-82 «Охрана природы. Гидросфера. Общие требования к охране поверхностных и подземных вод от загрязнения нефтью и нефтепродуктами»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8269.0-97 «Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний»![](../../../image/file3.gif) Федеральный закон 52-ФЗ «О санитарно-эпидемиологическом благополучии населения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17.1.3.12-86 «Охрана природы. Гидросфера. Общие правила охраны вод от загрязнения при бурении и добыче нефти и газа на суше»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 34-02-99 «Подземные хранилища газа, нефти и продуктов их переработки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1581-96 «Портландцементы тампонажные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26798.1-96 «Цементы тампонажные. Методы испытаний»![](../../../image/file3.gif) РД 08-200-98 «Правила безопасности в нефтяной и газовой промышленности»![](../../../image/file3.gif) ВУП СНЭ 87 «Ведомственные указания по проектированию железнодорожных сливо-наливных эстакад легковоспламеняющихся и горючих жидкостей и сжиженных углеводородных газов»![](../../../image/file3.gif) Указ 234 «Об утверждении Положения о Федеральном горном и промышленном надзоре России»![](../../../image/file3.gif) ПБ 08-83-95 «Правила обустройства и безопасной эксплуатации подземных хранилищ природного газа в отложениях каменной соли»![](../../../image/file2.gif) ГОСТ 12.2.041-79 «Система стандартов безопасности труда. Оборудование буровое. Требования безопасности»
|

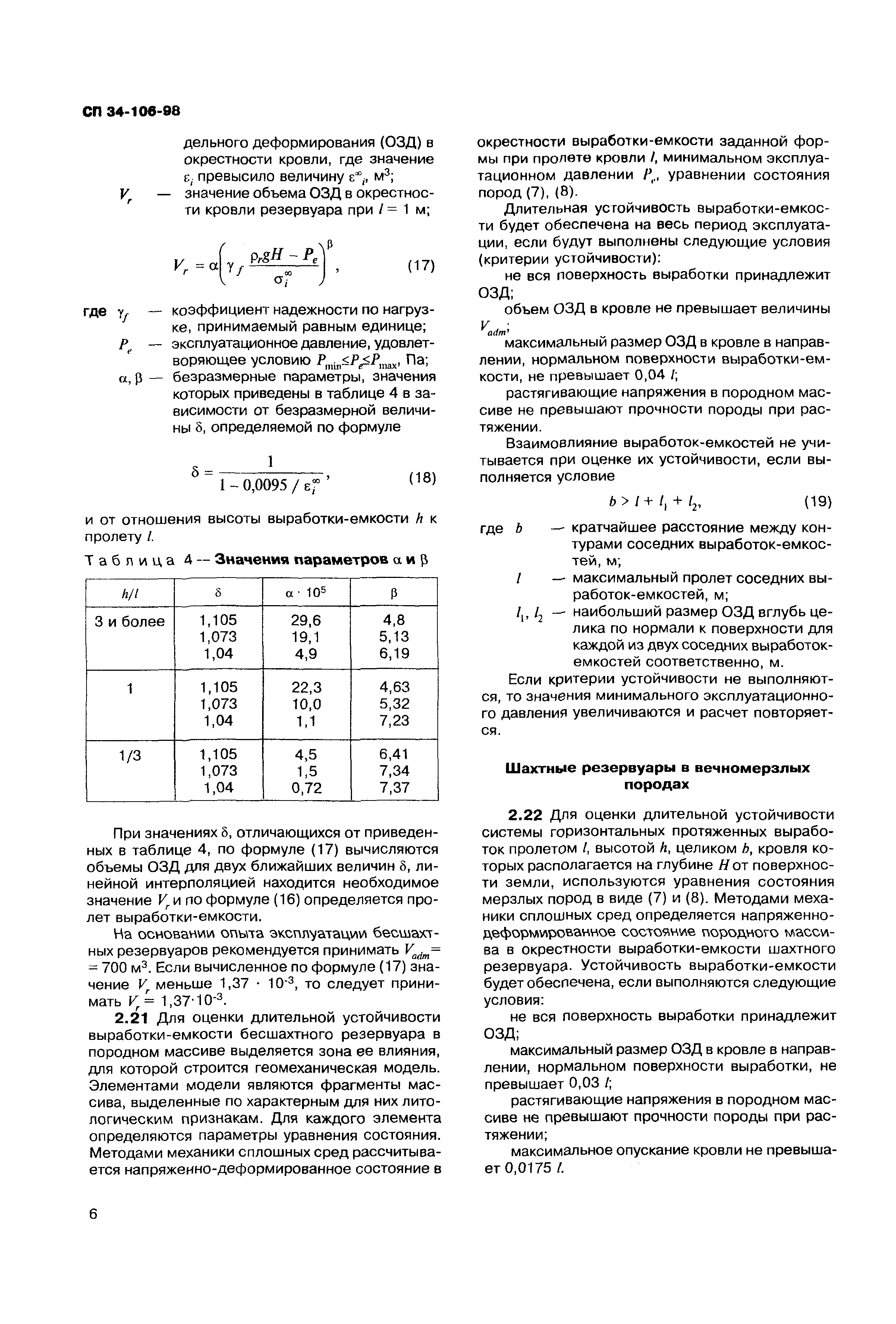

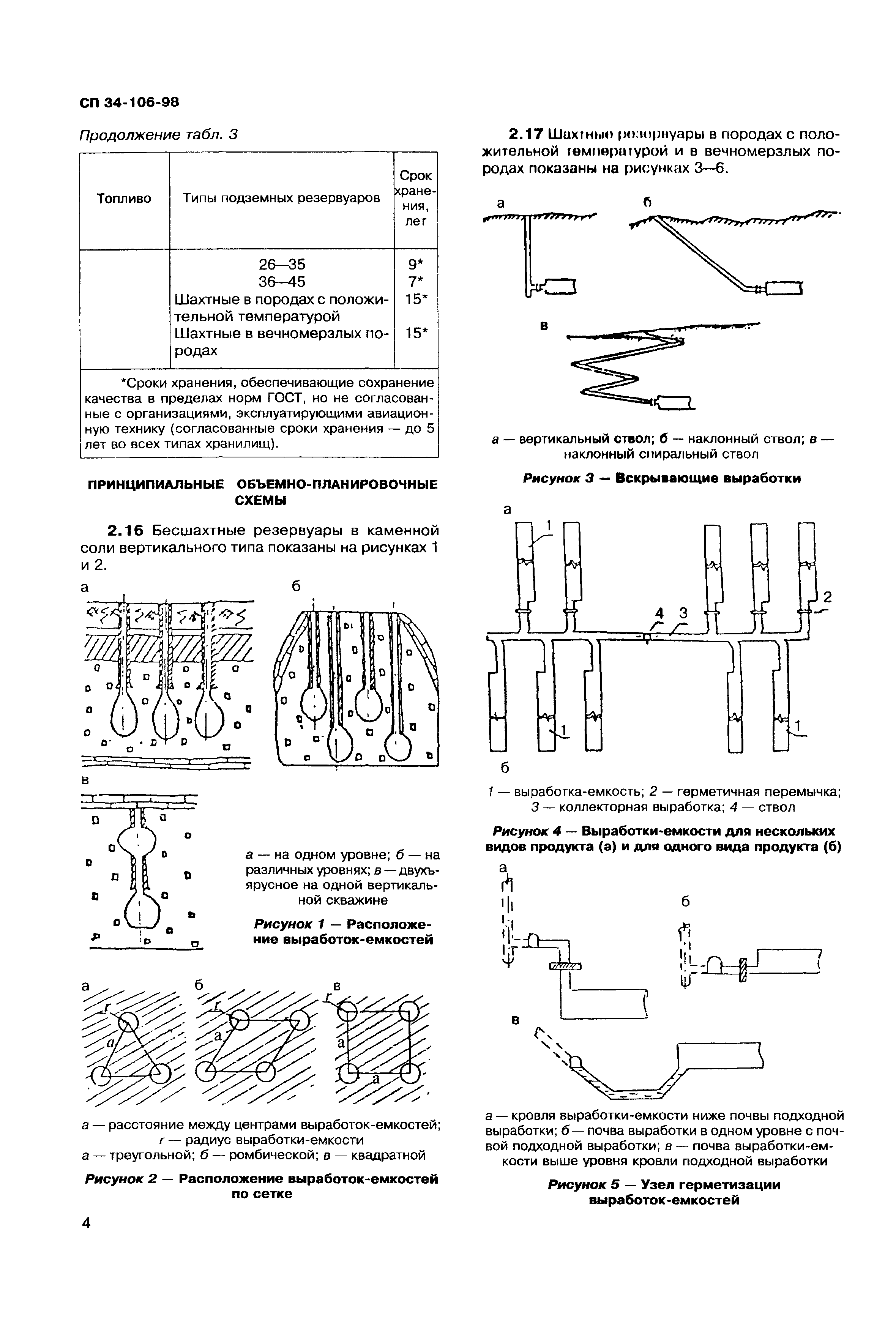

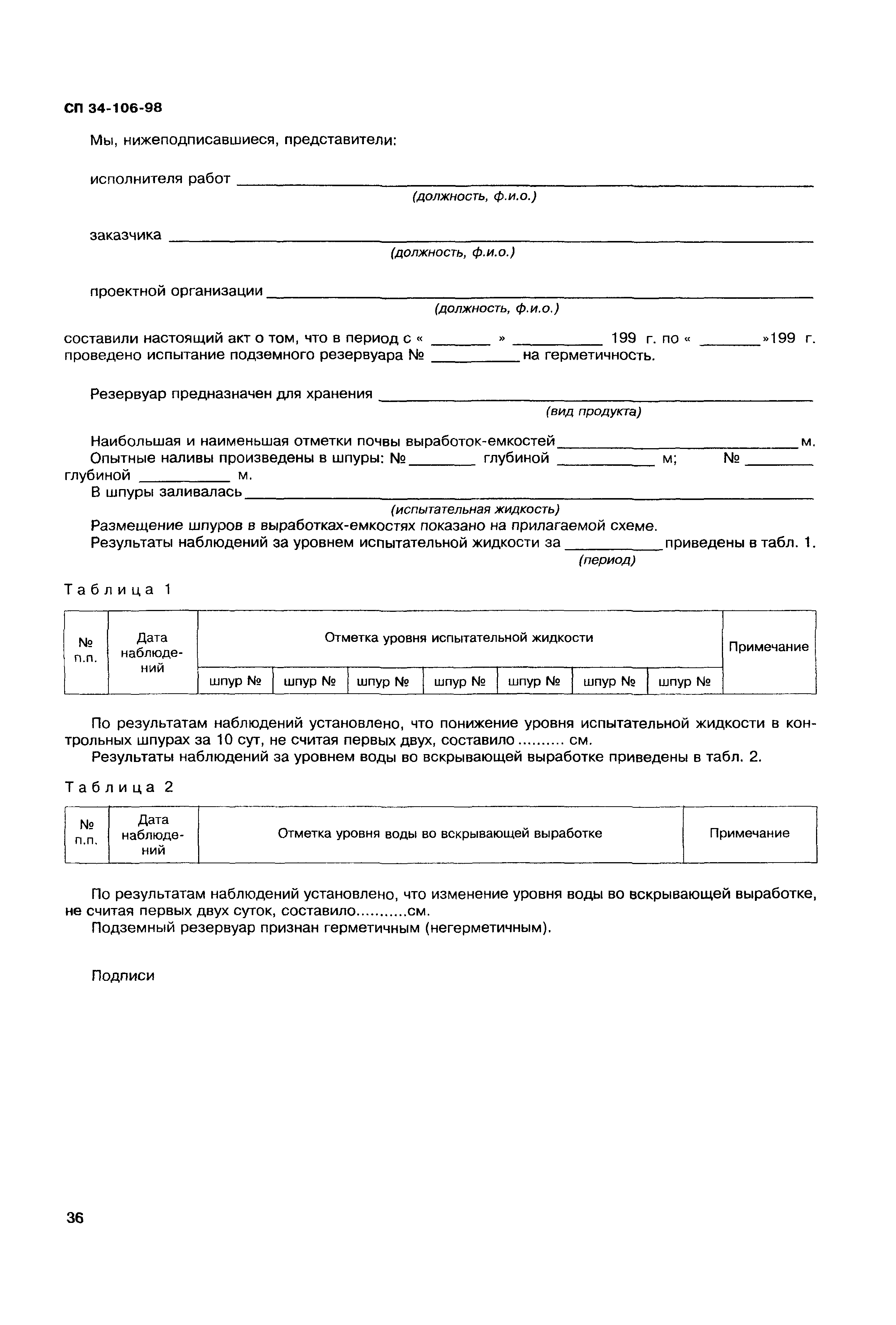

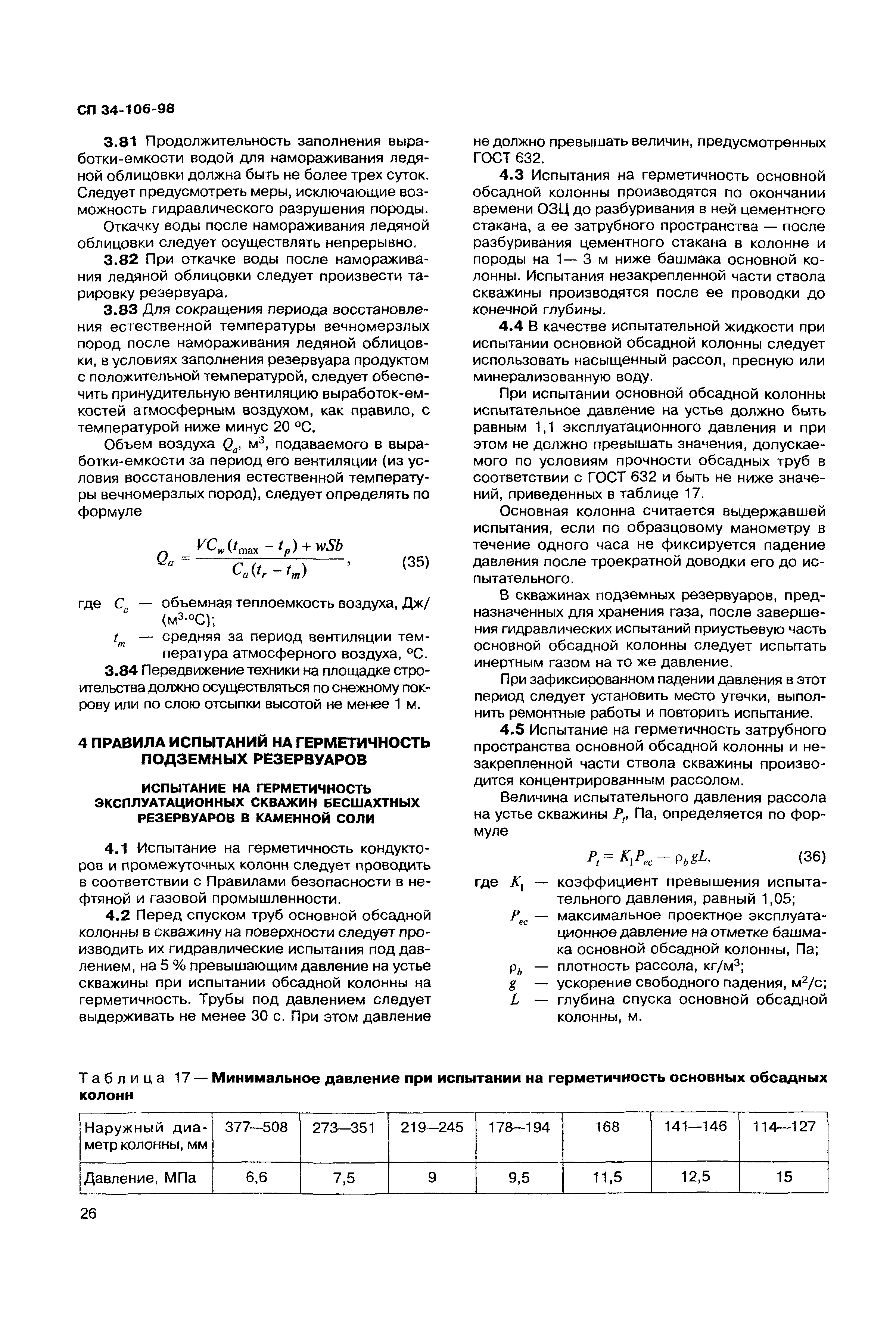

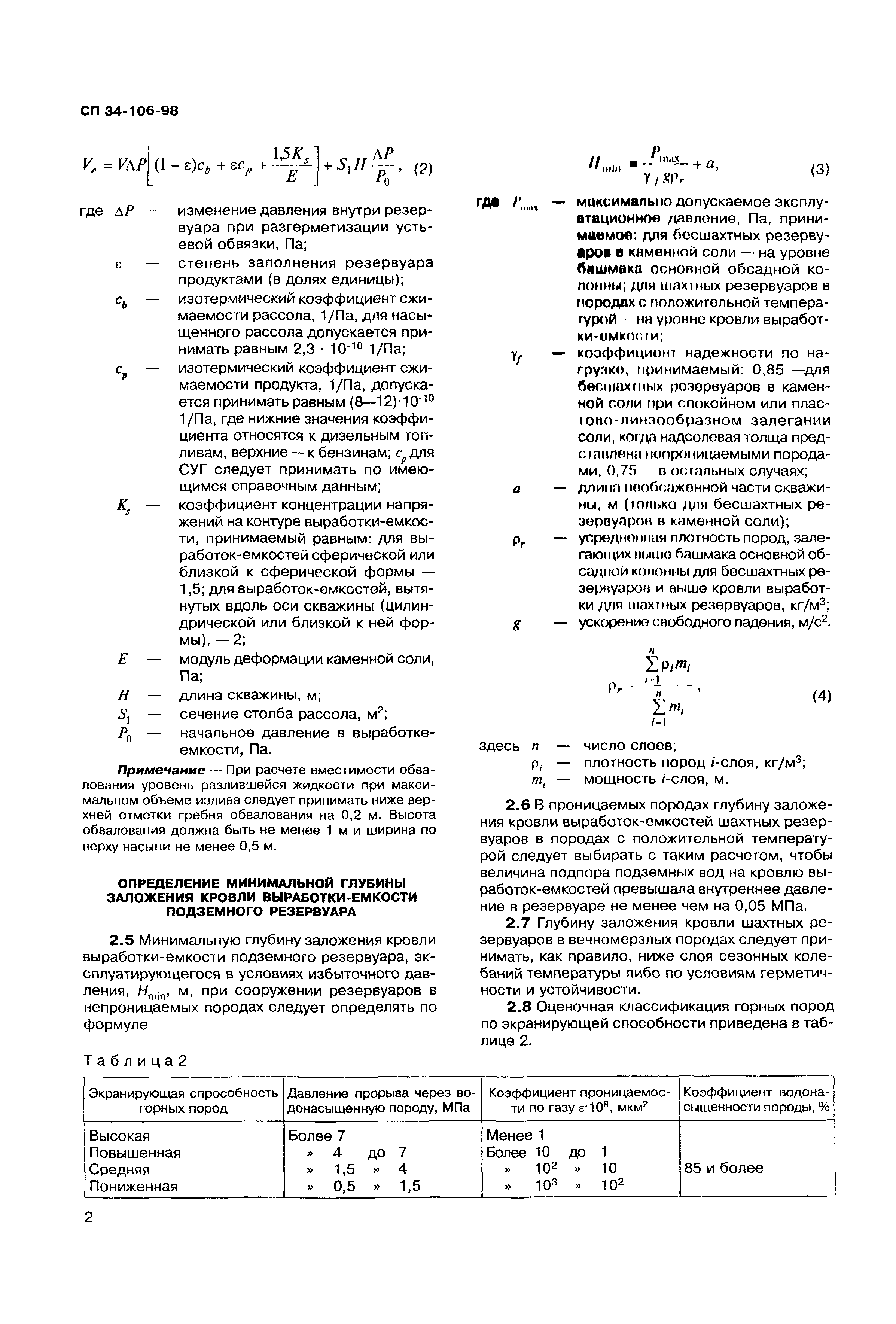

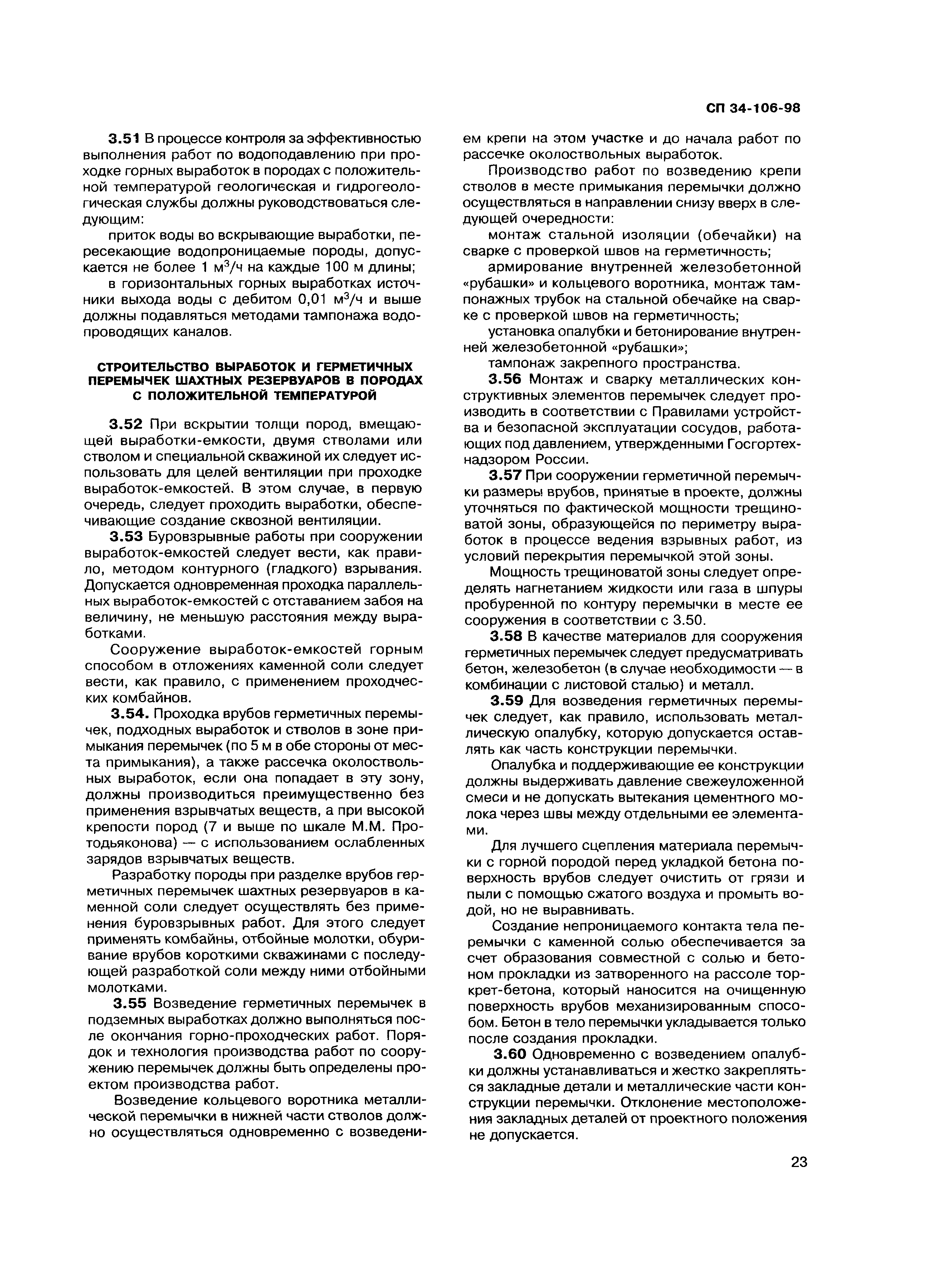

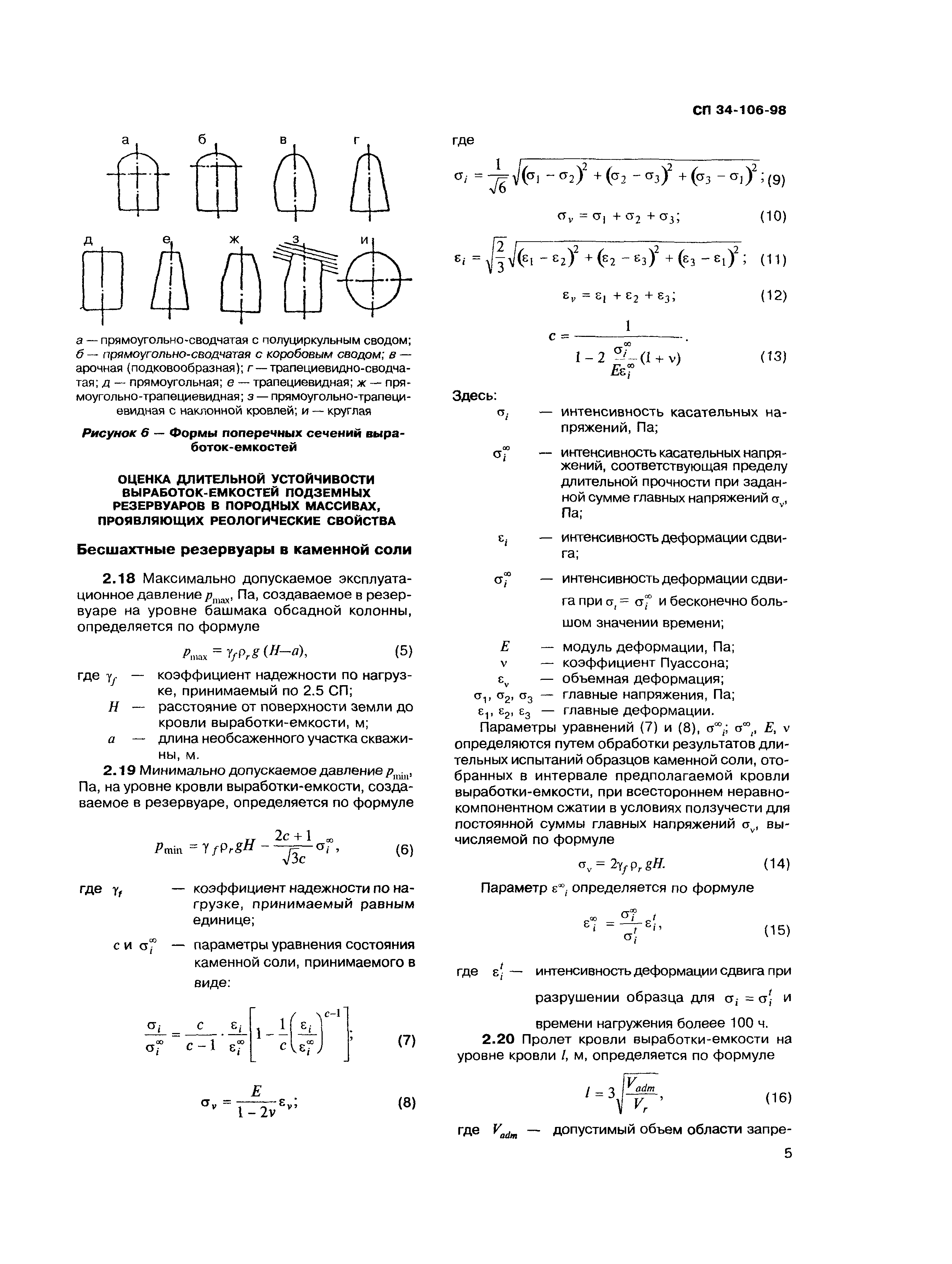

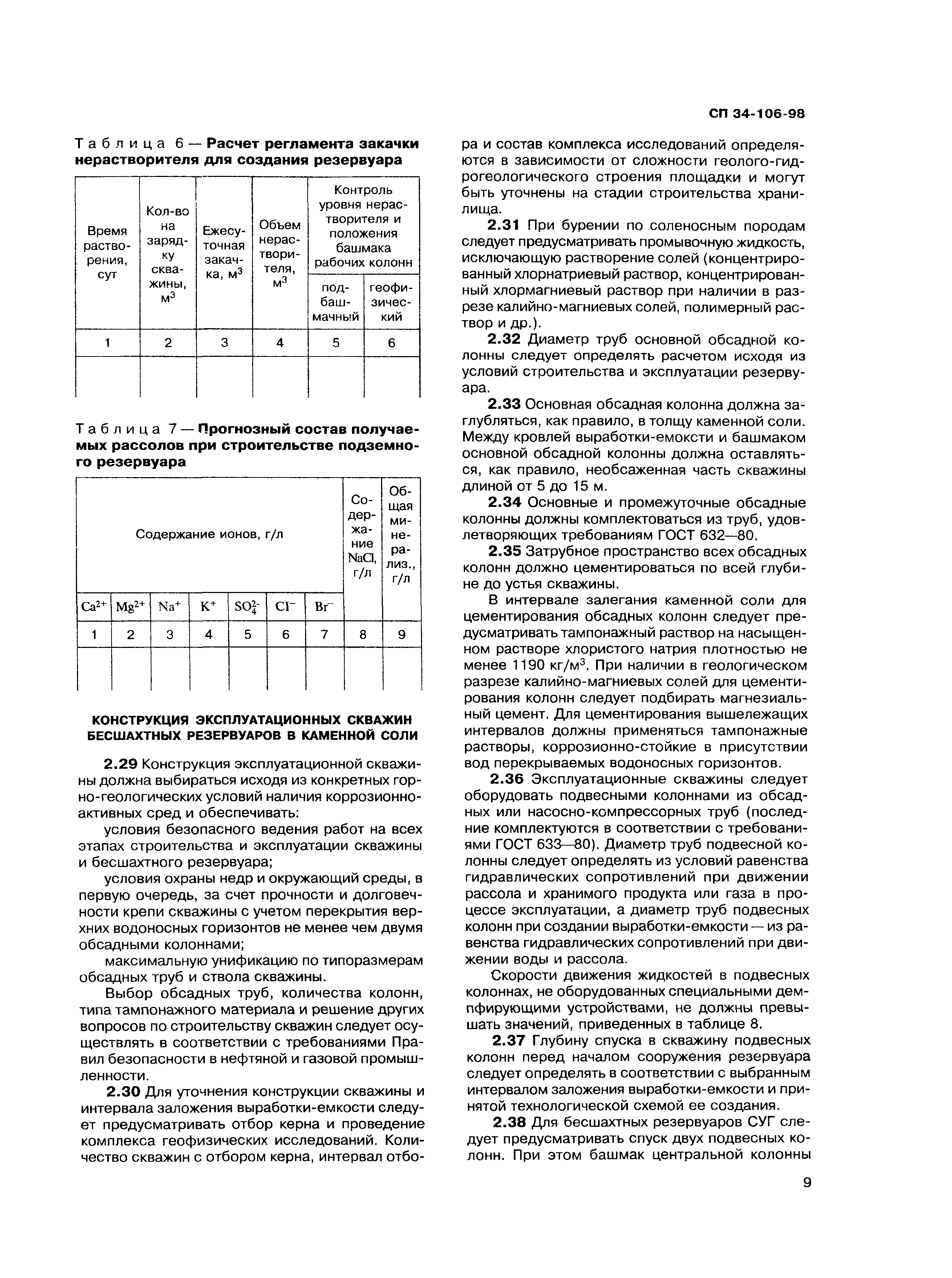

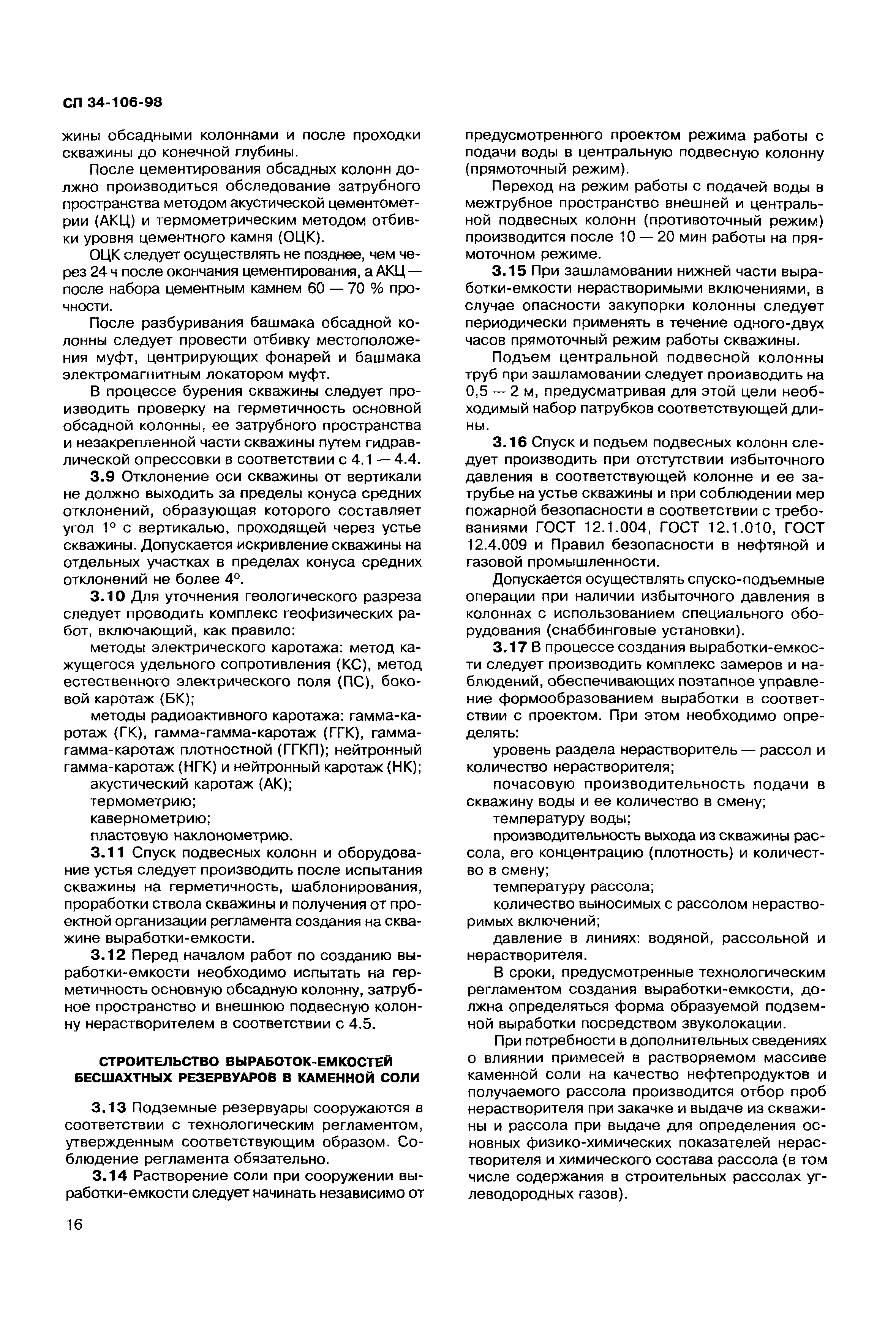

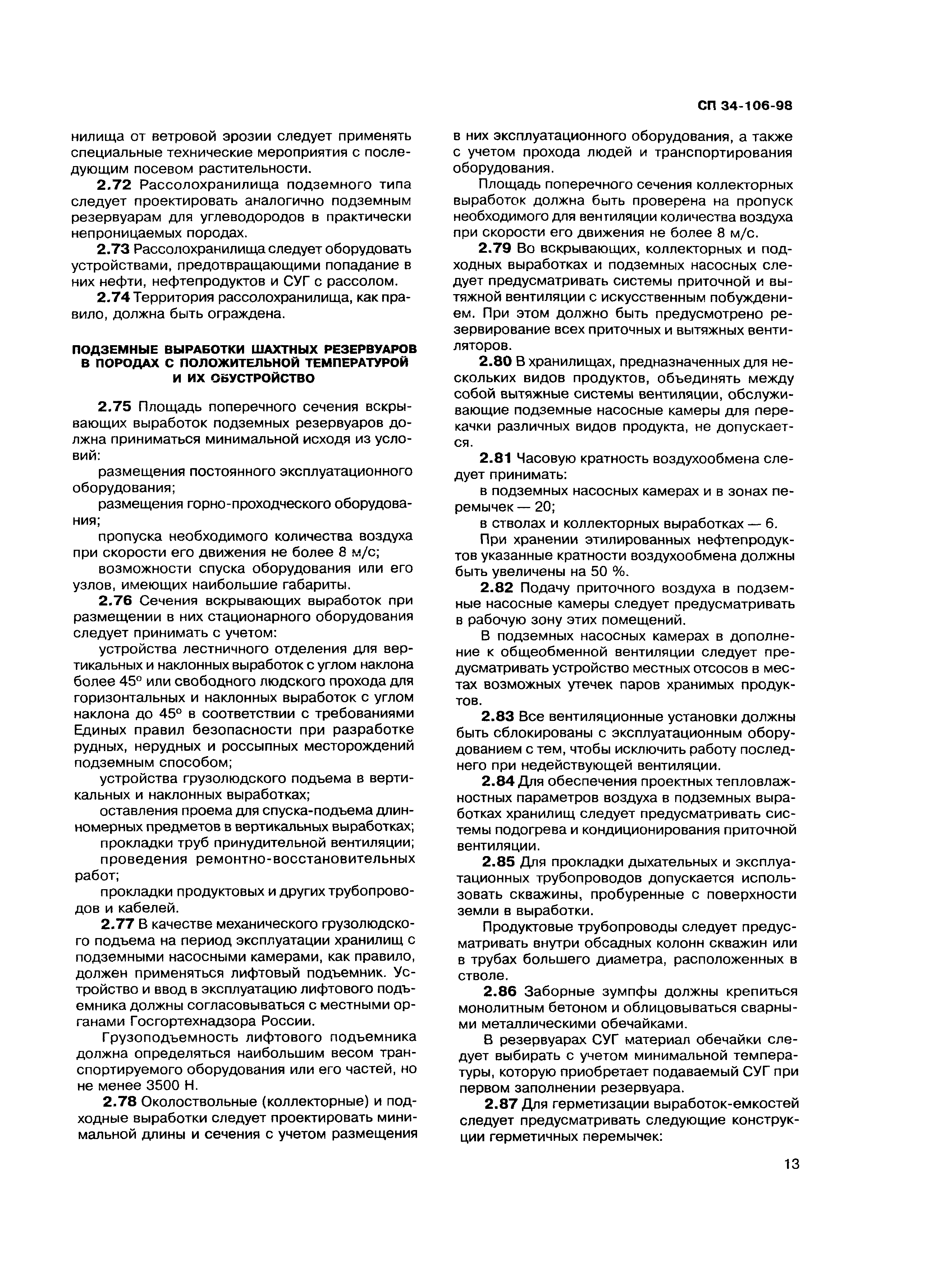

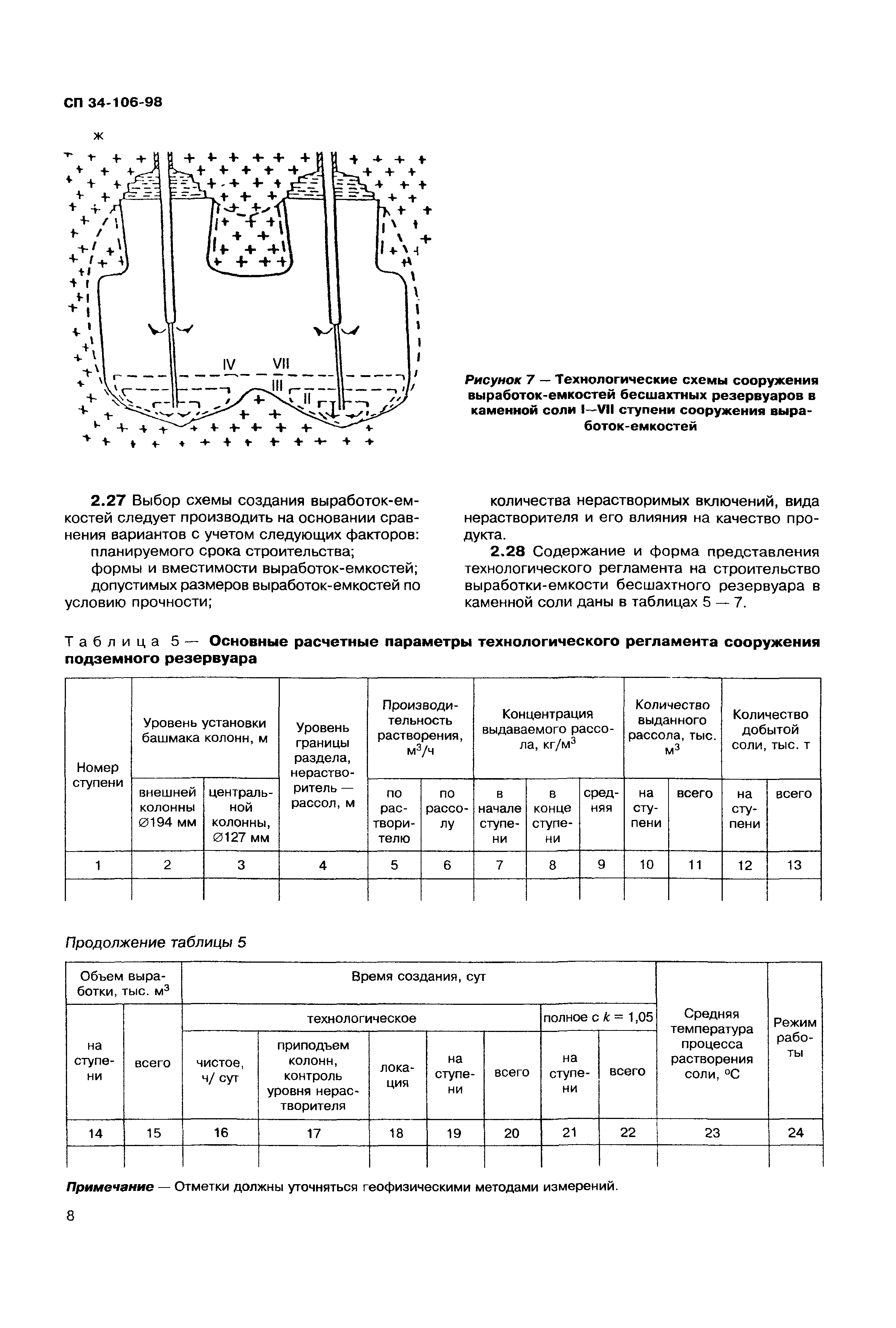

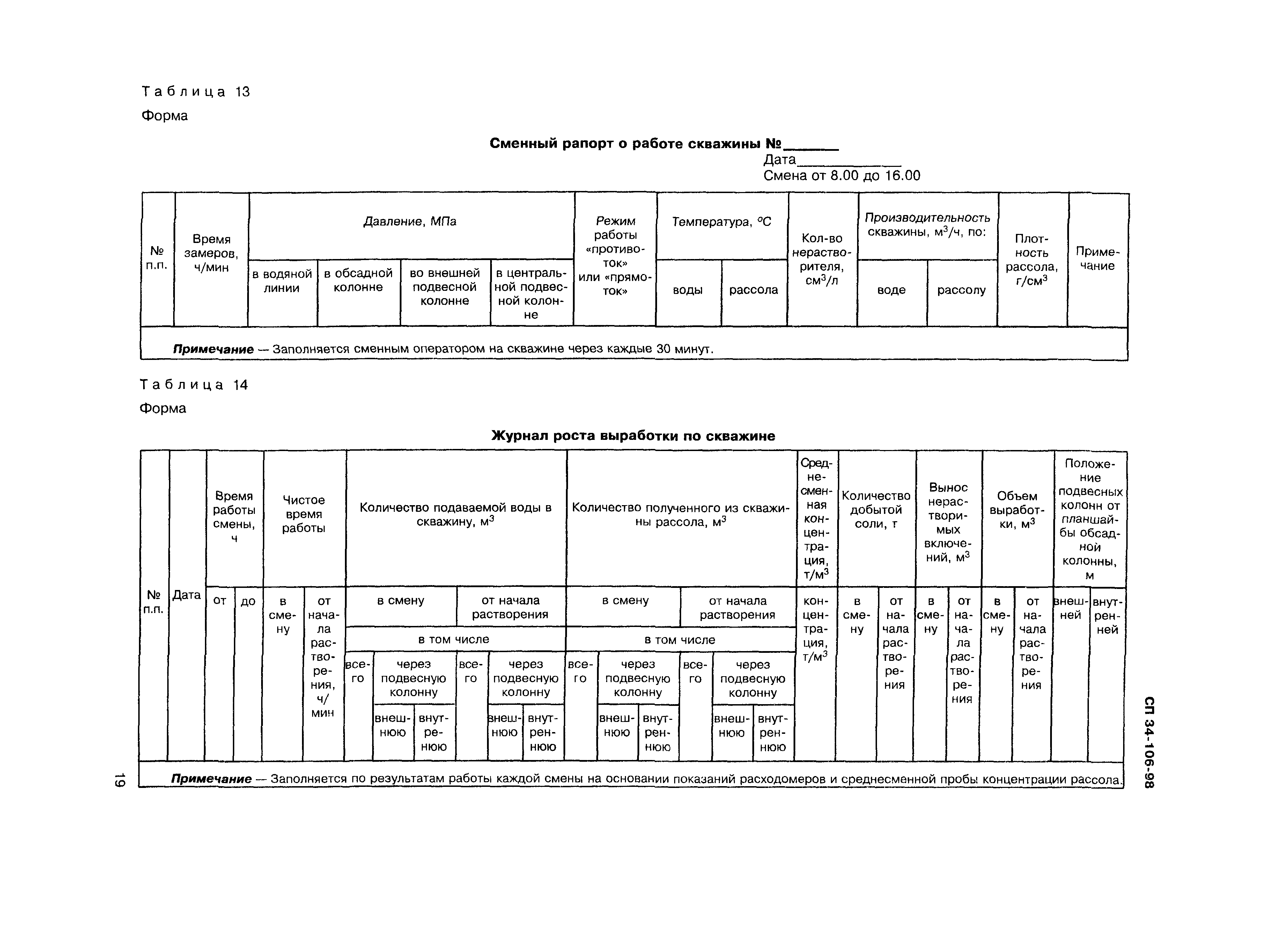

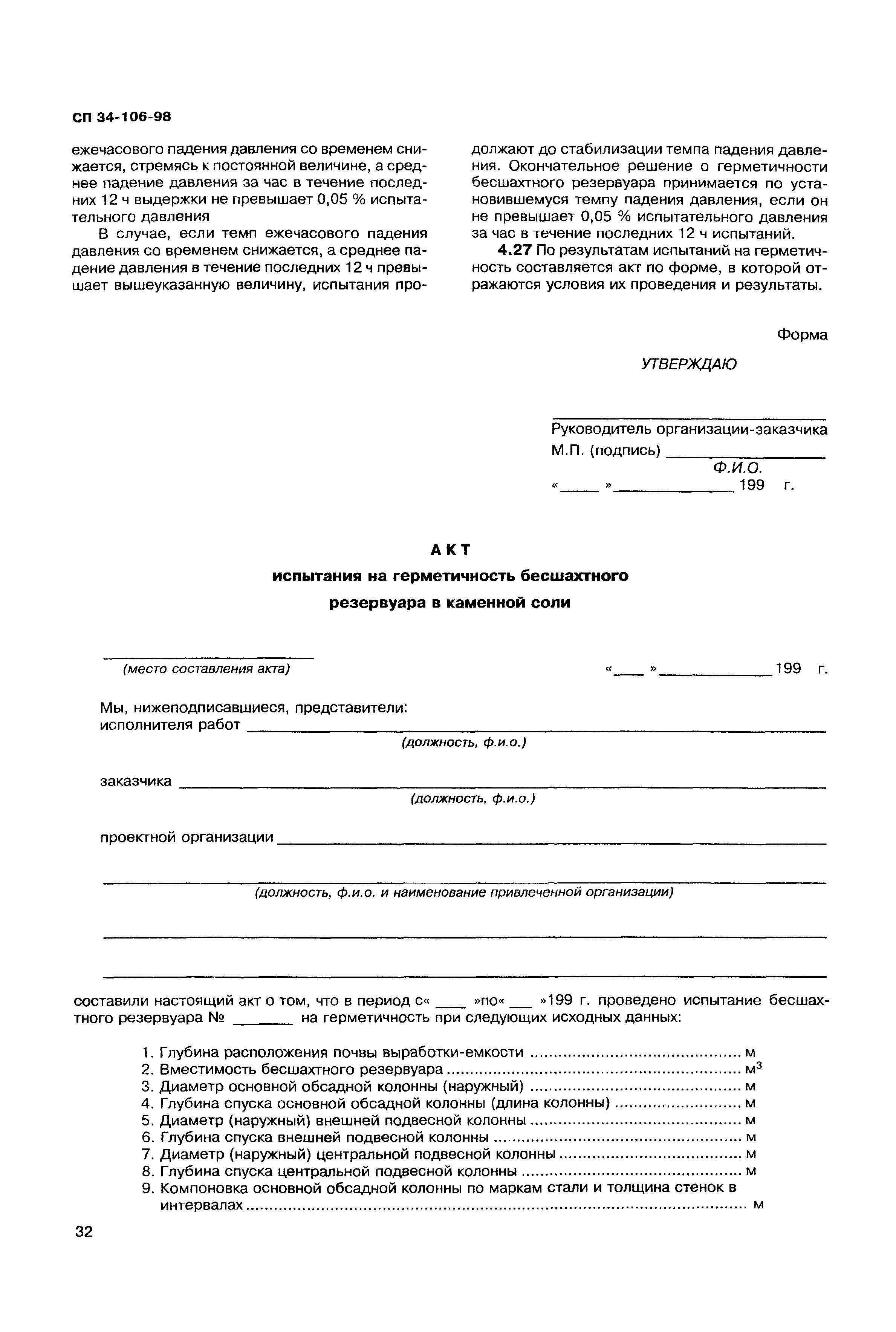

![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/0.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/1.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/2.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/3.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/4.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/5.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/6.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/7.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/8.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/9.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/10.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/11.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/12.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/13.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/14.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/15.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/16.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/17.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/18.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/19.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/20.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/21.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/22.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/23.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/24.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/25.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/26.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/27.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/28.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/29.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/30.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/31.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/32.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/33.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/34.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/35.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/36.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/37.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/38.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/39.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/40.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/41.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/42.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/43.gif) ![СП 34-106-98](../../../Data2/1/4294849/4294849699.files/44.gif)
|
