Скачать СНиП 2.04.08-87* Газоснабжение

Дата актуализации: 10.08.2017

СНиП 2.04.08-87*

Газоснабжение

Обозначение:	СНиП 2.04.08-87*
Обозначение англ:	SNIP 2.04.08-87*
Статус:	заменен
Название рус.:	Газоснабжение
Название англ.:	Gas Supply Systems
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2003
Область применения:	Нормы распространяются на проектирование новых, расширяемых и реконструируемых систем газоснабжения, сооружаемых на территории поселений и предназначены для обеспечения природными (газовых и нефтяных месторождений) газами и газовоздушными смесями с избыточным давлением не более 1,2 МПа, сжиженными углеводородными газами с избыточным давлением до 1,6 МПа включая потребителей, использующих эти газы в качестве топлива. Настоящие нормы распространяются также на проектирование межпоселковых газопроводов и внеплощадочных газопроводов промышленных предприятий, использующих газ в качестве топлива и сырья. Настоящие нормы не распространяются на проектирование систем газоснабжения предприятий черной металлургии, нефтеперерабатывающей и других отраслей промышленности, для которых проектирование газоснабжения осуществляется в соответствии с отраслевыми нормативными документами, утвержденными в установленном порядке, а также на проектирование автомобильных заправочных станций природного газа, внутриплощадочных газопроводов предприятий, использующих газ в качестве сырья, и газооборудование передвижных средств.

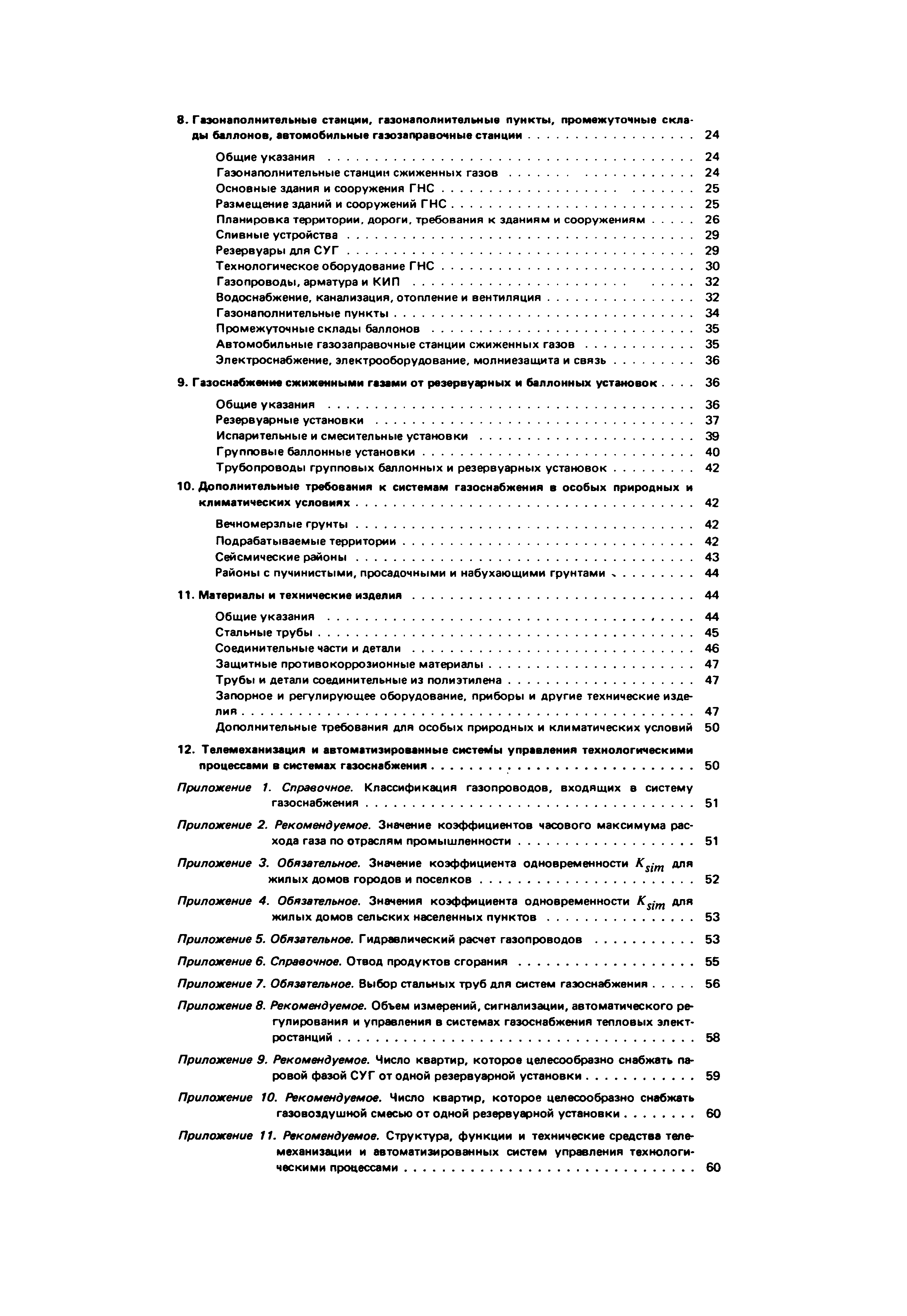

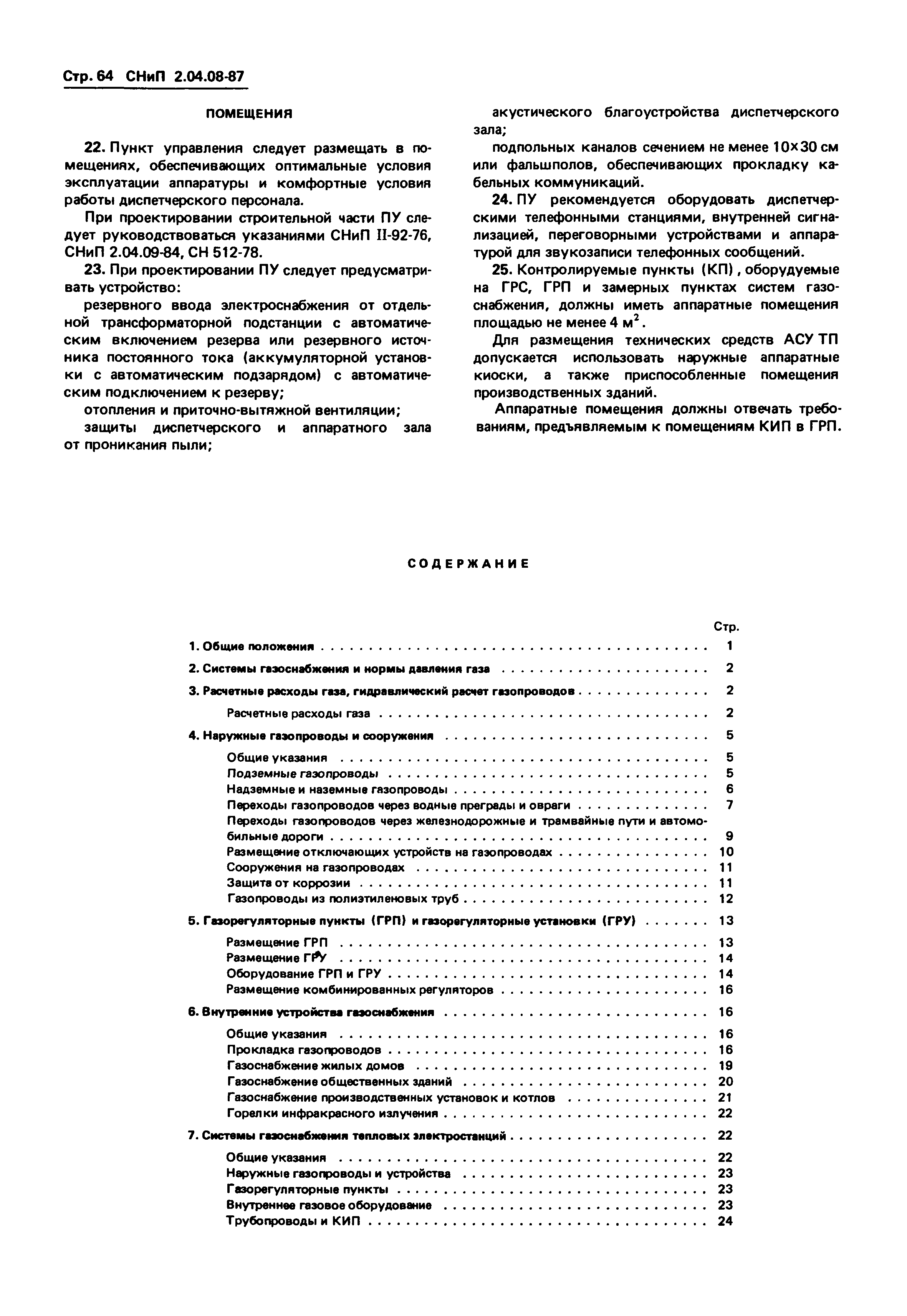

Оглавление:	1 Общие положения 2 Системы газоснабжения и нормы давления газа 3 Расчетные расходы газа, гидравлический расчет газопроводов    Расчетные расходы газа 4 Наружные газопроводы и сооружения    Общие указания    Подземные газопроводы    Надземные и наземные газопроводы    Переходы газопроводов через водные преграды и овраги    Переходы газопроводов через железнодорожные и трамвайные пути и автомобильные дороги    Размещение отключающих устройств на газопроводах    Сооружения на газопроводах    Защита от коррозии    Газопроводы из полиэтиленовых труб 5 Газорегуляторные пункты (ГРП) и газорегуляторные установки (ГРУ)    Размещение ГРП    Размещение ГРУ    Оборудование ГРП и ГРУ    Размещение комбинированных регуляторов 6 Внутренние устройства газоснабжения    Общие указания    Прокладка газопроводов    Газоснабжение жилых домов    Газоснабжение общественных зданий    Газоснабжение производственных установок и котлов    Горелки инфракрасного излучения 7 Системы газоснабжения тепловых электростанций    Общие указания    Наружные газопроводы и устройства    Газорегуляторные пункты    Внутреннее газовое оборудование    Трубопроводы и КИП 8 Газонаполнительные станции, газонаполнительные пункты, промежуточные склады баллонов, автомобильные газозаправочные станции    Общие указания    Газонаполнительные станции сжиженных газов    Основные здания и сооружения ГНС    Размещение зданий и сооружений ГНС    Планировка территории, дороги, требования к зданиям и сооружениям    Сливные устройства    Резервуары для СУГ    Технологическое оборудование ГНС    Газопроводы, арматура и КИП    Водоснабжение, канализация, отопление и вентиляция    Газонаполнительные пункты    Промежуточные склады баллонов    Автомобильные газозаправочные станции сжиженных газов    Электроснабжение, электрооборудование, молниезащита и связь 9 Газоснабжение сжиженными газами от резервуарных и баллонных установок    Общие указания    Резервуарные установки    Испарительные и смесительные установки    Групповые баллонные установки    Трубопроводы групповых баллонных и резервуарных установок    Индивидуальные баллонные установки 10 Дополнительные требования к системам газоснабжения в особых природных и климатических условиях    Вечномерзлые грунты    Подрабатываемые территории    Сейсмические районы    Районы с пучинистыми, просадочными и набухающими грунтами 11 Материалы и технические изделия    Общие указания    Стальные трубы    Соединительные части и арматура    Защитные противокоррозионные материалы    Трубы и детали соединительные из полиэтилена    Запорное и регулирующее оборудование, приборы и другие технические изделия    Дополнительные требования для особых природных и климатических условий 12 Телемеханизация и автоматизированные системы управления технологическими процессами в системах газоснабжения Приложение 1 Классификация газопроводов, входящих в систему газоснабжения Приложение 2 Значение коэффициентов часового максимума расхода газа по отраслям промышленности Приложение 3 Значение коэффициента одновременности Кsim для жилых домов Приложение 4 Отменено Приложение 5 Гидравлический расчет газопроводов Приложение 6 Отвод продуктов сгорания Приложение 7 Выбор стальных труб для систем газоснабжения Приложение 8 Объем измерений, сигнализации, автоматического регулирования и управления в системах газоснабжения тепловых электростанций Приложение 9 Число квартир, которое целесообразно снабжать паровой фазой СУГ от одной резервуарной установки Приложение 10 Число квартир, которое целесообразно снабжать газовоздушной смесью от одной резервуарной установки Приложение 11 Структура, функции и технические средства телемеханизации и автоматизированных систем управления технологическими процессами
Разработан:	Гипрониигаз Минжилкомхоза РСФСР ЦНИИЭП инженерного оборудования Госгражданстроя Ленгипроинжпроект Ленгорисполкома Мосгазниипроект Мосгорисполкома УкрНИИинжпроект Минжилкомхоза УССР ВНИПИэнергопром Институт Атомтеплоэлектропроект Минэнерго СССР
Утверждён:	16.03.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 54)
Издан:	ГП ЦПП (1995 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы газоснабжения ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на инженерное оборудование зданий и сооружений и внешние сети к.42 Газоснабжение
Список изменений:	№ 2 от 01.11.1990 (БСТ 1-91)
Заменяет собой:	СНиП II-37-76 «Газоснабжение. Внутренние и наружные устройства» СН 493-77 «Инструкция по проектированию и строительству подземных газопроводов из неметаллических труб» (В части норм проектирования)
Чем заменён:	СНиП 42-01-2002 «Газораспределительные системы»
Нормативные ссылки:	СНиП 2.01.02-85* «Противопожарные нормы» СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений» СНиП II-89-80* «Генеральные планы промышленных предприятий» СНиП 2.08.01-89* «Жилые здания» СНиП 2.09.02-85* «Производственные здания» СНиП 2.09.03-85 «Сооружения промышленных предприятий» СН 512-78 «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин» СНиП 2.05.03-84* «Мосты и трубы» СНиП 2.05.07-91* «Промышленный транспорт» СНиП III-39-76 «Трамвайные пути» СНиП 2.04.12-86 «Расчет на прочность стальных трубопроводов» СНиП 2.05.06-85* «Магистральные трубопроводы» СНиП III-42-80* «Магистральные трубопроводы» СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения» СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование» СНиП 2.04.07-86* «Тепловые сети» СНиП II-35-76* «Котельные установки» СНиП 3.05.07-85 «Системы автоматизации» СНиП 3.05.02-88* «Газоснабжение» СНиП 2.02.01-83* «Основания зданий и сооружений» СНиП 2.02.04-88 «Основания и фундаменты на вечномерзлых грунтах» СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» ГОСТ 21.610-85 «Система проектной документации для строительства. Газоснабжение. Наружные газопроводы. Рабочие чертежи» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 8946-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные. Основные размеры» ГОСТ 8947-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные. Основные размеры» ГОСТ 8948-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники прямые. Основные размеры» ГОСТ 8949-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники переходные. Основные размеры» ГОСТ 8950-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники с двумя переходами. Основные размеры» ГОСТ 8951-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты прямые. Основные размеры» ГОСТ 8952-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты переходные. Основные размеры» ГОСТ 8953-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты с двумя переходами. Основные размеры» ГОСТ 8954-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры» ГОСТ 8955-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые длинные. Основные размеры» ГОСТ 8956-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие. Основные размеры» ГОСТ 8957-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты переходные. Основные размеры» ГОСТ 8959-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Гайки соединительные. Основные размеры» ГОСТ 8963-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Пробки. Основные размеры» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.602-89 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей» ГОСТ 16569-86 «Устройства газогорелочные для отопительных бытовых печей. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 17375-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры» ГОСТ 17376-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Тройники. Конструкция и размеры» ГОСТ 17379-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Заглушки эллиптические. Конструкция и размеры» ГОСТ 17378-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Переходы. Конструкция и размеры» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 8966-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Муфты прямые. Основные размеры» ГОСТ 8968-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Контргайки. Основные размеры» ГОСТ 8969-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 Мпа. Сгоны. Основные размеры» ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 9931-85 «Корпуса цилиндрические стальных сварных сосудов и аппаратов. Типы, основные параметры и размеры» ГОСТ 25696-83 «Горелки газовые инфракрасного излучения. Общие технические требования и приемка» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» СНиП 1.02.07-87 «Инженерные изыскания для строительства» ГОСТ 11881-76 «ГСП. Регуляторы, работающие без использования постороннего источника энергии. Общие технические условия»

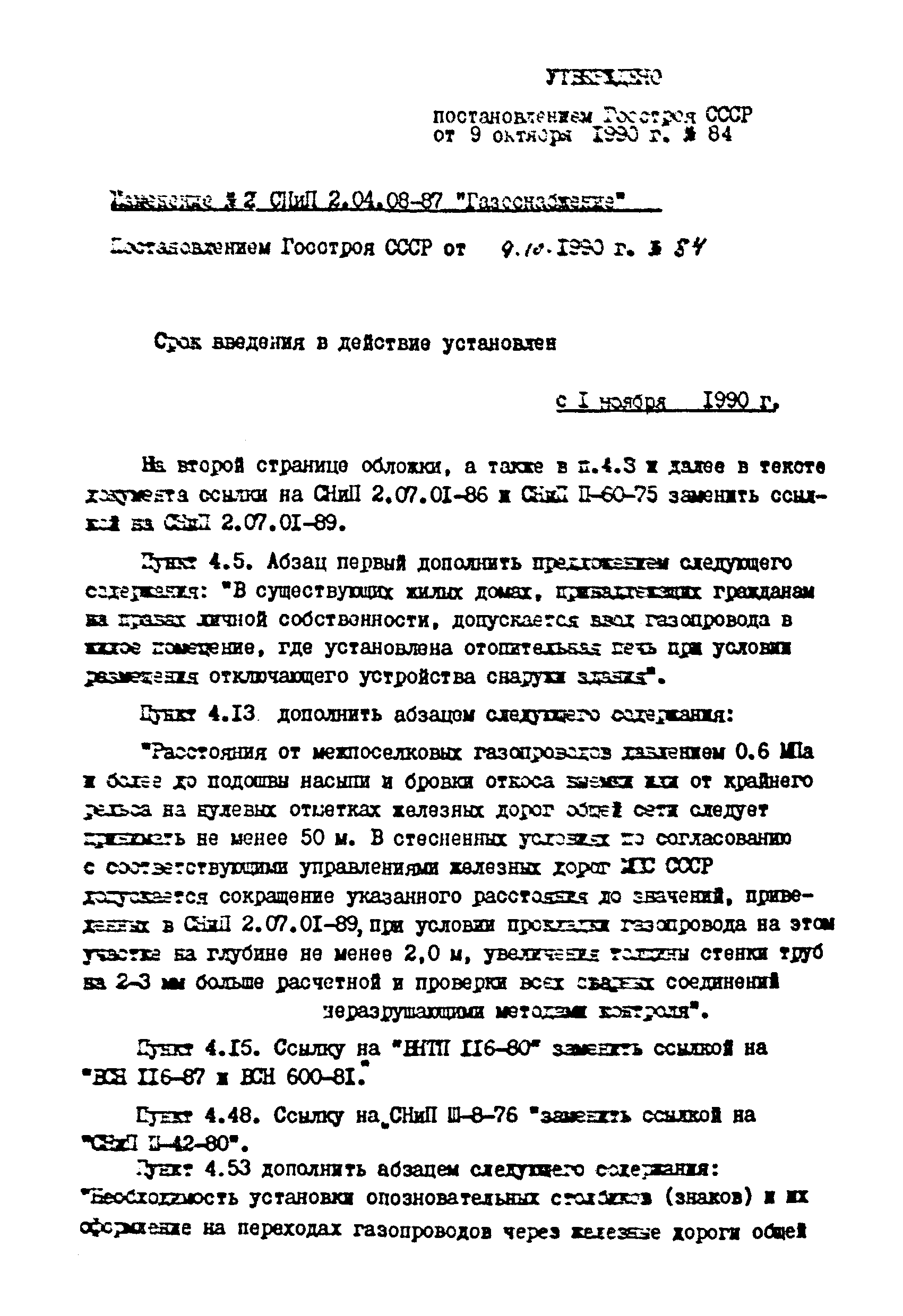

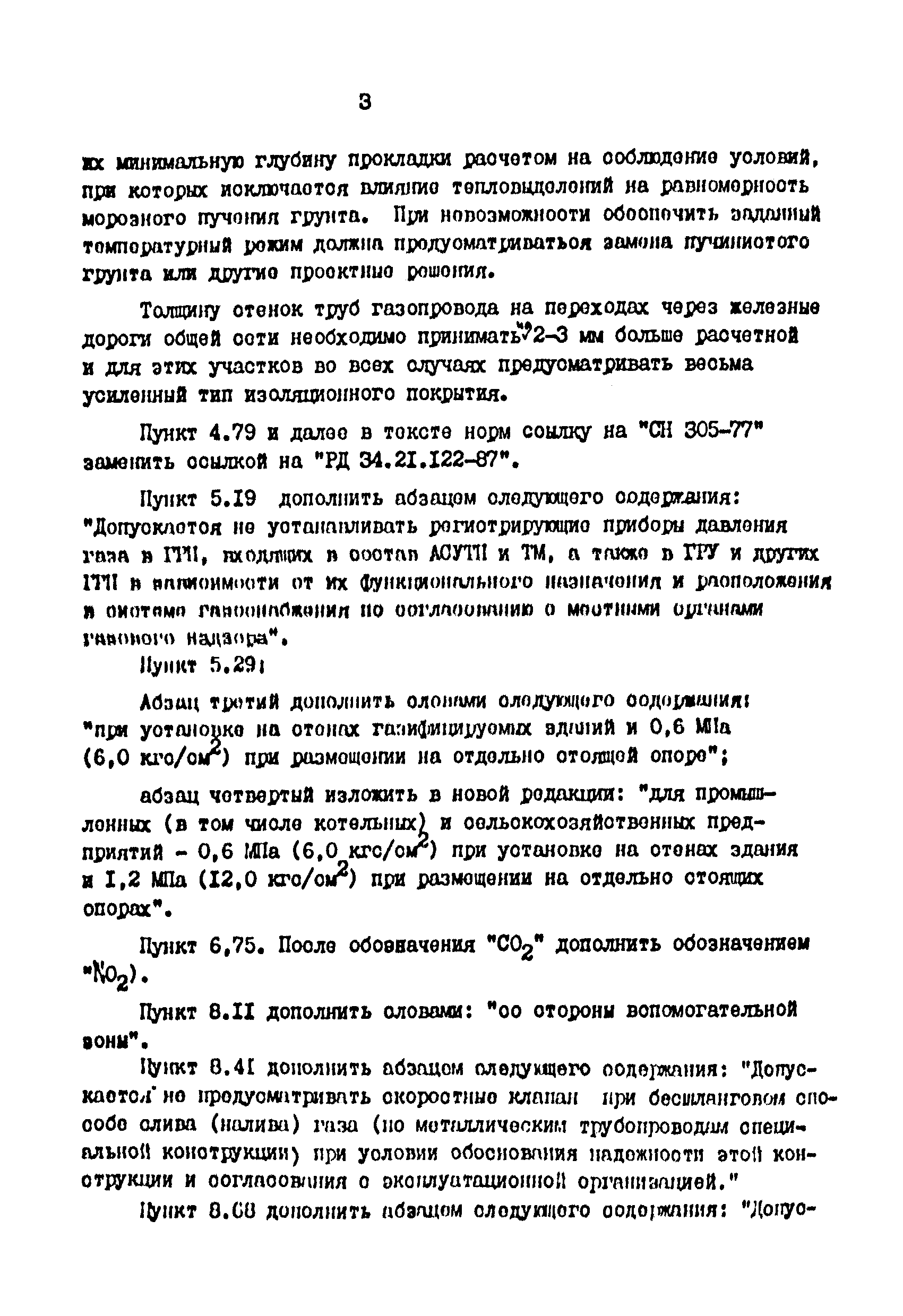

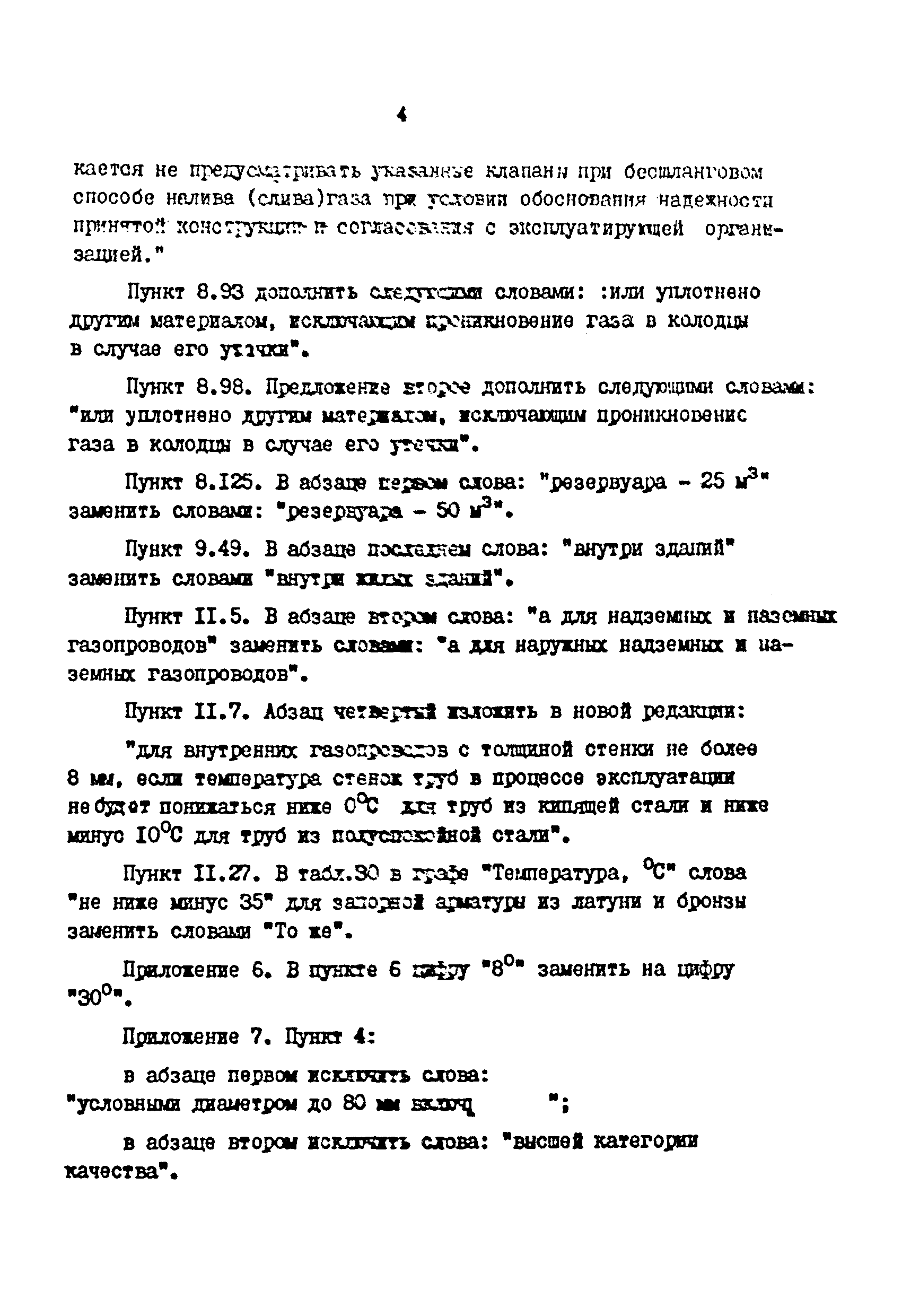

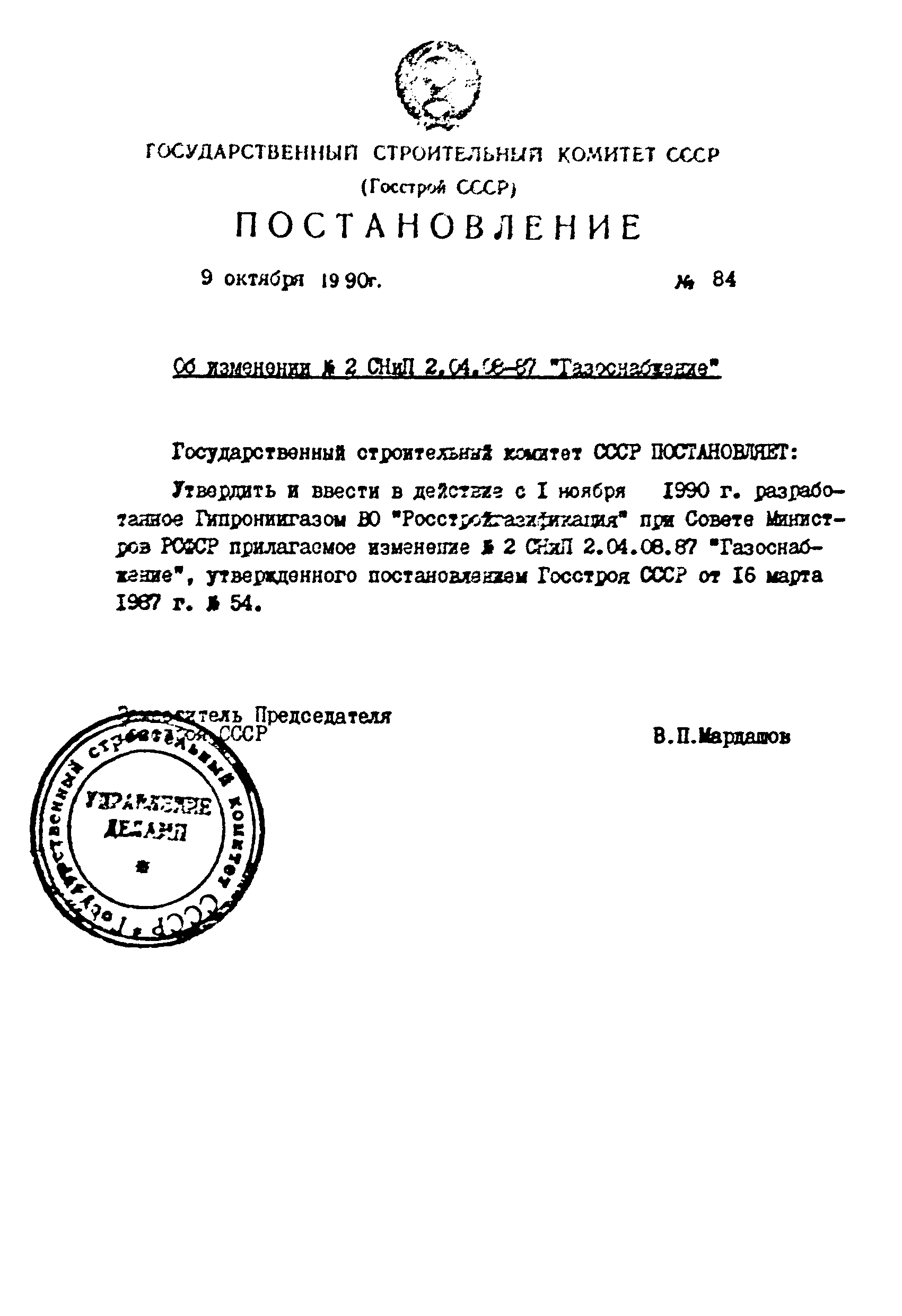

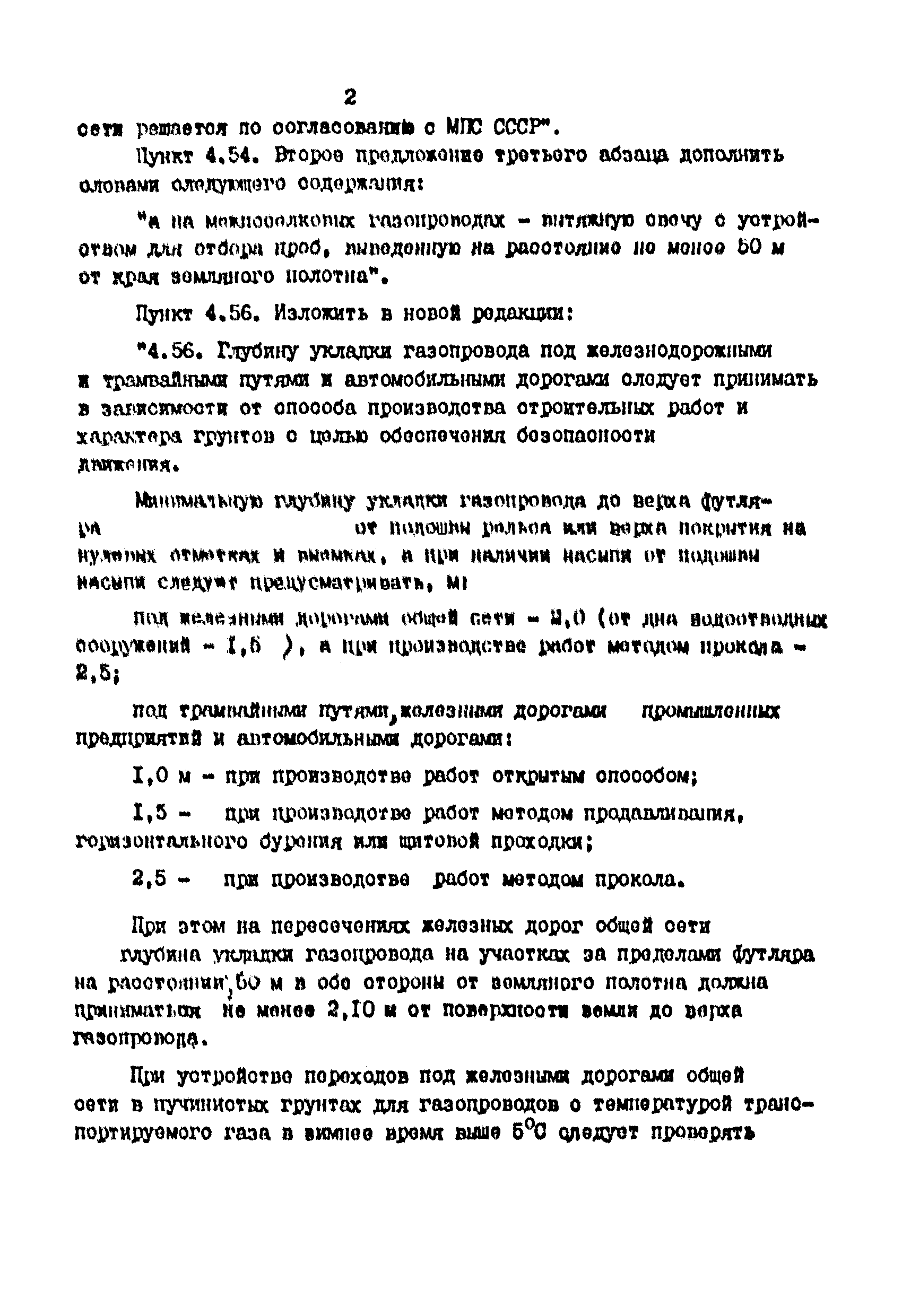

Текстовое изменение № 2 от 01.11.1990
