Скачать СП 76.13330.2016 Электротехнические устройства

Дата актуализации: 10.08.2017

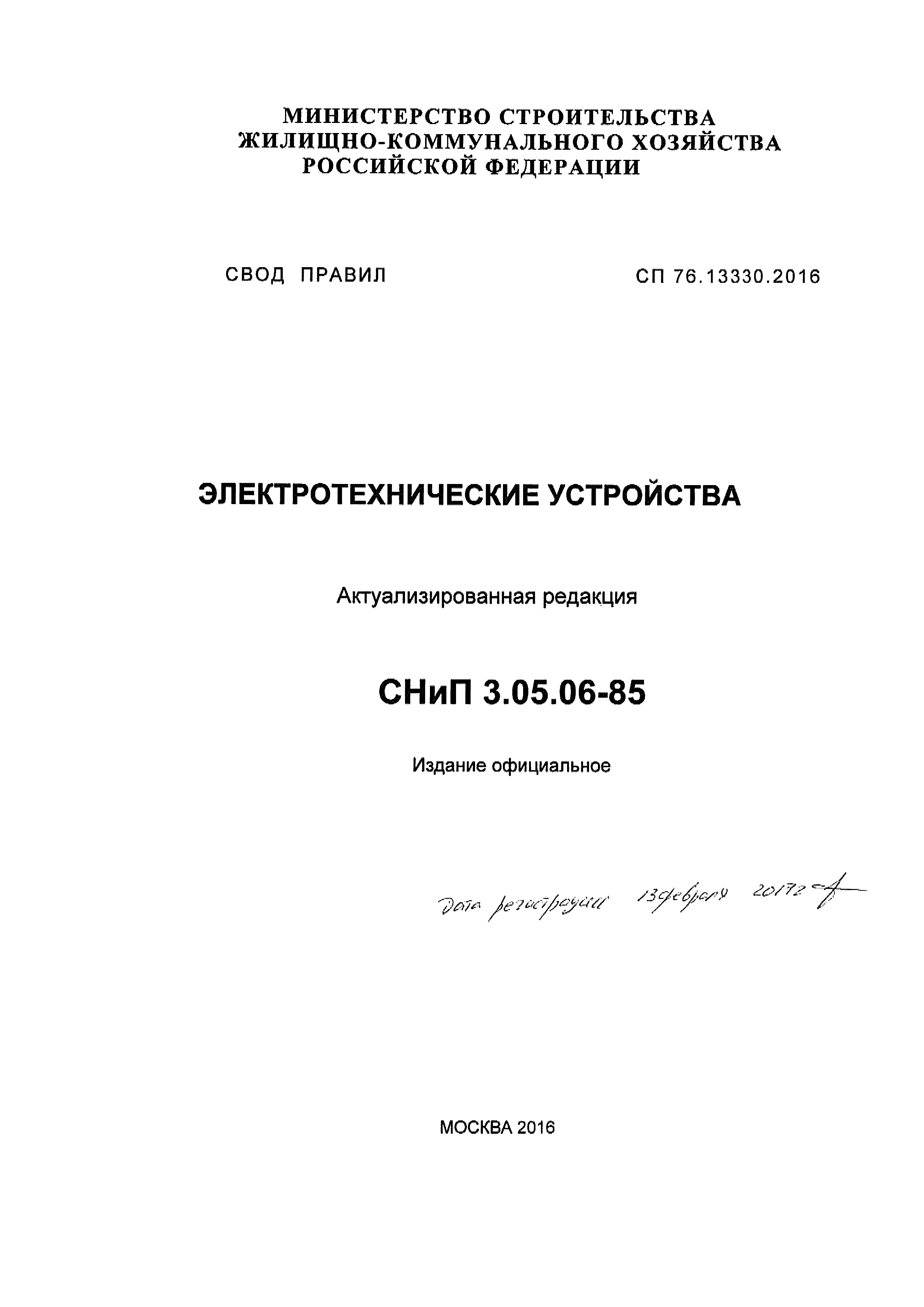

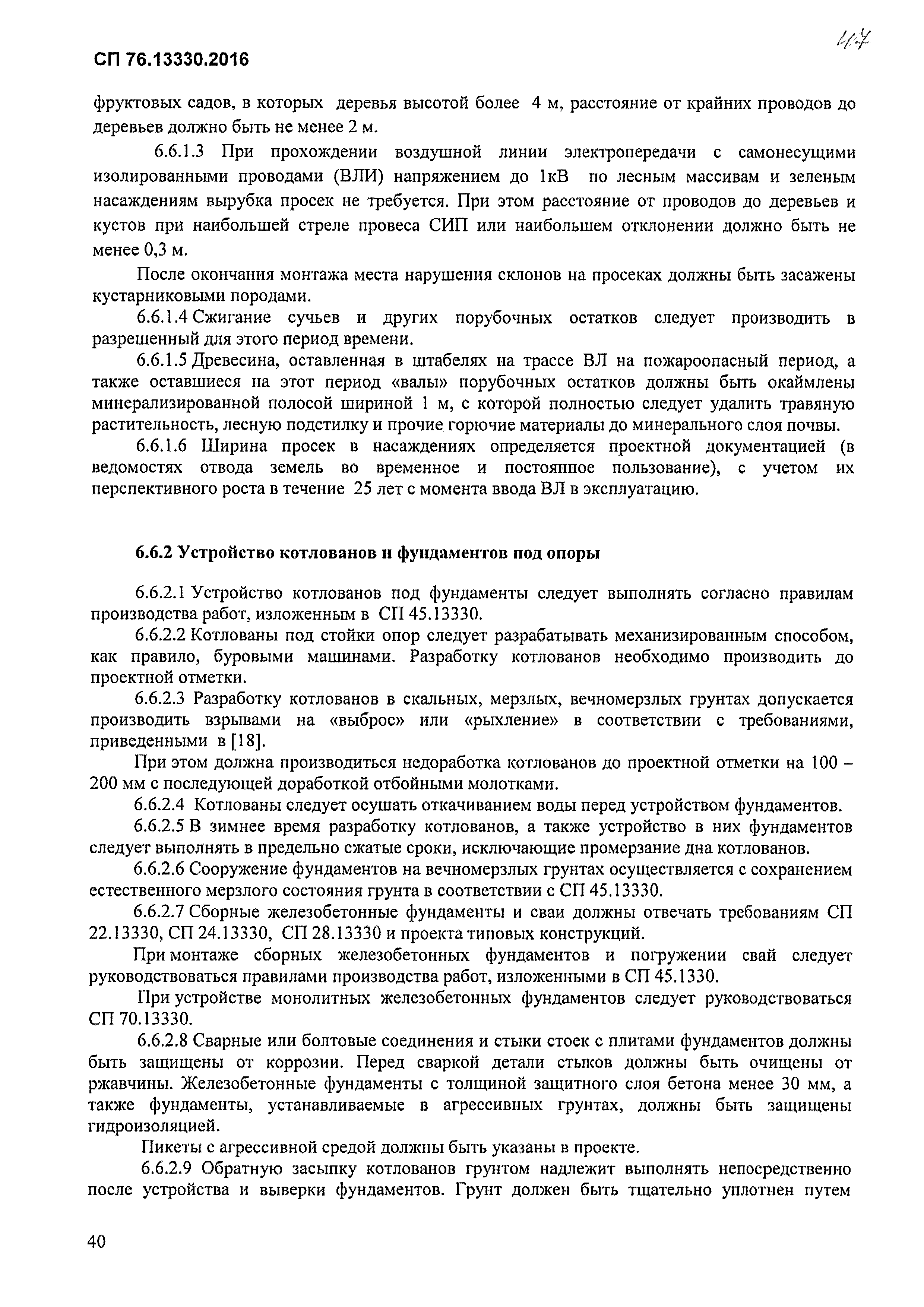

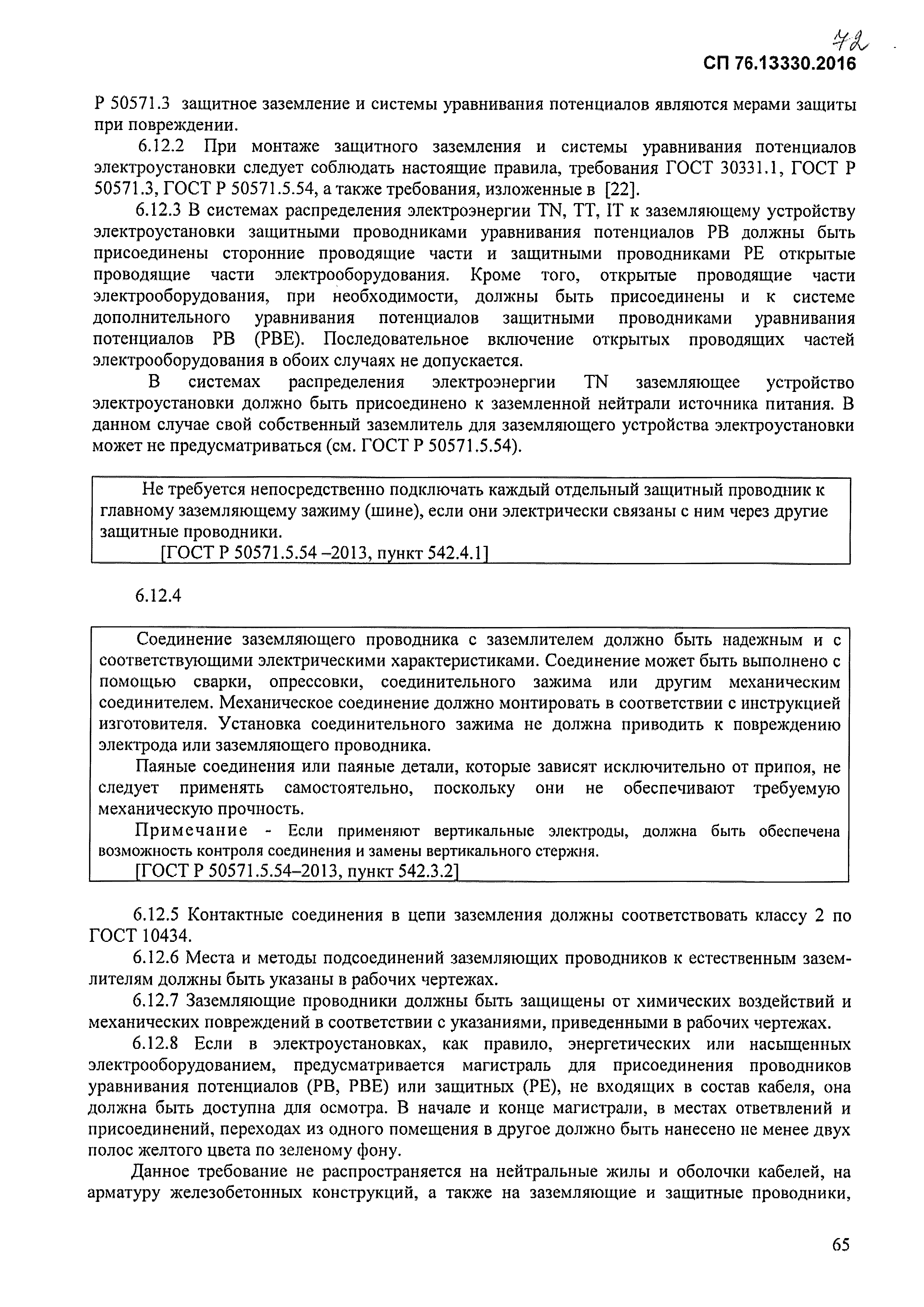

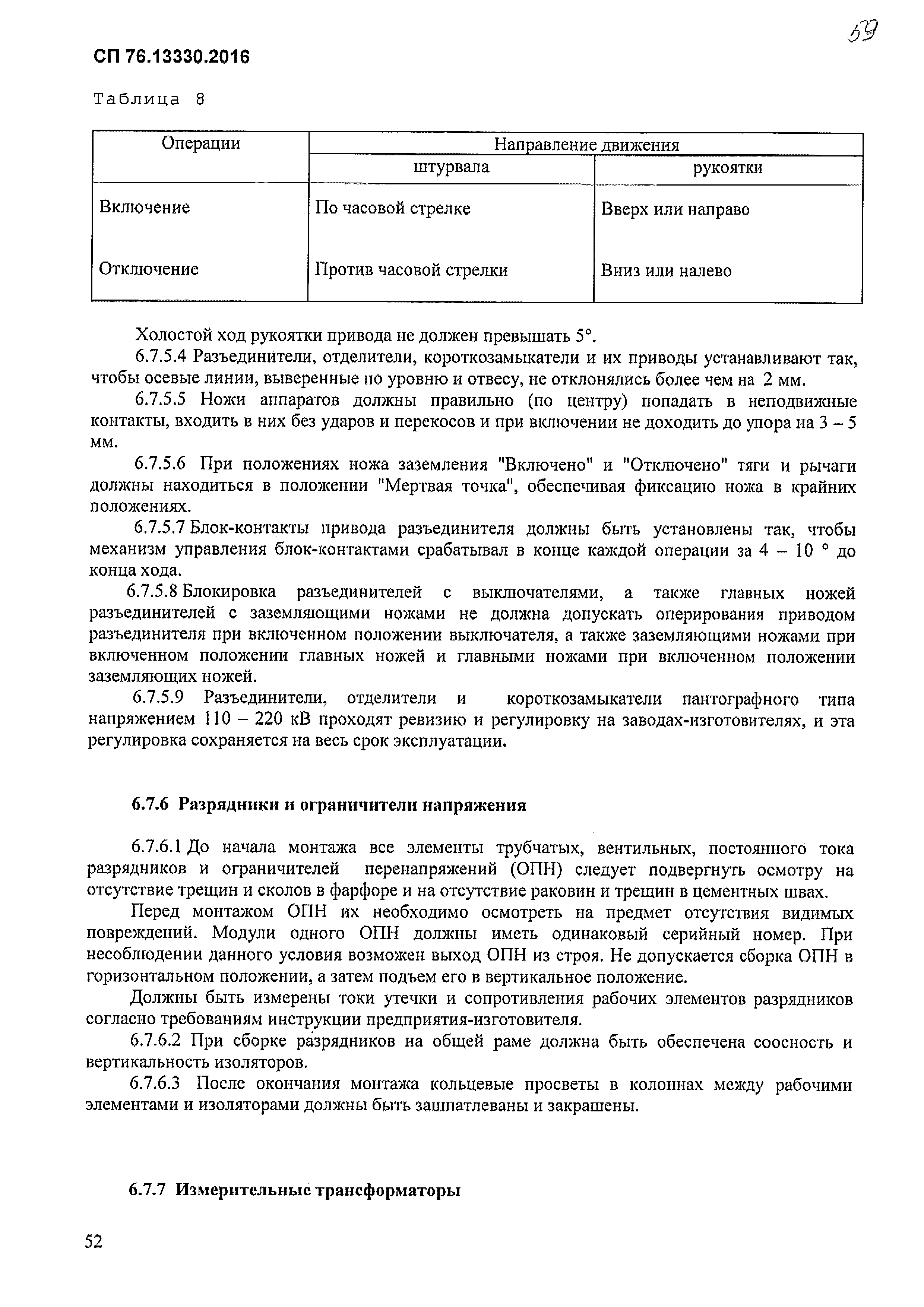

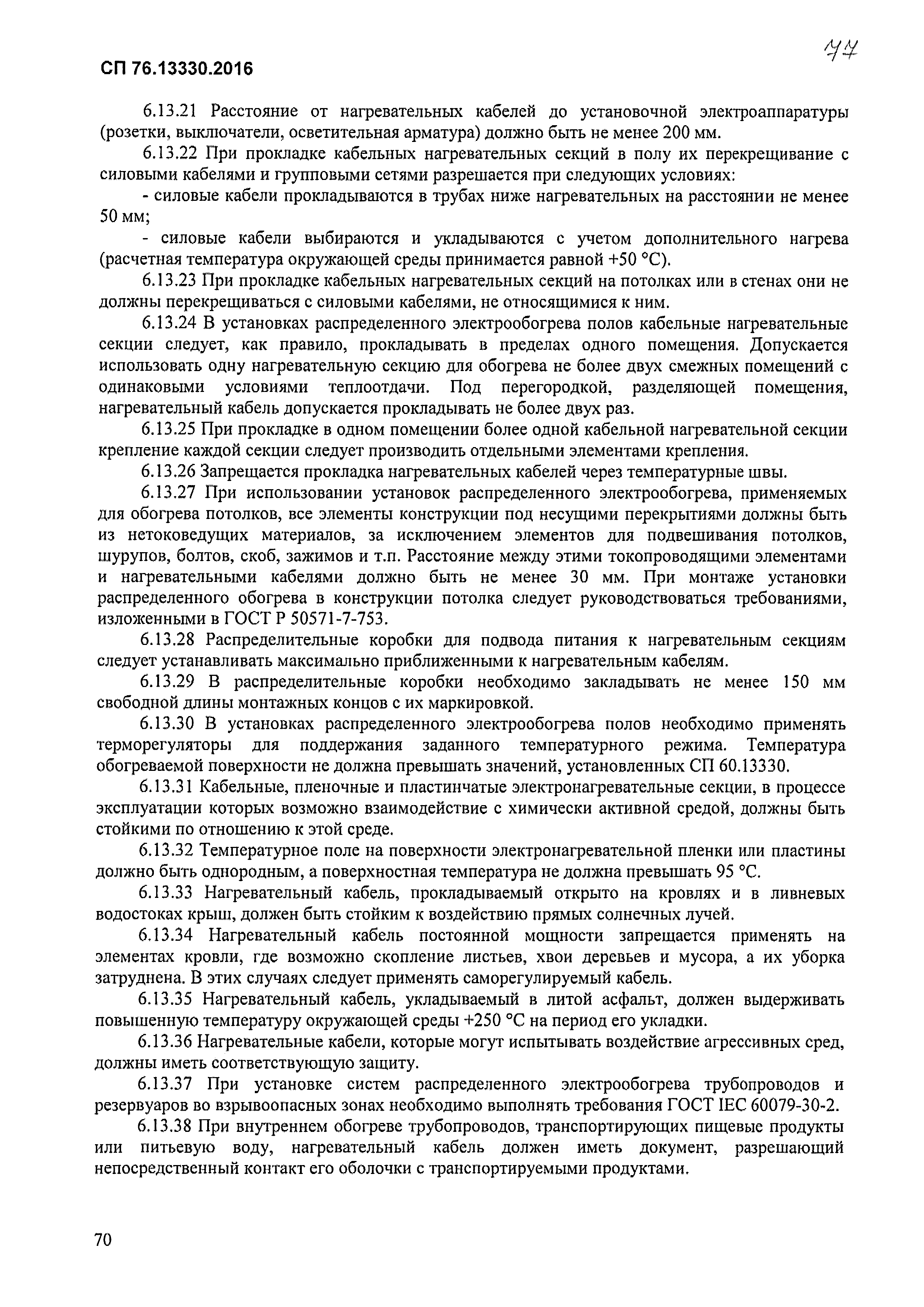

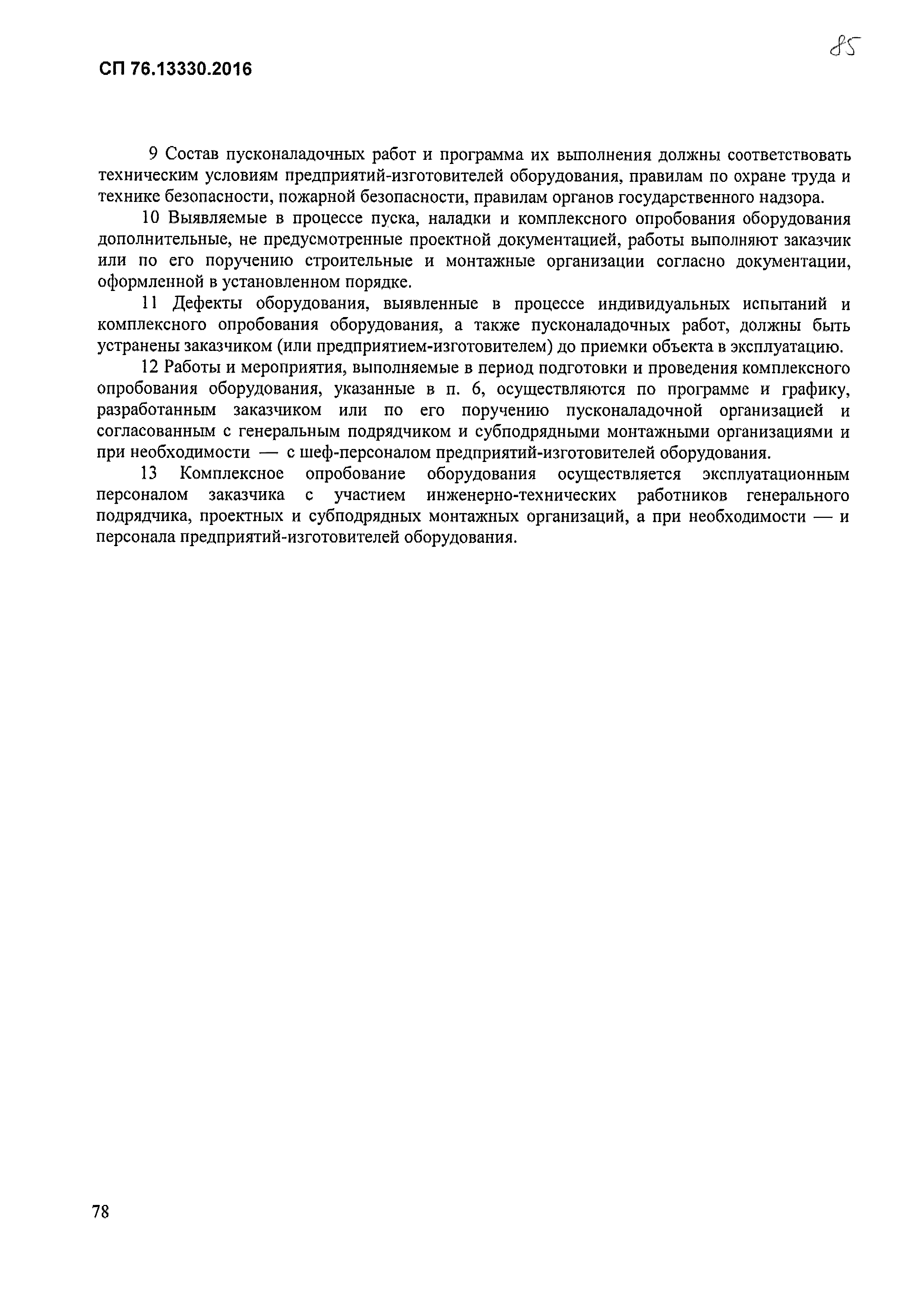

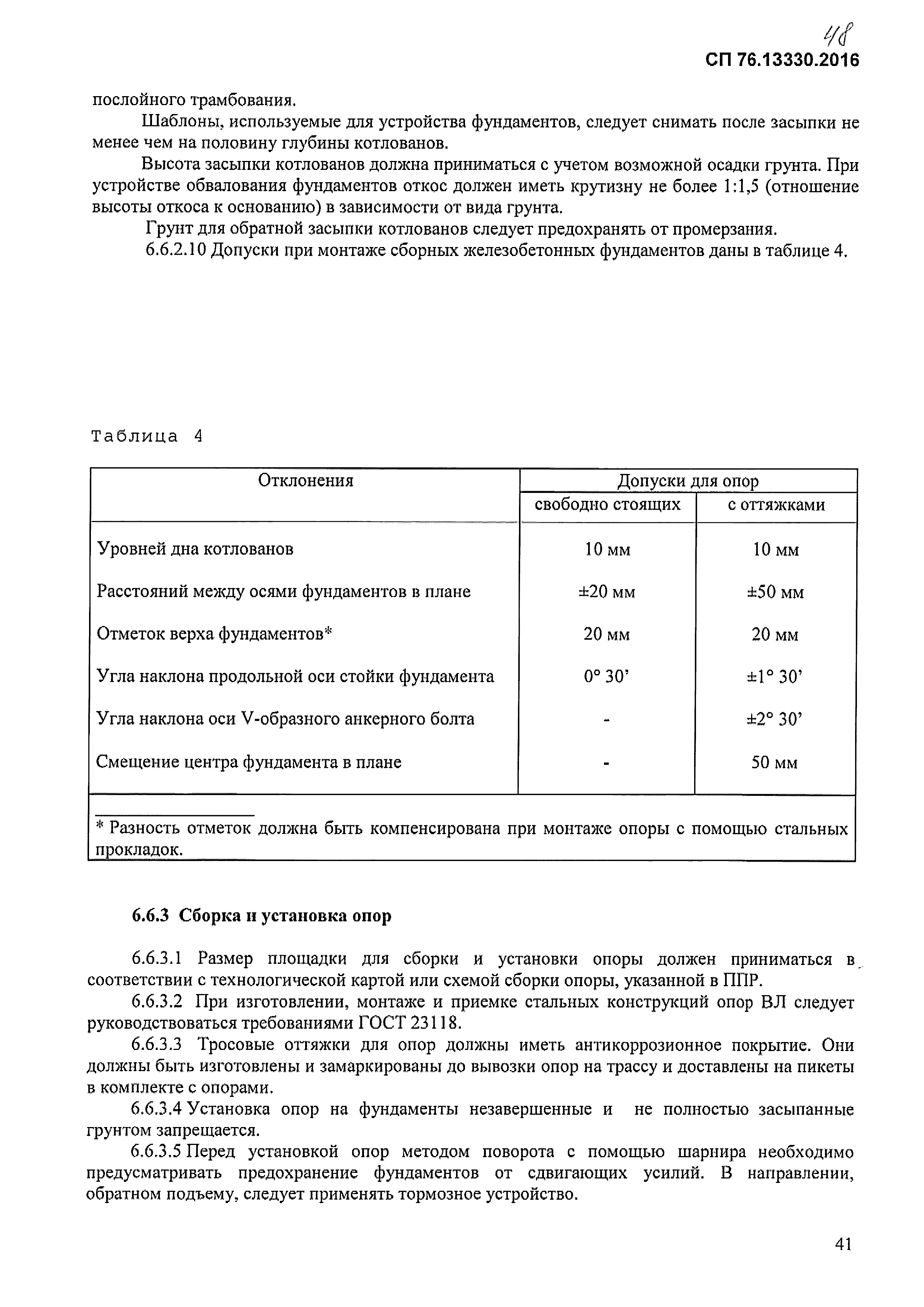

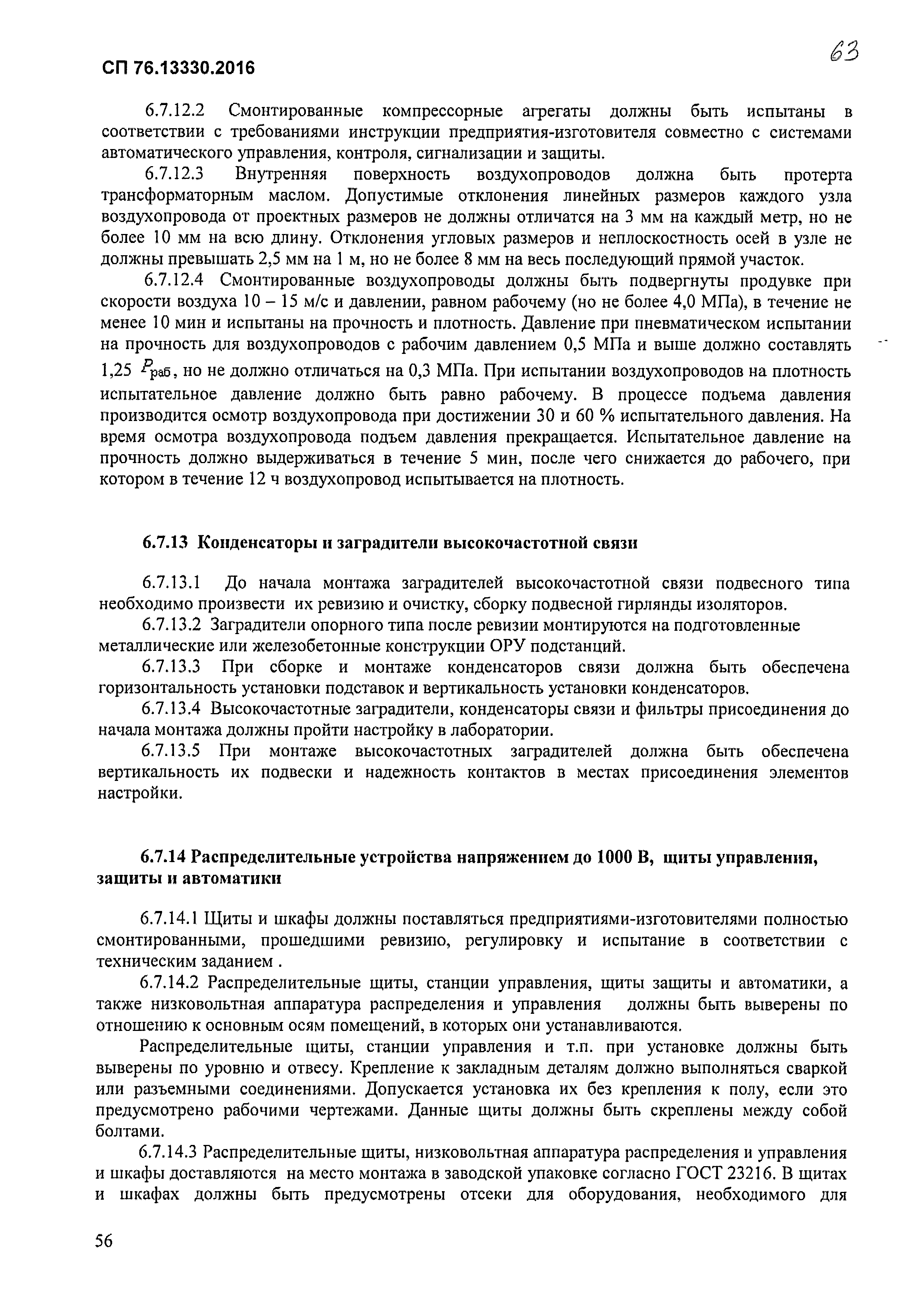

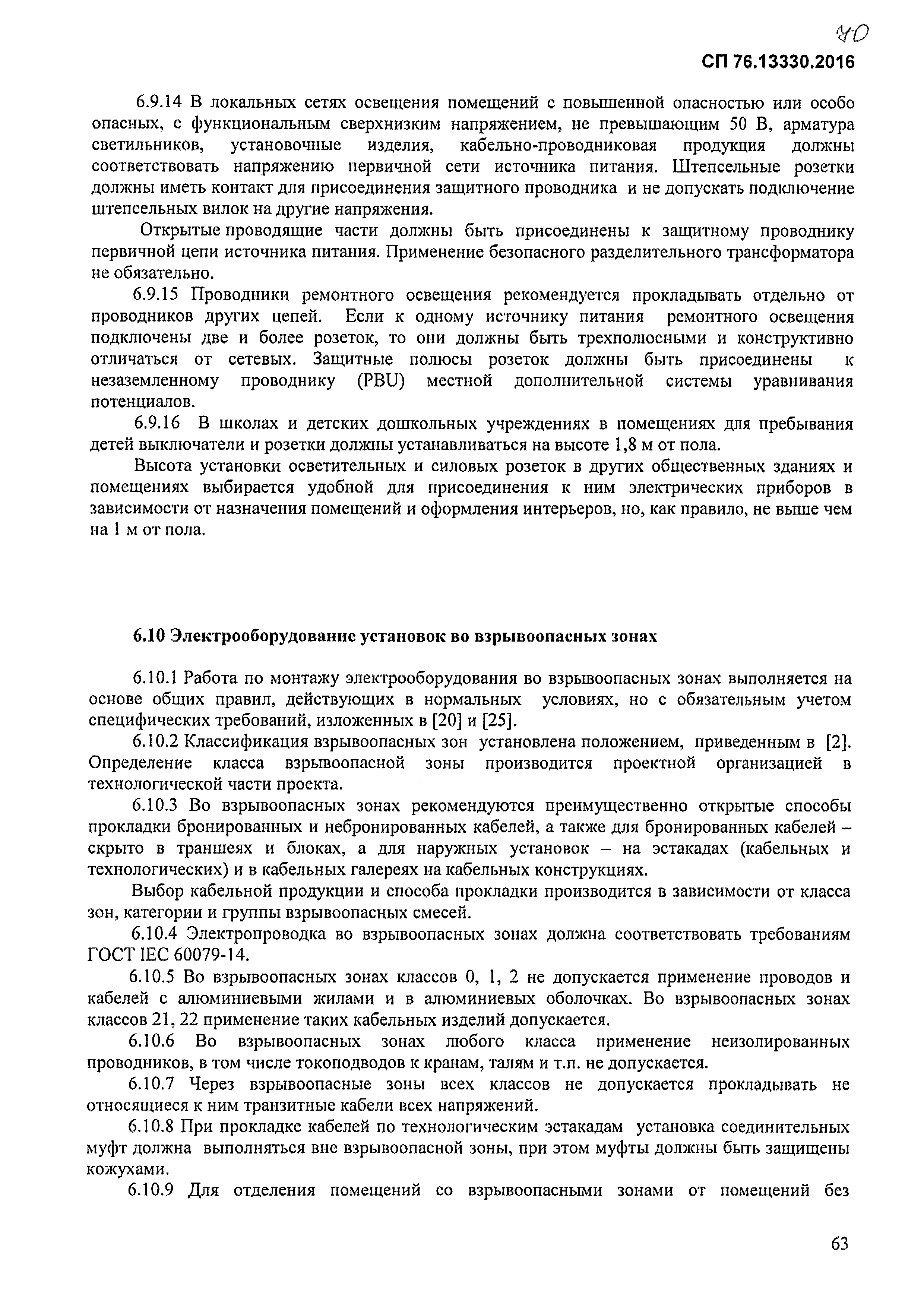

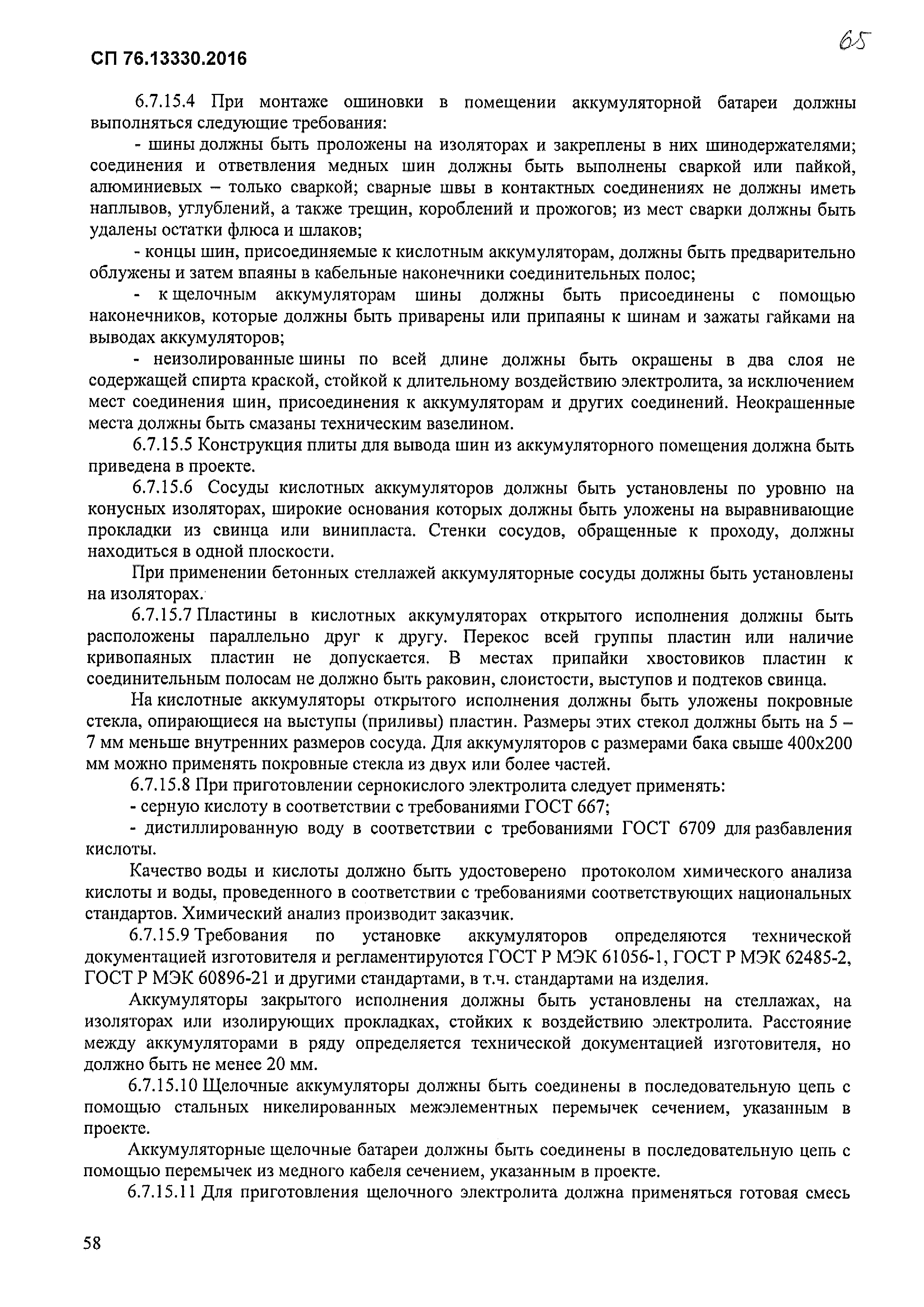

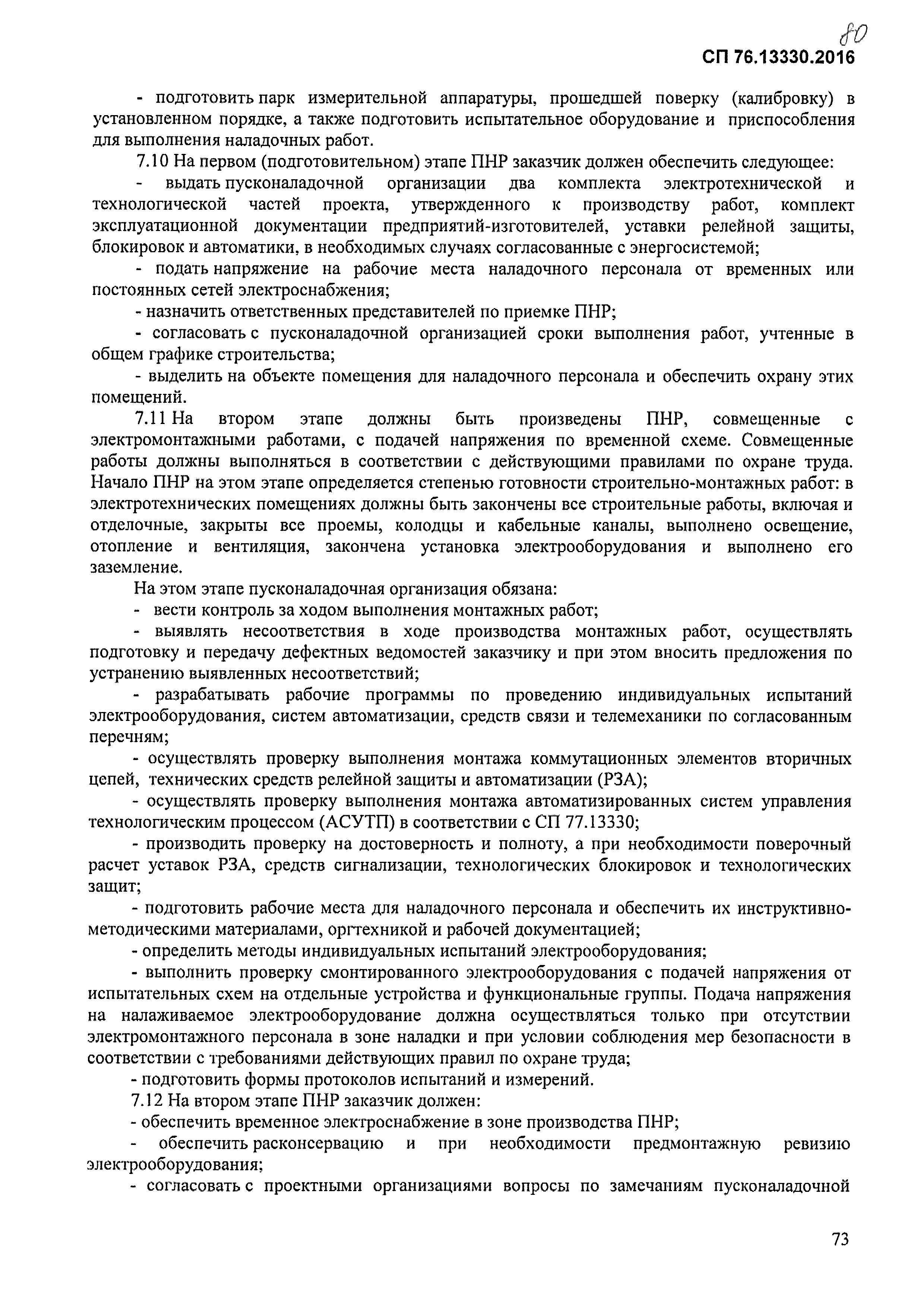

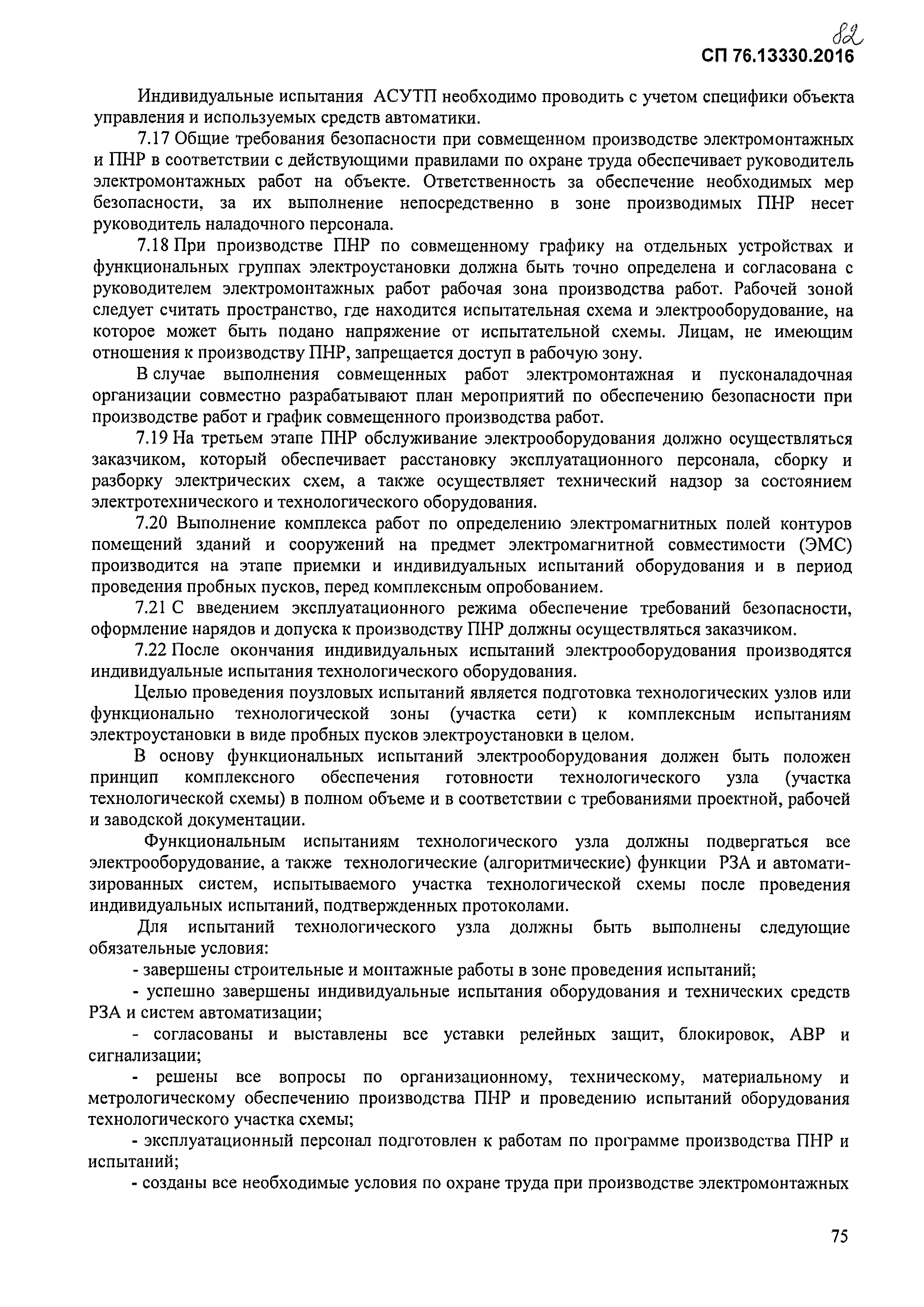

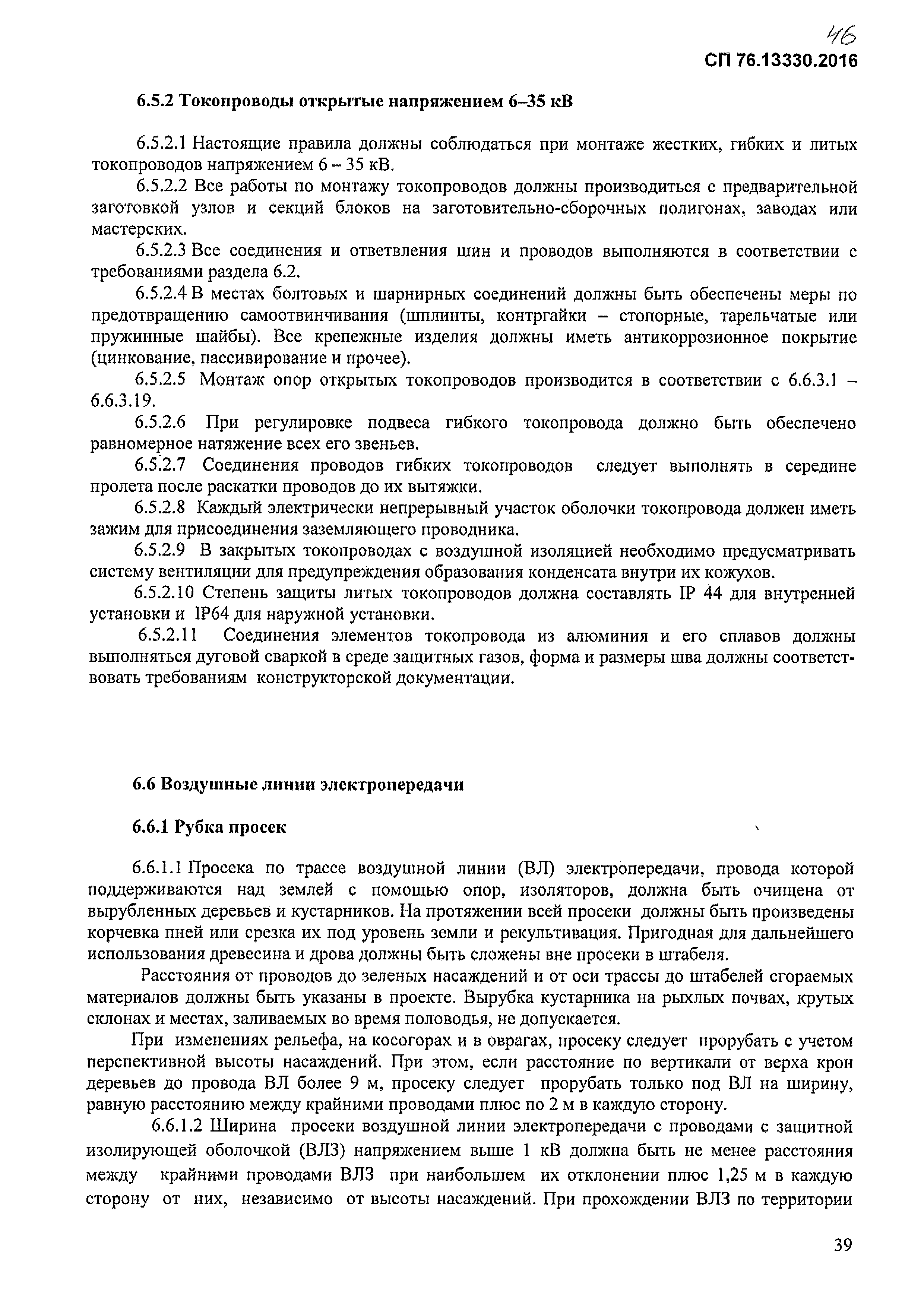

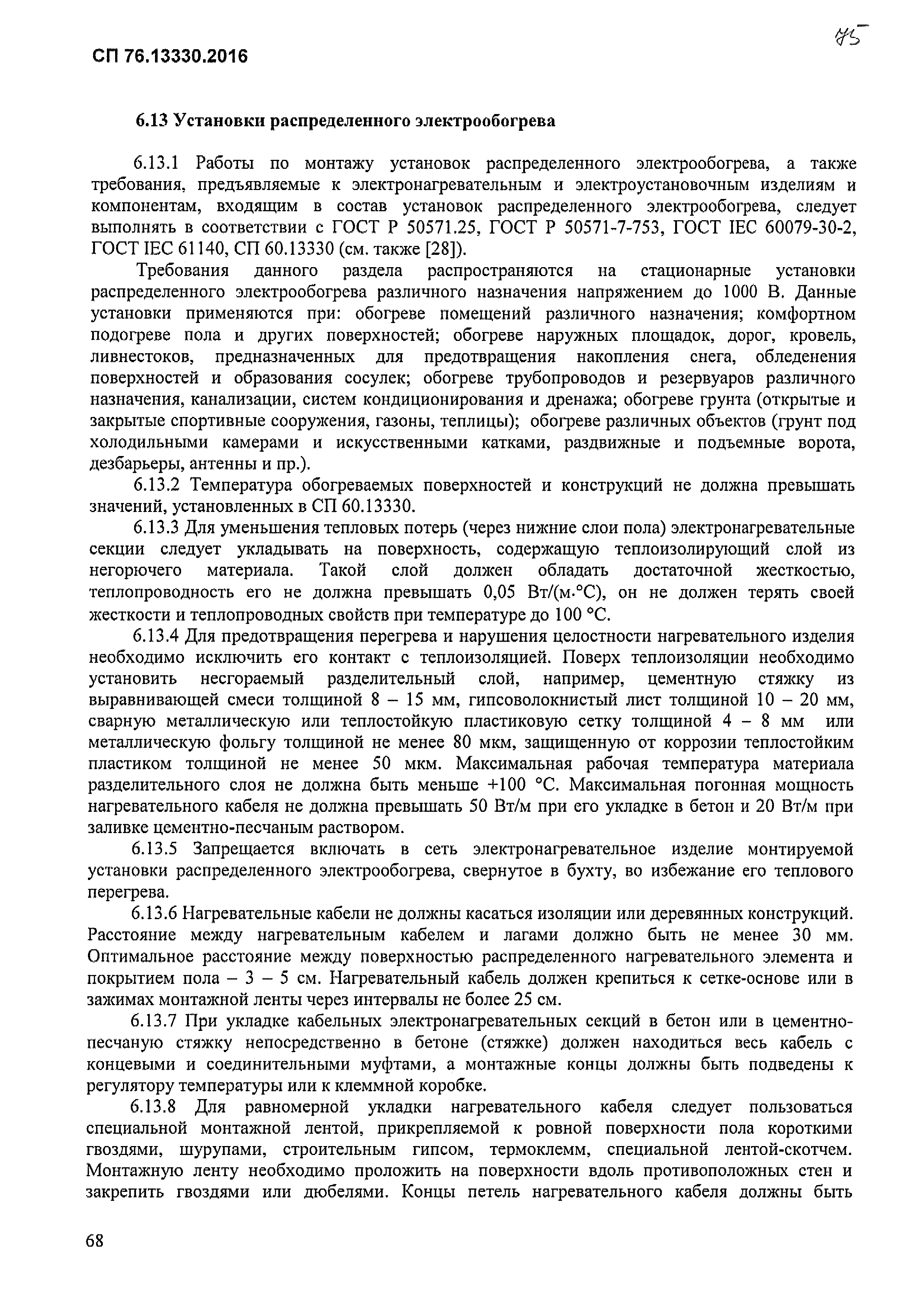

СП 76.13330.2016

Электротехнические устройства

Обозначение:	СП 76.13330.2016
Обозначение англ:	SP 76.13330.2016
Статус:	принят
Название рус.:	Электротехнические устройства
Название англ.:	Electrical systems
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	16.12.2016
Дата окончания срока действия:	16.06.2017

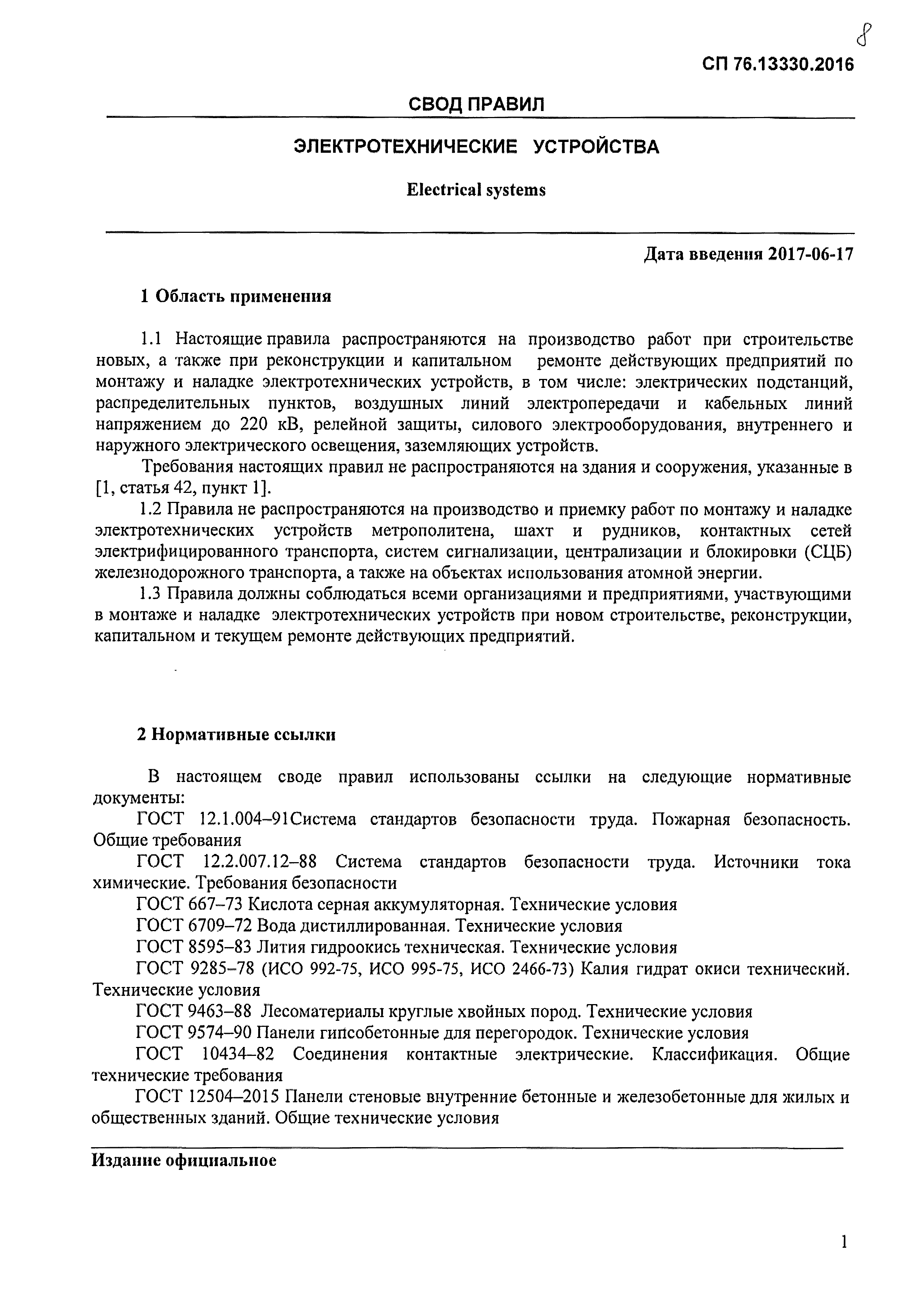

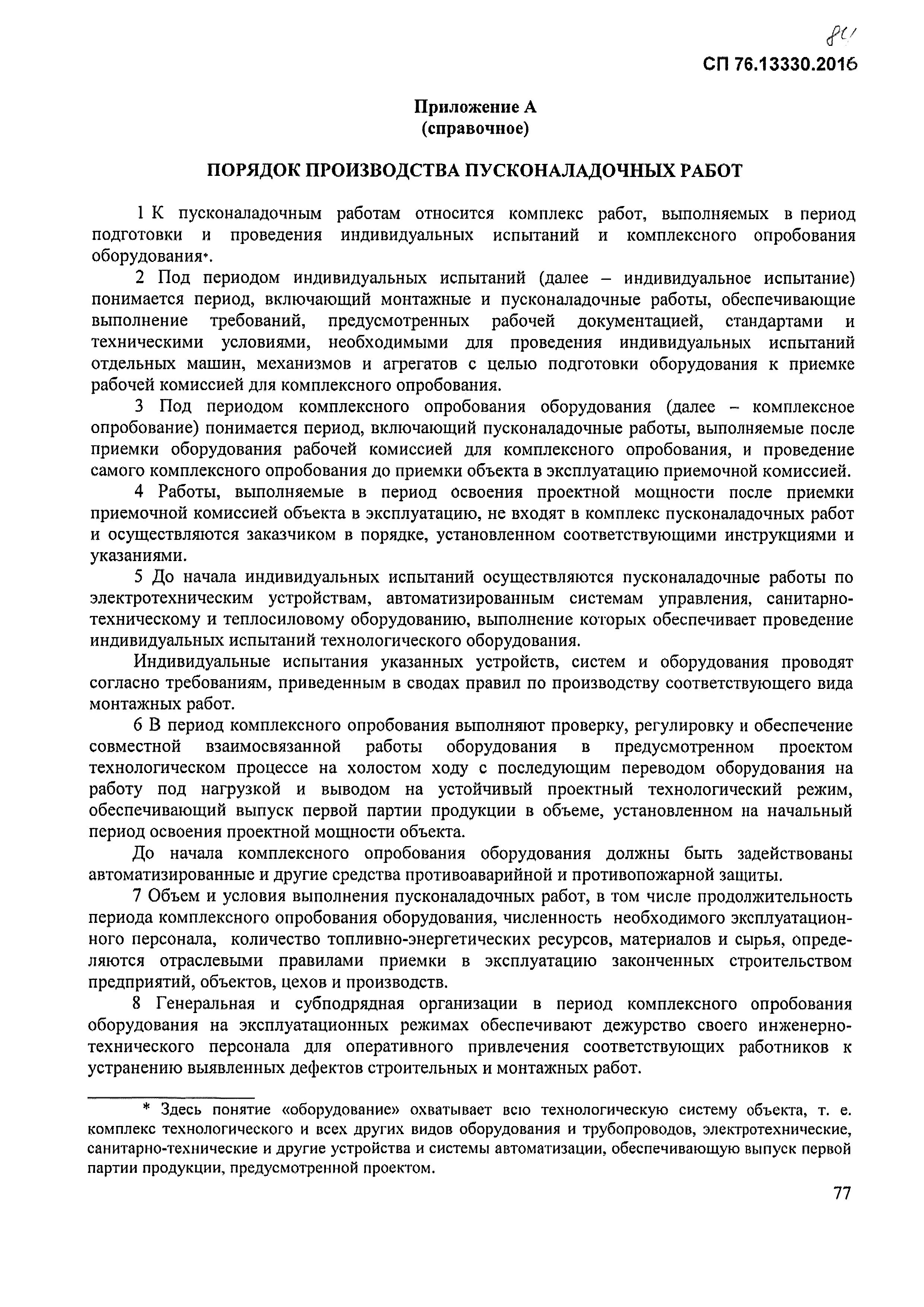

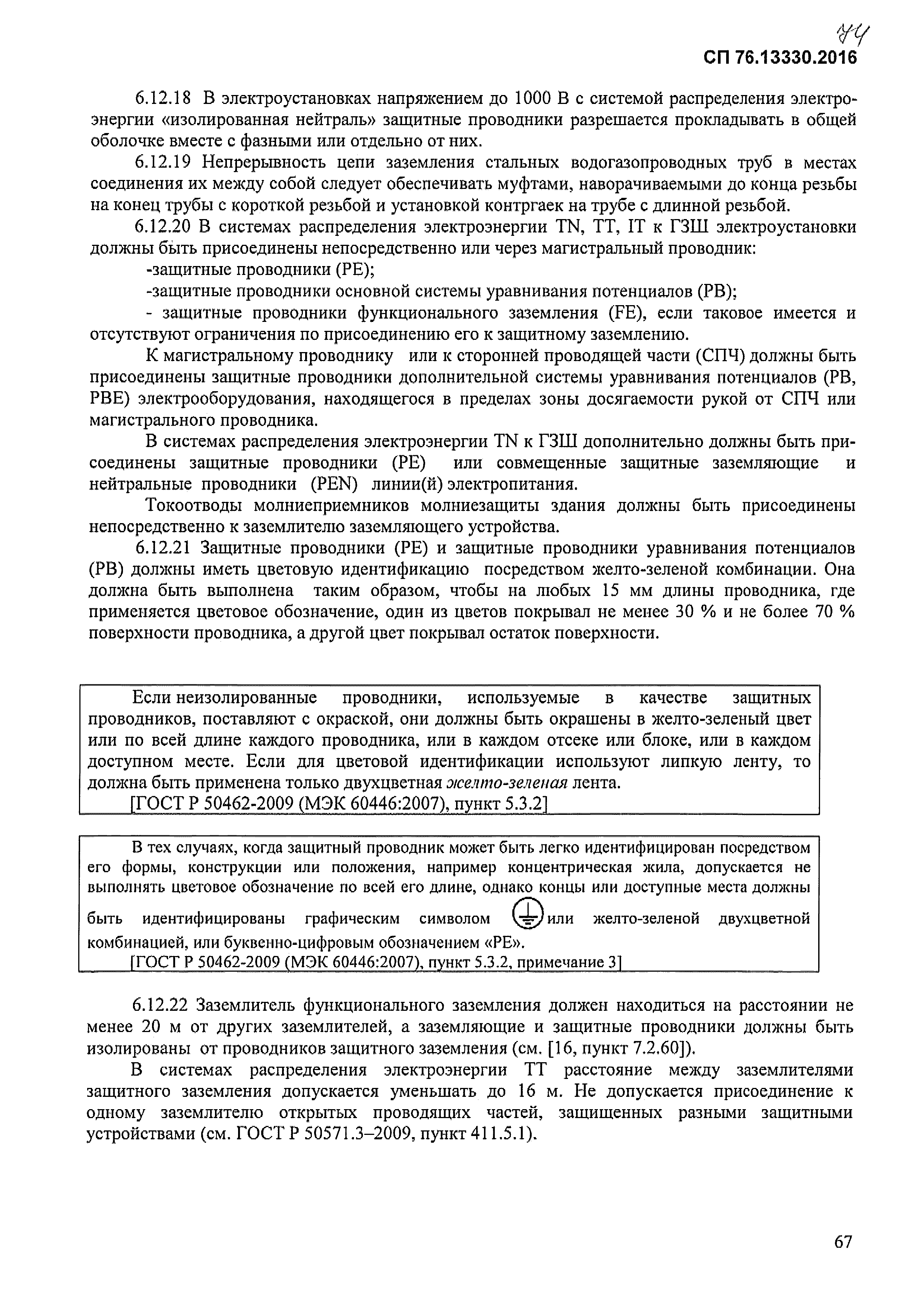

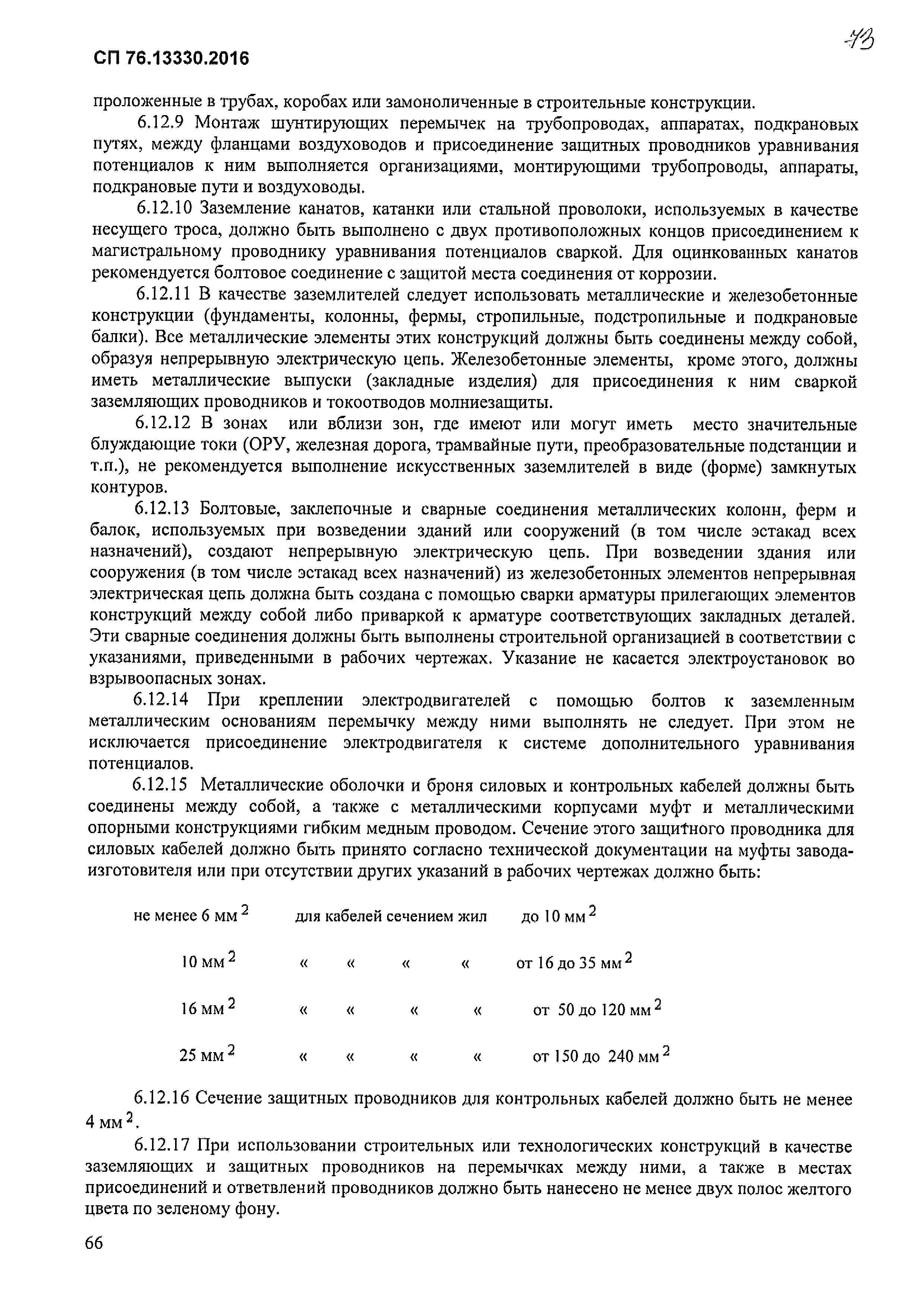

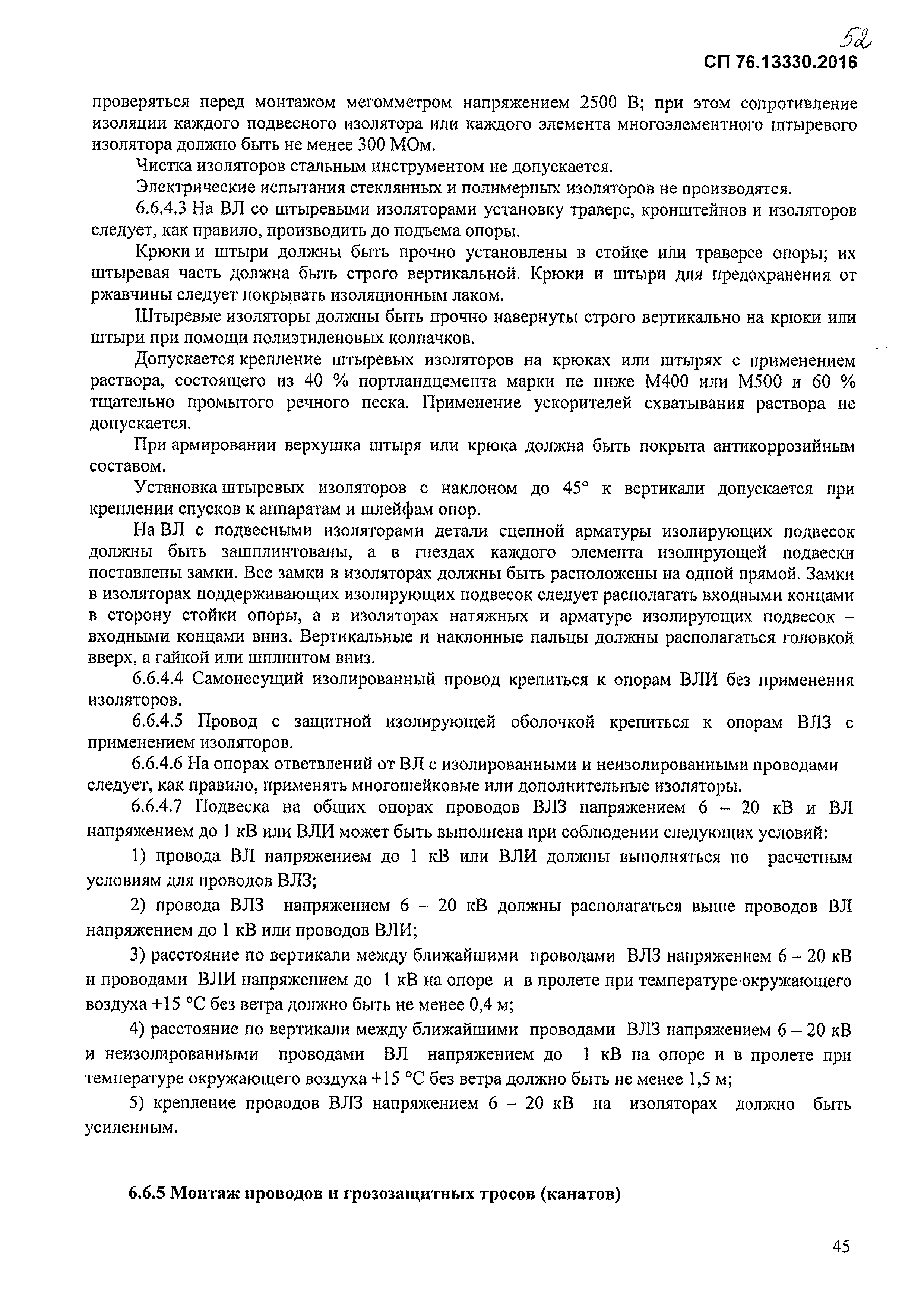

Область применения:	Правила распространяются на производство работ при строительстве новых, а также при реконструкции и капитальном ремонте действующих предприятий по монтажу и наладке электротехнических устройств, в том числе: электрических подстанций, распределительных пунктов, воздушных линий электропередачи и кабельных линий напряжением до 220 кВ, релейной защиты силового электрооборудования, внутреннего и наружного электрического освещения, заземляющих устройств.

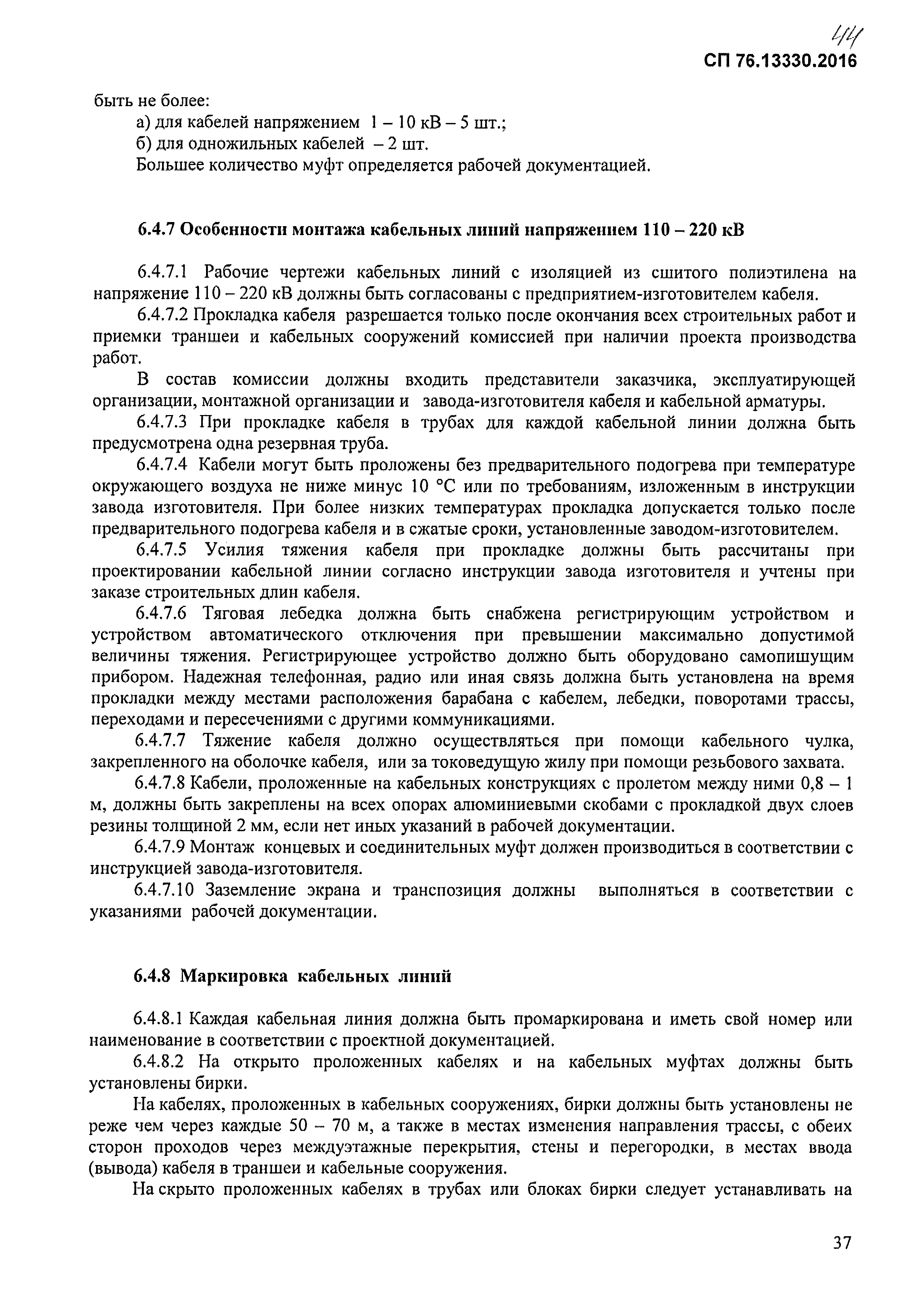

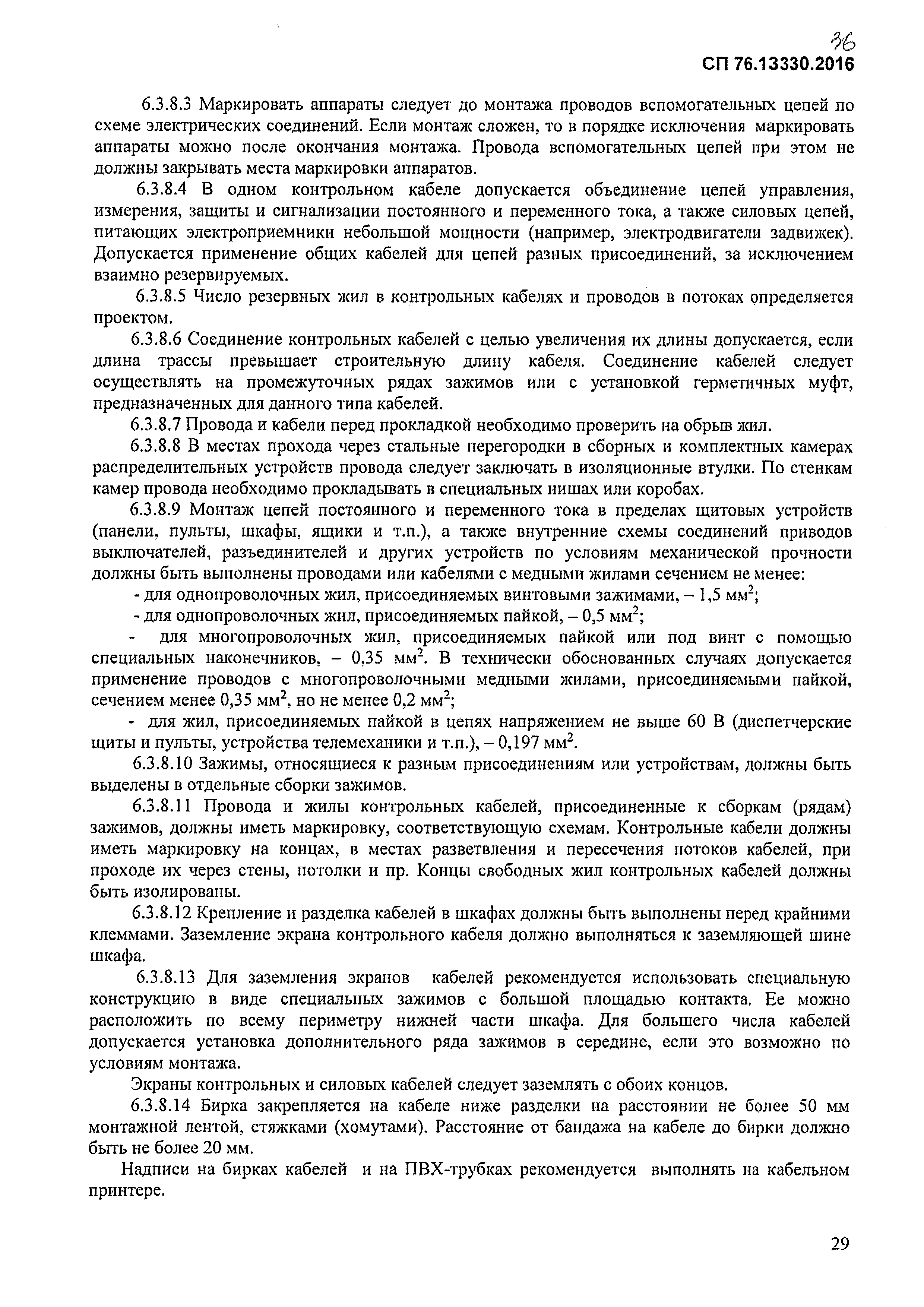

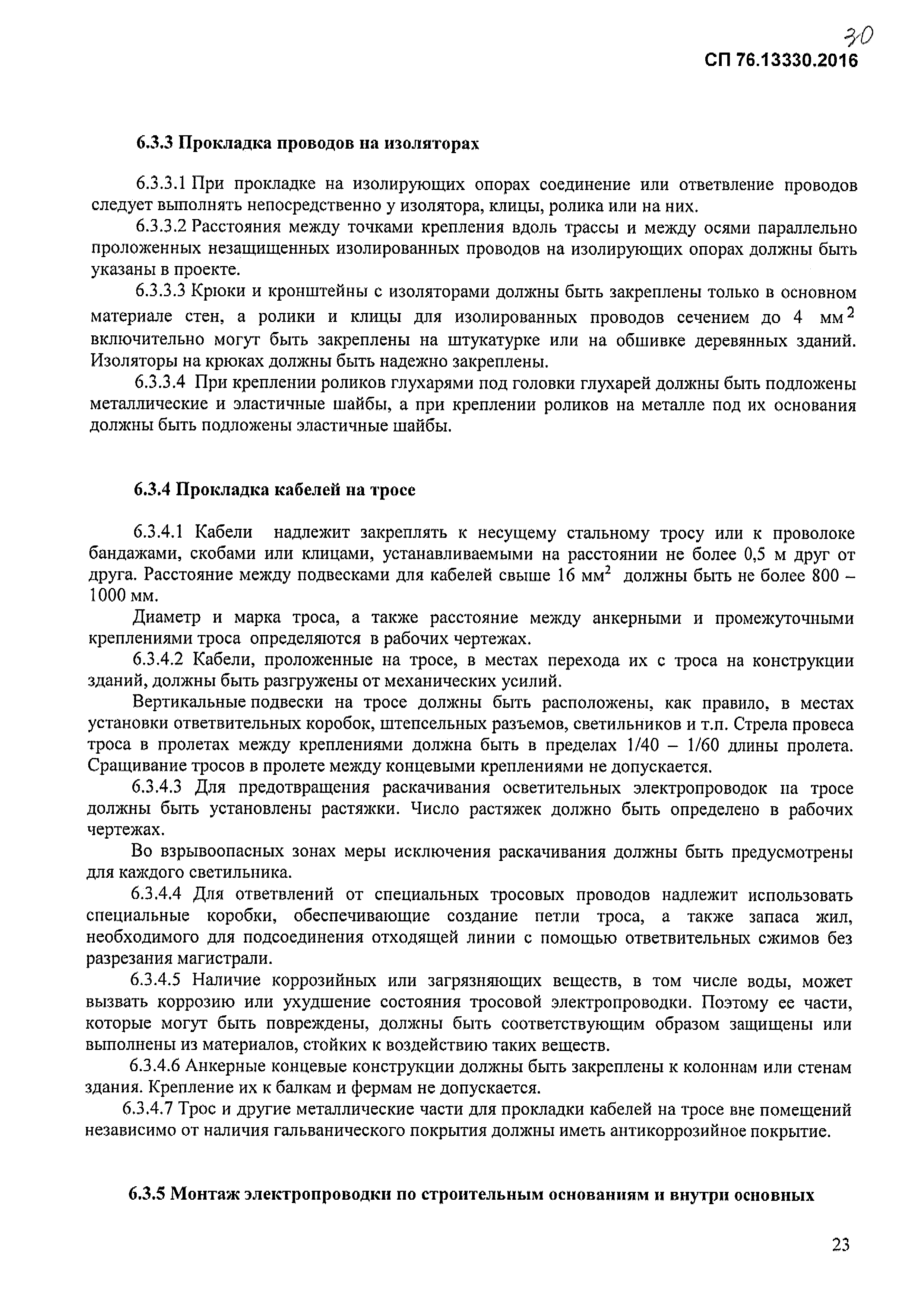

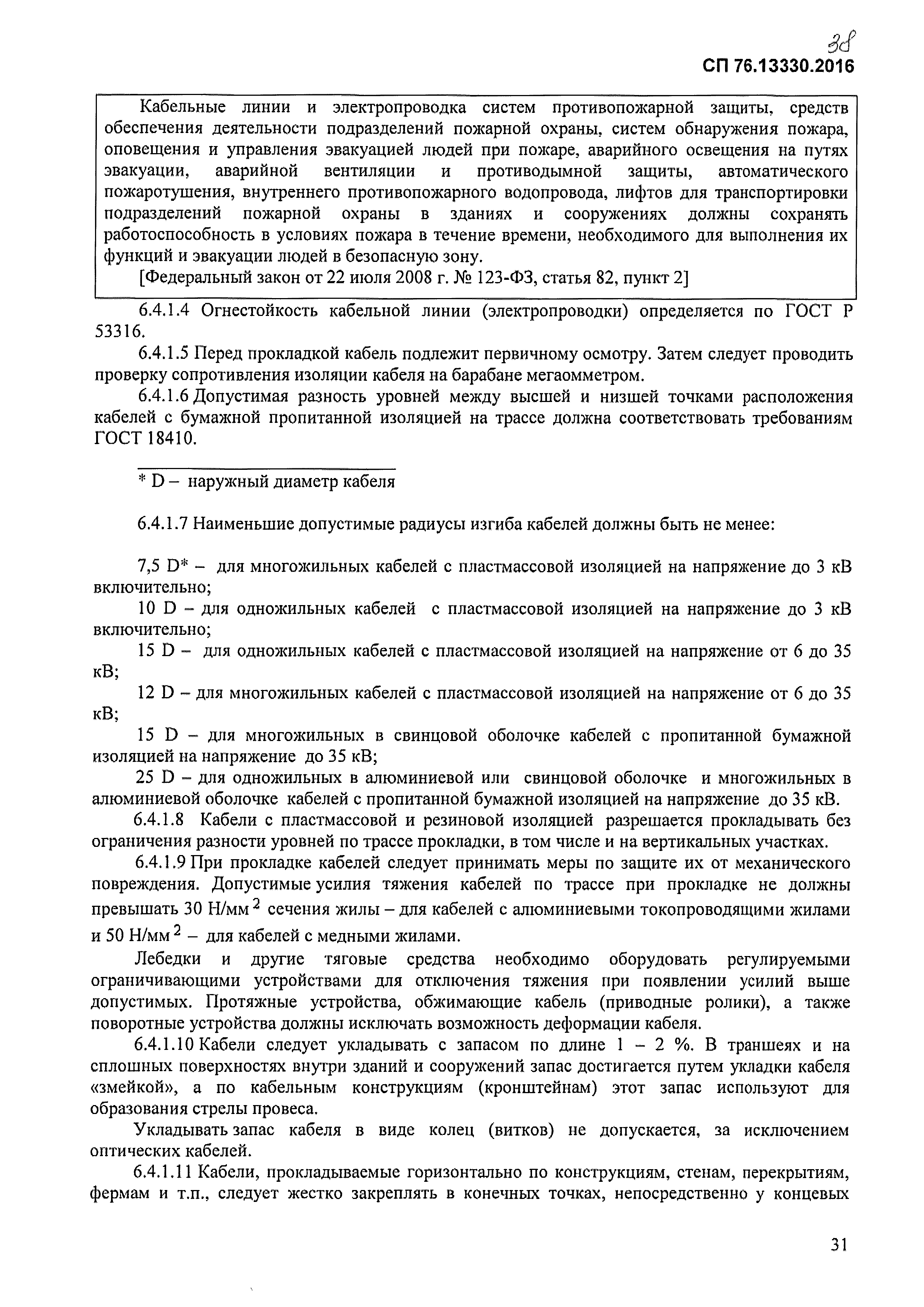

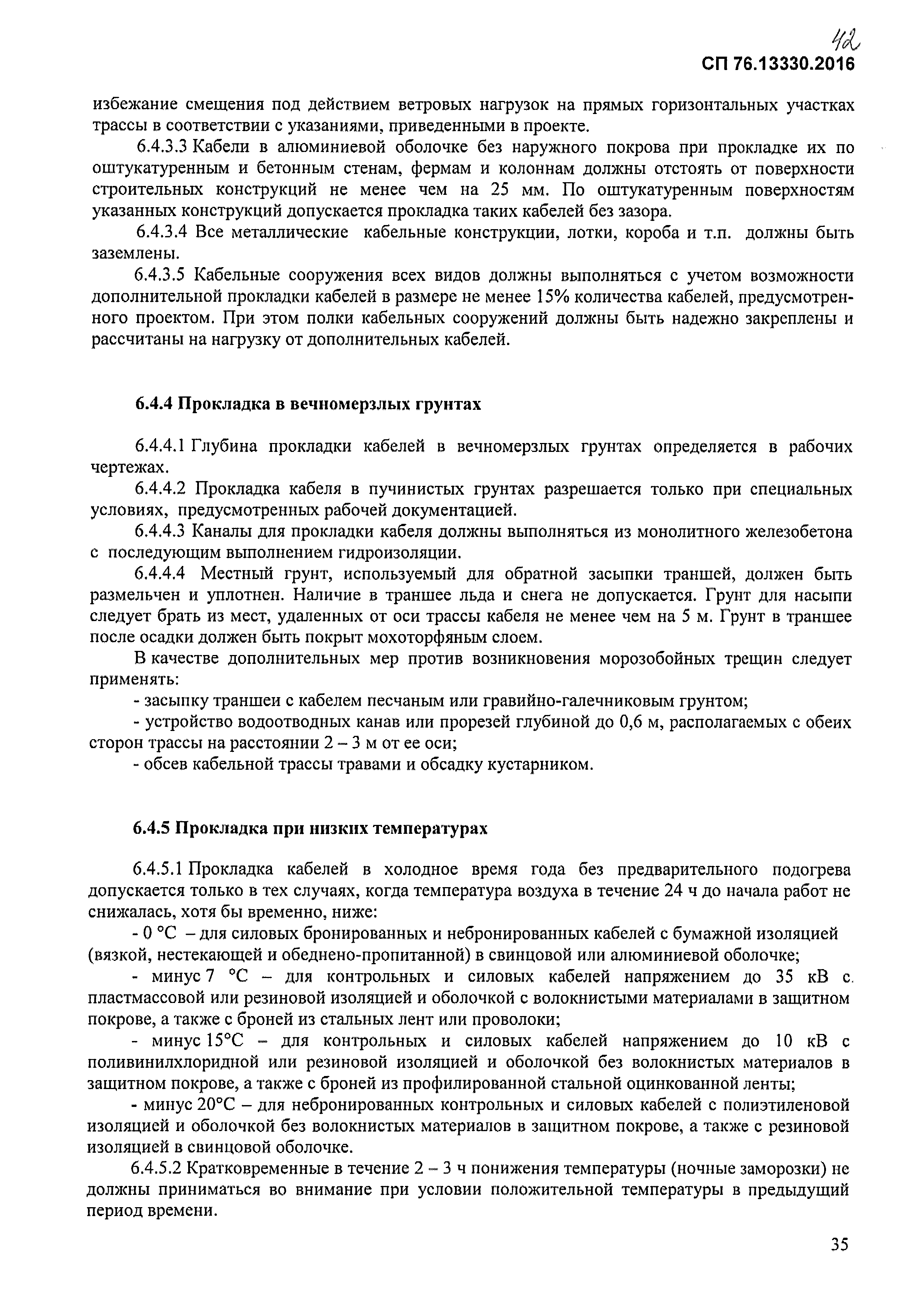

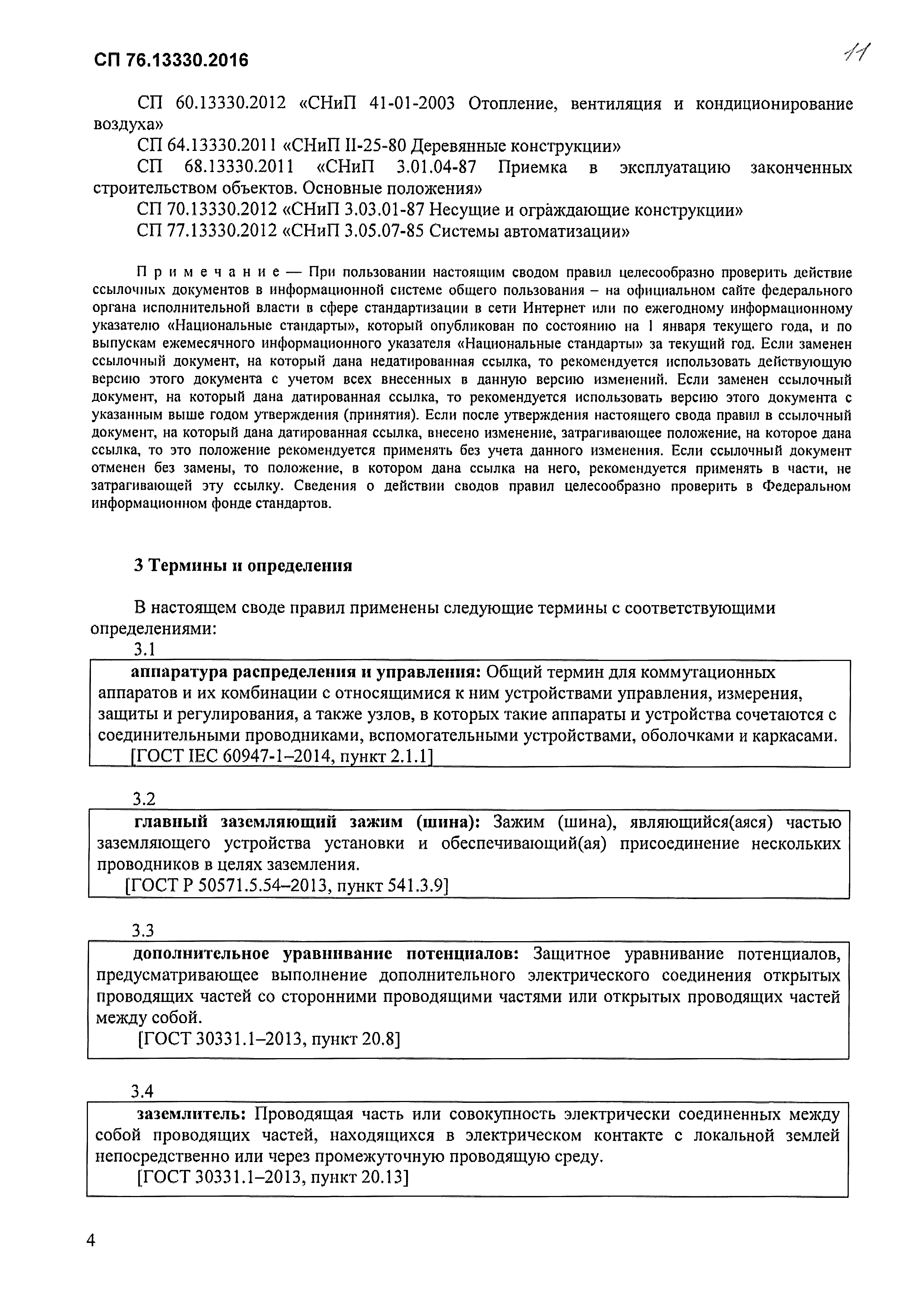

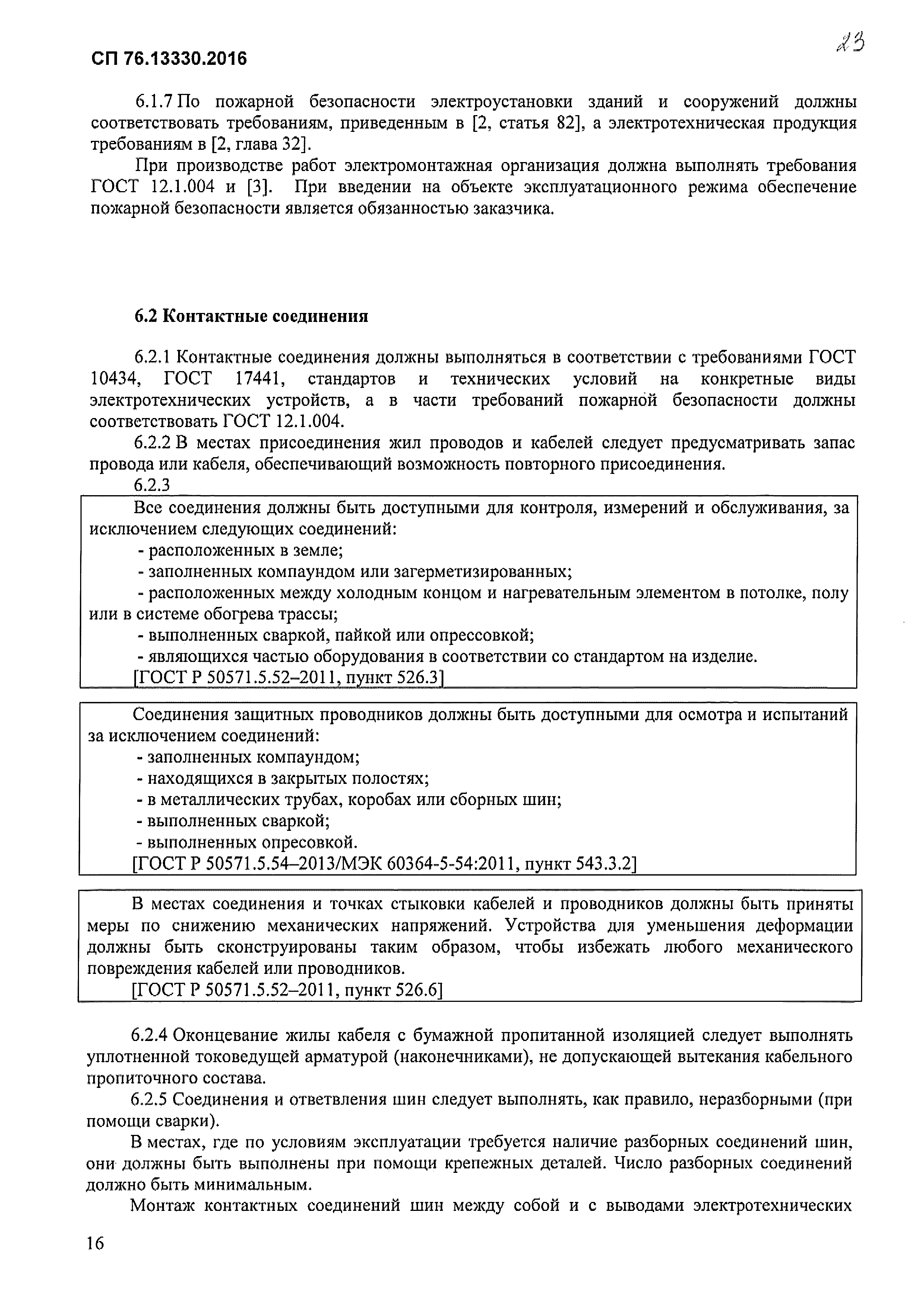

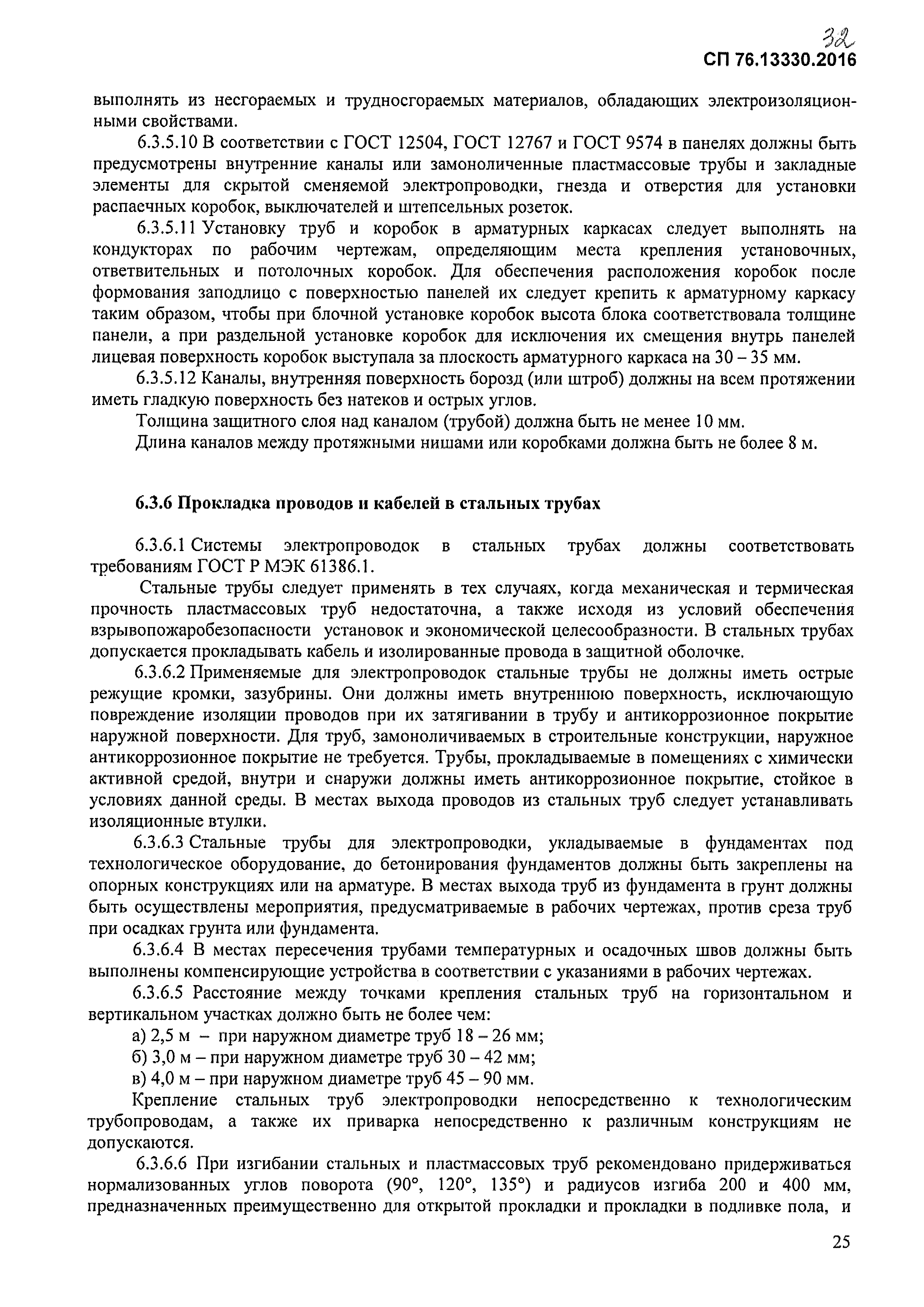

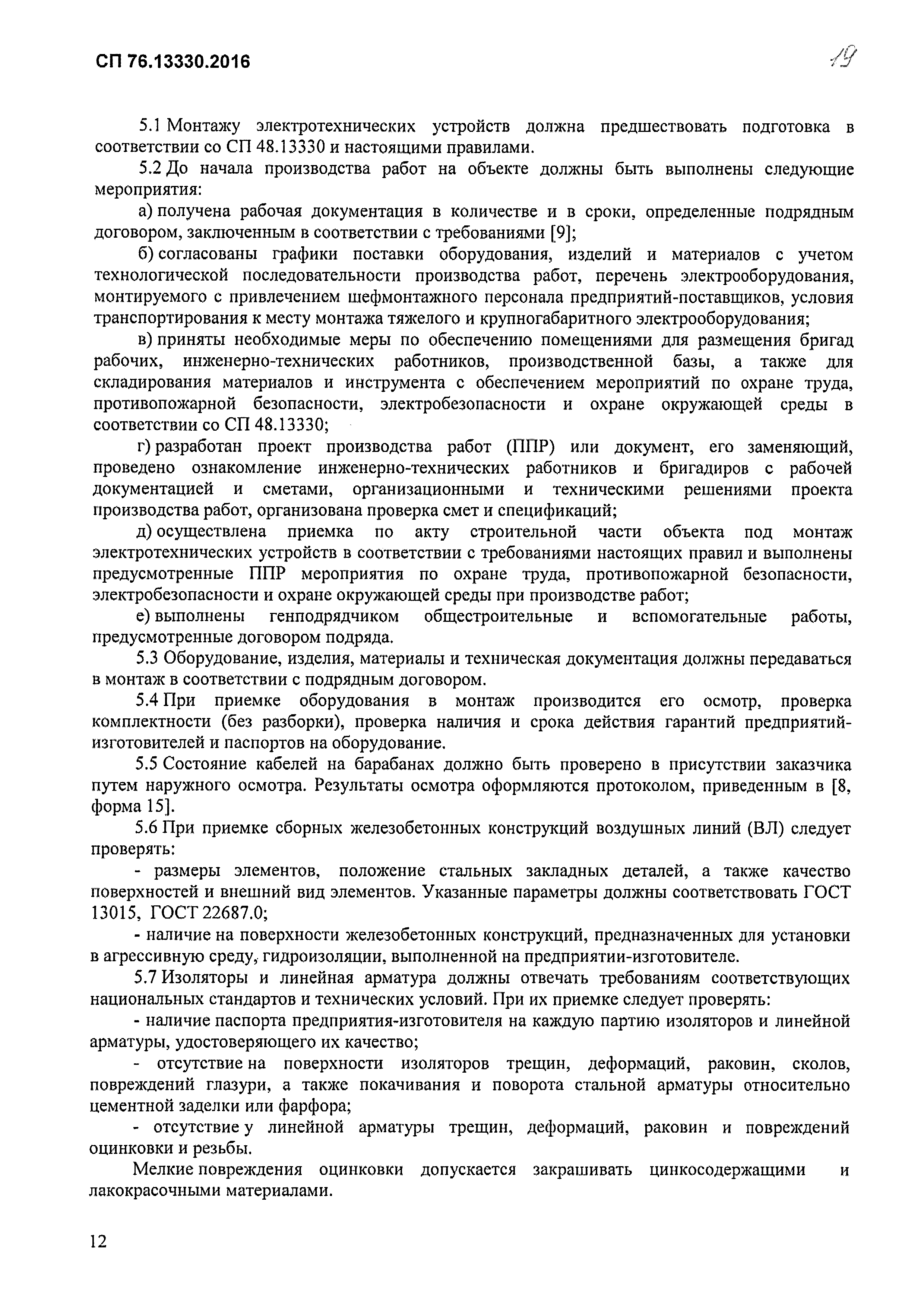

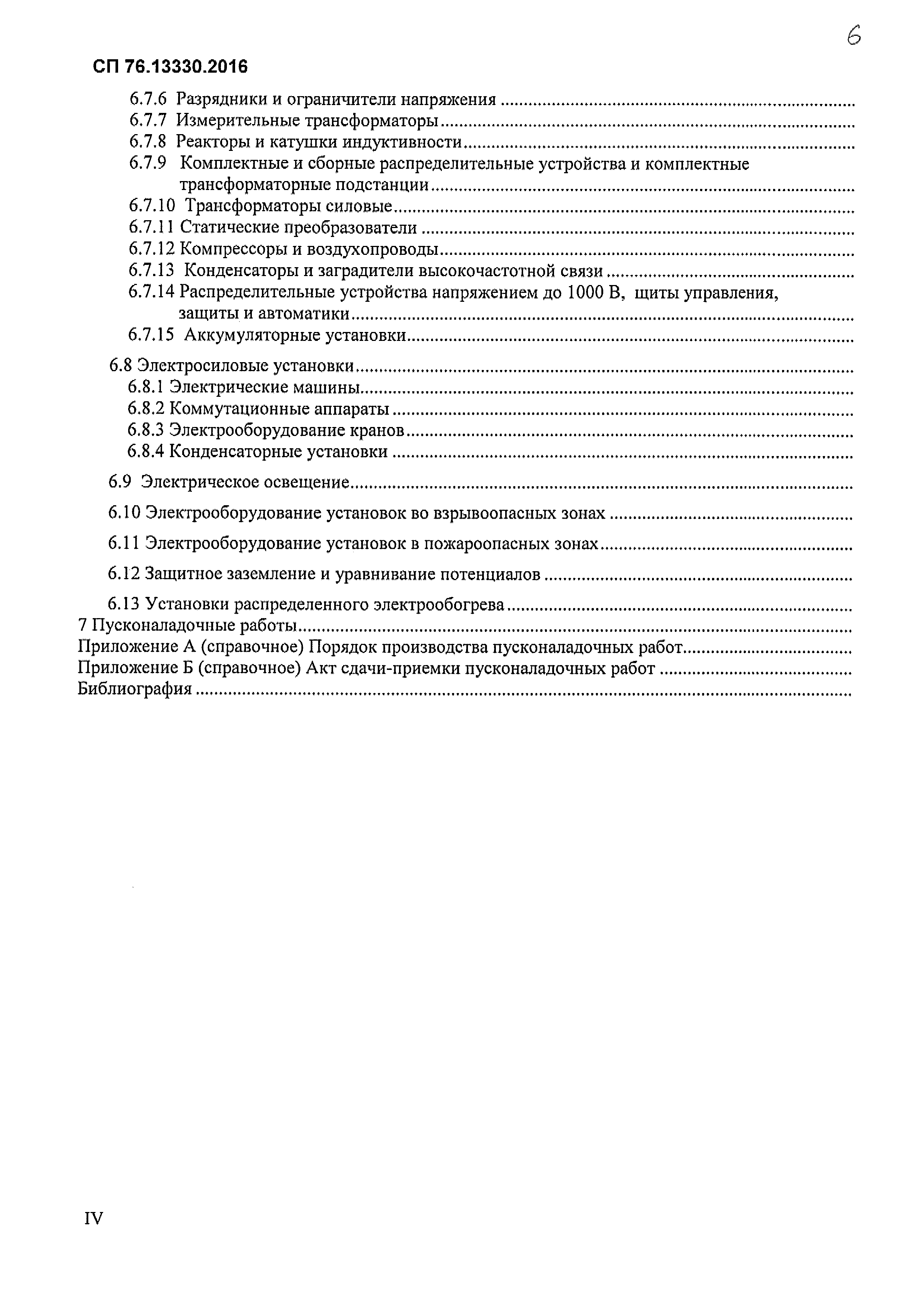

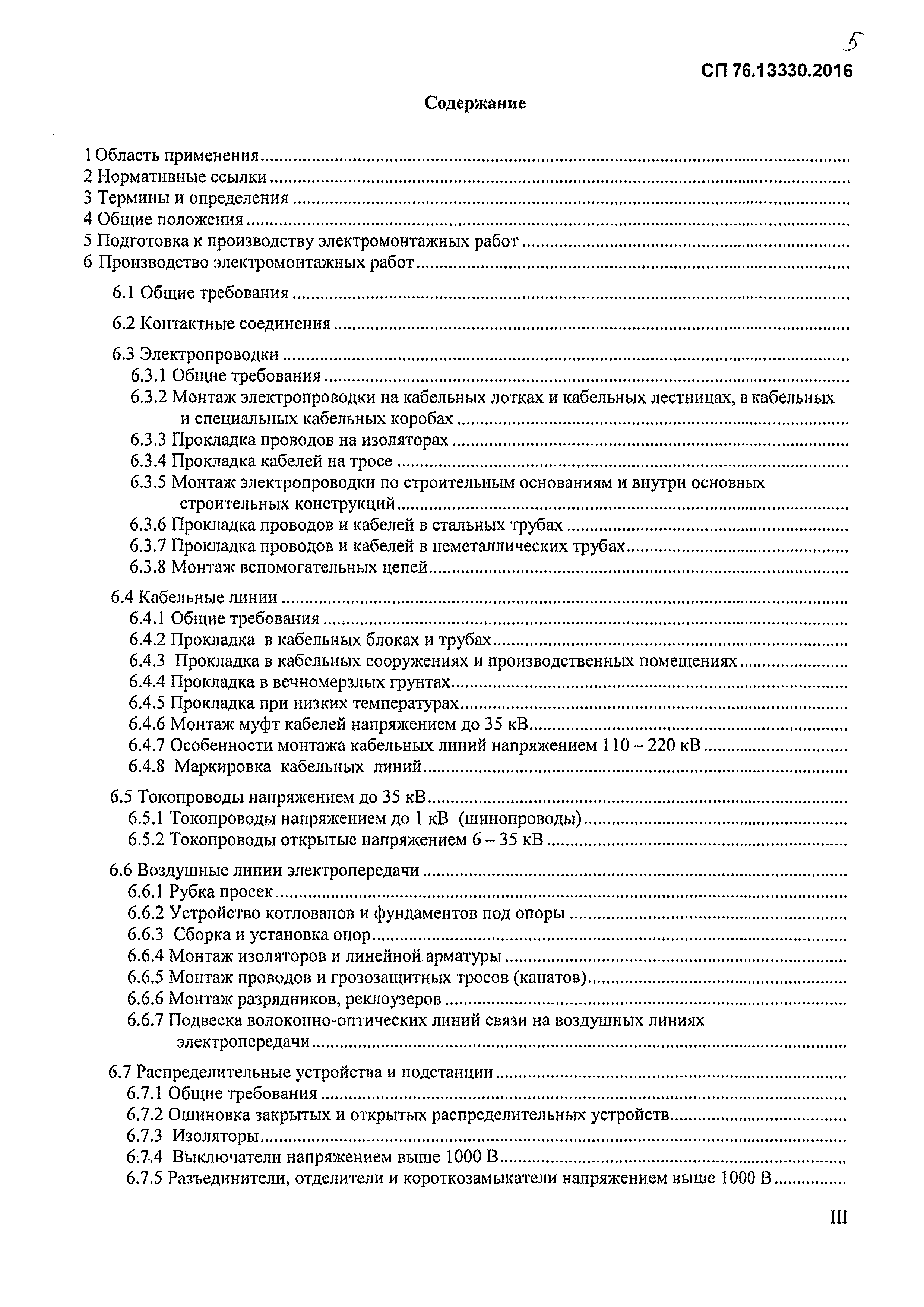

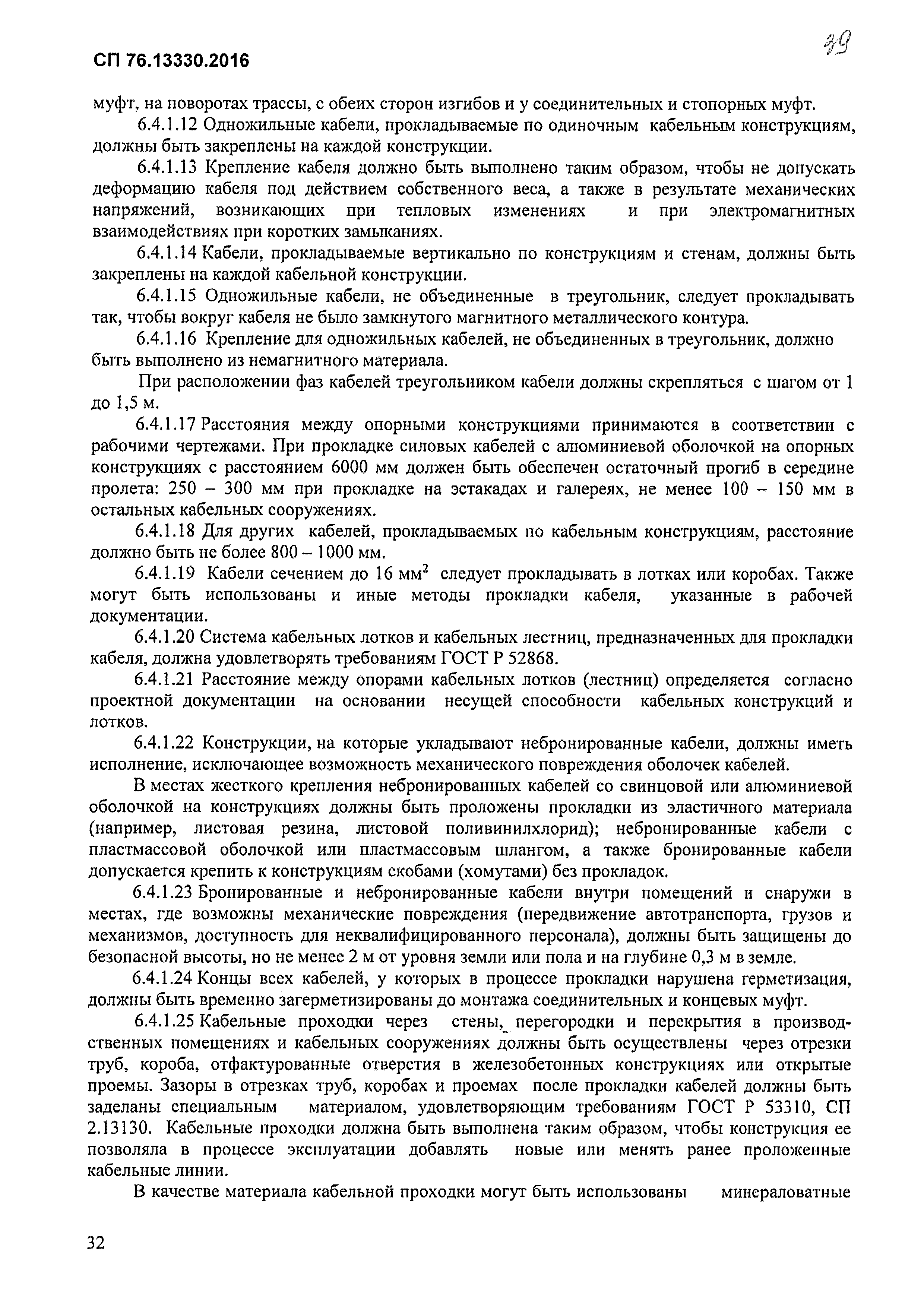

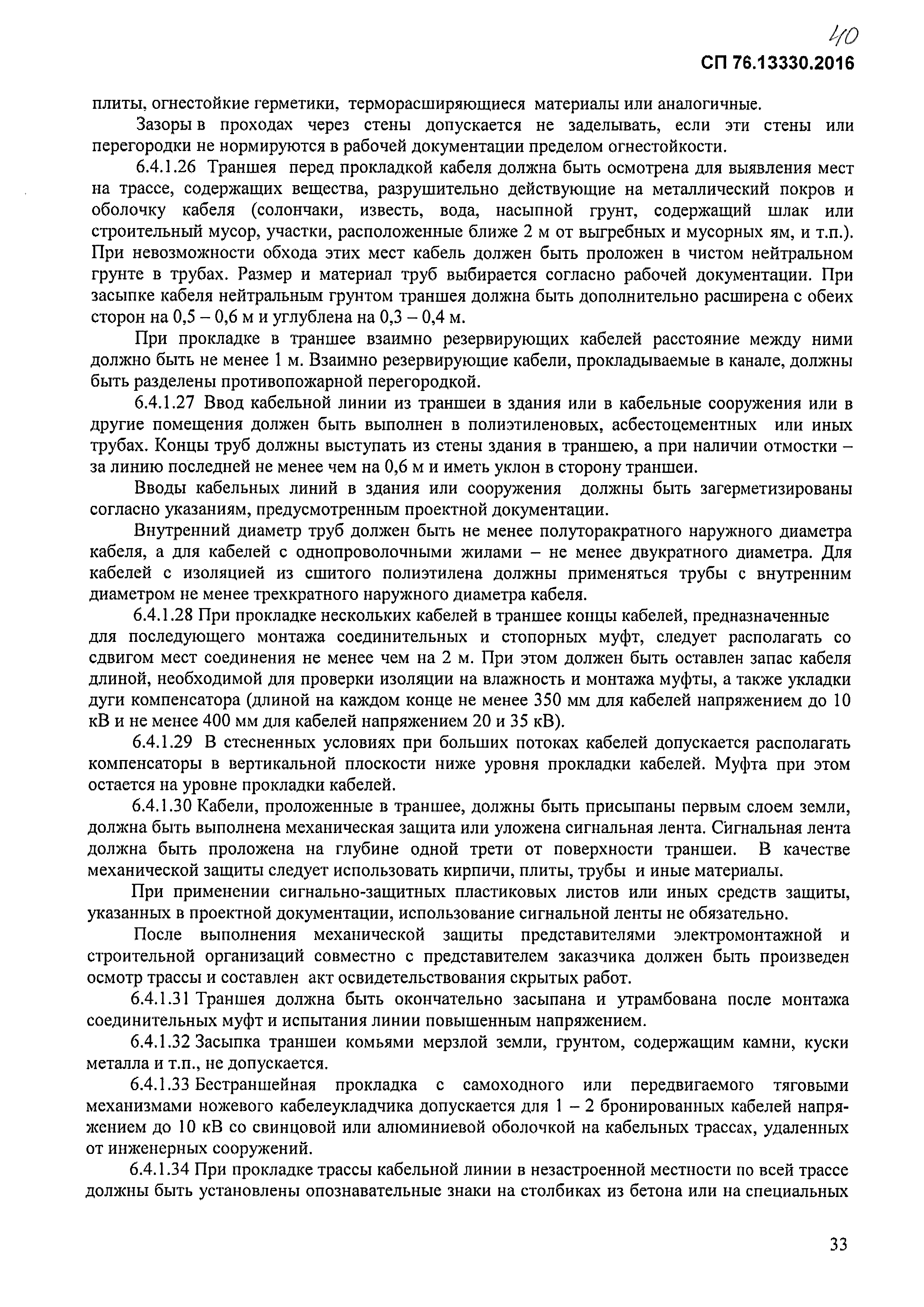

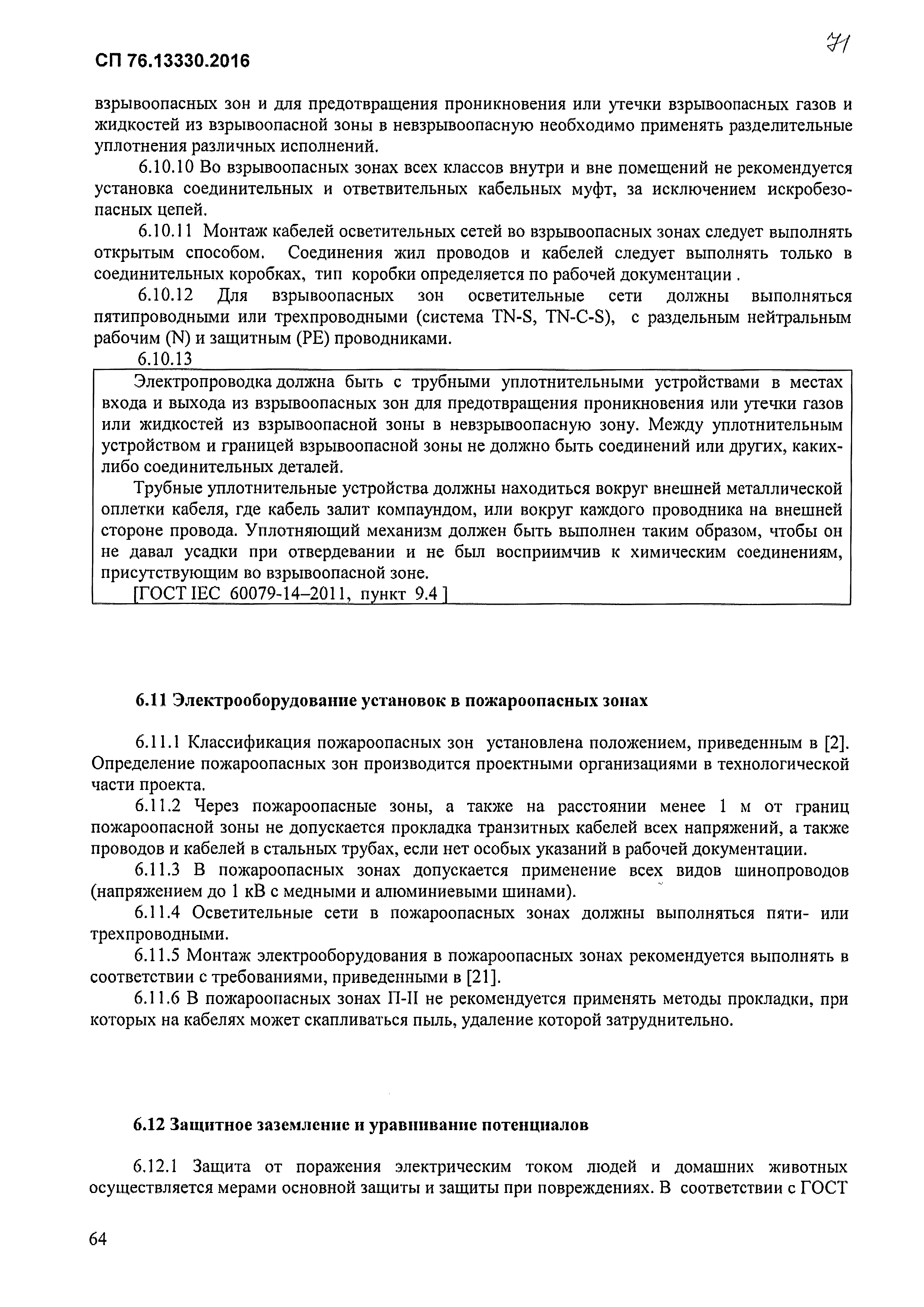

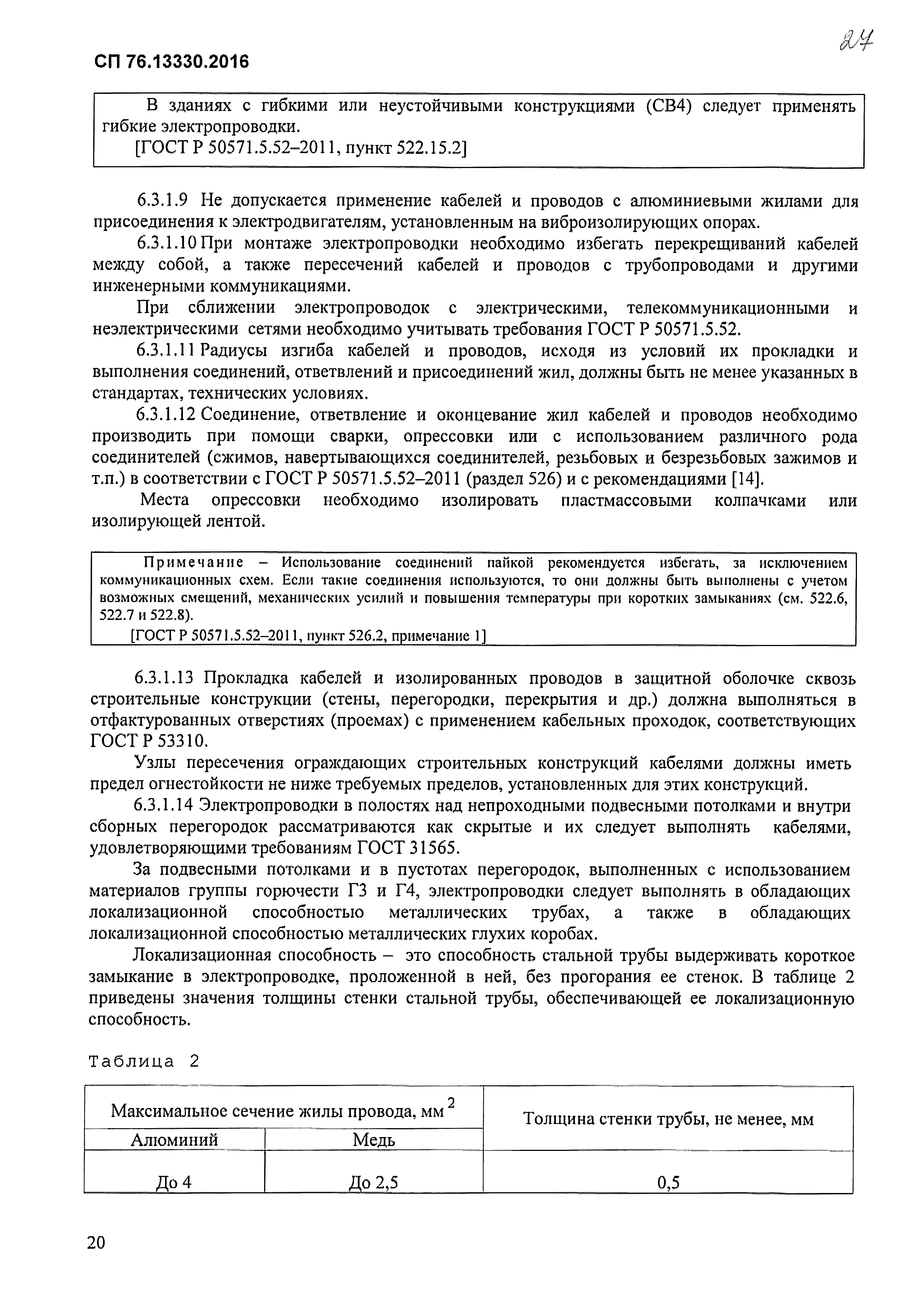

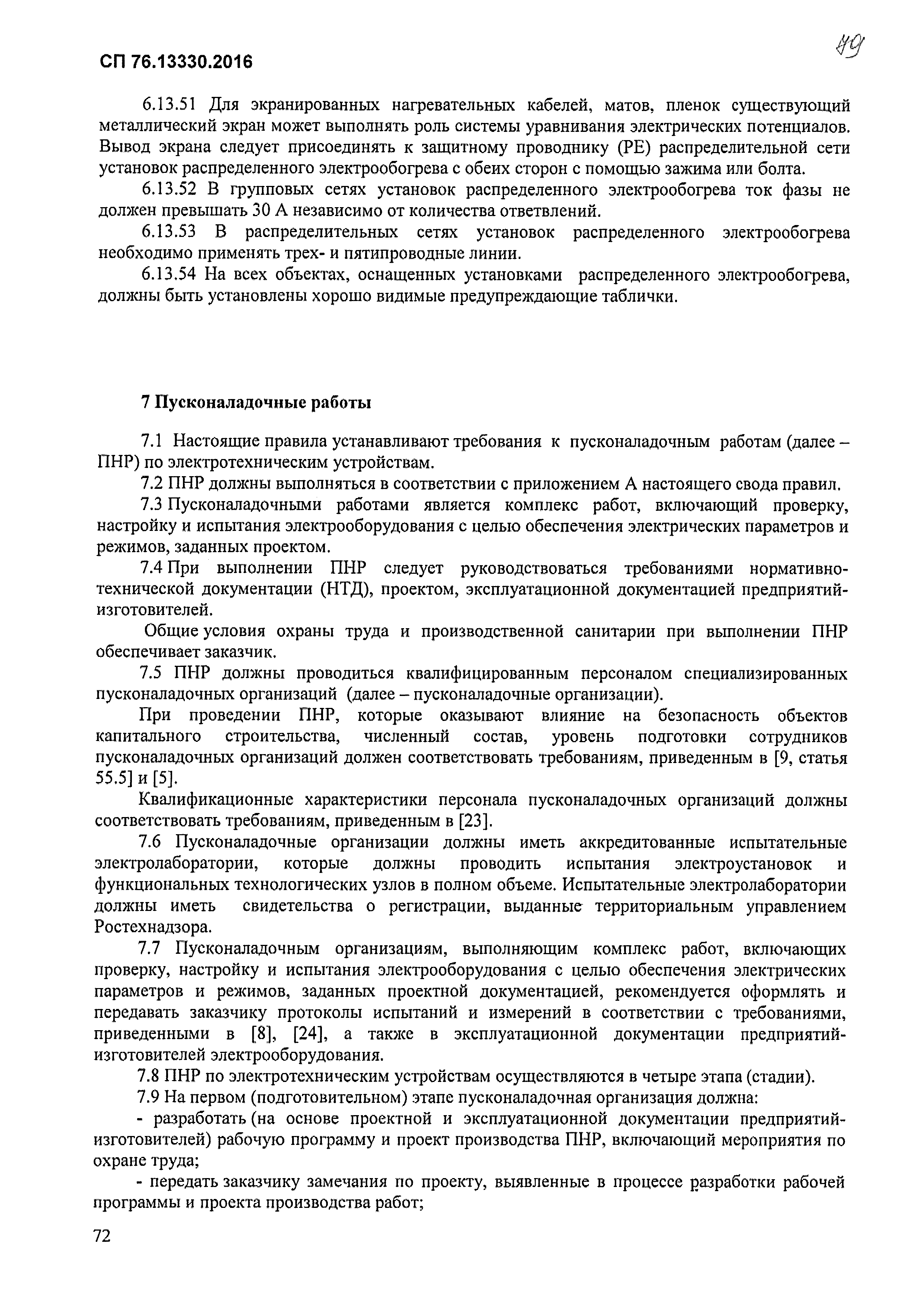

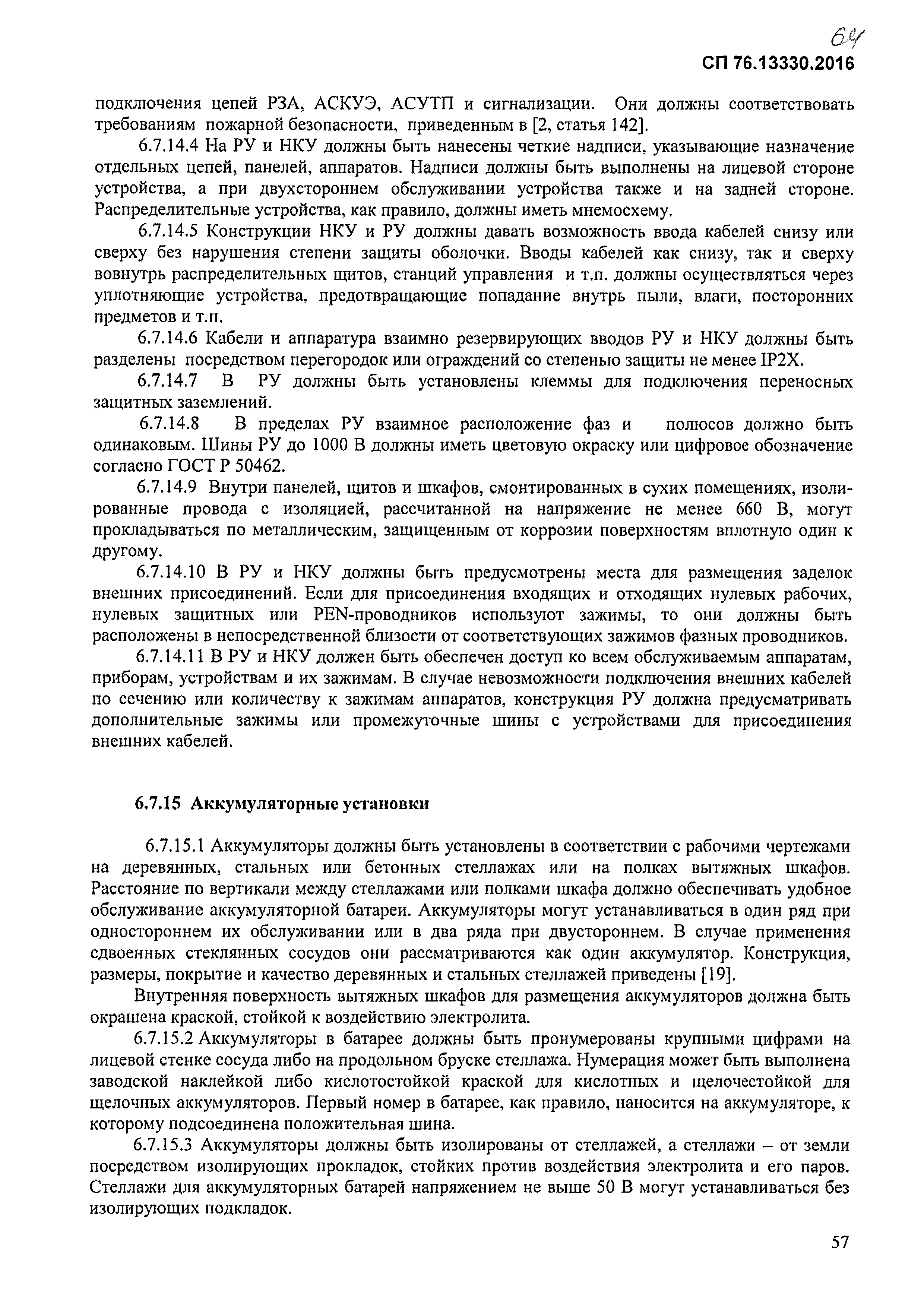

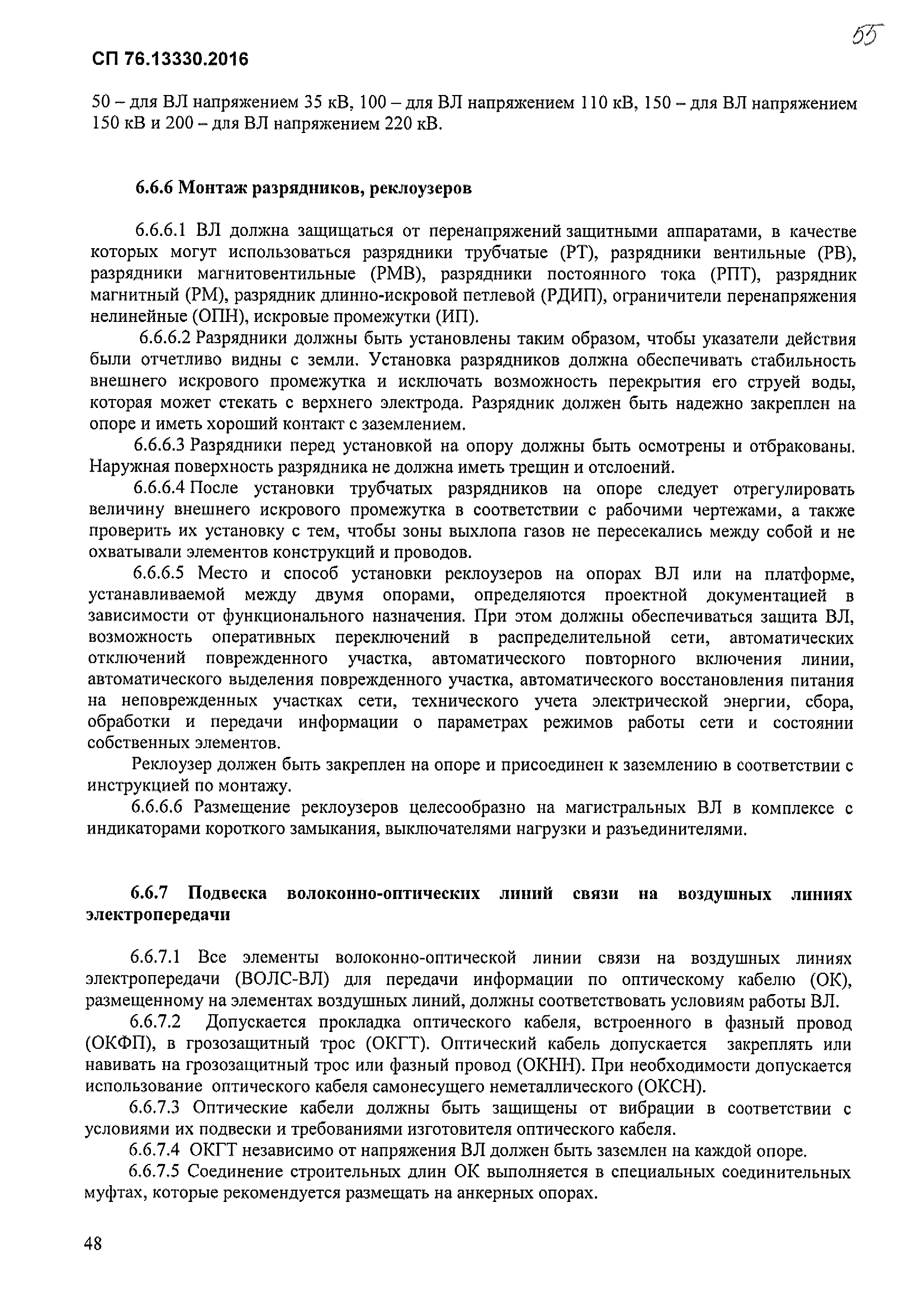

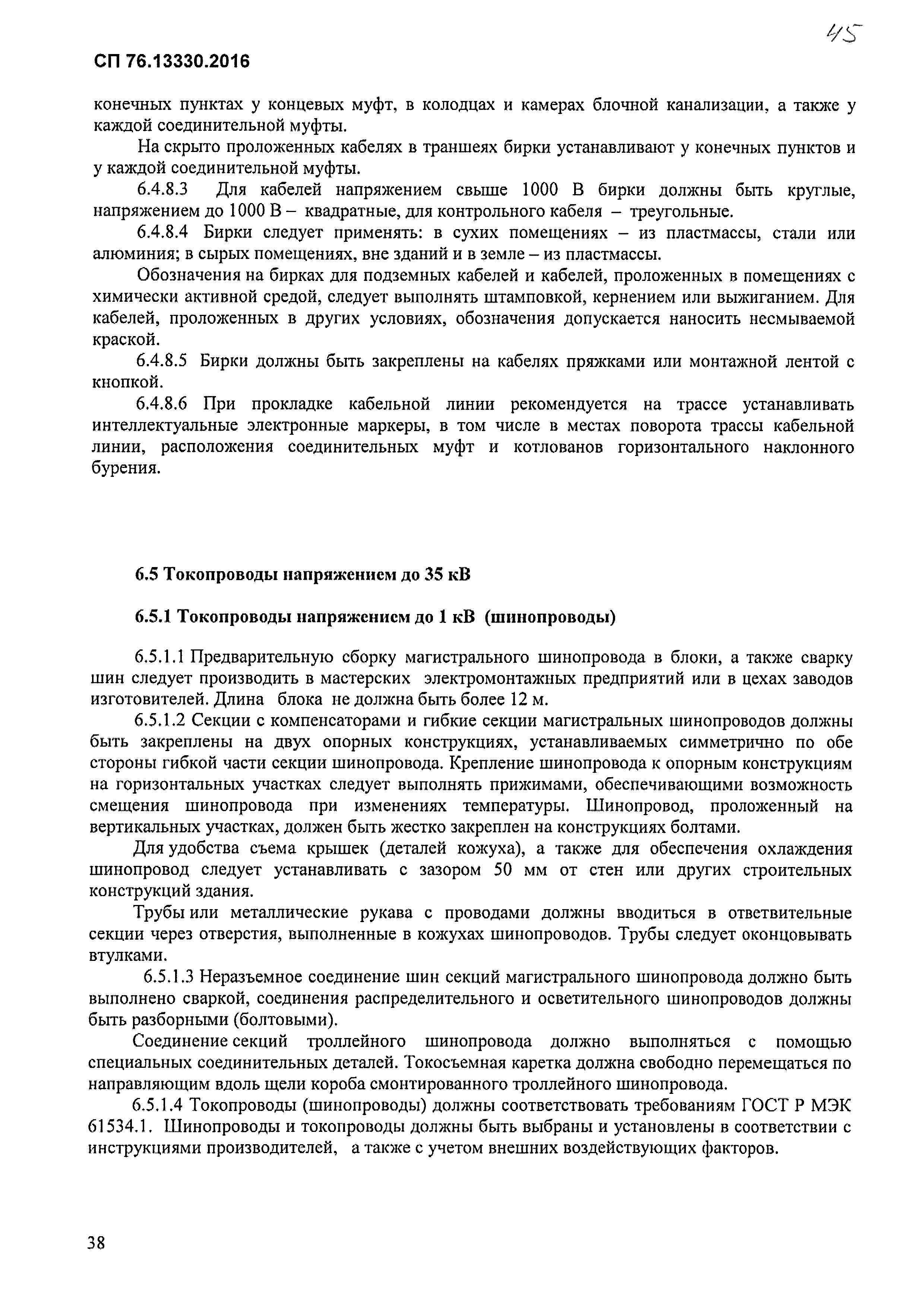

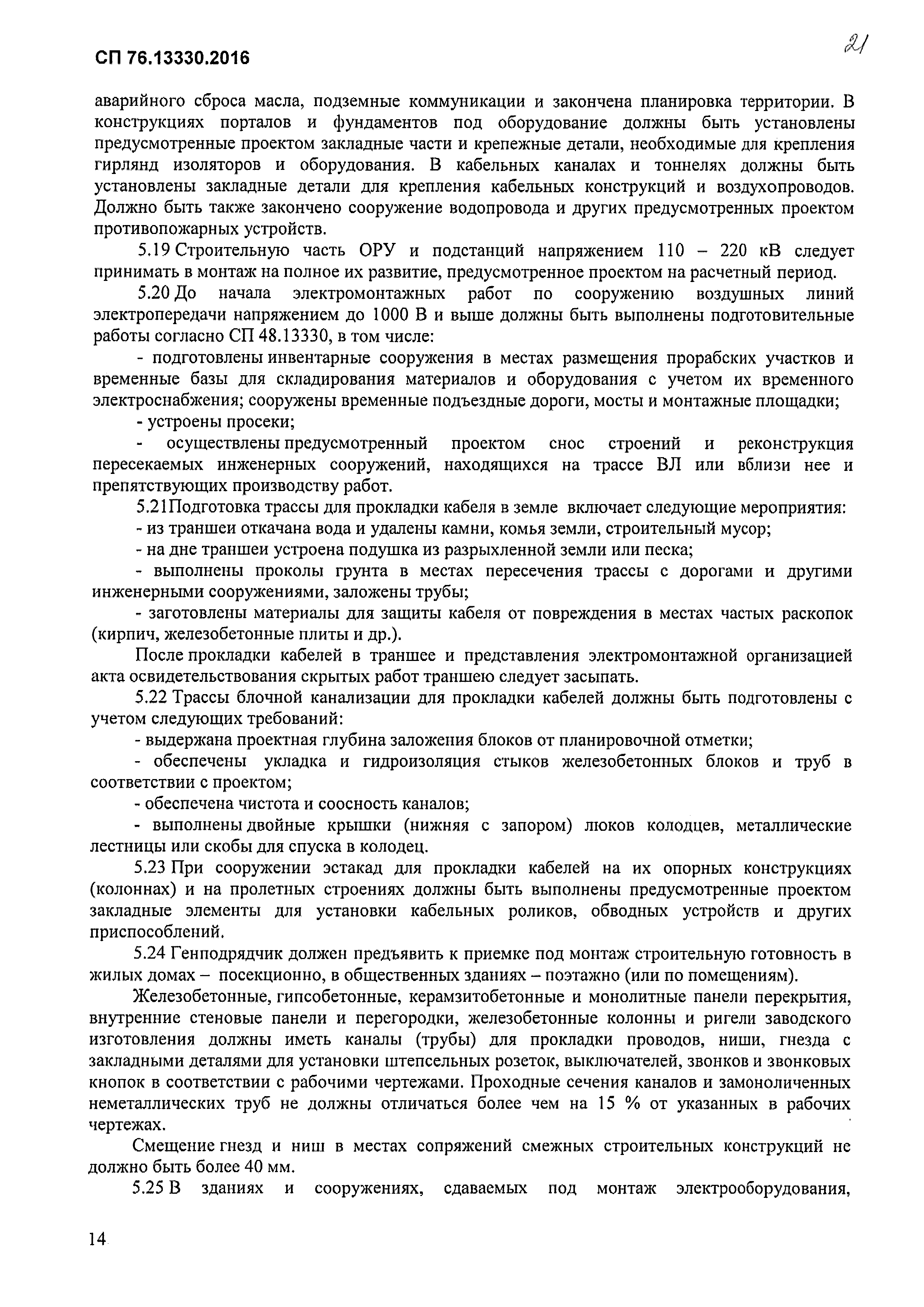

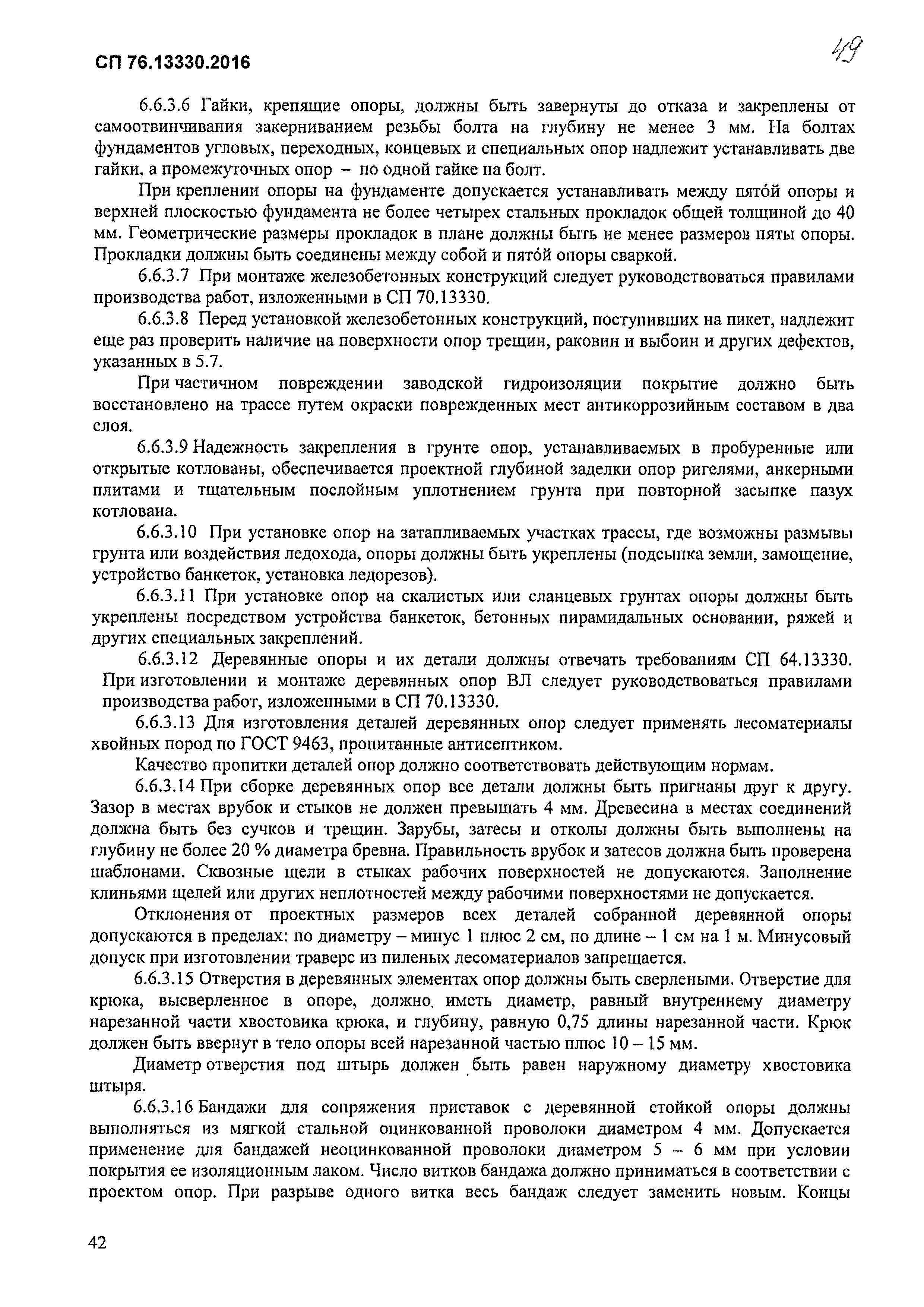

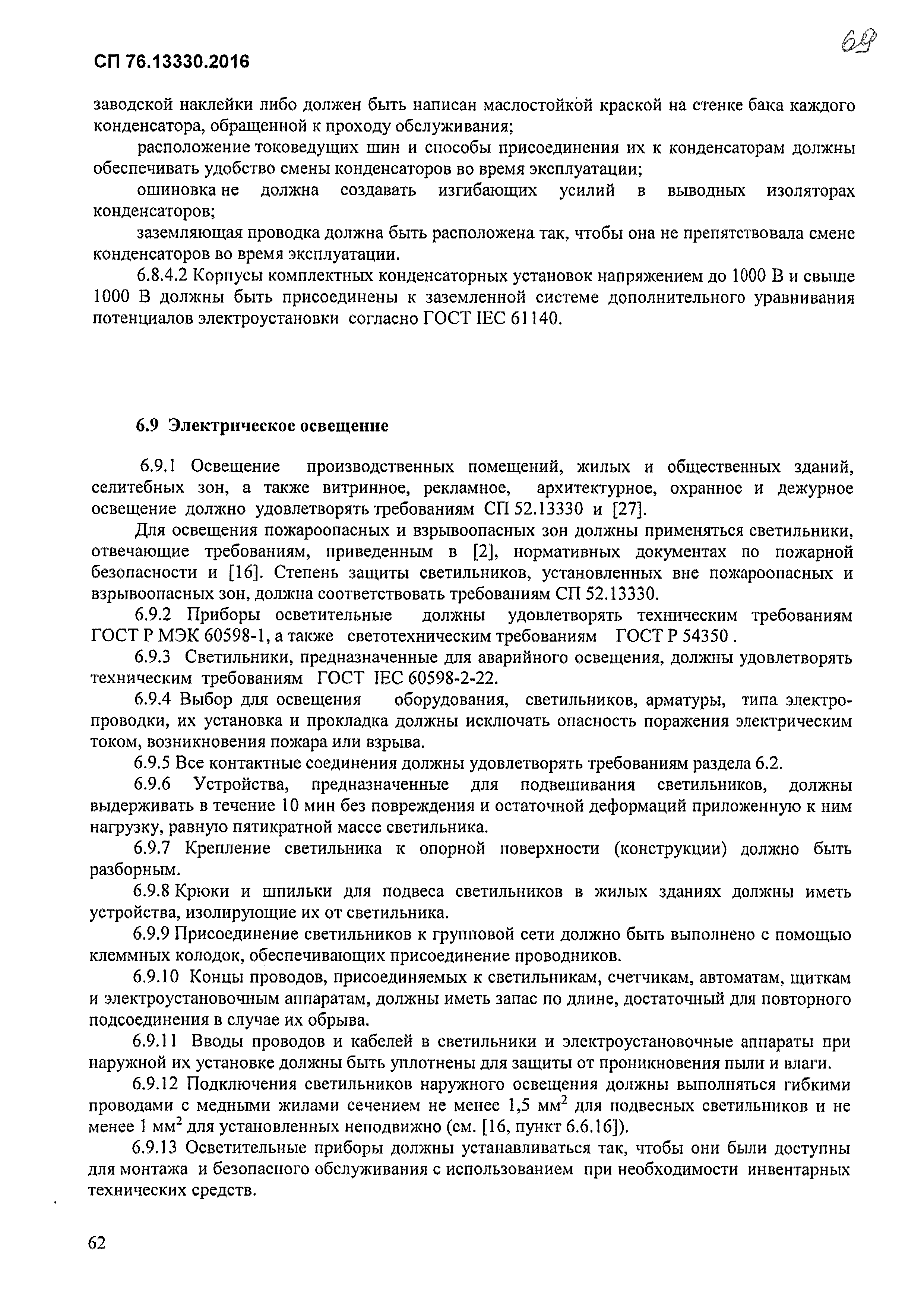

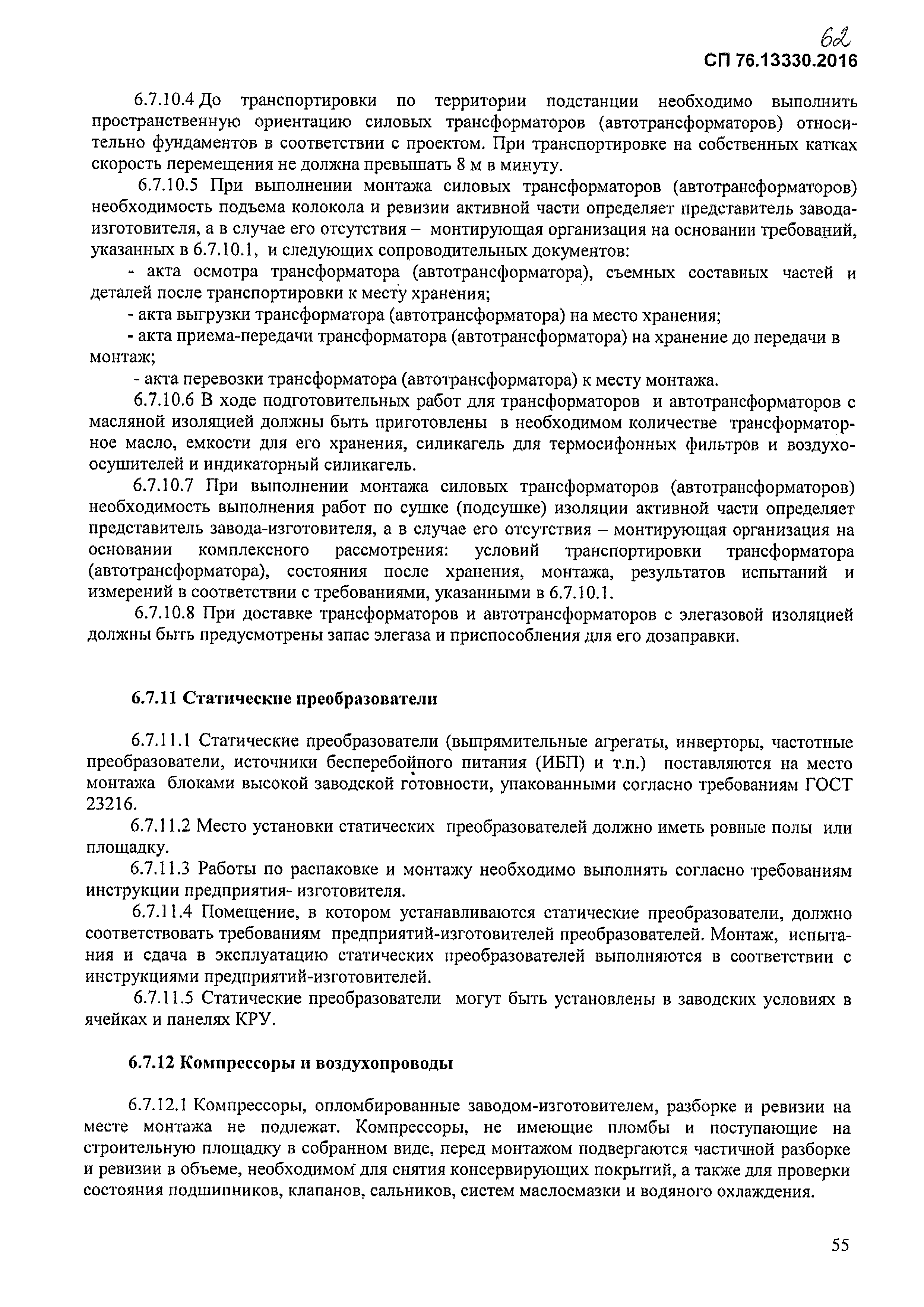

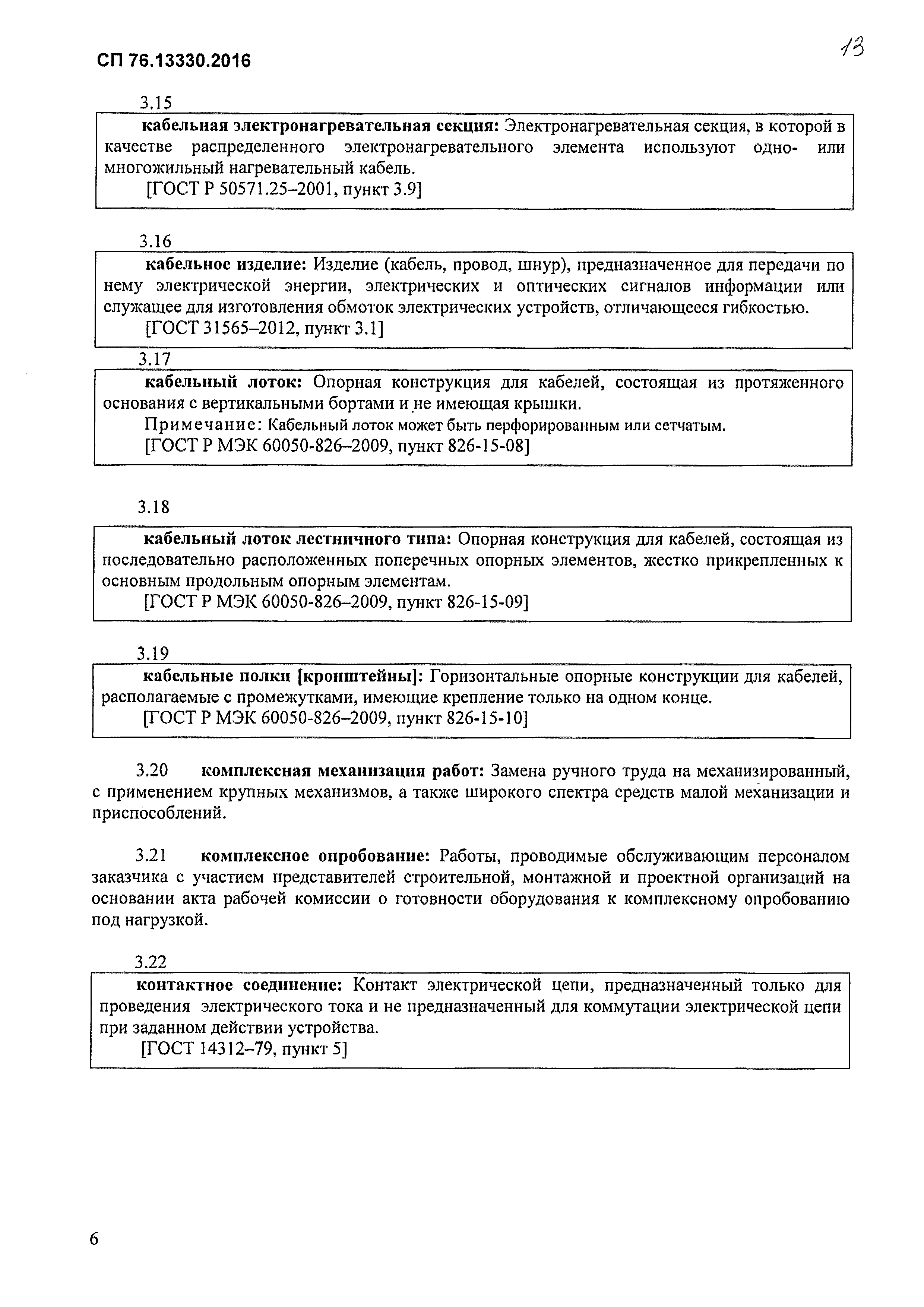

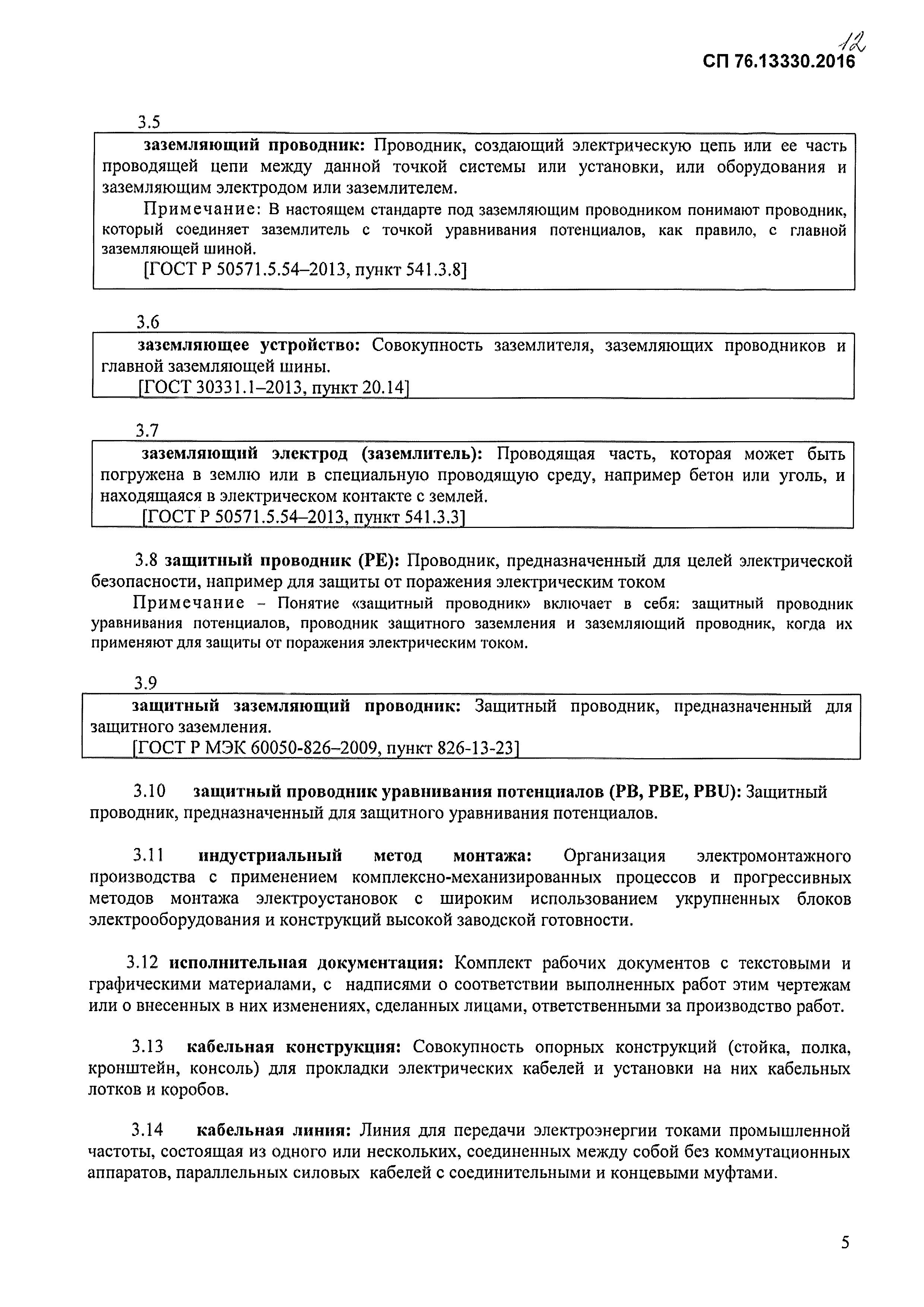

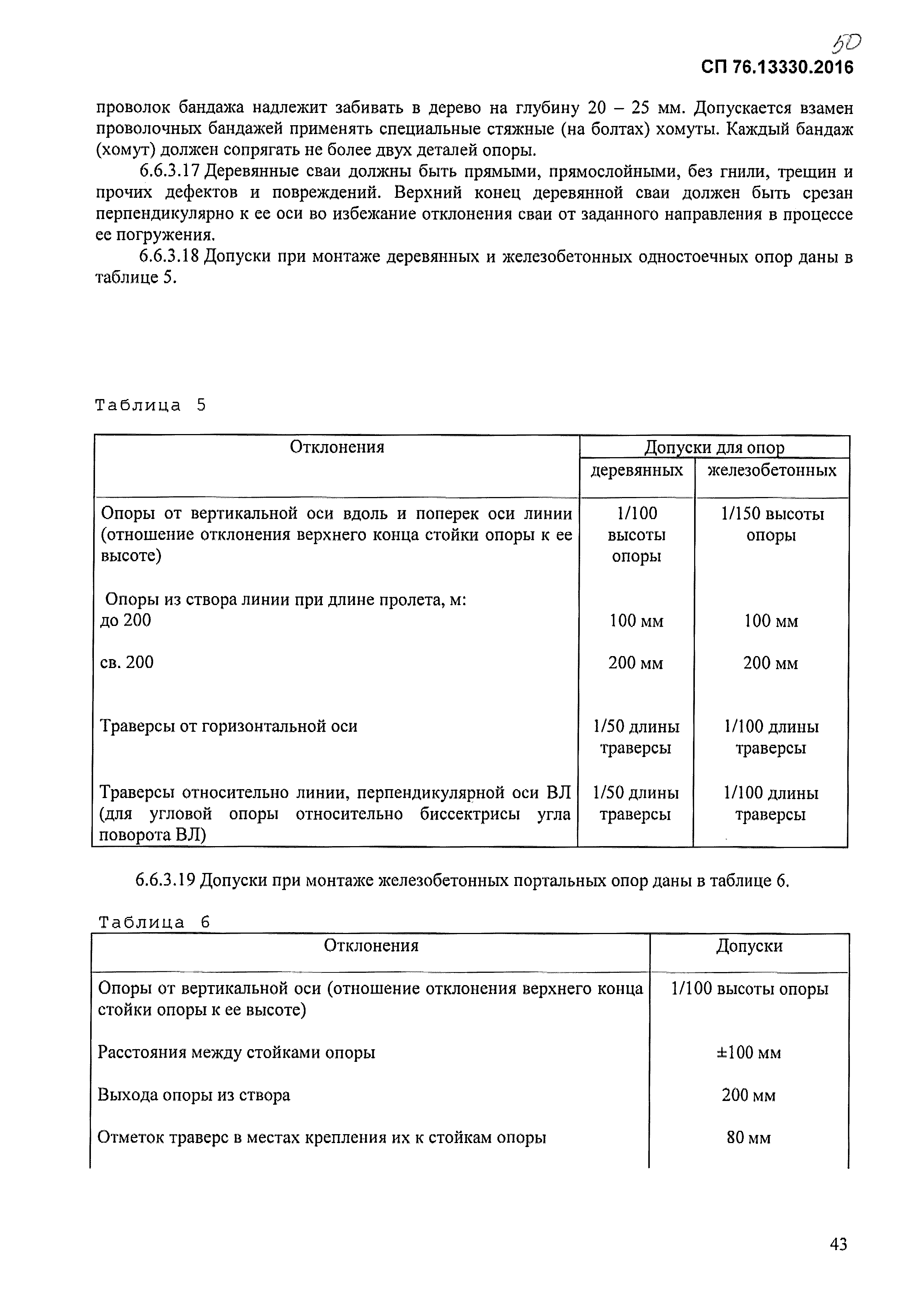

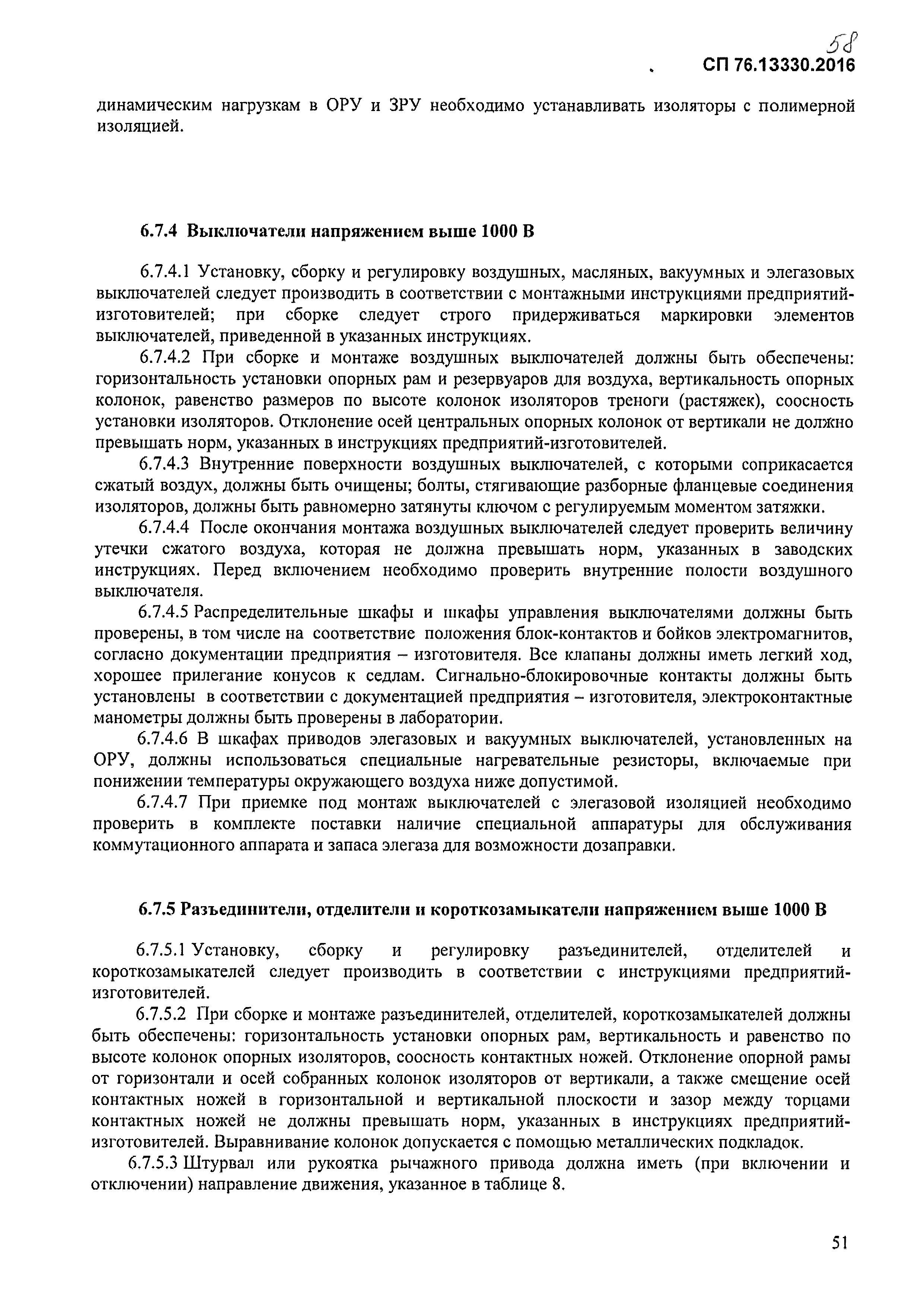

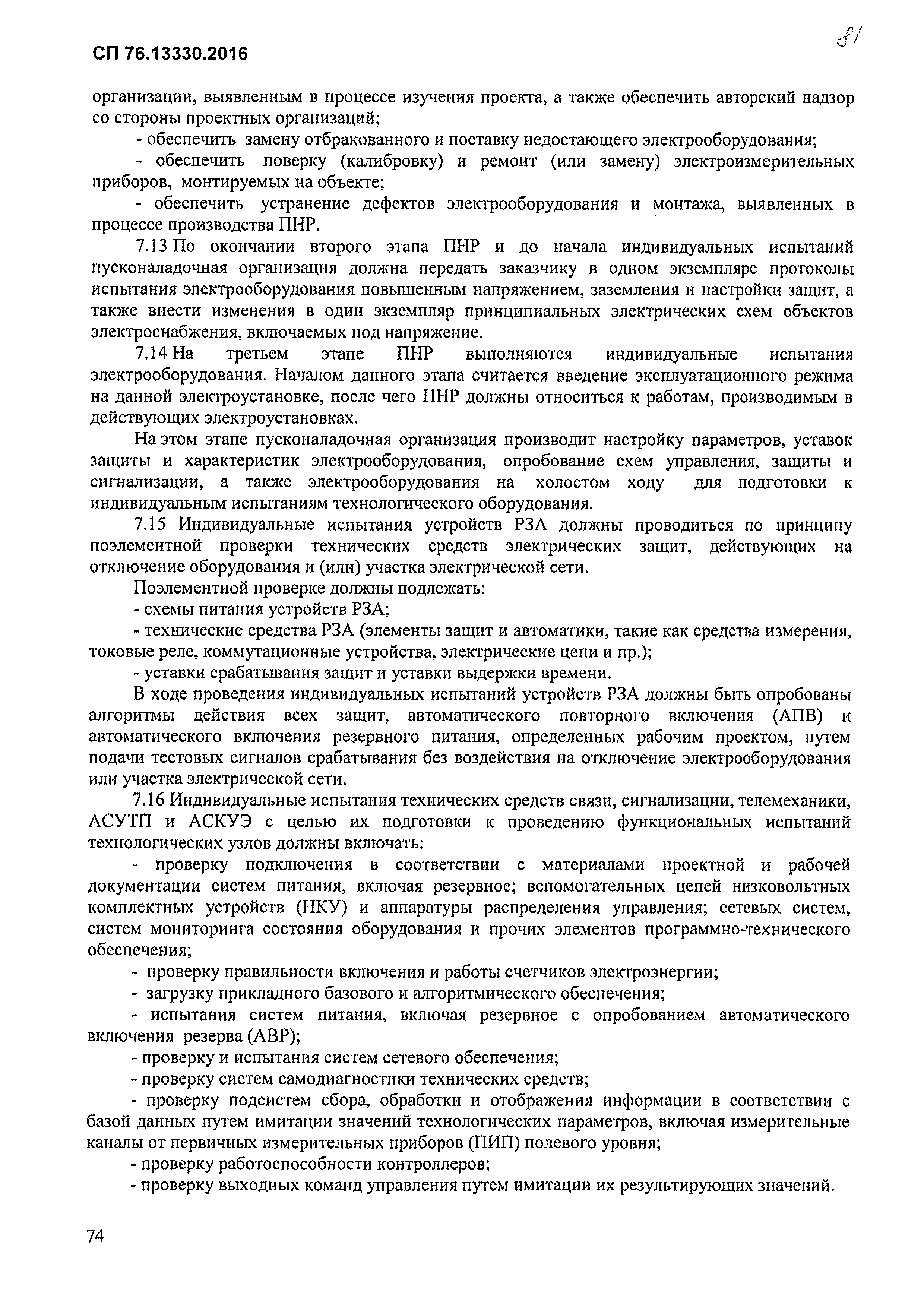

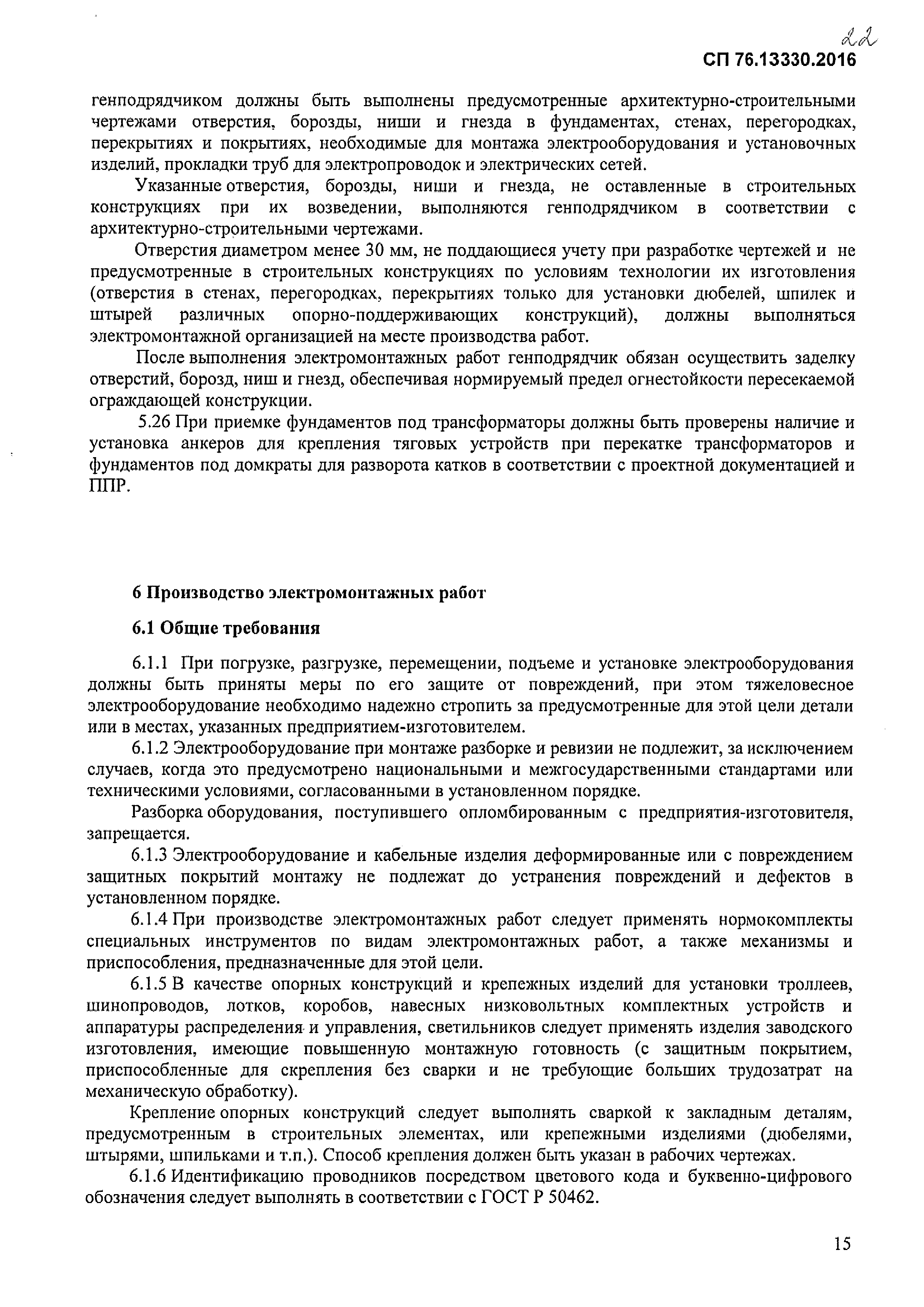

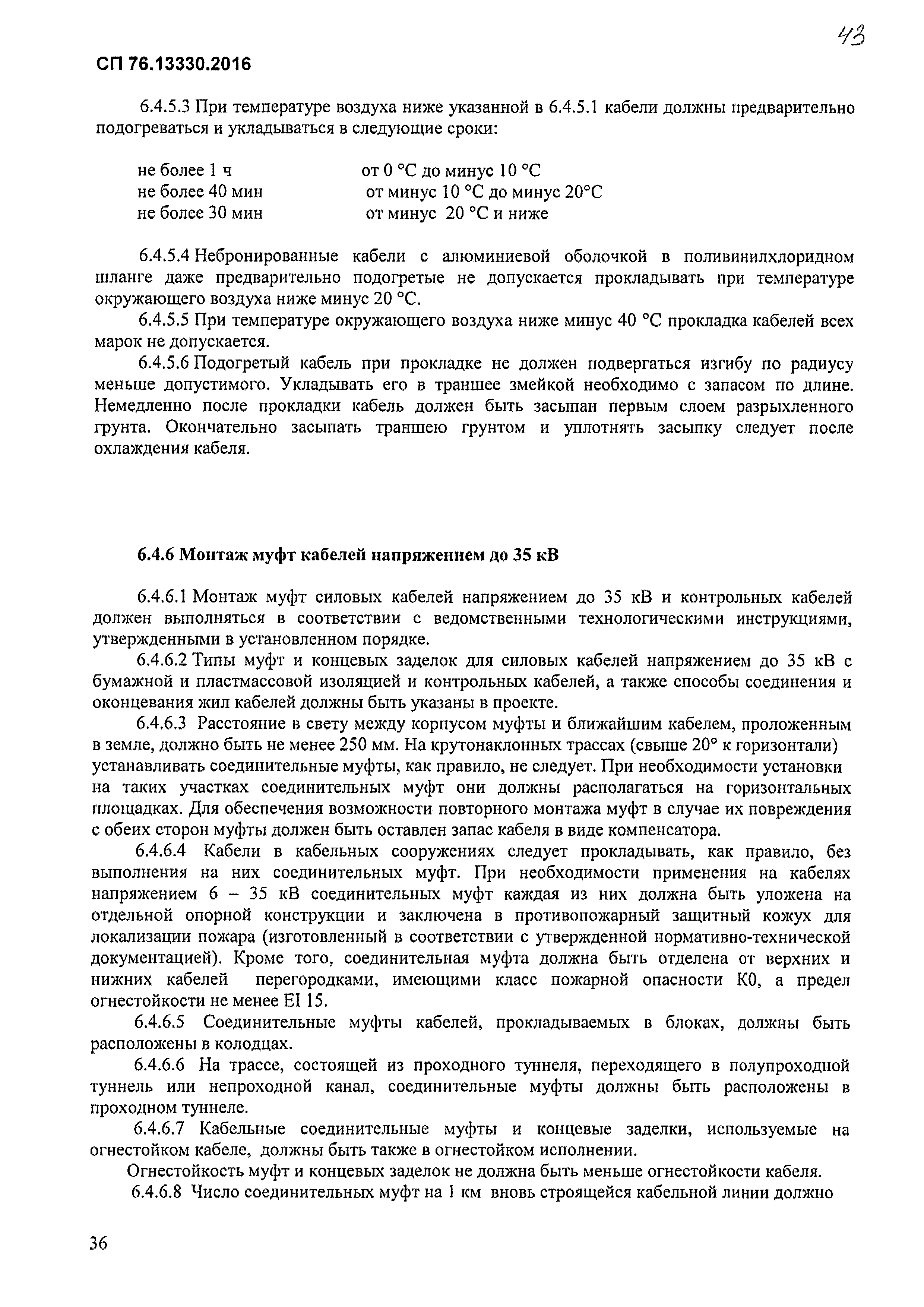

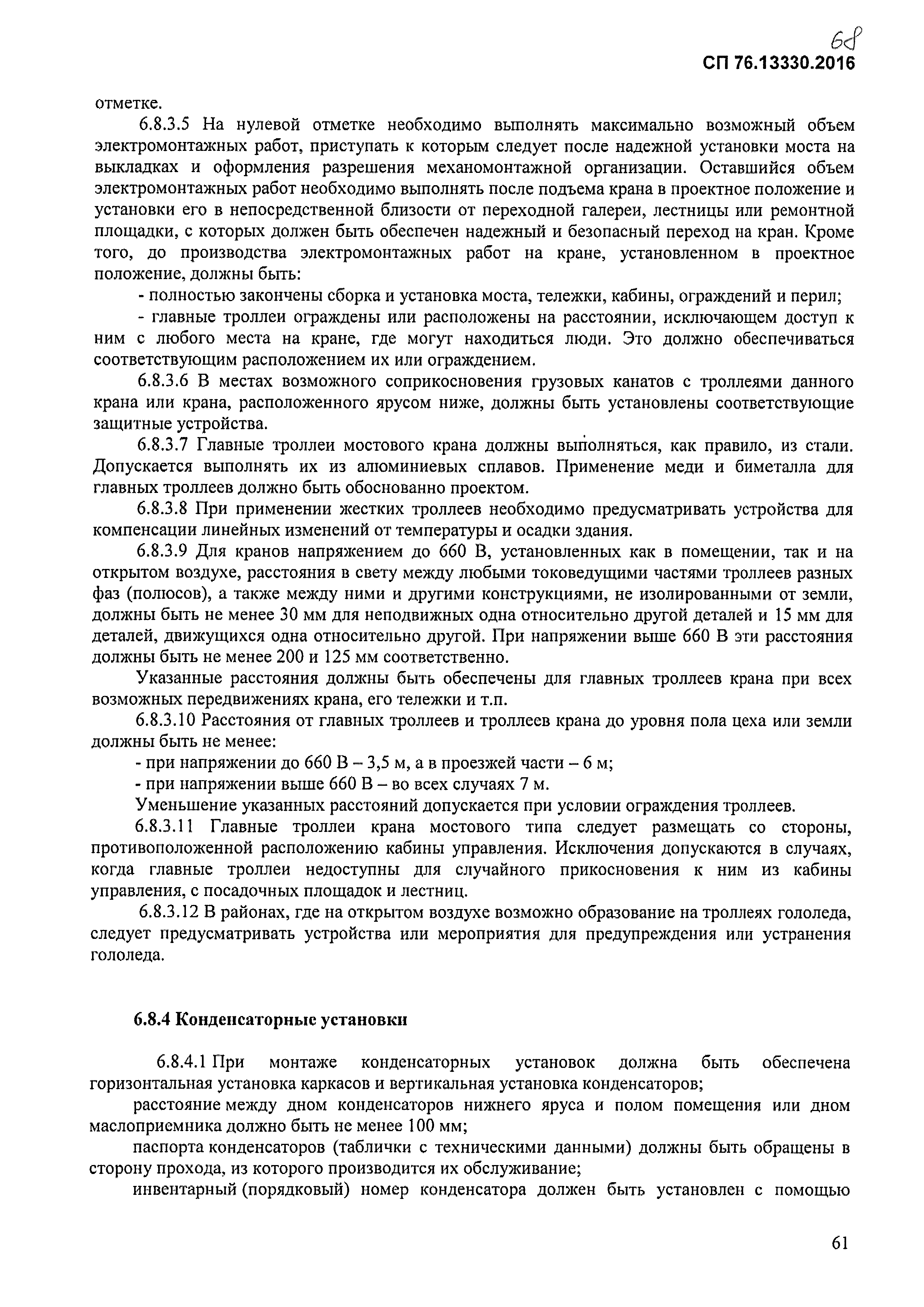

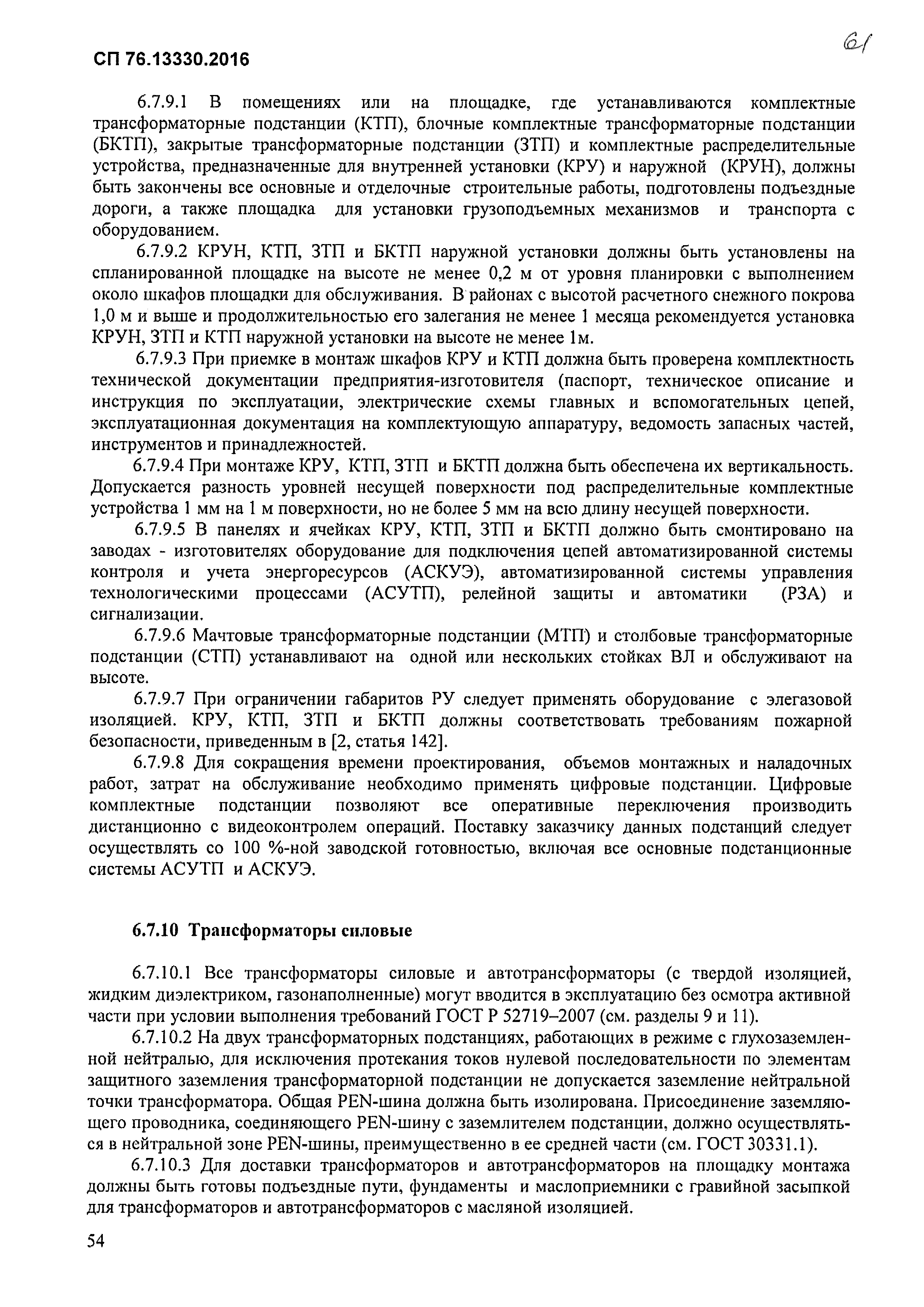

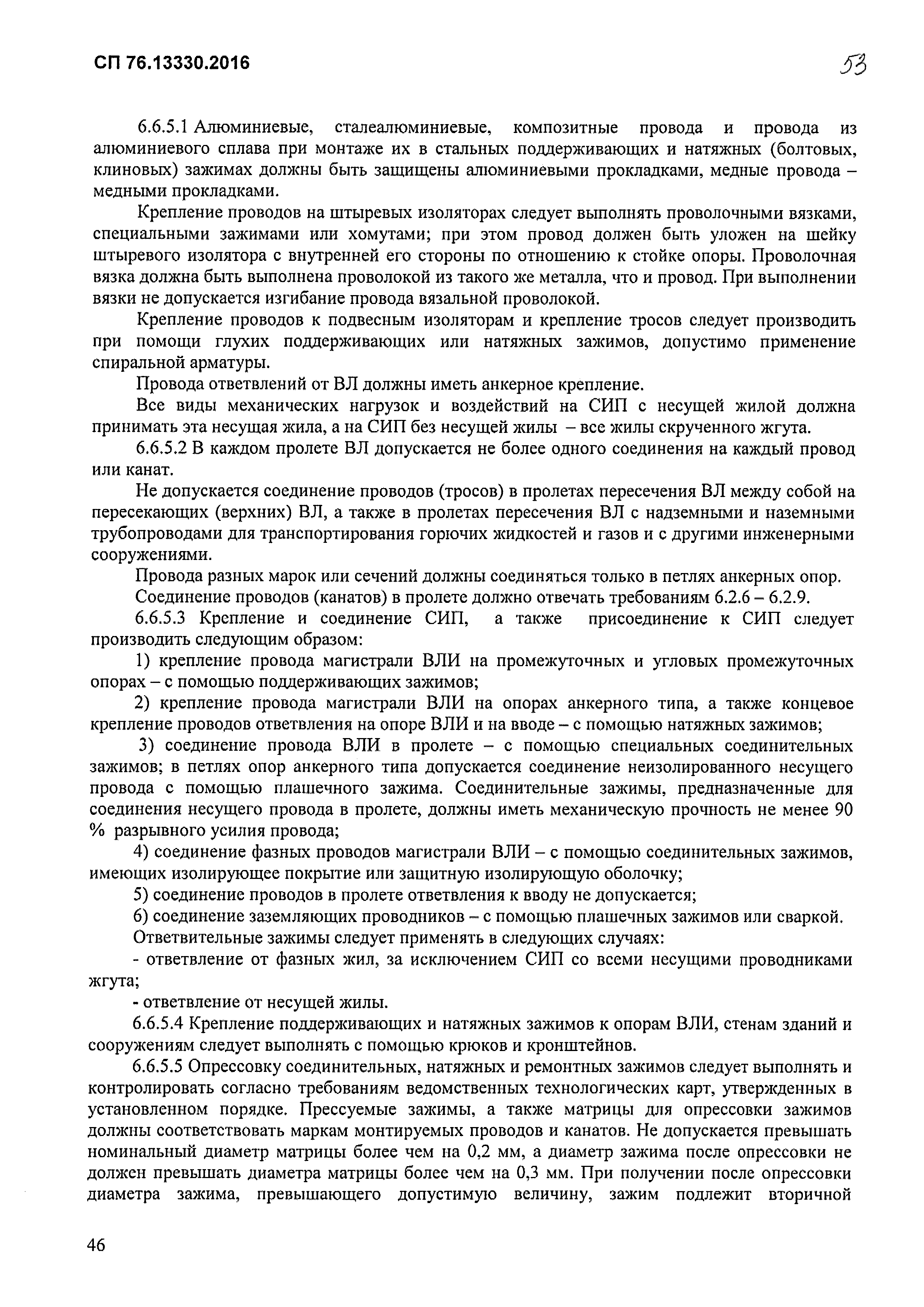

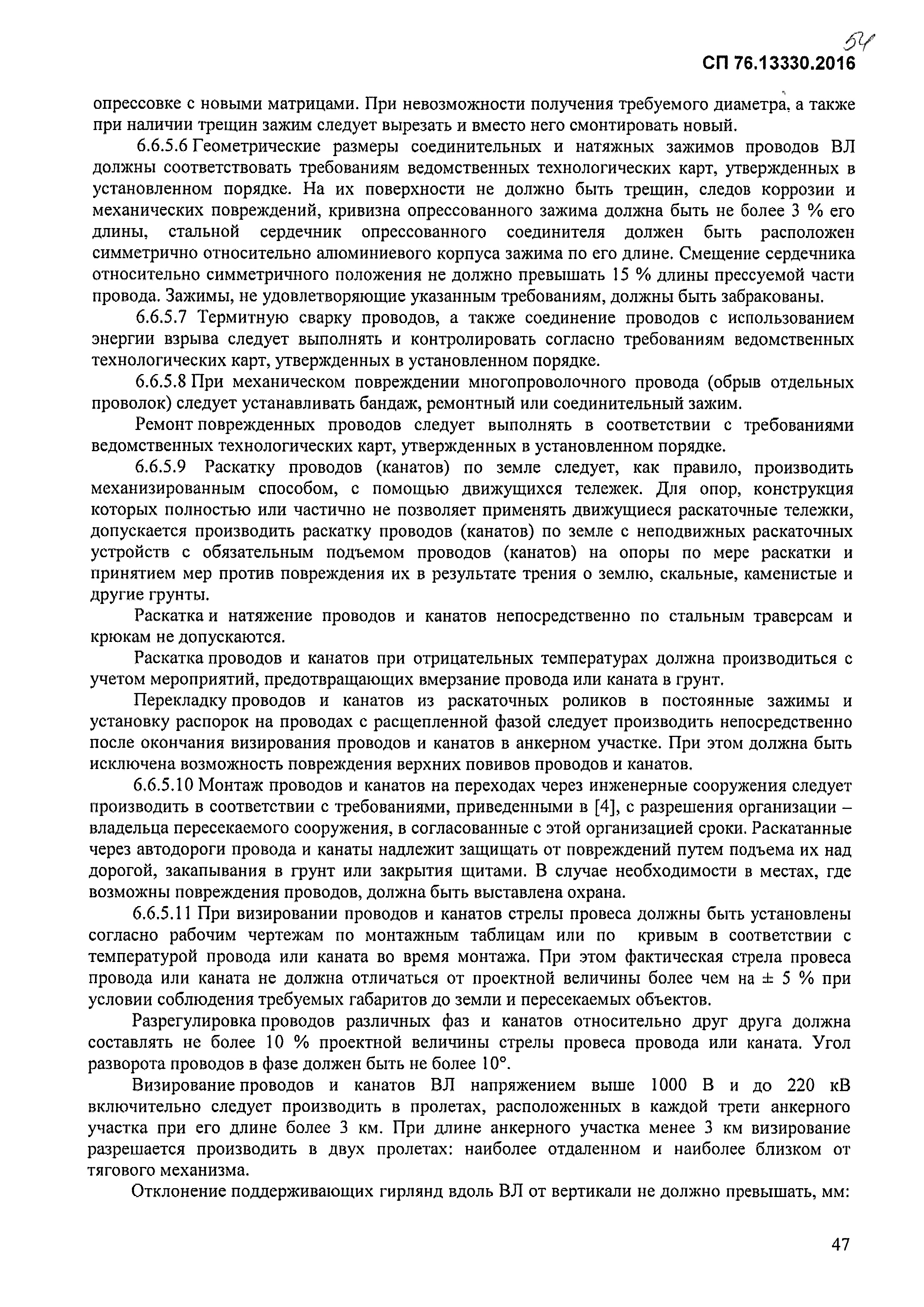

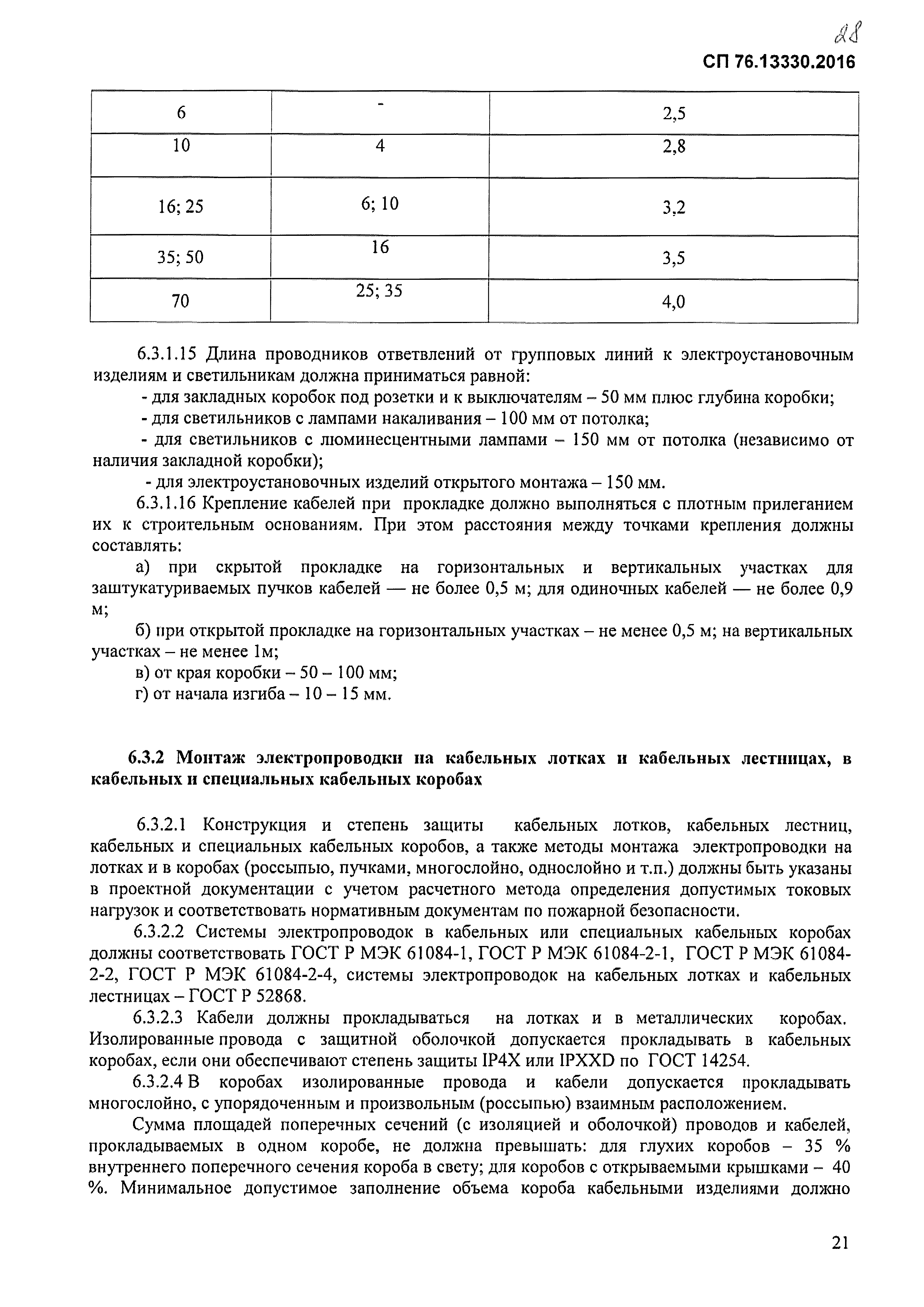

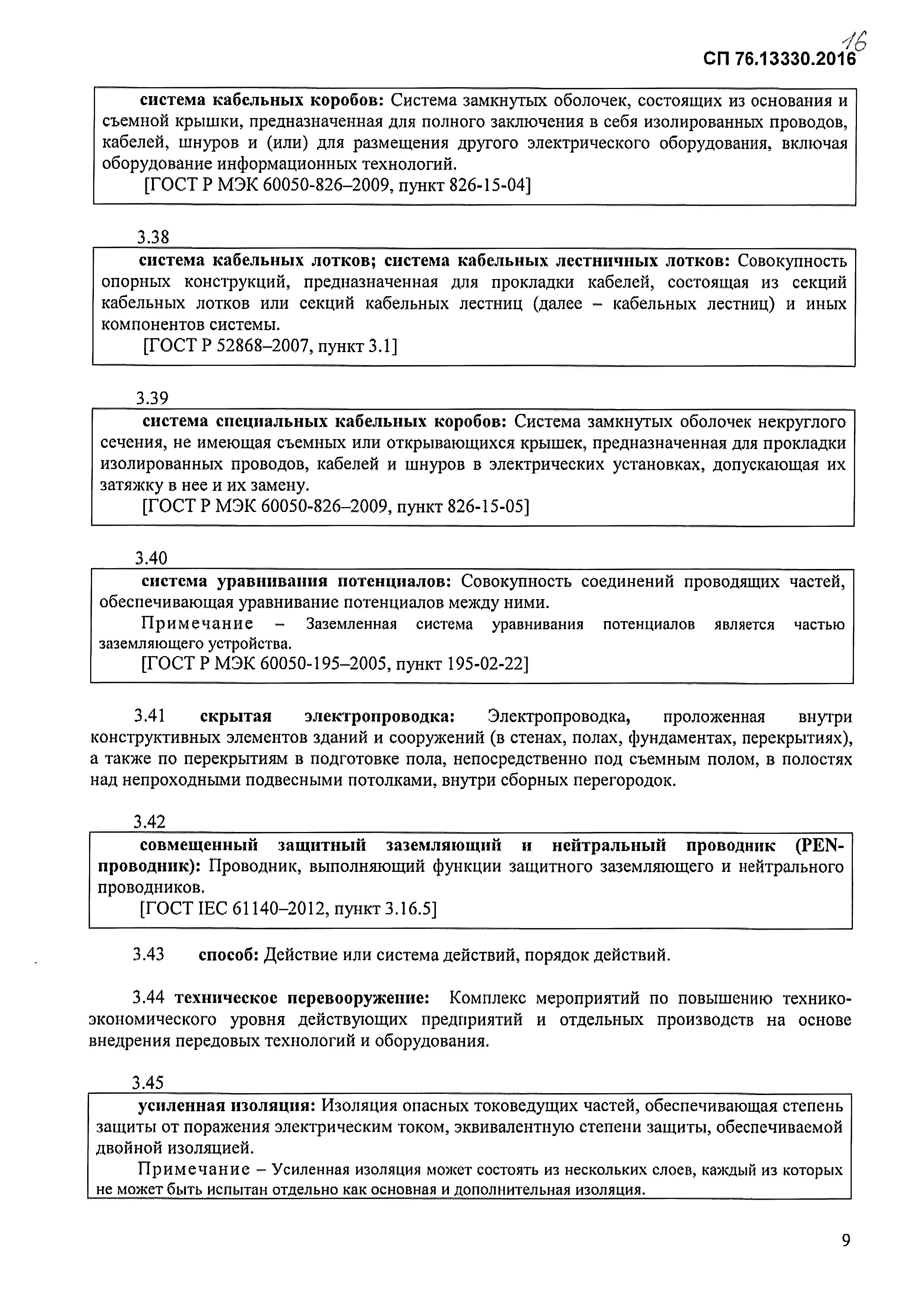

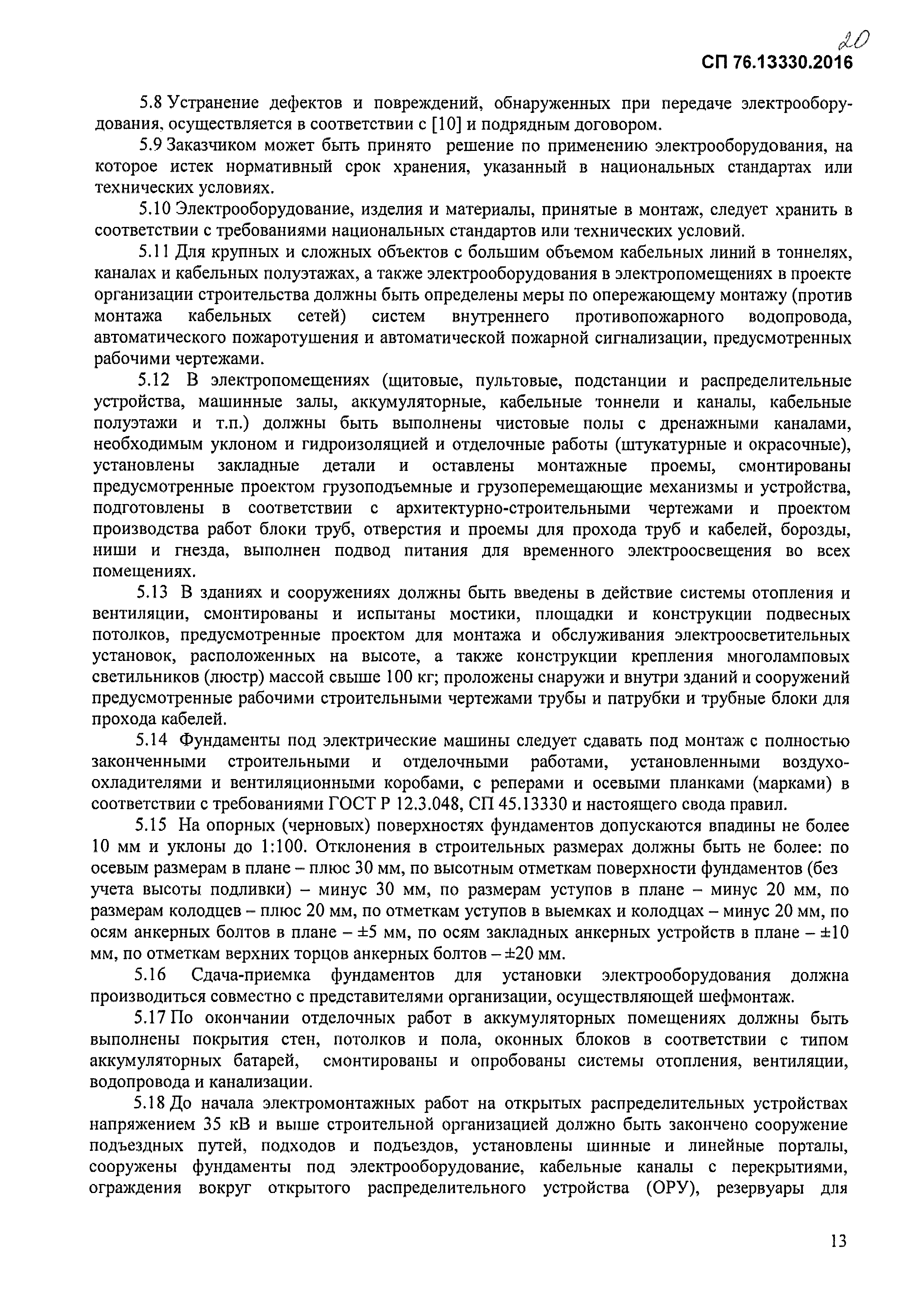

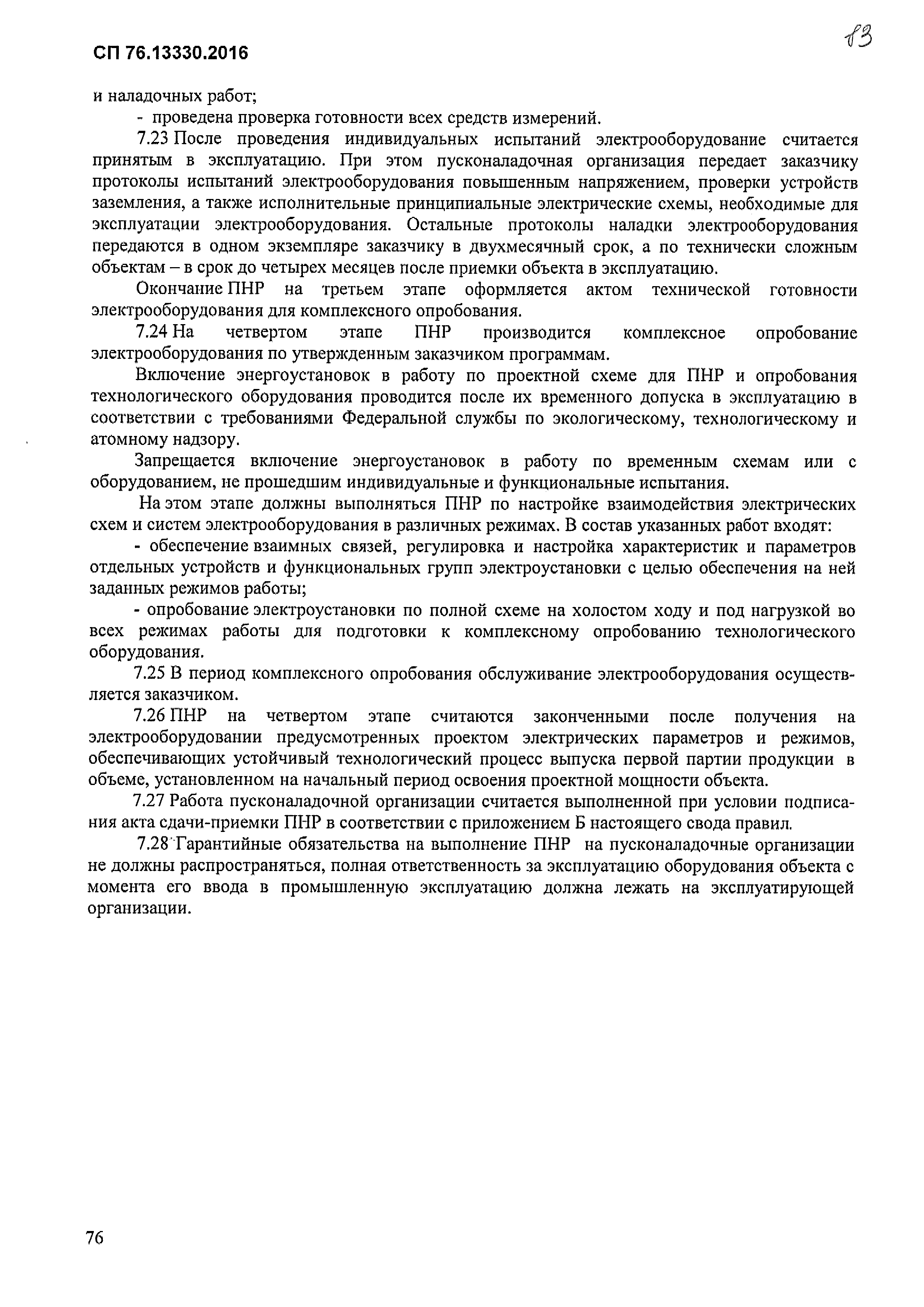

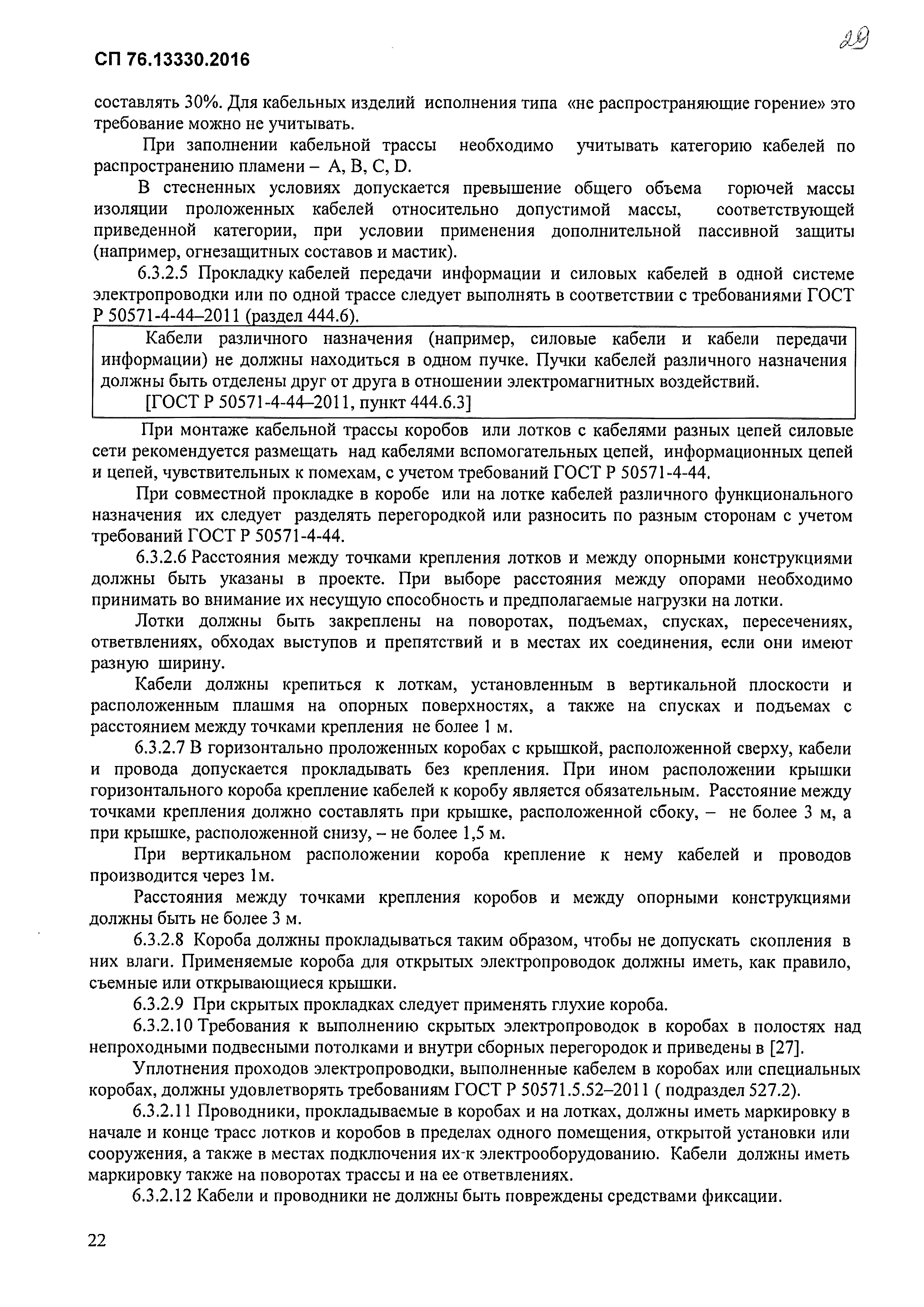

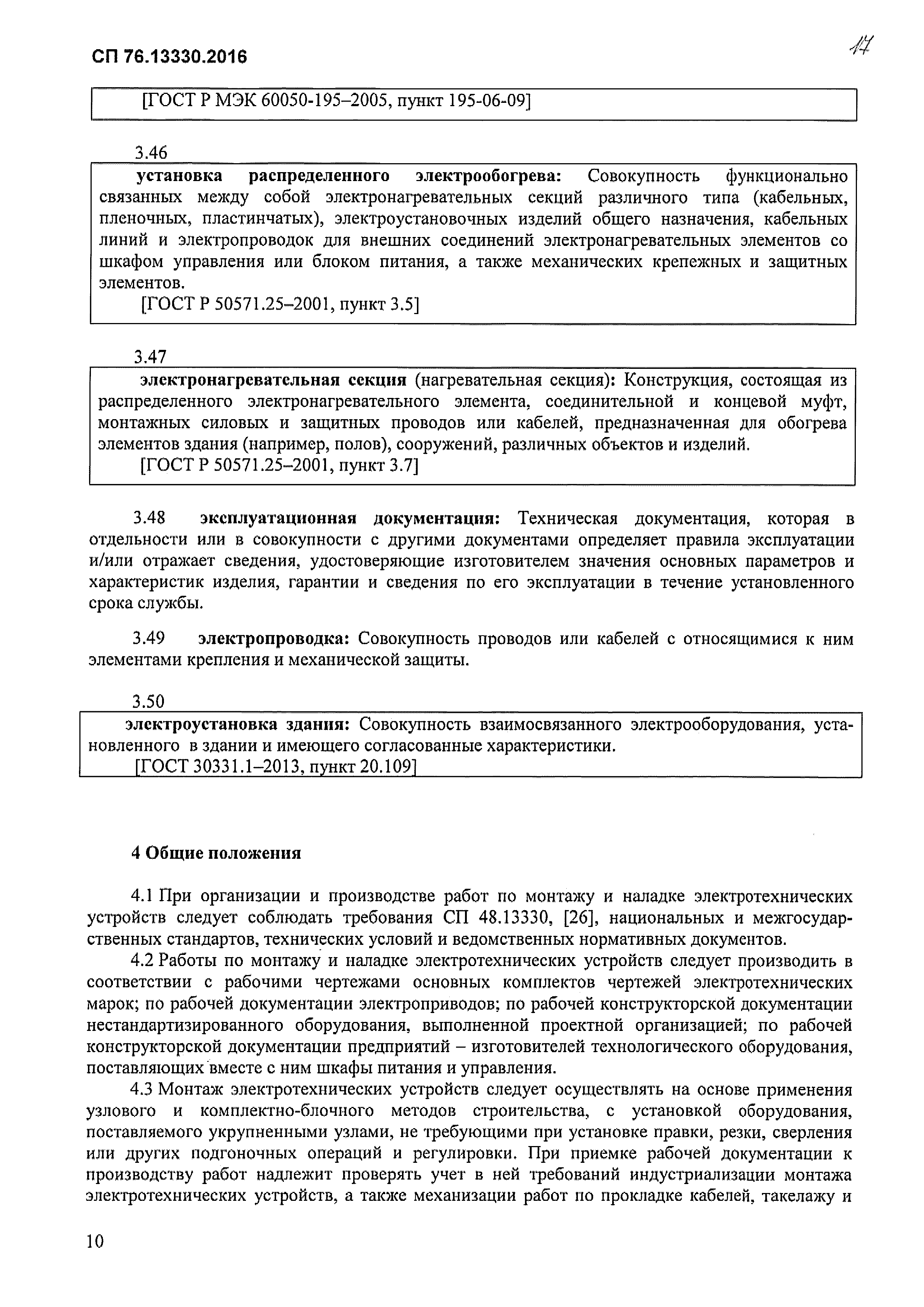

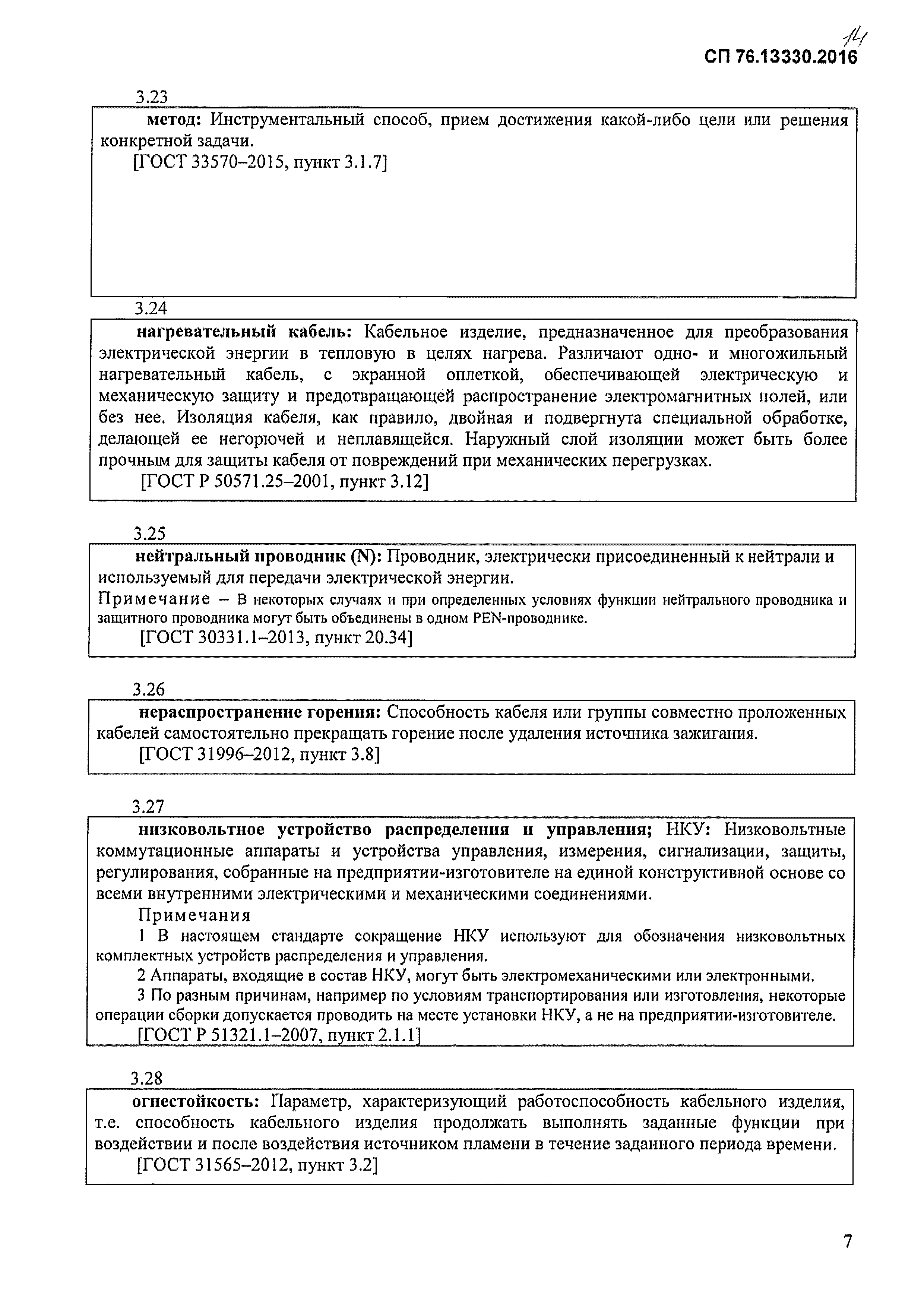

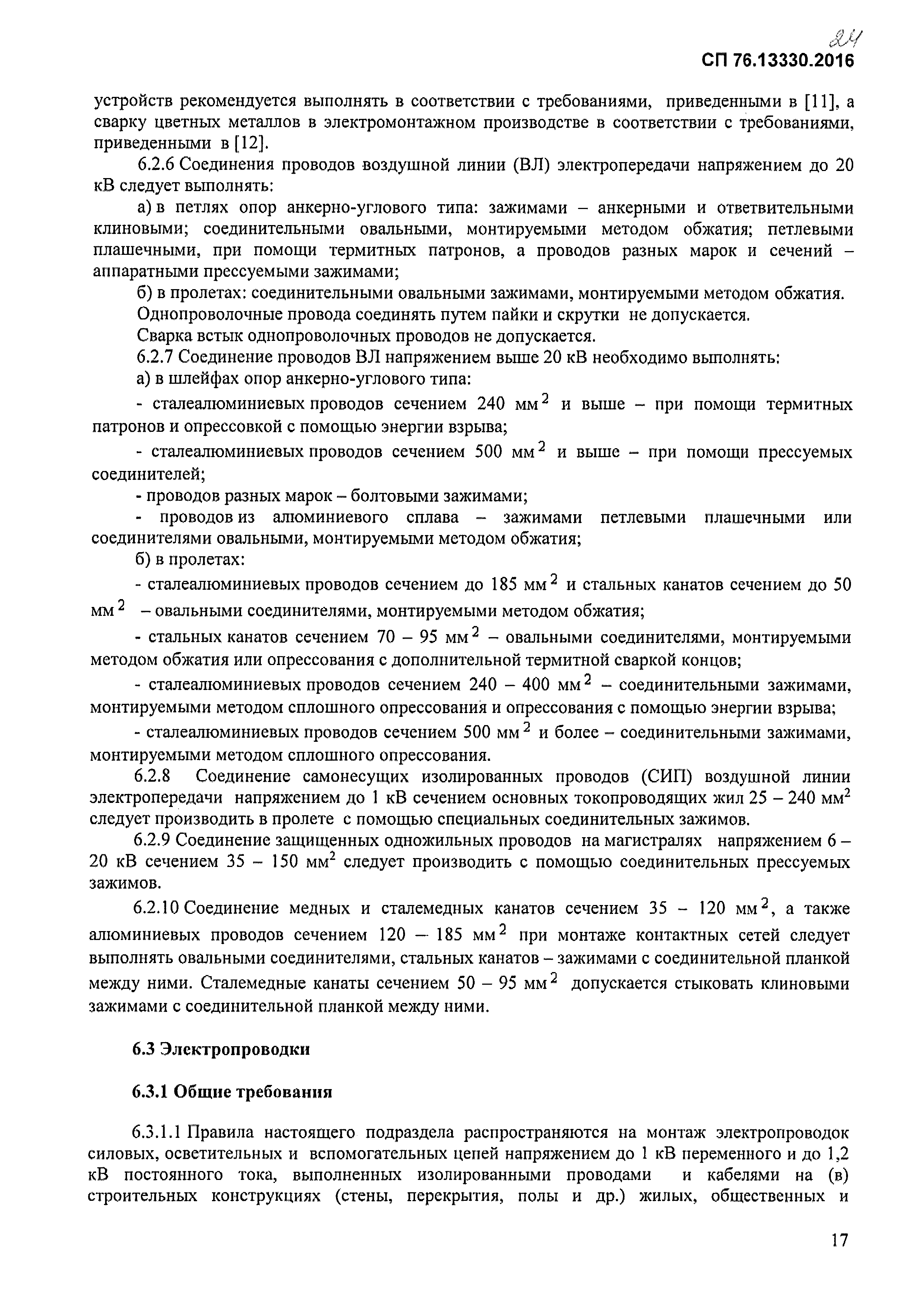

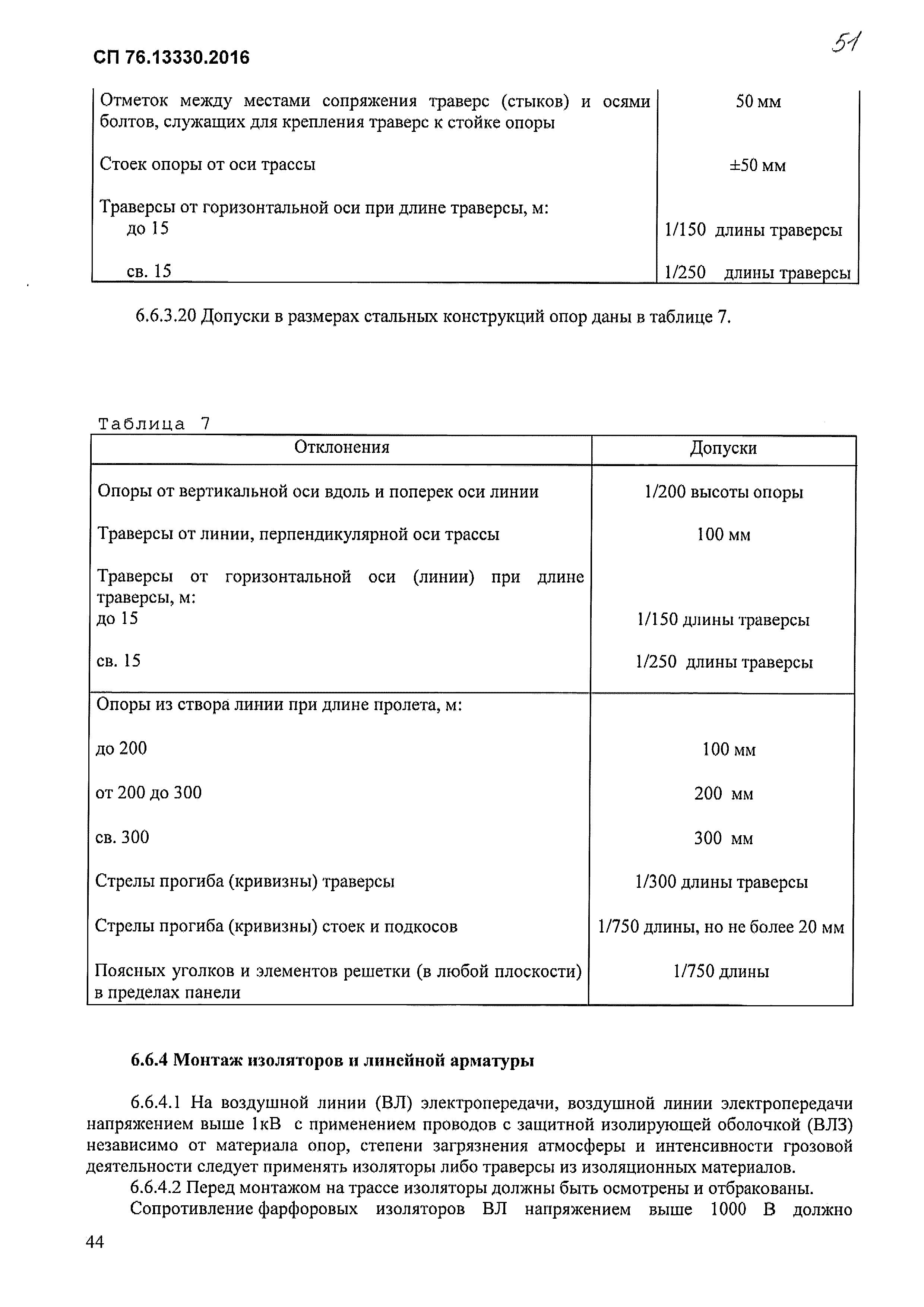

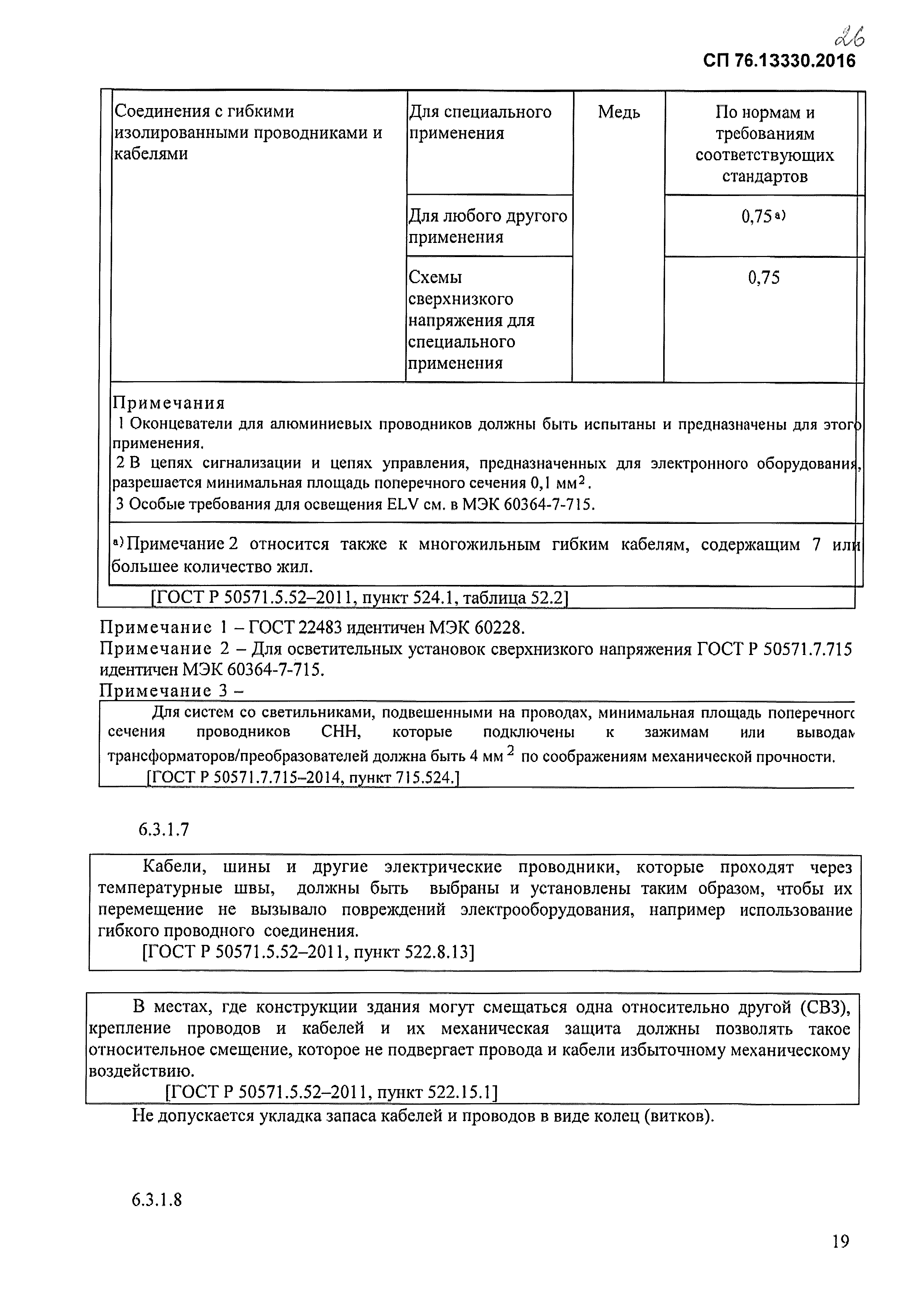

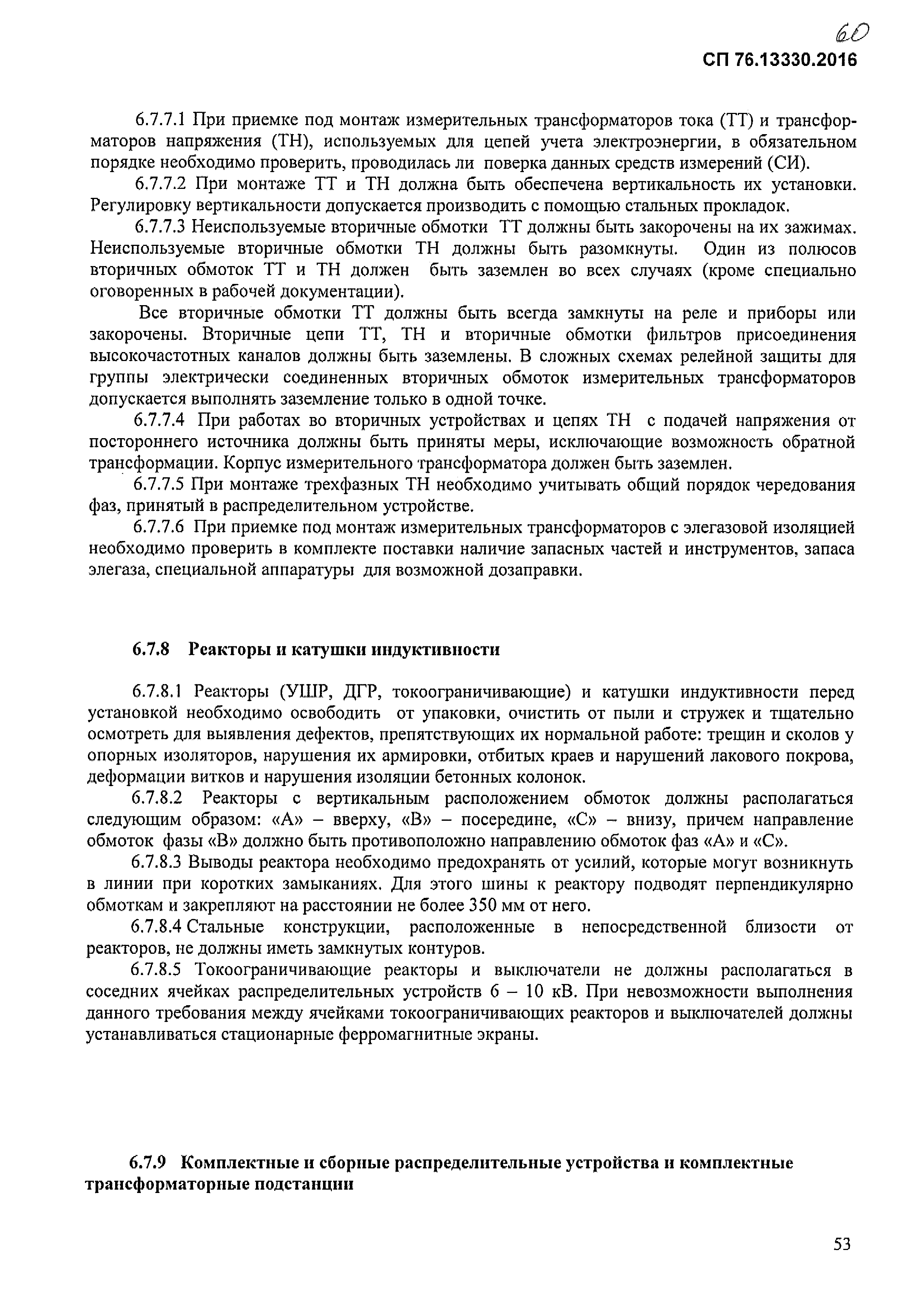

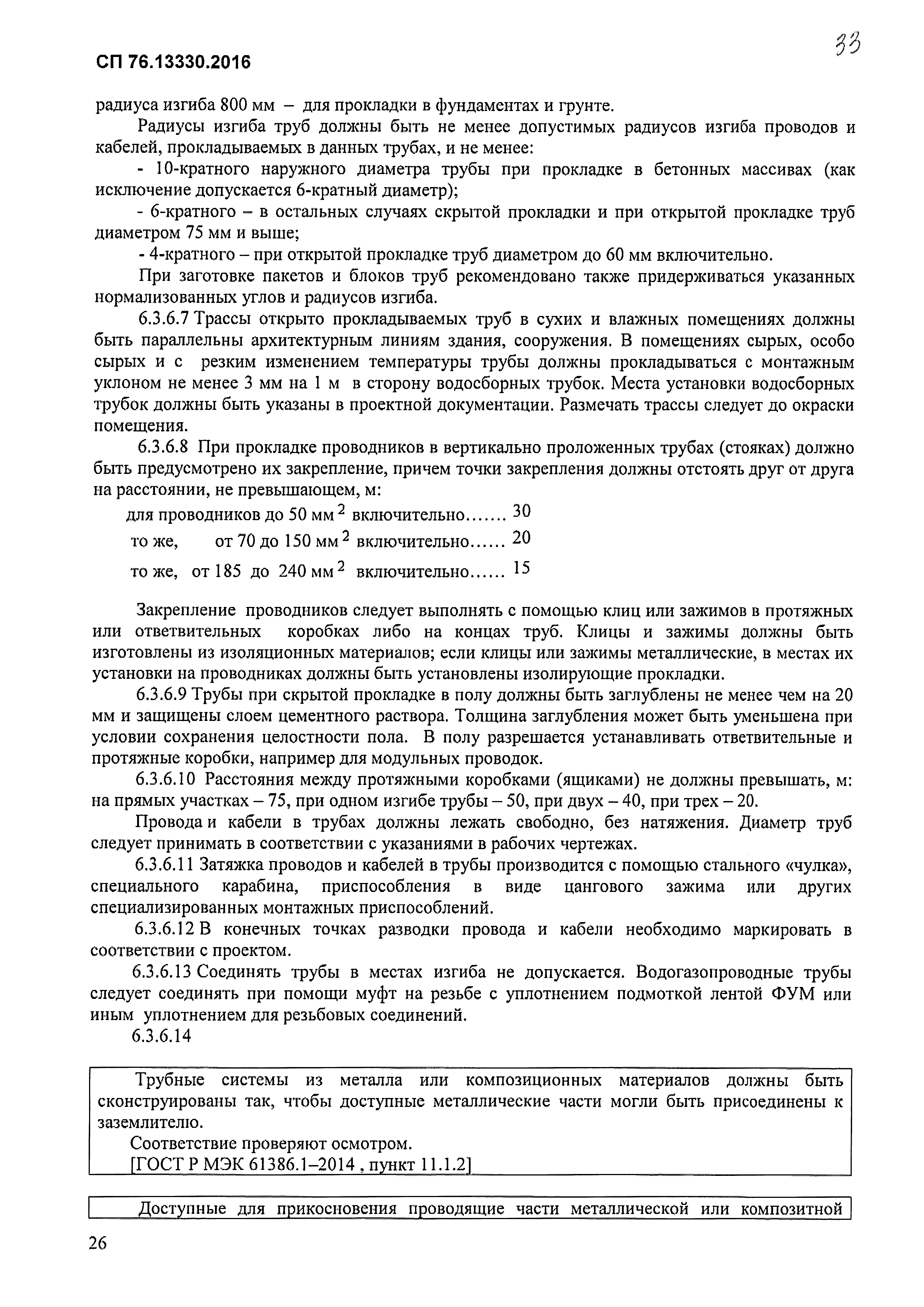

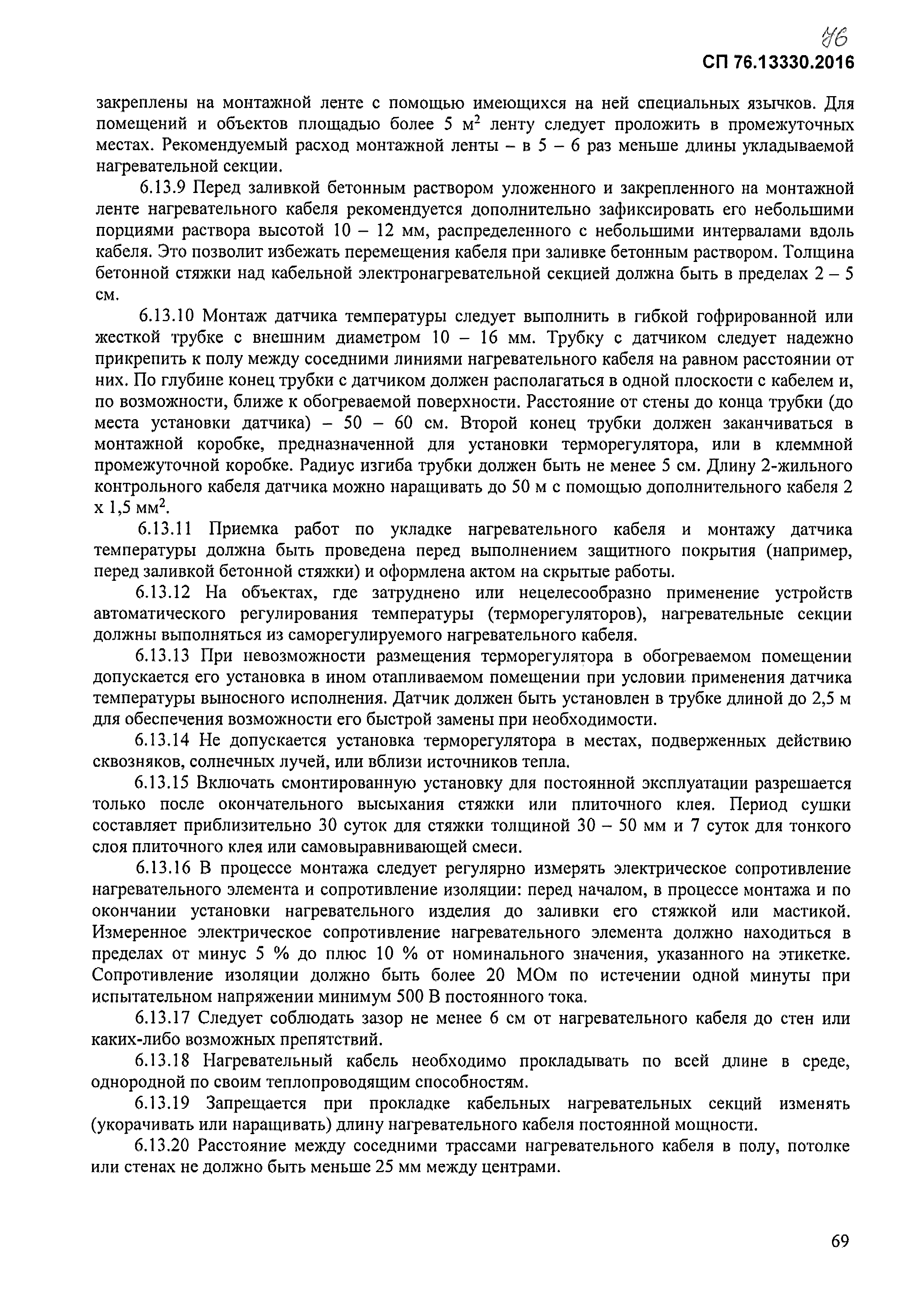

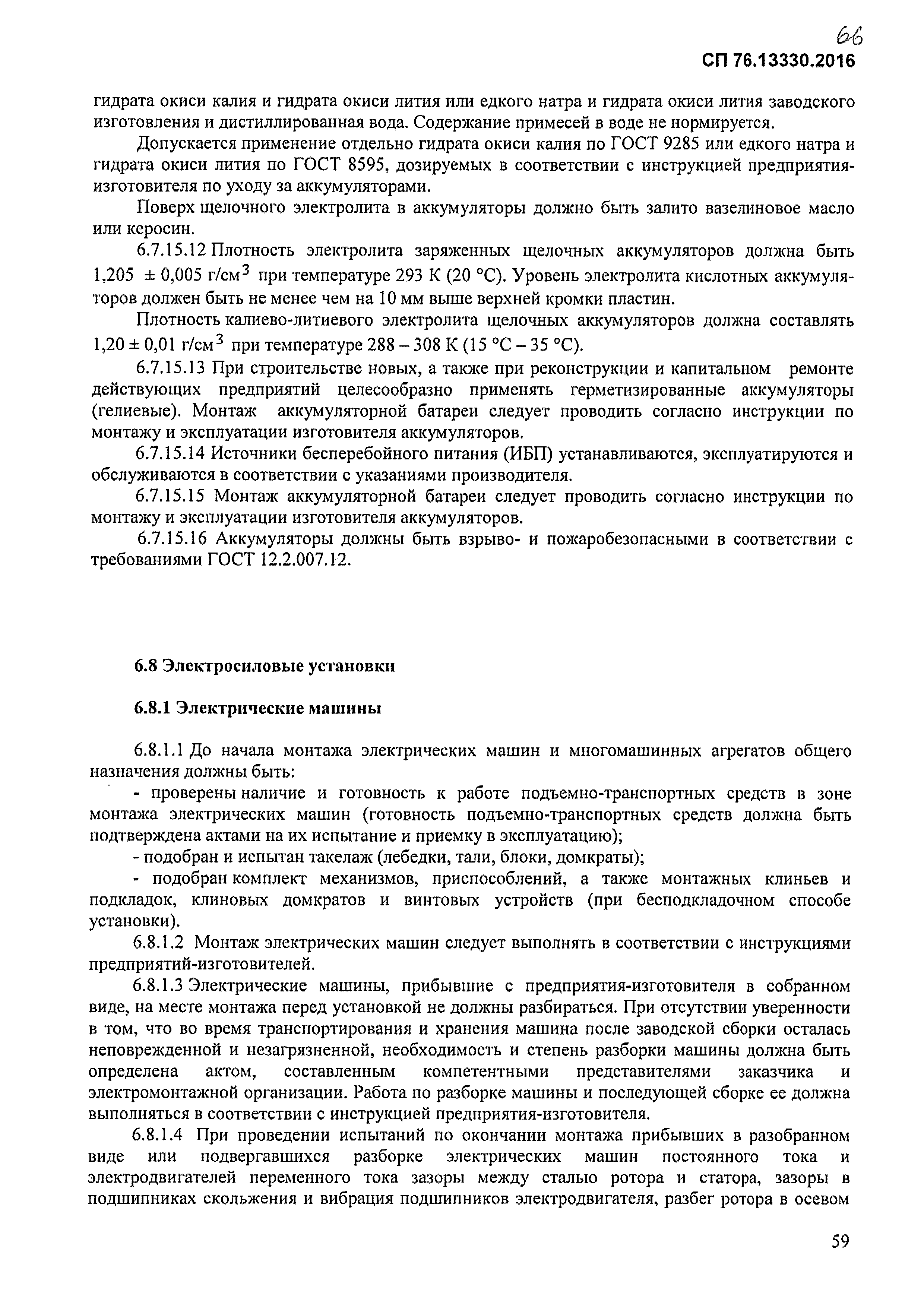

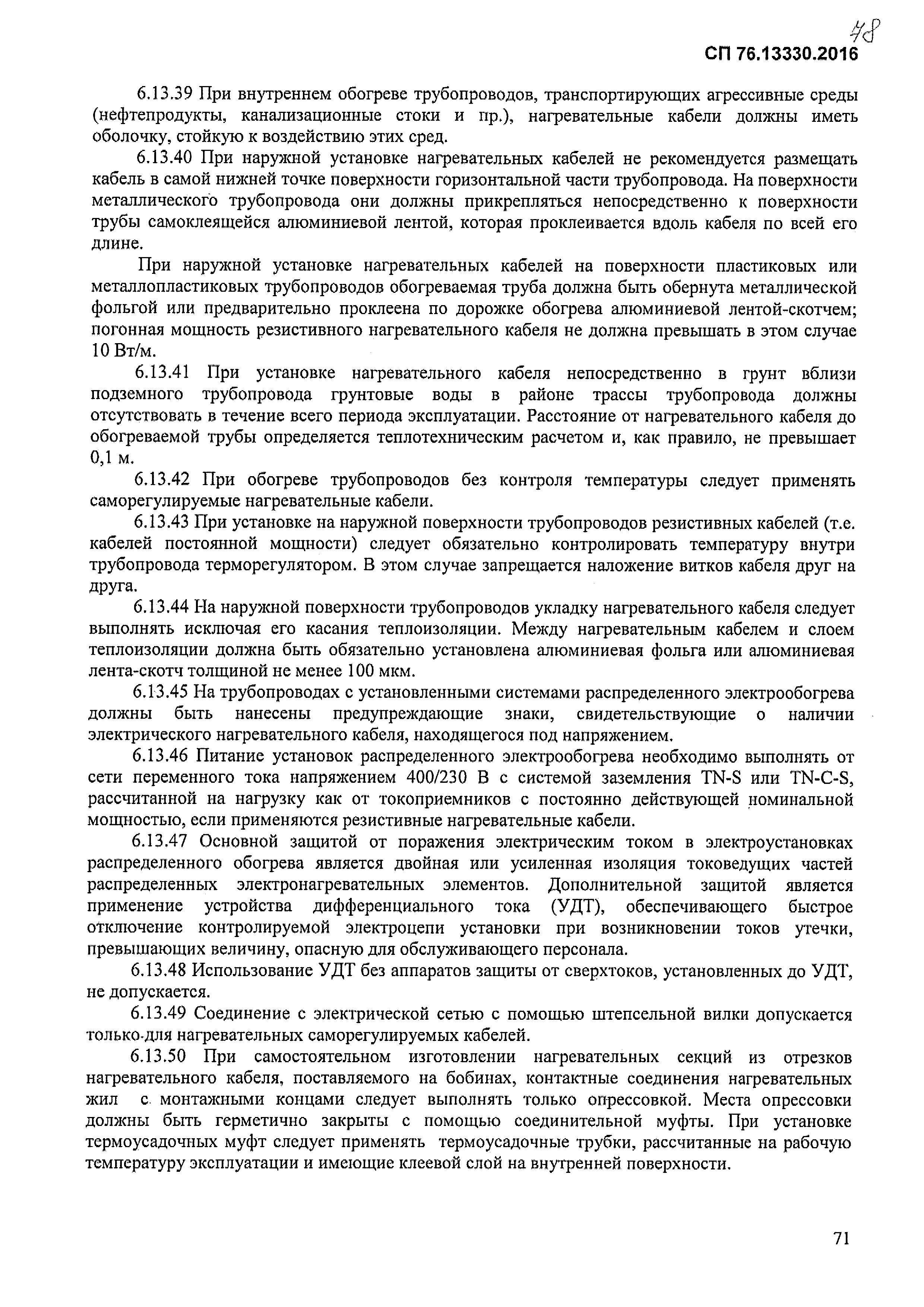

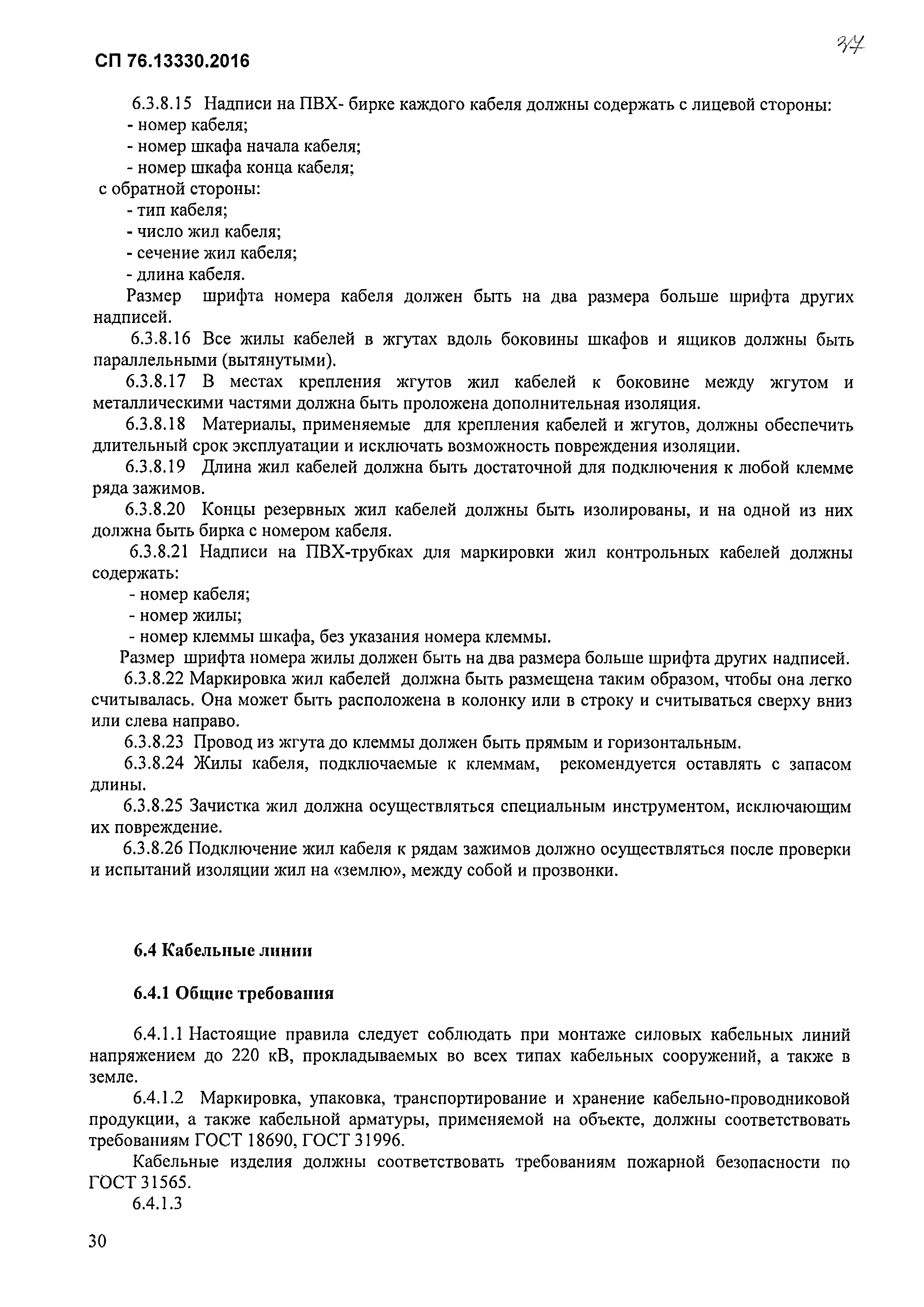

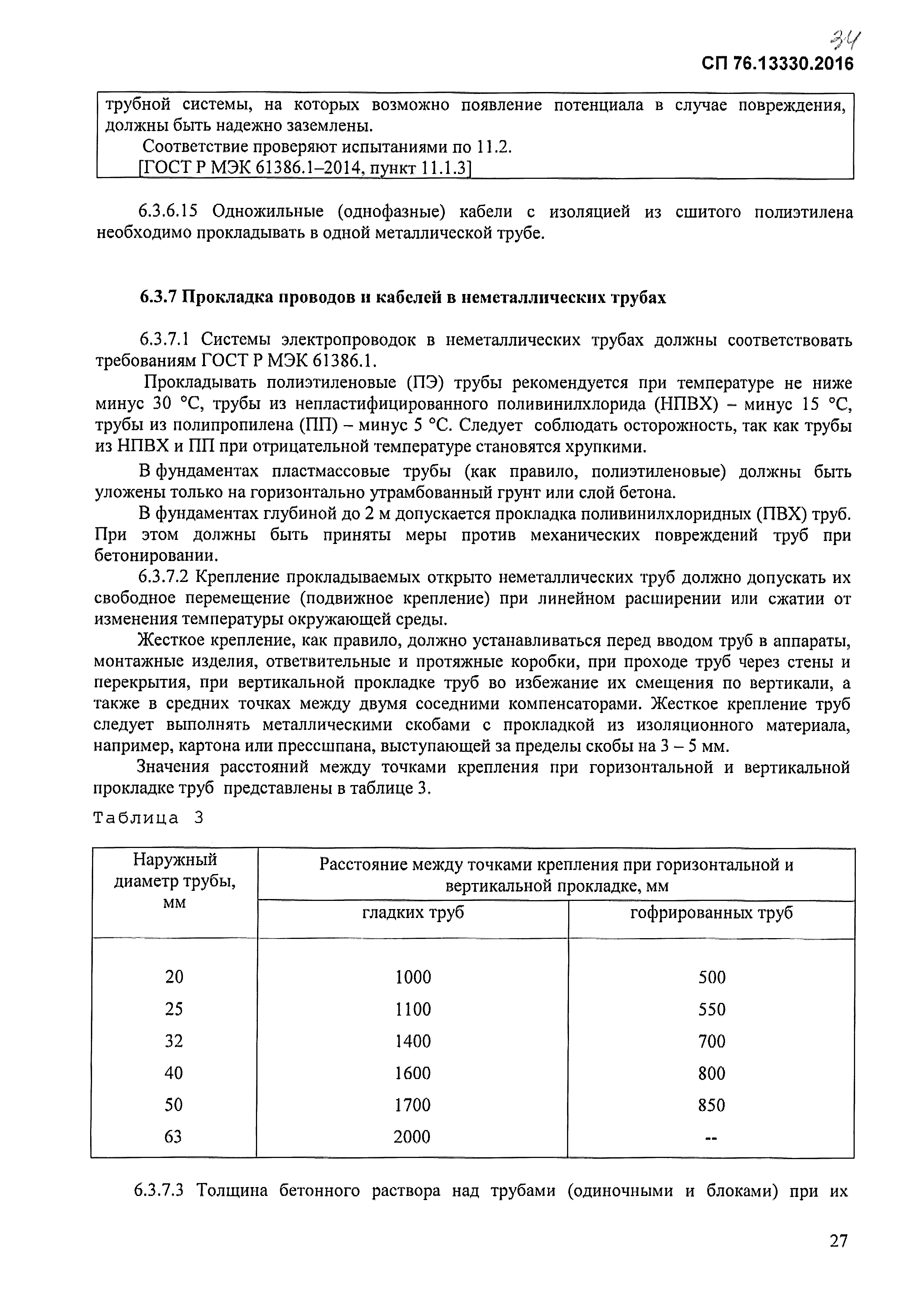

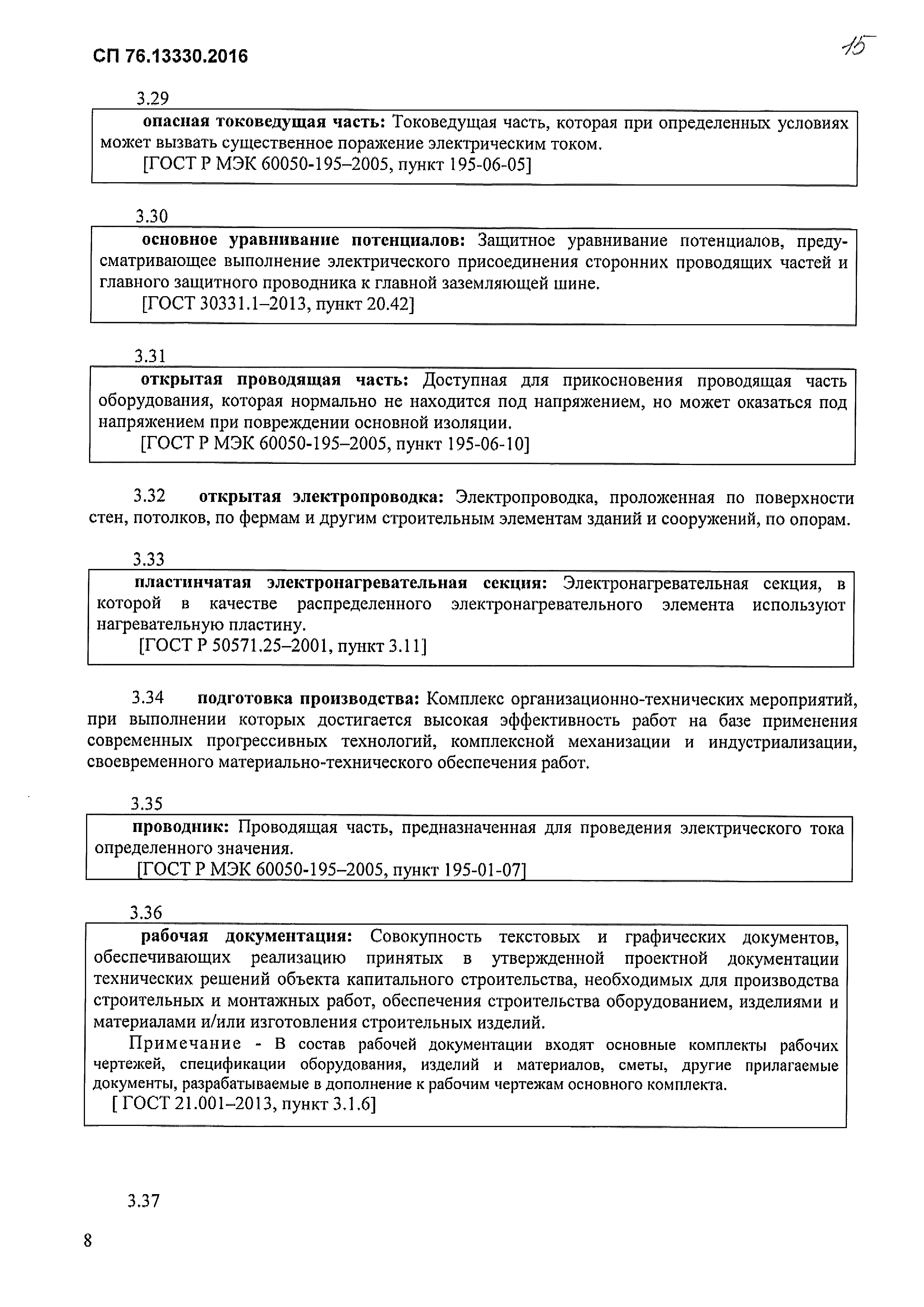

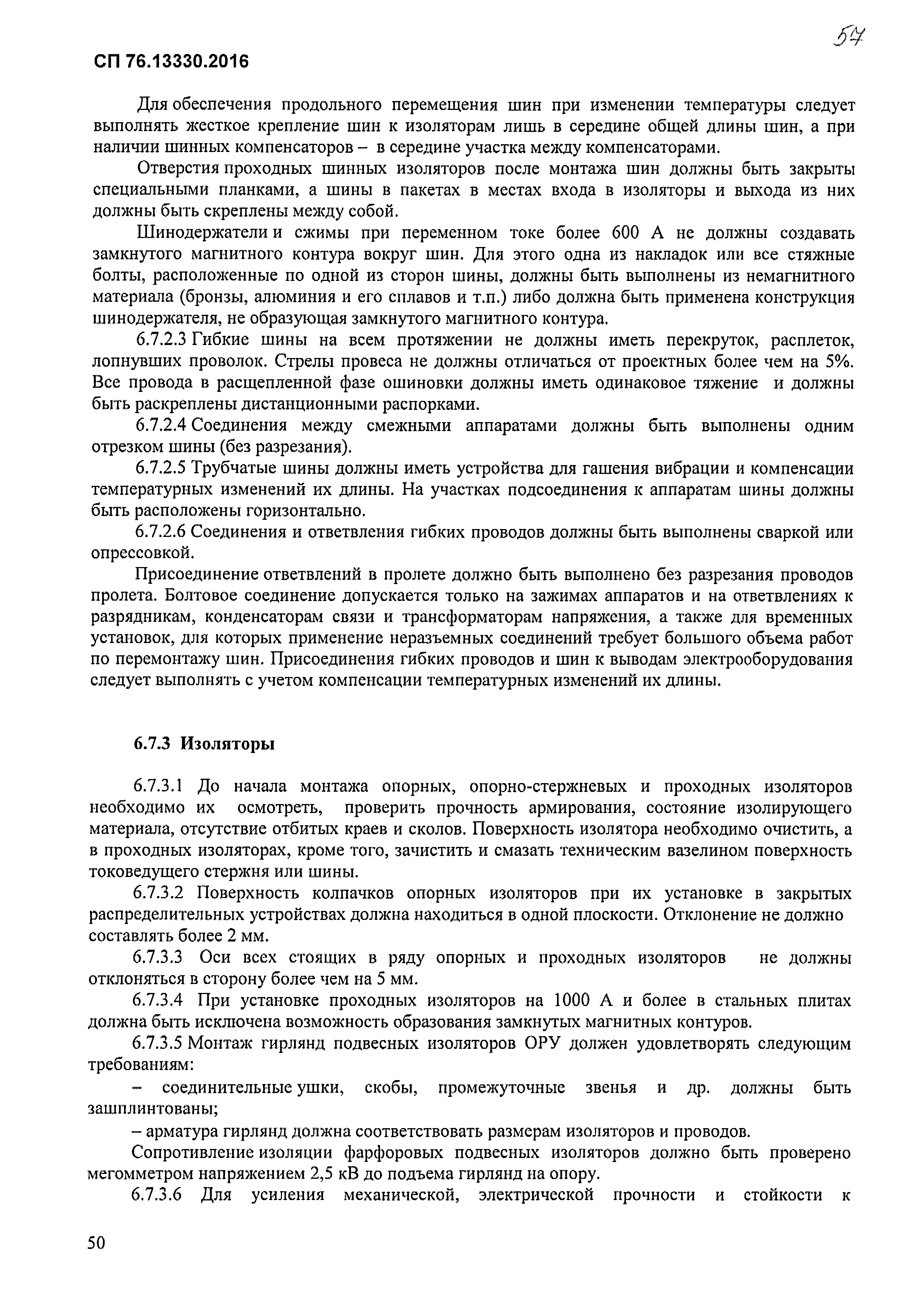

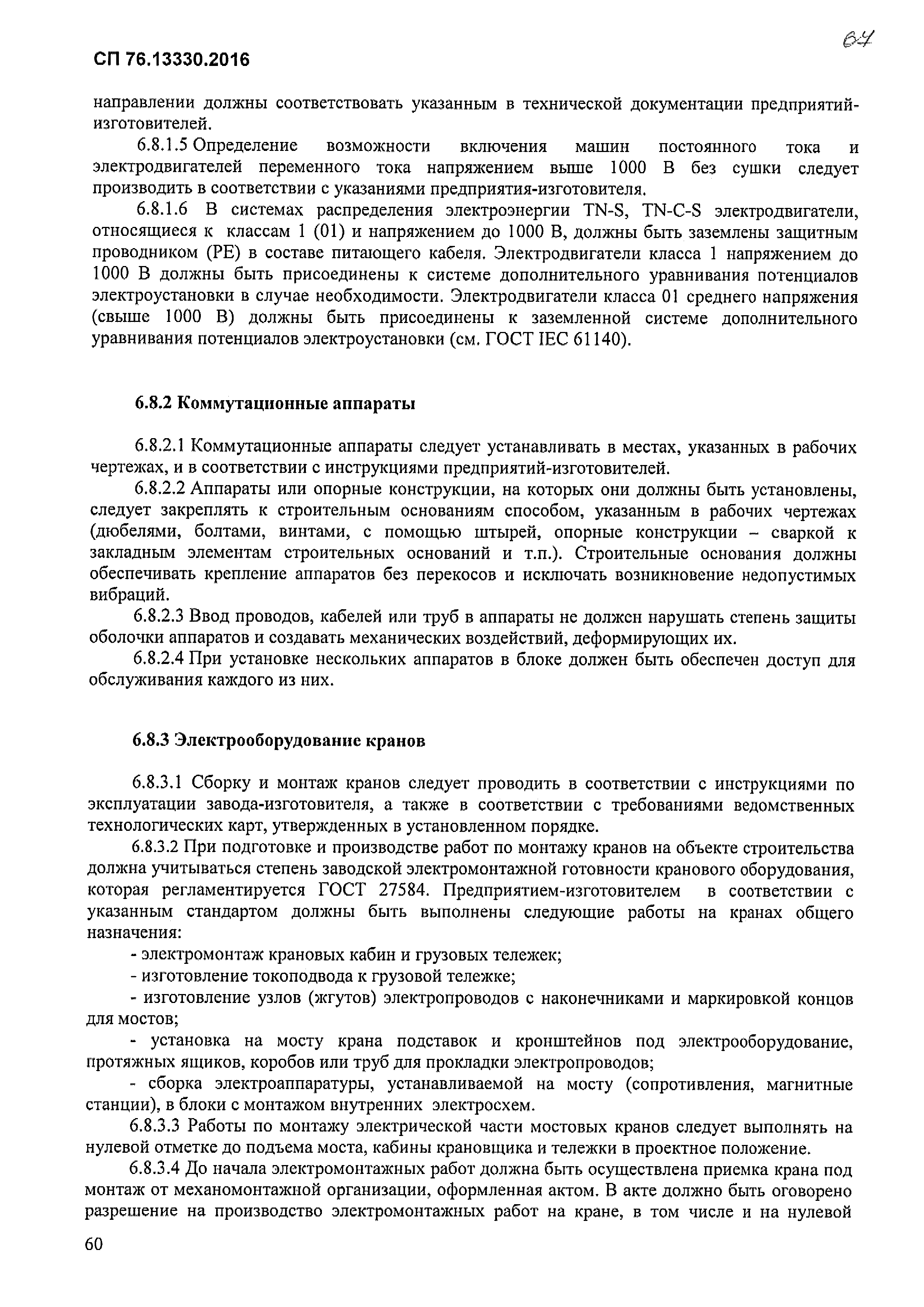

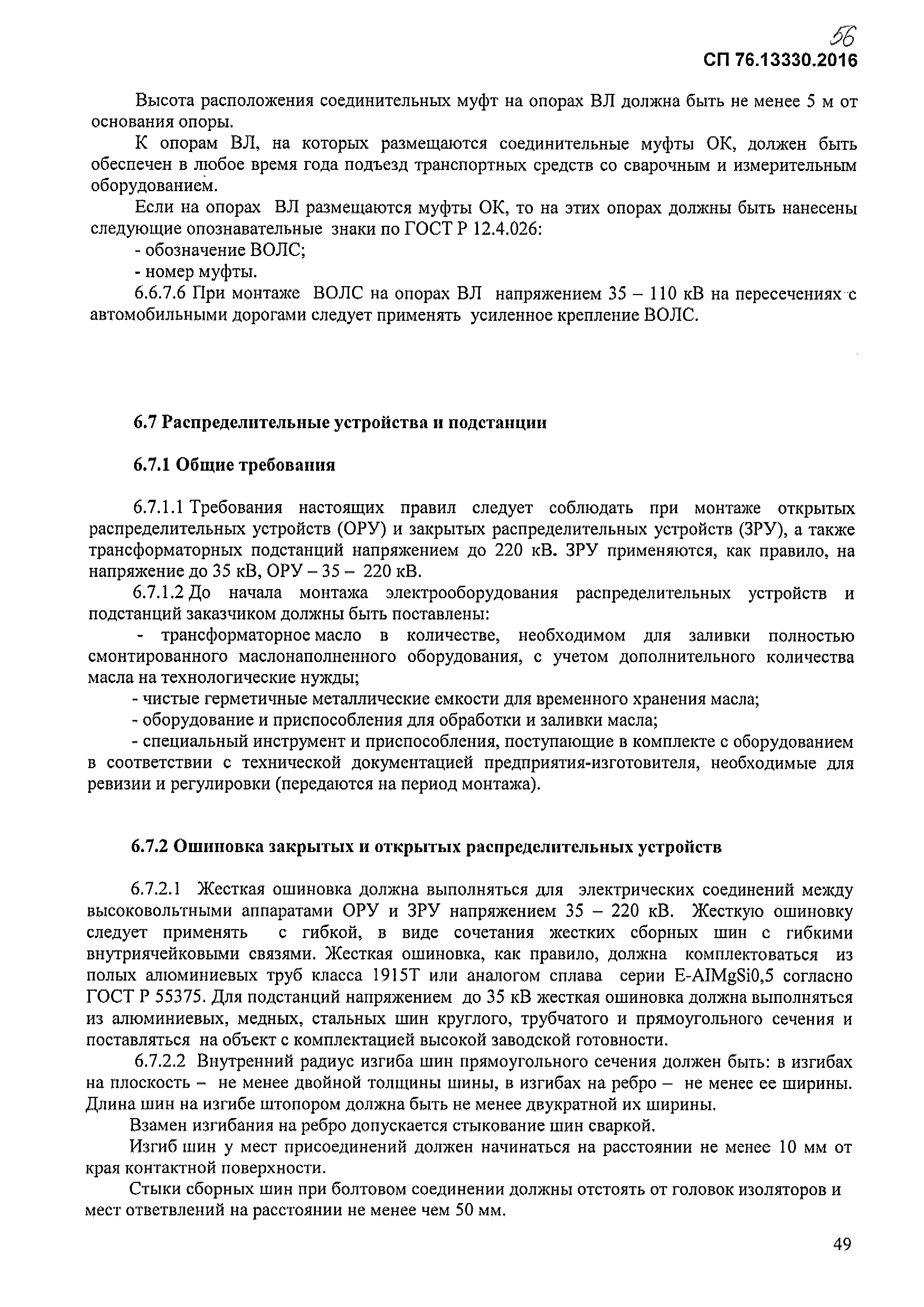

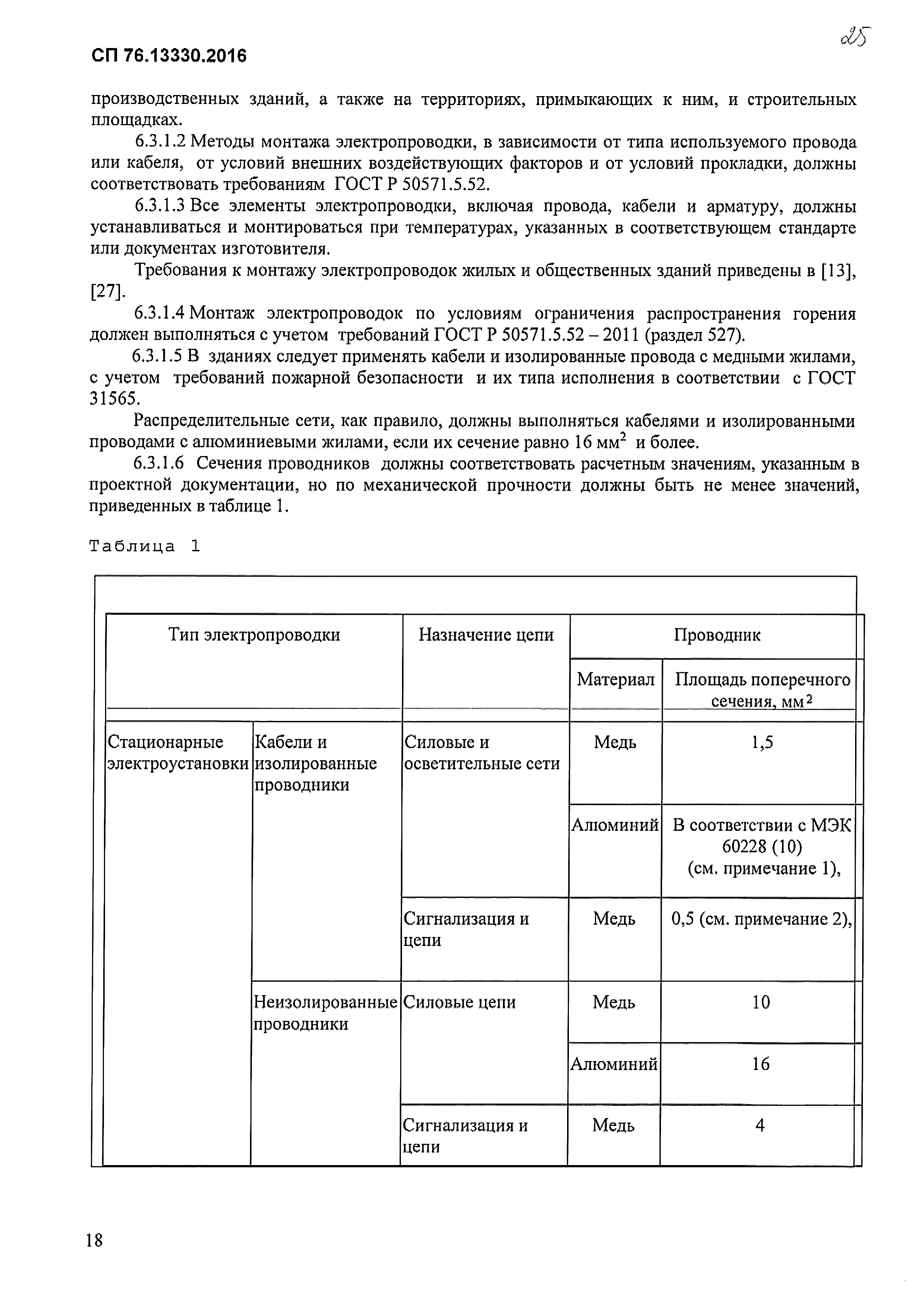

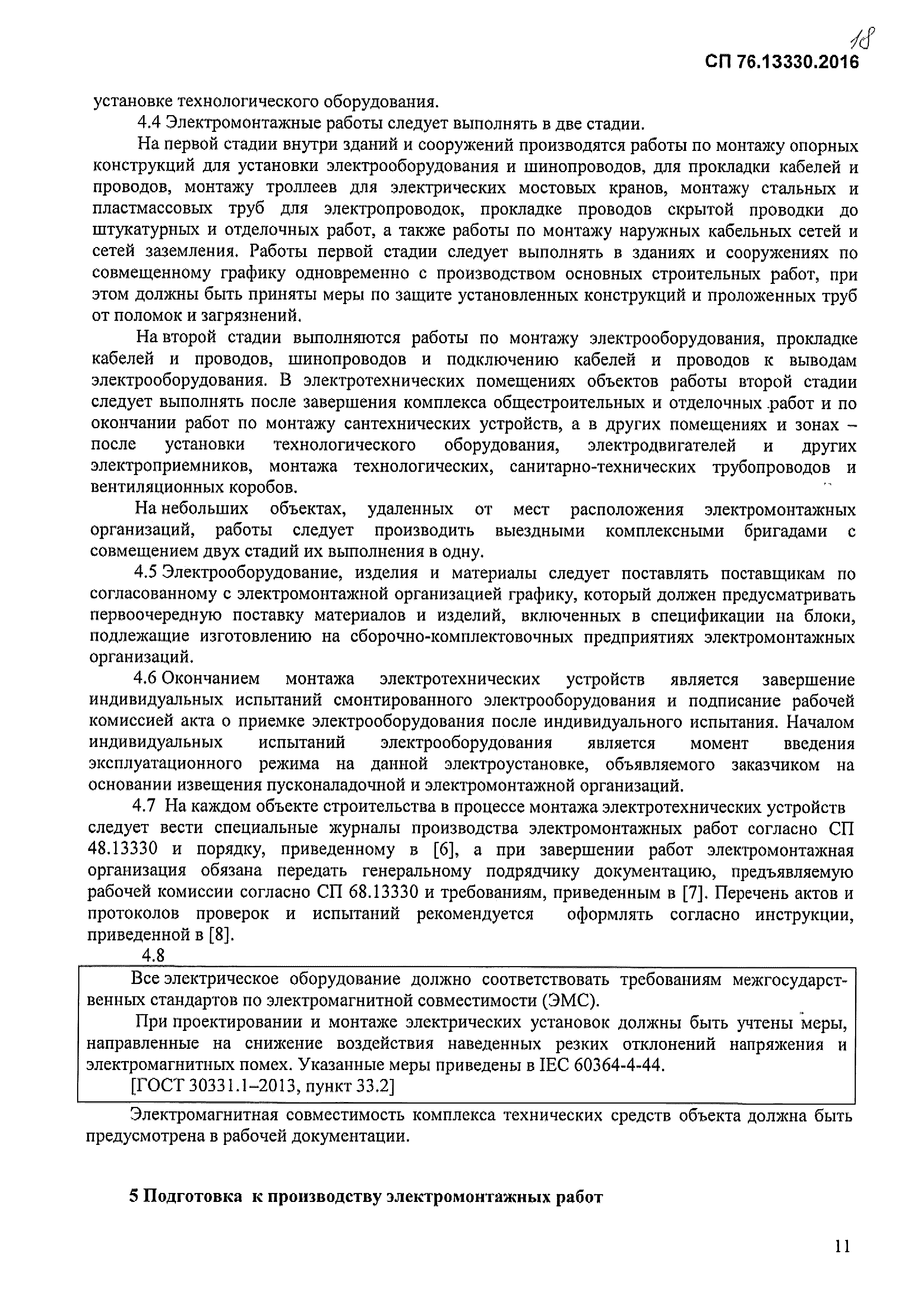

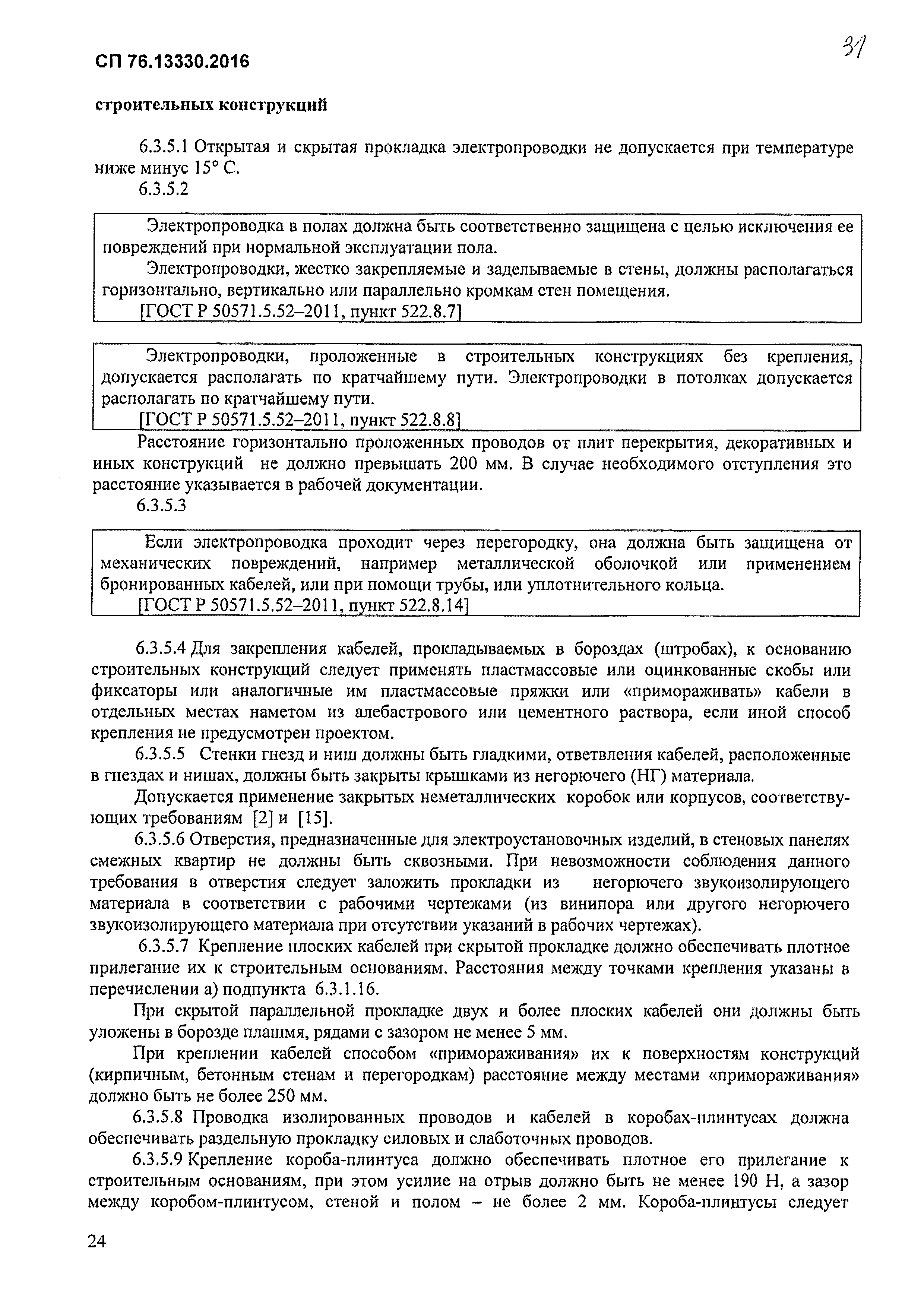

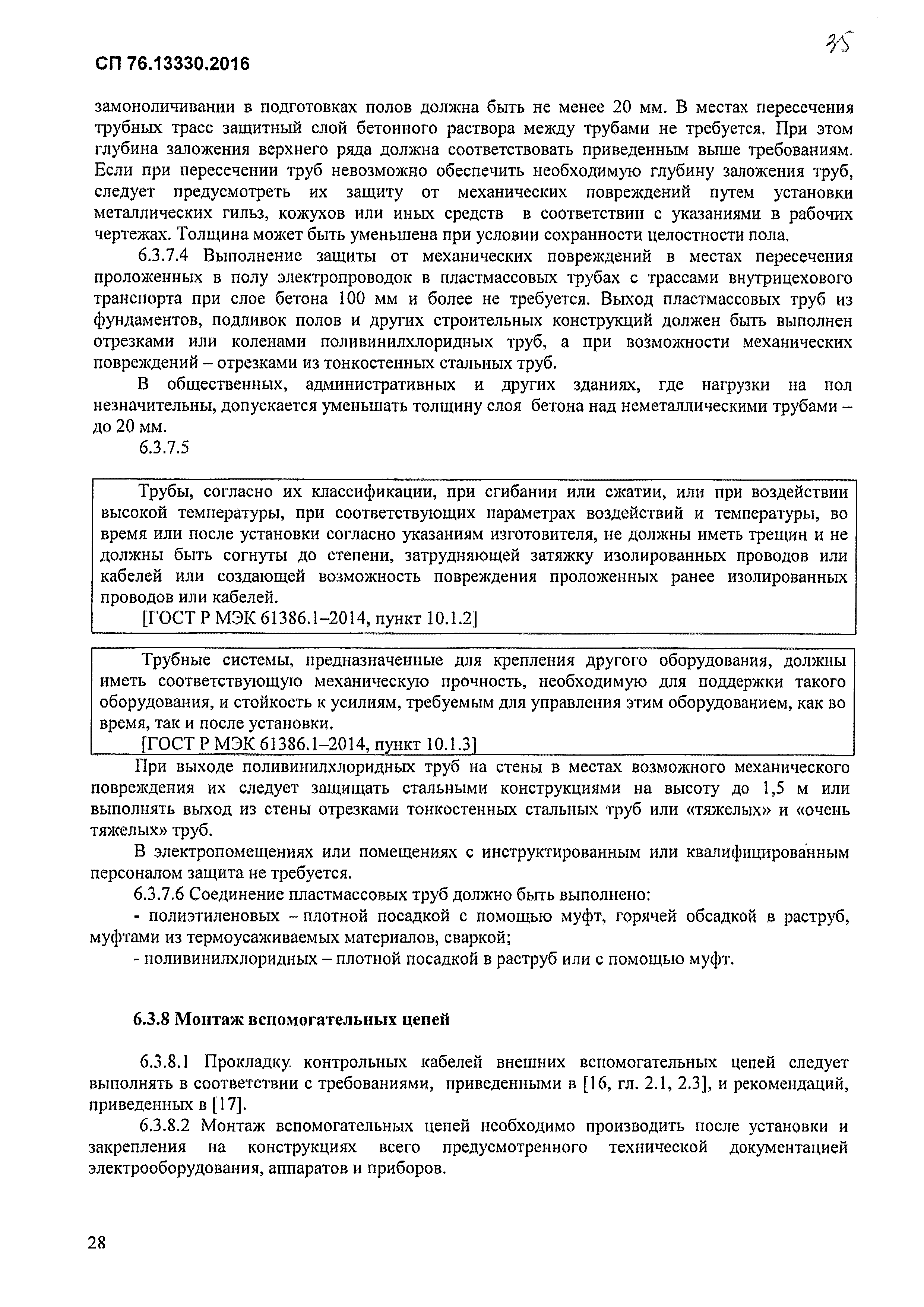

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Подготовка к производству электромонтажных работ 6 Производство электромонтажных работ    6.1 Общие требования    6.2 Контактные соединения    6.3 Электропроводки       6.3.1 Общие требования       6.3.2 Монтаж электропроводки на кабельных лотках и кабельных лестницах, в кабельных и специальных кабельных коробах       6.3.3 Прокладка проводов на изоляторах       6.3.4 Прокладка кабелей на тросе       6.3.5 Монтаж электропроводки по строительным основаниям и внутри основных строительных конструкций       6.3.6 Прокладка проводов и кабелей в стальных трубах       6.3.7 Прокладка проводов и кабелей в неметаллических трубах       6.3.8 Монтаж вспомогательных цепей    6.4 Кабельные линии       6.4.1 Общие требования       6.4.2 Прокладка в кабельных блоках и трубах       6.4.3 Прокладка в кабельных сооружениях и производственных помещению       6.4.4 Прокладка в вечномерзлых грунтах       6.4.5 Прокладка при низких температурах       6.4.6 Монтаж муфт кабелей напряжением до 35 кВ       6.4.7 Особенности монтажа кабельных линий напряжением 110 - 220 кВ       6.4.8 Маркировка кабельных линий    6.5 Токопроводы напряжением до 35 кВ       6.5.1 Токопроводы напряжением до 1 кВ (шинопроводы)       6.5.2 Токопроводы открытые напряжением 6 - 35 кВ    6.6 Воздушные линии электропередачи       6.6.1 Рубка просек       6.6.2 Устройство котлованов и фундаментов под опоры       6.6.3 Сборка и установка опор       6.6.4 Монтаж изоляторов и линейной арматуры       6.6.5 Монтаж проводов и грозозащитных тросов (канатов)       6.6.6 Монтаж разрядников, реклоузеров       6.6.7 Подвеска волоконно-оптических линий связи на воздушных линиях электропередачи    6.7 Распределительные устройства и подстанции       6.7.1 Общие требования       6.7.2 Ошиновка закрытых и открытых распределительных устройств       6.7.3 Изоляторы       6.7.4 Выключатели напряжением выше 1000 В       6.7.5 Разъединители, отделители и короткозамыкатели напряжением выше 1000 В       6.7.6 Разрядники и ограничители напряжения       6.7.7 Измерительные трансформаторы       6.7.8 Реакторы и катушки индуктивности       6.7.9 Комплектные и сборные распределительные устройства и комплектные трансформаторные подстанции       6.7.10 Трансформаторы силовые       6.7.1 1 Статические преобразователи       6.7.12 Компрессоры и воздухопроводы       6.7.13 Конденсаторы и заградители высокочастотной связи       6.7.14 Распределительные устройства напряжением до 1000 В, щиты управления, защиты и автоматики       6.7.15 Аккумуляторные установки    6.8 Электросиловые установки       6.8.1 Электрические машины       6.8.2 Коммутационные аппараты       6.8.3 Электрооборудование кранов       6.8.4 Конденсаторные установки    6.9 Электрическое освещение    6.10 Электрооборудование установок во взрывоопасных зонах    6.11 Электрооборудование установок в пожароопасных зонах    6.12 Защитное заземление и уравнивание потенциалов    6.13 Установки распределенного электрообогрева 7 Пускопаладочыые работы Приложение А (справочное) Порядок производства пусконаладочных работ Приложение Б (справочное) Акт сдачи-приемки пусконаладочных работ Библиография
Разработан:	Ассоциация Росэлектромонтаж

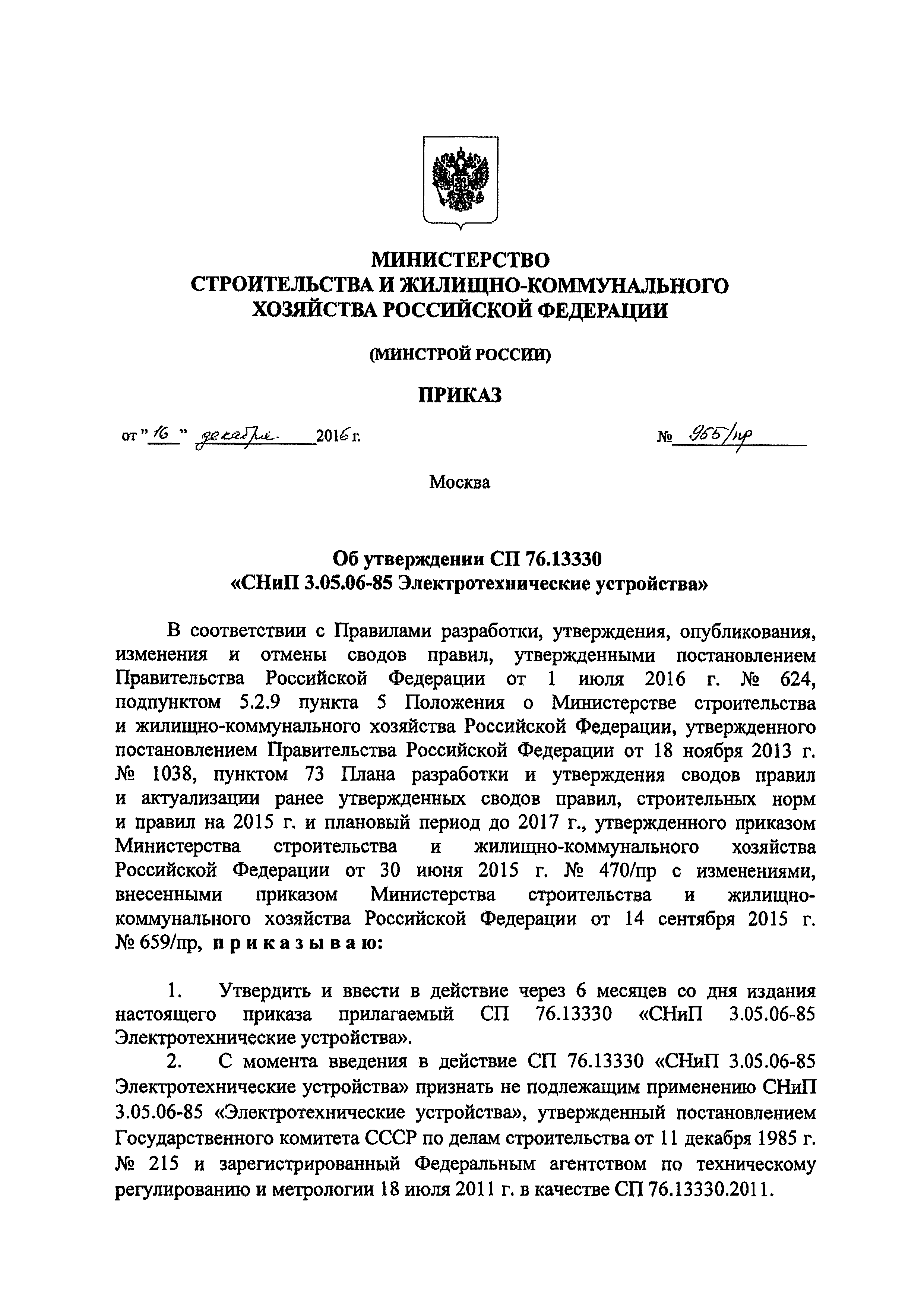

Утверждён:	16.12.2016 Министерство строительства и жилищно-коммунального хозяйства Российской Федерации (955/пр)
Издан:	С сайта: (2017 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Сети электропередач и распределительные сети в целом Электротехника в целом Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы по градостроительству, зданиям и сооружениям к.31 Жилые, общественные и производственные здания и сооружения

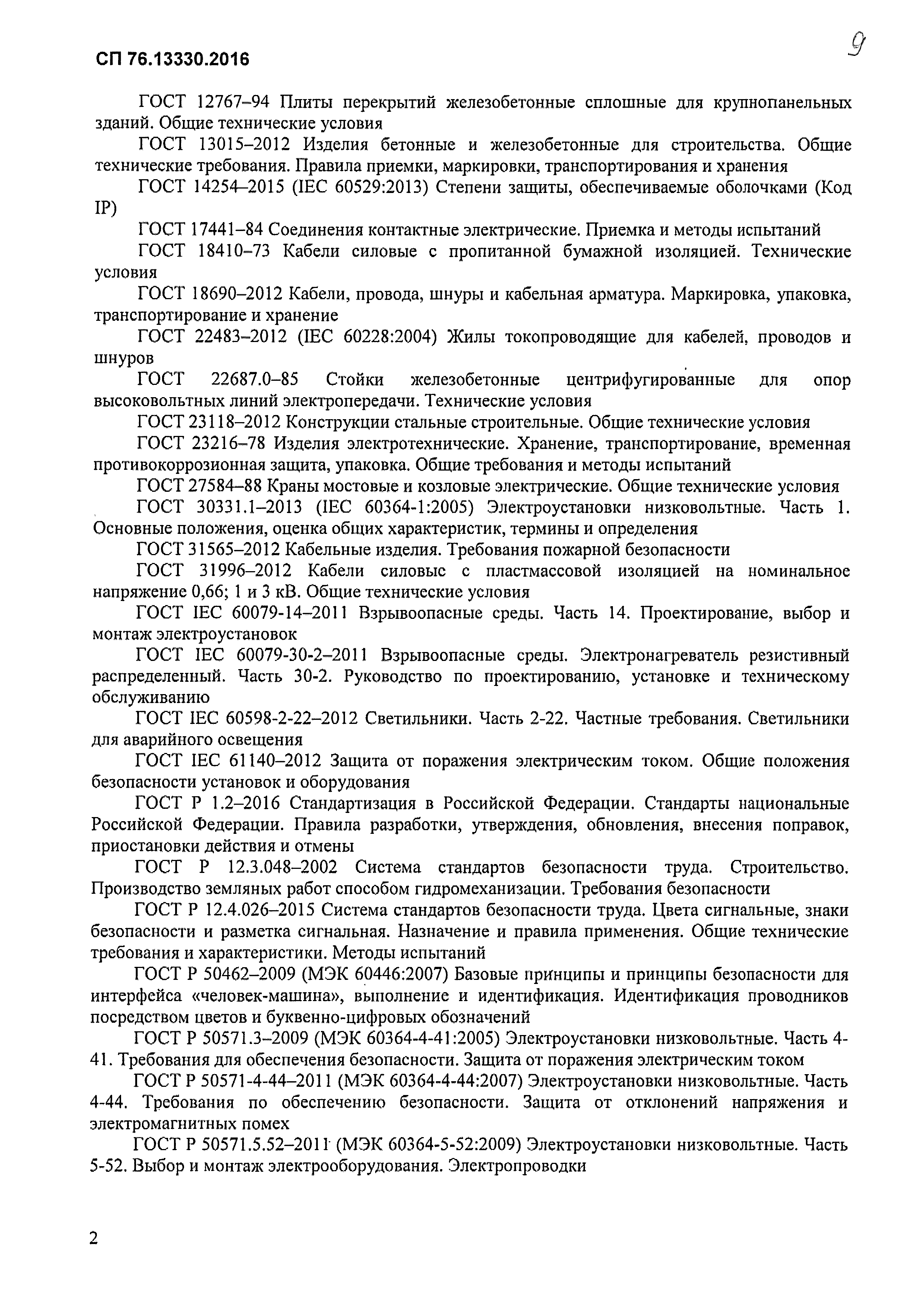

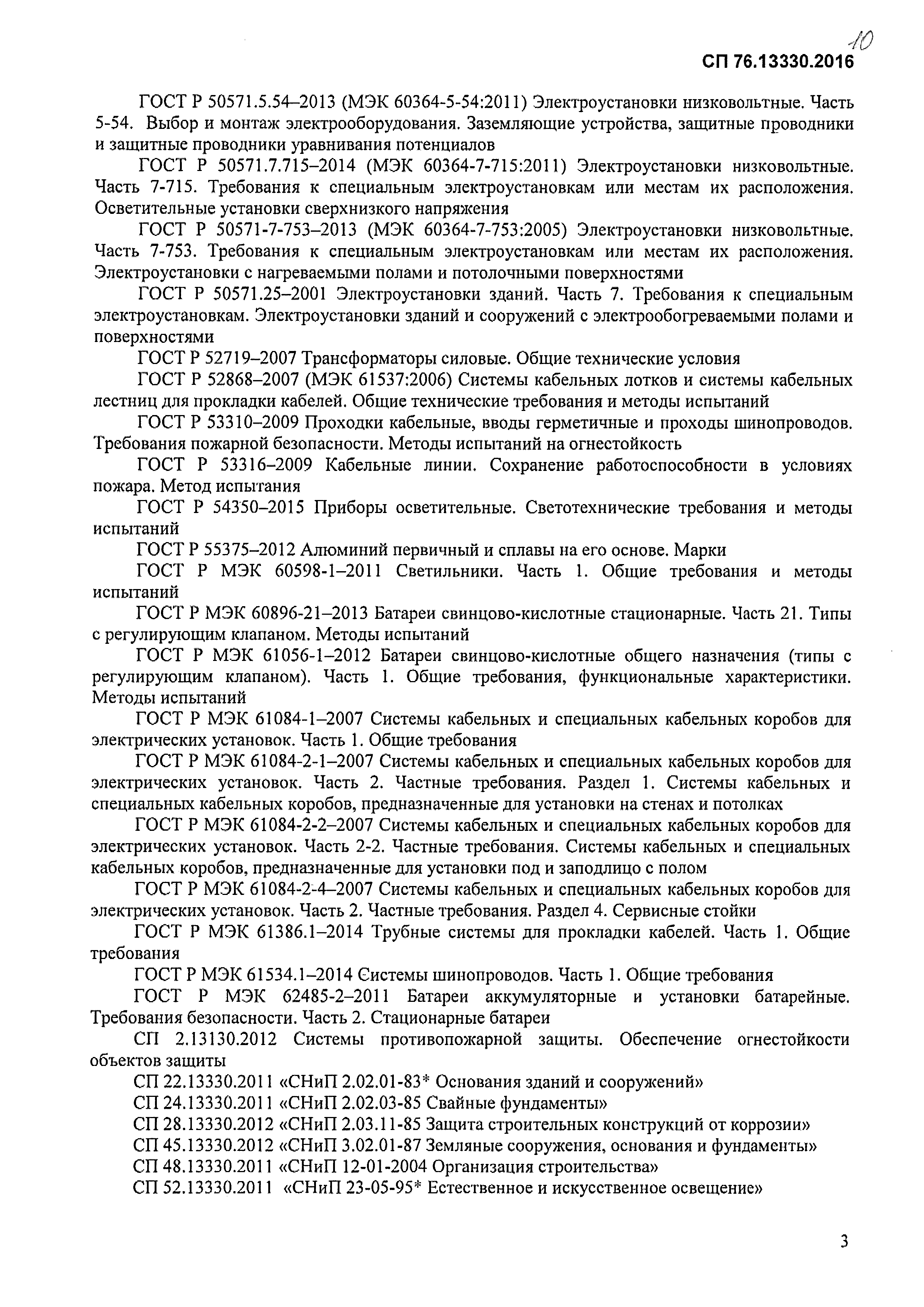

Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» ГОСТ 12767-94 «Плиты перекрытий железобетонные сплошные для крупнопанельных зданий. Общие технические условия» ГОСТ 22687.0-85 «Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи. Технические условия» ГОСТ 9574-90 «Панели гипсобетонные для перегородок. Технические условия» ГОСТ 9463-88 «Лесоматериалы круглые хвойных пород. Технические условия» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ПУЭ «Правила устройства электроустановок. Издание 7» СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов» ГОСТ 27584-88 «Краны мостовые и козловые электрические. Общие технические условия» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ Р 50571.25-2001 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Электроустановки зданий и сооружений с электрообогреваемыми полами и поверхностями» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» ГОСТ 12.2.007.12-88 «Система стандартов безопасности труда. Источники тока химические. Требования безопасности» ГОСТ 18410-73 «Кабели силовые с пропитанной бумажной изоляцией. Технические условия» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 667-73 «Кислота серная аккумуляторная. Технические условия» ГОСТ 8595-83 «Лития гидроокись техническая. Технические условия» ГОСТ 9285-78 «Калия гидрат окиси технический. Технические условия» СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» «Квалификационный справочник должностей руководителей, специалистов и других служащих организаций электроэнергетики» РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» ГОСТ Р 52719-2007 «Трансформаторы силовые. Общие технические условия» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования» ГОСТ Р МЭК 61084-2-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 2. Частные требования. Раздел 1. Системы кабельных и специальных кабельных коробов, предназначенные для установки на стенах и потолках» ГОСТ Р МЭК 61084-2-2-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 2-2. Частные требования. Системы кабельных и специальных кабельных коробов, предназначенные для установки под и заподлицо с полом» ГОСТ Р МЭК 61084-2-4-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 2. Частные требования. Раздел 4. Сервисные стойки» И 1.13-07 «Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам» Инструкция 1.10-07 «Инструкция по сварке цветных металлов в электромонтажном производстве» Инструкция 1.08-08 «Инструкция по проектированию и монтажу контактных соединений шин между собой и с выводами электротехнических устройств» Технический регламент «Технический регламент о требованиях пожарной безопасности» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний» «Правила установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость» Федеральный закон 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» ГОСТ Р 50462-2009 «Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений» Кодекс «Гражданский кодекс Российской Федерации» ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания» ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» СП 48.13330.2011 «Организация строительства» СП 24.13330.2011 «Свайные фундаменты» СП 52.13330.2011 «Естественное и искусственное освещение» СП 64.13330.2011 «Деревянные конструкции» СП 22.13330.2011 «Основания зданий и сооружений» И 1.09-10 «Инструкция по соединению изолированных жил проводов и кабелей» Постановление 207 «О минимально необходимых требованиях к выдаче саморегулируемыми организациями свидетельств о допуске к работам на особо опасных и технически сложных объектах капитального строительства, оказывающим влияние на безопасность указанных объектов» СП 28.13330.2012 «Защита строительных конструкций от коррозии» Технический регламент Таможенного союза 004/2011 «О безопасности низковольтного оборудования» Технический регламент Таможенного союза 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха» СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» ГОСТ Р 50571-4-44-2011 «Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех» ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний» ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р МЭК 62485-2-2011 «Батареи аккумуляторные и установки батарейные. Требования безопасности. Часть 2. Стационарные батареи» СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» ГОСТ IEC 60079-30-2-2011 «Взрывоопасные среды. Электронагреватель резистивный распределенный. Часть 30-2. Руководство по проектированию, установке и техническому обслуживанию» ГОСТ IEC 60079-14-2011 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок» ГОСТ Р МЭК 61056-1-2012 «Батареи свинцово-кислотные общего назначения (типы с регулирующим клапаном). Часть 1. Общие требования, функциональные характеристики. Методы испытаний» ГОСТ 23118-2012 «Конструкции стальные строительные. Общие технические условия» ГОСТ Р 55375-2012 «Алюминий первичный и сплавы на его основе. Марки» СП 70.13330.2012 «Несущие и ограждающие конструкции» ГОСТ IEC 60598-2-22-2012 «Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения» ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения» ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров» ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кв. Общие технические условия» ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение» «Положение о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации» ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов» ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» ГОСТ Р 50571-7-753-2013 «Электроустановки низковольтные. Часть 7-753. Требования к специальным электроустановкам или местам их расположения. Электроустановки с нагреваемыми полами и потолочными поверхностями» ГОСТ Р МЭК 60896-21-2013 «Батареи свинцово-кислотные стационарные. Часть 21. Типы с регулирующим клапаном. Методы испытаний» ГОСТ Р 50571.7.715-2014 «Электроустановки низковольтные. Часть 7-715. Требования к специальным электроустановкам или местам их расположения. Осветительные установки сверхнизкого напряжения» ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей. Часть 1. Общие требования» ГОСТ 30331.1-2013 «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» ГОСТ Р МЭК 61534.1-2014 «Системы шинопроводов. Часть 1. Общие требования» И 1.03-08 «Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках» ГОСТ Р 54350-2015 «Приборы осветительные. Светотехнические требования и методы испытаний» «План разработки и утверждения сводов правил и актуализации ранее утвержденных сводов правил, строительных норм и правил на 2015 г. и плановый период до 2017 г.» ГОСТ 12504-2015 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» Постановление 624 «Правила разработки, утверждения, опубликования, изменения и отмены сводов правил» ГОСТ Р 1.2-2016 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила разработки, утверждения, обновления, внесения поправок, приостановки действия и отмены»
