Скачать СП 77.13330.2016 Системы автоматизации

Дата актуализации: 10.08.2017

СП 77.13330.2016

Системы автоматизации

Обозначение:	СП 77.13330.2016
Обозначение англ:	SP 77.13330.2016
Статус:	действует
Название рус.:	Системы автоматизации
Название англ.:	Systems of automation. The staticized edition
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	21.04.2017

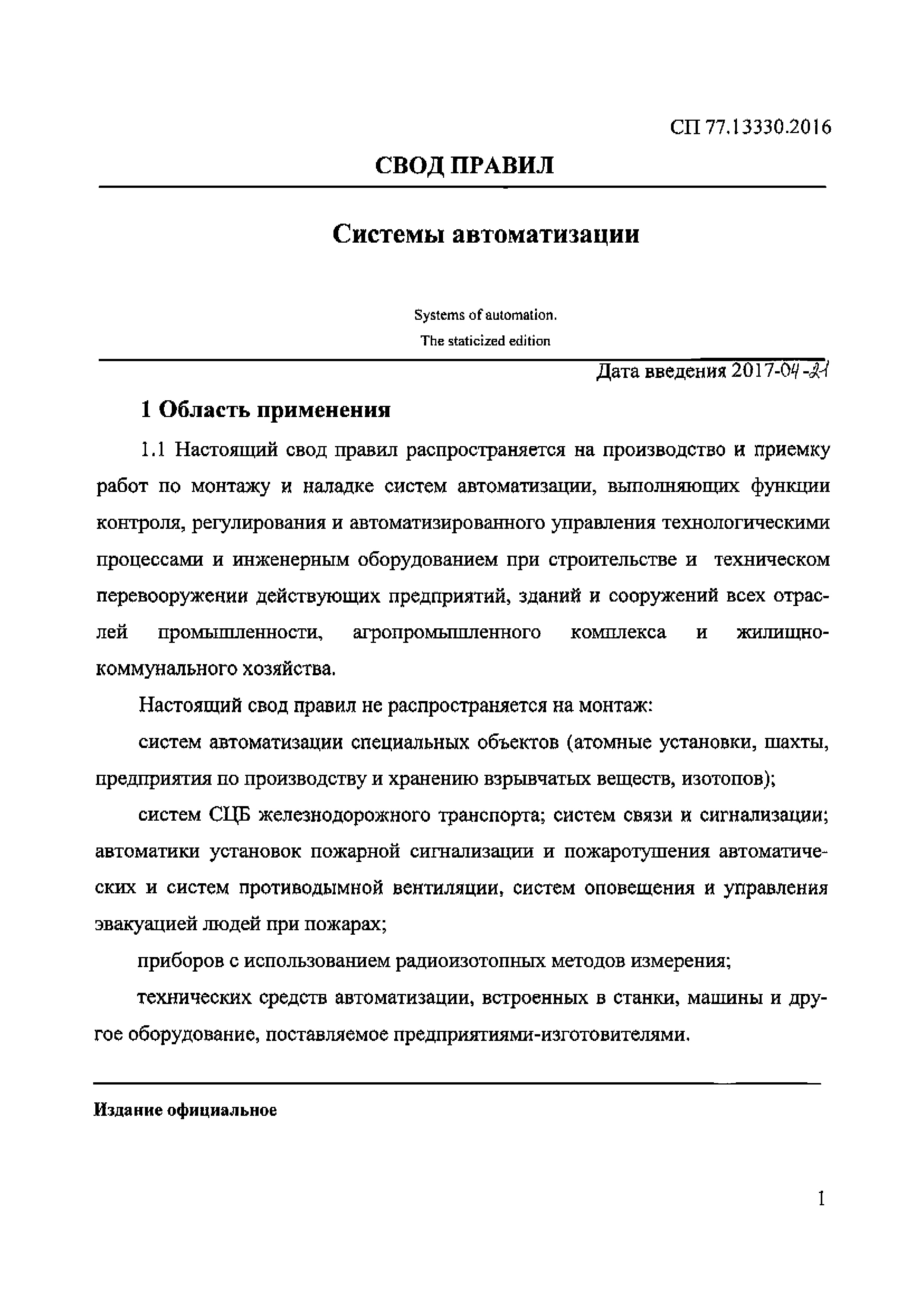

Область применения:	Свод правил распространяется на производство и приемку работ по монтажу и наладке систем автоматизации, выполняющих функции контроля, регулирования и автоматизированного управления технологическими процессами и инженерным оборудованием при строительстве и техническом перевооружении действующих предприятий, зданий и сооружений всех отраслей промышленности, агропромышленного комплекса и жилищно-коммунального хозяйства.

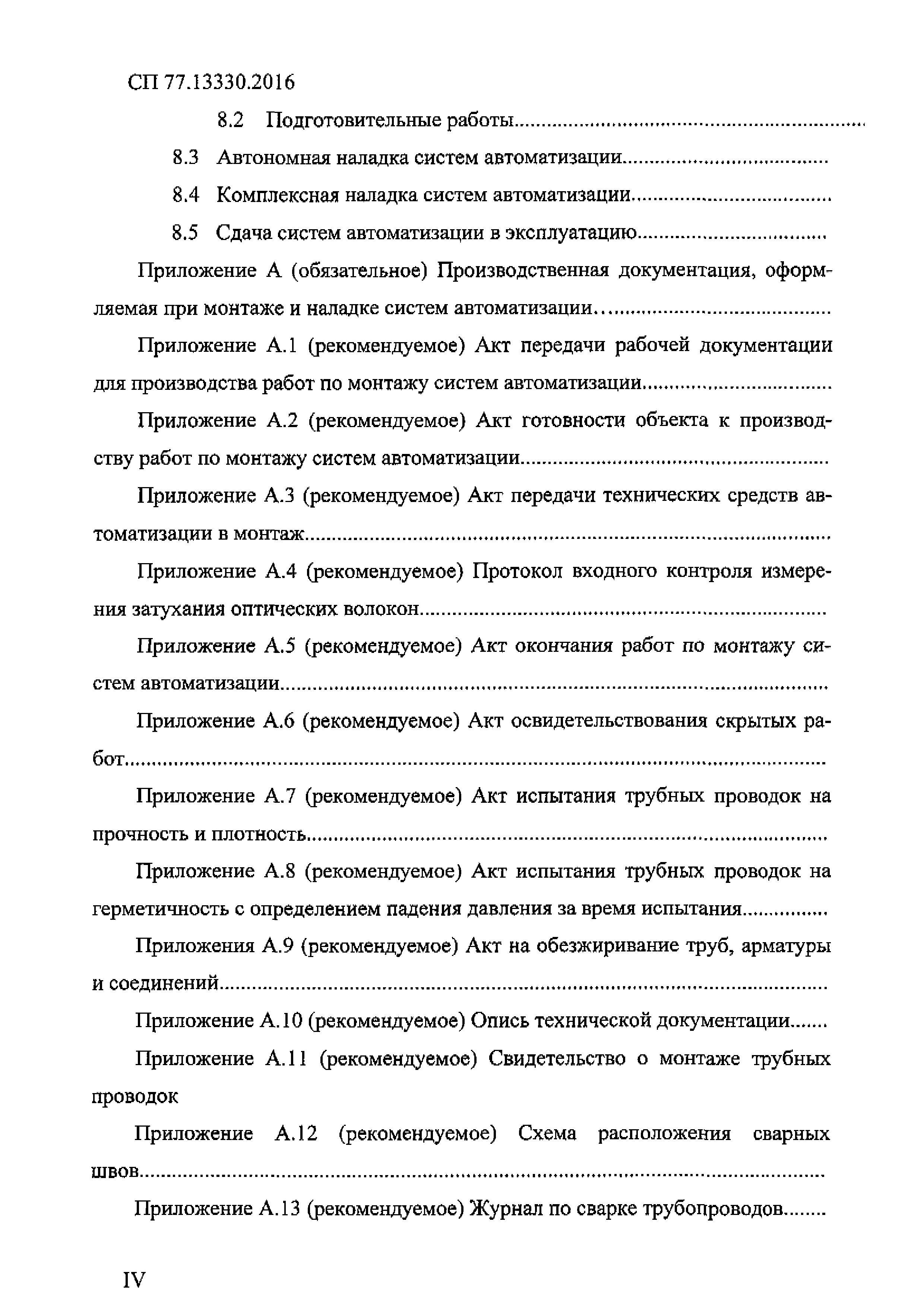

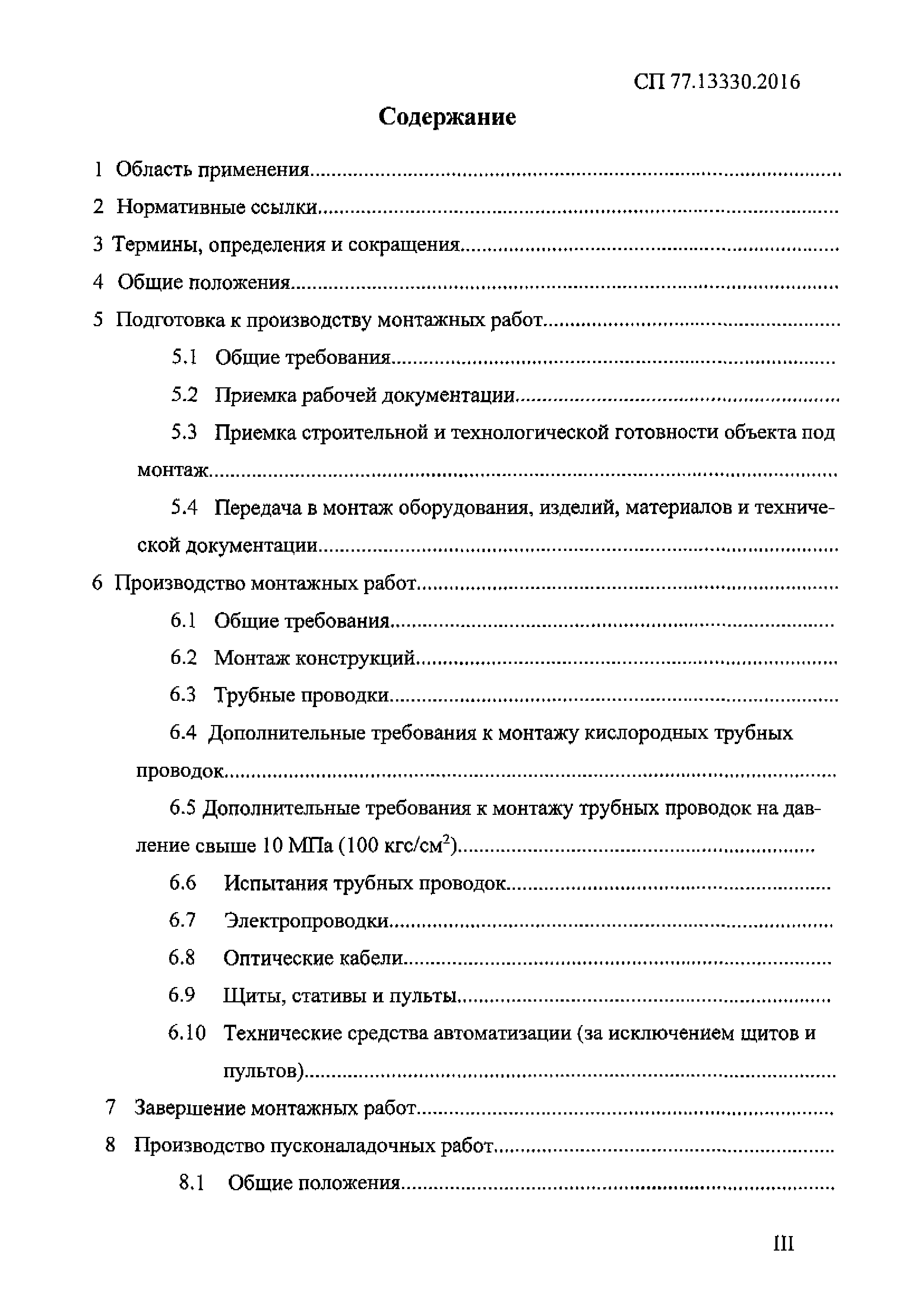

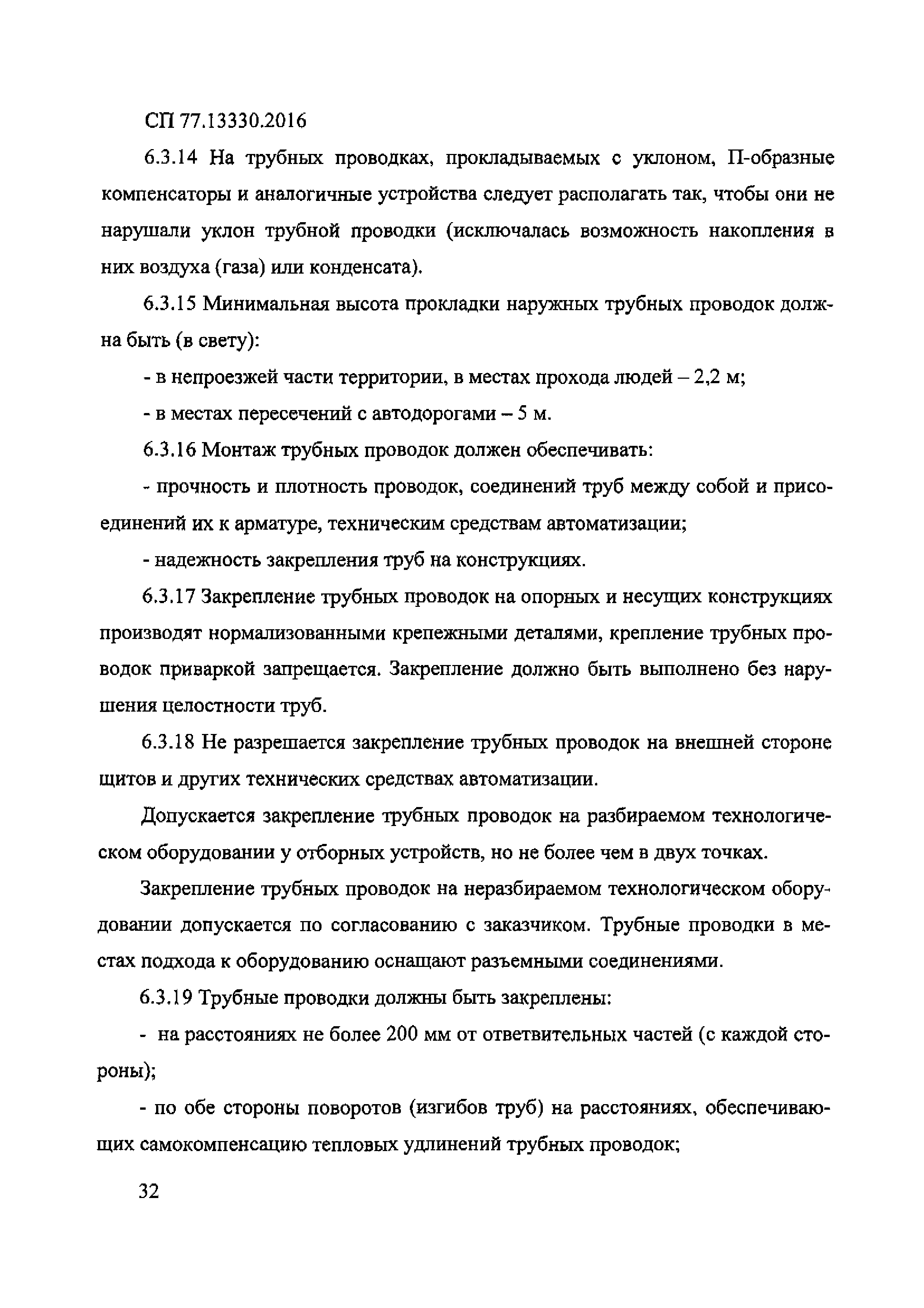

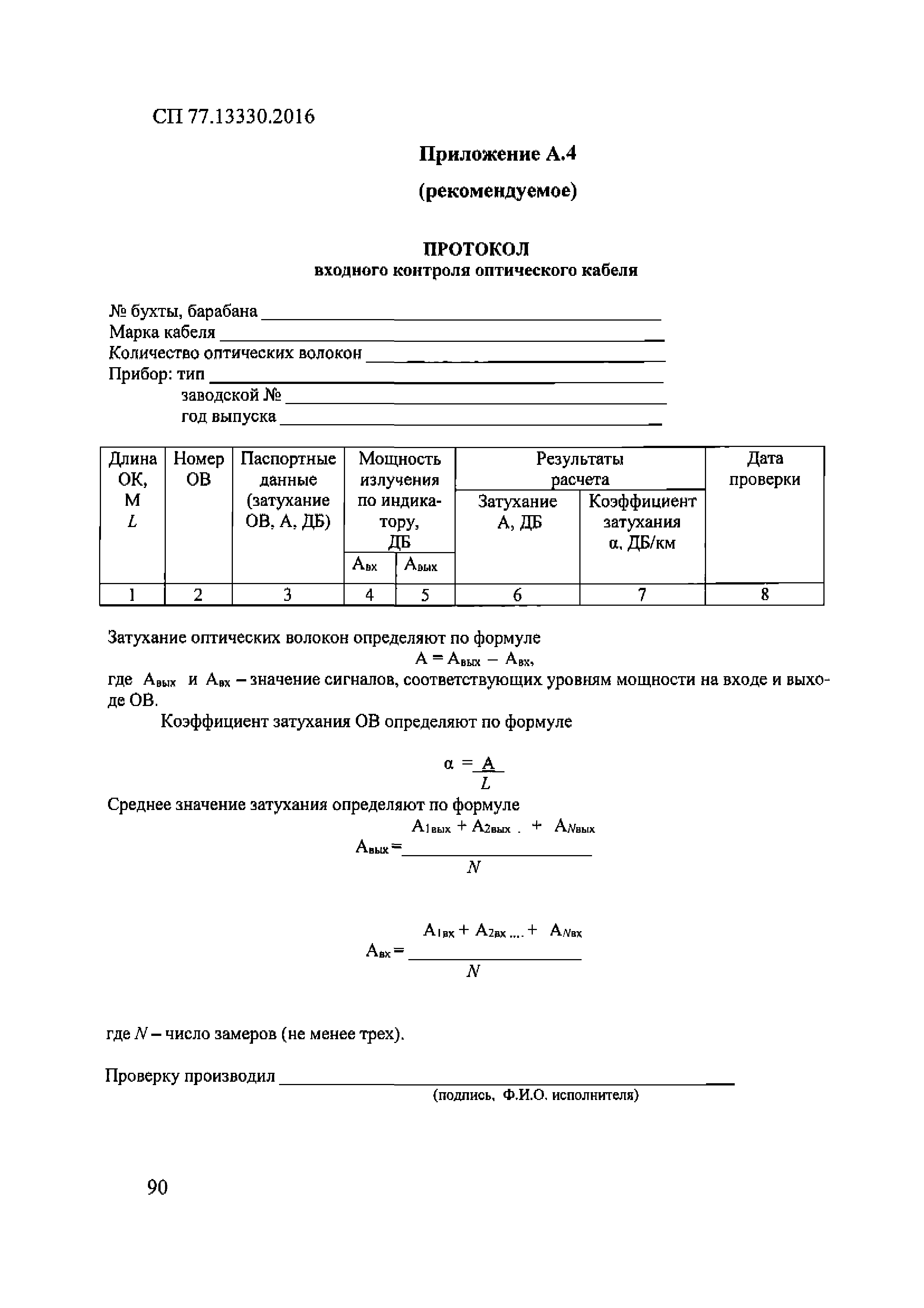

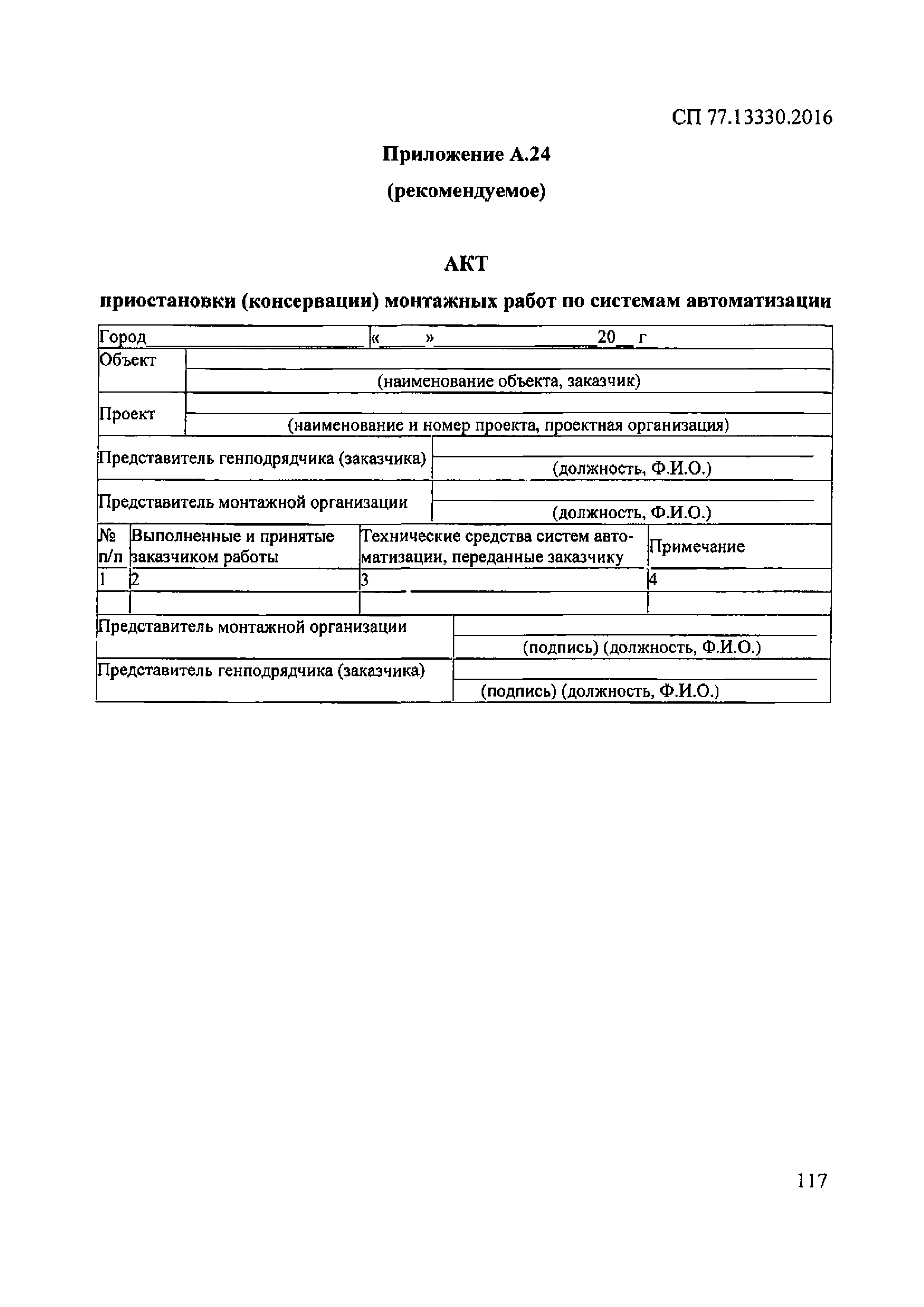

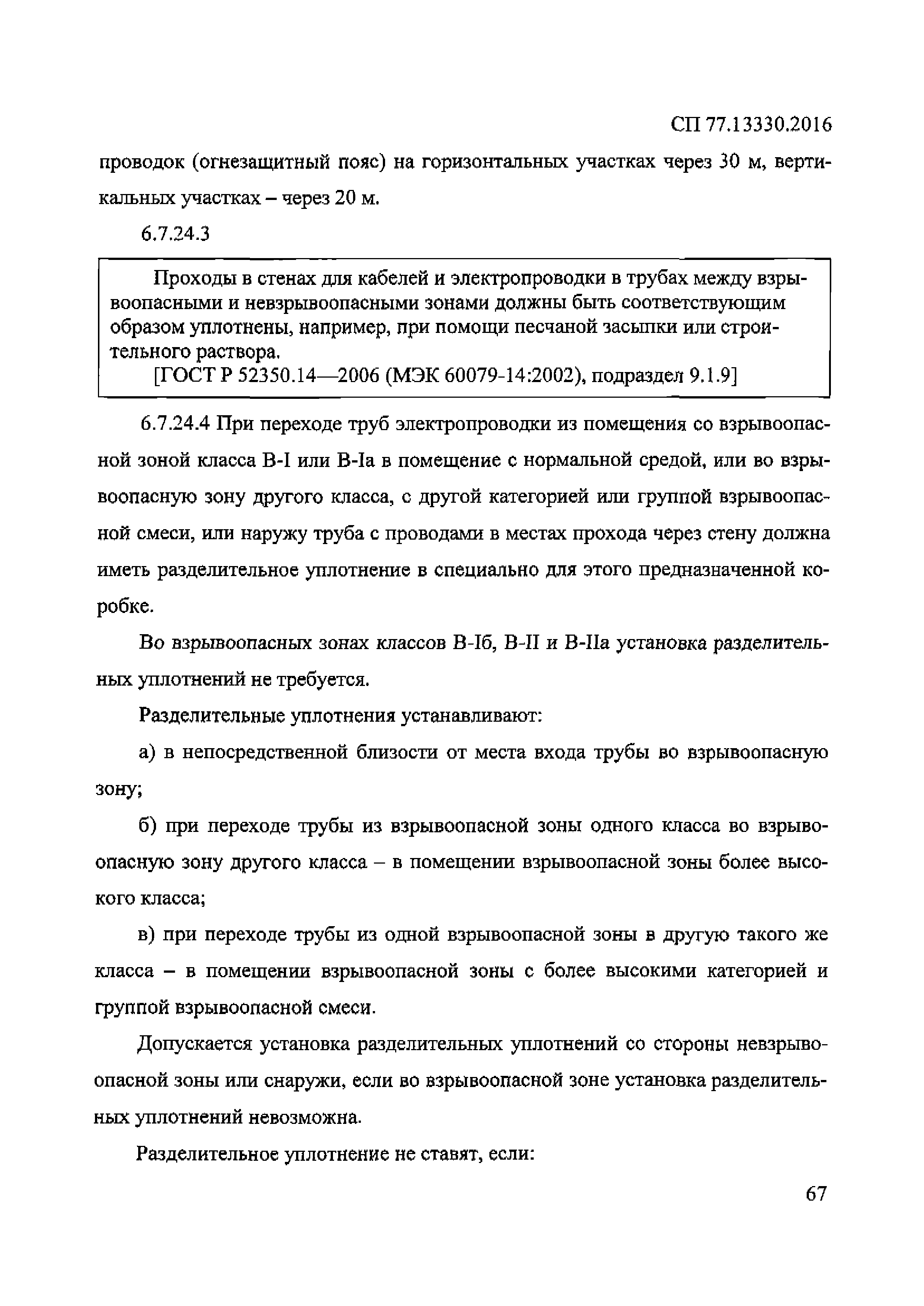

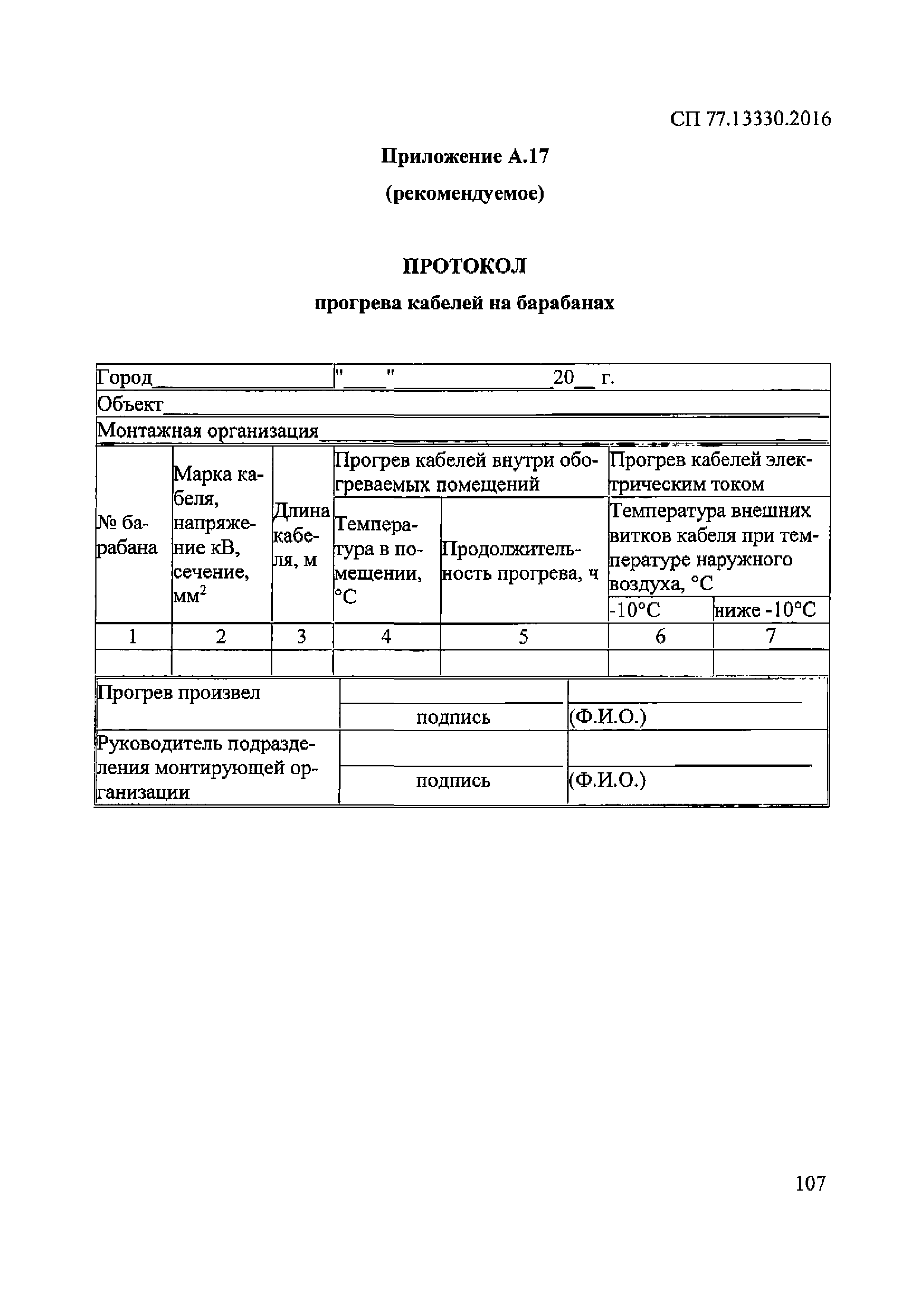

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Подготовка к производству монтажных работ    5.1 Общие требования    5.2 Приемка рабочей документация    5.3 Приемка строительной и технологической готовности объекта под монтаж    5.4 Передача в монтаж оборудования, изделий, материалов и технической документации 6 Производство монтажных работ    6.1 Общие требования    6.2 Монтаж конструкций    6.3 Трубные проводки    6.4 дополнительные требования к монтажу кислородных трубных проводок    6.5 дополнительные требования к монтажу трубных проводок на давление свыше 10 МПа (100 кгс/см2)    6.6 Испытания трубных проводок    6.7 Электропроводки    6.8 Оптические кабели    6.9 Щиты, стативы и пульты    6.10 Технические средства автоматизации (за исключением щитов и пультов) 7 Завершение монтажных работ 8 Производство пусконаладочных работ    8.1 Общие положения    8.2 Подготовительные работы    8.3 Автономная наладка систем автоматизации    8.4 Комплексная наладка систем автоматизации    8.5 Сдача систем автоматизации в эксплуатацию Приложение А (обязательное) Производственная документация, оформляемая при монтаже и наладке систем автоматизации Приложение А.1 (рекомендуемое) Акт передачи рабочей документации для производства работ по монтажу систем автоматизации Приложение А.2 (рекомендуемое) Акт готовности объекта к производству работ по монтажу систем автоматизации Приложение А.3 (рекомендуемое) Акт передачи технических средств автоматизации в монтаж Приложение А.4 (рекомендуемое) Протокол входного контроля измерения затухания оптических волокон Приложение А.5 (рекомендуемое) Акт окончания работ по монтажу систем автоматизации Приложение А.6 (рекомендуемое) Акт освидетельствования скрытых работ Приложение А.7 (рекомендуемое) Акт испытания трубных проводок на прочность и плотность Приложение А.8 (рекомендуемое) Акт испытания трубных проводок на герметичность с определением падения давления за время испытания Приложения А.9 (рекомендуемое) Акт на обезжиривание труб, арматуры и соединений Приложение А.10 (рекомендуемое) Опись технической документации Приложение А.11 (рекомендуемое) Свидетельство о монтаже трубных проводок Приложение А.12 (рекомендуемое) Схема расположения сварных швов Приложение А.13 (рекомендуемое) Журнал по сварке трубопроводов Приложение А.14 (рекомендуемое) Заключение о проверке качества сварных швов, произведенных методом капиллярной дефектоскопии Приложение А.15 (рекомендуемое) Список сварщиков, дефектоскопистов и сборщиков резьбовых соединений Приложение А.16 (рекомендуемое) Протокол измерения сопротивления изоляции Приложение А.17 (рекомендуемое) Протокол прогрева кабелей на барабанах Приложение А.18 (рекомендуемое) Протокол испытаний давлением локальных разделительных уплотнений или стальных труб для проводок во взрывоопасньх зонах классов В-1 и В-1а Приложение А.19 (рекомендуемое) Документация по ВОЛС Приложение А.20 (рекомендуемое) Разрешение на монтаж технических средств автоматизации Приложение А.21 (рекомендуемое) Ведомость смонтированных технических средств автоматизации Приложение А.22 (рекомендуемое) Акт приемки в эксплуатацию отдельных систем автоматизации Приложение А.23 (рекомендуемое) Акт приемки систем автоматизации в эксплуатацию Приложение А.24 (рекомендуемое) Акт приостановки (консервации) монтажных работ по системам автоматизации Приложение Б (обязательное) Группы и категории трубных проводок систем автоматизации в зависимости от заполняемой среды и рабочего давления Приложение В (обязательное) Требования к установке приборов на технологическом и инженерном оборудовании и трубопроводах Приложение Г (рекомендуемое) Требования к прокладке импульсных линий (соединительных трубок) к сужающим устройствам Приложение Д (справочное) Внутренний диаметр (мм) импульсной линии для измерения давления, разрежения, перепада давления в зависимости от длины для различных измеряемых веществ Библиография
Разработан:	ОАО Ассоциация Монтажавтоматика

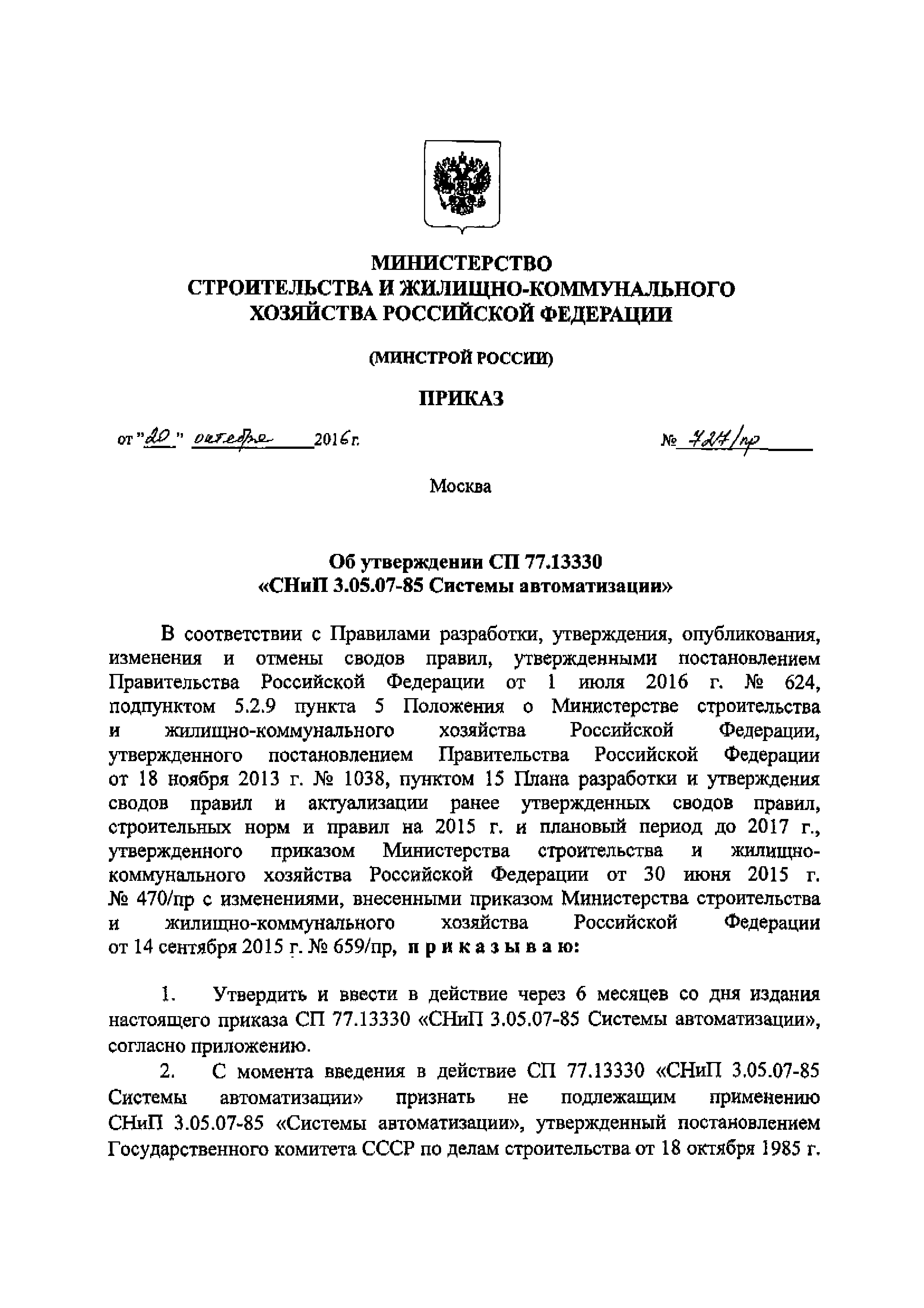

Утверждён:	20.10.2016 Министерство строительства и жилищно-коммунального хозяйства Российской Федерации (727/пр)
Издан:	Минстрой России (2016 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на инженерное оборудование зданий и сооружений и внешние сети к.41 Теплоснабжение, отопление, вентиляция и кондиционирование воздуха
Заменяет собой:	СНиП 3.05.07-85 «Системы автоматизации»
Нормативные ссылки:	СНиП 3.05.07-85 «Системы автоматизации» ПУЭ «Правила устройства электроустановок» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 34.201-89 «Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 19249-73 «Соединения паяные. Основные типы и параметры» ГОСТ 34.003-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения» ГОСТ 9400-81 «Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 20-100 МПа (200-1000 кгс/см.кв.). Размеры» ГОСТ Р 52266-2004 «Кабельные изделия. Кабели оптические. Общие технические условия» ГОСТ Р 52350.14-2006 «Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)» ГОСТ 8.586.1-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» Технический регламент «Технический регламент о требованиях пожарной безопасности» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний» ГОСТ Р 53246-2008 «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования» СП 48.13330.2011 «Организация строительства» СП 62.13330.2011* «Газораспределительные системы» ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» Приказ 233 «Об утверждении областей аттестации (проверки знаний) руководителей и специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору» «Федеральные нормы и правила в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств"» «Положение о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации» «Федеральные нормы и правила в области промышленной безопасности "Правила безопасности сетей газораспределения и газопотребления"» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы» «Федеральные нормы и правила в области промышленной безопасности "Правила безопасности для объектов, использующих сжиженные углеводородные газы"» ГОСТ Р 55599-2013 «Сборочные единицы и детали трубопроводов на давление свыше 10 до 100 МПа. Общие технические требования» ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов» «Правила по охране труда при эксплуатации электроустановок» ГОСТ 21.001-2013 «Система проектной документации для строительства. Общие положения» ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов» ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах» «План разработки и утверждения сводов правил и актуализации ранее утвержденных сводов правил, строительных норм и правил на 2015 г. и плановый период до 2017 г.» «Правила по охране труда в строительстве» ГОСТ IEC 60050-300-2015 «Международный электротехнический словарь. Электрические и электронные измерения и измерительные приборы. Часть 311. Общие термины, относящиеся к измерениям. Часть 312. Общие термины, относящиеся к электрическим измерениям. Часть 313. Типы электрических приборов. Часть 314. Специальные термины, соответствующие типу прибора» Постановление 624 «Правила разработки, утверждения, опубликования, изменения и отмены сводов правил» ГОСТ 8.586.2-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования» РД 03-19-2007 «Положение об организации работы по подготовке и аттестации специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору» ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» ГОСТ IEC 60079-14-2013 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок» ГОСТ 22791-83 «Сборочные единицы и детали трубопроводов. Линзы глухие с указателем на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 22826-83 «Сборочные единицы и детали трубопроводов. Переходы на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры»
