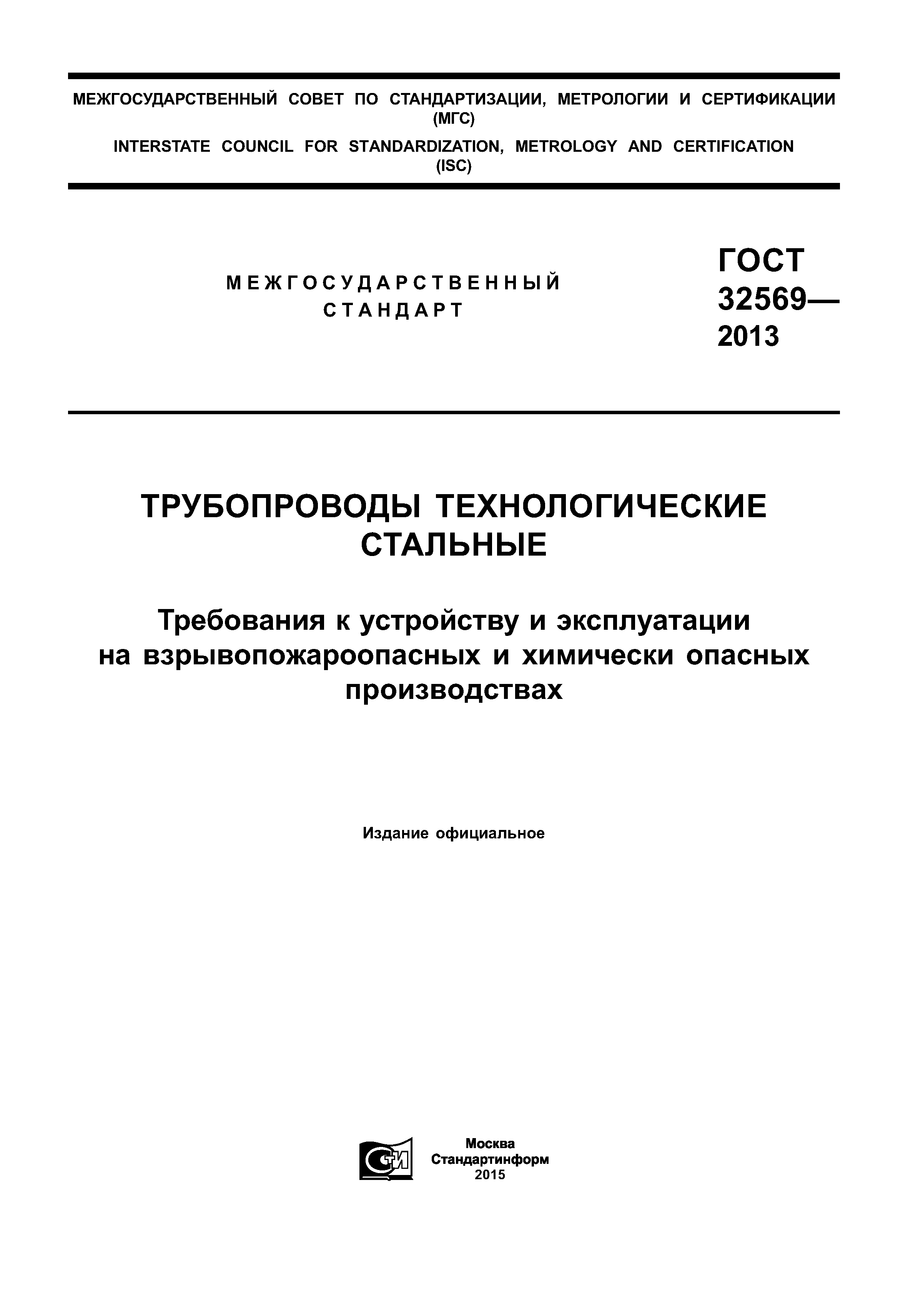

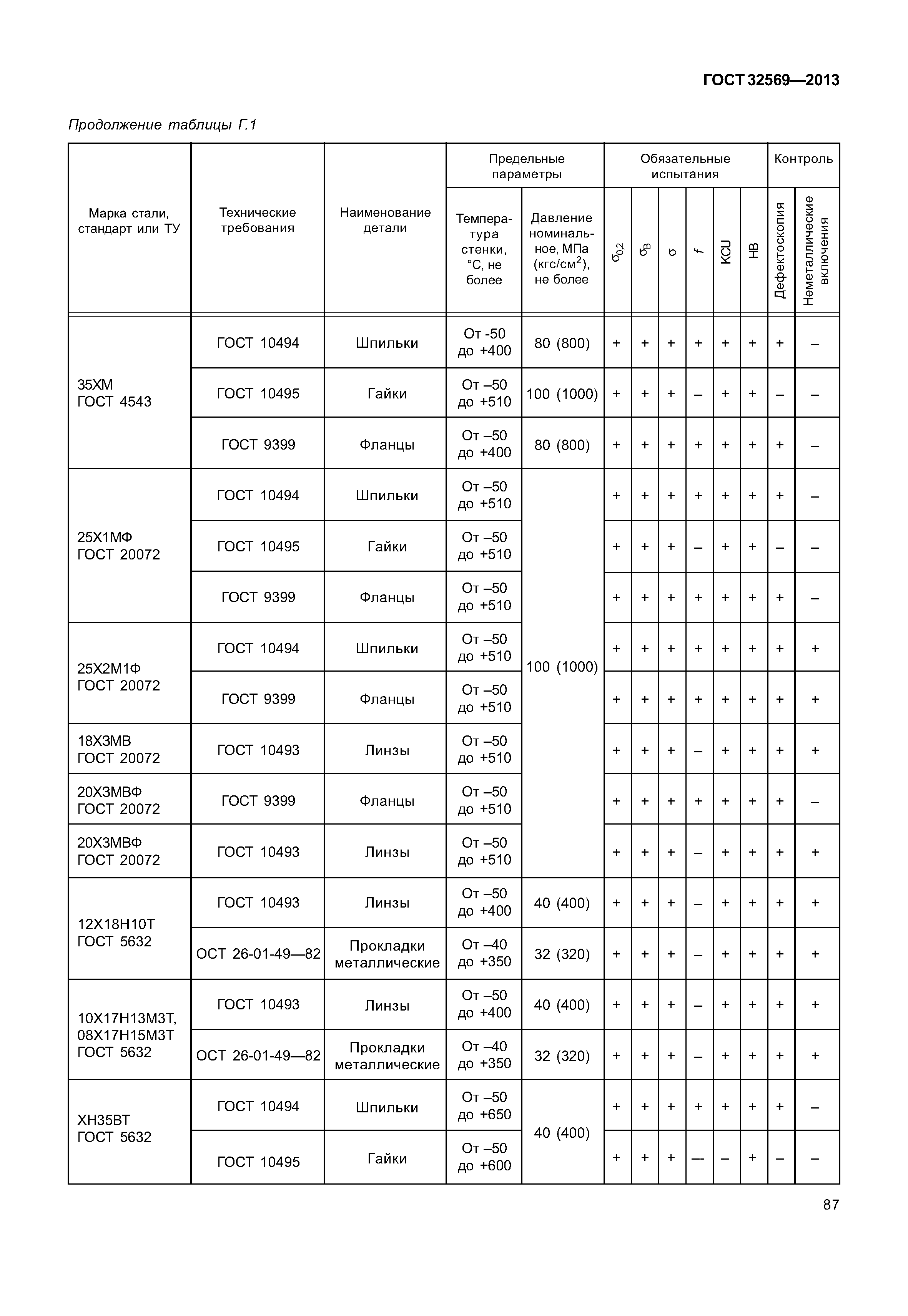

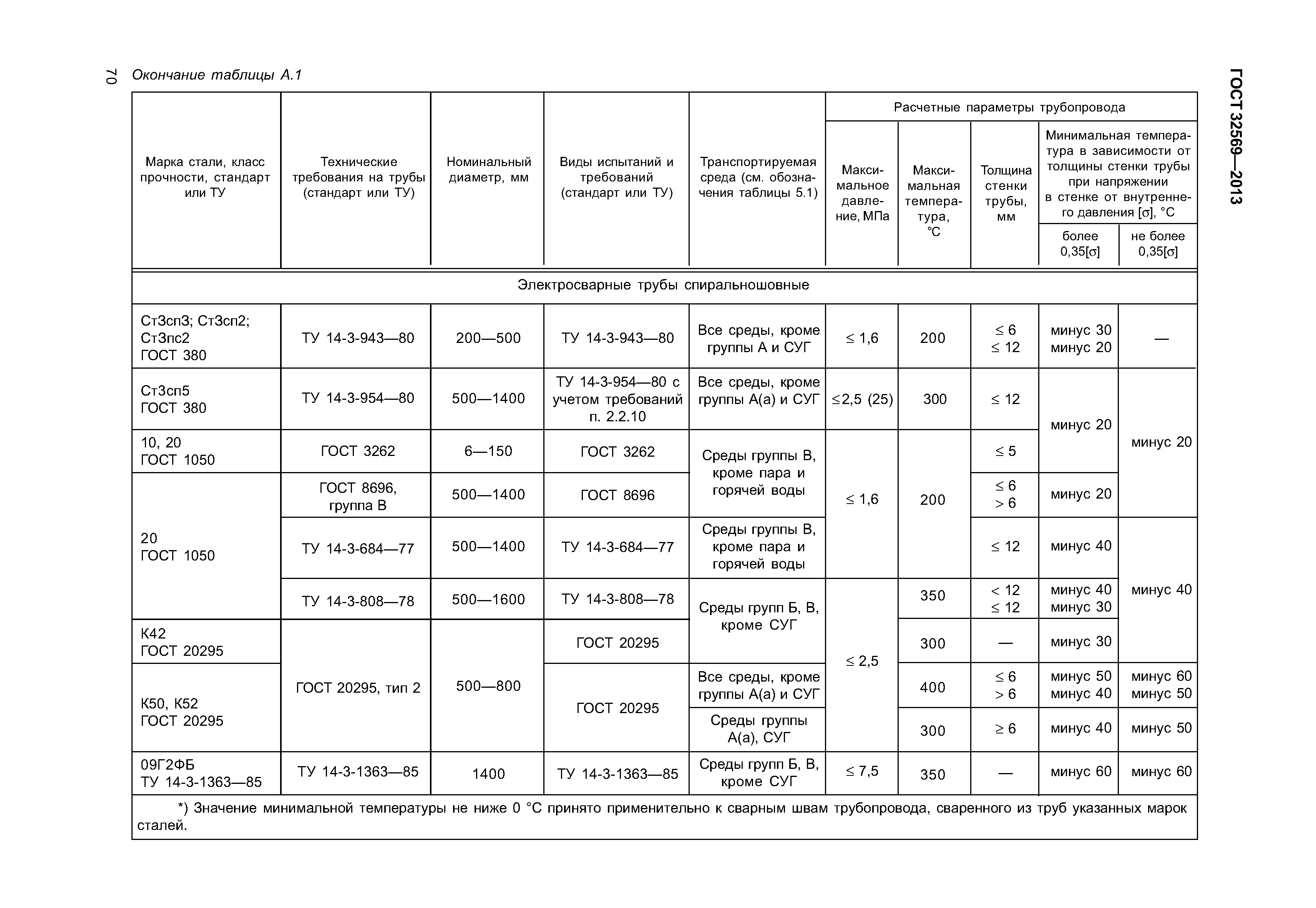

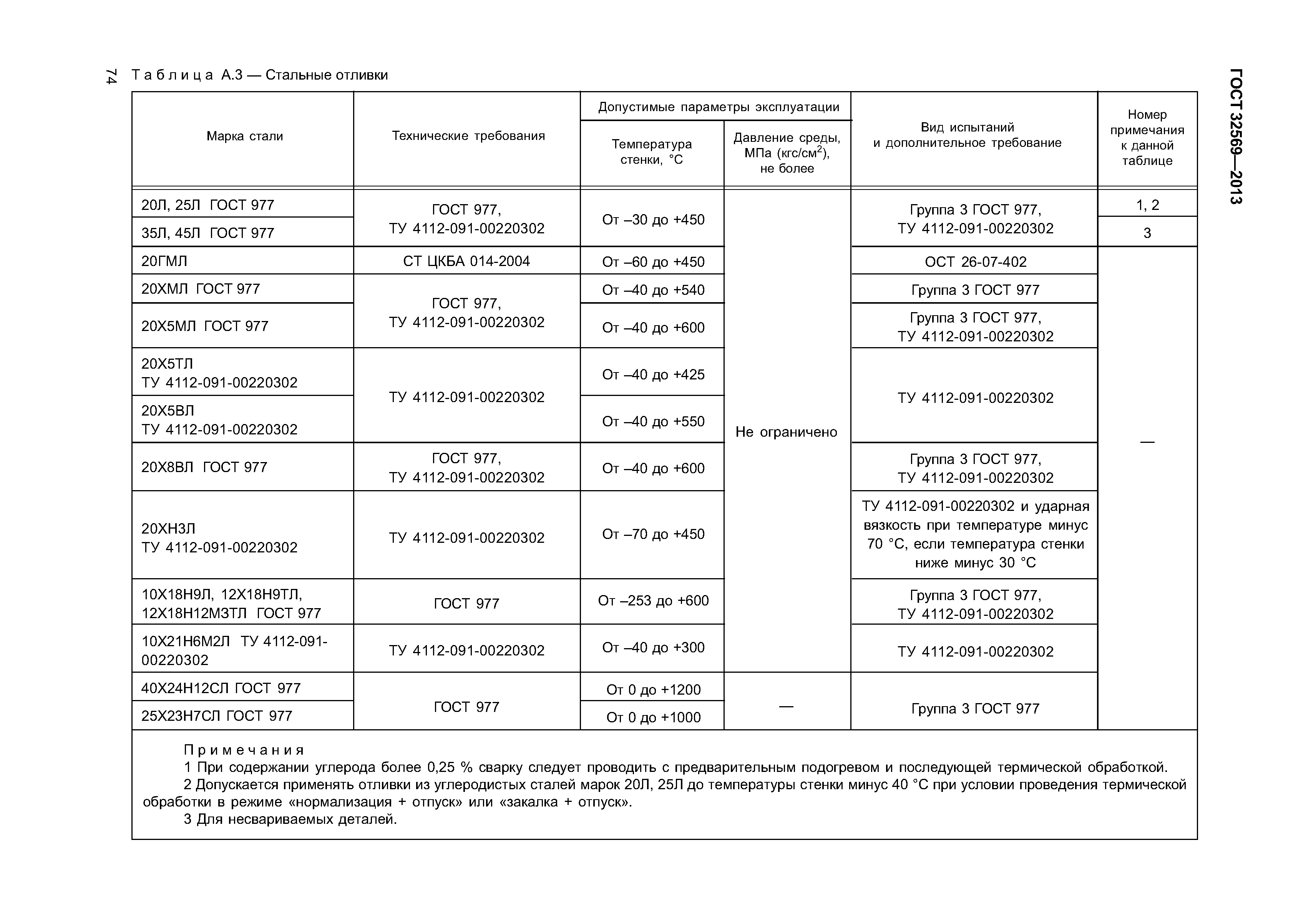

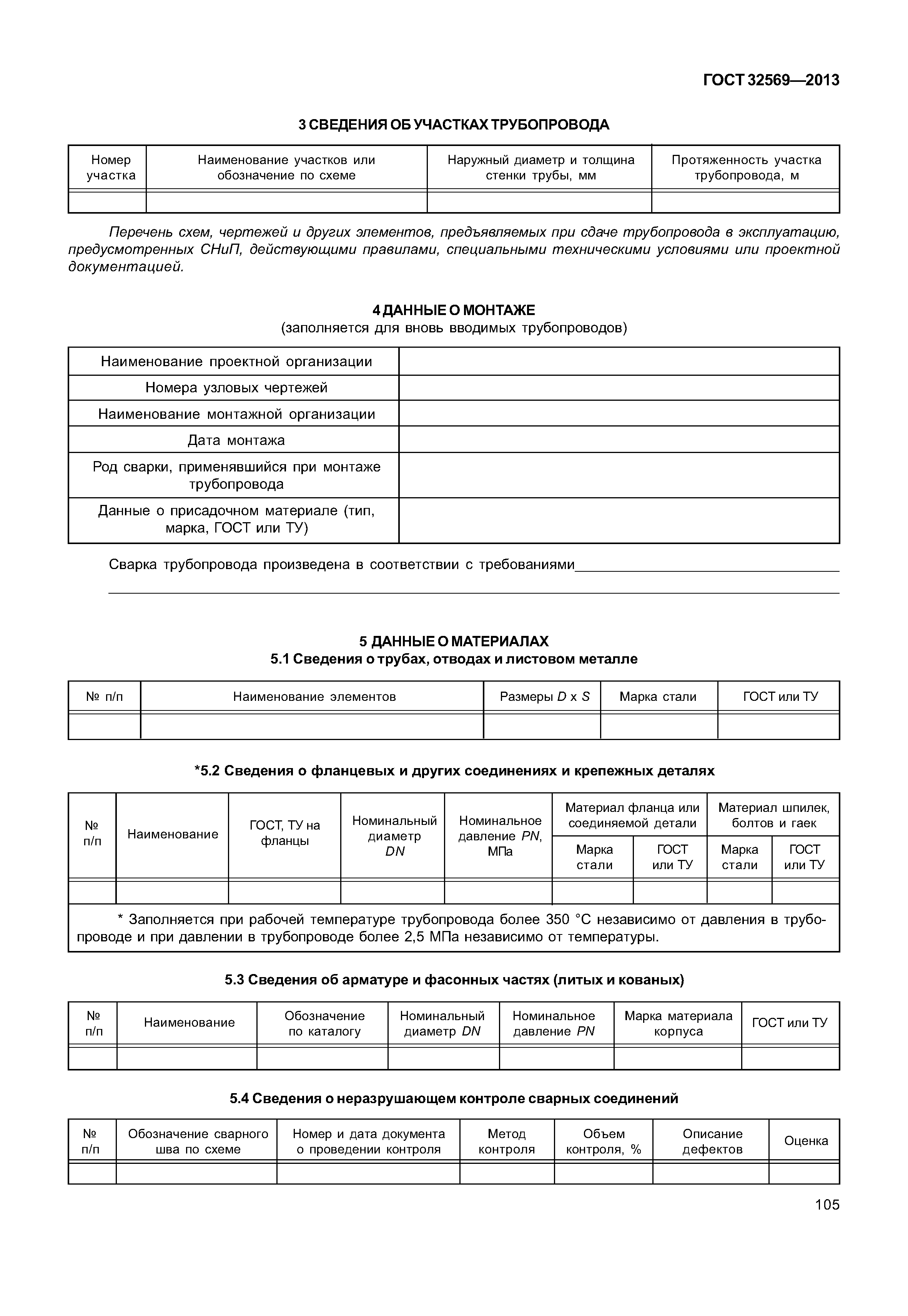

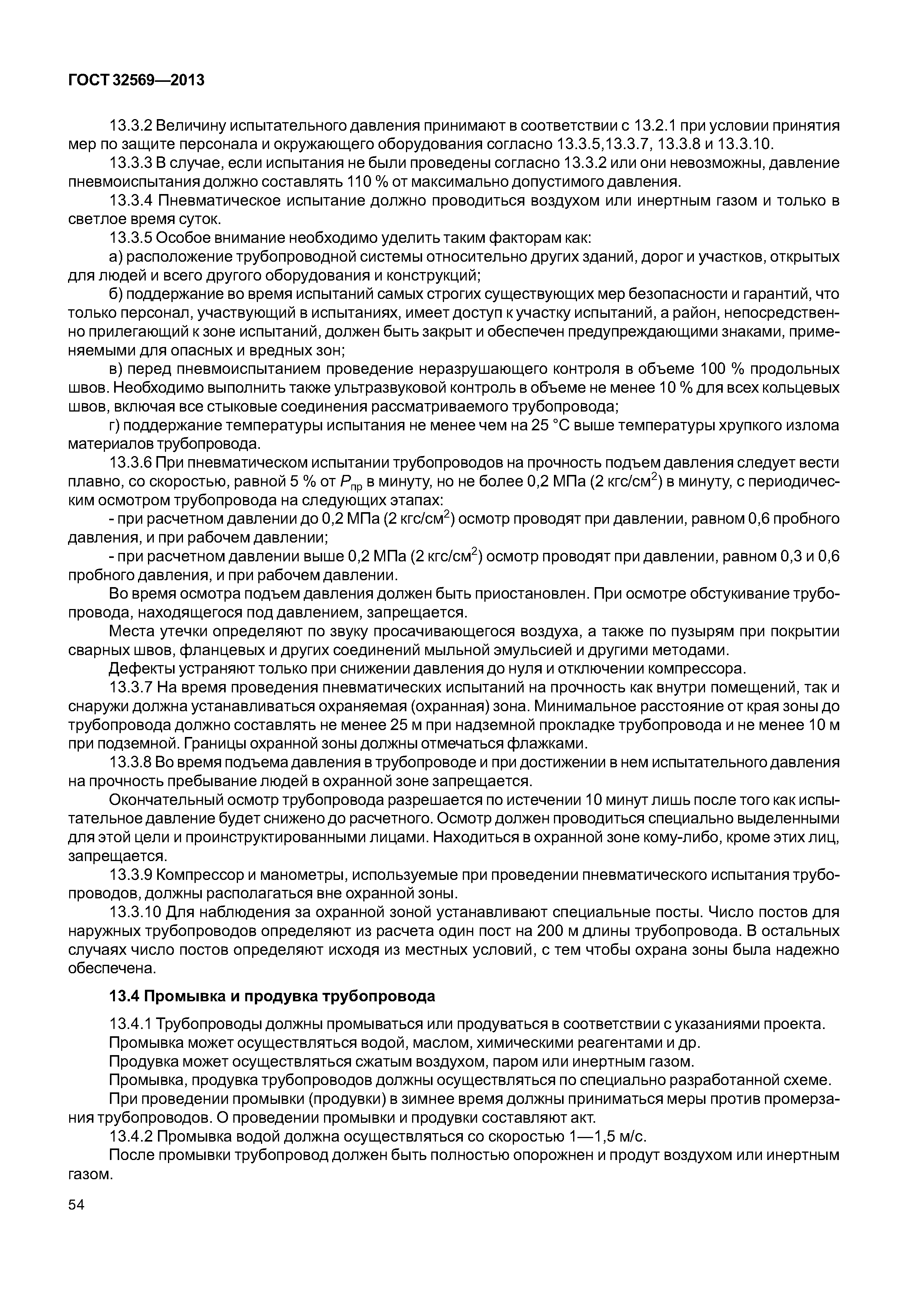

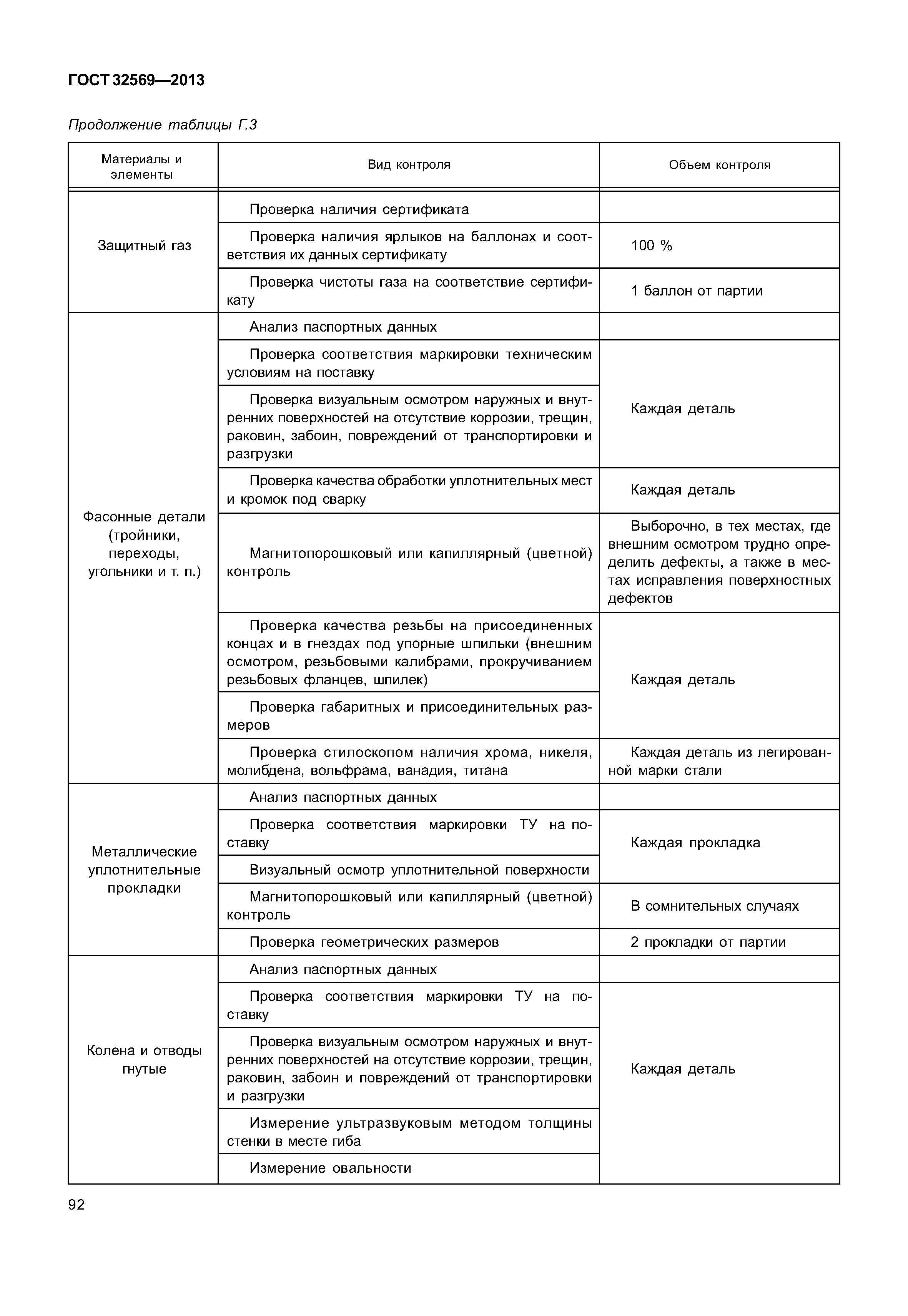

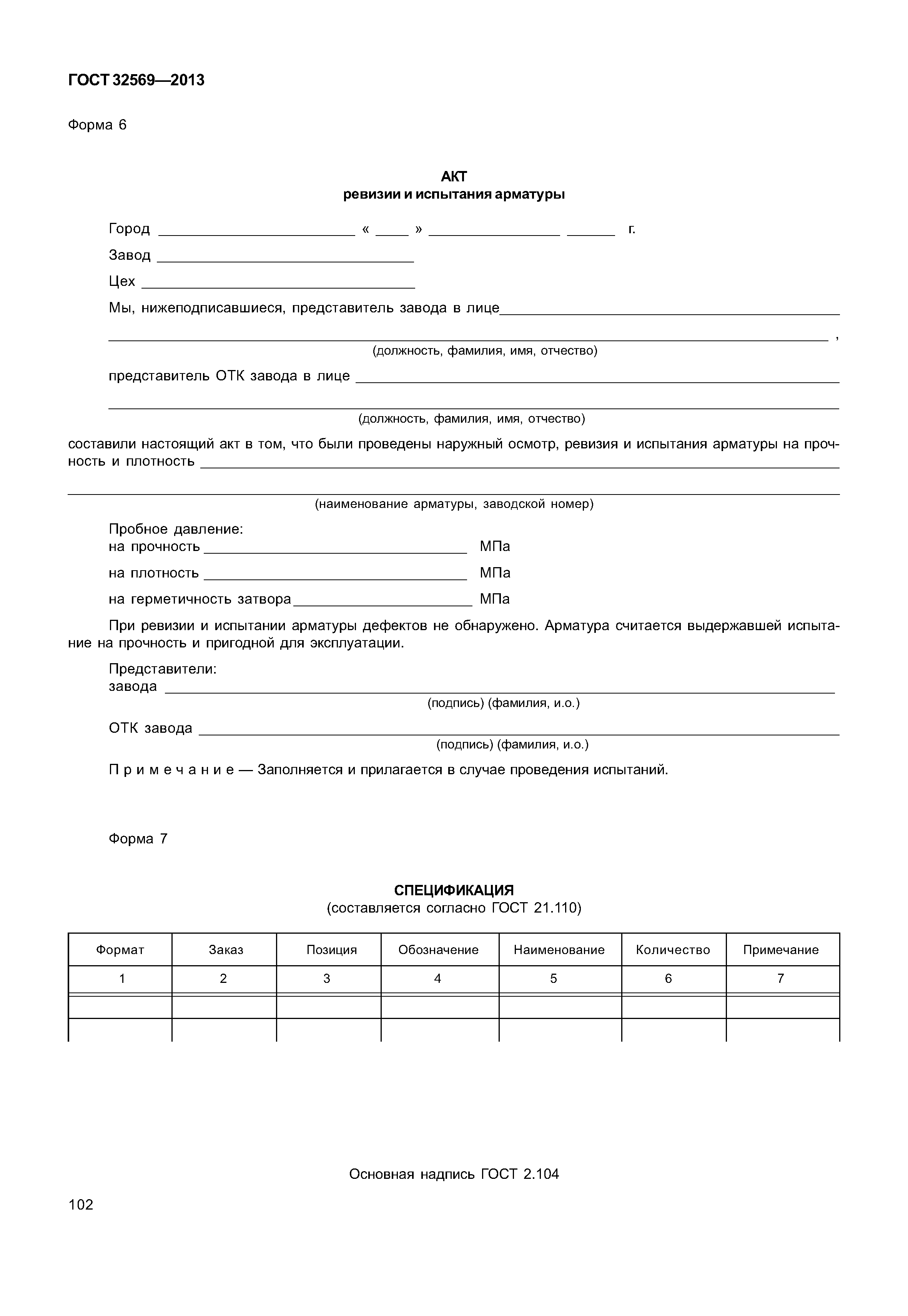

ГОСТ 32569-2013

Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах

Обозначение:	ГОСТ 32569-2013
Обозначение англ:	GOST 32569-2013
Статус:	введен впервые
Название рус.:	Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах
Название англ.:	Industrial steel pipe-lines. Requirements for design and operation in explosive and chemically dangerous industries
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015

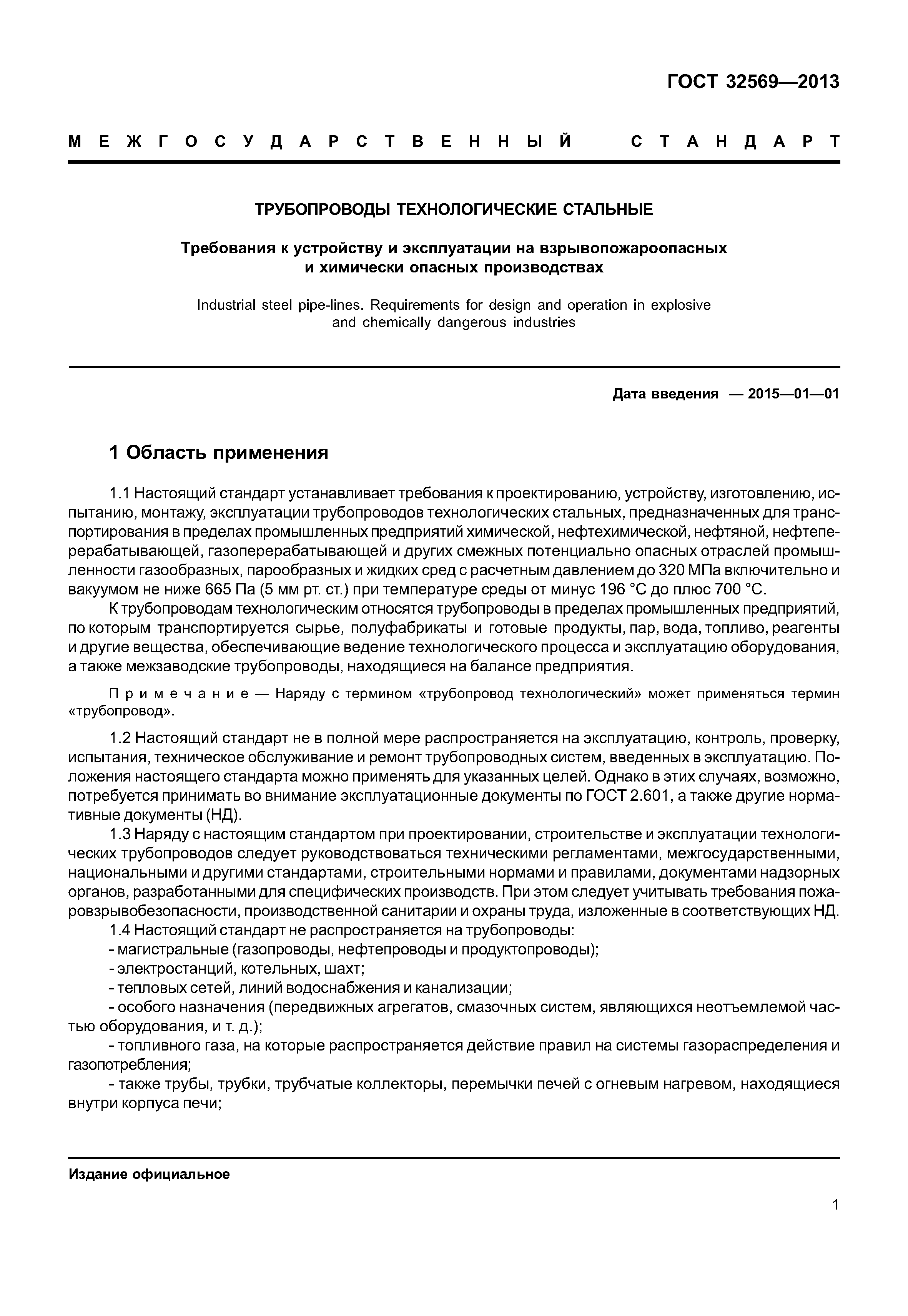

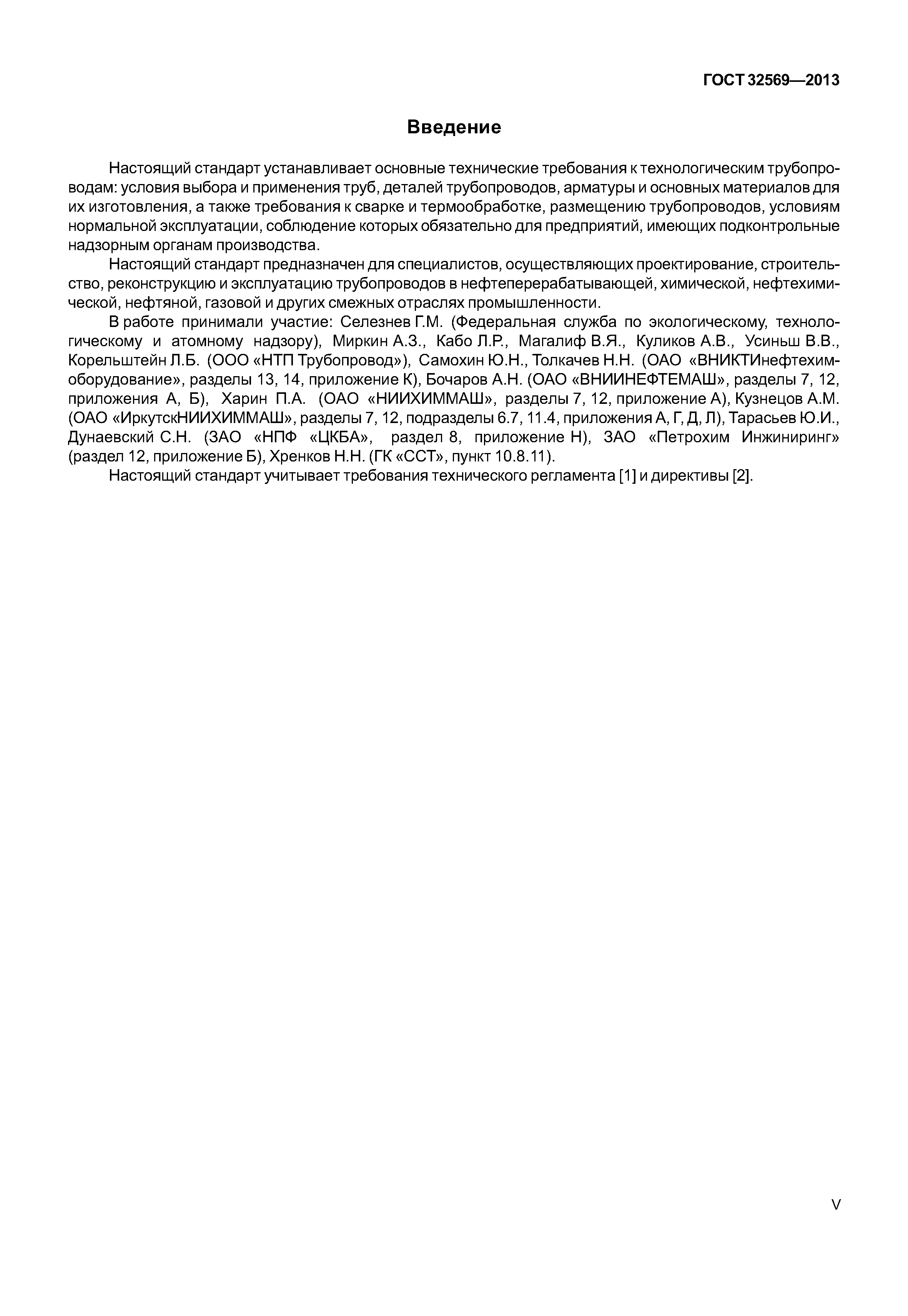

Область применения:	Стандарт устанавливает требования к проектированию, устройству, изготовлению, испытанию, монтажу, эксплуатации трубопроводов технологических стальных, предназначенных для транспортирования в пределах промышленных предприятий химической, нефтехимической, нефтяной, нефтеперерабатывающей, газоперерабатывающей и других смежных потенциально опасных отраслей промышленности газообразных, парообразных и жидких сред с расчетным давлением до 320 МПа включительно и вакуумом не ниже 665 Па (5 мм рт. ст.) при температуре среды от минус 196 °С до плюс 700 °С.

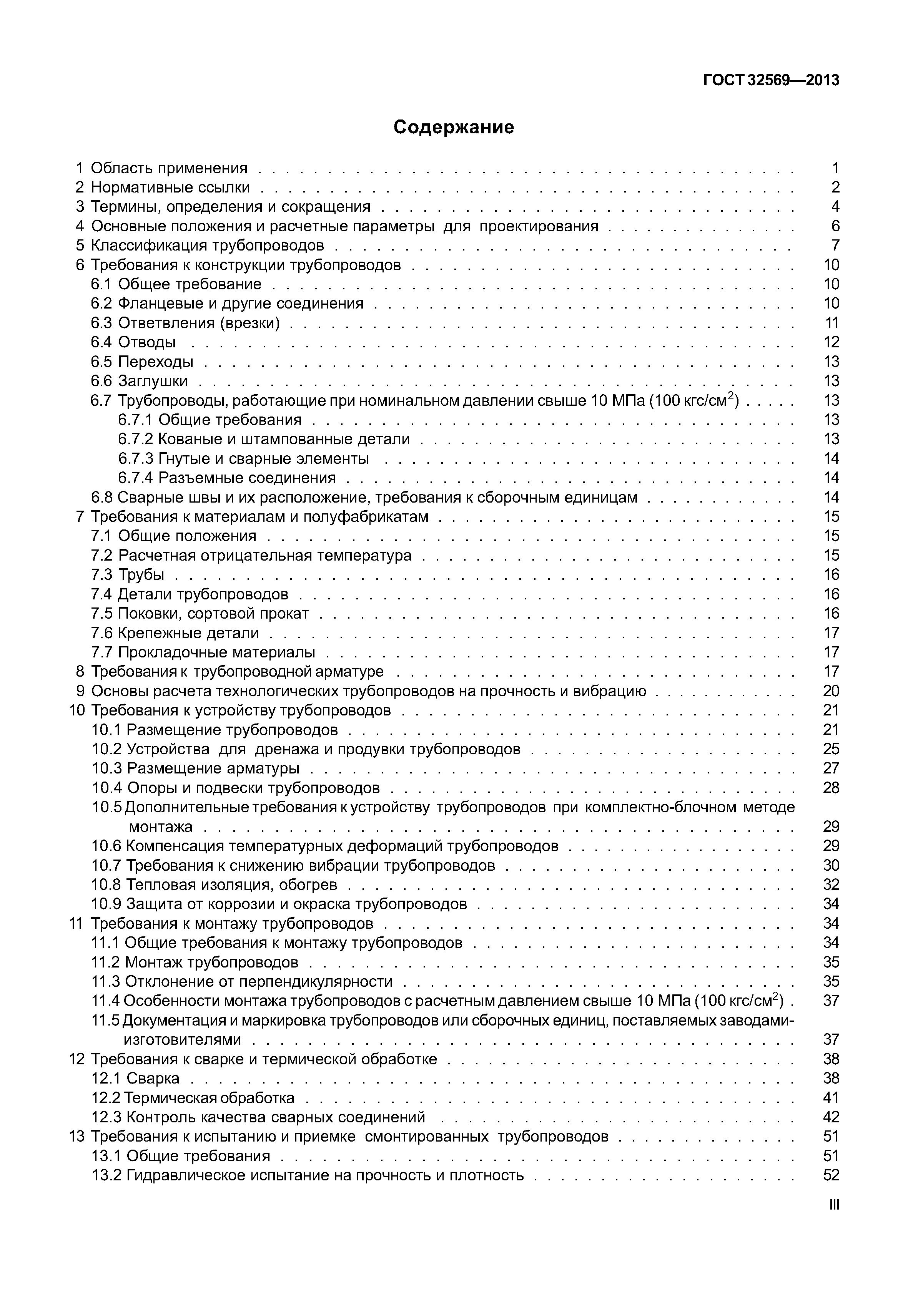

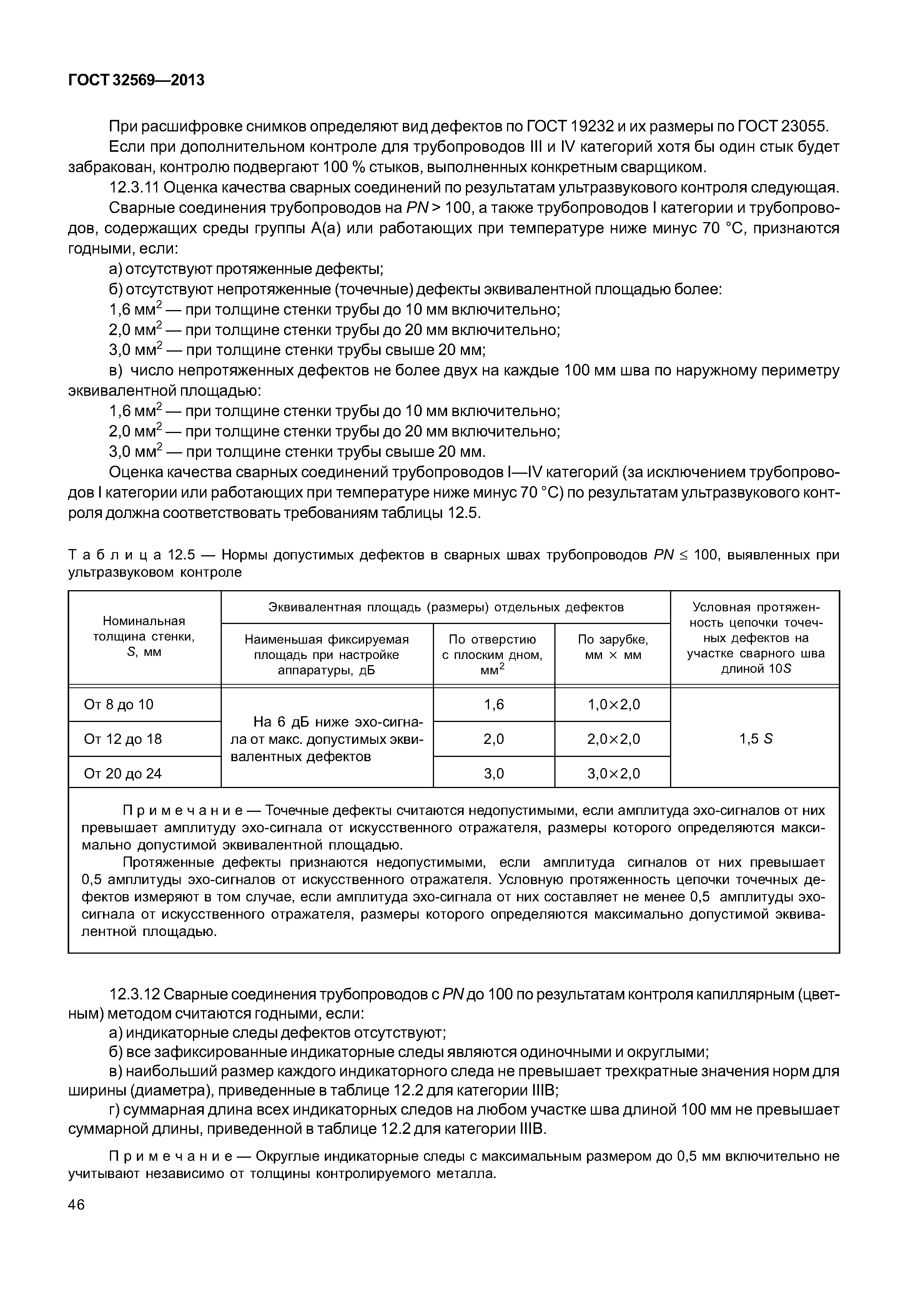

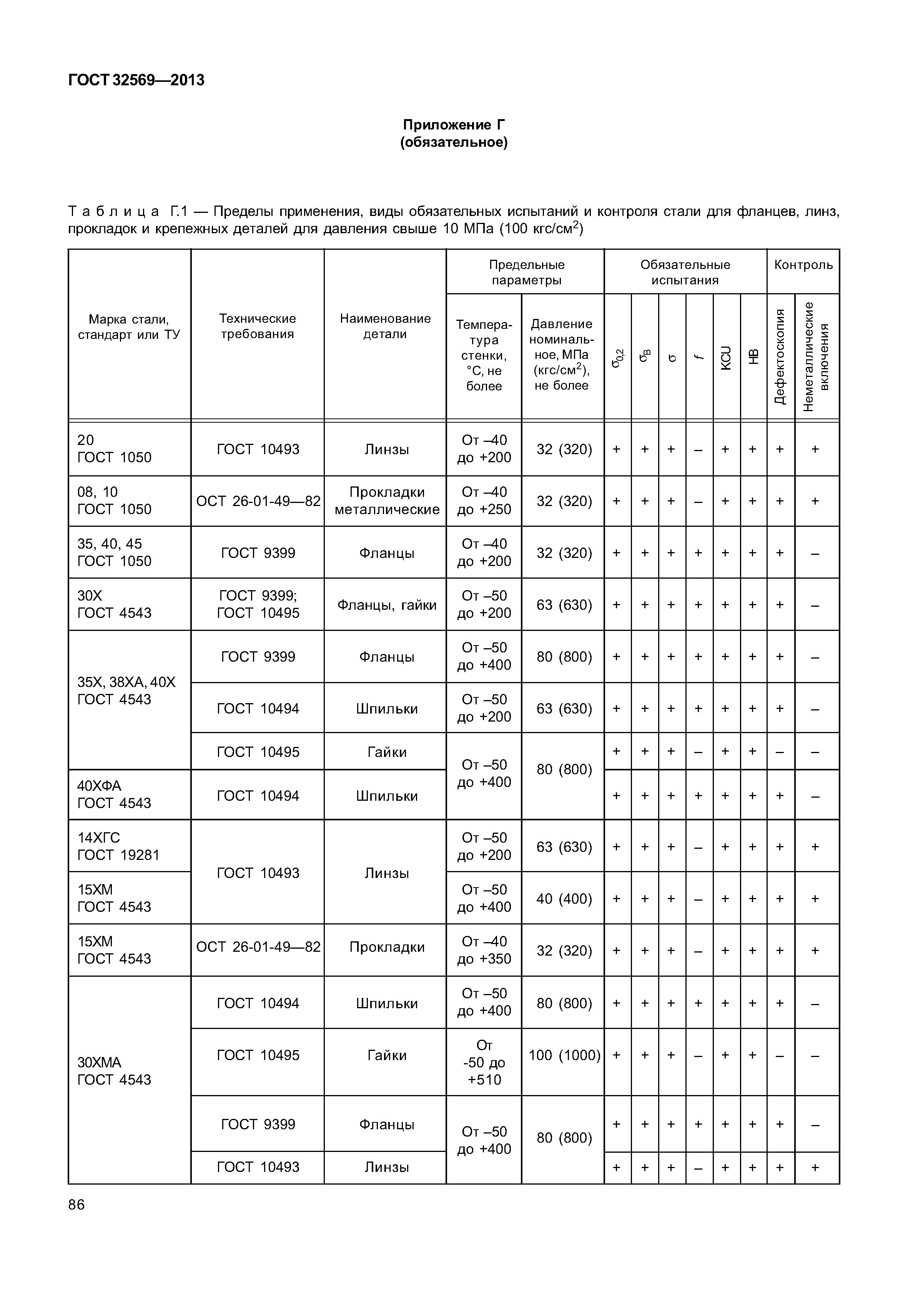

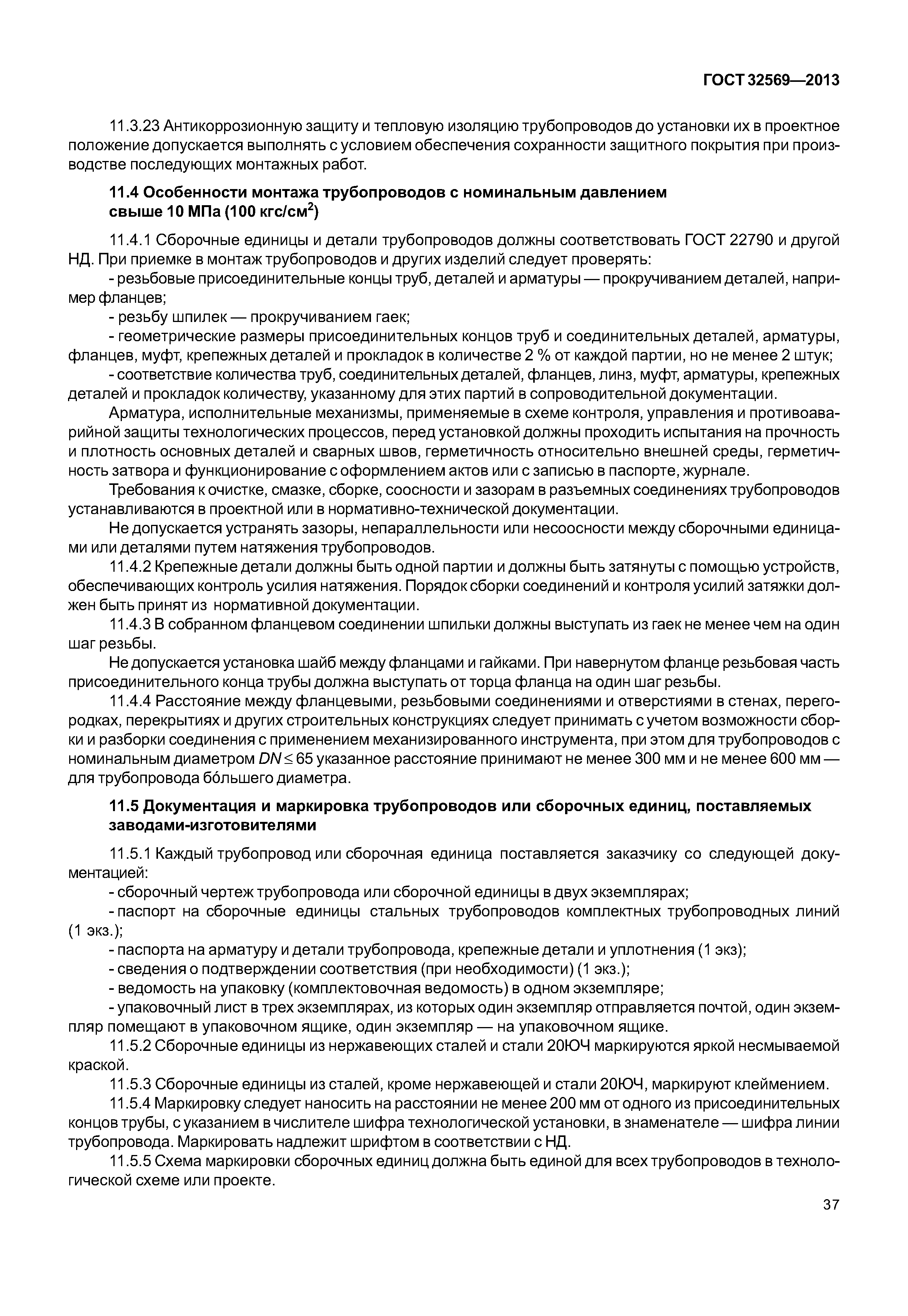

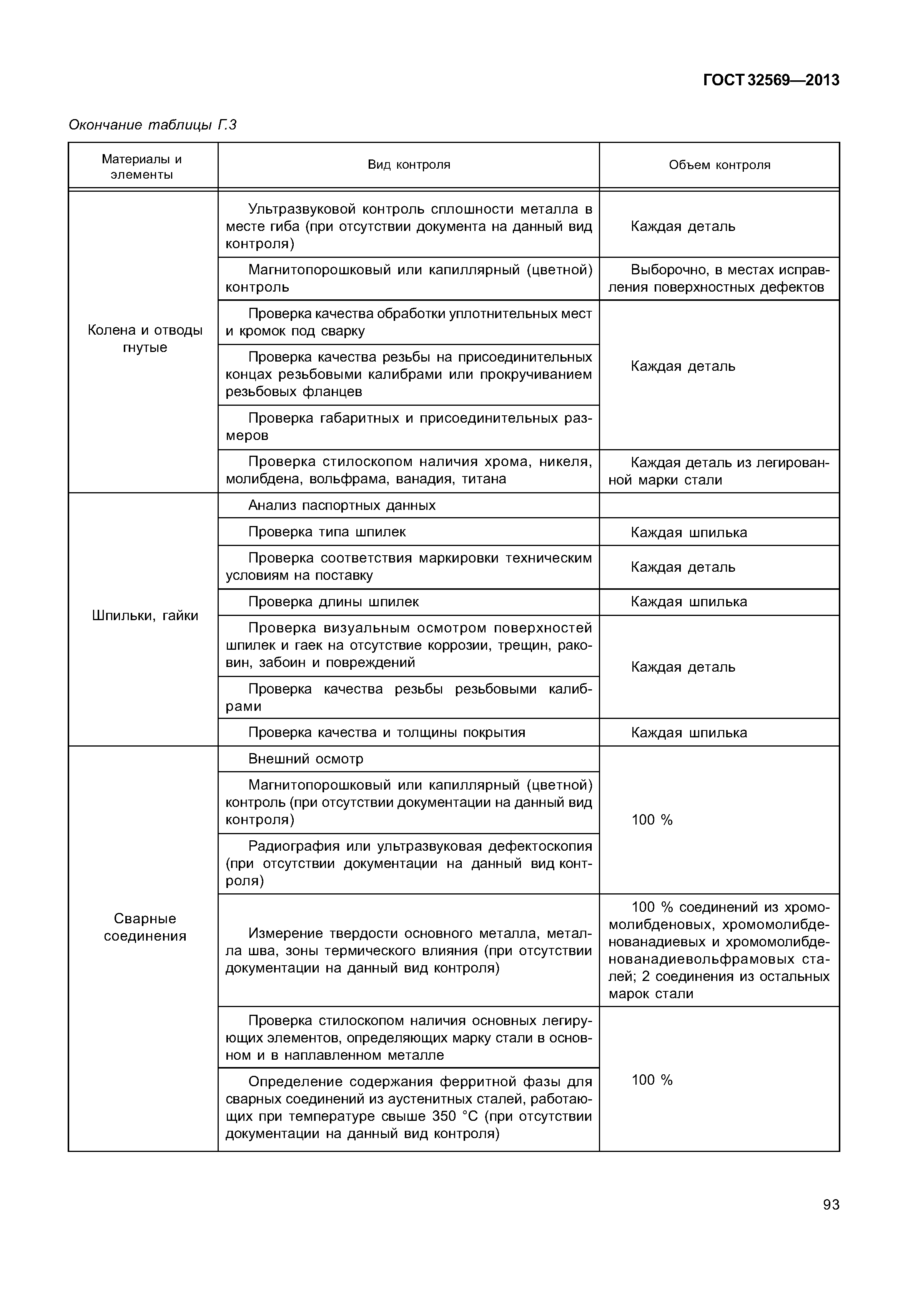

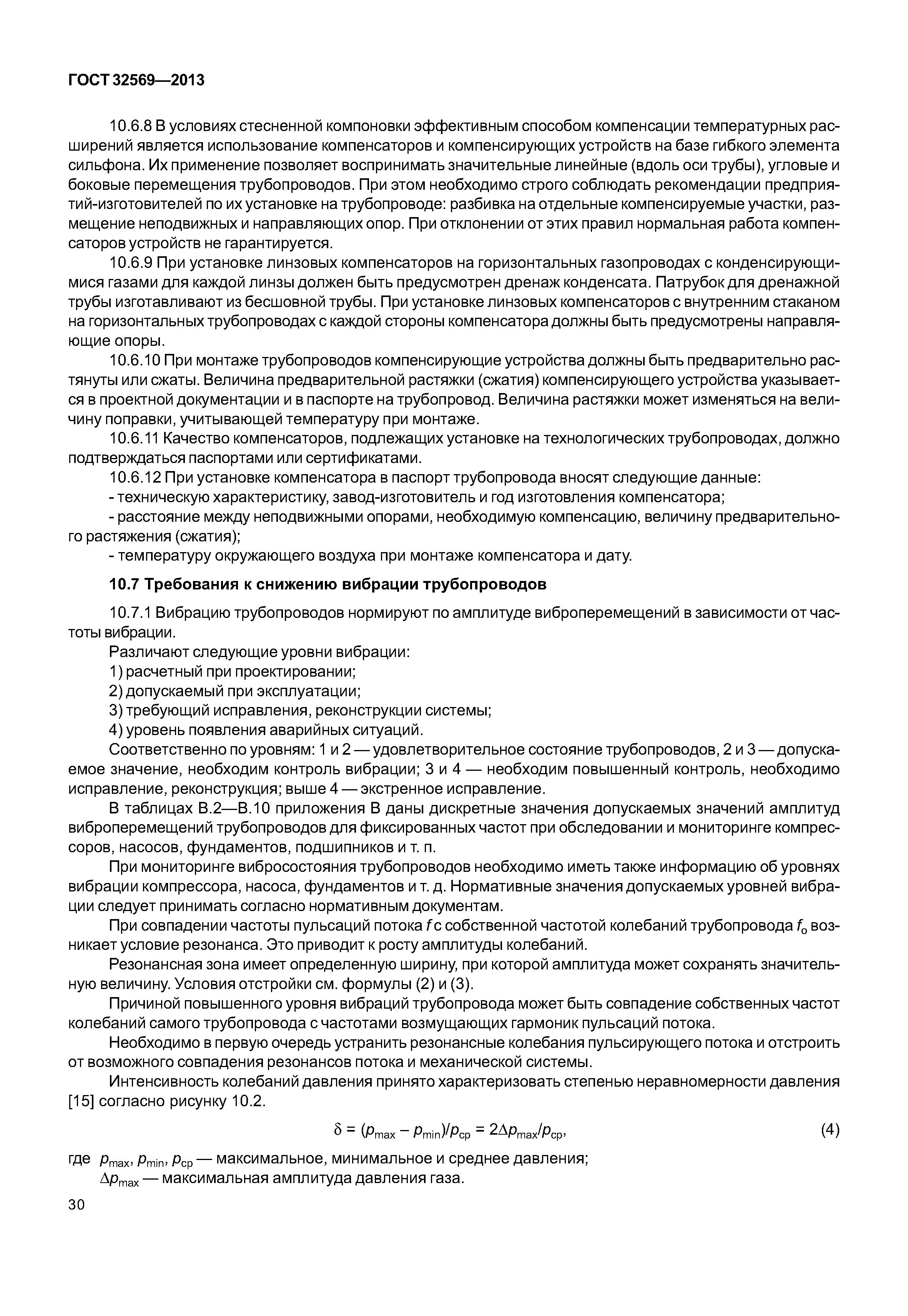

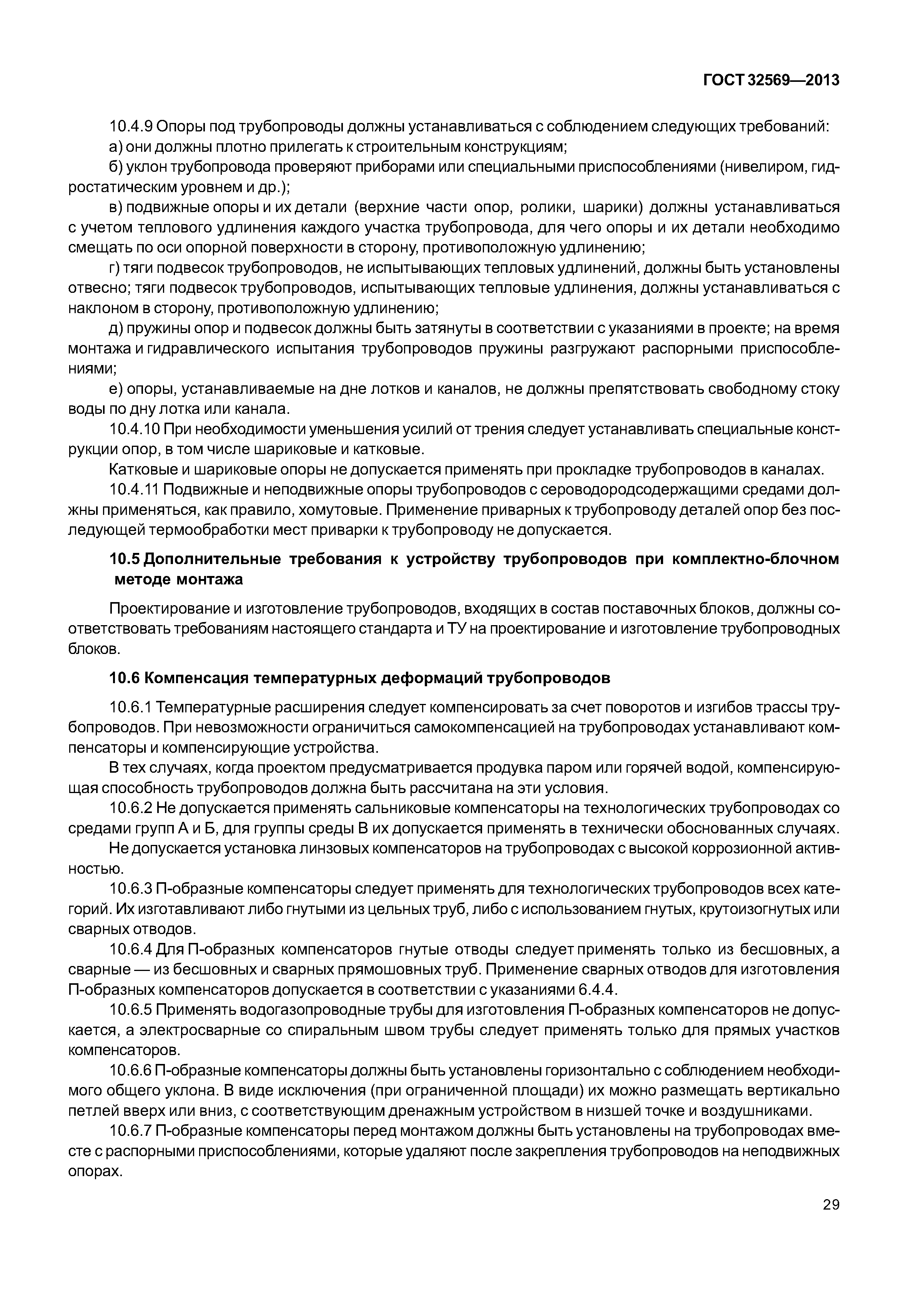

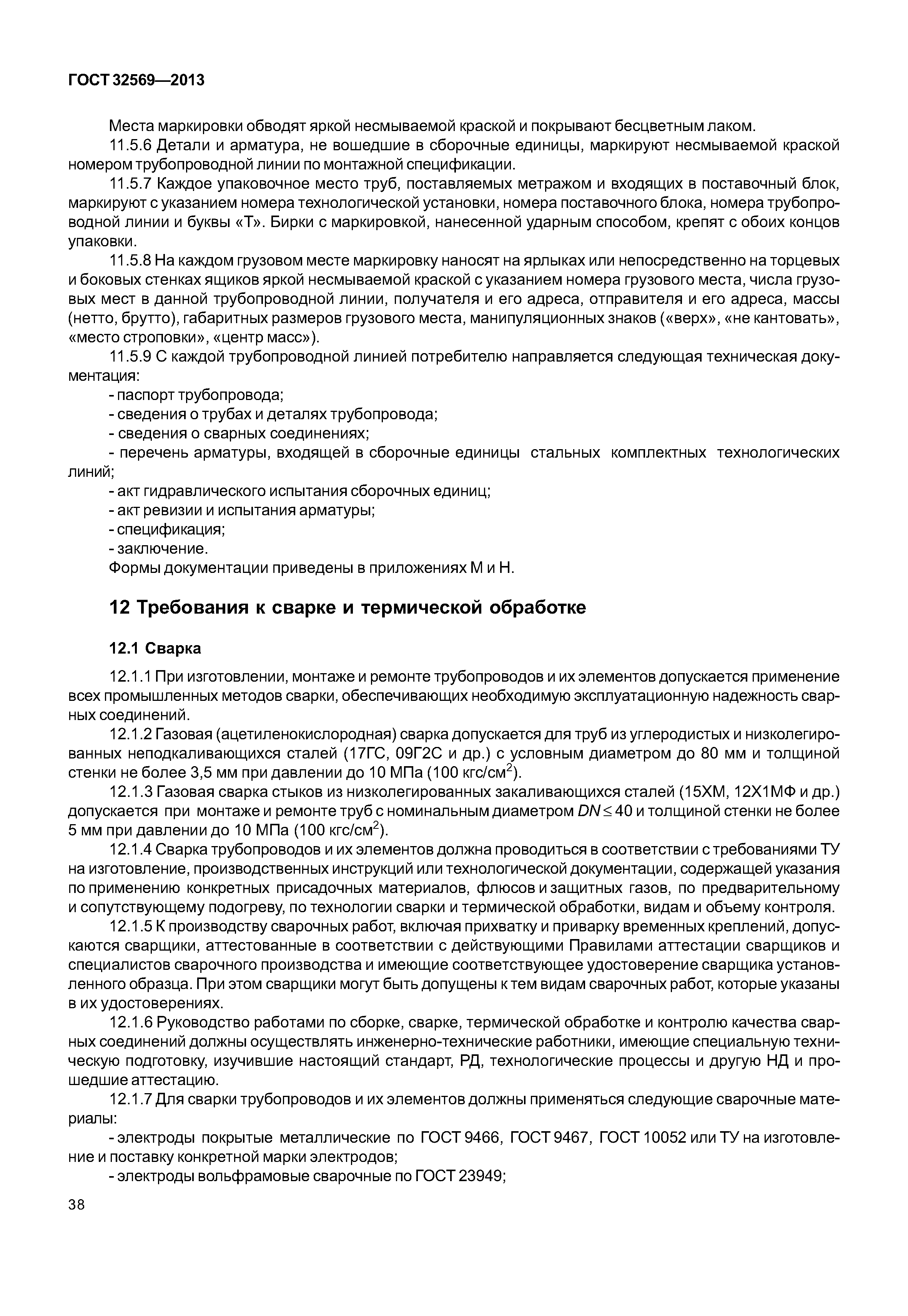

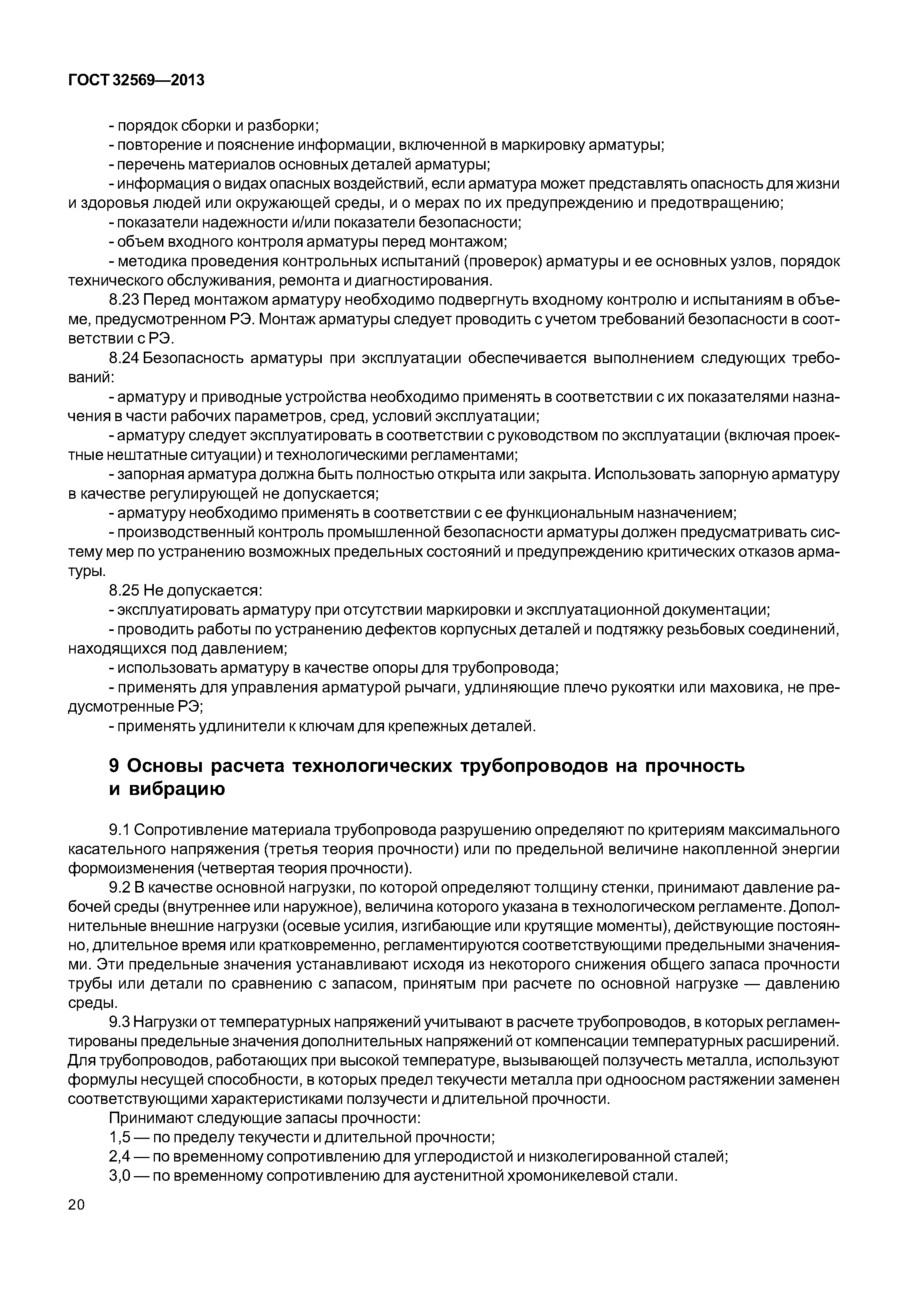

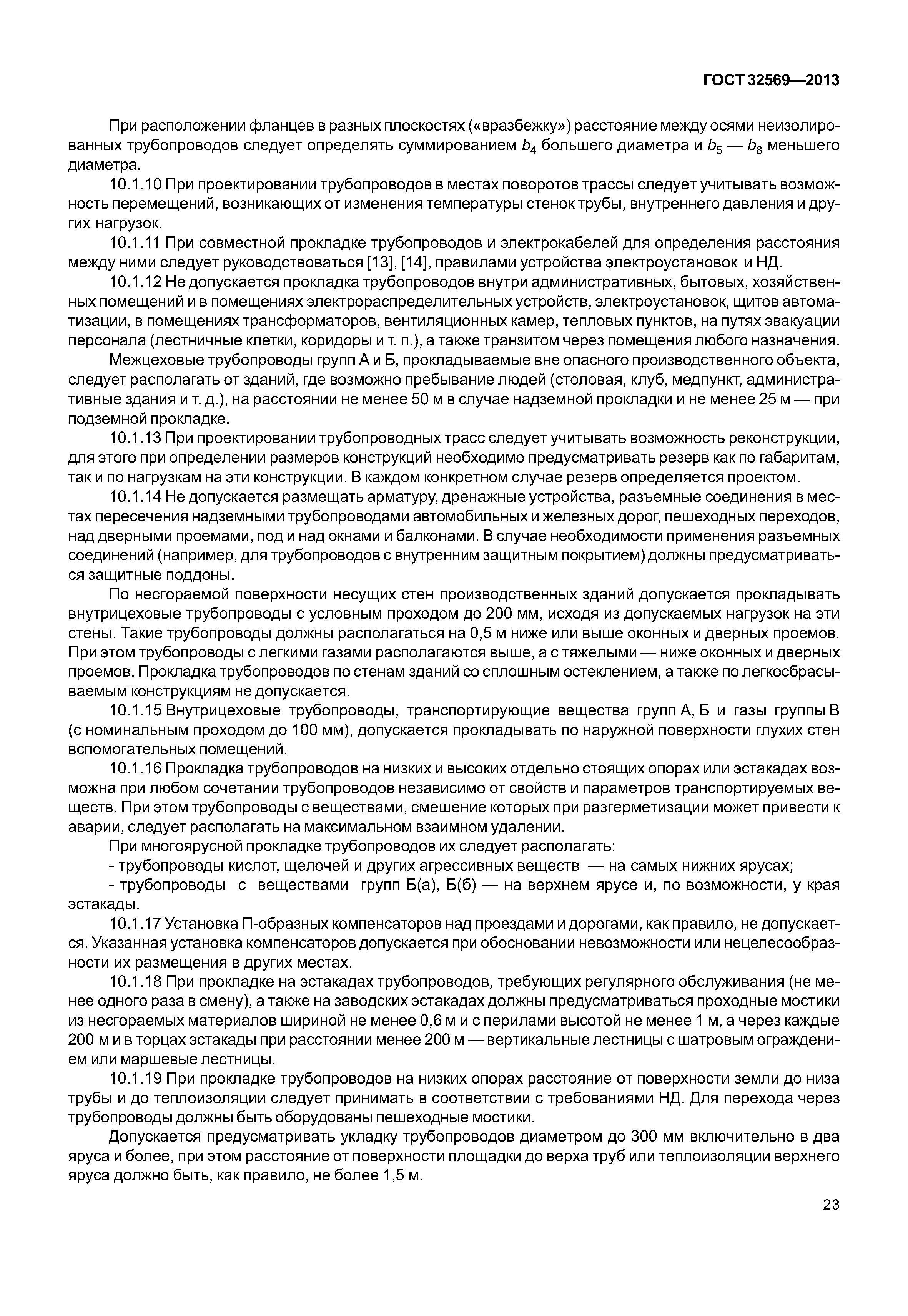

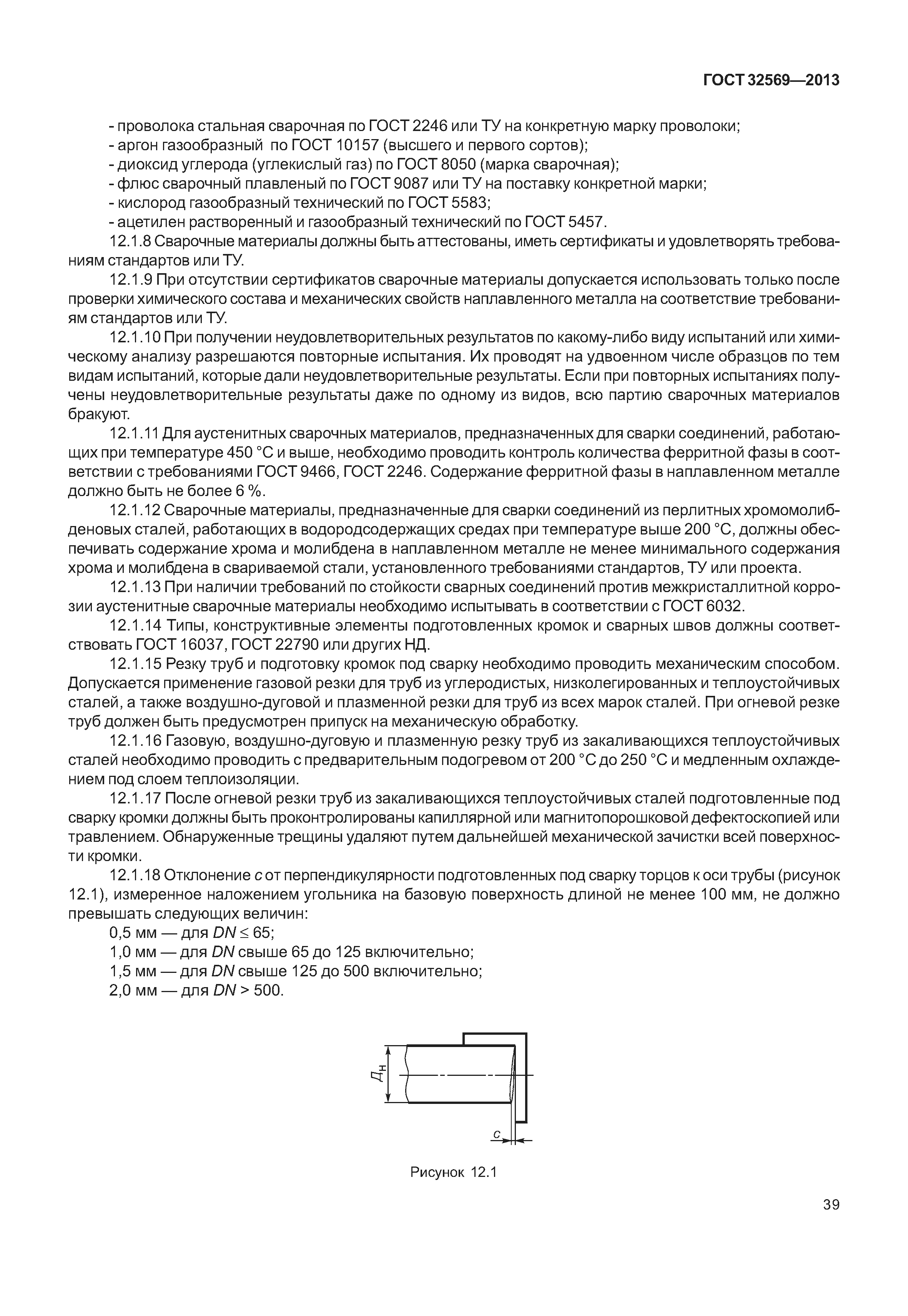

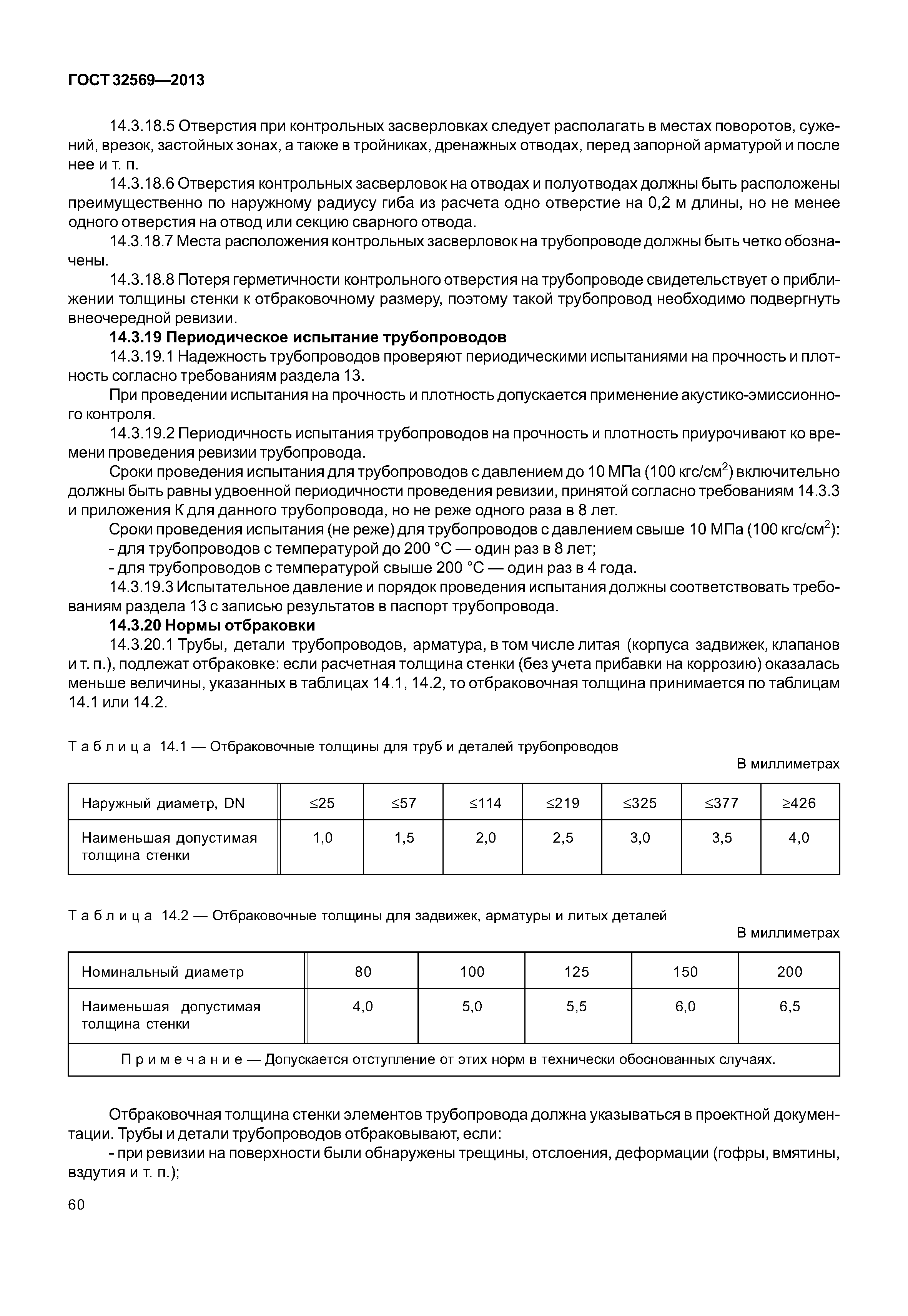

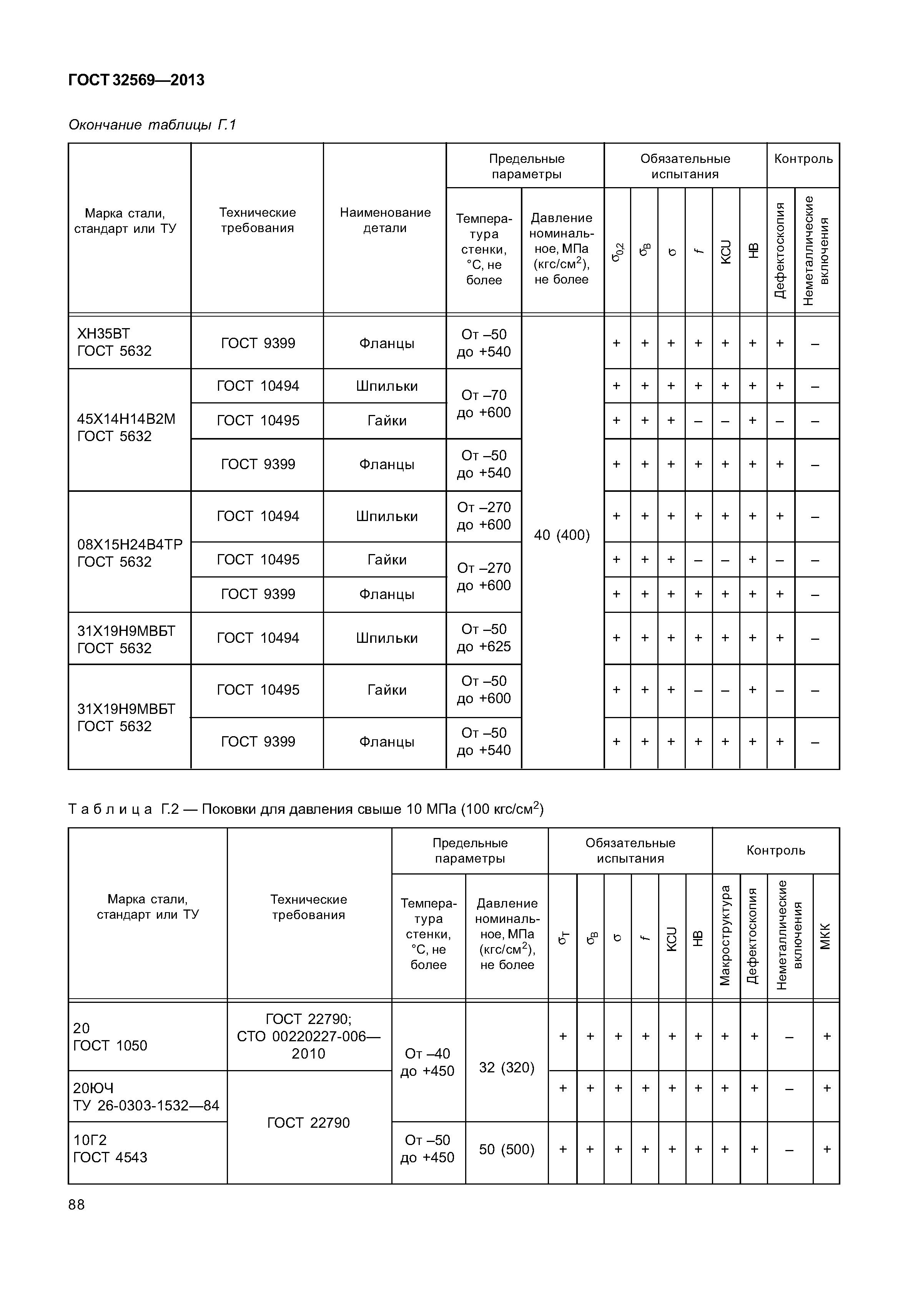

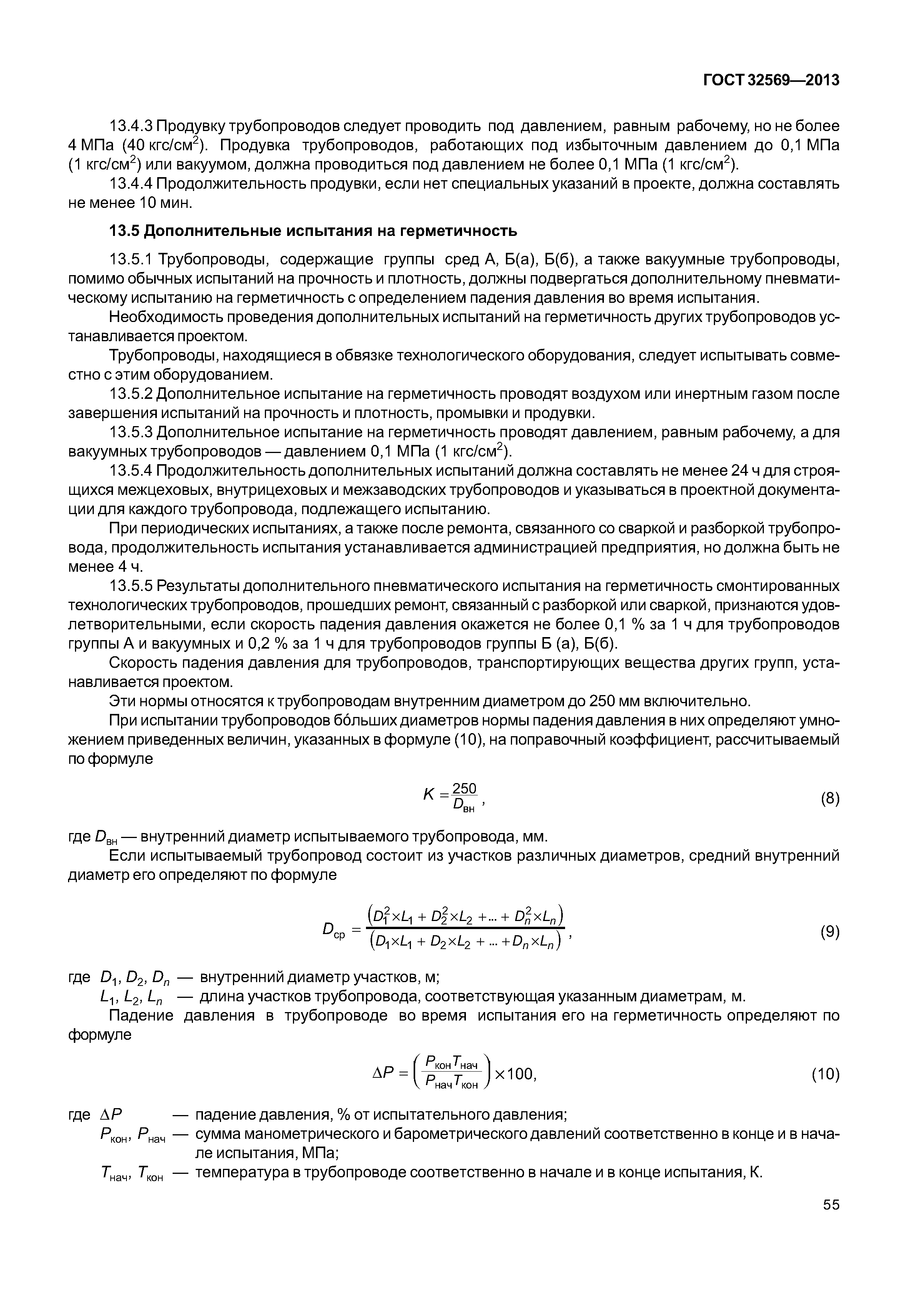

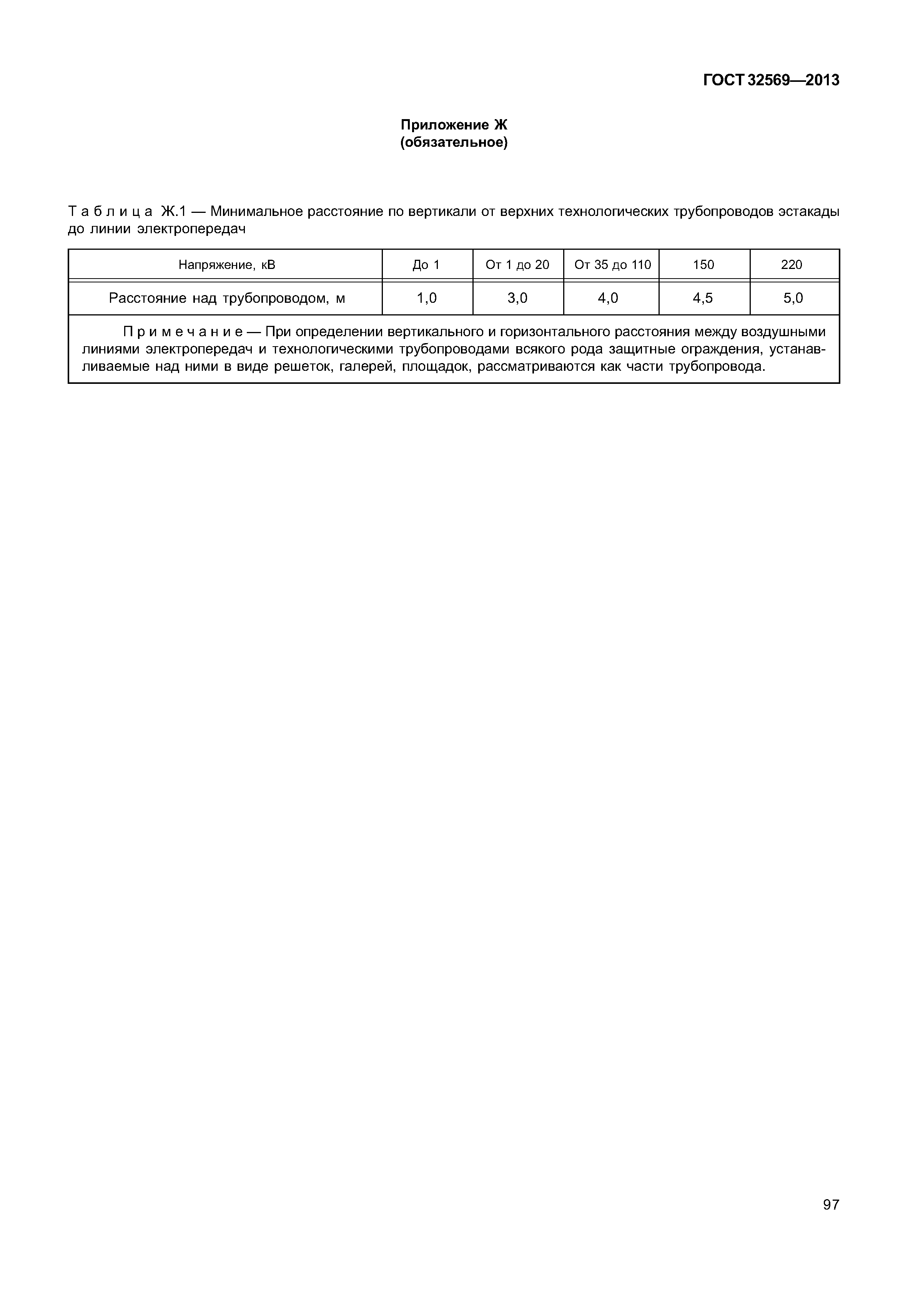

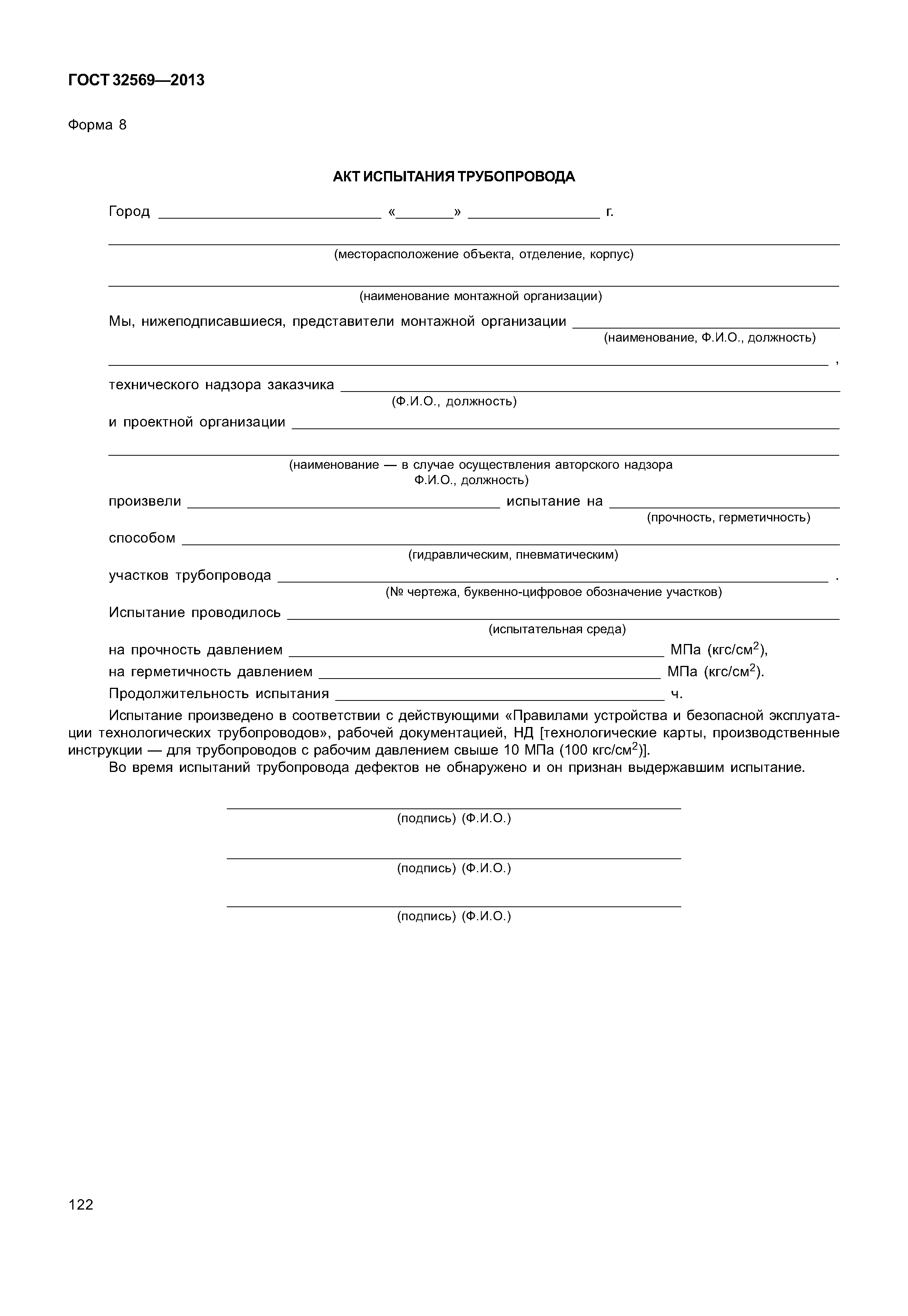

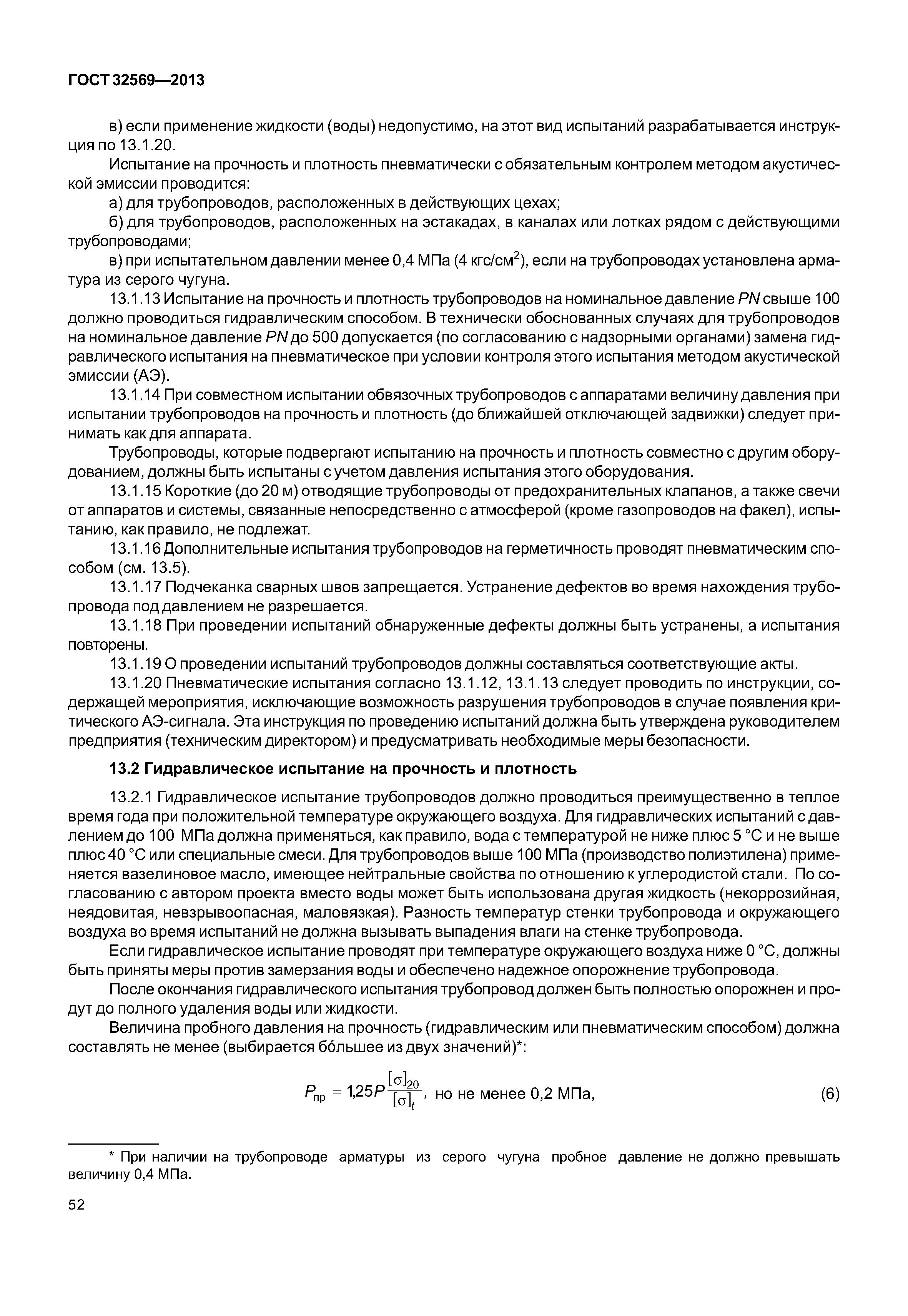

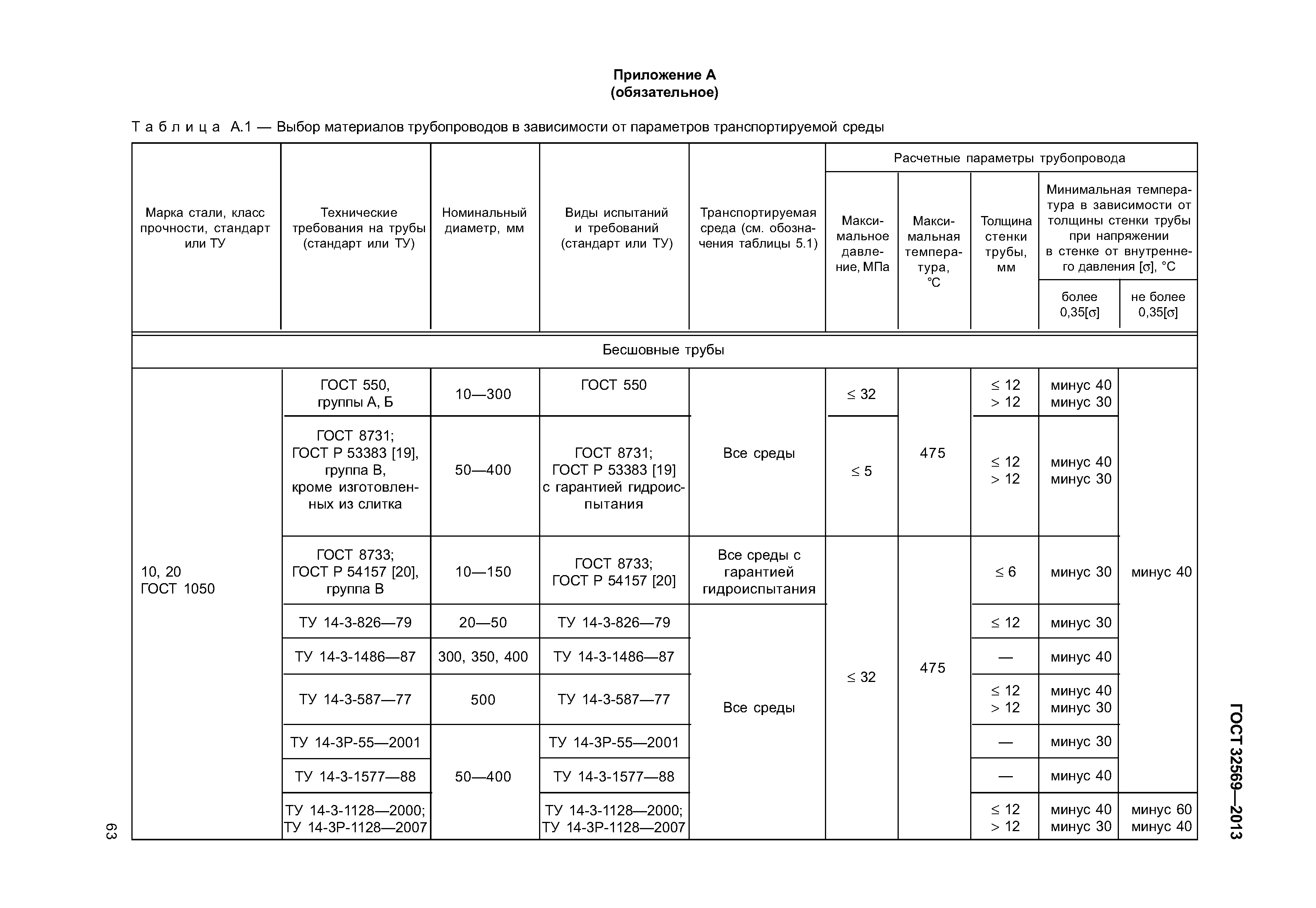

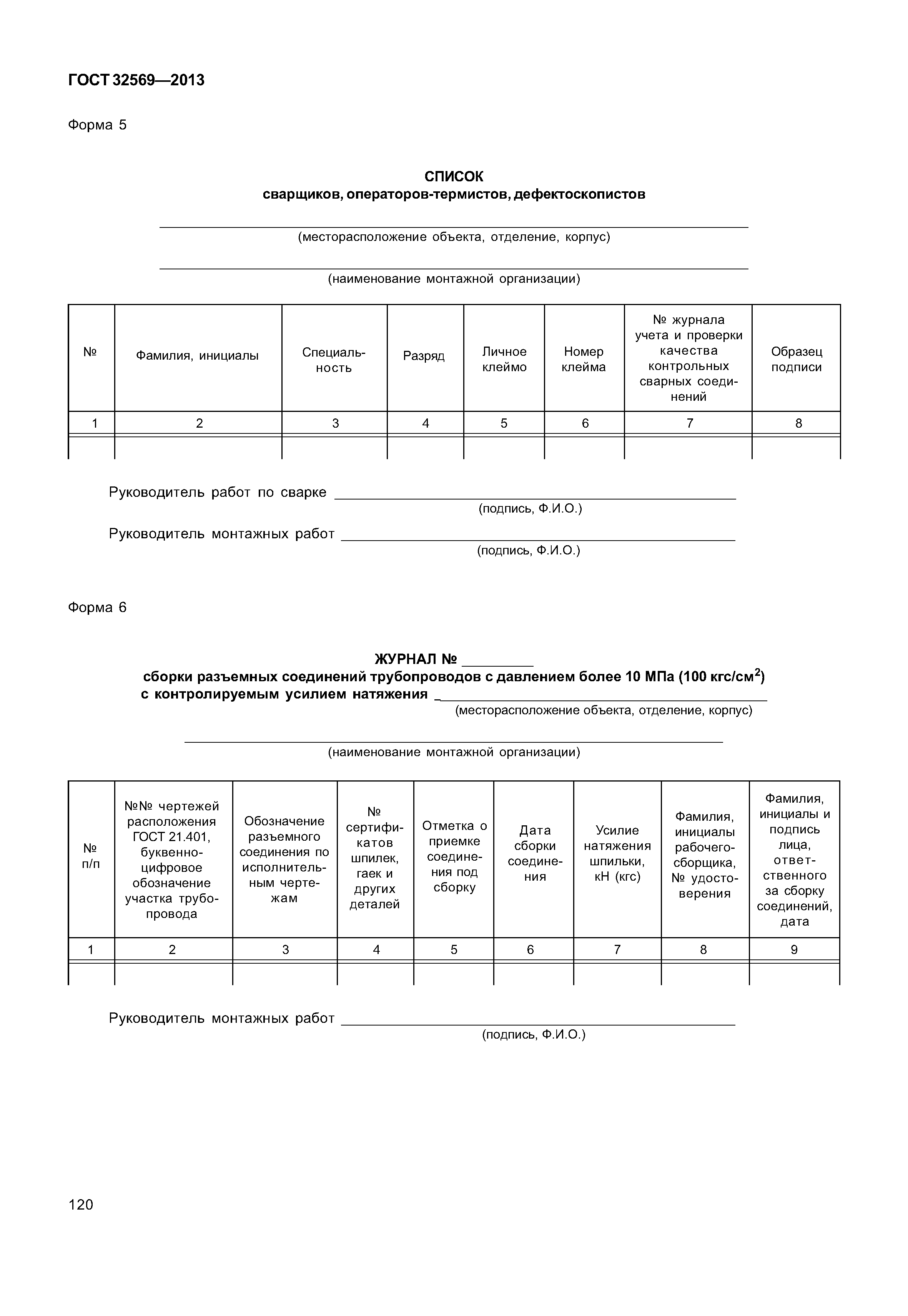

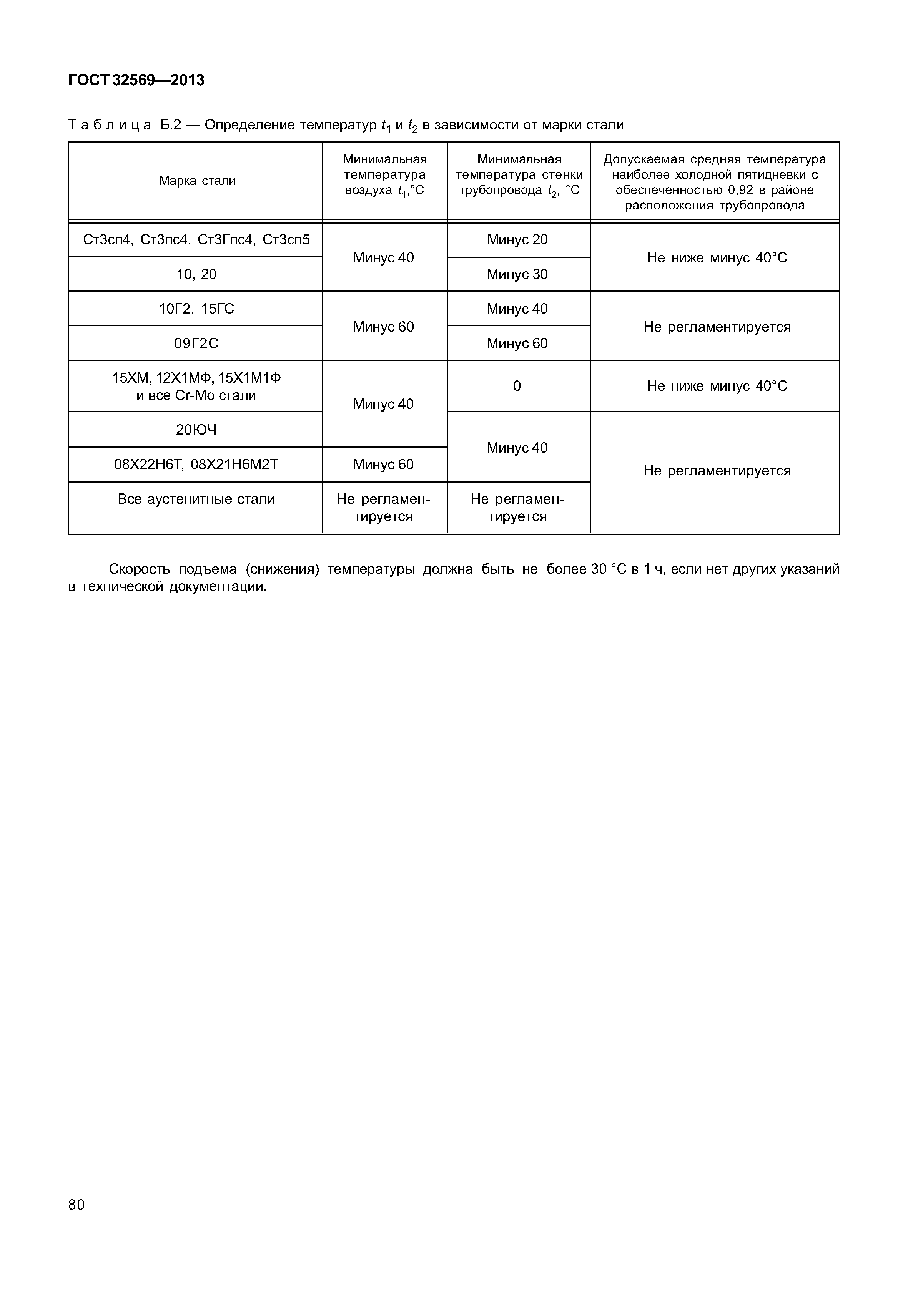

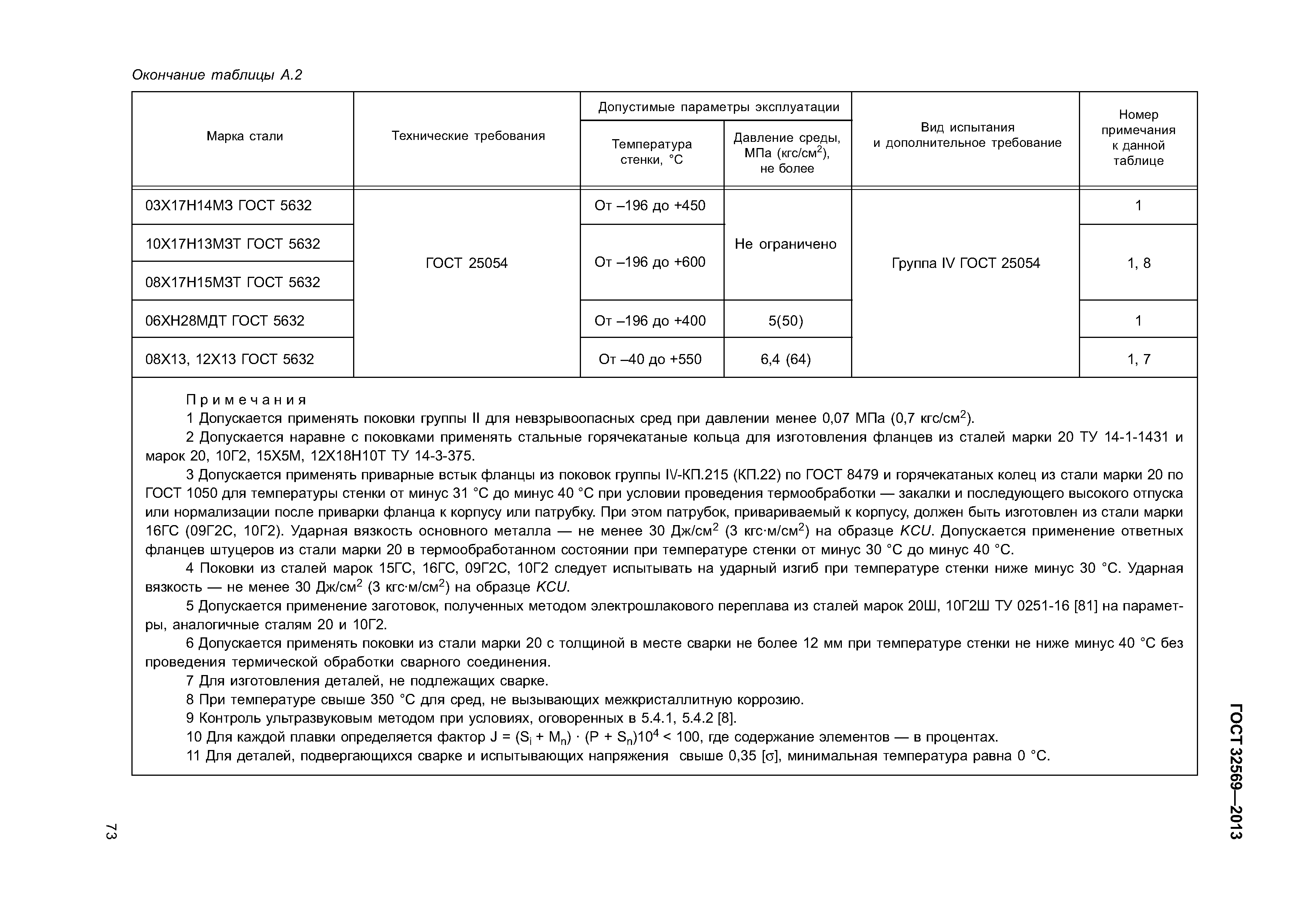

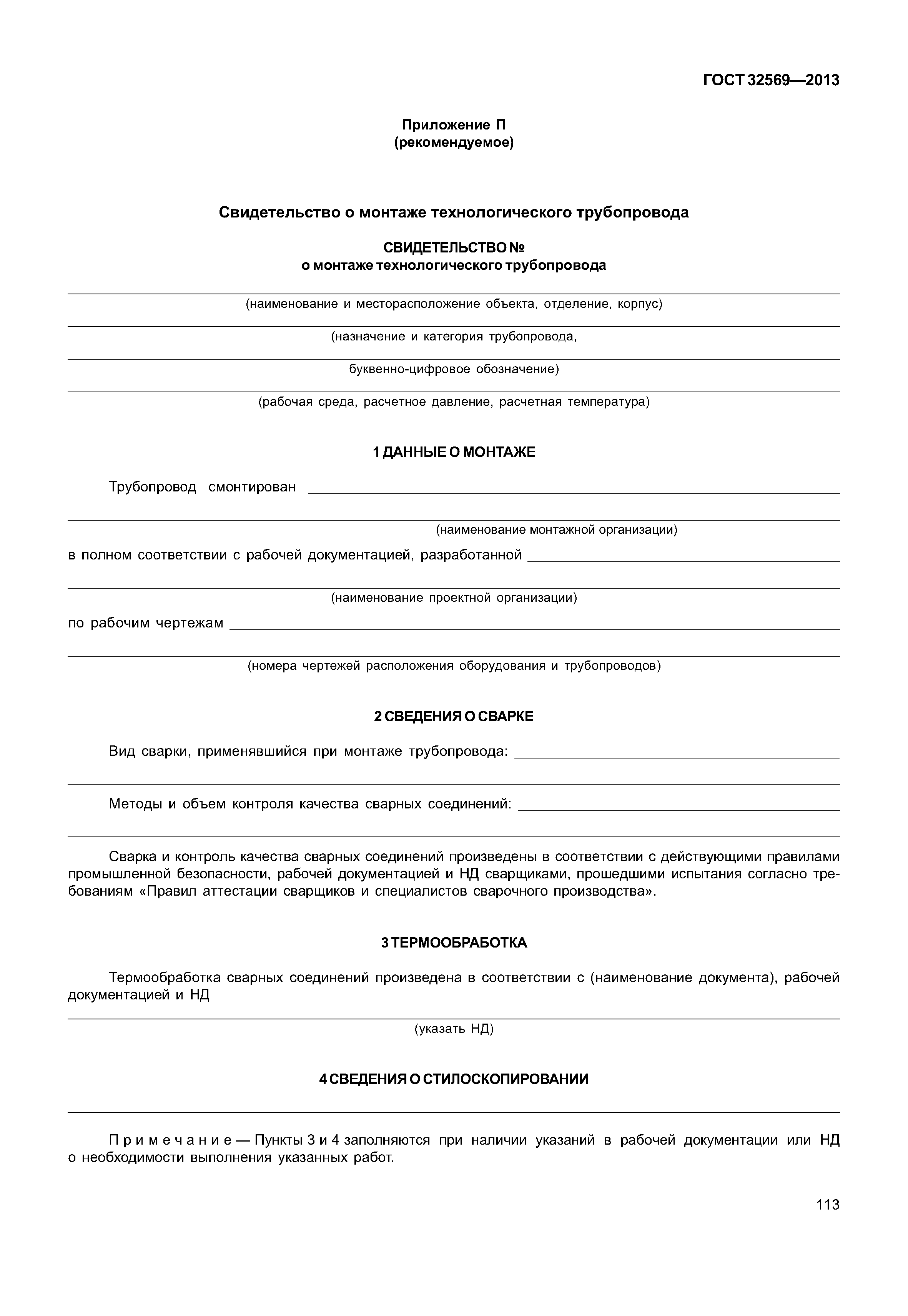

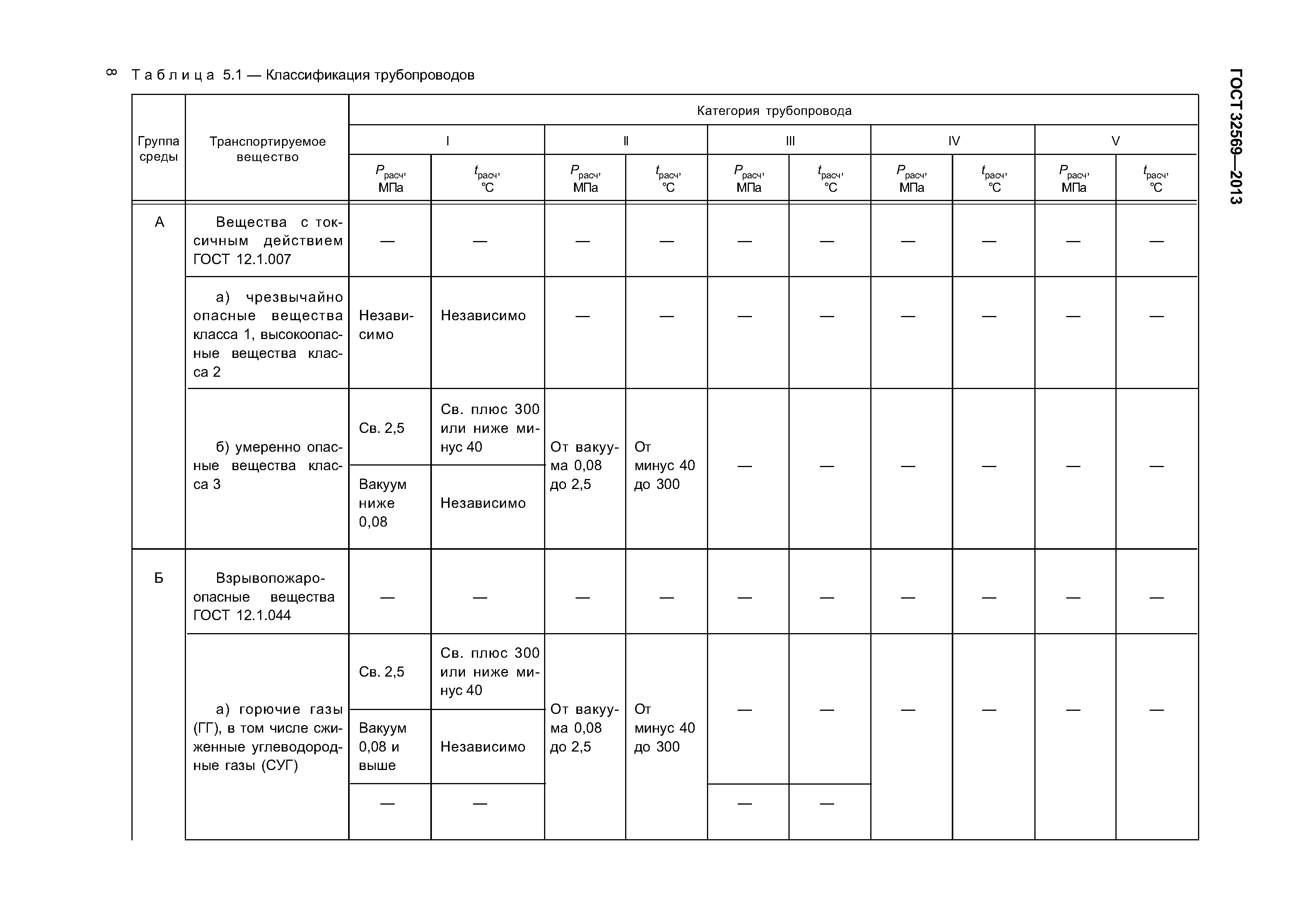

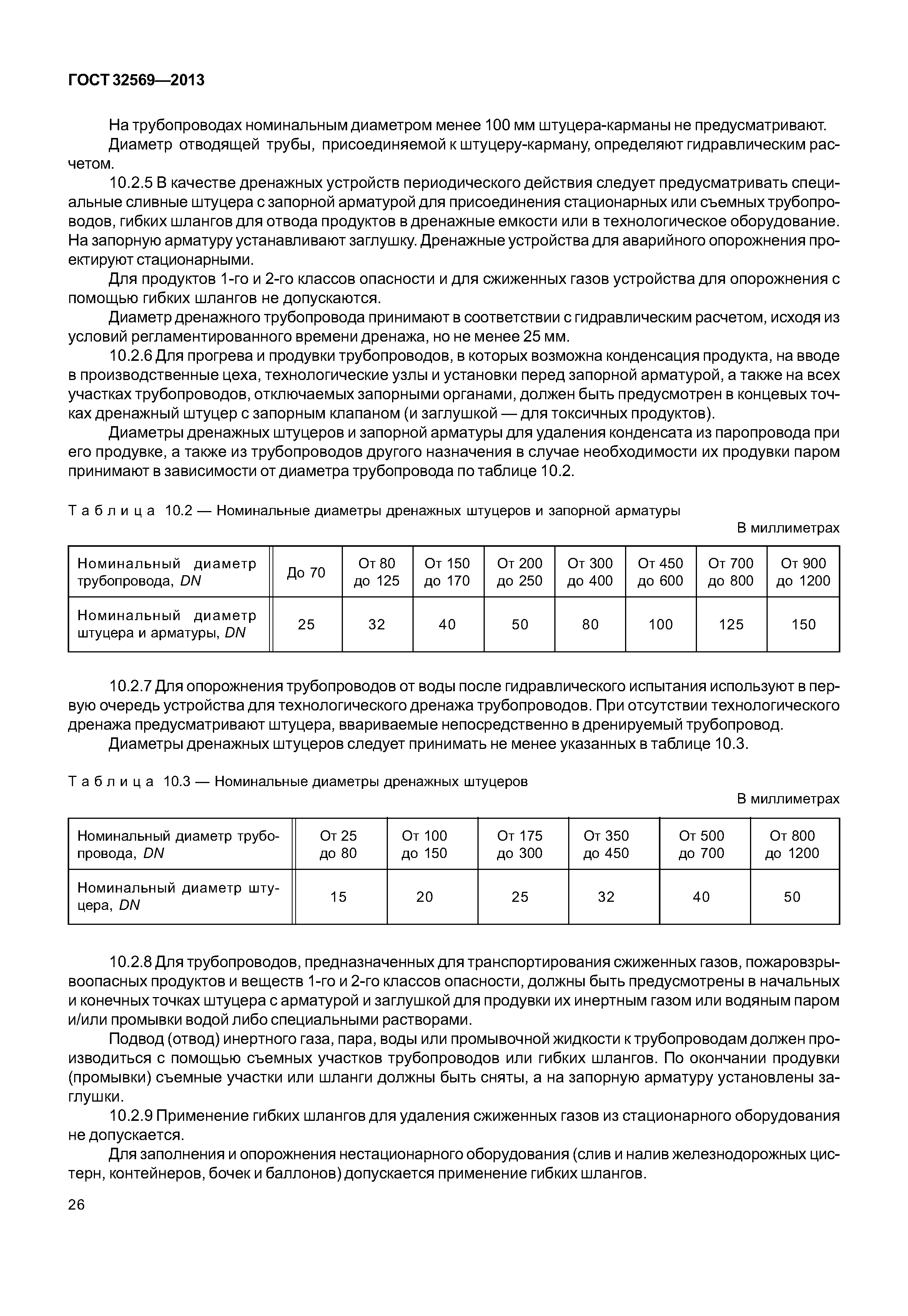

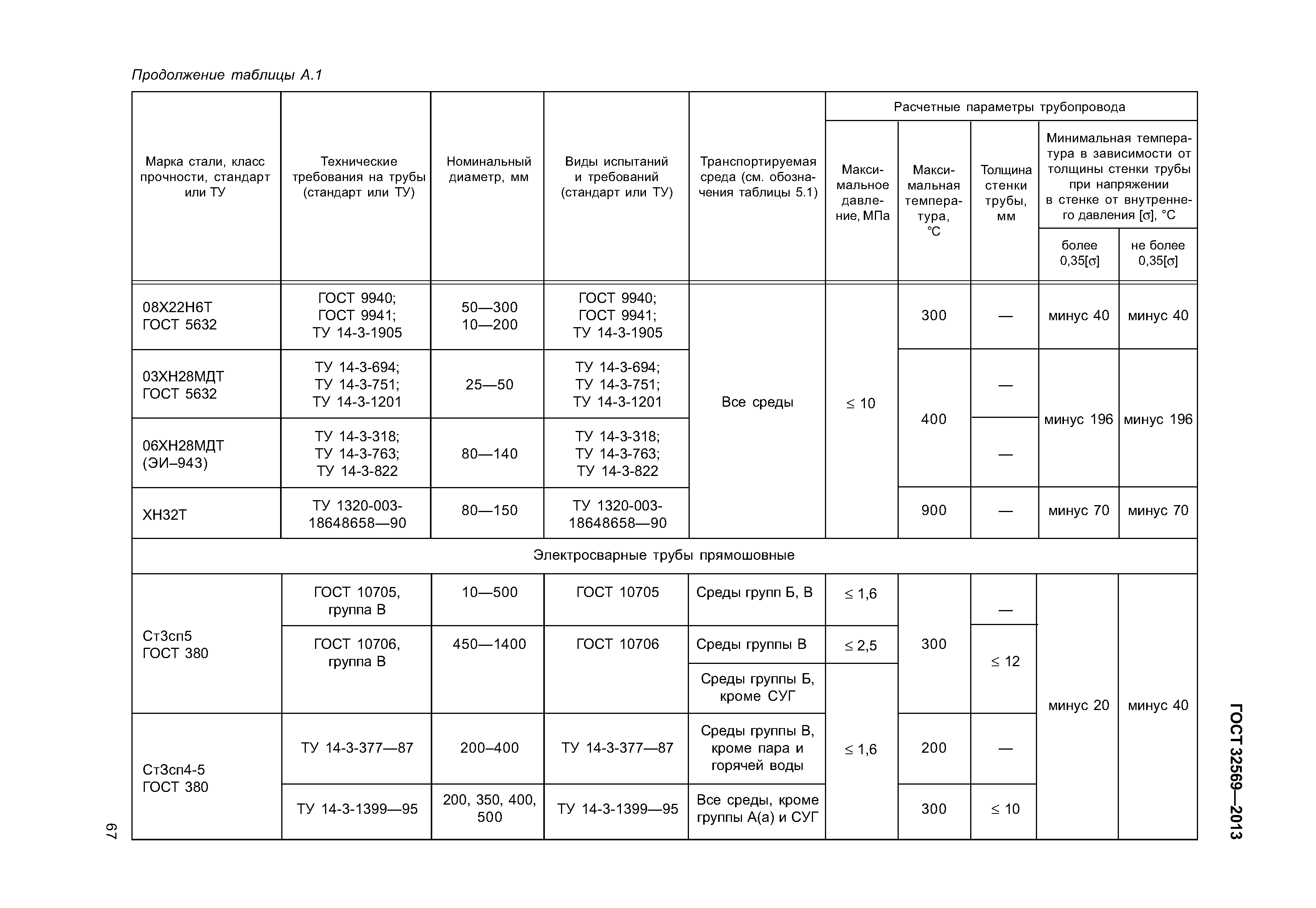

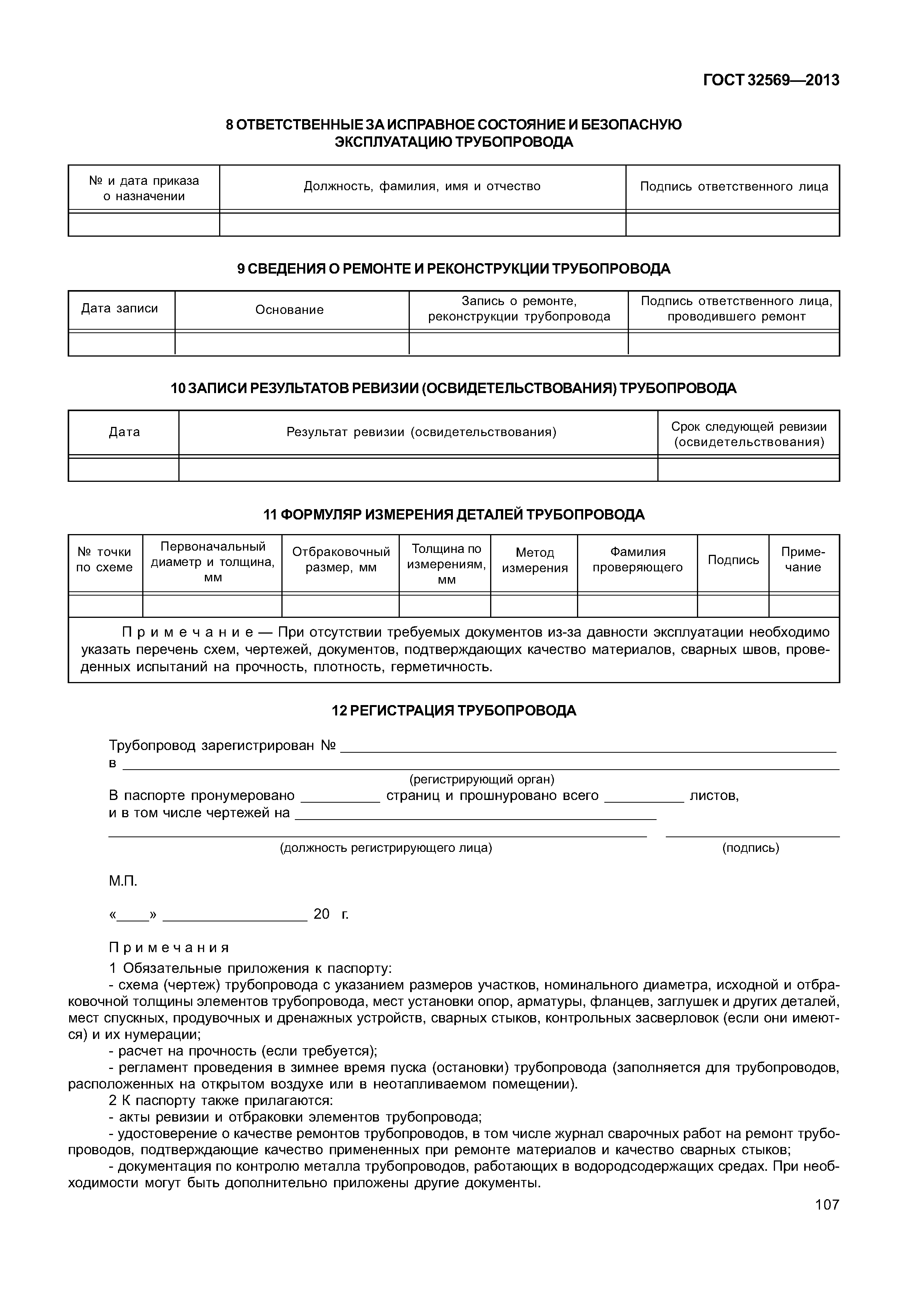

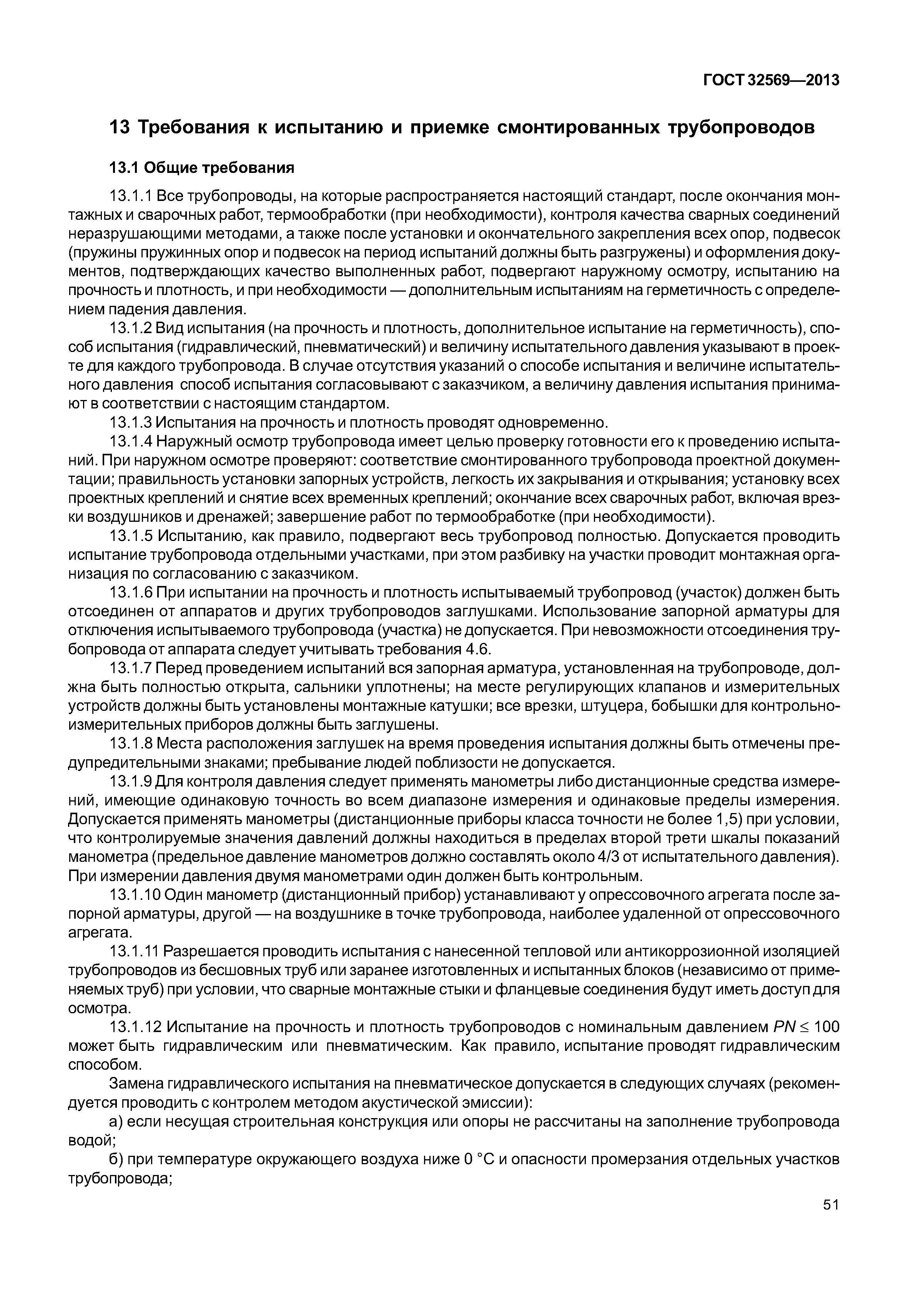

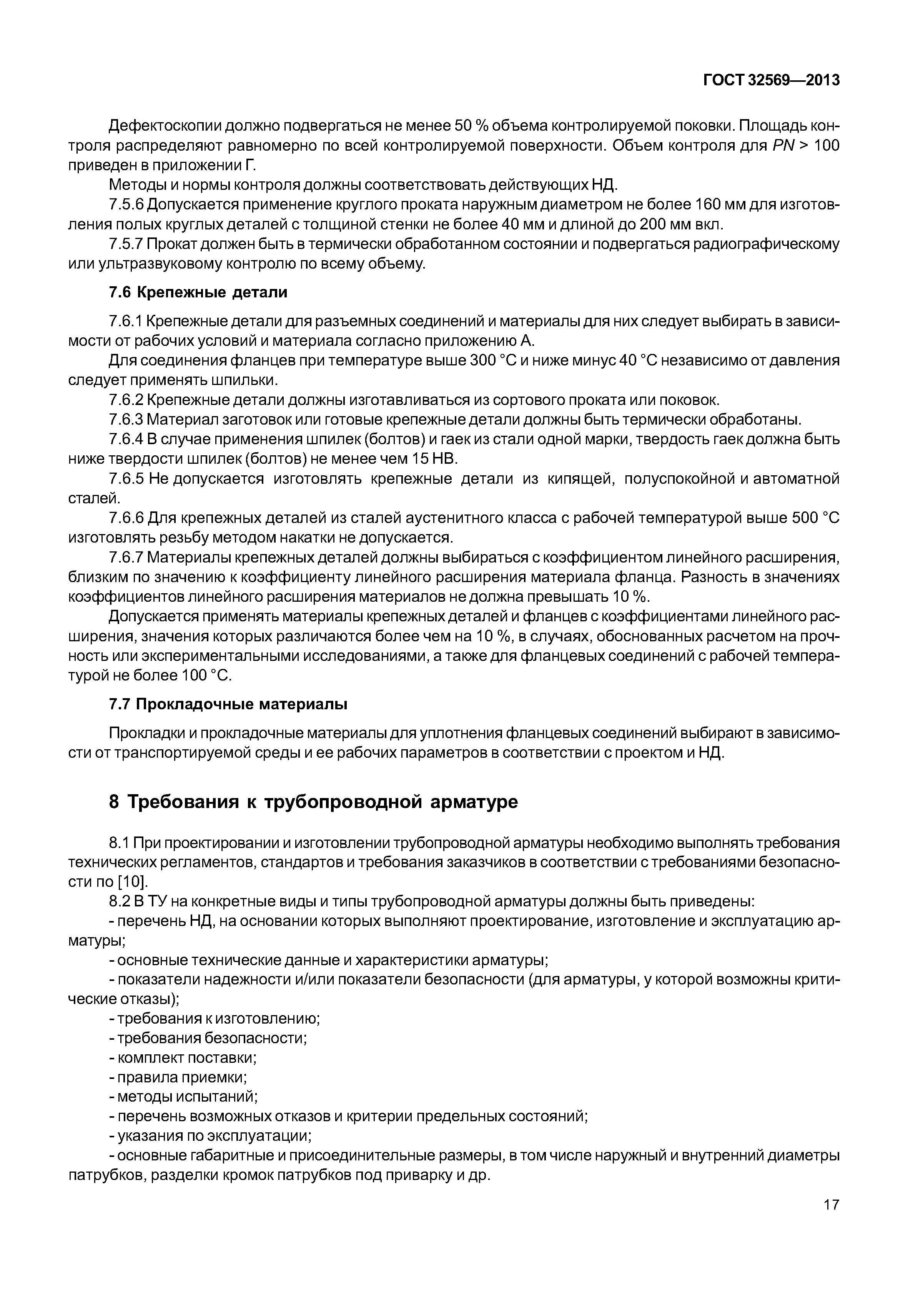

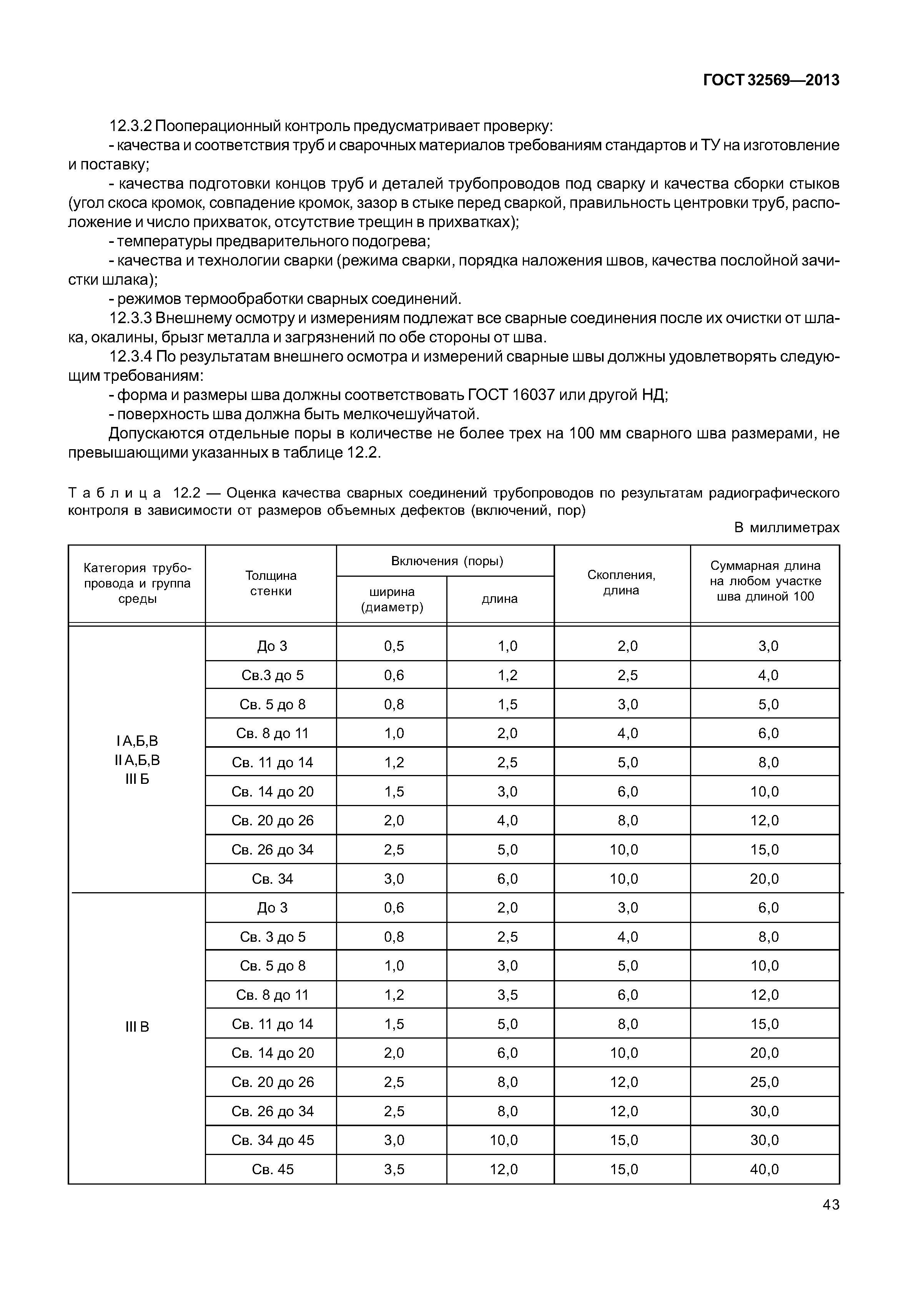

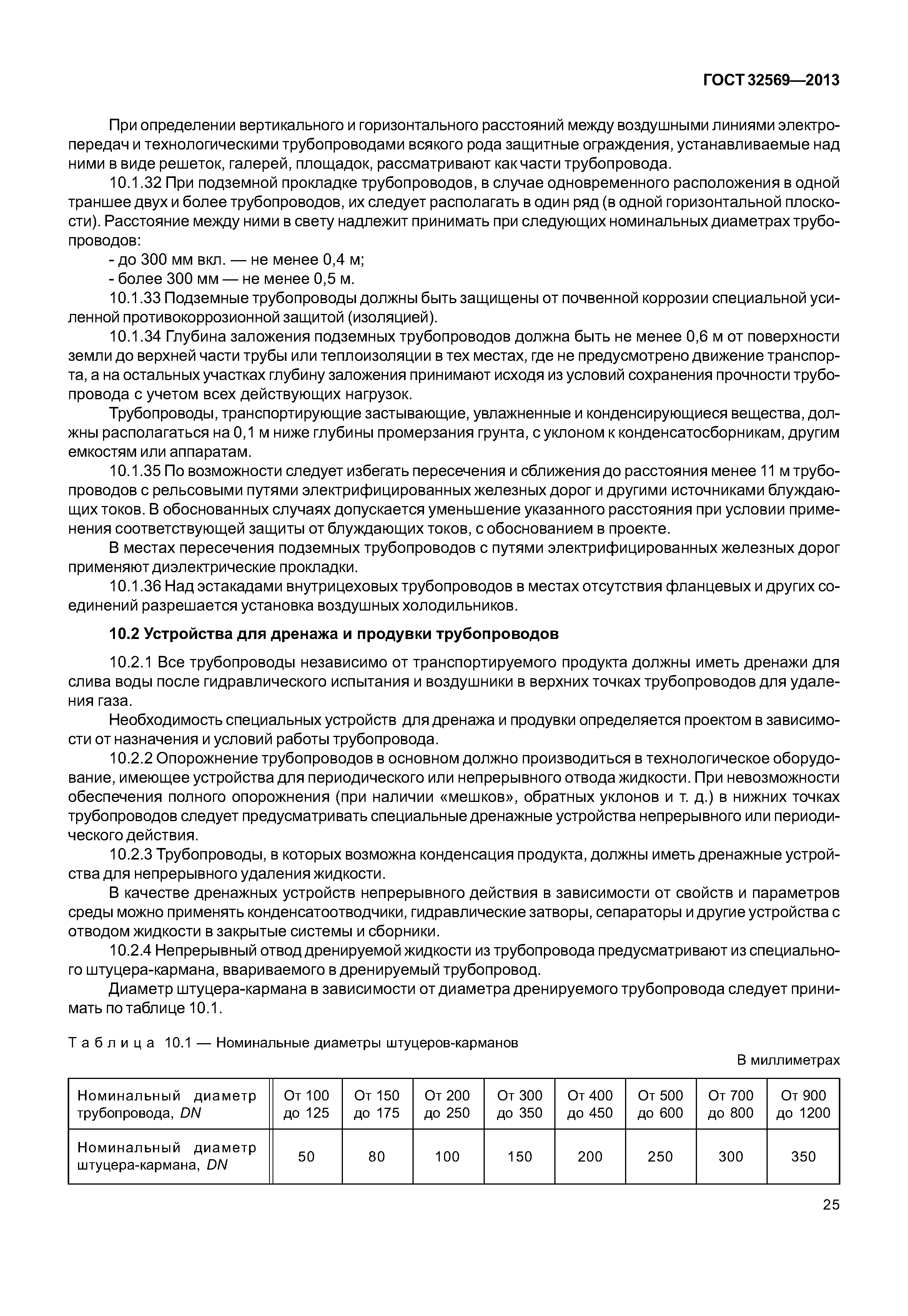

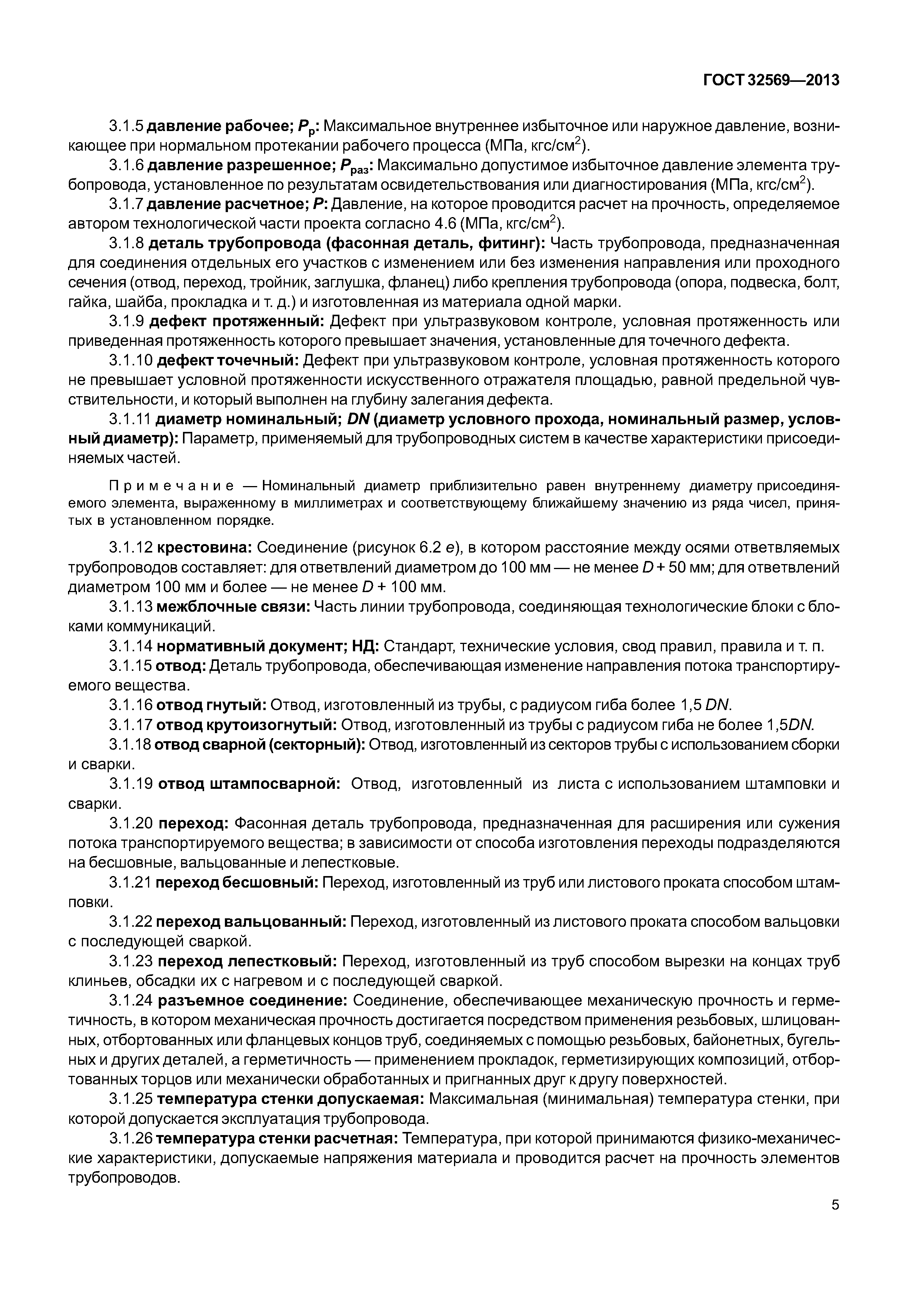

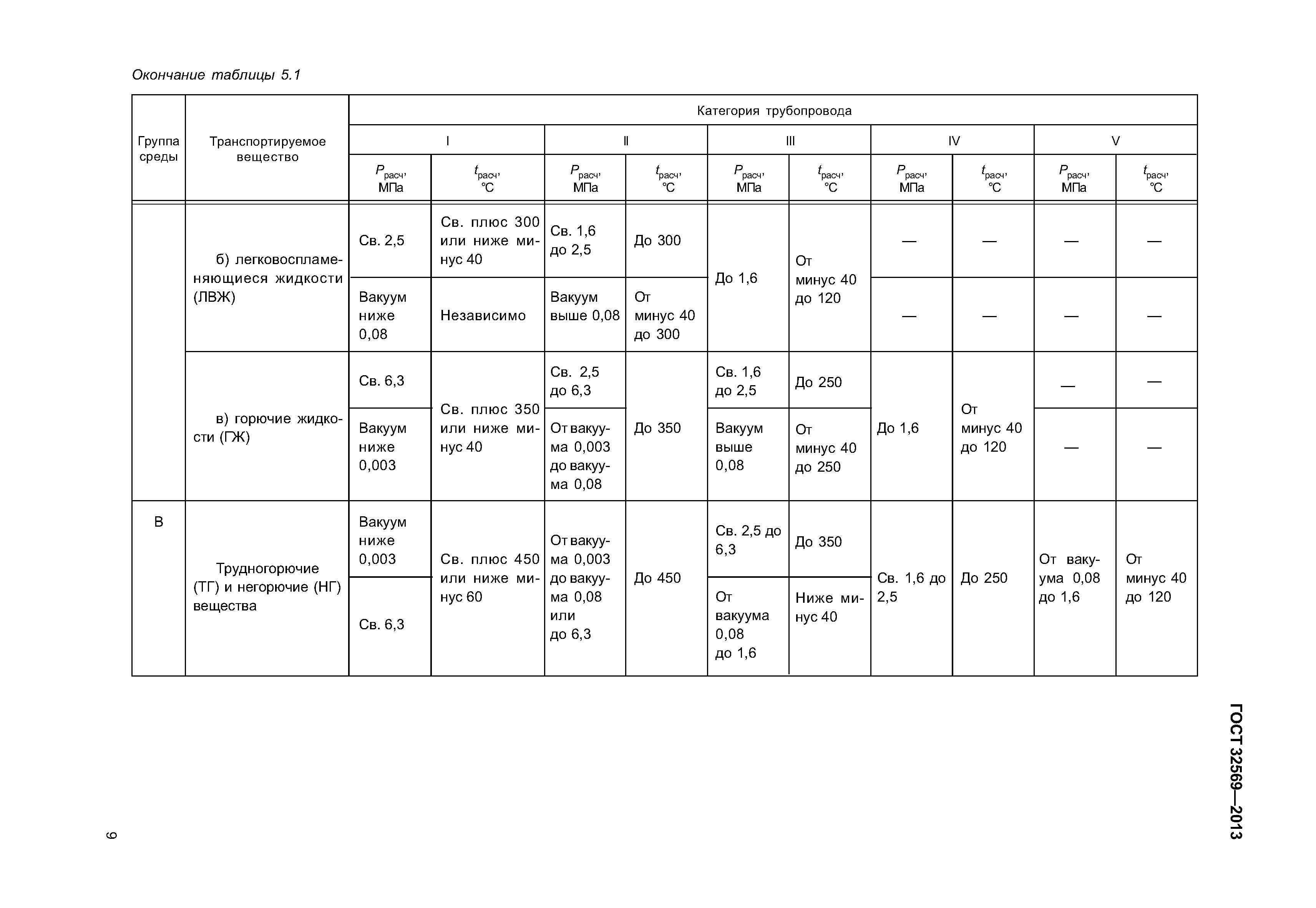

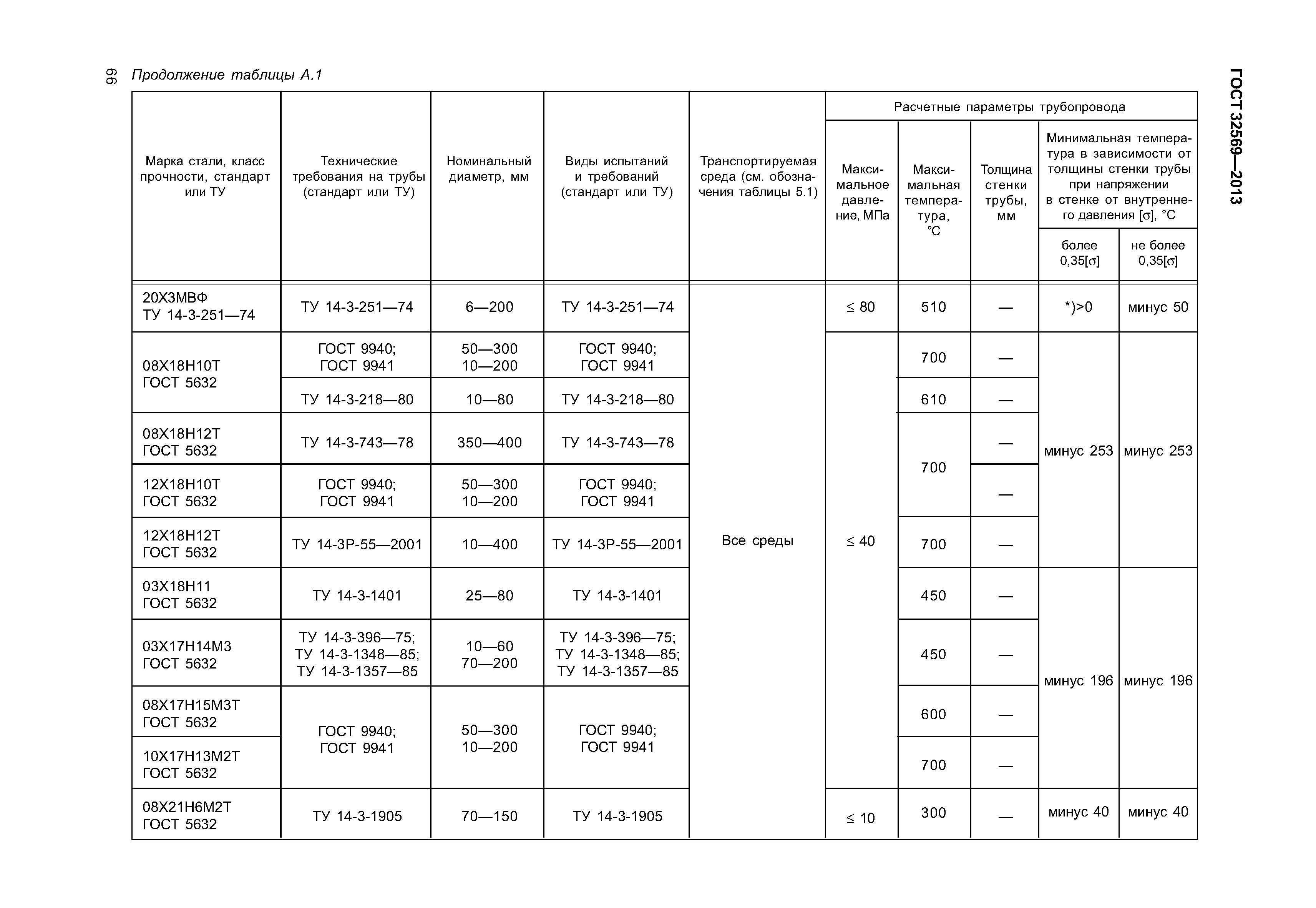

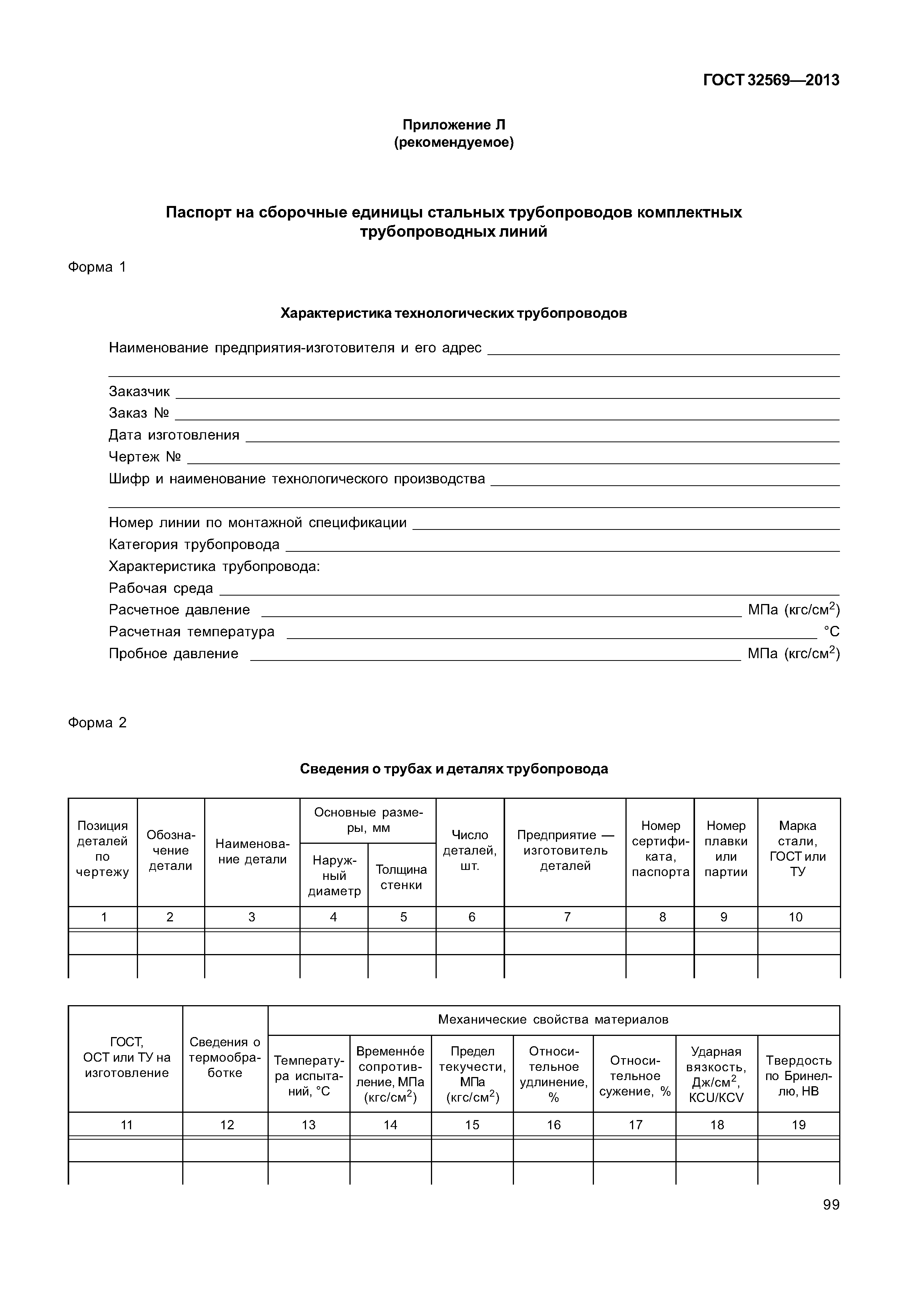

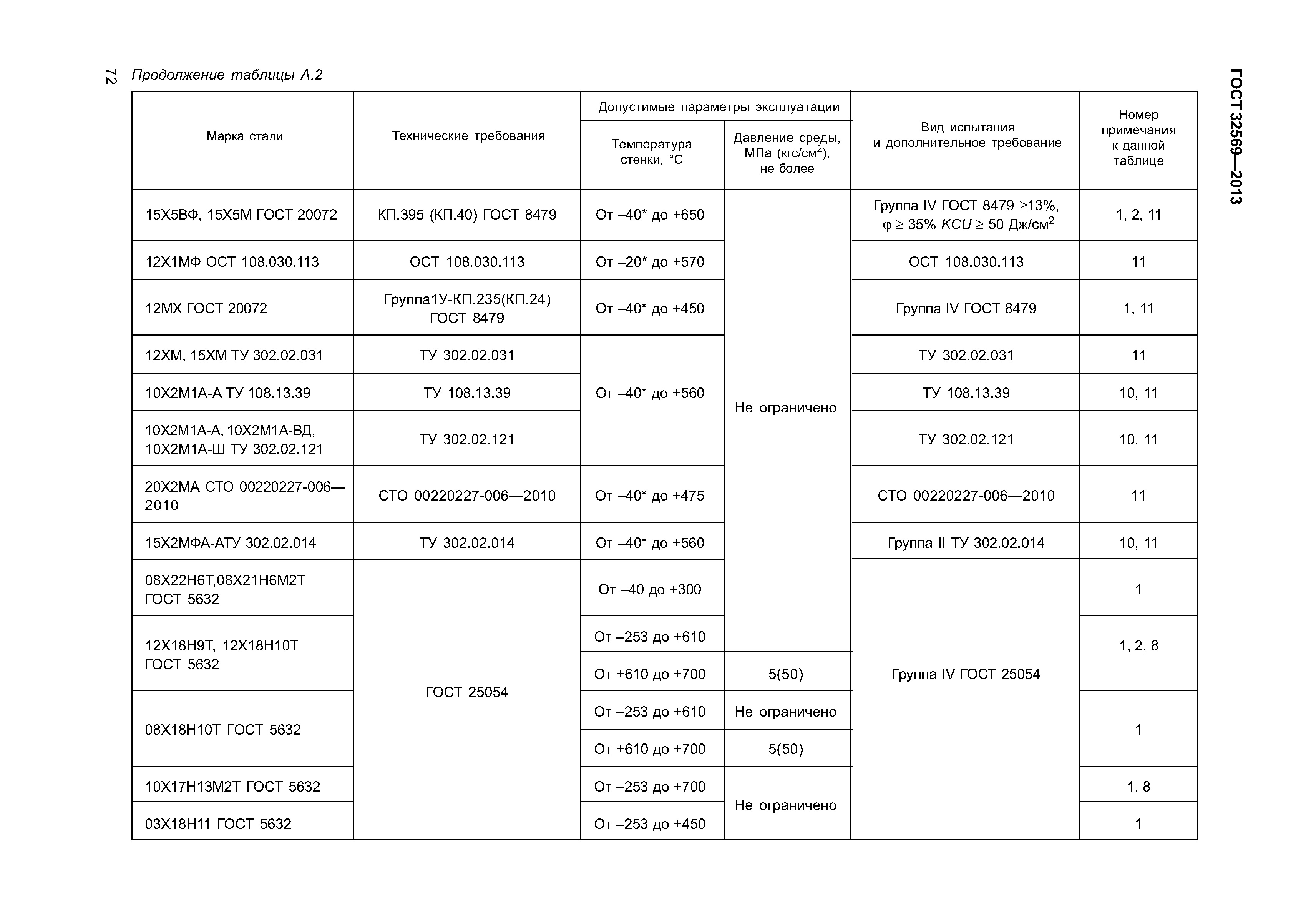

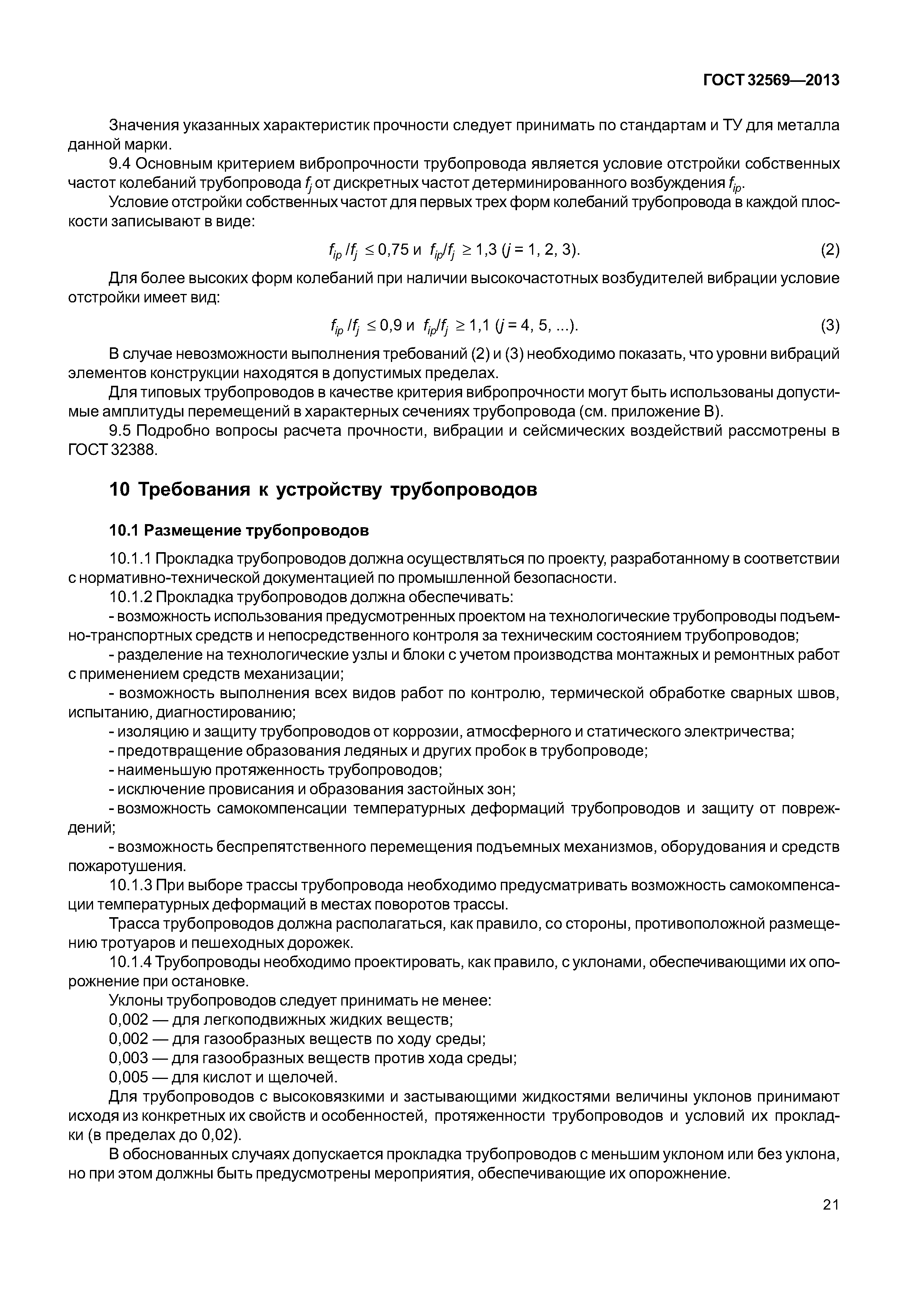

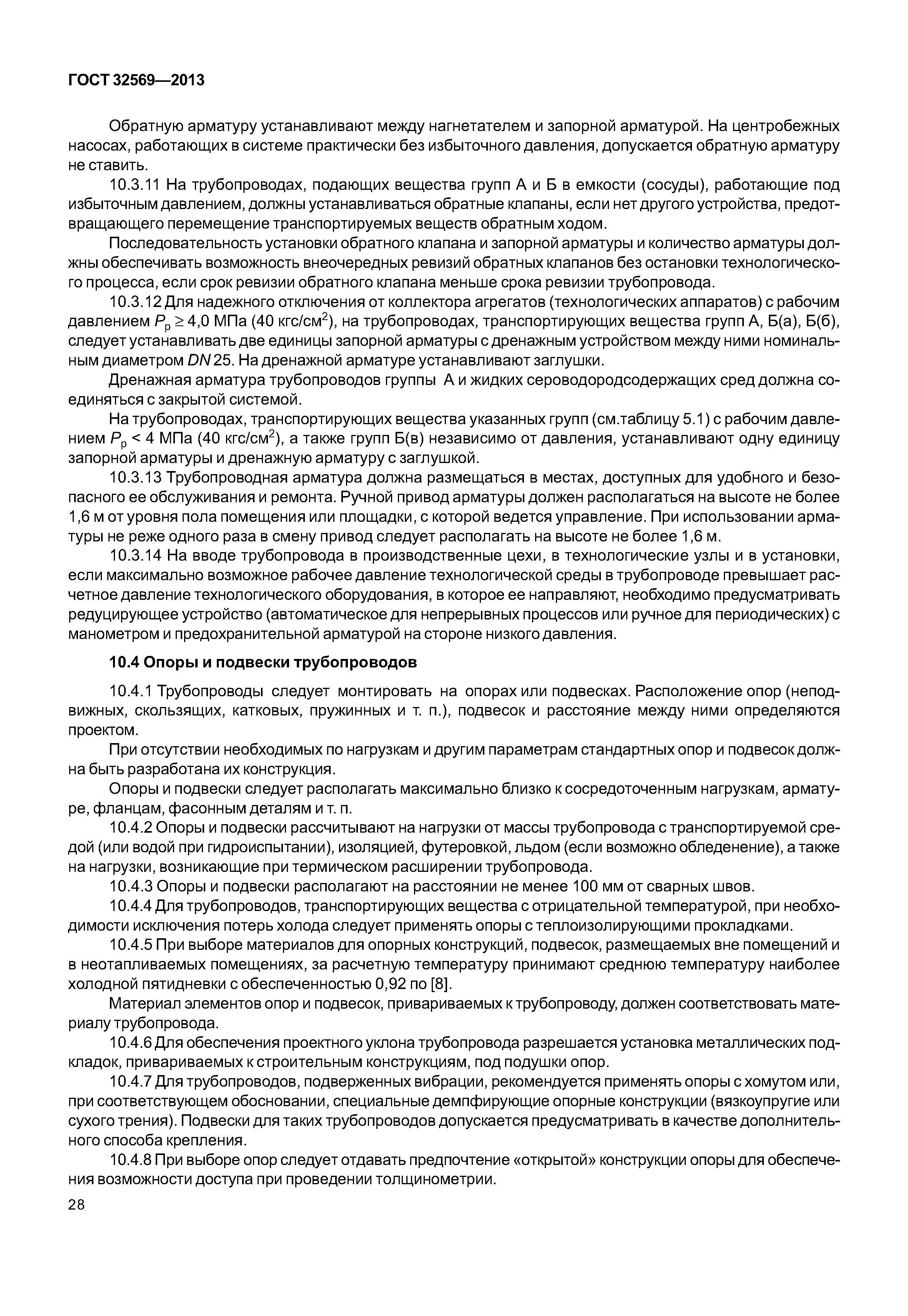

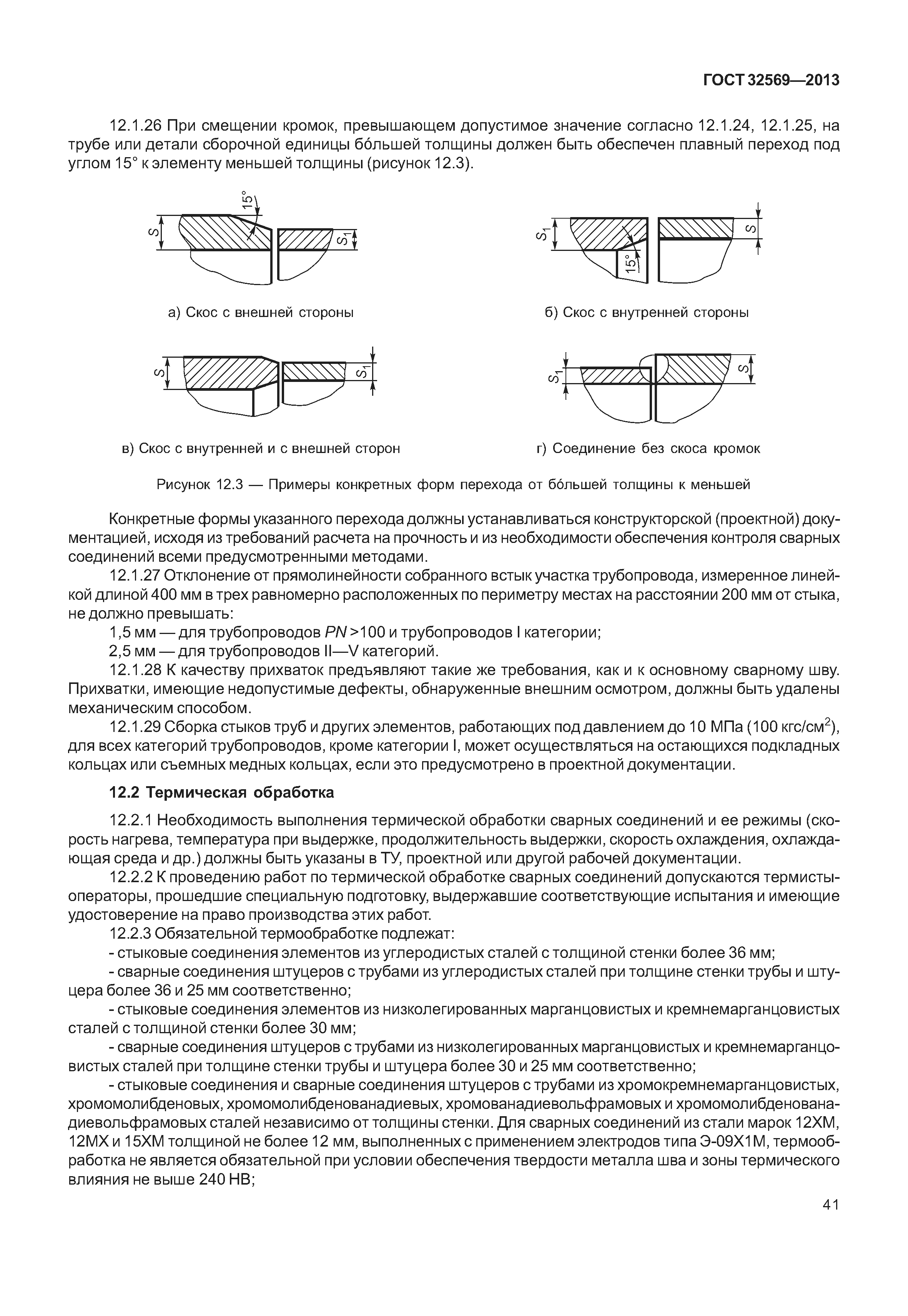

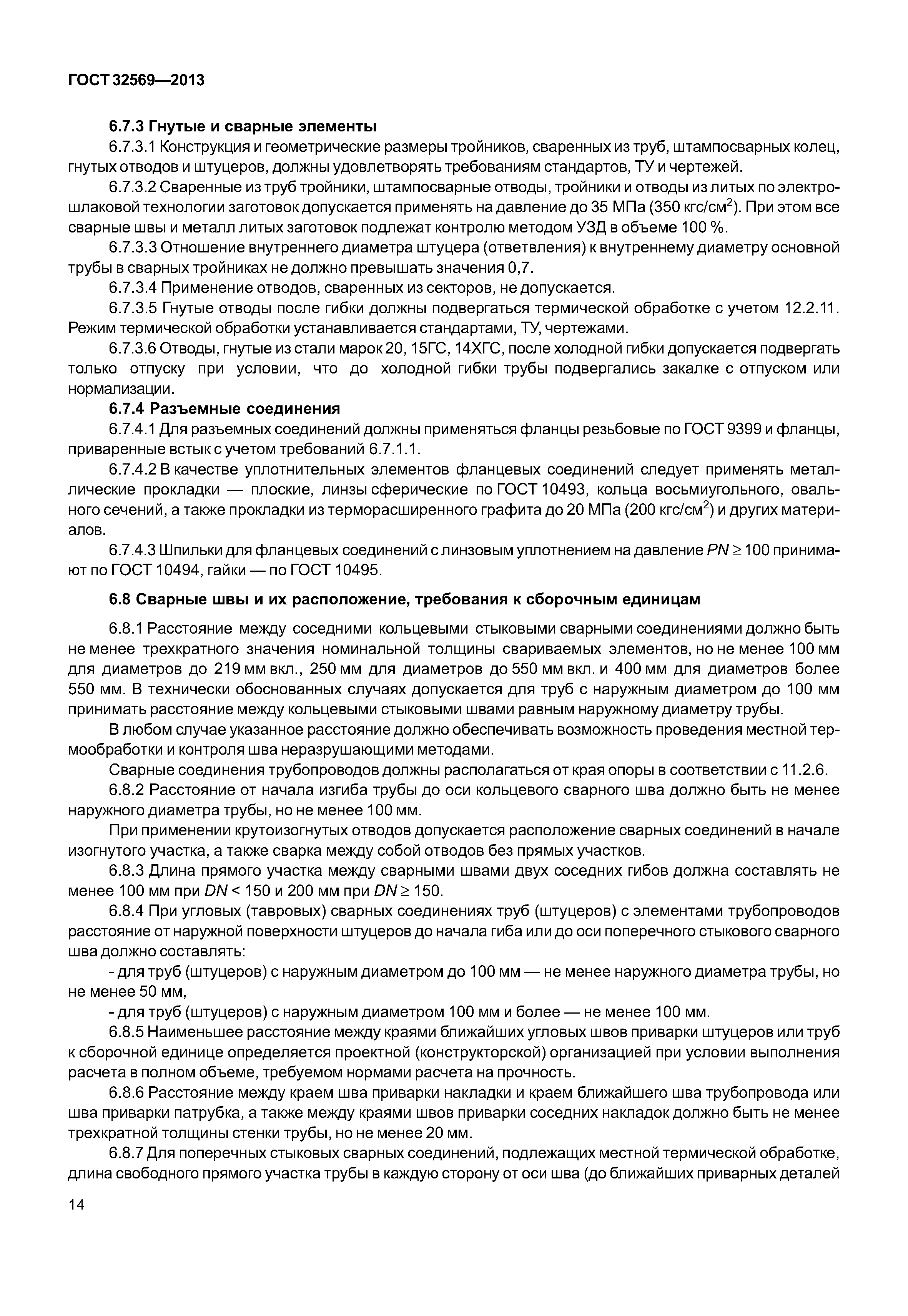

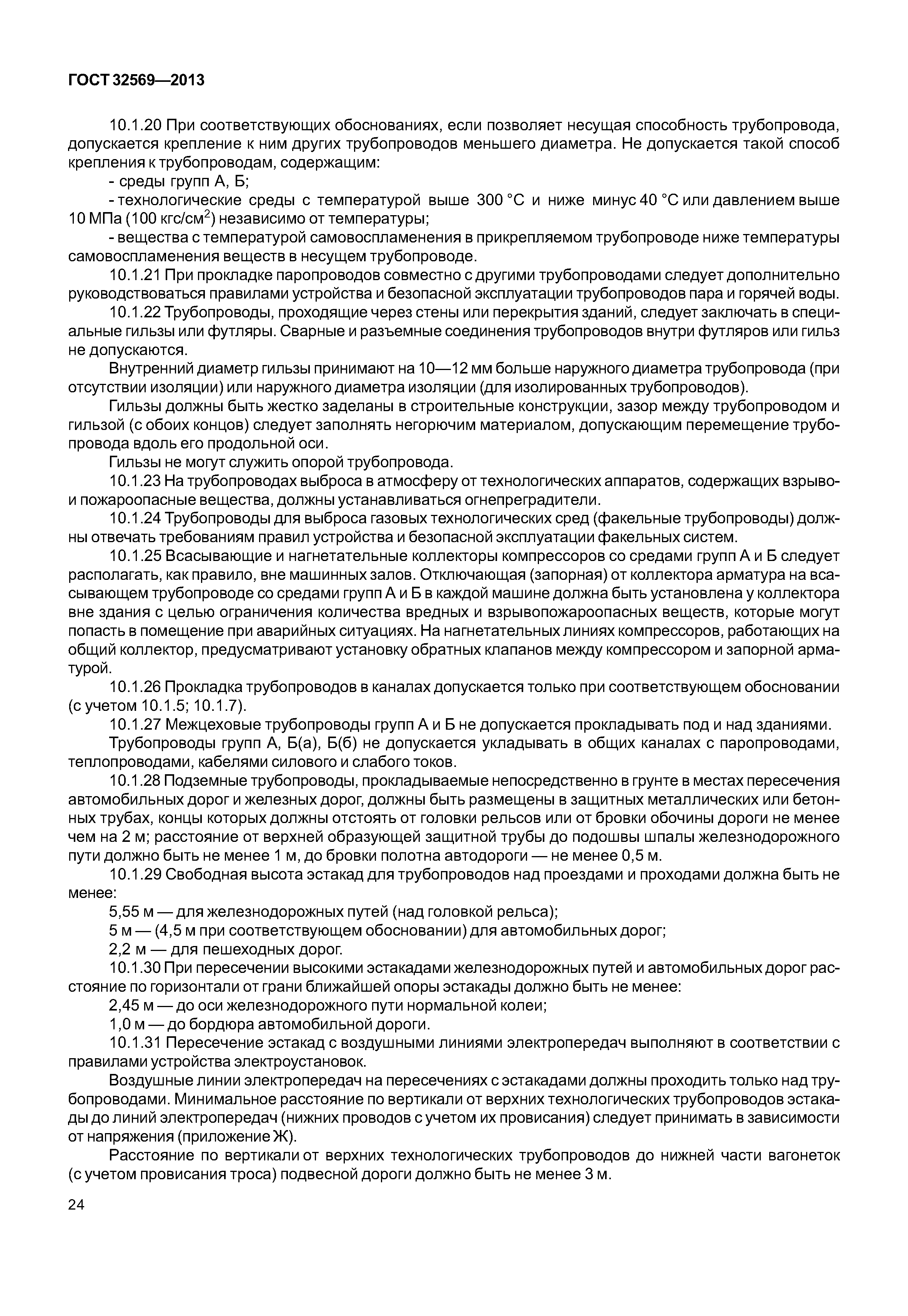

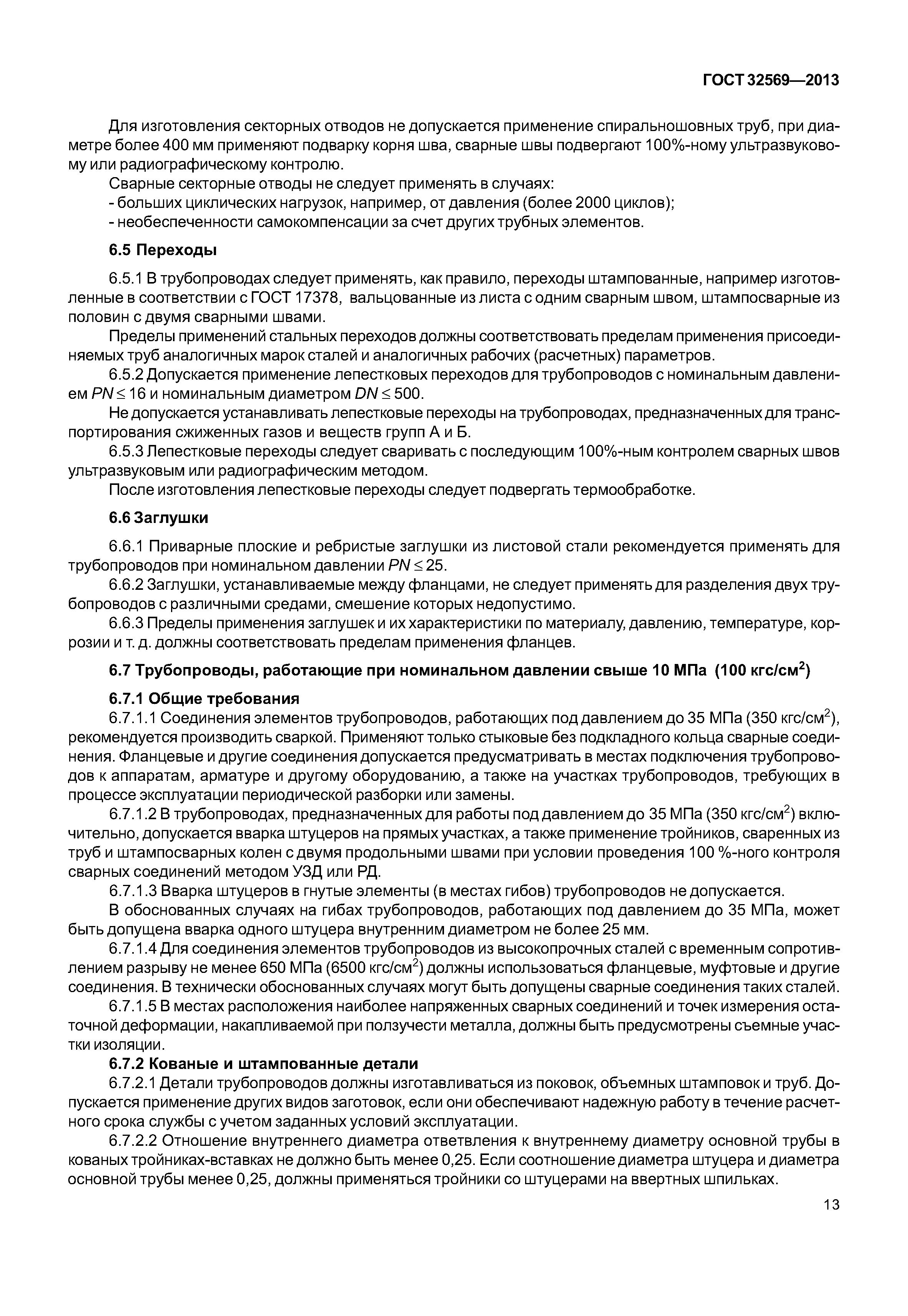

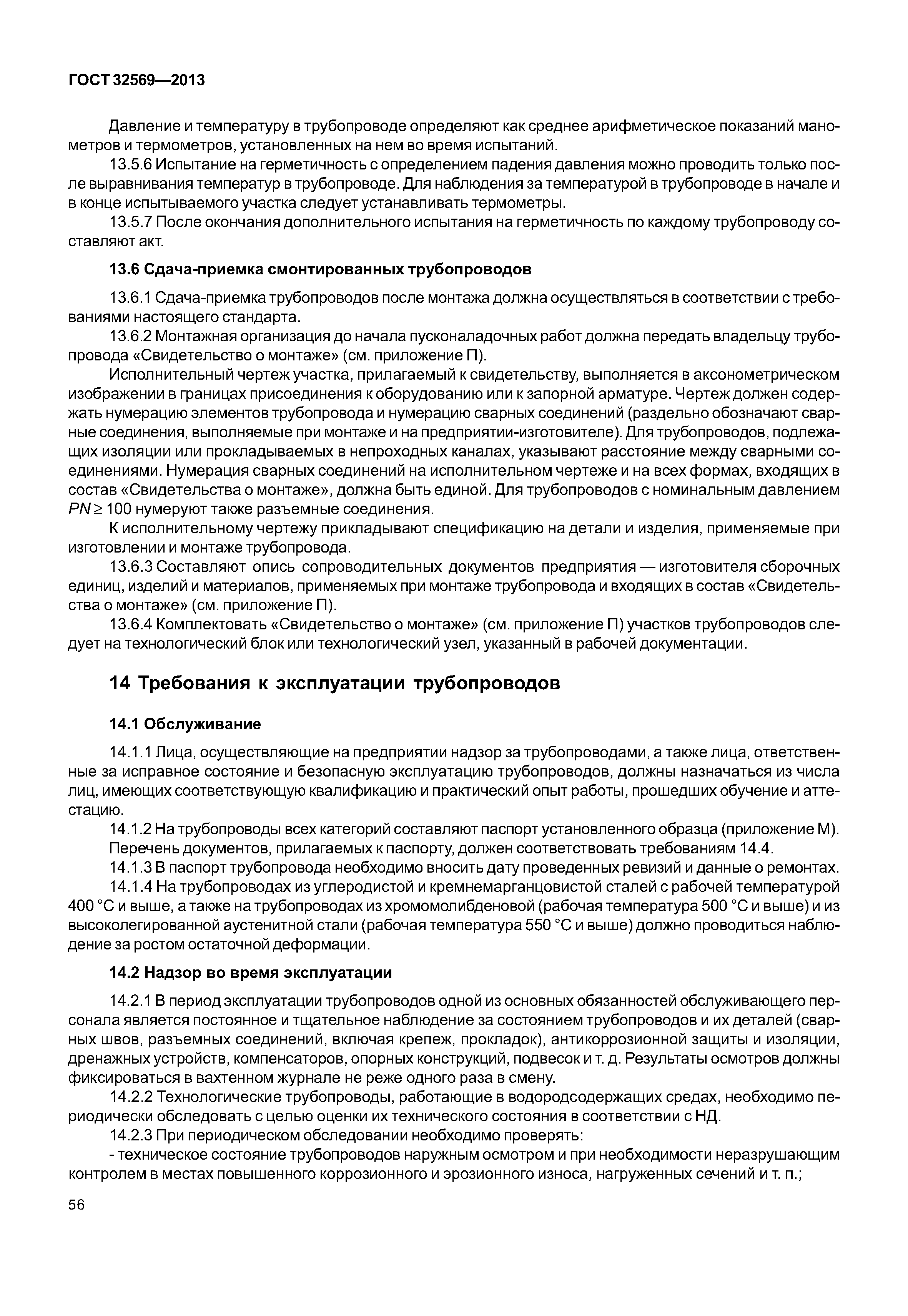

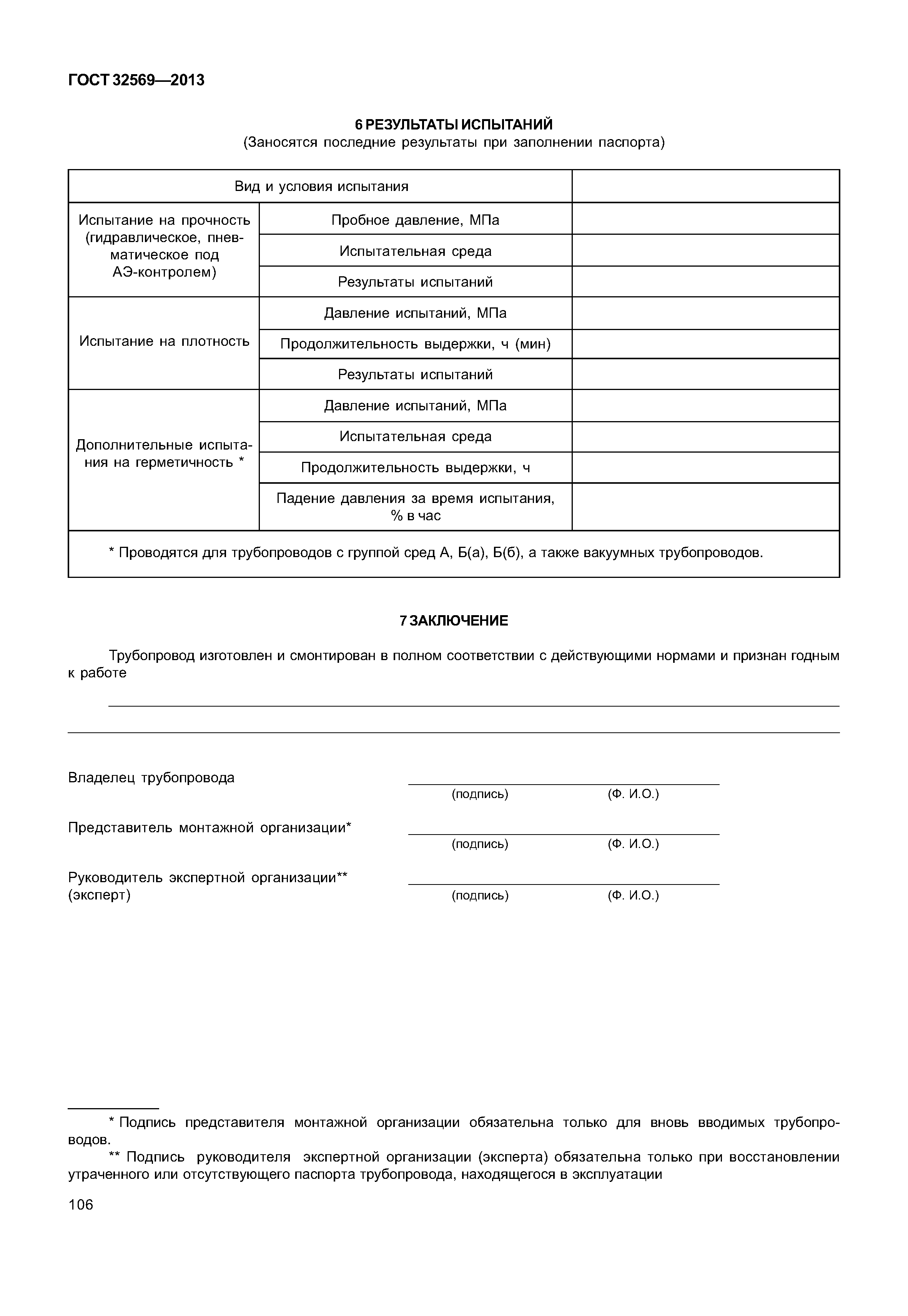

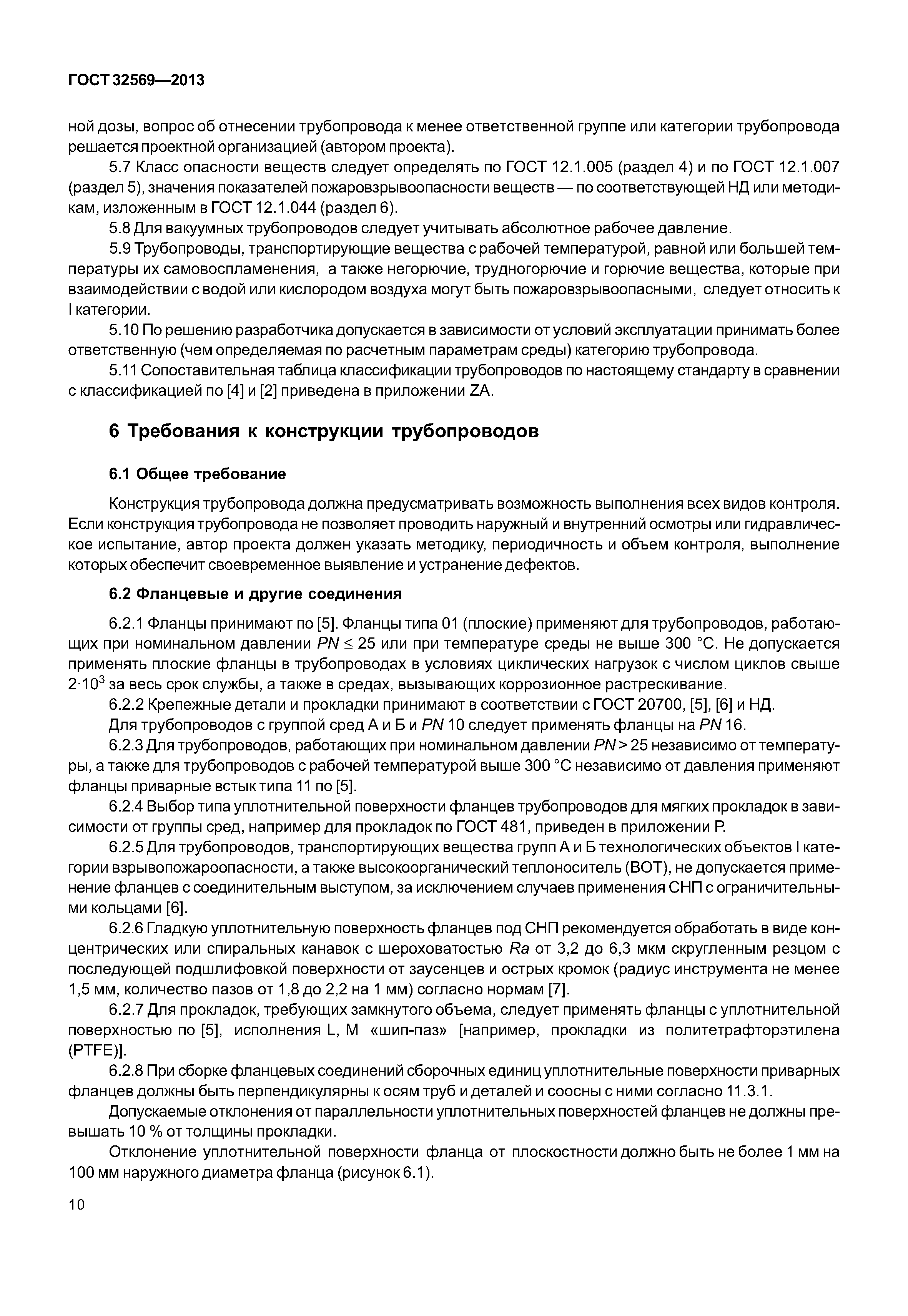

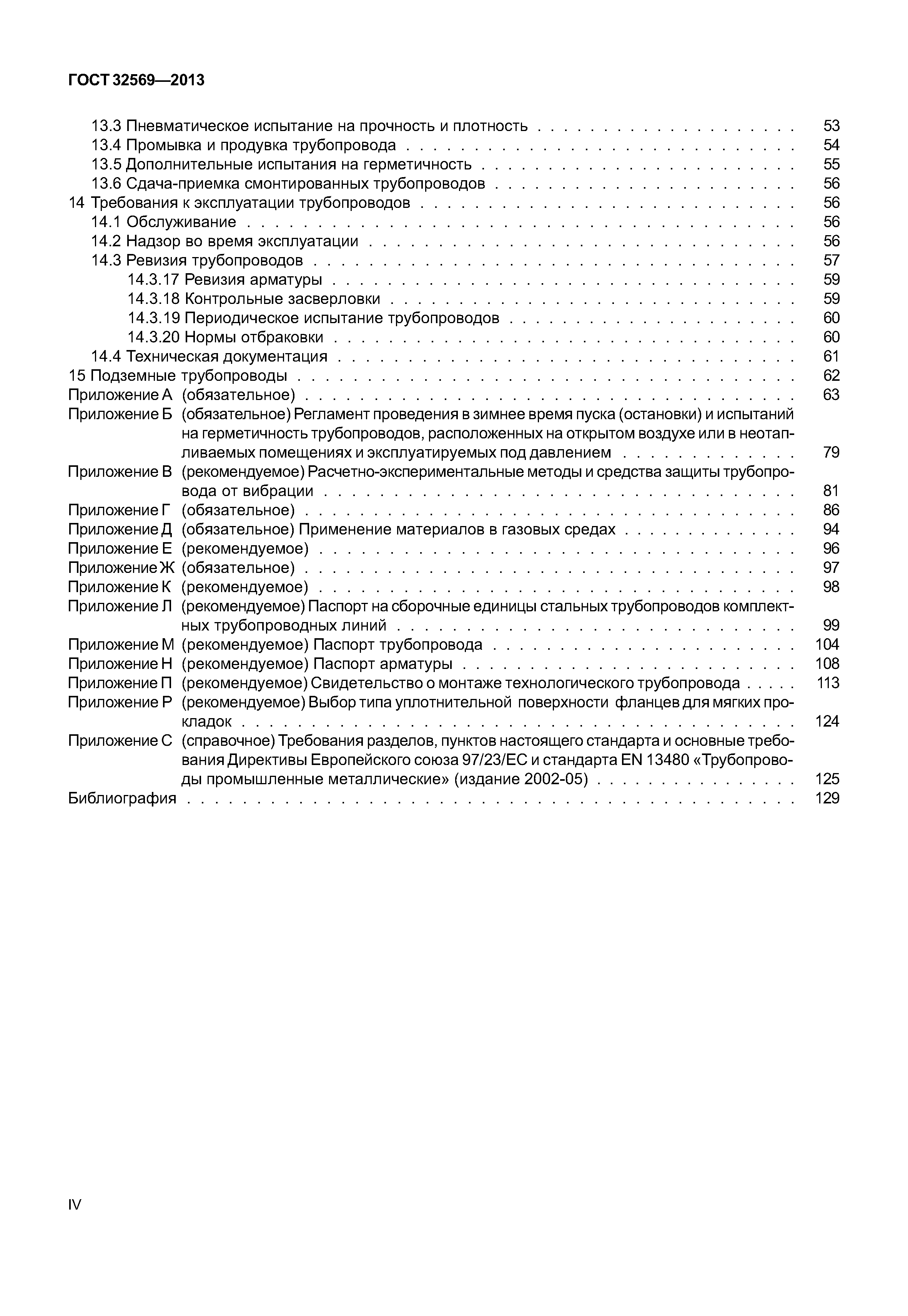

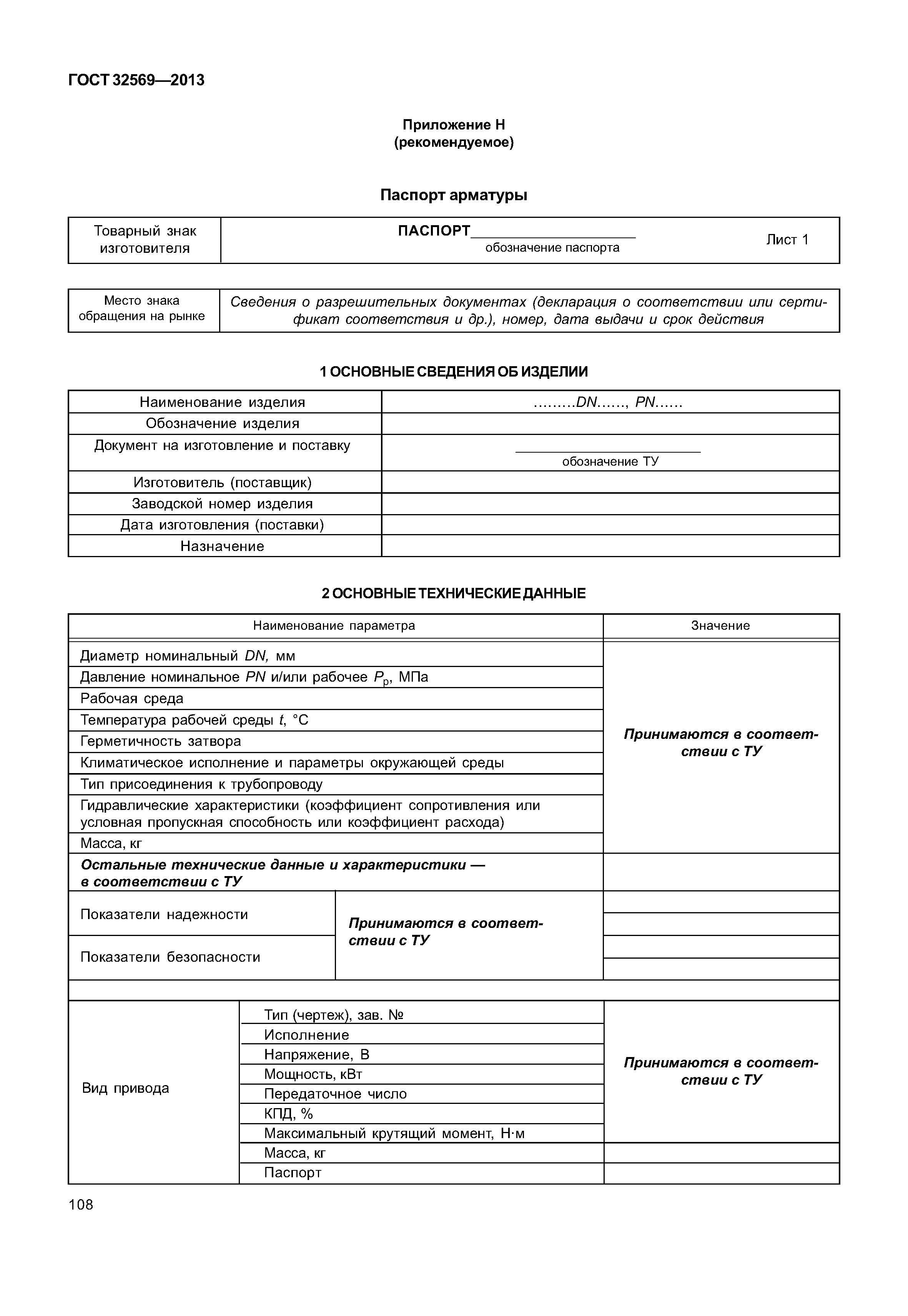

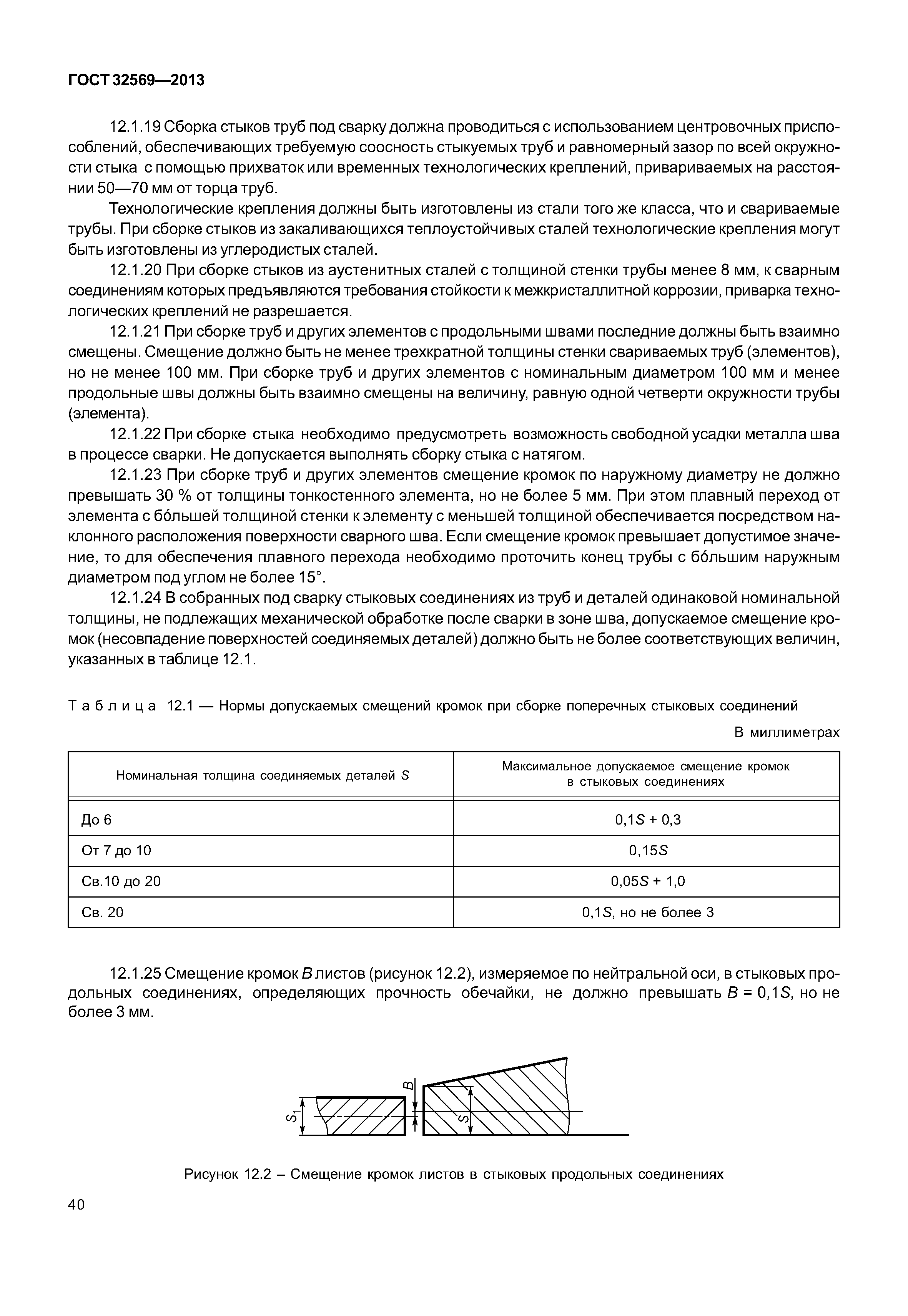

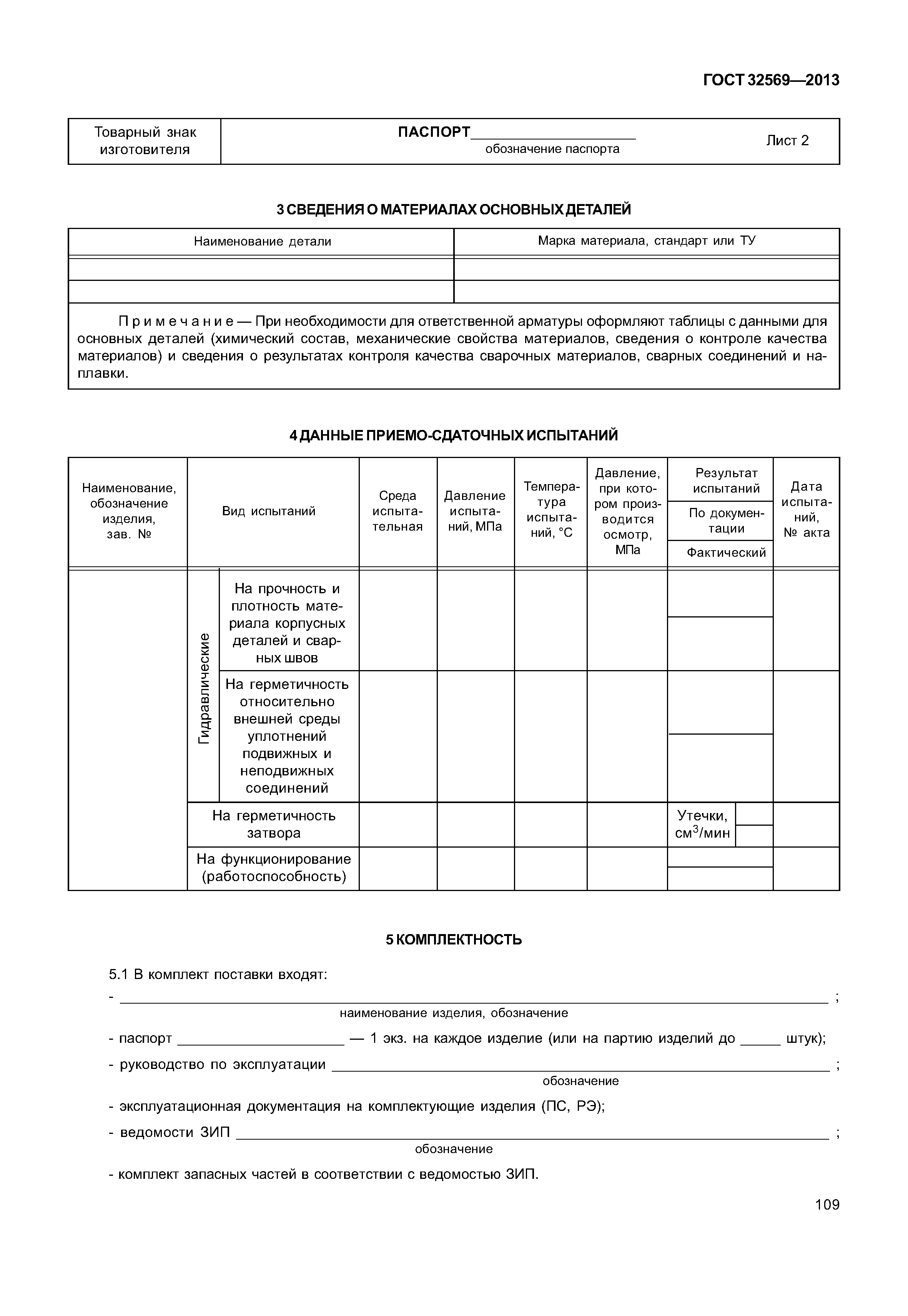

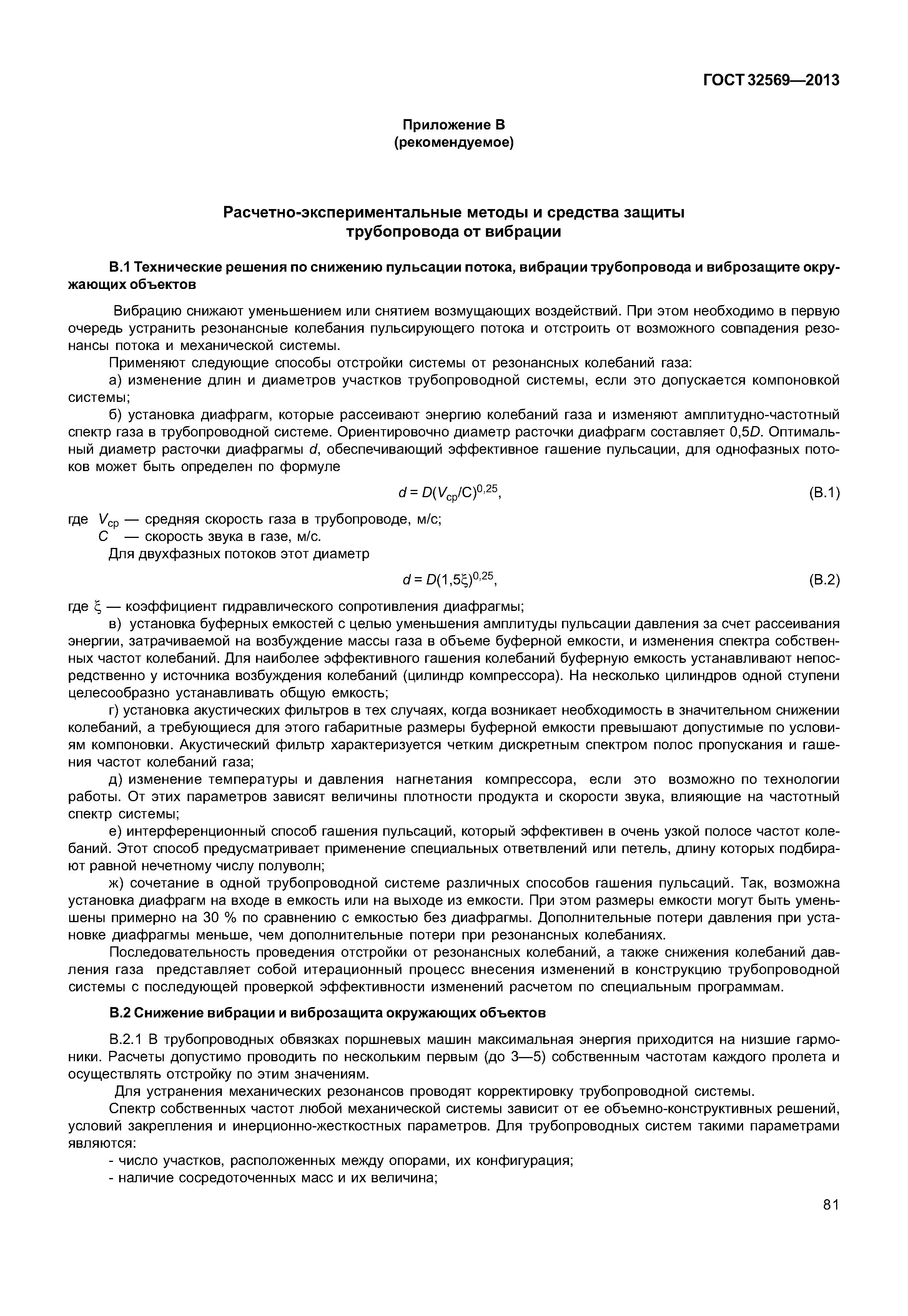

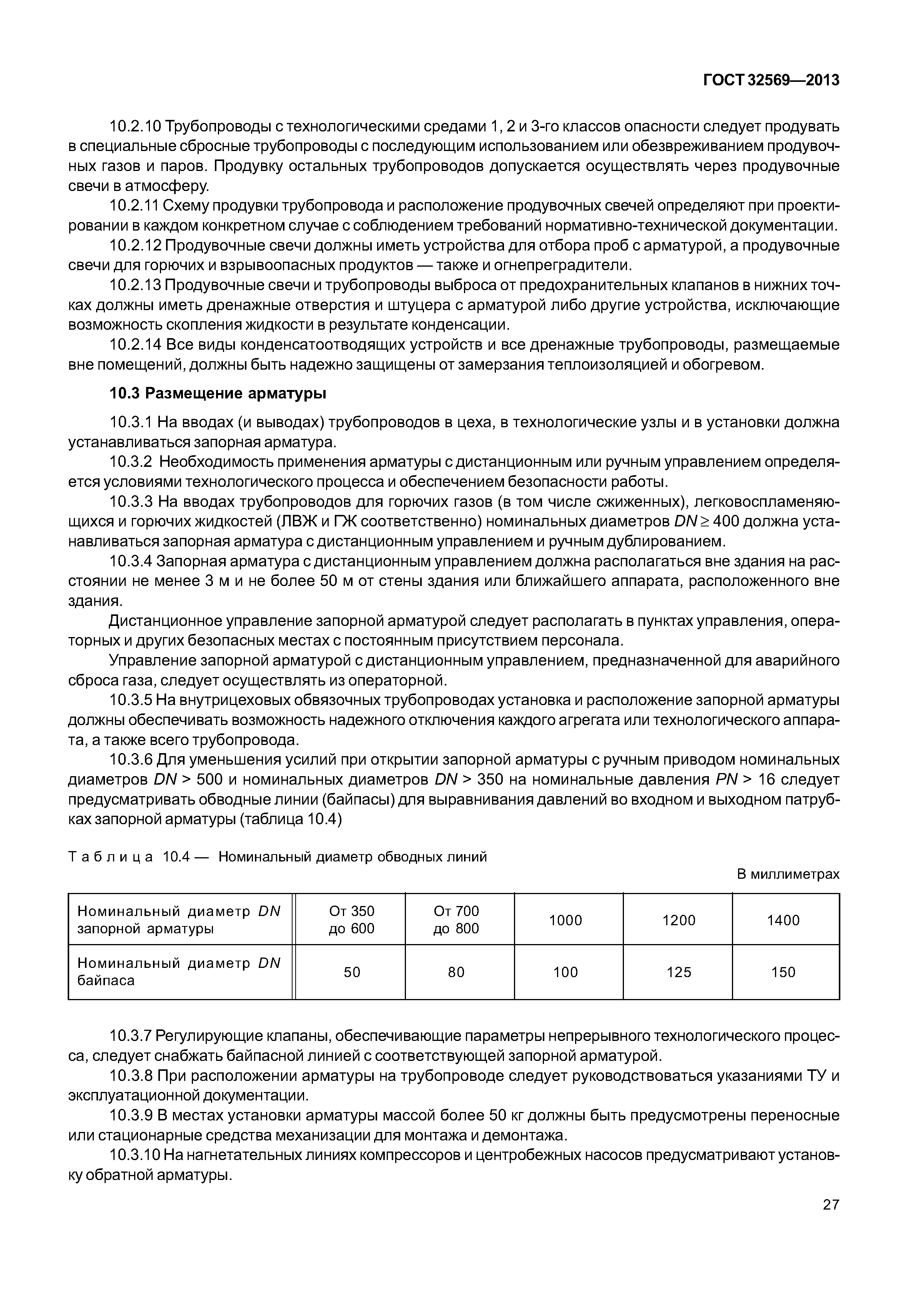

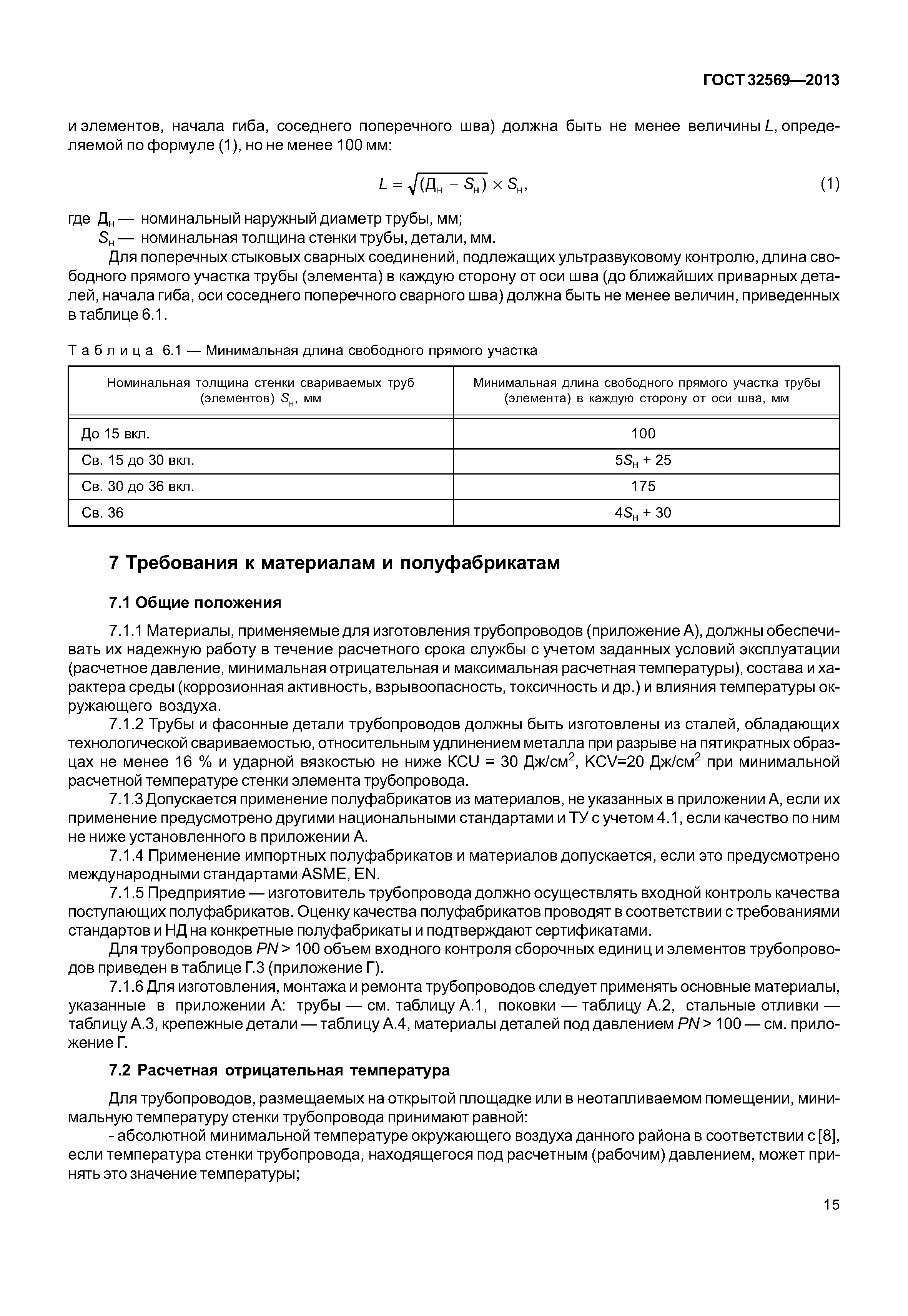

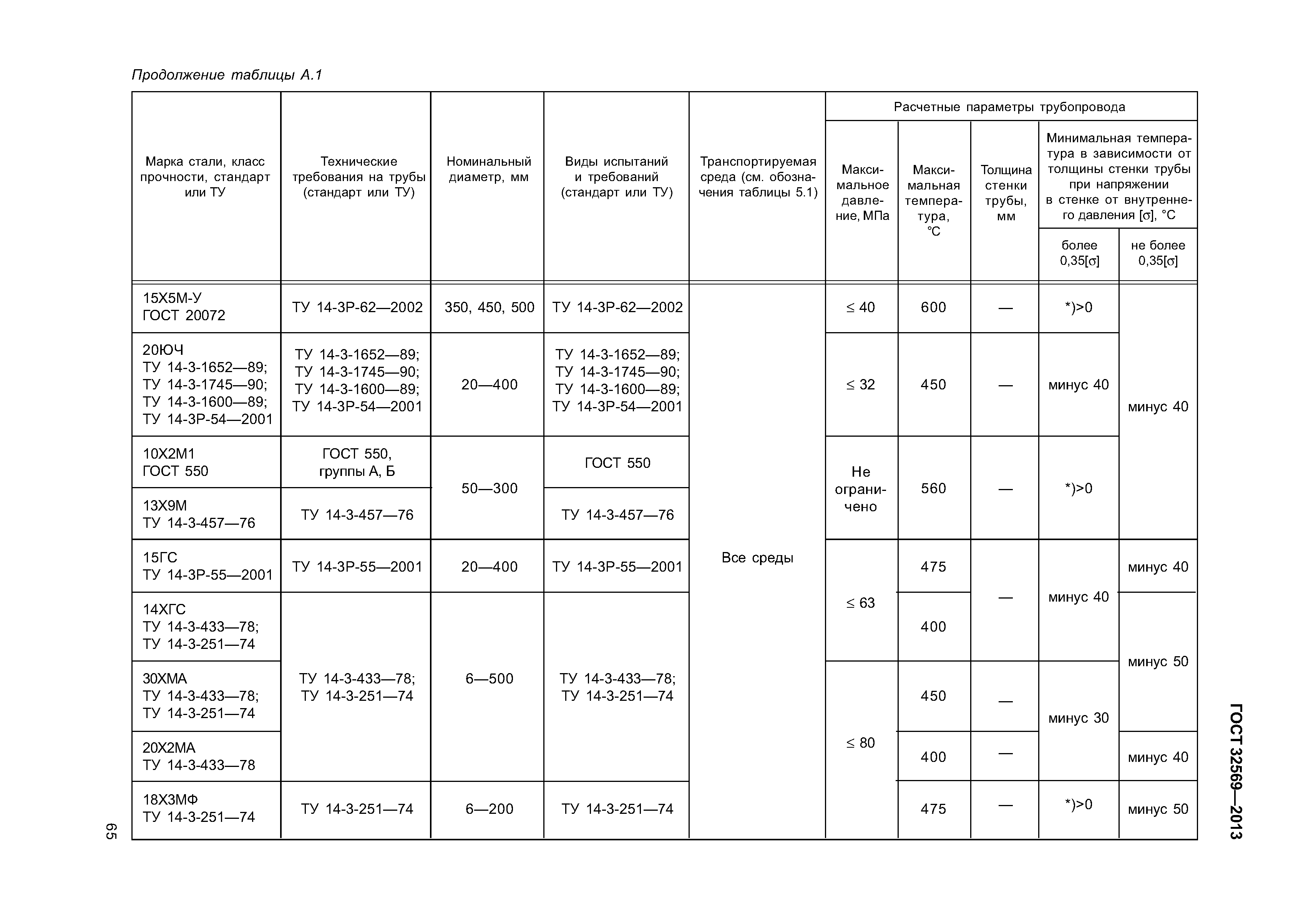

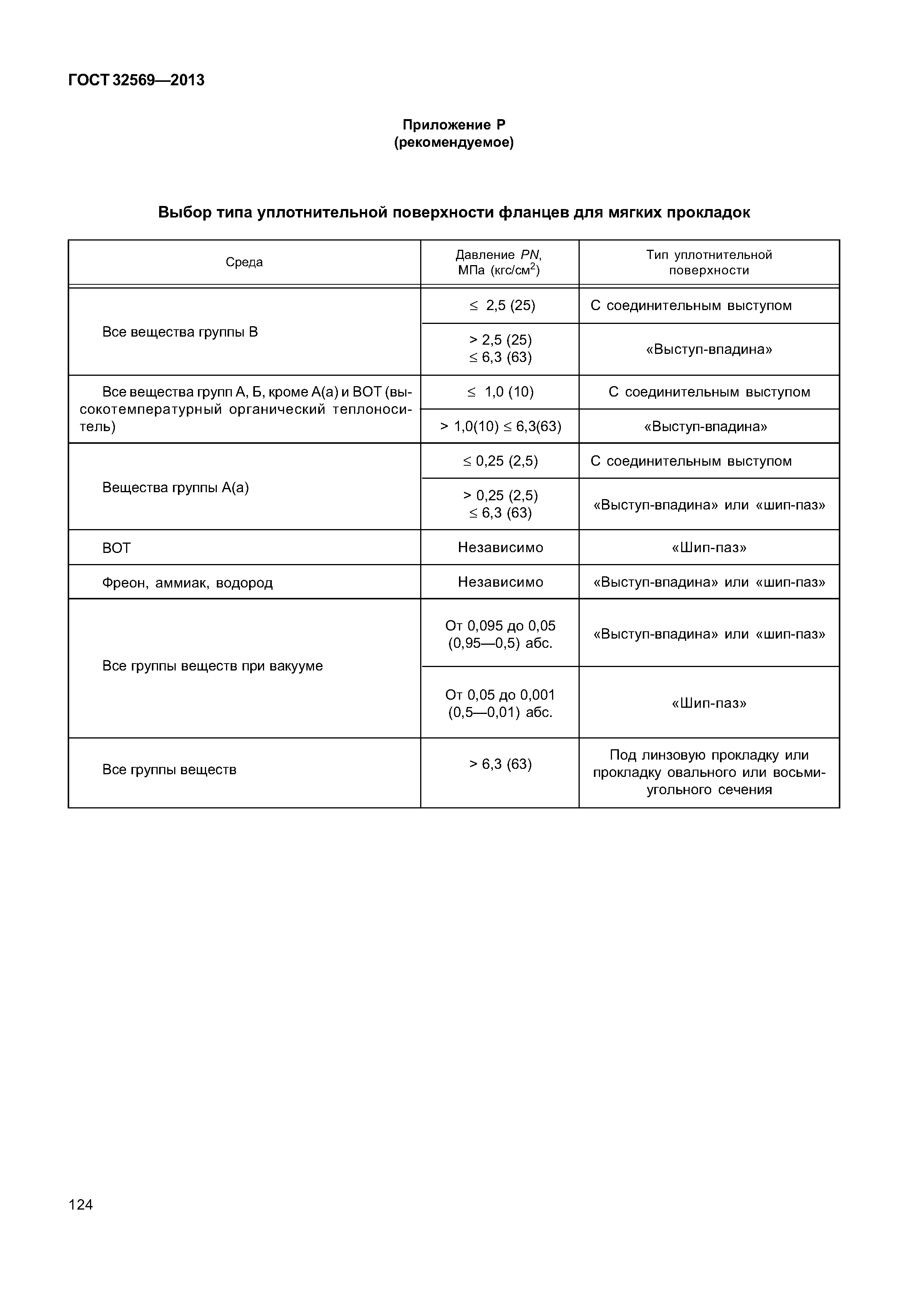

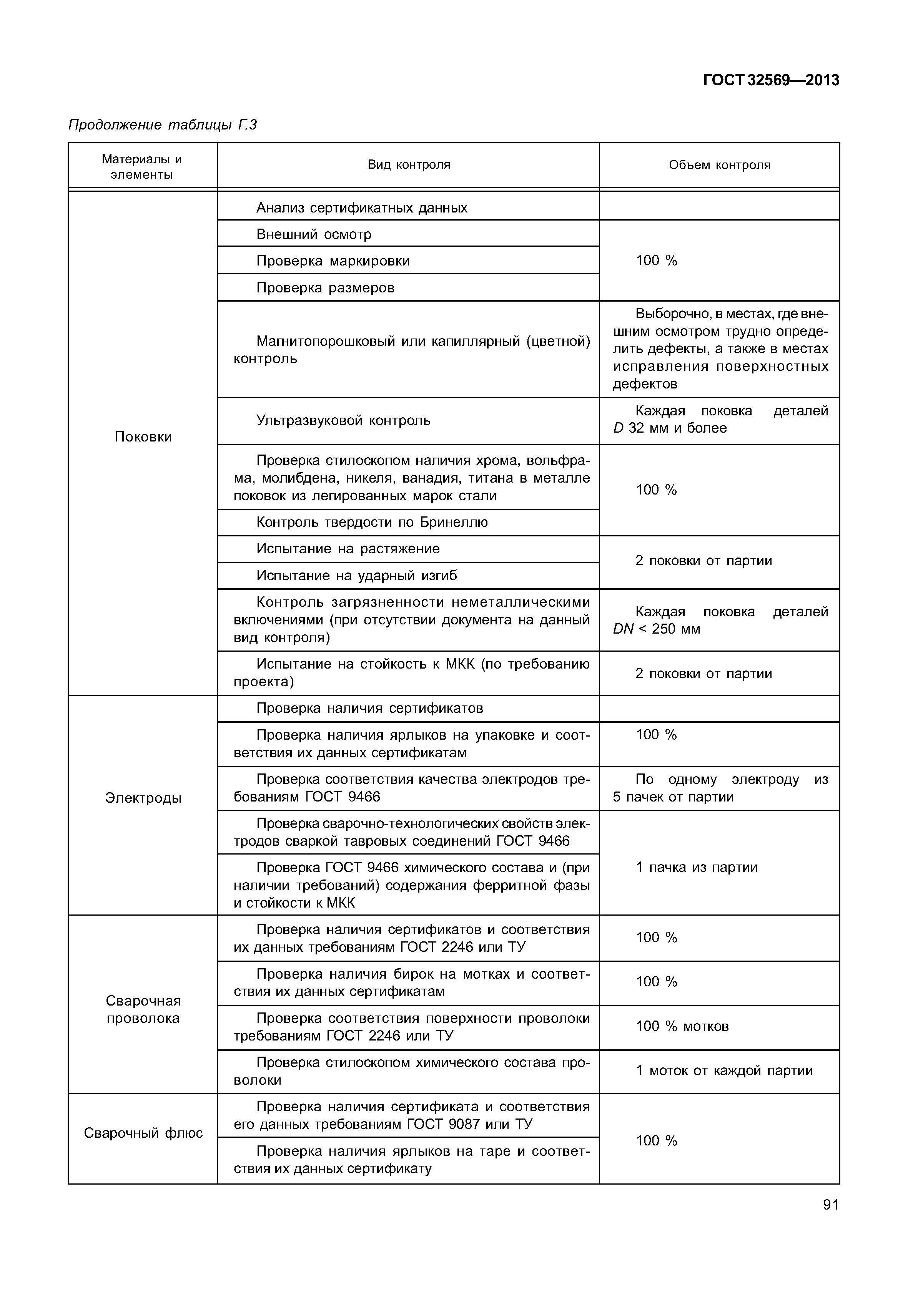

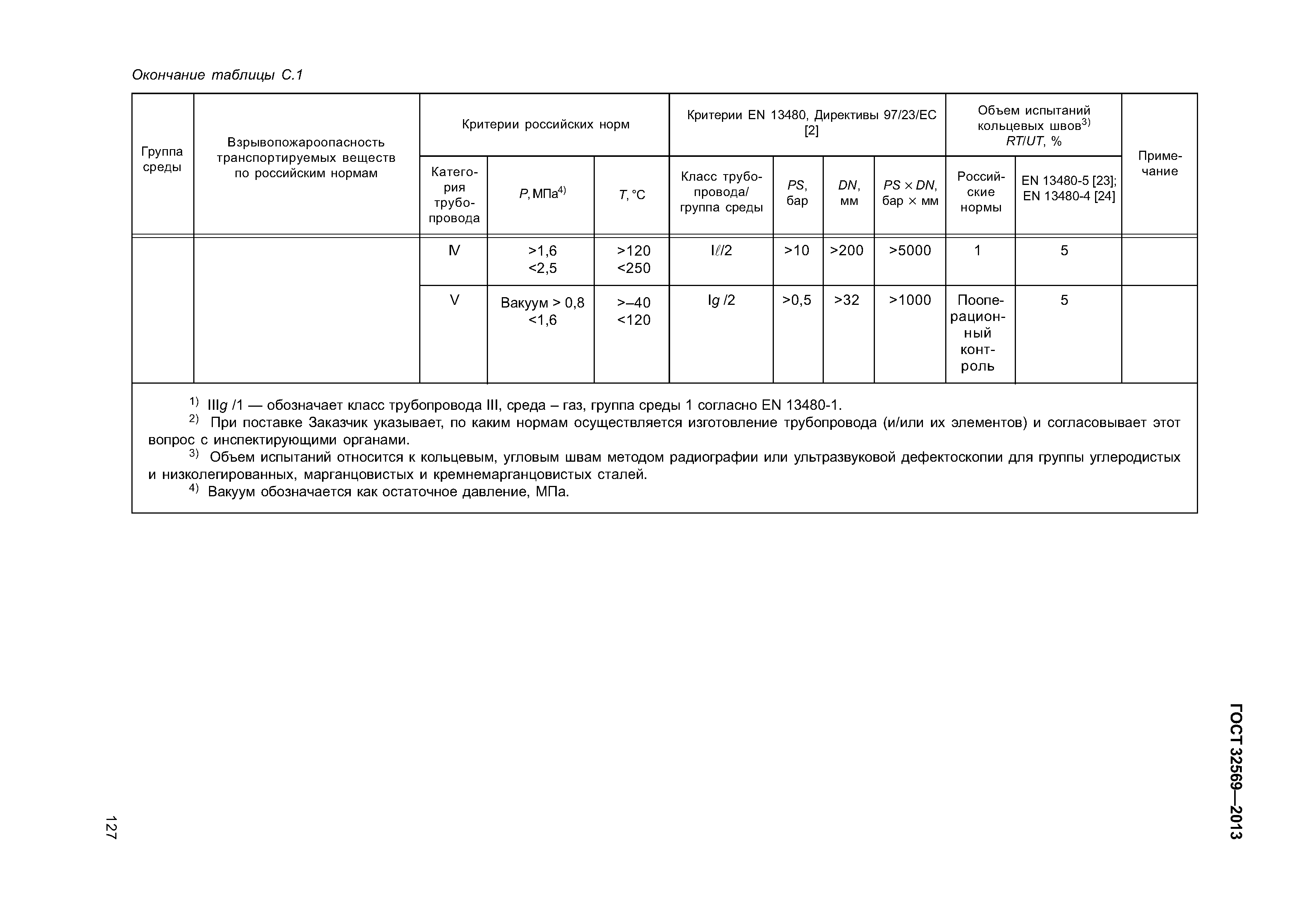

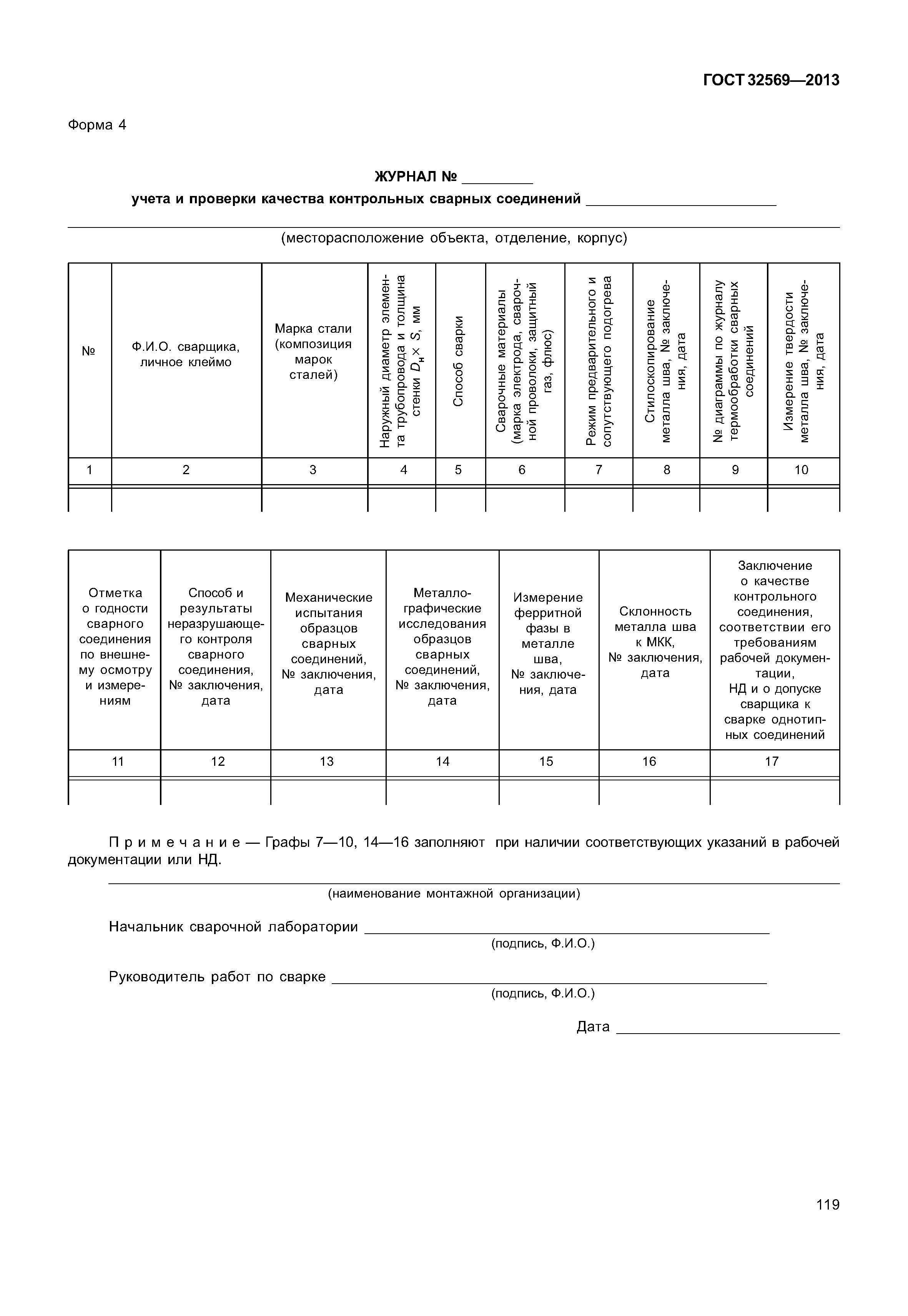

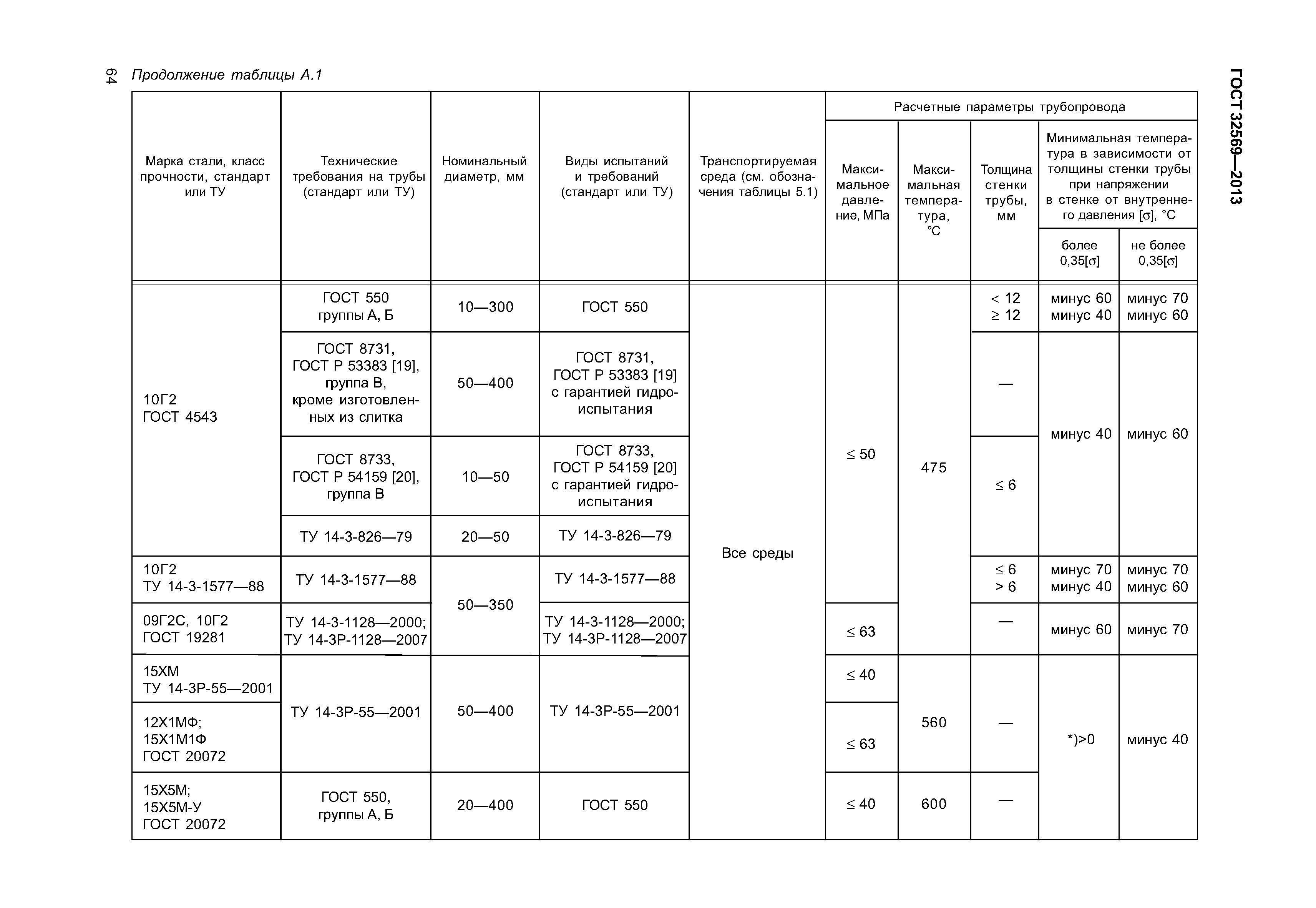

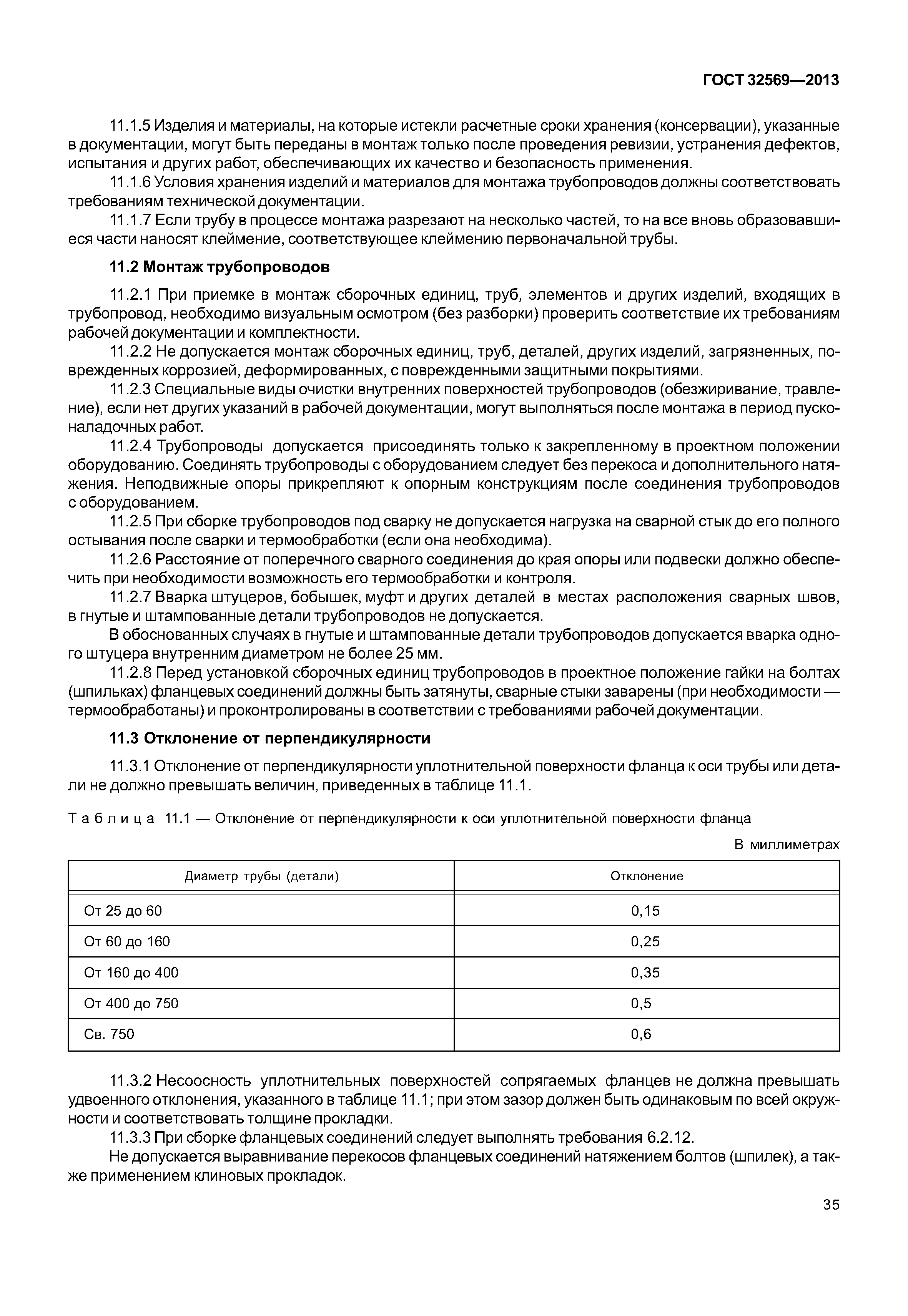

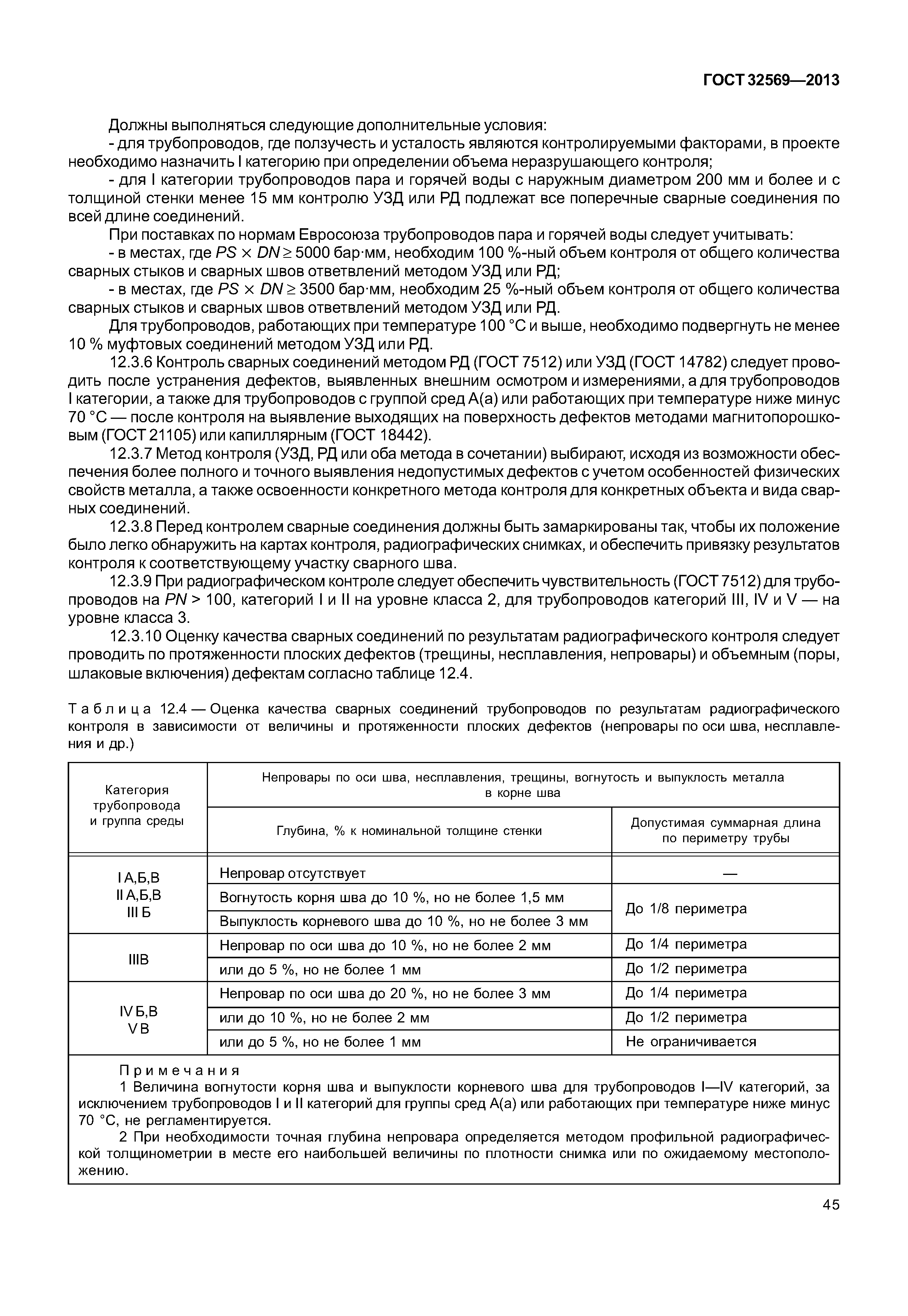

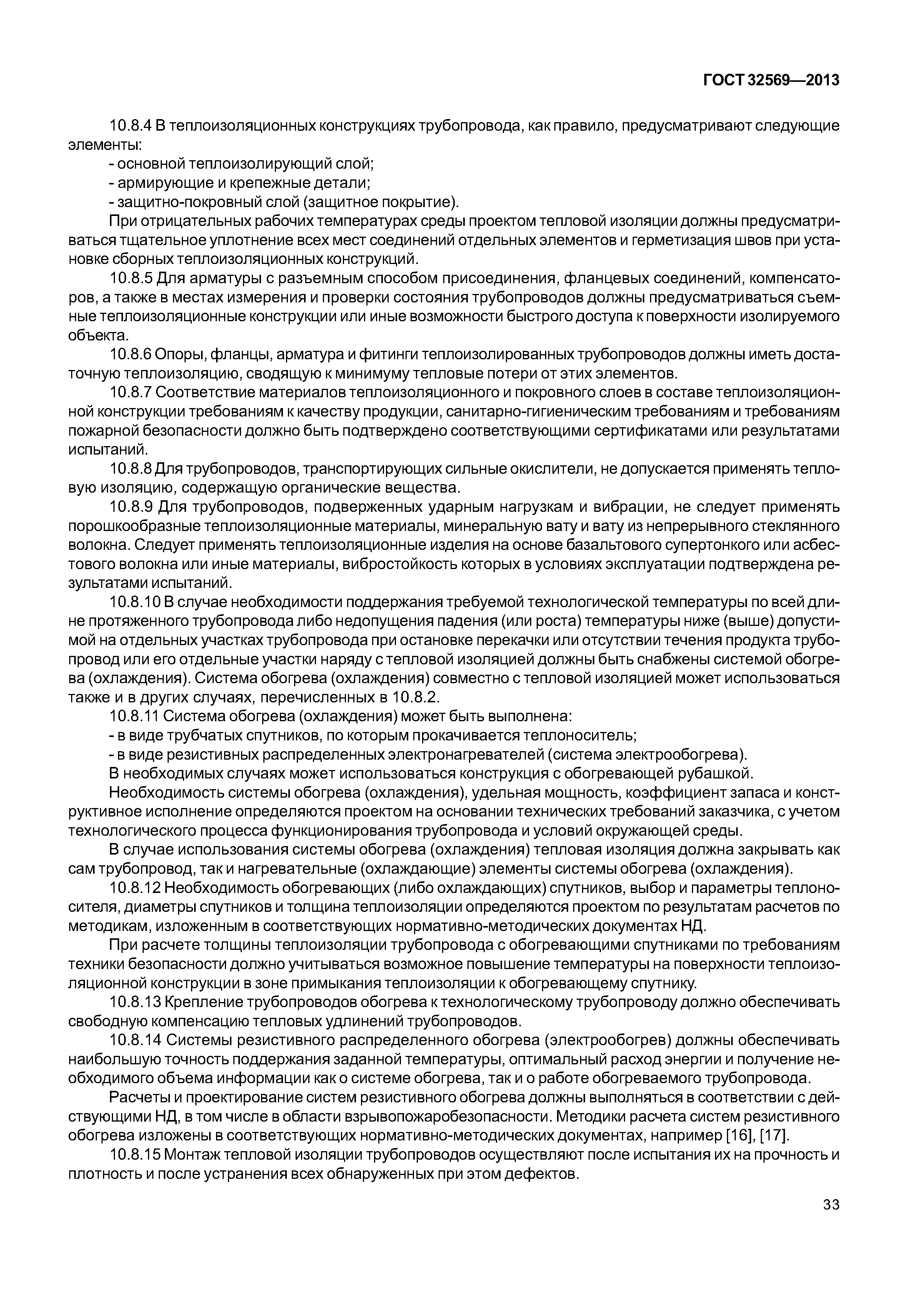

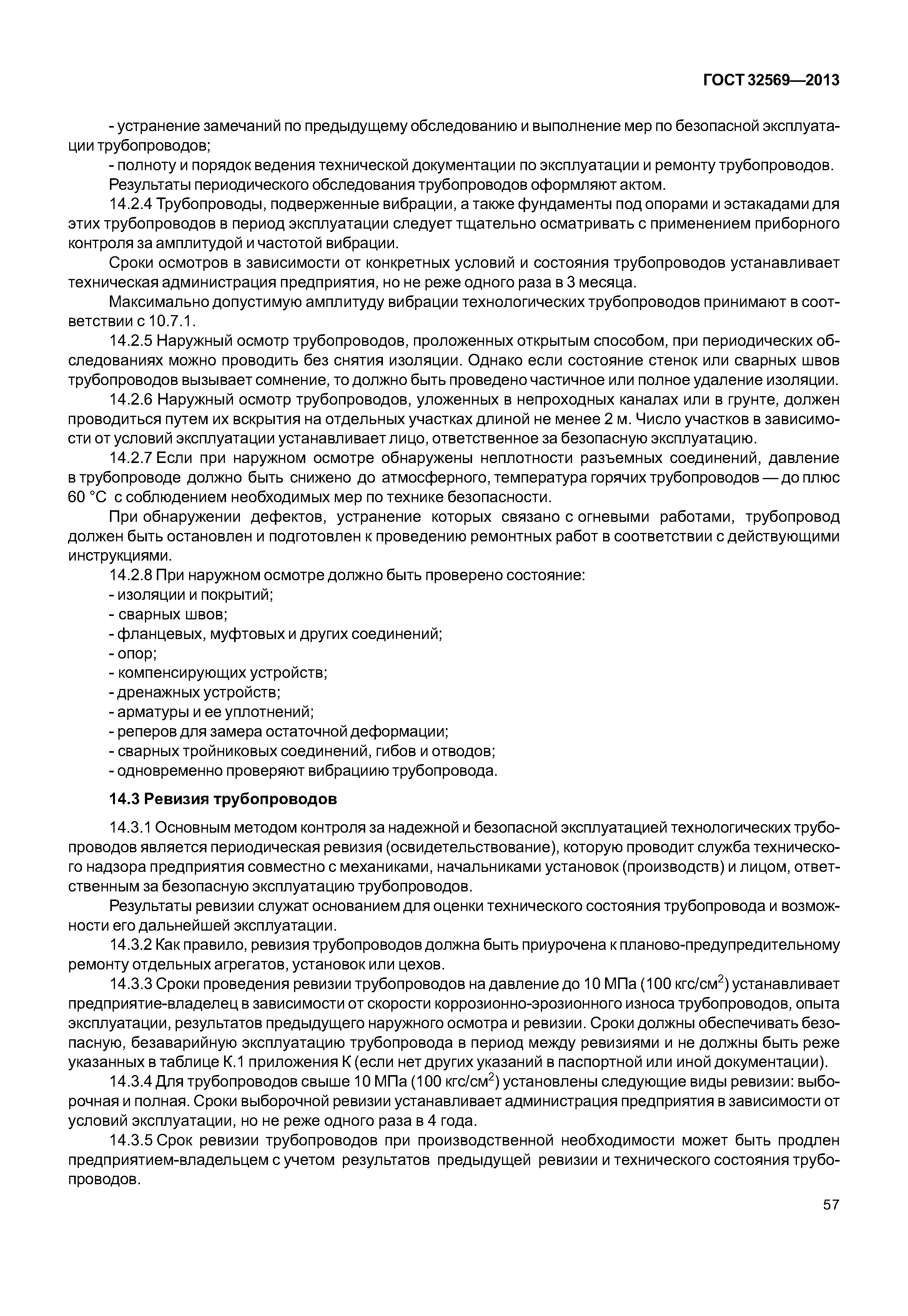

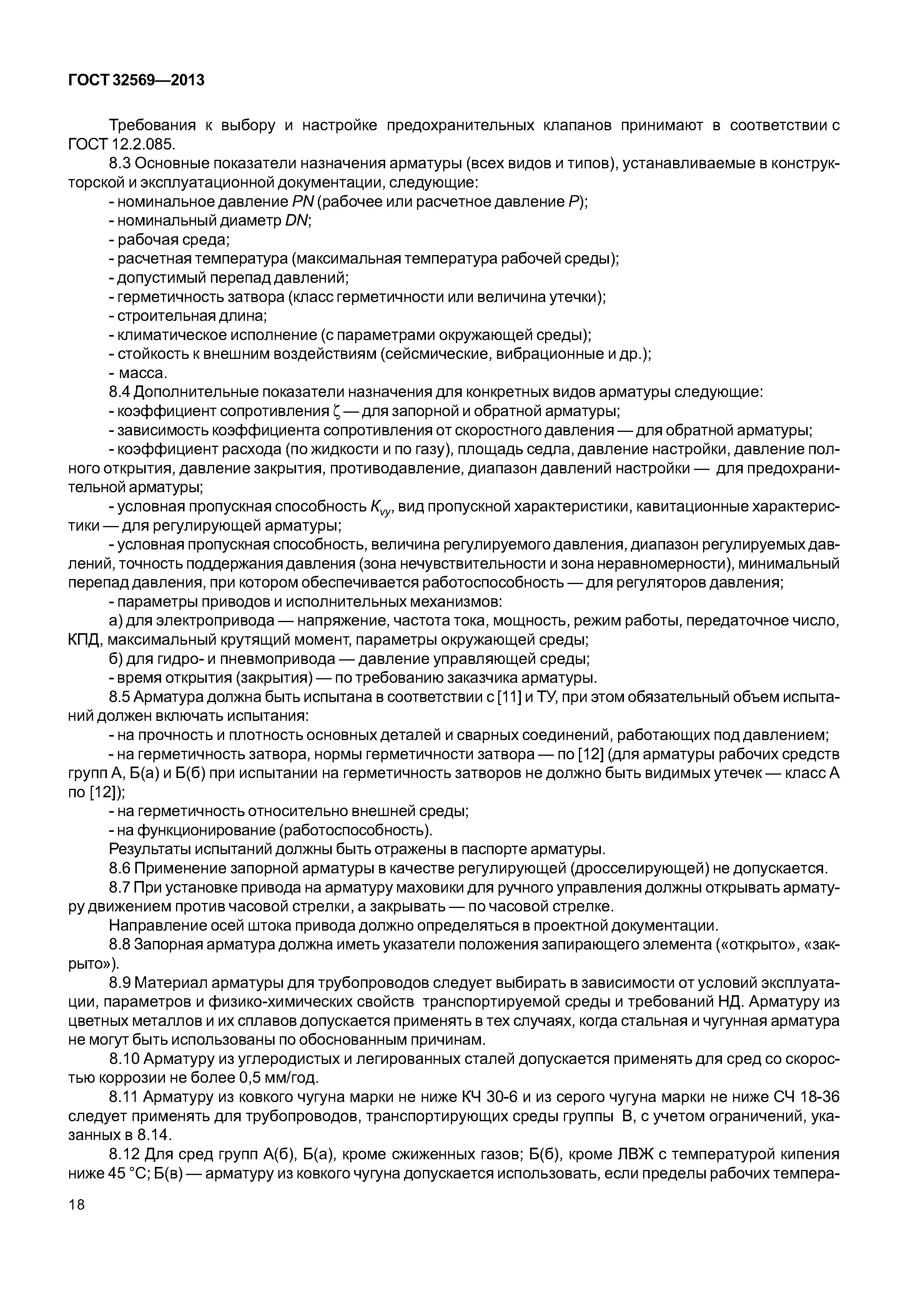

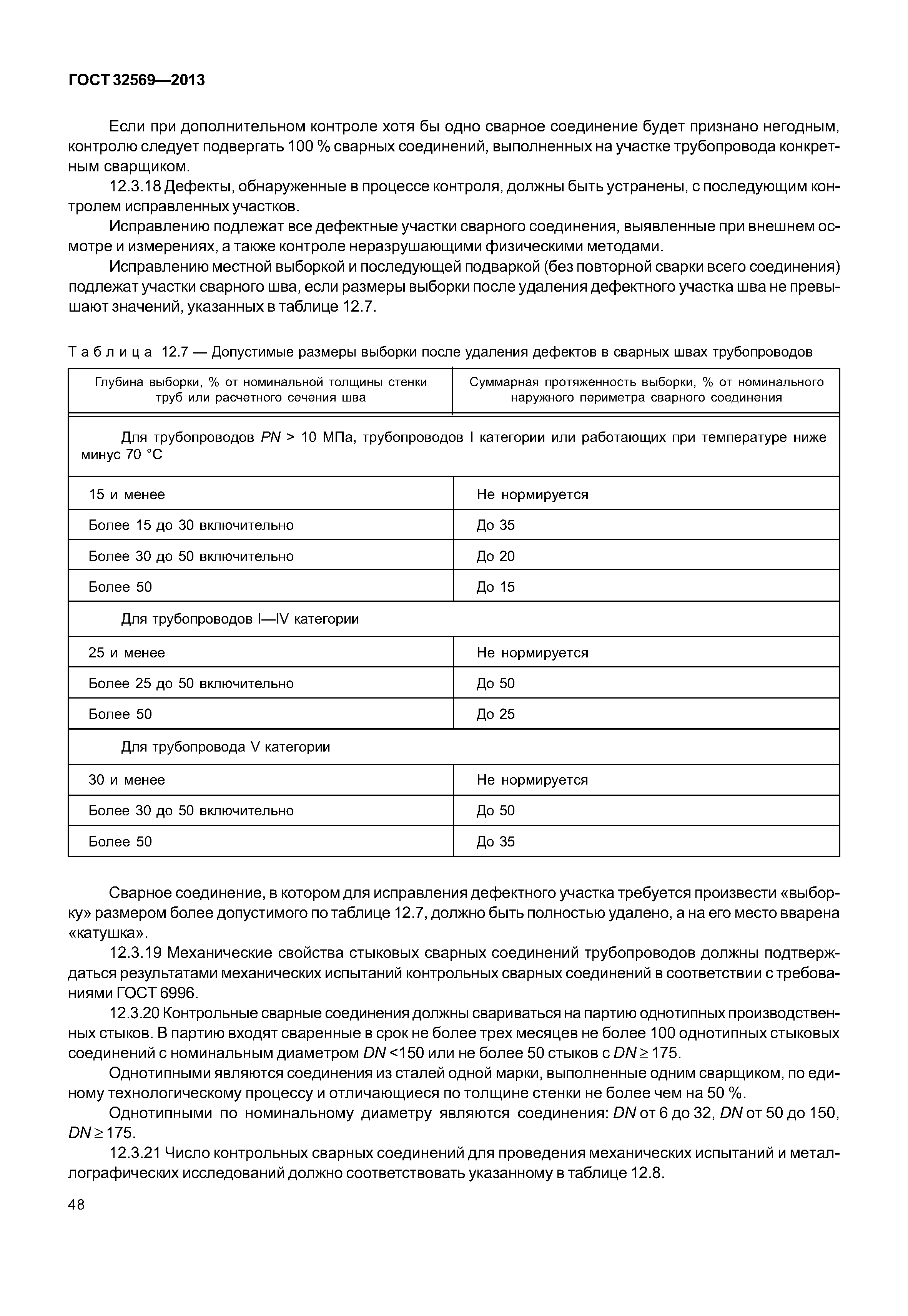

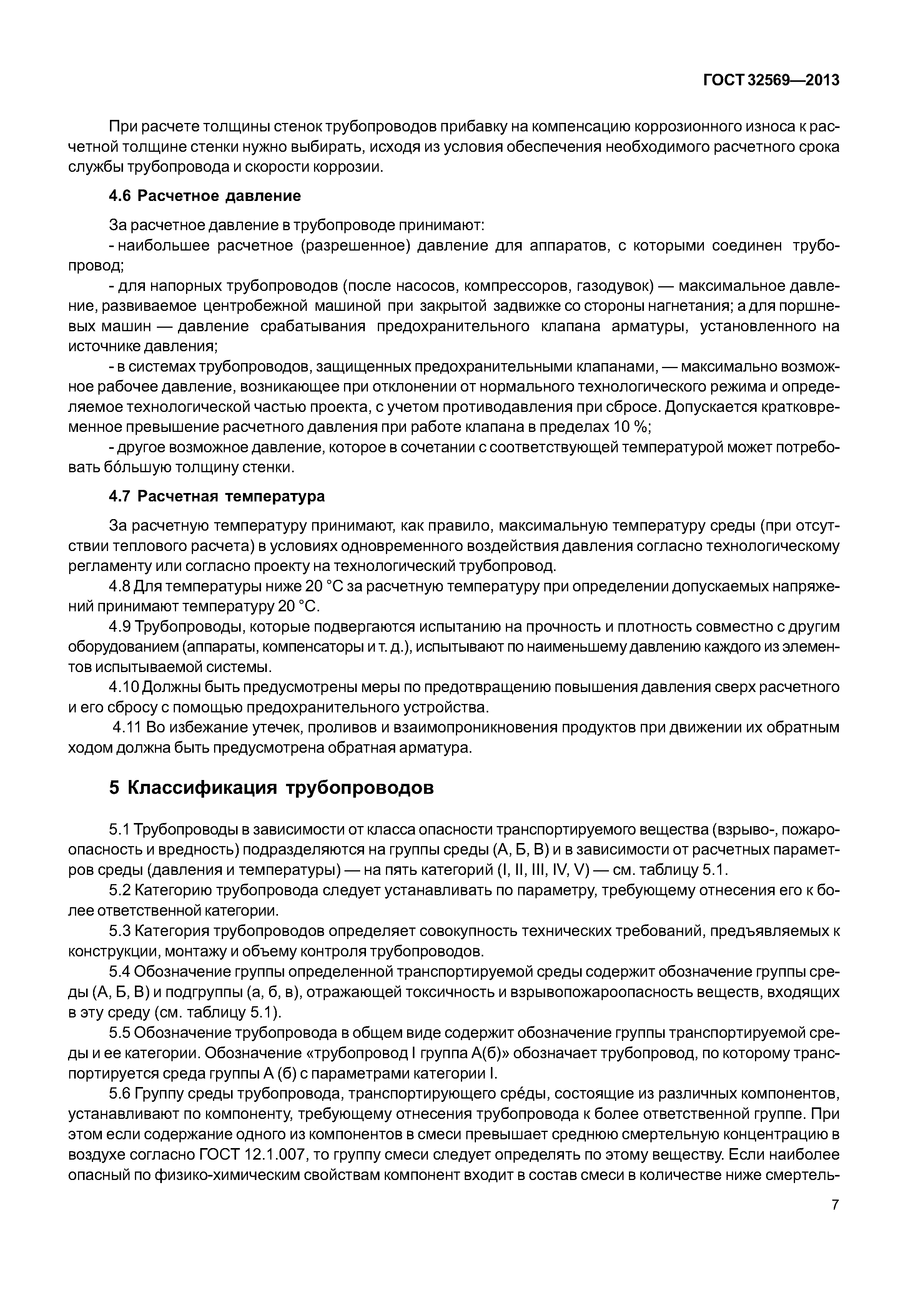

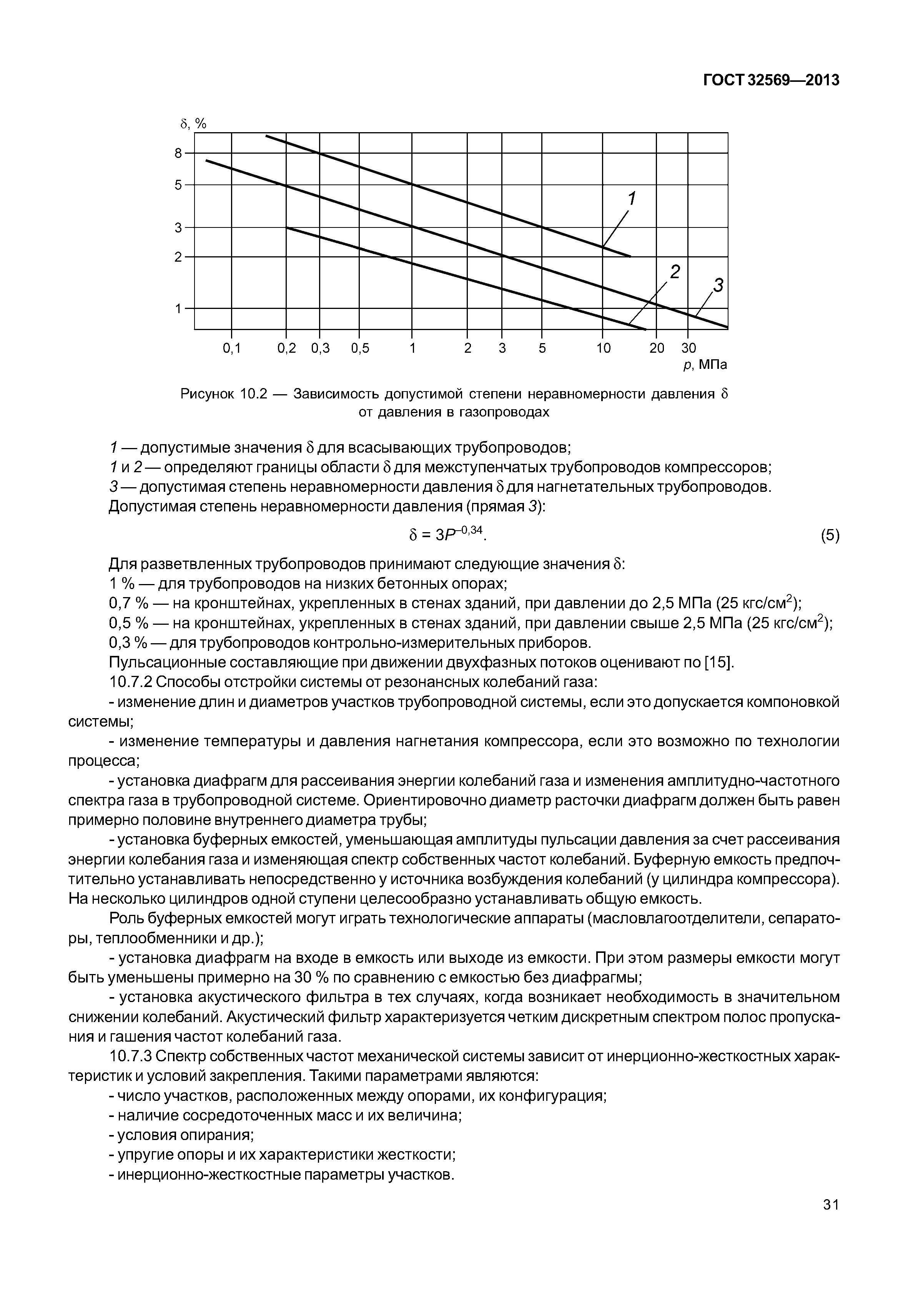

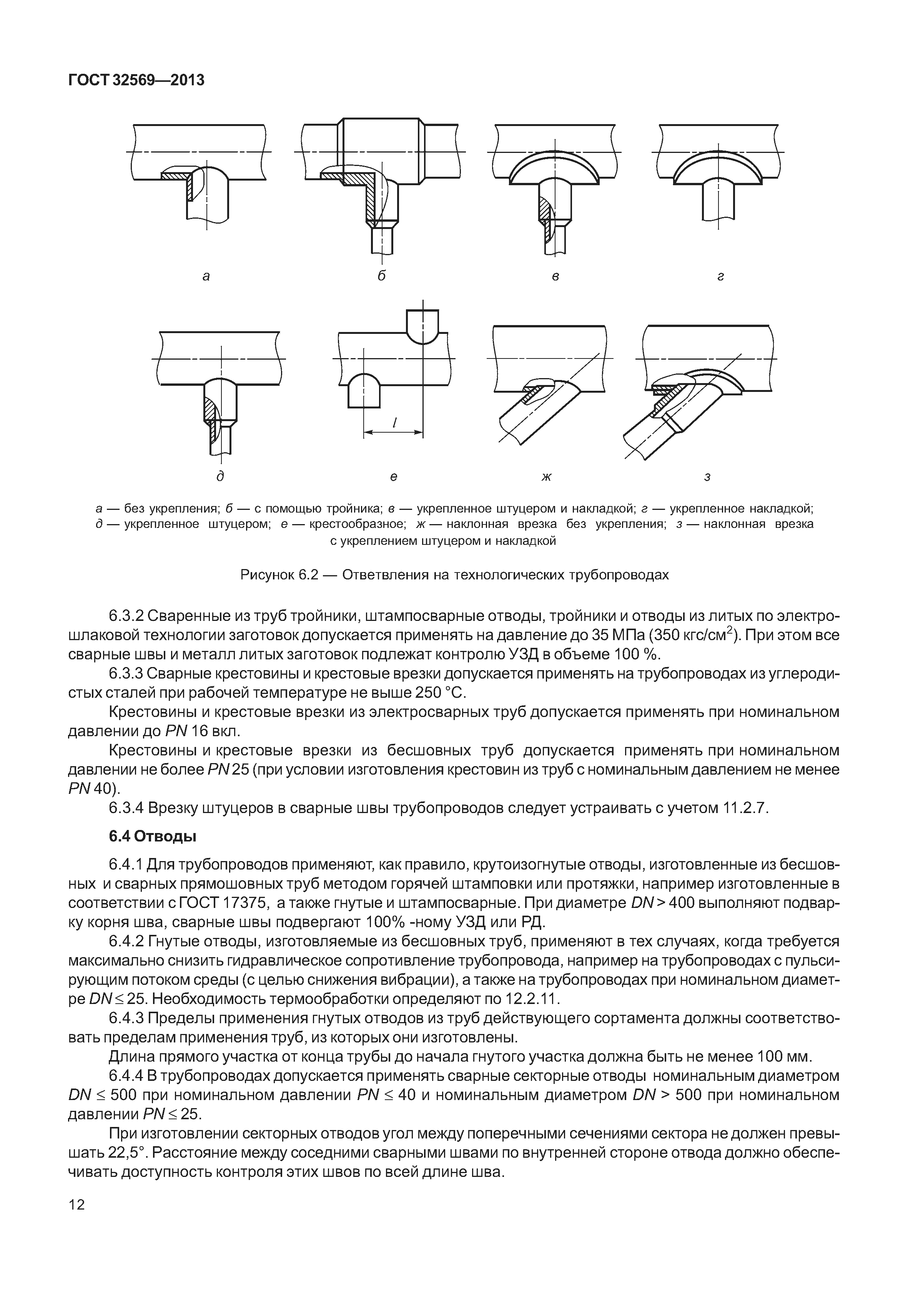

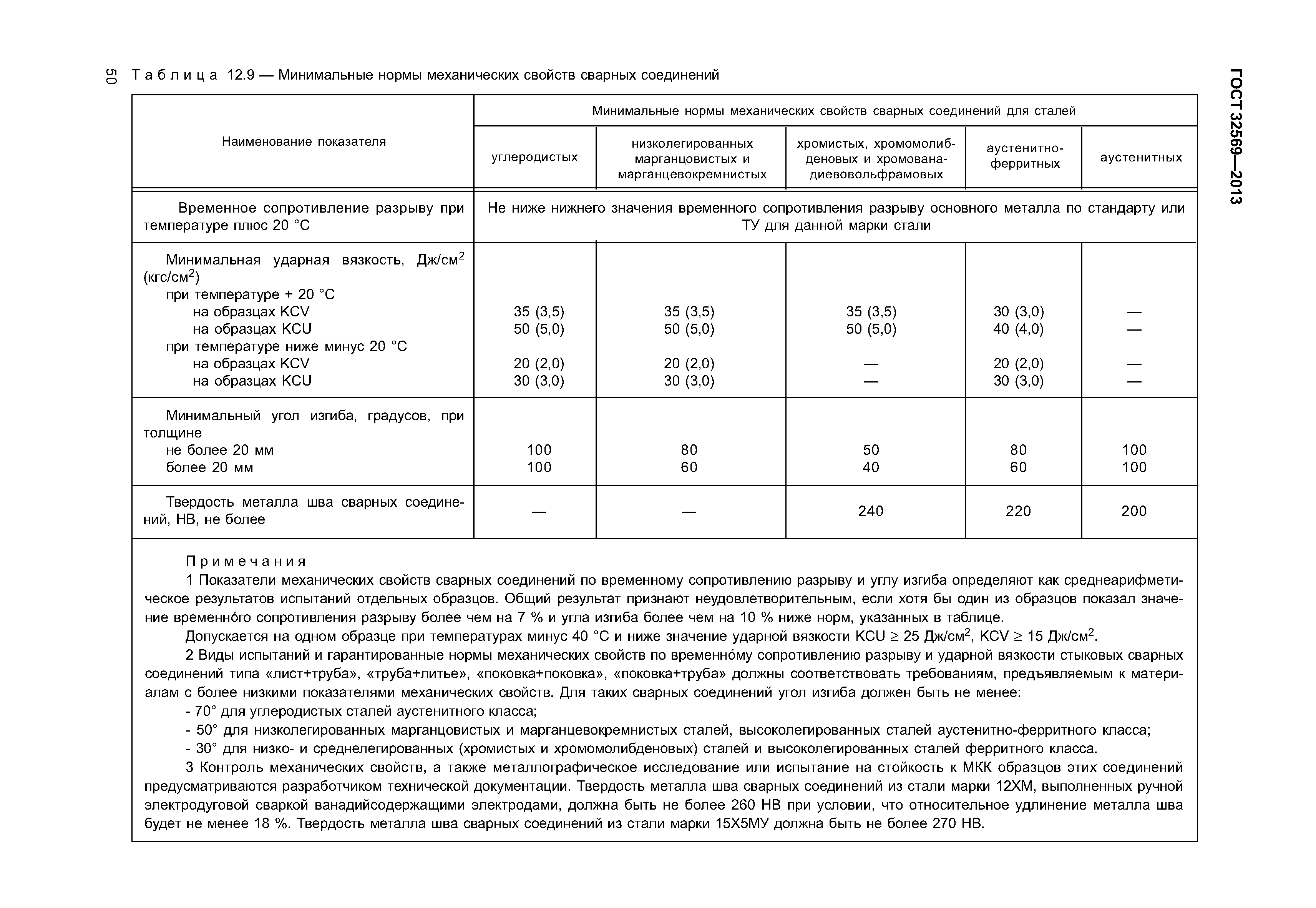

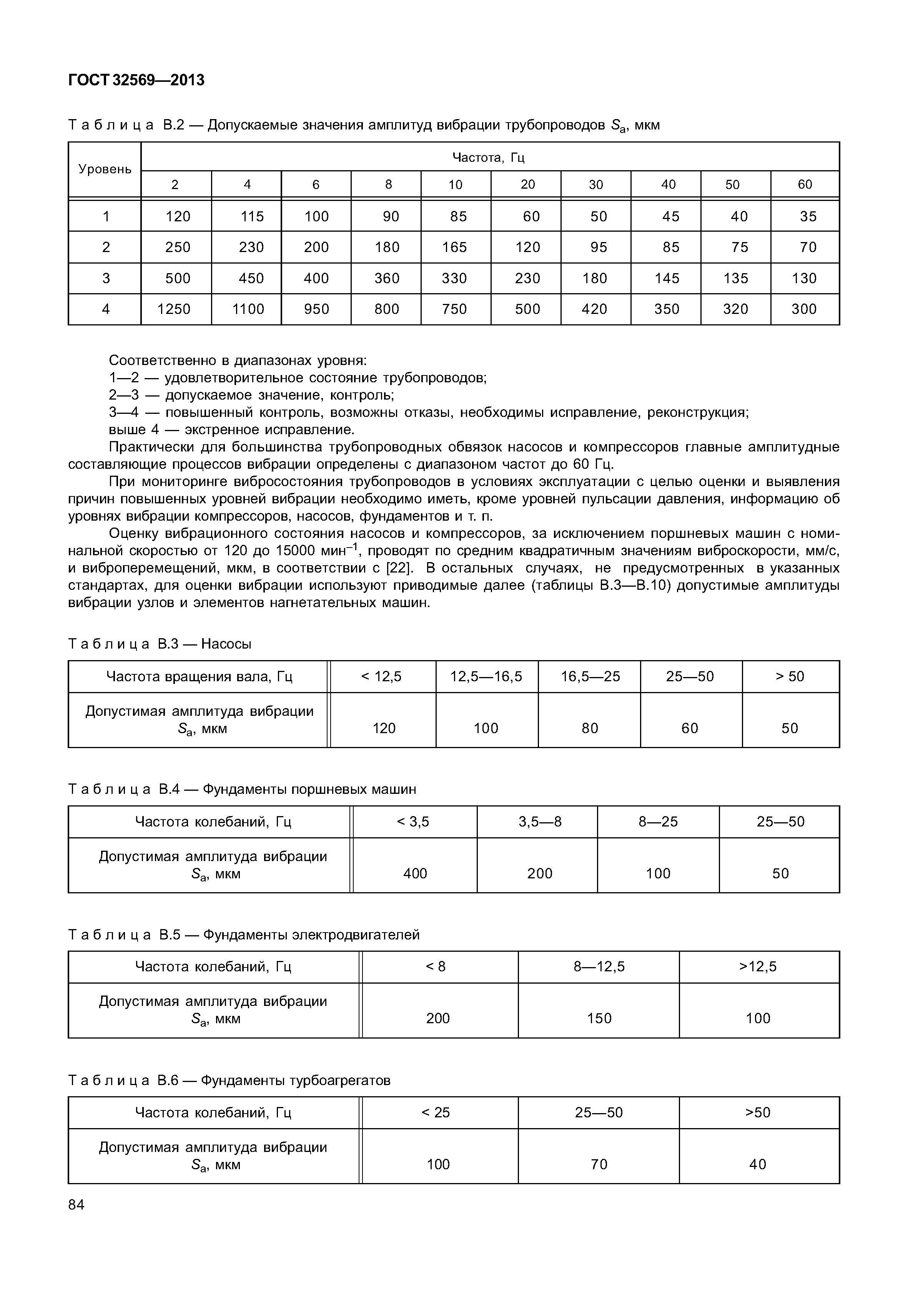

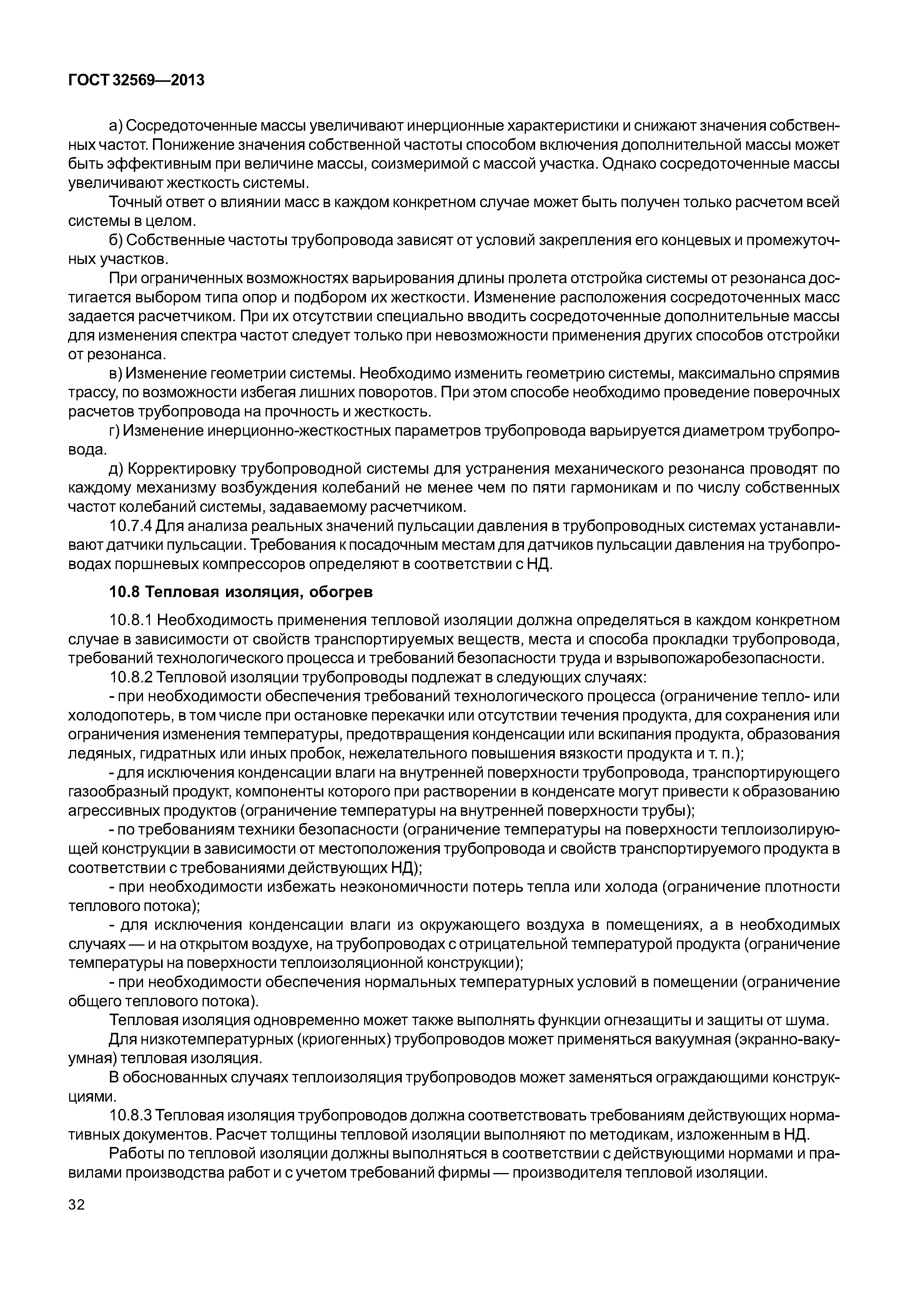

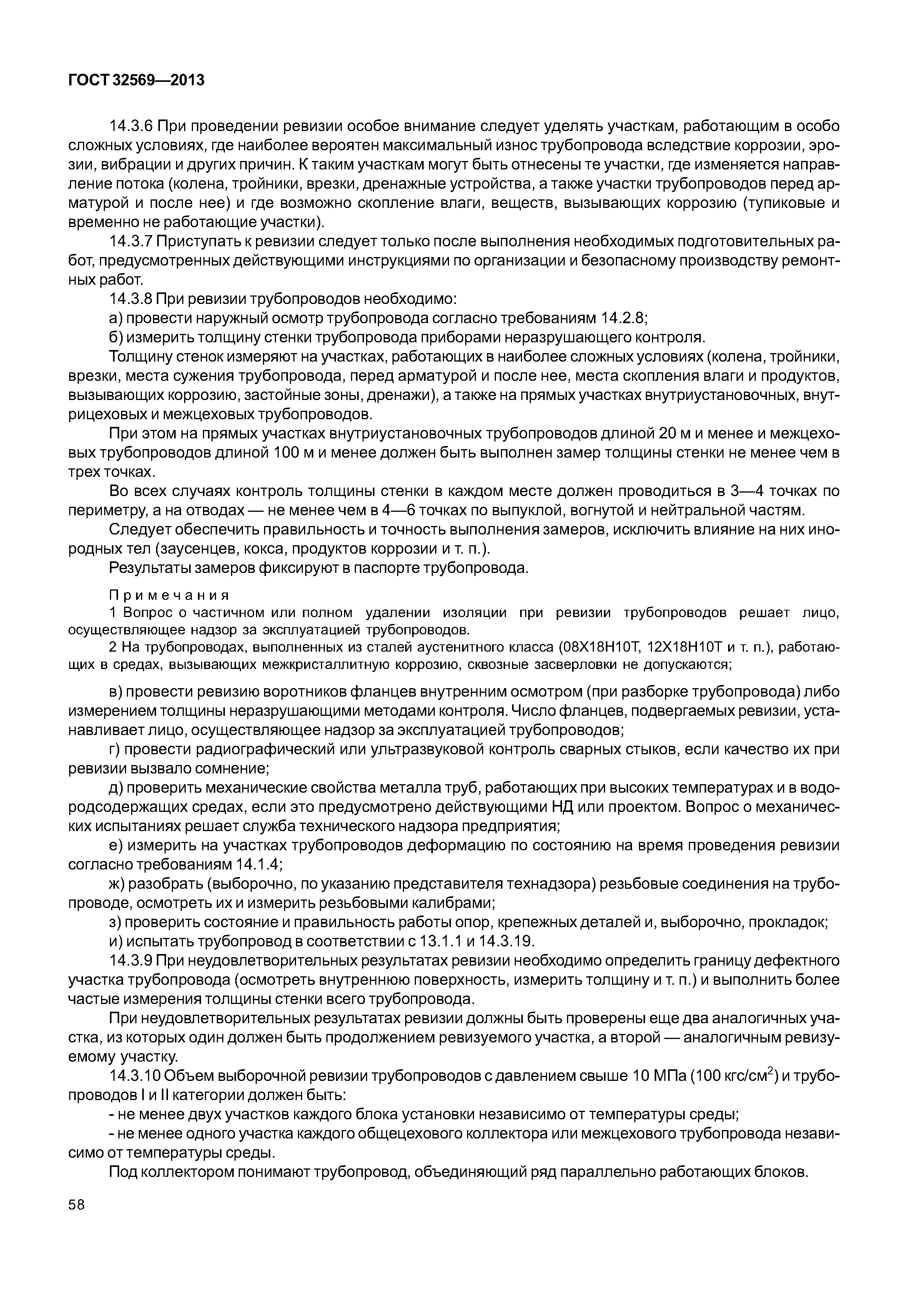

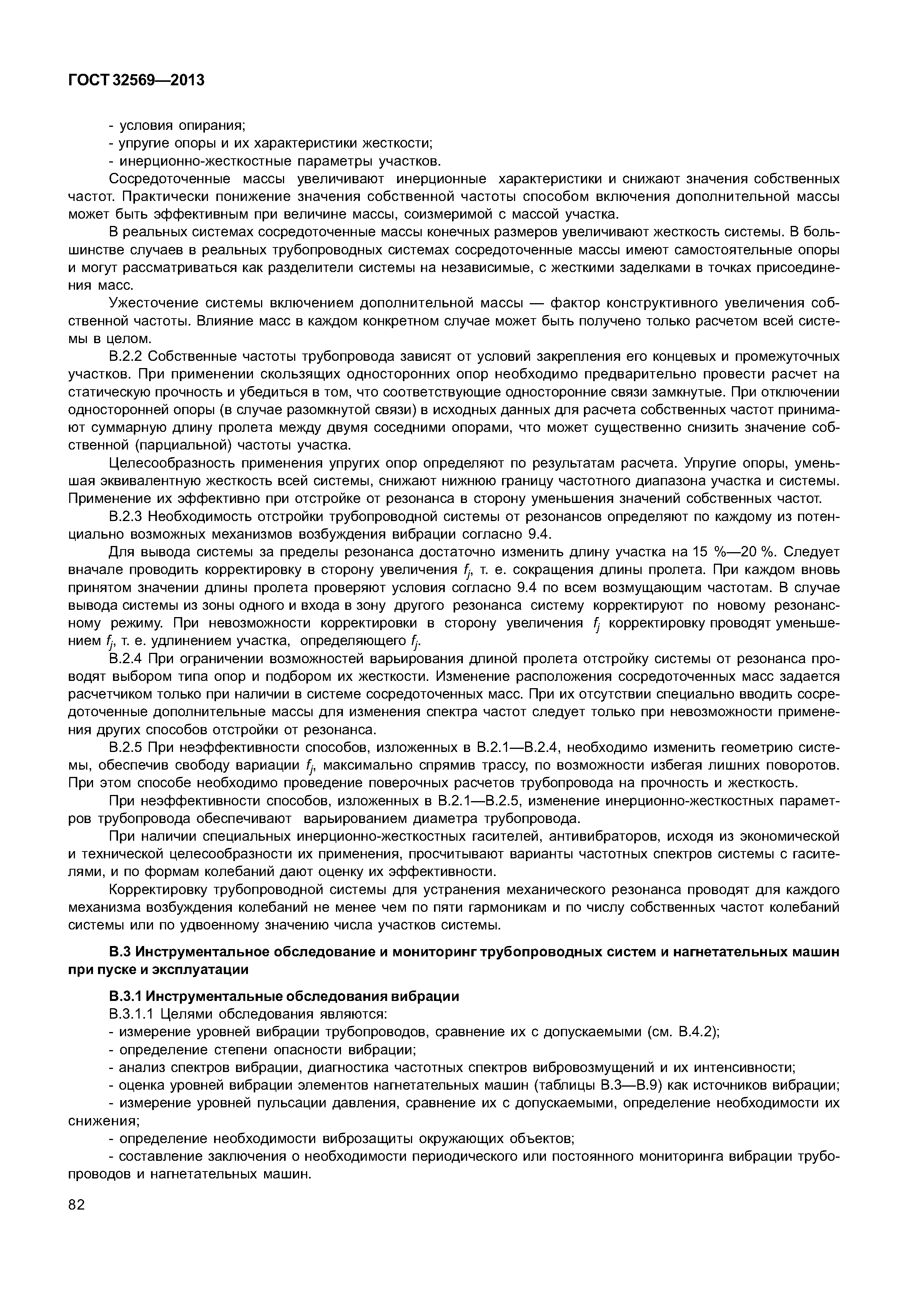

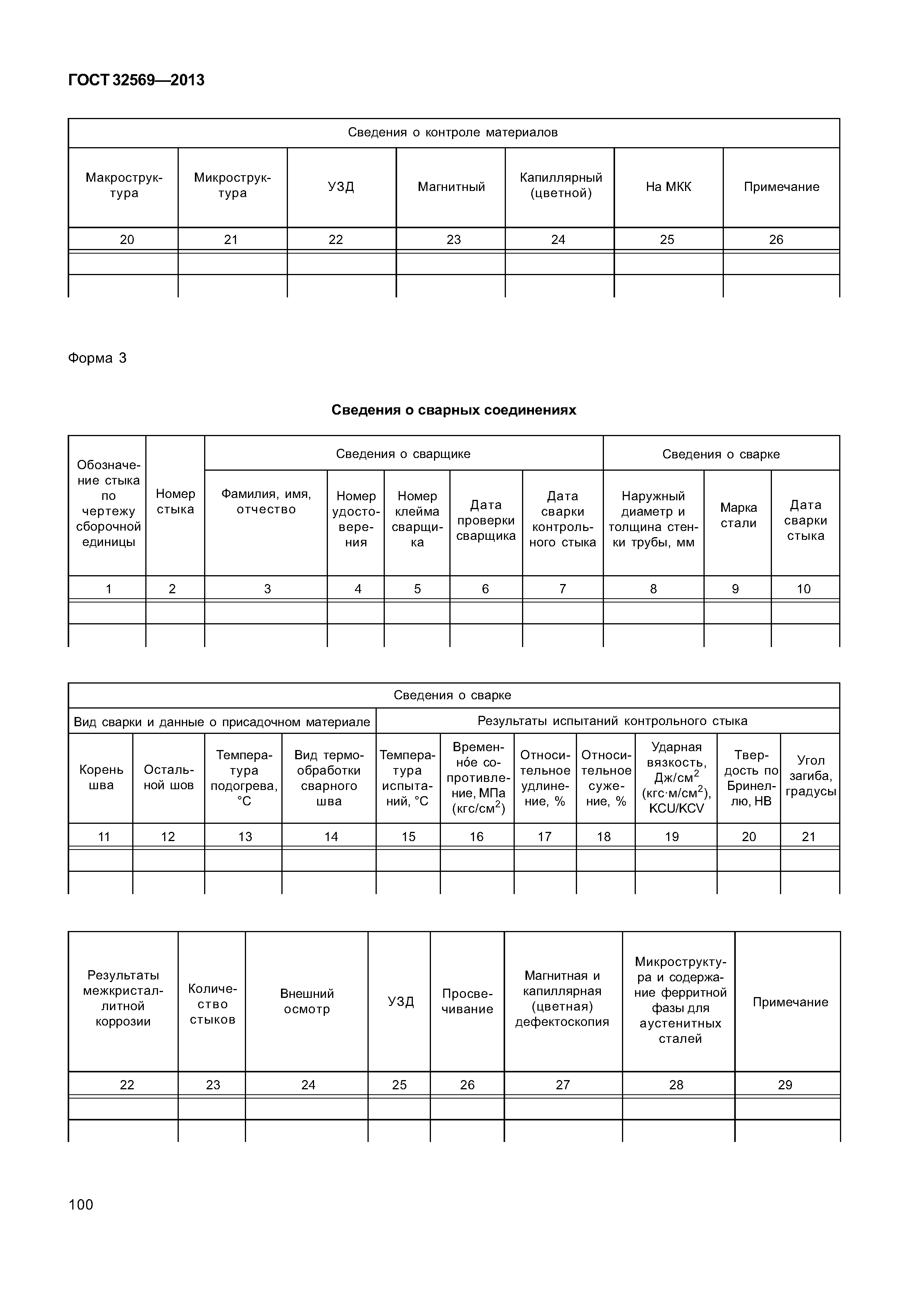

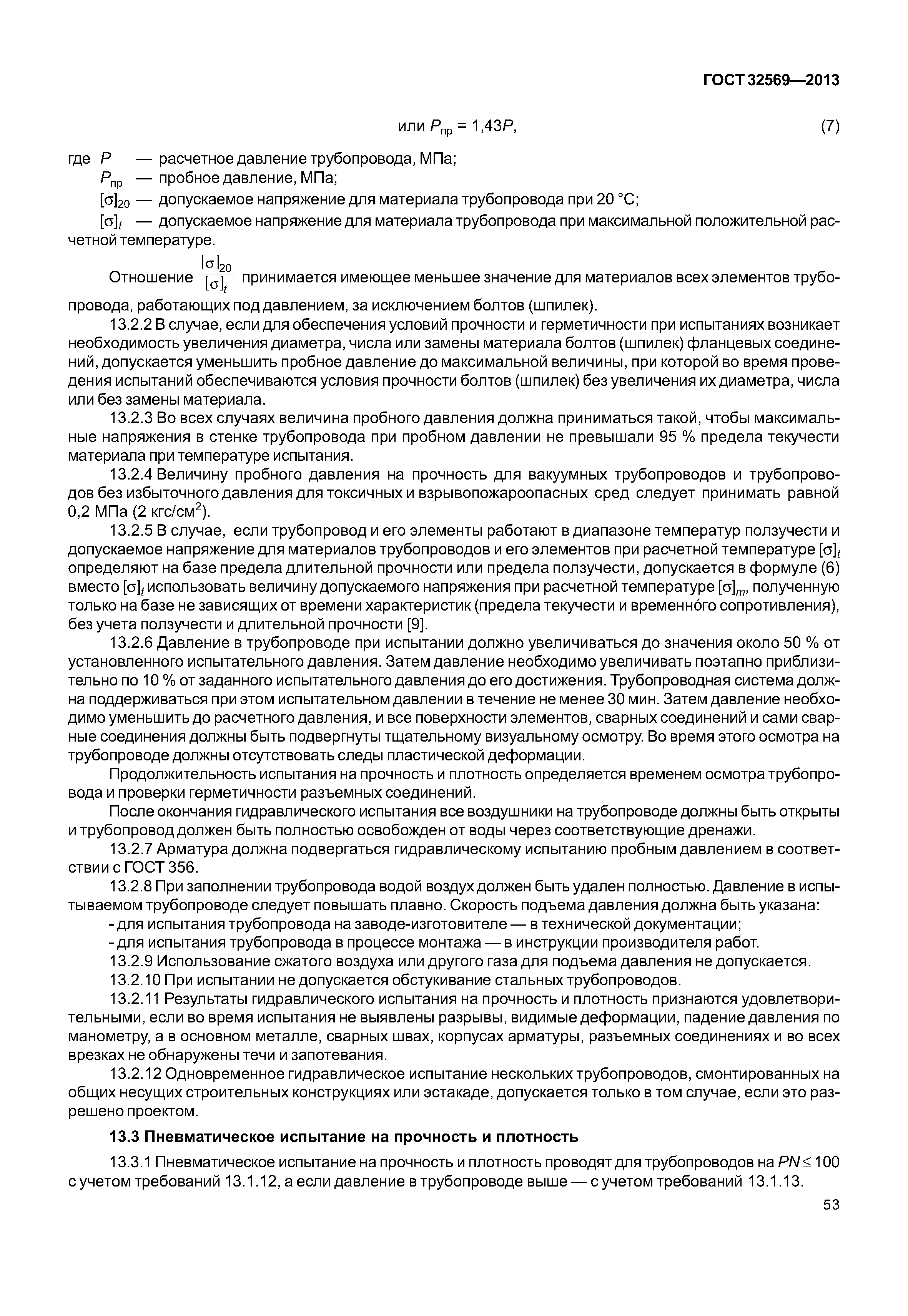

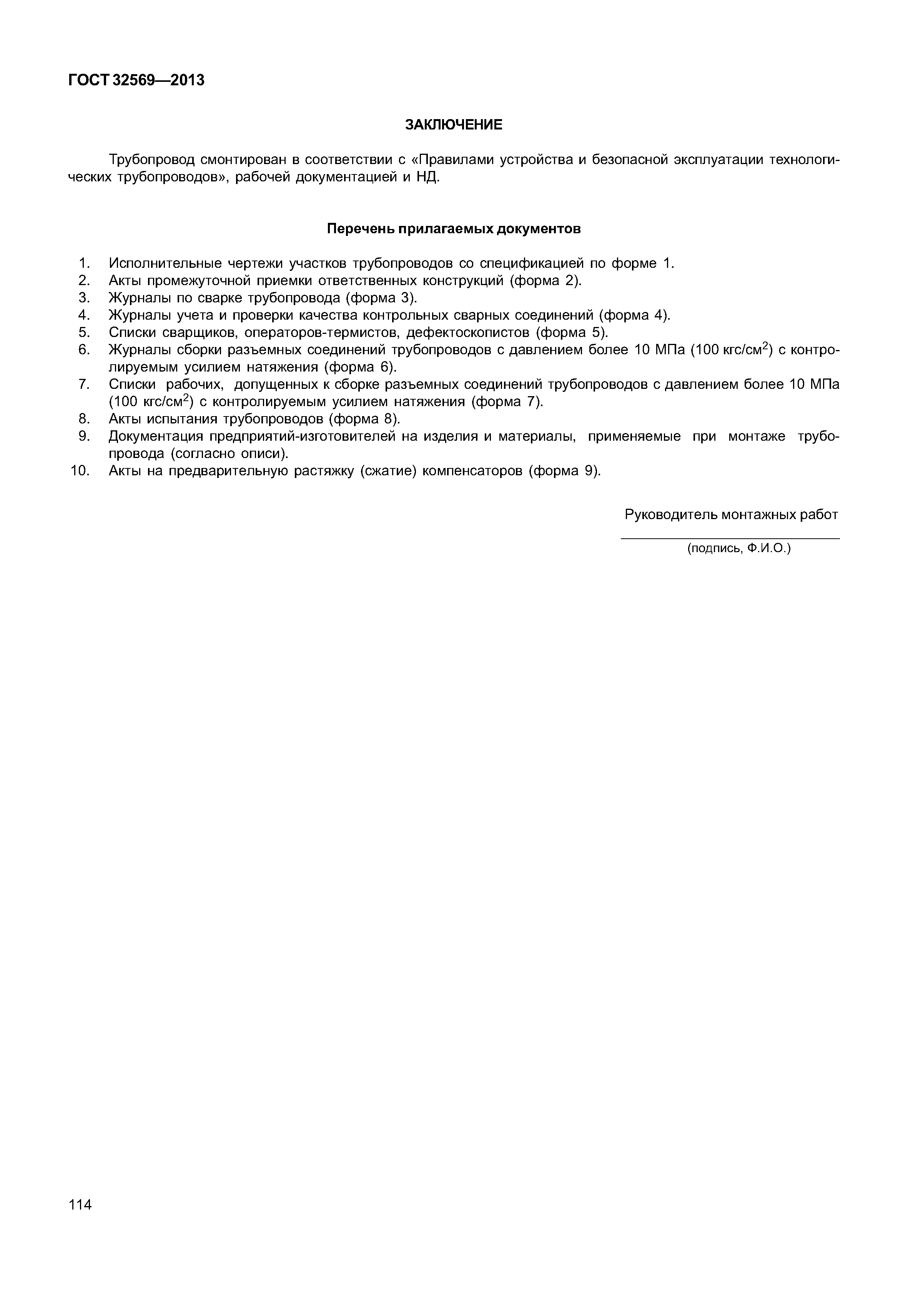

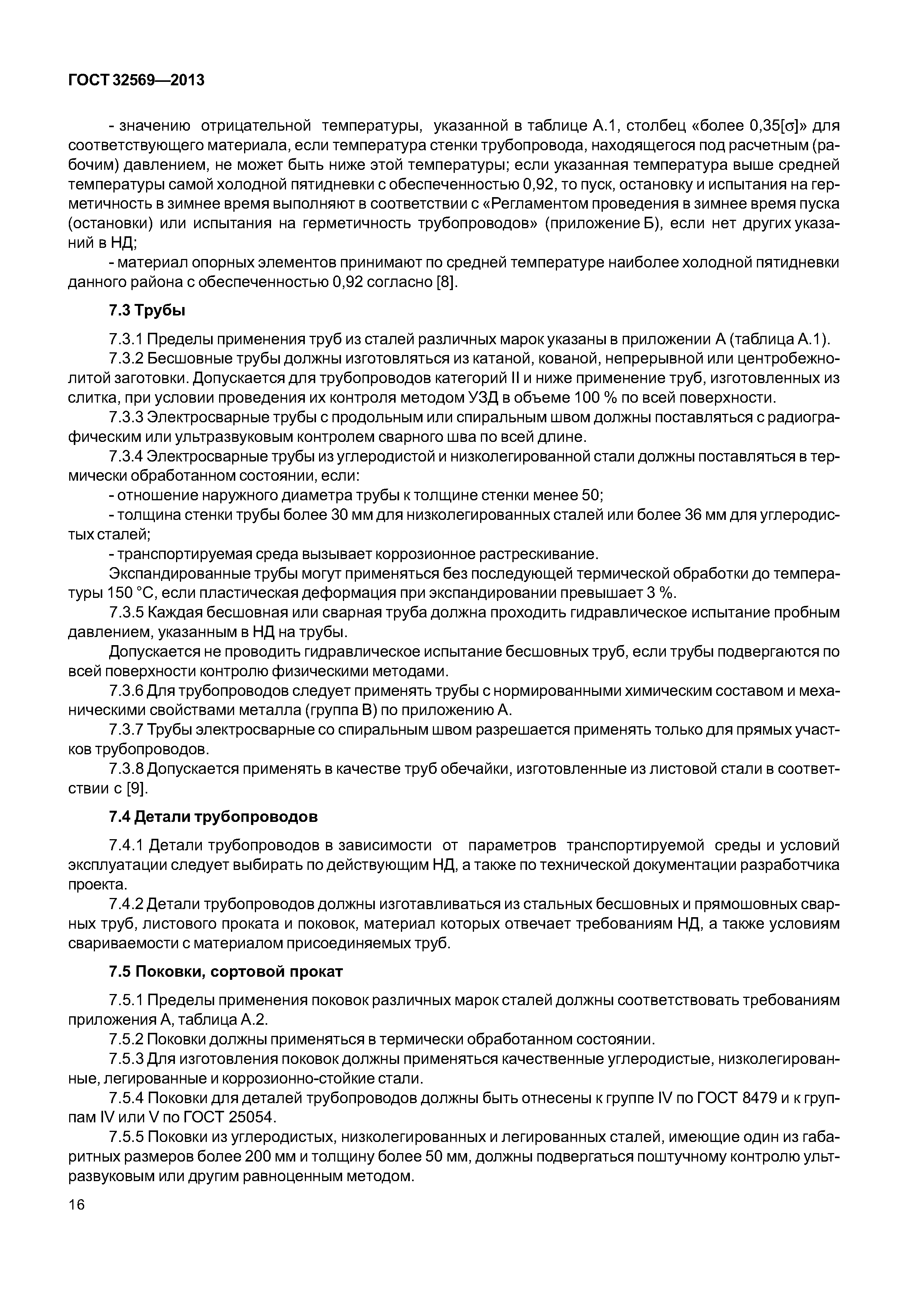

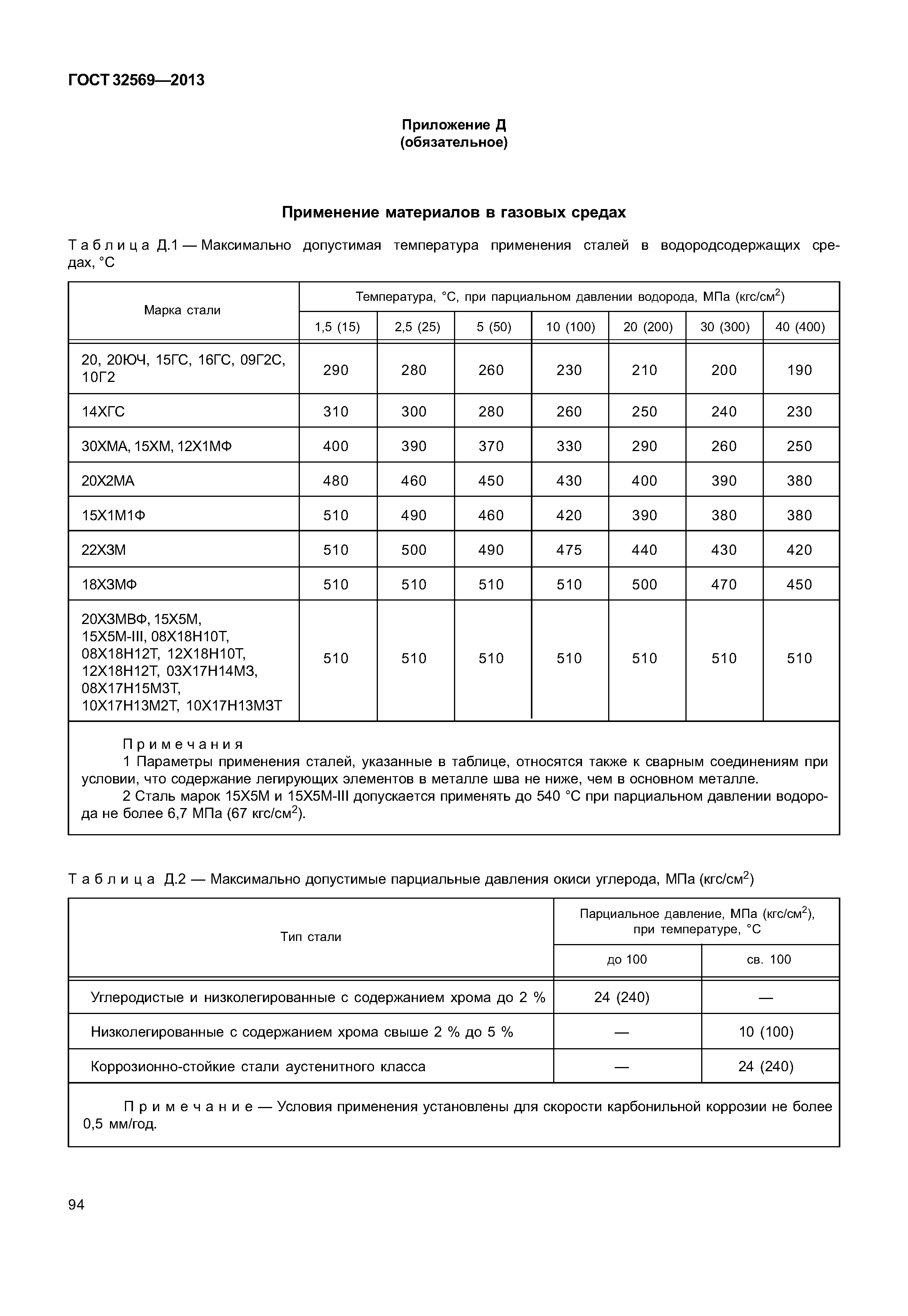

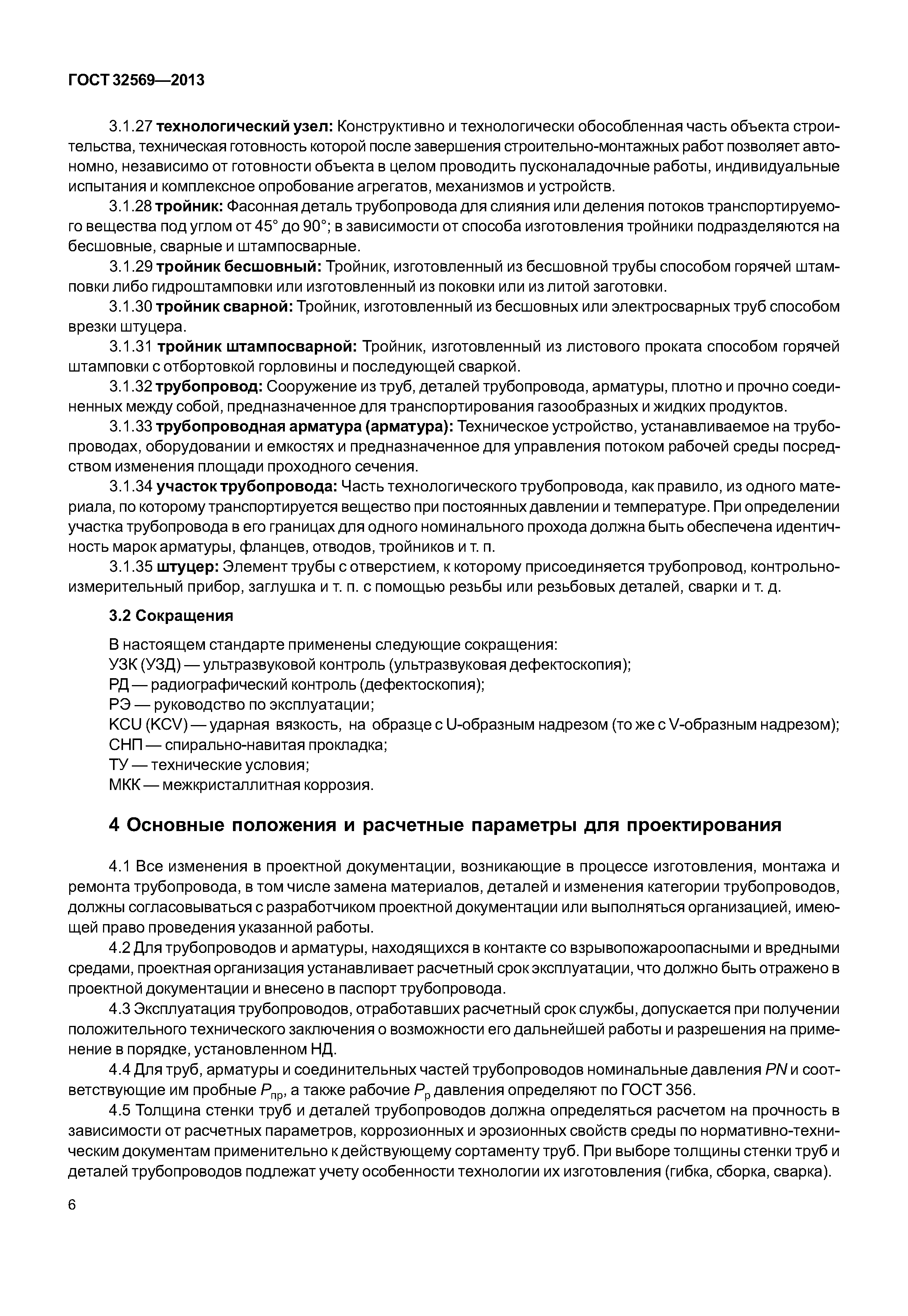

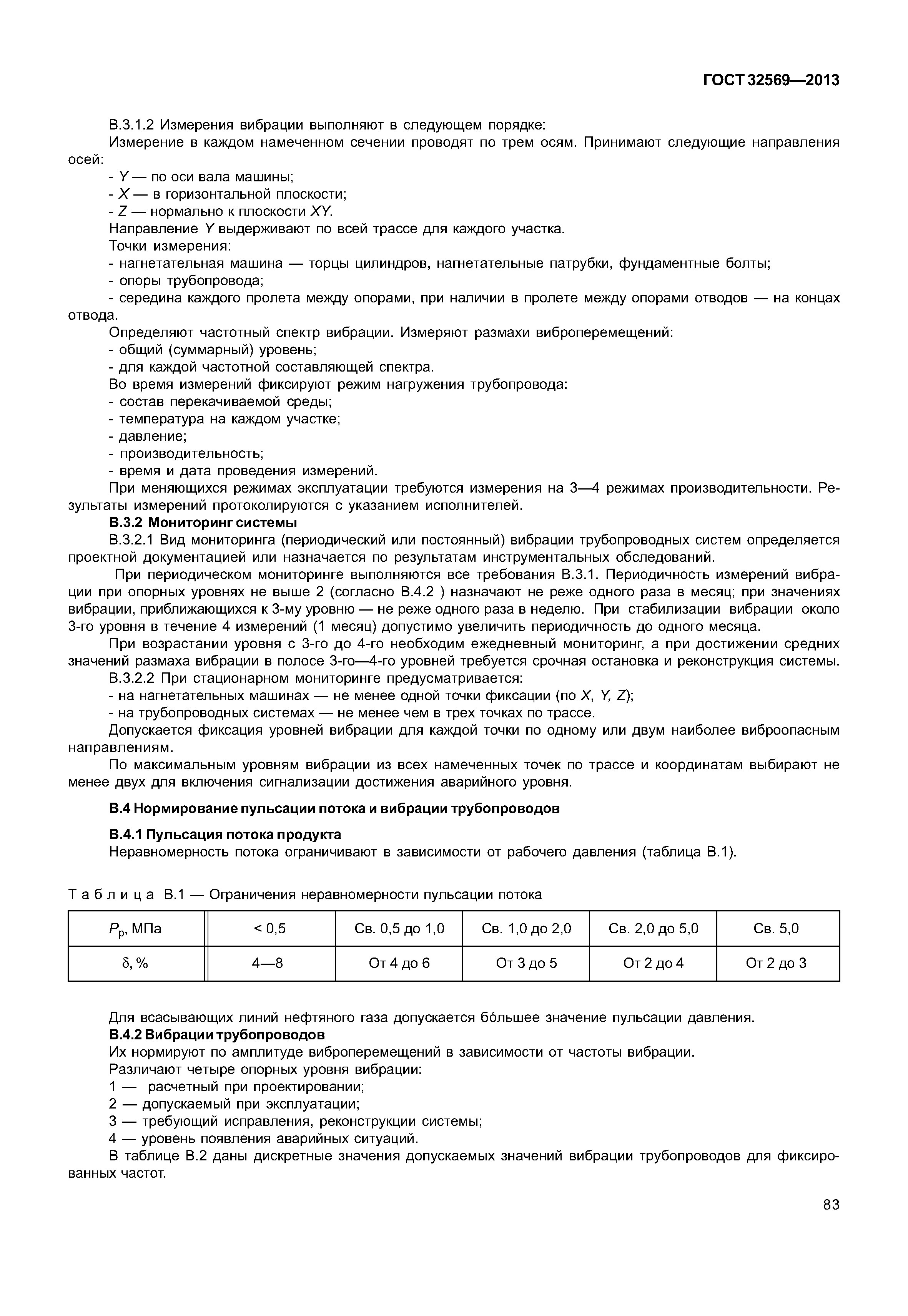

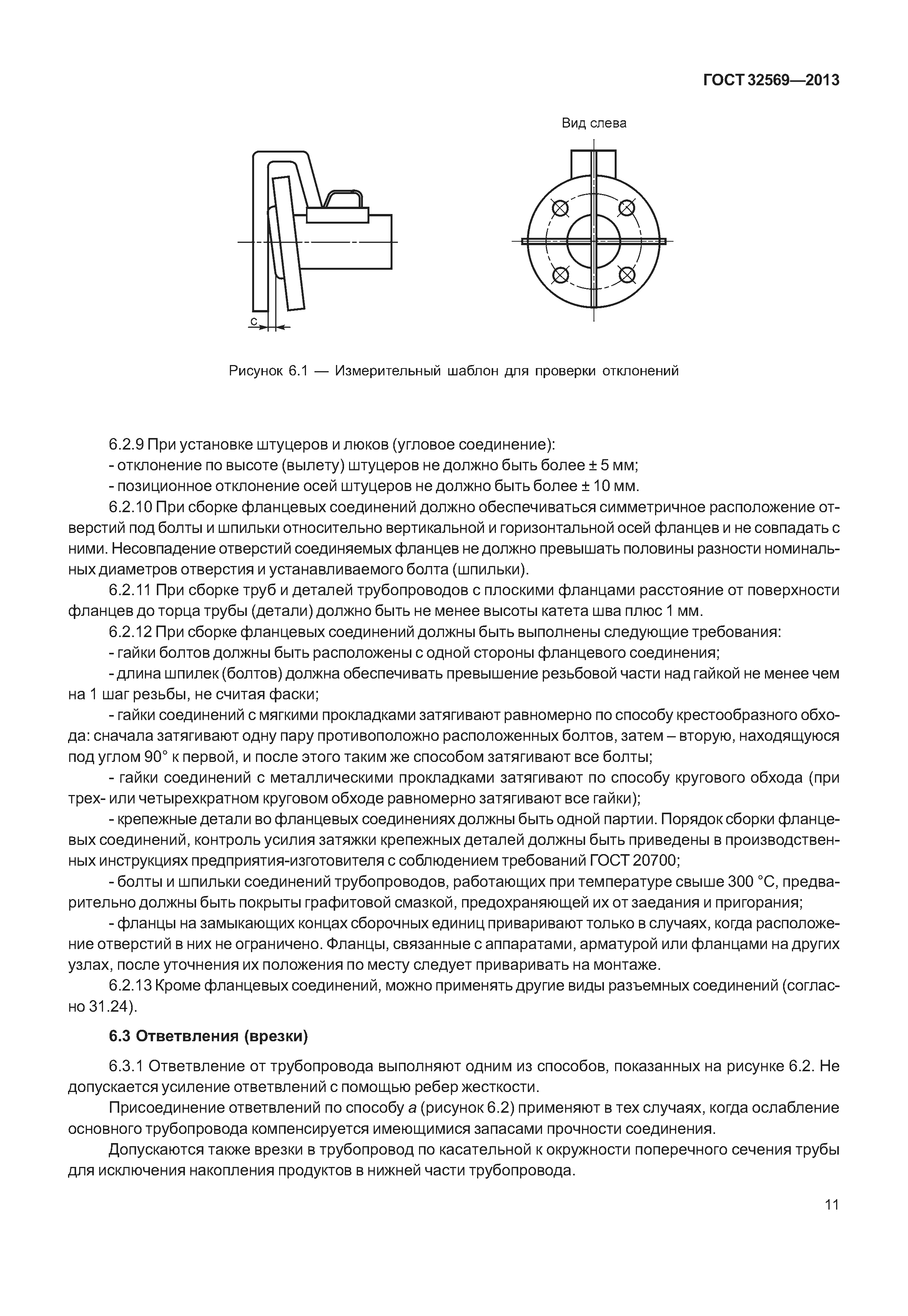

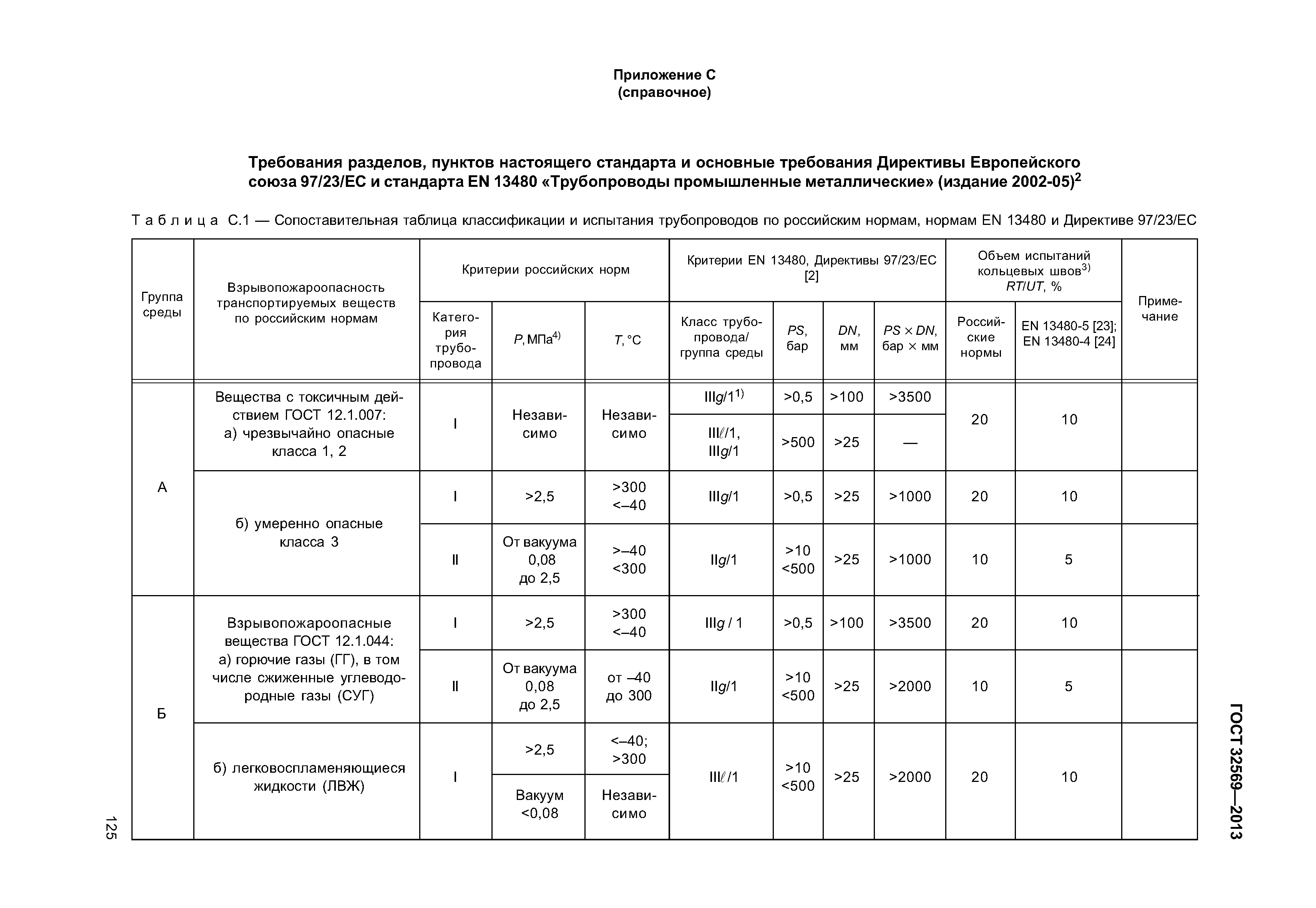

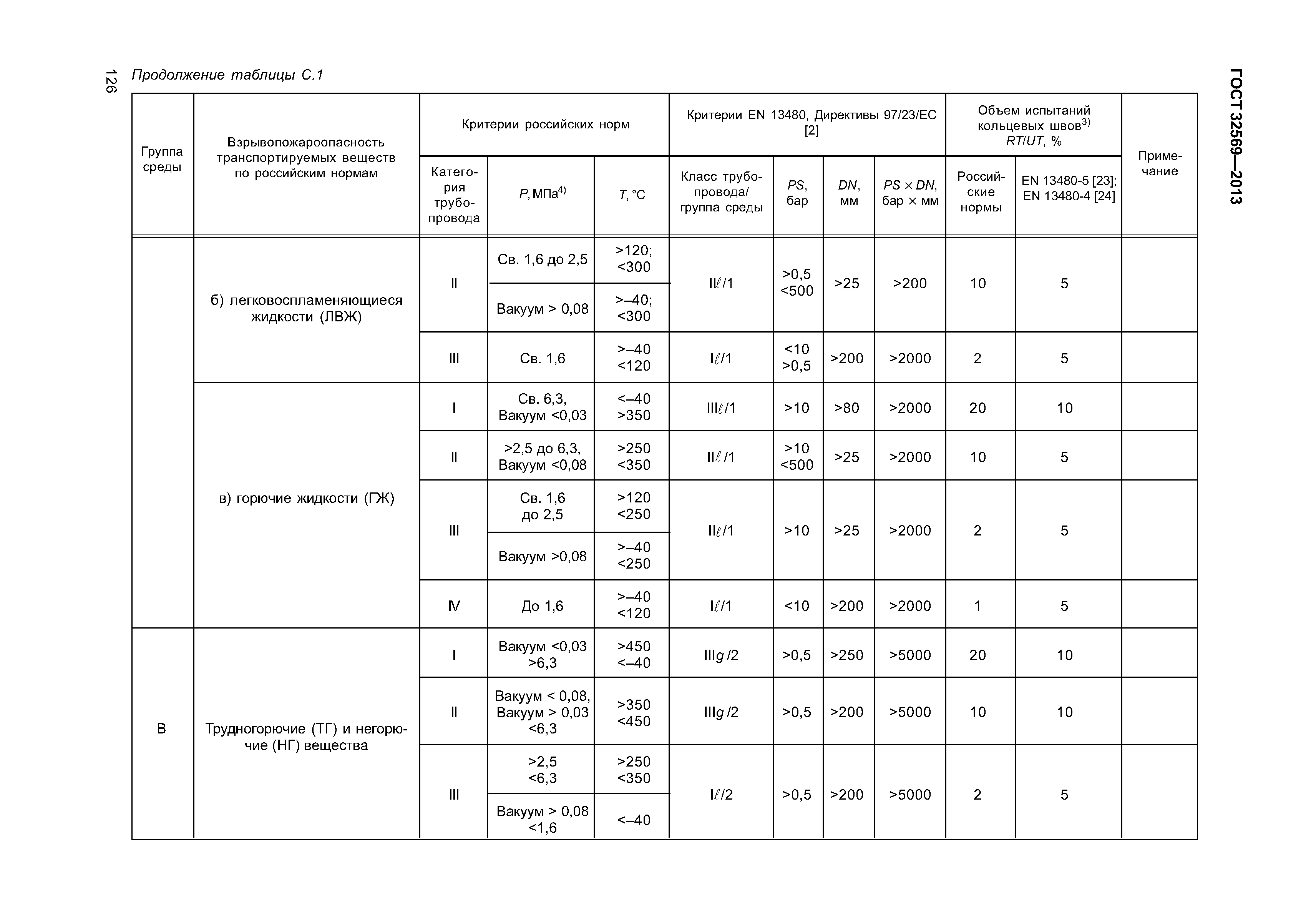

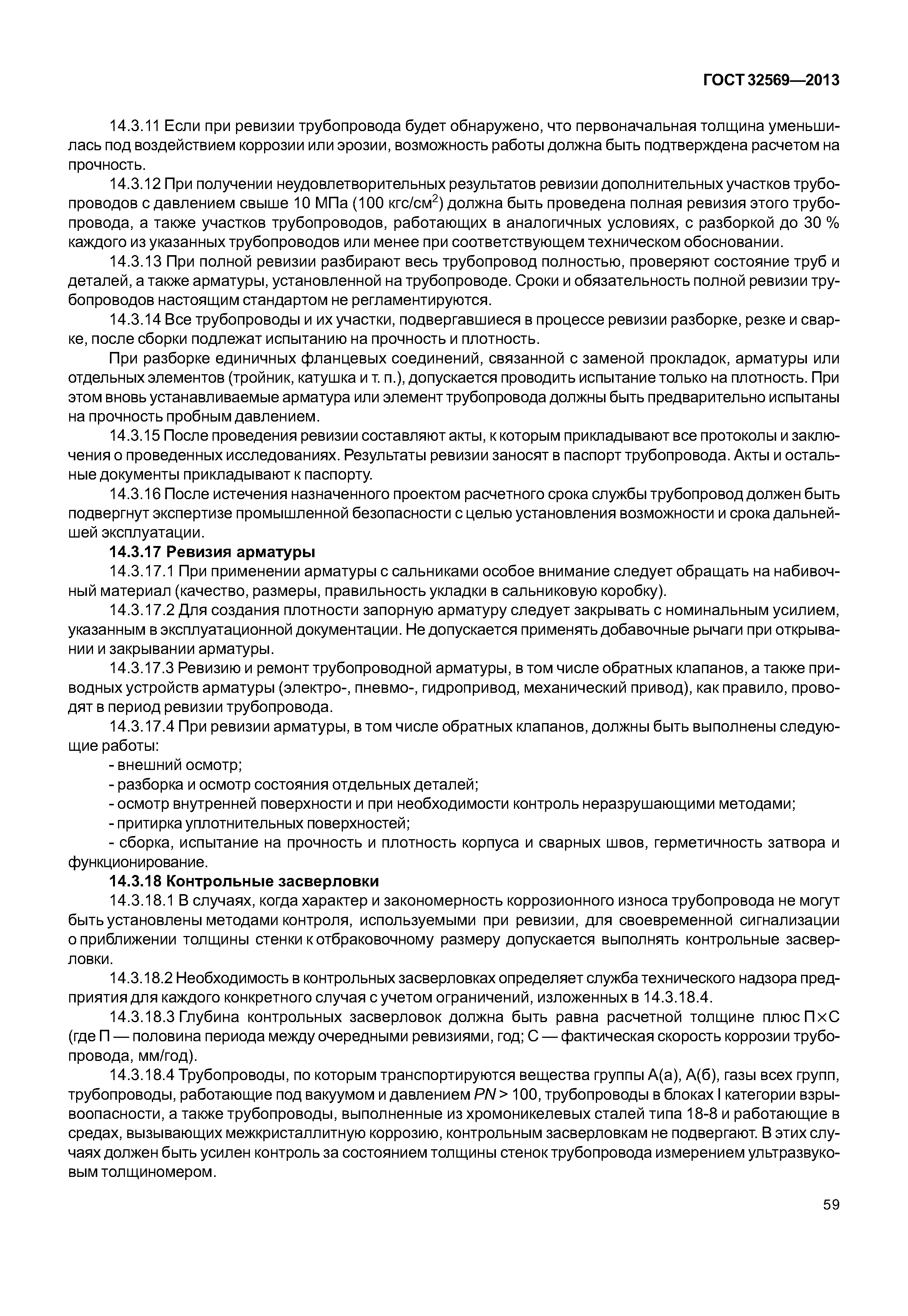

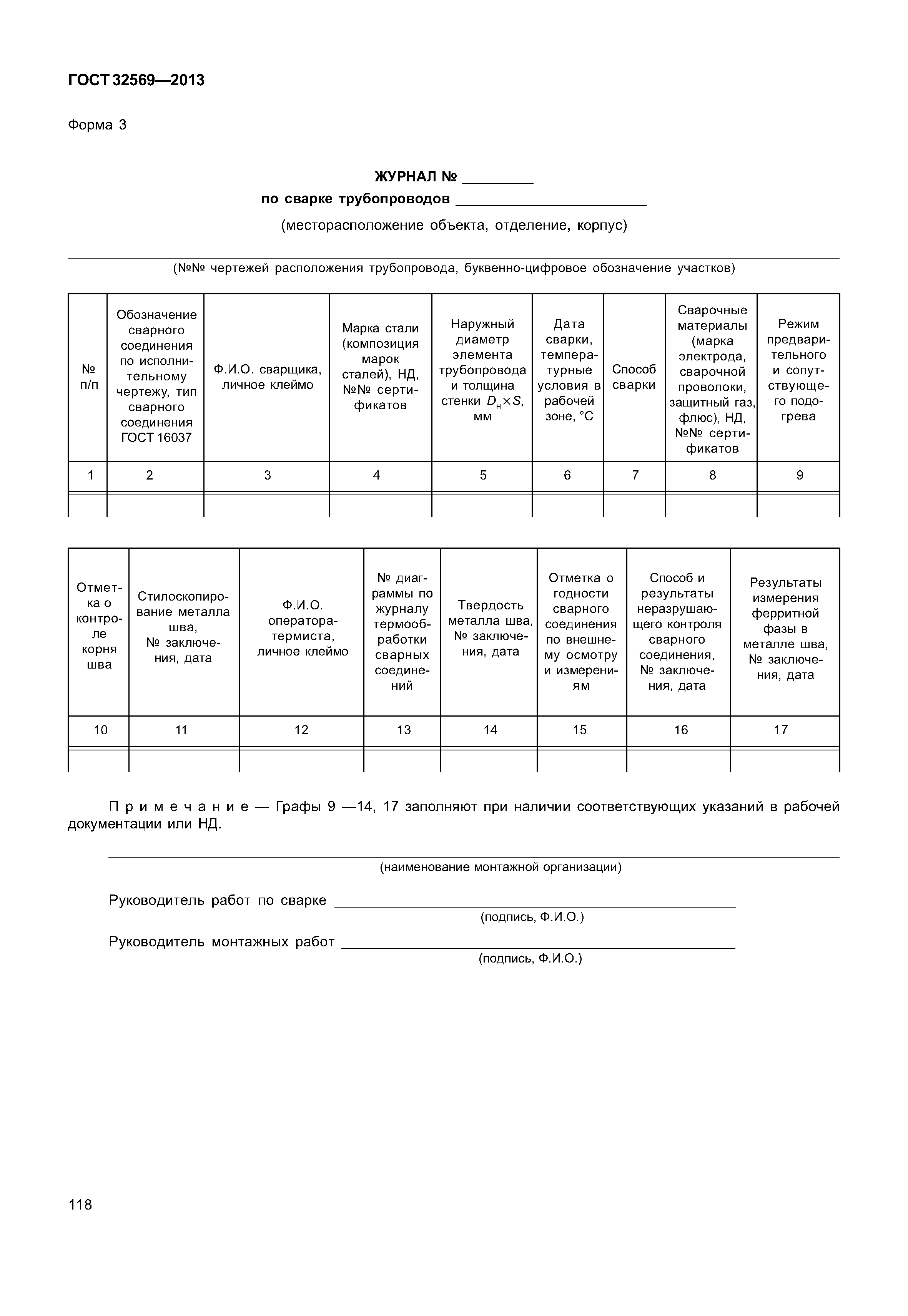

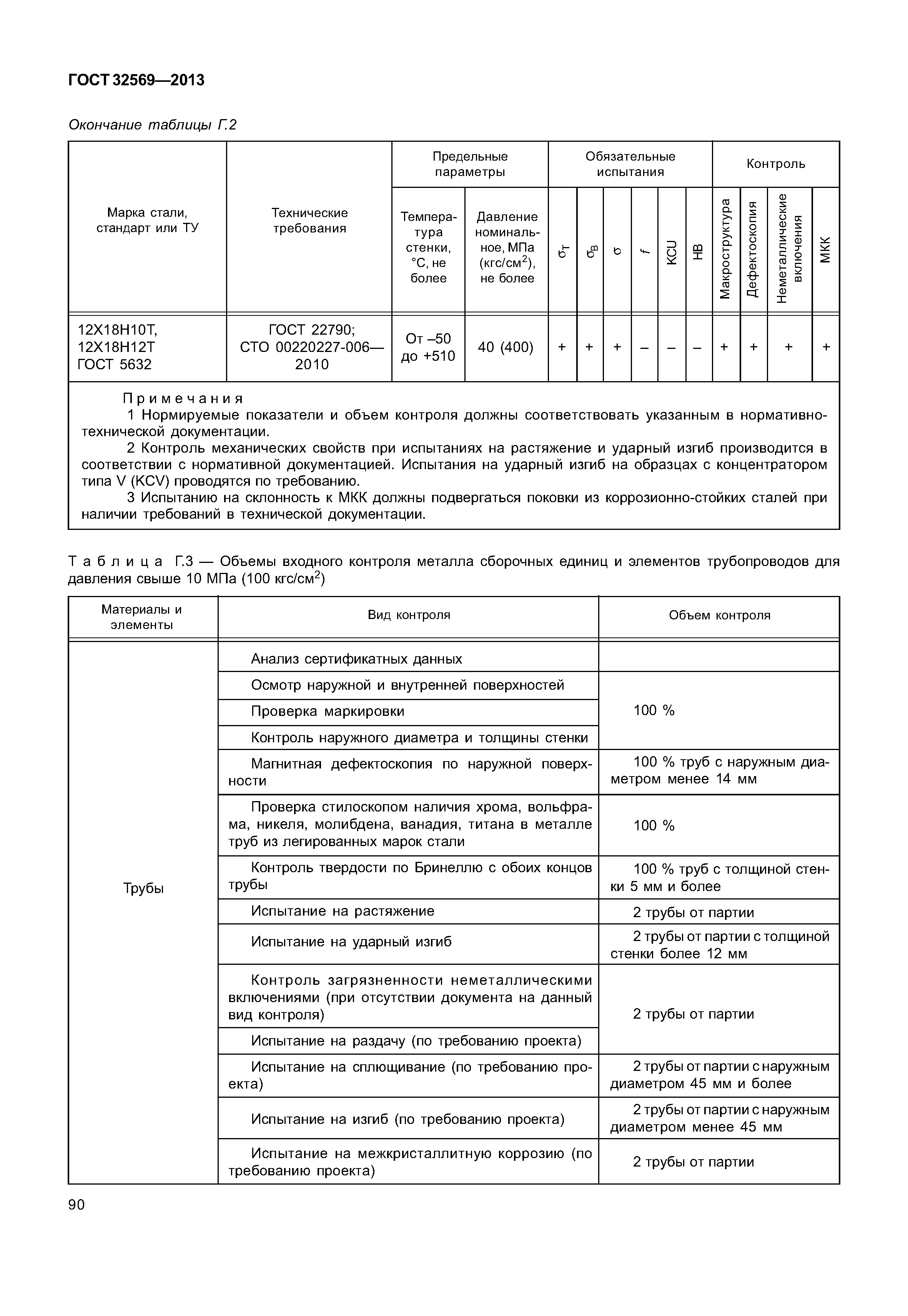

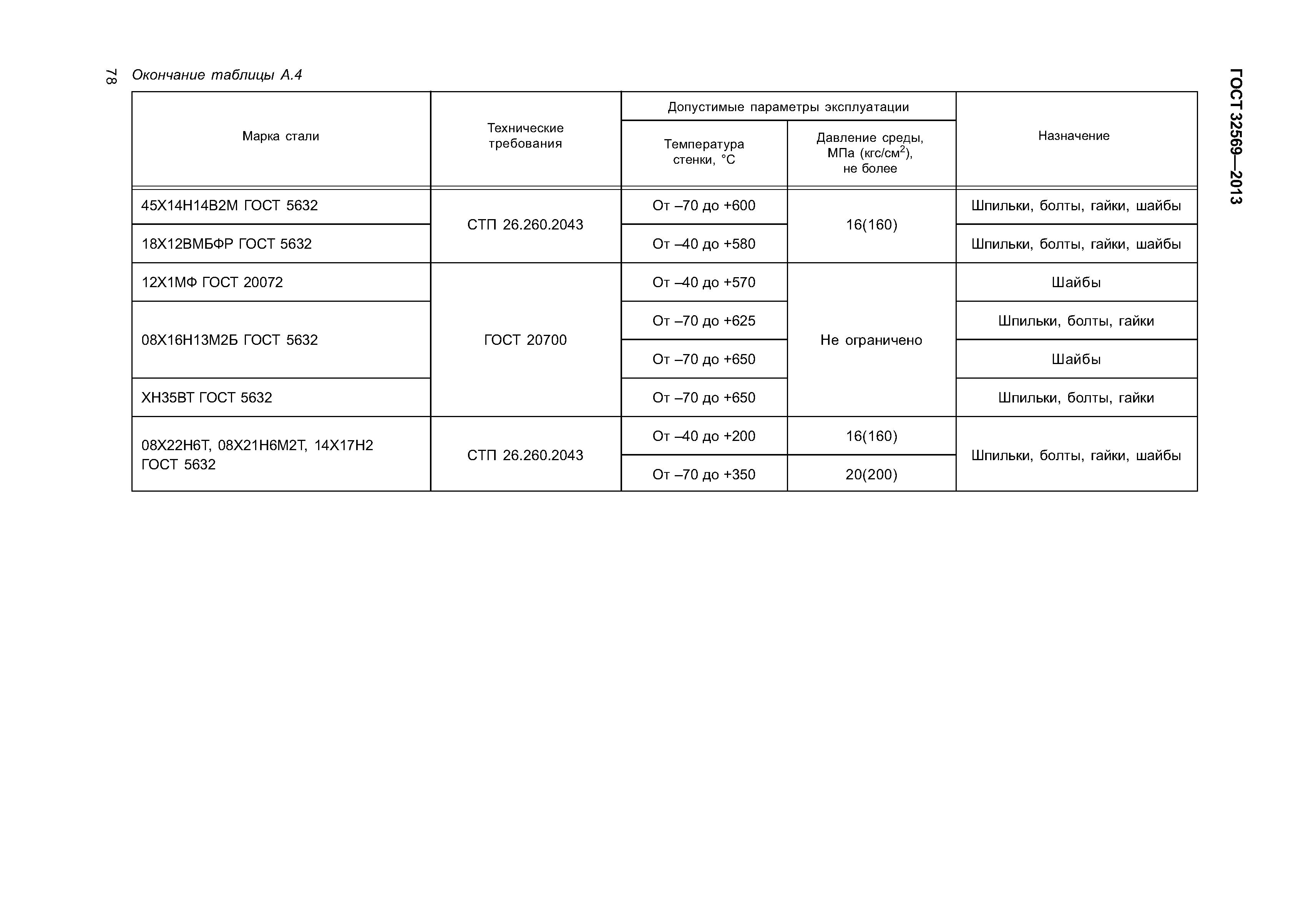

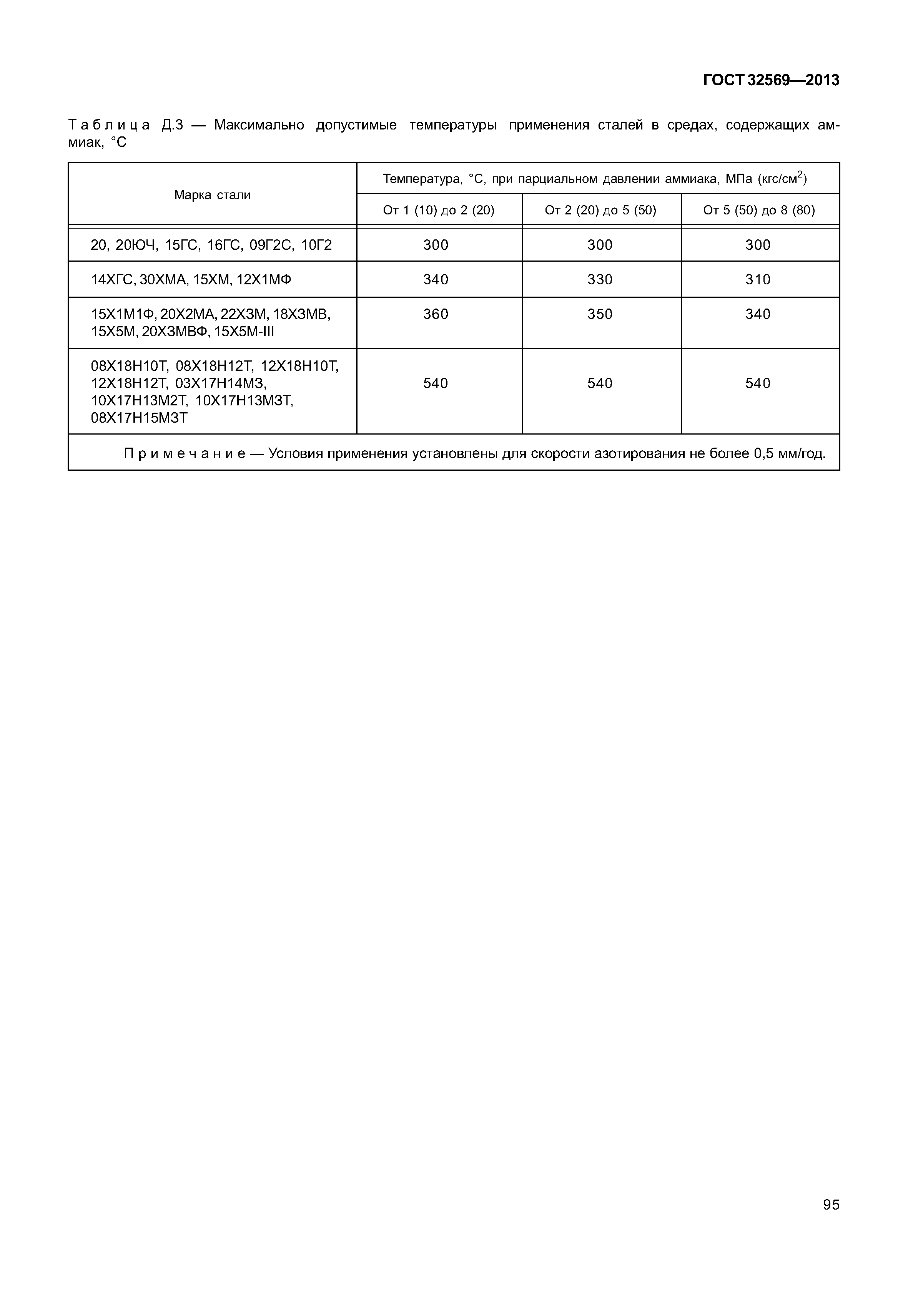

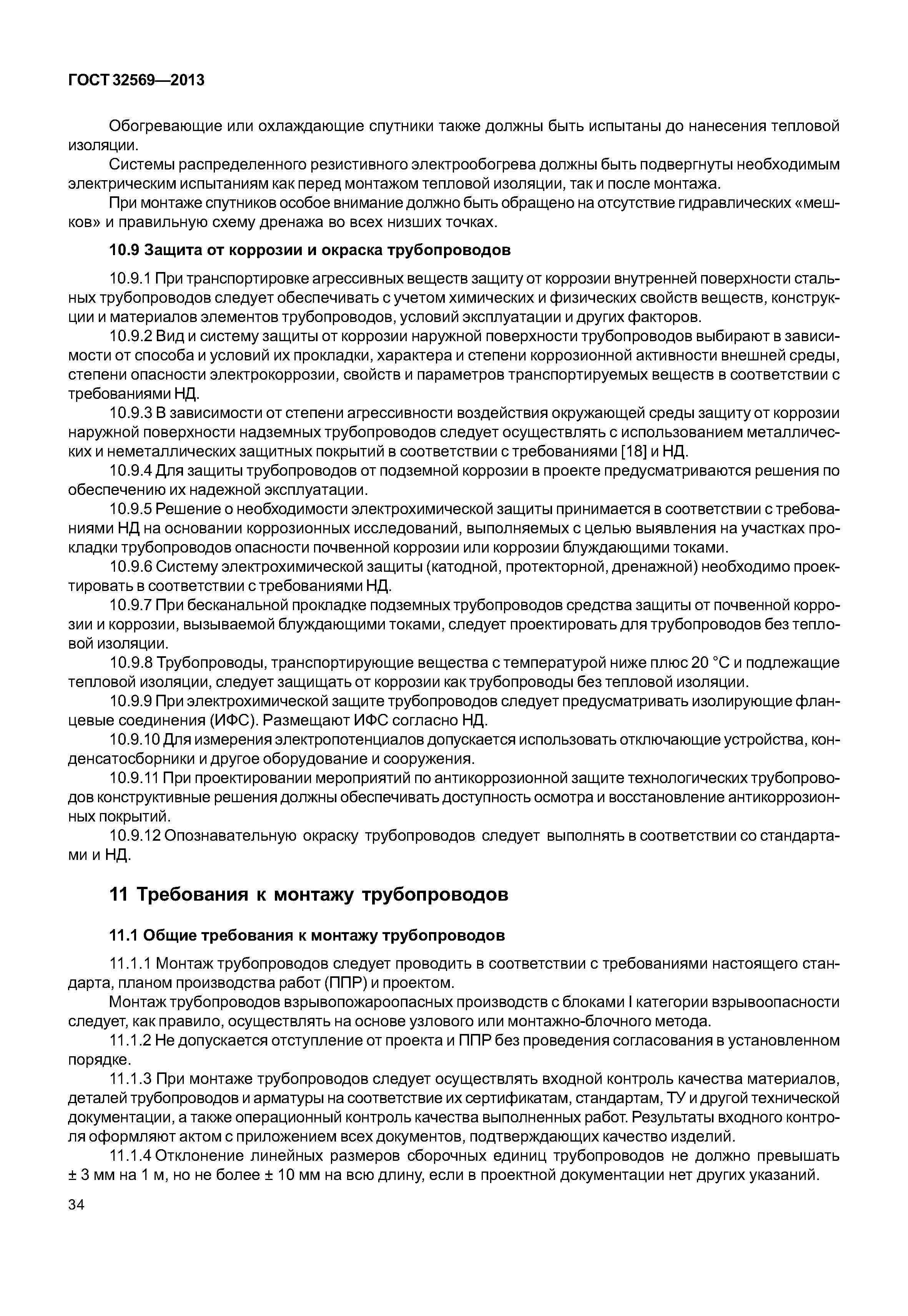

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Основные положения и расчетные параметры для проектирования 5 Классификация трубопроводов 6 Требования к конструкции трубопроводов    6.1 Общее требование    6.2 Фланцевые и другие соединения    6.3 Ответвления (врезки)    6.4 Отводы    6.5 Переходы    6.6 Заглушки    6.7 Трубопроводы, работающие при номинальном давлении свыше 10 МПа (100 кгс/см2)       6.7.1 Общие требования       6.7.2 Кованые и штампованные детали       6.7.3 Гнутые и сварные элементы       6.7.4 Разъемные соединения    6.8 Сварные швы и их расположение, требования к сборочным единицам 7 Требования к материалам и полуфабрикатам    7.1 Общие положения    7.2 Расчетная отрицательная температура    7.3 Трубы    7.4 Детали трубопроводов    7.5 Поковки, сортовой прокат    7.6 Крепежные детали    7.7 Прокладочные материалы 8 Требования к трубопровод ной арматуре 9 Основы расчета технологических трубопроводов на прочность и вибрацию 10 Требования к устройству трубопроводов    10.1 Размещение трубопроводов    10.2 Устройства для дренажа и продувки трубопроводов    10.3 Размещение арматуры    10.4 Опоры и подвески трубопроводов    10.5 Дополнительные требования к устройству трубопроводов при комплектно-блочном методе монтажа    10.6 Компенсация температурных деформаций трубопроводов    10.7 Требования к снижению вибрации трубопроводов    10.8 Тепловая изоляция, обогрев    10.9 Защита от коррозии и окраска трубопроводов 11 Требования к монтажу трубопроводов    11.1 Общие требования к монтажу трубопроводов    11.2 Монтаж трубопроводов    11.3 Отклонение от перпендикулярности    11.4 Особенности монтажа трубопроводов с расчетным давлением свыше 10 МПа (100 кгс/см2)    11.5 Документация и маркировка трубопроводов или сборочных единиц, поставляемых заводами-изготовителями 12 Требования к сварке и термической обработке    12.1 Сварка    12.2 Термическая обработка    12.3 Контроль качества сварных соединений 13 Требования к испытанию и приемке смонтированных трубопроводов    13.1 Общие требования    13.2 Гидравлическое испытание на прочность и плотность    13.3 Пневматическое испытание на прочность и плотность    13.4 Промывка и продувка трубопровода    13.5 Дополнительные испытания на герметичность    13.6 Сдача-приемка смонтированных трубопроводов 14 Требования к эксплуатации трубопроводов    14.1 Обслуживание    14.2 Надзор во время эксплуатации    14.3 Ревизия трубопроводов       14.3.17 Ревизия арматуры       14.3.18 Контрольные засверловки       14.3.19 Периодическое испытание трубопроводов       14.3.20 Нормы отбраковки    14.4 Техническая документация 15 Подземные трубопроводы Приложение А (обязательное) Приложение Б (обязательное) Регламент проведения в зимнее время пуска (остановки) и испытаний на герметичность трубопроводов, расположенных на открытом воздухе или в неотапливаемых помещениях и эксплуатируемых под давлением Приложение В (рекомендуемое) Расчетно-экспериментальные методы и средства защиты трубопровода от вибрации Приложение Г (обязательное) Приложение Д (обязательное) Применение материалов в газовых средах Приложение Е (рекомендуемое) Приложение Ж (обязательное) Приложение К (рекомендуемое) Приложение Л (рекомендуемое) Паспорт на сборочные единицы стальных трубопроводов комплектных трубопроводных линий Приложение М (рекомендуемое) Паспорт трубопровода Приложение Н (рекомендуемое) Паспорт арматуры Приложение П (рекомендуемое) Свидетельство о монтаже технологического трубопровода Приложение Р (рекомендуемое) Выбор типа уплотнительной поверхности фланцев для мягких прокладок Приложение С (справочное) Требования разделов, пунктов настоящего стандарта и основные требования директивы Европейского союза 97/23/ЕС и стандарта ЕМ 13480 Трубопроводы промышленные металлические» (издание 2002-05) Библиография
Разработан:	НП СЦ НАСТХОЛ ООО НТЦ Трубопровод
Утверждён:	14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44-2013) 08.04.2014 Федеральное агентство по техническому регулированию и метрологии (331-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства

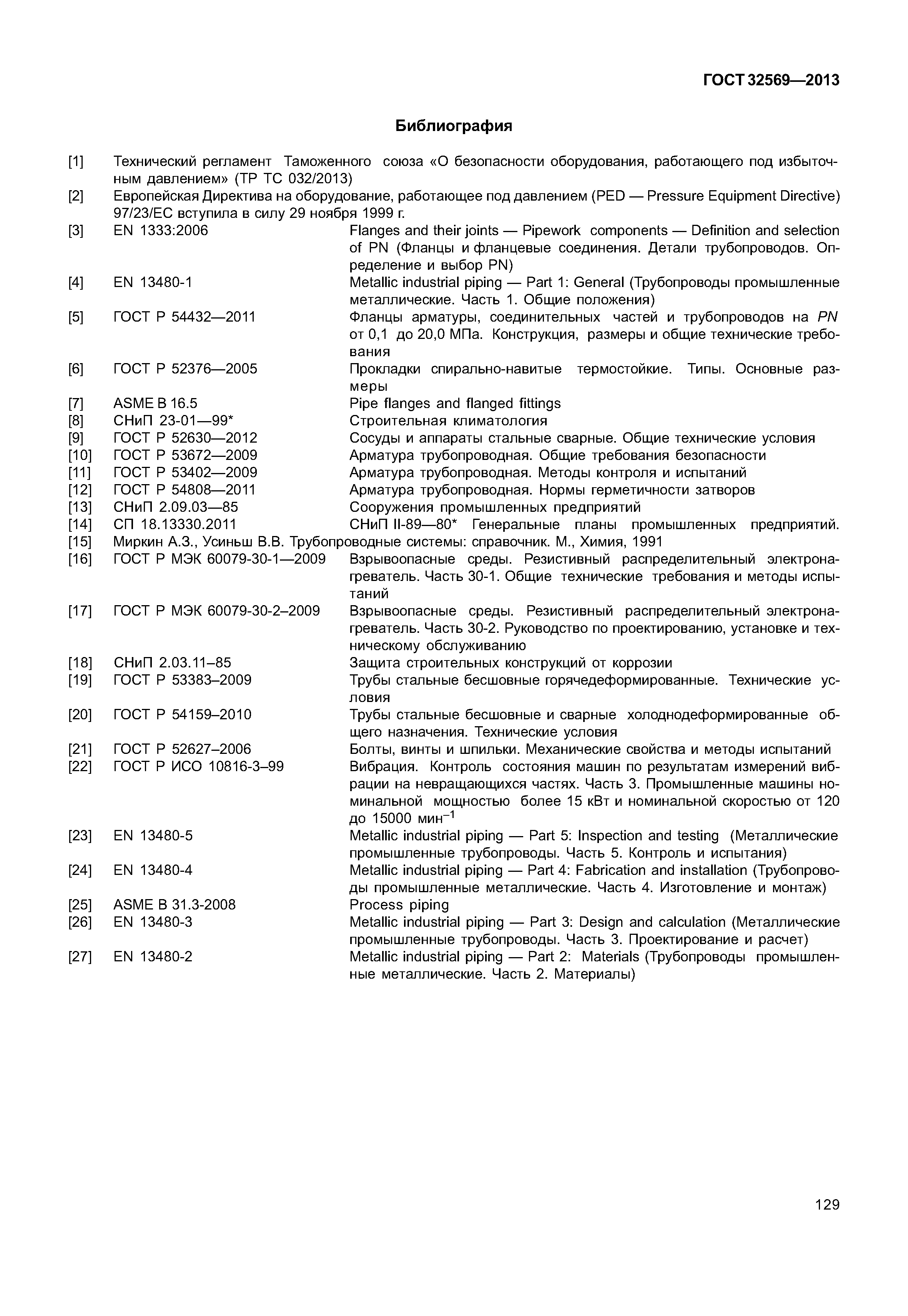

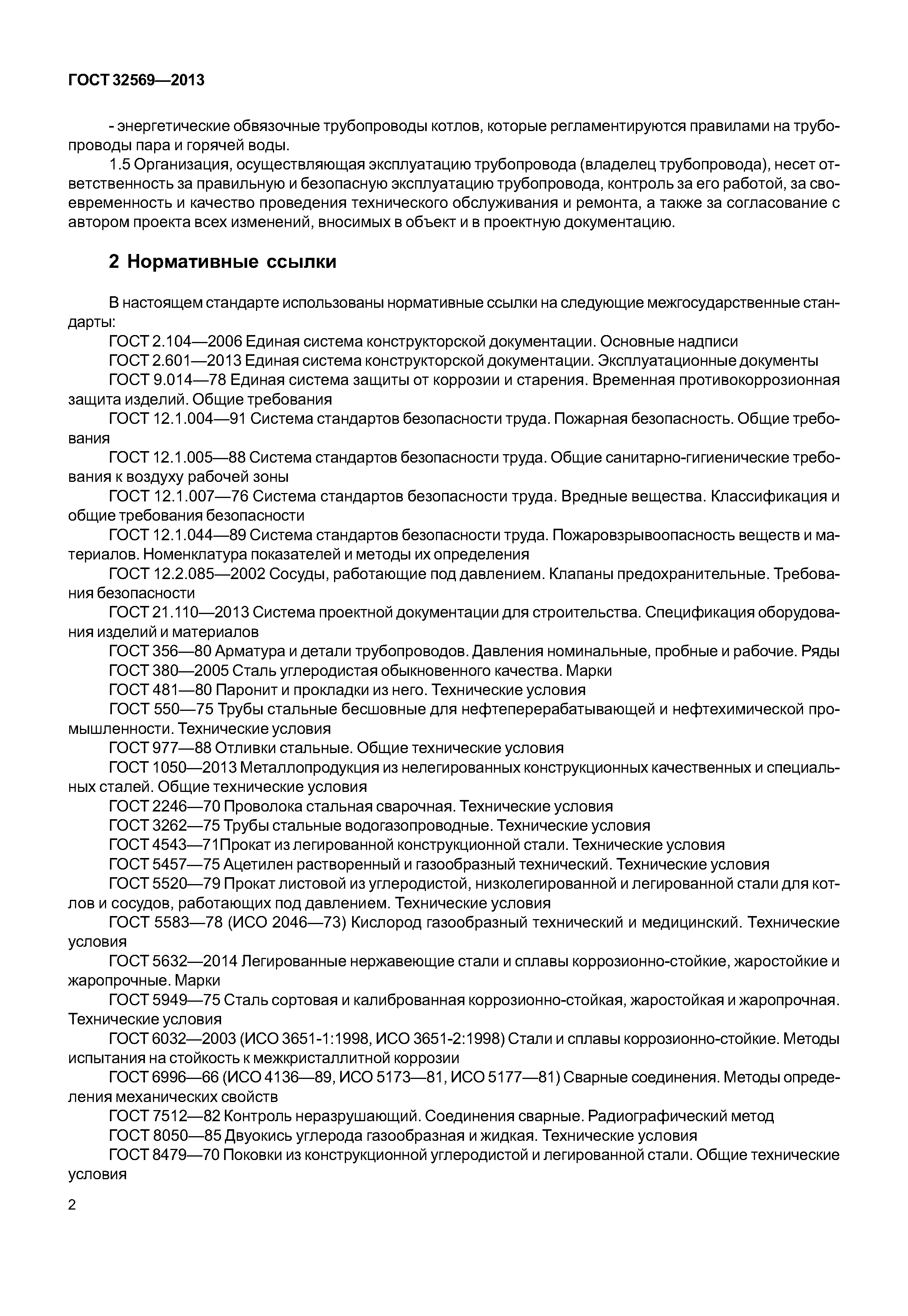

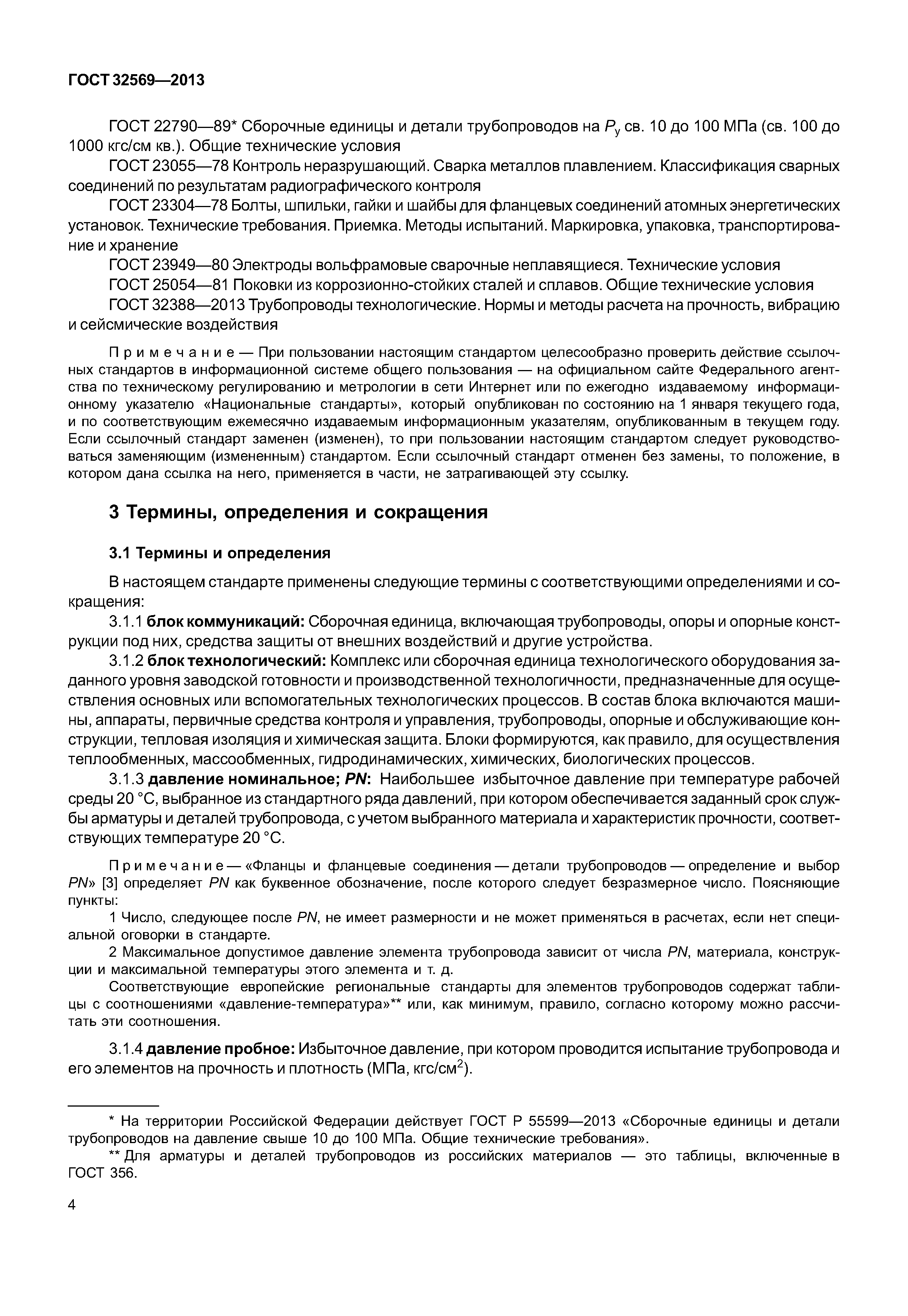

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-89-80* «Генеральные планы промышленных предприятий» СНиП 2.09.03-85 «Сооружения промышленных предприятий» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 2601-84 «Сварка металлов. Термины и определения основных понятий» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 11068-81 «Трубы электросварные из коррозионно-стойкой стали. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» СНиП 23-01-99* «Строительная климатология» ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический. Технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5 DN). Конструкция» ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20 - 100 МПа (200 - 1000 кгс/см кв.). Технические условия» ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия» ГОСТ 18968-73 «Прутки и полосы из коррозионно-стойкой и жаропрочной стали для лопаток паровых турбин. Технические условия» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ Р ИСО 10816-3-99 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин. в степени минус 1» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры» ГОСТ 2.104-2006 «Единая система конструкторской документации. Основные надписи» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия» ГОСТ Р 53402-2009 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ Р МЭК 60079-30-1-2009 «Взрывоопасные среды. Резистивный распределенный электронагреватель. Часть 30-1. Общие технические требования и методы испытаний» ГОСТ Р МЭК 60079-30-2-2009 «Взрывоопасные среды. Электронагреватель резистивный распределенный. Часть 30-2. Руководство по проектированию, установке и техническому обслуживанию» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» СП 18.13330.2011 «Генеральные планы промышленных предприятий» ГОСТ Р 54157-2010 «Трубы стальные профильные для металлоконструкций. Технические условия» ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия» Технический регламент Таможенного союза 032/2013 «О безопасности оборудования, работающего под избыточным давлением» ГОСТ Р 55599-2013 «Сборочные единицы и детали трубопроводов на давление свыше 10 до 100 МПа. Общие технические требования» ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов» ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия» ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия»
