ПНСТ 166-2016

Арматура трубопроводная класса безопасности 4 для технологических систем атомных станций. Общие технические требования

Обозначение:	ПНСТ 166-2016
Обозначение англ:	166-2016
Статус:	принят
Название рус.:	Арматура трубопроводная класса безопасности 4 для технологических систем атомных станций. Общие технические требования
Название англ.:	Safety class 4 pipeline valves for technological systems of nuclear stations. General technical requirements
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	25.11.2016
Дата окончания срока действия:	01.06.2017

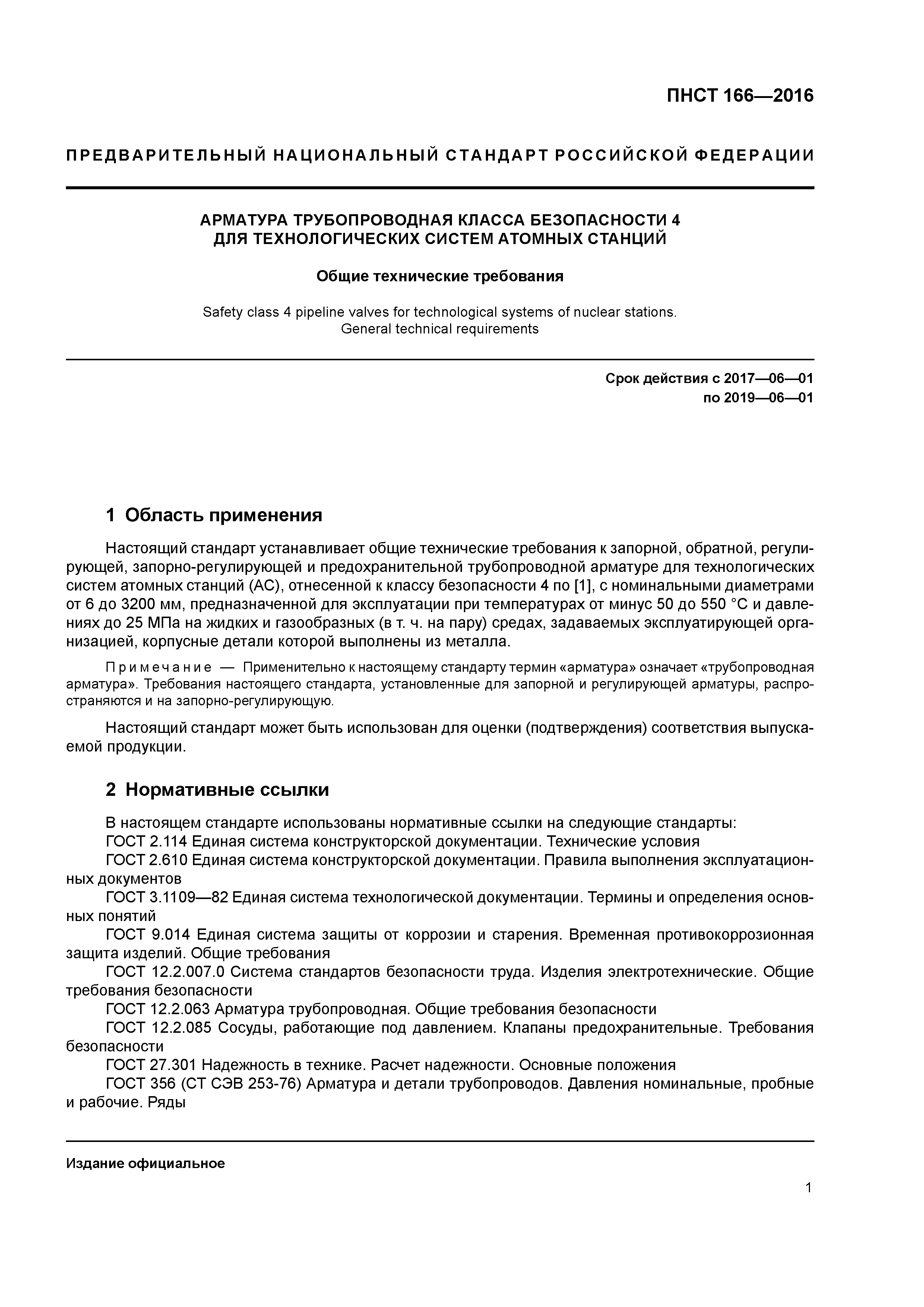

Область применения:	Стандарт устанавливает общие технические требования к запорной, обратной, регулирующей, запорно-регулирующей и предохранительной трубопроводной арматуре для технологических систем атомных станций (АС), отнесенной к классу безопасности 4 по [1], с номинальными диаметрами от 6 до 3200 мм, предназначенной для эксплуатации при температурах от минус 50 °С до 550 °С и давлениях до 25 МПа на жидких и газообразных (в т. ч. на пару) средах, задаваемых эксплуатирующей организацией, корпусные детали которой выполнены из металла. Стандарт может быть использован для оценки (подтверждения) соответствия выпускаемой продукции.
Разработан:	АО Концерн Росэнергоатом АНО Атомный регистр
Утверждён:	25.11.2016 Федеральное агентство по техническому регулированию и метрологии (88-пнст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом

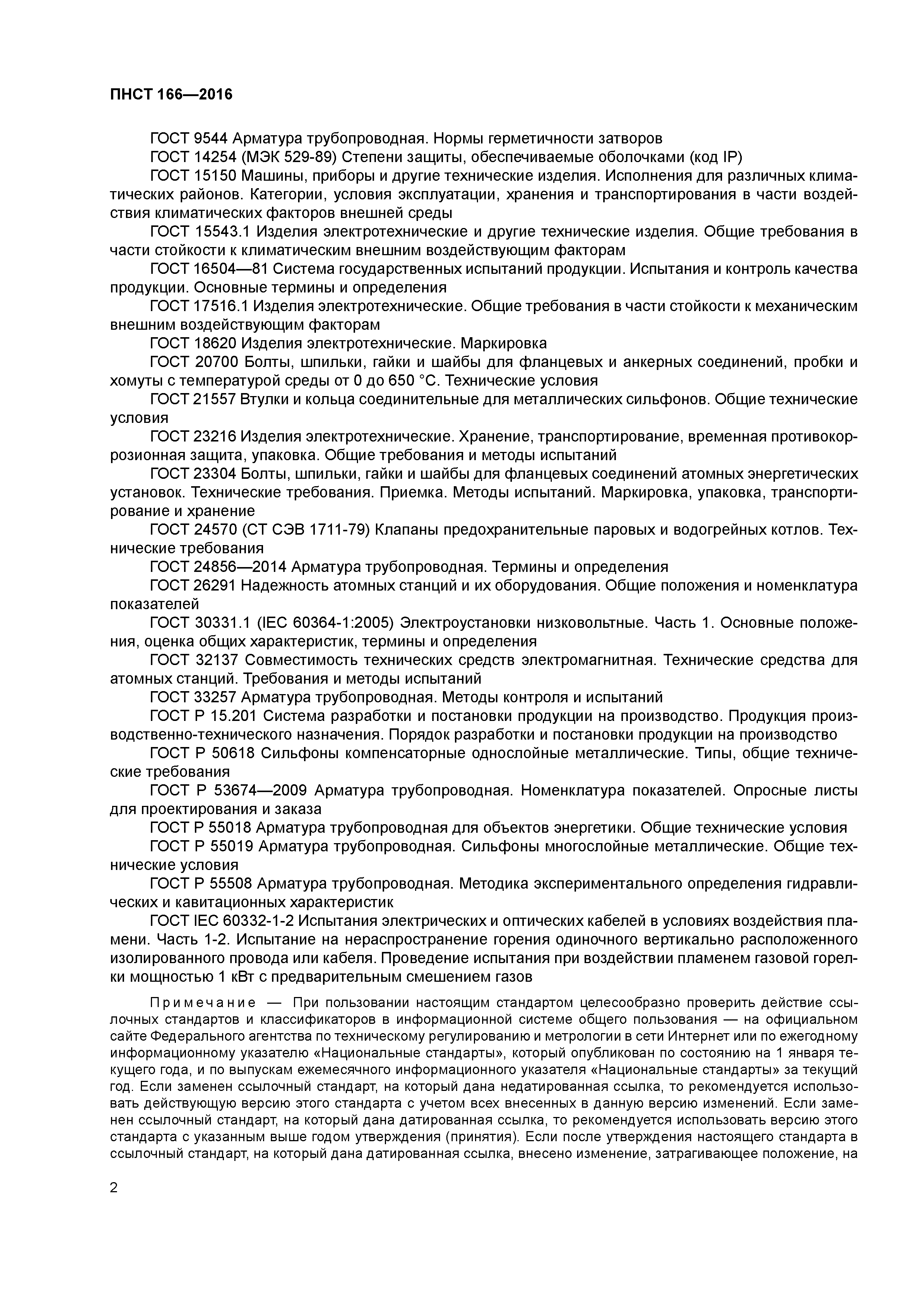

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 26291-84 «Надежность атомных станций и их оборудования. Общие положения и номенклатура показателей» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов. Технические требования» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ГОСТ 3.1109-82 «Единая система технологической документации. Термины и определения основных понятий» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 21557-83 «Втулки и кольца соединительные для металлических сильфонов. Общие технические условия» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 27.301-95 «Надежность в технике. Расчет надежности. Основные положения» ГОСТ Р 50618-93 «Сильфоны компенсаторные однослойные металлические. Типы, общие технические требования» Федеральный закон 170-ФЗ «Об использовании атомной энергии» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» НП 071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» Постановление 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии» ГОСТ Р 53674-2009 «Арматура трубопроводная. Номенклатура показателей. Опросные листы для проектирования и заказа» ГОСТ Р 55018-2012 «Арматура трубопроводная для объектов энергетики. Общие технические условия» ГОСТ IEC 60332-1-2-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов» ГОСТ Р 55019-2012 «Арматура трубопроводная. Сильфоны многослойные металлические. Общие технические условия» ГОСТ Р 55508-2013 «Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик» Федеральный закон 412-ФЗ «Об аккредитации в национальной системе аккредитации» ГОСТ 32137-2013 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний» ГОСТ 30331.1-2013 «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности» ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов» НП 001-15 «Федеральные нормы и правила в области использования атомной энергии "Общие положения обеспечения безопасности атомных станций"» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ 2.114-2016 «Единая система конструкторской документации. Технические условия»
