Скачать ГОСТ Р 55018-2012 Арматура трубопроводная для объектов энергетики. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ Р 55018-2012

Арматура трубопроводная для объектов энергетики. Общие технические условия

Обозначение:	ГОСТ Р 55018-2012
Обозначение англ:	GOST R 55018-2012
Статус:	действует
Название рус.:	Арматура трубопроводная для объектов энергетики. Общие технические условия
Название англ.:	Pipeline valves for objects of energetics. General specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.05.2013
Область применения:	Стандарт распространяется на трубопроводную арматуру и приводные устройства к ней для объектов энергетики (тепловых электростанций и тепловых сетей) и устанавливает общие требования к арматуре при ее проектировании, изготовлении, приемке, испытаниях, транспортировании, хранении, эксплуатации и ремонте.

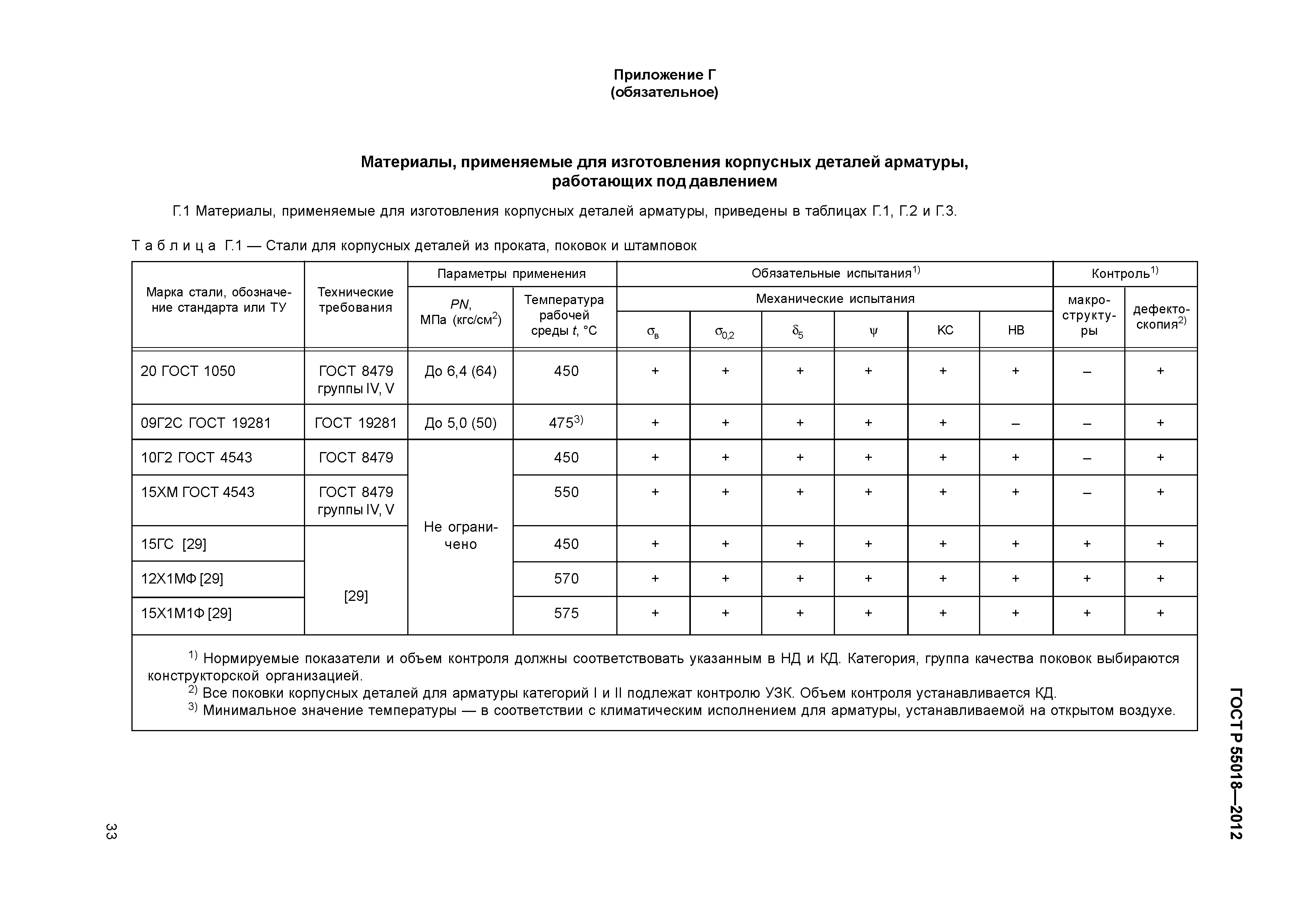

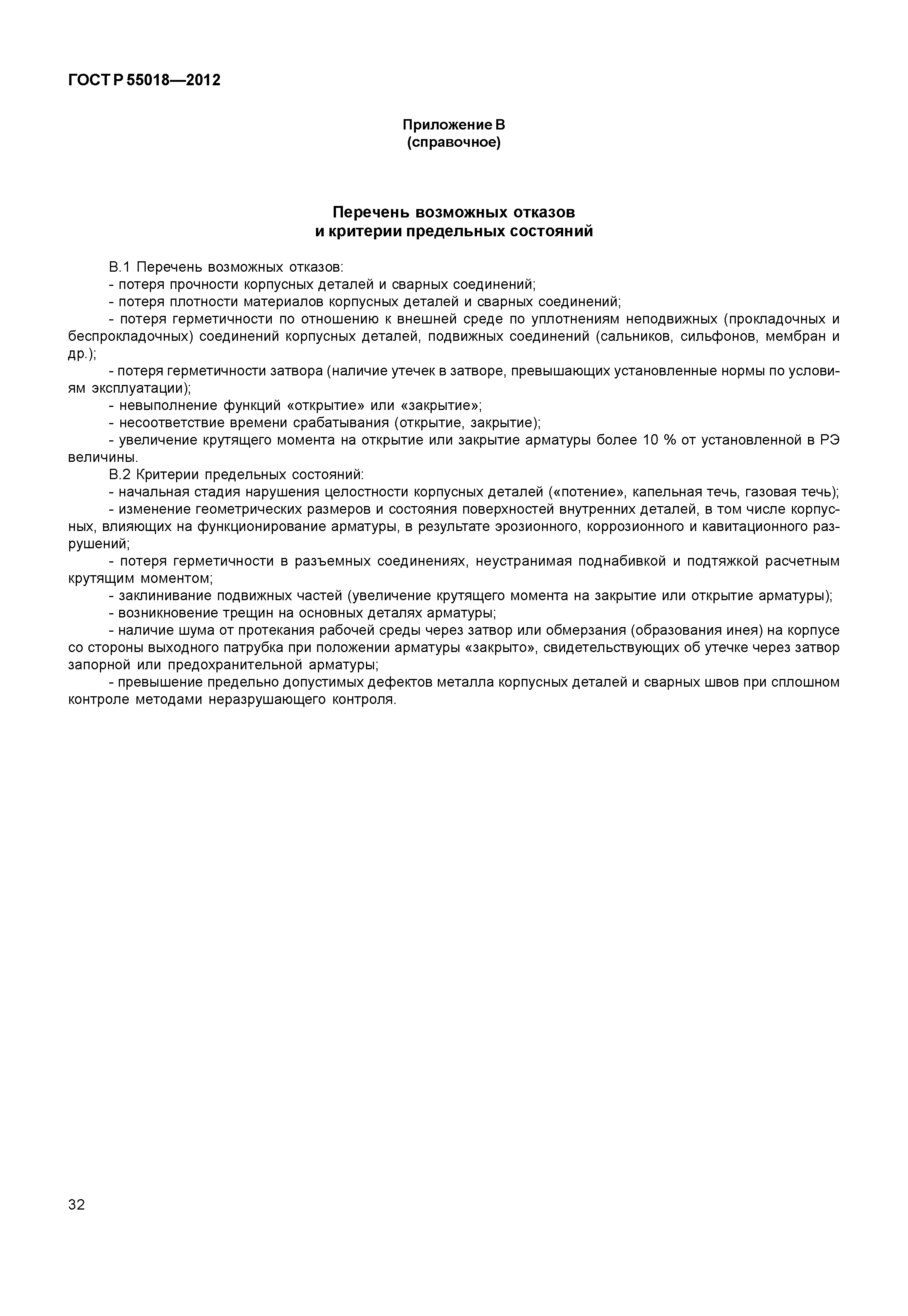

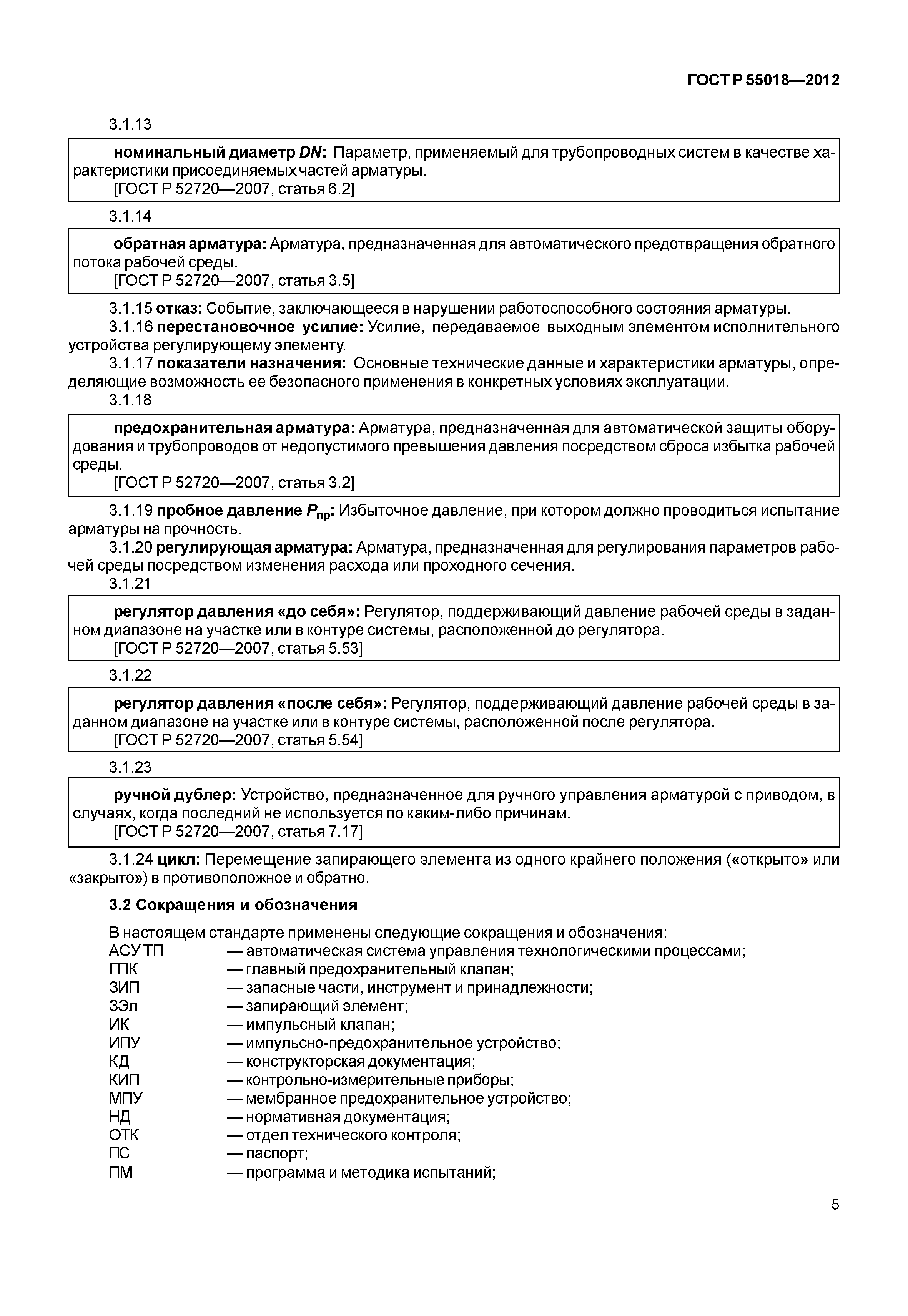

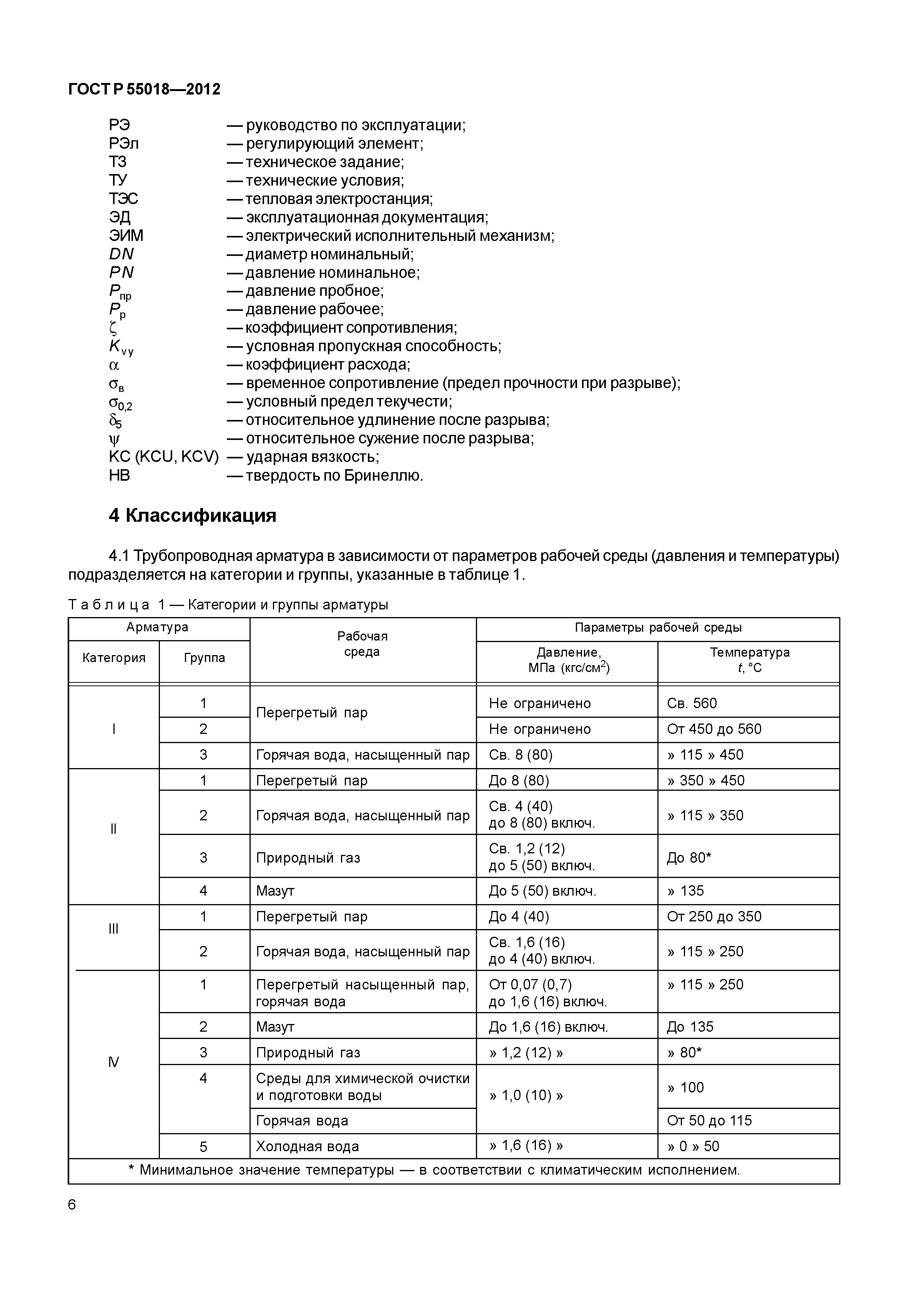

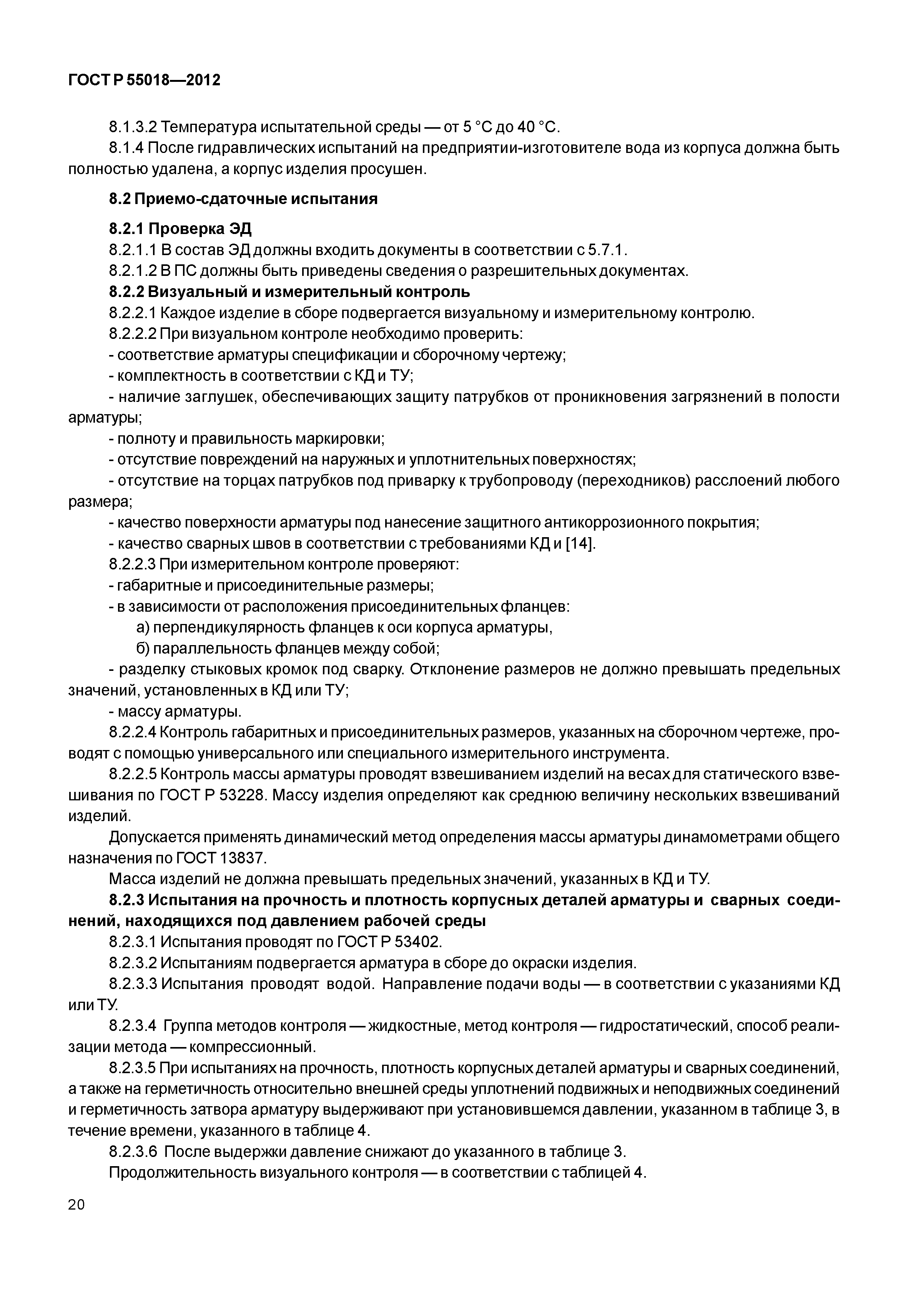

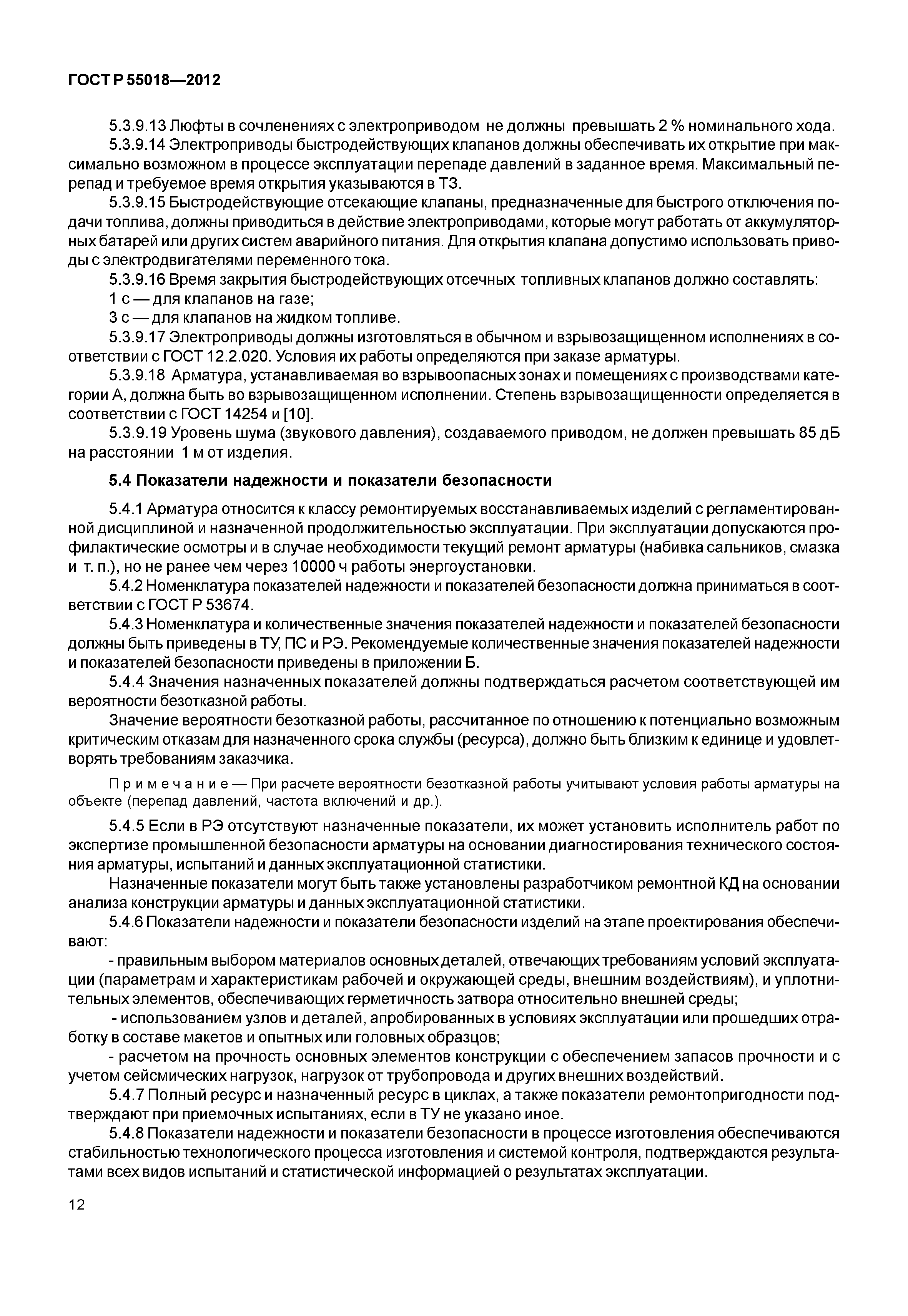

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения    3.1 Термины и определения    3.2 Сокращения и обозначения 4 Классификация 5 Технические требования    5.1 Общие требования    5.2 Основные показатели и характеристики    5.3 Конструктивные требования    5.4 Показатели надежности и показатели безопасности    5.5 Требования стойкости к внешним воздействиям    5.6 Требования к сырью и материалам    5.7 Комплектность    5.8 Маркировка    5.9 Консервация и упаковка 6 Требования безопасности 7 Правила приемки    7.1 Общие правила    7.2 Виды испытаний 8 Методы контроля    8.1 Общие указания    8.2 Приемо-сдаточные испытания    8.3 Требования к испытательному оборудованию 9 Транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии изготовителя (поставщика) Приложение А (рекомендуемое) Формы опросных листов Приложение Б (рекомендуемое) Рекомендуемые показатели надежности и показатели безопасности Приложение В (справочное) Перечень возможных отказов и критерии предельных состояний Приложение Г (обязательное) Материалы, применяемые для изготовления корпусных деталей арматуры, работающих под давлением Приложение Д (обязательное) Материалы, применяемые для изготовления крепежных деталей арматуры Приложение Е (рекомендуемое) Форма паспорта арматуры Библиография
Разработан:	ОАО Фирма ОРГРЭС ЗАО НПФ ЦКБА
Утверждён:	24.09.2012 Федеральное агентство по техническому регулированию и метрологии (409-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

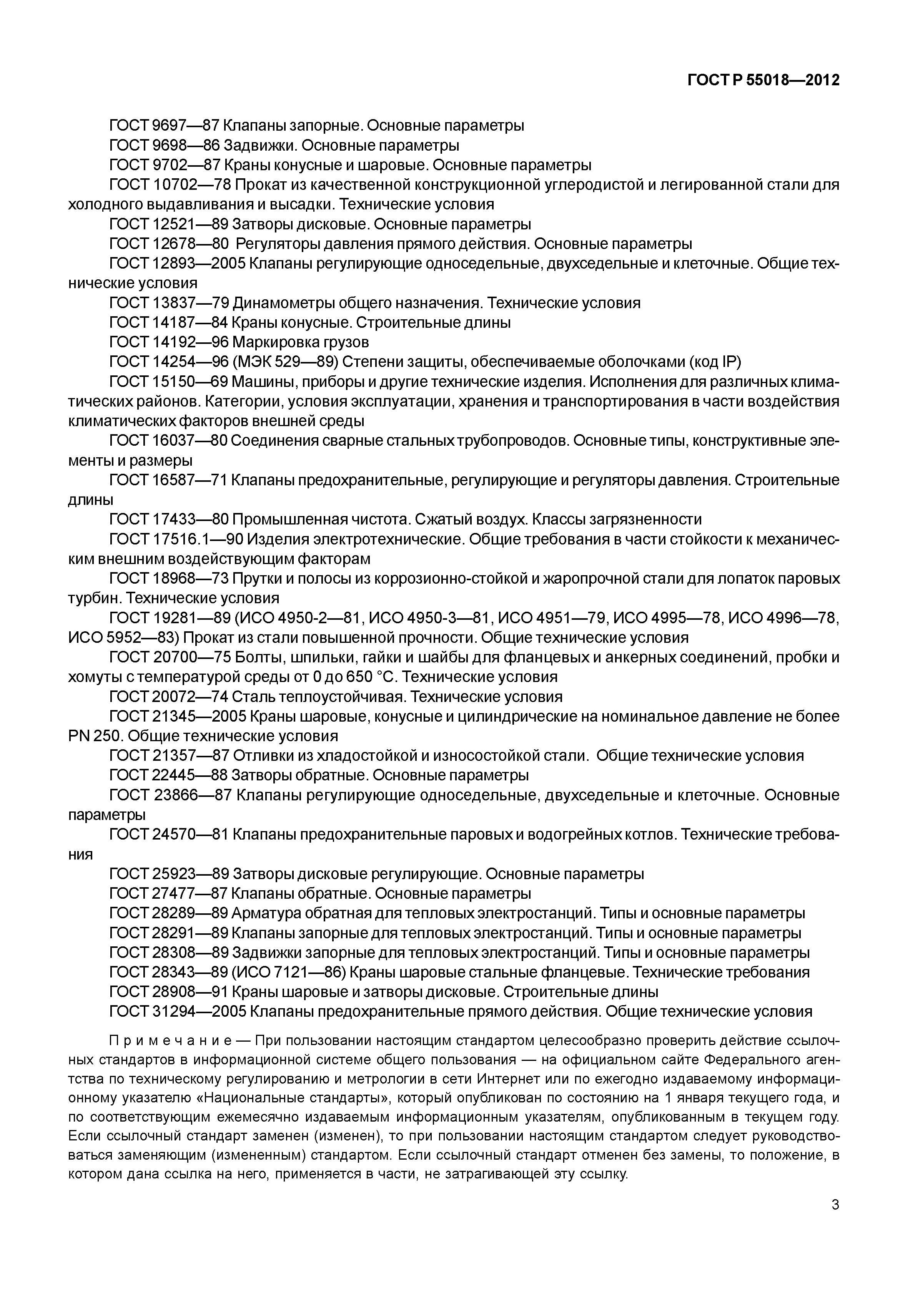

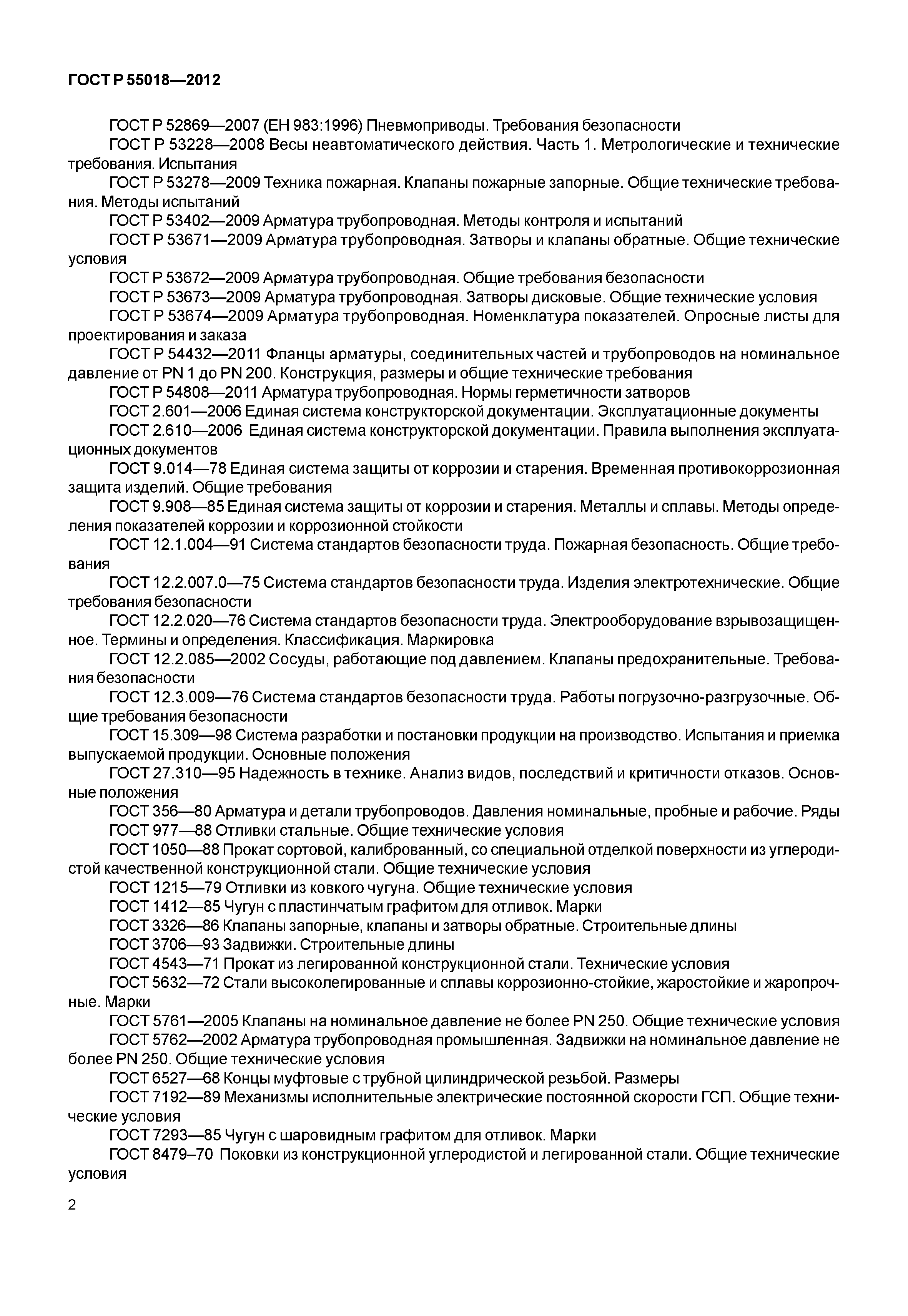

Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.020-76 «Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Термины и определения. Классификация. Маркировка» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12893-83 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 9698-86 «Задвижки. Основные параметры» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов. Технические требования» ГОСТ 21357-87 «Отливки из хладостойкой и износостойкой стали. Общие технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» Федеральный закон 184-ФЗ «О техническом регулировании» РД 153-34.1-26.304-98 «Инструкция по организации эксплуатации, порядку и срокам проверки предохранительных устройств котлов теплоэлектростанций» ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более РN 250. Общие технические условия» ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» РД 153-34.1-39.504-00 «Общие технические требования к арматуре ТЭС (ОТТ ТЭС-2000)» РД 153-34.1-39.502-98 «Инструкция по эксплуатации, порядку и срокам проверки предохранительных устройств сосудов, аппаратов и трубопроводов ТЭС» РД 153-34.1-39.603-99 «Руководство по ремонту арматуры высоких параметров» ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 12521-89 «Затворы дисковые. Основные параметры» ГОСТ 12678-80 «Регуляторы давления прямого действия. Основные параметры» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 14187-84 «Краны конусные. Строительные длины» ГОСТ 16587-71 «Клапаны предохранительные, регулирующие и регуляторы давления. Строительные длины» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 18968-73 «Прутки и полосы из коррозионно-стойкой и жаропрочной стали для лопаток паровых турбин. Технические условия» ГОСТ 22445-88 «Затворы обратные. Основные параметры» ГОСТ 23866-87 «Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры» ГОСТ 25923-89 «Затворы дисковые регулирующие. Основные параметры» ГОСТ 27.310-95 «Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения» ГОСТ 27477-87 «Клапаны обратные. Основные параметры» ГОСТ 28289-89 «Арматура обратная для тепловых электростанций. Типы и основные параметры» ГОСТ 28291-89 «Клапаны запорные для тепловых электростанций. Типы и основные параметры» ГОСТ 28308-89 «Задвижки запорные для тепловых электростанций. Типы и основные параметры» ГОСТ 28343-89 «Краны шаровые стальные фланцевые. Технические требования» ГОСТ 28908-91 «Краны шаровые и затворы дисковые. Строительные длины» ГОСТ 3326-86 «Клапаны запорные, клапаны и затворы обратные. Строительные длины» ГОСТ 3706-93 «Задвижки. Строительные длины» ГОСТ 6527-68 «Концы муфтовые с трубной цилиндрической резьбой. Размеры» ГОСТ 7192-89 «Механизмы исполнительные электрические постоянной скорости ГСП. Общие технические условия» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы.Методы определения показателей коррозии и коррозионной стойкости» ГОСТ 9697-87 «Клапаны запорные. Основные параметры» ГОСТ 9702-87 «Краны конусные и шаровые. Основные параметры» ГОСТ Р 50891-96 «Редукторы общемашиностроительного применения. Общие технические условия» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 12-609-03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы» ПБ 03-583-03 «Правила разработки, изготовления и применения мембранных предохранительных устройств» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ГОСТ Р 51317.2.4-2000 «Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий» РД 153-34.0-03.301-00 «Правила пожарной безопасности для энергетических предприятий (3-е издание с изменениями и дополнениями)» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» СО 34.04.181-2003 «Правила организации технического обслуживания и ремонта оборудования, зданий и сооружений электростанций и сетей» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» ГОСТ Р 52543-2006 «Гидроприводы объемные. Требования безопасности» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 013-2007 «Арматура трубопроводная. Приварка арматуры к трубопроводу. Технические требования» ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» ГОСТ Р 52869-2007 «Пневмоприводы. Требования безопасности» ГОСТ Р 51901.12-2007 «Менеджмент риска. Метод анализа видов и последствий отказов» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» ГОСТ 31294-2005 «Клапаны предохранительные прямого действия. Общие технические условия» Технический регламент «Технический регламент о требованиях пожарной безопасности» ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия» ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования» ГОСТ Р 52857.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек» ГОСТ Р 52857.3-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений» ГОСТ Р 52857.5-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок» ГОСТ Р 52857.6-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках» ГОСТ 5761-2005 «Клапаны на номинальное давление не более PN 250. Общие технические условия» РД 2730.940.103-92 «Котлы паровые и водогрейные, трубопроводы пара и горячей воды. Сварные соединения. Контроль качества.» СТ ЦКБА 053-2008 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования» СТ ЦКБА 028-2007 «Арматура трубопроводная. Периодические испытания. Общие требования» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования» СТ ЦКБА 005.1-2003 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 1. Основные требования к выбору материалов» ГОСТ Р 53278-2009 «Техника пожарная. Клапаны пожарные запорные. Общие технические требования. Методы испытаний» ГОСТ Р 53402-2009 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» СТ ЦКБА 082-2009 «Арматура трубопроводная. Входной контроль» СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления» СТ ЦКБА 087-2010 «Арматура трубопроводная. Электроприводы. Общие технические условия» ГОСТ Р 53671-2009 «Арматура трубопроводная. Затворы и клапаны обратные. Общие технические условия» ГОСТ Р 53674-2009 «Арматура трубопроводная. Номенклатура показателей. Опросные листы для проектирования и заказа» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ Р 53673-2009 «Арматура трубопроводная. Затворы дисковые. Общие технические условия» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы»
