Скачать ГОСТ Р 57230-2016 Системы фотоэлектрические. Соединители постоянного тока. Классификация, требования к конструкции и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ Р 57230-2016

Системы фотоэлектрические. Соединители постоянного тока. Классификация, требования к конструкции и методы испытаний

Обозначение:	ГОСТ Р 57230-2016
Обозначение англ:	GOST R 57230-2016
Статус:	принят
Название рус.:	Системы фотоэлектрические. Соединители постоянного тока. Классификация, требования к конструкции и методы испытаний
Название англ.:	Photovoltaic systems. Connectors for DC-application. Classification, requirements and test methods
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	08.11.2016
Дата окончания срока действия:	01.09.2017

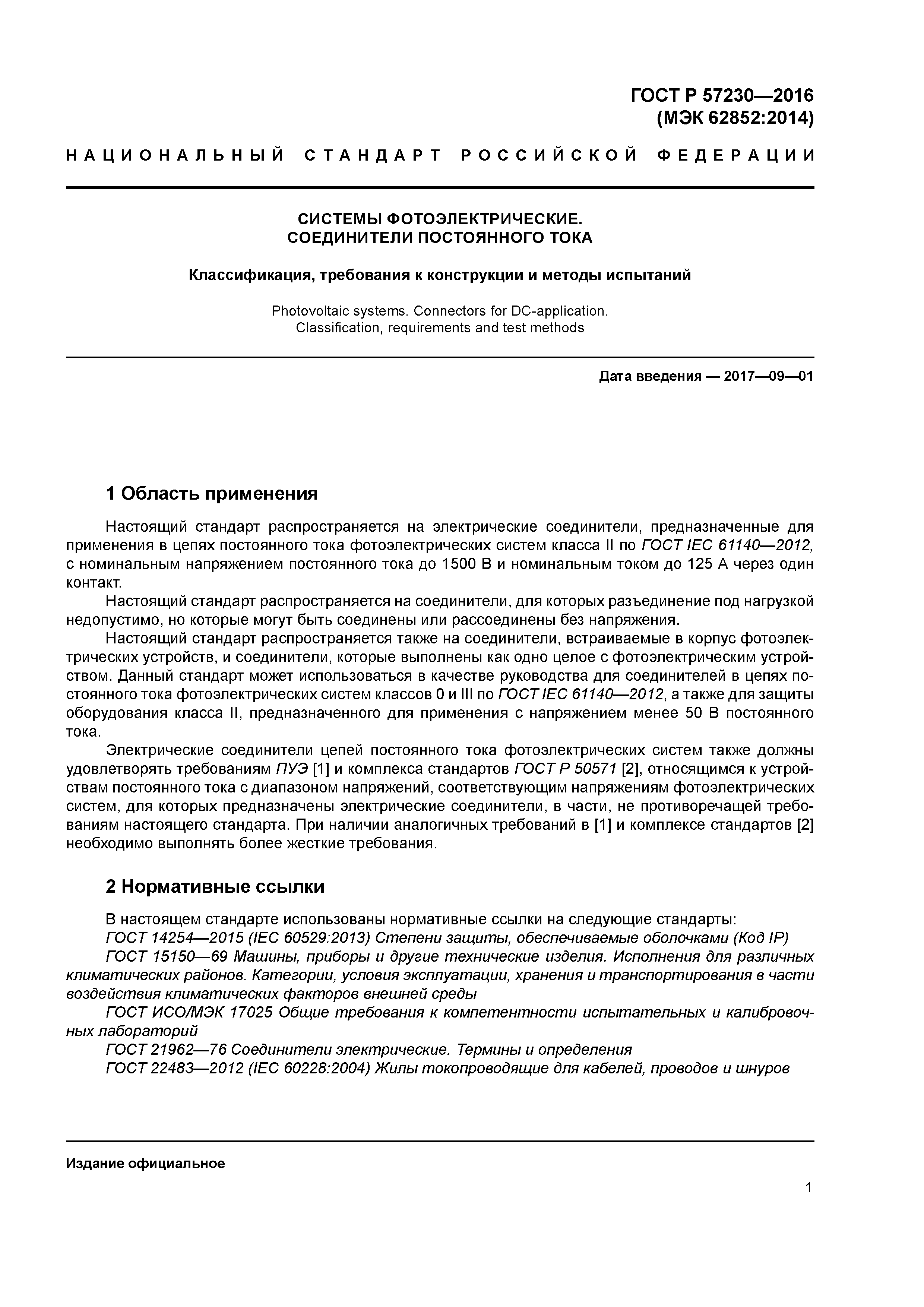

Область применения:	Стандарт распространяется на электрические соединители, предназначенные для применения в цепях постоянного тока фотоэлектрических систем класса II по ГОСТ IEC 61140-2012, с номинальным напряжением постоянного тока до 1500 В и номинальным током до 125 А через один контакт. Стандарт распространяется на соединители, для которых разъединение под нагрузкой недопустимо, но которые могут быть соединены или рассоединены без напряжения. Стандарт распространяется также на соединители, встраиваемые в корпус фотоэлектрических устройств, и соединители, которые выполнены как одно целое с фотоэлектрическим устройством. Данный стандарт может использоваться в качестве руководства для соединителей в цепях постоянного тока фотоэлектрических систем классов 0 и III по ГОСТ IEC 61140-2012, а также для защиты оборудования класса II, предназначенного для применения с напряжением менее 50 В постоянного тока.

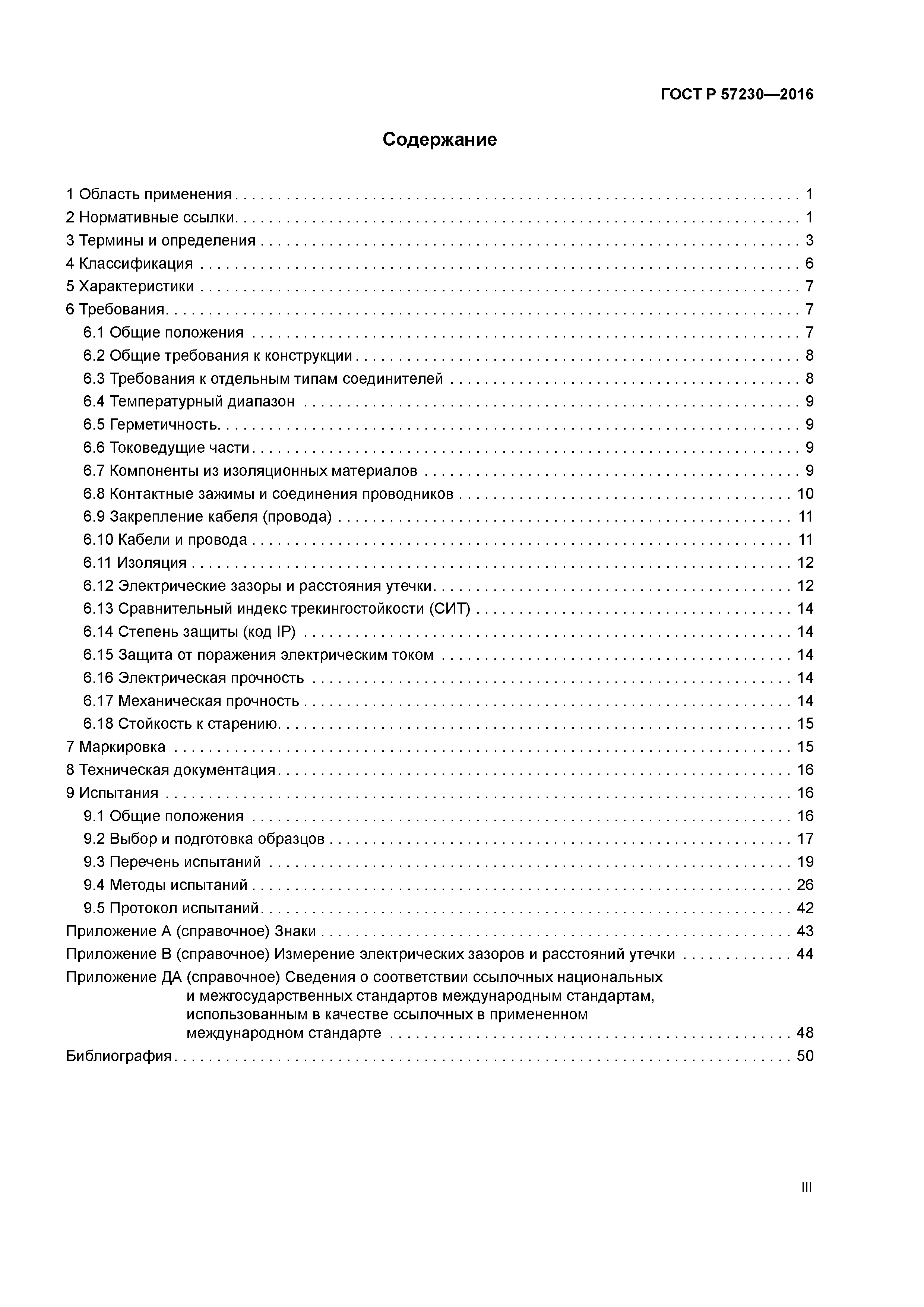

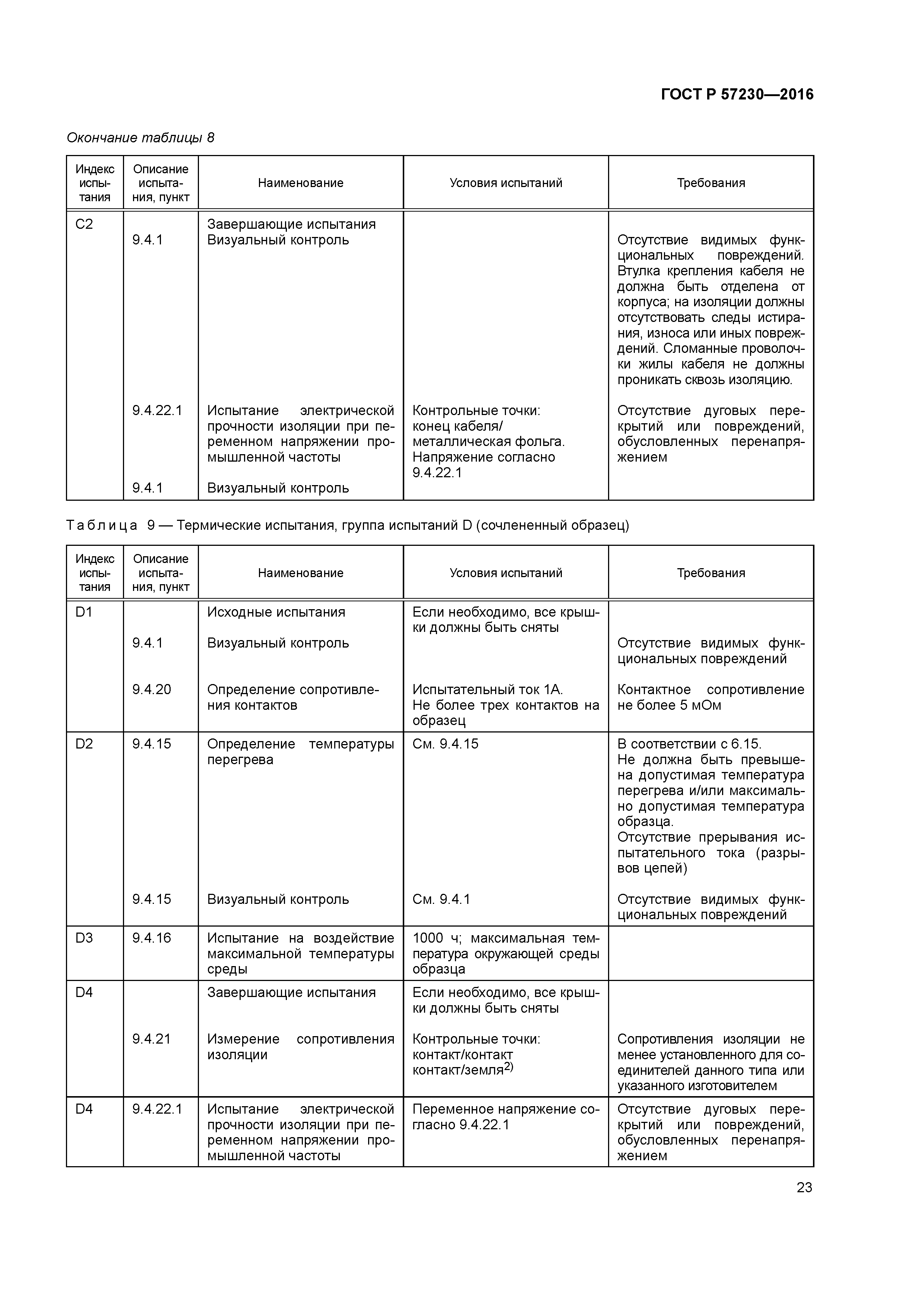

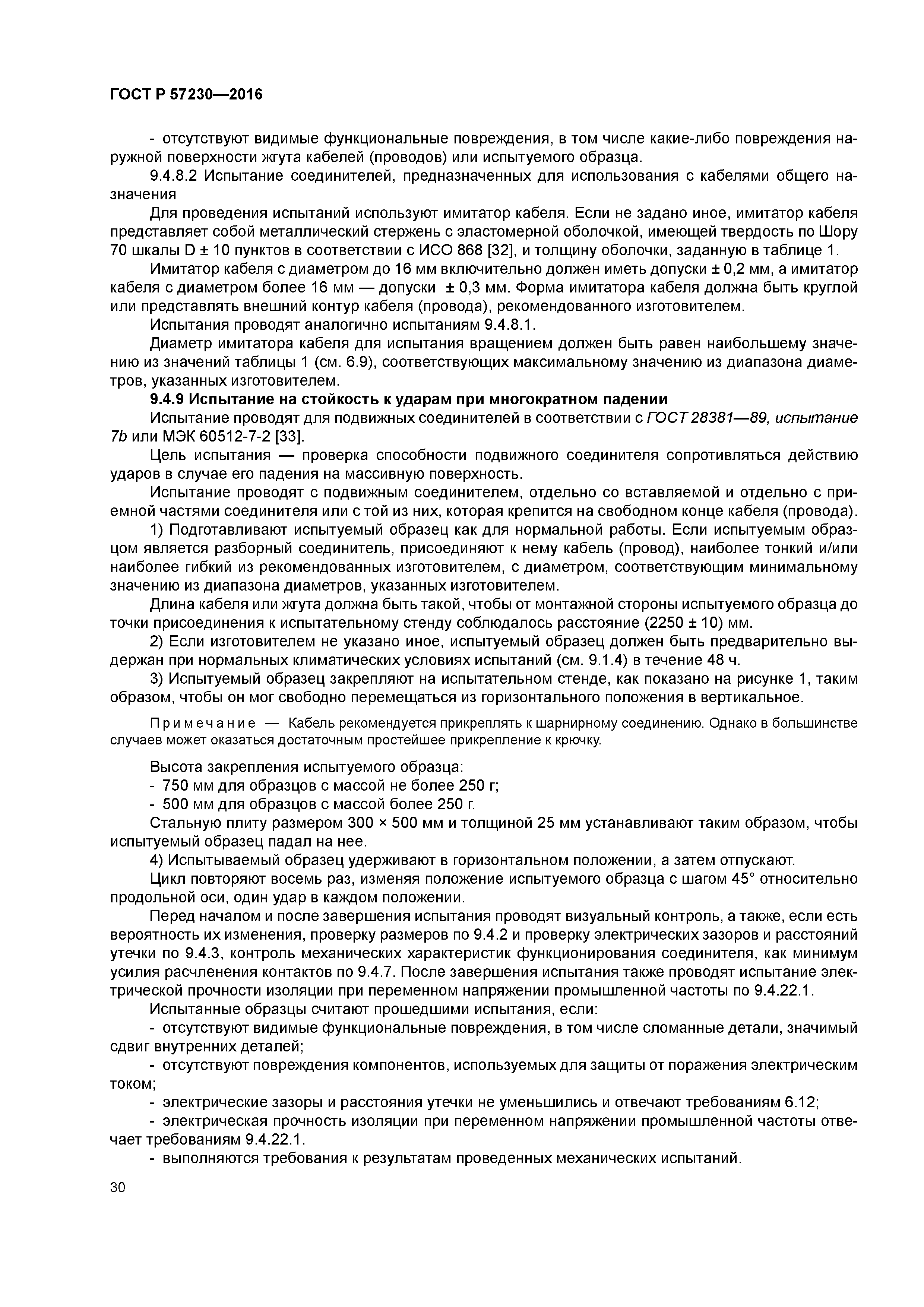

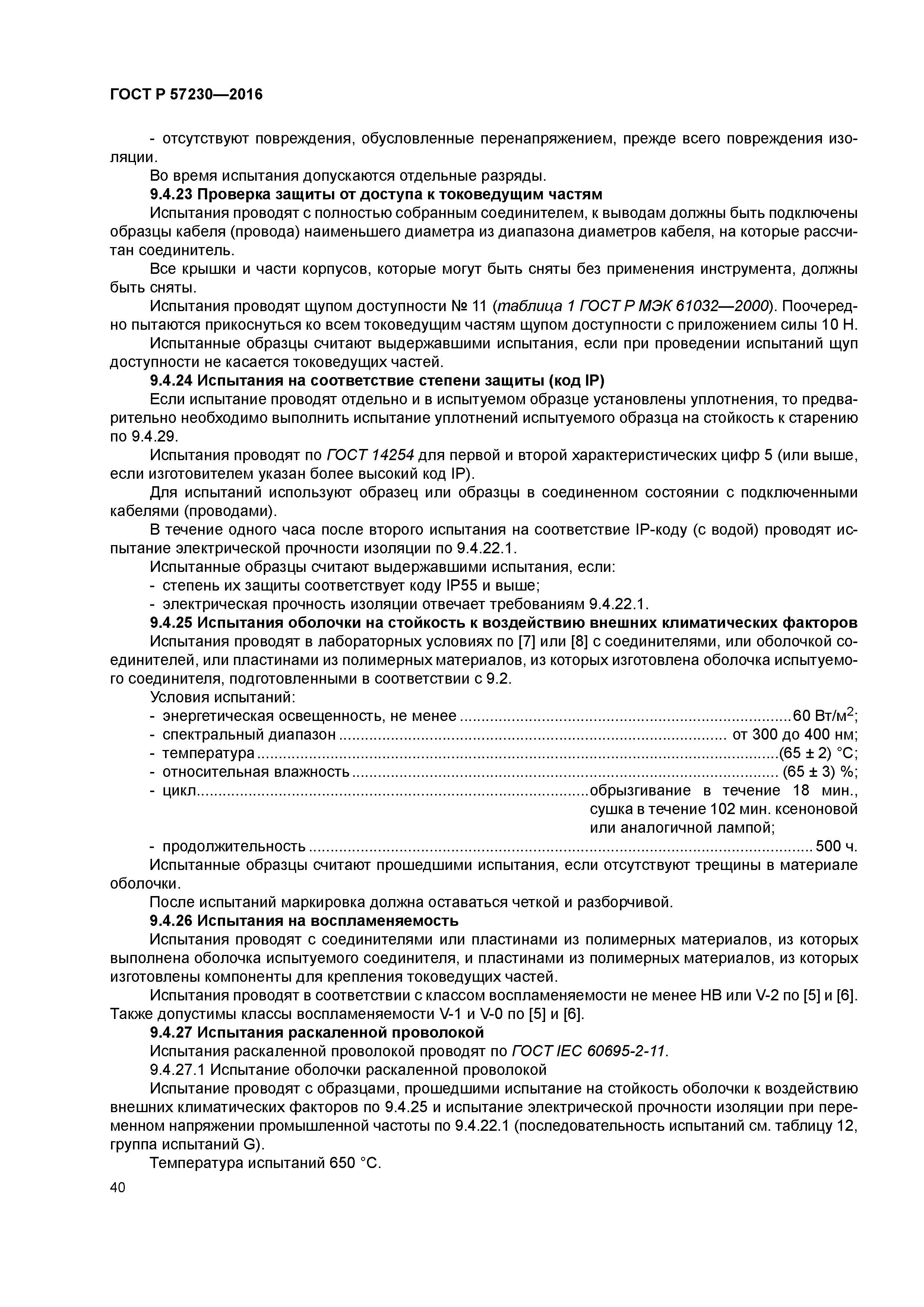

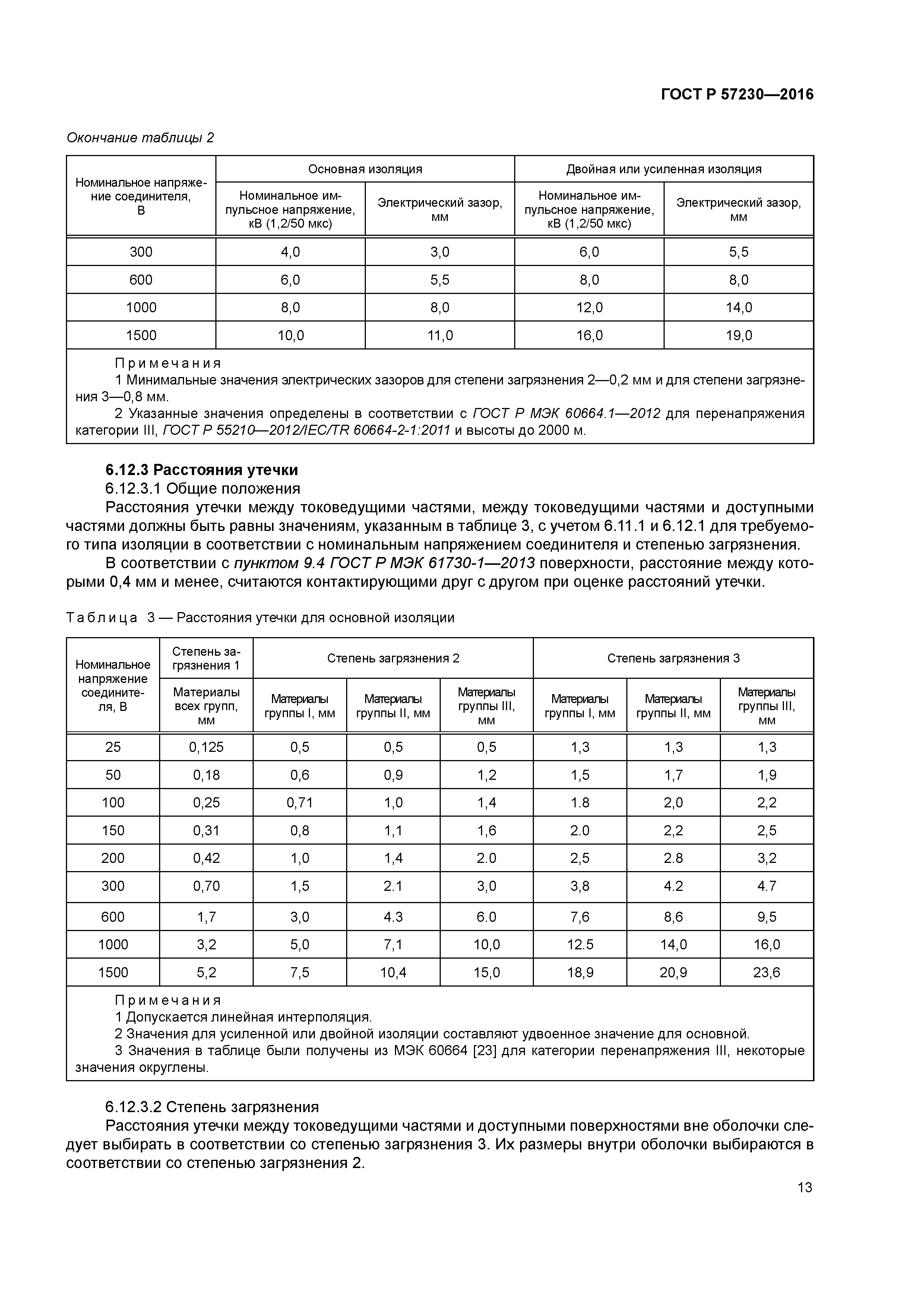

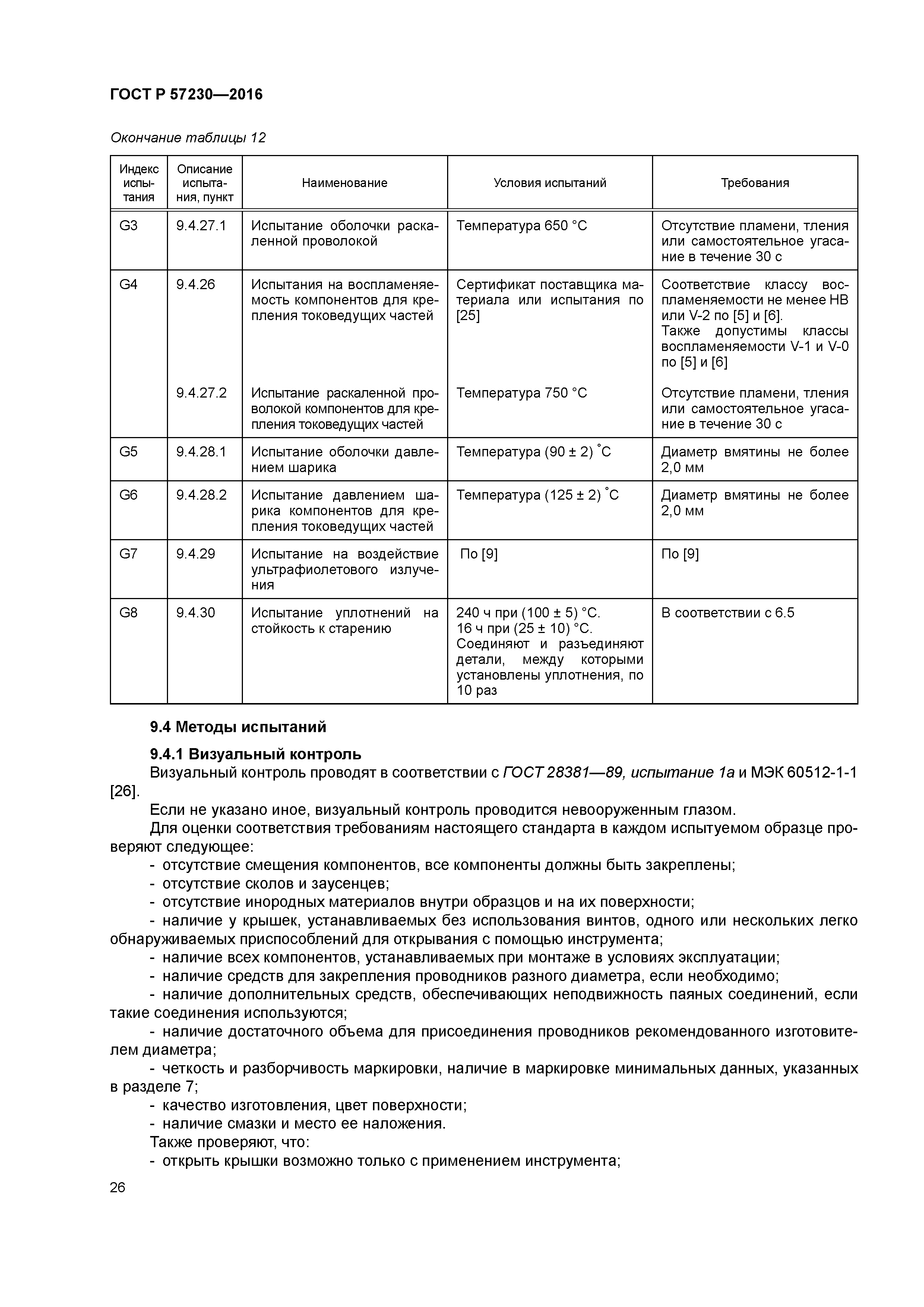

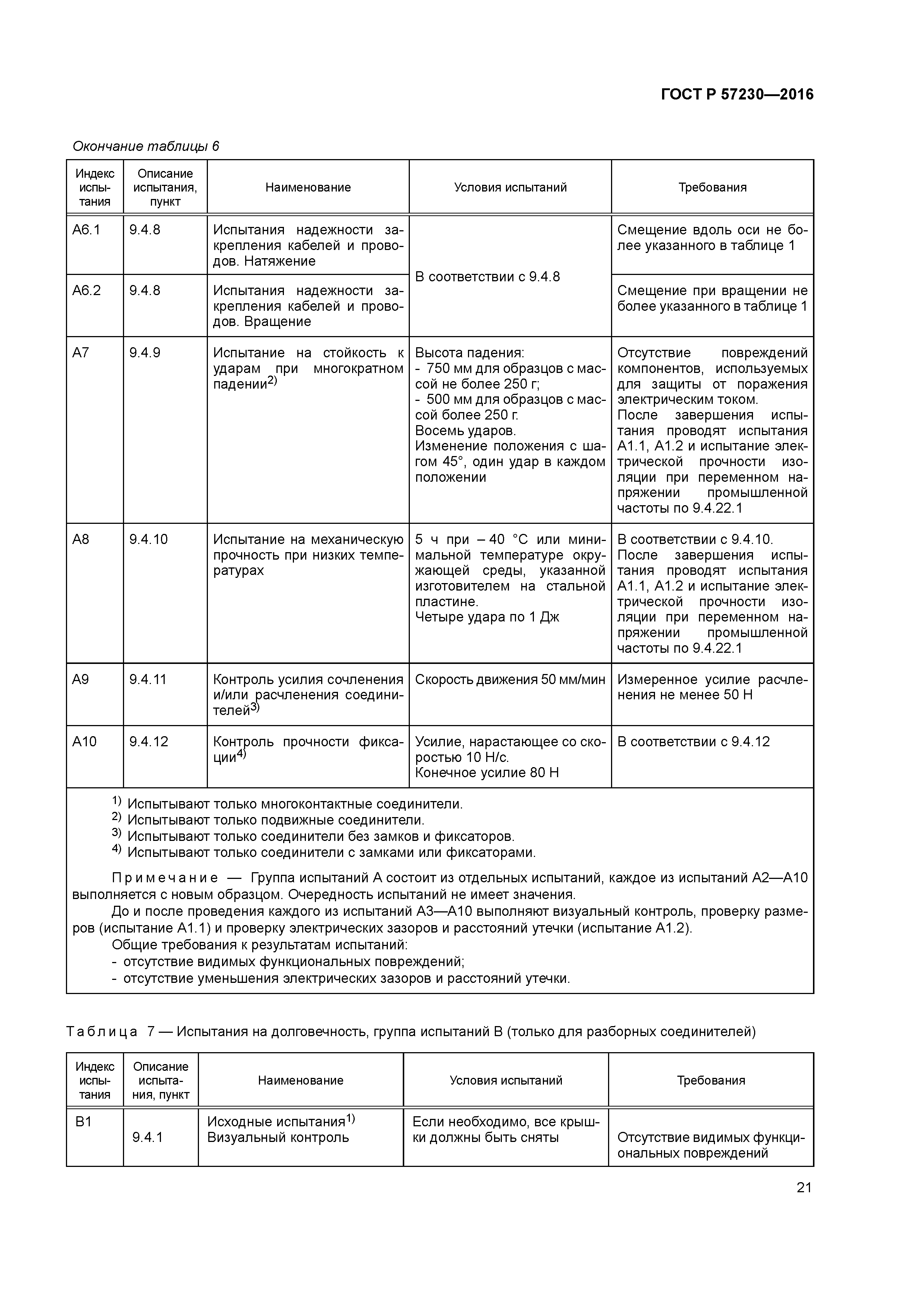

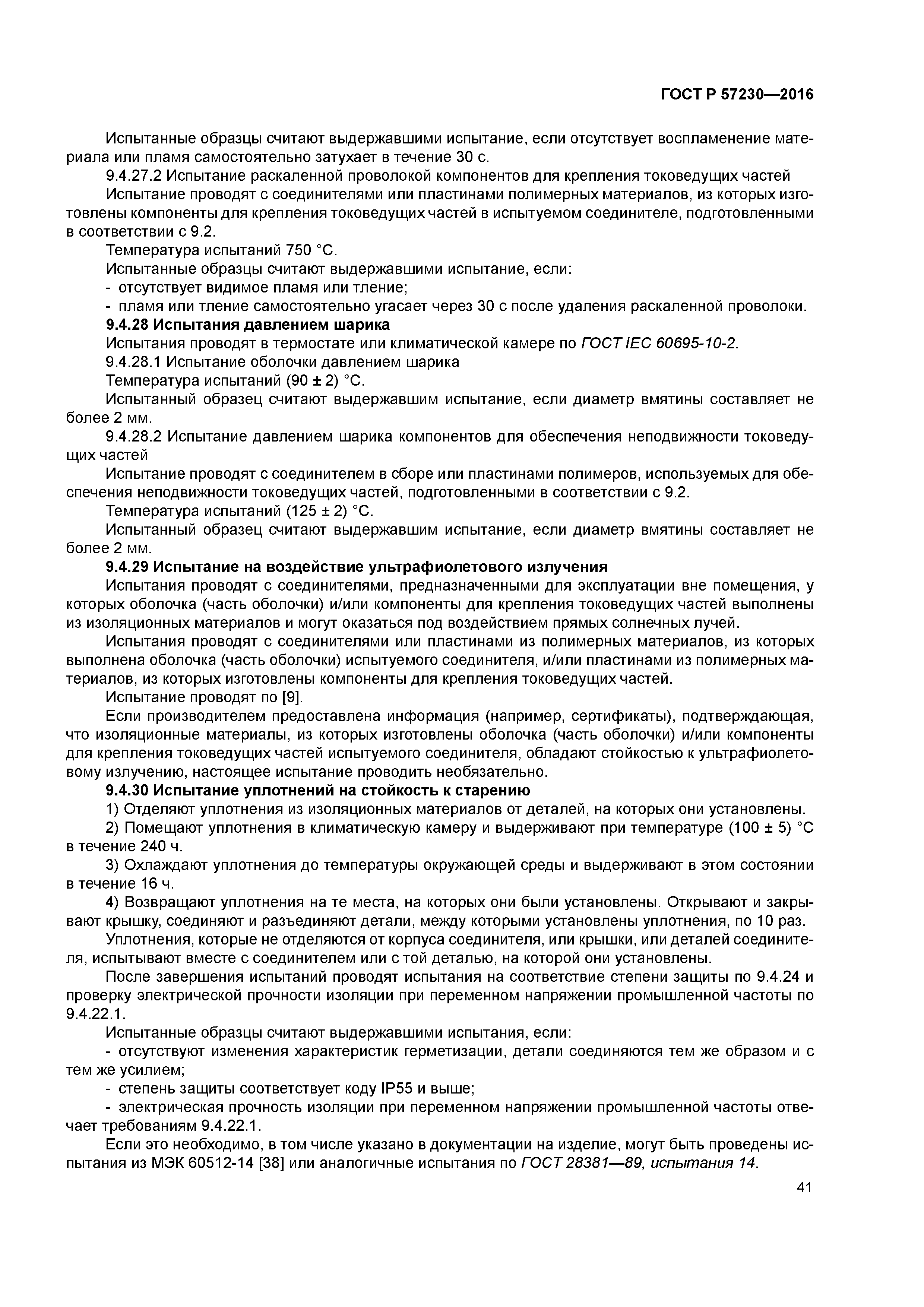

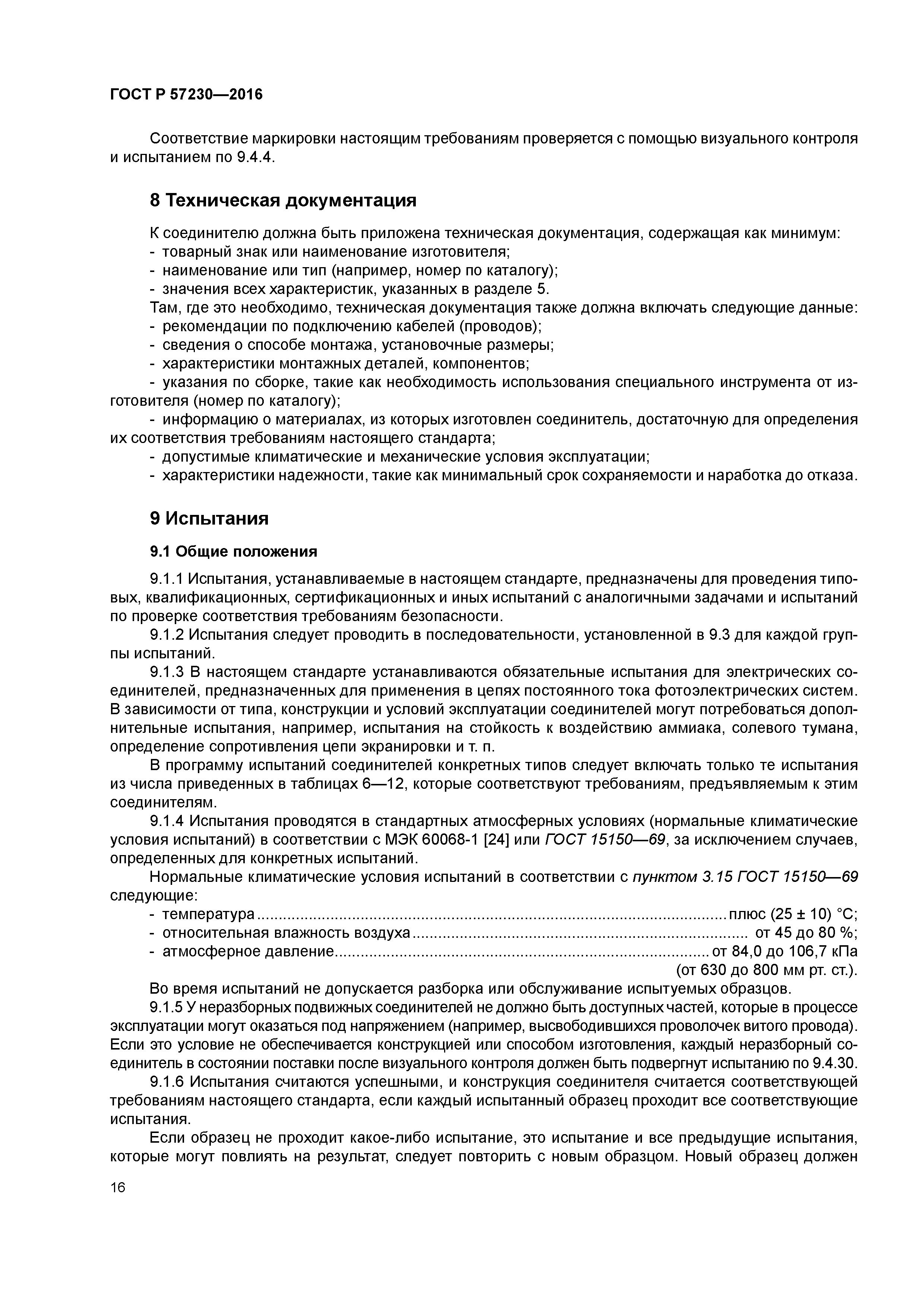

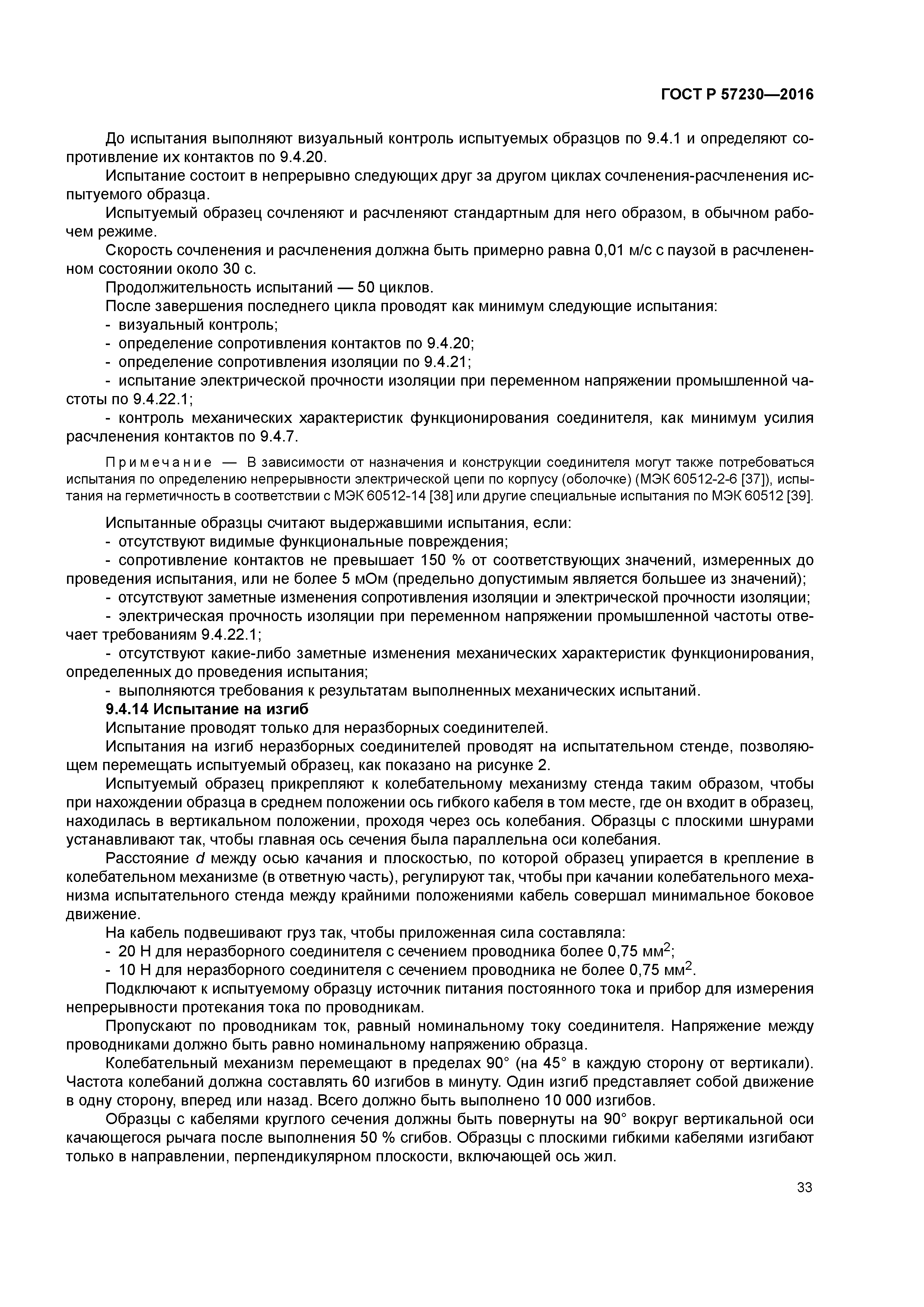

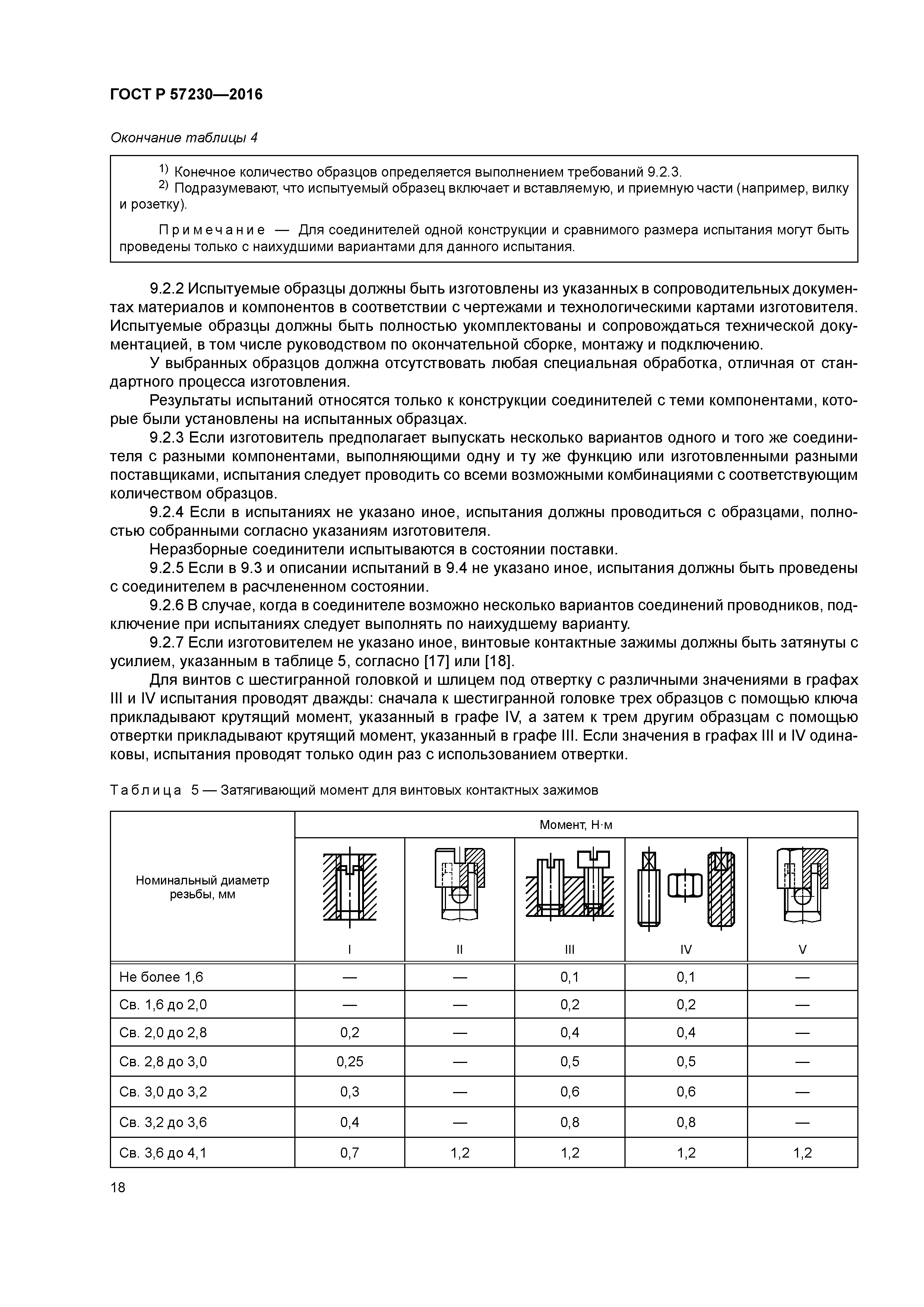

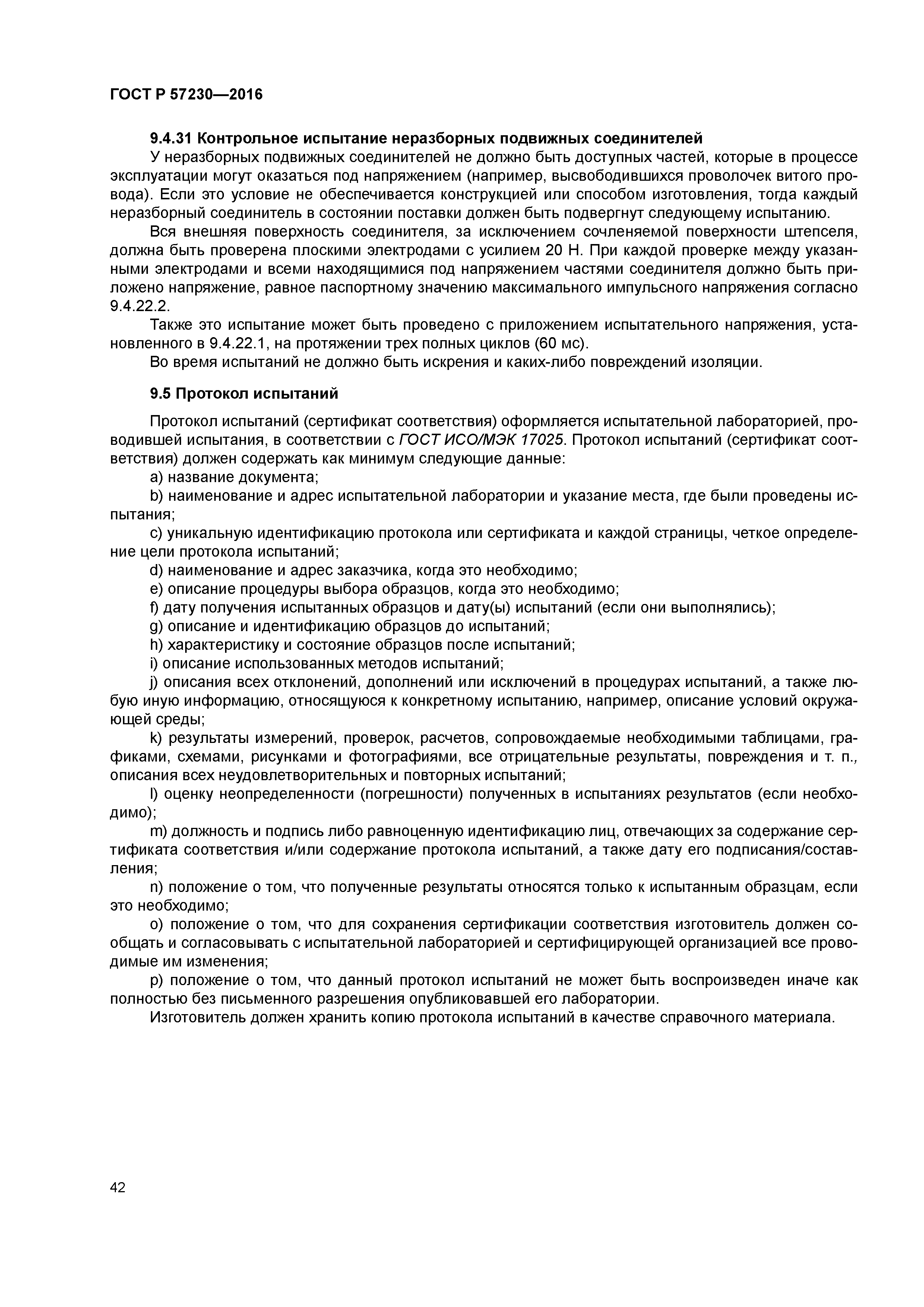

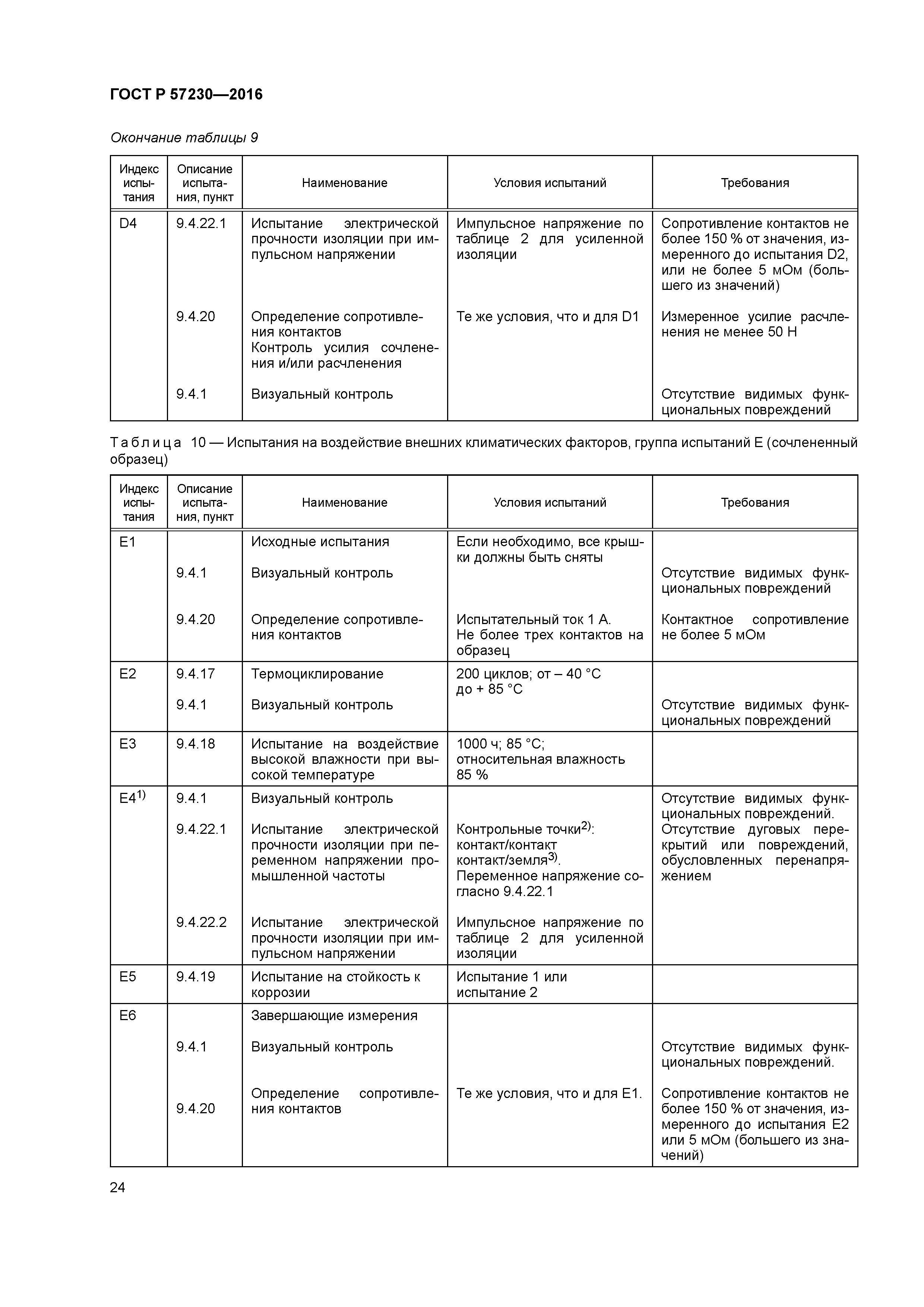

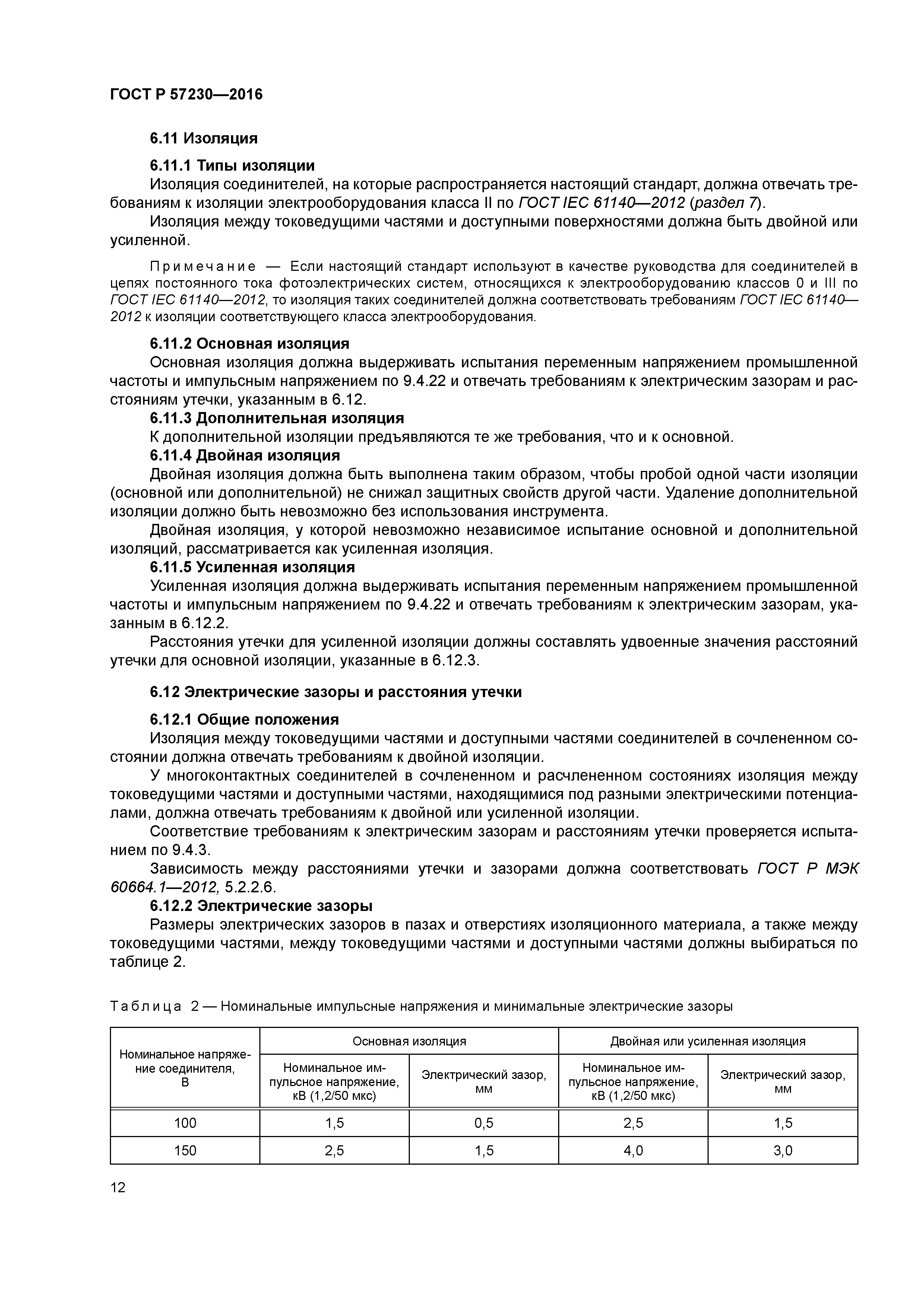

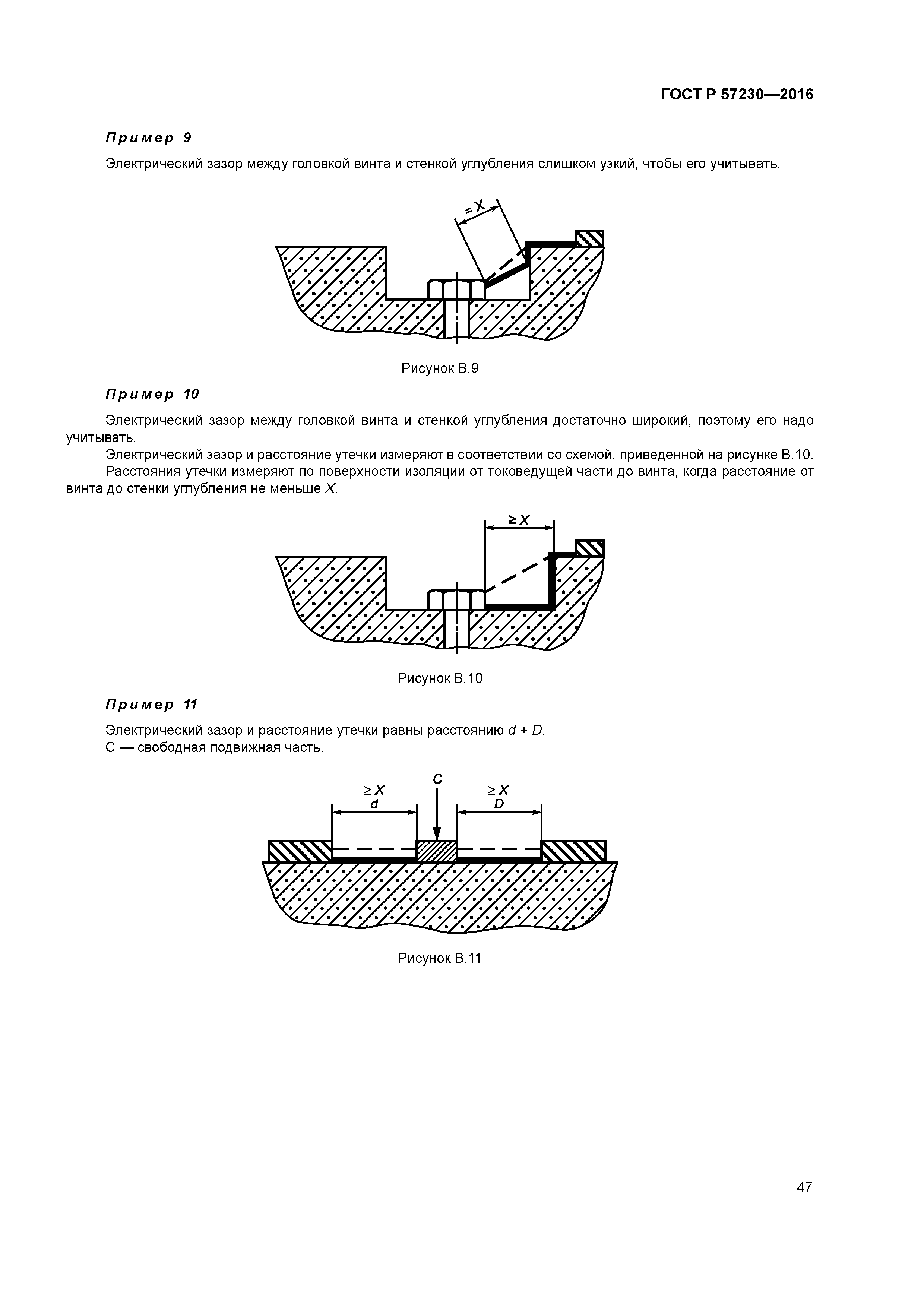

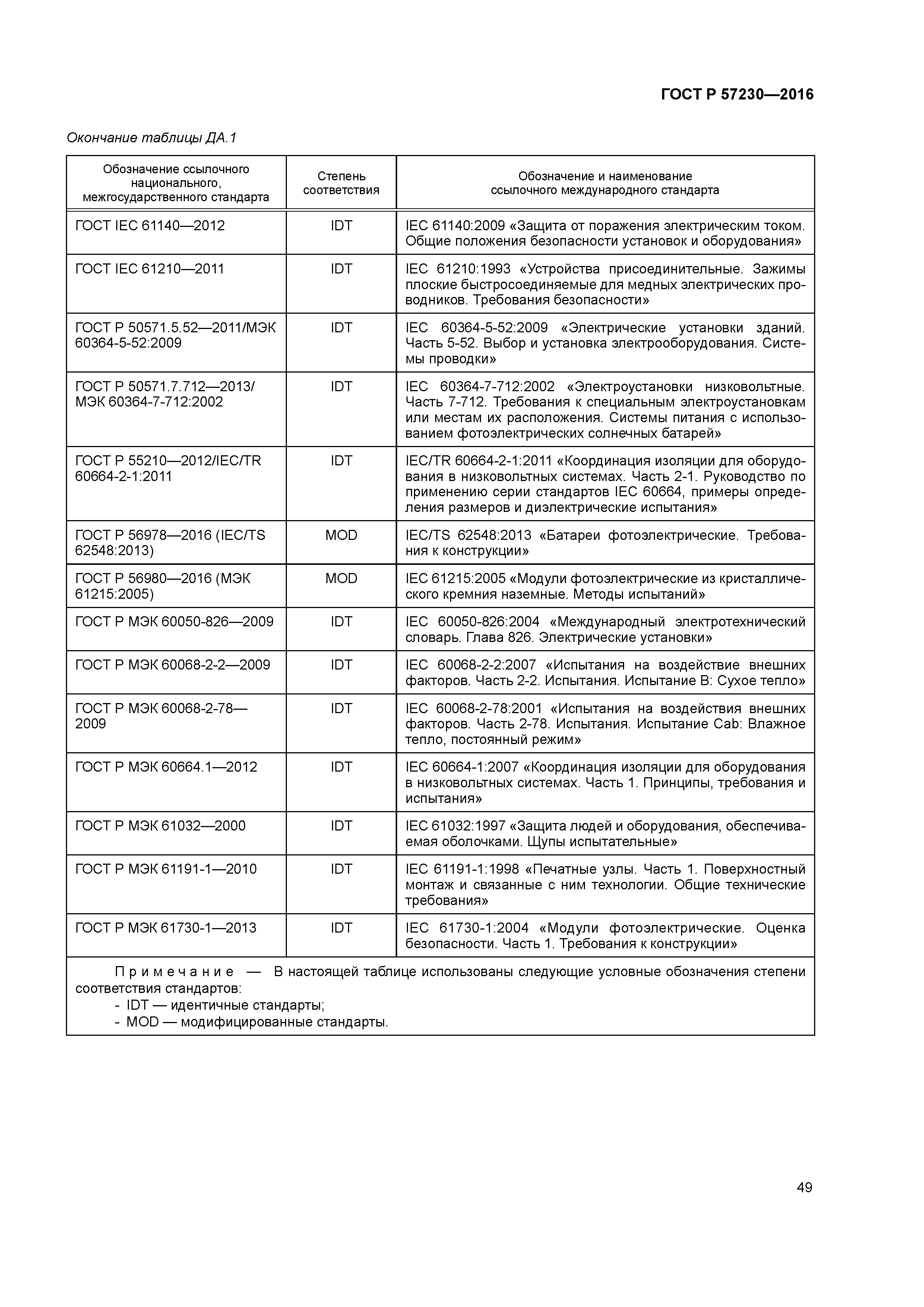

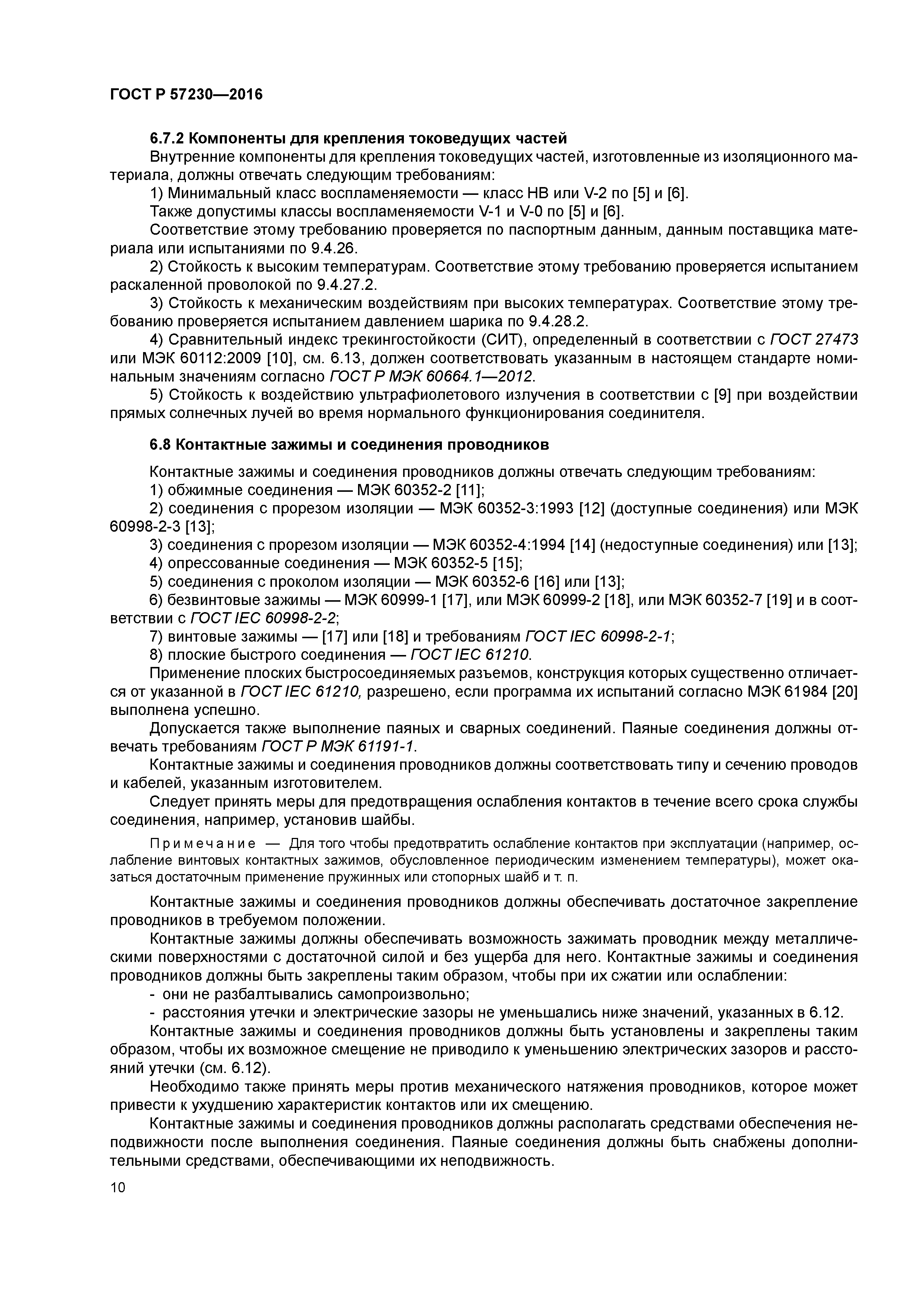

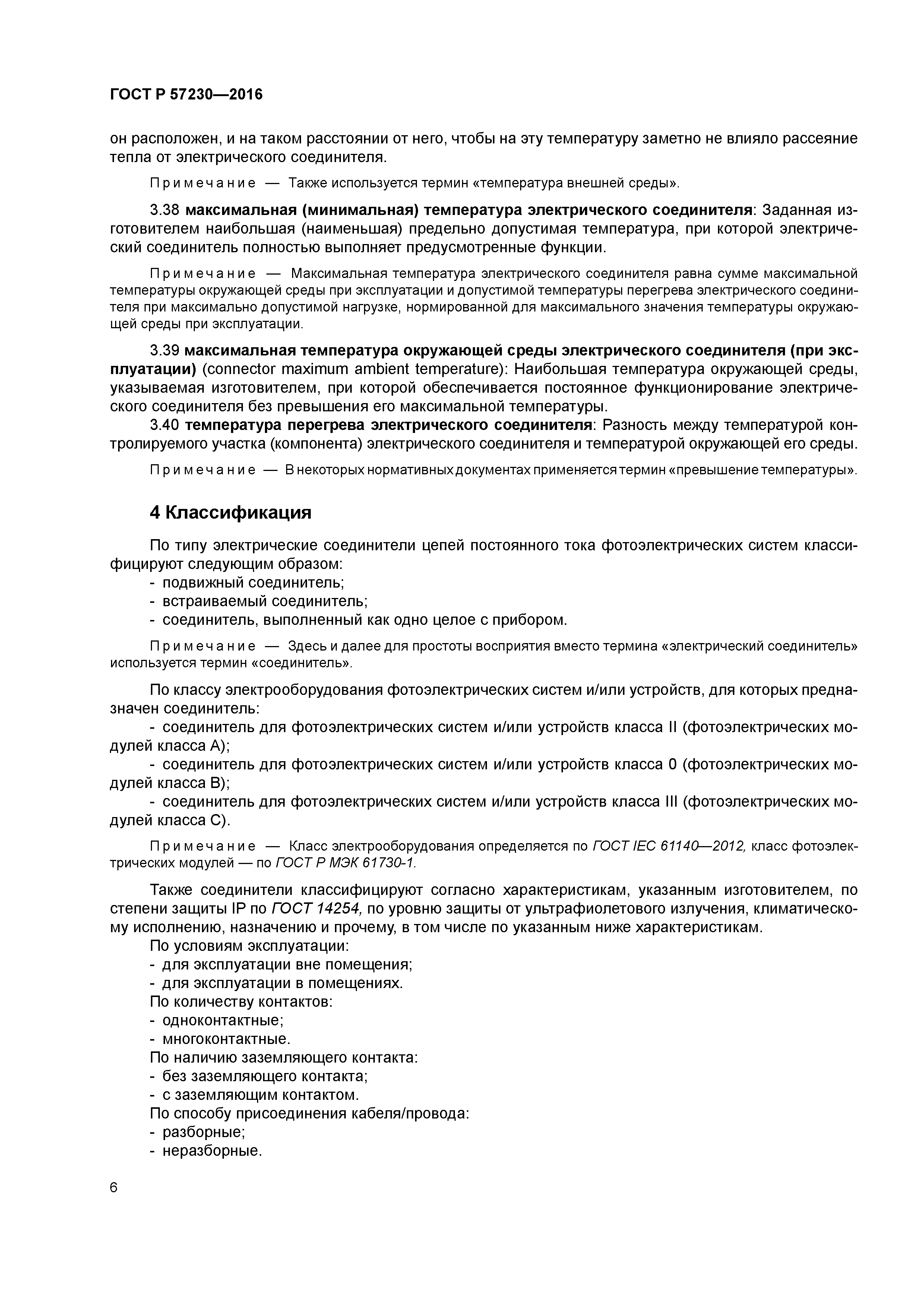

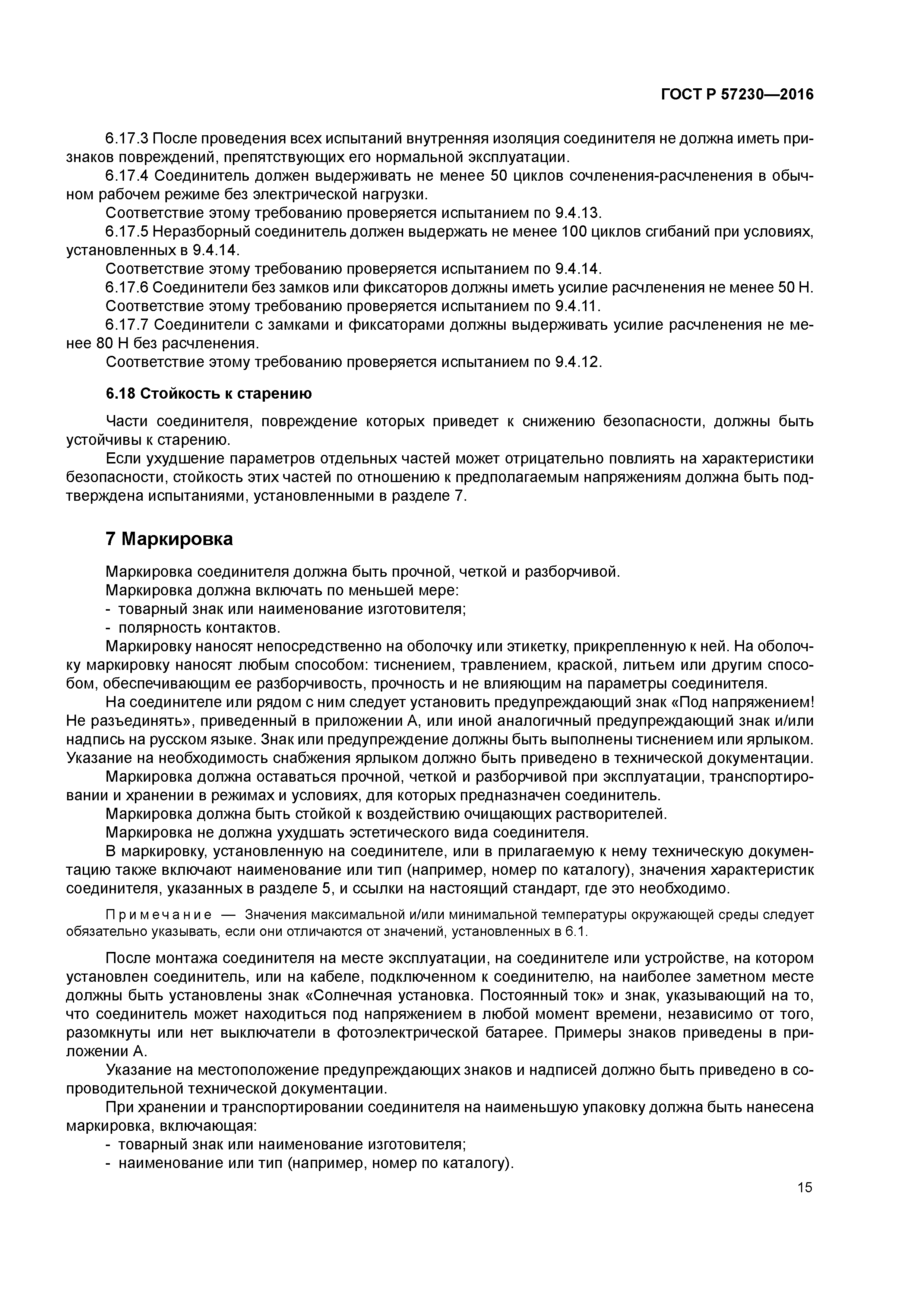

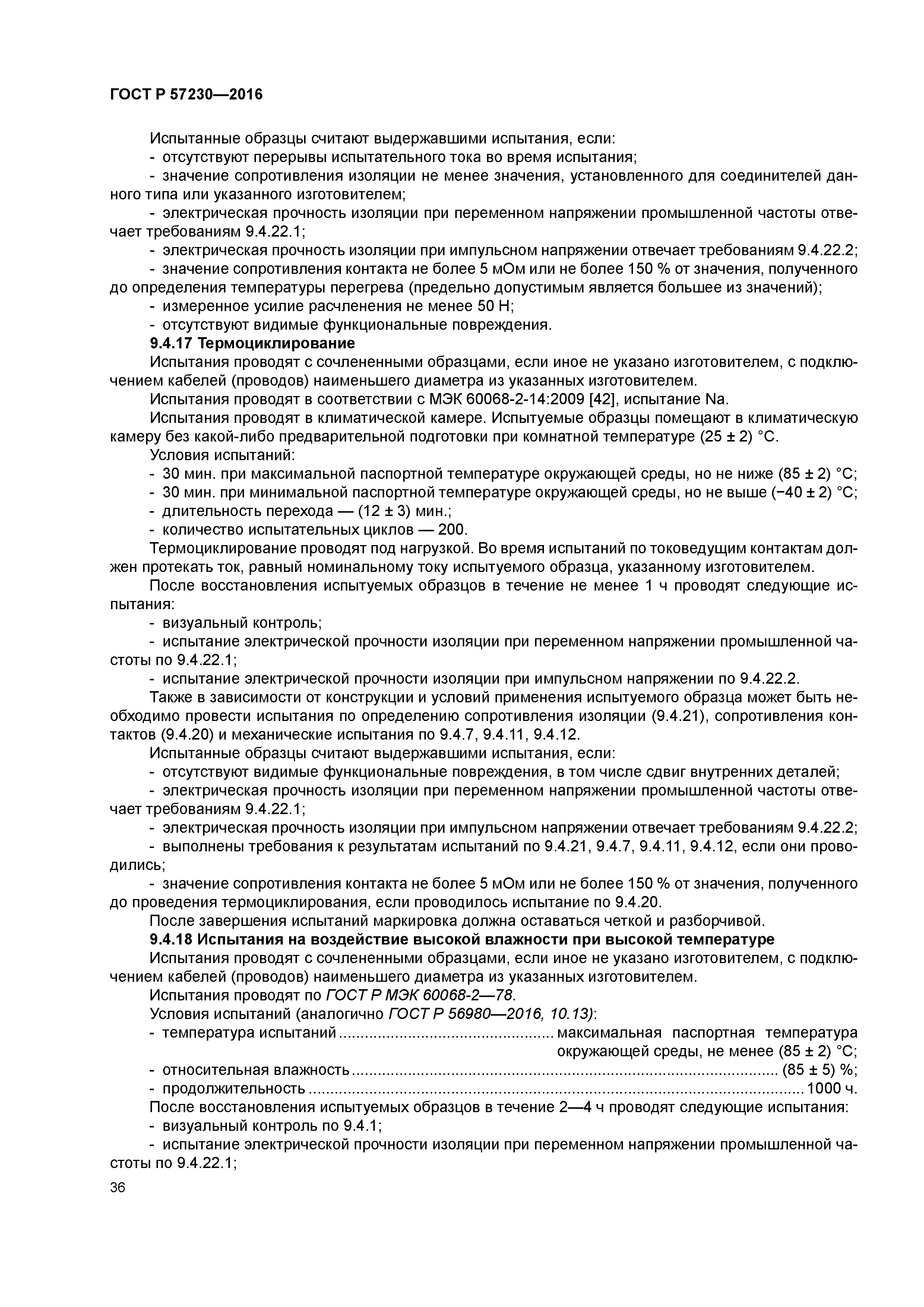

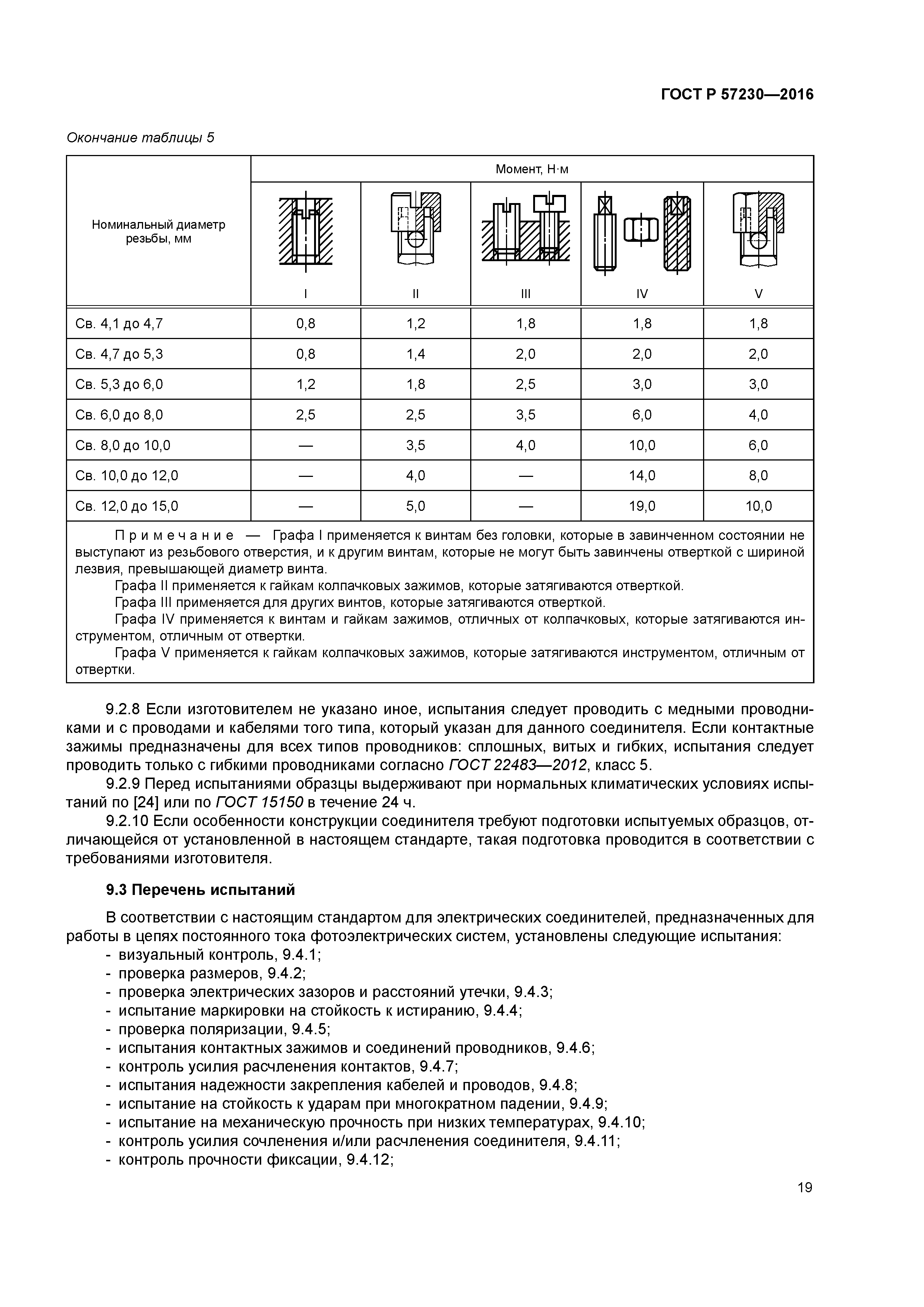

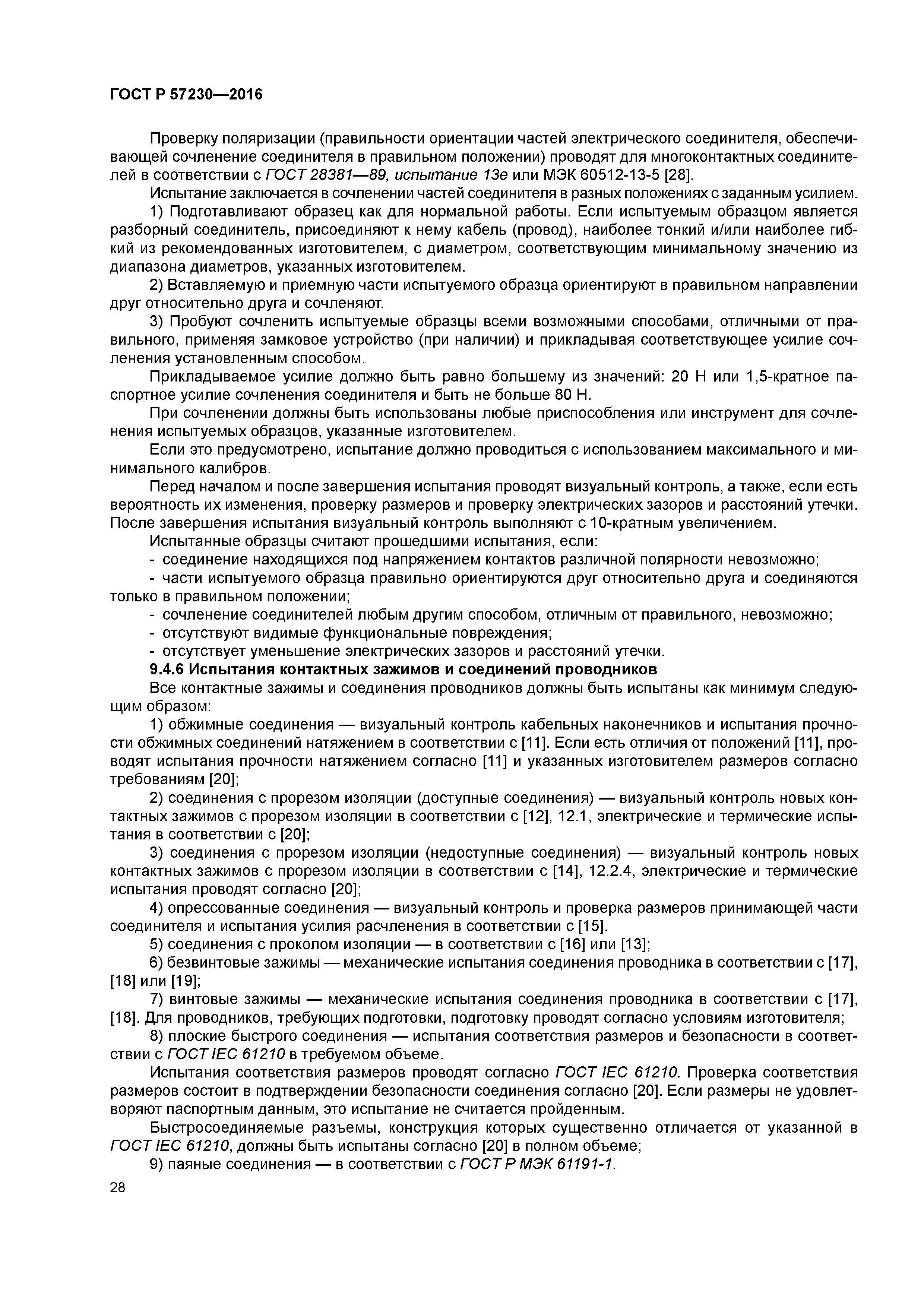

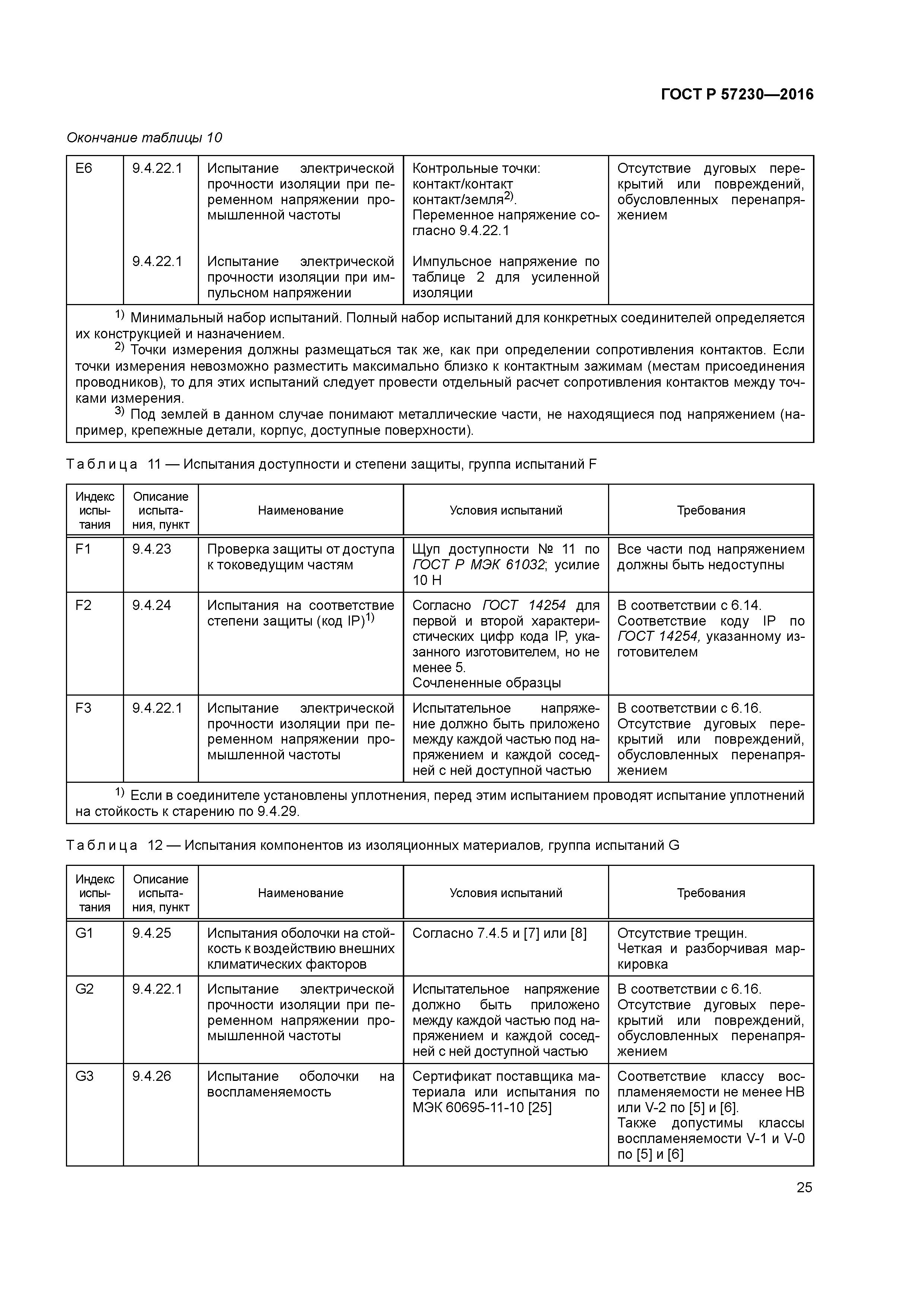

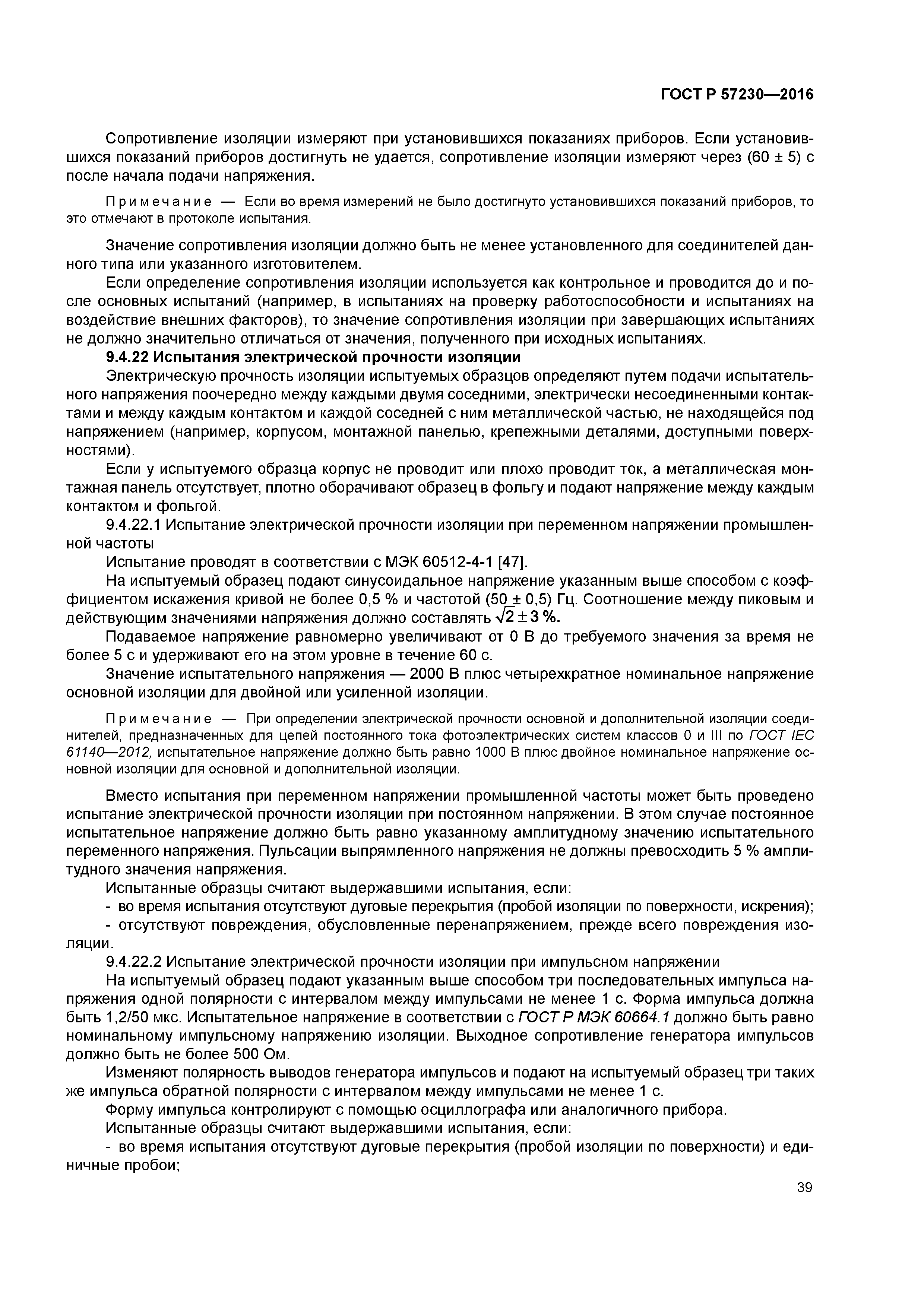

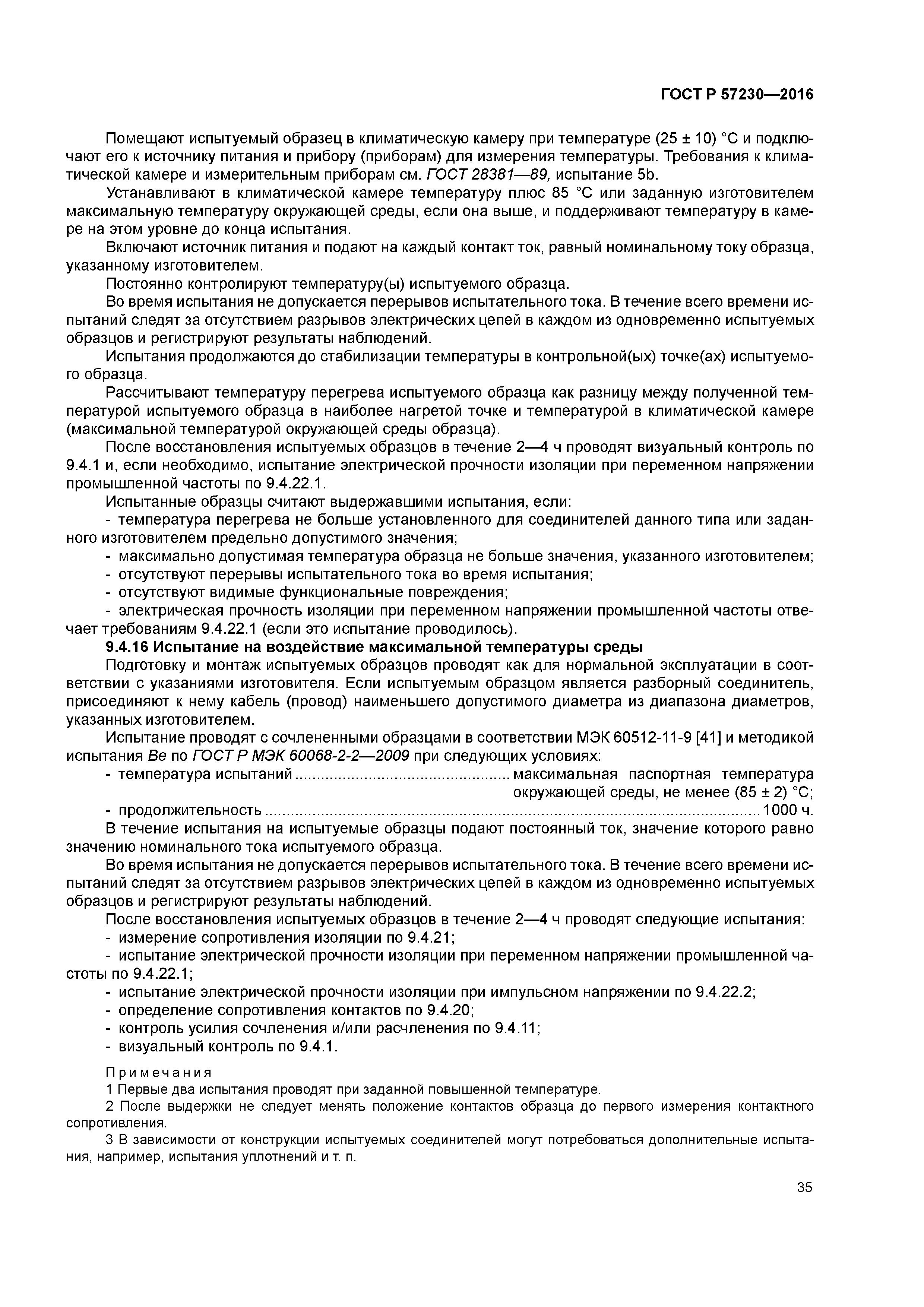

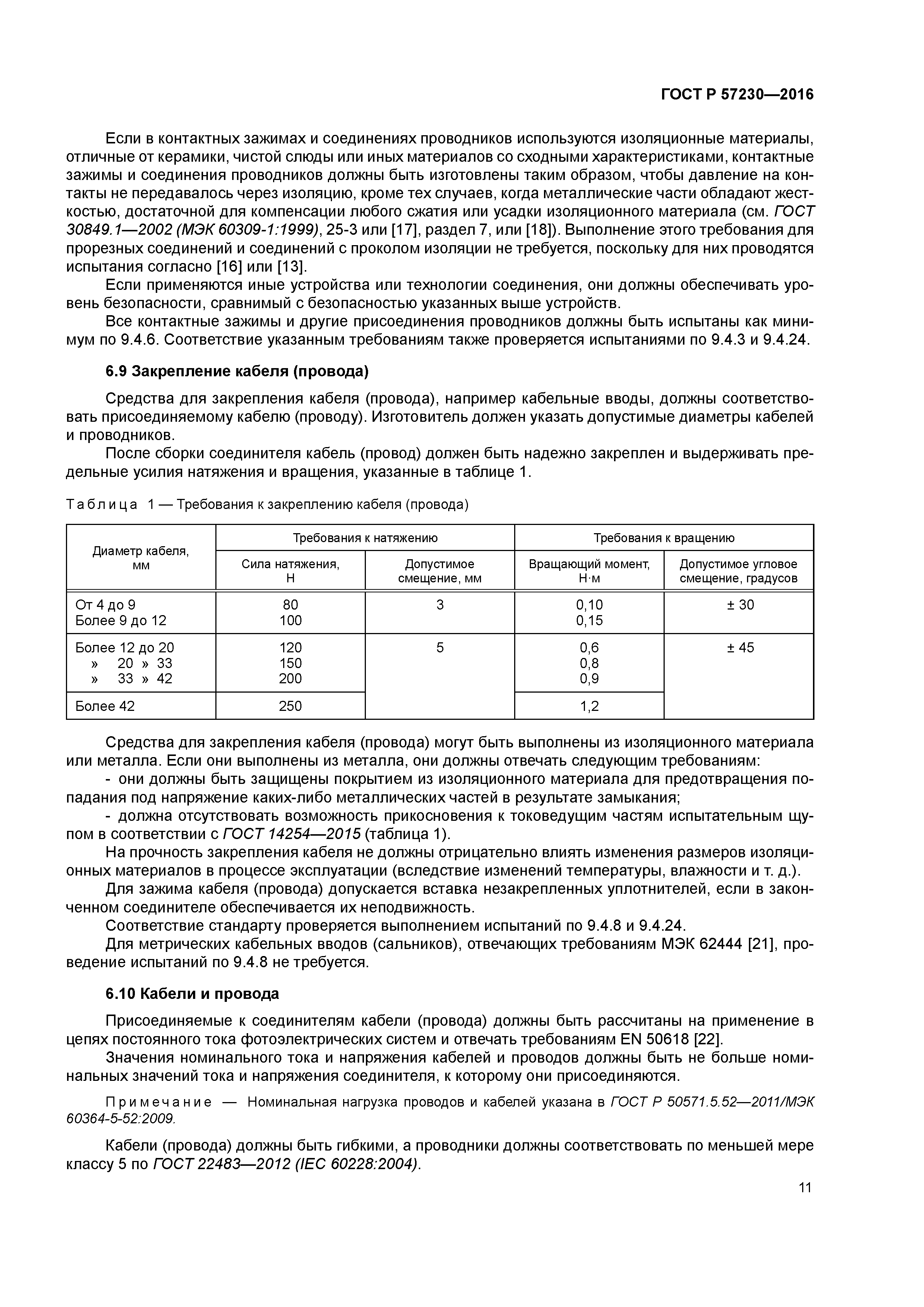

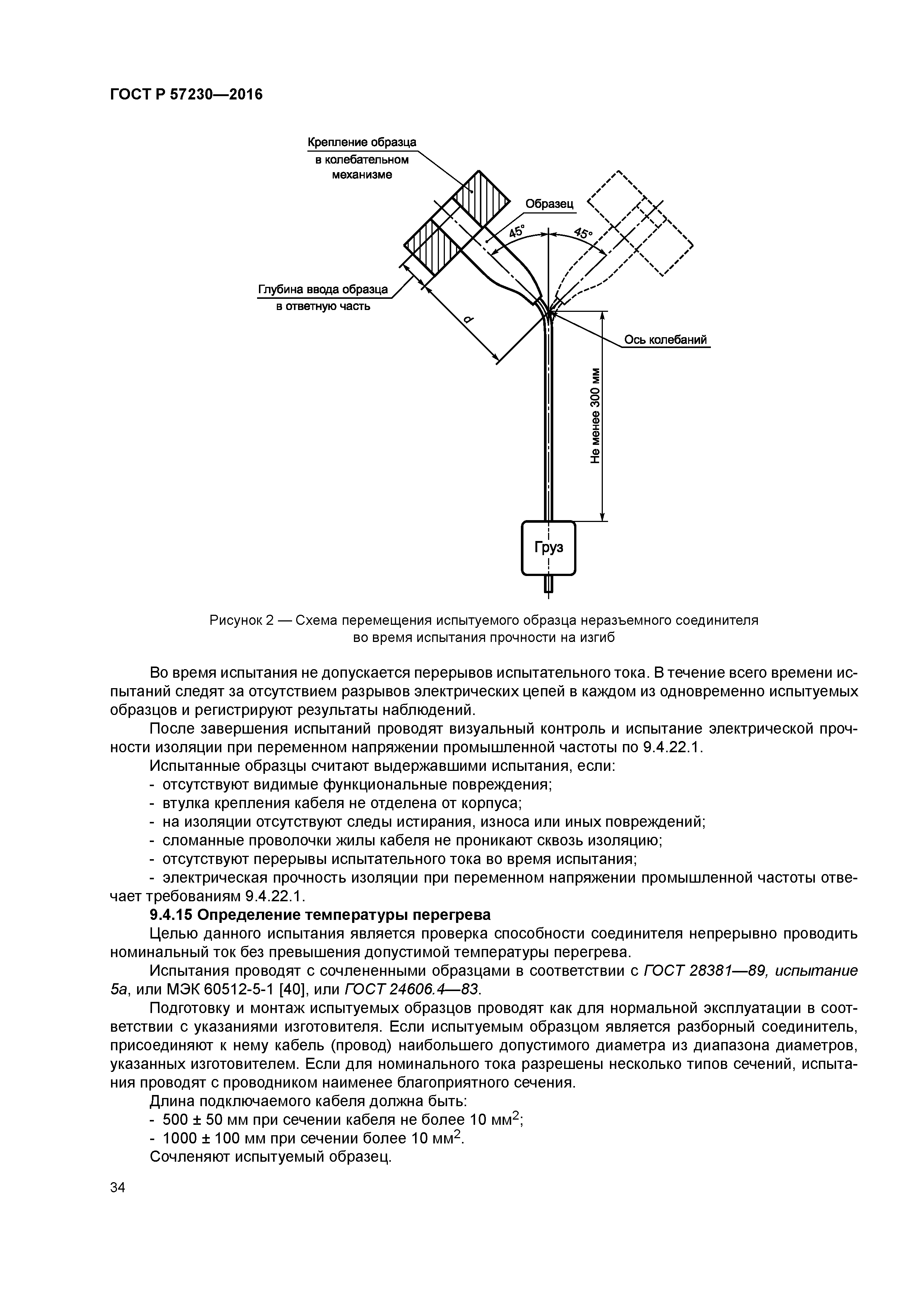

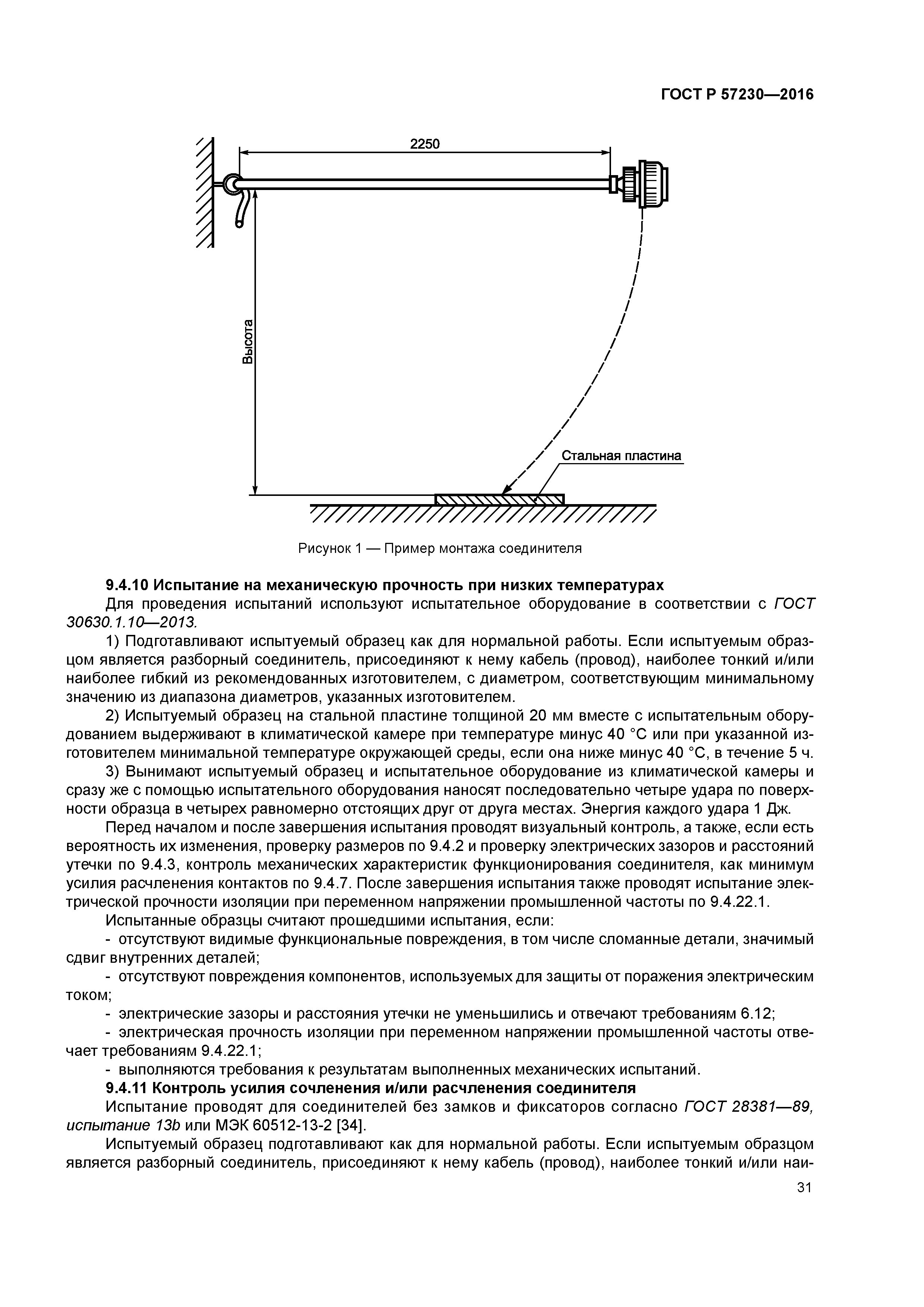

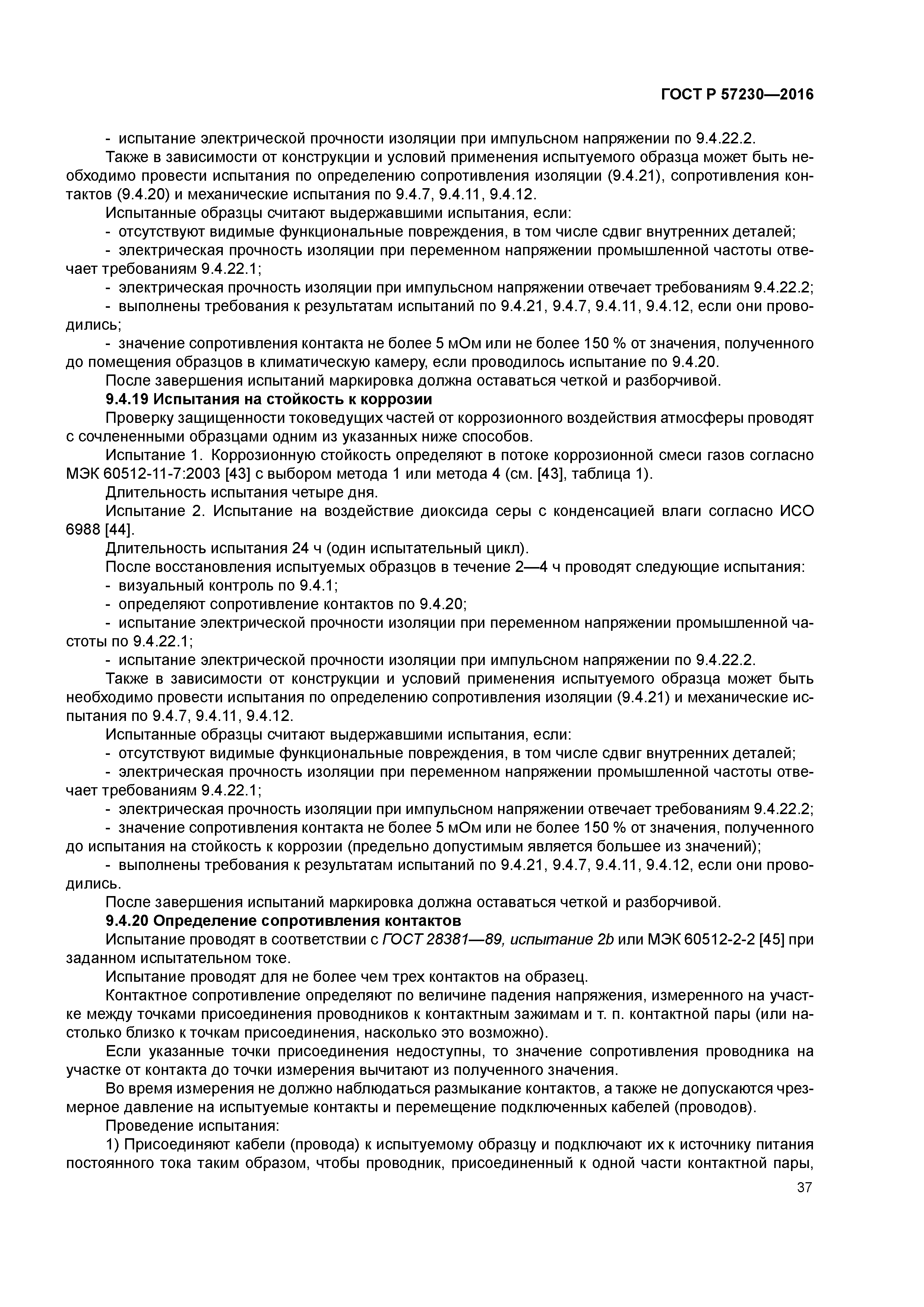

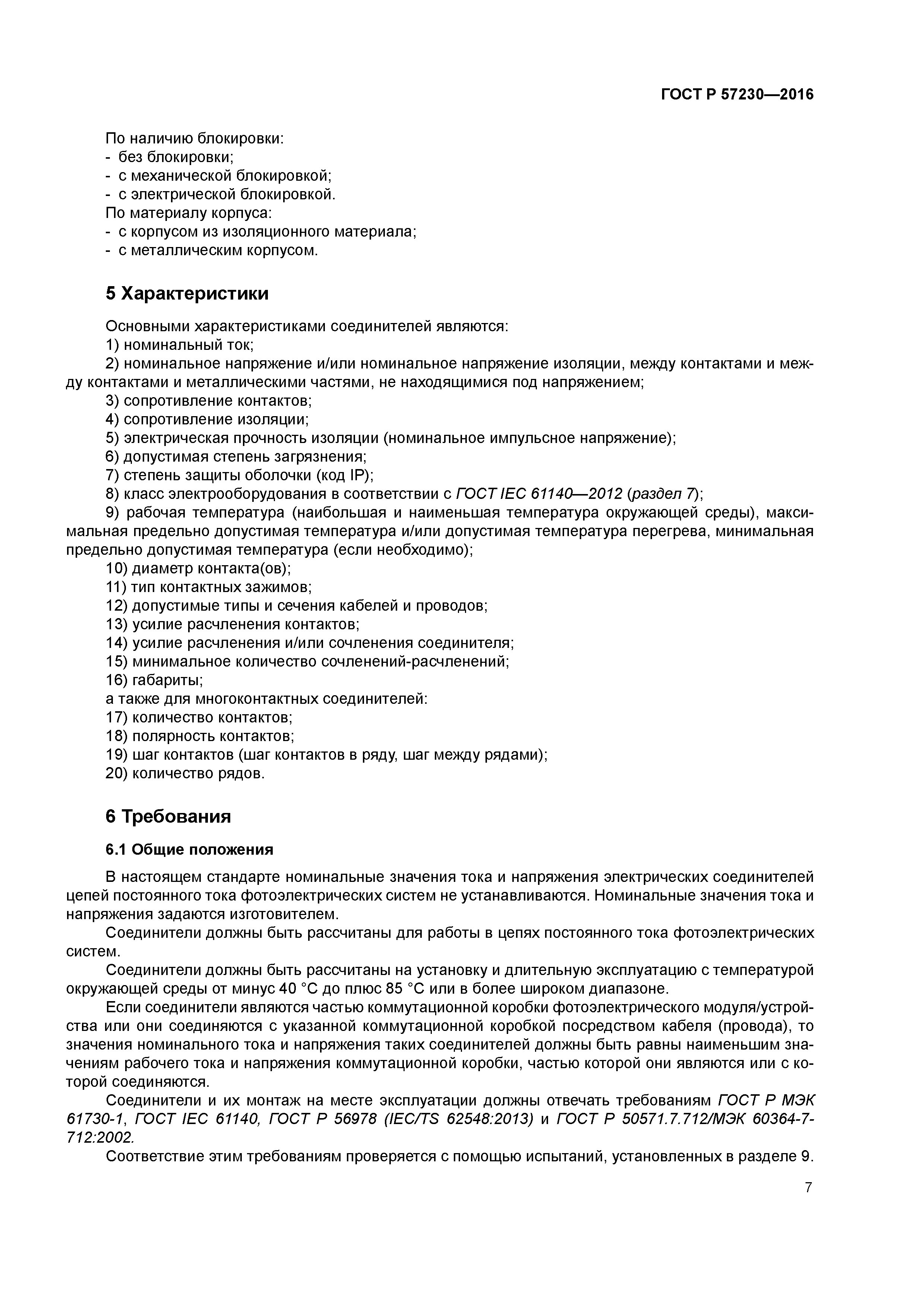

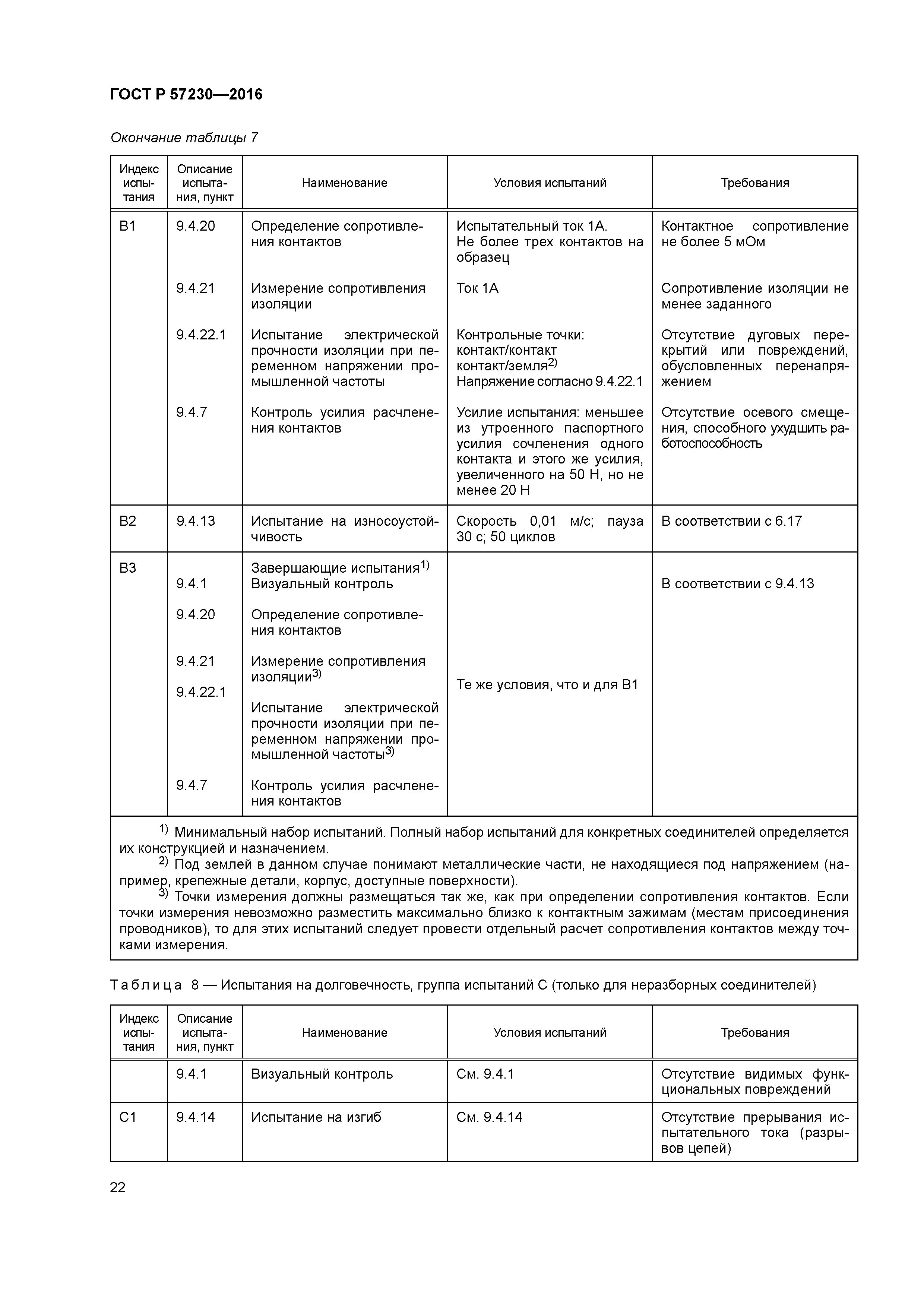

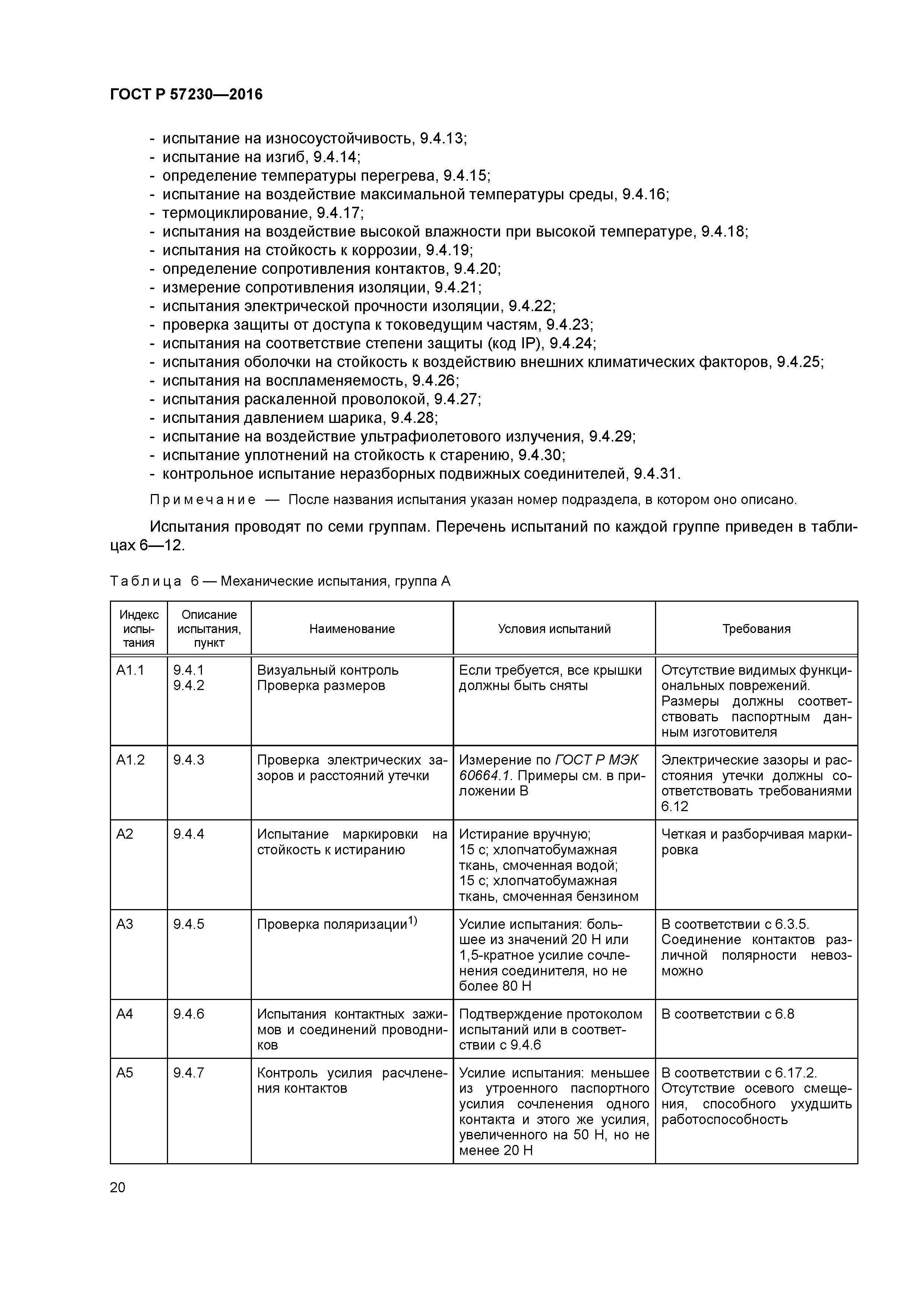

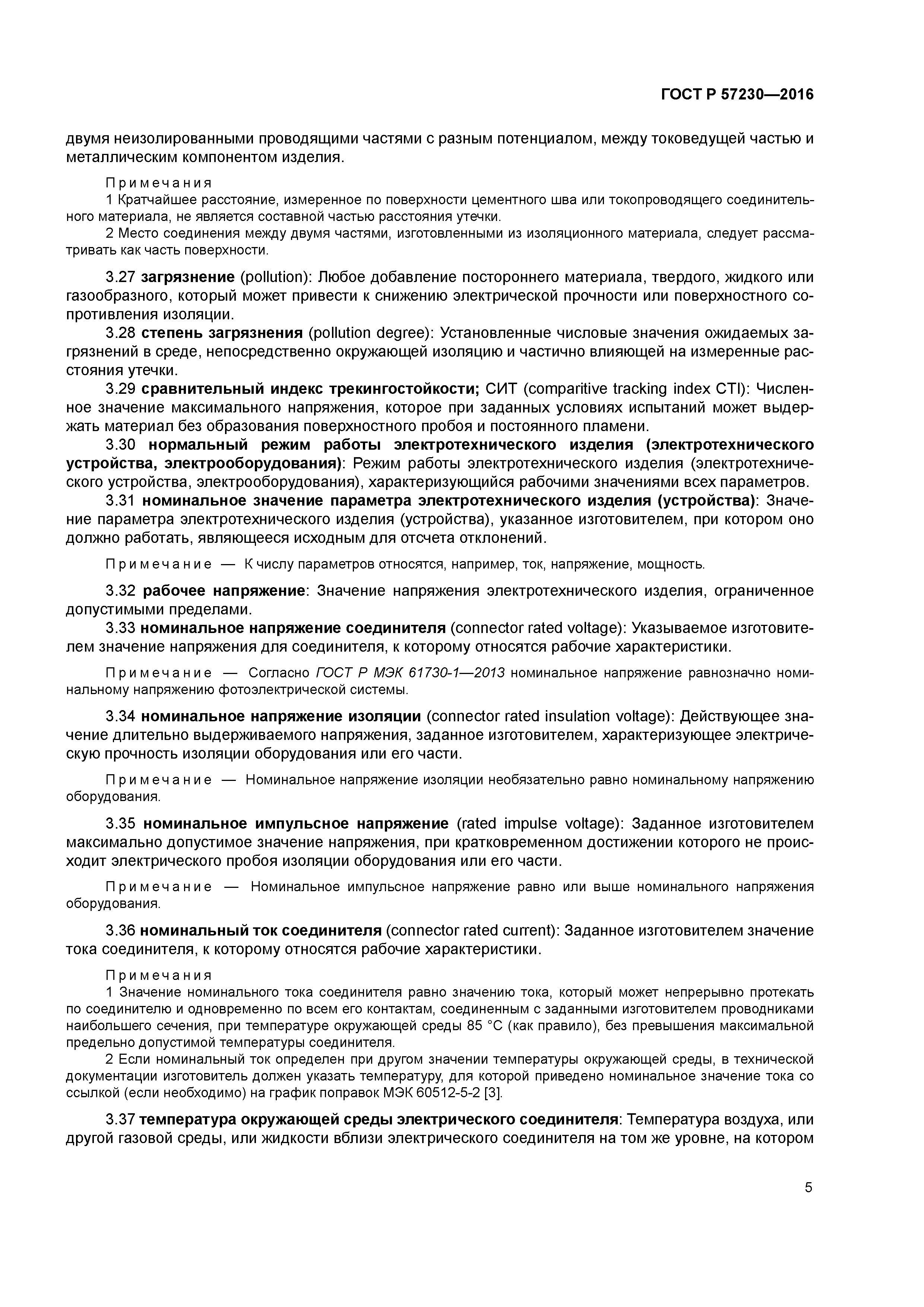

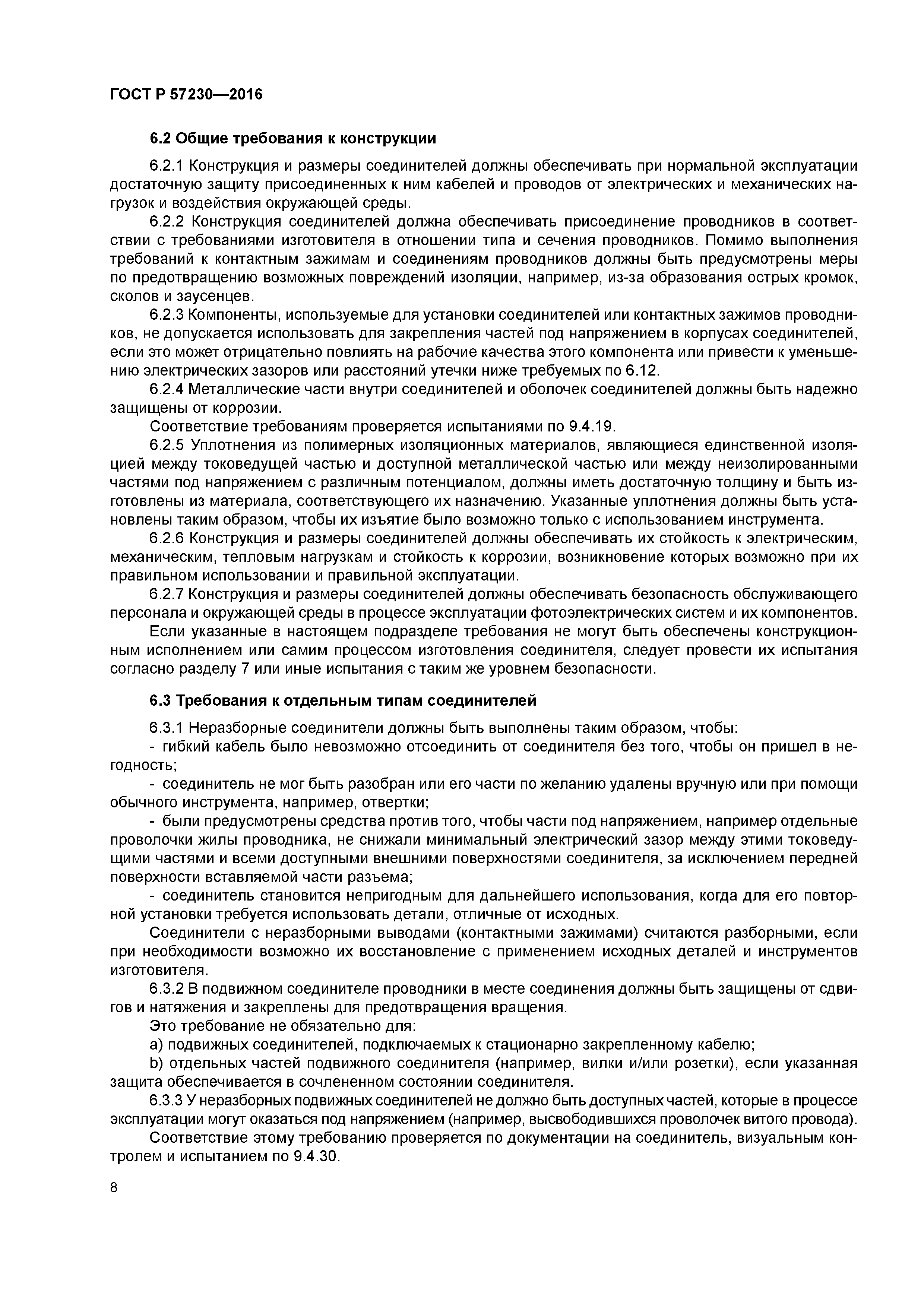

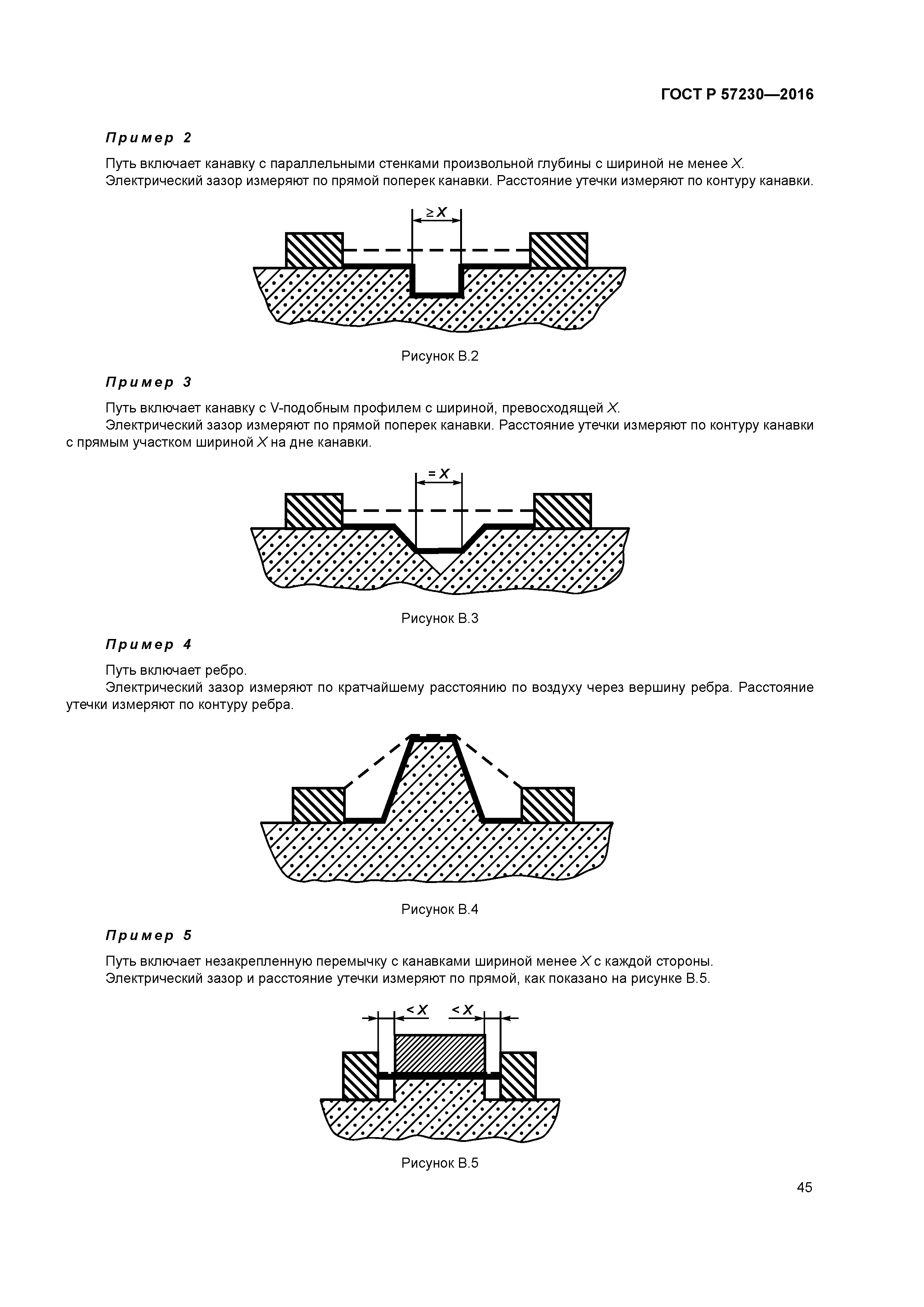

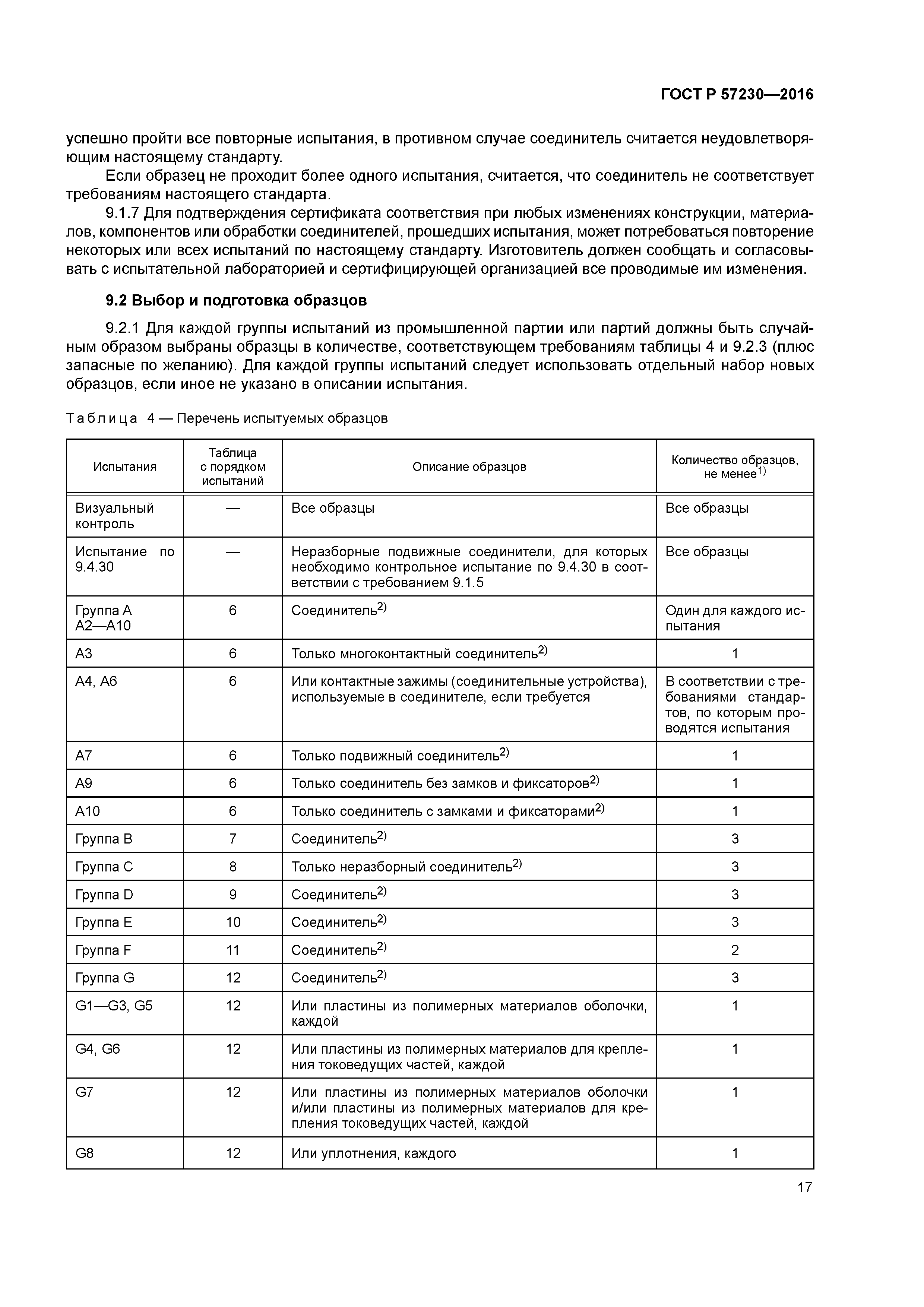

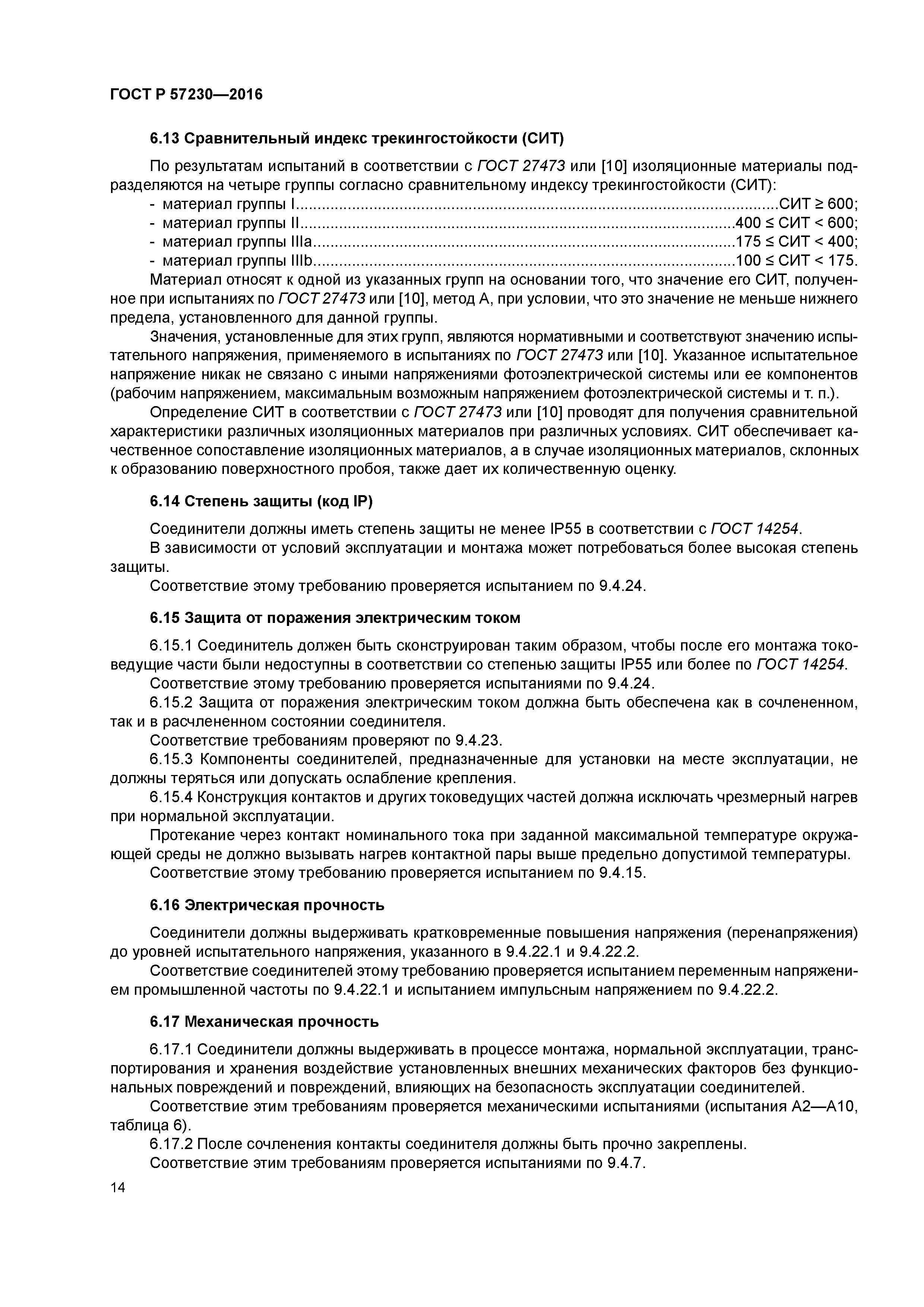

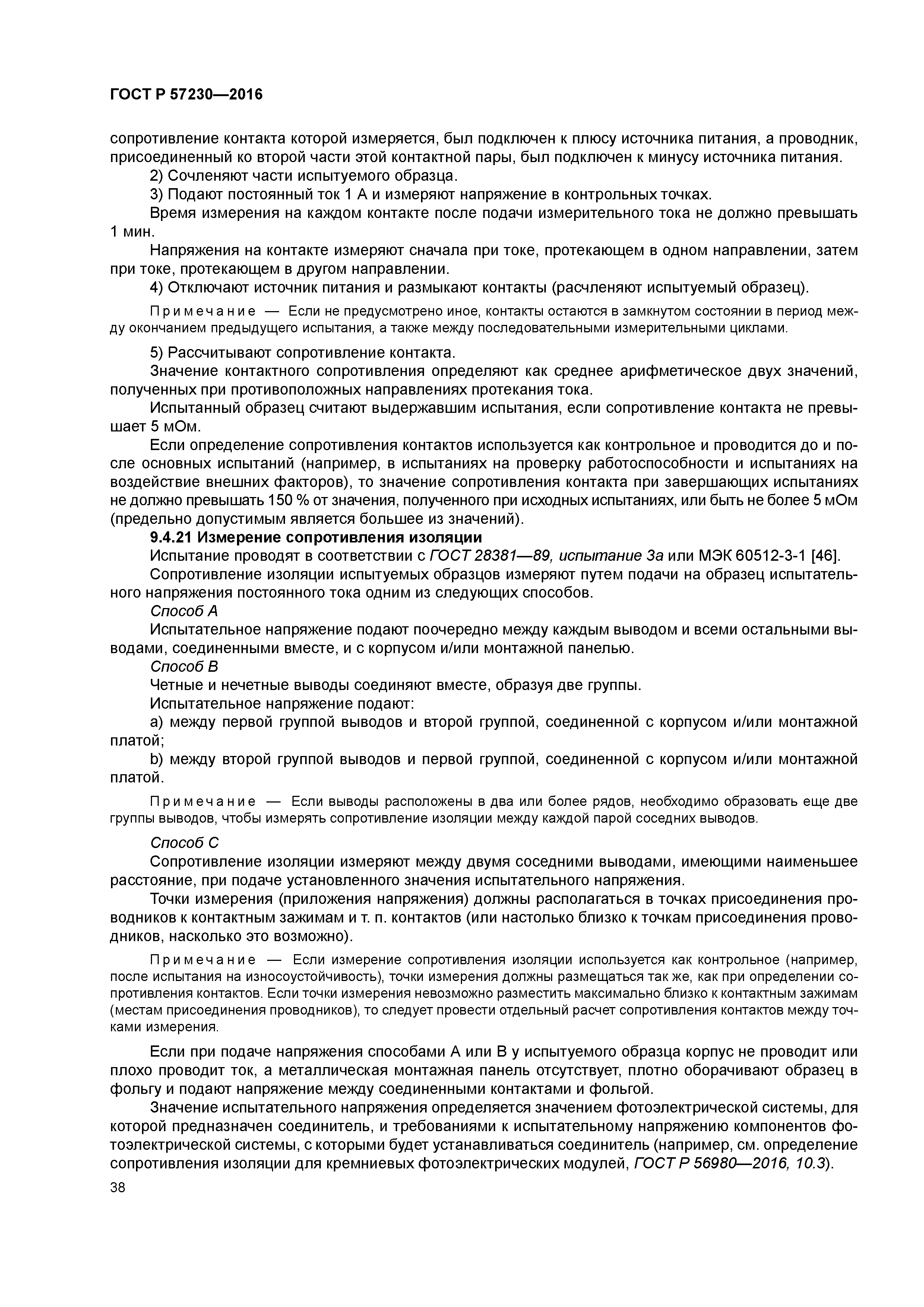

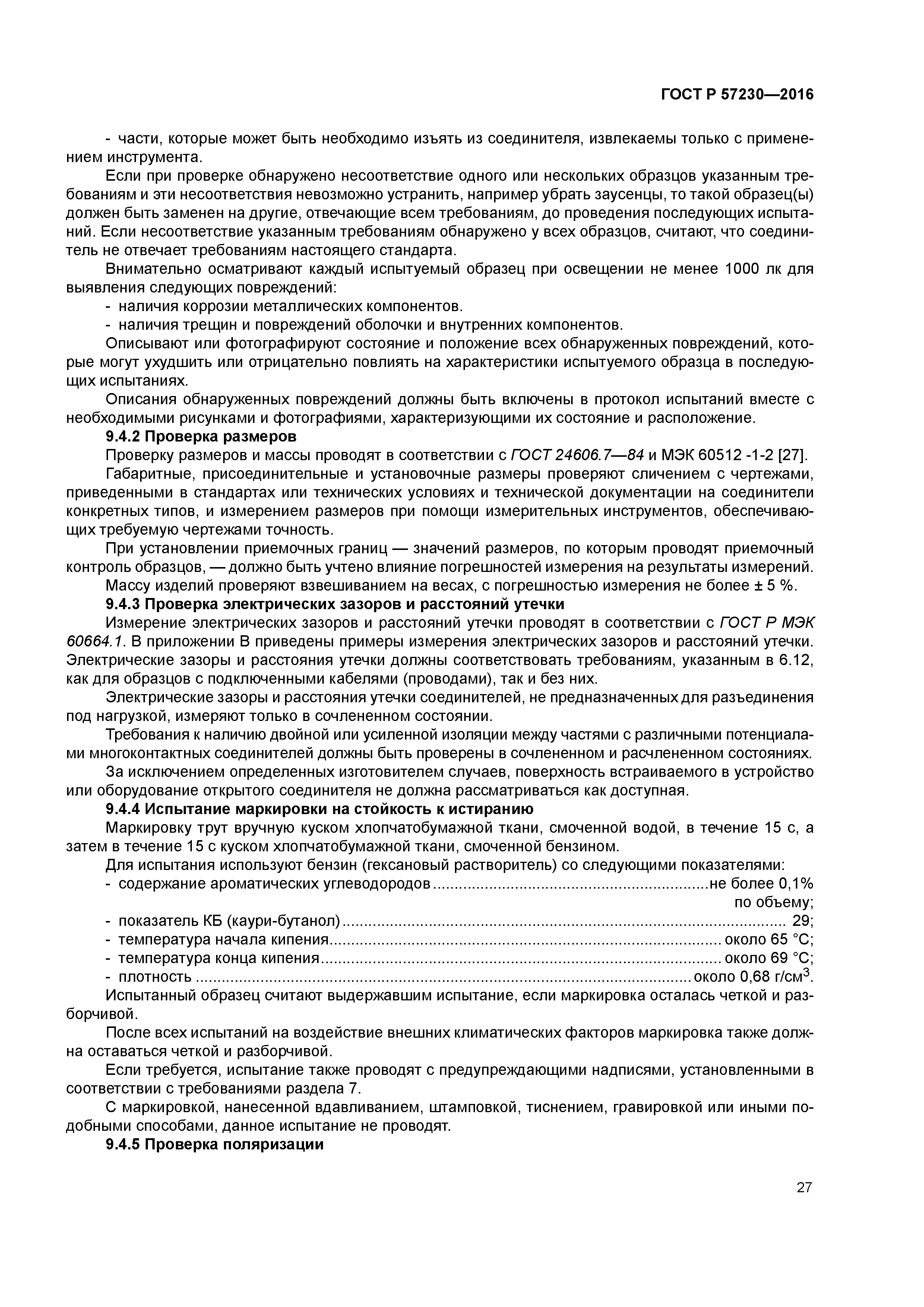

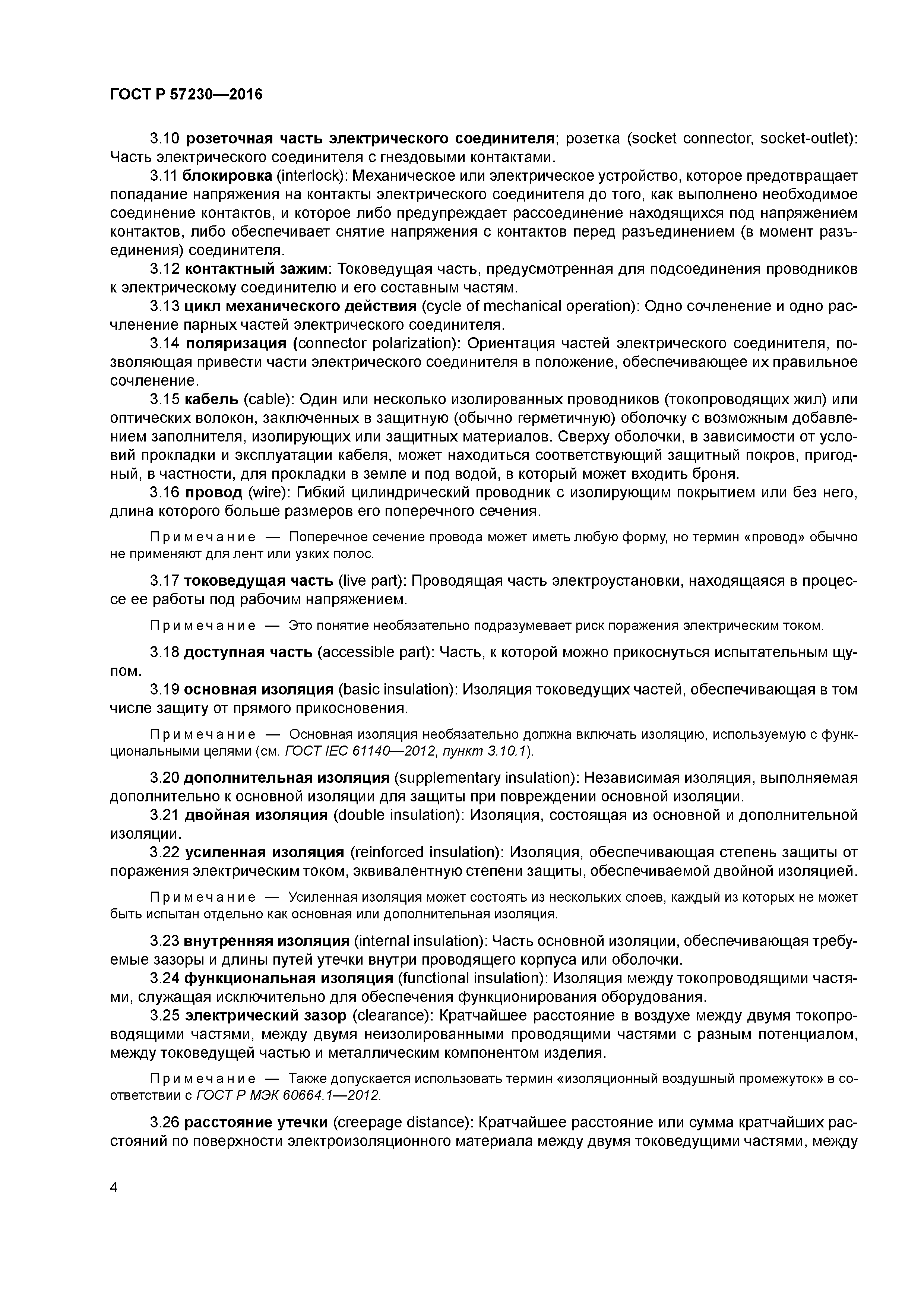

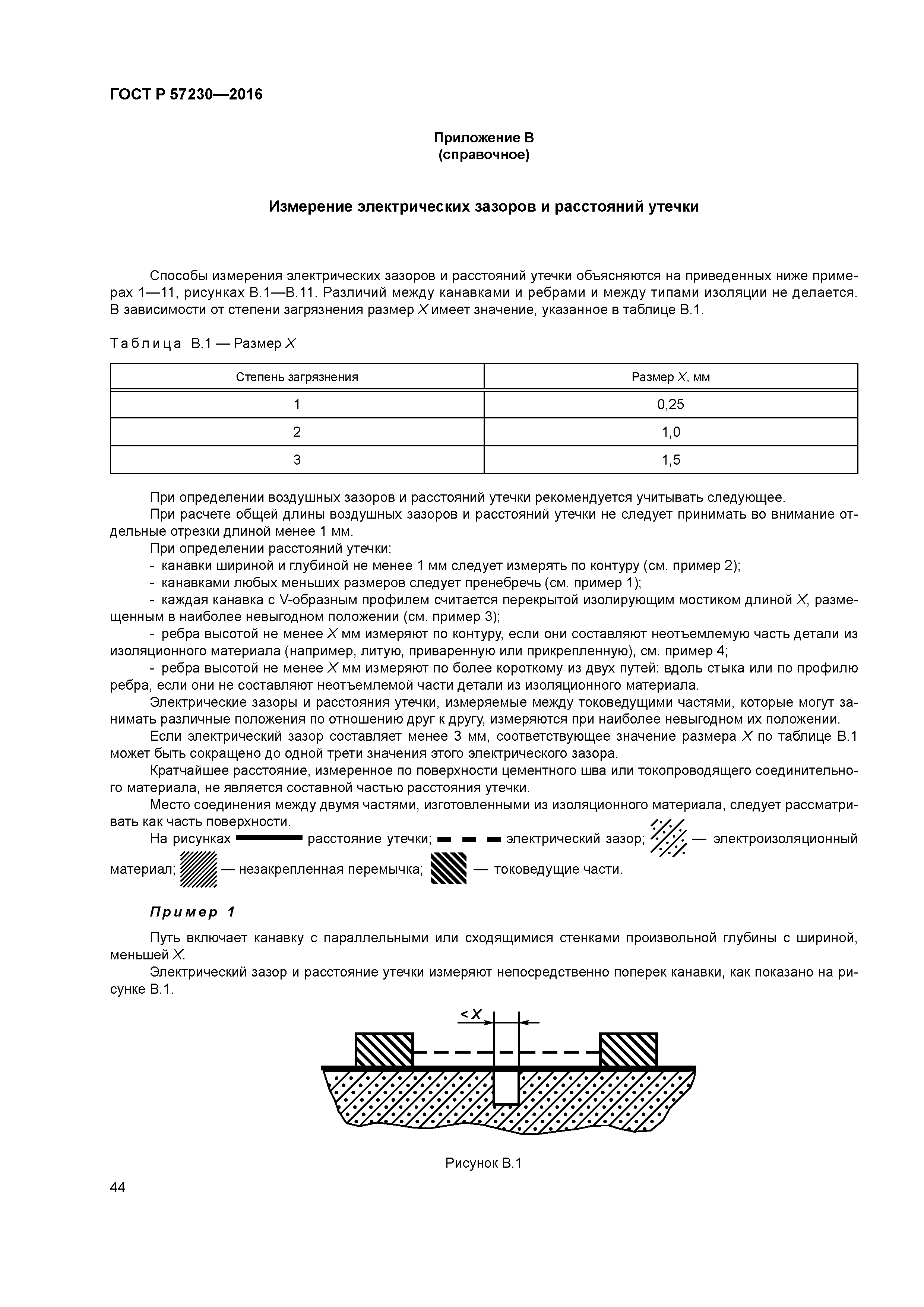

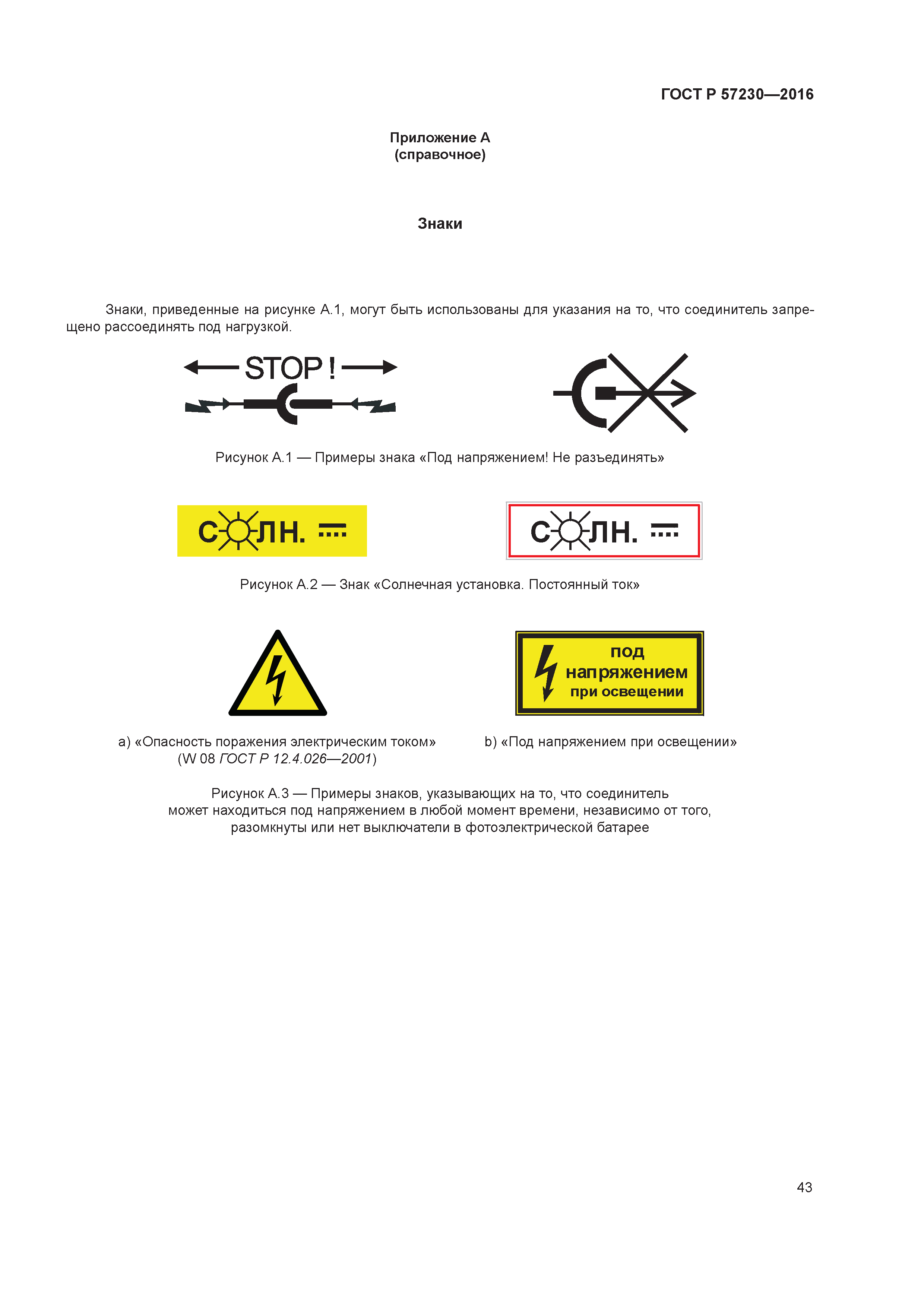

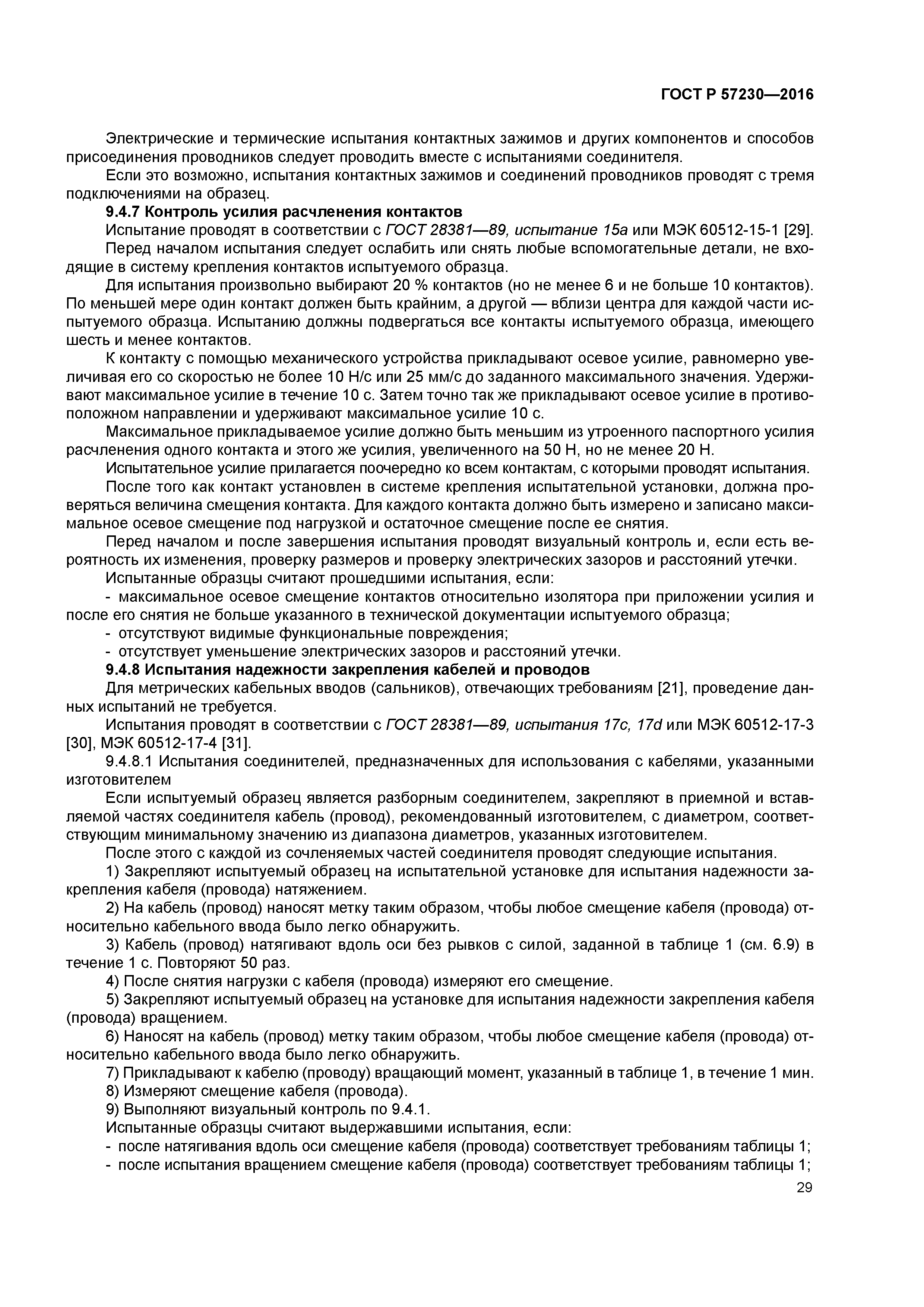

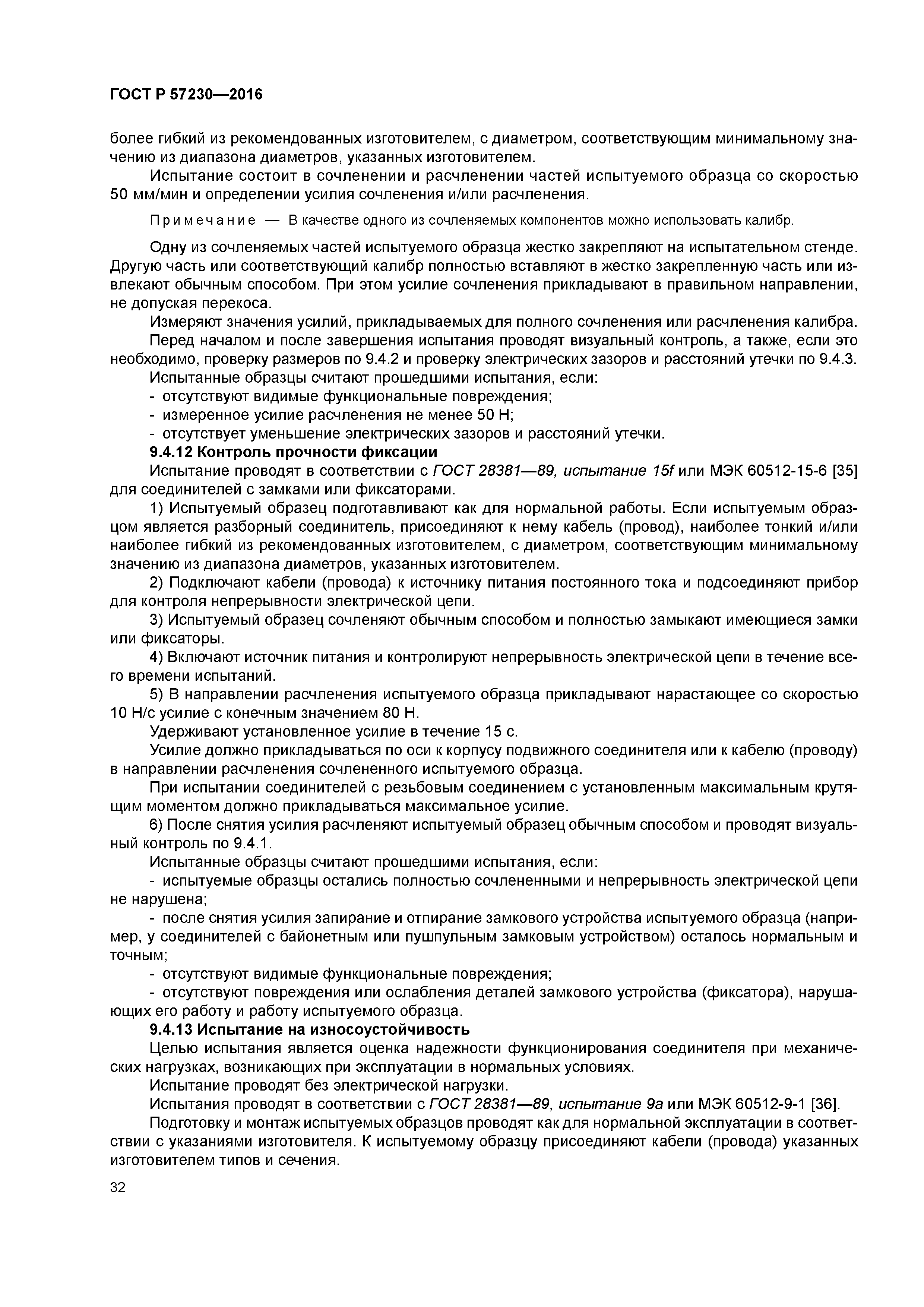

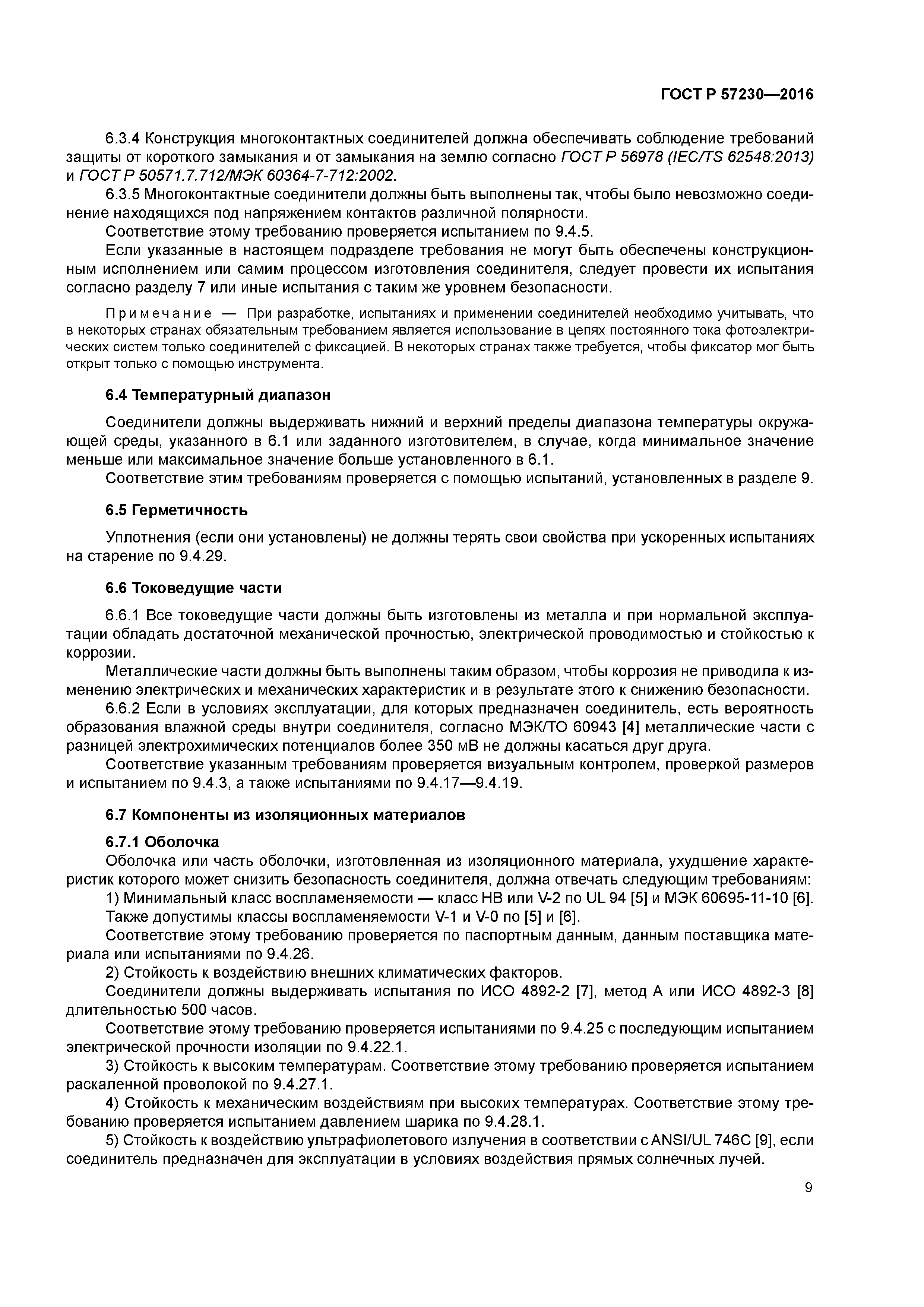

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 5 Характеристики 6 Требования    6.1 Общие положения    6.2 Общие требования к конструкции    6.3 Требования к отдельным типам соединителей    6.4 Температурный диапазон    6.5 Герметичность    6.6 Токоведущие части    6.7 Компоненты из изоляционных материалов    6.8 Контактные зажимы и соединения проводников    6.9 Закрепление кабеля (провода)    6.10 Кабели и провода    6.11 Изоляция    6.12 Электрические зазоры и расстояния утечки    6.13 Сравнительный индекс трекингостойкости (СИТ)    6.14 Степень защиты (код IР)    6.15 Защита от поражения электрическим током    6.16 Электрическая прочность    6.17 Механическая прочность    6.18 Стойкость к старению 7 Маркировка 8 Техническая документация 9 Испытания    9.1 Общие положения    9.2 Выбор и подготовка образцов    9.3 Перечень испытаний    9.4 Методы испытаний    9.5 Протокол испытаний Приложение А (справочное) Знаки Приложение В (справочное) Измерение электрических зазоров и расстояний утечки Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ГНУ ВИЭСХ
Утверждён:	08.11.2016 Федеральное агентство по техническому регулированию и метрологии (1615-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Энергетика и теплотехника

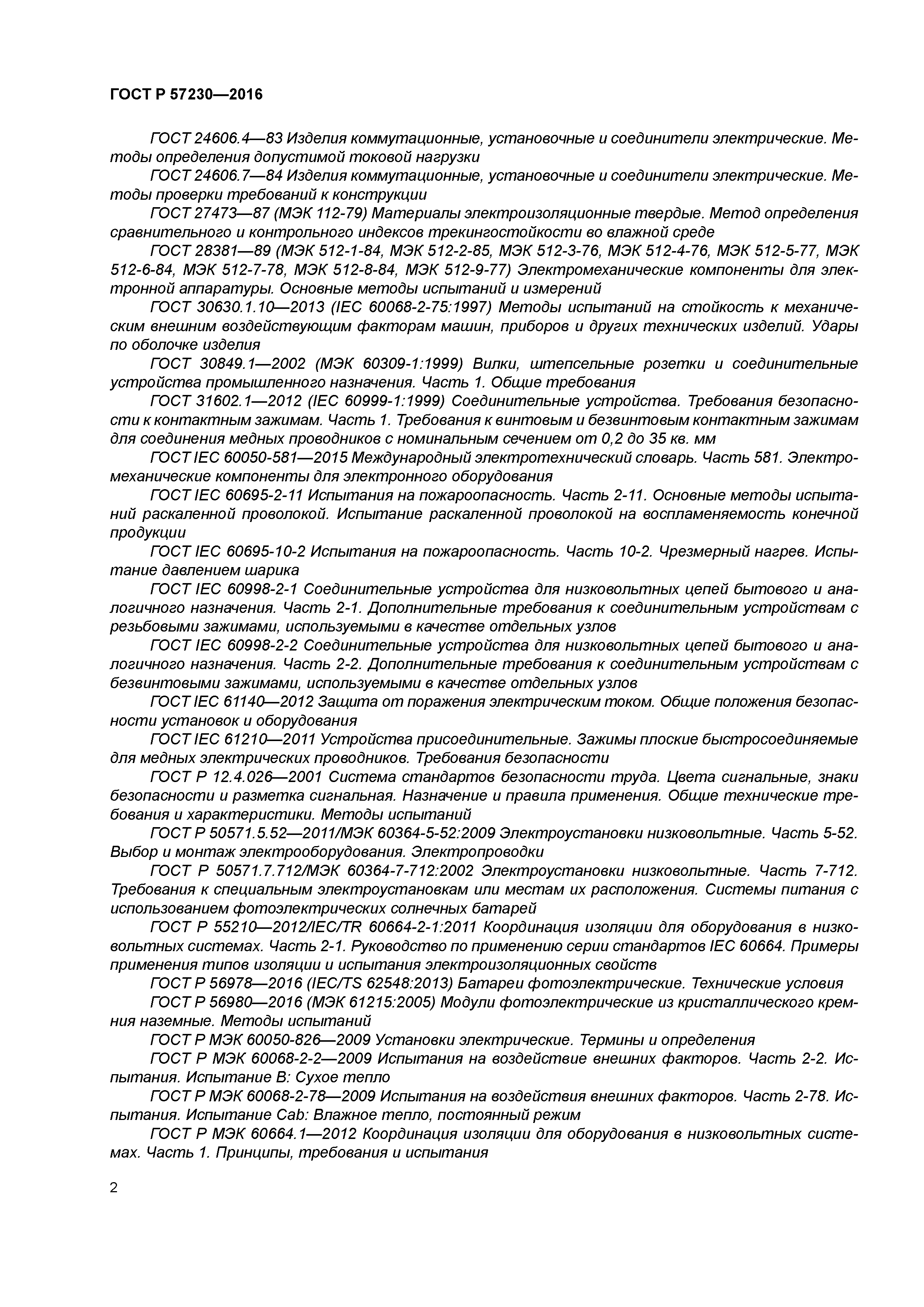

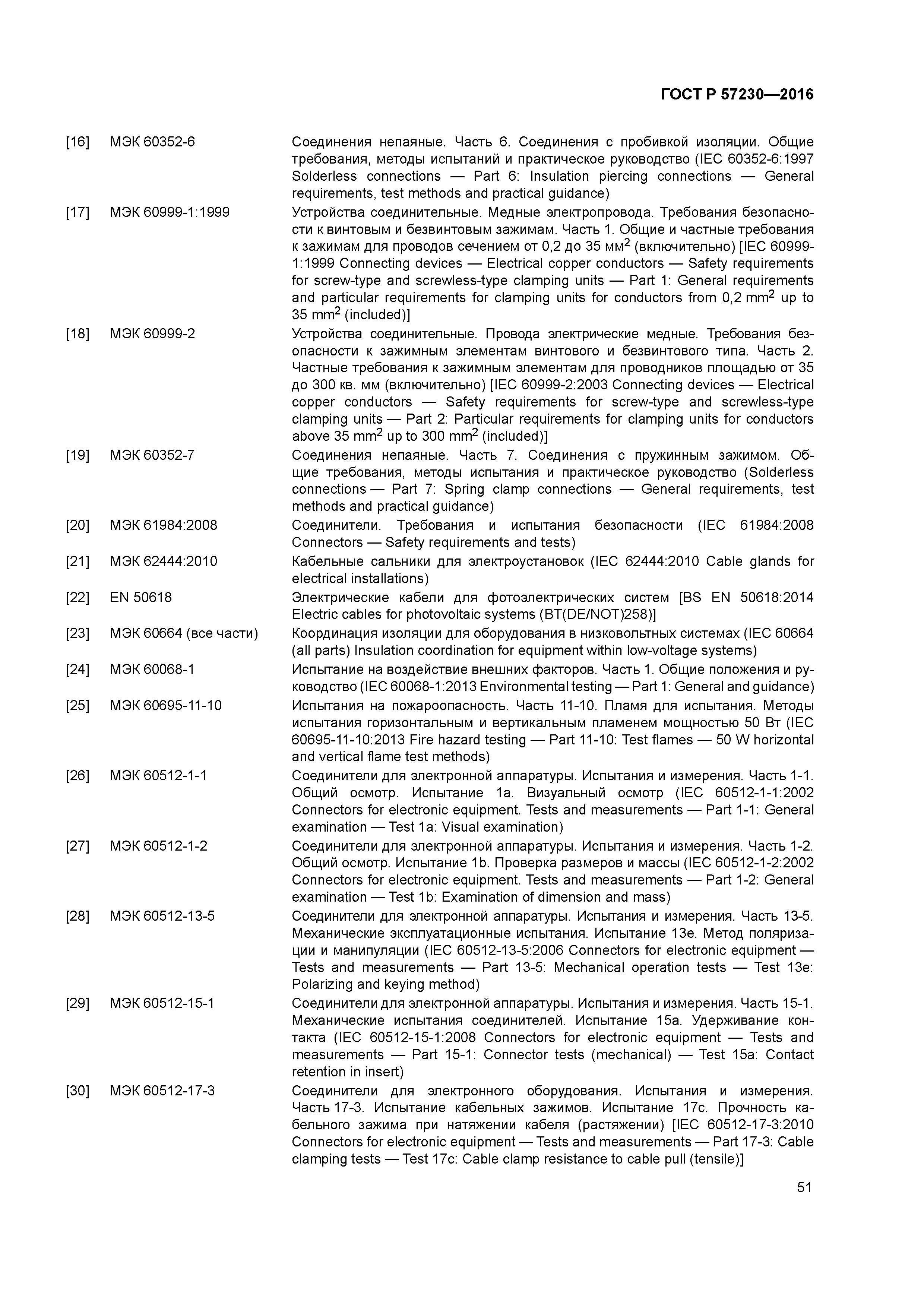

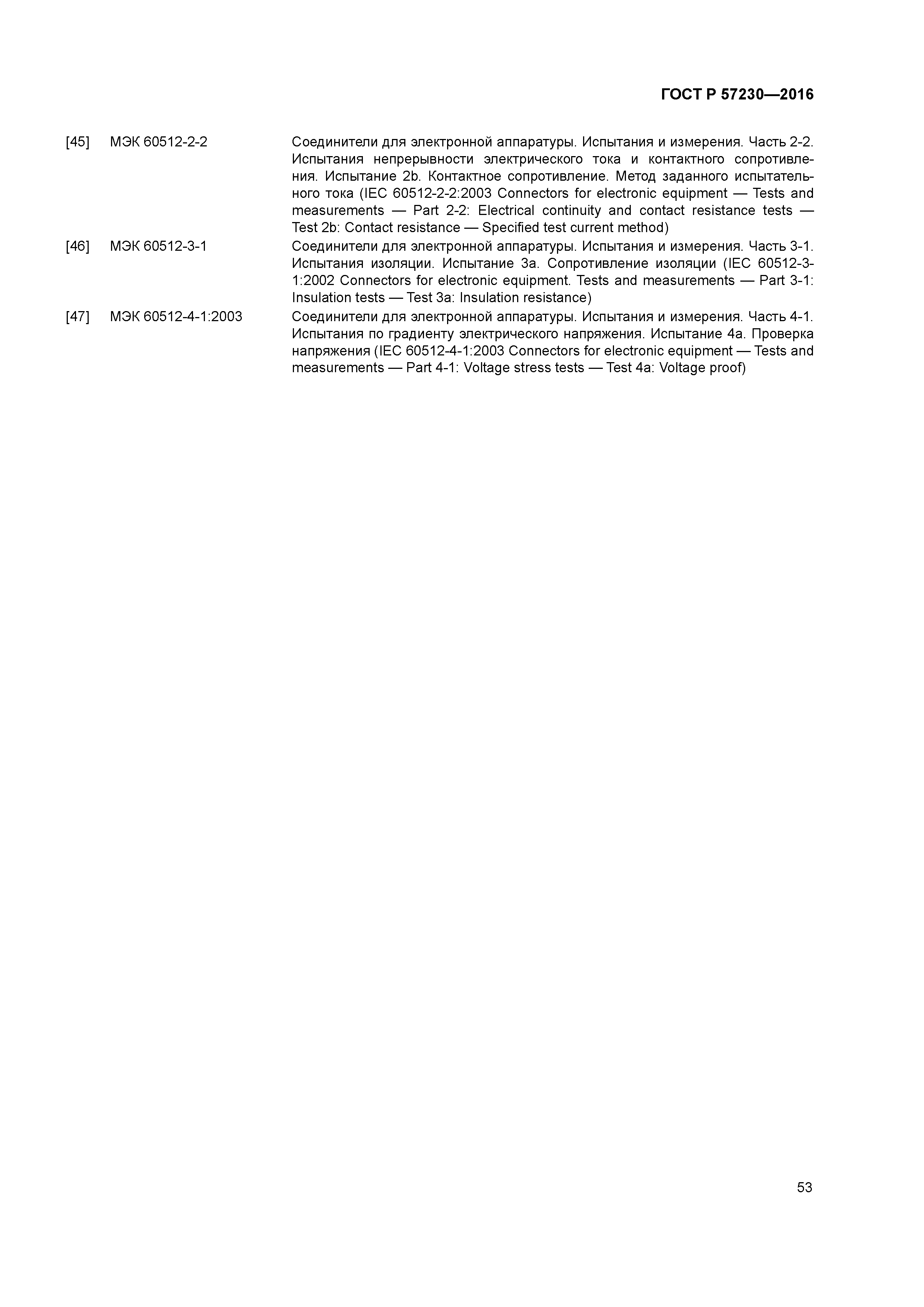

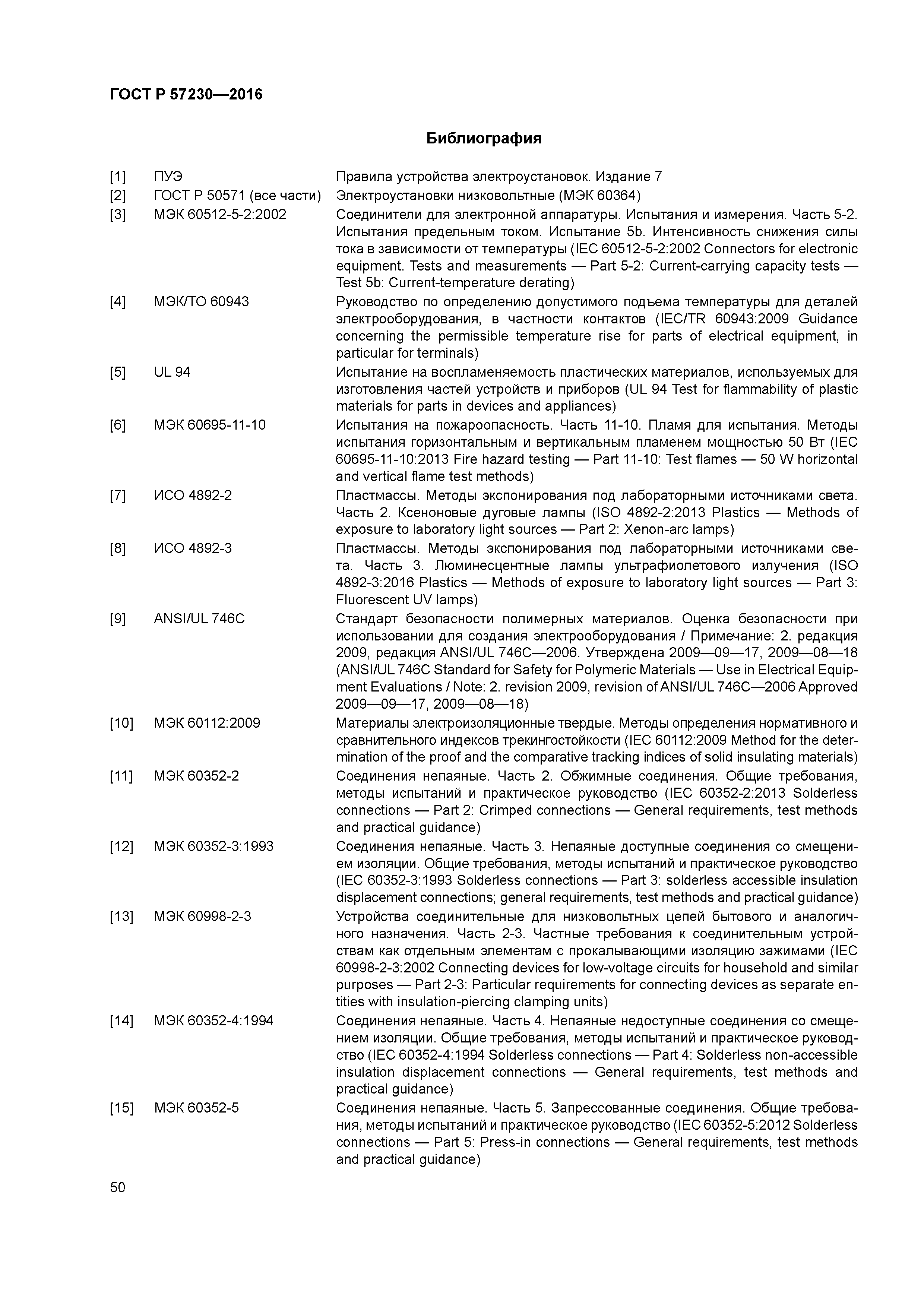

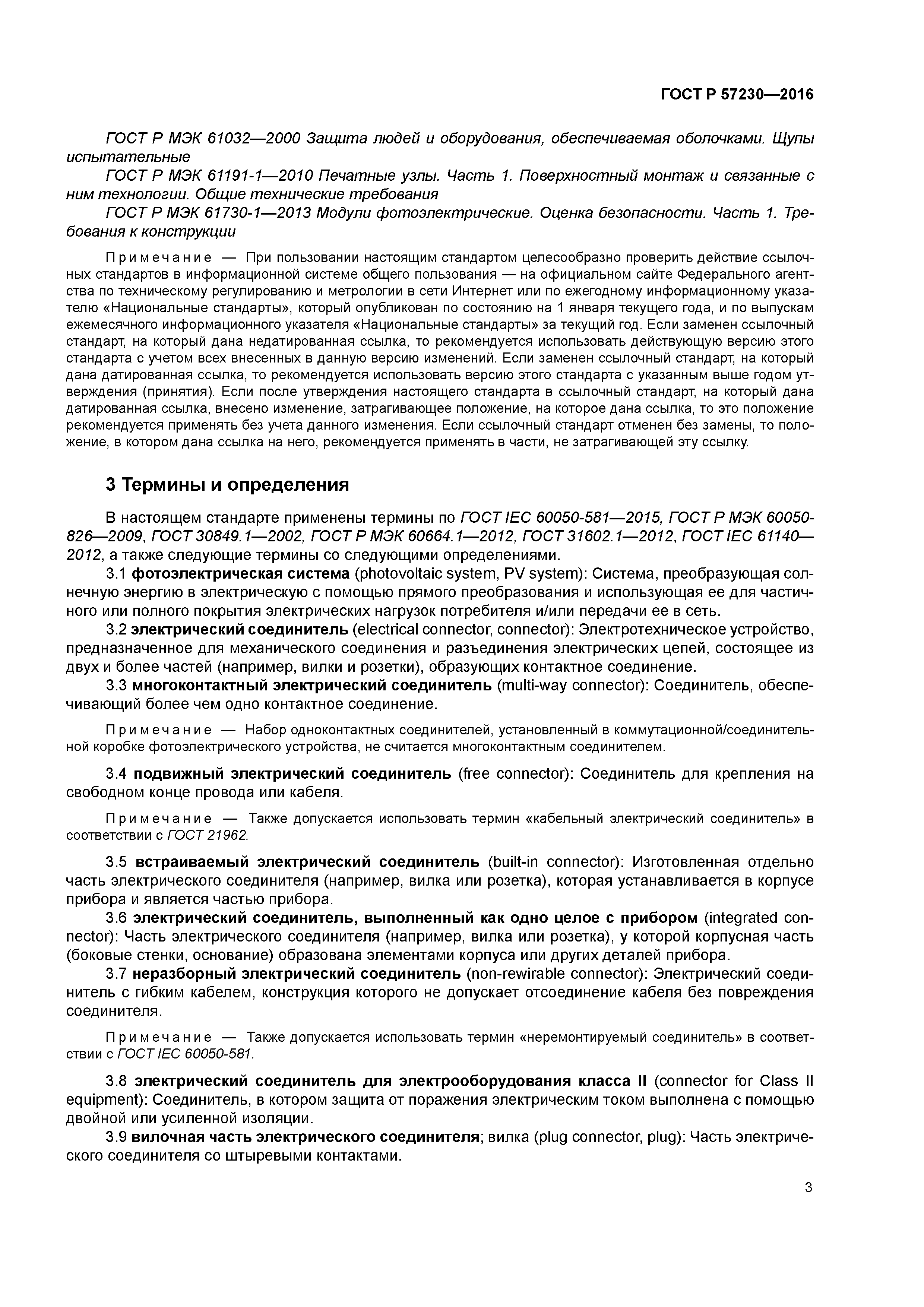

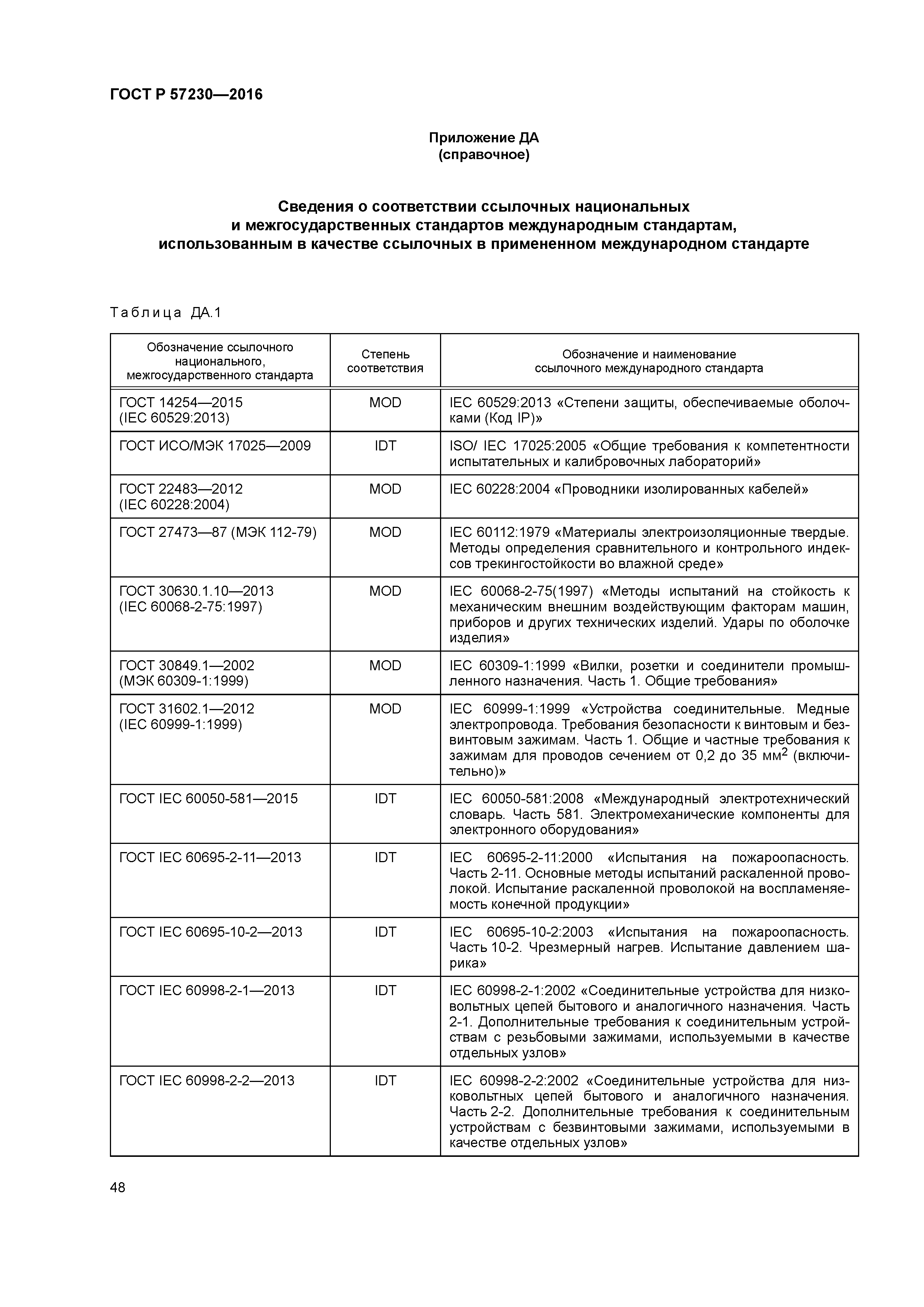

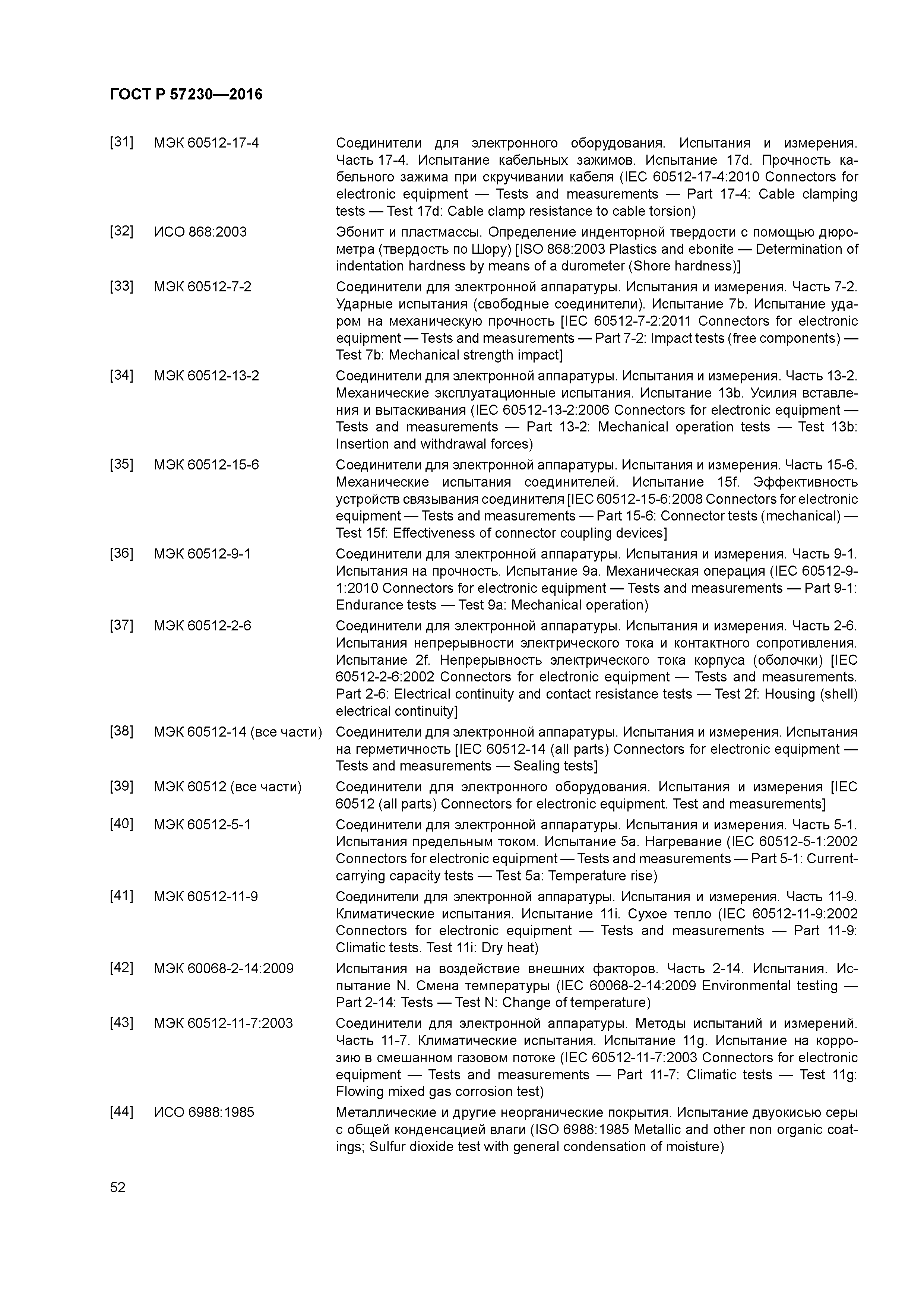

Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ 21962-76 «Соединители электрические. Термины и определения» ГОСТ 24606.4-83 «Изделия коммутационные, установочные и соединители электрические. Методы измерения допустимой токовой нагрузки» ГОСТ 24606.7-84 «Изделия коммутационные, установочные и соединители электрические. Метод проверки требований к конструкции» ГОСТ 28381-89 «Электромеханические компоненты для электронной аппаратуры. Основные методы испытаний и измерений» ГОСТ Р МЭК 61032-2000 «Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные» ГОСТ Р МЭК 60050-826-2009 «Установки электрические. Термины и определения» ГОСТ Р МЭК 60068-2-2-2009 «Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание В: Сухое тепло» ГОСТ Р МЭК 60068-2-78-2009 «Испытания на воздействия внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим» ГОСТ Р МЭК 61191-1-2010 «Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования» ГОСТ ИСО/МЭК 17025-2009 «Общие требования к компетентности испытательных и калибровочных лабораторий» ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ IEC 61210-2011 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров» ГОСТ Р МЭК 60664.1-2012 «Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания» ГОСТ 31602.1-2012 «Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 кв. мм» ГОСТ 30849.1-2002 «Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования» ГОСТ Р 55210-2012 «Координация изоляции для оборудования в низковольтных системах. Часть 2-1. Руководство по применению серии стандартов IEC 60664. Примеры применения типов изоляции и испытания электроизоляционных свойств» ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» ГОСТ Р 50571.7.712-2013 «Электроустановки низковольтные. Часть 7-712. Требования к специальным электроустановкам или местам их расположения. Системы питания с использованием фотоэлектрических (ФЭ) солнечных батарей» ГОСТ Р МЭК 61730-1-2013 «Модули фотоэлектрические. Оценка безопасности. Часть 1. Требования к конструкции» ГОСТ IEC 60695-2-11-2013 «Испытания на пожароопасность. Часть 2-11. Основные методы испытаний раскаленной проволокой. Испытание раскаленной проволокой на воспламеняемость конечной продукции» ГОСТ IEC 60695-10-2-2013 «Испытания на пожароопасность. Часть 10-2. Чрезмерный нагрев. Испытание давлением шарика» ГОСТ IEC 60998-2-2-2013 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к соединительным устройствам с безвинтовыми зажимами, используемыми в качестве отдельных узлов» ГОСТ IEC 60998-2-1-2013 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Дополнительные требования к соединительным устройствам с резьбовыми зажимами, используемыми в качестве отдельных узлов» ГОСТ 30630.1.10-2013 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Удары по оболочке изделия» ГОСТ IEC 60050-581-2015 «Международный электротехнический словарь. Часть 581. Электромеханические компоненты для электронного оборудования» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ Р 56978-2016 «Батареи фотоэлектрические. Технические условия» ГОСТ Р 56980-2016 «Модули фотоэлектрические из кристаллического кремния наземные. Методы испытаний»
