Скачать ГОСТ Р 55442-2013 Трубы для котельного и теплообменного оборудования. Технические условия. Часть 1. Трубы стальные бесшовные для работы под давлением не более 6,4 МПа и при температуре не выше 400 °С

Дата актуализации: 10.08.2017

ГОСТ Р 55442-2013

Трубы для котельного и теплообменного оборудования. Технические условия. Часть 1. Трубы стальные бесшовные для работы под давлением не более 6,4 МПа и при температуре не выше 400 °С

Обозначение:	ГОСТ Р 55442-2013
Обозначение англ:	GOST R 55442-2013
Статус:	отменен
Название рус.:	Трубы для котельного и теплообменного оборудования. Технические условия. Часть 1. Трубы стальные бесшовные для работы под давлением не более 6,4 МПа и при температуре не выше 400 °С
Название англ.:	Tubes for boiler and heat exchanging equipment. Specifications. Part 1. Seamless steel pipes to work under pressure not more than 6,4 Mpa and at temperatures not exceeding 400 °C
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.08.2016

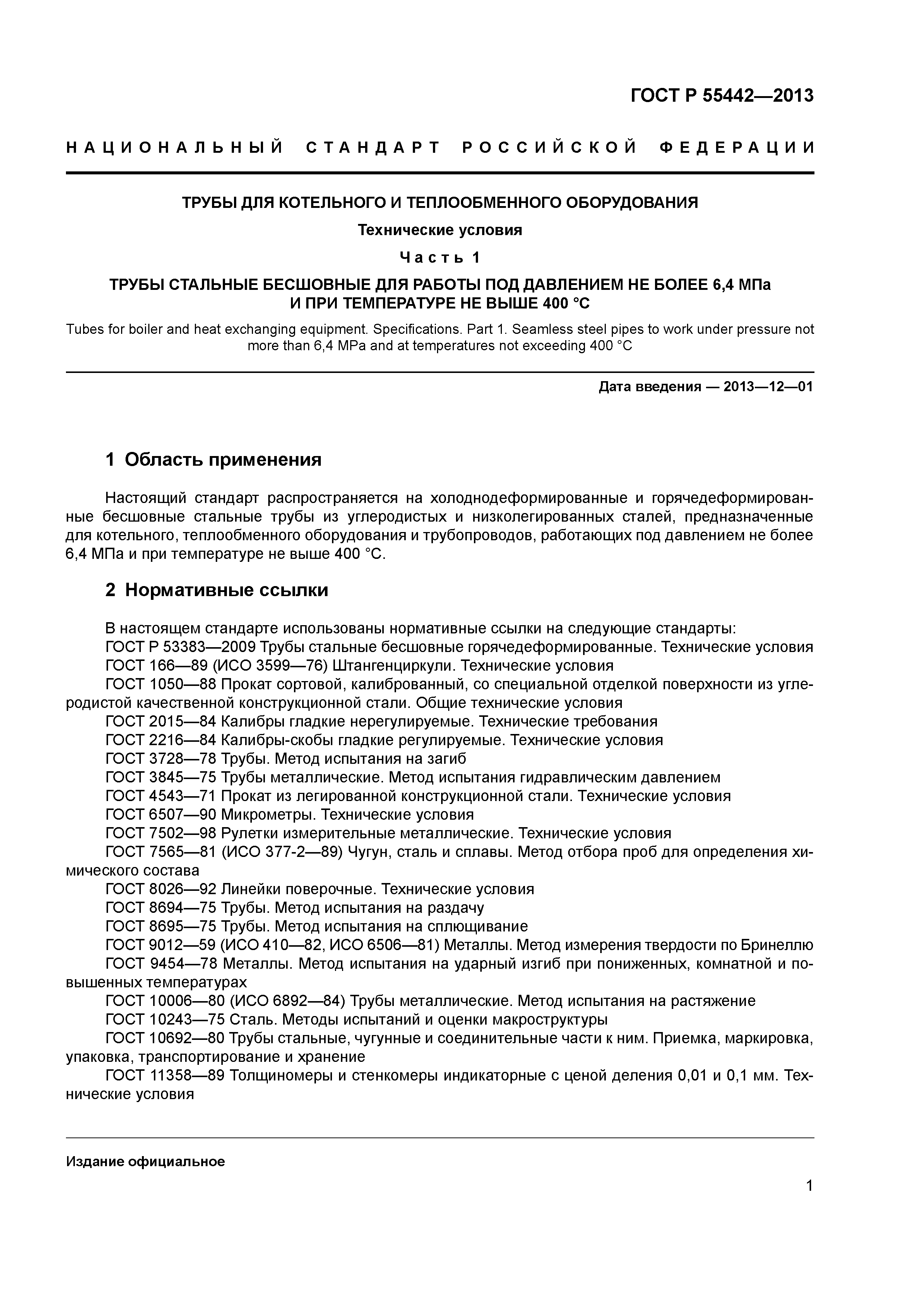

Область применения:	Стандарт распространяется на холоднодеформированные и горячедеформированные бесшовные стальные трубы из углеродистых и низколегированных сталей, предназначенные для котельного, теплообменного оборудования и трубопроводов, работающих под давлением не боле 6,4 МПа и при температуре не выше 400 град. С.

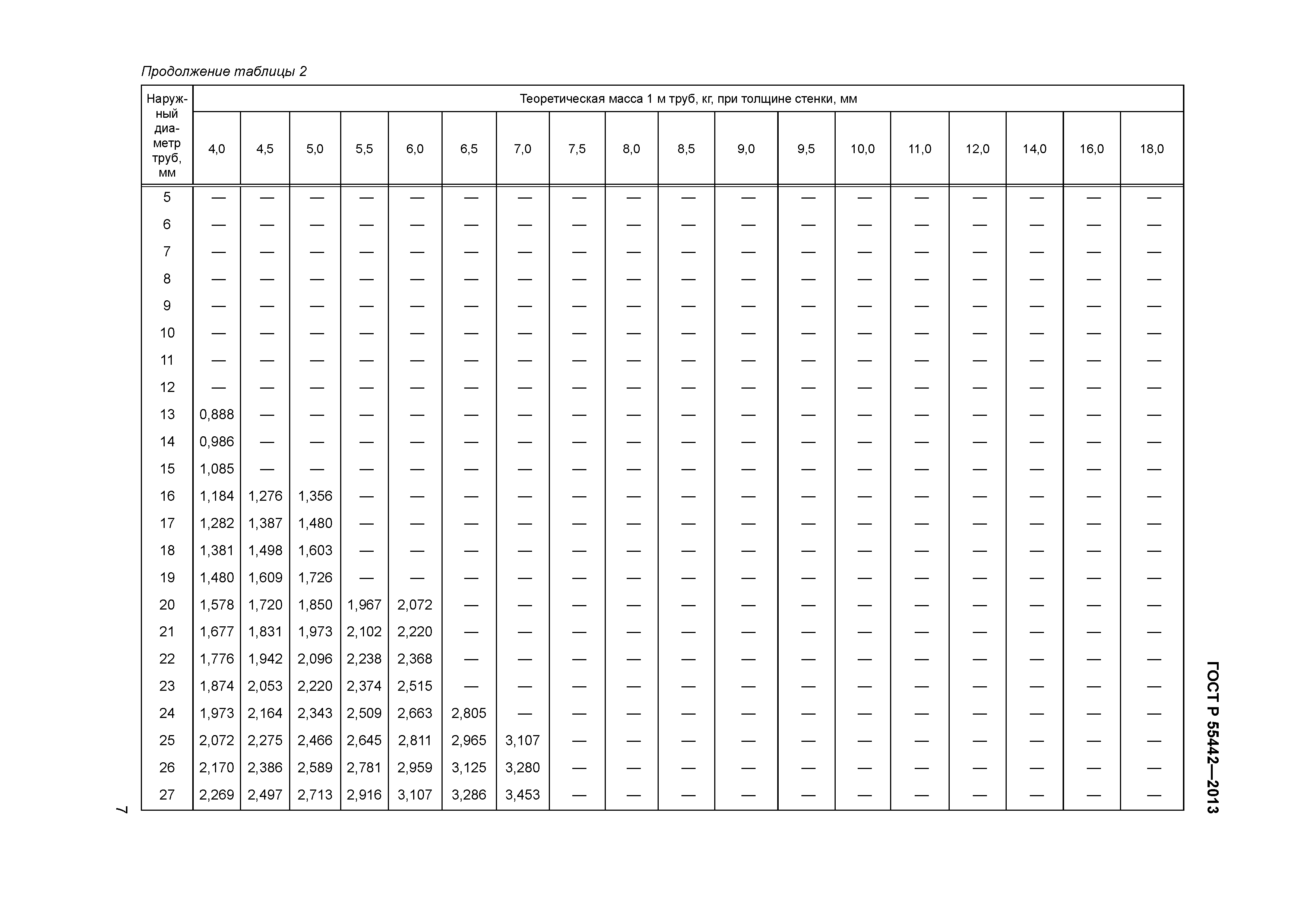

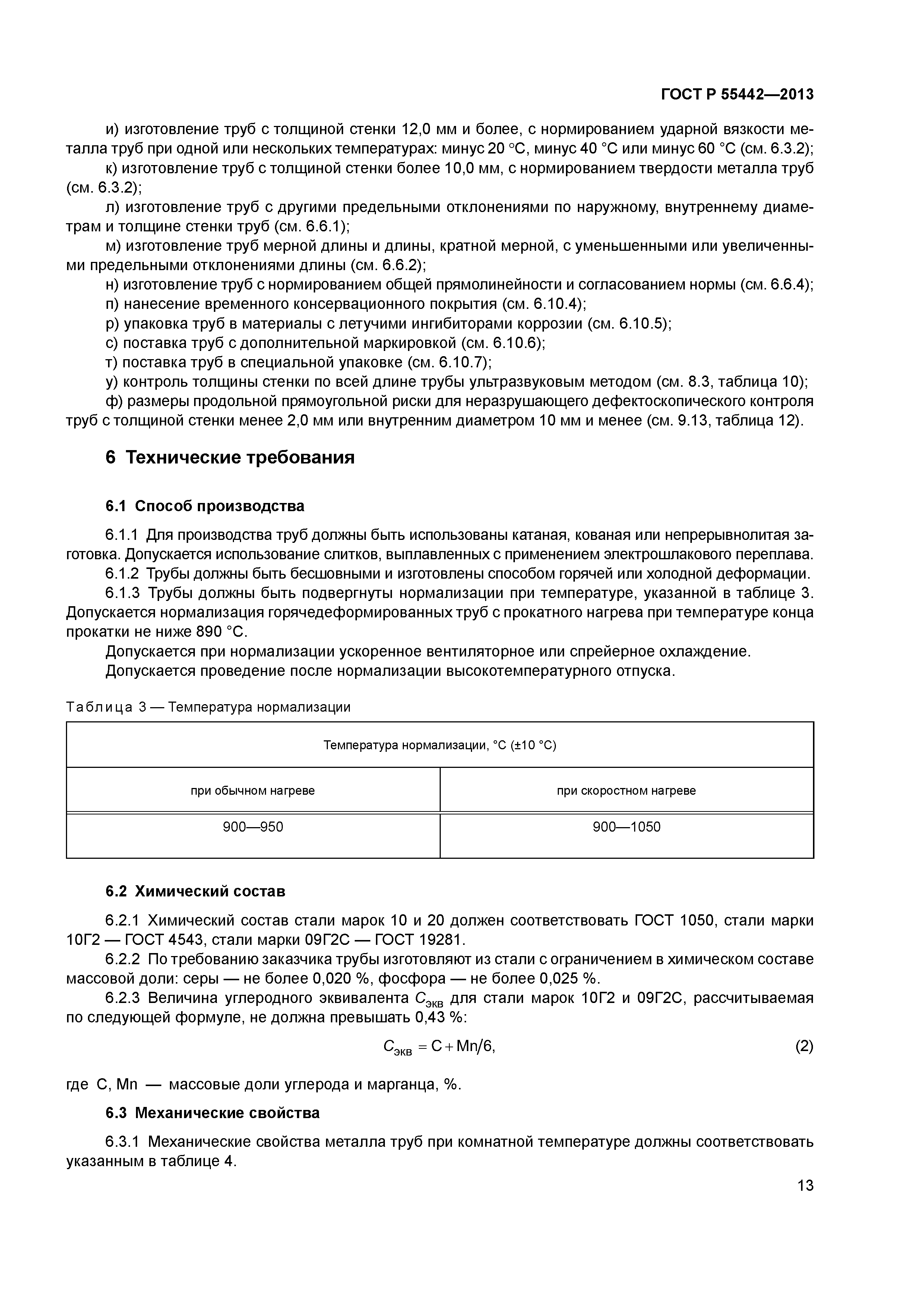

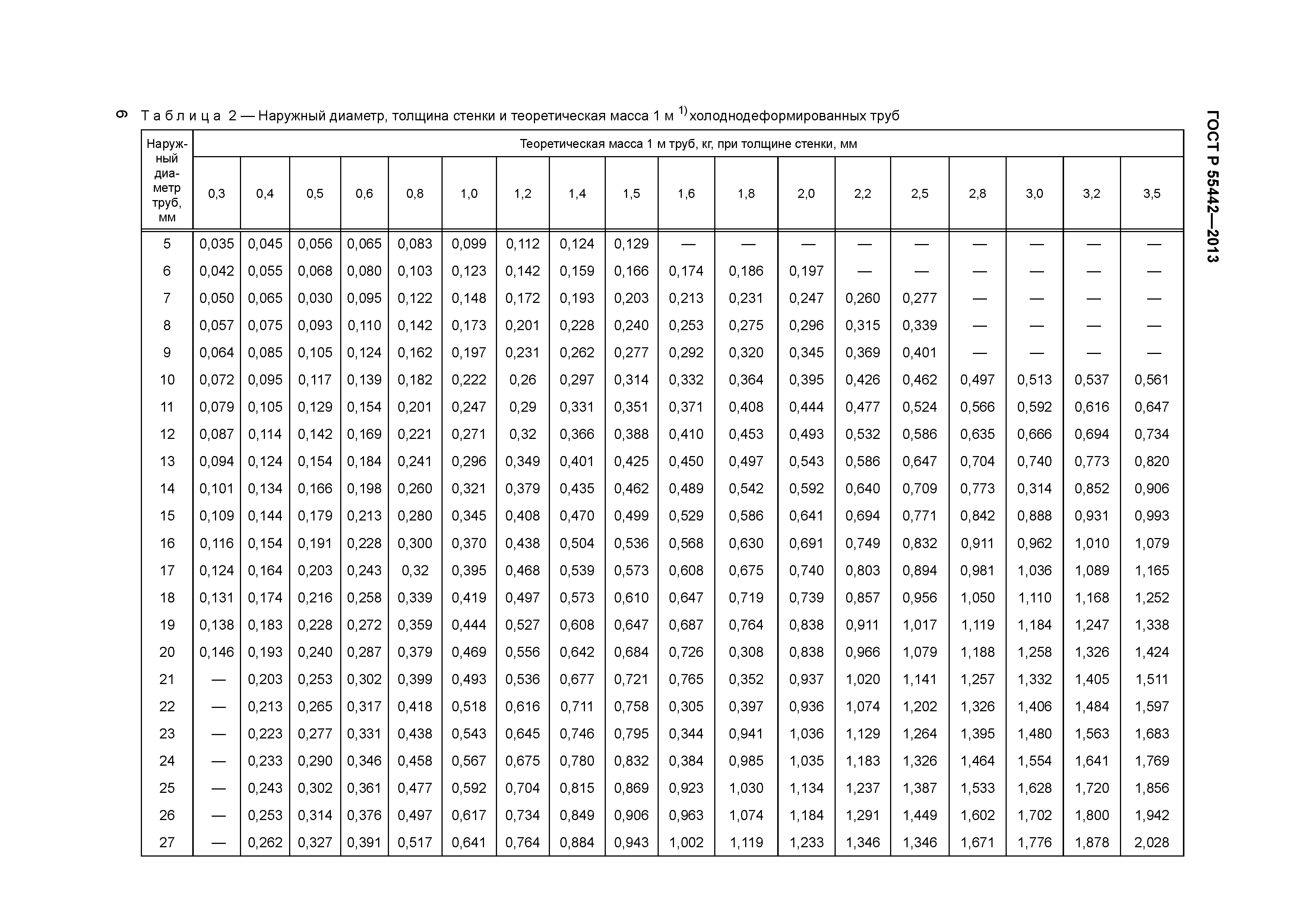

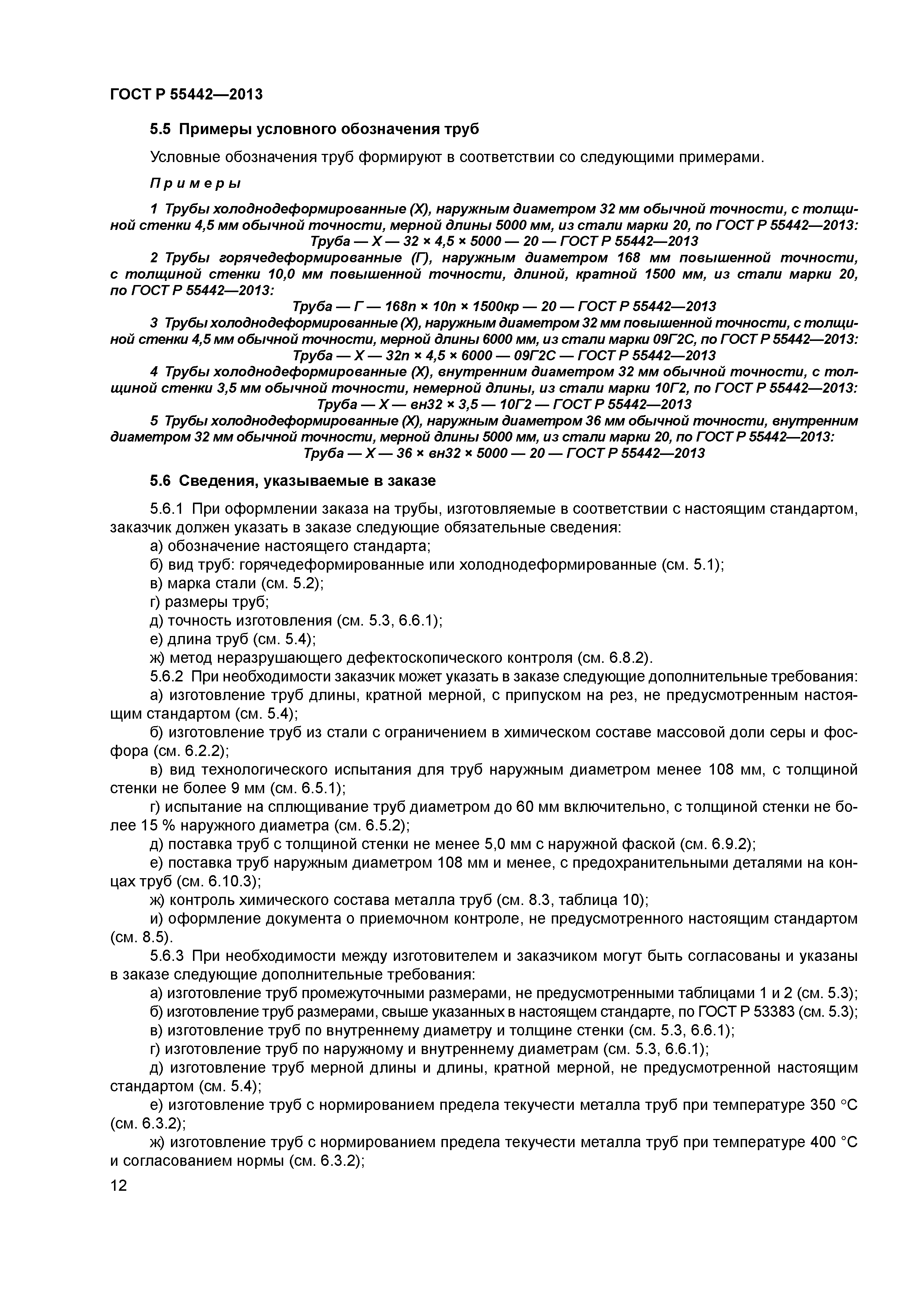

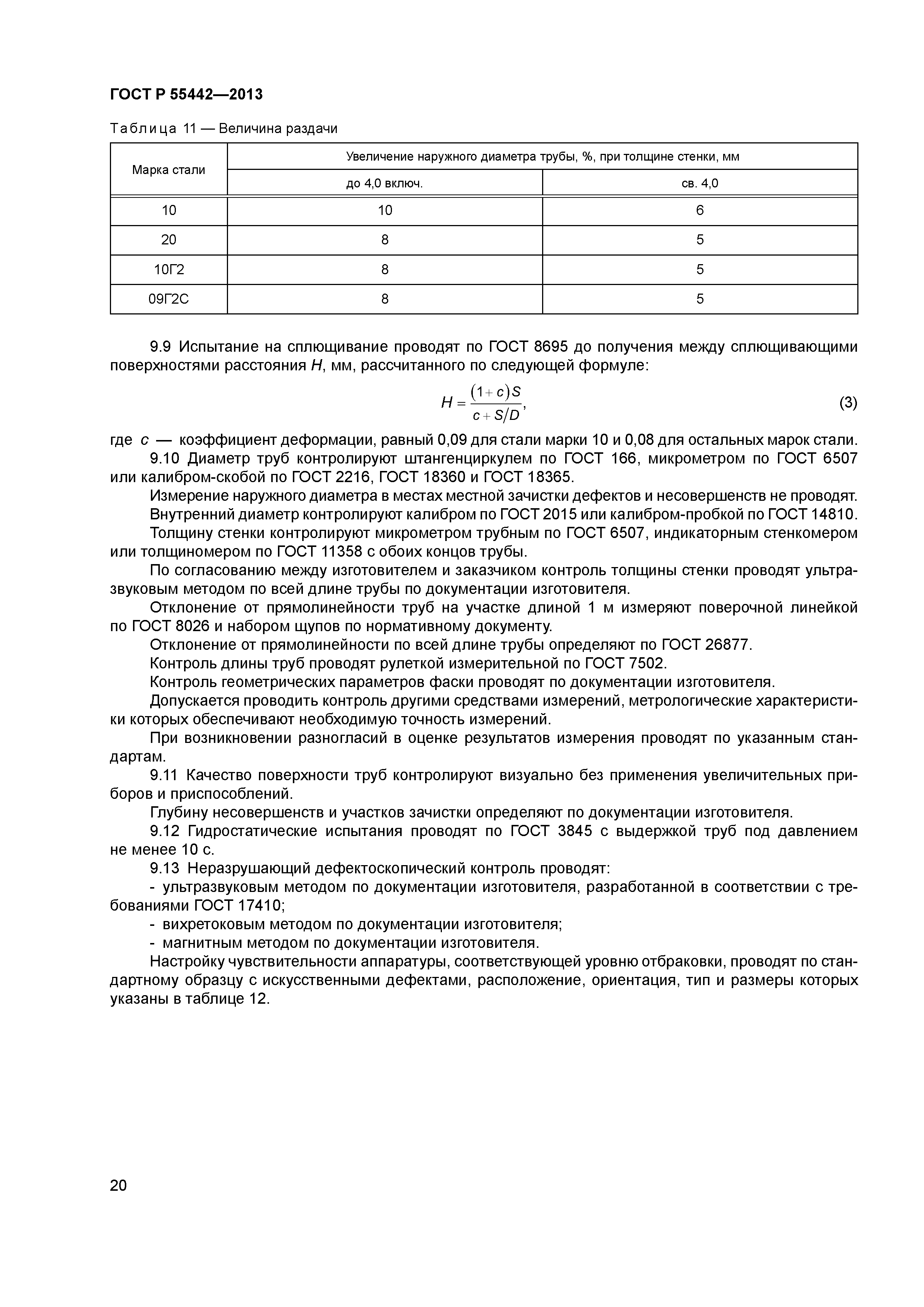

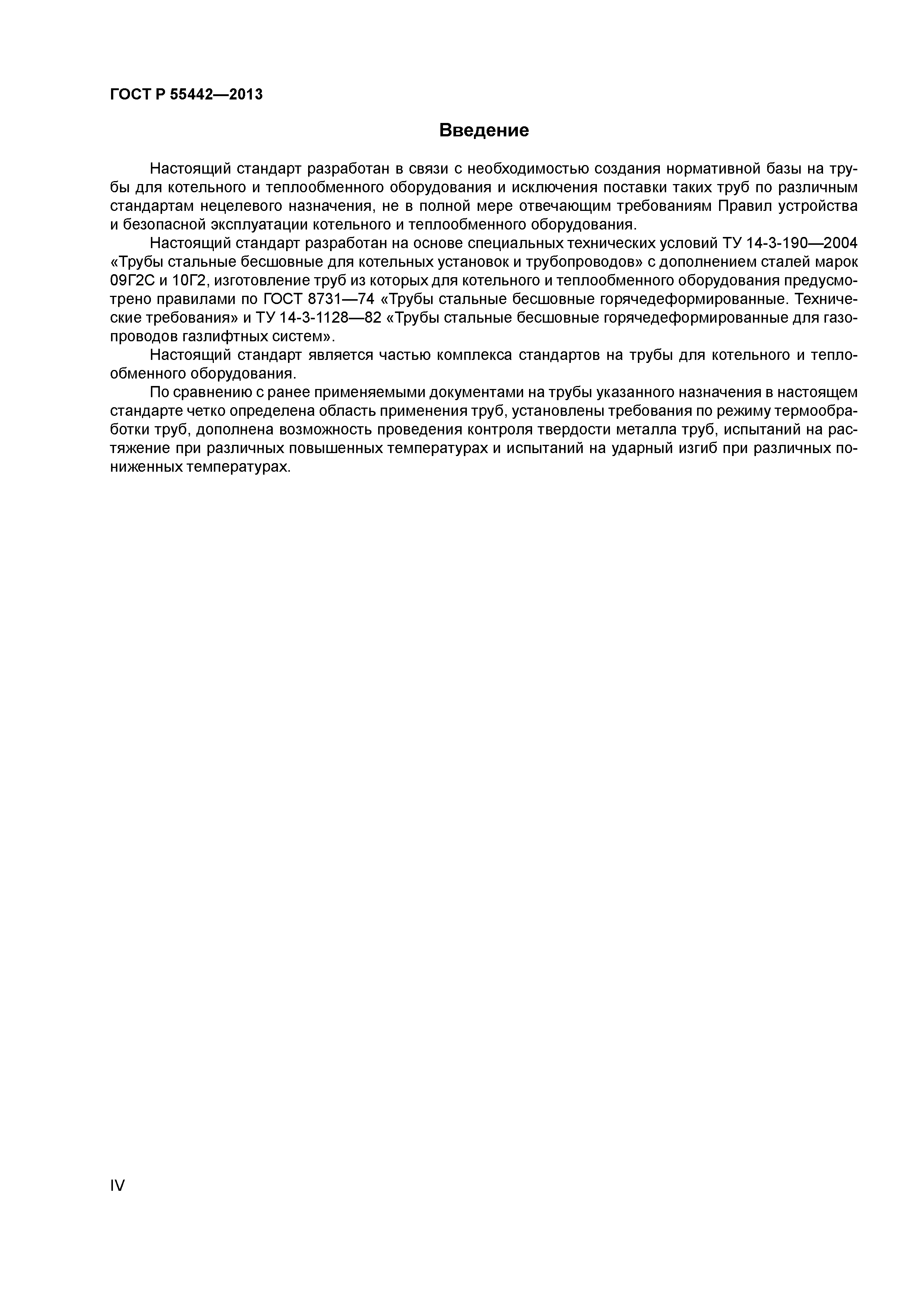

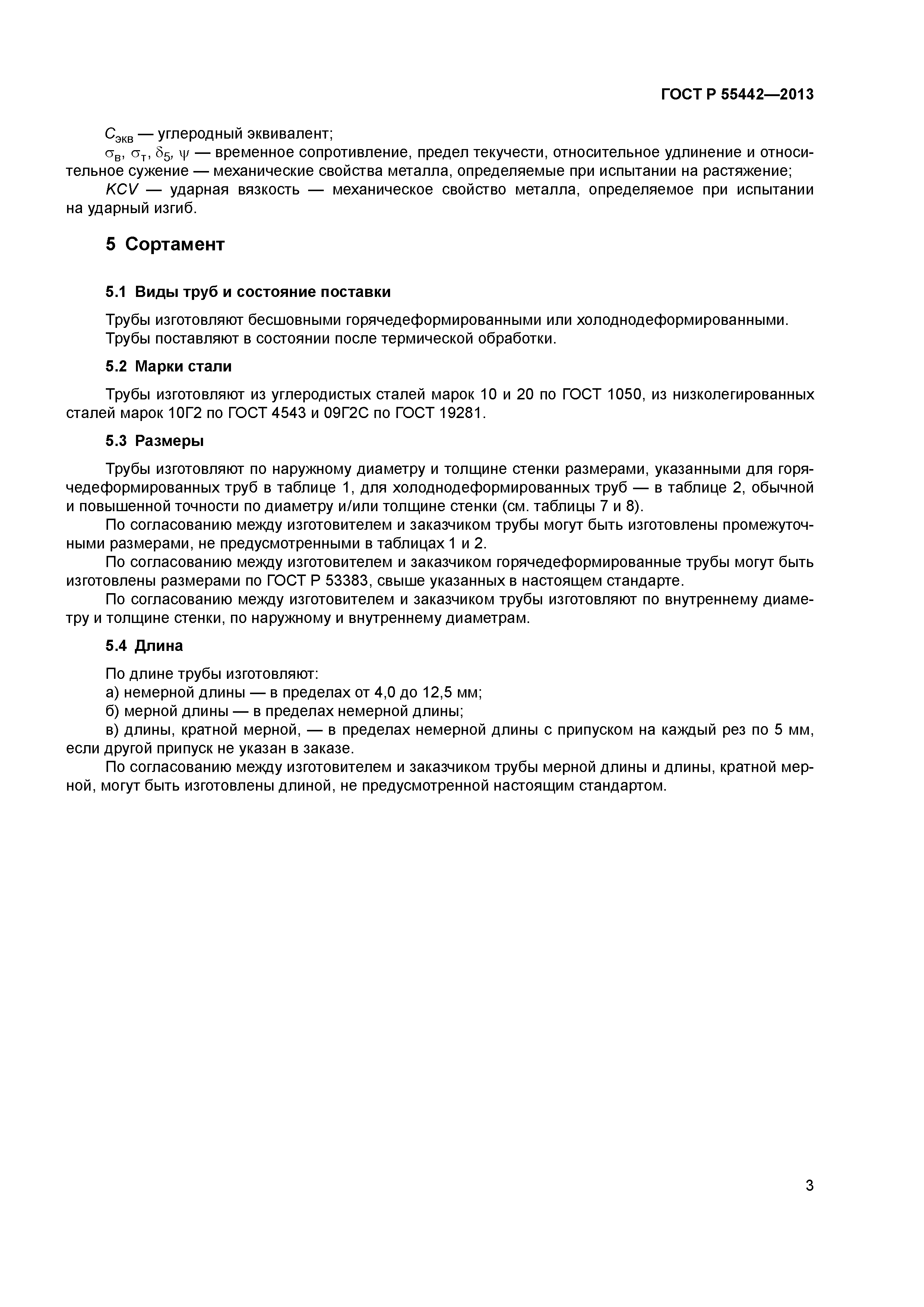

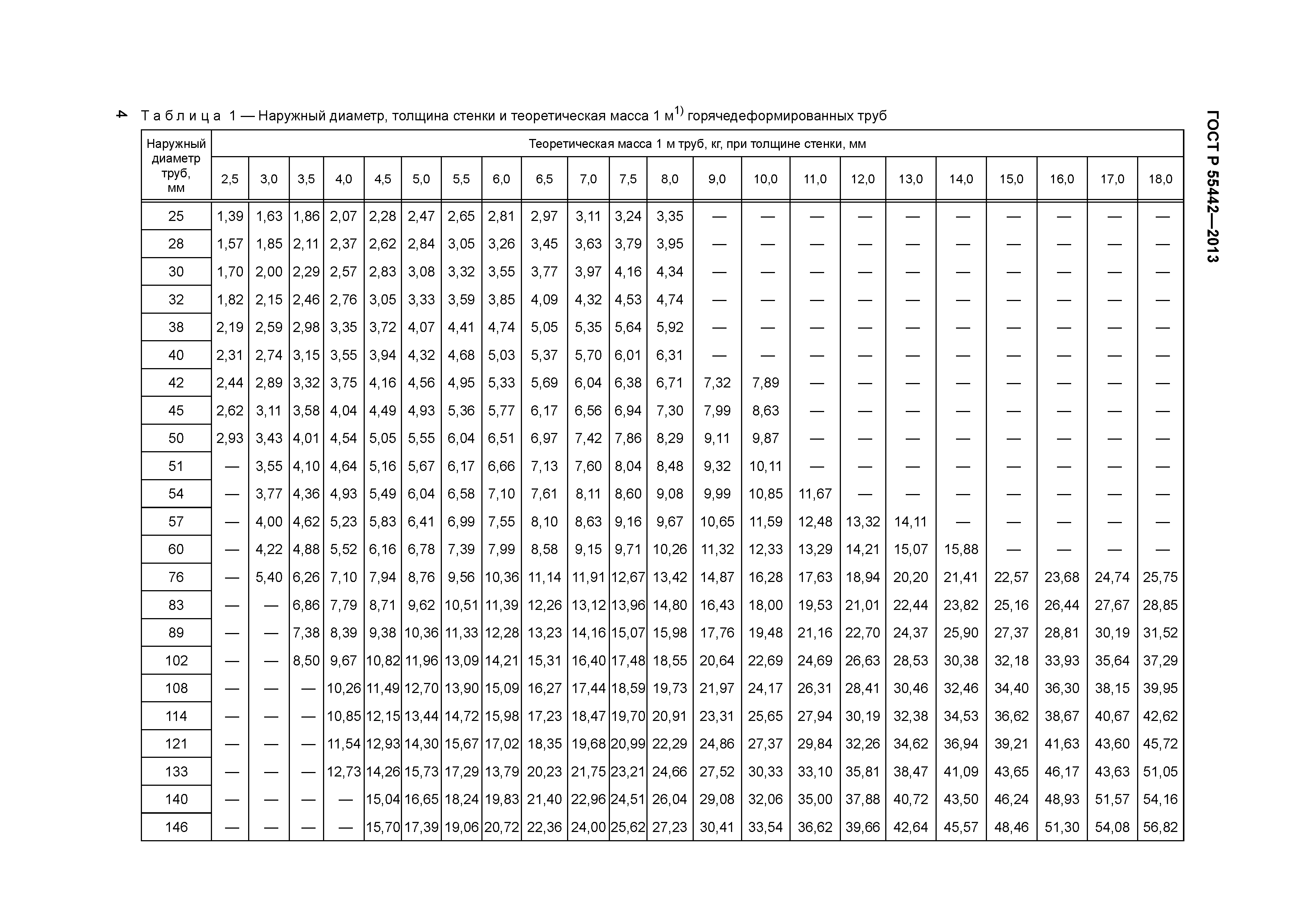

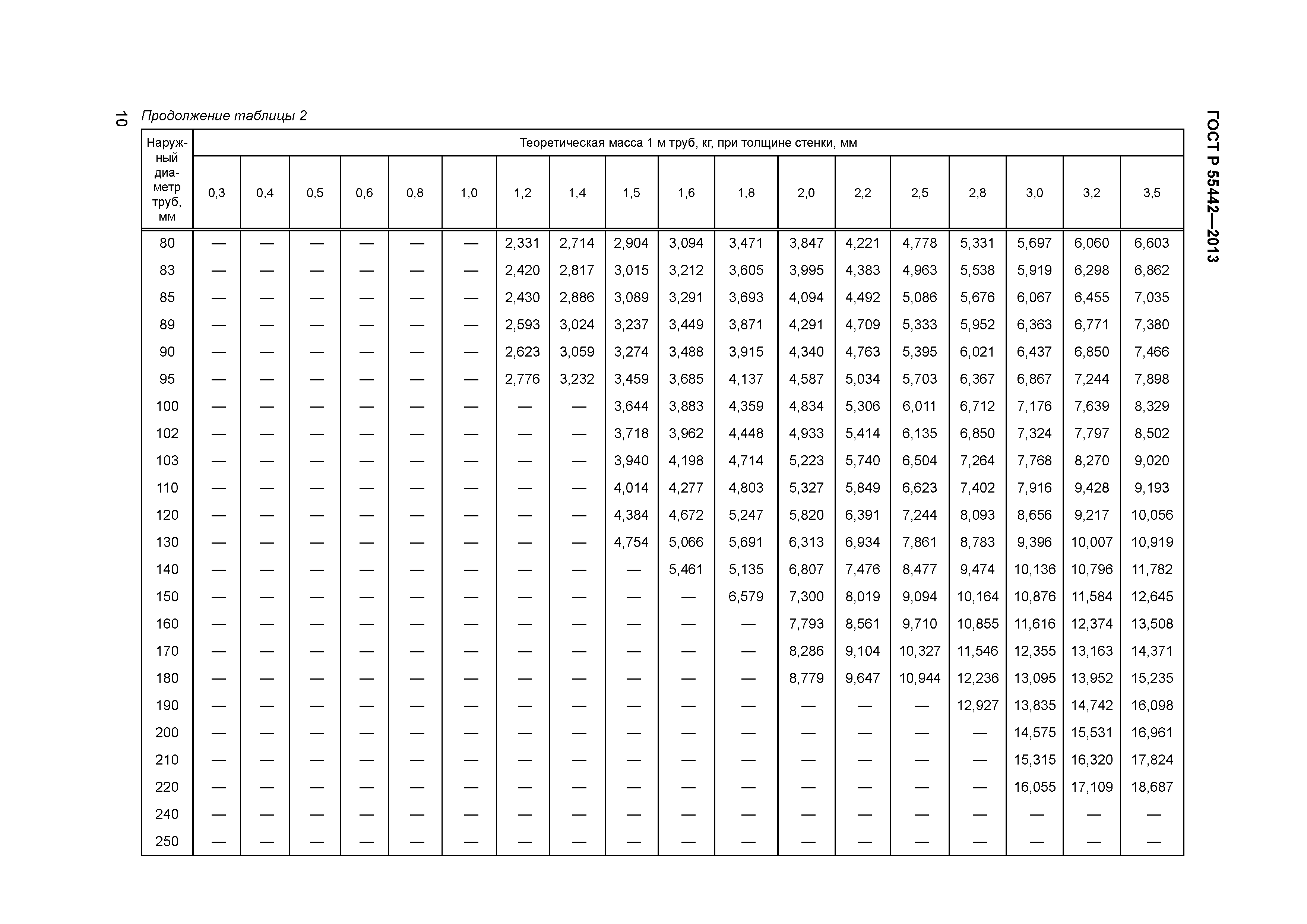

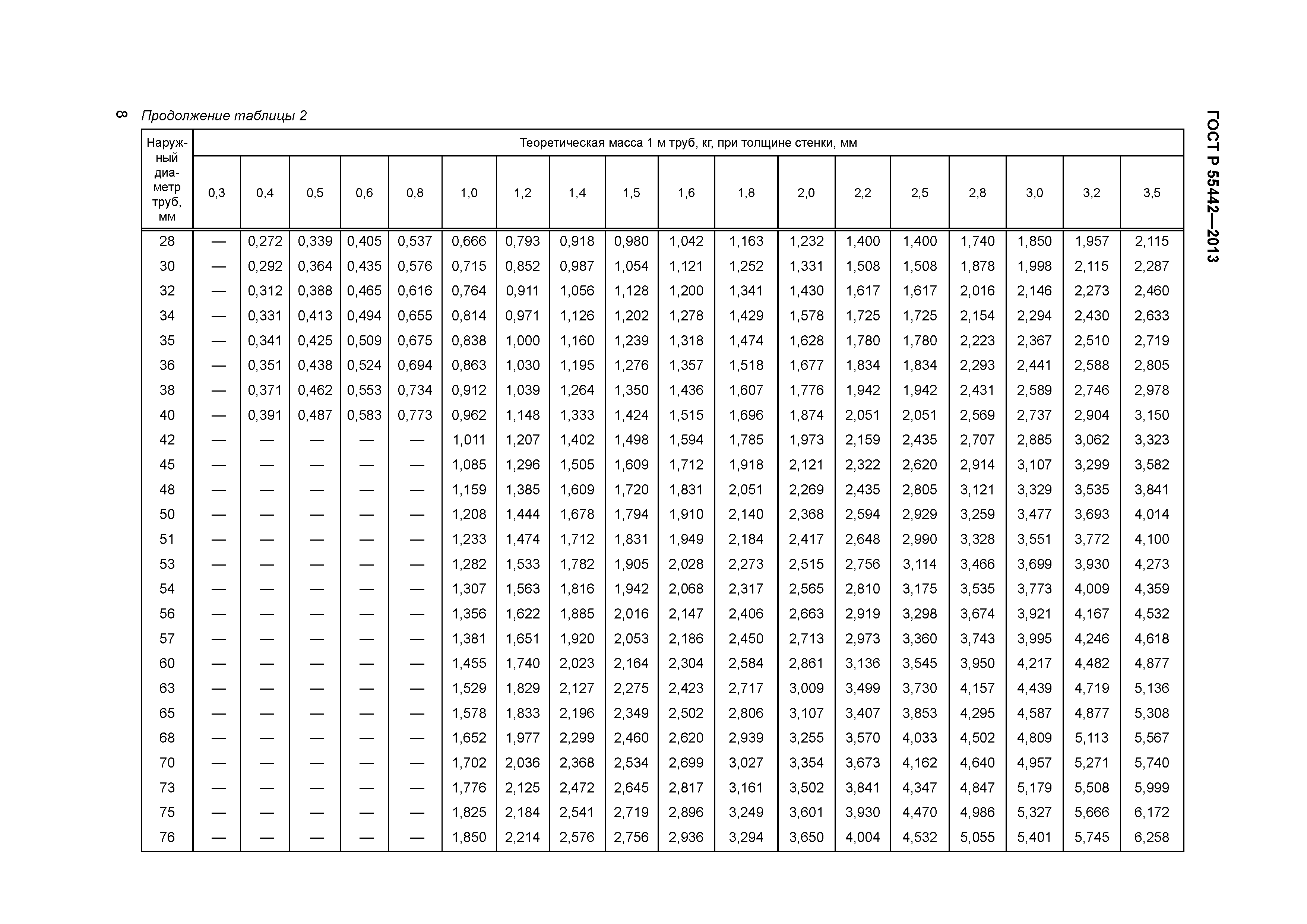

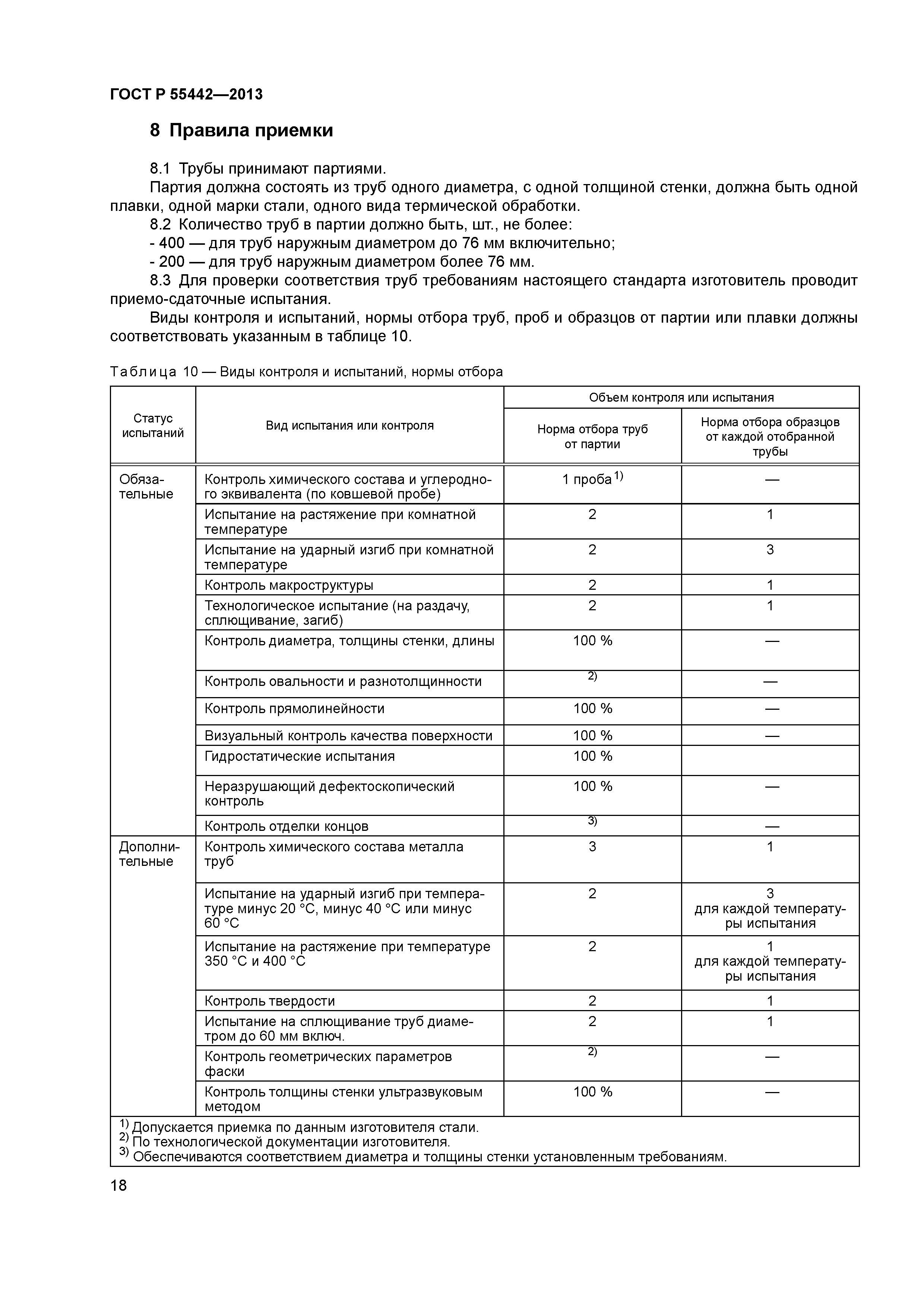

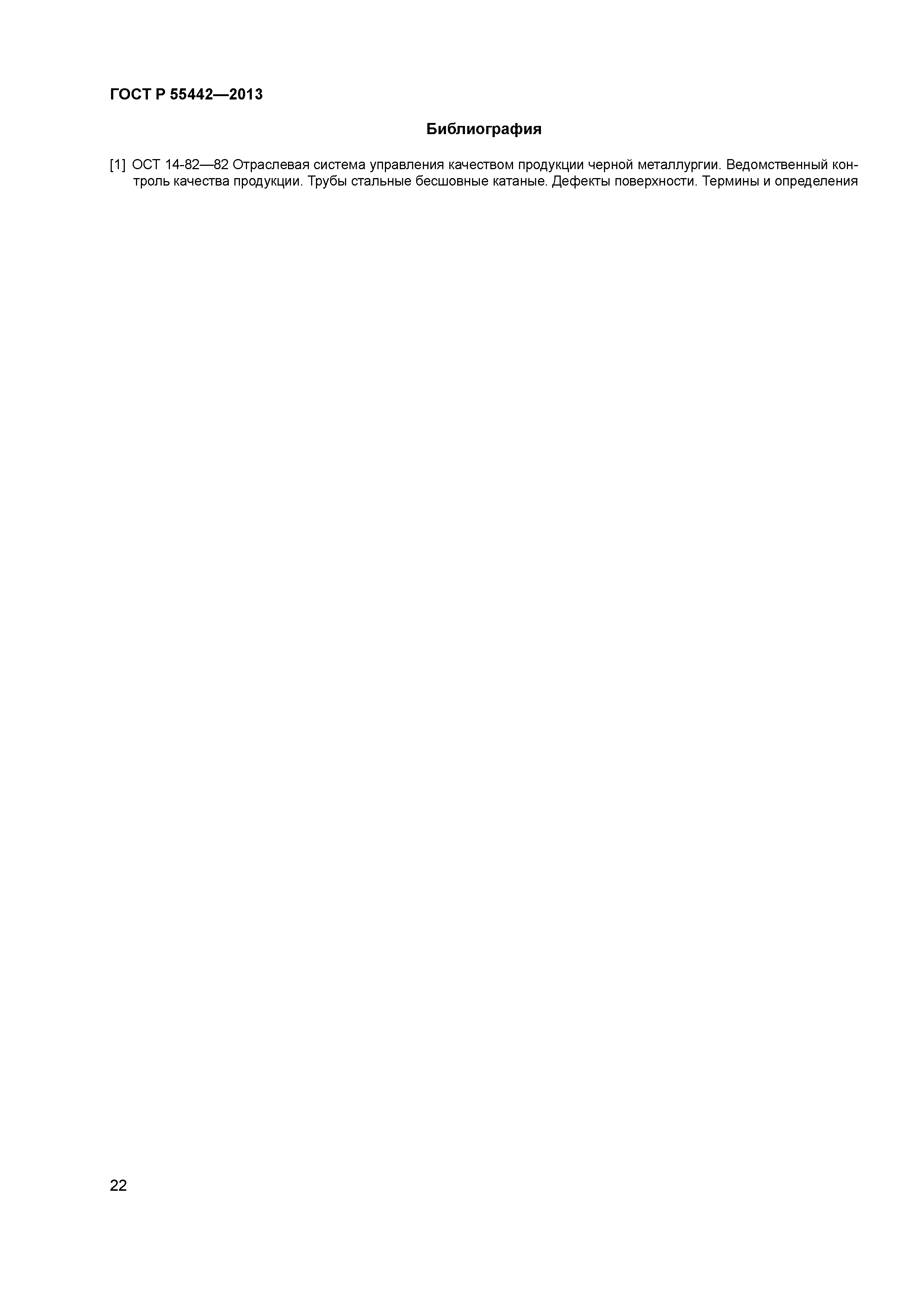

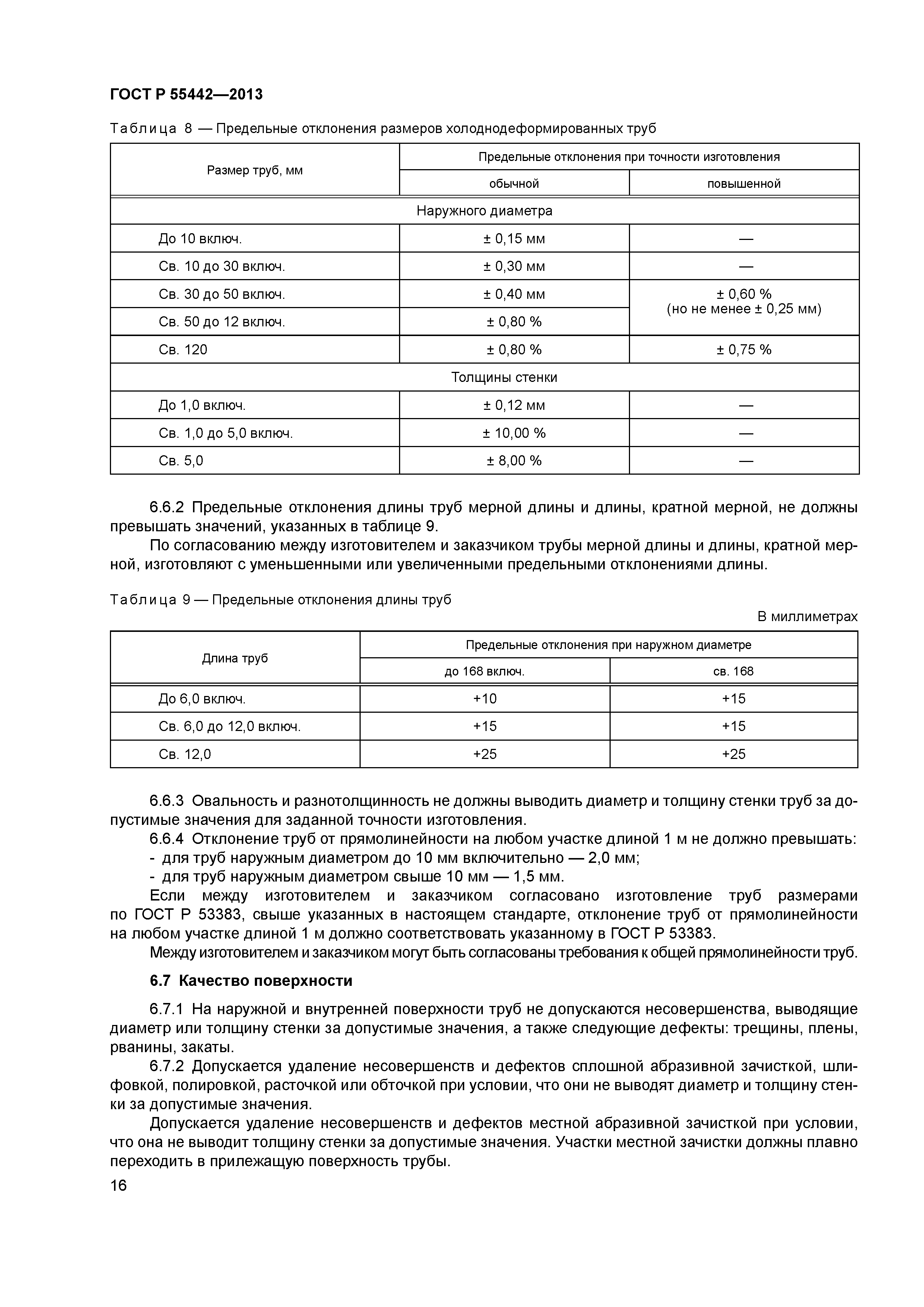

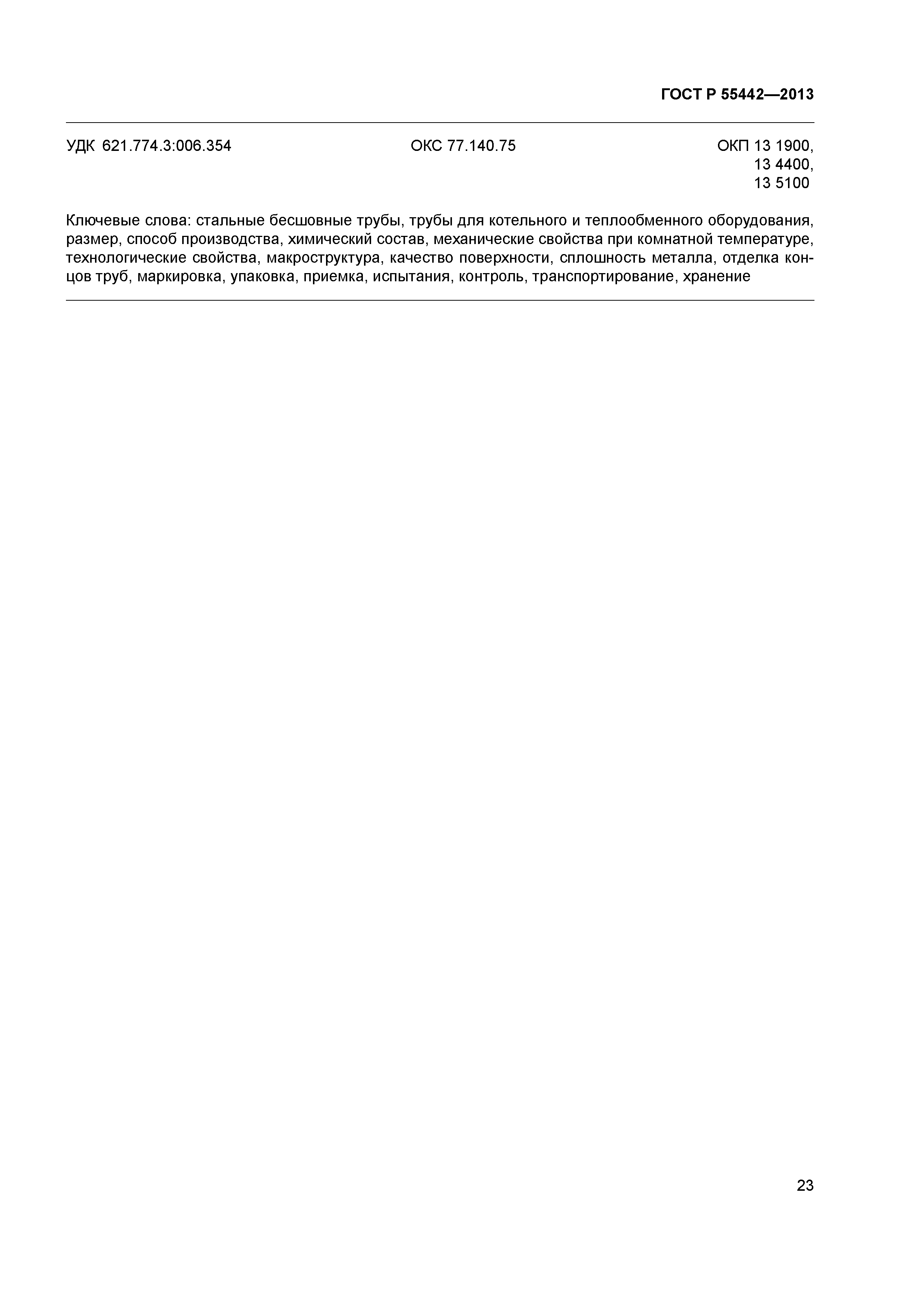

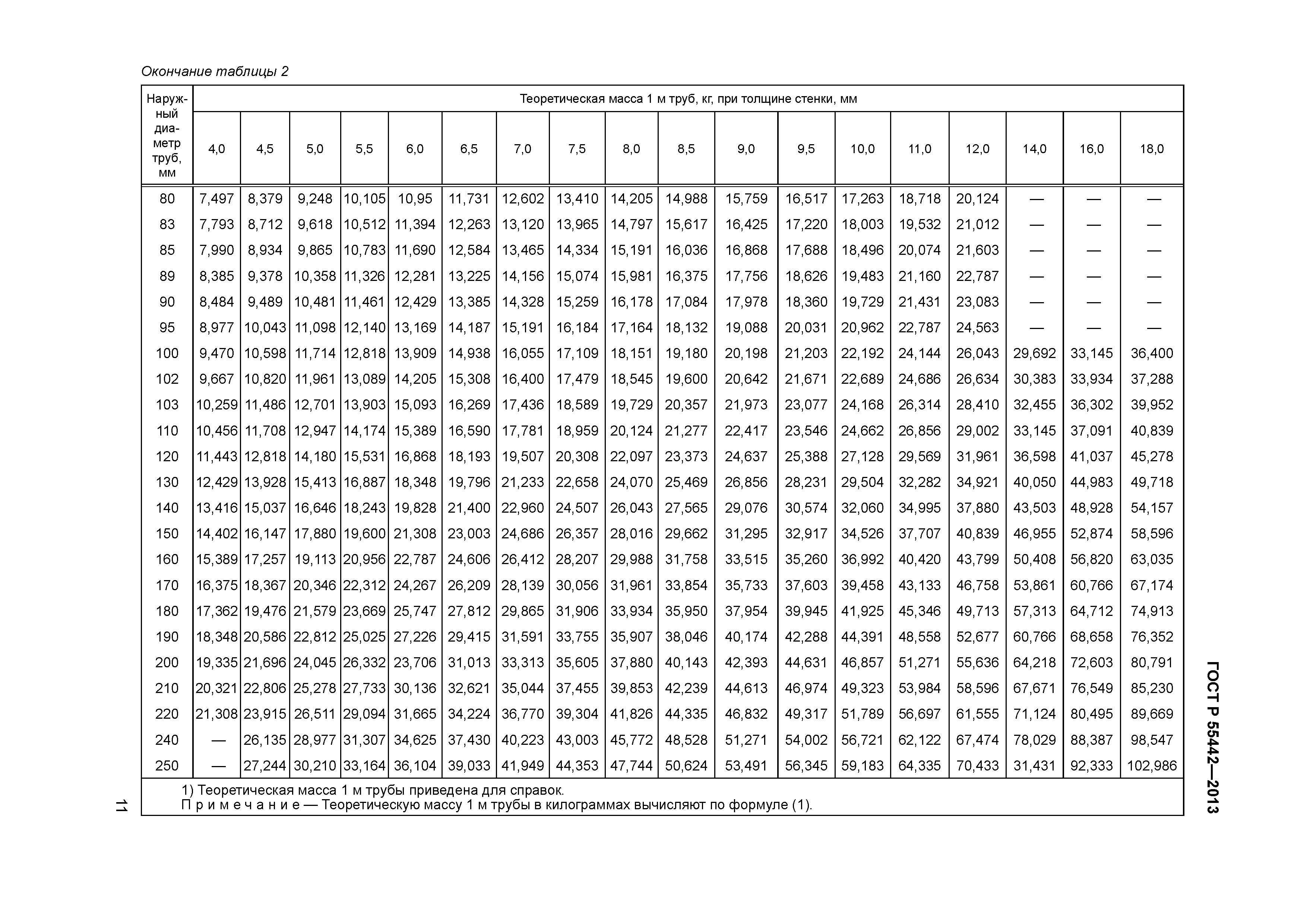

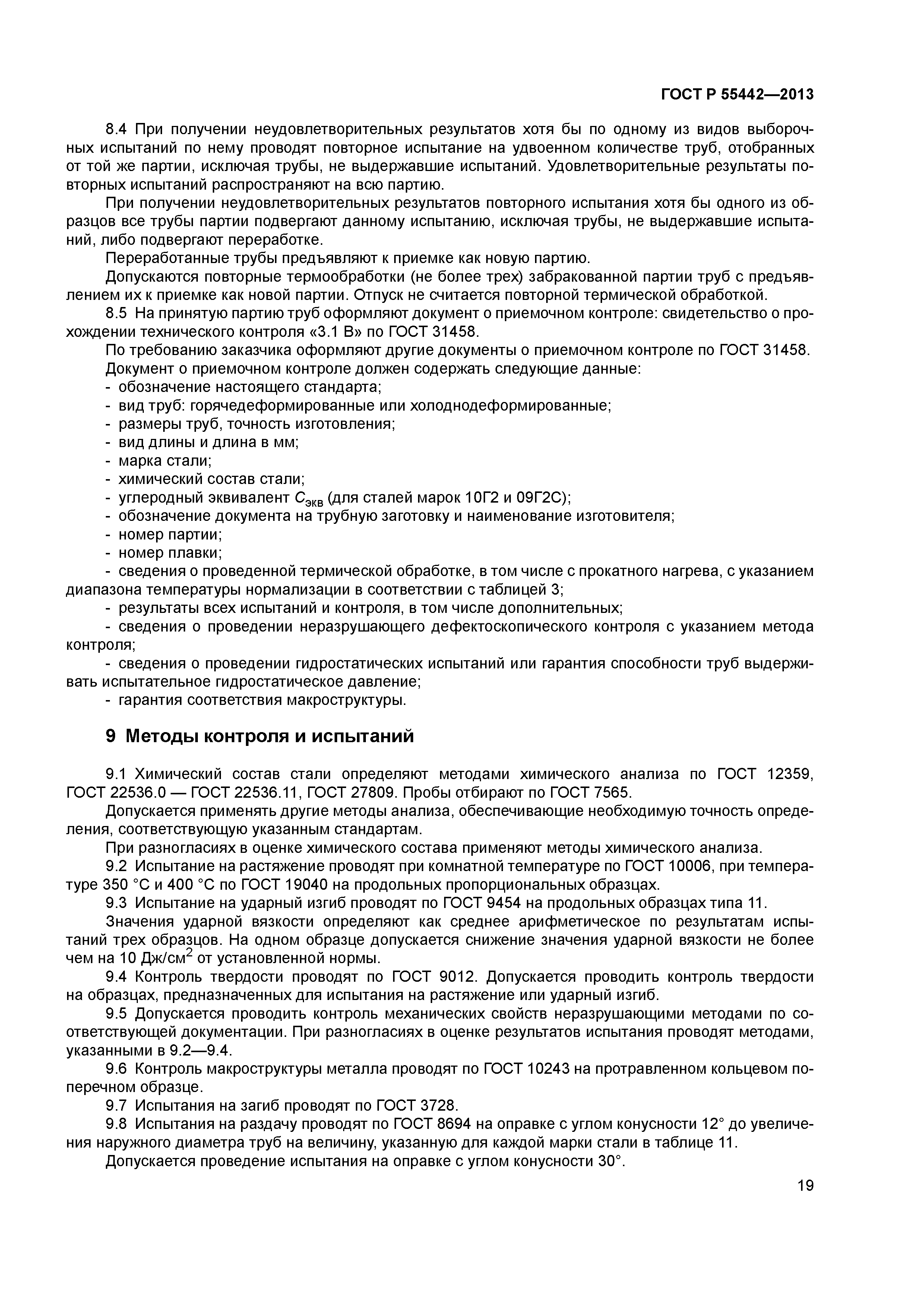

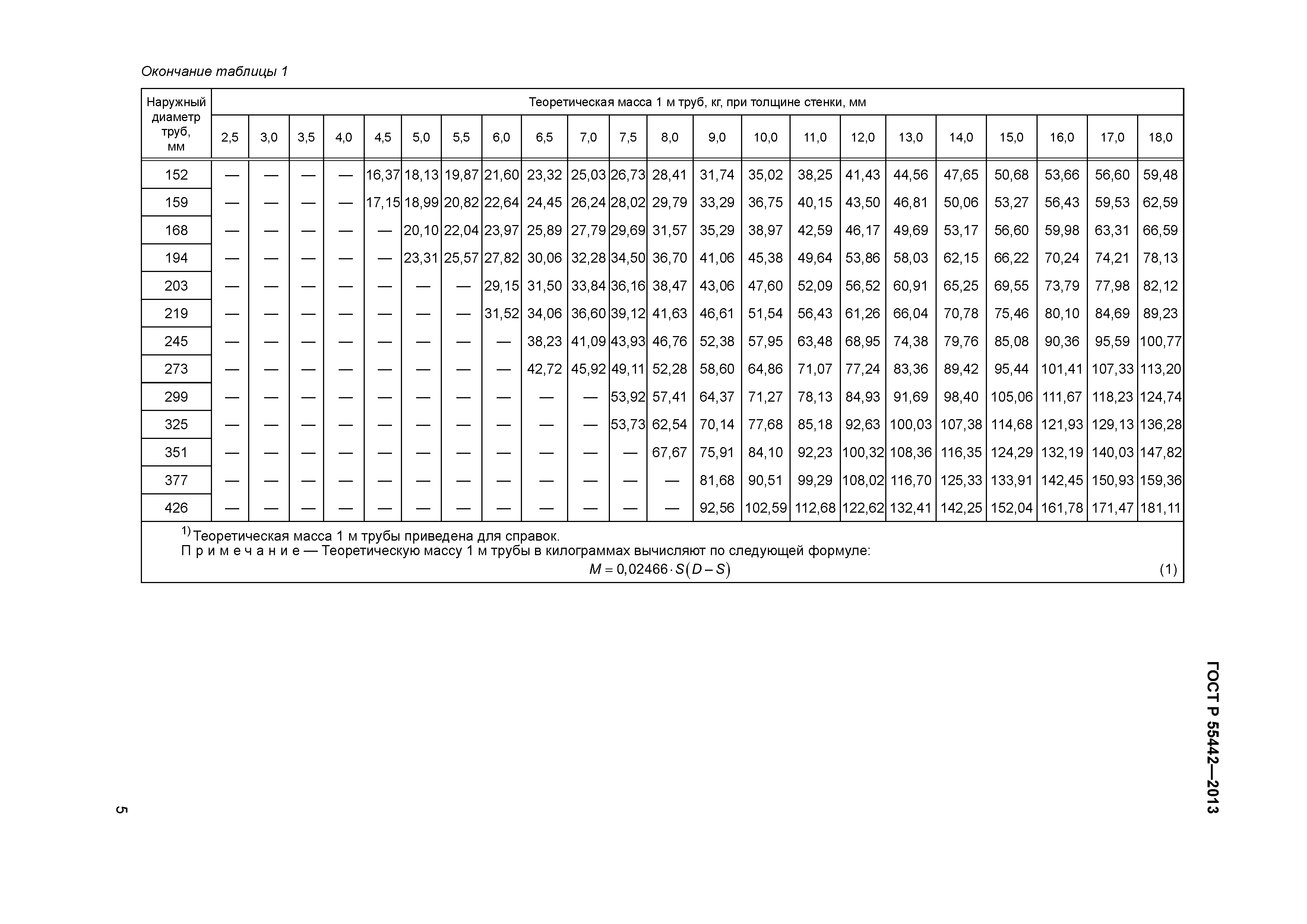

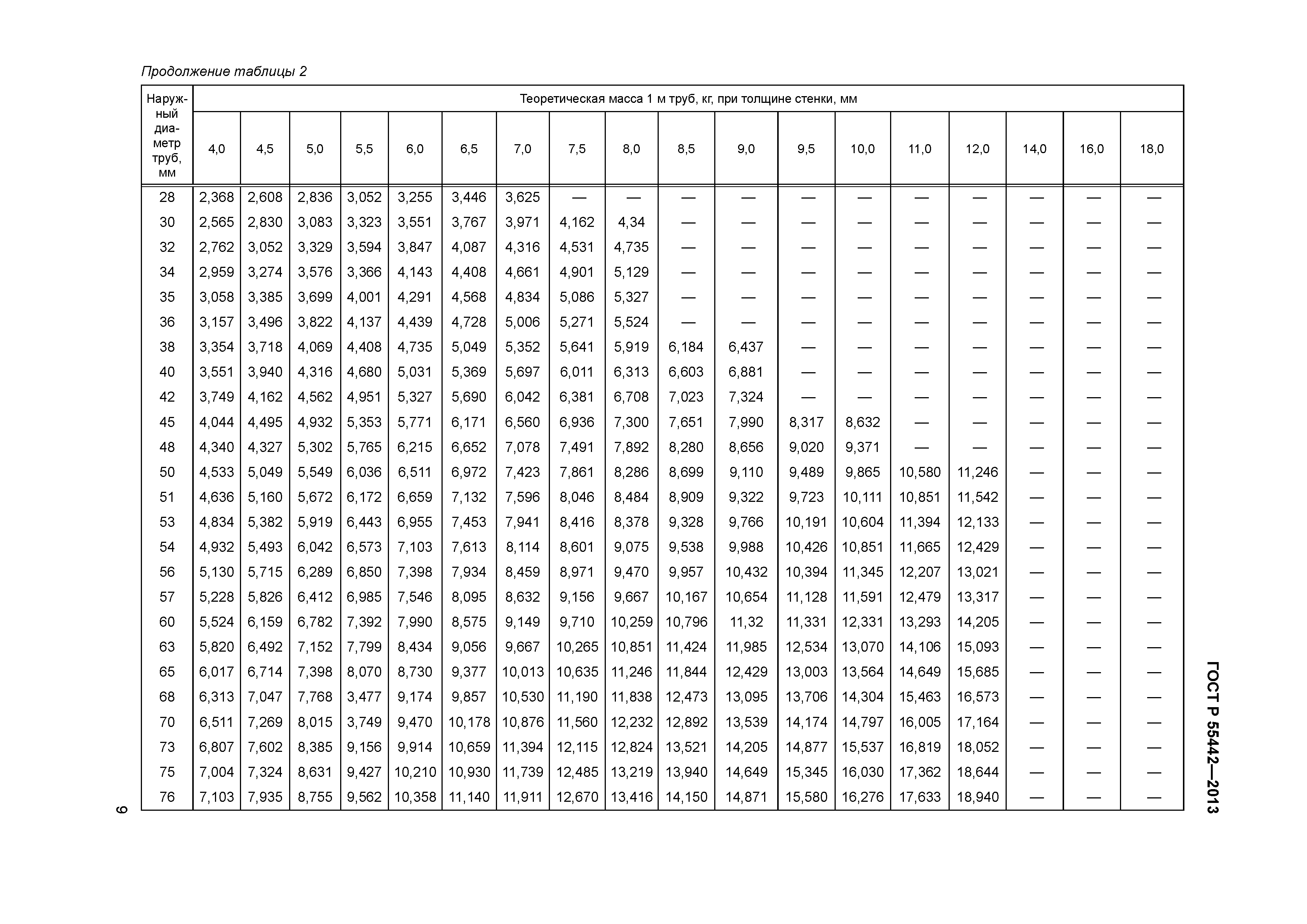

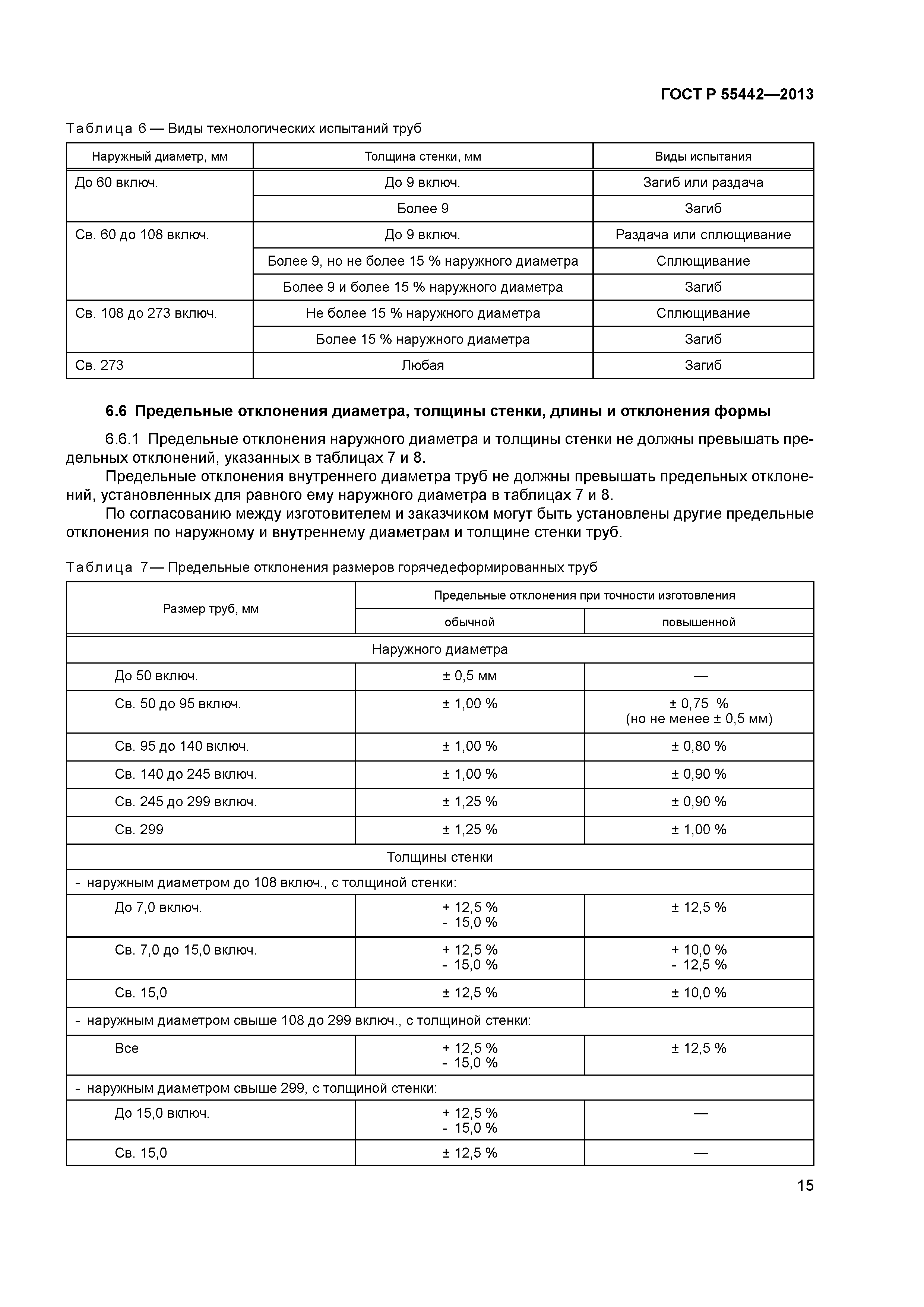

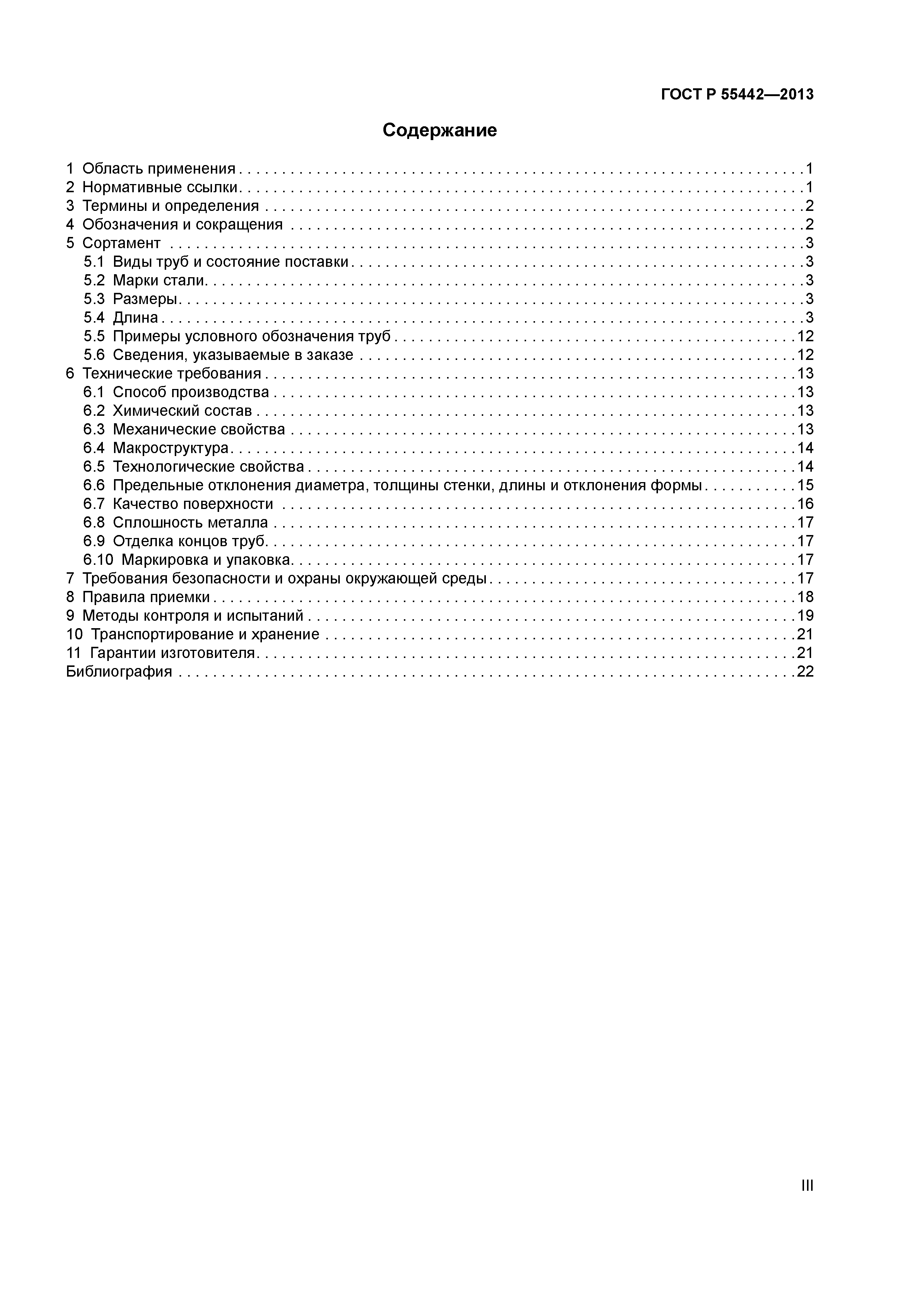

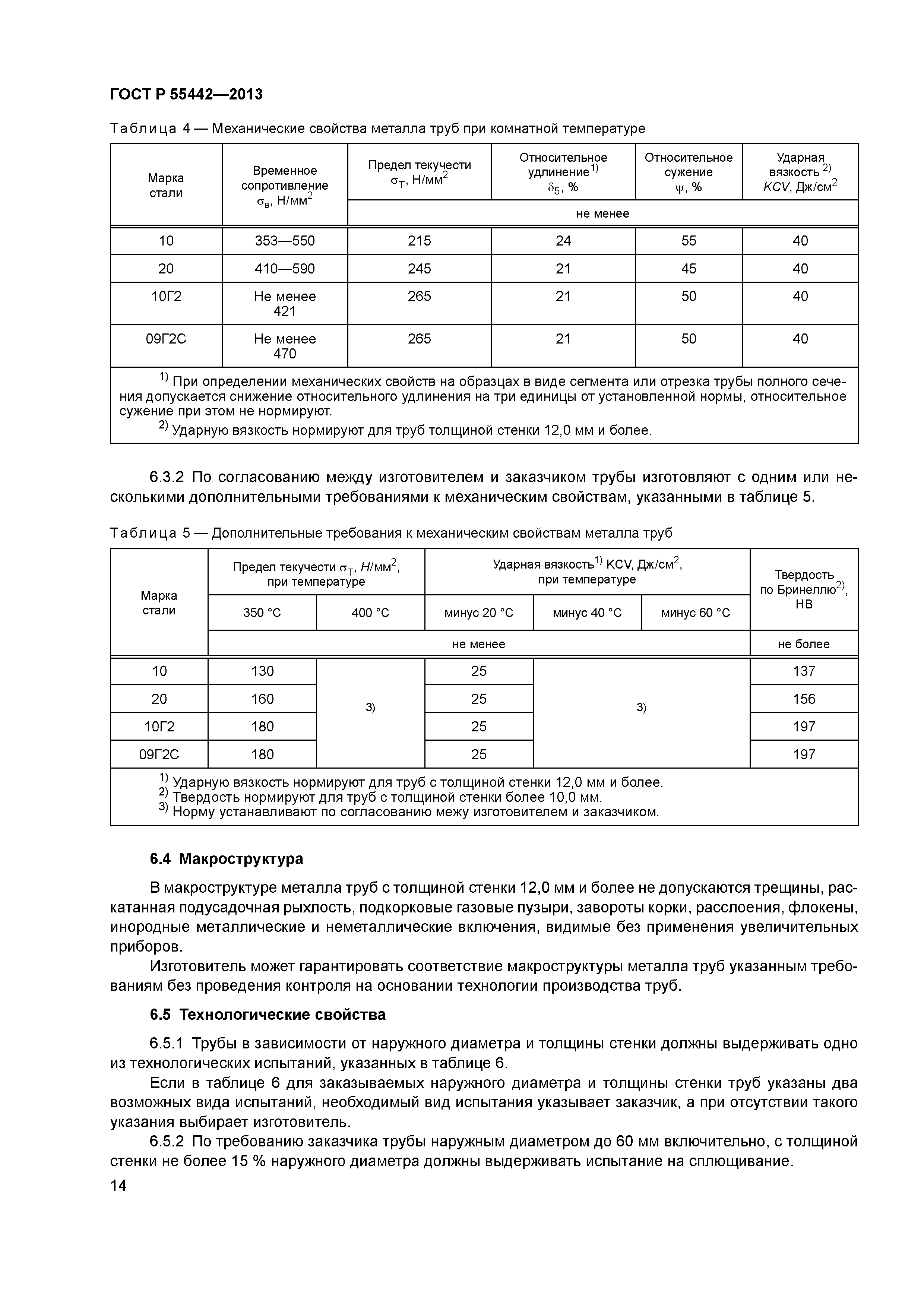

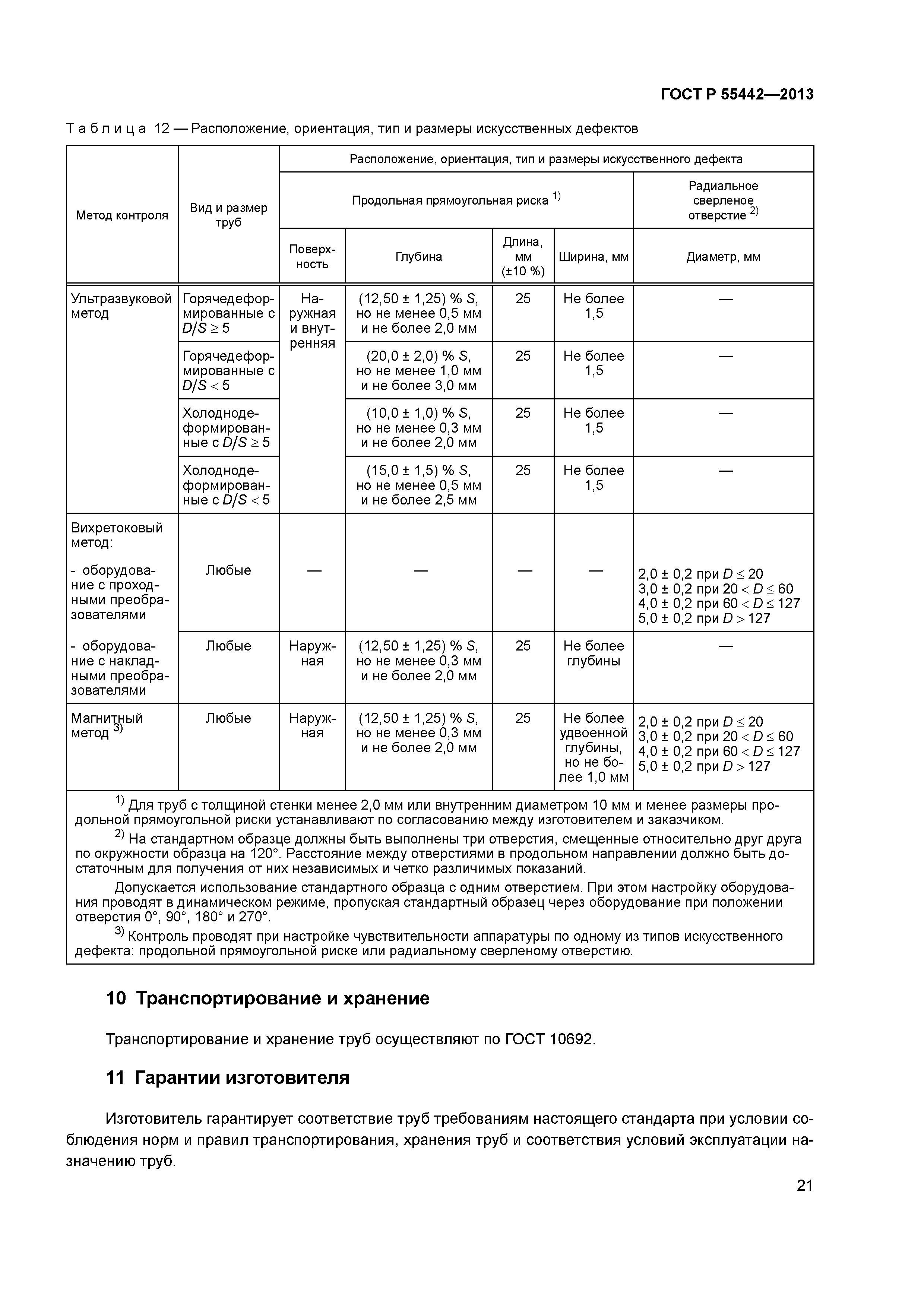

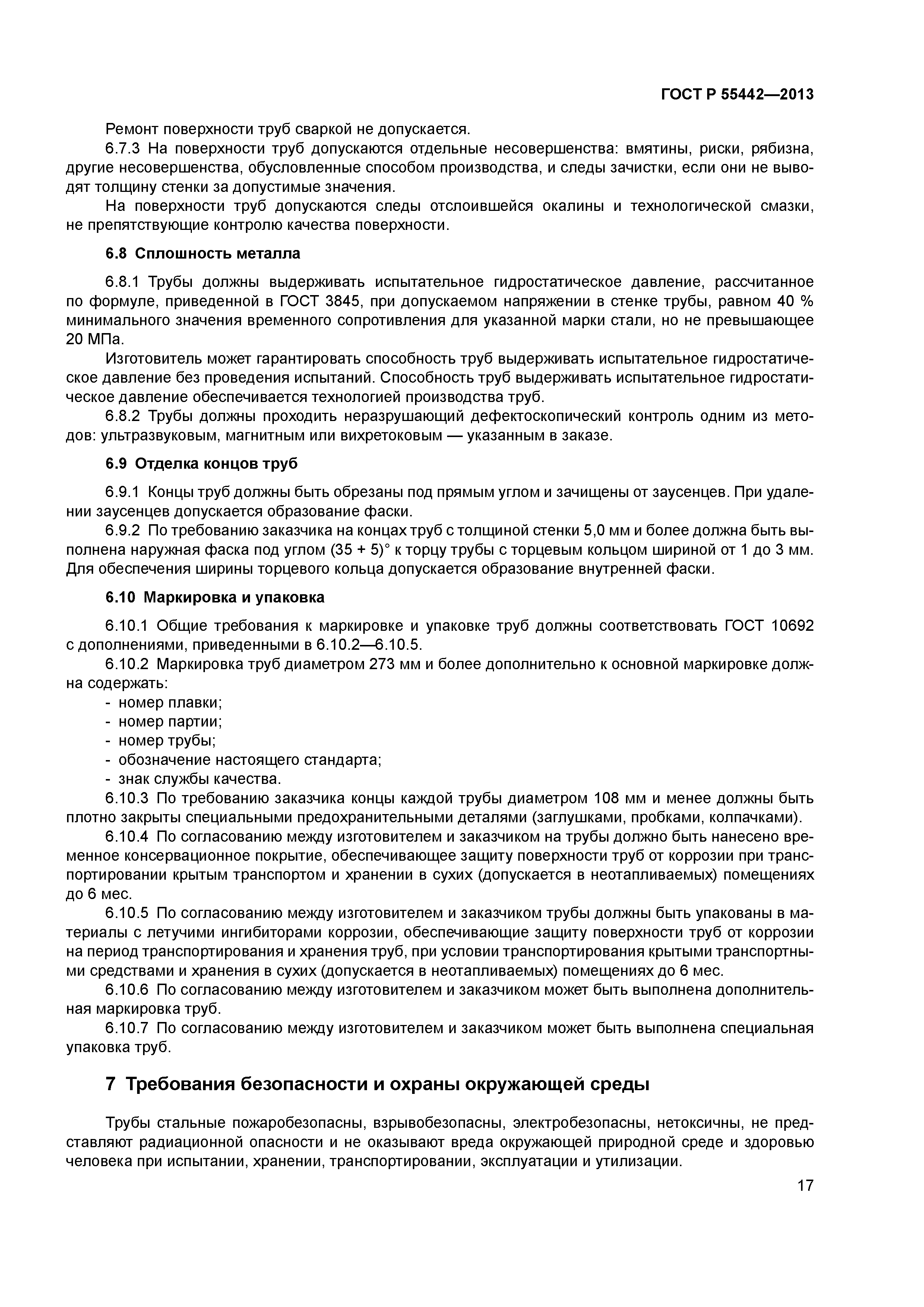

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Сортамент    5.1 Виды труб и состояние поставки    5.2 Марки стали    5.3 Размеры    5.4 Длина    5.5 Примеры условного обозначения труб    5.6 Сведения, указываемые в заказе 6 Технические требования    6.1 Способ производства    6.2 Химический состав    6.3 Механические свойства    6.4 Макроструктура    6.5 Технологические свойства    6.6 Предельные отклонения диаметра, толщины стенки, длины и отклонения формы    6.7 Качество поверхности    6.8 Сплошность металла    6.9 Отделка концов труб    6.10 Маркировка и упаковка 7 Требования безопасности и охраны окружающей среды 8 Правила приемки 9 Методы контроля и испытаний 10 Транспортирование и хранение 11 Гарантии изготовителя Библиография

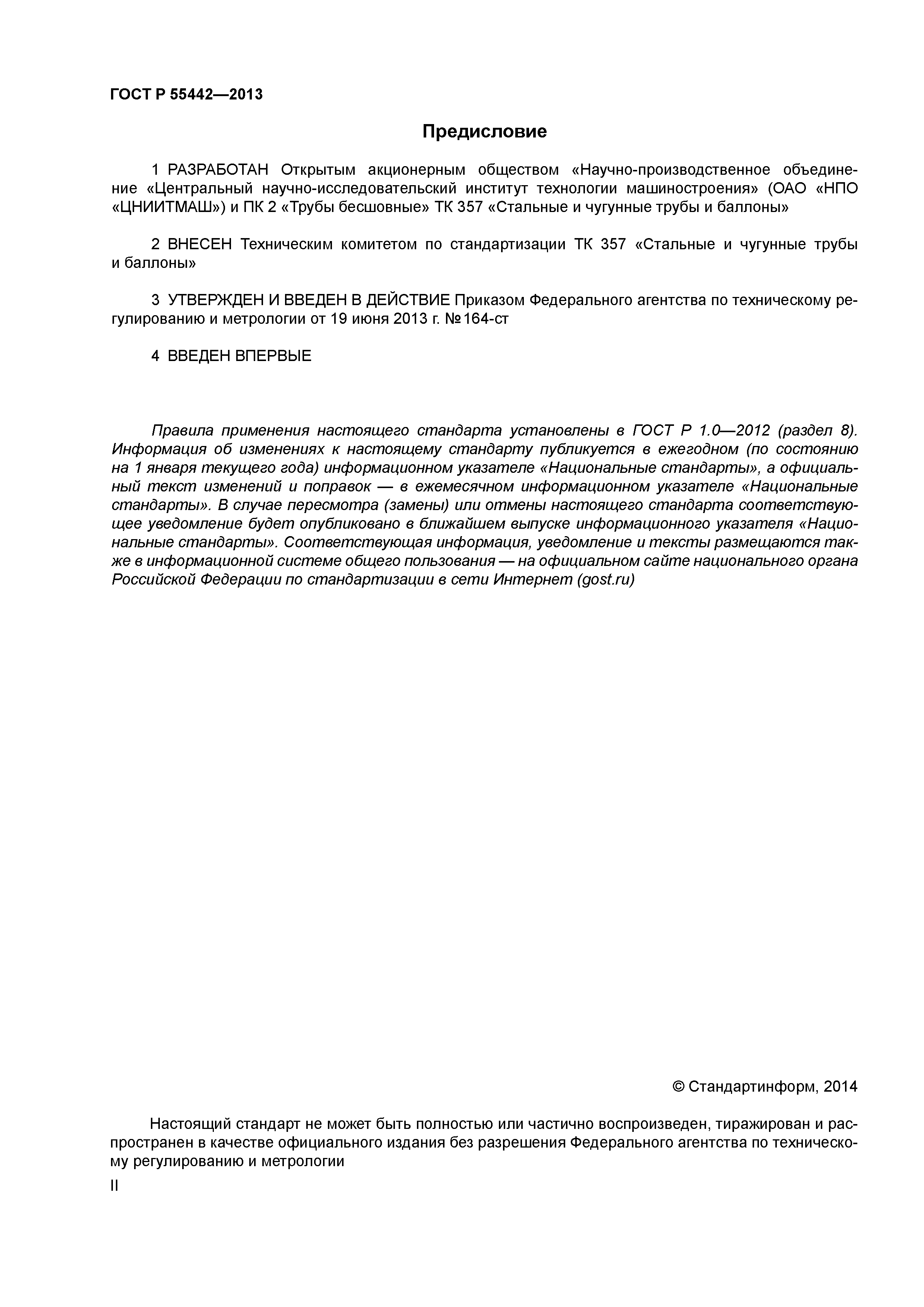

Разработан:	ОАО НПО ЦНИИТМАШ
Утверждён:	19.06.2013 Федеральное агентство по техническому регулированию и метрологии (164-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия

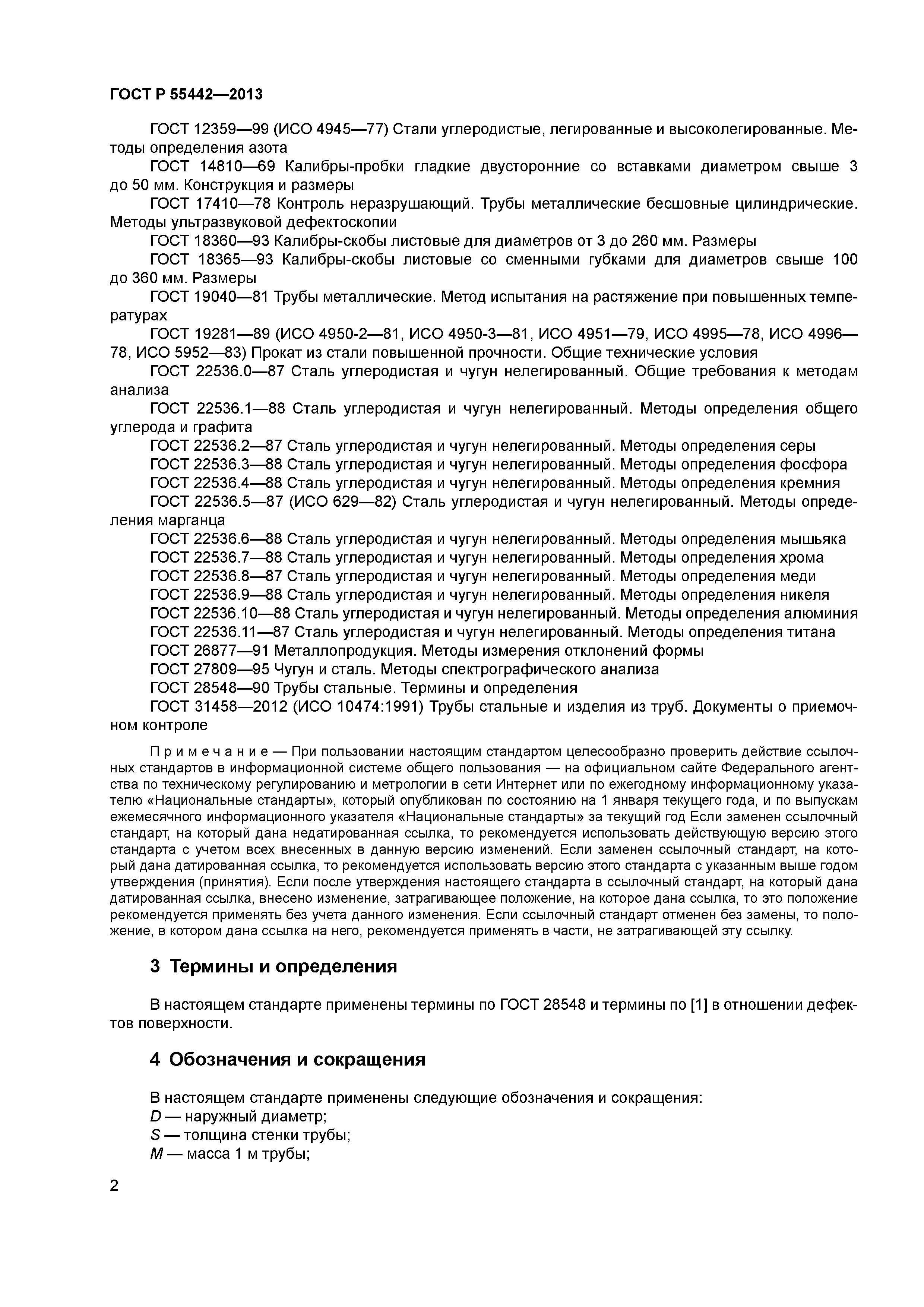

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3728-78 «Трубы. Метод испытания на загиб» ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением» ГОСТ 8695-75 «Трубы. Метод испытания на сплющивание» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 26877-91 «Металлопродукция. Методы измерения отклонений формы» ГОСТ 28548-90 «Трубы стальные. Термины и определения» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.11-87 «Сталь углеродистая и чугун нелегированный. Методы определения титана» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22536.6-88 «Сталь углеродистая и чугун нелегированный. Методы определения мышьяка» ГОСТ 22536.7-88 «Сталь углеродистая и чугун нелегированный. Методы определения хрома» ГОСТ 22536.9-88 «Сталь углеродистая и чугун нелегированный. Методы определения никеля» ГОСТ 22536.10-88 «Сталь углеродистая и чугун нелегированный. Методы определения алюминия» ГОСТ 8694-75 «Трубы. Метод испытания на раздачу» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия» ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 14810-69 «Калибры-пробки гладкие двусторонние со вставками диаметром свыше 3 до 50 мм. Конструкция и размеры» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 18360-93 «Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры» ГОСТ 18365-93 «Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры» ГОСТ 19040-81 «Трубы металлические. Метод испытания на растяжение при повышенных температурах» ГОСТ 2015-84 «Калибры гладкие нерегулируемые. Технические требования» ГОСТ 2216-84 «Калибры-скобы гладкие регулируемые. Технические условия» ГОСТ 27809-95 «Чугун и сталь. Методы спектрографического анализа» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия» ГОСТ 31458-2012 «Трубы стальные и изделия из труб. Документы о приемочном контроле»
