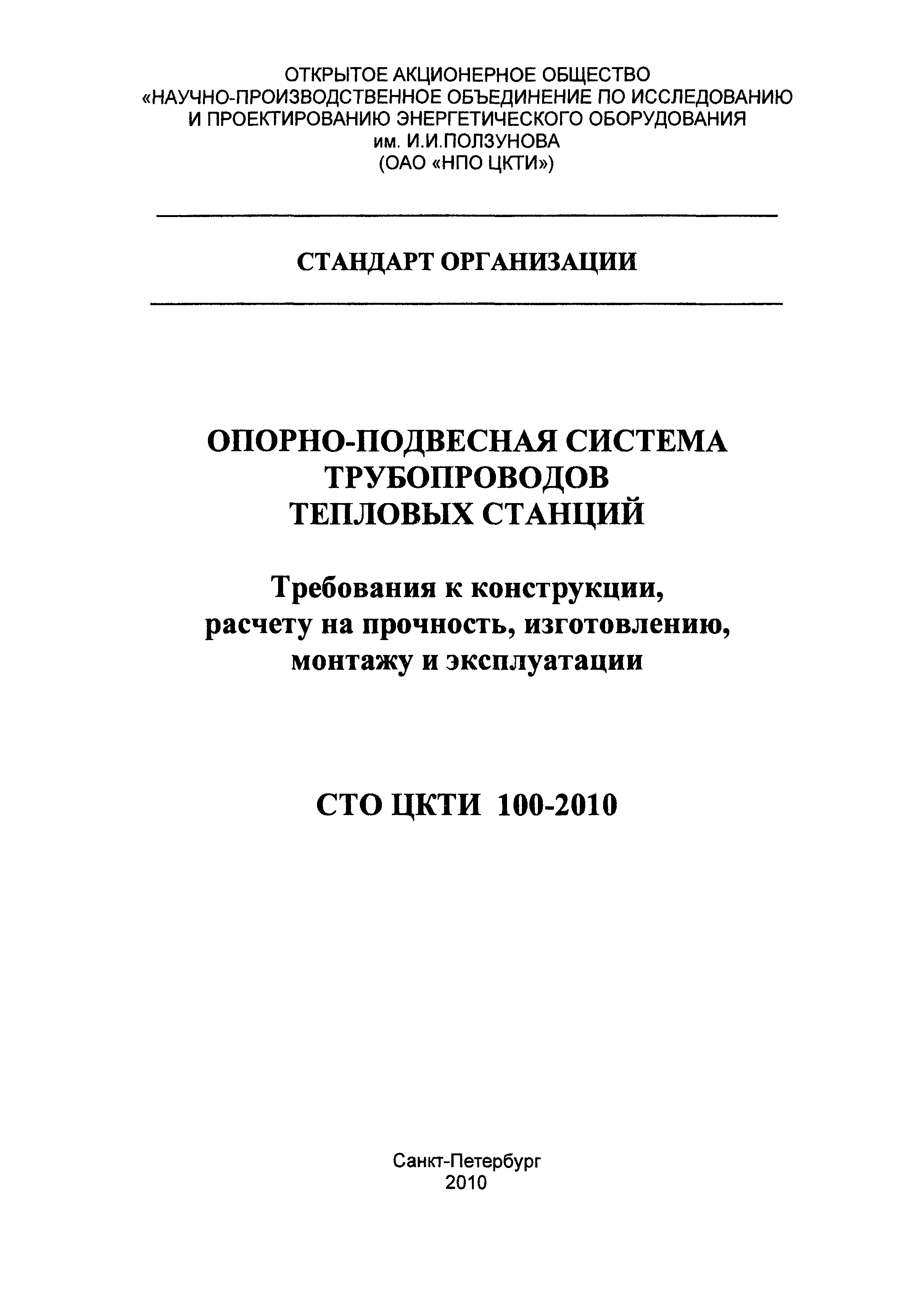

Скачать СТО ЦКТИ 100-2010 Опорно-подвесная система трубопроводов тепловых станций. Требования к конструкции, расчету на прочность, изготовлению, монтажу и эксплуатации

Дата актуализации: 10.08.2017

СТО ЦКТИ 100-2010

Опорно-подвесная система трубопроводов тепловых станций. Требования к конструкции, расчету на прочность, изготовлению, монтажу и эксплуатации

Обозначение:	СТО ЦКТИ 100-2010
Обозначение англ:	100-2010
Статус:	действует
Название рус.:	Опорно-подвесная система трубопроводов тепловых станций. Требования к конструкции, расчету на прочность, изготовлению, монтажу и эксплуатации
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2011

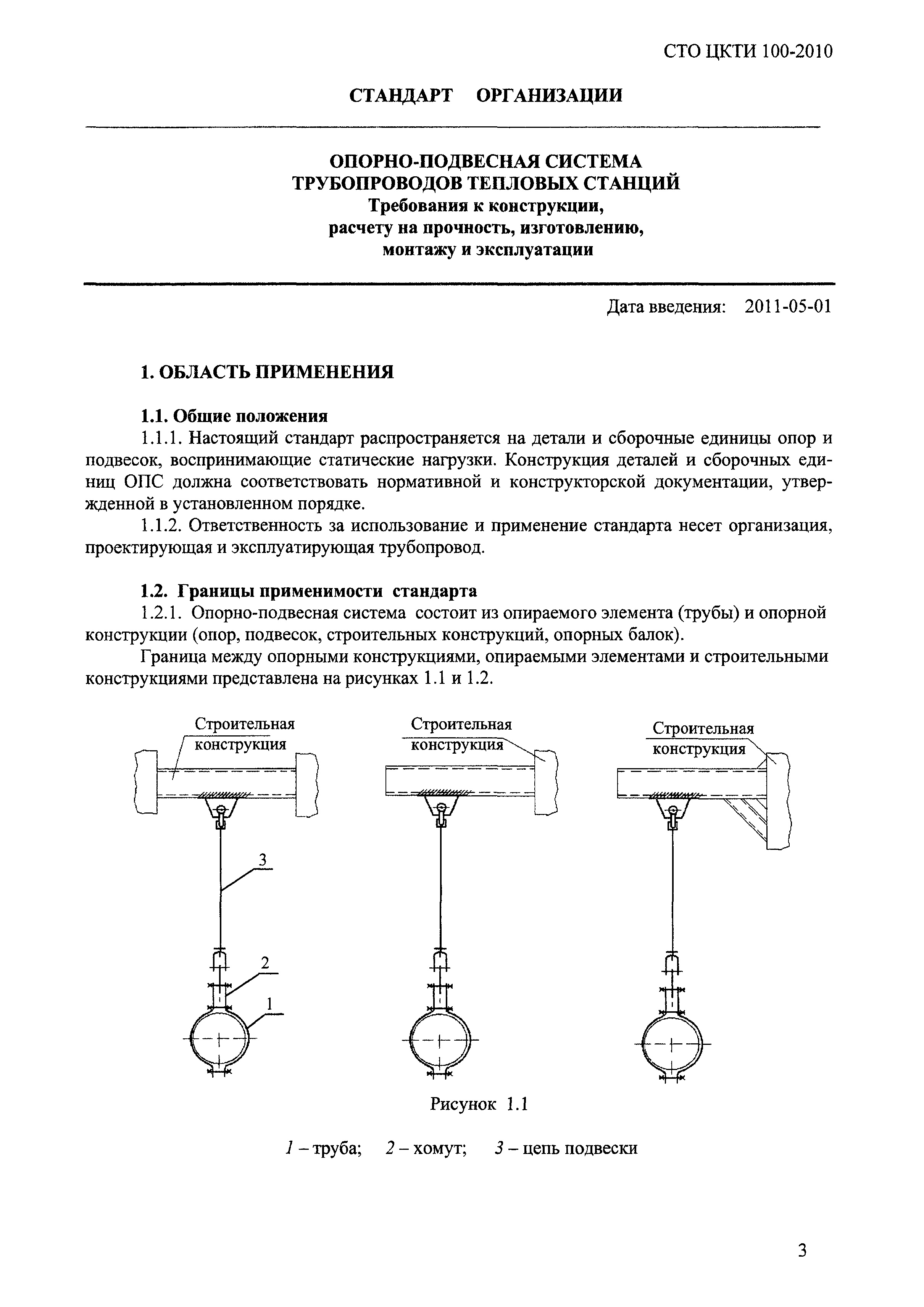

Область применения:	Документ распространяется на детали и сборочные единицы опор и подвесок, воспринимающие статические нагрузки. Конструкция деталей и сборочных единиц ОПС должна соответствовать нормативной и конструкторской документации, утвержденной в установленном порядке.

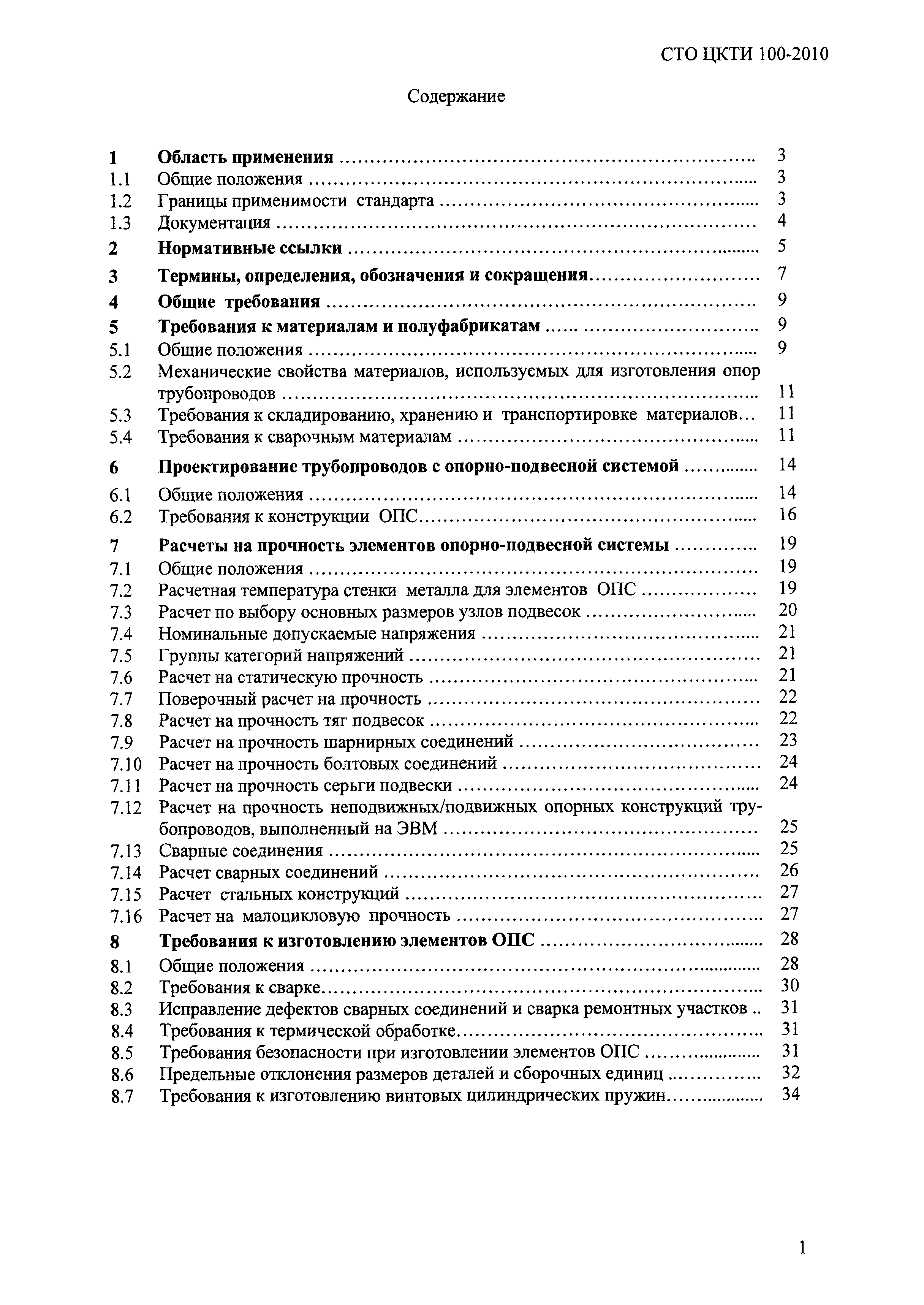

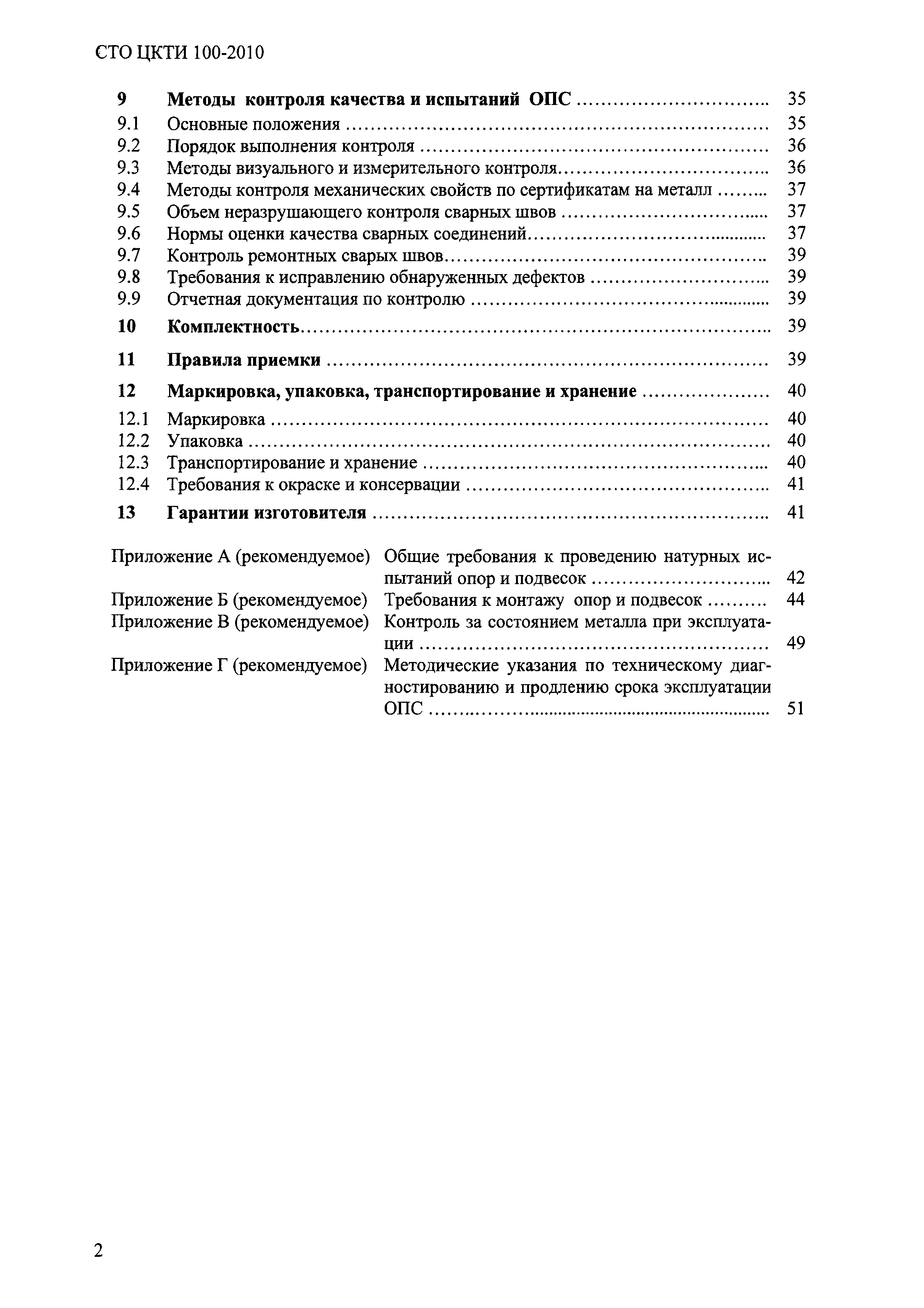

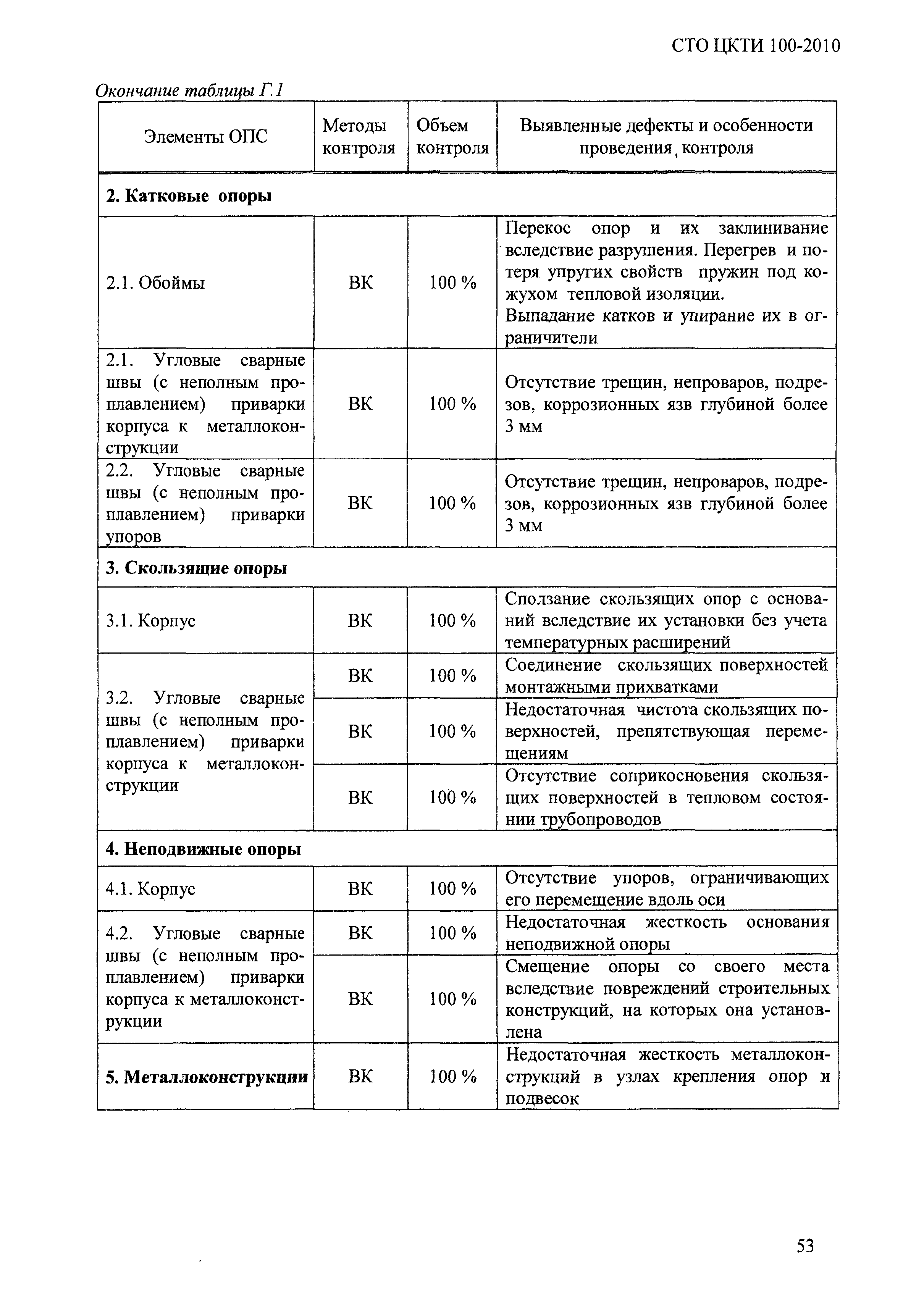

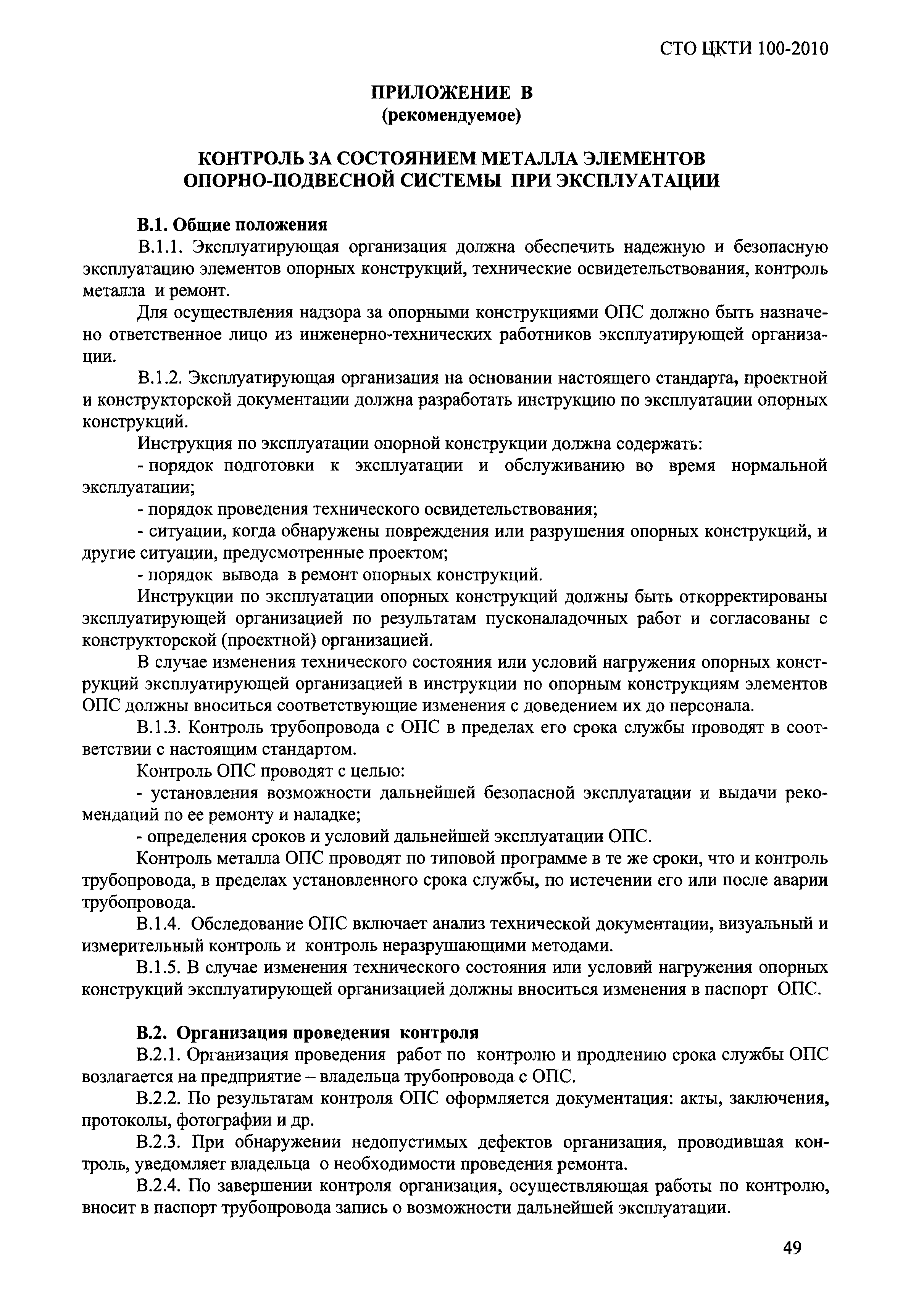

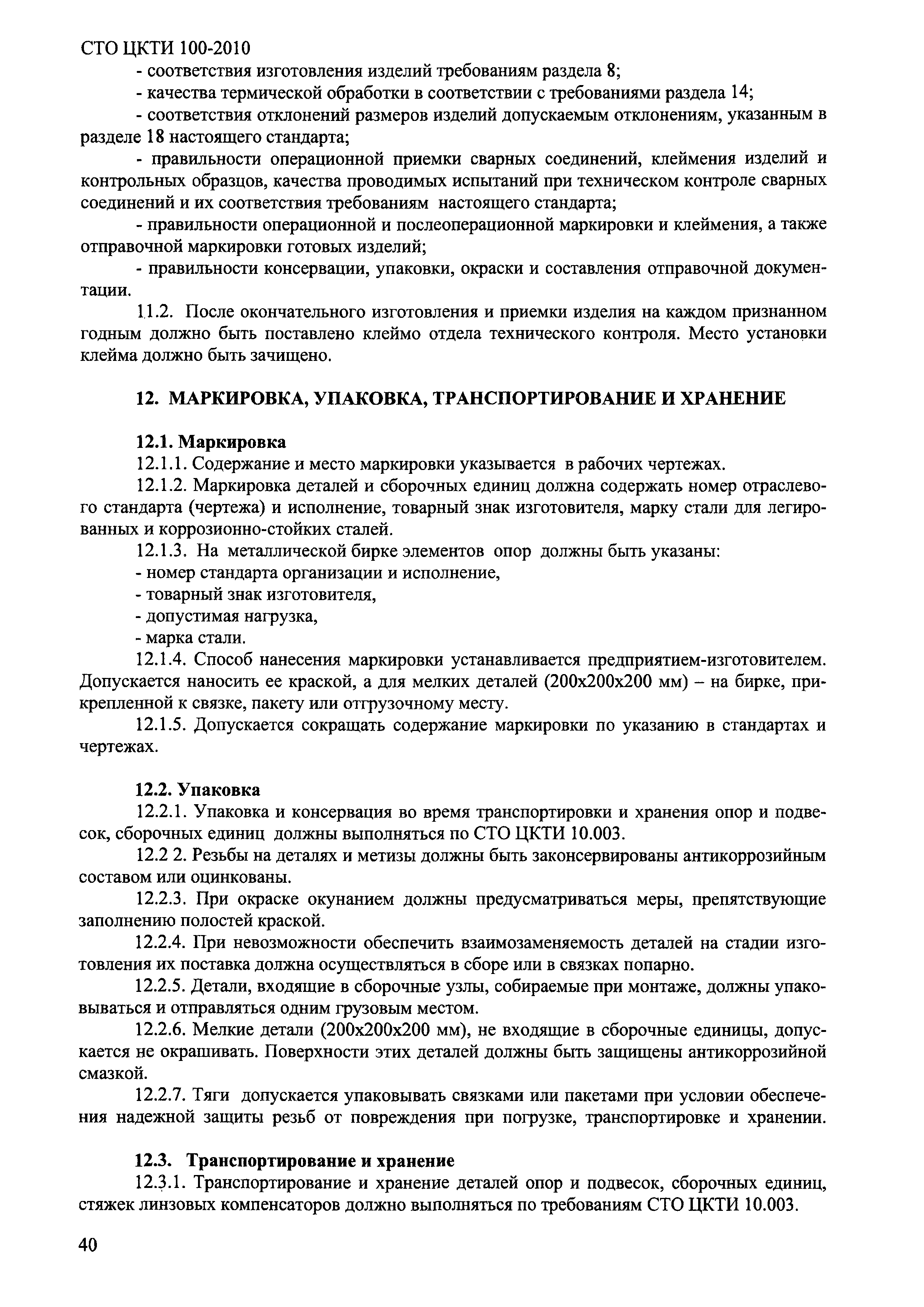

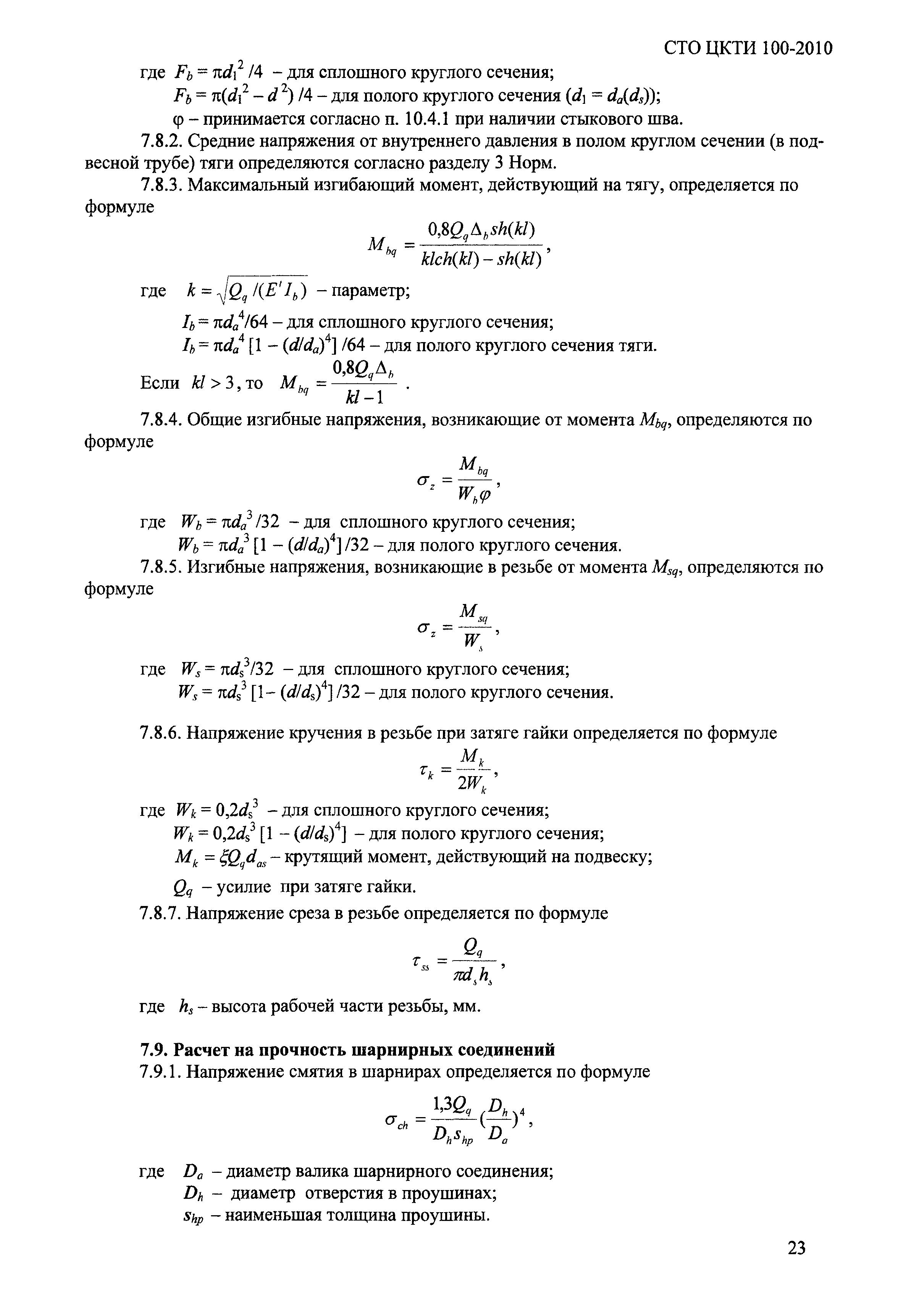

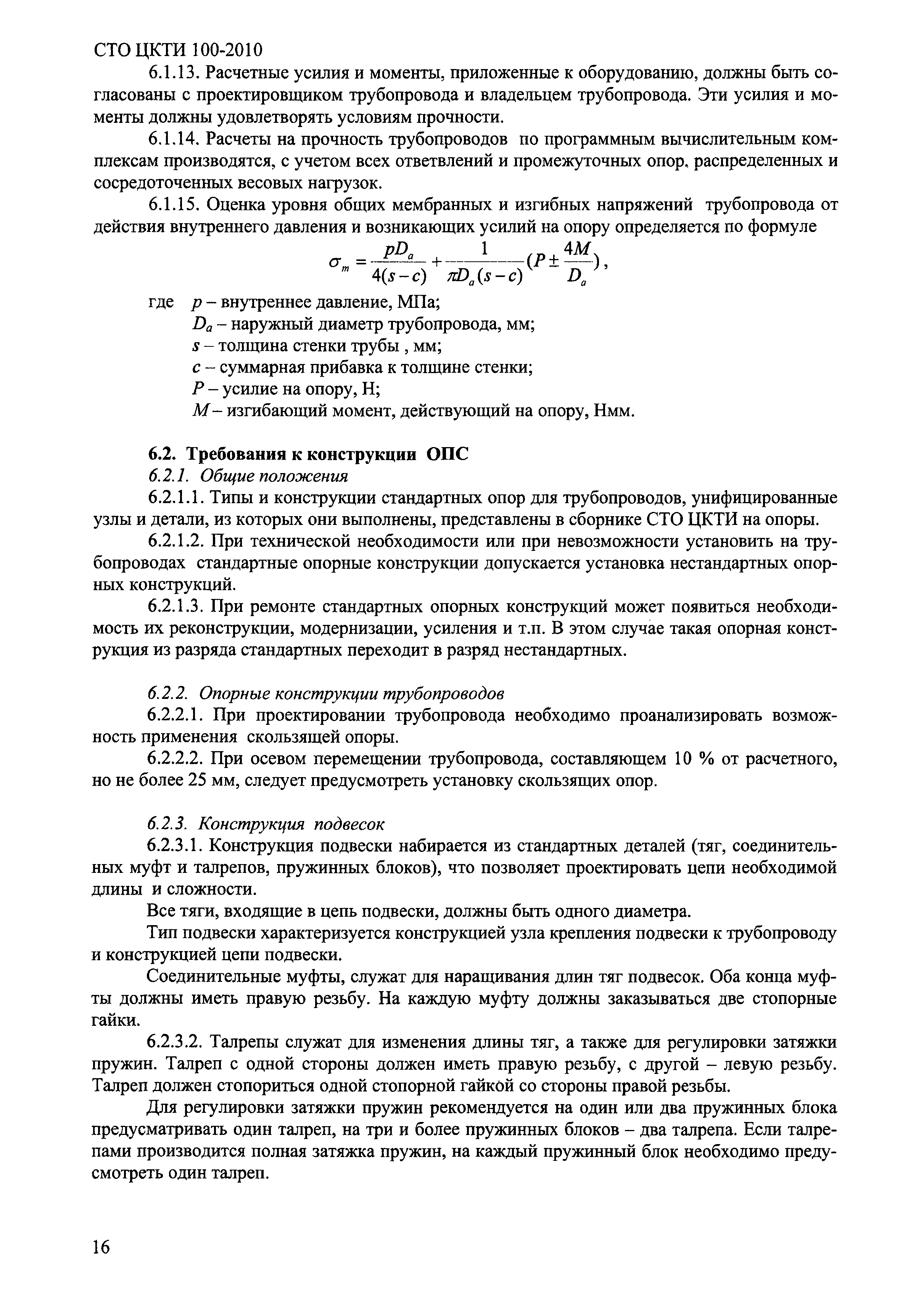

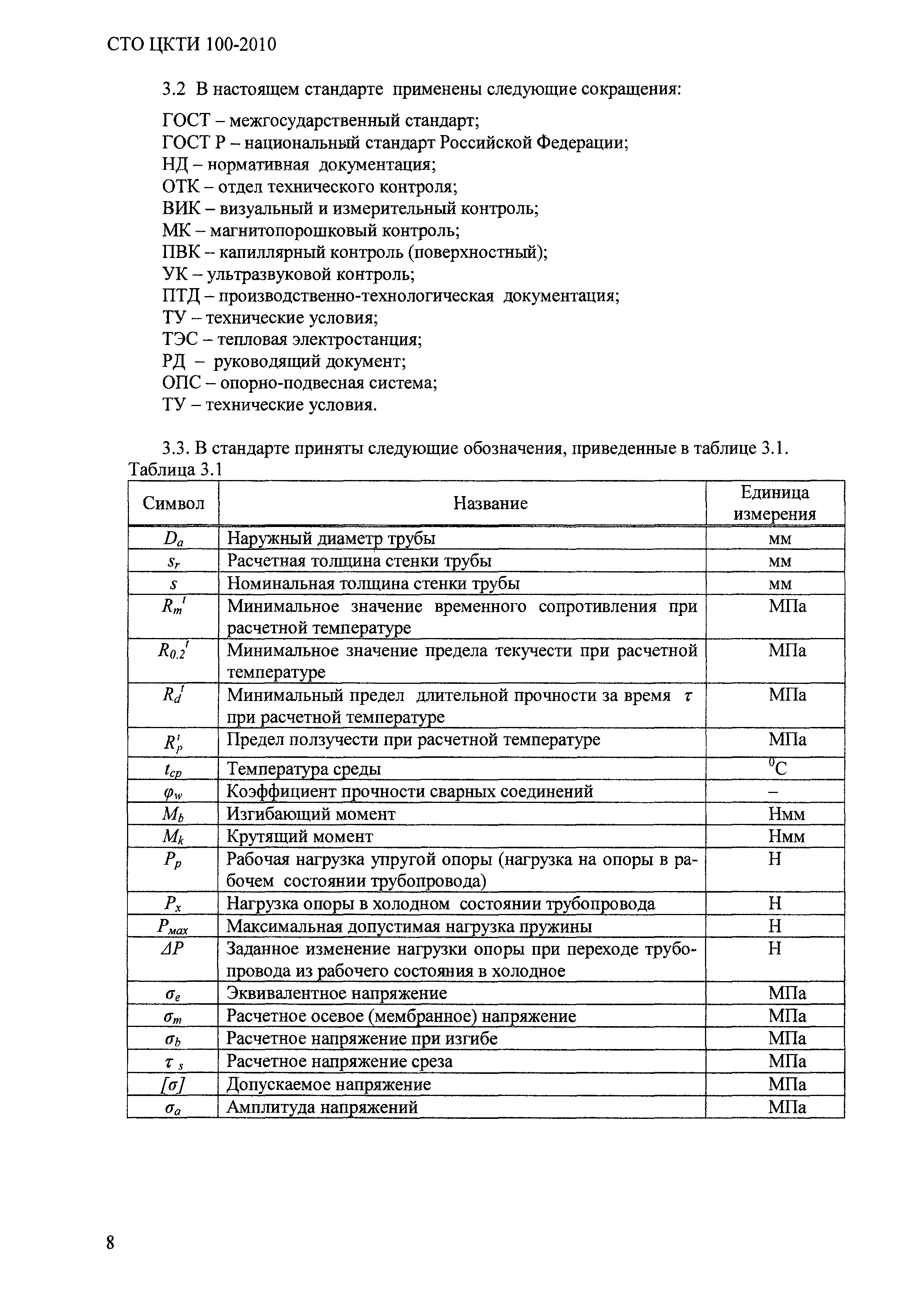

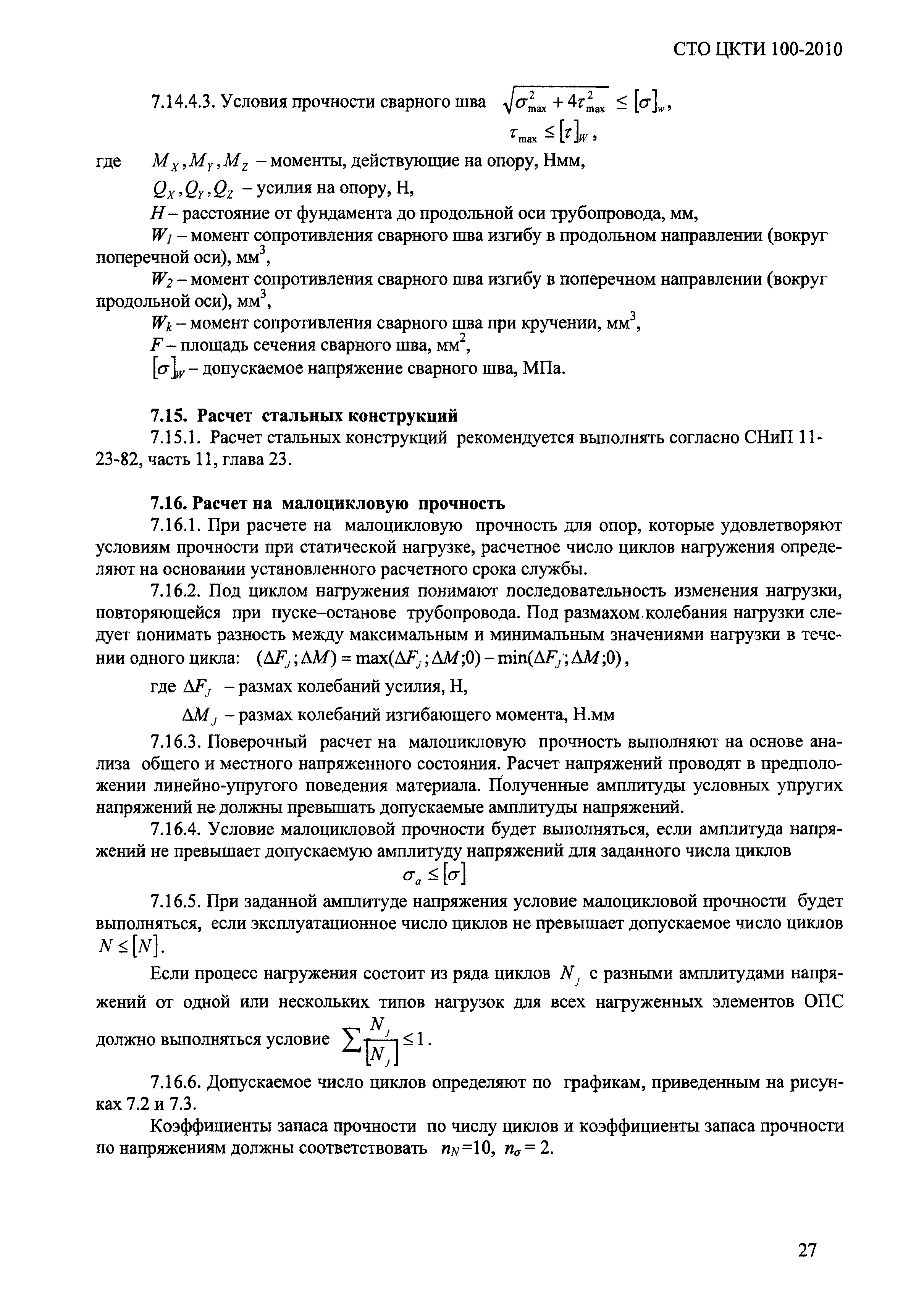

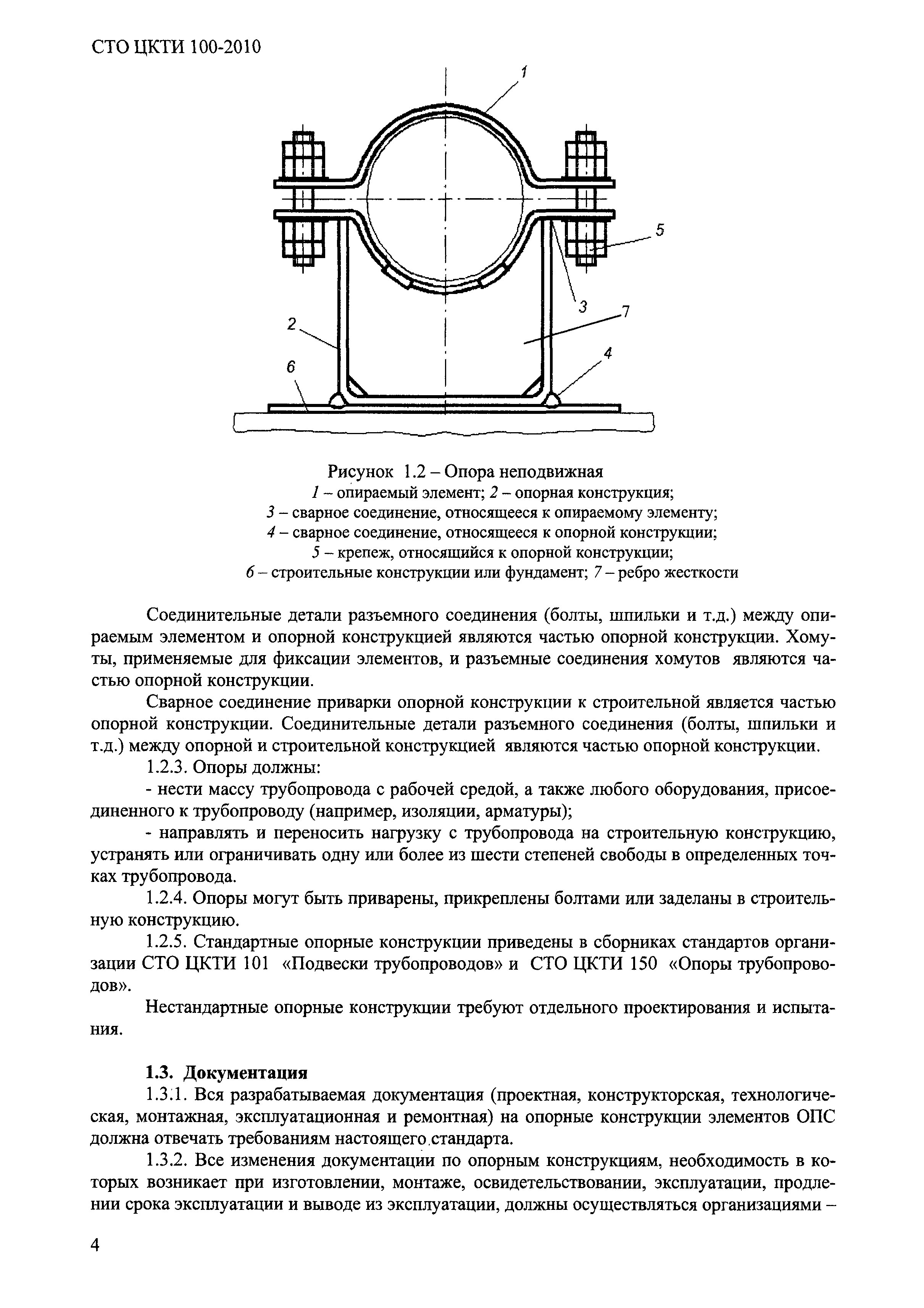

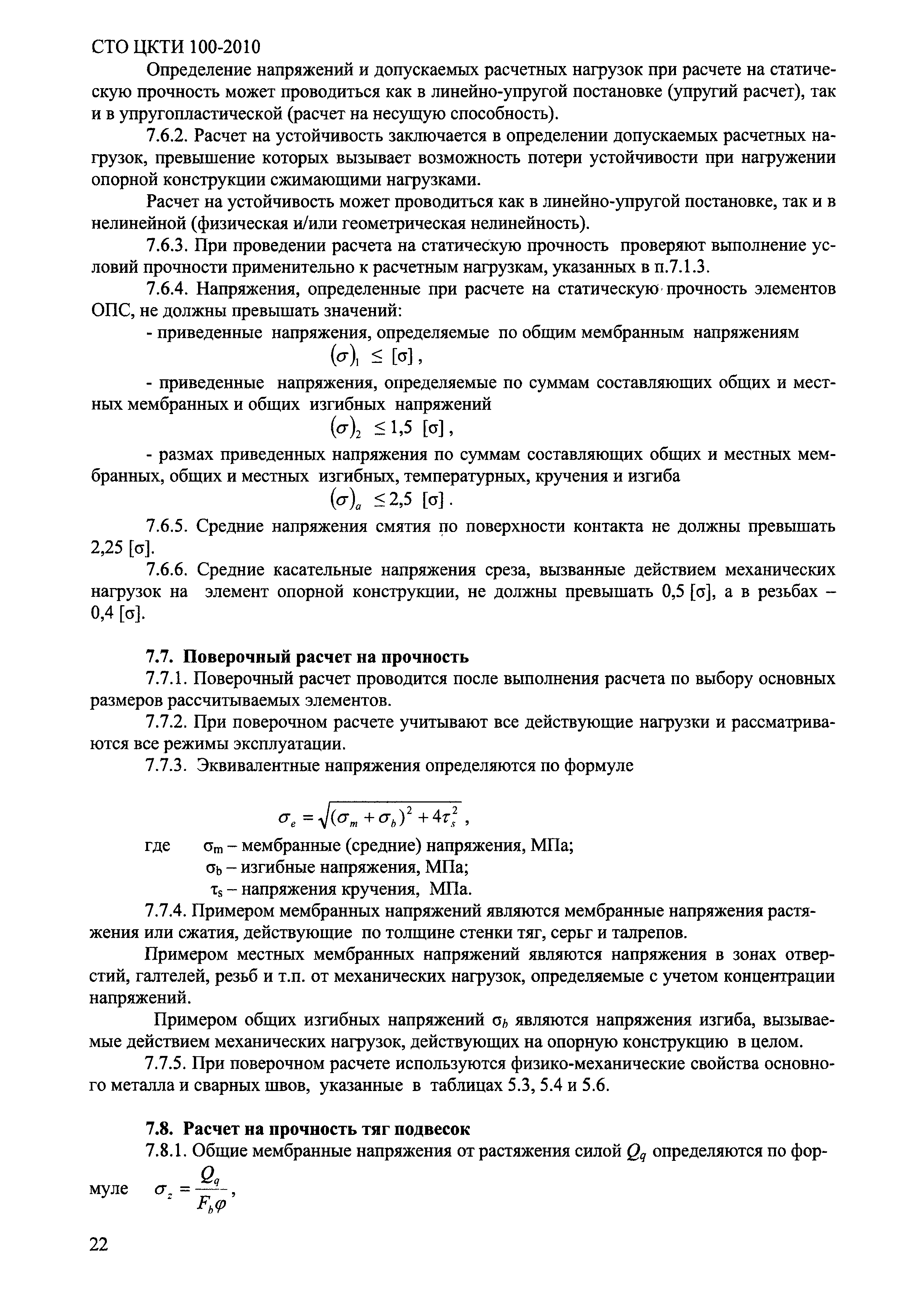

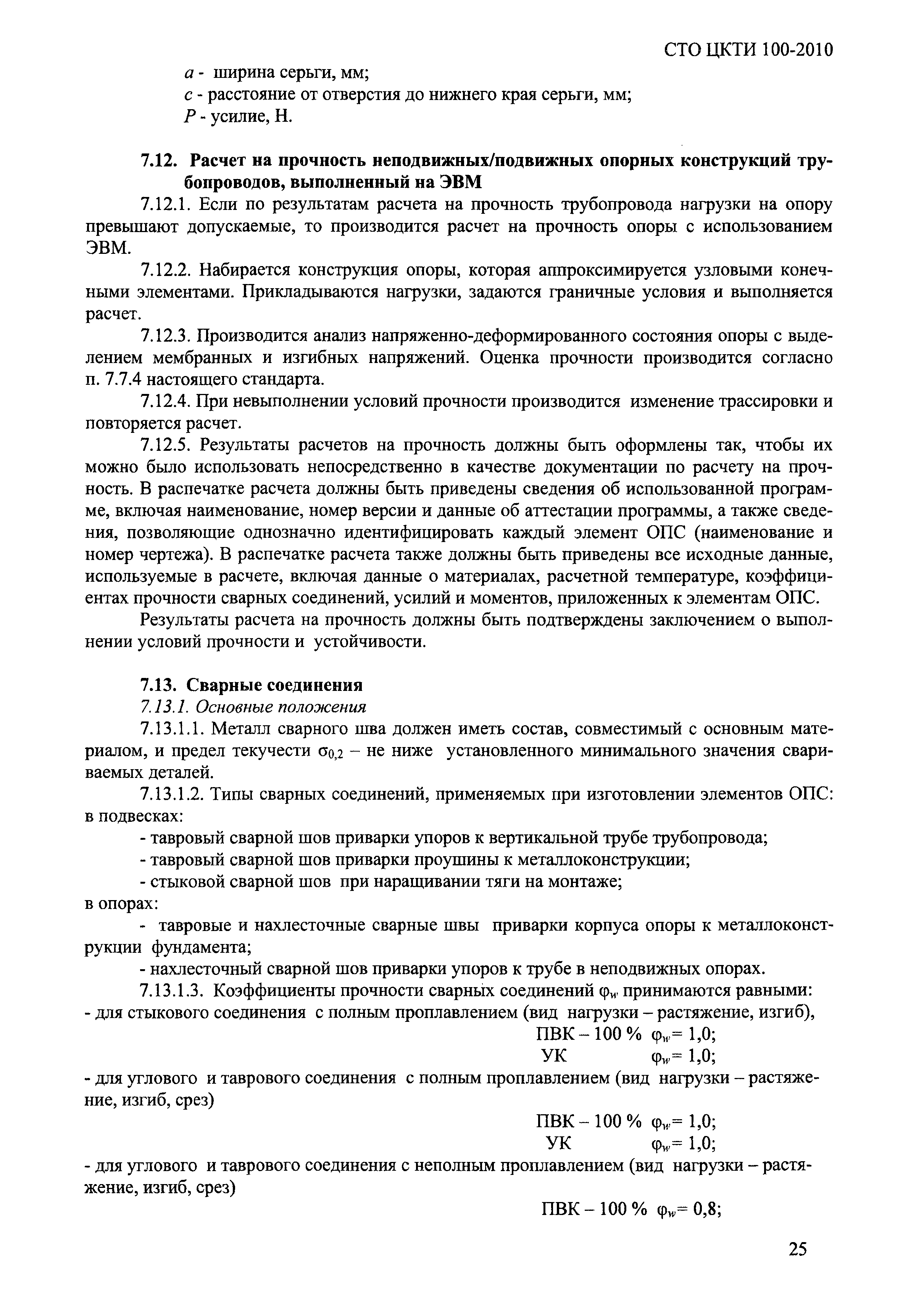

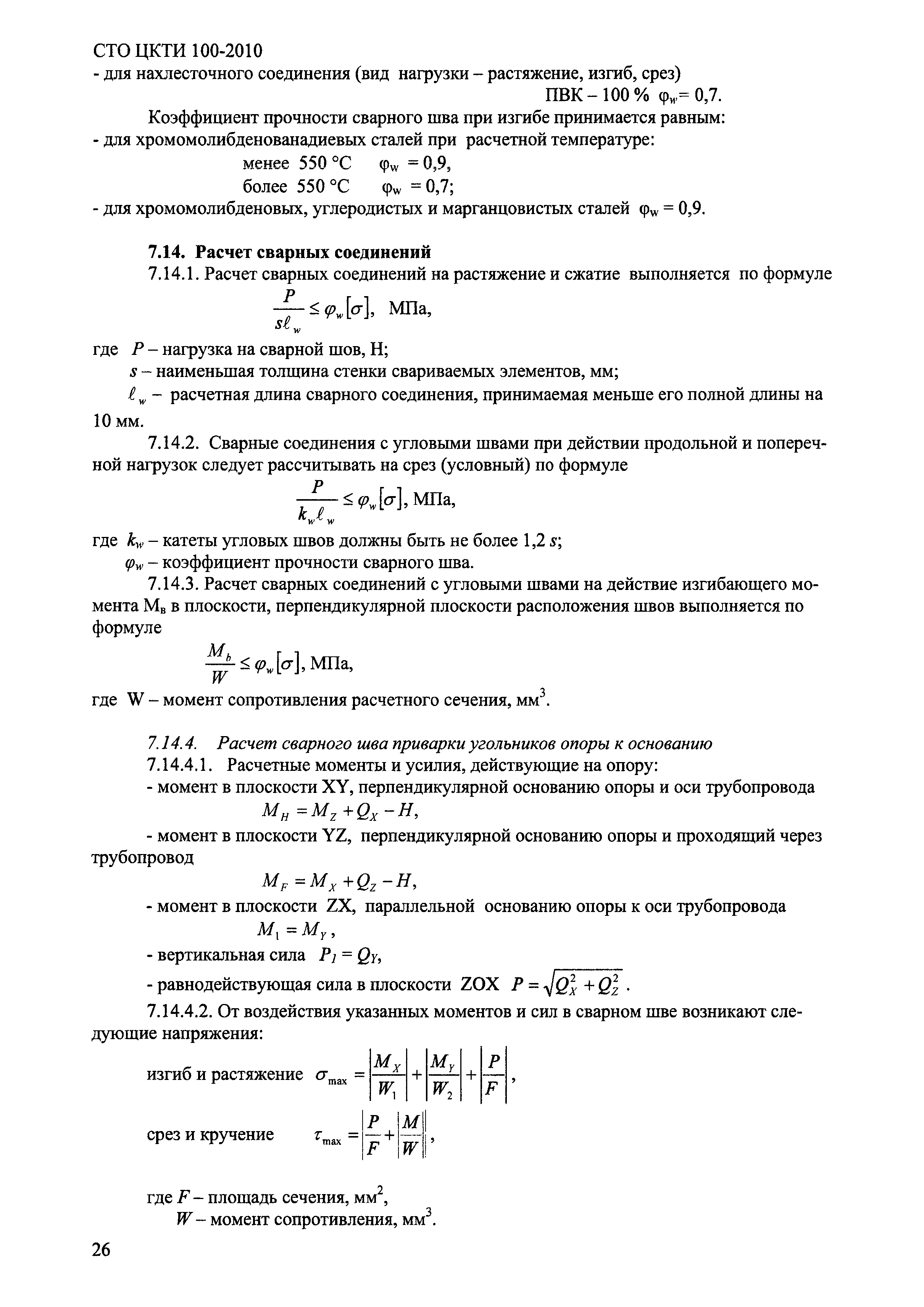

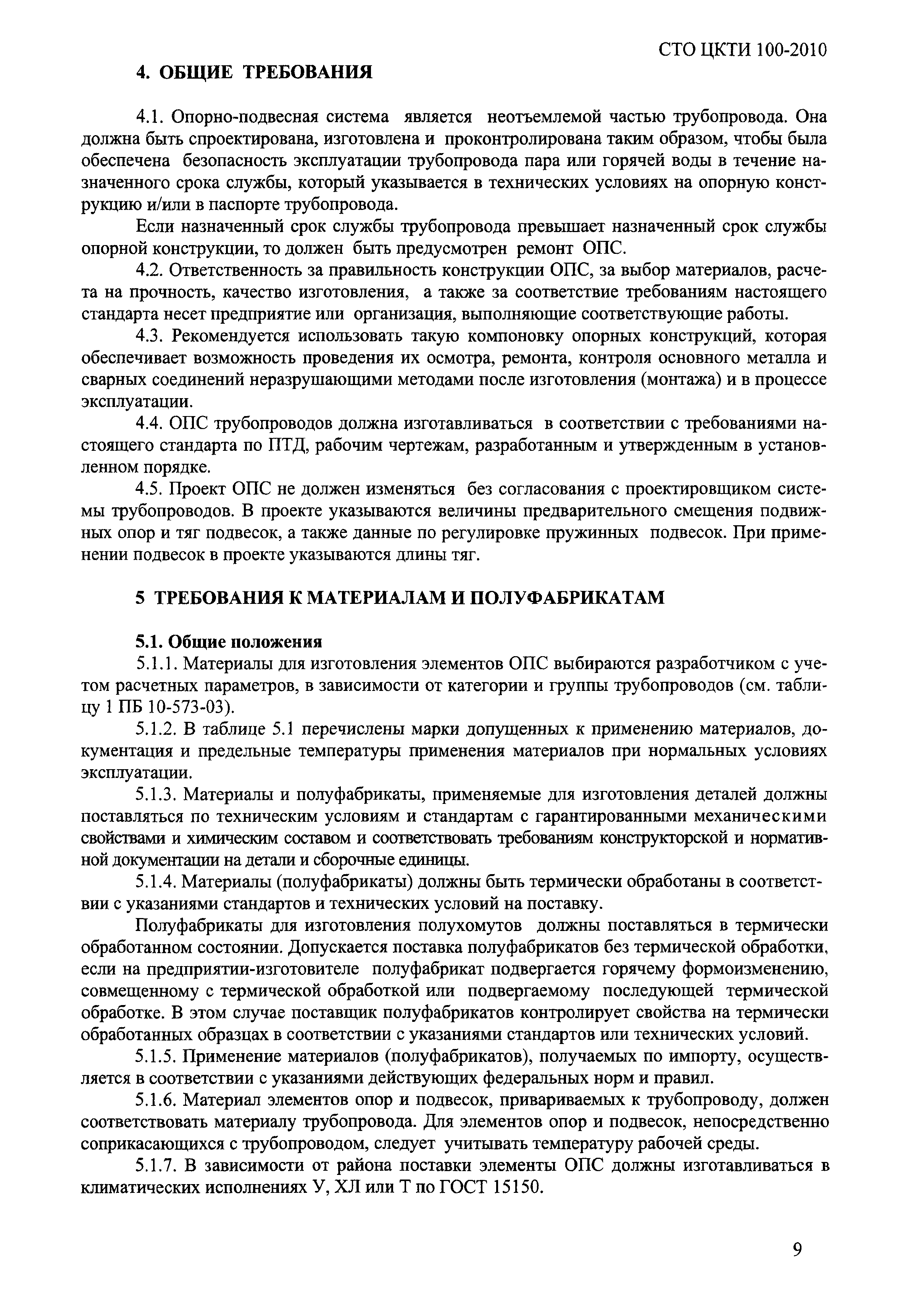

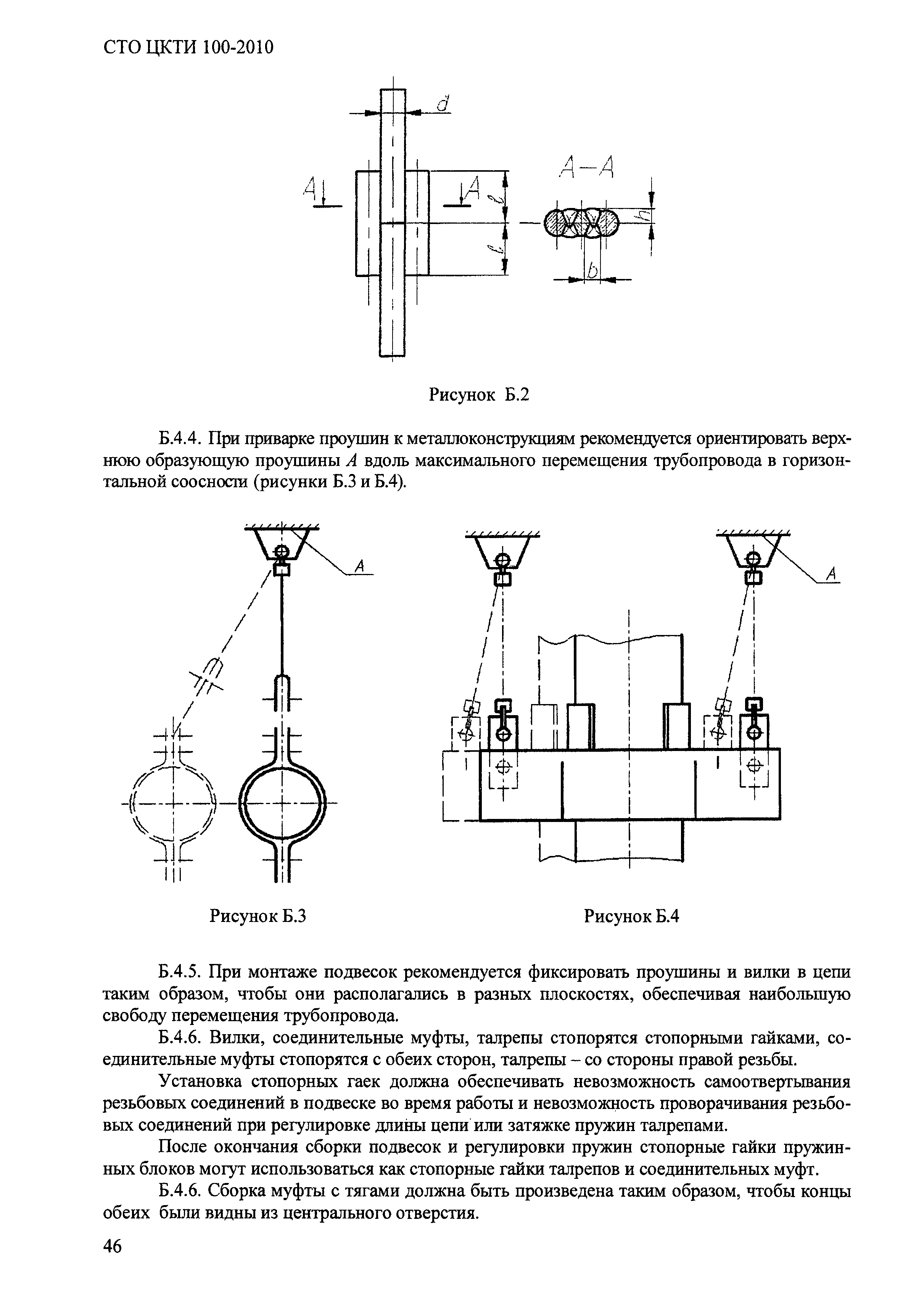

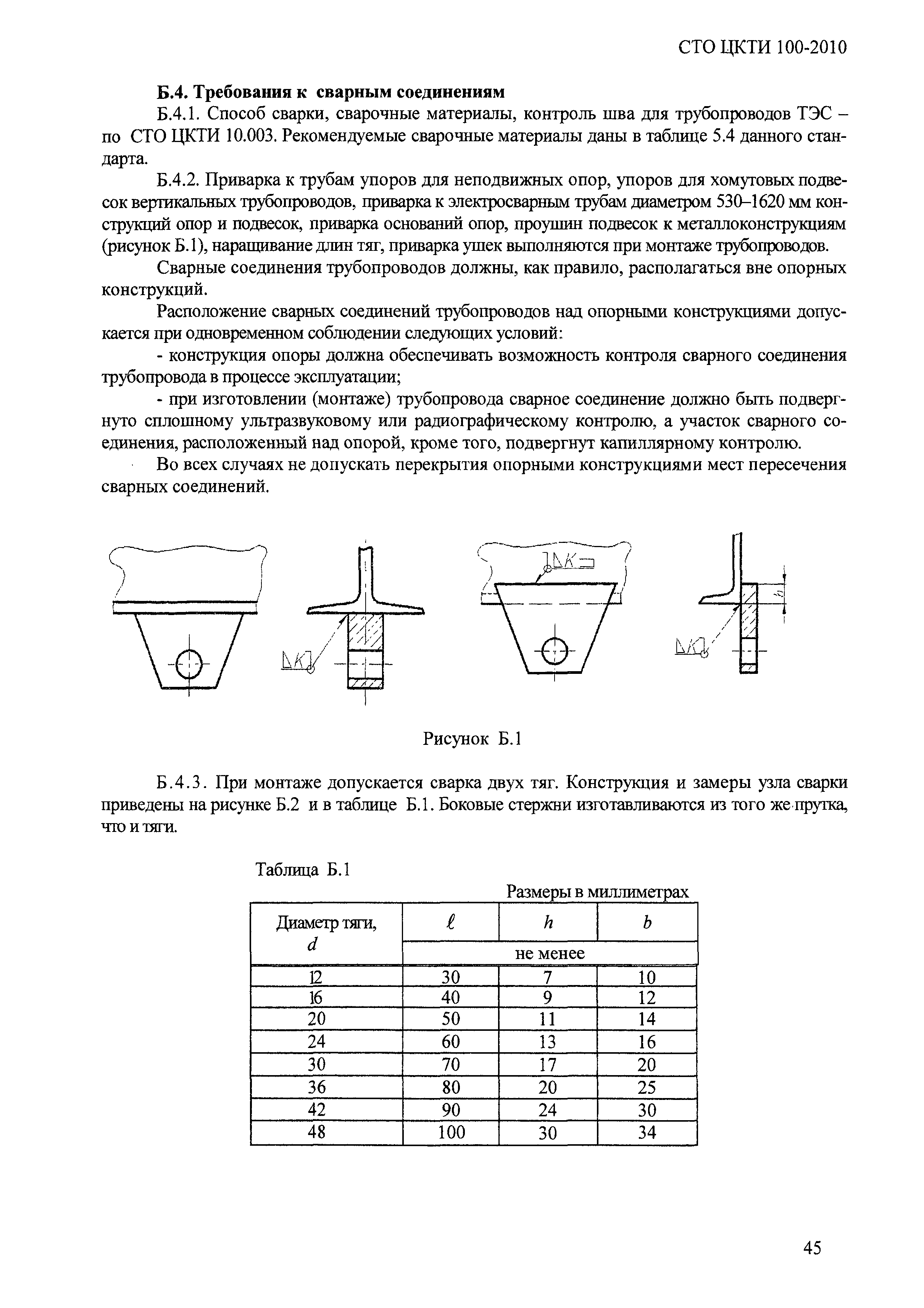

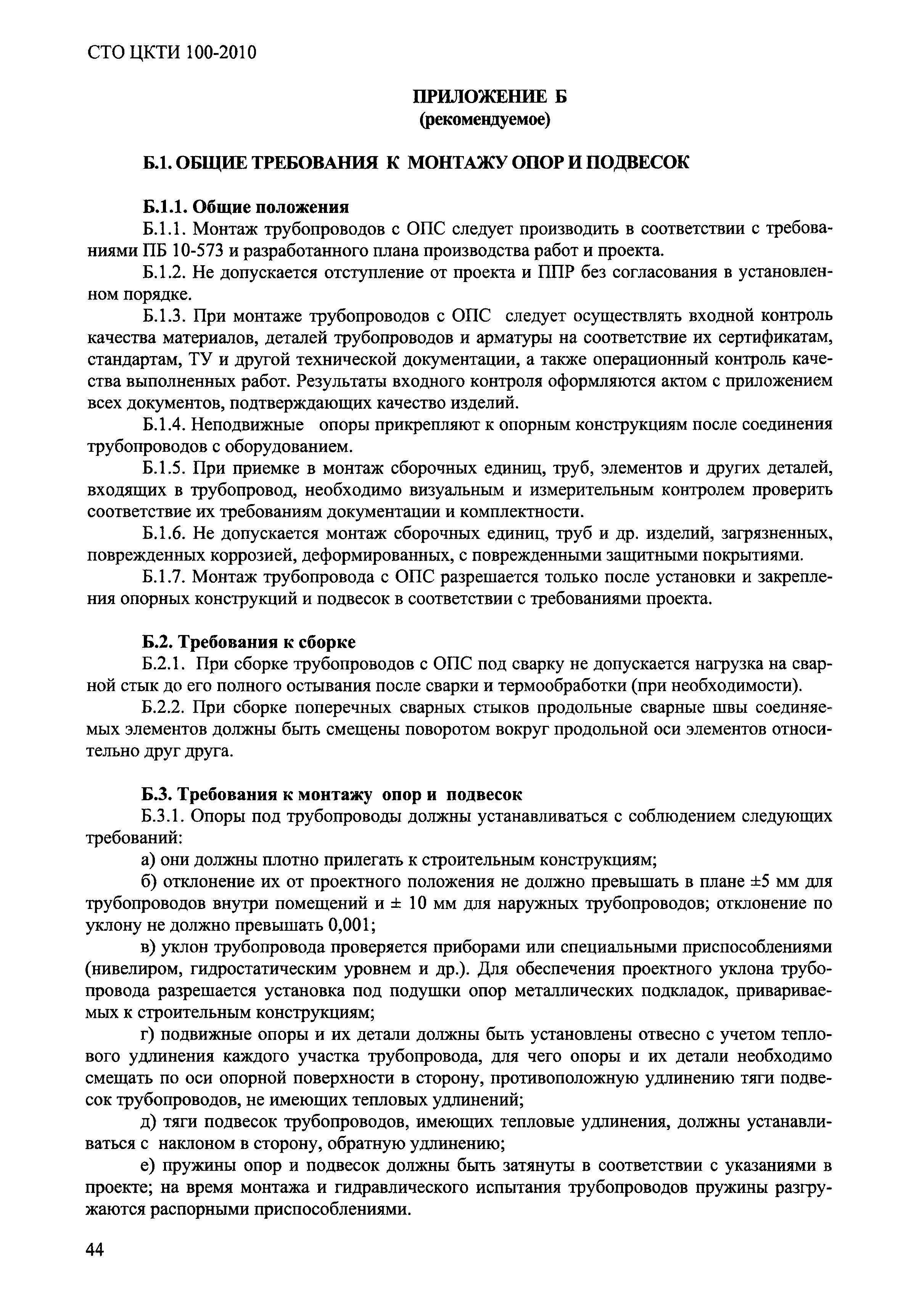

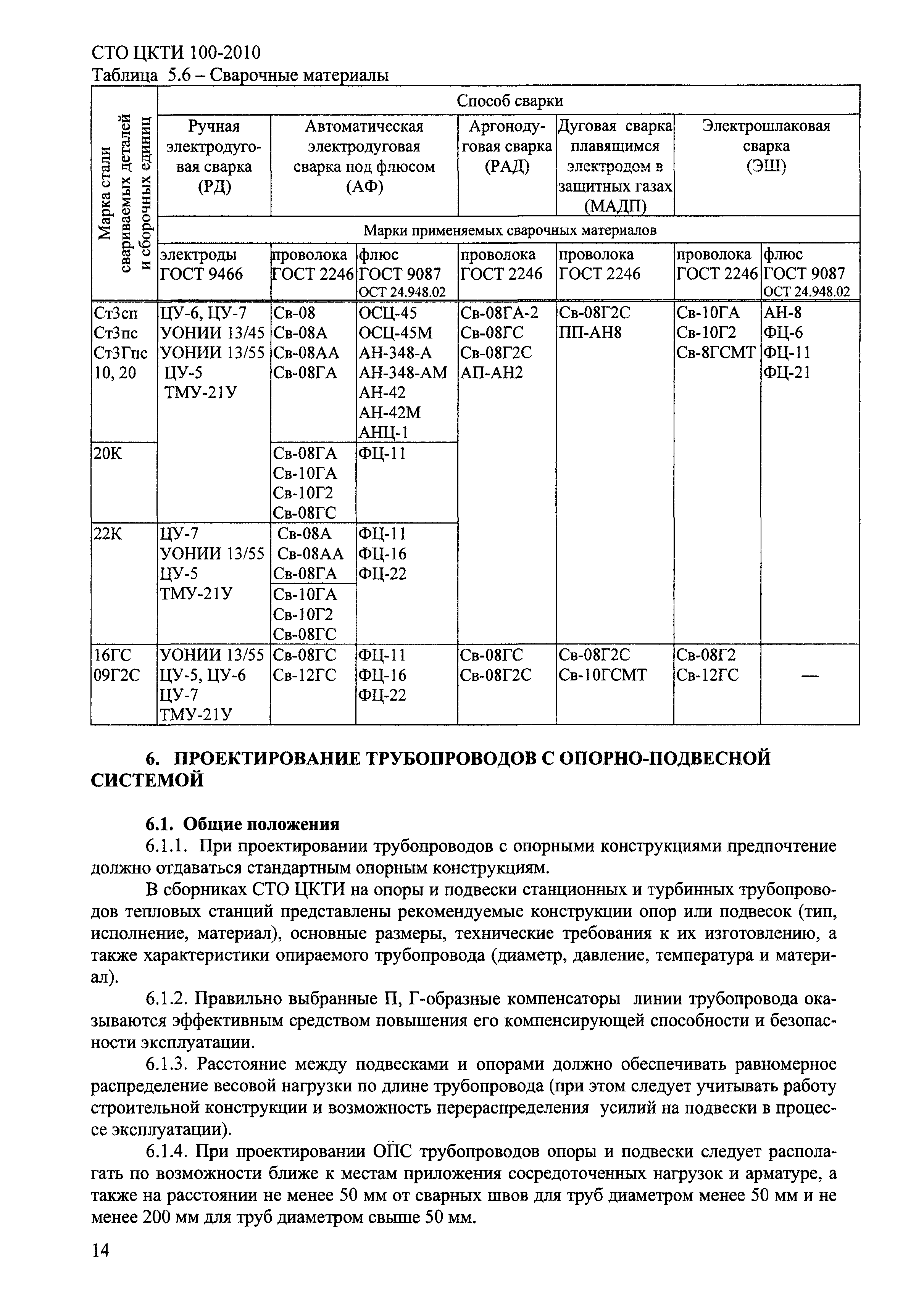

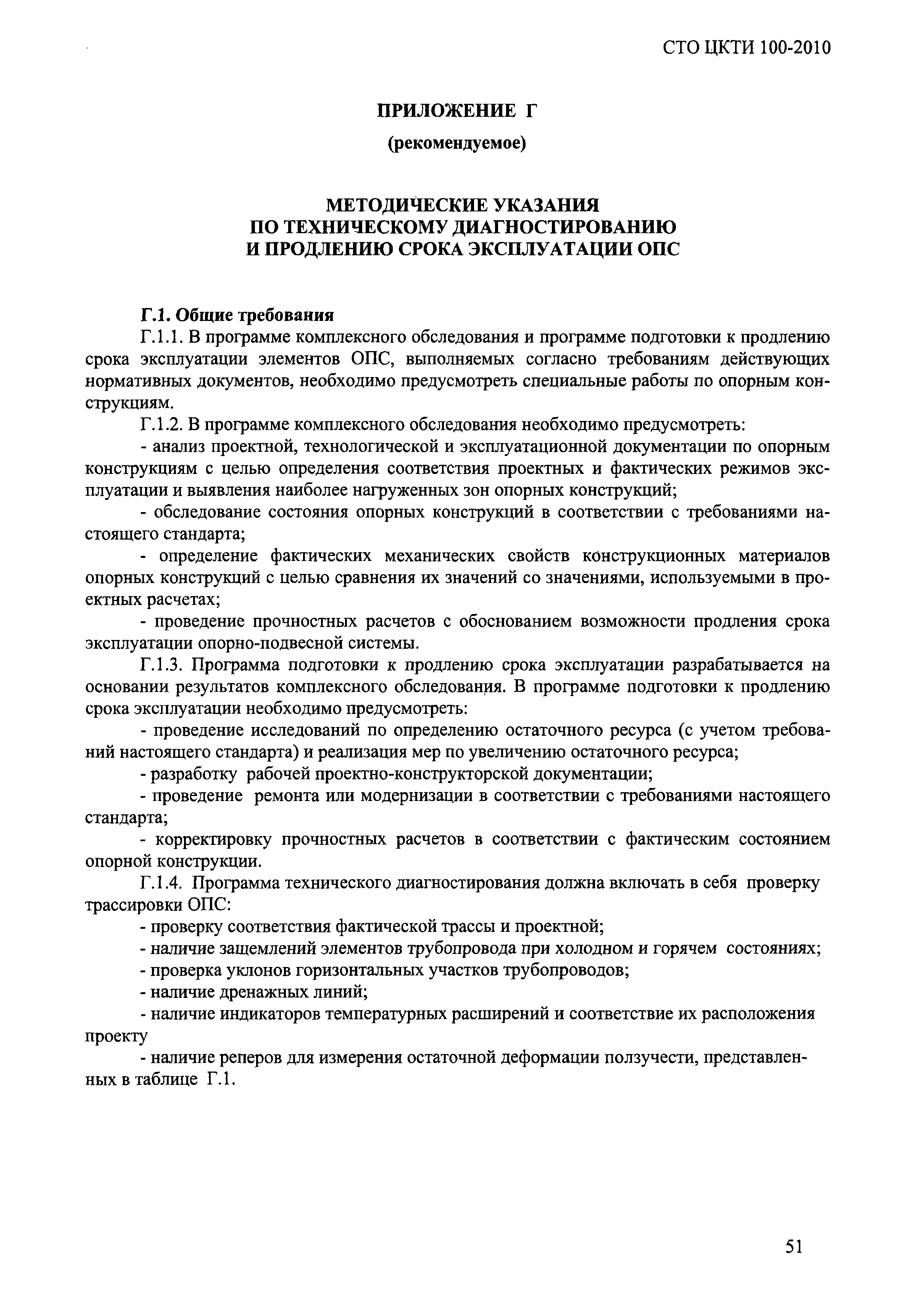

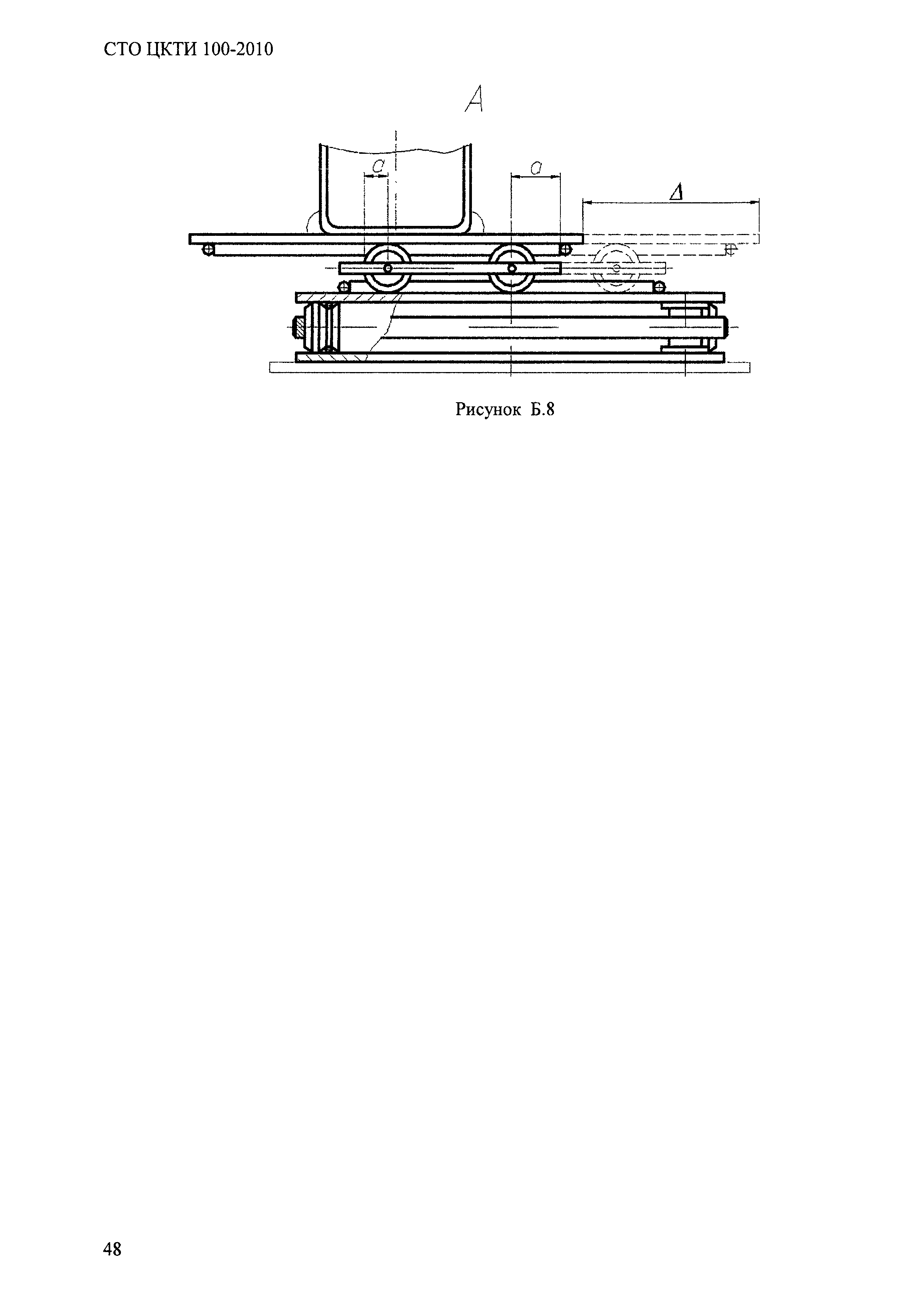

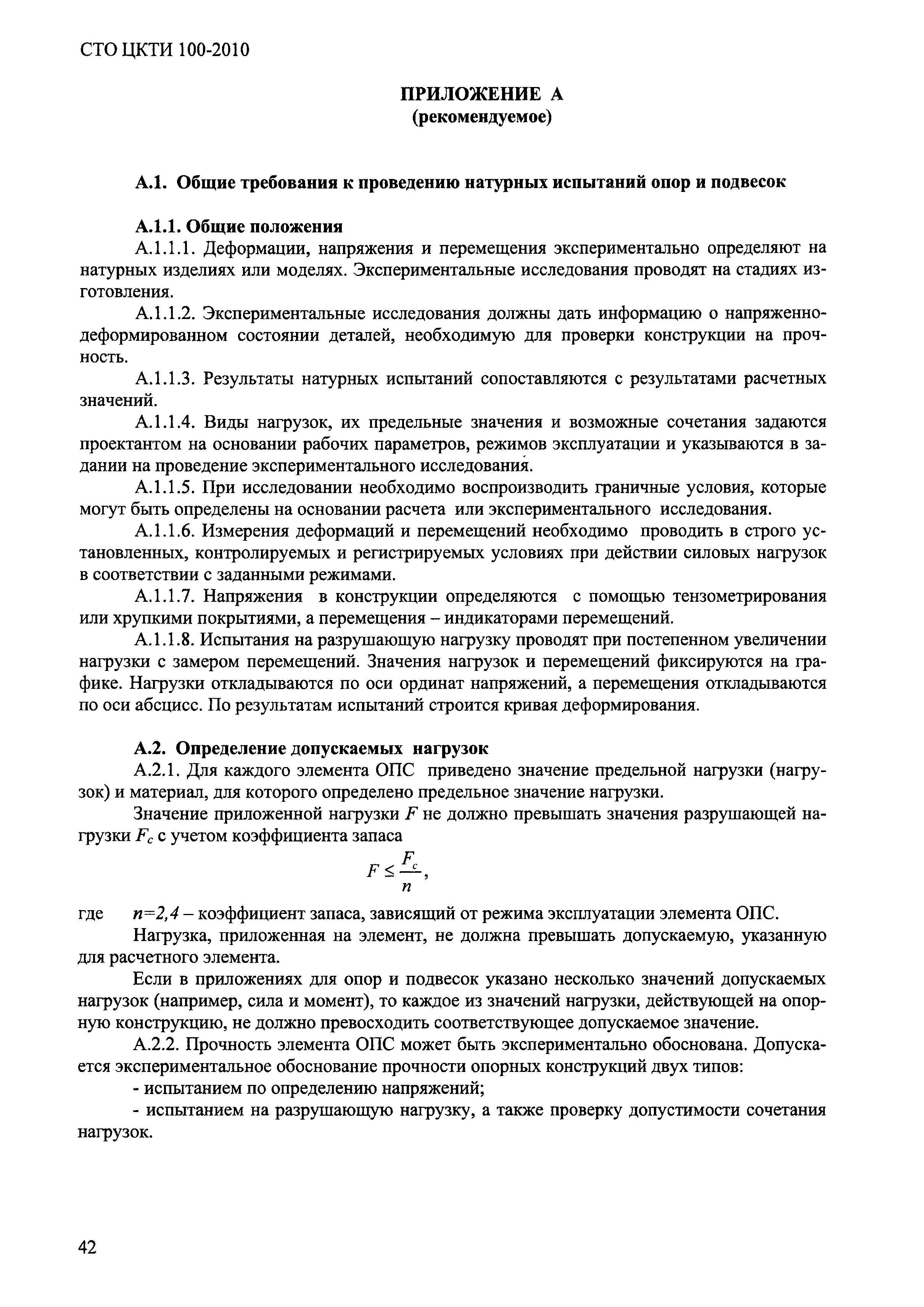

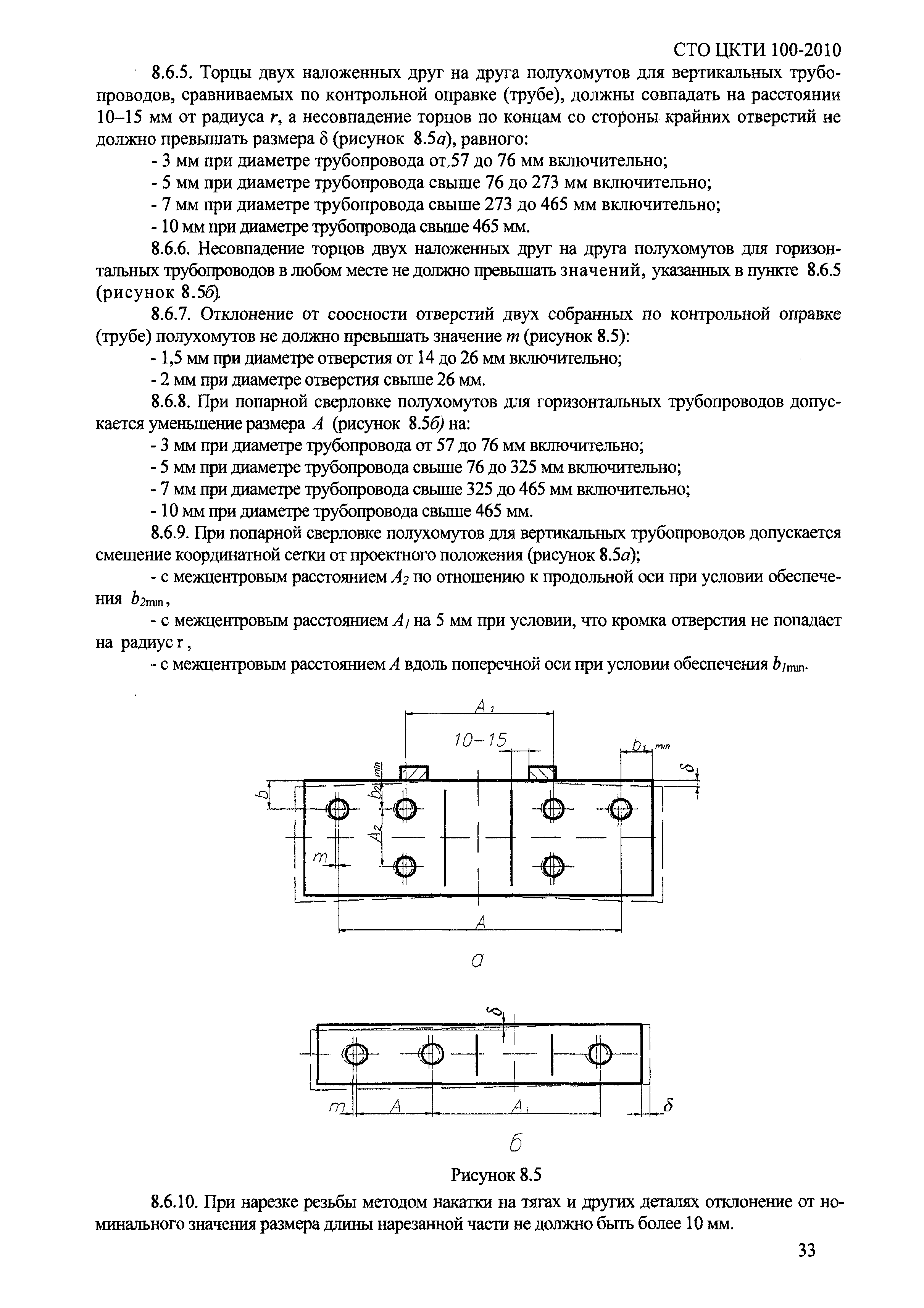

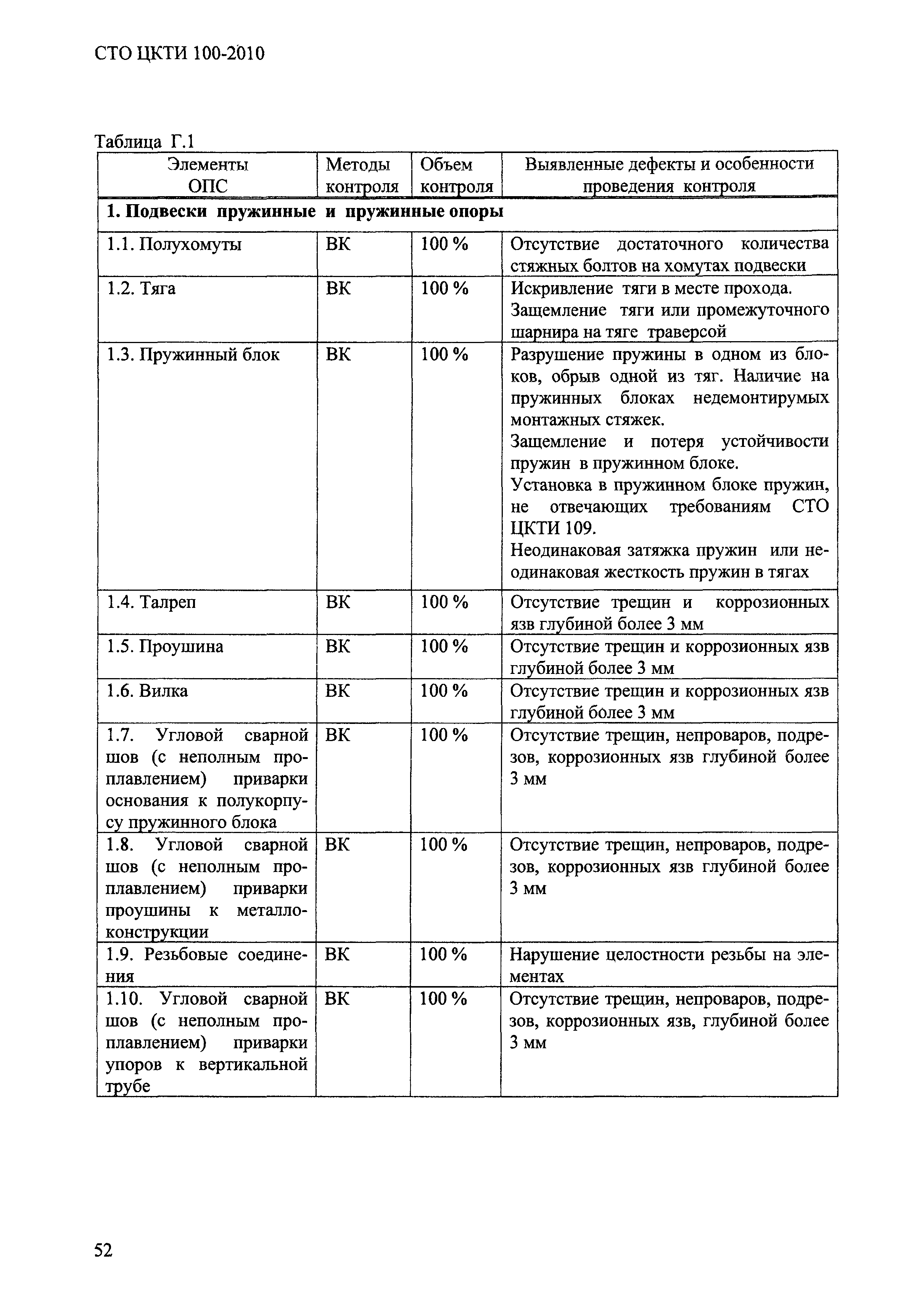

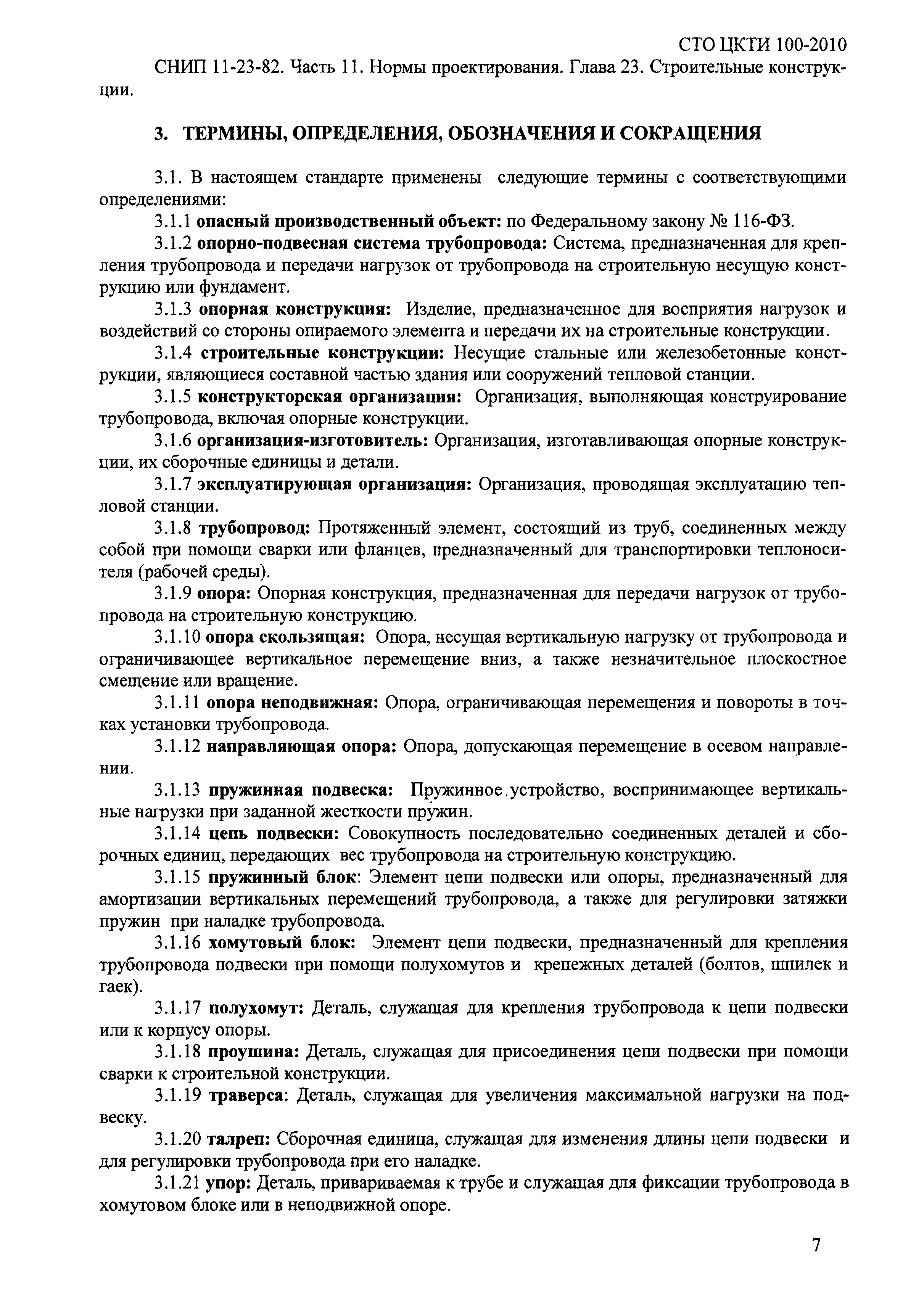

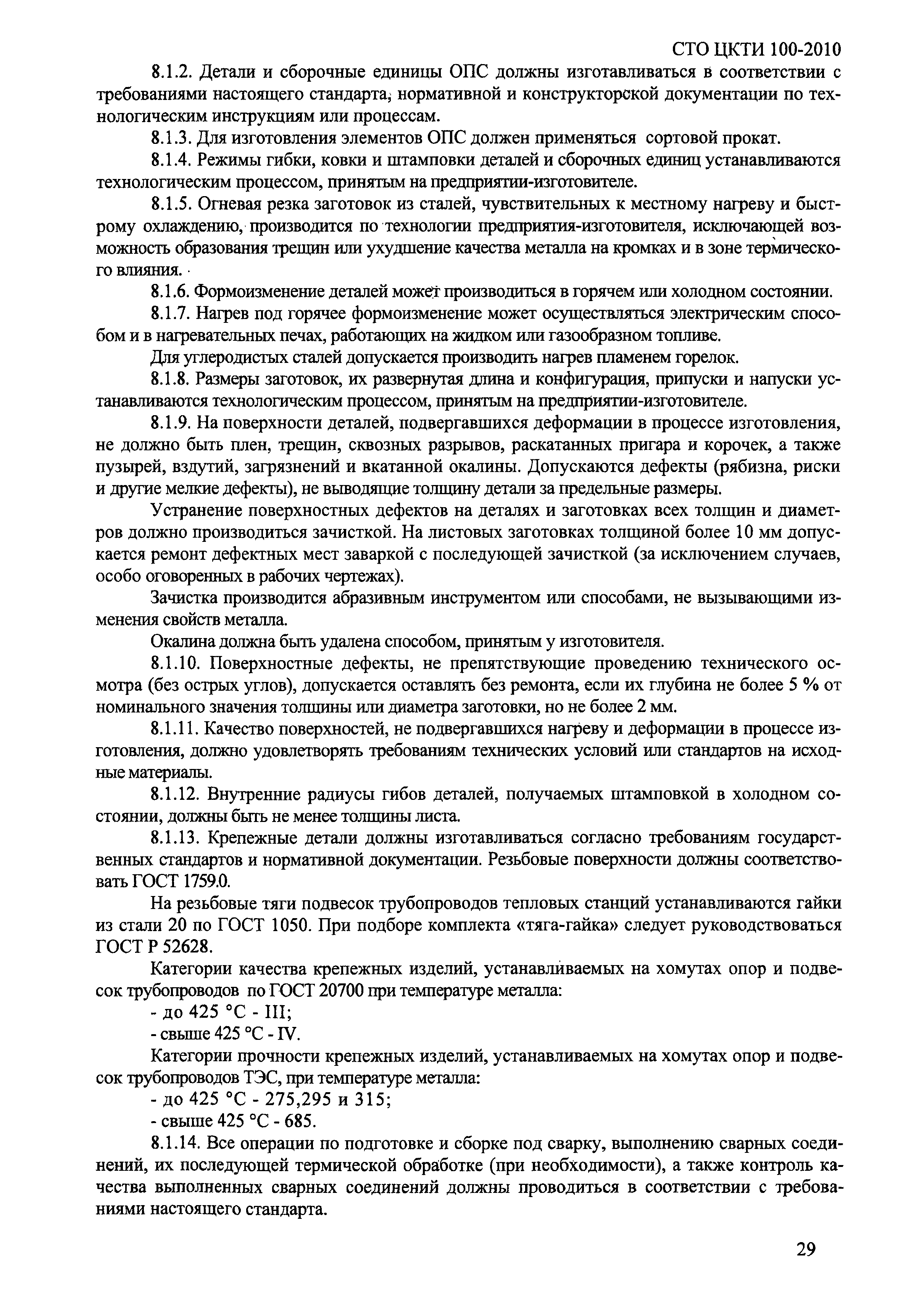

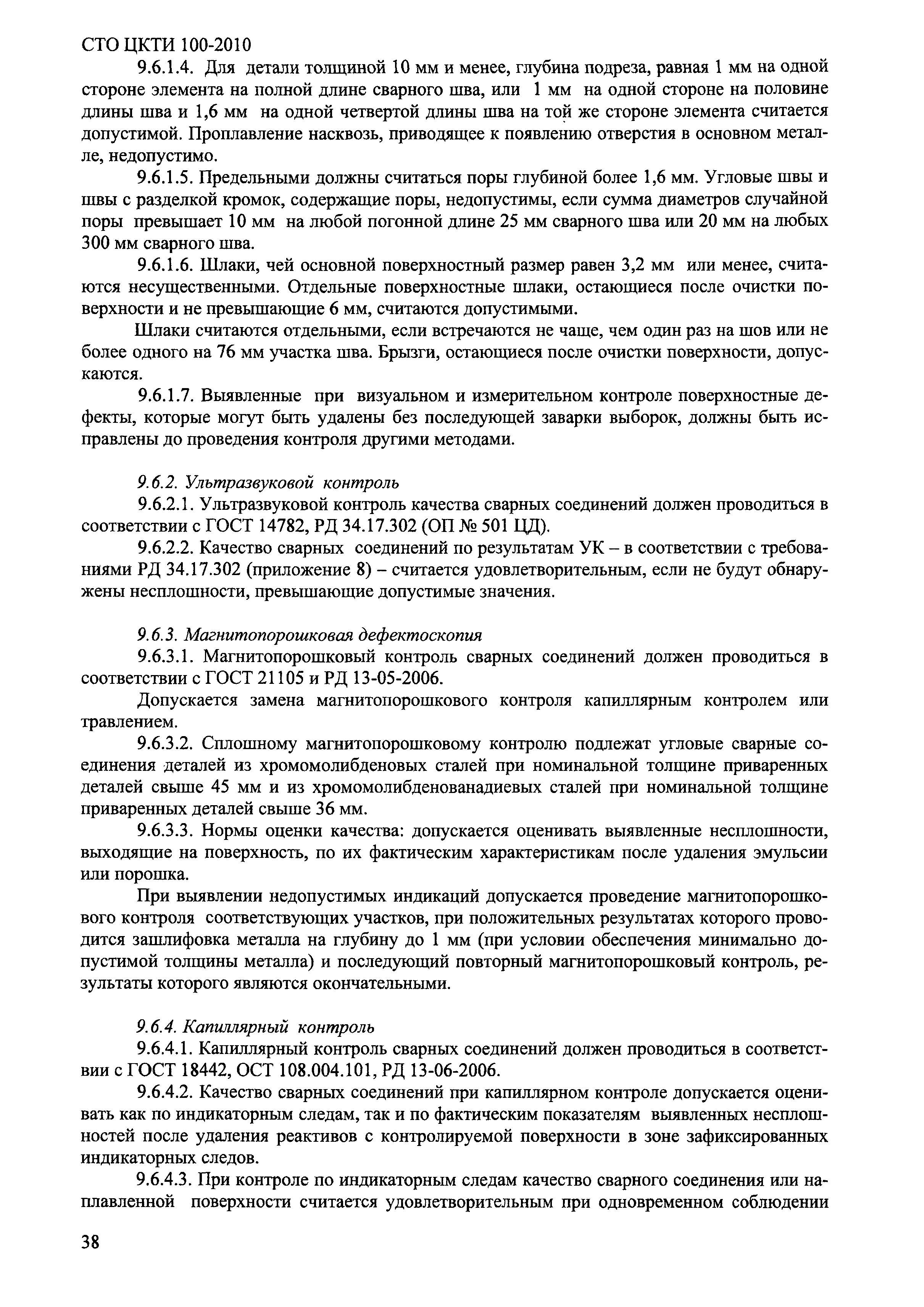

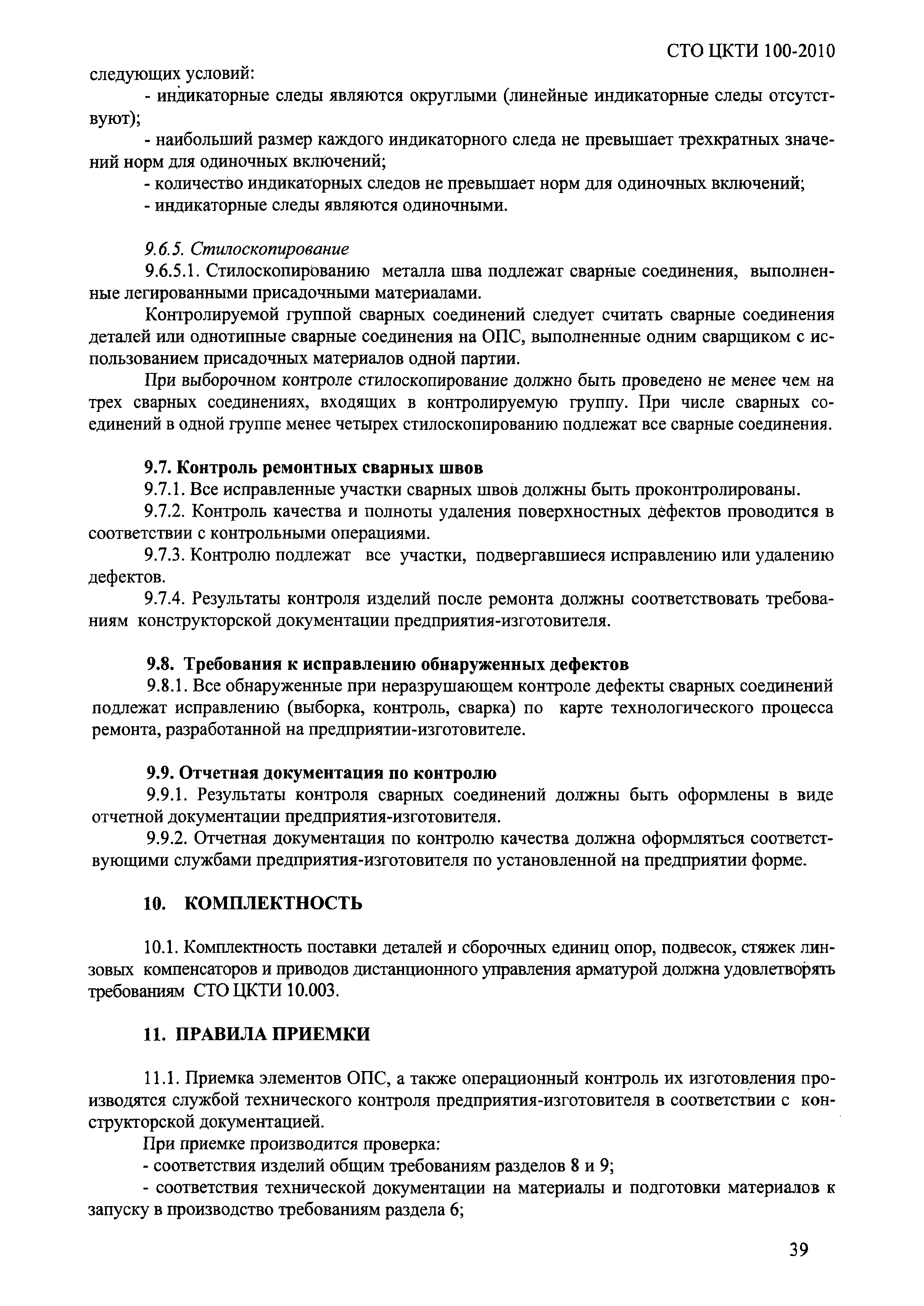

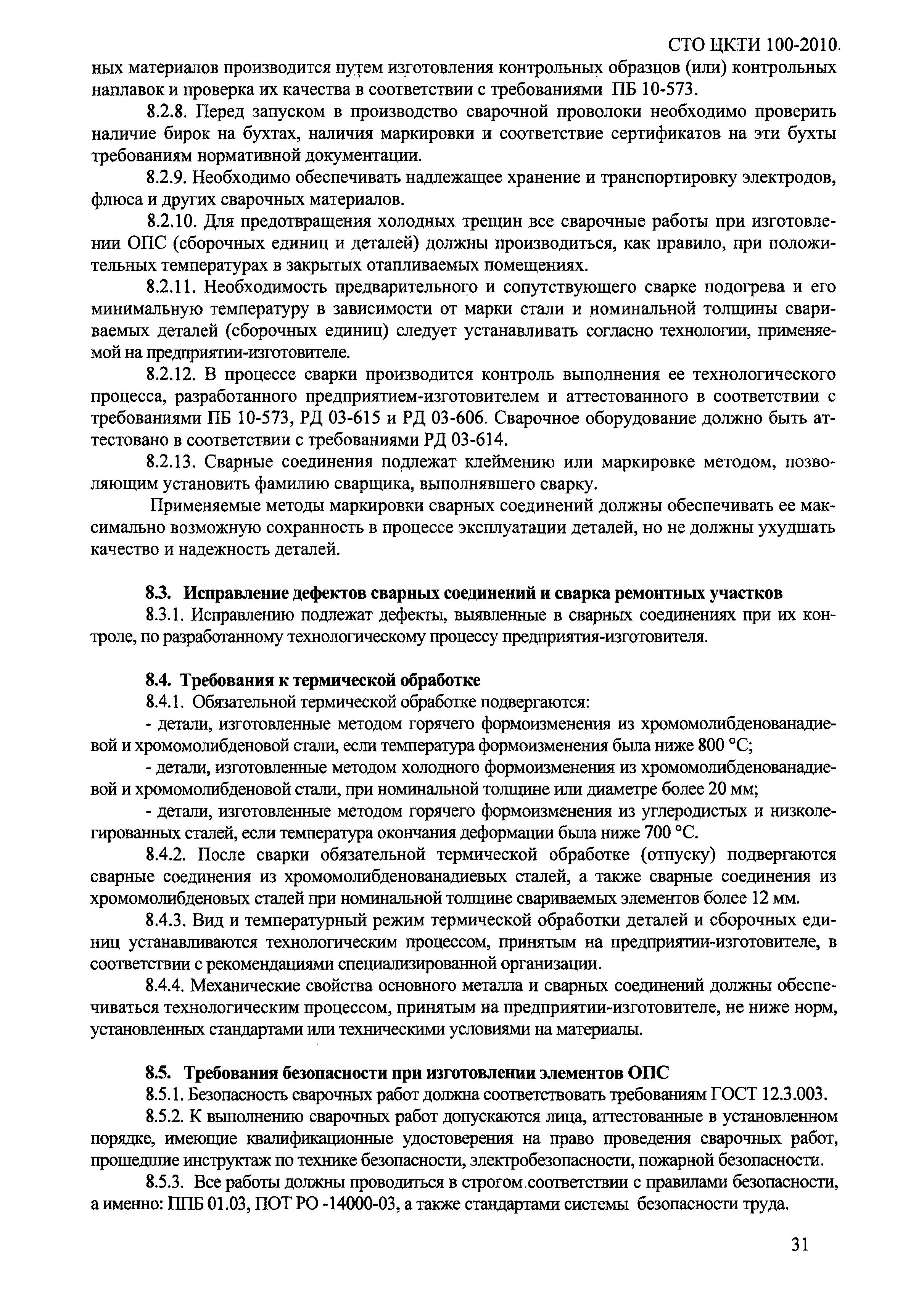

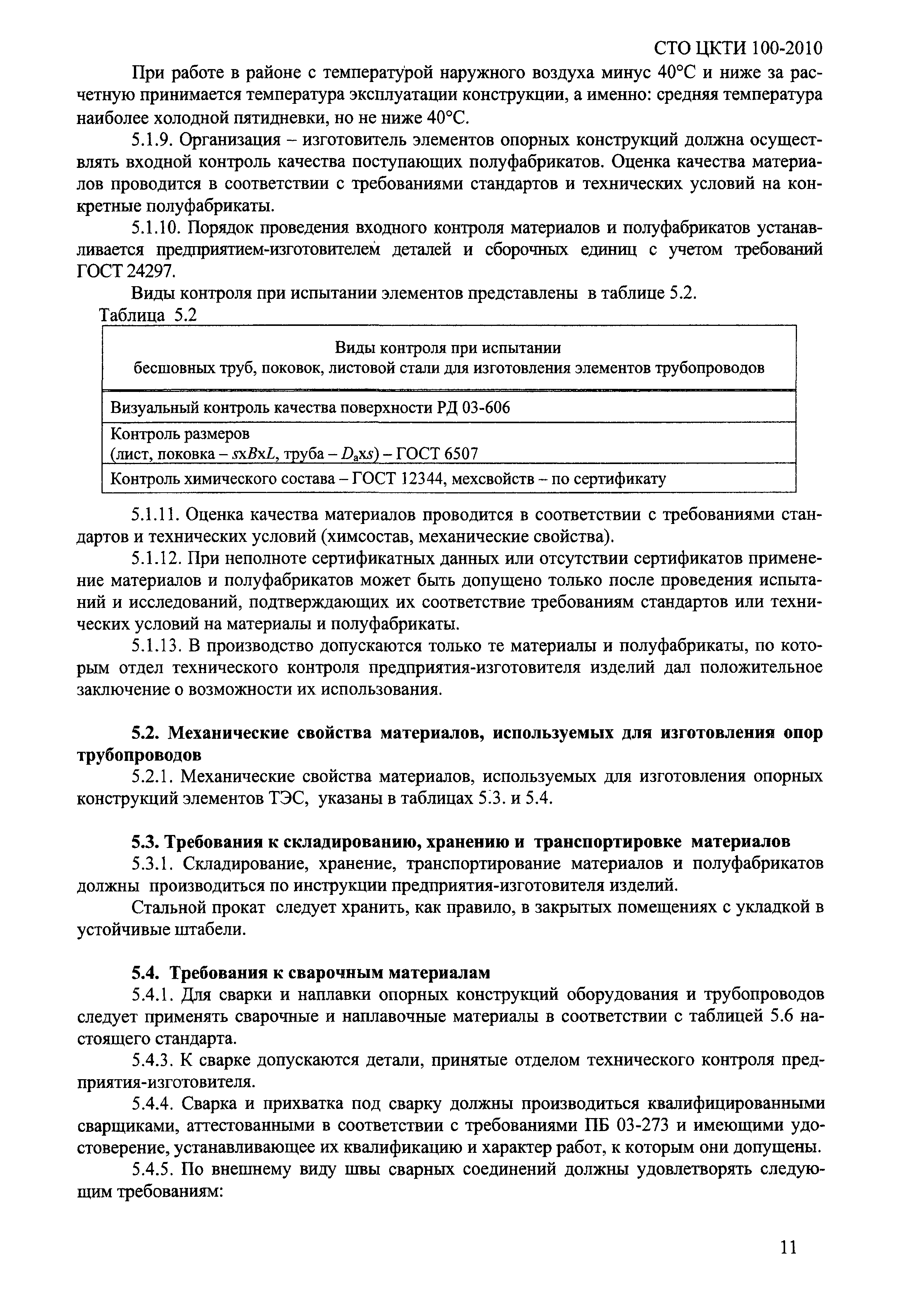

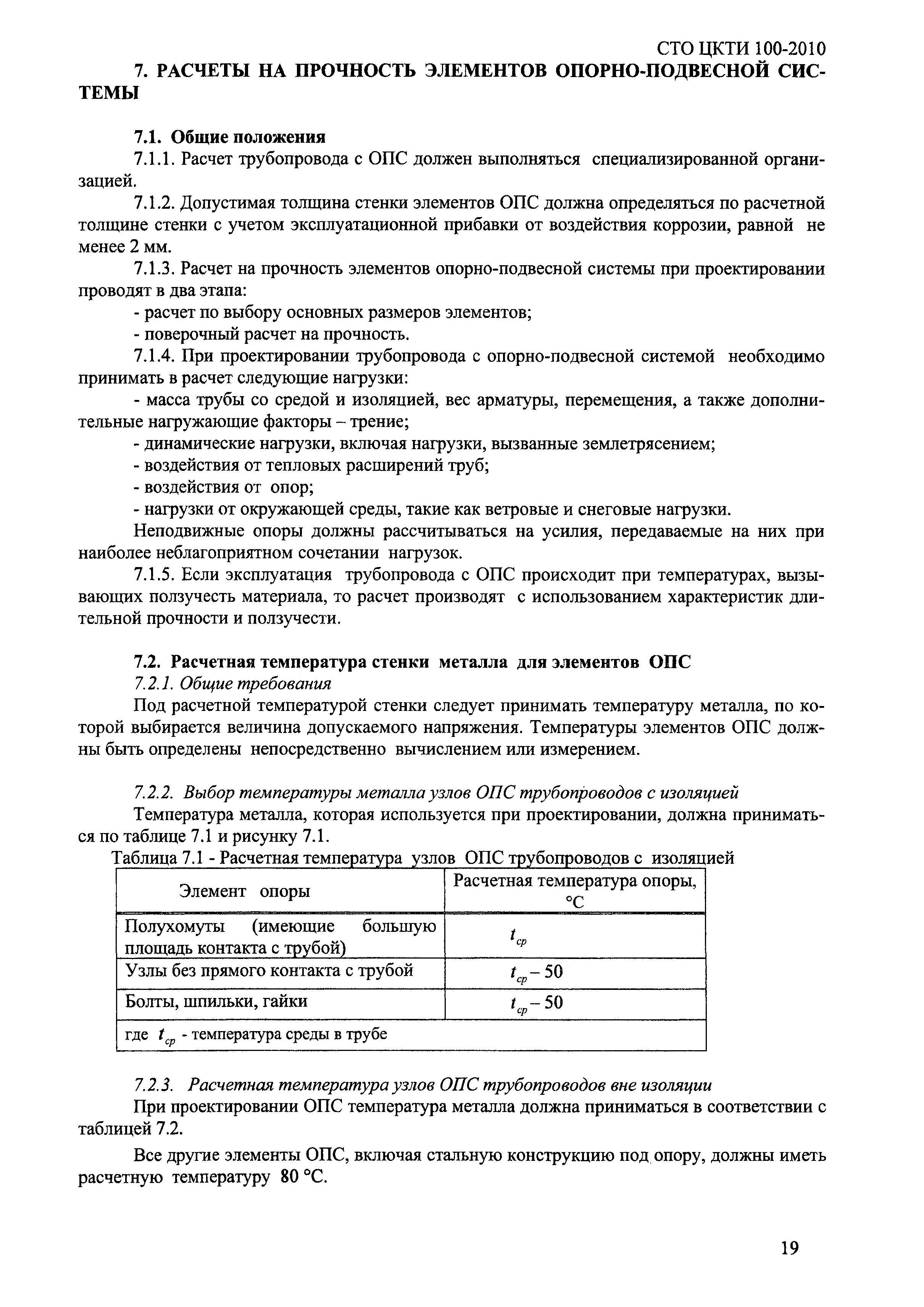

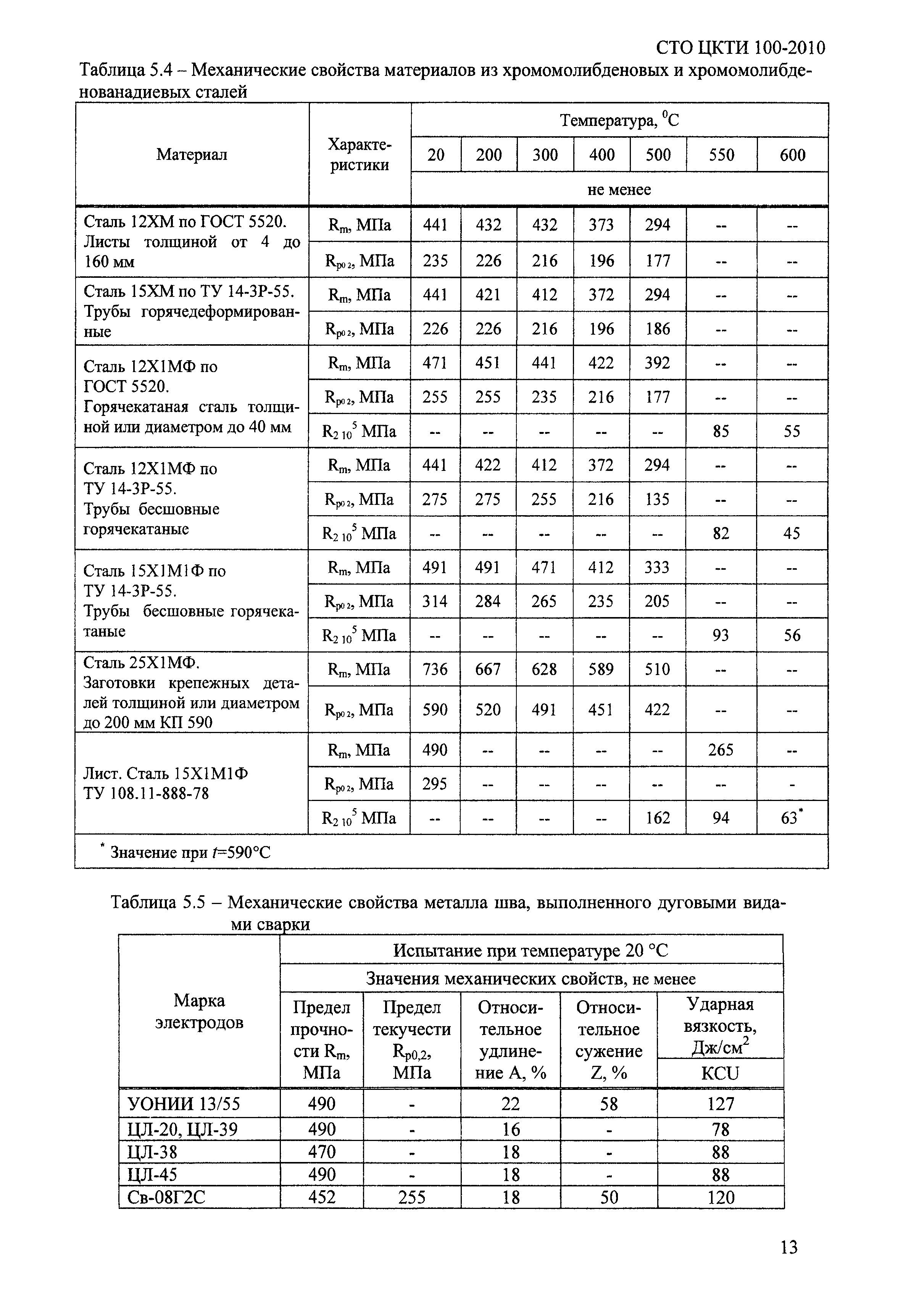

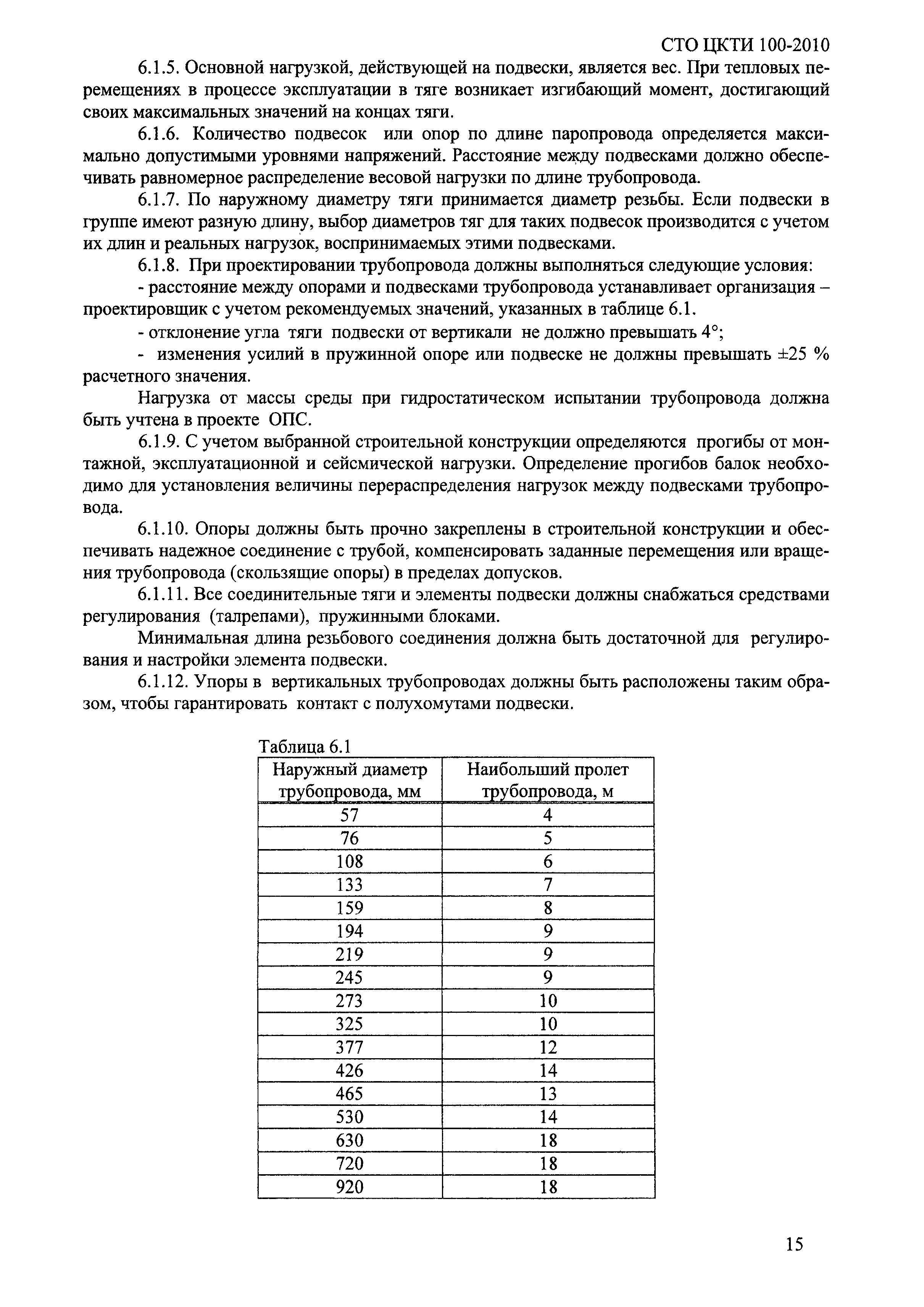

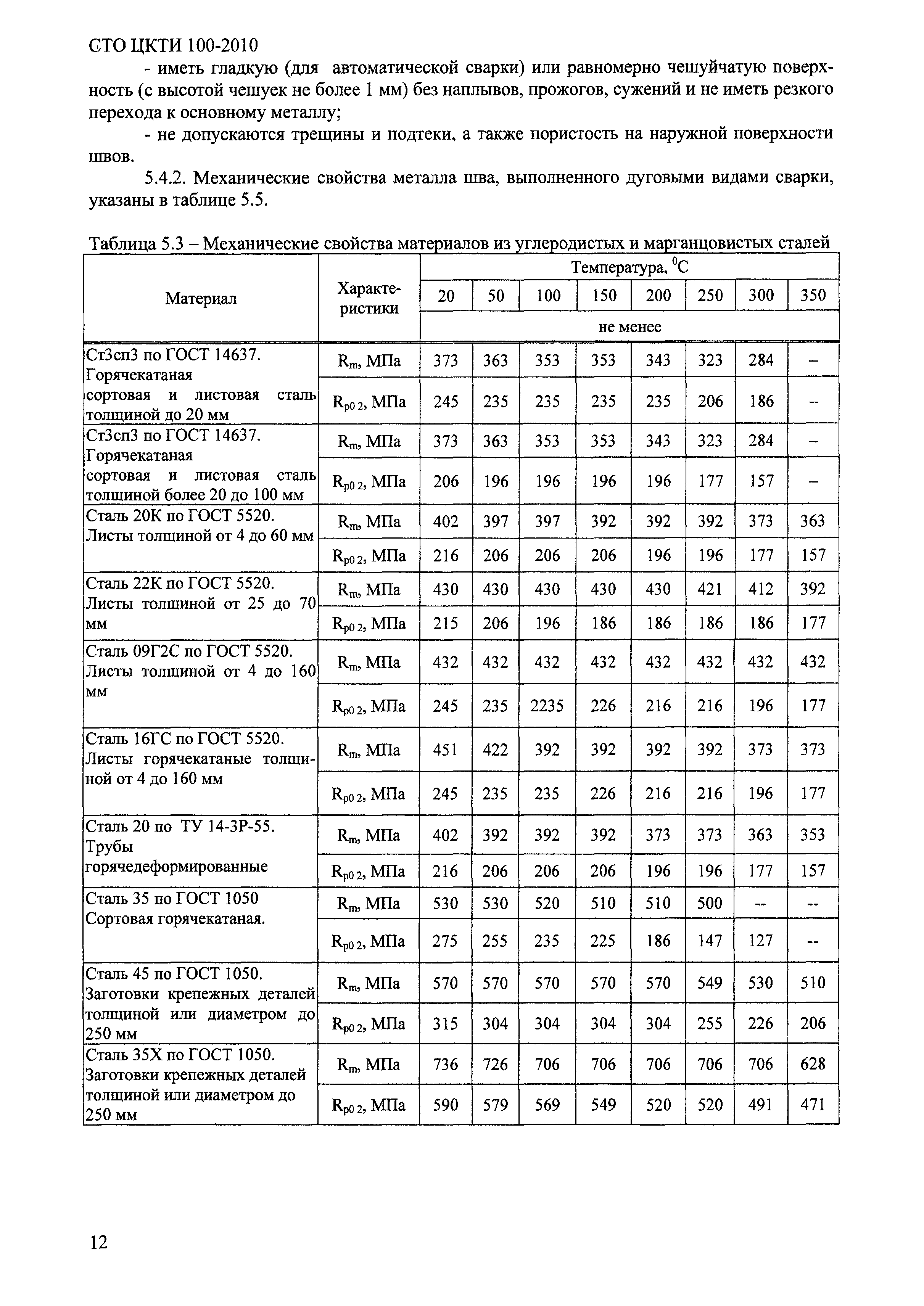

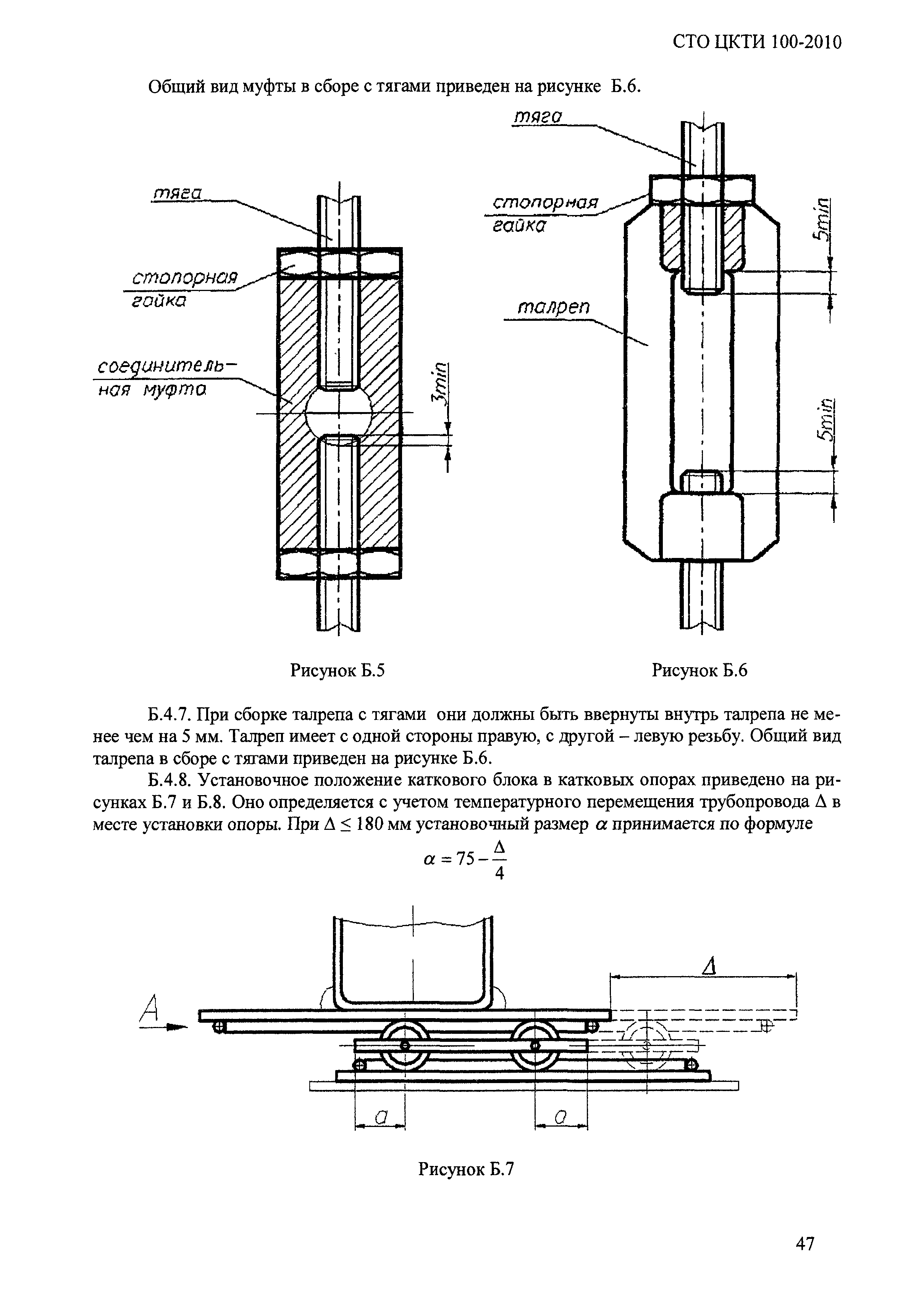

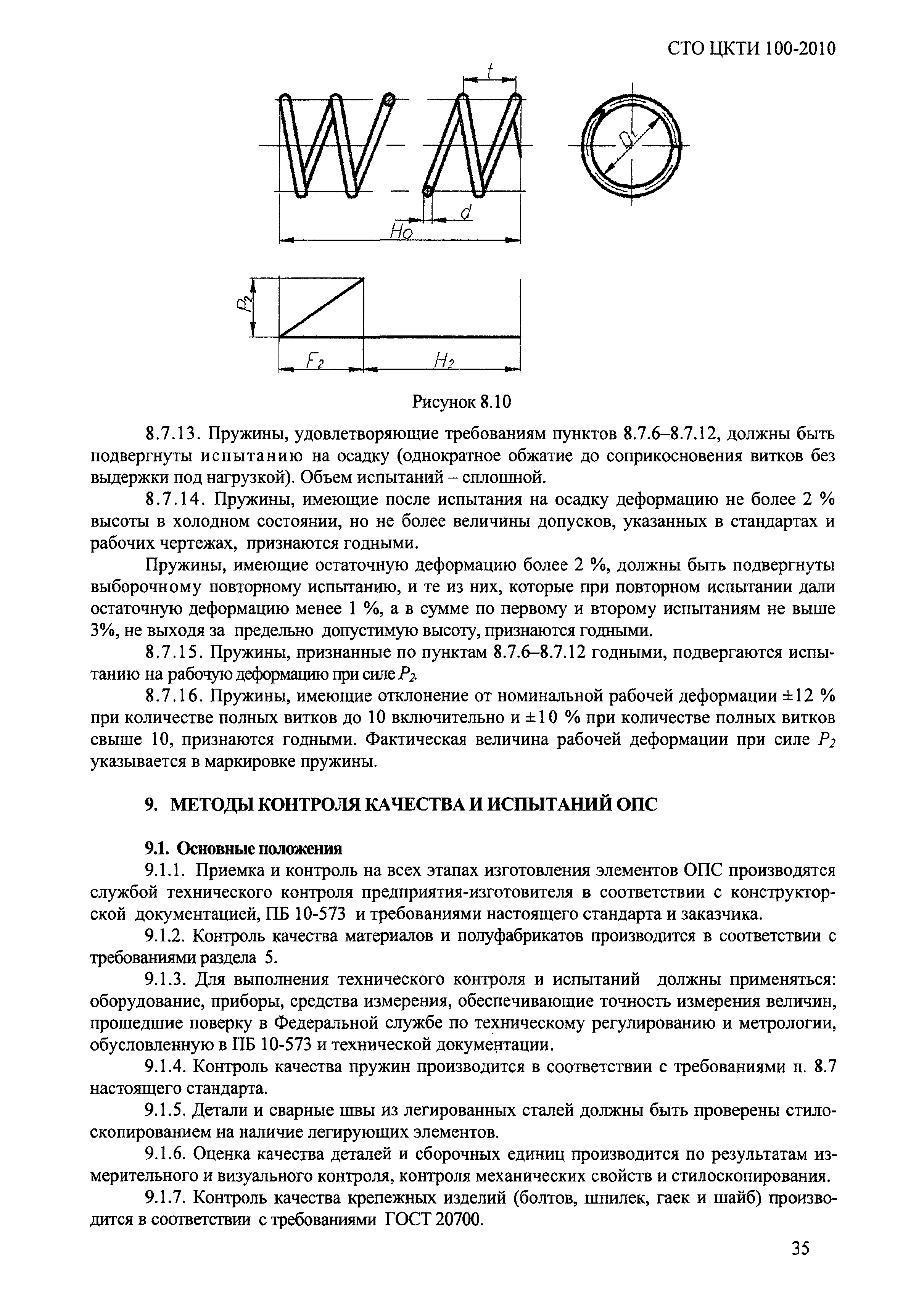

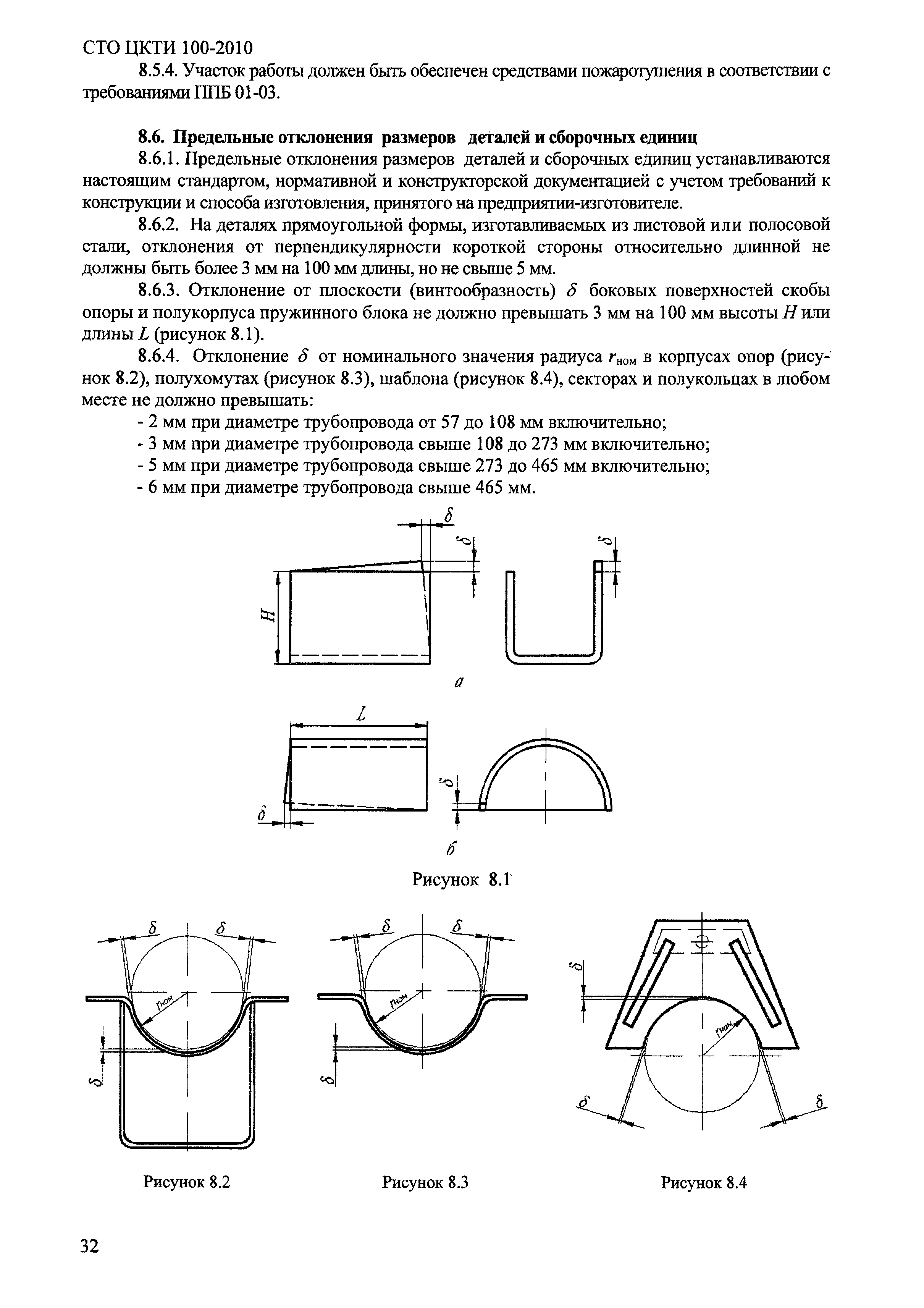

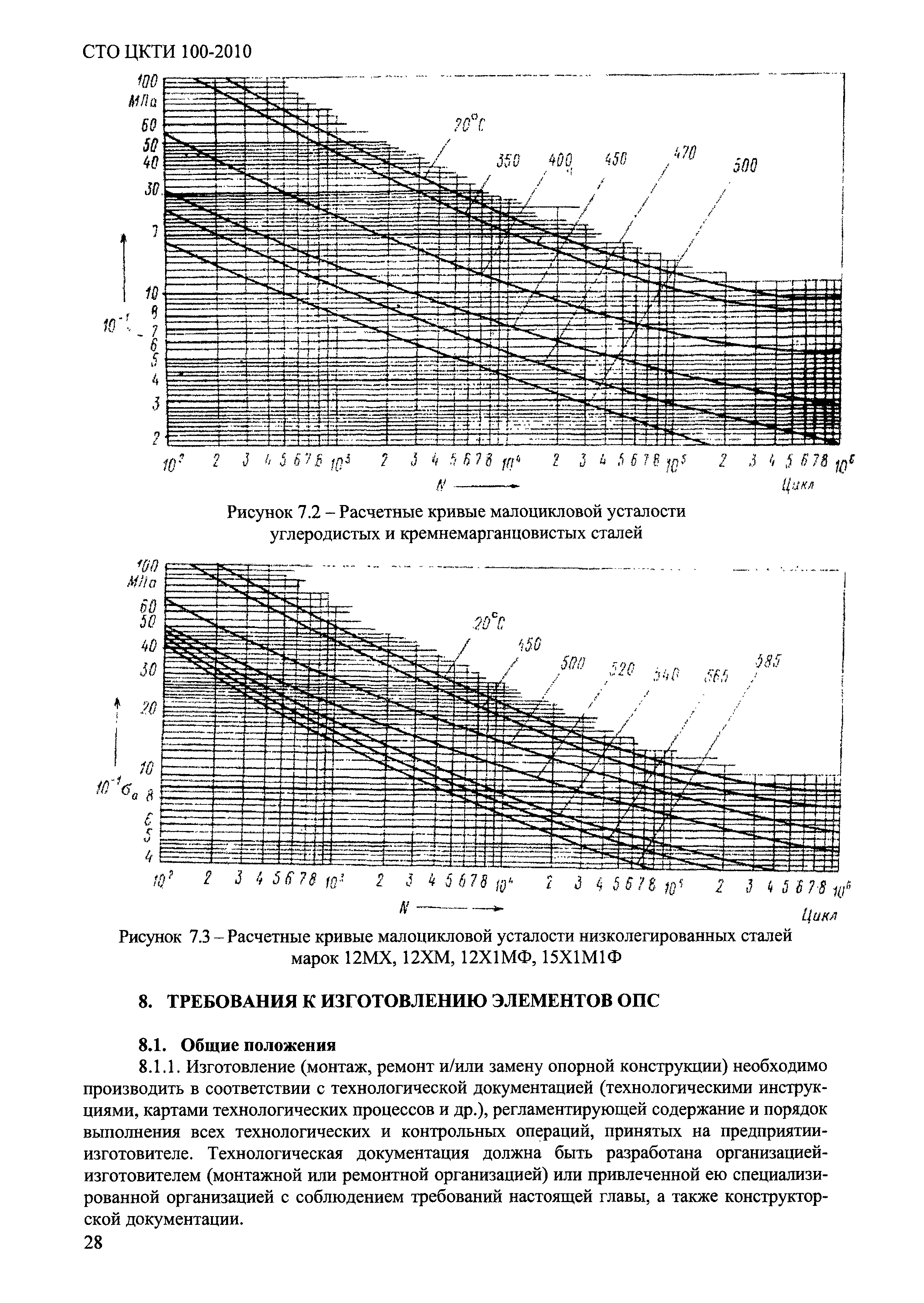

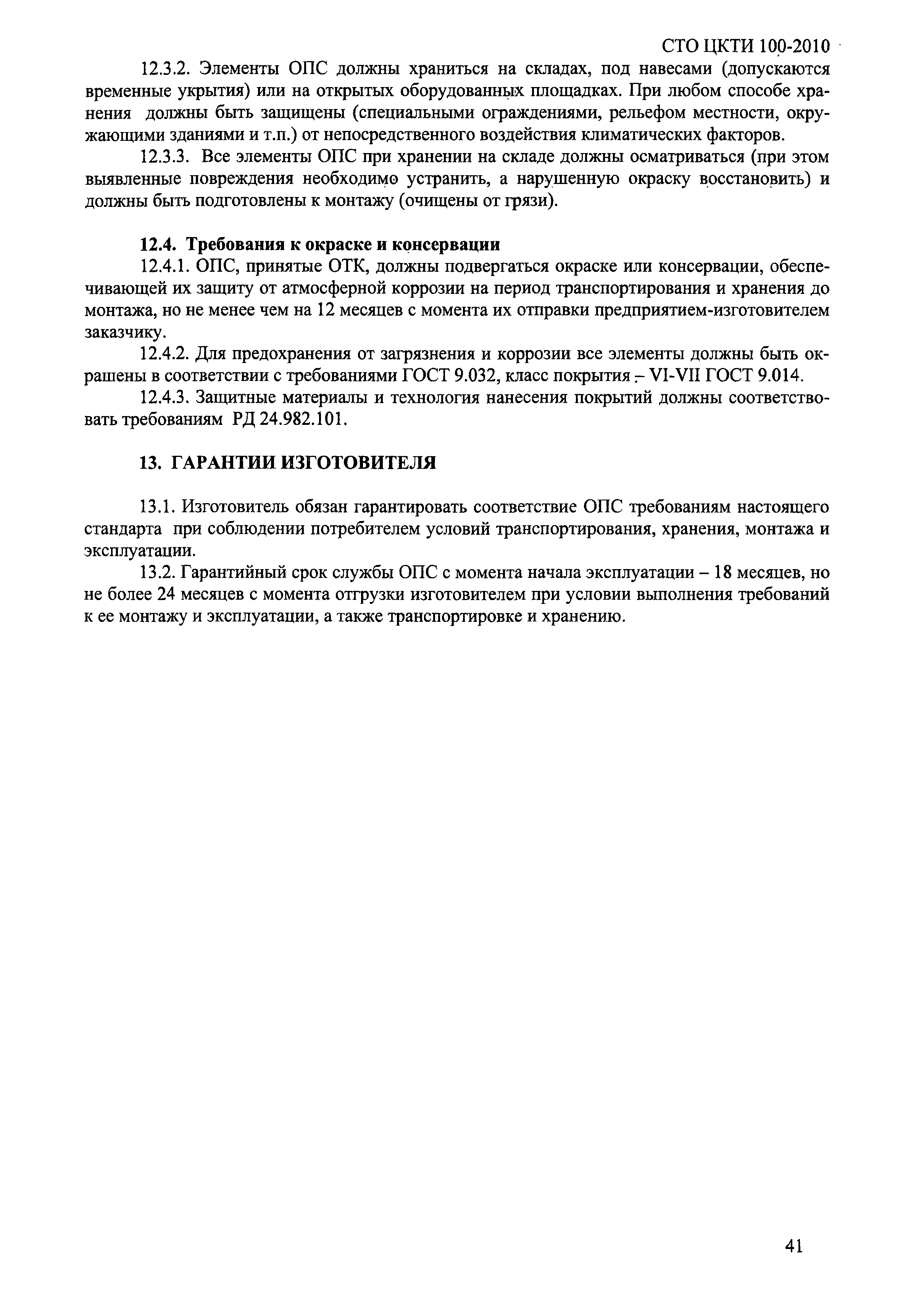

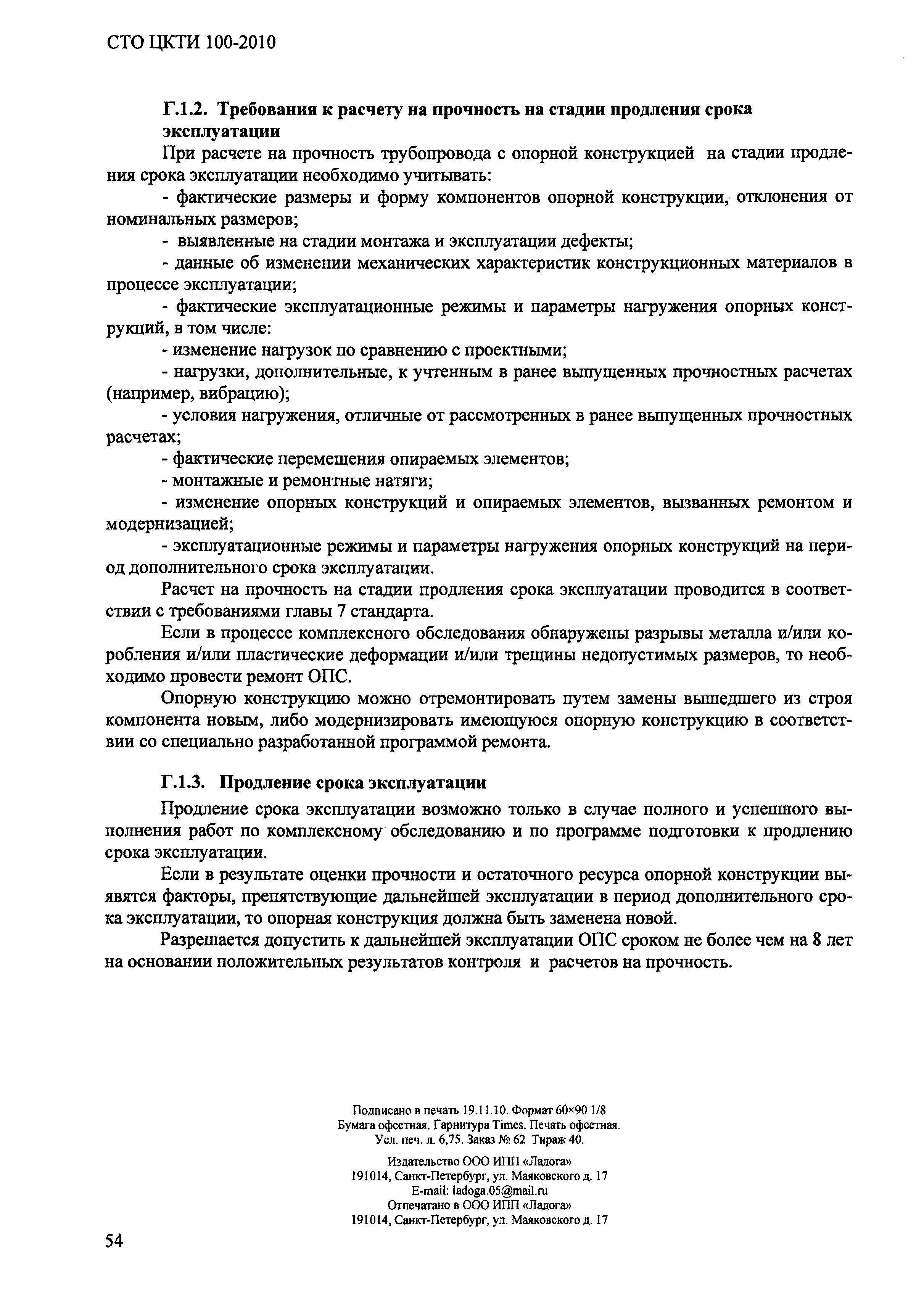

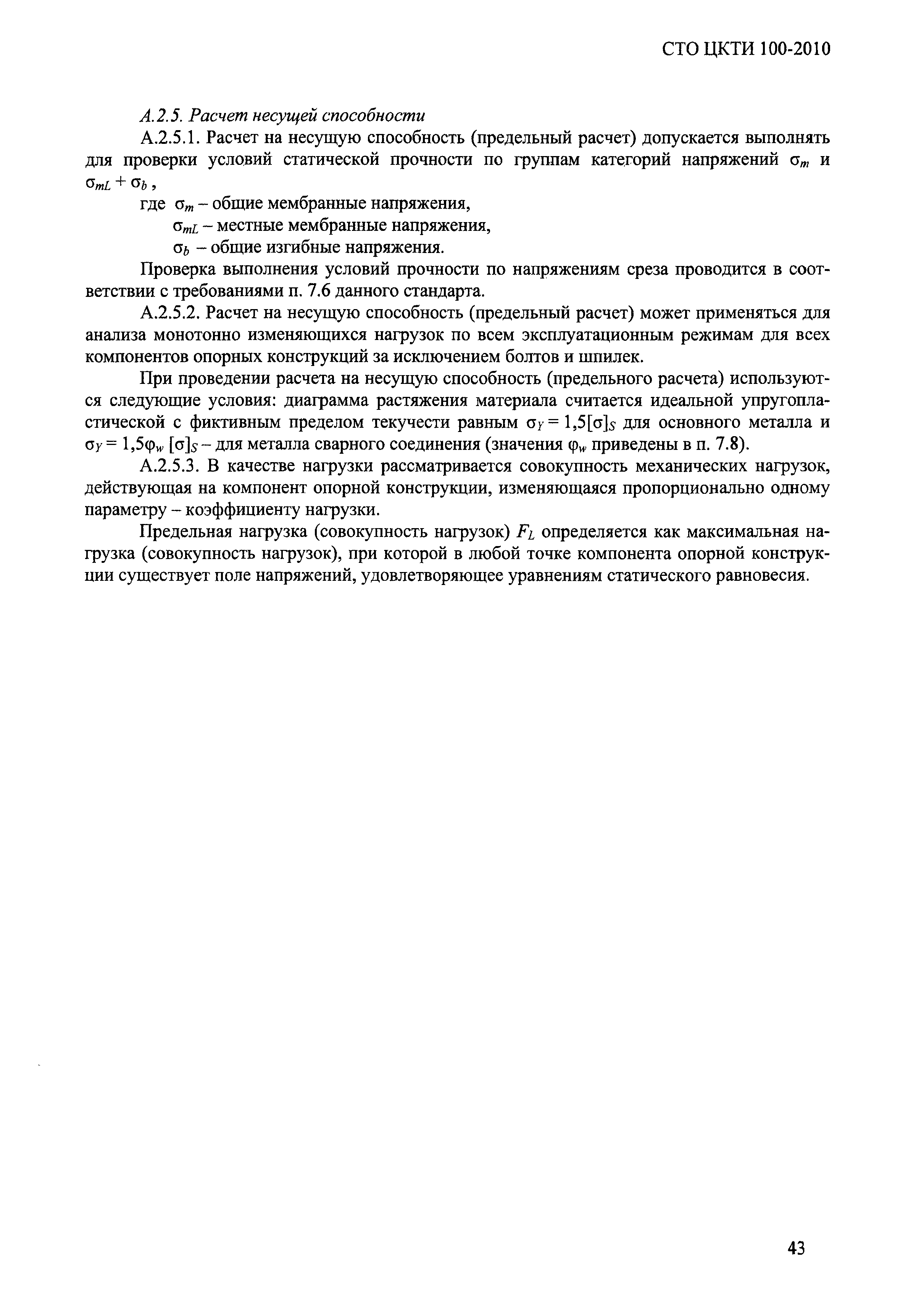

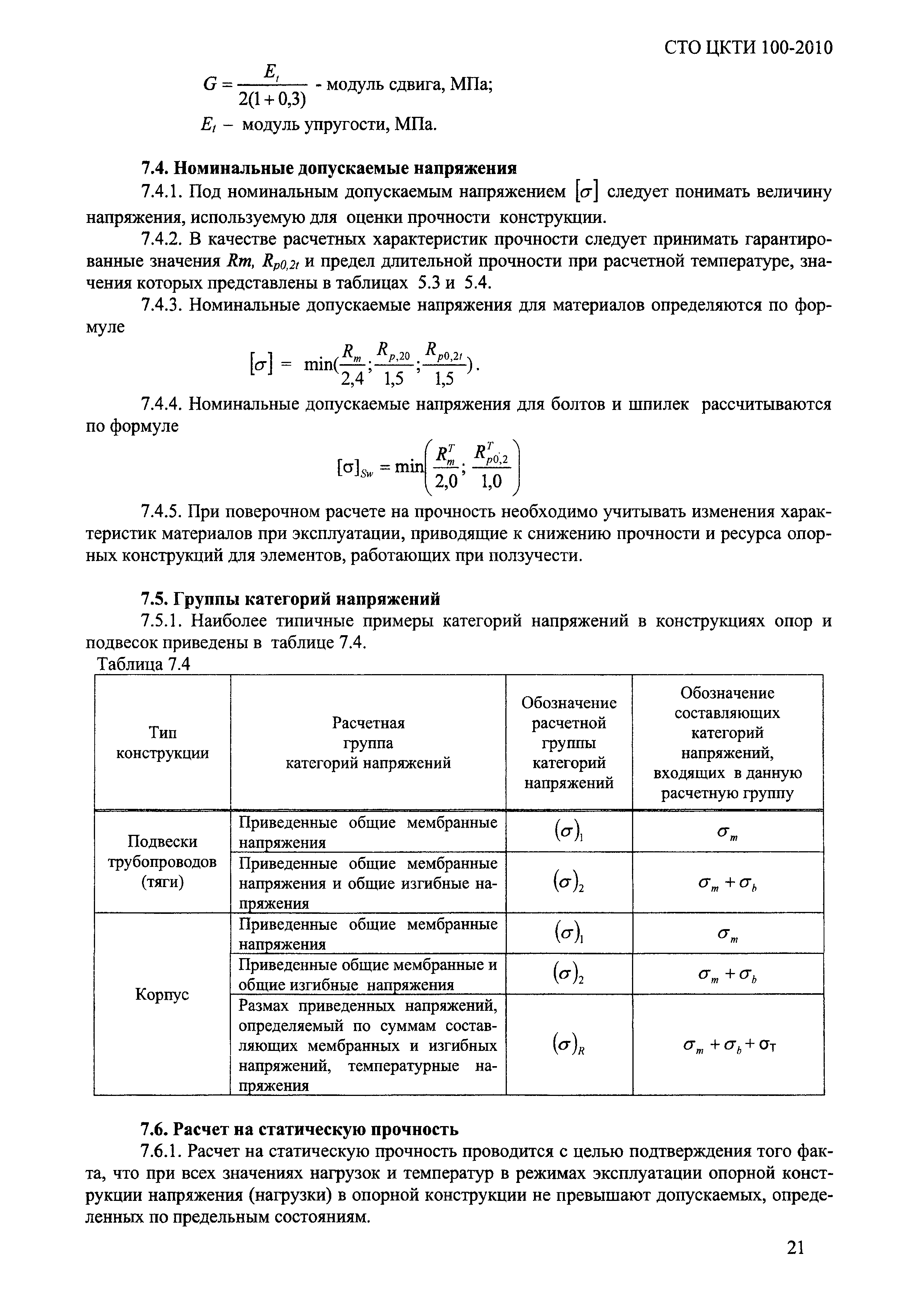

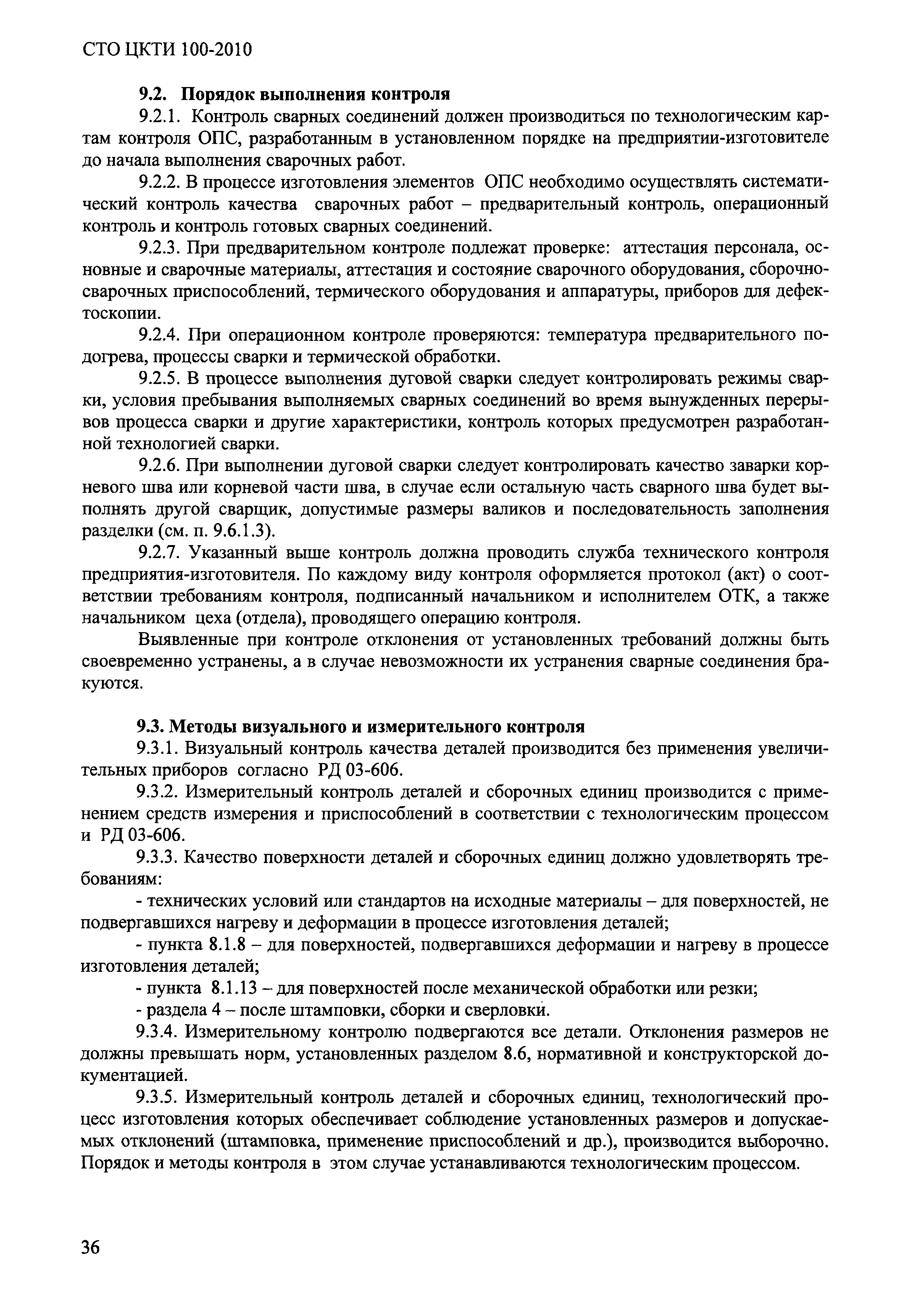

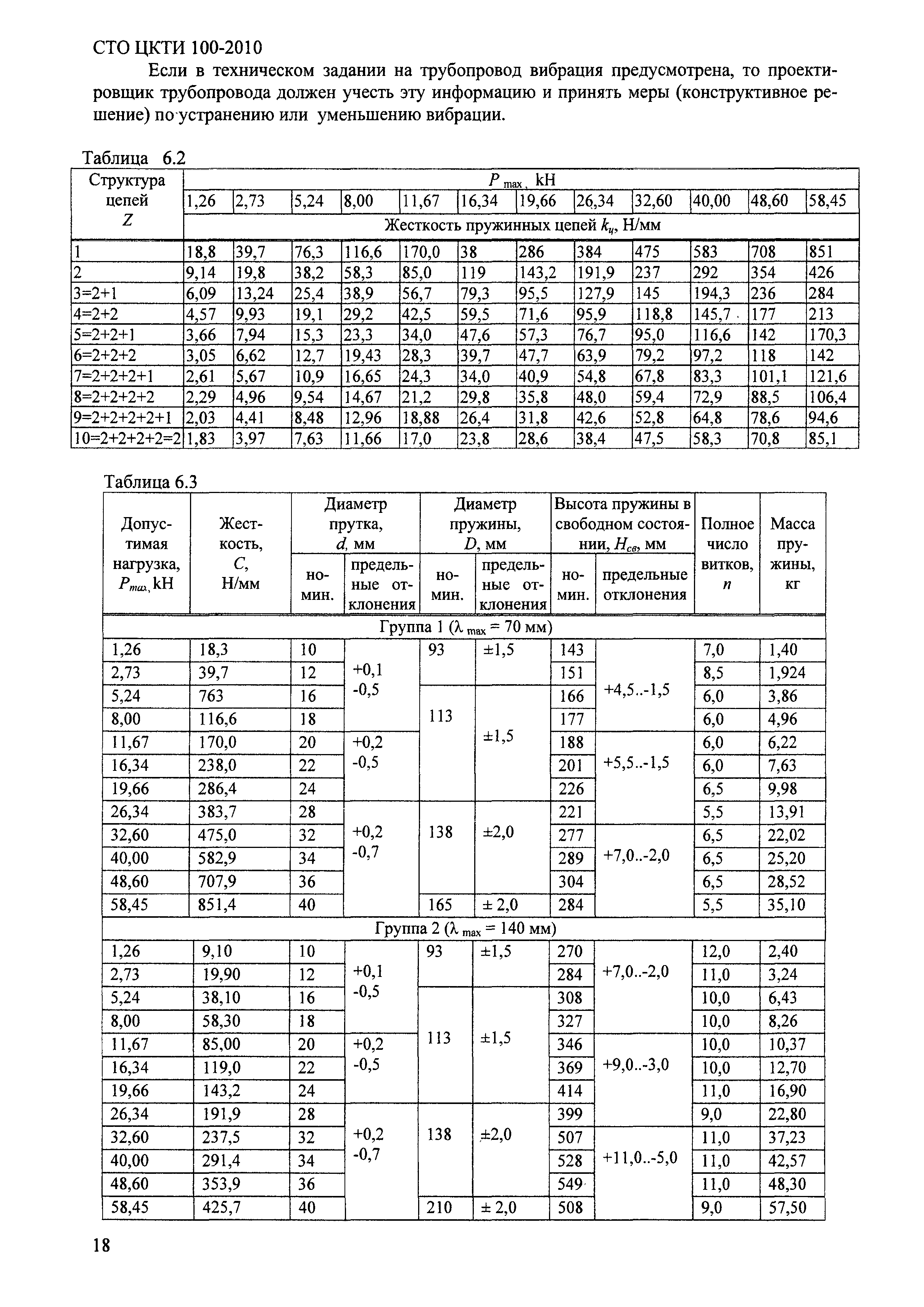

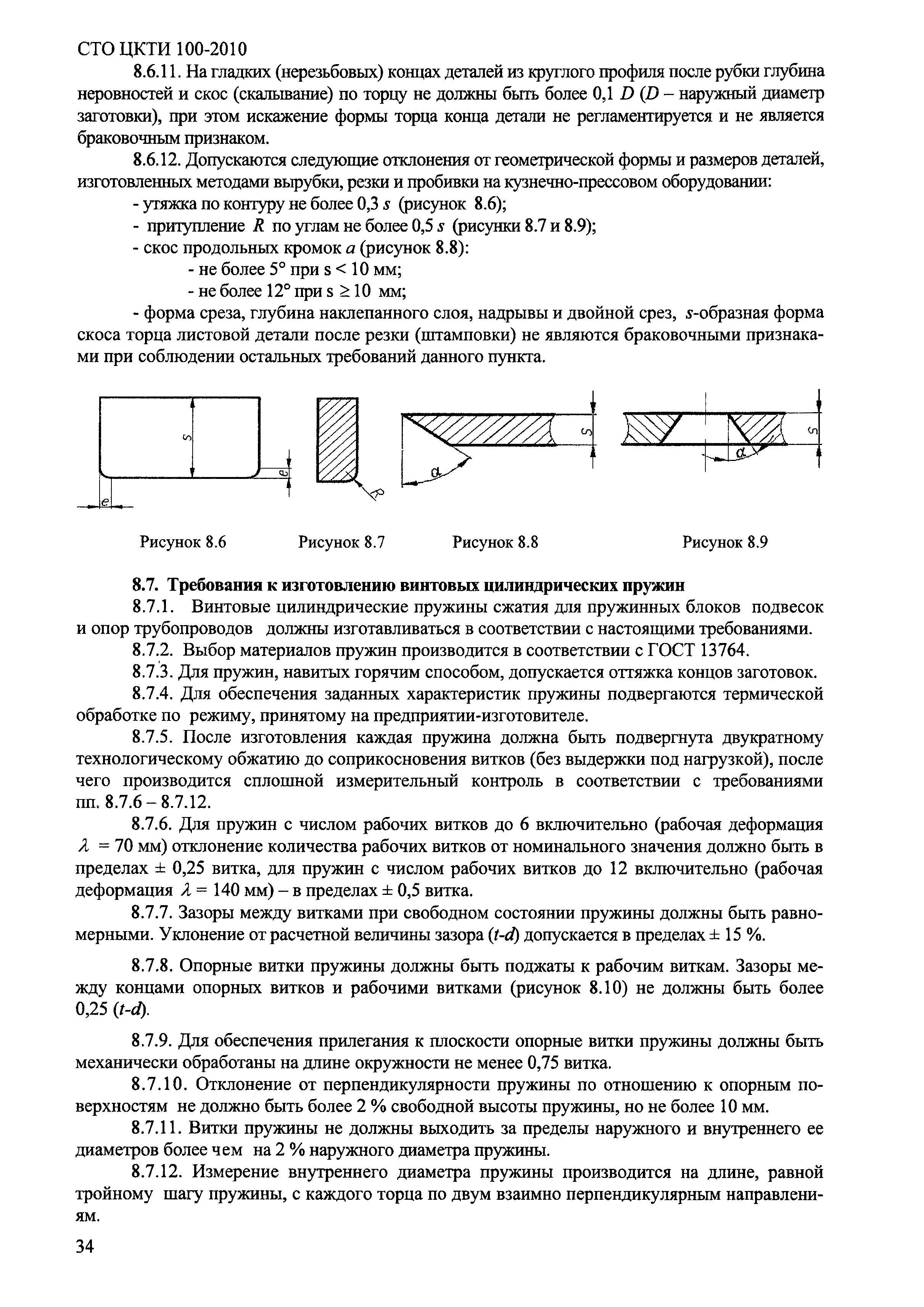

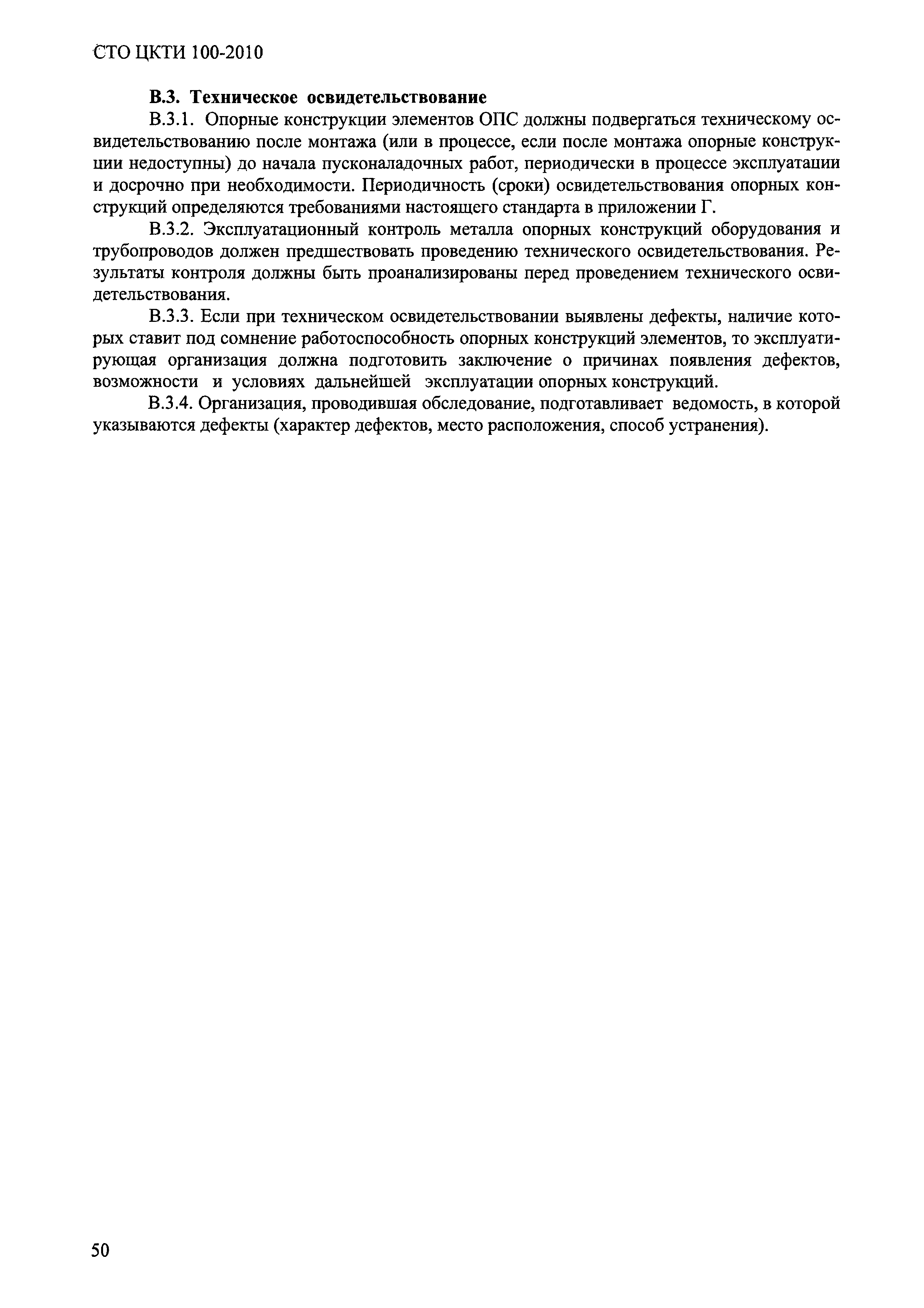

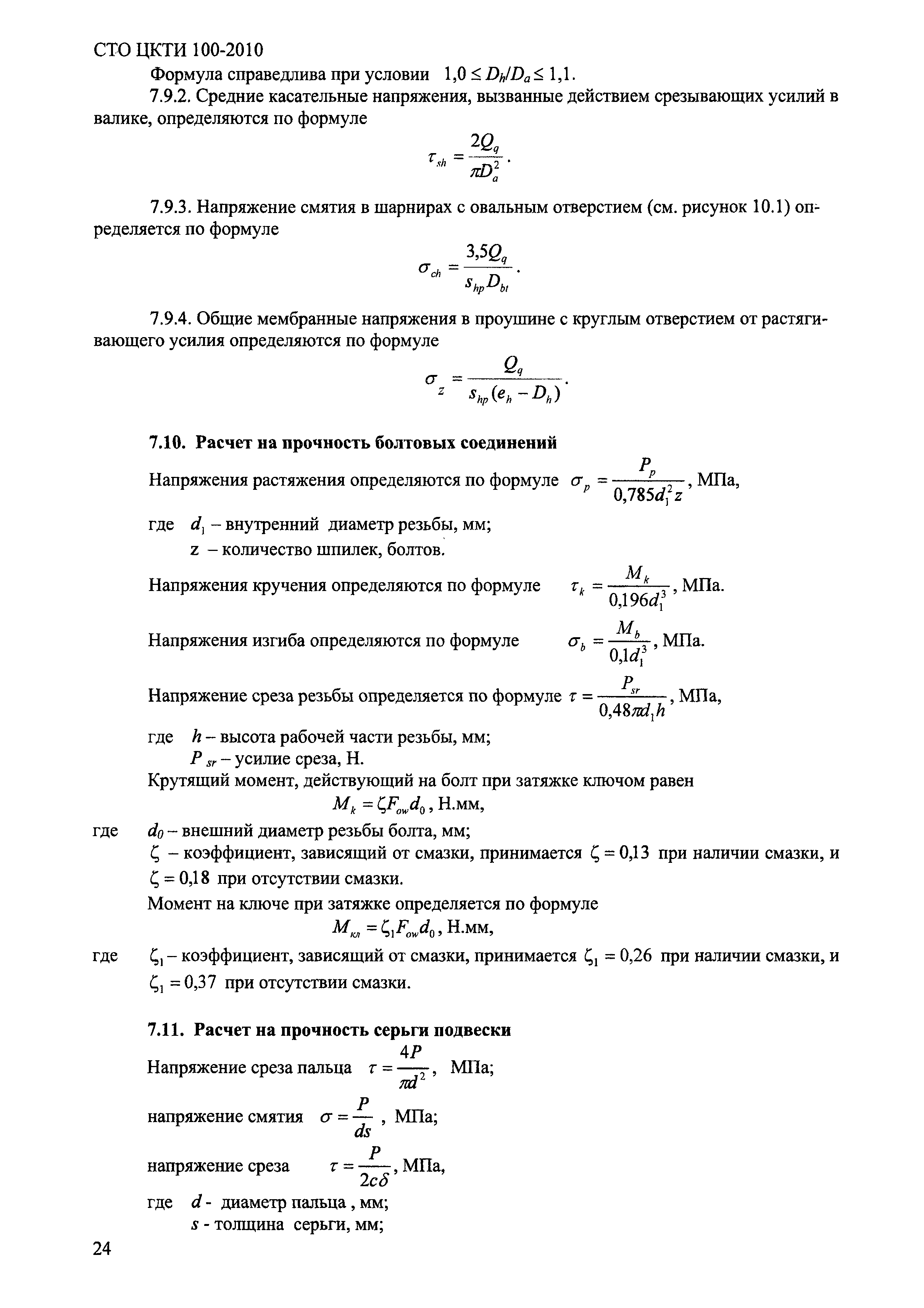

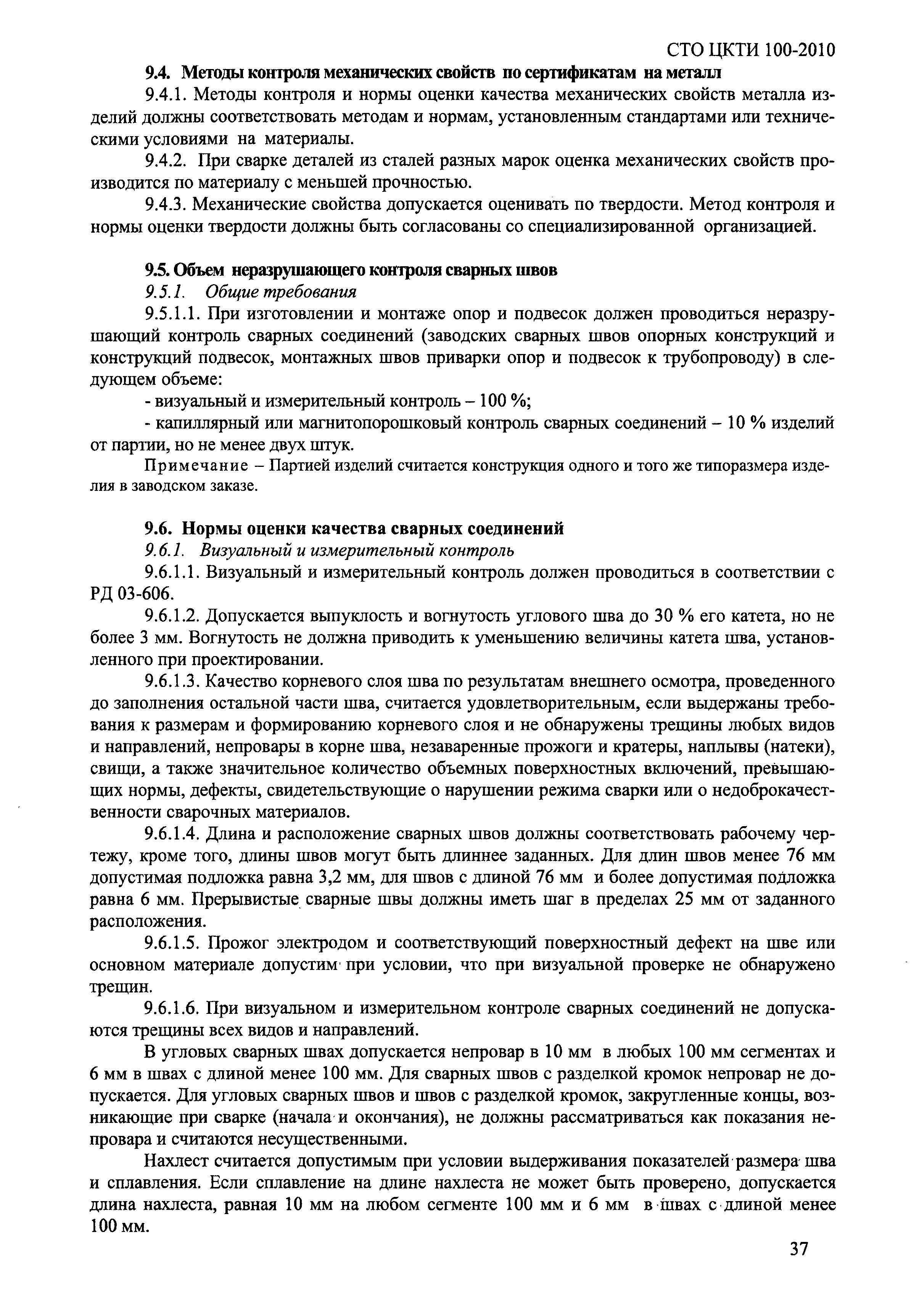

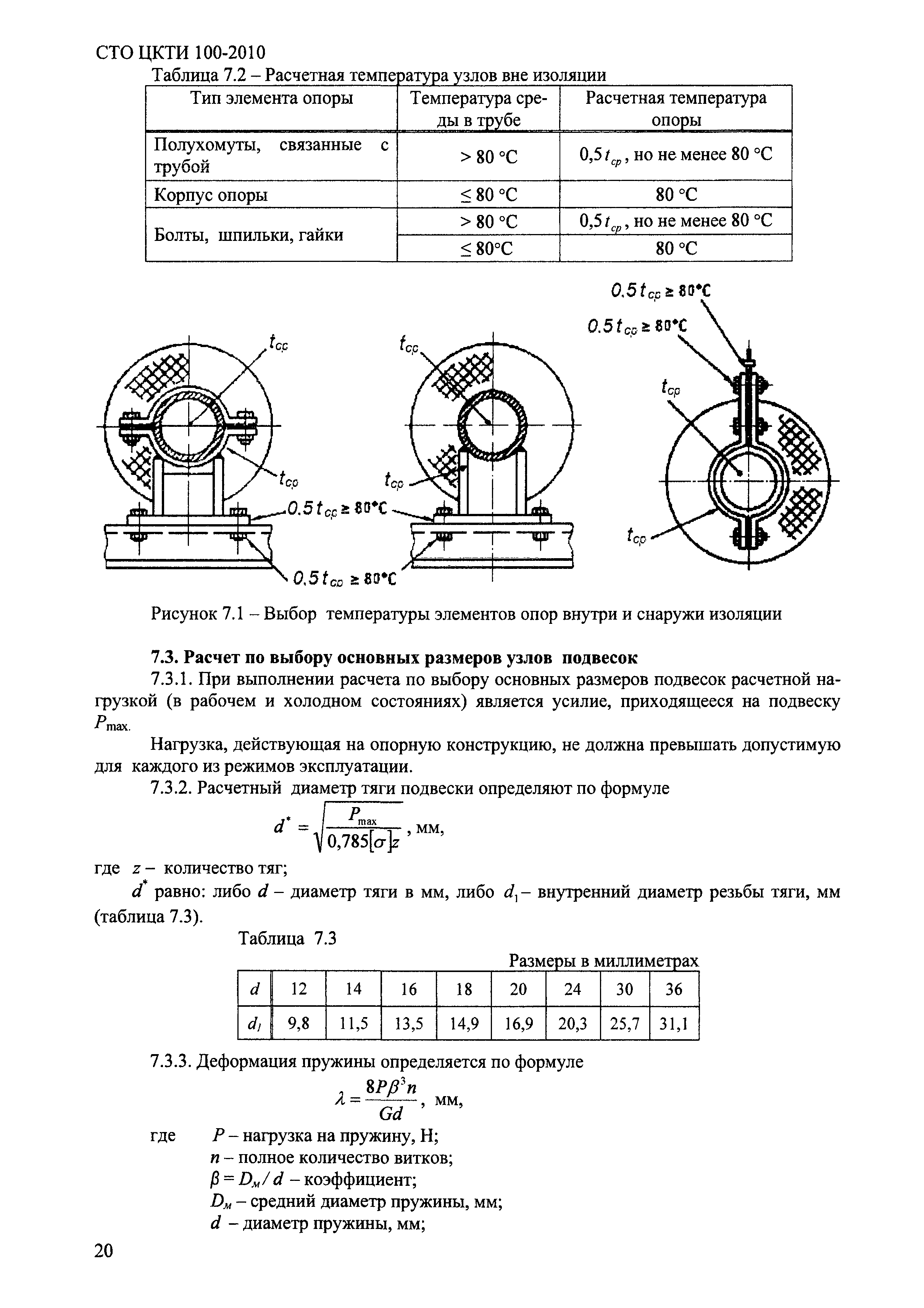

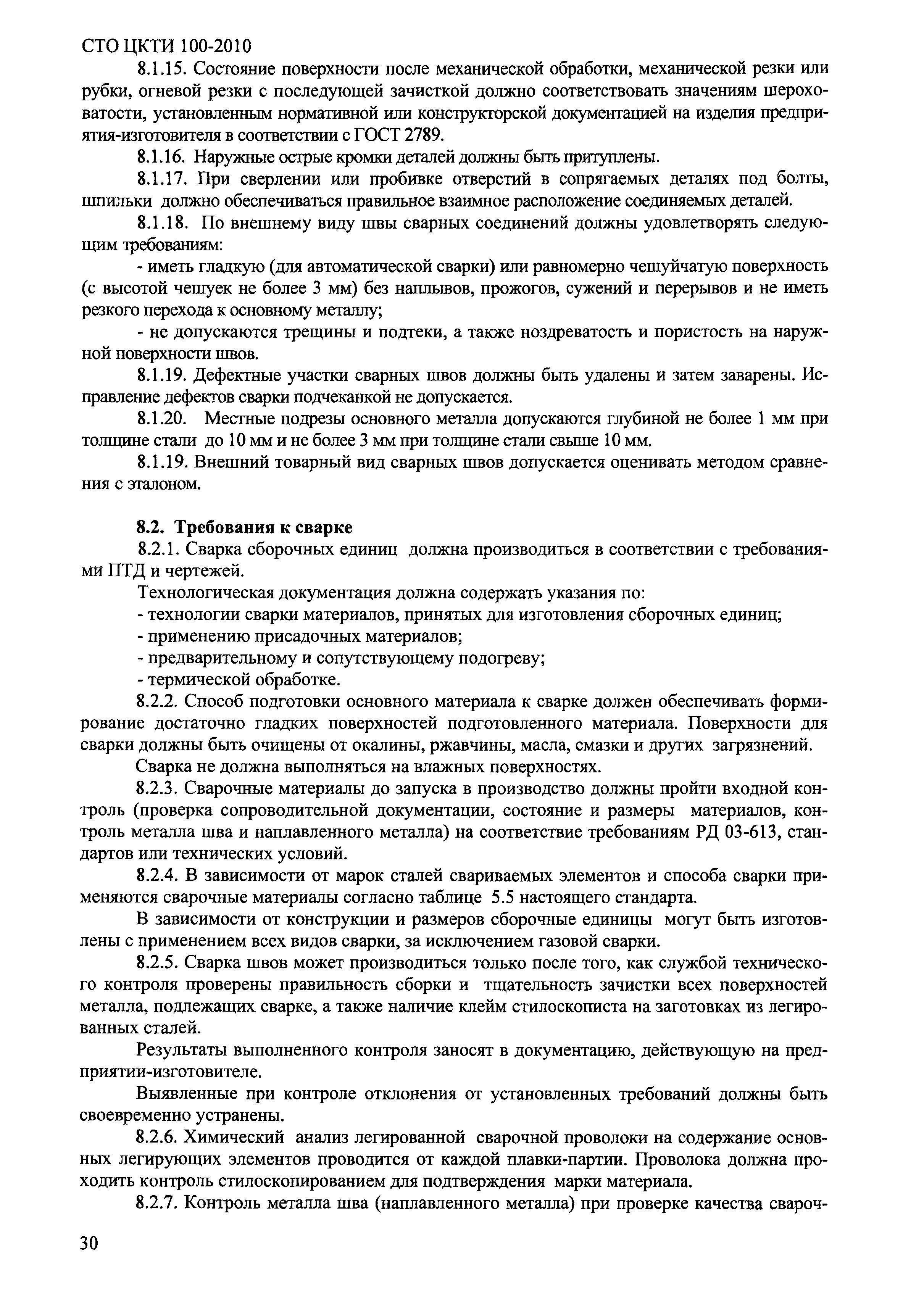

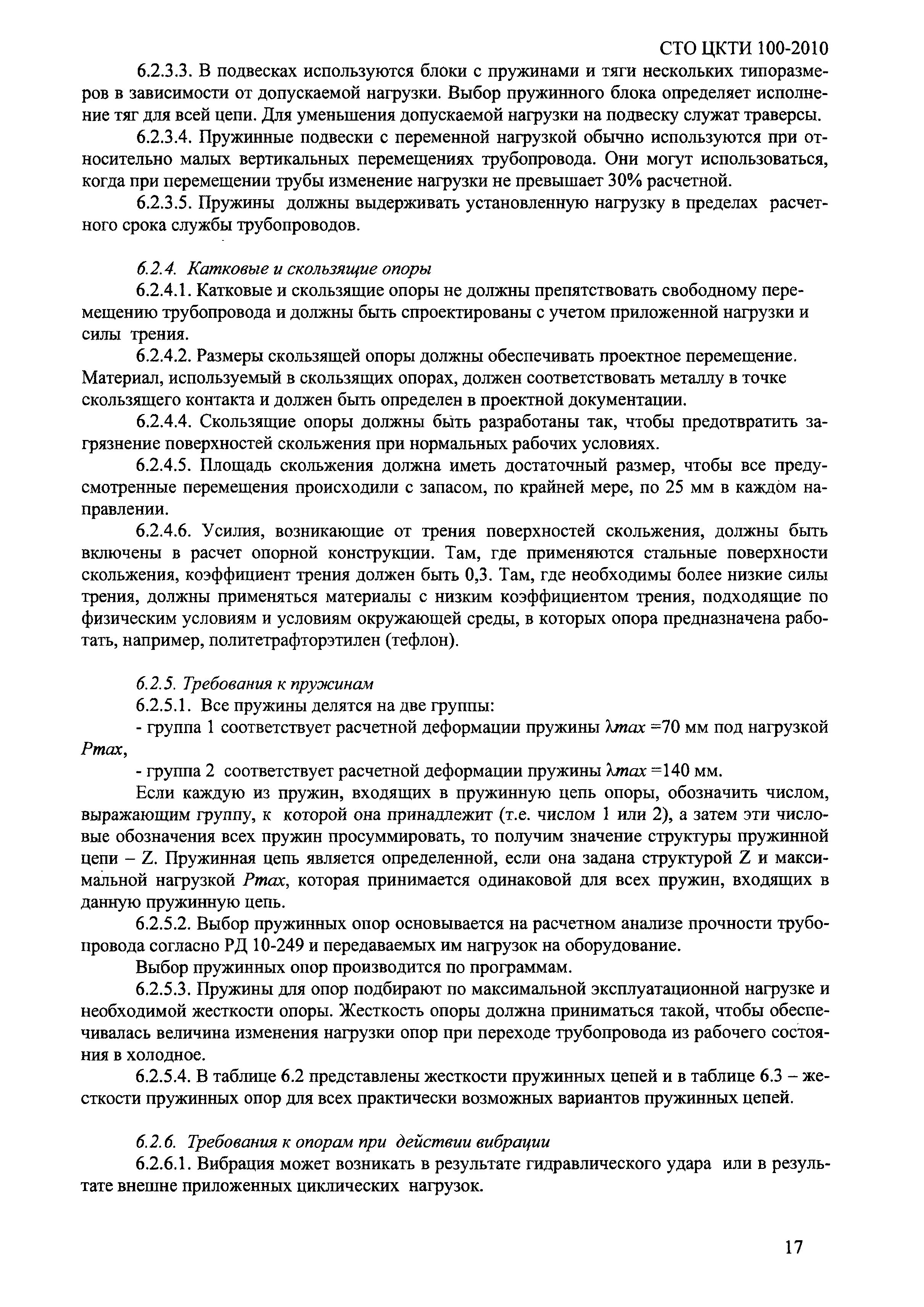

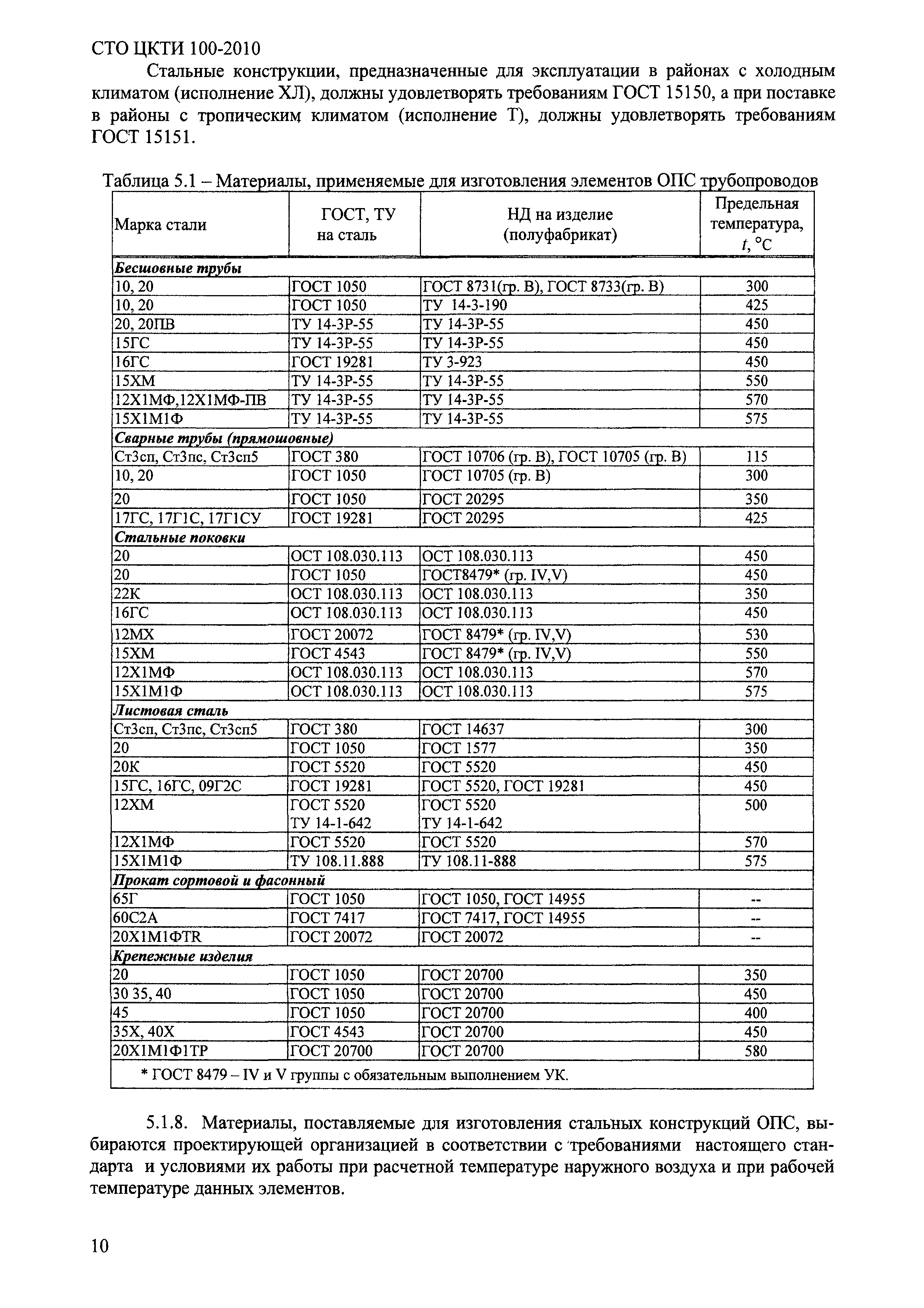

Оглавление:	1. Область применения    1.1 Общие положения    1.2 Границы применимости стандарта    1.3 Документация 2. Нормативные ссылки 3. Термины, определения, обозначения и сокращения 4. Общие требования 5. Требования к материалам и полуфабрикатам    5.1 Общие положения    5.2 Механические свойства материалов, используемых для изготовления опор трубопроводов    5.3 Требования к складированию, хранению и транспортировке материалов    5.4 Требования к сварочным материалам 6. Проектирование трубопроводов с опорно-подвесной системой    6.1 Общие положения    6.2 Требования к конструкции ОПС 7. Расчеты на прочность элементов опорно-подвесной системы    7.1 Общие положения    7.2 Расчетная температура стенки металла для элементов ОПС    7.3 Расчет по выбору основных размеров узлов подвесок    7.4 Номинальные допускаемые напряжения    7.5 Группы категорий напряжений    7.6 Расчет на статическую прочность    7.7 Поверочный расчет на прочность    7.8 Расчет на прочность тяг подвесок    7.9 Расчет на прочность шарнирных соединений    7.10 Расчет на прочность болтовых соединений    7.11 Расчет на прочность серьги подвески    7.12 Расчет на прочность неподвижных/подвижных опорных конструкций трубопроводов, выполненный на ЭВМ    7.13 Сварные соединения    7.14 Расчет сварных соединений    7.15 Расчет стальных конструкций    7.16 Расчет на малоцикловую прочность 8. Требования к изготовлению элементов ОПС    8.1 Общие положения    8.2 Требования к сварке    8.3 Исправление дефектов сварных соединений и сварка ремонтных участков    8.4 Требования к термической обработке    8.5 Требования безопасности при изготовлении элементов ОПС    8.6 Предельные отклонения размеров деталей и сборочных единиц    8.7 Требования к изготовлению винтовых цилиндрических пружин 9. Методы контроля качества и испытаний ОПС    9.1 Основные положения    9.2 Порядок выполнения контроля    9.3 Методы визуального и измерительного контроля    9.4 Методы контроля механических свойств по сертификатам на металл    9.5 Объем неразрушающего контроля сварных соединений    9.6 Нормы оценки качества сварных соединений    9.7 Контроль ремонтных сварных швов    9.8 Требования к исправлению обнаруженных дефектов    9.9 Отчетная документация по контролю 10. Комплектность 11. Правила приемки 12. Маркировка, упаковка, транспортирование и хранение    12.1 Маркировка    12.2 Упаковка    12.3 Транспортирование и хранение    12.4 Требования к окраске и консервации 13. Гарантии изготовителя Приложение А (рекомендуемое). Общие требования к проведению натурных испытаний опор и подвесок Приложение Б (рекомендуемое). Требования к монтажу опор и подвесок Приложение В (рекомендуемое). Контроль за состоянием металла при эксплуатации Приложение Г (рекомендуемое). Методические указания по техническому диагностированию и продлению срока эксплуатации ОПС
Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ

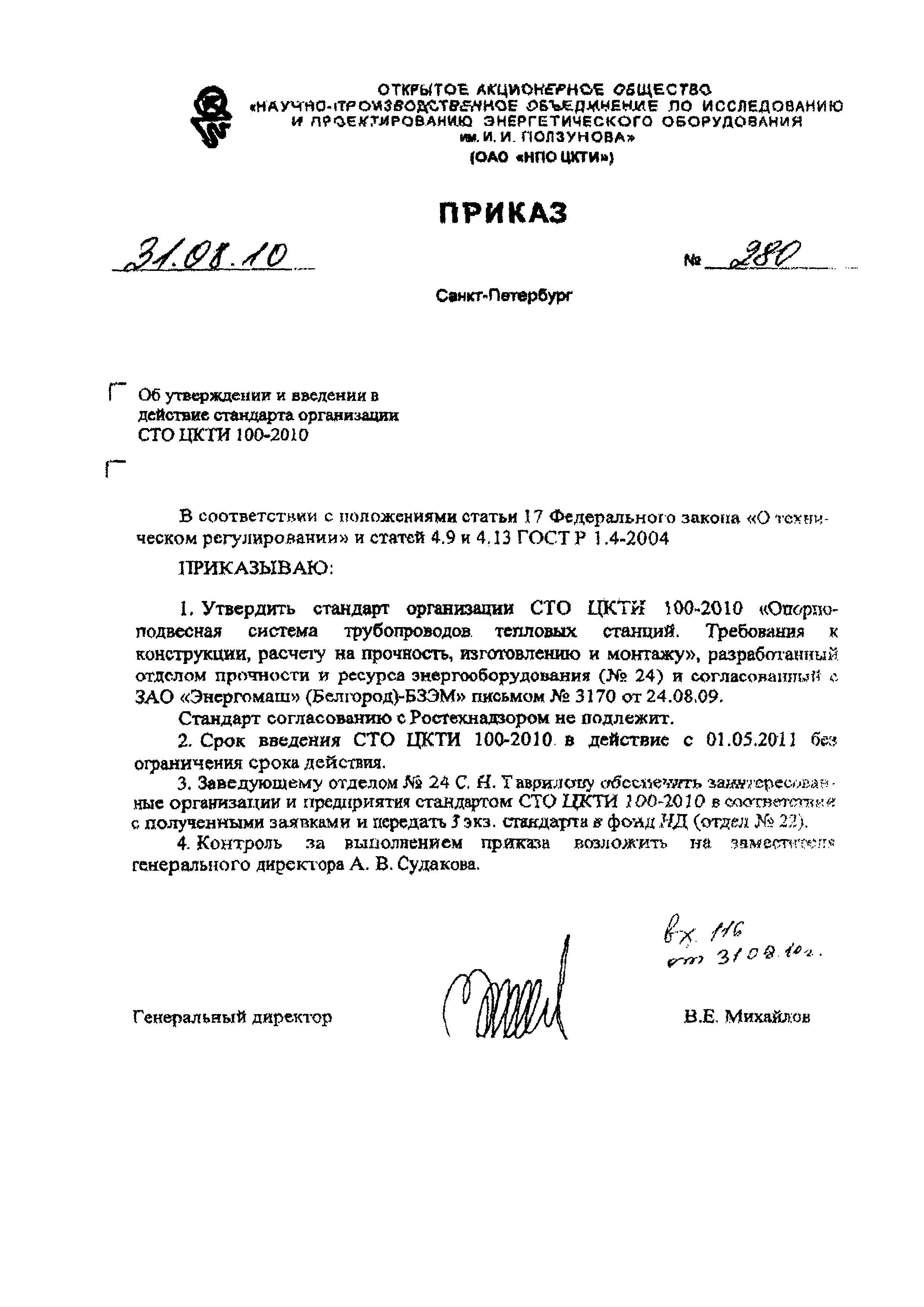

Утверждён:	31.08.2010 ОАО НПО ЦКТИ (280)
Расположен в:	Техническая документация

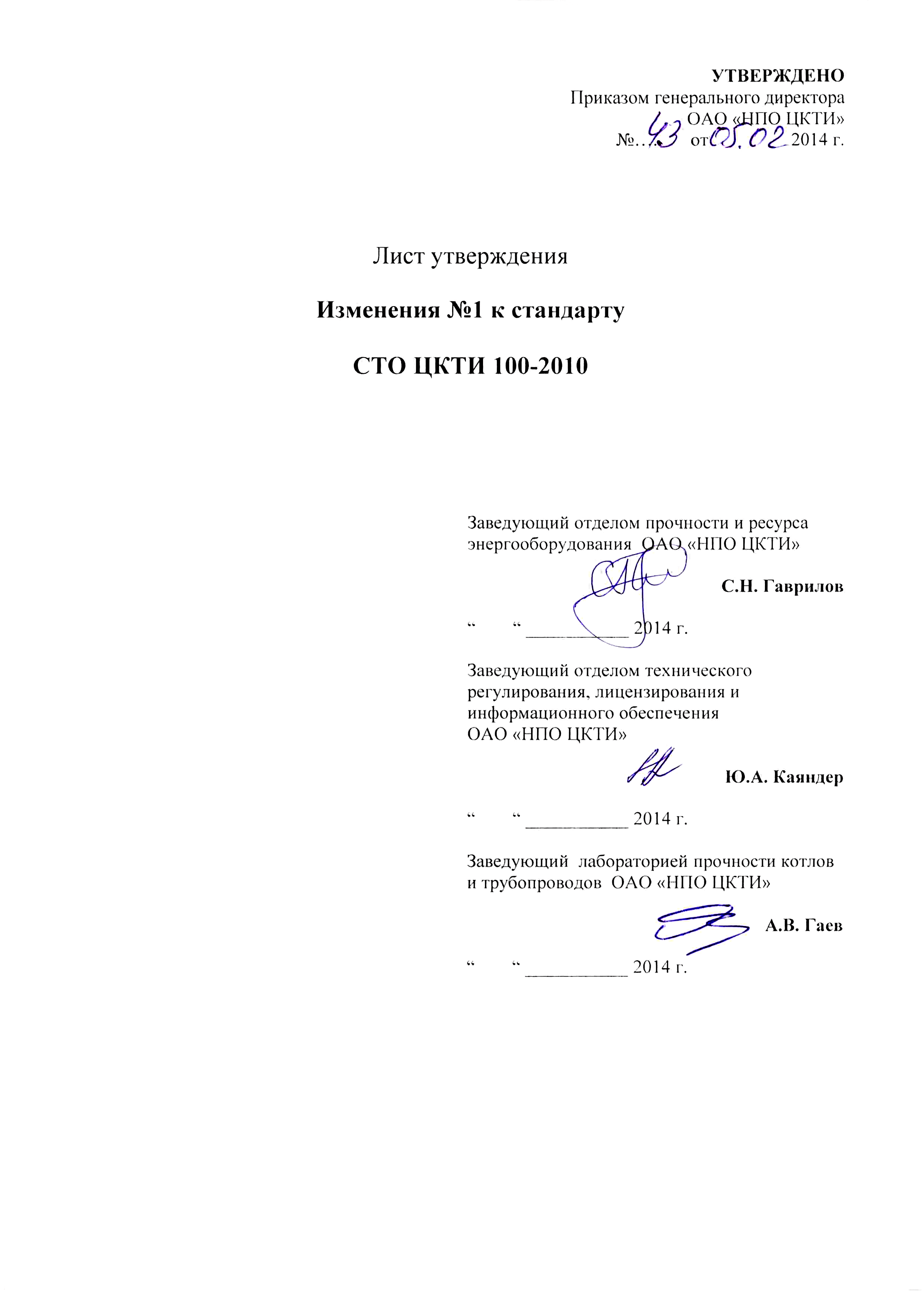

Список изменений:	№ 1 от 01.03.2014 (Без ограничения срока действия)

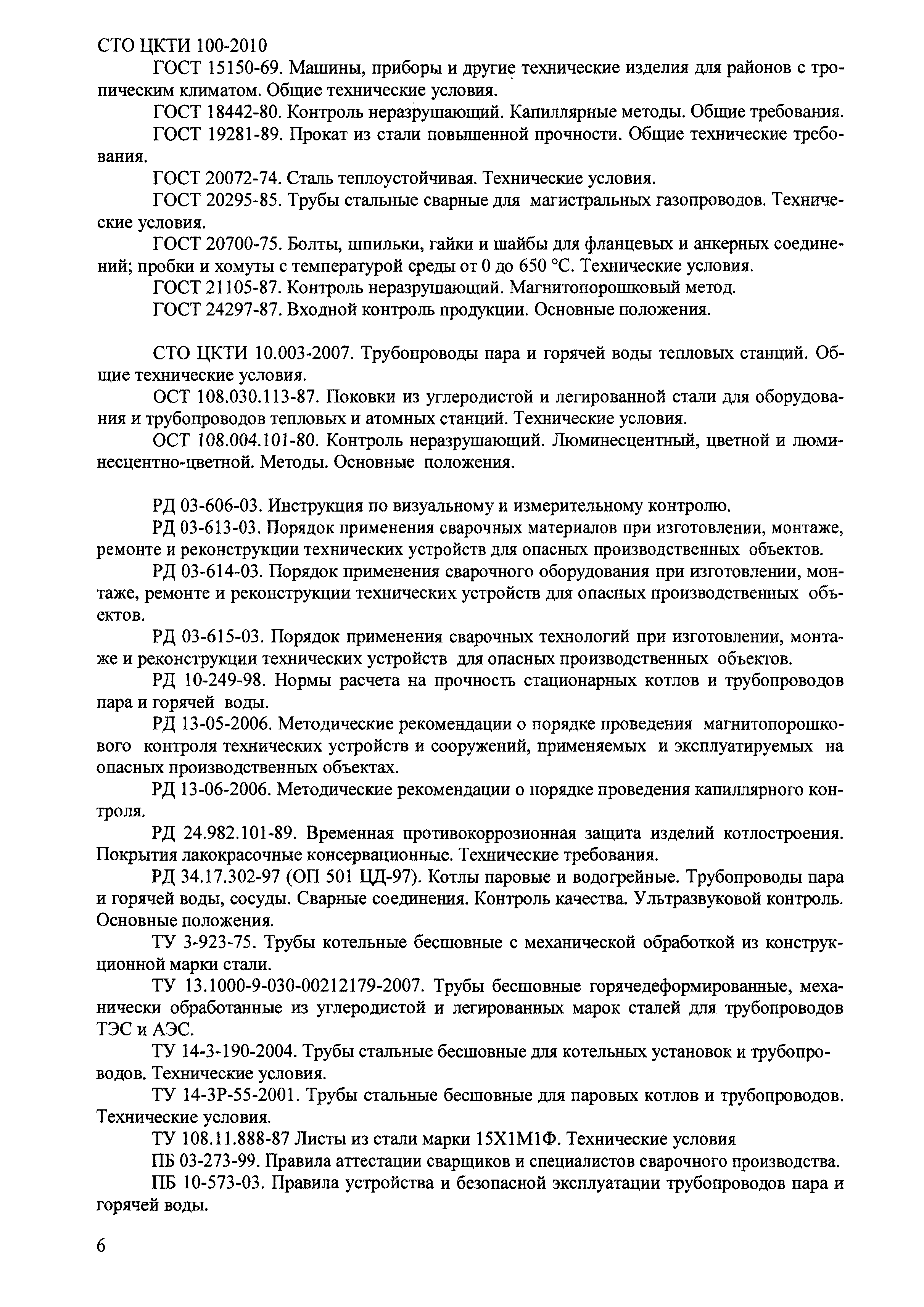

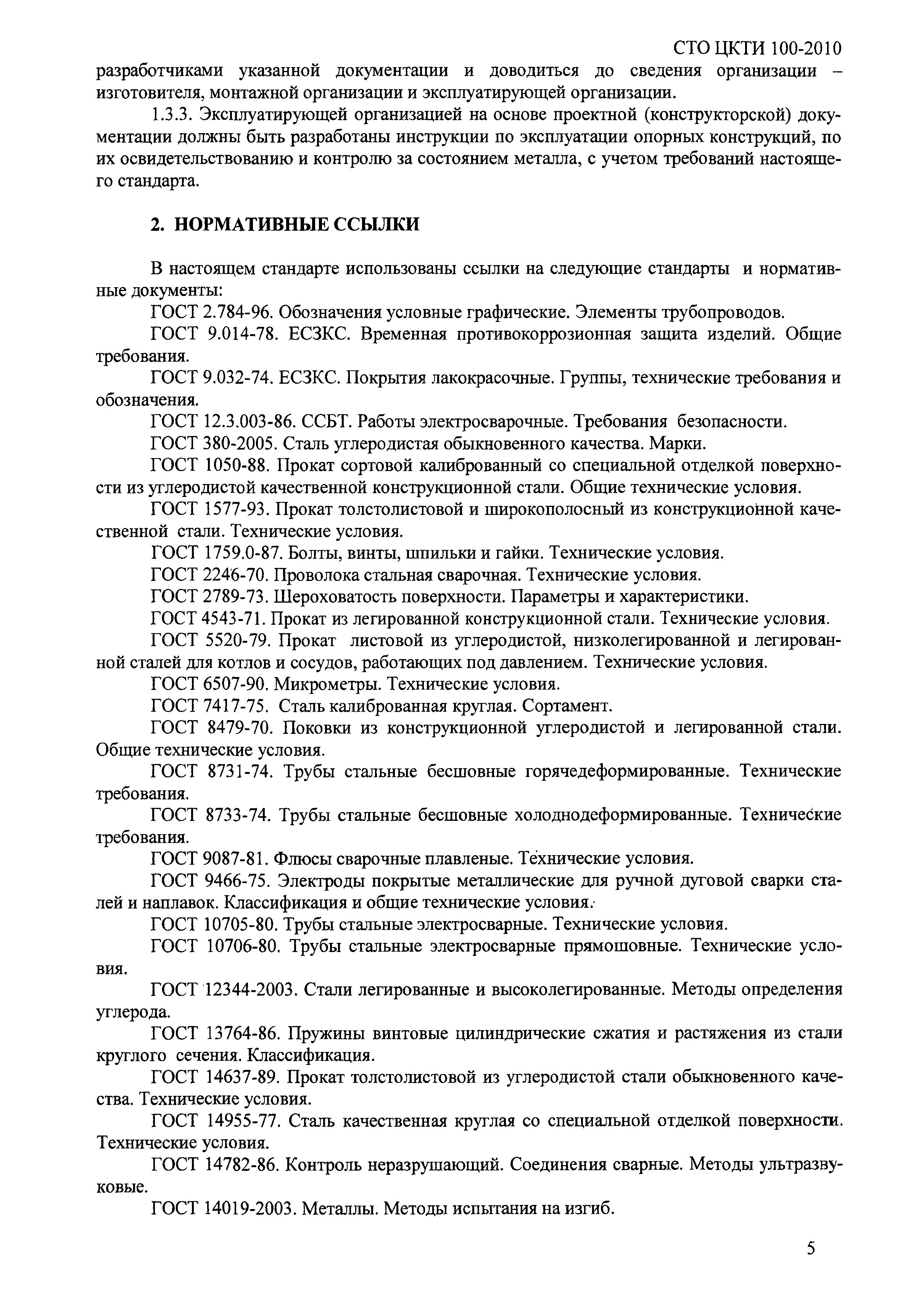

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 2.784-96 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 12.3.003-86 «Система стандартов безопасности труда. Работы электросварочные. Требования безопасности» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 6507-90 «Микрометры. Технические условия» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 13764-86 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Классификация» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» РД 34.17.302-97 «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-613-03 «Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 14019-2003 «Материалы металлические. Метод испытания на изгиб» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» РД 13-05-2006 «Методические рекомендации о порядке проведения магнитопорошкового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» РД 13-06-2006 «Методические рекомендации о порядке проведения капиллярного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ОСТ 108.004.101-80 «Контроль неразрушающий. Люминесцентный, цветной и люминесцентно-цветной методы. Основные положения» ГОСТ Р 52628-2006 «Гайки. Механические свойства и методы испытаний» ТУ 14-3-190-82 «Трубы стальные бесшовные для котельных установок и трубопроводов» ТУ 14-3Р-55-2001 «Трубы стальные бесшовные для паровых котлов и трубопроводов» ППБ 01-03 «Правила пожарной безопасности в Российской Федерации» ГОСТ 15151-69 «Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» Федеральный закон 184-ФЗ «О техническом регулировании»

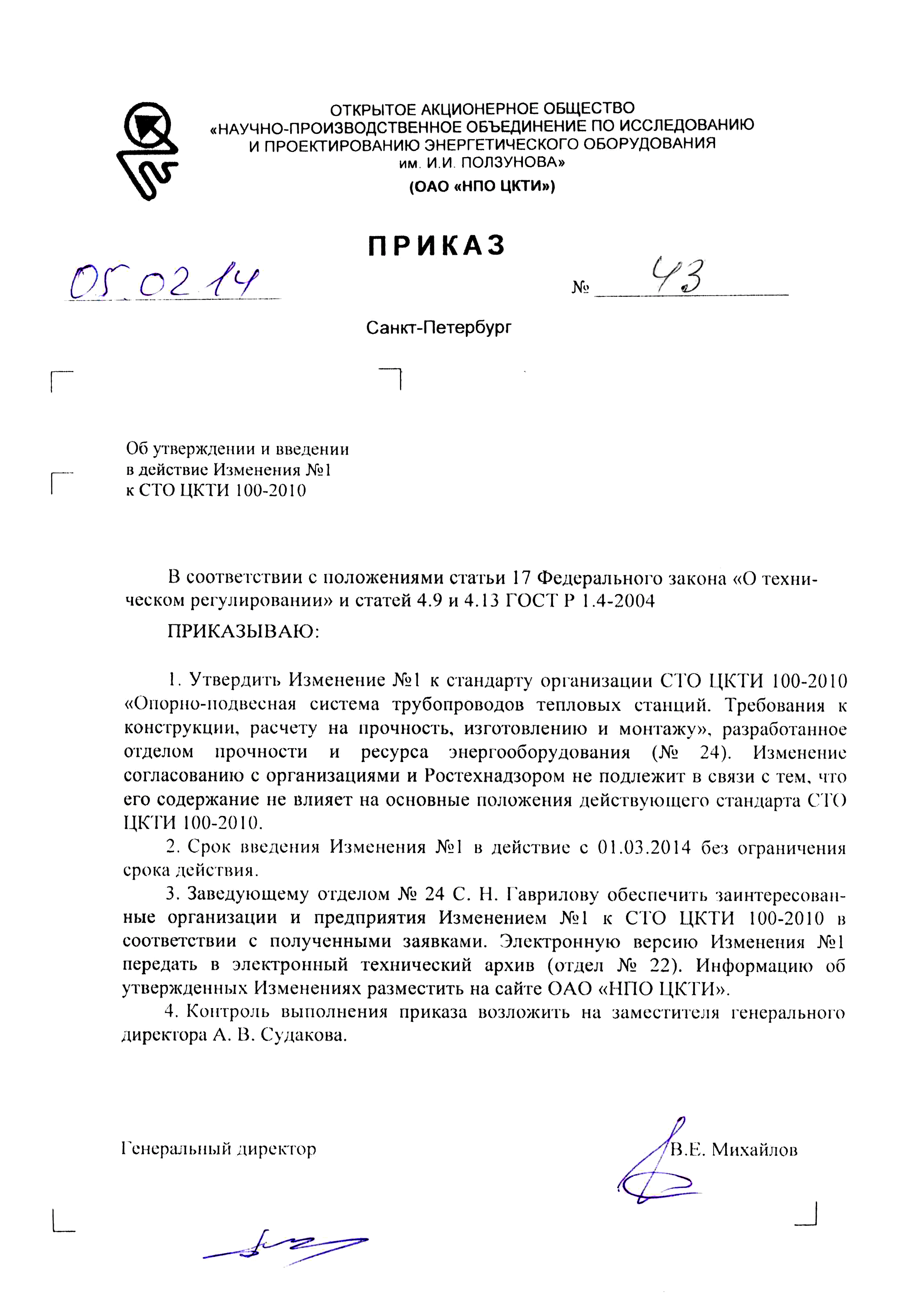

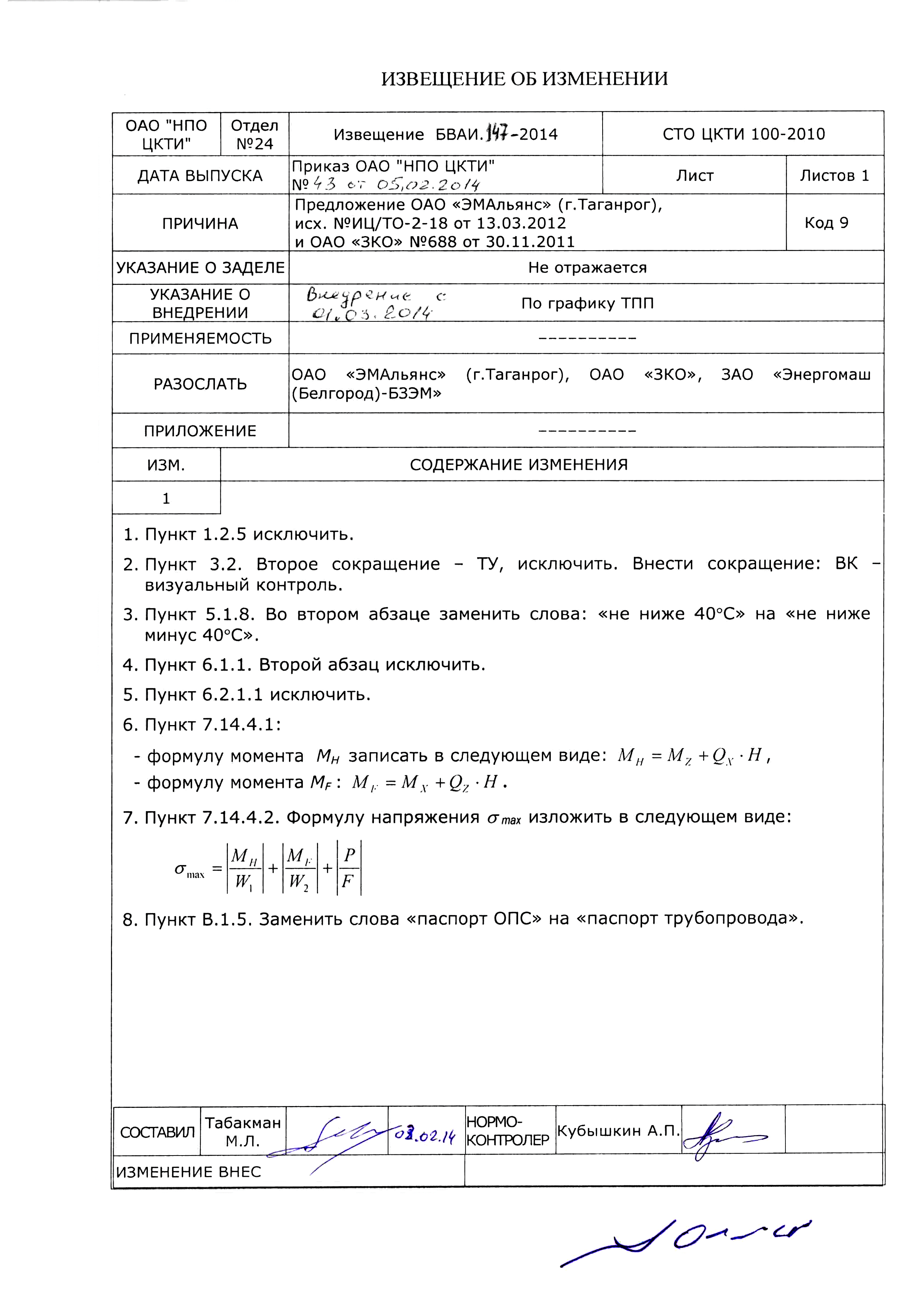

Текстовое изменение № 1 от 01.03.2014
