Скачать СТО ЦКТИ 318.06-2009 Переходы штампованные для паропроводов тепловых станций. Конструкция и размеры

Дата актуализации: 10.08.2017

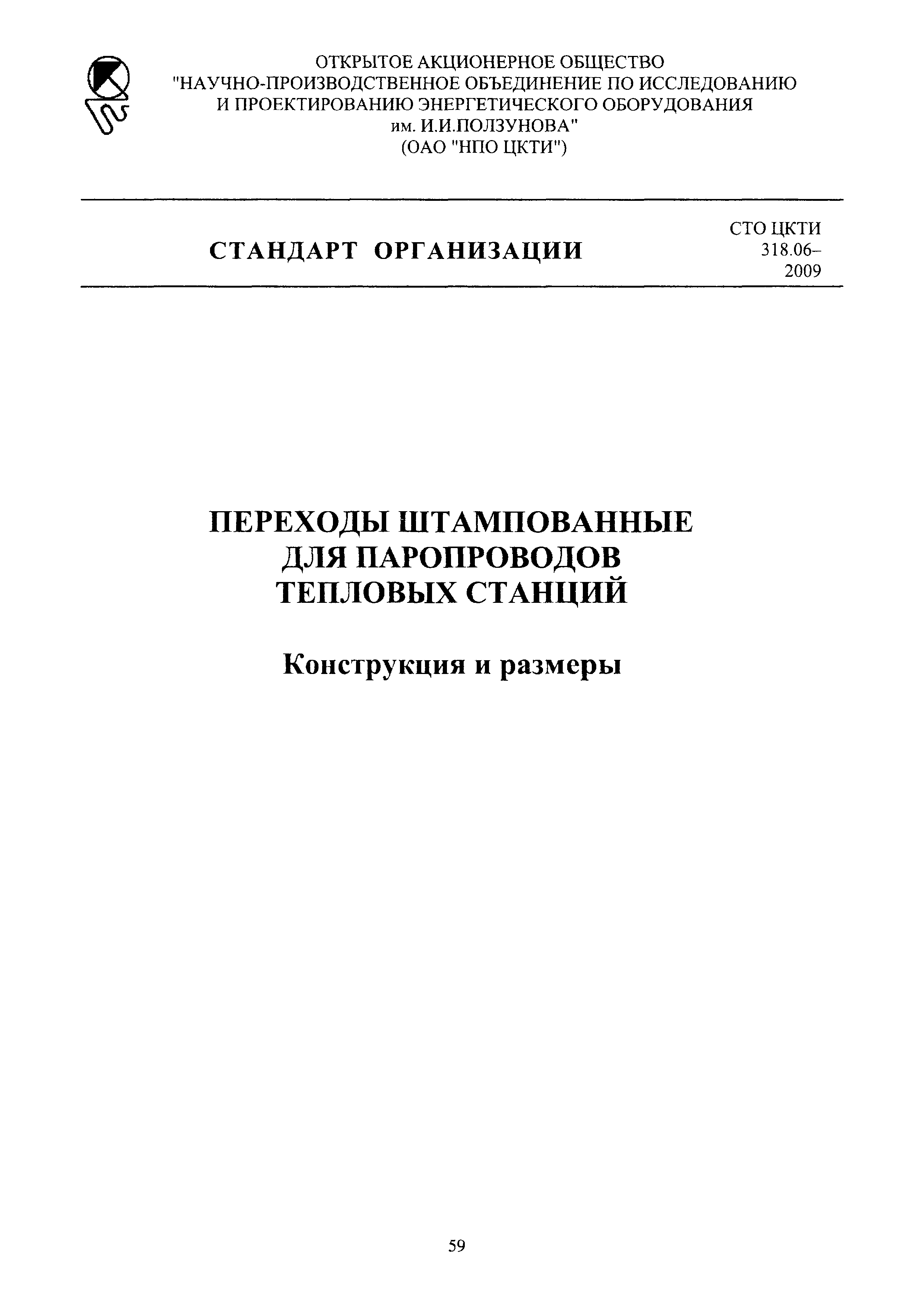

СТО ЦКТИ 318.06-2009

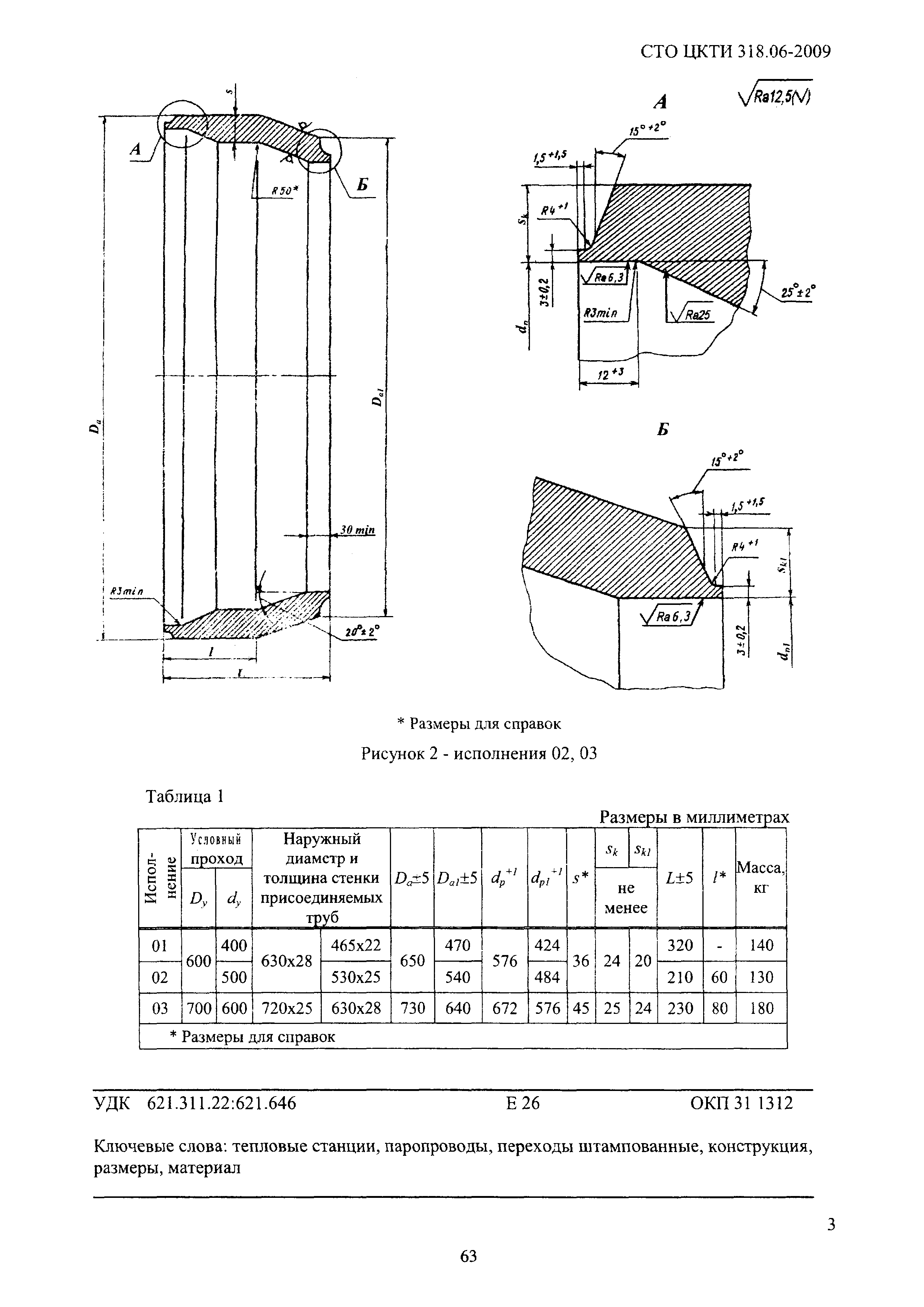

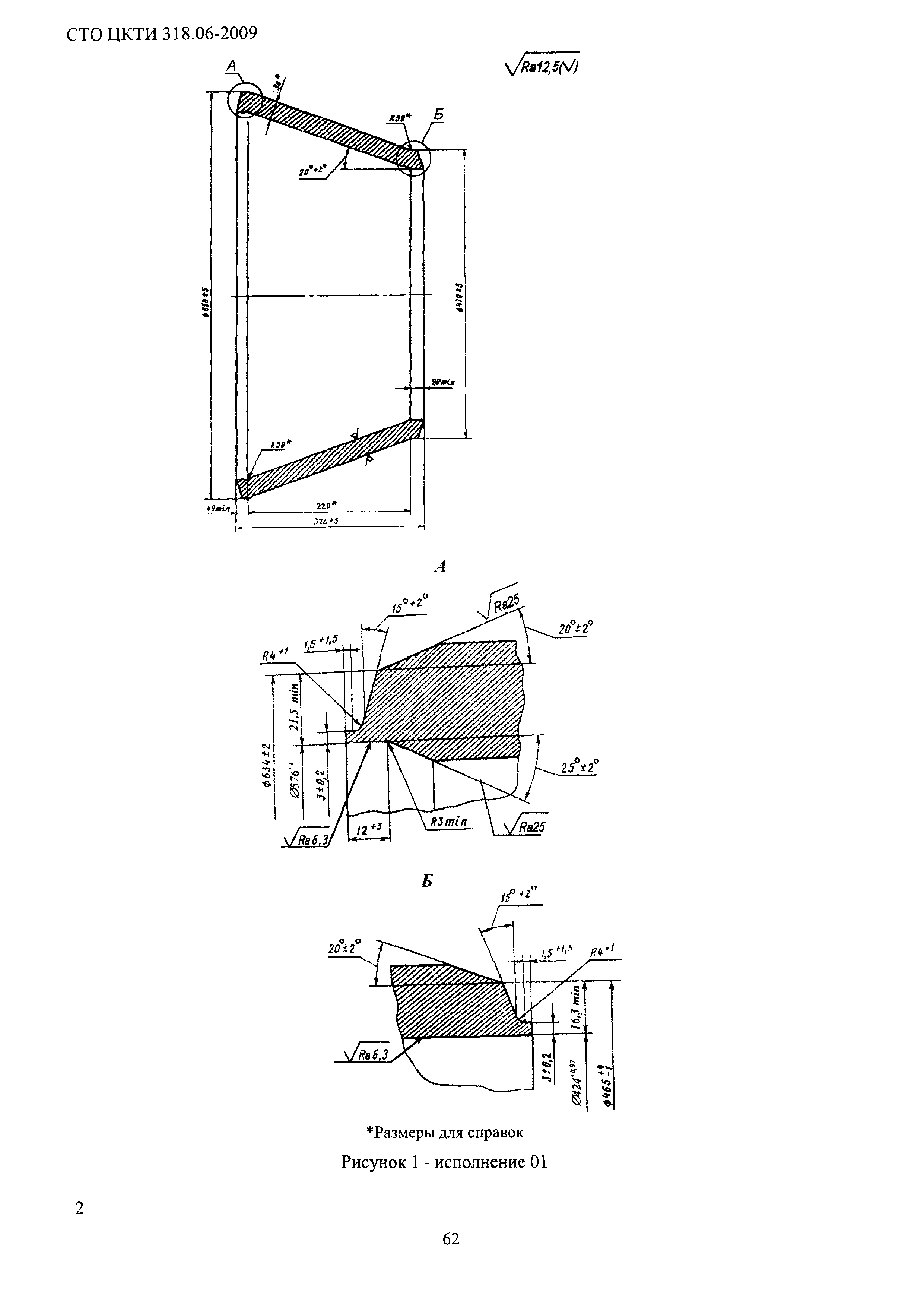

Переходы штампованные для паропроводов тепловых станций. Конструкция и размеры

Обозначение:	СТО ЦКТИ 318.06-2009
Обозначение англ:	318.06-2009
Статус:	действует
Название рус.:	Переходы штампованные для паропроводов тепловых станций. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2010

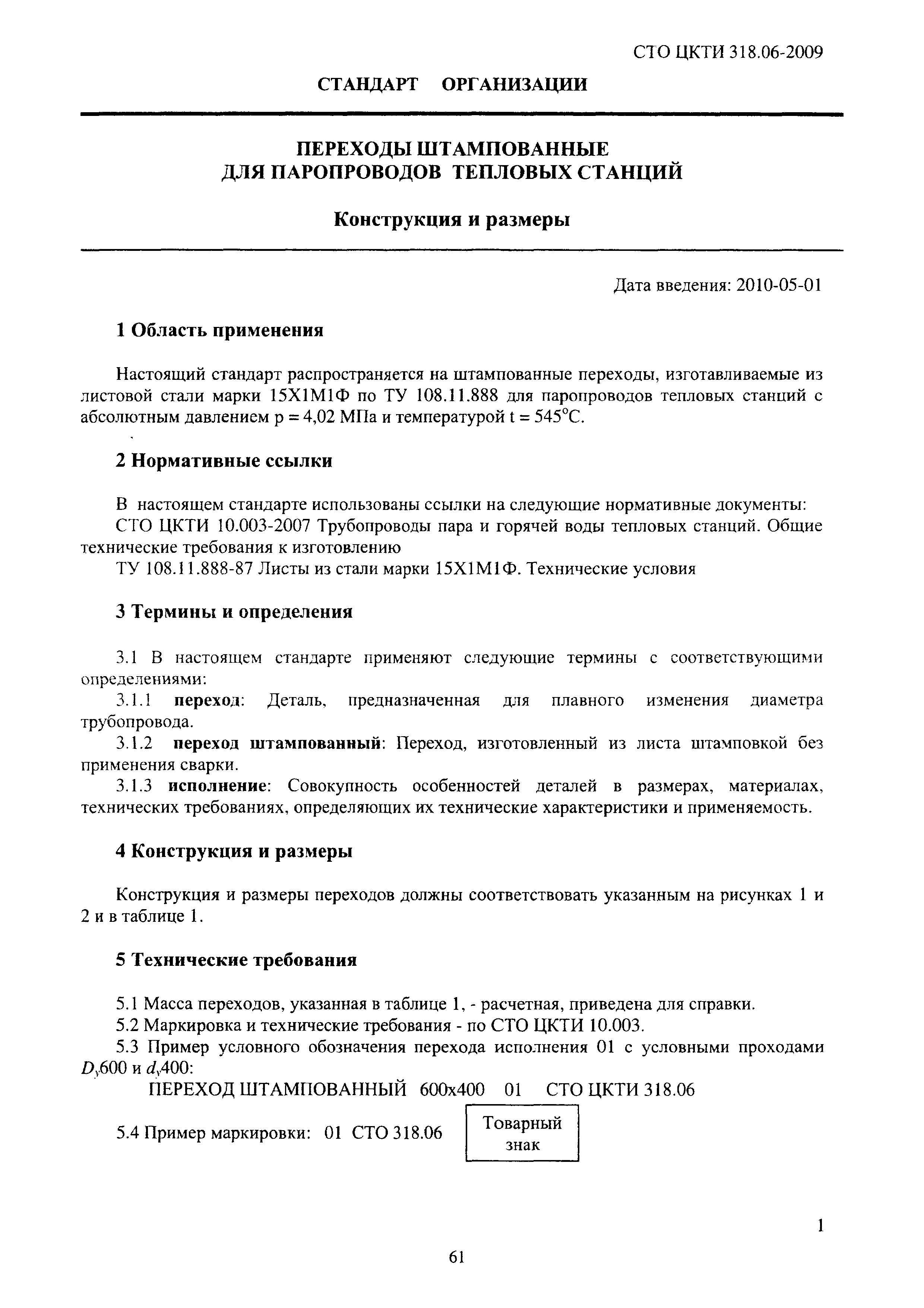

Область применения:	Стандарт распространяется на штампованные переходы, изготавливаемые из листовой стали марки 155Х1М1Ф по ТУ 108.11.888 для паропроводов тепловых станций с абсолютным давлением p = 4,02 МПа и температурой t = 545 градусов Цельсия.

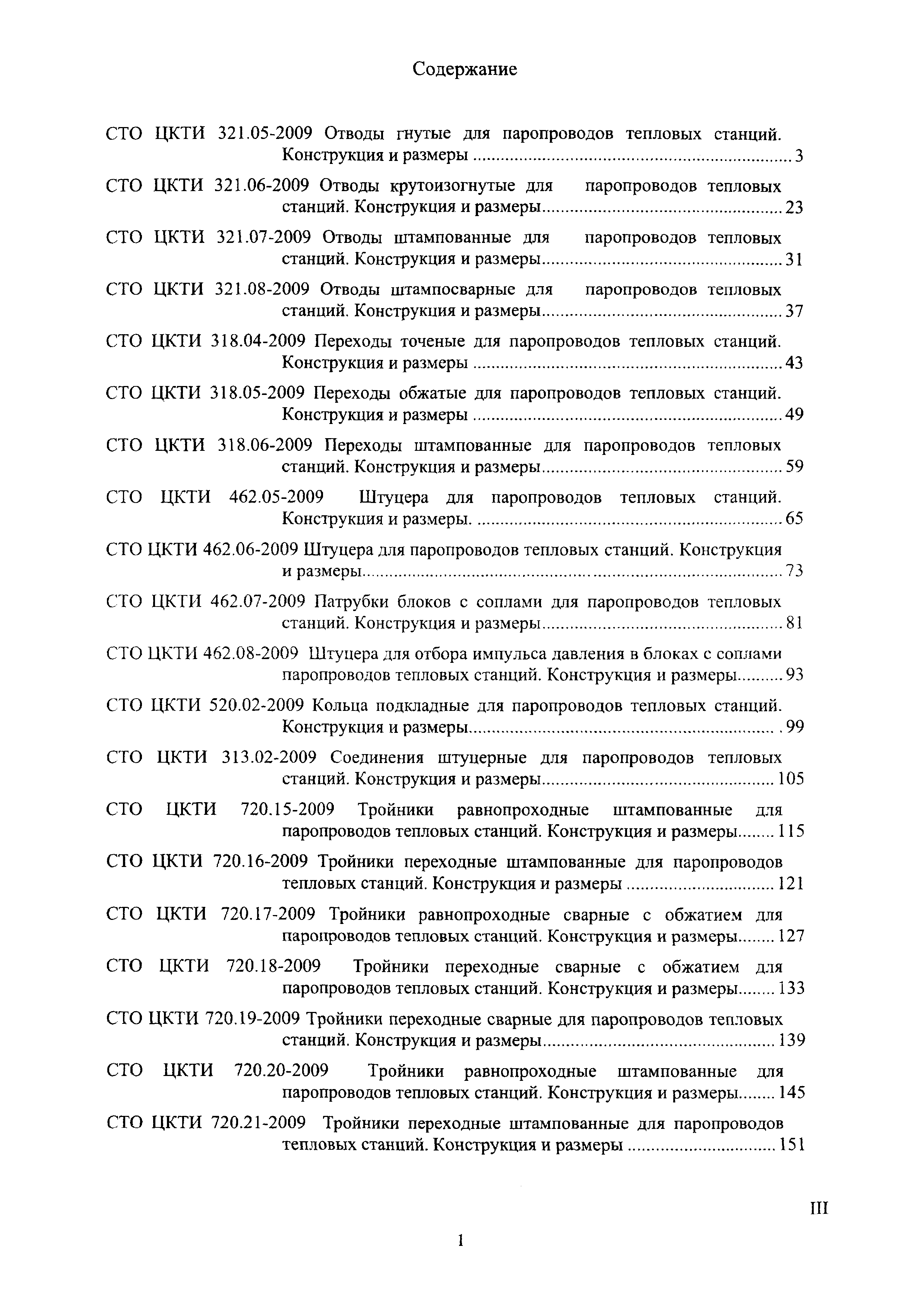

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины, определения и обозначения 4. Конструкция и размеры 5. Технические требования
Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ

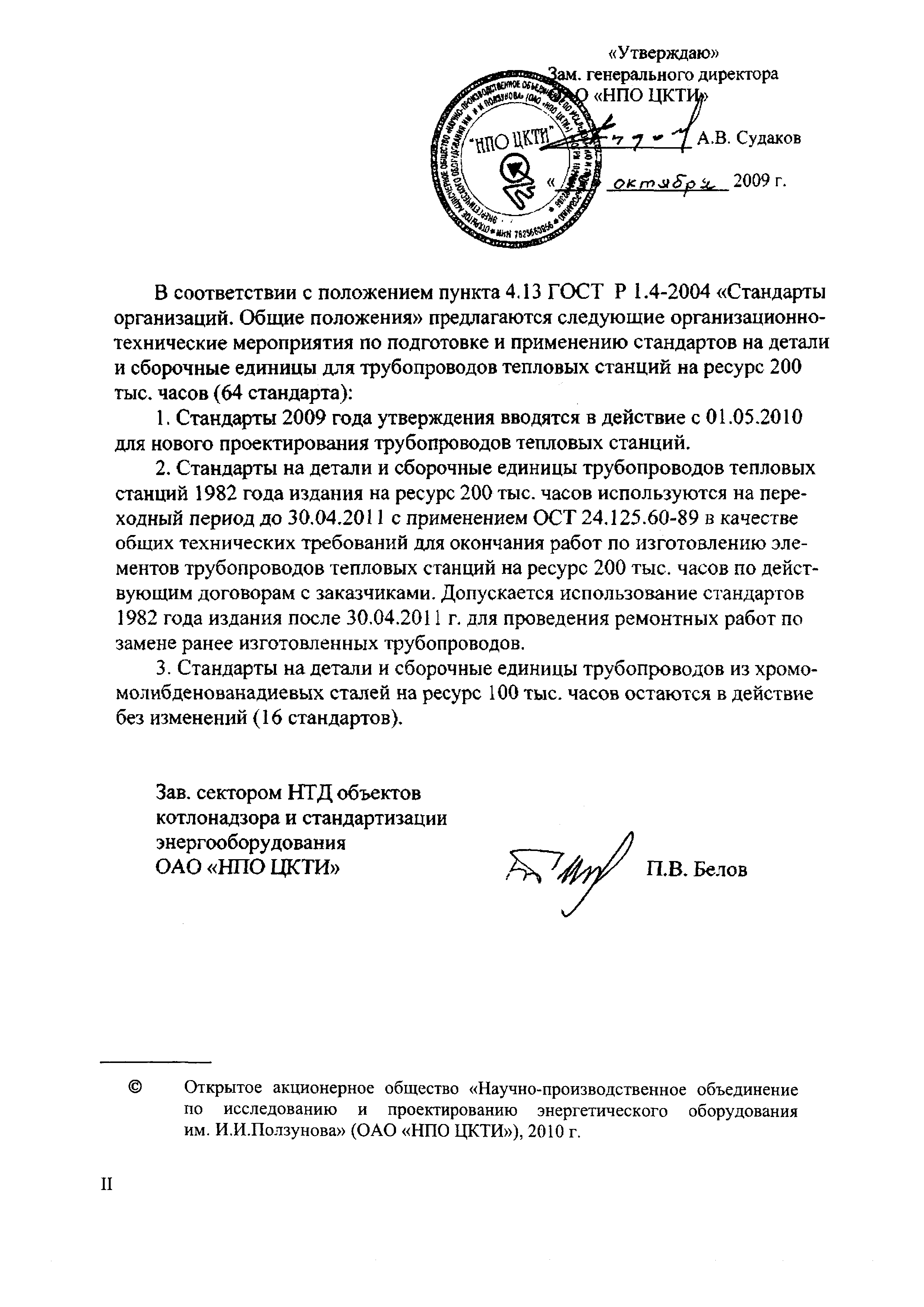

Утверждён:	14.12.2009 ОАО НПО ЦКТИ (373)
Издан:	ОАО НПО ЦКТИ (2010 г. )
Расположен в:	Техническая документация
Заменяет собой:	ОСТ 108.318.23-82 «Переход штампованный для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.318.24-82 «Переходы штампованные для паропроводов ТЭС. Конструкция и размеры»
Нормативные ссылки:	ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ОСТ 24.125.60-89 «Детали и сборочные единицы трубопроводов пара и горячей воды тепловых электростанций. Общие технические условия» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ОСТ 108.318.23-82 «Переход штампованный для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.318.24-82 «Переходы штампованные для паропроводов ТЭС. Конструкция и размеры» СТО ЦКТИ 321.05-2009 «Отводы гнутые для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 321.08-2009 «Отводы штампосварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.04-2009 «Переходы точеные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.05-2009 «Штуцера для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.08-2009 «Штуцера для отбора импульса давления в блоках с соплами паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 520.02-2009 «Кольца подкладные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 313.02-2009 «Соединения штуцерные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.15-2009 «Тройники равнопроходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 038.02-2009 «Ответвления паропроводов тепловых станций. Типы» СТО ЦКТИ 504.02-2009 «Донышки приварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.24-2009 «Тройники переходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.05-2009 «Блоки с соплами для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.06-2009 «Сопла блоков для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 530.02-2009 «Бобышки для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 837.01-2009 «Реперы для контроля остаточной деформации ползучести паропроводов тепловых станций. Конструкция и размеры»
