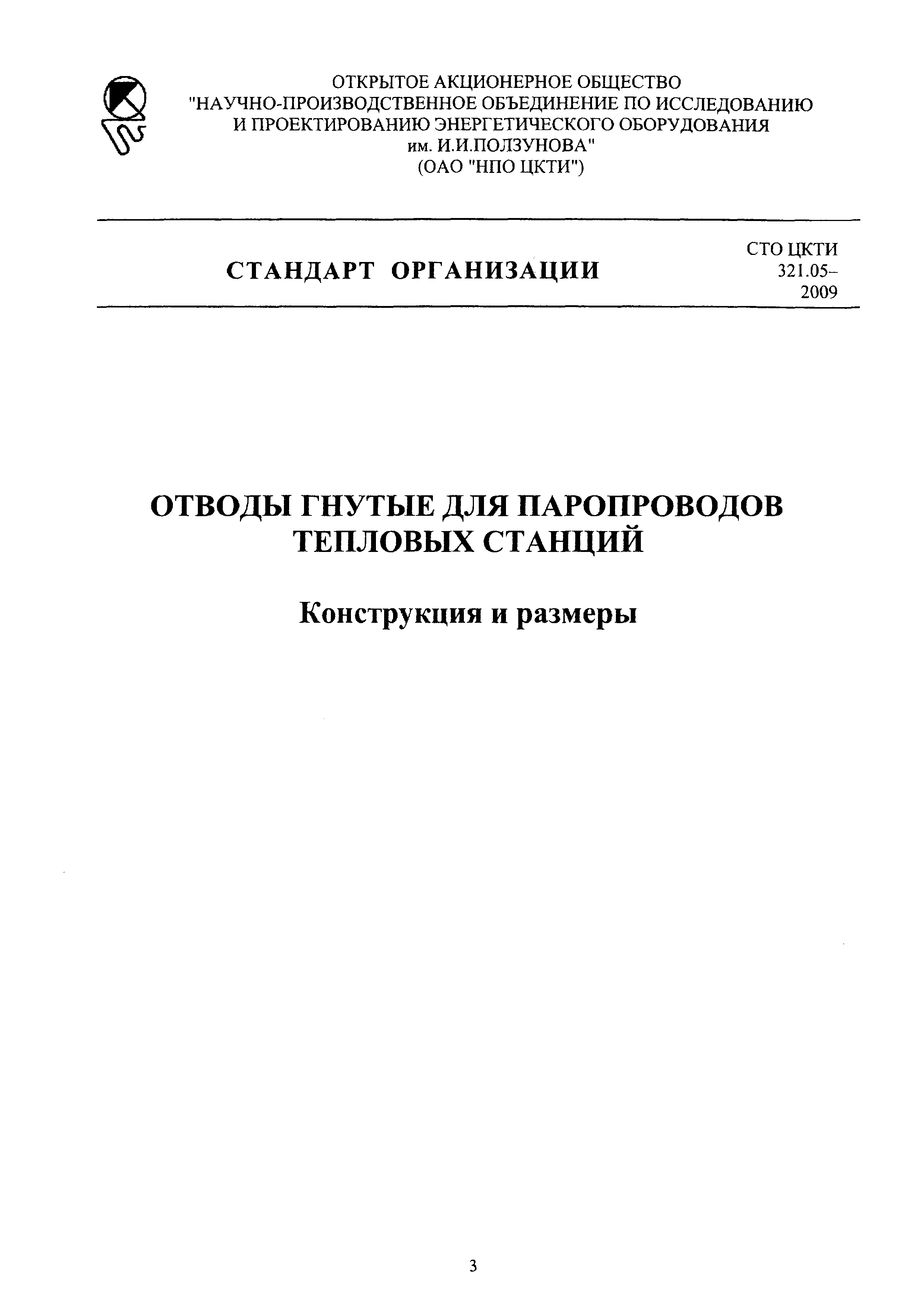

СТО ЦКТИ 321.05-2009

Отводы гнутые для паропроводов тепловых станций. Конструкция и размеры

Обозначение:	СТО ЦКТИ 321.05-2009
Обозначение англ:	321.05-2009
Статус:	действует
Название рус.:	Отводы гнутые для паропроводов тепловых станций. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2010

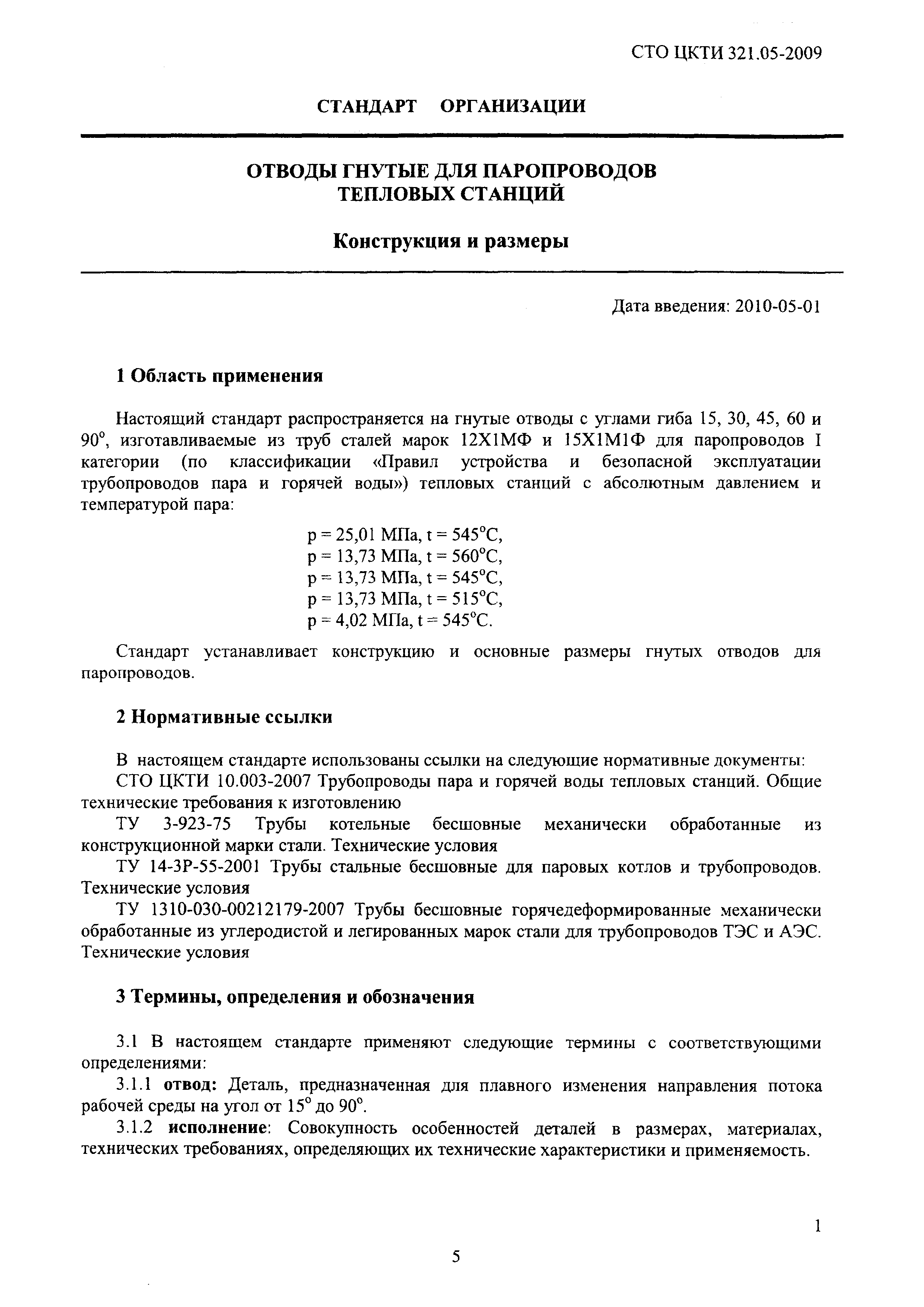

Область применения:	Стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90 градусов, изготавливаемые из труб сталей марок 121МФ и 151М1Ф для паропроводов I категории (по классификации "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды") тепловых станций.

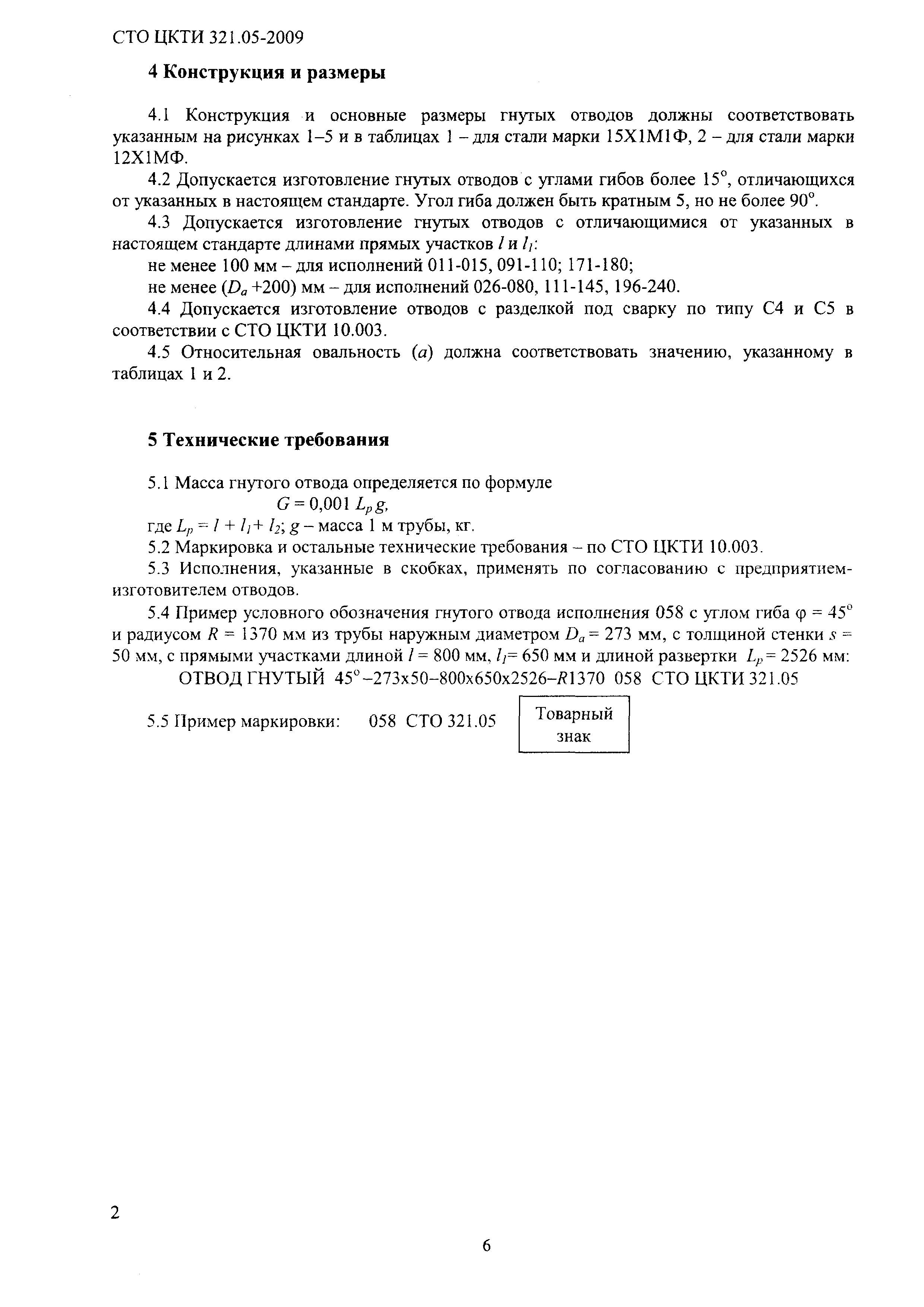

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины, определения и обозначения 4. Конструкция и размеры 5. Технические требования
Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ
Утверждён:	14.12.2009 ОАО НПО ЦКТИ (373)
Расположен в:	Техническая документация
Список изменений:	№ 1 от 25.04.2012 (Извещение БВАИ.96-2012 ОАО "НПО ЦКТИ")
Заменяет собой:	ОСТ 108.321.18-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.321.19-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.321.20-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.321.21-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры»
Нормативные ссылки:	ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ОСТ 24.125.60-89 «Детали и сборочные единицы трубопроводов пара и горячей воды тепловых электростанций. Общие технические условия» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ТУ 14-3Р-55-2001 «Трубы стальные бесшовные для паровых котлов и трубопроводов» ОСТ 108.321.18-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры» ОСТ 108.321.21-82 «Отводы гнутые для паропроводов ТЭС. Конструкция и размеры» СТО ЦКТИ 321.08-2009 «Отводы штампосварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.04-2009 «Переходы точеные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.06-2009 «Переходы штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.05-2009 «Штуцера для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.08-2009 «Штуцера для отбора импульса давления в блоках с соплами паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 520.02-2009 «Кольца подкладные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 313.02-2009 «Соединения штуцерные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.15-2009 «Тройники равнопроходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 038.02-2009 «Ответвления паропроводов тепловых станций. Типы» СТО ЦКТИ 504.02-2009 «Донышки приварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.24-2009 «Тройники переходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.05-2009 «Блоки с соплами для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.06-2009 «Сопла блоков для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 530.02-2009 «Бобышки для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 837.01-2009 «Реперы для контроля остаточной деформации ползучести паропроводов тепловых станций. Конструкция и размеры» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»

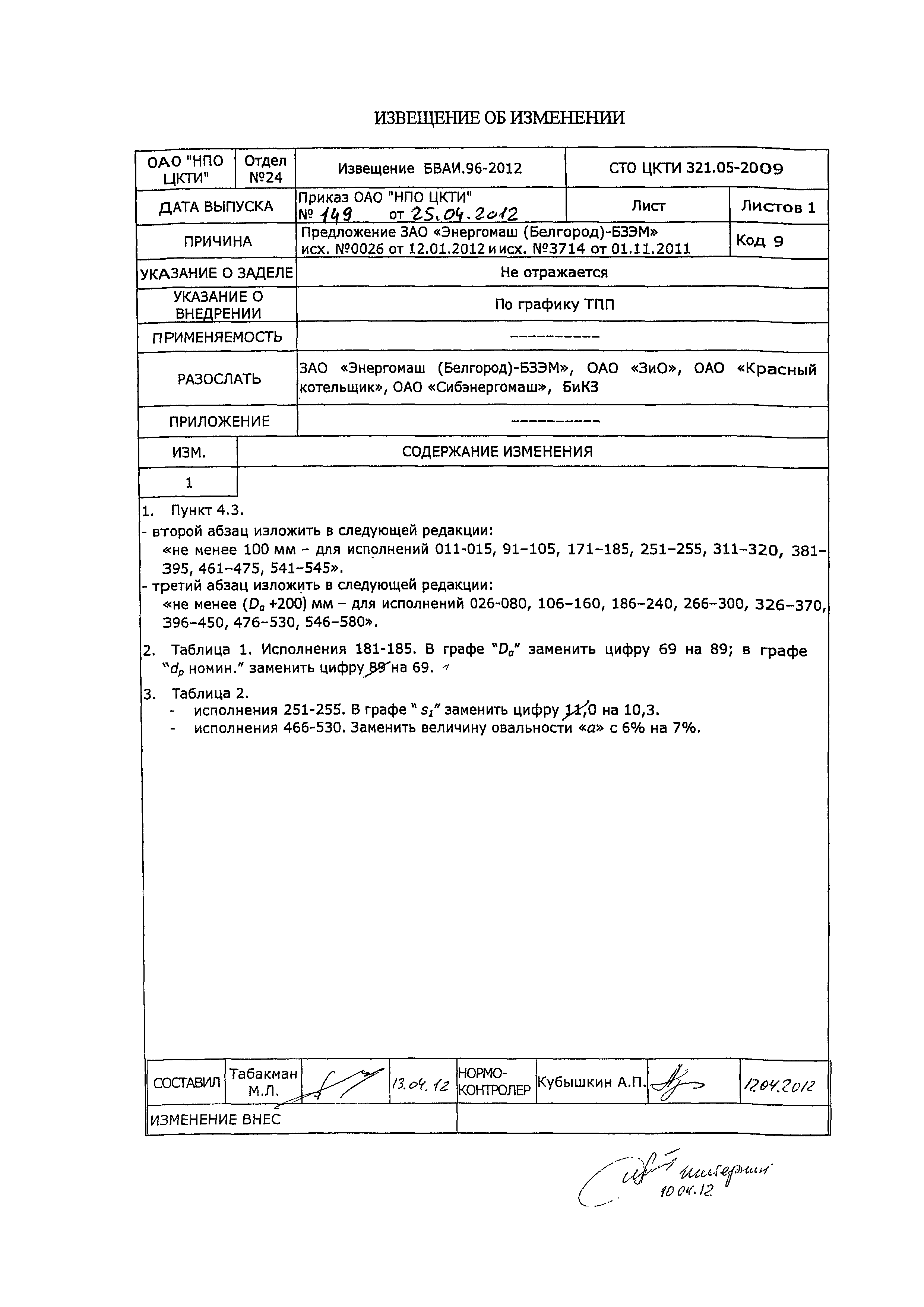

Текстовое изменение № 1 от 25.04.2012
