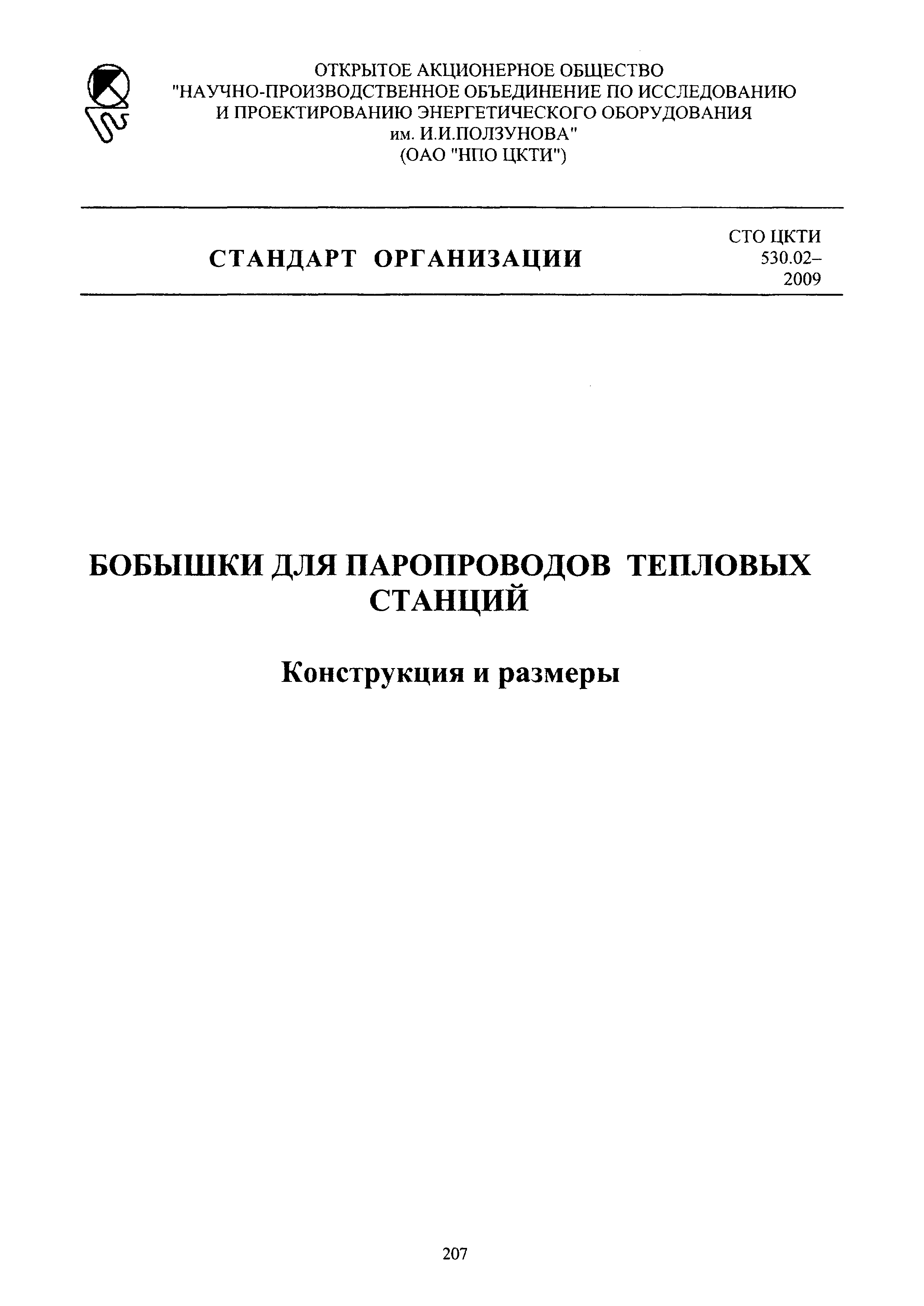

СТО ЦКТИ 530.02-2009

Бобышки для паропроводов тепловых станций. Конструкция и размеры

Обозначение:	СТО ЦКТИ 530.02-2009
Обозначение англ:	530.02-2009
Статус:	действует
Название рус.:	Бобышки для паропроводов тепловых станций. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2010

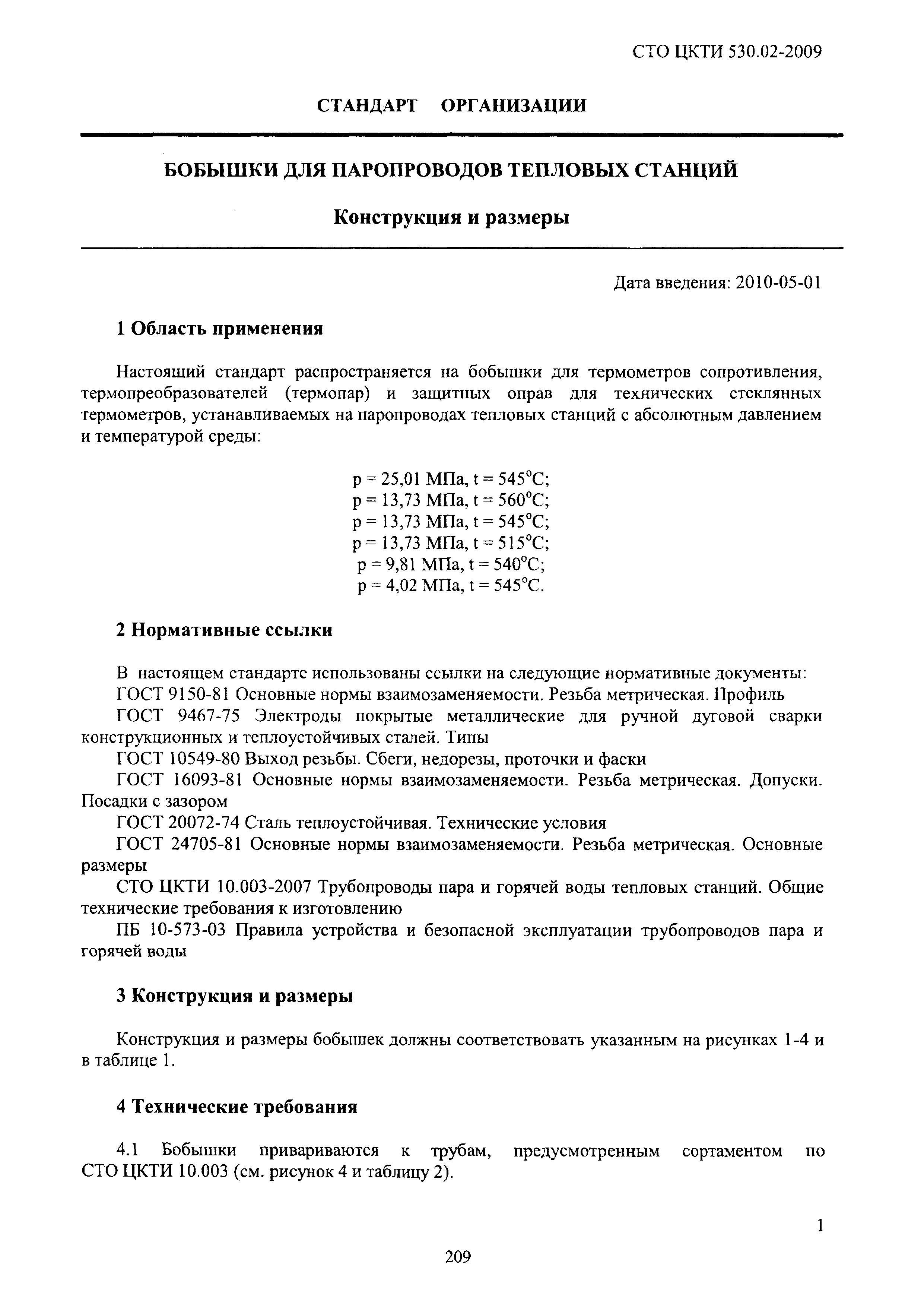

Область применения:	Стандарт распространяется на бобышки для термометров сопротивления, термопреобразователей (термопар) и защитных оправ для технических стеклянных термометров, устанавливаемых на паропроводах тепловых станций.

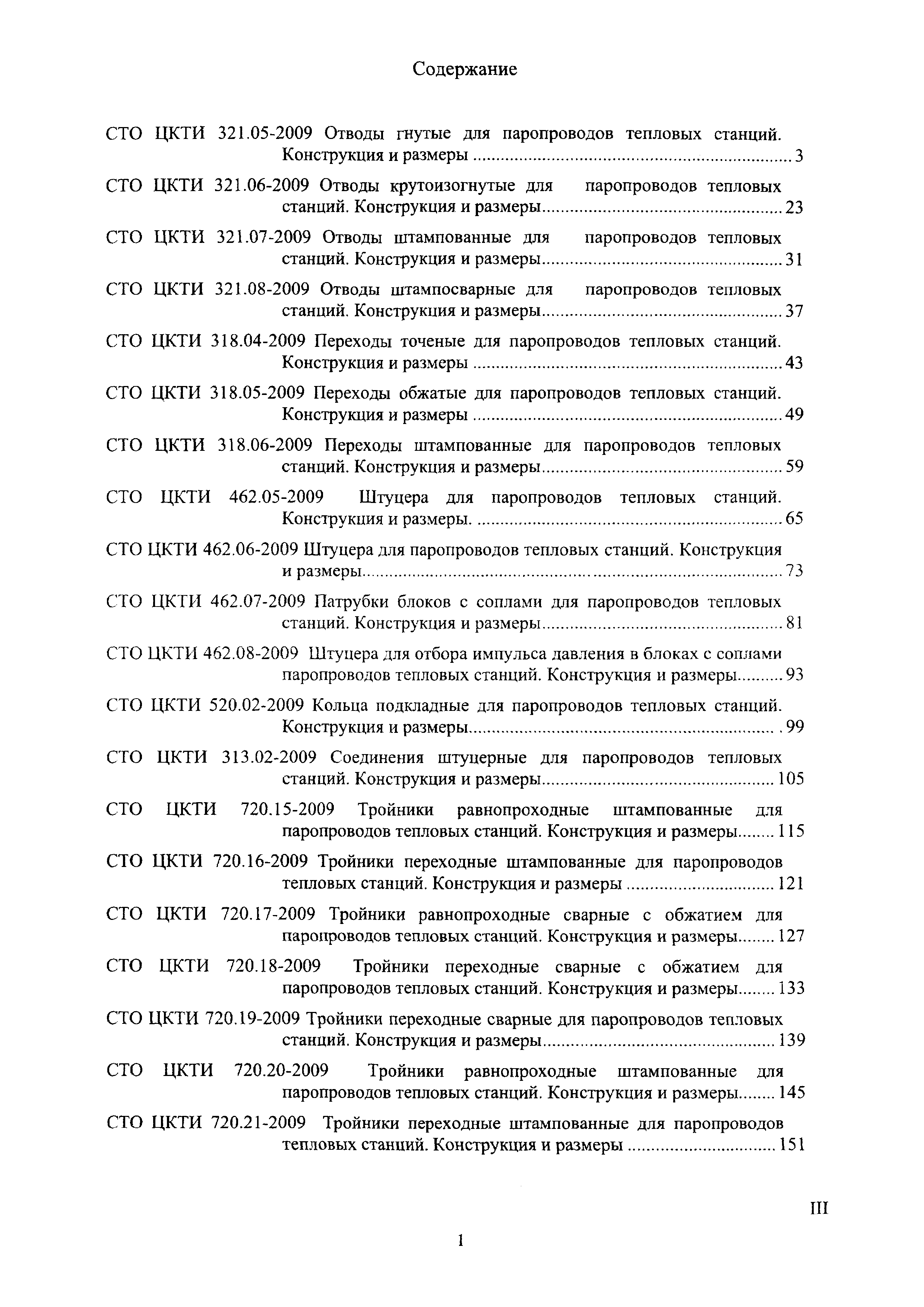

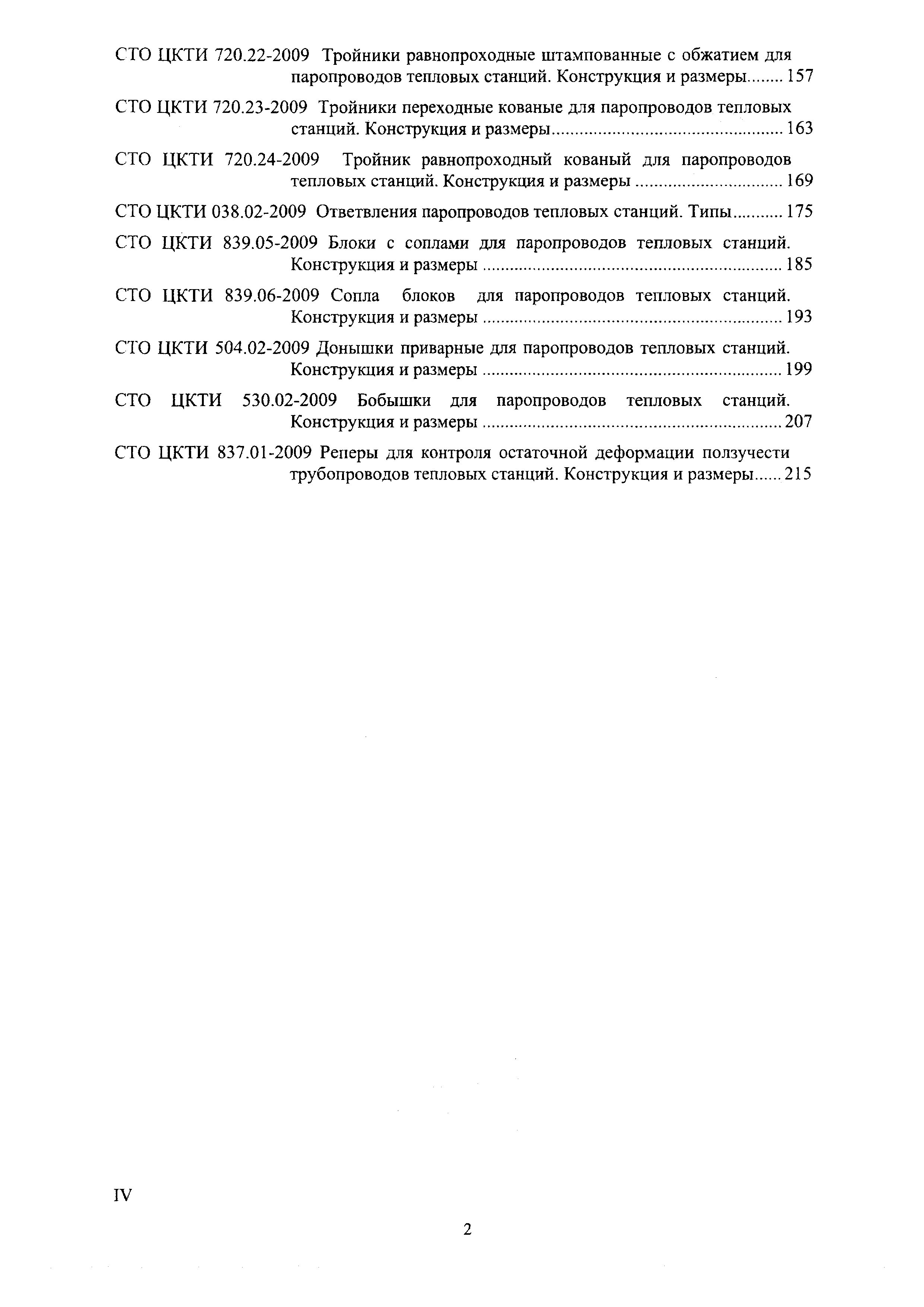

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Конструкция и размеры 4. Технические требования

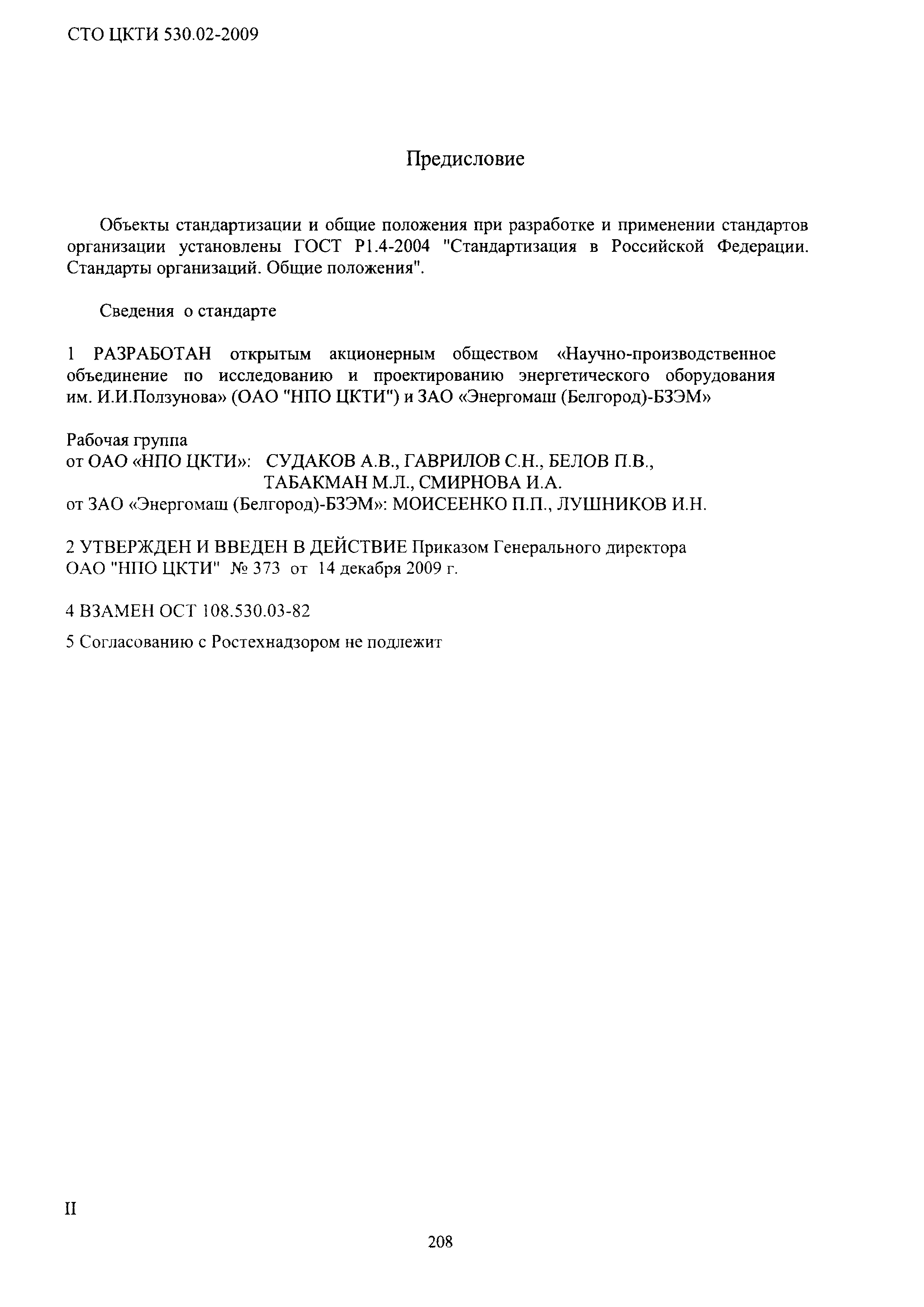

Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ
Утверждён:	14.12.2009 ОАО НПО ЦКТИ (373)
Издан:	ОАО НПО ЦКТИ (2010 г. )
Расположен в:	Техническая документация

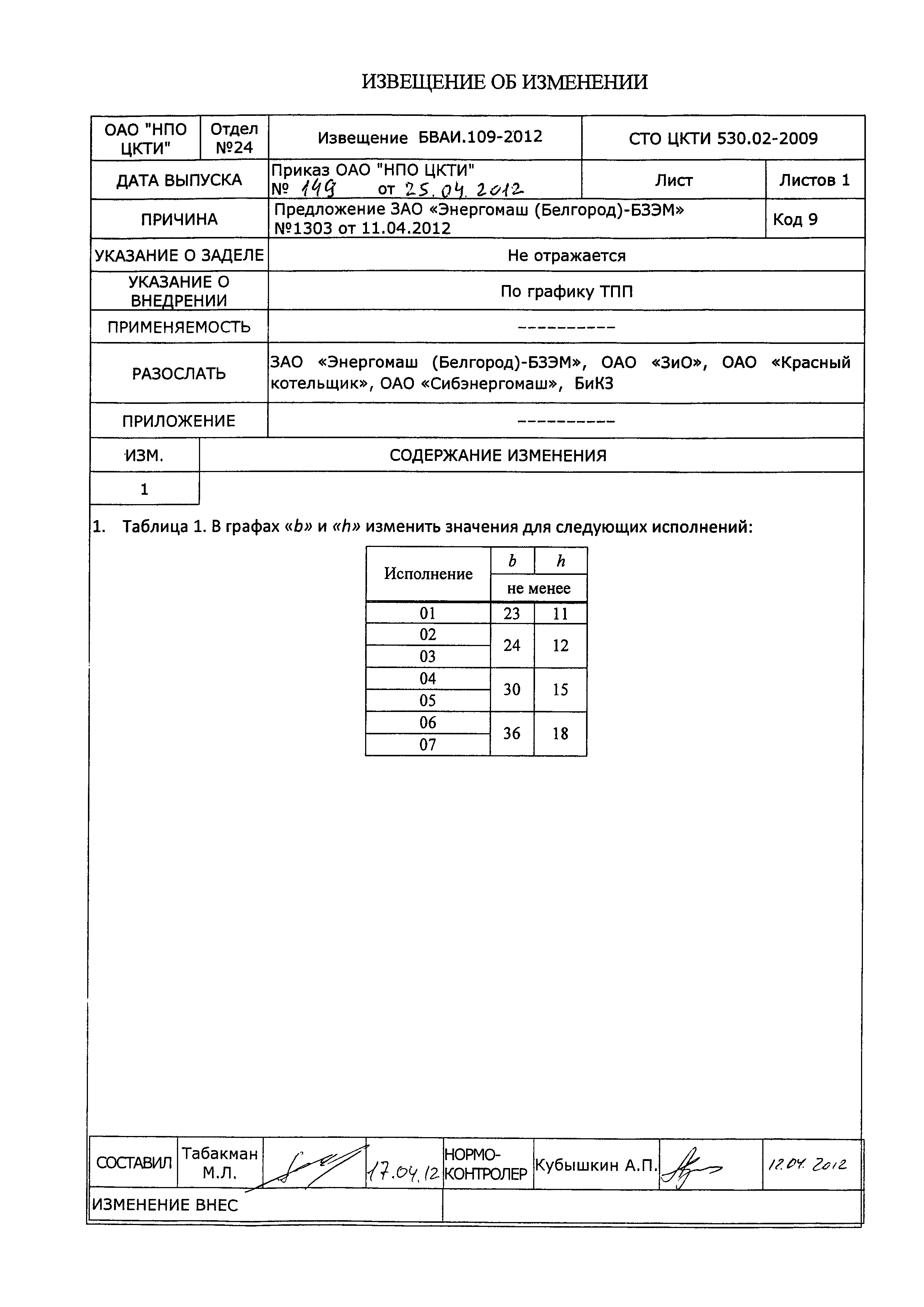

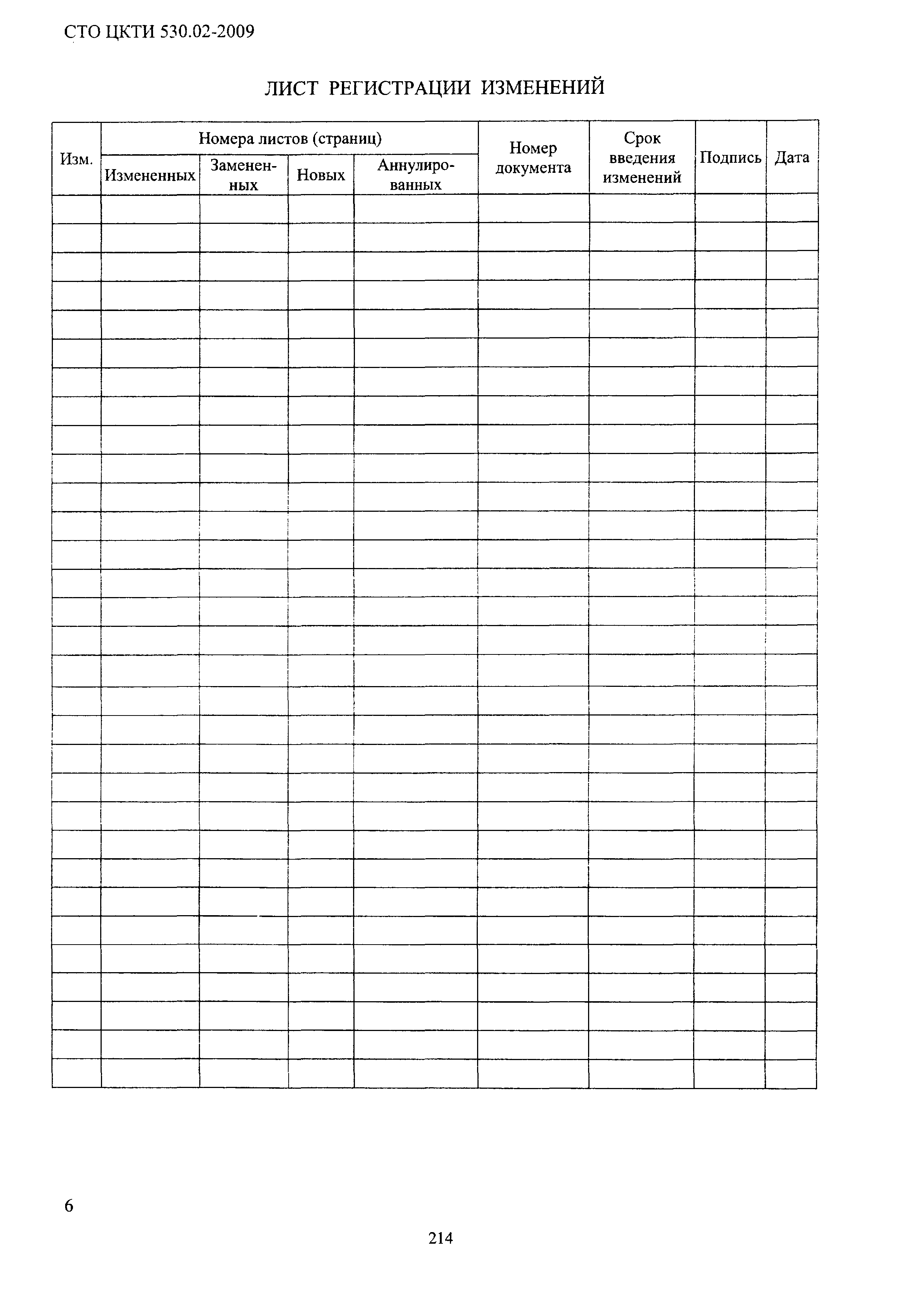

Список изменений:	№ 1 от 25.04.2012 (Извещение БВАИ.109-2012 ОАО "НПО ЦКТИ")
Заменяет собой:	ОСТ 108.530.03-82 «Бобышки для паропроводов ТЭС. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 9150-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ОСТ 24.125.60-89 «Детали и сборочные единицы трубопроводов пара и горячей воды тепловых электростанций. Общие технические условия» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ОСТ 108.530.03-82 «Бобышки для паропроводов ТЭС. Конструкция и размеры» СТО ЦКТИ 321.05-2009 «Отводы гнутые для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 321.08-2009 «Отводы штампосварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.04-2009 «Переходы точеные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.06-2009 «Переходы штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.05-2009 «Штуцера для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.08-2009 «Штуцера для отбора импульса давления в блоках с соплами паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 520.02-2009 «Кольца подкладные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 313.02-2009 «Соединения штуцерные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.15-2009 «Тройники равнопроходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 038.02-2009 «Ответвления паропроводов тепловых станций. Типы» СТО ЦКТИ 504.02-2009 «Донышки приварные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.24-2009 «Тройники переходные штампованные для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.05-2009 «Блоки с соплами для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.06-2009 «Сопла блоков для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 837.01-2009 «Реперы для контроля остаточной деформации ползучести паропроводов тепловых станций. Конструкция и размеры» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль»

Текстовое изменение № 1 от 25.04.2012
