В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).





ДИАФРАГМЫ БЛОКОВ
ДЛЯ ТРУБОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.05-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.04-2009

СТАНДАРТ ОРГАНИЗАЦИИ

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на диафрагмы блоков, устанавливаемых на трубопроводах питательной воды, пара и горячей воды тепловых станций I, II и III категорий с абсолютным давлением и температурой среды:

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 8.586.2-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Диафрагмы. Технические требования

ГОСТ 10052-75 Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 14-1-643-73 Сталь сортовая жаропрочная марки 20Х12ВНМФ (ЭП428). Технические условия

3 Конструкция и размеры

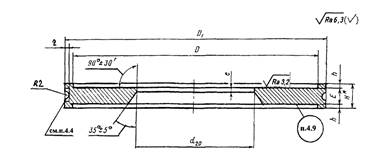

Конструкция и размеры диафрагм должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

4 Технические требования

4.1 диафрагмы изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта и ГОСТ 8.586.2.

4.2 Материал - сталь марки 2ОХI2ВНМФ (ЭП428) по ТУ 14-1-643.

Допускается изготовление диафрагм исполнений 01 ¸ 18, 30 из стали марки 16ГС или 15ГС, исполнений 19 ¸ 29 - из поковки стали марки 20 группы II категории Т по ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.

4.3 Размер D₂₀, шероховатость цилиндрической поверхности и неперпендикулярность входного торца к оси диафрагмы окончательно должны контролироваться в собранном блоке.

4.4 Проточка и наплавка допускаются в соответствии с технологическим процессом, применяемым на предприятии-изготовителе.

4.5. Масса диафрагм, указанная в таблице 1, - расчетная, приведена для справки.

4.6 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

4.7 Исполнение, указанное в скобках, применять по согласованию с предприятием- изготовителем.

4.8 Пример условного обозначения диафрагмы для блока исполнения 02 с условным проходом D_у250:

ДИАФРАГМА 250 02 СТО ЦКТИ 839.04

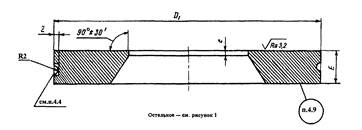

Рисунок 2

Таблица 1

Размеры в миллиметрах



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
