ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ CТО ЦКТИ 321.04-2009,
СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,
СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,
СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,
СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,
СТО ЦКТИ 038.01-2009,
СТО ЦКТИ 839.01-2009 ÷ СТО ЦКТИ 839.04-2009,
СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,
СТО ЦКТИ 724.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.01-2009

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ШТАМПОВАННЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПИТАТЕЛЬНОЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.720.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ
ПИТАТЕЛЬНОЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на равнопроходные штампованные тройники, изготавливаемые из поковки стали марки 20 группы II категории Т по ОСТ 108.030.113, для трубопроводов питательной воды тепловых станций с абсолютным давлением и температурой воды:

р = 37,27 МПа, t = 280 °С

р = 23,54 МПа, t = 250 °С

р = 18,14 МПа, t = 215 °С

р = 7,45 МПа, t = 145 °С

р = 3,92 МПа, t = 450 °С

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

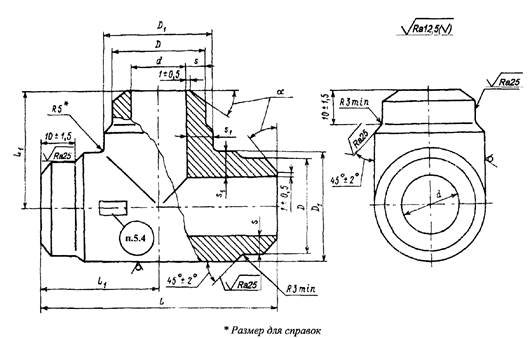

Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1.

5 Технические требования

5.1 Поковки группы II категории Т - по ОСТ 108.030.113, остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

5.2 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.3 Пример условного обозначения равнопроходного штампованного тройника исполнения 02 с условным проходом Dy20:

ТРОЙНИК РАВНОПРОХОДНЫЙ 20 02 СТО ЦКТИ 720.01

5.4 Пример маркировки:

Рисунок 1


Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемых труб

D

D1

d

s

s1

α, град

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

номин.

пред. откл.

р = 37,27 МПа, t = 280 °C

01

10

16×4

17

+0,5

20

+1,1

8

+0,43

3,80

5,0

60

30

45

±2

0,15

-0,5

02

20

28×5

29

35

+1,3

18

+0,52

4,70

7,3

80

40

35

+2

0,49

-0,7

03

40

57×9

58

+1,0

63

+1,9

39

+0,62

8,10

11,0

130

65

-5

2,32

-1,0

р = 23,54 МПа, t = 250 °C

04

10

16×3

17

+0,5

20

+1,1

10

+0,43

2,8

4,0

60

30

45

±2

0,13

-0,5

05

20

28×4

29

35

+1,3

20

+0,52

3,6

6,0

80

40

35

+2

0,44

-0,7

06

65

76×9

77

+1,0

82

+2,4

58

+0,46

8,1

10,0

180

90

-5

4,50

-1,2

р = 18,14 МПа, t = 215 °C

07

10

16×3

17

+0,5

20

+1,1

10

+0,43

2,8

4,0

60

30

45

±2

0,13

-0,5

08

20

28×3

29

35

+1,3

22

+0,52

2,7

5,4

80

40

35

+2

0,38

-0,7

09

65

76×7

77

+1,0

82

+2,4

62

+0,46

6,8

9,0

180

90

-5

3,81

-1,2

р = 7,45 МПа, t = 145 °С; р = 3,92 МПа, t = 450 °С;

р = 4,31 МПа, t = 340 °С; р = 3,92 МПа, t = 200 °С

10

10

16×2

17

+0,5

20

+1,1

12

+0,43

1,8

3,0

60

30

45

±2

0,10

-0,5

11

20

28×3

29

35

+1,3

22

+0,52

2,7

5,0

80

40

35

+2

0,38

-0,7

-5
