СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
313.01-2009

СОЕДИНЕНИЯ ШТУЦЕРНЫЕ ДЛЯ
ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.313.06-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 313.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

СОЕДИНЕНИЯ ШТУЦЕРНЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штуцерные соединения трубопроводов пара и горячей воды I, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций с абсолютным давлением и температурой среды:

р = 37,27 МПа, t = 280 °С



р = 23,54 МПа, t = 250 °С

Категория I.4

р = 18,14 МПа, t = 215 °С



р = 3,92 МПа, t = 450 °С



Категория II.1

р = 7,45 МПа, t = 145 °С

Категория II.2

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С



Категория III.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

РД 10-249-98 Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.02-2009 Штуцера для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры

СТО ЦКТИ 520.01-2009 Кольца подкладные для трубопроводов тепловых станций. Конструкция и размеры

3 Конструкция и размеры

Конструкция и размеры штуцерных соединений должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

4 Технические требования

4.1 Обозначение штуцерных соединений и количество входящих в них деталей указаны в таблице 2.

4.2 Длина прямого участка трубы в каждую сторону от наружного диаметра штуцера Dа2 определяется в соответствии с требованиями СТО ЦКТИ 10.003, но не должна быть менее 200 мм.

4.3 Выбор сварочных материалов в зависимости от вида сварки следует производить по СТО ЦКТИ 10.003.

Нормы оценки качества сварного соединения согласно требованиям ПБ 10-573 (Приложение 8).

4.4 После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.

4.5 Допускается приварка нескольких штуцеров к трубе (поз. 3). Расстояние между осями двух смежных штуцеров, расположенных вдоль оси трубы, не должно быть менее 200 мм плюс полусумма наружных диаметров штуцеров.

При установке трех и более штуцеров штуцерное соединение должно быть рассчитано как коллектор по РД 10-249.

4.6 Труба (поз. 3) применяется по СТО ЦКТИ 10.003.

4.7 Остальные технические требования - по СТО ЦКТИ 10.003.

4.8 Масса наплавленного металла уточняется технологическим процессом.

4.9 Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

4.10 Стандарт является справочным материалом для разработки рабочих чертежей блоков.

4.11 Пример условного обозначения соединения штуцерного исполнения 18 с условными проходами Dy300 и Dу1200:

СОЕДИНЕНИЕ ШТУЦЕРНОЕ 300×200 18 СТО ЦКТИ 313.01

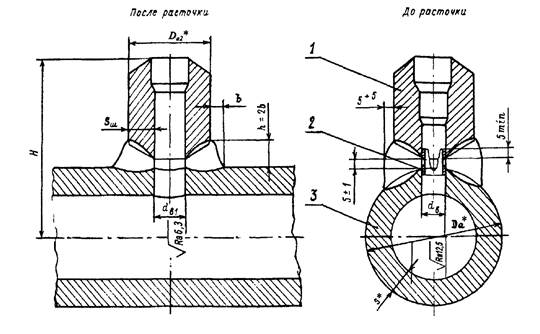

Рисунок 1

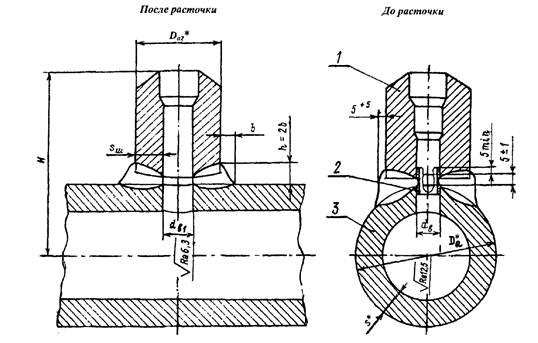

Рисунок 2


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условные проходы

Наружный диаметр и толщина стенки трубы, присоединяемой к штуцеру

Da*

Da2*

dв

dв1

b, не менее

s*

sш, не менее

Н ± 5

Масса, наплавленного металла, кг

трубы Dy

штуцера Dy1

номин.

пред. откл.

номин.

пред. откл.

р = 37,27 МПа, t = 280 °C

01

1

100

40

57×9

133

75

31

+0,62

36

+0,62

10

18

15,0

154

0,8

02

150

194

26

184

03

200

273

36

224

04

250

325

42

250

05

300

377

50

276

(06)

350

465

60

320

07

400

530

65

352

08

2

150

100

133×18

194

150

84

+0,87

90

+0,54

13

26

27,5

222

2,0

09

200

273

36

266

10

250

325

42

292

11

300

377

50

318

(12)

1

350

465

148

12

60

27,0

363

2,3

13

400

530

65

395

14

2

250

150

194×26

325

220

124

+1,00

131

+0,63

16

42

41,0

377

5,2

15

300

377

50

403

(16)

350

465

60

449

17

1

400

530

228

65

45,0

470

7,3

18

2

300

200

273×36

377

300

175

+1,15

180

+0,72

20

50

57,0

449

16,0

(19)

350

465

310

186

190

60

498

20

400

530

22

65

530

12,5

(21)

350

250

325×42

465

342

206

212

23

60

62,2

513

16,3

22

400

530

65

555

р = 23,54 МПа, t = 250 °C

23

1

100

65

76×9

133

90

50

+0,62

55

+0,46

9

13

13,5

172

1,1

24

150

194

17

202

25

175

219

19

215

26

225

273

24

242

27

250

325

28

268

28

300

377

32

294

29

350

426

36

318

р = 18,14 МПа, t = 215 °C

30

1

100

65

76×7

133

90

50

+0,62

55

+0,46

9

13

13,5

172

1,1

31

150

194

15

202

32

175

219

16

215

33

225

273

20

242

34

250

325

22

268

35

300

377

26

294

р = 3,92 МПа, t = 450 °C; р = 7,45 МПа, t = 145 °C

36

1

200

80

89×6

219

95

71

+0,74

75

+0,46

7

13

7,0

215

0,5

37

250

273

16

242

38

300

325

19

268

р = 4,31 МПа, t = 340 °C; р = 3,92 МПа, t = 200 °C

39

1

600

50

57×4

630

60

38

+0,62

43

+0,62

7

17

6,0

402

0,3

40

700

720

22

447

41

600

65

76×4

630

84

57

+0,74

63

+0,46

6

17

7,5

420

42

700

720

22

465

43

200

80

89×4,5

219

95

71

76

+0,45

7

9

4,0

215

0,5

44

250

273

10

242

45

300

325

13

268

46

350

377

294

47

400

426

14

318

48

450

465

16

338

49

600

630

17

420

50

700

720

22

465

51

600

100

108×5

630

115

90

+0,87

94

+0,54

6

17

7,5

445

0,4

52

700

720

2,2

490

53

2

200

219×9

219

192

+1,15

197

+0,72

8

8,5

531

0,7

54

250

273×10

273

240

245

11,5

543

1,3

55

300

325×13

325

282

+1,30

287

+0,81

10

17,0

558

2,5

56

400

426×14

426

370

376

+0,89

12

22,0

575

6,5

57

450

465×16

474

415

421

+0,97

23,0

600

7,5

58

2

100

65

76×4

108

76

62

+0,74

66

+0,46

6

5

4,0

150

0,2

59

125

133

163

* Размеры для справок




Таблица 2

Соединение по СТО ЦКТИ 313.01

Штуцер (поз. 1), 1 шт. по СТО ЦКТИ 462.02

Кольцо подкладное (поз. 2), 1 шт. по СТО ЦКТИ 520.01

Труба (поз. 3), 1 шт.

Исполнения

01

01

02

-

02

03

04

05

(06)

07

08

11

08

09

12

10

11

(12)

02

13

14

14

13

15

(16)

15

17

03

18

16

18

(19)

18

19

20

19



(21)

20

21

22

23

04

04

24

25

26

27

28

29

30

05

31

32

33

34

35

36

06

07

37

38

39

07

03

40

41

08

05

42

43

09

07

44

45

46

47

48

49

50

51

10

09

52

53

31

20

54

33

23

55

35

25

56

37

27

57

39

28

58

40

06

59
