ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ CТО ЦКТИ 321.04-2009,
СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,
СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,
СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,
СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,
СТО ЦКТИ 038.01-2009,
СТО ЦКТИ 839.01-2009 ÷ СТО ЦКТИ 839.04-2009,
СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,
СТО ЦКТИ 724.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
318.01-2009

ПЕРЕХОДЫ ТОЧЕНЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.318.11-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 318.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПЕРЕХОДЫ ТОЧЕНЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на точеные переходы для трубопроводов пара и горячей воды тепловых станций, изготавливаемые из горячекатаной круглой стали по ГОСТ 2590 марки 20 по ГОСТ 1050.

Стандарт устанавливает конструкцию и основные размеры точеных переходов для трубопроводов I, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:

р = 37,27 МПа, t = 280 °С



р = 23,54 МПа, t = 250 °С

Категория I.4

р = 18,14 МПа, t = 215 °С



р = 3,92 МПа, t = 450 °С



Категория II.1

р = 7,45 МПа, t = 145 °С

Категория II.2

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С



Категория III.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 2590-88 Прокат стальной горячекатаный круглый. Сортамент

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 переход: Деталь, предназначенная для плавного изменения диаметра трубопровода.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблице 1.

5 Технические требования

5.1 Шероховатость поверхности D1 для исполнений 01, 03, 05 - 09, 12 допускается .

Шероховатость поверхности Da для всех исполнений допускается .

5.2 Масса переходов, указанная в таблице 1, - расчетная, приведена для справки.

5.3 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.4 Пример условного обозначения перехода исполнения 05 с условным проходом Dy25 и dy10:

ПЕРЕХОД 25×10 05 СТО ЦКТИ 318.01

5.5 Пример маркировки:

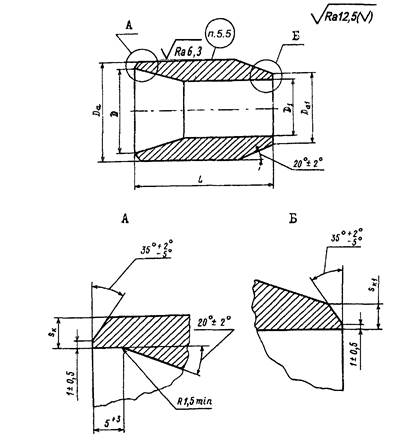

Рисунок 1


Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход присоединяемых труб

Наружный диаметр и толщина стенки присоединяемых труб

Da+2

Da1

D

D1

sk

sk1

L

Масса, кг

Dy

dy

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

номин.

пред. откл.

р = 37,27 МПа, t = 280 °C

01

20

10

28×5

16×4

30

17

±0,5

18

+0,52

8

+0,43

4,6

3,6

82

+4

0,37

02

40

20

57×9

28×5

57

29

39

+0,62

18

+0,52

8,1

4,6

-2

1,07

р = 23,54 МПа, t = 250 °C

03

20

10

28×4

16×3

30

17

±0,5

20

+0,52

10

+0,43

3,6

2,5

82

+4

0,36

-2

04

65

20

76×9

28×4

76

29

±0,5

58

+0,74

20

+0,52

8,1

3,6

105

±2

1,88

р = 3,92 МПа, t = 450 °C; р = 7,45 МПа, t = 145 °C

р = 4,31 МПа, t = 340 °C; р = 3,92 МПа, t = 200 °C

05

25

10

32×3

16×2

34

17

±0,5

26

+0,52

12

+0,43

2,5

1,8

82



0,46

06

20

28×3

29

22

+0,52

2,6



0,34

07

32

10

38×3

16×2

40

17

32

+0,62

12

+0,43

1,8

+4

0,60

08

20

28×3

29

22

+0,52

2,5

-2

0,52

09

25

32×3

33

±0,6

26



0,45

10

50

20

57×4

28×3

57

29

±0,5

50

22

3,5



1,10

11

32

38×3

39

±0,6

32

+0,62



1,08

р 18,14 МПа, t = 215 °C

12

20

10

28×3

16×3

30

17

±0,5

22

+0,52

10

+0,43

2,6

2,5

82

+4

0,35

-2

13

65

20

76×7

28×3

76

29

62

+0,74

22

+0,52

6,1

105

±2

1,77




Ключевые слова: тепловые станции, трубопроводы, пар, горячая вода, переходы точеные, конструкция, размеры, материалы
