СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
318.03-2009

ПЕРЕХОДЫ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ ПАРА
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.318.16-82, ОСТ 108.318.17-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 318.03-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПЕРЕХОДЫ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ ПАРА
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штампованньте переходы, изготавливаемые из листовой стали марки I6ГС категории 17 по ГОСТ 5520 для трубопроводов пара тепловых станций с абсолютным давлением р = 4,31 МПа и температурой t = 340 .

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 5520-79 Прокат листовой из углеродистой низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 переход: Деталь, предназначенная для плавного изменения диаметра трубопровода.

3.1.2 переход штампованный: Переход, изготовленный из листа штамповкой без применения сварки.

4 Конструкция и размеры

Конструкция и размеры переходов должны соответствовать указанным на рисунках 1 и 2.

5 Технические требования

5.1 Масса перехода исполнения 01 - 140 кг, исполнения 02 - 120 кг (расчетная).

5.2 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.3 Пример условного обозначения перехода с условными проходами Dу600 и dу500:

ПЕРЕХОД ШТАМПОВАННЫЙ 600×450 01 СТО ЦКТИ 318.03

5.9 Пример маркировки:

01 СТО 318.03

* Размеры для справок

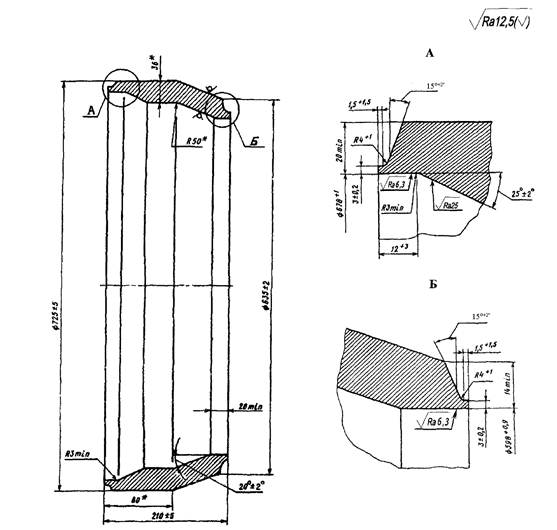

Рисунок 1 - исполнение 01



* Размеры для справок

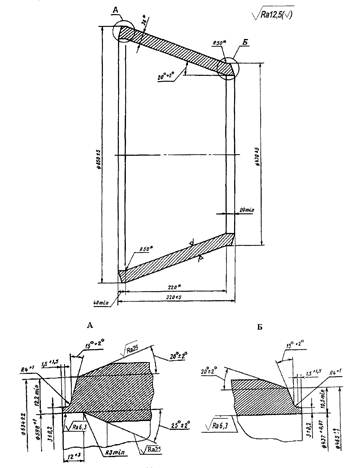

Рисунок 2 - исполнение 02

(Измененная редакция. Изм. № 1)
