СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
504.01-2009

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.504.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 504.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ДОНЫШКИ ПРИВАРНЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Конструкция и размеры.. 3

5 Технические требования. 3

1 Область применения

Настоящий стандарт распространяется на приварные донышки для трубопроводов тепловых станций с абсолютным давлением и температурой среды:

р = 37,27 МПа, t = 280 °С

р = 23,54 МПа, t = 250 °С

р = 18,14 МПа, t = 215 °C

р = 3,92 МПа, t = 450 °С

р = 7,45 МПа, t = 145 °С

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 донышко: Деталь, предназначенная для закрывания концевых отверстий в трубопроводах.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

Конструкция, размеры и материал донышек должны соответствовать указанным на рисунках 1 - 3 и в таблице 1.

5 Технические требования

5.1 Донышки следует изготавливать механической обработкой из поковок или сортового проката.

Поковки группы II категории Т по ОСТ 108.030.113.

5.2 Донышки на параметры р = 3,92 МПа и t = 200 °С, соответствующие р_у = 3,92 МПа и t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении в соответствии с ГОСТ 356.

5.3 Масса донышек, указанная в таблице 1, - расчетная, приведена для справки.

5.4 Остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

5.5 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

(Введен дополнительно. Изм. № 1)

5.6 Пример условного обозначения приварного донышка исполнения 05 с условным проходом D_y200:

ДОНЫШКО ПРИВАРНОЕ 200 05 СТО ЦКТИ 504.01

5.7 Пример маркировки:

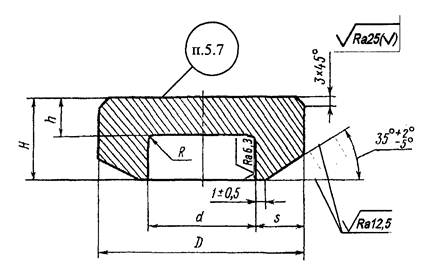

Рисунок 1

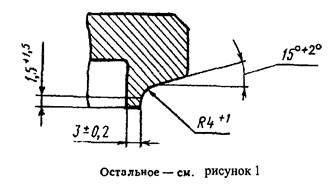

Рисунок 2

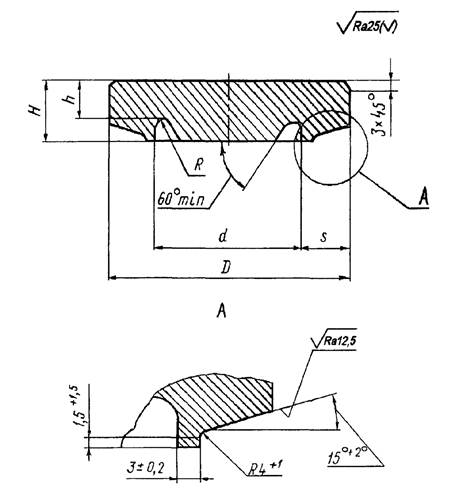

Рисунок 3

Таблица 1

Размеры в миллиметрах

Исполнение	Рисунок	Условный проход D_y	Наружный диаметр и толщина стенки присоединяемых труб	D		d		Н⁺⁴	h⁺²	s	R	Марка стали	Масса, кг
Исполнение	Рисунок	Условный проход D_y	Наружный диаметр и толщина стенки присоединяемых труб	номин.	пред. откл.	номин.	пред. откл.	Н⁺⁴	h⁺²	не менее		Марка стали	Масса, кг
р = 37,27 МПа, t = 280 °C
01	1	20	28×5	28	+1,5	18	+0,33	20	7	4,6	5	20 ГОСТ 1050	0,07
02	1	40	57×9	58	-0,5	39	+0,39	25	10	8,1		15 ГС Гр. II Т ОСТ 108.030.113	0,42
03	2	100	133×18	135	+2,0	98	+0,54	30	20	15,9			2,99
04	2	150	194×26	196	-1,0	144	+0,63	40	28	22,5			7,96
05	3	200	273×36	278		203	+0,72	50	36	36,0	10		22,10
06		250	325×42	330	+4,0	245	+0,72	60	43	39,2	15		37,10
07		300	377×50	380	-2,0	281	+0,81	70	50	46,0	15		57,20
(08)		350	465×60	470		349	+0,89	80	61	57,1	20		108,33
09		400	530×65	535		406	+0,97	92	70,6	59,0	20		156,00
р = 23,54 МПа, t = 250 °C
10	1	65	76×9	78	+1,5	58	+0,46	25	12	8,1	5	20 ГОСТ 1050	0,67
10	1	65	76×9	78	-0,5	58	+0,46	25	12	8,1		20 ГОСТ 1050	0,67
11	2	100	133×13	135	+2,0	109	+0,54	30	20	10,7		15ГС Гр. II Т ОСТ 108.030.113	2,65
11	2	100	133×13	135	-1,0	109	+0,54	30	20	10,7			2,65
12	2	150	194×17	196	+2,0	161	+0,63	35	26	14,8	5		6,87
13	3	175	219×19	222	-1,0	182	+0,72	40	26	16,5	10		11,40
14		225	273×24	278		226	+0,72	45	32	20,2	10		20,20
15		250	325×28	330	+4,0	271	+0,81	55	38	23,8	15		34,00
16		300	377×32	380	-1,0	316	+0,89	60	44	27,3			50,00
17		350	426×36	430		358	+0,89	65	49	30,5			70,90
р =18,14 МПа, t = 215 °C
18	1	65	76×7	78	+1,5	62	+0,46	25	12	6,3	5	20 ГОСТ 1050	0,61
18	1	65	76×7	78	-0,5	62	+0,46	25	12	6,3		20 ГОСТ 1050	0,61
19	2	100	133×13	135	+2,0	109	+0,54	30	20	11,0		15ГС Гр. II Т ОСТ 108.030.113	2,76
19	2	100	133×13	135	-1,0	109	+0,54	30	20	11,0			2,76
20	2	150	194×15	196	+2,0	166	+0,63	35	25	12,0	5		6,61
21	3	175	219×16	222	-1,0	188	+0,72		23	14,0	10		10,20
22		225	273×20	278	+4,0	236		40	29	16,6			18,50
23		250	325×22.	330	-2,0	283	+0,81	50	35	19,2			31,80
24		300	377×26	380	-2,0	327	+0,89	55	40	22,0	15		45,70
р = 3,92 МПа, t = 450 °C; р = 7,45 МПа, t = 145 °C
p = 4,31 МПа, t = 340 °C; p = 3,92 МПа, t = 200 °C
25	1	50	57×4	58	+1,5	50	+0,39	20	8	3,0	5	20 ГОСТ 1050	0,23
25	1	50	57×4	58	-0,5	50	+0,39	20	8	3,0	5	20 ГОСТ 1050	0,23
p = 3,92 МПа, t = 450 °C; p = 7,45 МПа, t = 145 °C
26	1	80	89×6	90	+1,5	77	+0,46	20	11	5,4	5	20 Гр. II Т ОСТ 108.030.113	0,67
26	1	80	89×6	90	-0,5	77	+0,46	20	11	5,4			0,67
27	2	150	159×9	162	+2,0	142	+0,63	30	18	8,1			3,52
28	3	200	219×13	222	-1,0	195	+0,72	35	20	10,2	10		9,51
29		250	273×16	278	+4,0	244	+0,72	35	25	13,2			19,12
30		300	325×19	330	-2,0	290	+0,81	40	30	16,1			30,34
31	2	100	108×8	110	+2,0	93	+0,54	25	13	6,0	5		1,23
31	2	100	108×8	110	-1,0	93	+0,54	25	13	6,0	5		1,23
р = 4,31 МПа, t = 340 °С; р = 3,92 МПа, t = 200 °С
32	1	65	76×4	78	+1,5	68	+0,46	20	10	3,6	5	20 ГОСТ 1050	0,46
33	2	80	89×4,5	90	-0,5	80	+0,54	20	10	4,1	5	20 Гр. II Т ОСТ 108.030.113	0,66
34	3	150	159×7	162	+2,0	147	+0,63	25	15	4,4			3,72
35		200	219×9	222	-1,0	203	+0,72	25	15	5,6			7,13
36		250	273×10	278		254	+0,81	30	19	6,6			13,20
37		300	325×13	330	+4,0	304	+0,81	35	22	7,6			21,90
38		350	377×13	380	-2,0	354	+0,89	40	26	8,6			33,60
39		400	426×14	430		401	+0,89	45	30	9,5			48,80
40	3	450	465×16	470	+4,0	437	+0,97	45	32	10,5			59,00
40	3	450	465×16	470	-2,0	437	+0,97	45	32	10,5			59,00
41	1	100	108×5	110	+2,0	100	+0,54	25	12	4,2			1,06
42	1	125	133×5	135	-1,0	124	+0,63	25	13	4,2			1,74

(Измененная редакция. Изм. № 1)
