ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ CТО ЦКТИ 321.04-2009,
СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,
СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,
СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,
СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,
СТО ЦКТИ 038.01-2009,
СТО ЦКТИ 839.01-2009 ÷ СТО ЦКТИ 839.04-2009,
СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,
СТО ЦКТИ 724.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
530.01-2009

БОБЫШКИ ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ
СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.530.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 530.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

БОБЫШКИ ДЛЯ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на бобышки для термометров сопротивления, термопреобразователей (термопар) и оправ защитных для технических стеклянных термометров трубопроводов тепловых станций с абсолютным давлением и температурой среды:

р = 37,27 МПа, t = 280 °C

р = 23,54 МПа, t = 250 °C

р = 18,14 МПа, t = 215 °C

р = 3,92 МПа, t = 450 °С

р = 7,45 МПа, t = 145 °С

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 200 °С

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 9150-81 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

3 Конструкция и размеры

Конструкция и размеры бобышек должны соответствовать указанным на рисунках 1 - 3 и в таблице 1.

4 Технические требования

4.1 Бобышки привариваются к трубам, предусмотренным сортаментом по СТО ЦКТИ 10.003 (рисунок 4 и таблица 2).

Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

4.2 Сварочные материалы - по СТО ЦКТИ 10.003.

4.3 Материал бобышек - прокат из стали марки 20 по ГОСТ 1050 или поковок группы П категории Т по ОСТ 108.030.113.

4.4 Сквозное отверстие d1 сверлится после приварки бобышек.

4.5 Резьба метрическая - по ГОСТ 9150 и ГОСТ 24705 с полем допуска 7Н по ГОСТ 16093.

4.6 Выход резьбы, проточки и фаски - по ГОСТ 10549.

4.7 Расстояние между осями двух смежных бобышек, привариваемых к трубе, не должно быть менее 200 мм плюс полусумма их наружных диаметров D.

4.8 Масса бобышек, указанная в таблице 1, - расчетная, приведена для справки.

4.9 Остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

4.10 Пример условного обозначения бобышки исполнения 03 с резьбой М27×2,0:

БОБЫШКА М27×2,0 03 СТО ЦКТИ 530.01

4.11 Пример маркировки:

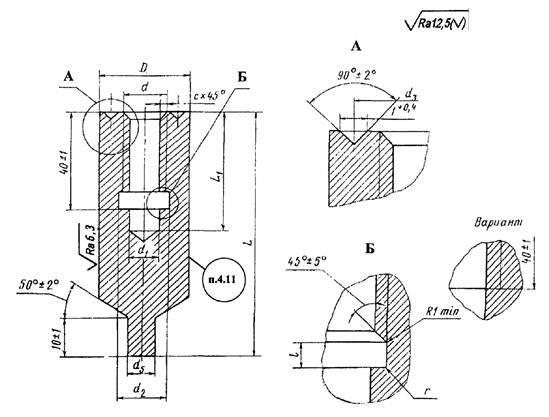

Рисунок 1

Остальное - см. рисунок 1

Рисунок 2

Остальное - см. рисунок 1

Рисунок 3

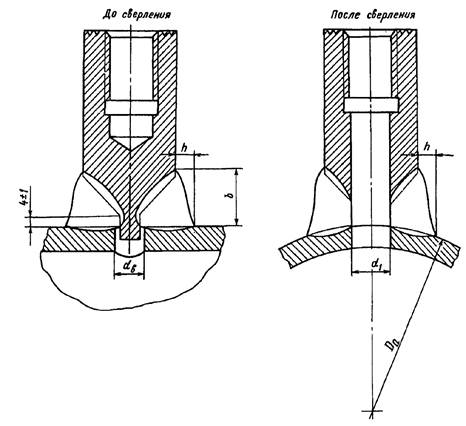

Рисунок 4


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

d

D+2

d1

d2

d3

d4

d5 ± 0,2

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

01

1

М20×1,5

36

18

±0,52

20,7

+0,84

25

+0,4

-

-

8

02

2

М27×2,0

45

24

28,0

39

±0,5

34

±0,5

14

03

04

М33×2,0

57

30

34,0

+1,00

50

45

18

05

06

3

М39×2,0

76

35

±0,62

40,0

56

±0,6

48

25

07

Окончание таблицы 1

Размеры в миллиметрах

Исполнение

dв

r

l

L

L1

b

h

с

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

01

8,5

+0,36

1,5

6

+0,48

80

±2

50

+5

23

11

1,6

0,38

02

14,0

+0,52

2,0

8

+0,58

24

12

2,0

0,55

03

110

70

0,84

04

19,0

80

50

30

15

0,90

05

110

70

1,33

06

25,0

80

50

36

18

1,50

07

110

70

2,36

(Измененная редакция. Изм. № 1)


Таблица 2

Размеры в миллиметрах

Исполнение

d

Диаметр трубопровода, Da

р = 37,27 МПа, t = 280 °C

04

М33×2,0

Da ≥ 194

05

06

М39×2,0

07

р = 23,54 МПа, t = 250 °C; р = 18,14 МПа, t = 215 °C

02

М27×2,0

Da ≥ 133

03

04

М33×2,0

Da ≥ 325

05

р = 3,92 МПа, t = 450 °C; р = 7,45 МПа, t = 145 °C

01

М20×1,5

Da ≥ 108

02

М27×2,0

Da ≥ 219

03

04

М33×2,0

Da ≥ 273

05

р = 4,31 МПа, t = 340 °С; р = 3,92 МПа, t = 200 °С

01

М20×1,5

Da ≥ 108

02

М27×2,0

Da ≥ 325

03

04

М33×2,0

Da ≥ 426

05



Ключевые слова: тепловые станции, трубопроводы, бобышки, конструкция, размеры, материалы

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных
