СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
462.01-2009

ШТУЦЕРА ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИИ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.462.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 462.01-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ШТУЦЕРА ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штуцера для трубопроводов пара и горячей воды тепловых станций, изготавливаемые из стали марки 20 по ГОСТ 1050.

Стандарт устанавливает конструкцию и размеры штуцеров для трубопроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой питательной воды:

р = 37,27 МПа, t = 280 °C

р = 23,54 МПа, t = 250 °С

р = 23,54 МПа, t = 215 °С

р = 18,14 МПа, t = 215 °C

р = 7,45 МПа, t = 145 °С

р = 4,31 МПа, t = 340 °С

р = 3,92 МПа, t = 450 °C

р = 3,92 МПа, t = 200 °С

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 штуцер: Деталь, предназначенная для присоединения к трубам арматуры, труб, продувок и др.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция

4.1 Конструкция и размеры штуцеров должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

4.2 Сварное соединение штуцера с трубопроводом должно соответствовать указанному на рисунке 3 и в таблице 2.

5 Технические требования

5.1 Наплавленный металл - по СТО ЦКТИ 10.003.

Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

5.2 До приварки штуцера к трубопроводу отверстие в трубе сверлить диаметром d. После приварки отверстие в штуцере и трубопроводе рассверлить на размер dв до окончательной сборки трубопровода.

5.3 Масса штуцеров, указанная в таблице 1, - расчетная, приведена для справки.

5.4 Остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

5.5 Пример условного обозначения штуцера исполнения 02 с условным проходом Dy20:

ШТУЦЕР 20 02 СТО ЦКТИ 462.01

5.6 Пример маркировки:

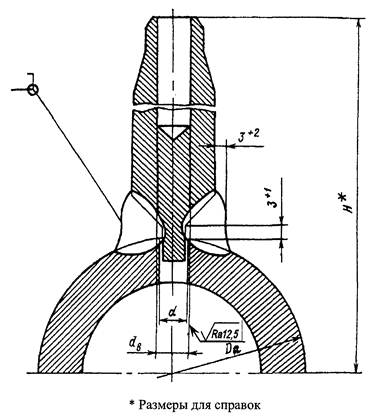

Рисунок 1

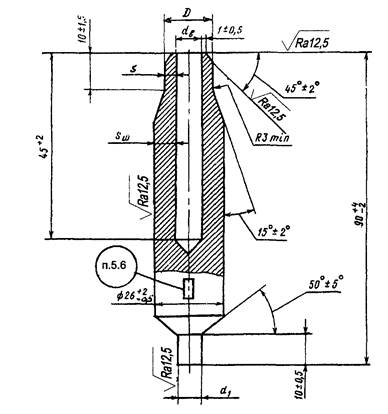

Рисунок 2

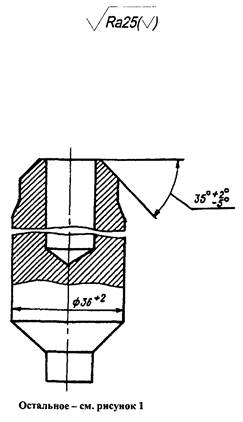

Рисунок 3








Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dy

Наружный диаметр и толщина стенки трубы, присоединяемой к штуцеру

D+0,5

dв

d

d1

sш

s

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

р = 37,27 МПа, t = 280 °C

01

1

10

16×4

18

8

+0,43

8,5

+0,5

8,0

±0,2

8,0

4,3

0,26

02

2

20

28×5

30

18

+0,52

16,0

15,5

8,2

5,2

0,48

р = 23,54 МПа, t = 250 °C; р =23,54 МПа, t = 215 °C; р = 18,14 МПа, t = 215 °C

03

1

10

16×3

18

10

+0,43

8,5

+0,5

8,0

±0,2

7,0

3,3

0,25

р =23,54 МПа, t =250 °C; р = 23,54 МПа, t = 215 °C

04

2

20

28×4

30

20

+0,52

17,0

+0,5

16,5

±0,2

7,2

4,2

0,47

р = 18,14 МПа, t = 215 °C; р = 7,45 МПа, t = 145 °C;

р = 3,92 МПа, t = 450 °C; р = 4,31 МПа, t = 340 °C; р = 3,92 МПа, t = 200 °C

05

2

20

28×3

30

22

+0,52

20,0

+0,5

18,5

±0,2

6,2

3,2

0,45

р =7,45 МПа, t = 145 °C; р = 3,92 МПа, t = 450 °C; р = 4,31 МПа, t = 340 °C; р = 3,92 МПа, t = 200 °C

06

1

10

16×2

18

12

+0,43

8,5

+0,5

8,0

±0,2

6,0

2,3

0,24


Таблица 2

Размеры в миллиметрах

Da

Н*

Da

Н*

Da

Н*

57

110

219

192

426

295

76

120

273

220

465

315

133

150

325

245

530

348

194

180

377

272





* Размеры для справок



Ключевые слова: тепловые станции, трубопроводы, горячая вода, штуцера, конструкция, размеры, материал
