ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ³ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ СТО ЦКТИ 321.04-2009,

СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,

СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,

СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,

СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,

СТО ЦКТИ 038.01-2009,

СТО ЦКТИ 839.01-2009, СТО ЦКТИ 839.04-2009,

СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,

СТО ЦКТИ 724.01-2009

Санкт-Петербург
2010 год

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).





ОТВОДЫ ШТАМПОВАННЫЕ ДЛЯ
ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.327.01-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 321.04-2009

СТАНДАРТ ОРГАНИЗАЦИИ

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штампованные отводы для трубопроводов пара и горячей воды тепловых станций, изготавливаемые из труб и трубных заготовок.

Стандарт устанавливает конструкцию и основные размеры штампованных отводов для трубопроводов 1, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:

p = 3.92 МПа, t = 450 ℃ Категория II.1

p = 3.92 МПа, t = 200 ℃ Категория III.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 321.03-2009 Отводы крутоизогнутые для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 отвод: деталь, предназначенная для плавного изменения направления потока рабочей среды на угол от 15° до 90°.

3.1.2 отвод штампованный: Отвод, изготовленный из трубы или трубной заготовки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

Конструкция, размеры и материал отводов должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

5 Технические требования

5.1 Штампованные отводы по настоящему стандарту следует применять при невозможности использования в схемах трубопроводов крутоизогнутых отводов по СТО ЦКТИ 321.03.

5.2 Толщину стенки на внешнем обводе следует контролировать на всех отводах.

5.3 Масса отводов, указанная в таблице 1, расчетная, приведена для справки.

Исполнение 07 разрешается изготавливать из поковки 630×95 мм, исполнения 20 - 23 из поковки Æ 750×60 мм сталей марок I5ГС, I6ГС по ОСТ 108.030.113, гр. II Т.

допускается изготовление отводов с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5.4 Исполнение, указанное в скобках, применять по согласованию с предприятием- изготовителем отводов.

5.5 Разрешается использовать трубы наружным диаметром от 273 до 750 мм по ТУ 1310-030-00212179.

5.6 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.7 Пример условного обозначения штампованного отвода исполнения 13 с условным проходом D_у150:

ОТВОД ШТАМПОВАННЫИ 150 13 СТО ЦКТИ 321.04

* Размер для справок

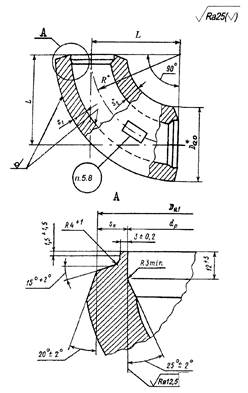

Рисунок 1

Остальное - см. рисунок 1

Рисунок 2

Таблица 1

Размеры в миллиметрах



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
