ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р
³ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ СТО ЦКТИ 321.04-2009,

СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,

СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,

СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,

СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,

СТО ЦКТИ 038.01-2009,

СТО ЦКТИ 839.01-2009, СТО ЦКТИ 839.04-2009,

СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,

СТО ЦКТИ 724.01-2009

Санкт-Петербург
2010 год

«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
321.03-2009

ОТВОДЫ КРУТОИЗОГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.321.16-82, ОСТ 108.321.17-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 321.03-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ОТВОДЫ КРУТОИЗОГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90° Для трубопроводов пара и горячей воды тепловых станций, изготавливаемые из труб стали марок 20 и I5ГС по ТУ 14-3Р-55 или ТУ 1310-030-00212179.

Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для трубопроводов 1, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:

Категория II.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 356-80 Арматура и детали трубопроводов. давления условные пробные и рабочие. Ряды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 отвод: Деталь, предназначенная для плавного изменения направления потока рабочей среды на угол от 30° до 90°.

3.1.2 отвод крутоизогнутый: Отвод, изготовленный гибкой радиусом от одного до трех номинальных наружных диаметров трубы.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция и основные размеры крутоизогнутых отводов должны соответствовать указанным на рисунках 1 - 3 и в таблицах 1, 2.

4.2 Крутоизогнутьте отводы исполнений 001 - 064 применять с длинами прямых участков:

-до гиба - 500 £ l £ 2100мм;

-после гиба - l1 ³ 1500мм.

Допускается изготовление отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

- не менее (Da + 200) мм для исполнений 001 - 028 и 113 - 116;

- не менее наружного диаметра Da - для исполнений 029 - 064 и 069 - 112

(Измененная редакция. Изм. № 1)

4.3 Величина относительной овальности (а) гнутых участков отводов не должна быть более 7 %.

4.4 Допускается изготовление крутоизогнутых отводов с углами гибов более 30°, отличающихся от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

4.5 Допускается изготовление отводов с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Крутоизогнутые отводы на параметры среды р = 3,92 МПа, t = 200 °С, соответствующие ру = 3,92 МПа при t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 при рабочем давлении, принятом в соответствии с ГОСТ 356.

5.2 Масса крутоизогнутого отвода определяется как сумма масс гнутой части отвода l2 и прямых участков l и 11. Масса прямых участков определяется по формуле

G = 0,001 (l+l1)g,

где g - масса 1 м трубы, кг.

5.3 Маркировка и остальные технические условия - СТО ЦКТИ 10.003.

5.4 Пример условного обозначения крутоизогнутого отвода исполнения 006 с углом гиба j = 45° и радиусом R = 375 мм из трубы наружным диаметром Da = 273 мм, с толщиной стенки s = 24 мм, с прямыми участками длиной l = 900 мм, l1 = 2000 мм и длиной развертки Lp = 3195 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45° - 273×24 - 900×2000×3195 – R375 006 СТО ЦКТИ 321.03

5.5 Пример маркировки:

006 СТО 321.03



* Размеры для справок

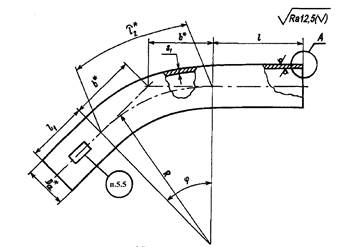

Рисунок 1

Остальное - см. рисунок 1

Рисунок 2

Остальное - см. рисунок 1

Рисунок 3

Остальное - см. рисунок 1

Рисунок 4

Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход

Dу

Рисунок

Da*

dp

R

s*

S1

Sk

lP

j,

град

l2*

b*

Macca

гнутой

части,

кг

Марка

стали

номин.

пред. откл

не менее

номин.

пред. откл

р = 23,54 МПа. t = 250 °C

001

002

003

004

175

2

219

183

+0,72

375

19

15,8

16,5

65

+5

30

45

60

90

196

295

393

589

100

155

217

375

 23.0

34,6

46.0

69.1

15ГС

005

006

007

008

225

273

227

24

19,5

20,2

60

30

45

60

90

196

295

393

589

100

155

217

375

35.5

53,5

 71,2

106,8

009

0,10

011

012

250

325

271

+0,81

600

28

21,5

23,8

65

30

45

60

90

314

471

628

942

161

249

346

600

76,2

114,1

152,4

228,8

р = 18,14 МПа, t = 215 °C

013

014

015

016

175

2

219

188

+0,72

375

16

12,5

13,2

60

+5

30

45

60

90

196

295

393

589

100

155

217

375

19,7

29,6

39,4

59,1

15ГС

017

018

019

020

225

273

236

20

15,0

16,0

70

30

45

60

90

196

295

393

589

100

155

217

375

29.7

44.7

59,7

 89,3

021

022

023

024

250

325

283

+0,81

450

22

17,0

18,7

60

30

45

60

90

236

353

471

707

121

186

260

450

47.5

71.2

94.5

142.2

025

026

027

028

300

377

327

+0,89

525

26

19,0

21,4

65

30

45

60

90

275

412

550

825

141

217

303

525

75.8

113.8

151,9

 227,5

р = 3,92 МПа. t = 450 °C; р = 7,45 МПа. t = 145 °C

029

030

031

032

200

2

219

195

+0,72

375

13

9,0

9,5

50

+5

30

45

60

90

196

295

393

589

100

155

217

375

16,0

24.0

32.0

48.0

Сталь

20

033

034

035

036

250

273

244

16

11,0

11,5

60

30

45

60

90

196

295

393

589

100

155

217

375

24,0

36,3

48.6

72.6

037

038

039

040

300

325

290

+0,81

450

19

13,0

13,5

65

30

45

60

90

236

353

471

707

121

186

260

450

40,4

 60,3

80,5

 120,8

Окончание таблицы 1

Размеры в миллиметрах

Исполнение

Условный проход

Dу

Рисунок

Da*

dp

R

S*

S1

Sk

1Р

j,

град

l2*

b*

Масса

гнутой

части,

кг

Марка

стали

номин.

пред. откл

не менее

номин.

пред. откл

p = 4.3 1 МПа. t = 340 °C: p = 3.92 МПа. t = 200 °C

041

042

043

044

200

2

219

203

+0,72

375

9

5,6

5,6

45

+5

30

45

60

90

196

295

393

589

100

155

217

375

11,3

17,0

22,6

34.0

Сталь 20

045

046

047

048

250

273

254

+0,81

10

7,0

6,6

30

45

60

90

196

295

393

589

100

155

217

375

15,4

23,2

30,9

46.3

049

050

051

052

300

325

303

450

13

8,0

7,6

50

30

45

60

90

236

353

471

707

121

186

260

450

29,0

43,2

57,9

80,5

053

054

055

056

350

377

354

+0,89

525

8,5

8,6

30

45

60

90

275

412

550

825

141

217

303

525

39,2

58.4

78,4

117,0

057

058

059

060

400

426

401

600

14

9,5

9,5

30

45

60

90

314

471

628

942

161

249

346

600

54,1

81,0

108,1

162,3

061

062

063

064

450

465

437

+0,97

650

16

11,0

10,5

60

30

45

60

90

340

511

681

1021

174

269

375

650

74,9

112,4

149,8

224,7

____________

* Размеры для справок.

Примечание - Для крутоизогнутых отводов на параметры р = 7,45 МПа, t = 145 °C и р = 3,92 МПа, t = 200 допускается уменьшение толщин стенок на внешнем обводе si на величину не более 1 мм против указанных в таблице.

Таблица 2

Размеры в миллиметрах

Исполнение

Условный проход

Dу

Рисунок

Da*

dp

R

S*

S1

Sk

l

l1

1Р

j,

град

l2*

b*

Масса

гнутой

части,

кг

Марка

стали

номин.

пред. откл

не менее

номин

пред. откл

p = 3.92 МПа. t = 200 °C

065

066

067

068

80

4

89

-

-

200

4,5

2,5

-

300

800

-

-

30

45

60

90

105

157

209

314

54

83

115

200

0,9

1,3

1,7

2,6

Сталь

20

069

070

071

072

100

3

108

100

+0,54

250

5,0

3,0

2,7

375

30

+5

30

45

60

90

131

196

262

393

67

104

144

250

2,2

3.3

4.4

6.5

073

074

075

076

200

30

45

60

90

105

157

209

314

54

83

116

200

1,9

2.7

3.7

5,5

077

078

079

080

125

2

133

124

+0,63

300

5,0

2,8

3,2

400

1200

30

45

60

90

157

236

314

471

80

124

173

300

2,9

4,4

5,8

8,7

081

082

083

084

250

30

45

60

90

131

196

262

393

67

104

144

250

2,5

3,7

5,0

7.5

085

086

087

088

150

159

147

350

7,0

4,0

4,4

430

950

40

30

45

60

90

183

275

367

550

94

145

202

350

5,7

8,6

11,4

17,1

089

090

091

092

300

30

45

60

90

157

236

314

471

80

124

173

300

5.0

7,5

10,0

14,9

093

094

095

096

200

219

203

+0,72

400

9,0

5,6

5,6

500

45

30

45

60

90

209

314

419

628

107

166

231

400

11,8

17,8

23,7

35,6

097

098

099

100

250

273

254

1(1 01

600

10,0

6,0

6,6

600

30

45

60

90

314

471

628

942

161

249

346

600

24.0

36.0

48.0

71,9

101

102

103

104

300

325

303

700

13,0

8,0

7,6

660

50

30

45

60

90

367

550

733

1099

188

290

404

700

42,4

63,8

85,0

127.4

(Измененная редакция. Изм. № 1)

Окончание таблицы 2

Размеры в миллиметрах

Исполнение

Условный проход

Dу

Рисунок

Da*

dp

R

S*

Sl

Sk

1

и

j,

град

l2*

b*

Масса

гнутой

части,

кг

Марка

стали

номин.

пред. откл

не менее

номин.

пред. откл

р = 3.92 МПа. t = 200 °C

105

106

107

108

350

2

377

354

+0,89

850

13

8,0

8,6

750

950

50

+5

30

45

60

90

445

668

890

1335

228

352

491

850

60,1

120,2

180.3

Сталь 20

109

110

111

112

400

426

401

900

14

9,0

9,5

1000

30

45

60

90

471

707

942

1414

241

373

520

900

78,0

116,7

156.1

233.1

р = 23.54 МПа. t = 250 °C

113

114

115

116

100

2

133

109

+0,54

300

18

12,0

10,7

400

1200

50

+5

30

45

60

90

157

236

314

471

80

124

173

300

10,3

15.5

30,9

15ГС

_________________

* Размеры для справок



Ключевые слова: тепловые станции, трубопроводы, пар, горячая вода, отводы крутоизогнутые, конструкция, размеры, материалы

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных









© 2013 Ёшкин Кот :-)
