РМД 40-20-2016 Санкт-Петербург

Устройство сетей водоснабжения и водоотведения в Санкт-Петербурге

Обозначение:	РМД 40-20-2016 Санкт-Петербург
Обозначение англ:	40-20-2016 Санкт-Петербург
Статус:	взамен
Название рус.:	Устройство сетей водоснабжения и водоотведения в Санкт-Петербурге
Название англ.:	Designing and installation pipelines for water supply and sewage systems in Saint-Petersburg
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017

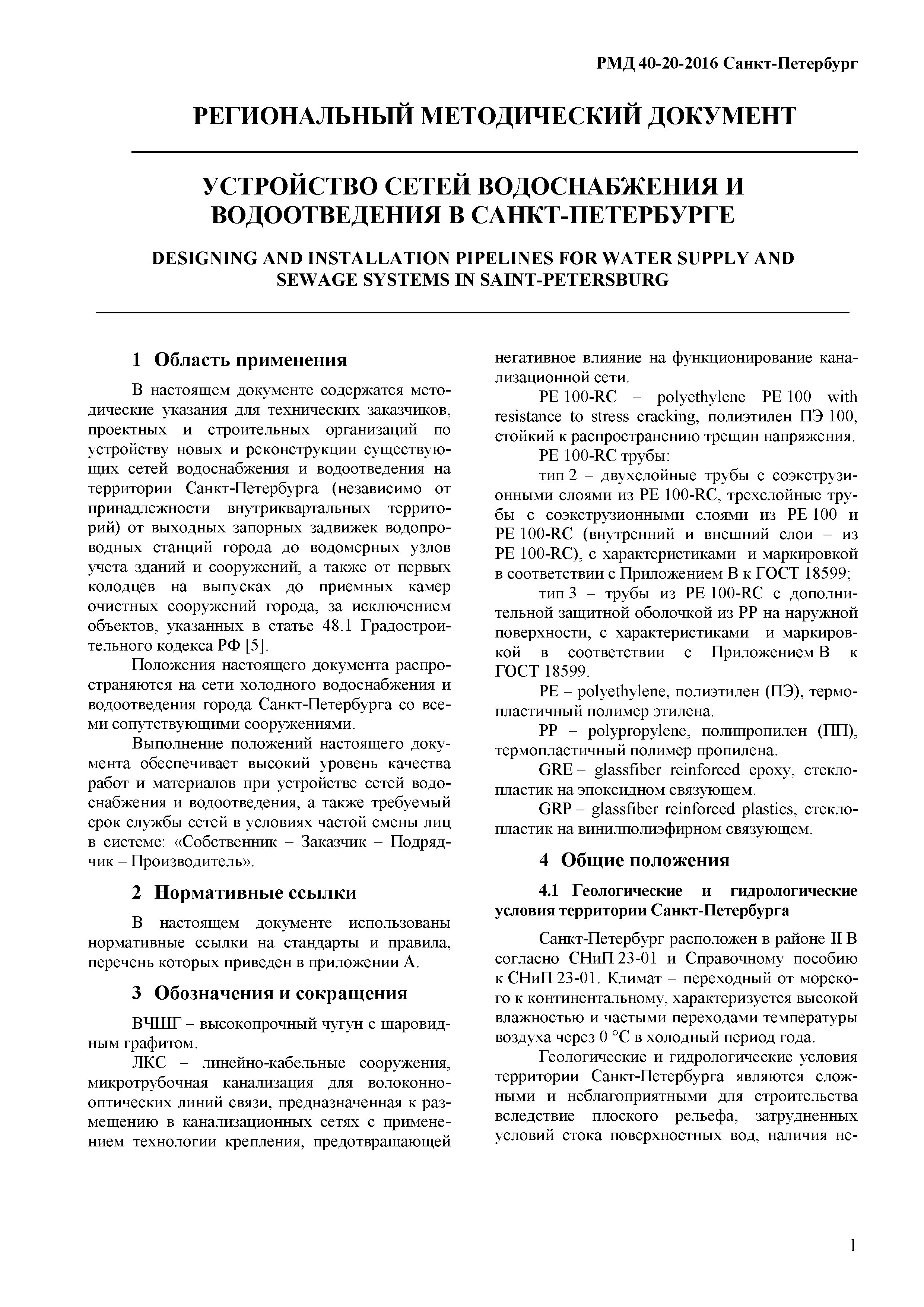

Область применения:	В документе содержатся методические указания для технических заказчиков, проектных и строительных организаций по устройству новых и реконструкции существующих сетей водоснабжения и водоотведения на территории Санкт-Петербурга от выходных запорных задвижек водопроводных станций города до водомерных узлов учета, зданий и сооружений, а также от контрольных колодцев до приемных камер очистных сооружений города, за исключением объектов, указанных в статье 48.1 Градостроительного кодекса РФ

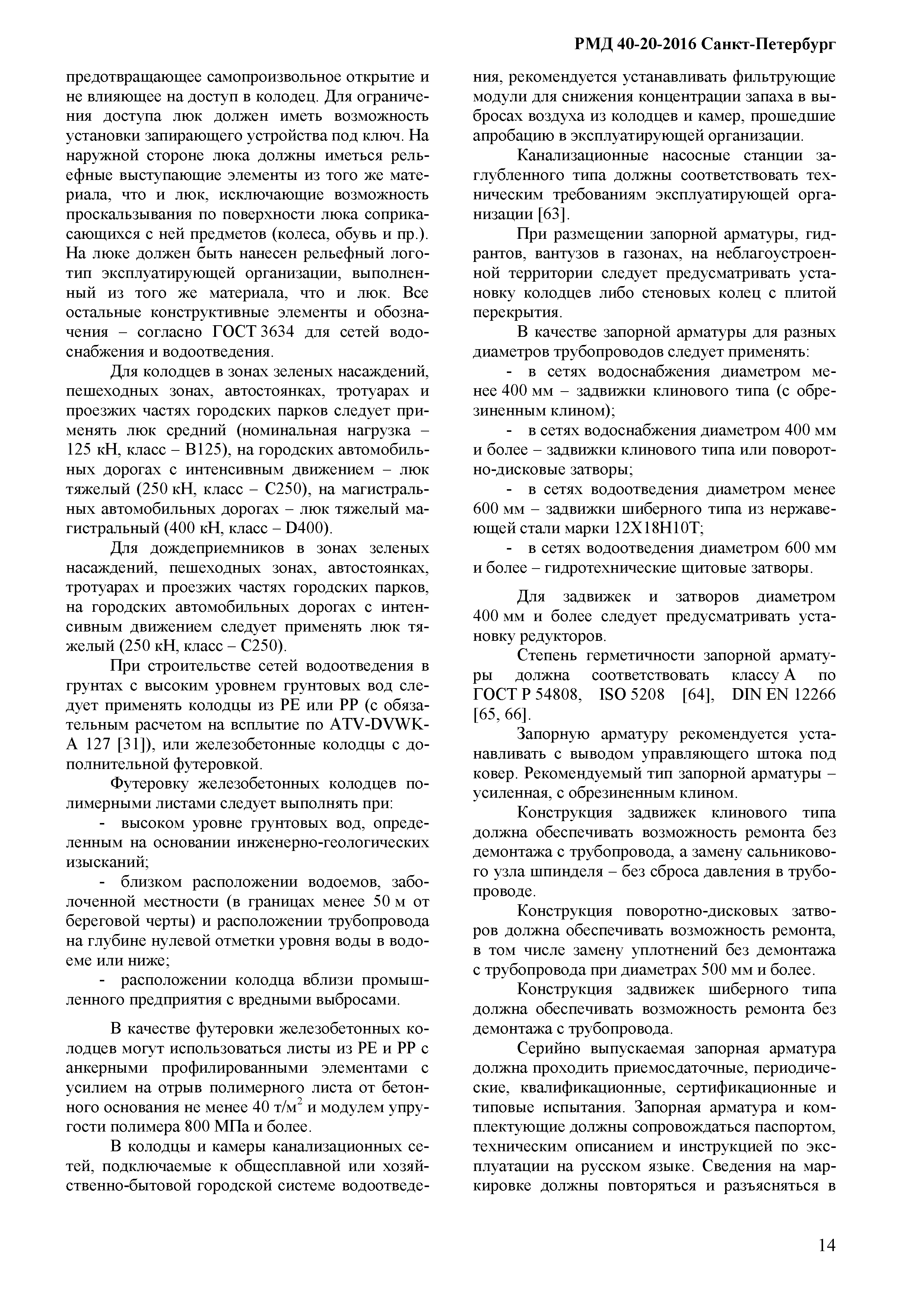

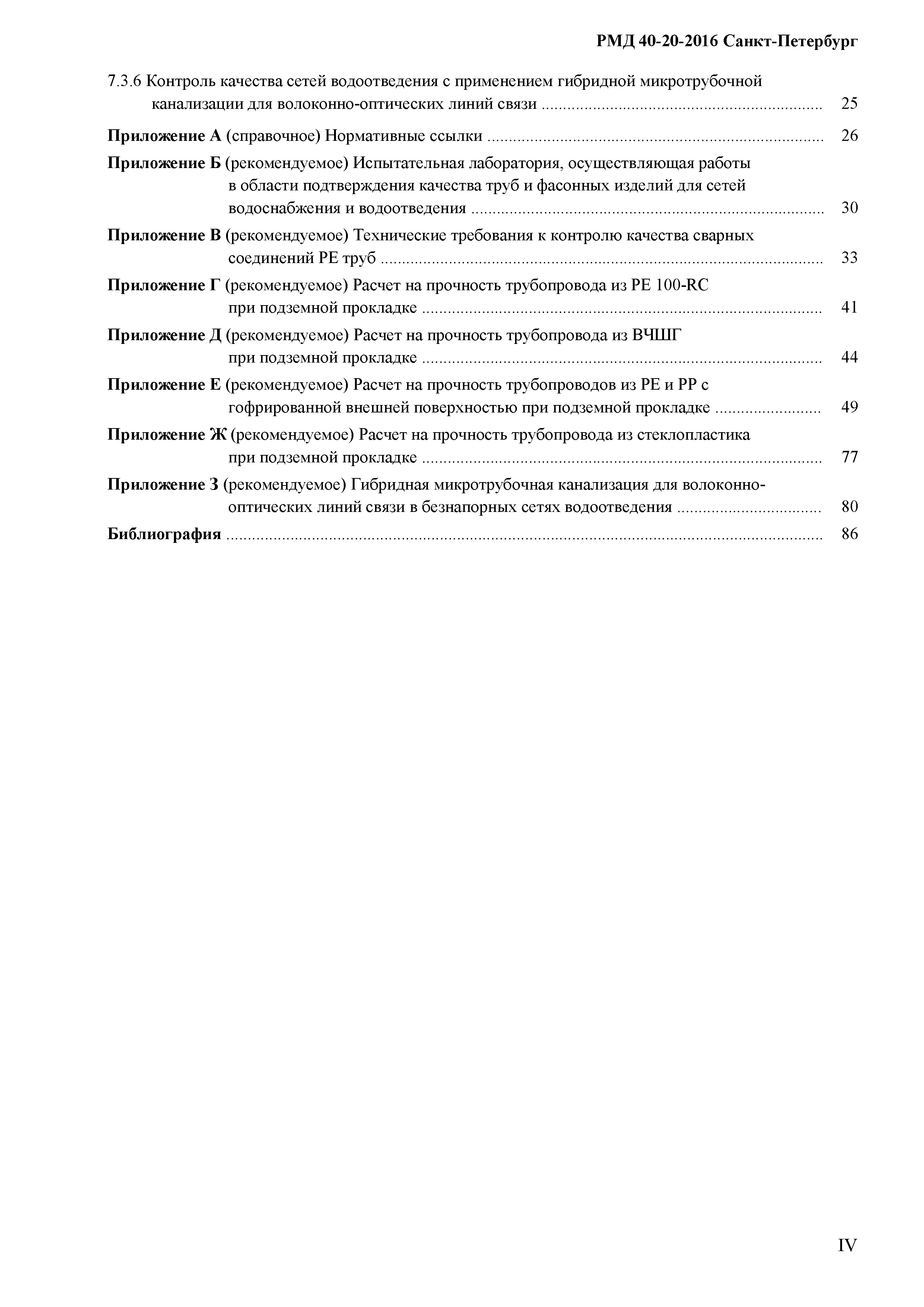

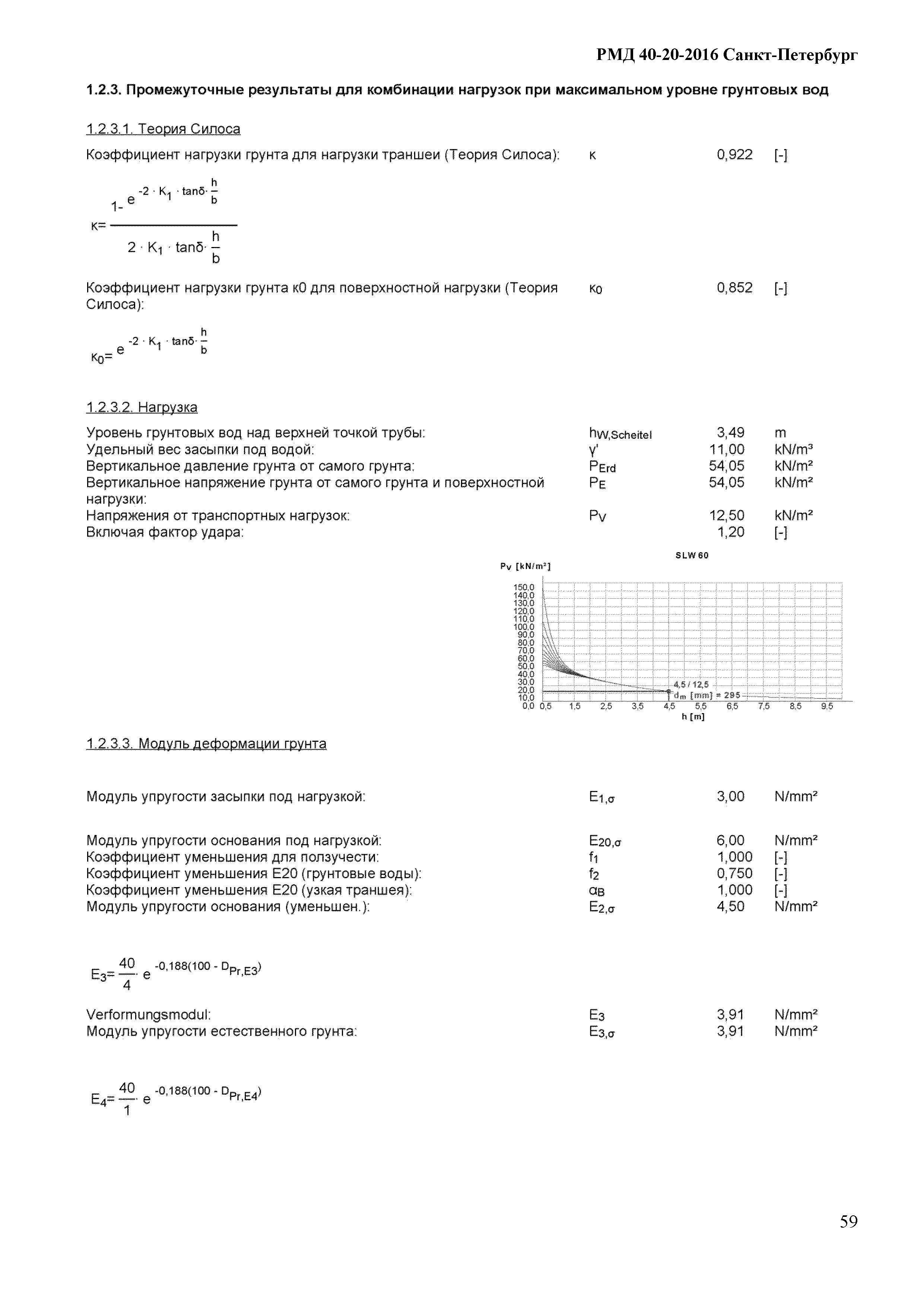

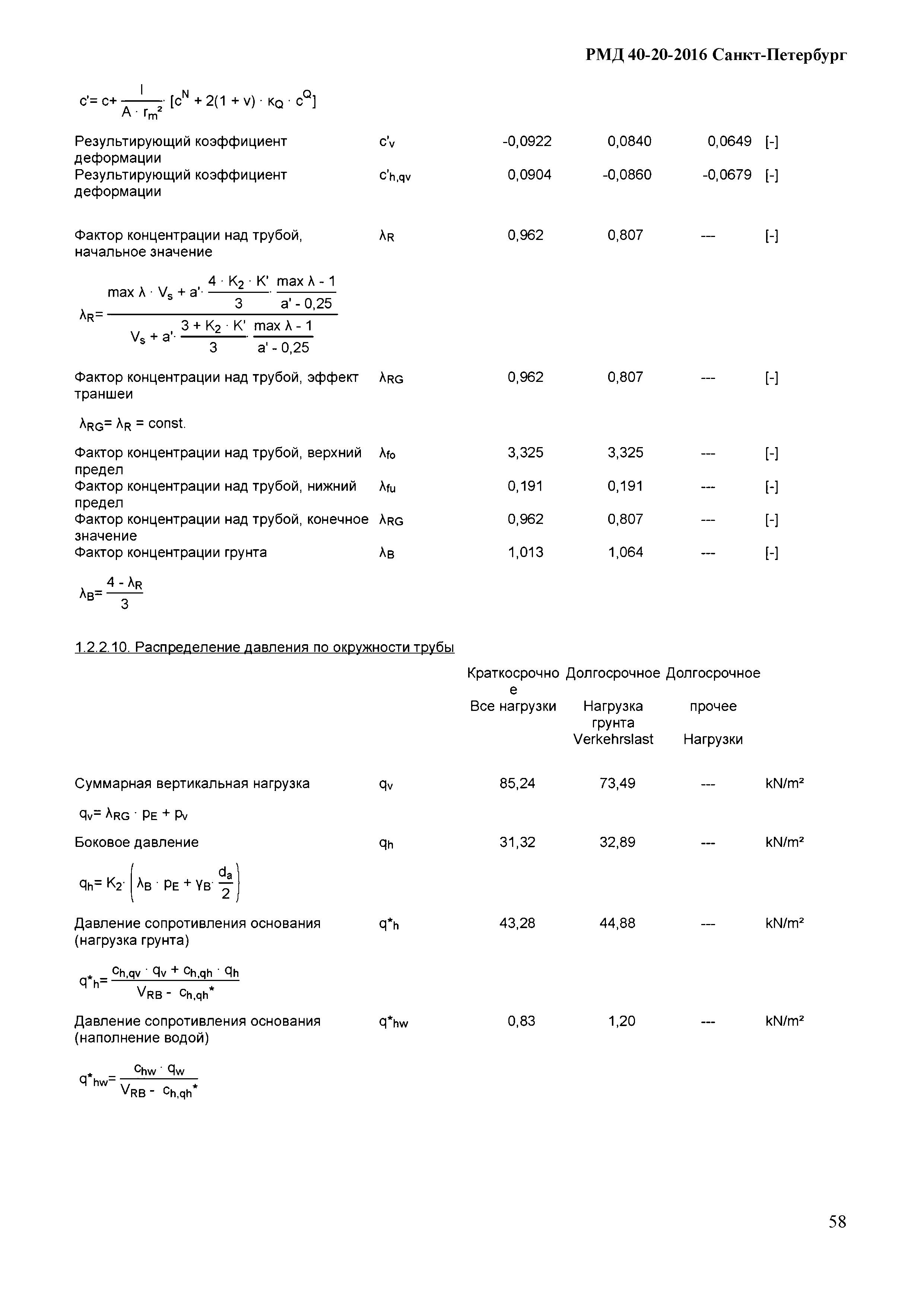

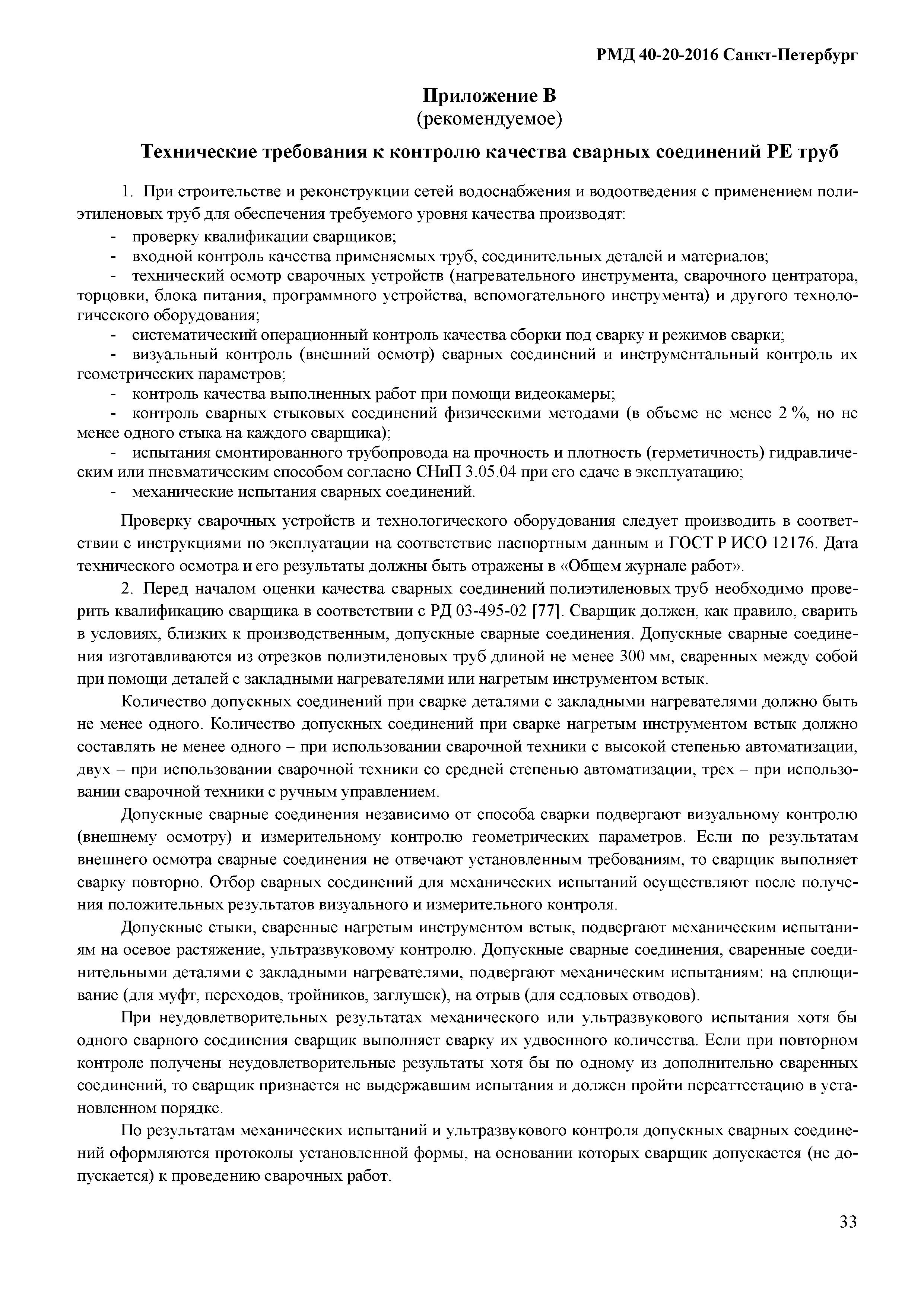

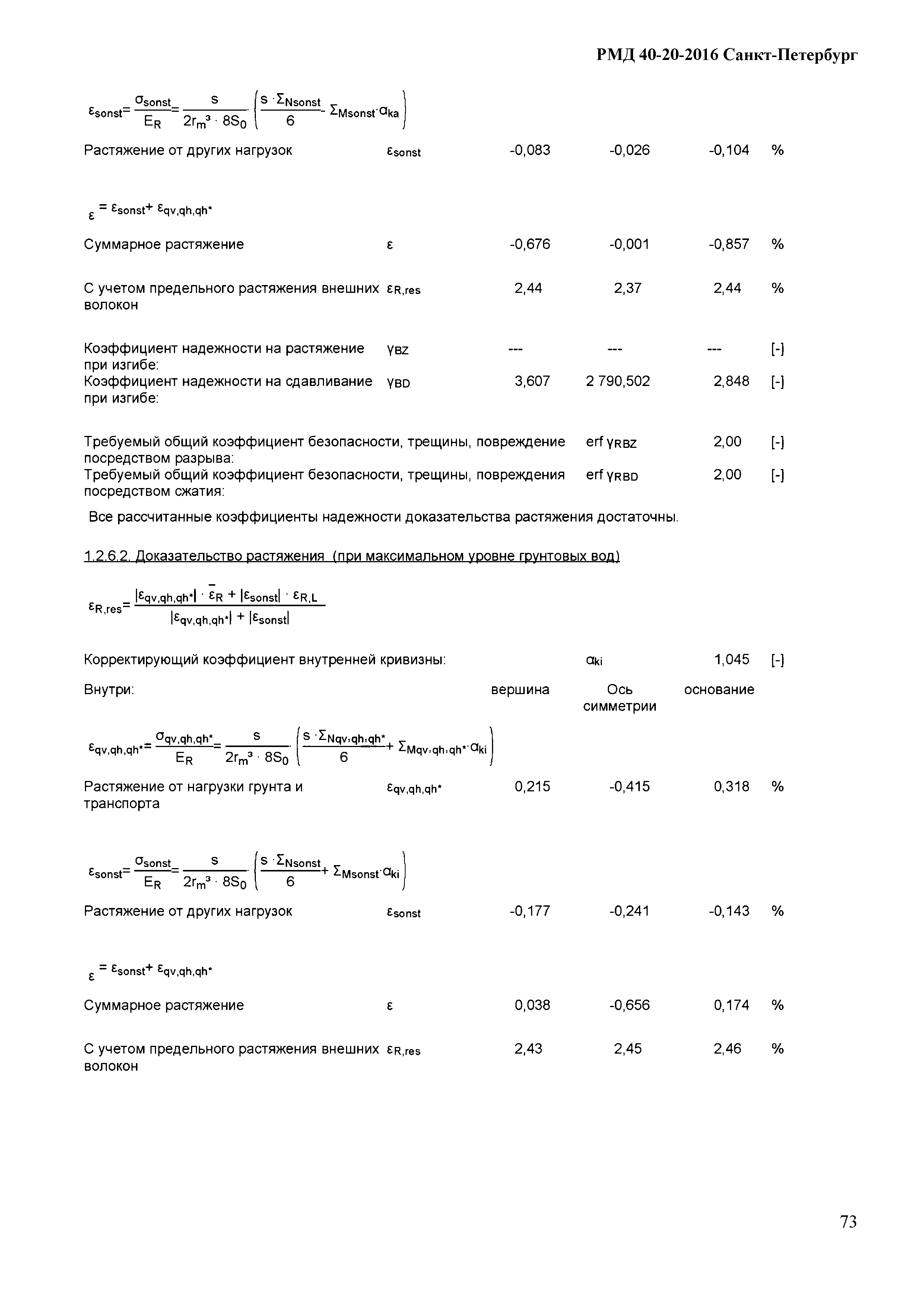

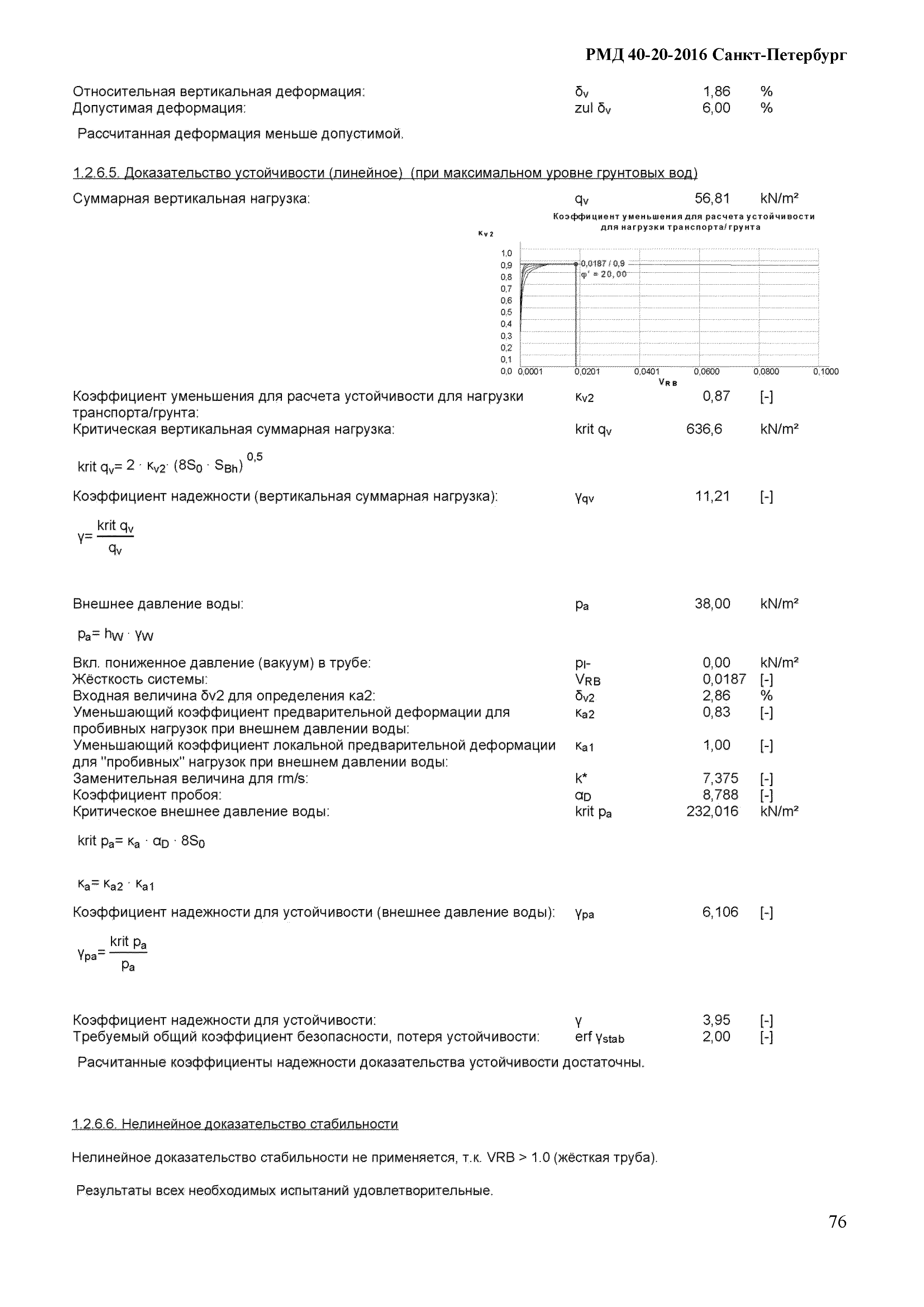

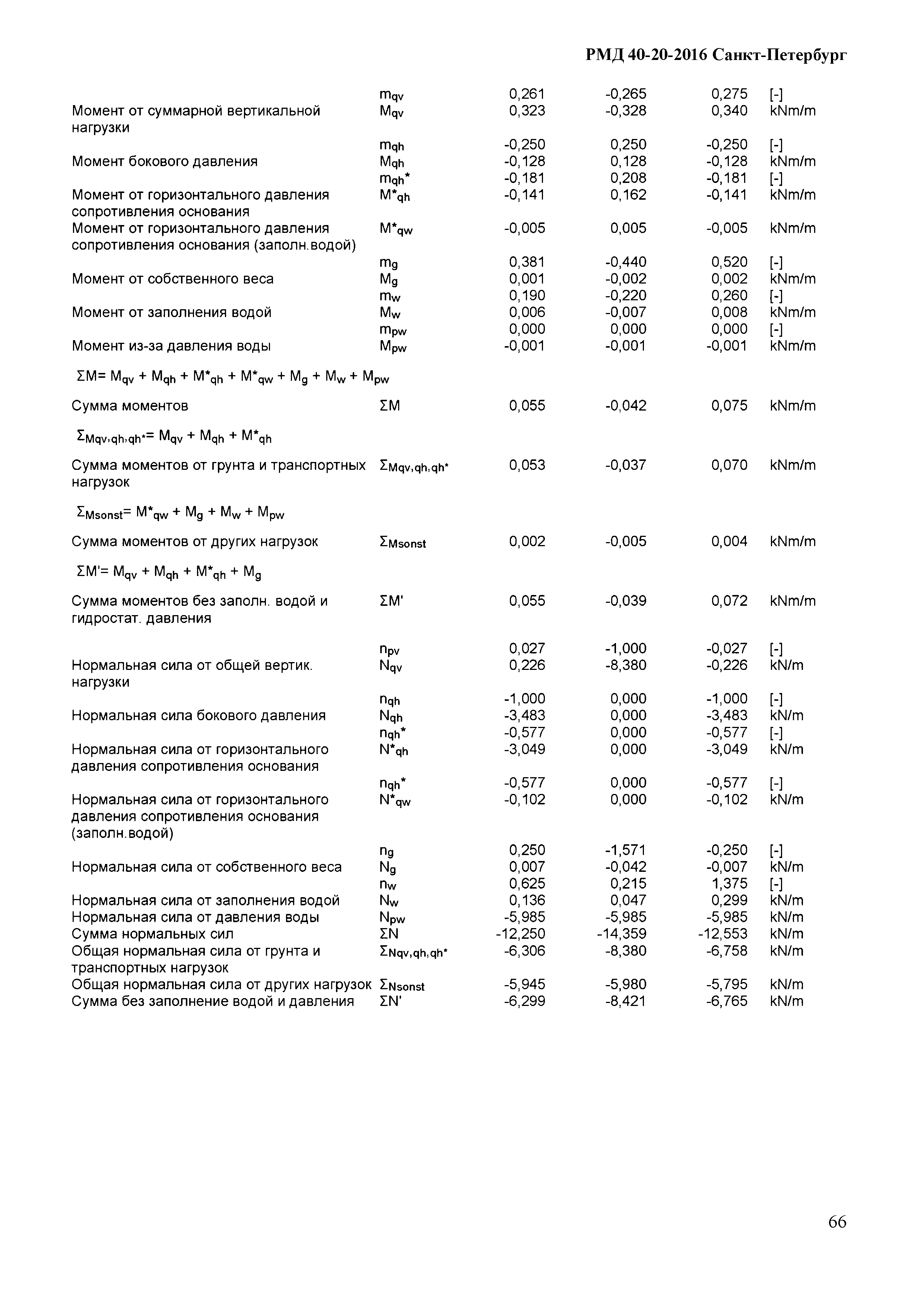

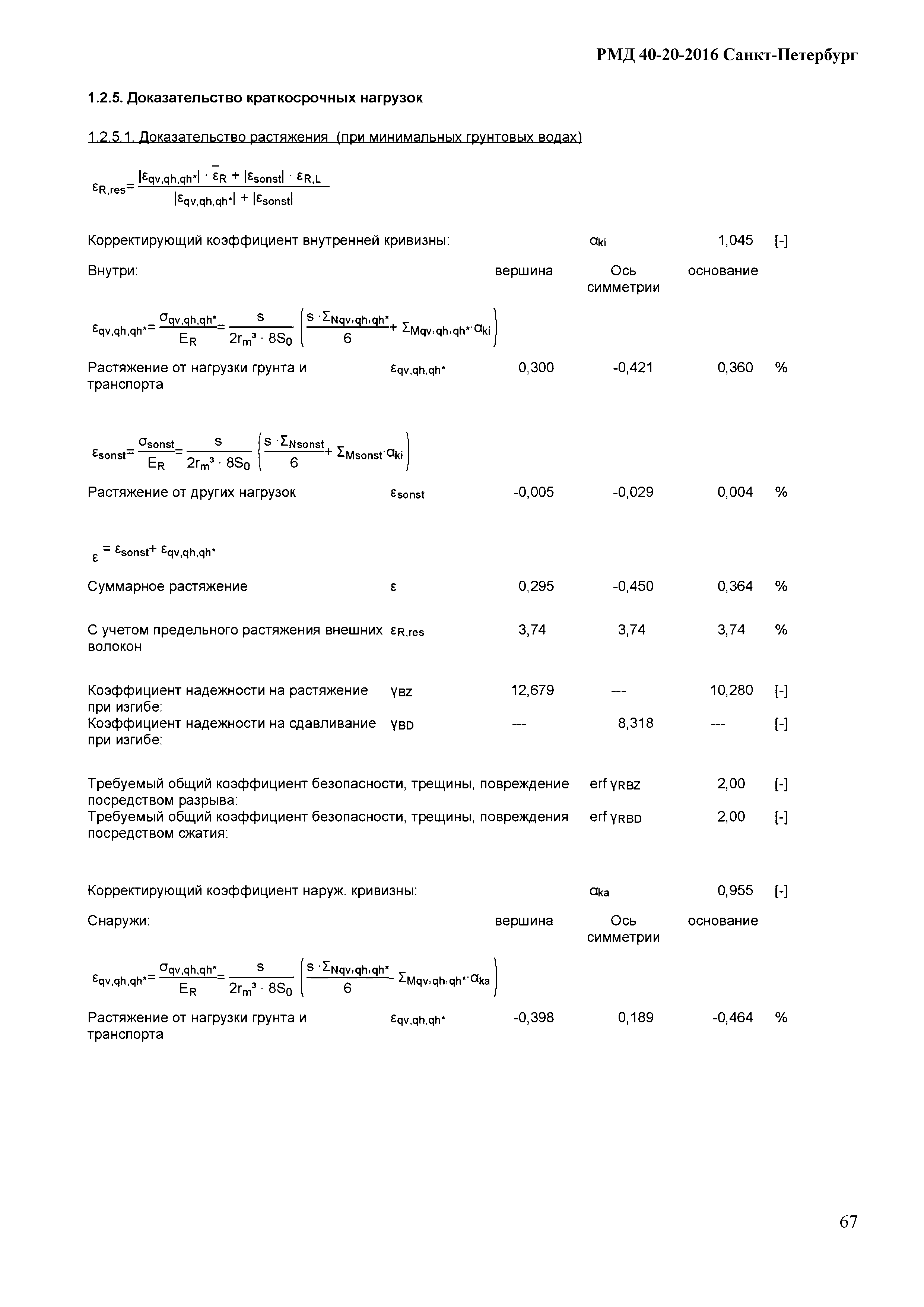

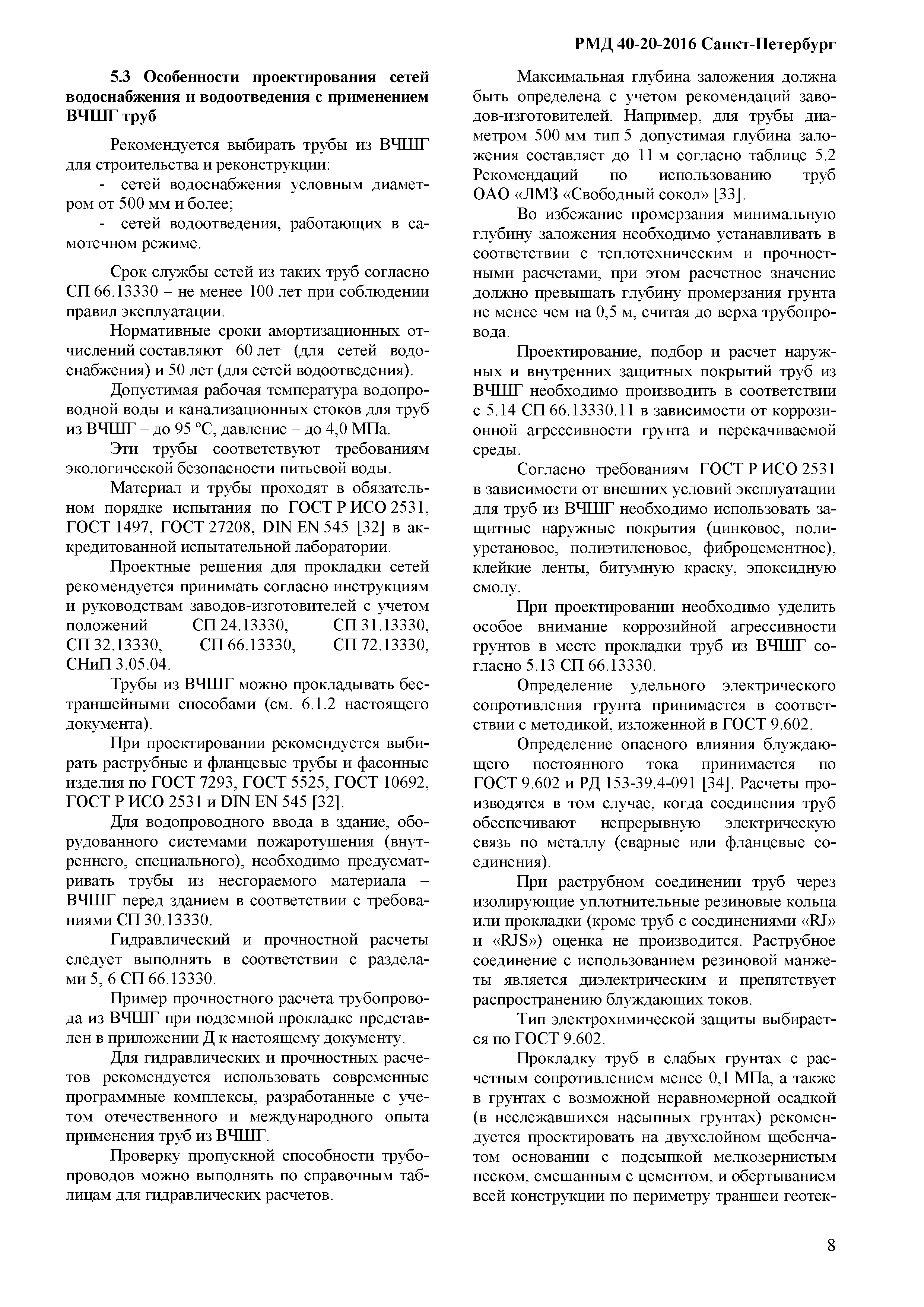

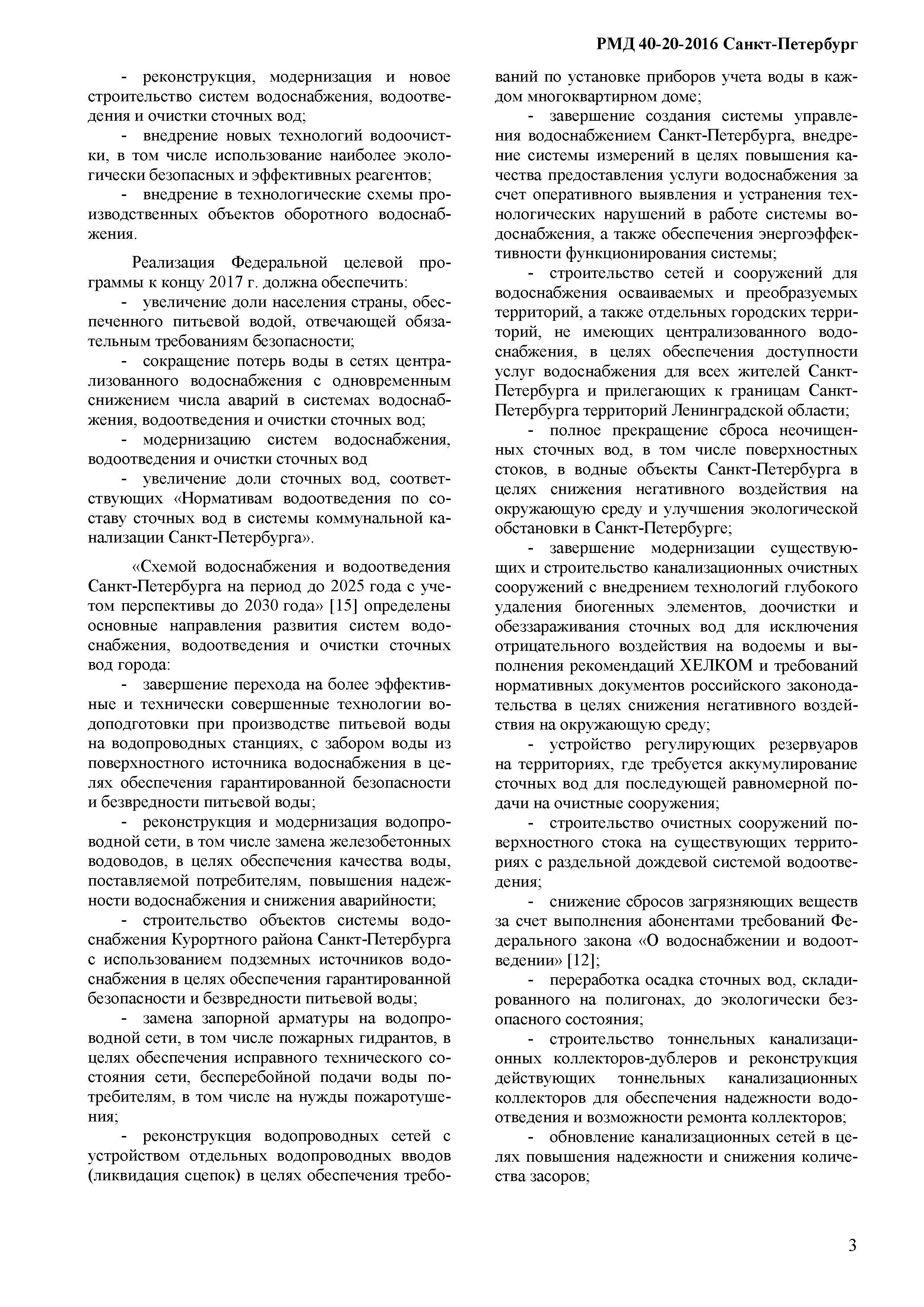

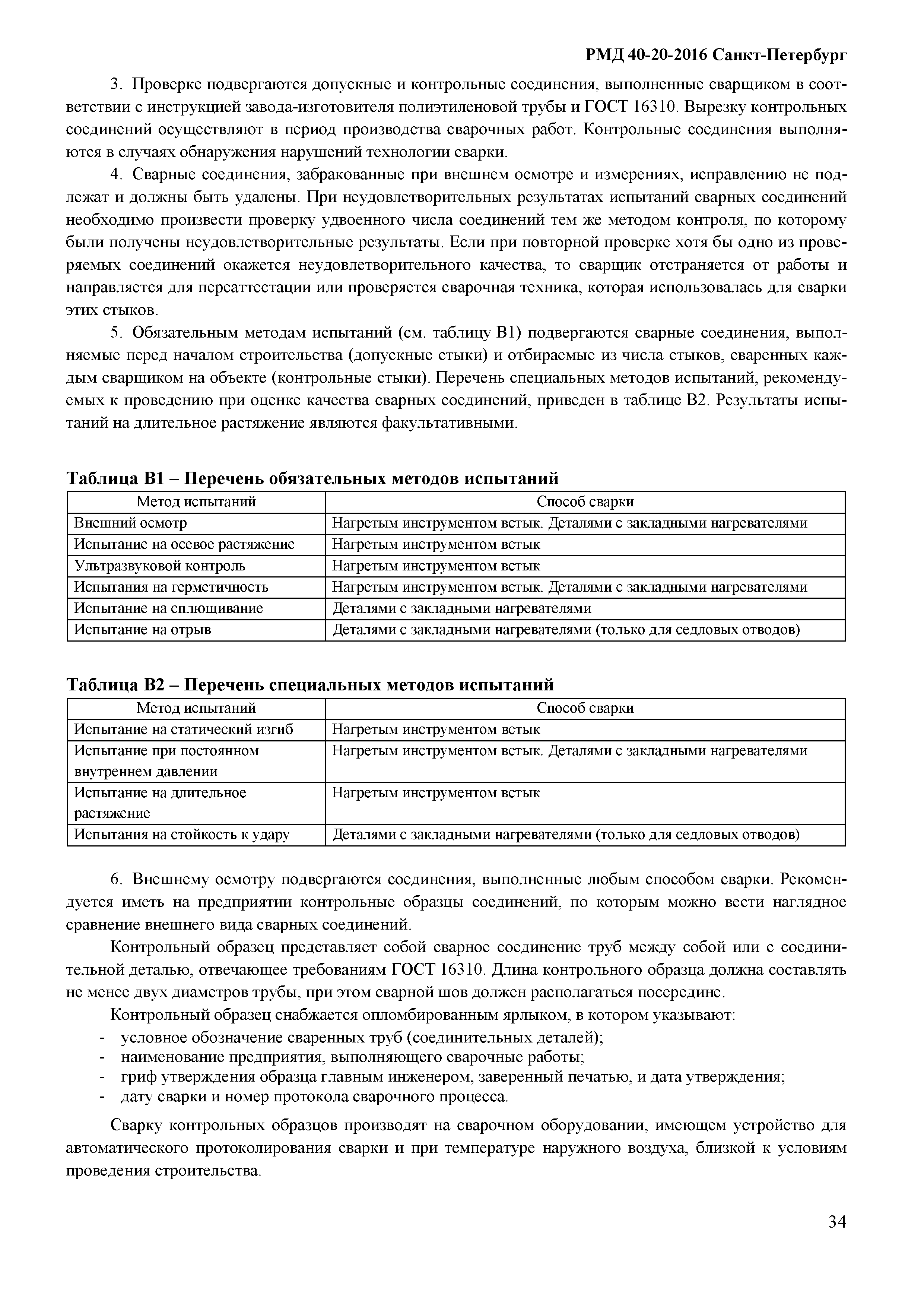

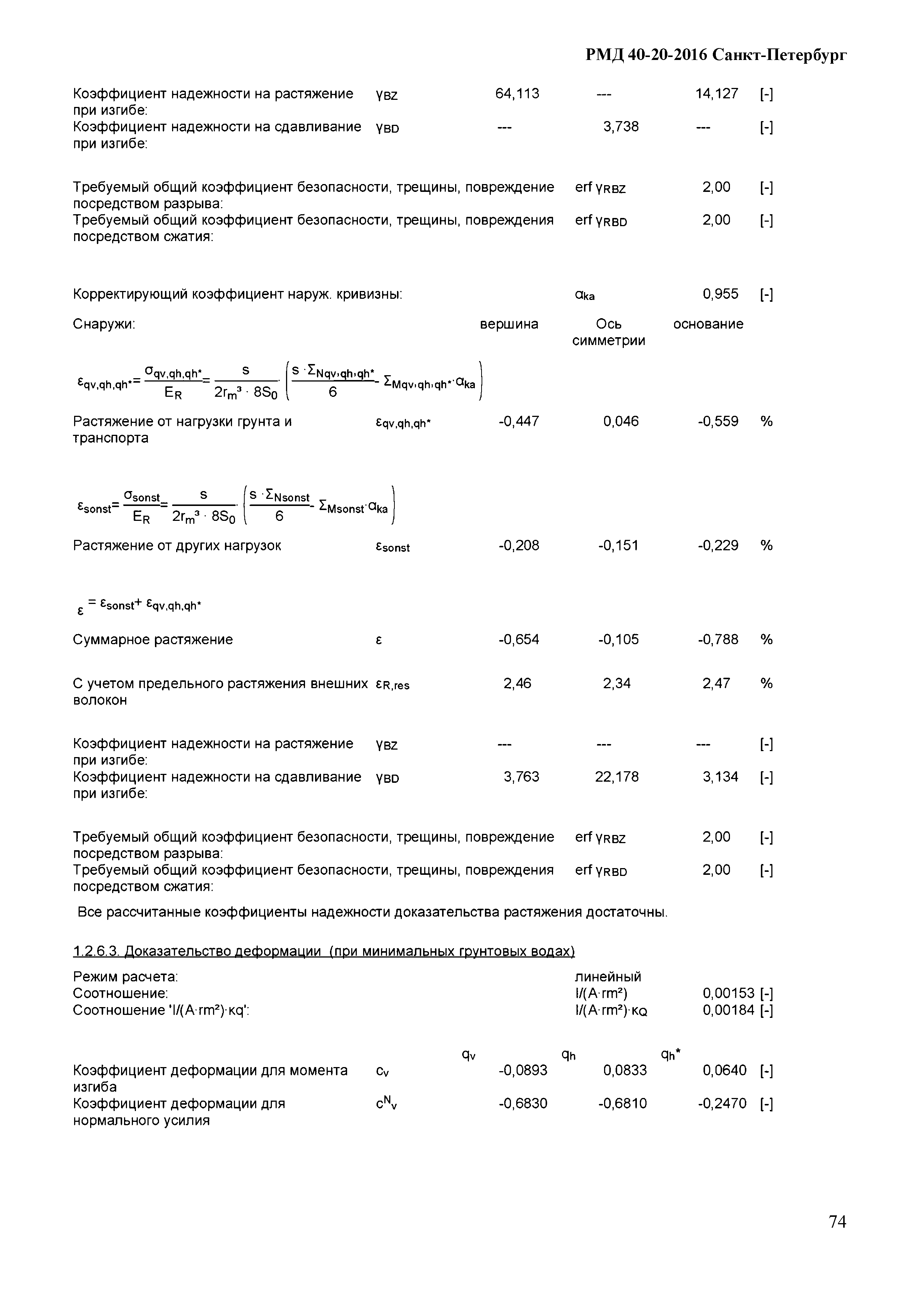

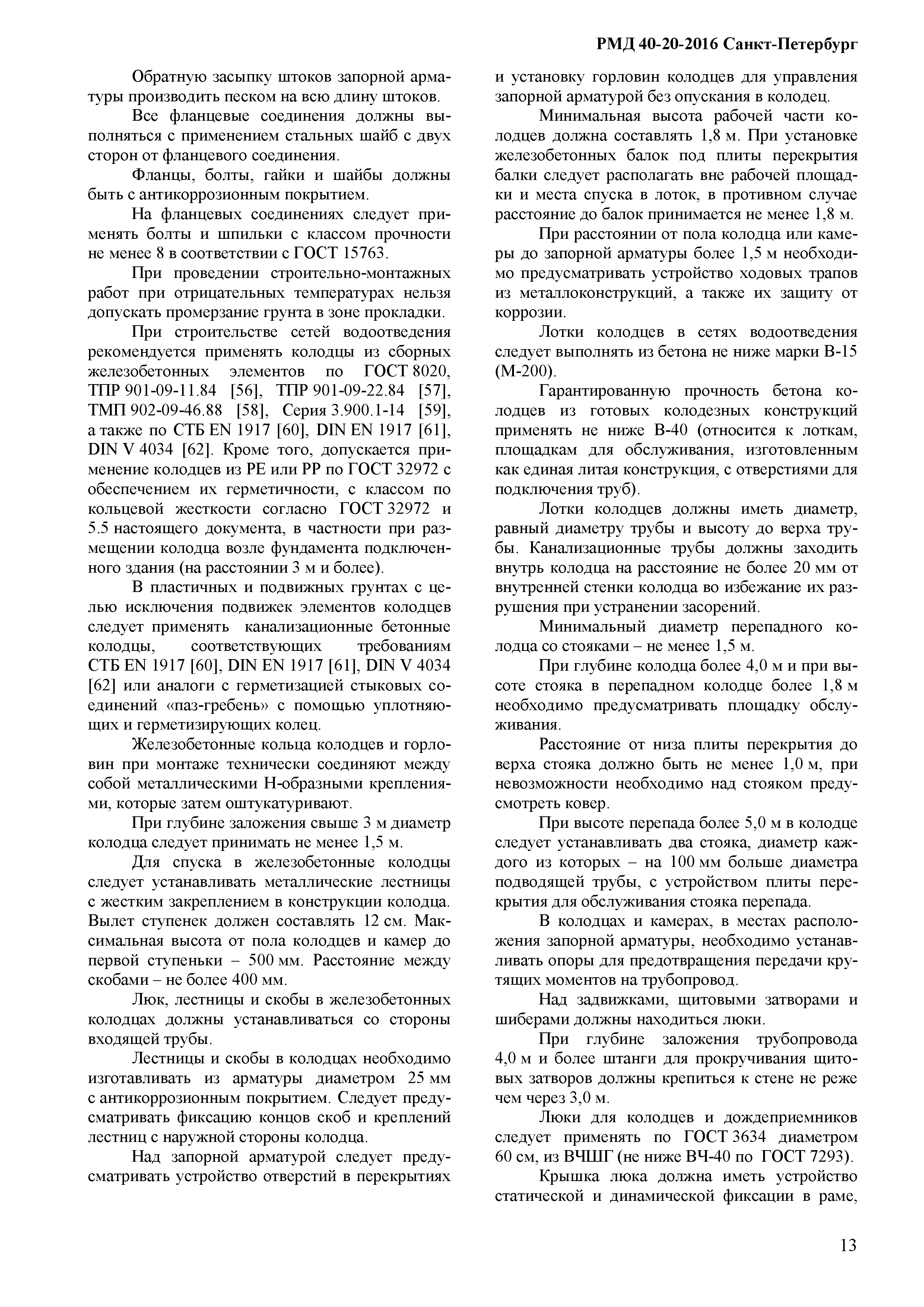

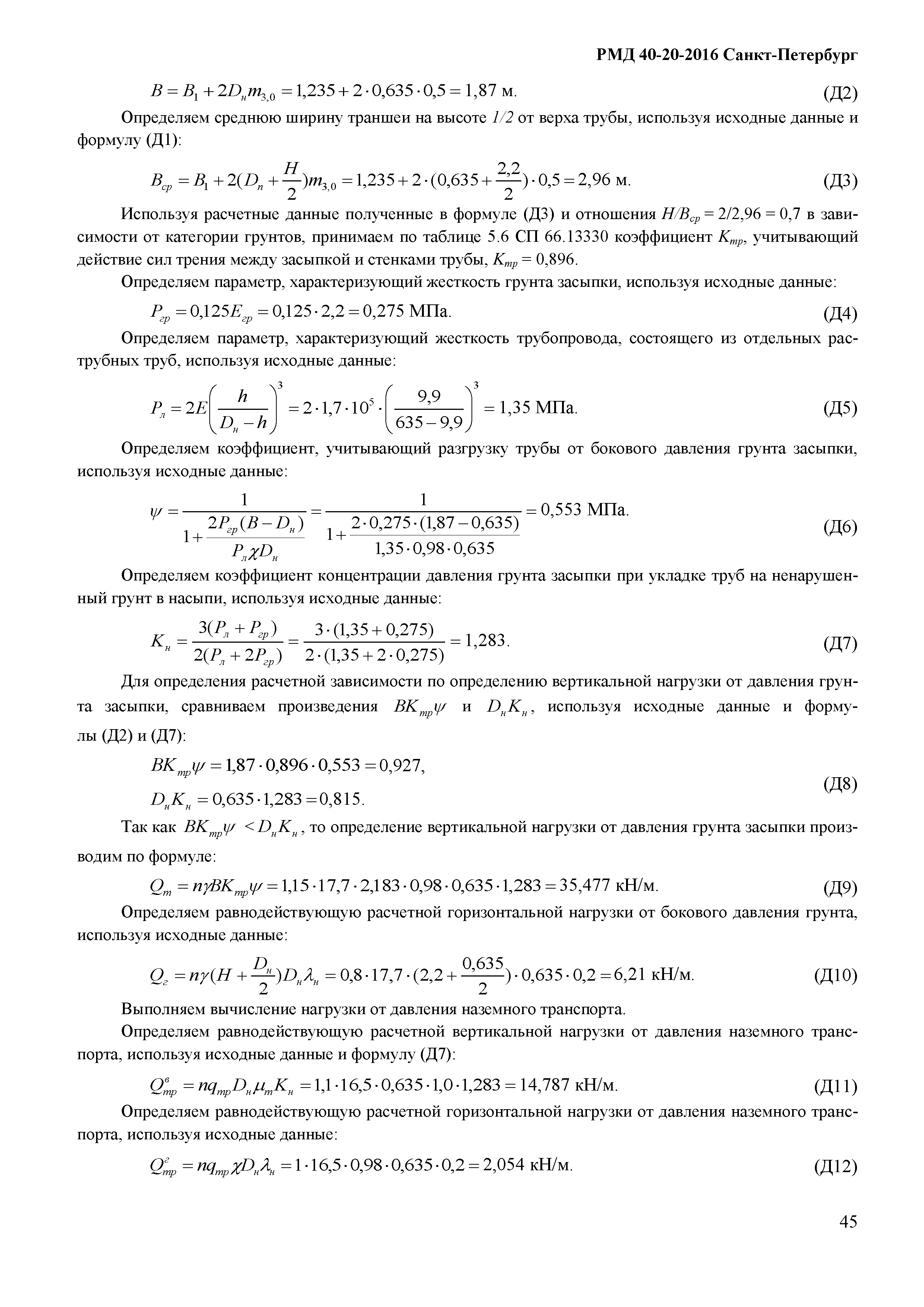

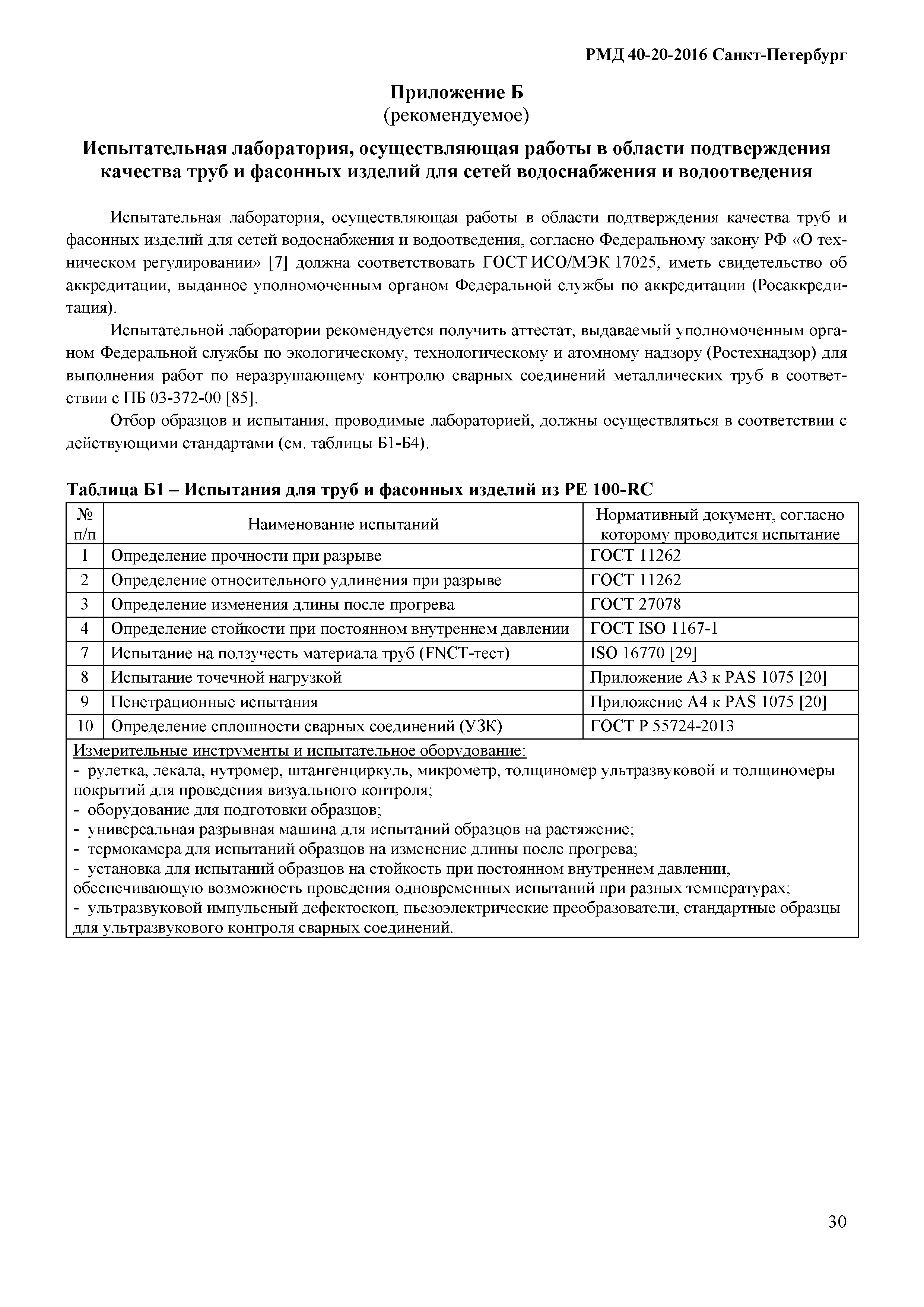

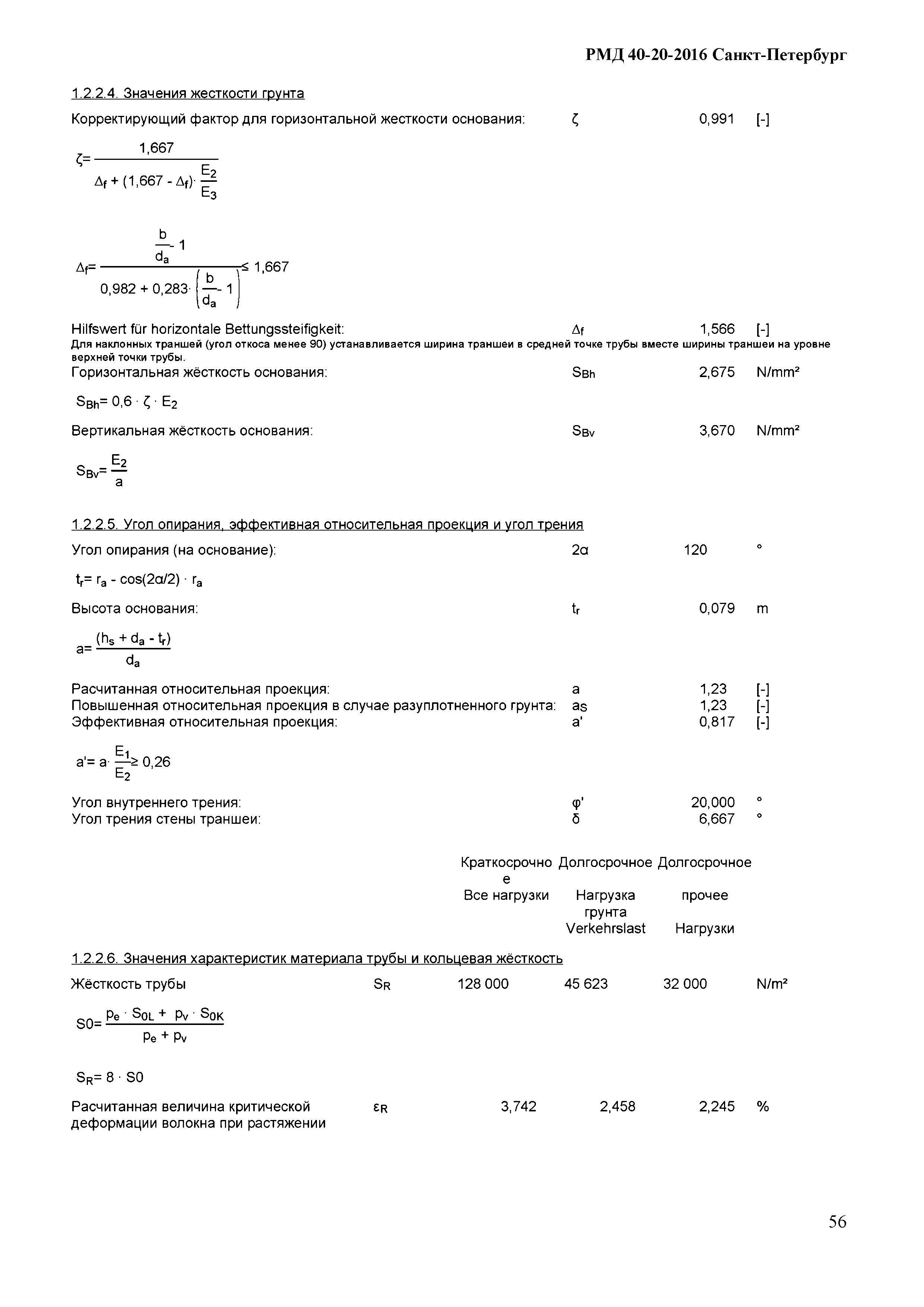

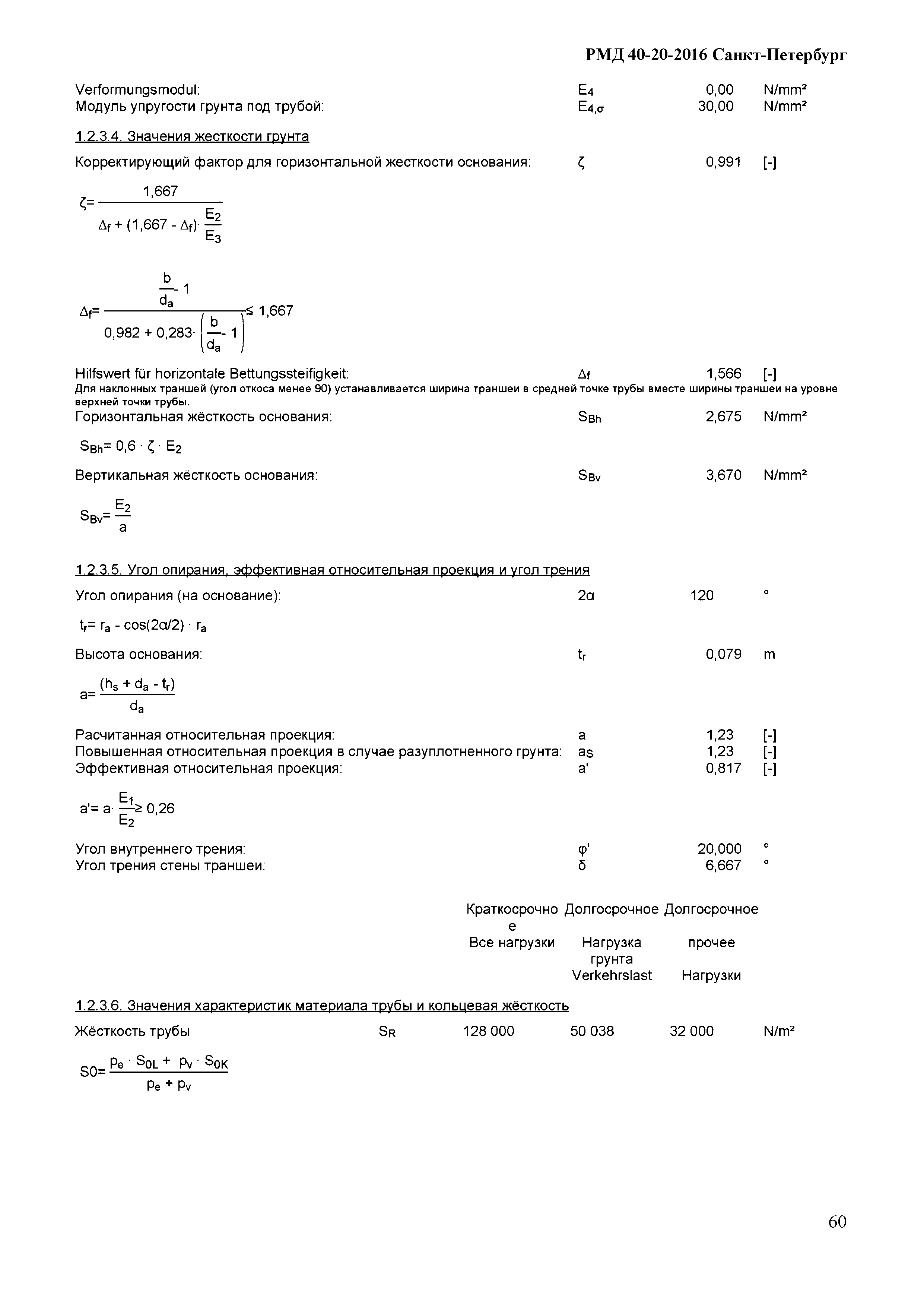

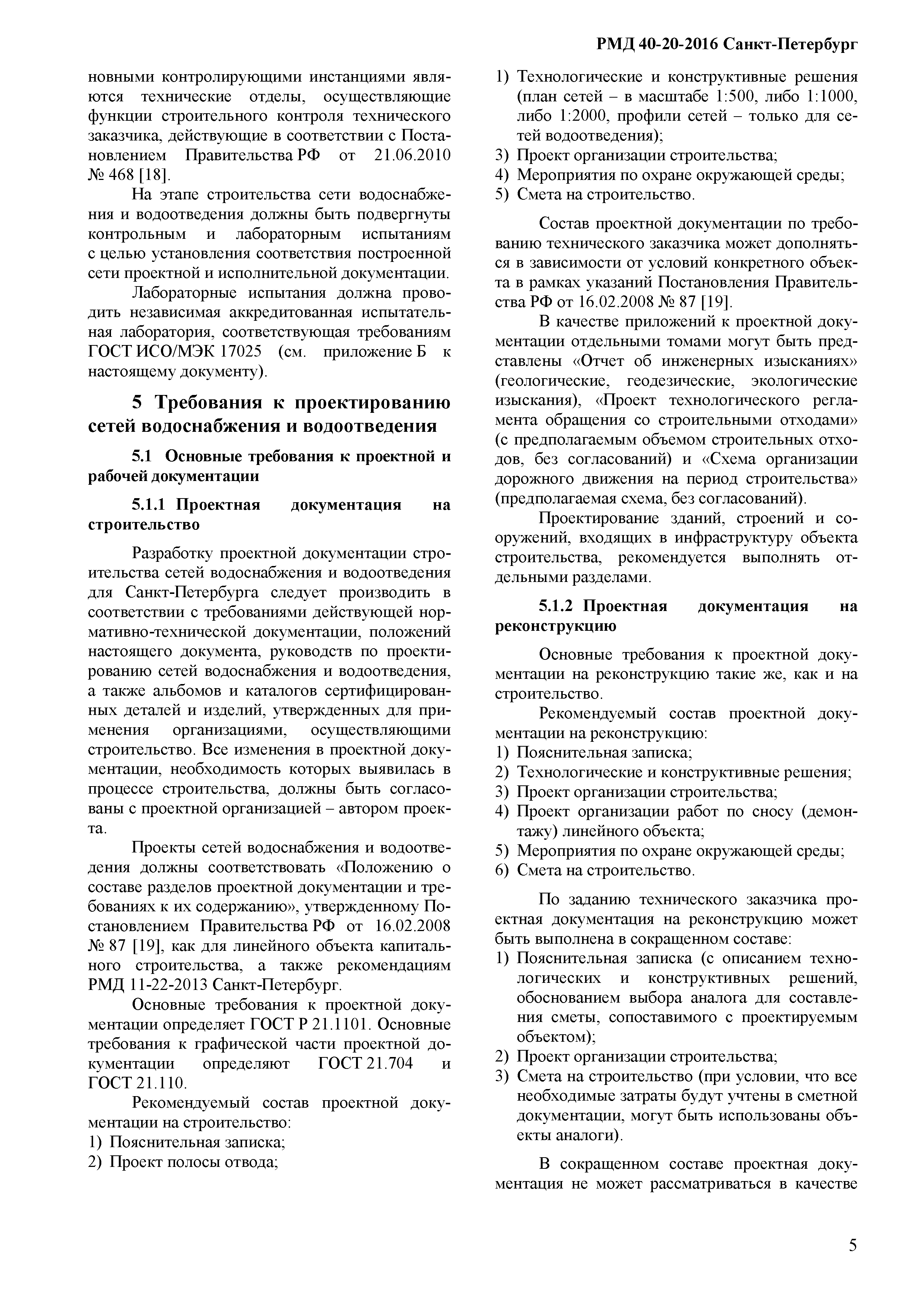

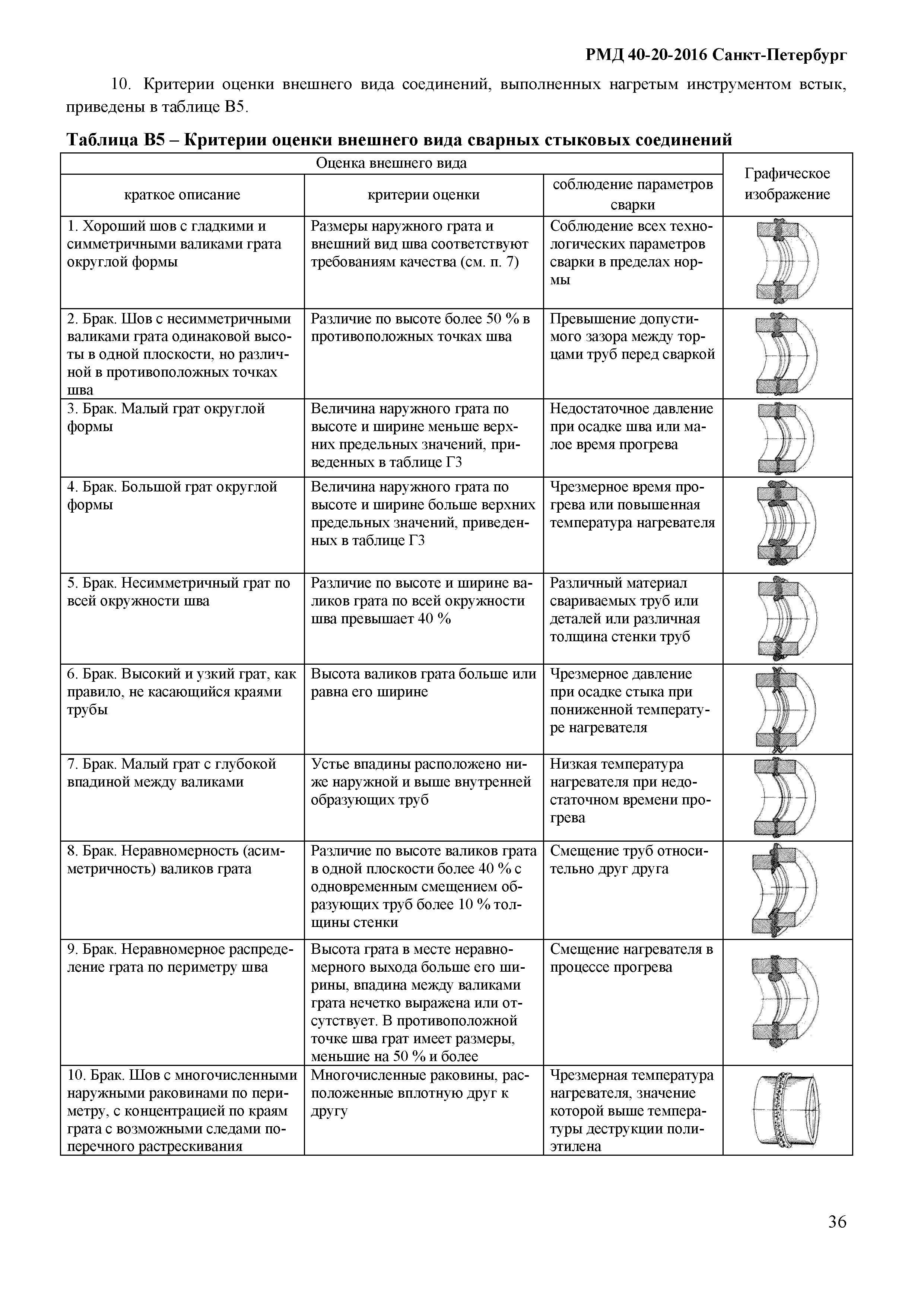

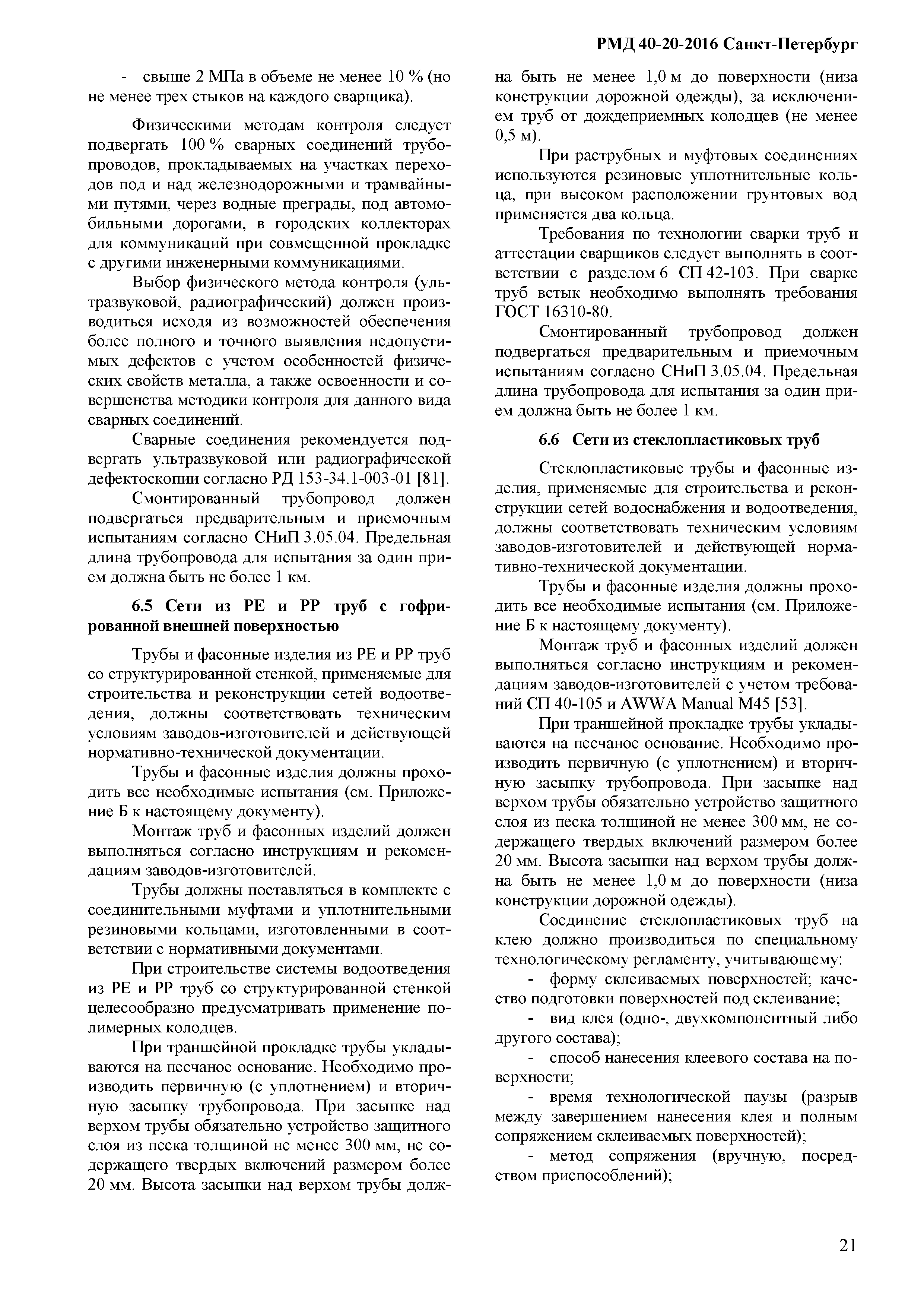

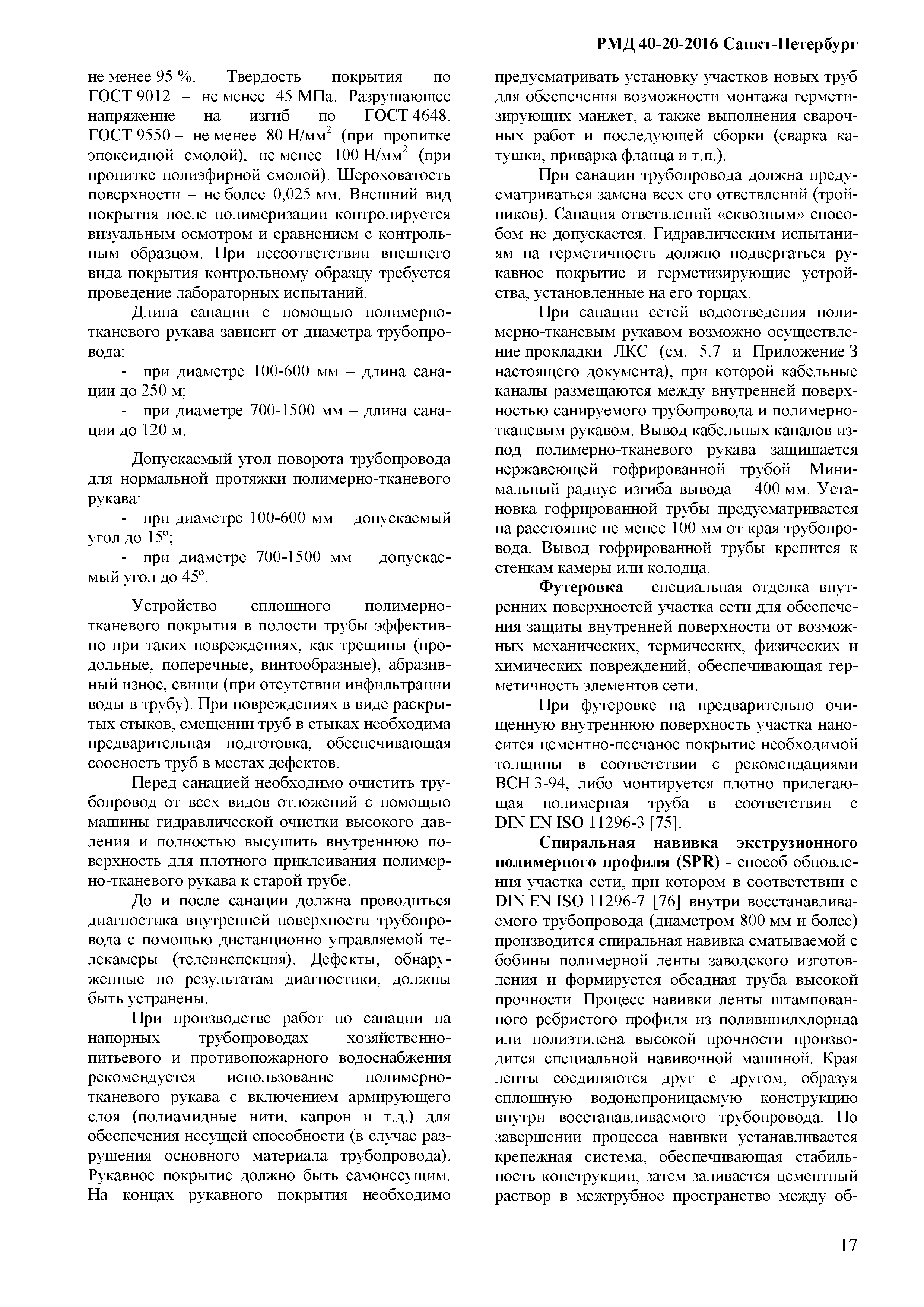

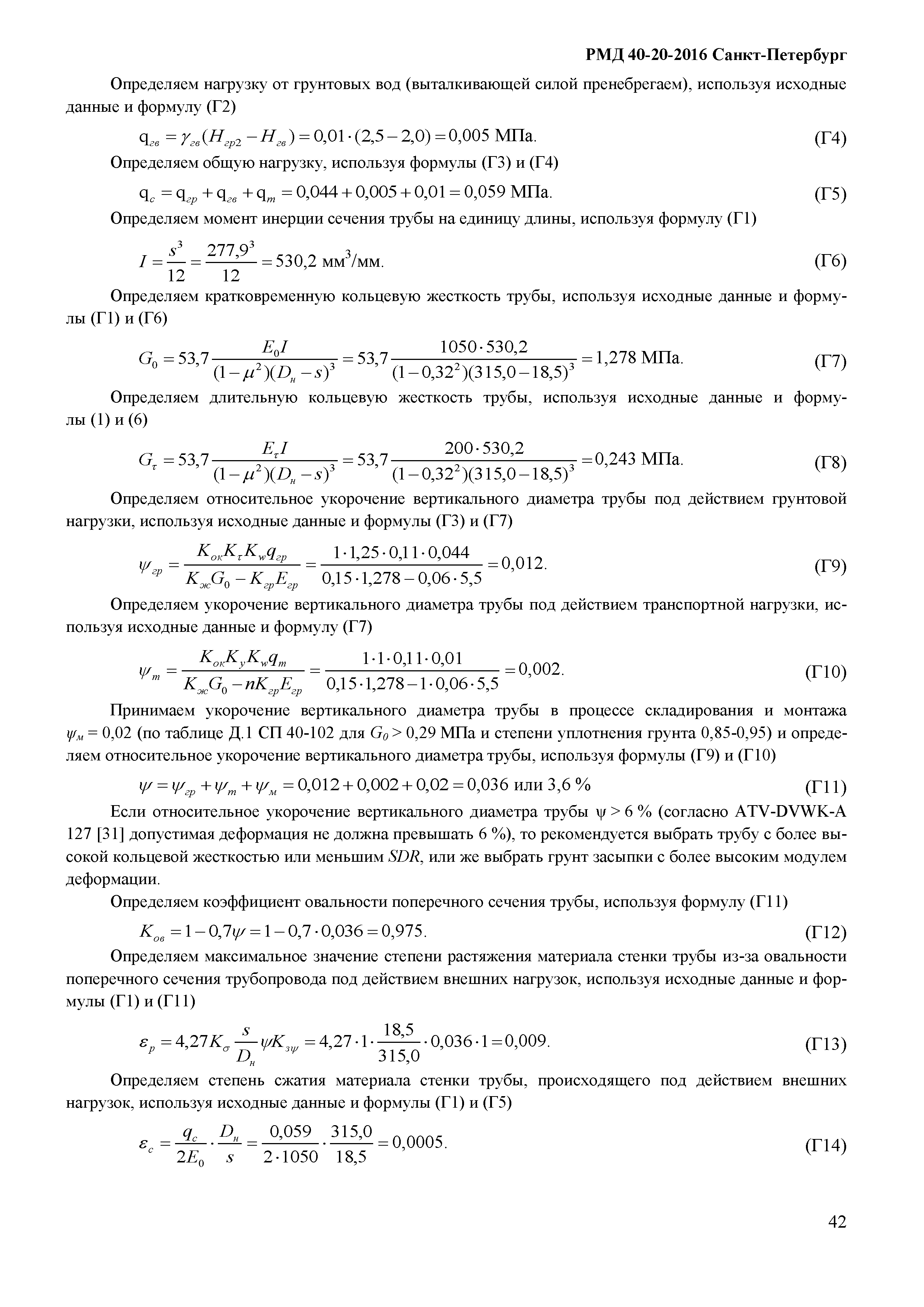

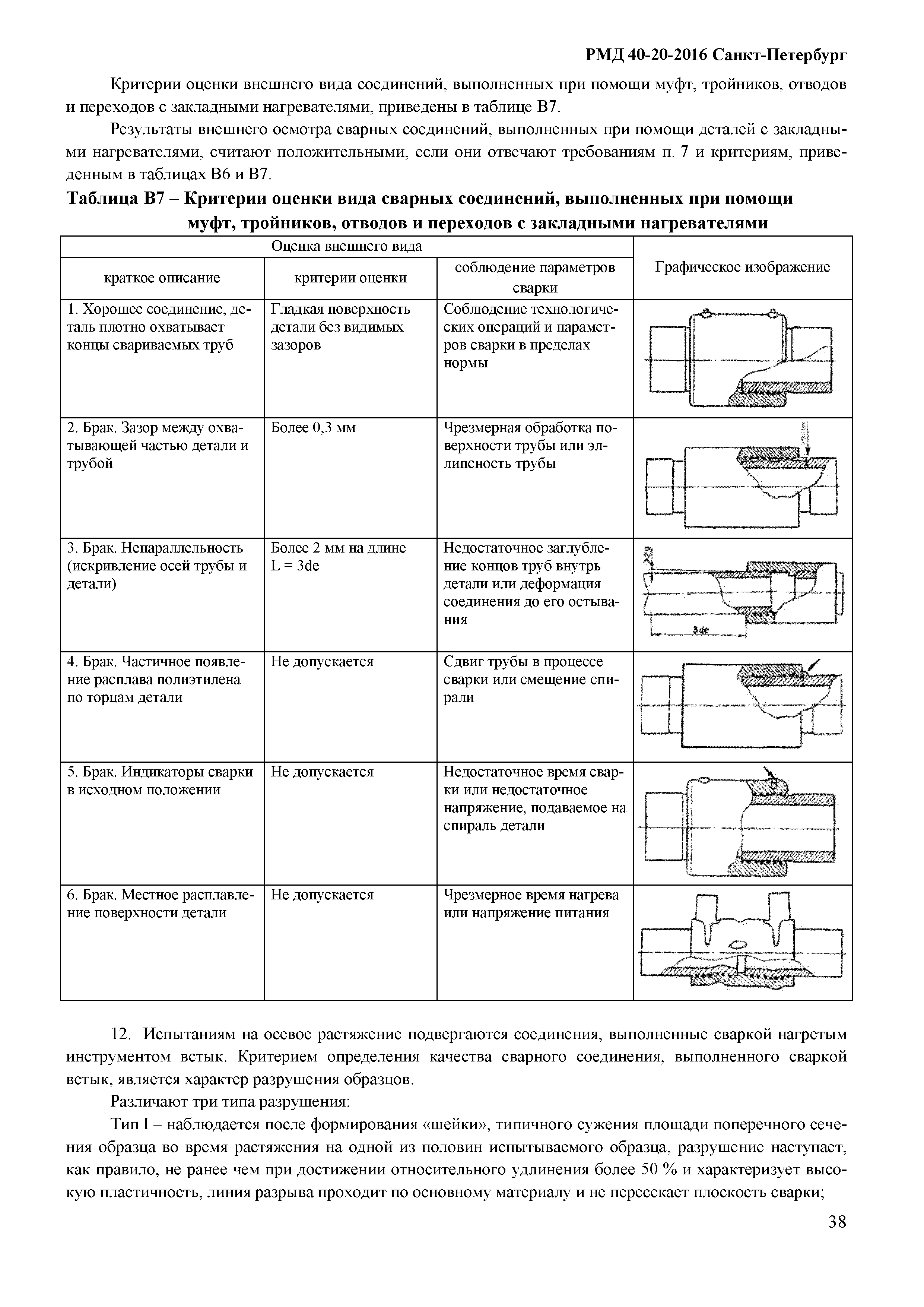

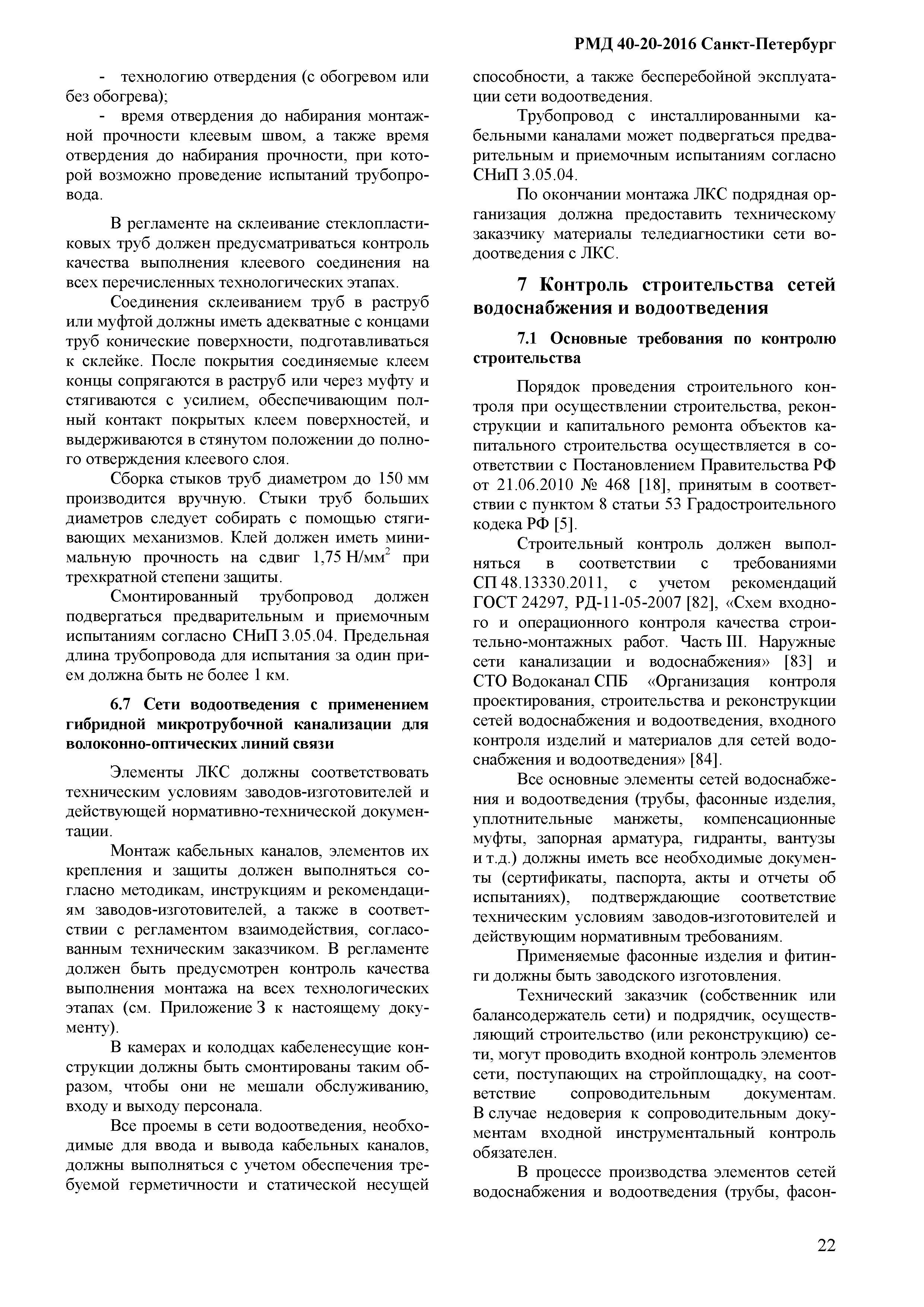

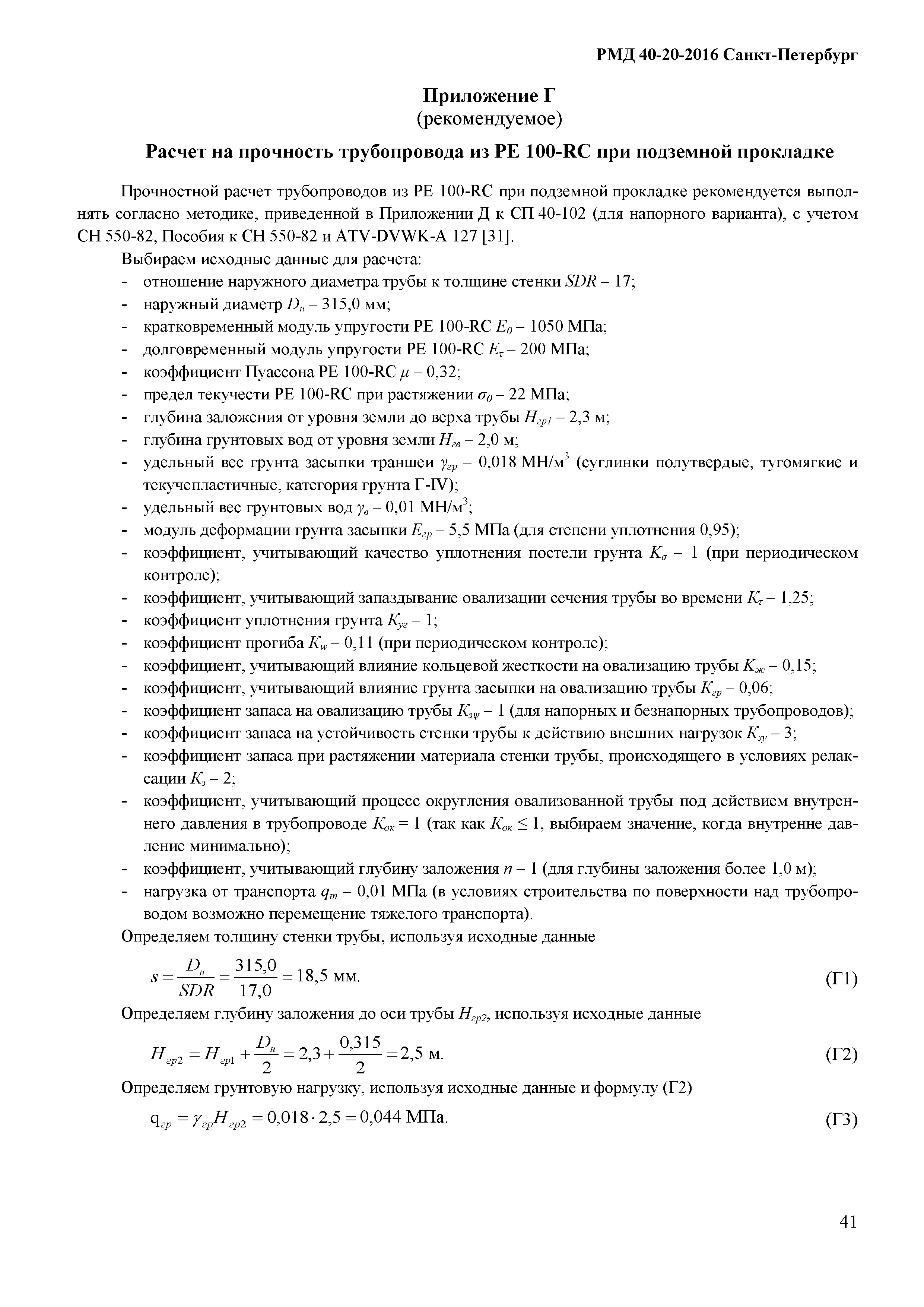

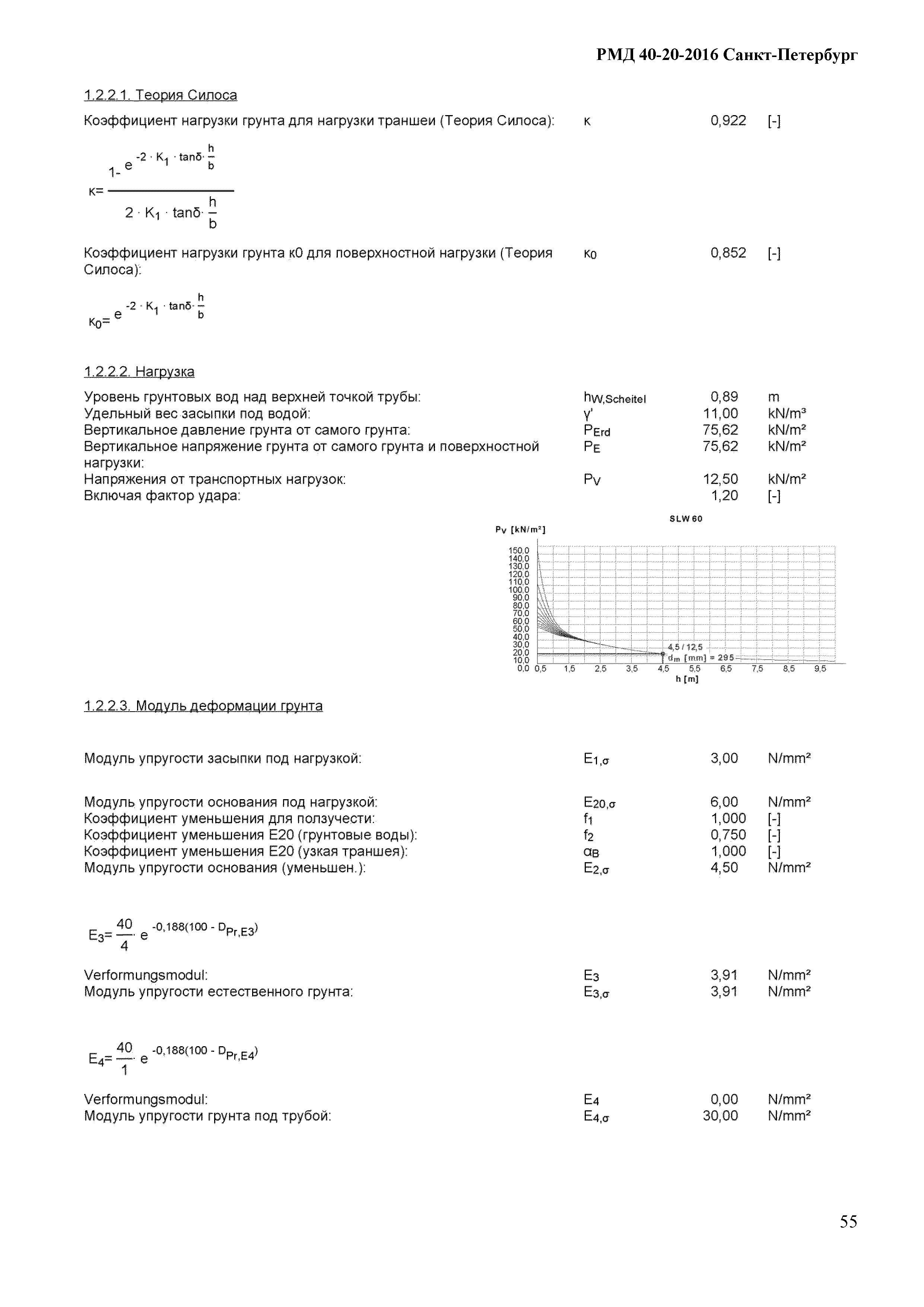

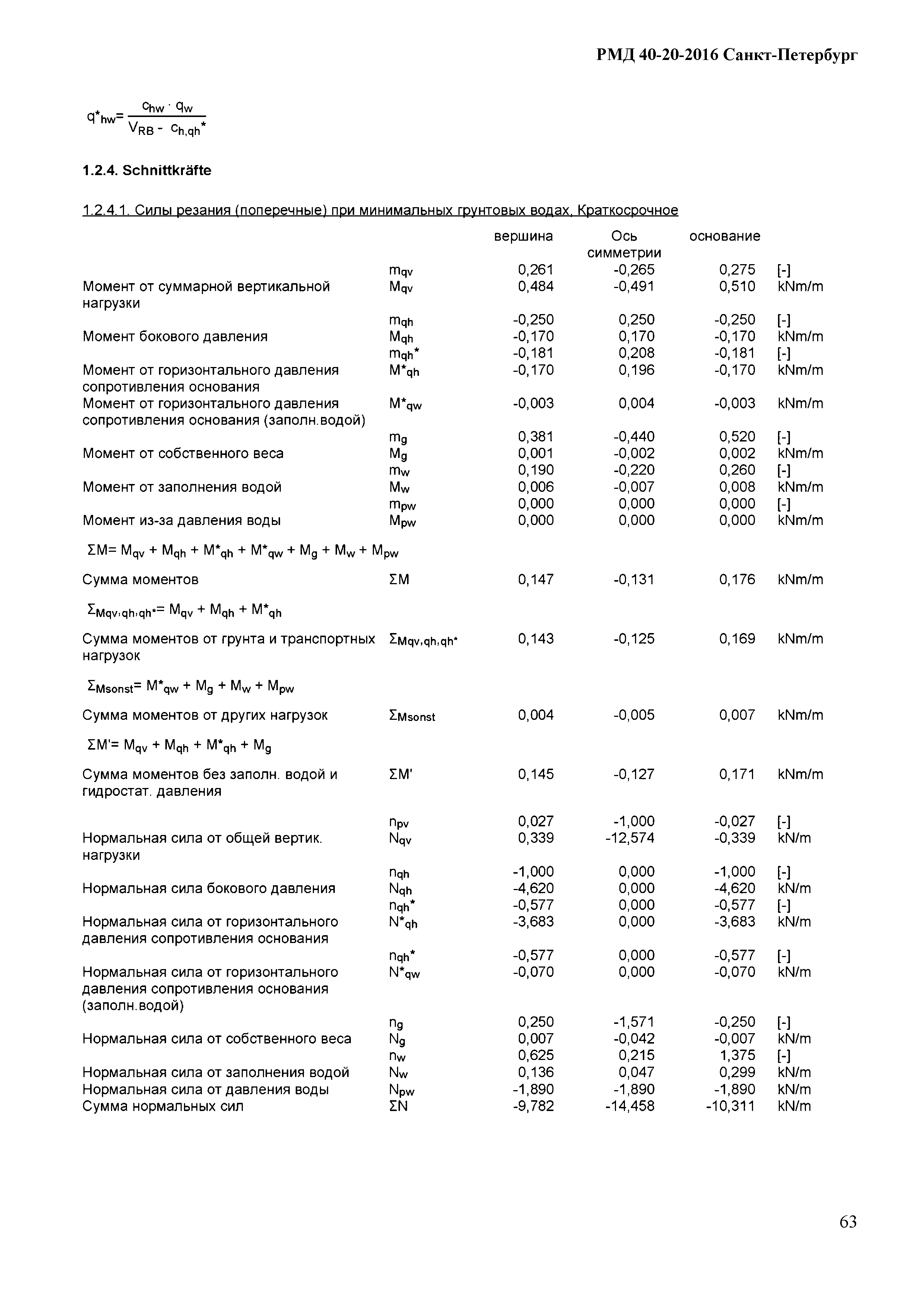

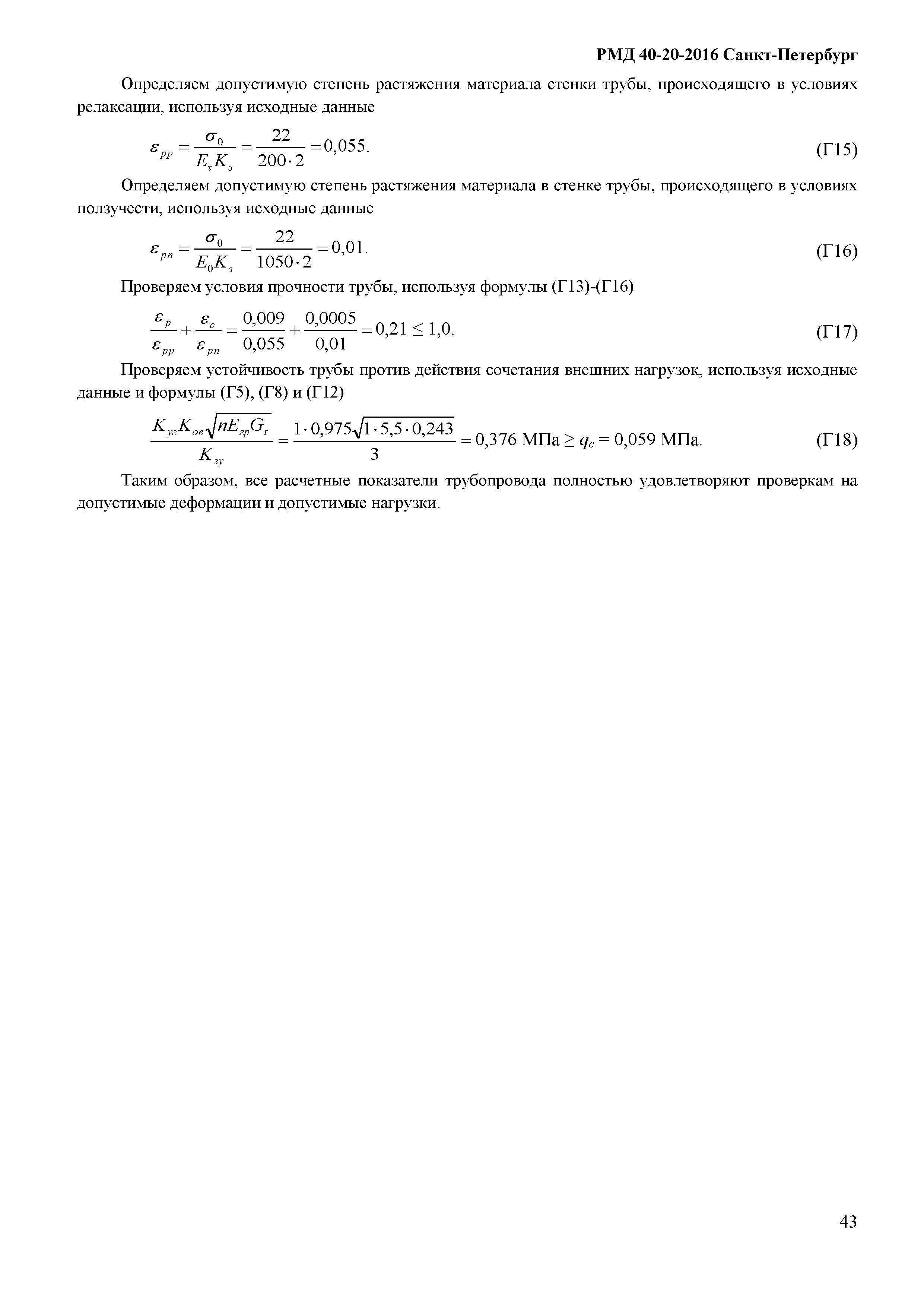

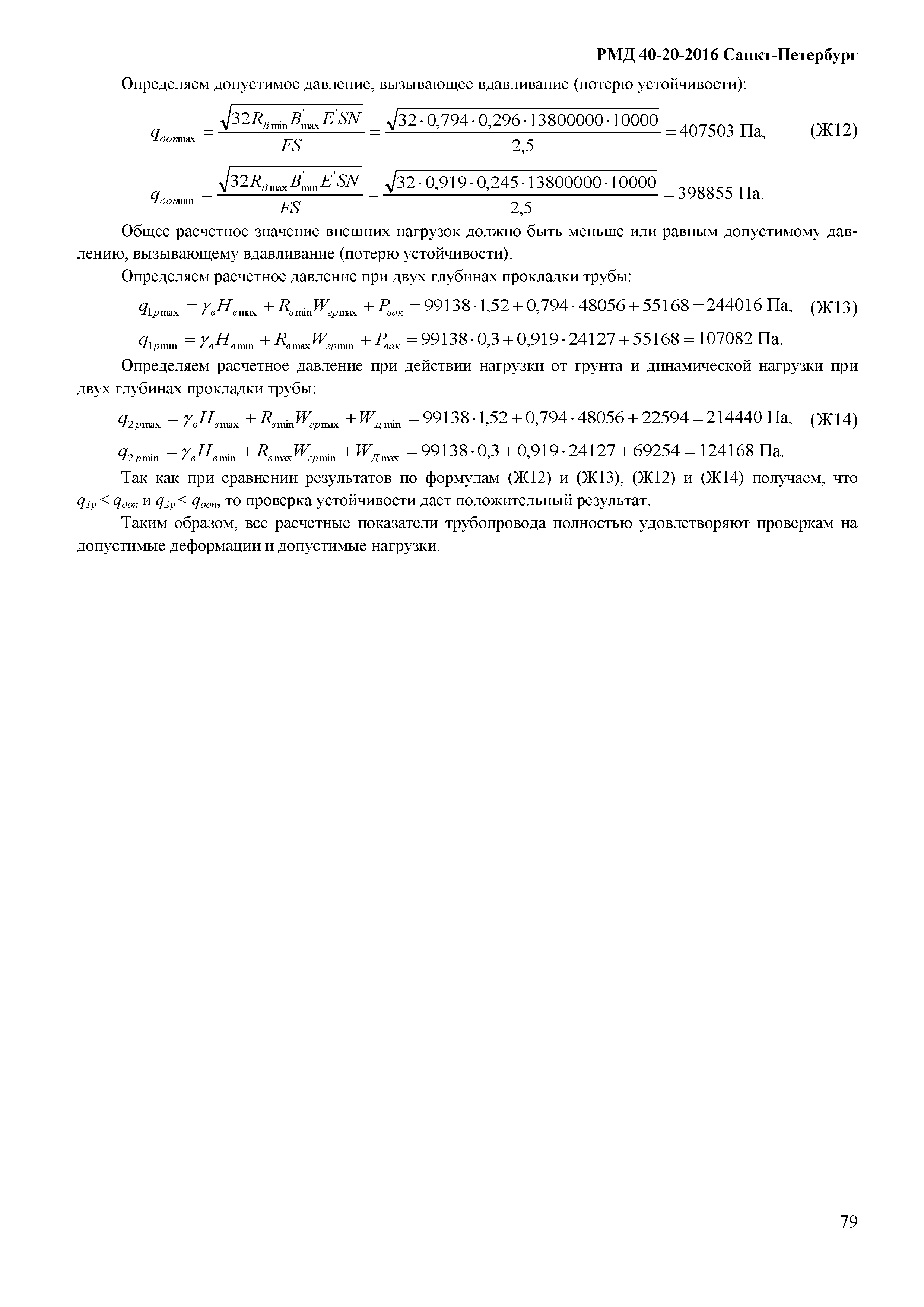

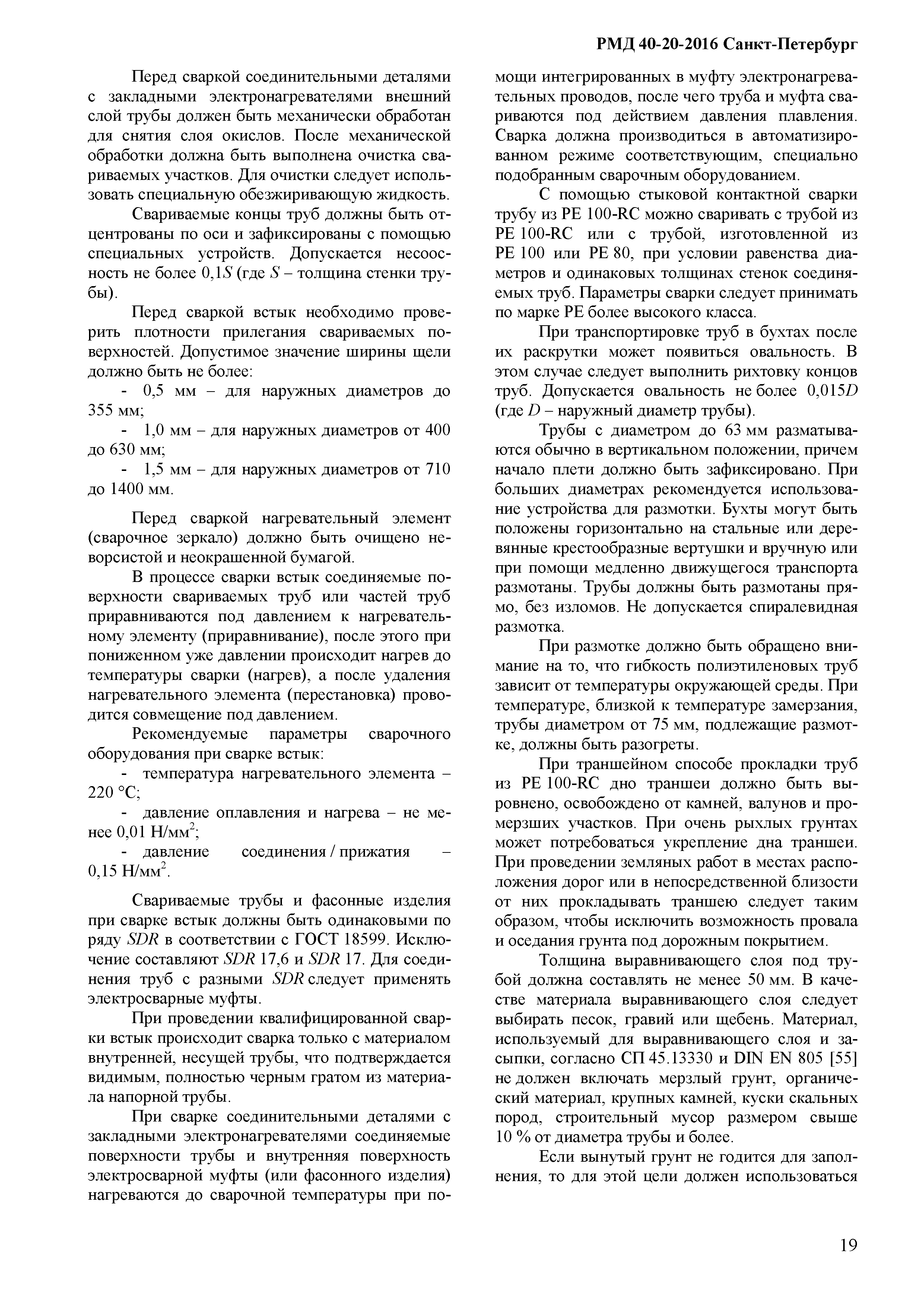

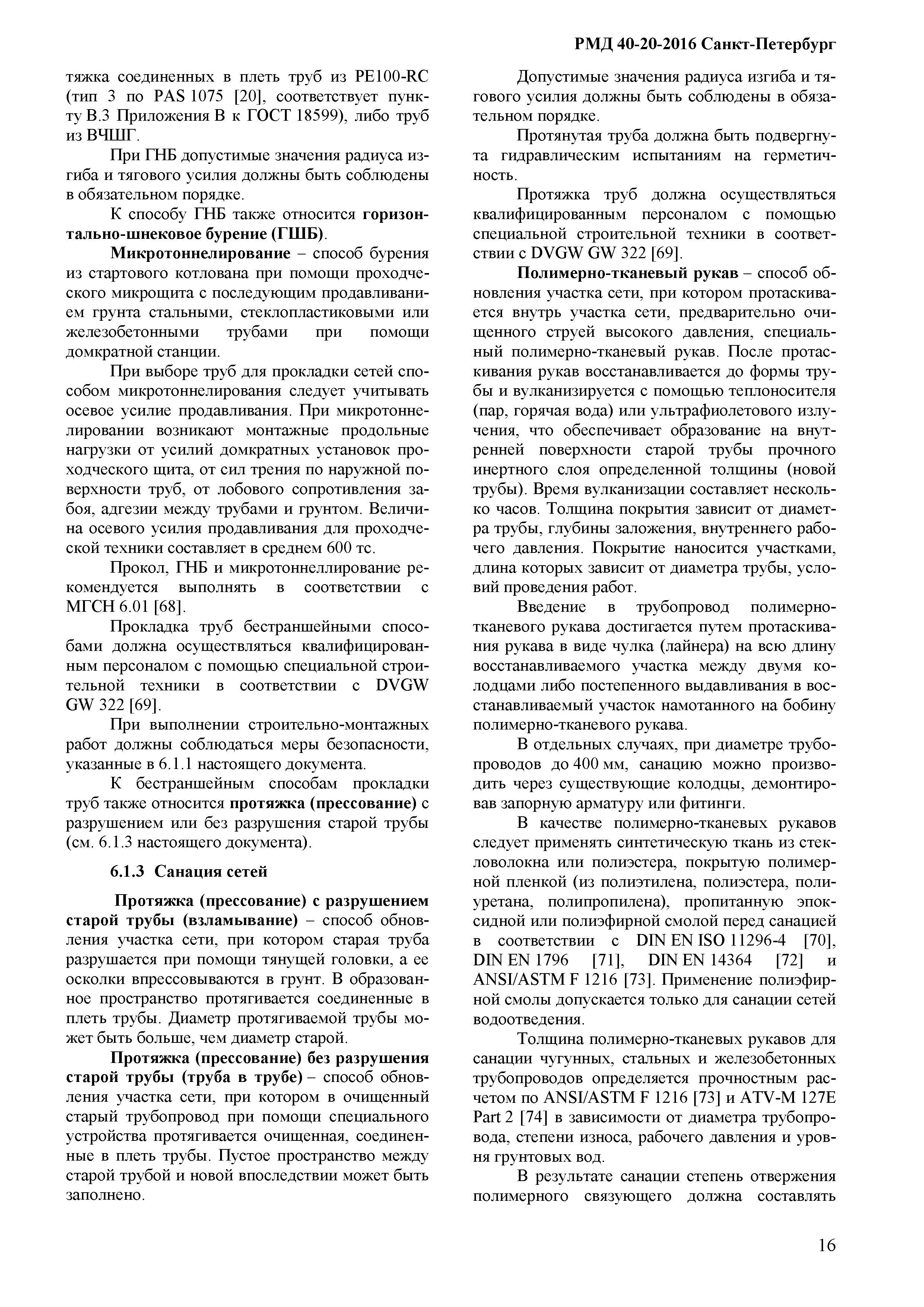

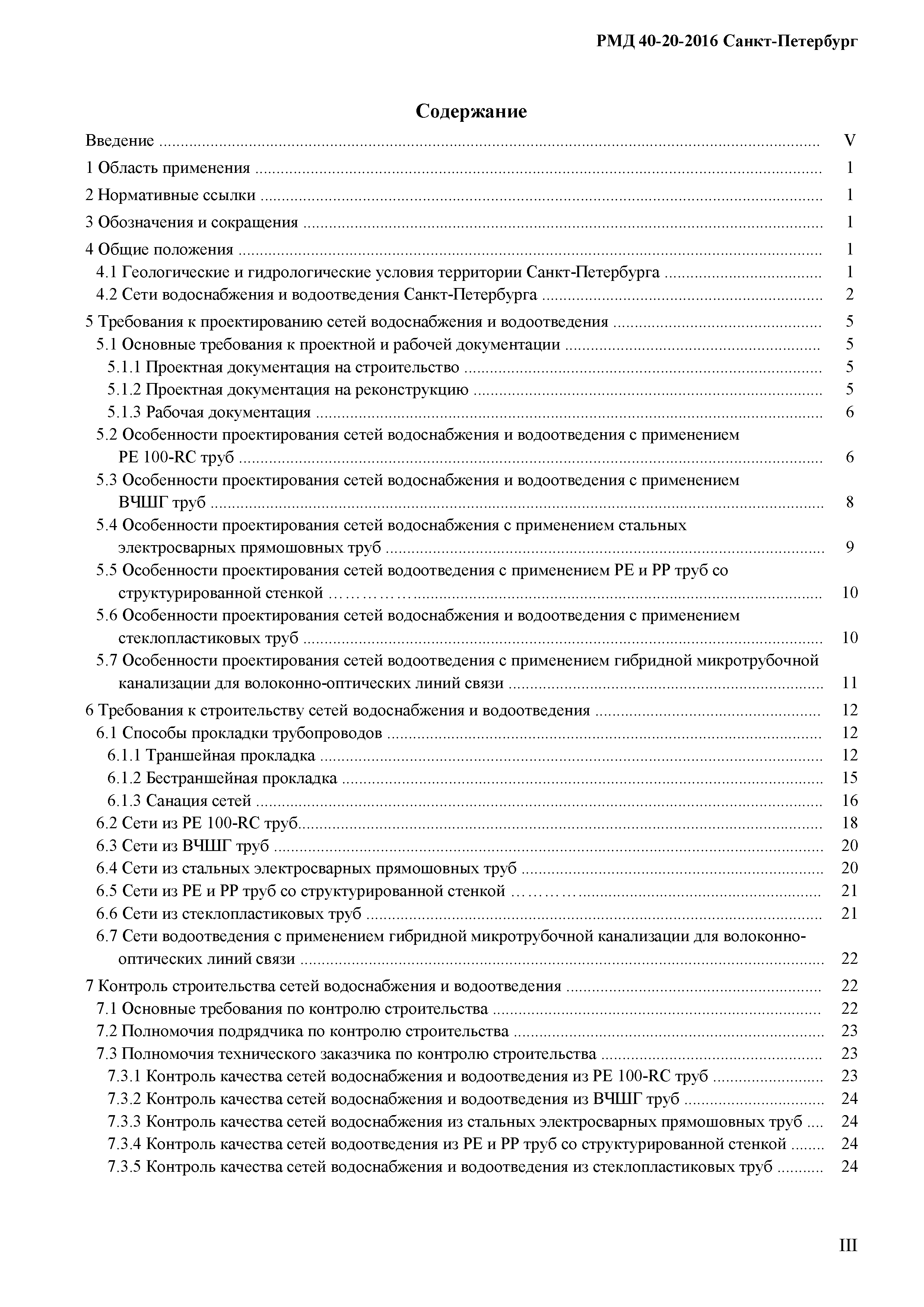

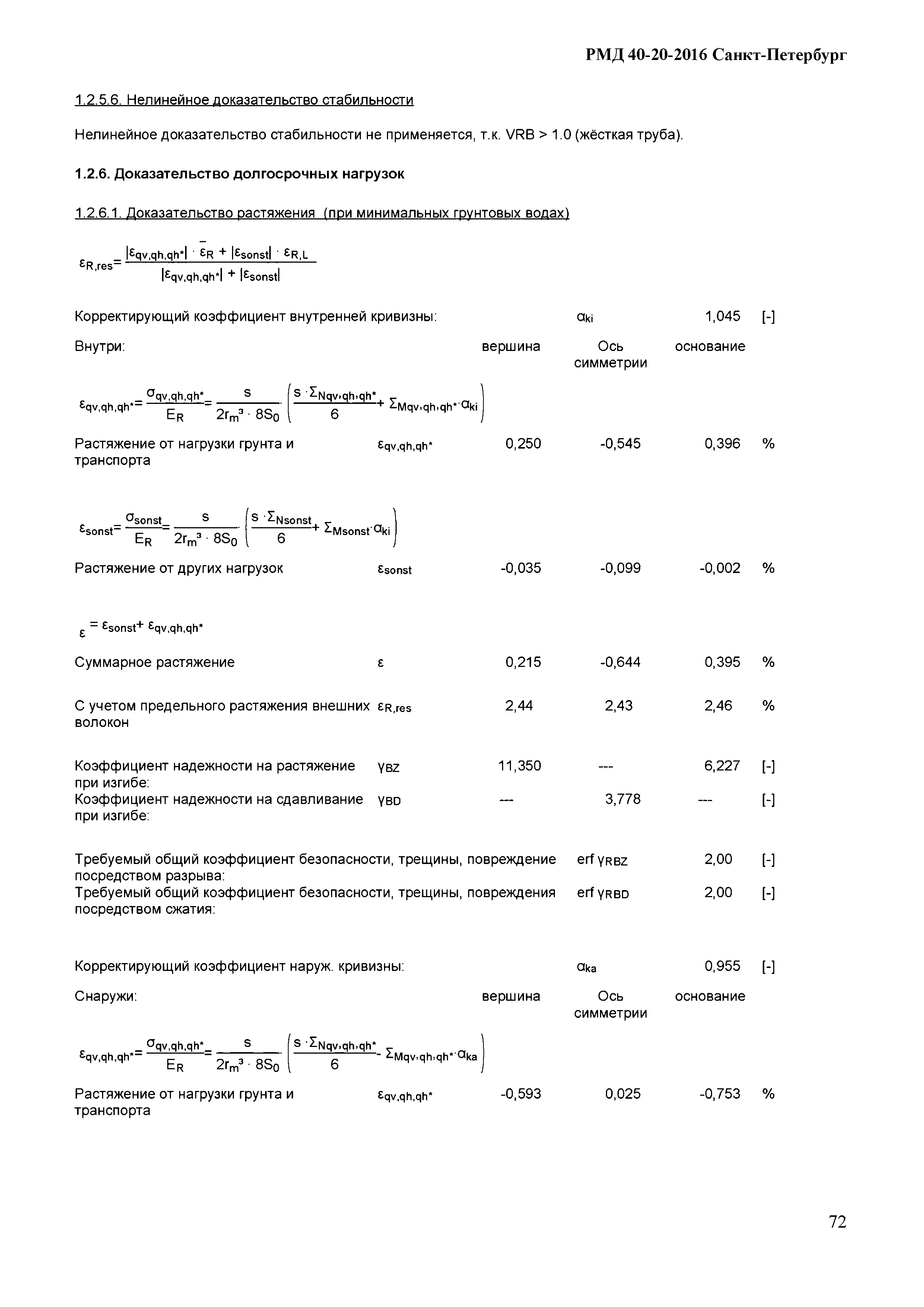

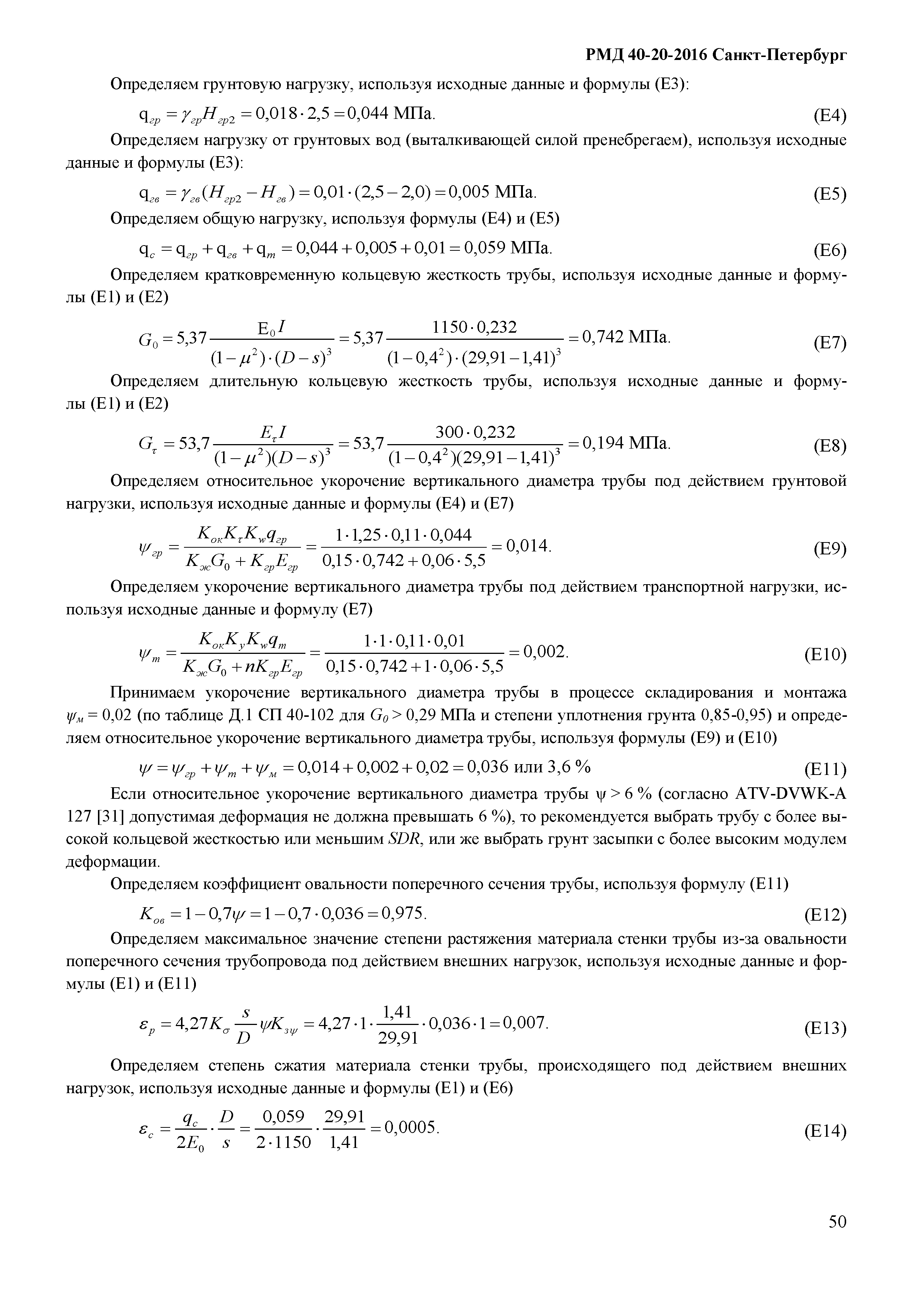

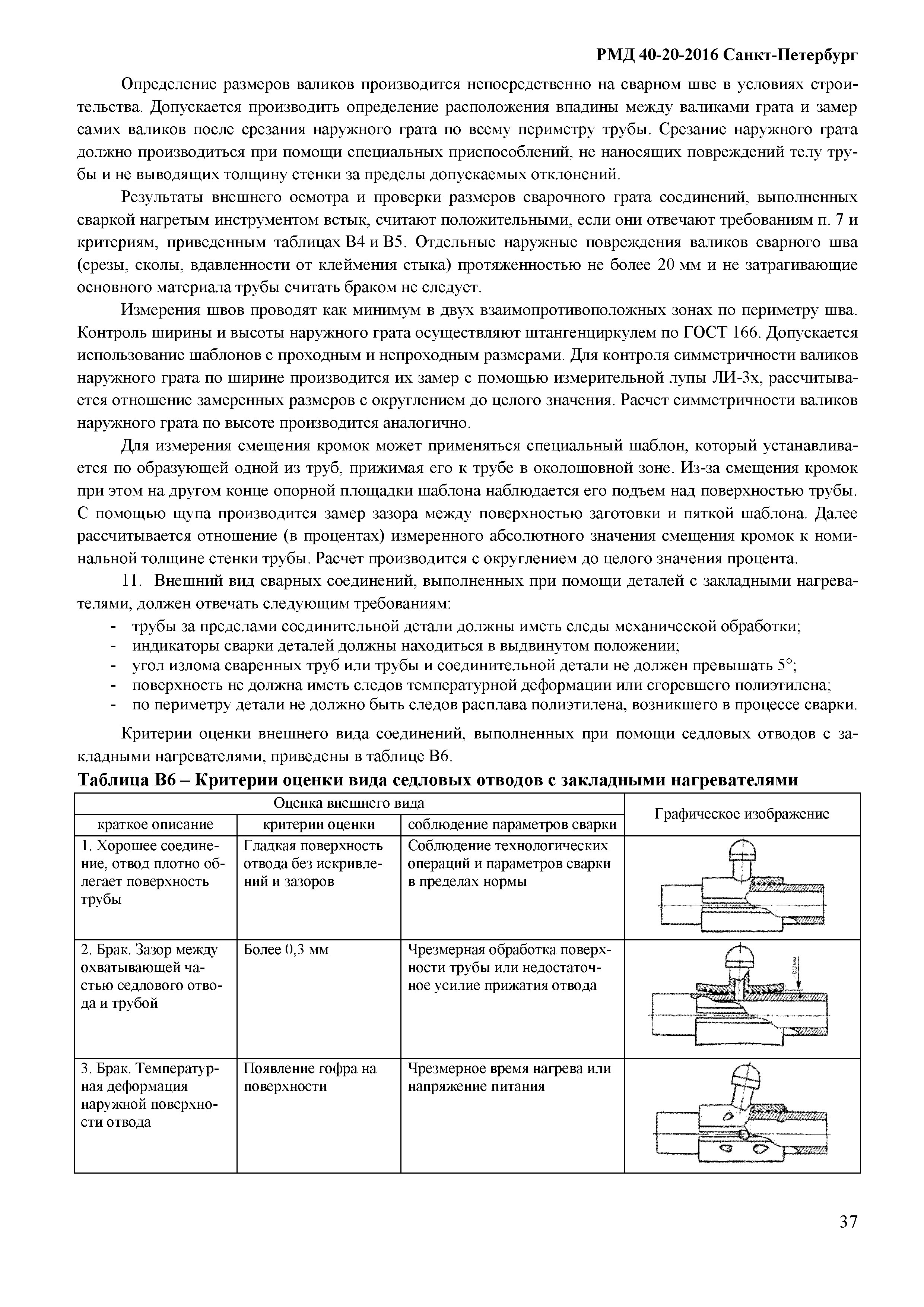

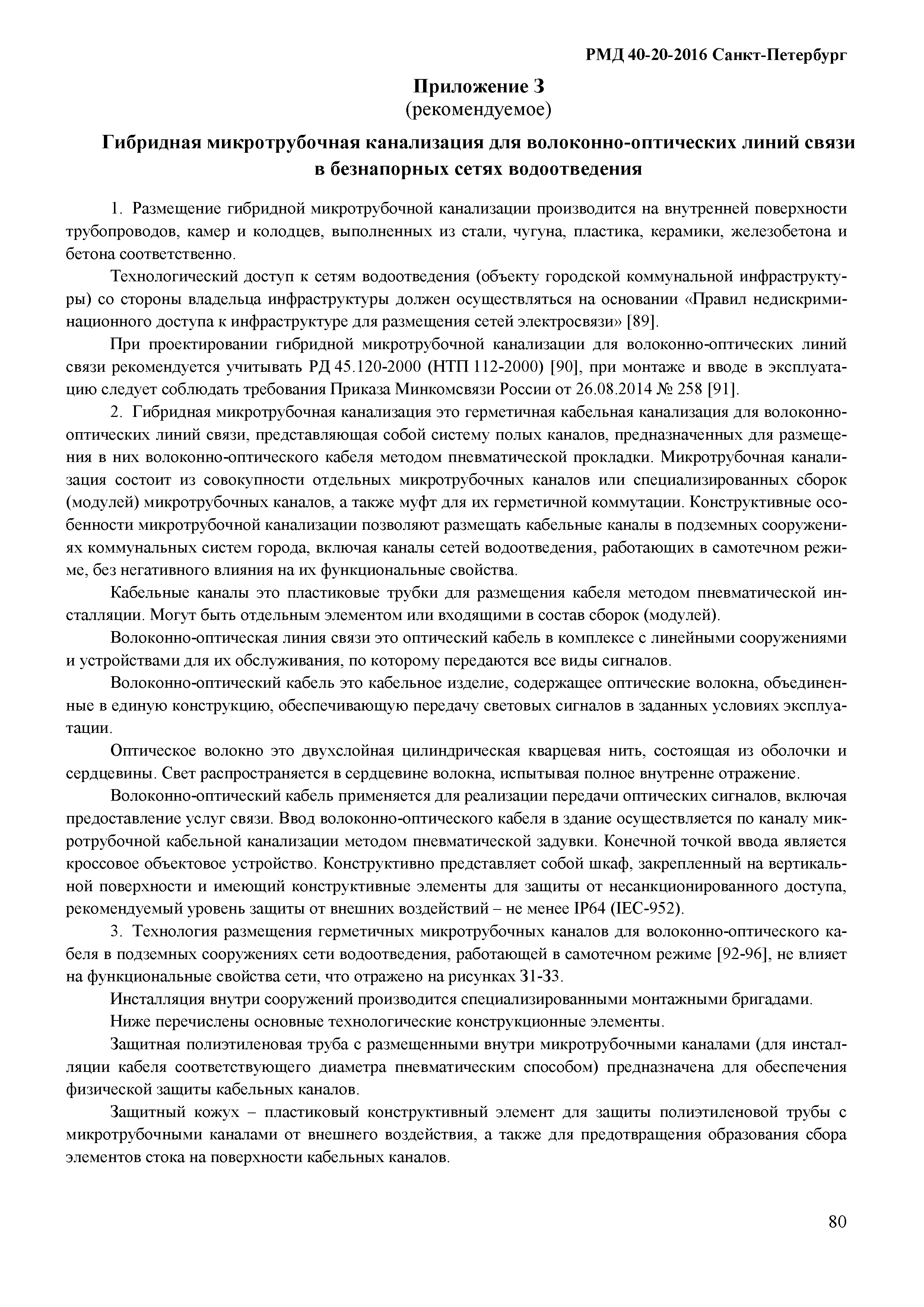

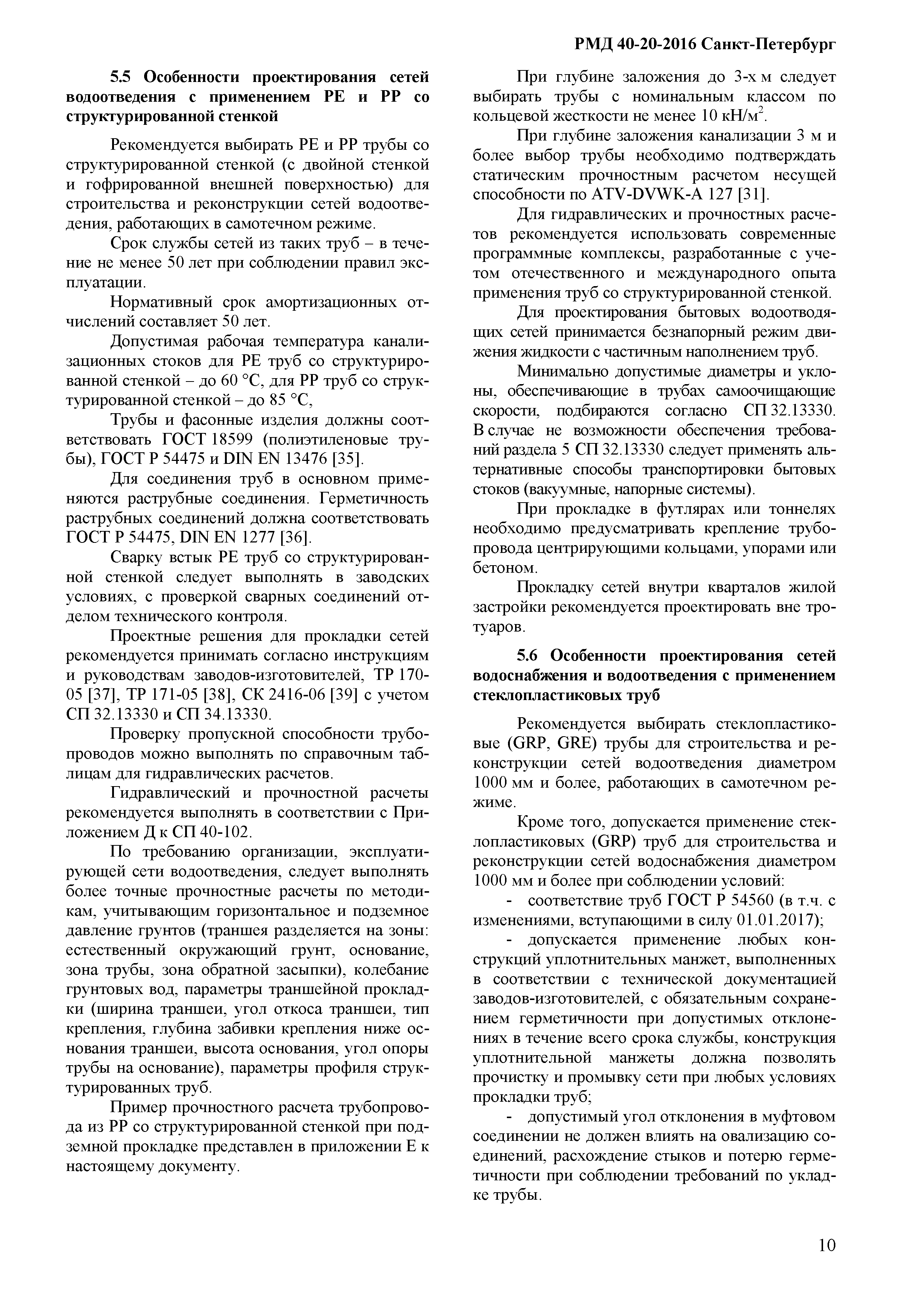

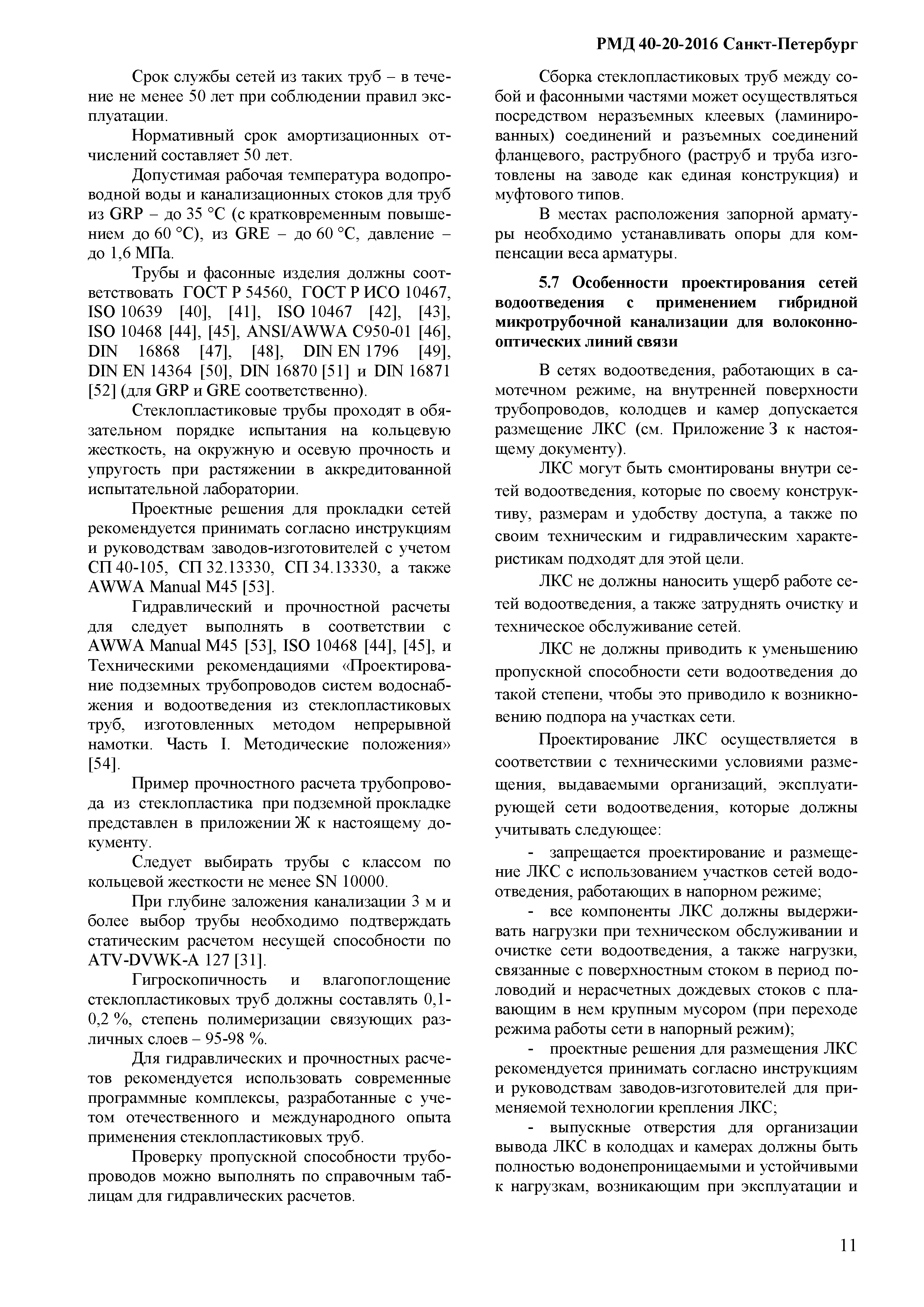

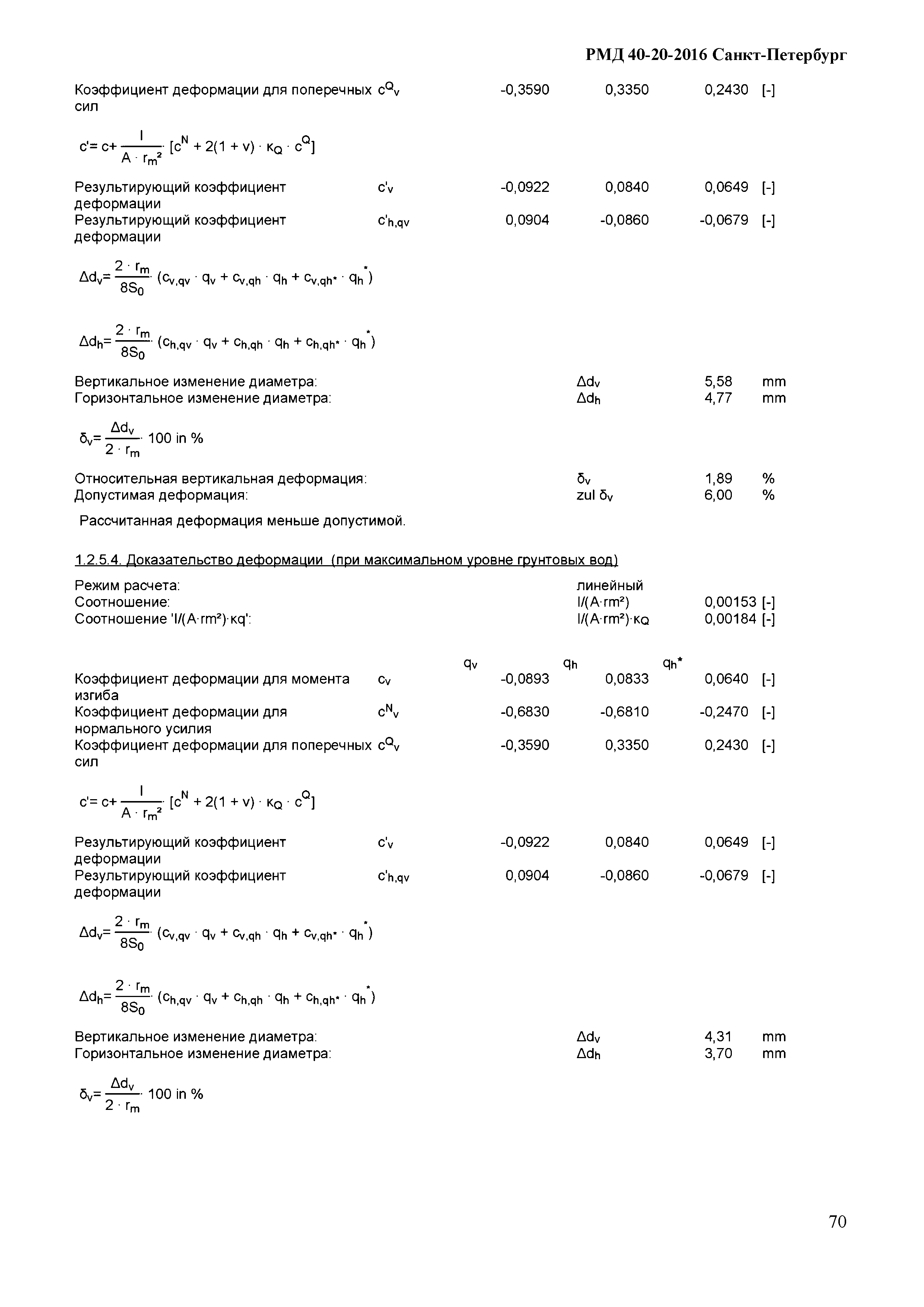

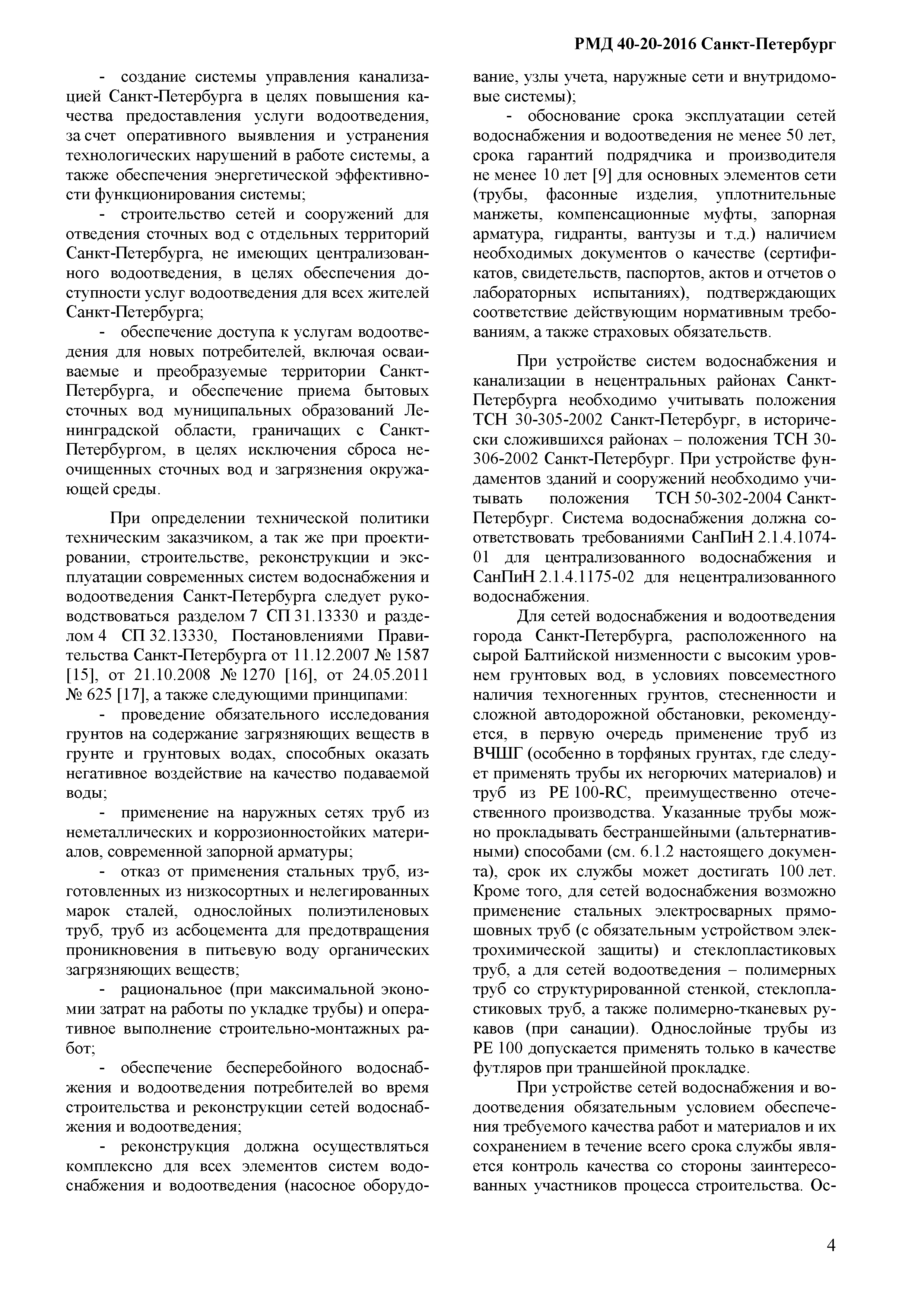

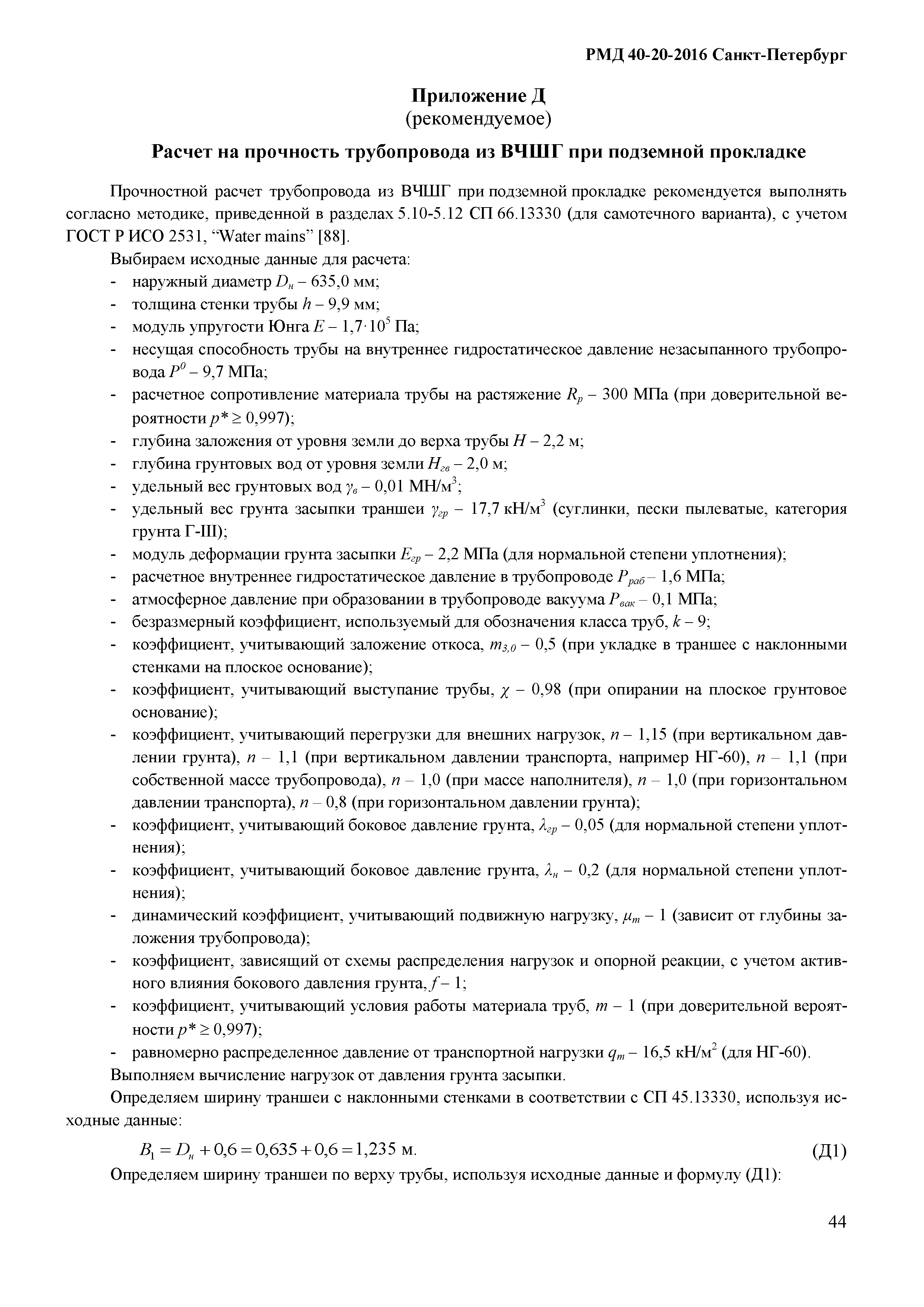

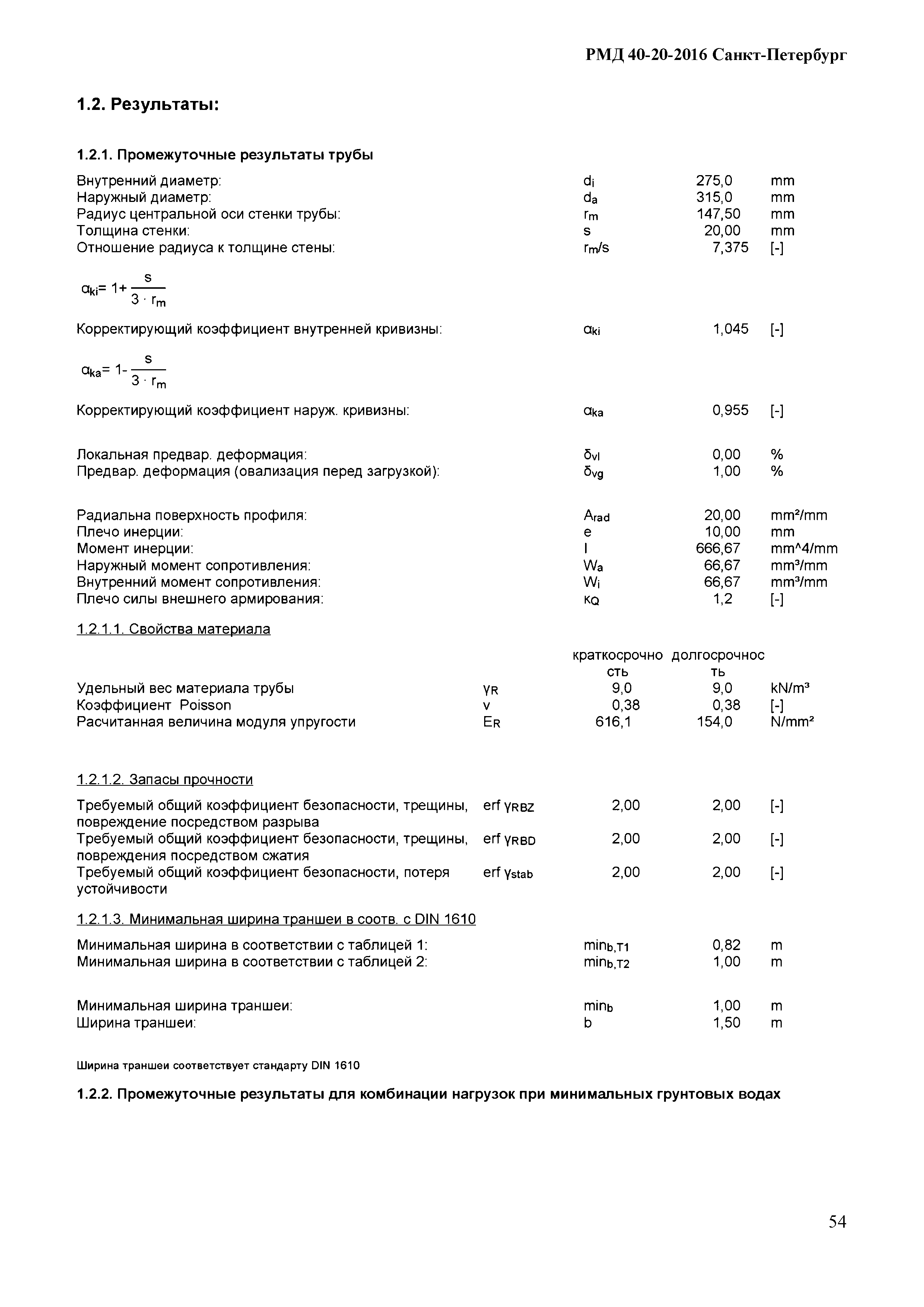

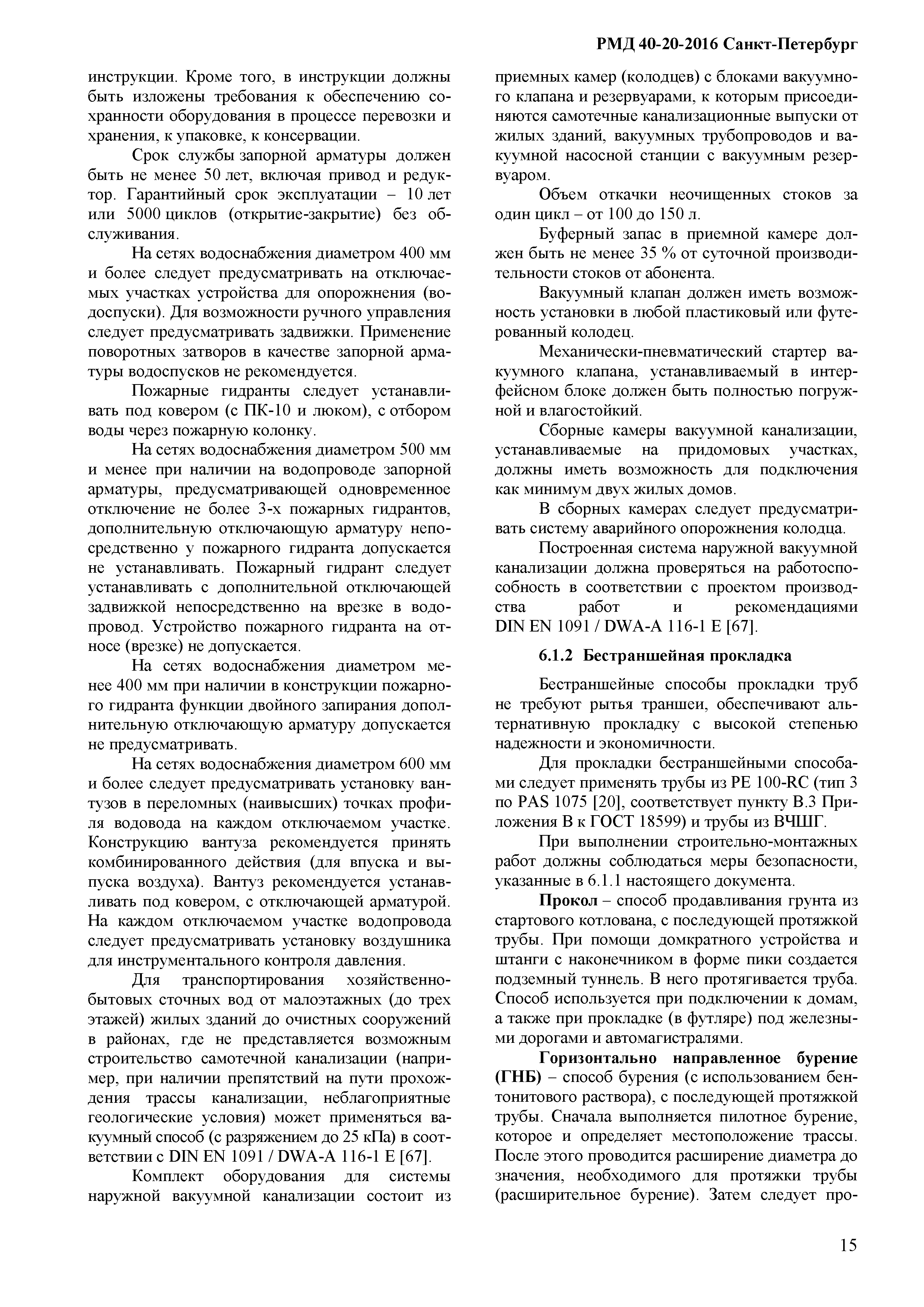

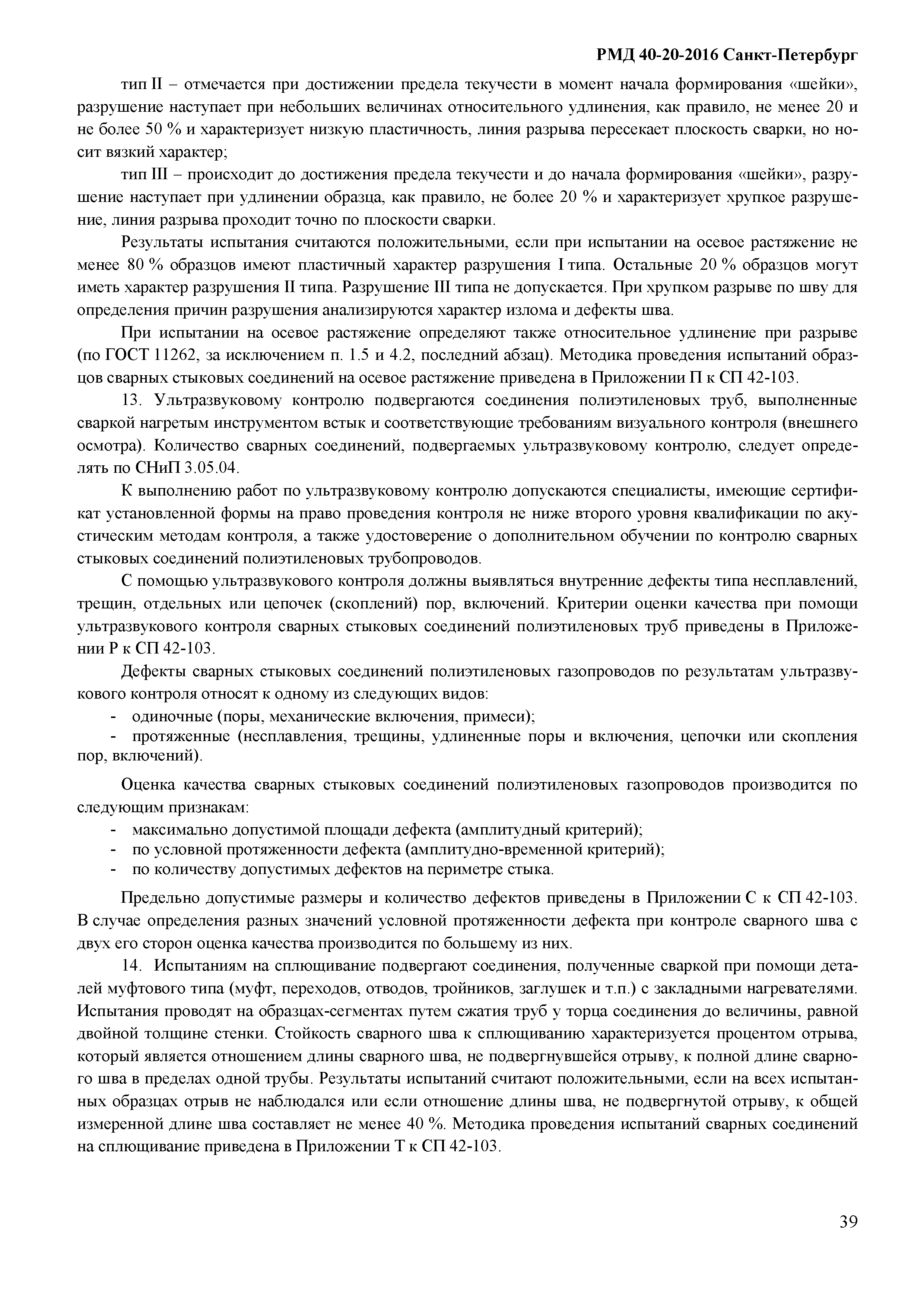

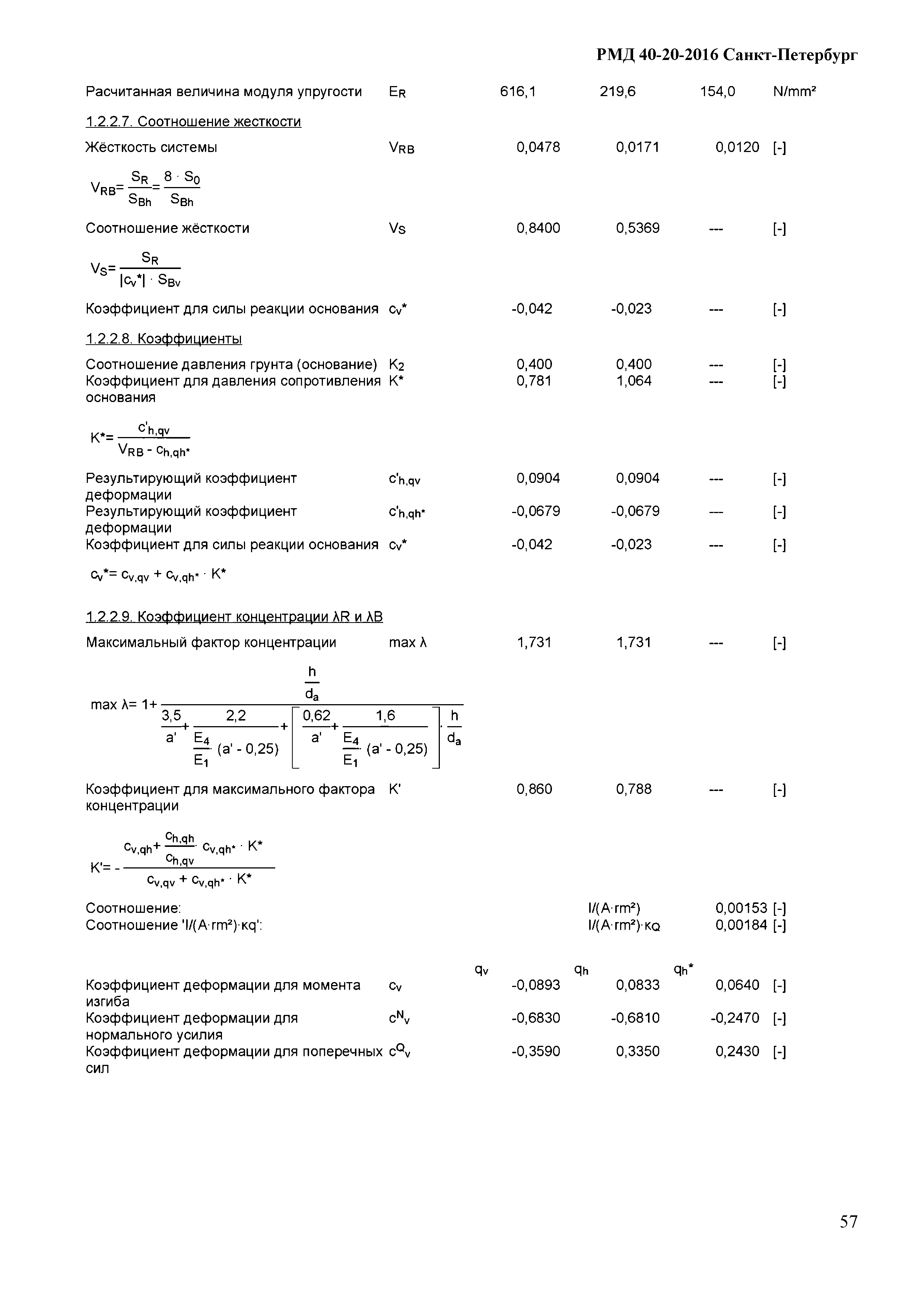

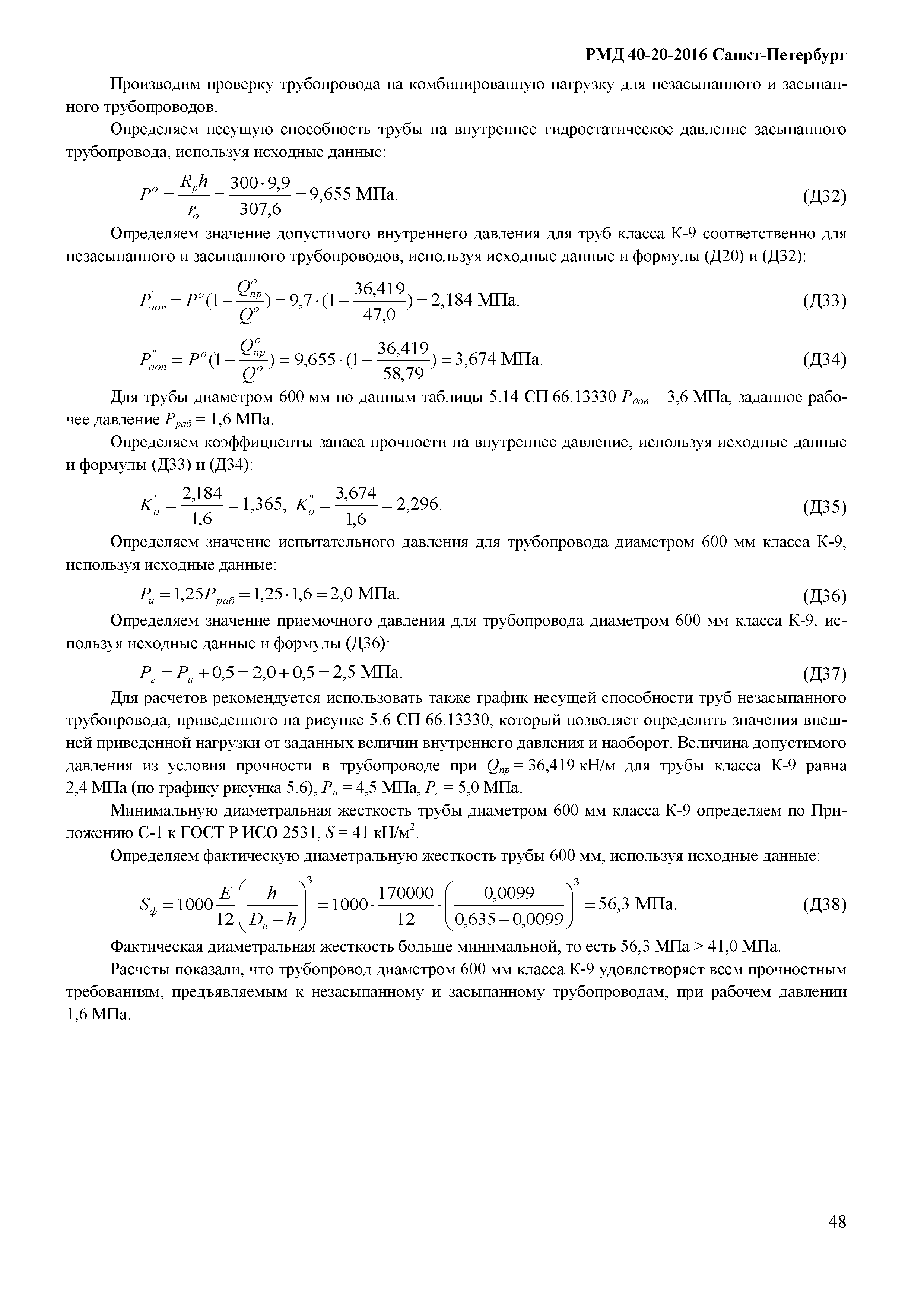

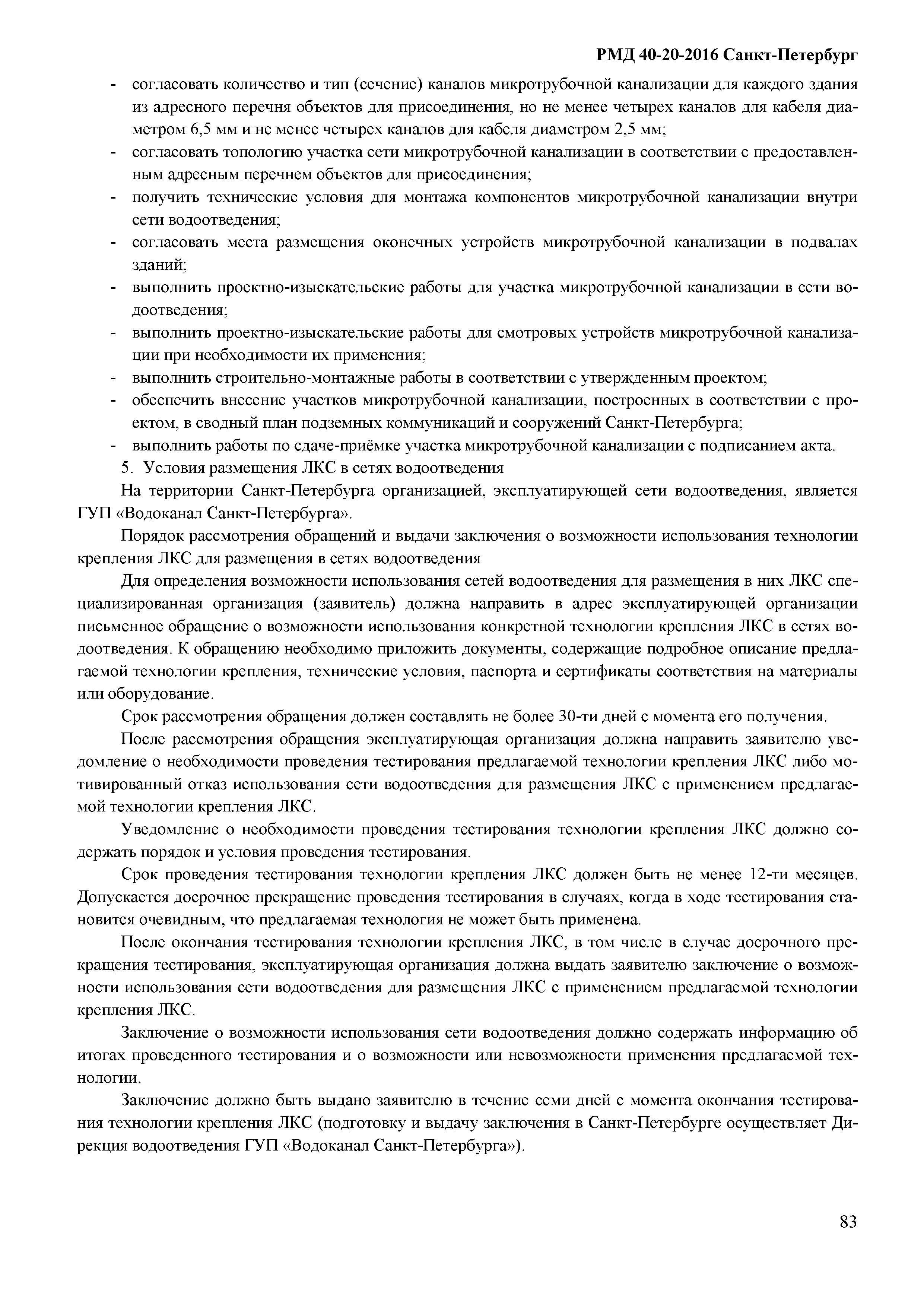

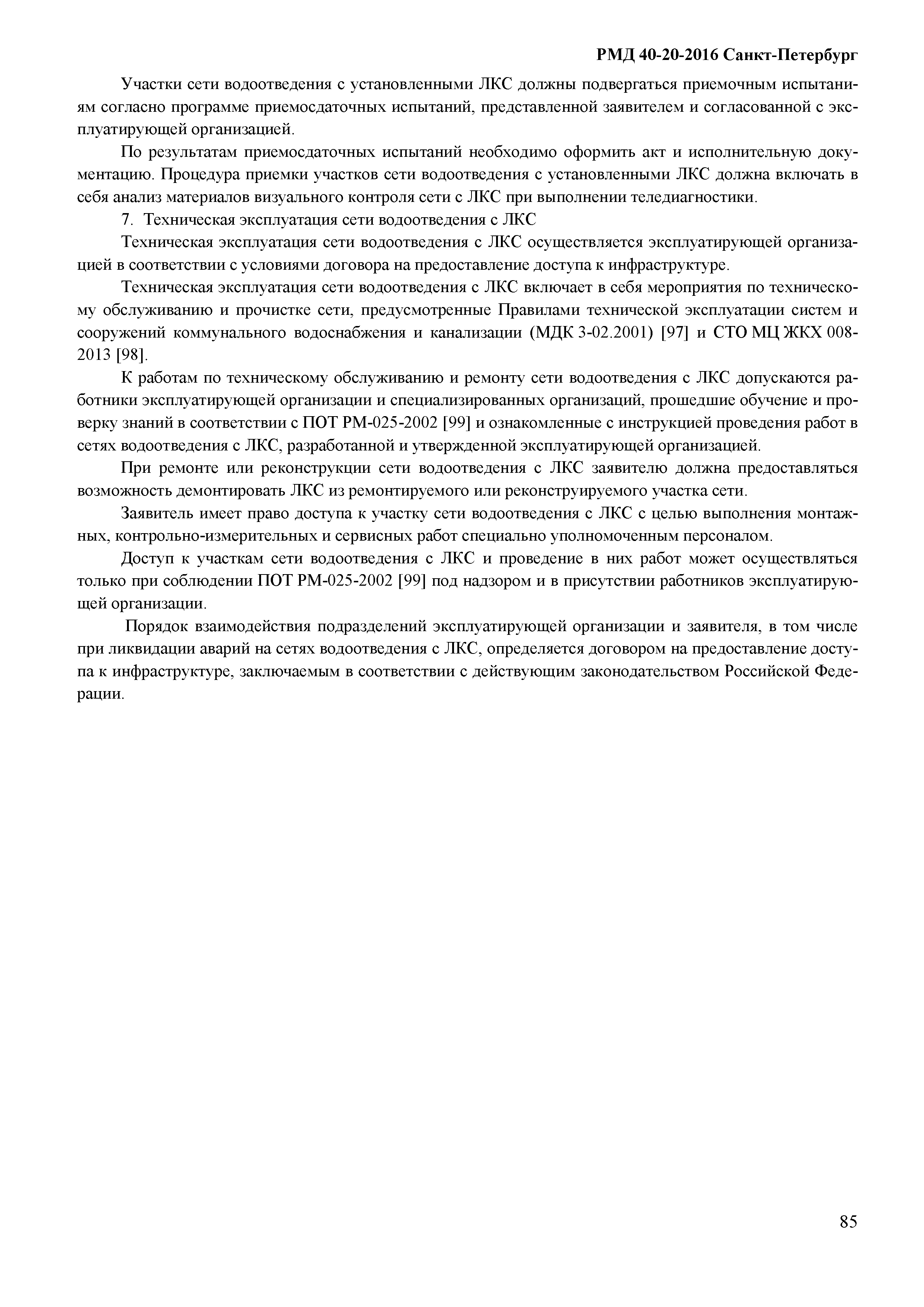

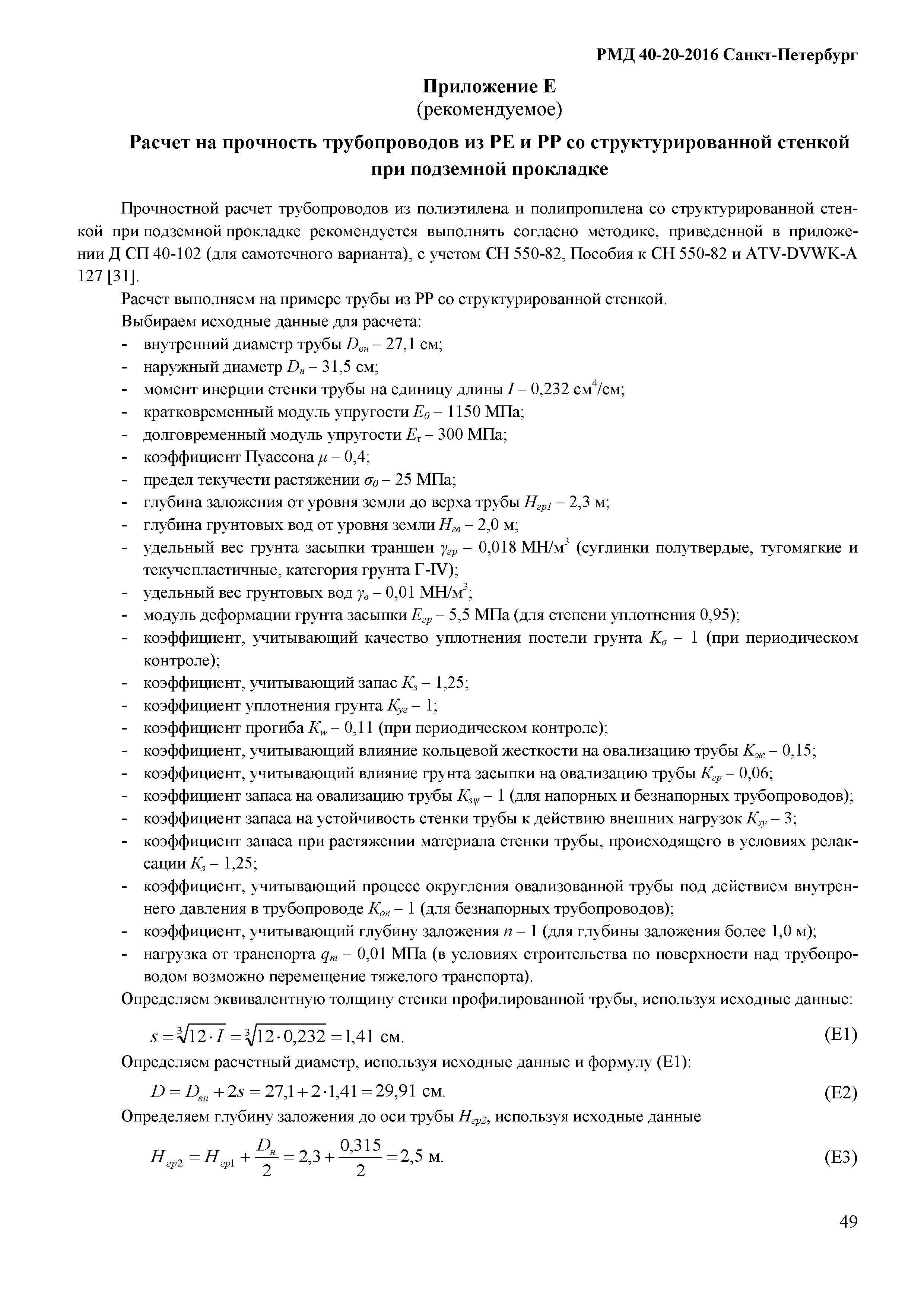

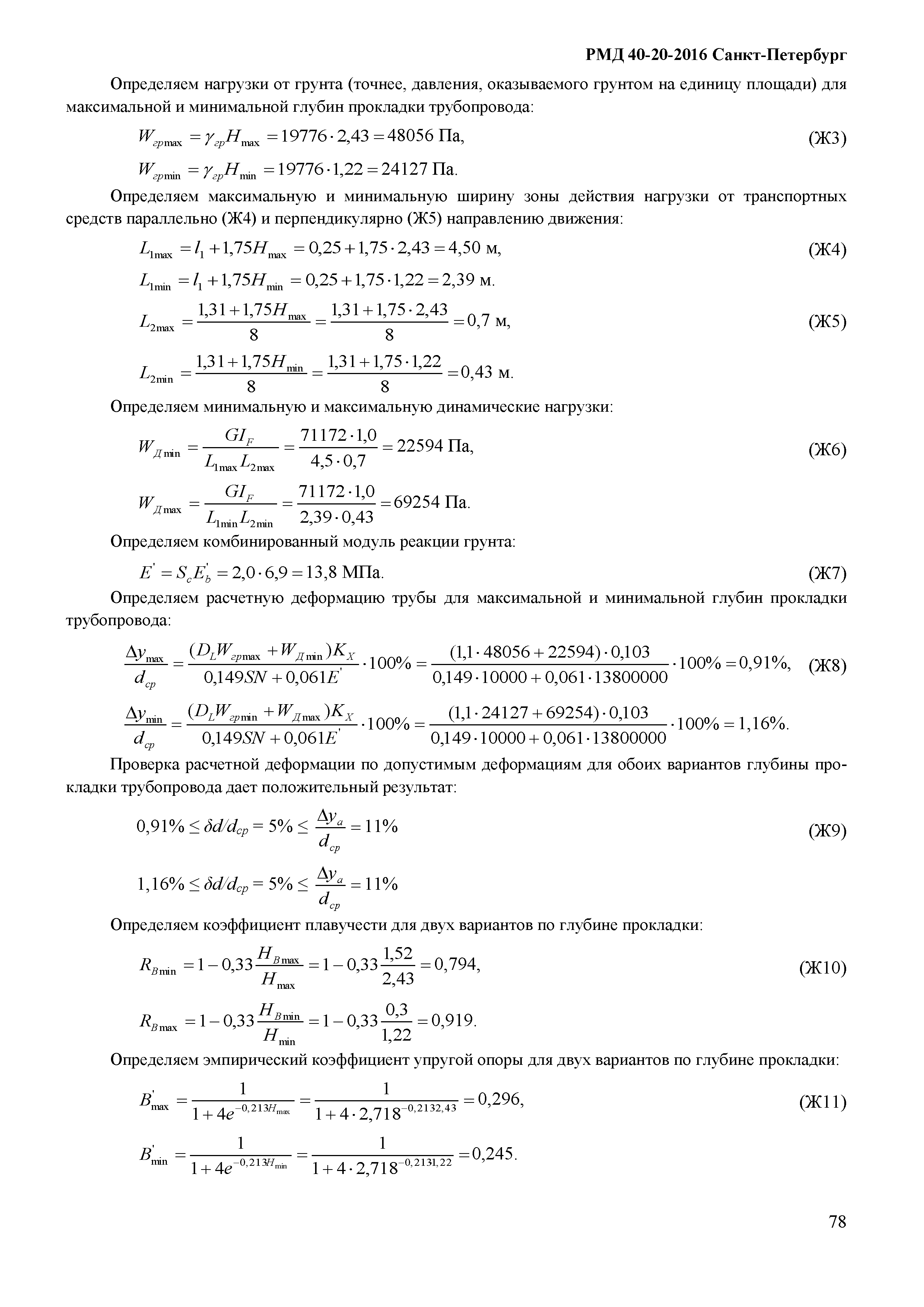

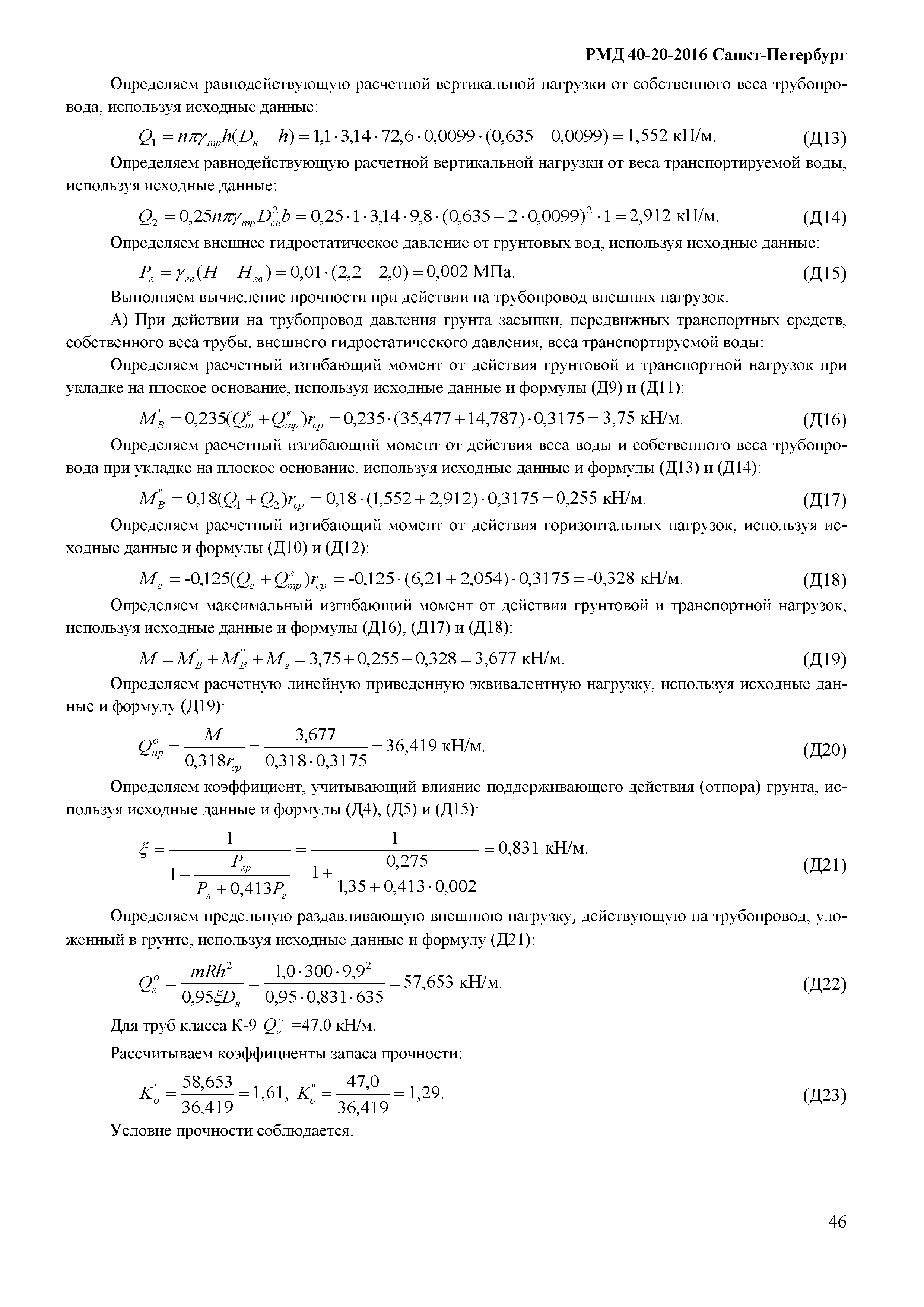

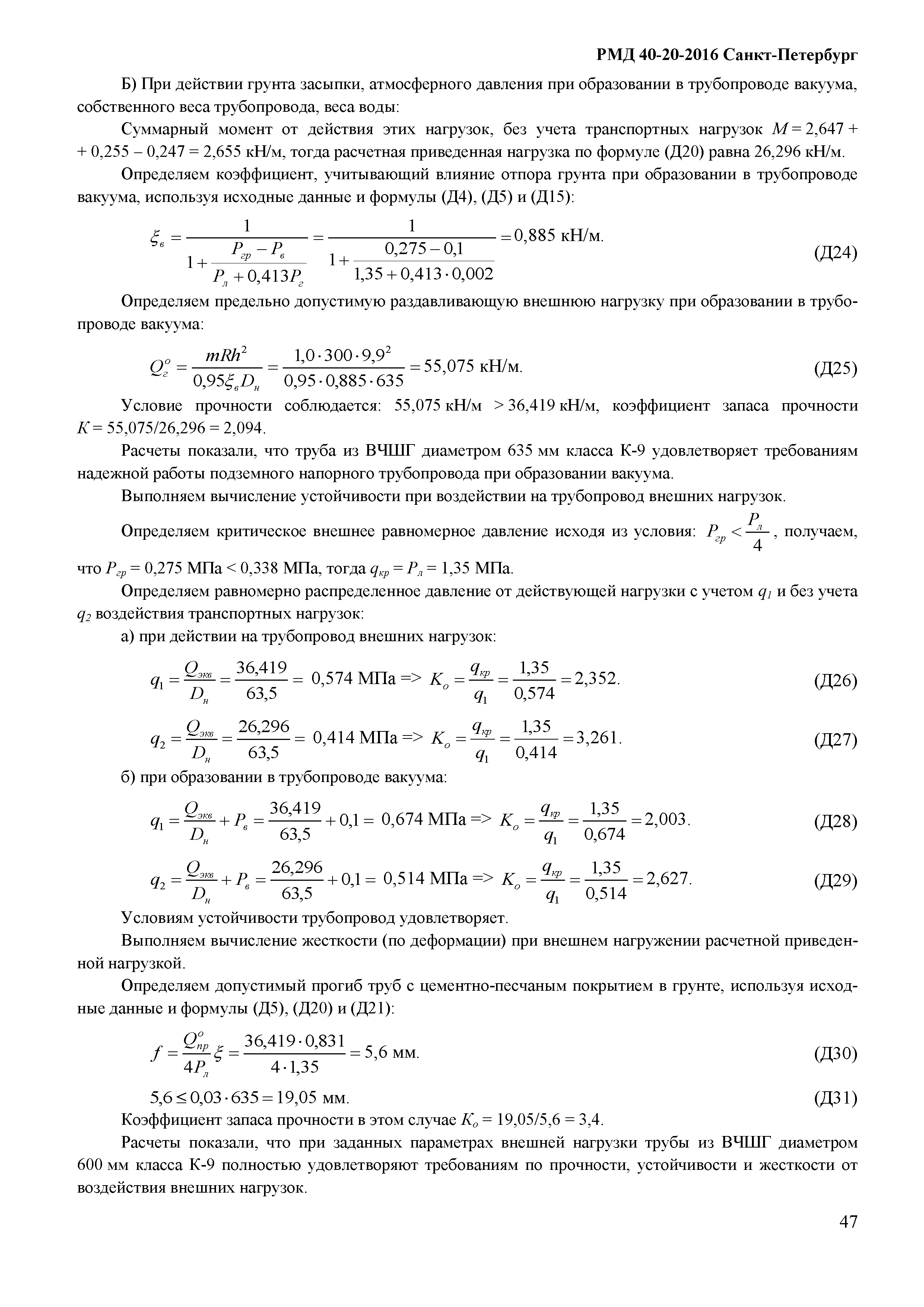

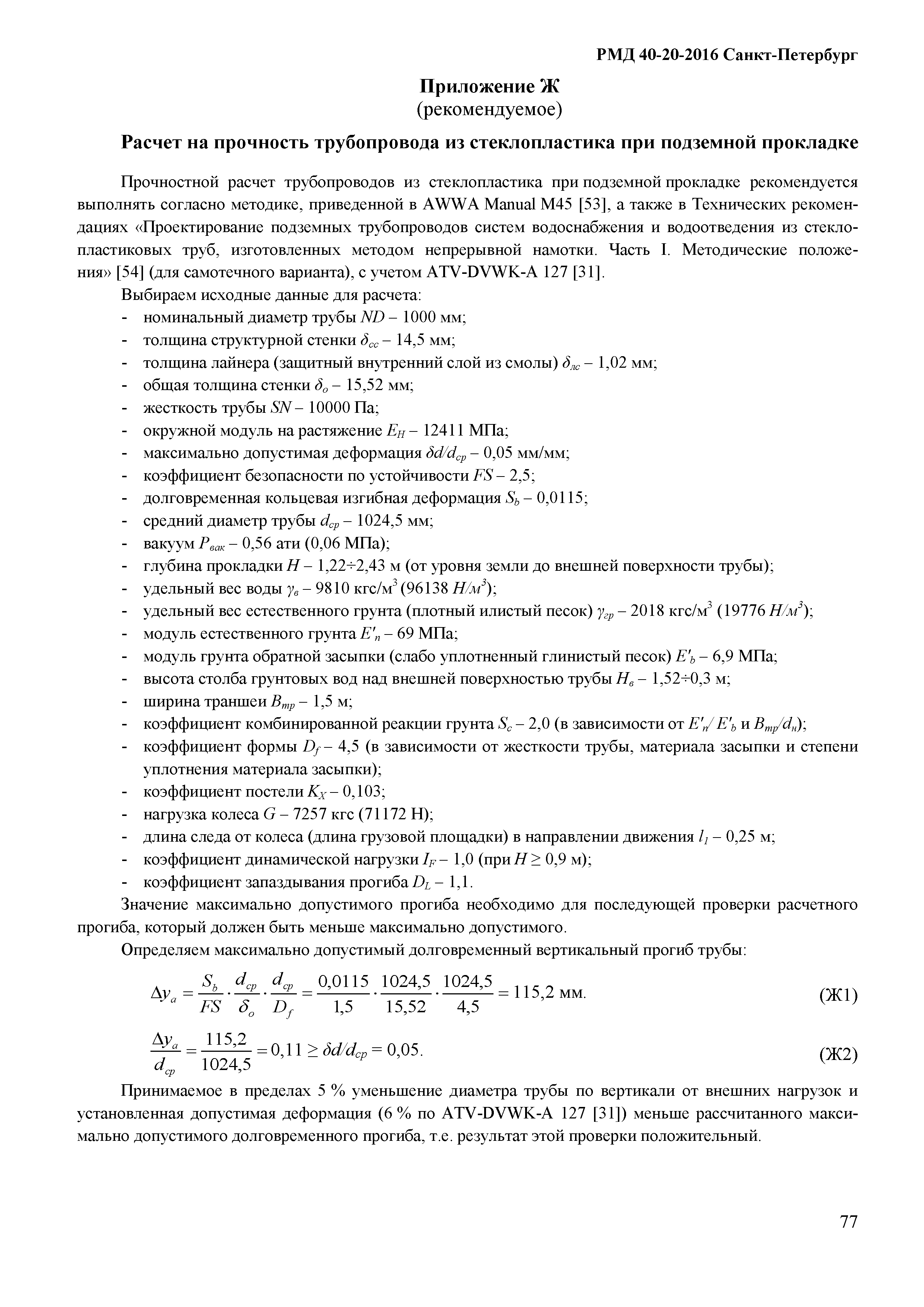

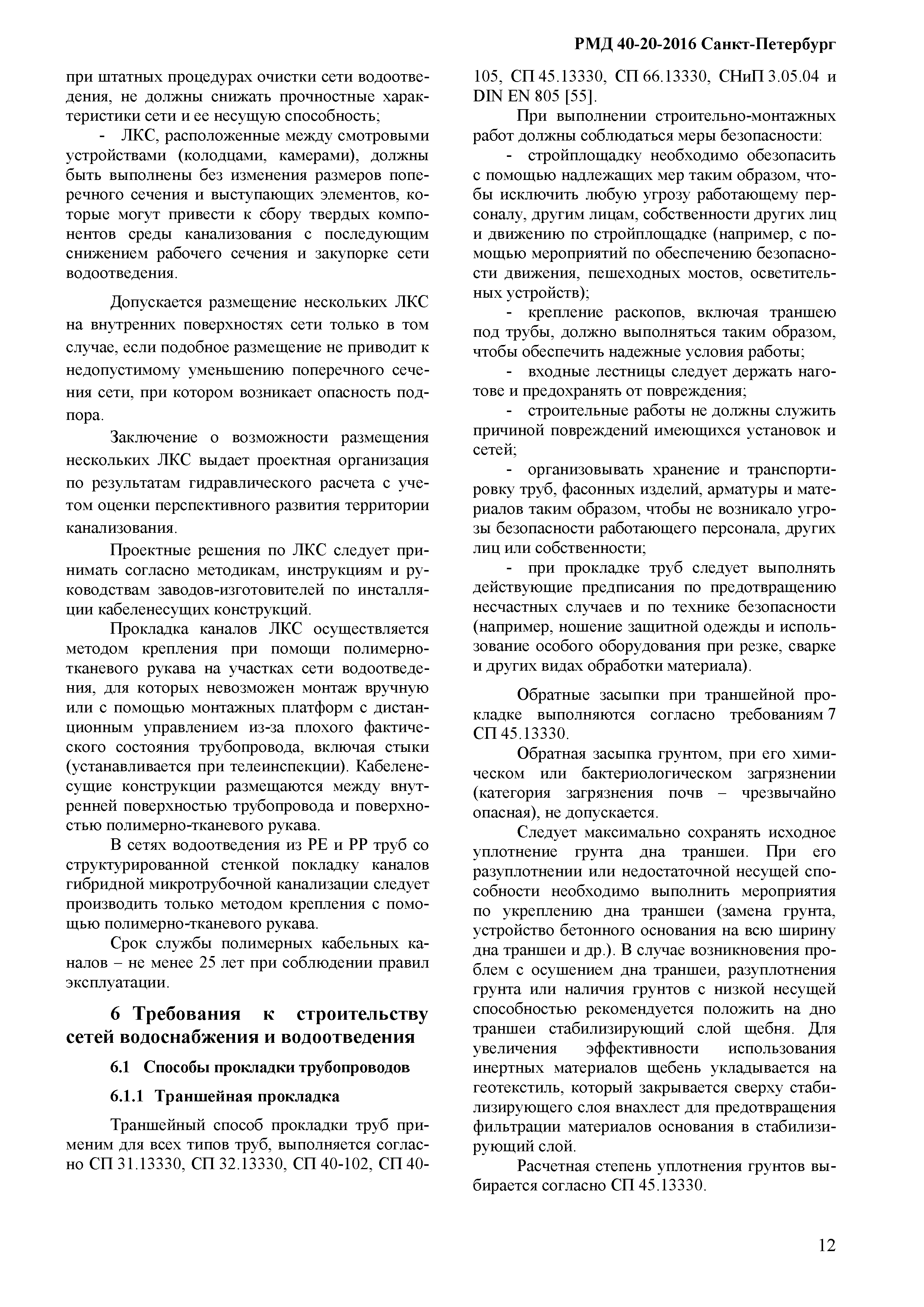

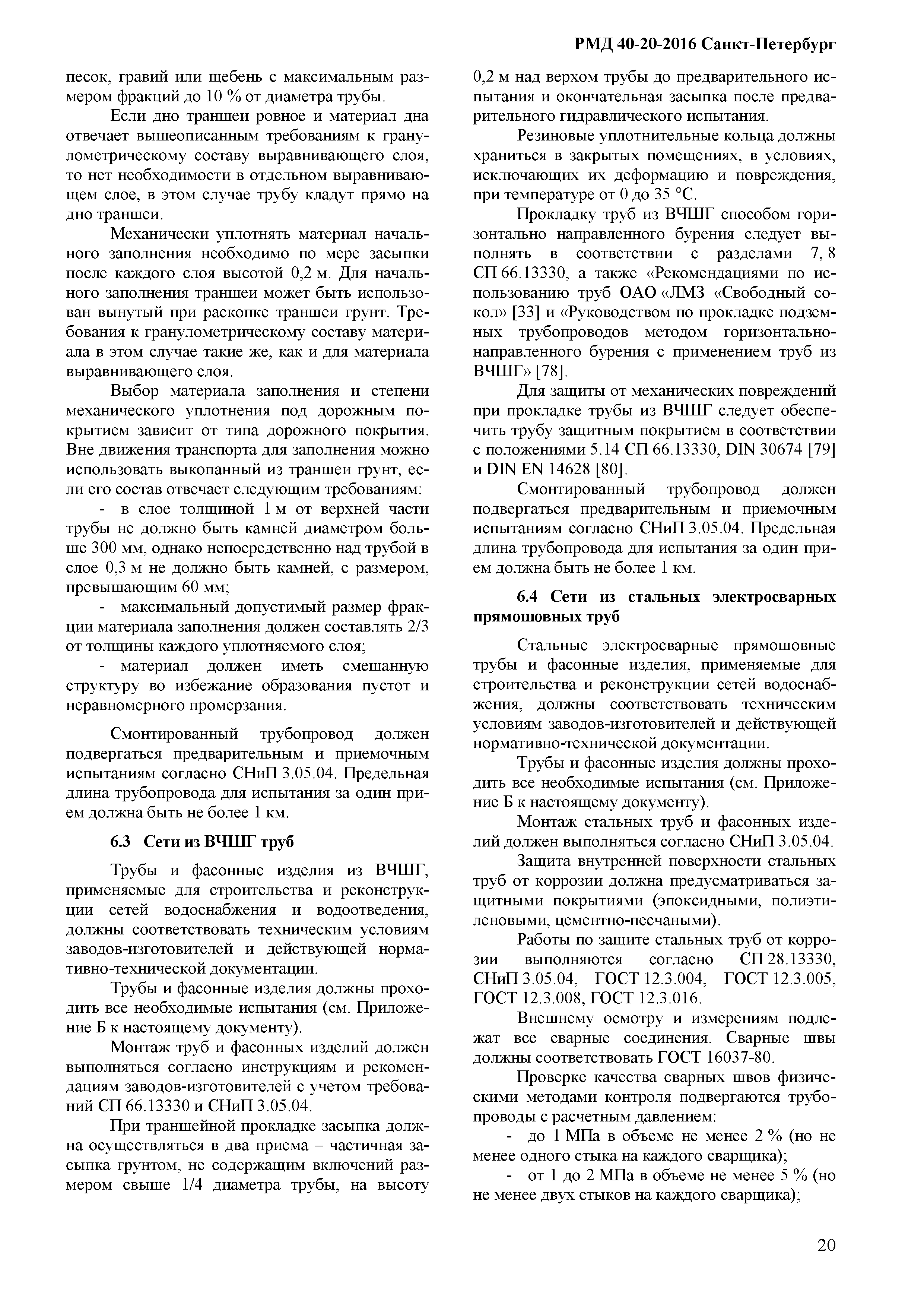

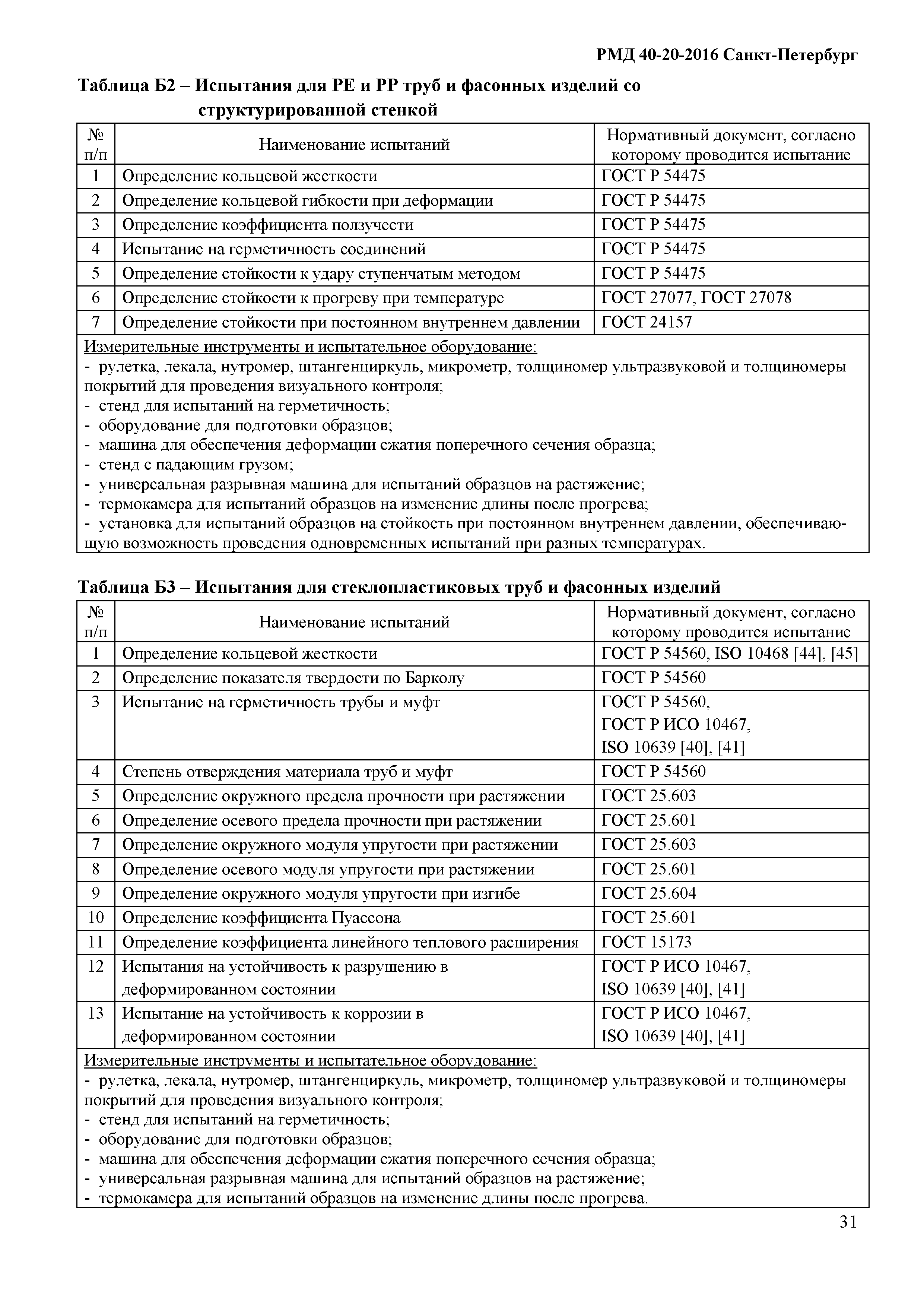

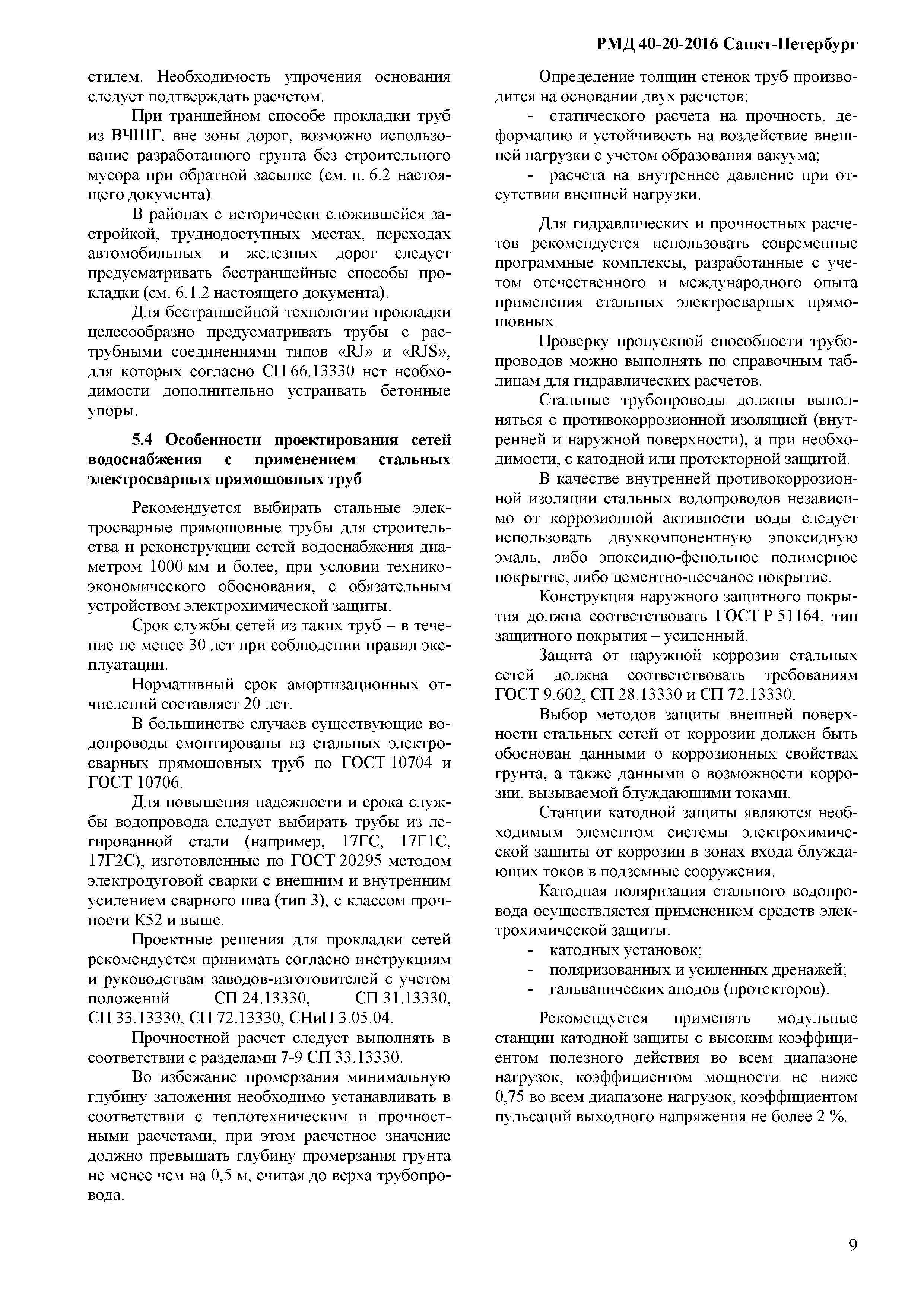

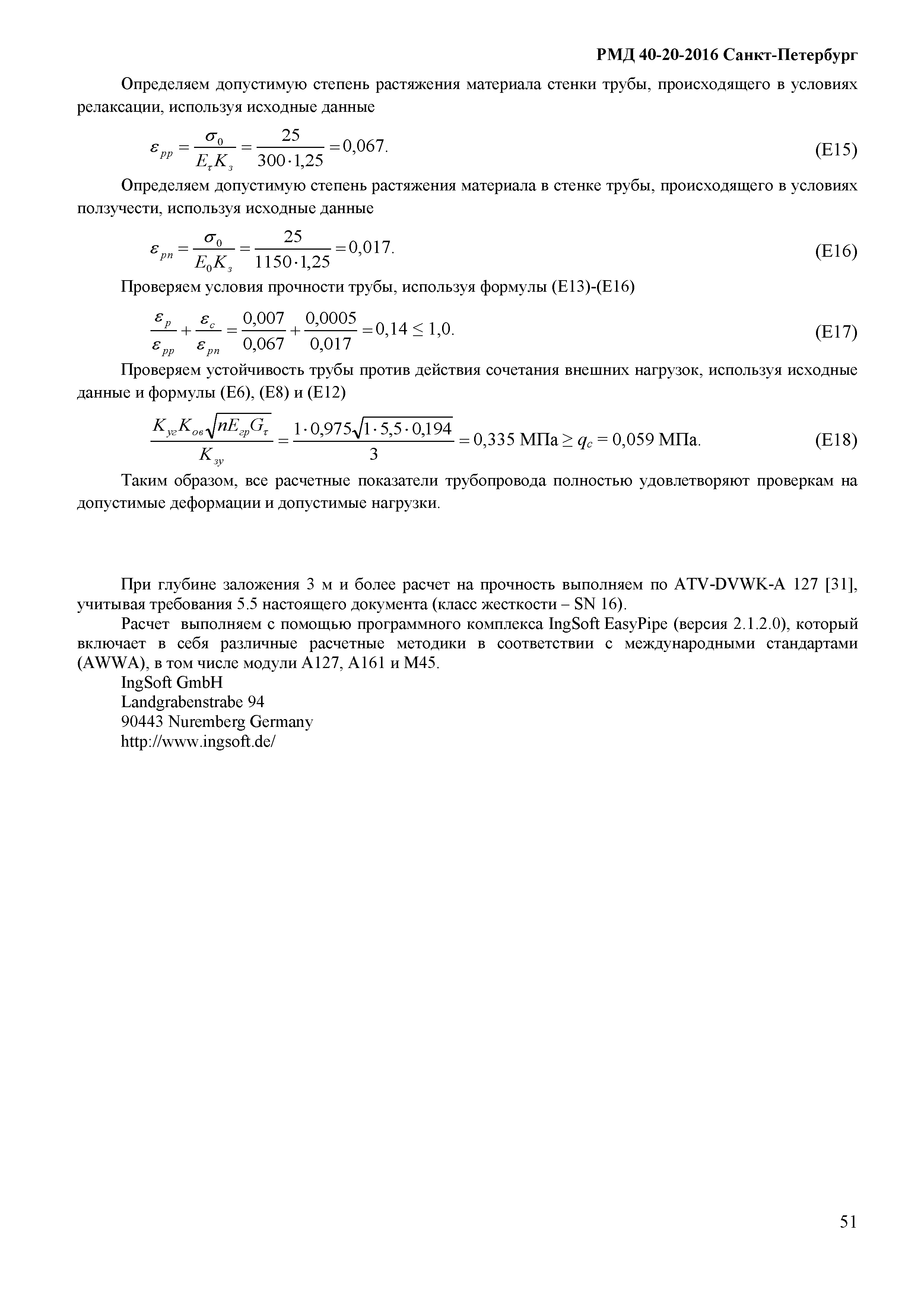

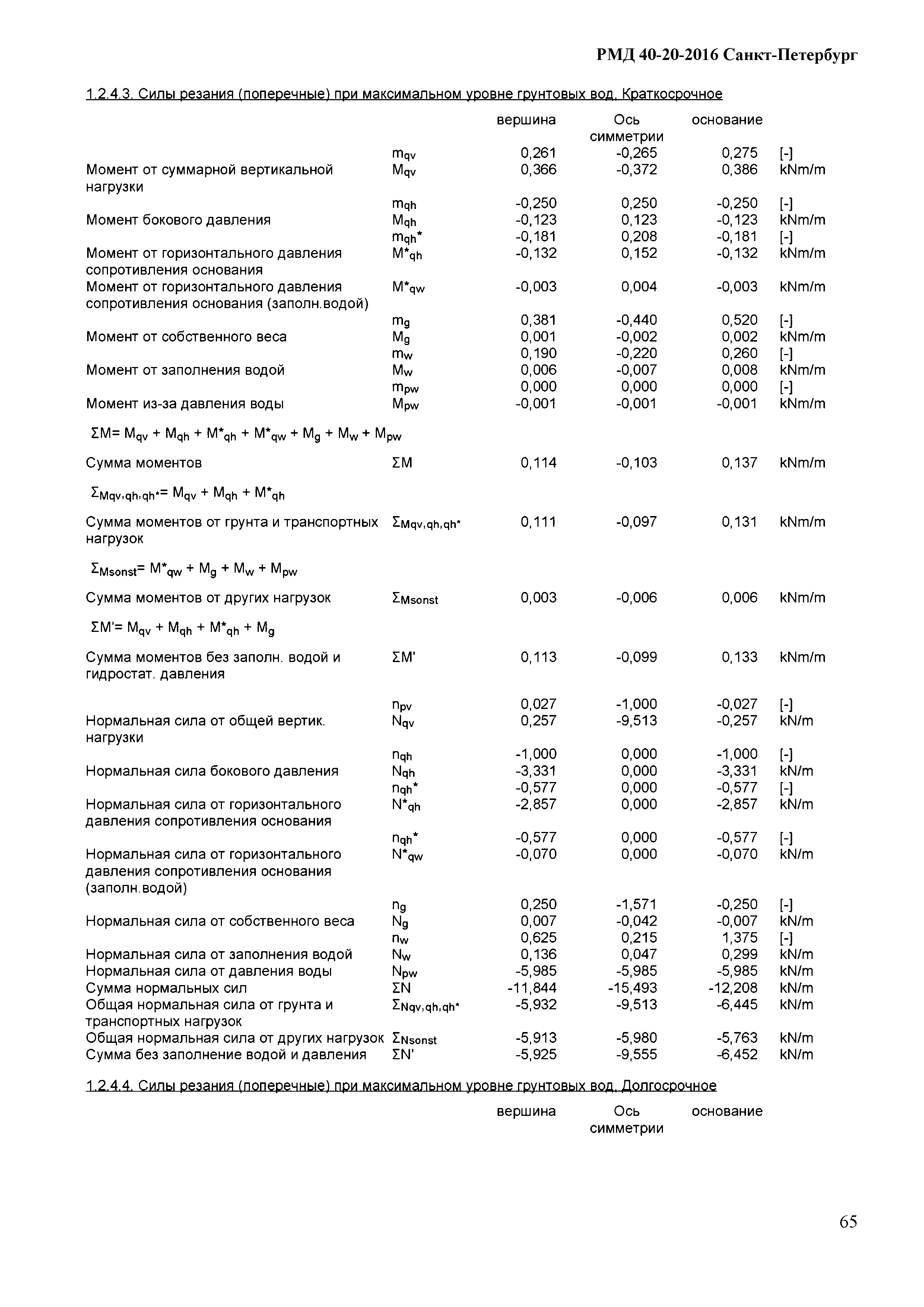

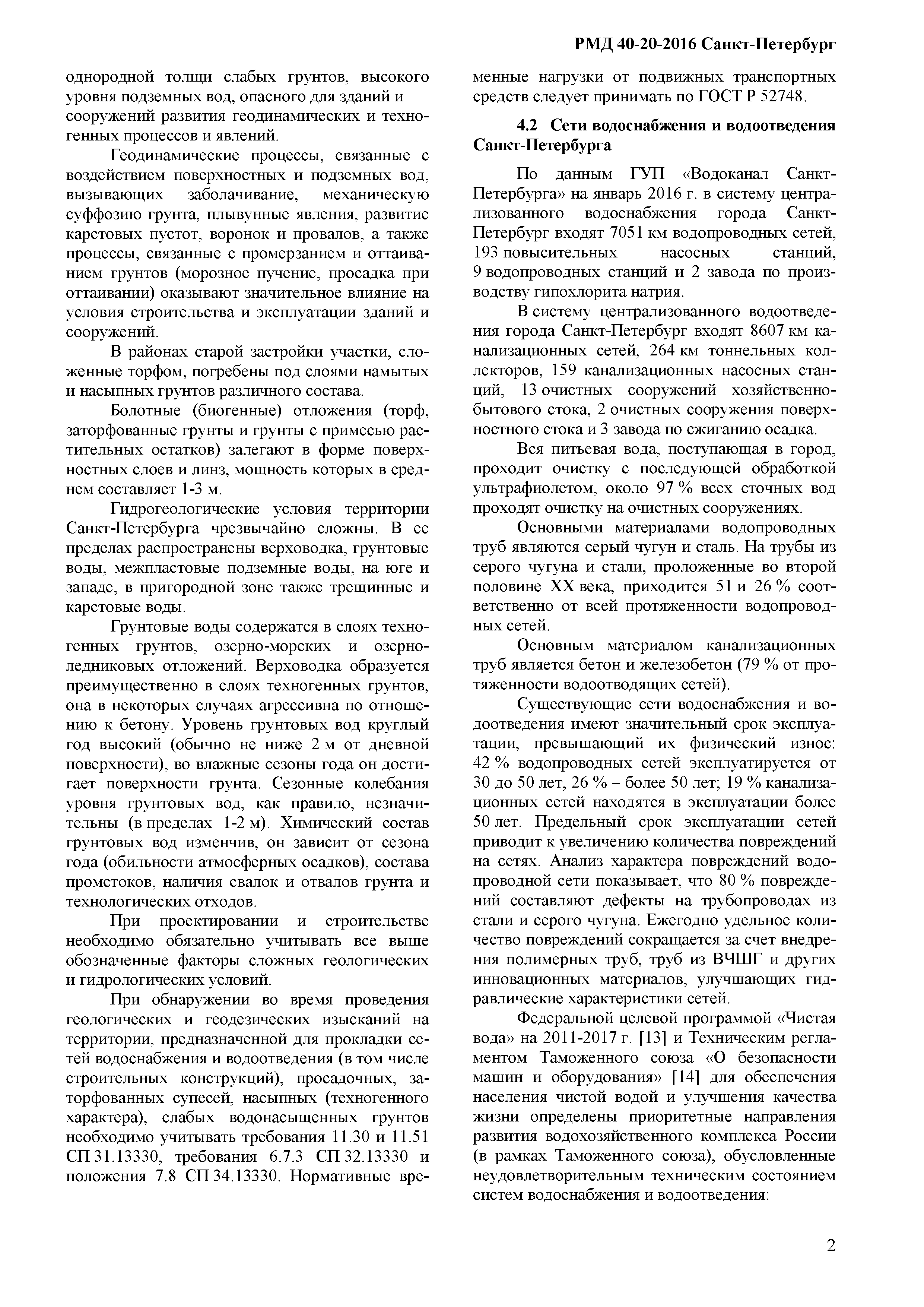

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Обозначения и сокращения 4 Общие положения    4.1 Геологические и гидрологические условия территории Санкт-Петербурга    4.2 Сети водоснабжения и водоотведения Санкт-Петербурга 5 Требования к проектированию сетей водоснабжения и водоотведения    5.1 Основные требования к проектной и рабочей документации    5.1.1 Проектная документация на строительство       5.1.2 Проектная документация на ре конструкцию       5.1.3 Рабочая документация    5.2 Особенности проектирования сетей водоснабжения и водоотведения с применением РЕ 100-PС труб    5.3 Особенности проектирования сетей водоснабжения и водоотведения с применением ВЧШГ труб    5.4 Особенности проектирования сетей водоснабжения с применением стальных электросварных прямошовных труб    5.5 Особенности проектирования сетей водоотведения с применением РЕ и РР труб с гофрированной внешней поверхностью    5.6 Особенности проектирования сетей водоотведения с применением стеклопластиковых труб    5.7 Особенности проектирования сетей водоотведения с применением гибридной микротрубочной канализации для волоконно-оптических линий связи 6 Требования к строительству сетей водоснабжения и водоотведения    6.1 Способы прокладки трубопроводов       6.1.1 Траншейная прокладка       6.1.2 Бестраншейная прокладка       6.1.3 Санация сетей    6.2 Сети из РЕ 100-РС труб    6.3 Сети из ВЧШГ труб    6.4 Сети из стальных электросварных прямошовных труб    6.5 Сети из РЕ и РР труб с гофрированной внешней поверхностью    6.6 Сети из стеклопластиковых труб    6.7 Сети водоотведения с применением гибридной микротрубочной канализации для волоконно-оптических линий связи 7 Контроль строительства сетей водоснабжения и водоотведения    7.1 Основные требования по контролю строительства    7.2 Полномочия подрядчика по контролю строительства    7.3 Полномочия технического заказчика по контролю строительства       7.3.1 Контроль качества сетей водоснабжения и водоотведения из РЕ 100-РС труб       7.3.2 Контроль качества сетей водоснабжения и водоотведения из ВЧШГ труб       7.3.3 Контроль качества сетей водоснабжения из стальных электросварных прямошовных труб       7.3.4 Контроль качества сетей водоотведения из РЕ и РР труб с гофрированной внешней поверхностью       7.3.5 Контроль качества сетей водоотведения из стеклопластиковых труб       7.3.6 Контроль качества сетей водоотведения с применением гибридной микротрубочной канализации для волоконно-оптических линий связи Приложение А (справочное) Нормативные ссылки Приложение Б (рекомендуемое) Испытательная лаборатория, осуществляющая работы в области подтверждения качества труб и фасонных изделий для сетей водоснабжения и водоотведения Приложение В (рекомендуемое) Технические требования к контролю качества сварных соединений РЕ труб Приложение Г (рекомендуемое) Расчет на прочность трубопровода из РЕ 100-РС при подземной прокладке Приложение Д (рекомендуемое) Расчет на прочность трубопровода из ВЧШГ при подземной прокладке Приложение Е (рекомендуемое) Расчет на прочность трубопроводов из РЕ и РР с гофрированной внешней поверхностью при подземной прокладке Приложение Ж (рекомендуемое) Расчет на прочность трубопровода из стеклопластика при подземной прокладке Приложение З (рекомендуемое) Гибридная микротрубочная канализация для волоконно-оптических линий связи в безнапорных сетях водоотведения Библиография
Разработан:	Санкт-Петербургский государственный политехнический университет
Утверждён:	11.07.2016 Комитет по строительству Правительства Санкт-Петербурга (109)
Принят:	ГУП Водоканал Санкт-Петербурга Служба государственного строительного надзора и экспертизы Санкт-Петербурга Комитет по энергетике и инженерному обеспечению Санкт-Петербурга ГУП ЛЕНГИПРОИНЖПРОЕКТ ОАО Проектный институт № 1 ОАО ЛенЖилНИИпроект ОАО ЛенНИИпроект
Издан:	Правительство Санкт-Петербурга (2016 г. )
Расположен в:	Техническая документация Строительство Нормативные документы Нормативные документы субъектов Российской Федерации Нормативные документы г. Санкт-Петербурга
Заменяет собой:	РМД 40-20-2013 Санкт-Петербург «Устройство сетей водоснабжения и водоотведения в Санкт-Петербурге»

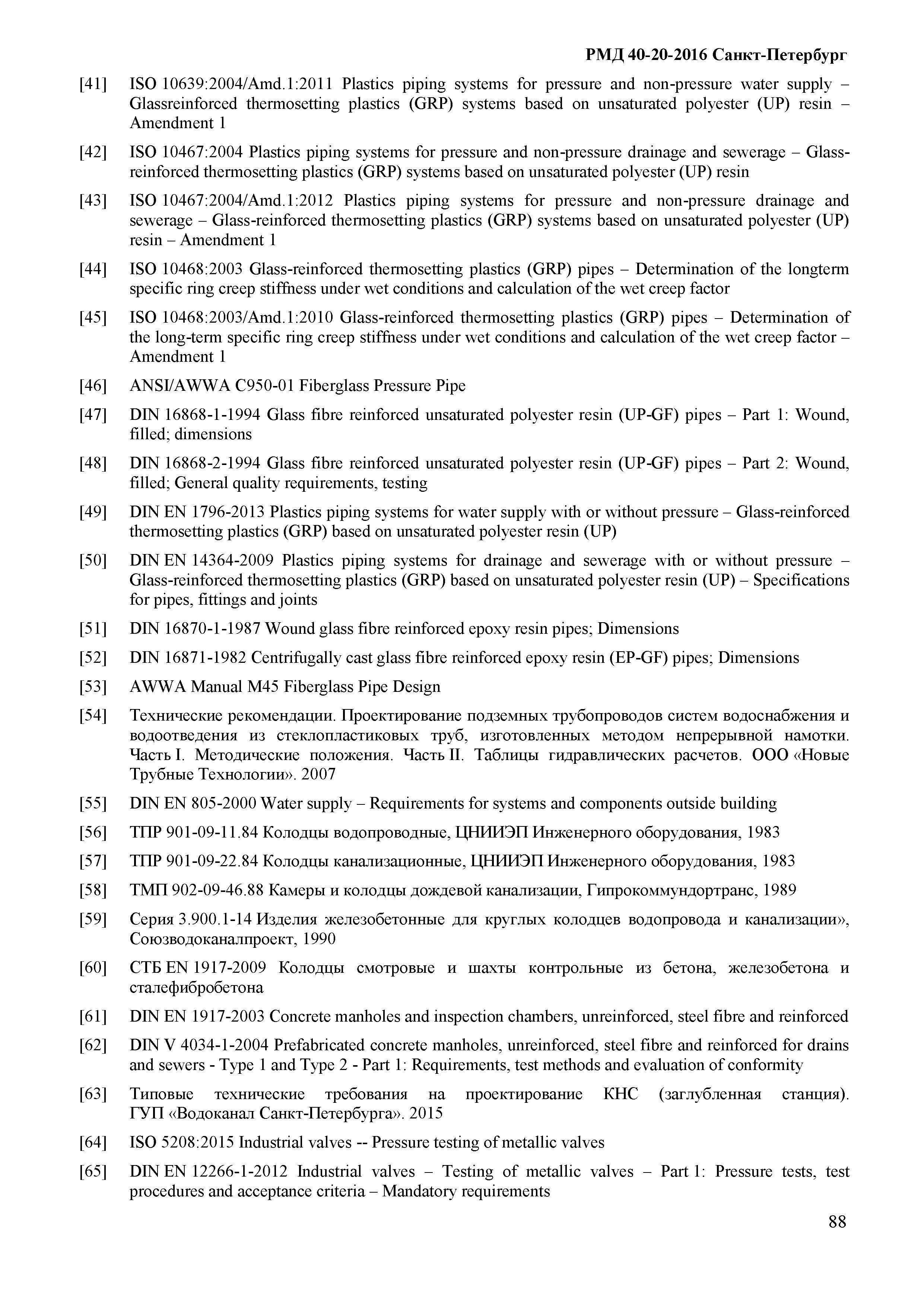

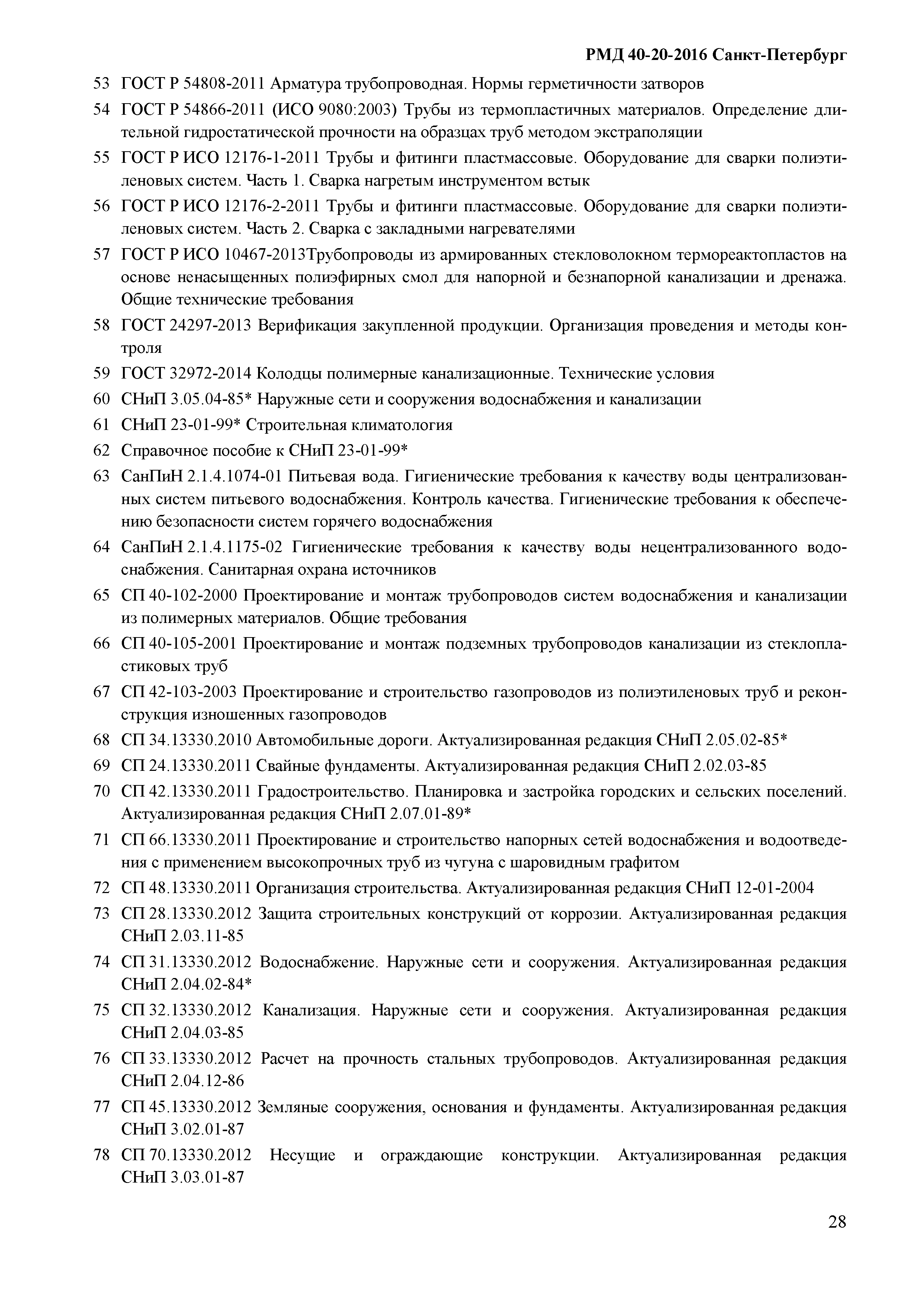

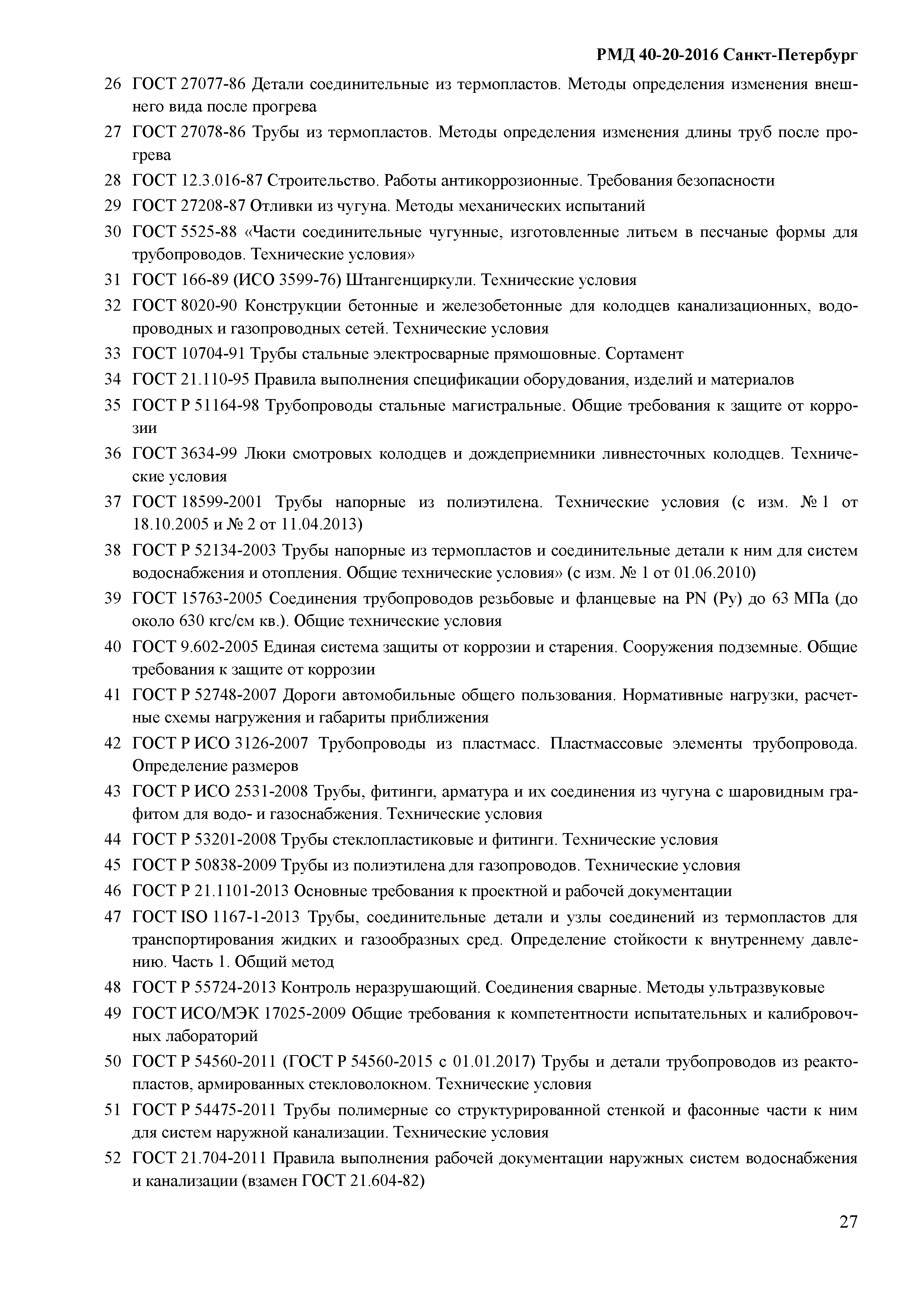

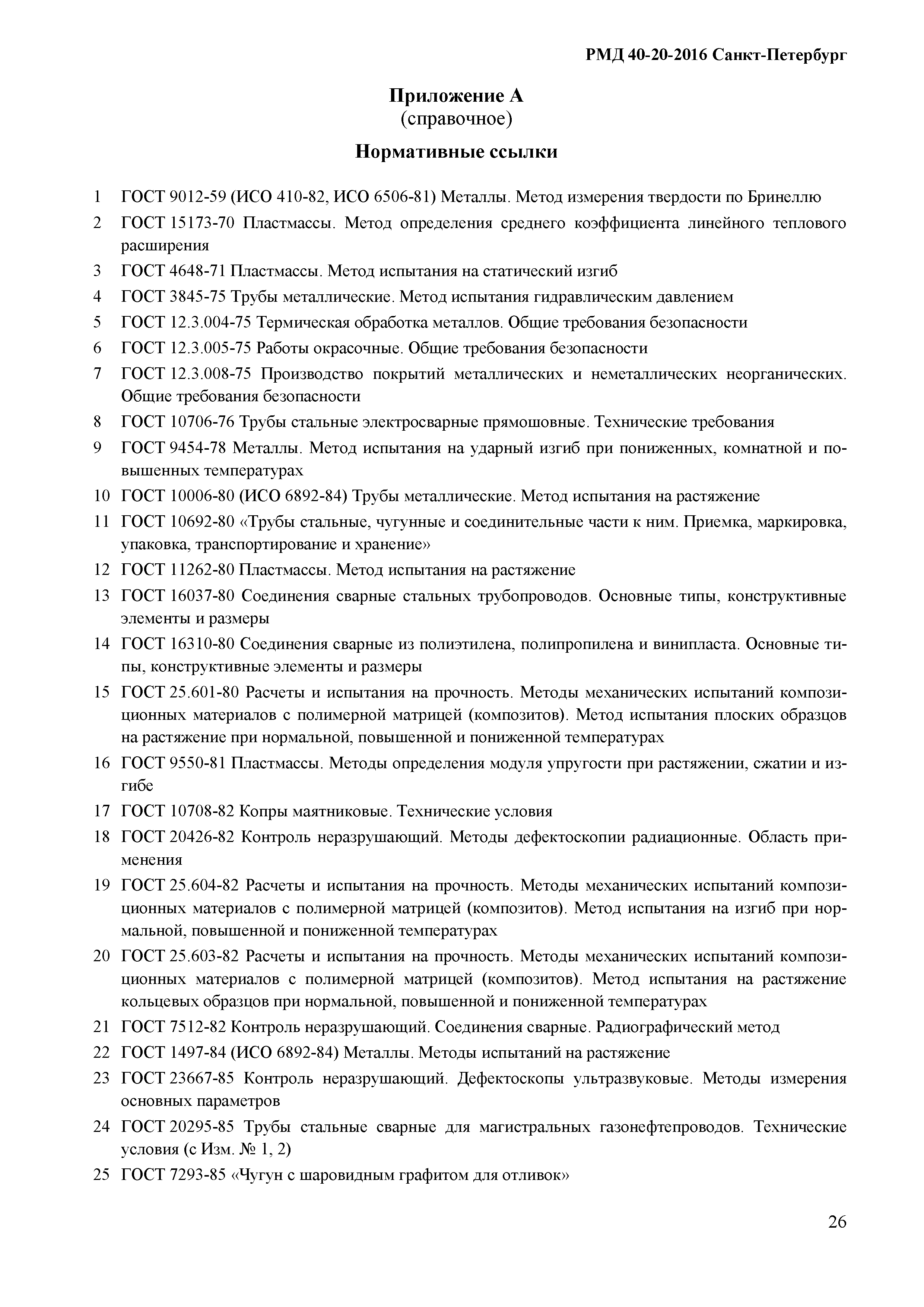

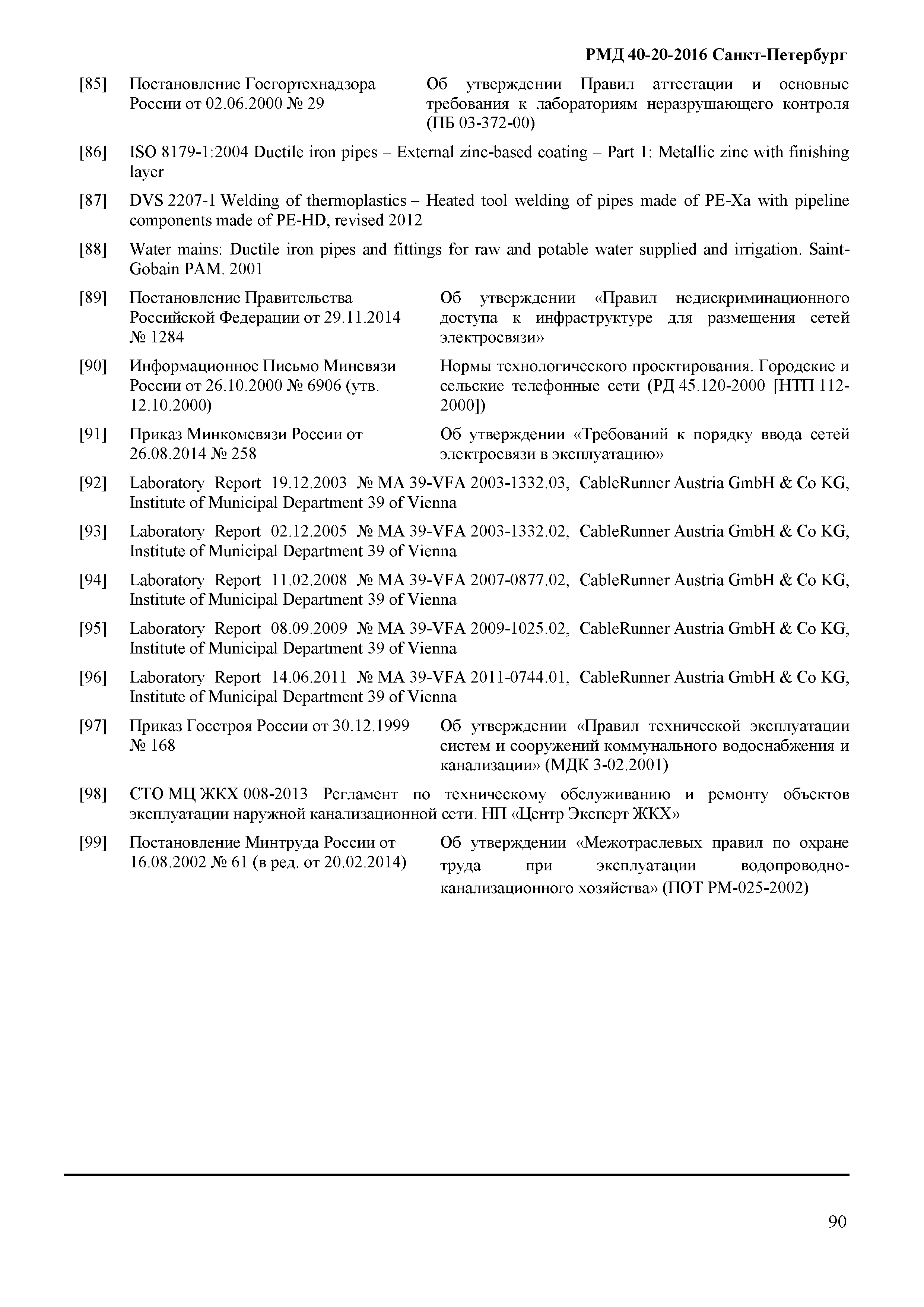

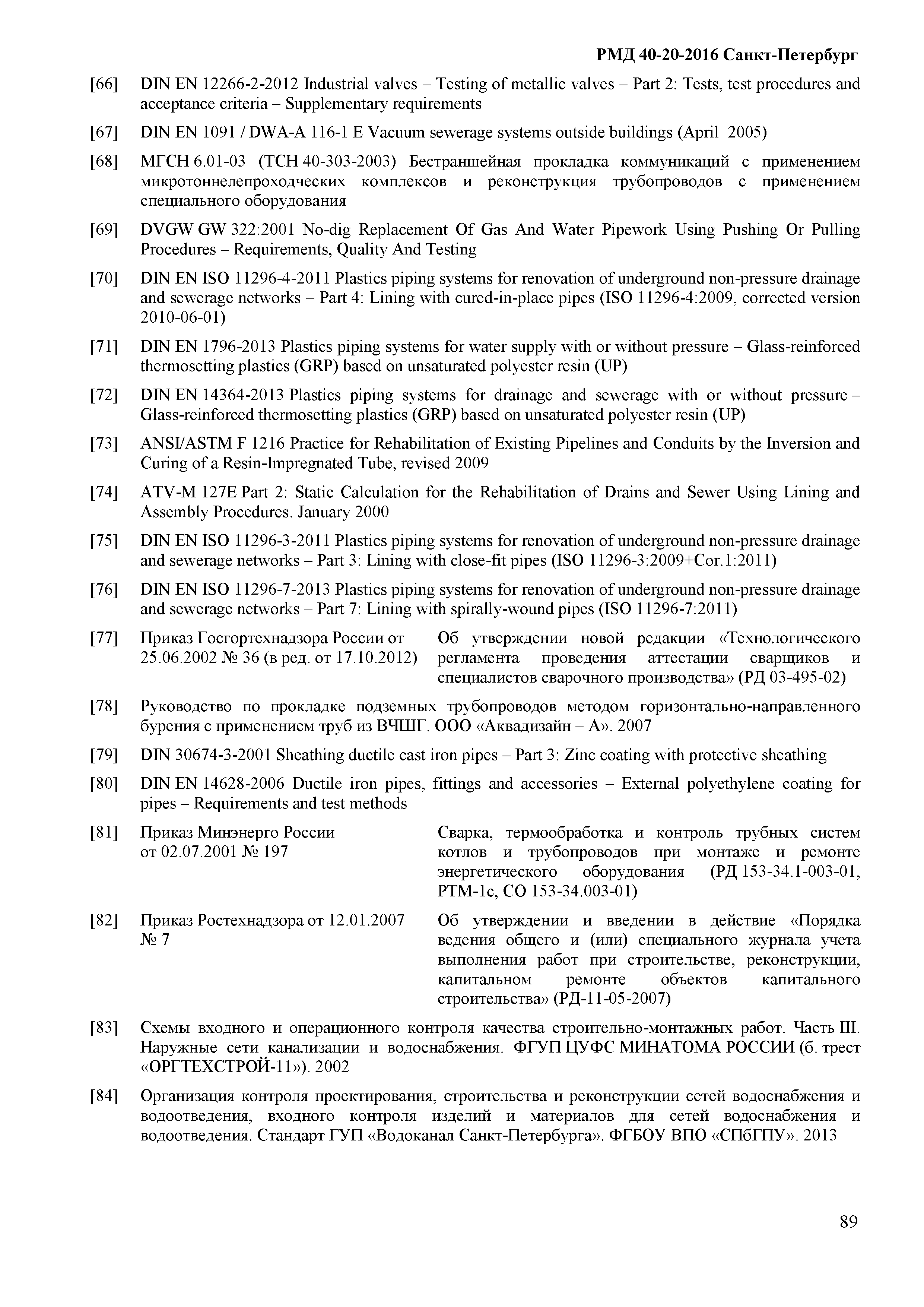

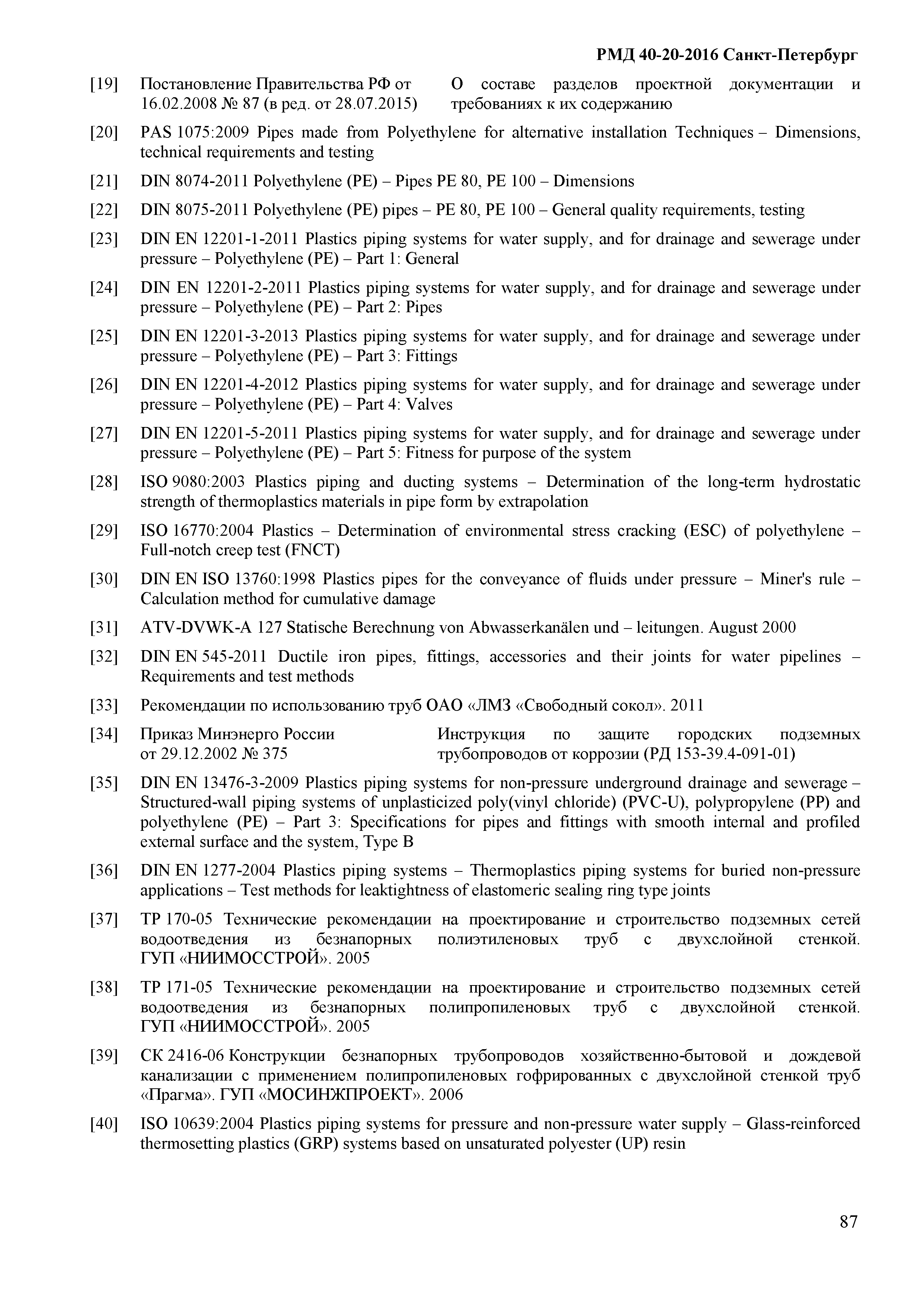

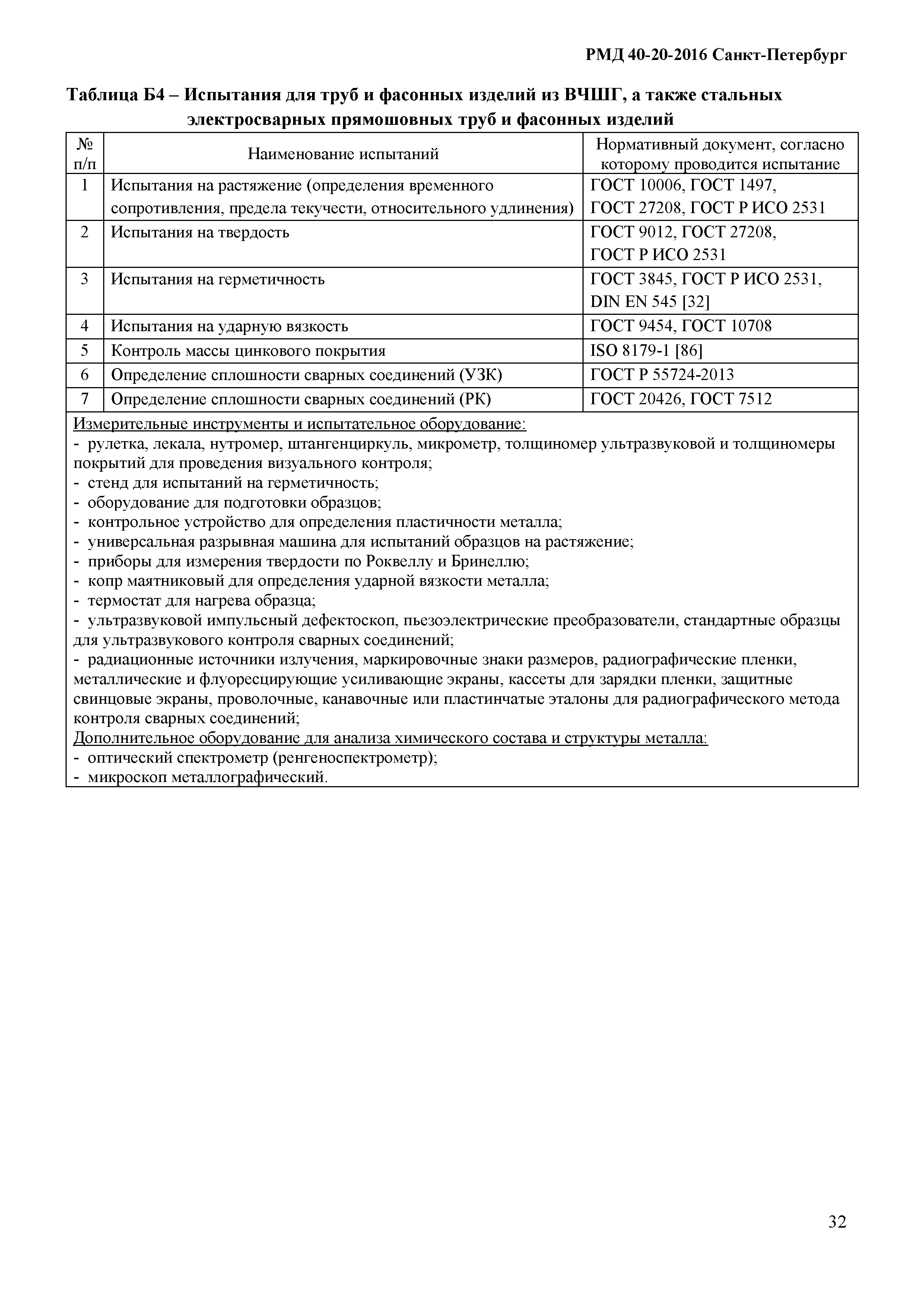

Нормативные ссылки:	Федеральный закон 69-ФЗ «О пожарной безопасности» СНиП 3.05.04-85* «Наружные сети и сооружения водоснабжения и канализации» ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 12.3.016-87 «Система стандартов безопасности труда. Строительство. Работы антикоррозионные. Требования безопасности» ГОСТ 8020-90 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5525-88 «Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 20426-82 «Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения» ГОСТ 12.3.005-75 «Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности» СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» Пособие к СН 550-82 «Пособие по проектированию технологических трубопроводов из пластмассовых труб» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9550-81 «Пластмассы. Методы определения модуля упругости при растяжении, сжатии и изгибе» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» СНиП 23-01-99* «Строительная климатология» ГОСТ 166-89 «Штангенциркули. Технические условия» СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» ГОСТ 3634-99 «Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 16310-80 «Соединения сварные из полиэтилена, полипропилена и винипласта. Основные типы, конструктивные элементы и размеры» СП 40-105-2001 «Проектирование и монтаж подземных трубопроводов канализации из стеклопластиковых труб» ПБ 03-372-00 «Правила аттестации и основные требования к лабораториям неразрушающего контроля» ВСН 3-94 «Ведомственные строительные нормы по прокладке подземных трубопроводов холодного водоснабжения из стальных труб с внутренней цементно-песчаной защитой диаметром 300 - 600 мм» ГОСТ 12.3.004-75 «Система стандартов безопасности труда. Термическая обработка металлов. Общие требования безопасности» МДК 3-02.2001 «Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации» Федеральный закон 7-ФЗ «Об охране окружающей среды» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ТСН 30-305-2002 «Градостроительство. Реконструкция и застройка нецентральных районов Санкт-Петербурга» ТСН 30-306-2002 «Реконструкция и застройка исторически сложившихся районов Санкт-Петербурга» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 10708-82 «Копры маятниковые. Технические условия» ГОСТ 15173-70 «Пластмассы. Метод определения среднего коэффициента линейного теплового расширения» ГОСТ 23667-85 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров» ГОСТ 25.601-80 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания плоских образцов на растяжение при нормальной, повышенной и пониженной температурах» ГОСТ 25.603-82 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на растяжение кольцевых образцов при нормальной, повышенной и пониженной температурах» ГОСТ 25.604-82 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах» ГОСТ 27077-86 «Детали соединительные из термопластов. Методы определения изменения внешнего вида после прогрева» ГОСТ 27078-86 «Трубы из термопластов. Методы определения изменения длины труб после прогрева» ГОСТ 27208-87 «Отливки из чугуна. Методы механических испытаний» ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия» СП 42-103-2003 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов» ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» ТСН 50-302-2004 «Проектирование фундаментов зданий и сооружений в Санкт-Петербурге» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» Справочное пособие к СНиП 23-01-99* «Строительная климатология» ГОСТ Р ИСО 3126-2007 «Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров» ГОСТ Р 52748-2007 «Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения и габариты приближения» «Положение о составе разделов проектной документации и требованиях к их содержанию» Технический регламент «Технический регламент о требованиях пожарной безопасности» ГОСТ 15763-2005 «Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ГОСТ Р ИСО 2531-2008 «Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения. Технические условия» Федеральный закон 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» ГОСТ Р 53201-2008 «Трубы стеклопластиковые и фитинги. Технические условия» «Положение о проведении строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства» ГОСТ Р 50838-2009 «Трубы из полиэтилена для газопроводов. Технические условия» Федеральный закон 190-ФЗ «О теплоснабжении» СП 48.13330.2011 «Организация строительства» СП 24.13330.2011 «Свайные фундаменты» СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений» СП 34.13330.2012 «Автомобильные дороги» СП 28.13330.2012 «Защита строительных конструкций от коррозии» ГОСТ ИСО/МЭК 17025-2009 «Общие требования к компетентности испытательных и калибровочных лабораторий» СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» Федеральный закон 416-ФЗ «О водоснабжении и водоотведении» Решение 823 «О принятии технического регламента Таможенного союза "О безопасности машин и оборудования"» СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» СП 33.13330.2012 «Расчет на прочность стальных трубопроводов» ГОСТ Р 54560-2011 «Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Технические условия» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» СП 32.13330.2012 «Канализация. Наружные сети и сооружения» РМД 41-11-2012 Санкт-Петербург «Устройство тепловых сетей в Санкт-Петербурге» ГОСТ Р ИСО 12176-1-2011 «Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 1. Сварка нагретым инструментом встык» ГОСТ Р ИСО 12176-2-2011 «Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 2. Сварка с закладными нагревателями» ГОСТ 21.704-2011 «Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации» ГОСТ Р 54866-2011 «Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции» СП 70.13330.2012 «Несущие и ограждающие конструкции» ГОСТ Р 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» ГОСТ Р ИСО 10467-2013 «Трубопроводы из армированных стекловолокном термореактопластов на основе ненасыщенных полиэфирных смол для напорной и безнапорной канализации и дренажа. Общие технические требования» ГОСТ ISO 1167-1-2013 «Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод» РМД 11-22-2013 Санкт-Петербург «Руководство по проектной подготовке капитального строительства в Санкт-Петербурге» ГОСТ 32972-2014 «Колодцы полимерные канализационные. Технические условия»
