Скачать ГОСТ 15763-2005 Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 15763-2005

Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия

Обозначение:	ГОСТ 15763-2005
Обозначение англ:	GOST 15763-2005
Статус:	действует
Название рус.:	Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия
Название англ.:	Threaded and flange pipe connections for PN to 63 MPa (to 630 kgf/cm2). General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2009

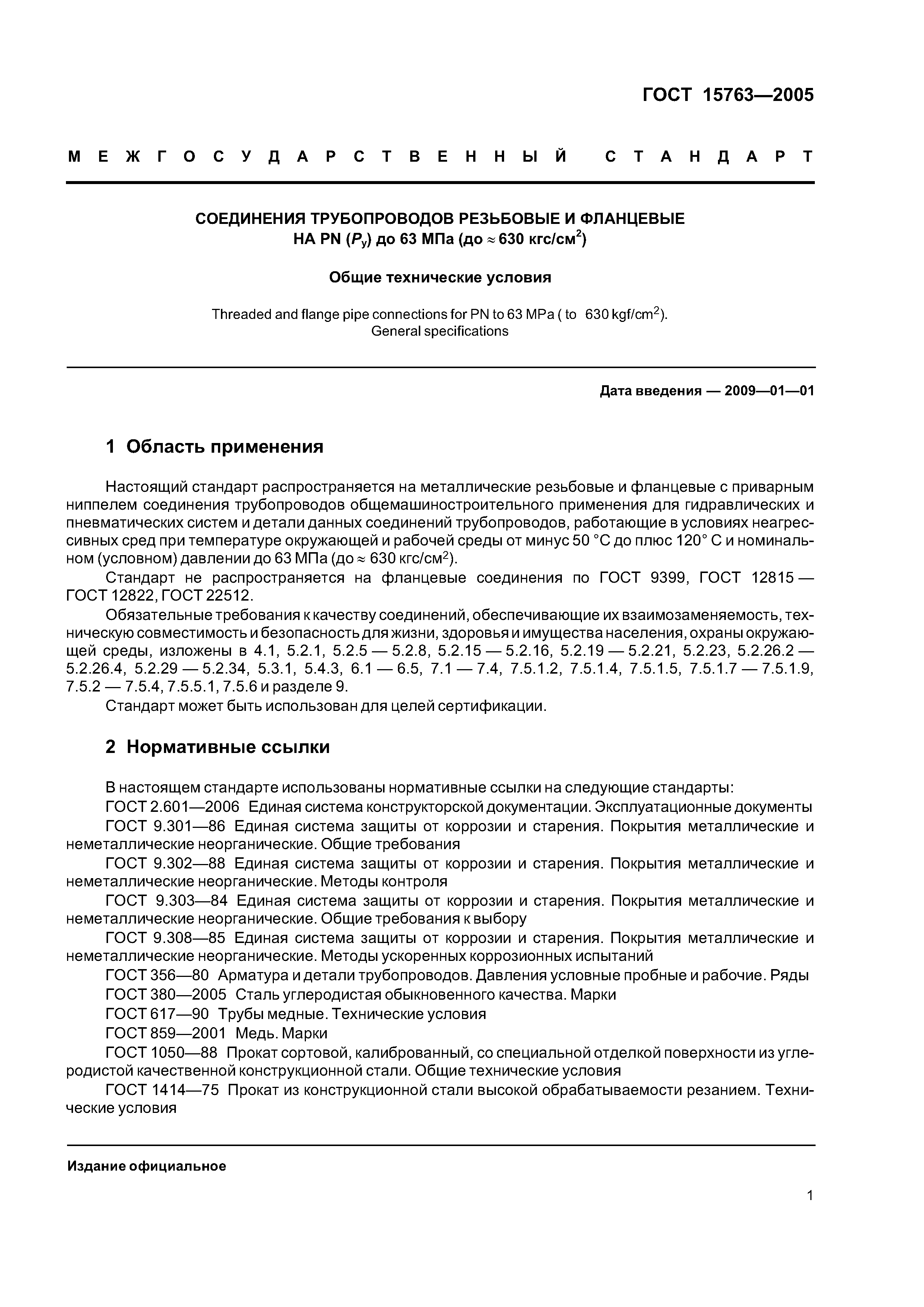

Область применения:	Стандарт распространяется на металлические резьбовые и фланцевые с приварным ниппелем соединения трубопроводов общемашиностроительного применения для гидравлических и пневматических систем и детали данных соединений трубопроводов, работающие в условиях неагрессивных сред при температуре окружающей и рабочей среды от минус 50 °С до плюс 120° С и номинальном (условном) давлении до 63 МПа (до около 630 кгс/см2). Стандарт не распространяется на фланцевые соединения по ГОСТ 9399, ГОСТ 12815 — ГОСТ 12822, ГОСТ 22512.

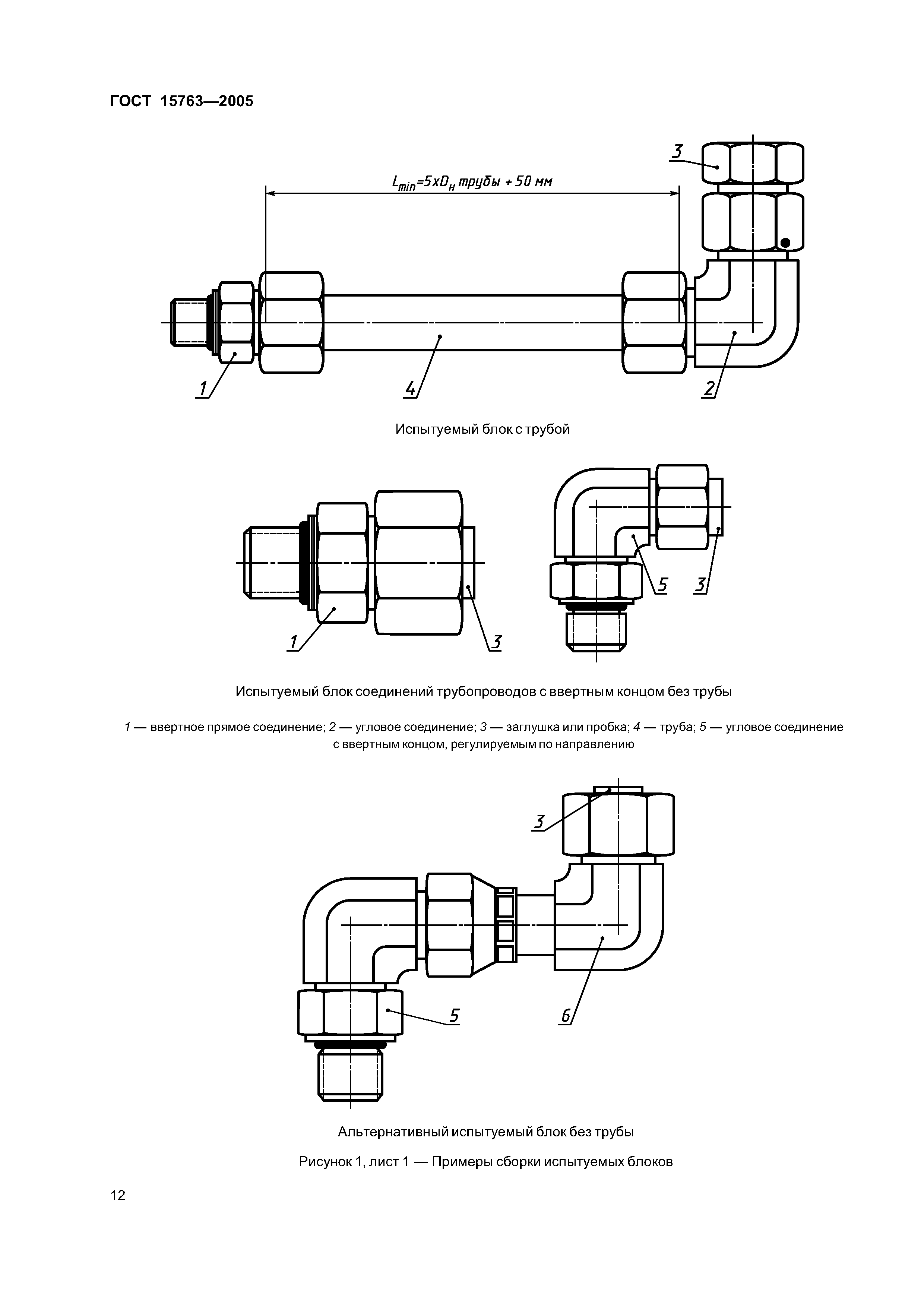

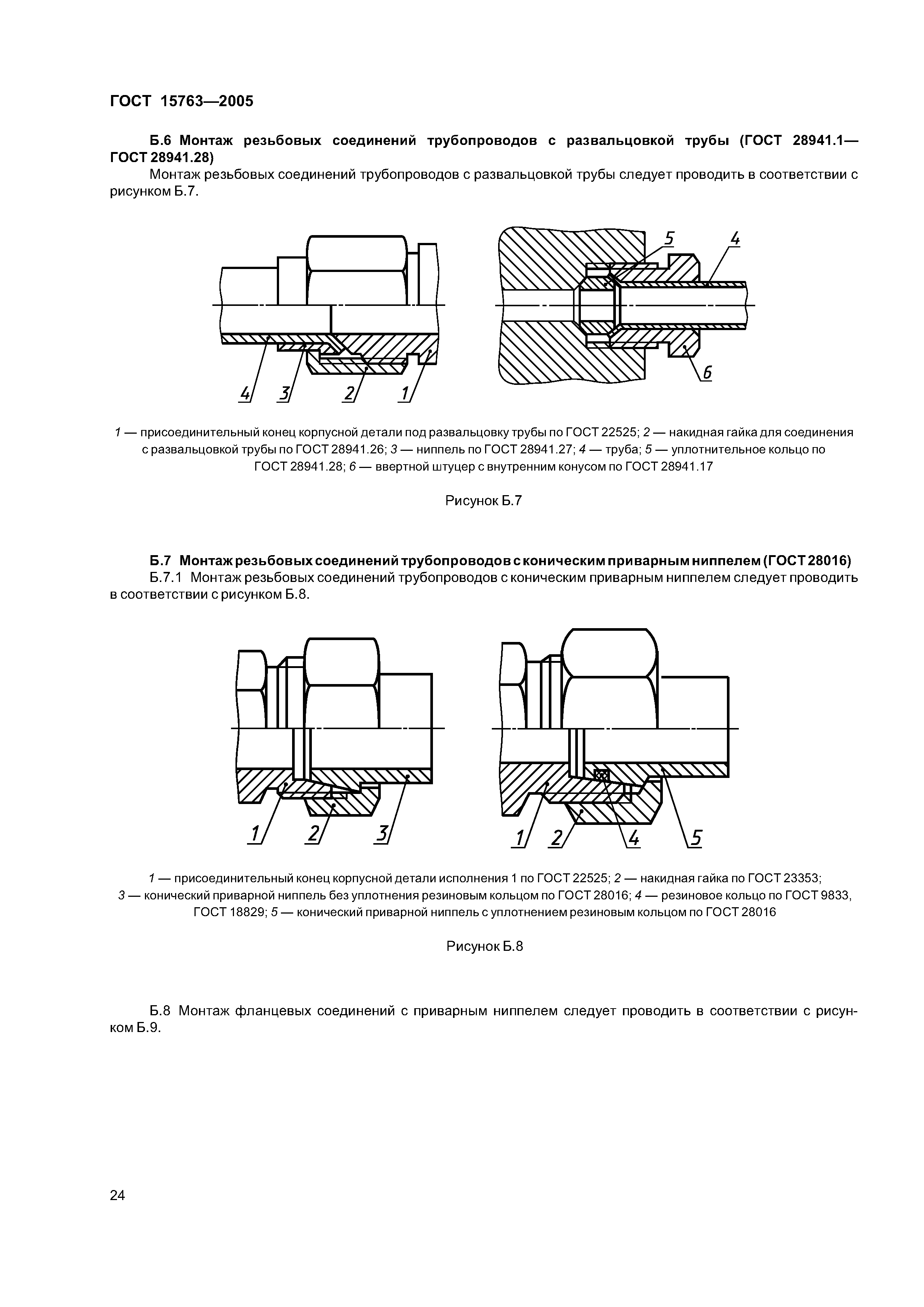

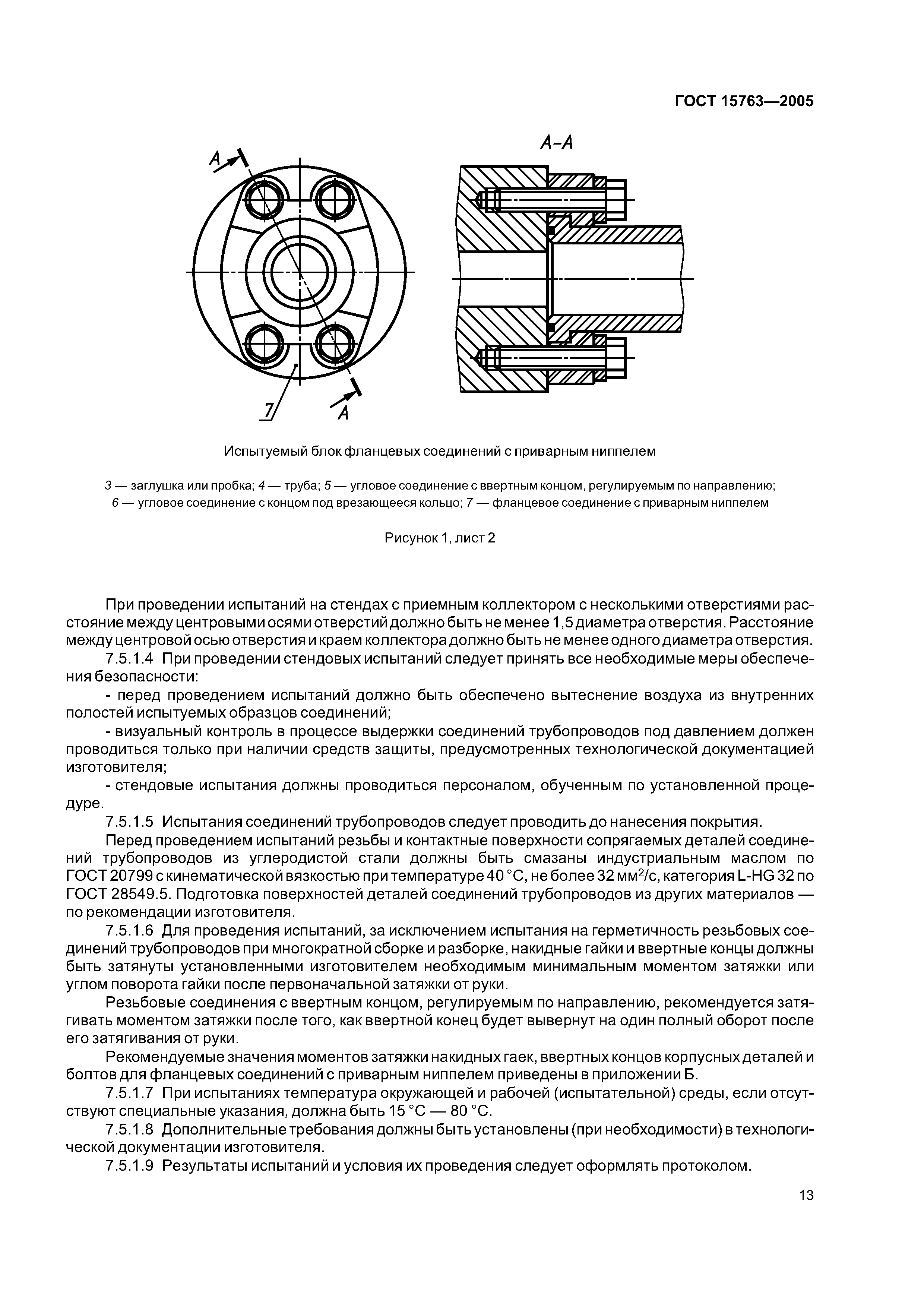

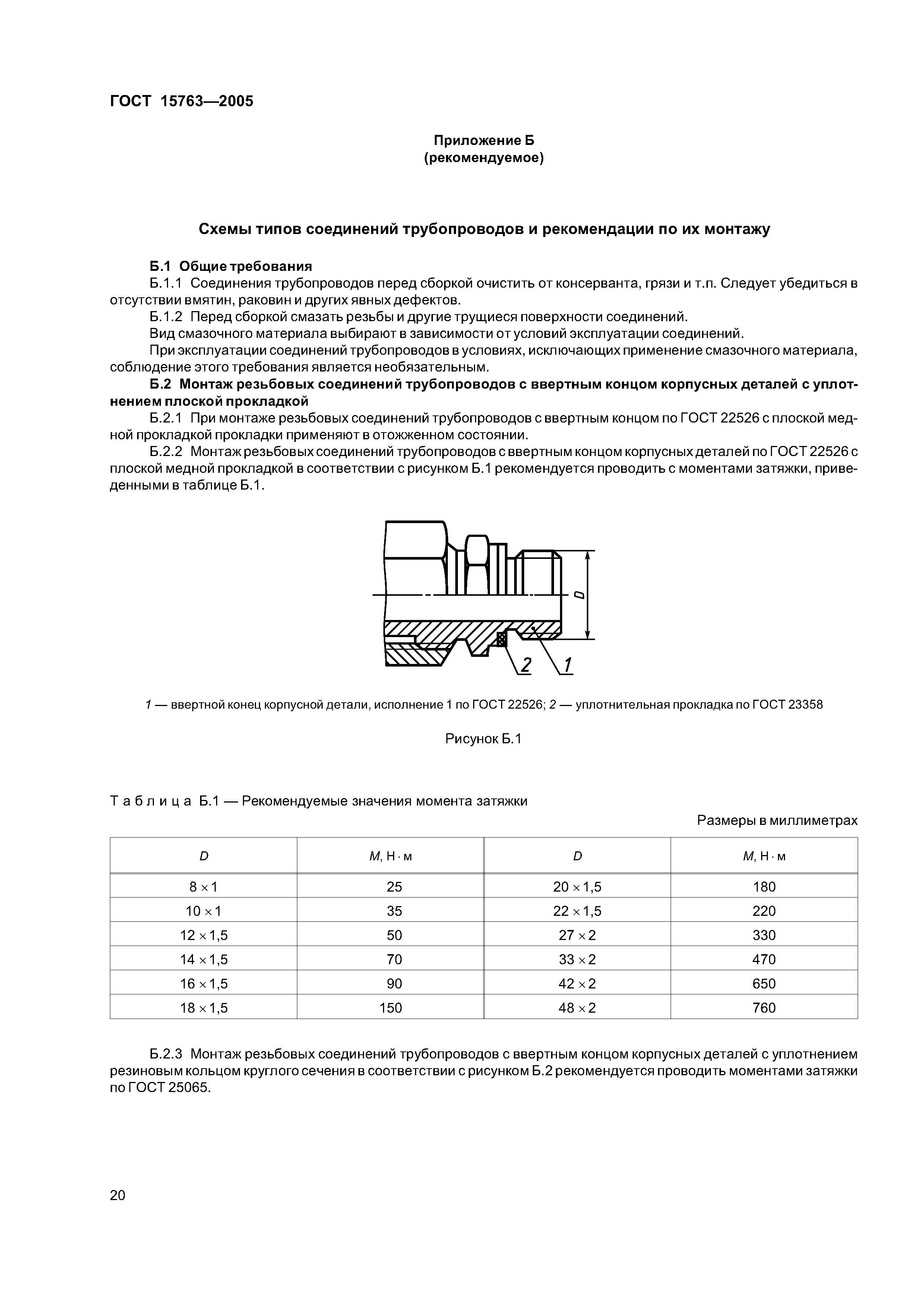

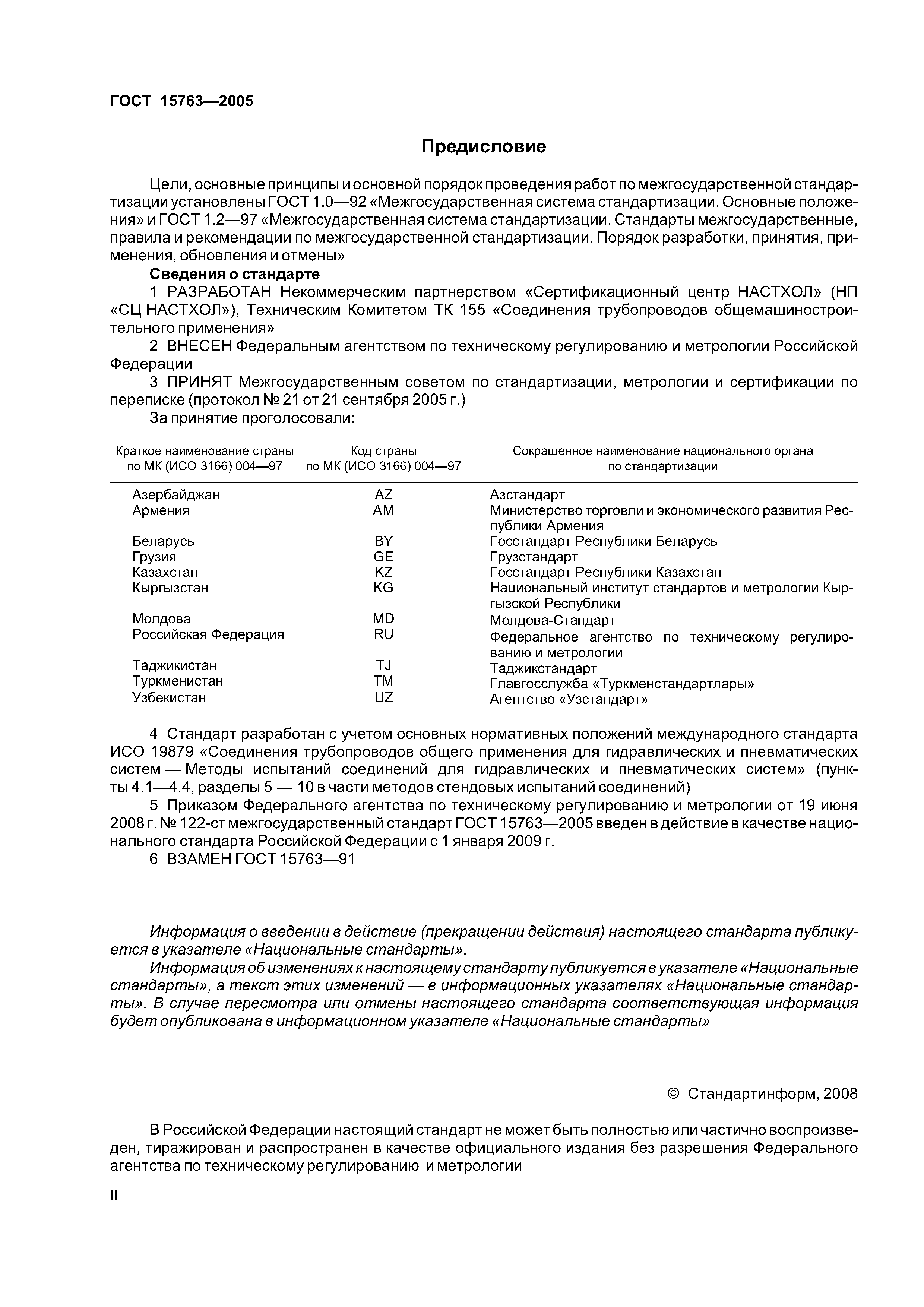

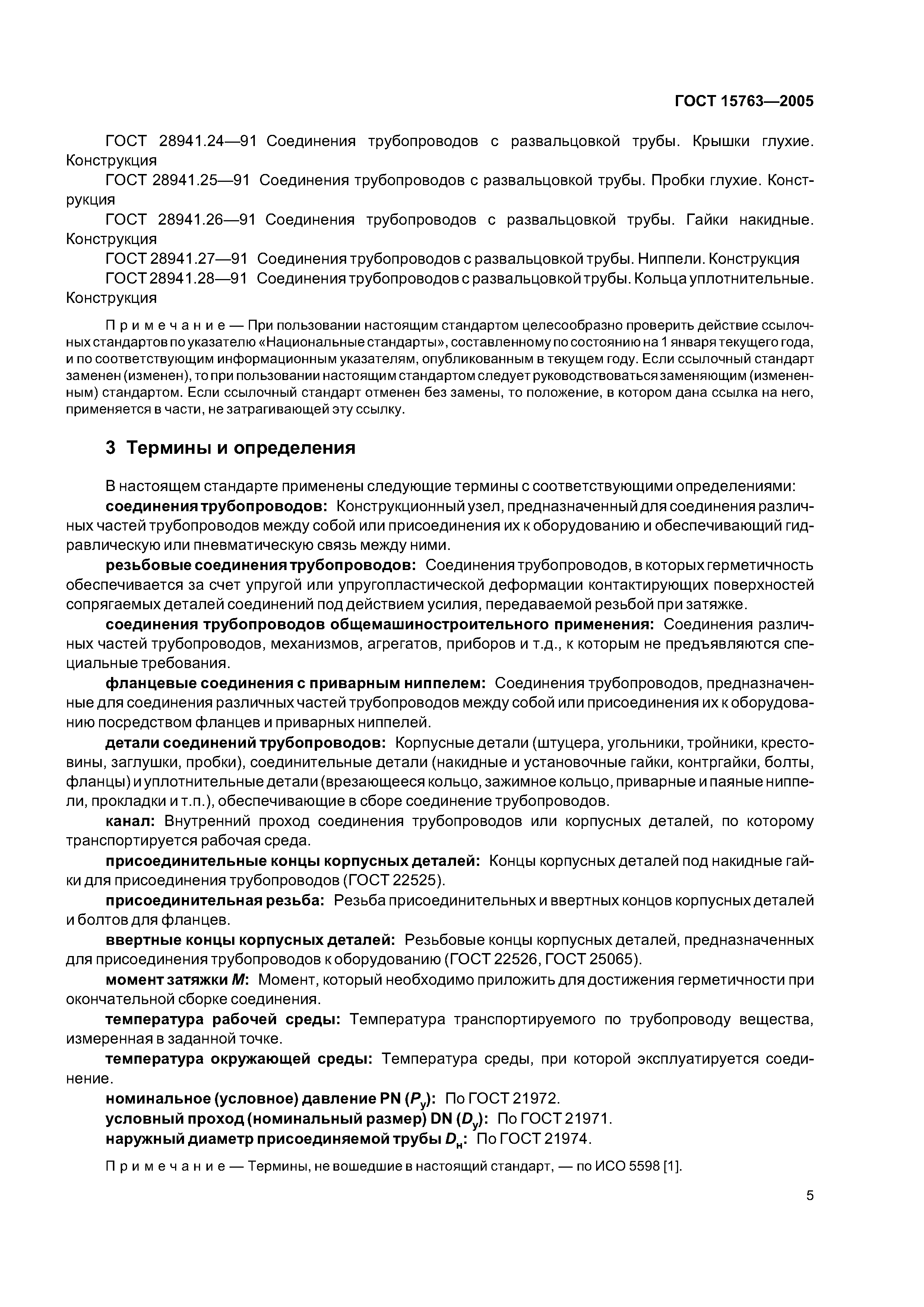

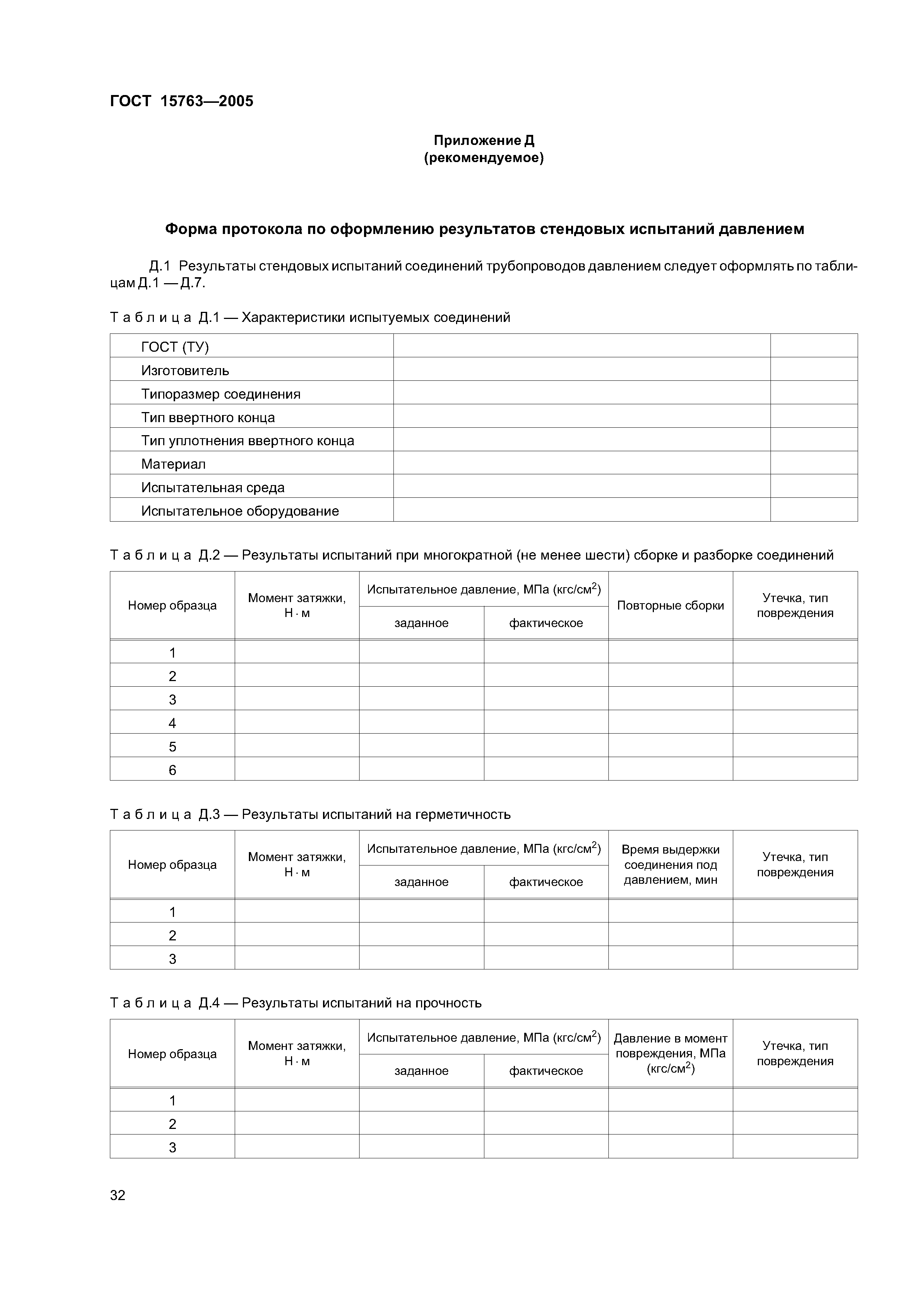

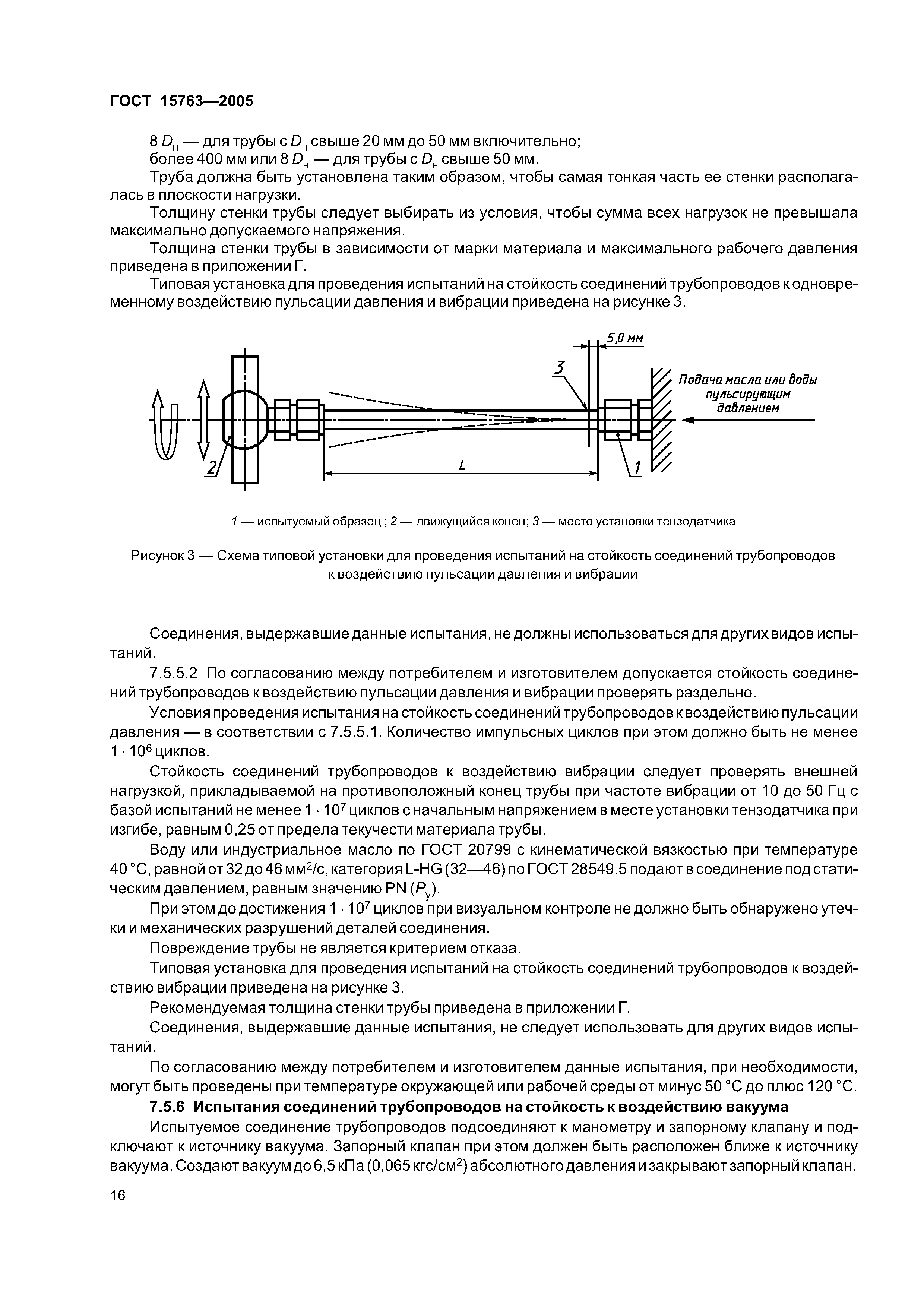

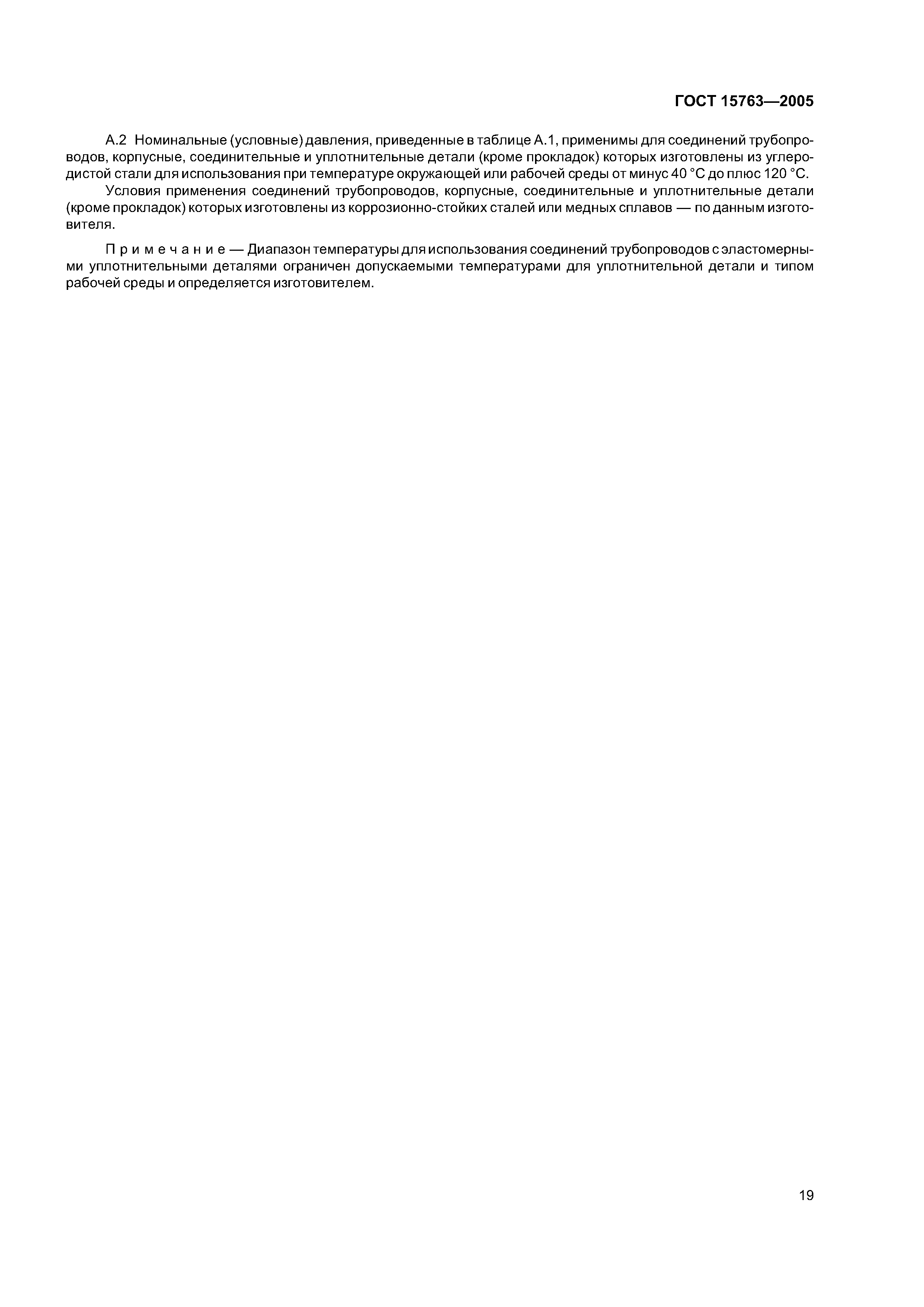

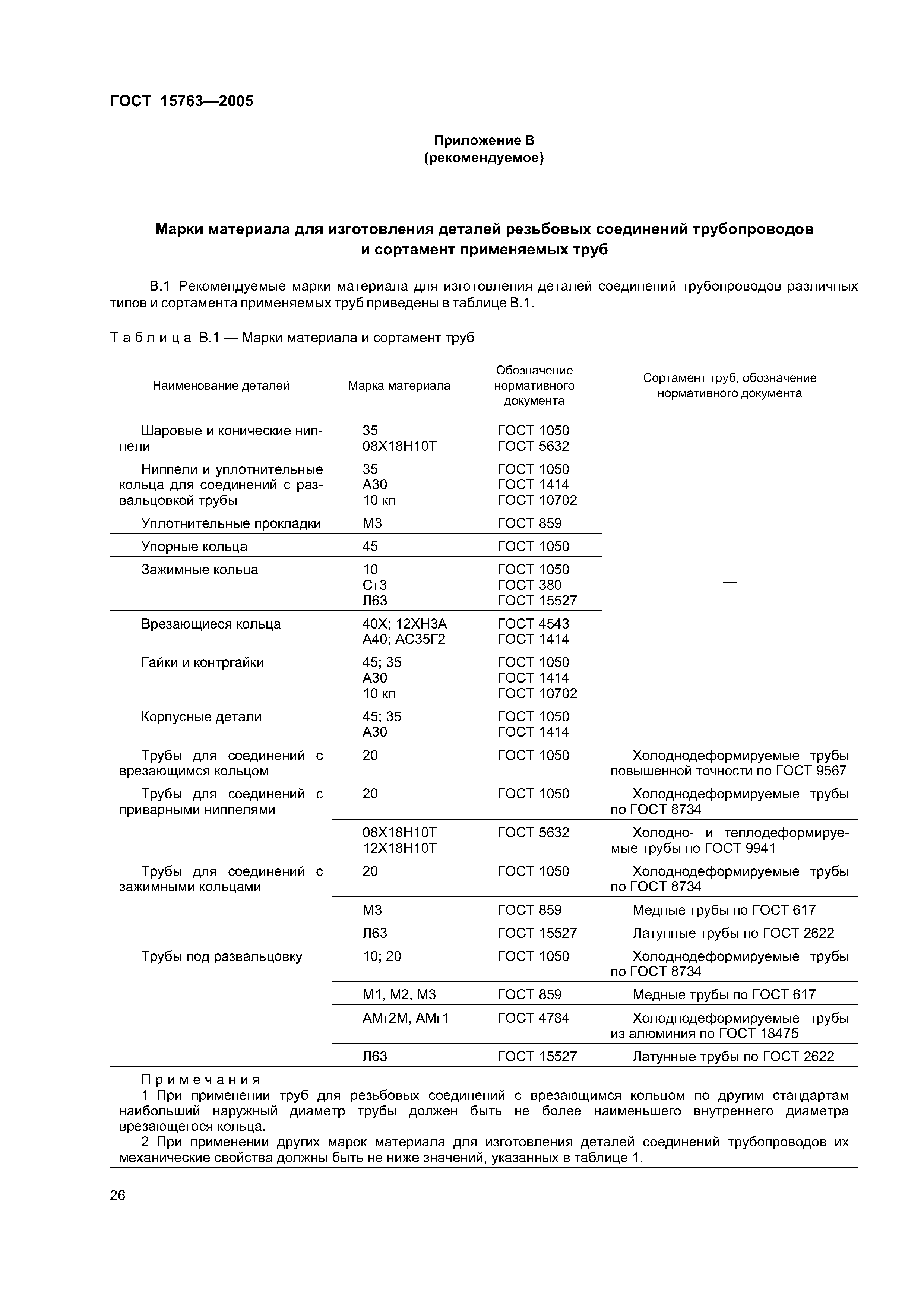

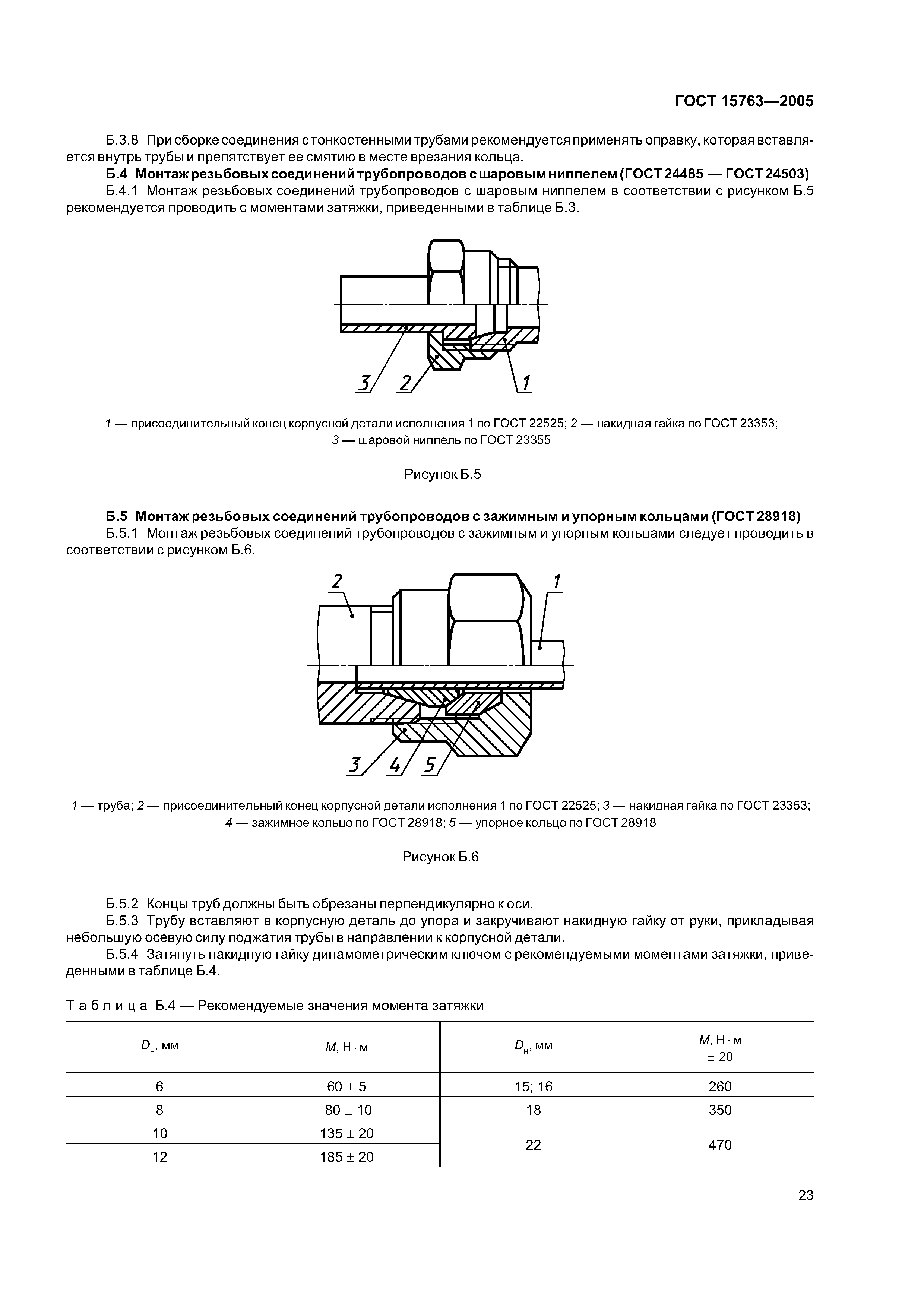

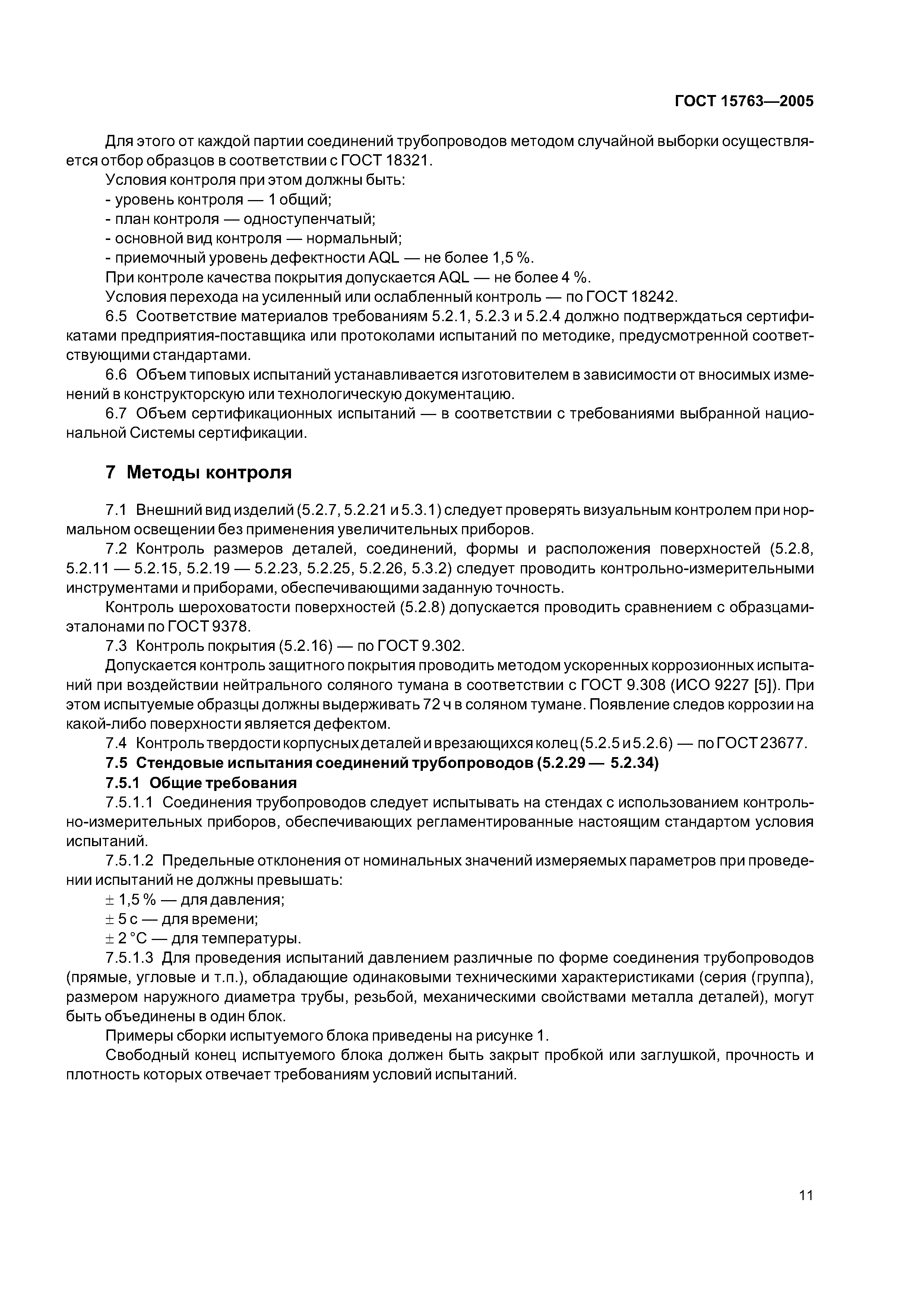

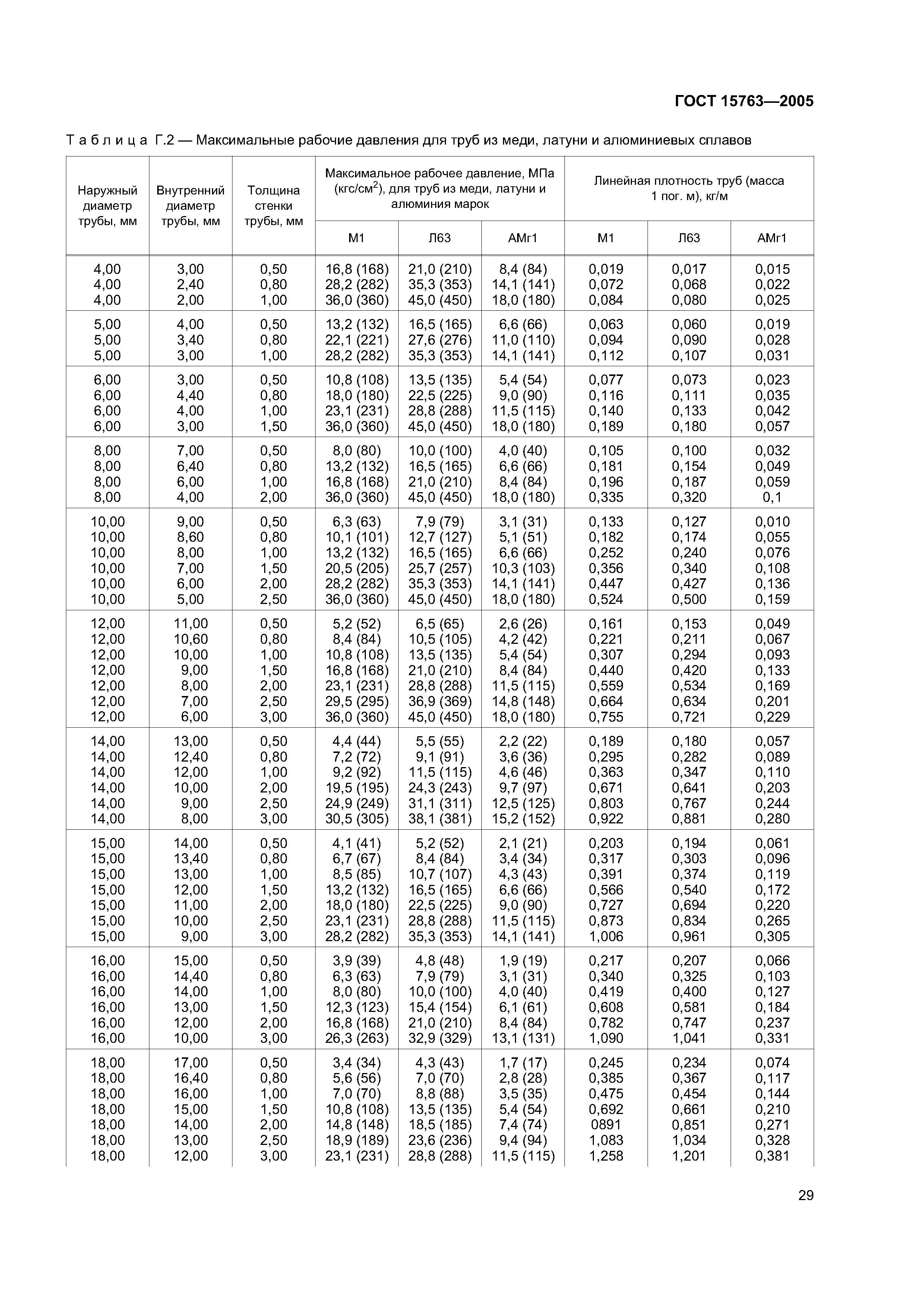

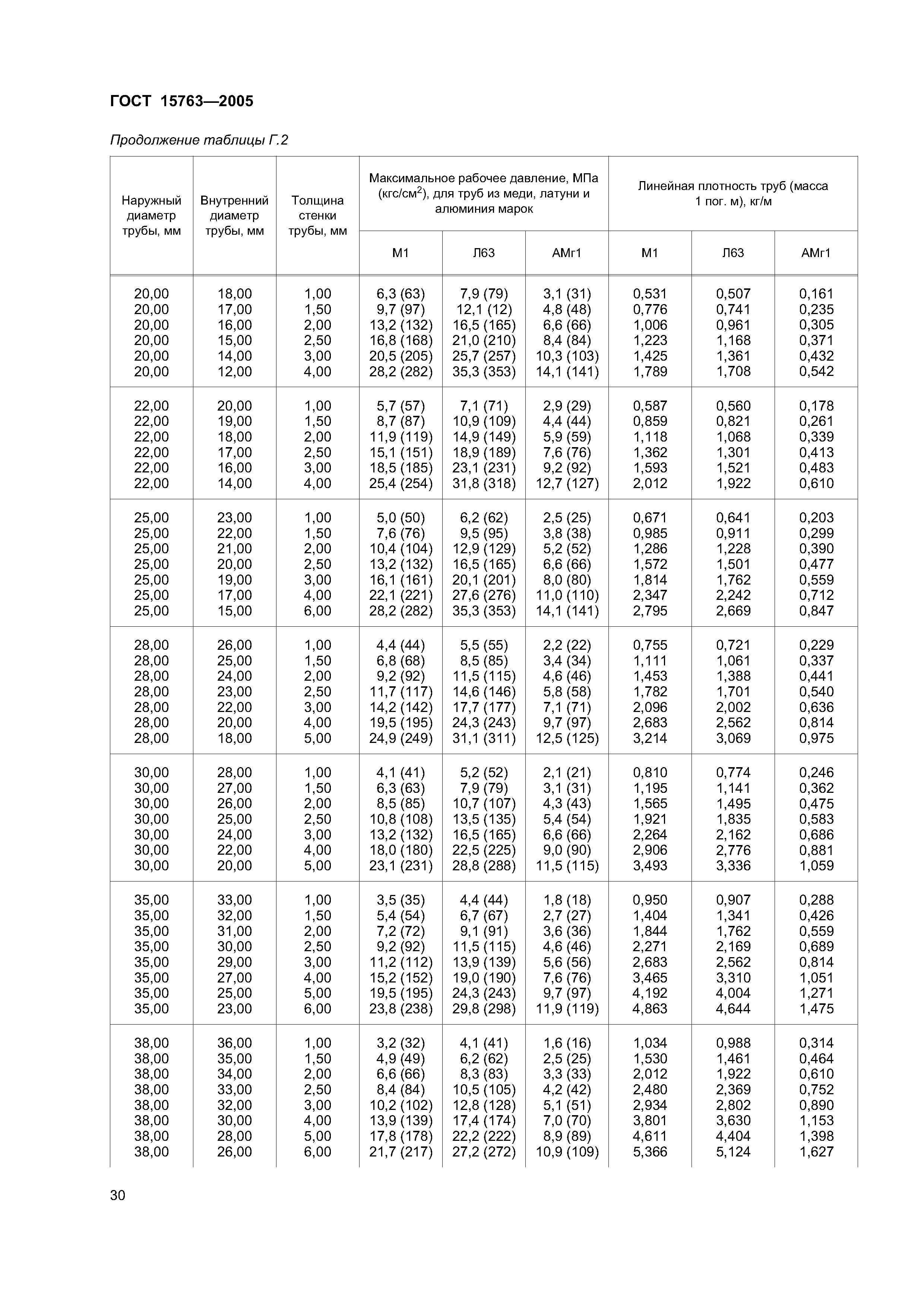

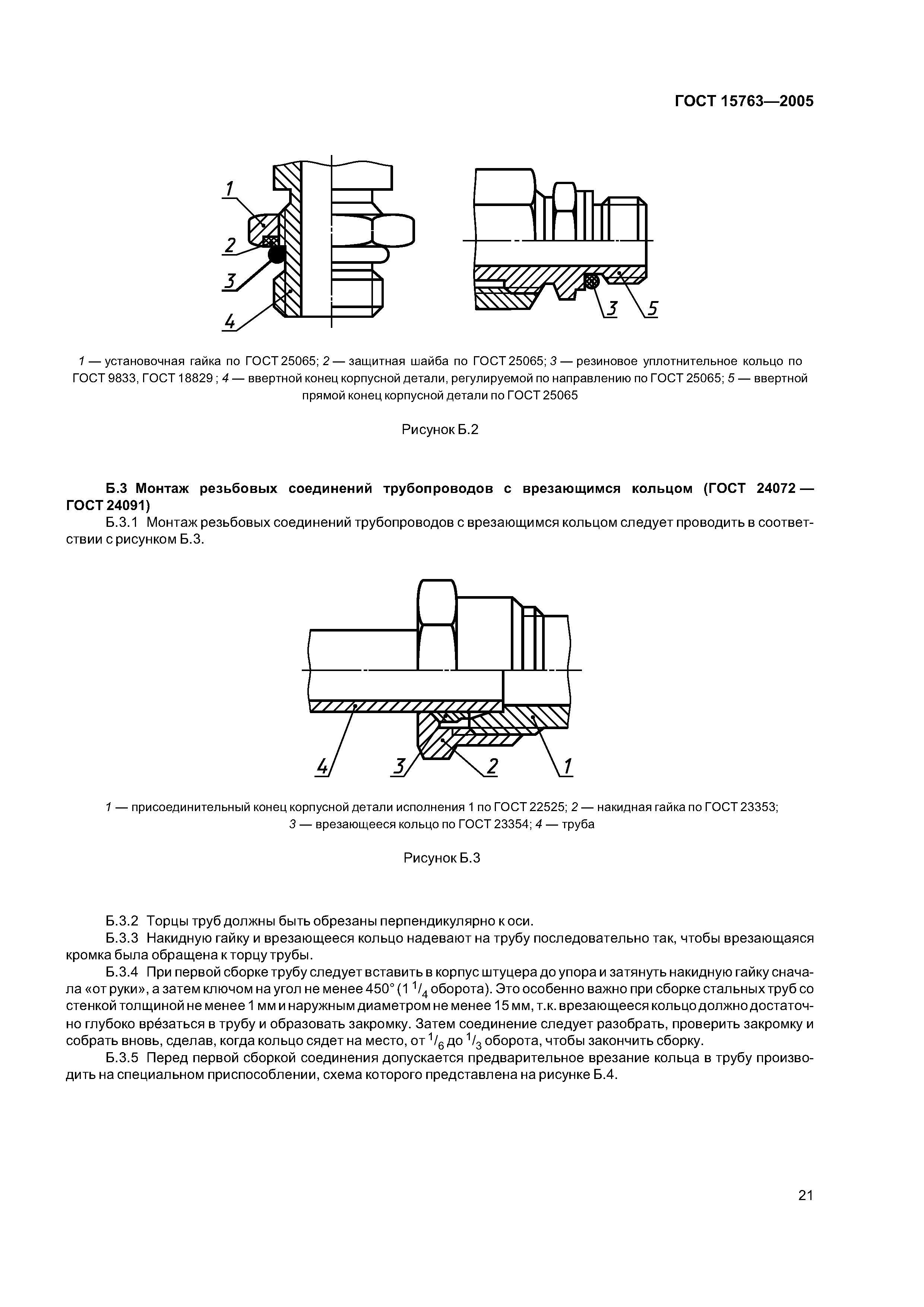

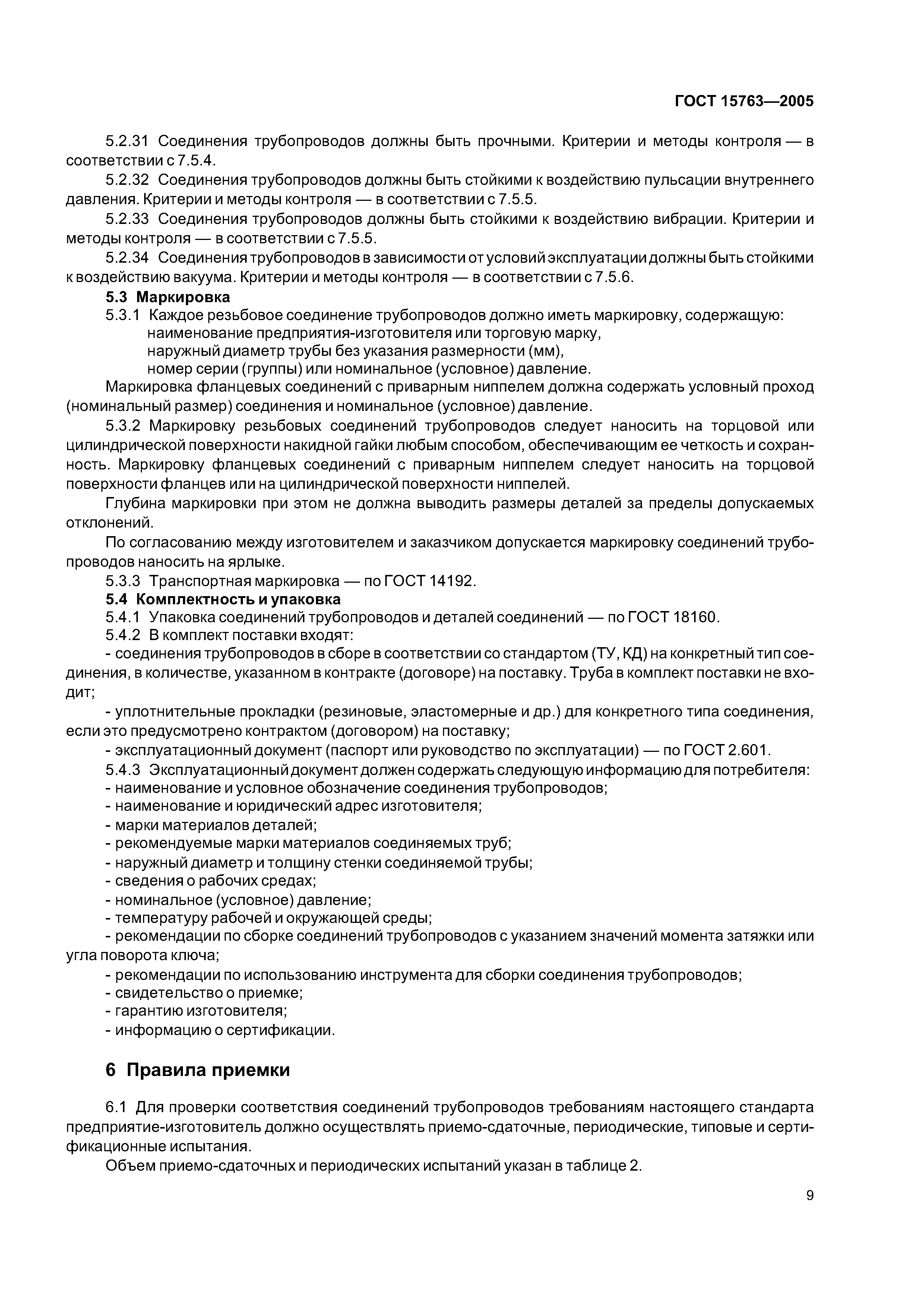

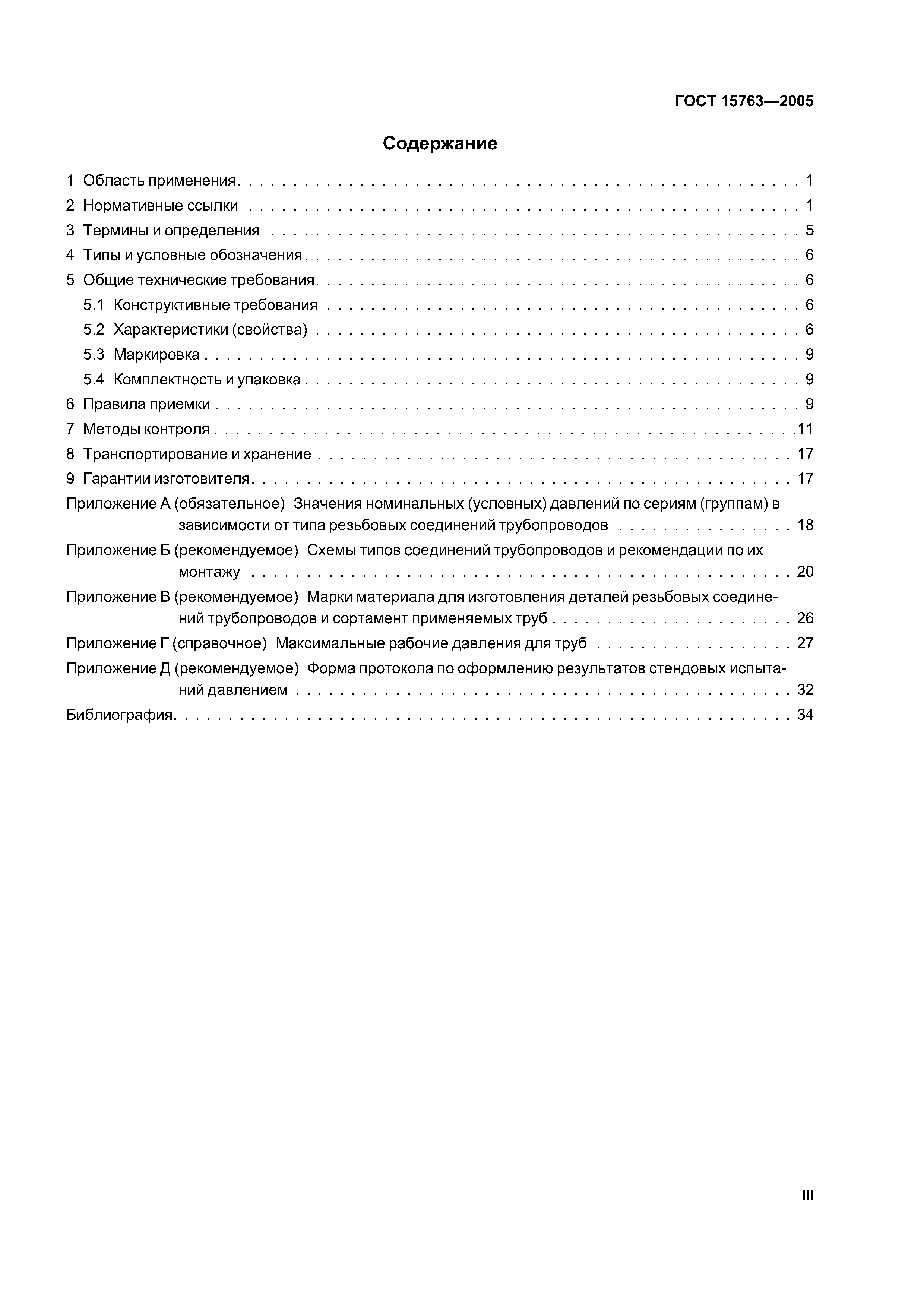

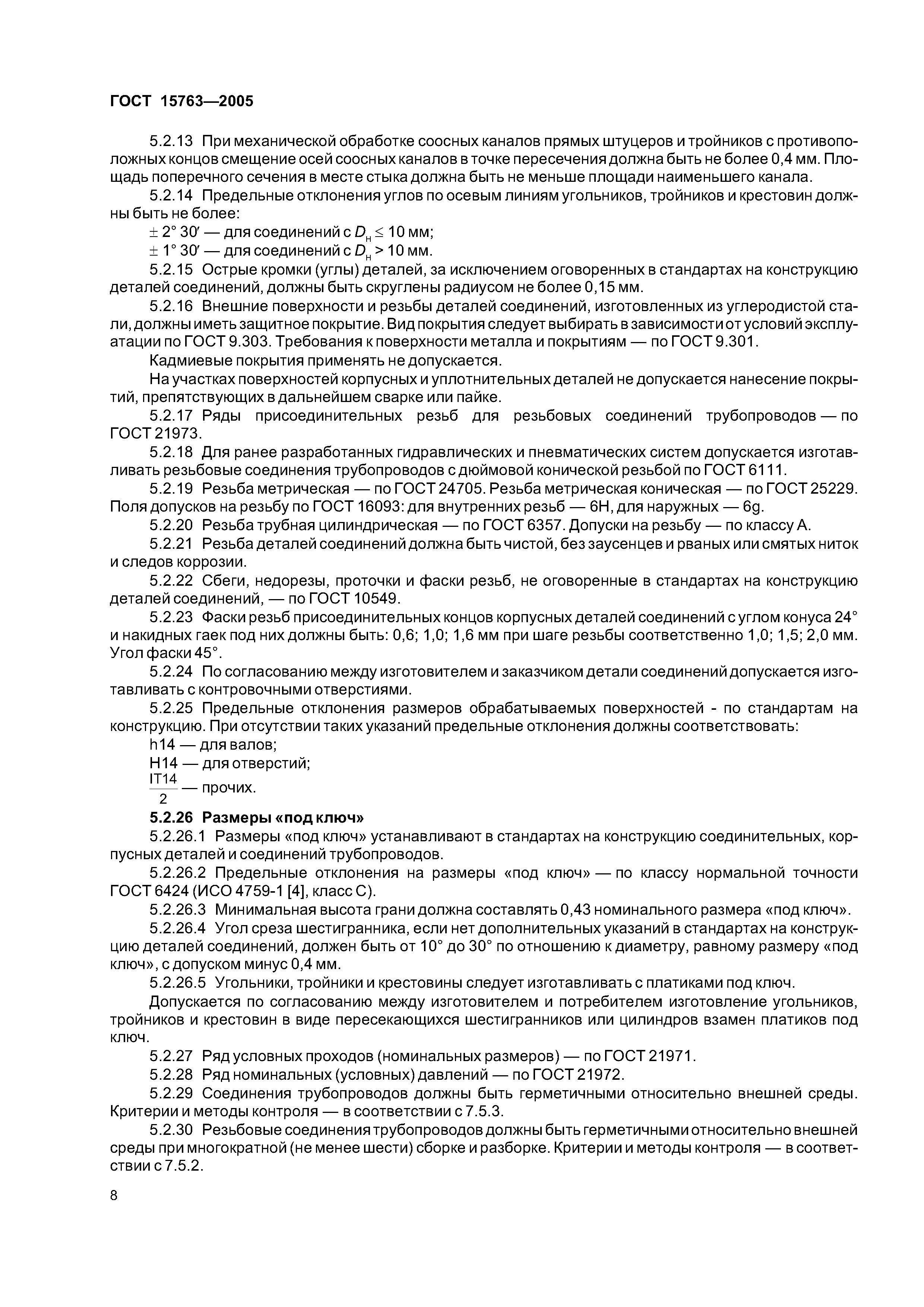

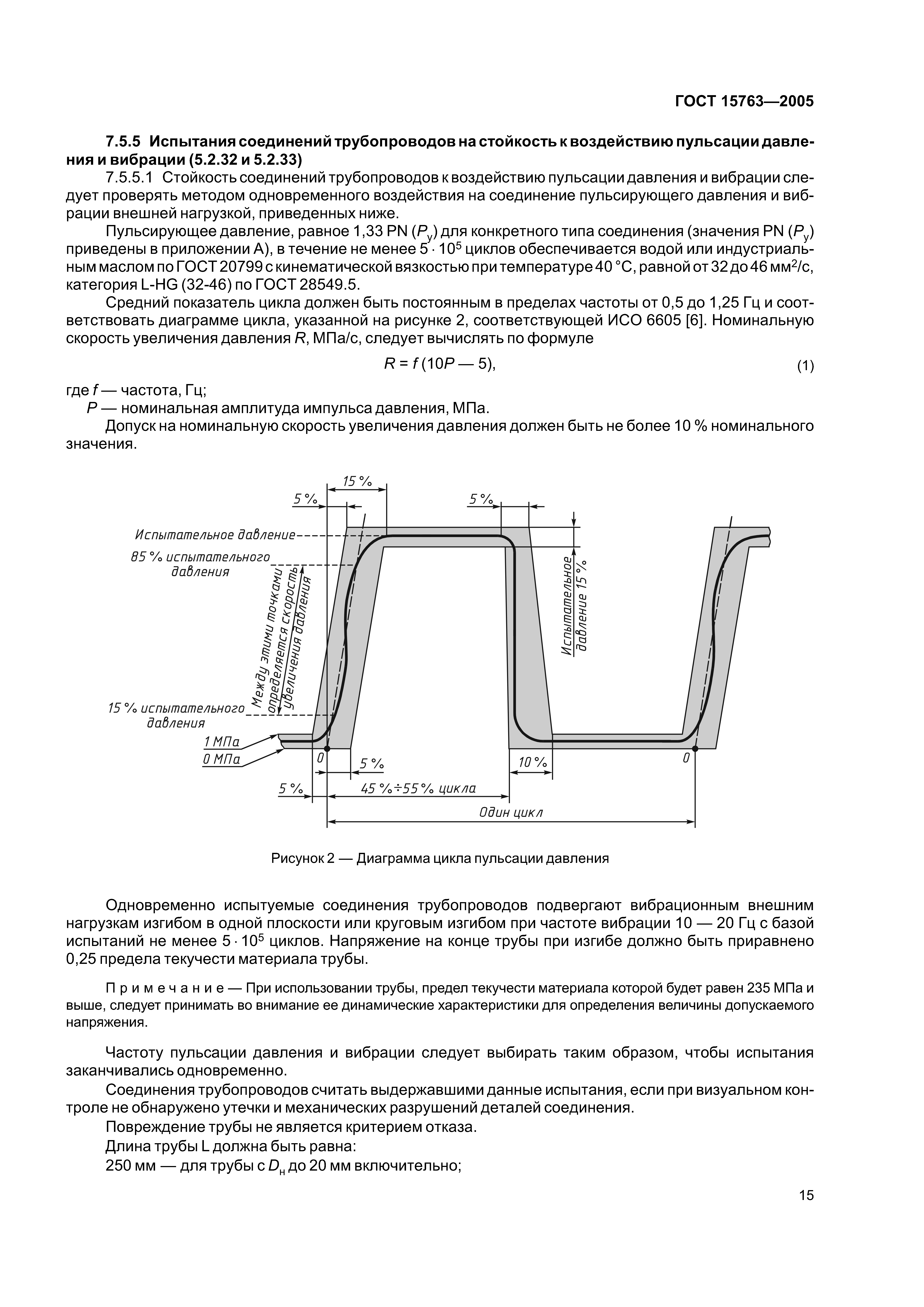

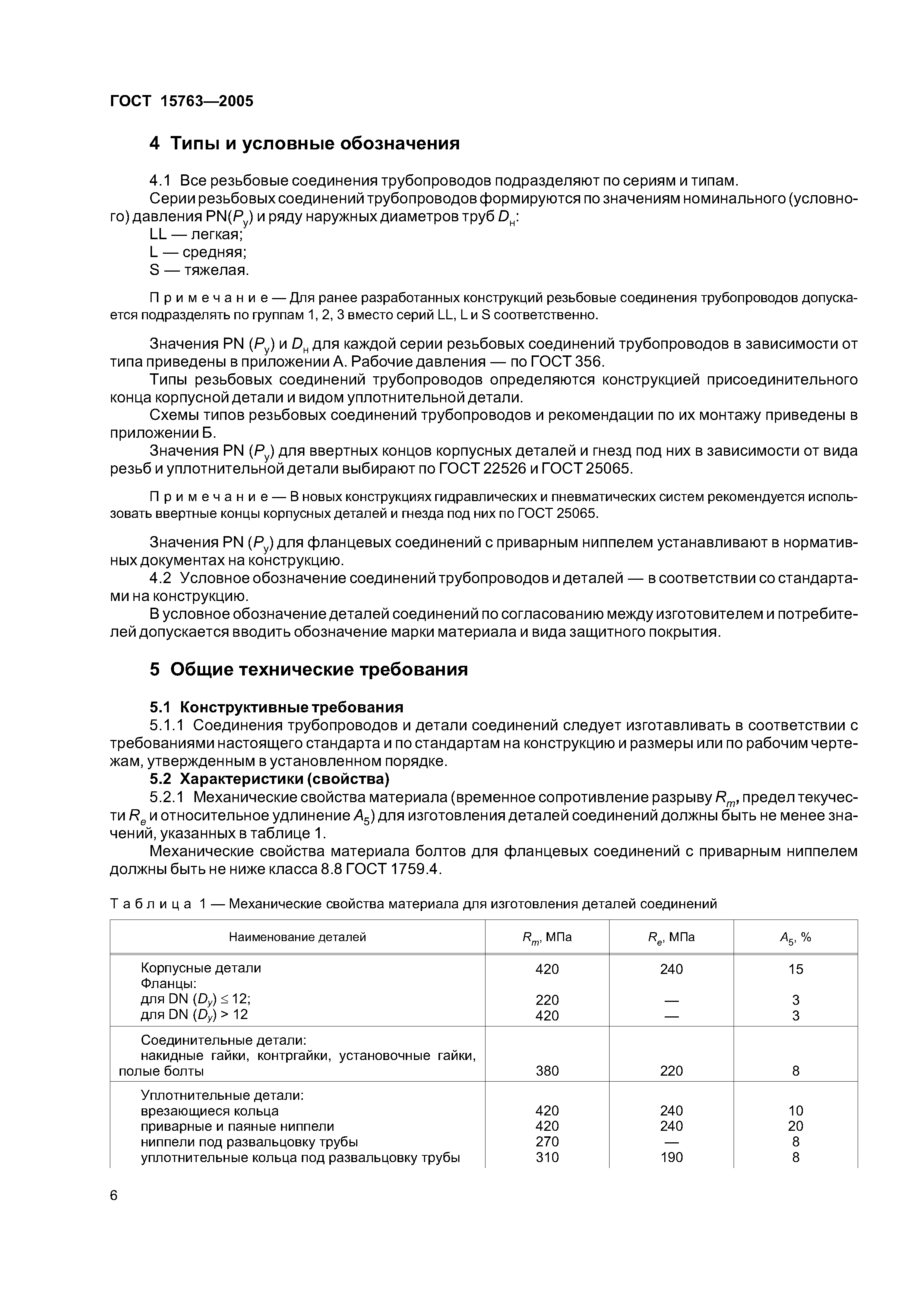

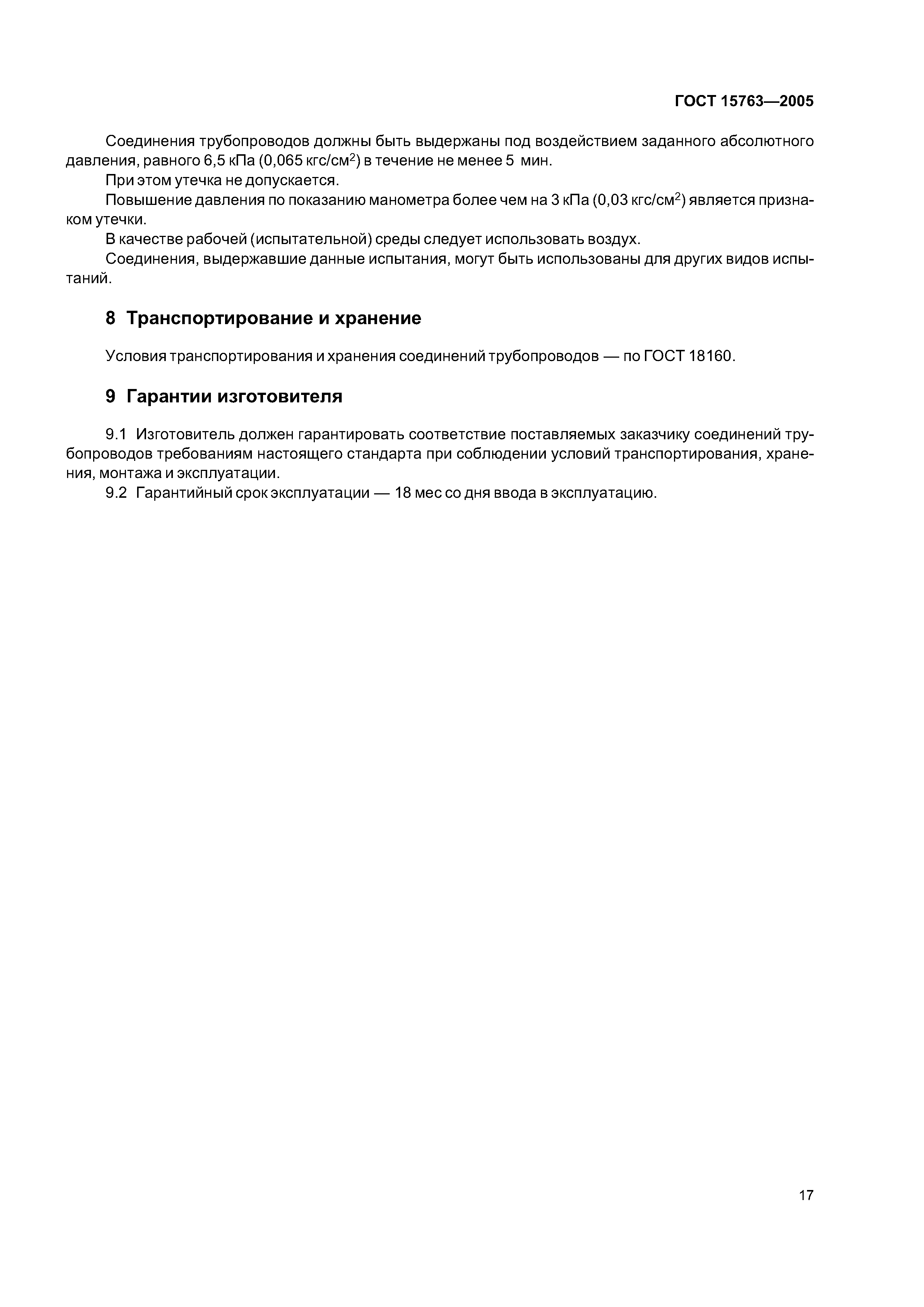

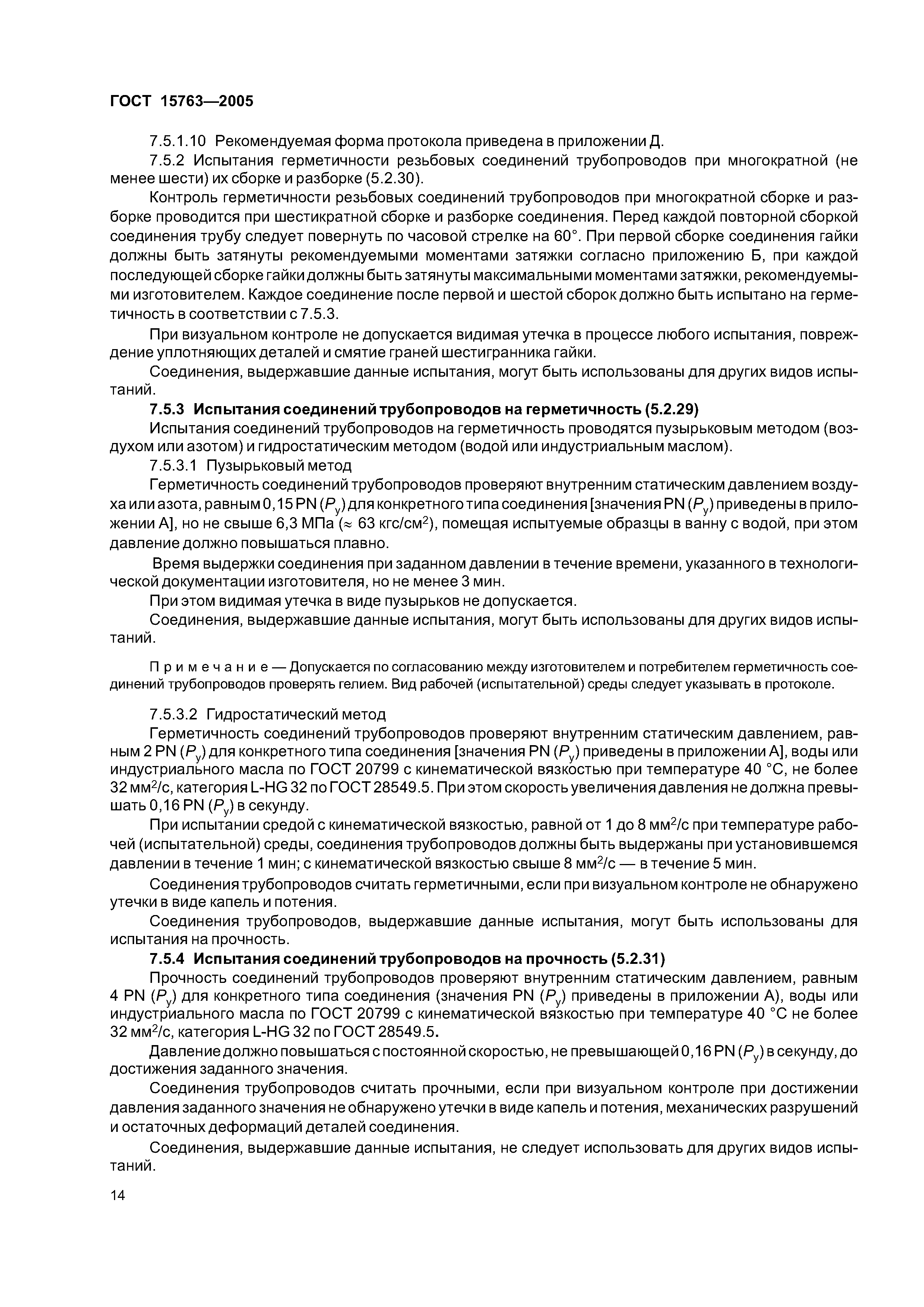

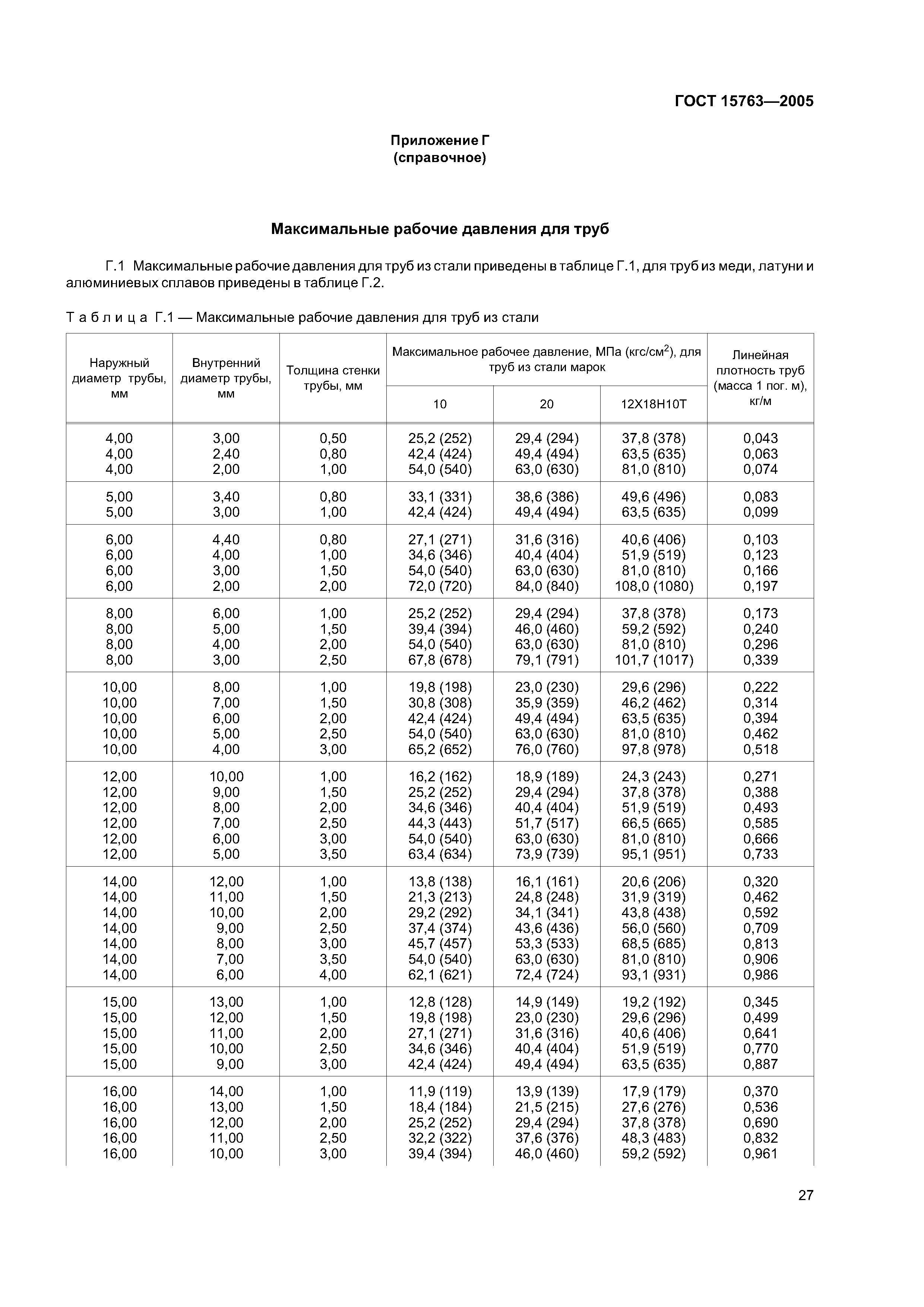

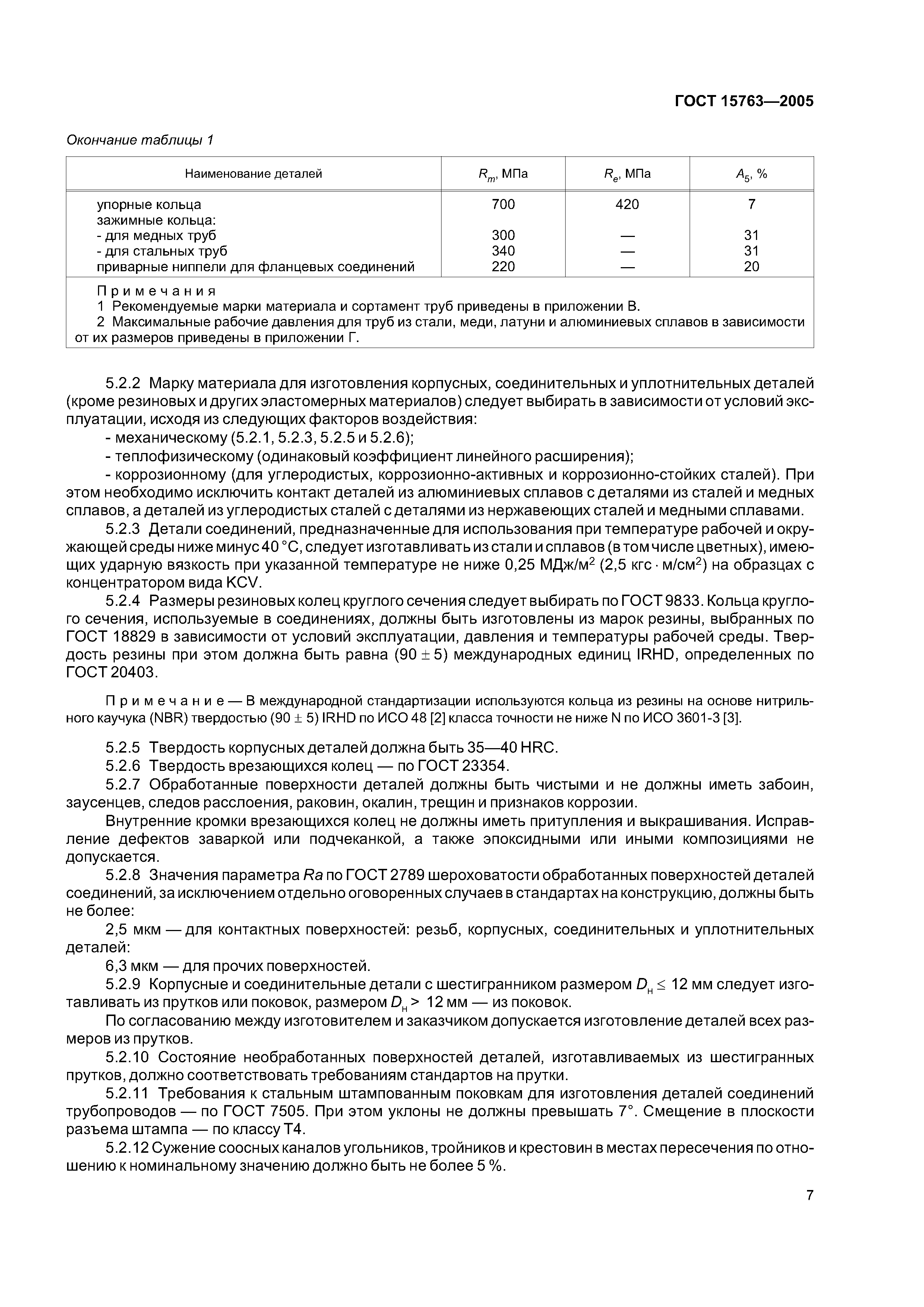

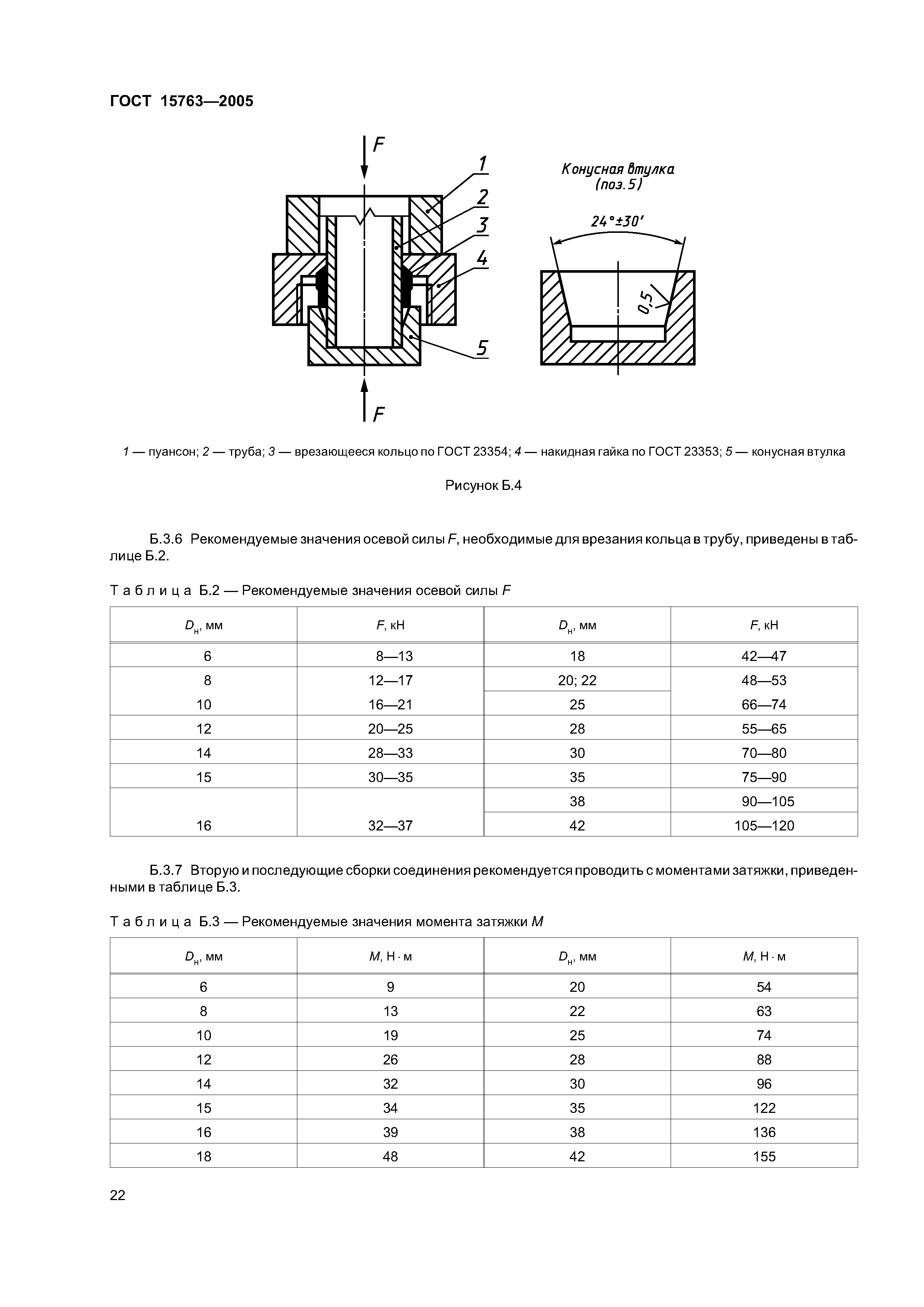

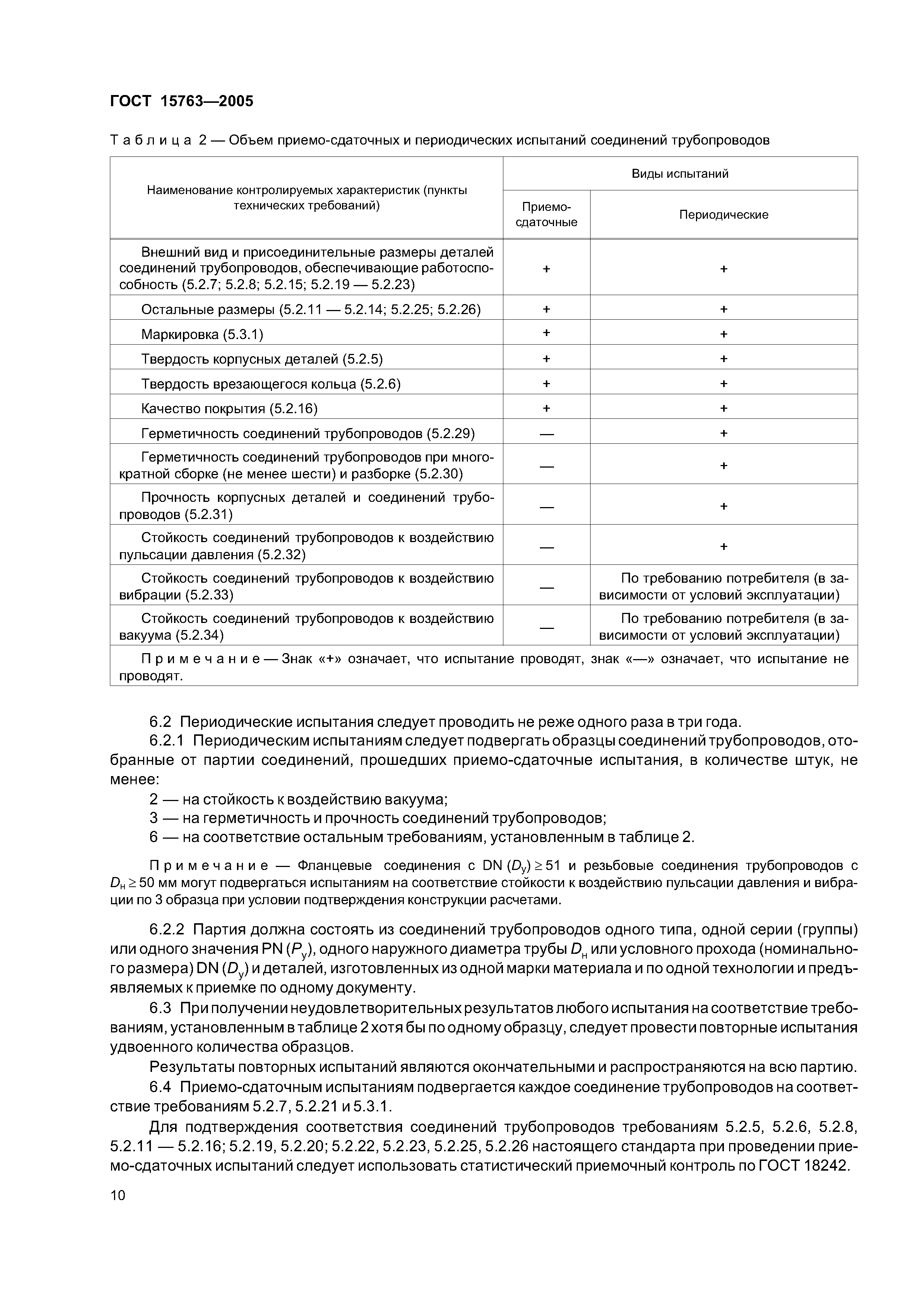

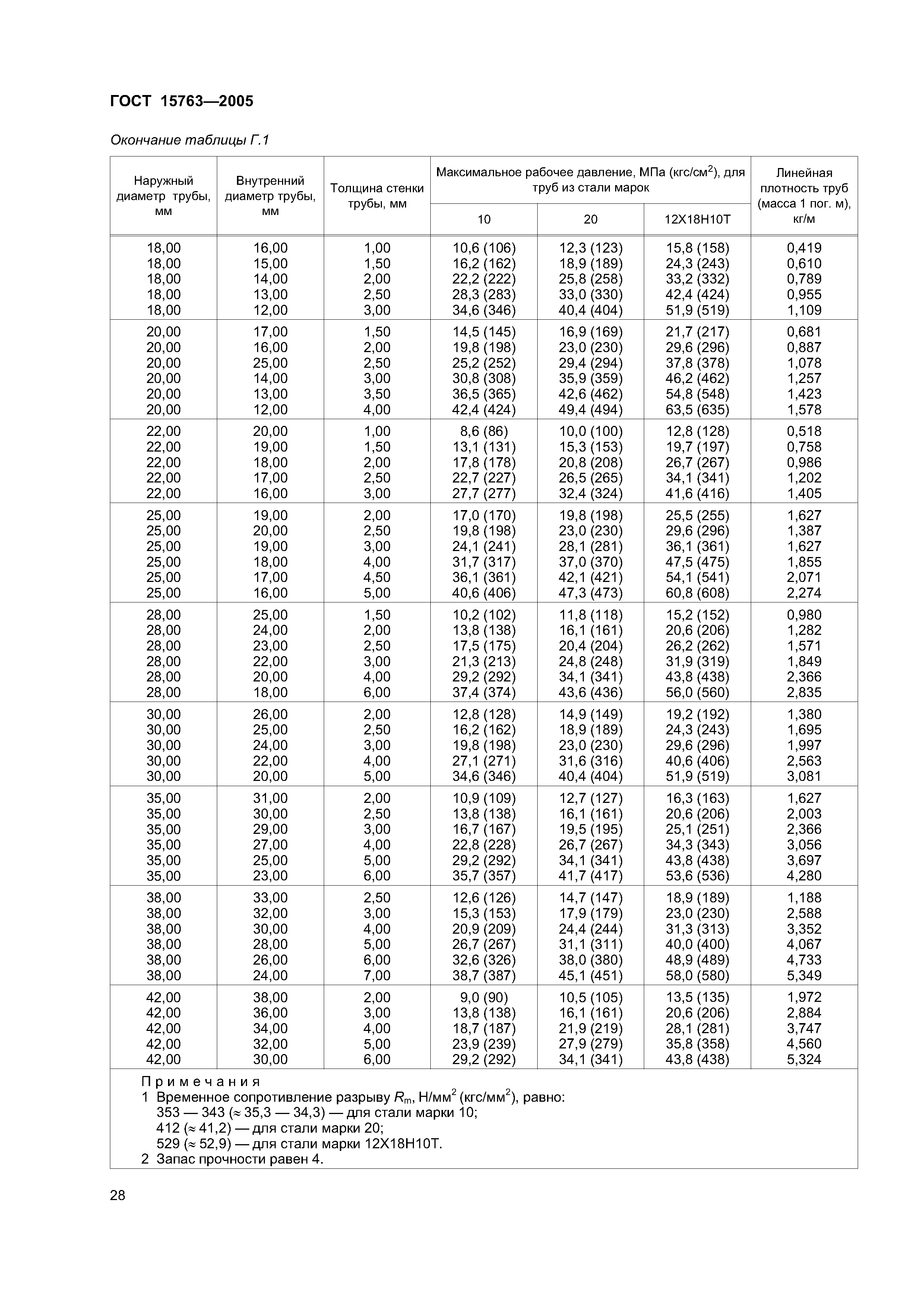

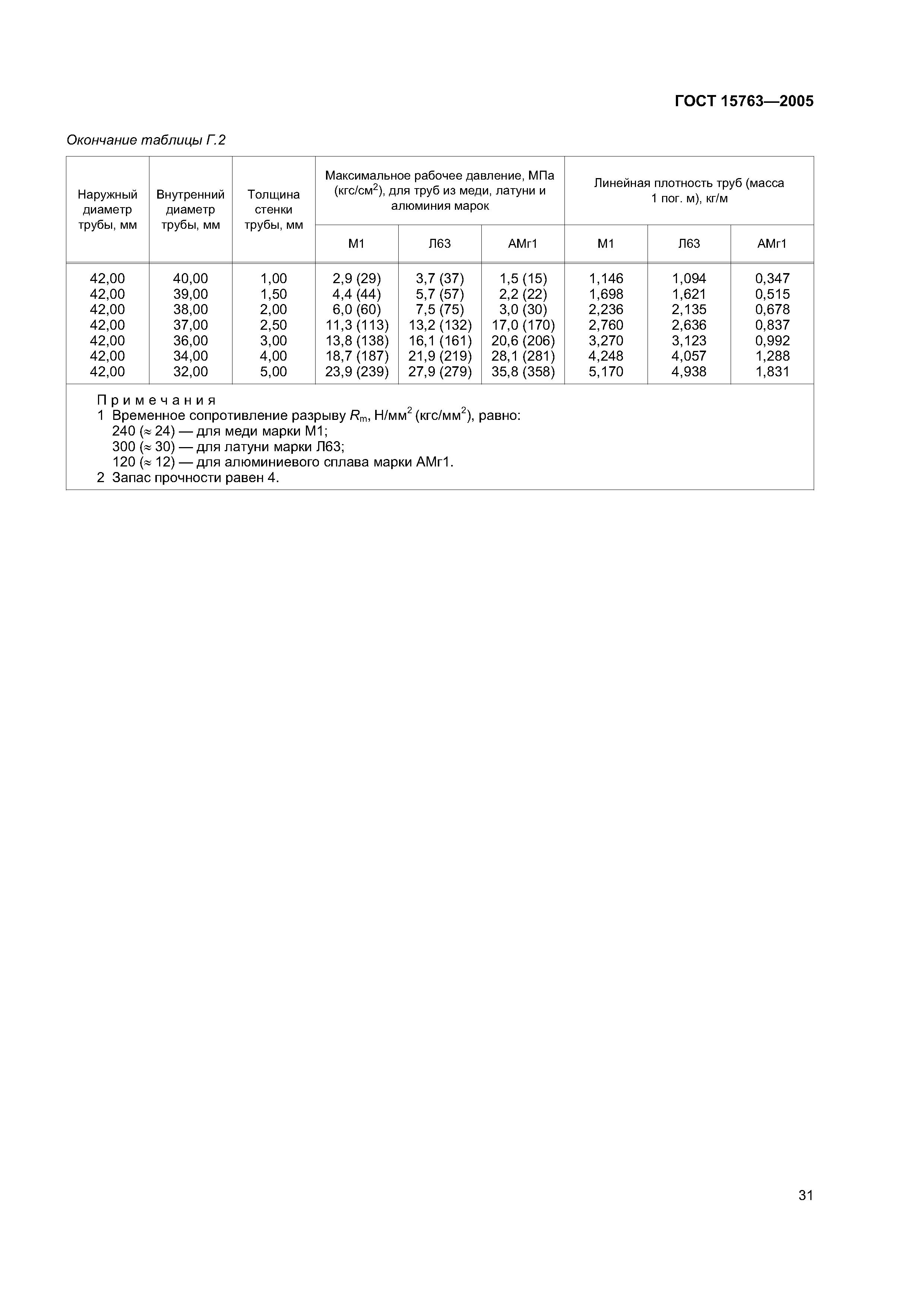

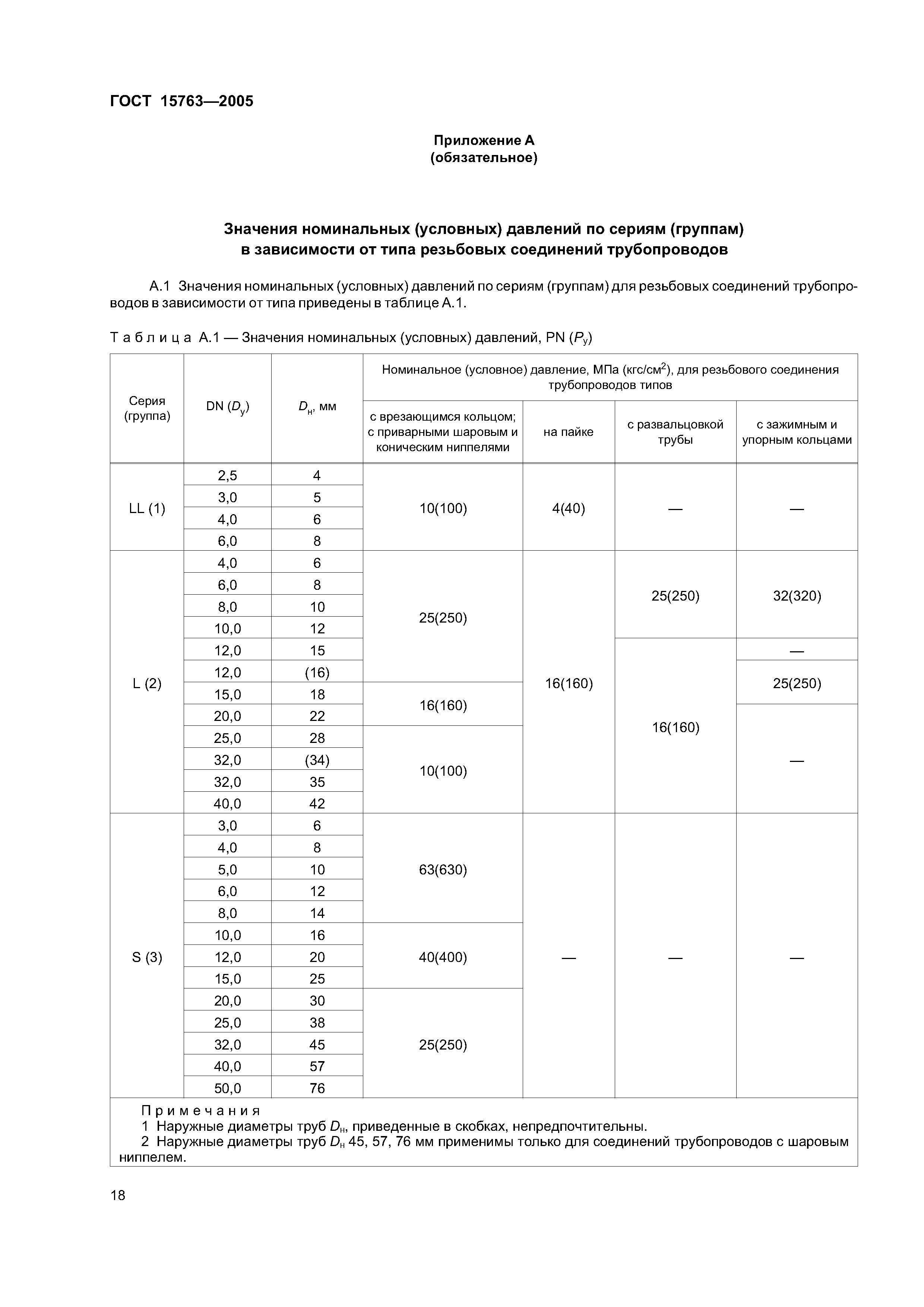

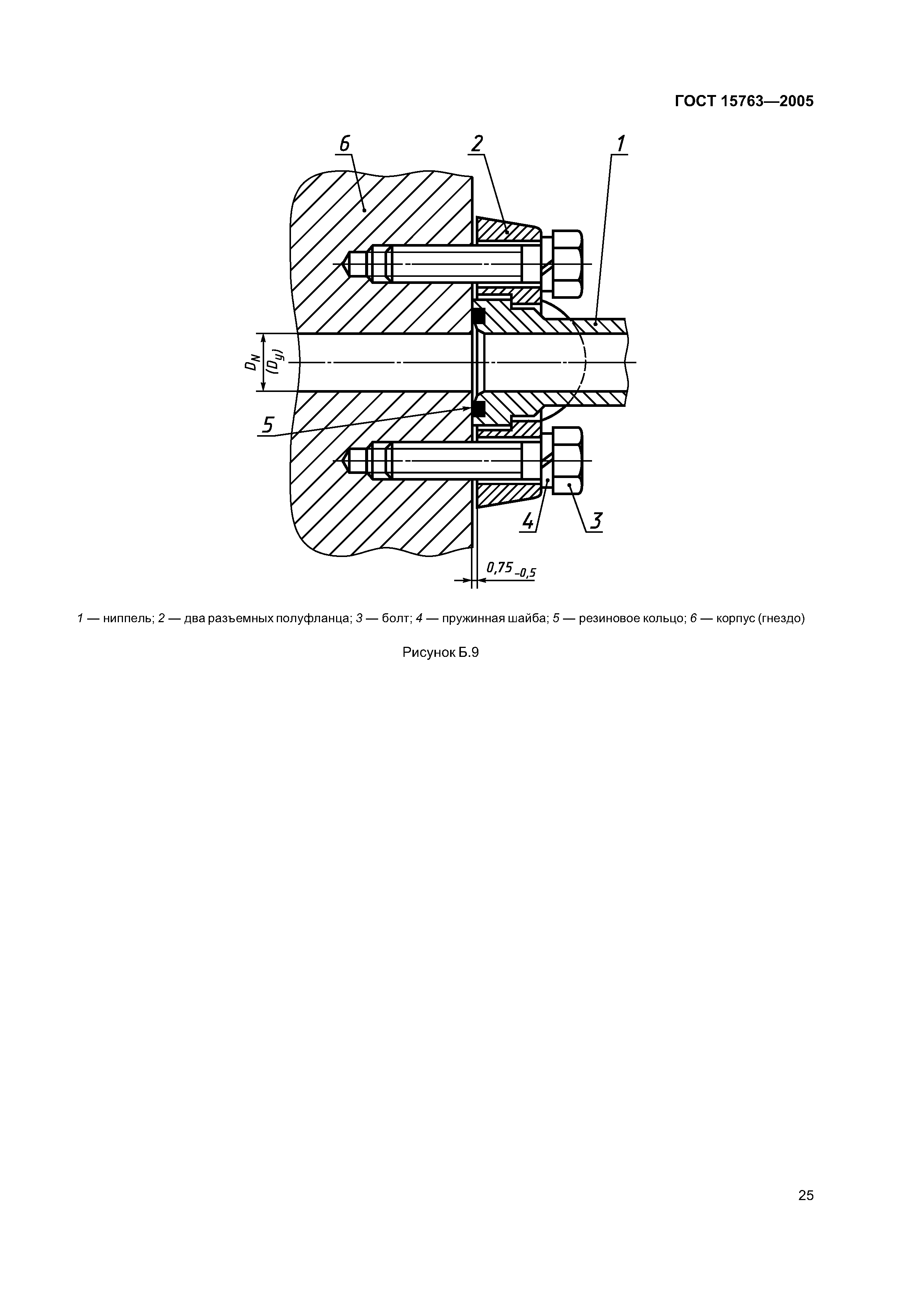

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Типы и условные обозначения 5 Общие технические требования    5.1 Конструктивные требования    5.2 Характеристики (свойства)    5.3 Маркировка    5.4 Комплектность и упаковка 6 Правила приемки 7 Методы контроля 8 Транспортирование и хранение 9 Гарантии изготовителя Приложение А (обязательное) Значения номинальных (условных) давлений по сериям (группам) в зависимости от типа резьбовых соединений трубопроводов Приложение Б (рекомендуемое) Схемы типов соединений трубопроводов и рекомендации по их монтажу Приложение В (рекомендуемое) Марки материала для изготовления деталей резьбовых соединений трубопроводов и сортамент применяемых труб Приложение Г (справочное) Максимальные рабочие давления для труб Приложение Д (рекомендуемое) Форма протокола по оформлению результатов стендовых испытаний давлением Библиография
Разработан:	ТК 155 Соединения трубопроводов общемашиностроительного применения НП СЦ НАСТХОЛ
Утверждён:	21.09.2005 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 21) 19.06.2008 Федеральное агентство по техническому регулированию и метрологии (122-ст)
Издан:	Стандартинформ (2008 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Заменяет собой:	ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия»

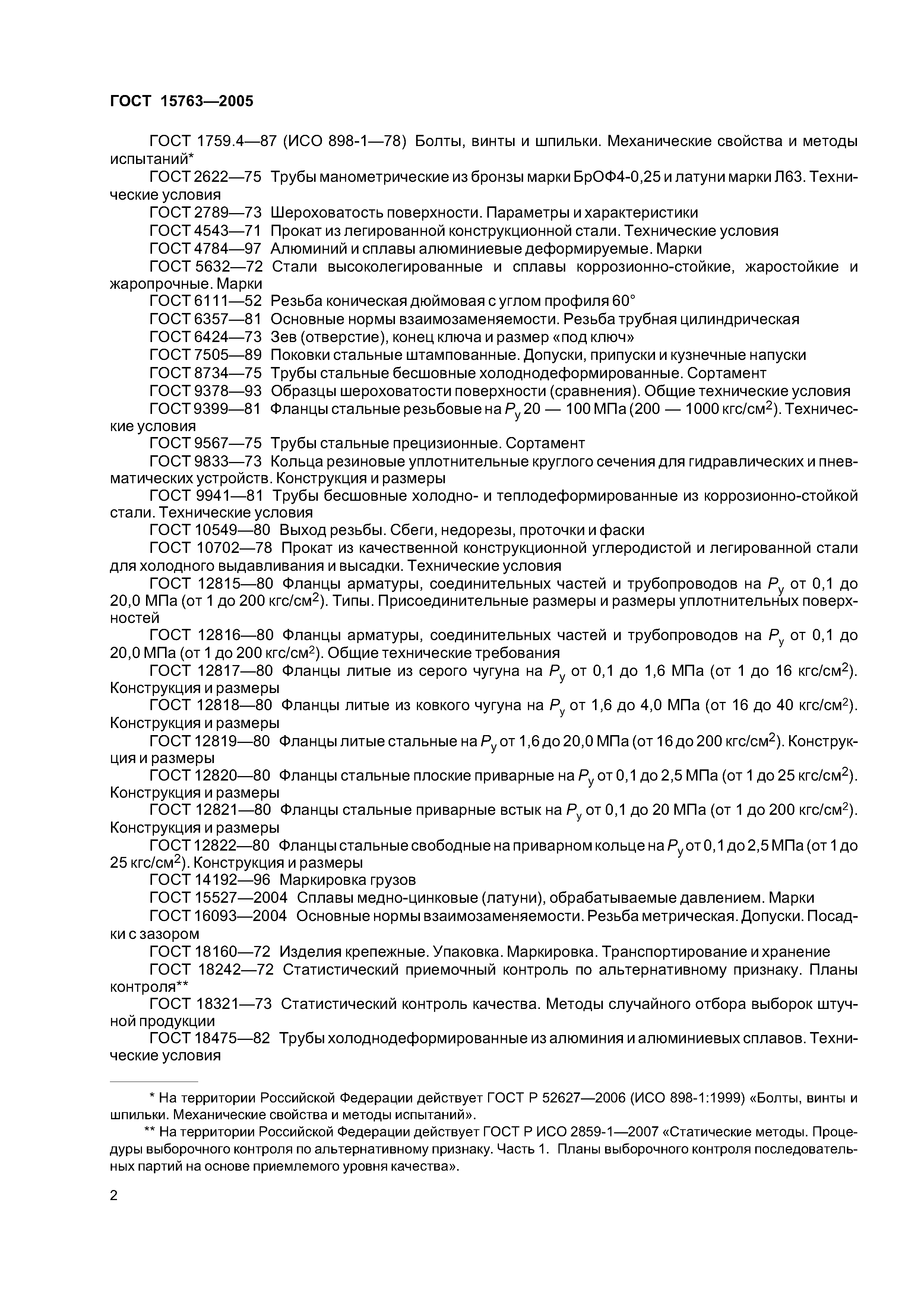

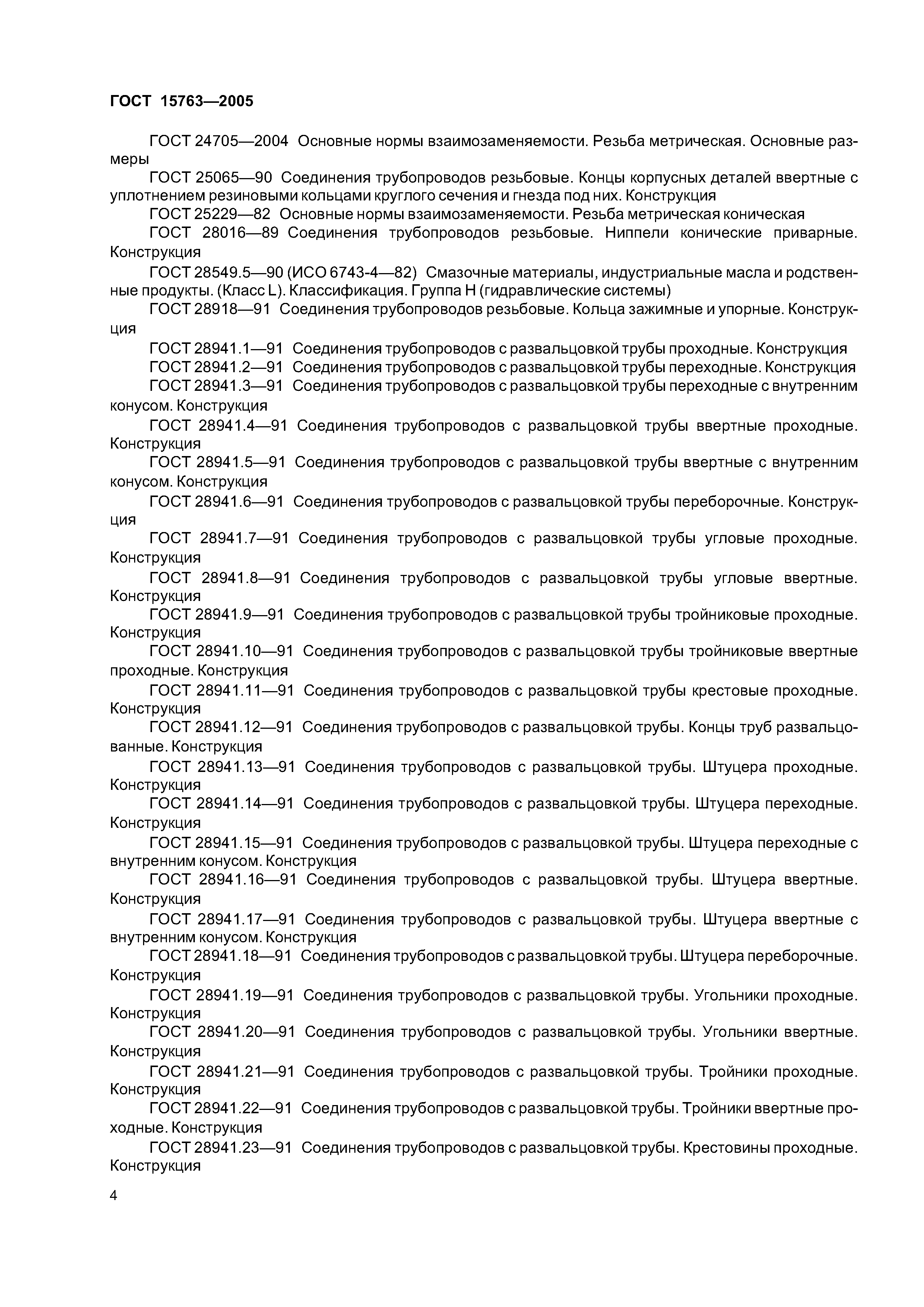

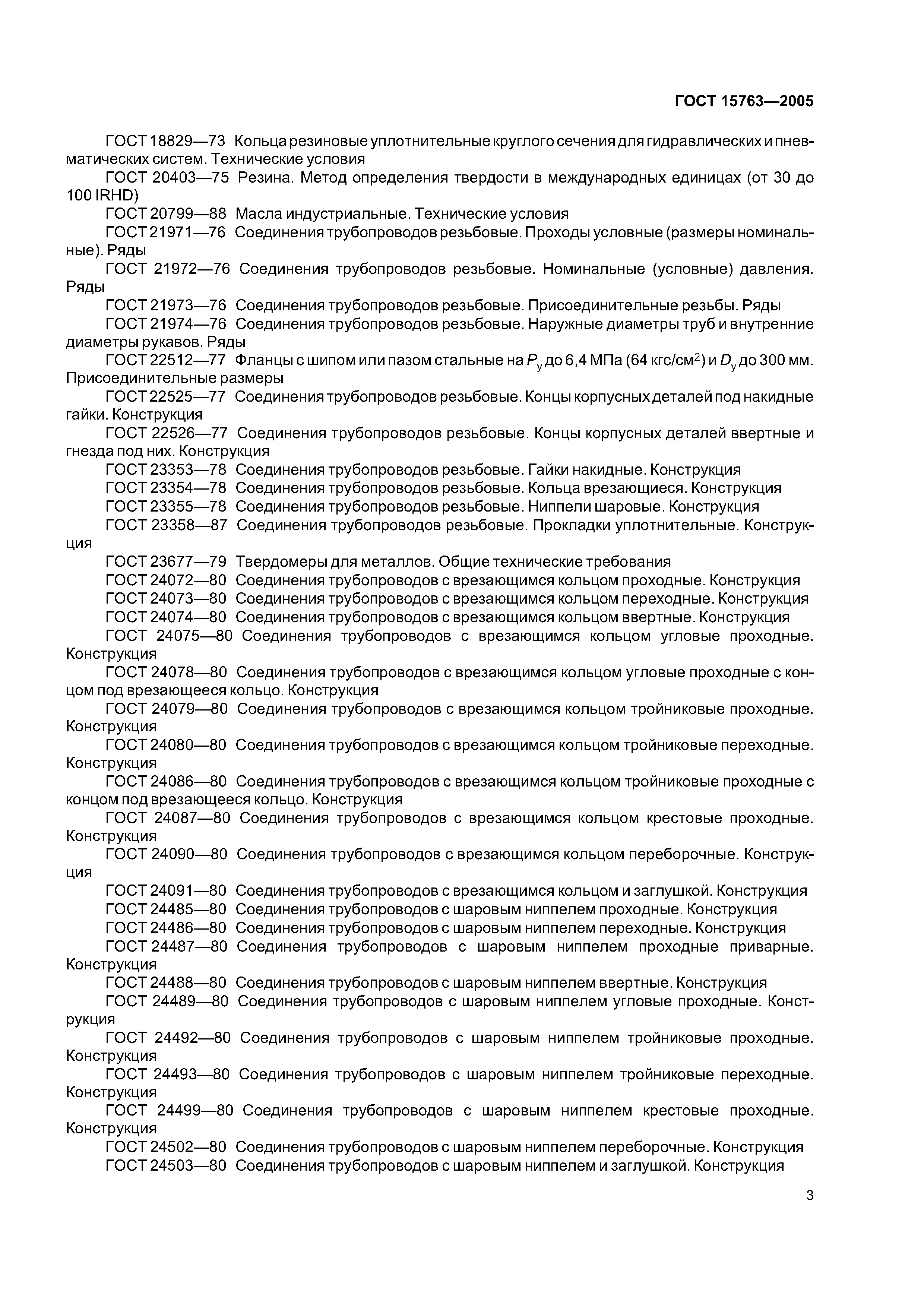

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение» ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 28941.1-91 «Соединения трубопроводов с развальцовкой трубы проходные. Конструкция» ГОСТ 28941.2-91 «Соединения трубопроводов с развальцовкой трубы переходные. Конструкция» ГОСТ 28941.3-91 «Соединения трубопроводов с развальцовкой трубы переходные с внутренним конусом. Конструкция» ГОСТ 28941.4-91 «Соединения трубопроводов с развальцовкой трубы ввертные проходные. Конструкция» ГОСТ 28941.5-91 «Соединения трубопроводов с развальцовкой трубы ввертные с внутренним конусом. Конструкция» ГОСТ 28941.6-91 «Соединения трубопроводов с развальцовкой трубы переборочные. Конструкция» ГОСТ 28941.7-91 «Соединения трубопроводов с развальцовкой трубы угловые проходные. Конструкция» ГОСТ 28941.8-91 «Соединения трубопроводов с развальцовкой трубы угловые ввертные. Конструкция» ГОСТ 28941.9-91 «Соединения трубопроводов с развальцовкой трубы тройниковые проходные. Конструкция» ГОСТ 28941.10-91 «Соединения трубопроводов с развальцовкой. Трубы тройниковые ввертные проходные. Конструкция» ГОСТ 28941.11-91 «Соединения трубопроводов с развальцовкой трубы крестовые проходные. Конструкция» ГОСТ 28941.12-91 «Соединения трубопроводов с развальцовкой трубы. Концы труб развальцованные. Конструкция» ГОСТ 28941.13-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера проходные. Конструкция» ГОСТ 28941.14-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера переходные. Конструкция» ГОСТ 28941.15-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера переходные с внутренним конусом. Конструкция» ГОСТ 28941.16-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные. Конструкция» ГОСТ 28941.17-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные с внутренним конусом. Конструкция» ГОСТ 28941.18-91 «Соединения трубопроводов с развальцовкой трубы. Штуцера переборочные. Конструкция» ГОСТ 28941.19-91 «Соединения трубопроводов с развальцовкой трубы. Угольники проходные. Конструкция» ГОСТ 28941.20-91 «Соединения трубопроводов с развальцовкой трубы. Угольники ввертные. Конструкция» ГОСТ 28941.21-91 «Соединения трубопроводов с развальцовкой трубы. Тройники проходные. Конструкция» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.308-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 22512-77 «Фланцы с шипом или пазом стальные на Py до 6,4 МПа (64 кгс/см2) и Dy до 300 мм. Присоединительные размеры» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры» ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 18242-72 «Статистический приемочный контроль по альтернативному признаку. Планы контроля» ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 617-90 «Трубы медные. Технические условия» ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 9567-75 «Трубы стальные прецизионные. Сортамент» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия» ГОСТ 1414-75 «Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия» ГОСТ 18475-82 «Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 18829-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Технические условия» ГОСТ 20403-75 «Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD)» ГОСТ 20799-88 «Масла индустриальные. Технические условия» ГОСТ 21971-76 «Соединения трубопроводов резьбовые. Проходы условные (размеры номинальные). Ряды» ГОСТ 21972-76 «Соединения трубопроводов резьбовые. Номинальные (условные) давления. Ряды» ГОСТ 21973-76 «Соединения трубопроводов резьбовые. Присоединительные резьбы. Ряды» ГОСТ 21974-76 «Соединения трубопроводов резьбовые. Наружные диаметры труб и внутренние диаметры рукавов. Ряды» ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция» ГОСТ 22526-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные и гнезда под них. Конструкция» ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция» ГОСТ 23354-78 «Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция» ГОСТ 23355-78 «Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция» ГОСТ 23358-87 «Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция» ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» ГОСТ 24072-80 «Соединения трубопроводов с врезающимся кольцом проходные. Конструкция» ГОСТ 24073-80 «Соединения трубопроводов с врезающимся кольцом переходные. Конструкция» ГОСТ 24074-80 «Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция» ГОСТ 24075-80 «Соединения трубопроводов с врезающимся кольцом угловые проходные. Конструкция» ГОСТ 24078-80 «Соединения трубопроводов с врезающимся кольцом угловые проходные с концом под врезающееся кольцо. Конструкция» ГОСТ 24079-80 «Соединения трубопроводов с врезающимся кольцом тройниковые проходные. Конструкция» ГОСТ 24080-80 «Соединения трубопроводов с врезающимся кольцом тройниковые переходные. Конструкция» ГОСТ 24086-80 «Соединения трубопроводов с врезающимся кольцом тройниковые проходные с концом под врезающееся кольцо. Конструкция» ГОСТ 24087-80 «Соединения трубопроводов с врезающимся кольцом крестовые проходные. Конструкция» ГОСТ 24090-80 «Соединения трубопроводов с врезающимся кольцом переборочные. Конструкция» ГОСТ 24091-80 «Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция» ГОСТ 24485-80 «Соединения трубопроводов с шаровым ниппелем проходные. Конструкция» ГОСТ 24486-80 «Соединения трубопроводов с шаровым ниппелем переходные. Конструкция» ГОСТ 24487-80 «Соединения трубопроводов с шаровым ниппелем проходные приварные. Конструкция» ГОСТ 24488-80 «Соединения трубопроводов с шаровым ниппелем ввертные. Конструкция» ГОСТ 24489-80 «Соединения трубопроводов с шаровым ниппелем угловые проходные. Конструкция» ГОСТ 24492-80 «Соединения трубопроводов с шаровым ниппелем тройниковые проходные. Конструкция» ГОСТ 24493-80 «Соединения трубопроводов с шаровым ниппелем тройниковые переходные. Конструкция» ГОСТ 24499-80 «Соединения трубопроводов с шаровым ниппелем крестовые проходные. Конструкция» ГОСТ 24502-80 «Соединения трубопроводов с шаровым ниппелем переборочные. Конструкция» ГОСТ 24503-80 «Соединения трубопроводов с шаровым ниппелем и заглушкой. Конструкция» ГОСТ 25065-90 «Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция» ГОСТ 25229-82 «Основные нормы взаимозаменяемости. Резьба метрическая коническая» ГОСТ 2622-75 «Трубы манометрические из бронзы марки БрОФ4-0,25 и латуни марки Л63. Технические условия» ГОСТ 28016-89 «Соединения трубопроводов резьбовые. Ниппели конические приварные. Конструкция» ГОСТ 28549.5-90 «Смазочные материалы, индустриальные масла и родственные продукты. (Класс L). Классификация. Группа Н. (Гидравлические системы)» ГОСТ 28918-91 «Соединения трубопроводов резьбовые. Кольца зажимные и упорные. Конструкция» ГОСТ 28941.22-91 «Соединения трубопроводов с развальцовкой трубы. Тройники ввертные проходные. Конструкция» ГОСТ 28941.23-91 «Соединения трубопроводов с развальцовкой трубы. Крестовины проходные. Конструкция» ГОСТ 28941.24-91 «Соединения трубопроводов с развальцовкой трубы. Крышки глухие. Конструкция» ГОСТ 28941.25-91 «Соединения трубопроводов с развальцовкой трубы. Пробки глухие. Конструкция» ГОСТ 28941.26-91 «Соединения трубопроводов с развальцовкой трубы. Гайки накидные. Конструкция» ГОСТ 28941.27-91 «Соединения трубопроводов с развальцовкой трубы. Ниппели. Конструкция» ГОСТ 28941.28-91 «Соединения трубопроводов с развальцовкой трубы. Кольца уплотнительные. Конструкция» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 6424-73 «Зев (отверстие), конец ключа и размер "под ключ"» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» ГОСТ 859-2001 «Медь. Марки» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия» ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества» ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»
