Скачать СТО 00220575.063-2005 Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования

Дата актуализации: 10.08.2017

СТО 00220575.063-2005

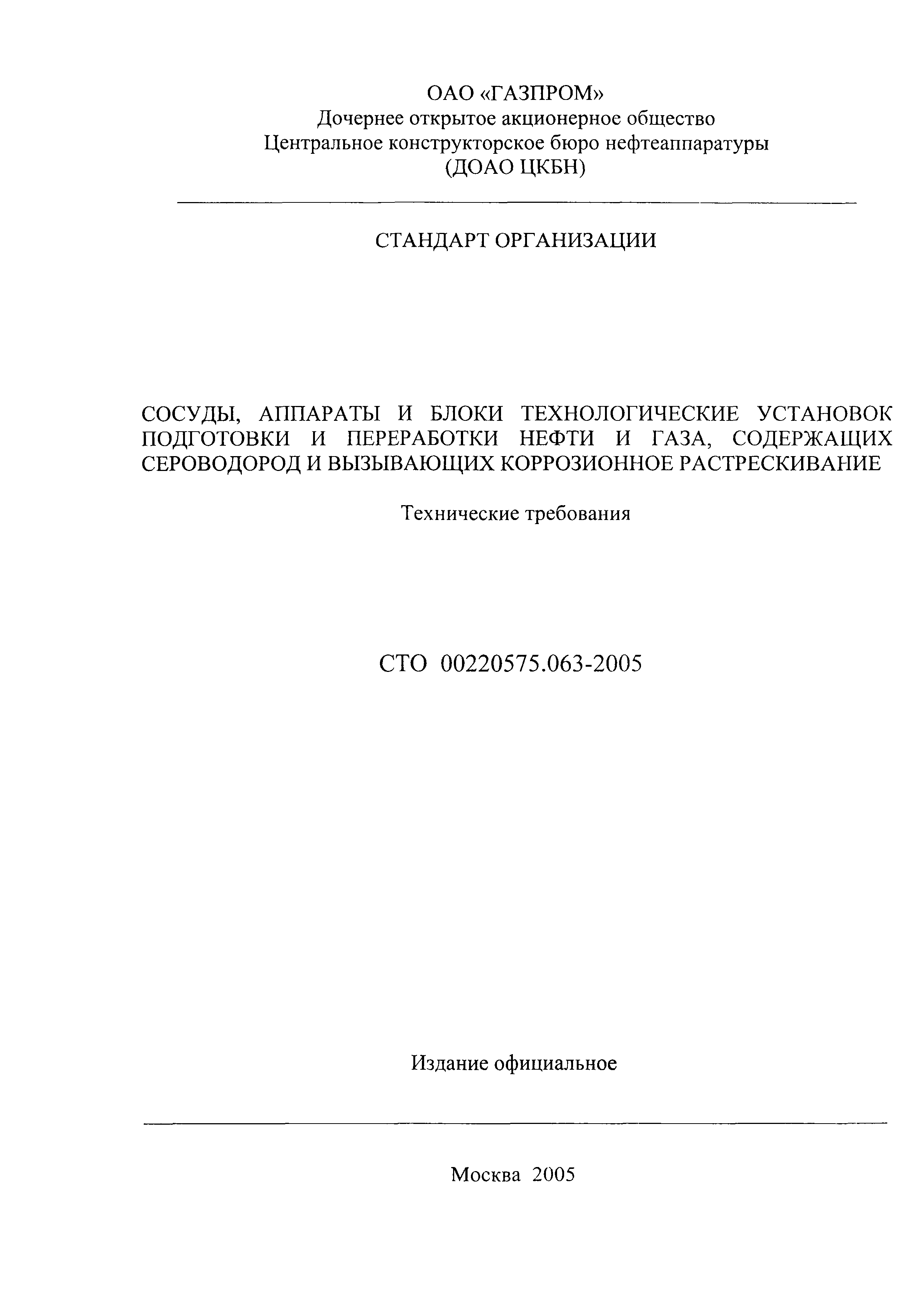

Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования

Обозначение:	СТО 00220575.063-2005
Обозначение англ:	STO 00220575.063-2005
Статус:	действует
Название рус.:	Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	05.12.2005

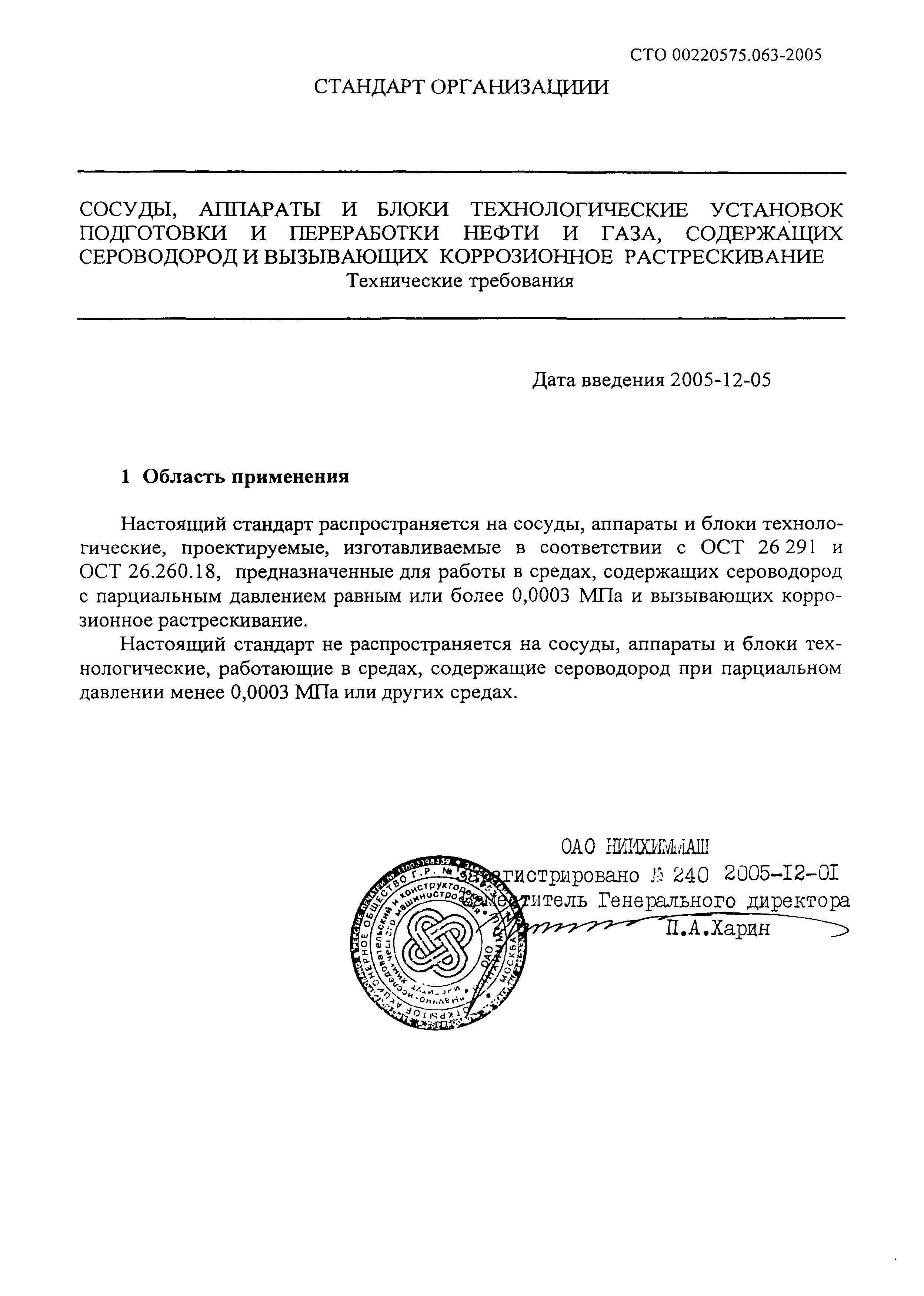

Область применения:	Стандарт распространяется на сосуды, аппараты и блоки технологические, проектируемые, изготавливаемые в соответствии с ОСТ 26 291 и ОСТ 26.260.18, предназначенные для работы в средах, содержащих сероводород с парциальным давлением равным или более 0,0003 МПа и вызывающих коррозионное растрескивание. Стандарт не распространяется на сосуды, аппараты и блоки технологические, работающие в средах, содержащие сероводород при парциальном давлении менее 0,0003 МПа или других средах

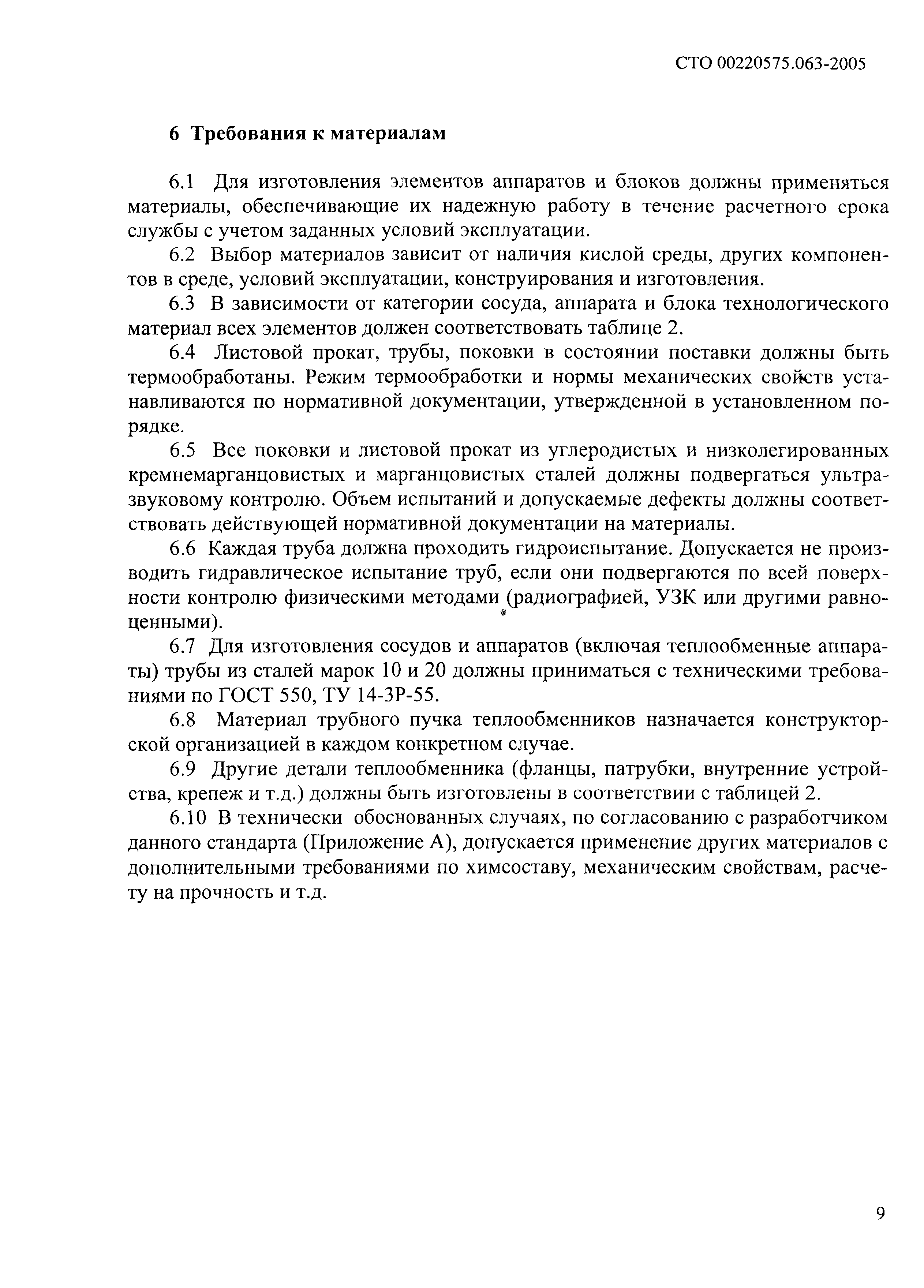

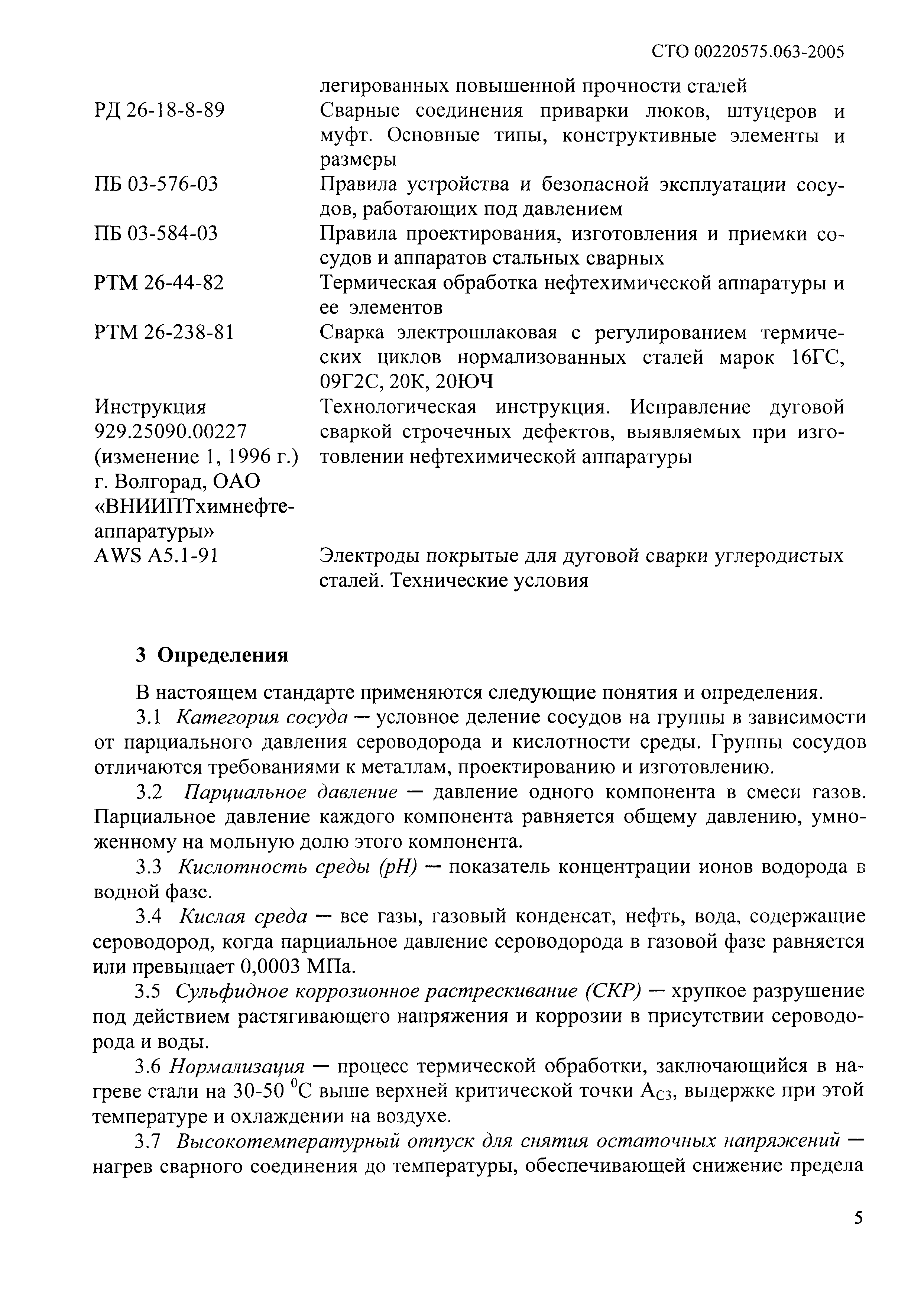

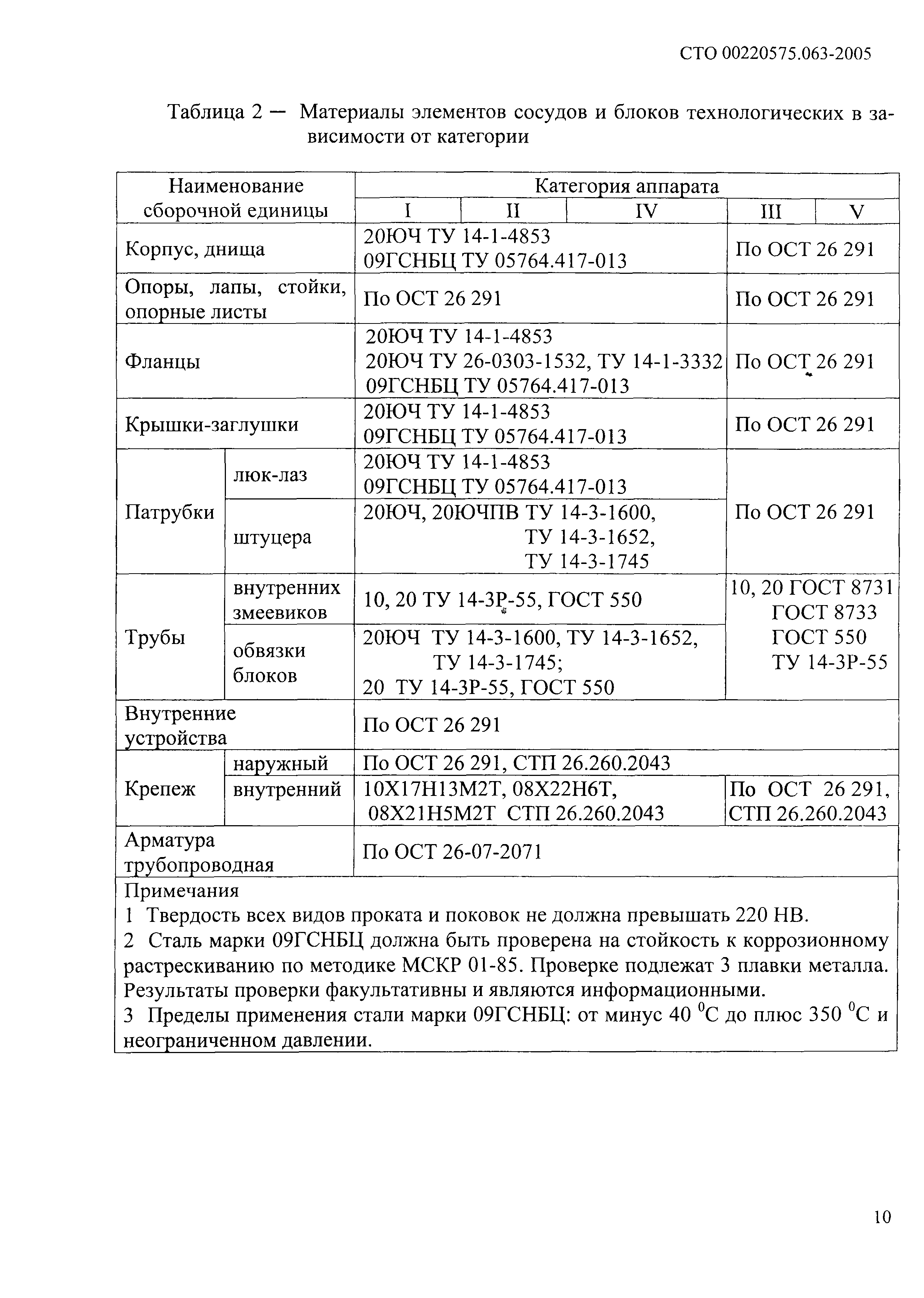

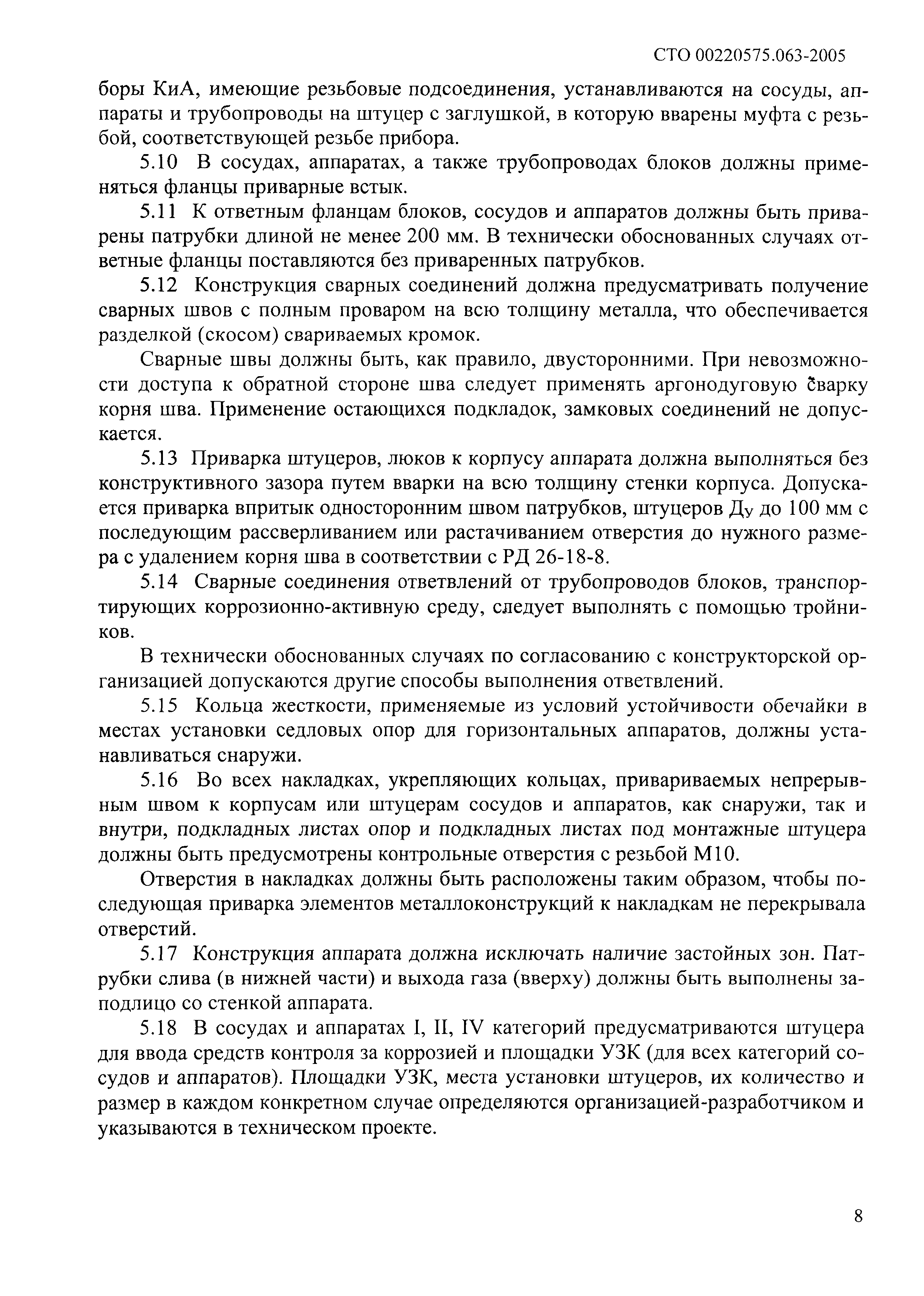

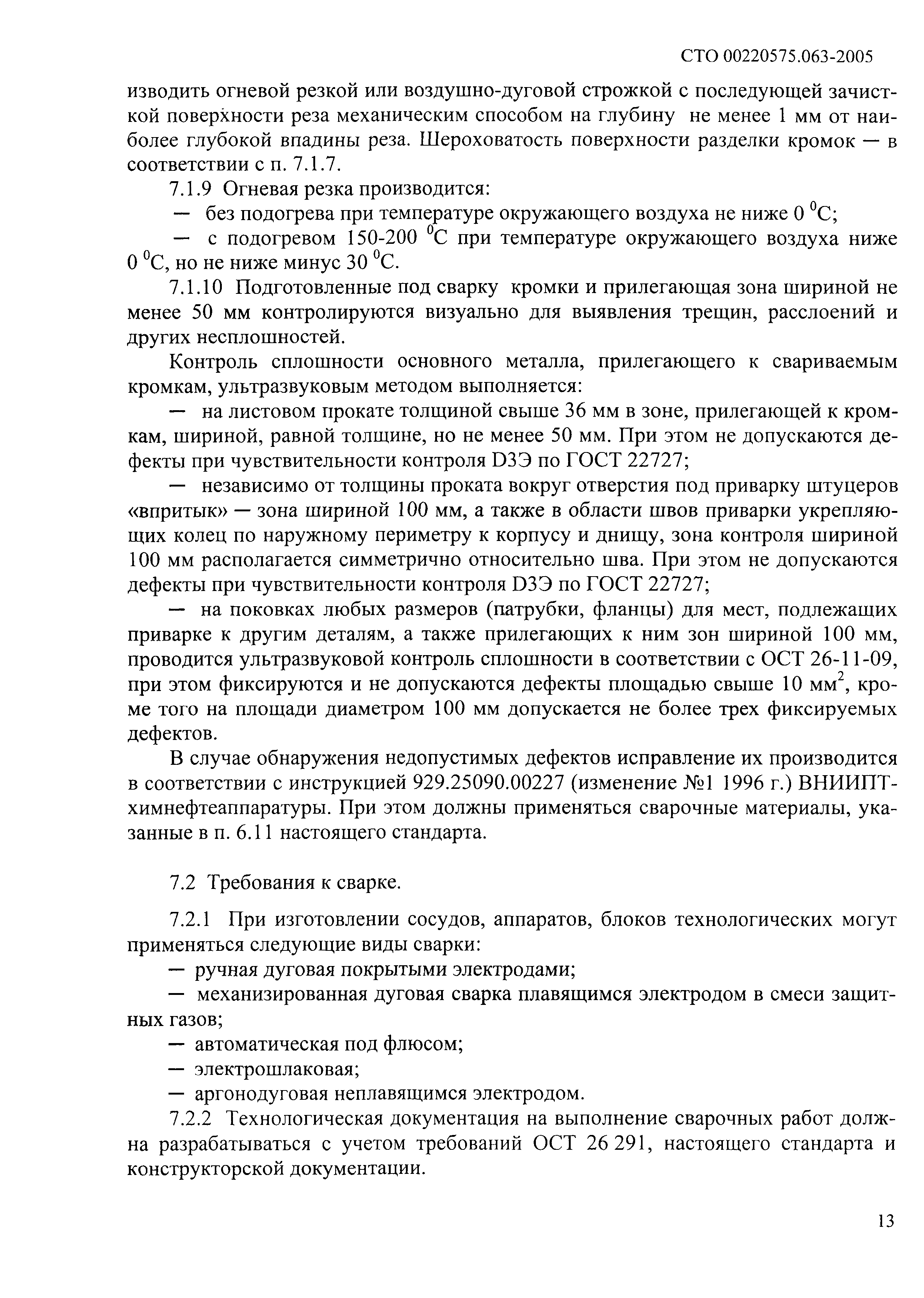

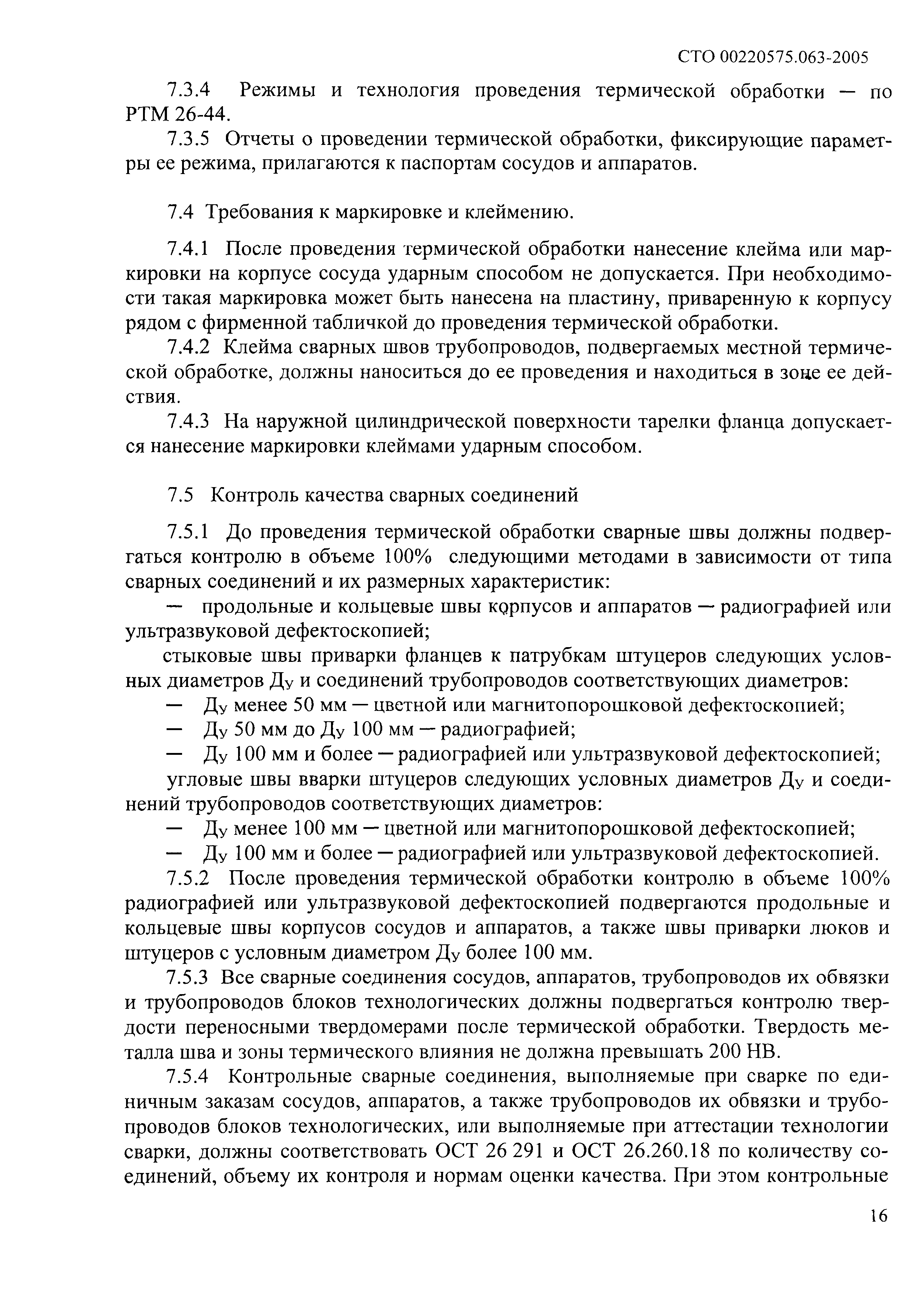

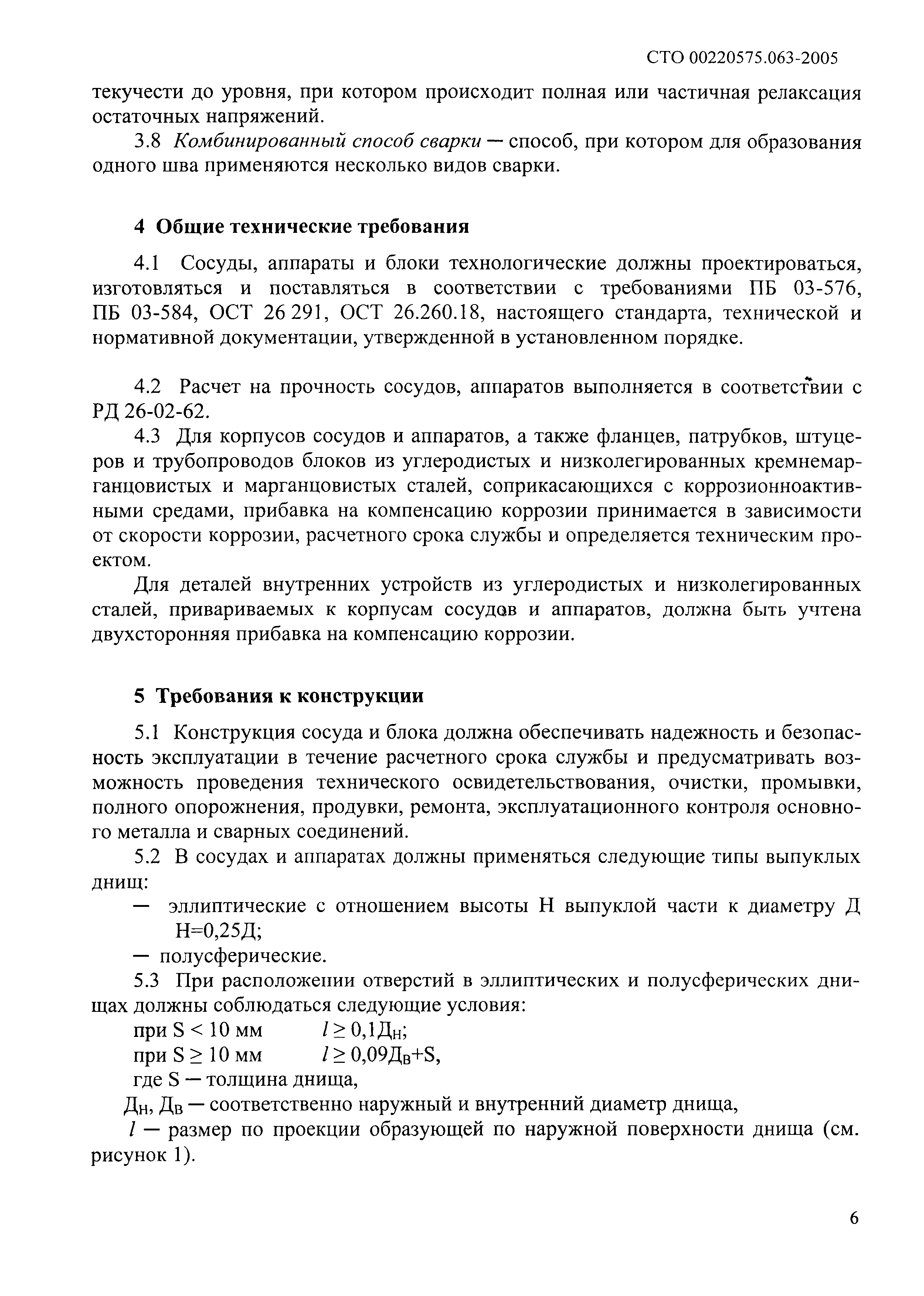

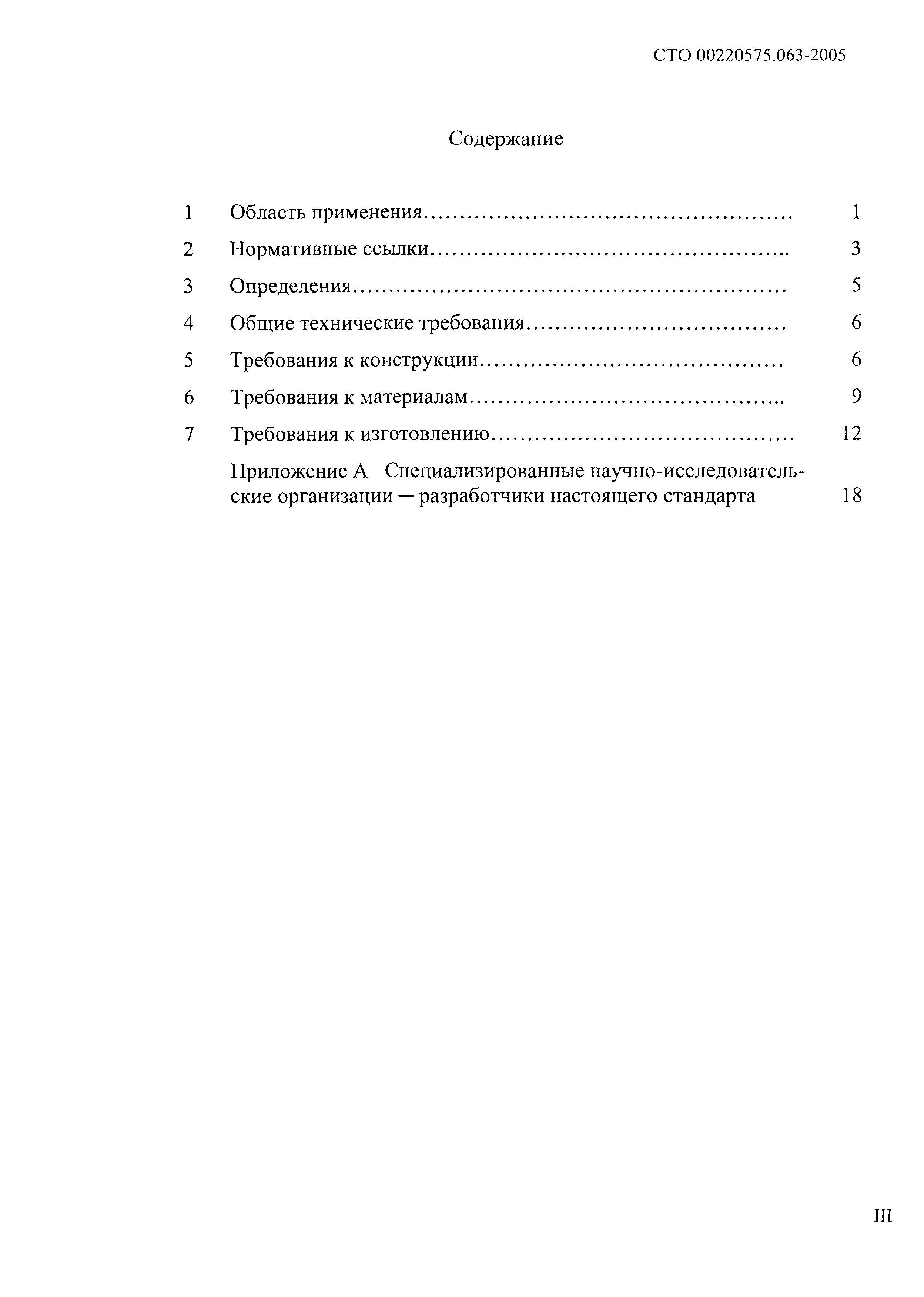

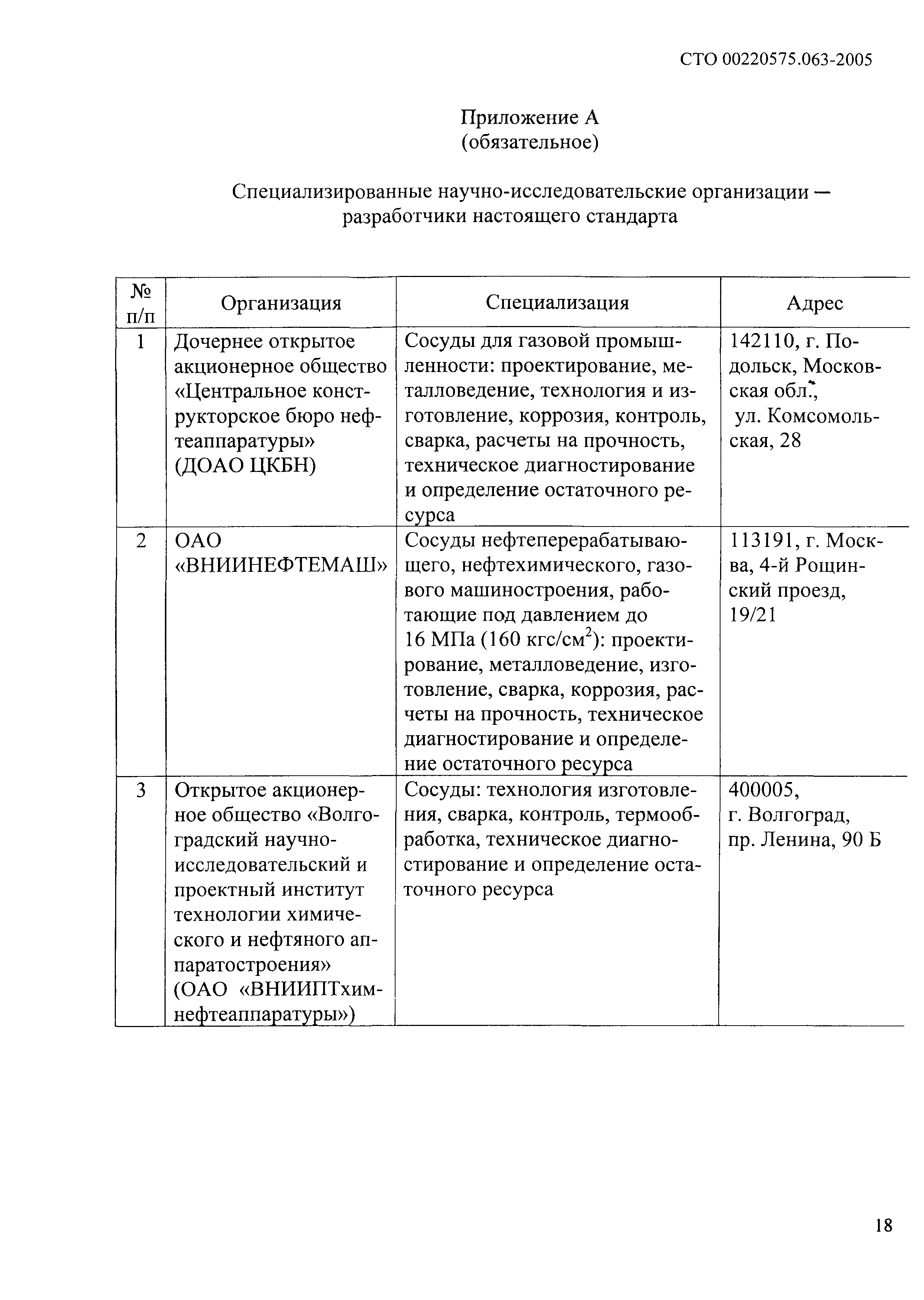

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Определения 4. Общие технические требования 5. Требования к конструкции 6. Требования к материалам 7. Требования к изготовлению Приложение А. Специализированные научно-исследовательские организации-разработчики настоящего стандарта

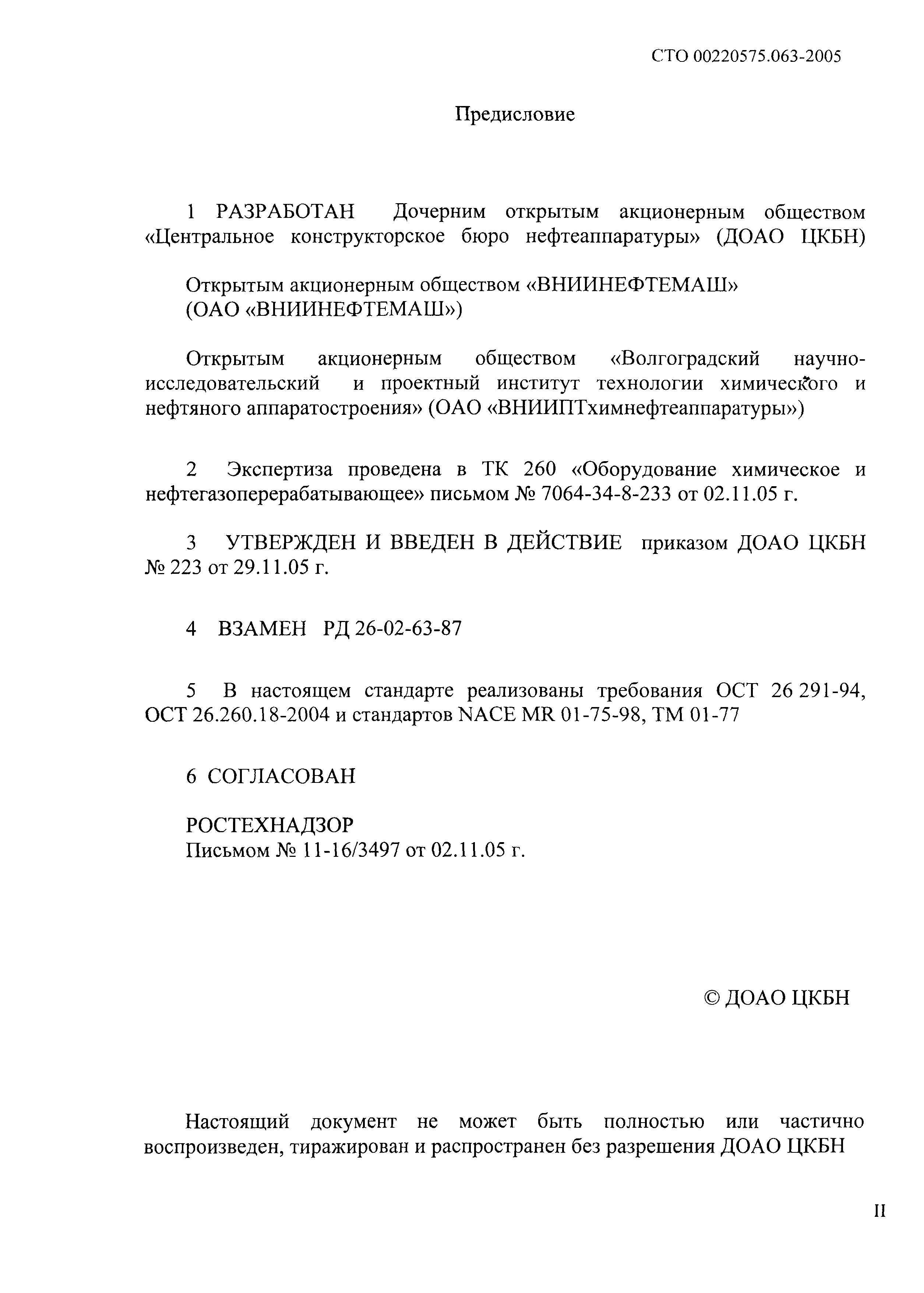

Разработан:	ОАО ВНИИНЕФТЕМАШ ДОАО ЦКБН ОАО Газпром
Утверждён:	29.11.2005 ДОАО ЦКБН (223)
Принят:	02.11.2005 Ростехнадзор (11-16/3497)
Расположен в:	Техническая документация
Заменяет собой:	РД 26-02-63-87 «Технические требования к конструированию и изготовлению сосудов, аппаратов и технологических блоков установок подготовки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание»

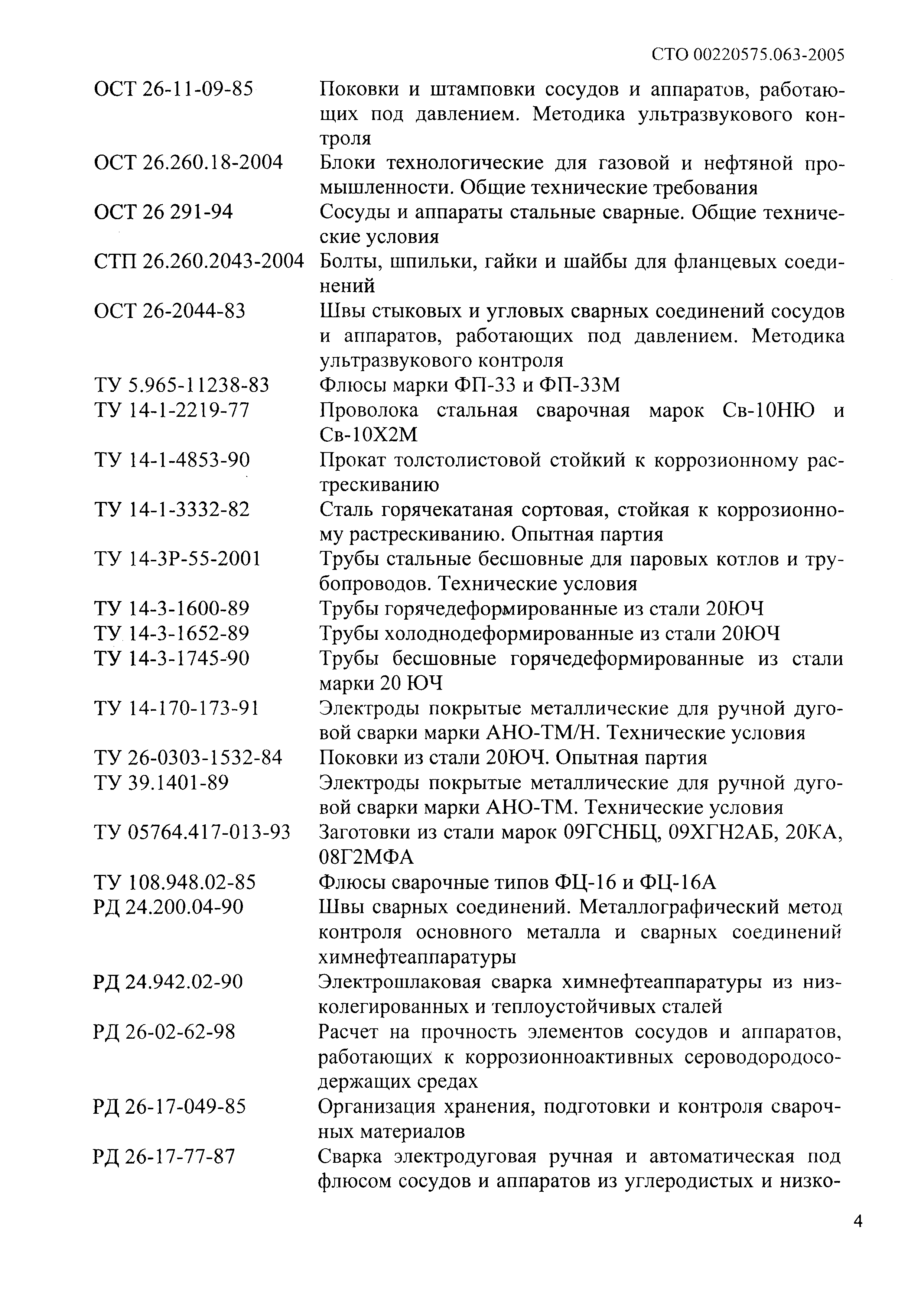

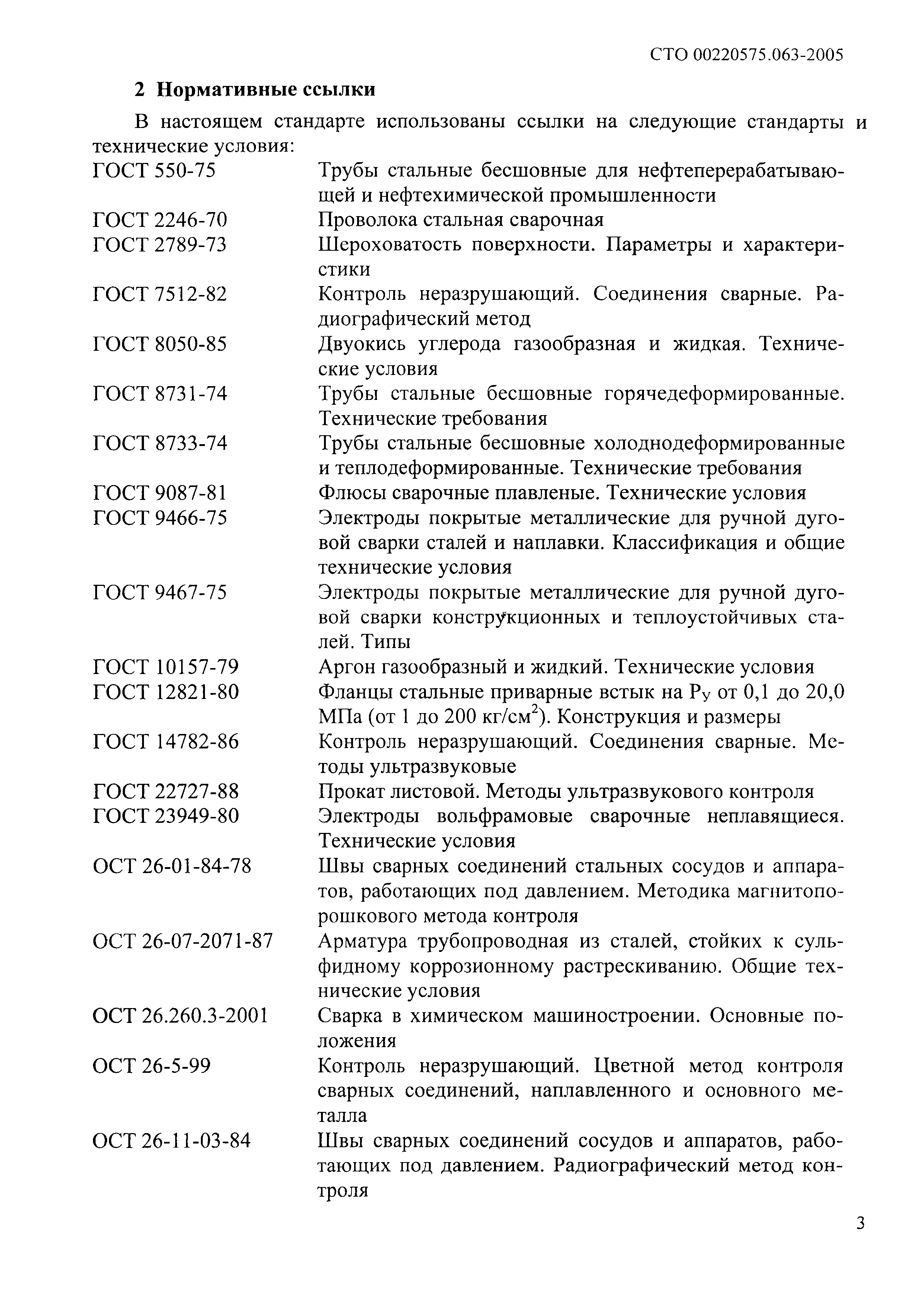

Нормативные ссылки:	ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ОСТ 26.291-87 «Сосуды и аппараты сварные. Общие технические условия» ОСТ 26.260.3-2001 «Сварка в химическом машиностроении. Основные положения» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-01-84-78 «Швы сварных соединений стальных сосудов и аппаратов, работающих под давлением. Методика магнитопорошкового метода контроля» СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» РД 26-02-62-98 «Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородсодержащих средах» РД 26-18-8-89 «Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные типы и размеры» ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности. Общие технические условия» ОСТ 26-11-09-85 «Поковки и штамповки сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 26-17-086-88 «Соединения сварные. Контроль качества термической обработки аппаратуры» РТМ 26-44-82 «Термическая обработка нефтехимической аппаратуры и ее элементов» РД 24.200.04-90 «Швы сварных соединений. Металлографический метод контроля основного металла и сварных соединений химнефтеаппаратуры» ОСТ 26-11-10-93 «Соединения сварные. Рентгенотелевизионный метод контроля» РД 24.942.02-90 «Электрошлаковая сварка химнефтеаппаратуры из низколегированных и теплоустойчивых сталей» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» РД 26-02-63-87 «Технические требования к конструированию и изготовлению сосудов, аппаратов и технологических блоков установок подготовки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание»
