Инструкция по монтажу трубопроводов пара и воды тепловых электростанций

Обозначение:	РД 34.39.201
Обозначение англ:	RD 34.39.201
Статус:	действует
Название рус.:	Инструкция по монтажу трубопроводов пара и воды тепловых электростанций
Название англ.:	Guidelines for Installation of Steam and Water Piping Systems in Thermal Power Stations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	02.07.1974

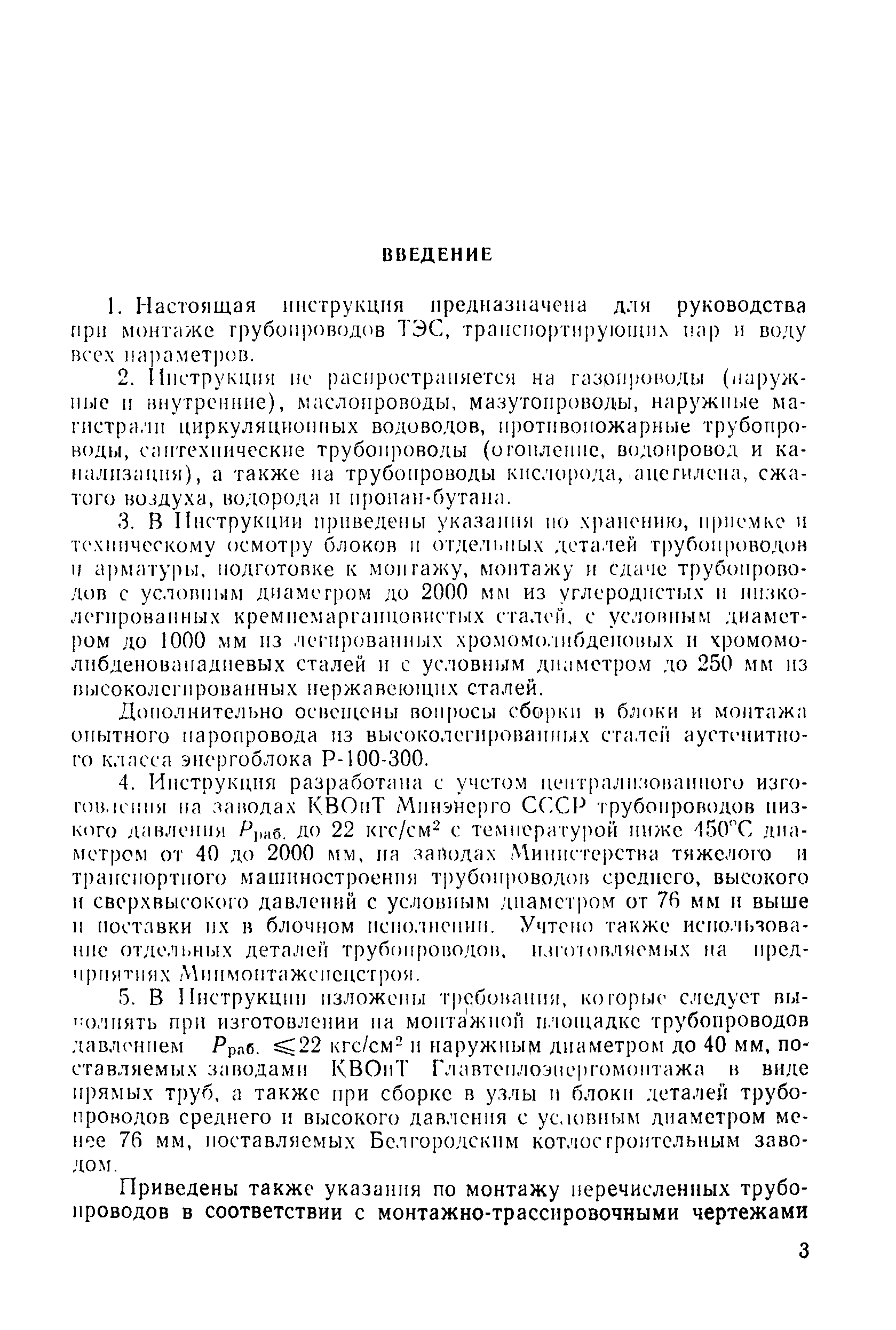

Область применения:	Предназначена для руководства при монтаже трубопроводов ТЭС, транспортирующих пар и воду всех параметров. Инструкция не распространяется на газопроводы (наружные и внутренние), маслопроводы, мазутопроводы, наружные магистрали циркуляционных водоводов, противопожарные трубопроводы, сантехнические трубопроводы (отопление, водопровод и канализация), а также на трубопроводы кислорода, ацетилена, сжатого воздуха, водорода и пропан-бутана.

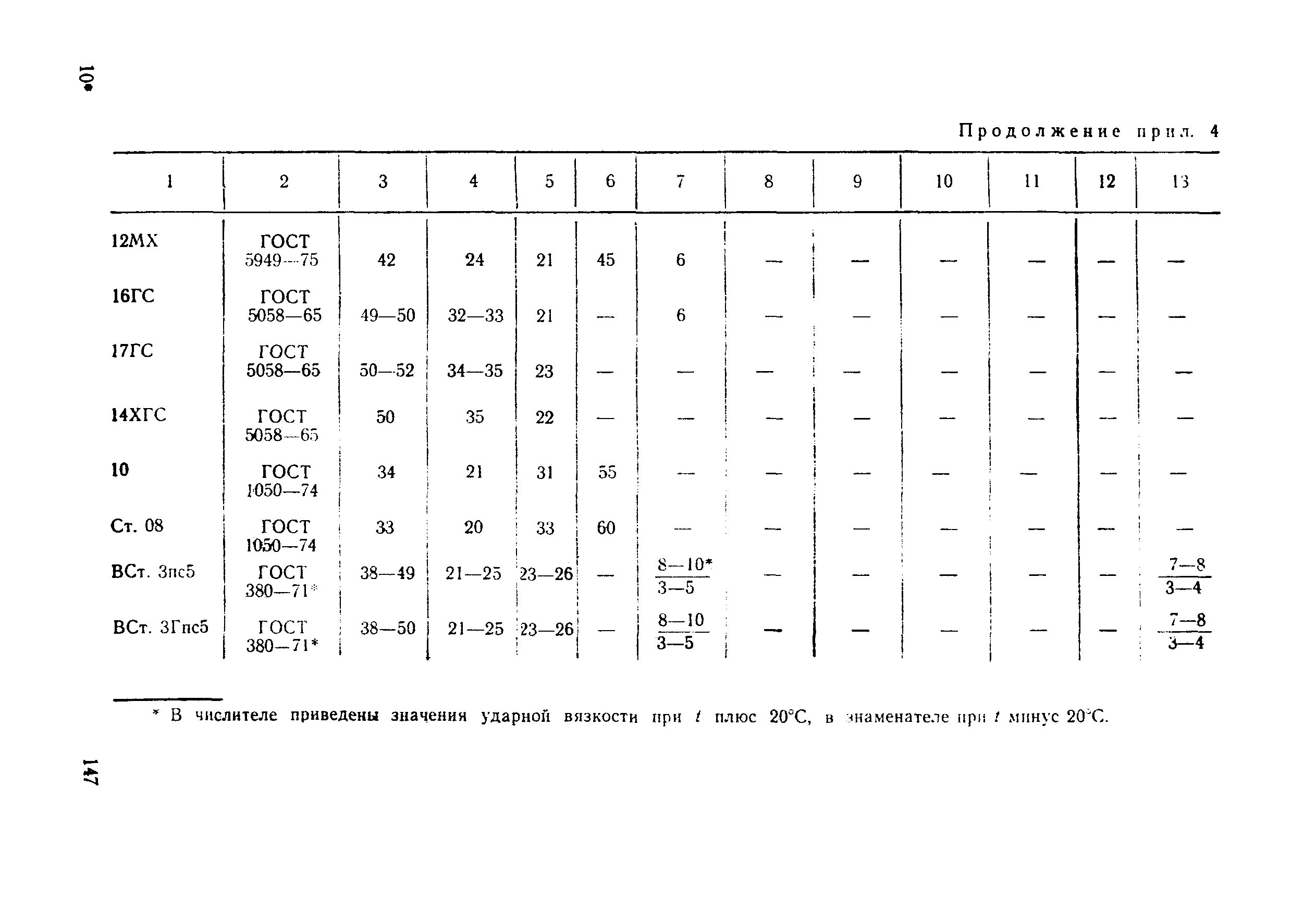

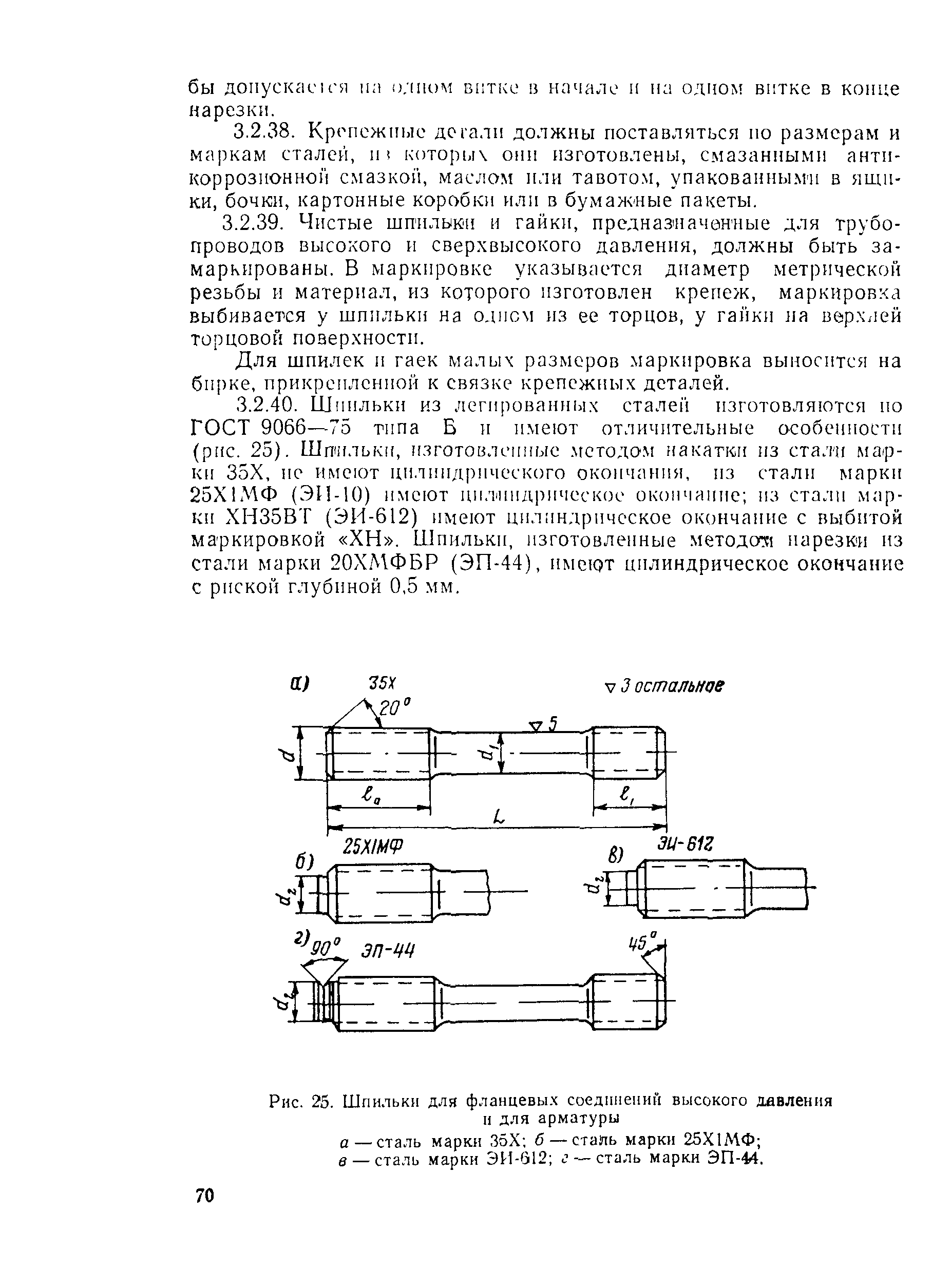

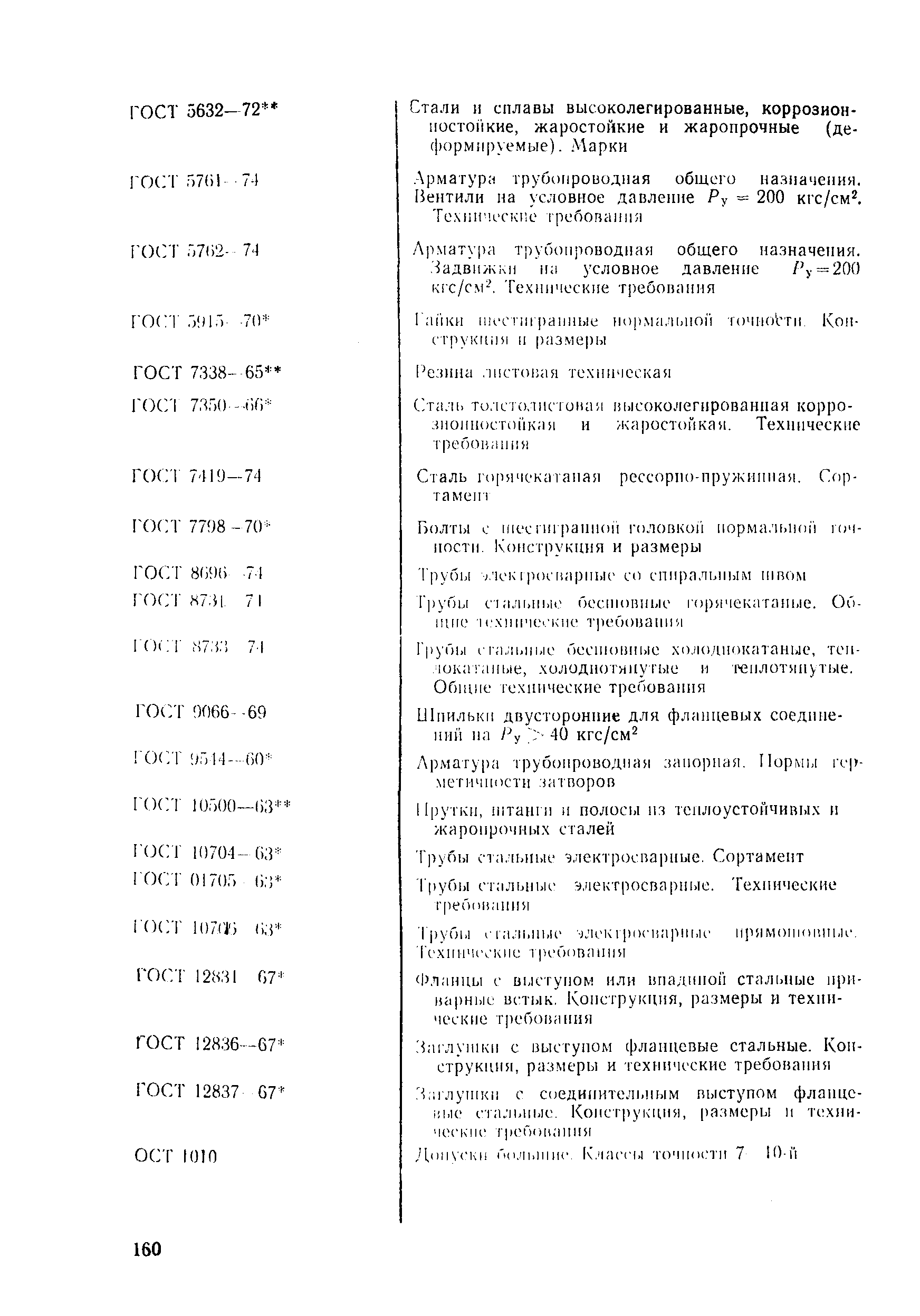

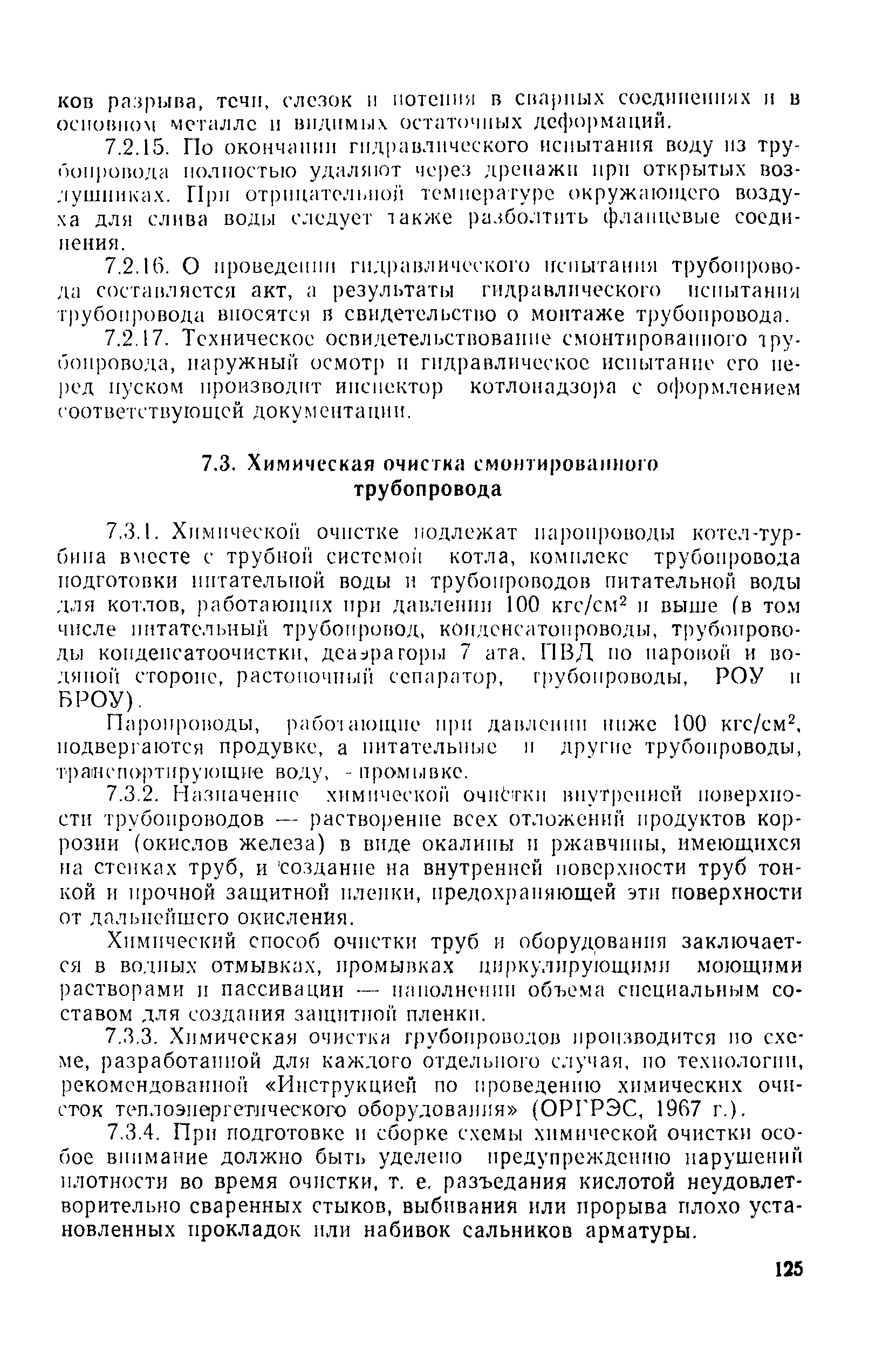

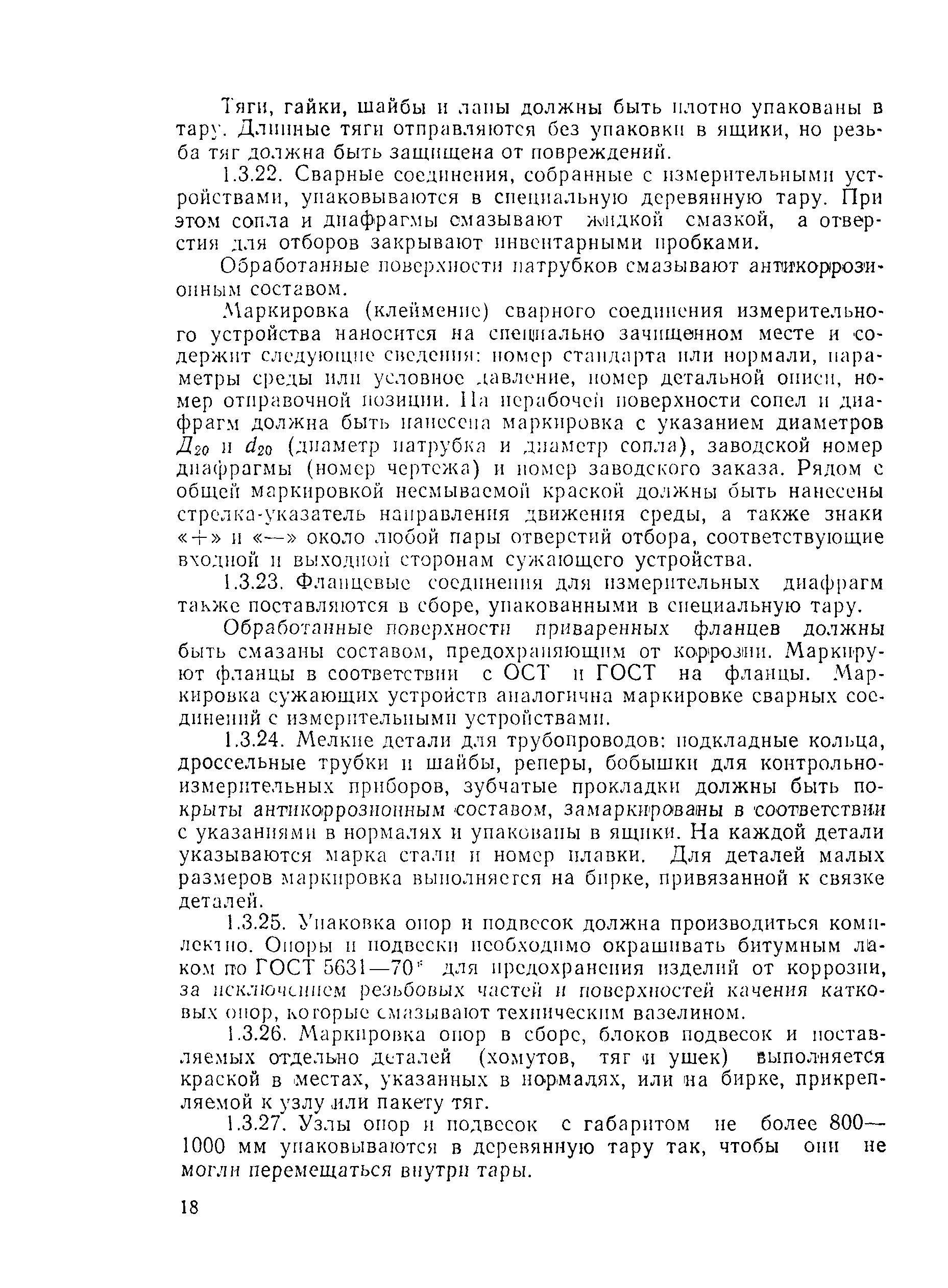

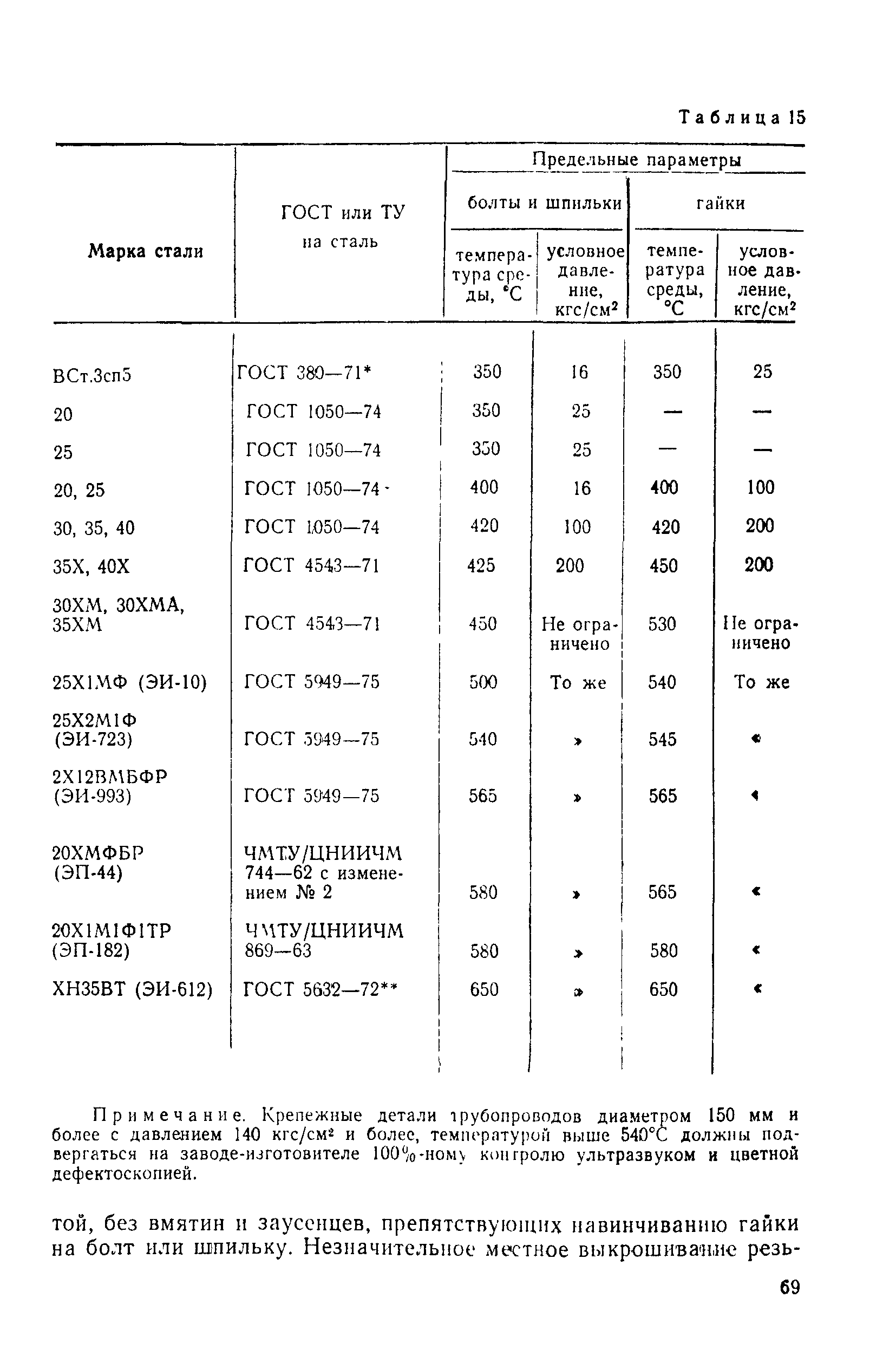

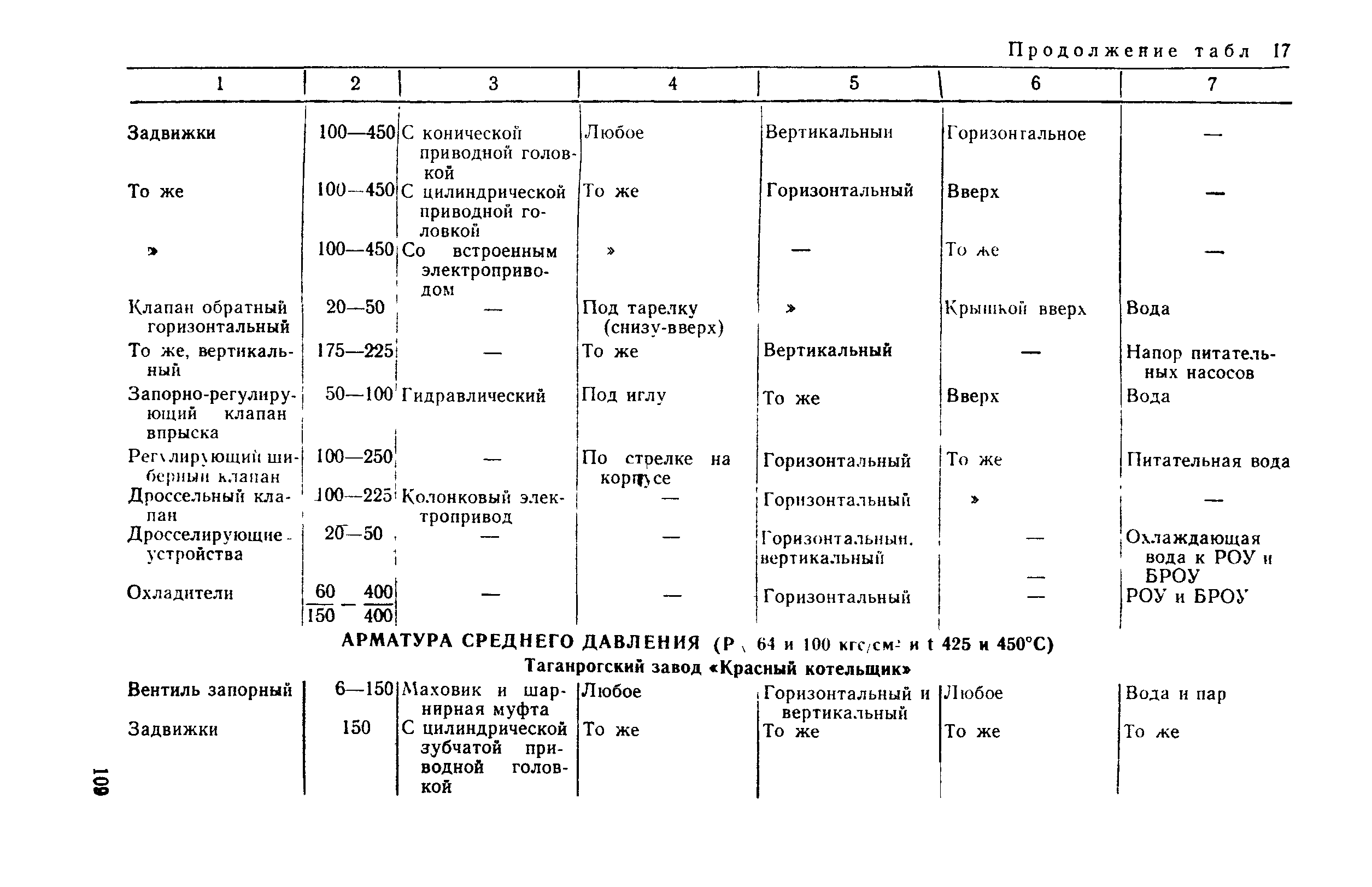

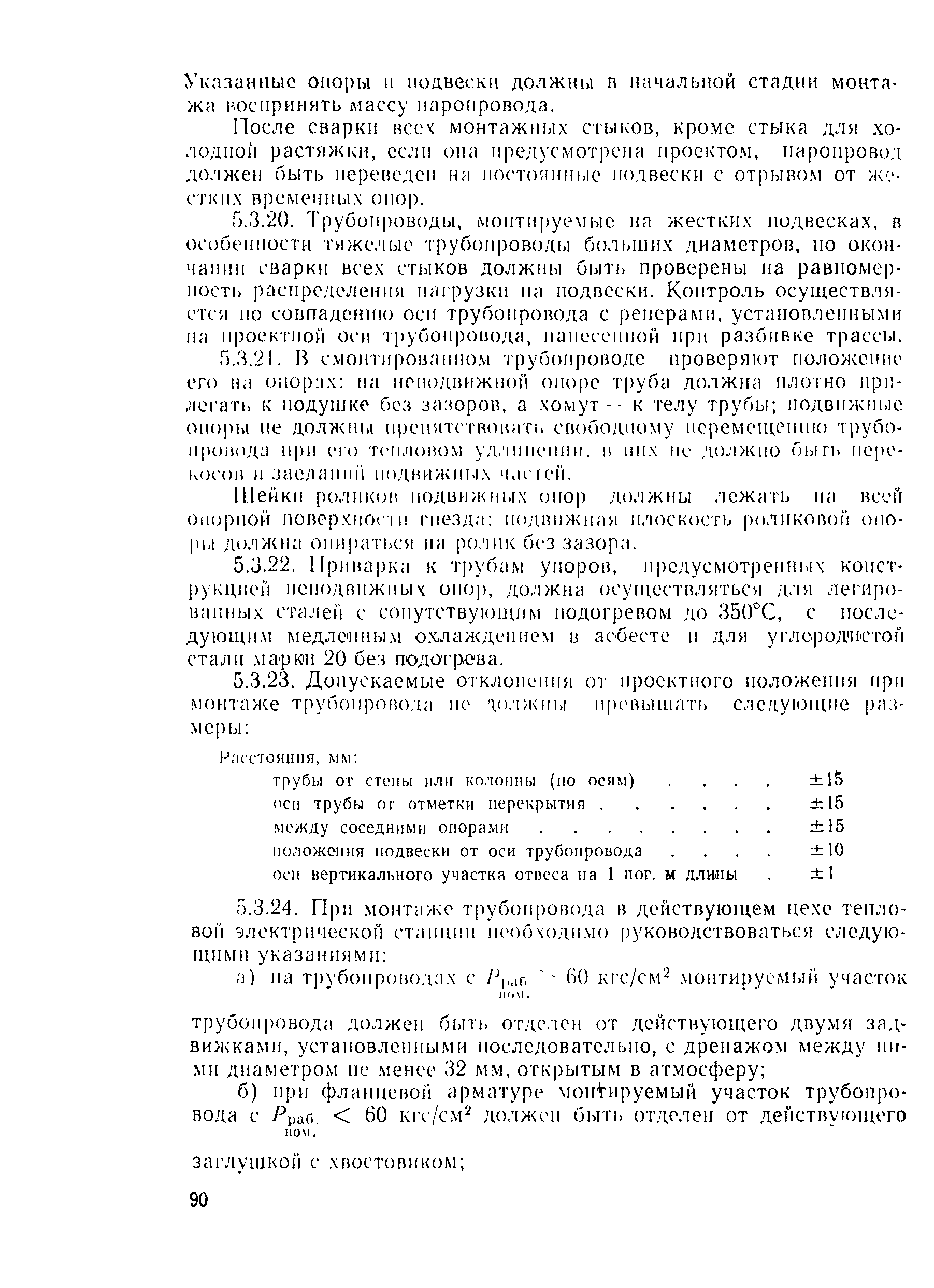

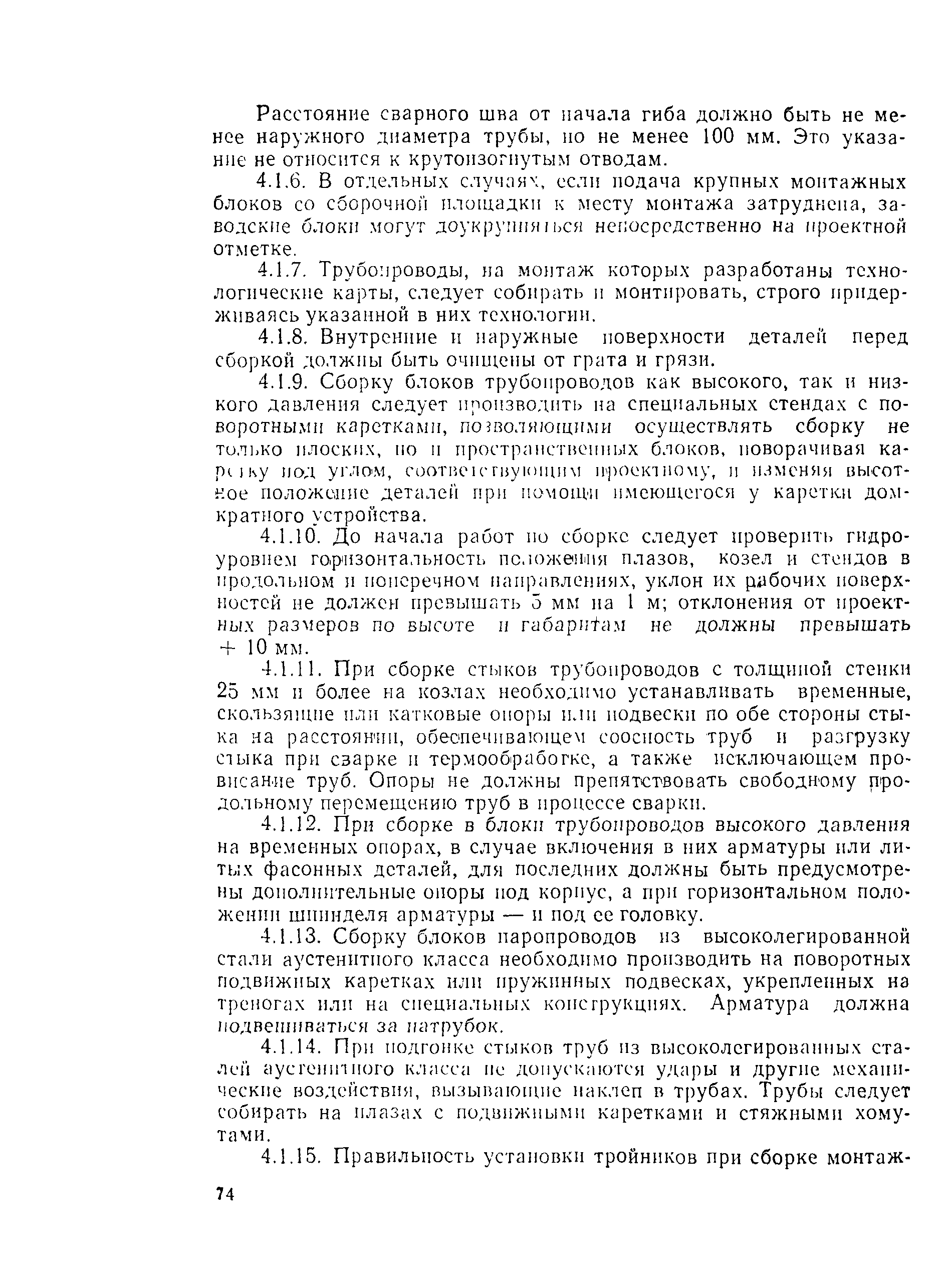

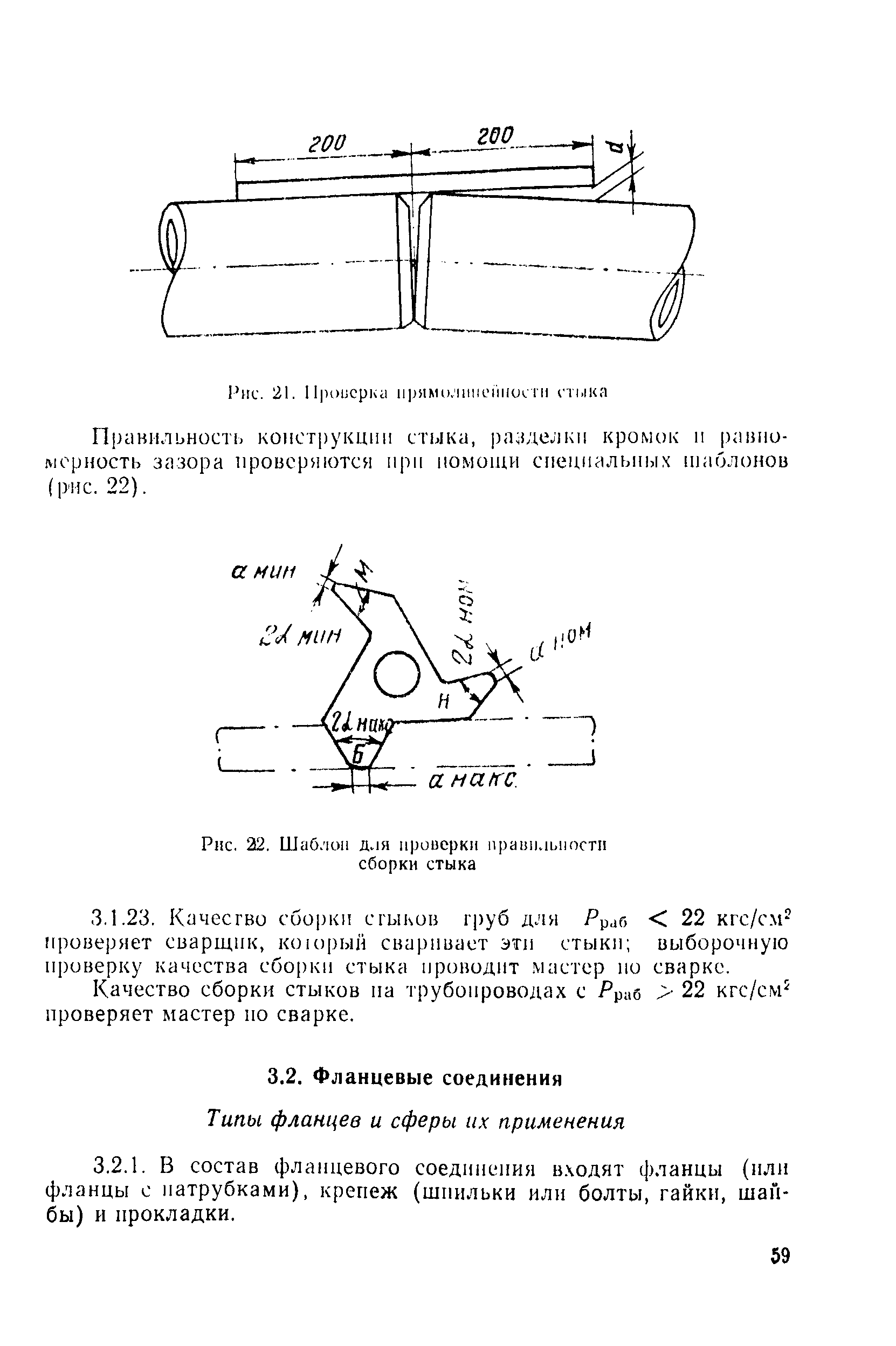

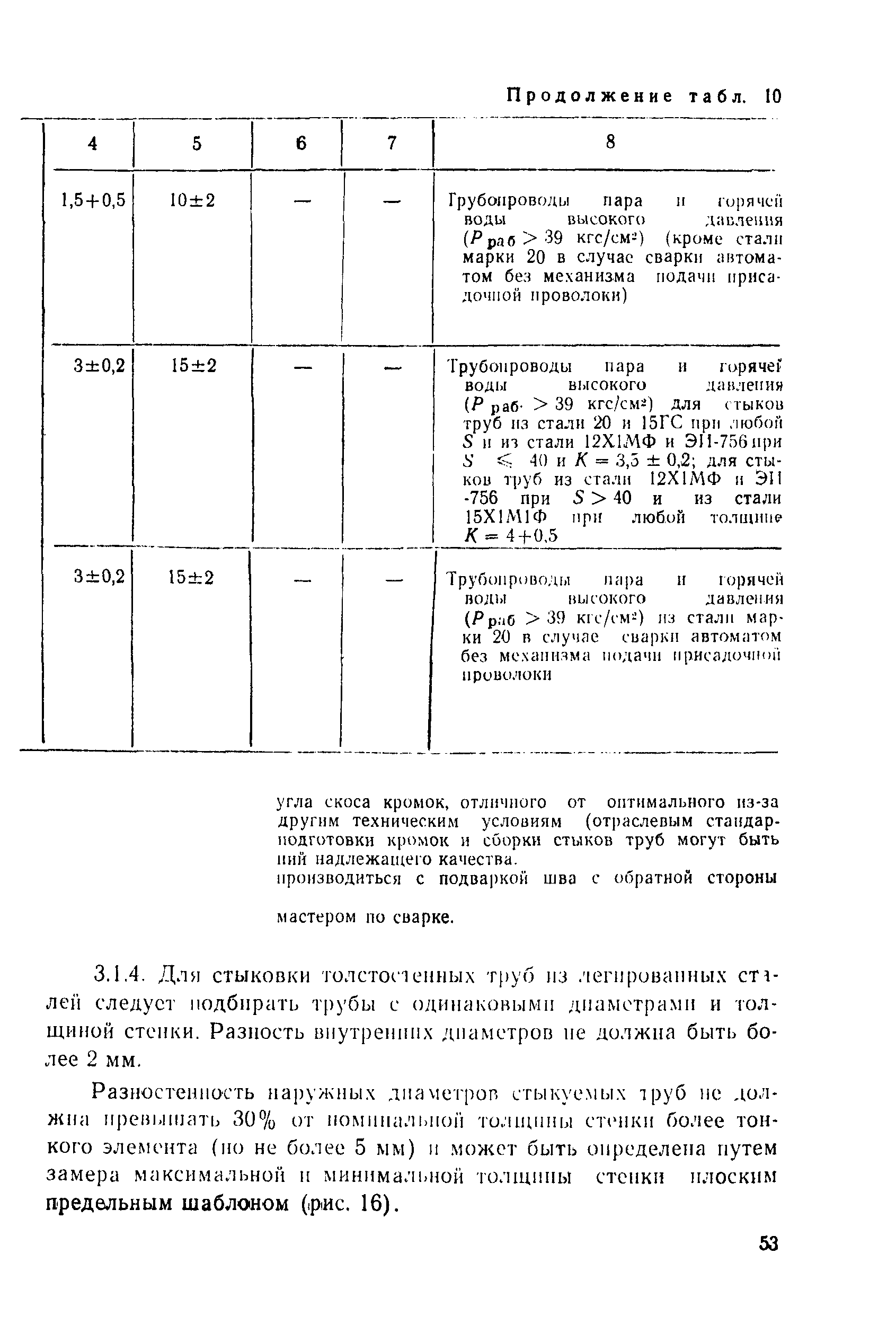

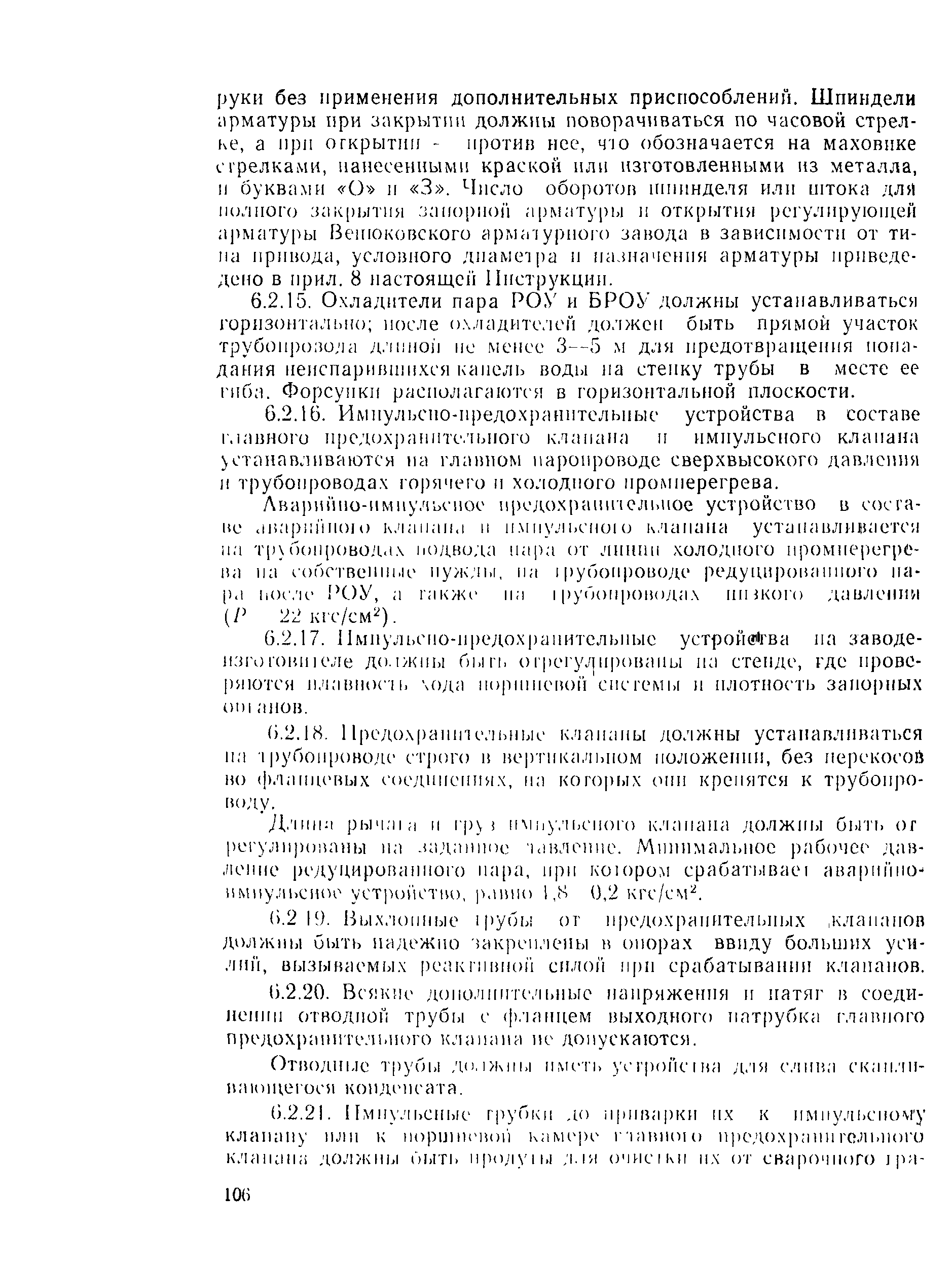

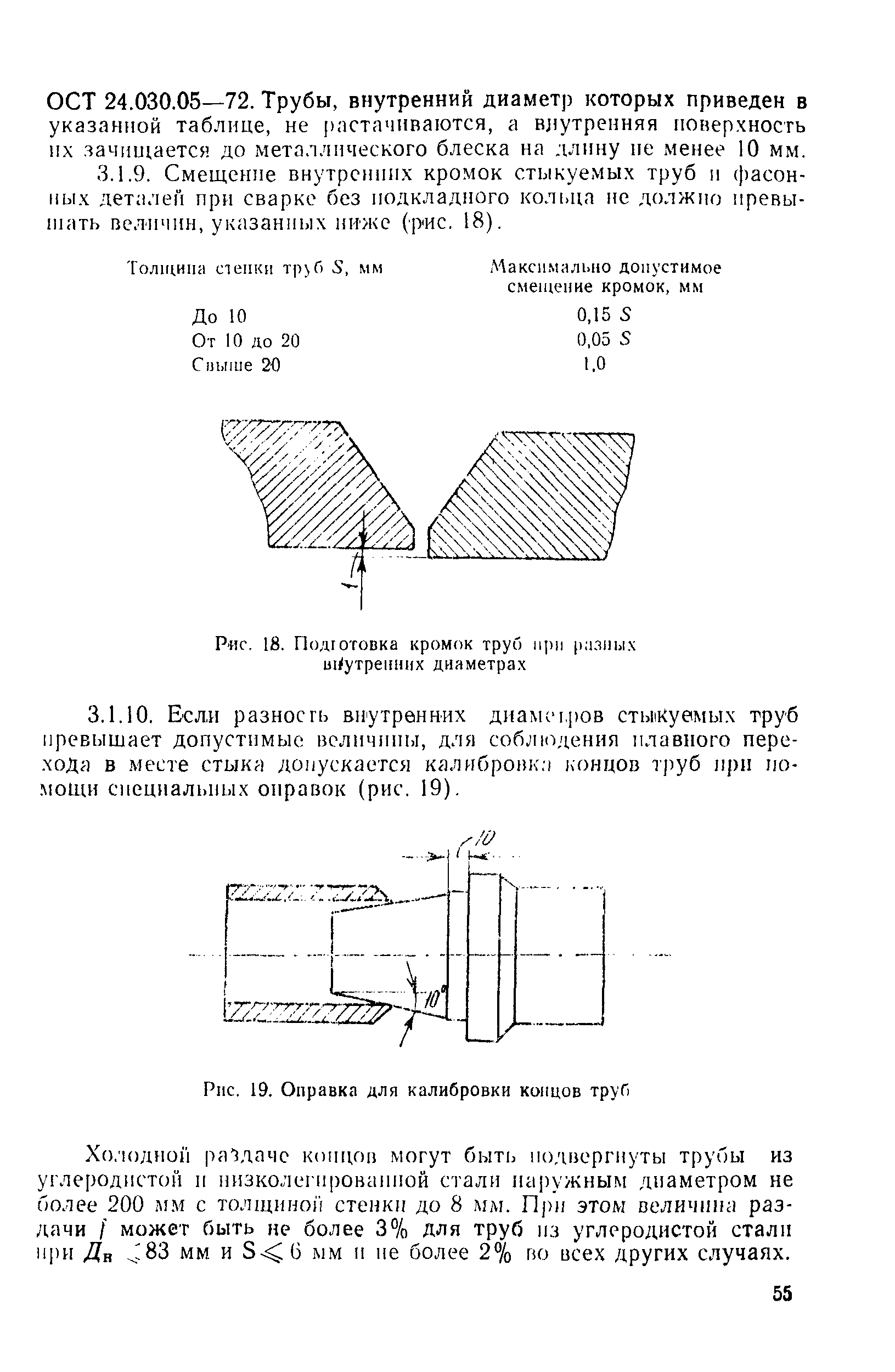

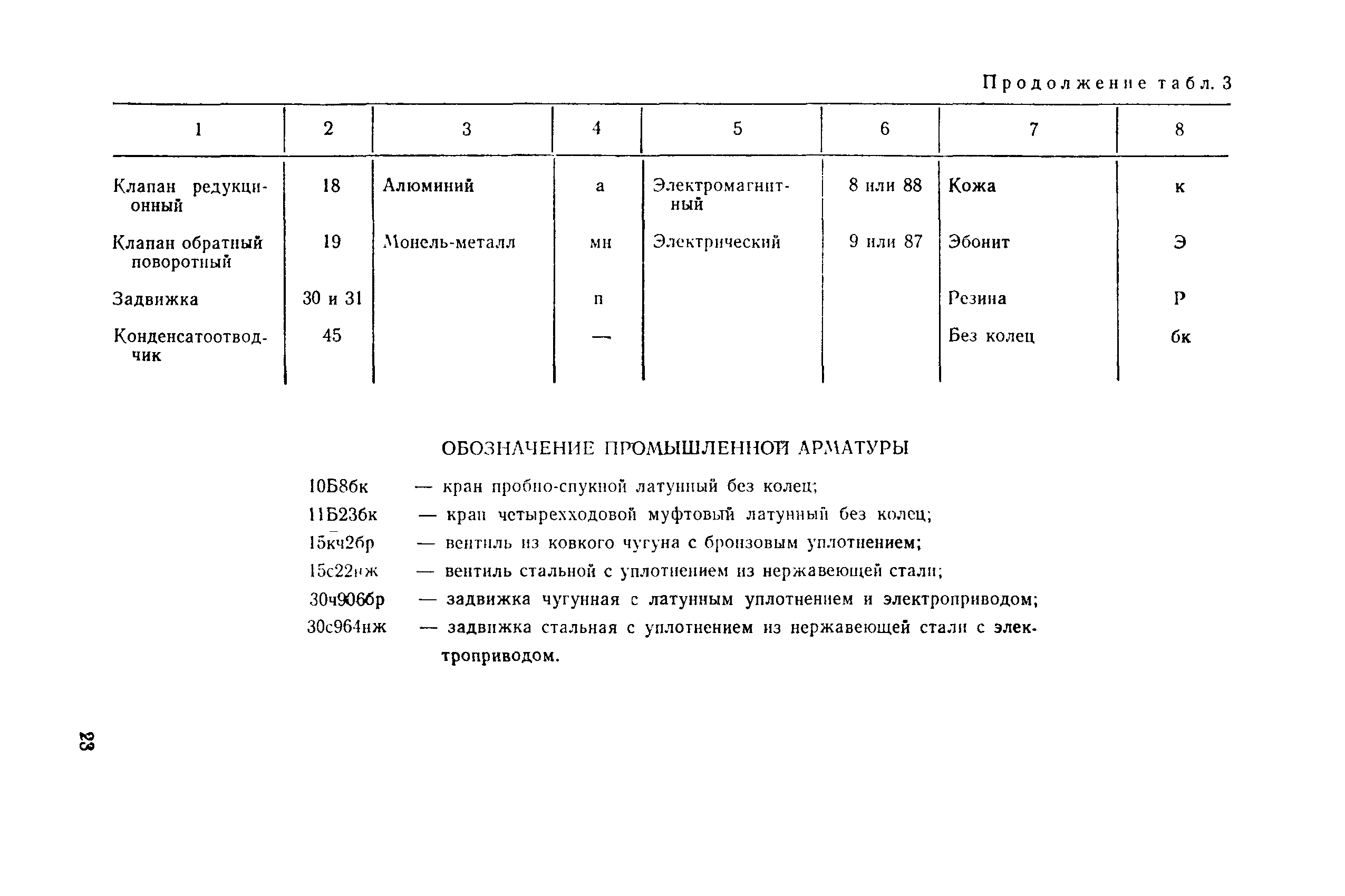

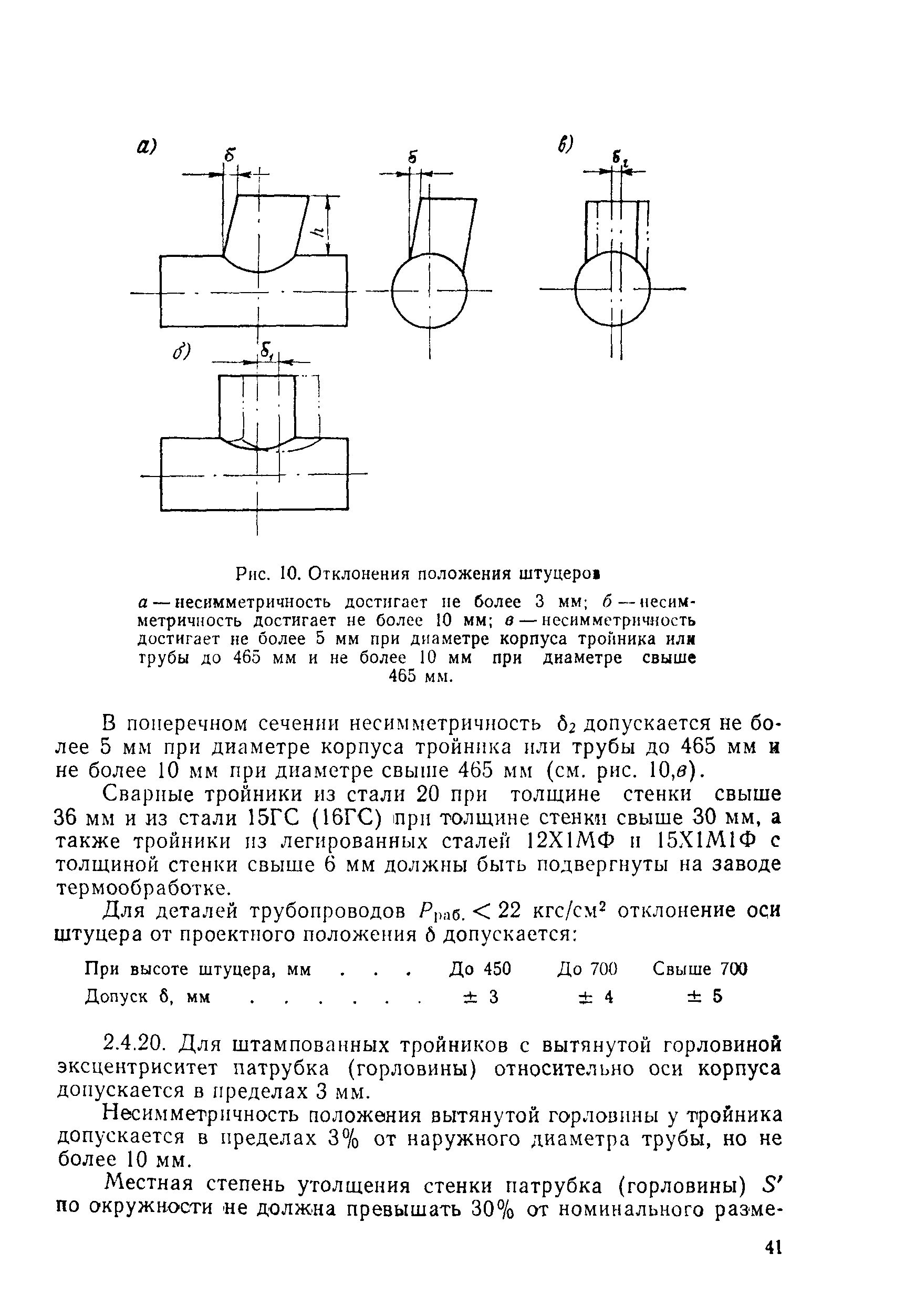

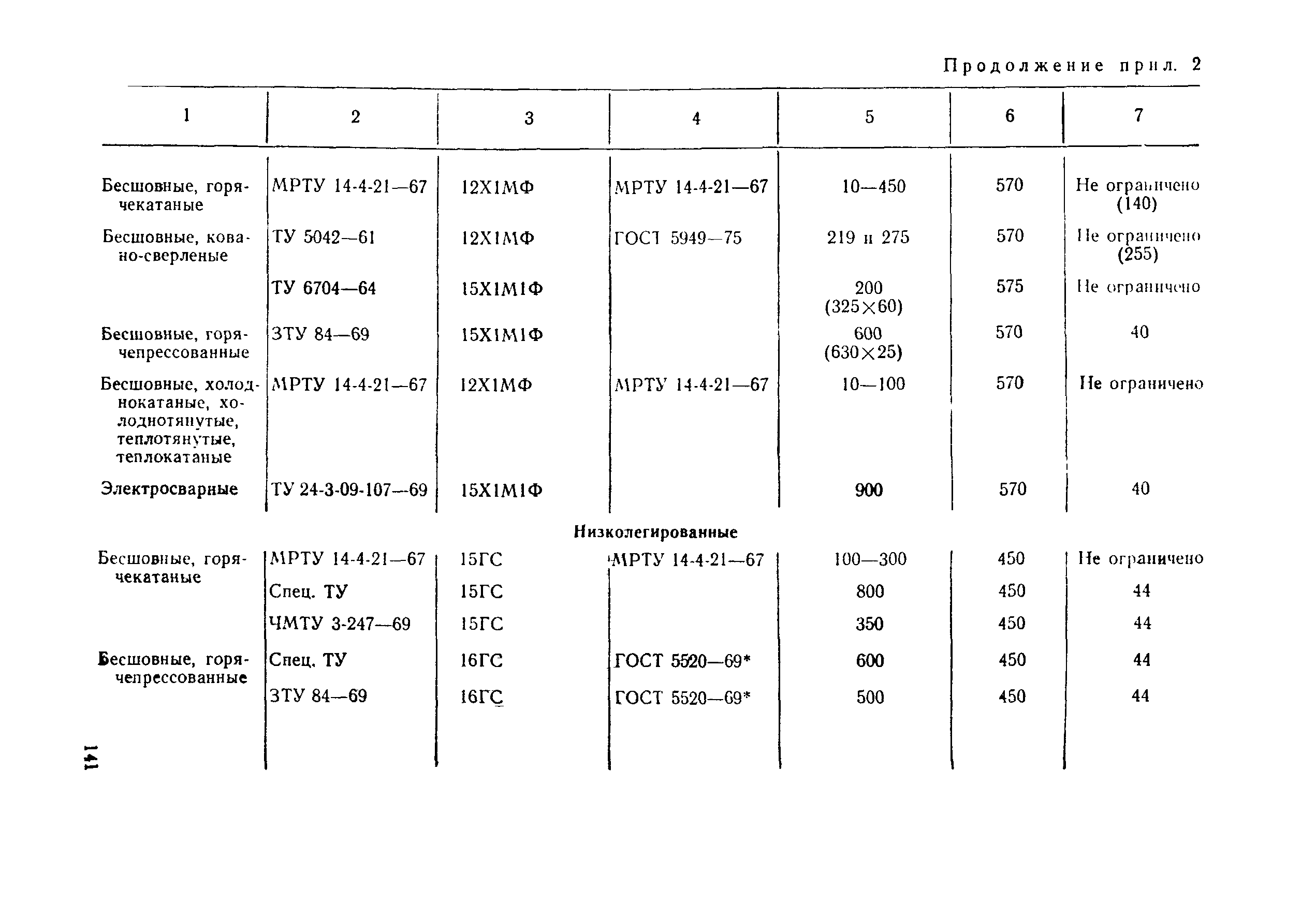

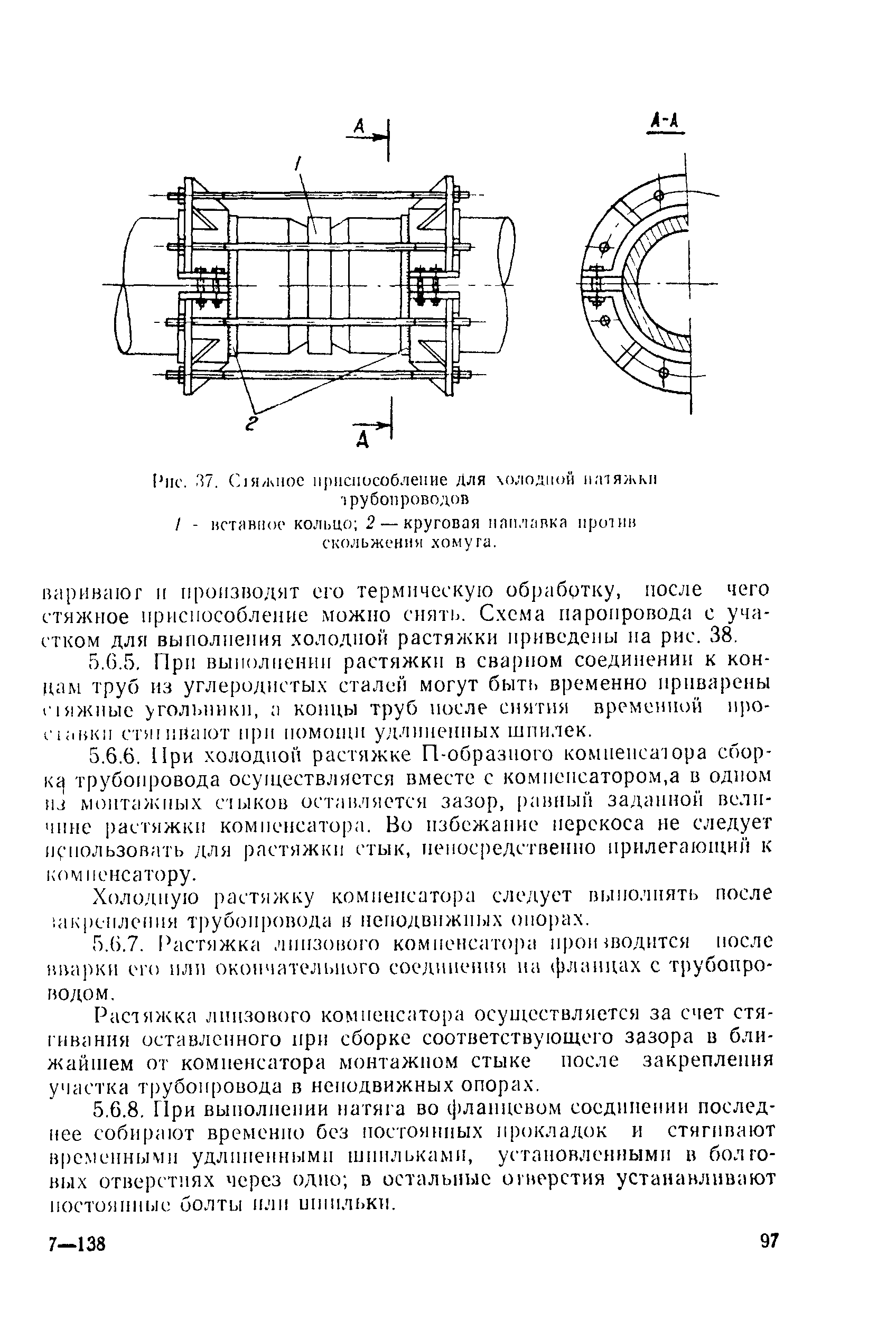

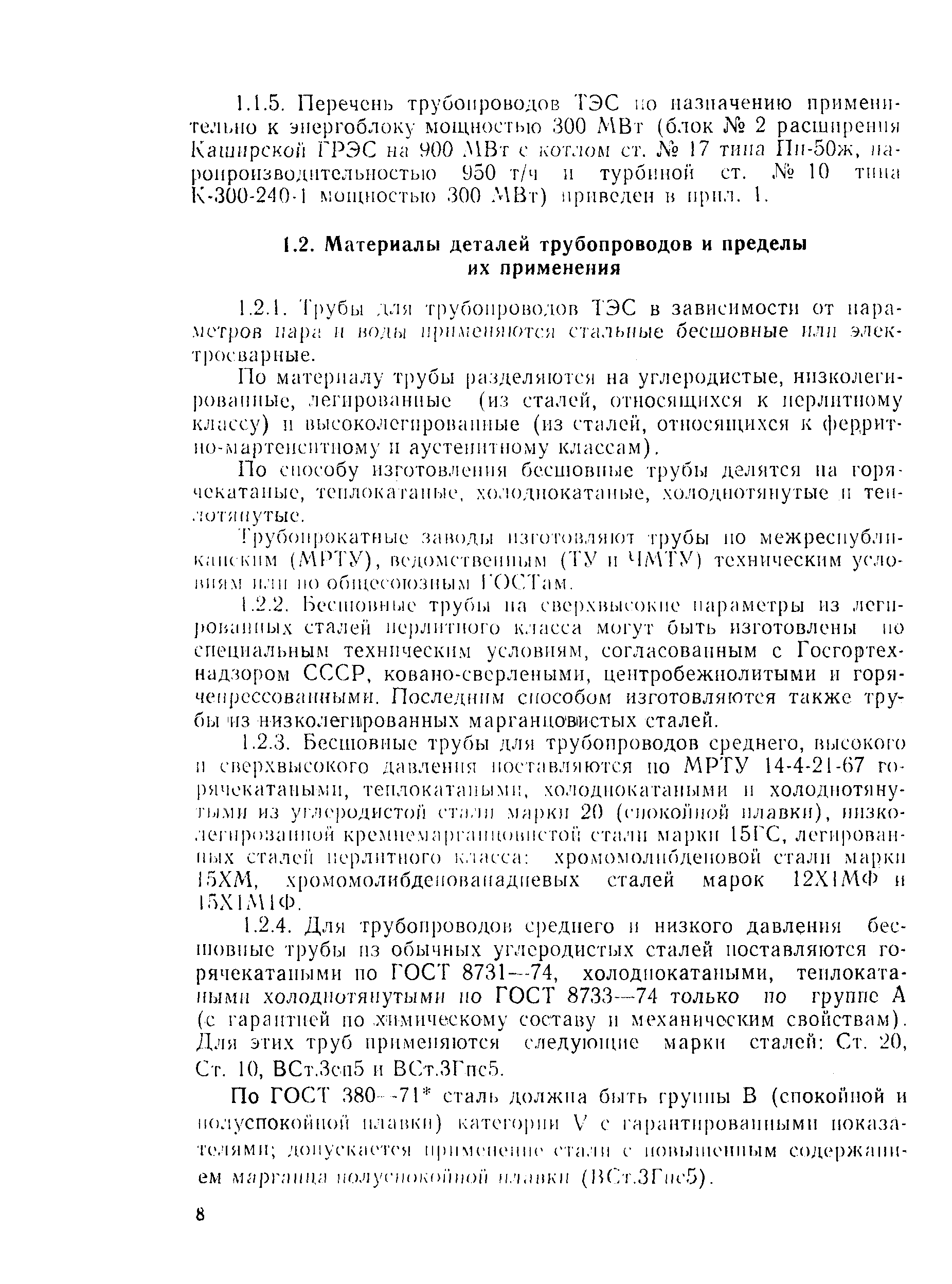

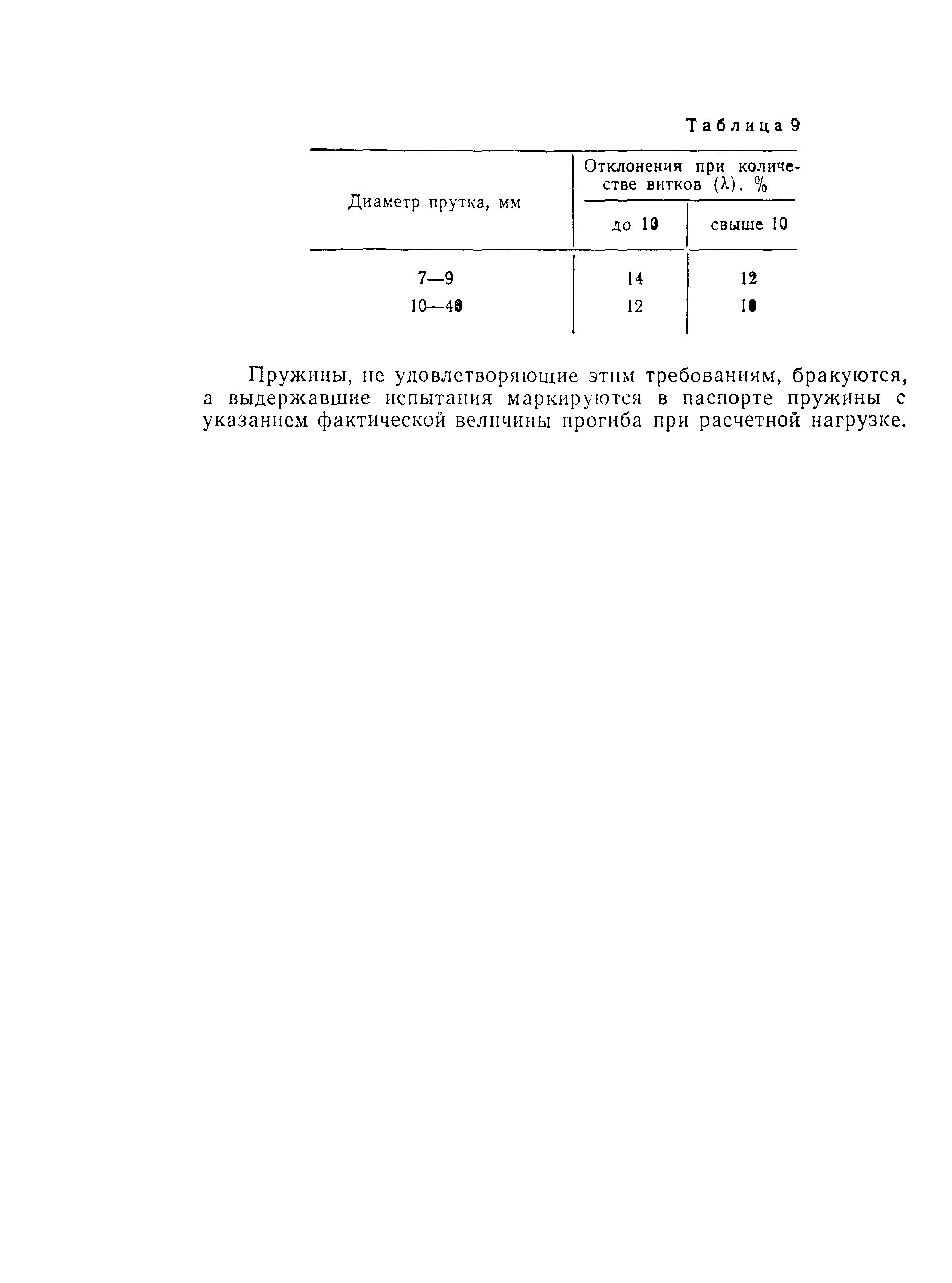

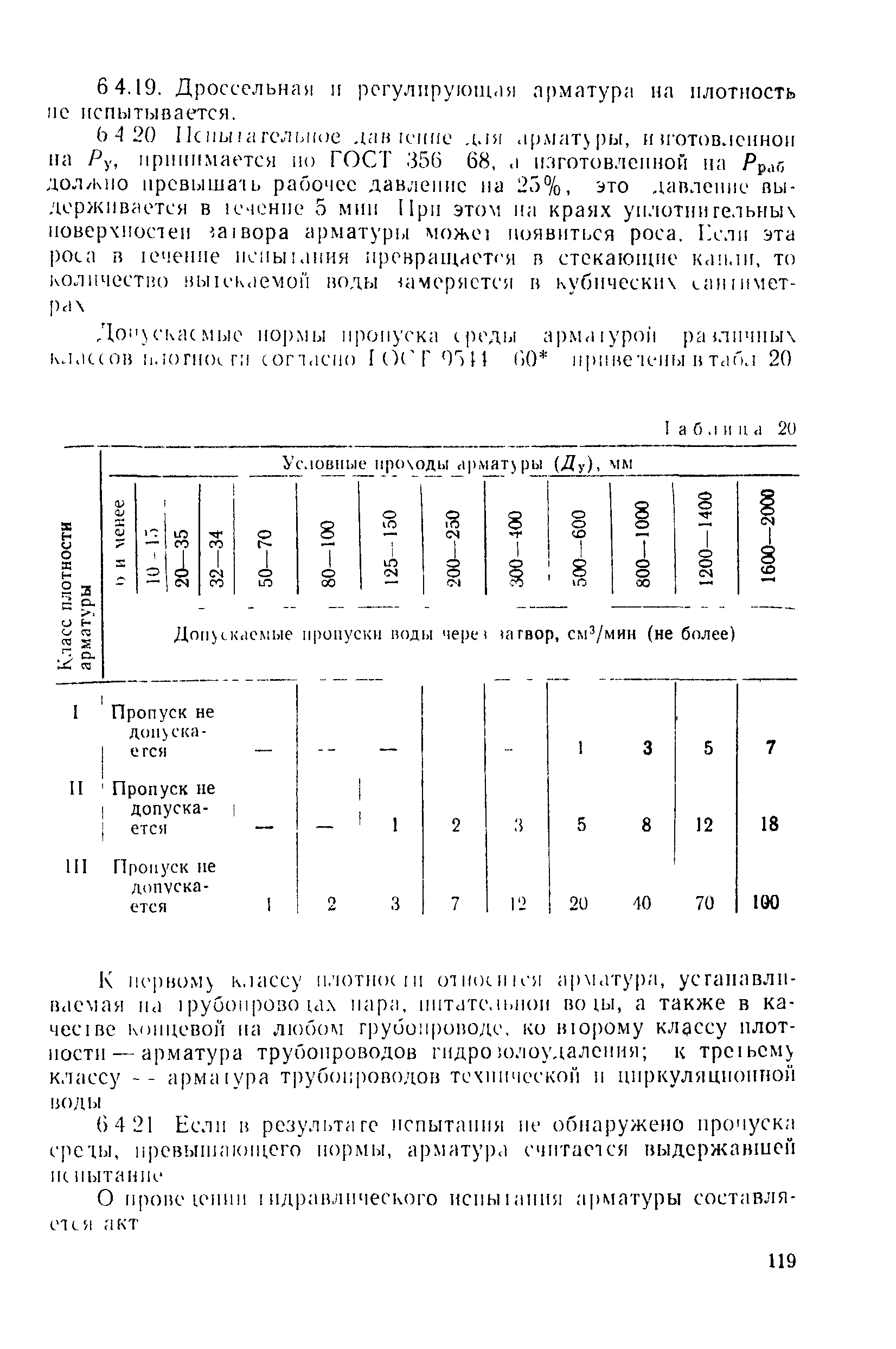

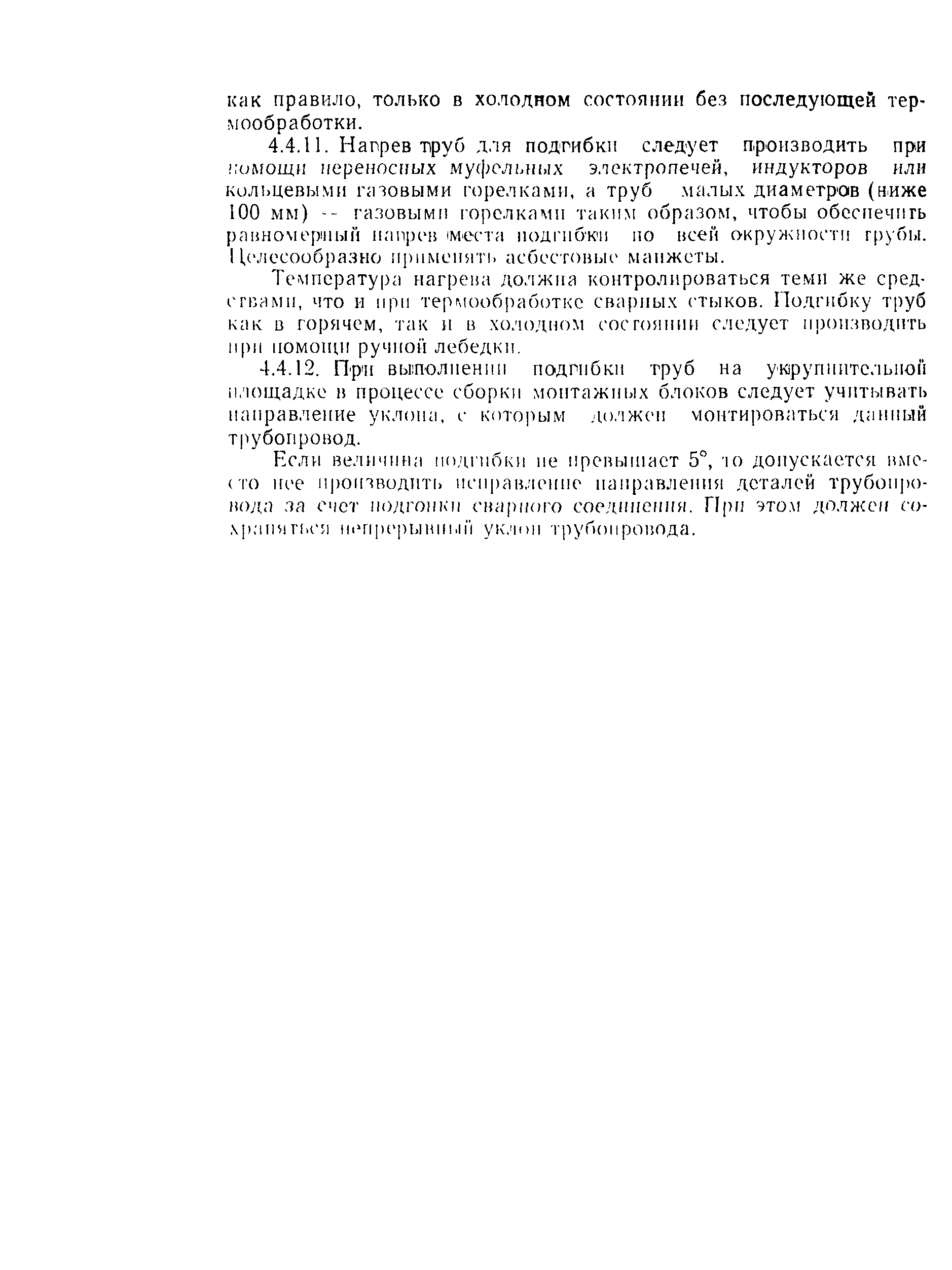

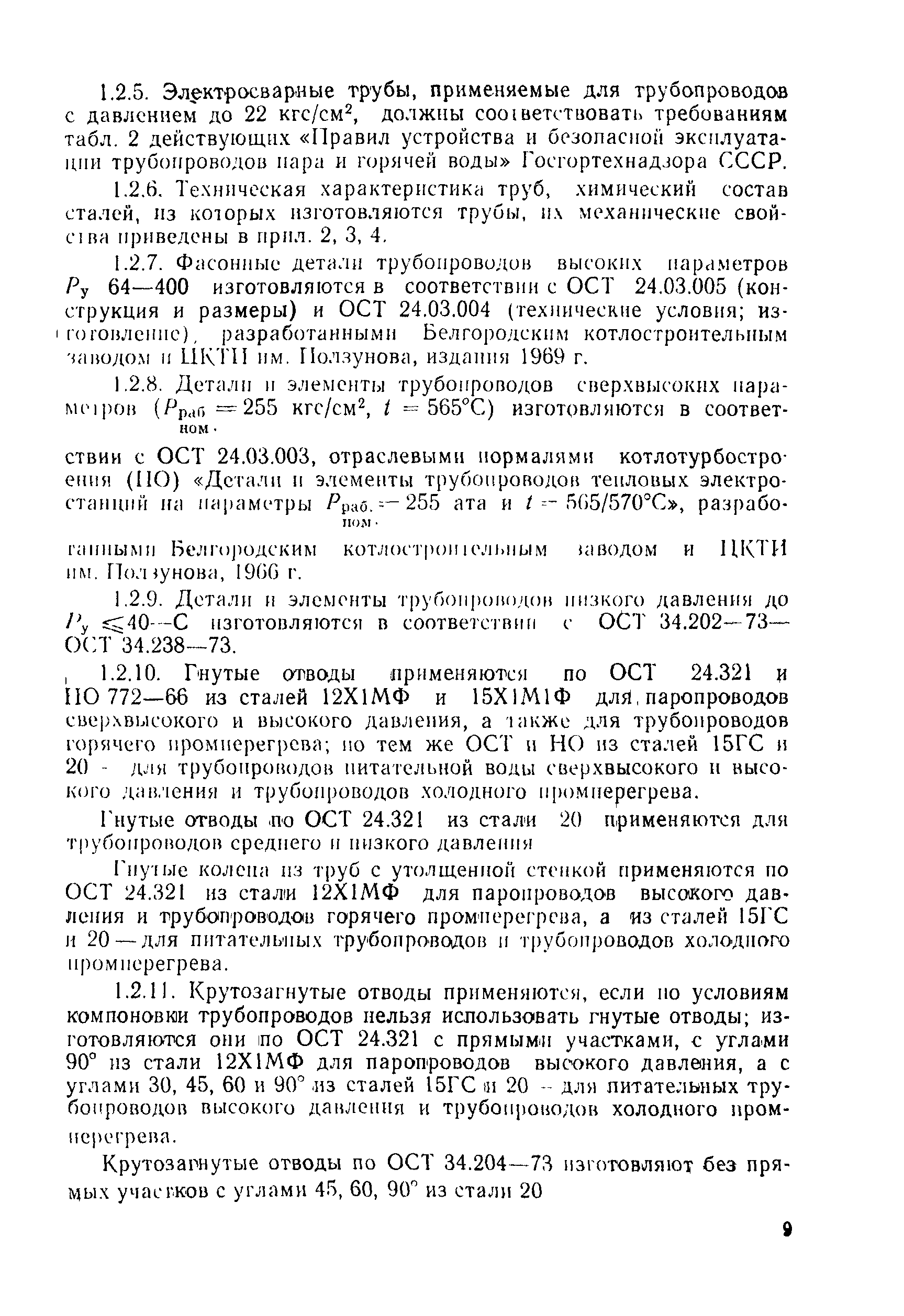

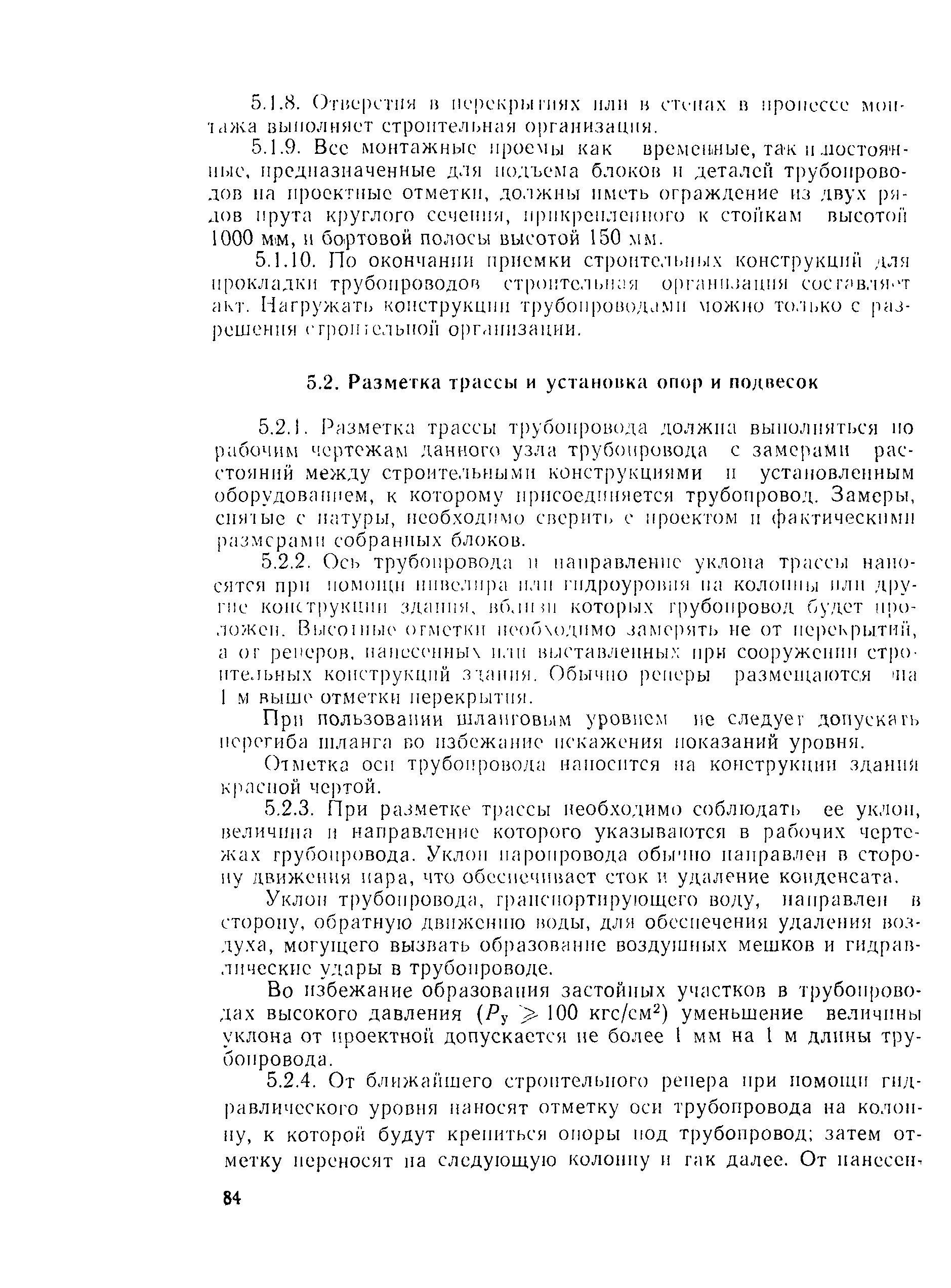

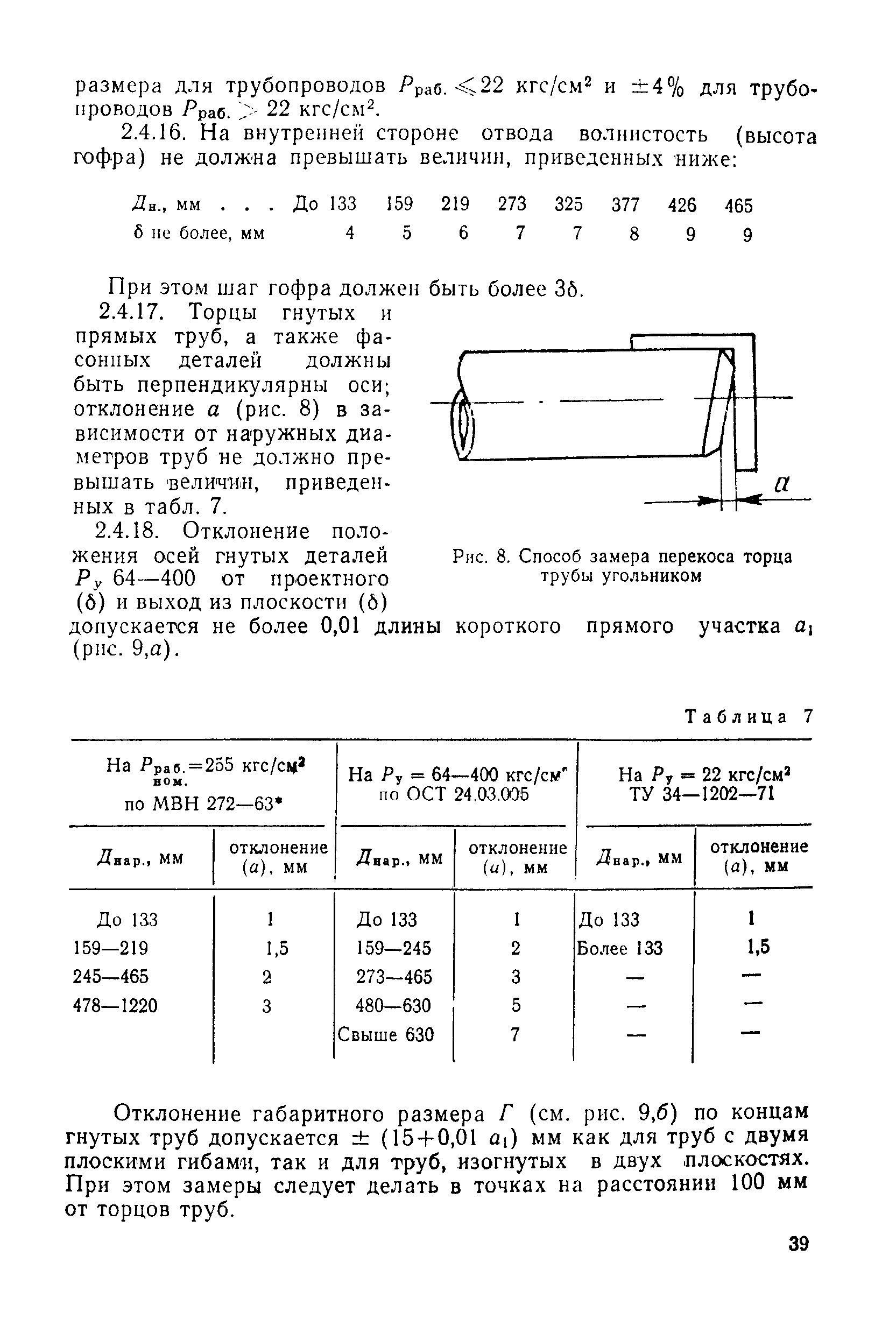

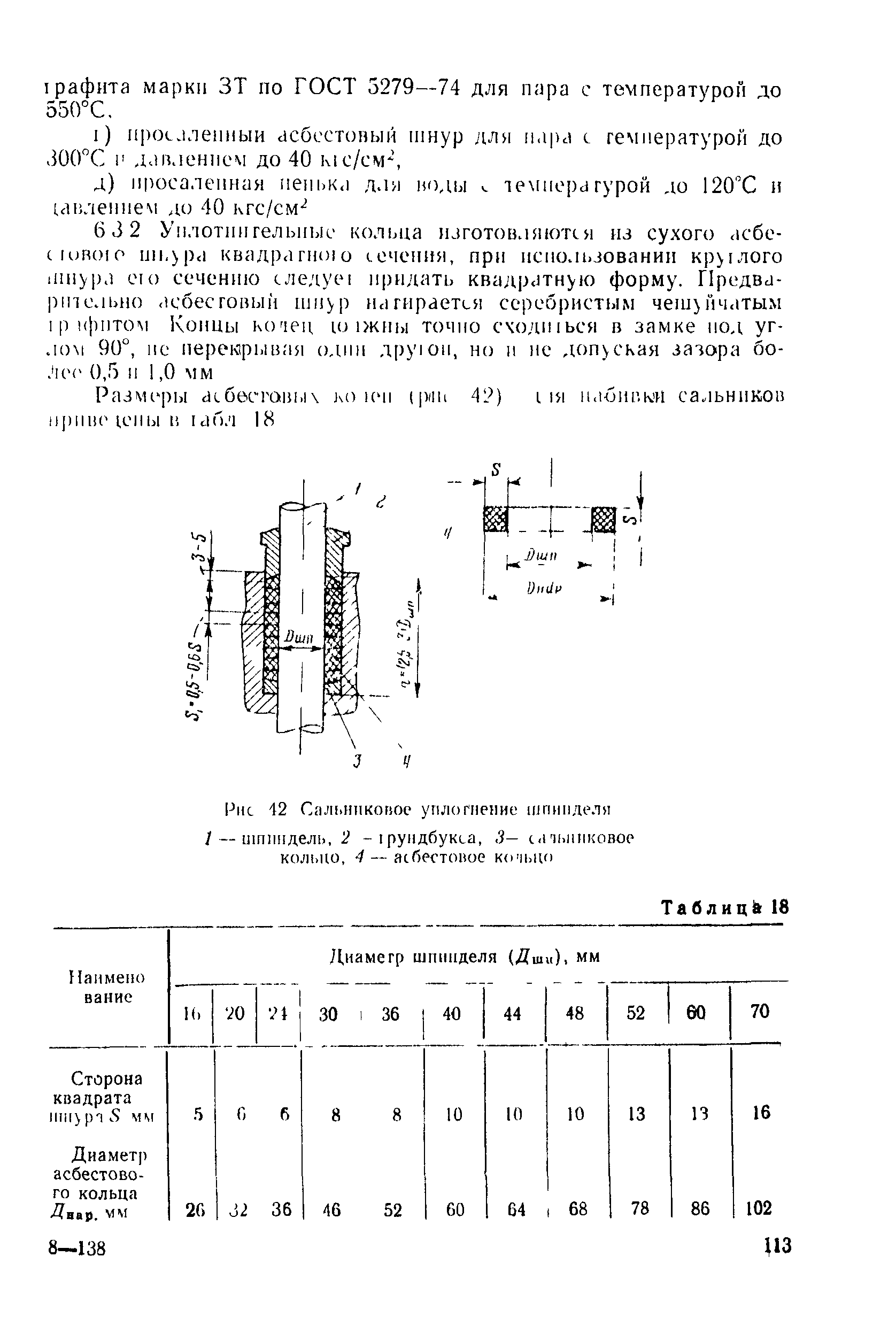

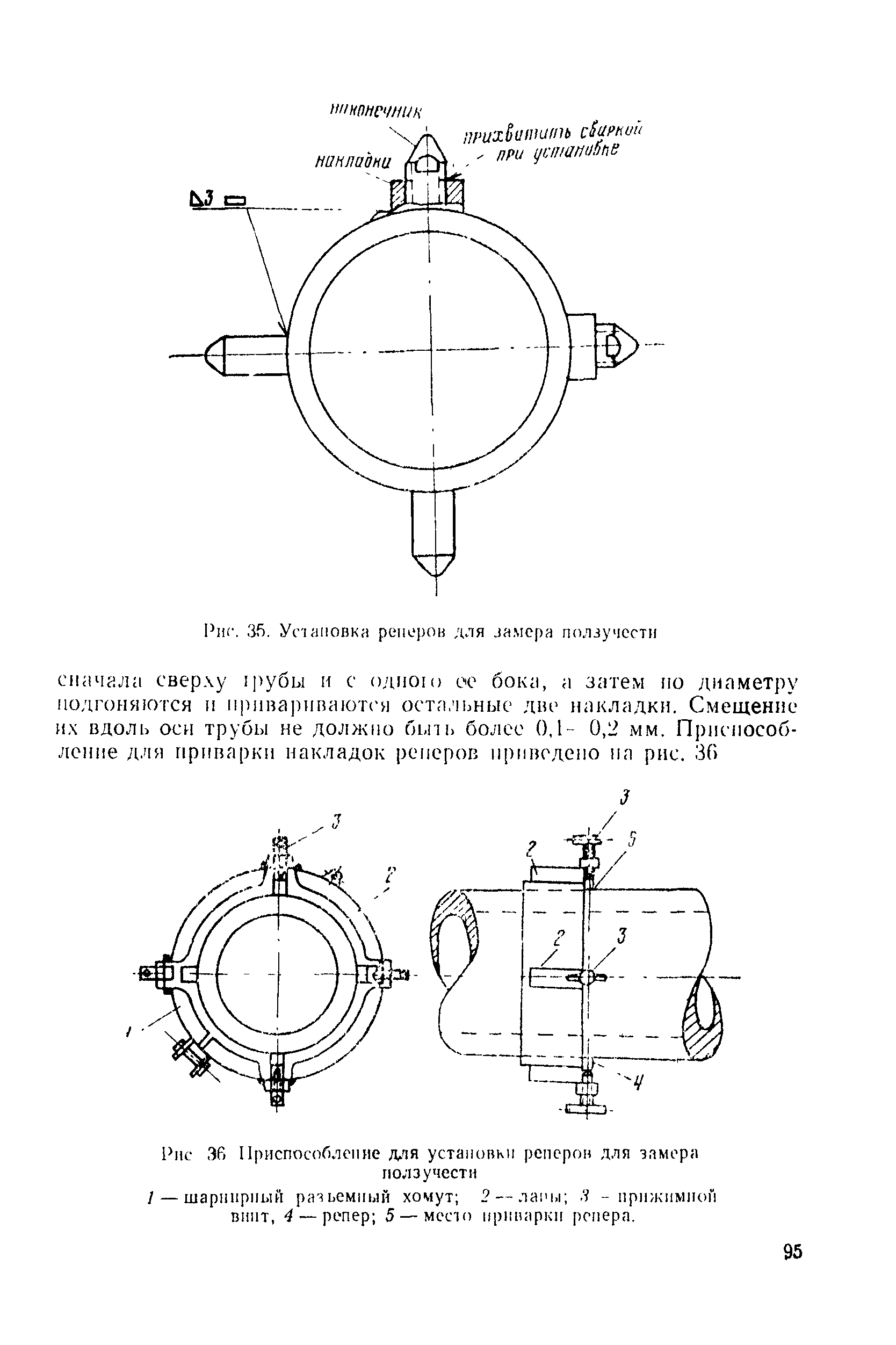

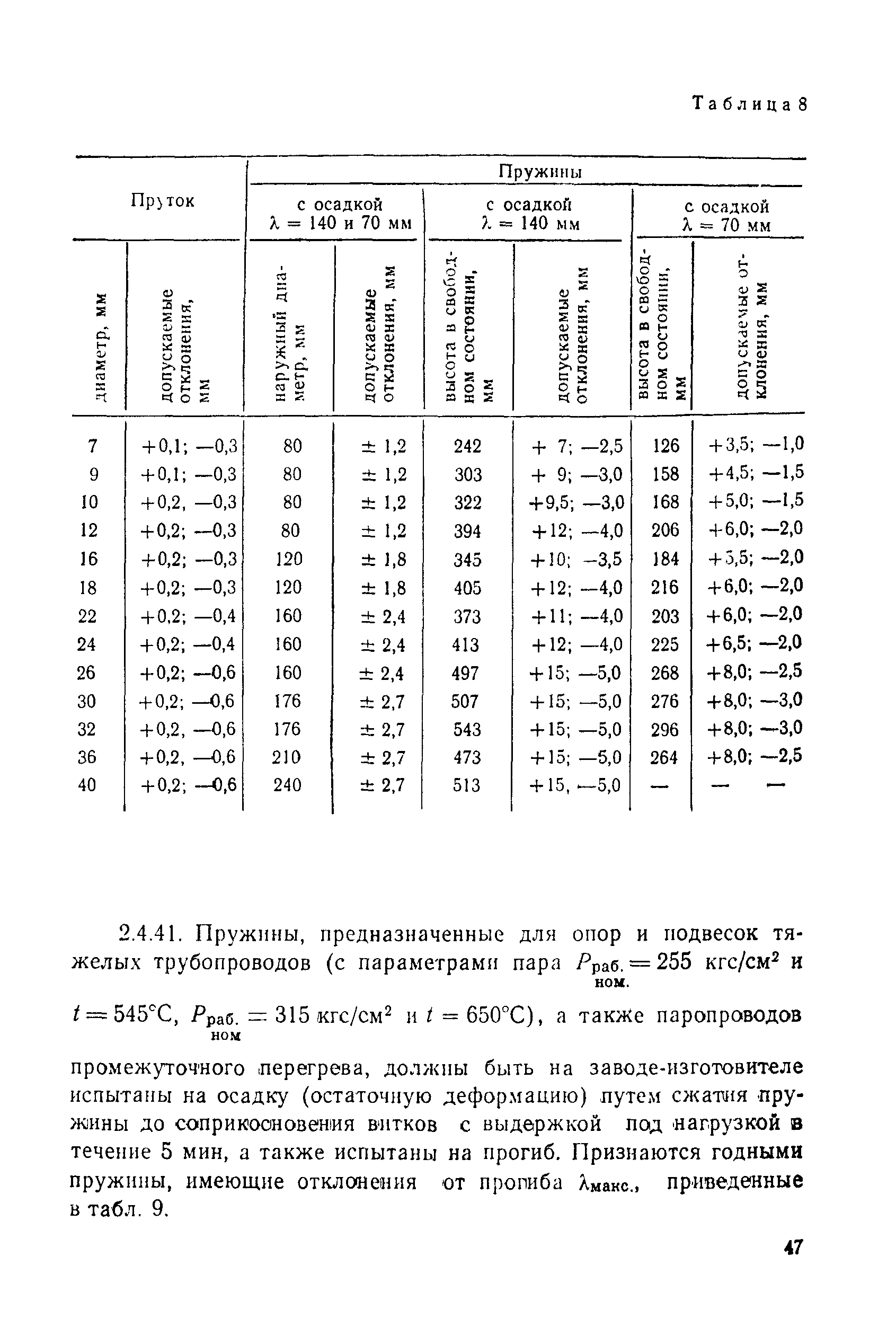

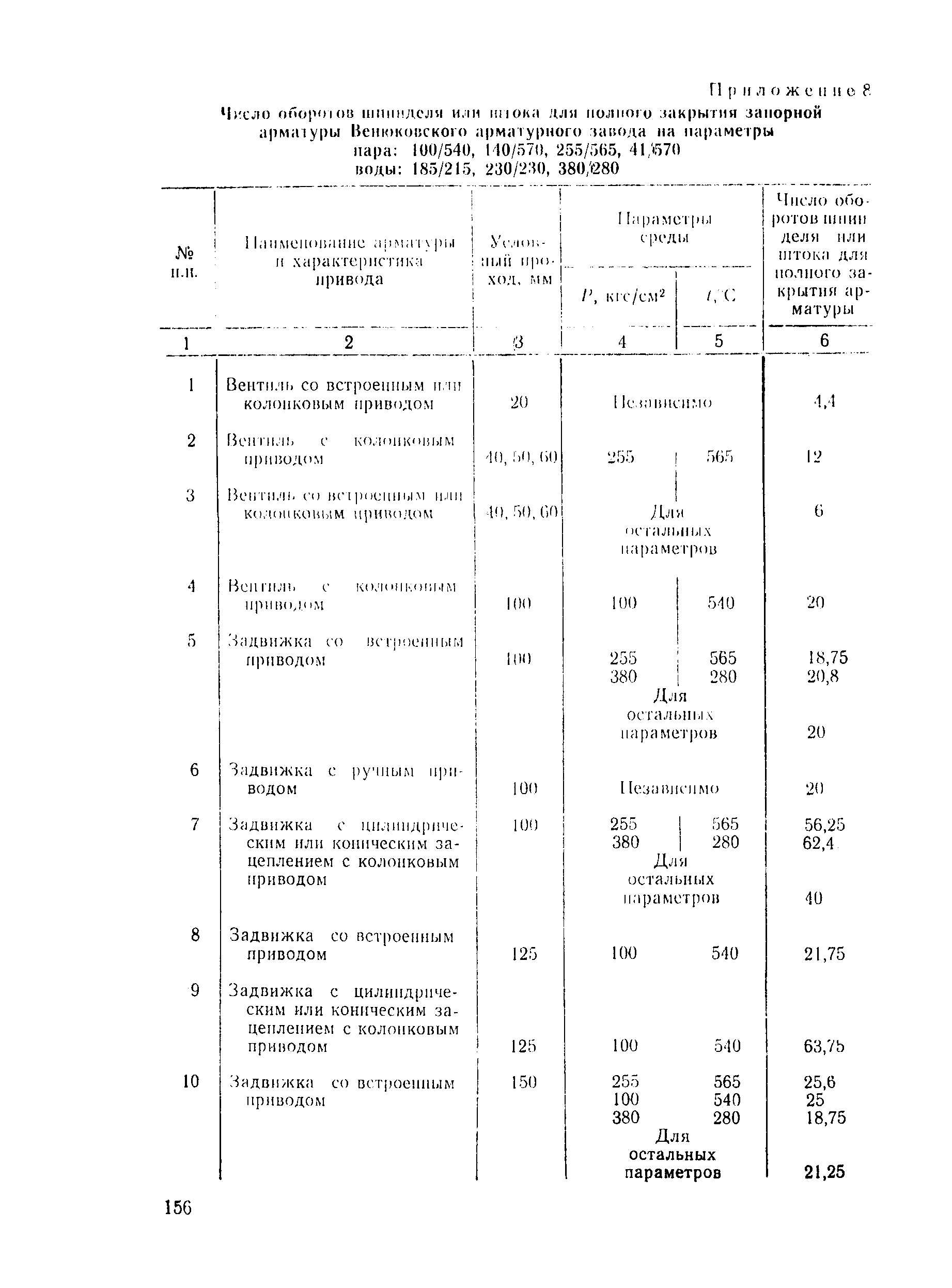

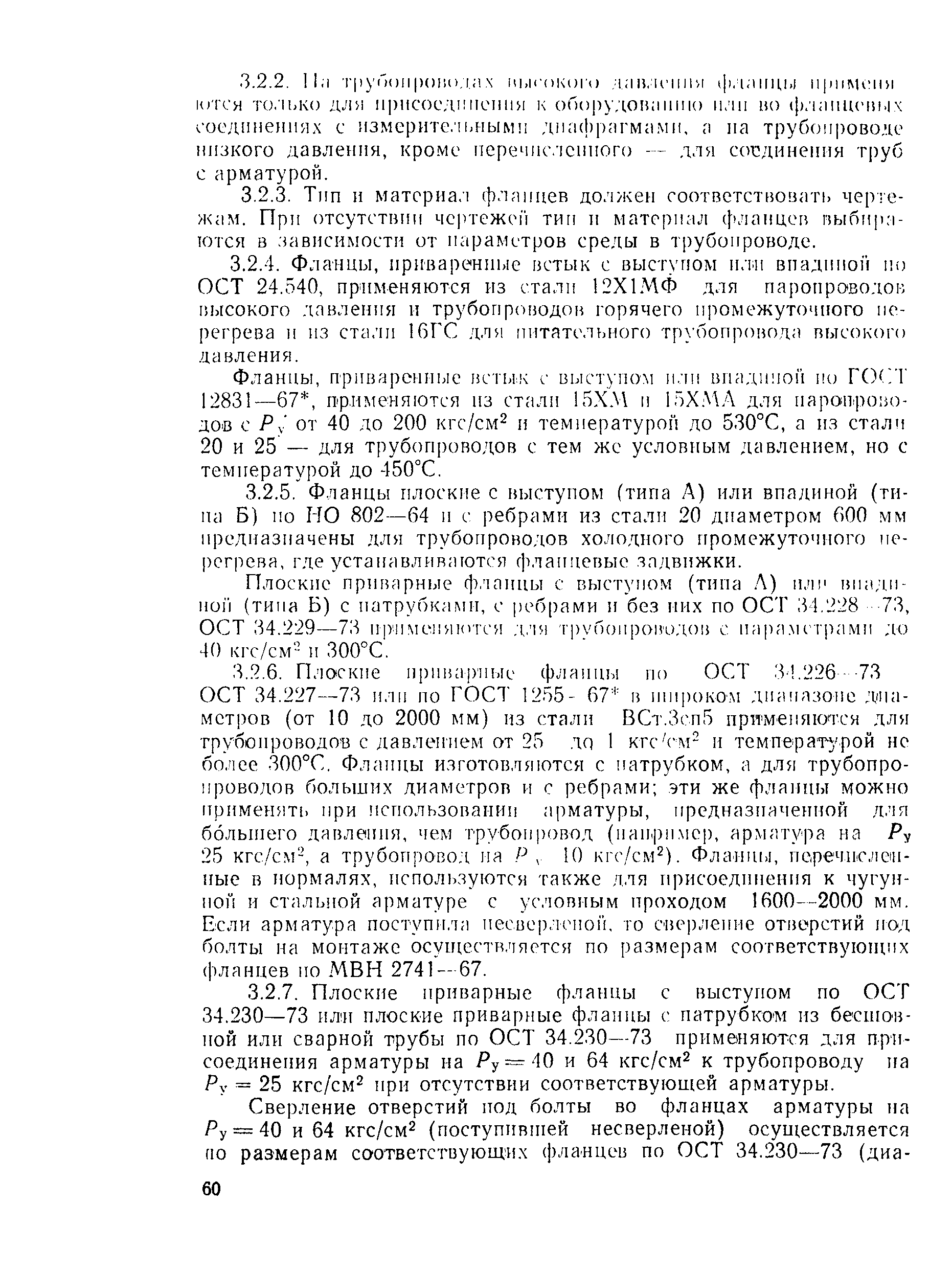

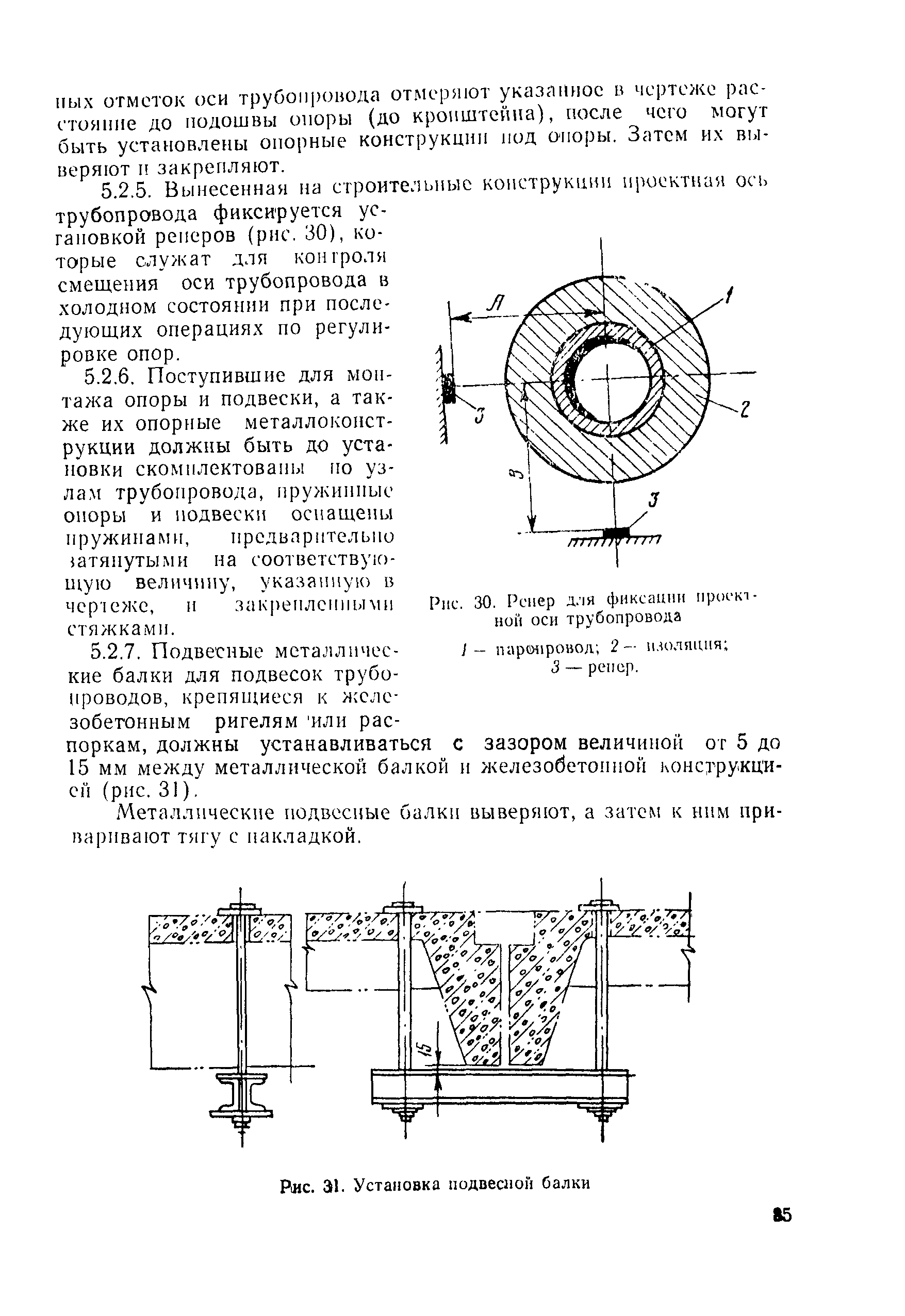

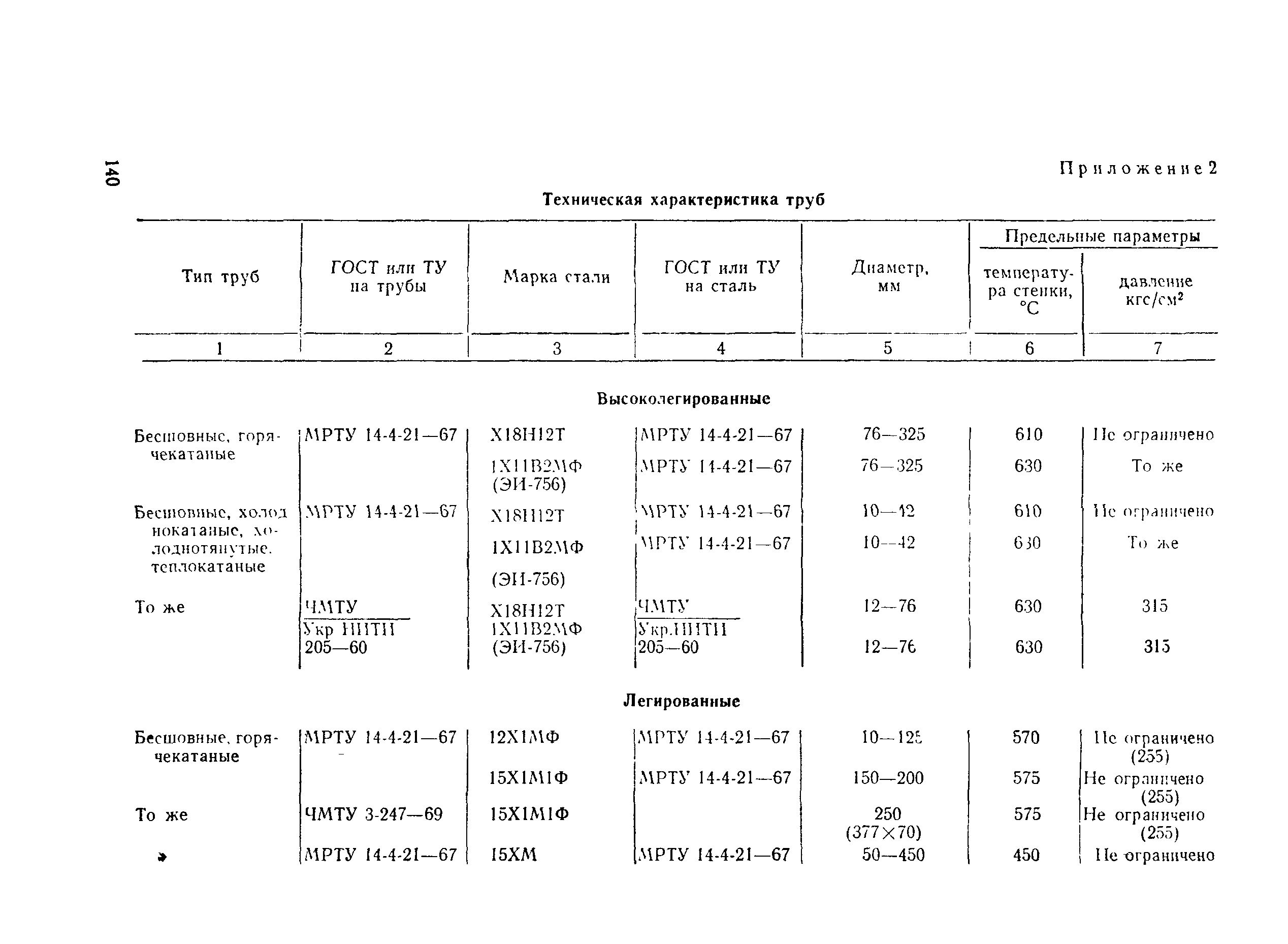

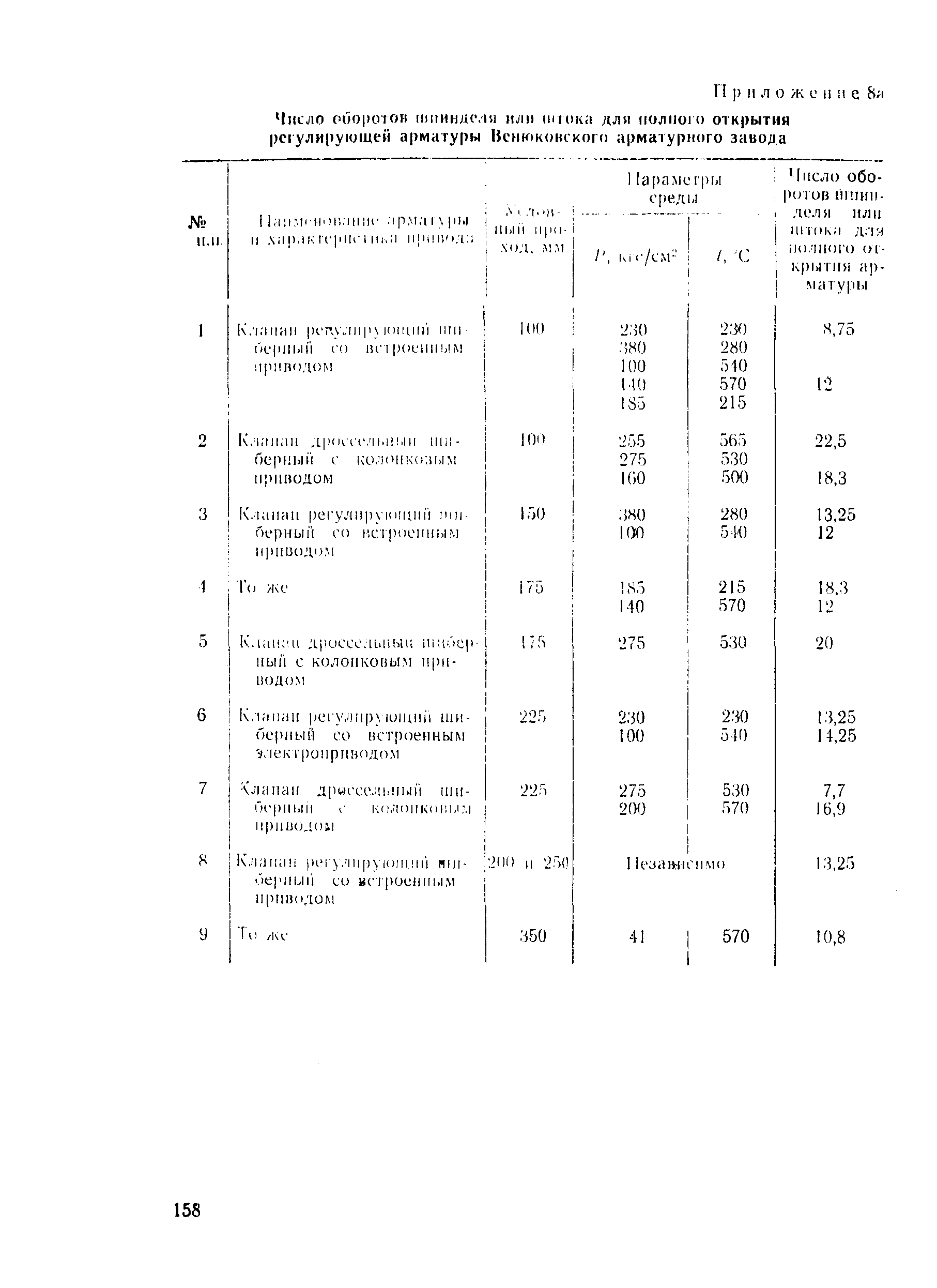

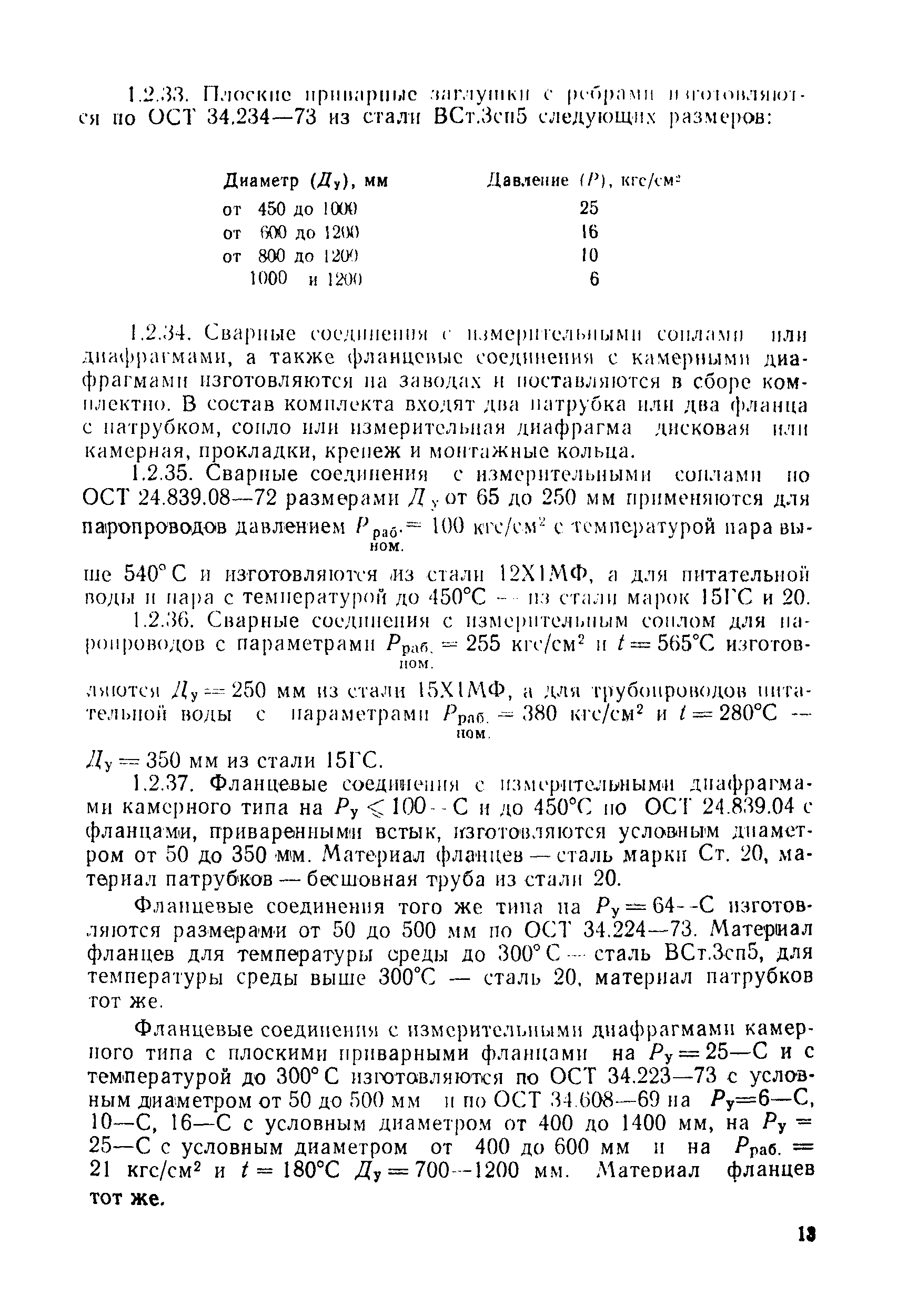

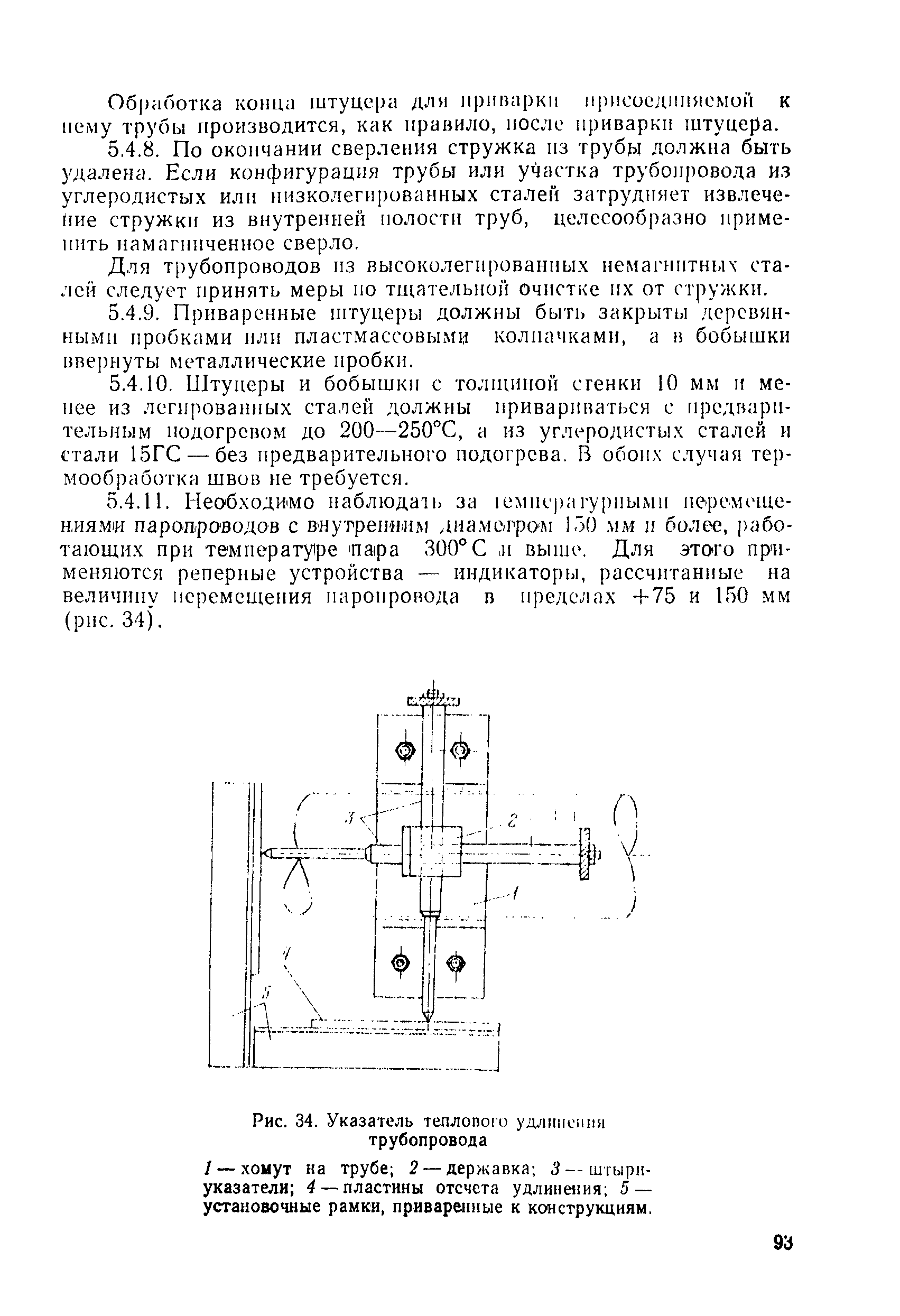

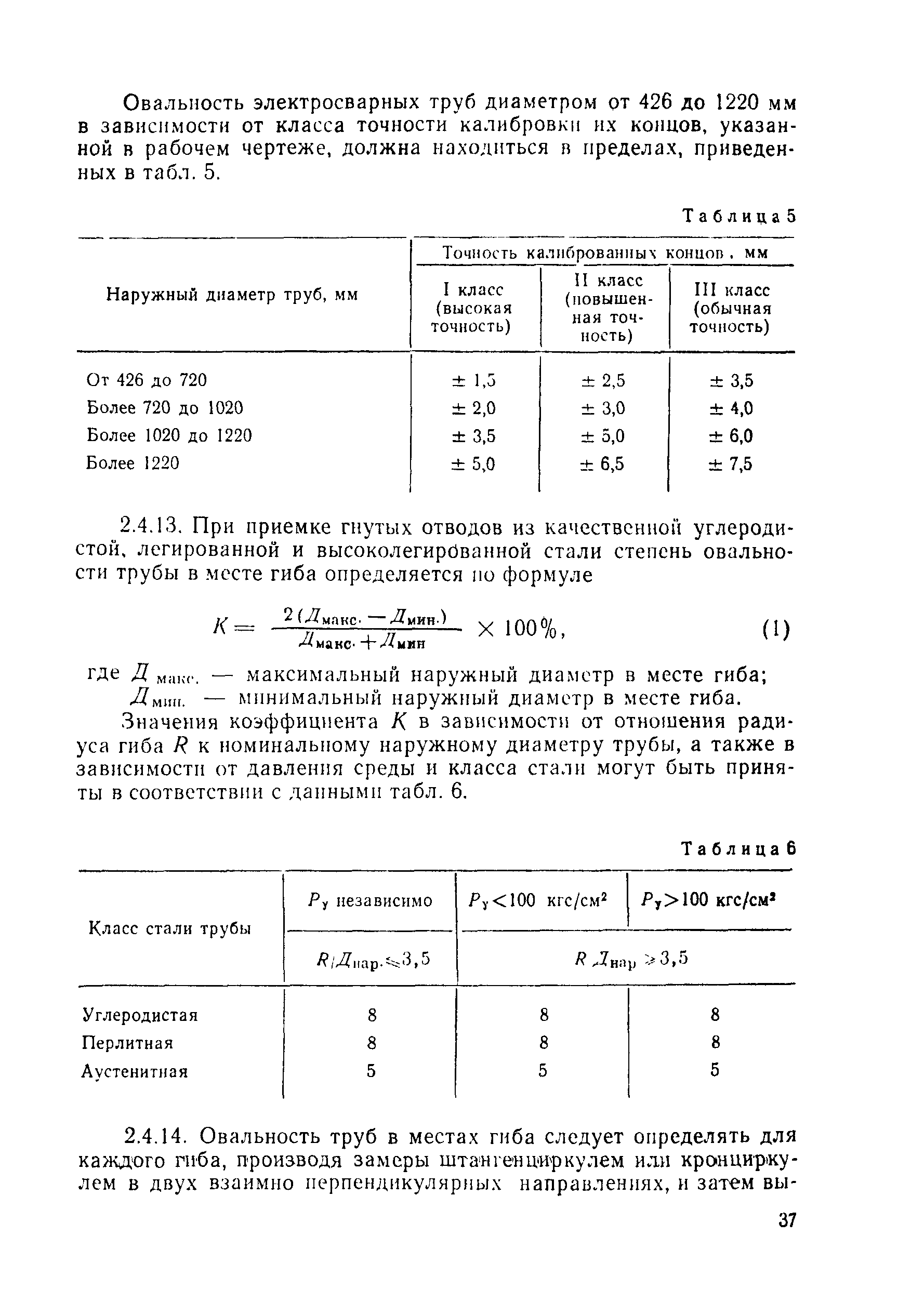

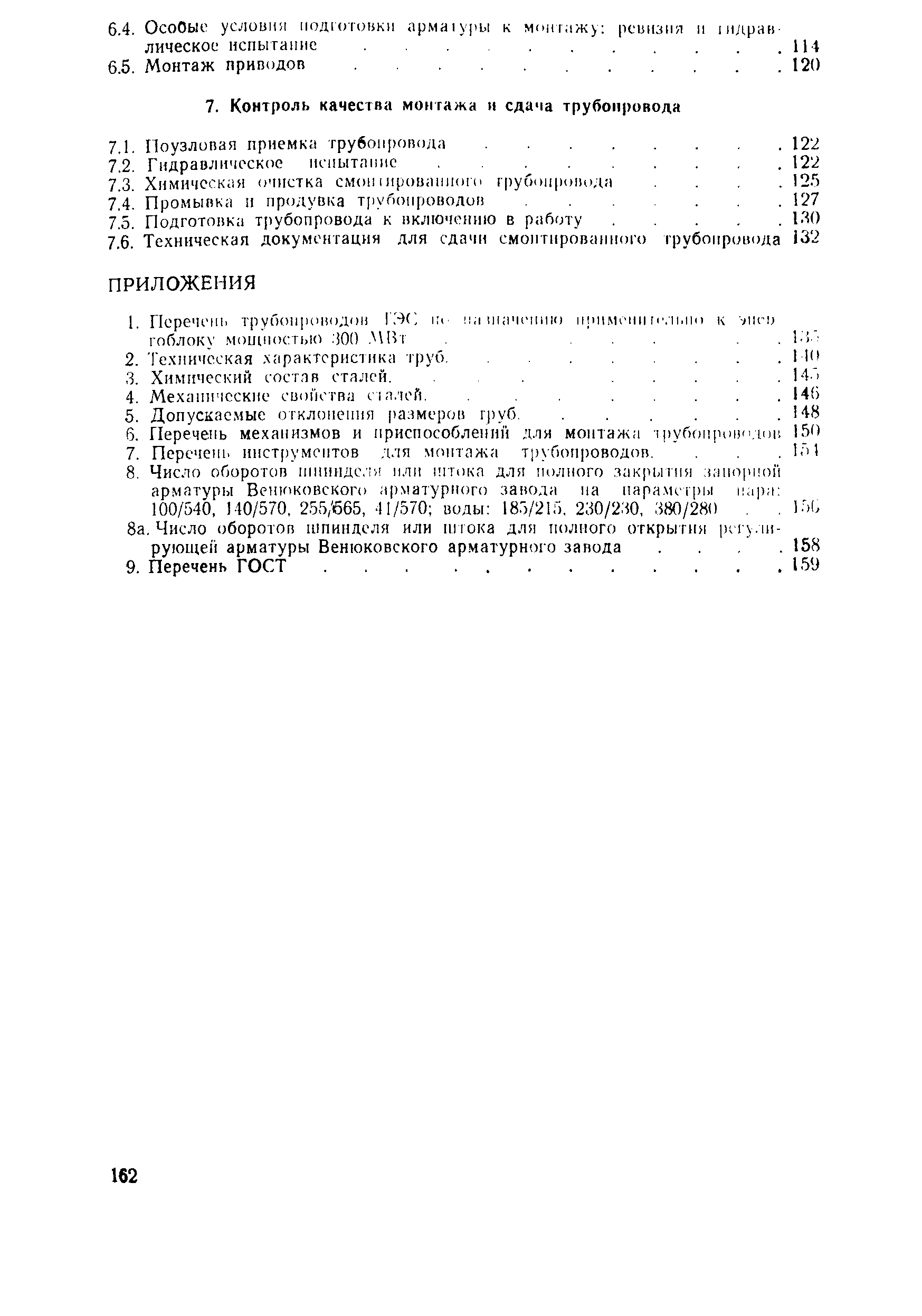

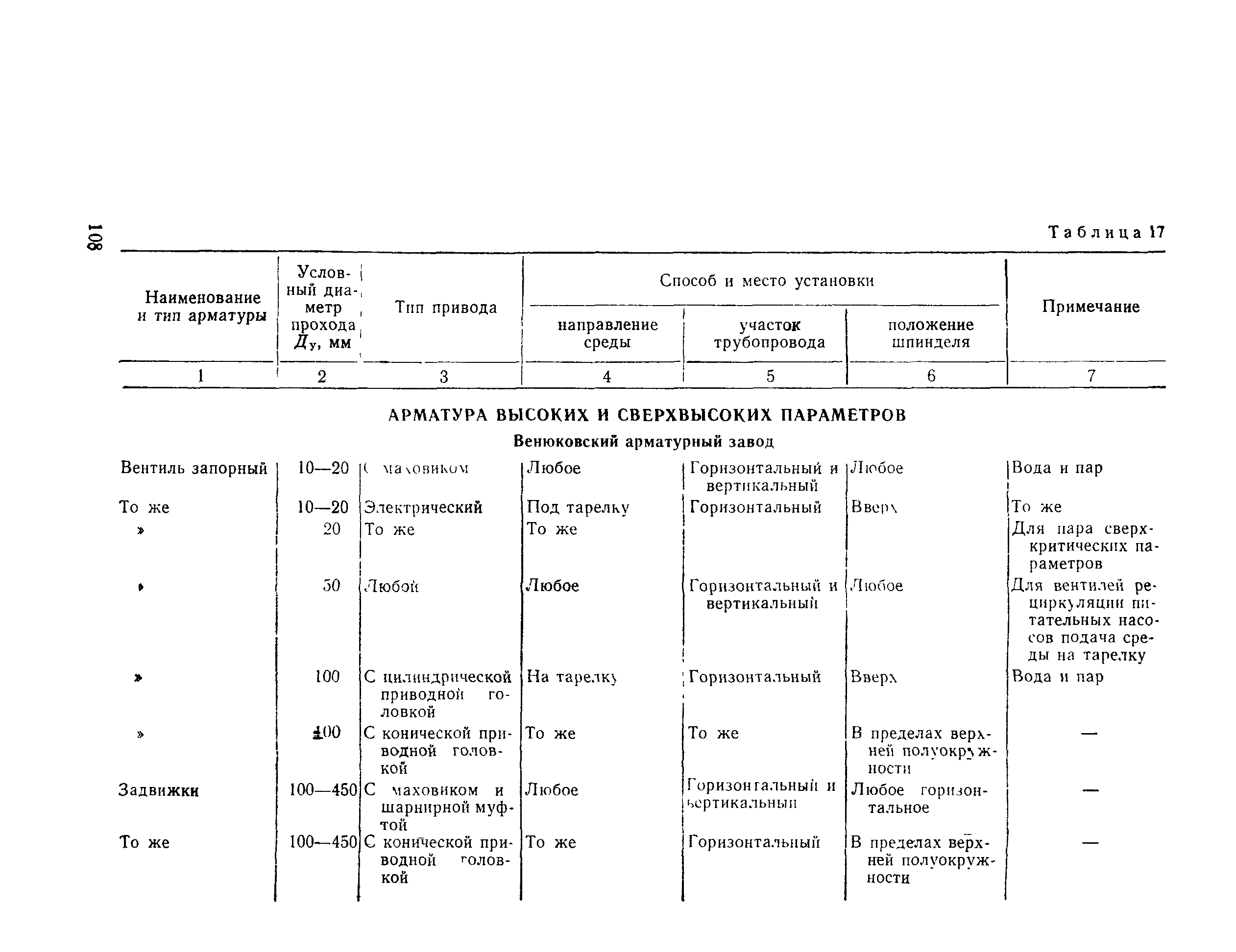

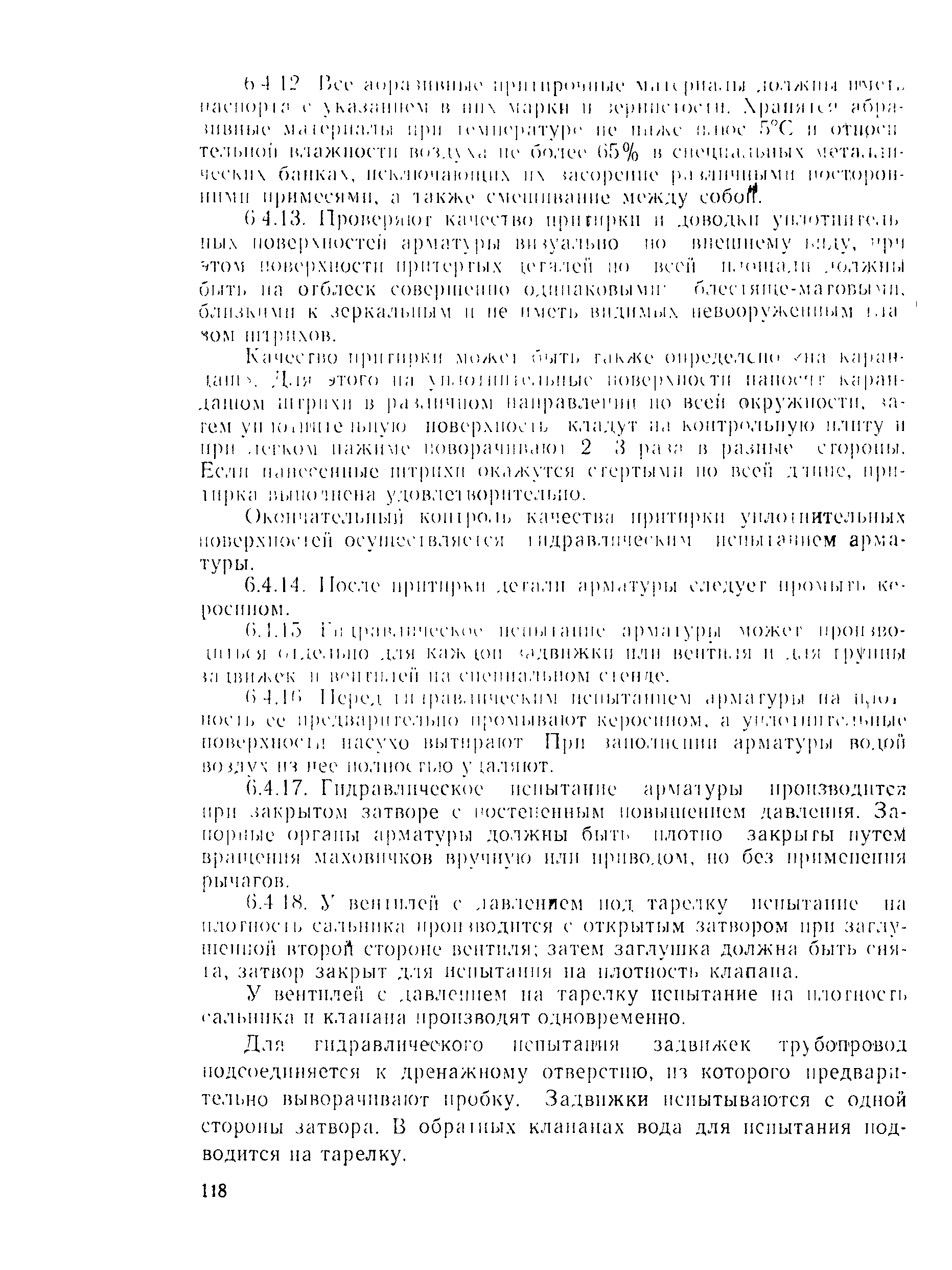

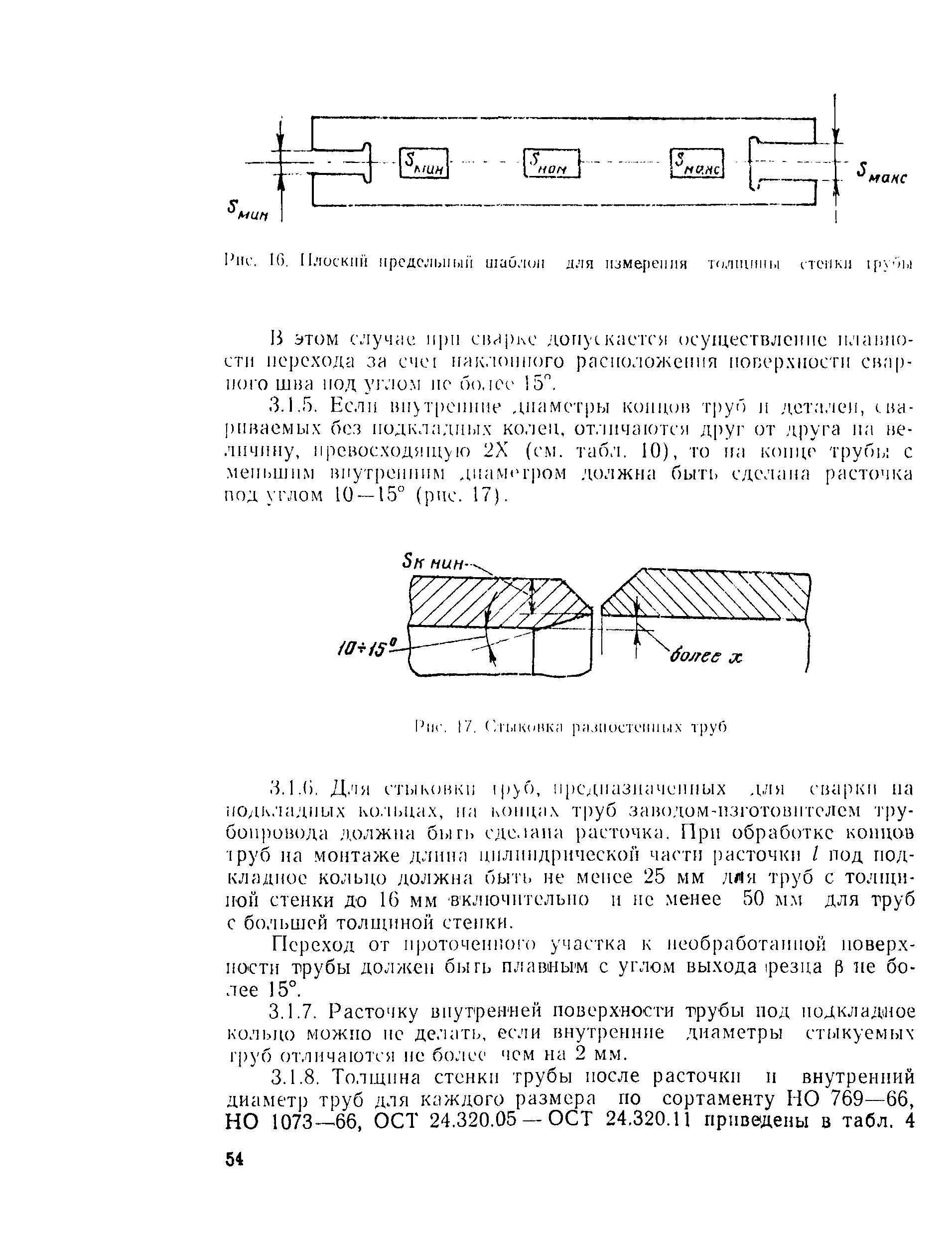

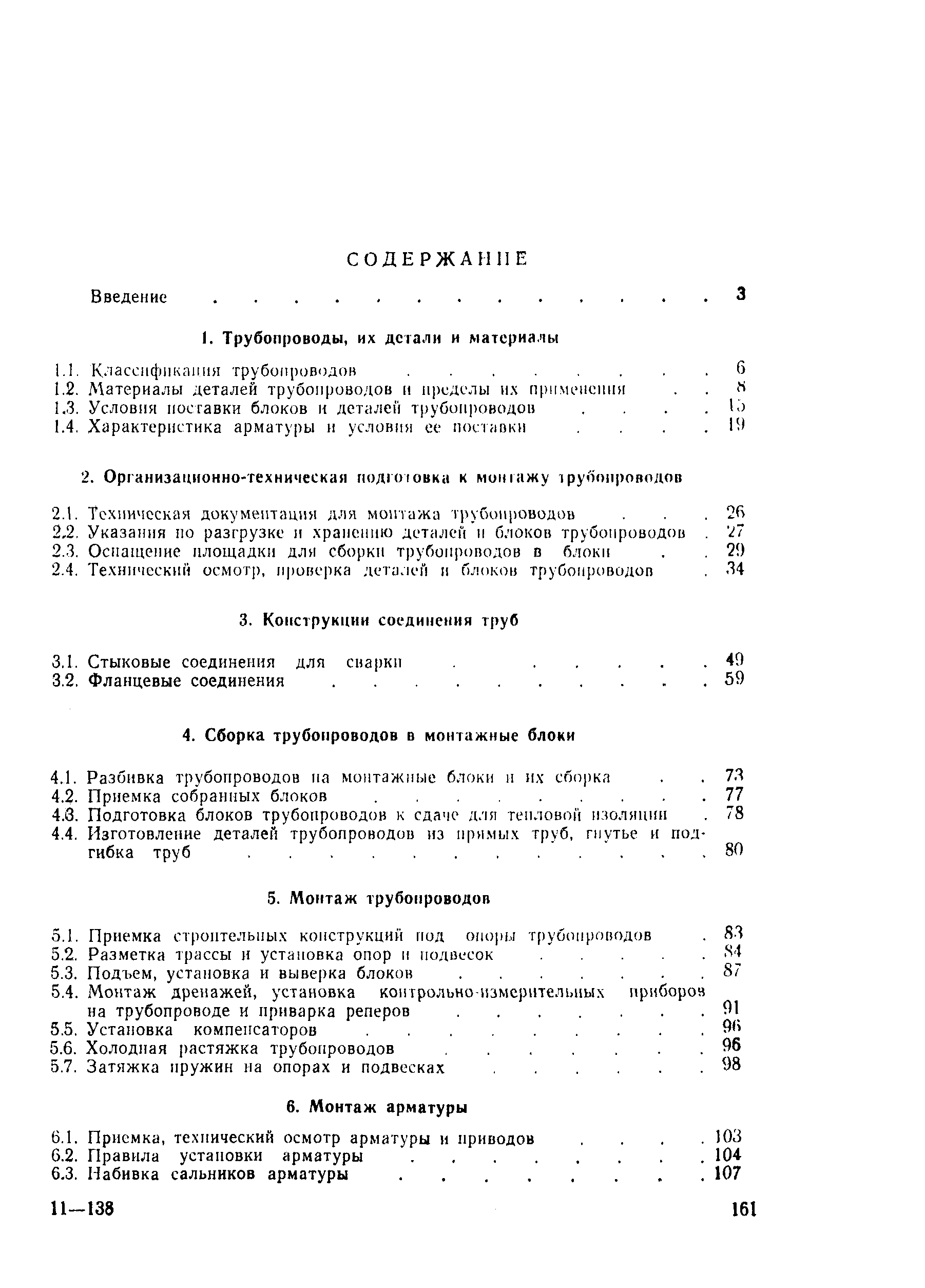

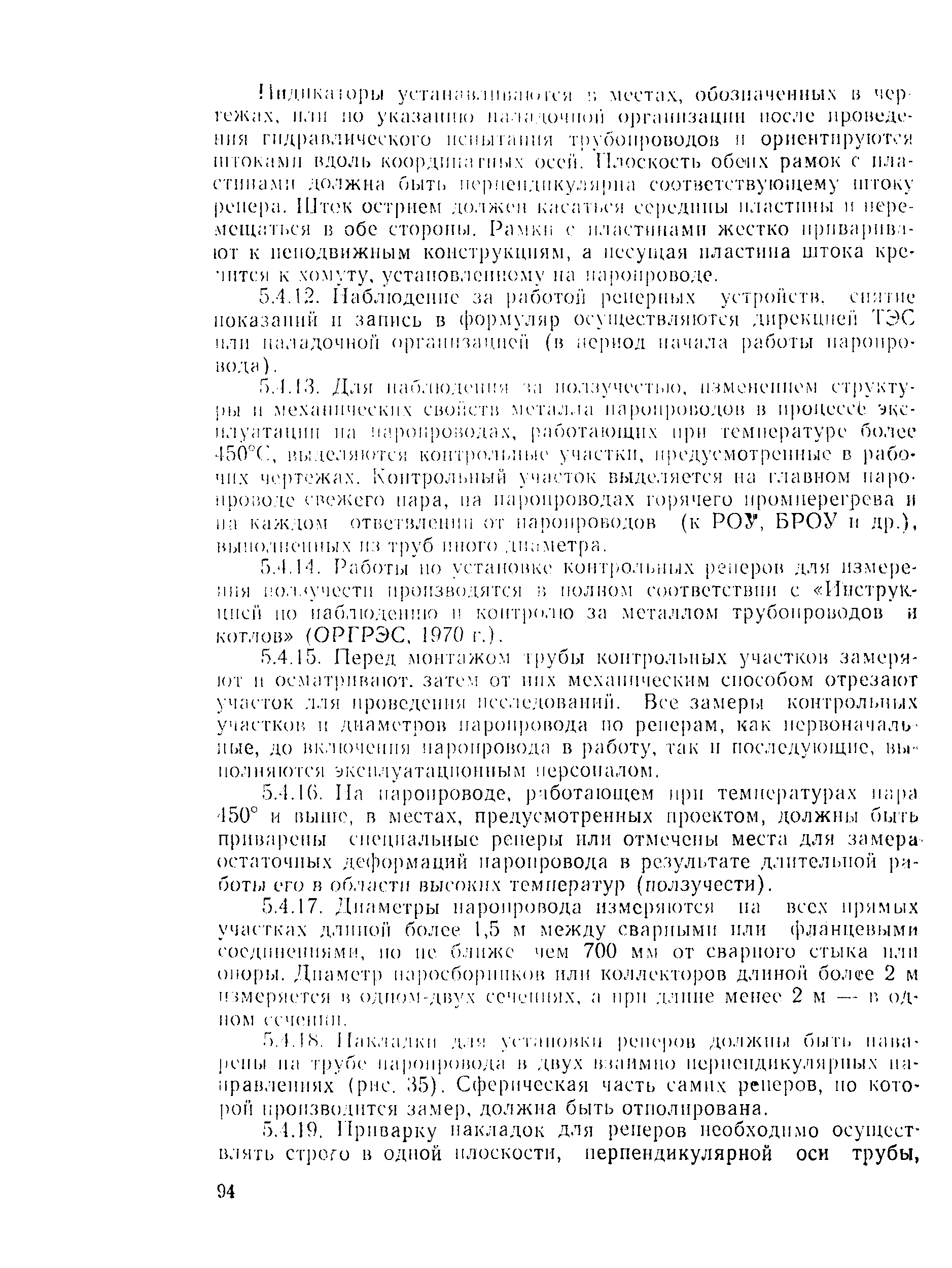

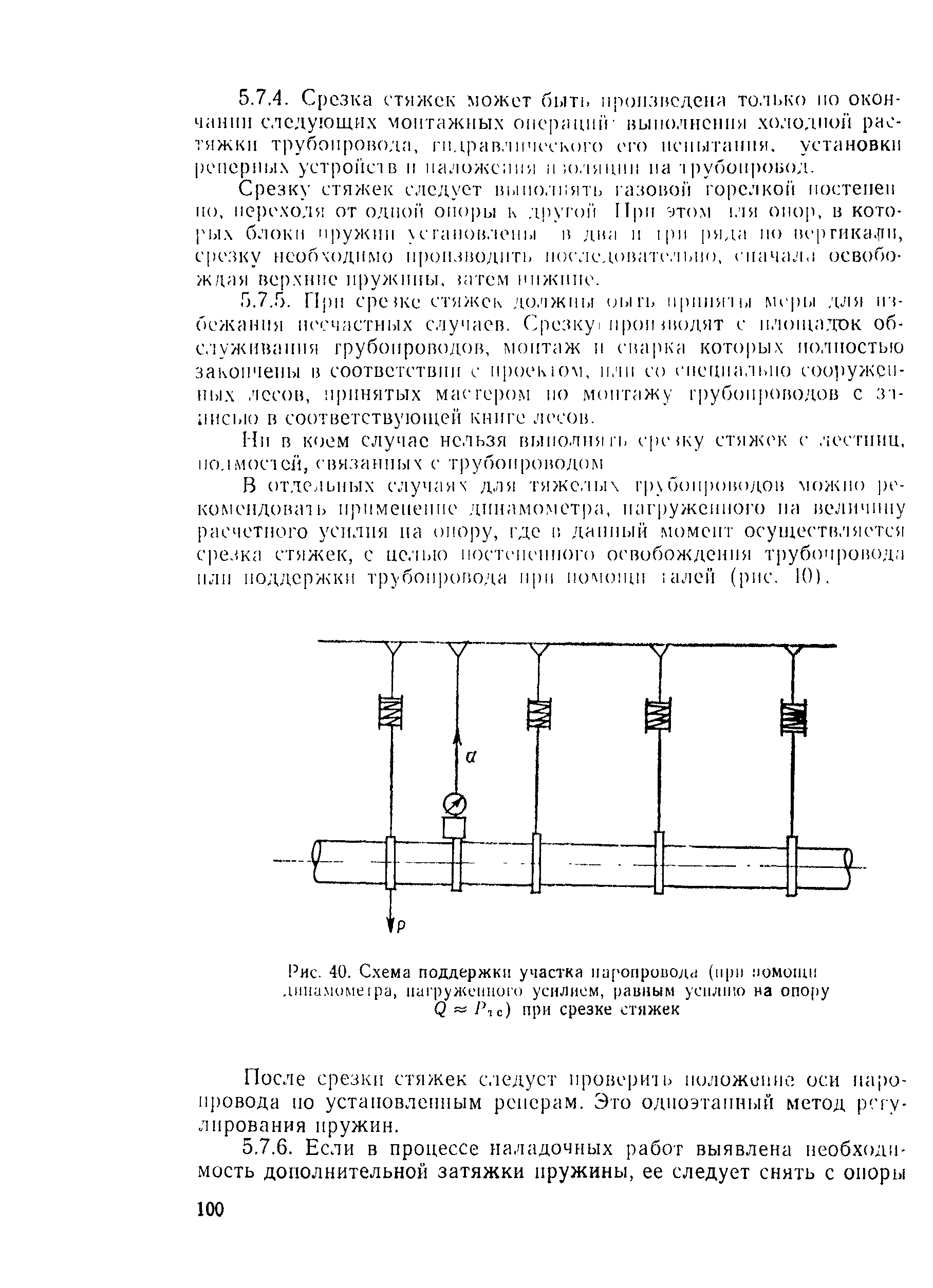

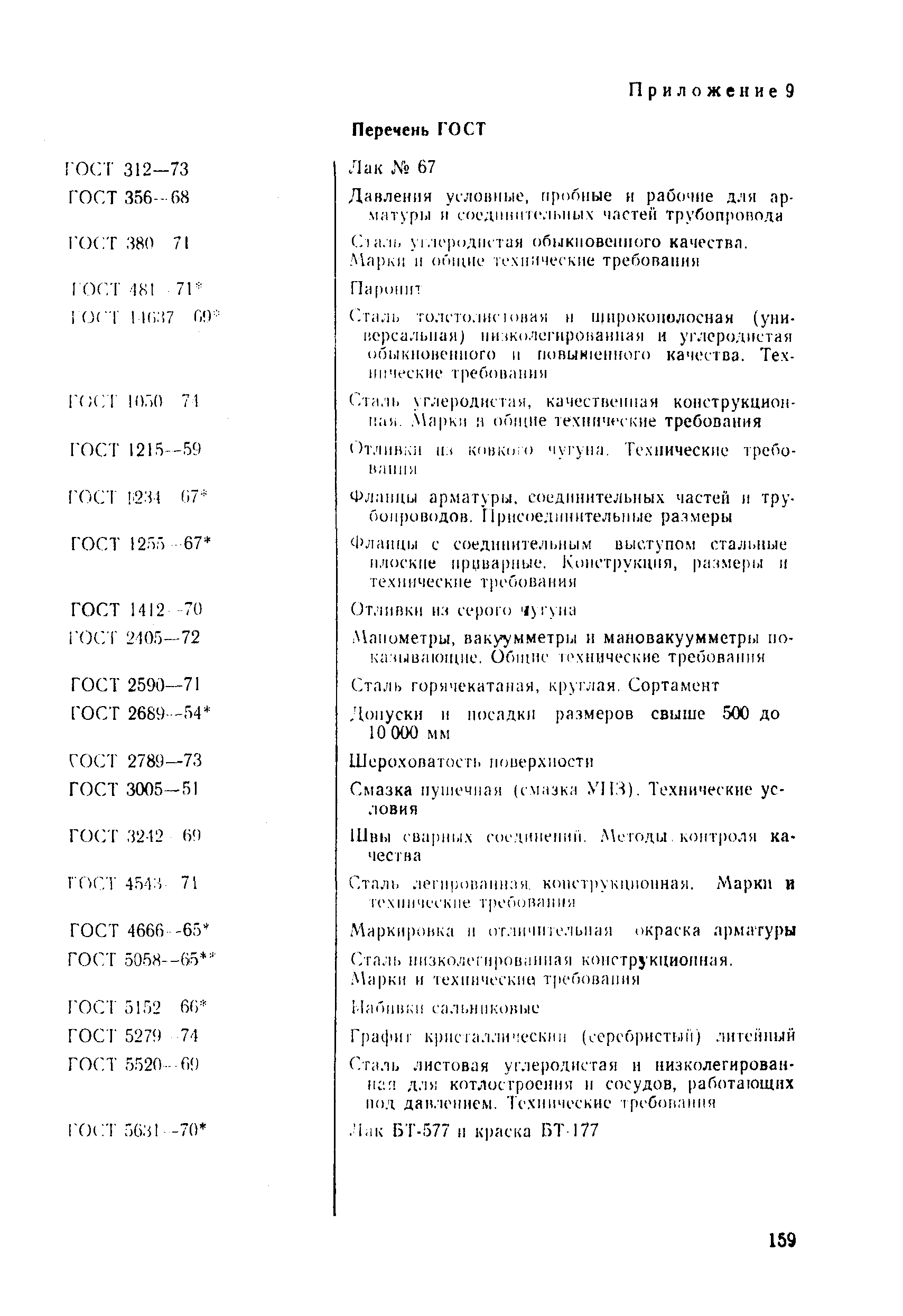

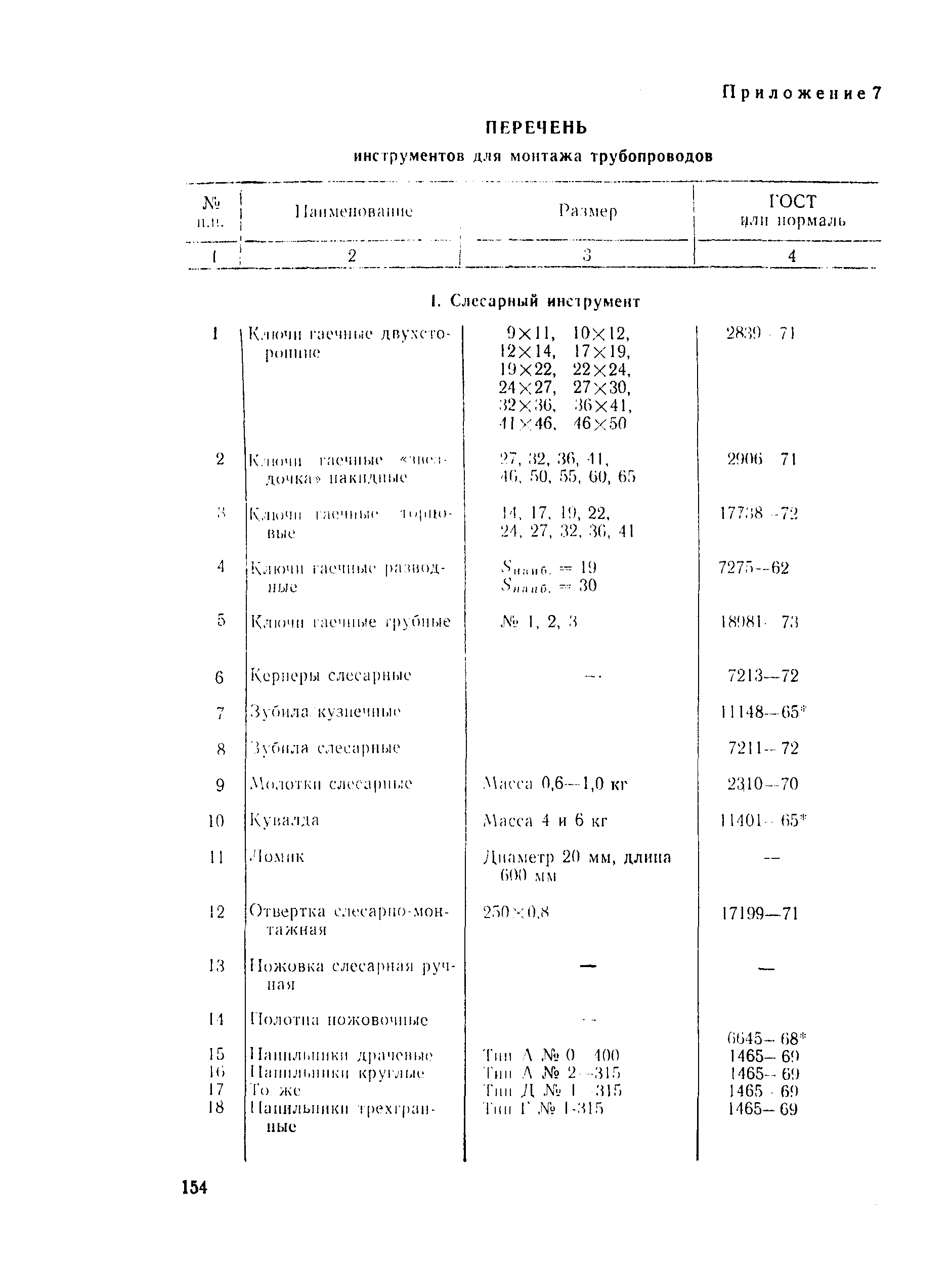

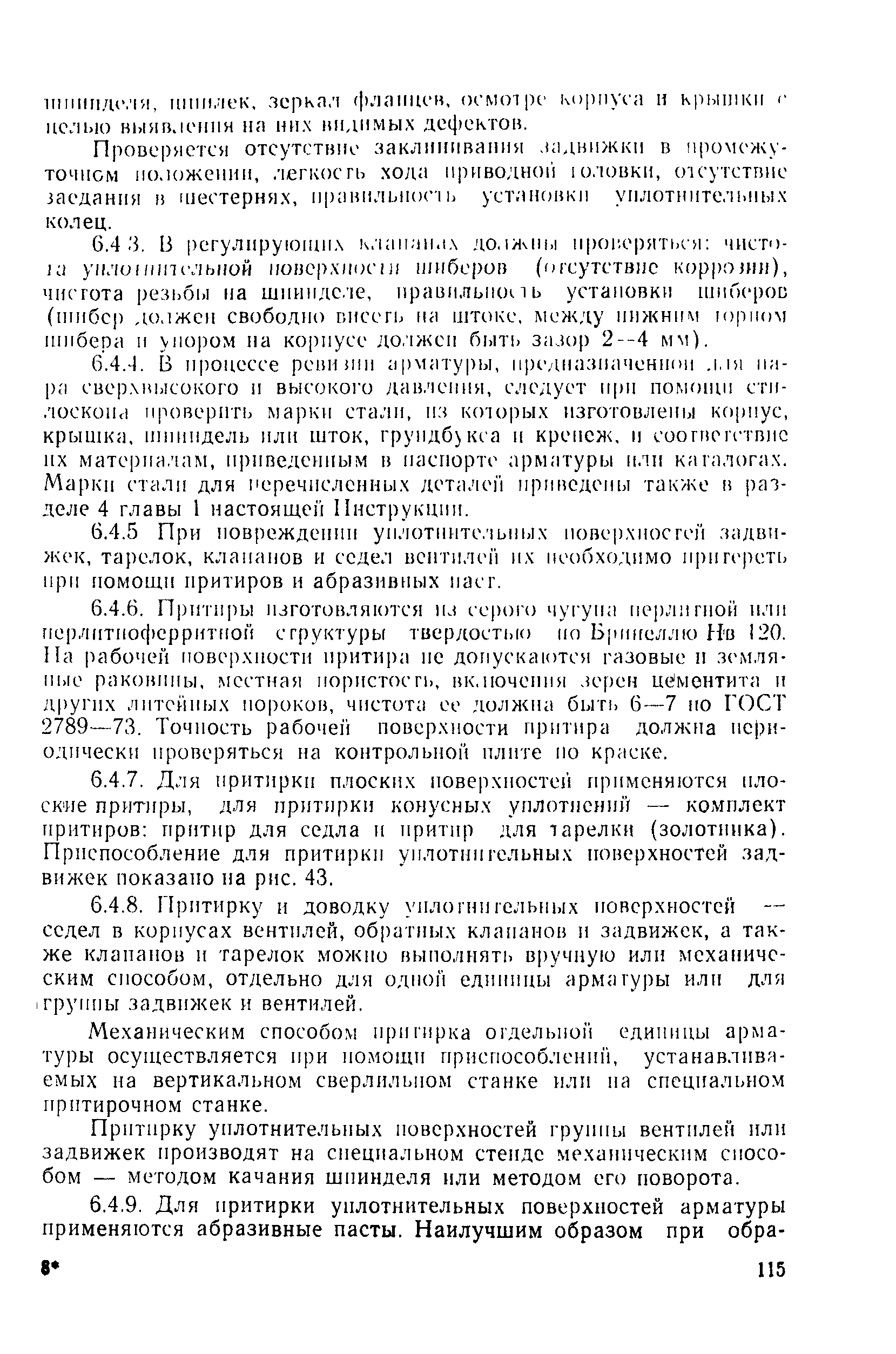

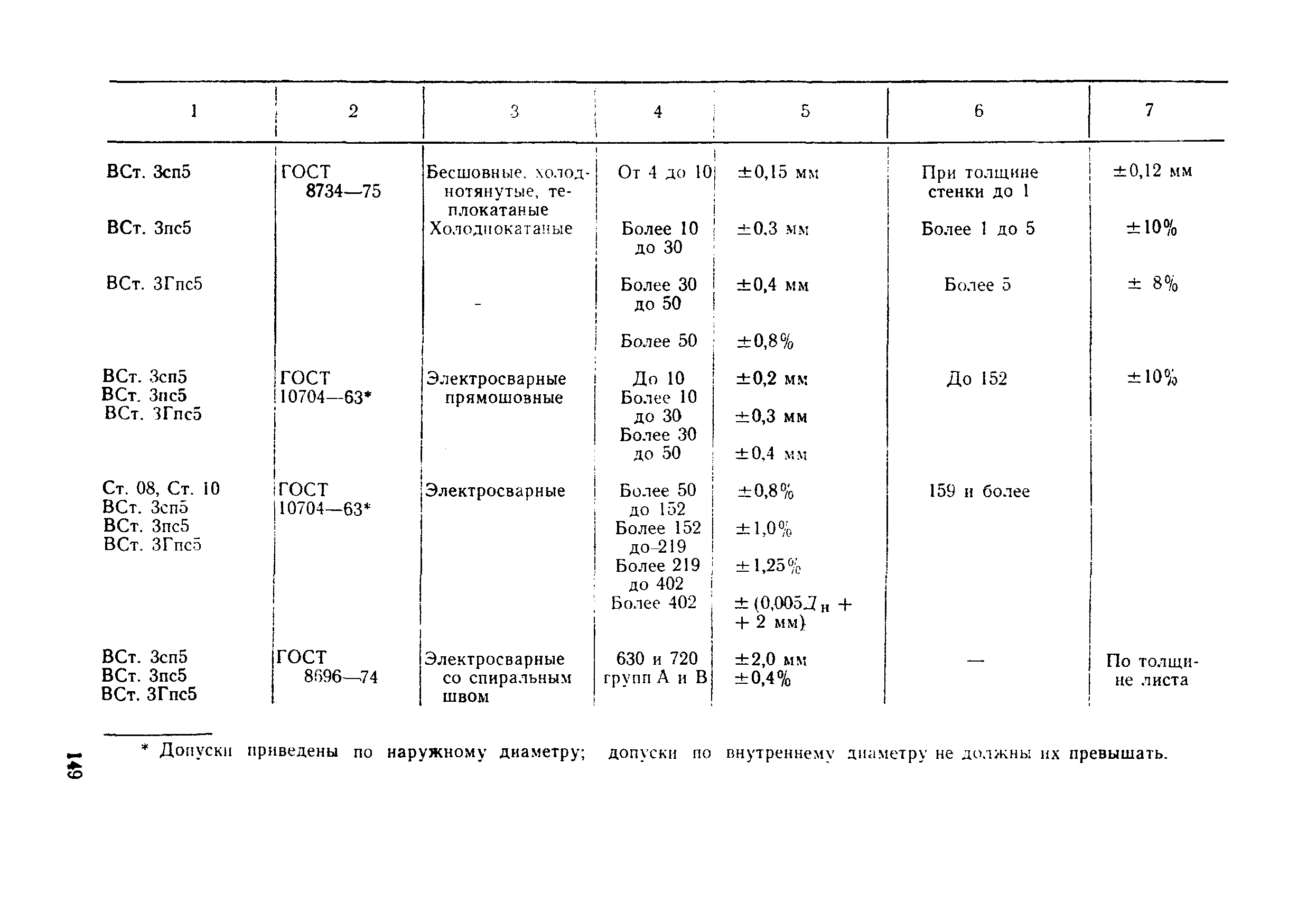

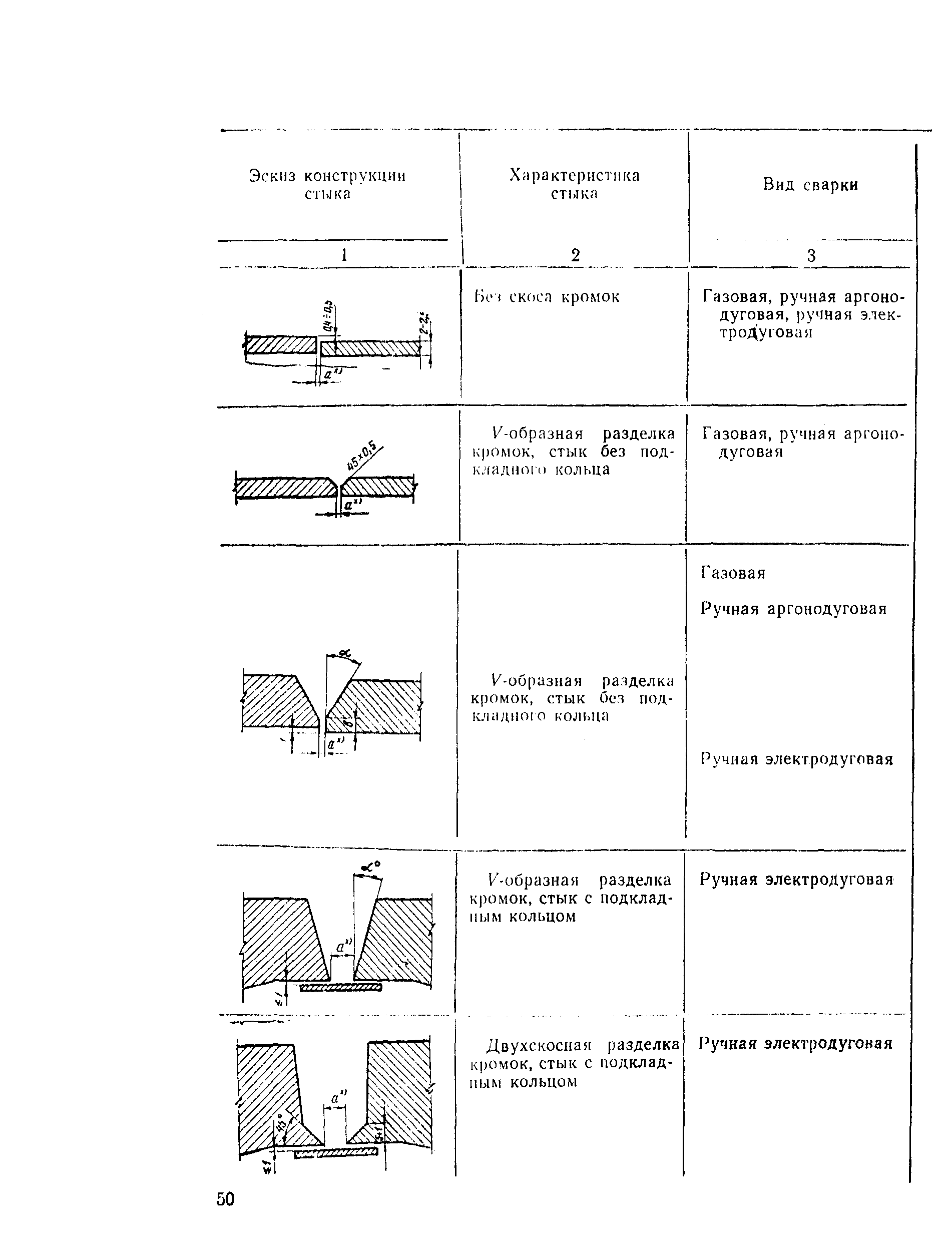

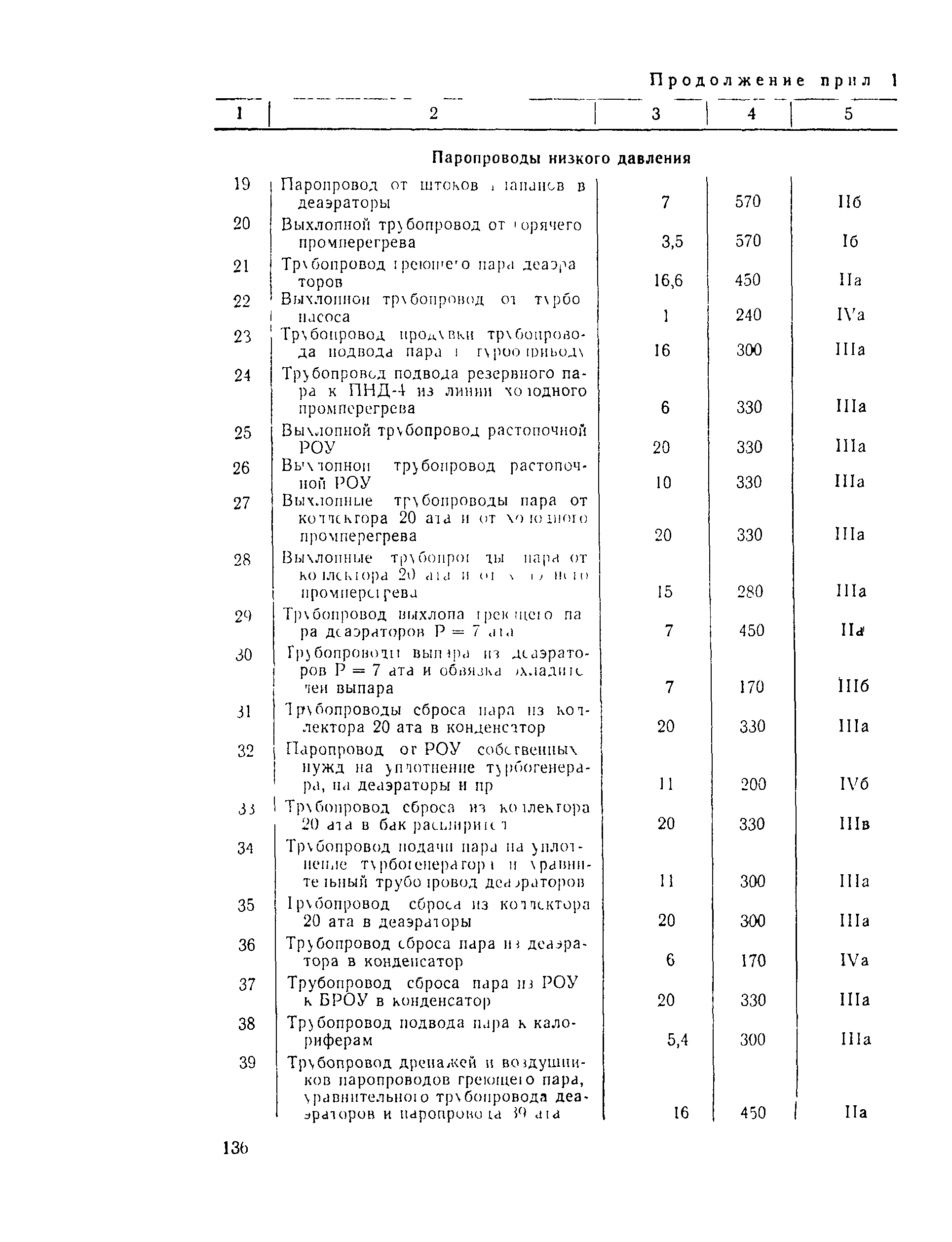

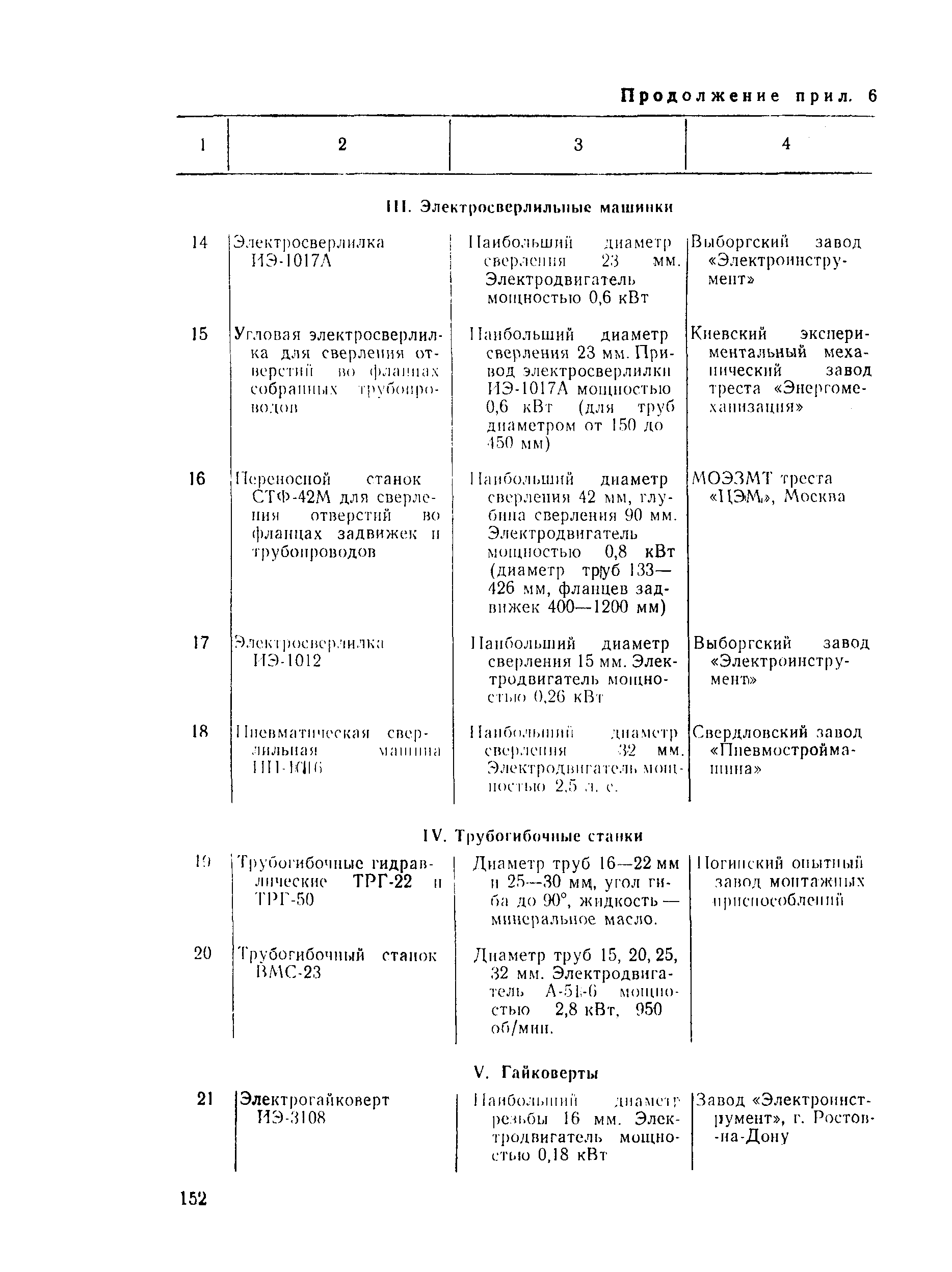

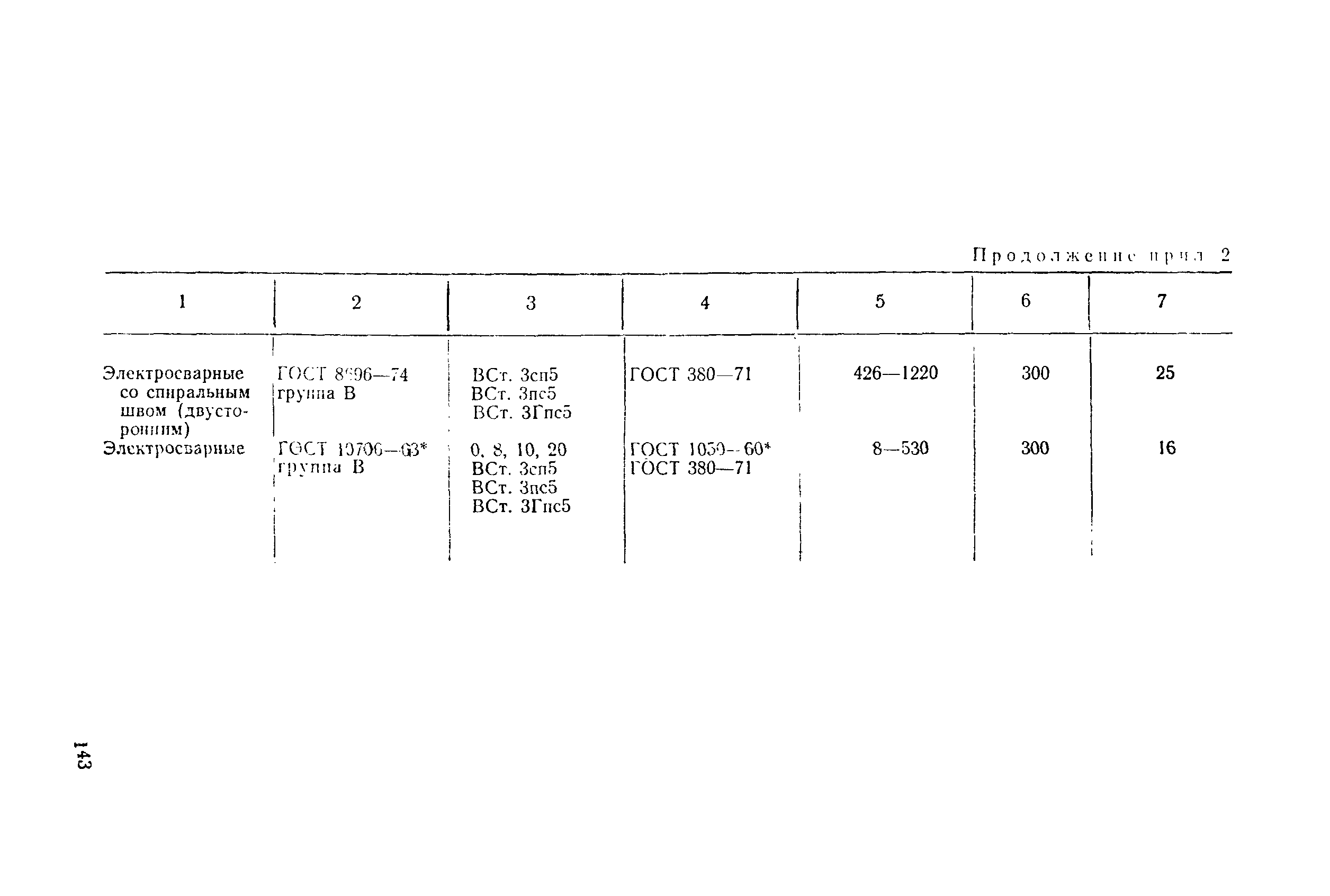

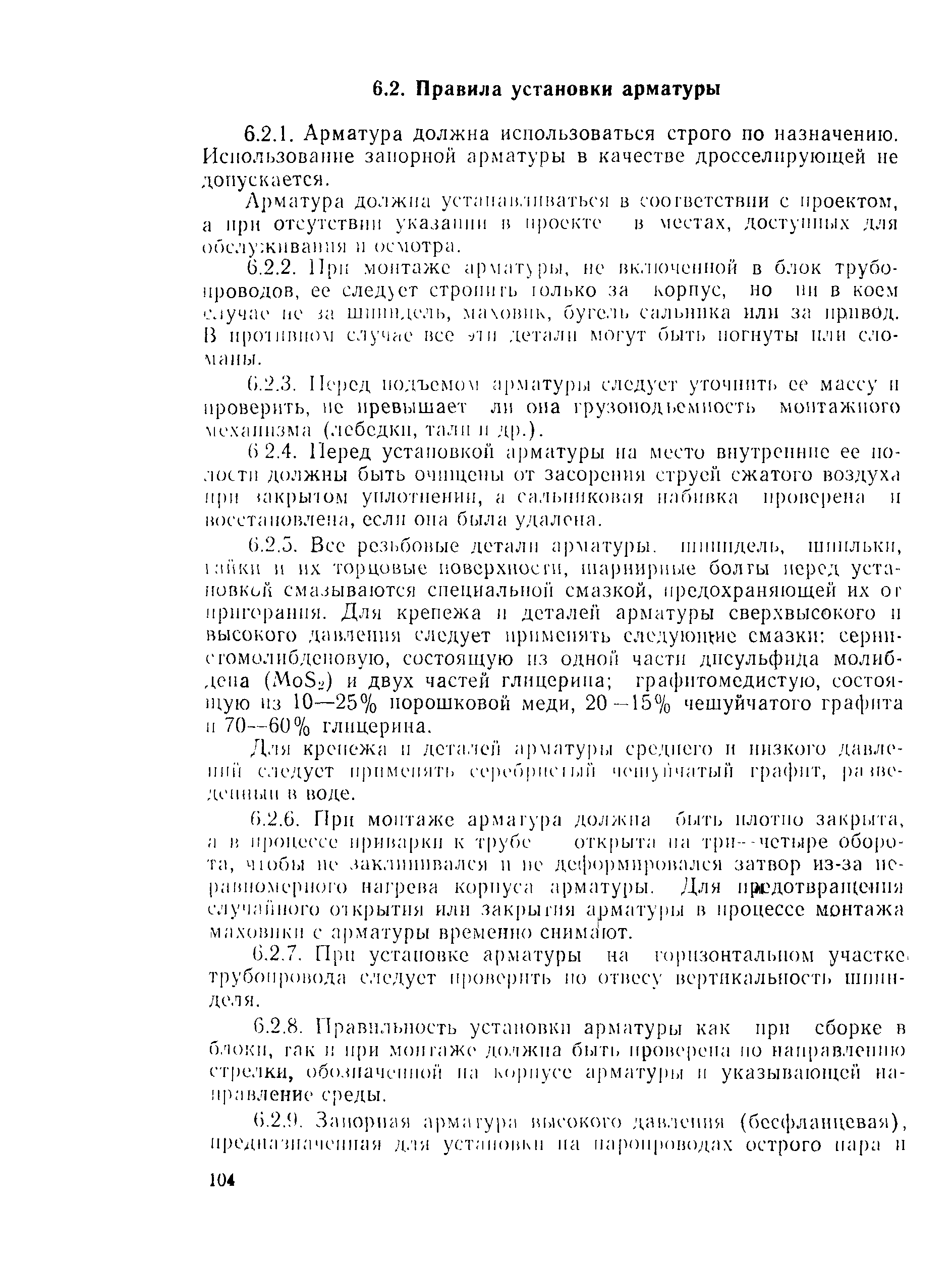

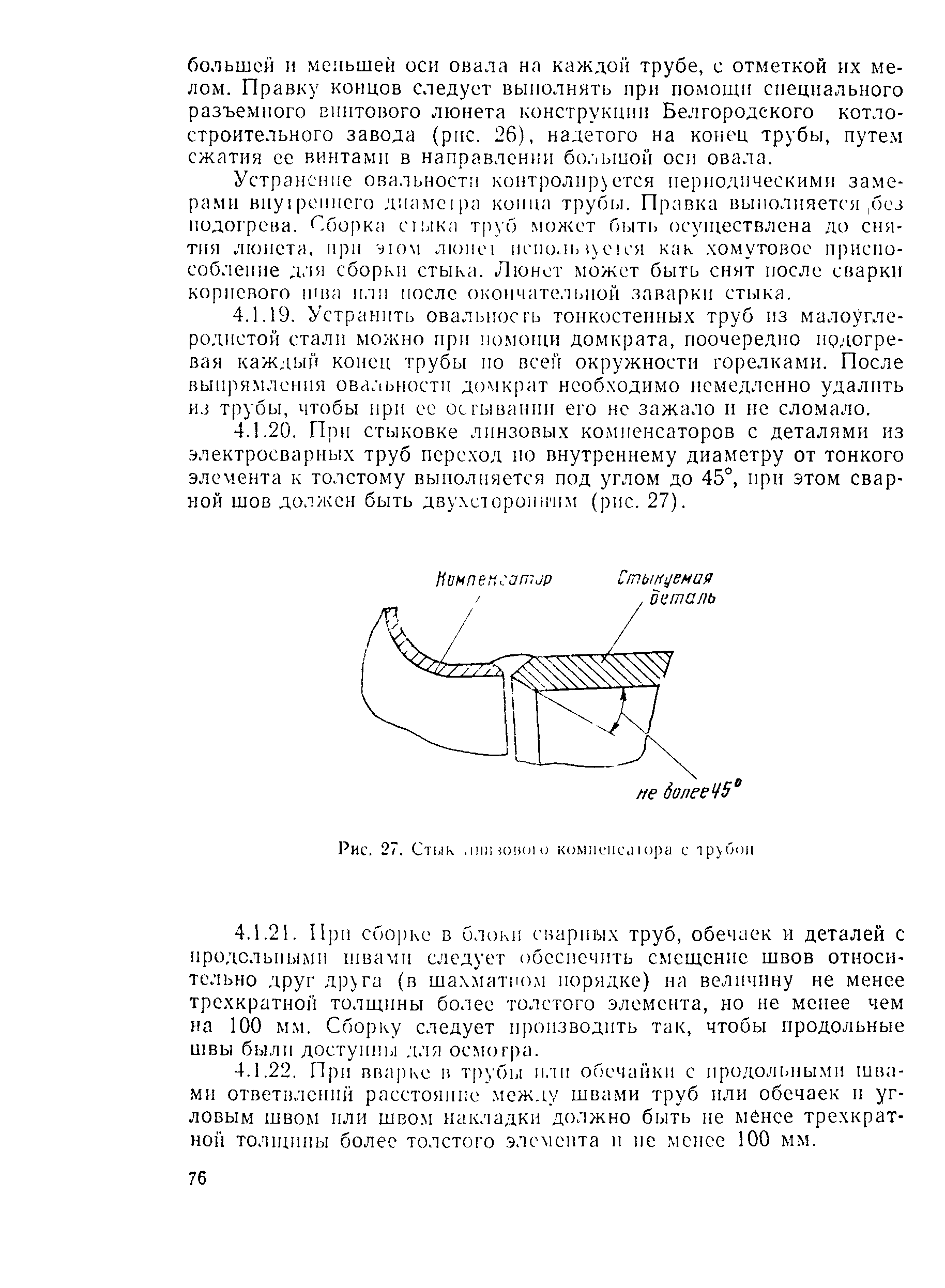

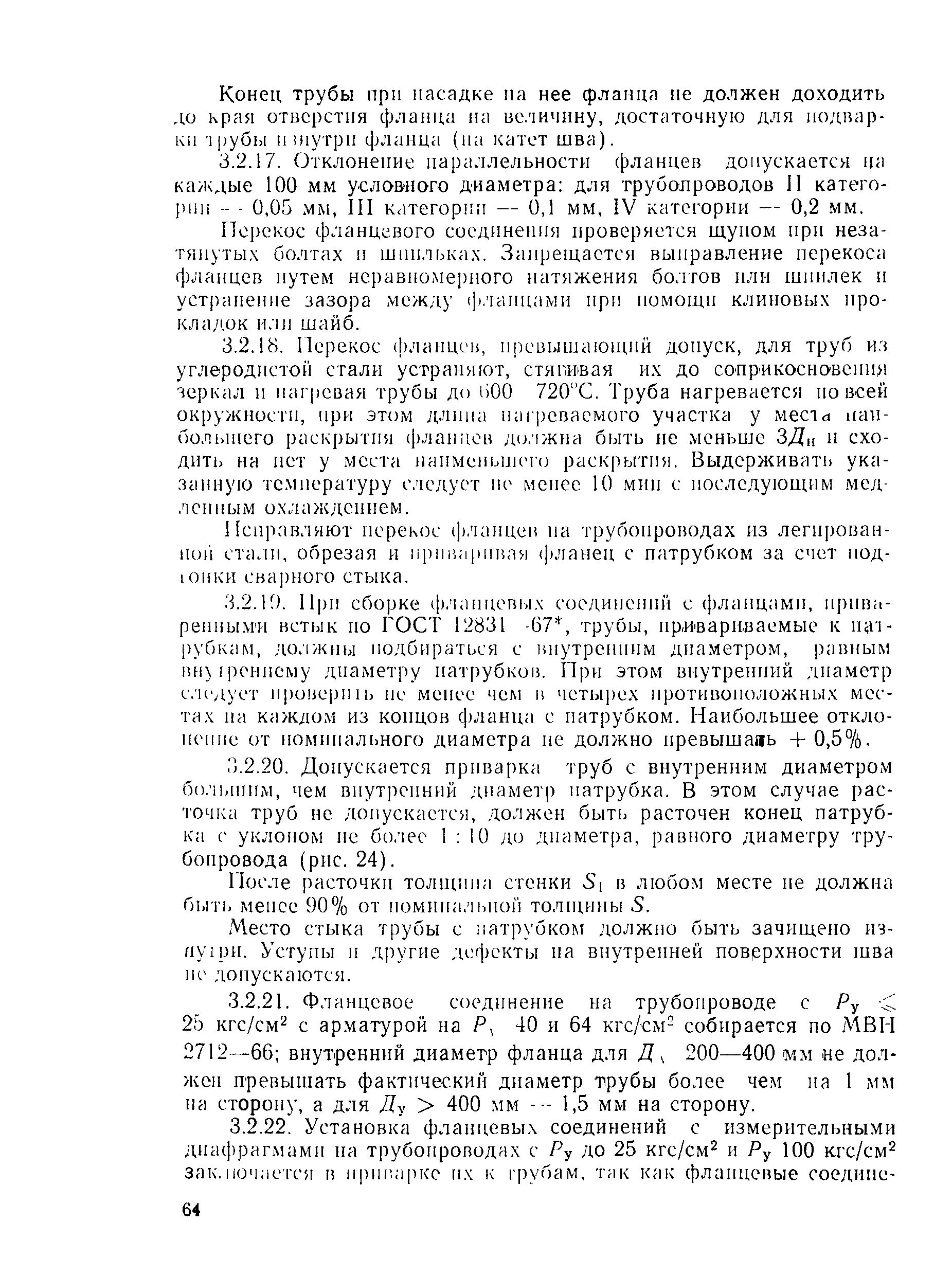

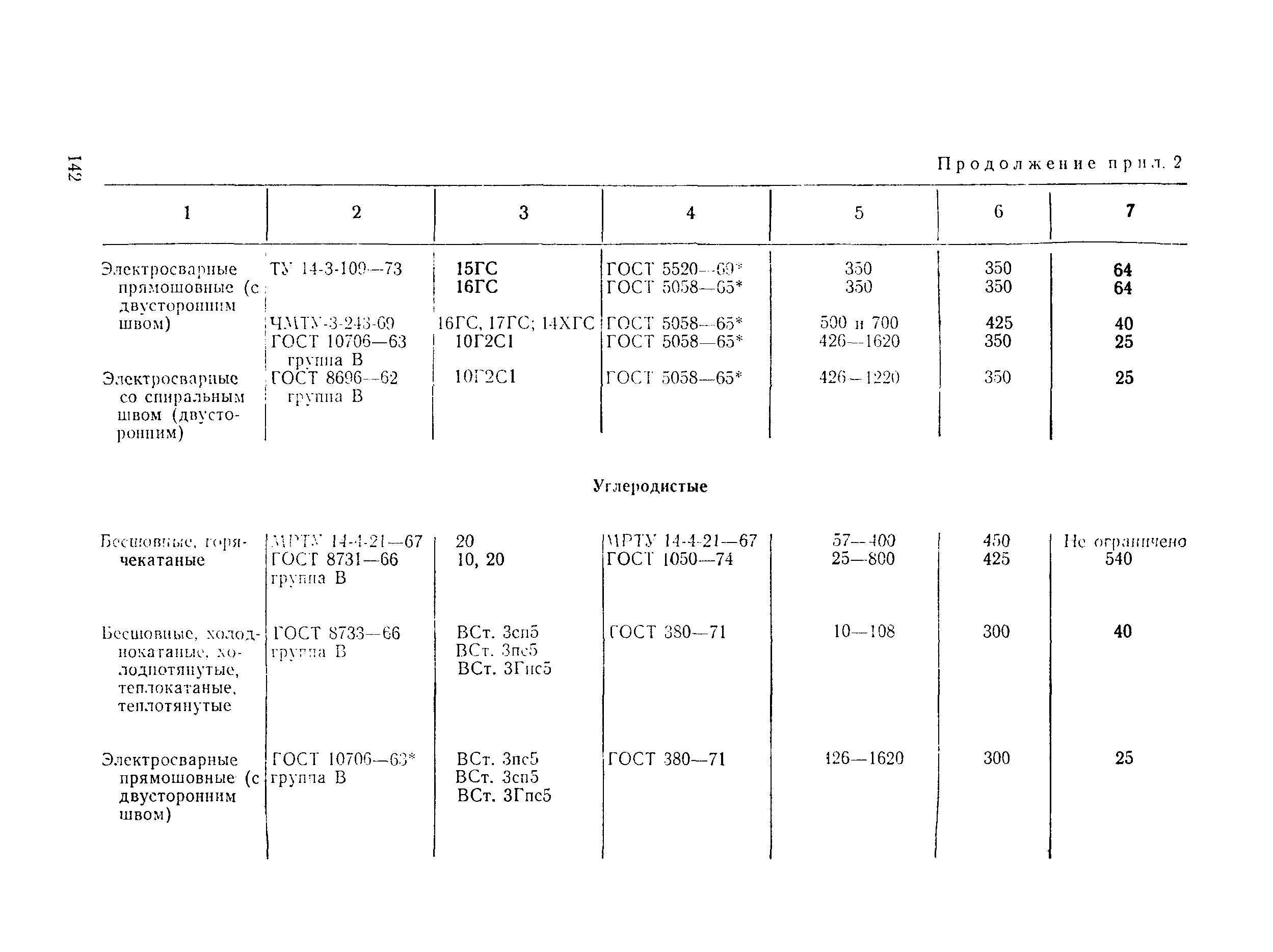

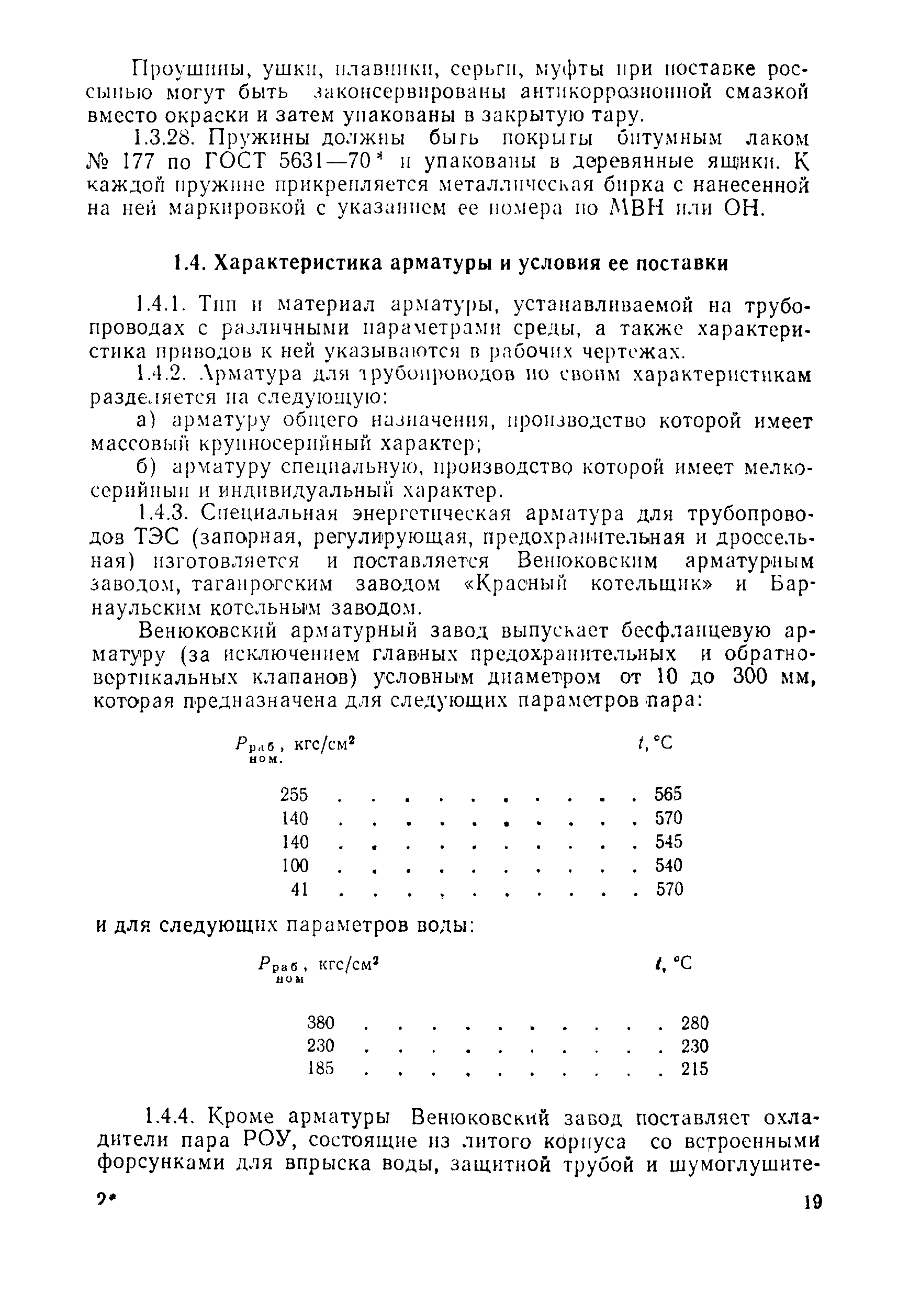

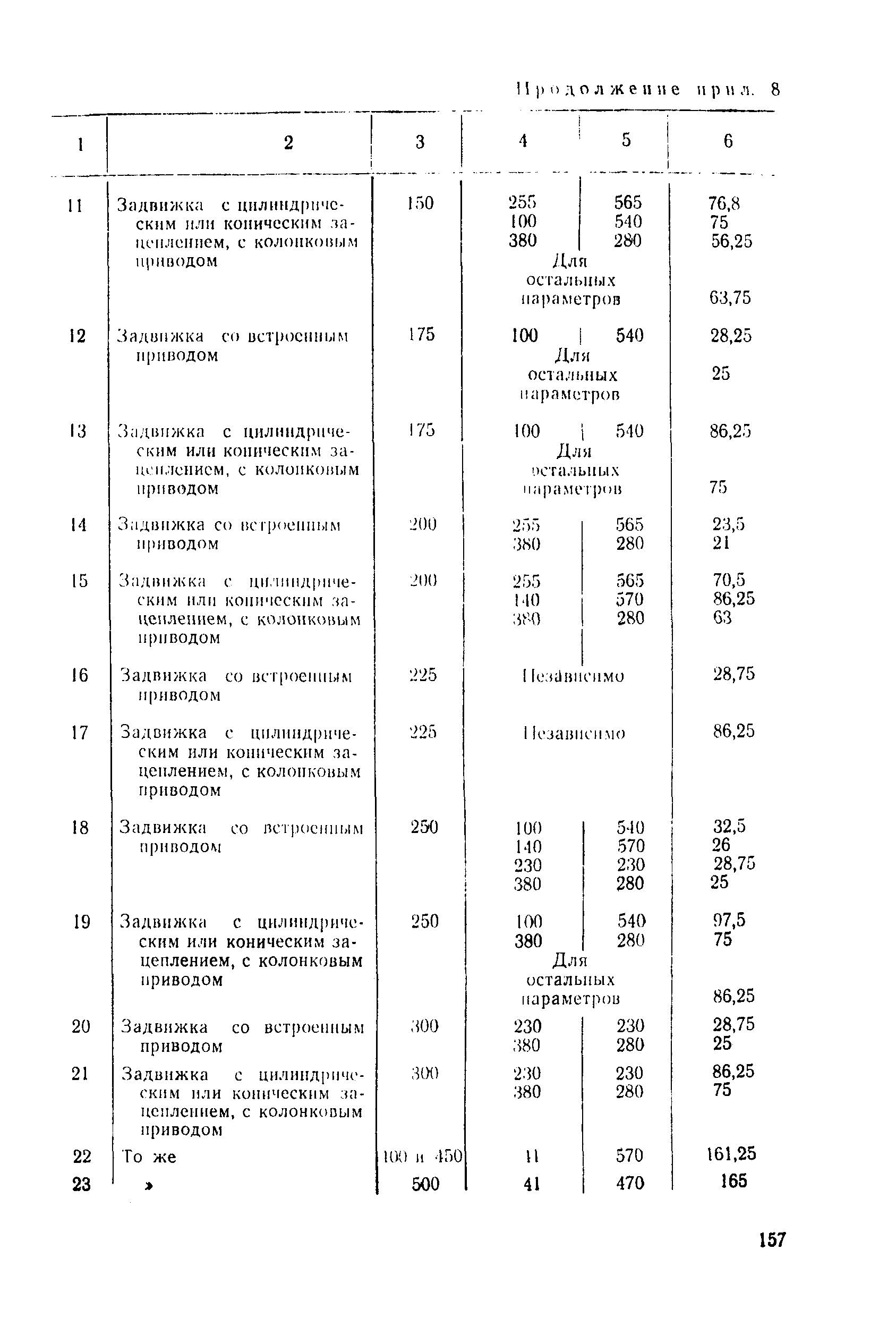

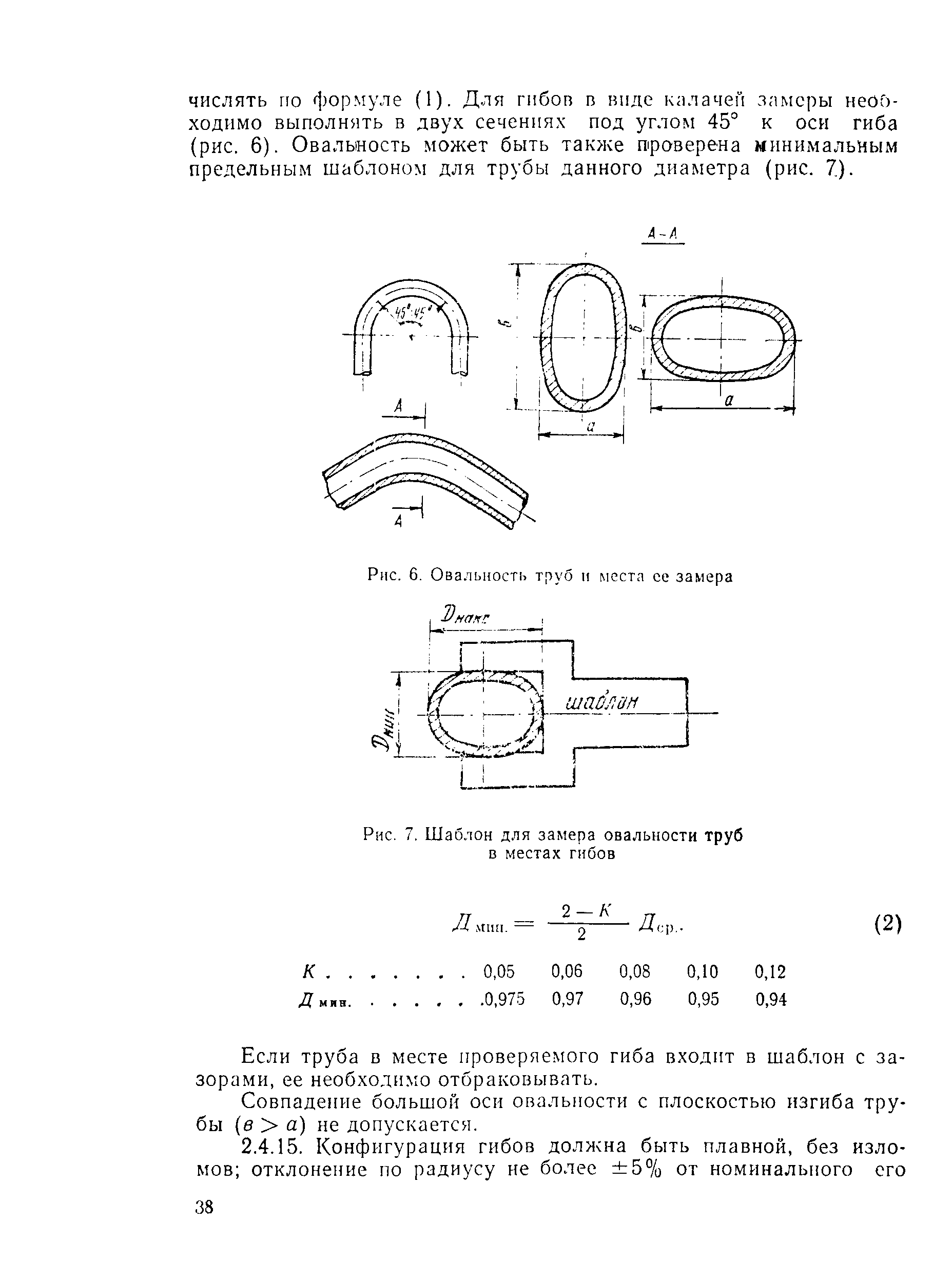

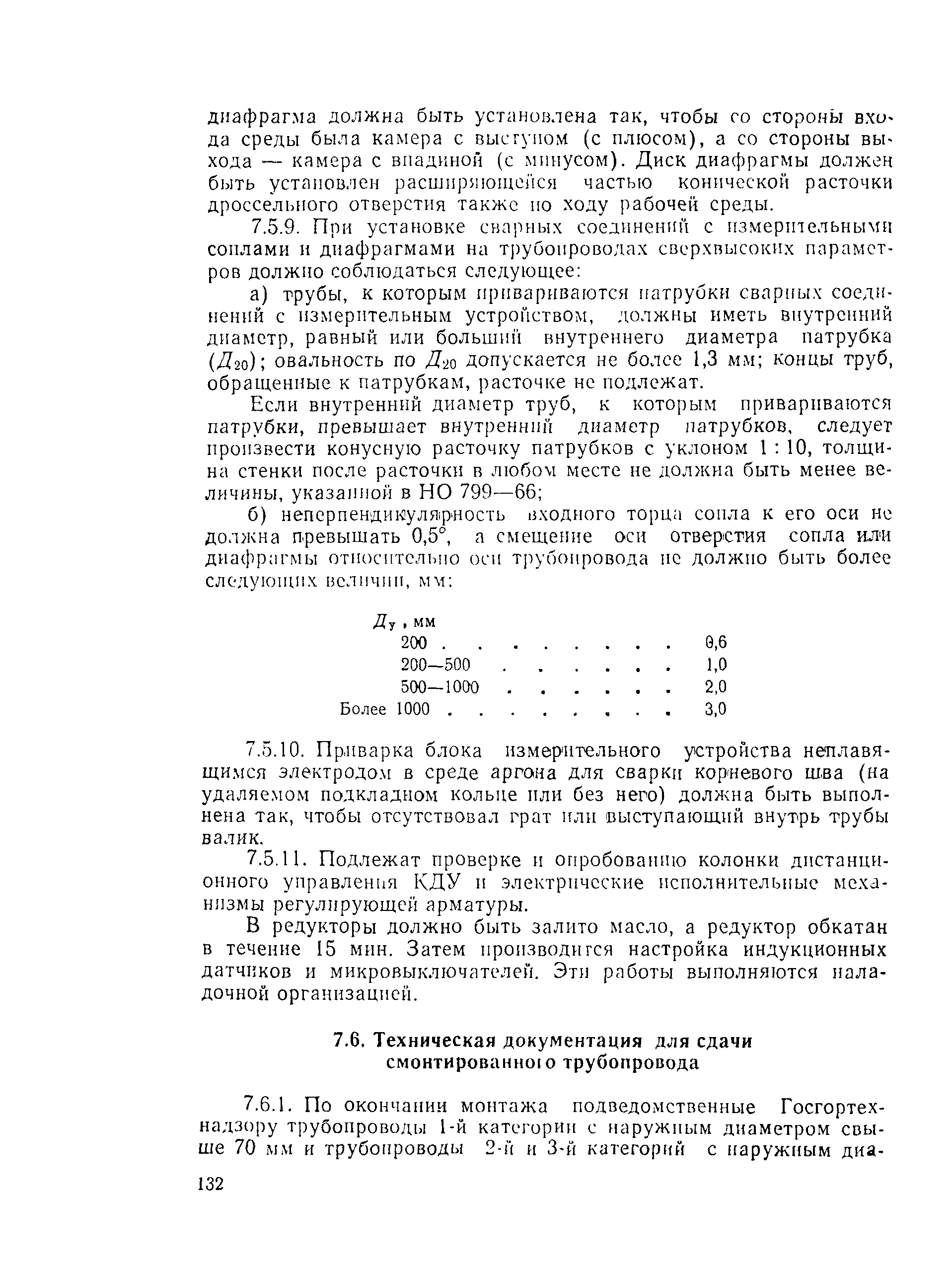

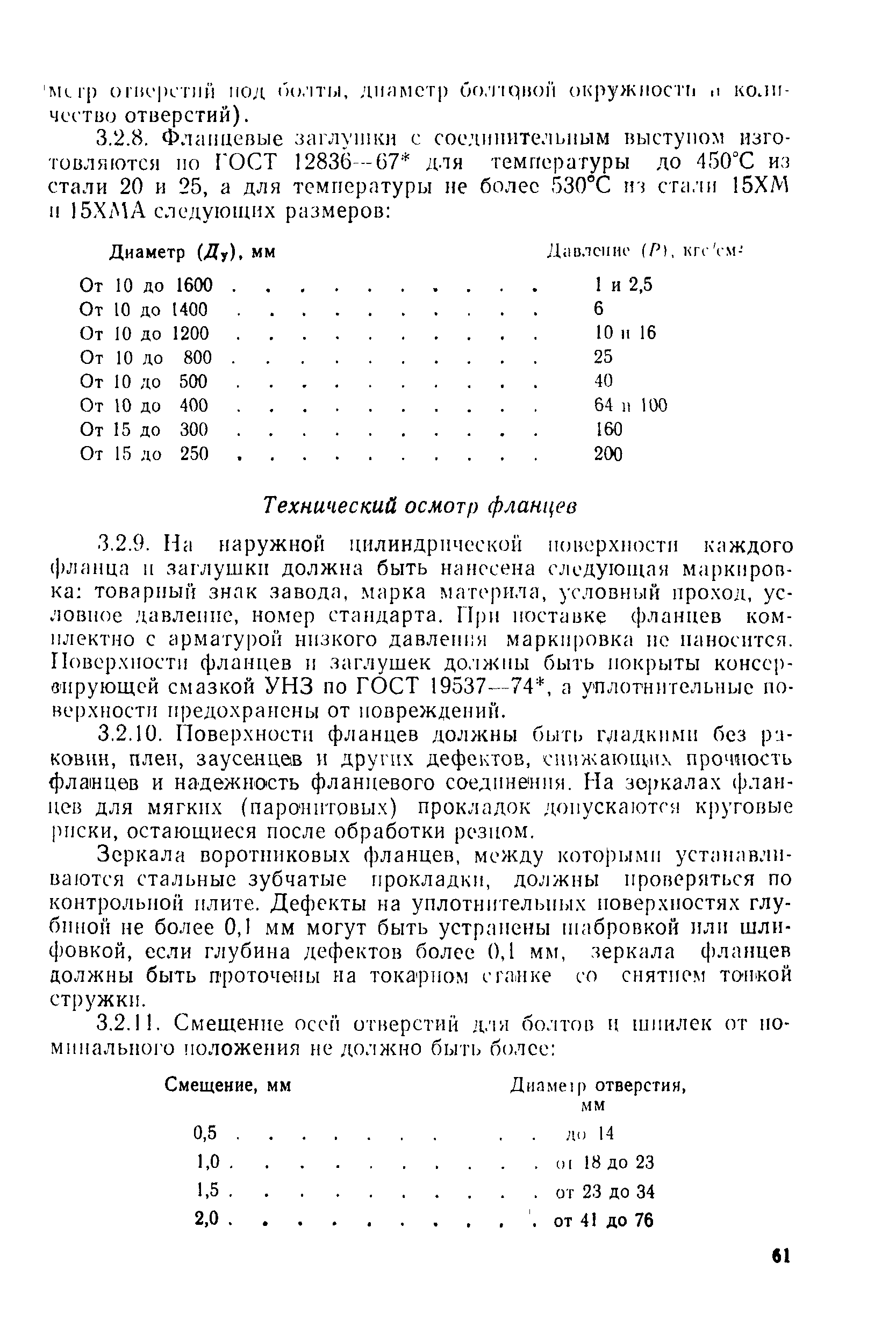

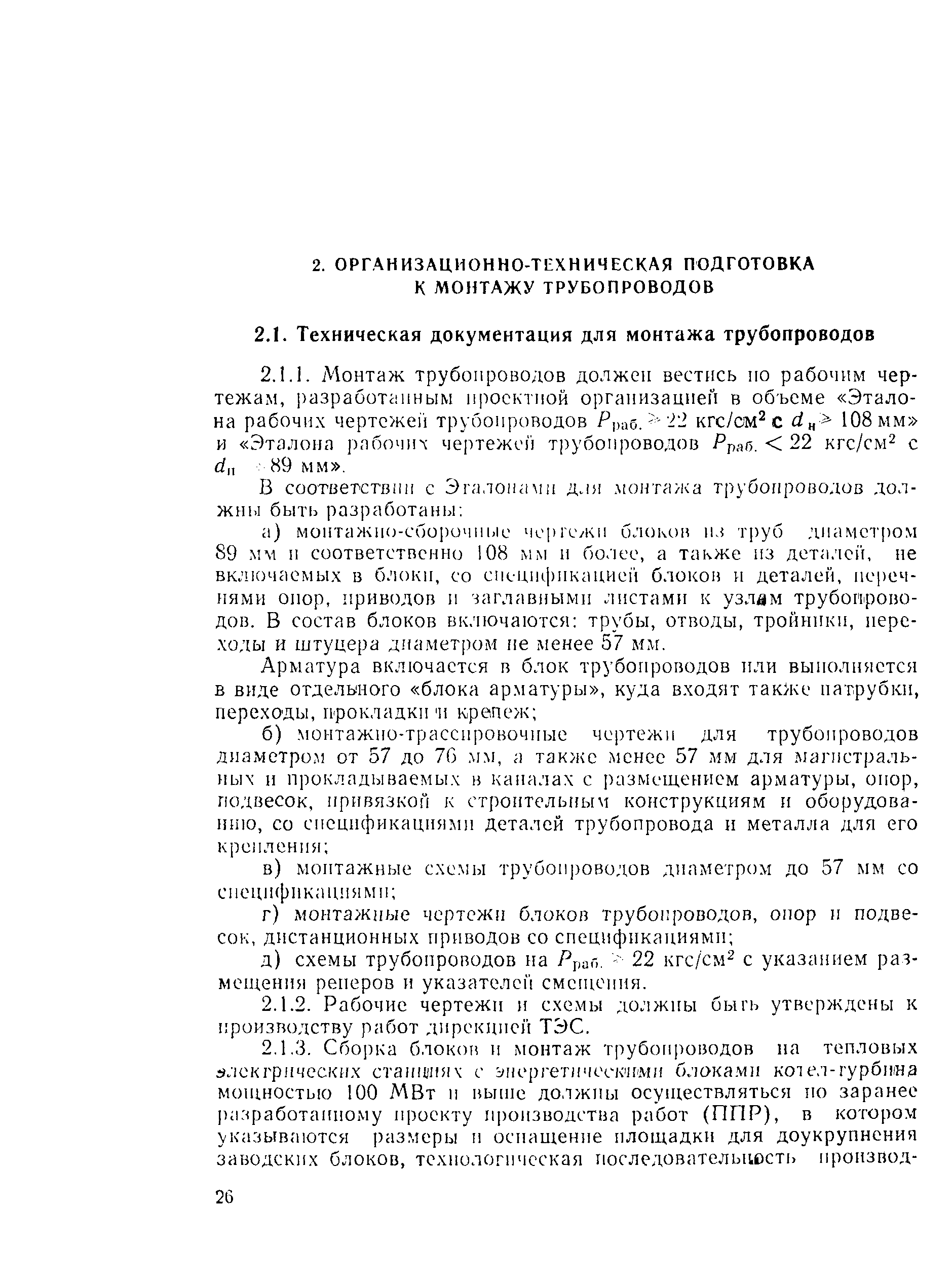

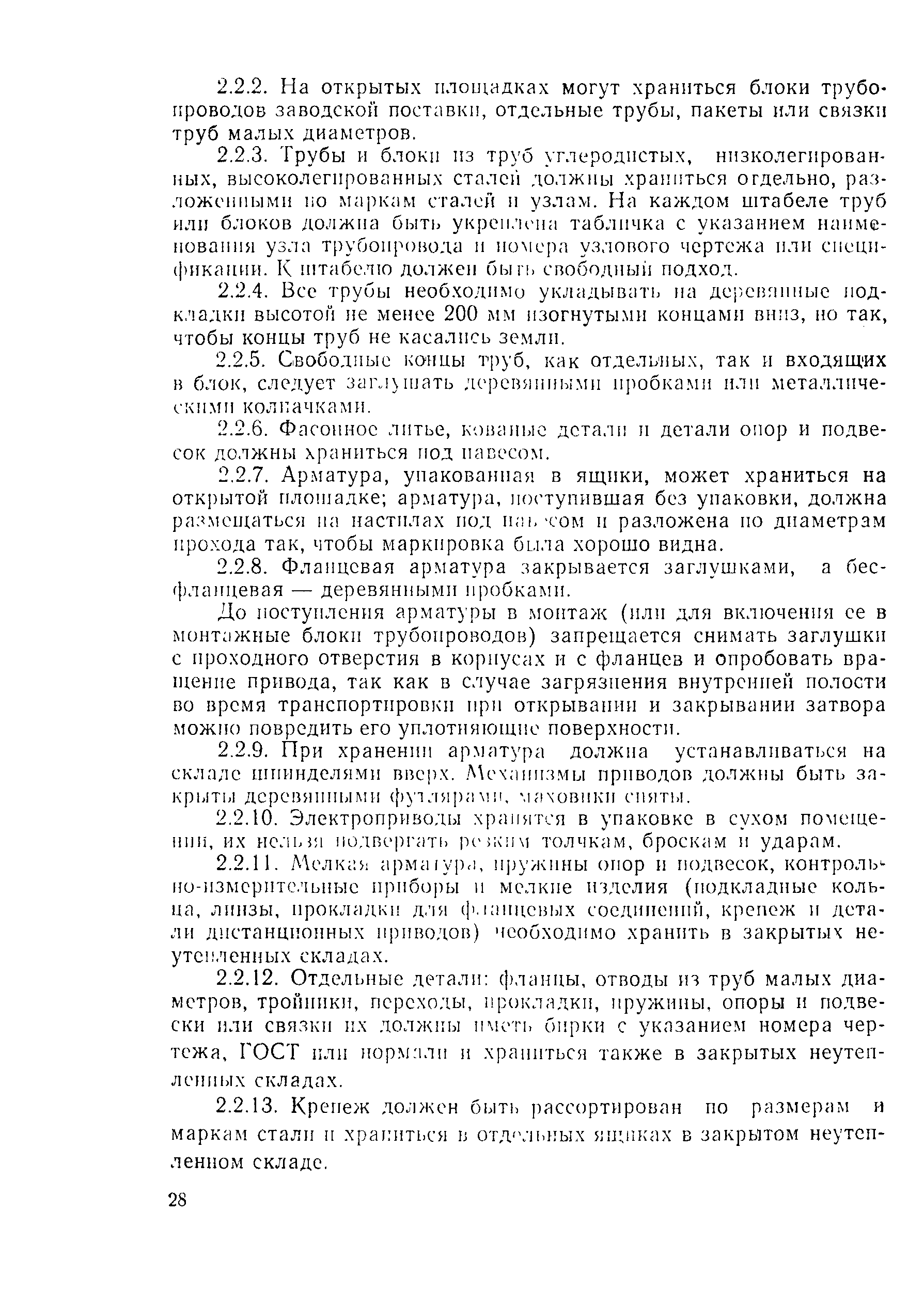

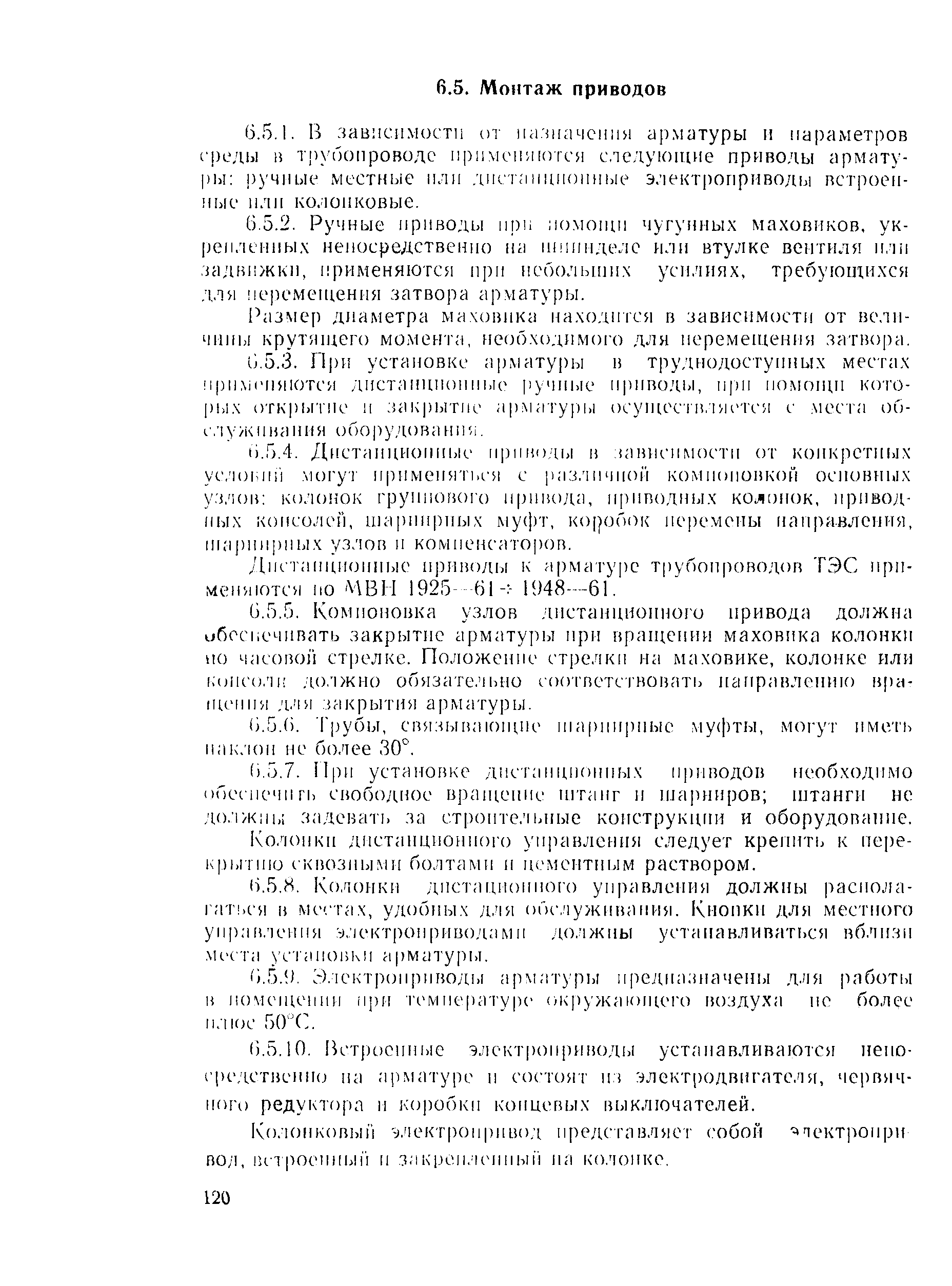

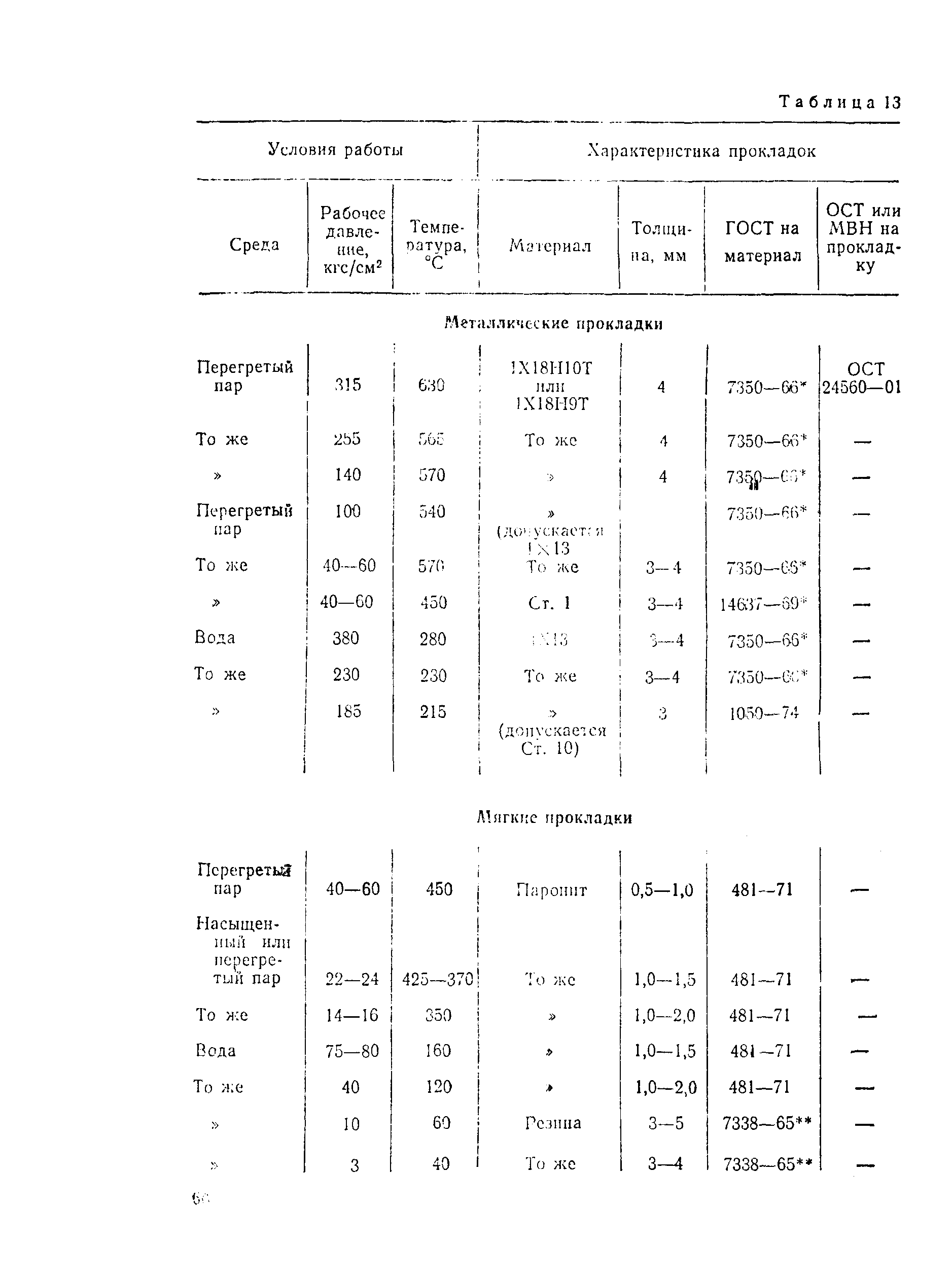

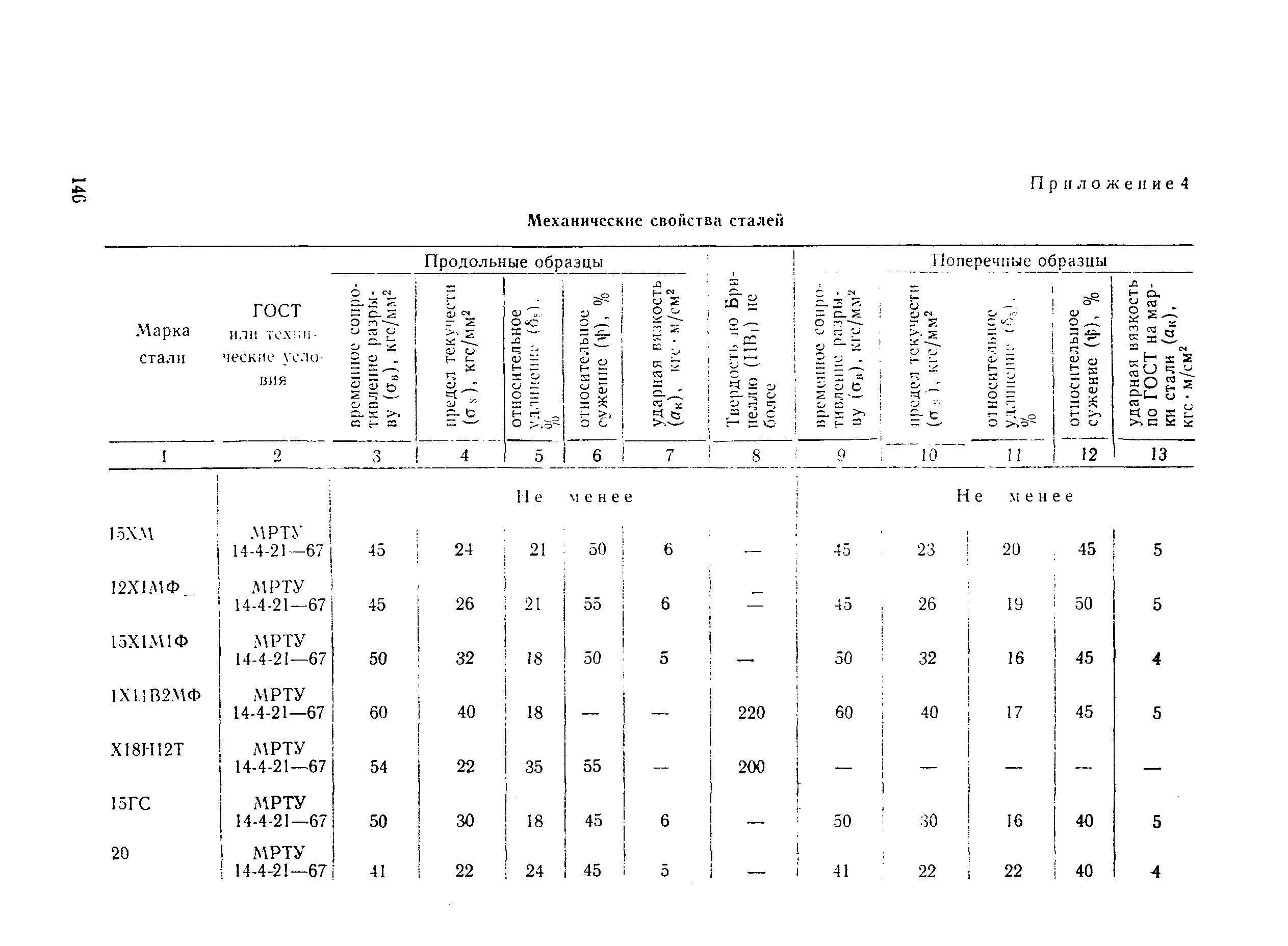

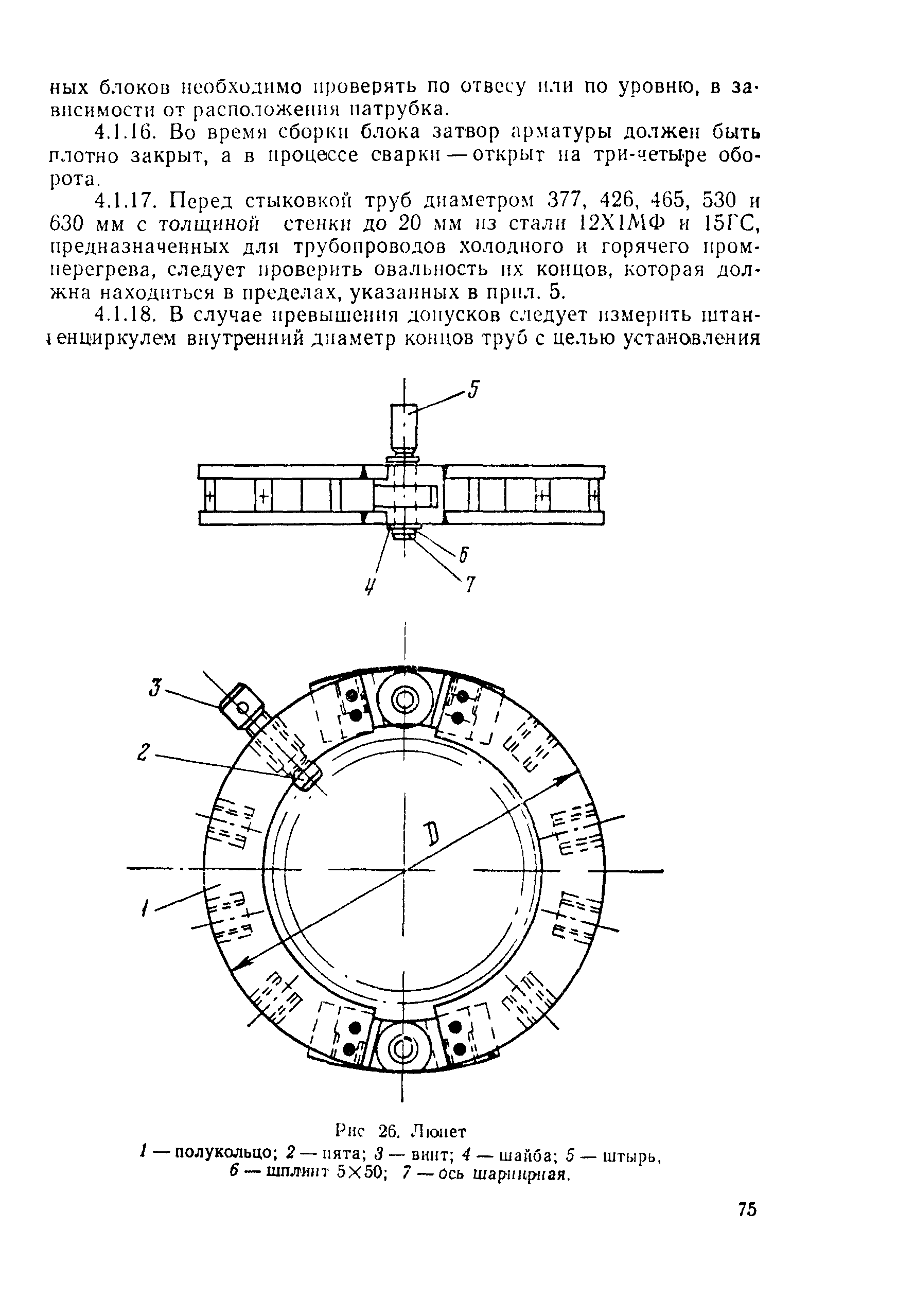

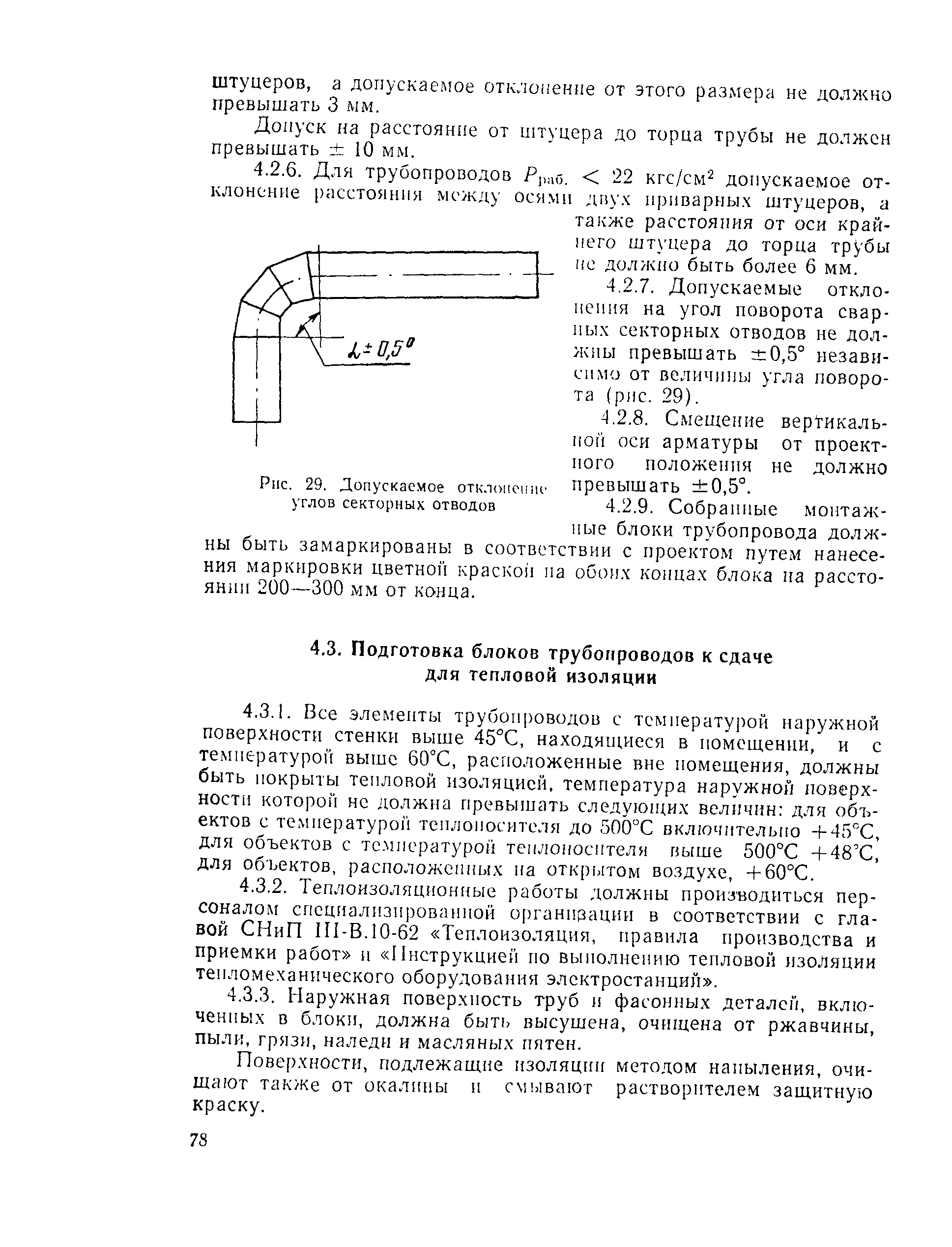

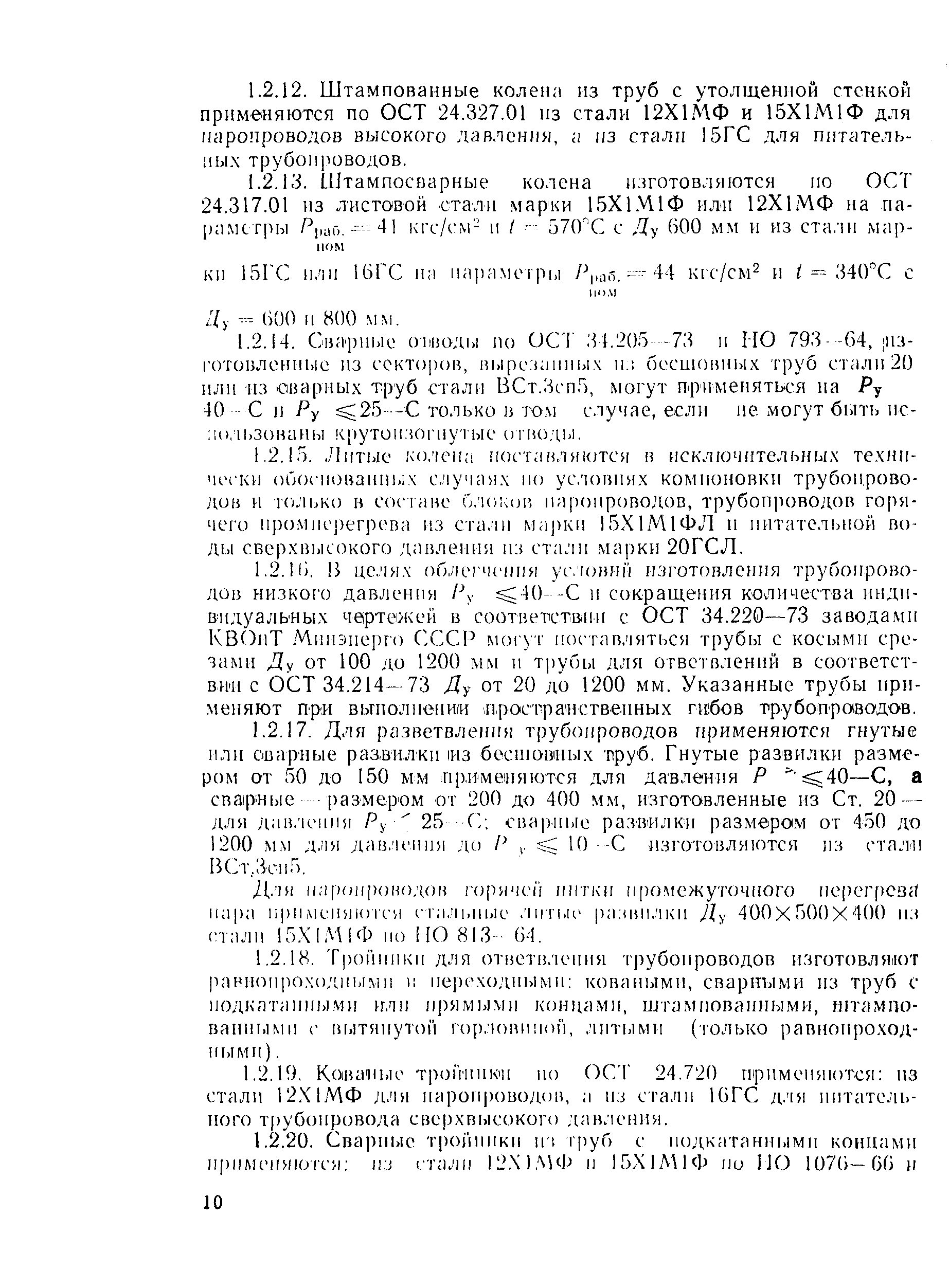

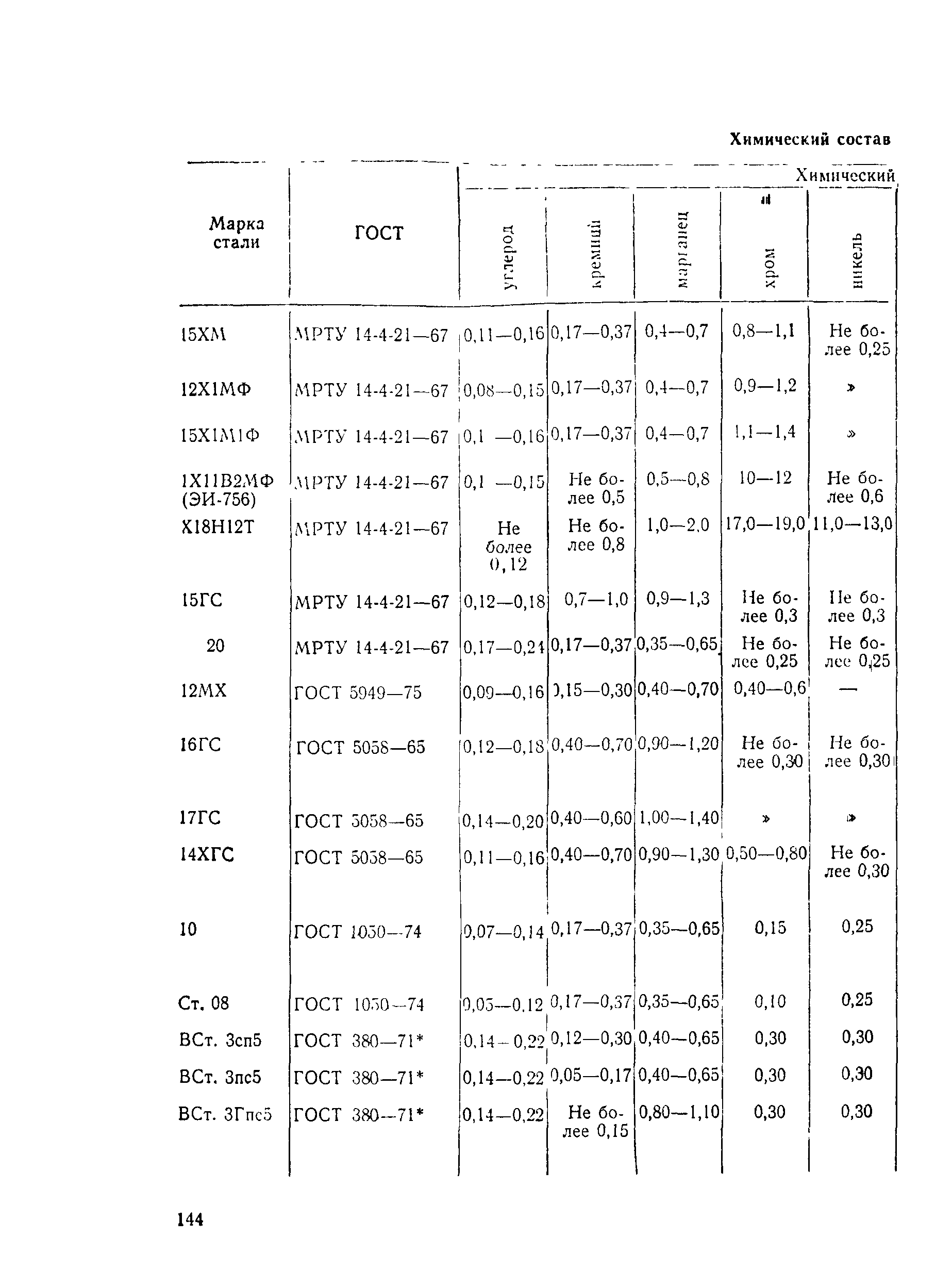

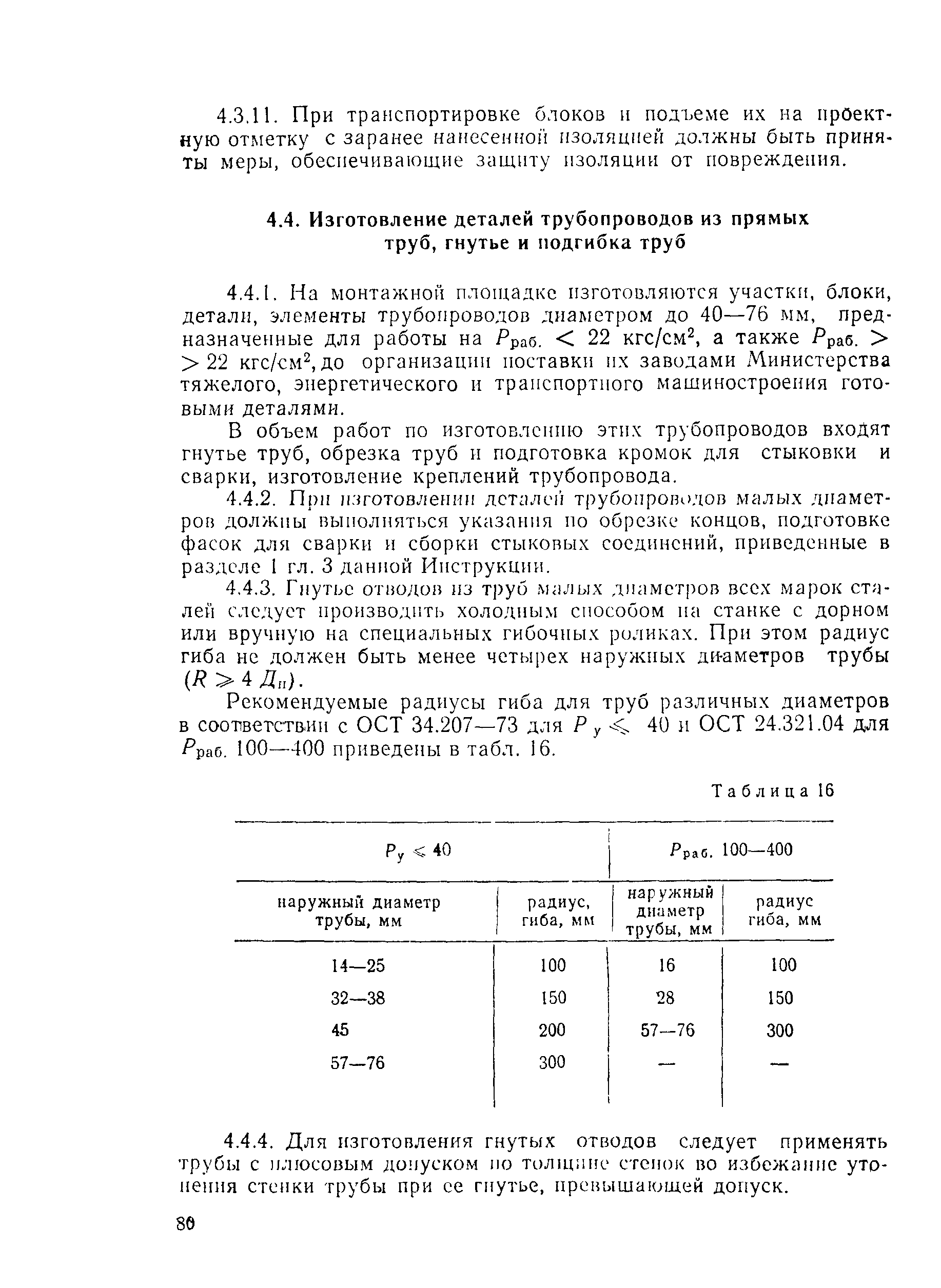

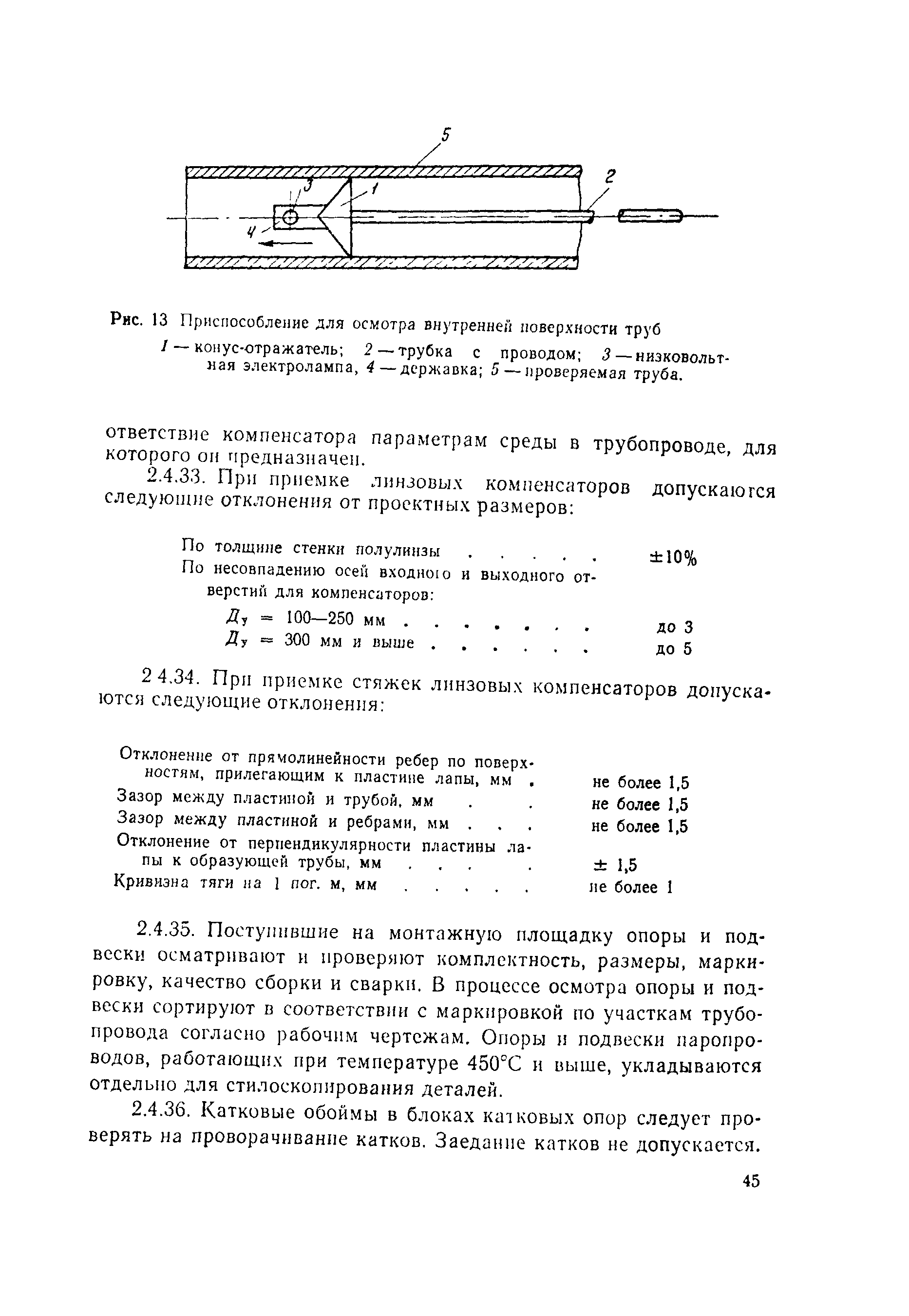

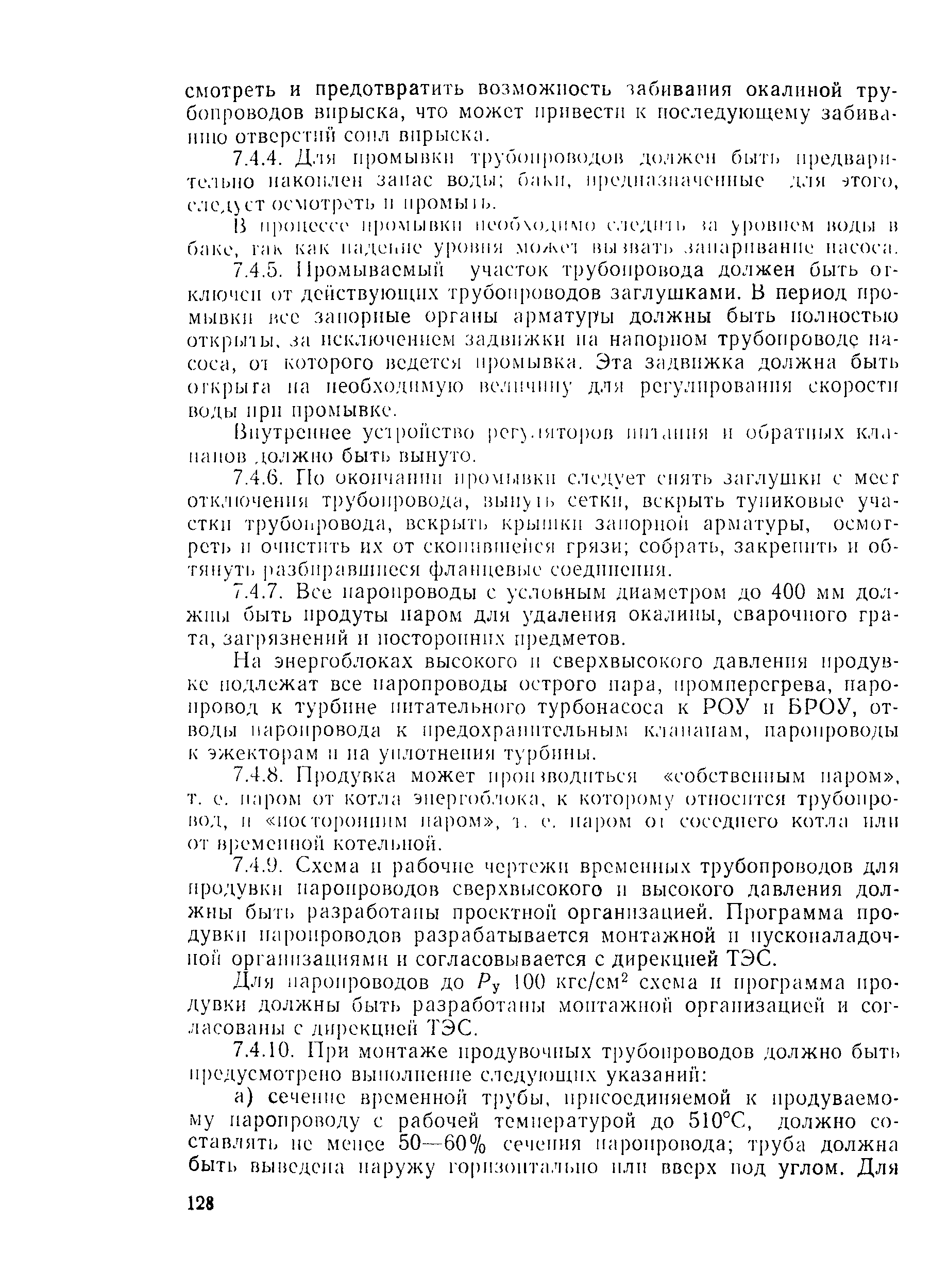

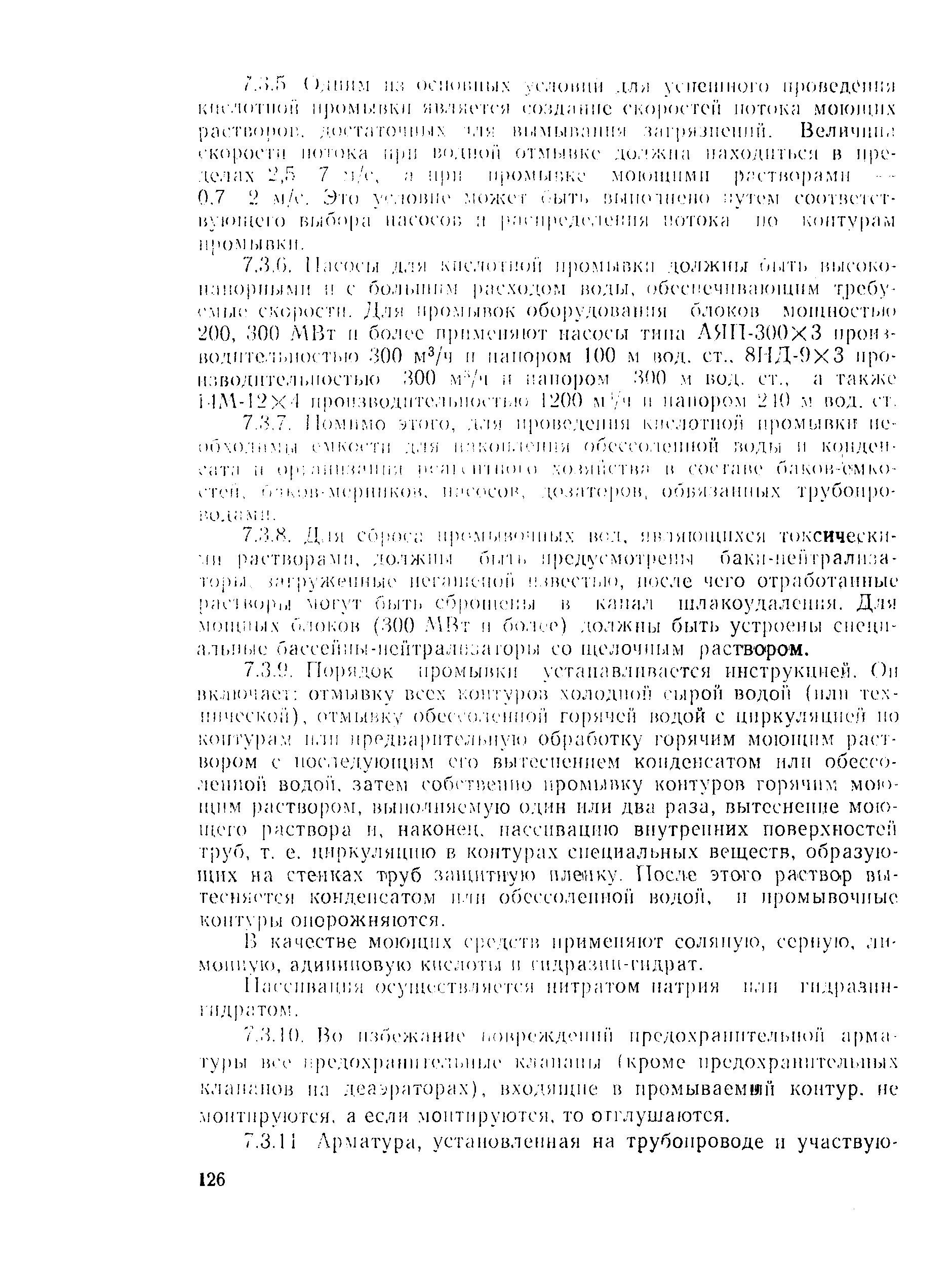

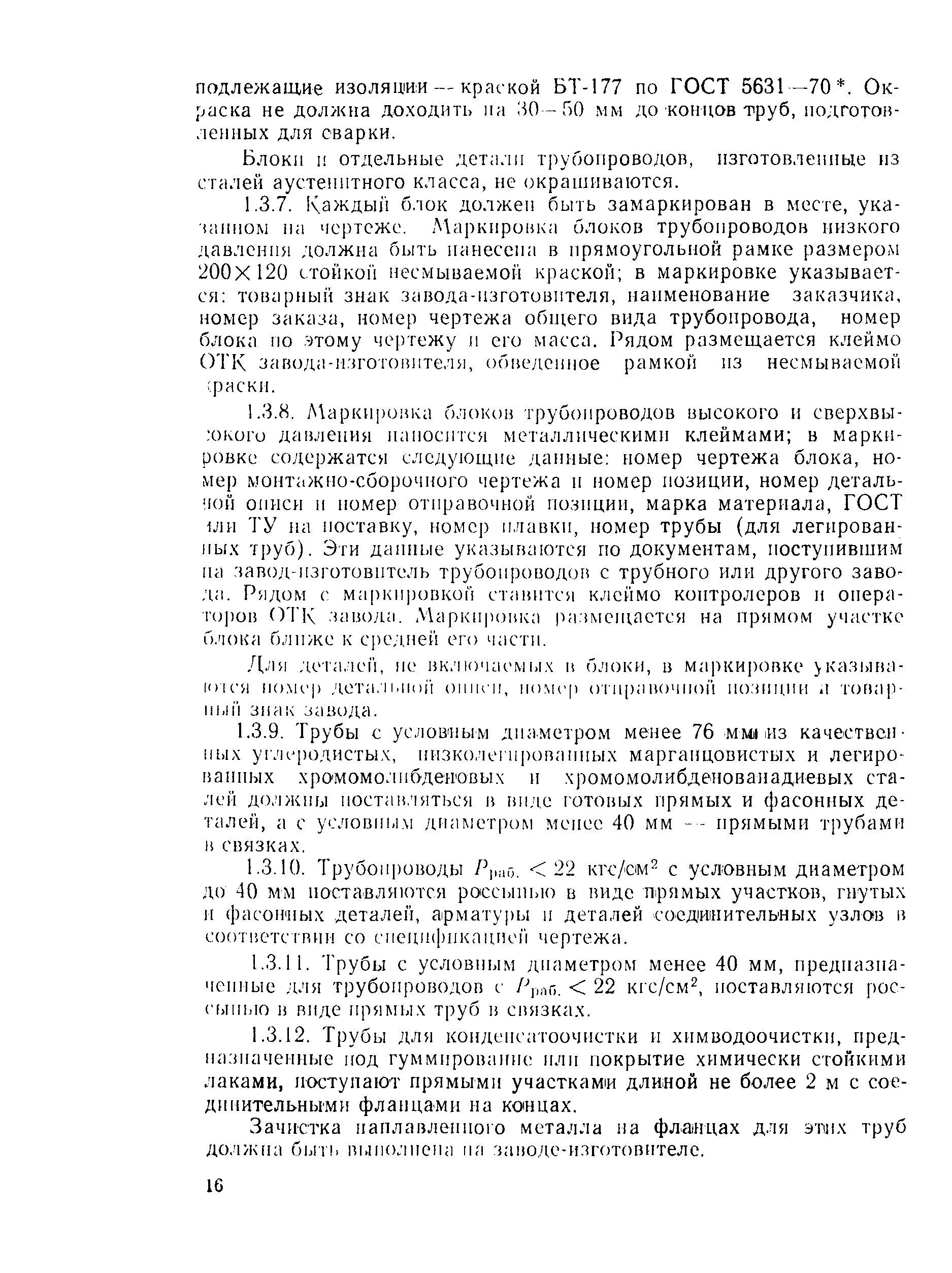

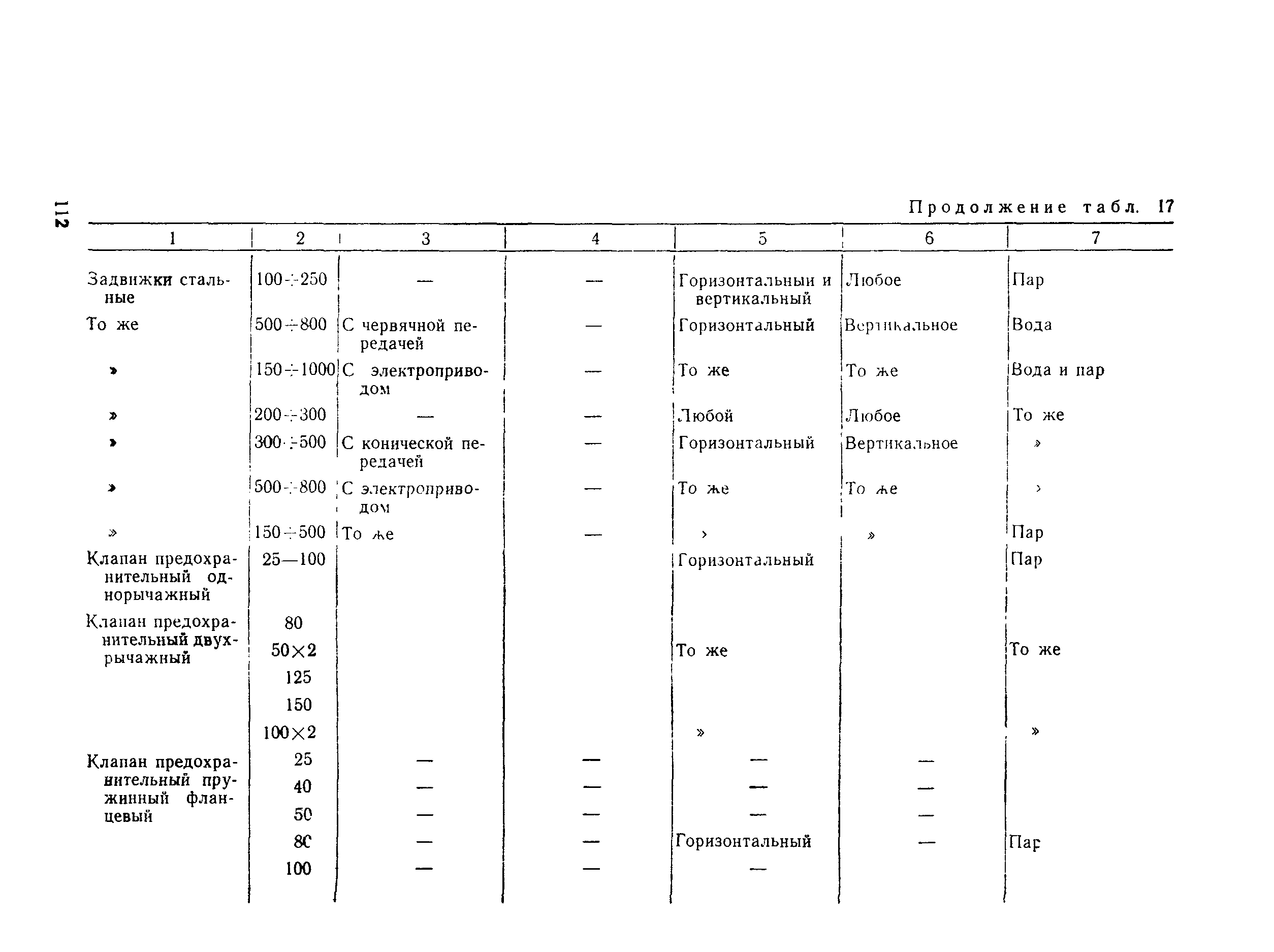

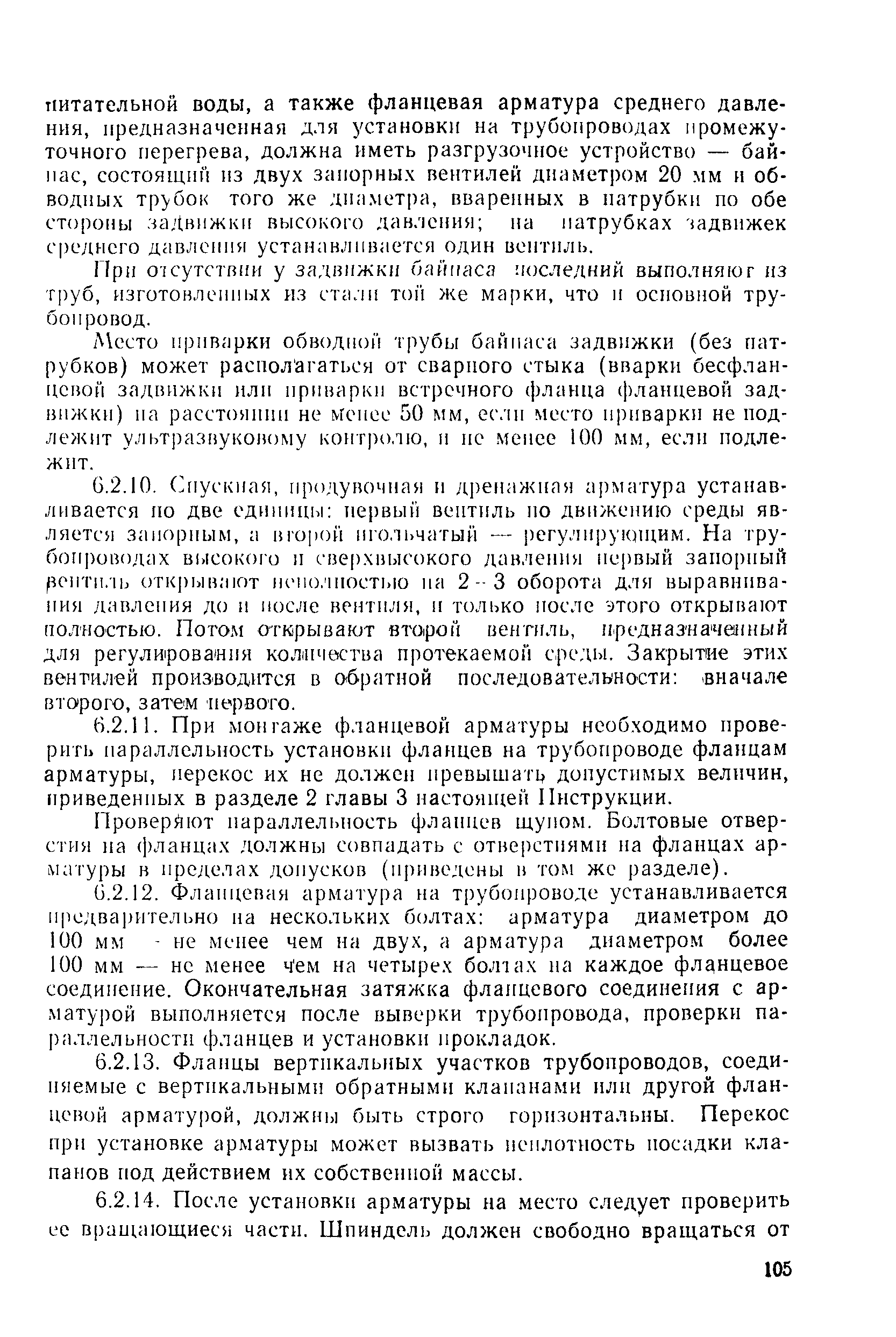

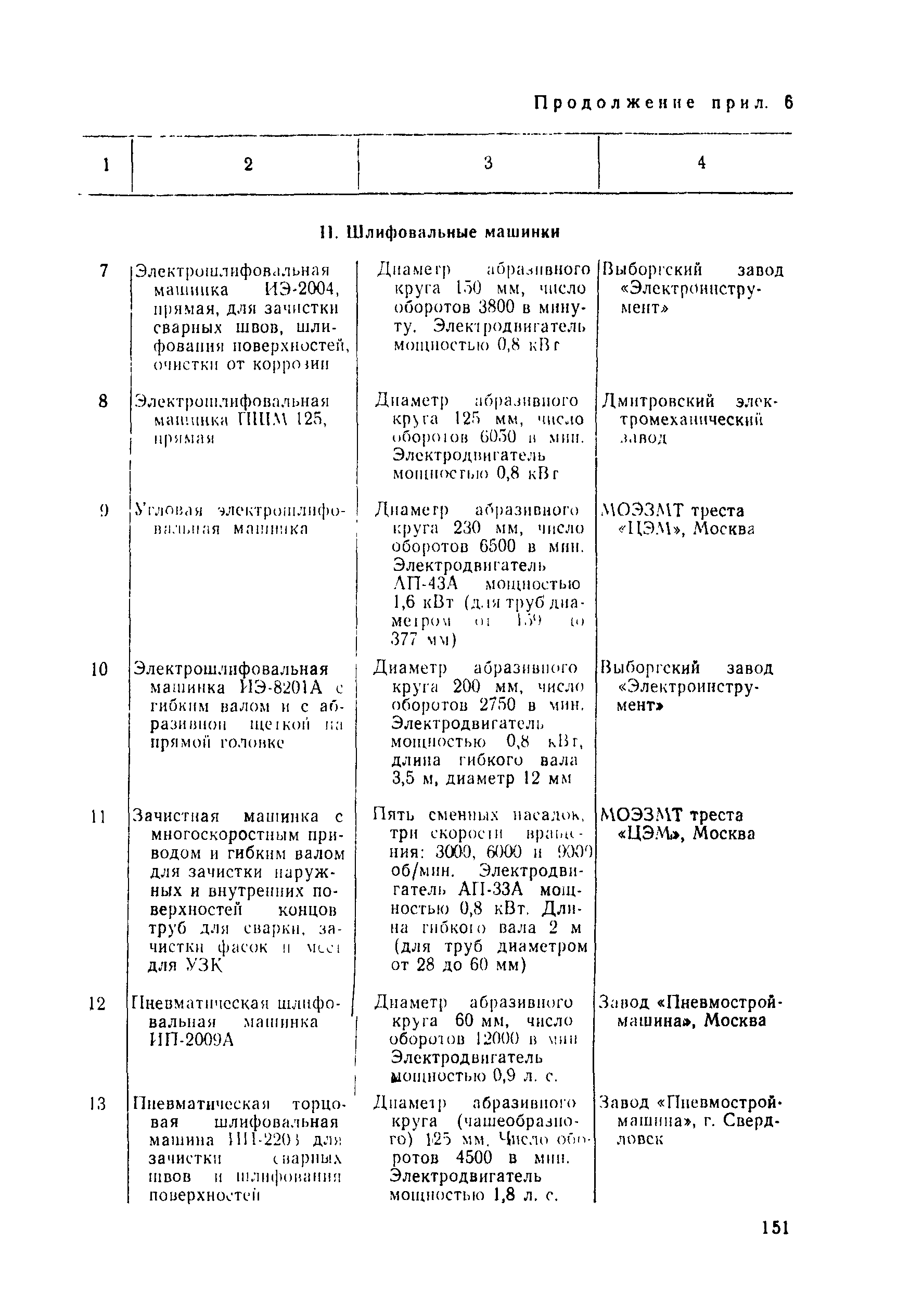

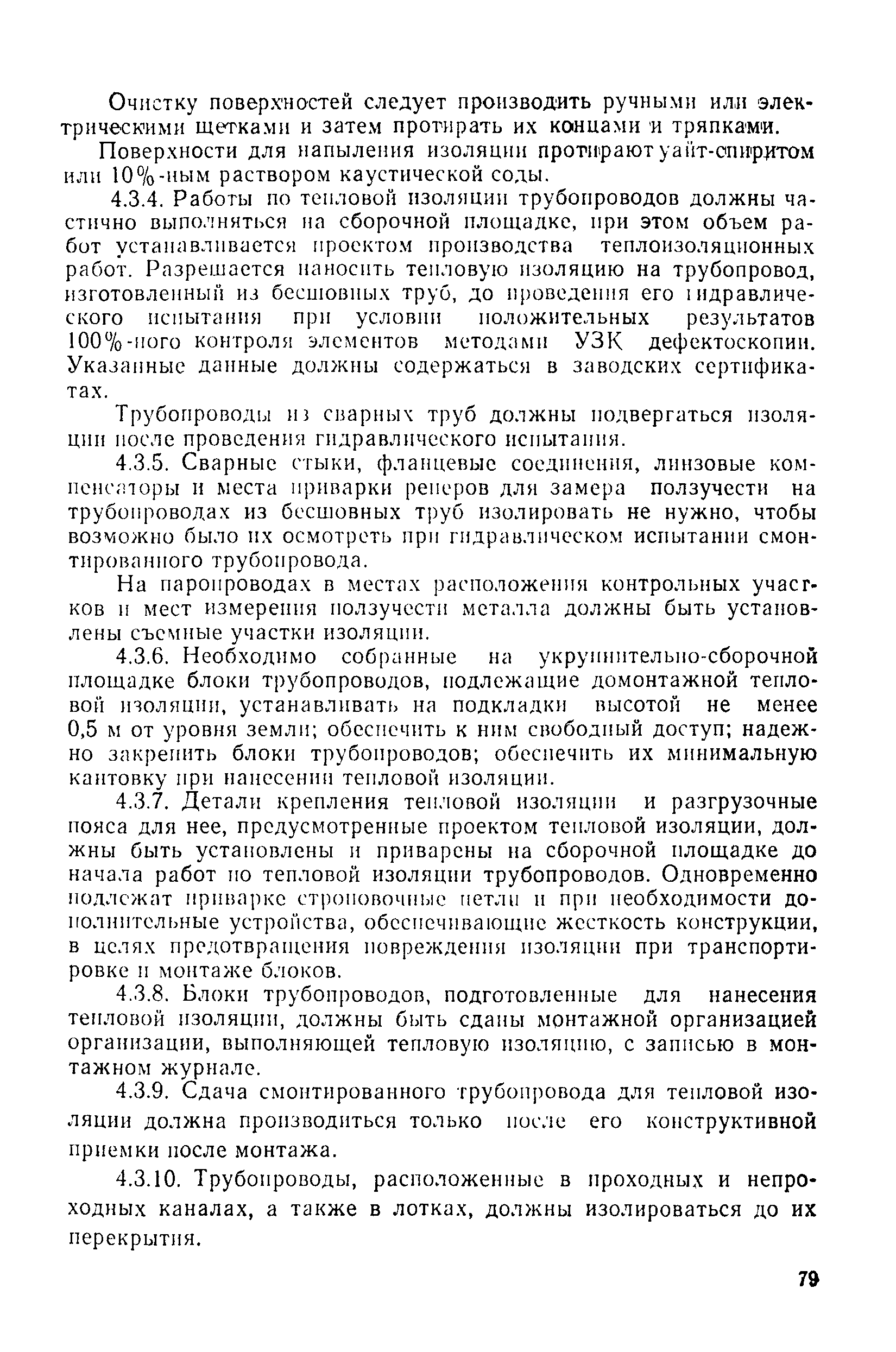

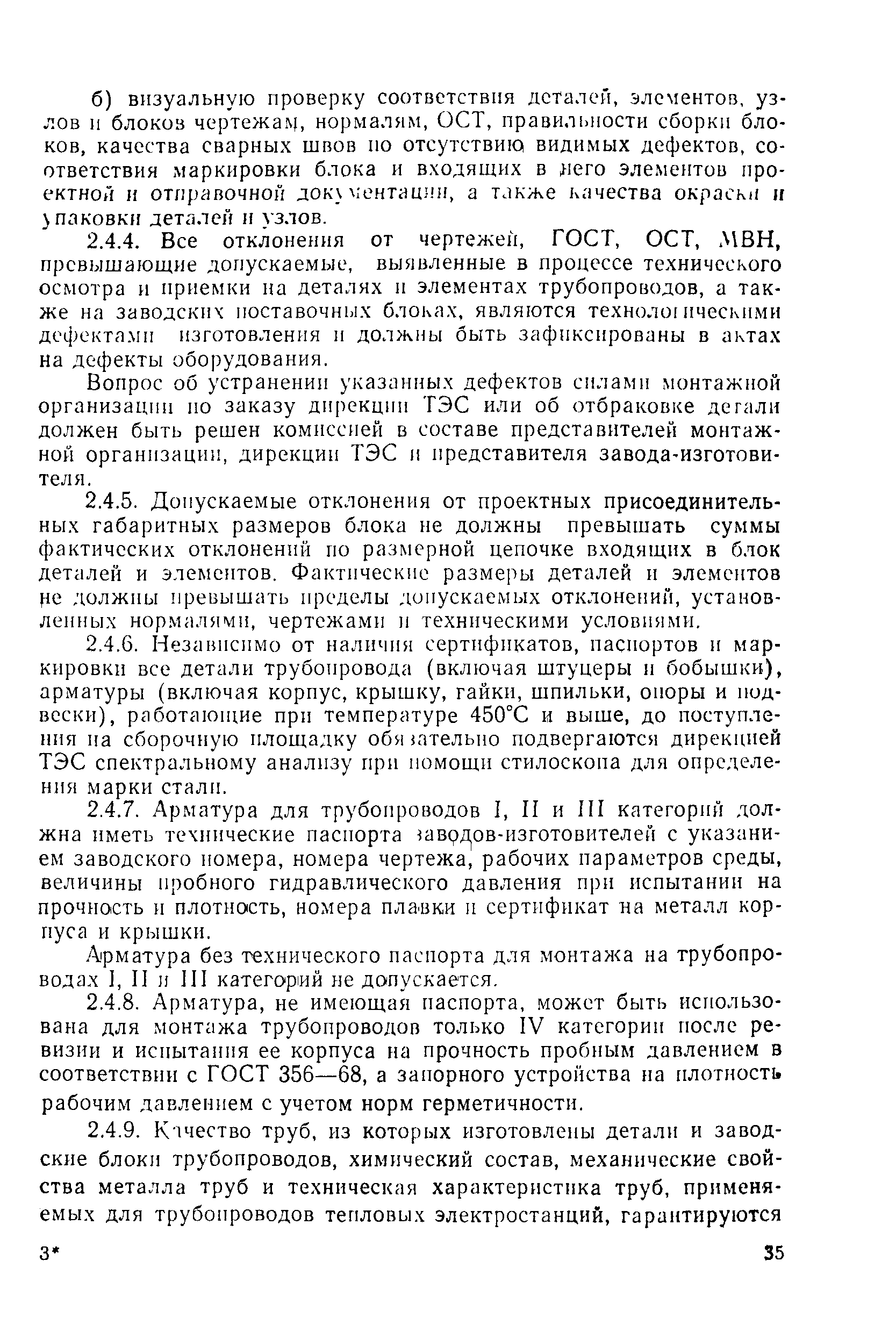

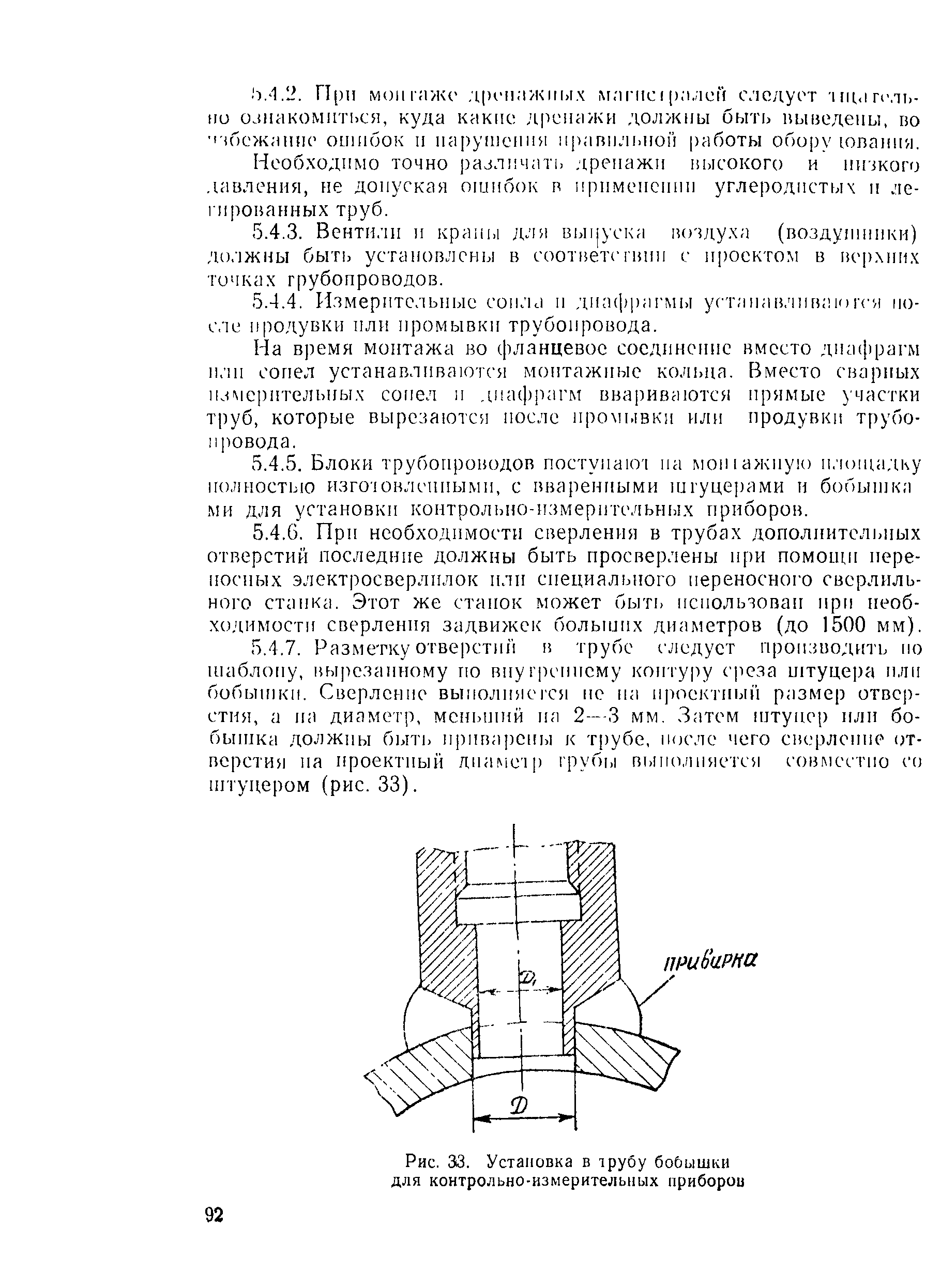

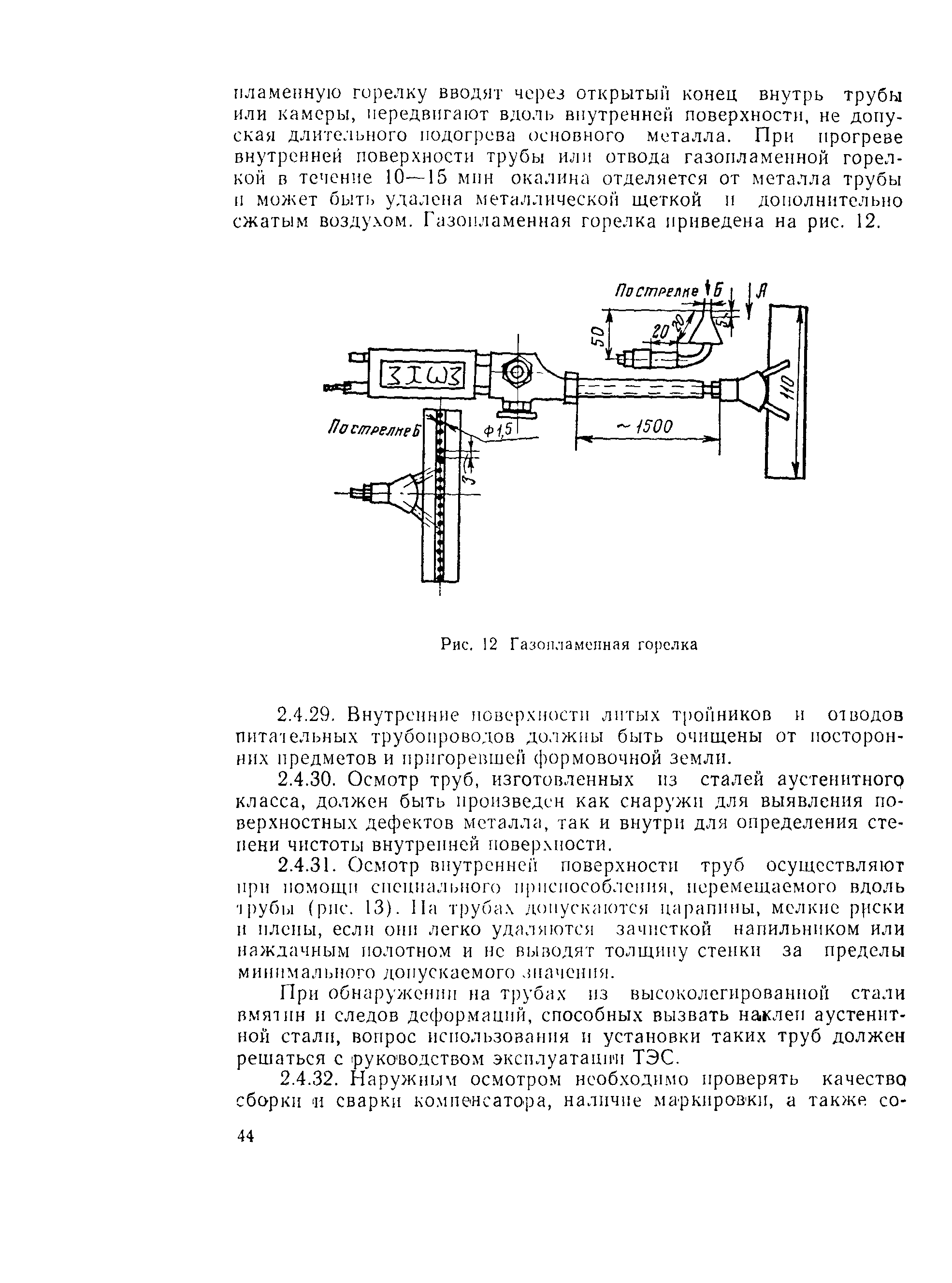

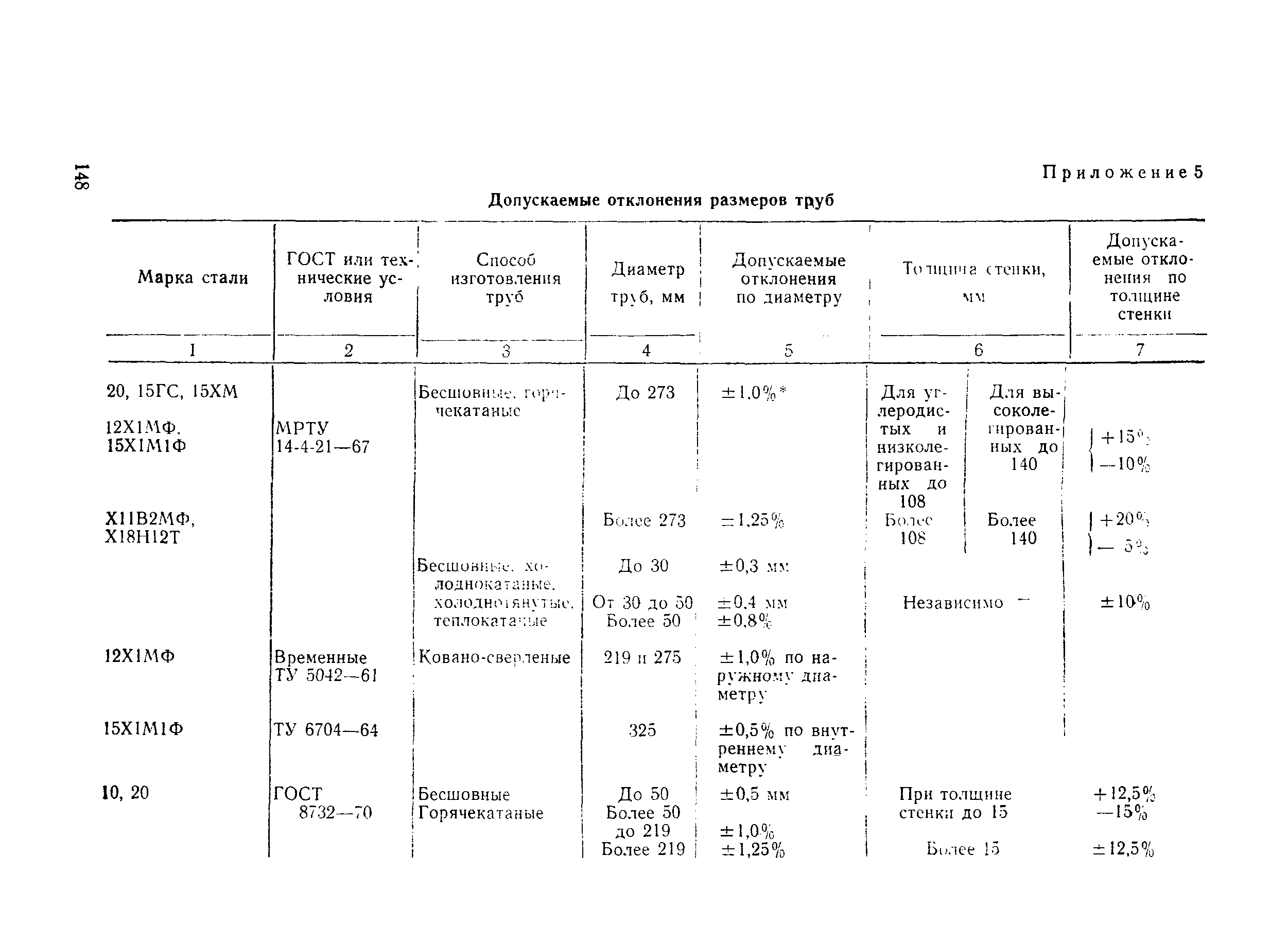

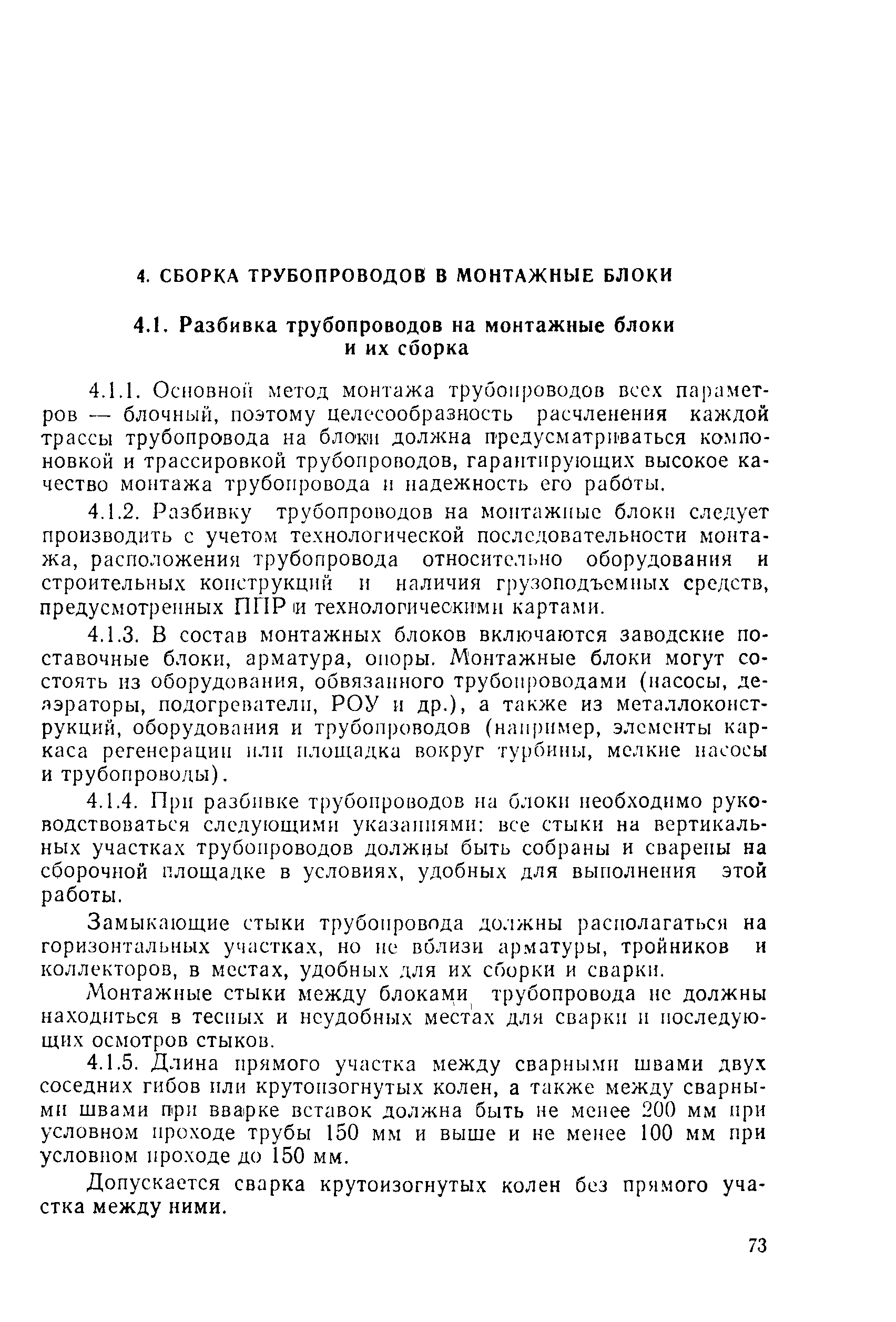

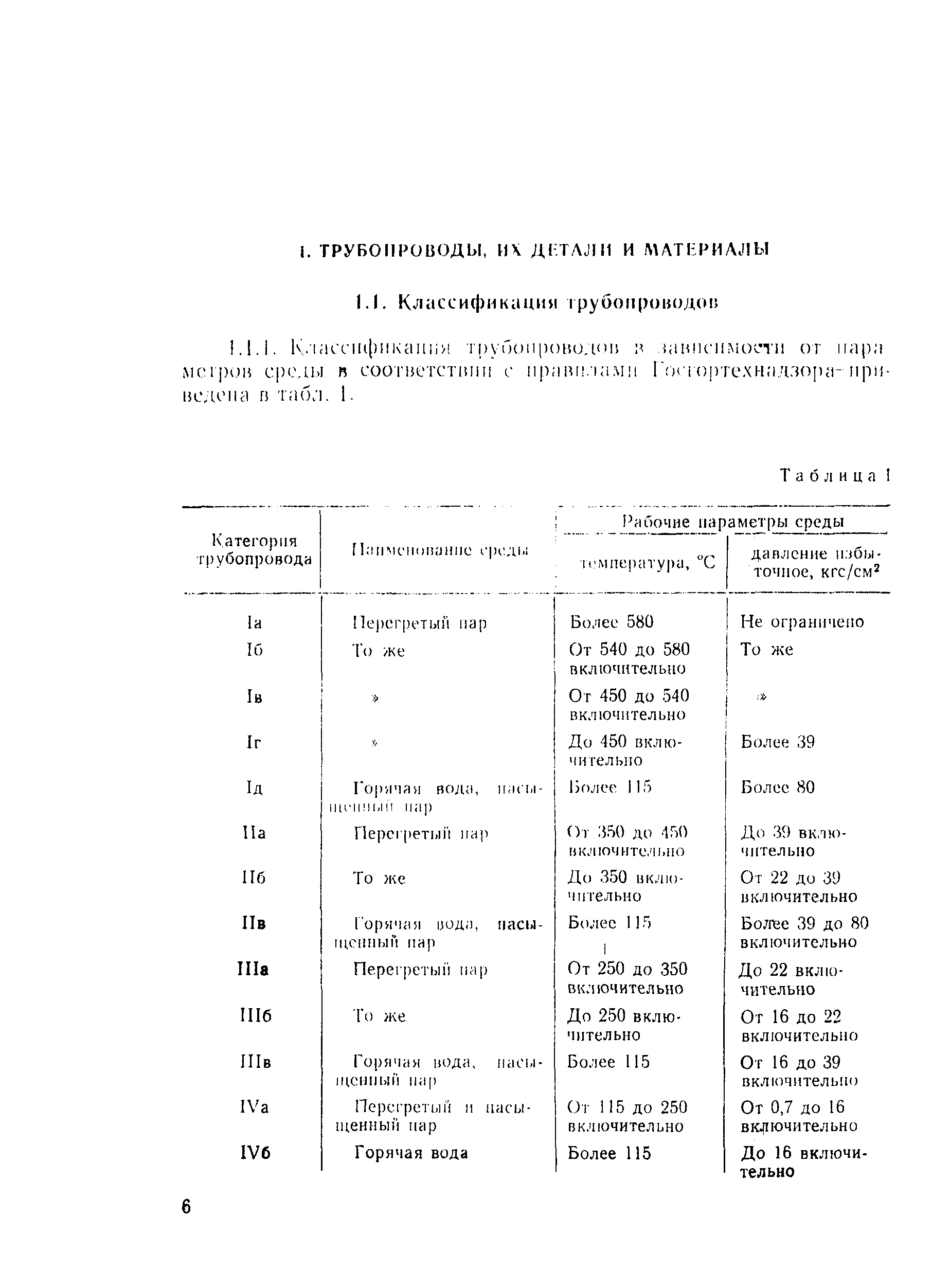

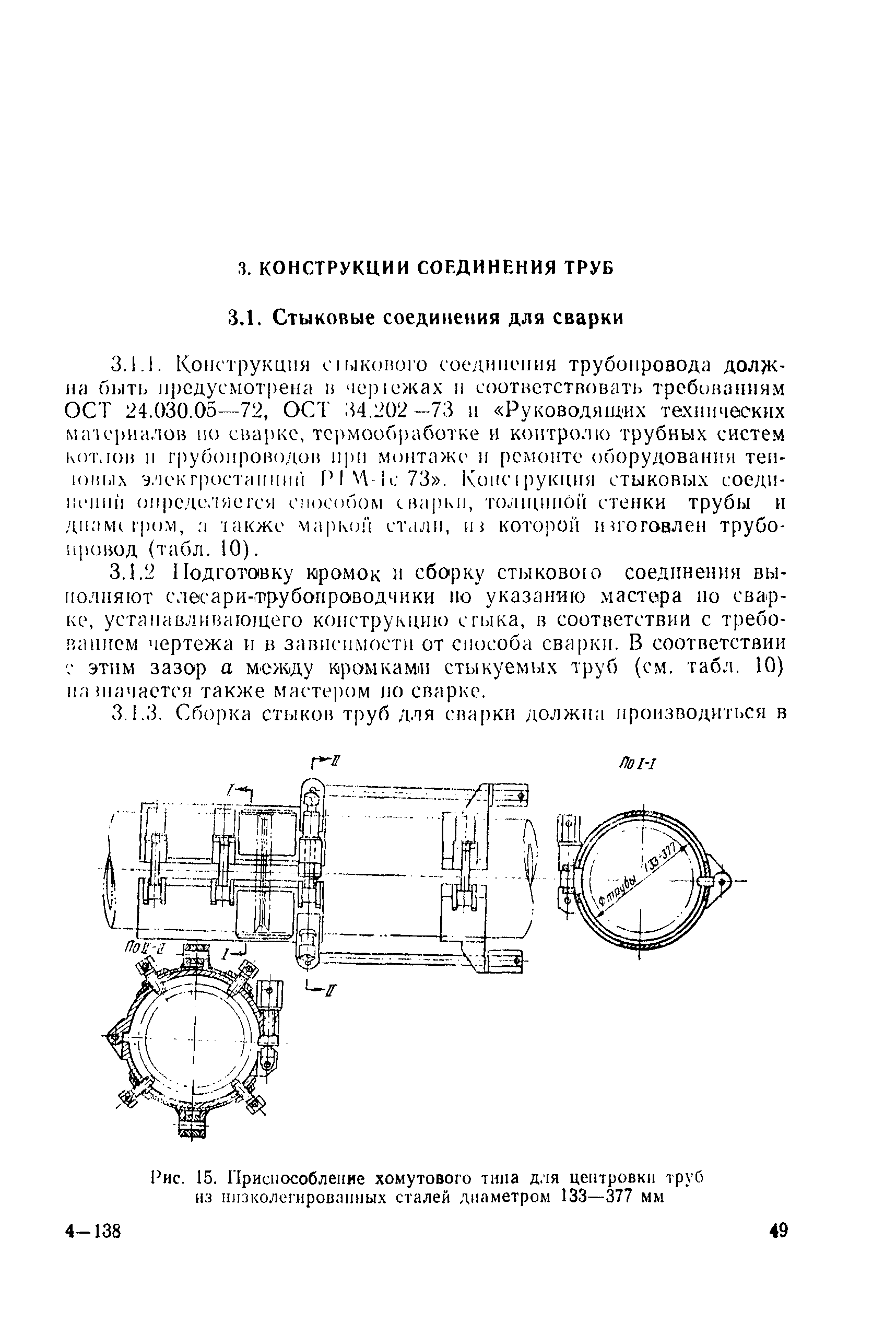

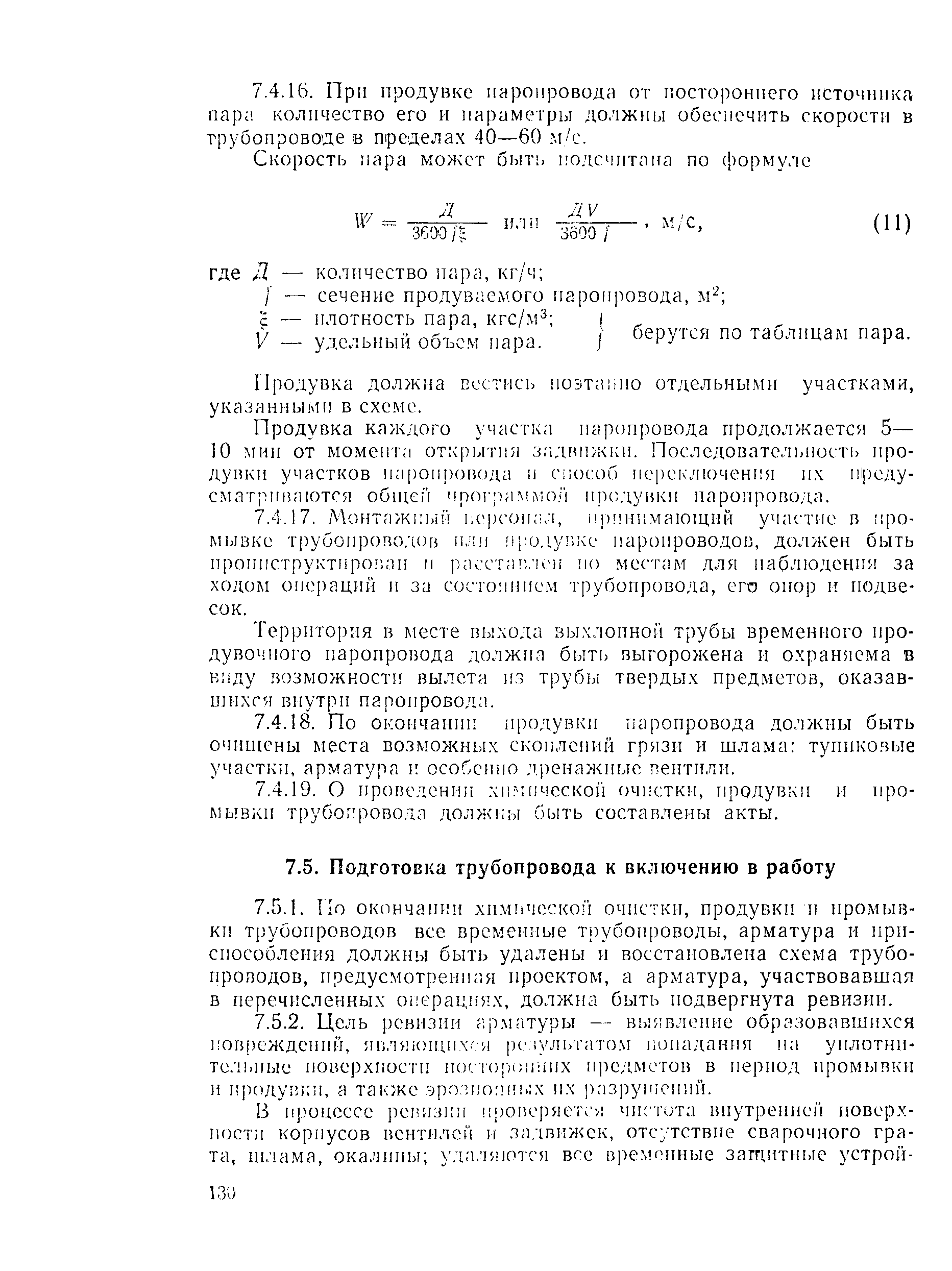

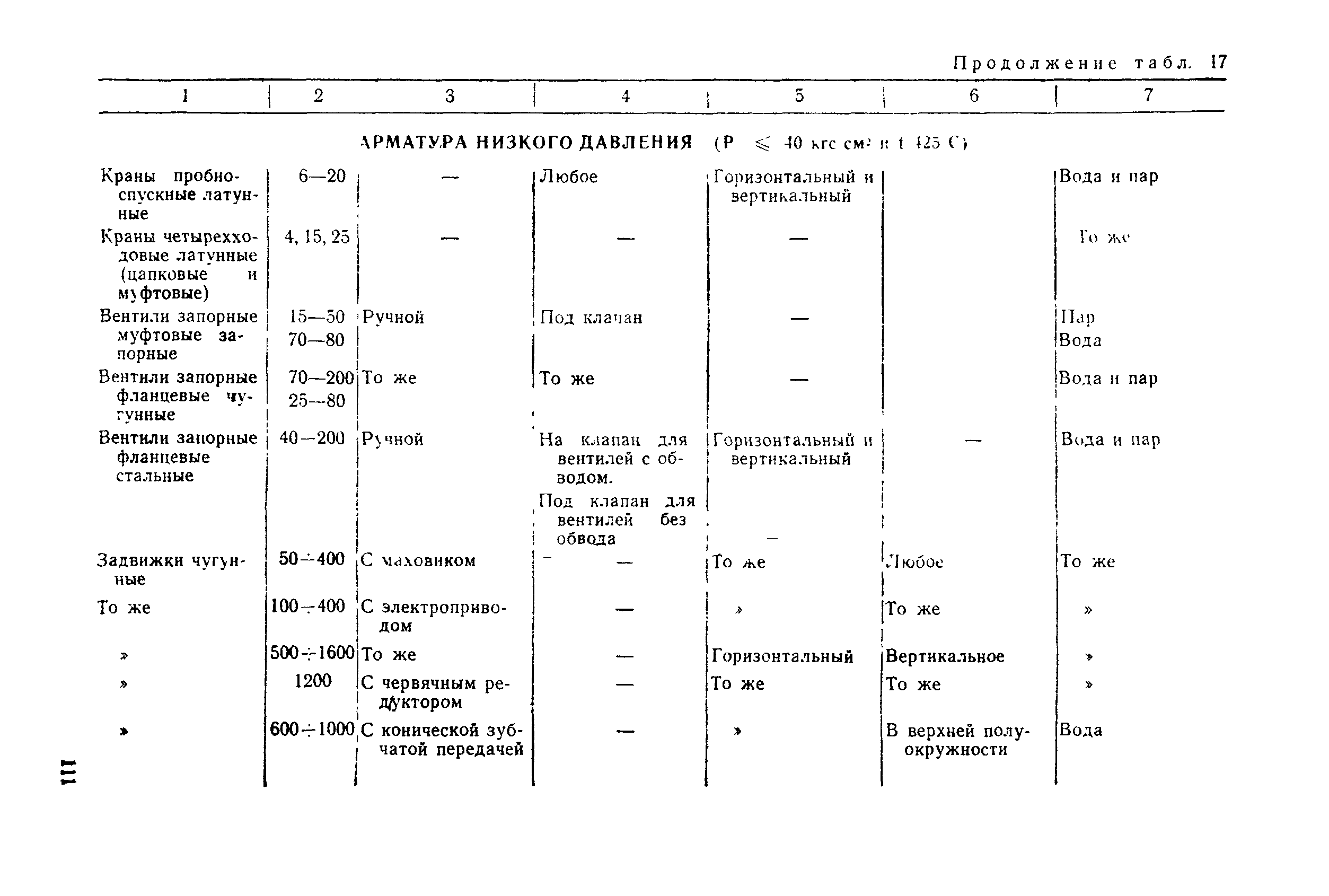

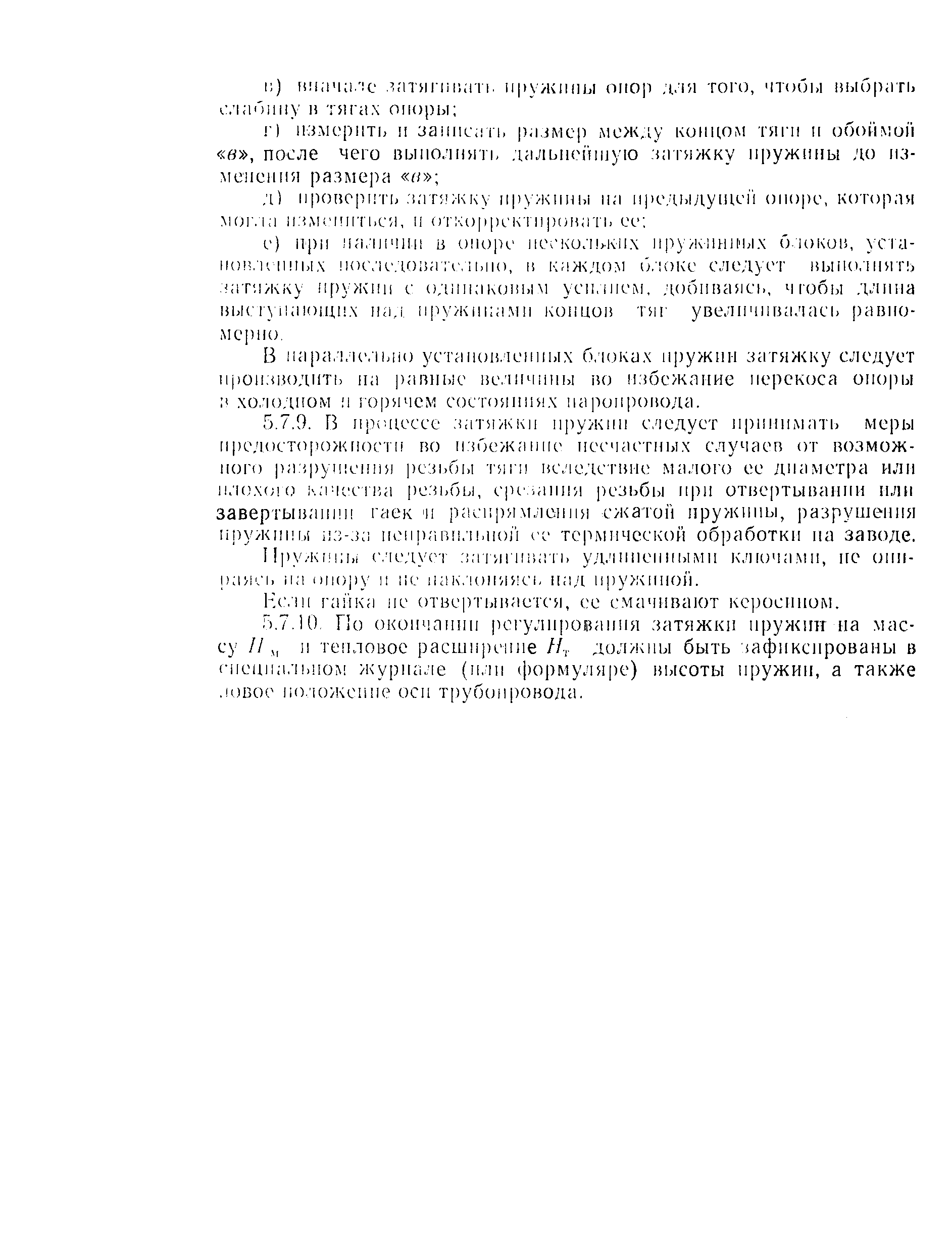

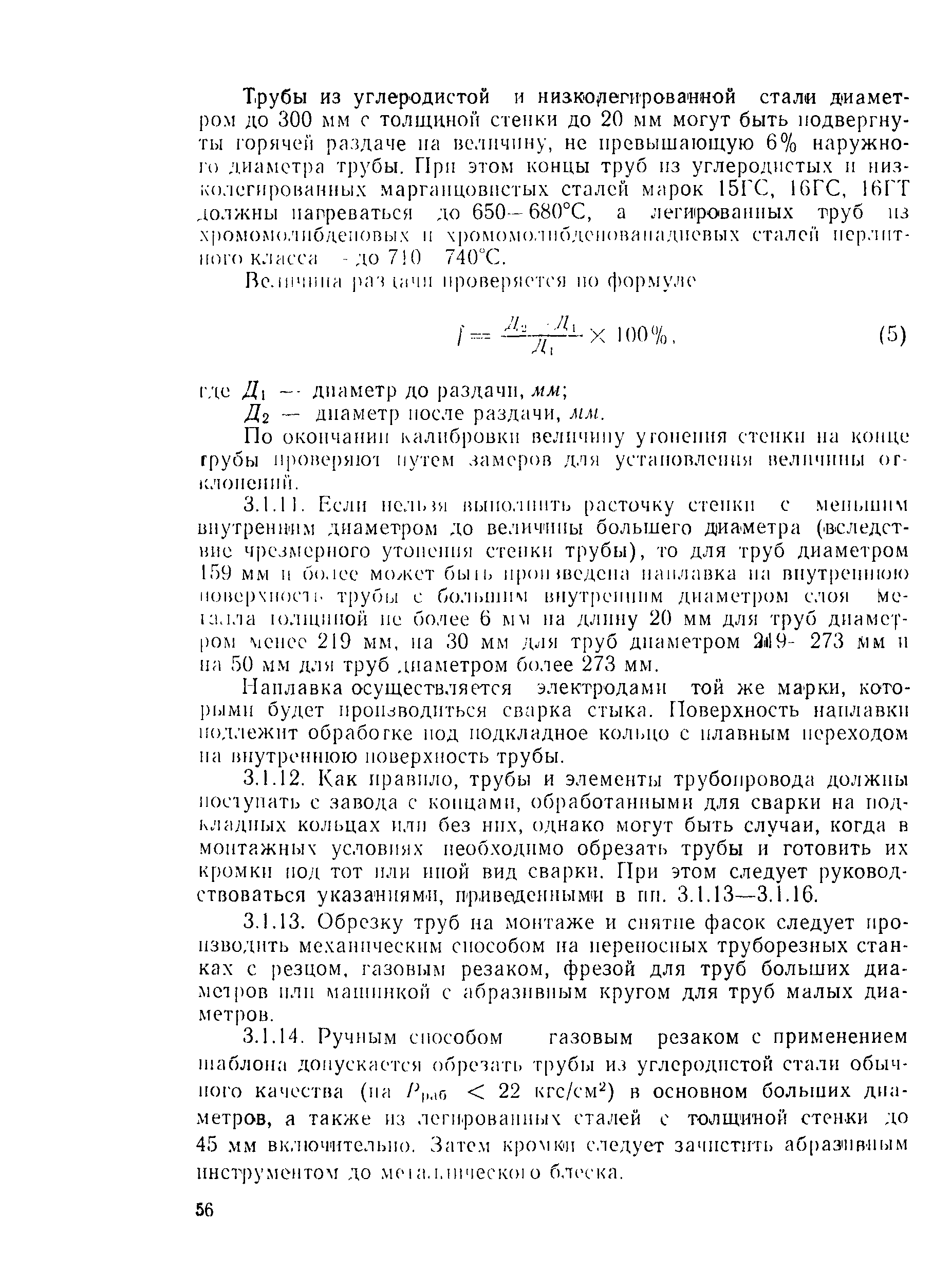

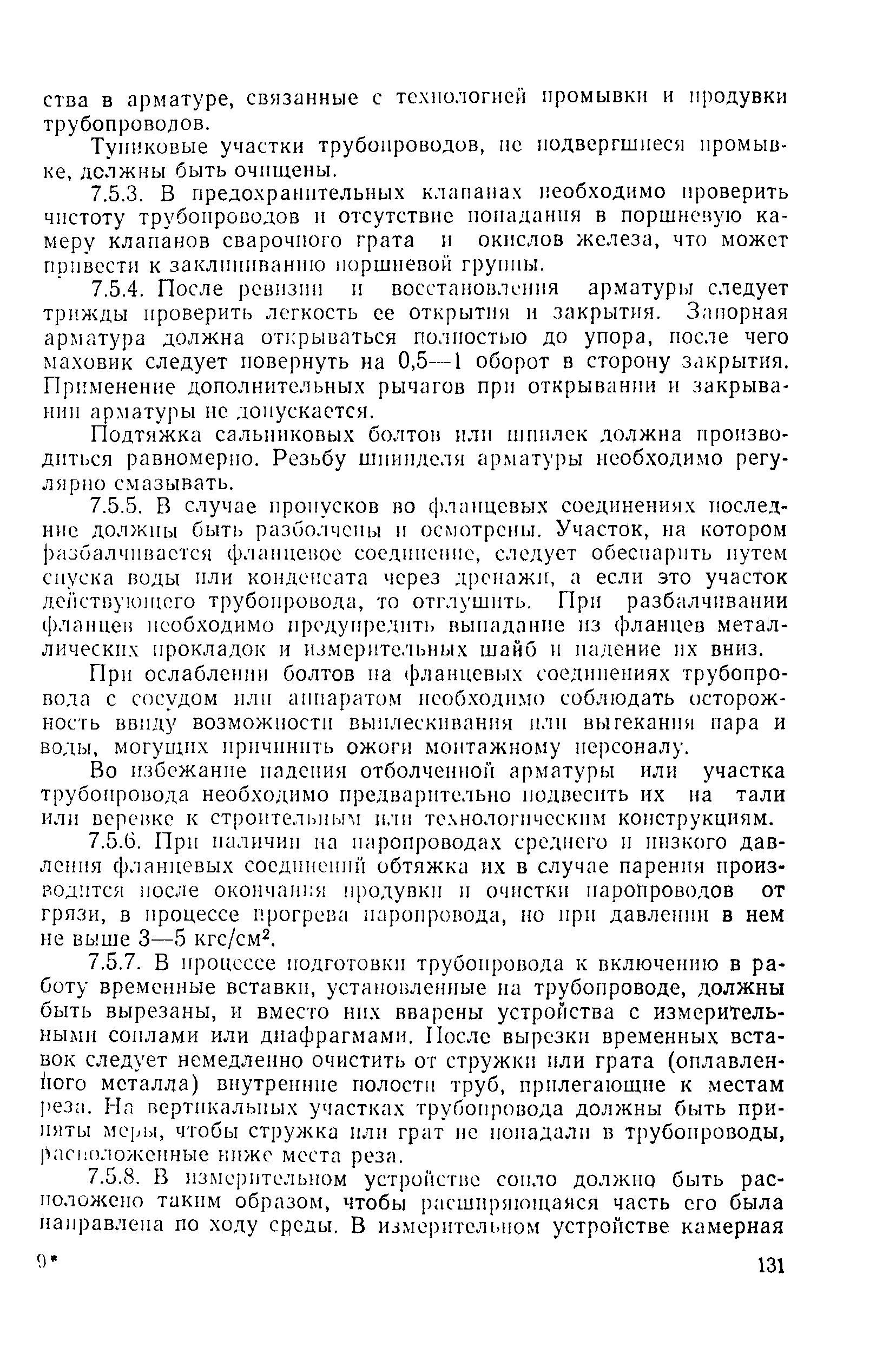

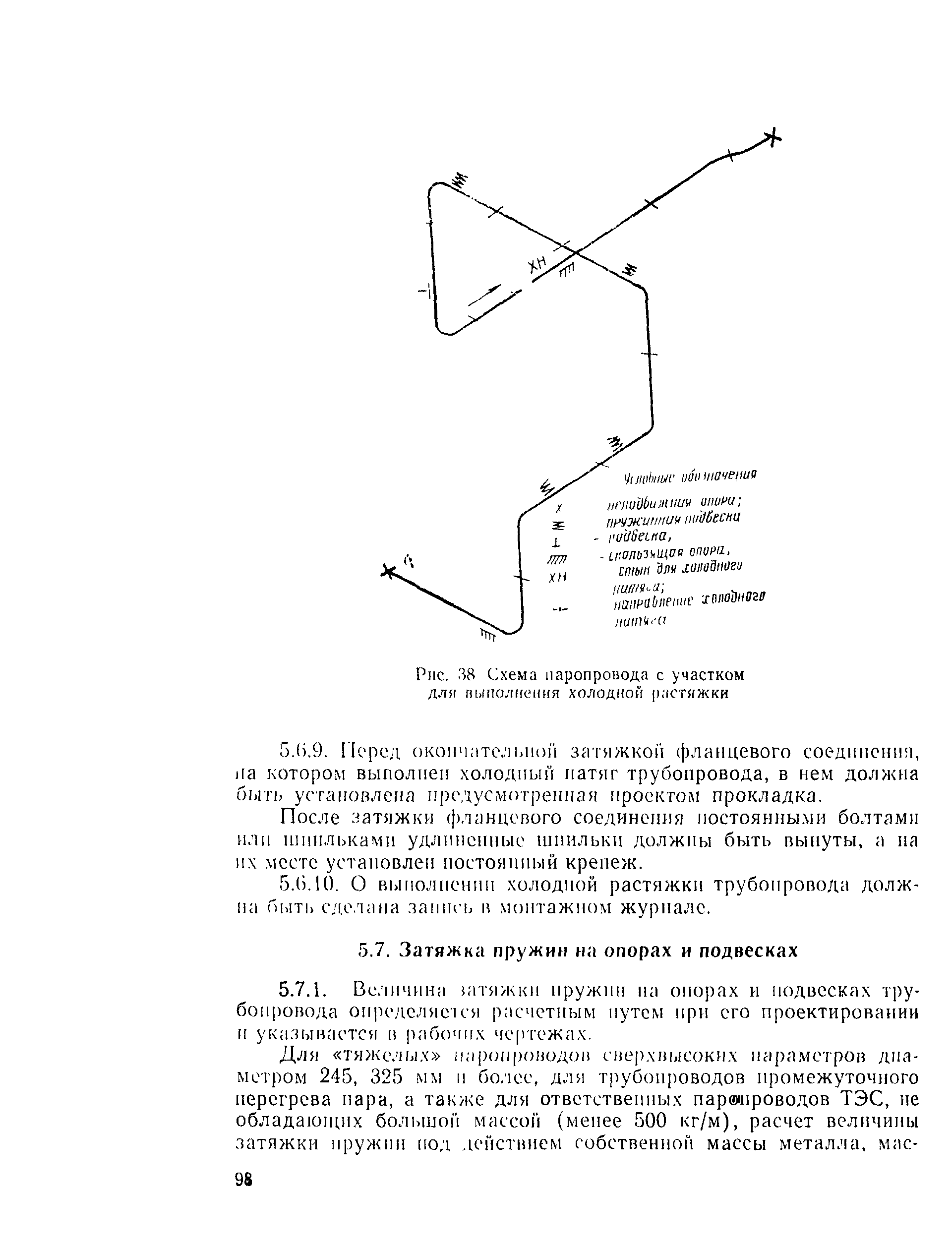

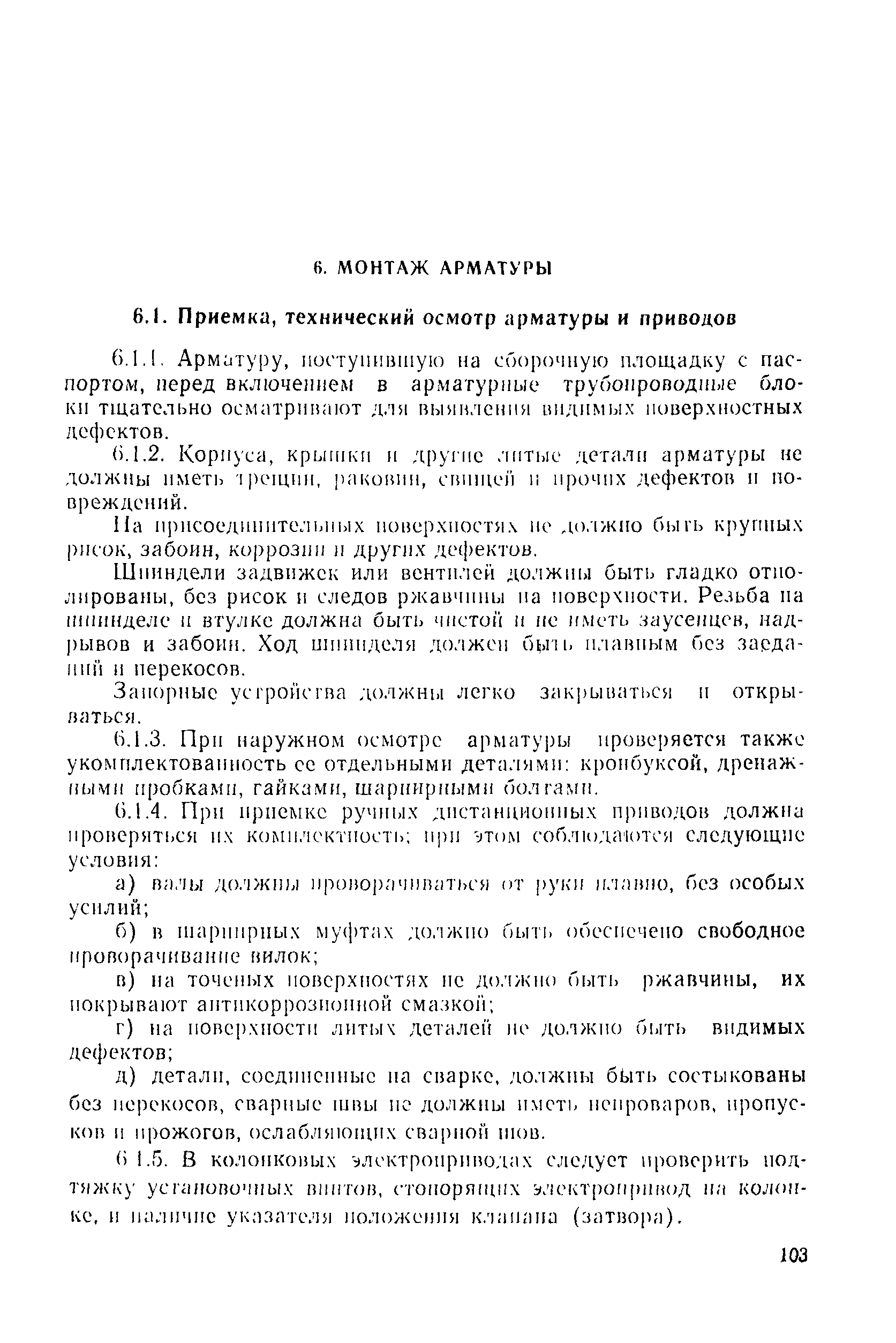

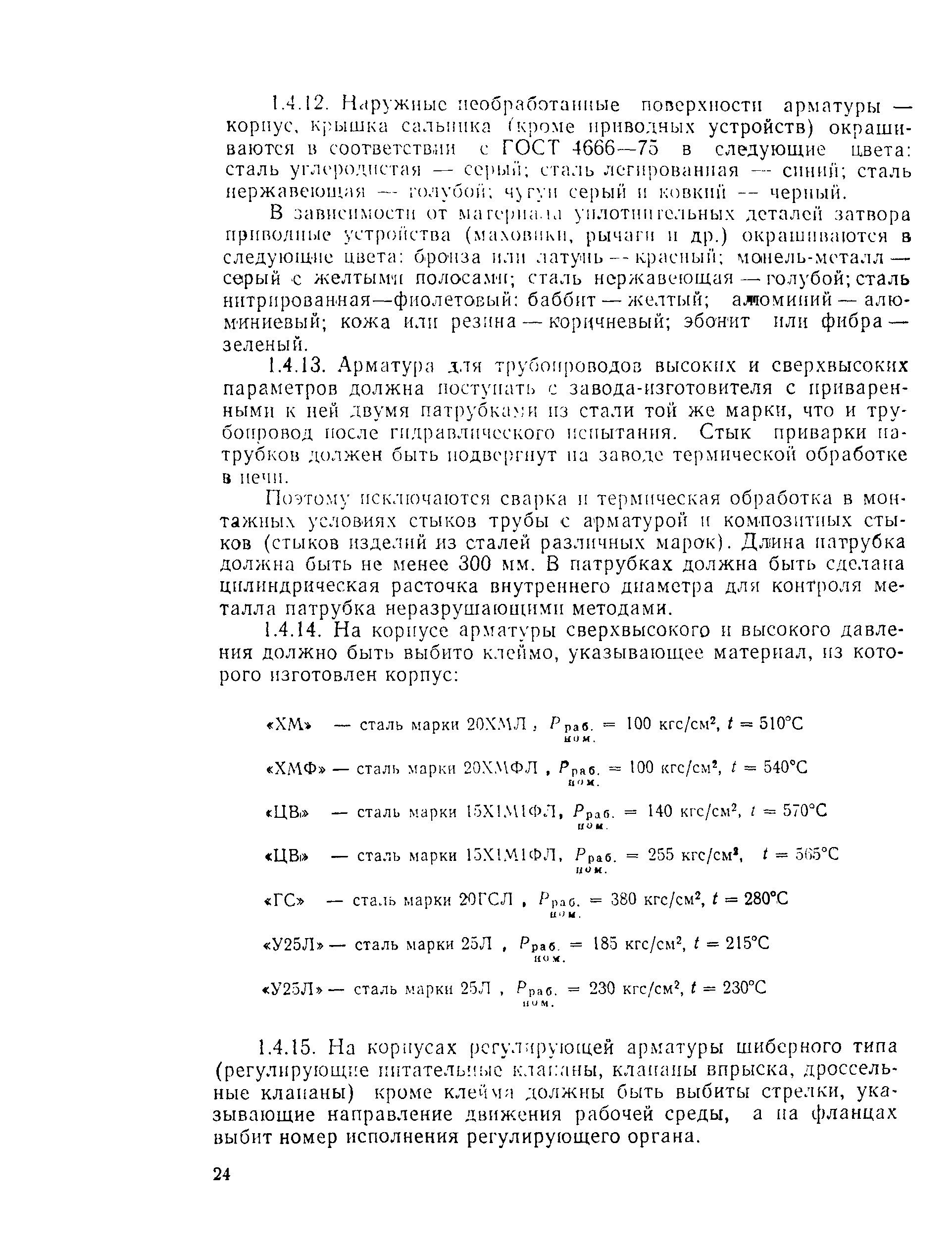

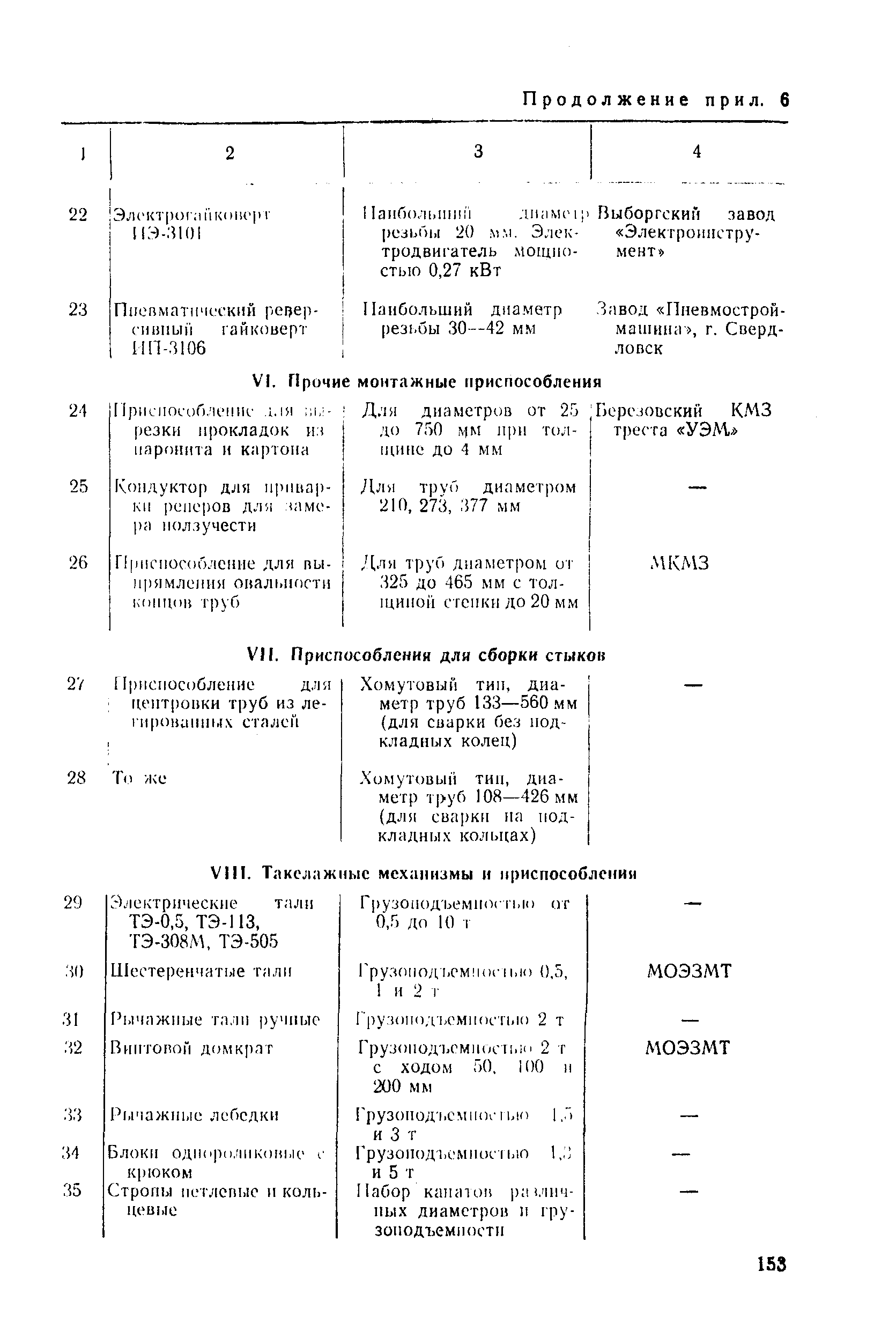

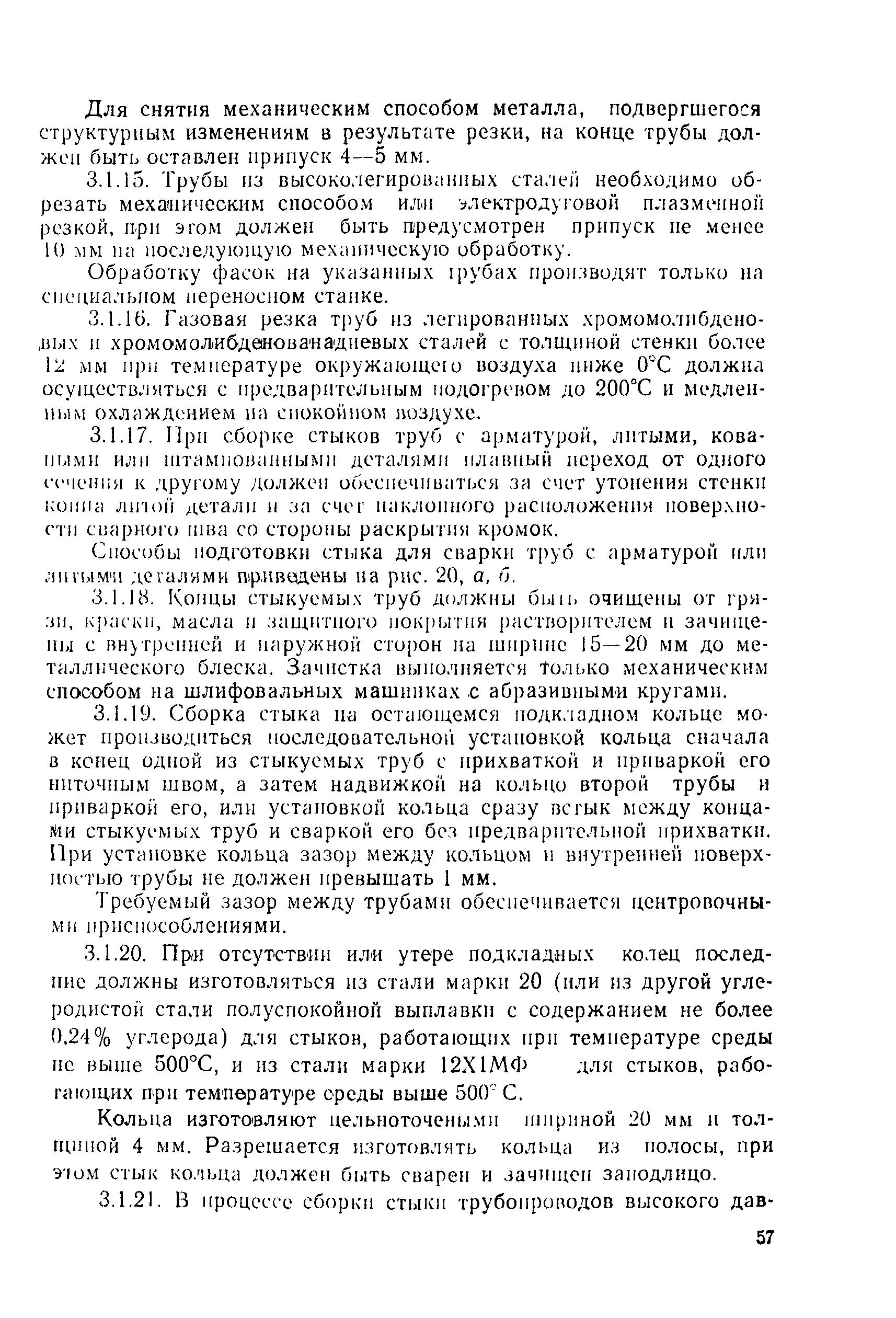

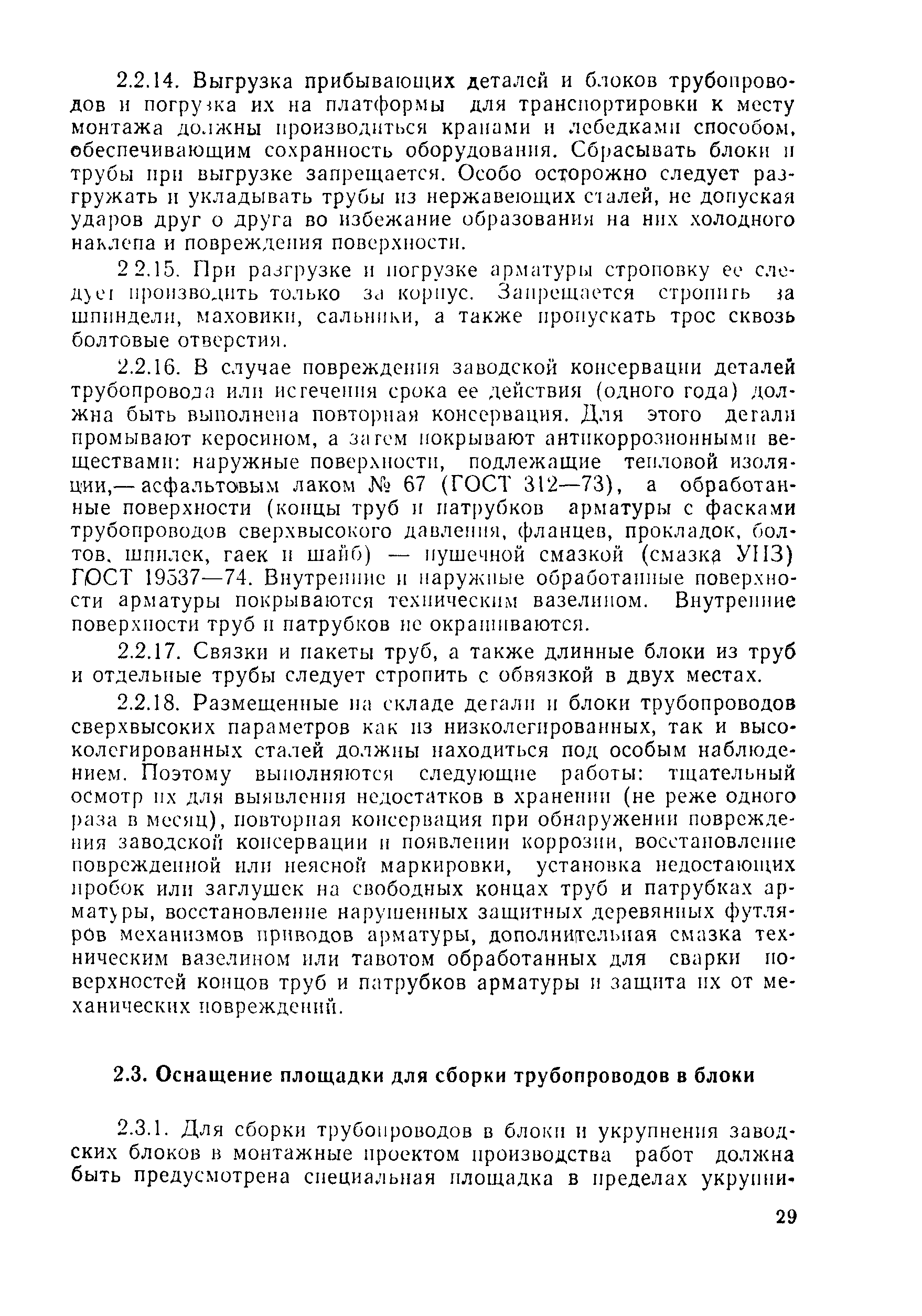

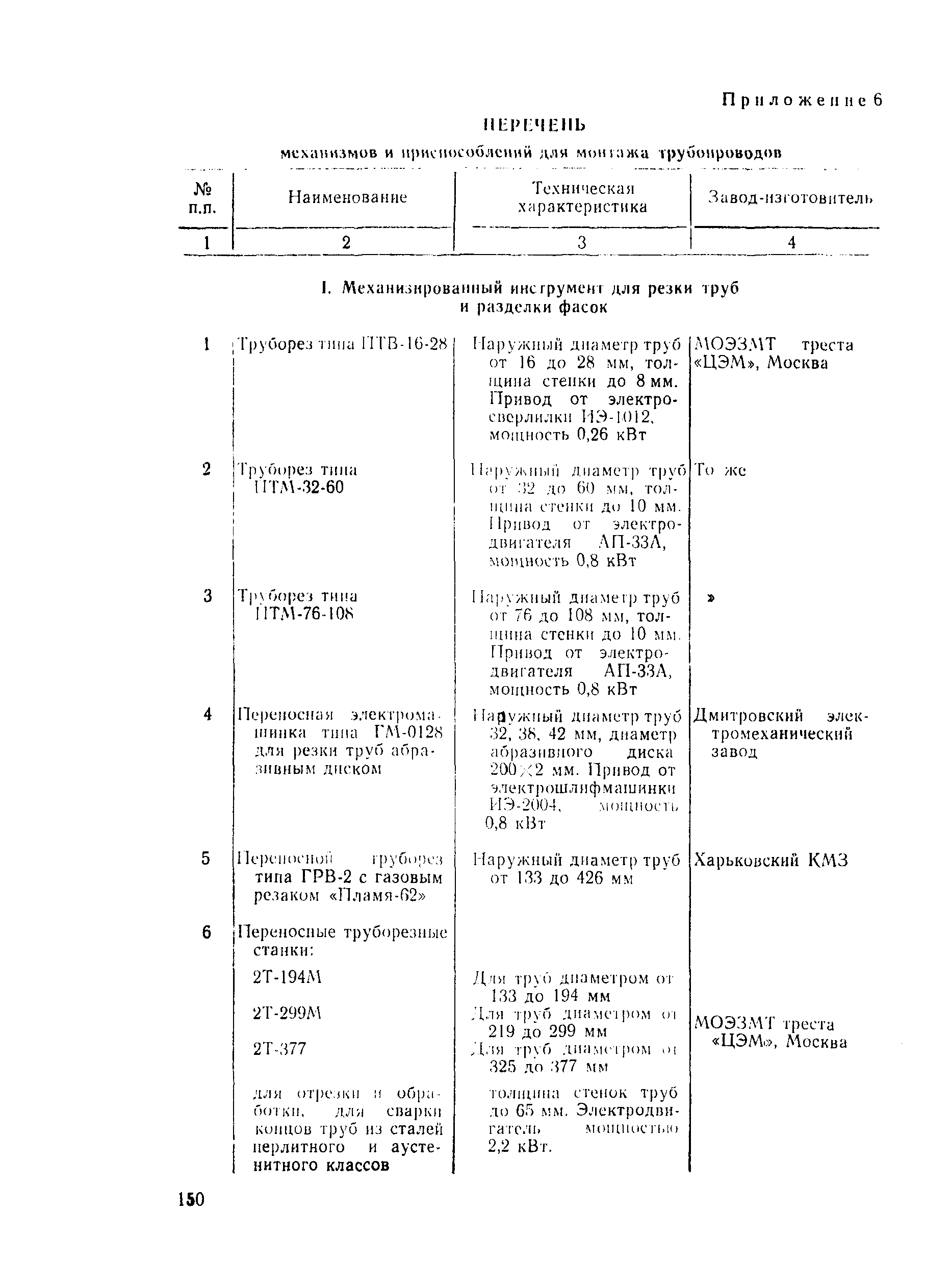

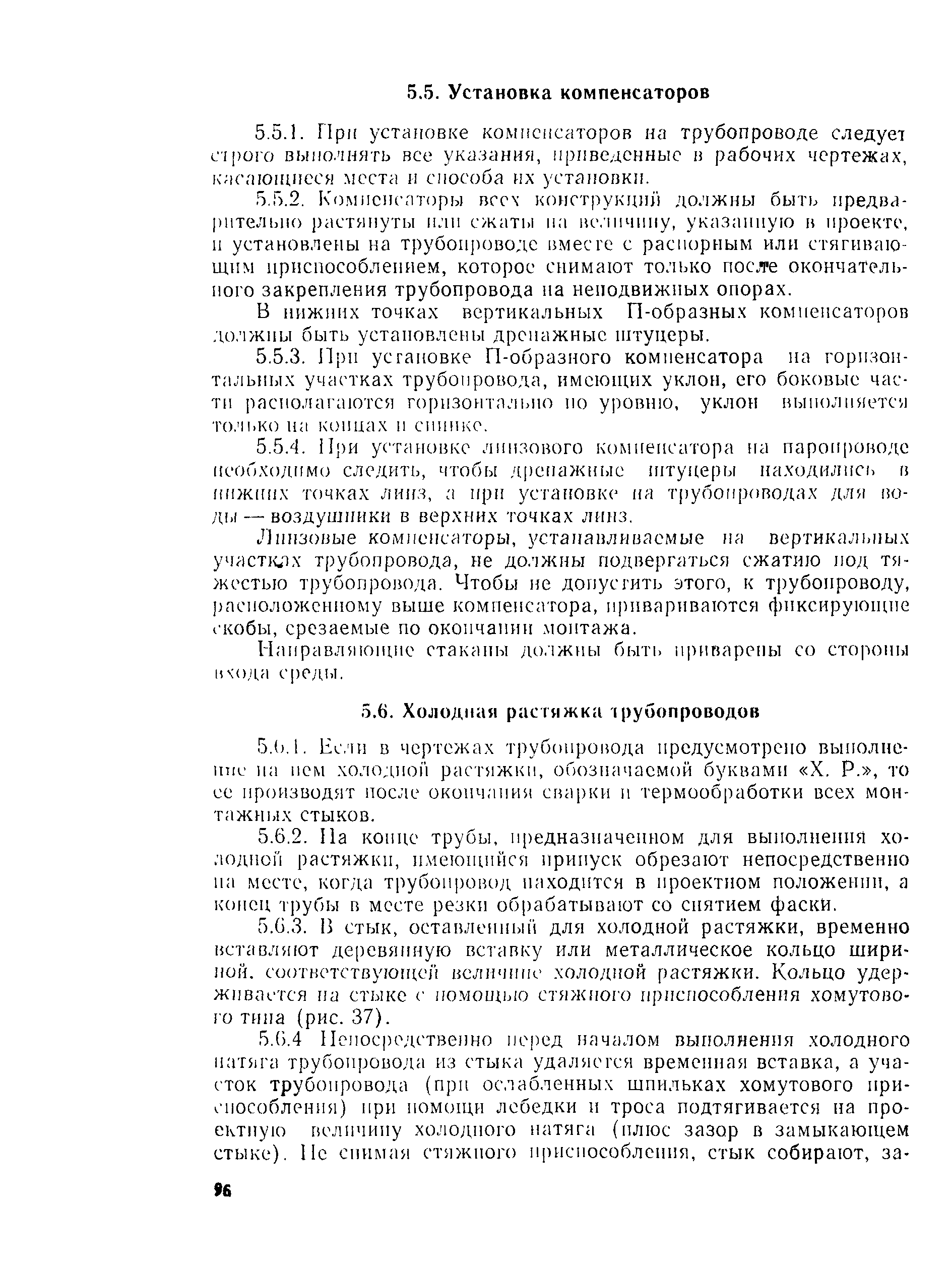

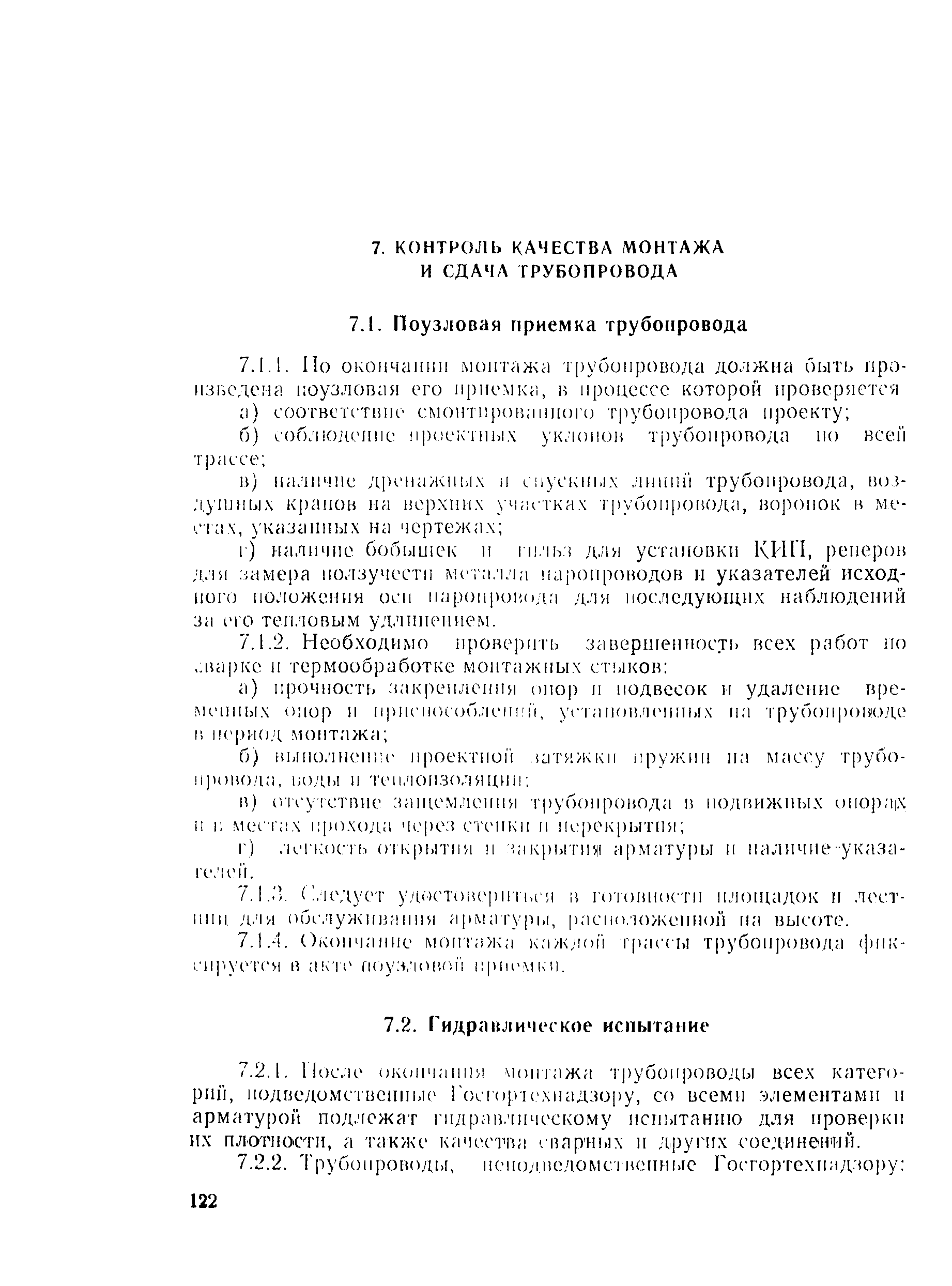

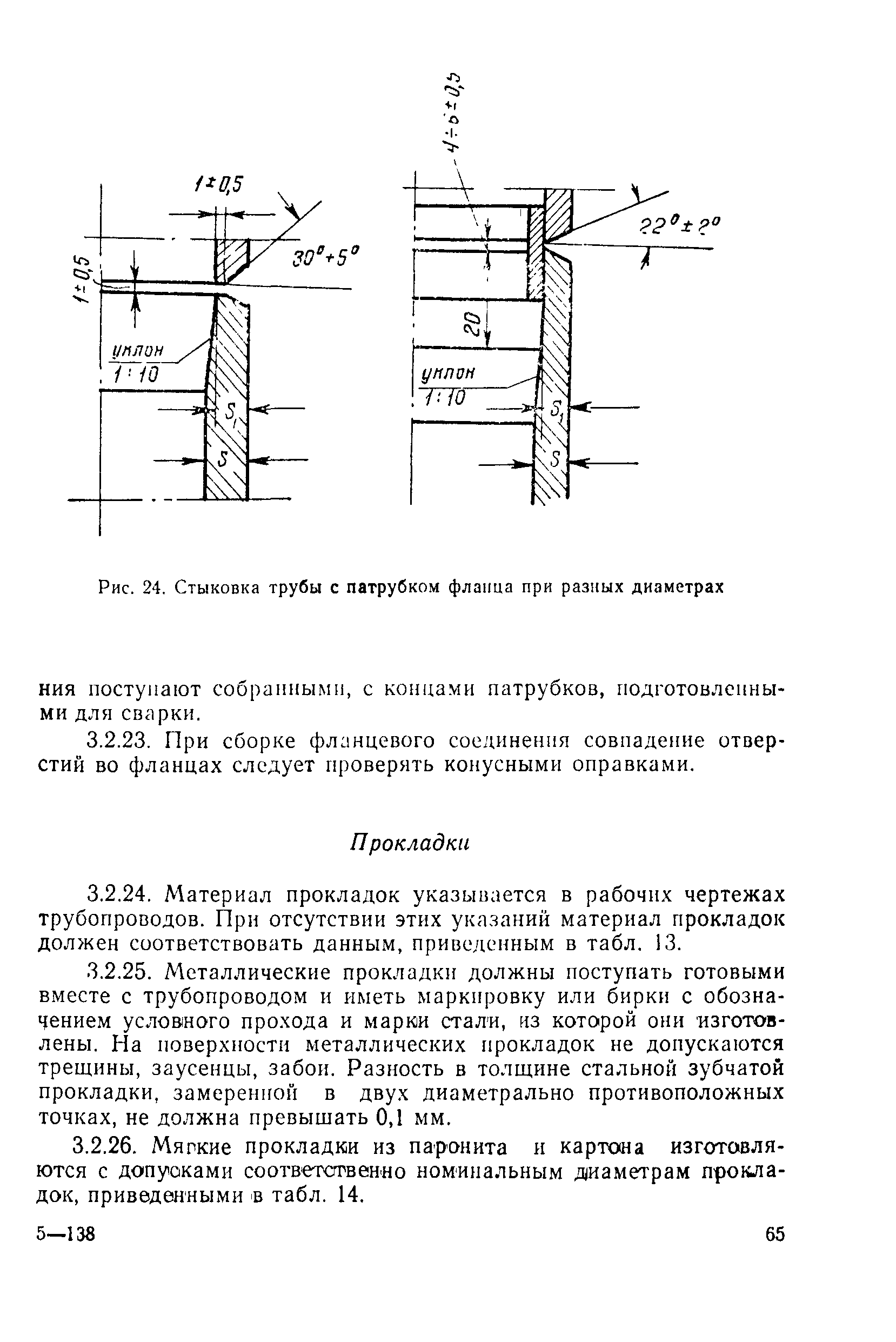

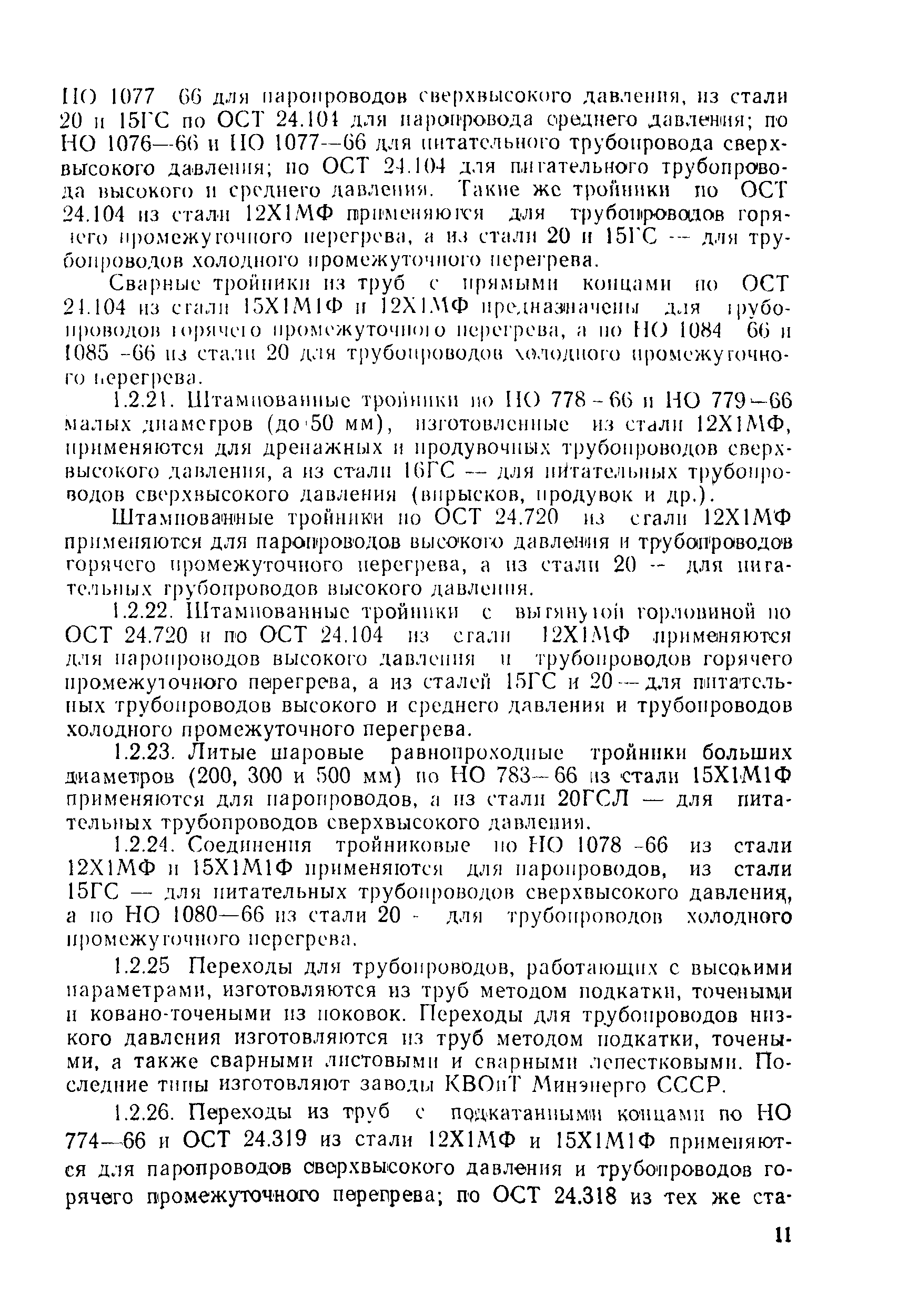

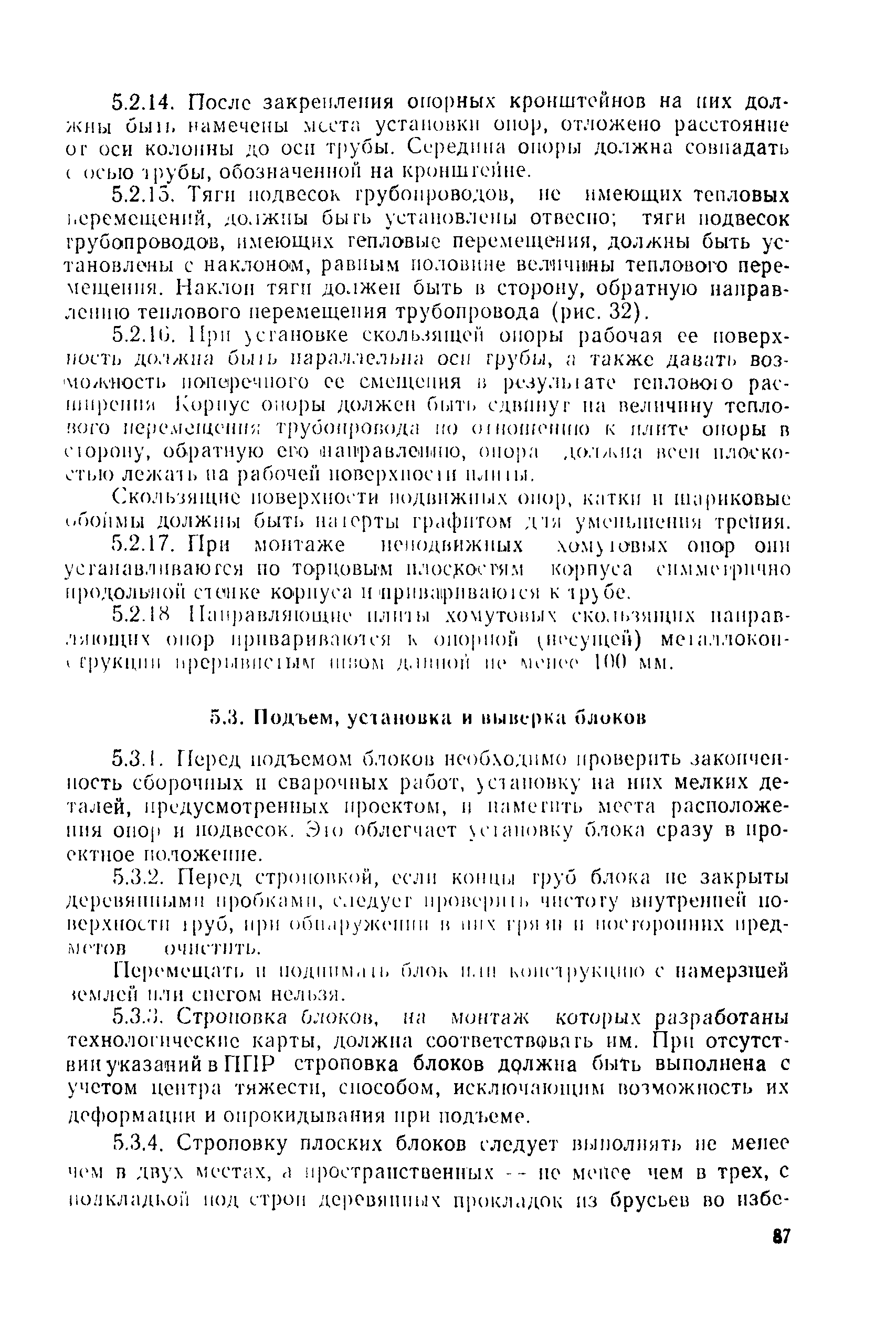

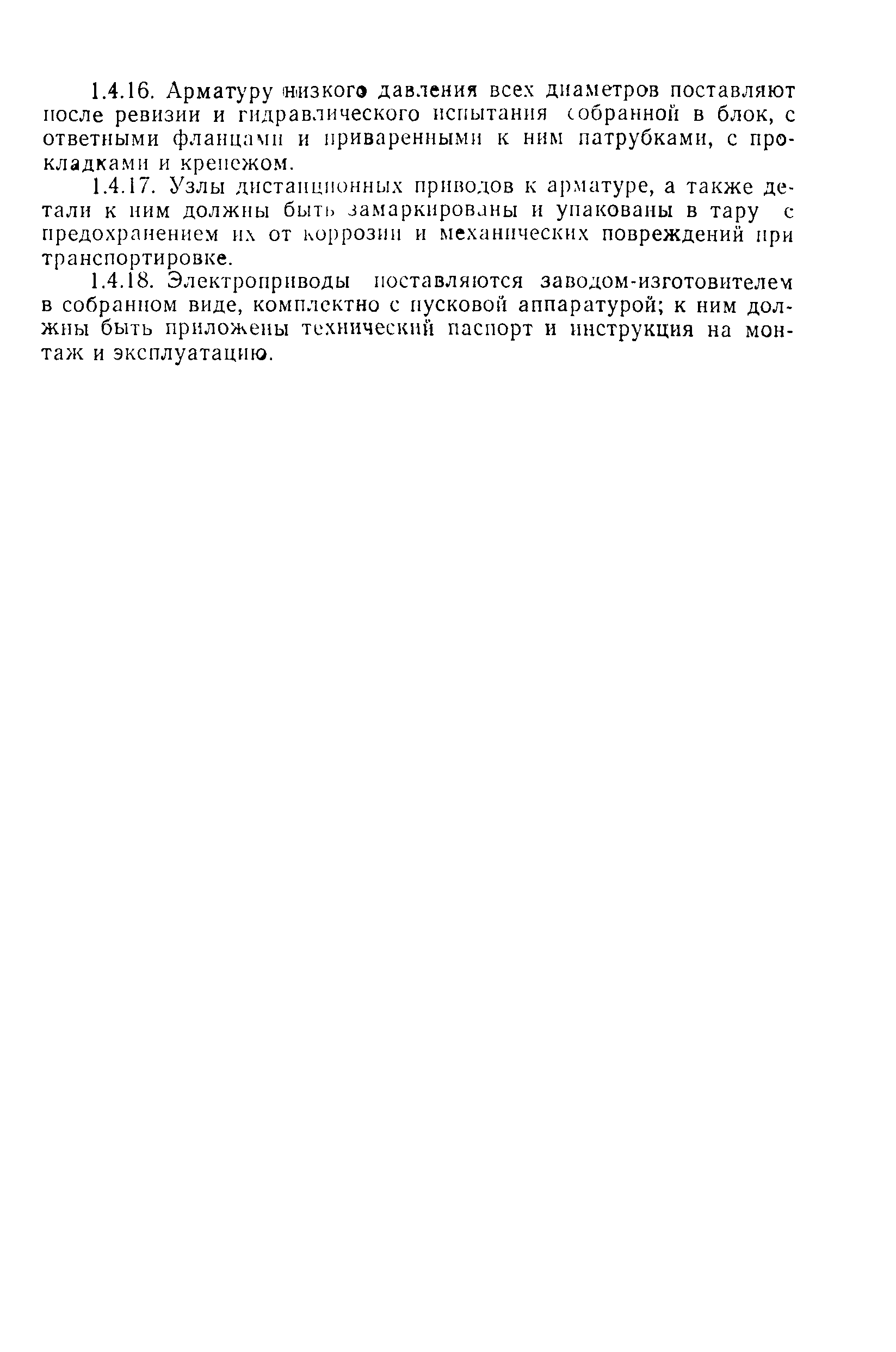

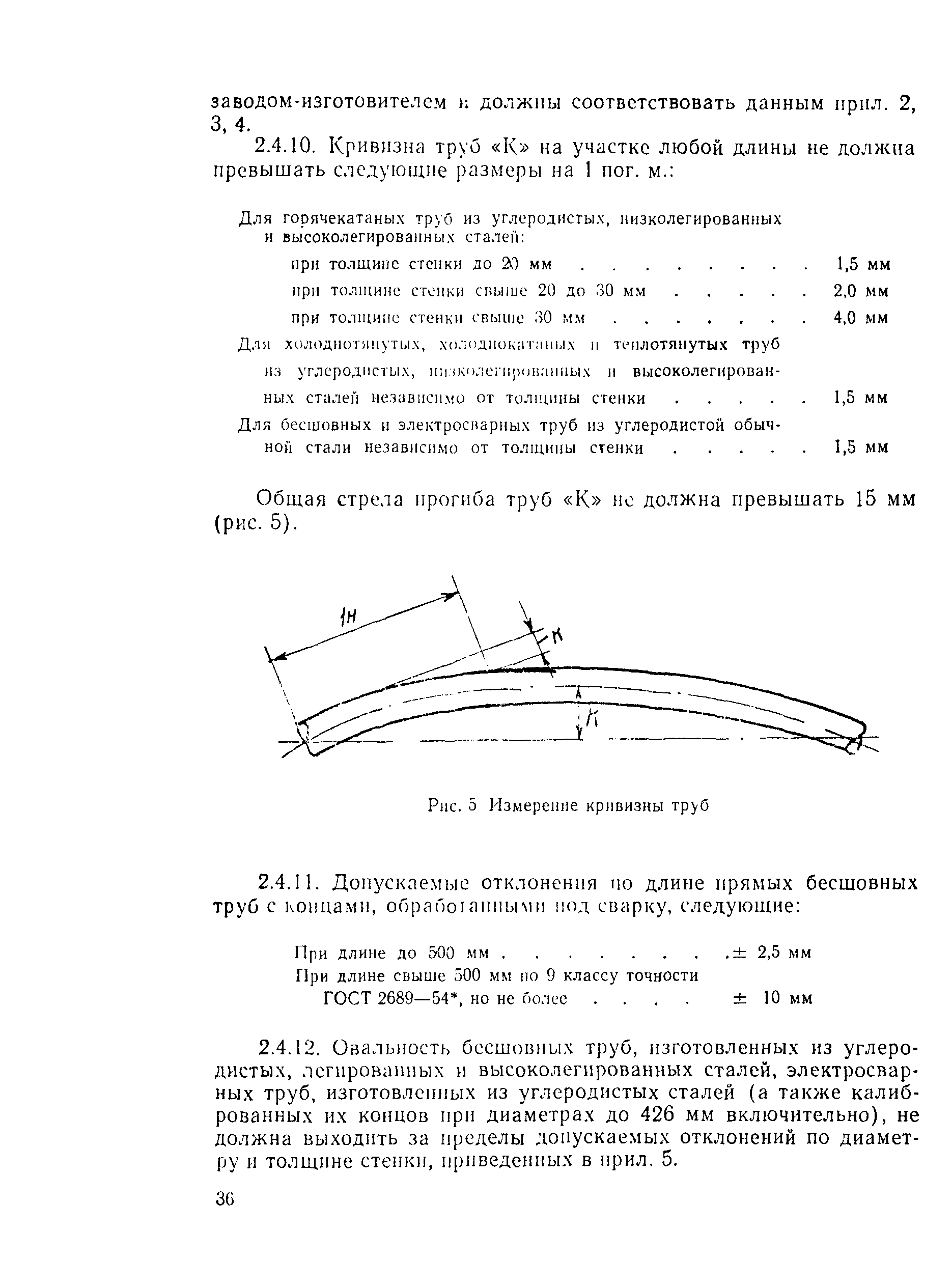

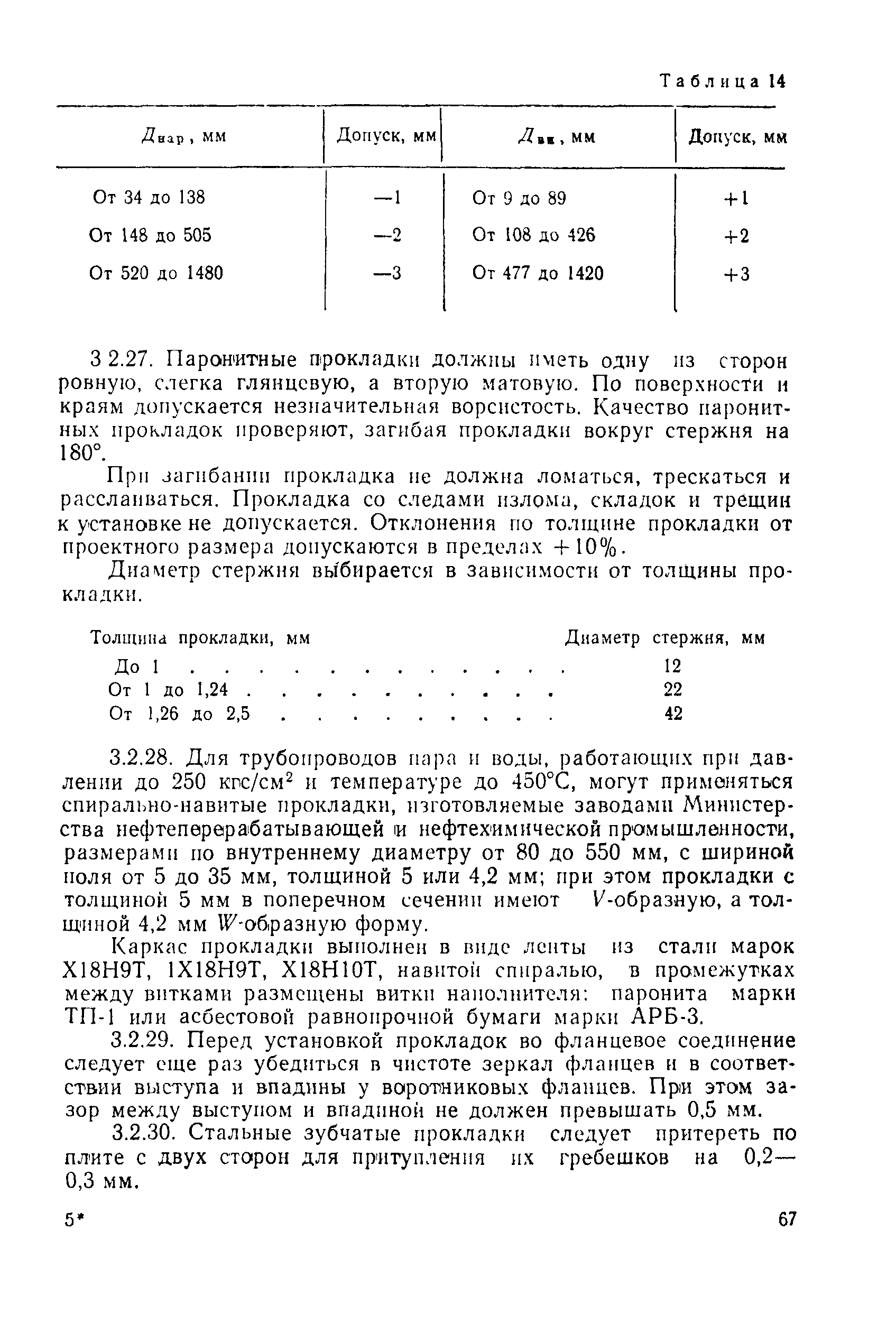

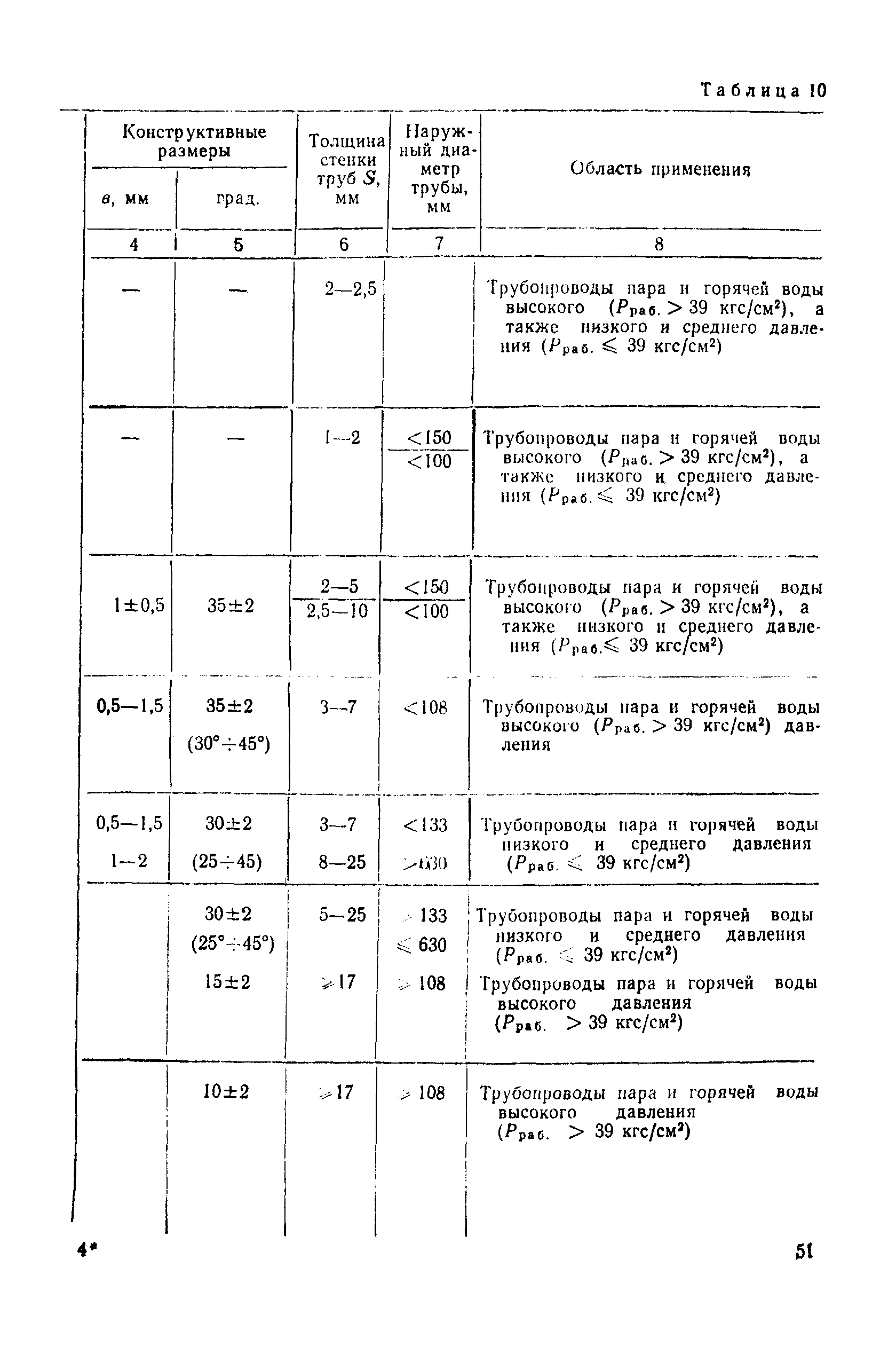

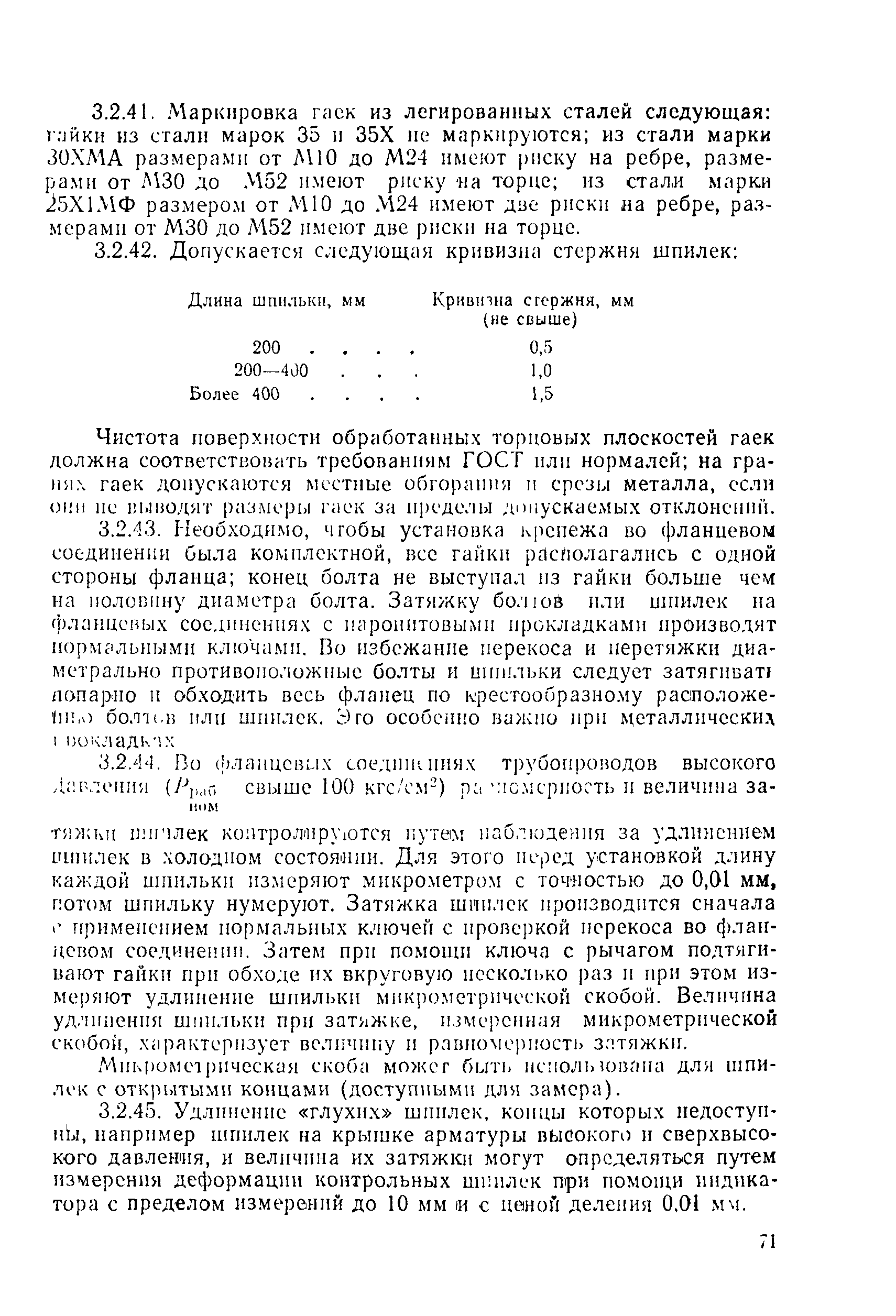

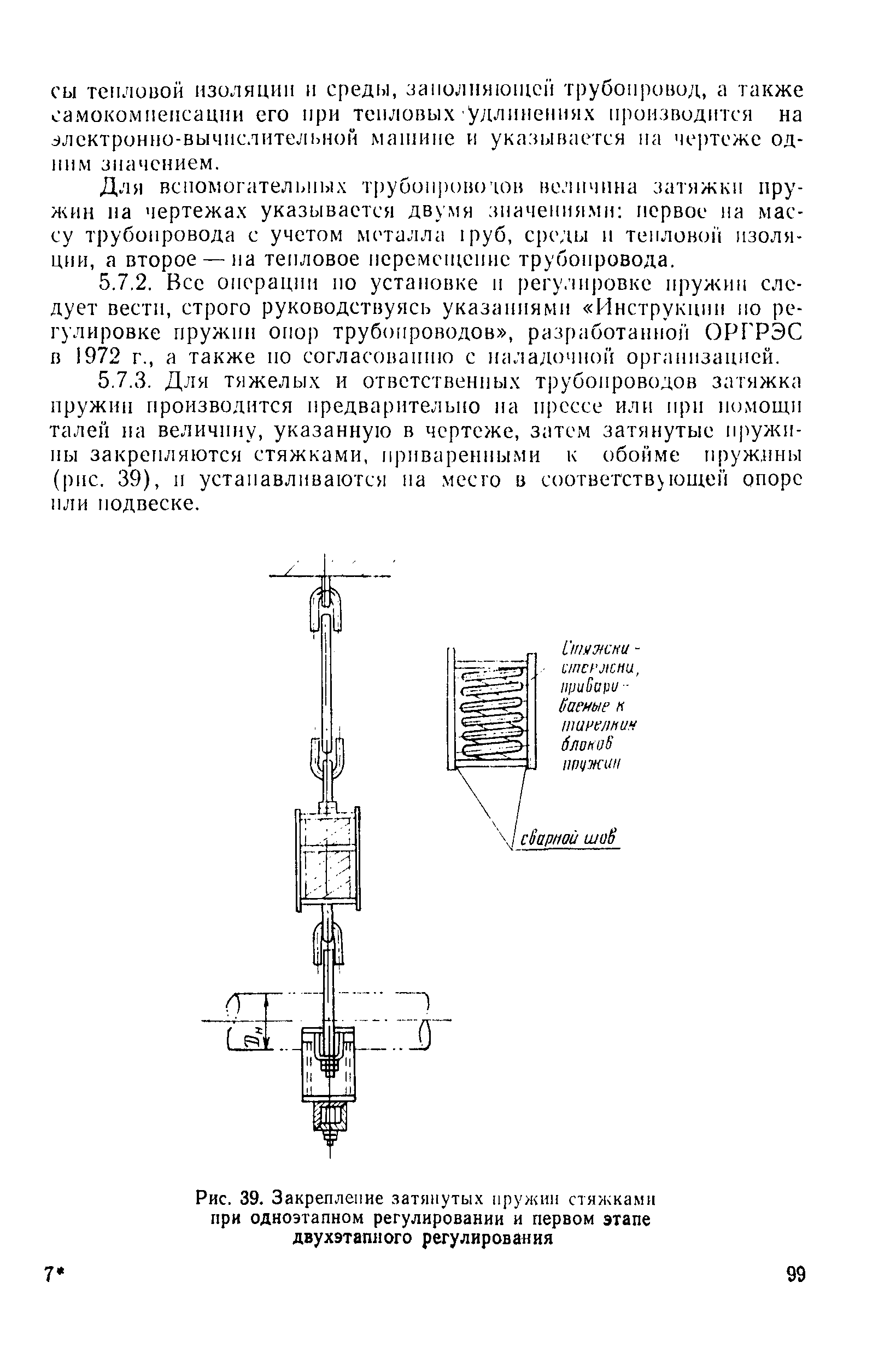

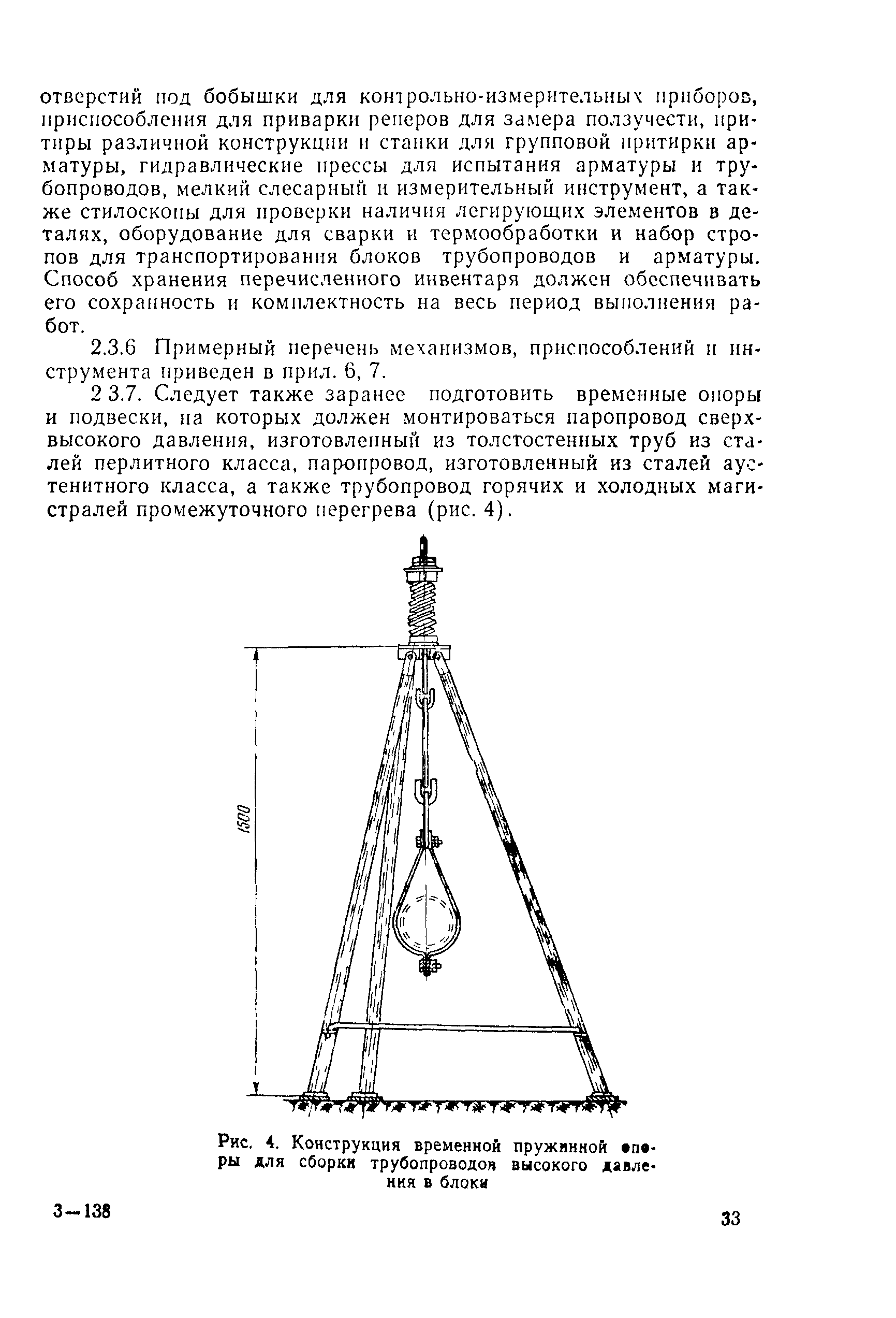

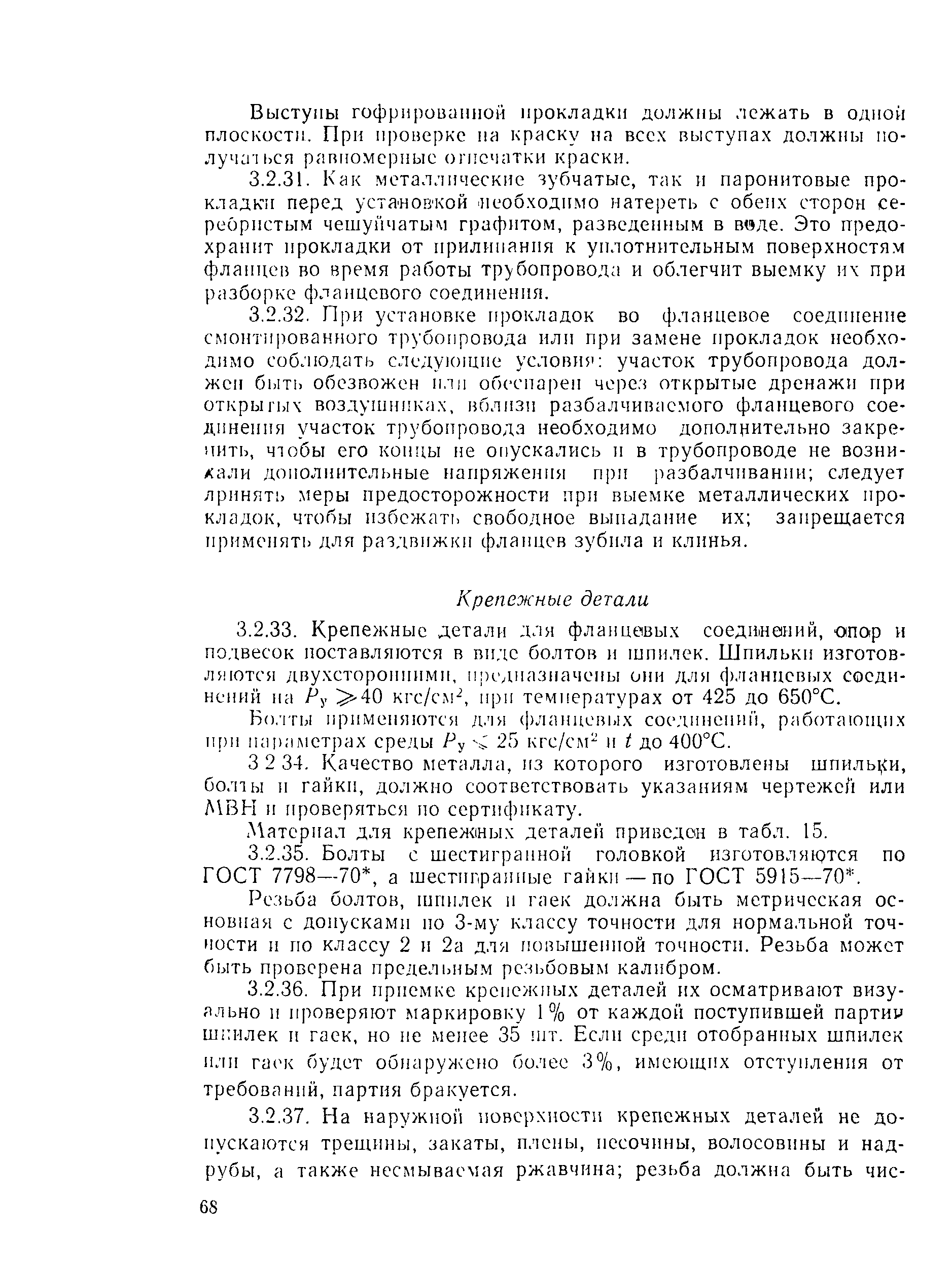

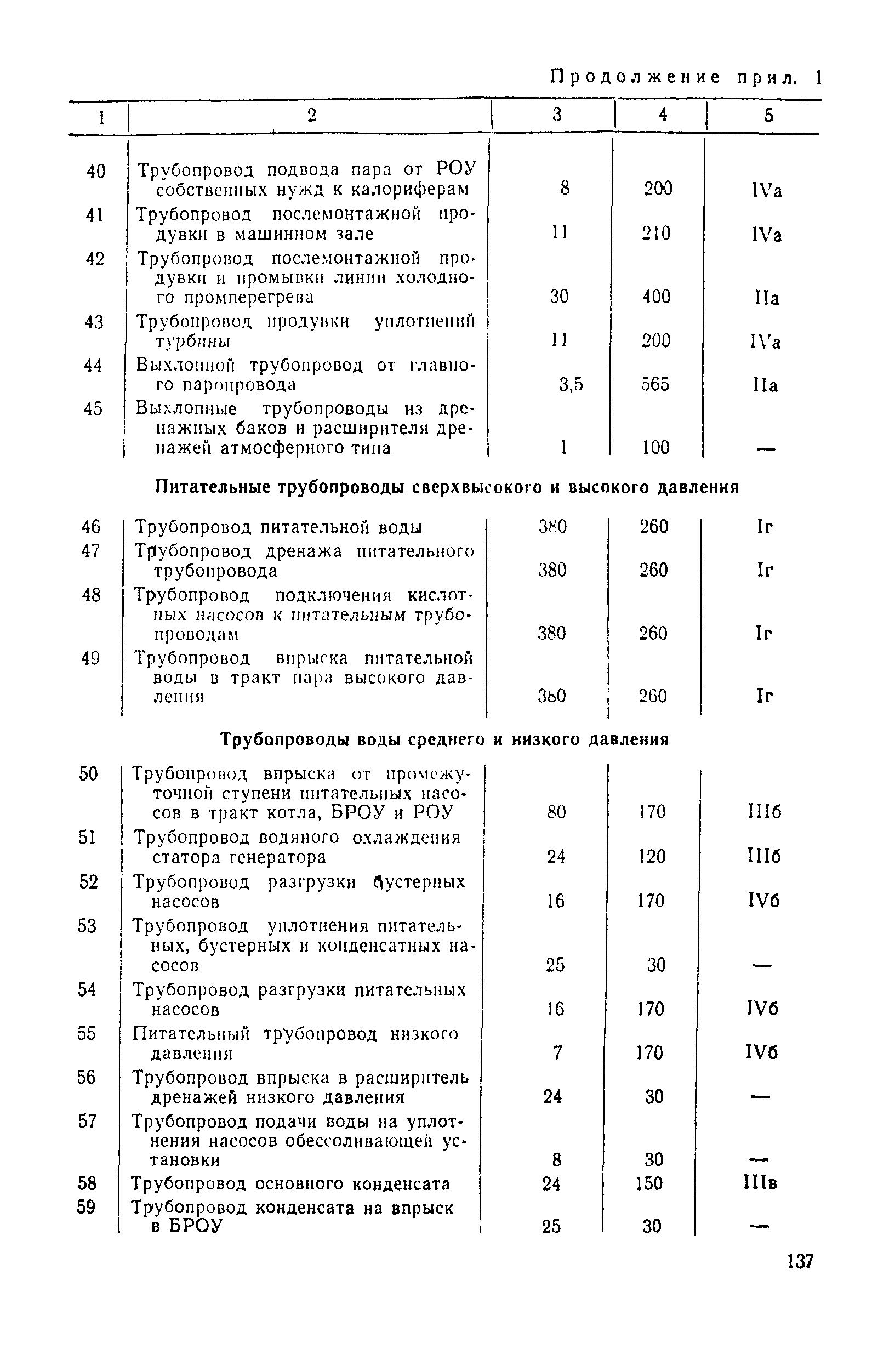

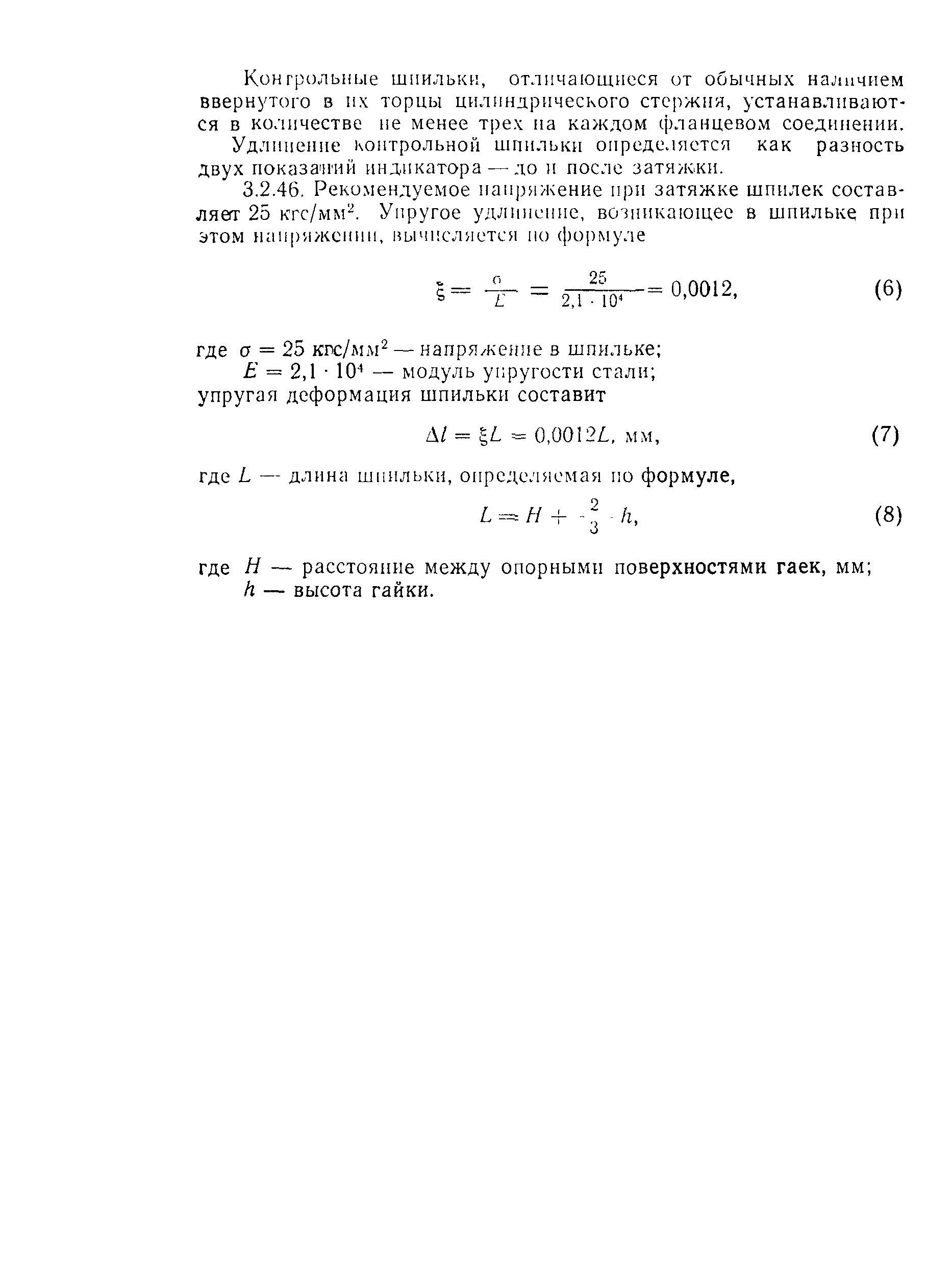

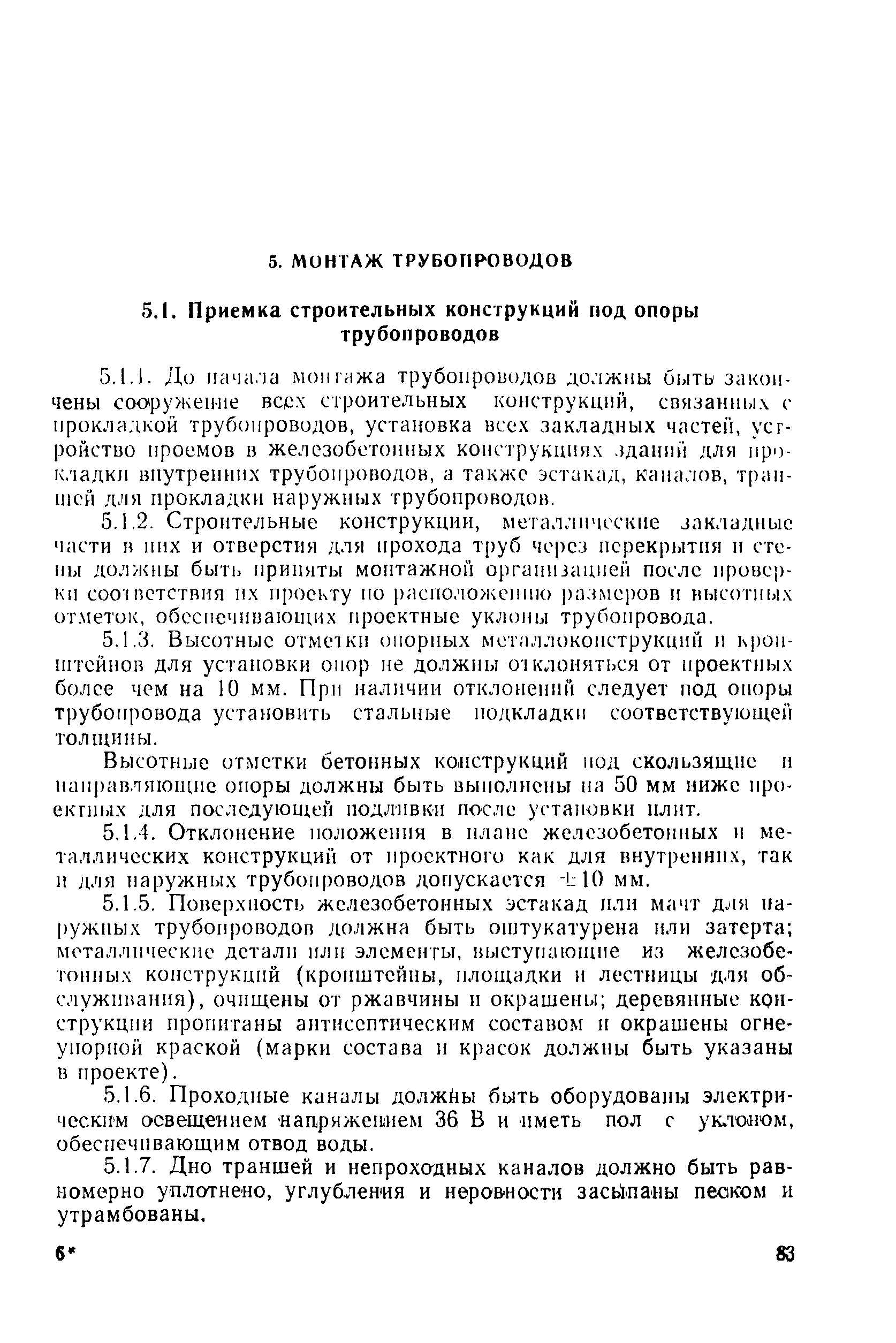

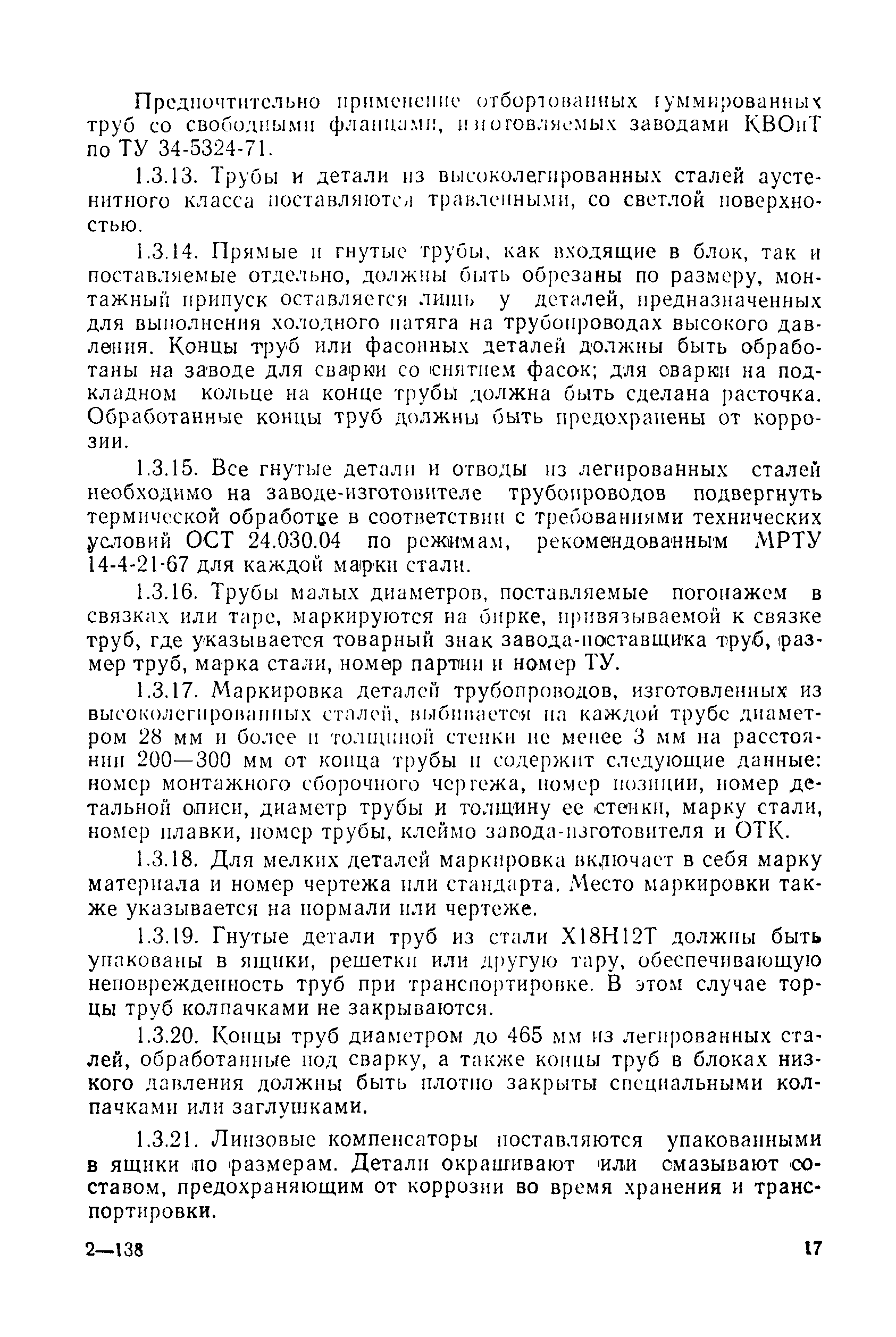

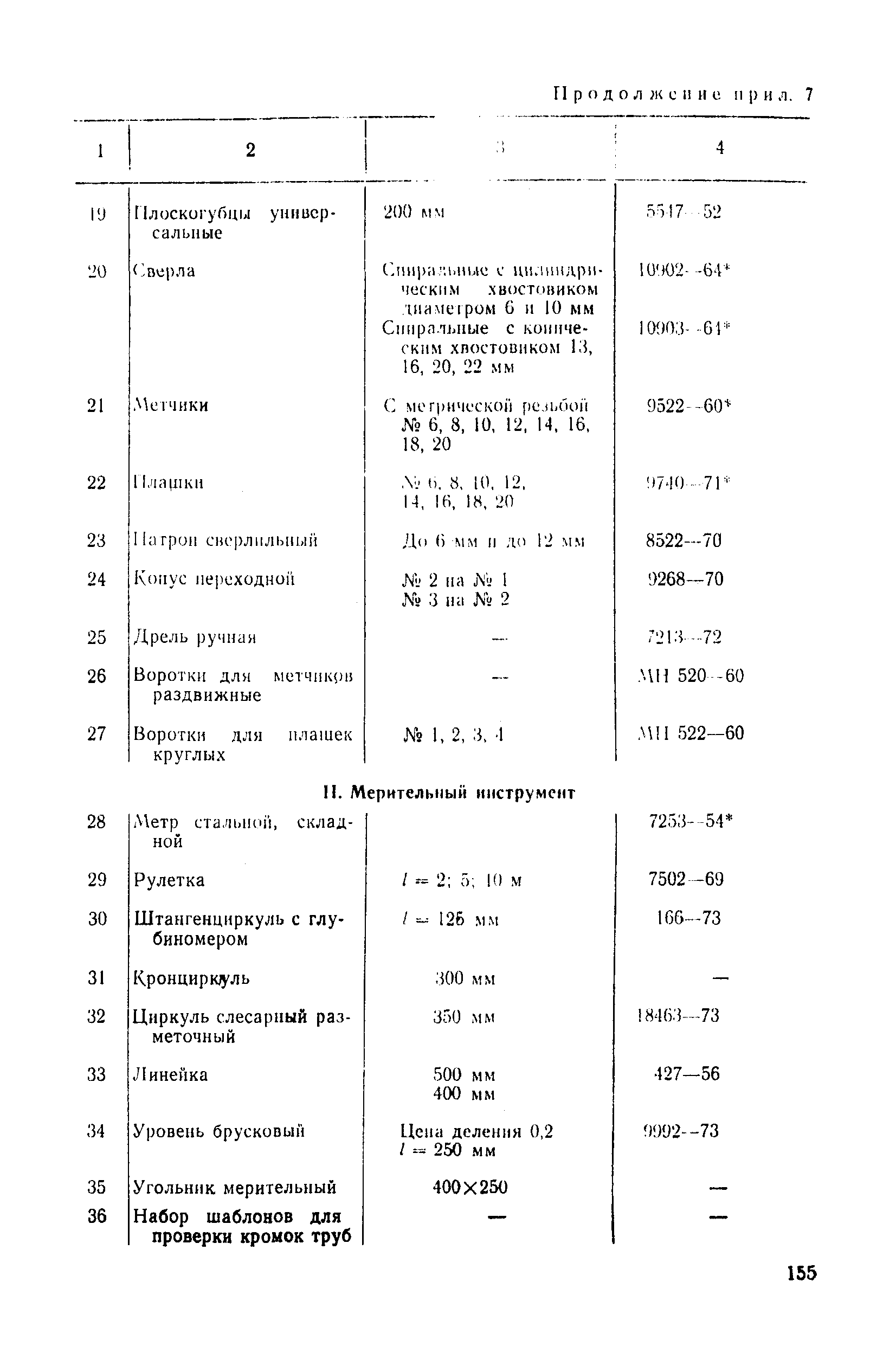

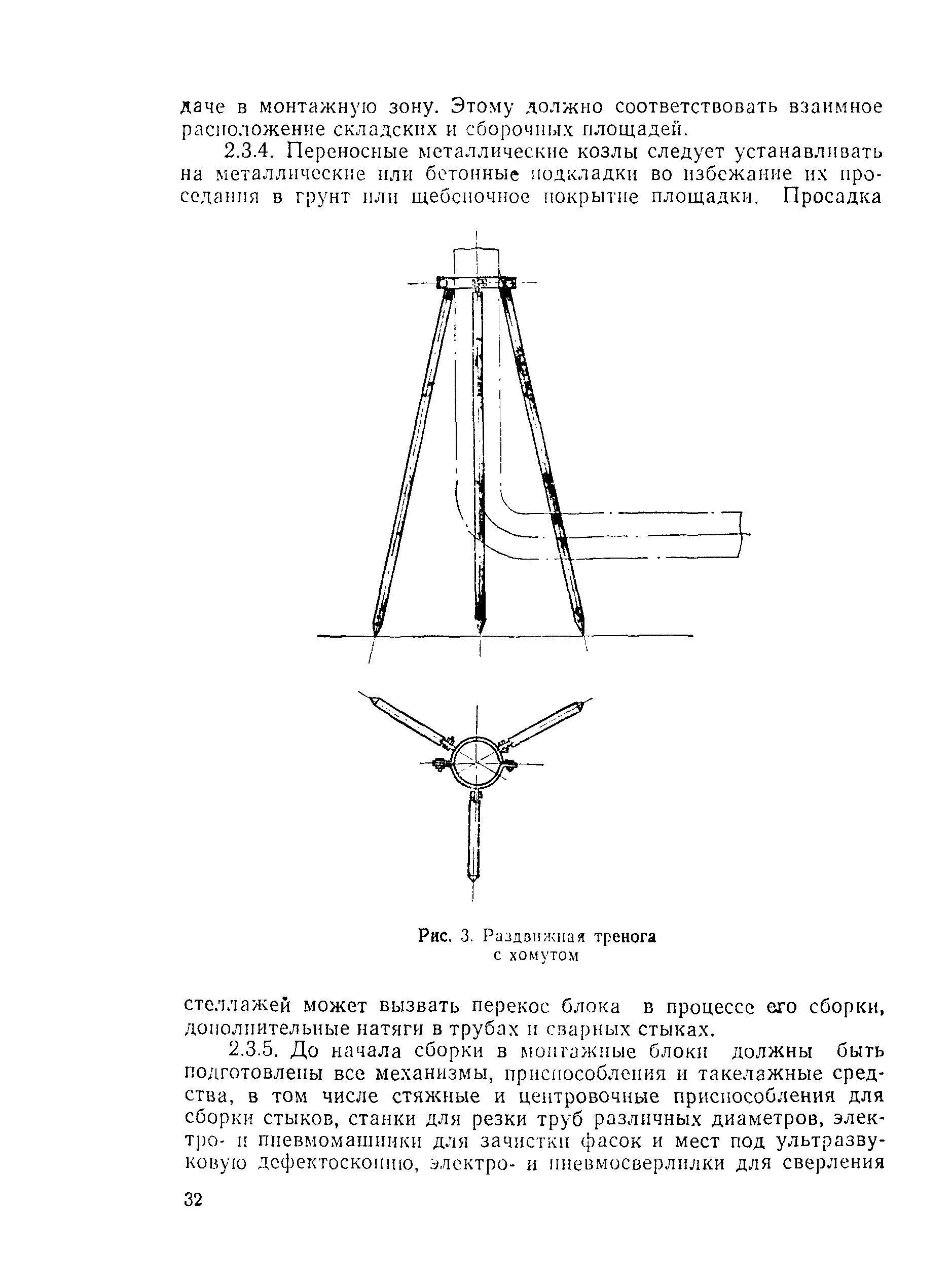

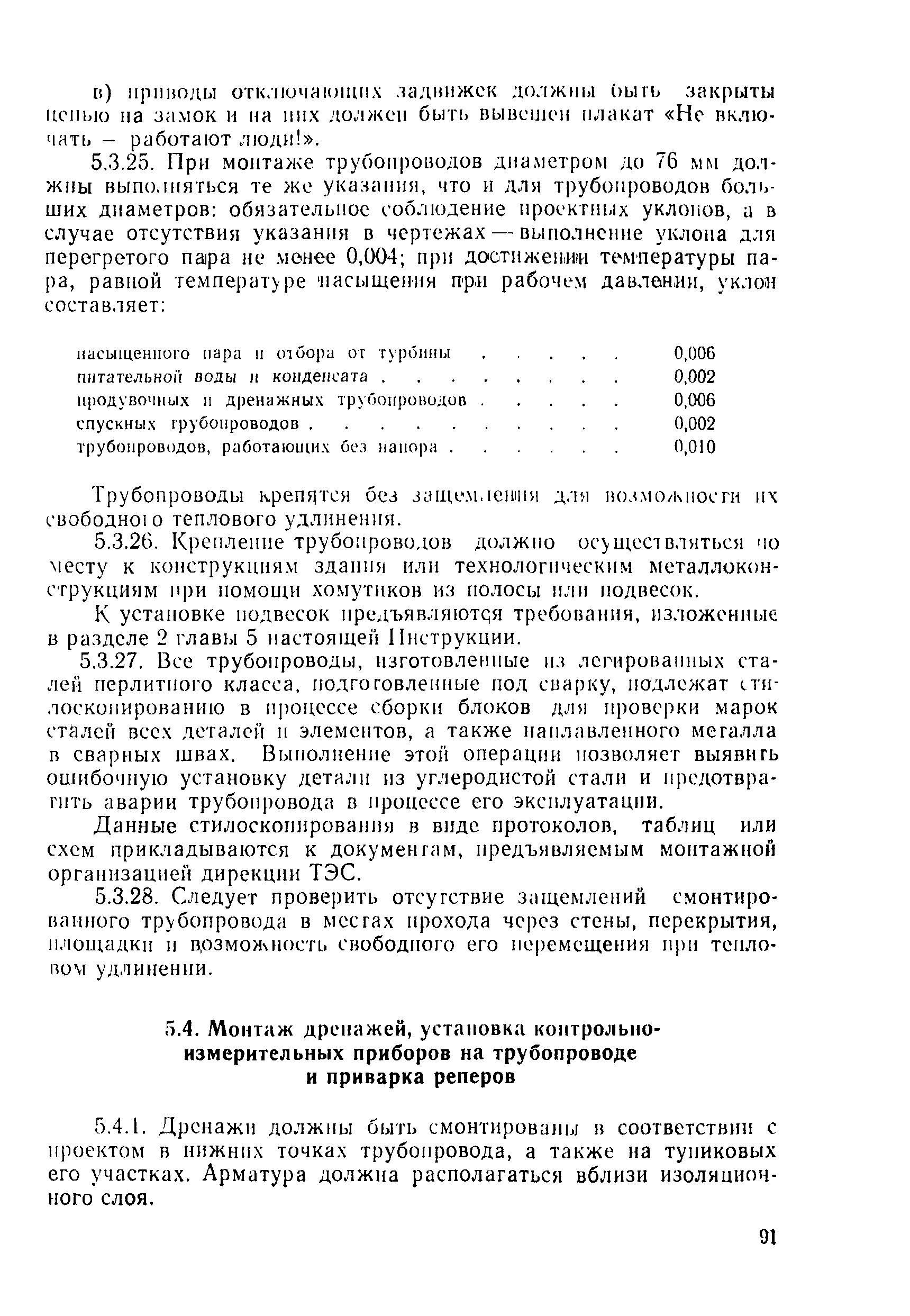

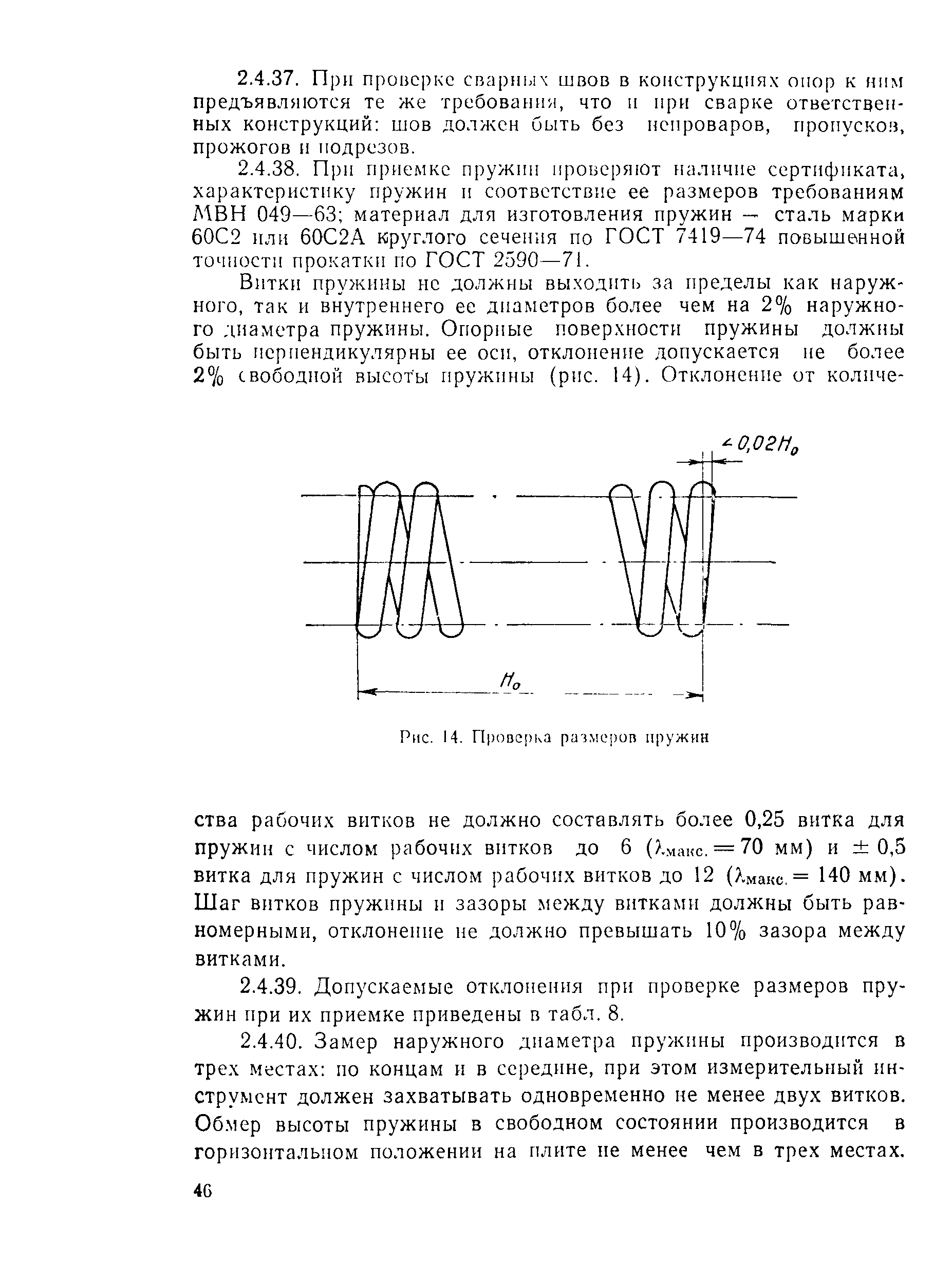

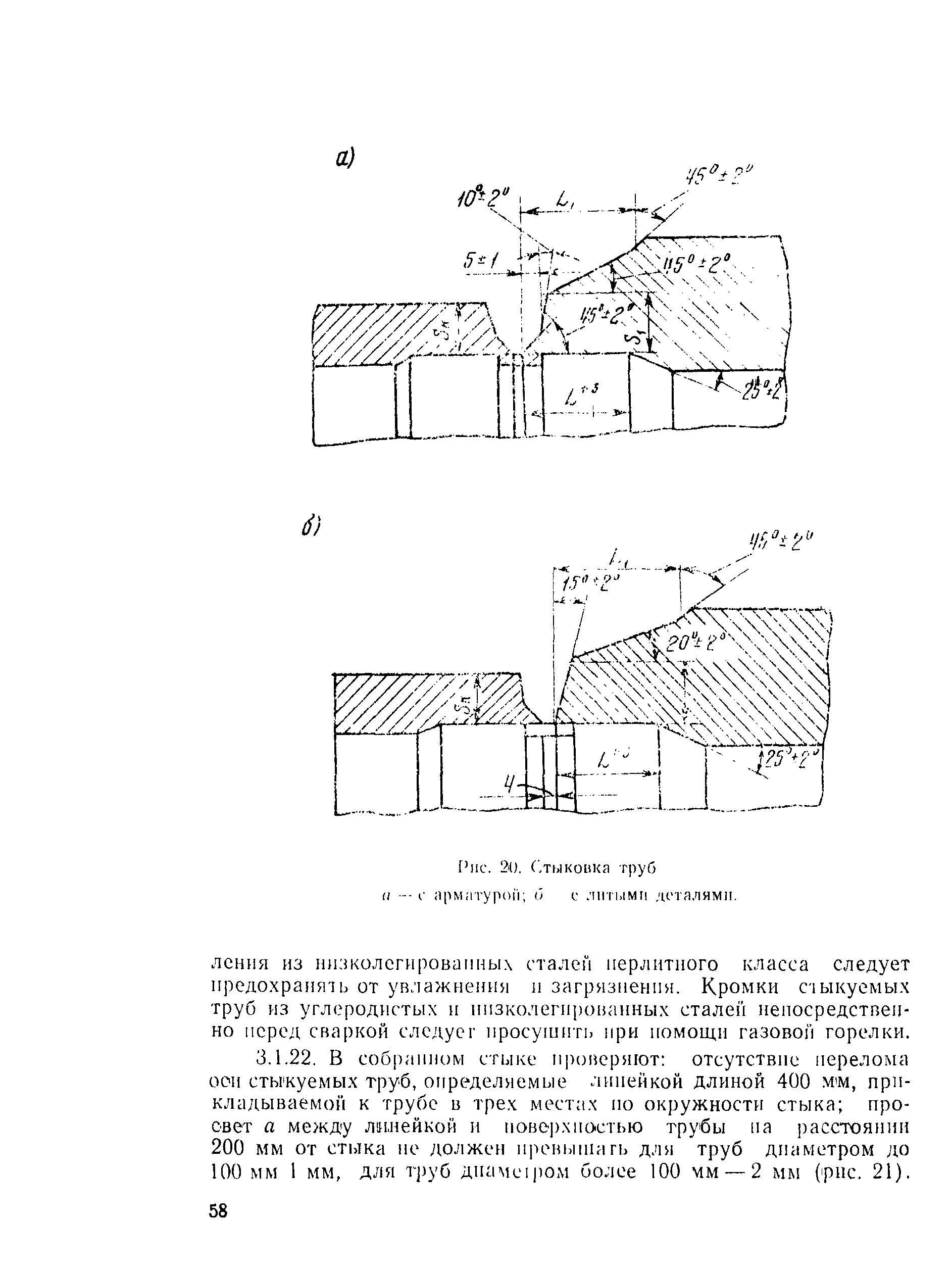

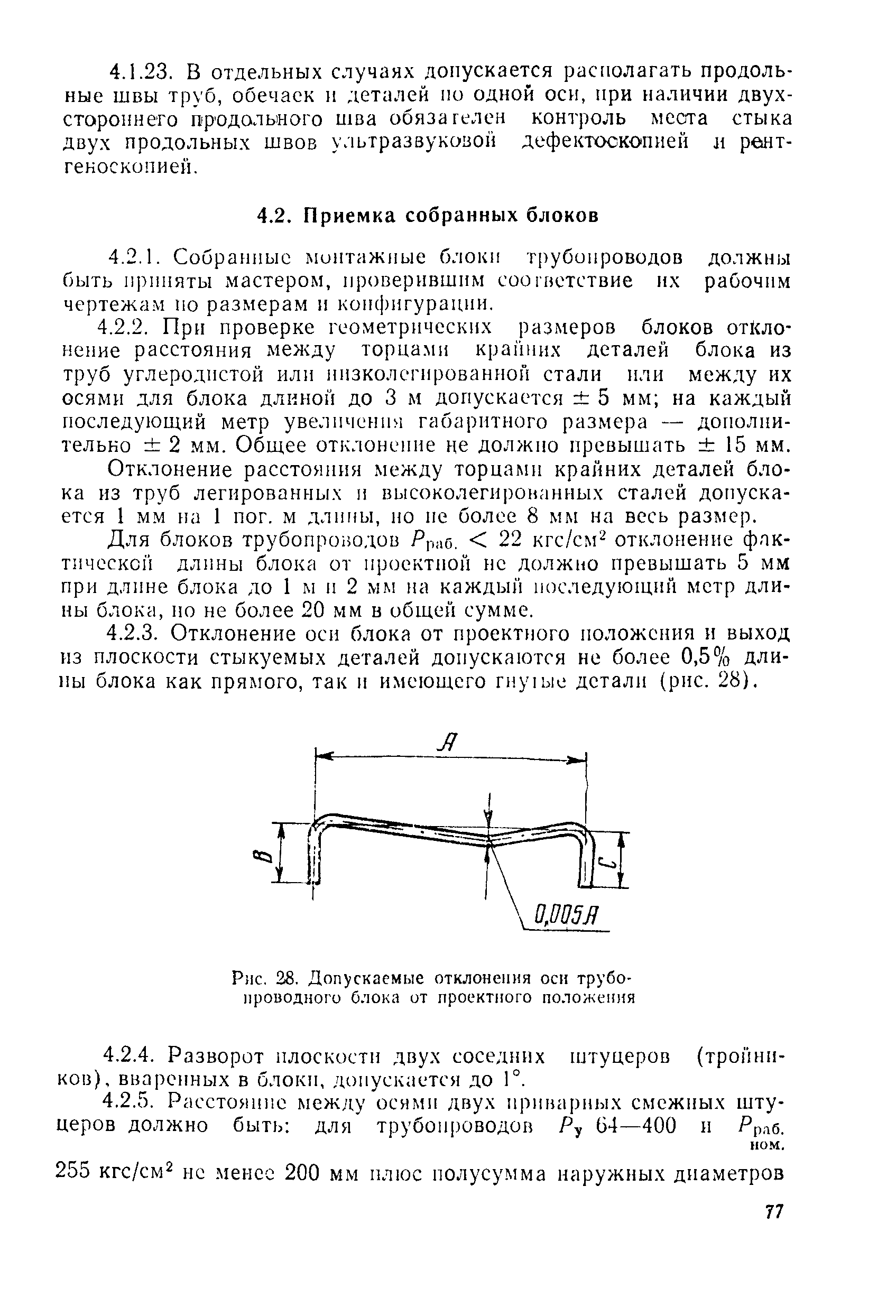

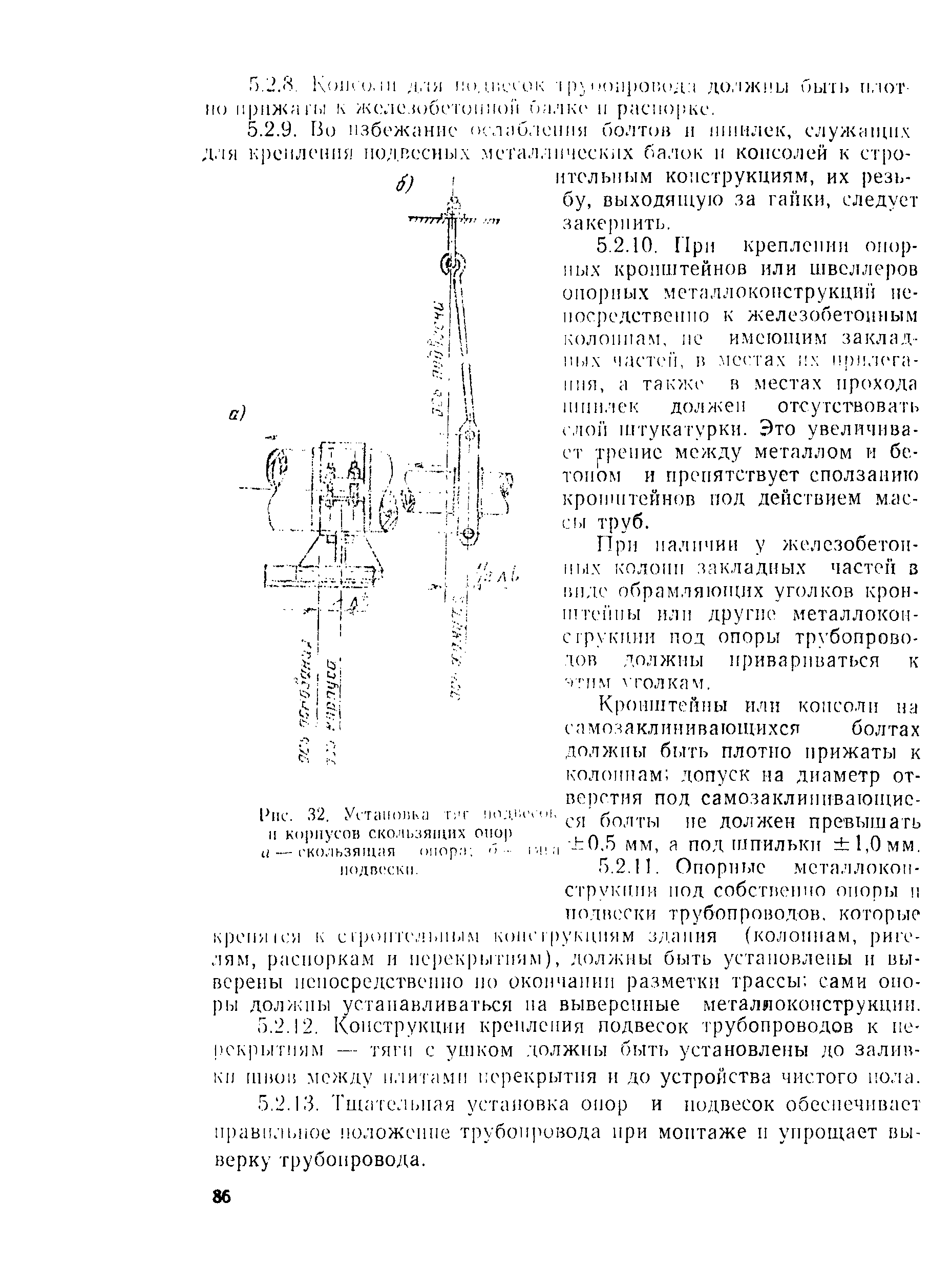

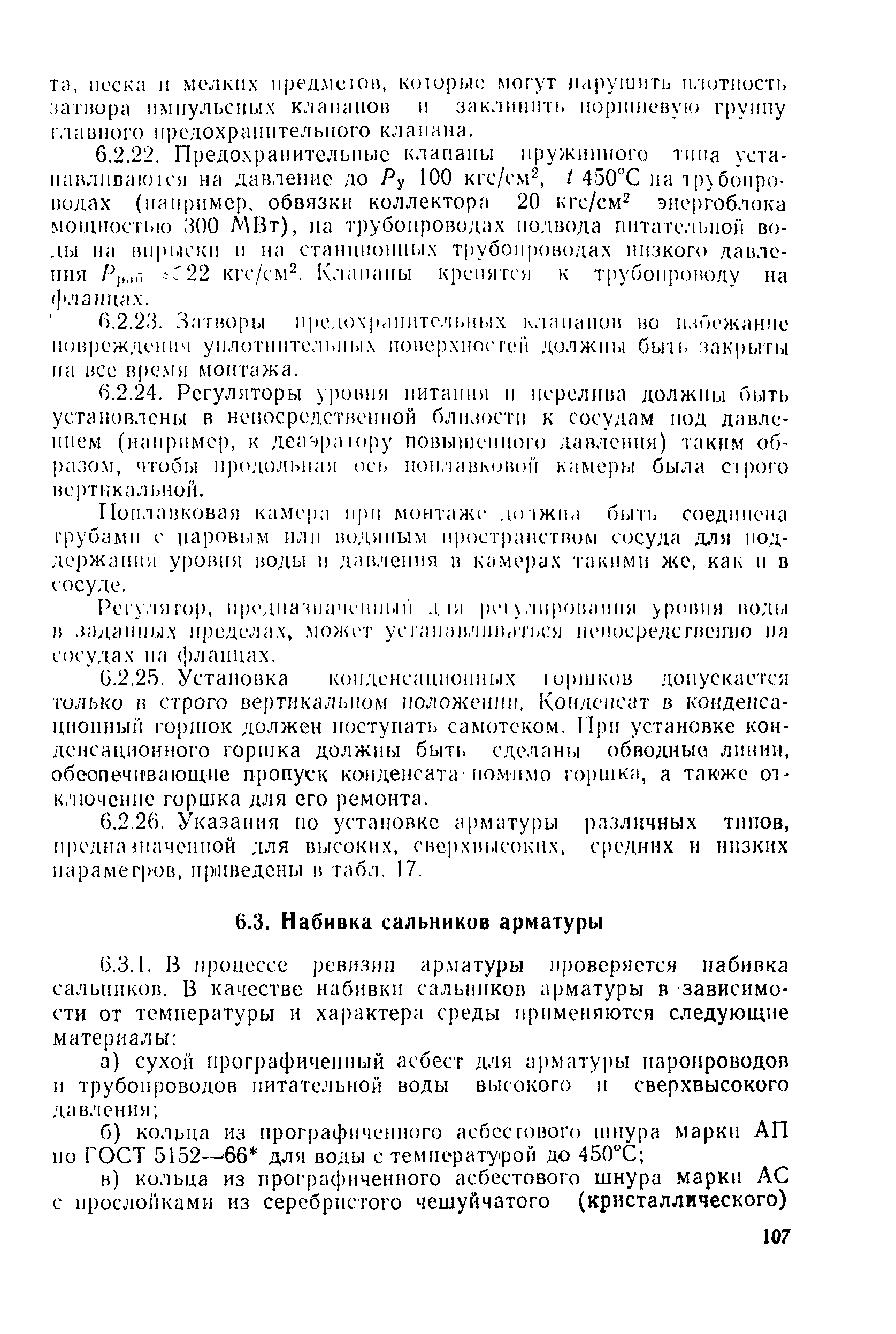

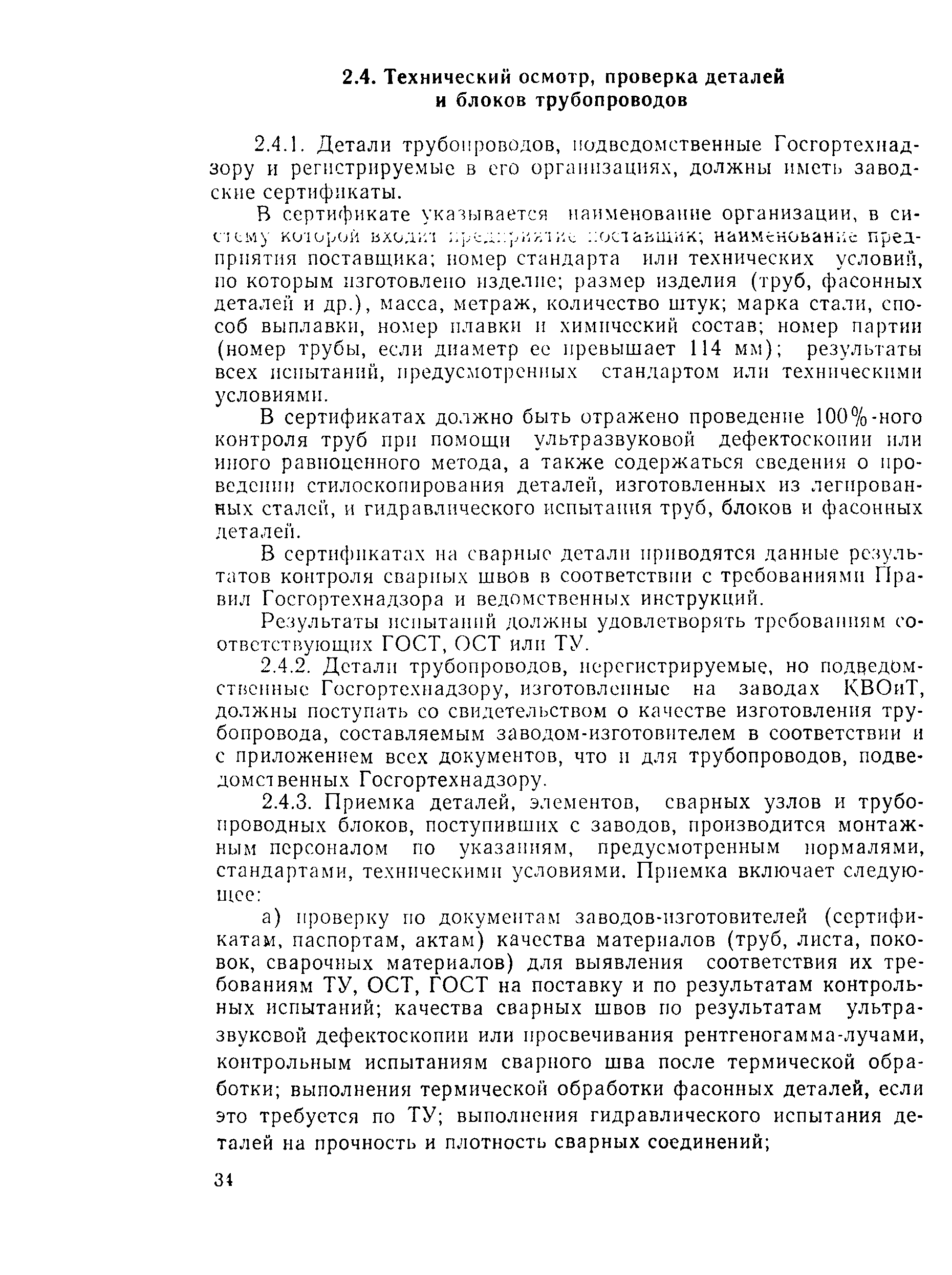

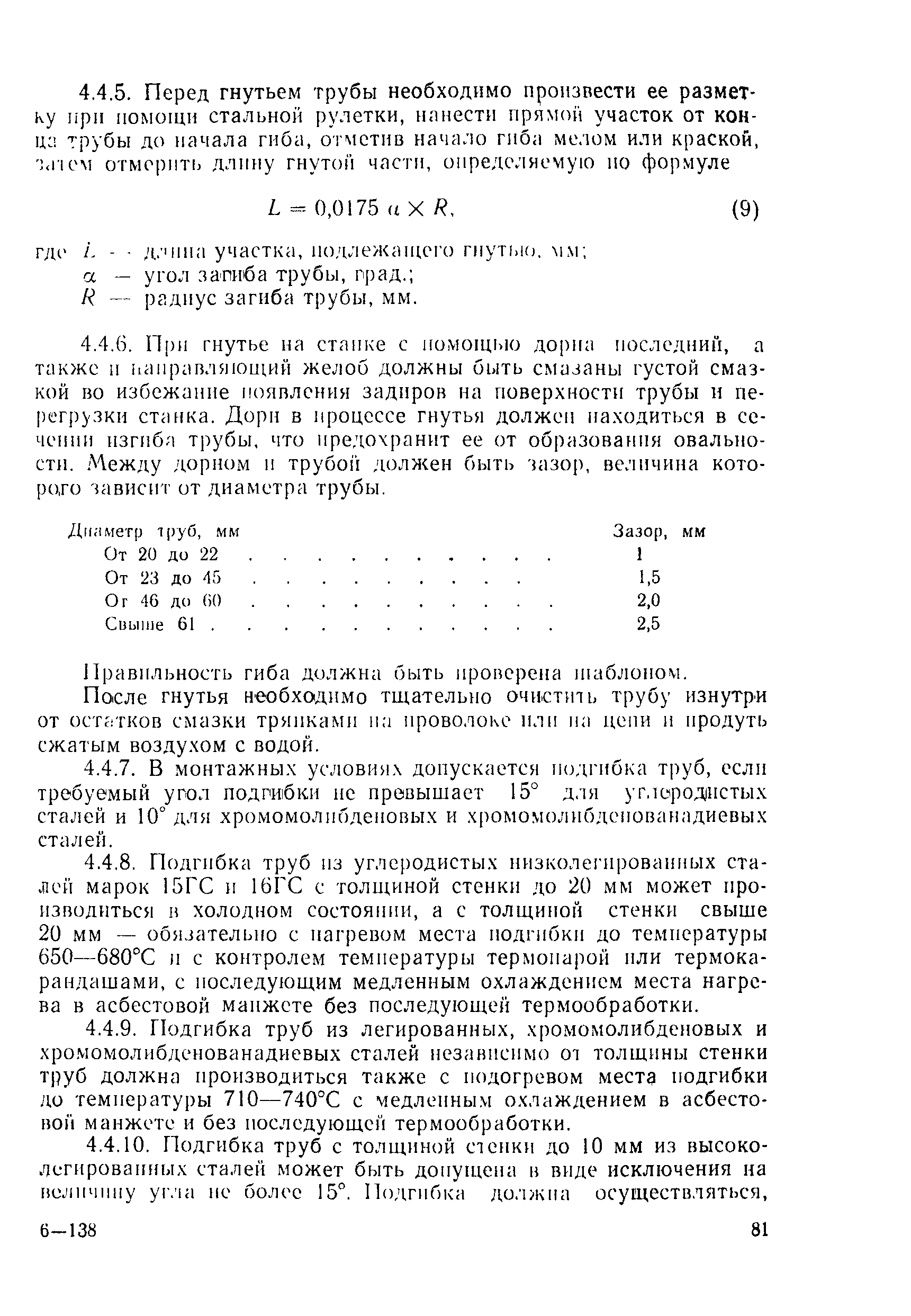

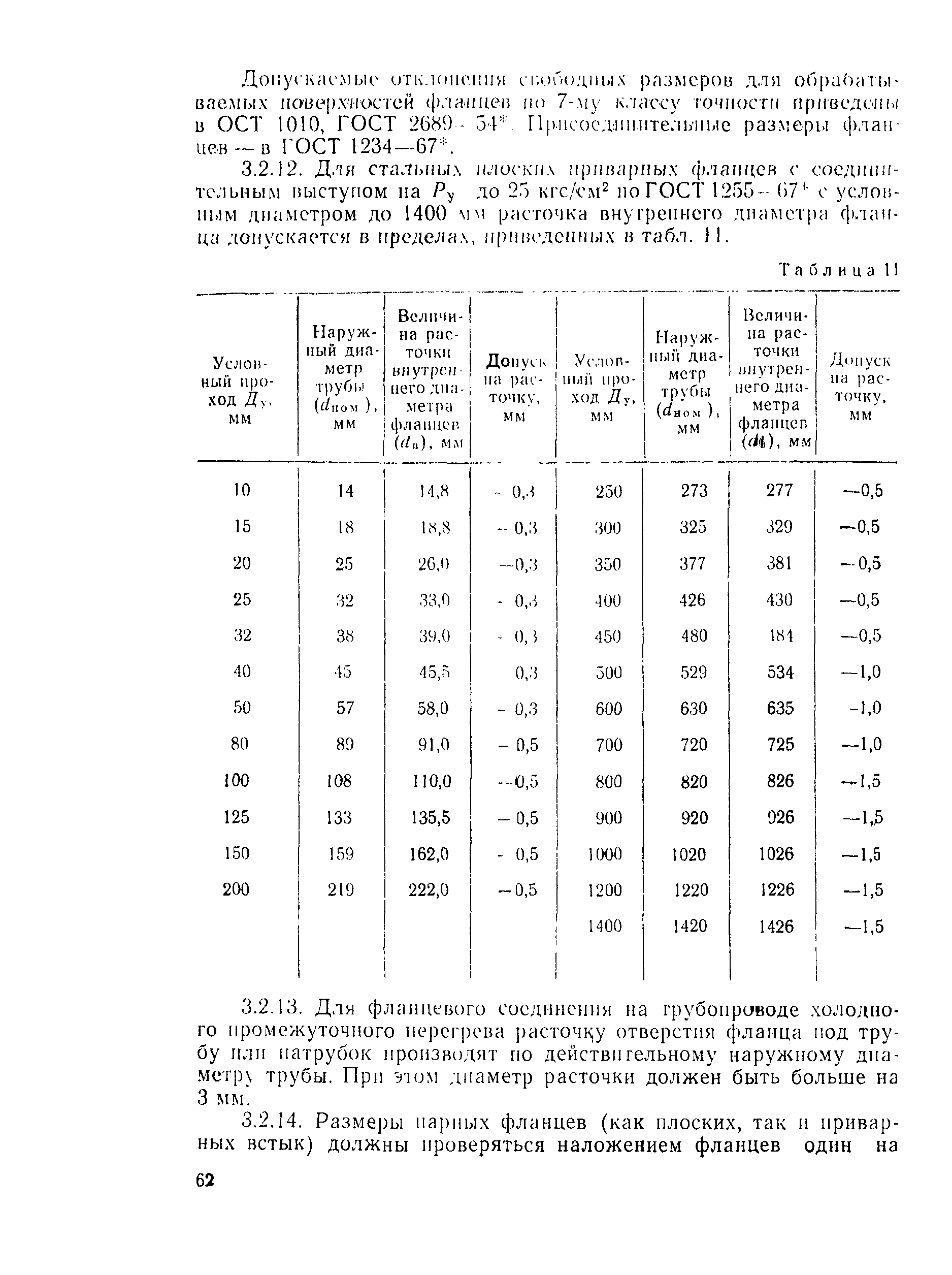

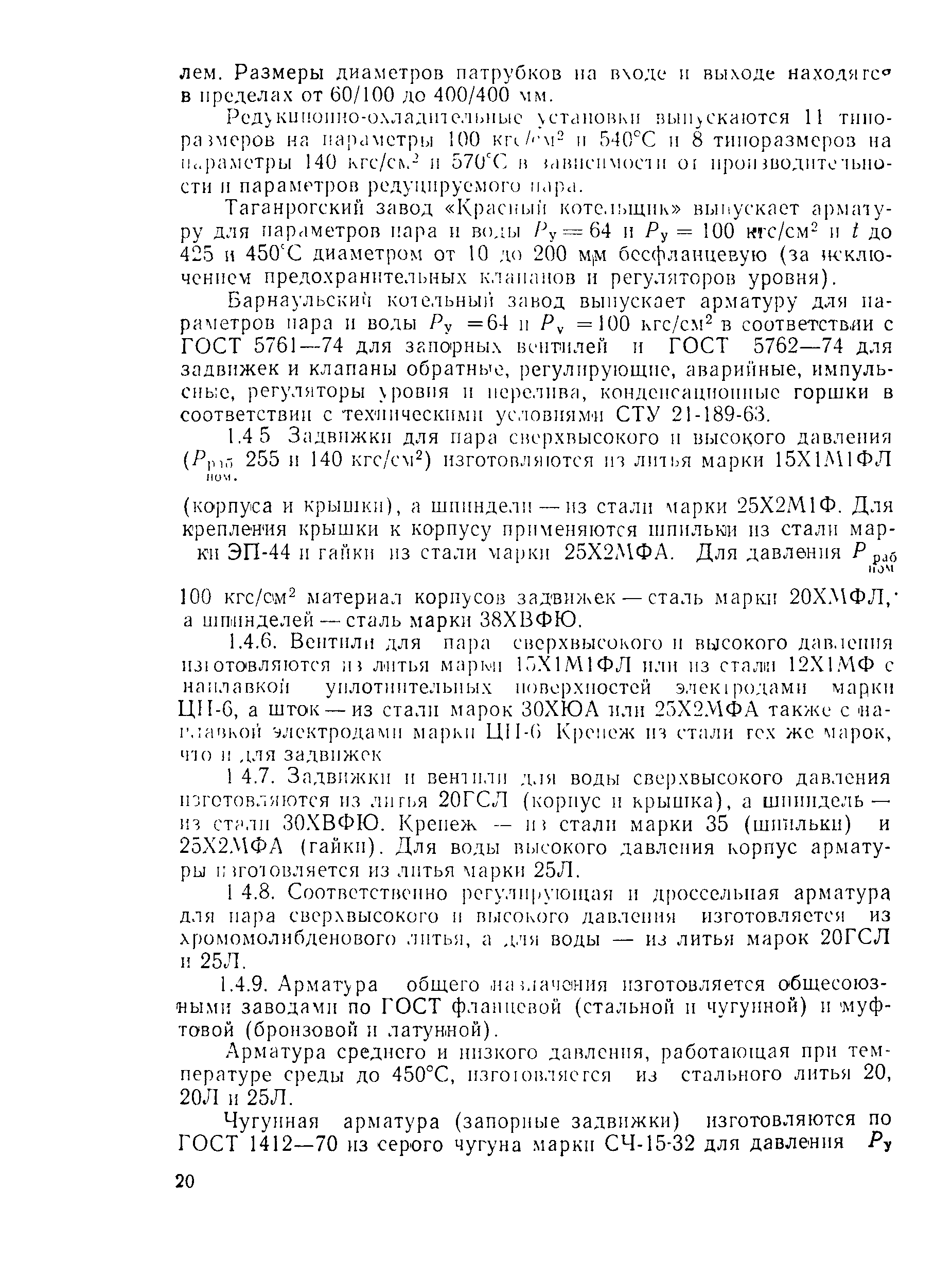

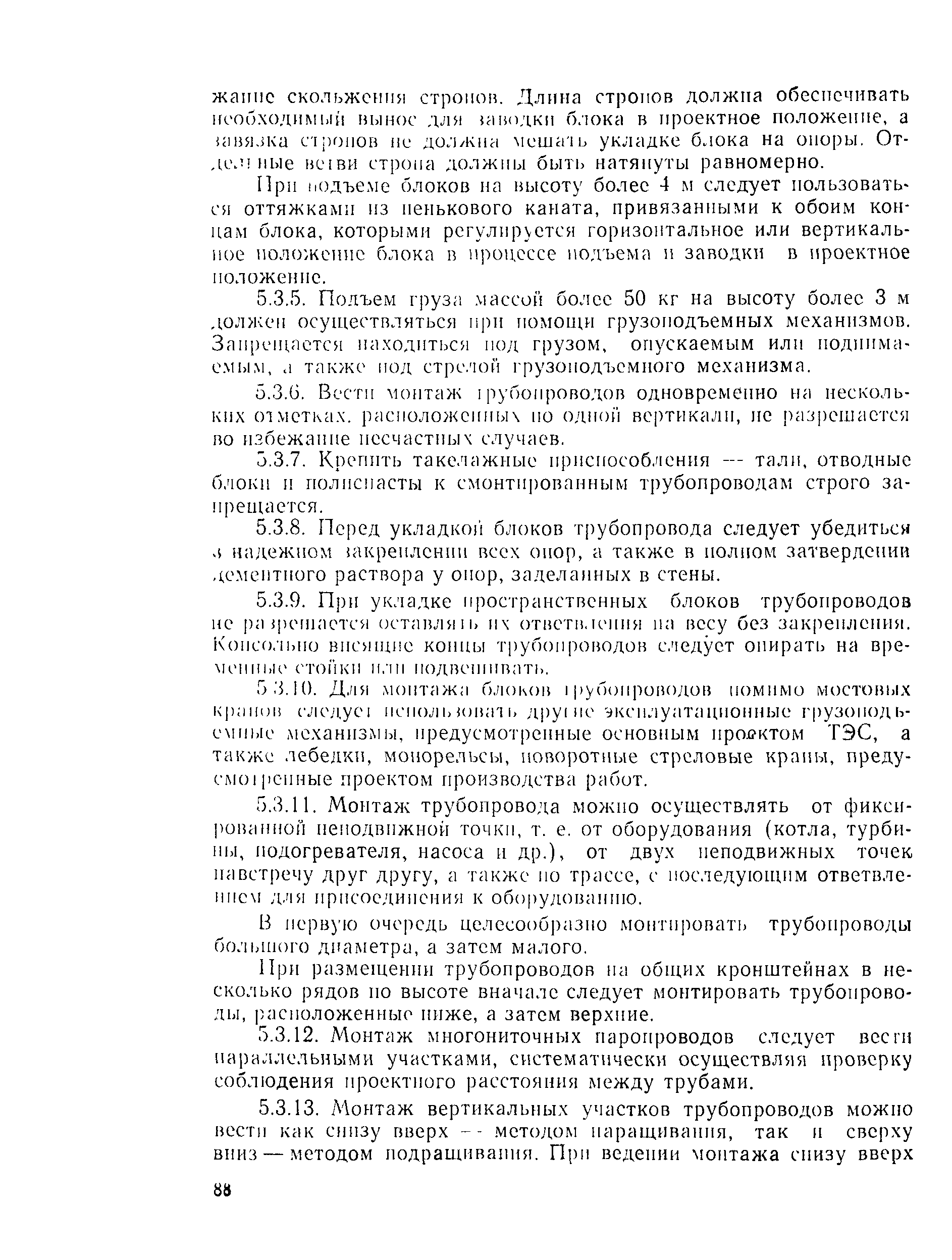

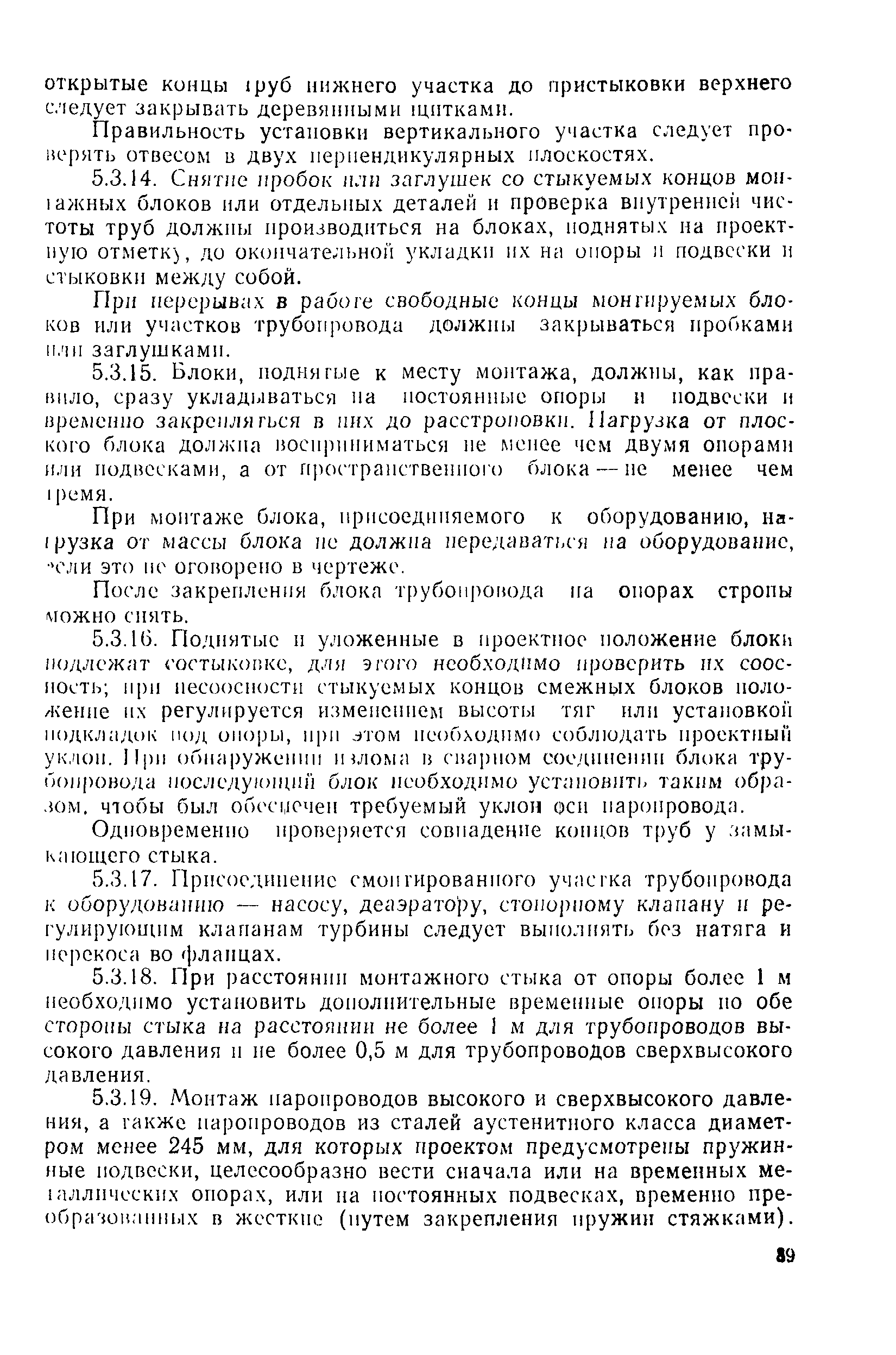

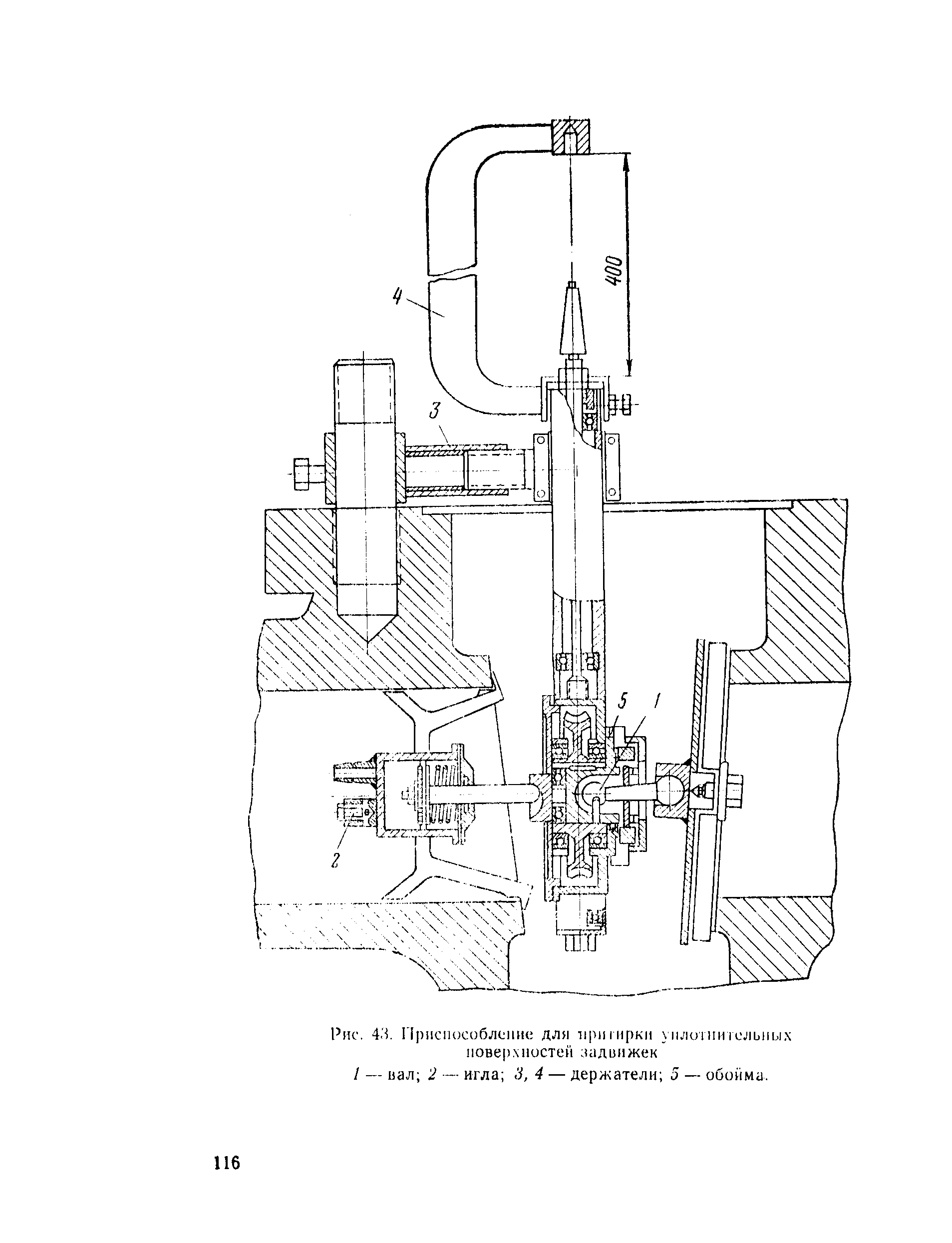

Оглавление:	Введение 1 Трубопроводы, их детали и материалы 2 Организационно-техническая подготовка к монтажу трубопроводов 3 Конструкции соединения труб 4 Сборка трубопроводов в монтажные блоки 5 Монтаж трубопроводов 6 Монтаж арматуры 7 Контроль качества монтажа и сдача трубопровода Приложение 1 Перечень трубопроводов ТЭС по назначению применительно к энергоблоку мощностью 300 МВт Приложение 2 Техническая характеристика труб Приложение 3 Химический состав сталей Приложение 4 Механические свойства сталей Приложение 5 Допускаемые отклонения размеров труб Приложение 6 Перечень механизмов и приспособлений для монтажа трубопроводов Приложение 7 Перечень инструментов для монтажа трубопроводов Приложение 8 Число оборотов шпинделя или штока для полного закрытия запорной арматуры Венюковского арматурного завода на параметры пара: 100/540, 140/570, 255/565, 41/570; воды: 185/230, 380/280 Приложение 8а Число оборотов шпинделя или штока для полного открытия регулирующей арматуры Венюковского арматурного завода Приложение 9 Перечень ГОСТ
Разработан:	Энергомонтажпроект
Утверждён:	02.07.1974 Минэнерго СССР (USSR Minenergo 207)
Принят:	13.06.1973 Главтехуправление (8-4/13)
Издан:	Информэнерго (1976 г. )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Горелки. Котлы Котлы и теплообменники Мостостроение Трубопроводы, арматура
Заменяет собой:	«Инструкция по монтажу трубопроводов блока 300 МВт» (утв. 1965 г.) «Инструкция по монтажу трубопроводов из углеродистых и низколегированных сталей» (утв. 1963 г.)
Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 7419-90 «Прокат стальной горячекатаный для рессор. Сортамент» ГОСТ 9544-93 «Арматура трубопроводная запорная. Нормы герметичности затворов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 5547-93 «Плоскогубцы комбинированные. Технические условия» ГОСТ 5762-74 «Задвижки на условное давление Ру <= 25 МПа (250 кгс/см кв.). Общие технические условия» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 4666-75 «Арматура трубопроводная. Маркировка и отличительная окраска» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 5631-79 «Лак БТ-577 и краска БТ-177. Технические условия» ГОСТ 10902-77 «Сверла спиральные с цилиндрическим хвостовиком. Средняя серия. Основные размеры» ГОСТ 10903-77 «Сверла спиральные с коническим хвостовиком. Основные размеры» ГОСТ 11401-75 «Инструмент кузнечный для ручных и молотовых работ. Кувалды кузнечные тупоносые. Конструкция и размеры» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 1465-80 «Напильники. Технические условия» ГОСТ 17199-88 «Отвертки слесарно-монтажные. Технические условия» ГОСТ 17738-72 «Калибры-пробки гладкие проходные со вставками диаметром от 0,3 до 0,95 мм. Конструкция и размеры» ГОСТ 18981-73 «Ключи трубные рычажные. Технические условия» ГОСТ 19537-83 «Смазка пушечная. Технические условия» ГОСТ 2310-77 «Молотки слесарные стальные. Технические условия» ГОСТ 2689-54 «Допуски и посадки размеров свыше 500 до 10000 мм» ГОСТ 2839-80 «Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры» ГОСТ 2906-80 «Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры» ГОСТ 312-79 «Лак БТ-5100. Технические условия» ГОСТ 5152-84 «Набивки сальниковые. Технические условия» ГОСТ 5279-74 «Графит кристаллический литейный. Технические условия» ГОСТ 5761-74 «Клапаны на условное давление Ру<= 25 МПа (250 кгс/см.кв.). Общие технические условия» ГОСТ 6645-86 «Полотна ножовочные для металла. Технические условия» ГОСТ 7211-86 «Зубила слесарные. Технические условия» ГОСТ 7213-72 «Кернеры. Технические условия» ГОСТ 7275-75 «Ключи гаечные разводные. Технические условия» ГОСТ 8522-79 «Патроны сверлильные трехкулачковые с ключом. Основные размеры» ГОСТ 9268-90 «Комбикорма-концентраты для крупного рогатого скота. Технические условия» ГОСТ 9740-71 «Плашки круглые. Технические условия» ГОСТ 9992-79 «Волокно кенафа короткое. Технические условия»
