БЛОК С ДИАФРАГМОЙ
ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.04-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.03-2009

СТАНДАРТ ОРГАНИЗАЦИИ

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на блок с диафрагмой, устанавливаемый на паропроводах тепловых станций с абсолютным давлением пара р = 4,31 МПа и температурой t = 340 ℃.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.04-2009 Патрубки блоков с соплами и диафрагмами для паропроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 839.04-2009 Диафрагмы блоков для трубопроводов тепловых станций. Конструкция и размеры

3 Конструкция и размеры

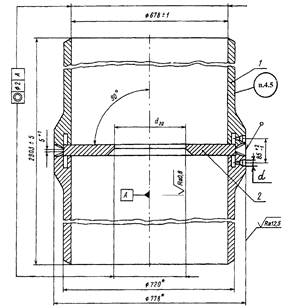

3.1 Конструкция и размеры блока должны соответствовать рисунку 1.

4 Технические требования

4.1 При контроле размера d₂₀ использовать рабочий чертеж на диафрагму.

4.2 Наименование и обозначение деталей, входящих в блок с диафрагмой, указаны в таблице 1. Блок комплектуется также четырьмя штуцерами, ввариваемьими на монтаже в отверстия «d» для отбора импульса давления. Штуцера изготавливаются по чертежам предприятия-изготовителя. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

Нормы оценки качества сварных соединений - согласно требованиям ПБ 10-573 (Приложение 8).

4.3 Наплавленньий металл - по СТО ЦКТИ 10.003. Масса наплавленного металла - 8,0 кг.

4.4 Масса блока - 1250 кг (расчетная).

4.5 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

Направление движения пара

↓

* Размеры для справок

1 - патрубок; 2 - диафрагма

Рисунок 1

Таблица 1
