ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ³ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ СТО ЦКТИ 321.04-2009,

СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,

СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,

СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,

СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,

СТО ЦКТИ 038.01-2009,

СТО ЦКТИ 839.01-2009, СТО ЦКТИ 839.04-2009,

СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,

СТО ЦКТИ 724.01-2009

Санкт-Петербург
2010 год

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).





БЛОК С СОПЛОМ
ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.03-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.02-2009

СТАНДАРТ ОРГАНИЗАЦИИ

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на блок с соплом, устанавливаемый на паропроводах тепловых станций с абсолютным давлением пара р = 4,31 МПа и температурой t = 340 °С:

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.04-2009 Патрубки блоков с соплами и диафрагмами для паропроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 839.06-2009 Сопла блоков для паропроводов тепловых станций. Конструкция и размеры

3 Конструкция и размеры

Конструкция и размеры блока должны соответствовать рисунку 1.

4 Технические требования

4.1 При контроле размера d₂₀ использовать рабочий чертеж на сопло.

4.2 Наименование и обозначение деталей, входящих в блок с соплом, указаны в таблице 1. Блок комплектуется также четырьмя штуцерами, ввариваемыми на монтаже в отверстия «d» для отбора импульса давления. Штуцера изготавливаются по чертежам предприятия изготовителя. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

Нормы оценки качества сварных соединений - согласно требованиям ПБ 10-573 (Приложение 8).

4.3 Наплавленный металл - по СТО ЦКТИ 10.003. Масса наплавленного металла - 7,0 кг.

4.4 Масса блока - 1078 кг (расчетная).

4.5 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

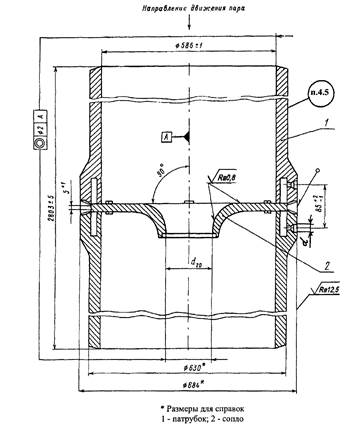

Рисунок 1

Таблица 1



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
