РМД 32-24-2015 Санкт-Петербург

Проектирование искусственных сооружений на объектах транспорта в Санкт-Петербурге

Обозначение:	РМД 32-24-2015 Санкт-Петербург
Обозначение англ:	32-24-2015 Санкт-Петербург
Статус:	введен впервые
Название рус.:	Проектирование искусственных сооружений на объектах транспорта в Санкт-Петербурге
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Область применения:	Региональный методический документ применяется при разработке проектной документации для строительства новых, реконструкции, капитального ремонта и ремонта существующих искусственных сооружений на объектах транспорта в Санкт-Петербурге: мостовых сооружений под нагрузку от автотранспортных средств (постоянных мостов, путепроводов, эстакад, транспортных развязок); разводных мостов; набережных; совмещенных мостов и путепроводов под автомобильную и рельсовую нагрузку; транспортных сооружений тоннельного типа; подпорных стен. В документе приведены требования к составу и содержанию проектных работ, порядку разработки проектной документации, требования к исходным данным для проектирования искусственных сооружений на объектах транспорта в Санкт-Петербурге, с учетом требований к объектам культурного наследия (памятникам истории и культуры) народов Российской Федерации, а также положений, рекомендуемых к применению на региональном уровне

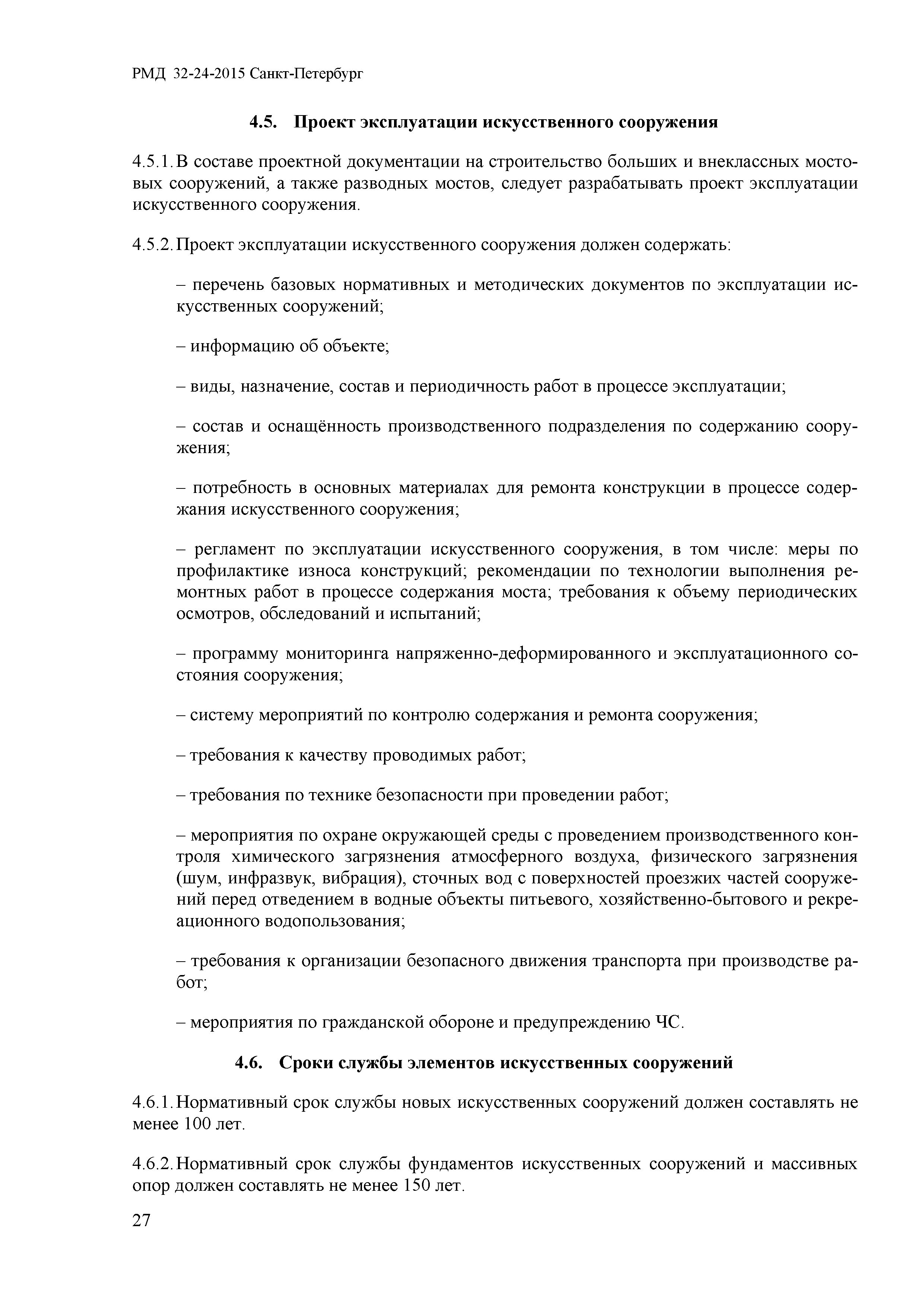

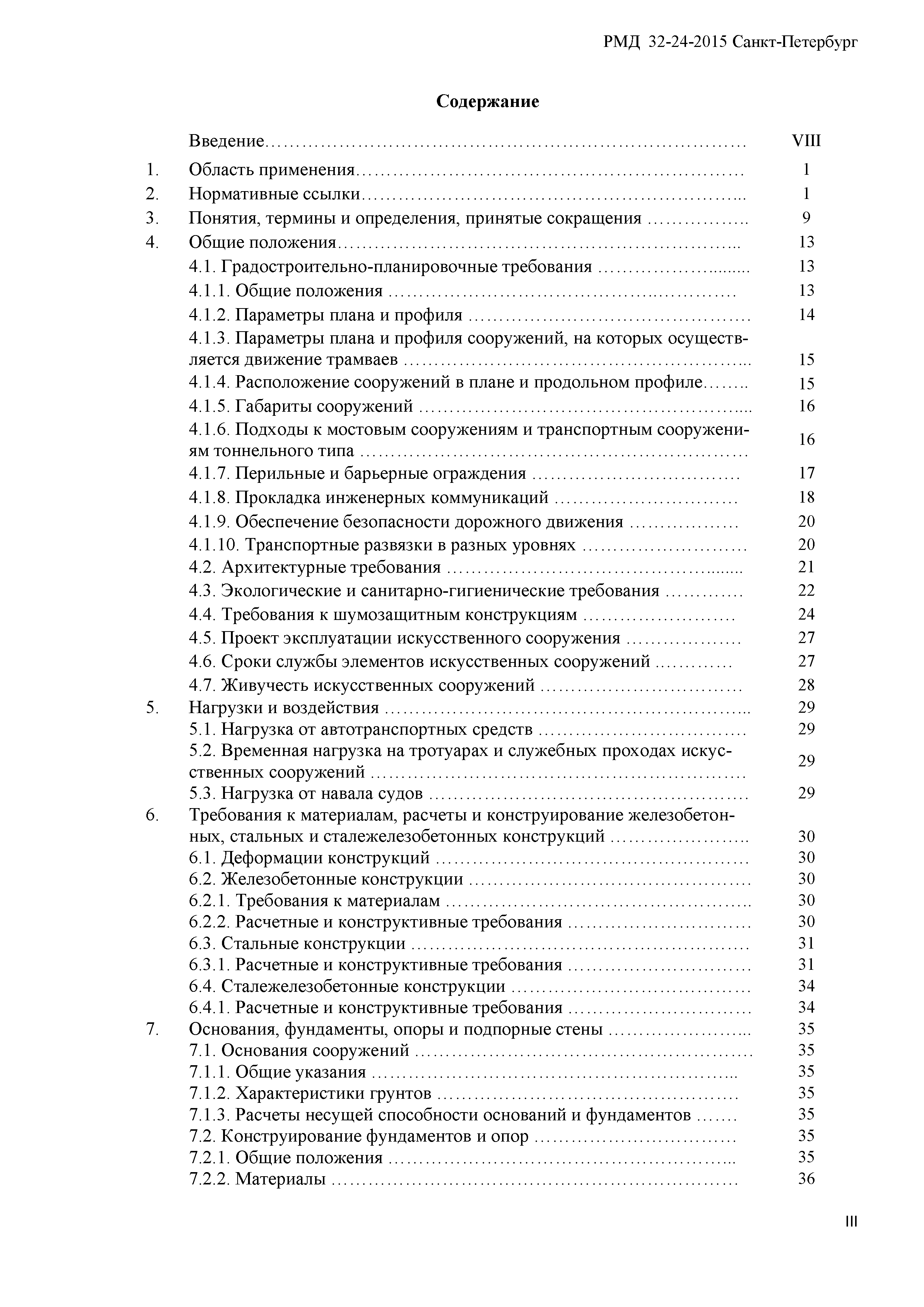

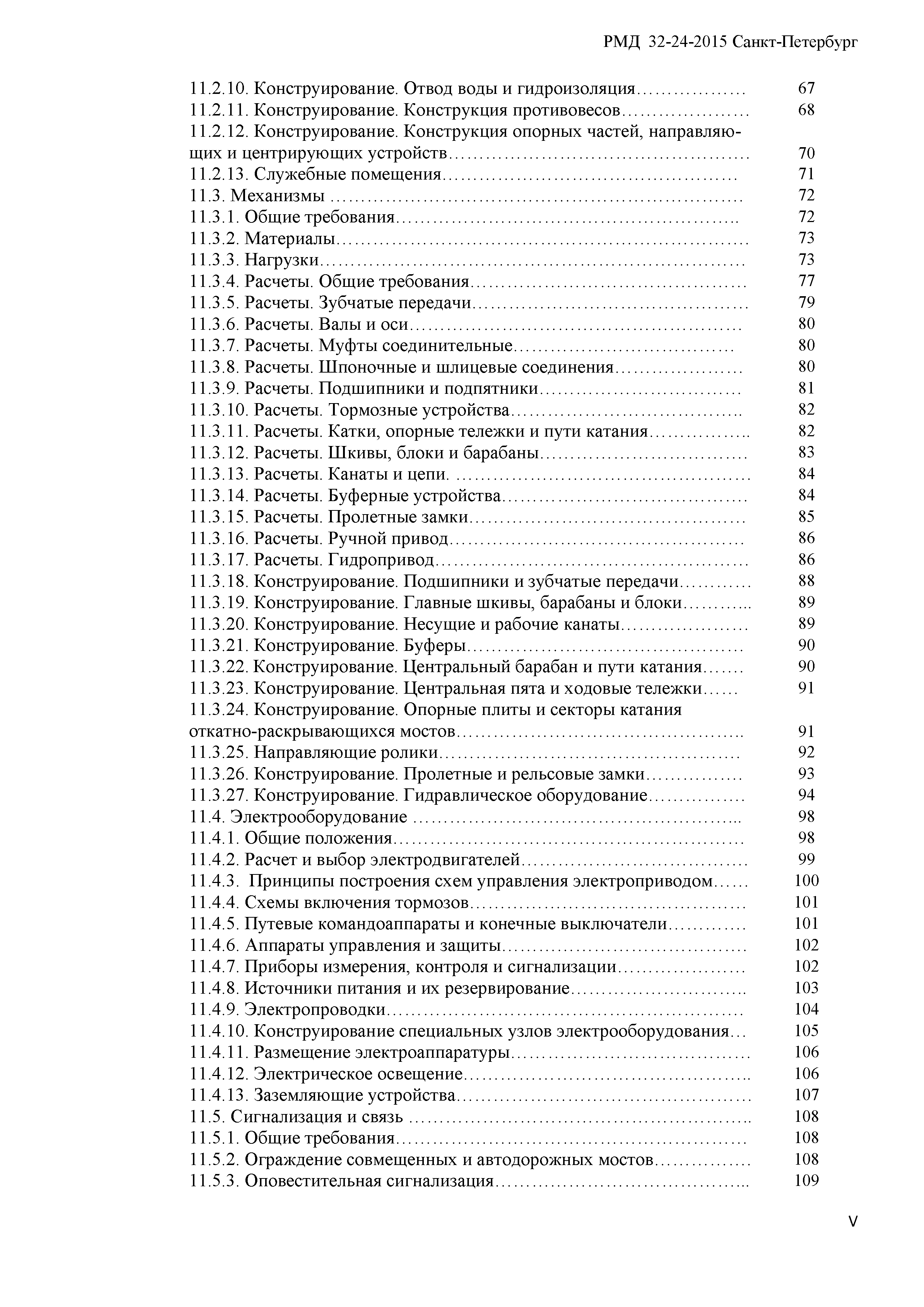

Оглавление:	Введение 1. Область применения 2. Нормативные ссылки 3. Понятия, термины и определения, принятые сокращения 4. Общие положения    4.1. Градостроительно-планировочные требования       4.1.1. Общие положения       4.1.2. Параметры плана и профиля       4.1.3. Параметры плана и профиля сооружений, на которых осуществляется движение трамваев       4.1.4. Расположение сооружений в плане и продольном профиле       4.1.5. Габариты сооружений       4.1.6. Подходы к мостовым сооружениям и транспортным сооружениям тоннельного типа       4.1.7. Перильные и барьерные ограждения       4.1.8. Прокладка инженерных коммуникаций       4.1.9. Обеспечение безопасности дорожного движения       4.1.10. Транспортные развязки в разных уровнях    4.2. Архитектурные требования    4.3. Экологические и санитарно-гигиенические требования    4.4. Требования к шумозащитным конструкциям    4.5. Проект эксплуатации искусственного сооружения    4.6. Сроки службы элементов искусственных сооружений    4.7. Живучесть искусственных сооружений 5. Нагрузки и воздействия    5.1. Нагрузка от автотранспортных средств    5.2. Временная нагрузка на тротуарах и служебных проходах искусственных сооружений    5.3. Нагрузка от навала судов 6. Требования к материалам, расчеты и конструирование железобетонных, стальных и сталежелезобетонных конструкций    6.1. Деформации конструкций    6.2. Железобетонные конструкции       6.2.1. Требования к материалам       6.2.2. Расчетные и конструктивные требования    6.3. Стальные конструкции       6.3.1. Расчетные и конструктивные требования    6.4. Сталежелезобетонные конструкции       6.4.1. Расчетные и конструктивные требования 7. Основания, фундаменты, опоры и подпорные стены    7.1. Основания сооружений       7.1.1. Общие указания       7.1.2. Характеристики грунтов       7.1.3. Расчеты несущей способности оснований и фундаментов    7.2. Конструирование фундаментов и опор       7.2.1. Общие положения       7.2.2. Материалы       7.2.3. Свайные фундаменты    7.3. Подпорные стены и набережные       7.3.1. Общие положения       7.3.2. Материалы       7.3.3. Конструктивные требования       7.3.4. Расчетные требования       7.3.5. Дополнительные требования для проектирования армогрунтовых конструкций       7.3.6. Дополнительные требования для проектирования набережных 8. Подземные пешеходные переходы    8.1. Архитектурные требования    8.2. Габариты    8.3. Входы и выходы    8.4. Материалы    8.5. Конструктивные требования    8.6. Водоотвод и гидроизоляция    8.7. Эксплуатационные требования 9. Транспортные сооружения тоннельного типа    9.1. Общие указания    9.2. Конструктивные требования    9.3. Расчетные требования 10. Мосты с гибкими несущими элементами (вантовые, висячие, арки с гибкими подвесками) 11. Разводные мосты    11.1. Основные положения       11.1.1. Общие указания       11.1.2. Габариты       11.1.3. Системы разводных мостов       11.1.4. Уравновешивание       11.1.5. Приводы механизмов       11.1.6. Продолжительность разводки моста и посадочные скорости пролетного строения       11.1.7. У правление приводами механизмов       11.1.8. Центрирующие устройства и замки (механизмы подклинки)       11.1.9. Тормозные и буферные устройства       11.1.10. Ограждающие устройства       11.1.11. Служебные помещения       11.1.12. Электроснабжение моста       11.1.13. Прочие обустройства    11.2. Строительные конструкции       11.2.1. Общие положения       11.2.2. Материалы и полуфабрикаты       11.2.3. Нагрузки и воздействия       11.2.4. Расчеты. Общие указания       11.2.5. Расчеты. Вертикально-подъемные мосты       11.2.6. Расчеты. Раскрывающиеся и откатно-раскрывающиеся мосты       11.2.7. Расчеты. Поворотные мосты       11.2.8. Конструирование. Общие положения       11.2.9. Конструирование. Верхнее строение пути и дорожное покрытие       11.2.10. Конструирование. Отвод воды и гидроизоляция       11.2.11. Конструирование. Конструкция противовесов       11.2.12. Конструирование. Конструкция опорных частей, направляющих и центрирующих устройств       11.2.13. Служебные помещения    11.3. Механизмы       11.3.1. Общие требования       11.3.2. Материалы       11.3.3. Нагрузки       11.3.4. Расчеты. Общие требования       11.3.5. Расчеты. Зубчатые передачи       11.3.6. Расчеты. Валы и оси       11.3.7. Расчеты. Муфты соединительные       11.3.8. Расчеты. Шпоночные и шлицевые соединения       11.3.9. Расчеты. Подшипники и подпятники       11.3.10. Расчеты. Тормозные устройства       11.3.11. Расчеты. Катки, опорные тележки и пути катания       11.3.12. Расчеты. Шкивы, блоки и барабаны       11.3.13. Расчеты. Канаты и цепи       11.3.14. Расчеты. Буферные устройства       11.3.15. Расчеты. Пролетные замки       11.3.16. Расчеты. Ручной привод       11.3.17. Расчеты. Гидропривод       11.3.18. Конструирование. Подшипники и зубчатые передачи       11.3.19. Конструирование. Главные шкивы, барабаны и блоки       11.3.20. Конструирование. Несущие и рабочие канаты       11.3.21. Конструирование. Буферы       11.3.22. Конструирование. Центральный барабан и пути катания       11.3.23. Конструирование. Центральная пята и ходовые тележки       11.3.24. Конструирование. Опорные плиты и секторы катания откатно-раскрывающихся мостов       11.3.25. Направляющие ролики       11.3.26. Конструирование. Пролетные и рельсовые замки       11.3.27. Конструирование. Гидравлическое оборудование    11.4. Электрооборудование       11.4.1. Общие положения       11.4.2. Расчет и выбор электродвигателей       11.4.3. Принципы построения схем управления электроприводом       11.4.4. Схемы включения тормозов       11.4.5. Путевые командоаппараты и конечные выключатели       11.4.6. Аппараты управления и защиты       11.4.7. Приборы измерения, контроля и сигнализации       11.4.8. Источники питания и их резервирование       11.4.9. Электропроводки       11.4.10. Конструирование специальных узлов электрооборудования       11.4.11. Размещение электроаппаратуры       11.4.12. Электрическое освещение       11.4.13. Заземляющие устройства    11.5. Сигнализация и связь       11.5.1. Общие требования       11.5.2. Ограждение совмещенных и автодорожных мостов       11.5.3. Оповестительная сигнализация       11.5.4. Навигационная сигнализация       11.5.5. Блокировка устройств СЦБ с механизмами моста       11.5.6. Управление автодорожной и навигационной сигнализацией       11.5.7. Телефонная и другие виды связи       11.5.8. Электропитание устройств СЦБ и связи       11.5.9. Системы видеонаблюдения 12. Мостовое полотно и опорные части    12.1. Покрытие проезжей части    12.2. Отвод воды и дренаж    12.3. Конструкция деформационных швов 13. Линии городского рельсового транспорта 14. Противопожарные требования    14.1. Общие требования к противопожарным системам    14.2. Требования к разработке планировочных решений    14.3. Требования к путям эвакуации    14.4. Требования пожарной безопасности к огнестойкости строительных конструкций и материалам    14.5. Требования к электроустановкам 15. Требования к разработке ПОС с учетом организации мониторинга, соблюдения экологических требований и требований к организации строительных площадок    15.1. Общие положения    15.2. Размещение (перемещение) грунта, отходов строительства и сноса    15.3. Производство работ в стесненных условиях городской застройки 16. Обследование и мониторинг зданий, их оснований и фундаментов, а также подземных сооружений при строительстве и реконструкции в их зоне искусственных сооружений Приложение А (обязательное) Прогнозируемые сроки службы частей и элементов мостовых сооружений Приложение Б (рекомендуемое) Типовые решения для проектов повторного применения Приложение В Инженерно-геологические условия территории (справочное) Санкт-Петербурга Приложение Г (справочное) Гидрогеологические условия территории Санкт-Петербурга Приложение Д (рекомендуемое) Состав, объемы и методы инженерно-геологических изысканий в условиях городской застройки Приложение Е (справочное) Природные и природно-техногенные процессы и явления территории Санкт-Петербурга Приложение Ж (справочное) Гидрология реки Невы Приложение З (справочное) Справочные данные к разделу 11 «Разводные мосты» Приложение И (рекомендуемое) Перечень районов и муниципальных округов Санкт-Петербурга со стесненными условиями производства работ Приложение К (рекомендуемое) Особенности определения стоимости строительства искусственных дорожных сооружений на объектах транспорта в Санкт-Петербурге
Разработан:	ЗАО Институт Стройпроект
Утверждён:	12.05.2016 Комитет по строительству Правительства Санкт-Петербурга (77)
Принят:	Комитет по градостроительству и архитектуре Администрации Санкт-Петербурга (Committee on Urban Planning and Architecture, Administration of St. Petersburg ) Комитет по государственному контролю, использованию и охране памятников истории и культуры Администрации Санкт-Петербурга (Committee on Government Monitoring, Use, and Protection of Historical and Cultural Monuments, Administration of St. Petersburg ) Комитет по строительству Правительства Санкт-Петербурга ОАО Трансмост Служба государственного строительного надзора и экспертизы Санкт-Петербурга Комитет по развитию транспортной инфраструктуры Санкт-Петербурга Комитет по транспорту Правительства Санкт-Петербурга Главное управление Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий СПб ГУП Мостотрест Северо-Западное Управление Государственного морского и речного надзора ФБУ Администрация Волго-Балт Управление Роспотребнадзора по Санкт-Петербургу НП РОССО-ДОРМОСТ
Издан:	Правительство Санкт-Петербурга (2015 г. )
Расположен в:	Техническая документация Строительство Нормативные документы Нормативные документы субъектов Российской Федерации Нормативные документы г. Санкт-Петербурга

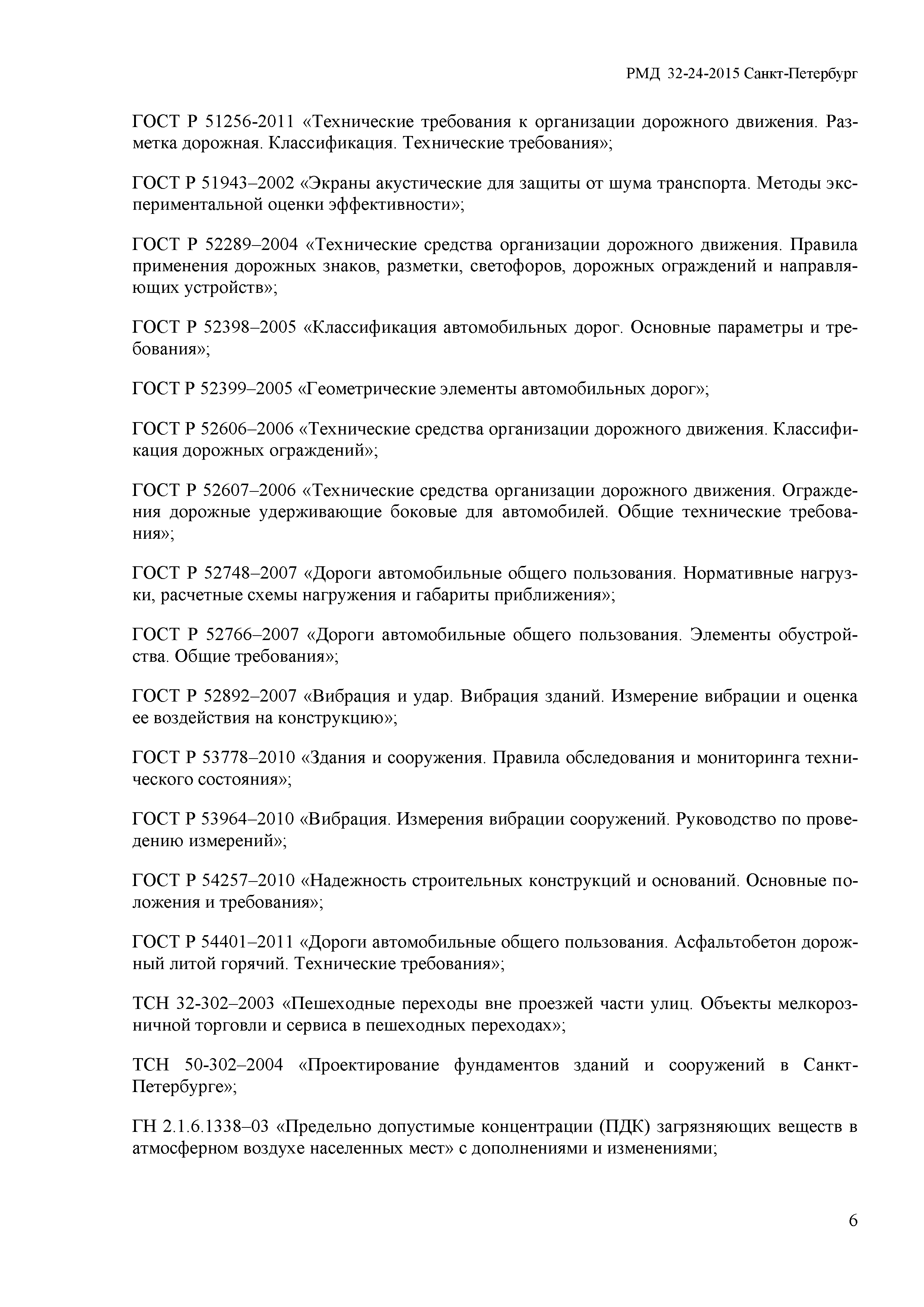

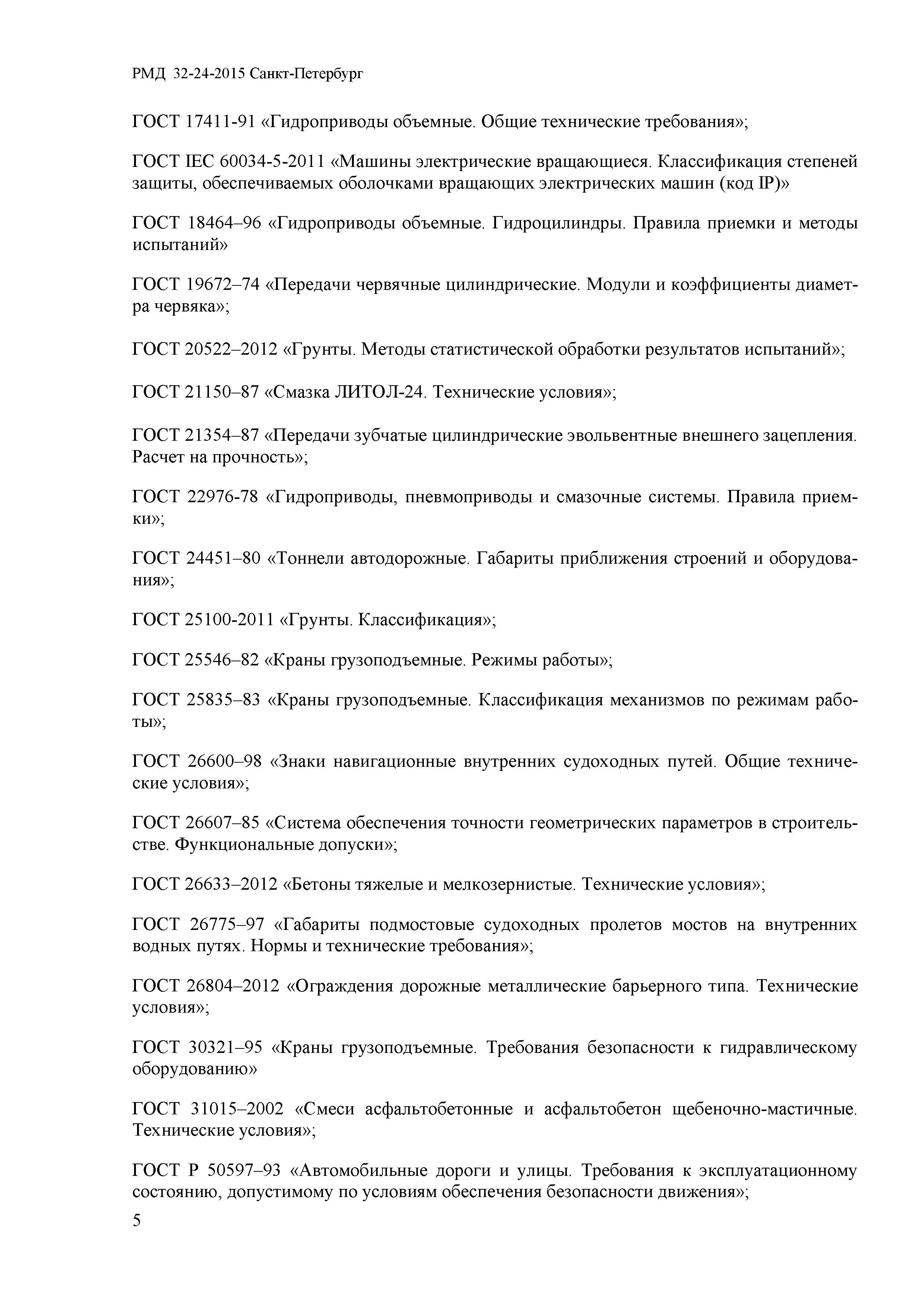

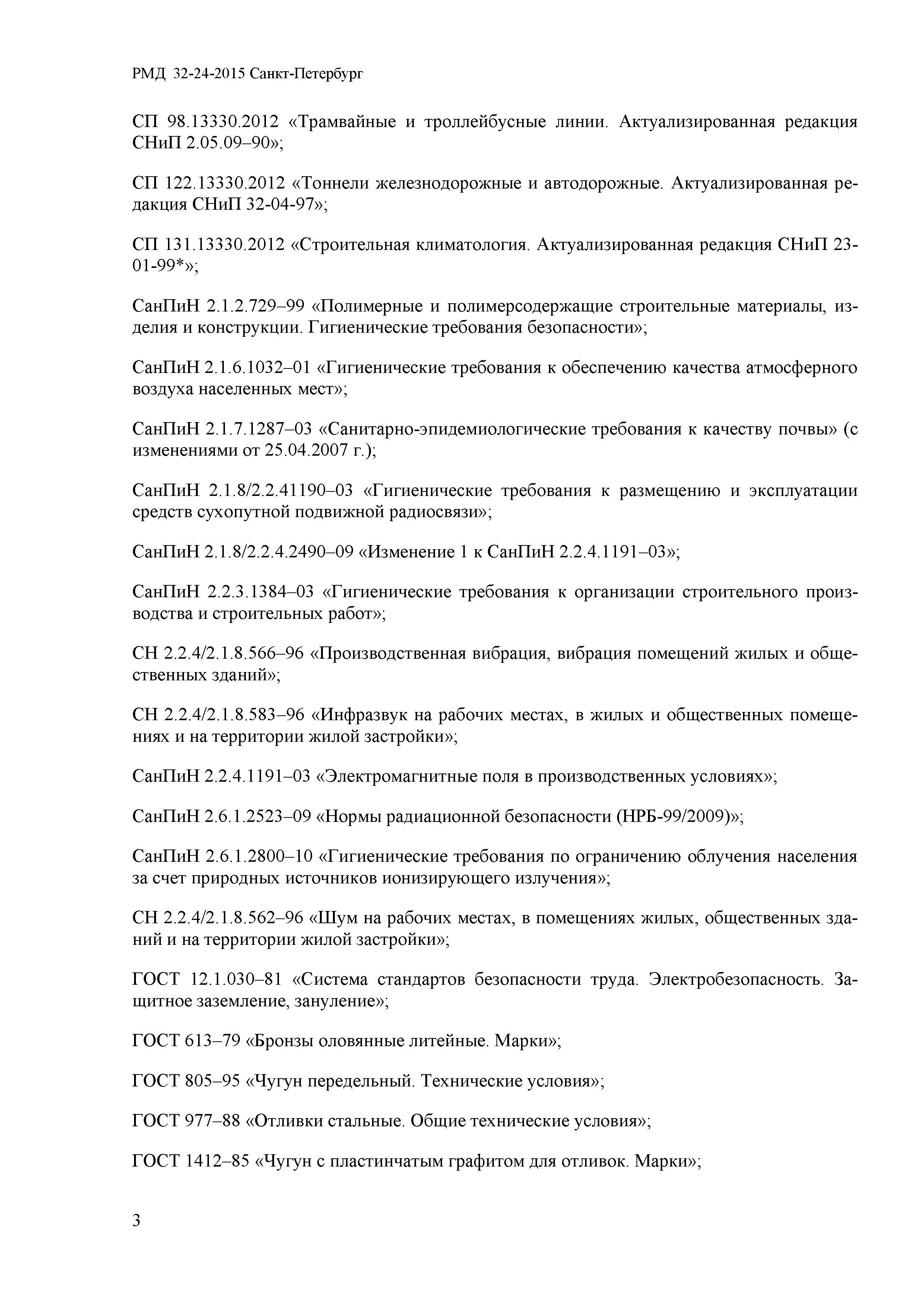

Нормативные ссылки:	СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» СНиП 3.05.06-85 «Электротехнические устройства» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» ГОСТ 26607-85 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски» ГОСТ 24451-80 «Тоннели автодорожные. Габариты приближения строений и оборудования» ГОСТ 26775-97 «Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. Нормы и технические требования» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 25835-83 «Краны грузоподъемные. Классификация механизмов по режимам работы» ГОСТ Р 50597-93 «Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки» ТСН 30-304-2000 «Нормы и правила проектирования планировки и застройки г. Москвы» ВСН 4-81 «Инструкция по проведению осмотров мостов и труб на автомобильных дорогах» ВСН 103-74 «Технические указания по проектированию пересечений и примыканий автомобильных дорог» СанПиН 2.1.2.729-99 «Полимерные и полимерсодержащие строительные материалы, изделия и конструкции. Гигиенические требования безопасности» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 30321-95 «Краны грузоподъемные. Требования безопасности к гидравлическому оборудованию» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» МГСН 5.02-99 «Проектирование городских мостовых сооружений» ГОСТ 2688-80 «Канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+1 о.с. Сортамент» ГОСТ 3088-80 «Канат двойной свивки многопрядный типа ЛК-Р конструкции 18х19 (1+6+6/6)+1 о.с. Сортамент» ГОСТ 7668-80 «Канат двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. Сортамент» ГОСТ 977-88 «Отливки стальные. Общие технические условия» СанПиН 2.1.6.1032-01 «Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 22976-78 «Гидроприводы, пневмоприводы и смазочные системы. Правила приемки» ГОСТ 3778-98 «Свинец. Технические условия» ГОСТ 31015-2002 «Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия» ГОСТ Р 51943-2002 «Экраны акустические для защиты от шума транспорта. Методы экспериментальной оценки эффективности» СанПиН 2.1.7.1287-03 «Санитарно-эпидемиологические требования к качеству почвы» ГОСТ 12445-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные давления» ГОСТ 12446-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные частоты вращения» ГОСТ 16517-82 «Гидроаппаратура. Общие технические требования» ГОСТ 16770-86 «Баки для объемных гидроприводов и смазочных систем. Общие технические требования» ГОСТ 17411-91 «Гидроприводы объемные. Общие технические требования» ГОСТ 19672-74 «Передачи червячные цилиндрические. Модули и коэффициенты диаметра червяка» ГОСТ 21150-87 «Смазка ЛИТОЛ-24. Технические условия» ГОСТ 21354-87 «Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет на прочность» ГОСТ 25546-82 «Краны грузоподъемные. Режимы работы» ГОСТ 26600-98 «Знаки навигационные внутренних судоходных путей. Общие технические условия» ГОСТ 3241-91 «Канаты стальные. Технические условия» ГОСТ 613-79 «Бронзы оловянные литейные. Марки» ГОСТ 805-95 «Чугун передельный. Технические условия» ГОСТ 9563-60 «Основные нормы взаимозаменяемости. Колеса зубчатые. Модули» СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях» СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ» ГН 2.1.6.1338-03 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест» ГОСТ 16514-96 «Гидроприводы объемные. Гидроцилиндры. Общие технические требования» ГОСТ 18464-96 «Гидроприводы объемные. Гидроцилиндры. Правила приемки и методы испытаний» СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» ТСН 32-302-2003 «Пешеходные переходы вне проезжей части улиц. Объекты мелкорозничной торговли и сервиса в пешеходных переходах. г. Москва» ОДН 218.017-2003 «Руководство по оценке транспортно-эксплуатационного состояния мостовых конструкций» МДС 81-35.2004 «Методика определения стоимости строительной продукции на территории Российской Федерации» ТСН 50-302-2004 «Проектирование фундаментов зданий и сооружений в Санкт-Петербурге» ГОСТ Р 52289-2004 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ Р 52398-2005 «Классификация автомобильных дорог. Основные параметры и требования» ГОСТ Р 52399-2005 «Геометрические элементы автомобильных дорог» ГОСТ Р 52606-2006 «Технические средства организации дорожного движения. Классификация дорожных ограждений» ГОСТ Р 52607-2006 «Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования» ГОСТ Р 52748-2007 «Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения и габариты приближения» ГОСТ Р 52766-2007 «Дороги автомобильные общего пользования. Элементы обустройства. Общие требования» ГН 2.1.6.2309-07 «Ориентировочные безопасные уровни воздействия (ОБУВ) загрязняющих веществ в атмосферном воздухе населенных мест» «Положение о составе разделов проектной документации и требованиях к их содержанию» ГОСТ Р 52892-2007 «Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка ее воздействия на конструкцию» СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования к пожарной безопасности» СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» РТМ 24.090.12-76 «Краны грузоподъемные. Валы и оси. Методы расчета» ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинга технического состояния. Общие требования» СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности» СП 24.13330.2011 «Свайные фундаменты» СП 16.13330.2011 «Стальные конструкции» СП 52.13330.2011 «Естественное и искусственное освещение» СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений» СП 22.13330.2011 «Основания зданий и сооружений» СП 20.13330.2011 «Нагрузки и воздействия» СП 35.13330.2011 «Мосты и трубы» ГОСТ Р 54257-2010 «Надежность строительных конструкций и оснований. Основные положения и требования» ГОСТ Р 53964-2010 «Вибрация. Измерения вибрации сооружений. Руководство по проведению измерений» СП 79.13330.2012 «Мосты и трубы. Правила обследований и испытаний» Письмо 19268-АП/08 «Об определении сметной стоимости строительства, реконструкции, капитального ремонта, стоимости проектно-изыскательских работ, финансируемых с привлечением средств федерального бюджета» СП 34.13330.2012 «Автомобильные дороги» СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения» СП 28.13330.2012 «Защита строительных конструкций от коррозии» СП 50.13330.2012 «Тепловая защита зданий» СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха» ГОСТ Р 54401-2011 «Дороги автомобильные общего пользования. Асфальтобетон дорожный литой горячий. Технические требования» СП 122.13330.2012 «Тоннели железнодорожные и автодорожные» СП 98.13330.2012 «Трамвайные и троллейбусные линии» СП 38.13330.2012 «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)» ГОСТ Р 51256-2011 «Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования» ГОСТ 25100-2011 «Грунты. Классификация» СП 131.13330.2012 «Строительная климатология» ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний» СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности» СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения» ГОСТ 26633-2012 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 26804-2012 «Ограждения дорожные металлические барьерного типа. Технические условия» ОДМ 218.2.018-2012 «Методические рекомендации по определению необходимого парка дорожно-эксплуатационной техники для выполнения работ по содержанию автомобильных дорог при разработке проектов содержания автомобильных дорог» ОДМ 218.2.007-2011 «Методические рекомендации по проектированию мероприятий по обеспечению доступа инвалидов к объектам дорожного хозяйства»
