Скачать СТО НОСТРОЙ 2.23.85-2013 Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ

Дата актуализации: 10.08.2017

СТО НОСТРОЙ 2.23.85-2013

Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ

Обозначение:	СТО НОСТРОЙ 2.23.85-2013
Обозначение англ:	2.23.85-2013
Статус:	введен впервые
Название рус.:	Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ
Название англ.:	Process equipment and pipelines of ironworks. General requirements on installation, commissioning, and acceptance of work
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017

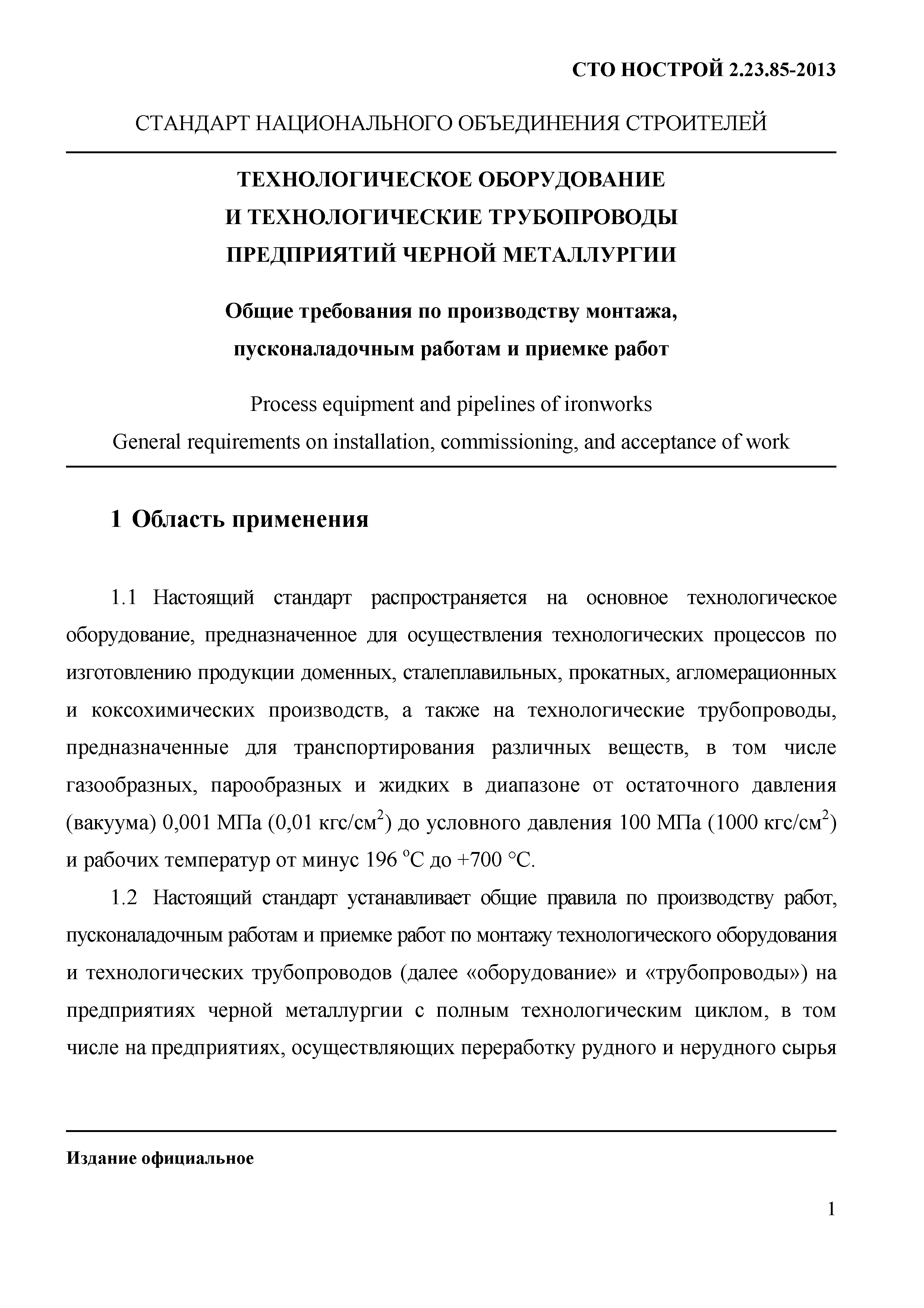

Область применения:	Стандарт распространяется на основное технологическое оборудование, предназначенное для осуществления технологических процессов по изготовлению продукции доменных, сталеплавильных, прокатных, агломерационных и коксохимических производств, а также на технологические трубопроводы, предназначенные для транспортирования различных веществ, в том числе газообразных, парообразных и жидких в диапазоне от остаточного давления (вакуума) 0,001 МПа (0,01 кгс/см2) до условного давления 100 МПа (1000 кгс/см2) и рабочих температур от минус 196 градусов Цельсия до плюс 700 градусов Цельсия. Стандарт устанавливает общие правила по производству работ, пусконаладочным работам и приемке работ по монтажу технологического оборудования и технологических трубопроводов (далее "оборудование" и "трубопроводы") на предприятиях черной металлургии с полным технологическим циклом, в том числе на предприятиях, осуществляющих переработку рудного и нерудного сырья для производства конечного металлургического продукта (чугун, сталь, прокат, фасонные литейные изделия).Стандарт не распространяется на производство сварочных работ и контроля качества сварных соединений трубопроводов из чугуна, полимерных материалов и других неметаллических материалов.

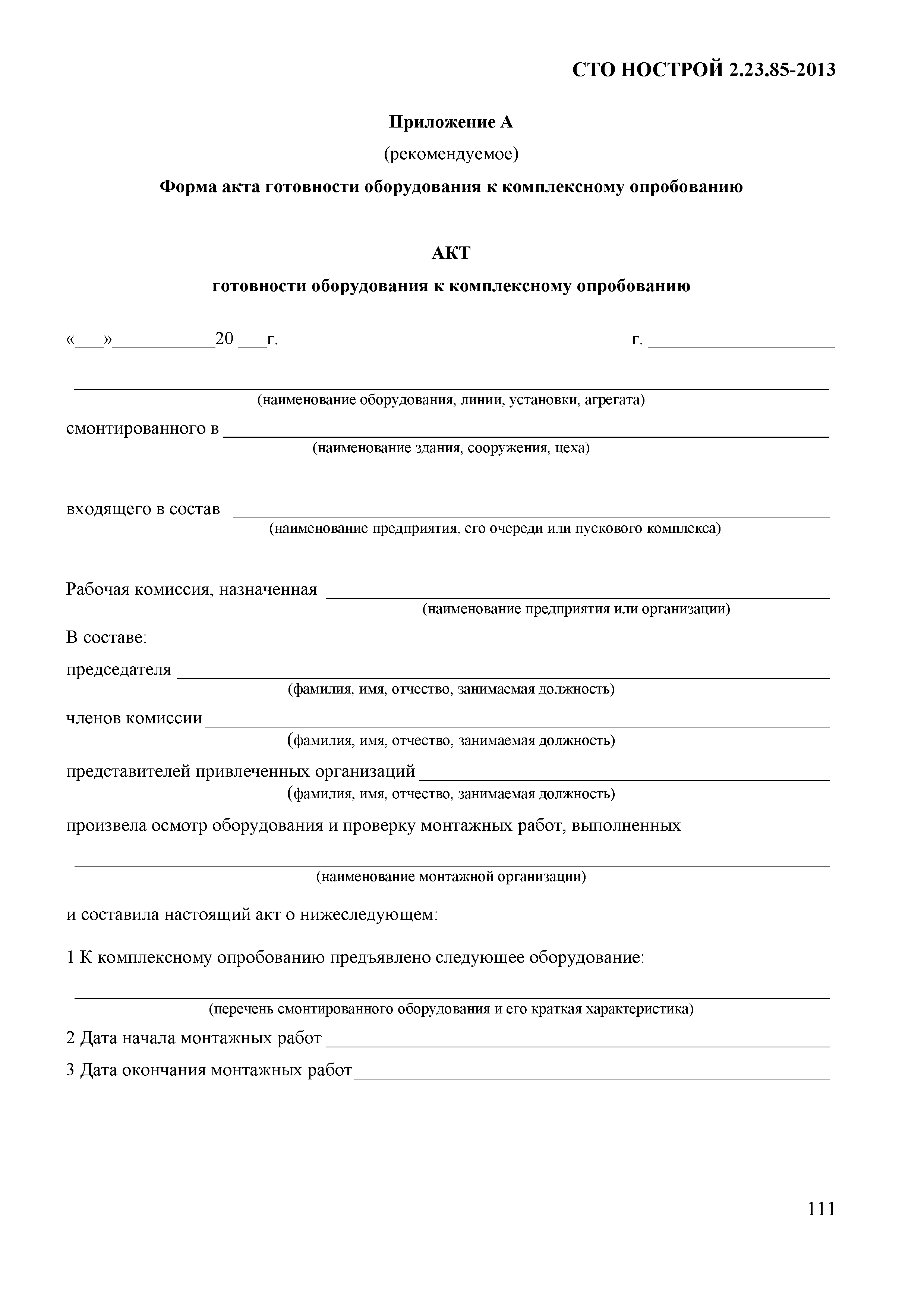

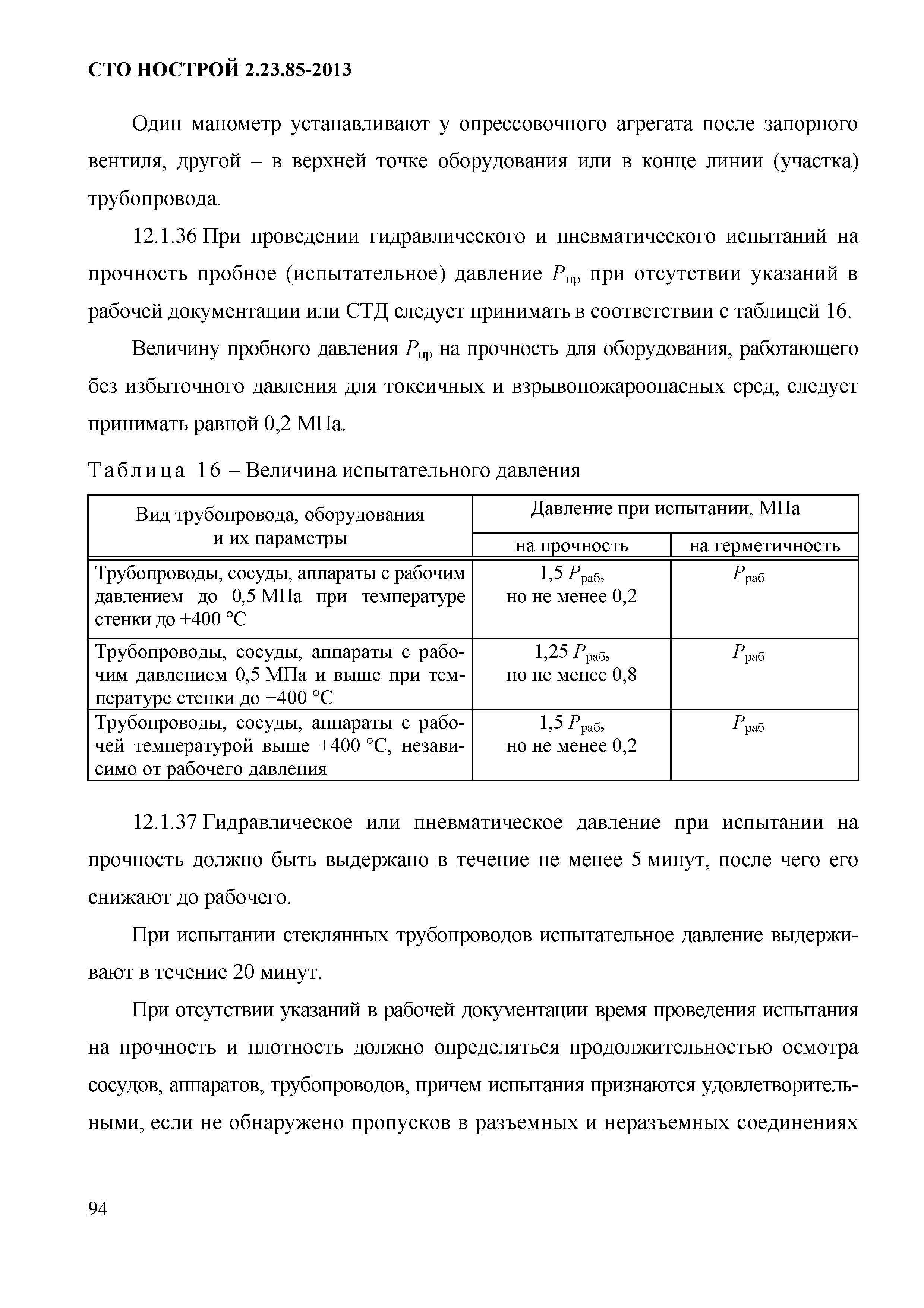

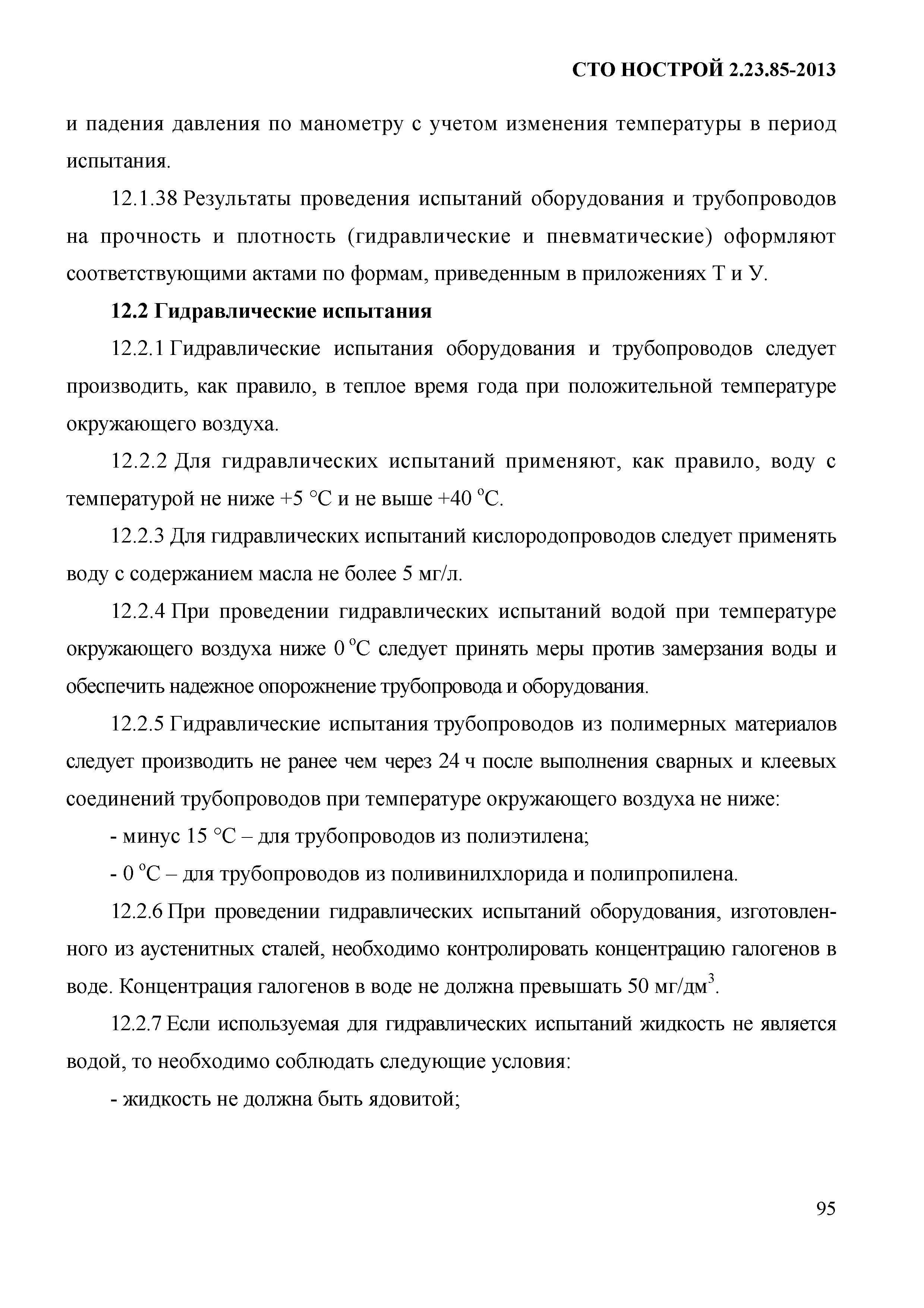

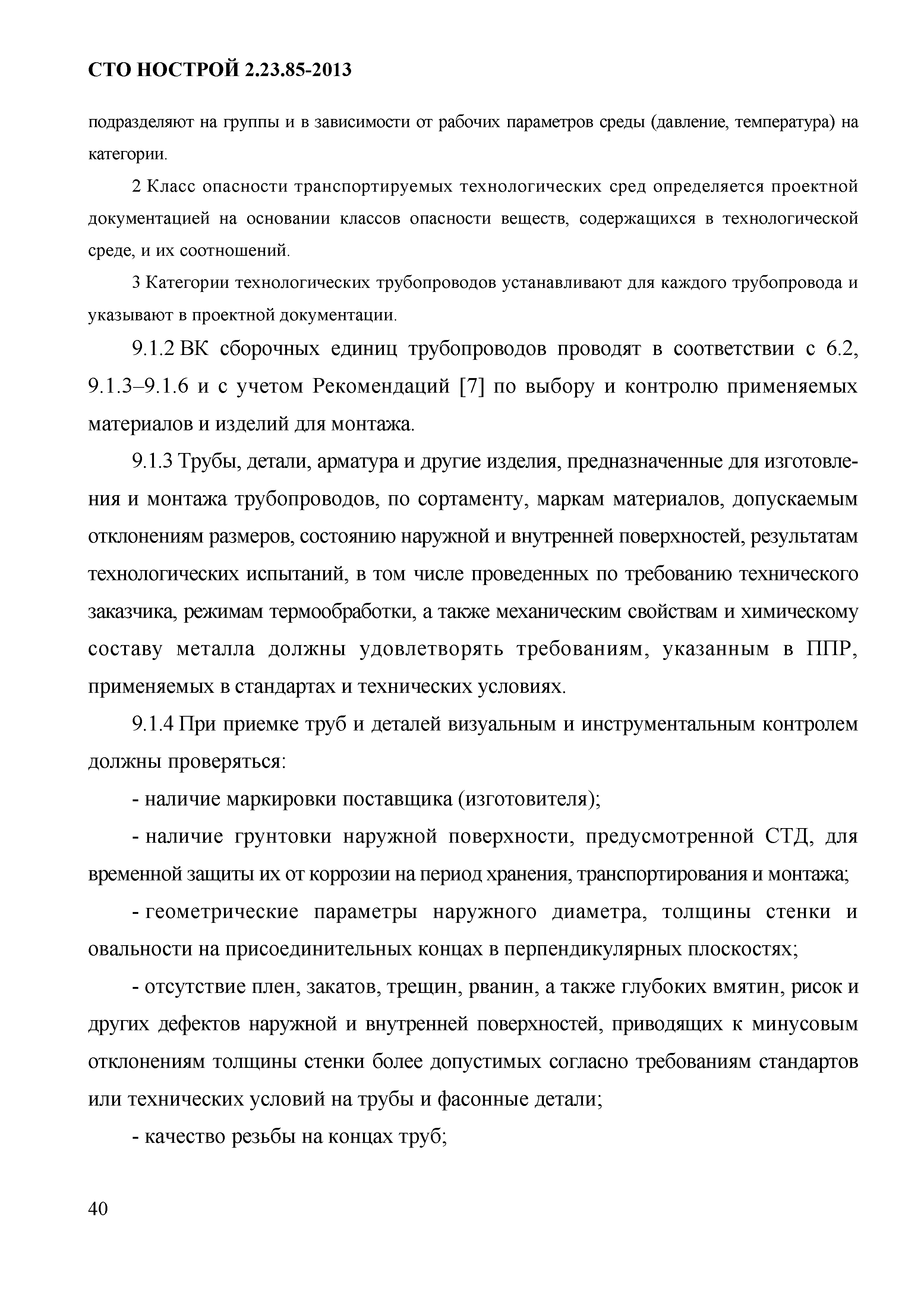

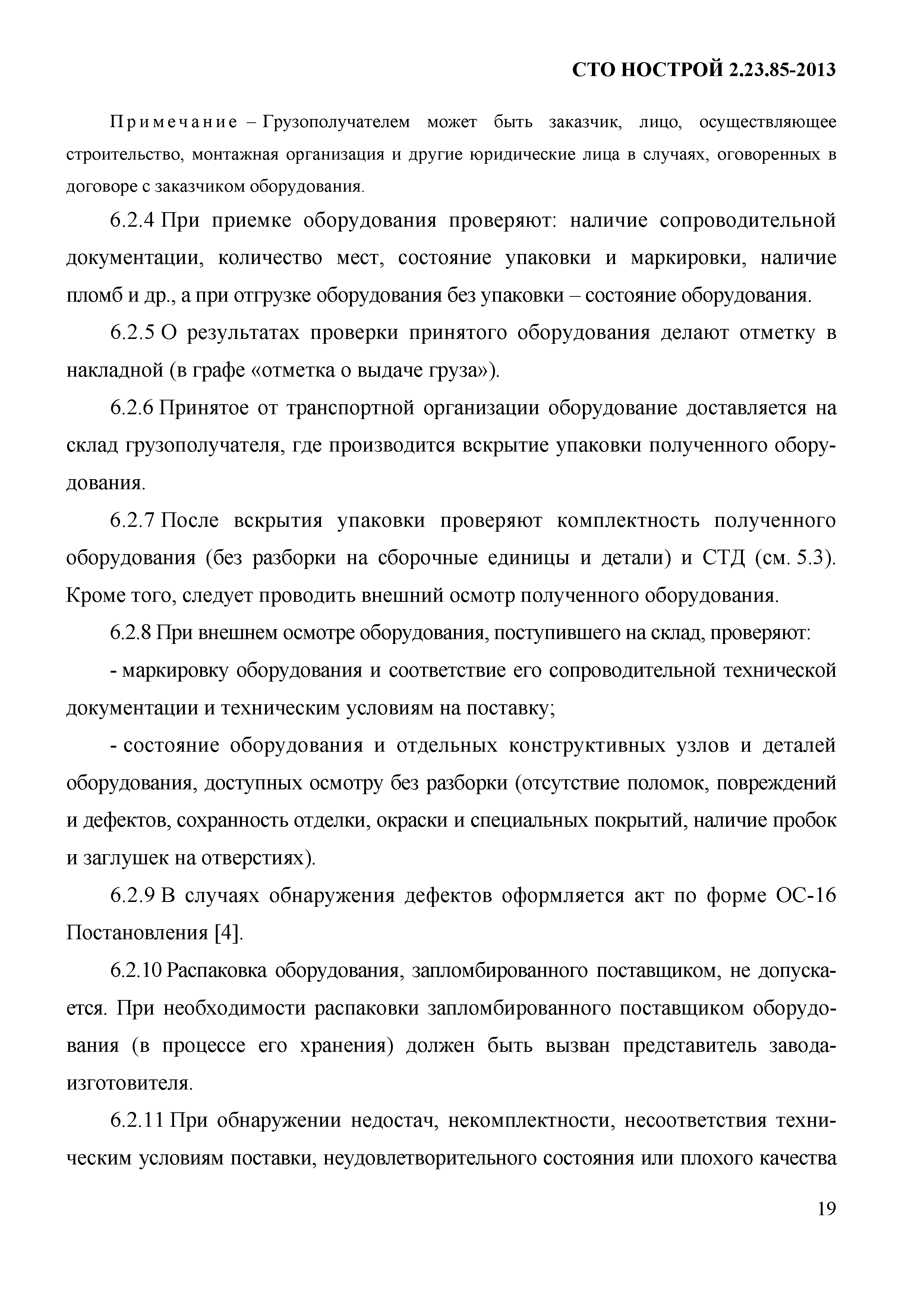

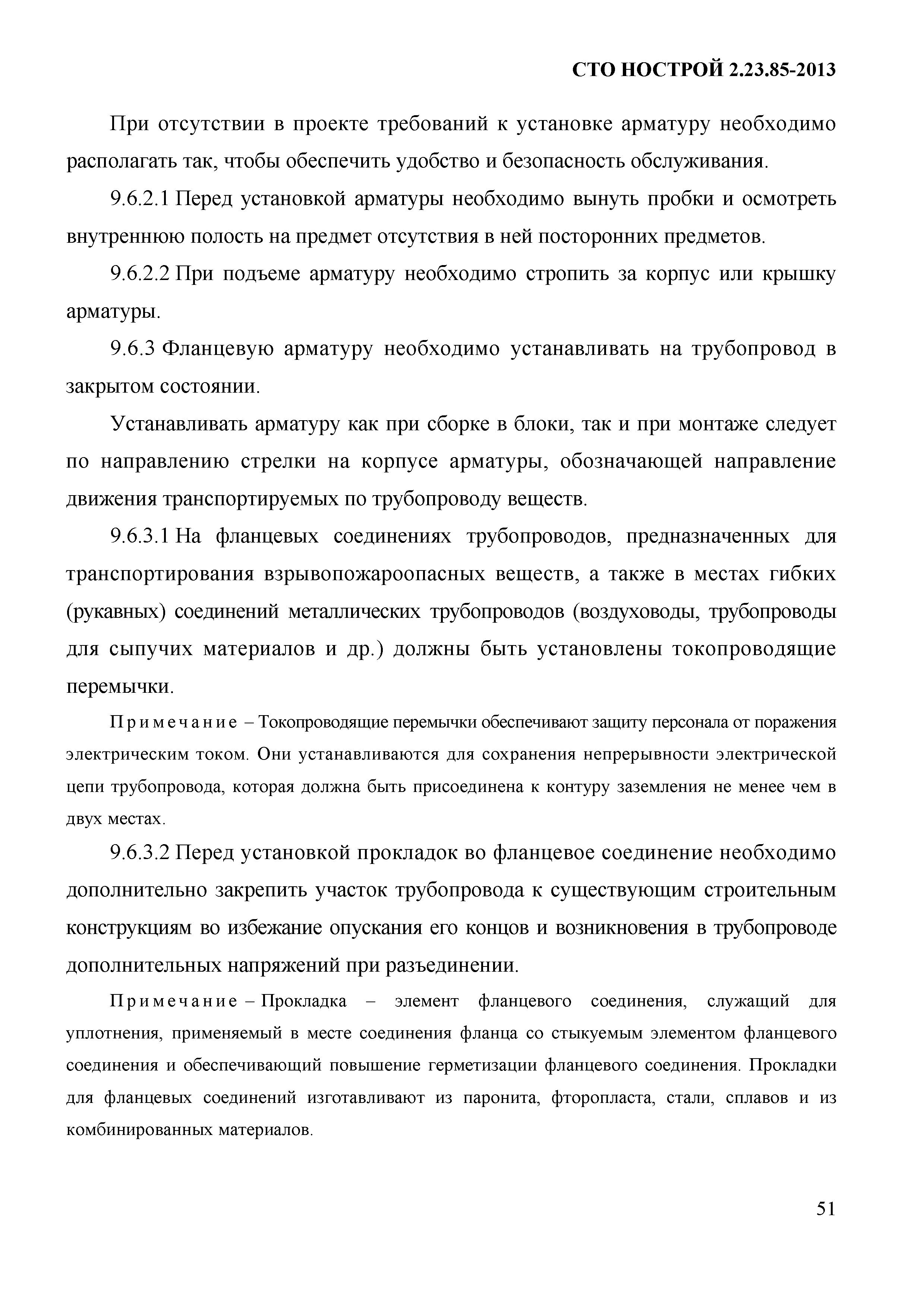

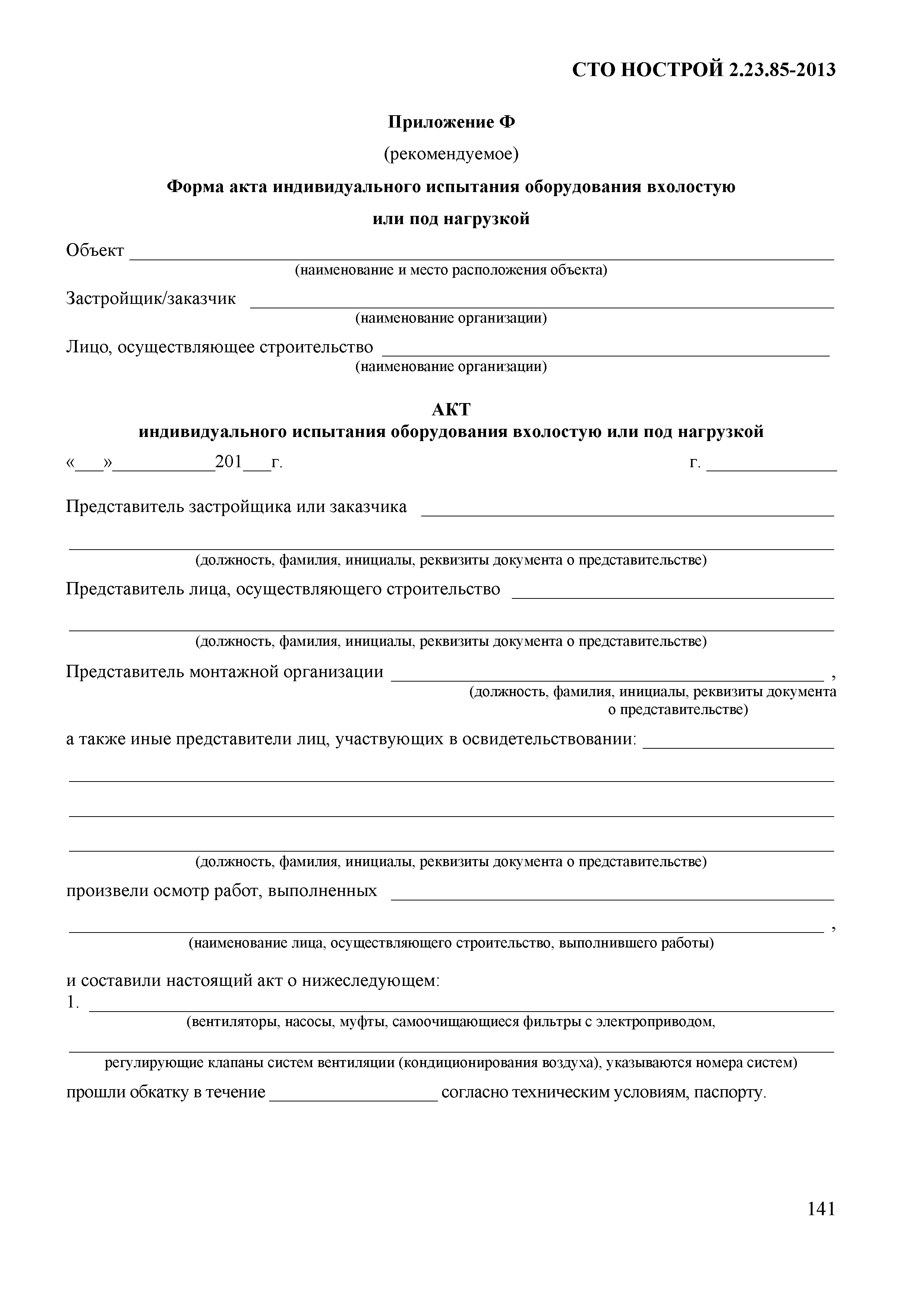

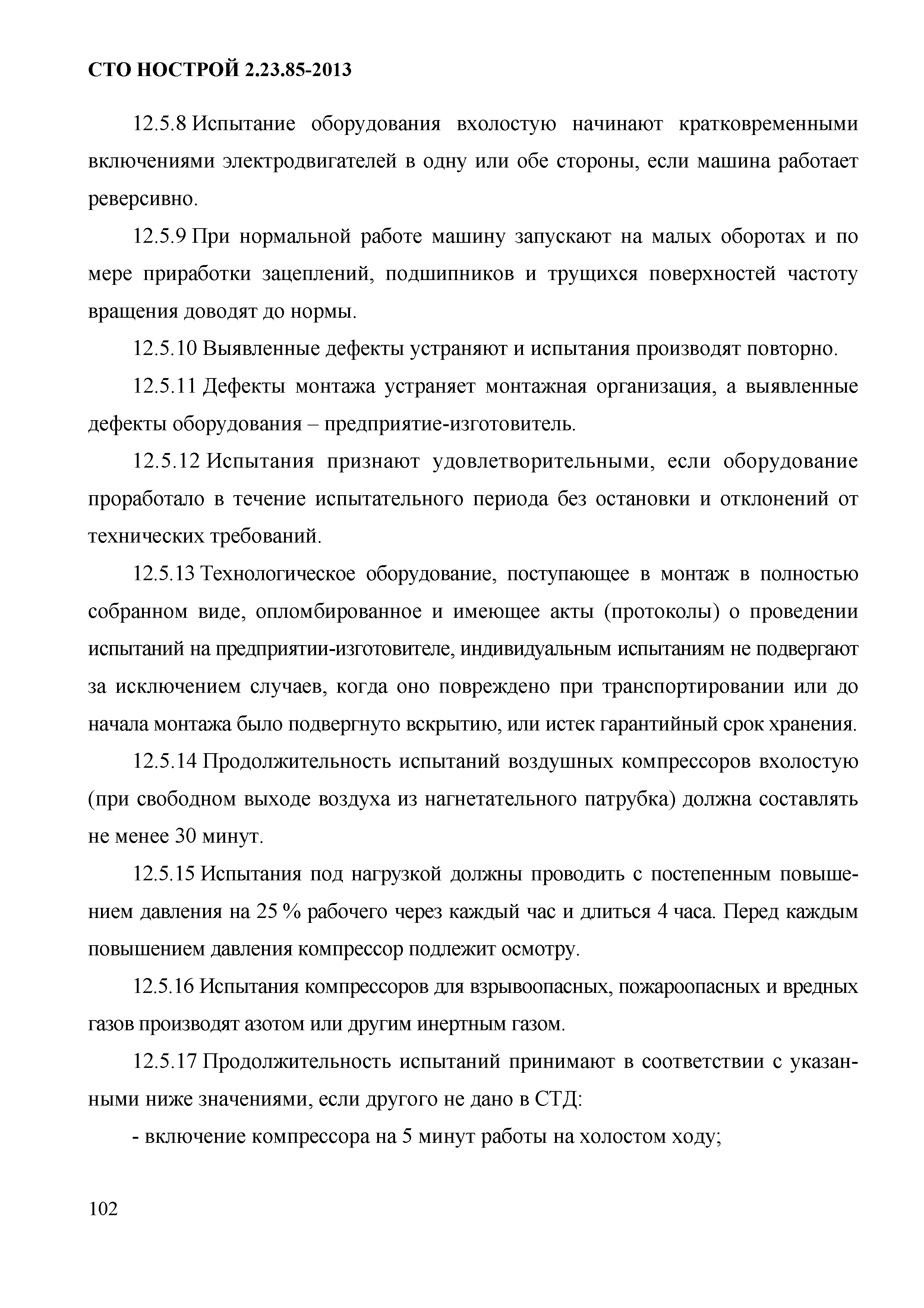

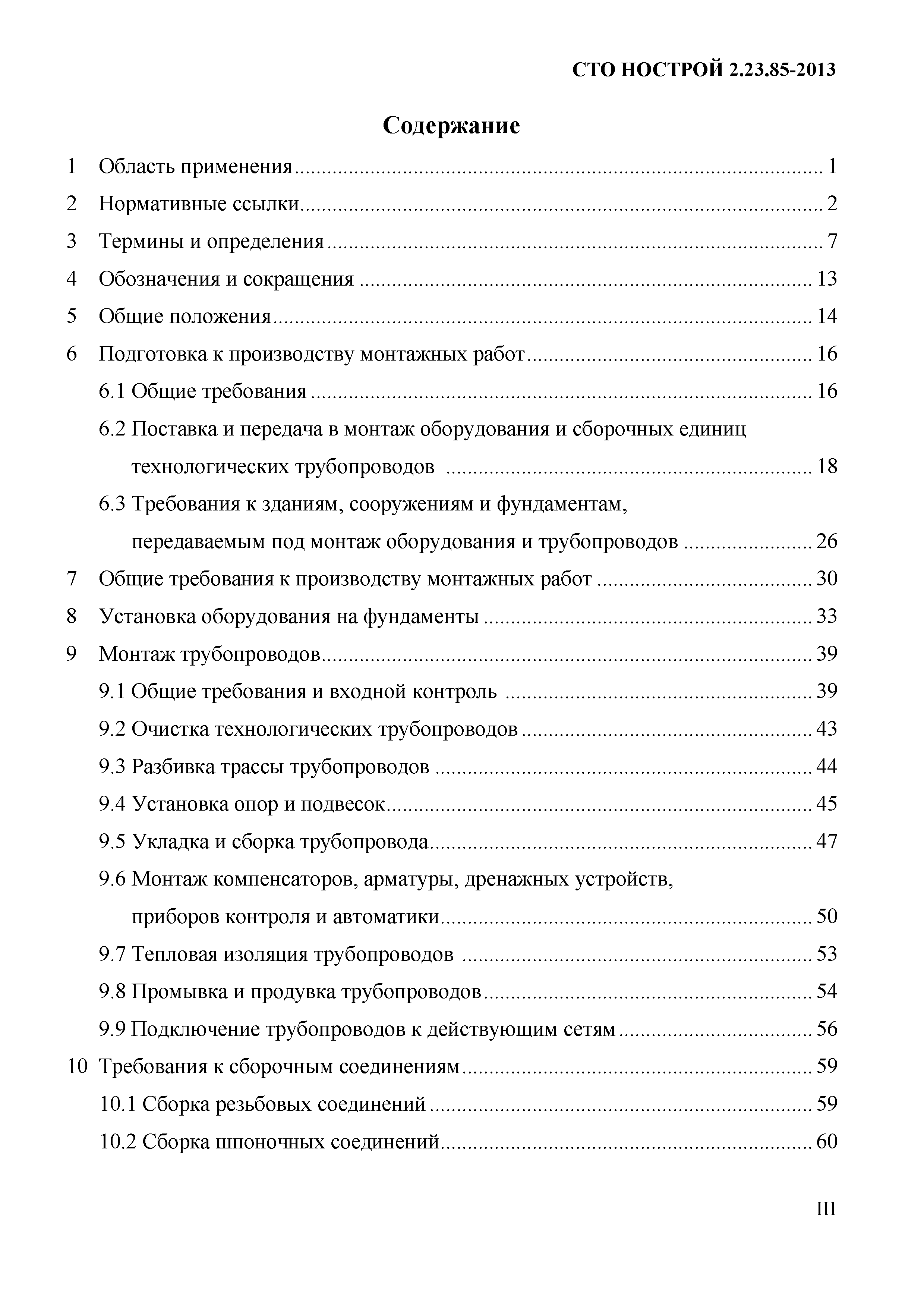

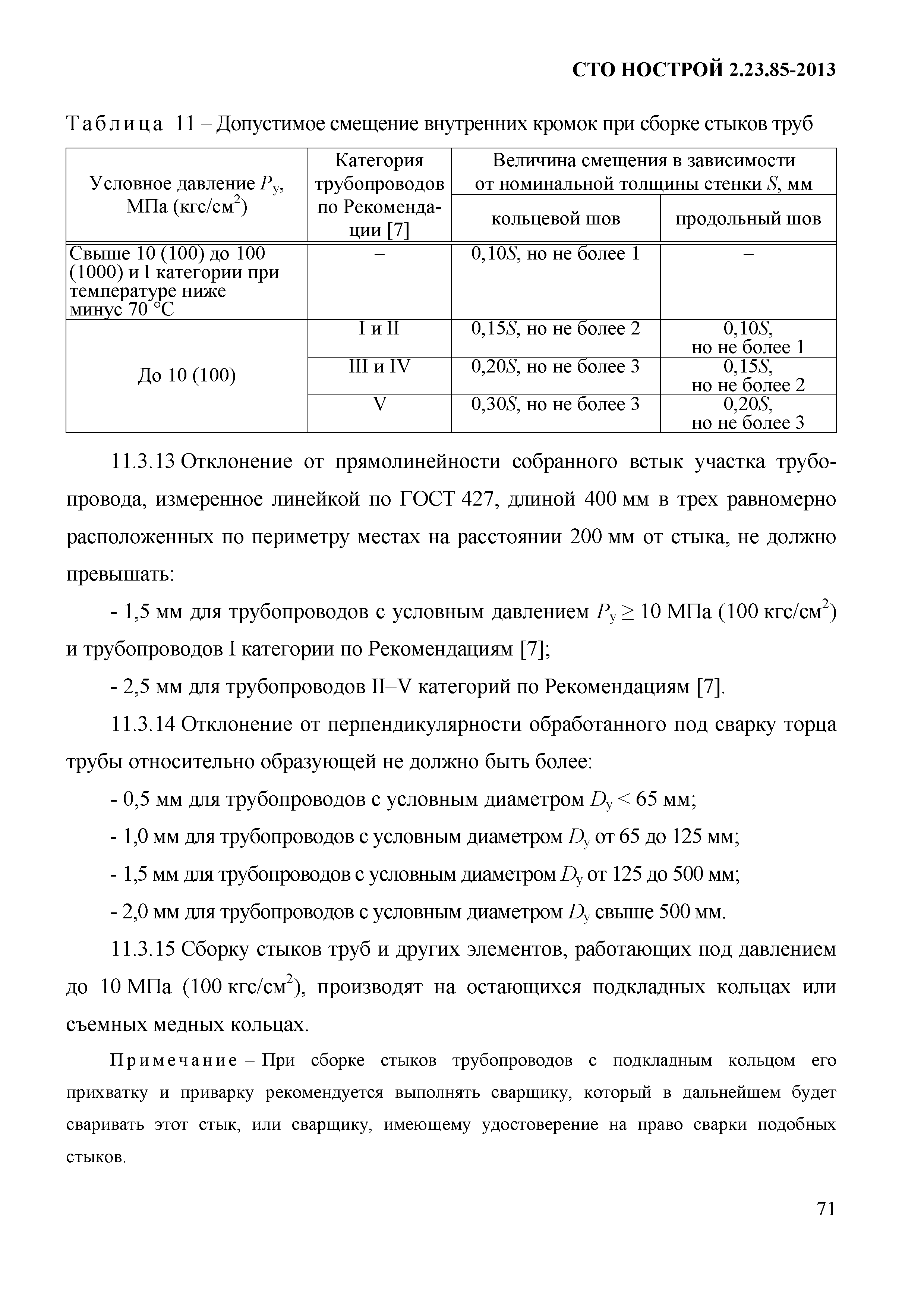

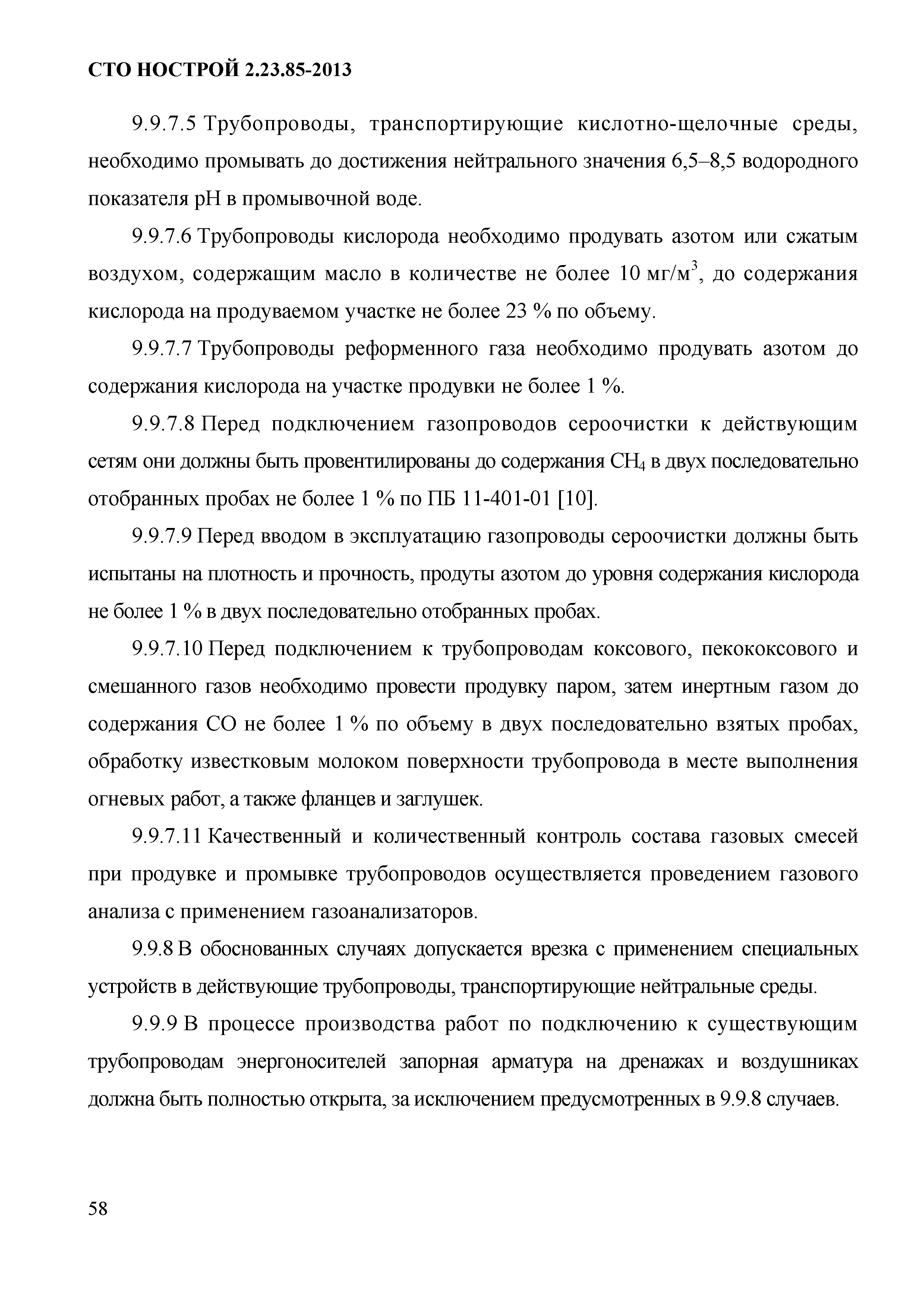

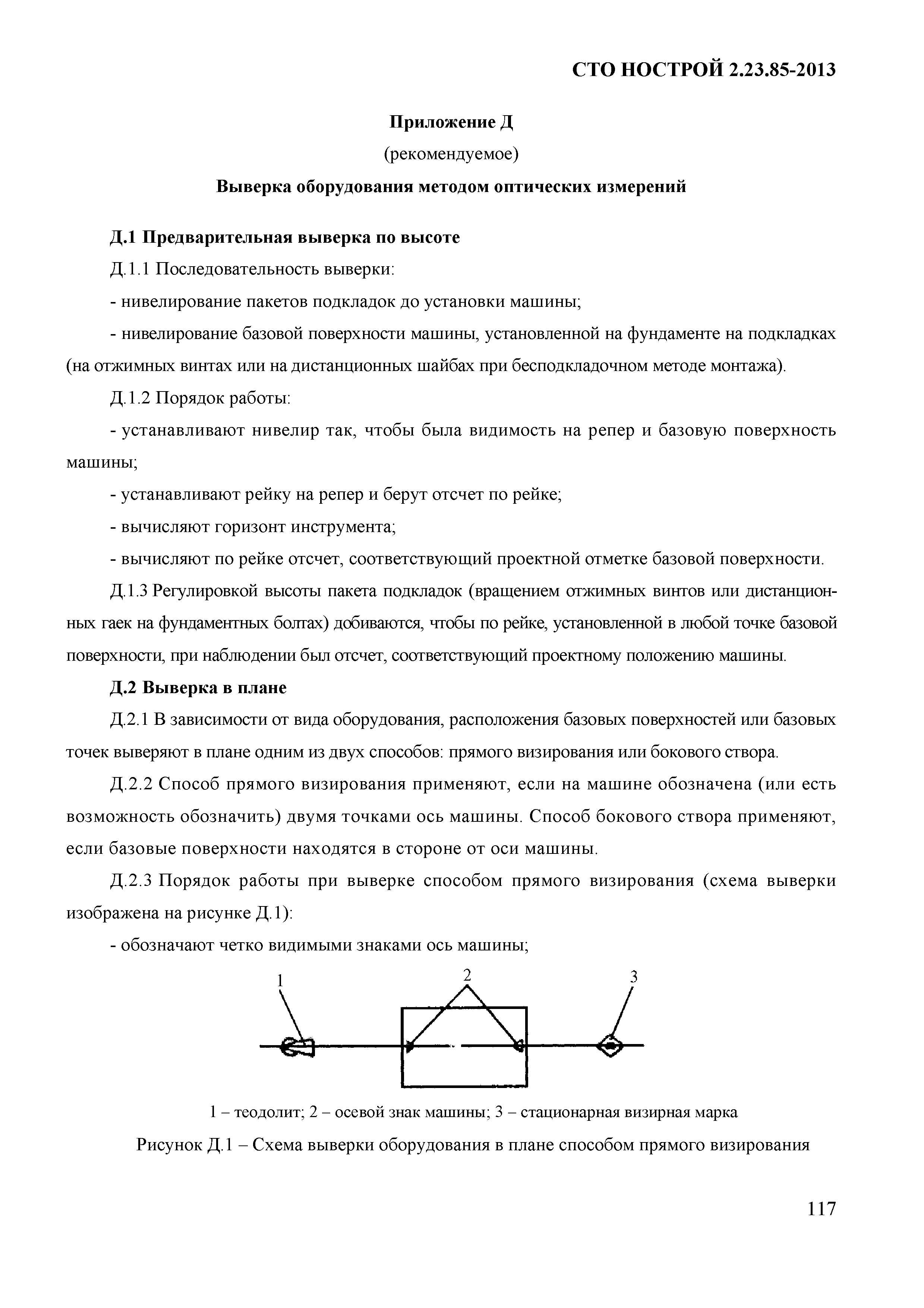

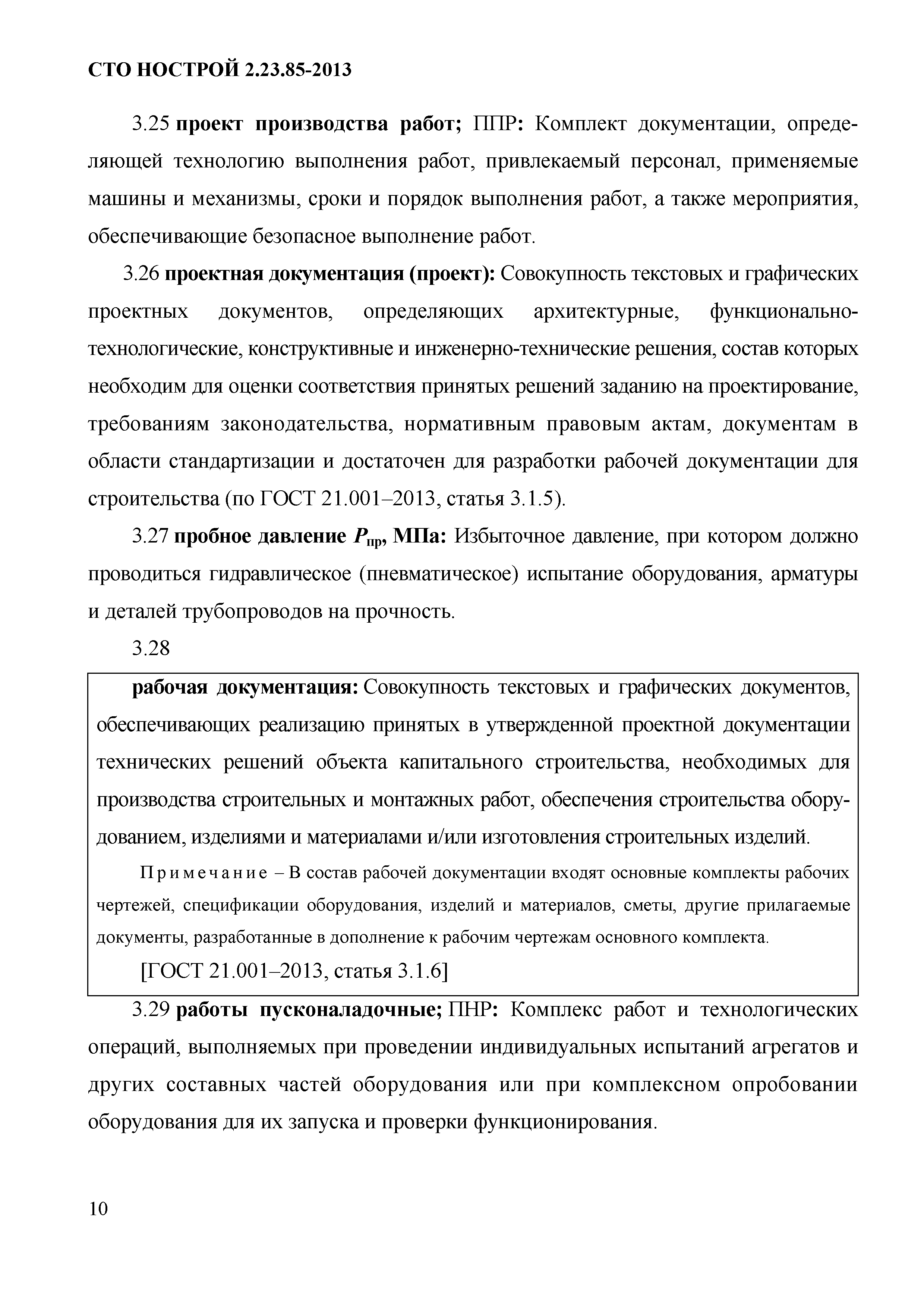

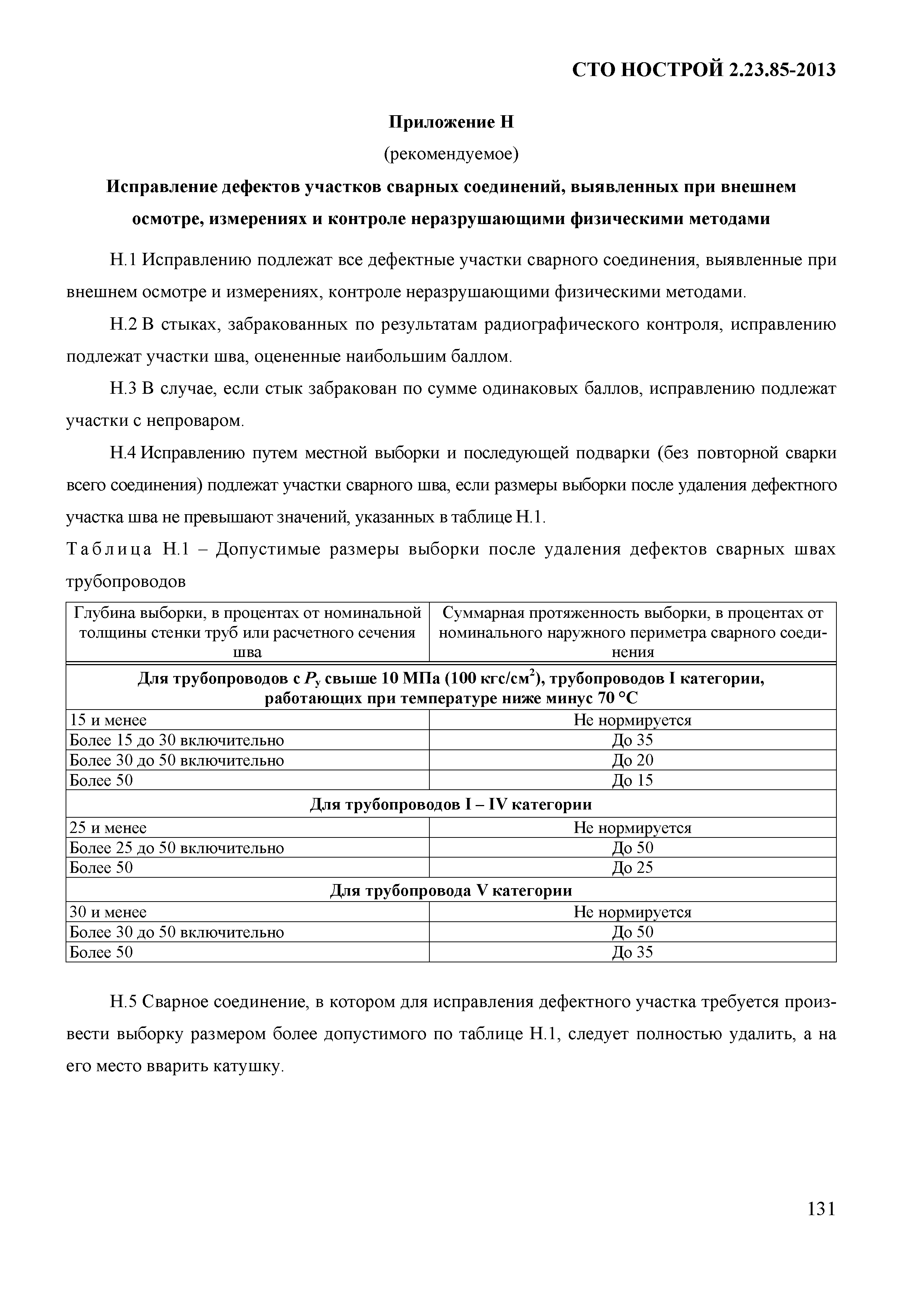

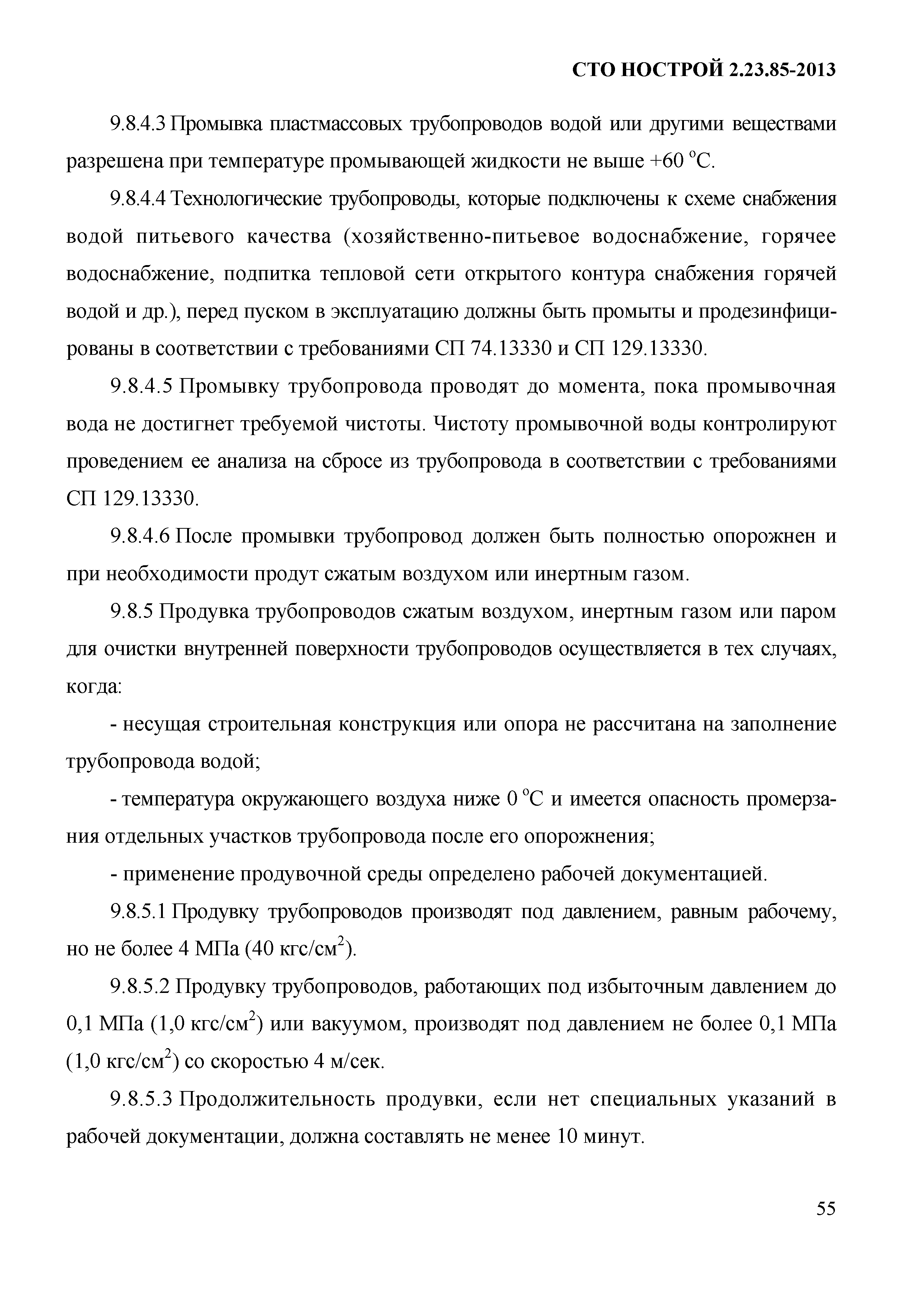

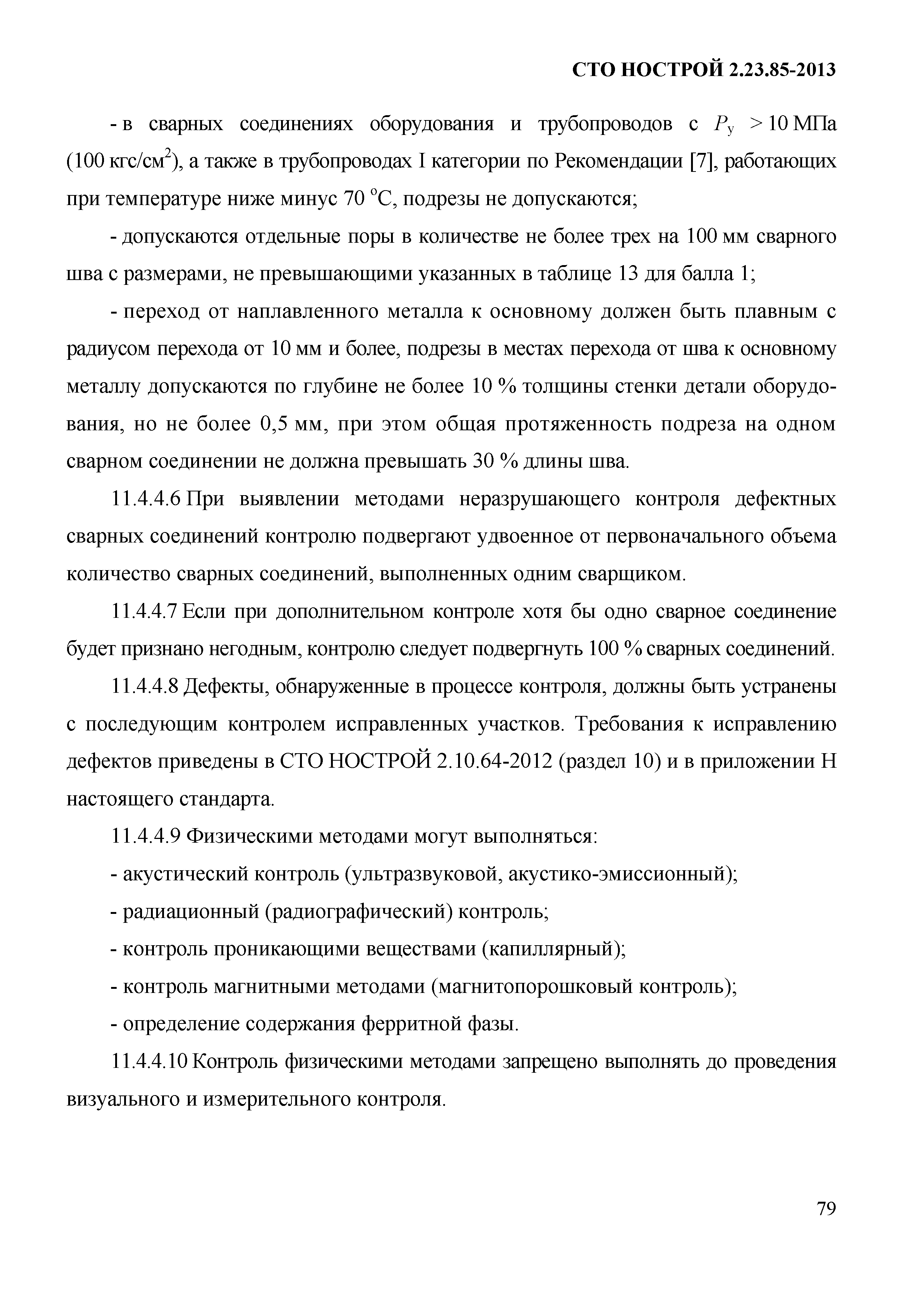

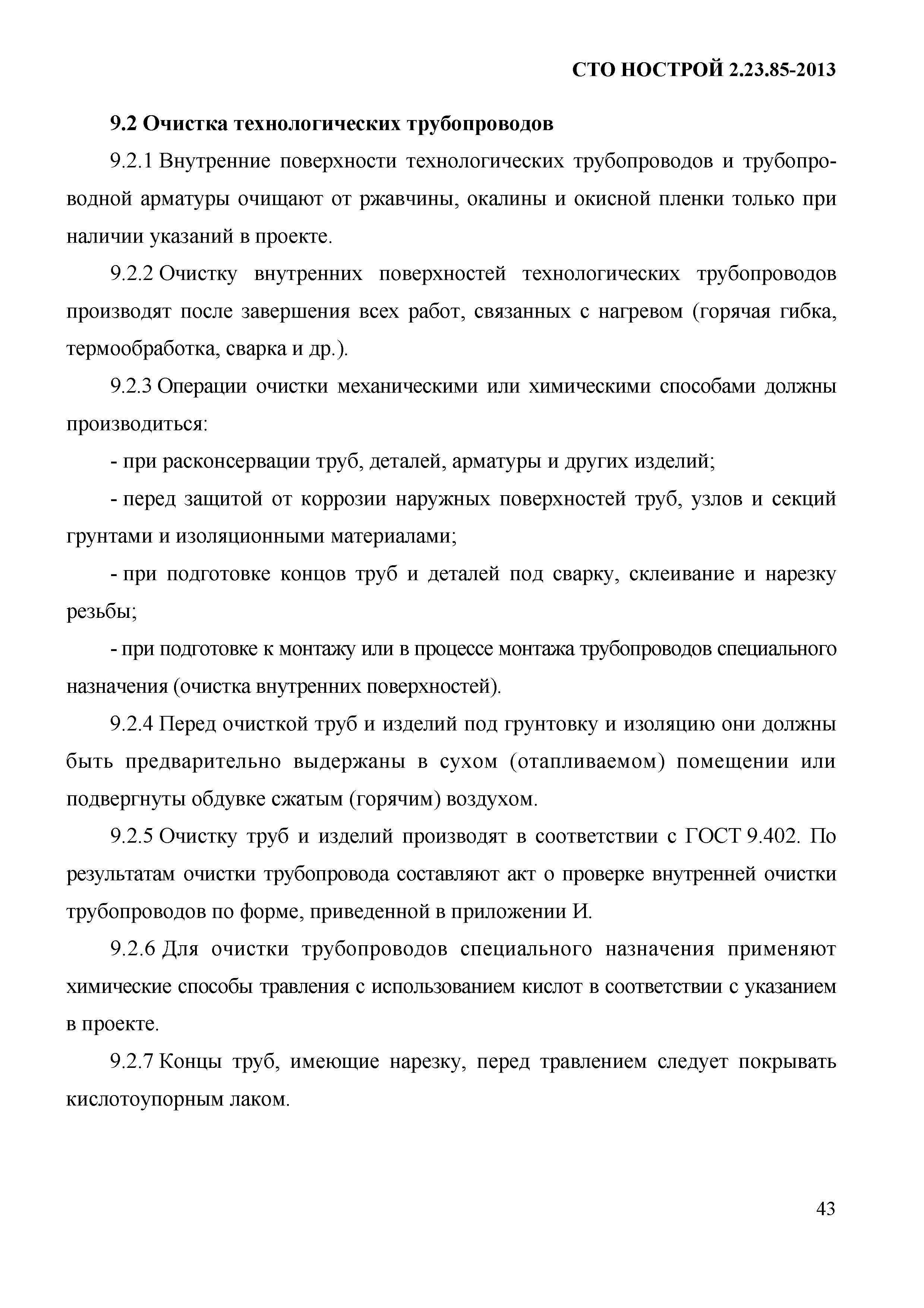

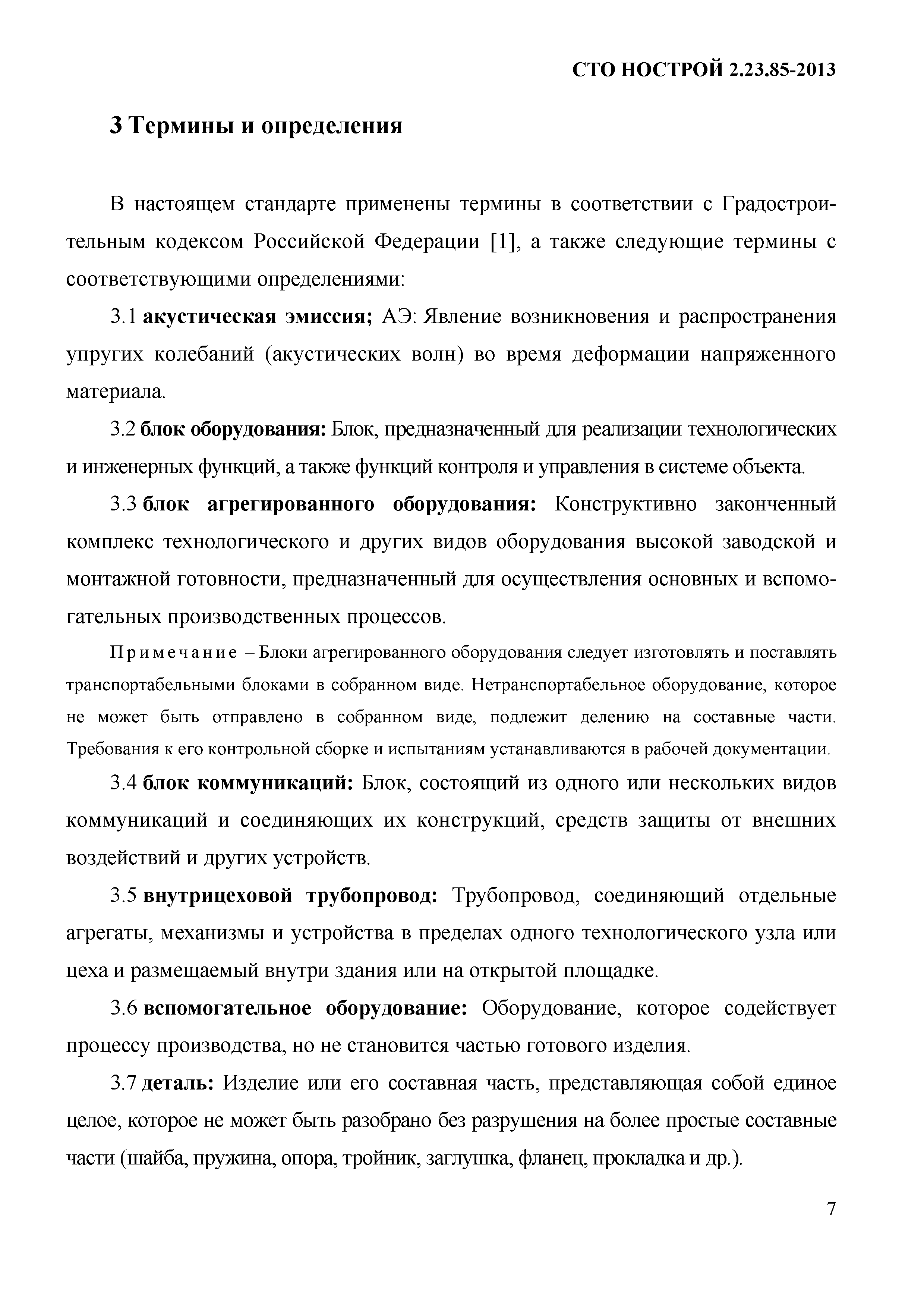

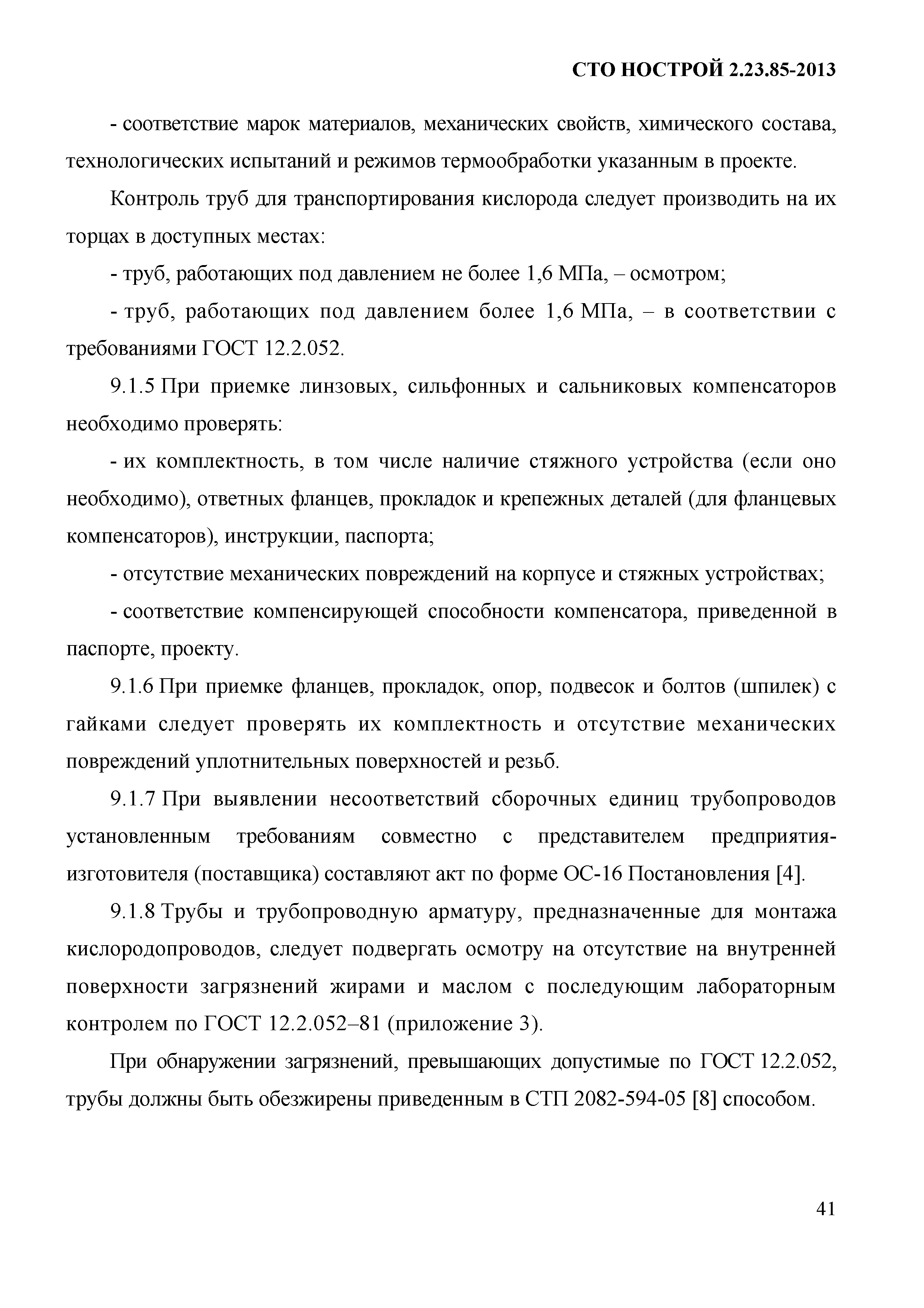

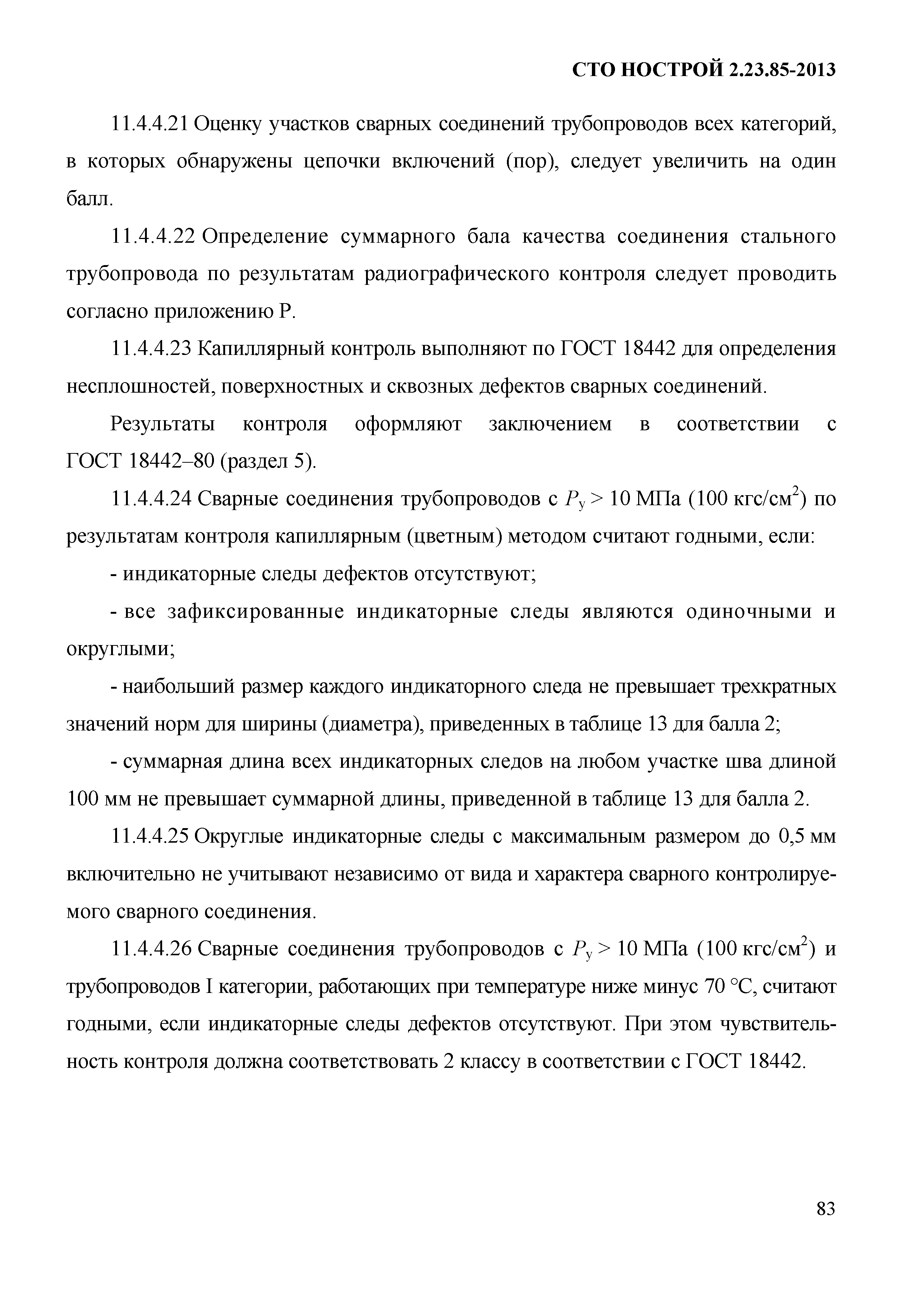

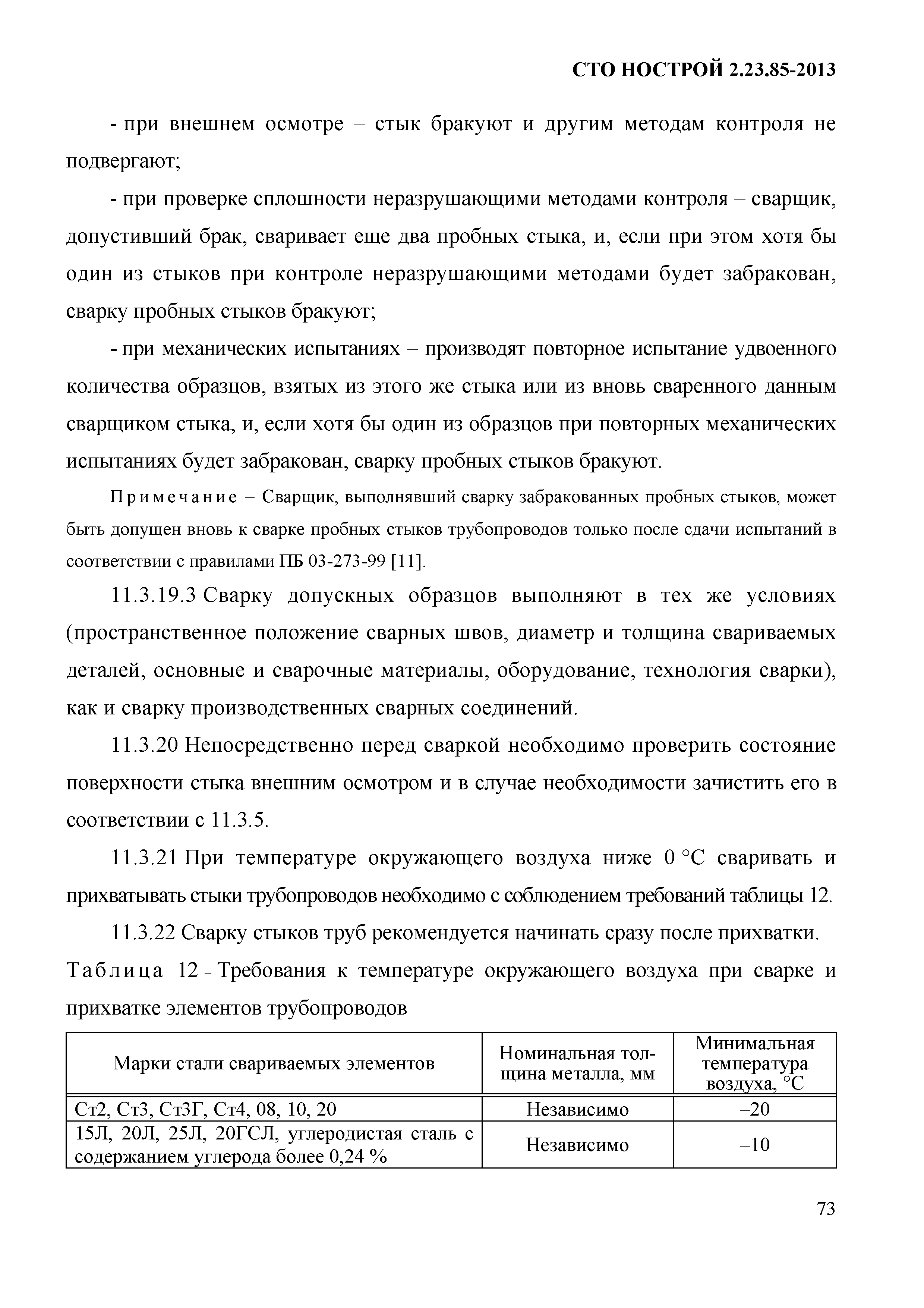

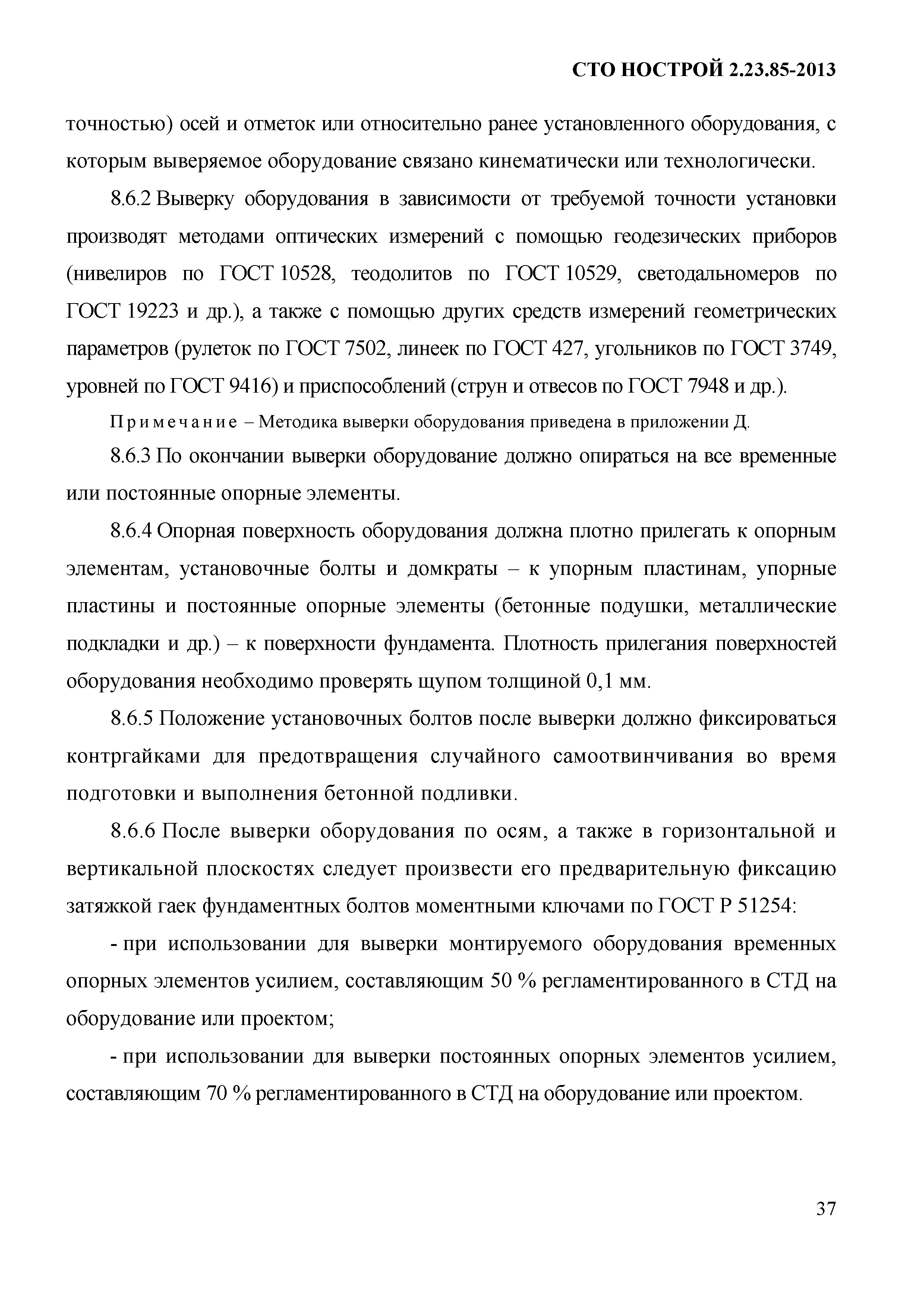

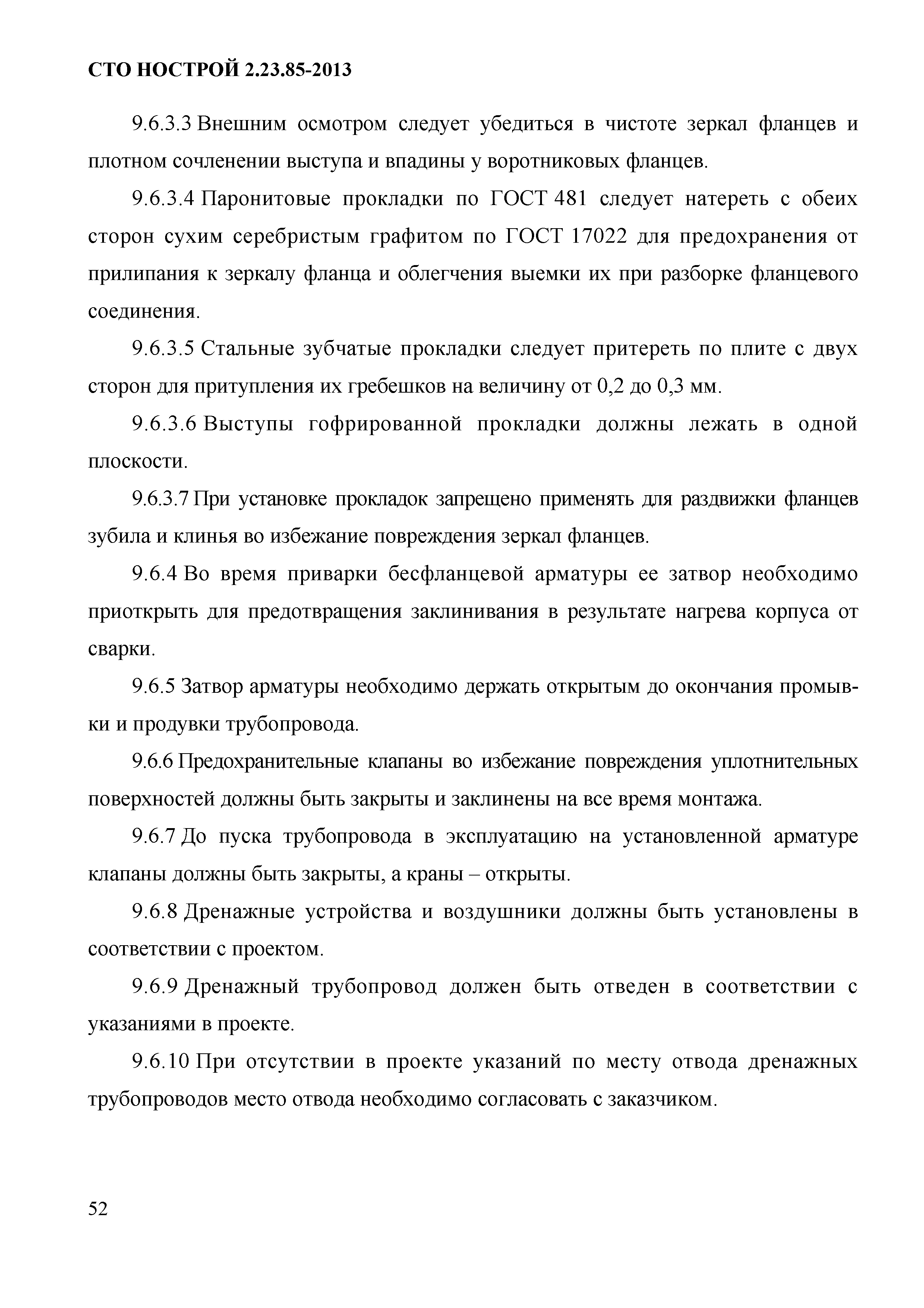

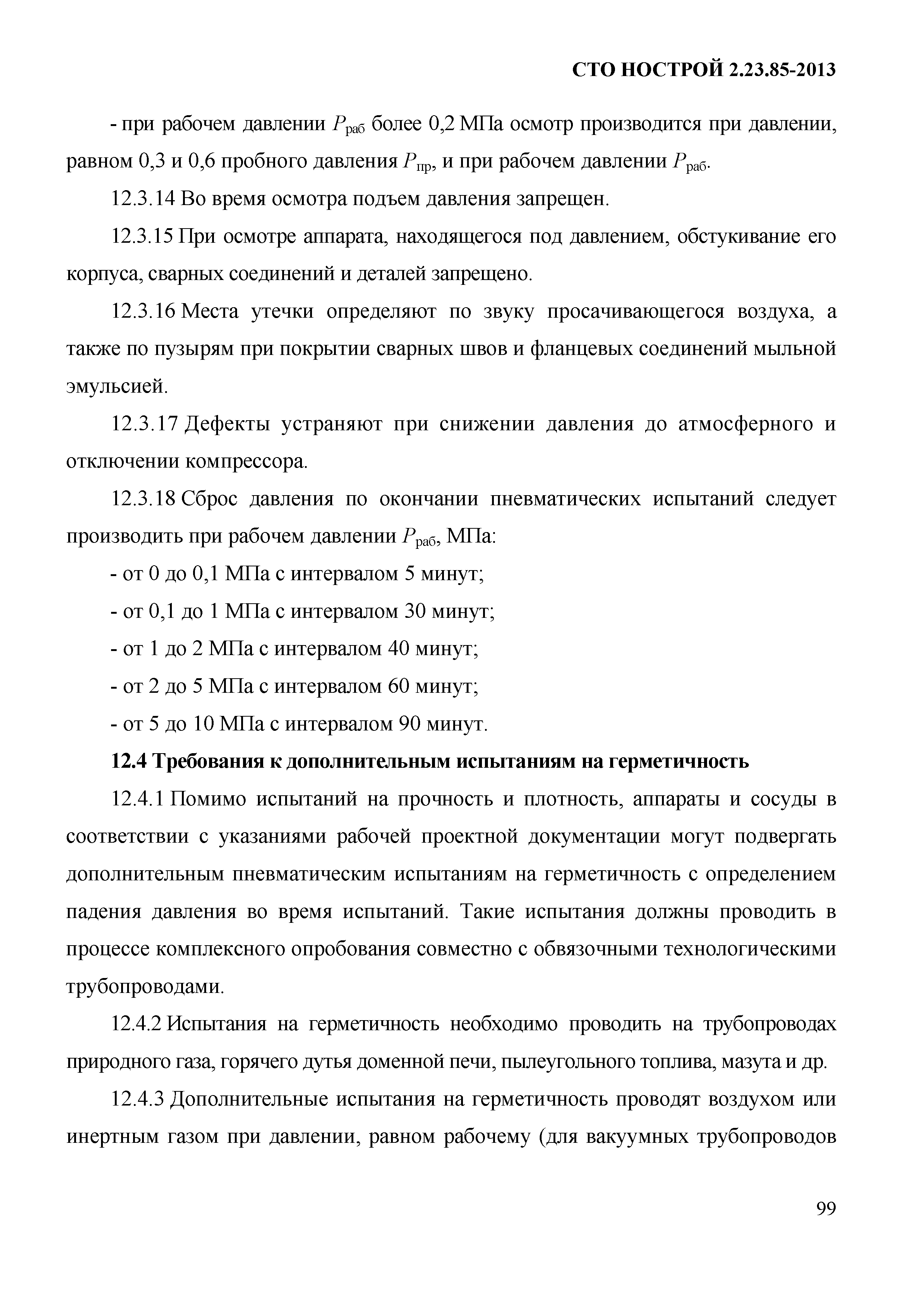

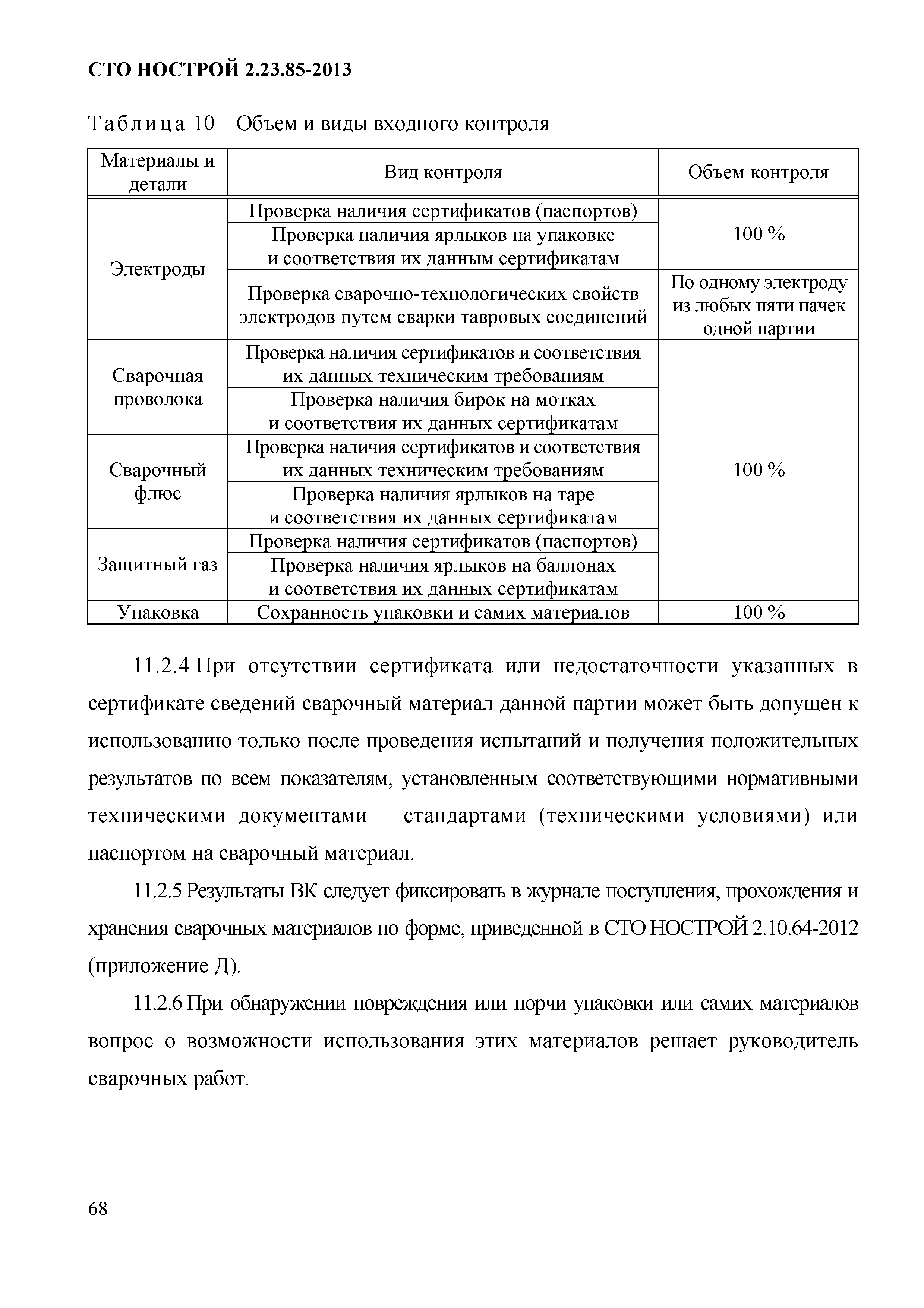

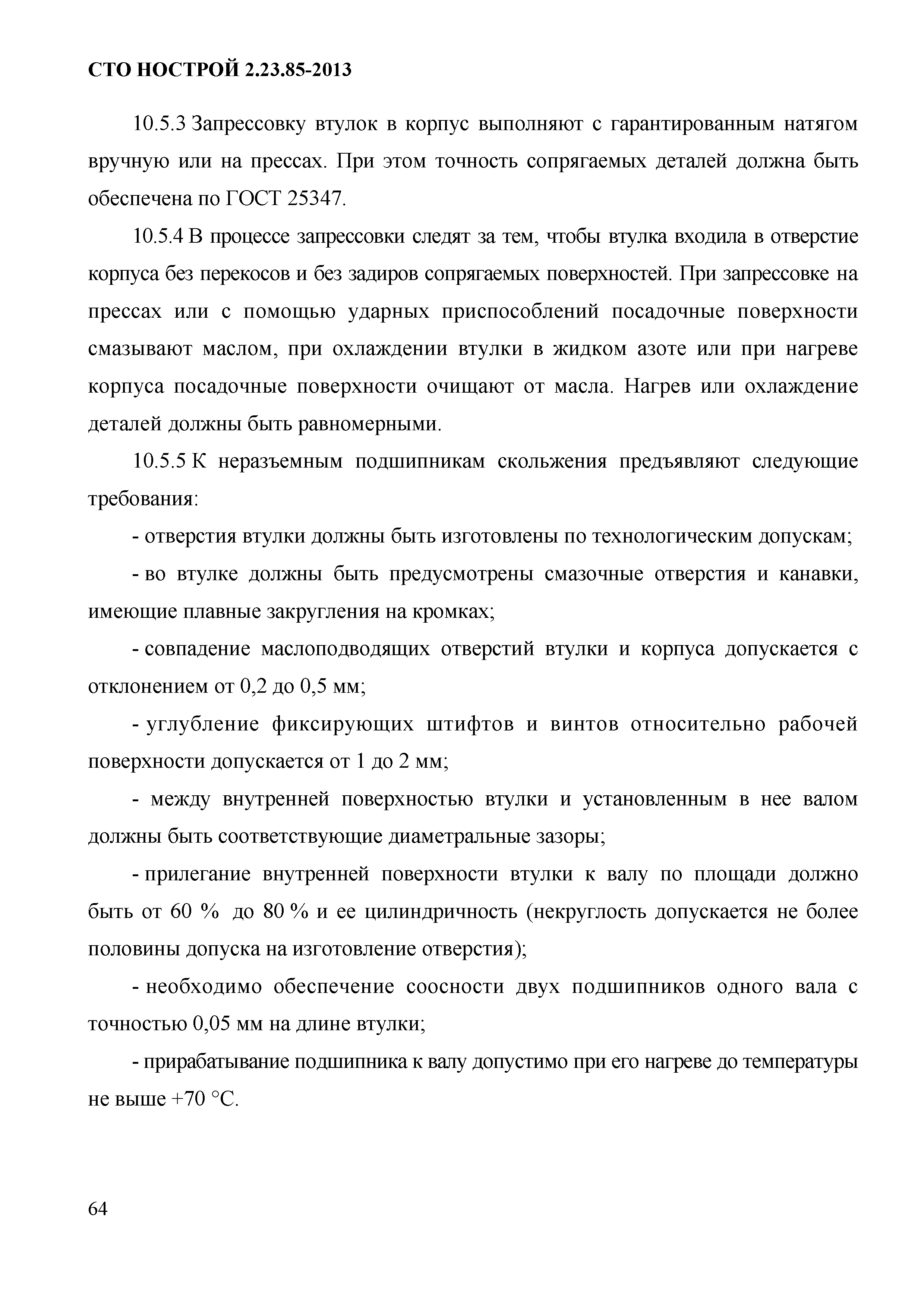

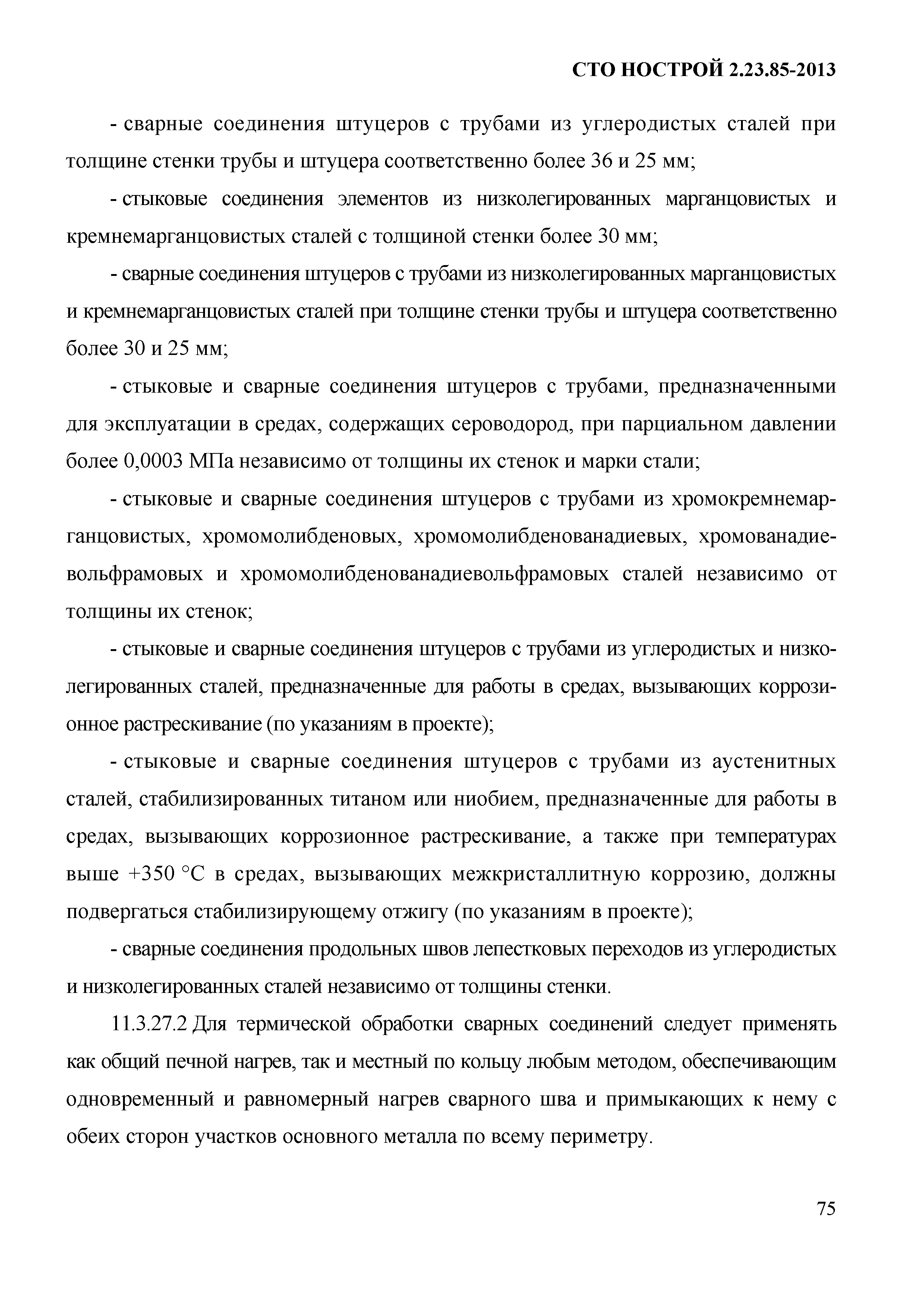

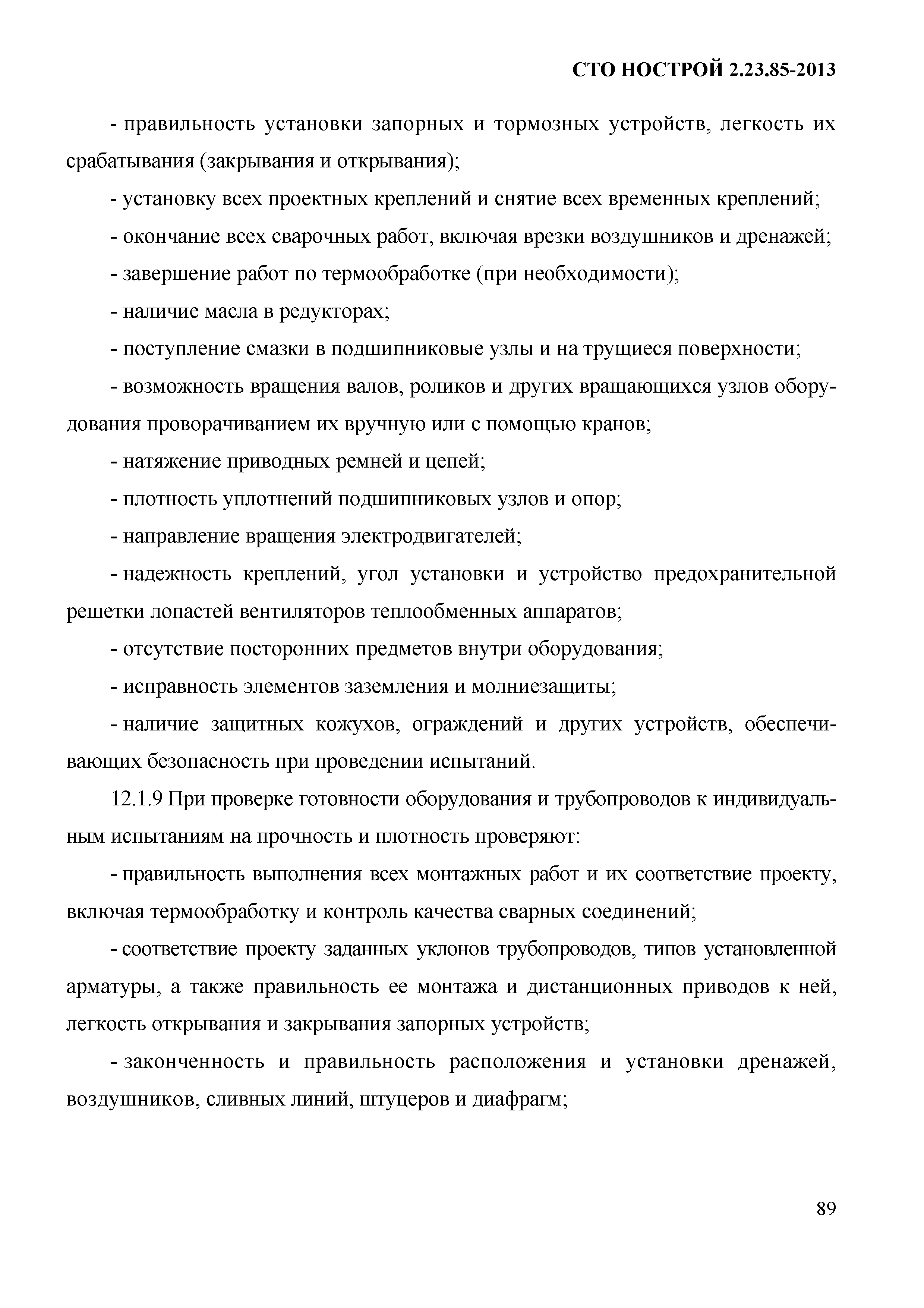

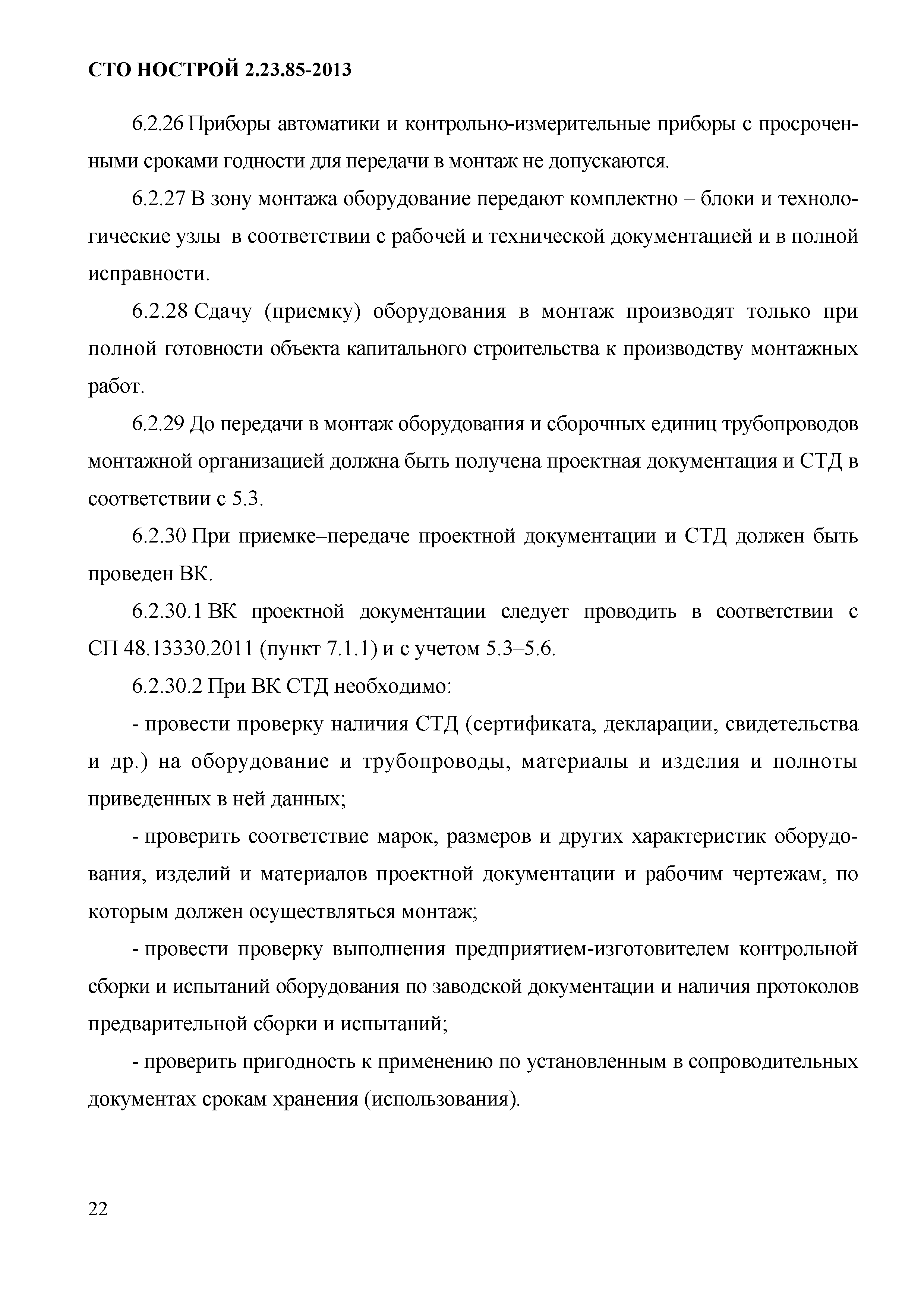

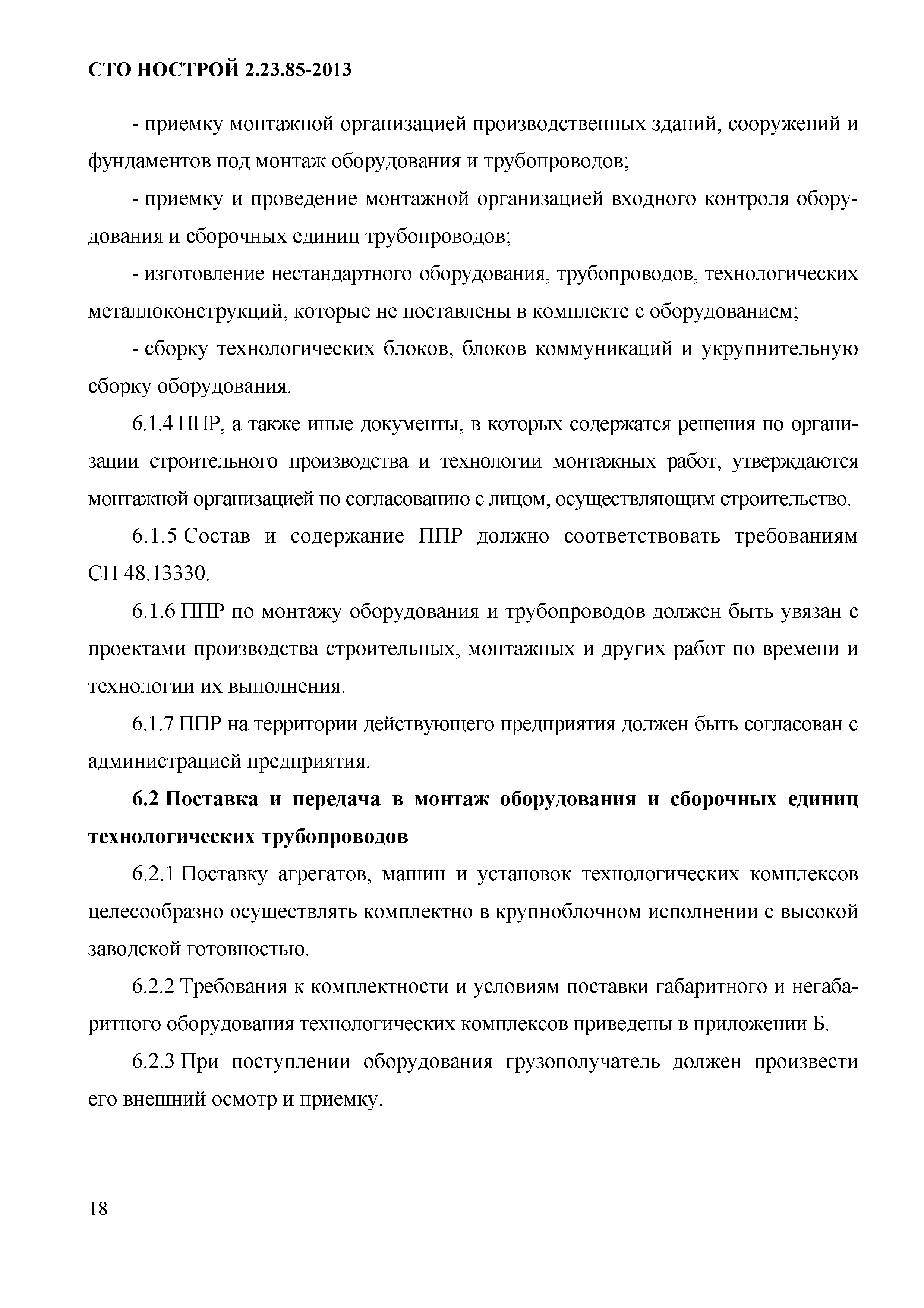

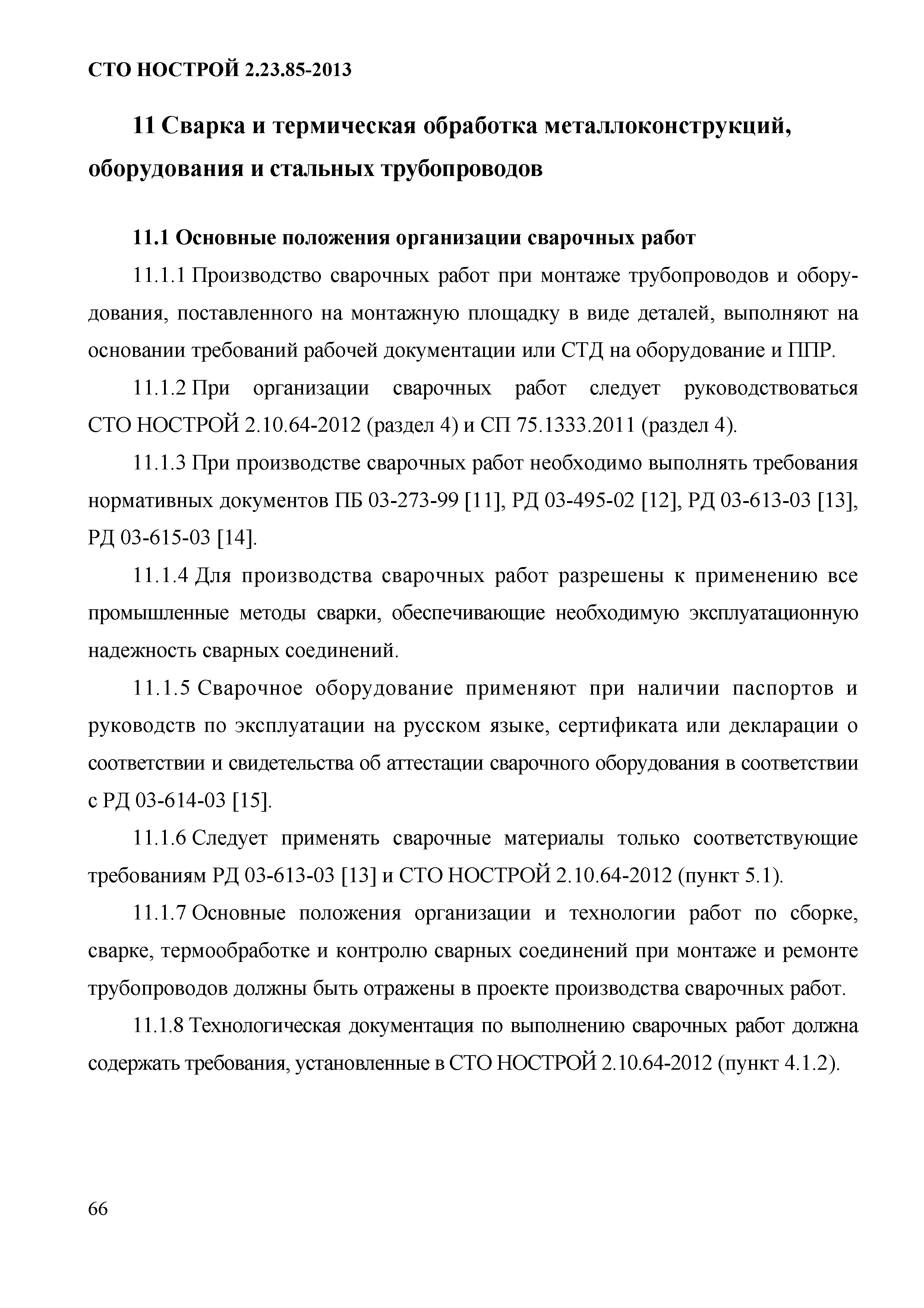

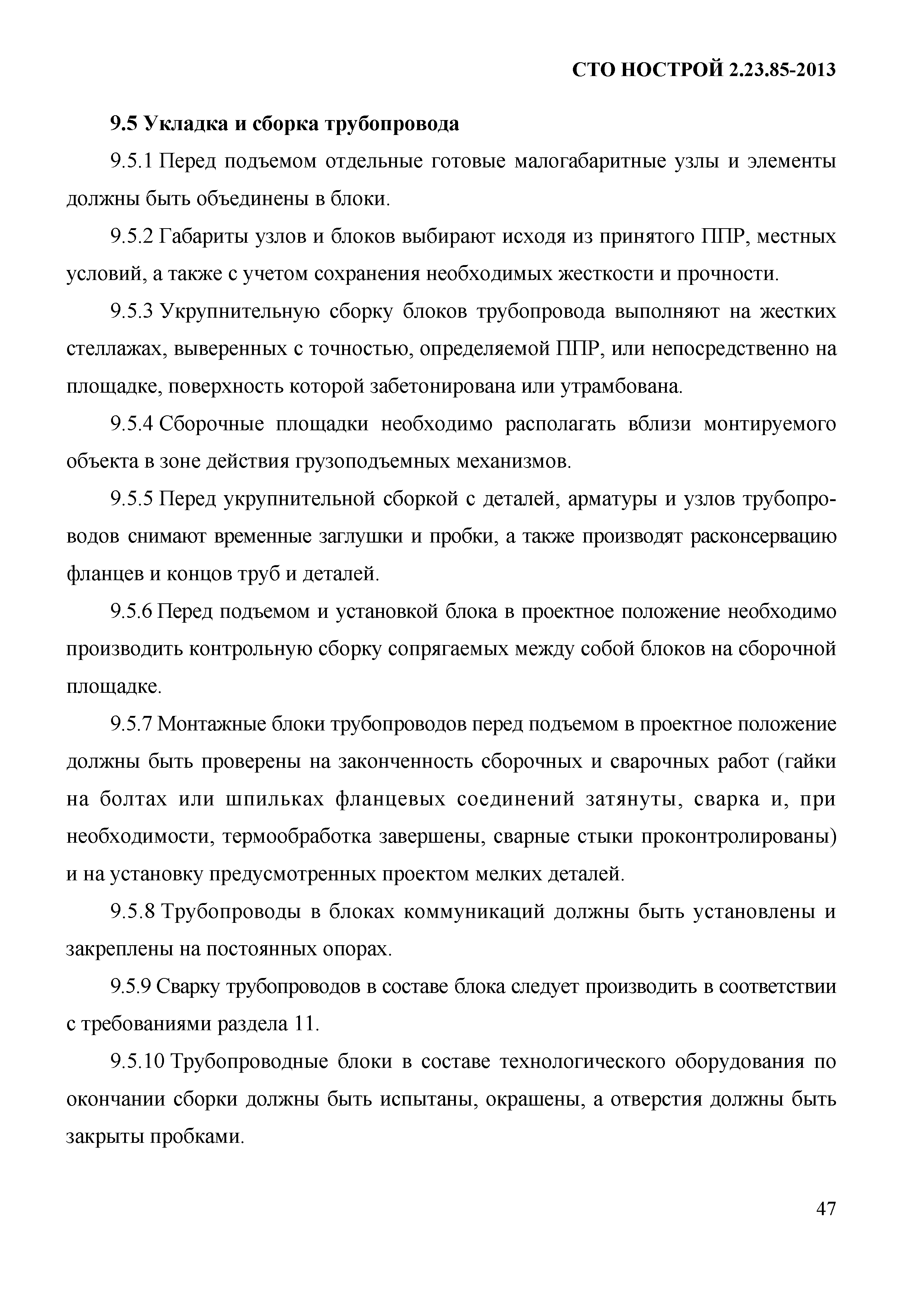

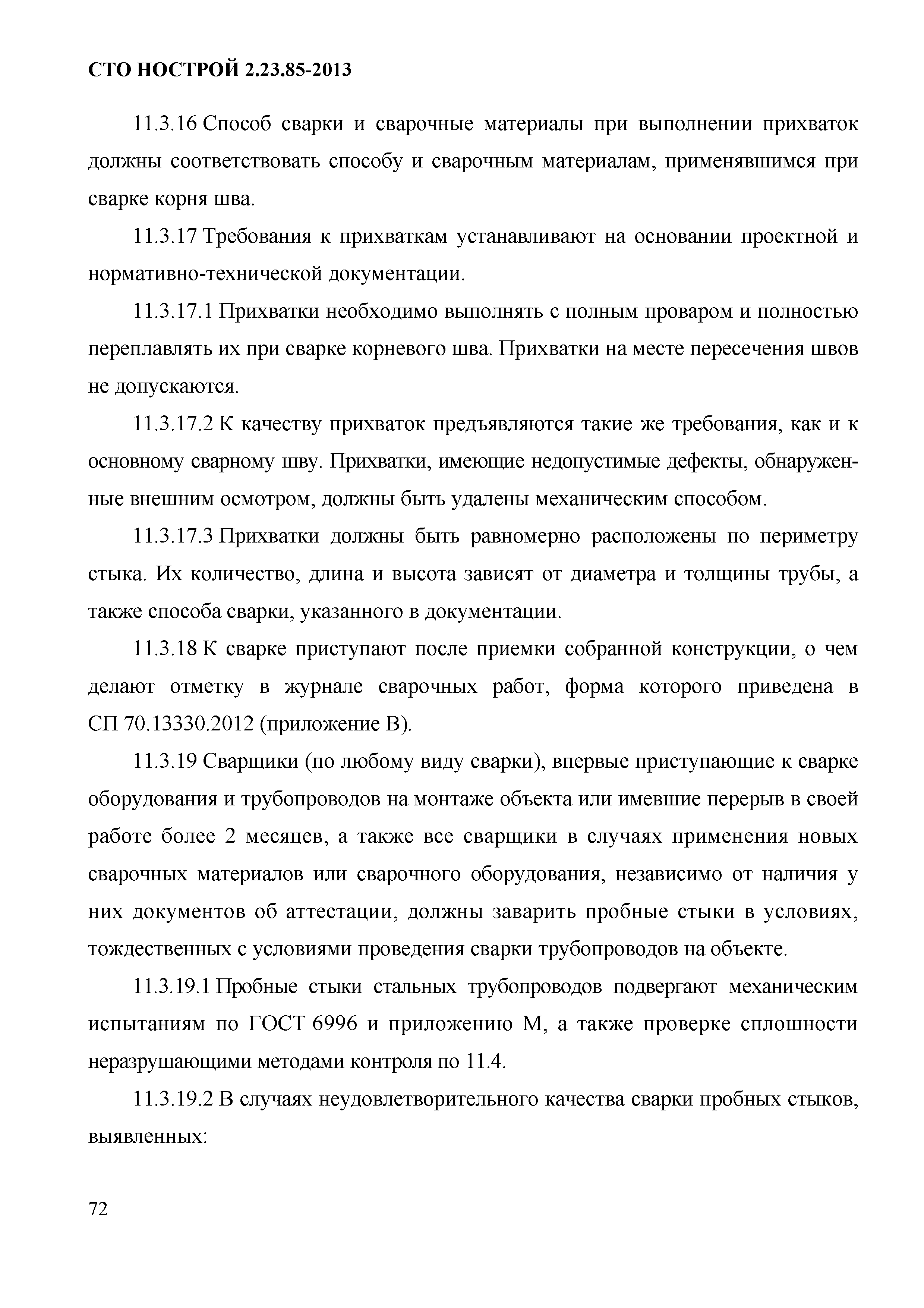

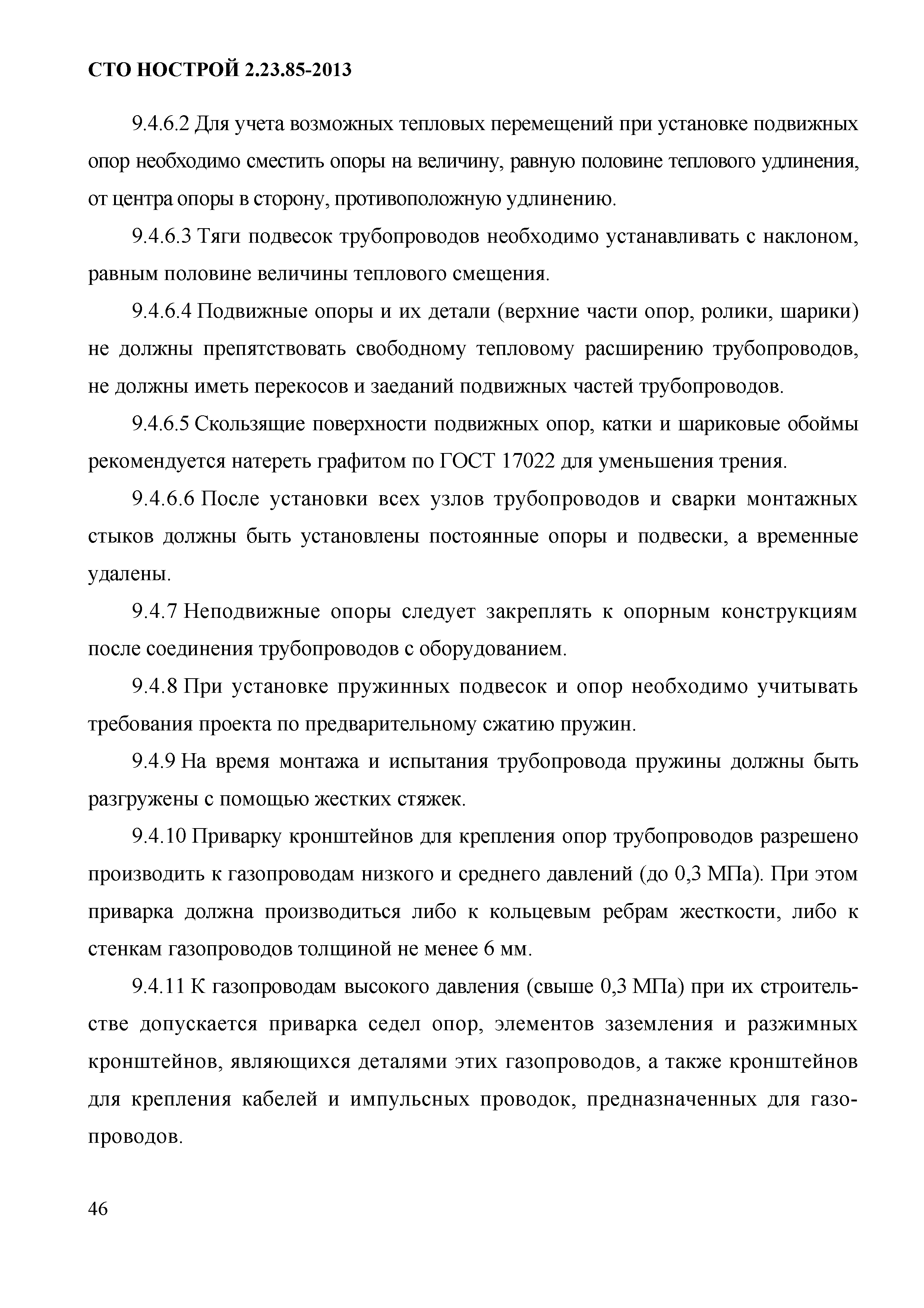

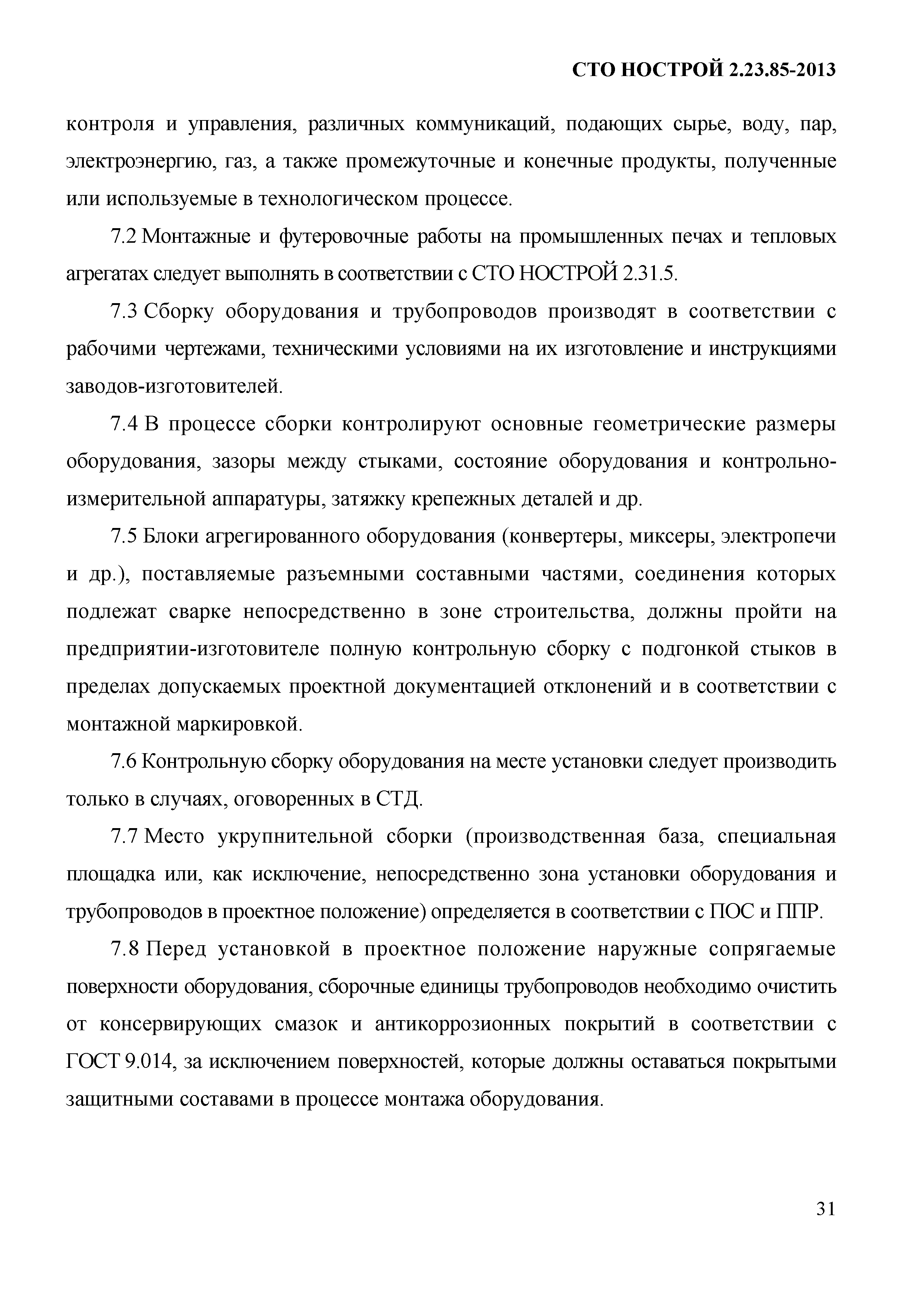

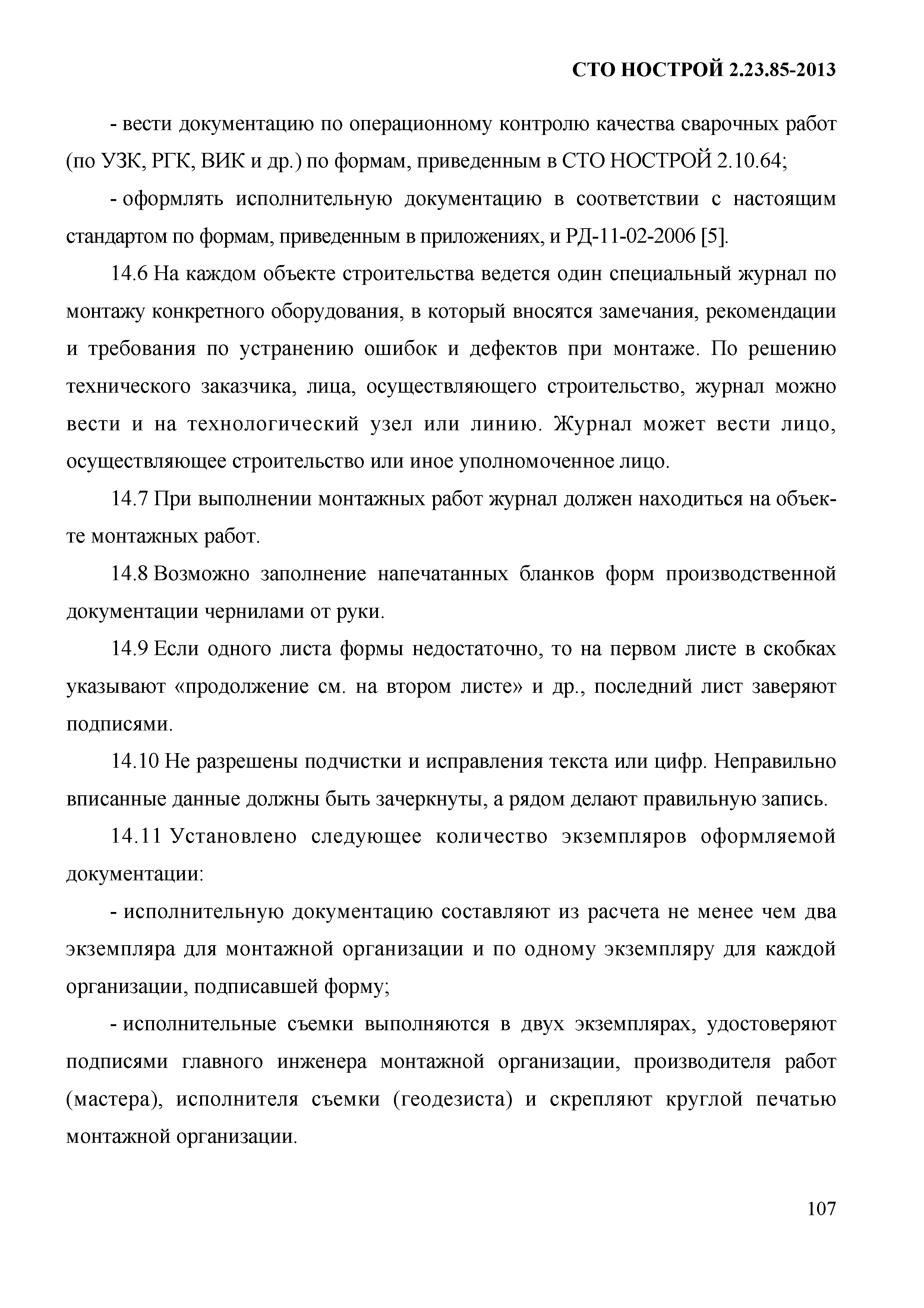

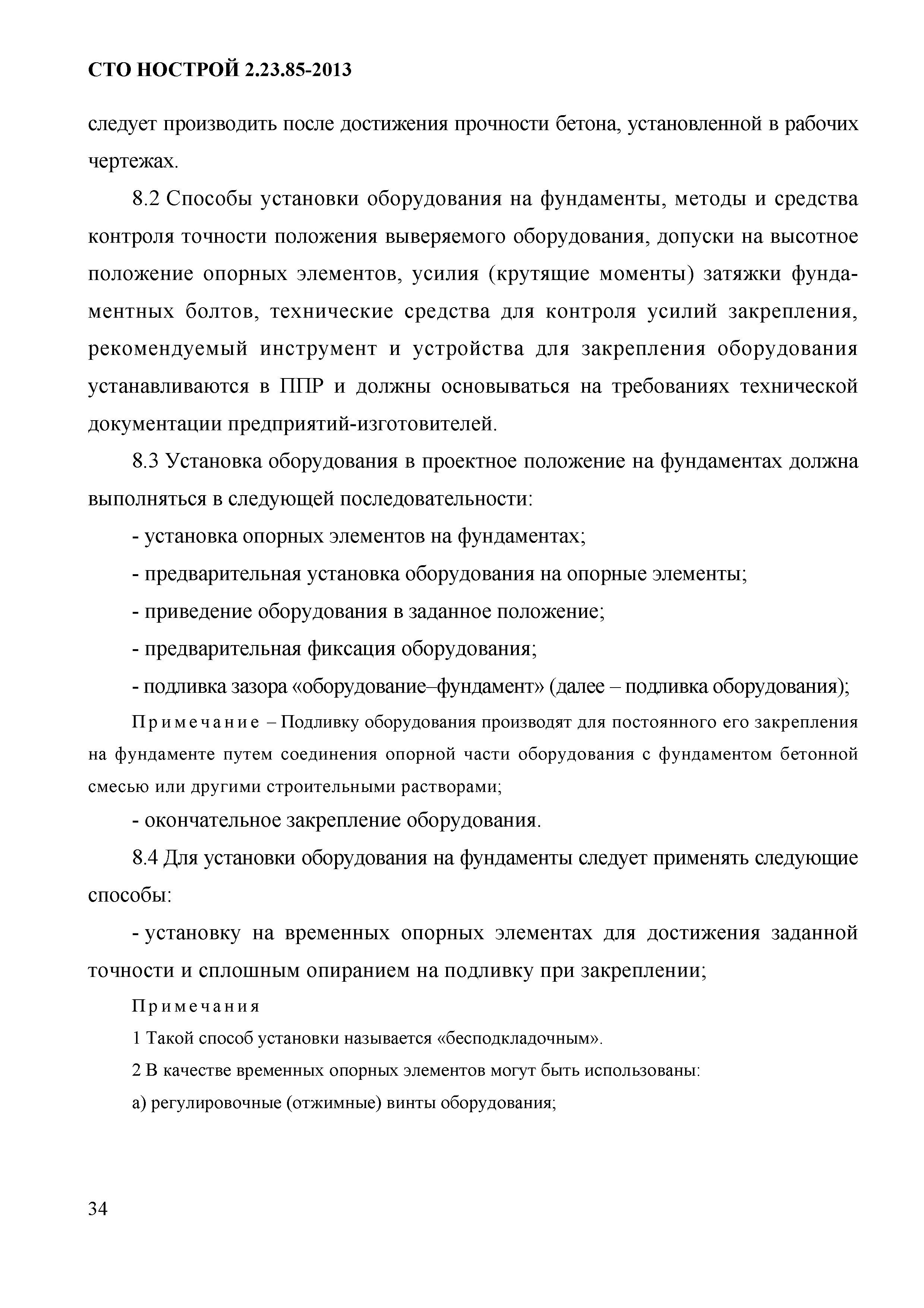

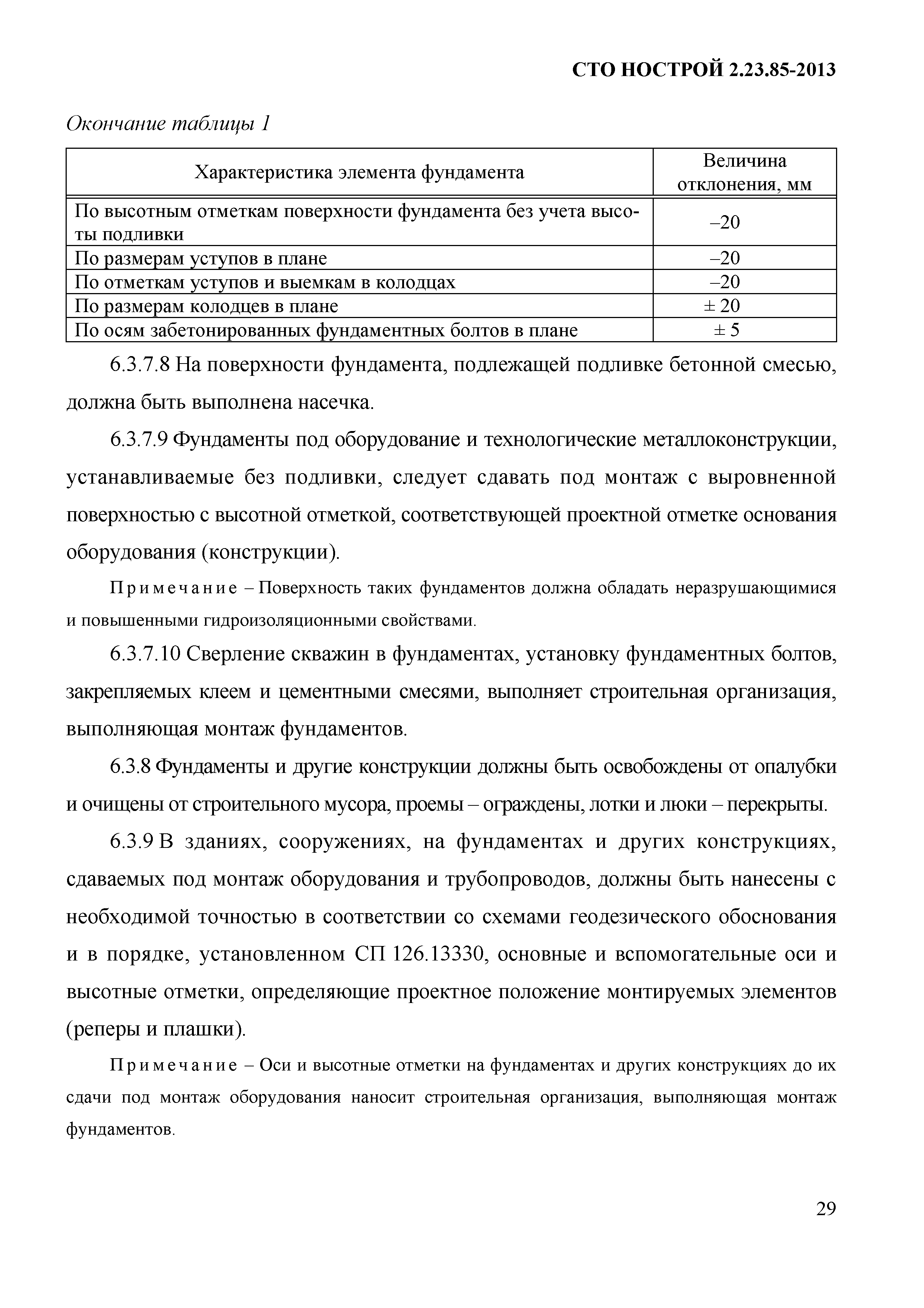

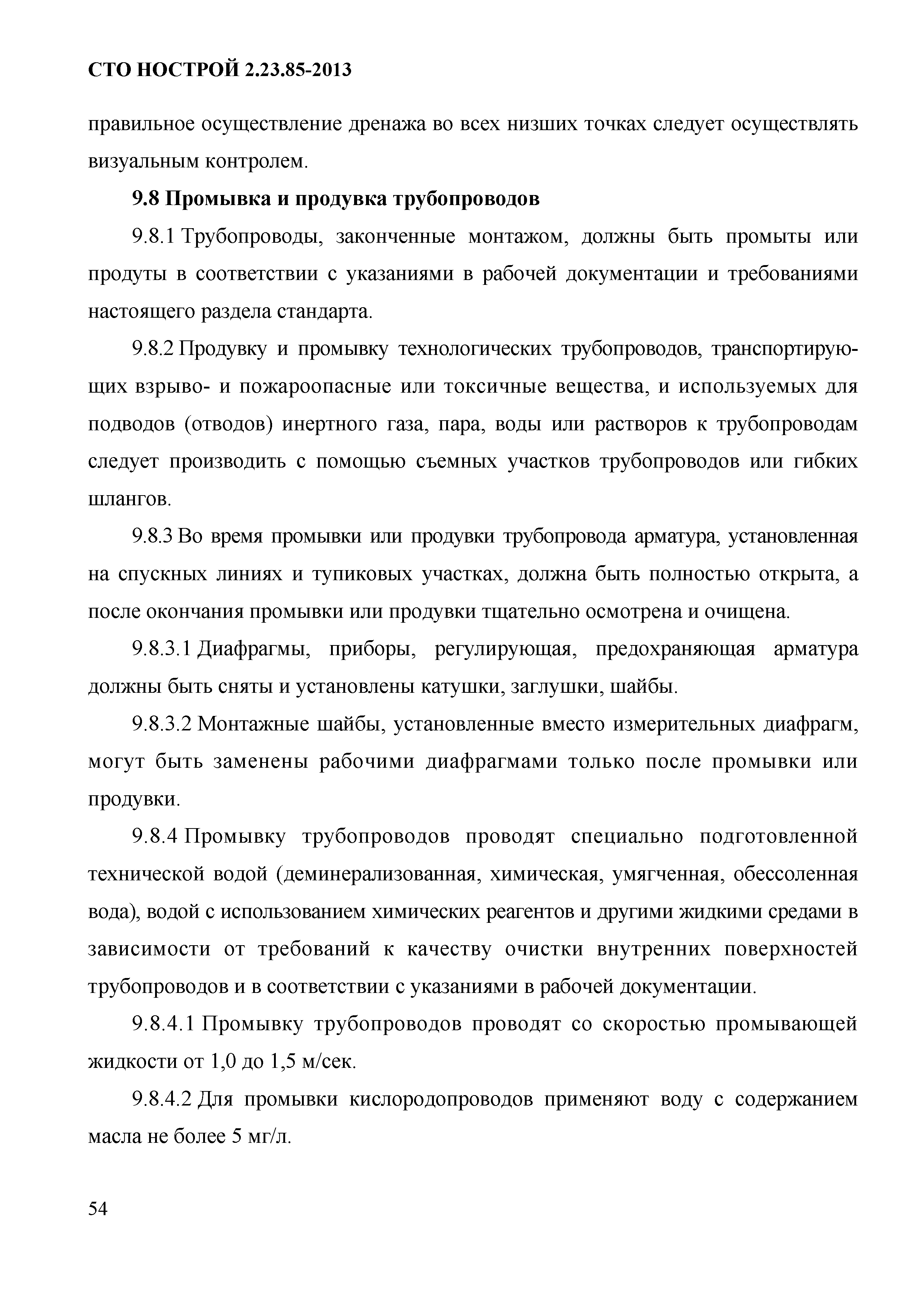

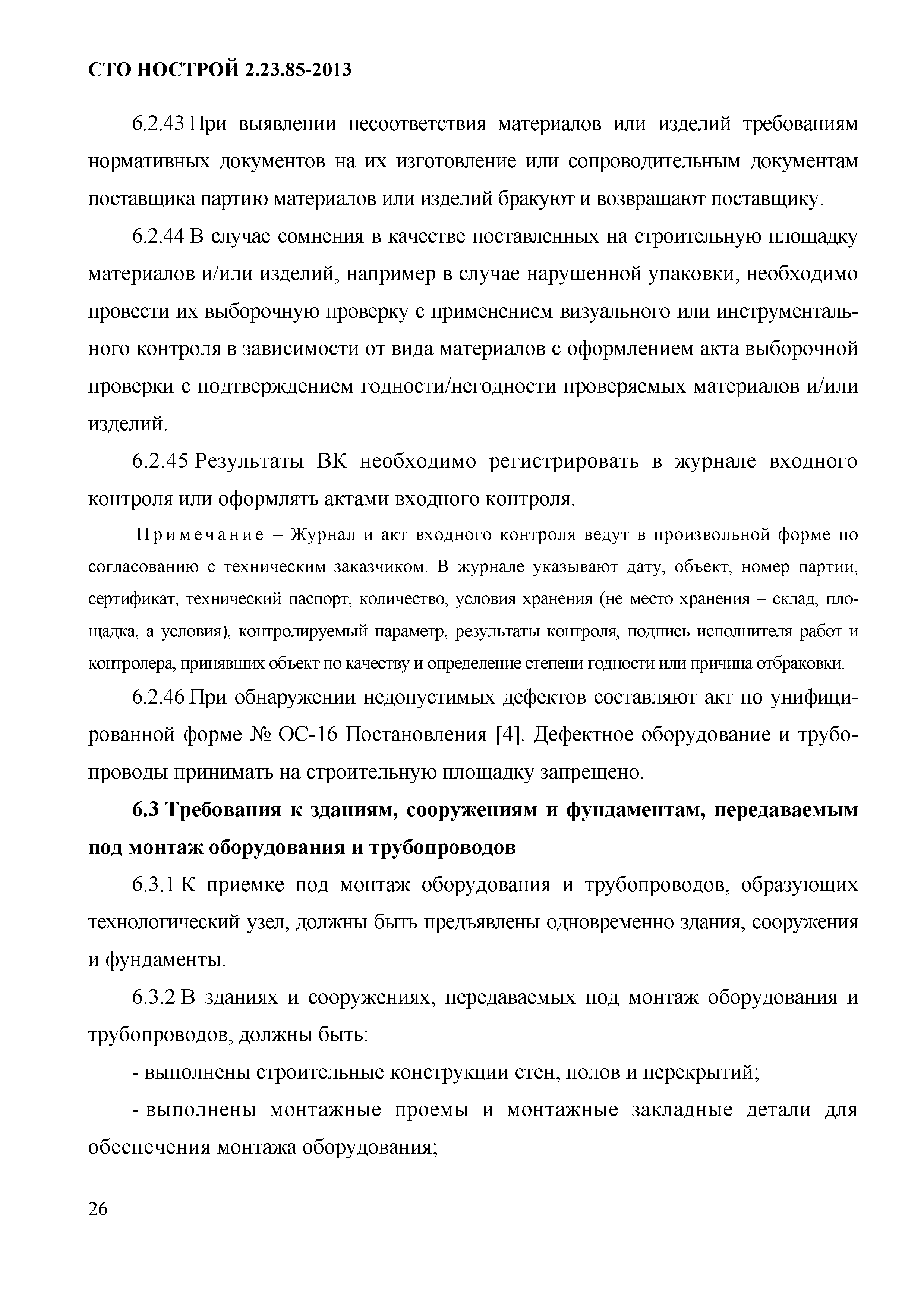

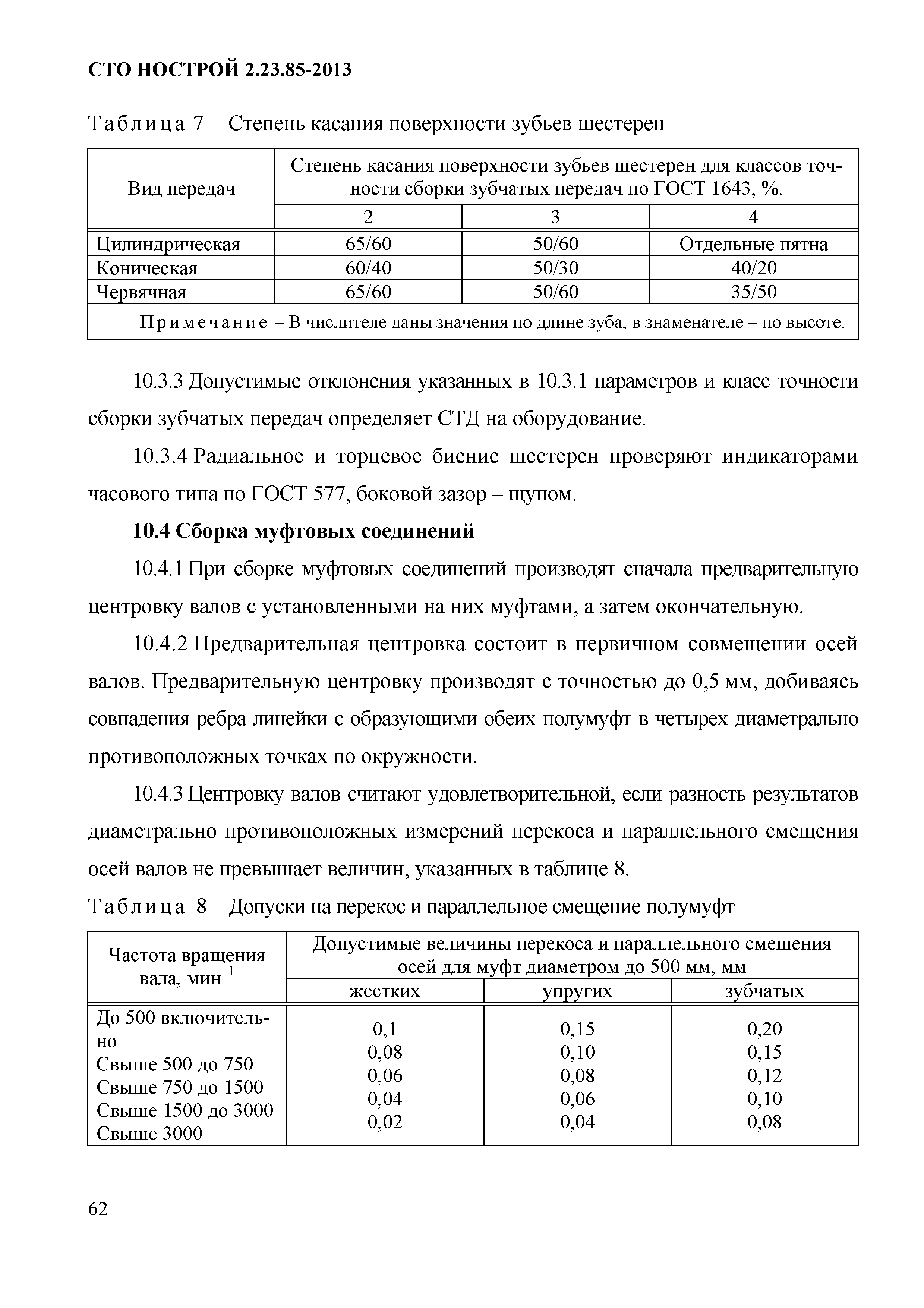

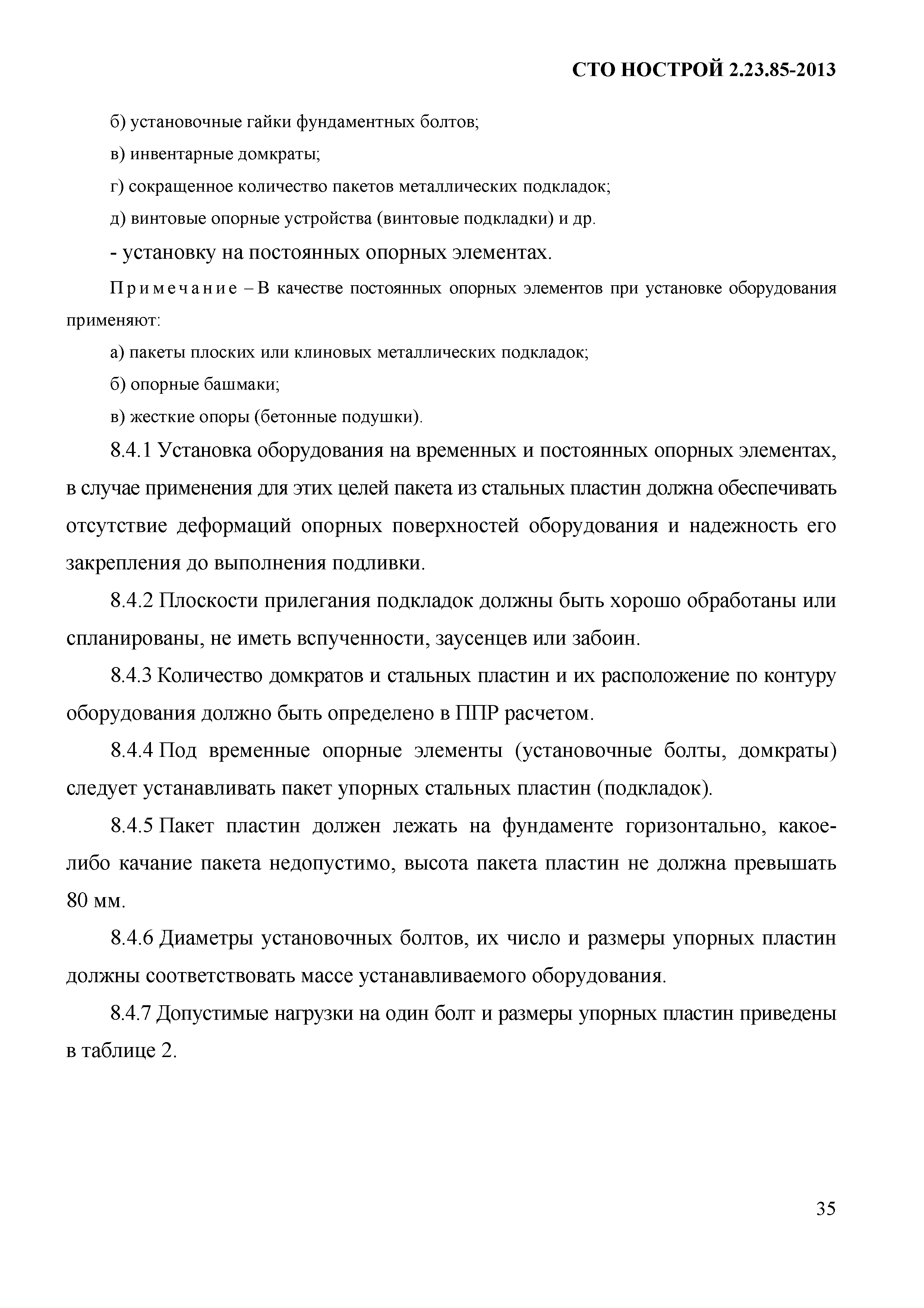

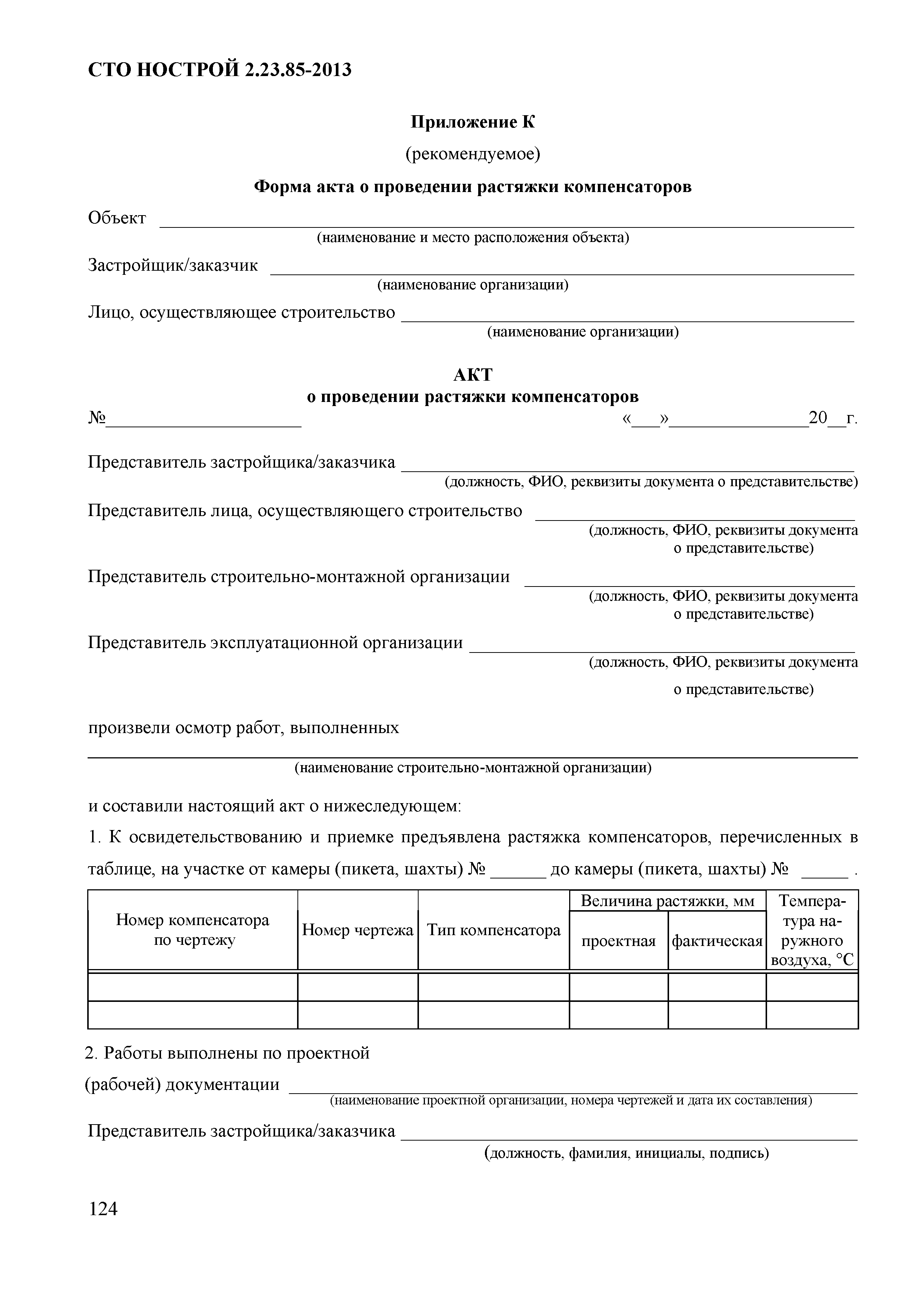

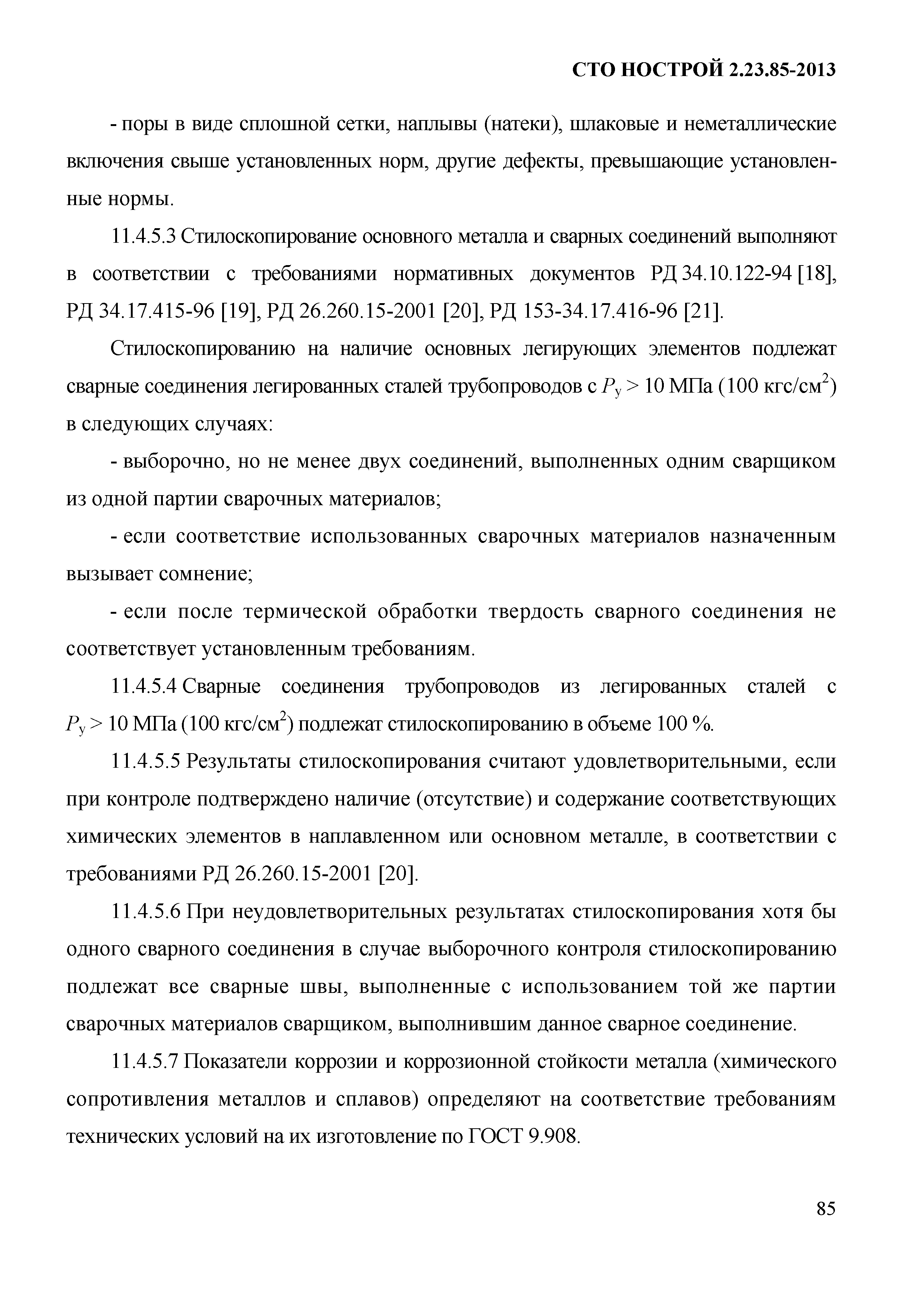

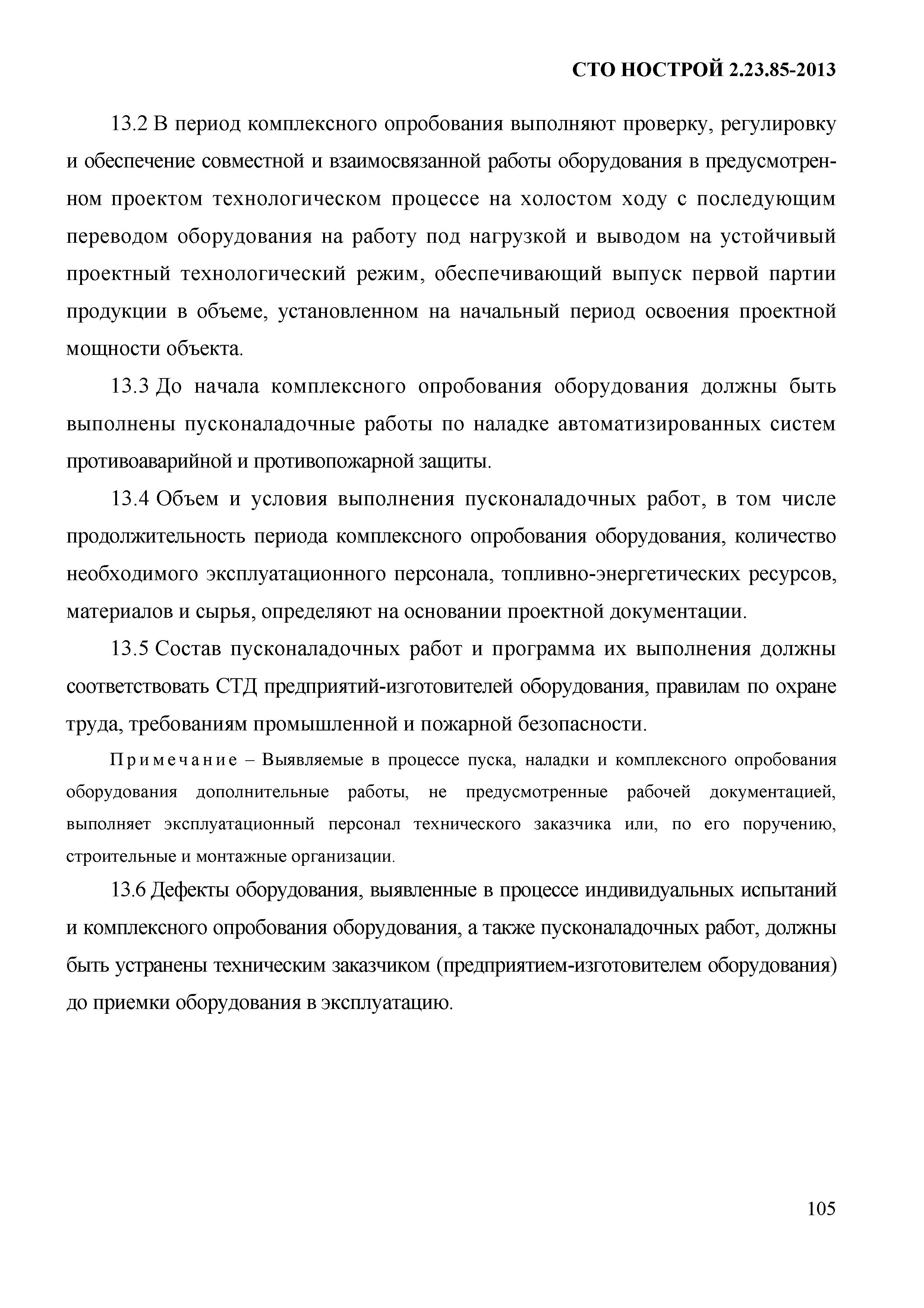

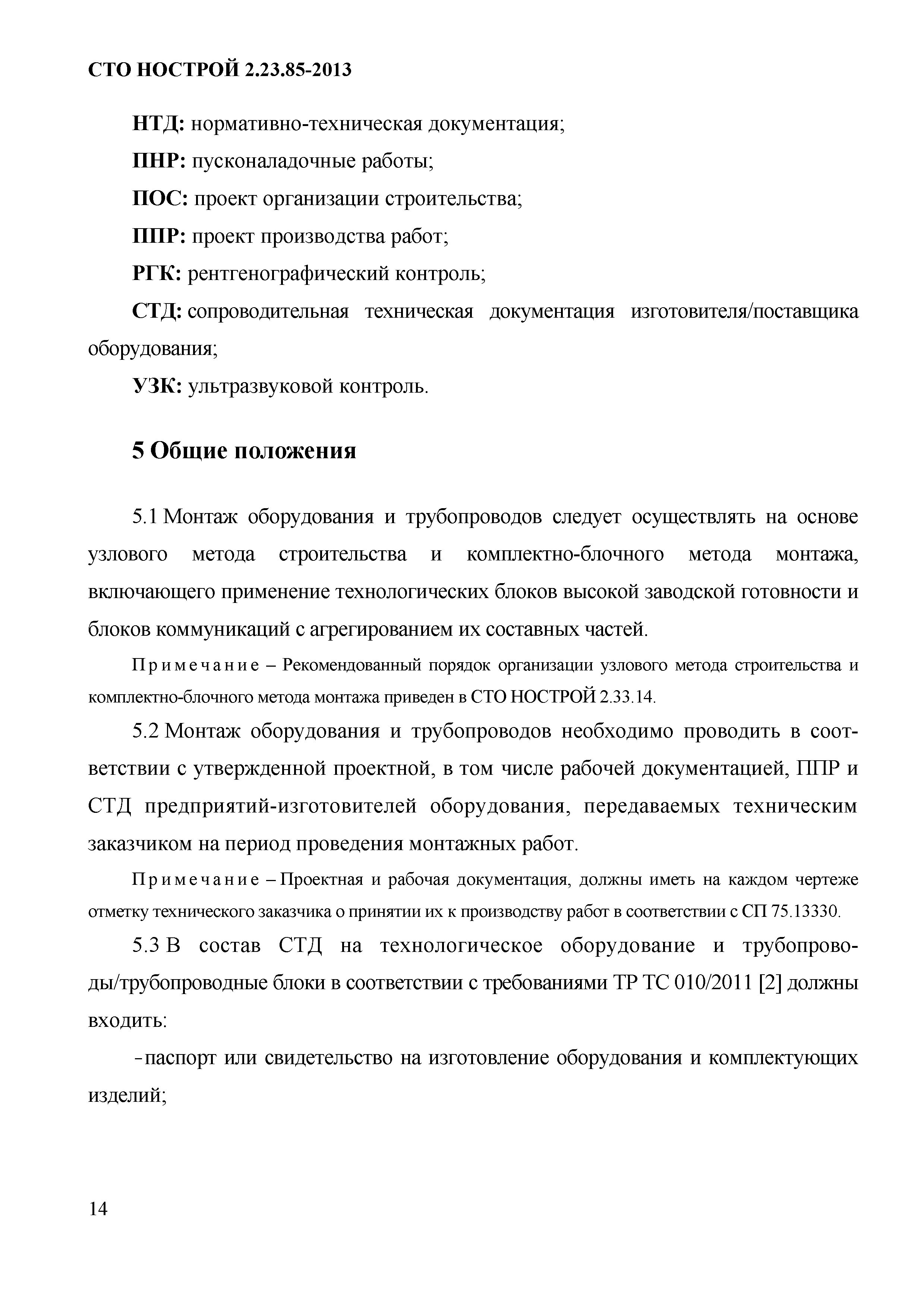

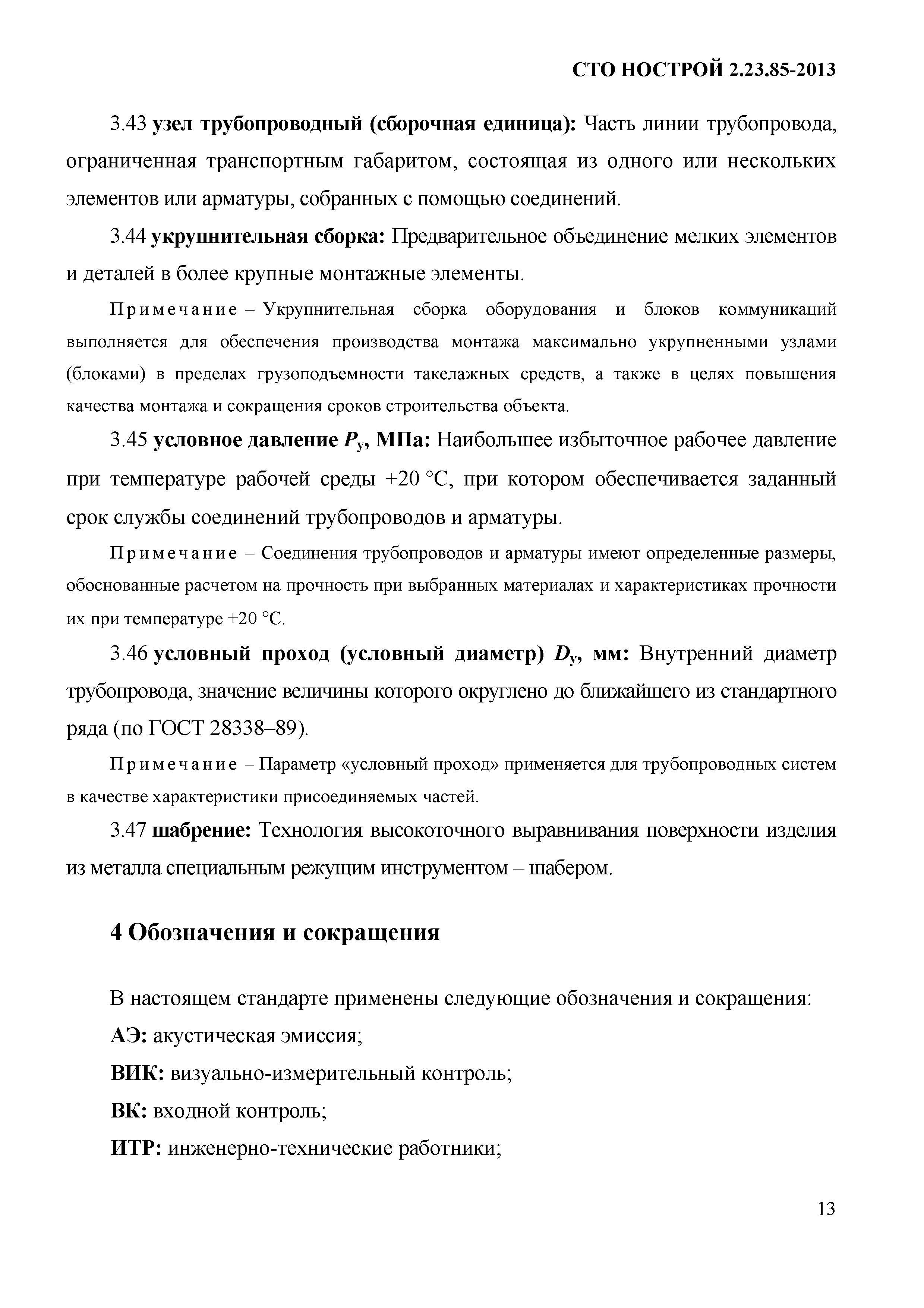

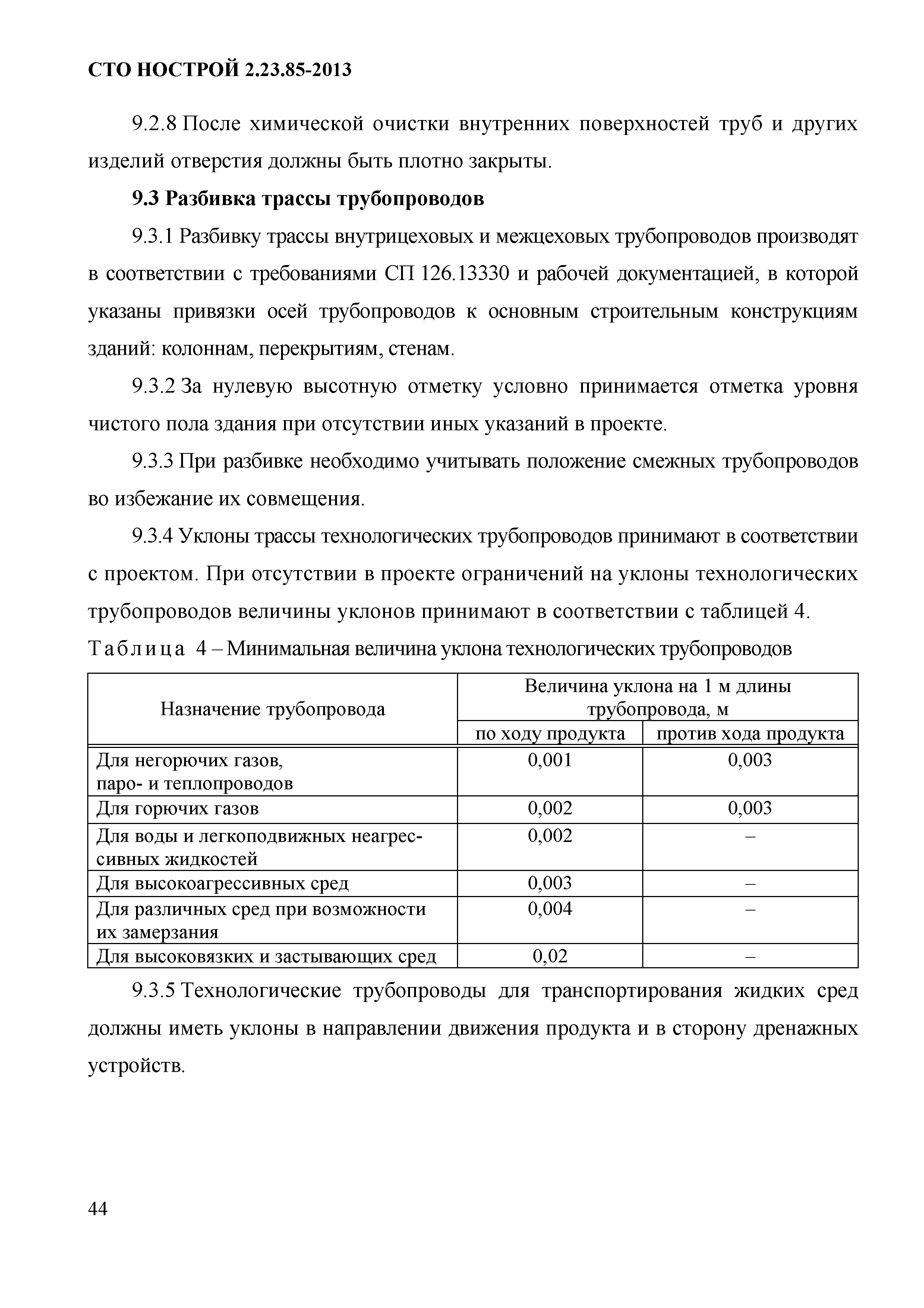

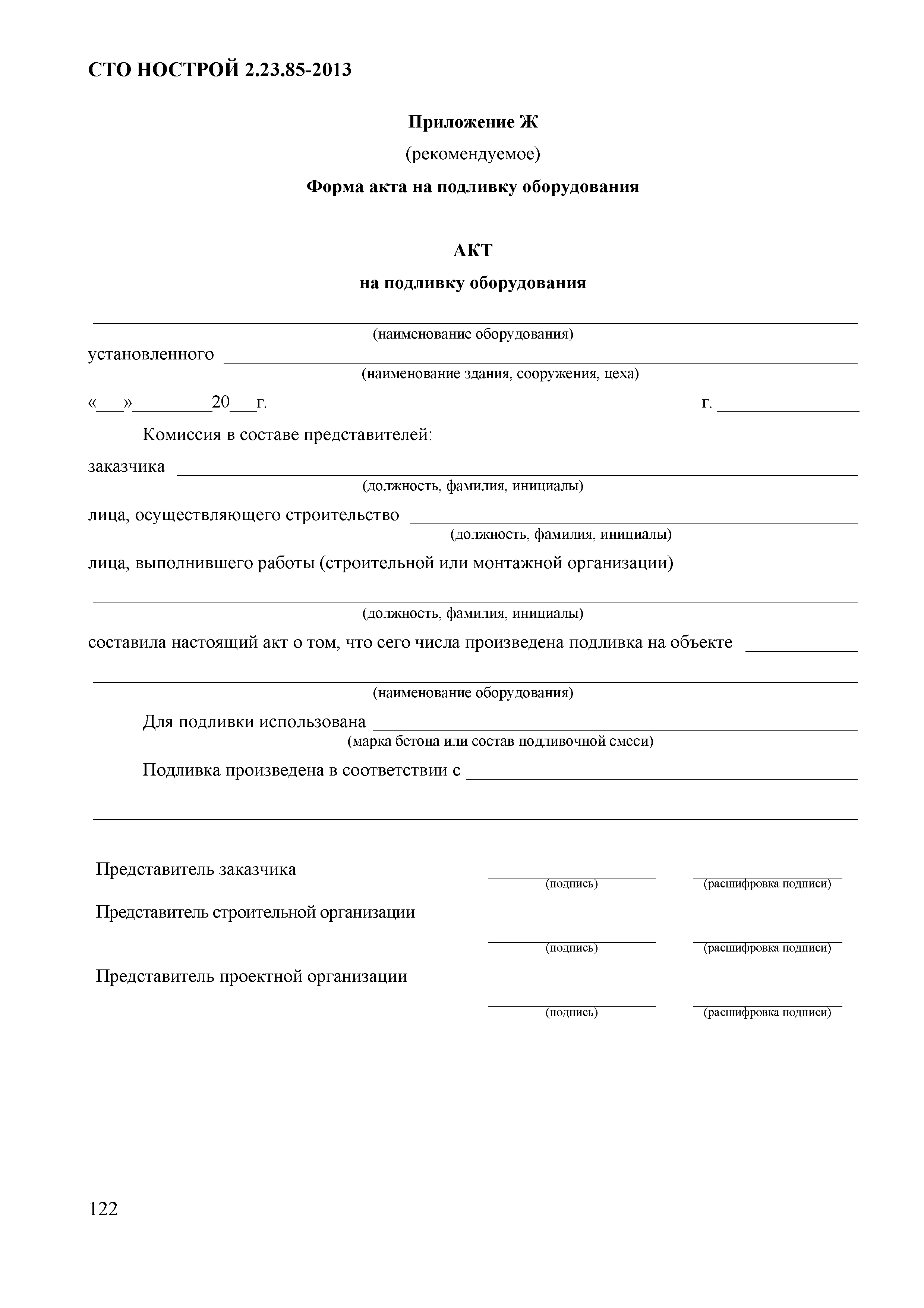

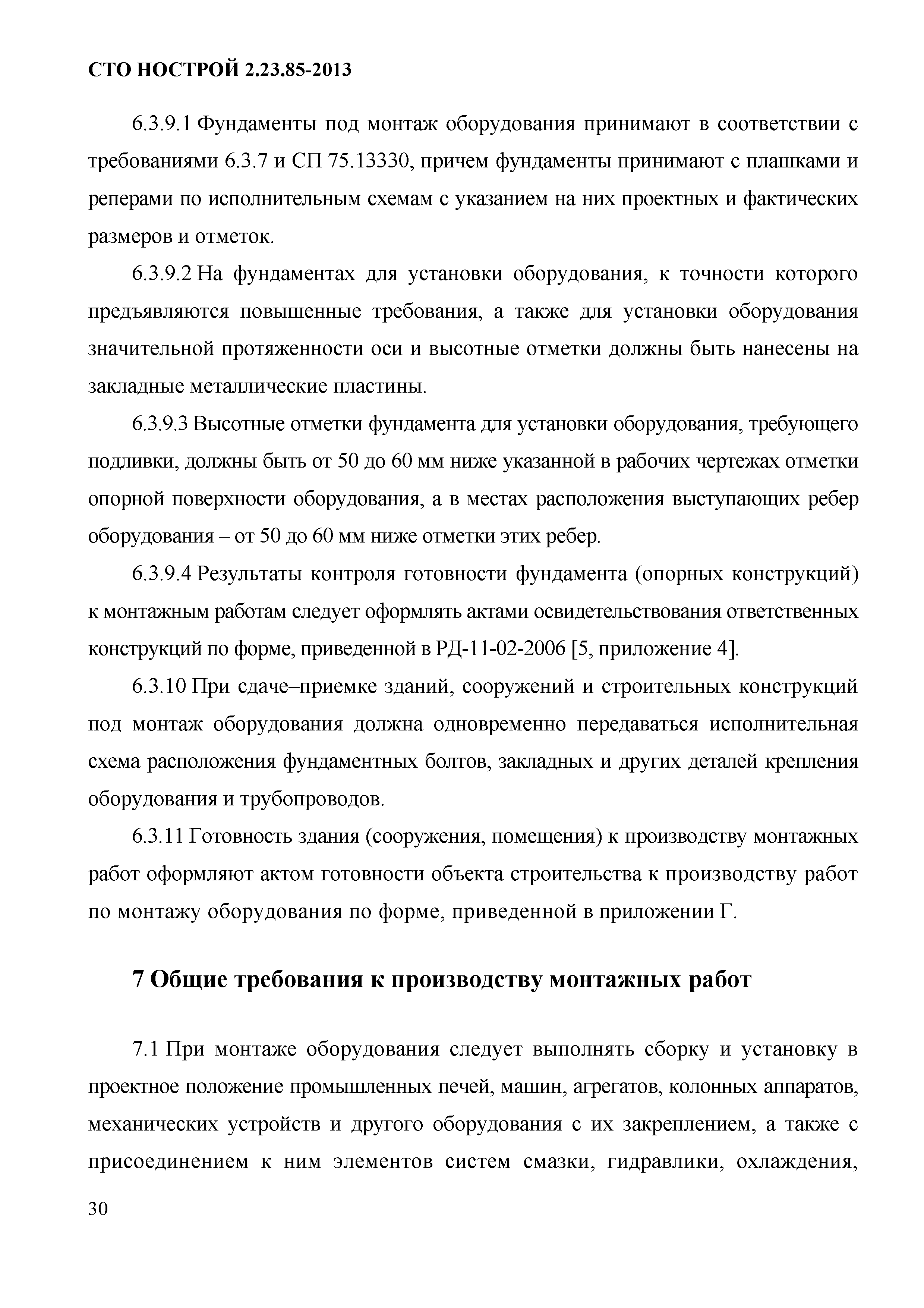

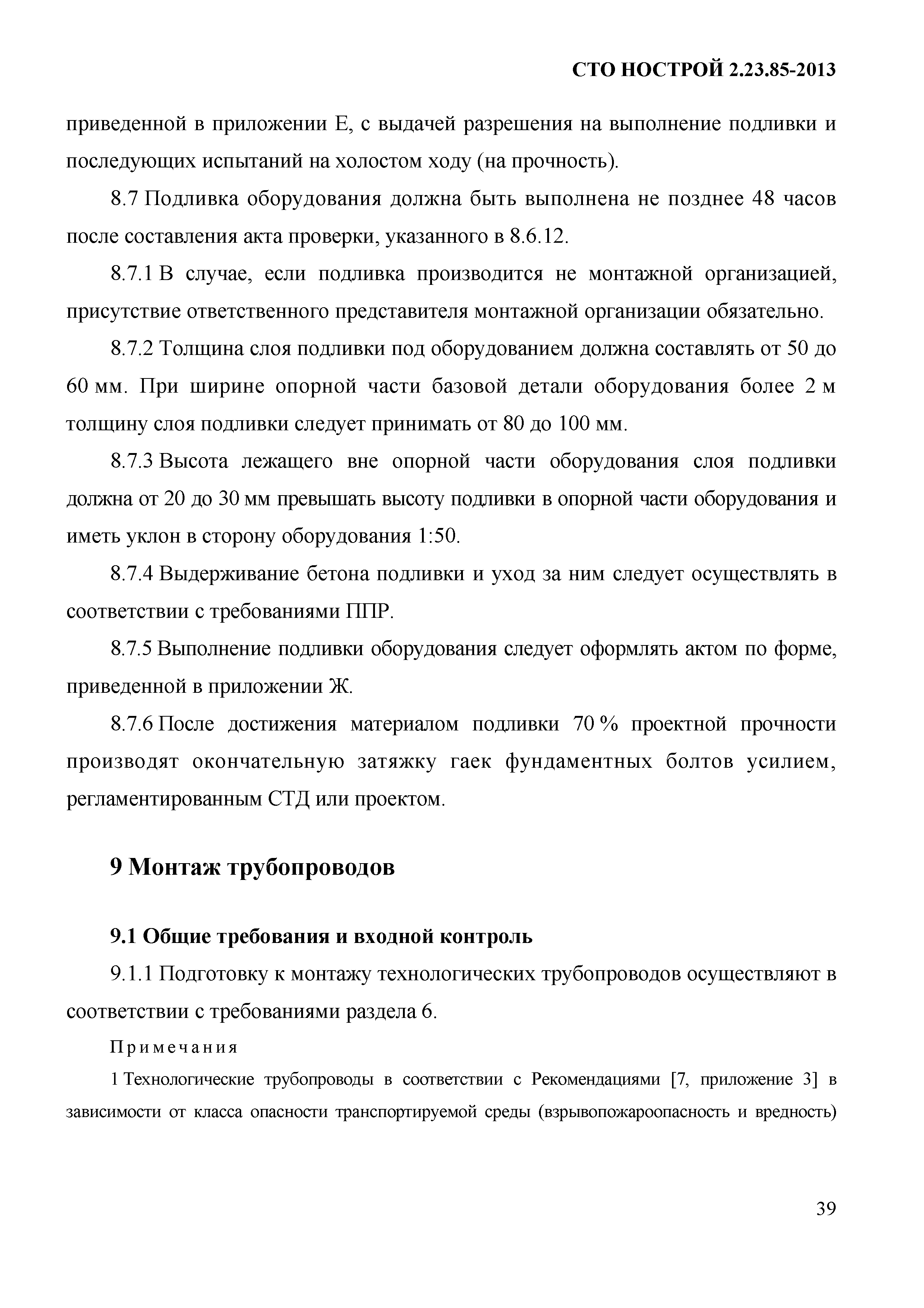

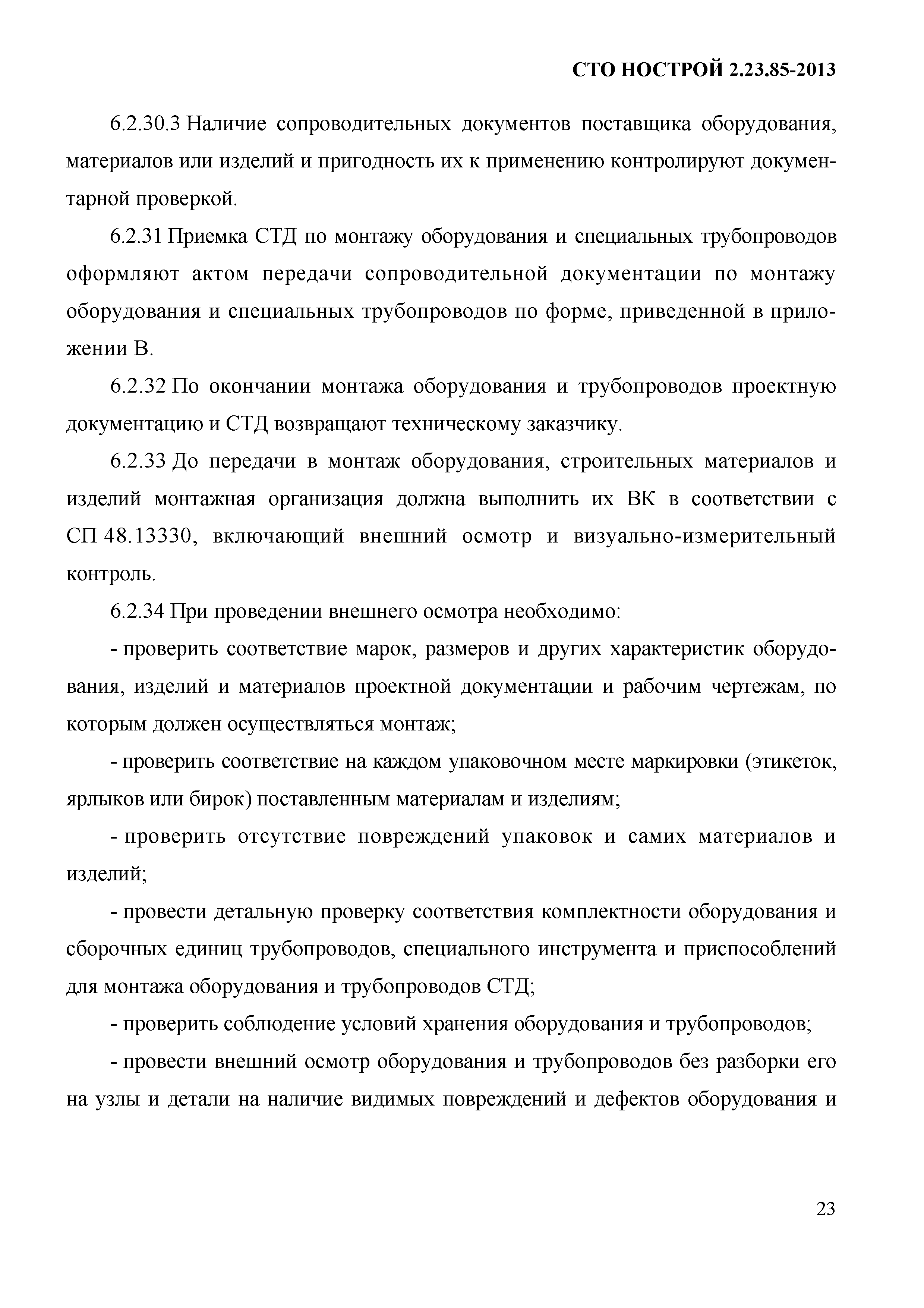

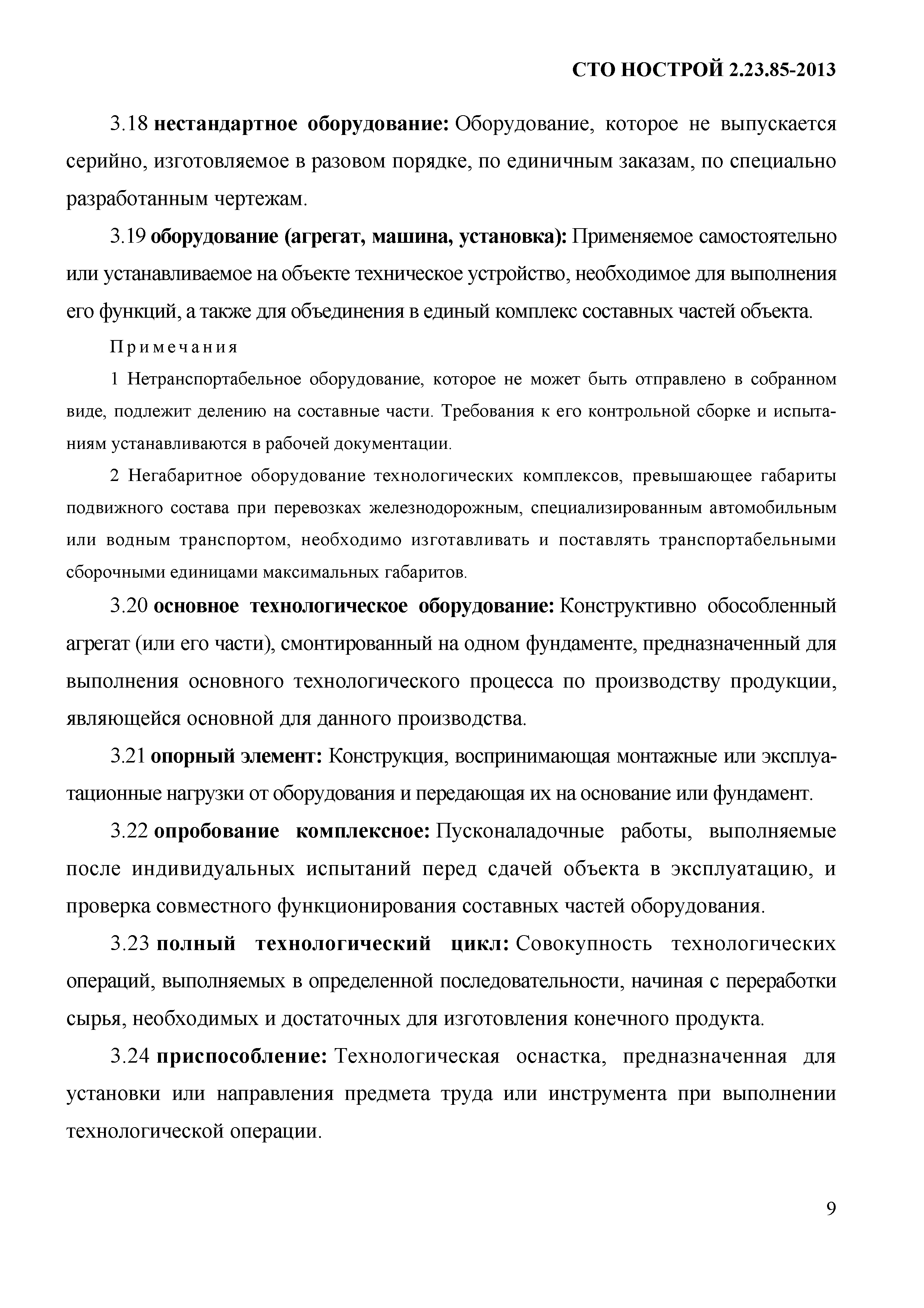

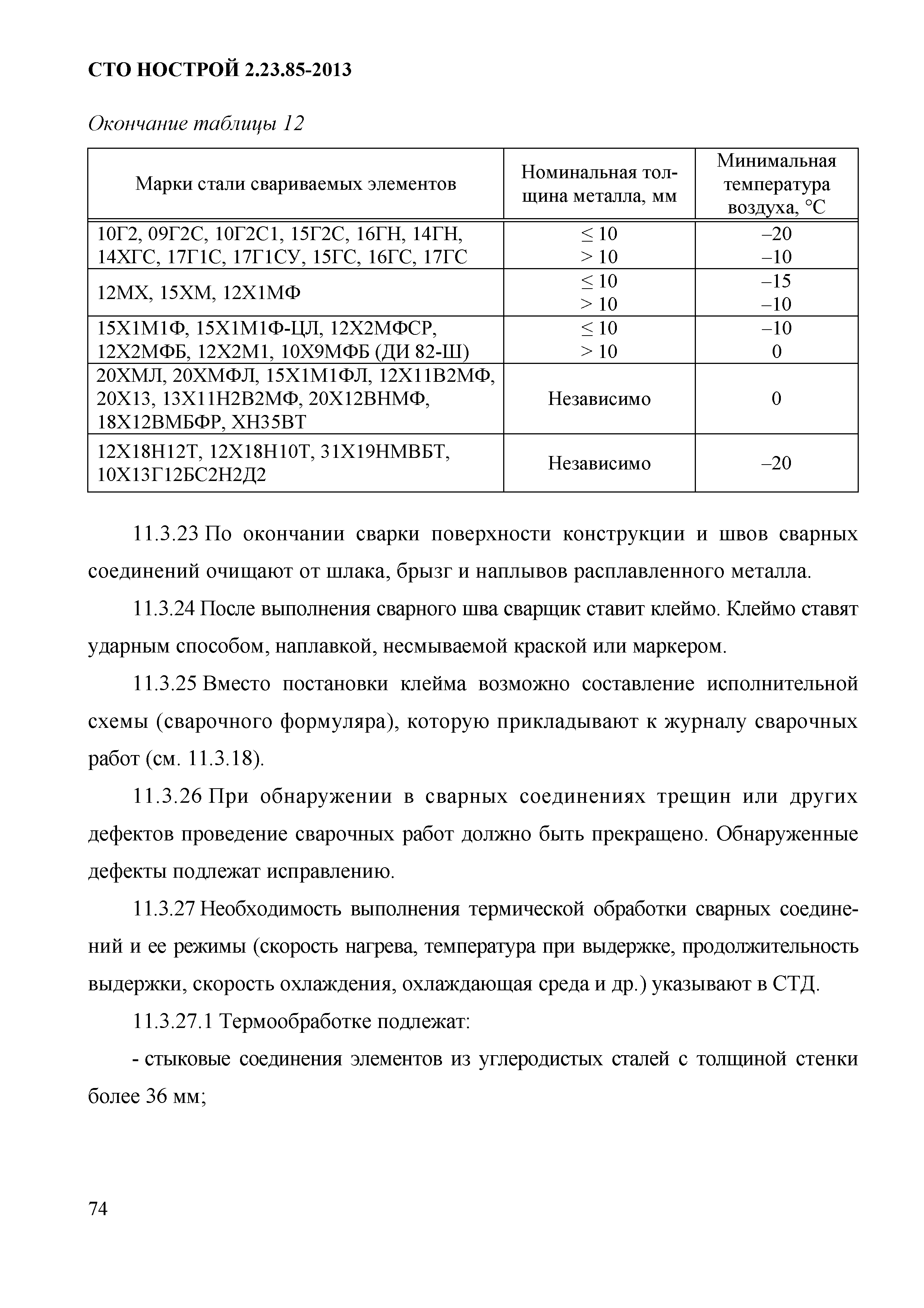

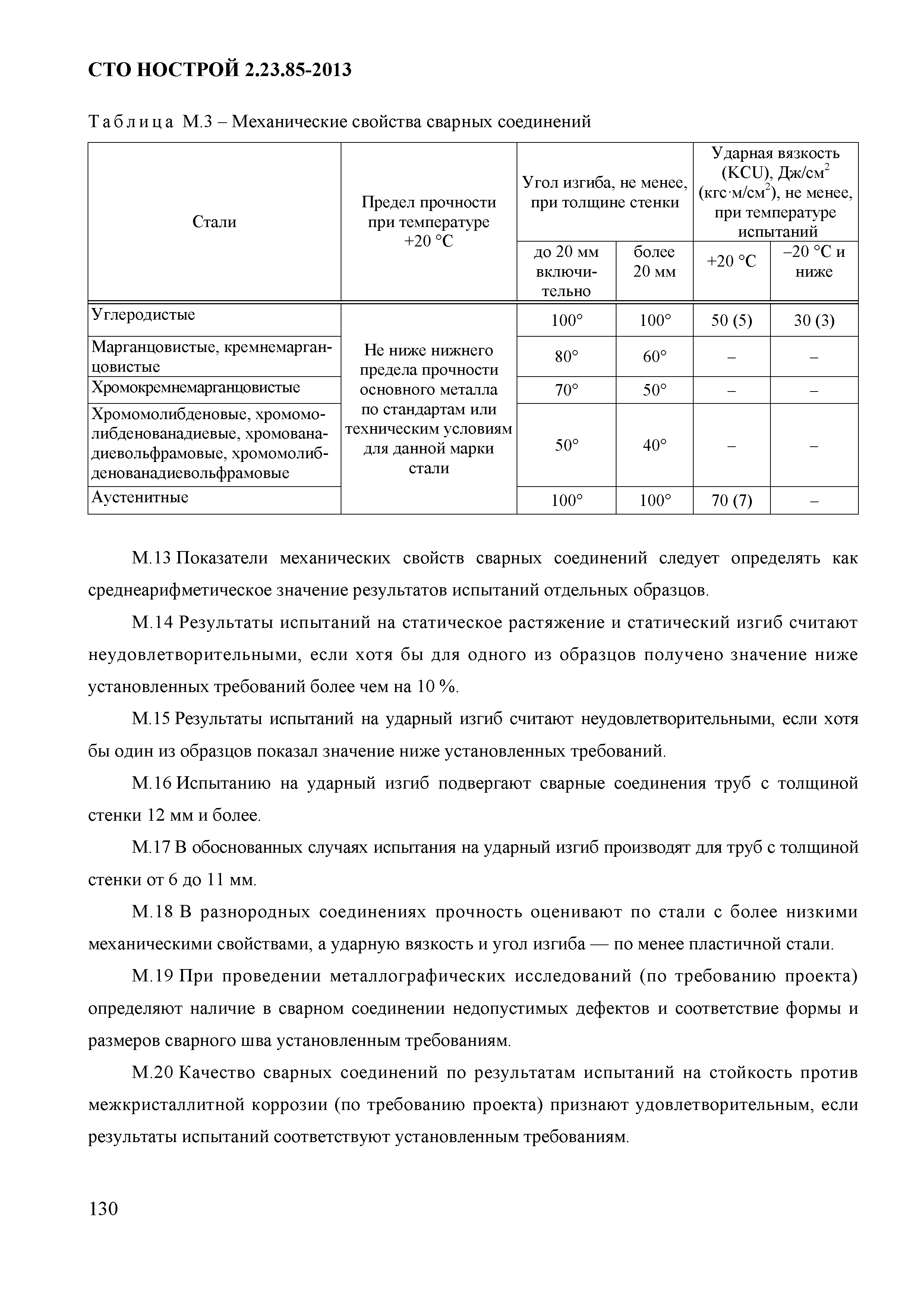

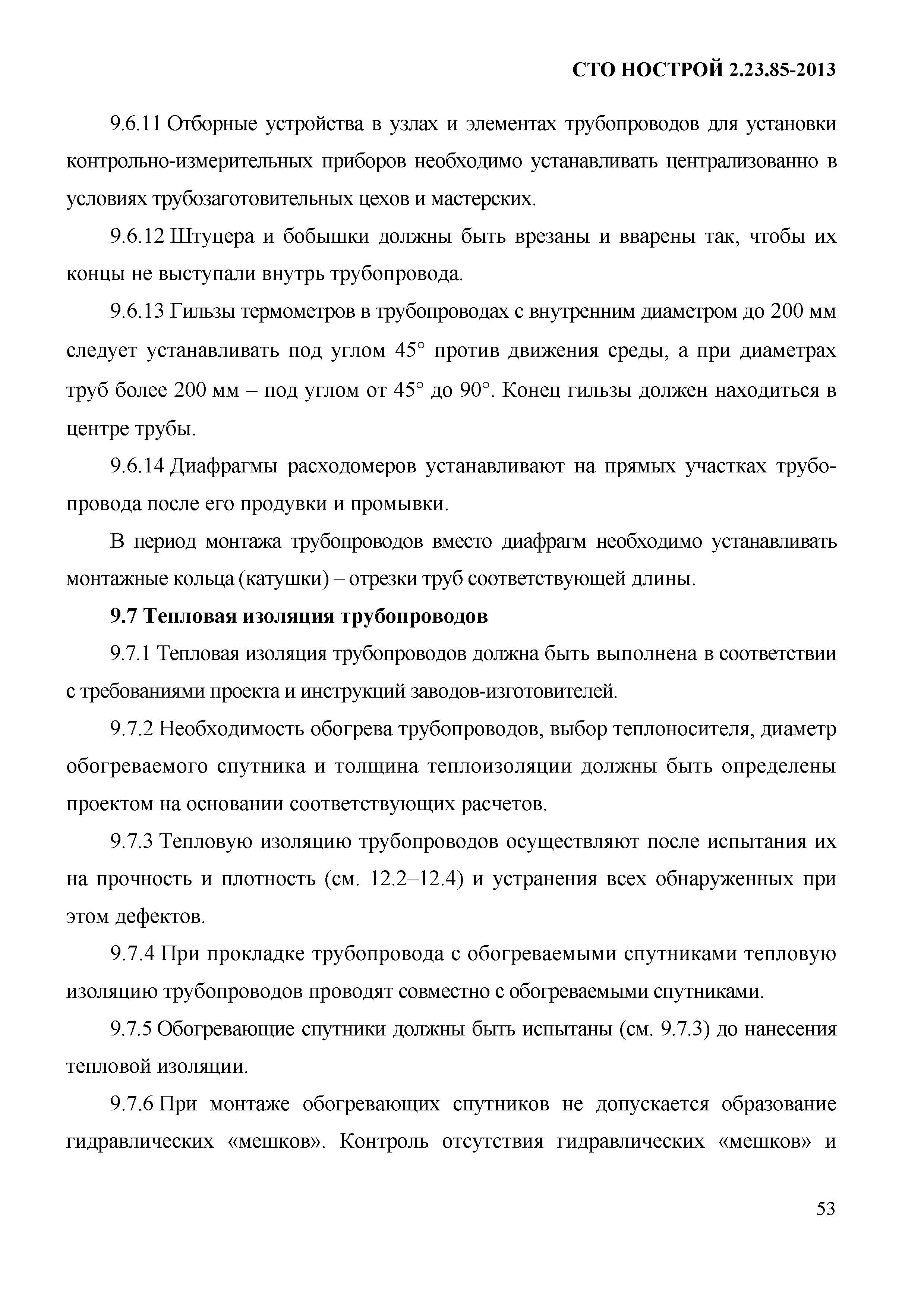

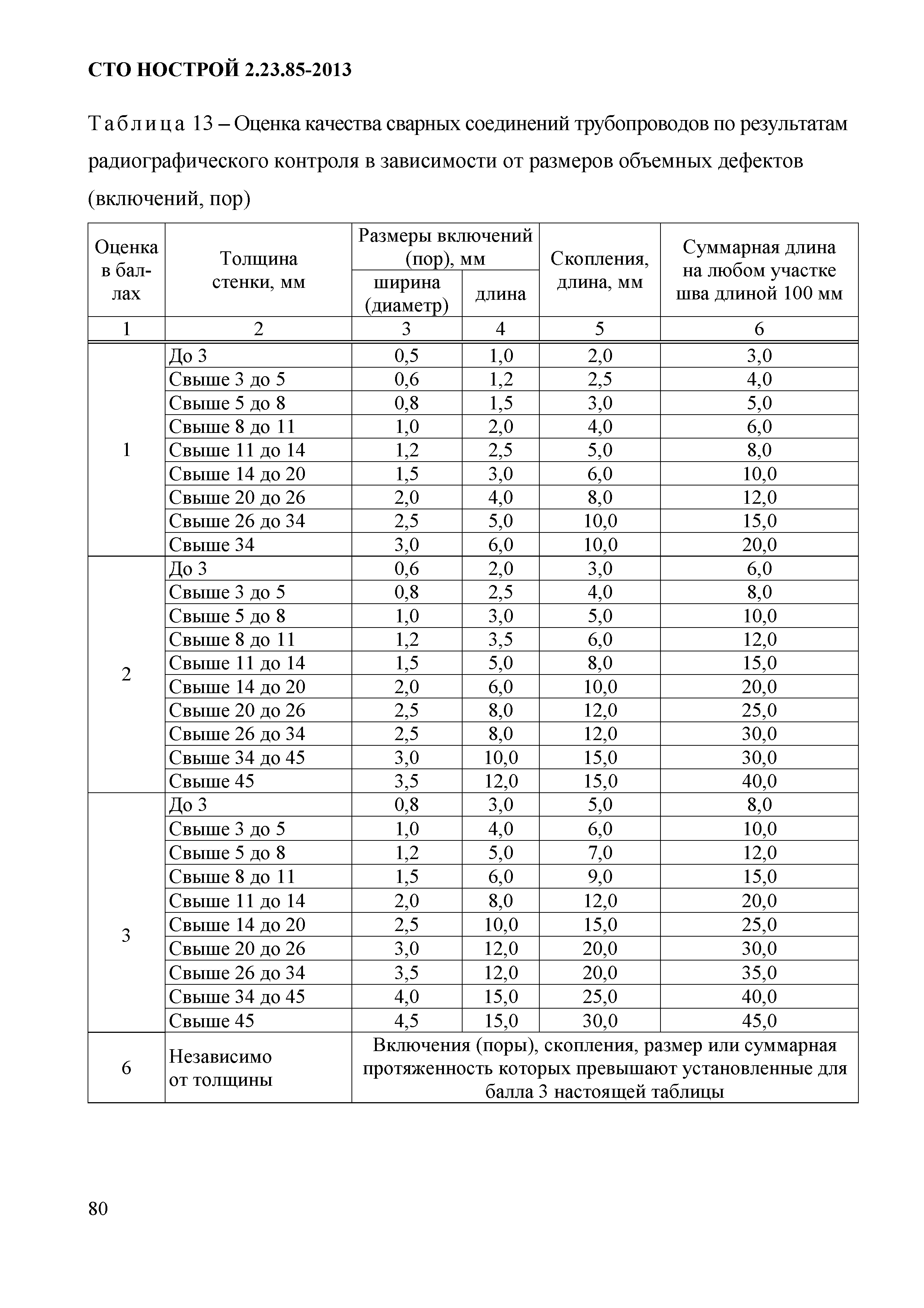

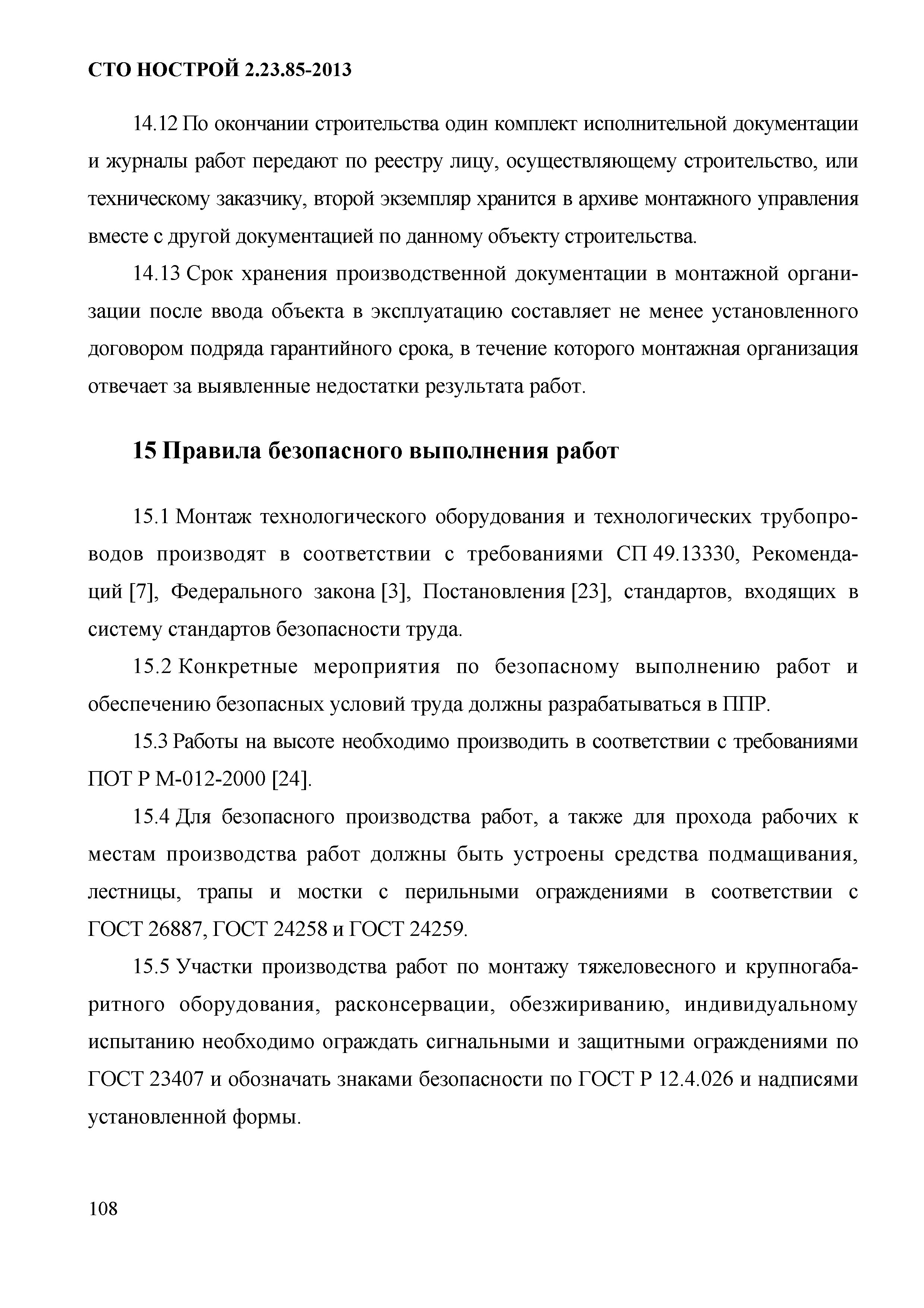

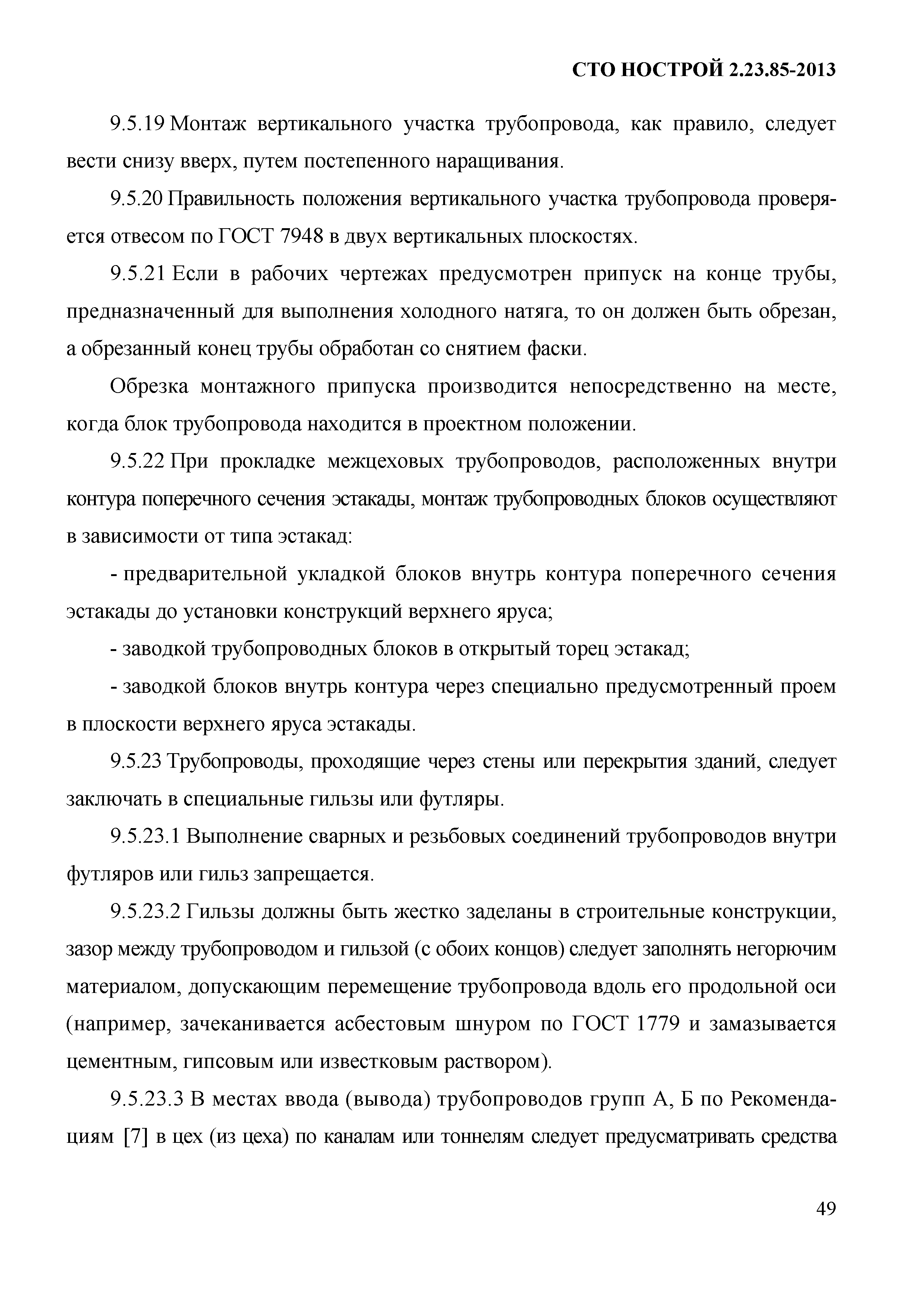

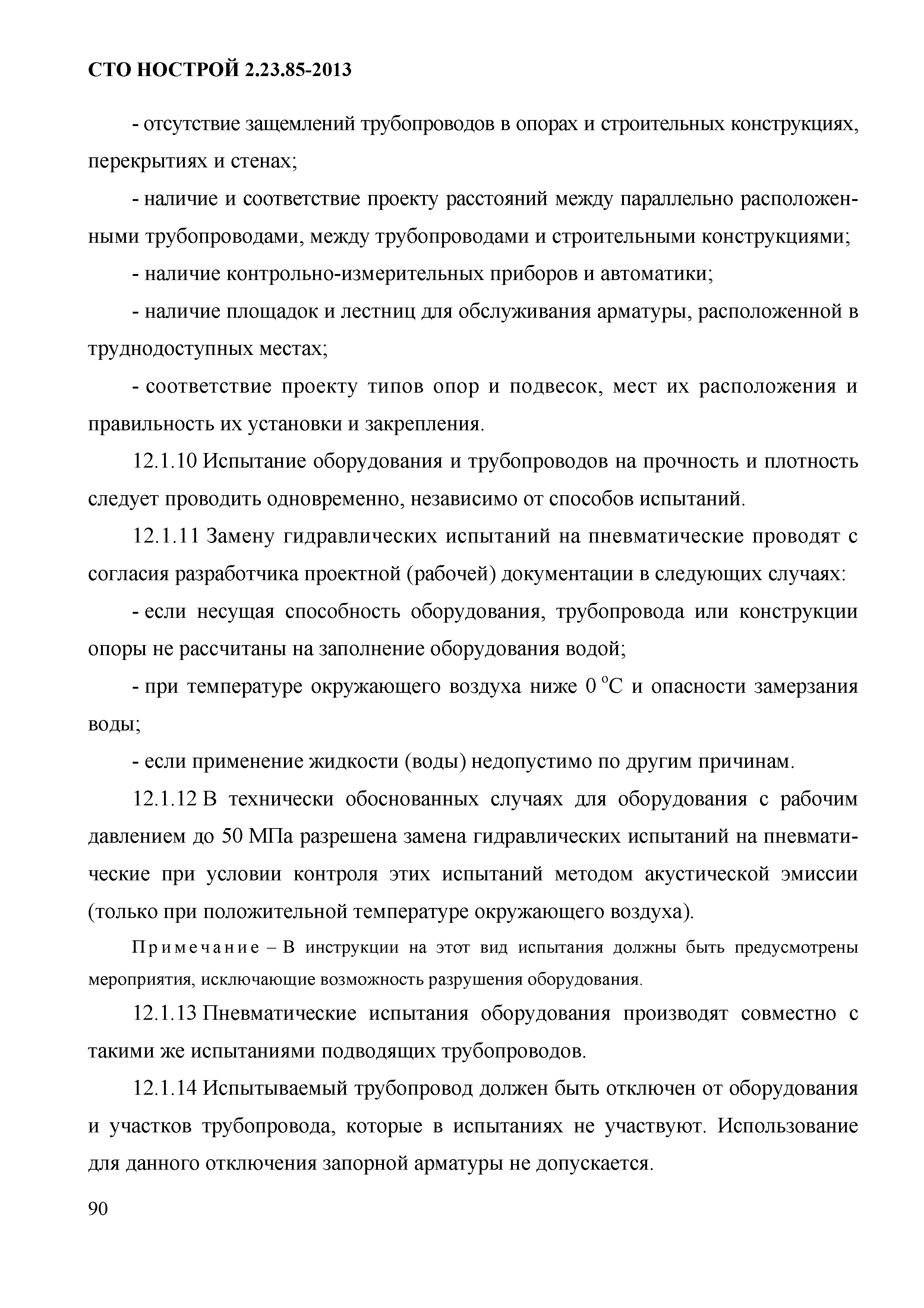

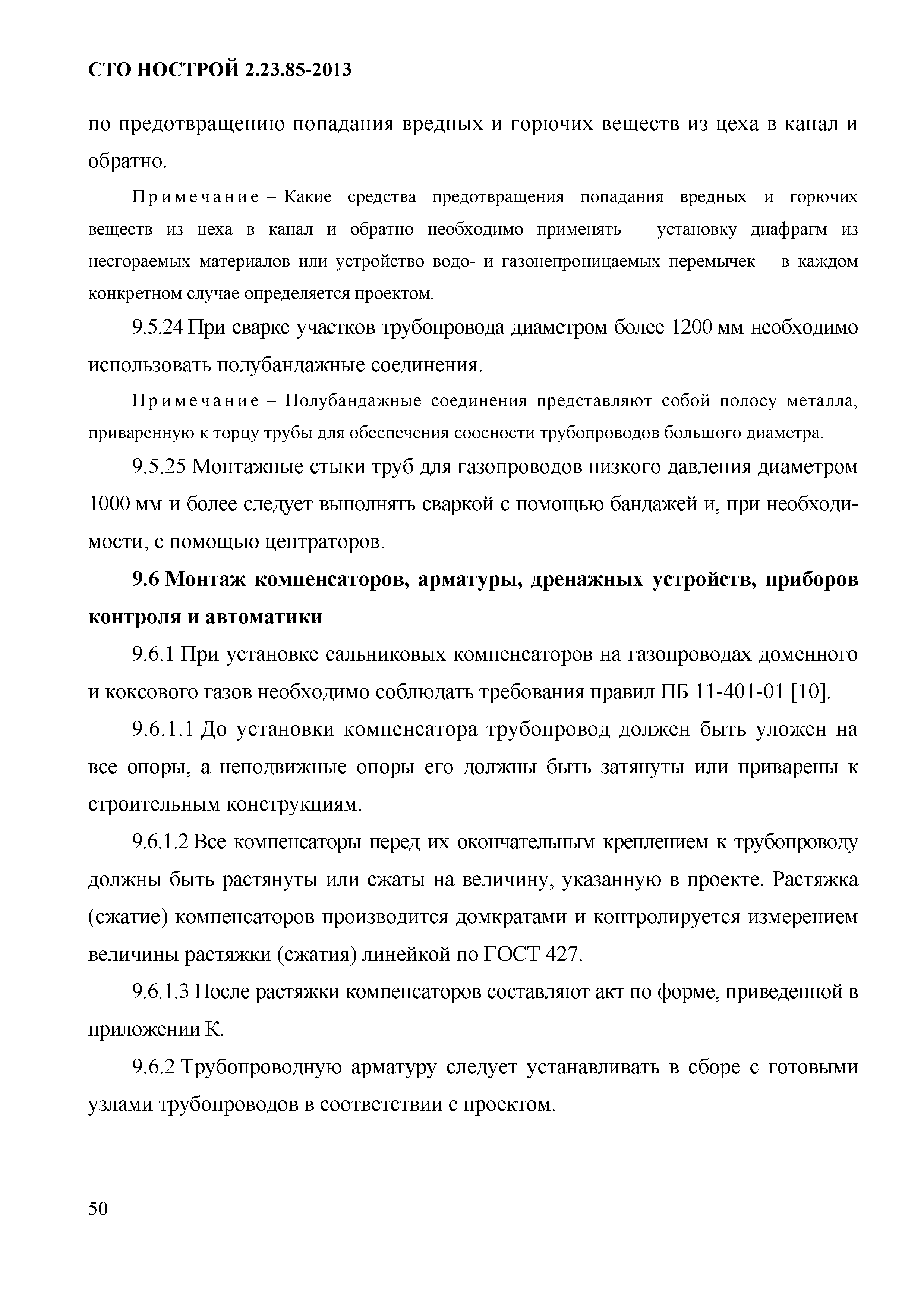

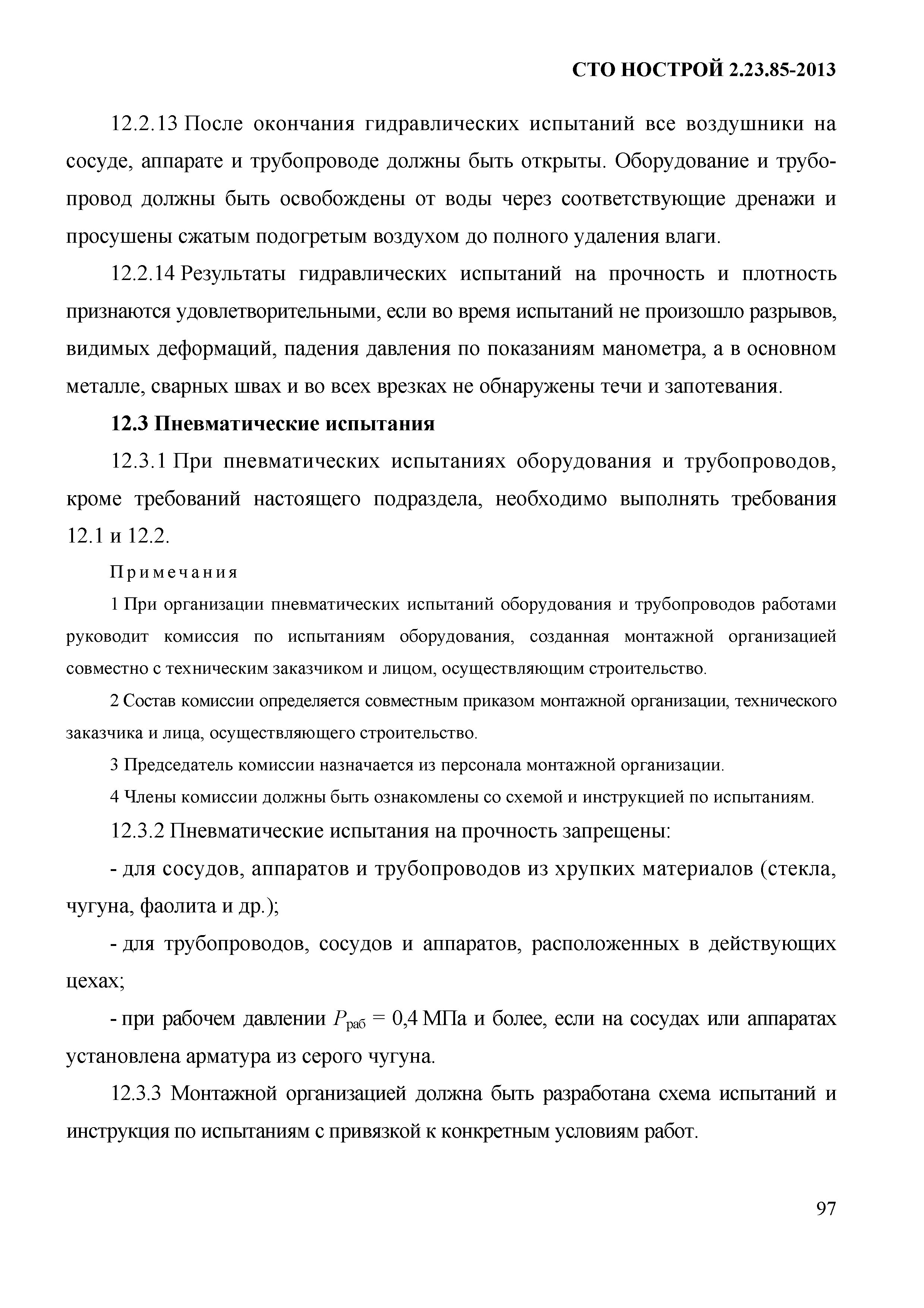

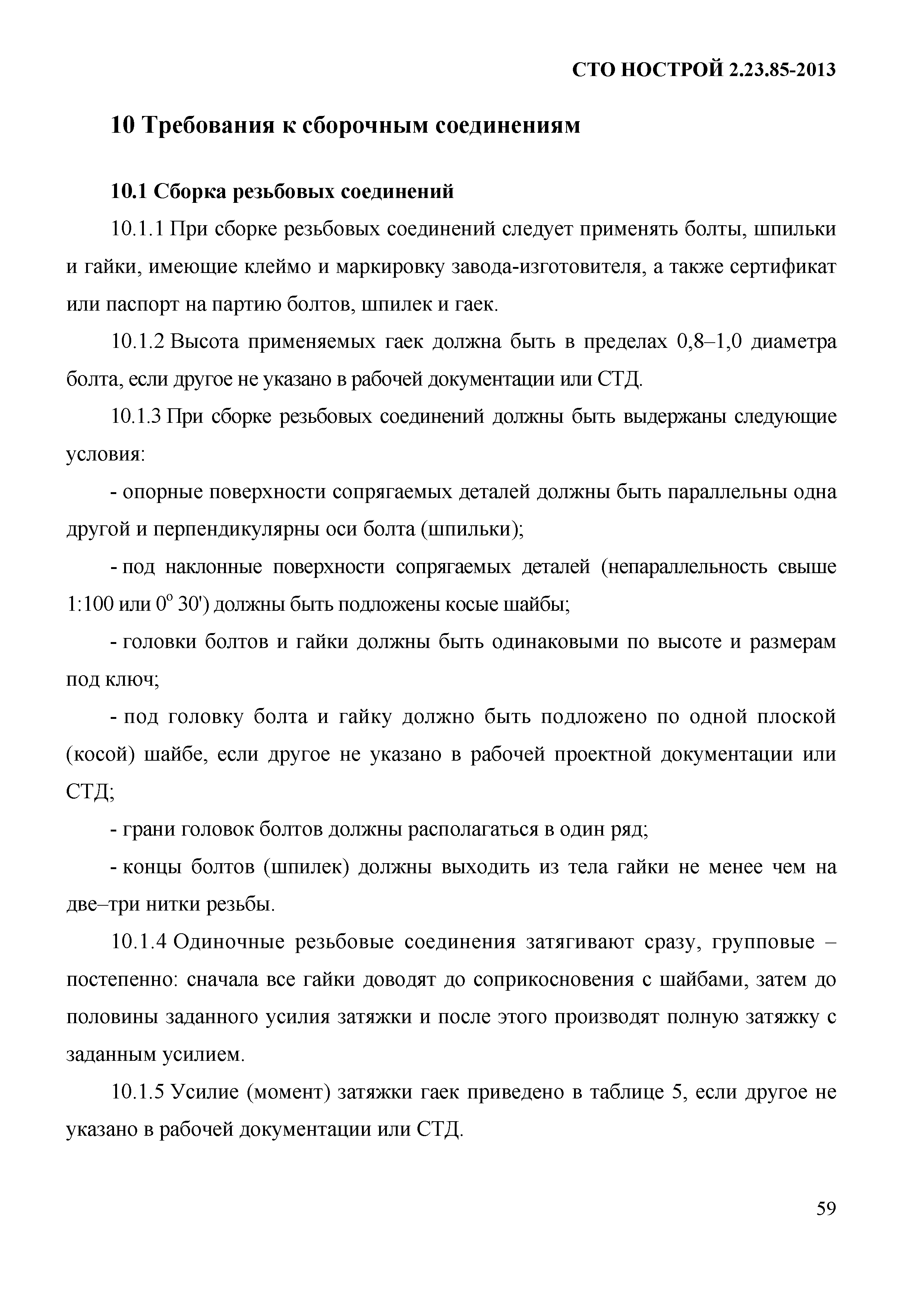

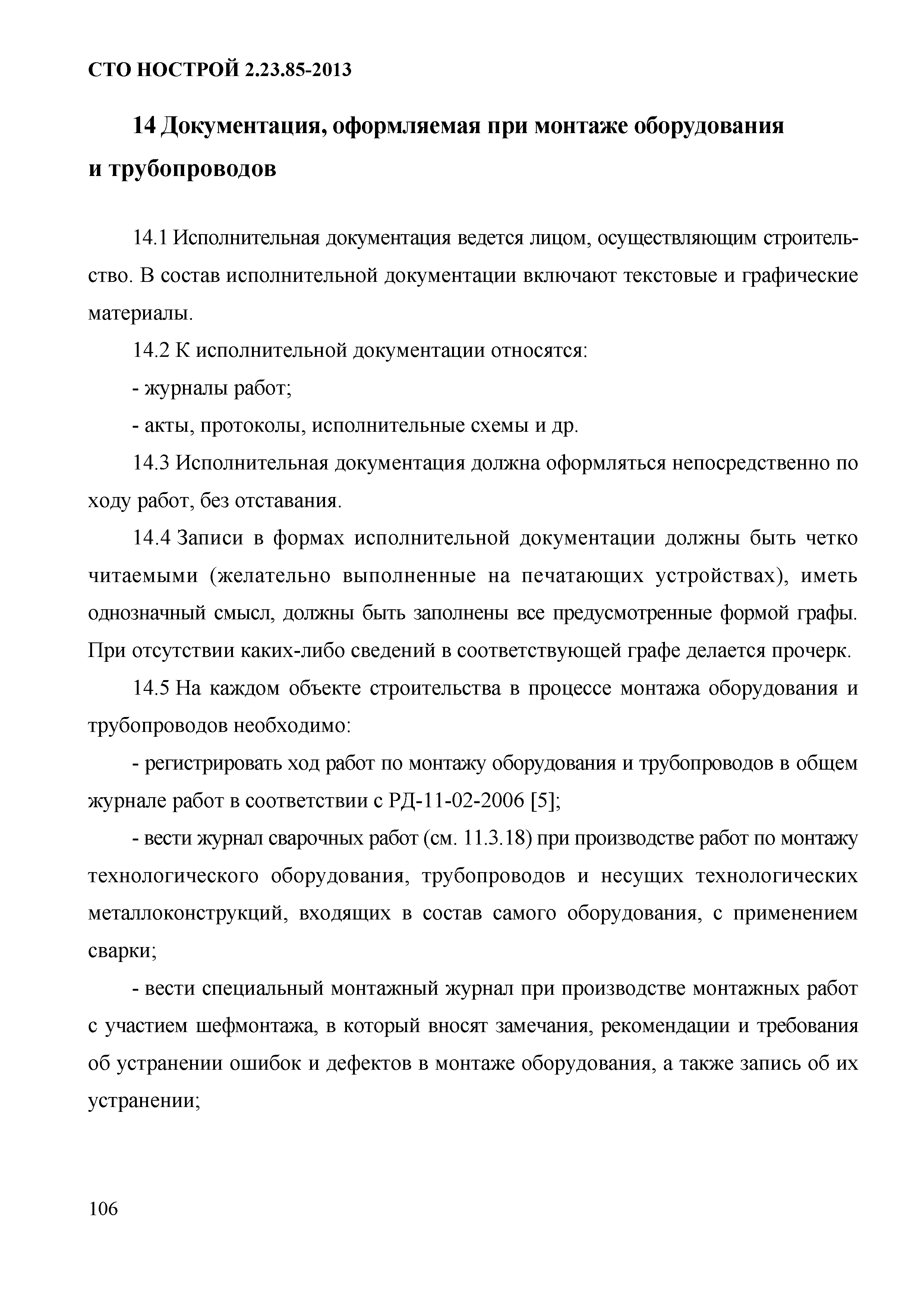

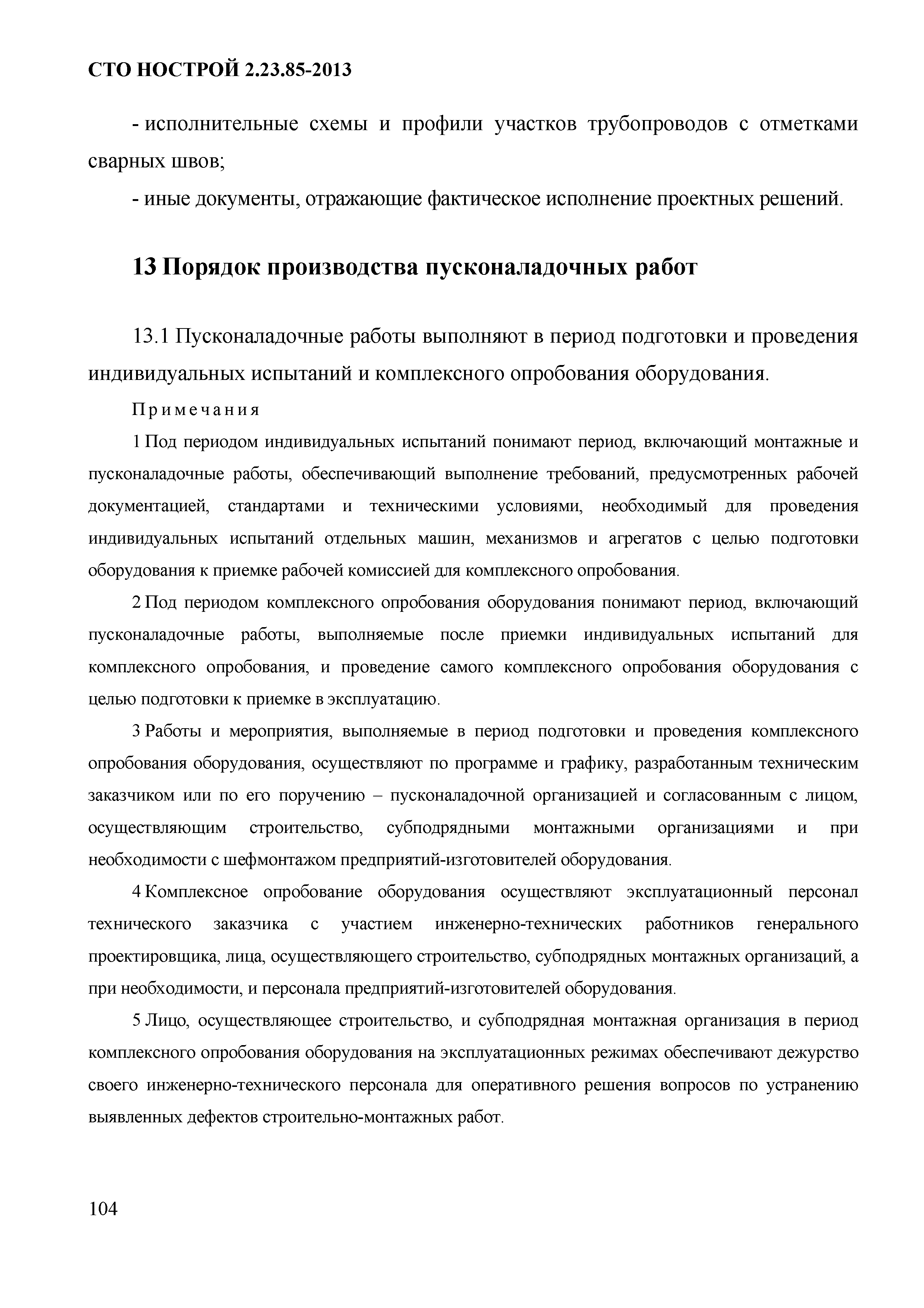

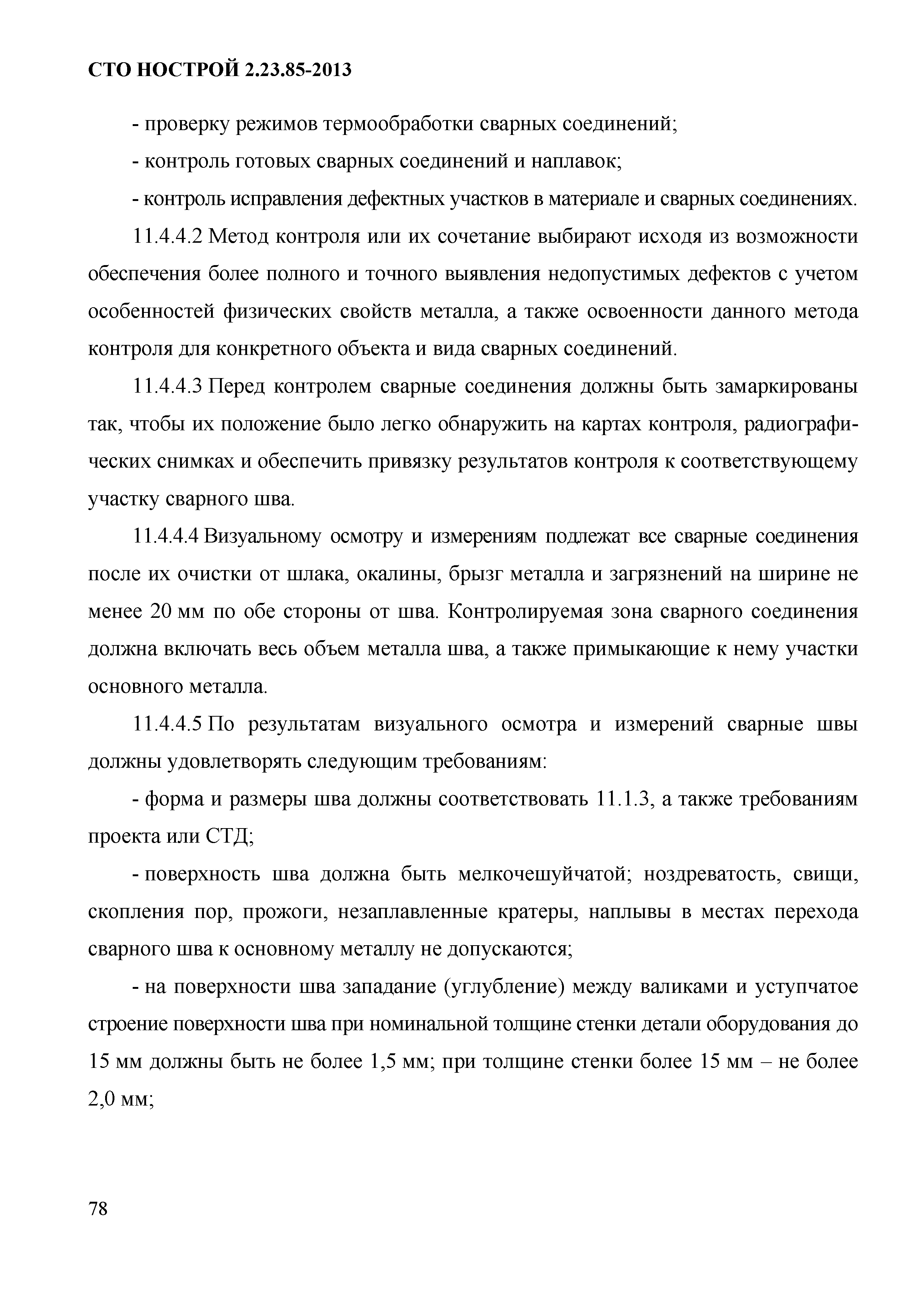

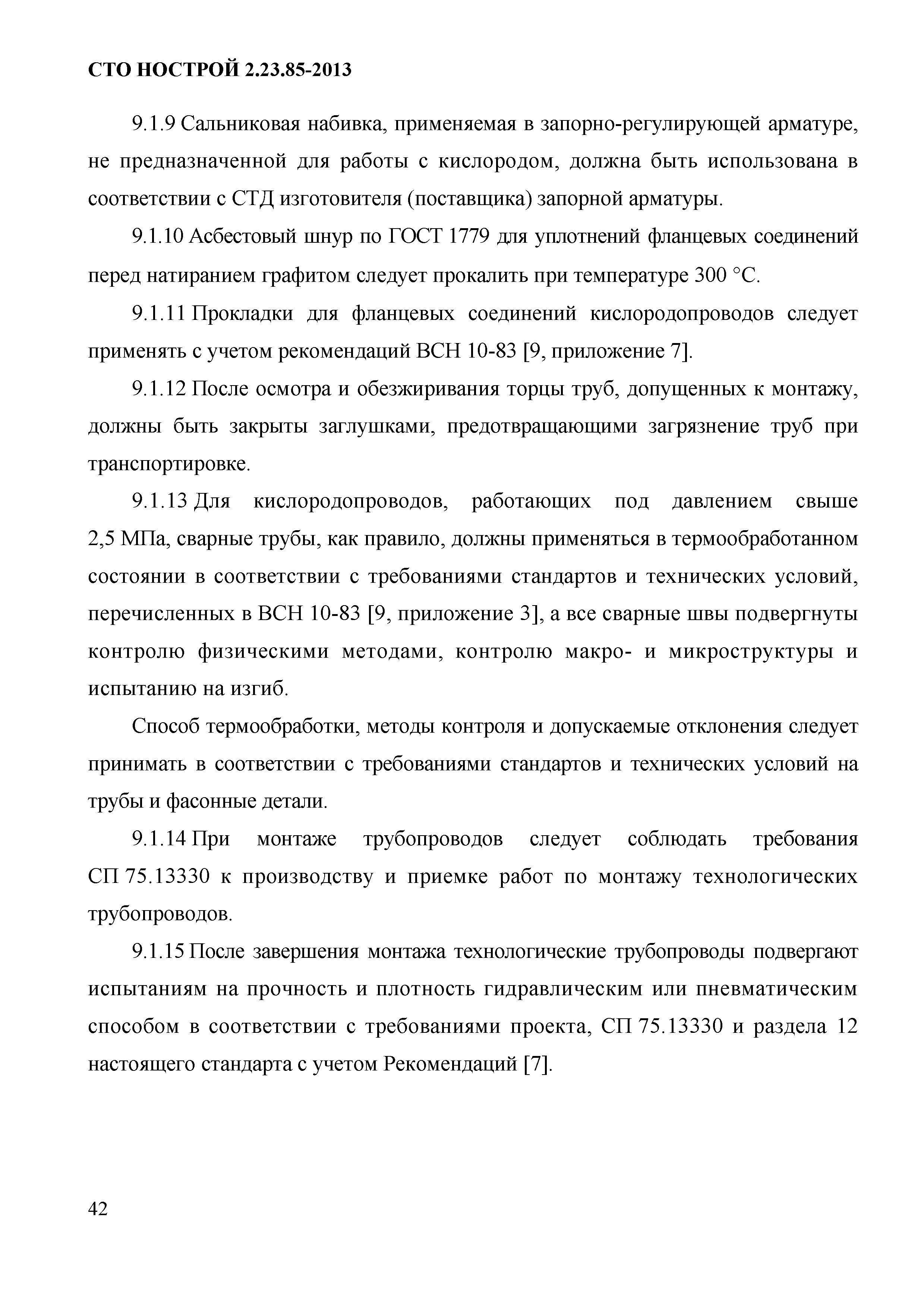

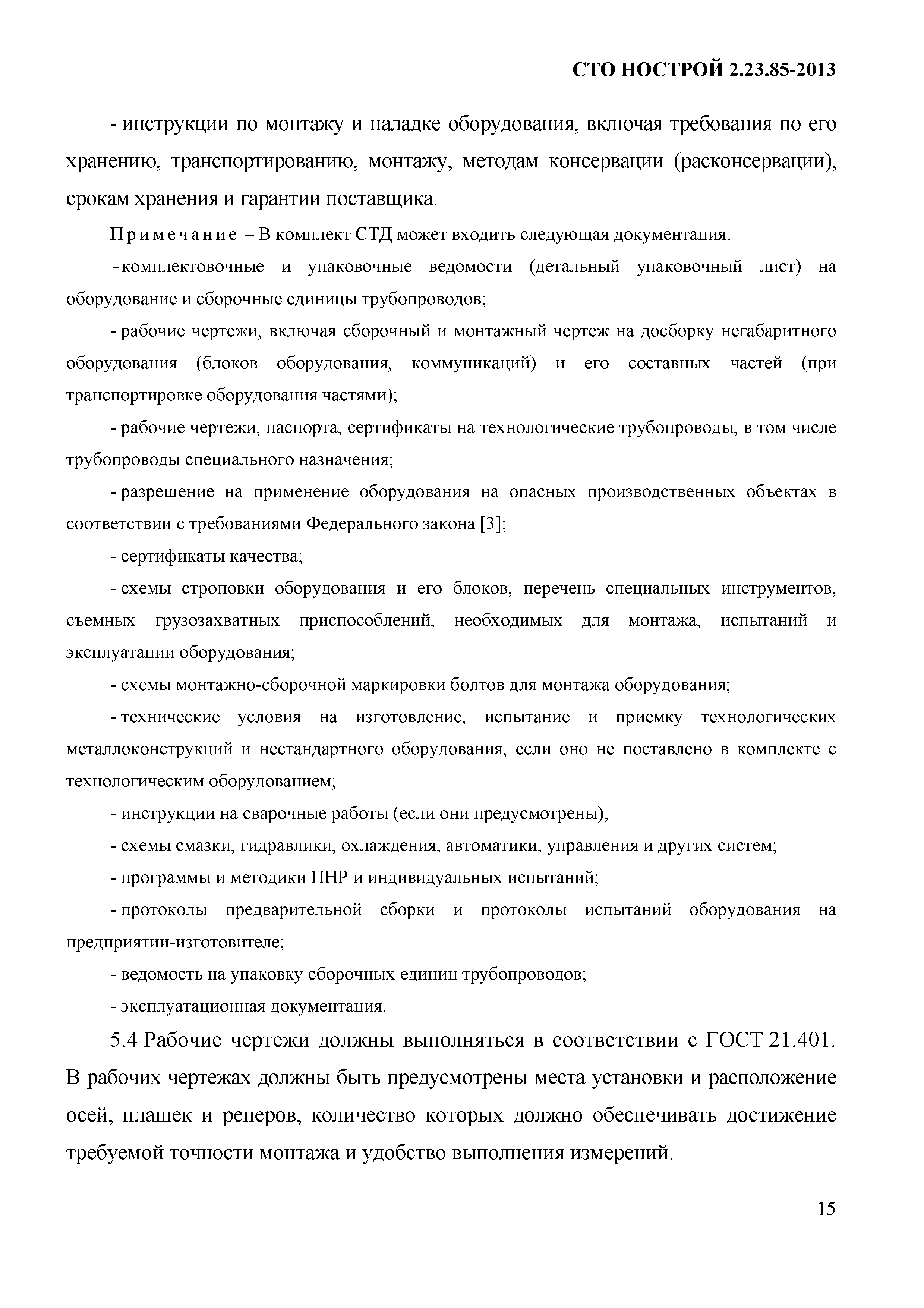

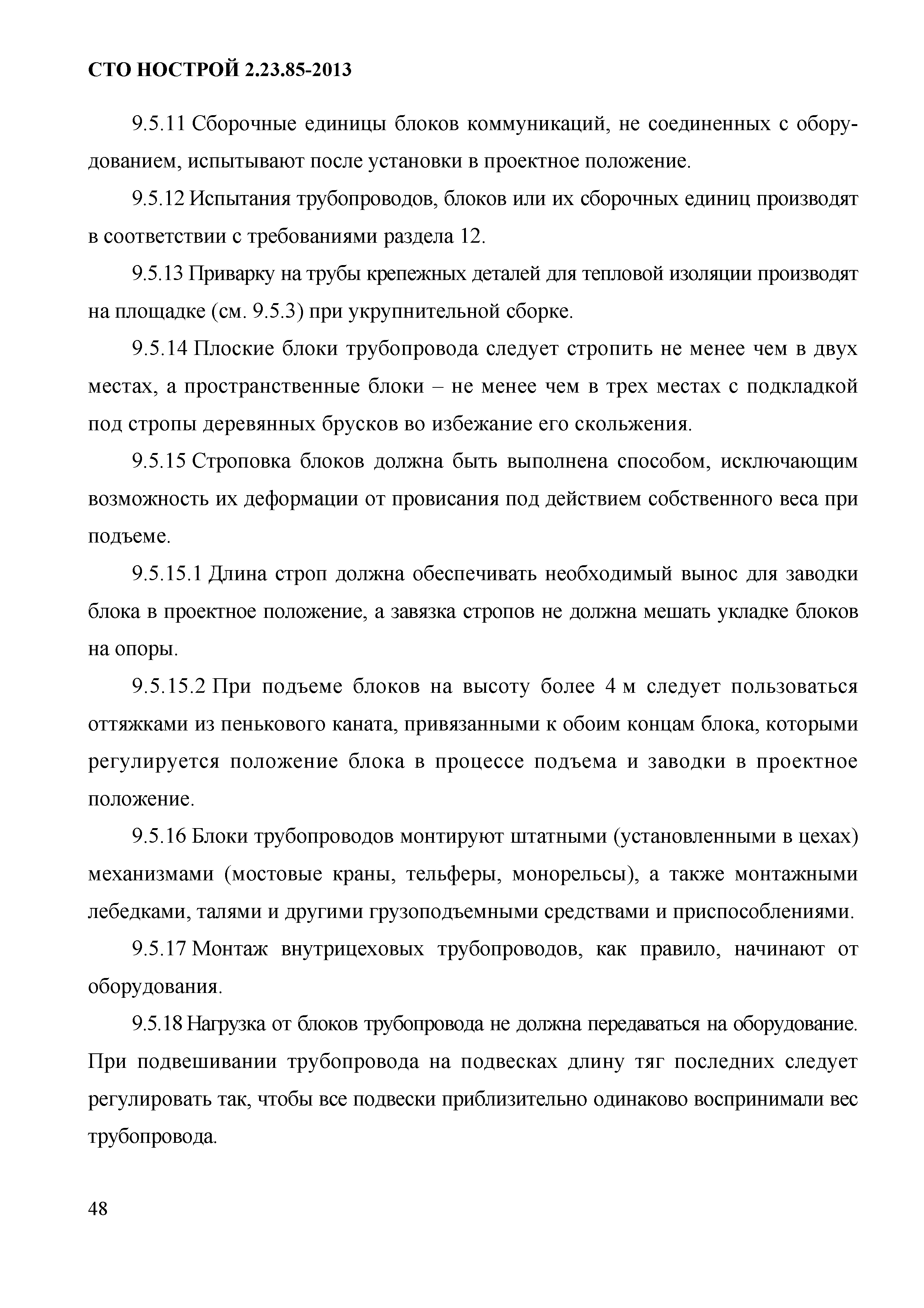

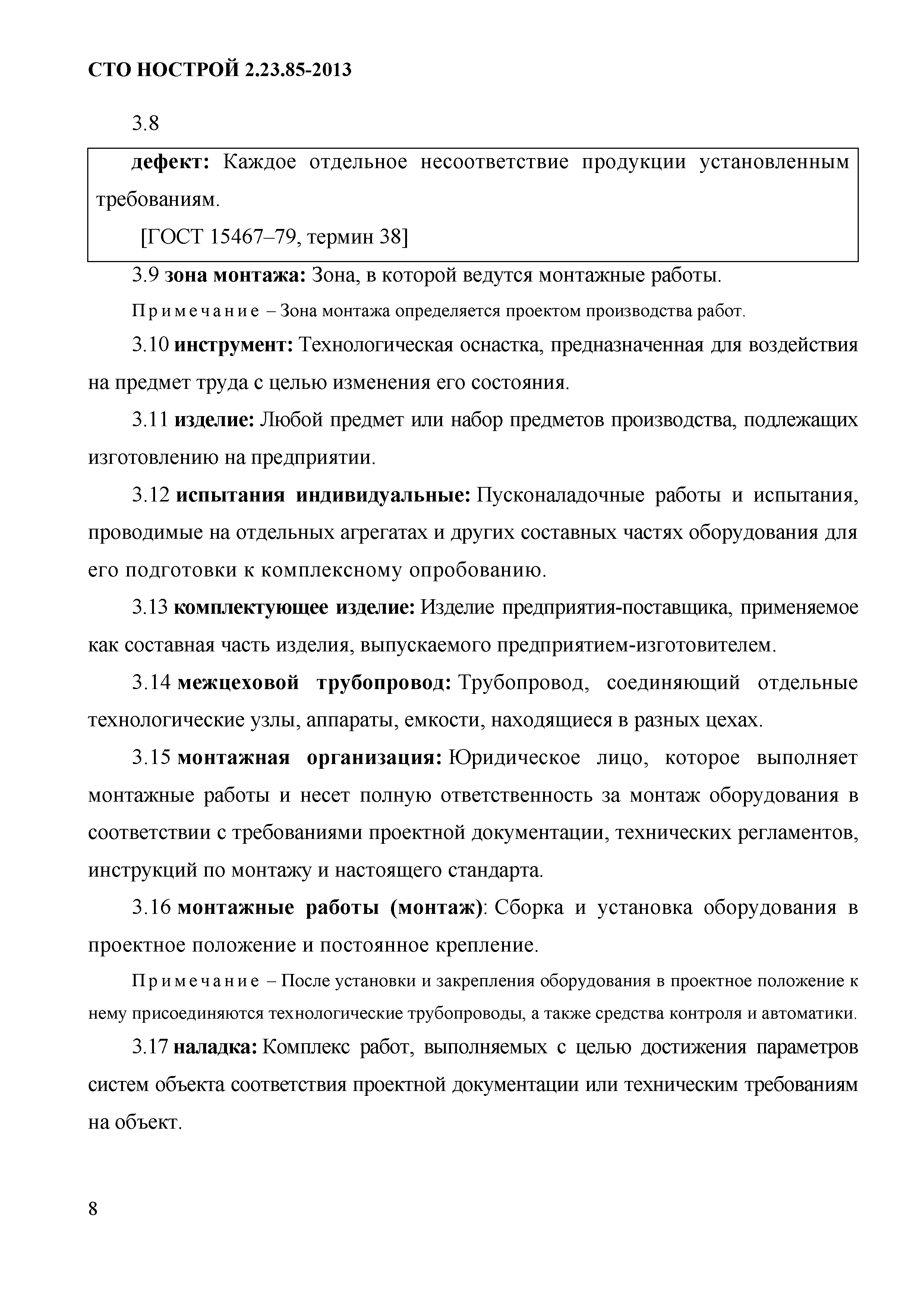

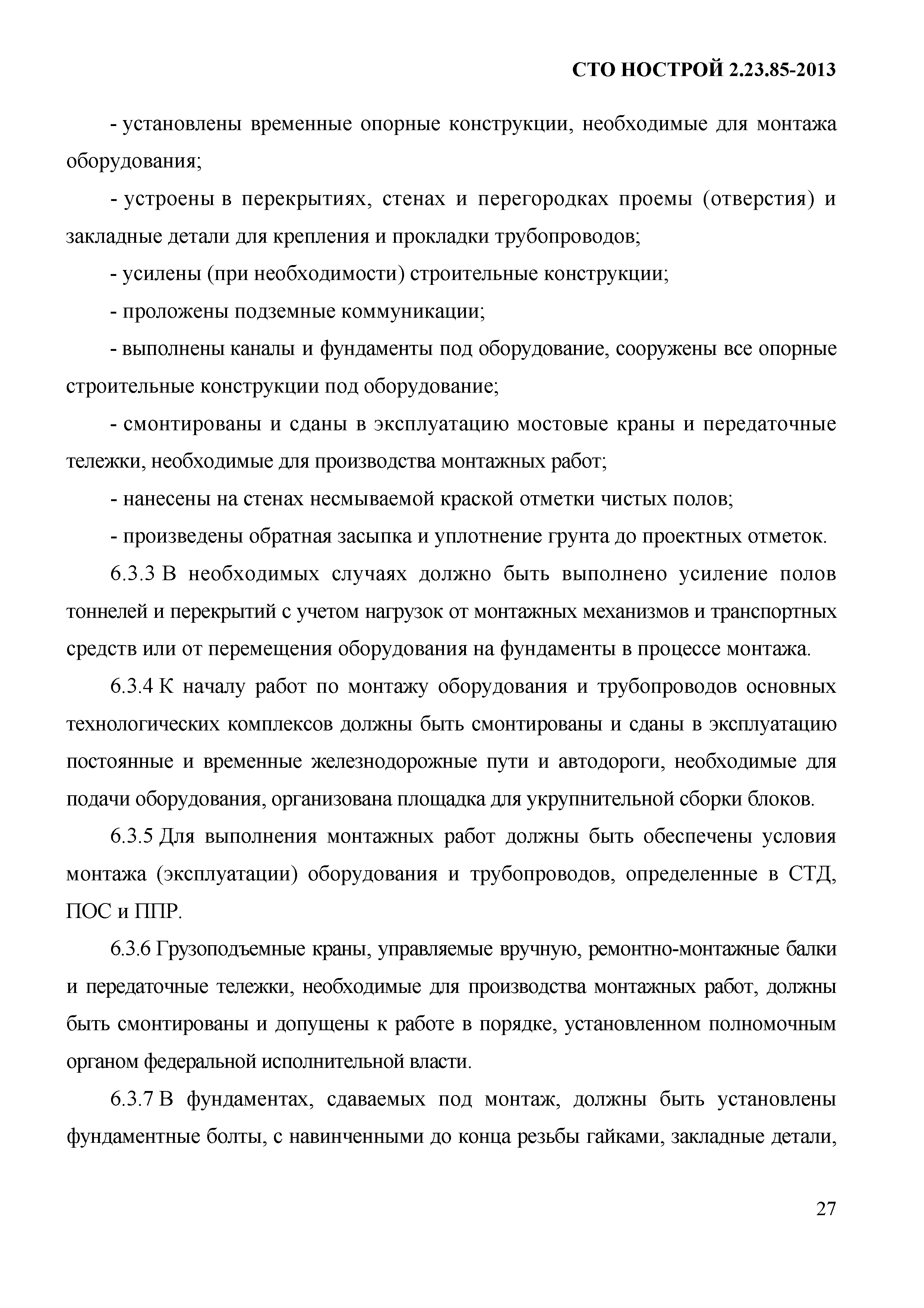

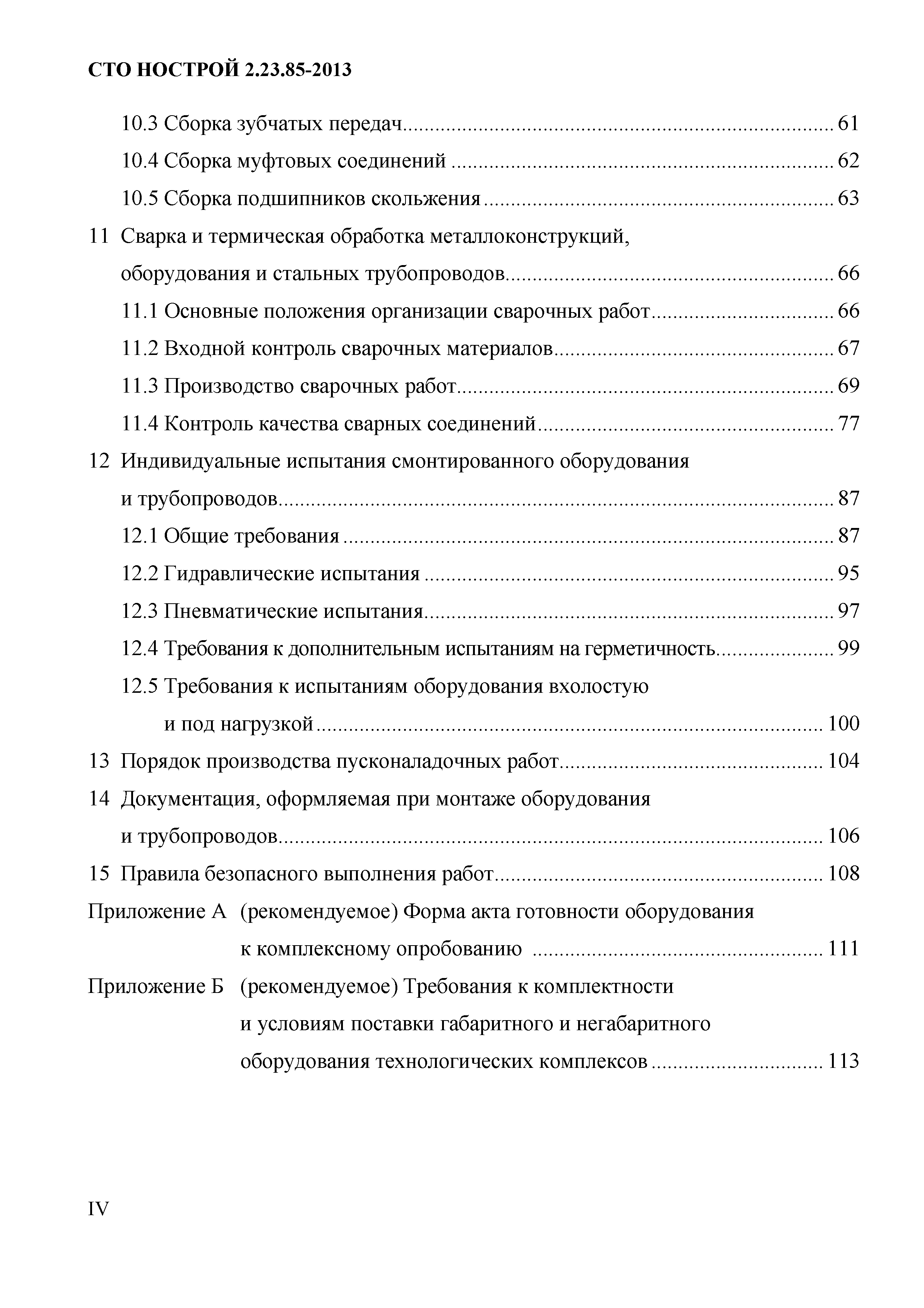

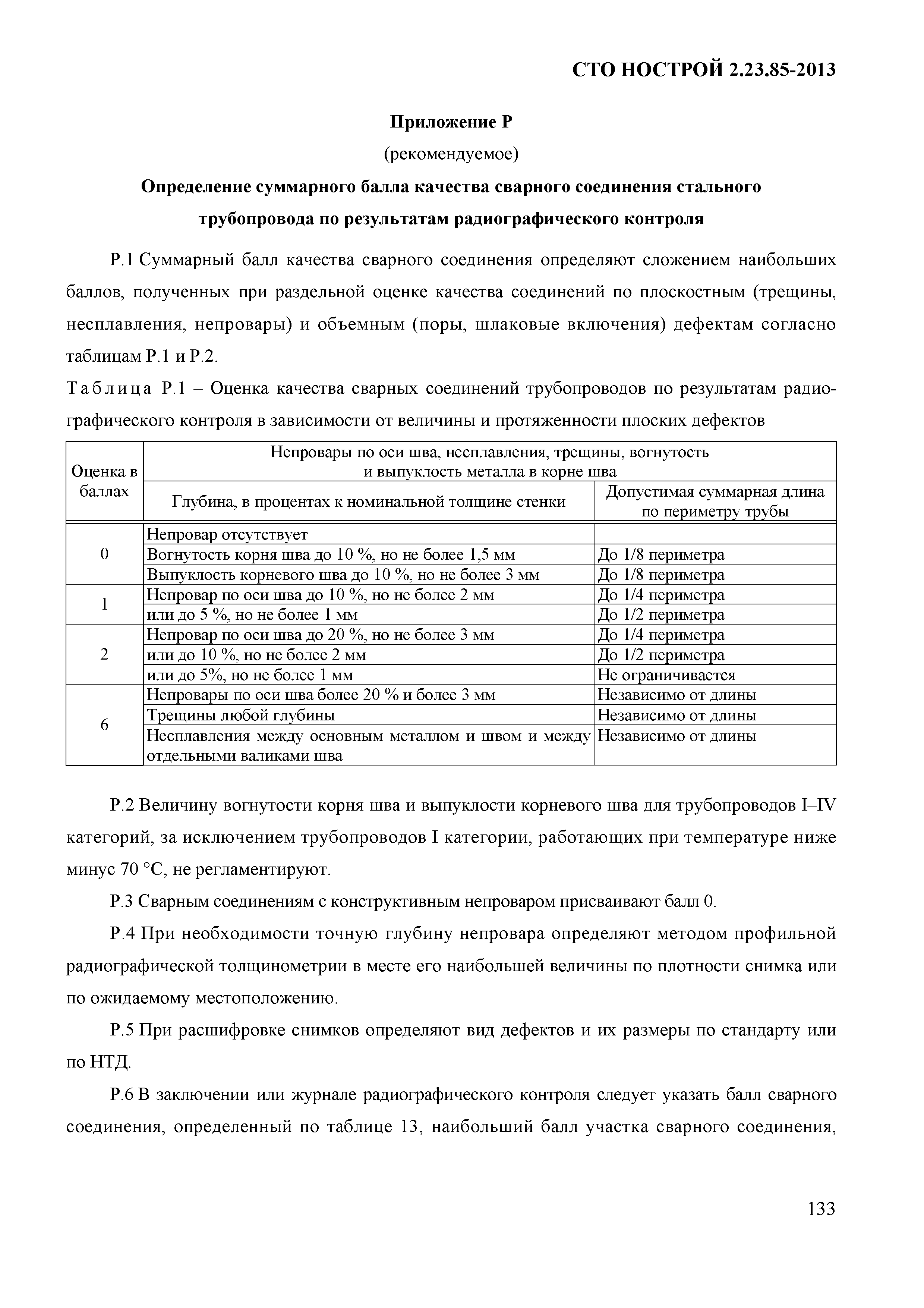

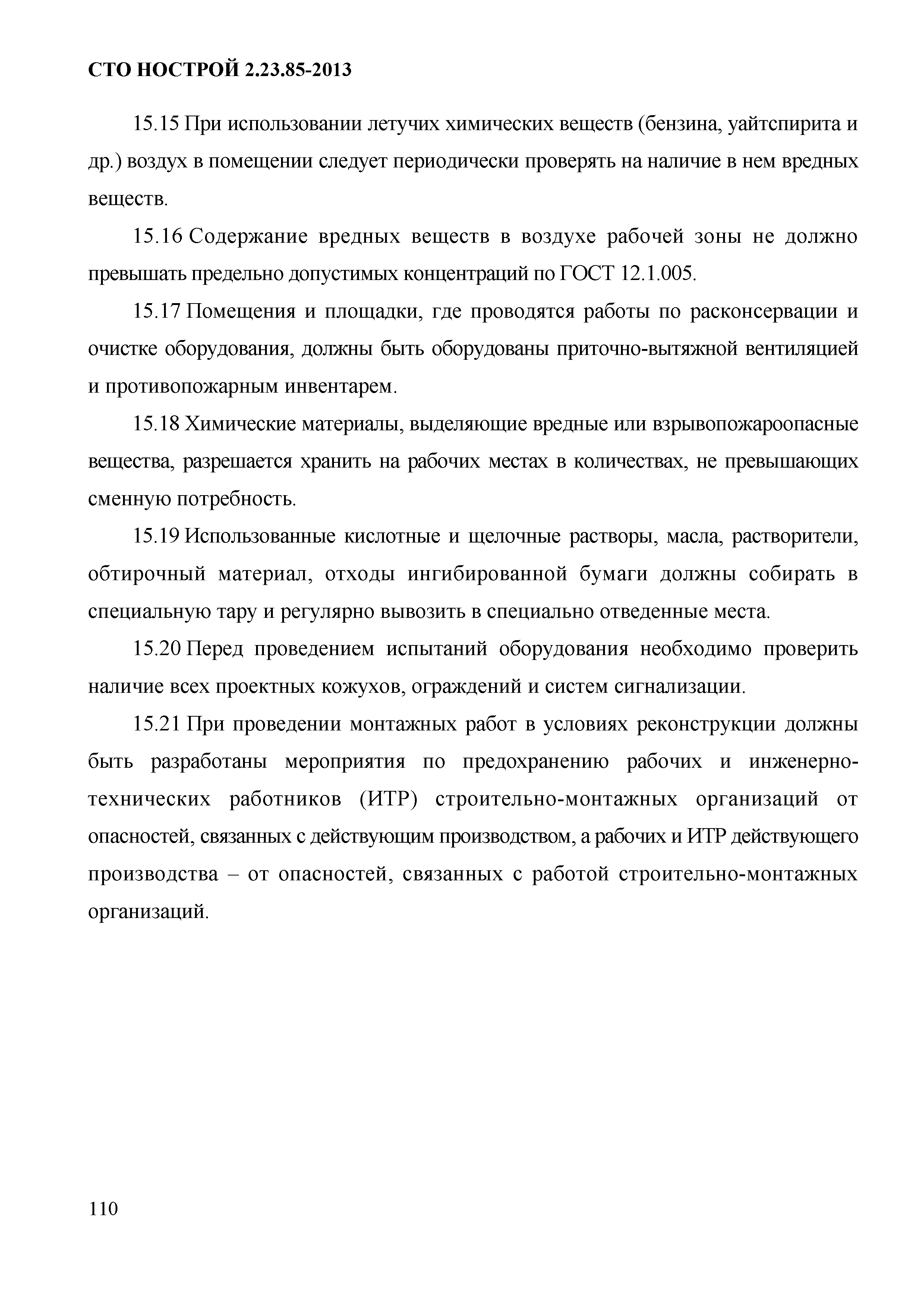

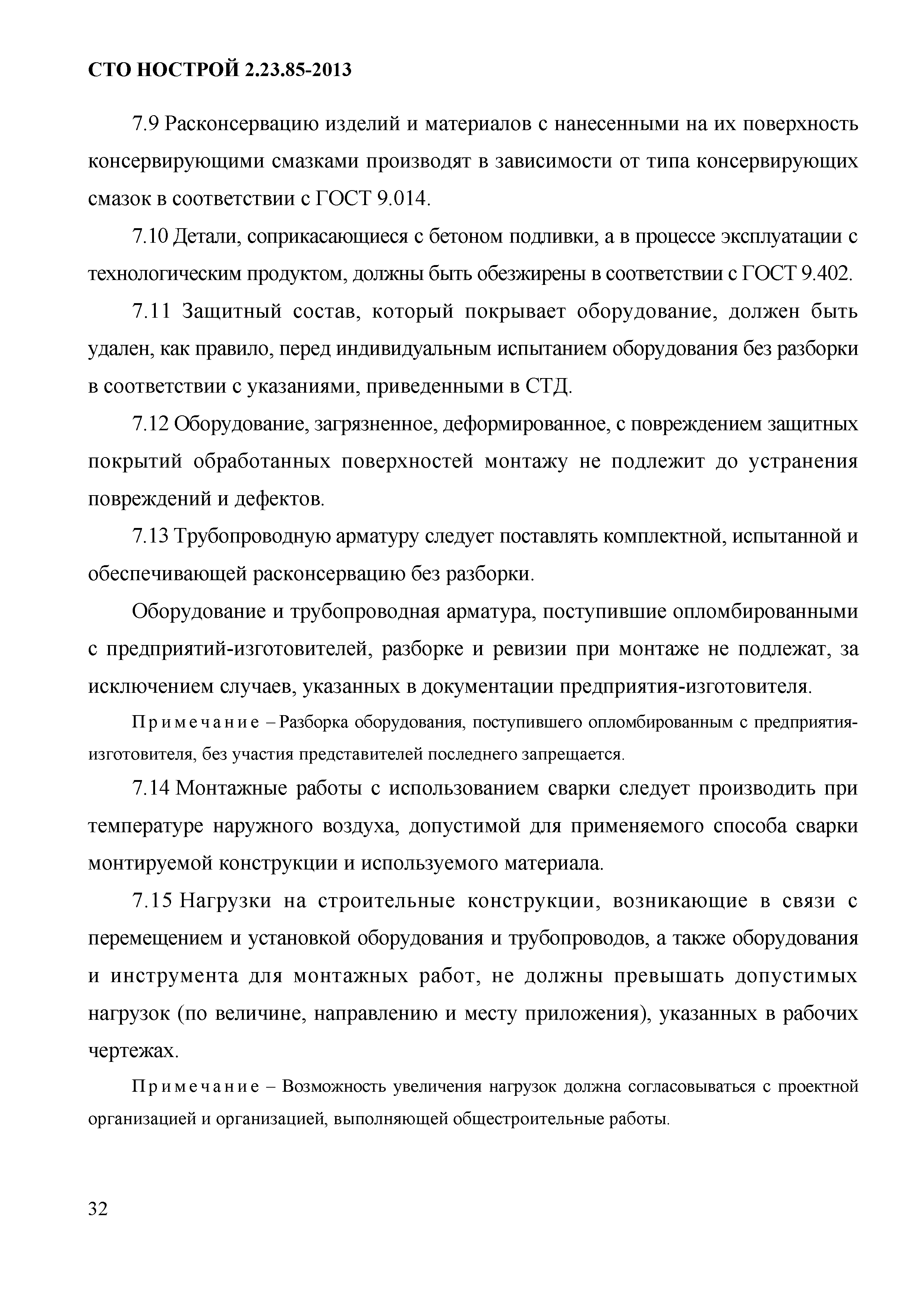

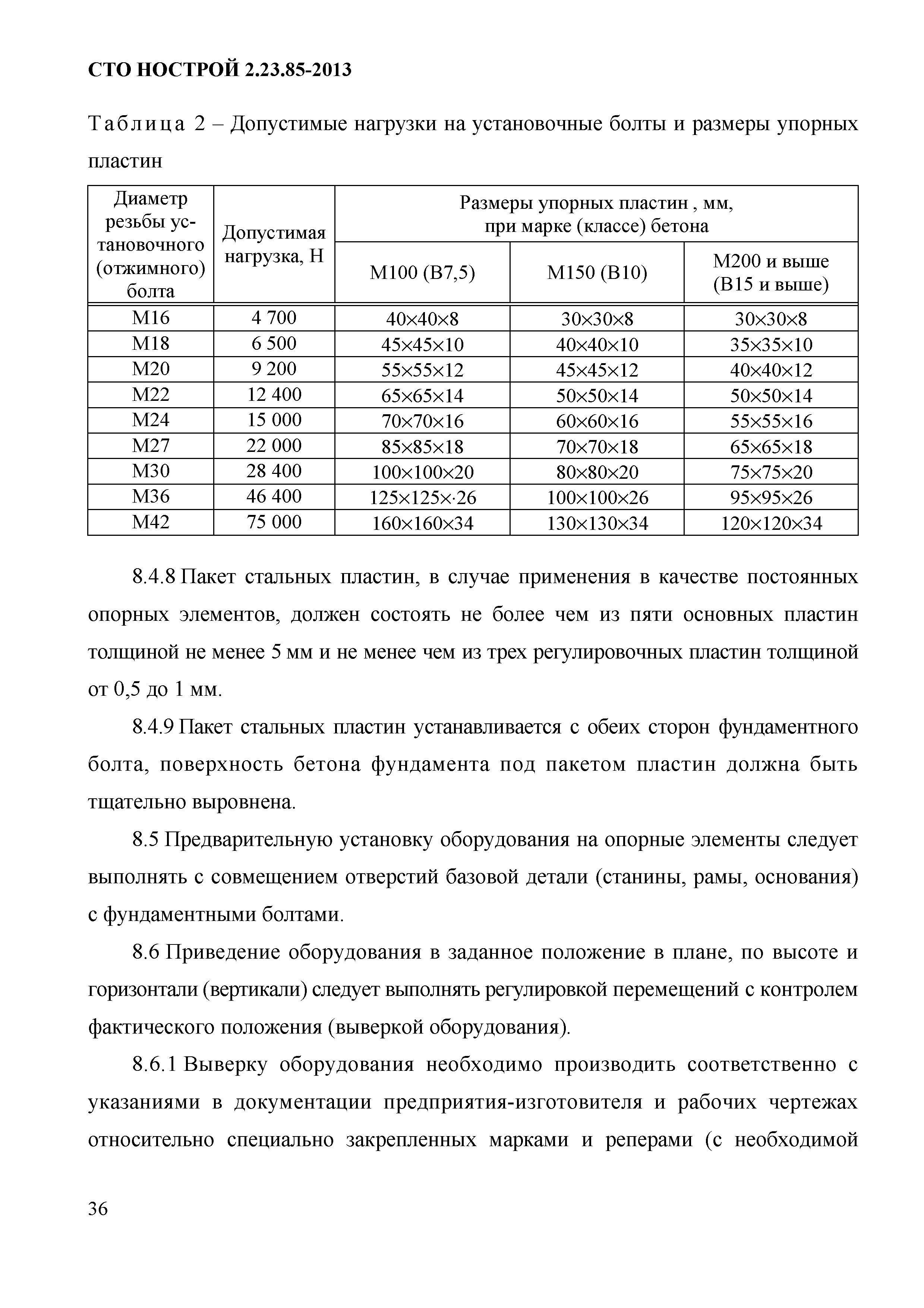

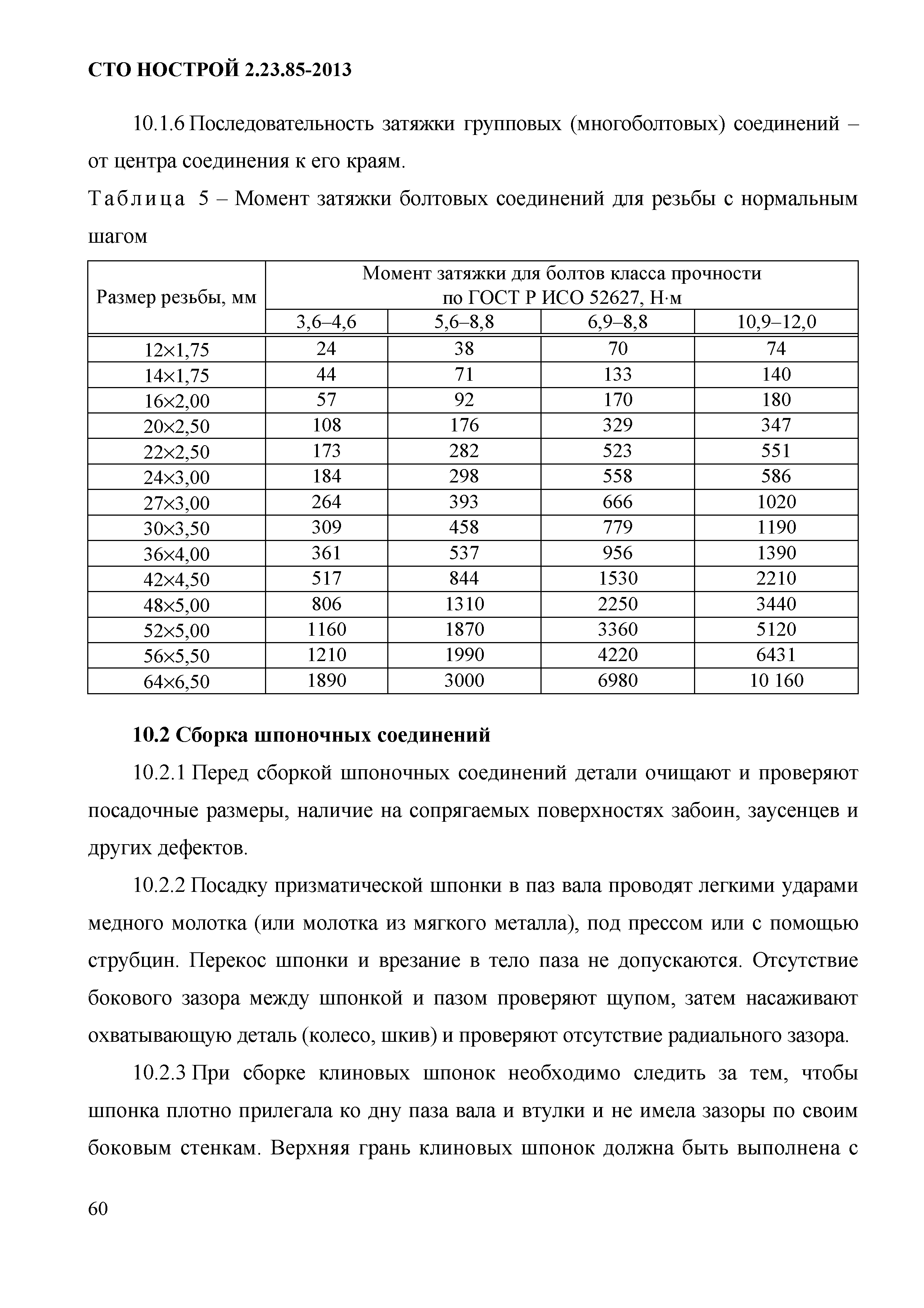

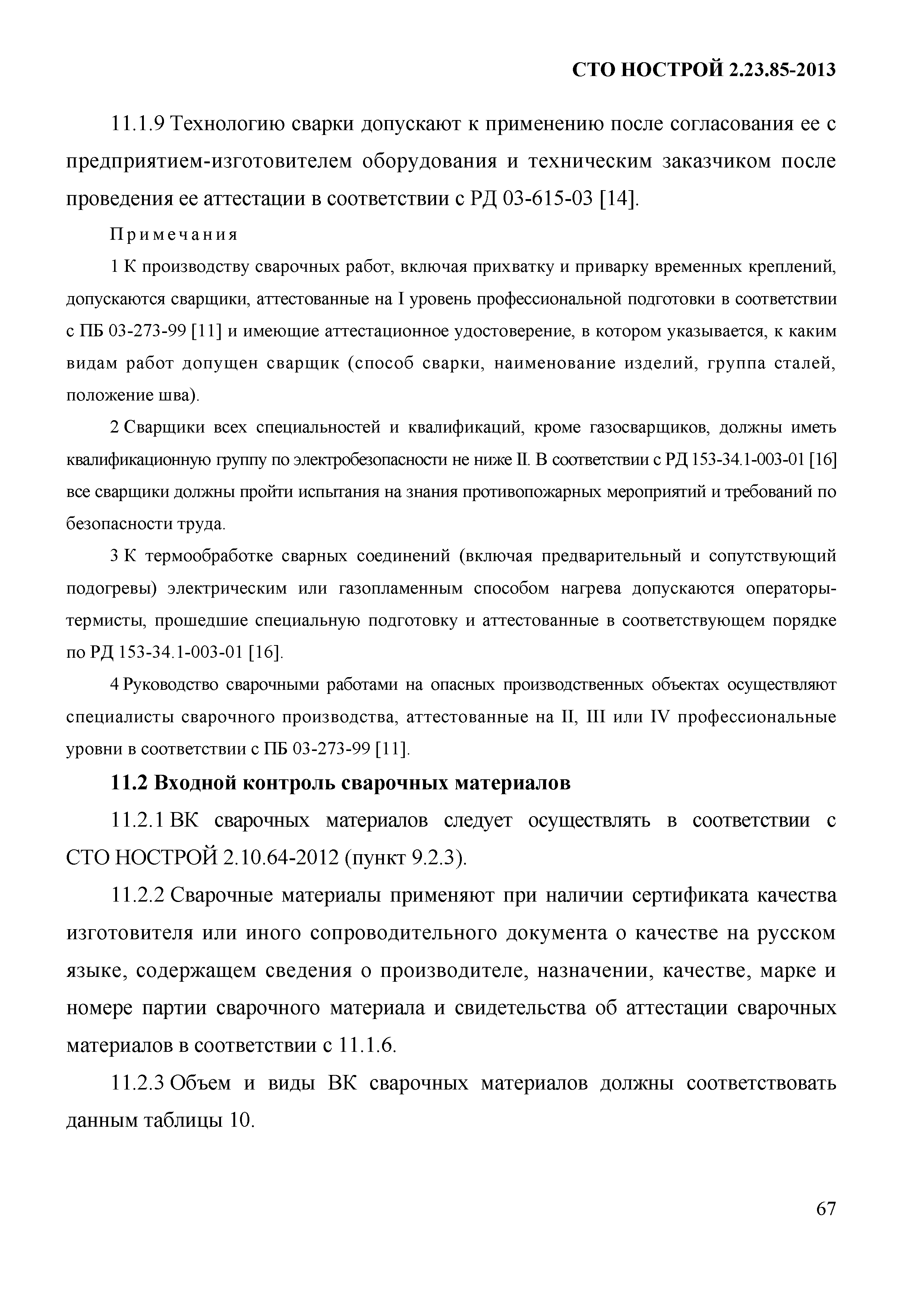

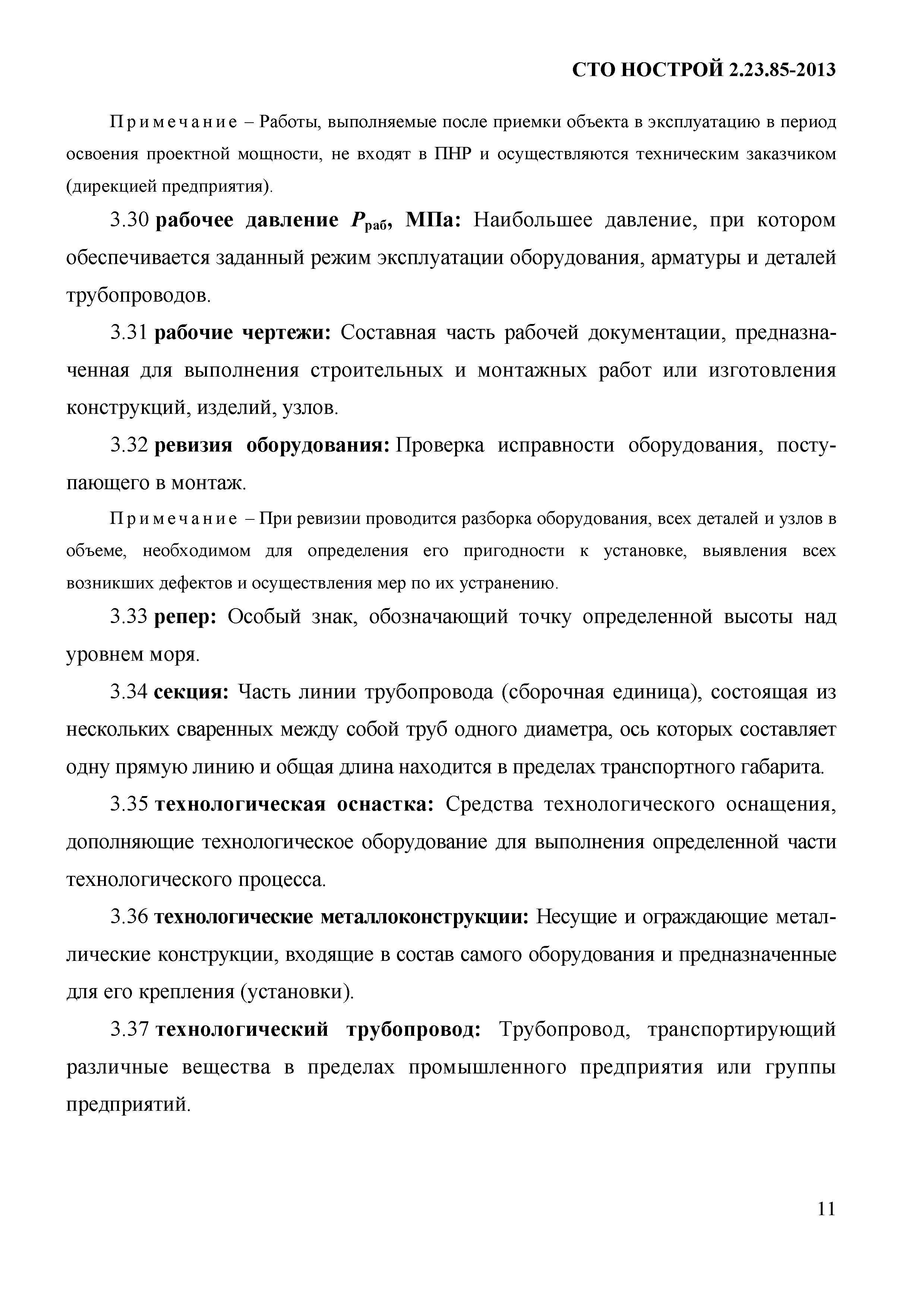

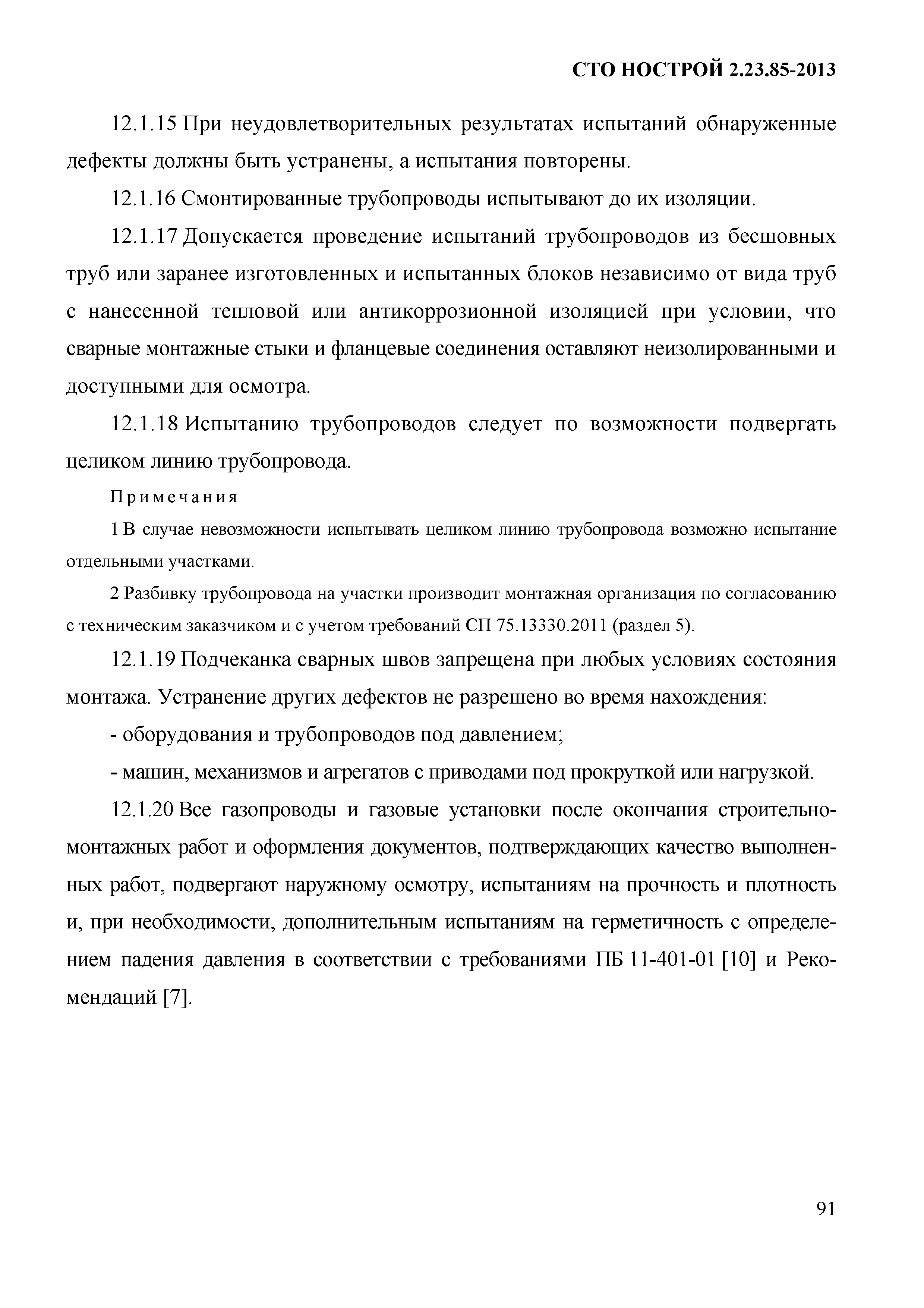

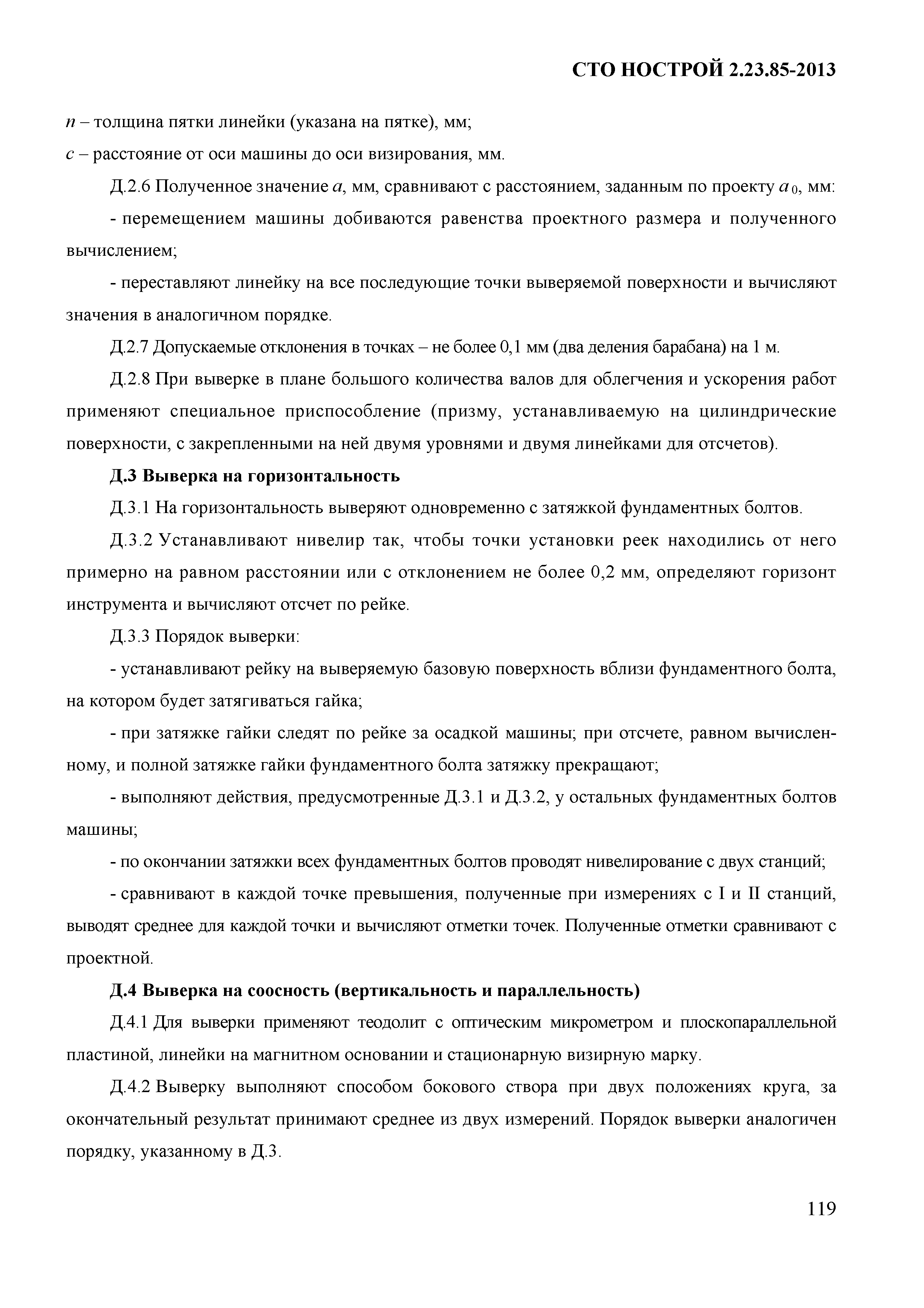

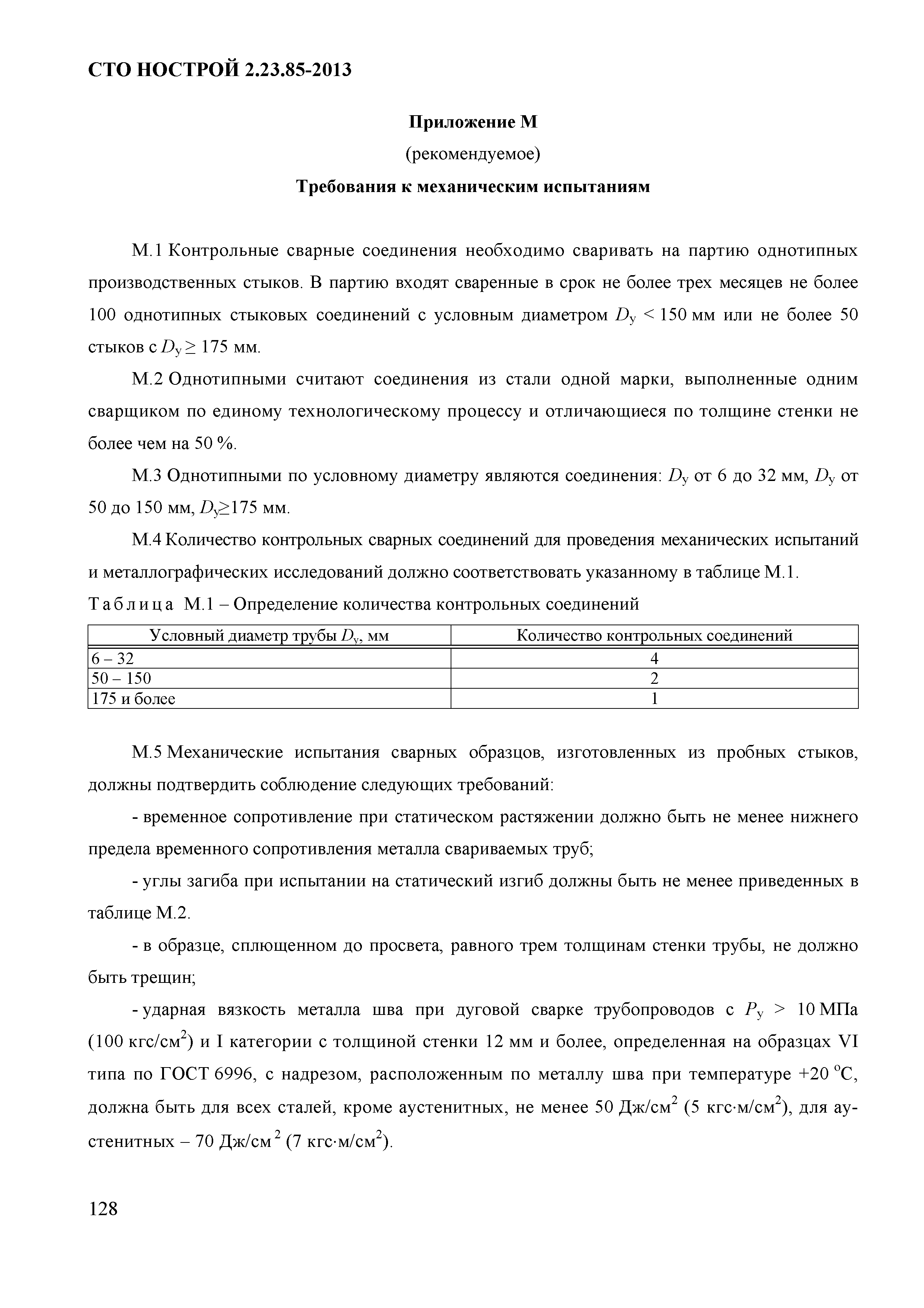

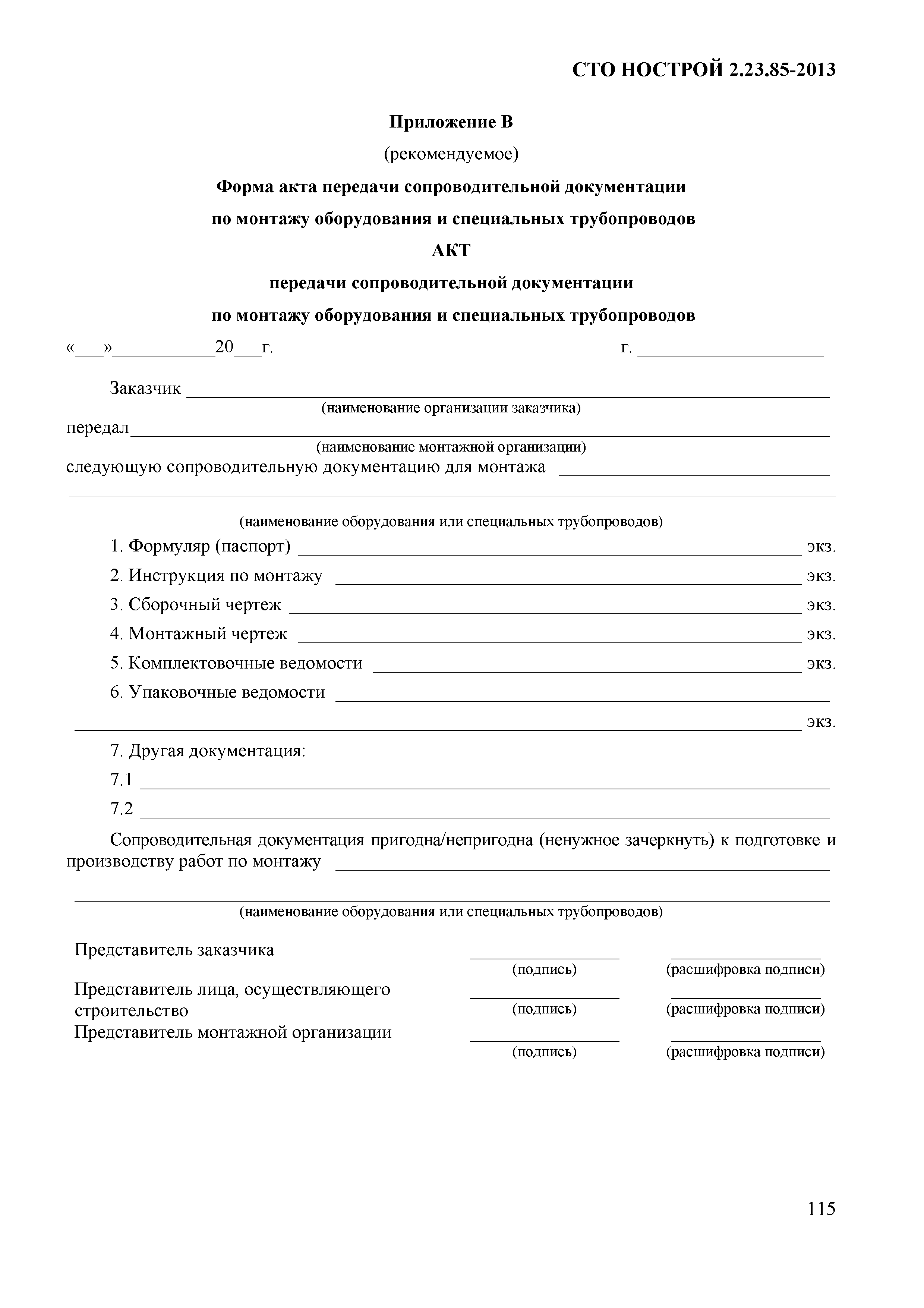

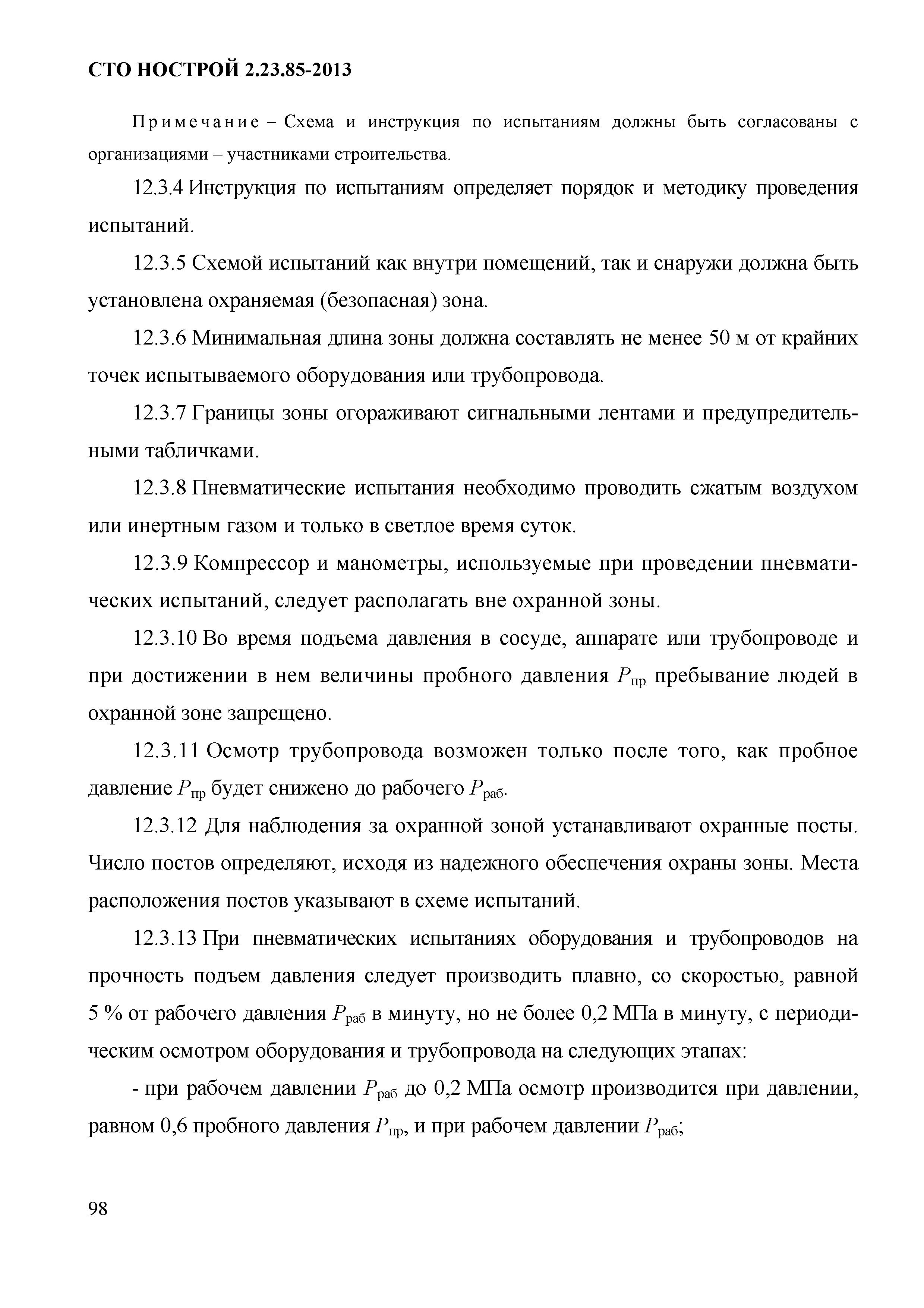

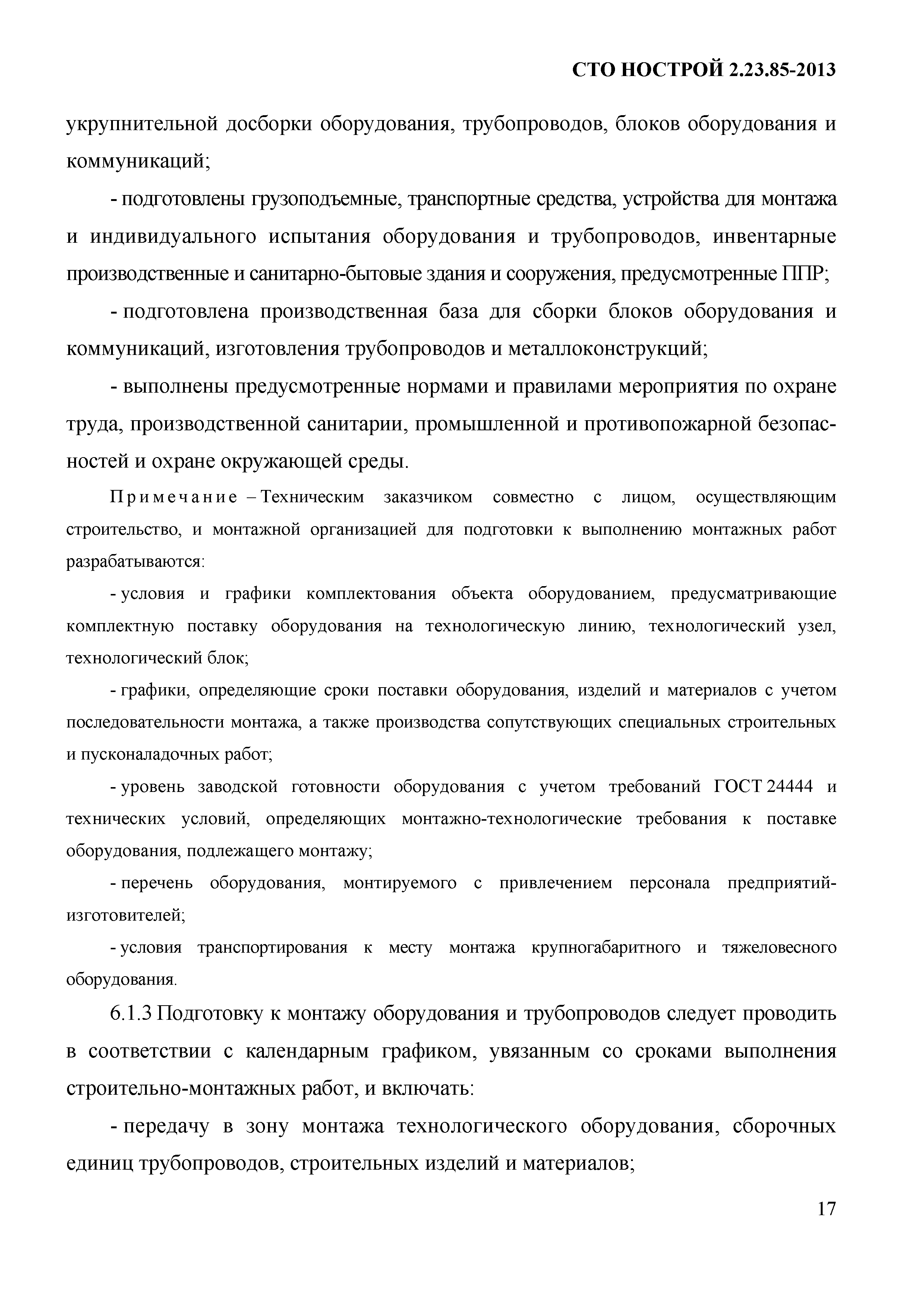

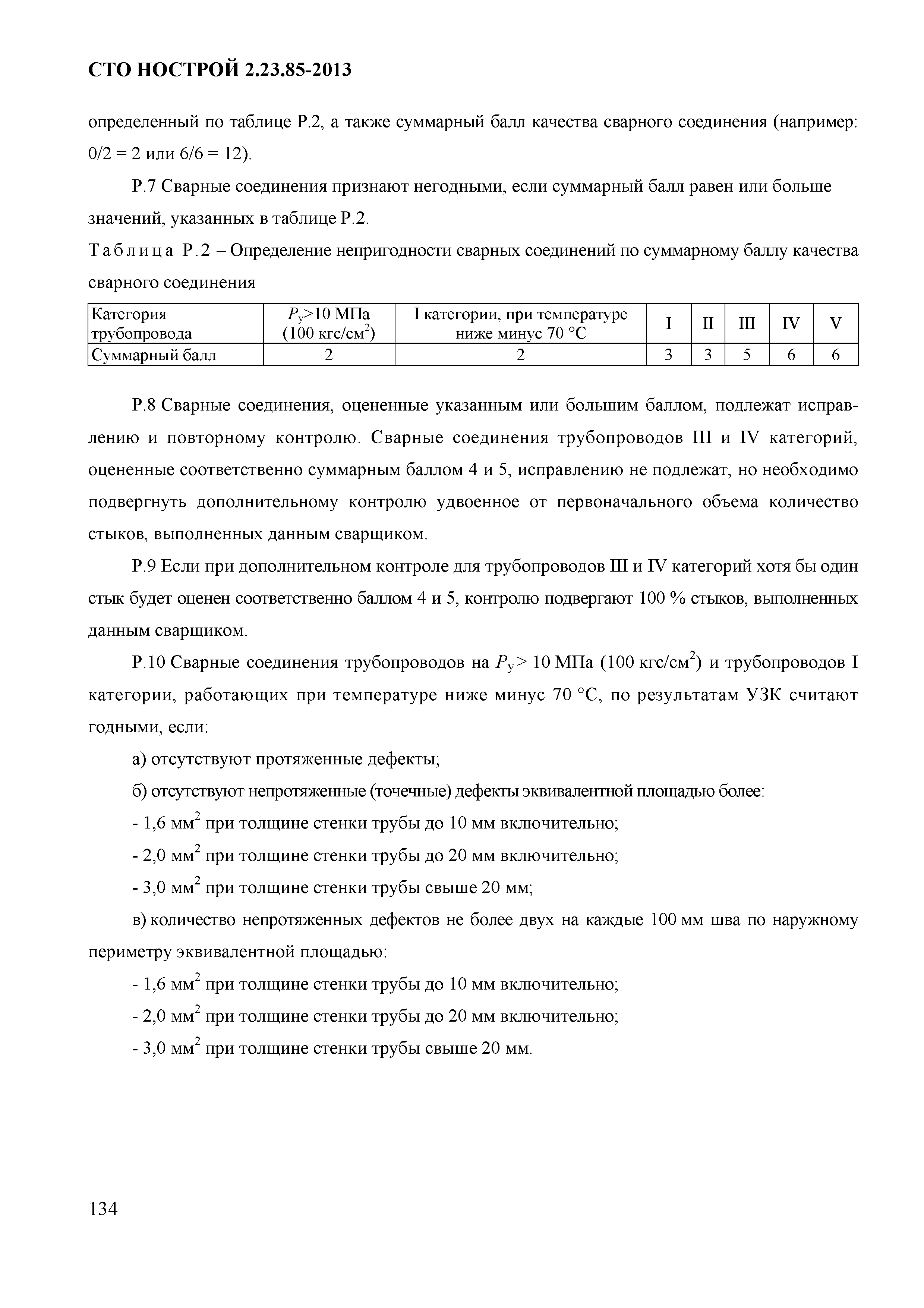

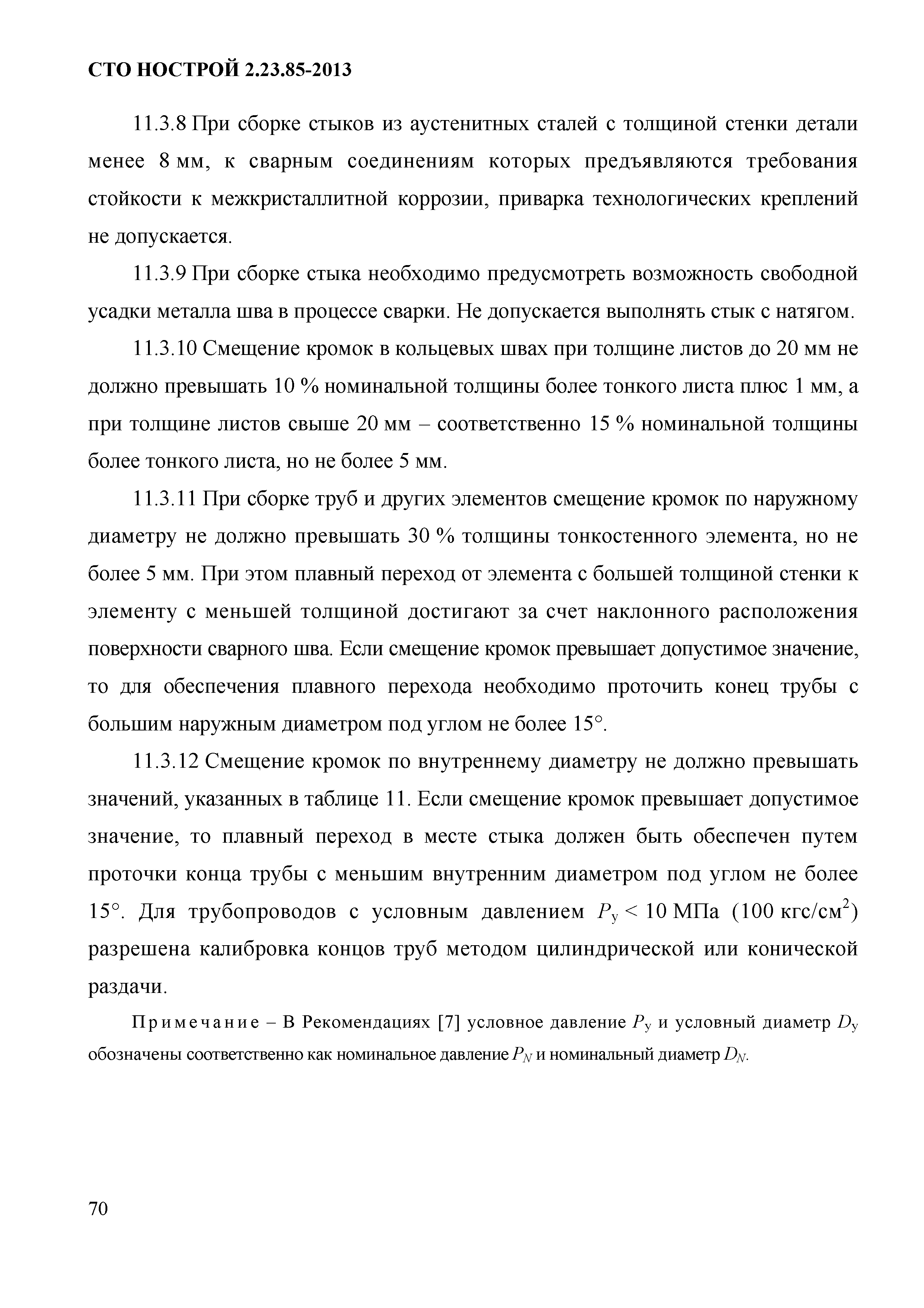

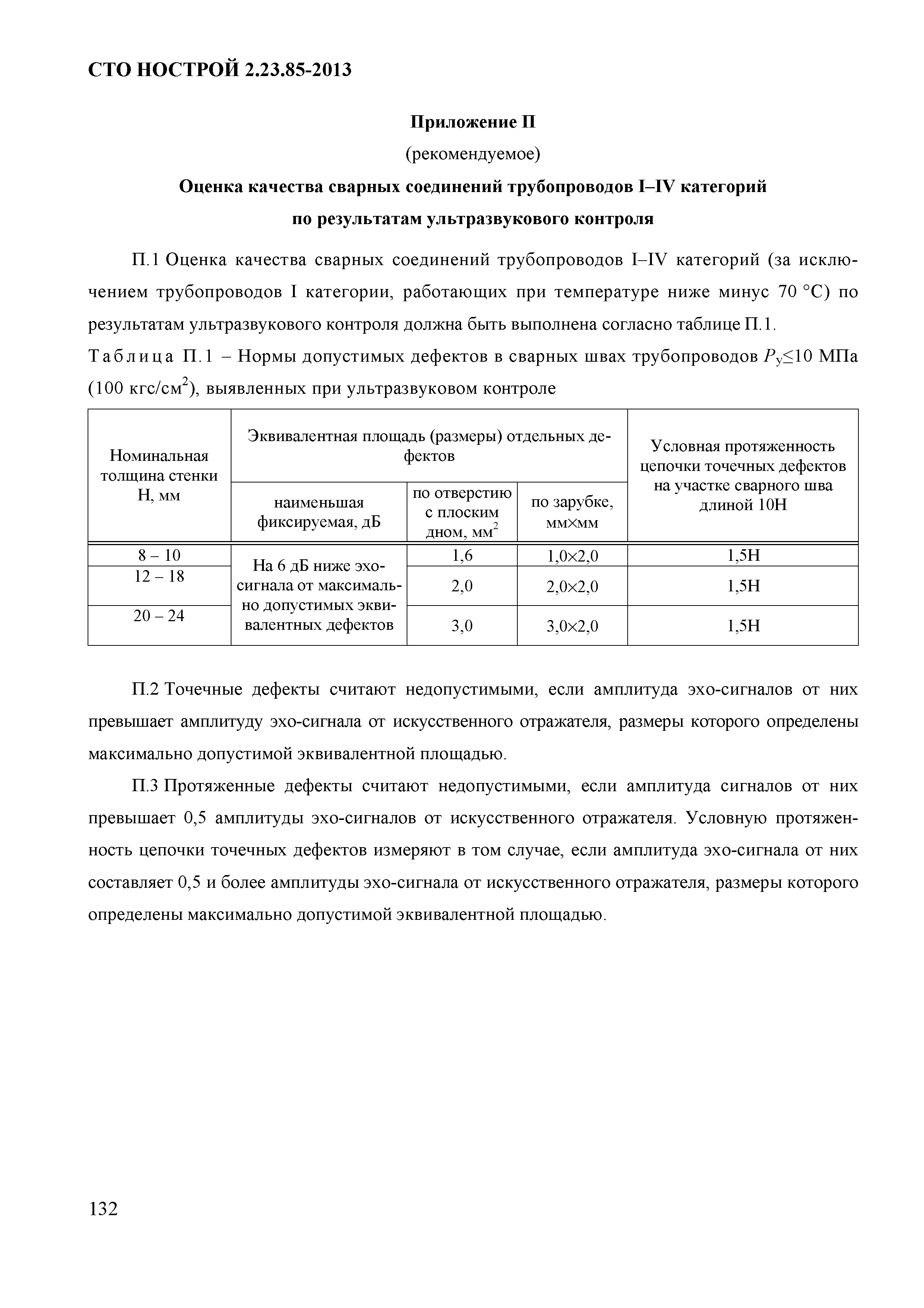

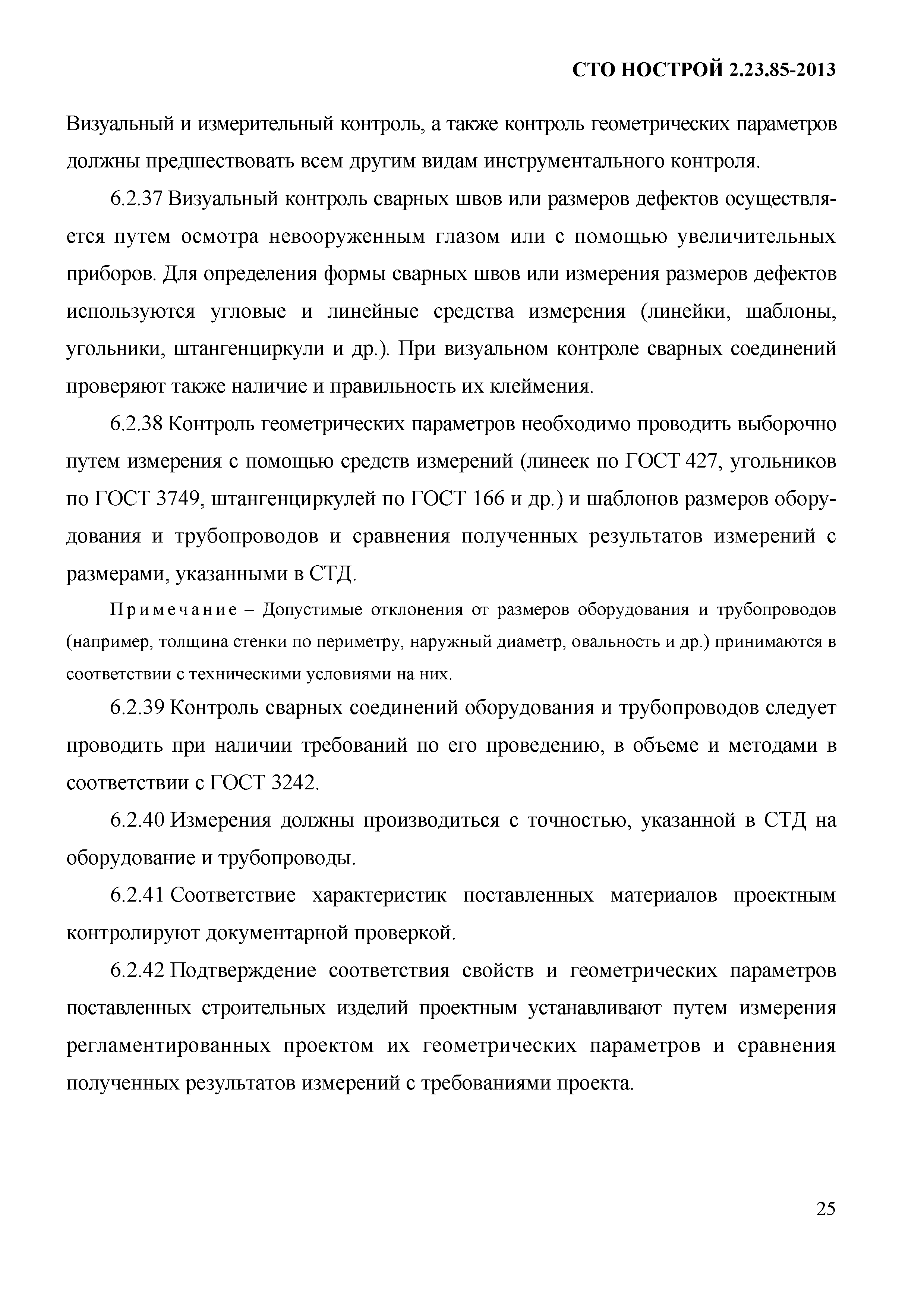

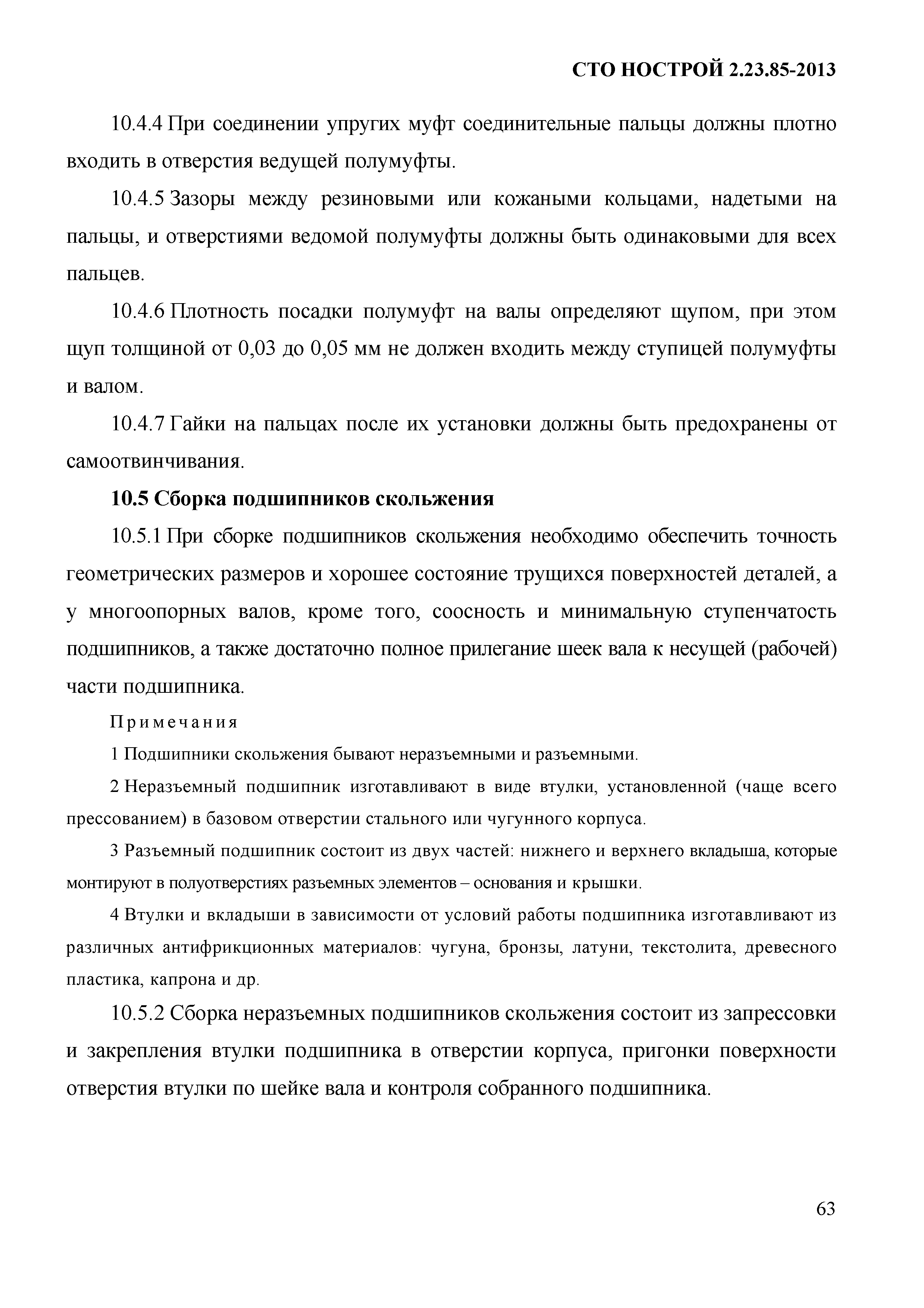

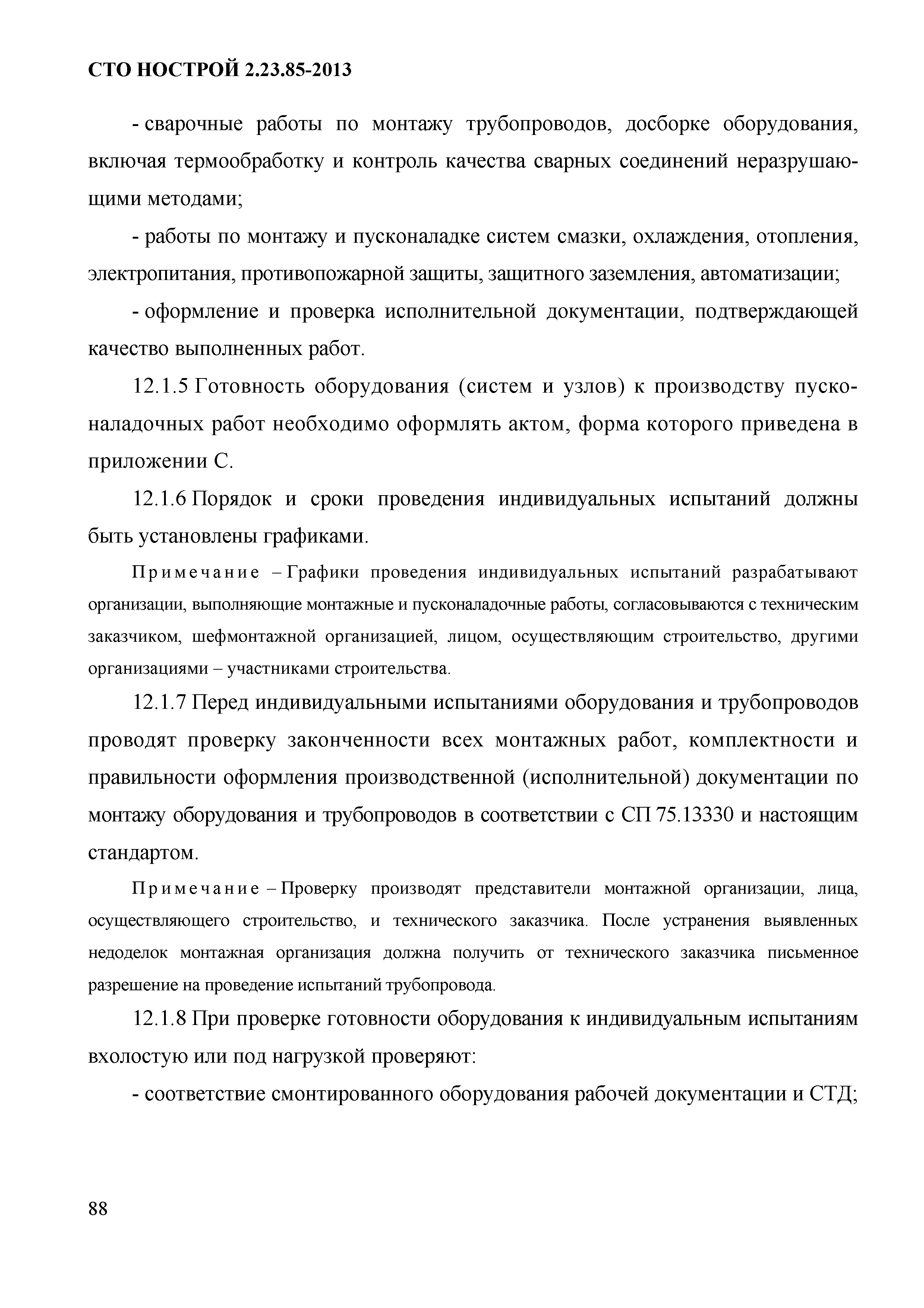

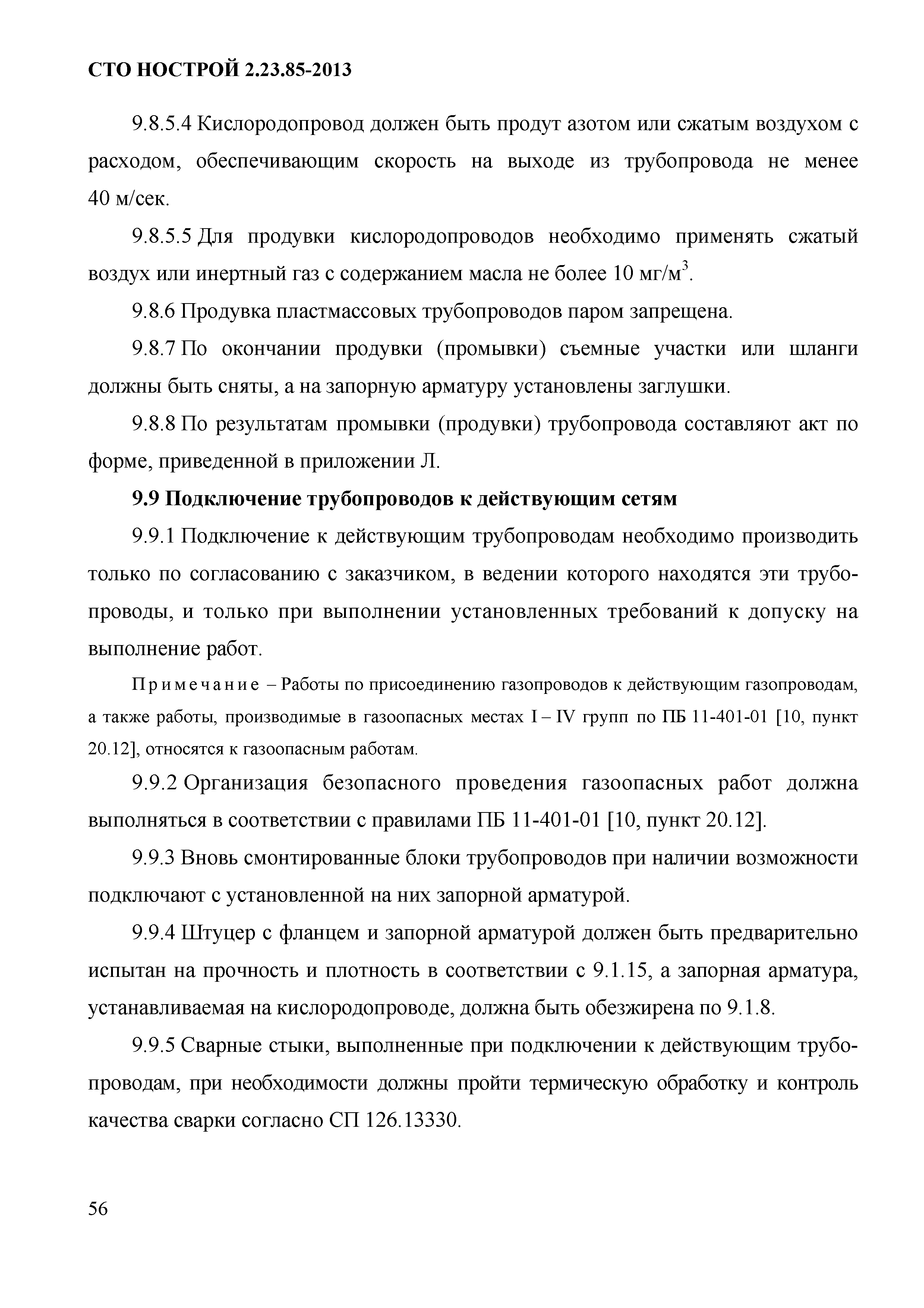

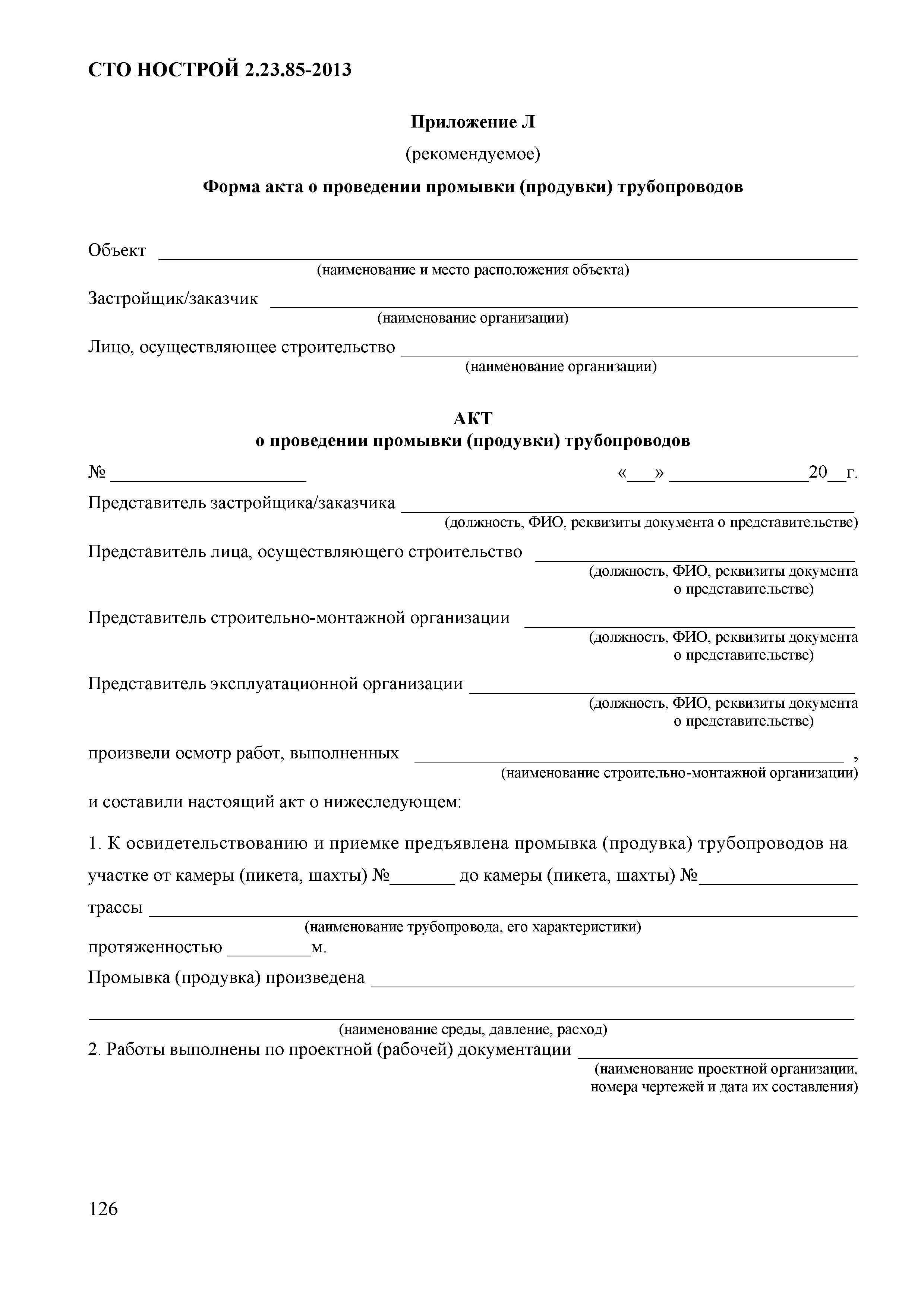

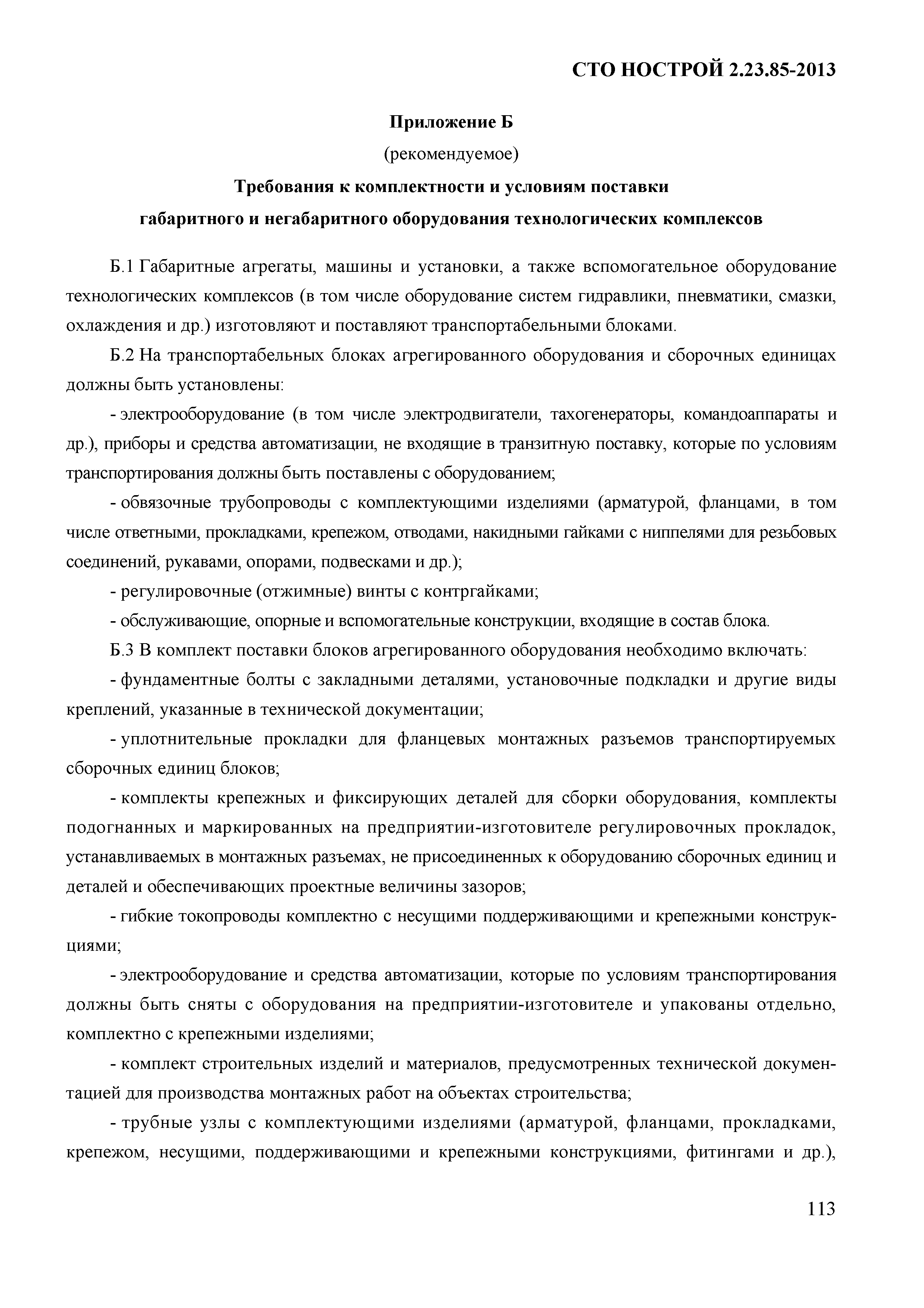

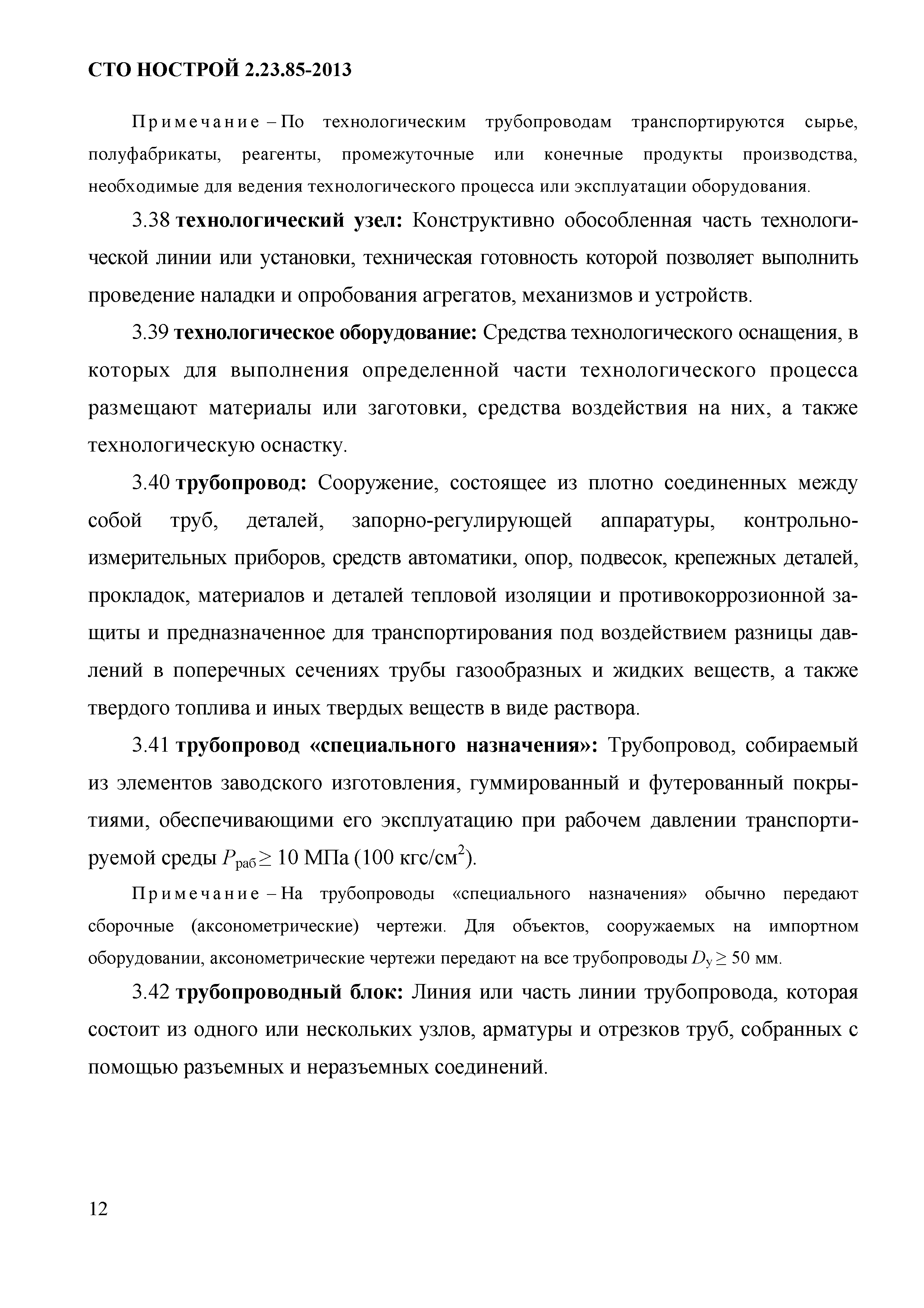

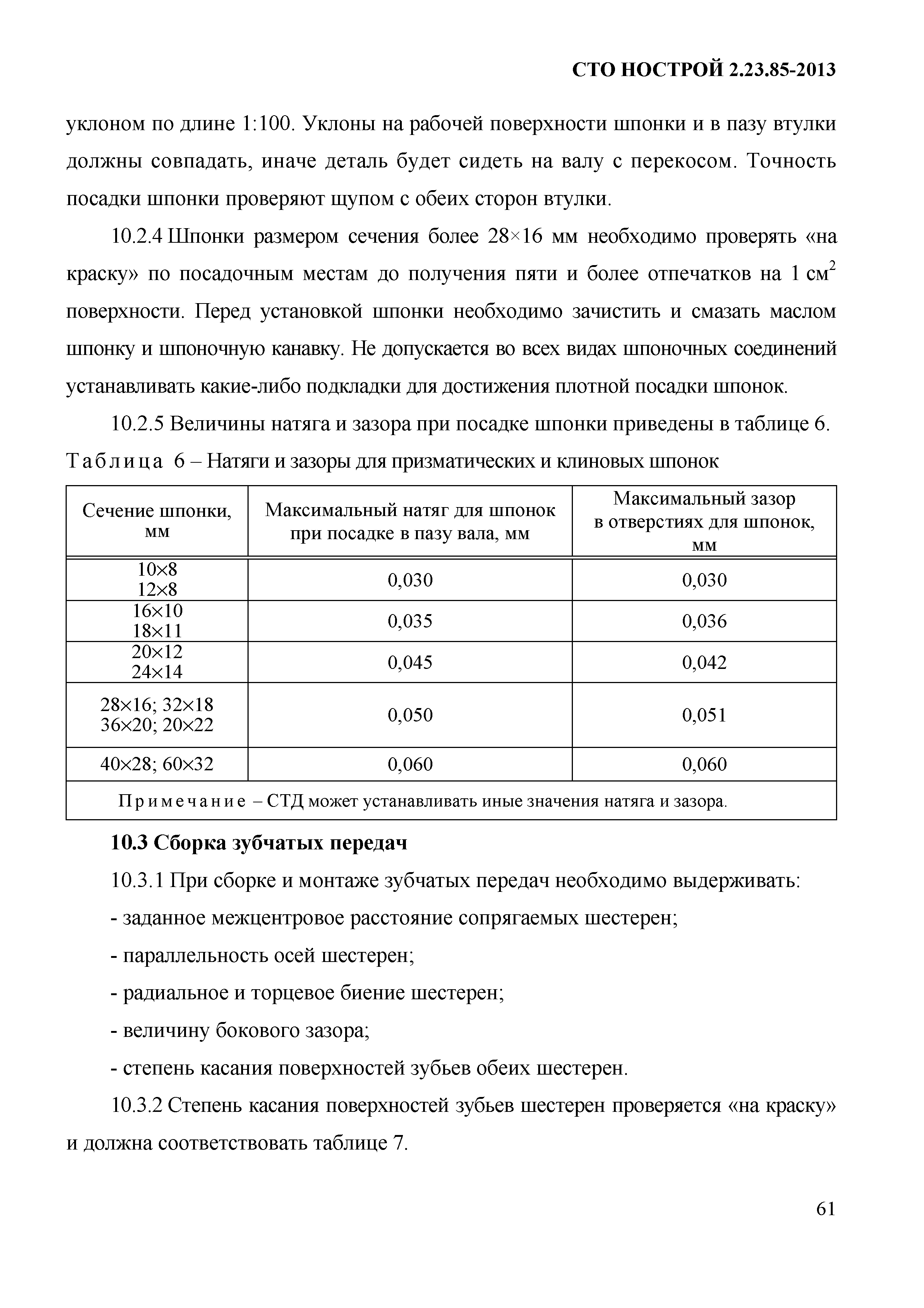

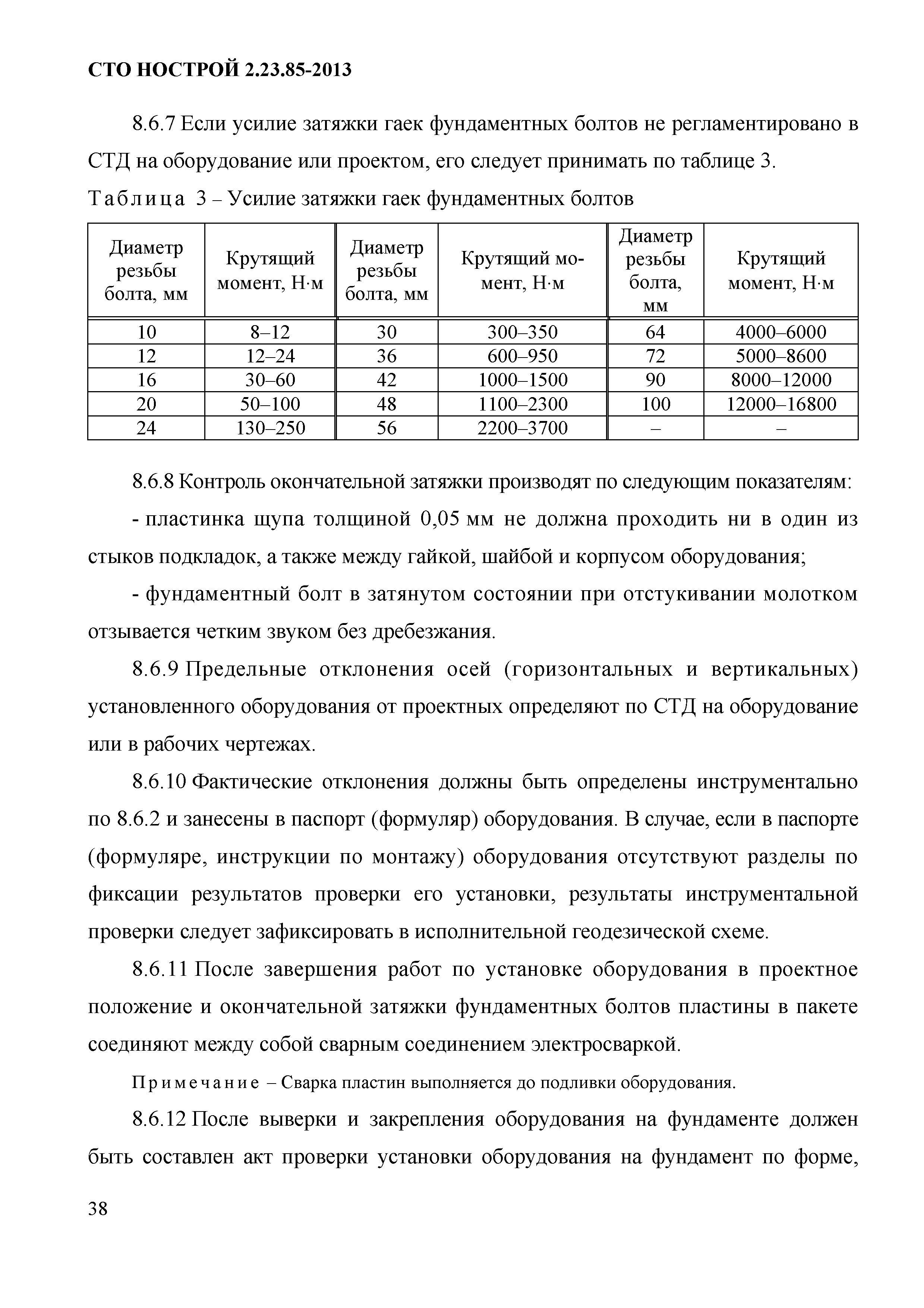

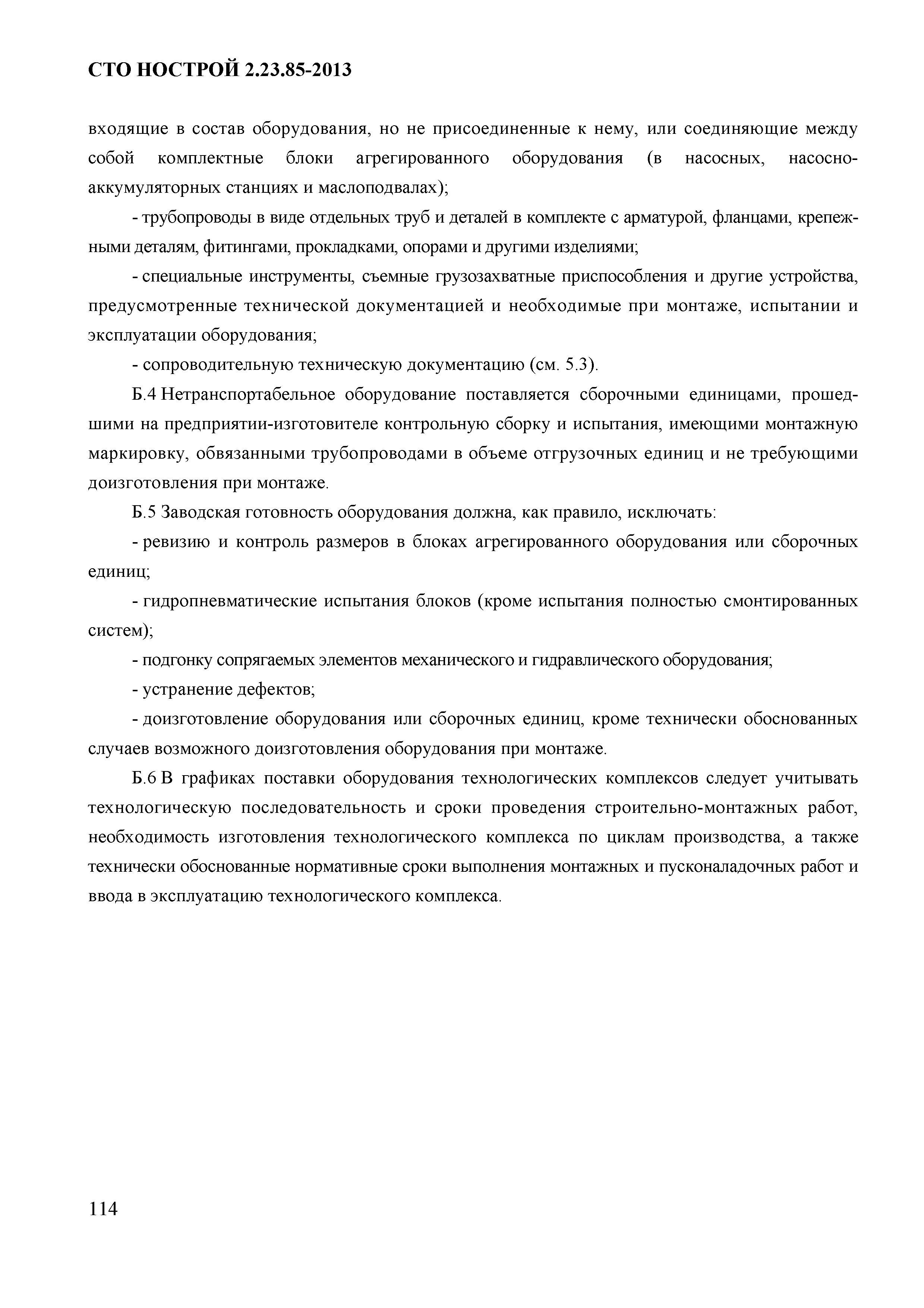

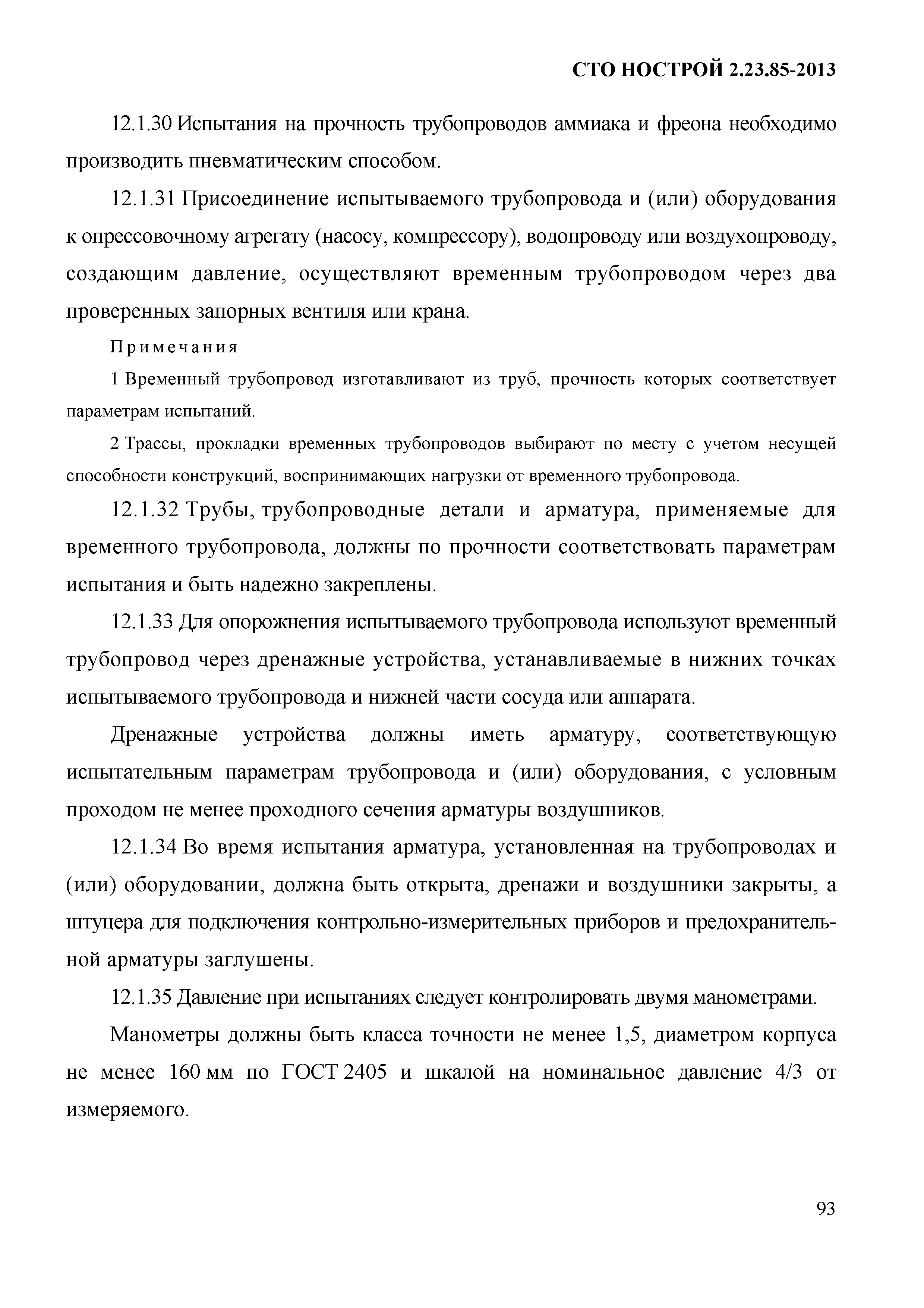

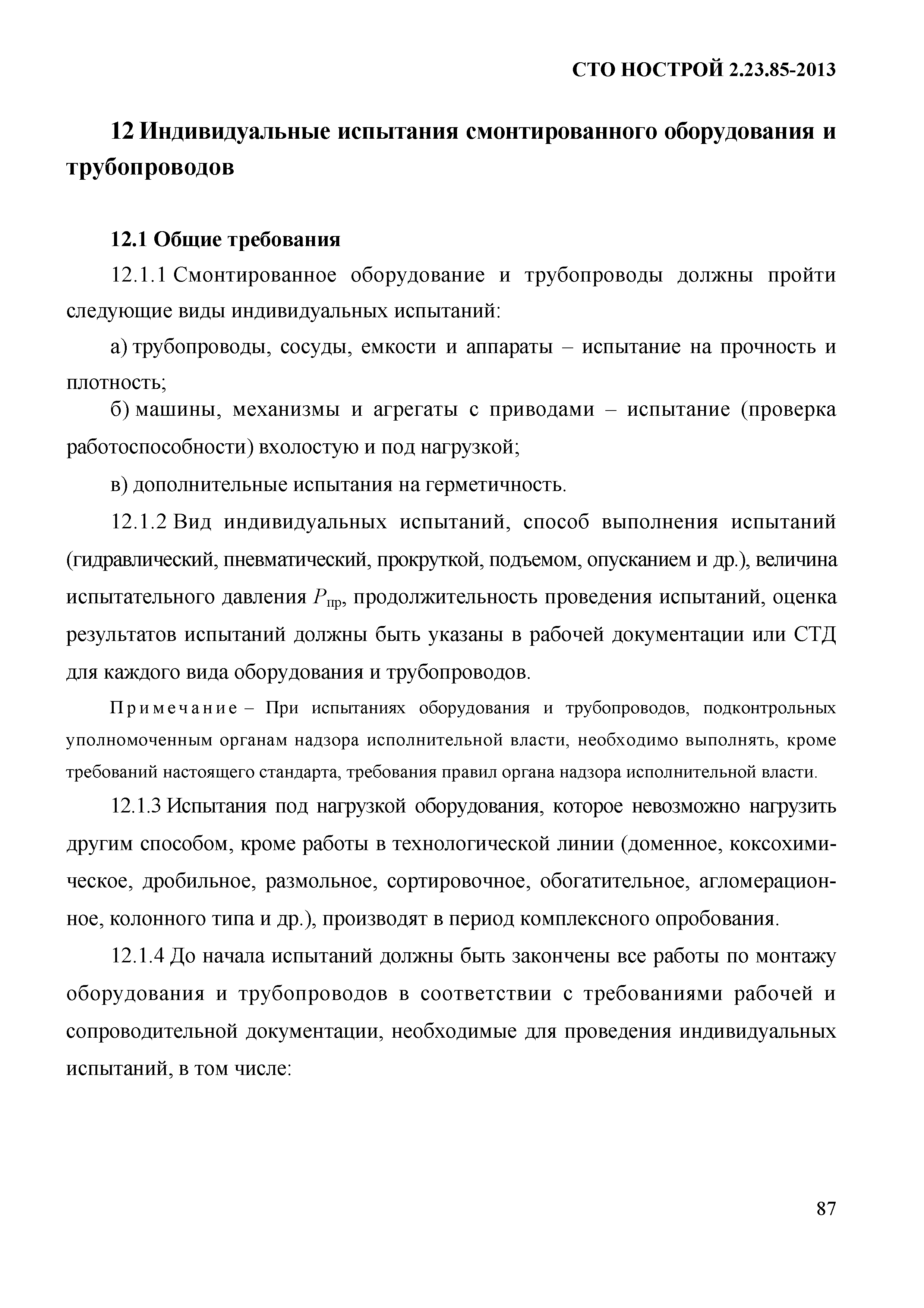

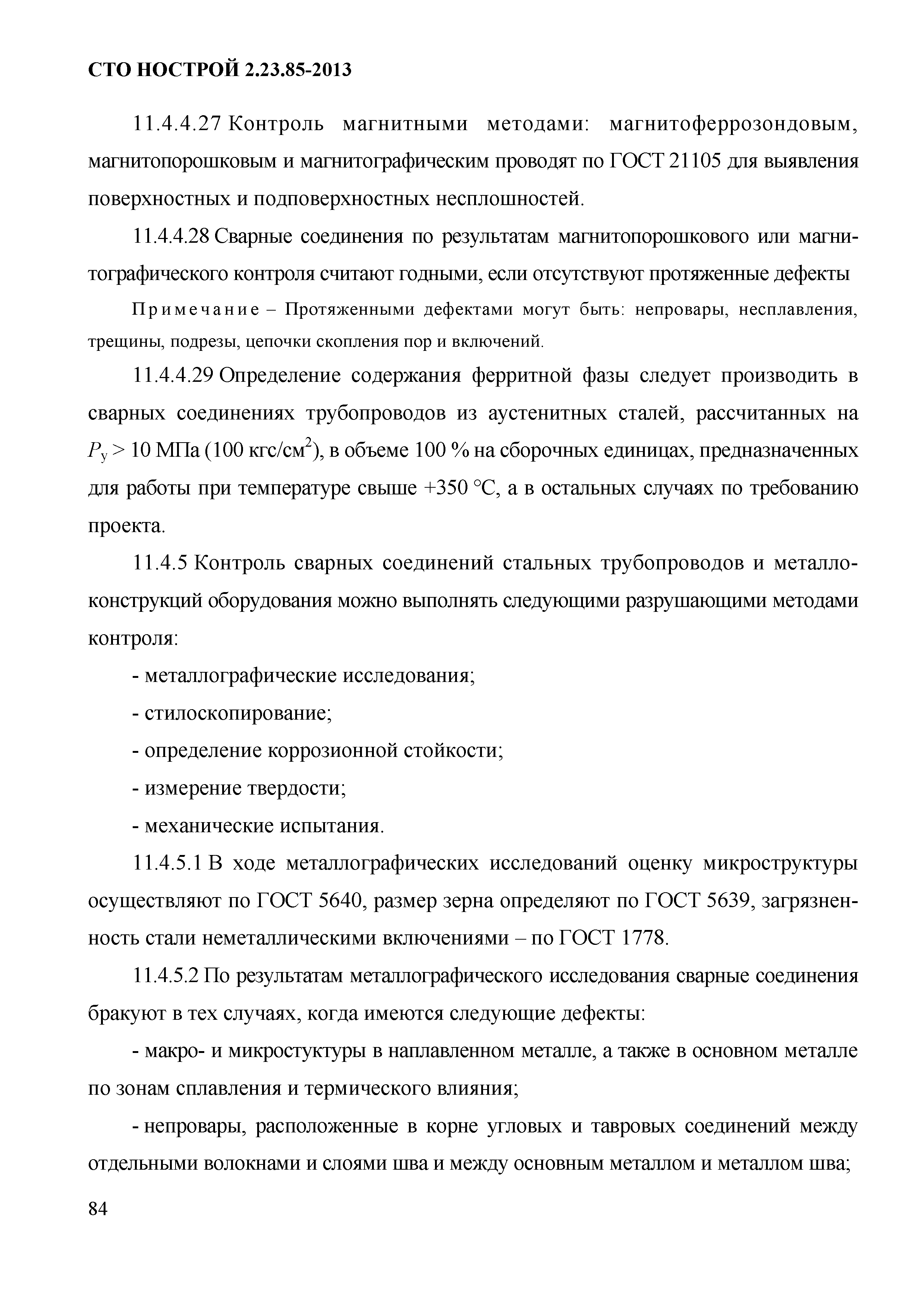

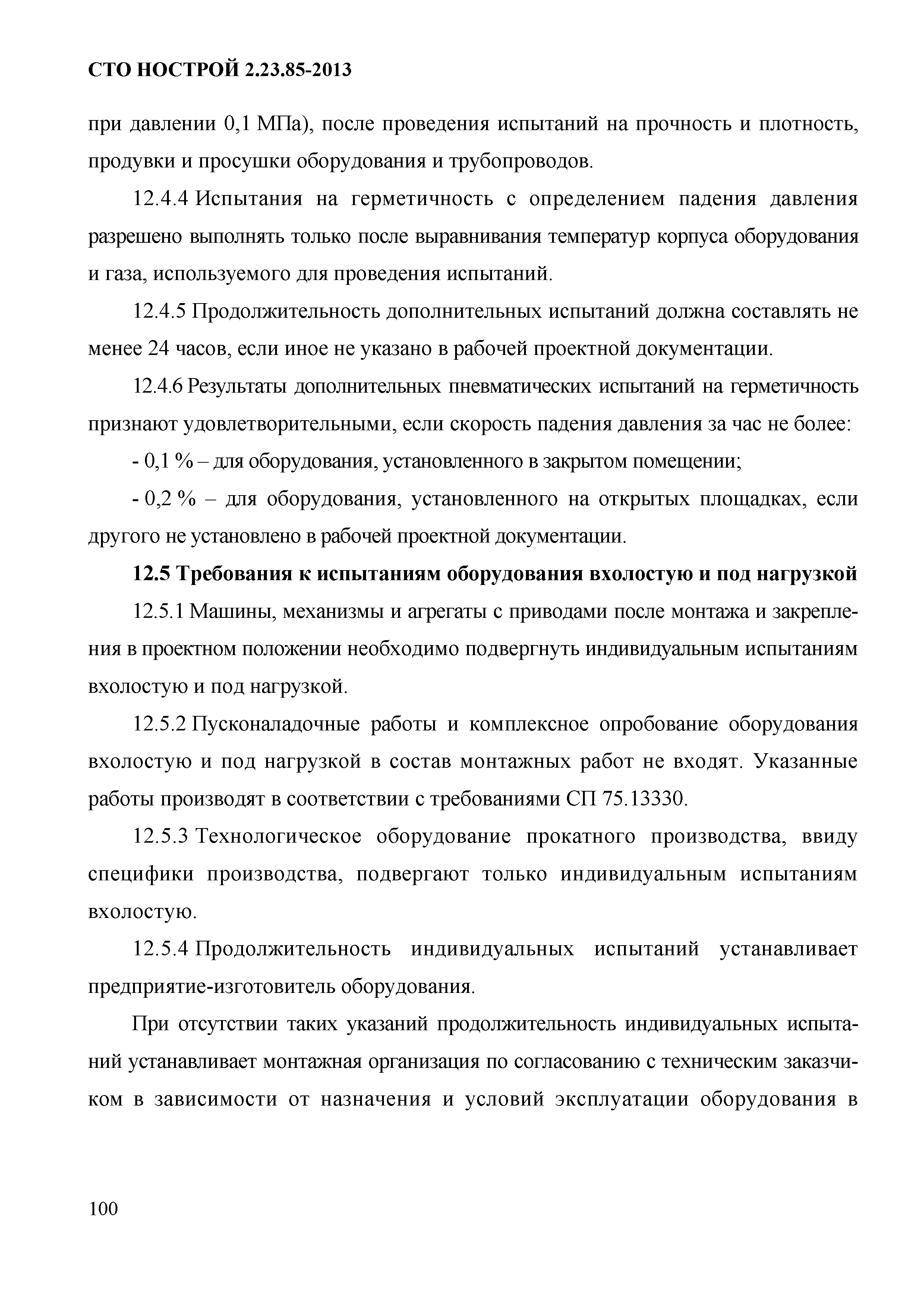

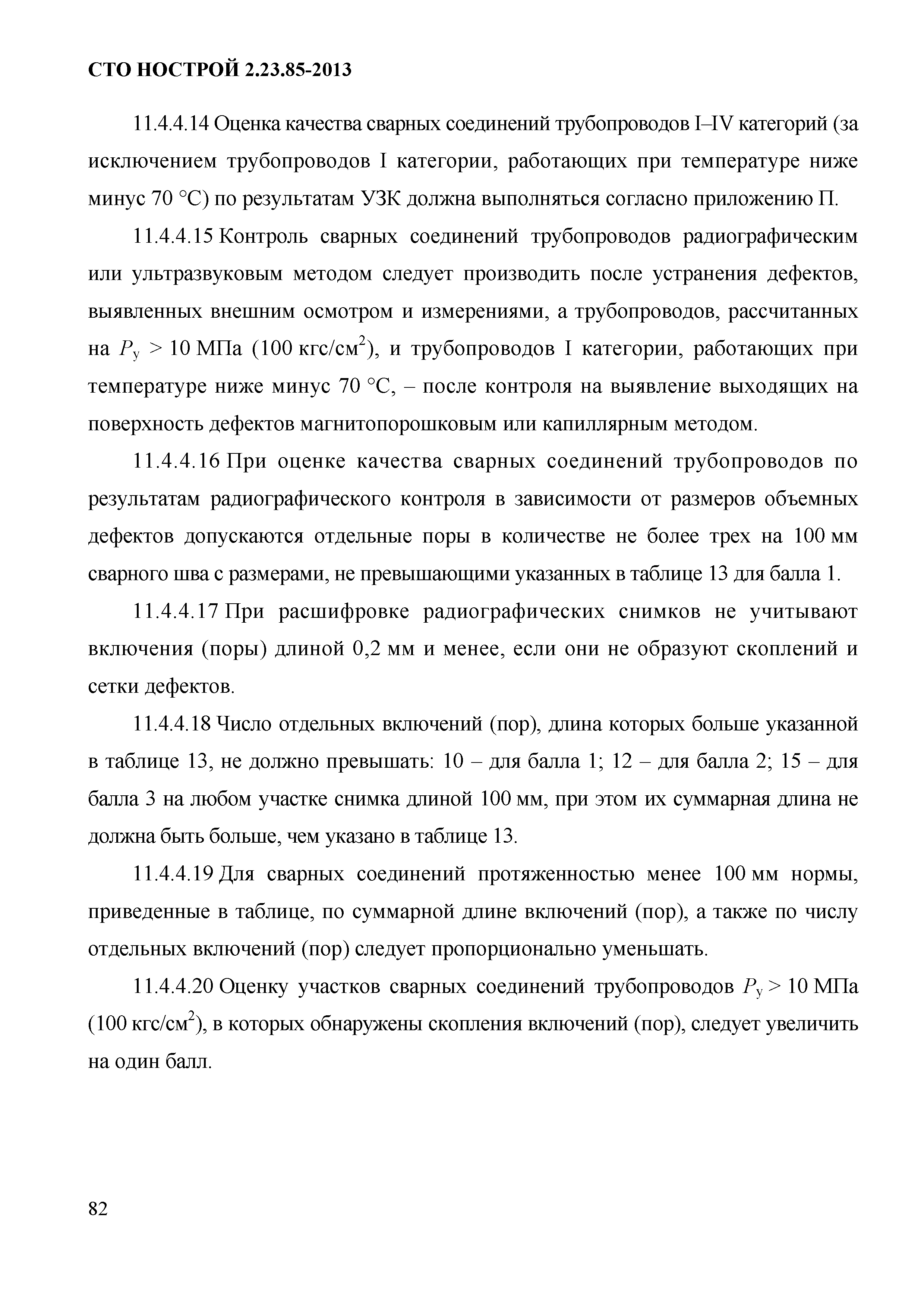

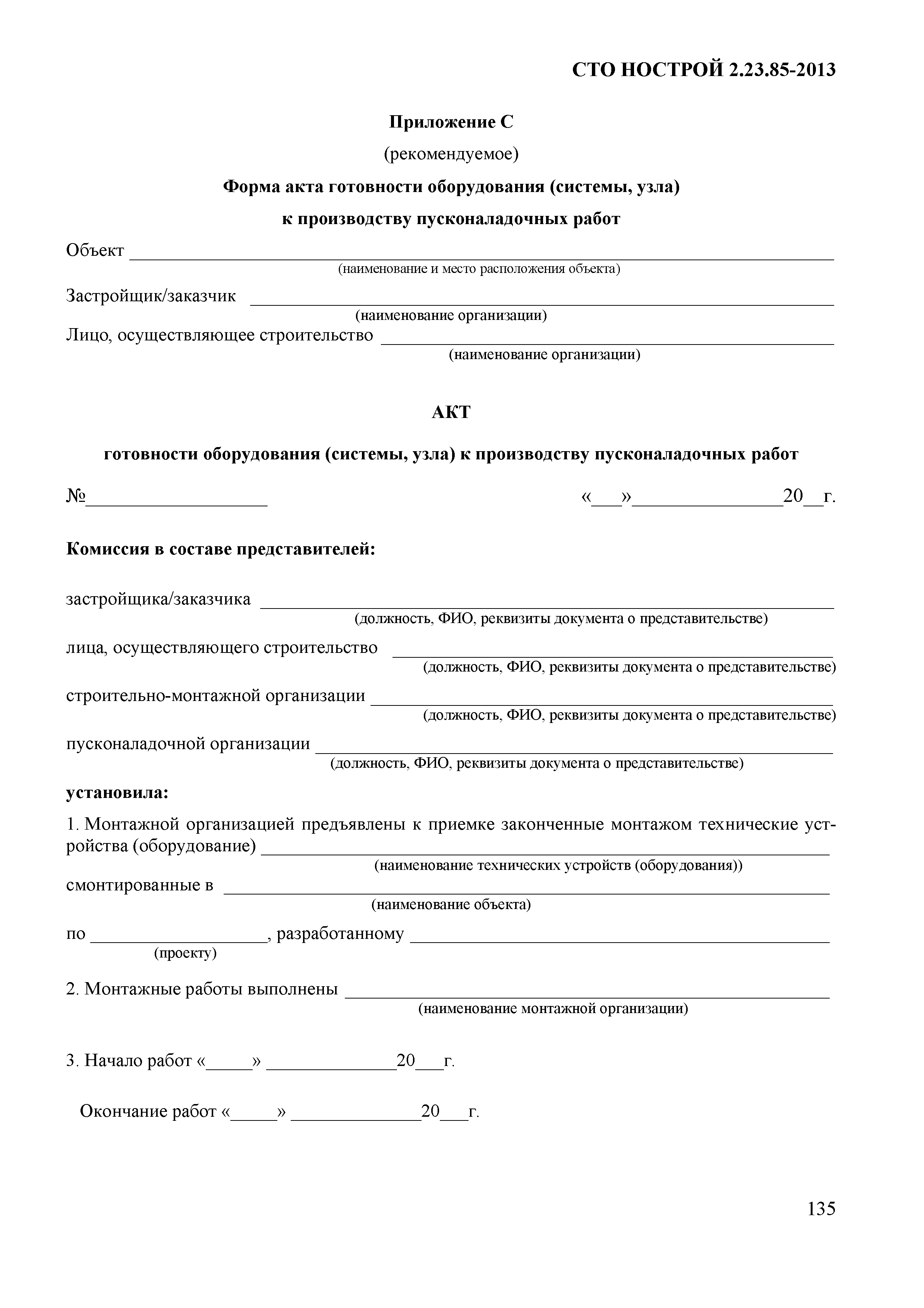

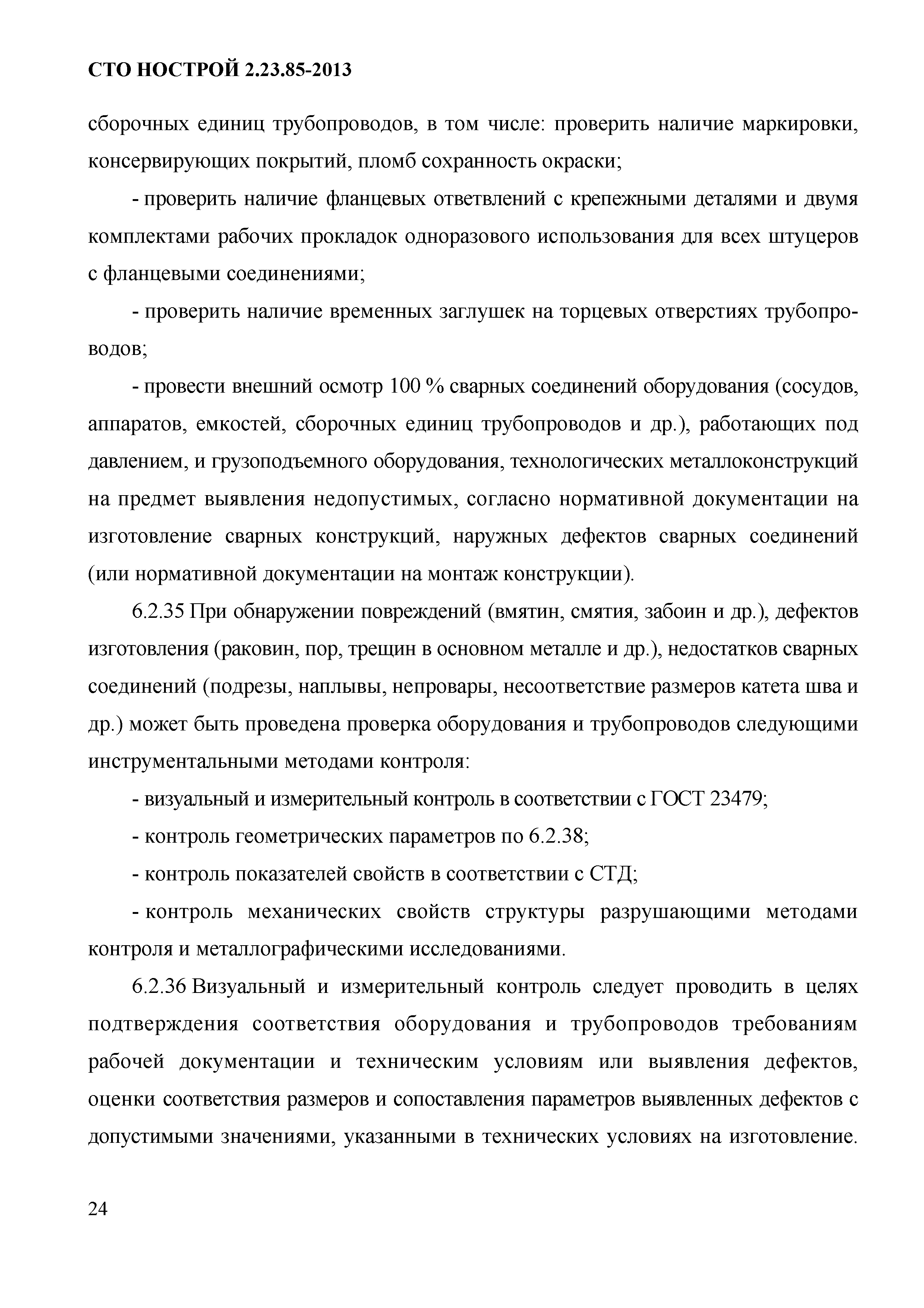

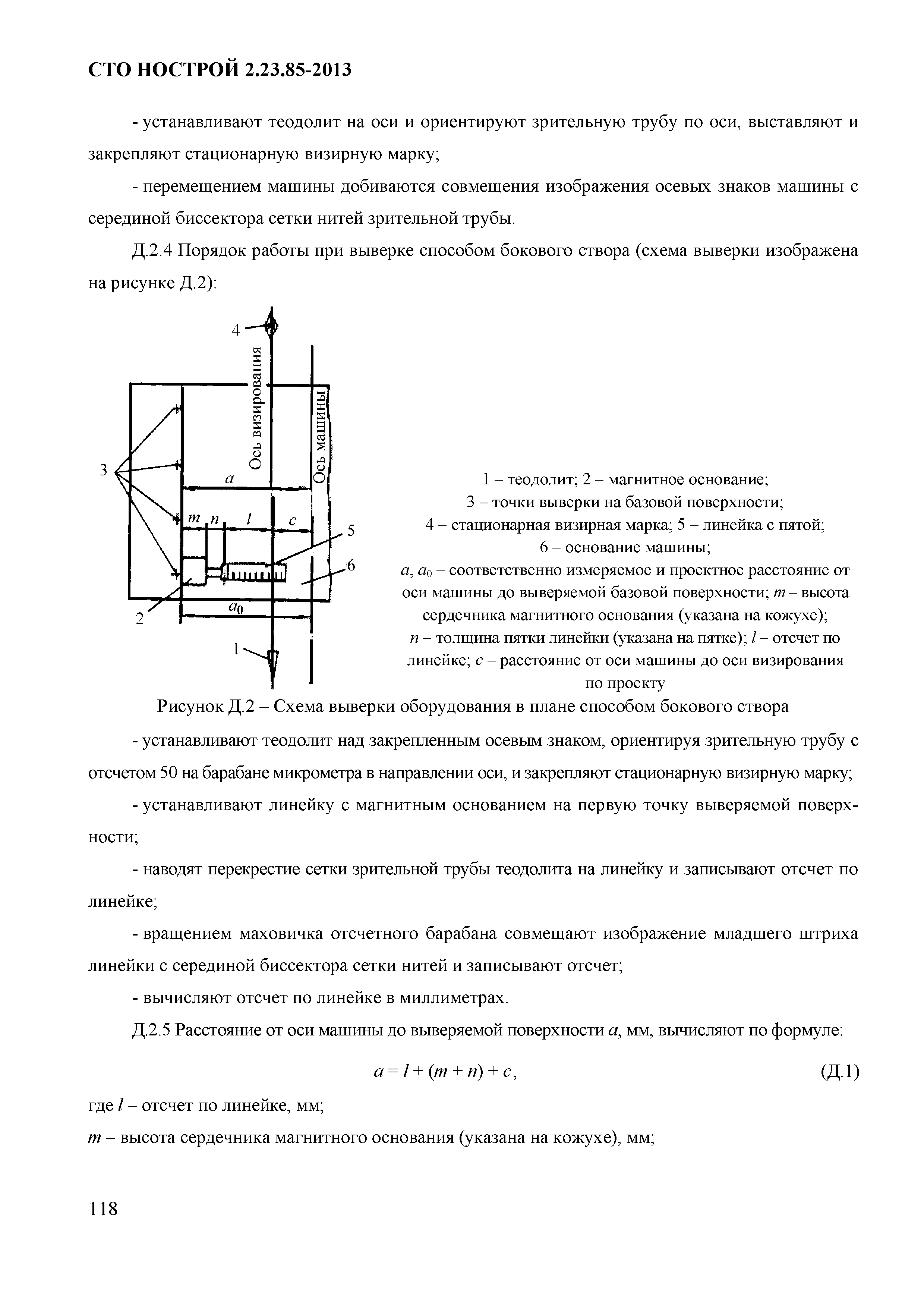

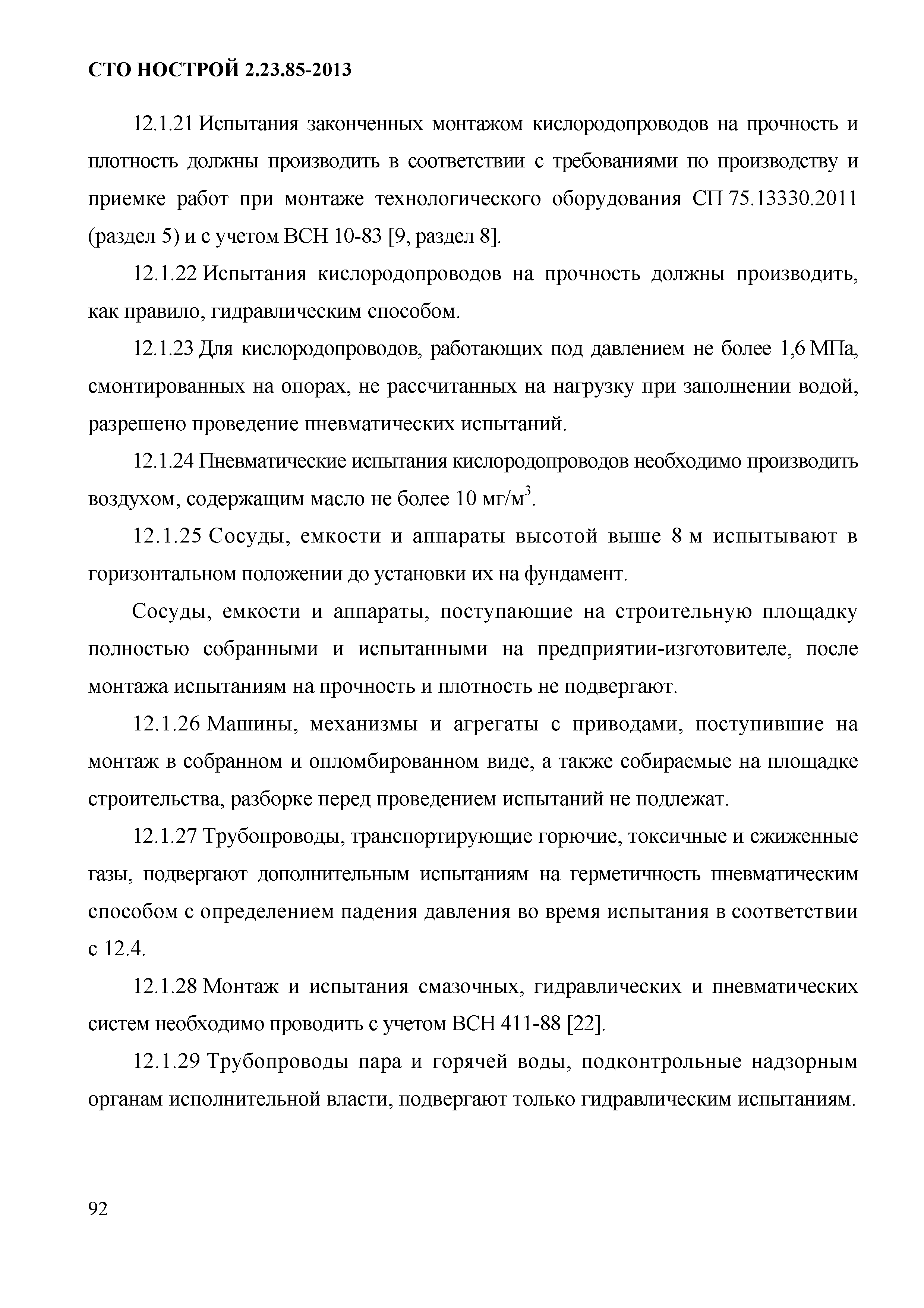

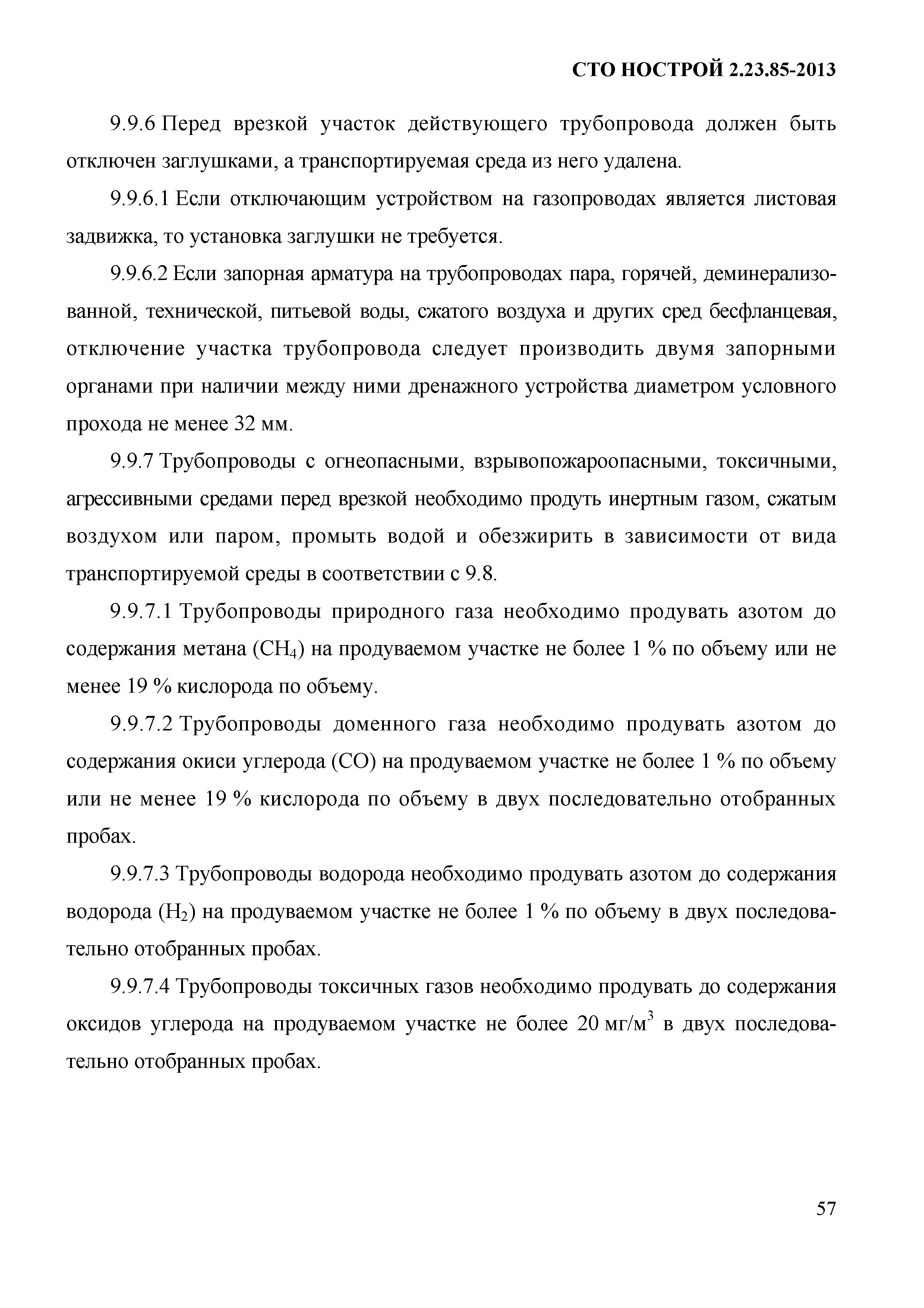

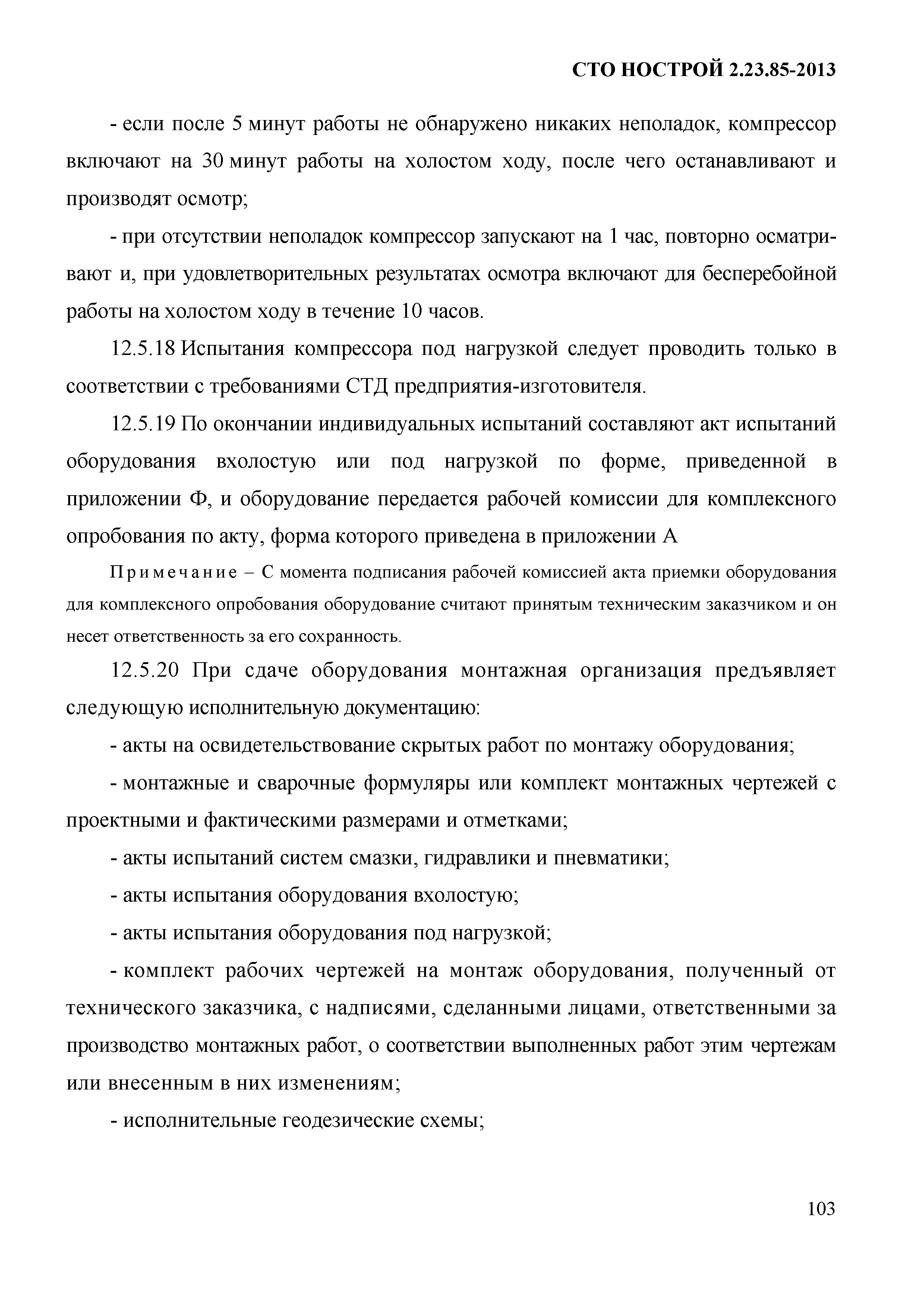

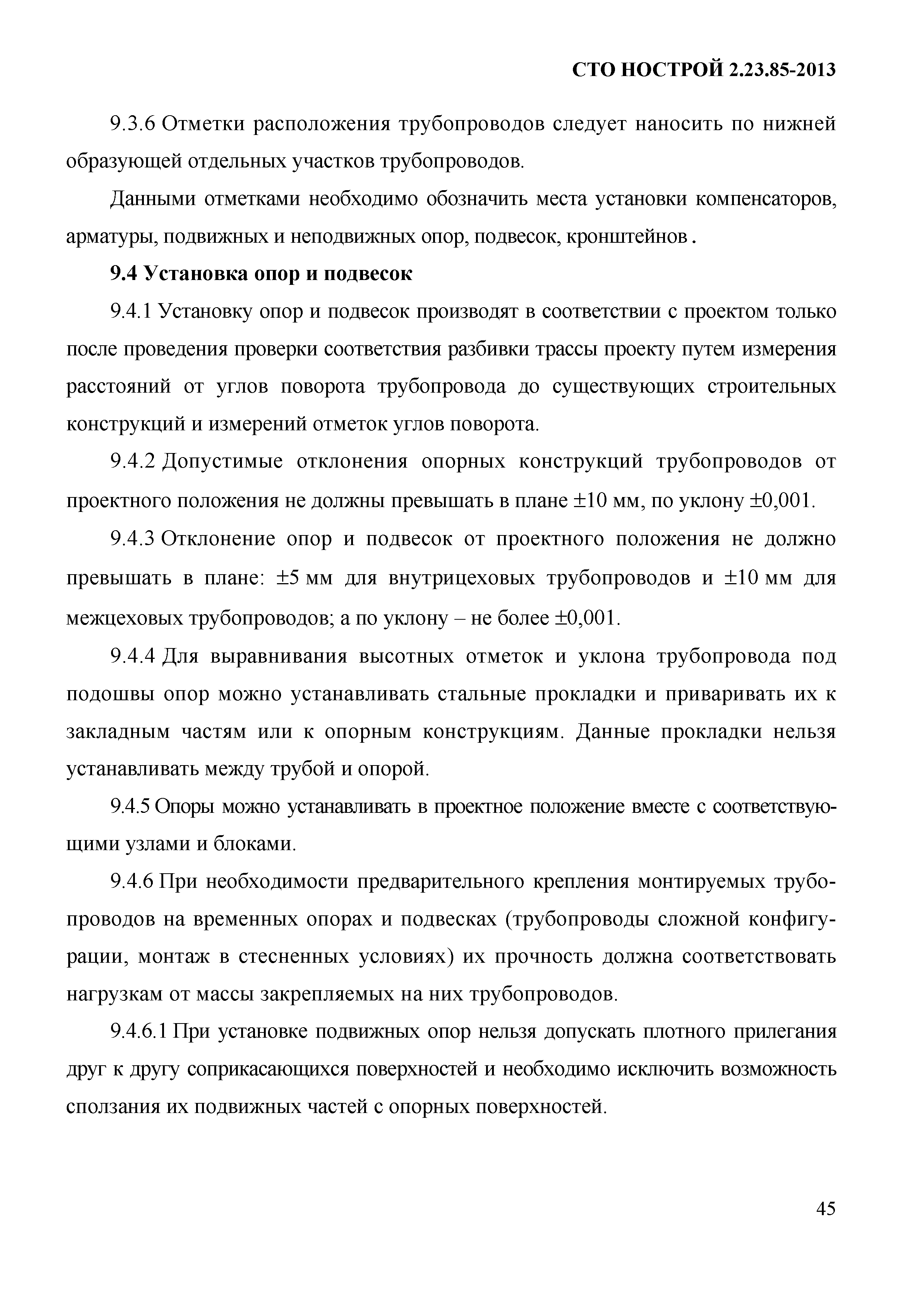

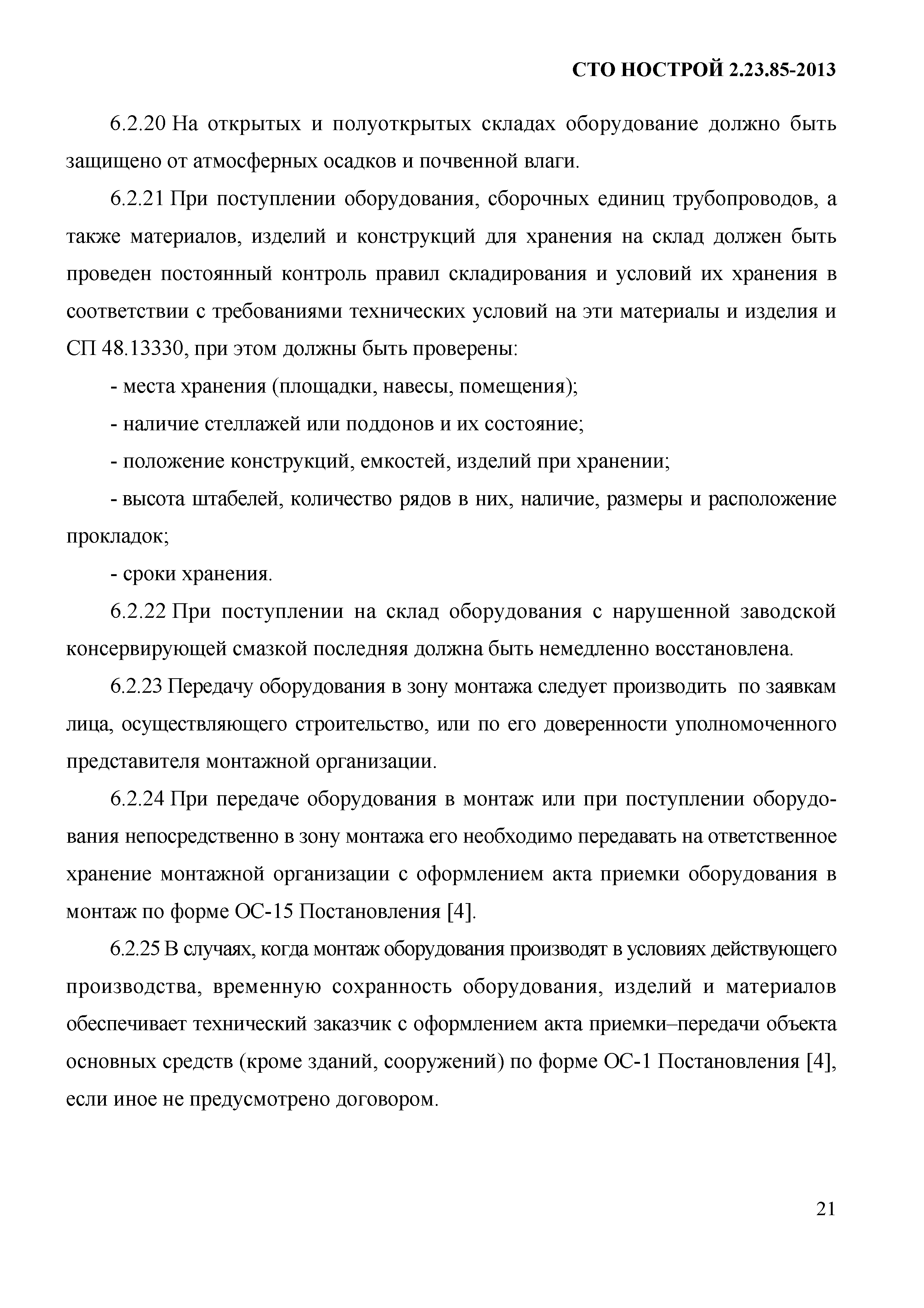

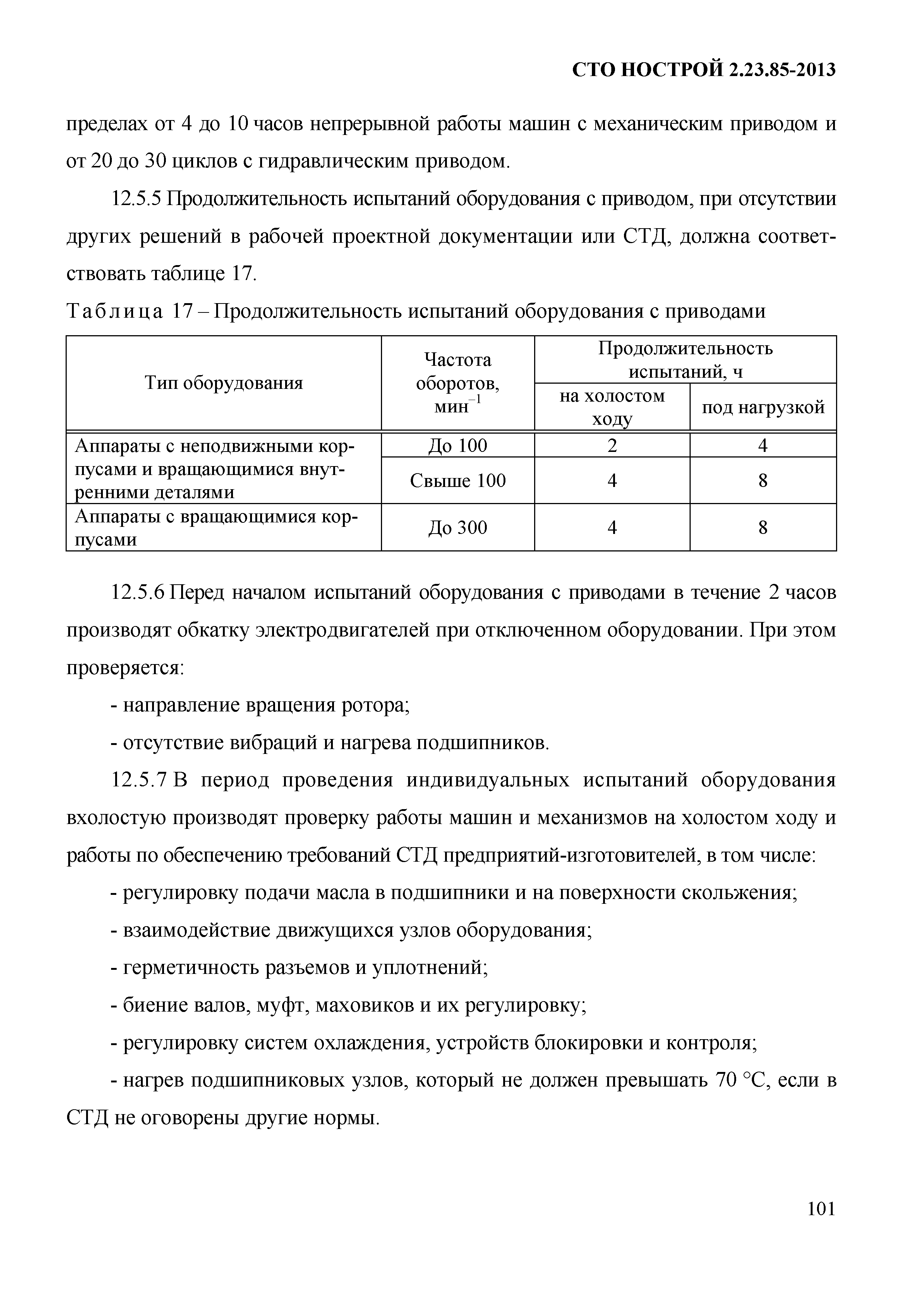

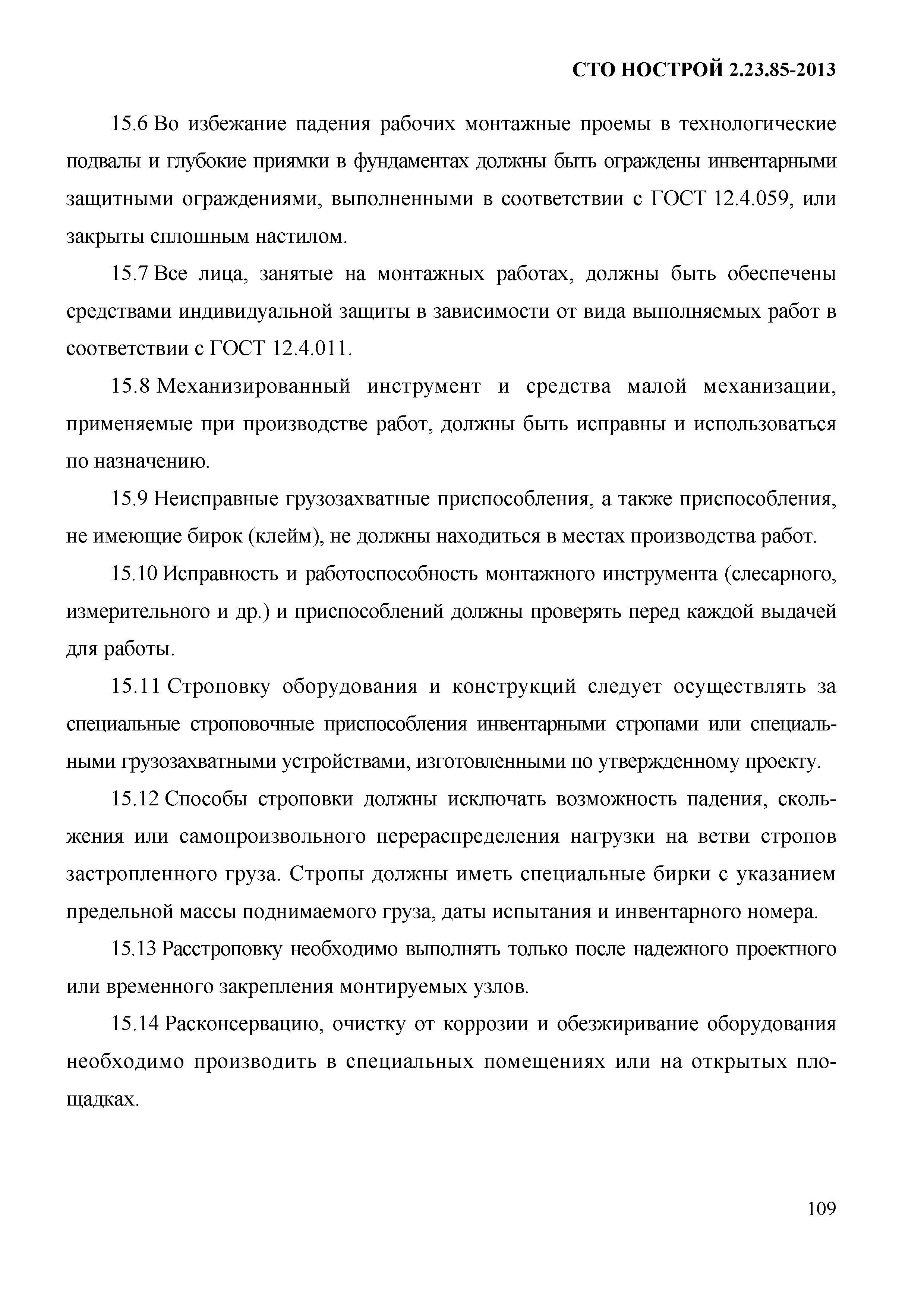

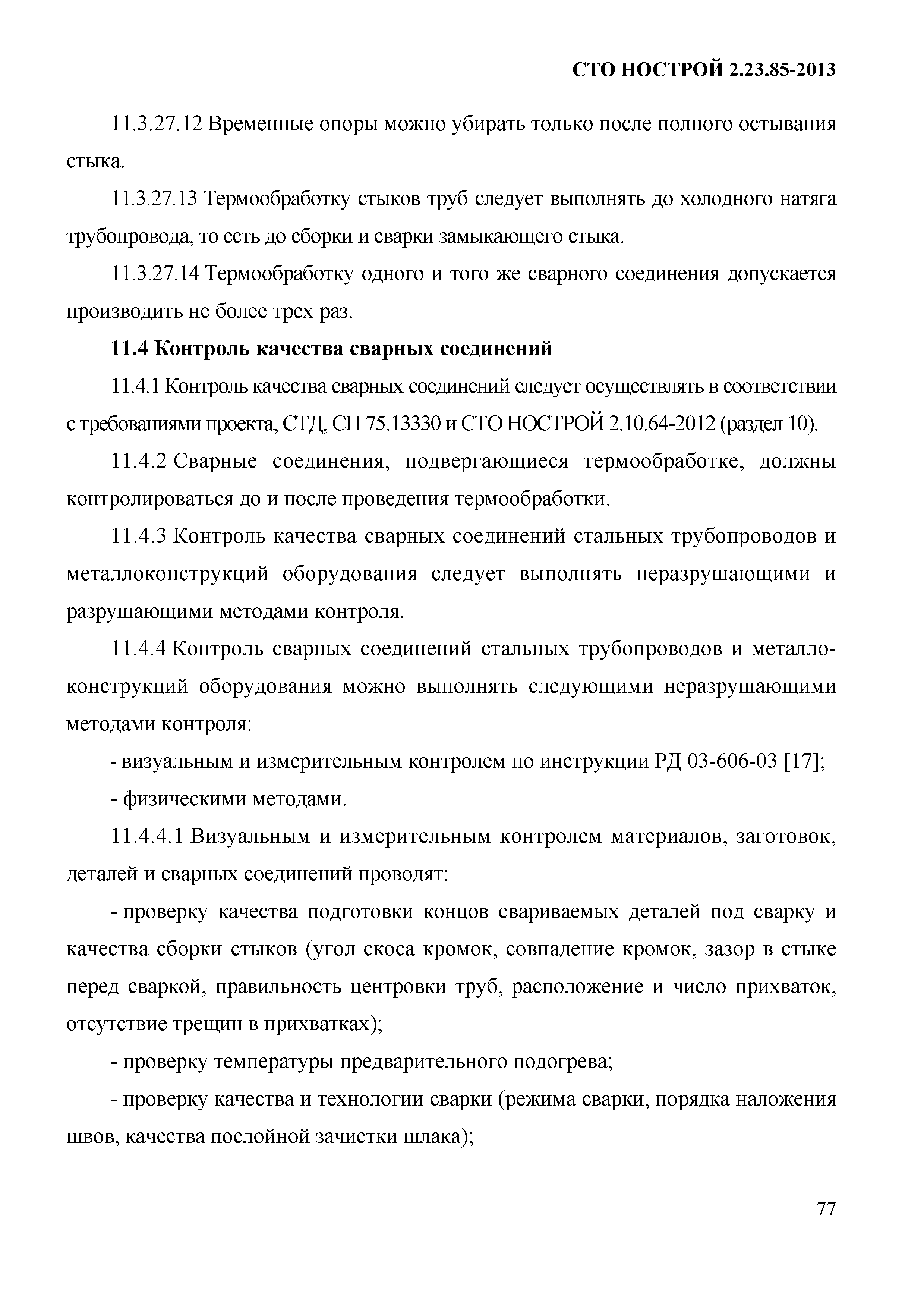

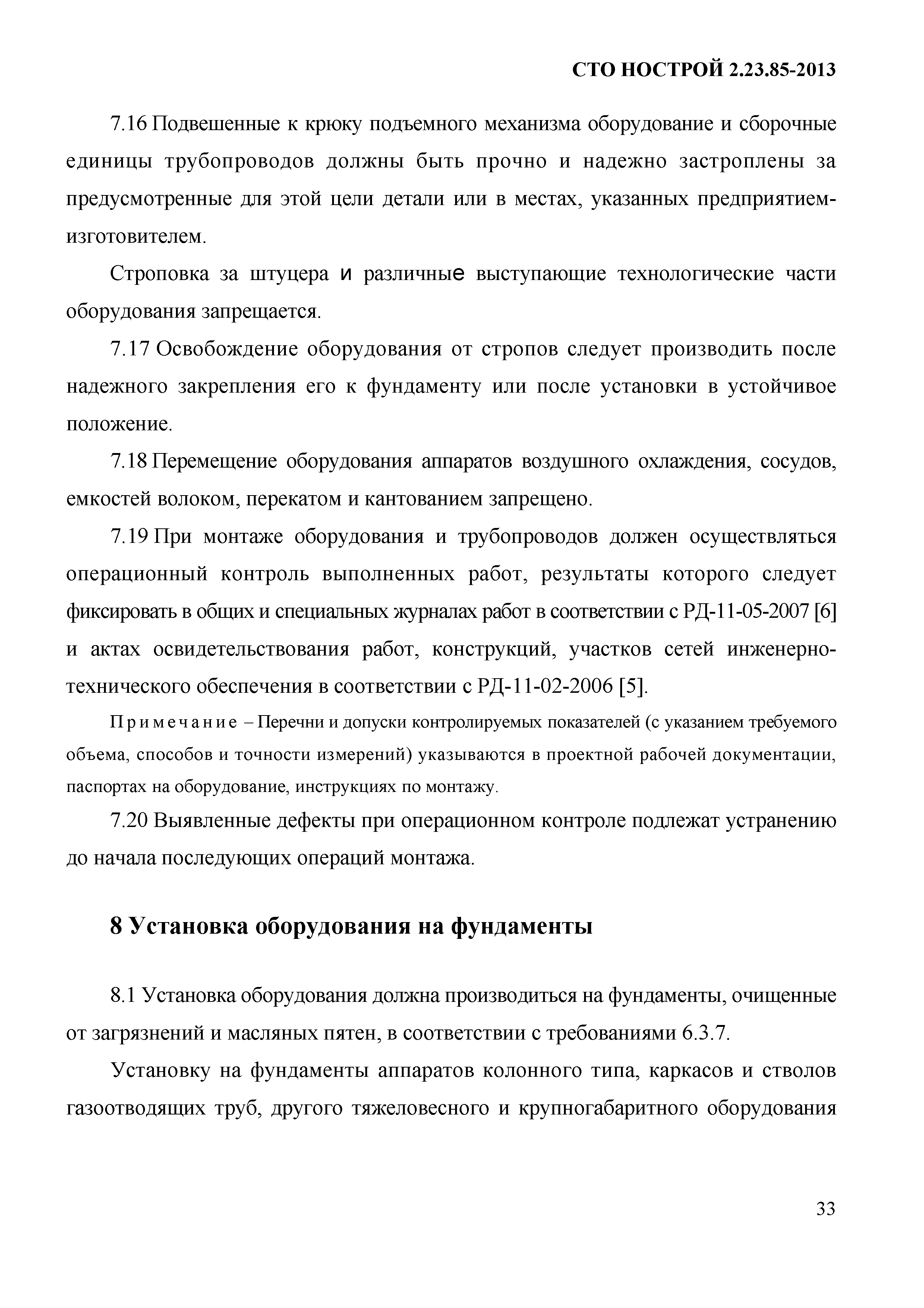

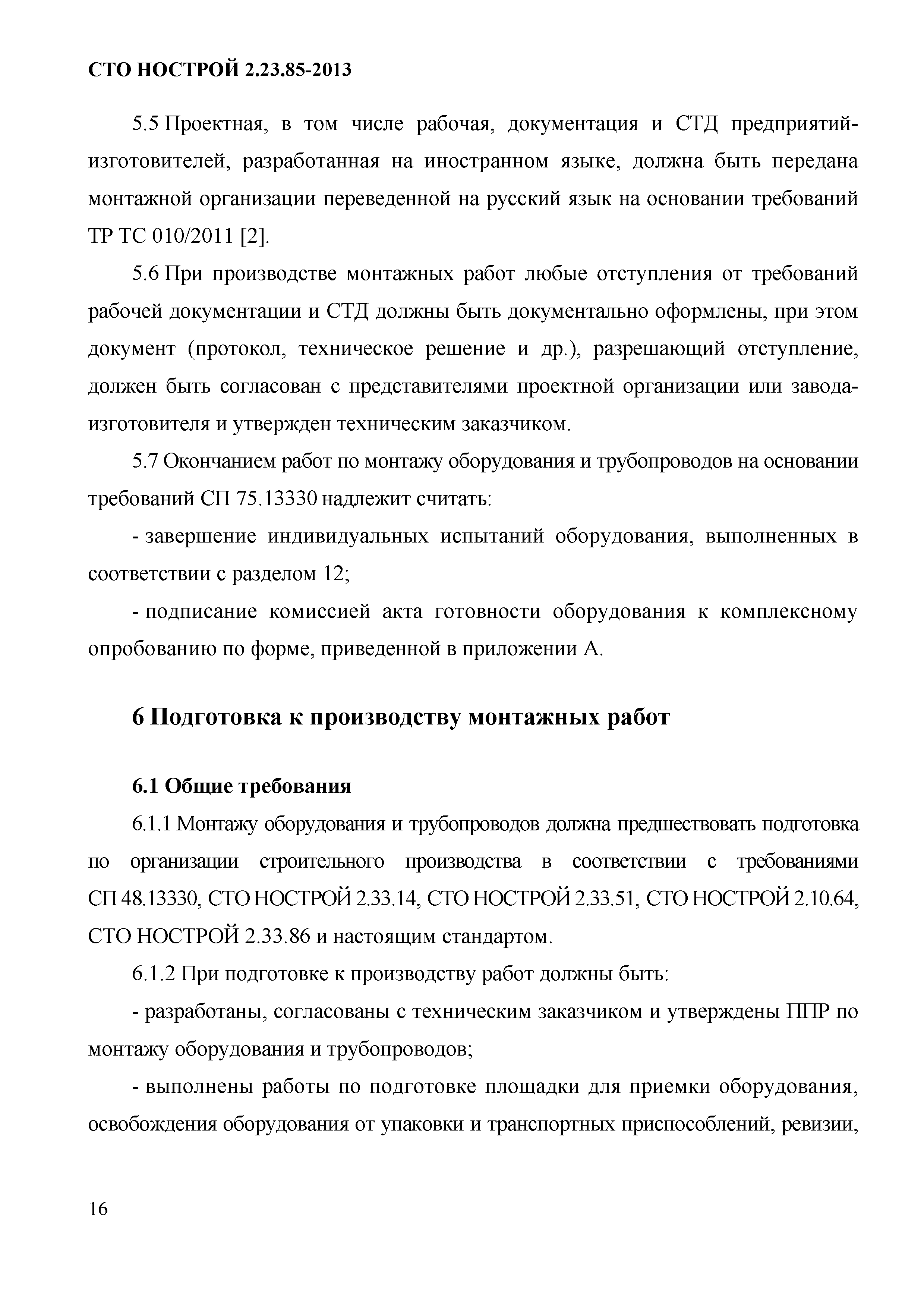

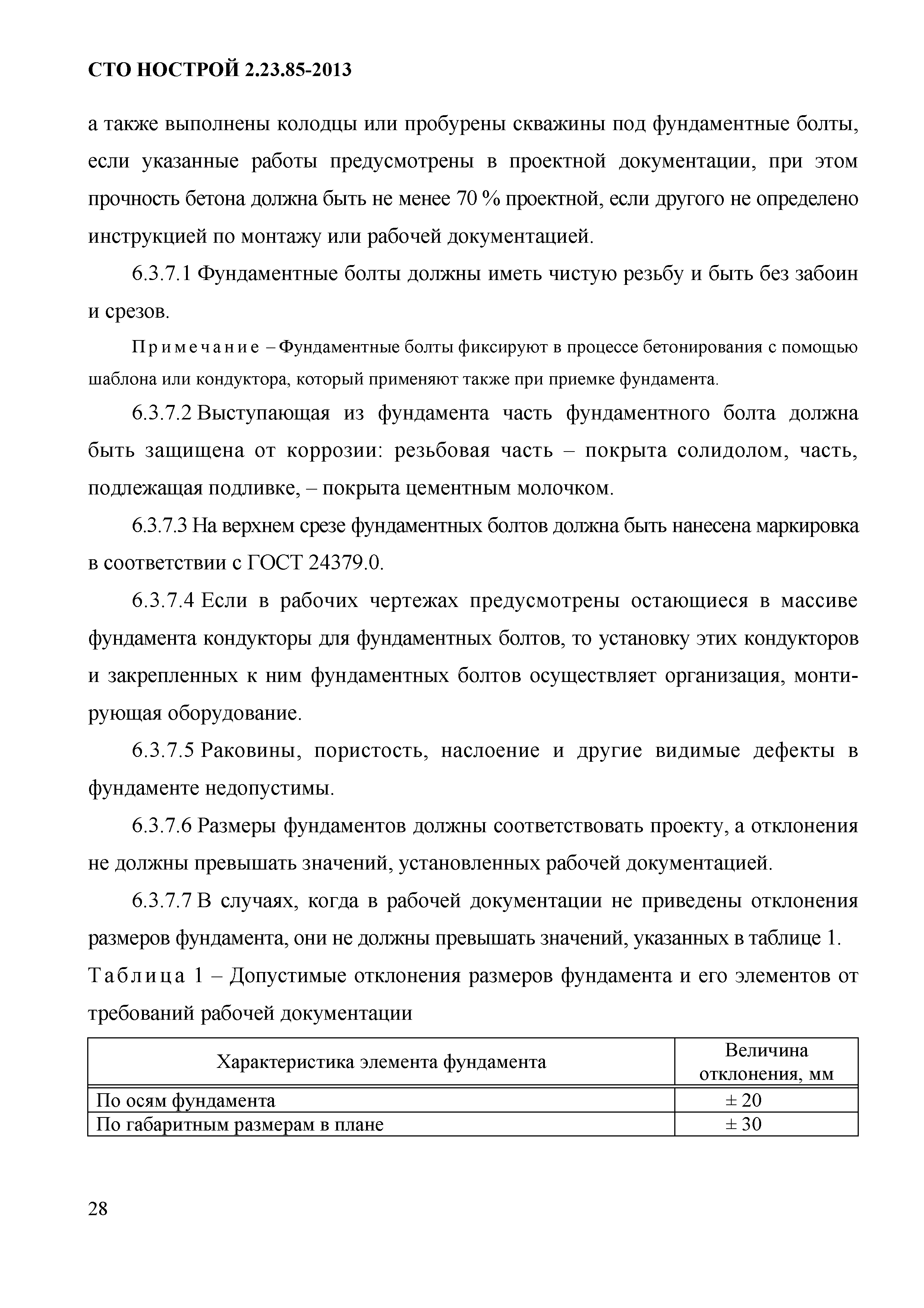

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Подготовка к производству монтажных работ    6.1 Общие требования    6.2 Поставка и передача в монтаж оборудования и сборочных единиц технологических трубопроводов    6.3 Требования к зданиям, сооружениям и фундаментам, передаваемым под монтаж оборудования и трубопроводов 7 Общие требования к производству монтажных работ 8 Установка оборудования на фундаменты 9 Монтаж трубопроводов    9.1 Общие требования и входной контроль    9.2 Очистка технологических трубопроводов    9.3 Разбивка трассы трубопроводов    9.4 Установка опор и подвесок    9.5 Укладка и сборка трубопровода    9.6 Монтаж компенсаторов, арматуры, дренажных устройств, приборов контроля и автоматики    9.7 Тепловая изоляция трубопроводов    9.8 Промывка и продувка трубопроводов    9.9 Подключение трубопроводов к действующим сетям 10 Требования к сборочным соединениям    10.1 Сборка резьбовых соединений    10.2 Сборка шпоночных соединений    10.3 Сборка зубчатых передач    10.4 Сборка муфтовых соединений    10.5 Сборка подшипников скольжения 11 Сварка и термическая обработка металлоконструкций, оборудования и стальных трубопроводов    11.1 Основные положения организации сварочных работ    11.2 Входной контроль сварочных материалов    11.3 Производство сварочных работ    11.4 Контроль качества сварных соединений 12 Индивидуальные испытания смонтированного оборудования и трубопроводов    12.1 Общие требования    12.2 Гидравлические испытания    12.3 Пневматические испытания    12.4 Требования к дополнительным испытаниям на герметичность    12.5 Требования к испытаниям оборудования вхолостую и под нагрузкой 13 Порядок производства пусконаладочных работ 14 Документация, оформляемая при монтаже оборудования и трубопроводов 15 Правила безопасного выполнения работ Приложение А (рекомендуемое). Форма акта готовности оборудования к комплексному опробованию Приложение Б (рекомендуемое). Требования к комплектности и условиям поставки габаритного и негабаритного оборудования технологических комплексов Приложение В (рекомендуемое). Форма акта передачи сопроводительной документации по монтажу оборудования и специальных трубопроводов Приложение Г (рекомендуемое). Форма акта готовности объекта строительства к производству работ по монтажу оборудования Приложение Д (рекомендуемое). Выверка оборудования методом оптических измерений Приложение Е (рекомендуемое). Форма акта проверки установки оборудования на фундамент Приложение Ж (рекомендуемое). Форма акта на подливку оборудования Приложение И (рекомендуемое). Форма акта проверки внутренней очистки трубопроводов Приложение К (рекомендуемое). Форма акта о проведении растяжки компенсаторов Приложение Л (рекомендуемое). Форма акта о проведении промывки (продувки) трубопроводов Приложение М (рекомендуемое). Требования к механическим испытаниям Приложение Н (рекомендуемое). Исправление дефектов участков сварных соединений, выявленных при внешнем осмотре, измерениях и контроле неразрушающими физическими методами Приложение П (рекомендуемое). Оценка качества сварных соединений трубопроводов I— IV категорий по результатам ультразвукового контроля Приложение Р (рекомендуемое). Определение суммарного балла качества сварного соединения стального трубопровода по результатам радиографического контроля Приложение С (рекомендуемое). Форма акта готовности оборудования (системы, узла) к производству пусконаладочных работ Приложение Т (рекомендуемое). Форма акта о проведении испытаний оборудования на прочность и герметичность Приложение У (рекомендуемое). Форма акта о проведении испытаний трубопроводов на прочность (плотность) и герметичность Приложение Ф (рекомендуемое). Форма акта индивидуального испытания оборудования вхолостую или под нагрузкой Библиография
Разработан:	ОАО Липецкий гипромез ООО АНТЦ Академстройцентр НП СРО ОСМО
Утверждён:	15.03.2013 Совет Национального объединения строителей (40)
Расположен в:	Техническая документация

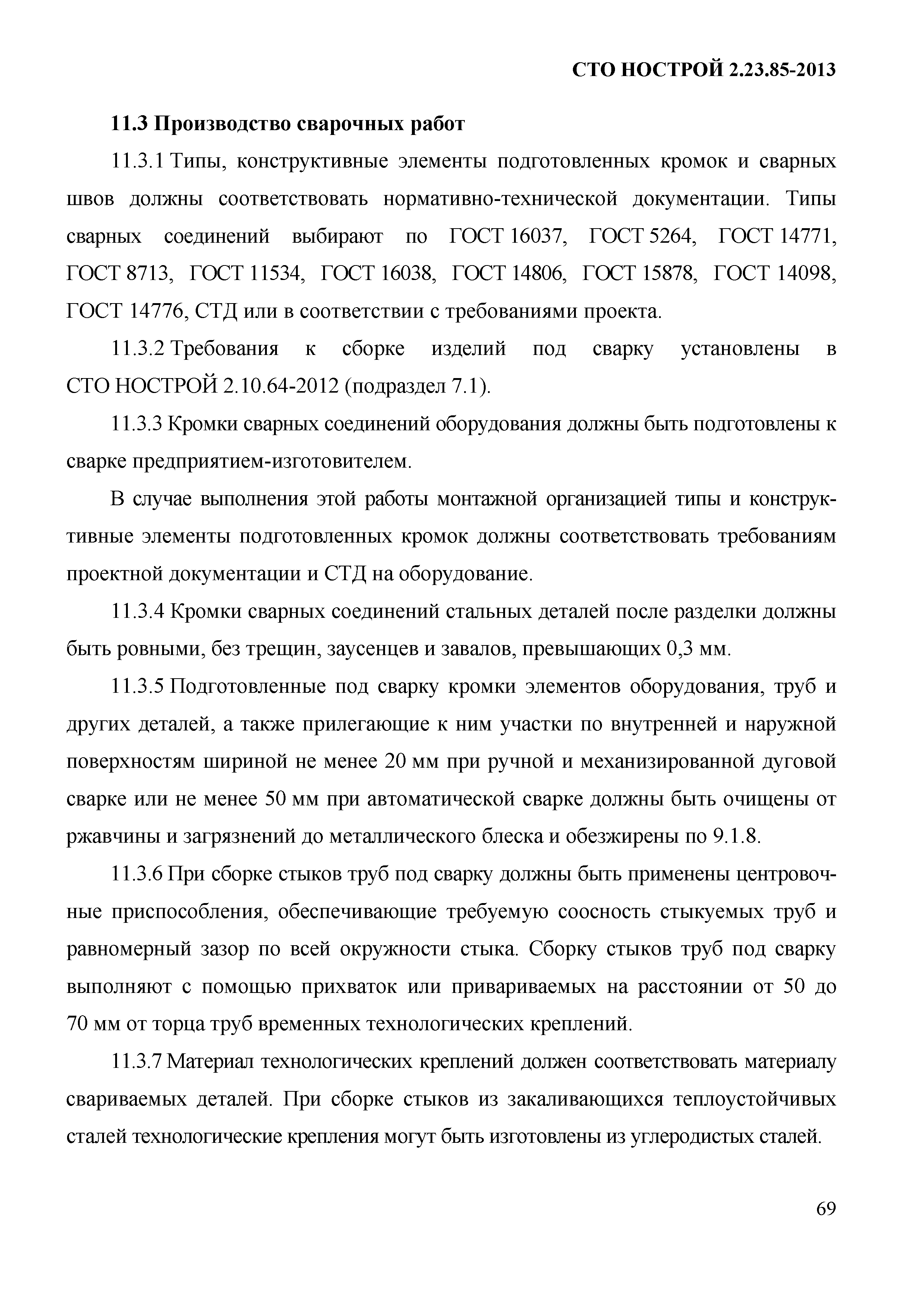

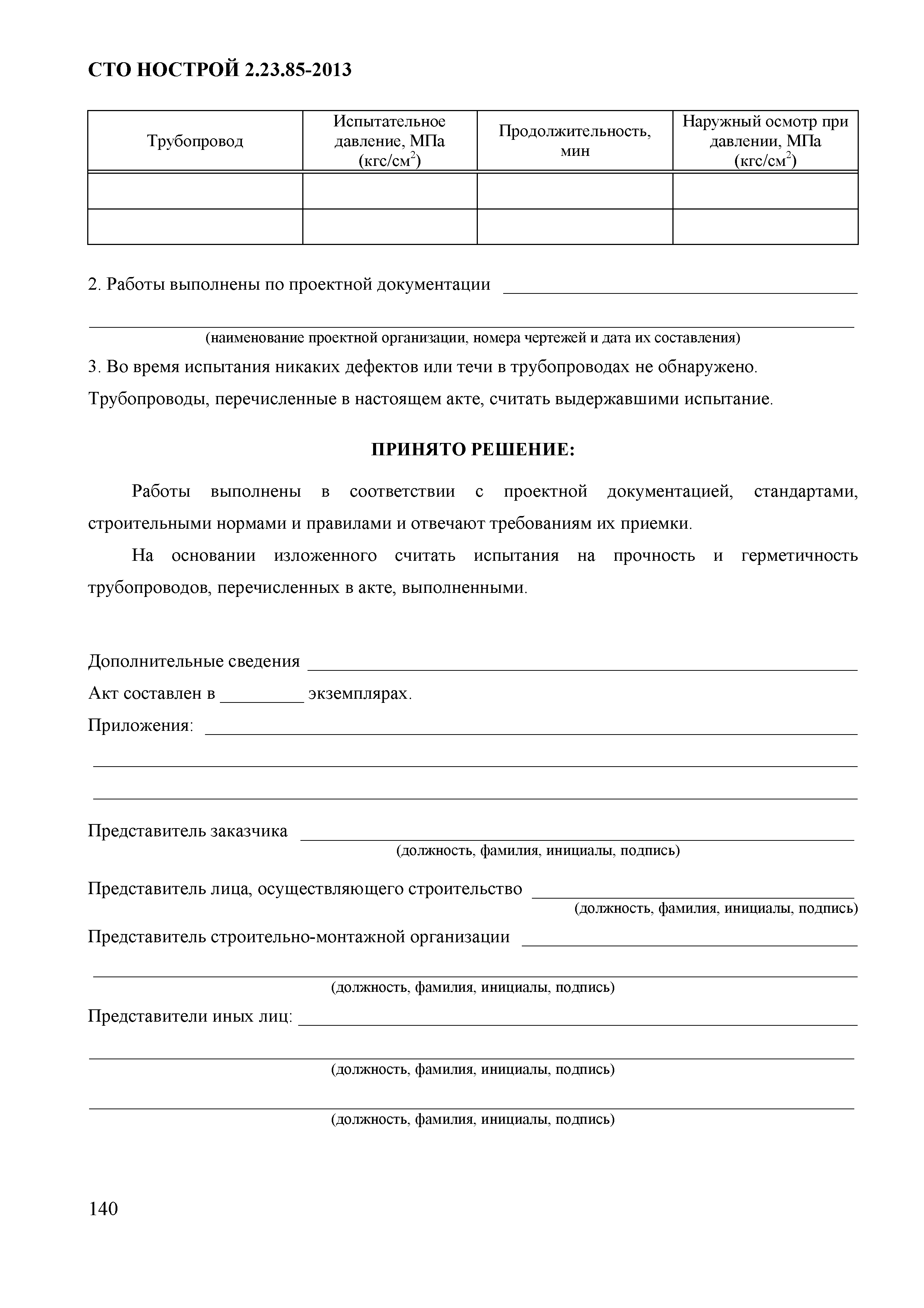

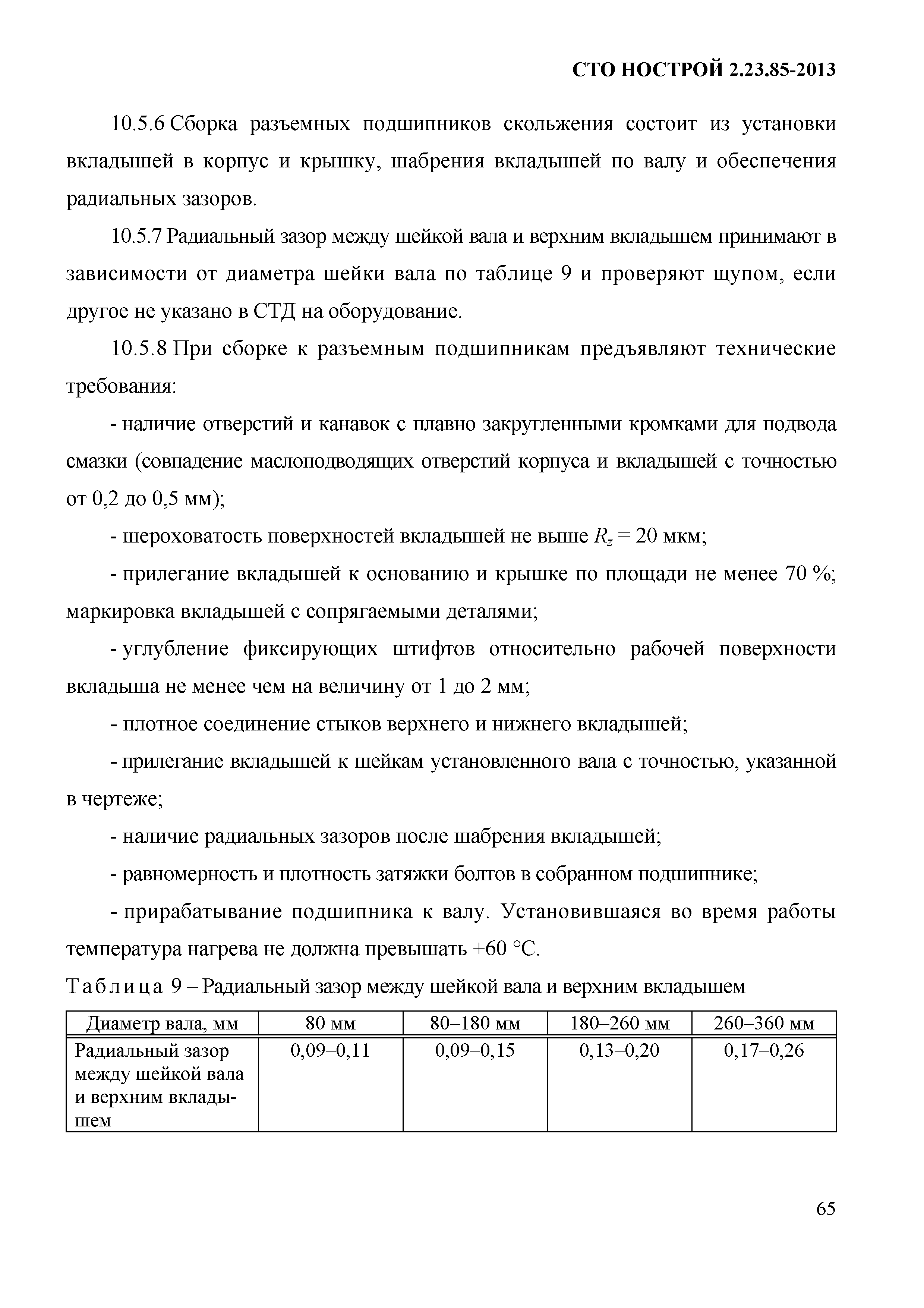

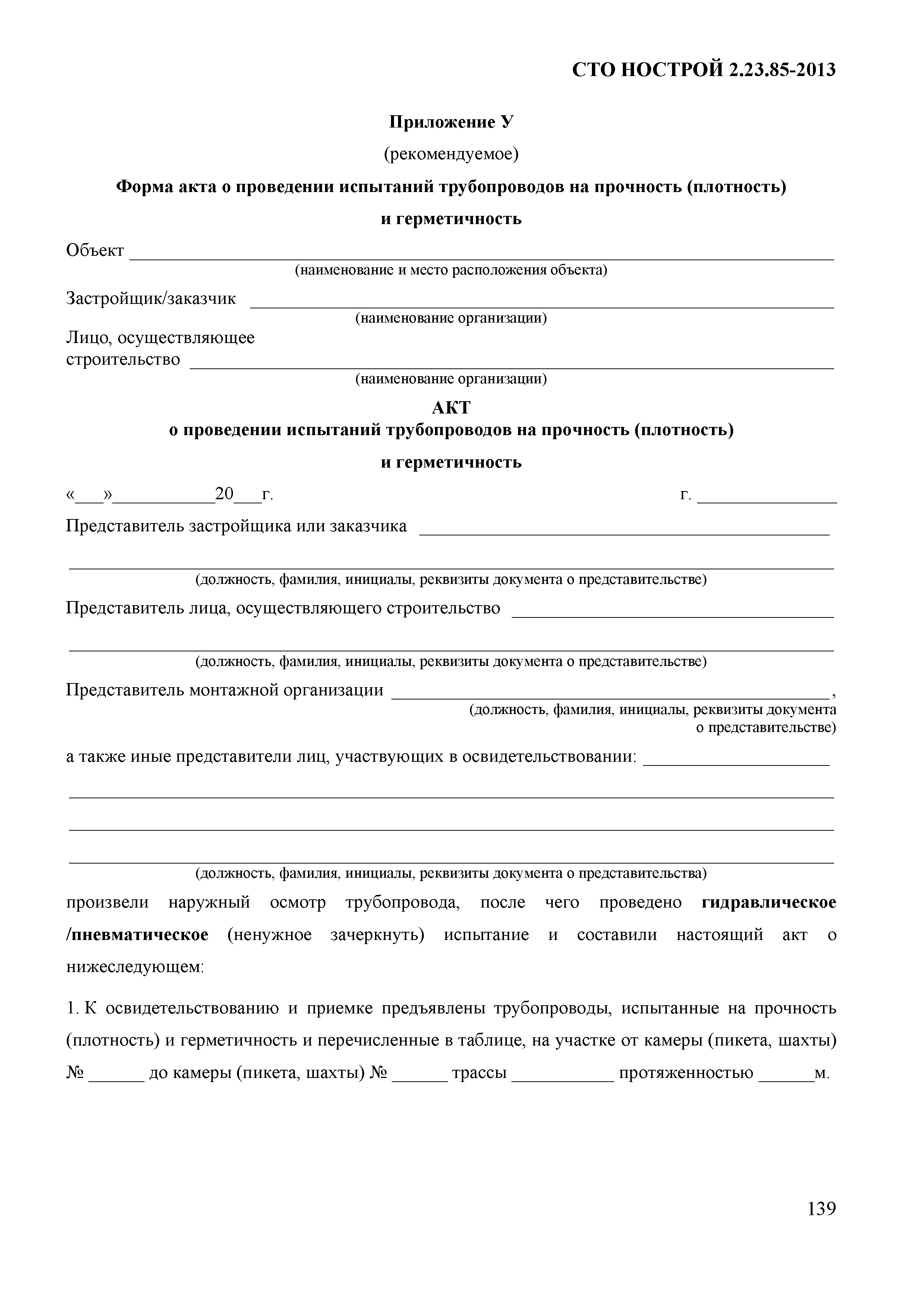

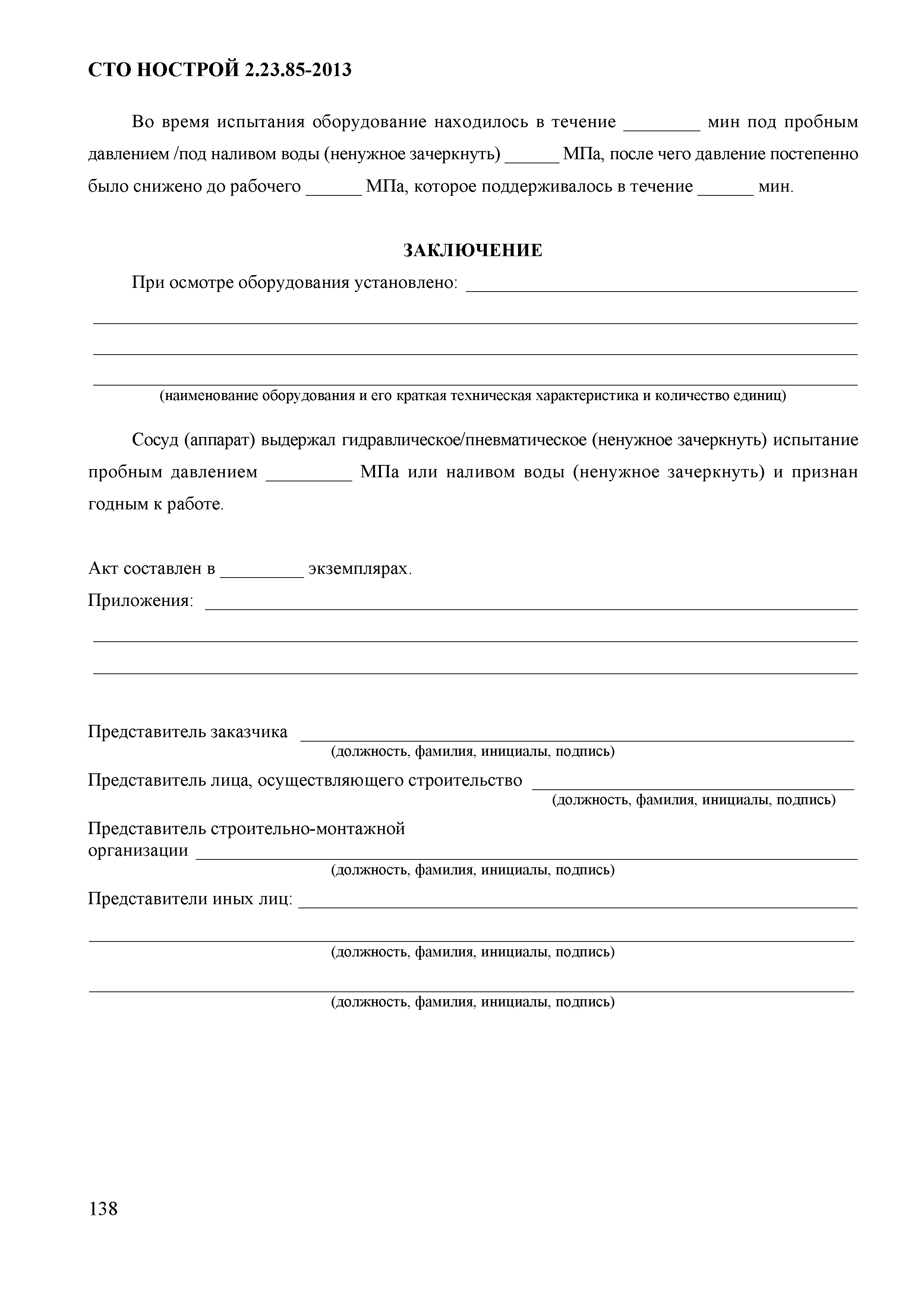

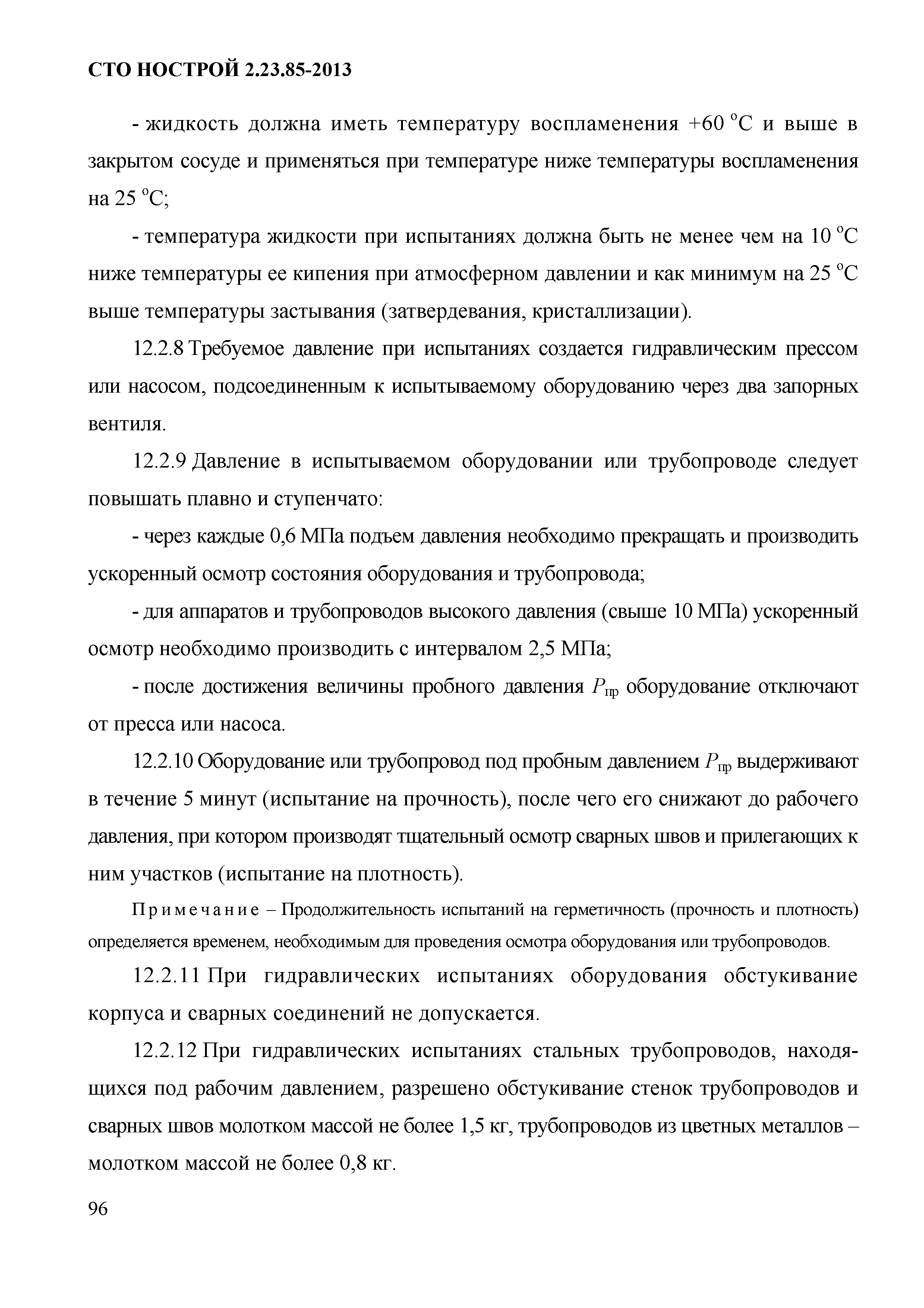

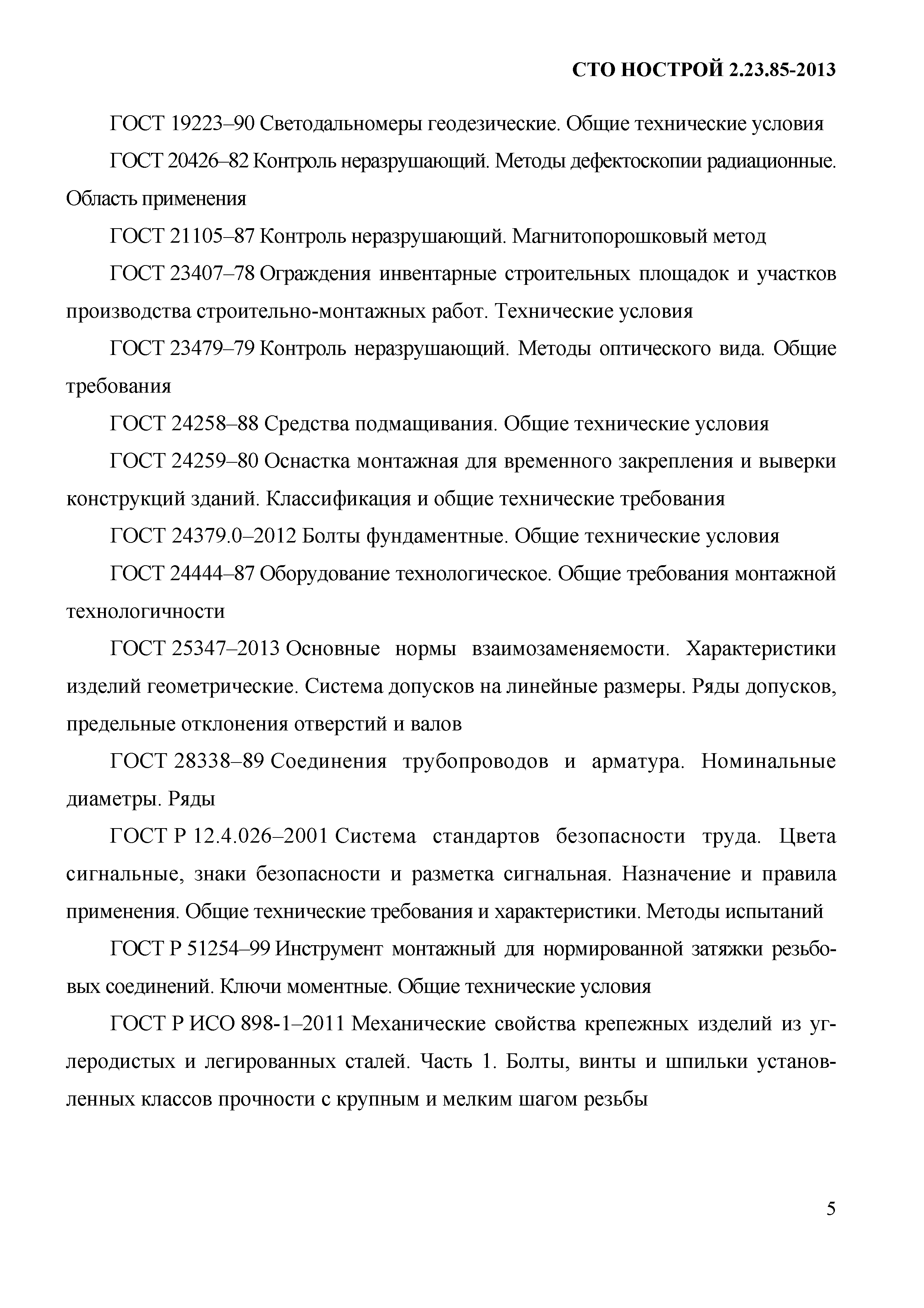

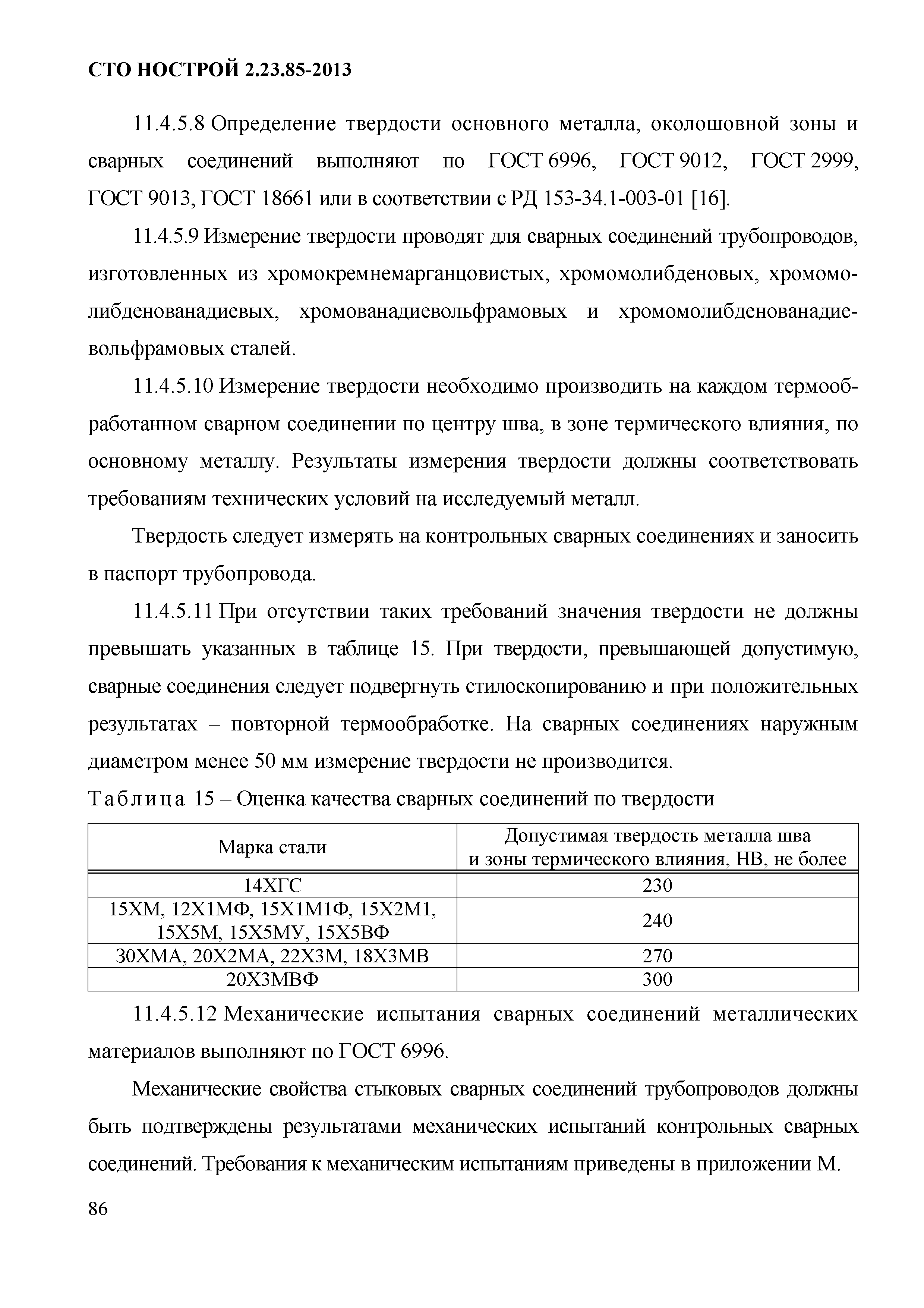

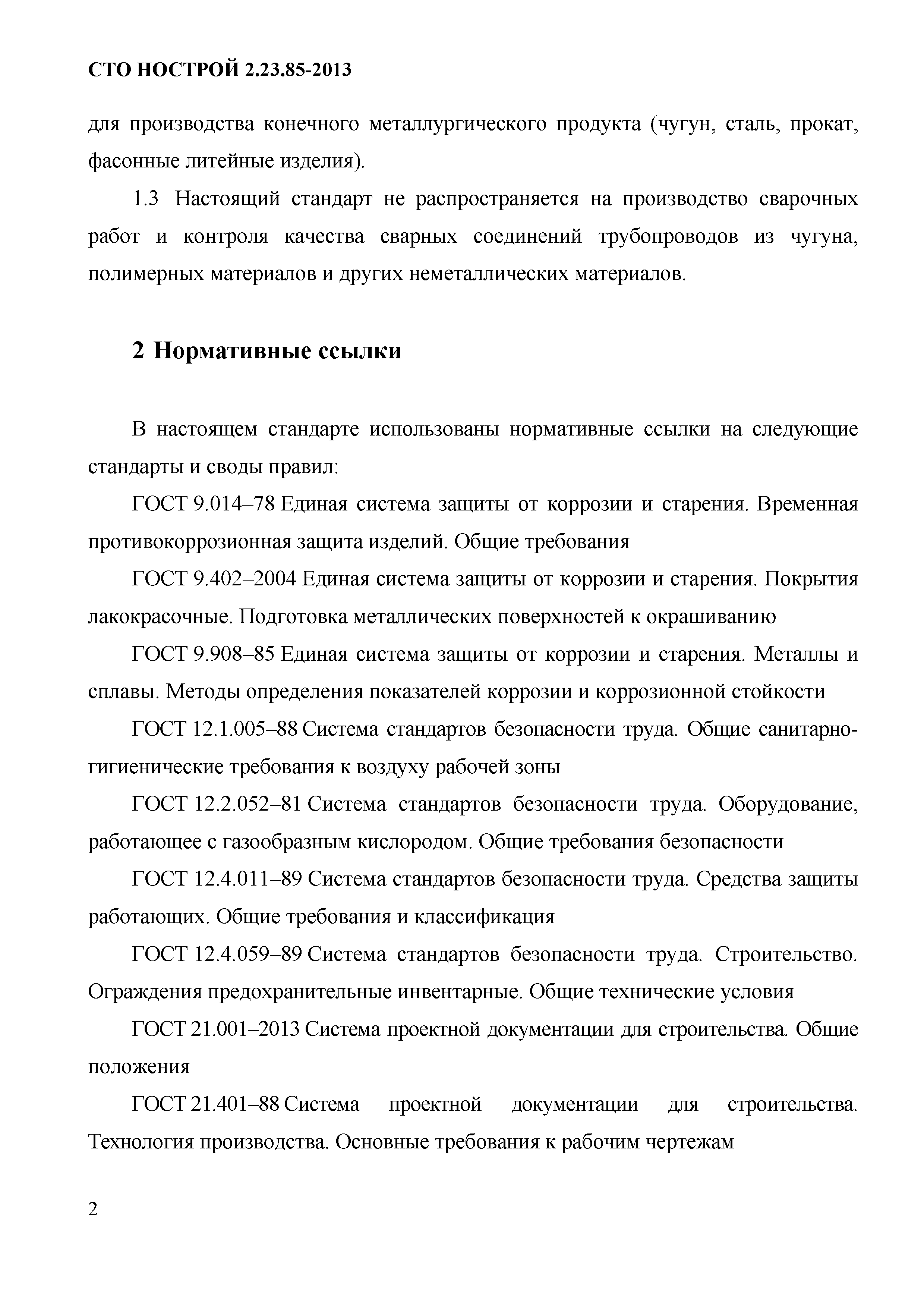

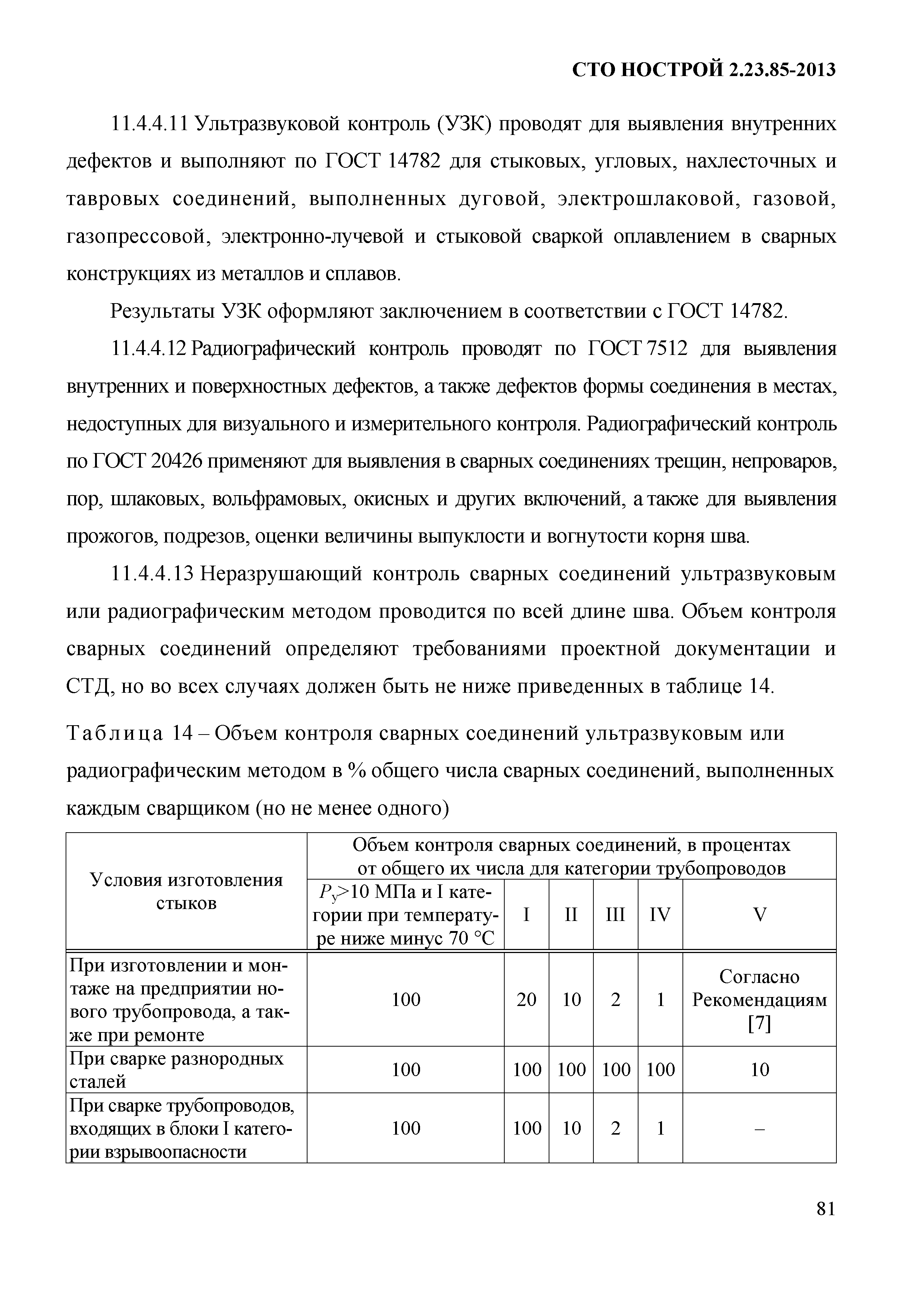

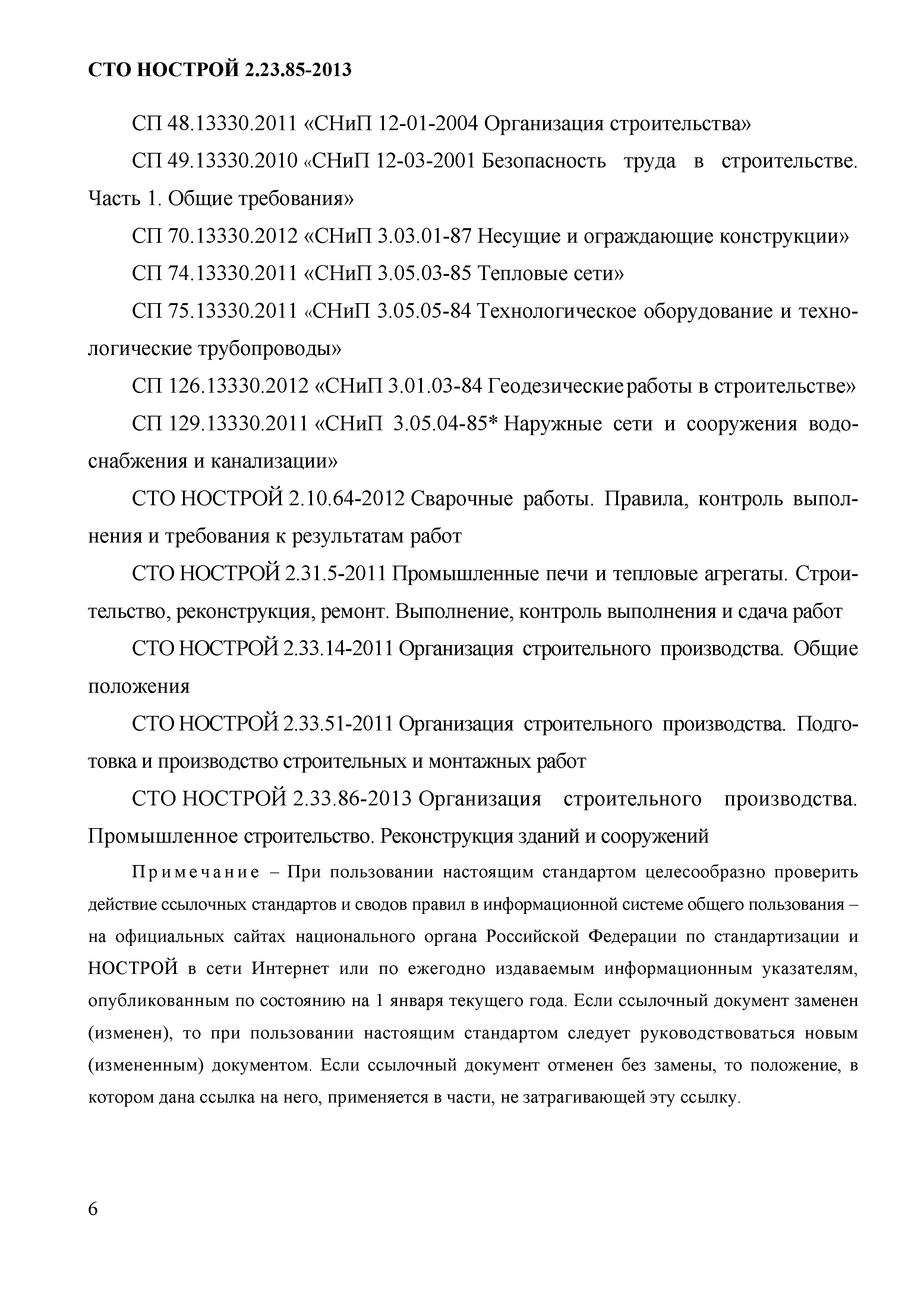

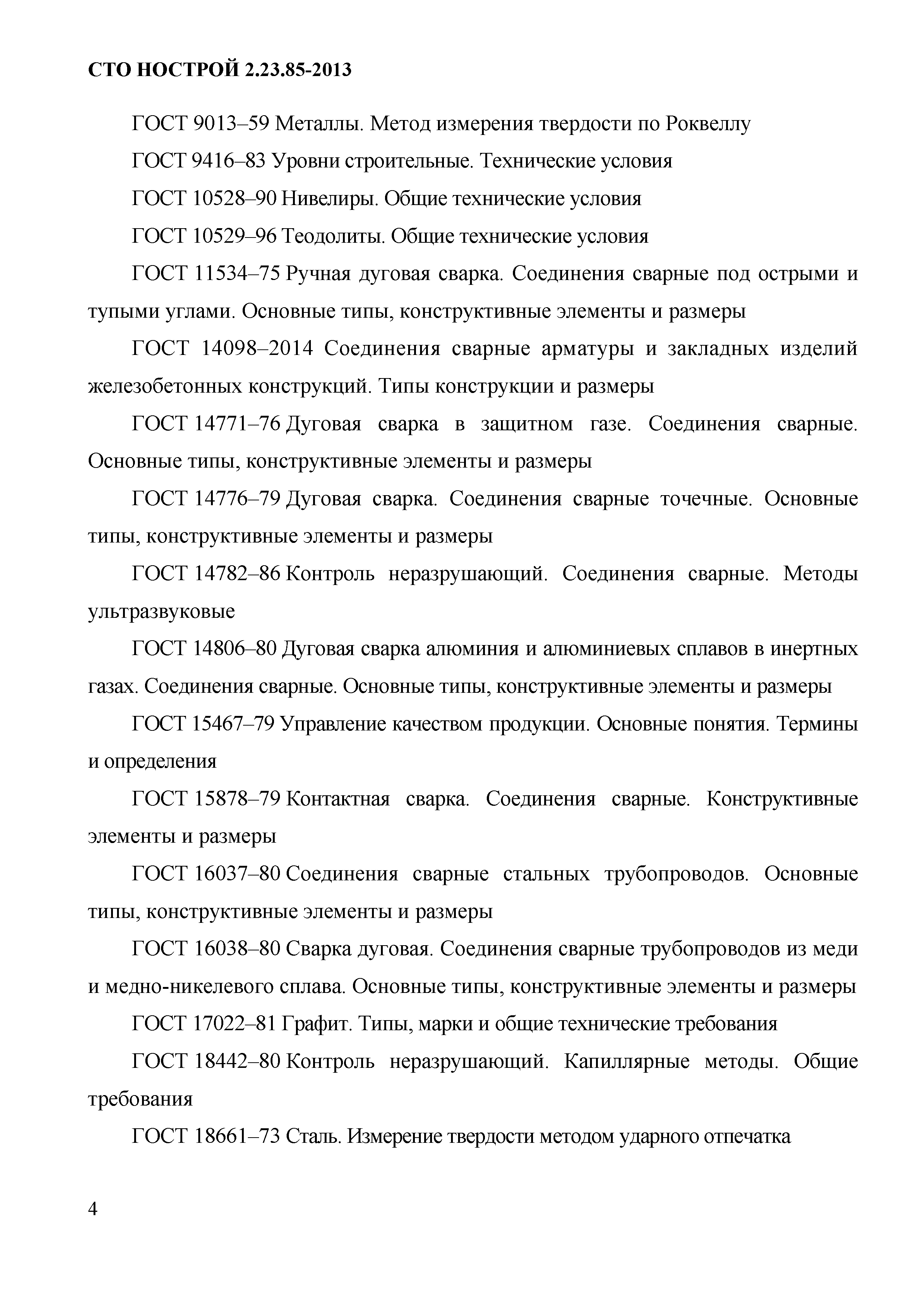

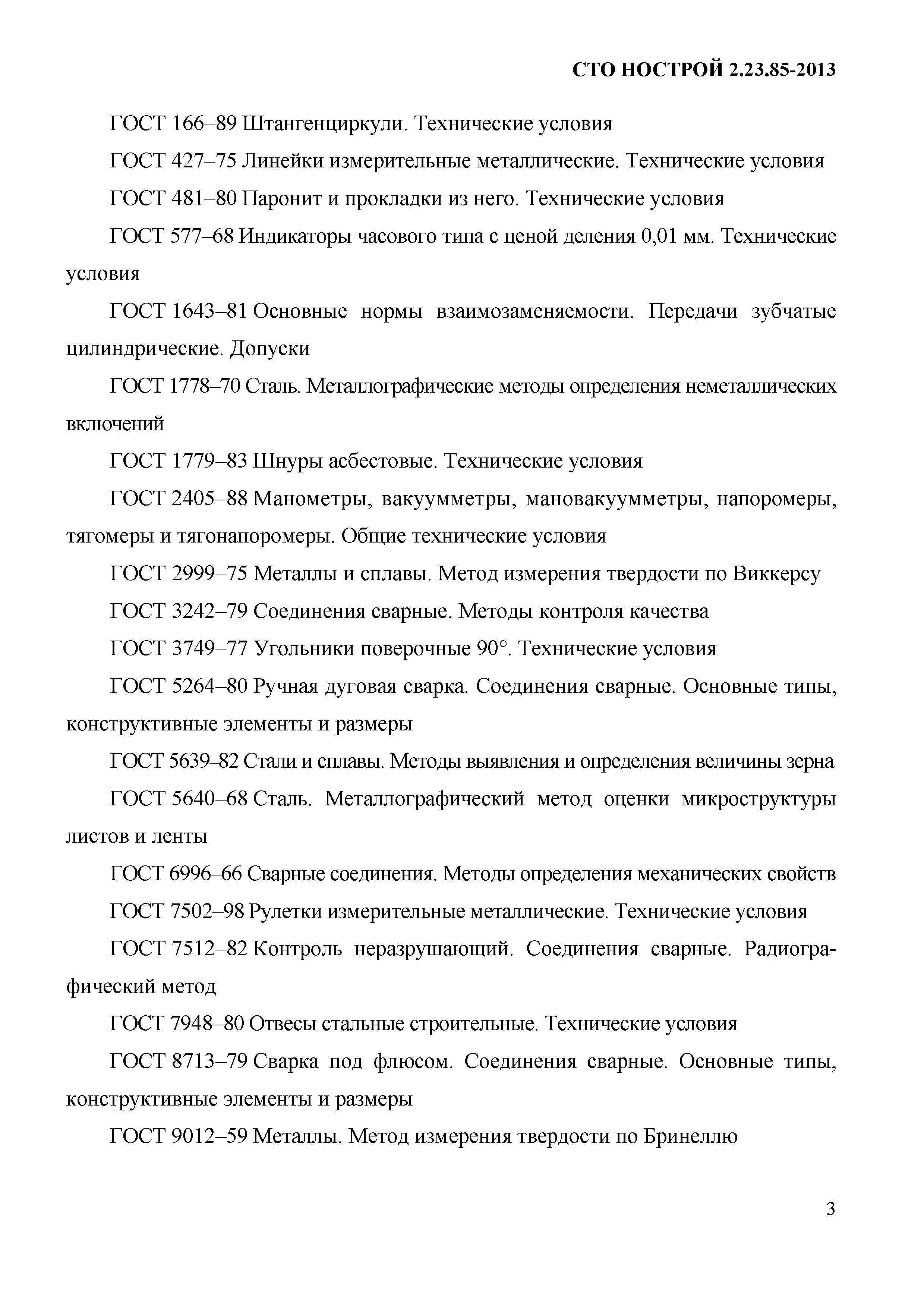

Нормативные ссылки:	ГОСТ 21.401-88 «Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам» ГОСТ 12.4.059-89 «Система стандартов безопасности труда. Строительство. Ограждения предохранительные инвентарные. Общие технические условия» ГОСТ 7948-80 «Отвесы стальные строительные. Технические условия» ГОСТ 9416-83 «Уровни строительные. Технические условия» ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия» ГОСТ 24258-88 «Средства подмащивания. Общие технические условия» ГОСТ 24259-80 «Оснастка монтажная для временного закрепления и выверки конструкций зданий. Классификация и общие технические требования» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 20426-82 «Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения» ГОСТ 10528-90 «Нивелиры. Общие технические условия» ГОСТ 10529-96 «Теодолиты. Общие технические условия» ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ВСН 10-83/Минхимпром «Инструкция по проектированию трубопроводов газообразного кислорода» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ВСН 411-88 «Монтаж смазочных, гидравлических и пневматических систем общепромышленного назначения» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ 14776-79 «Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры» Федеральный закон 184-ФЗ «О техническом регулировании» ПБ 11-401-01 «Правила безопасности в газовом хозяйстве металлургических и коксохимических предприятий и производств» РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 14806-80 «Дуговая сварка алюминия и алюминиевых сплавов в инертных газах. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 16038-80 «Сварка дуговая. Соединения сварные трубопроводов из меди и медно-никелевого сплава. Основные типы, конструктивные элементы и размеры» ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» ГОСТ 17022-81 «Графит. Типы, марки и общие технические требования» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 23479-79 «Контроль неразрушающий. Методы оптического вида. Общие требования» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы.Методы определения показателей коррозии и коррозионной стойкости» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия» РД 34.17.415-96 «Инструкция по проведению ультразвукового контроля крепежа энергооборудования» РД 34.17.416 «Методические указания по проведению спектрального анализа металла деталей энергетических установок с помощью стилоскопа» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-613-03 «Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ПОТ Р М-012-2000 «Межотраслевые правила по охране труда при работе на высоте» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» РД 26.260.15-2001 «Стилоскопирование основных и сварочных материалов и готовой продукции» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» СП 48.13330.2011 «Организация строительства» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» СТО НОСТРОЙ 2.31.5-2011 «Промышленные печи и тепловые агрегаты. Строительство, реконструкция, ремонт. Выполнение, контроль выполнения и сдача работ» «Правила противопожарного режима в Российской Федерации» СП 126.13330.2012 «Геодезические работы в строительстве» ГОСТ Р ИСО 898-1-2011 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы» ГОСТ 24379.0-2012 «Болты фундаментные. Общие технические условия» СТО НОСТРОЙ 2.33.14-2011 «Организация строительного производства. Общие положения» СТО НОСТРОЙ 2.33.51-2011 «Организация строительного производства. Подготовка и производство строительных и монтажных работ» «Руководство по безопасности "Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов"» СП 70.13330.2012 «Несущие и ограждающие конструкции» СТО НОСТРОЙ 2.10.64-2012 «Сварочные работы. Правила, контроль выполнения и требования к результатам работ» ГОСТ 21.001-2013 «Система проектной документации для строительства. Общие положения» СТО НОСТРОЙ 2.33.86-2013 «Организация строительного производства. Промышленное строительство. Реконструкция зданий и сооружений» ГОСТ 25347-2013 «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов» ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры»
