СТ ЦКБА 088-2010

Арматура трубопроводная. Программа контроля качества арматуры, применяемой для сероводородсодержащих сред

Обозначение:	СТ ЦКБА 088-2010
Обозначение англ:	088-2010
Статус:	действует
Название рус.:	Арматура трубопроводная. Программа контроля качества арматуры, применяемой для сероводородсодержащих сред
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.2010

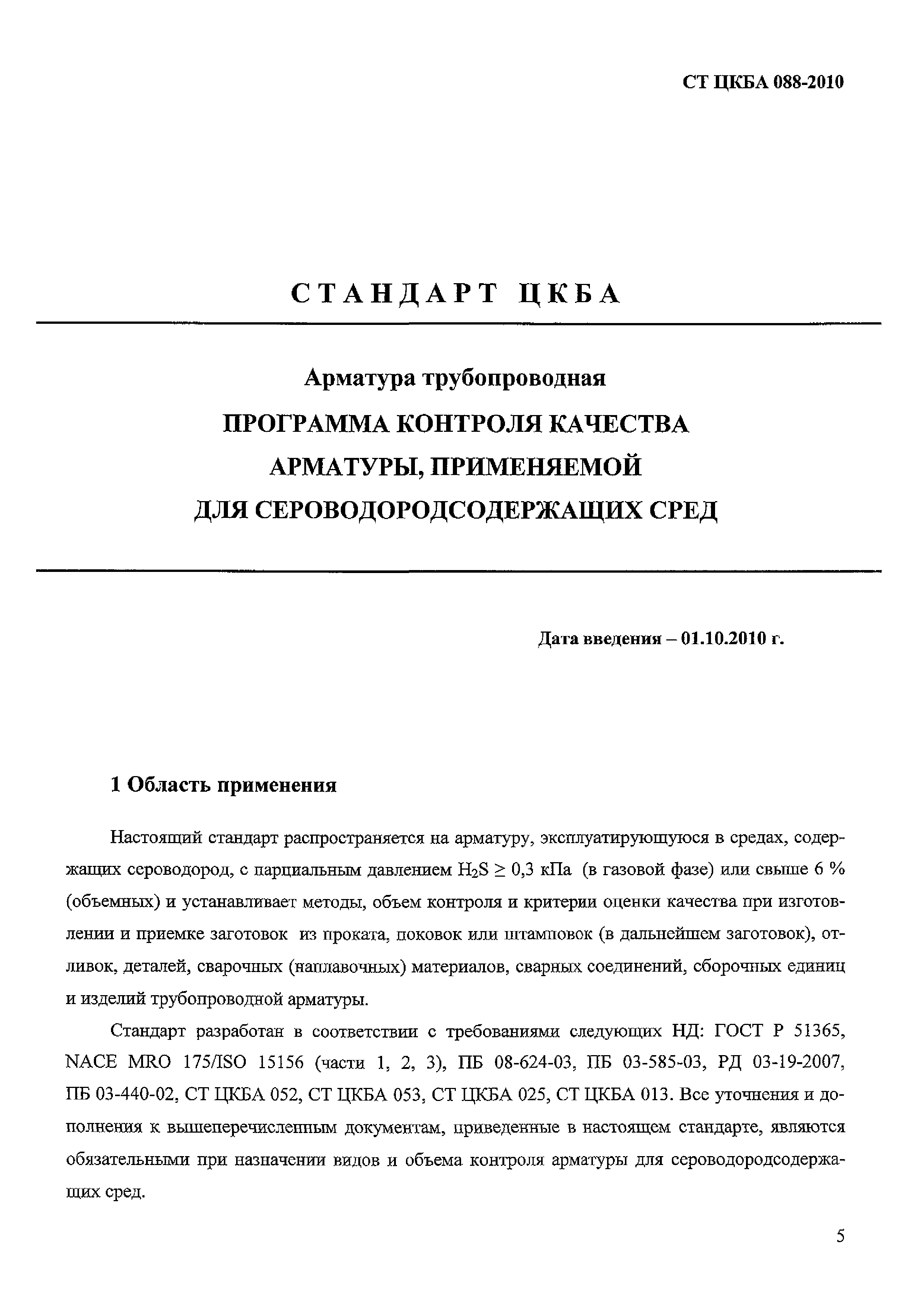

Область применения:	Стандарт распространяется на арматуру, эксплуатирующуюся в средах, содержащих сероводород, с парциальным давлением H2S ? 0,3 кПа (в газовой фазе) или свыше 6 % (объемных) и устанавливает методы, объем контроля и критерии оценки качества при изготовлении и приемке заготовок из проката, поковок или штамповок (в дальнейшем заготовок), отливок, деталей, сварочных (наплавочных) материалов, сварных соединений, сборочных единиц и изделий трубопроводной арматуры.

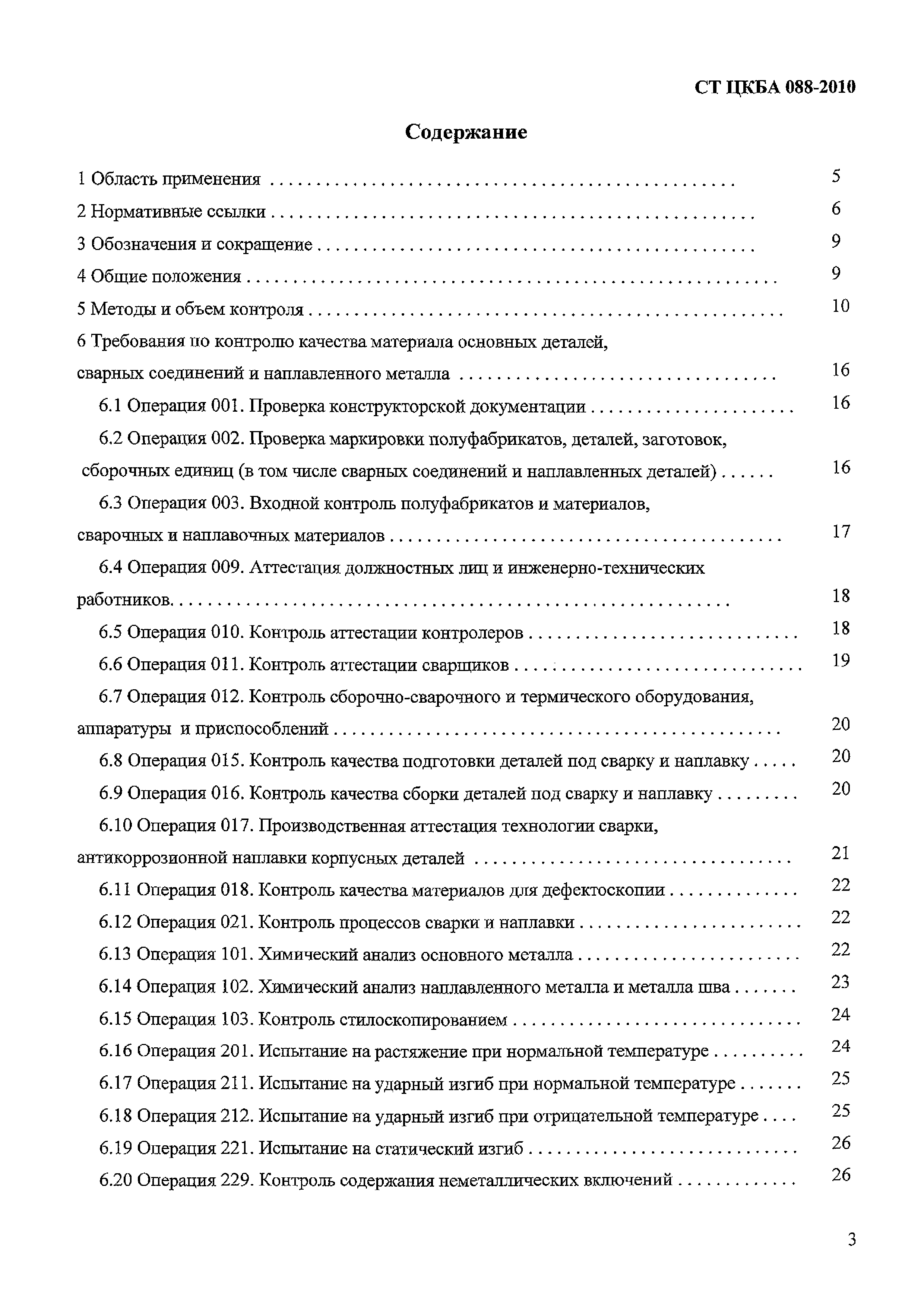

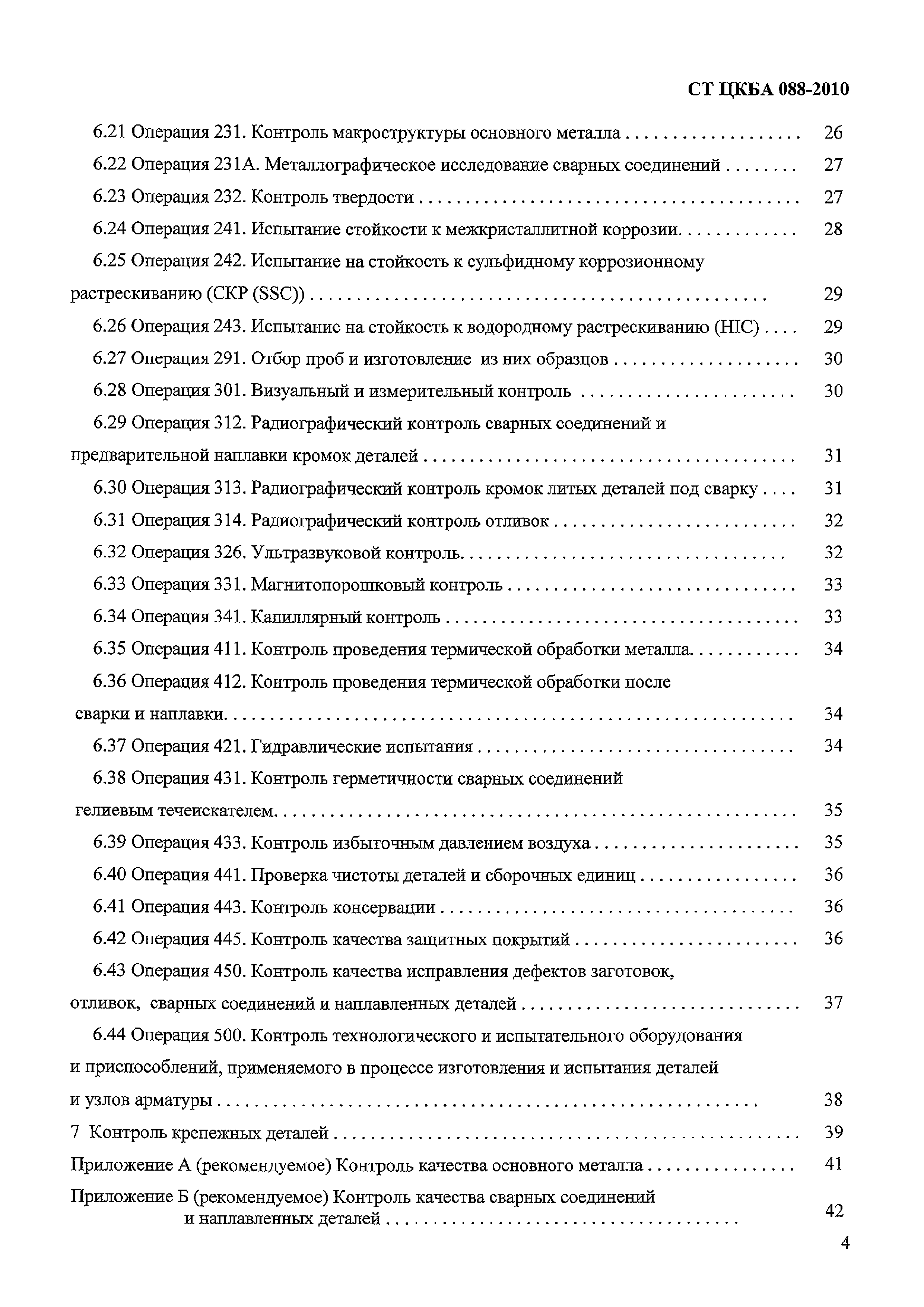

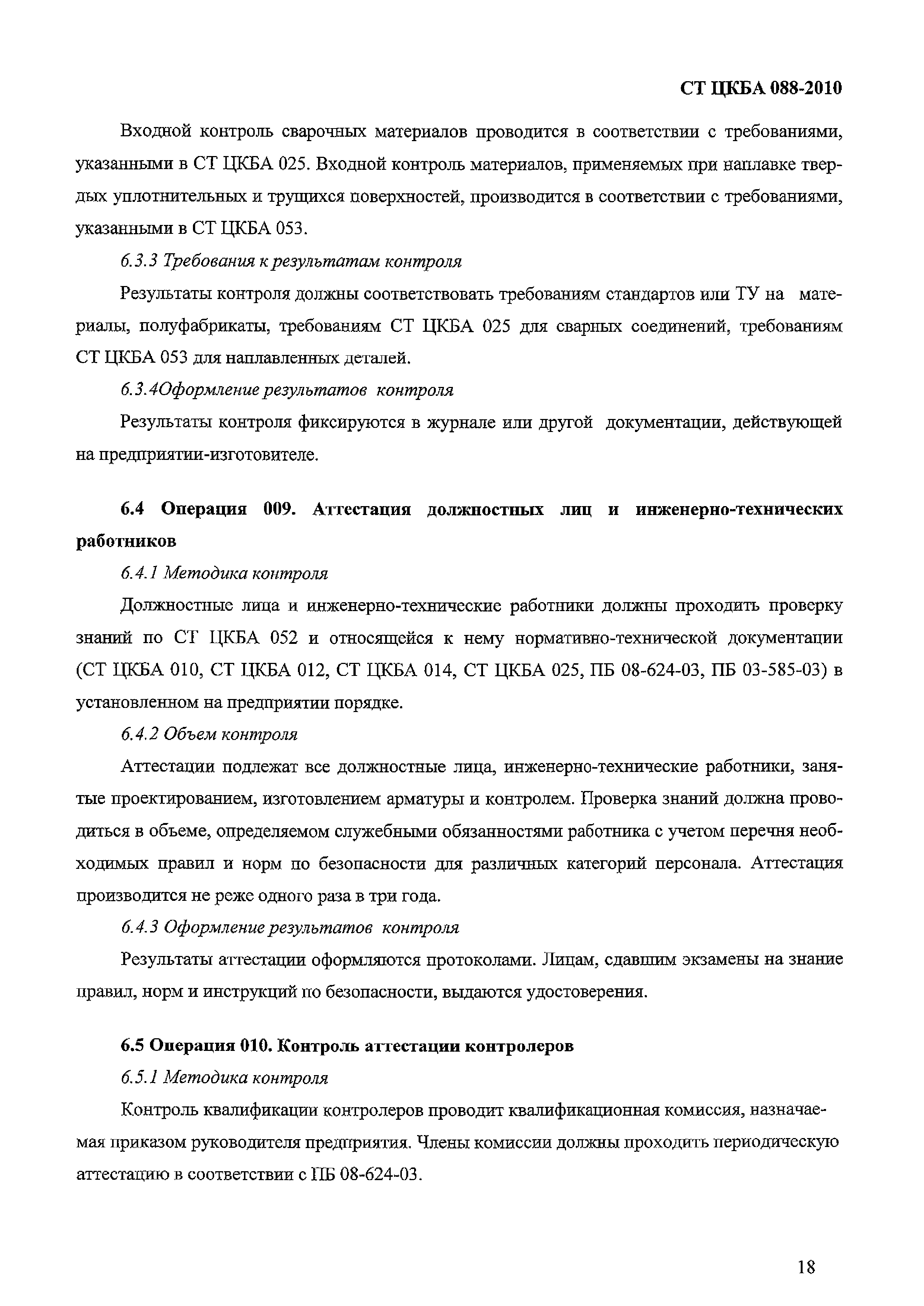

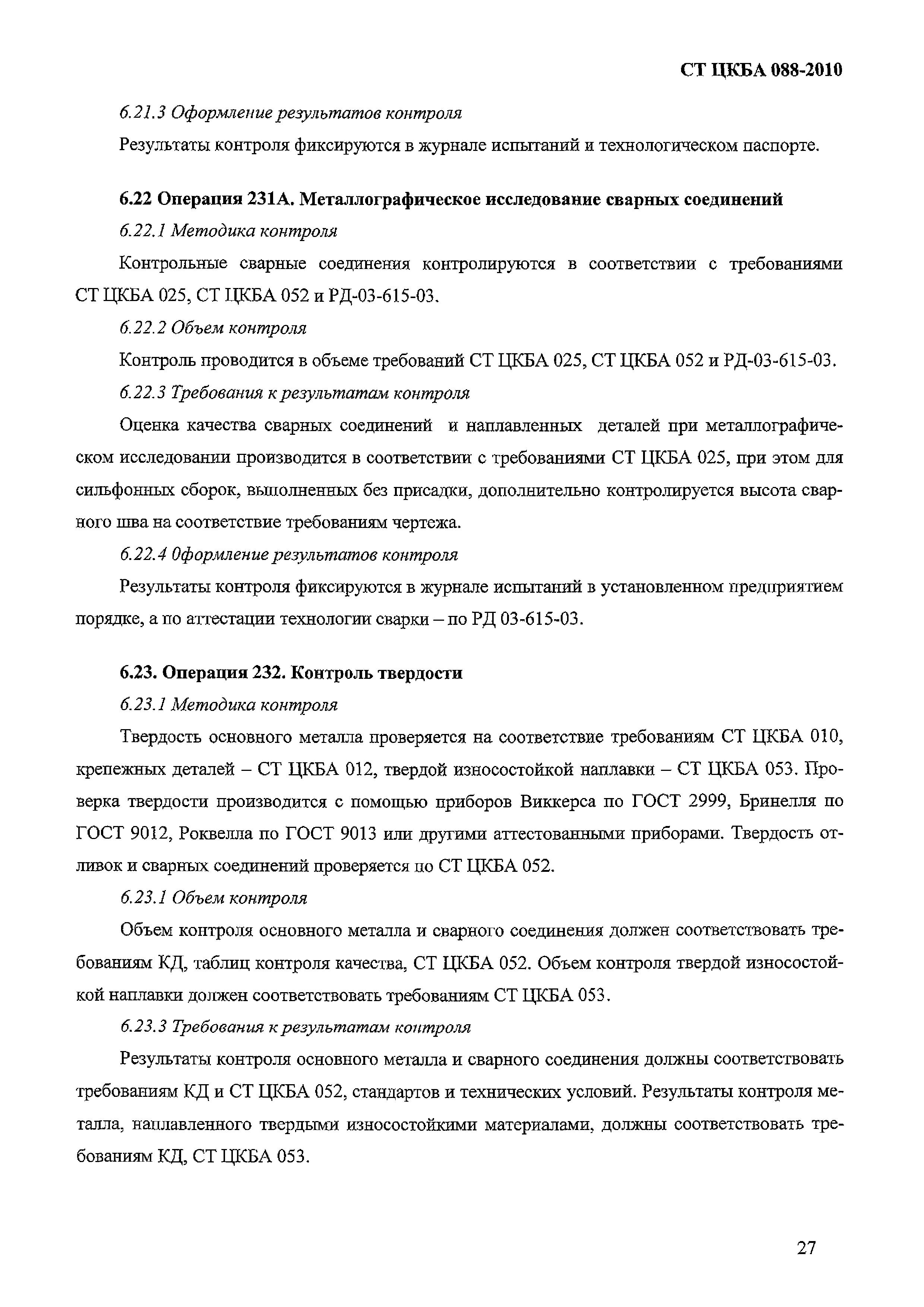

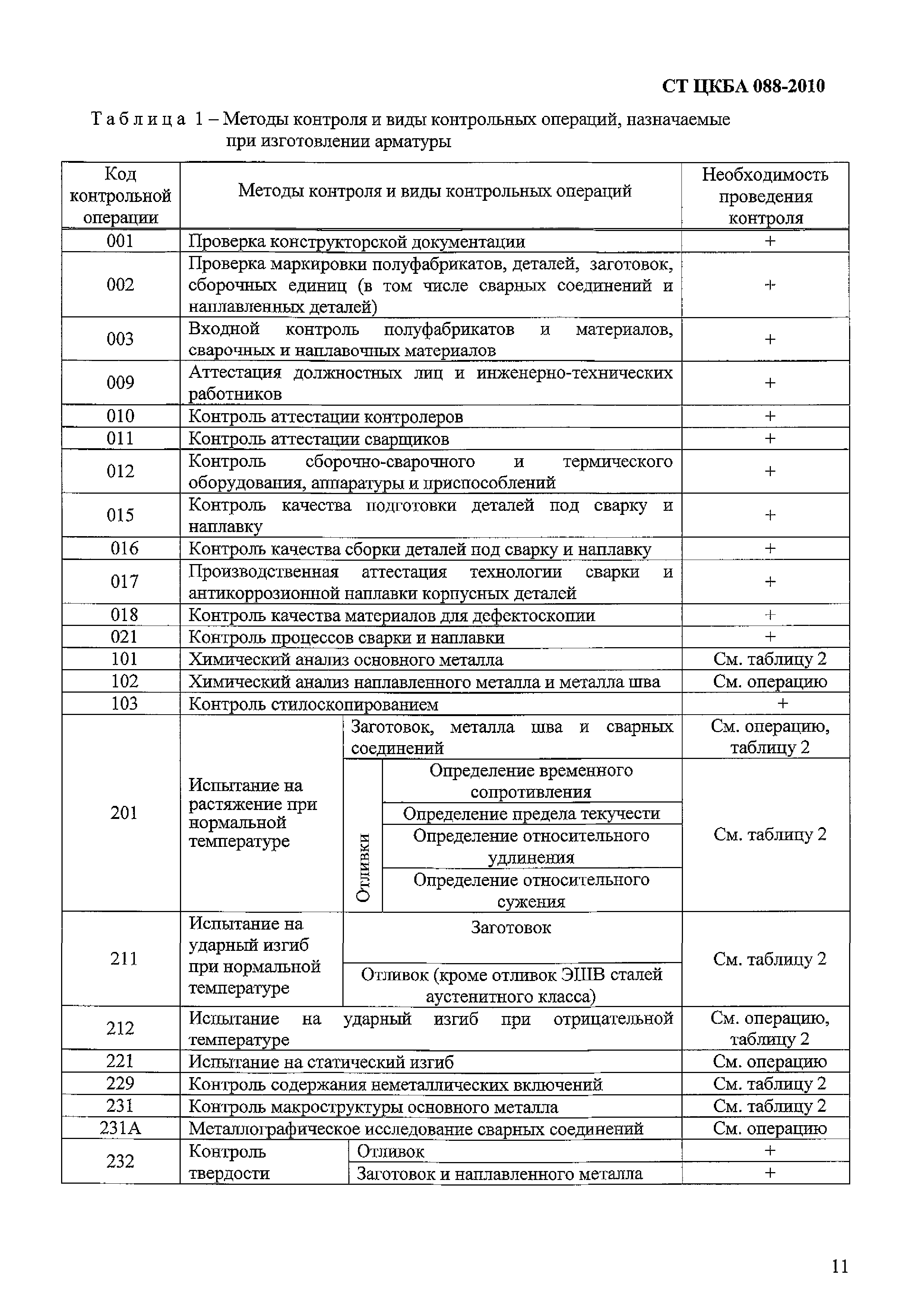

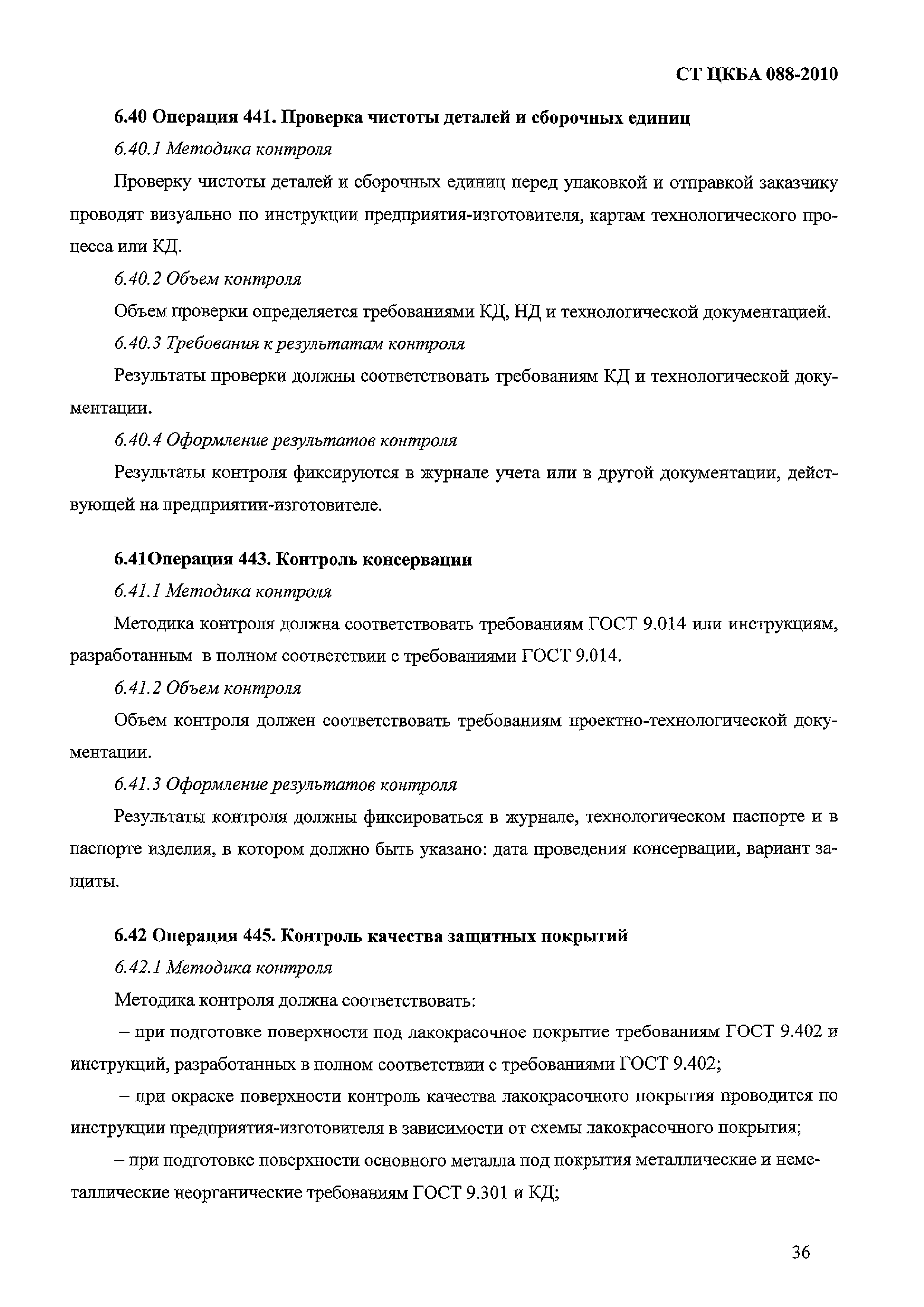

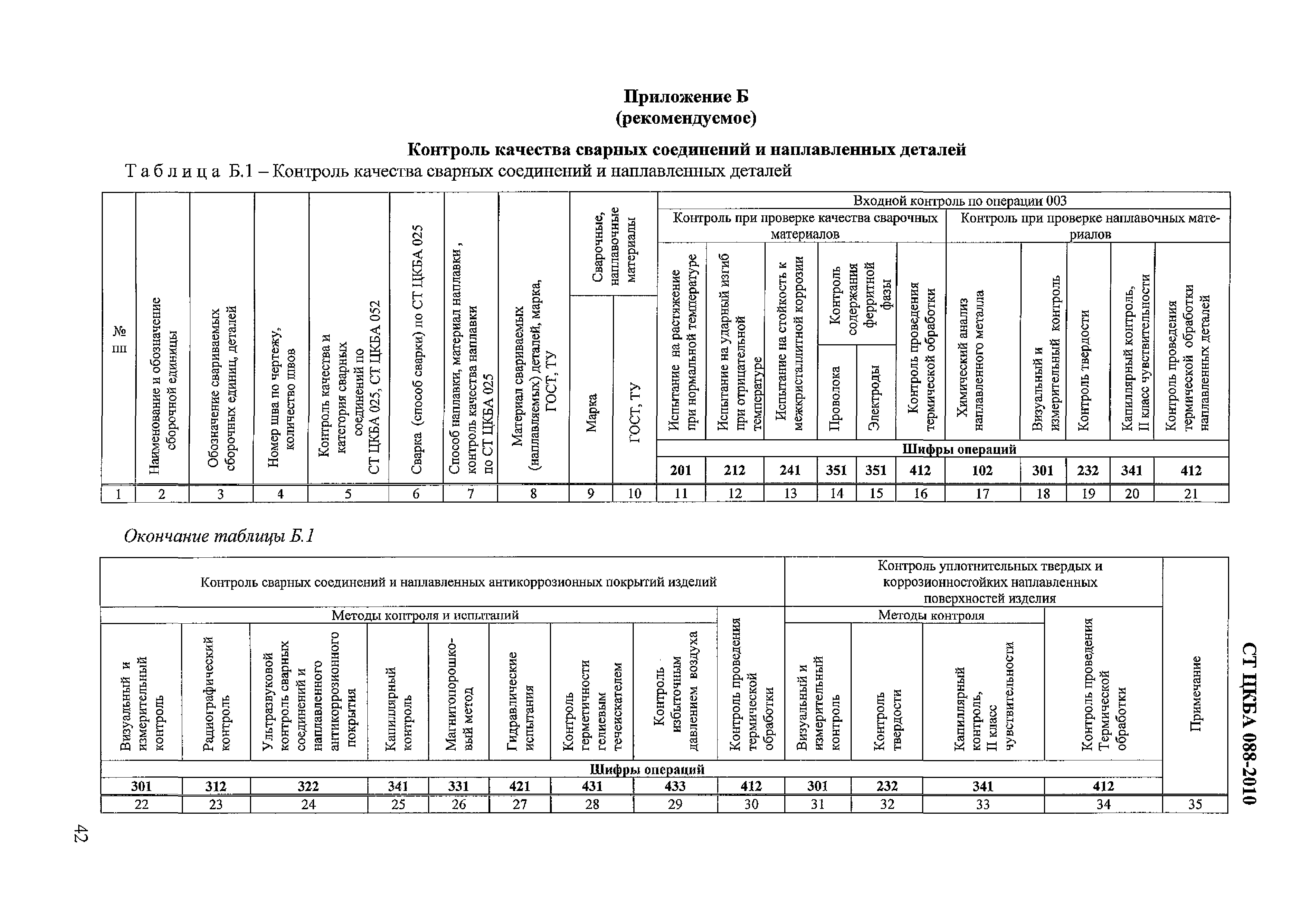

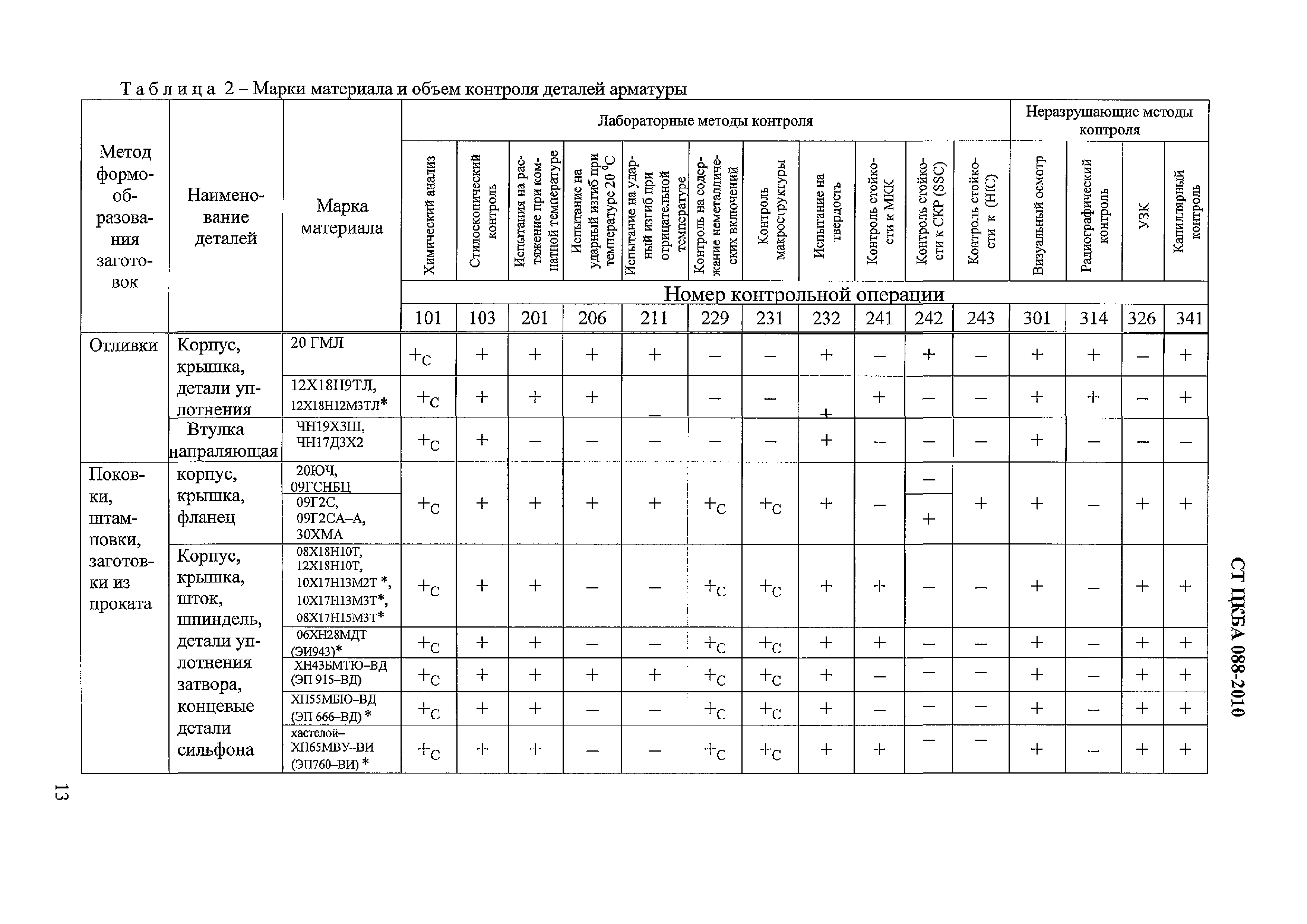

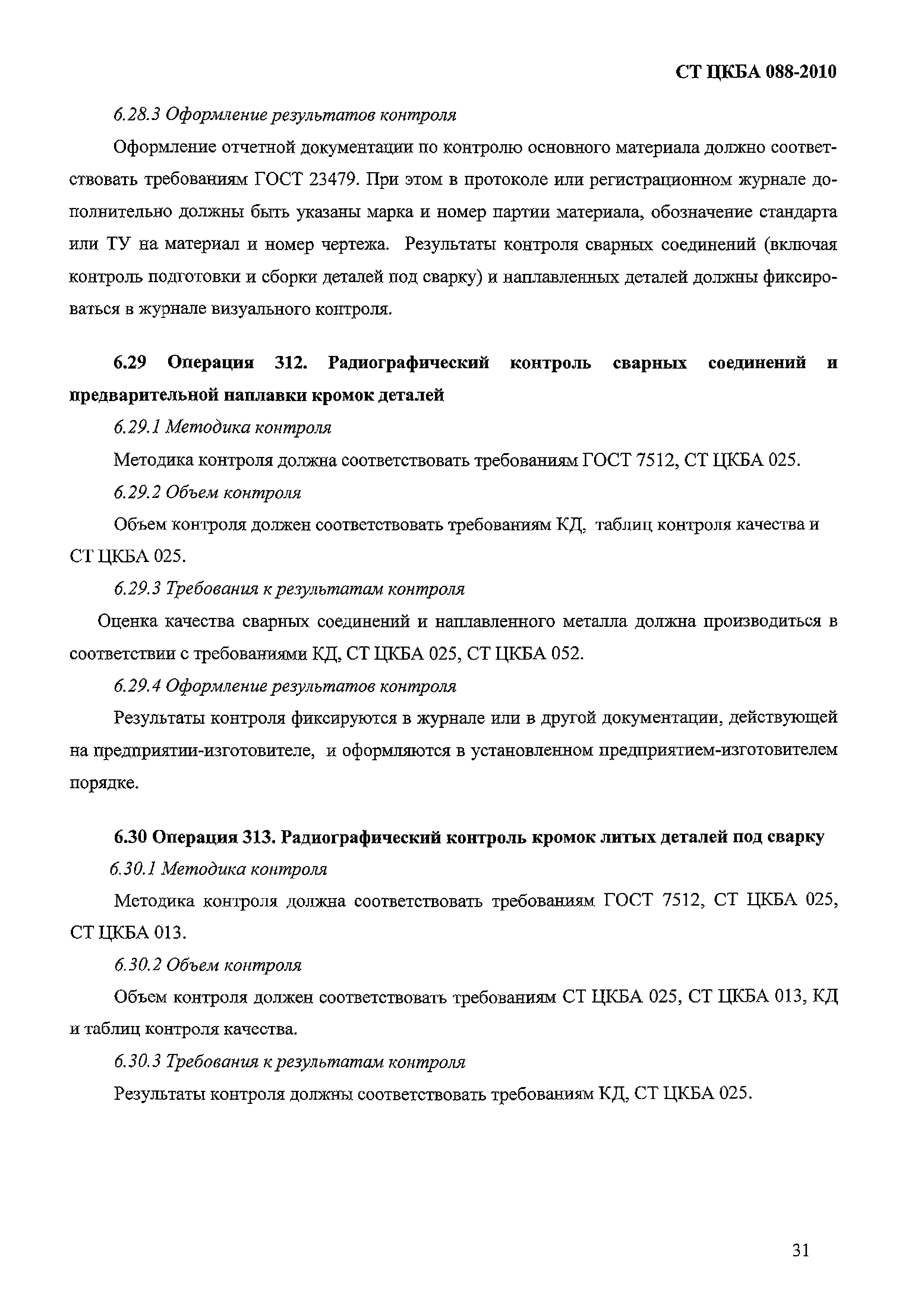

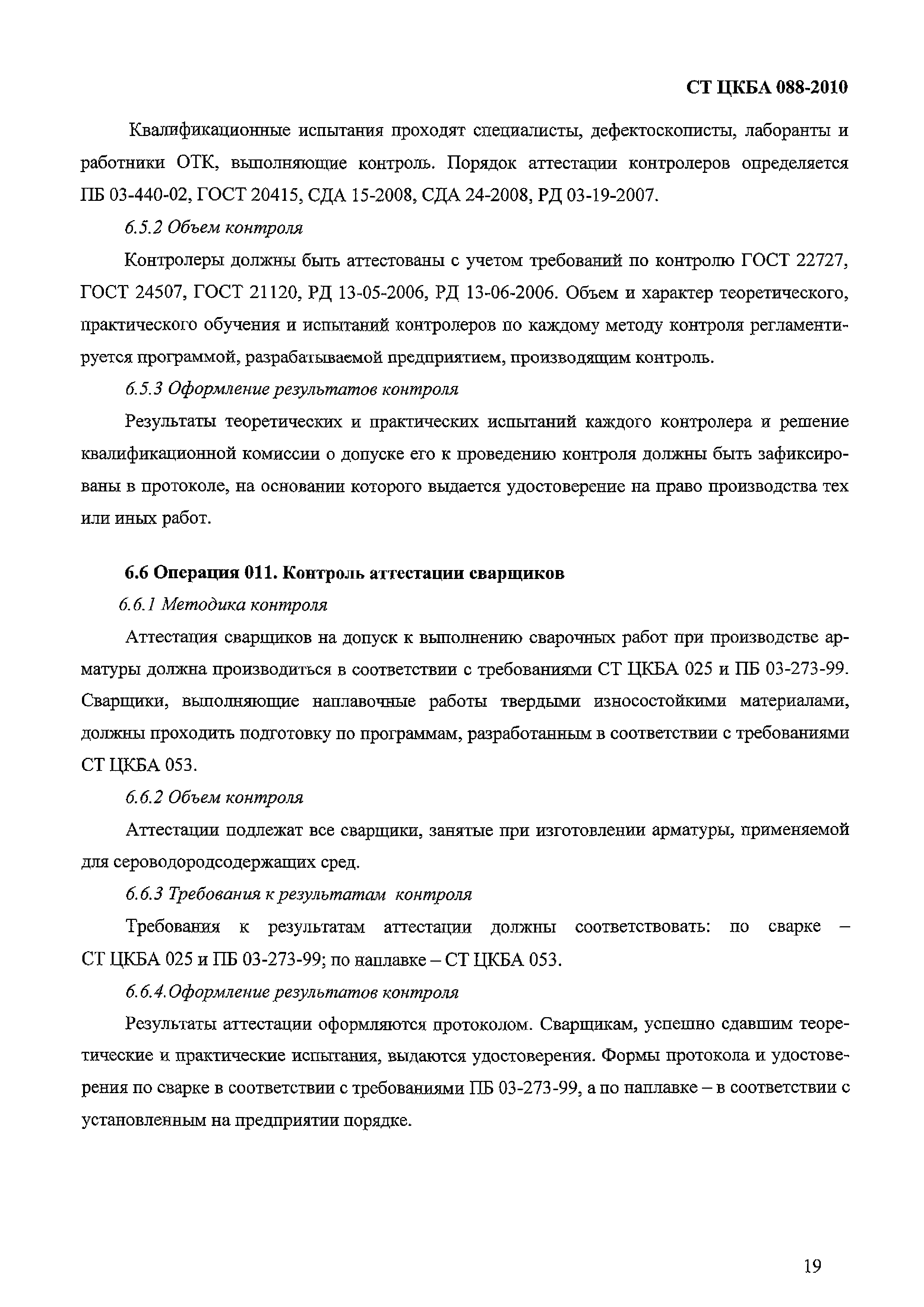

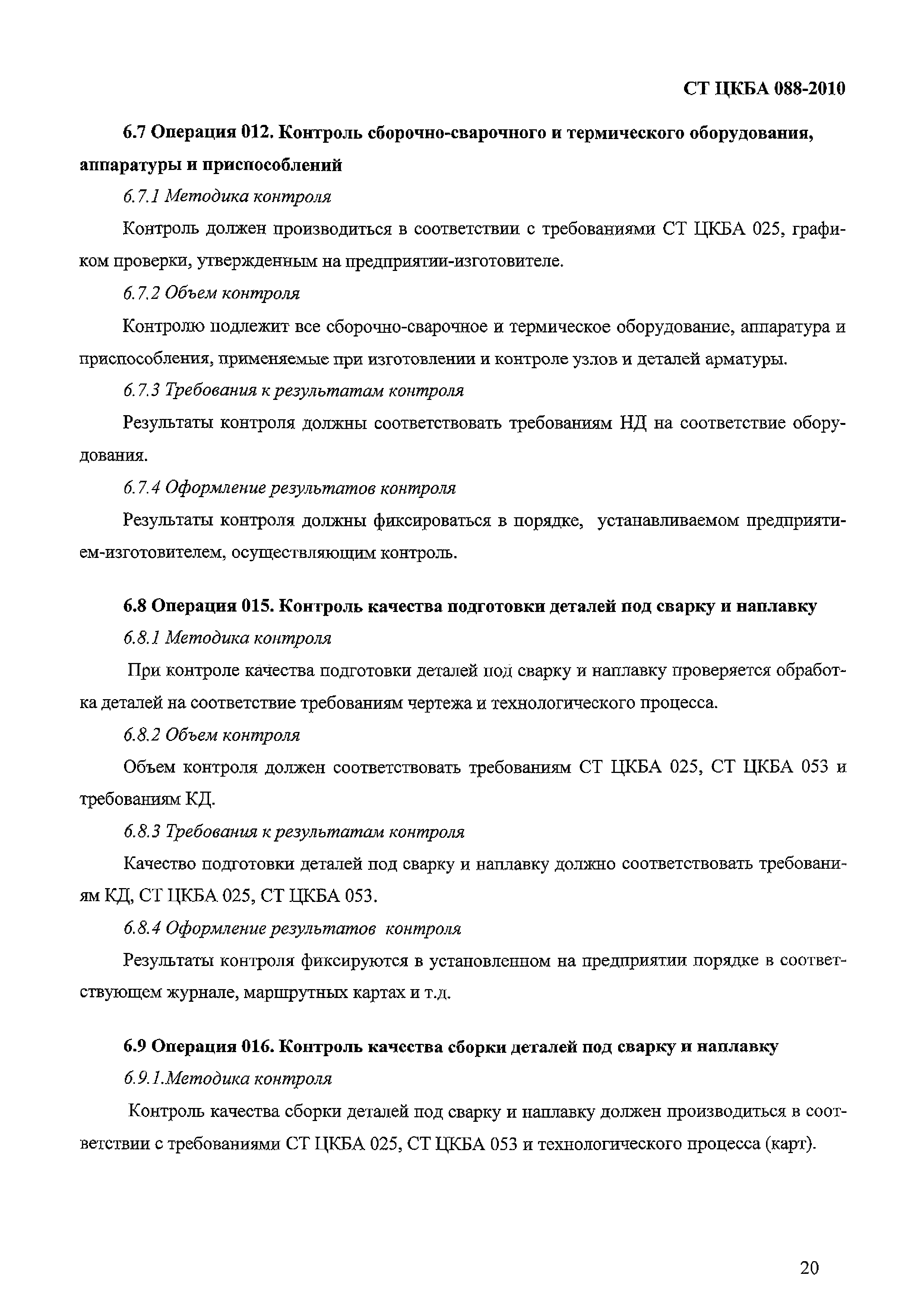

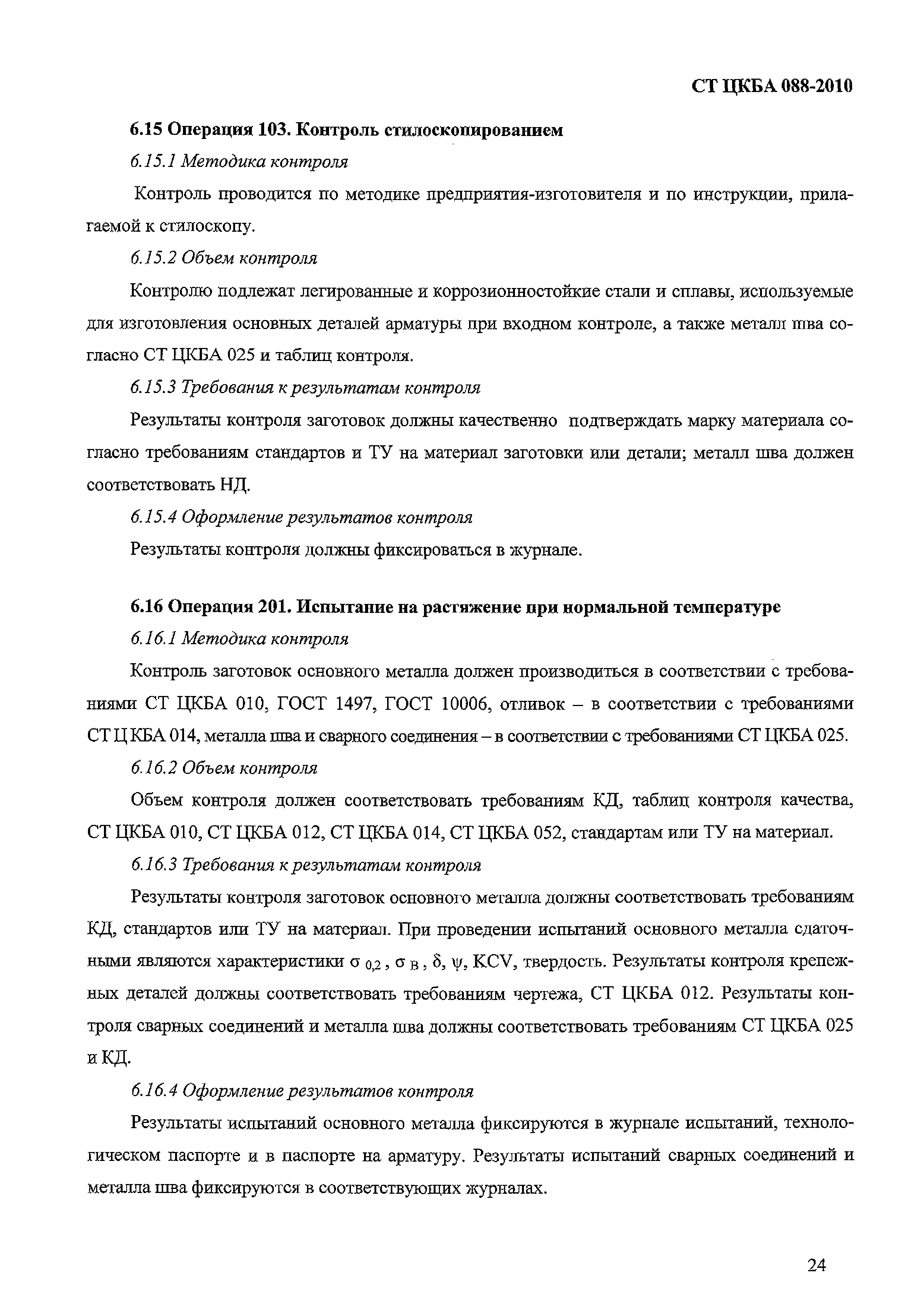

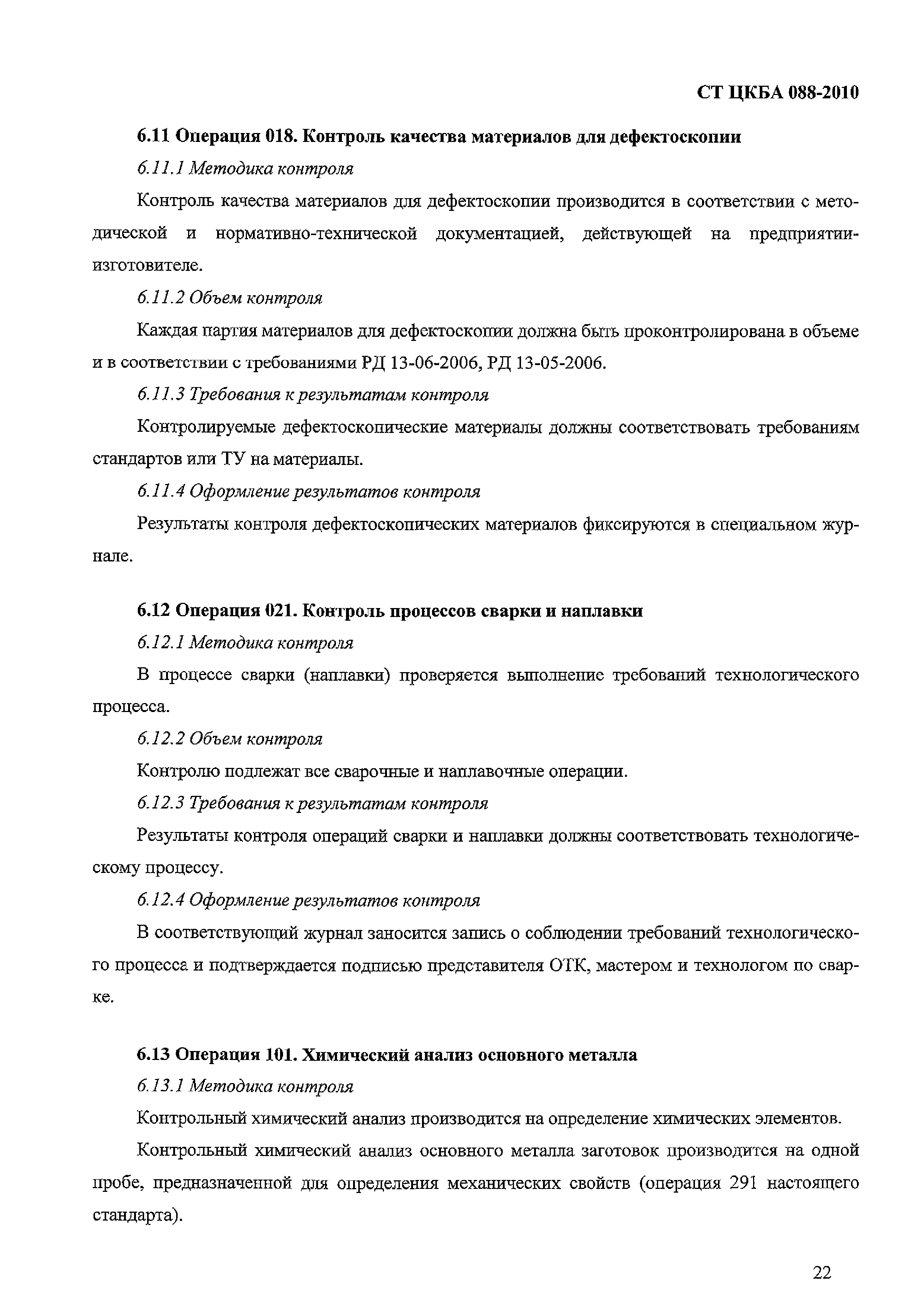

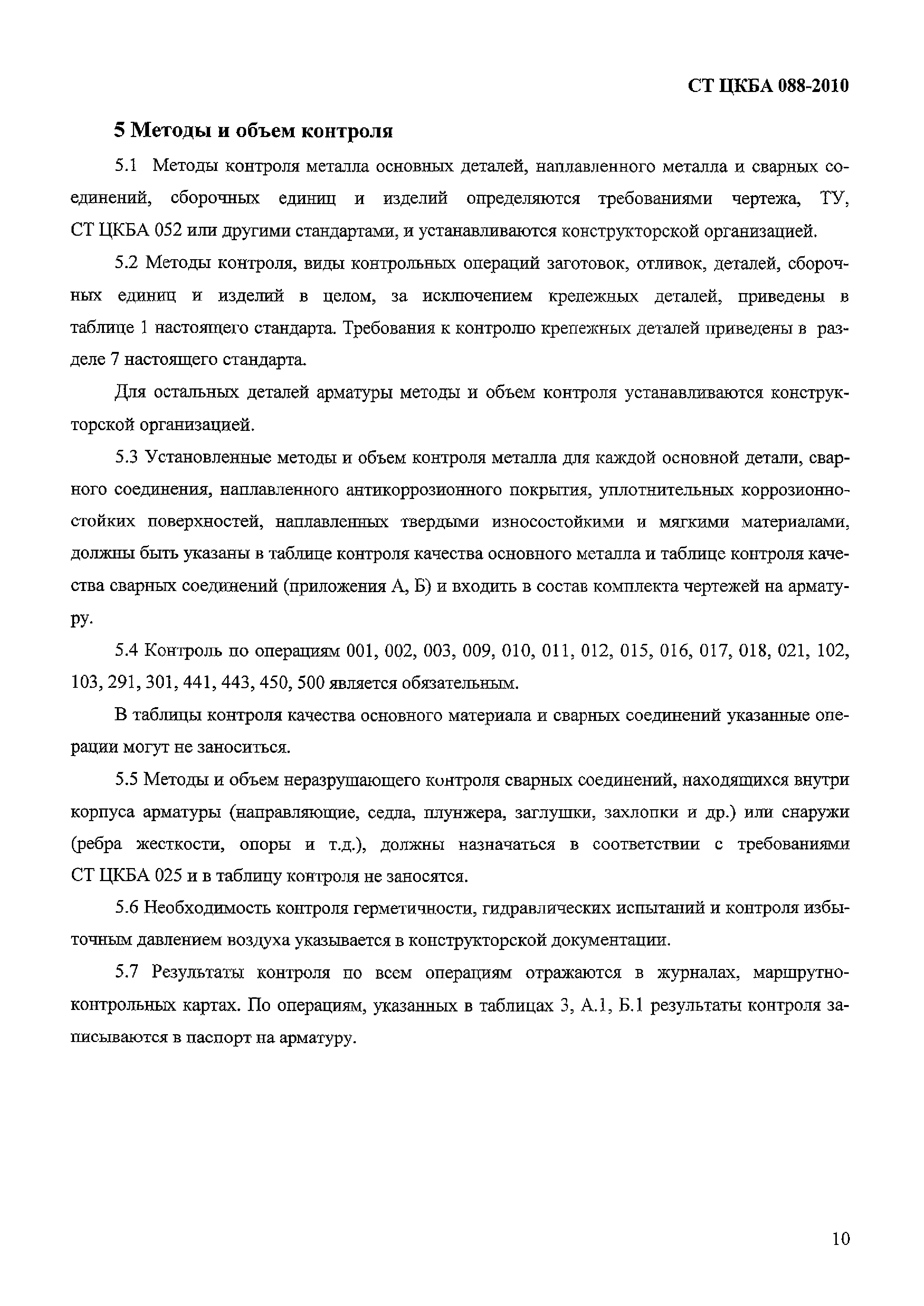

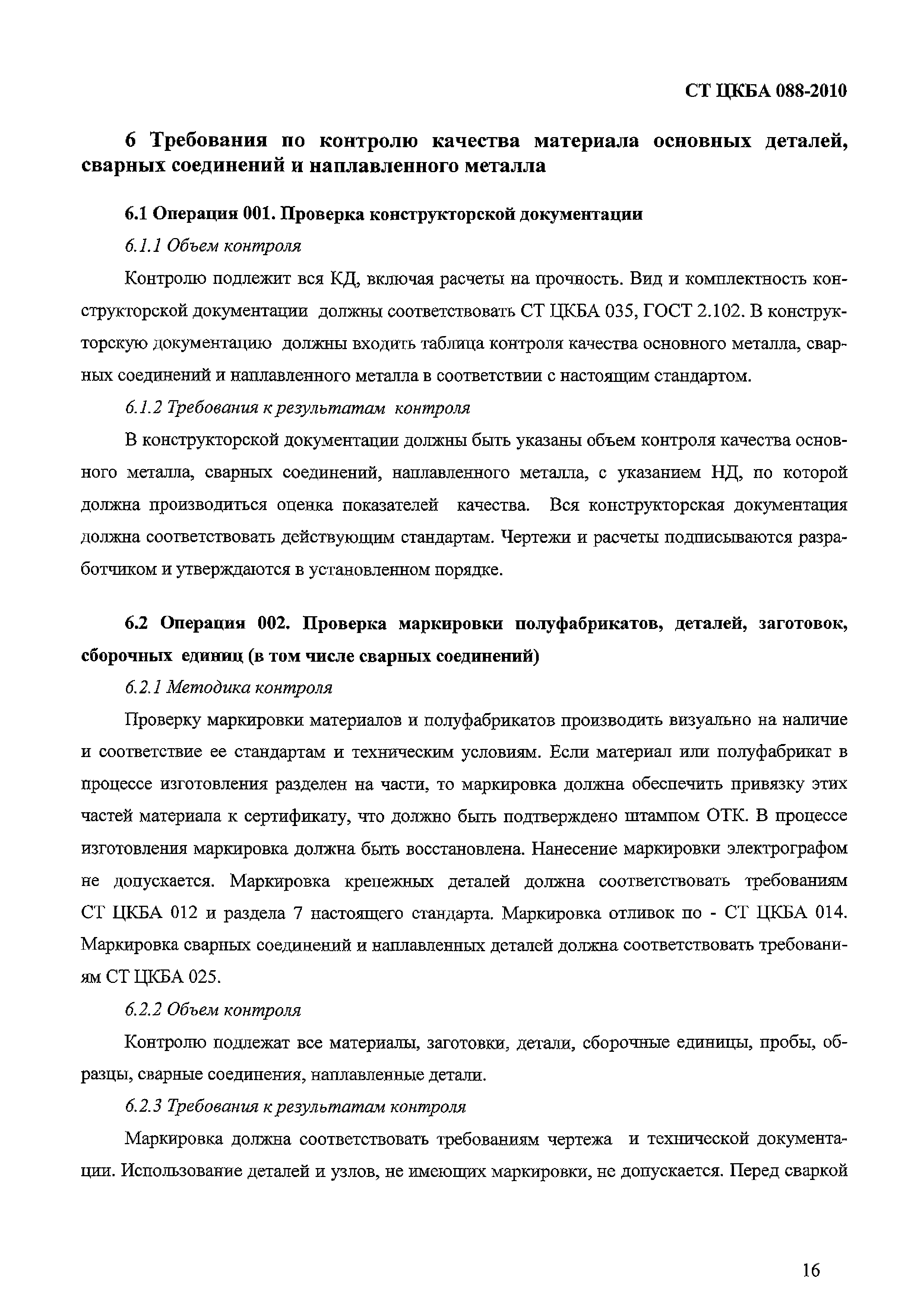

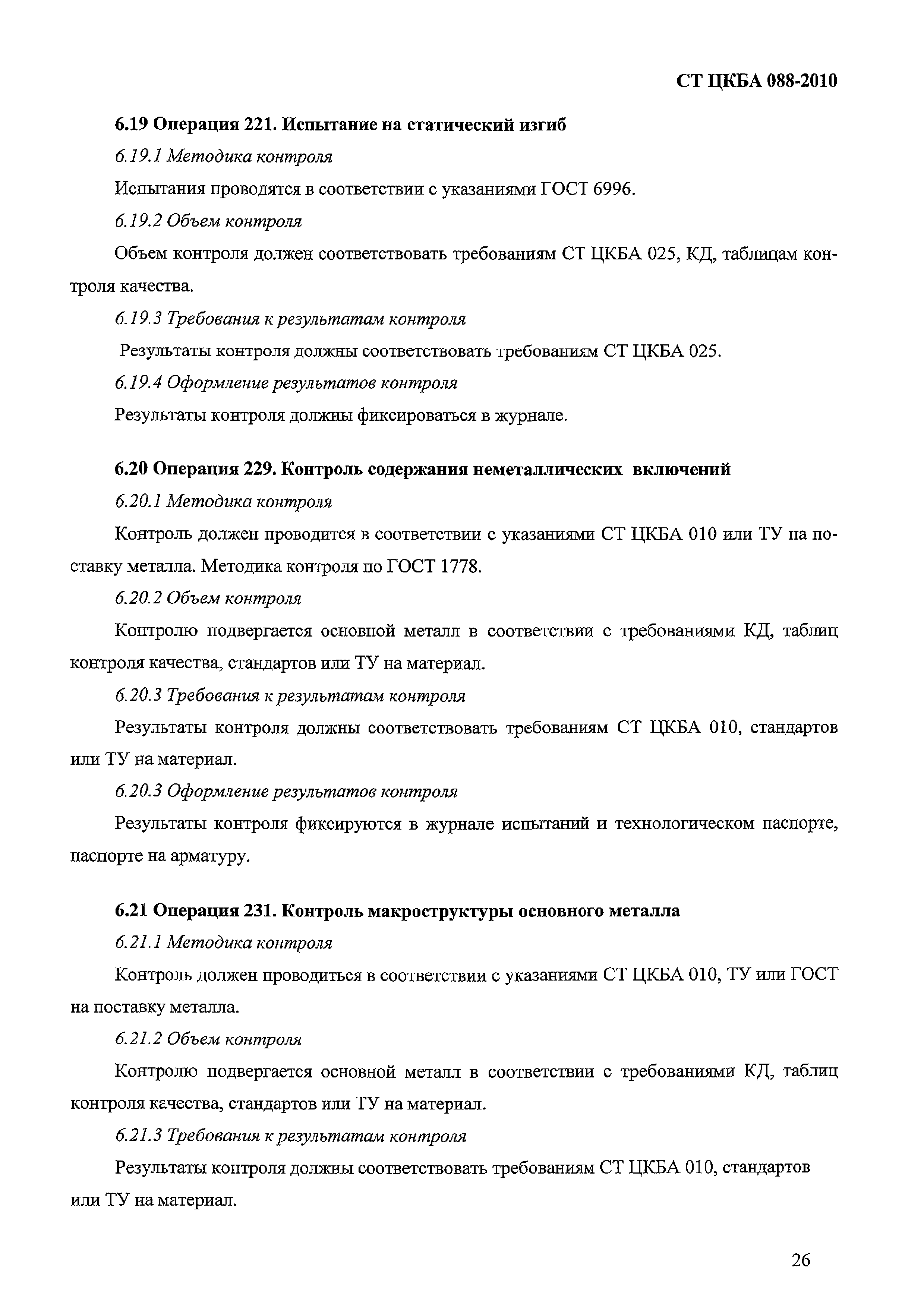

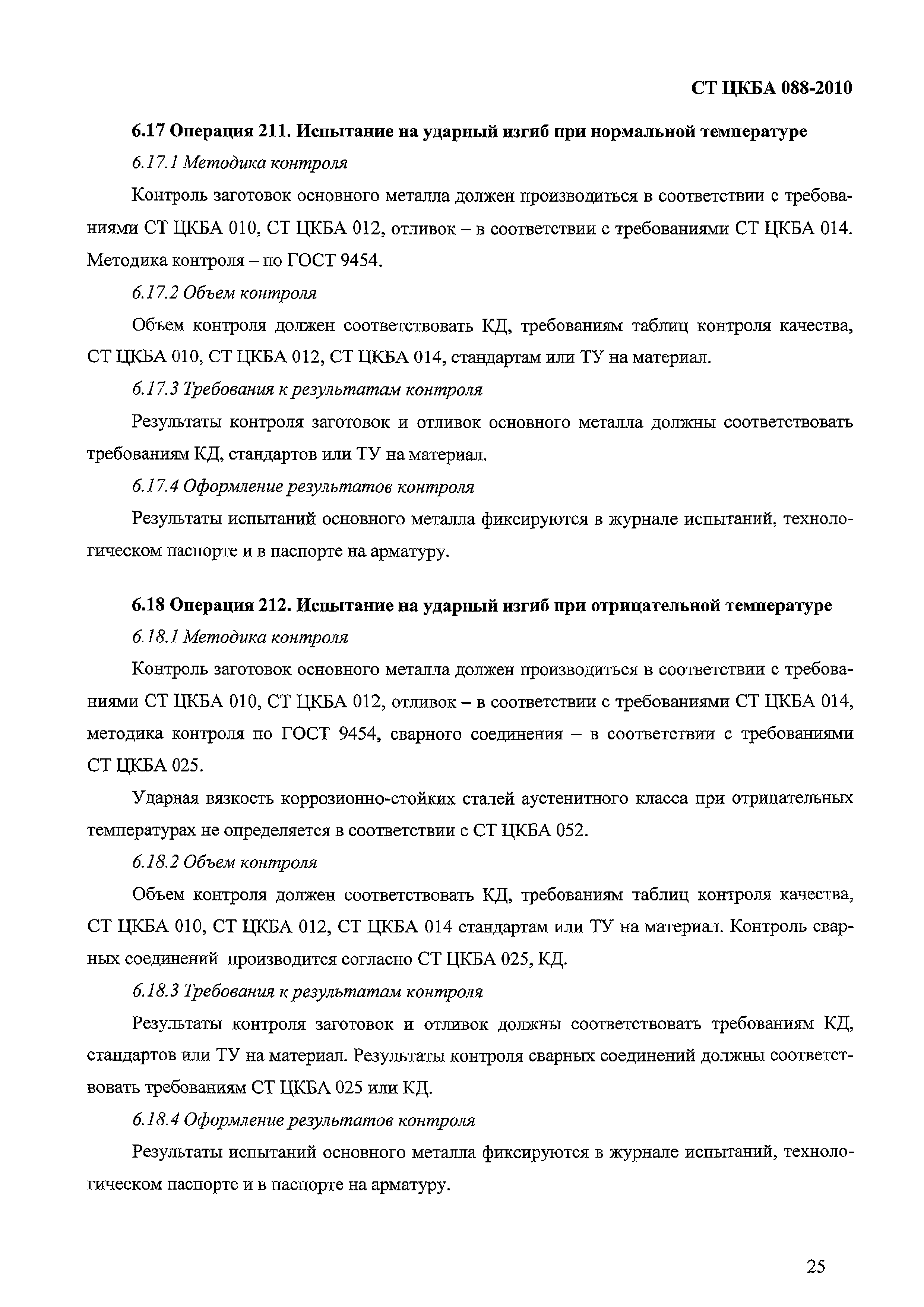

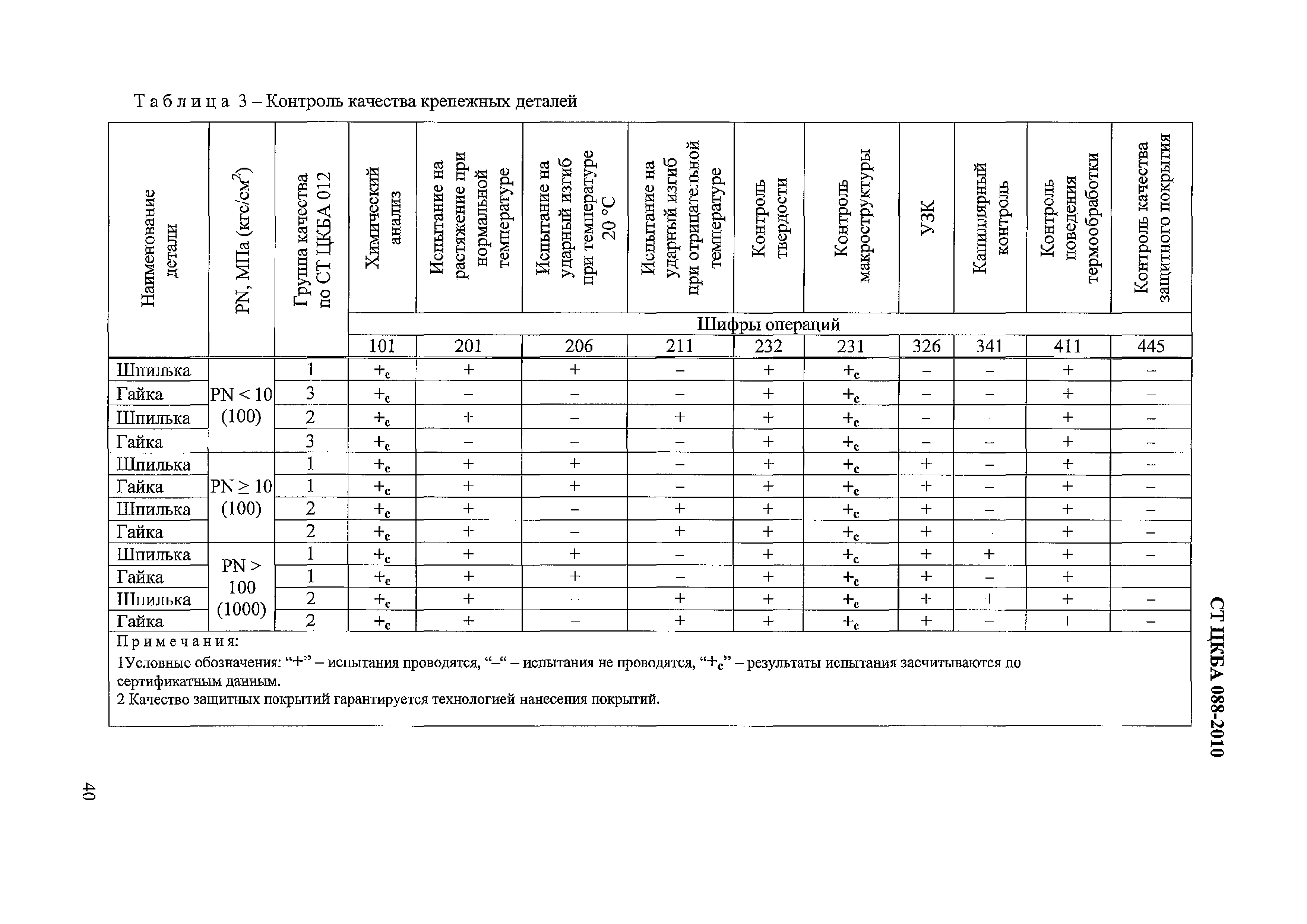

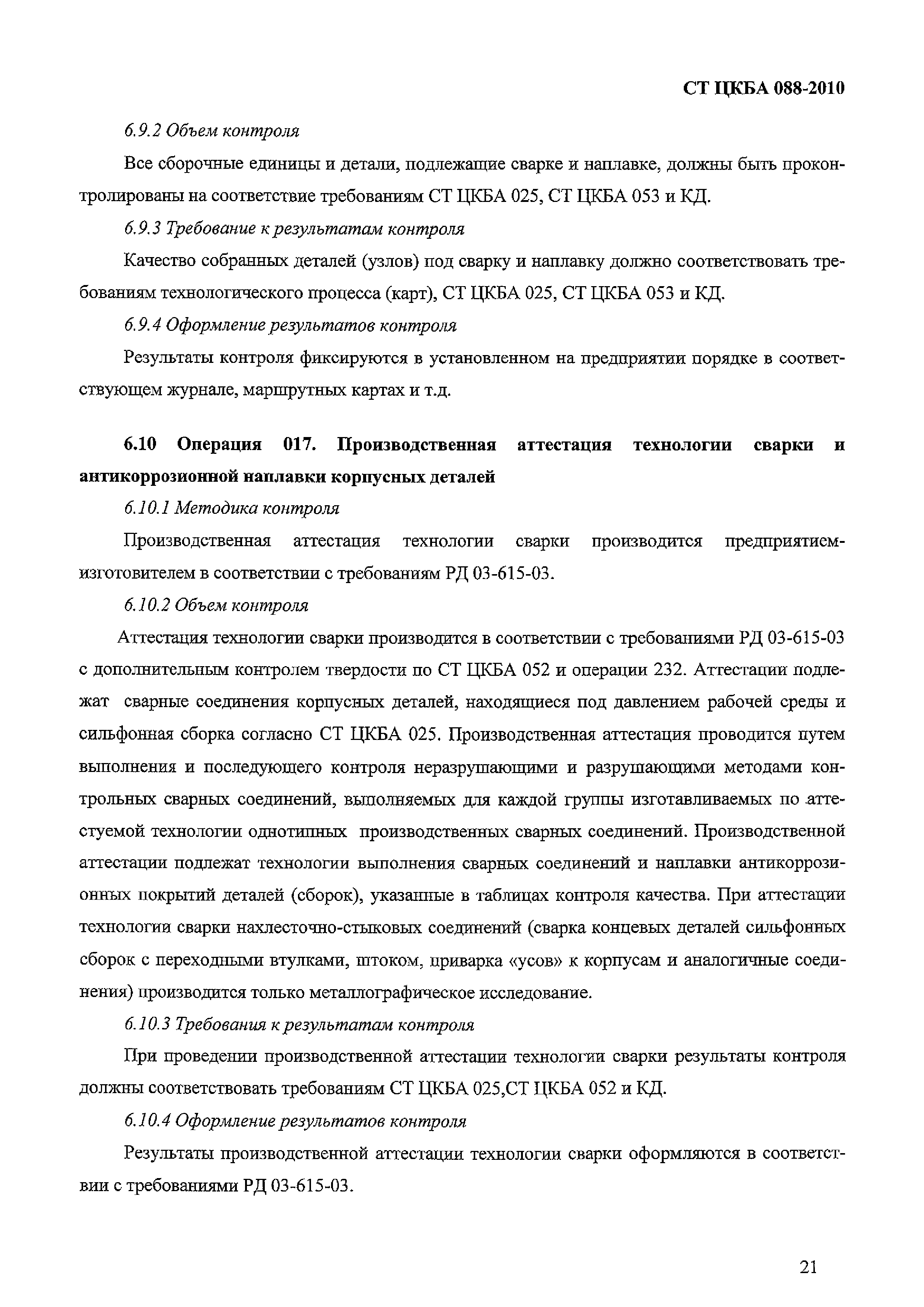

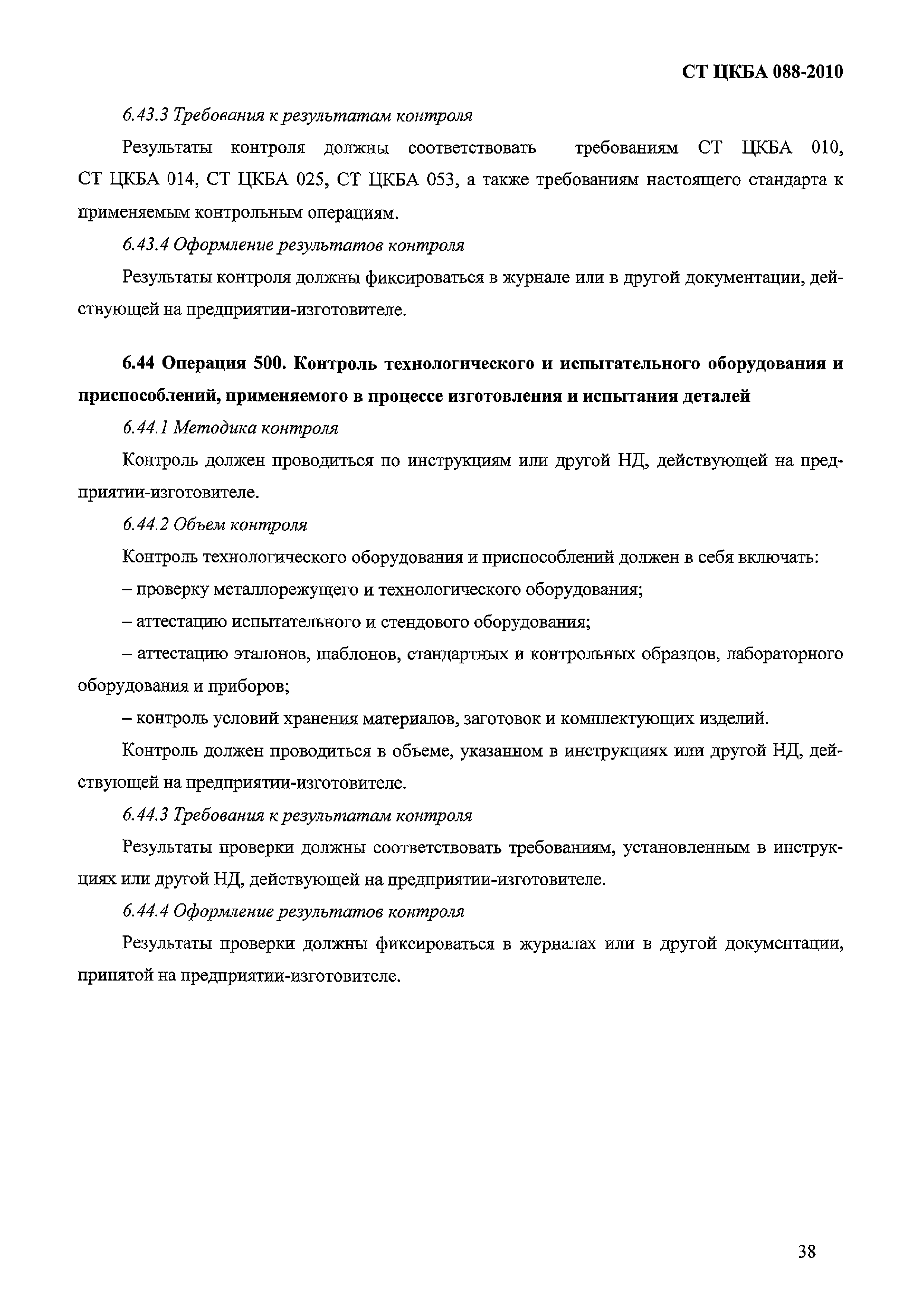

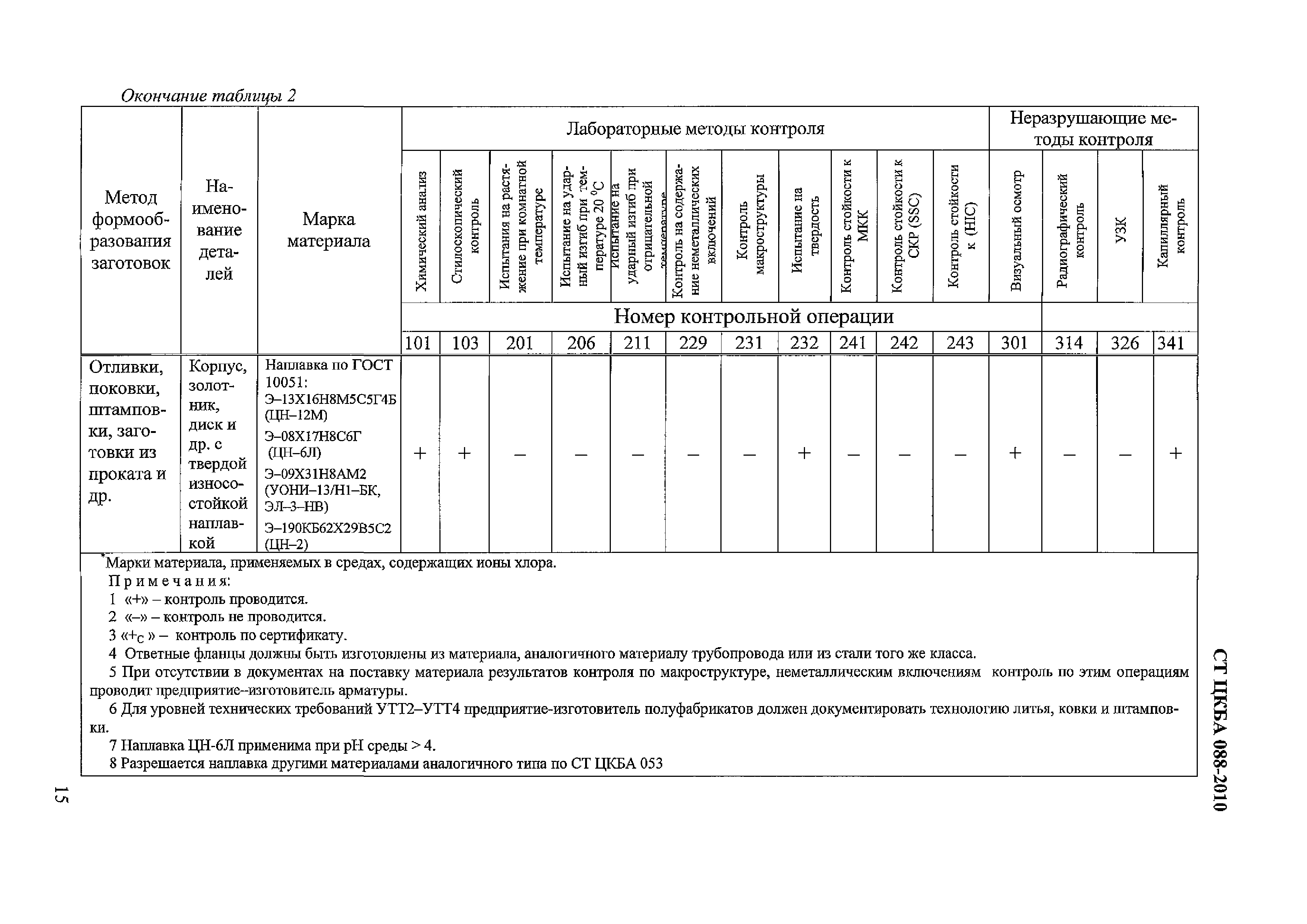

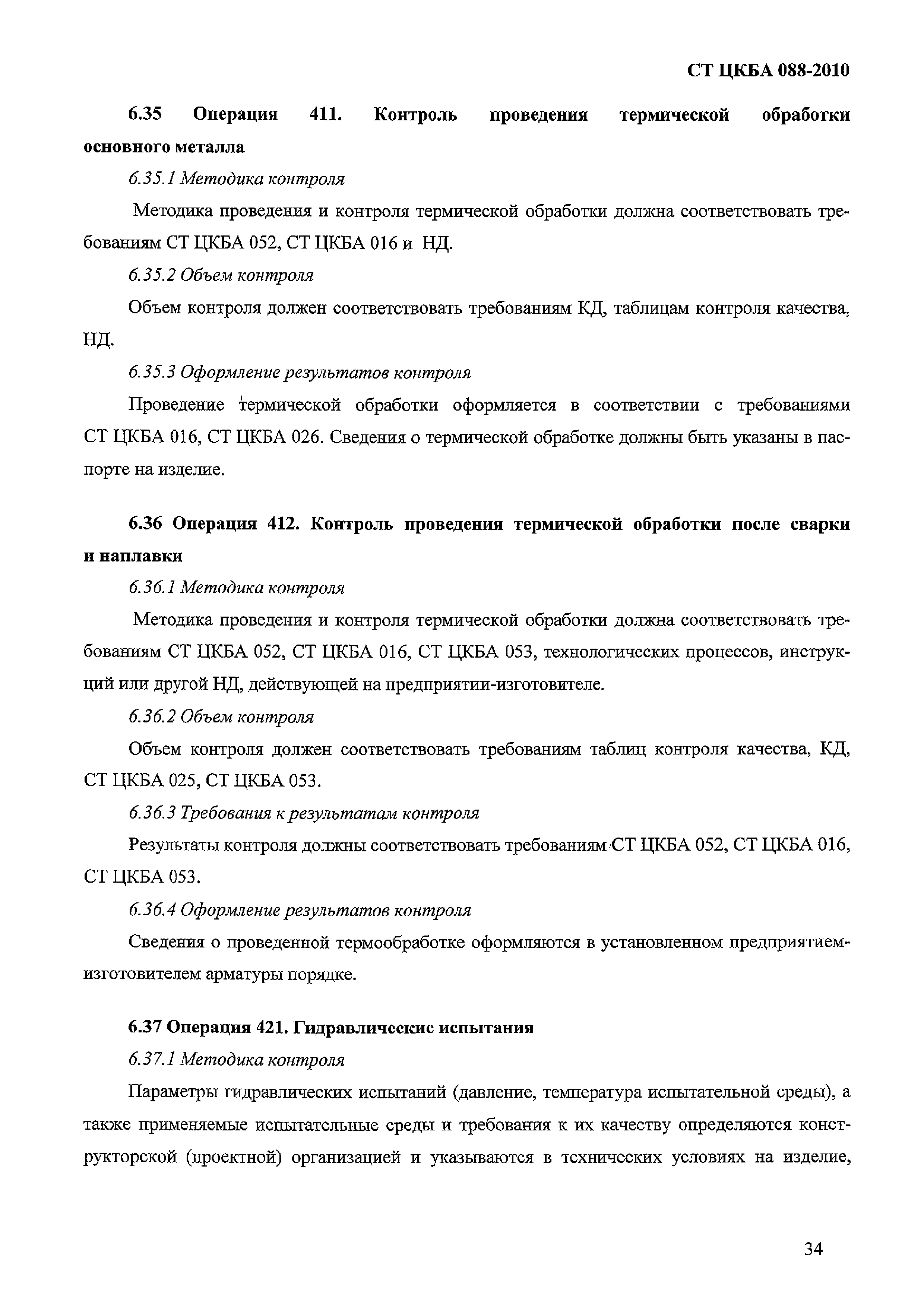

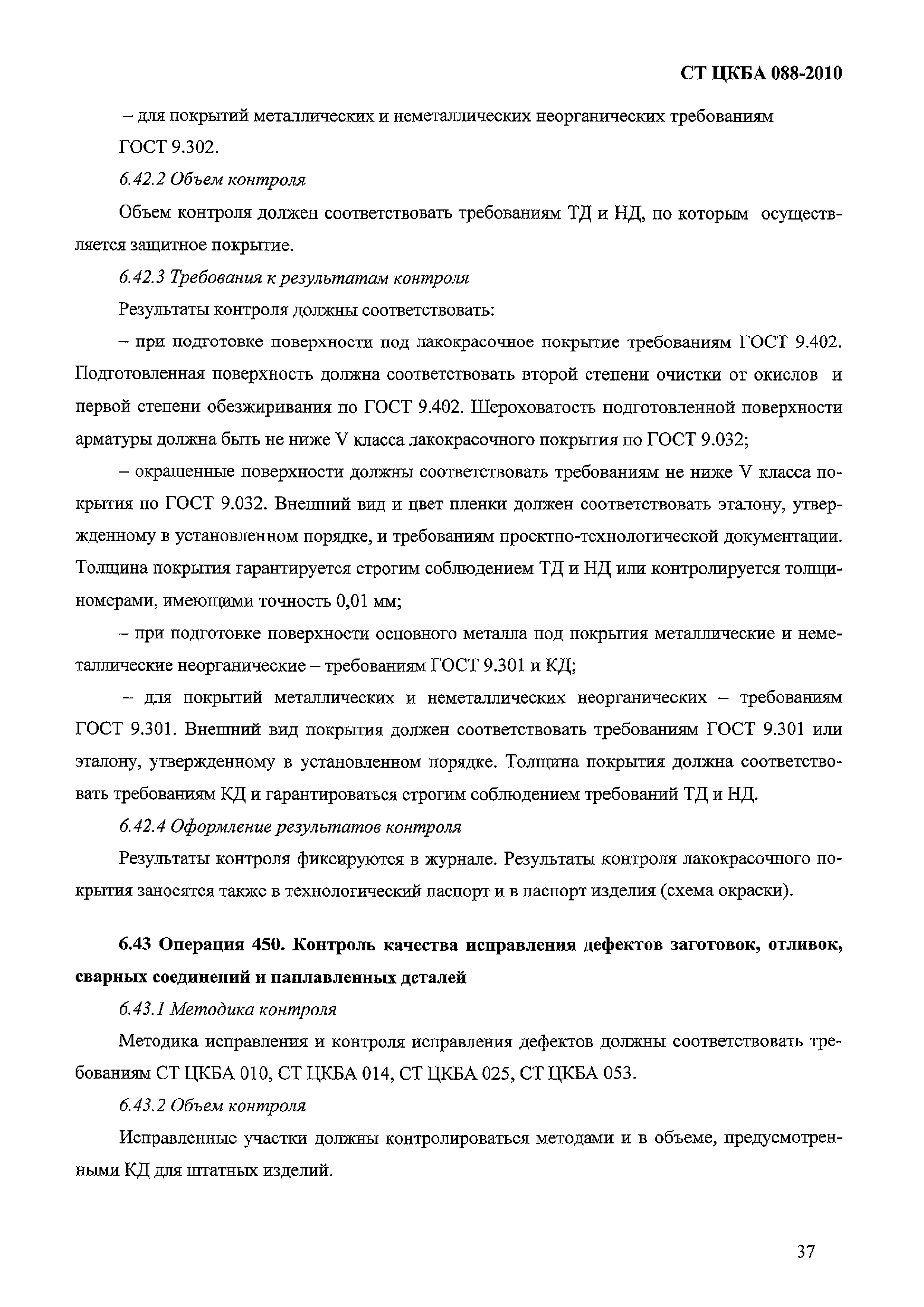

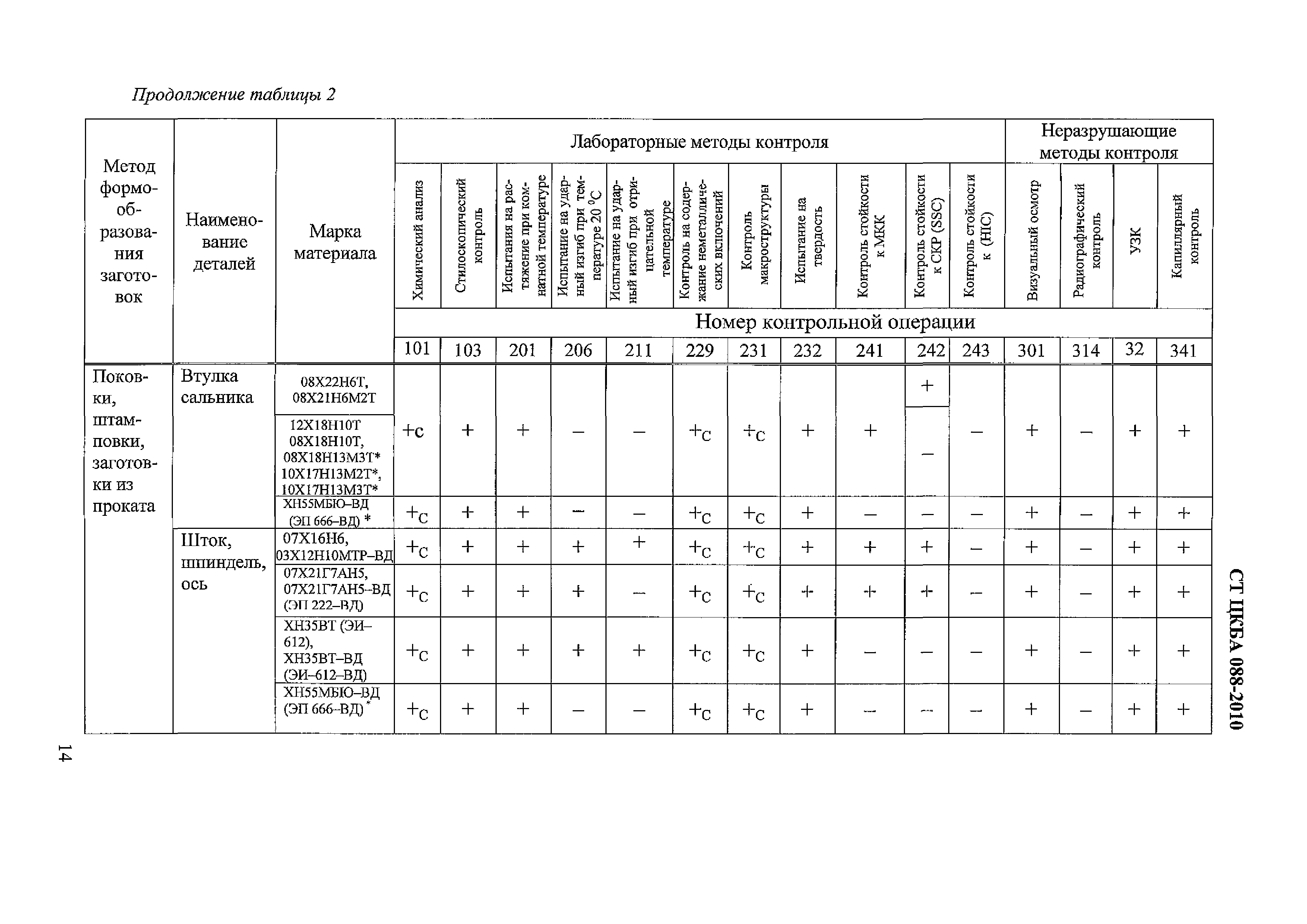

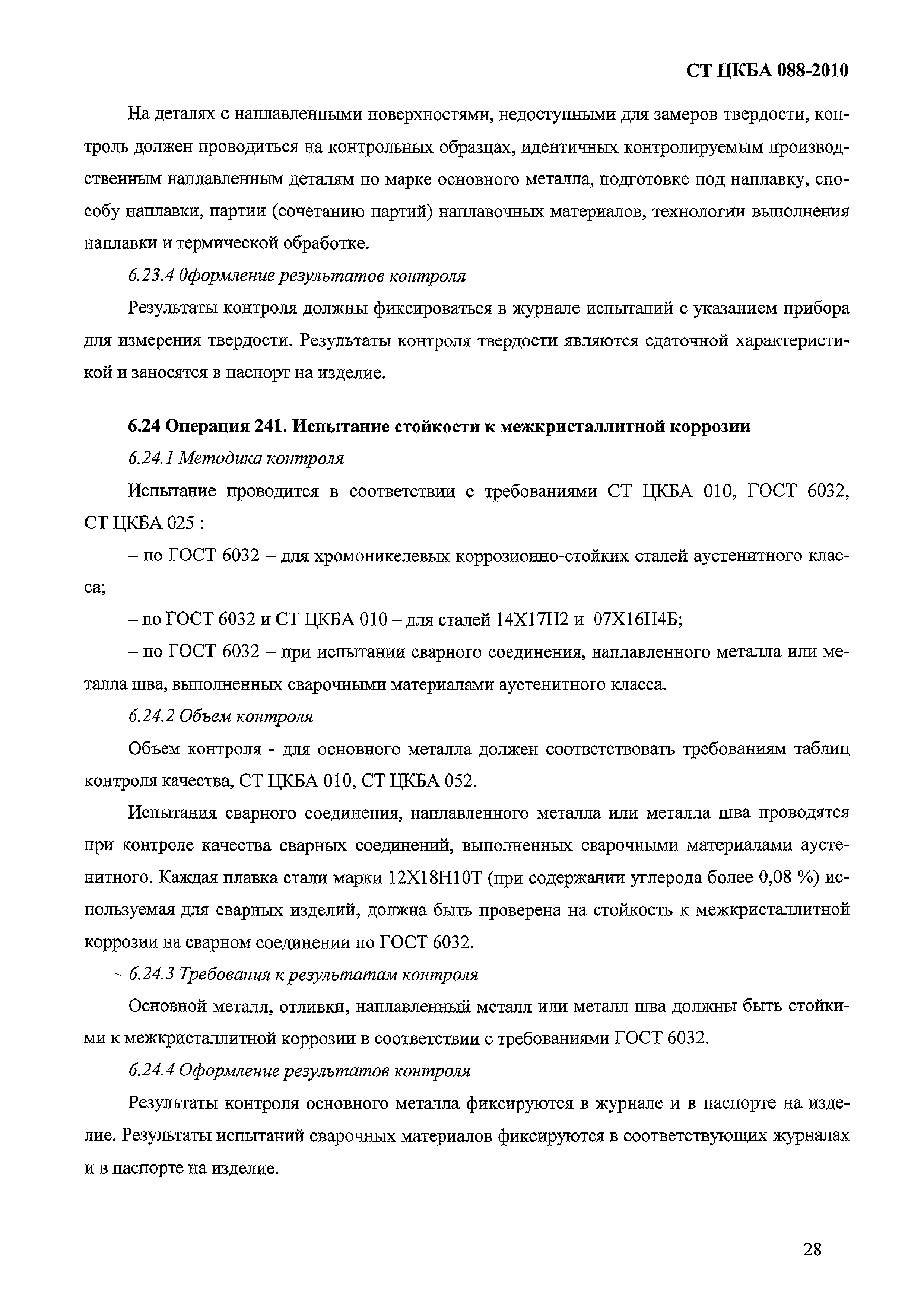

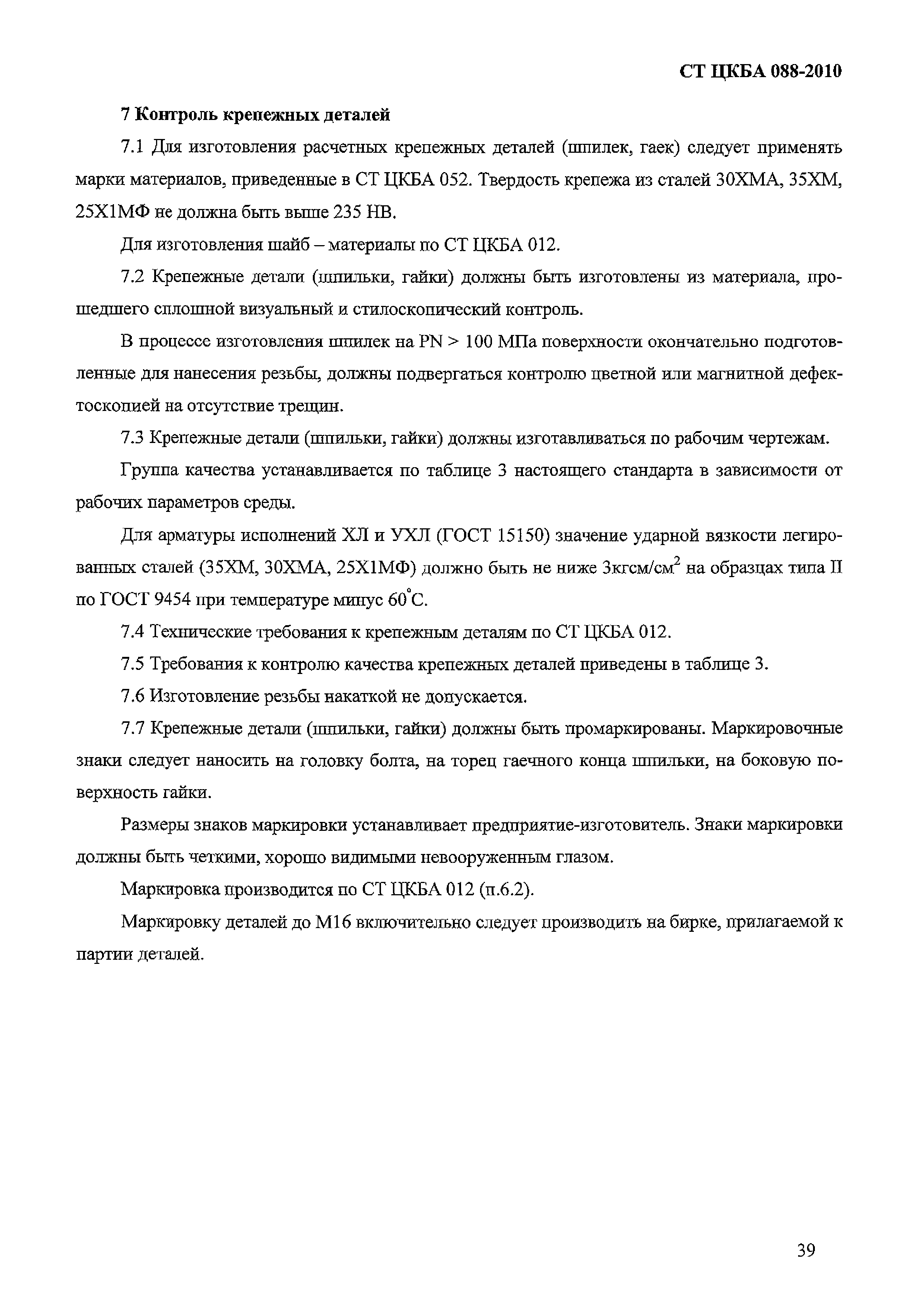

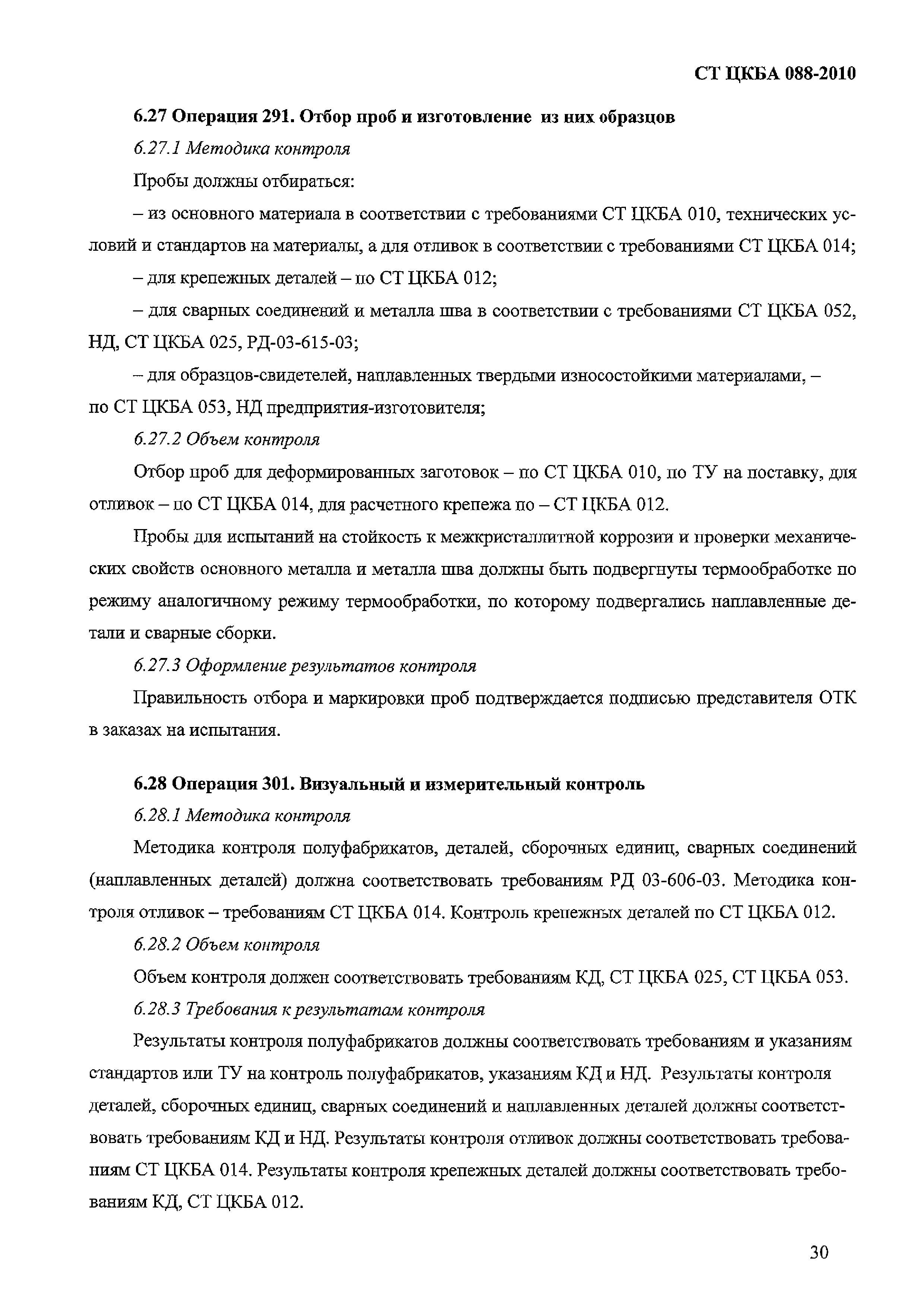

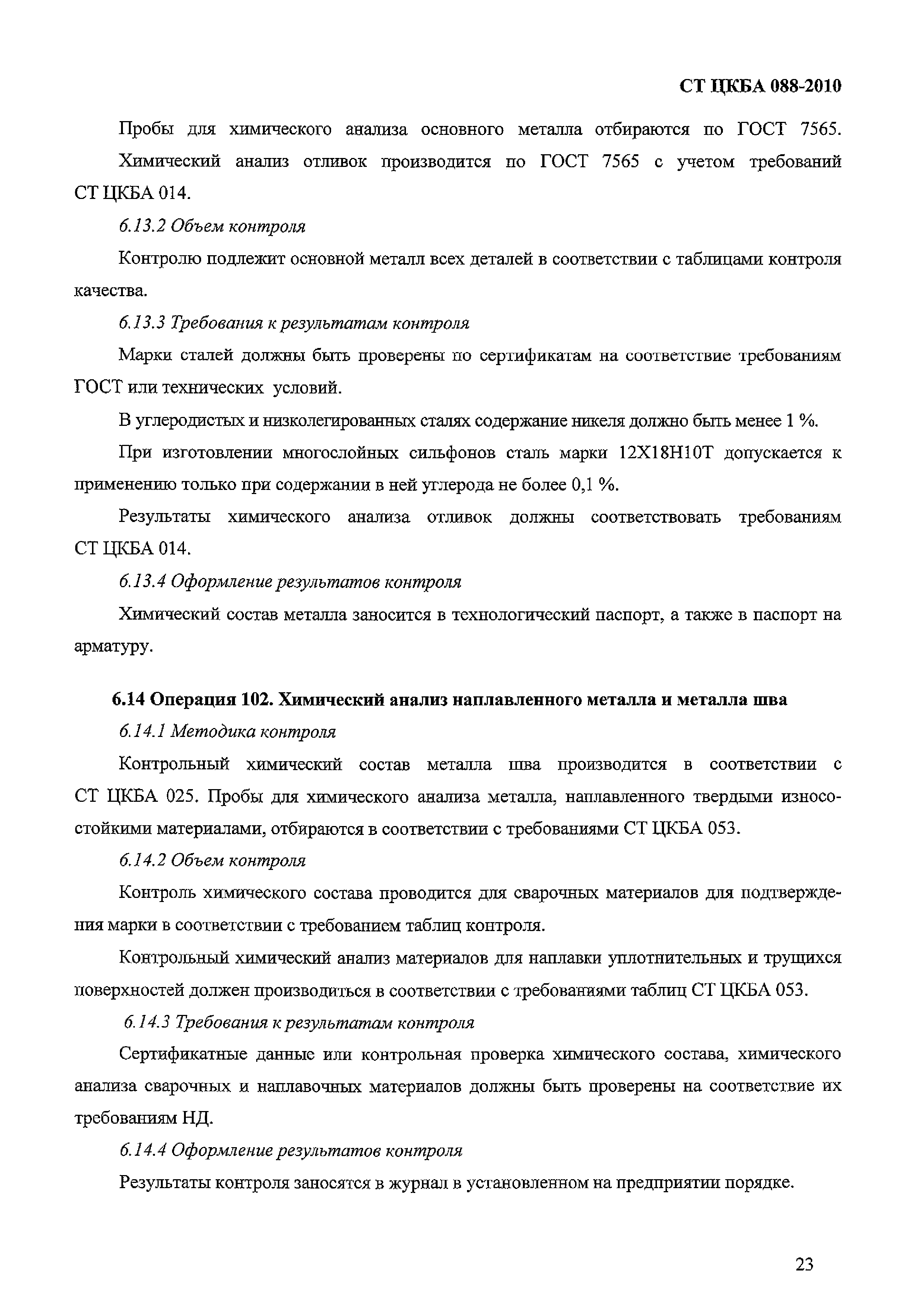

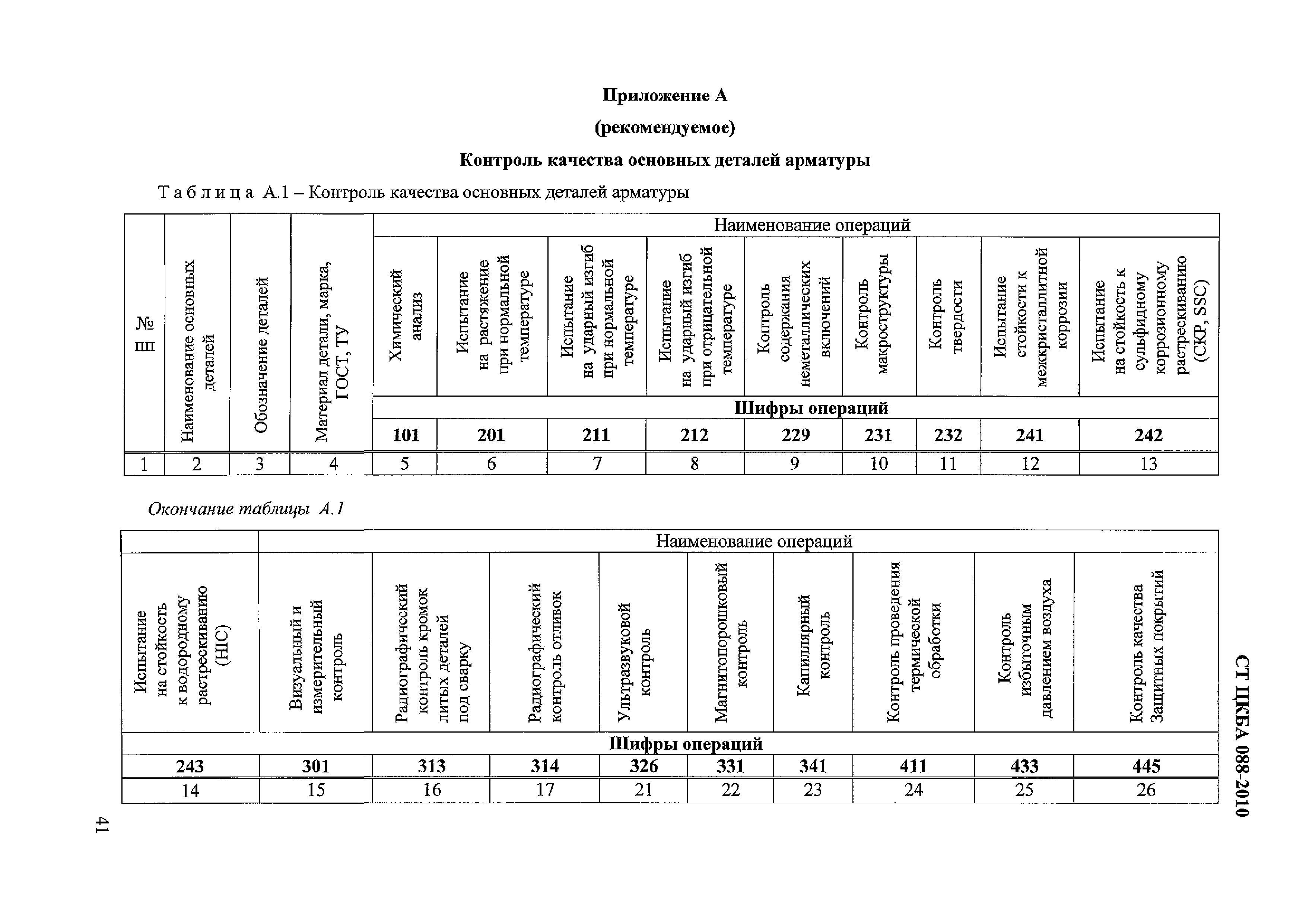

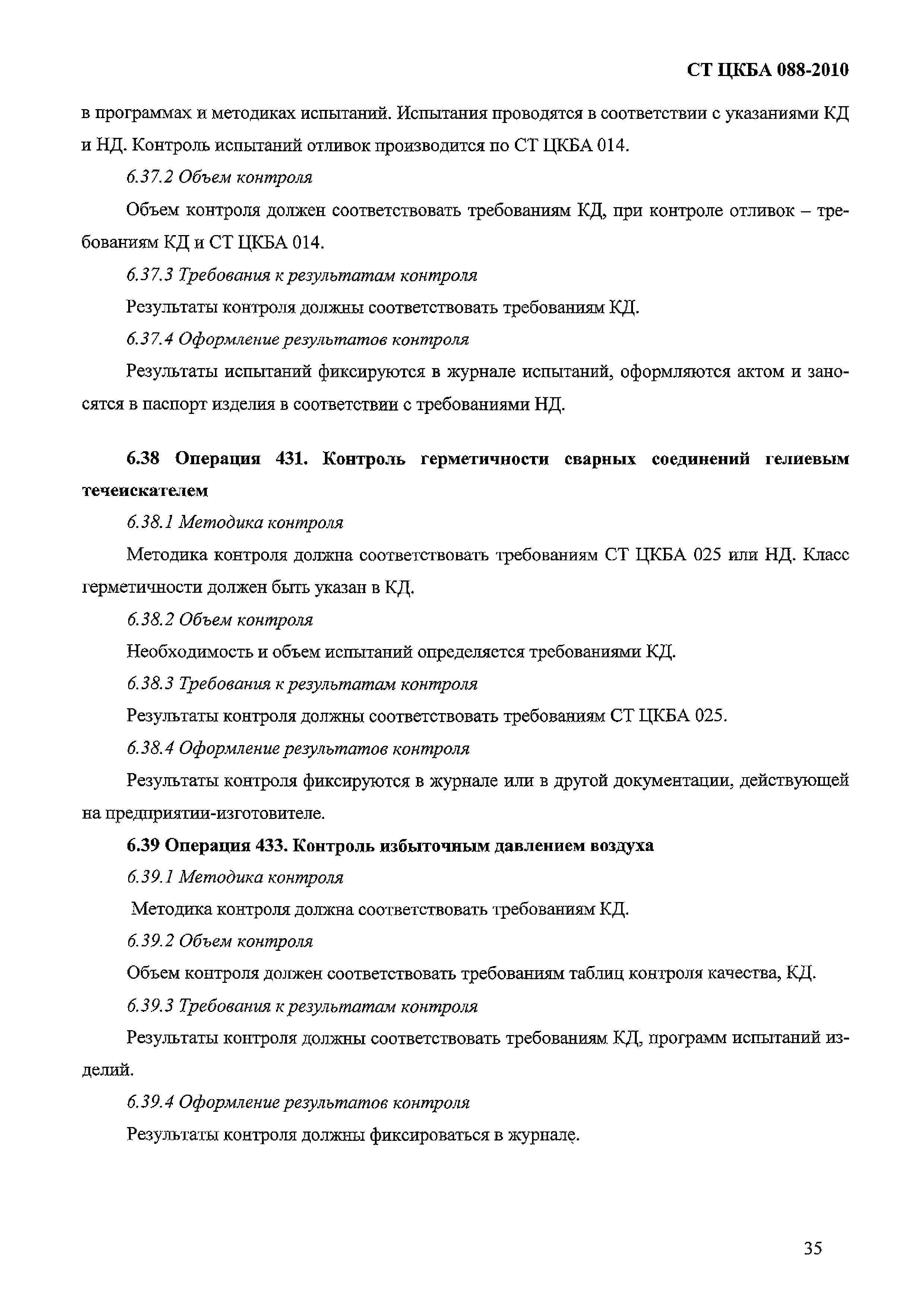

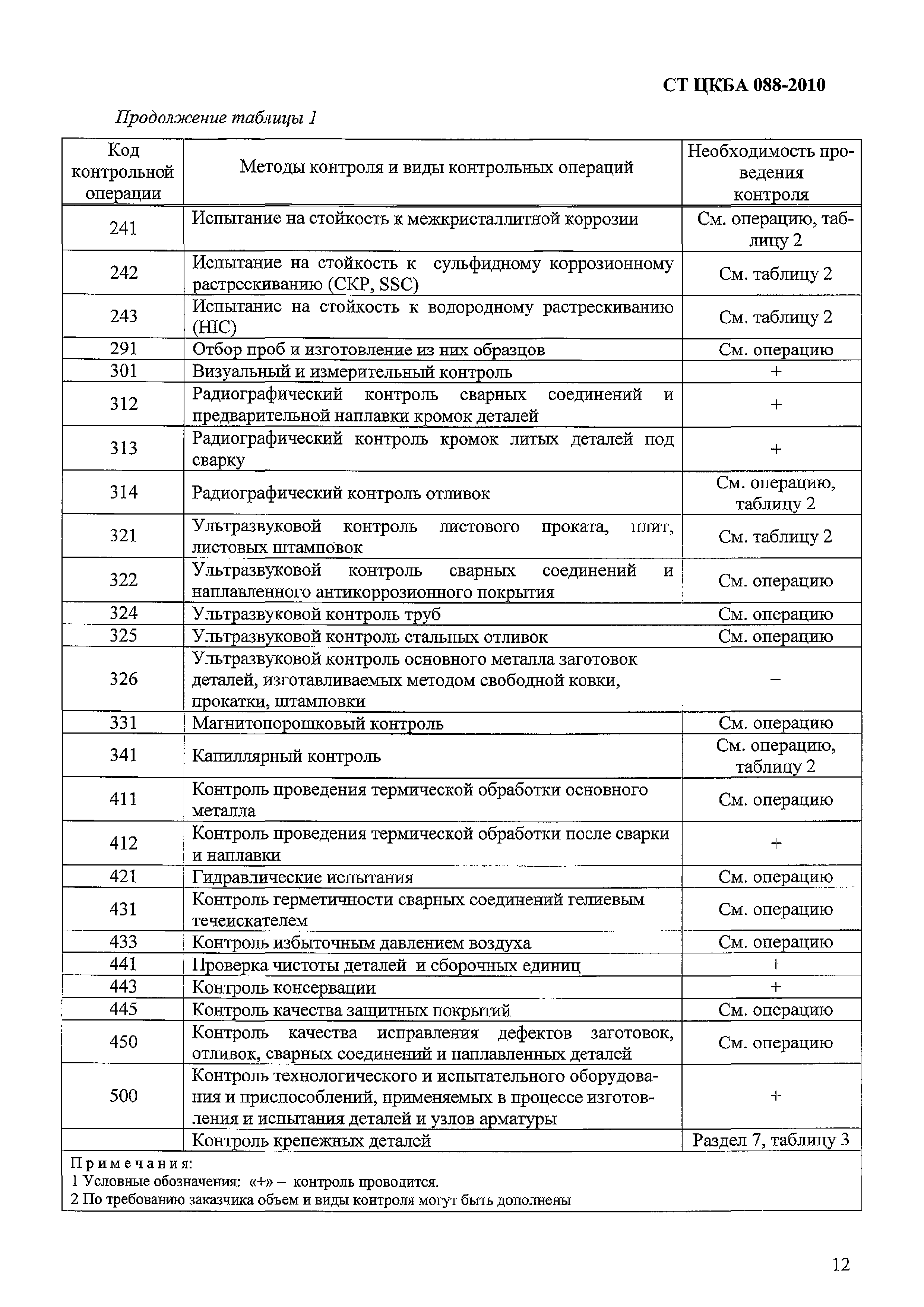

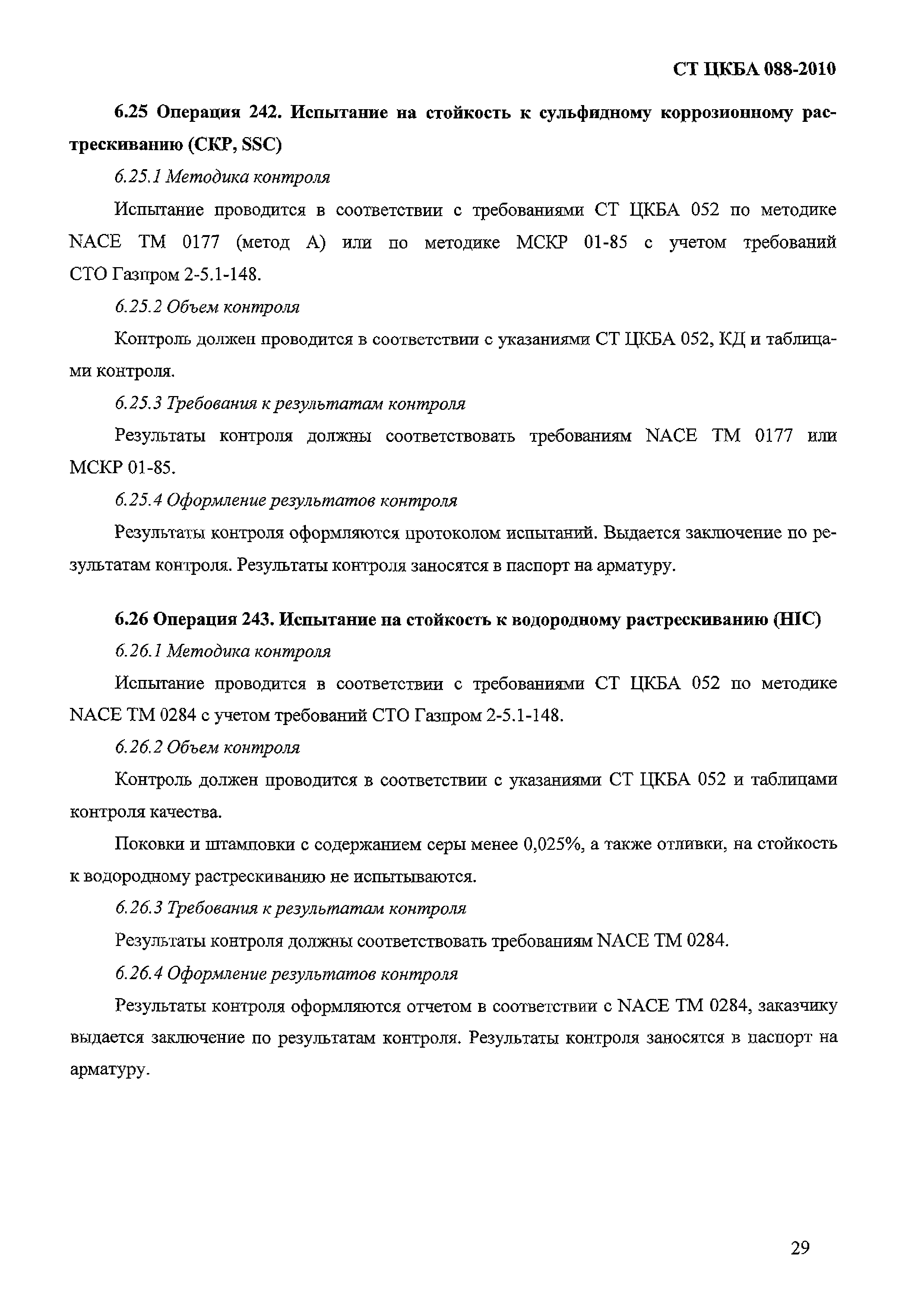

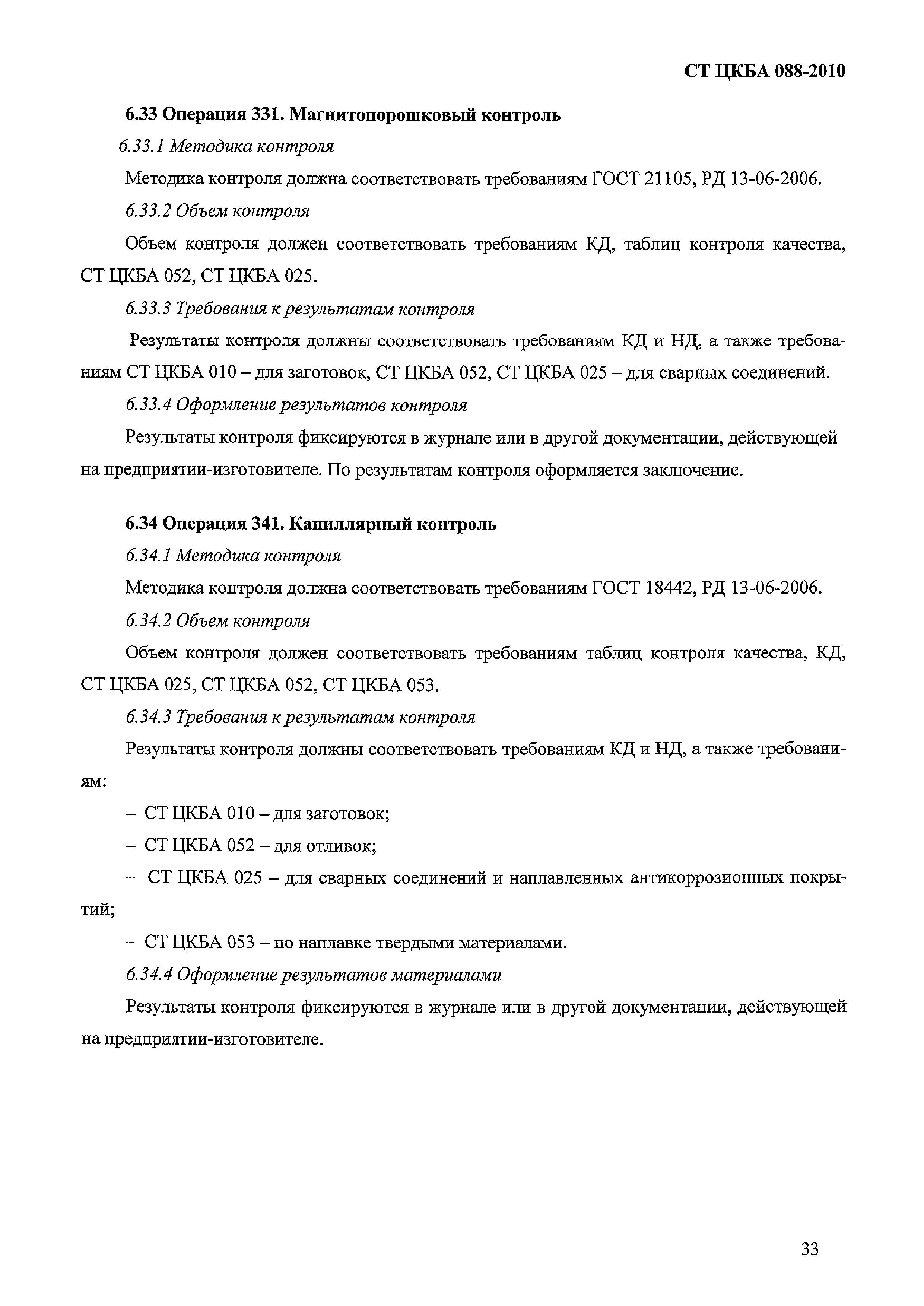

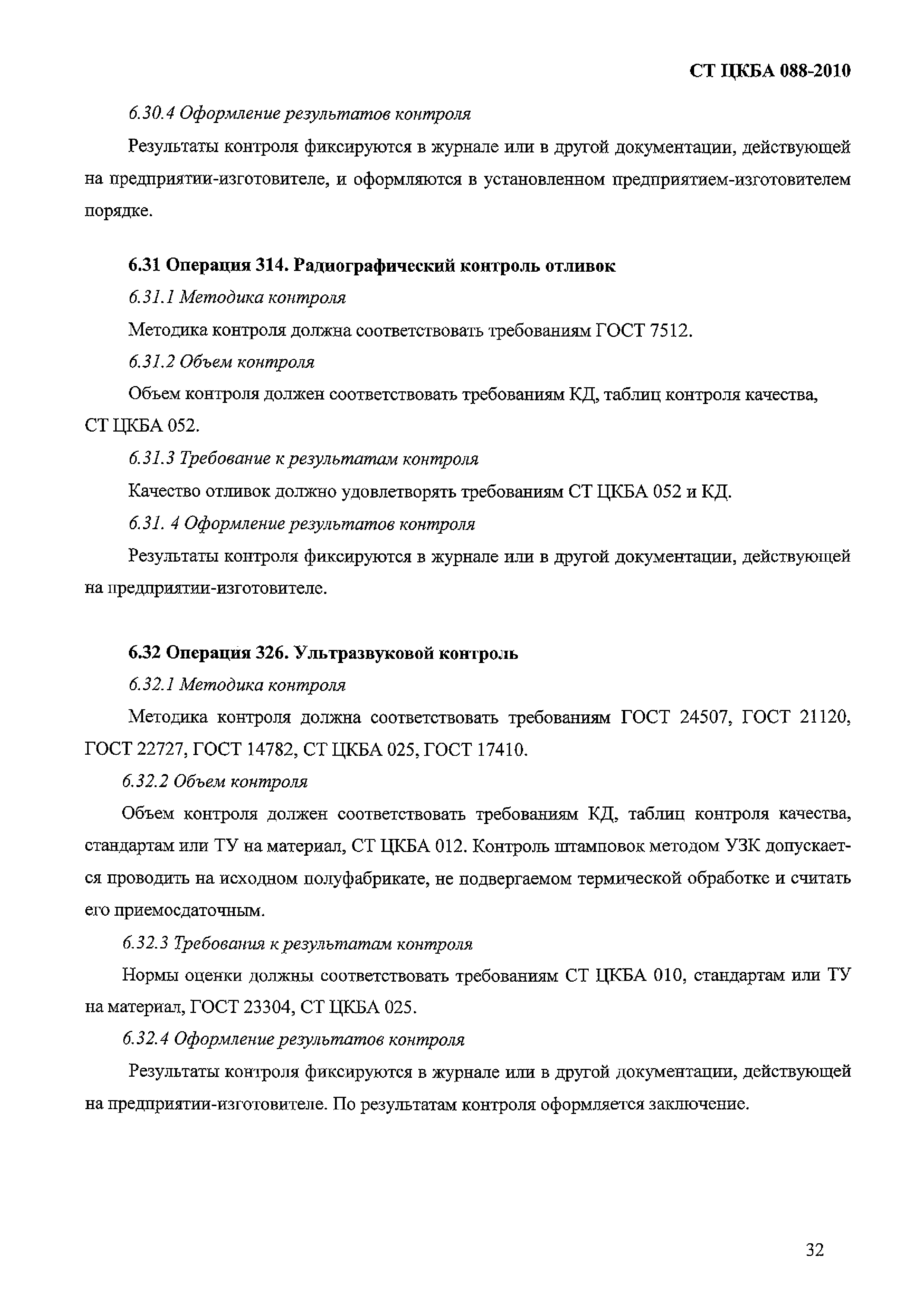

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначения и сокращение 4 Общие положения 5 Методы и объем контроля 6 Требования по контролю качества материала основных деталей, сварных соединений и наплавленного металла    6.1 Операция 001. Проверка конструкторской документации    6.2 Операция 002. Проверка маркировки полуфабрикатов, деталей, заготовок, сборочных единиц (в том числе сварных соединений и наплавленных деталей)    6.3 Операция 003. Входной контроль полуфабрикатов и материалов, сварочных и наплавочных материалов    6.4 Операция 009. Аттестация должностных лиц и инженерно-технических работников    6.5 Операция 010. Контроль аттестации контролеров    6.6 Операция 011. Контроль аттестации сварщиков    6.7 Операция 012. Контроль сборочно-сварочного и термического оборудования, аппаратуры и приспособлений    6.8 Операция 015. Контроль качества подготовки деталей под сварку и наплавку    6.9 Операция 016. Контроль качества сборки деталей под сварку и наплавку    6.10 Операция 017. Производственная аттестация технологии сварки, антикоррозионной наплавки корпусных деталей    6.11 Операция 018. Контроль качества материалов для дефектоскопии    6.12 Операция 021. Контроль процессов сварки и наплавки    6.13 Операция 101. Химический анализ основного металла    6.14 Операция 102. Химический анализ наплавленного металла и металла шва    6.15 Операция 103. Контроль стилоскопированием    6.16 Операция 201. Испытание на растяжение при нормальной температуре    6.17 Операция 211. Испытание на ударный изгиб при нормальной температуре    6.18 Операция 212. Испытание на ударный изгиб при отрицательной температуре    6.19 Операция 221. Испытание на статический изгиб    6.20 Операция 229. Контроль содержания неметаллических включений    6.21 Операция 231. Контроль макроструктуры основного металла    6.22 Операция 231А. Металлографическое исследование сварных соединений    6.23 Операция 232. Контроль твердости    6.24 Операция 241. Испытание стойкости к межкристаллитной коррозии    6.25 Операция 242. Испытание на стойкость к сульфидному коррозионному растрескиванию (СКР (SSС))    6.26 Операция 243. Испытание на стойкость к водородному растрескиванию (НIС)    6.27 Операция 291. Отбор проб и изготовление из них образцов    6.28 Операция 301. Визуальный и измерительный контроль    6.29 Операция 312. Радиографический контроль сварных соединений и предварительной наплавки кромок деталей    6.30 Операция 313. Радиографический контроль кромок литых деталей под сварку    6.31 Операция 314. Радиографический контроль отливок    6.32 Операция 326. Ультразвуковой контроль    6.33 Операция 331. Магнитопорошковый контроль    6.34 Операция 341. Капиллярный контроль    6.35 Операция 411. Контроль проведения термической обработки металла    6.36 Операция 412. Контроль проведения термической обработки после сварки и наплавки    6.37 Операция 421. Гидравлические испытания    6.38 Операция 431. Контроль герметичности сварных соединений гелиевым течеискателем    6.39 Операция 433. Контроль избыточным давлением воздуха    6.40 Операция 441. Проверка чистоты деталей и сборочных единиц    6.41 Операция 443. Контроль консервации    6.42 Операция 445. Контроль качества защитных покрытий    6.43 Операция 450. Контроль качества исправления дефектов заготовок, отливок, сварных соединений и наплавленных деталей и приспособлений, применяемого в процессе изготовления и испытания деталей и узлов арматуры    6.44 Операция 500. Контроль технологического и испытательного оборудования 7 Контроль крепежных деталей Приложение А (рекомендуемое) Контроль качества основного металла Приложение Б (рекомендуемое) Контроль качества сварных соединений и наплавленных деталей
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	20.07.2010 ЗАО НПФ ЦКБА (41)
Принят:	ТК 259 Трубопроводная арматура и сильфоны
Расположен в:	Техническая документация

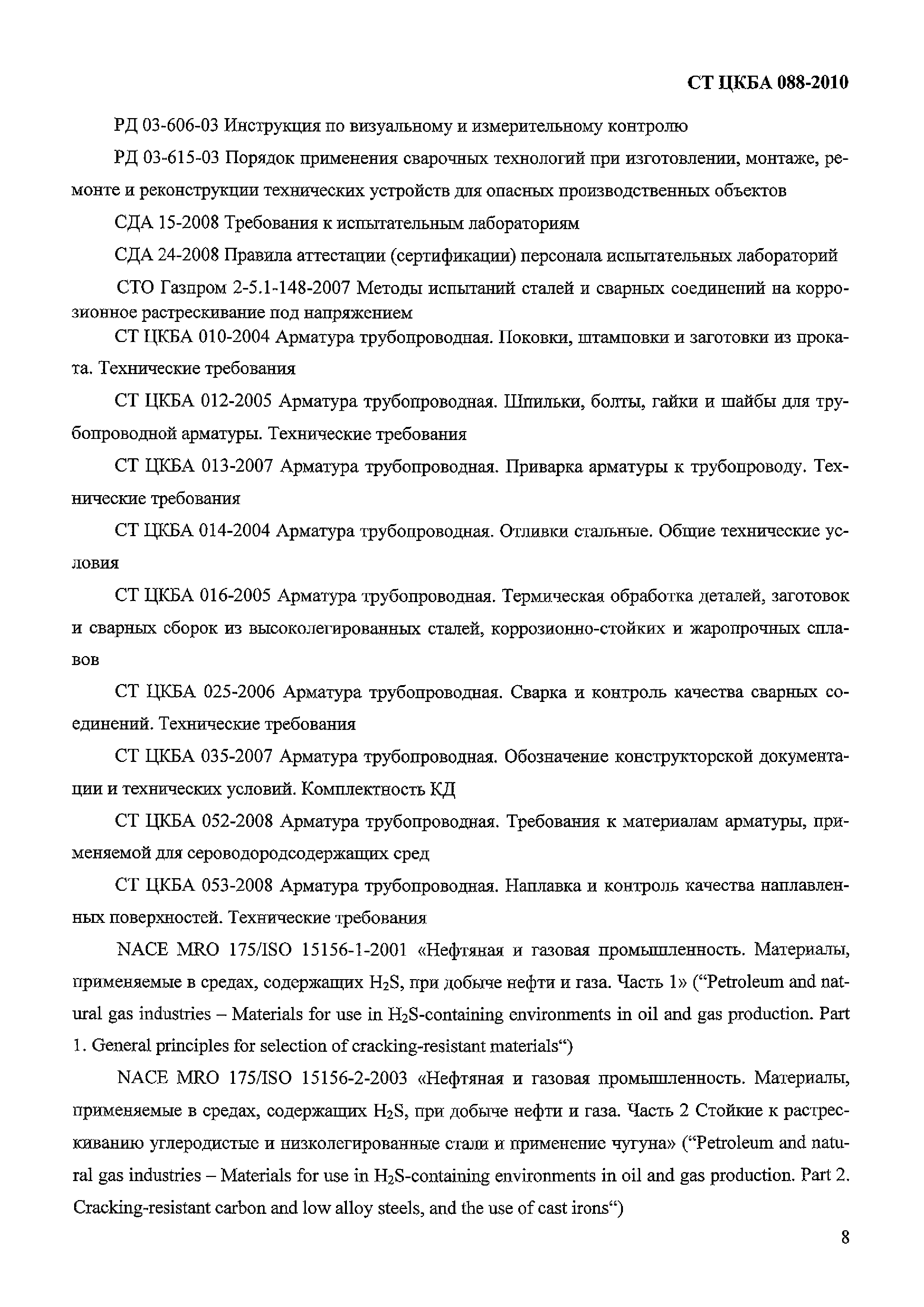

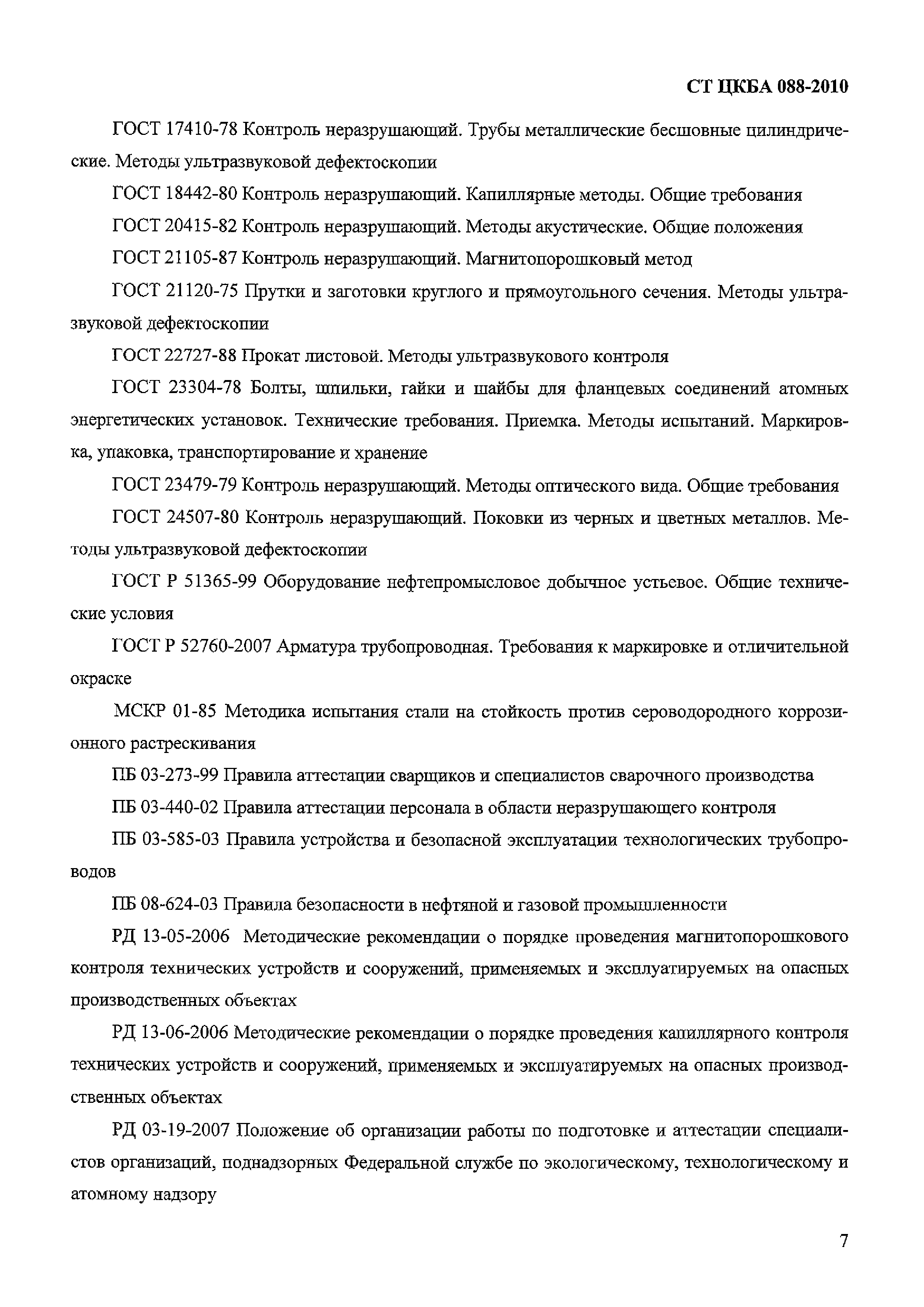

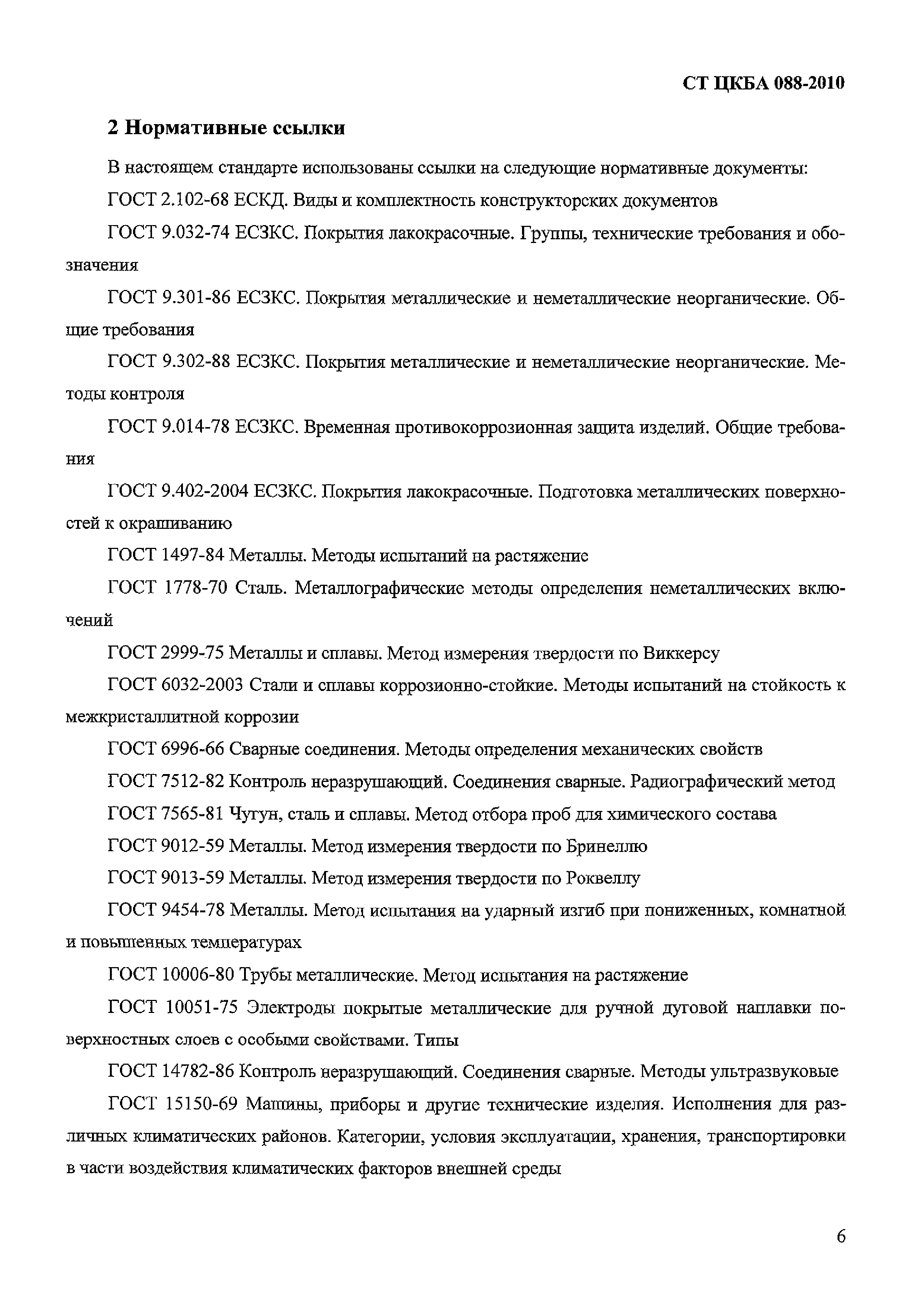

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 23479-79 «Контроль неразрушающий. Методы оптического вида. Общие требования» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ Р 51365-99 «Оборудование нефтепромысловое добычное устьевое. Общие технические условия» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» РД 13-05-2006 «Методические рекомендации о порядке проведения магнитопорошкового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» РД 13-06-2006 «Методические рекомендации о порядке проведения капиллярного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» РД 03-19-2007 «Положение об организации работы по подготовке и аттестации специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 013-2007 «Арматура трубопроводная. Приварка арматуры к трубопроводу. Технические требования» СТ ЦКБА 035-2007 «Арматура трубопроводная. Обозначение конструкторской документации и технических условий. Комплектность КД» ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» СДА 24-2008 «Правила аттестации (сертификации) персонала испытательных лабораторий» СДА 15-2008 «Требования к испытательным лабораториям» СТ ЦКБА 053-2008 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования» СТ ЦКБА 052-2008 «Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородсодержащих сред» СТ ЦКБА 012-2005 «Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования» СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» ГОСТ Р 51365-2009 «Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования»
