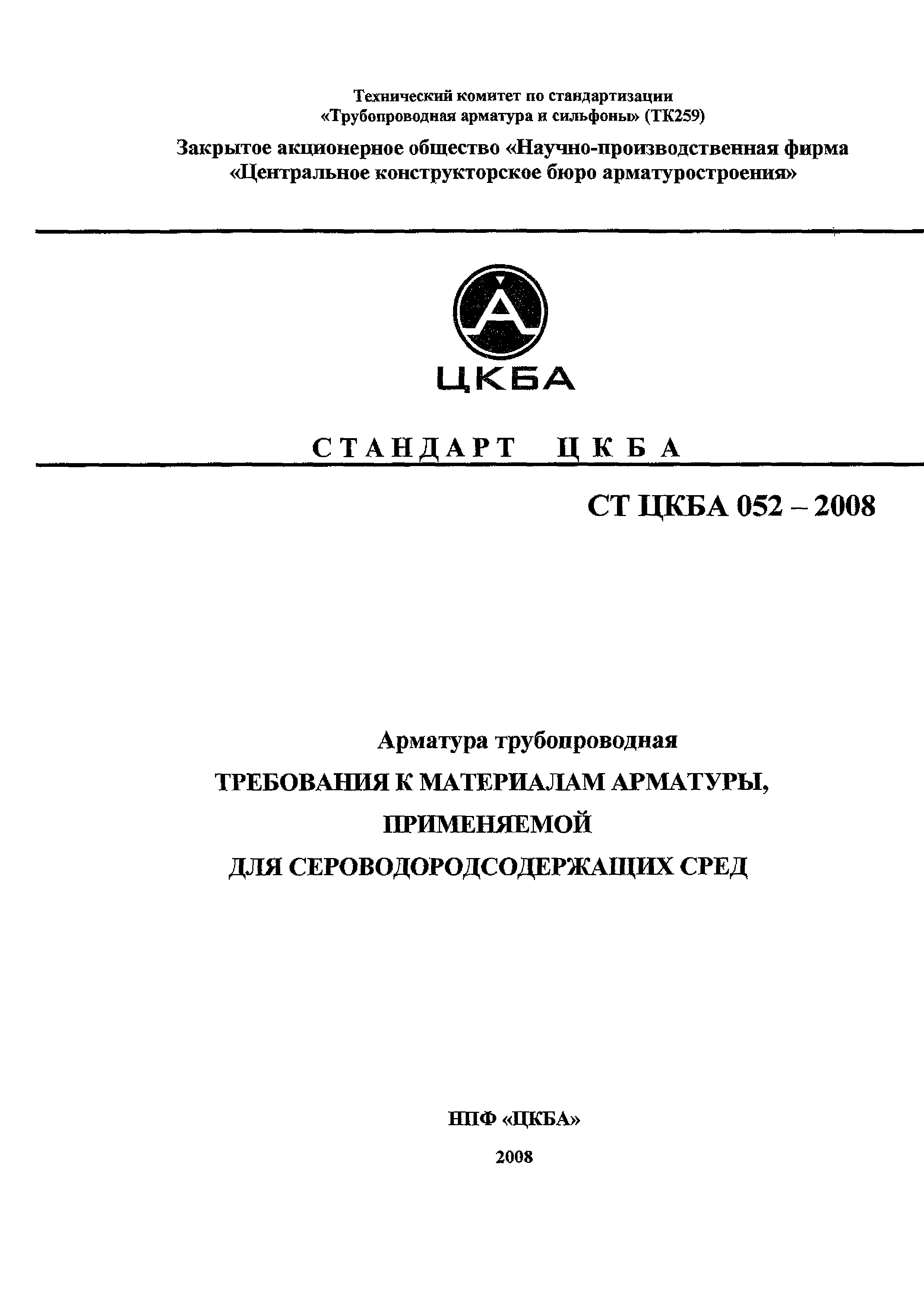

СТ ЦКБА 052-2008

Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородсодержащих сред

Обозначение:	СТ ЦКБА 052-2008
Обозначение англ:	052-2008
Статус:	действует
Название рус.:	Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородсодержащих сред
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2009

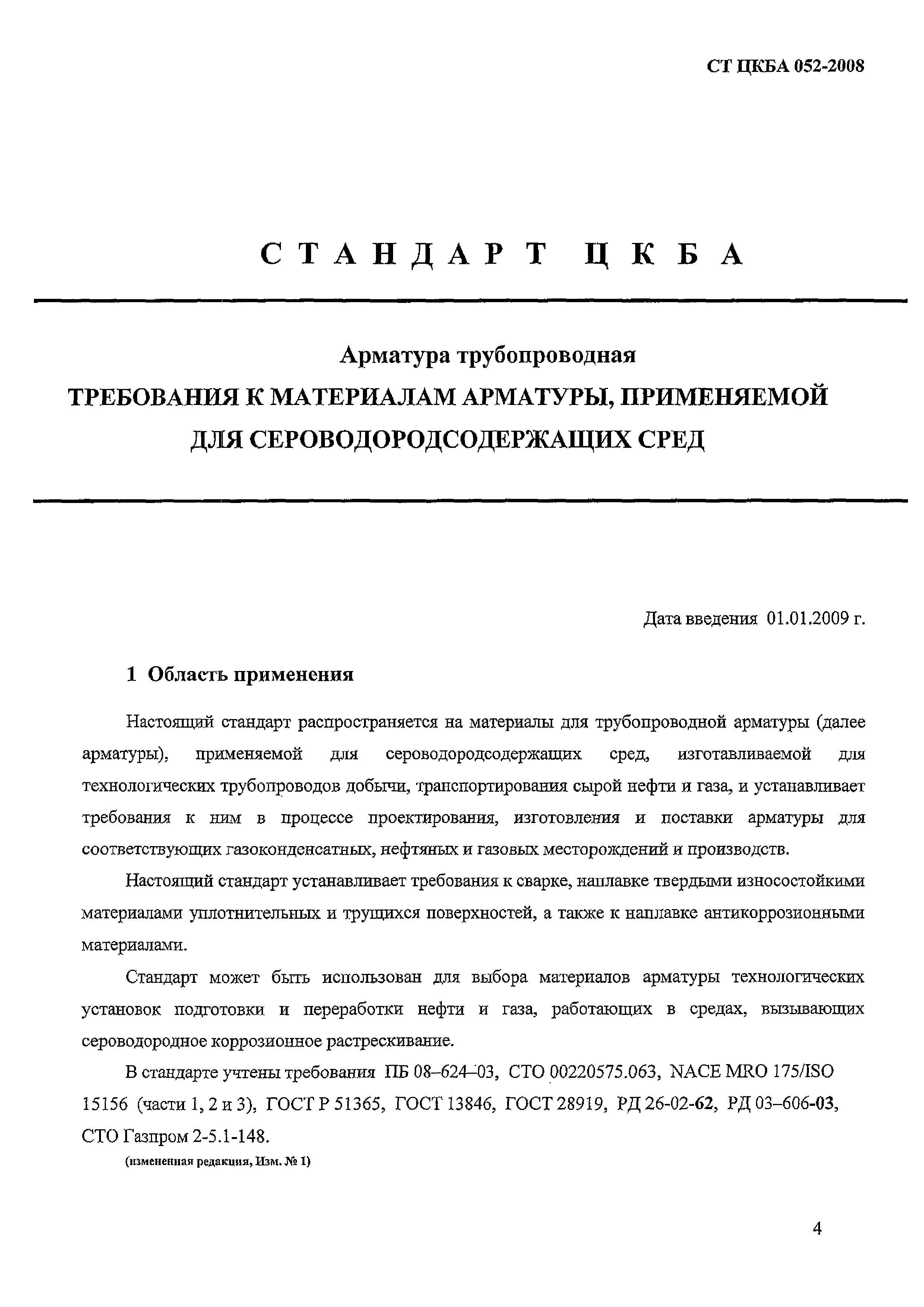

Область применения:	Стандарт распространяется на материалы для трубопроводной арматуры, применяемой для сероводородсодержащих сред, изготавливаемой для технологических трубопроводов добычи, транспортирования сырой нефти и газа, и устанавливает требования к ним в процессе проектирования, изготовления и поставки арматуры для соответствующих газоконденсатных, нефтяных и газовых месторождений и производств. Стандарт устанавливает требования к сварке, наплавке твердыми износостойкими материалами уплотнительных и трущихся поверхностей, а также к наплавке антикоррозионными материалами. Стандарт может быть использовал для выбора материалов арматуры технологических установок подготовки и переработки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание.

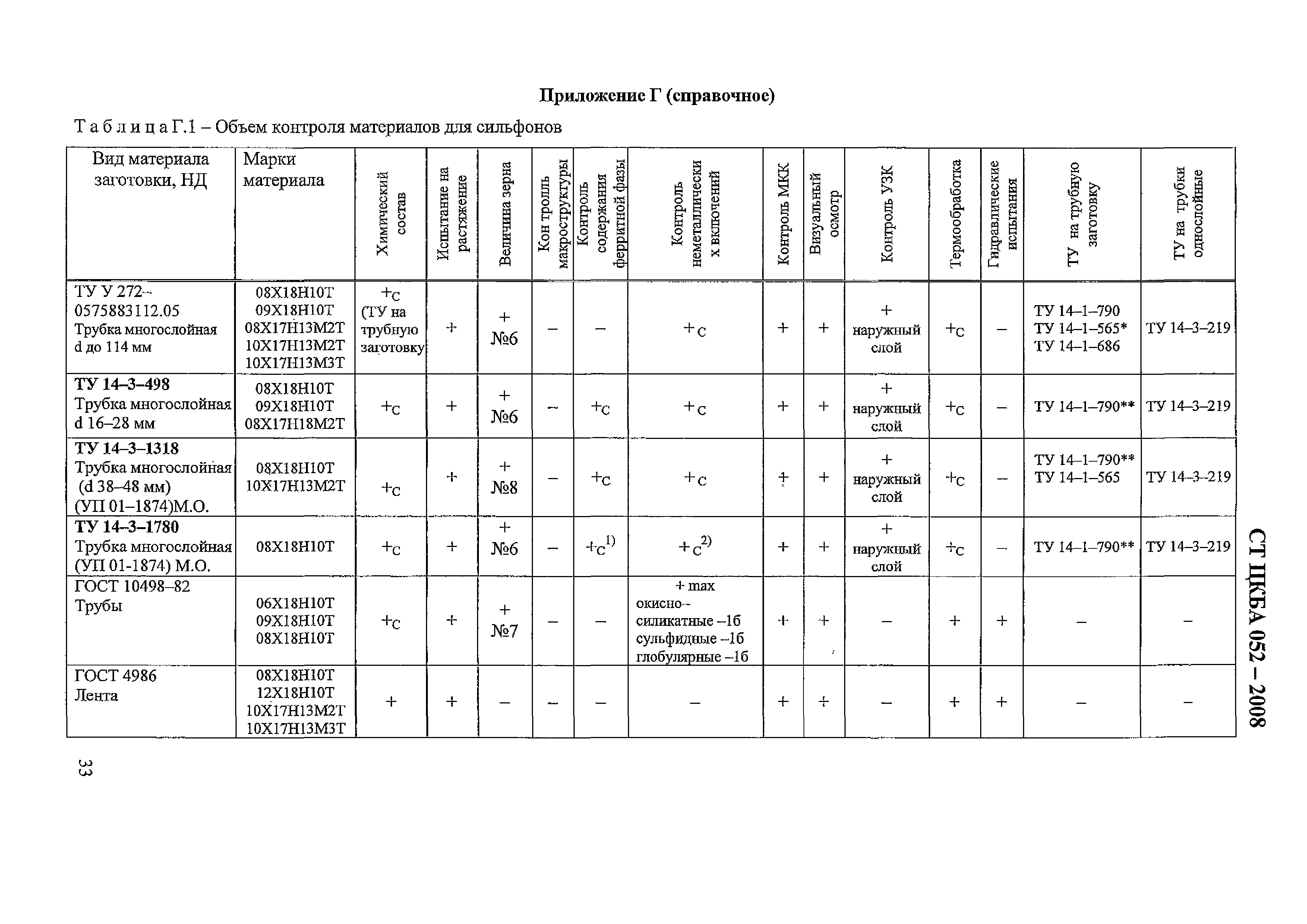

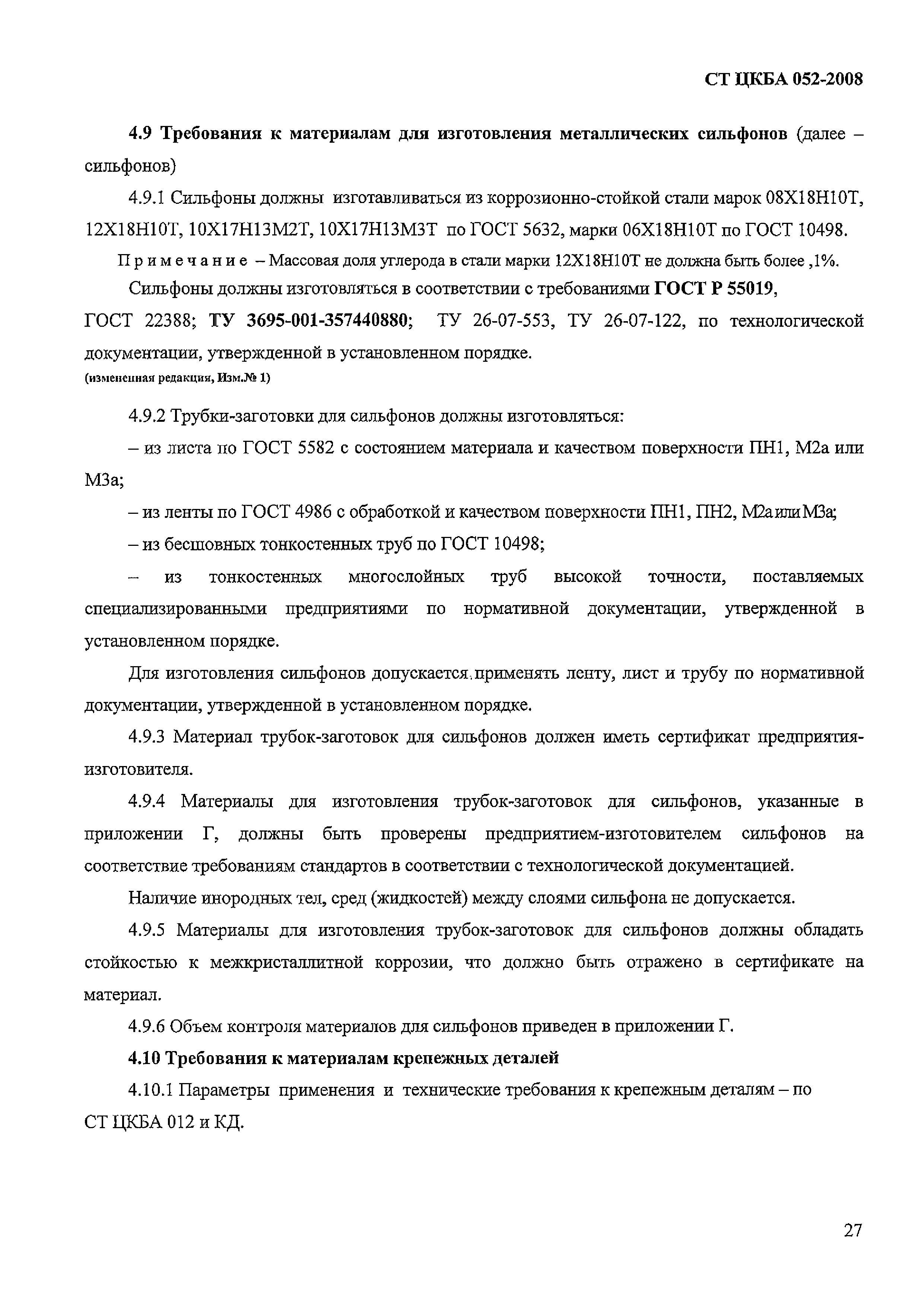

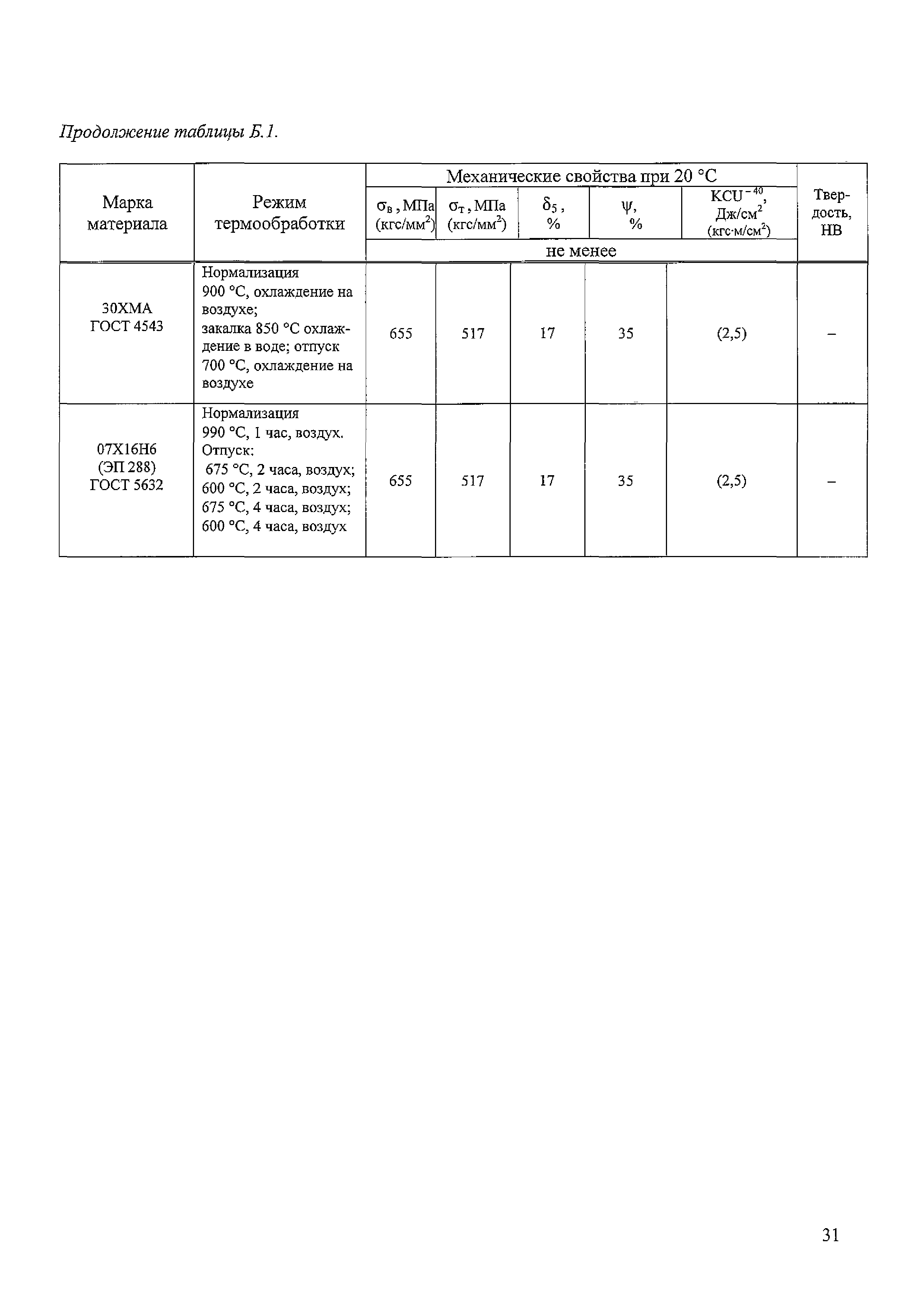

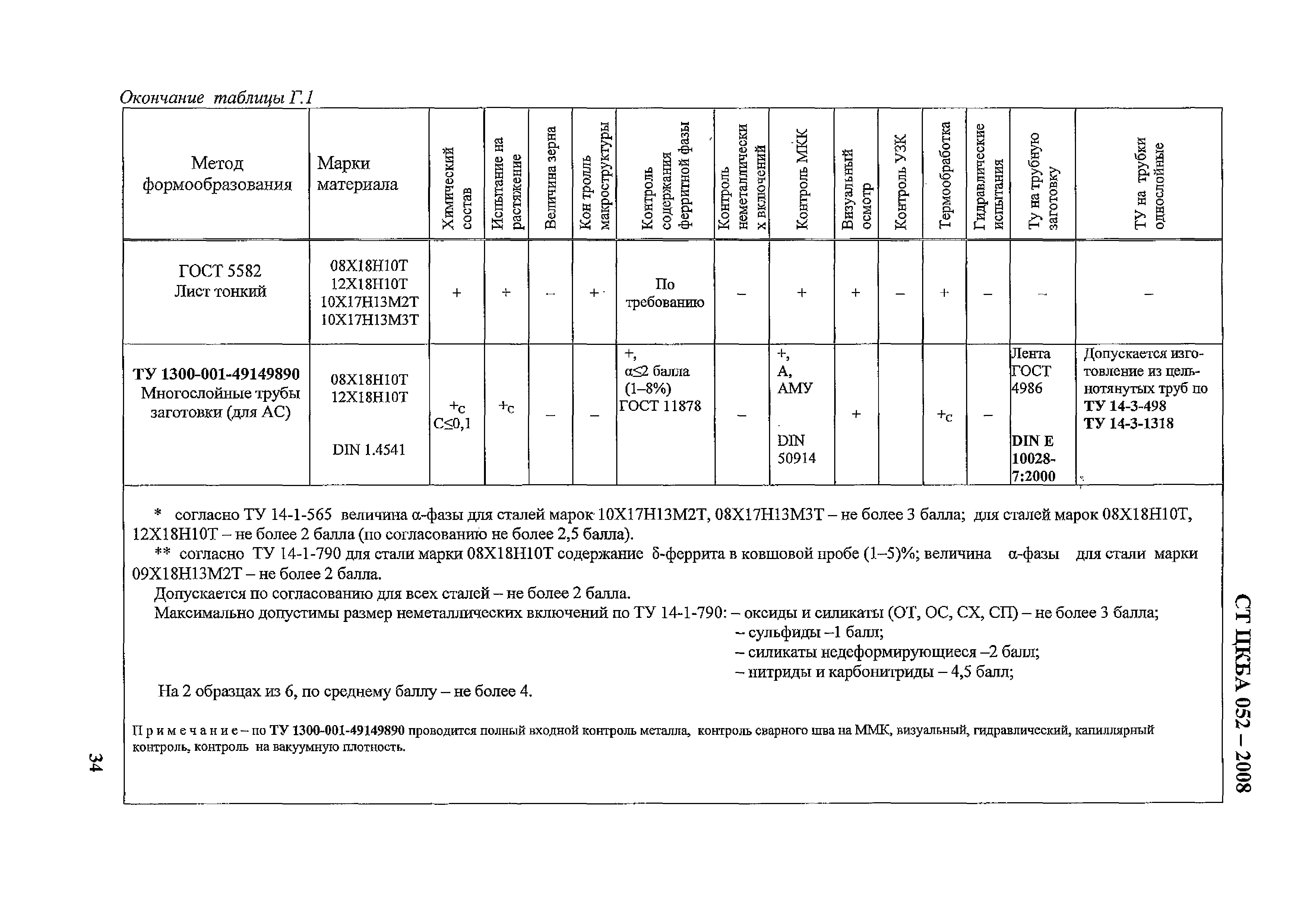

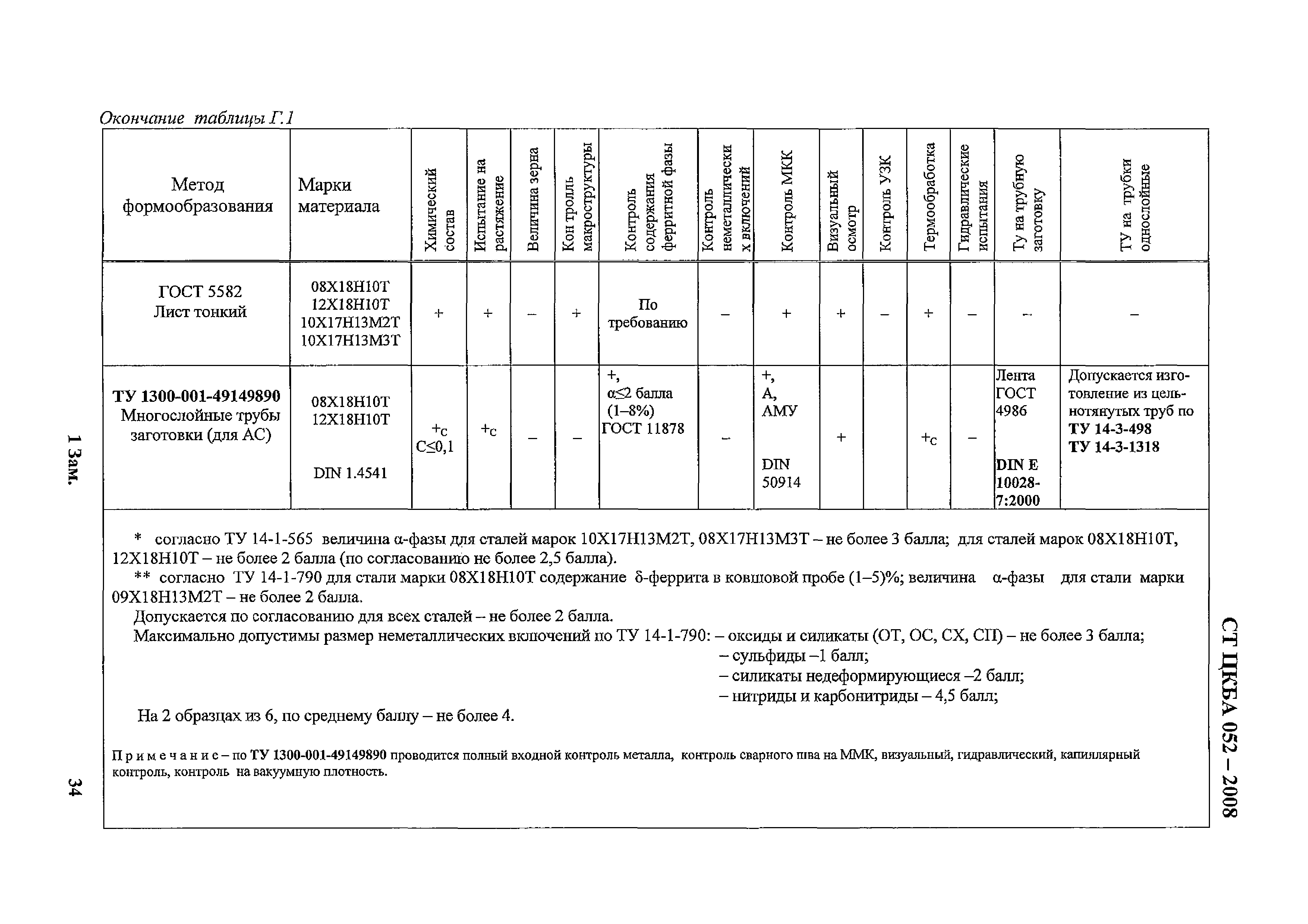

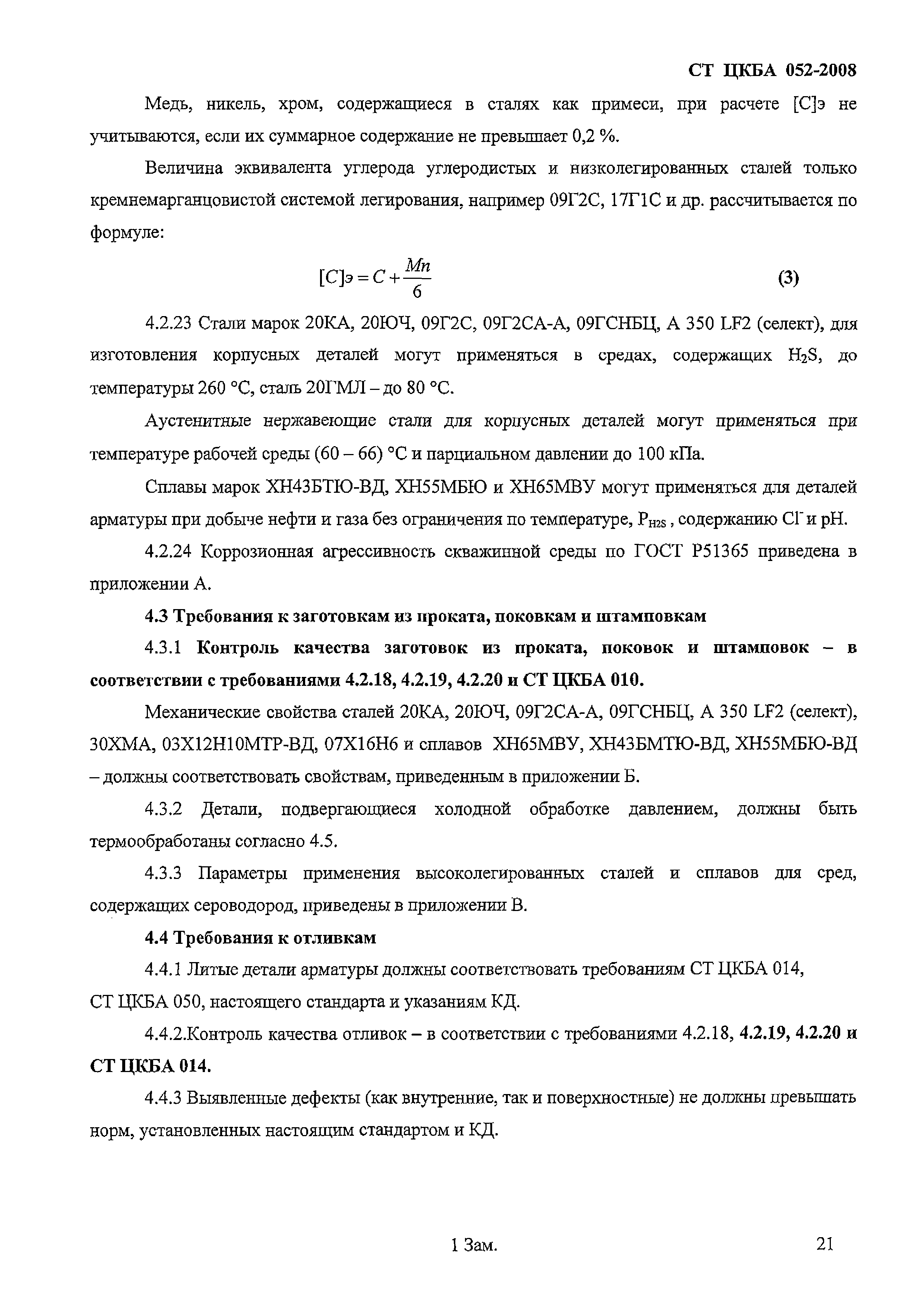

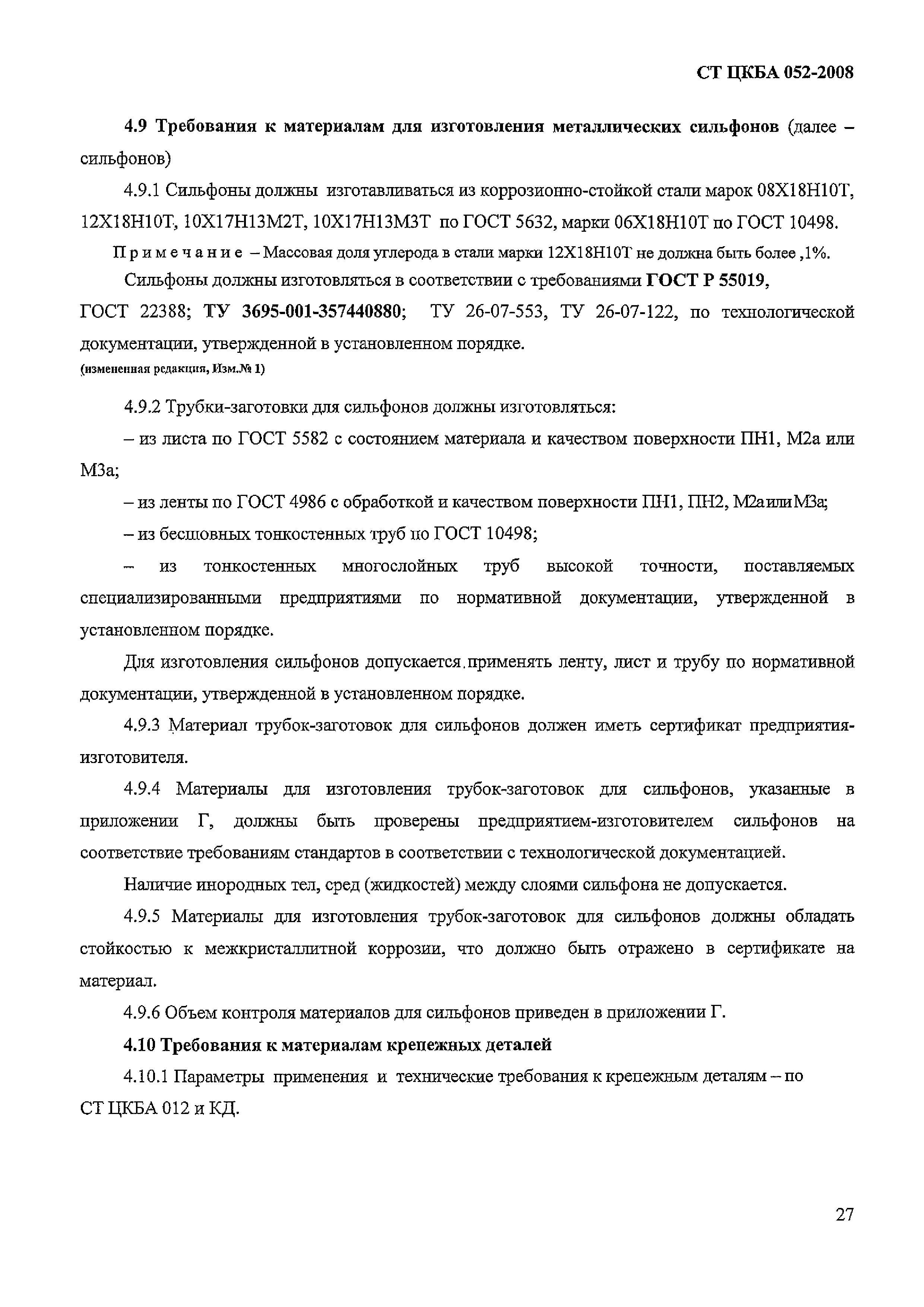

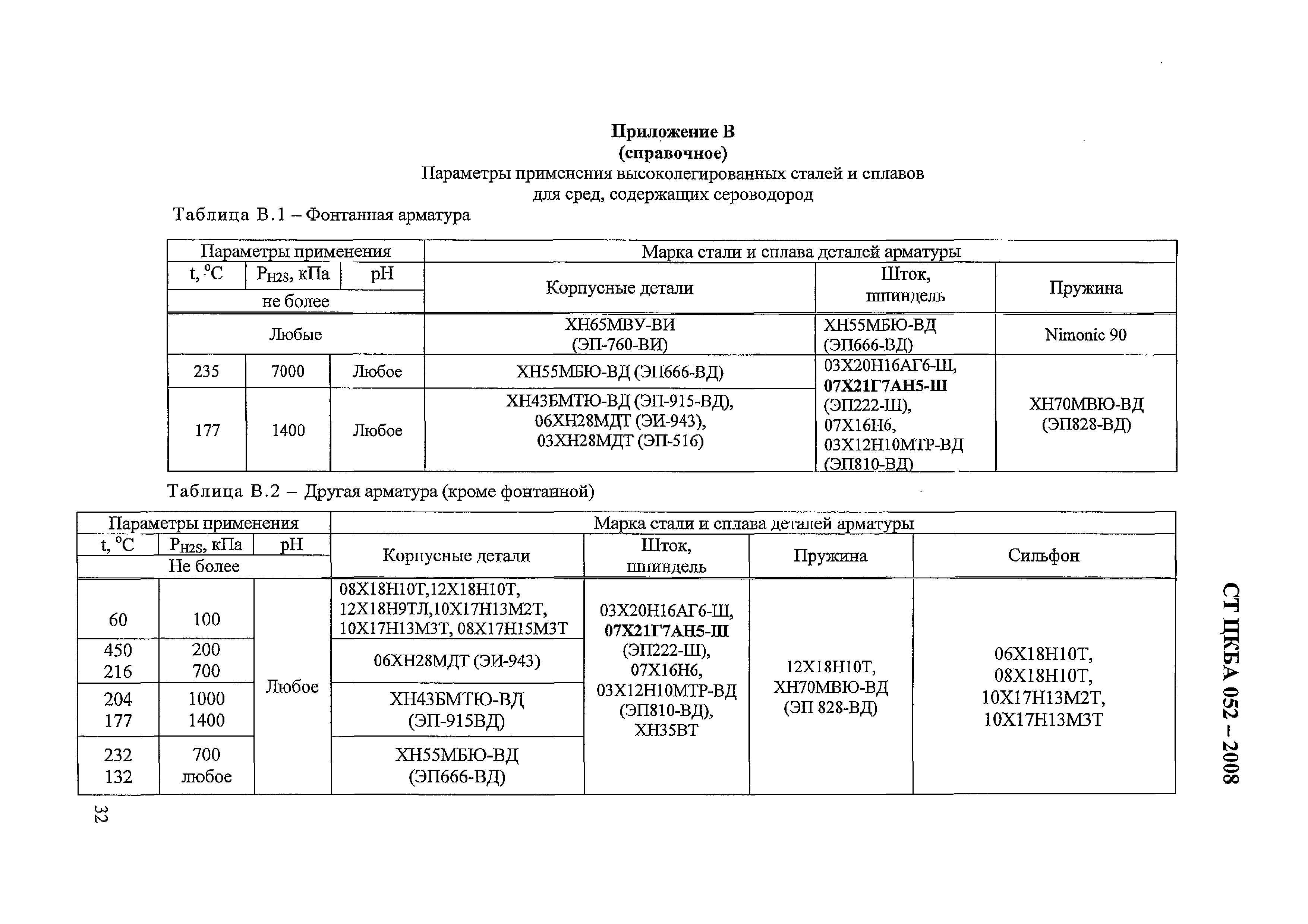

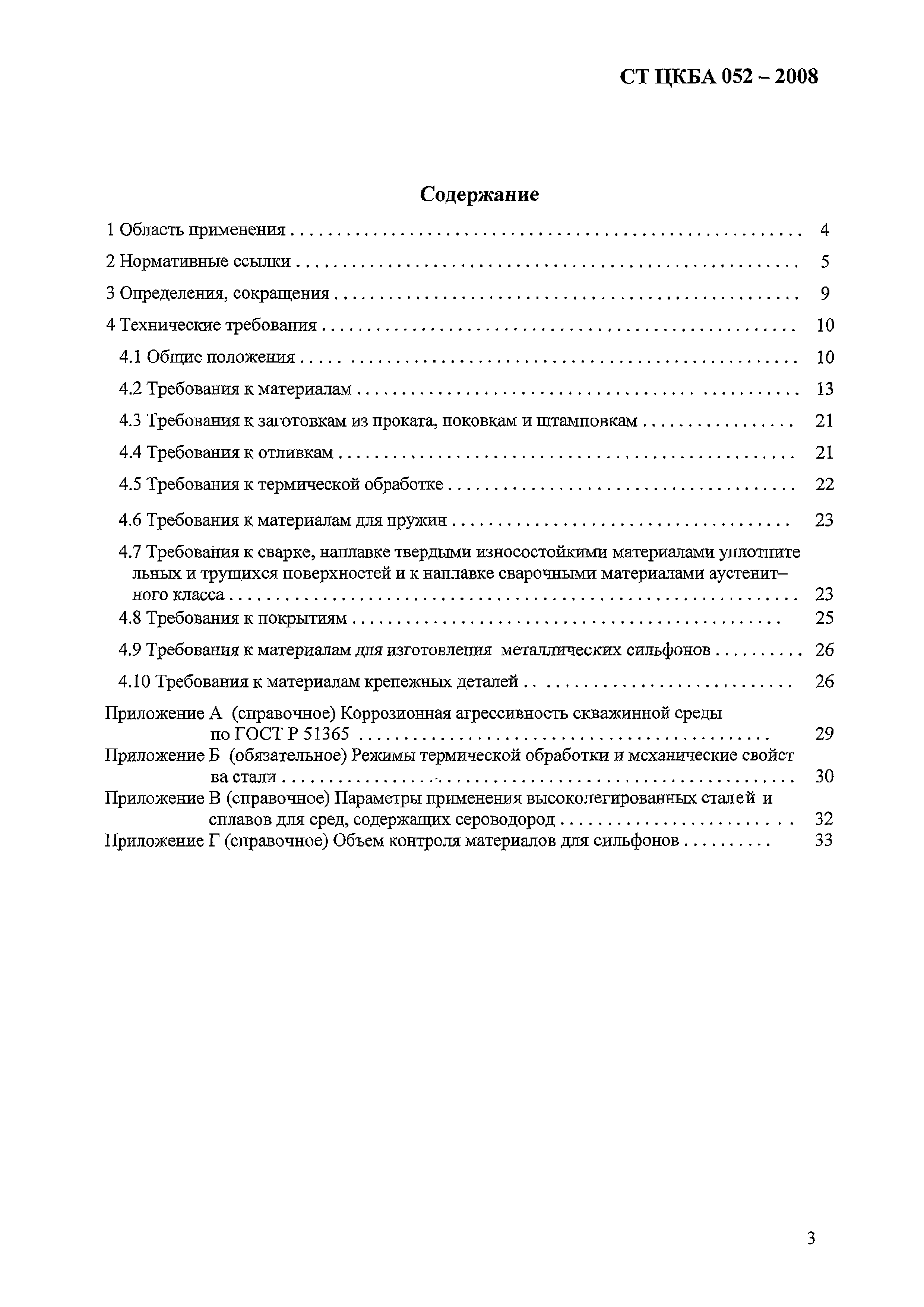

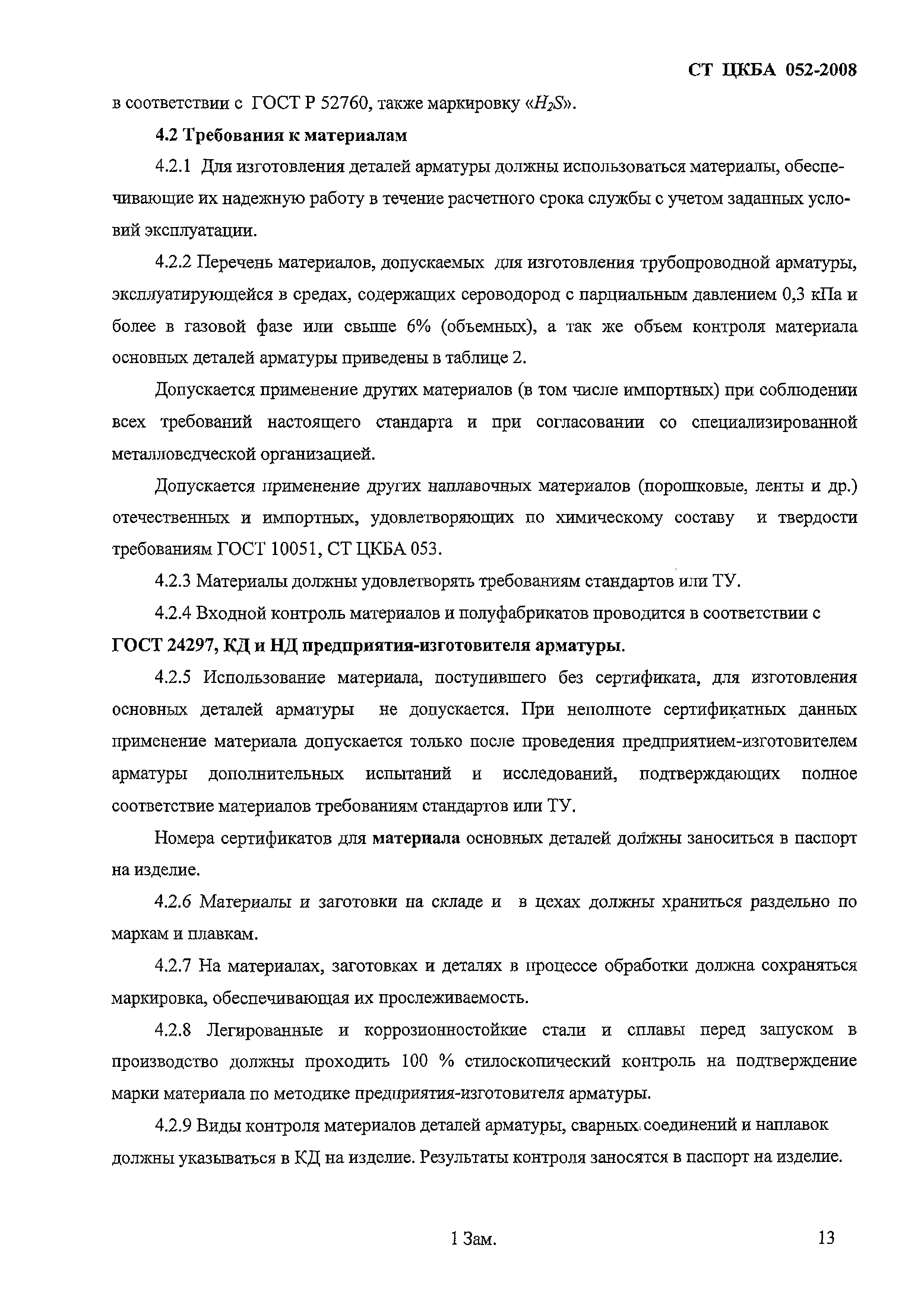

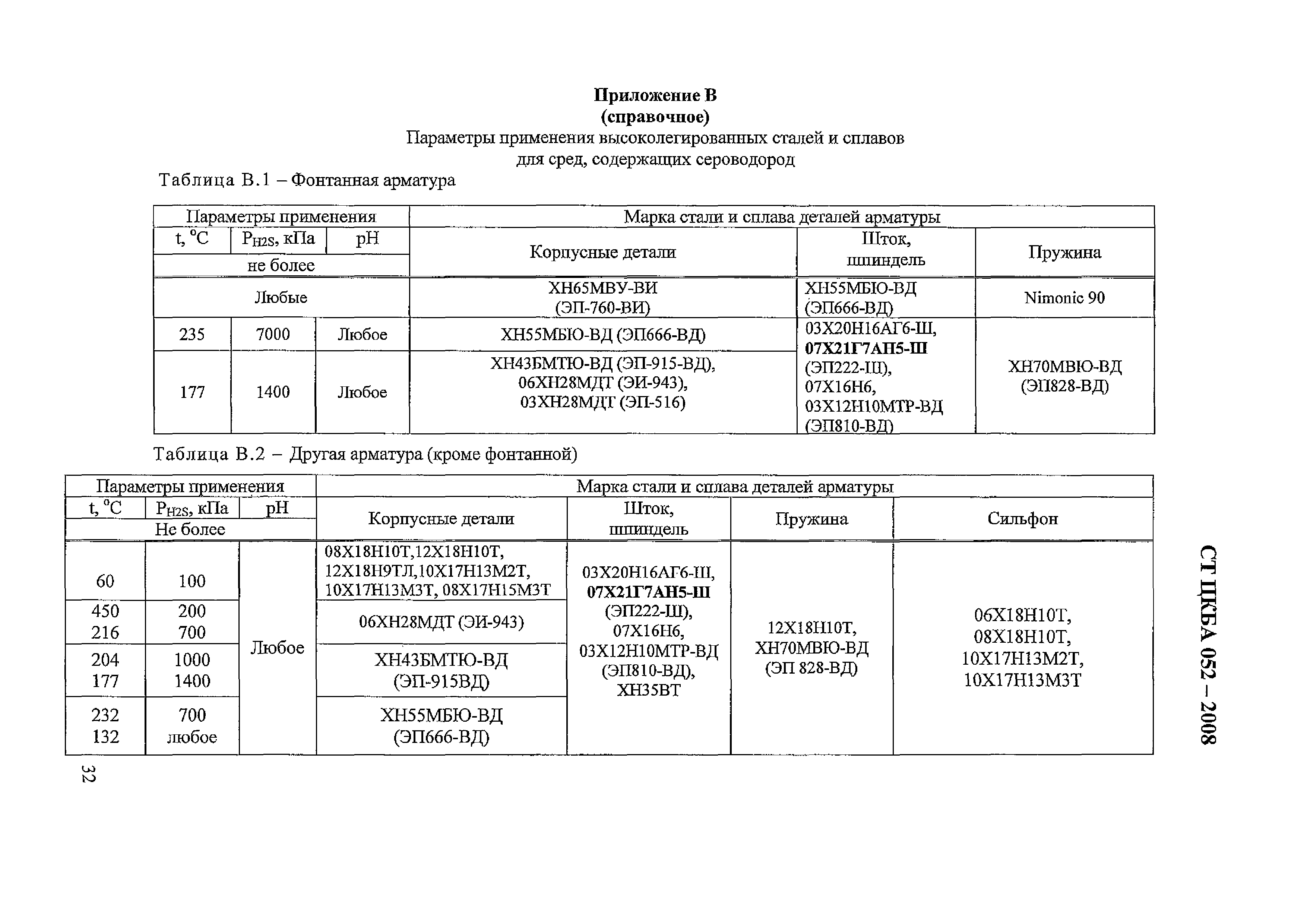

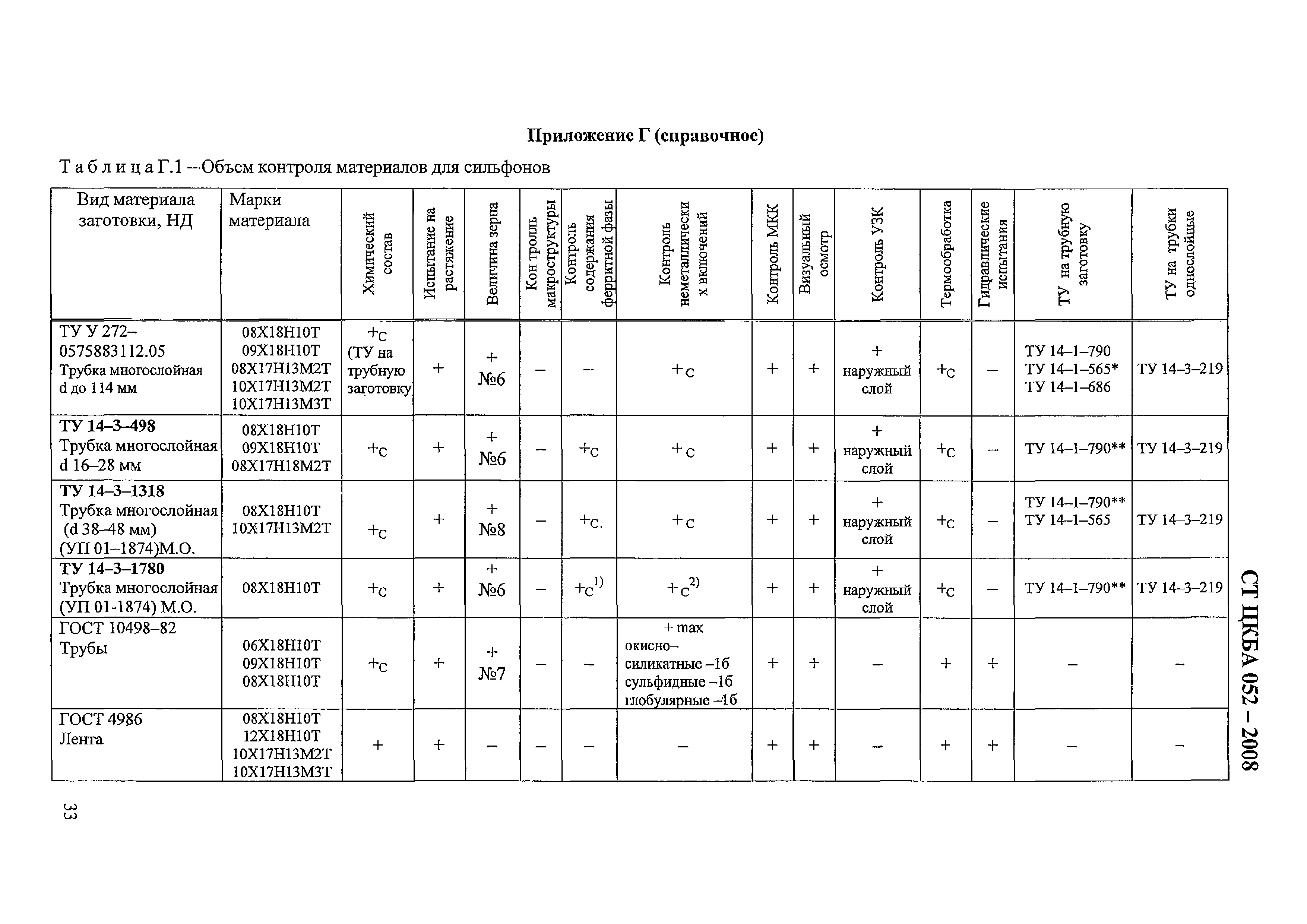

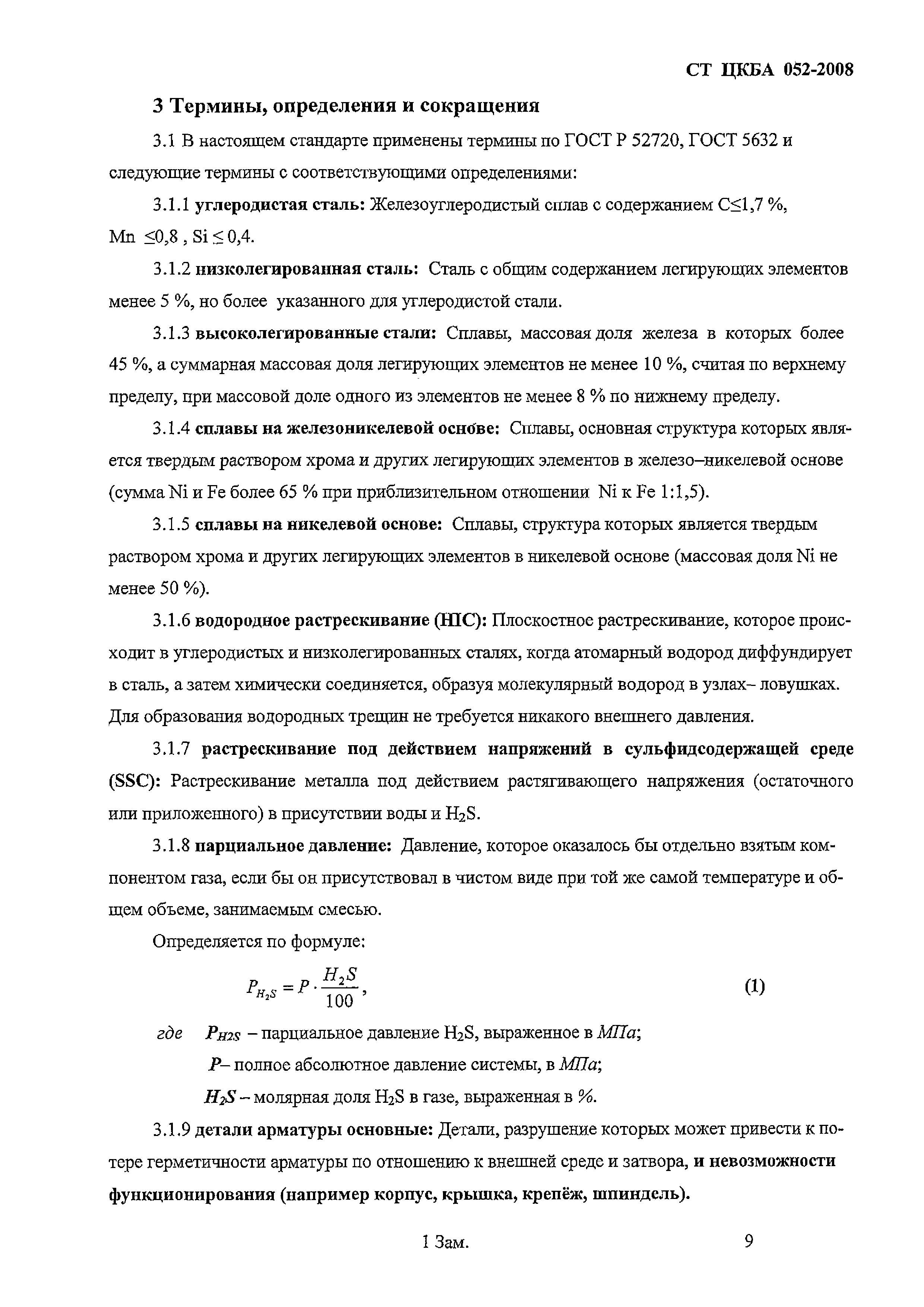

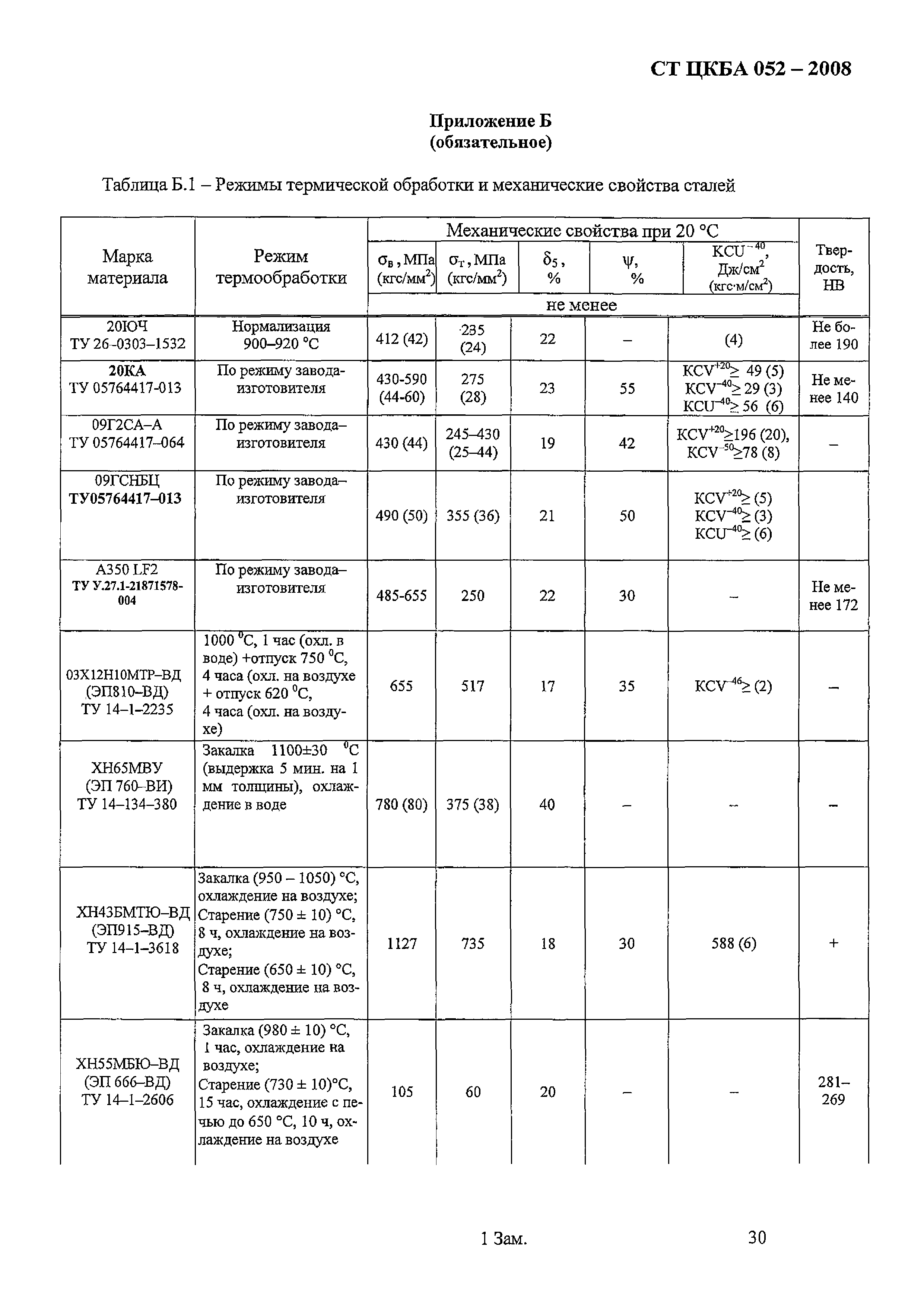

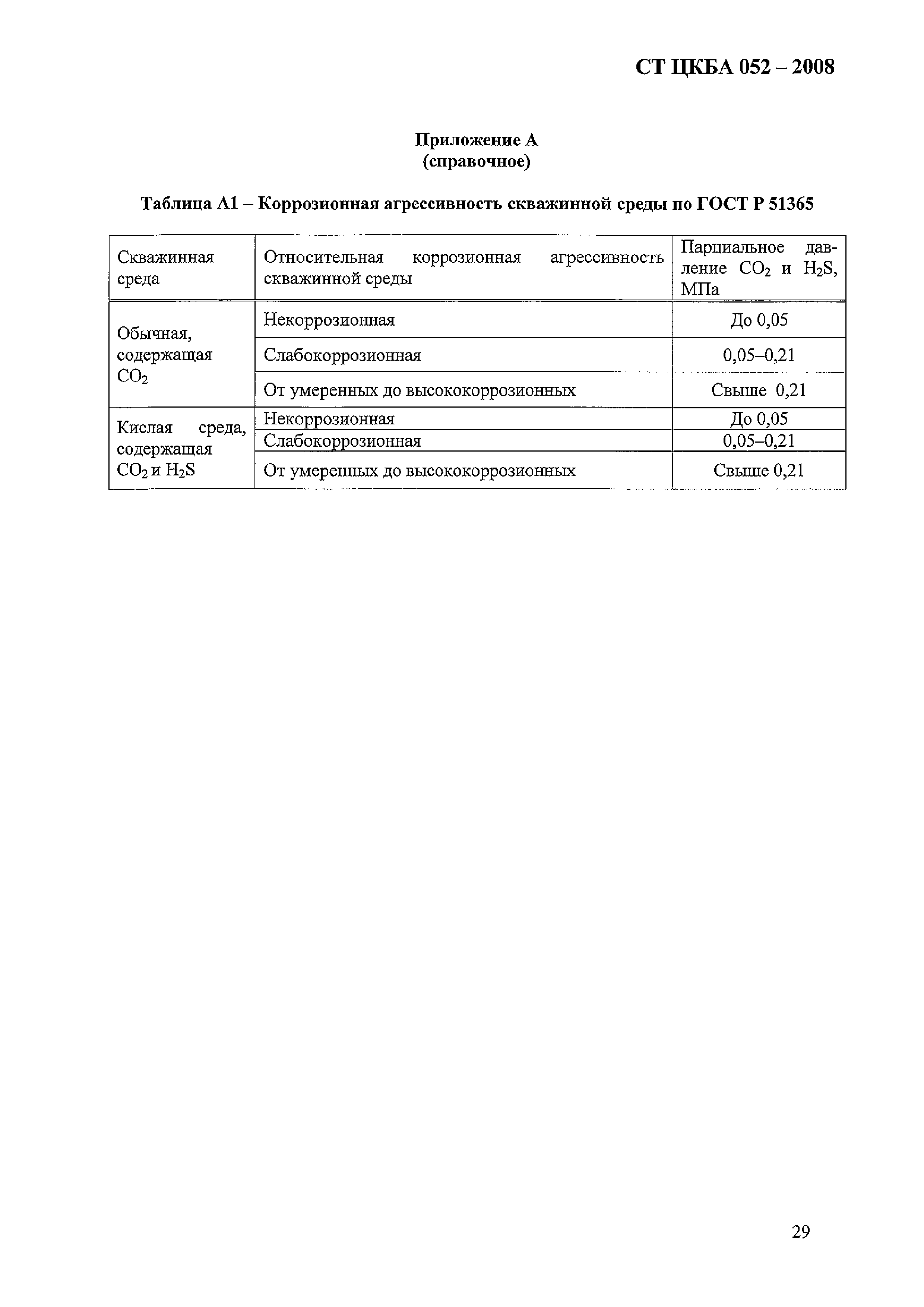

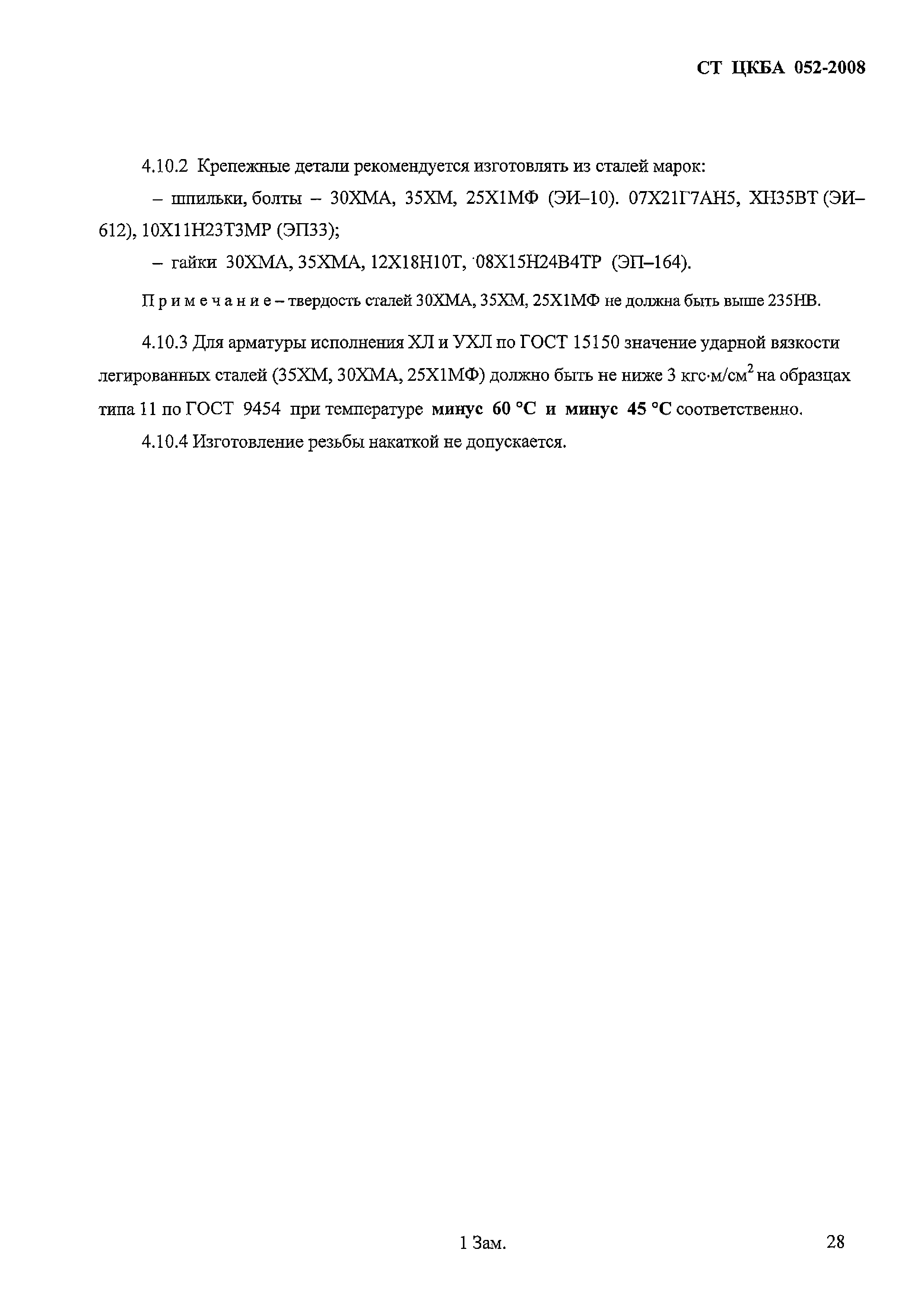

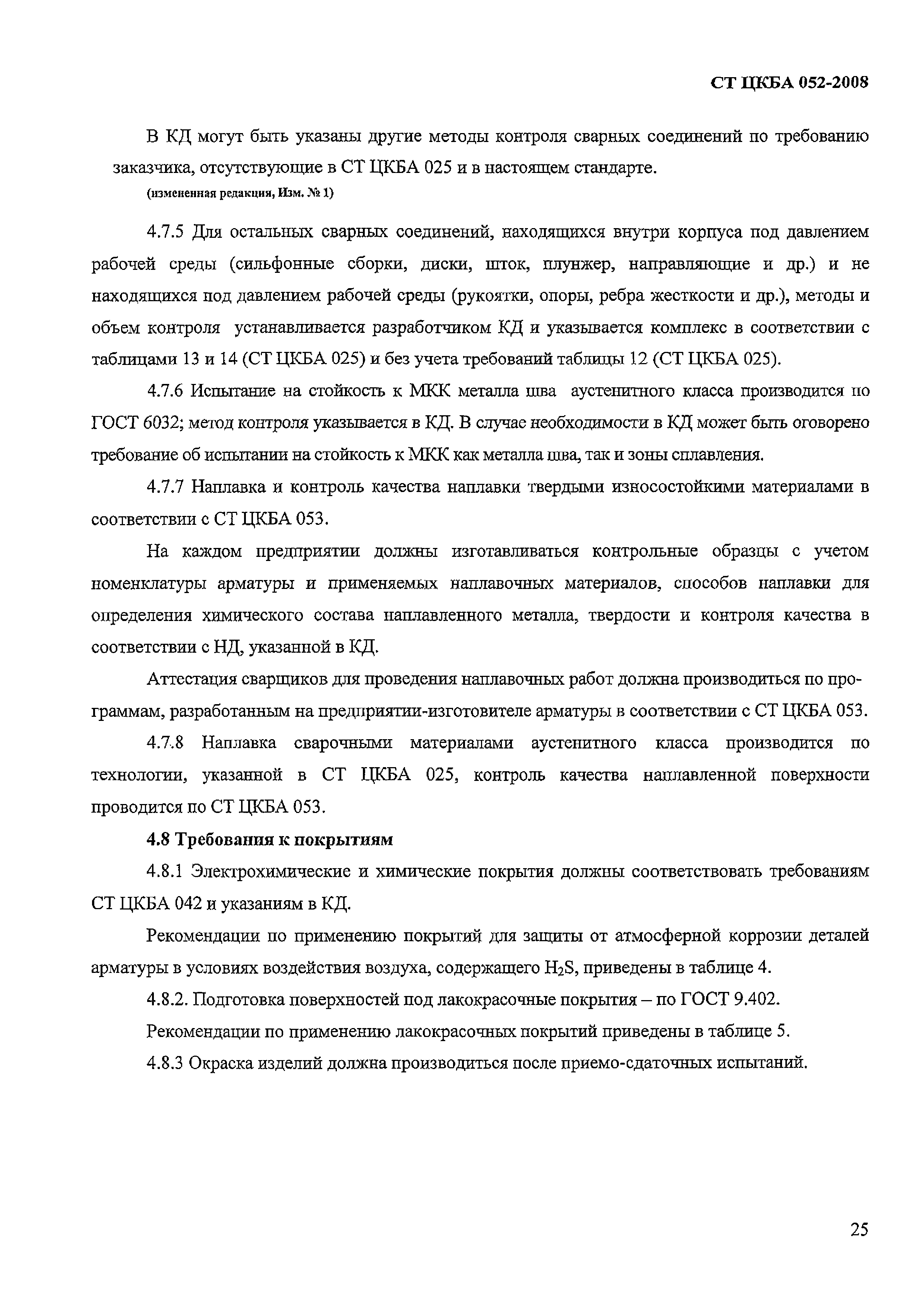

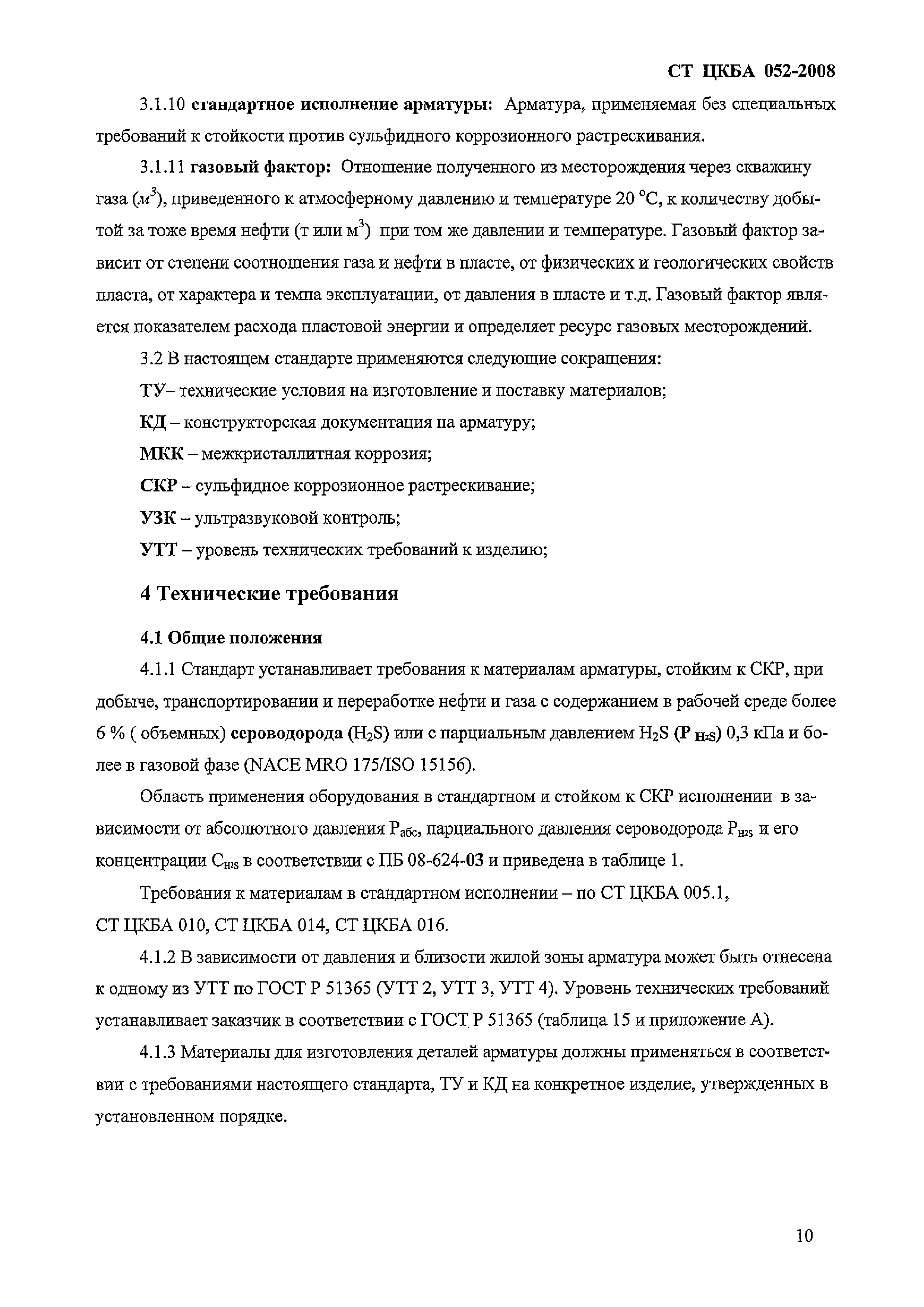

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения, сокращения 4 Технические требования    4.1 Общие положения    4.2 Требования к материалам    4.3 Требования к заготовкам из проката, поковкам и штамповкам    4.4 Требования к отливкам    4.5 Требования к термической обработке    4.6 Требования к материалам для пружин    4.7 Требования к сварке, наплавке твердыми износостойкими материалами уплотнительных и трущихся поверхностей и к наплавке сварочными материалами аустенитного класса    4.8 Требования к покрытиям    4.9 Требования к материалам для изготовления металлических сильфонов    4.10 Требования к материалам крепежных деталей Приложение А (справочное). Коррозионная агрессивность скважинной среды по ГОСТ Р 51365 Приложение Б (обязательное). Режимы термической обработки и механические свойства стали Приложение В (справочное). Параметры применения высоколегированных сталей и сплавов для сред, содержащих сероводород Приложение Г (справочное). Объем контроля материалов для сильфонов

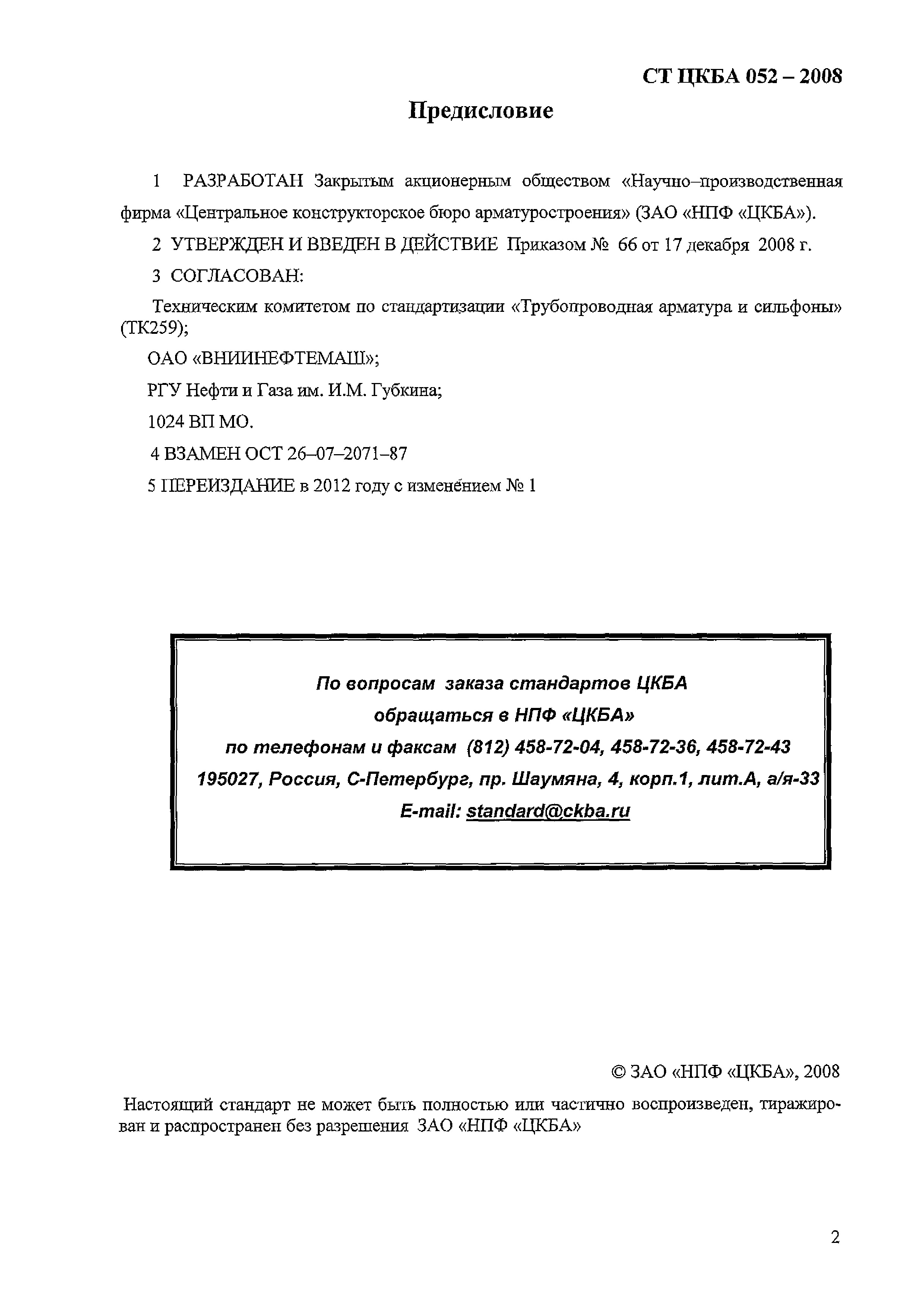

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	17.12.2008 ЗАО НПФ ЦКБА (66)
Принят:	ТК 259 27.11.2008 ОАО ВНИИНЕФТЕМАШ (30-29/1034) 1024 ВП МО РФ 27.11.2008 РГУ Нефти и Газа им. И.М. Губкина (325)
Издан:	ЗАО НПФ ЦКБА (2008 г. )
Расположен в:	Техническая документация

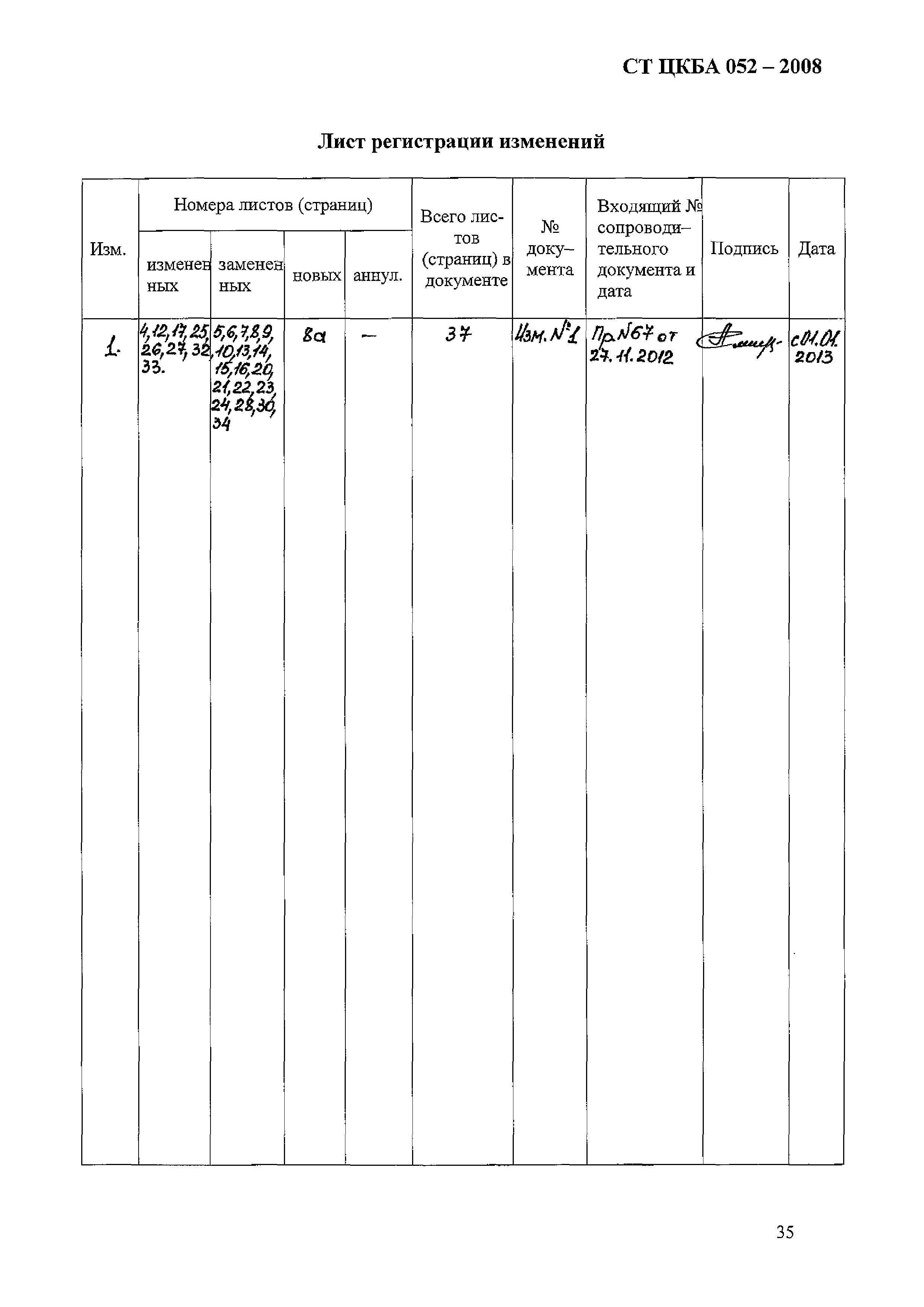

Список изменений:	№ 1 от 01.01.2013
Заменяет собой:	ОСТ 26-07-2071-87 «Арматура трубопроводная из сталей, стойких к сульфидному коррозионному растрескиванию. Общие технические условия»

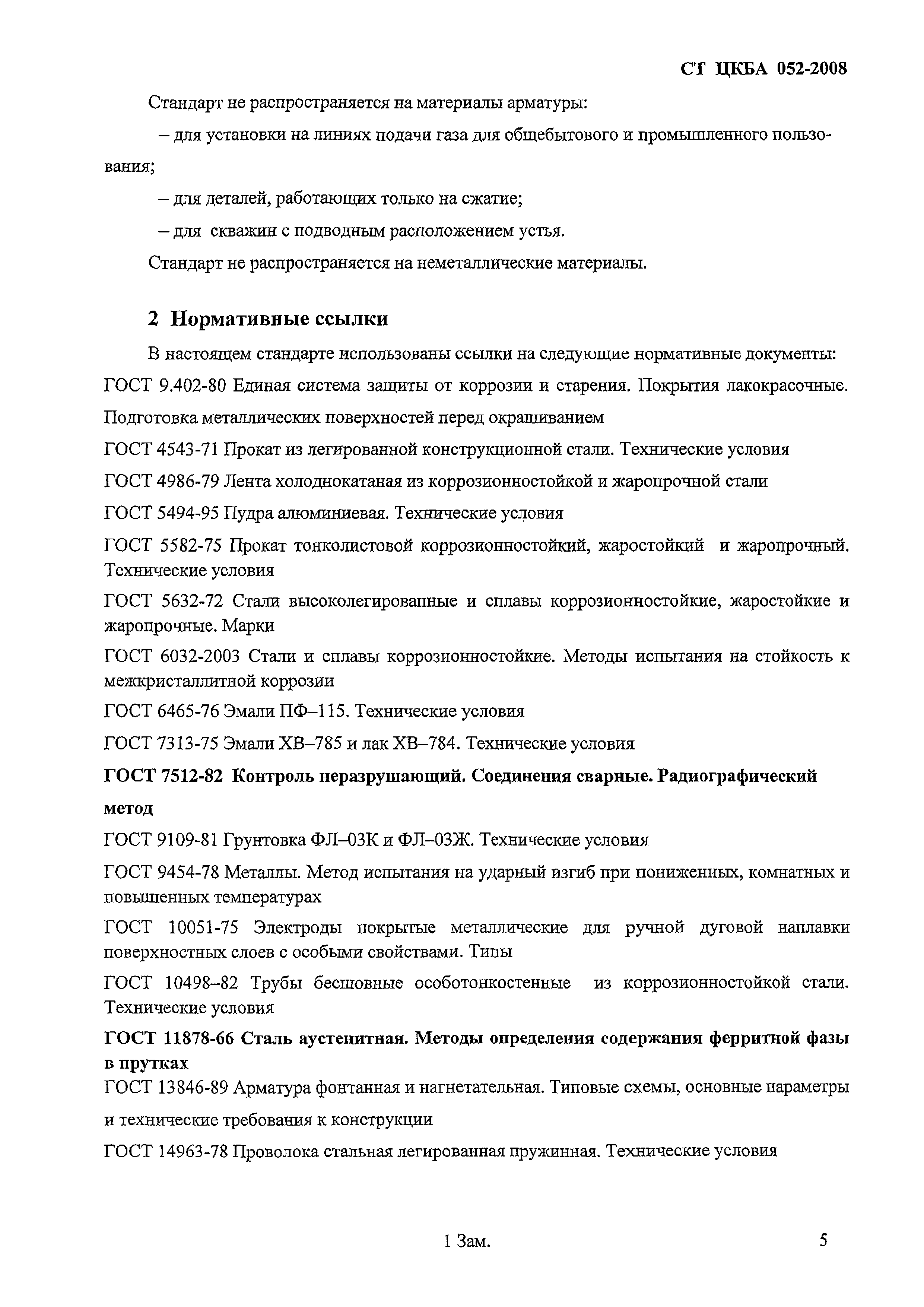

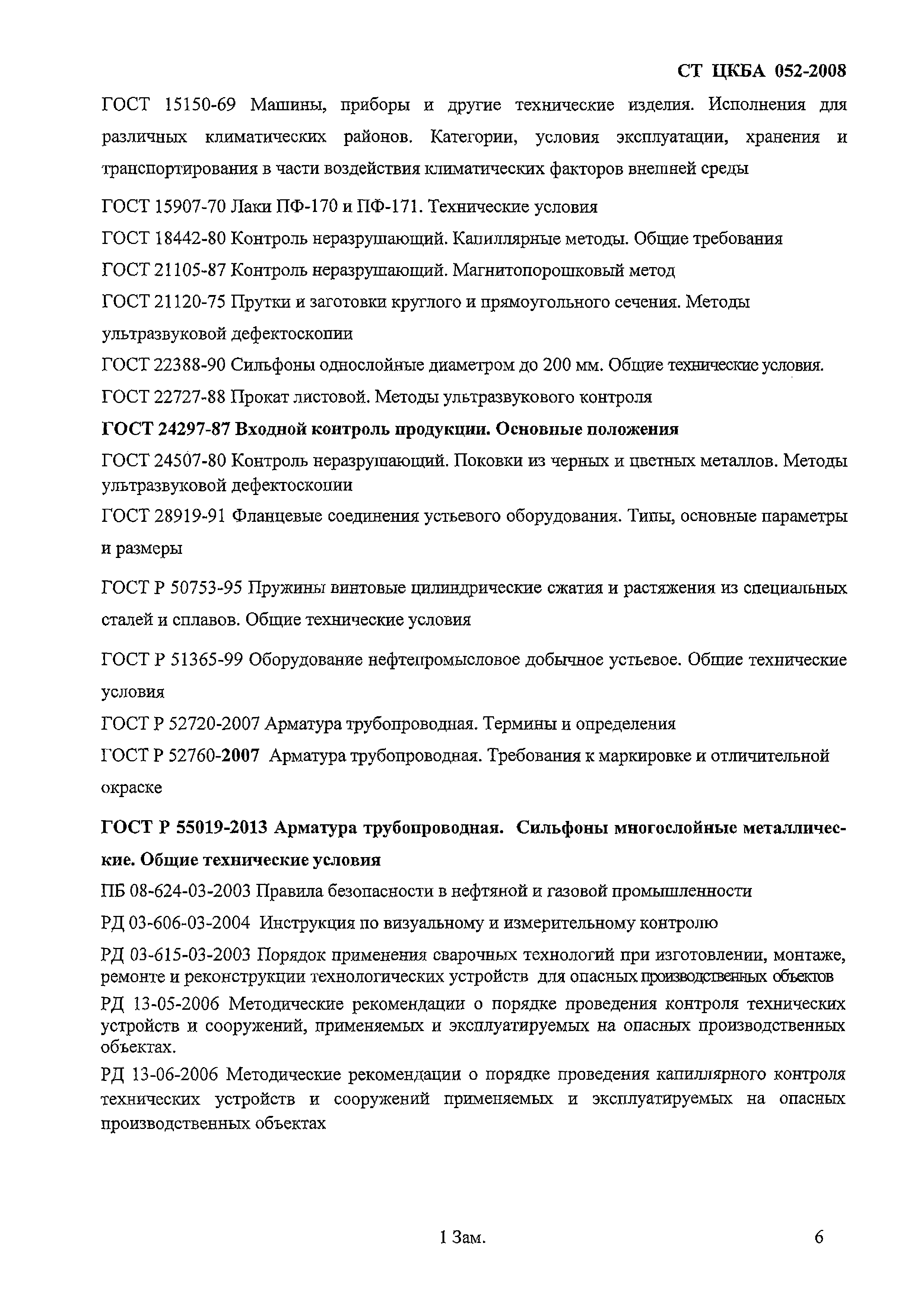

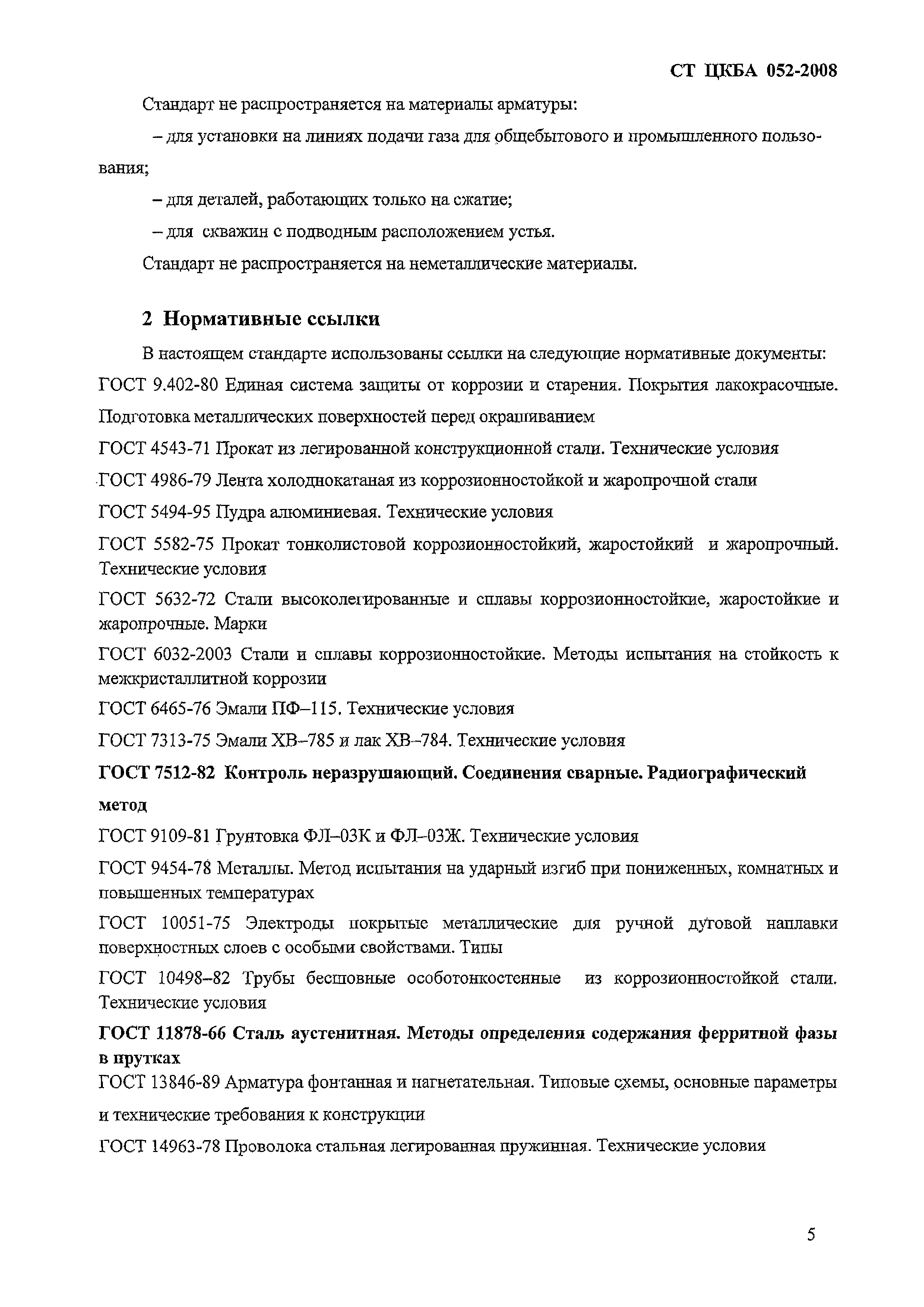

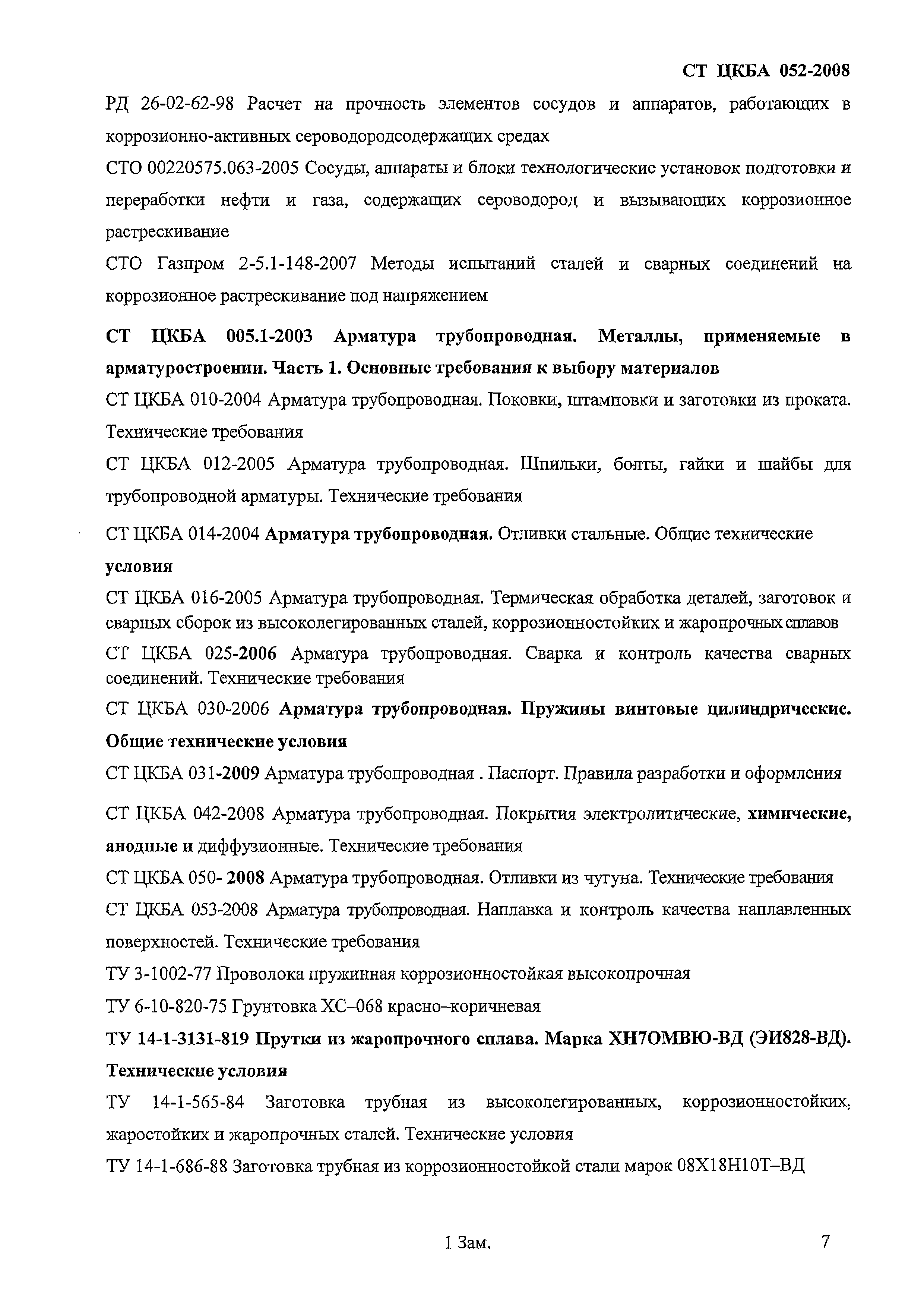

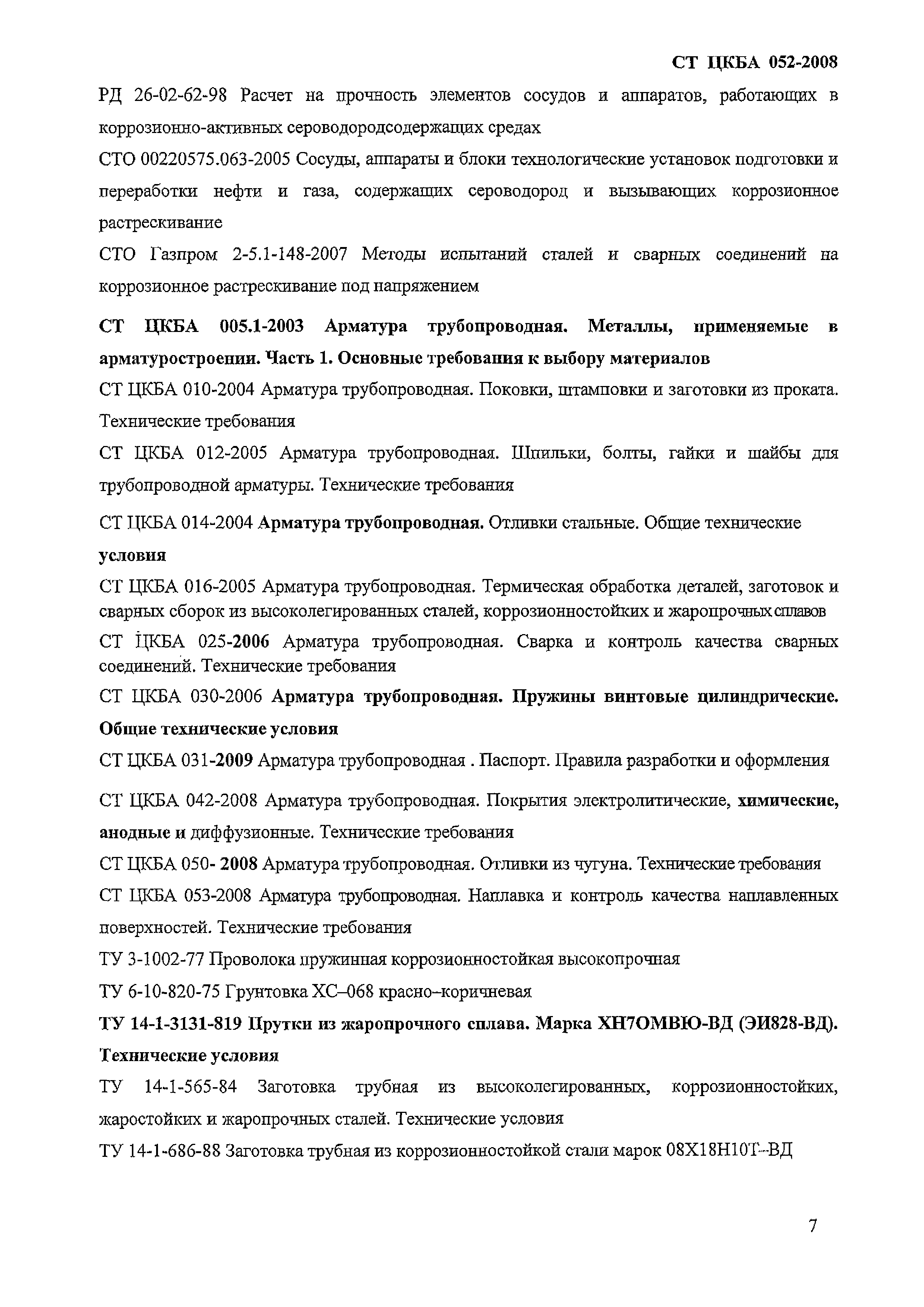

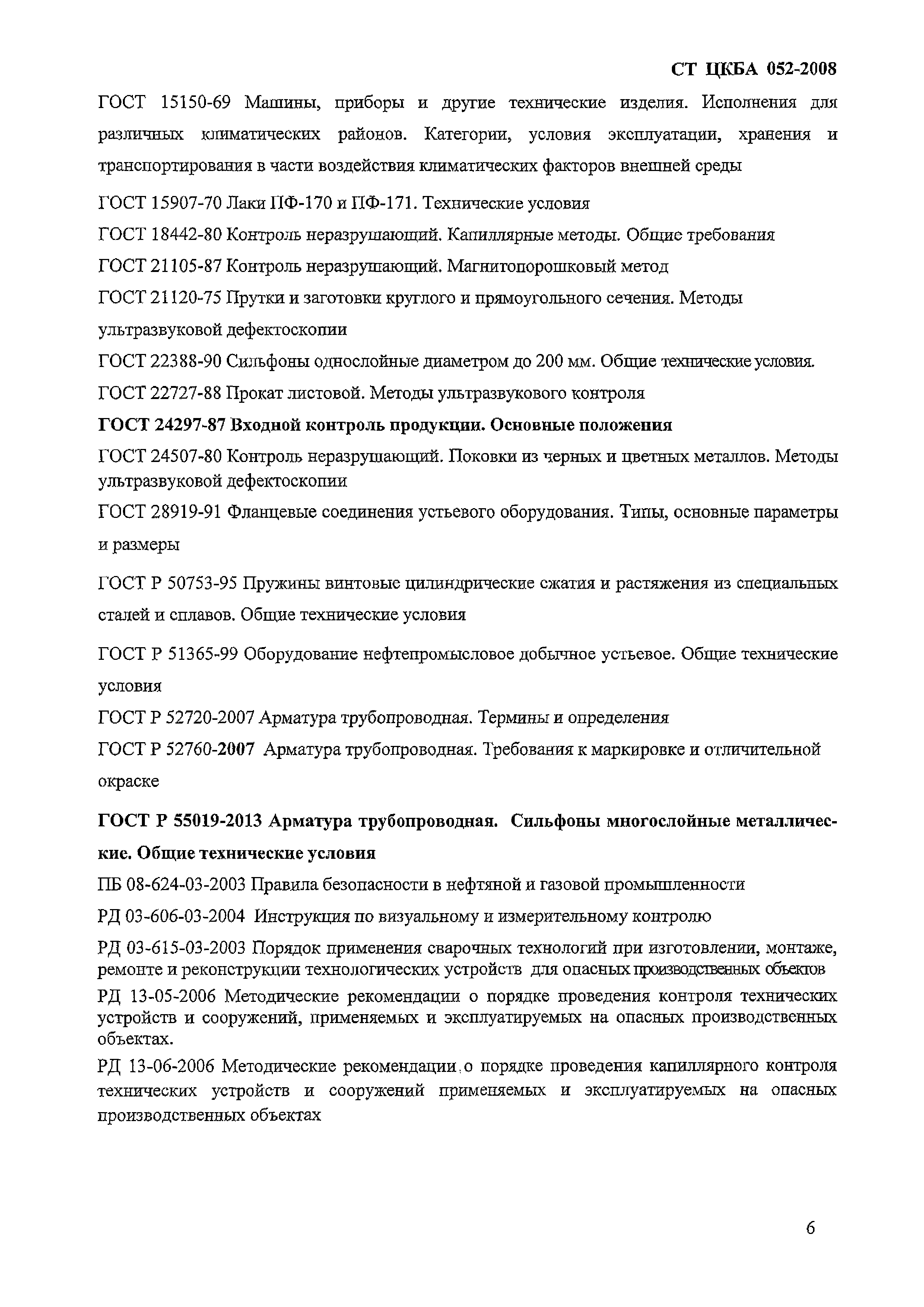

Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 10498-82 «Трубы бесшовные особотонкостенные из коррозионно-стойкой стали. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 13846-89 «Арматура фонтанная и нагнетательная. Типовые схемы, основные параметры и технические требования к конструкции» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ГОСТ 14959-79 «Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия» ГОСТ 5494-95 «Пудра алюминиевая. Технические условия» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 4986-79 «Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 7313-75 «Эмали ХВ-785 и лак ХВ-784. Технические условия» ГОСТ 9109-81 «Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы» ГОСТ 11878-66 «Сталь аустенитная. Методы определения содержания ферритной фазы в прутках» ГОСТ 14963-78 «Проволока стальная легированная пружинная. Технические условия» ГОСТ 15907-70 «Лаки ПФ-170 и ПФ-171. Технические условия» ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 25069-81 «Основные нормы взаимозаменяемости. Неуказанные допуски формы и расположения поверхностей» ГОСТ 28919-91 «Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ Р 50753-95 «Пружины винтовые цилиндрические сжатия и растяжения из специальных сталей и сплавов. Общие технические условия» ГОСТ Р 51365-99 «Оборудование нефтепромысловое добычное устьевое. Общие технические условия» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» РД 13-05-2006 «Методические рекомендации о порядке проведения магнитопорошкового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» РД 13-06-2006 «Методические рекомендации о порядке проведения капиллярного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ОСТ 26-07-1232-87 «Арматура трубопроводная общей техники. Ходовые резьбовые пары. Основные размеры. Технические требования» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» РД 26-02-62-98 «Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородсодержащих средах» СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» СТО 00220575.063-2005 «Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования» СТ ЦКБА 042-2008 «Арматура трубопроводная. Покрытия электролитические, химические, анодные и диффузионные» СТ ЦКБА 053-2008 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования» СТ ЦКБА 012-2005 «Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования» СТ ЦКБА 005.1-2003 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 1. Основные требования к выбору материалов» ОСТ 26-07-2071-87 «Арматура трубопроводная из сталей, стойких к сульфидному коррозионному растрескиванию. Общие технические условия» СТ ЦКБА 030-2006 «Арматура трубопроводная. Пружины винтовые цилиндрические. Общие технические условия» СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов» СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления» ГОСТ Р 55019-2012 «Арматура трубопроводная. Сильфоны многослойные металлические. Общие технические условия» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ Р 51365-2009 «Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов»

Текстовое изменение № 1 от 01.01.2013
