ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ТРУБОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.01-2009 ÷ CТО ЦКТИ 321.04-2009,
СТО ЦКТИ 318.01-2009 ÷ СТО ЦКТИ 318.03-2009,
СТО ЦКТИ 462.01-2009 ÷ СТО ЦКТИ 462.04-2009,
СТО ЦКТИ 520.01-2009, СТО ЦКТИ 313.01-2009,
СТО ЦКТИ 720.01-2009 ÷ СТО ЦКТИ 720.14-2009,
СТО ЦКТИ 038.01-2009,
СТО ЦКТИ 839.01-2009 ÷ СТО ЦКТИ 839.04-2009,
СТО ЦКТИ 504.01-2009, СТО ЦКТИ 530.01-2009,
СТО ЦКТИ 724.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.10-2009

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ШТАМПОВАННЫЕ ДЛЯ ТРУБОПРОВОДОВ
ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.104.08-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.10-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРОХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной, изготавливаемые из труб стали марок 20 и 15ГС по ТУ 14-3Р-55 или ТУ 1310-030-00212179 и 16ГС по ТУ 3-923, для трубопроводов пара и горячей воды тепловых станций I, II и III категорий (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой среды:



р = 37,27 МПа, t = 280 °С

Категория I.4



р = 23,54 МПа, t = 250 °C



р = 18,14 МПа, t = 215 °C



р = 3,92 МПа, t = 450 °C



Категория II.1



р = 7,45 МПа, t = 145 °С

Категория II.2



р = 4,31 МПа, t = 340 °С



р = 3,92 МПа, t = 200 °С



Категория III.2

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 тройник штампованный: Тройник, изготовленный из трубы или трубной заготовки штамповкой без применения сварки

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунках 1 - 3 и в таблице 1.

4.2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.

5.2 Предельные отклонения наружного диаметра Da2 не должны превышать ±2 %.

5.3 Размер s1* обеспечивается технологией изготовления.

5.4 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.5 Остальные технические требования - по СТО ЦКТИ 10.003.

5.6 Пример условного обозначения тройника штампованного равнопроходного исполнения 06 с условным проходом Dу 150:

ТРОЙНИК РАВНОПРОХОДНЫЙ 150 06 СТО ЦКТИ 720.10

5.7 Пример маркировки:

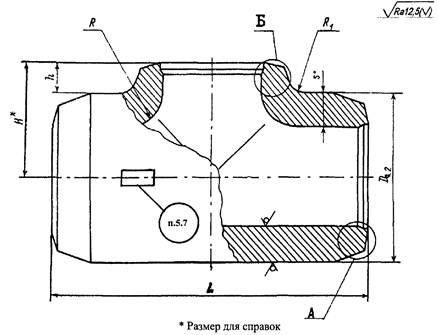

Рисунок 1

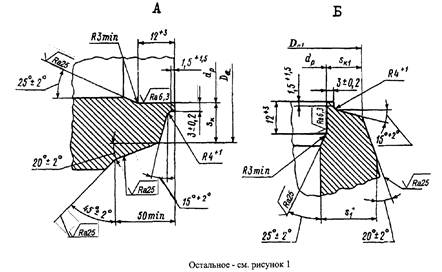

Рисунок 2

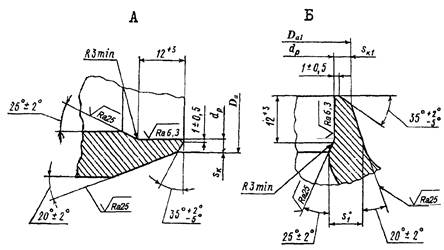

Рисунок 3


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемых труб

Da ± 2

Da1

Da2

dр

L ± 5

H*

h+5

s*

s1*

sk

sk1

R, не более

R1 не менее

Марка стали

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

Не менее

р = 37,27 МПа, t = 280 °C

01**

2

150

194×26

196

196

+2

225

144

+0,63

450

148

35

45

27

23,1

23,2

75

30

15ГС

113,0

р = 23,54 МПа, t = 250 °C

02

2

150

194×17

196

198

+2

225

162

+0,63

500

148

35

36

21

14,8

15,1

75

30

15ГС

106,0

03

175

219×19

222

219

+3

245

183

+0,72

153

30

16,5

16,9

04

225

273×24

276

277

320

227

600

215

55

50

29

20,2

20,5

105

45

240,0

05

250

325×28

328

325

360

271

+0,81

650

245

65

30

23,8

24,2

115

55

301,0

р = 18,14 МПа, t = 215 °C

06

2

150

194×15

196

198

+2

225

166

+0,63

500

153

40

36

20

11,9

12,1

75

30

15ГС

106,0

07

175

219×16

222

222

+3

245

188

+0,72

158

35

13,2

13,5

08

225

273×20

276

277

320

236

600

220

60

50

29

16,0

16,2

105

45

240,0

09

250

325×22

328

328

360

283

+0,81

650

250

70

30

18,7

19,0

115

55

301,0

р = 3,92 МПа, t = 450 °C; р = 7,45 МПа, t = 145 °C

10

2

150

159×9

161

162

+2

176

142

+0,63

400

110

22

20

12

7,2.

7,2

45

20

15ГС

34.3

11

200

219×13

222

219

+3

240

195

+0,72

500

160

40

24

14

9,8

9,5

50

73,7

12

250

273×16

276

273

295

244

550

193

45

28

17

31,5

11,5

60

25

112,0

13

300

325×19

328

328

355

290

+0,81

650

213

35

36

21

13,5

13,5

80

35

196,0

р = 4,31 МПа, t = 340 °C; р = 3,92 МПа, t = 200 °C

14

2

150

159×7

161

161

+2

176

147

+0,63

400

113

25

15

9

4,4

4,4

45

20

15ГС

26,9

15**

200

219×9

222

222

+3

240

203

+0,72

500

165

45

24

14

5,6

5,6

50

73,5

16

250

273×10

276

276

295

254

+0,81

550

193

6,6

6,6

60

25

99,0

17

300

325×13

328

328

360

303

650

220

40

32

19

7,6

7,6

70

35

177,0

18

350

377×13

380

379

+4

400

354

+0,89

700

280

80

30

16

8,6

8,9

20

228,0

19**

400

426×14

430

426

455

401

750

288

60

18

9,5

9,8

55

25

241,0

р = 4,31 МПа, t = 340 °C

20

2

450

465×16

468

465

+4

505

437

+0,97

850

328

75

40

24

10,5

10,8

85

40

15ГС

411,0

р = 3,92 МПа, t = 200 °C

21

3

125

133×5

135

136

+2

150

124

+0,63

400

100

25

20

12

3,2

3,5

50

25

15ГС

29,2

р = 37,27 МПа, t = 280 °C

22

2

300

377×50

380

383

+4

460

281

+0,81

830

300

70

95

57

47,0

47,0

160

40

16ГС

800,0

* Размеры для справок

** Для исполнений 01, 15 и 19 предельное отклонение на размер h - ±5.






Ключевые слова: тепловые станции, трубопроводы, пар и горячая вода, тройники равнопроходные штампованные, конструкция, размеры, материалы
