СТО НОСТРОЙ 2.27.17-2011

Освоение подземного строительства. Прокладка подземных инженерных коммуникаций методом горизонтального направленного бурения

Обозначение:	СТО НОСТРОЙ 2.27.17-2011
Обозначение англ:	2.27.17-2011
Статус:	действует
Название рус.:	Освоение подземного строительства. Прокладка подземных инженерных коммуникаций методом горизонтального направленного бурения
Название англ.:	Development of underground space. Lining of underground engineering communications by a method of the horizontal directed drilling
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

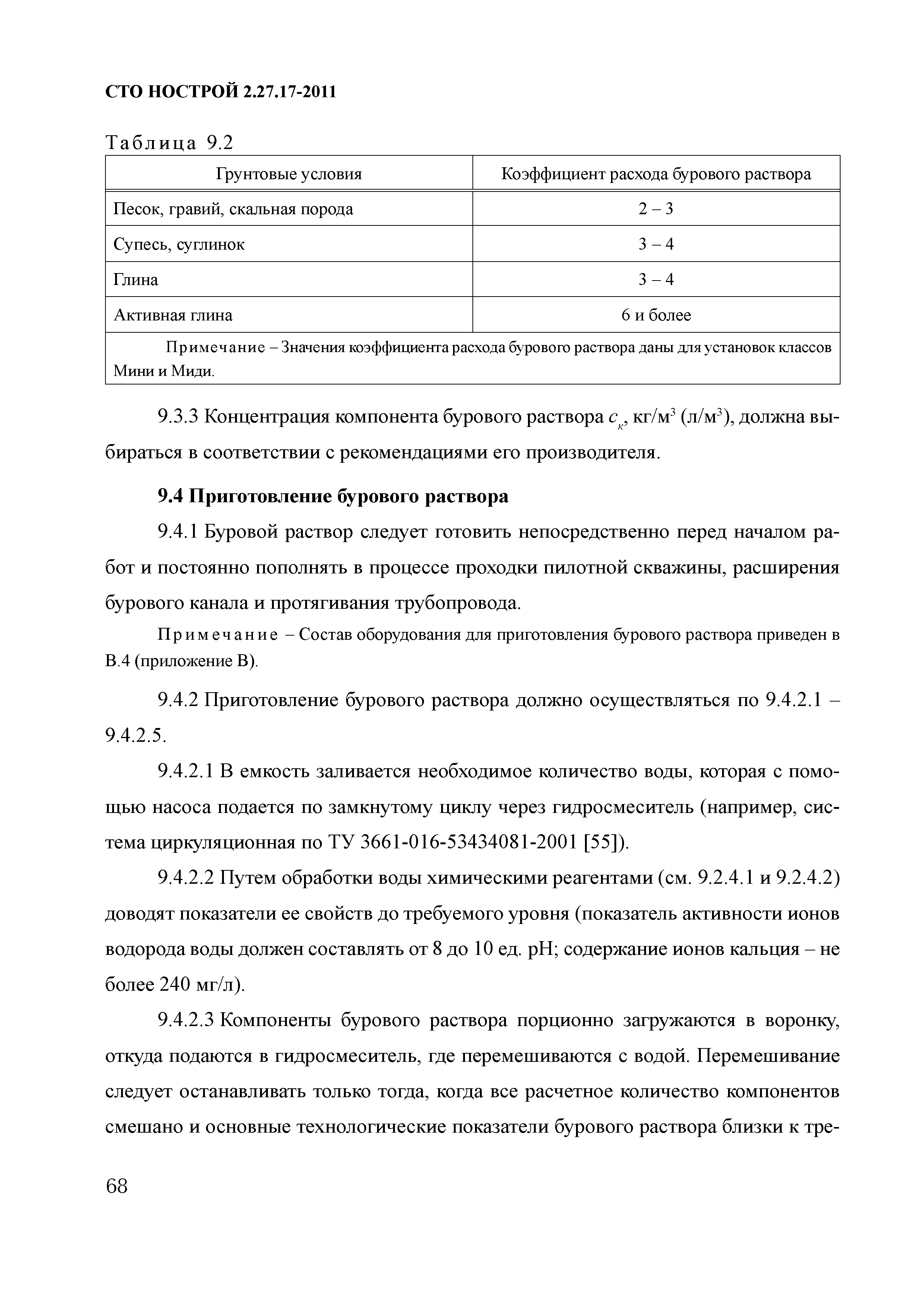

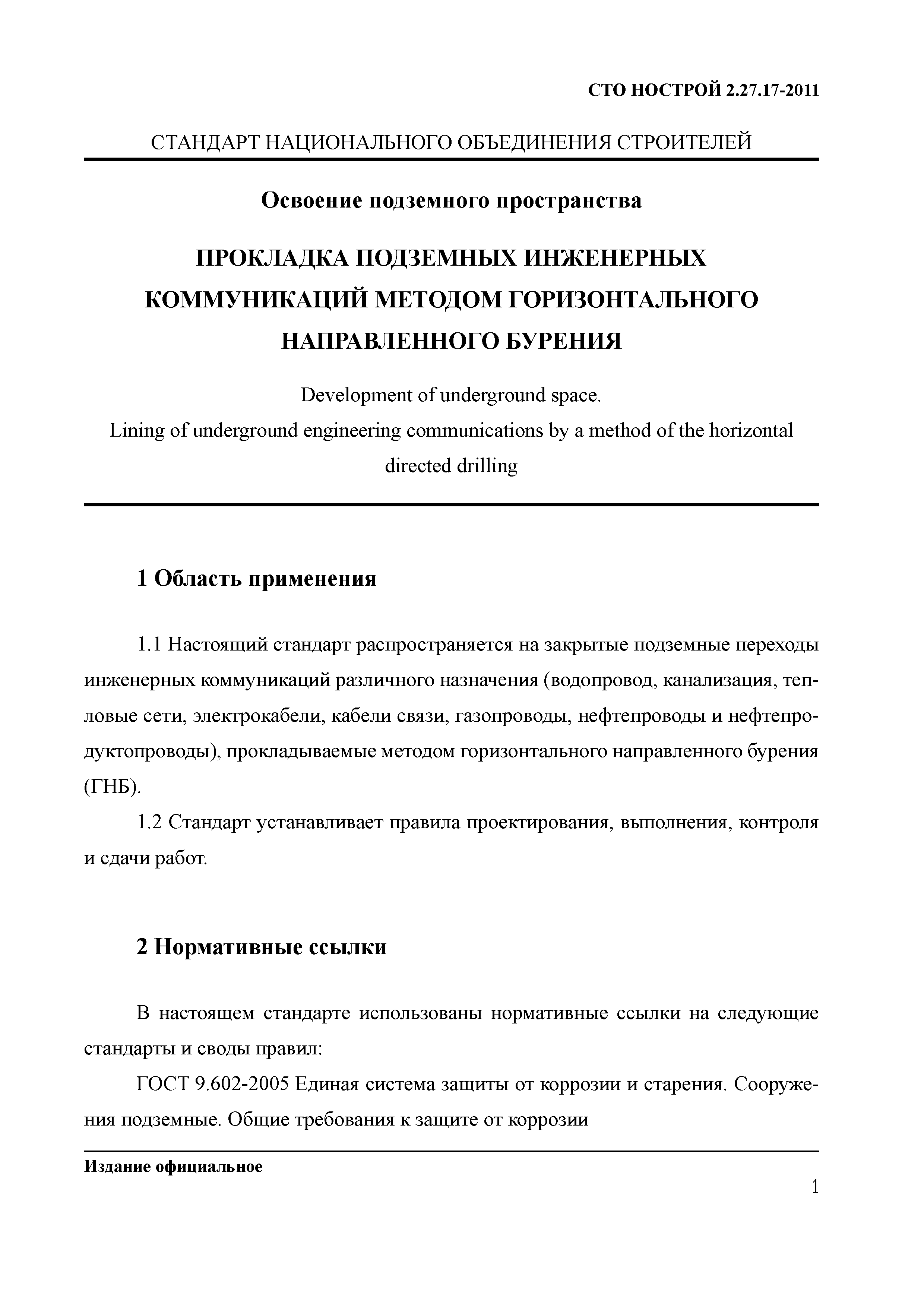

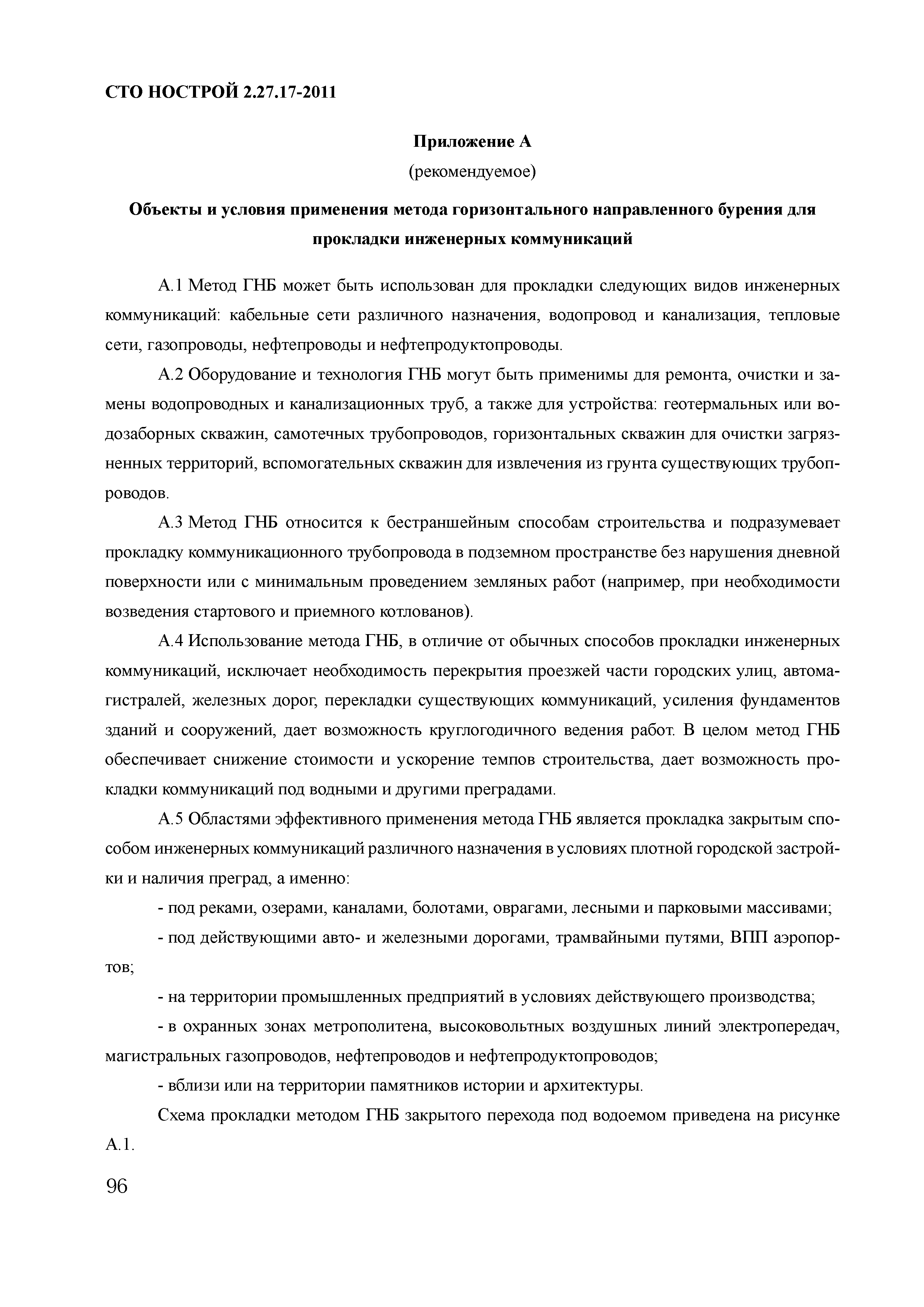

Область применения:	Стандарт распространяется на закрытые подземные переходы инженерных коммуникаций различного назначения (водопровод, канализация, тепловые сети, электрокабели, кабели связи, газопроводы, нефтепроводы и нефтепродуктопроводы), прокладываемые методом горизонтального направленного бурения (ГНБ). Стандарт устанавливает правила проектирования, выполнения, контроля и сдачи работ.

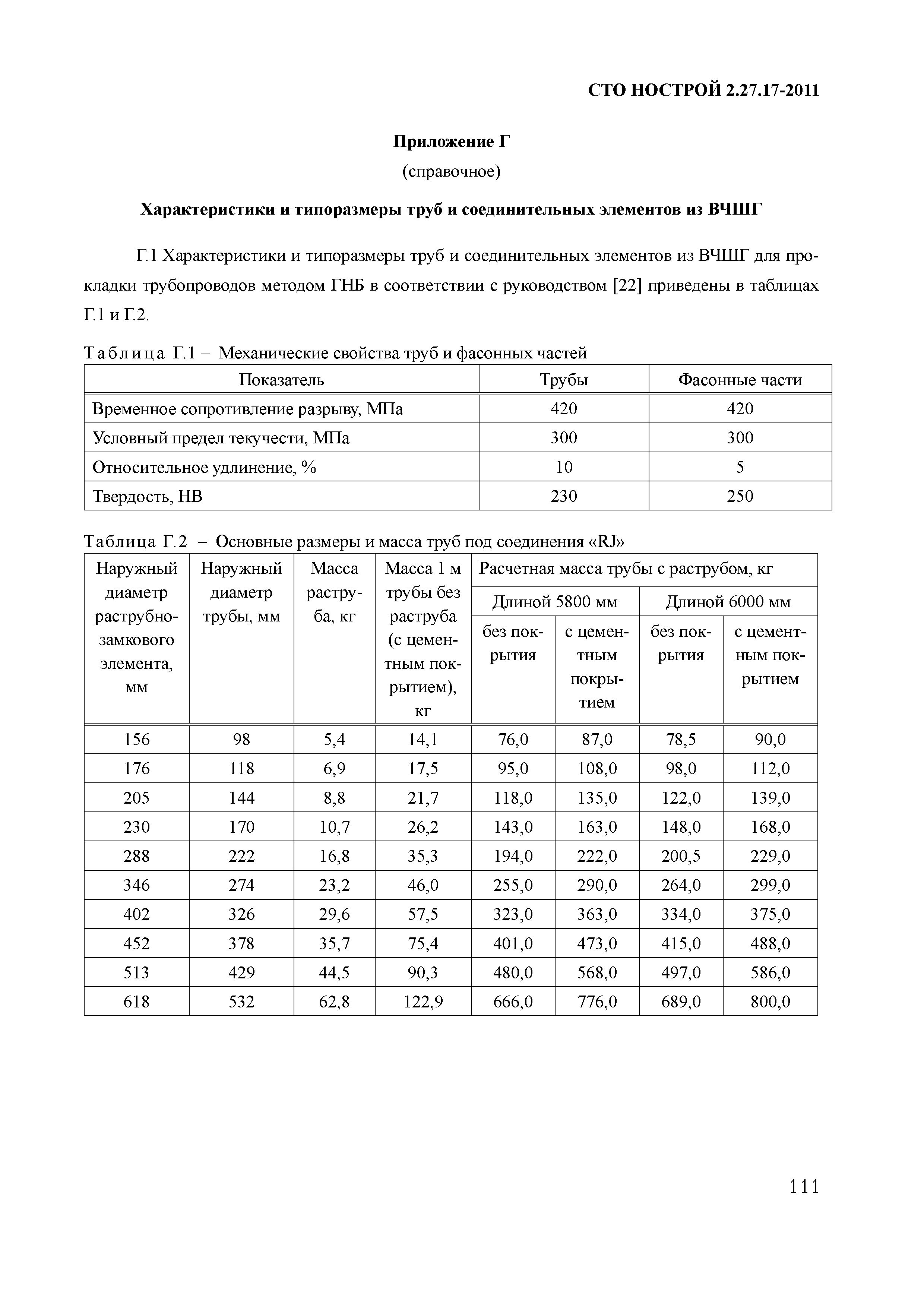

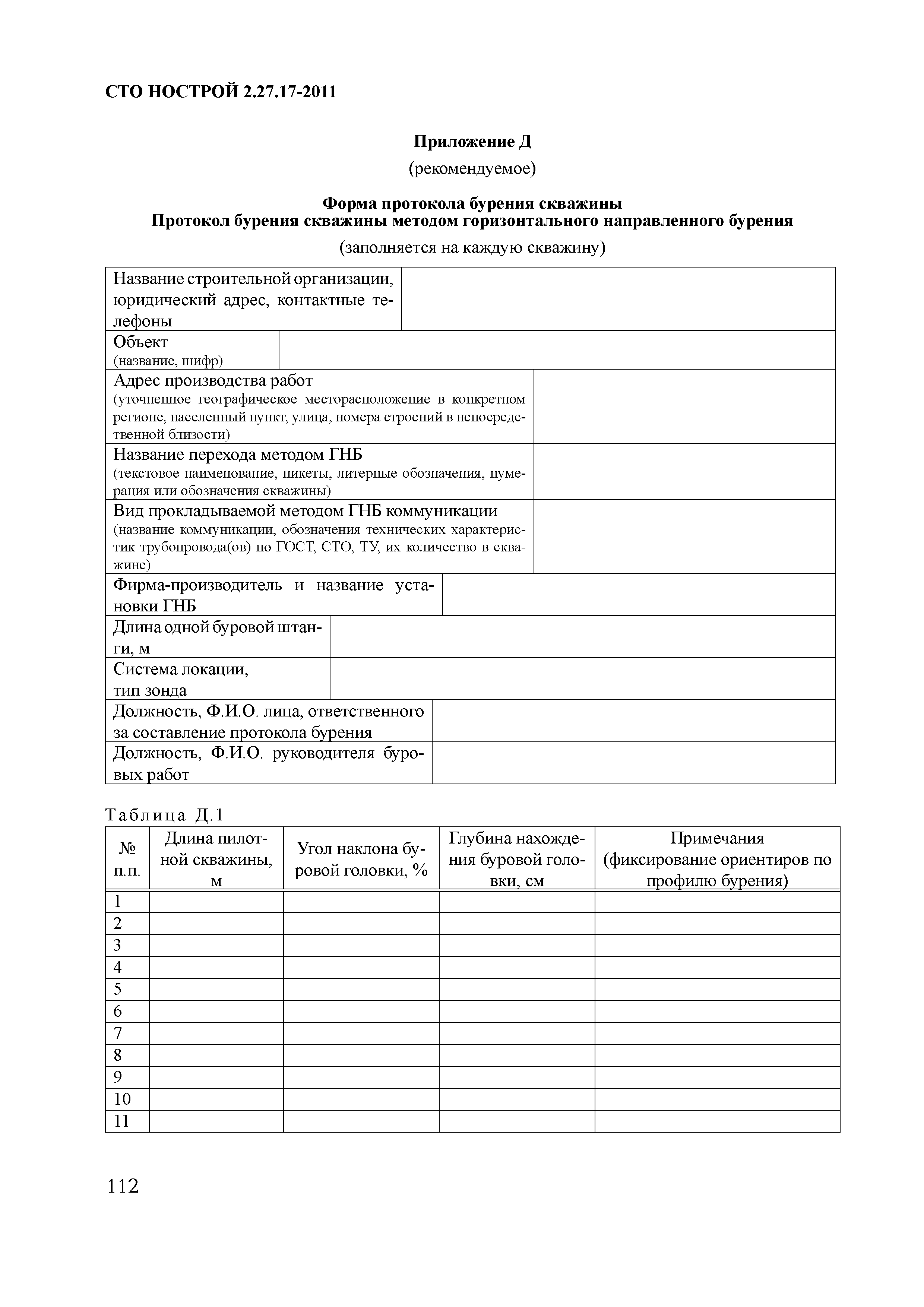

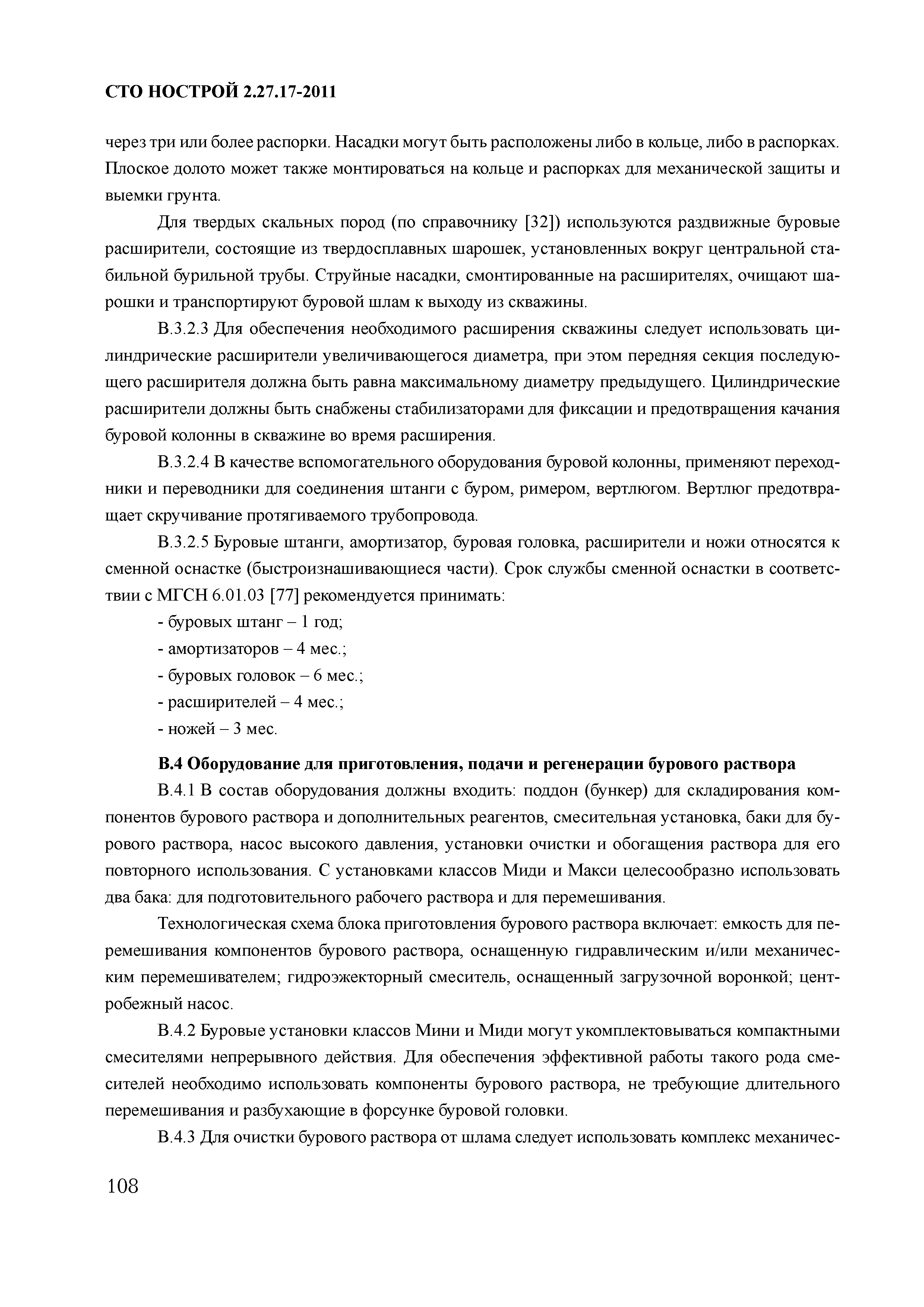

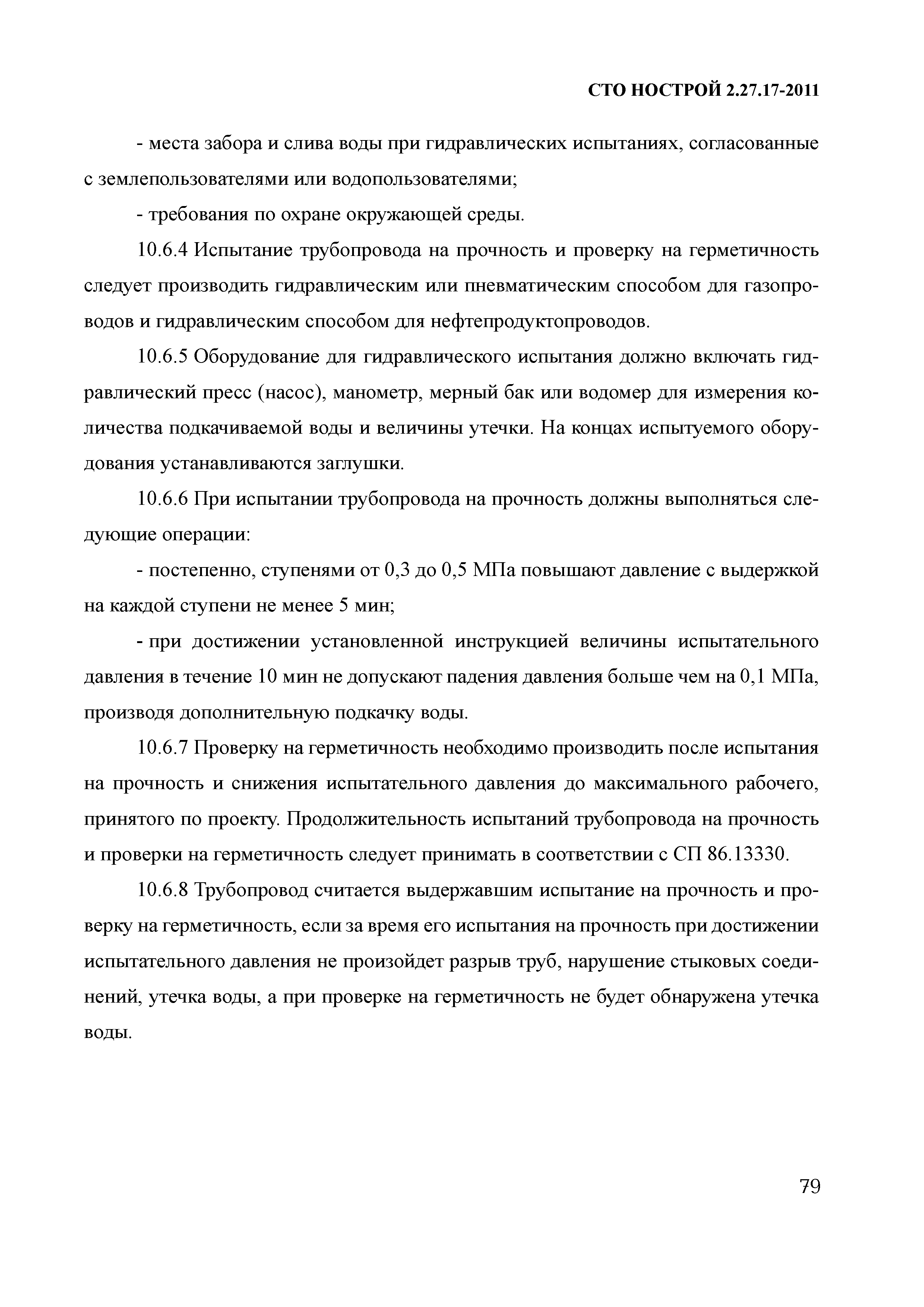

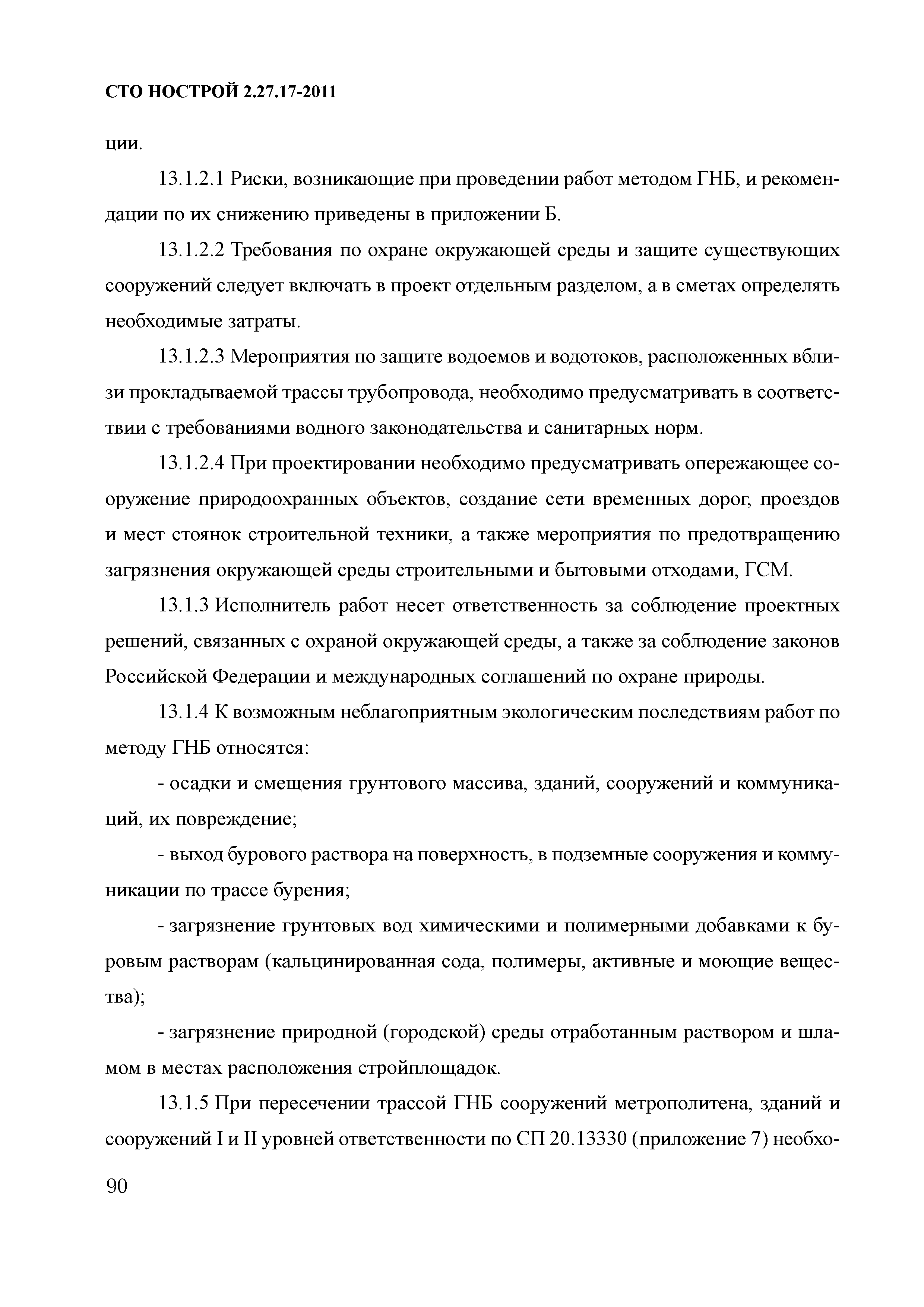

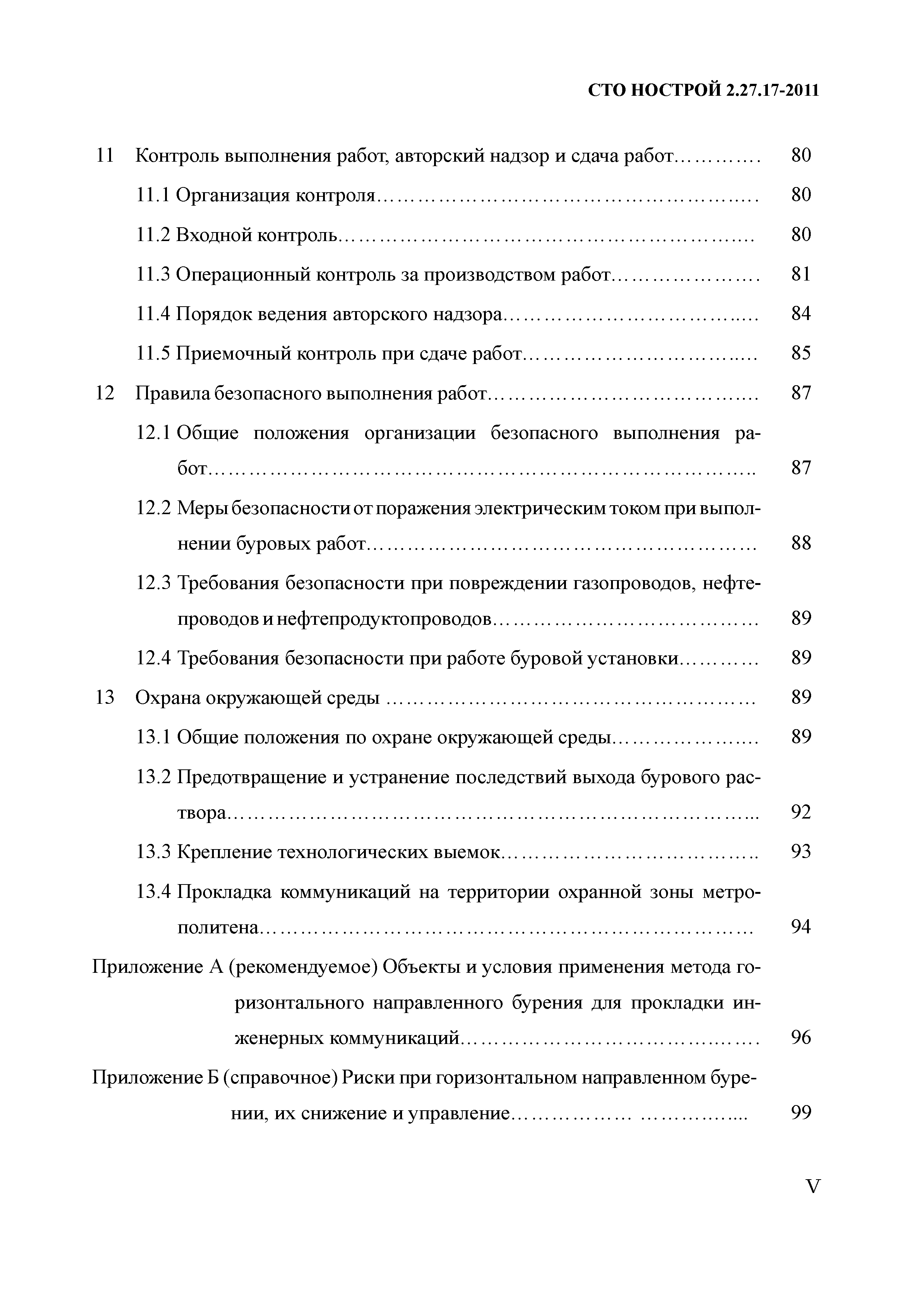

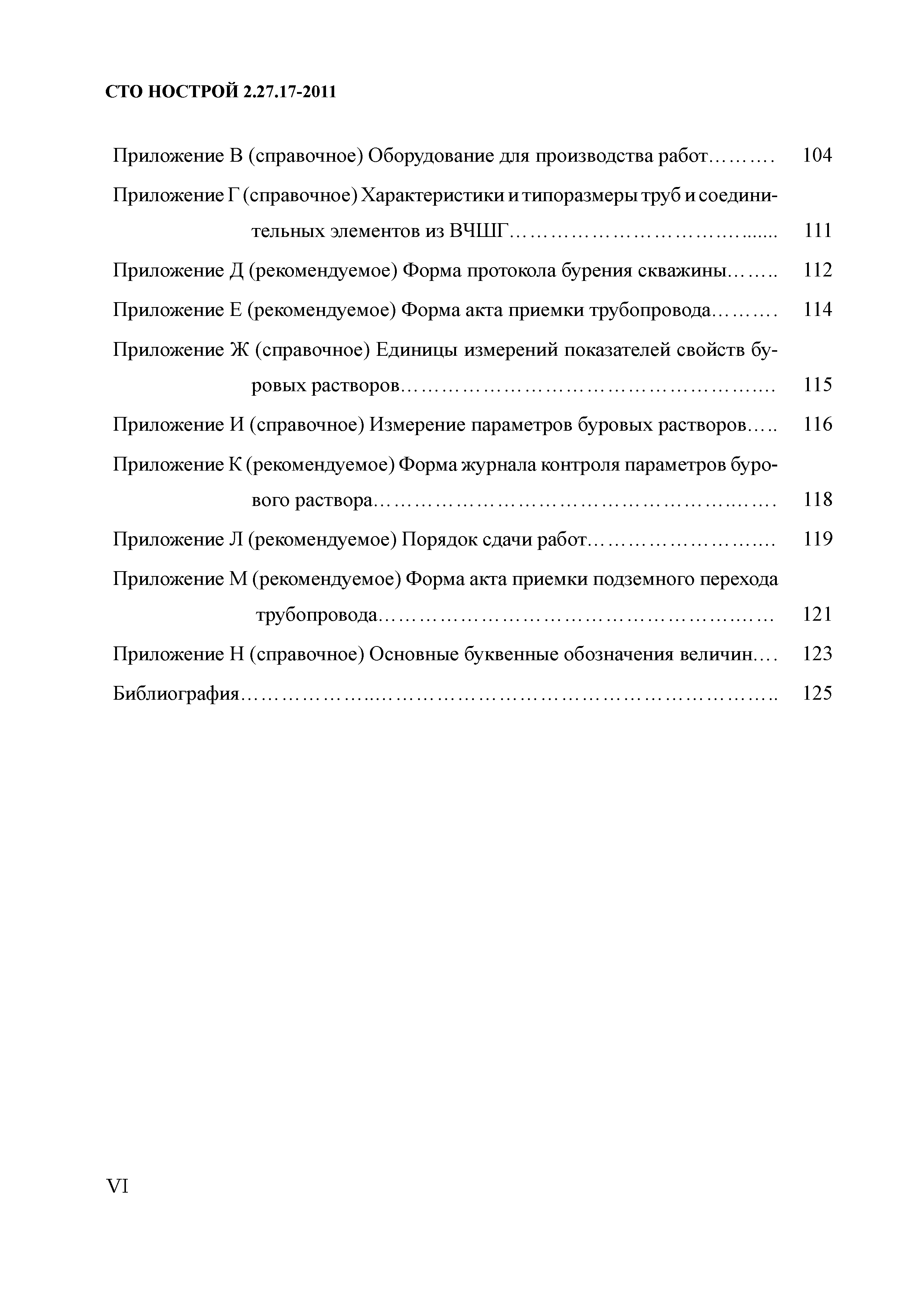

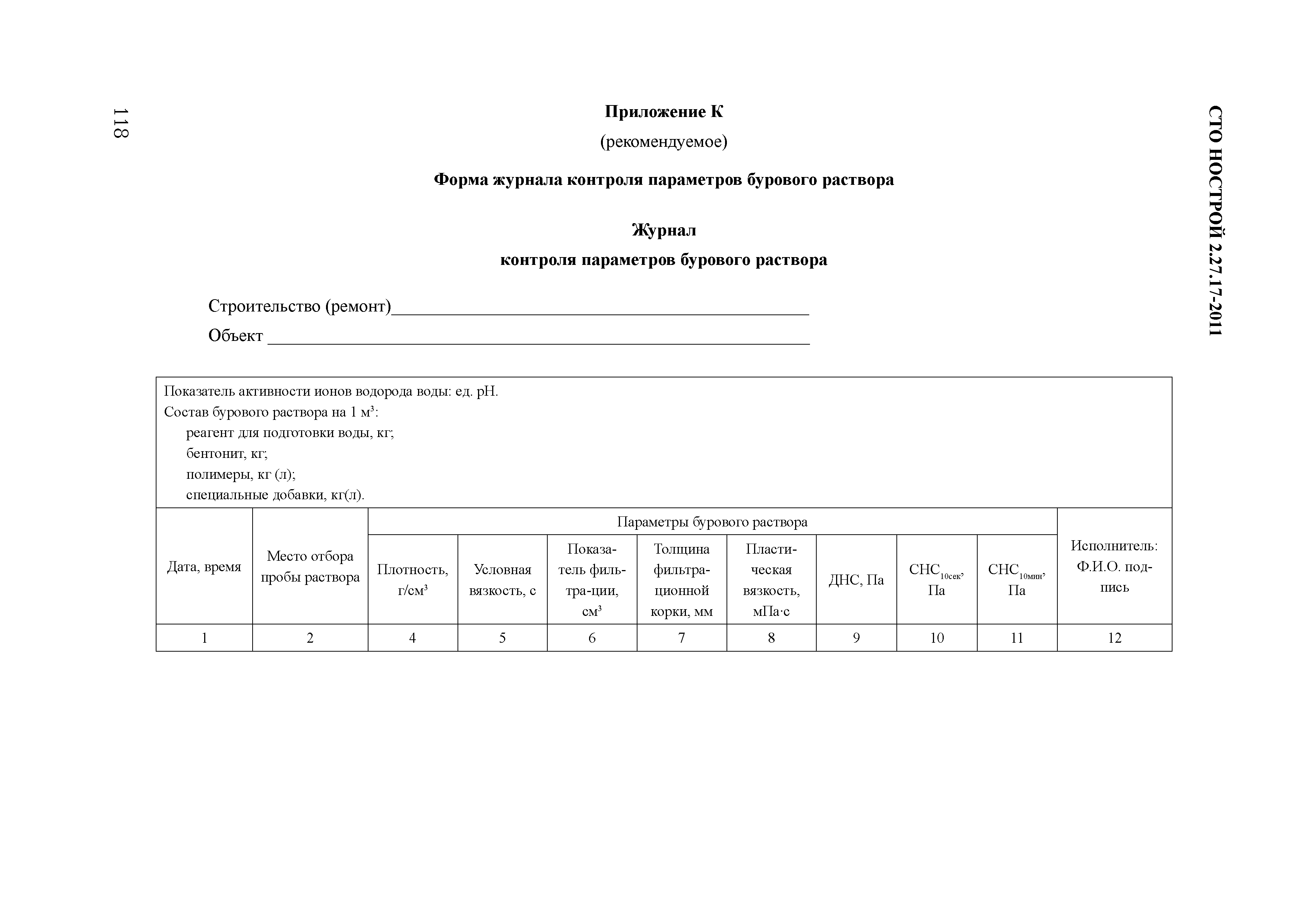

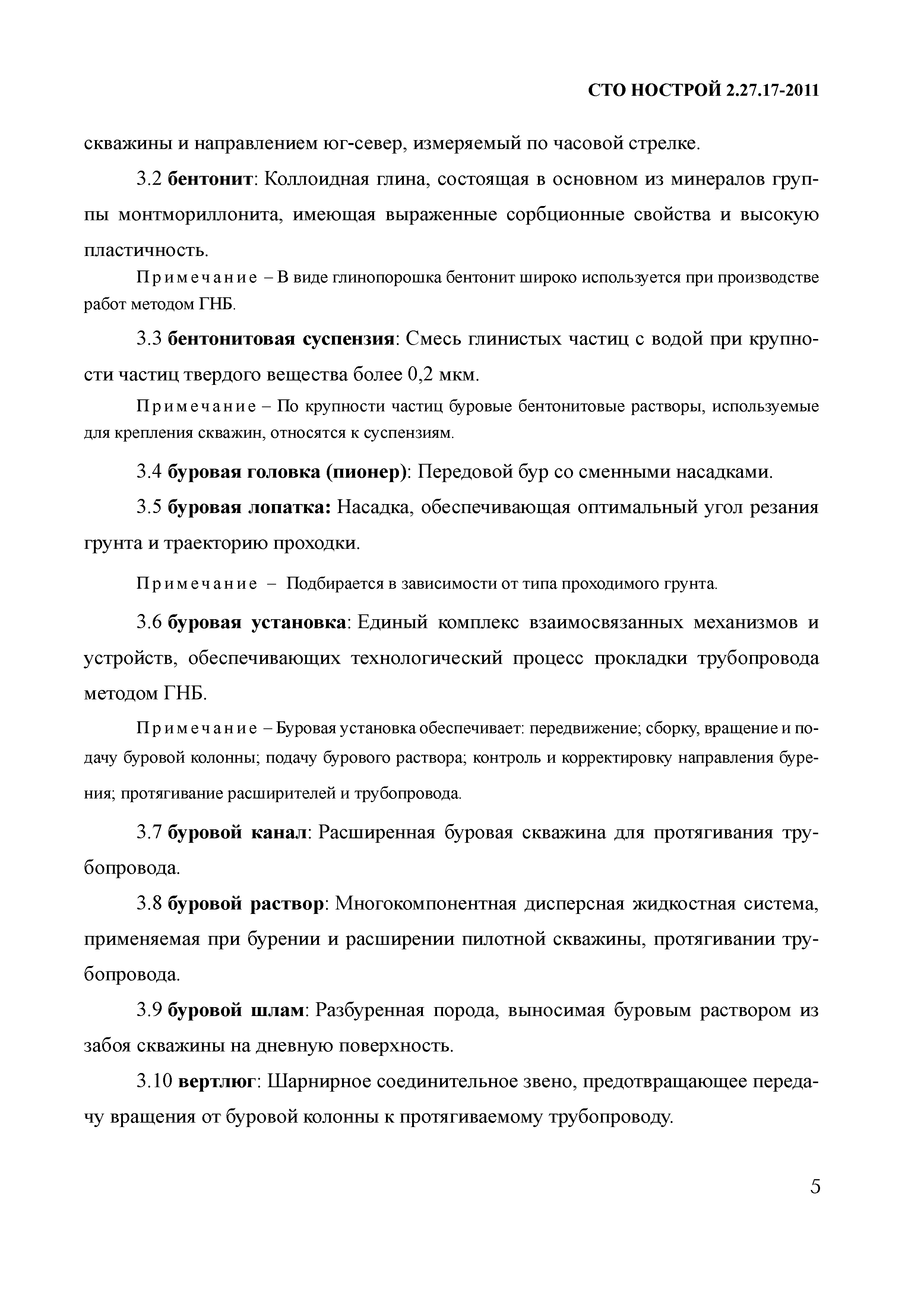

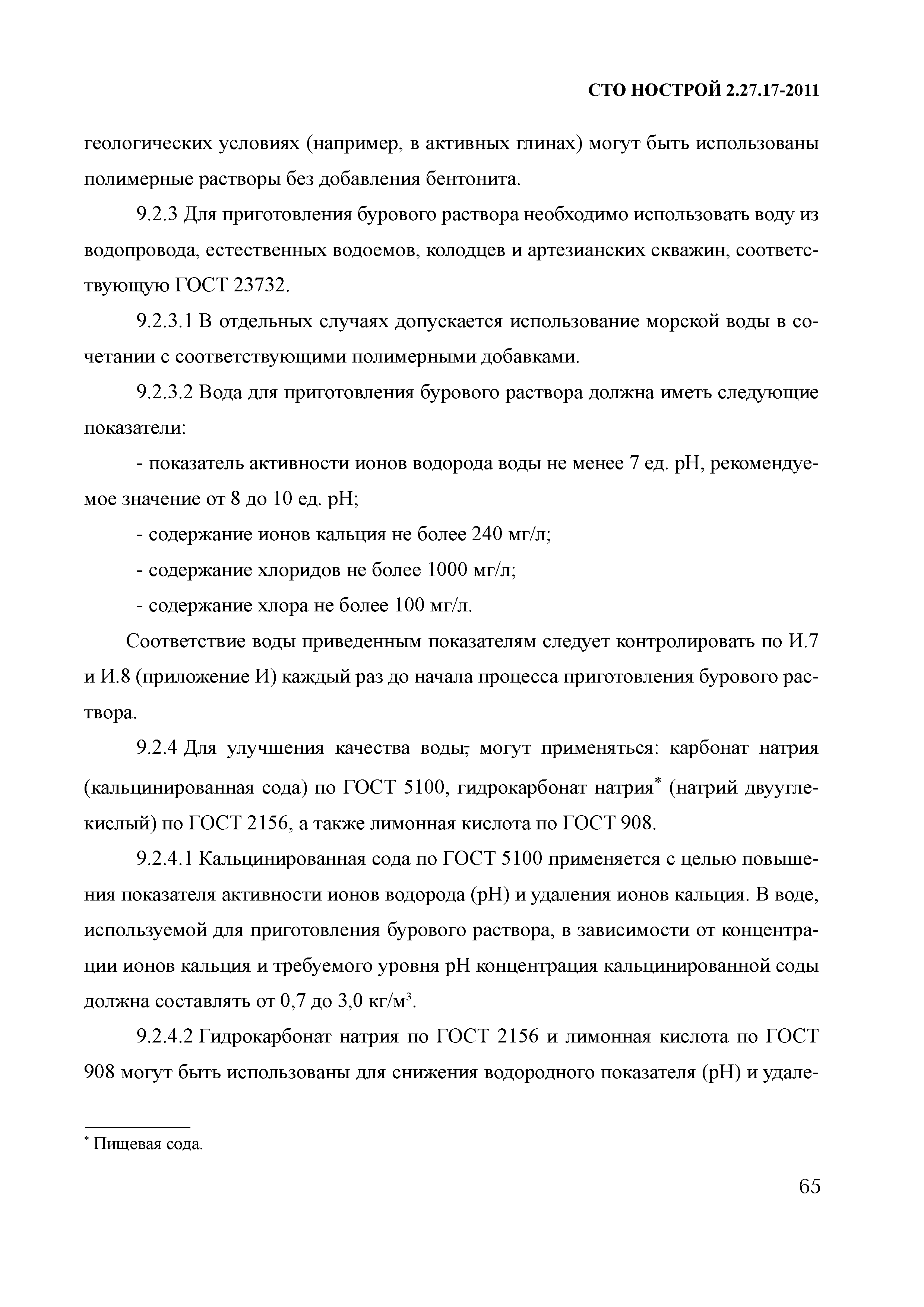

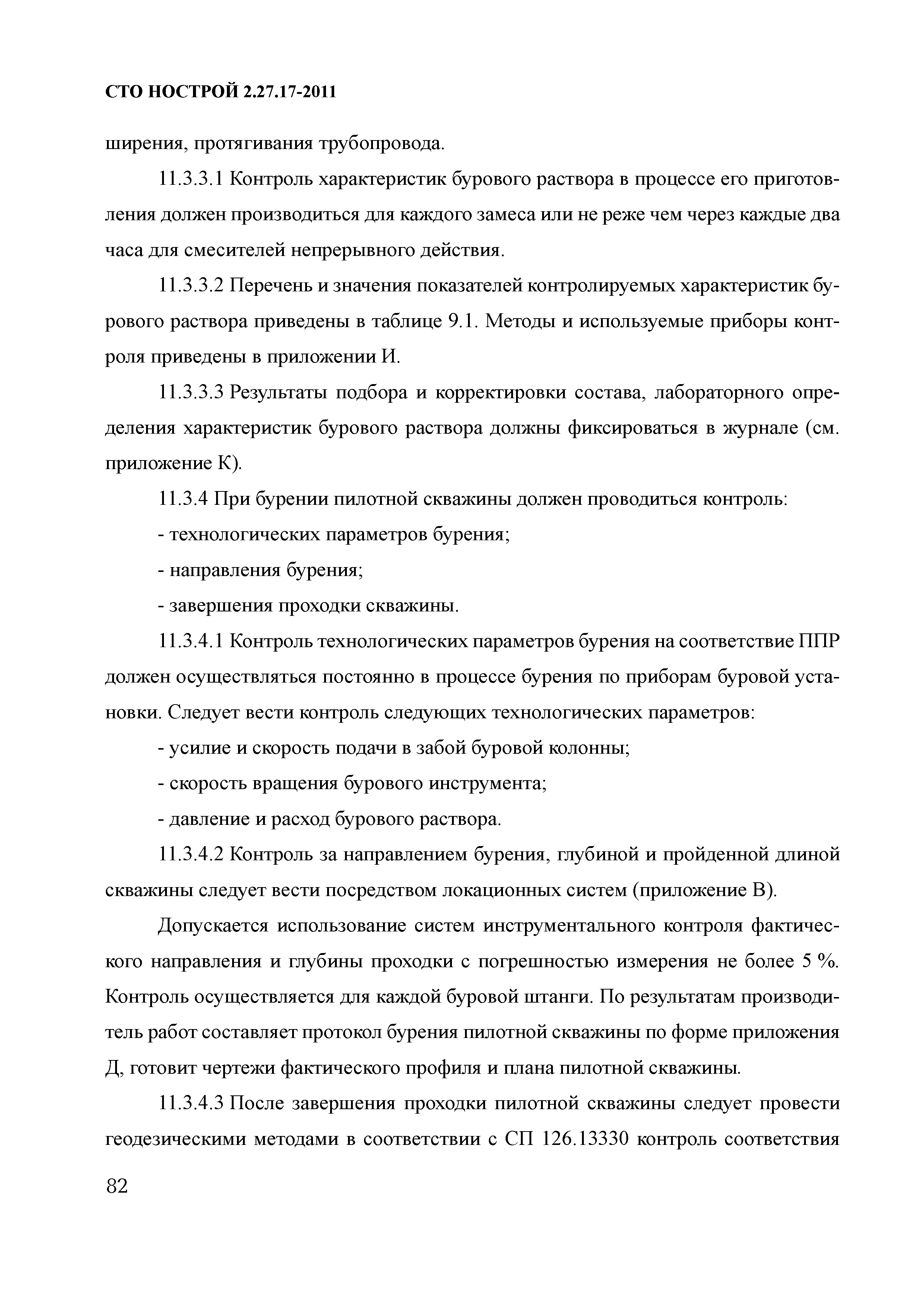

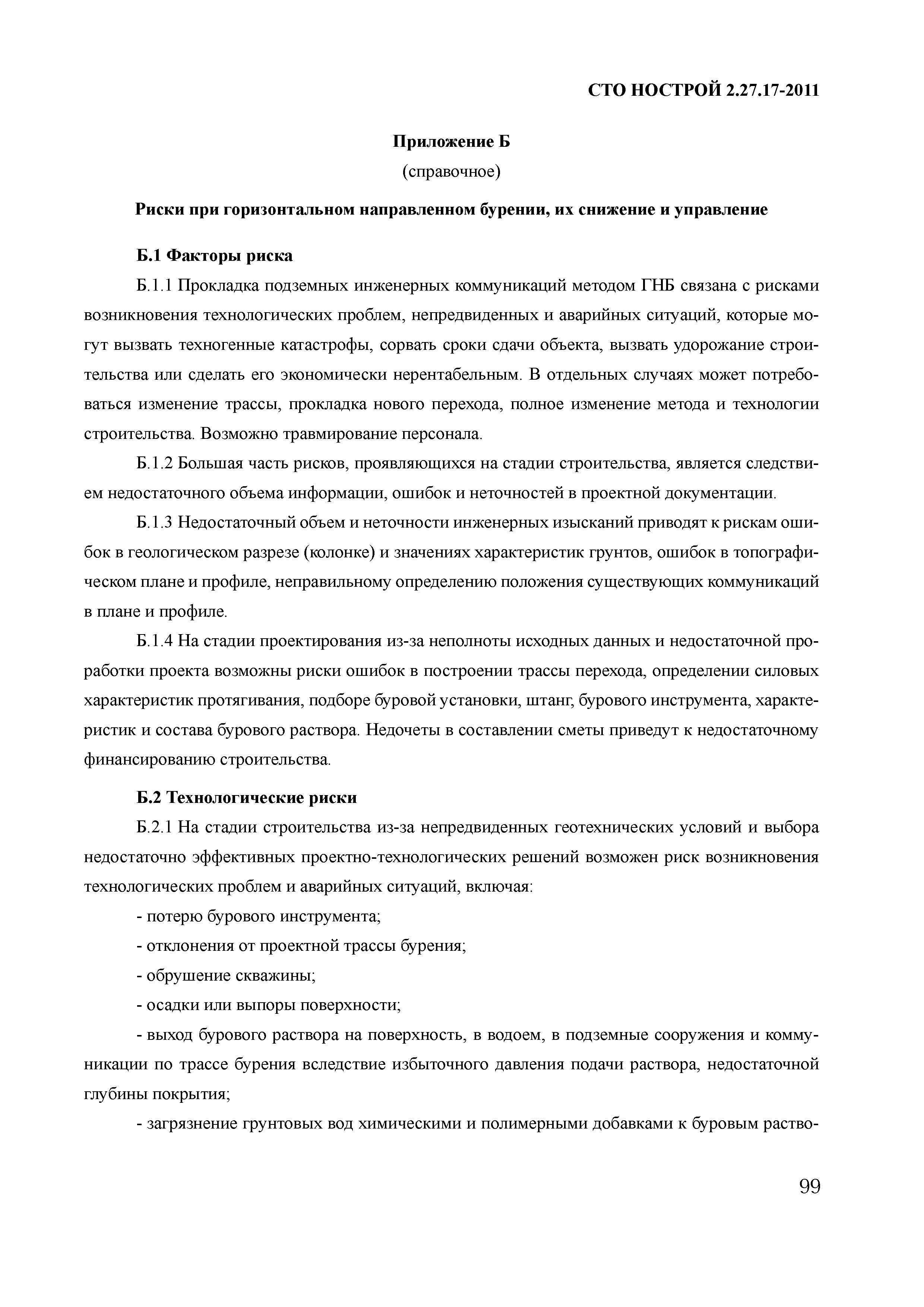

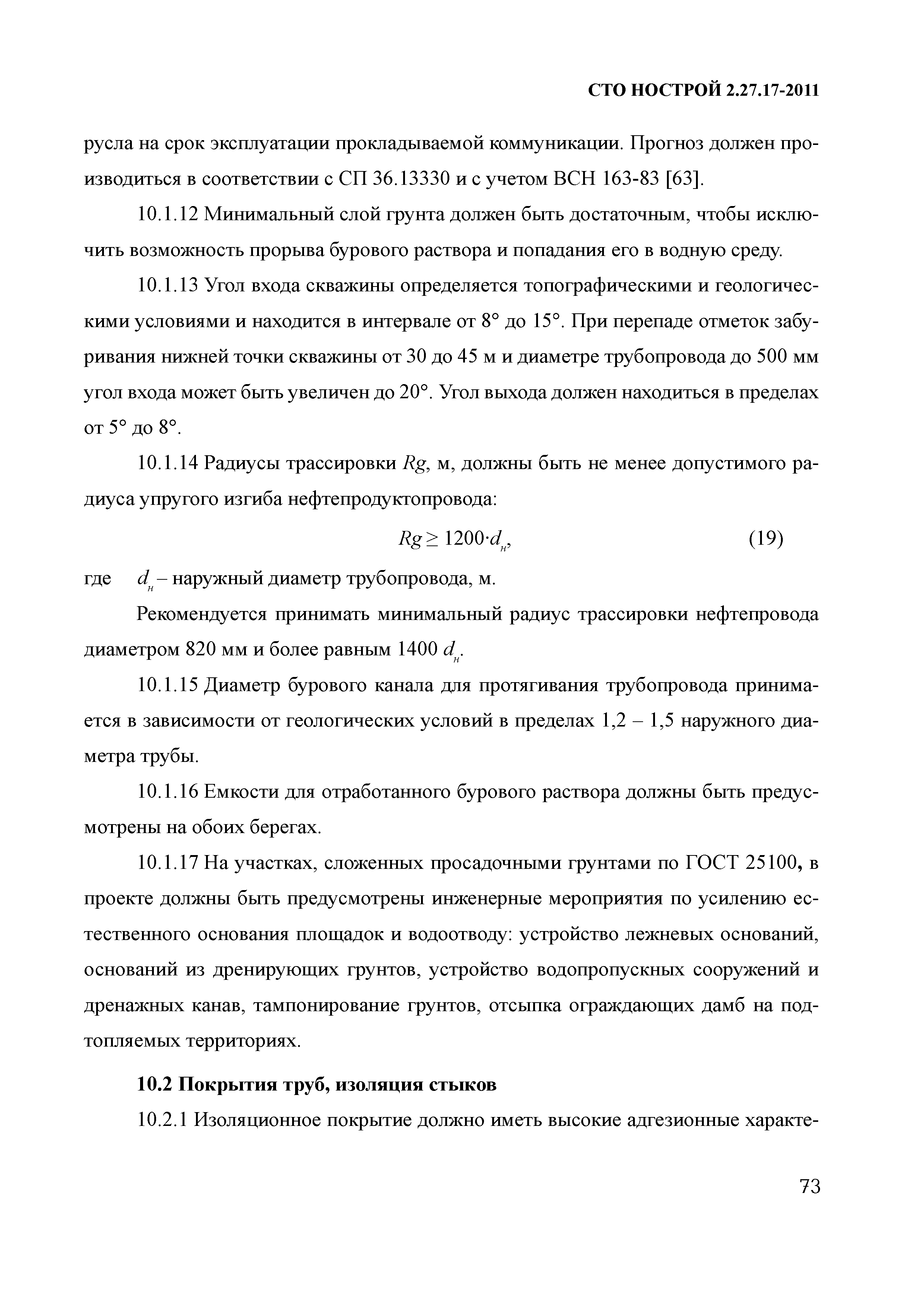

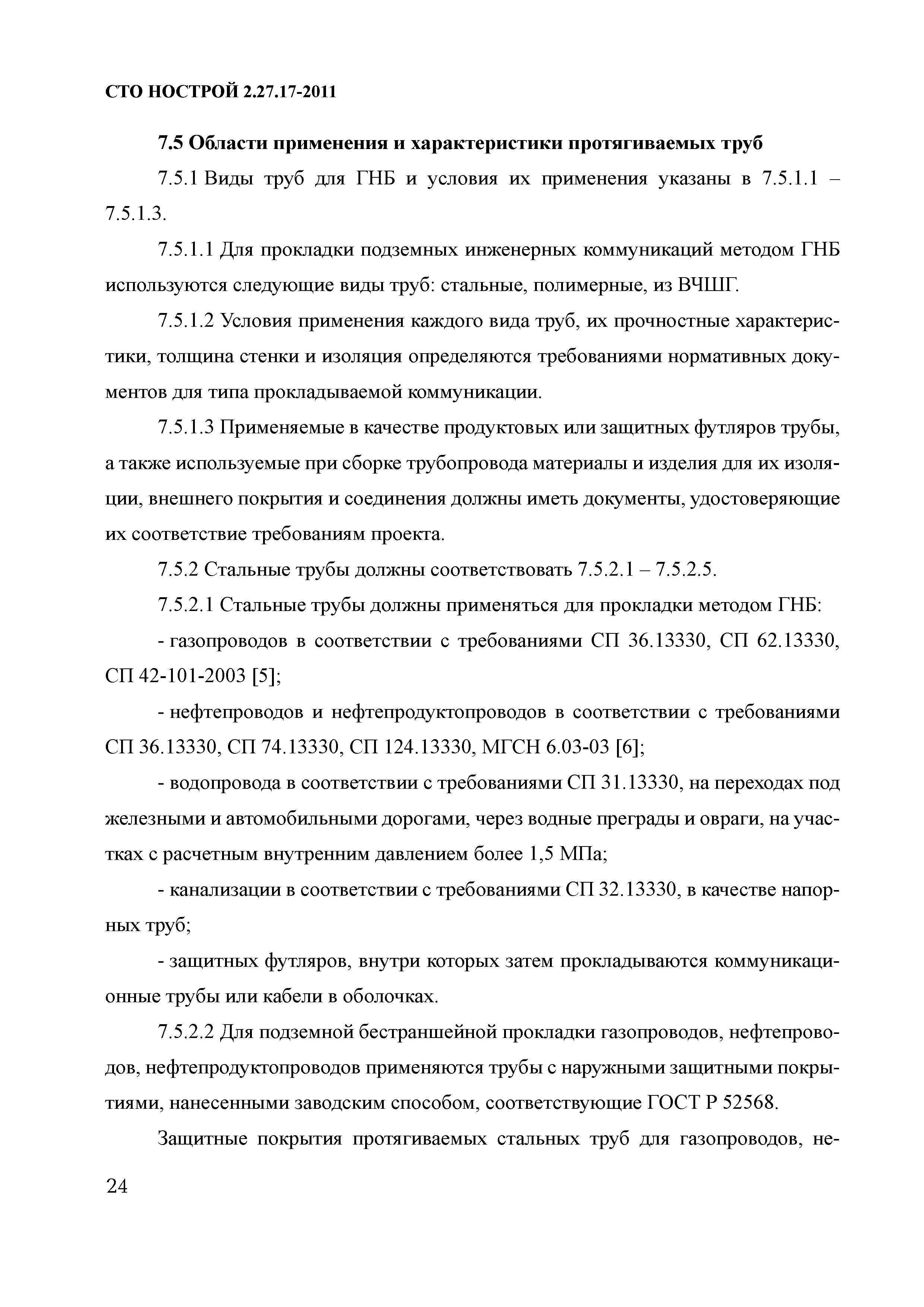

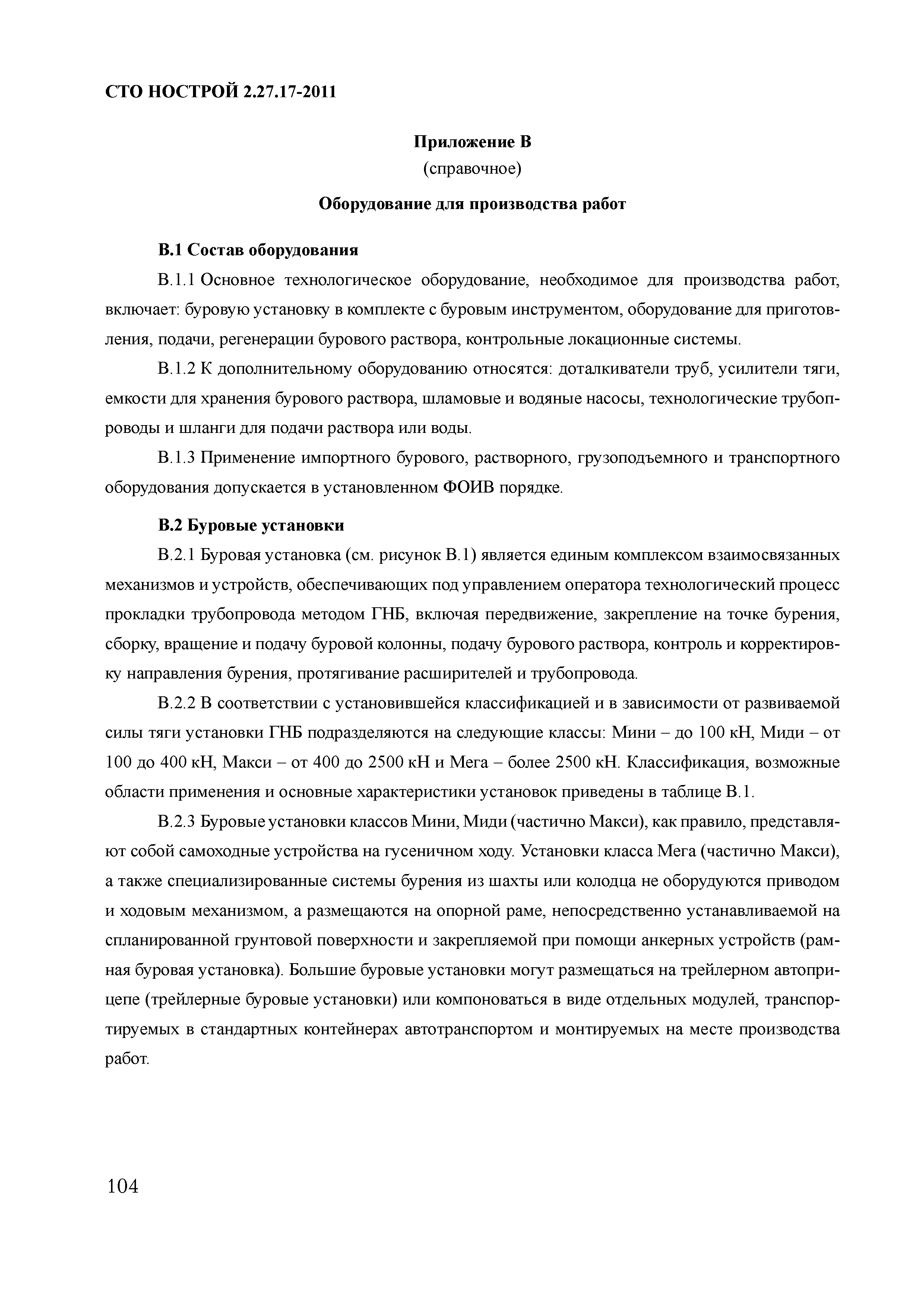

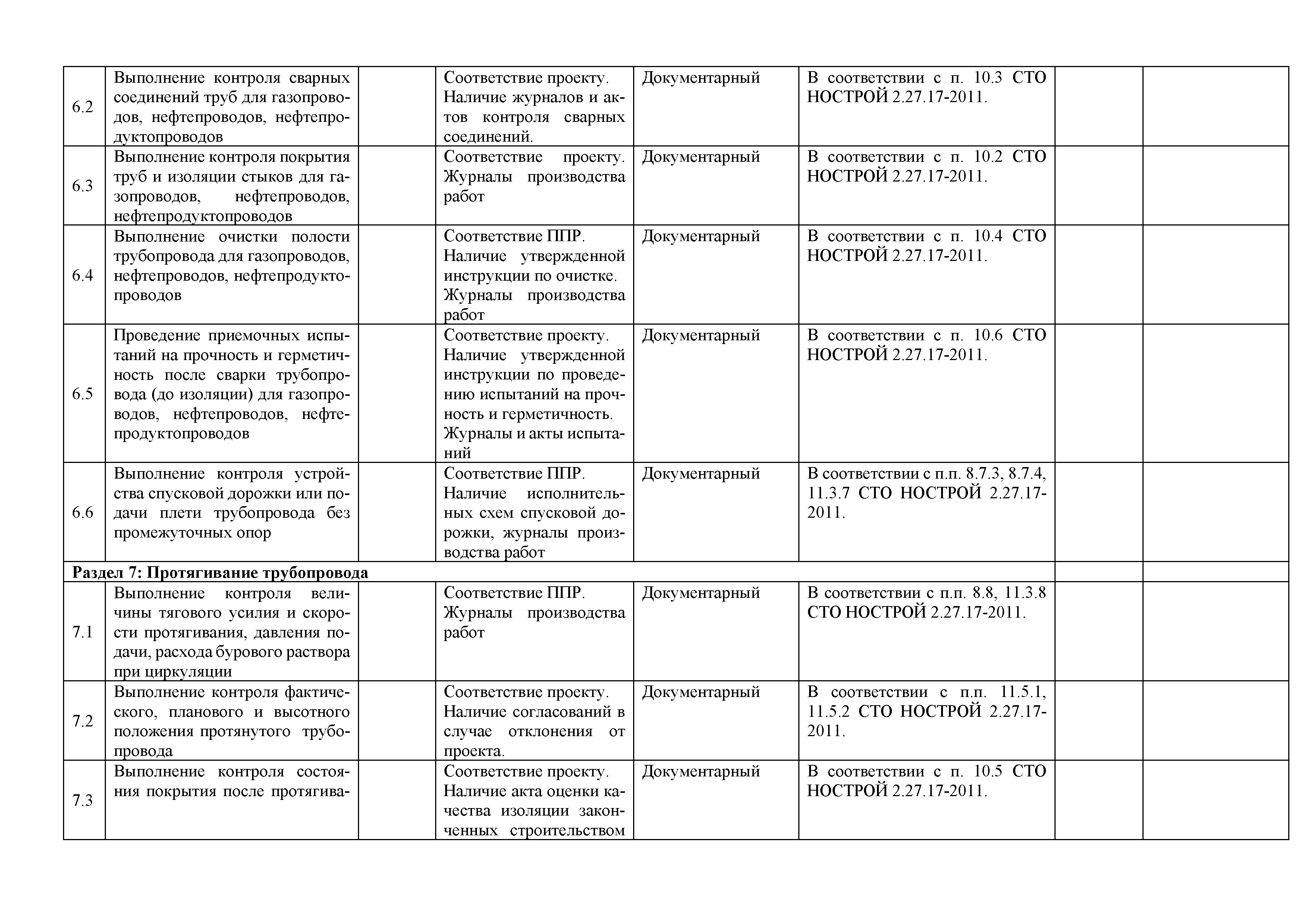

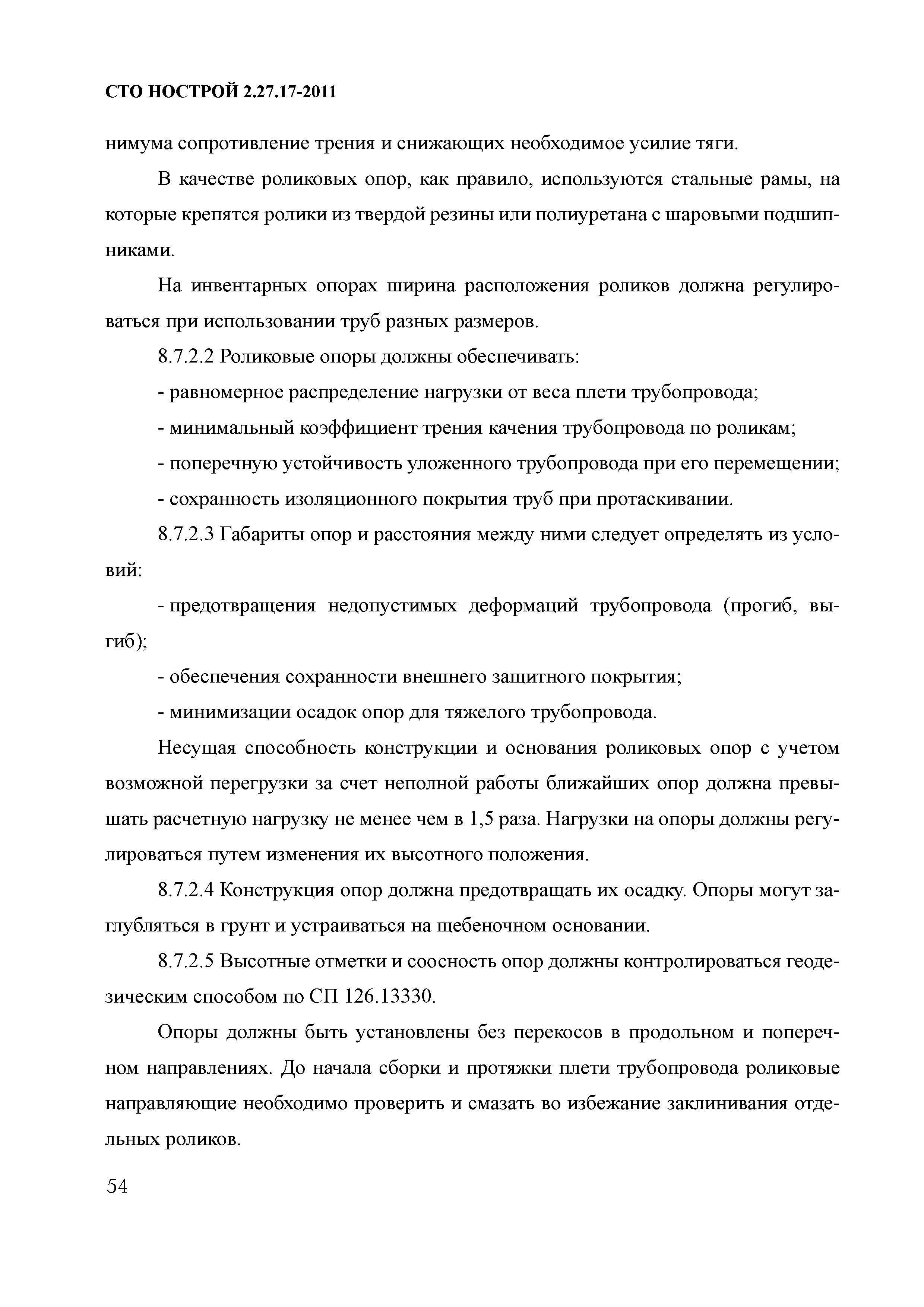

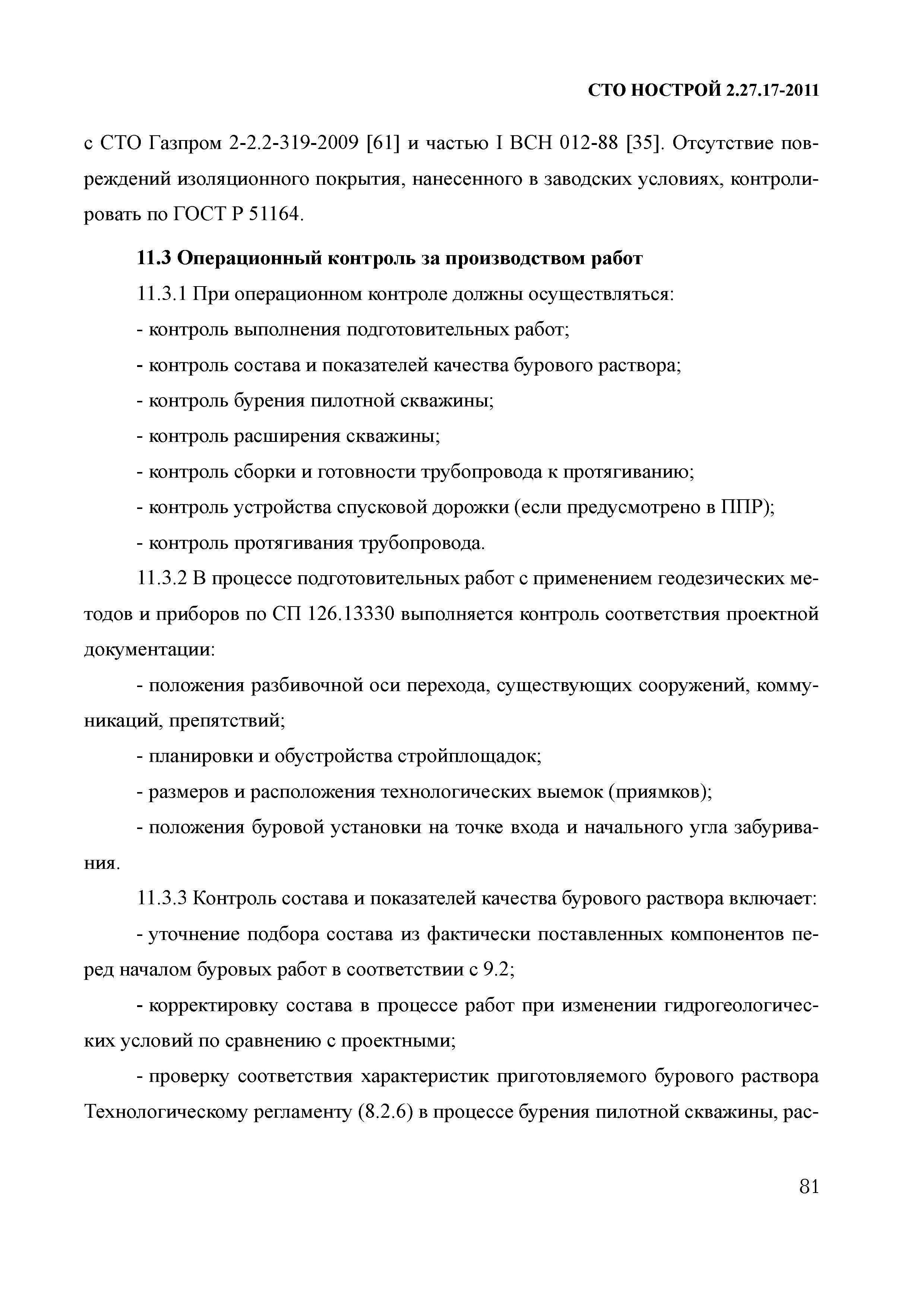

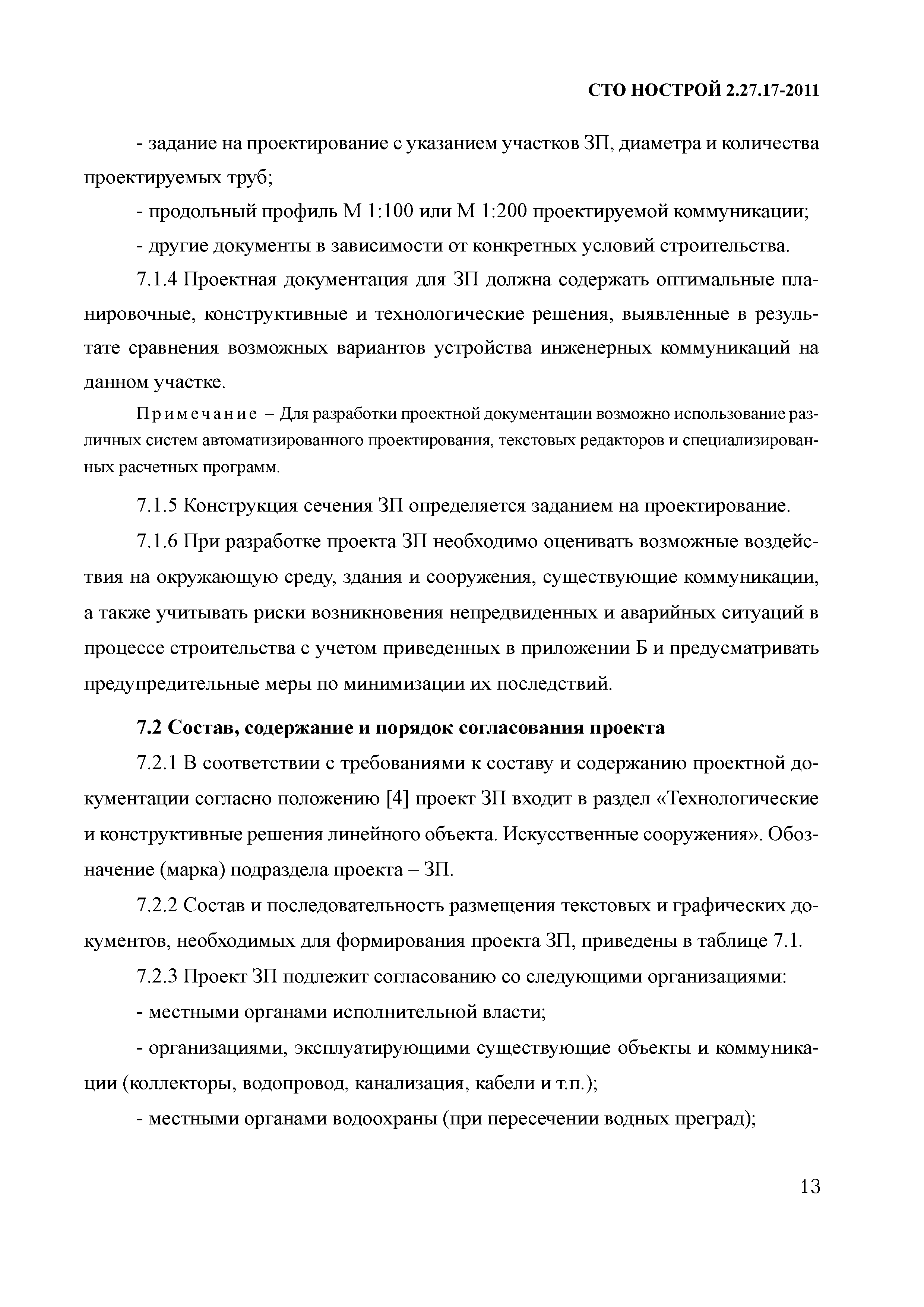

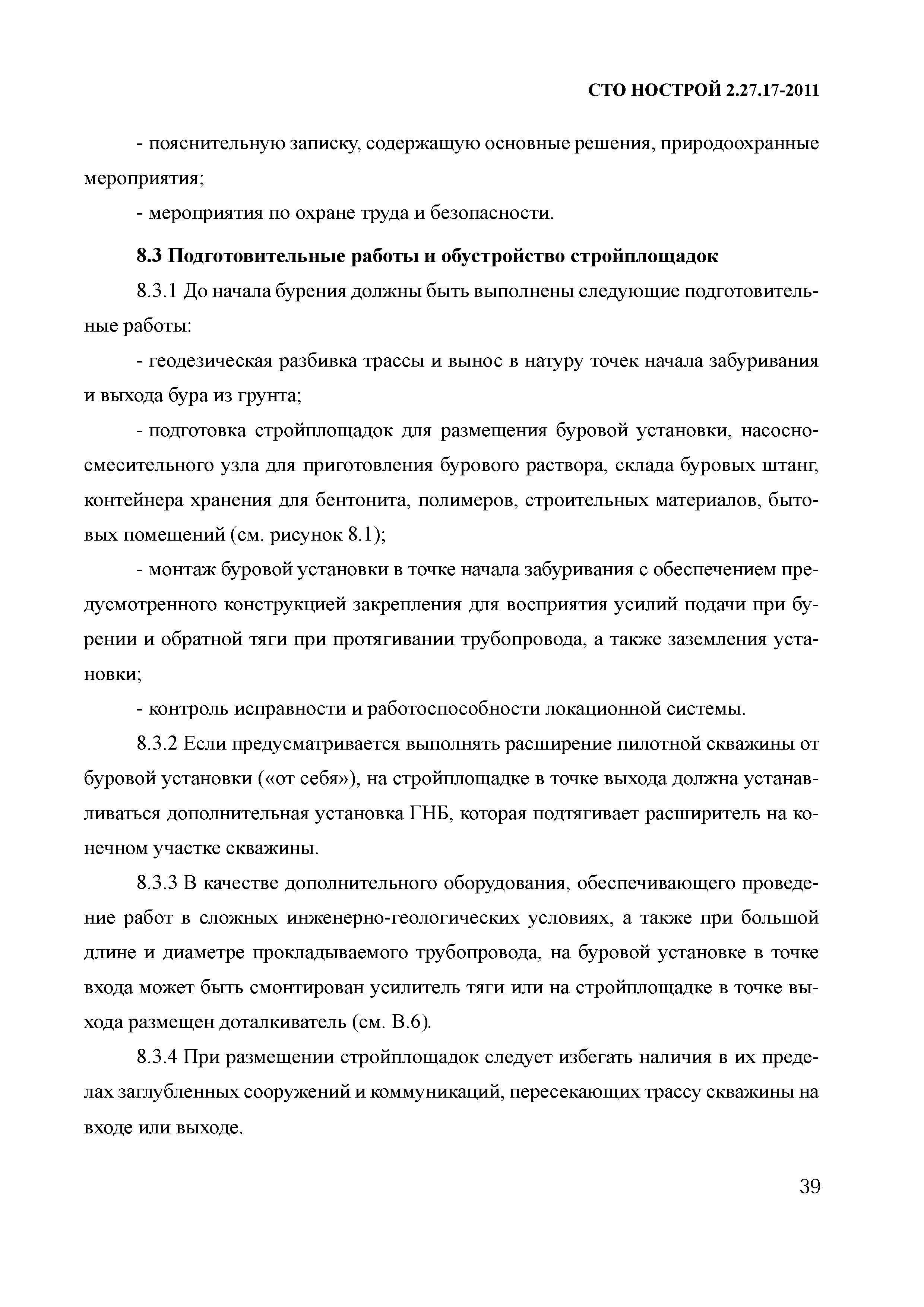

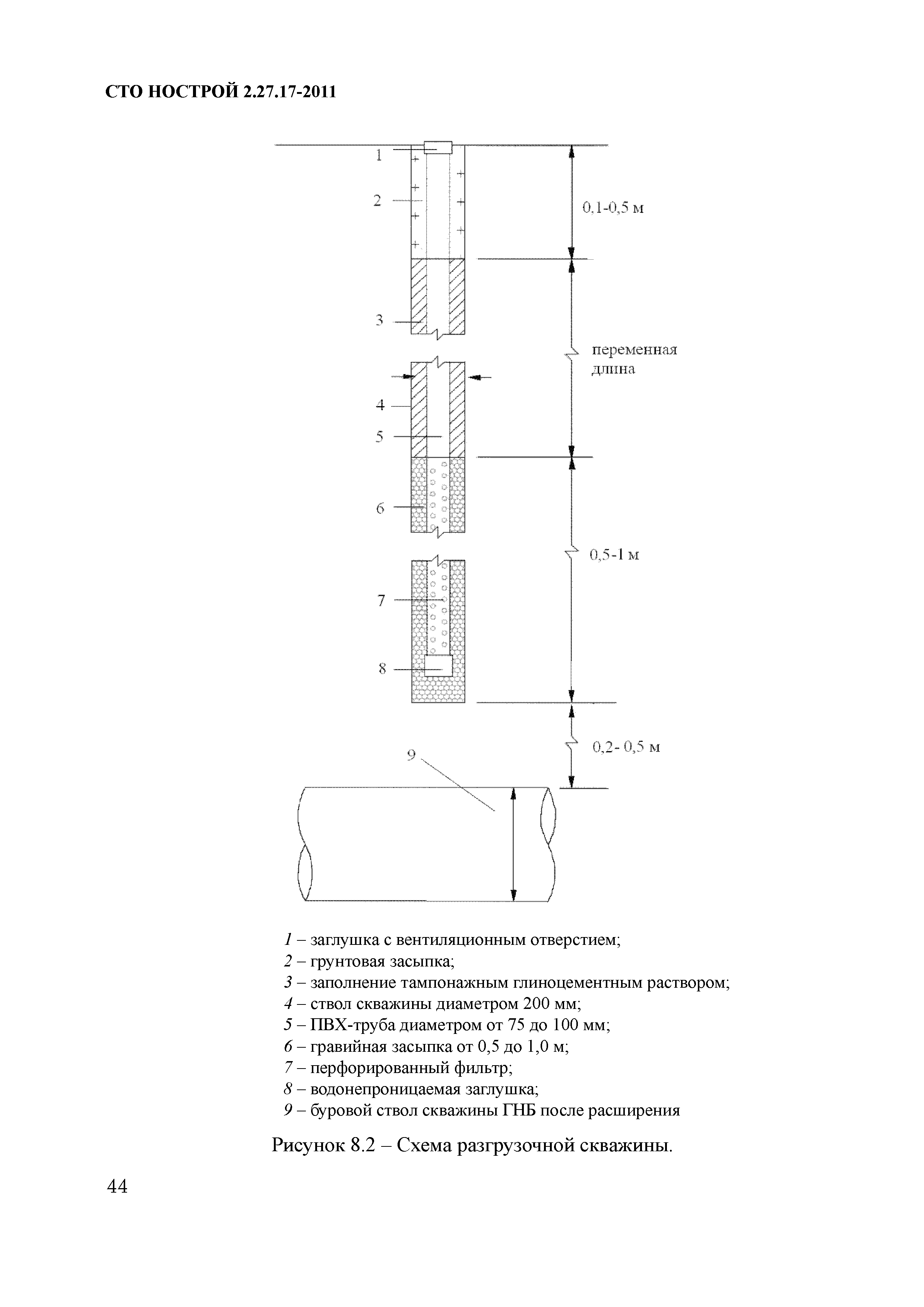

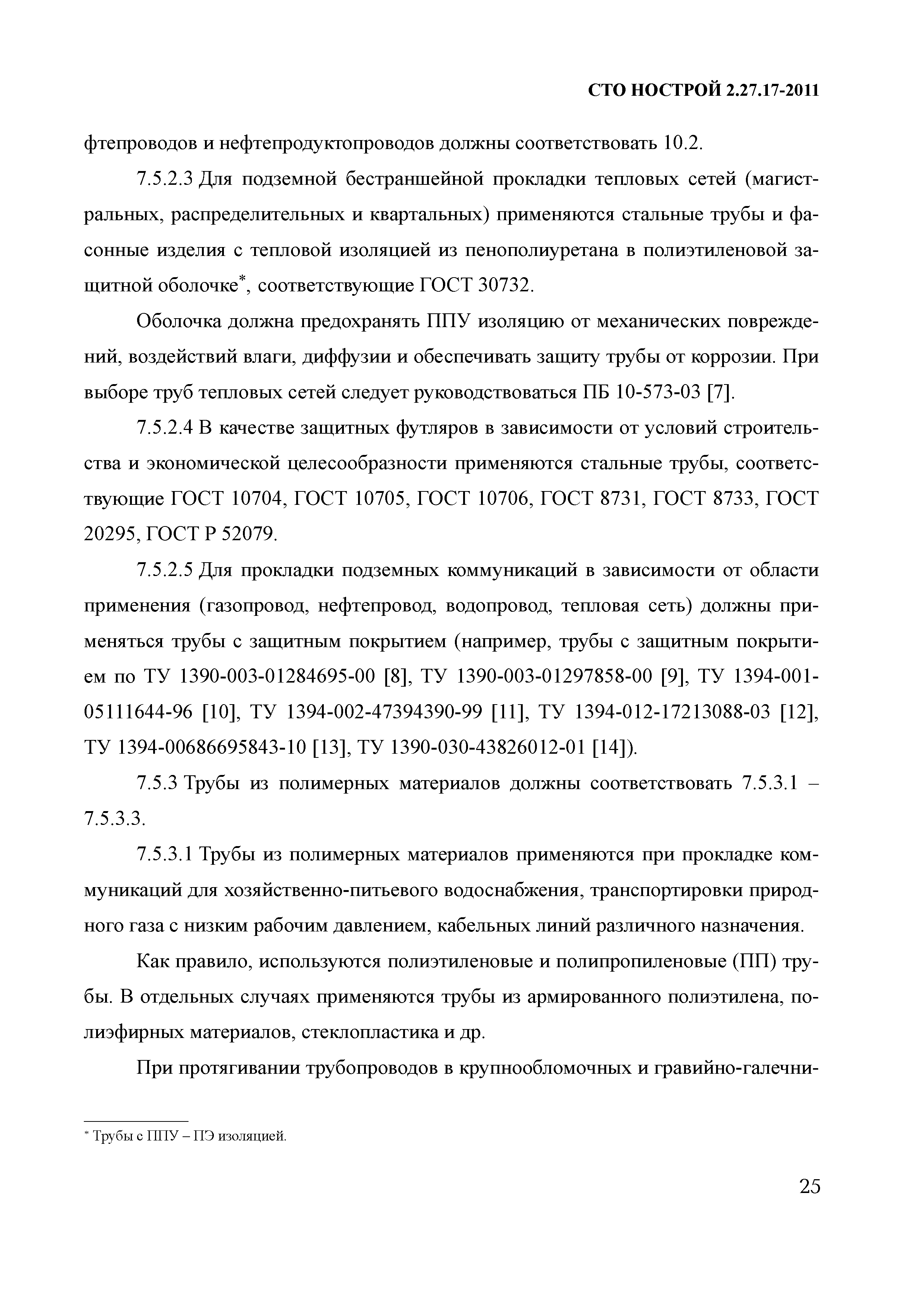

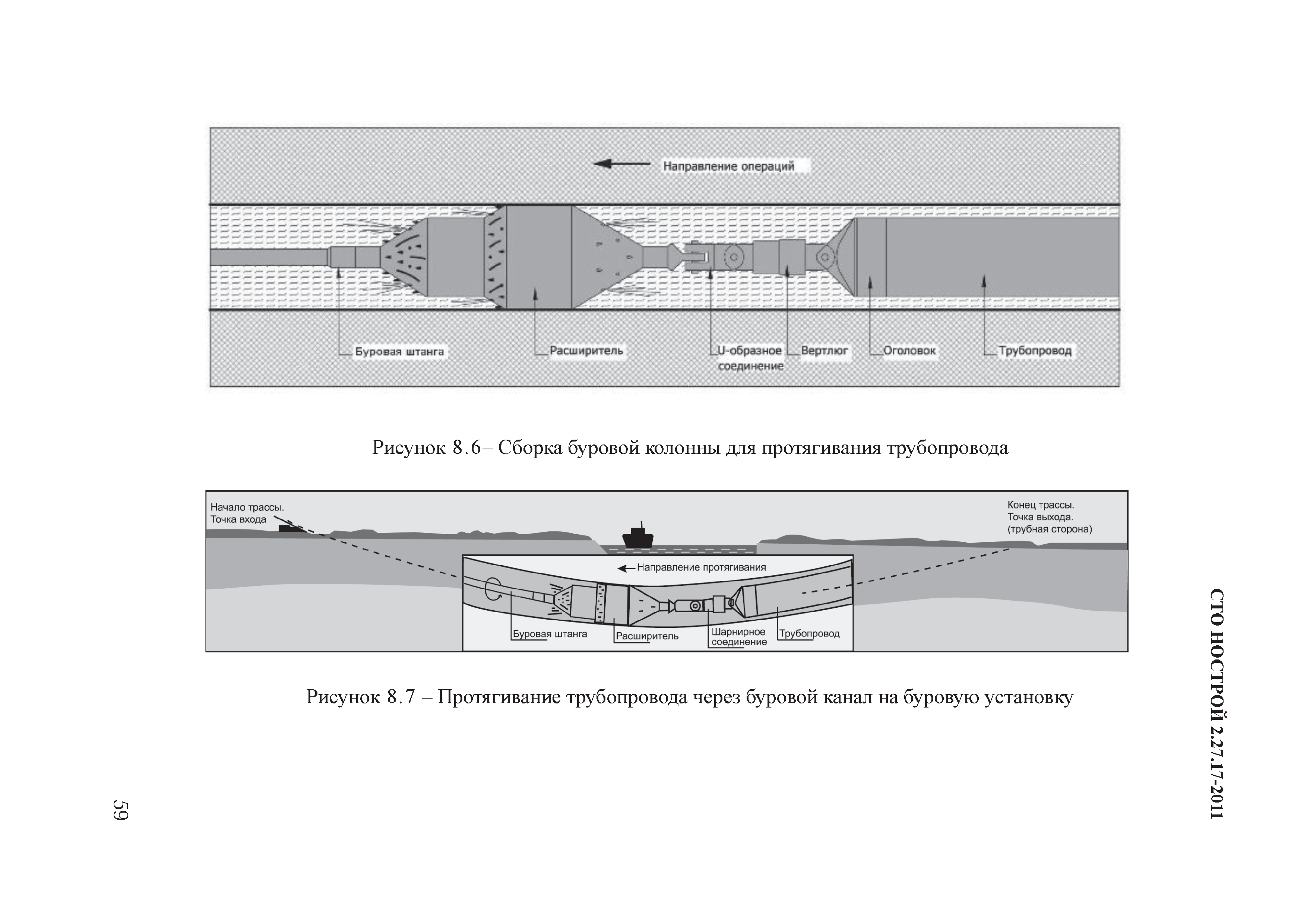

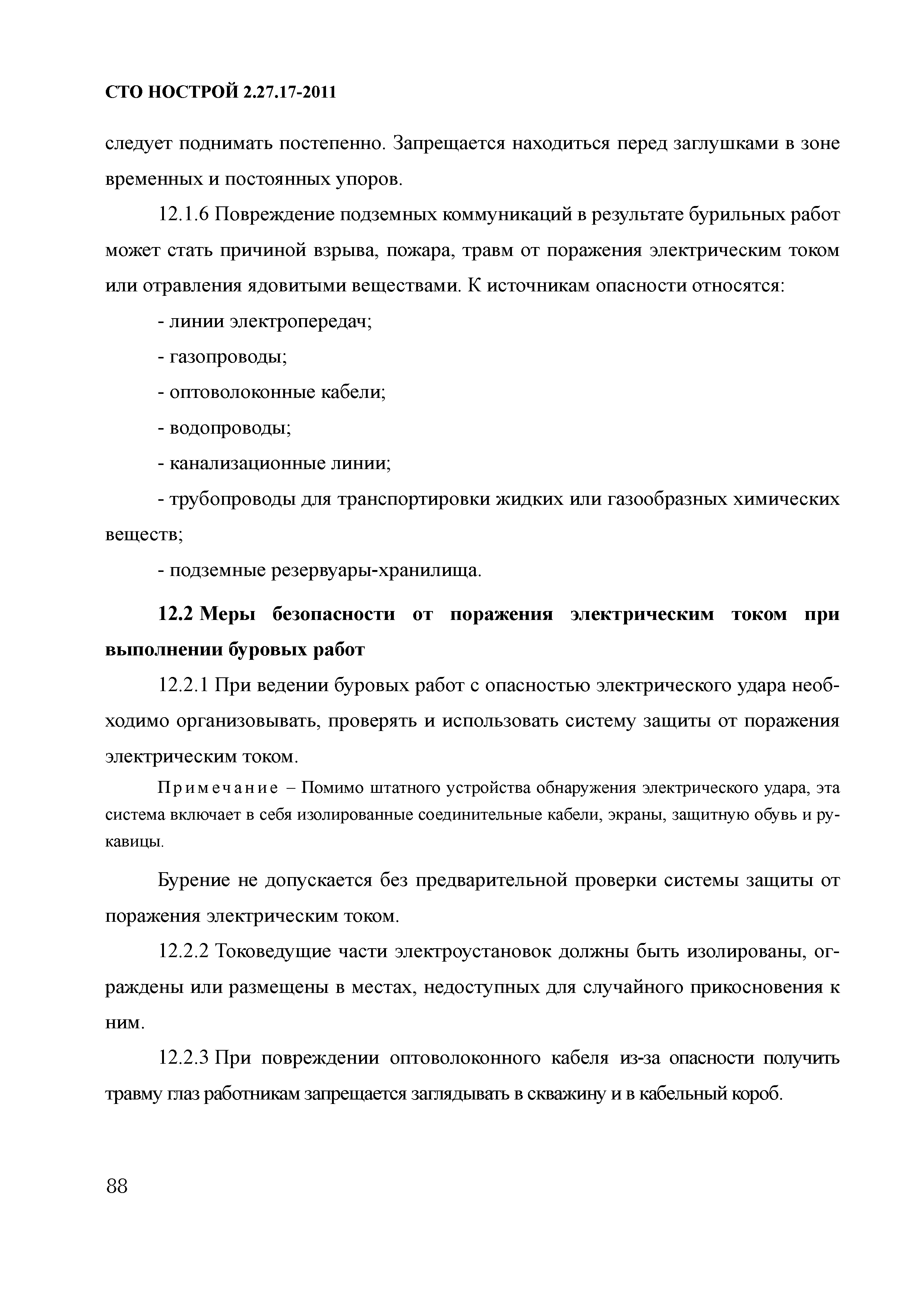

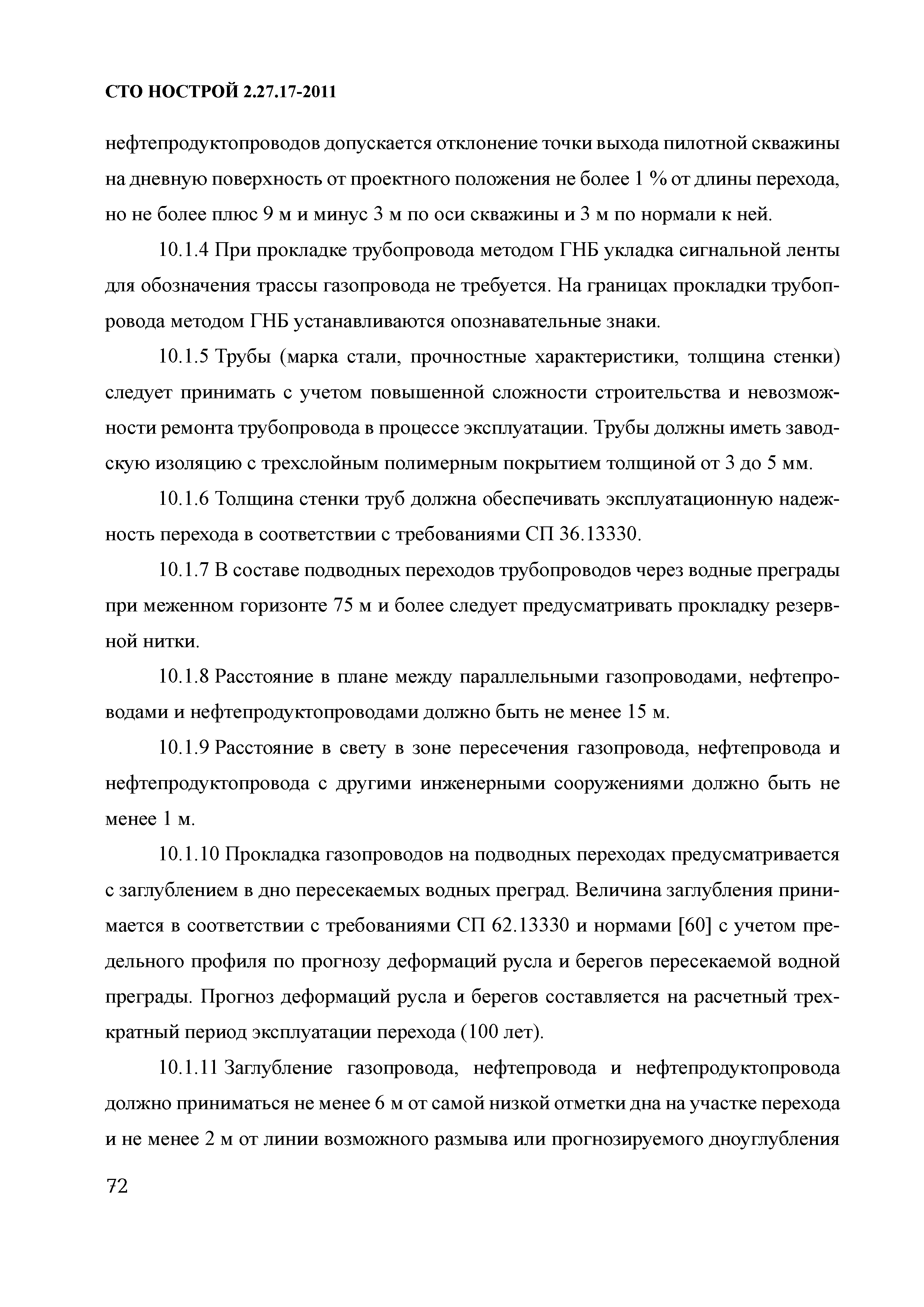

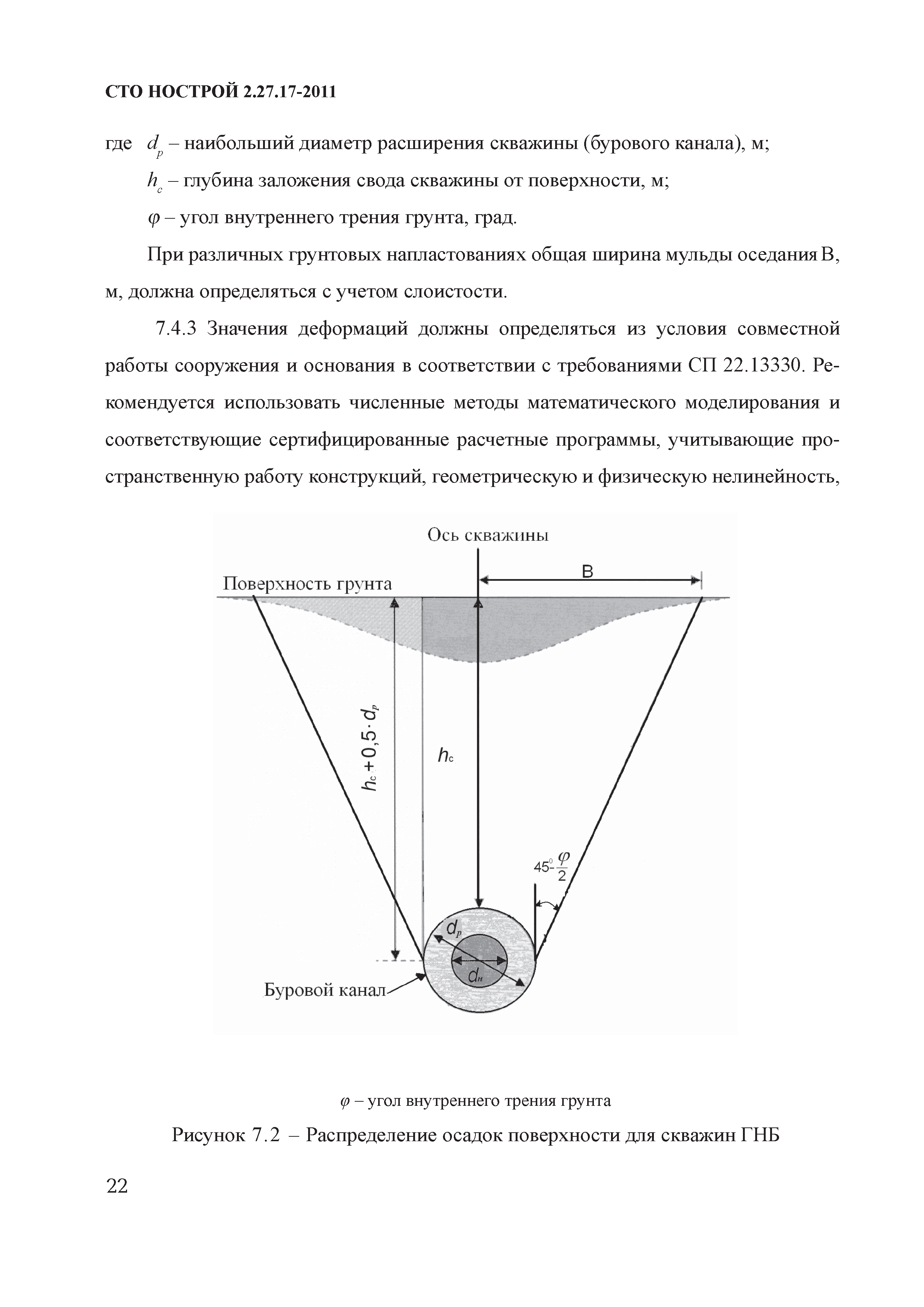

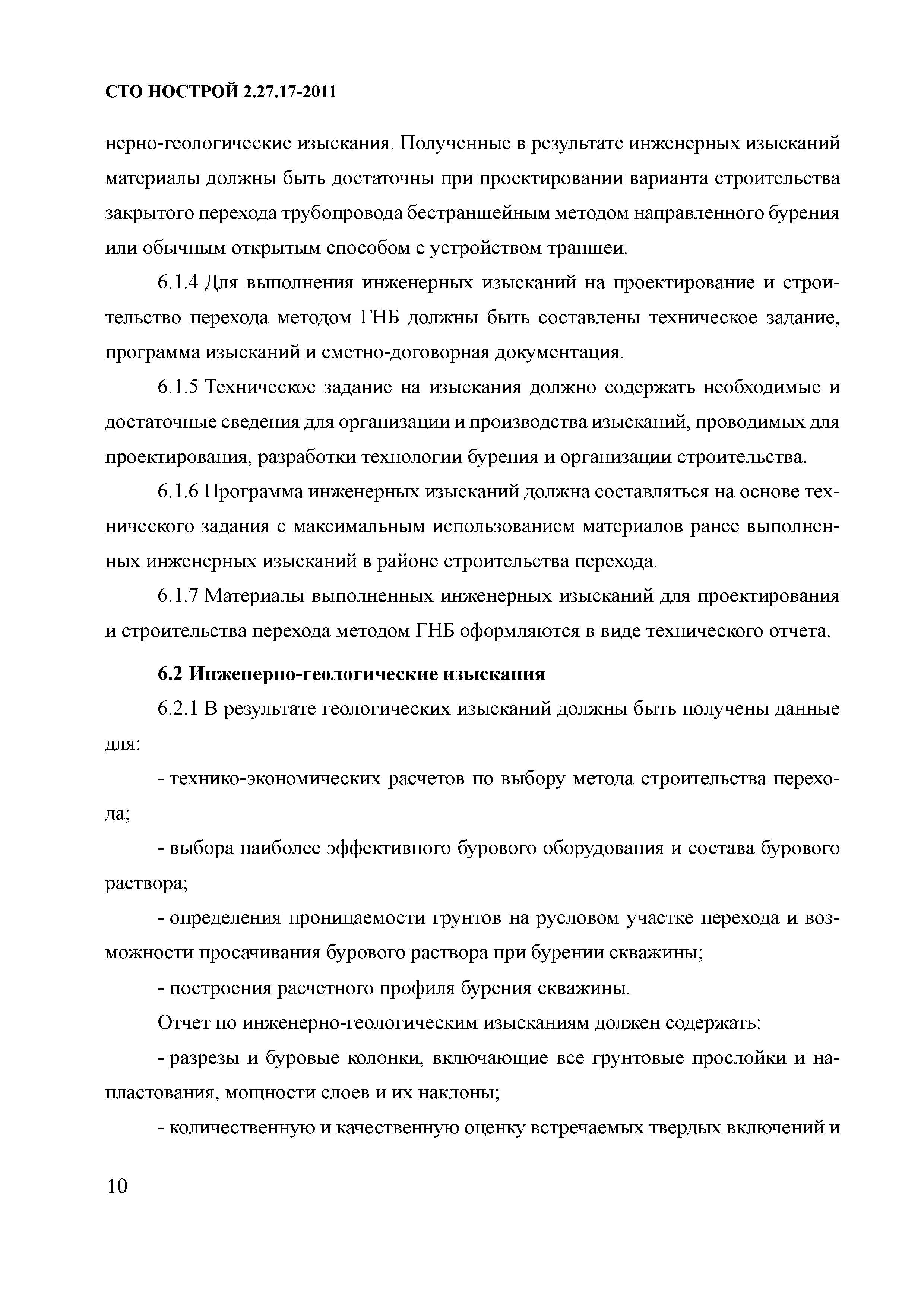

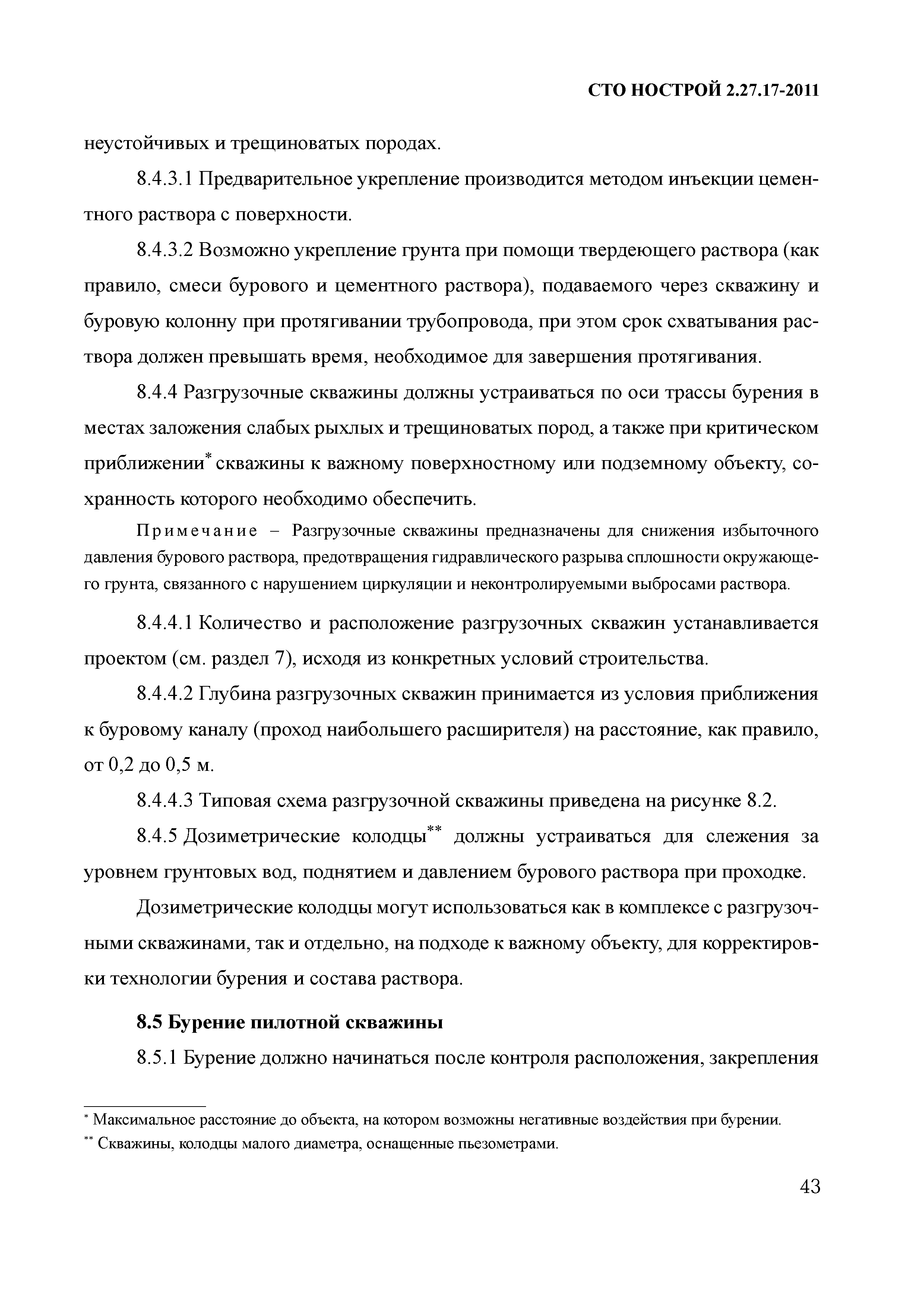

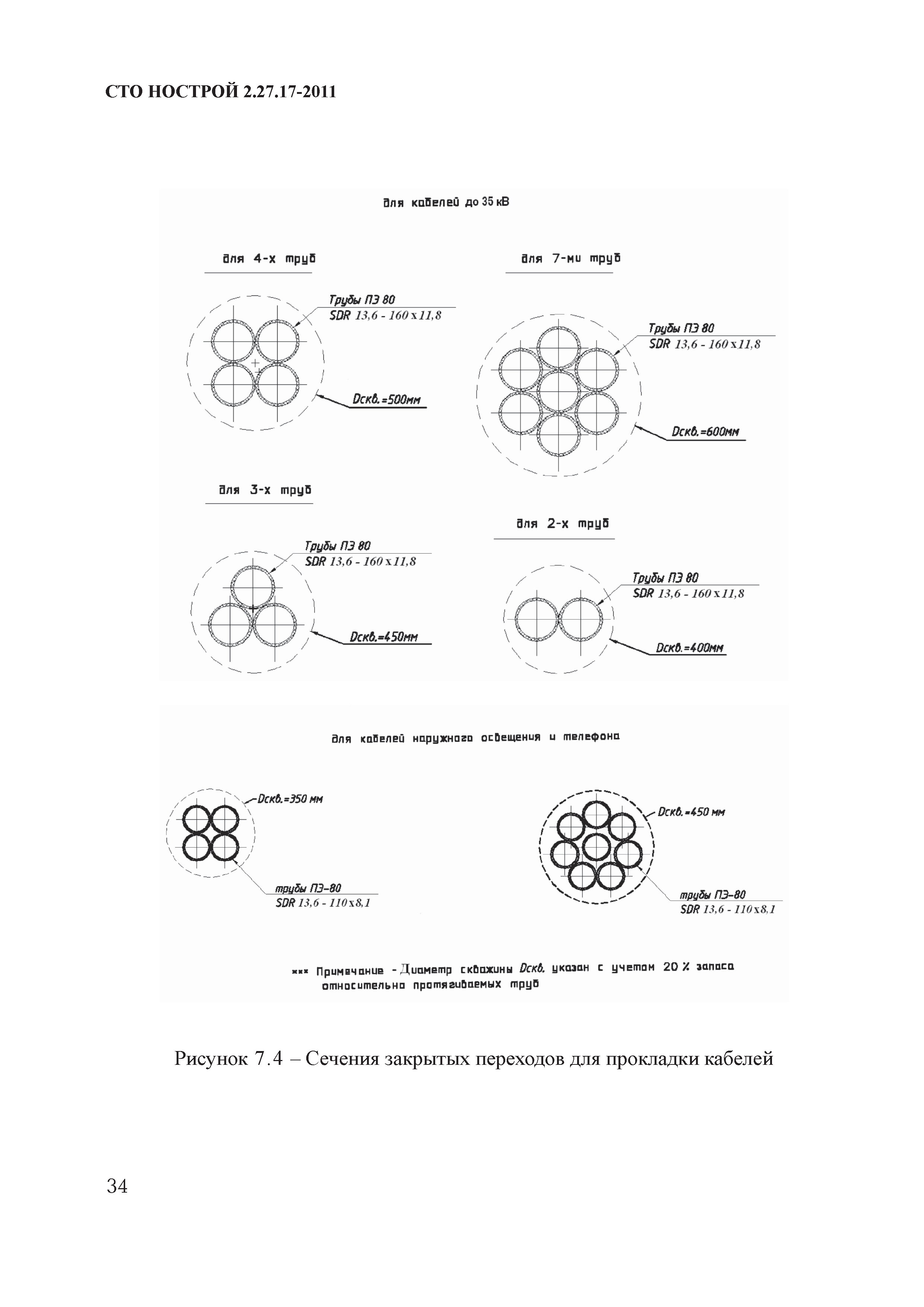

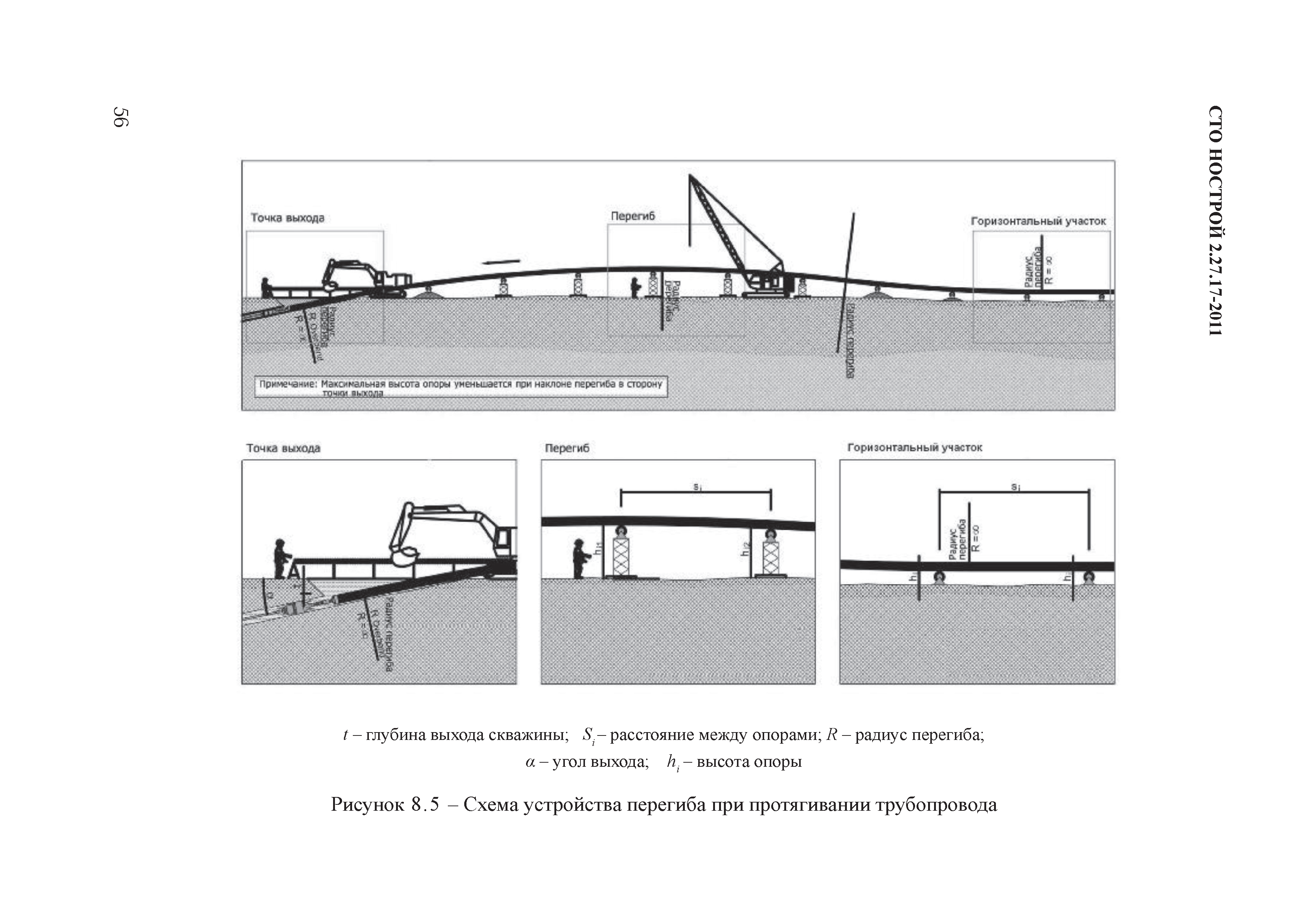

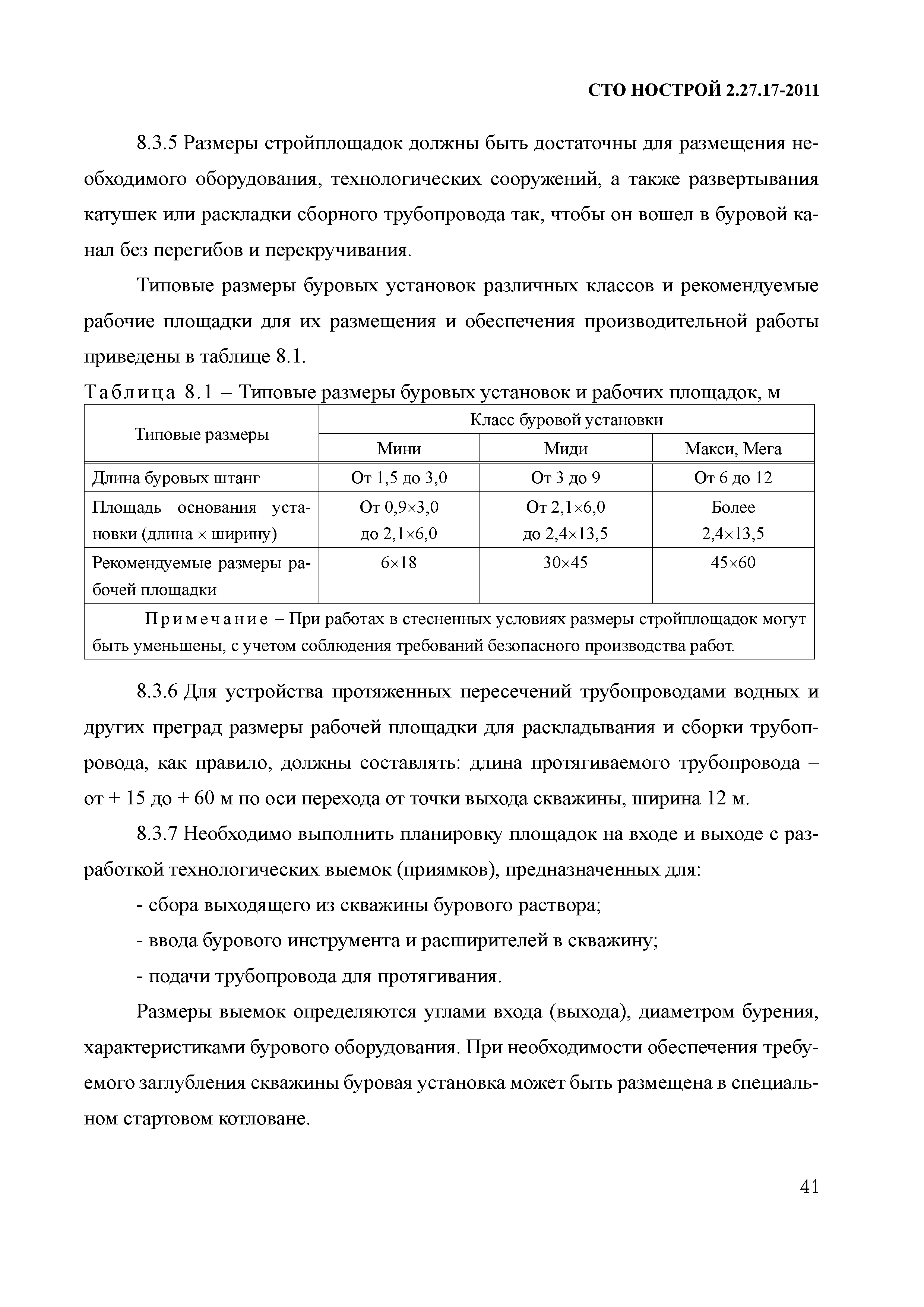

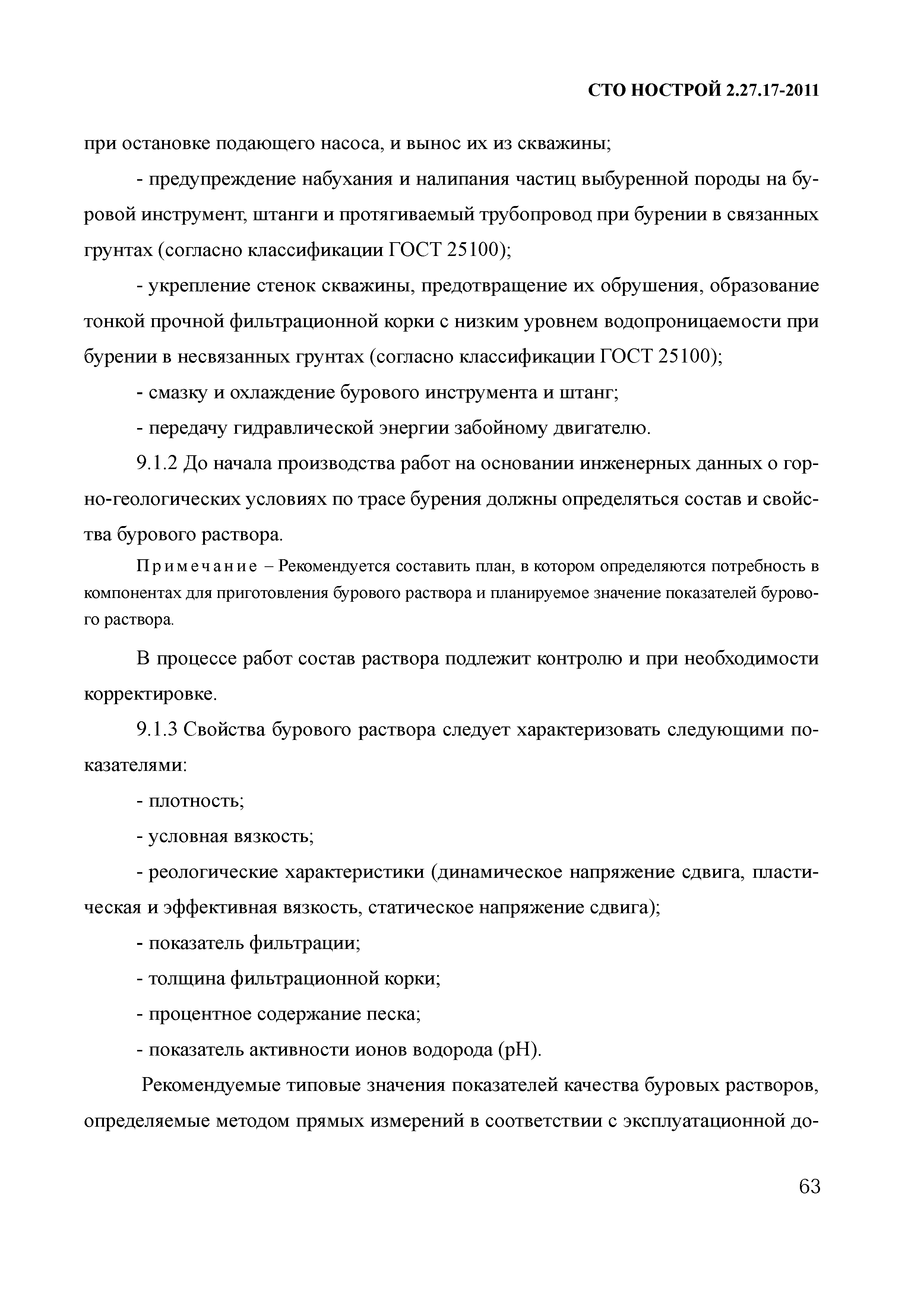

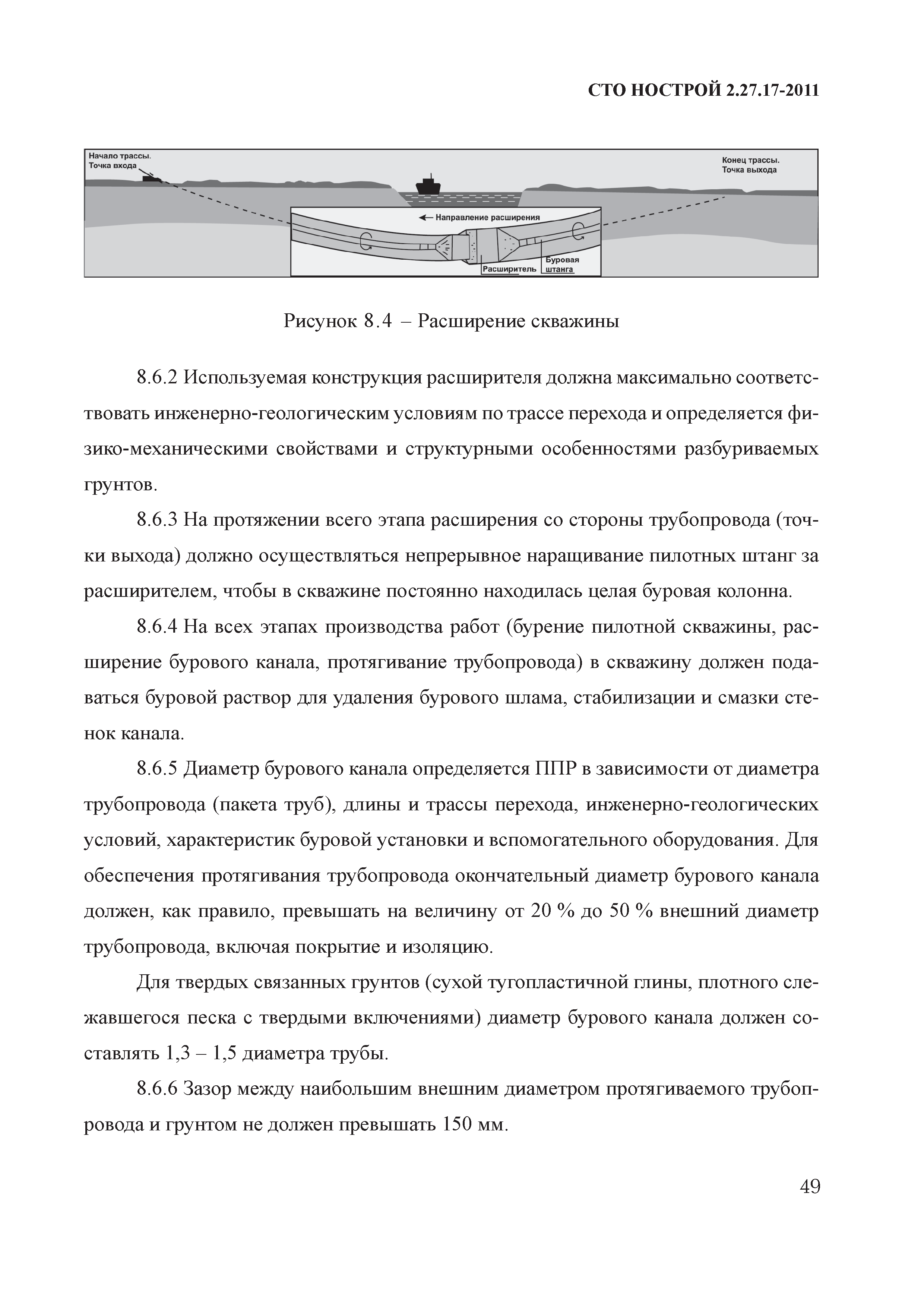

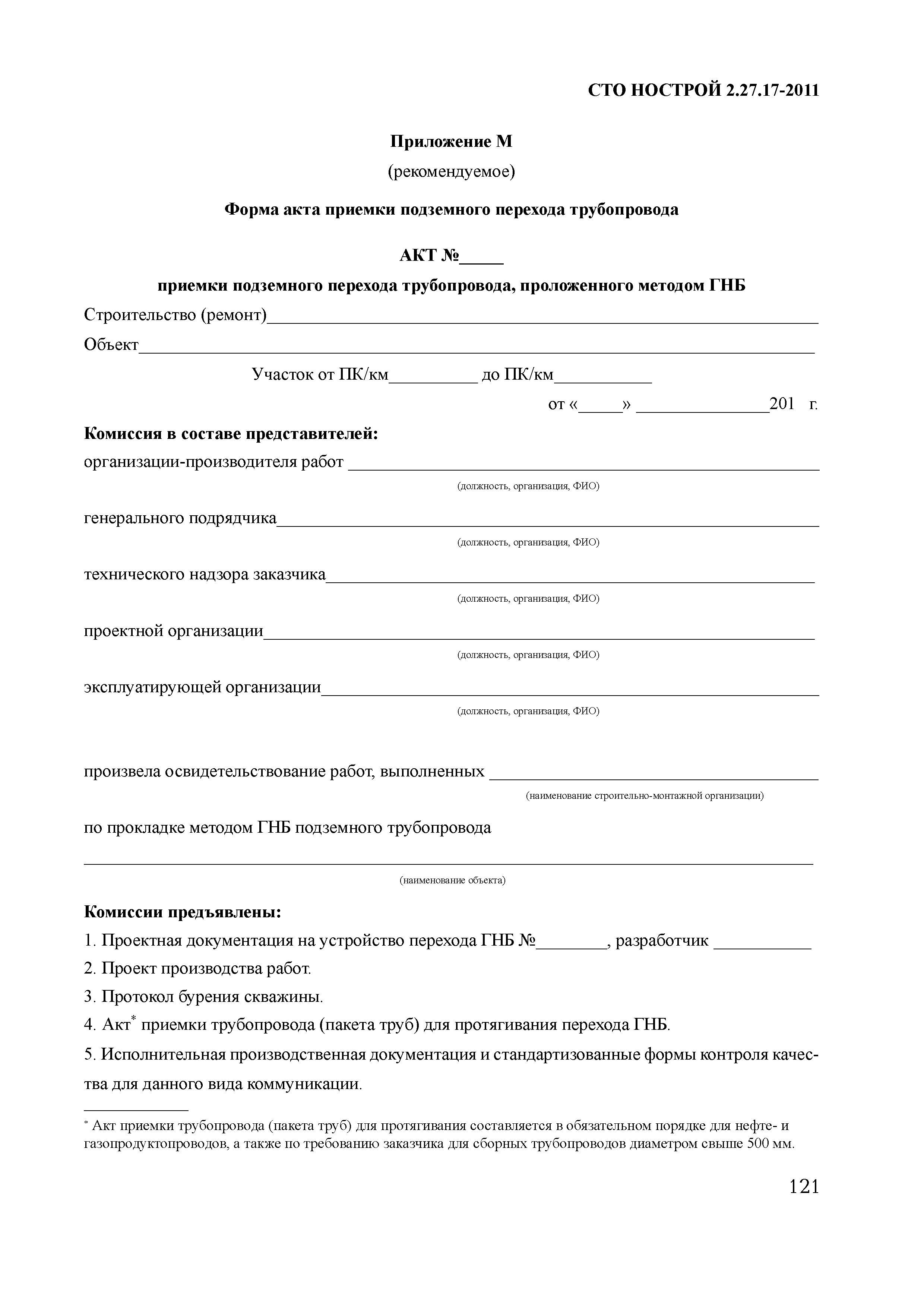

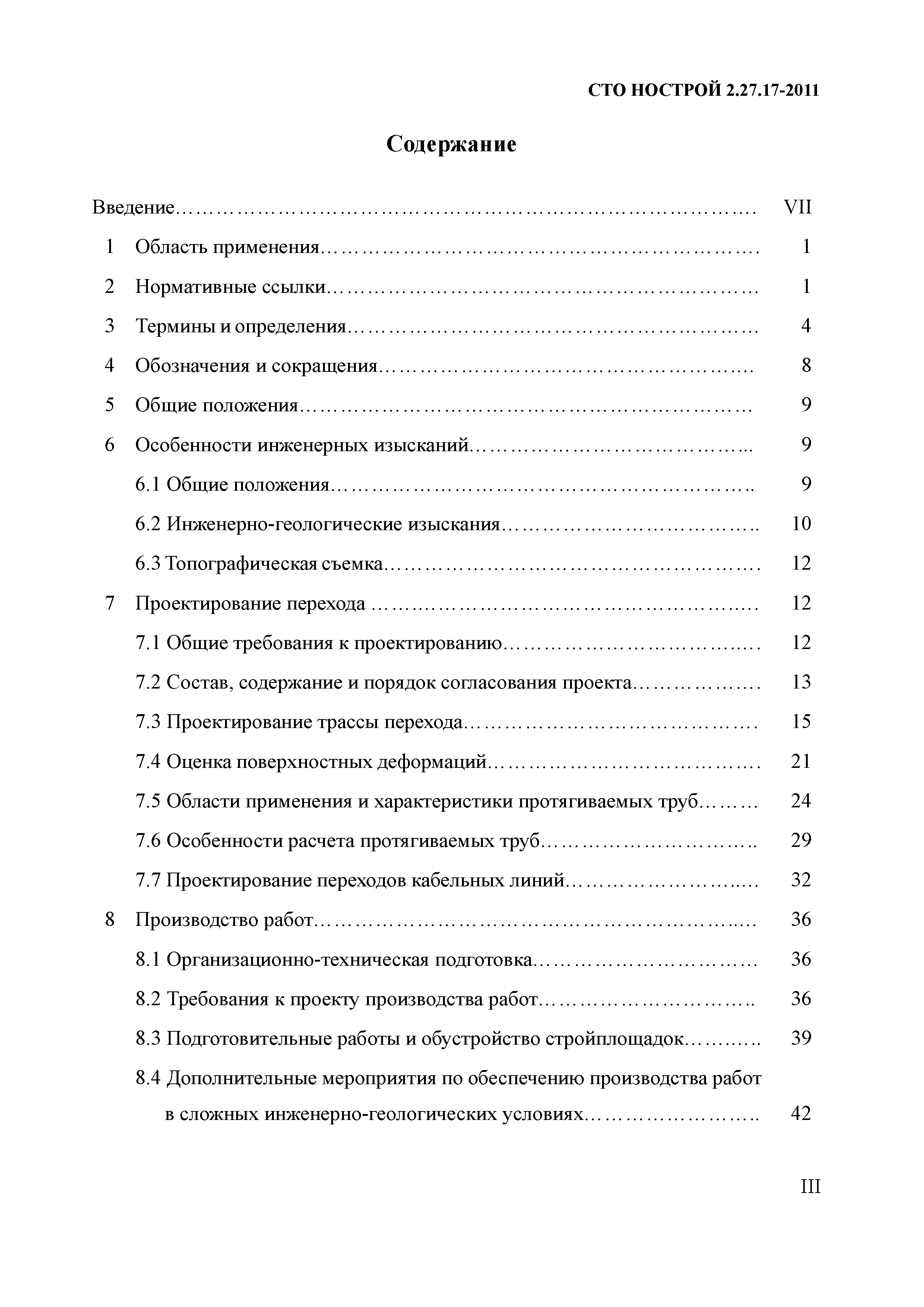

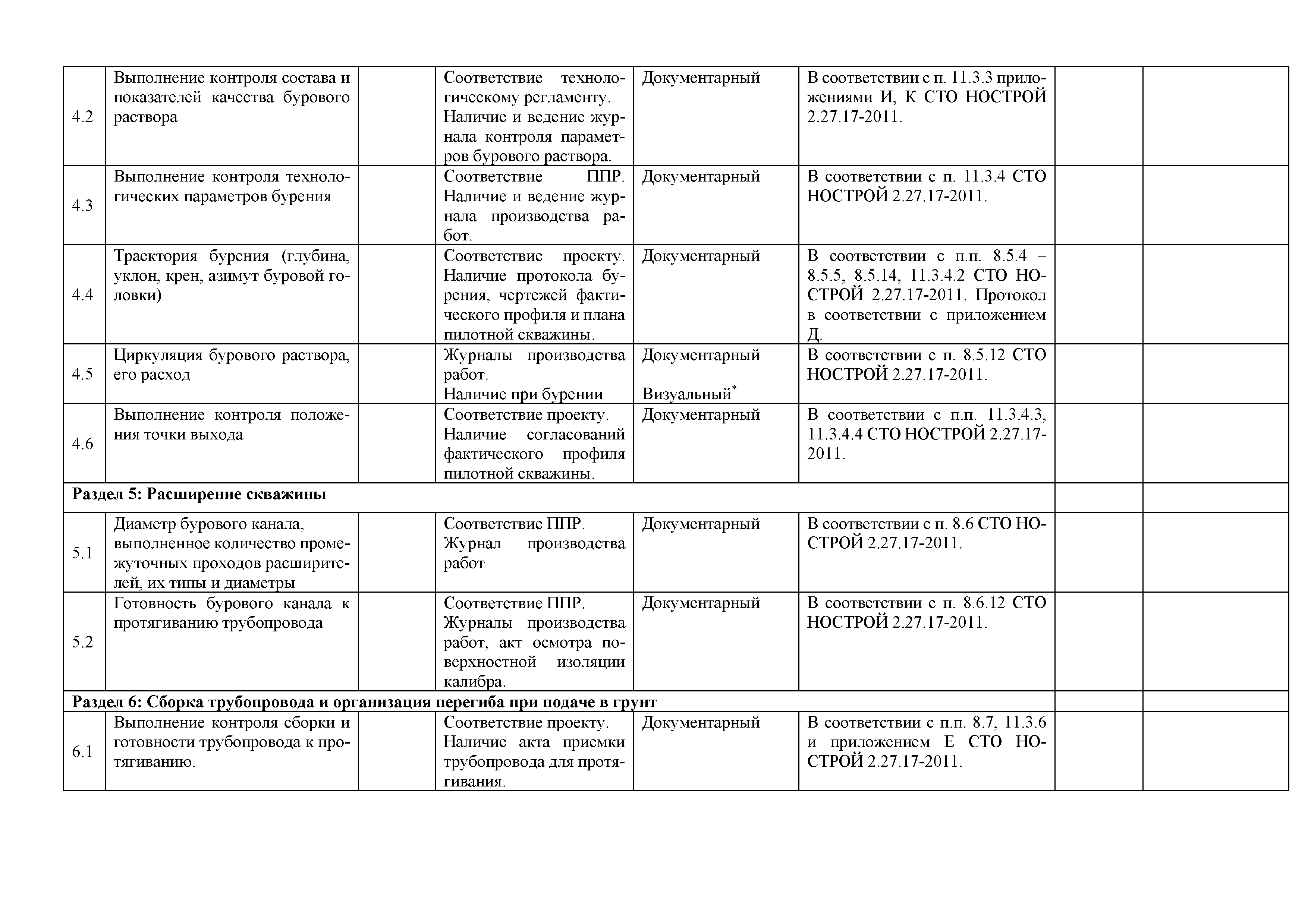

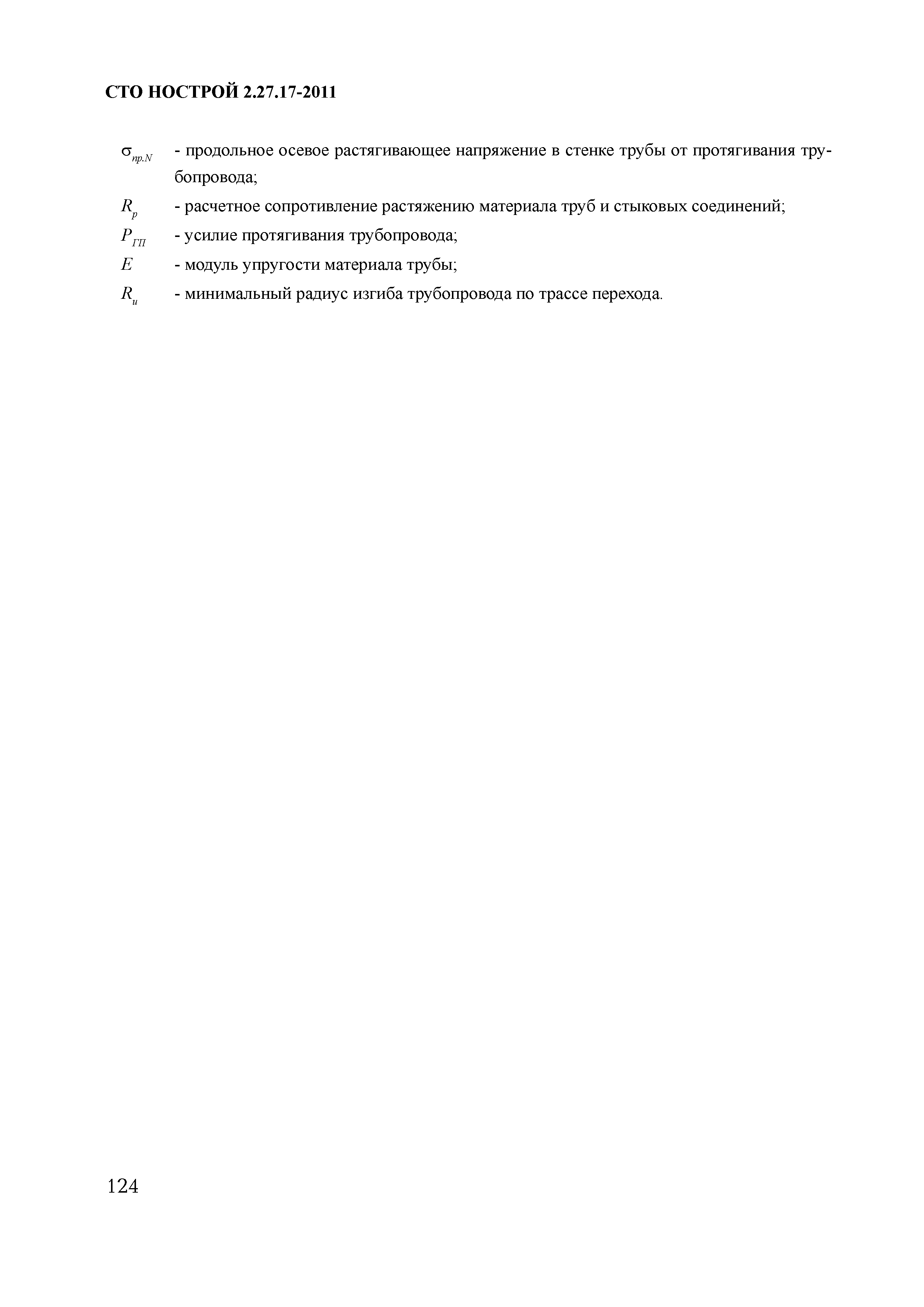

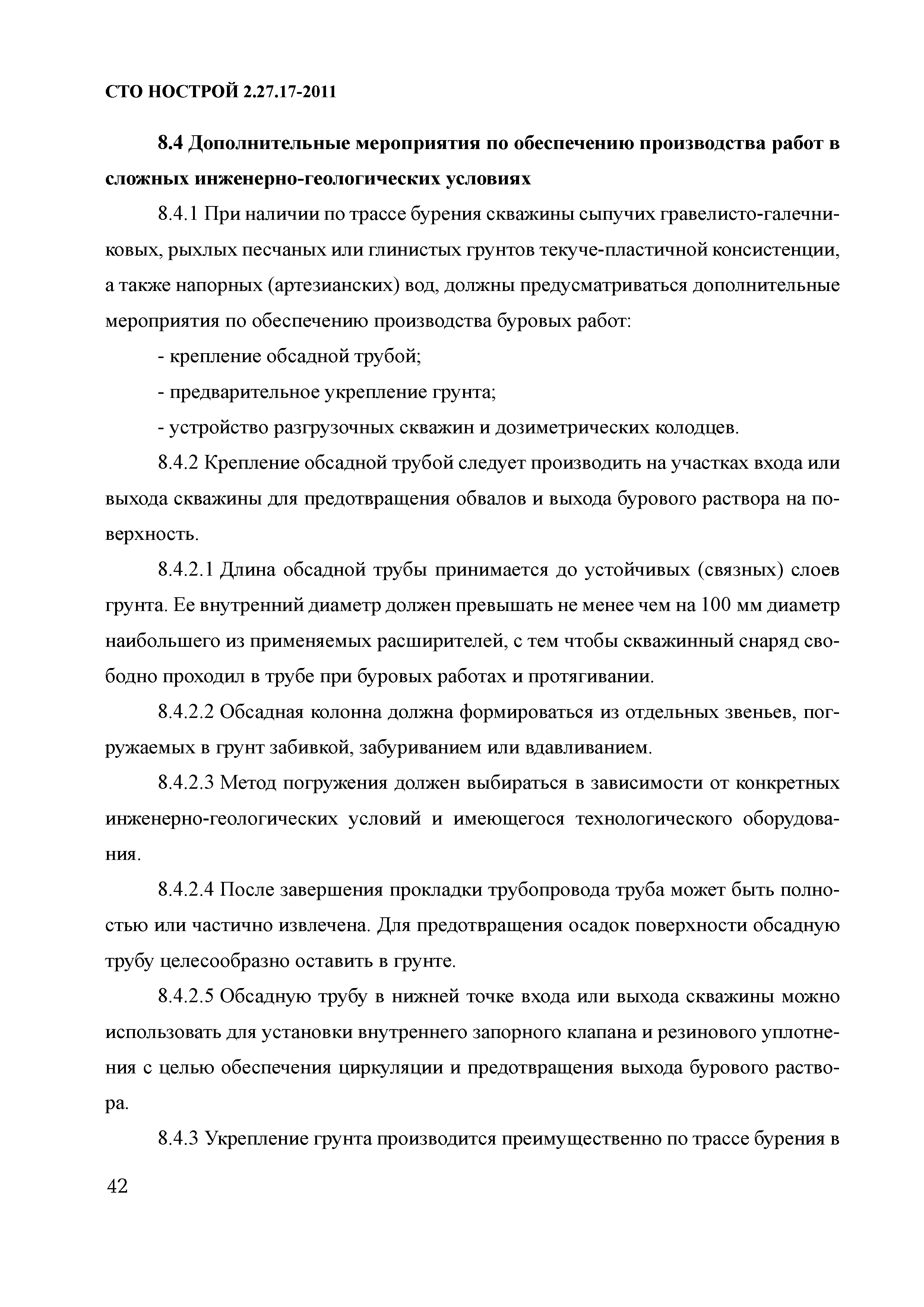

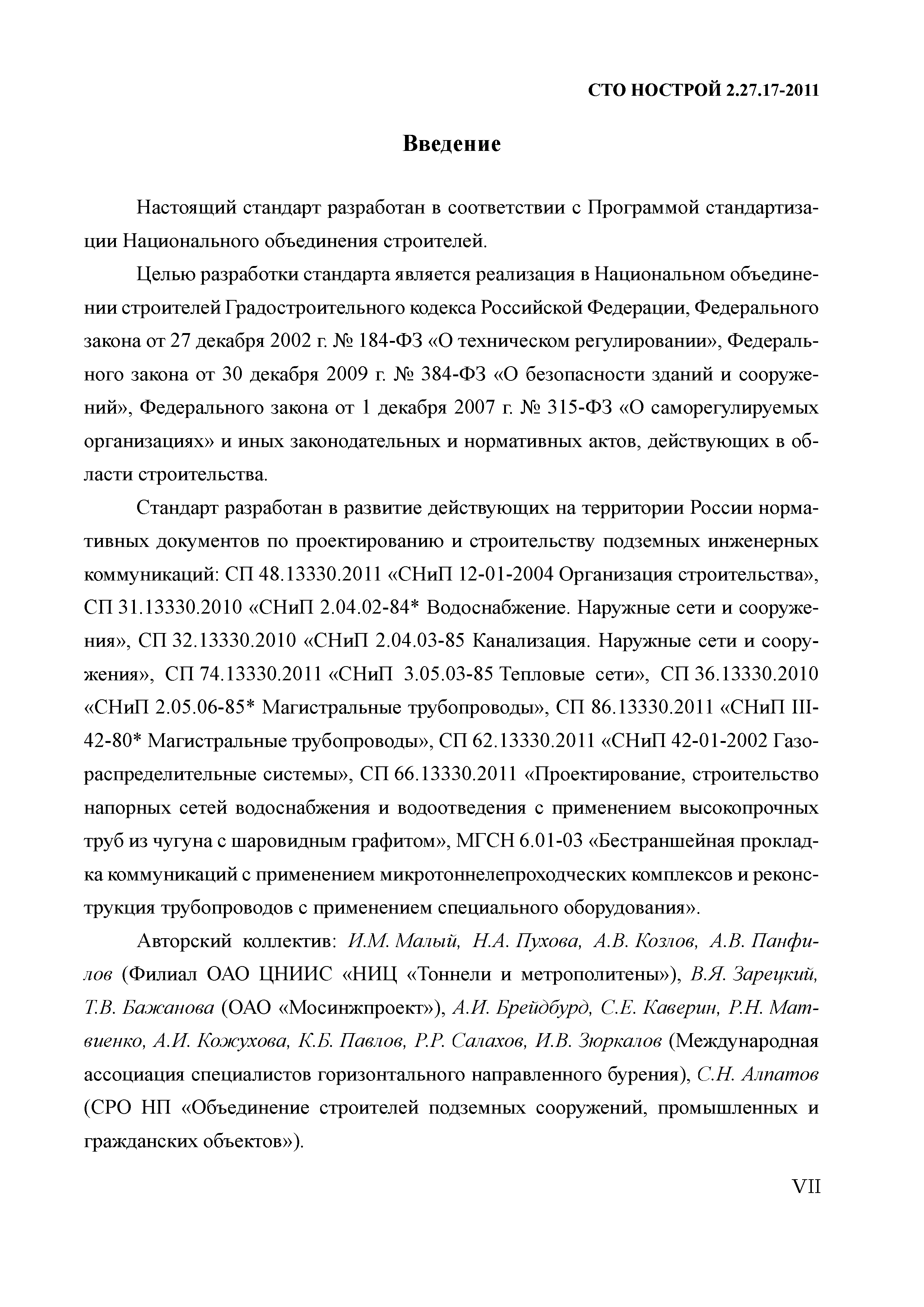

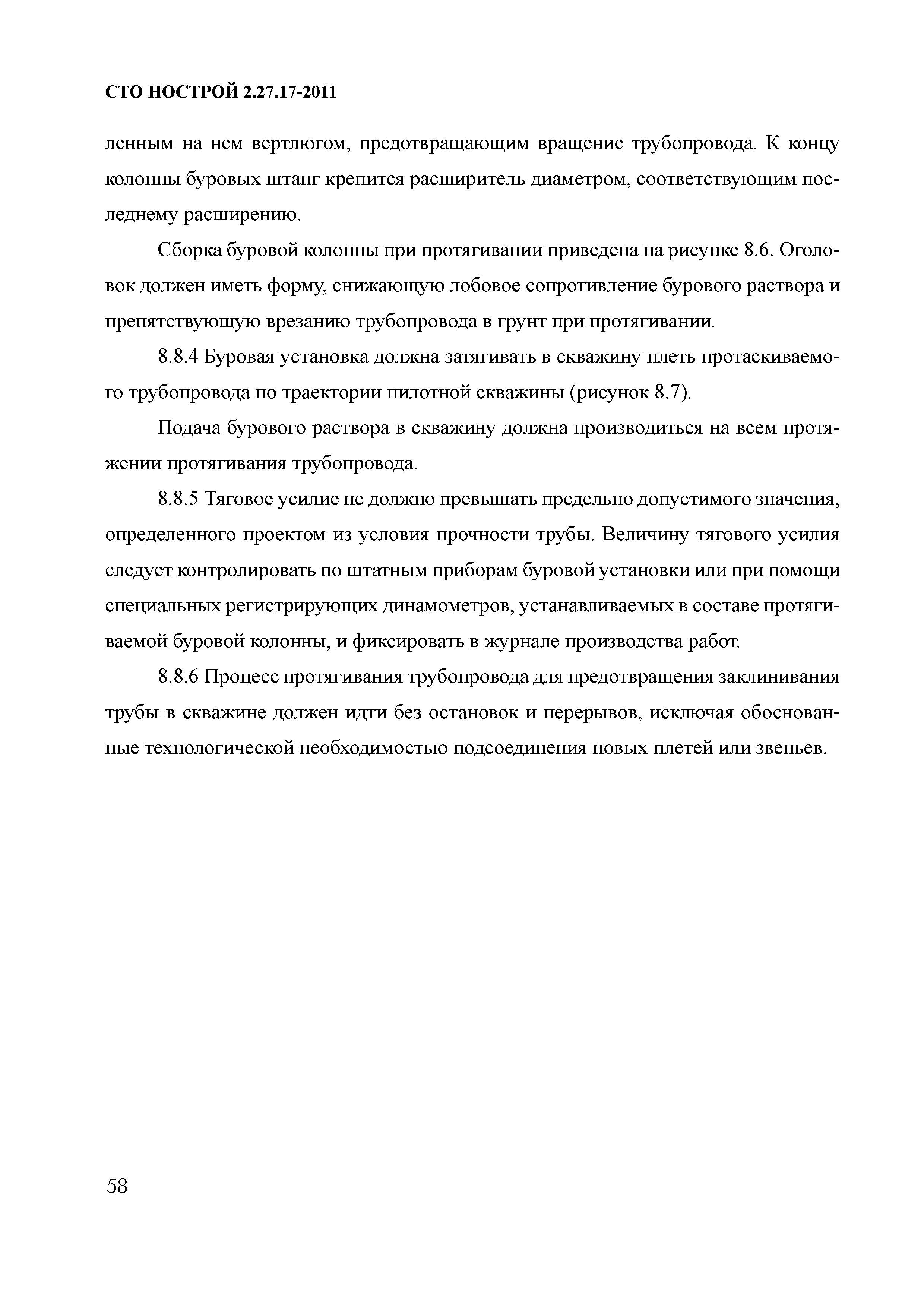

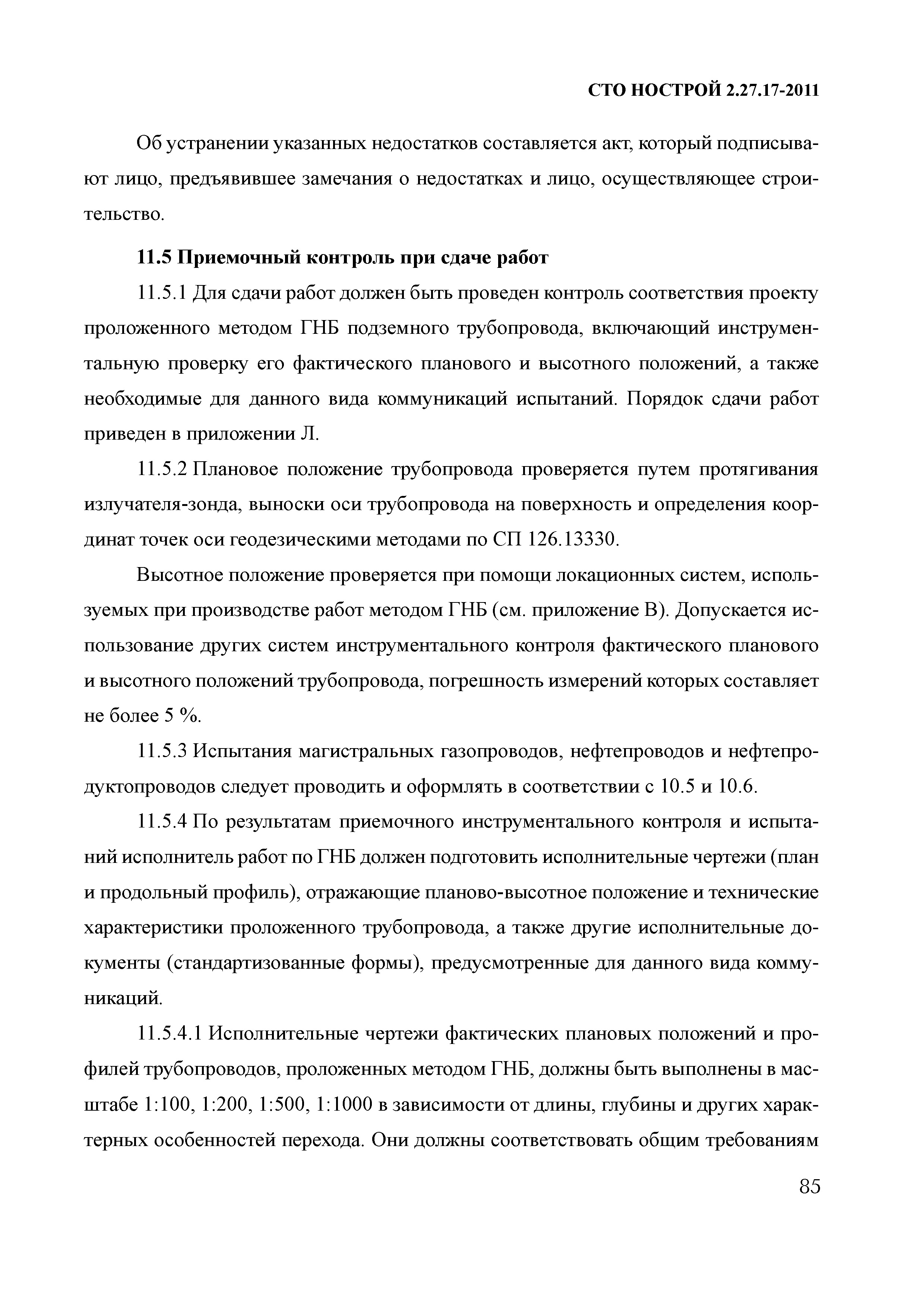

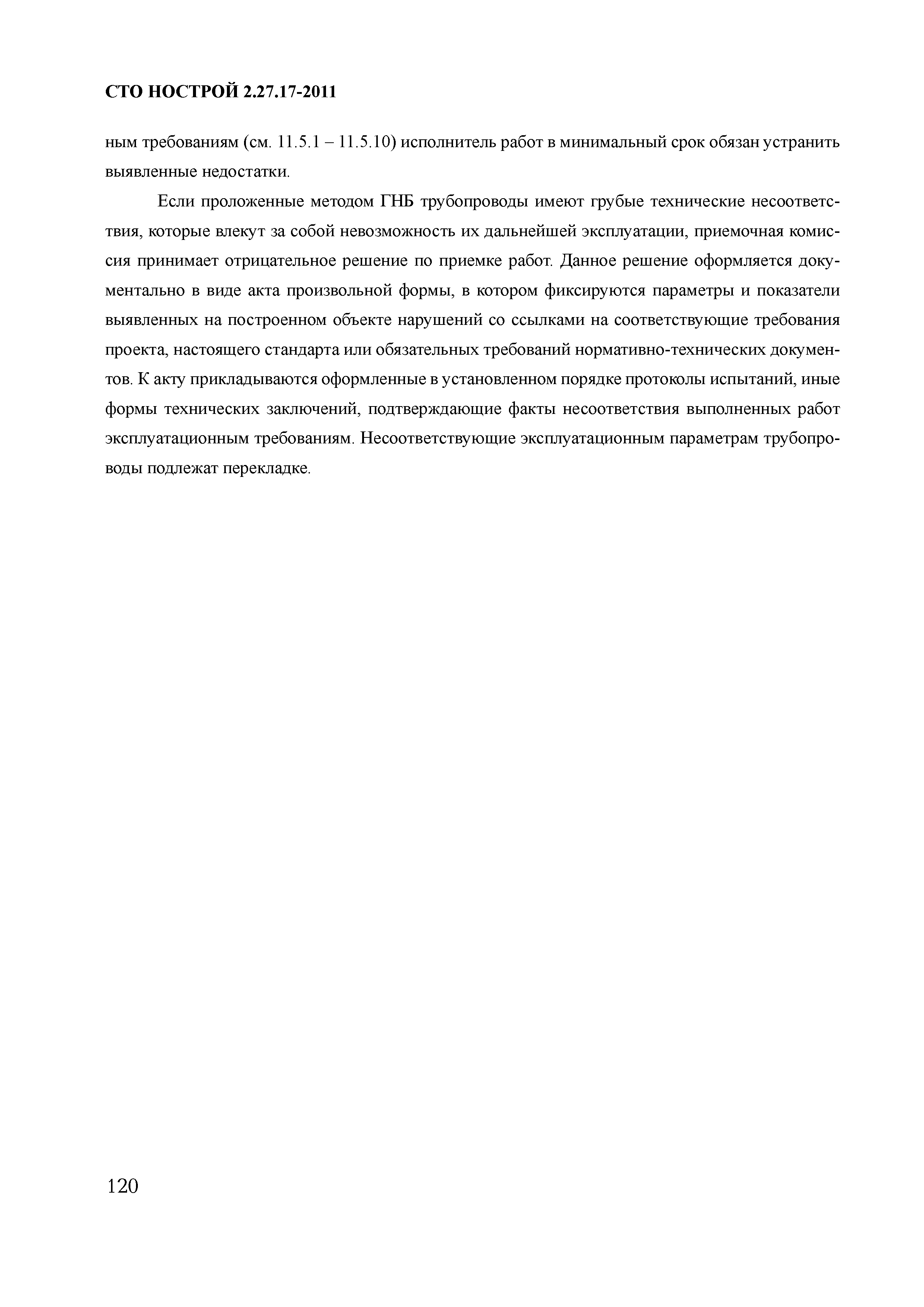

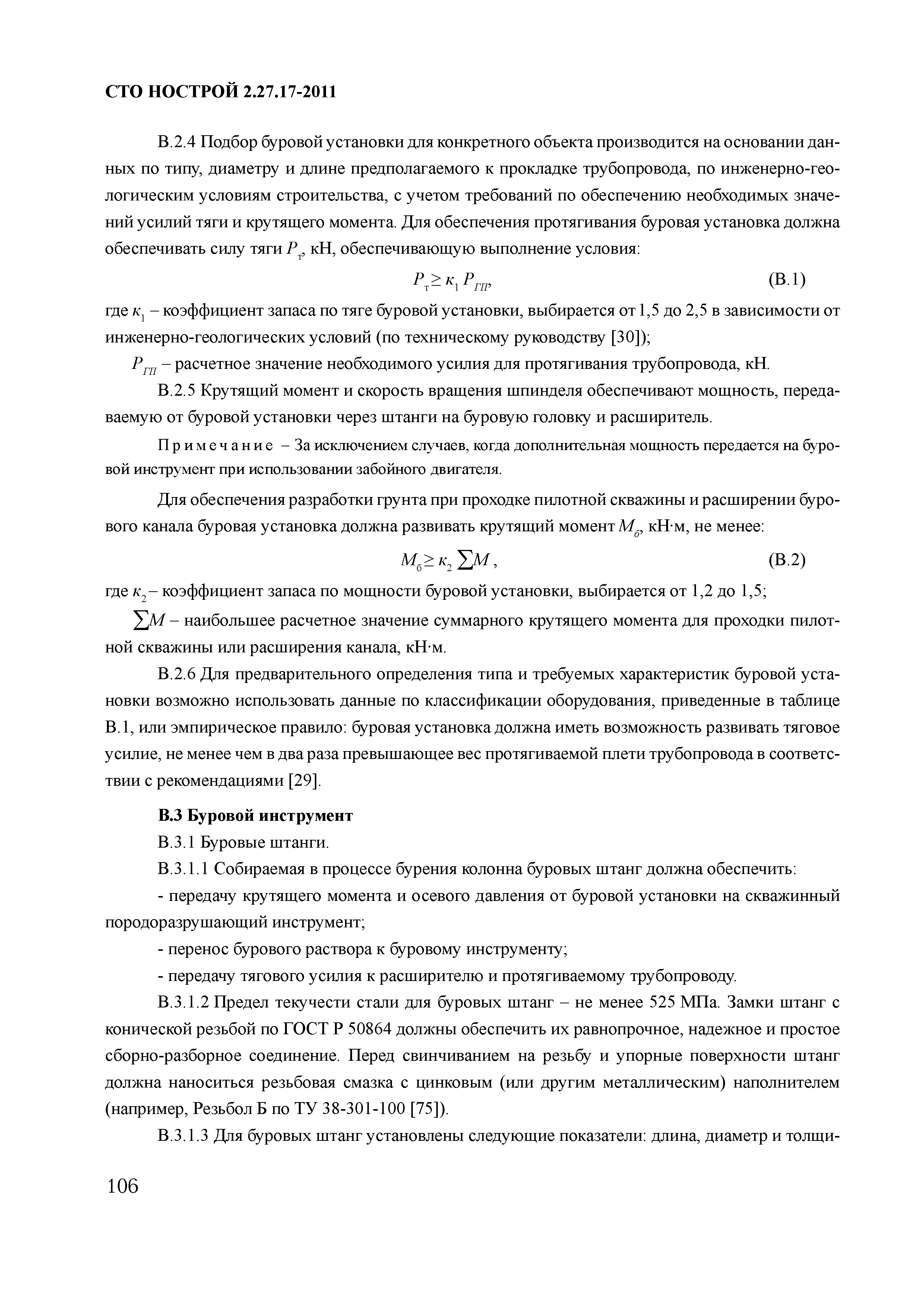

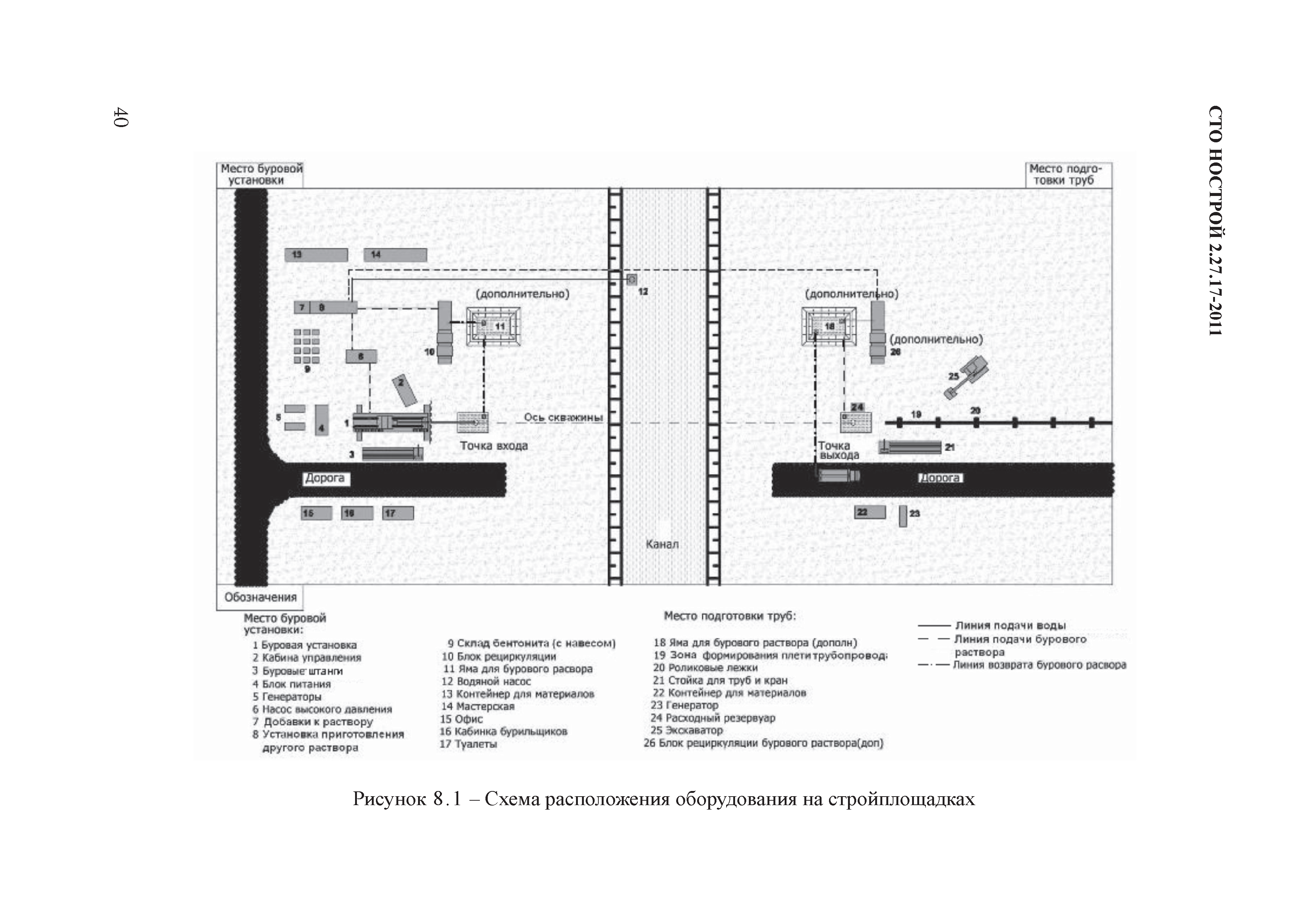

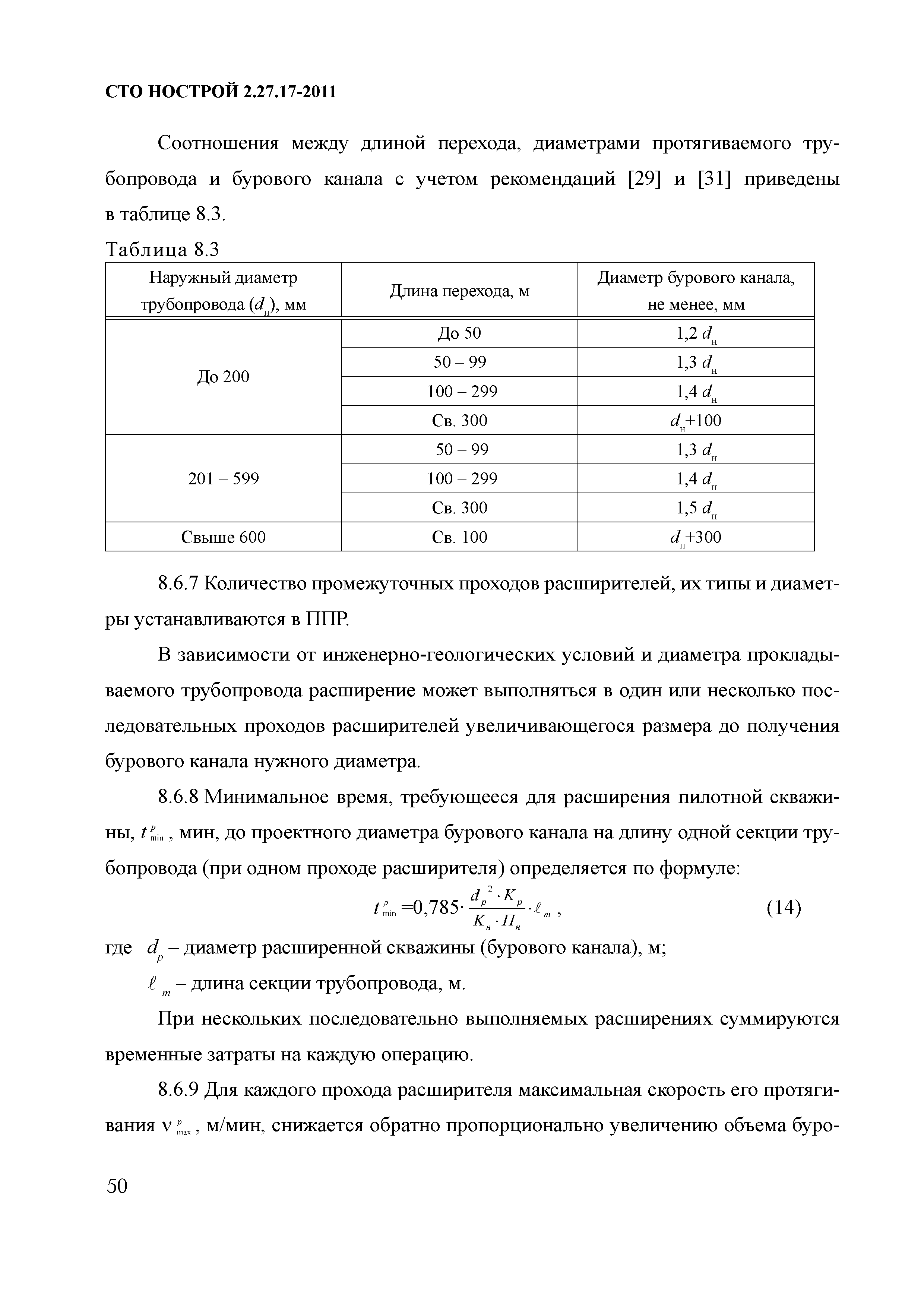

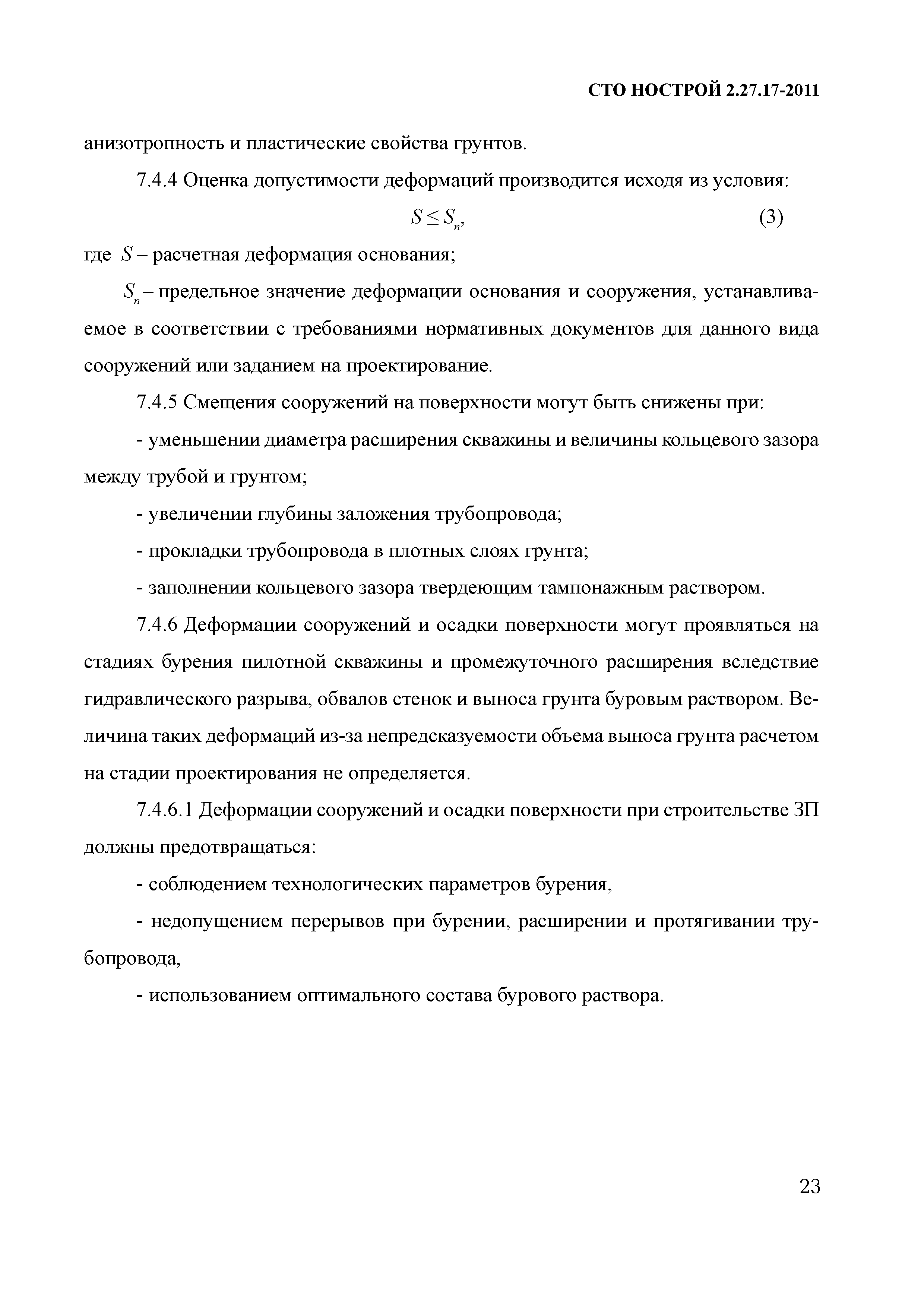

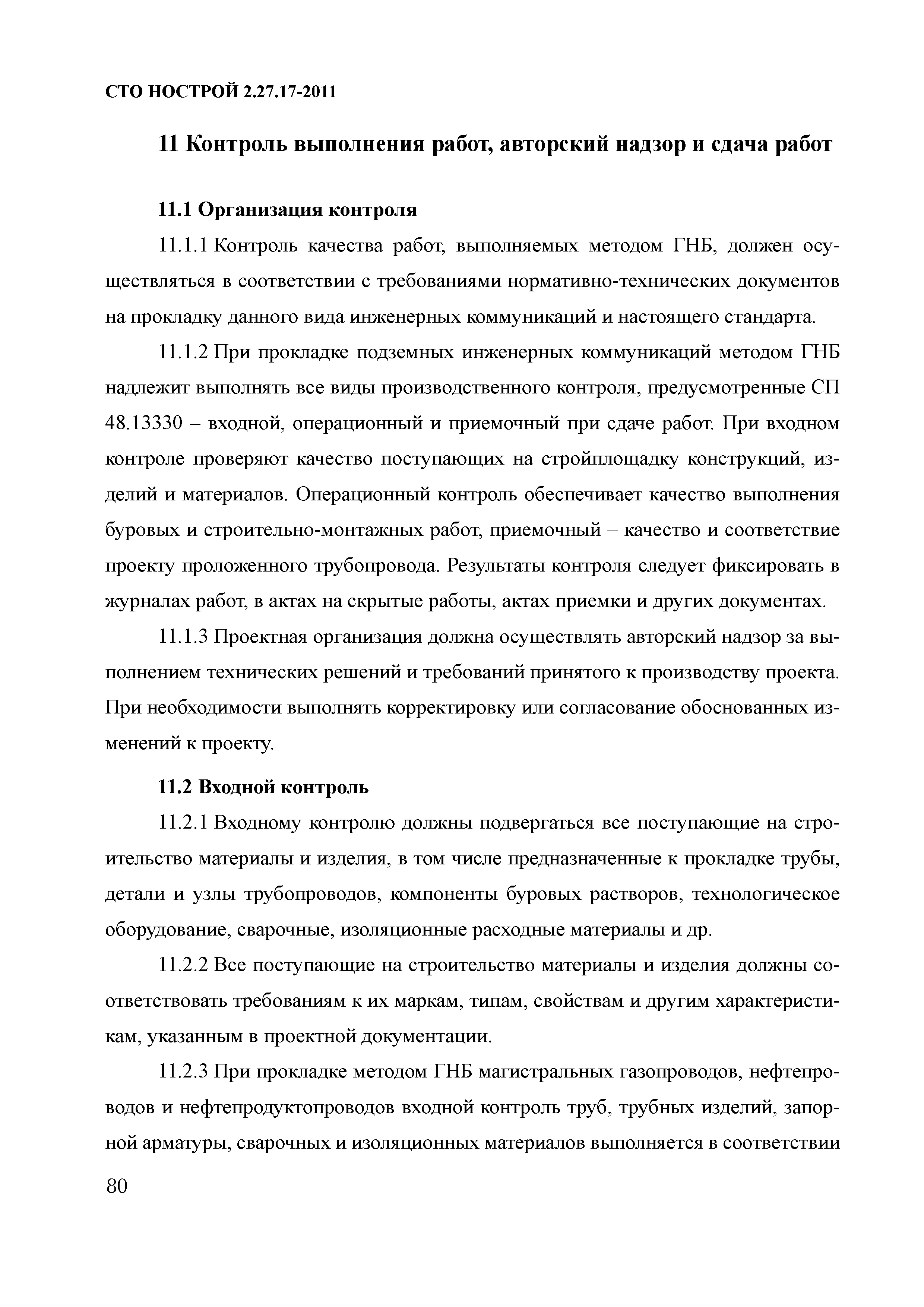

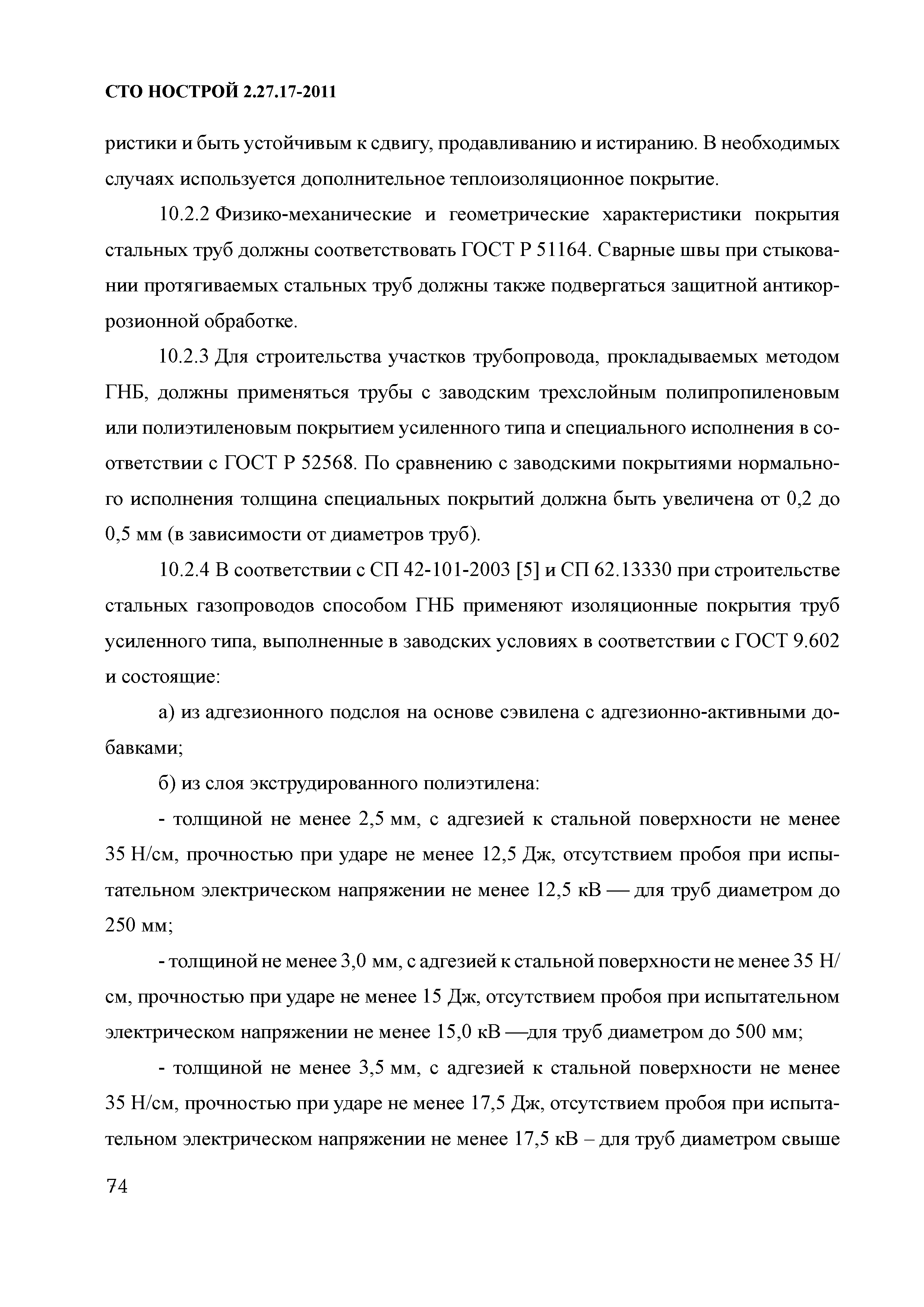

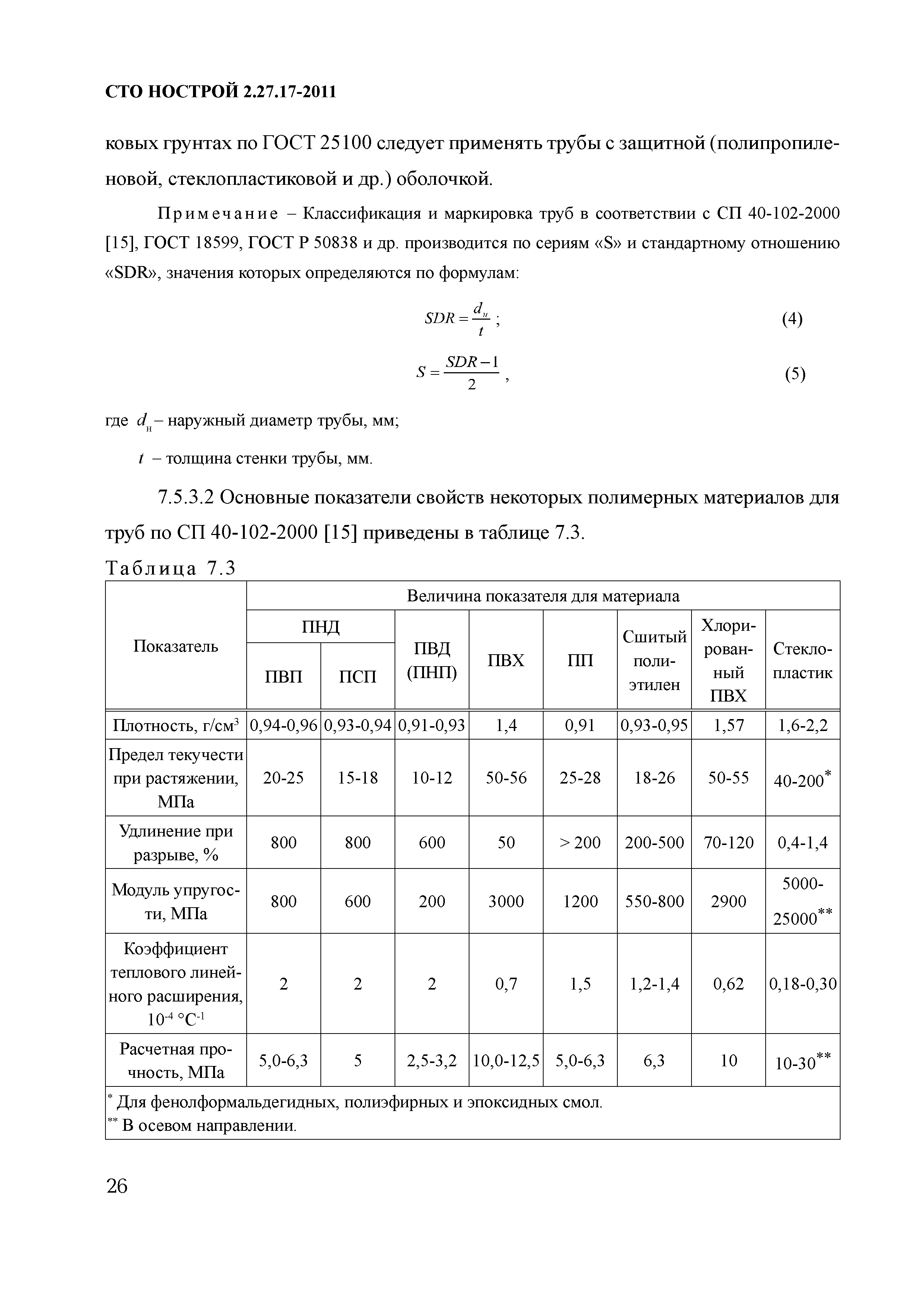

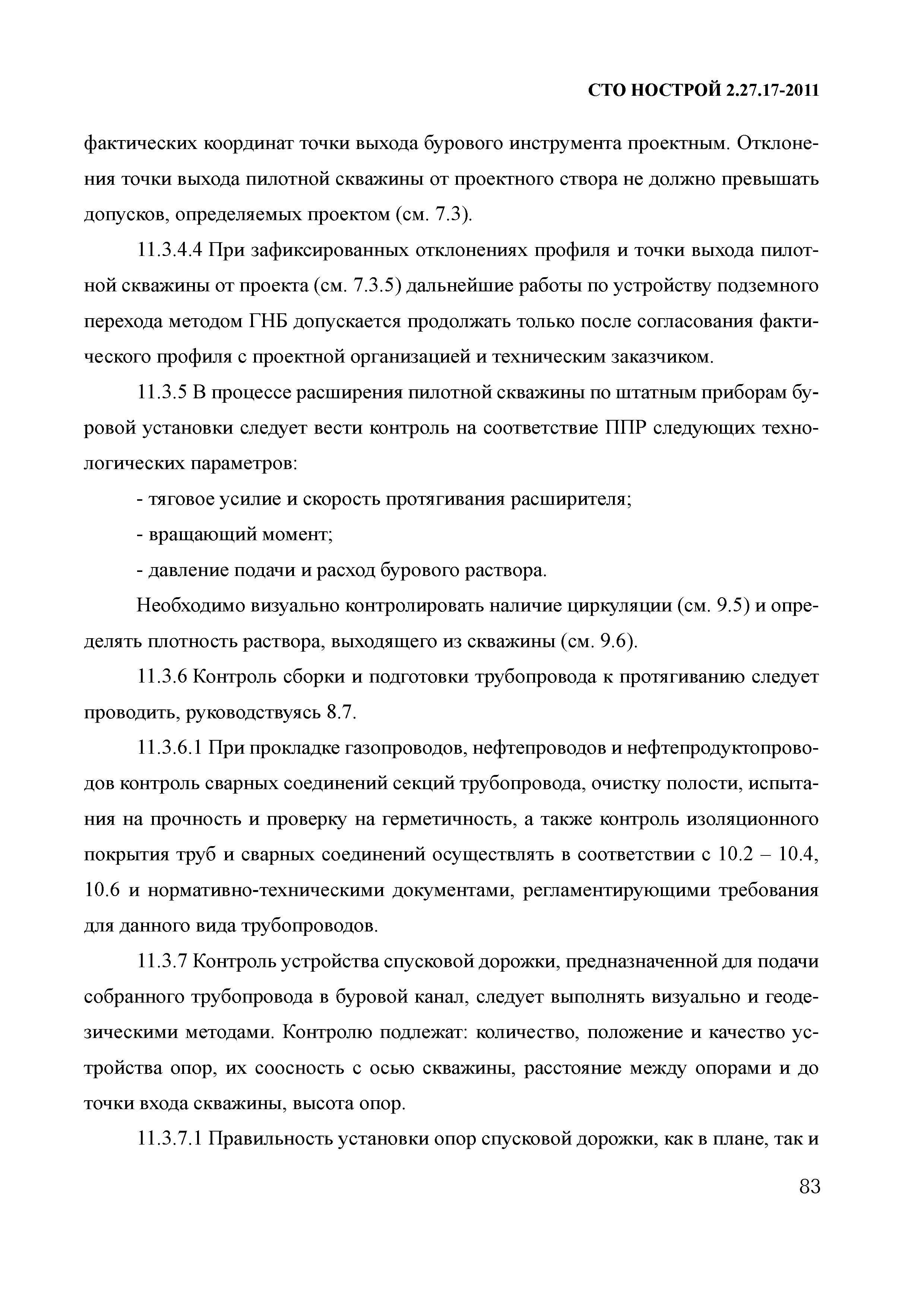

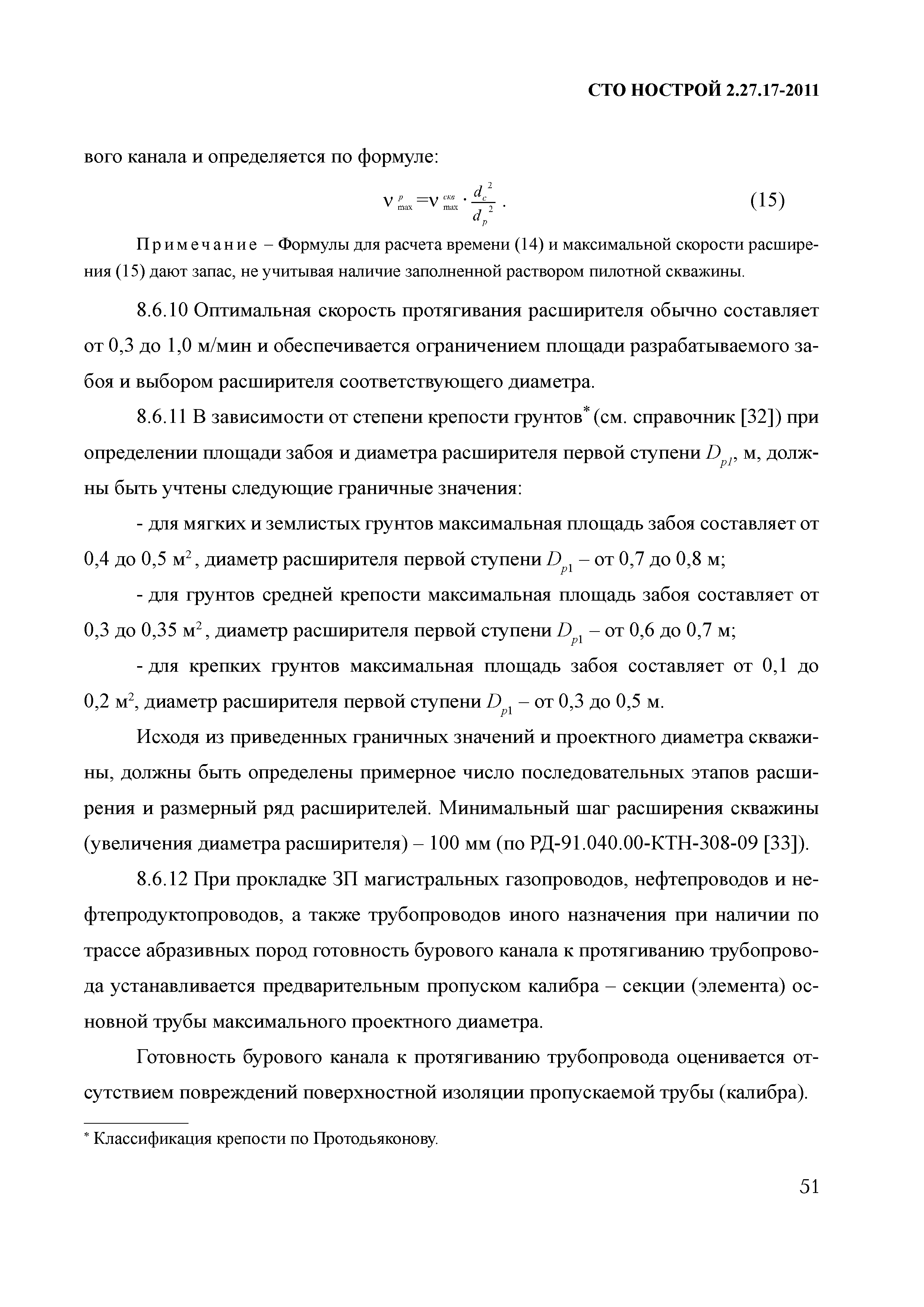

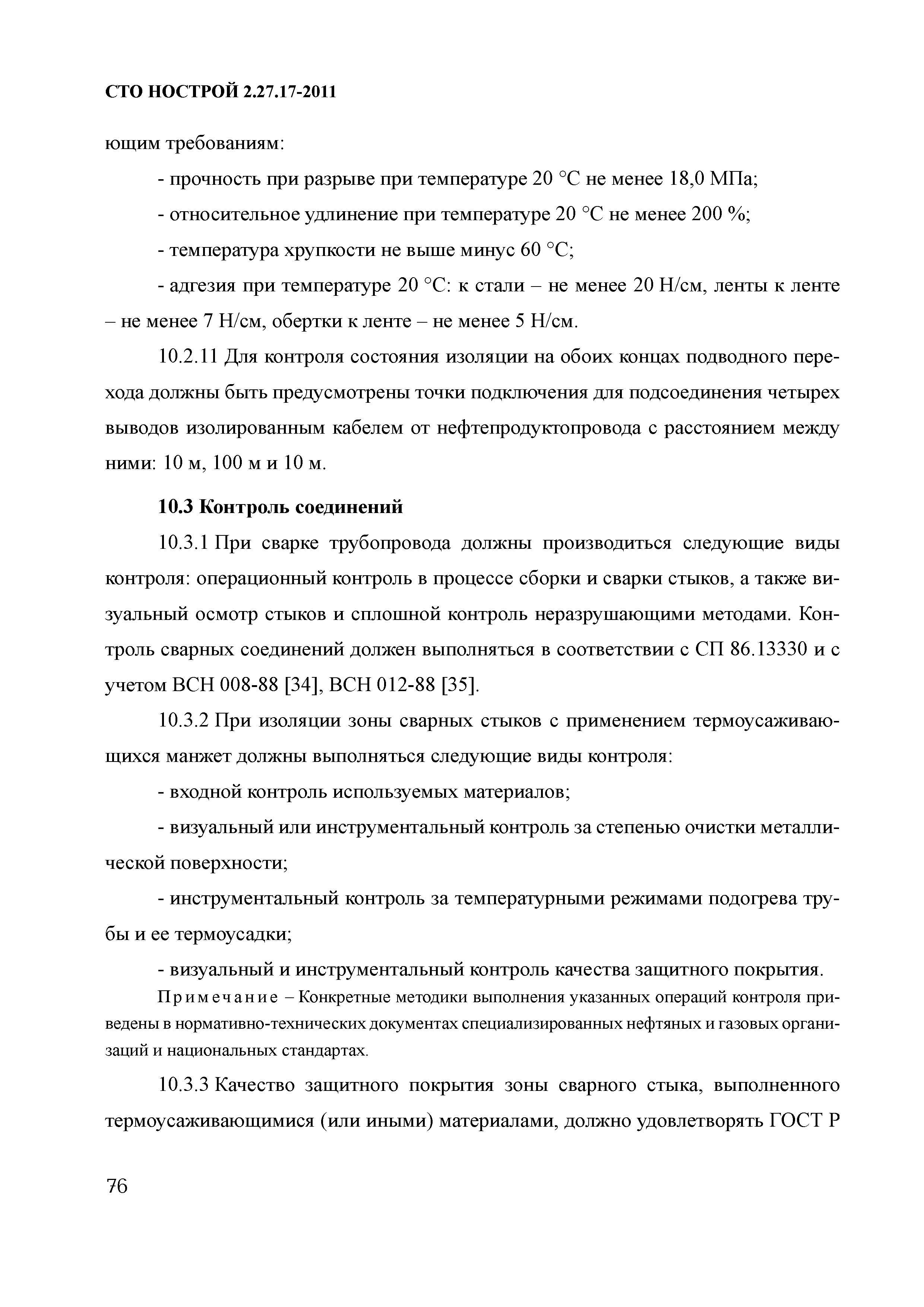

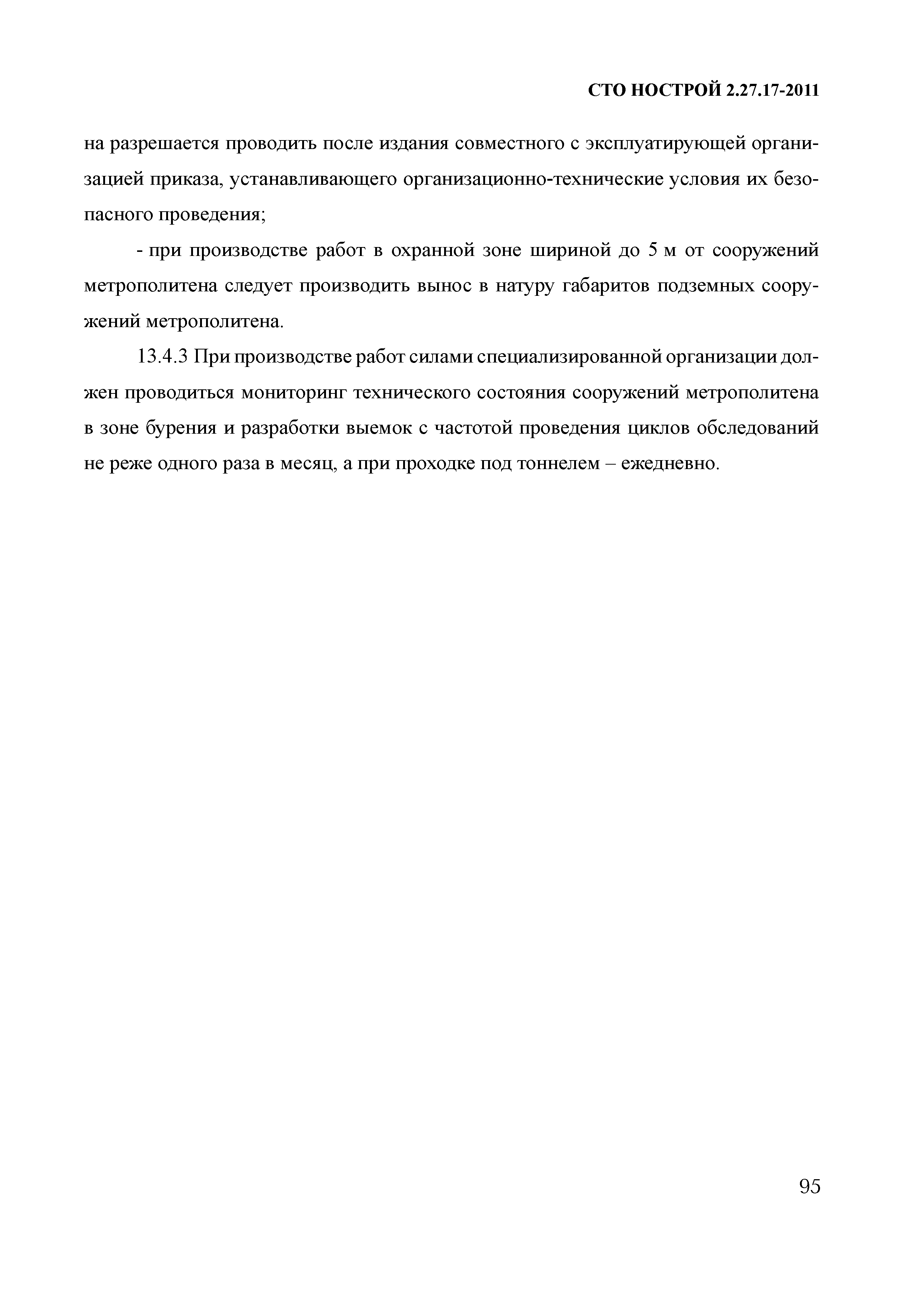

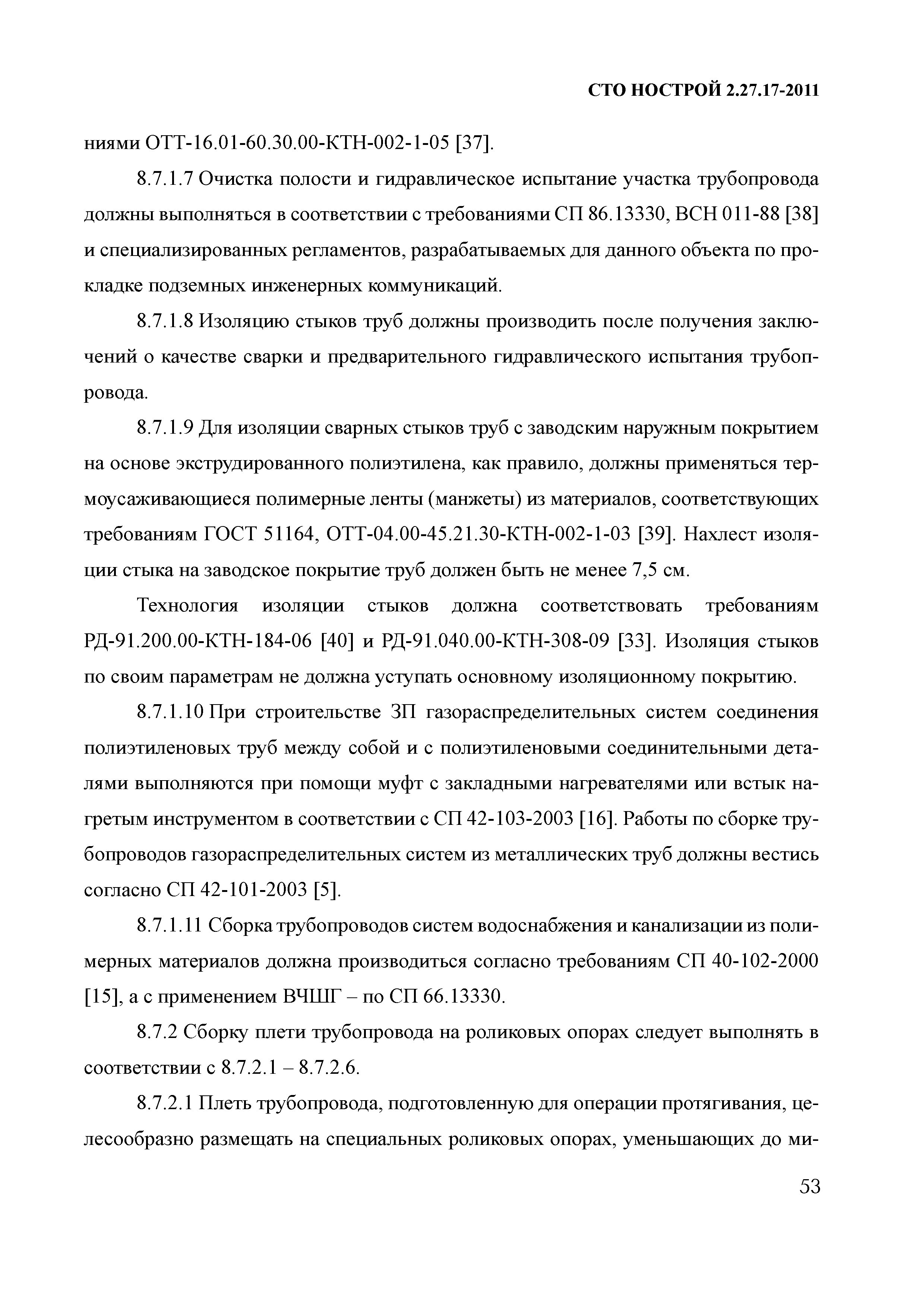

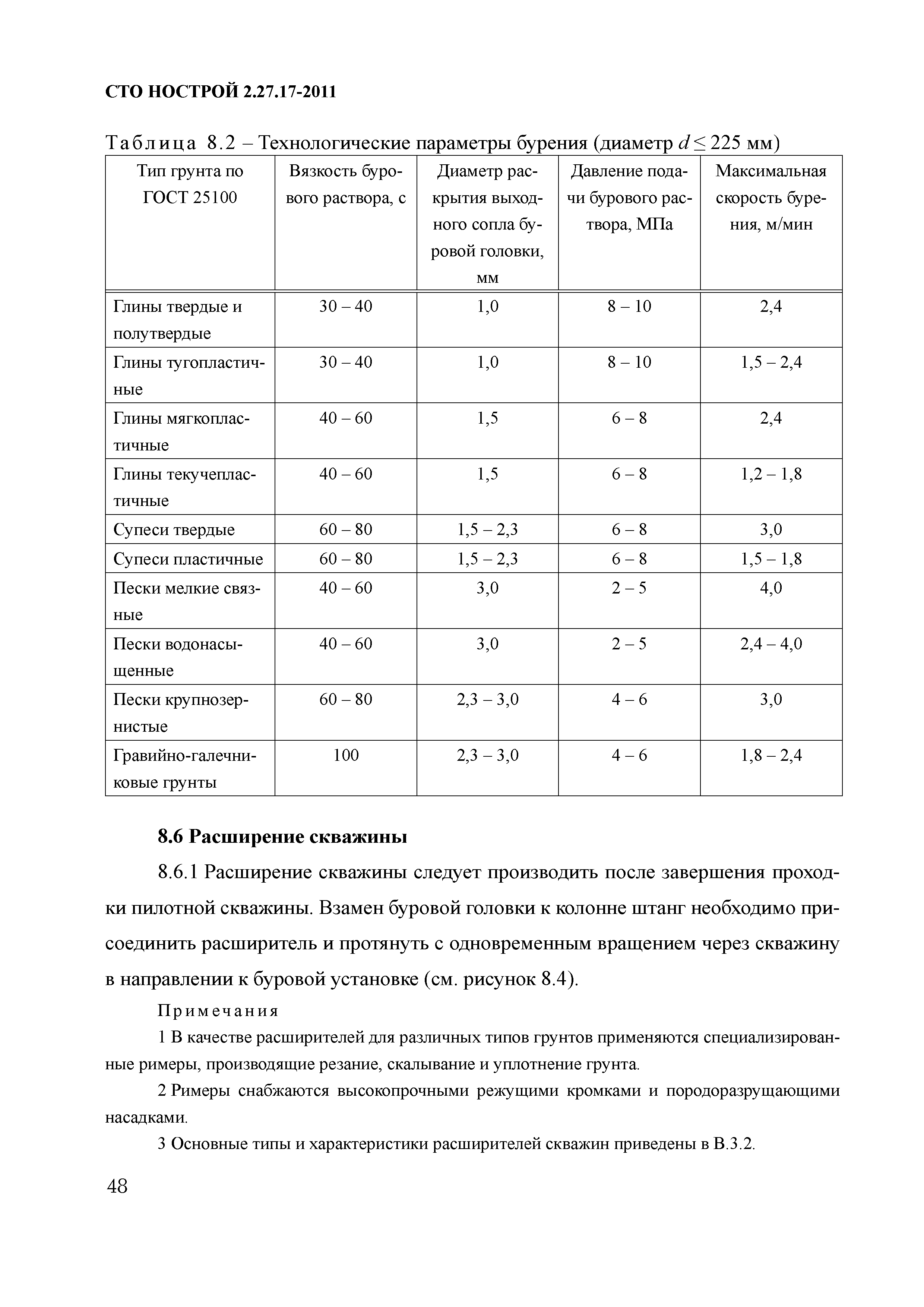

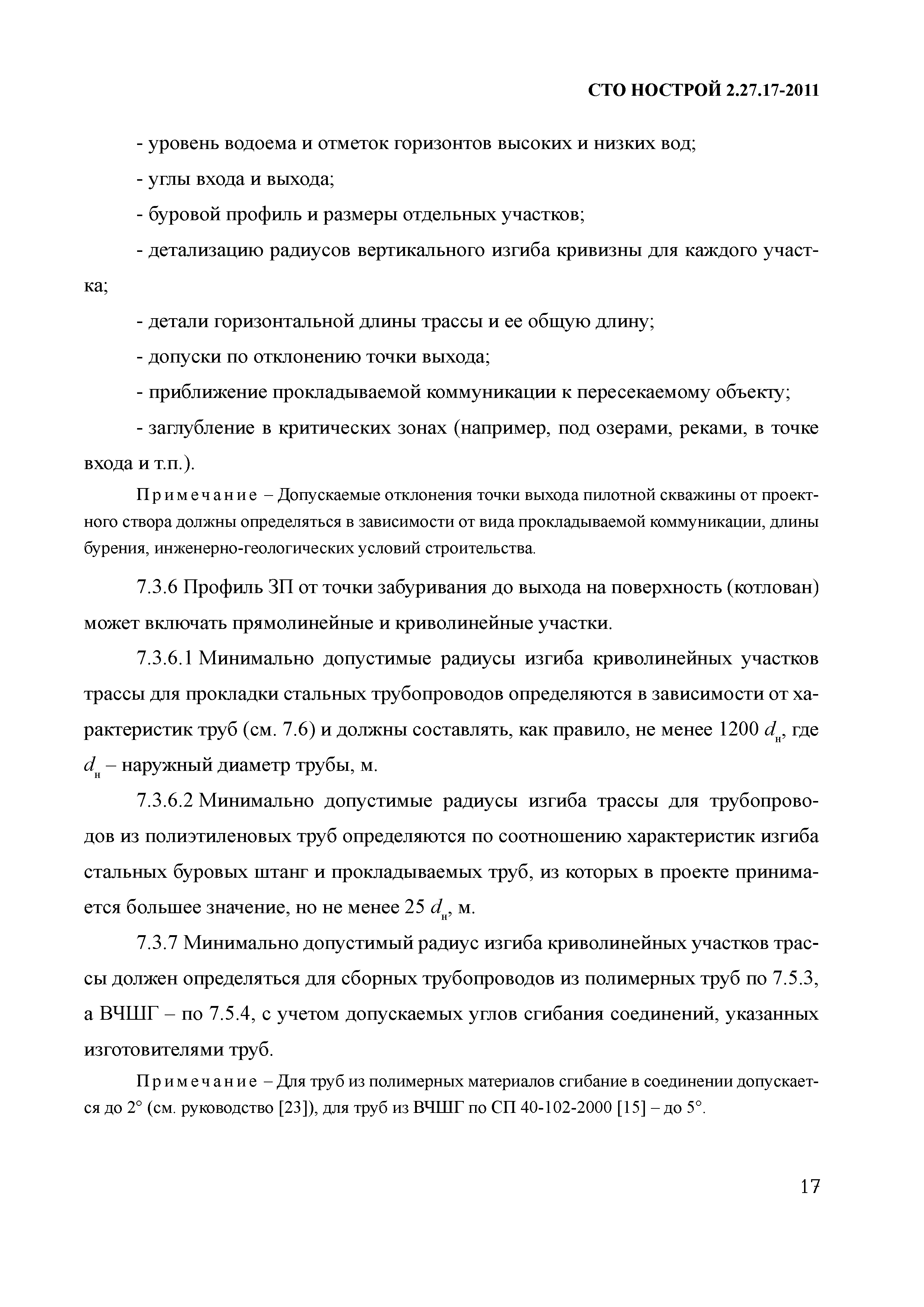

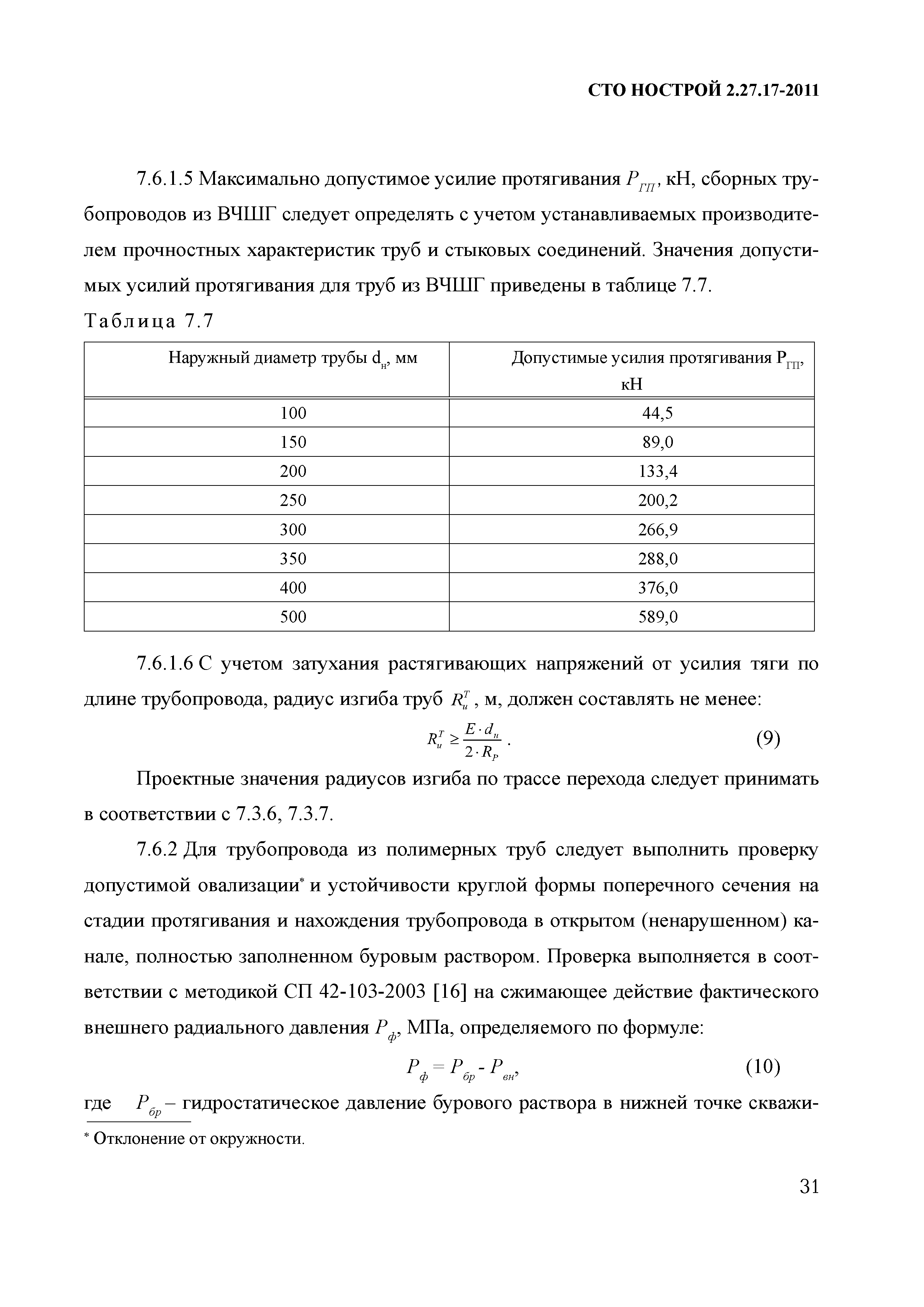

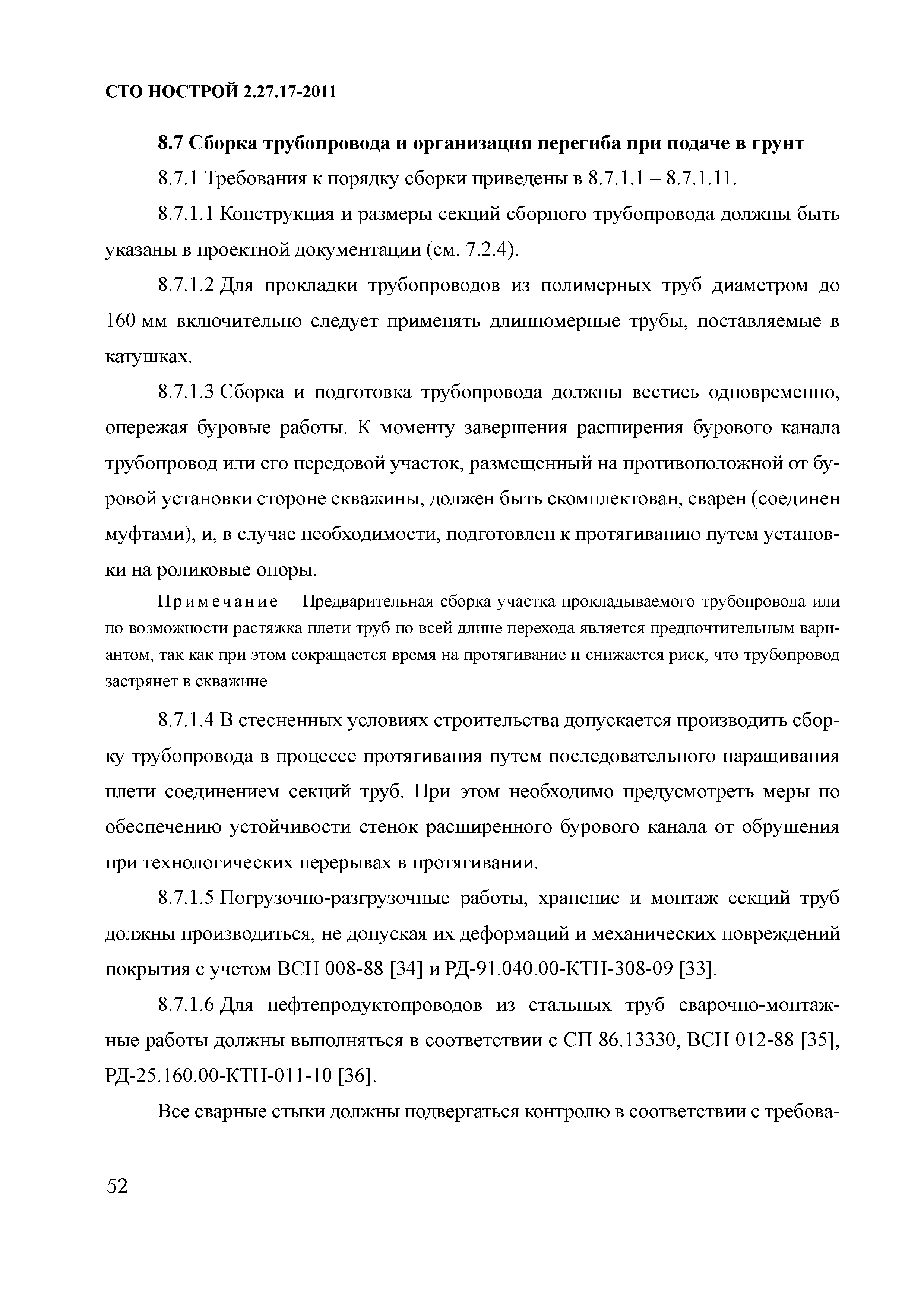

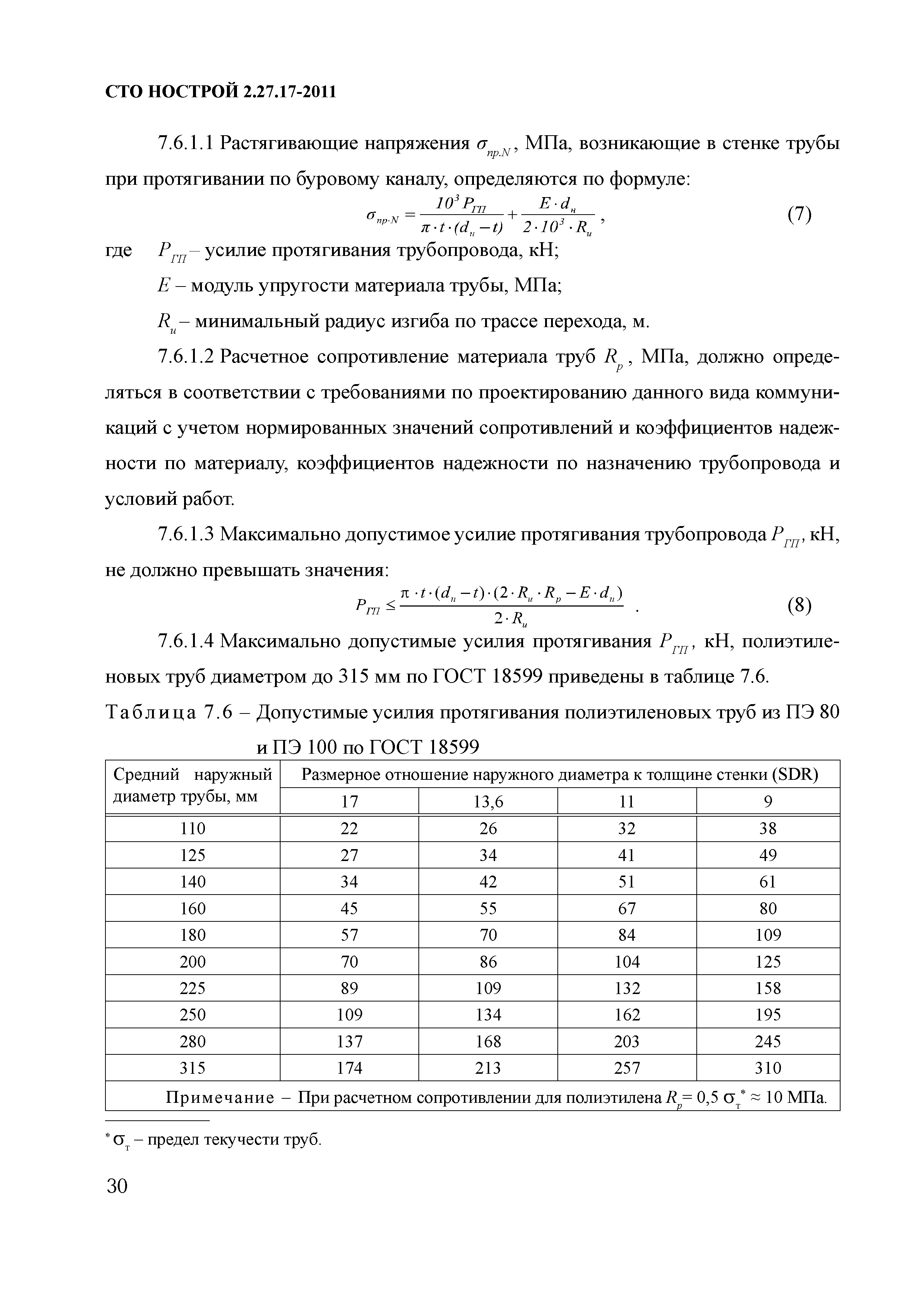

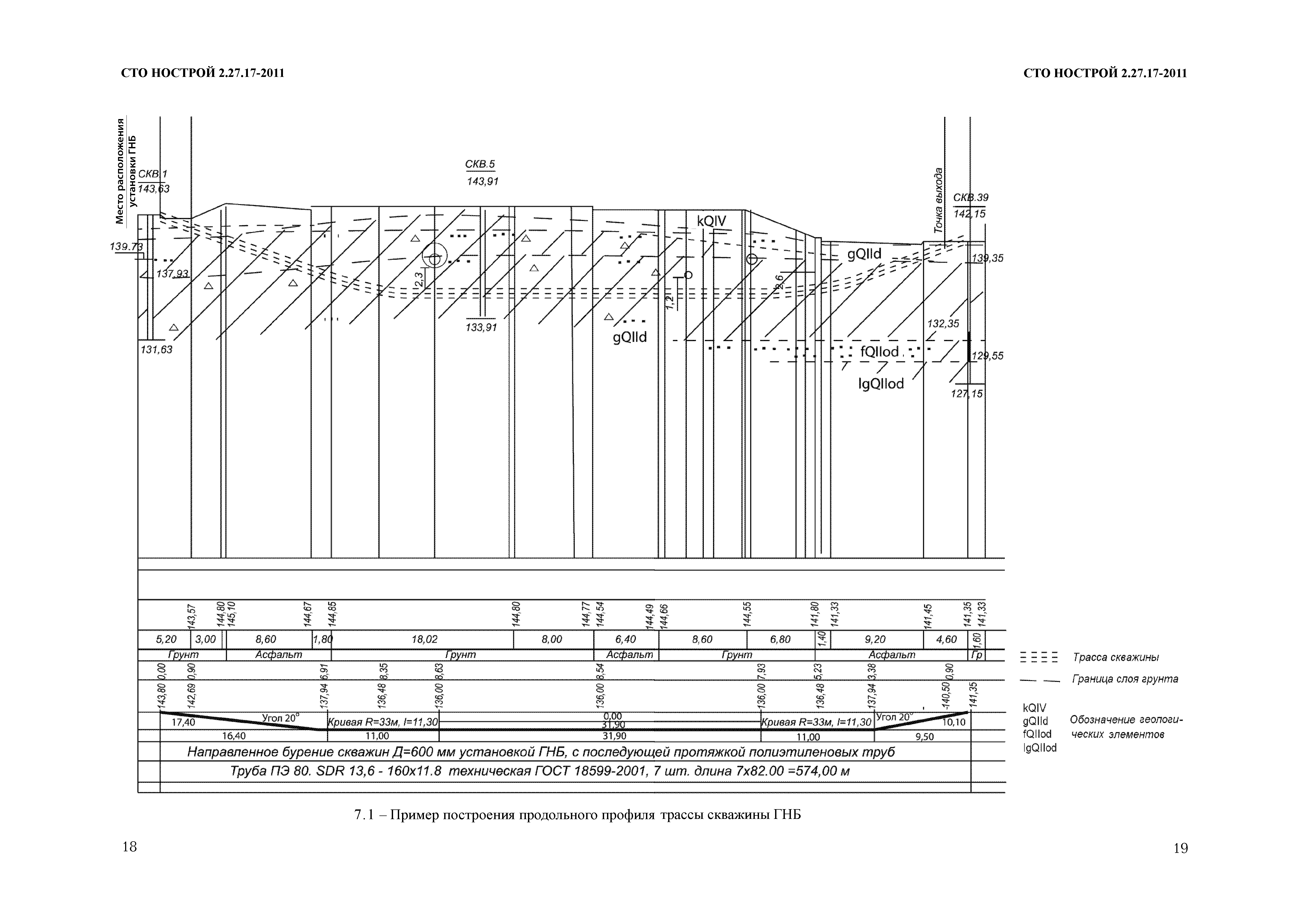

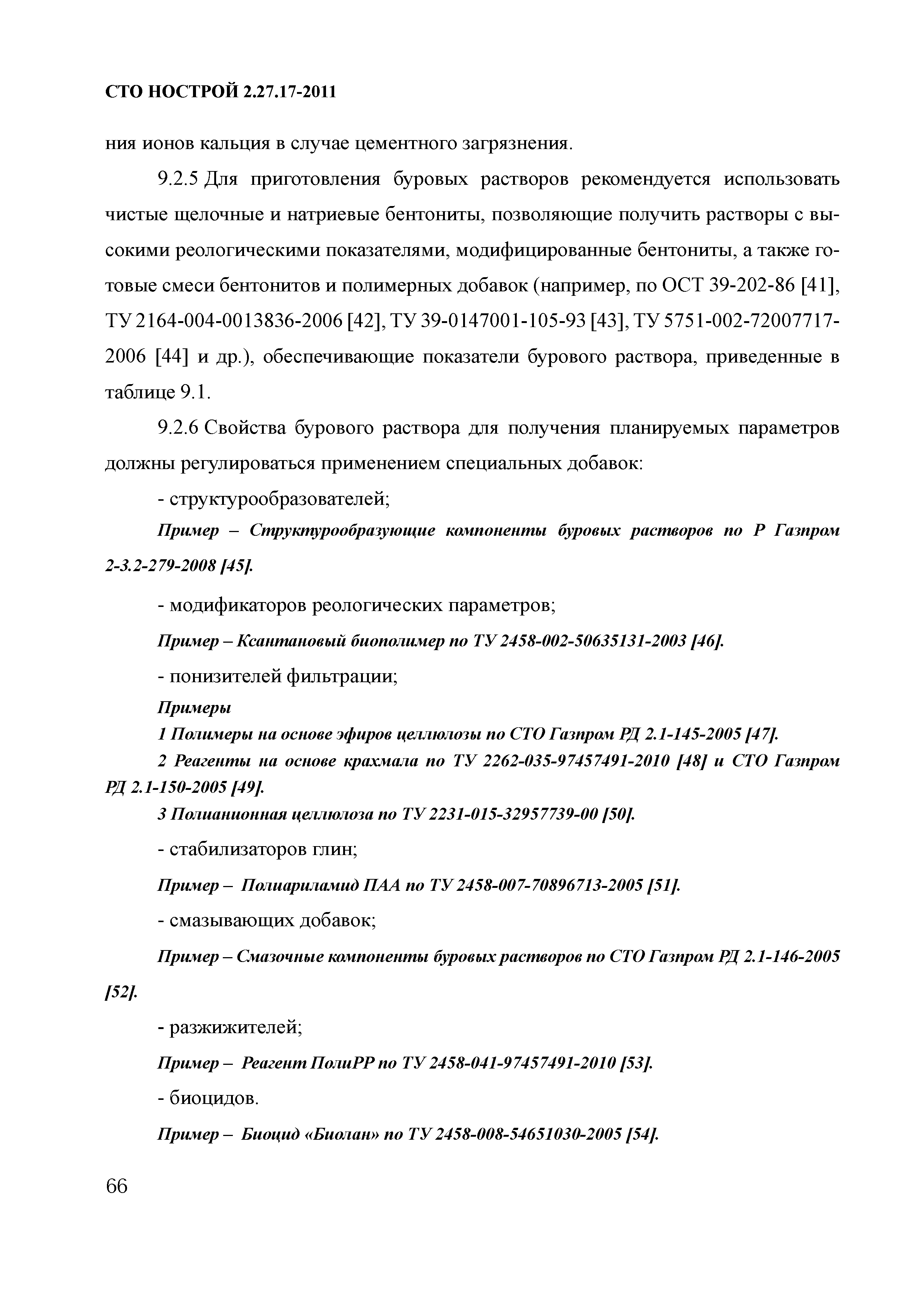

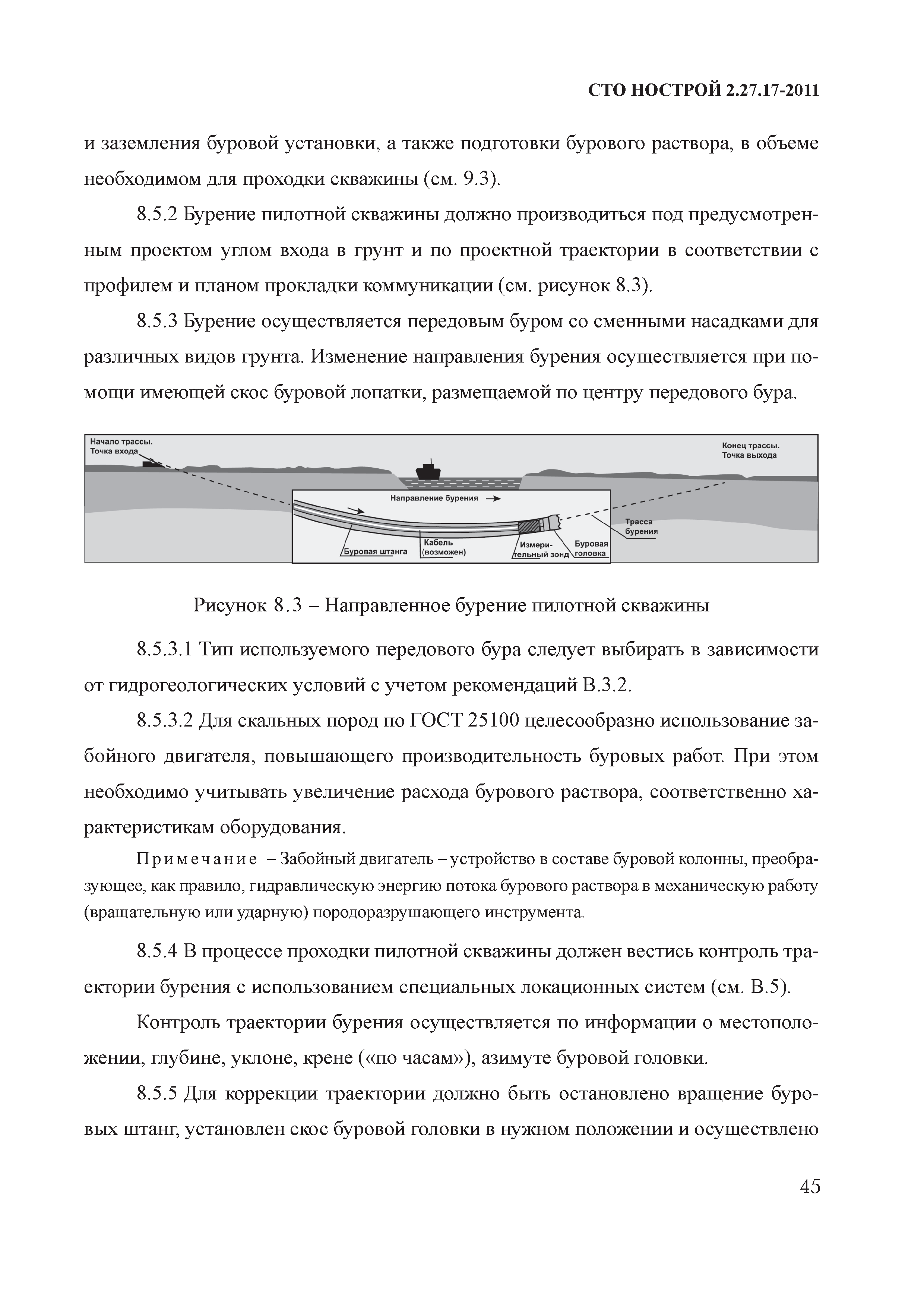

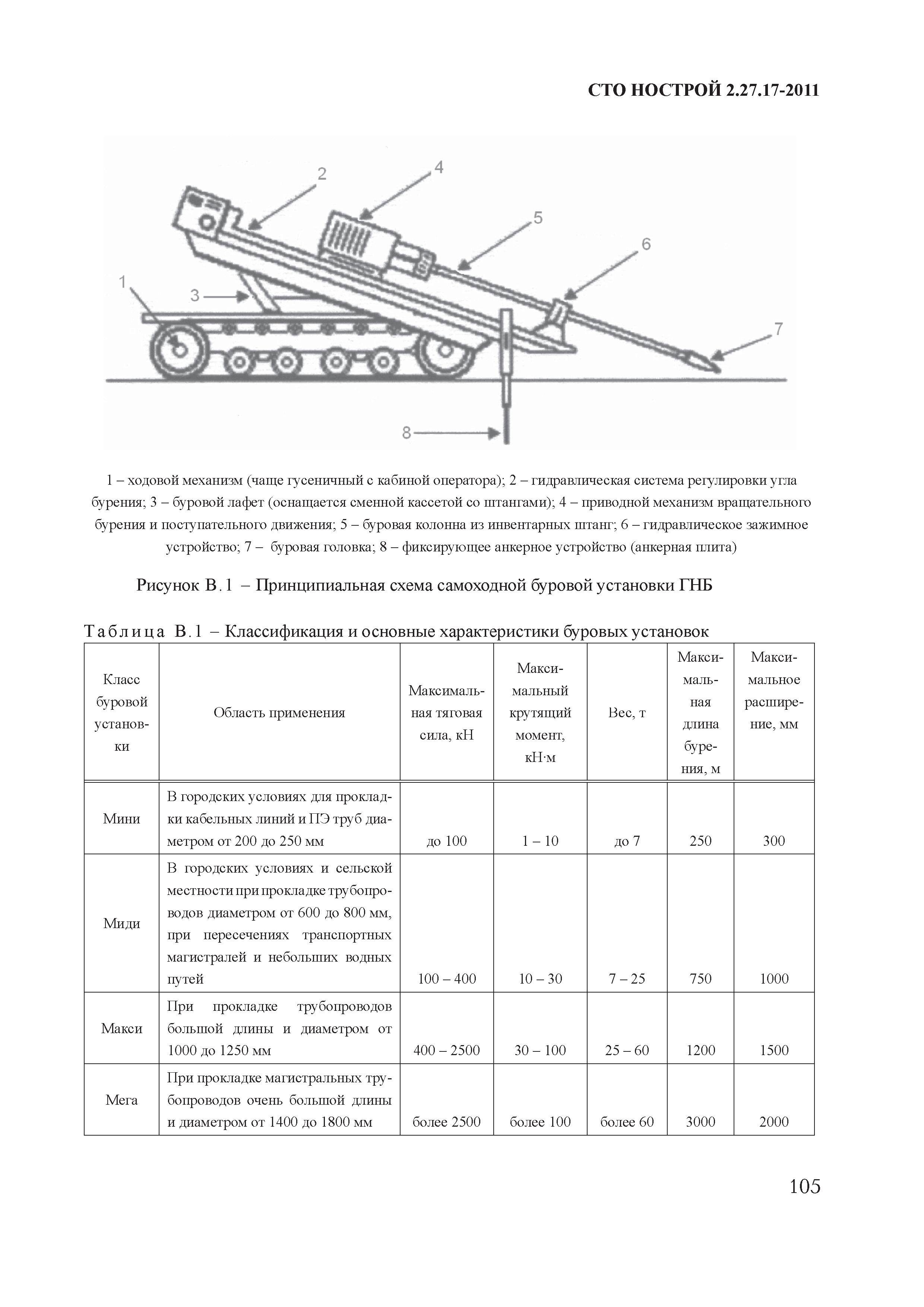

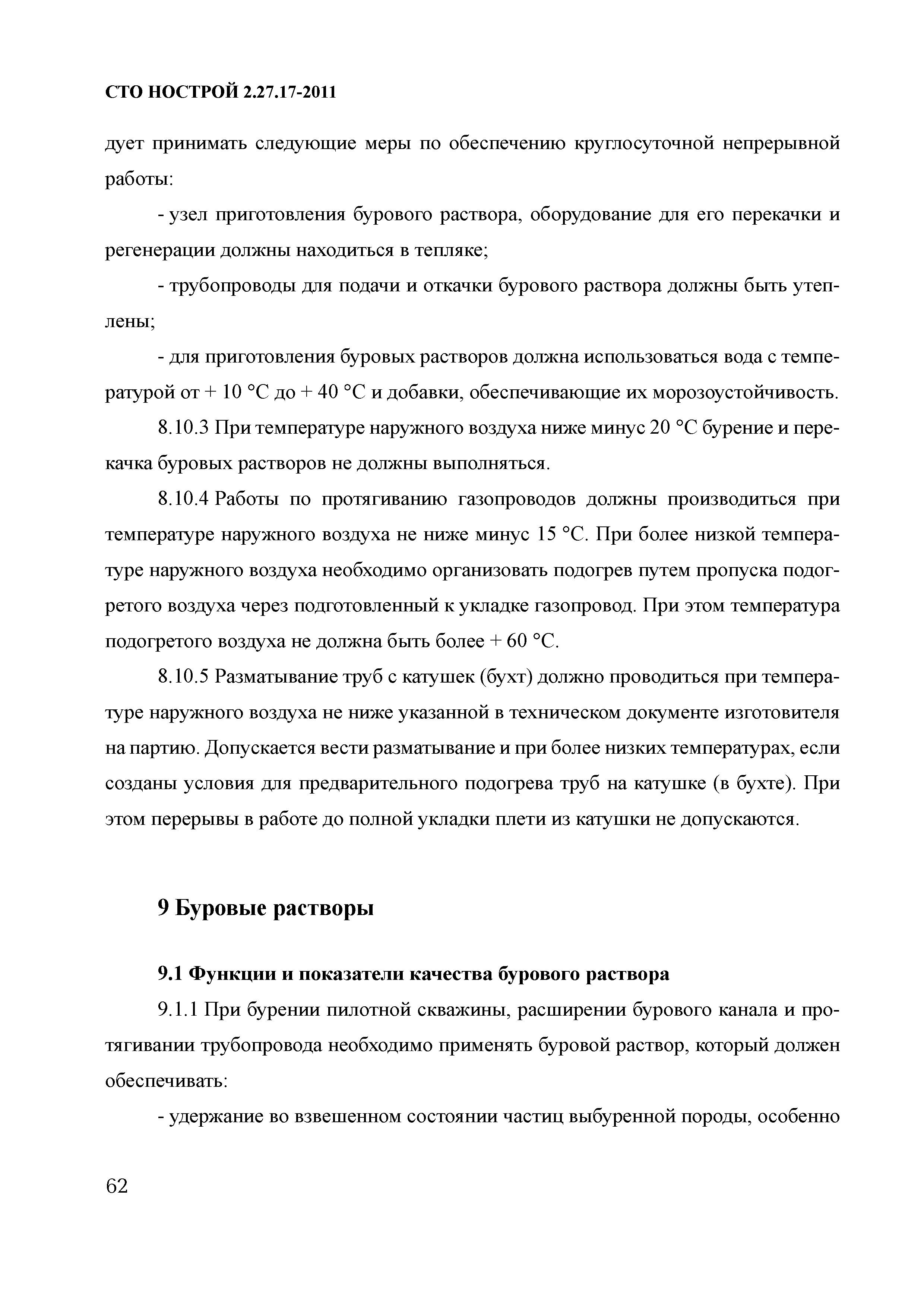

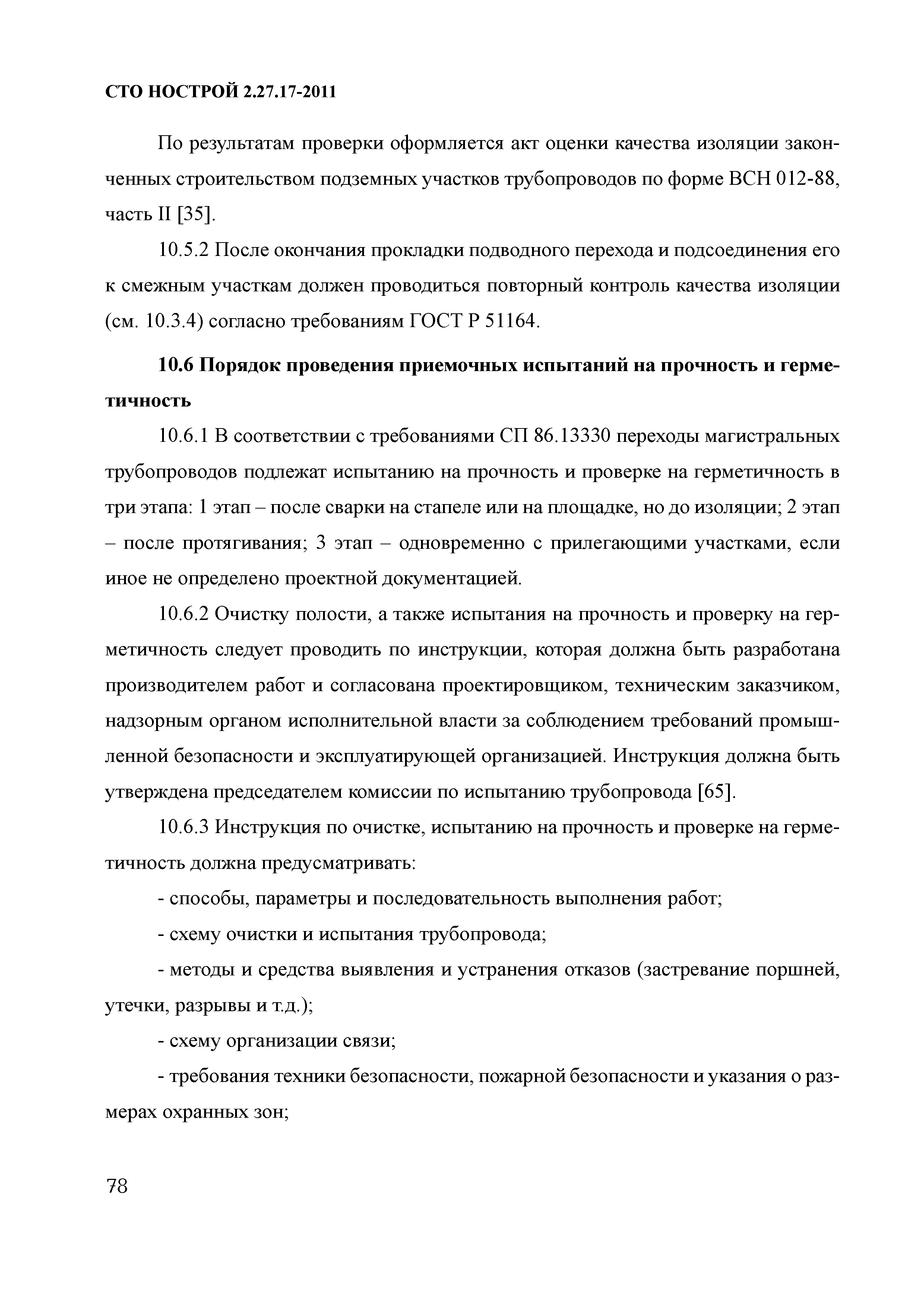

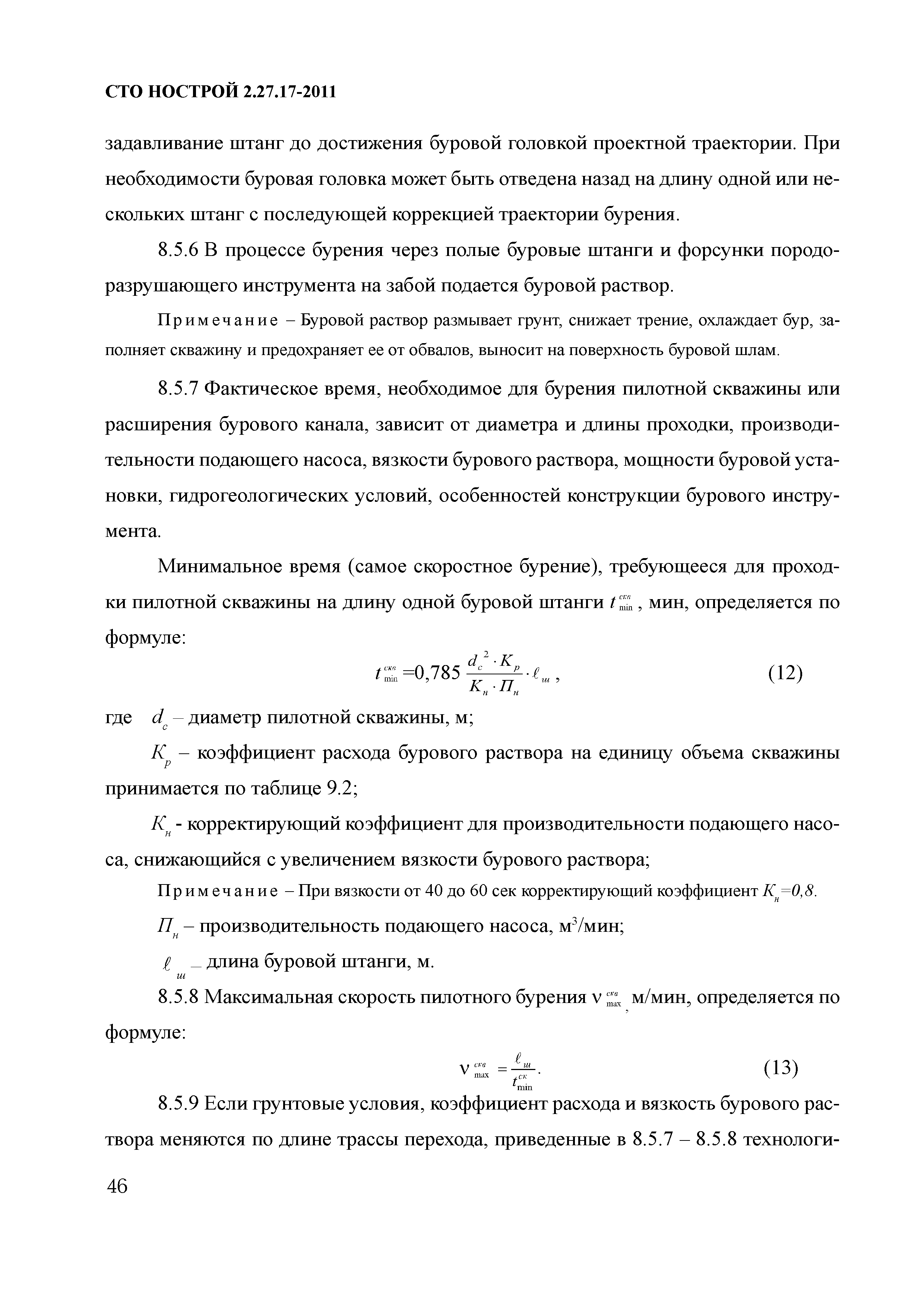

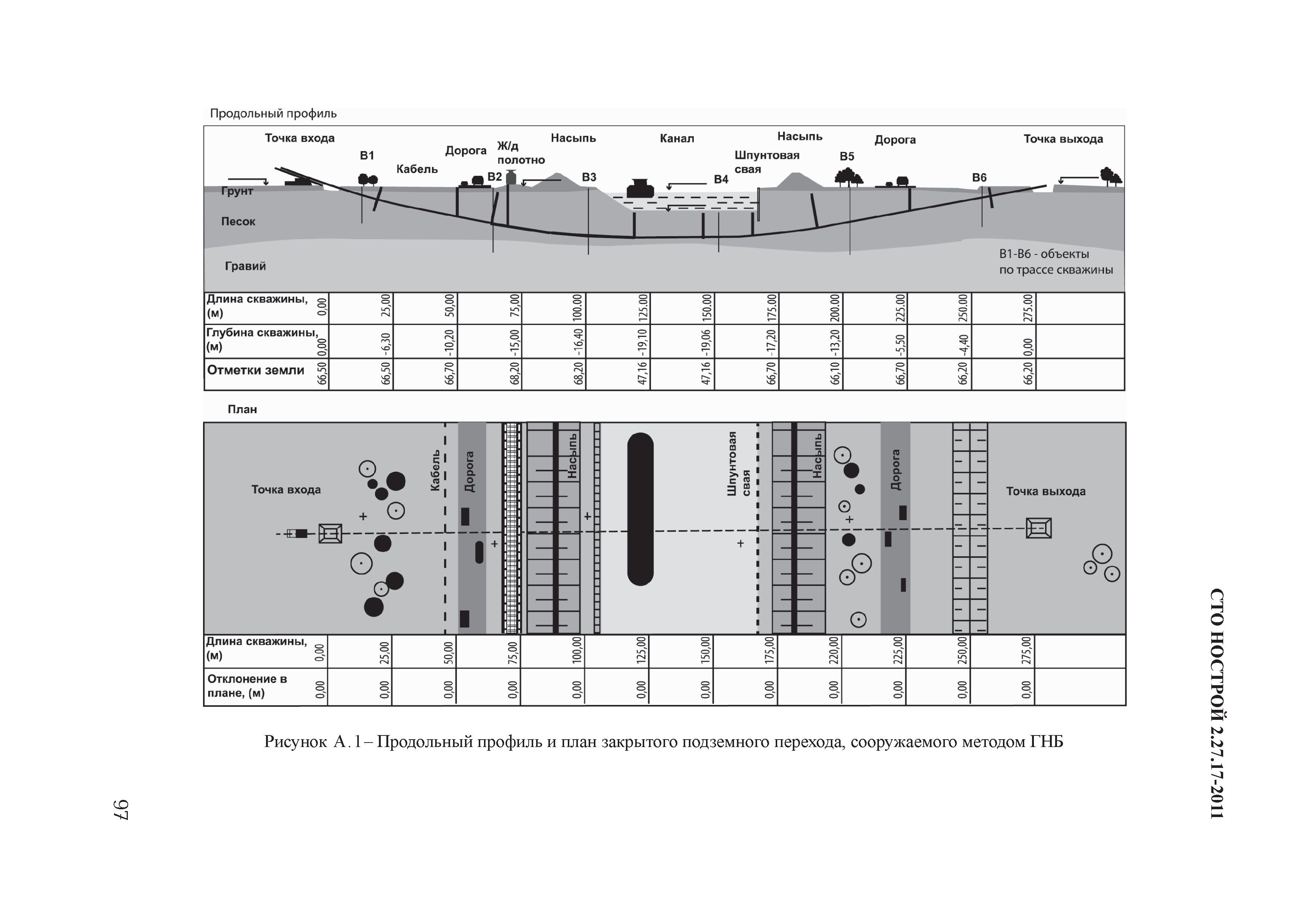

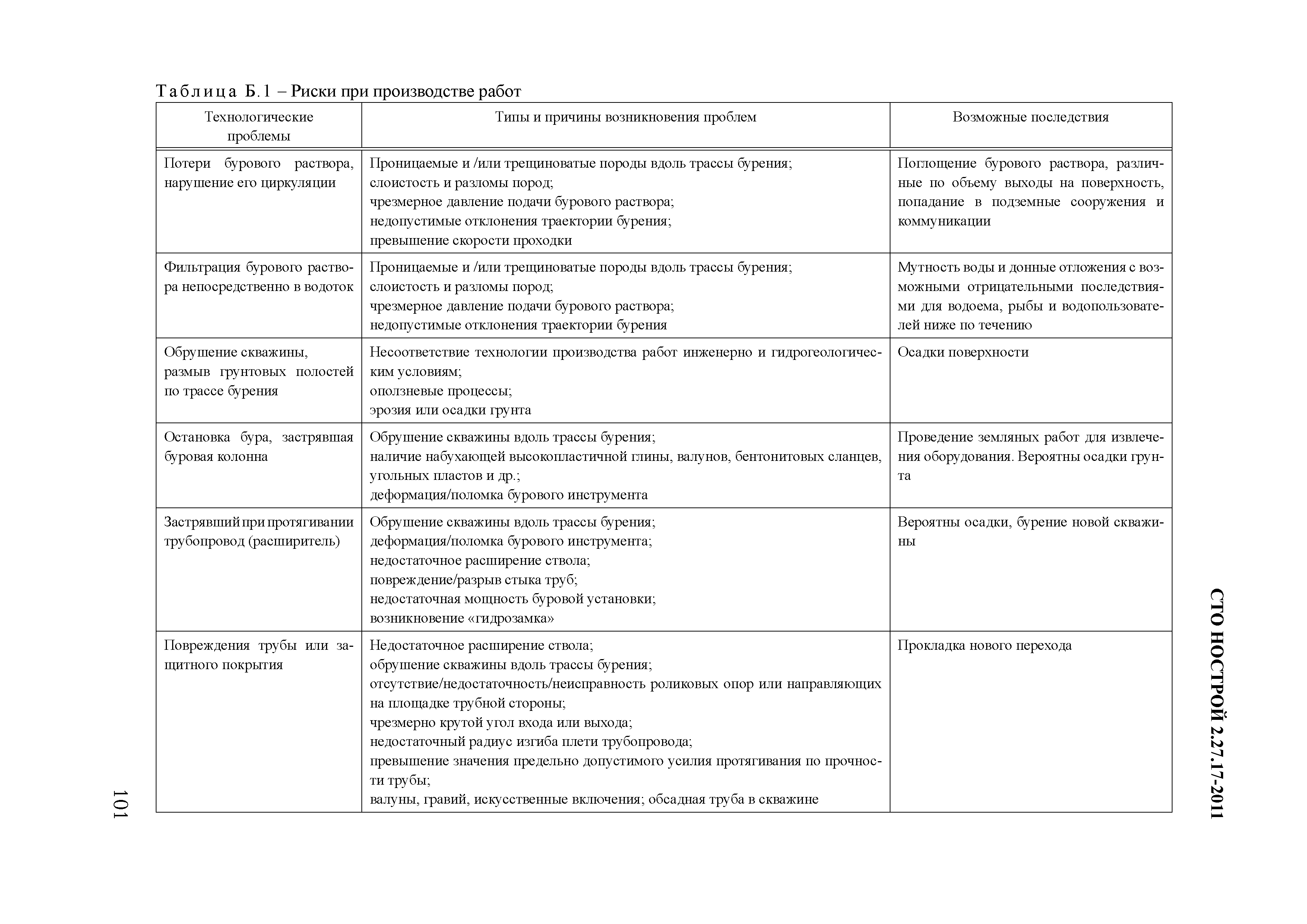

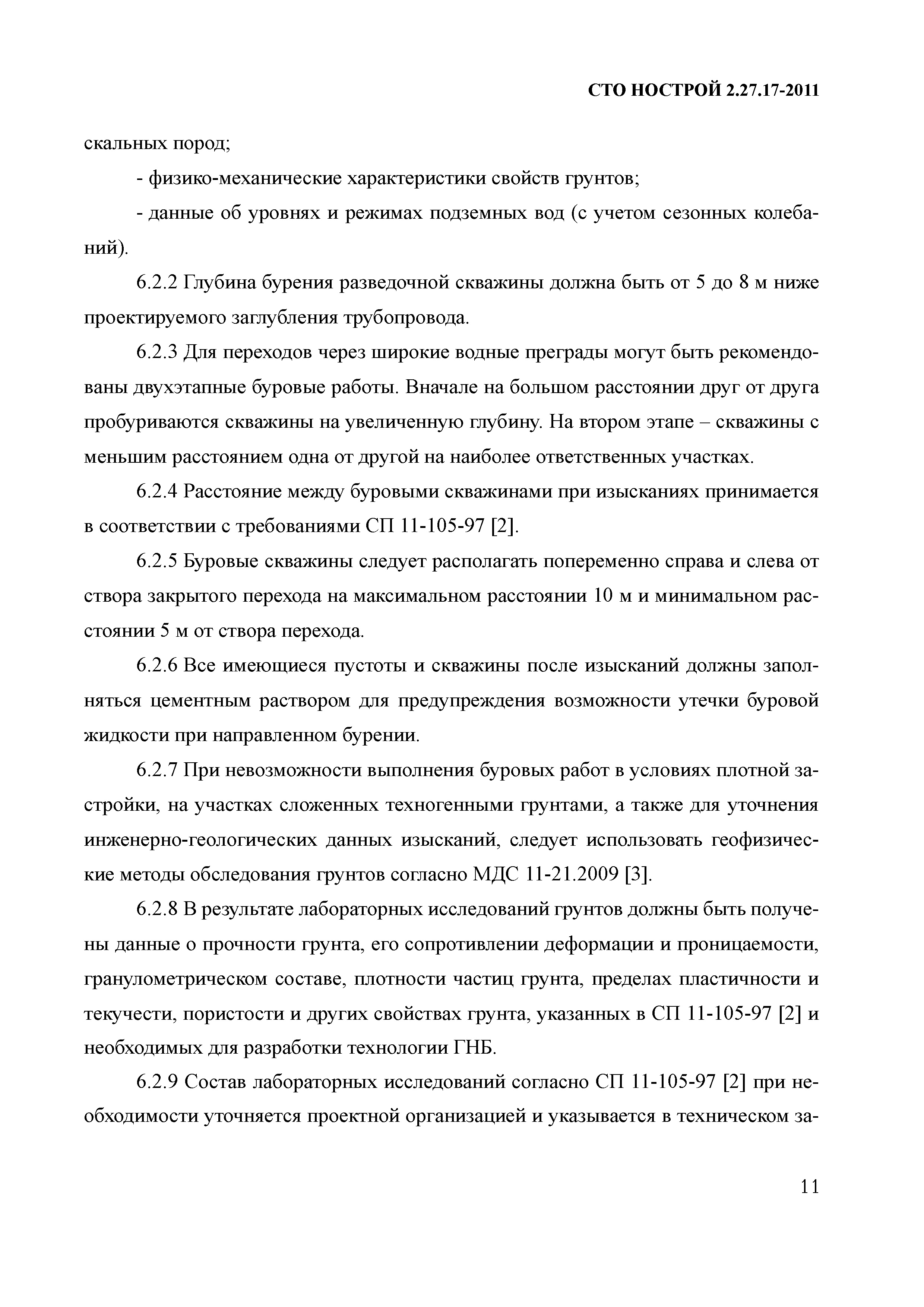

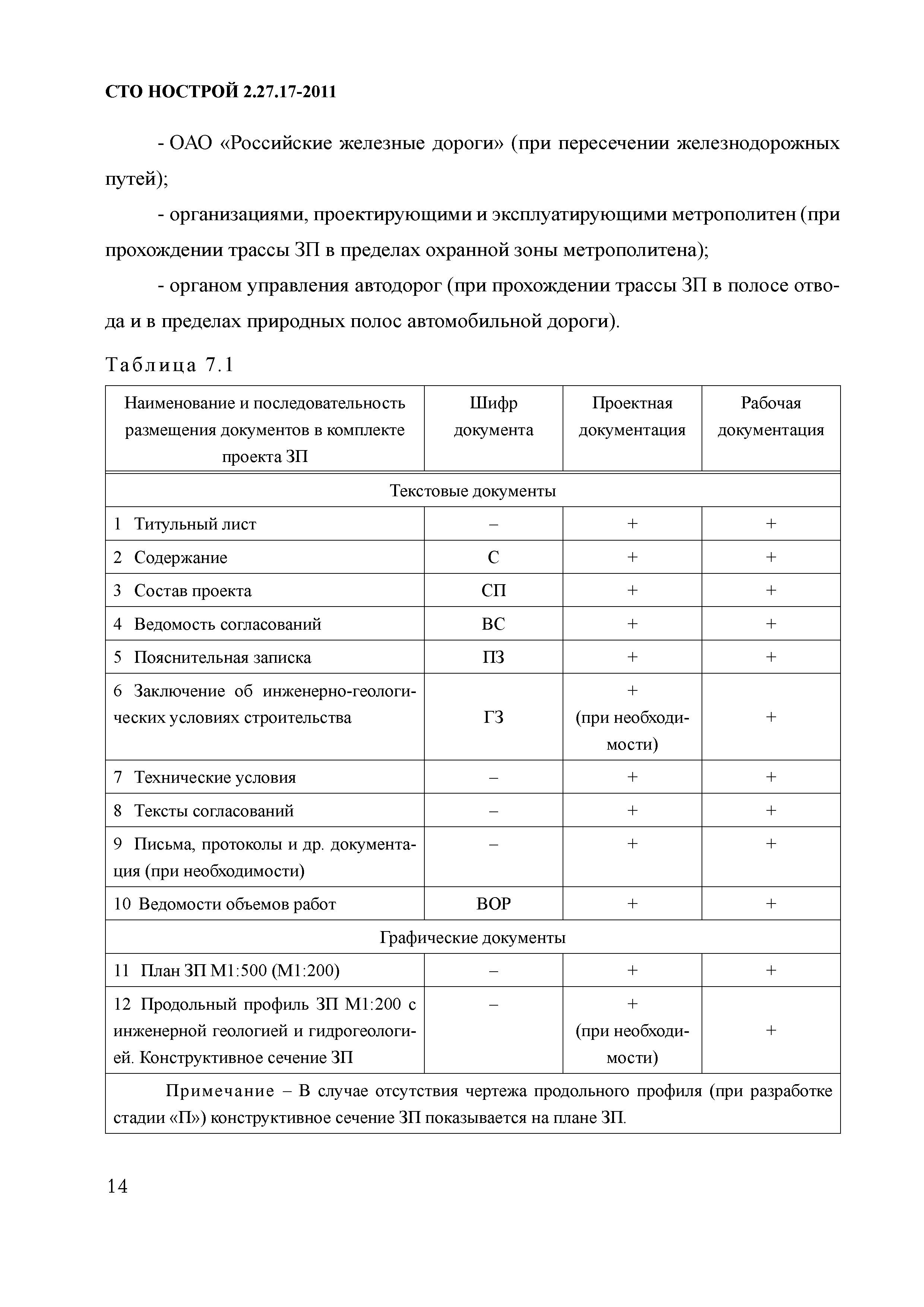

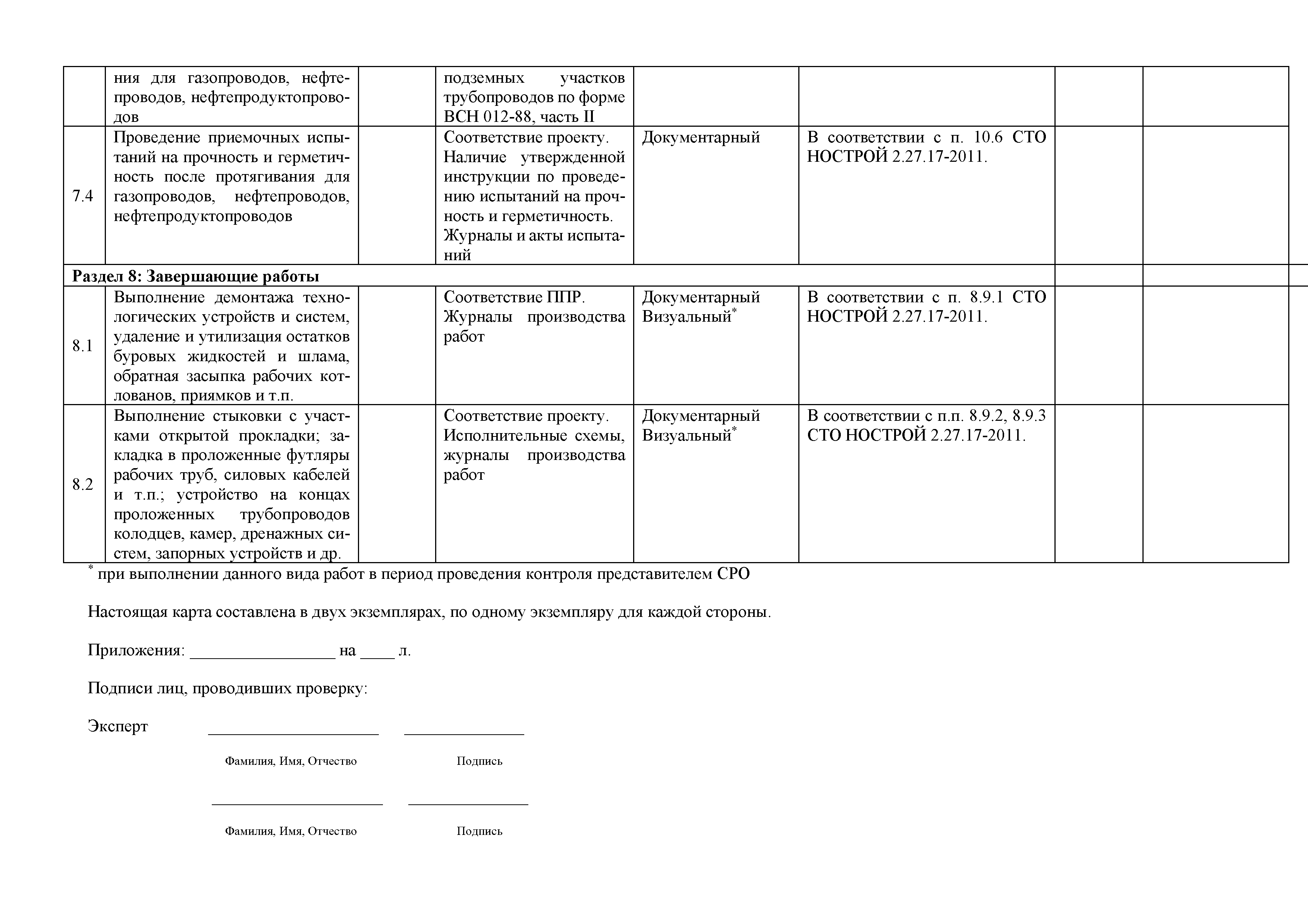

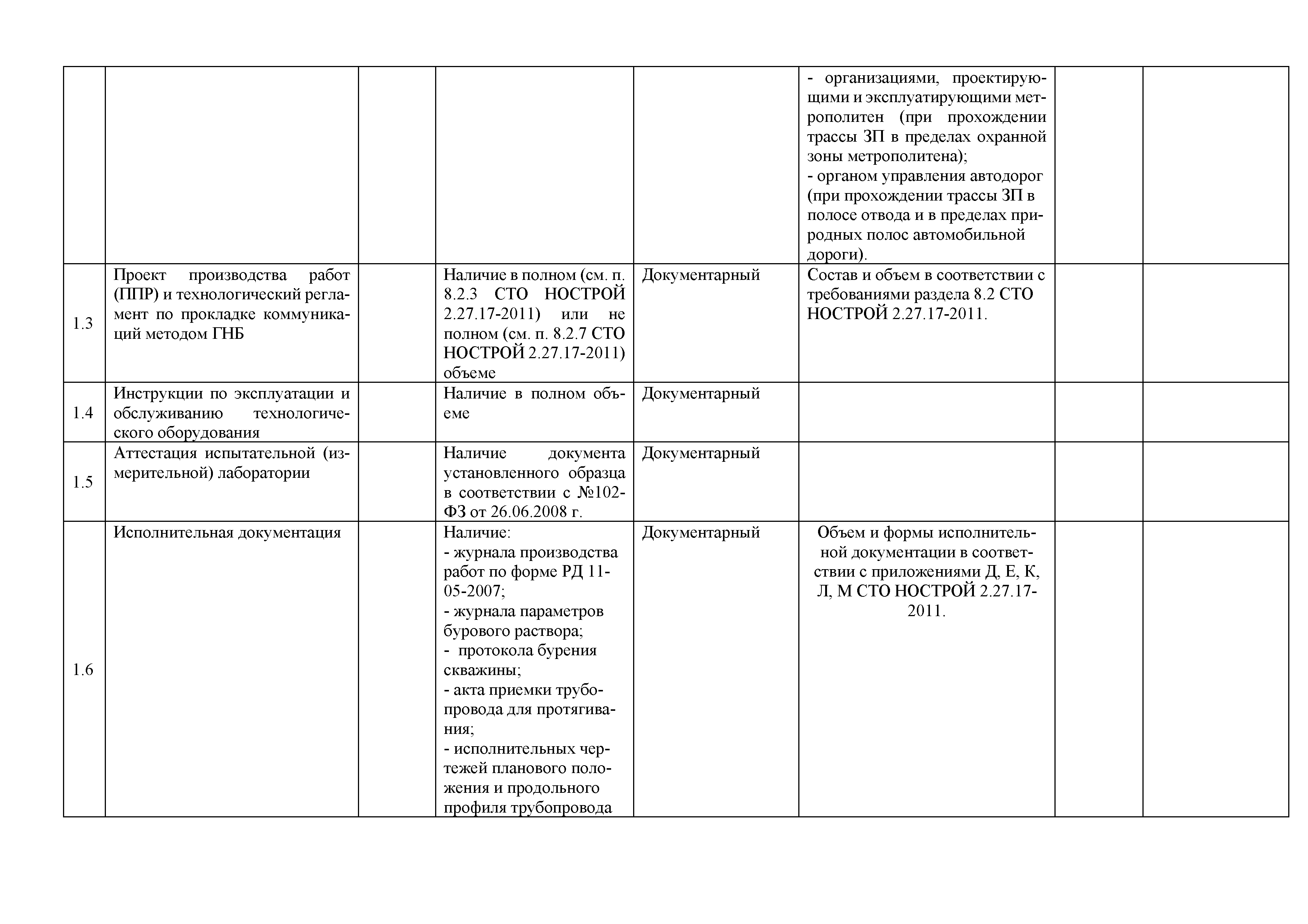

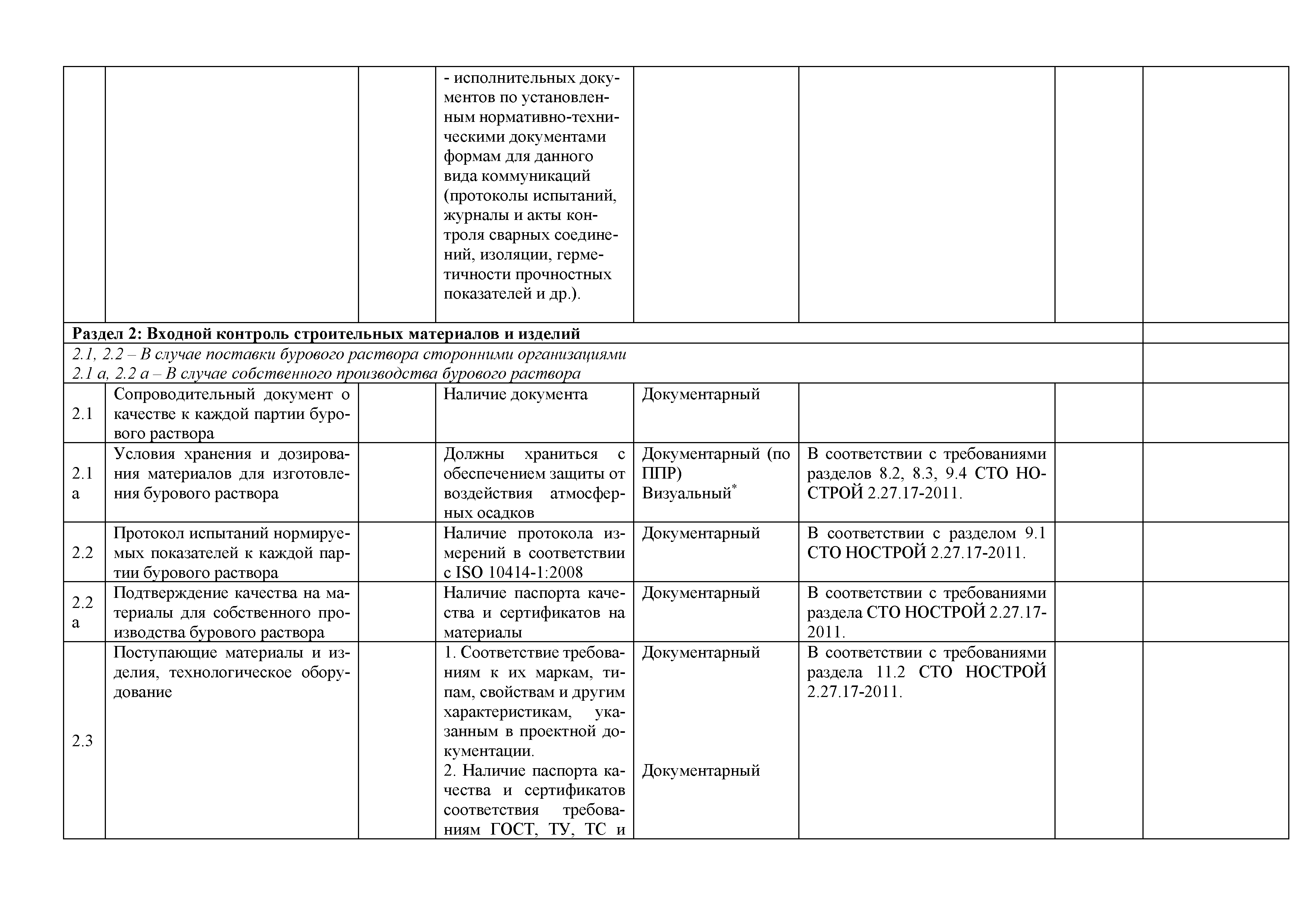

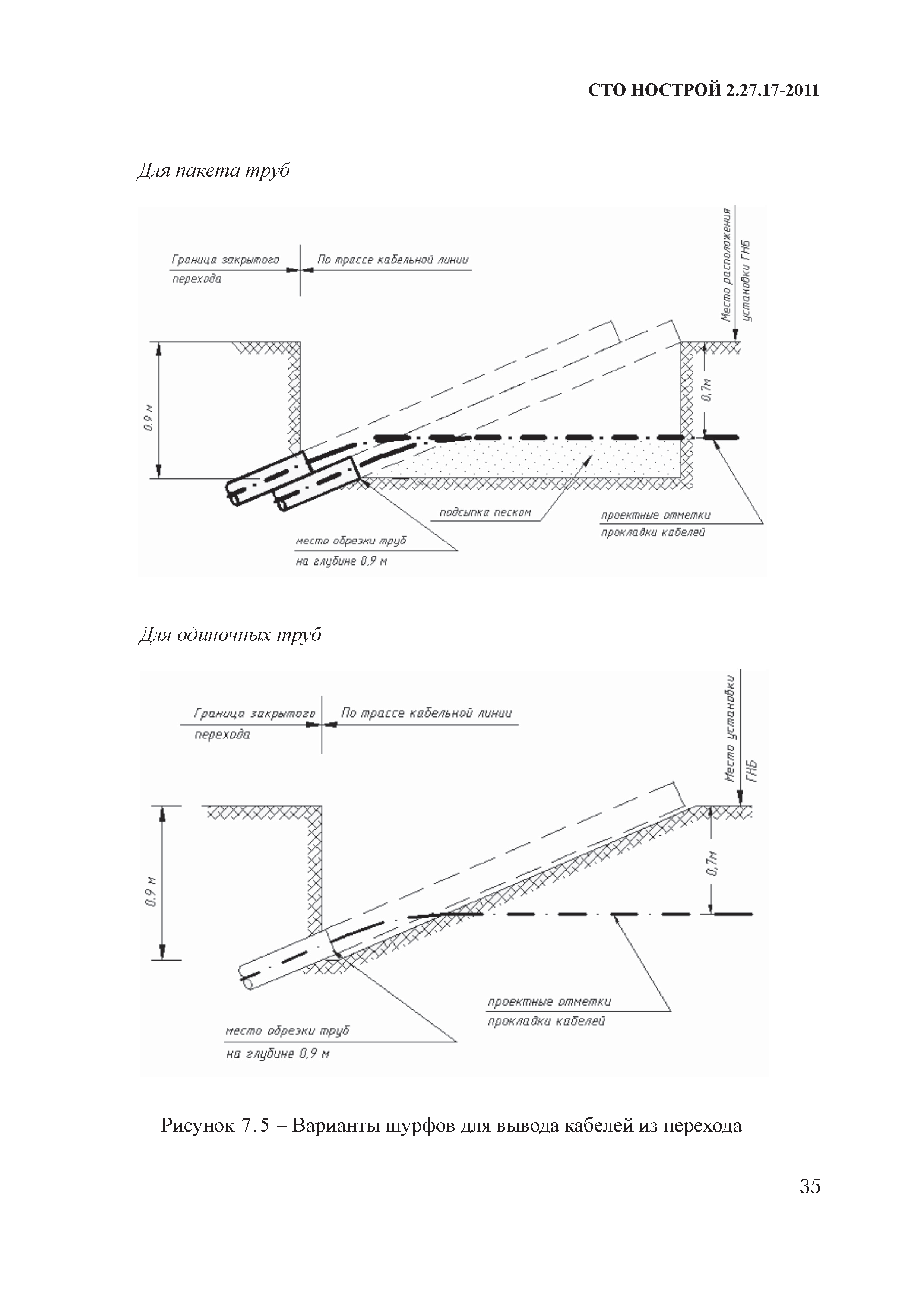

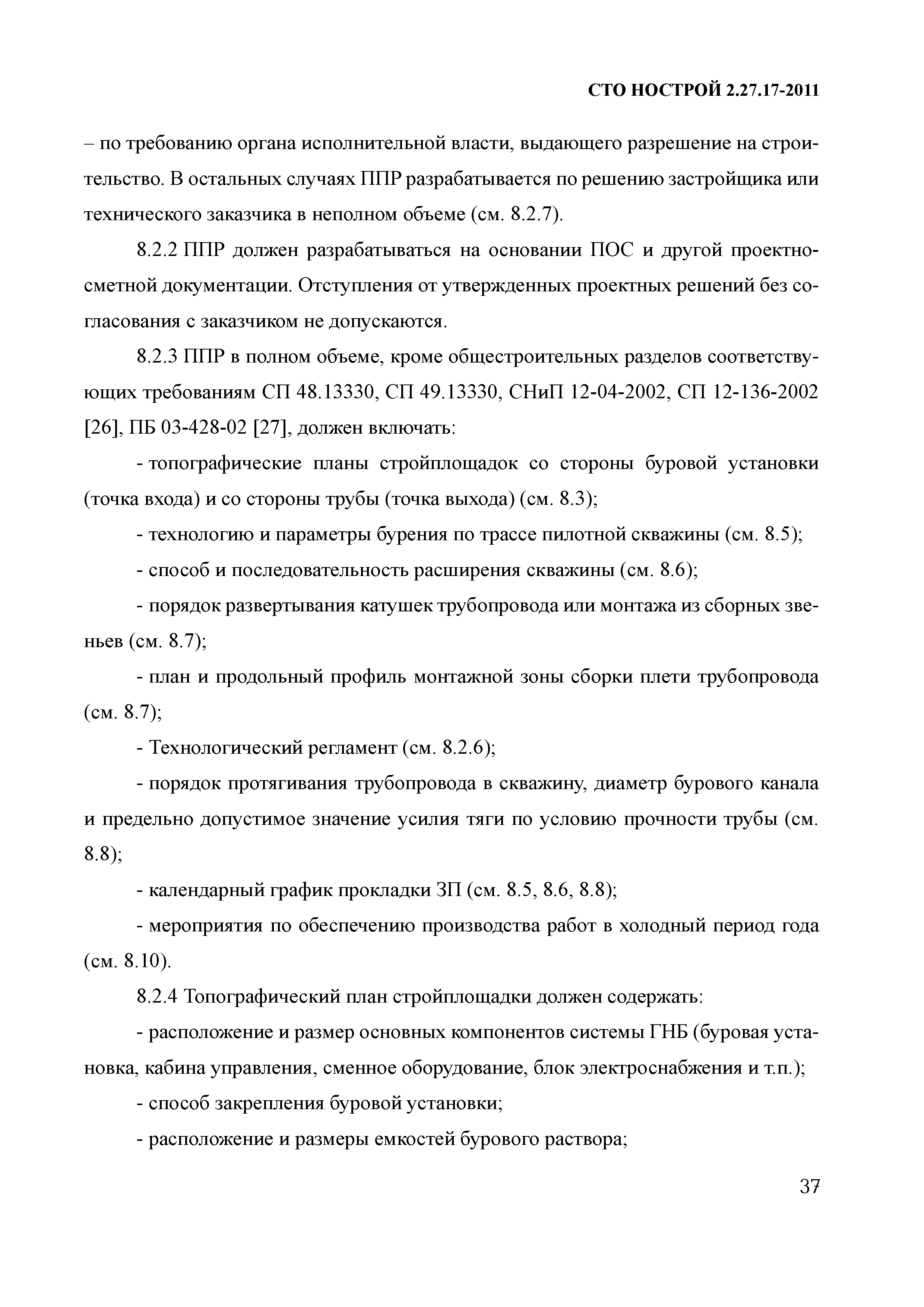

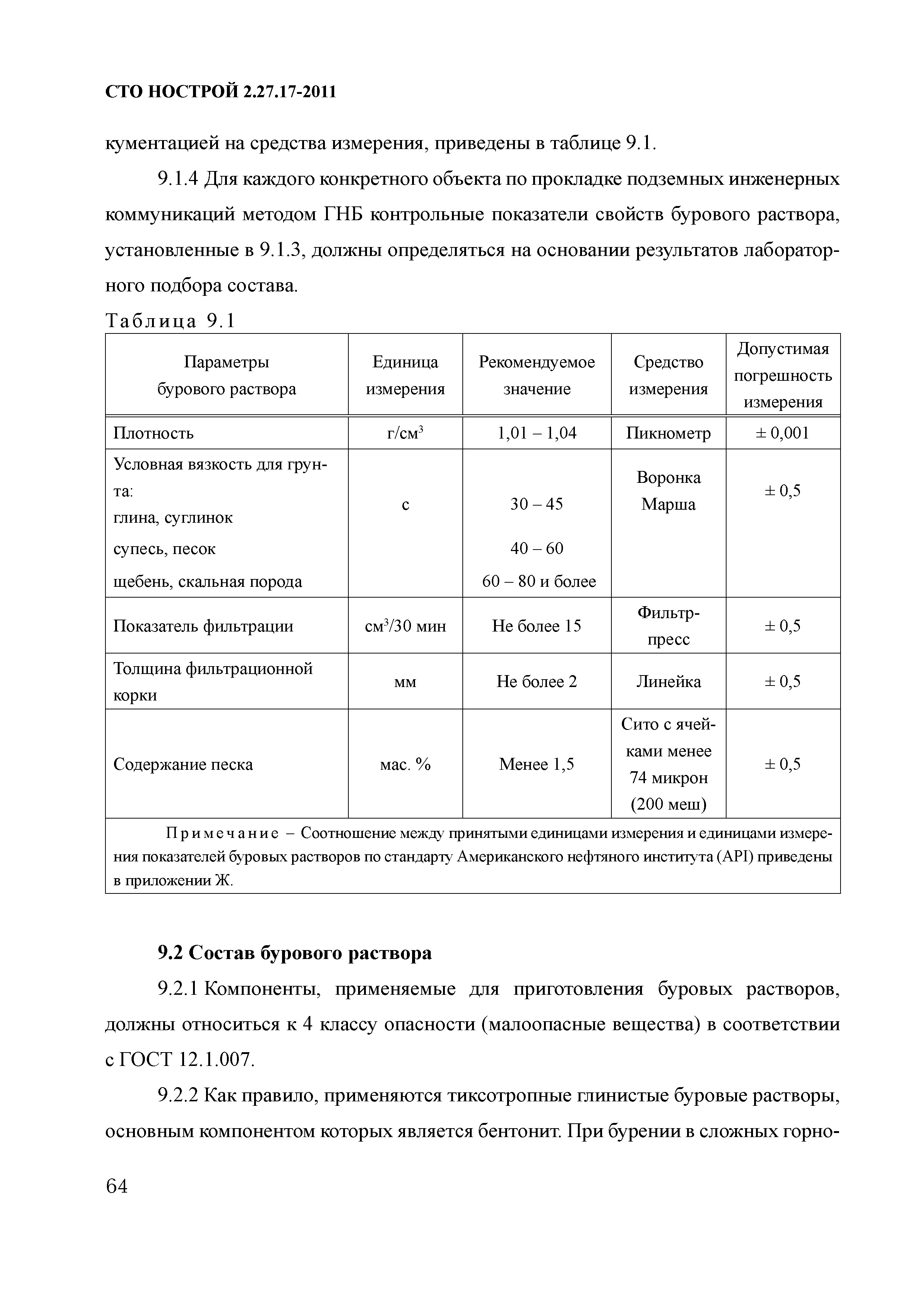

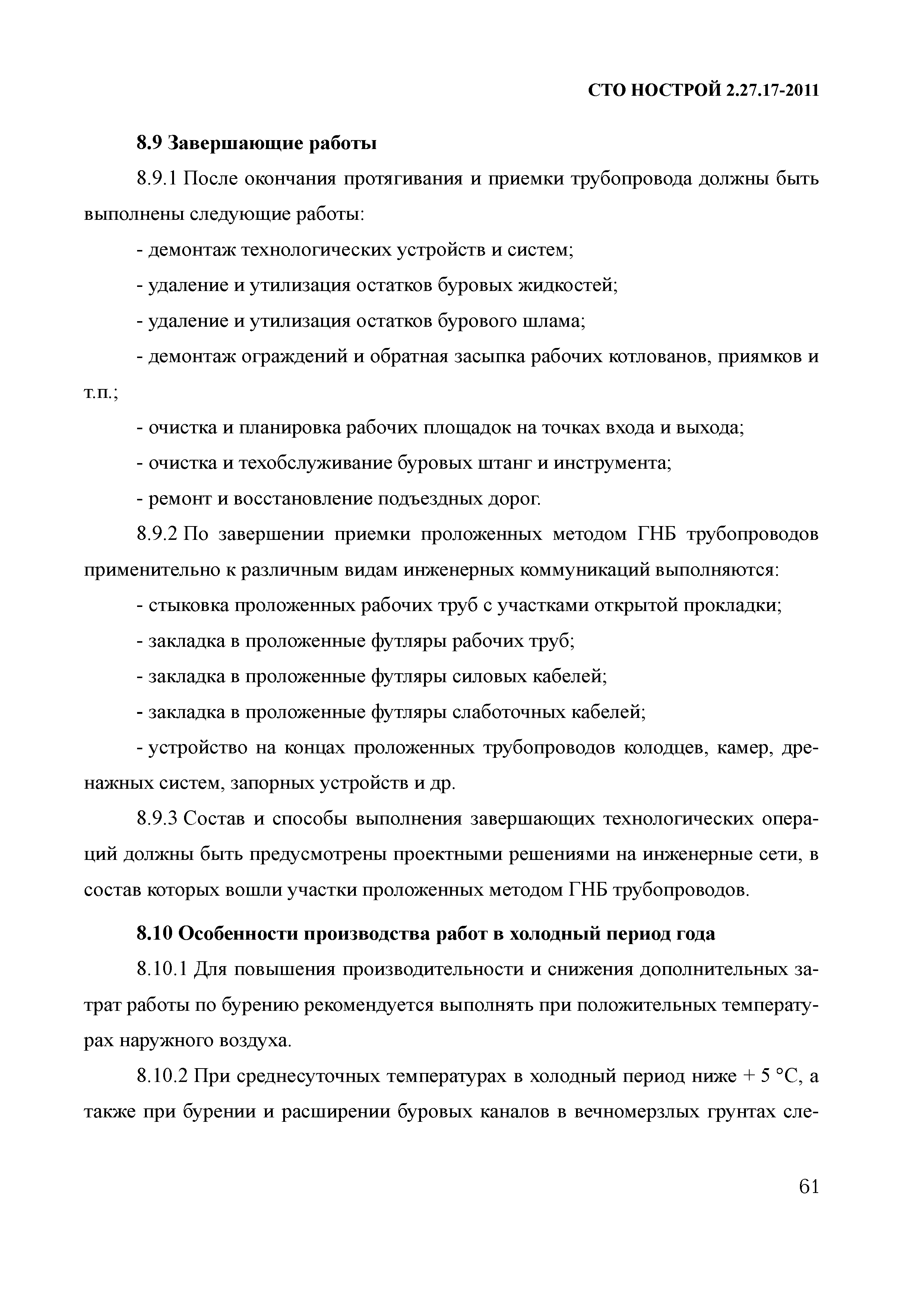

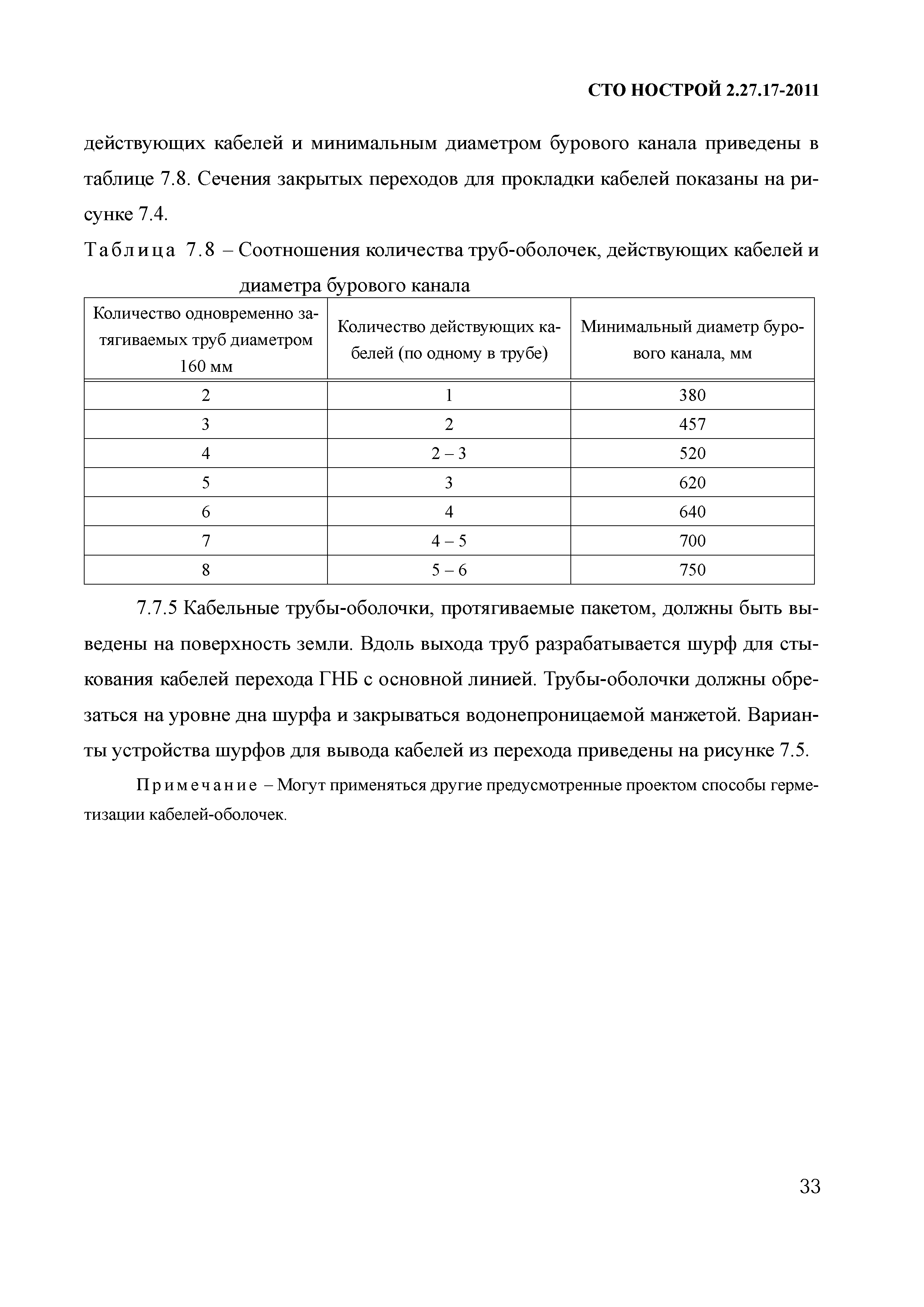

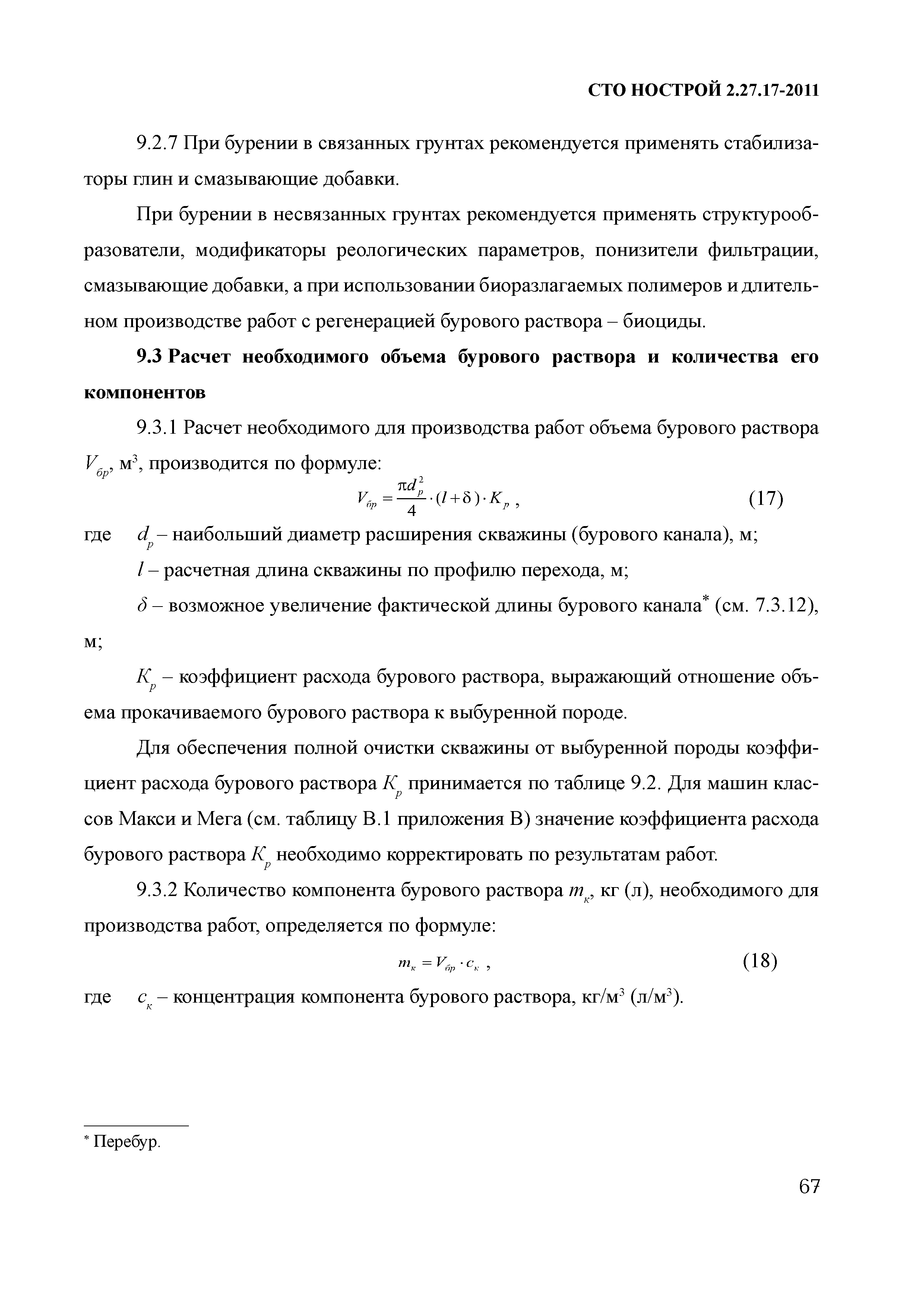

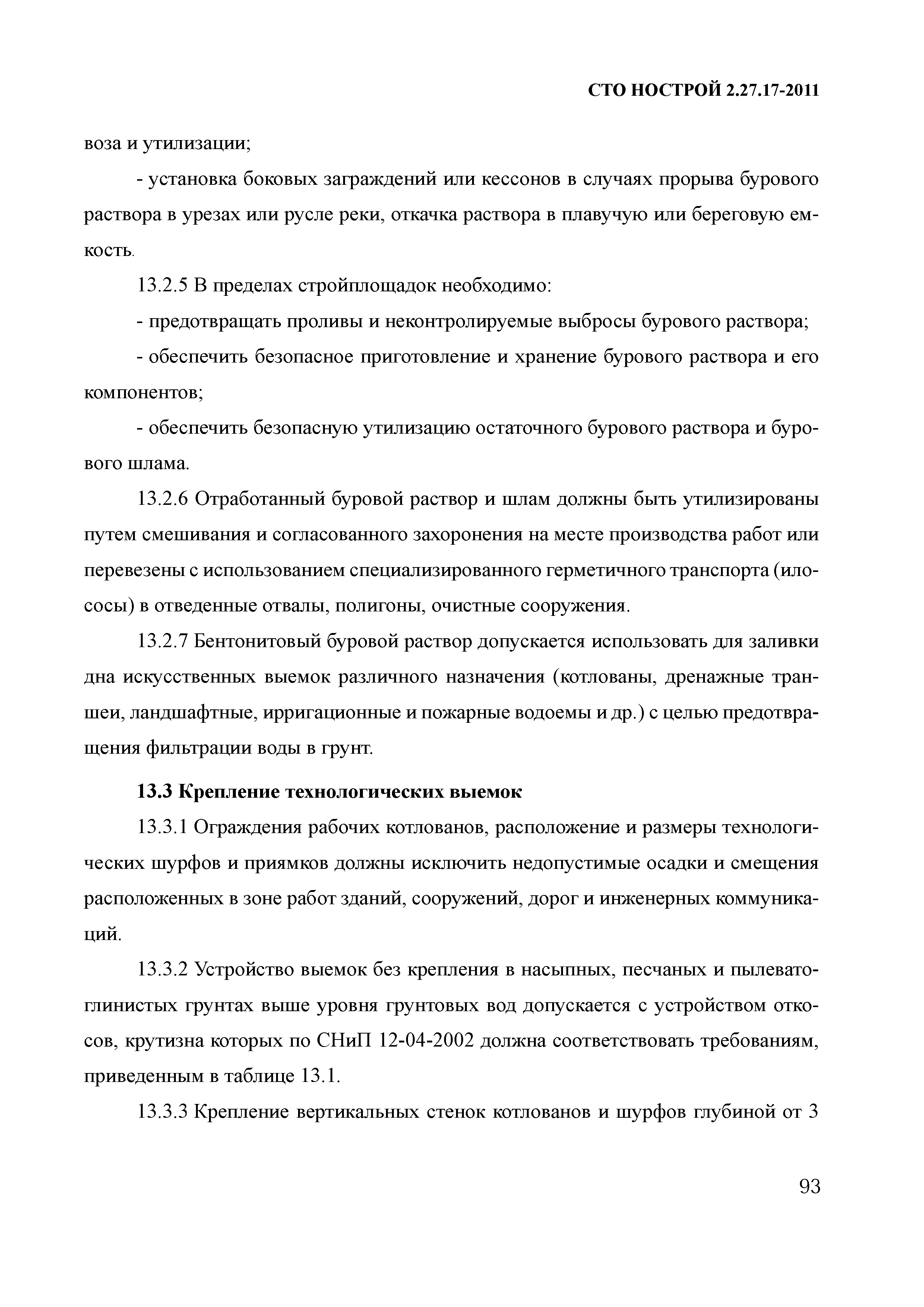

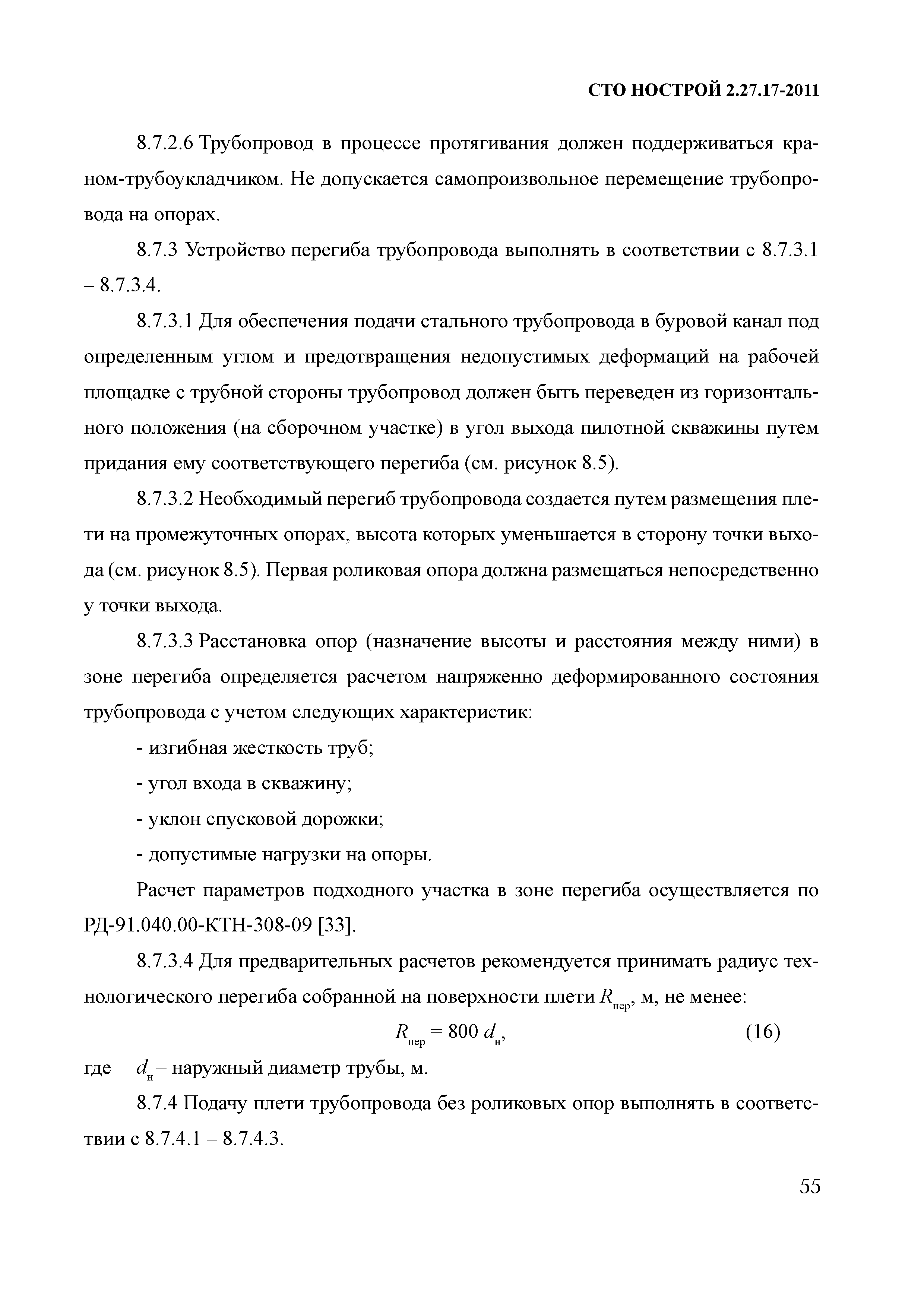

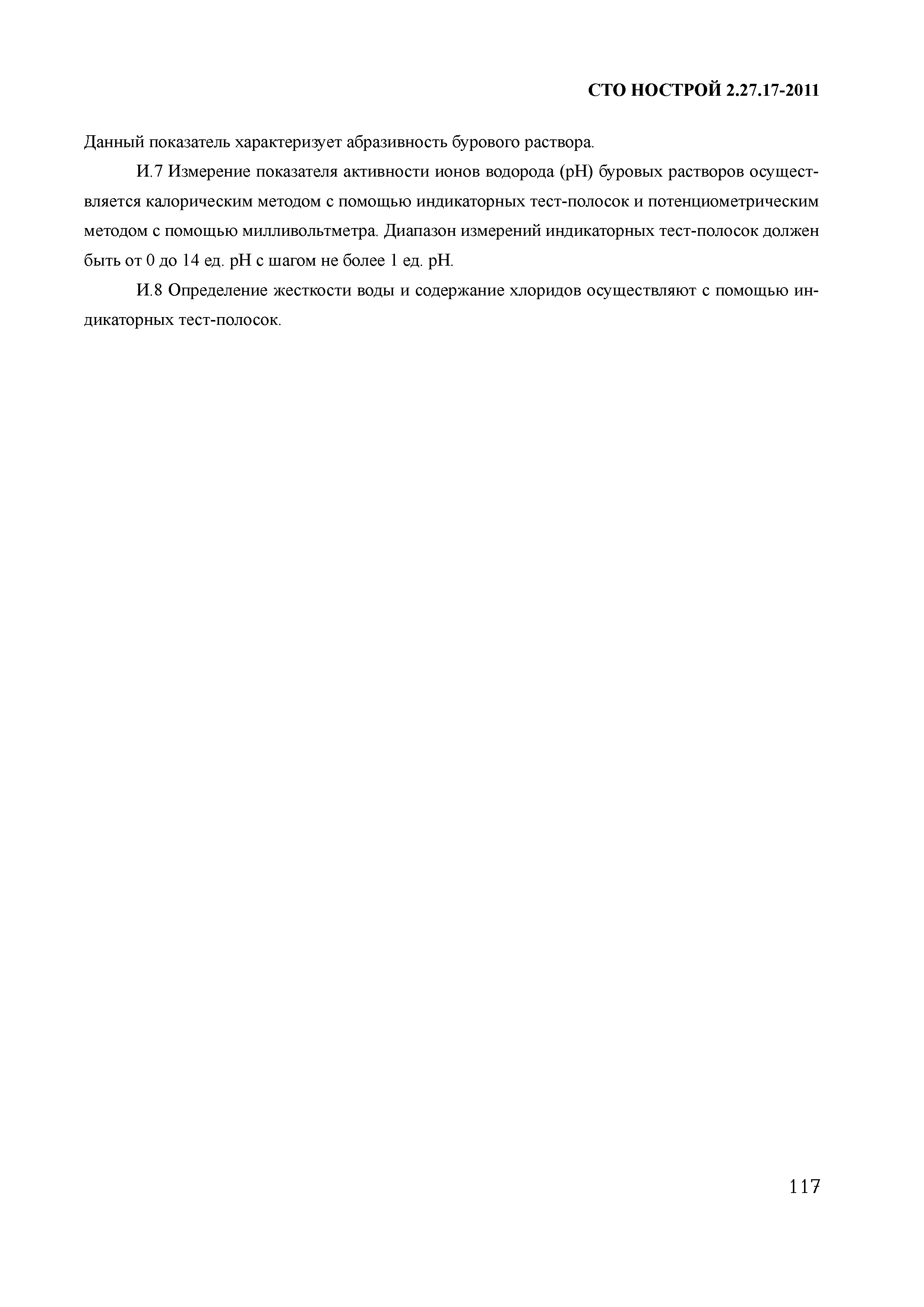

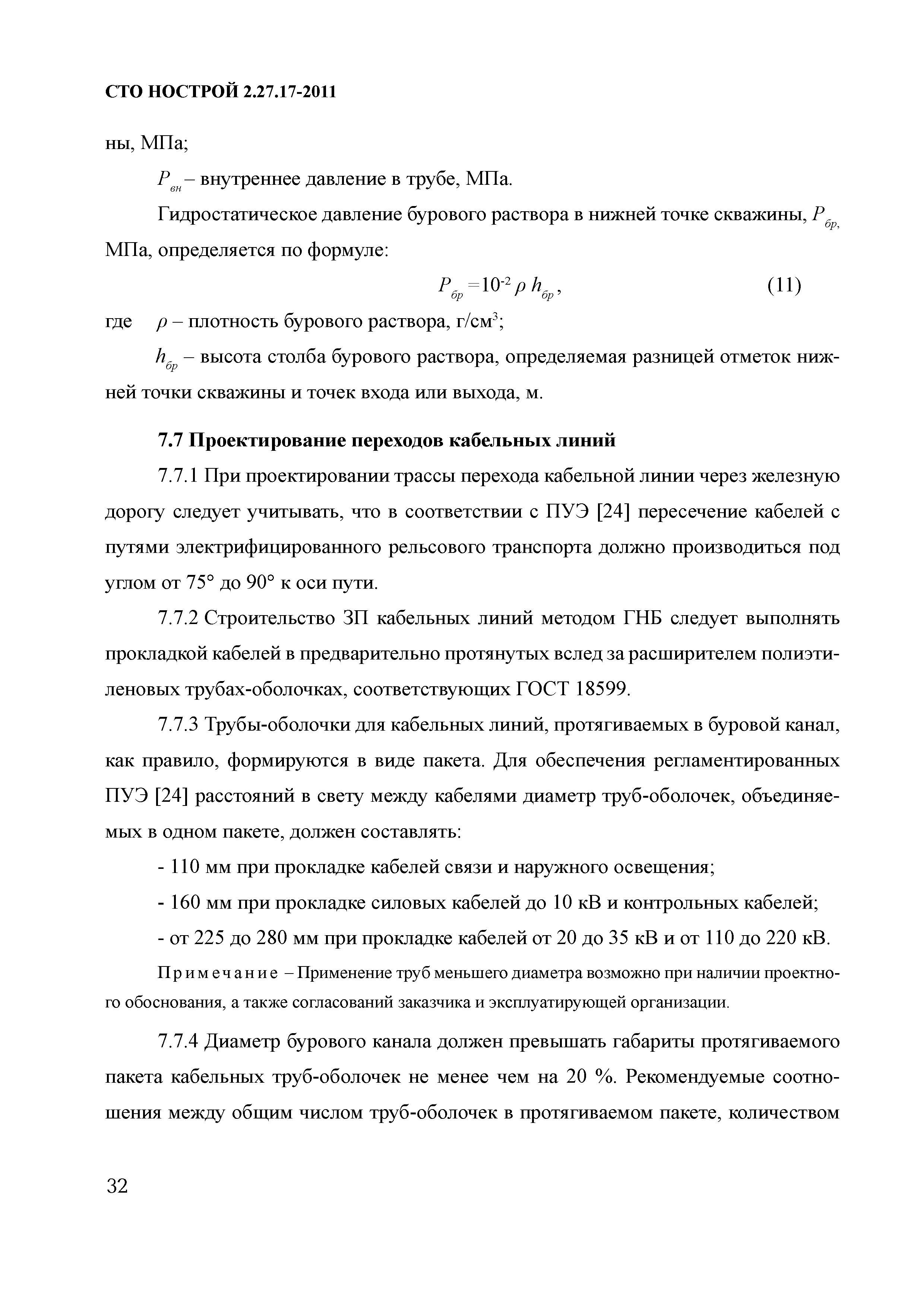

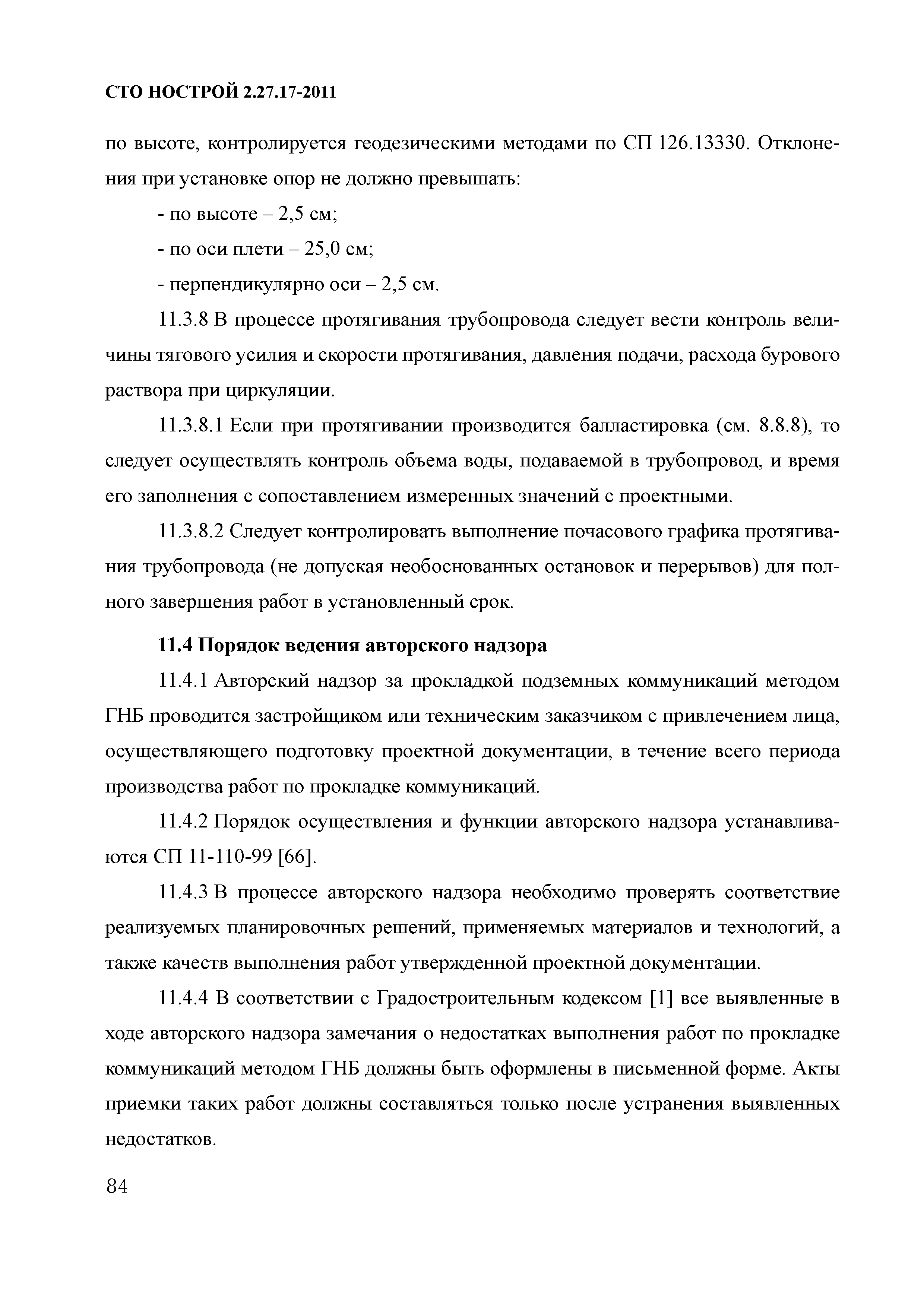

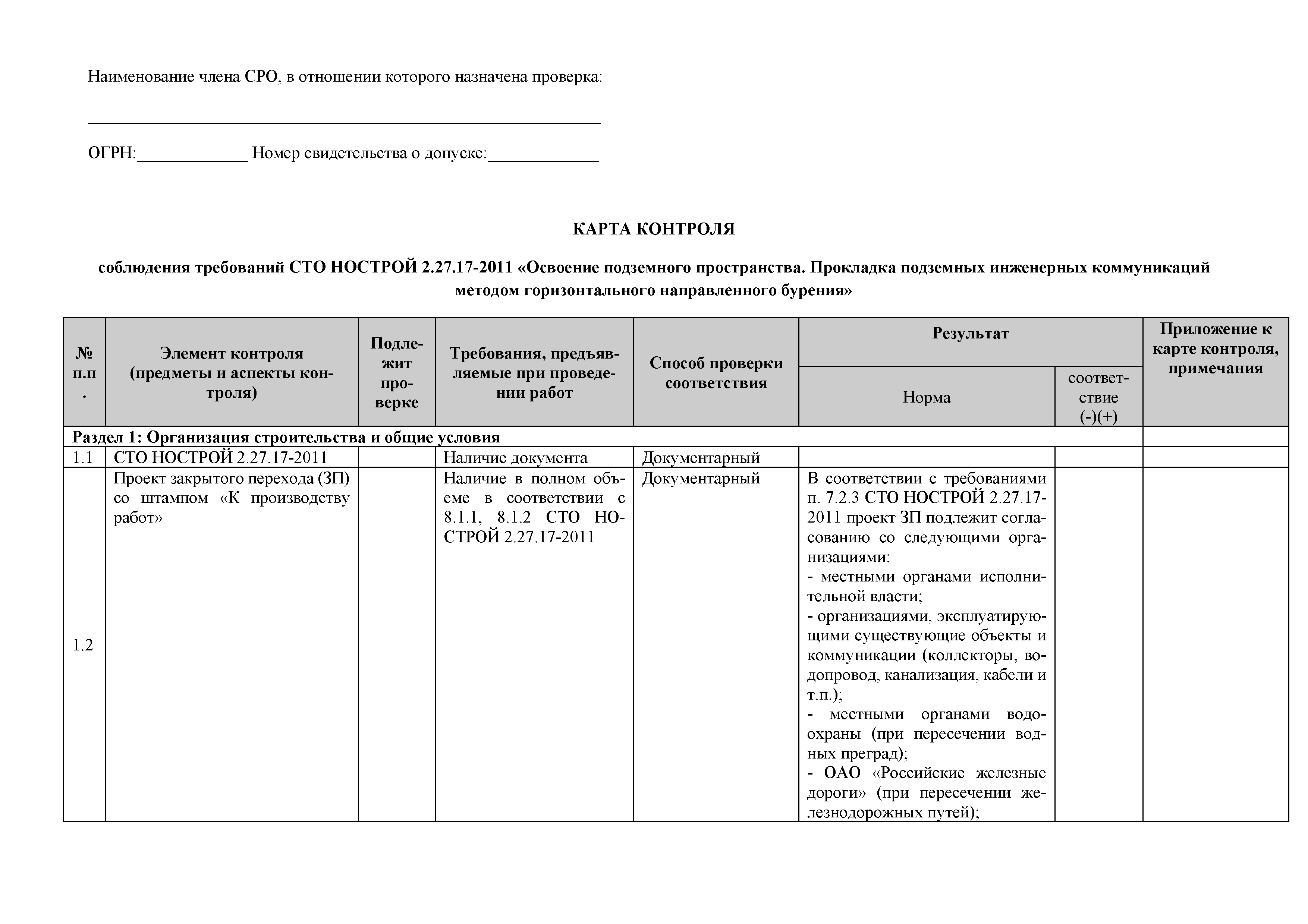

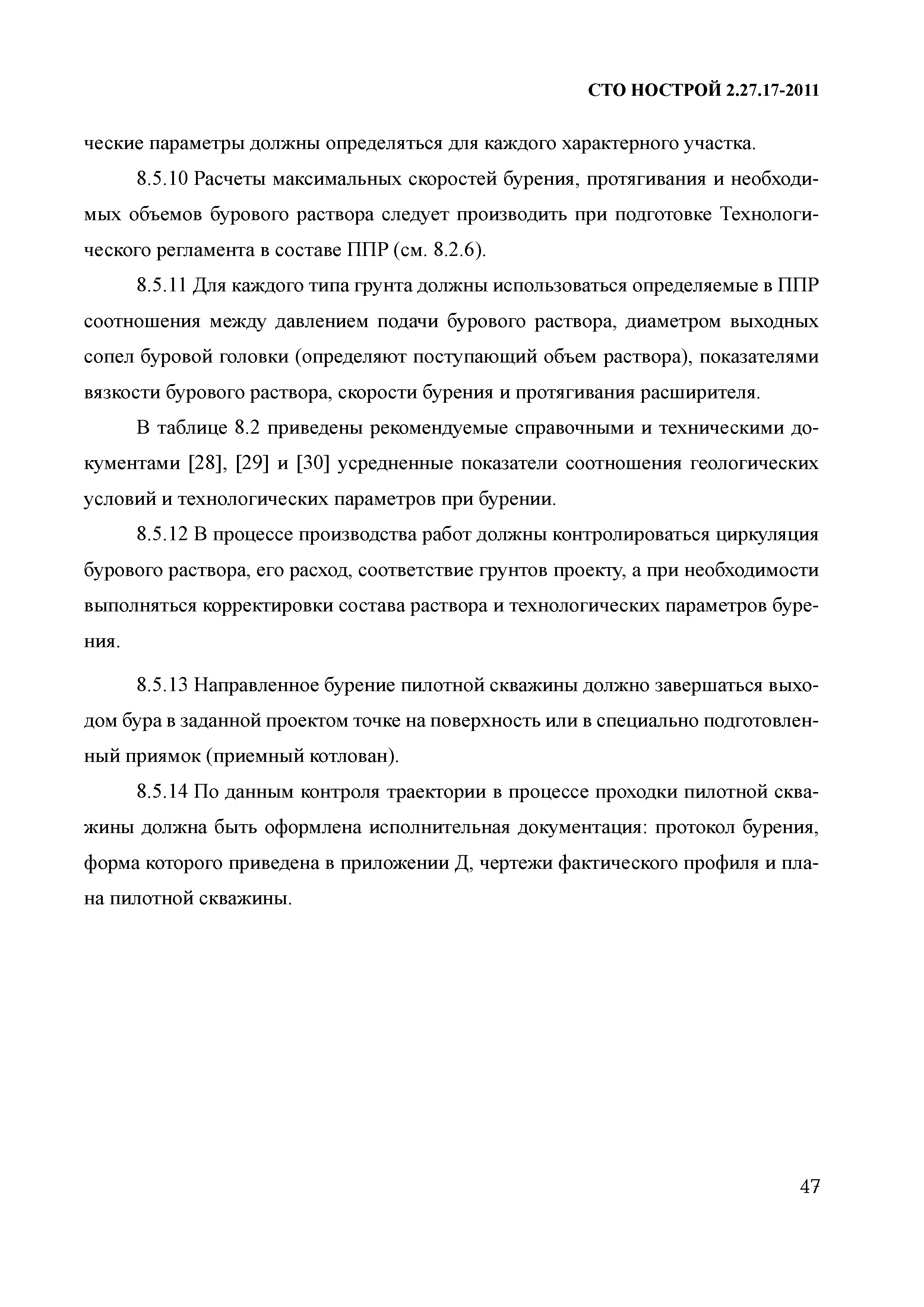

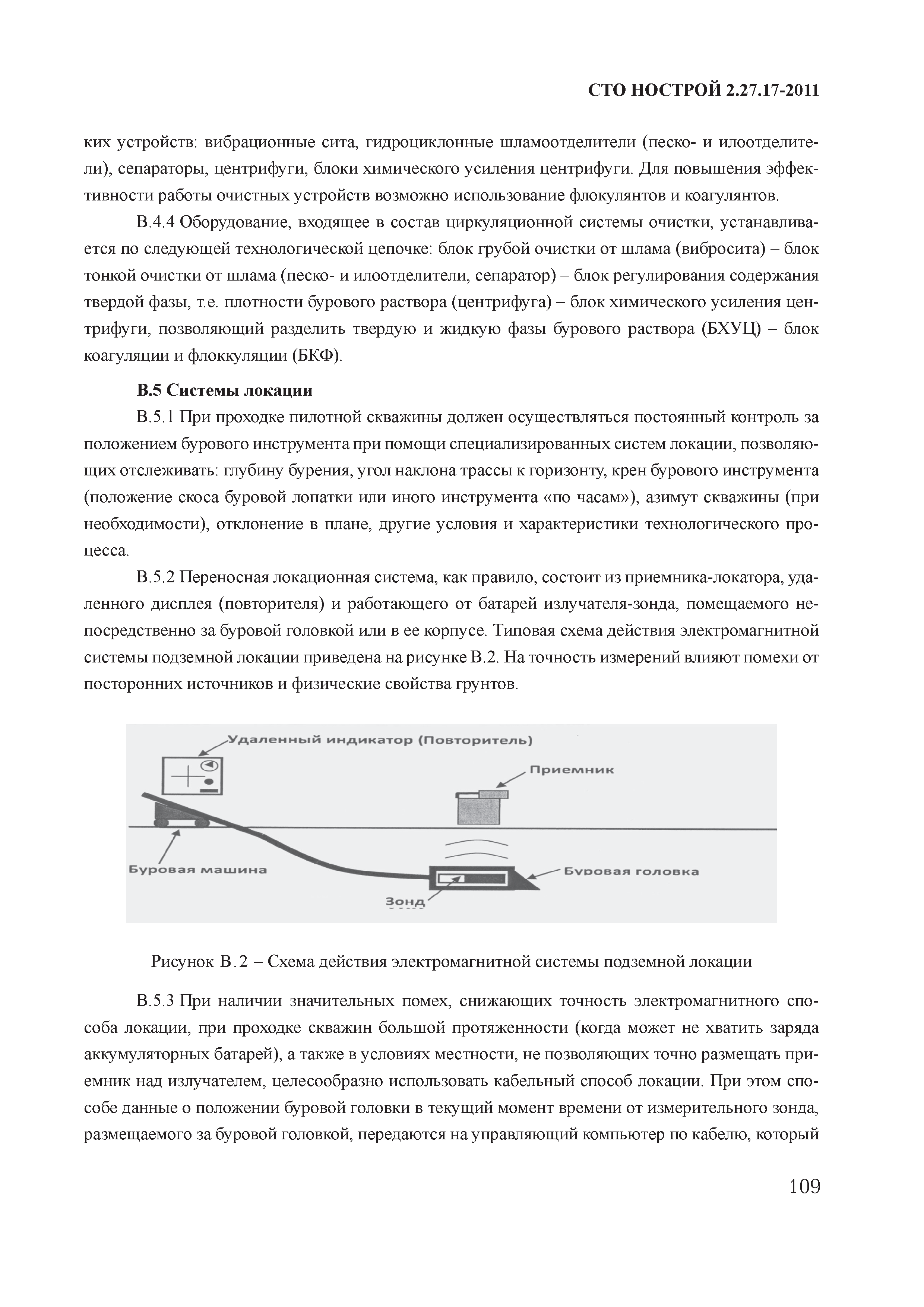

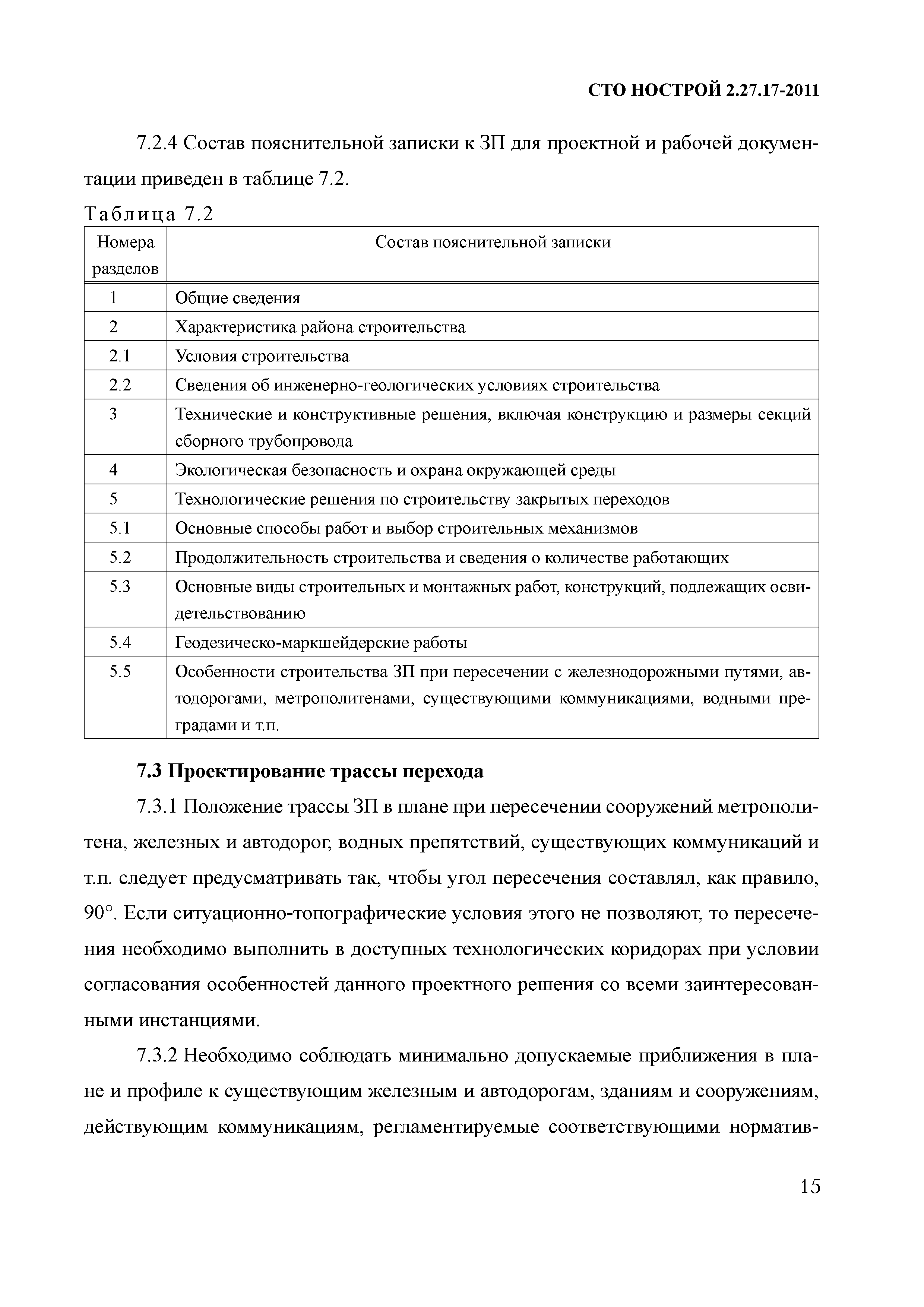

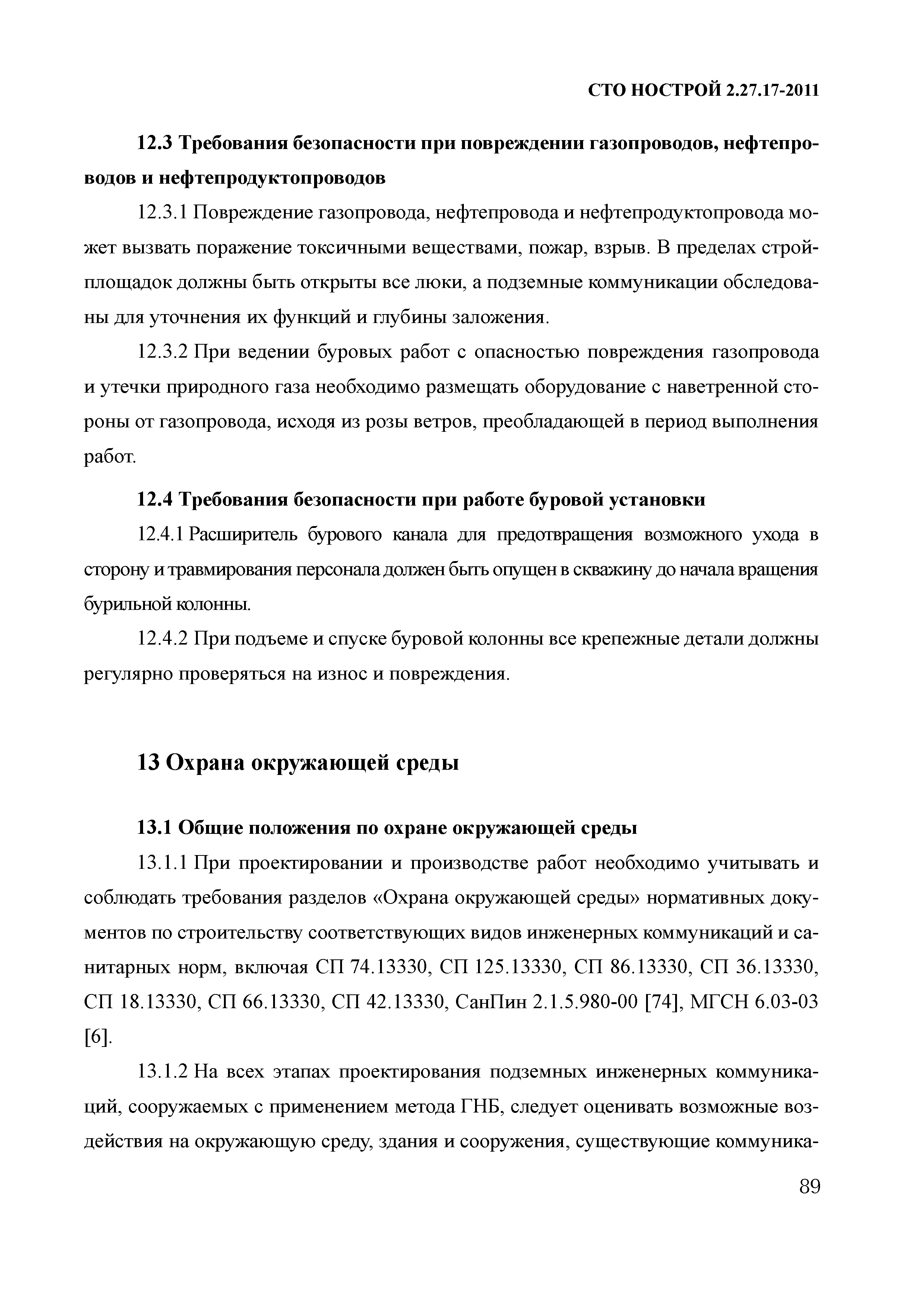

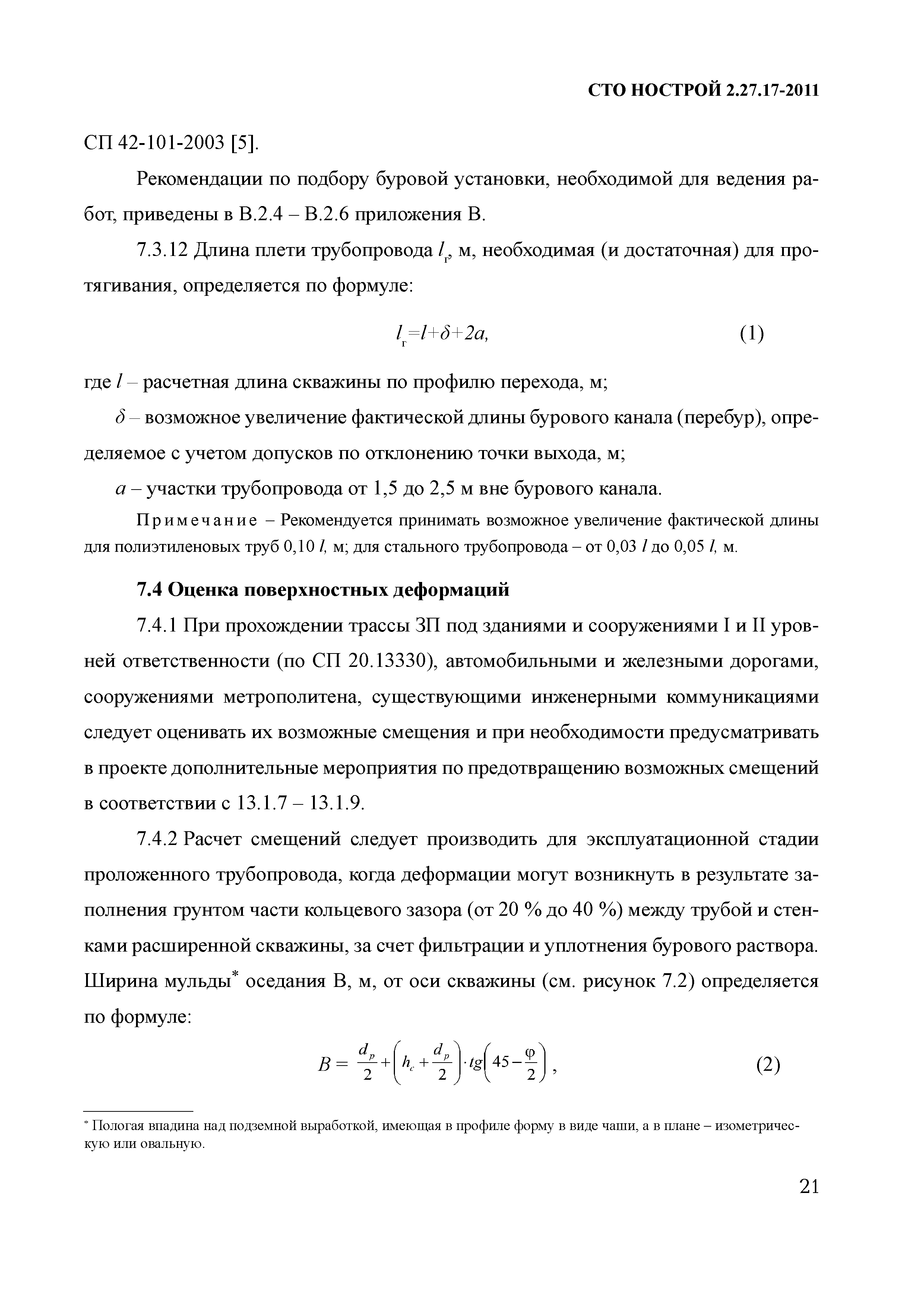

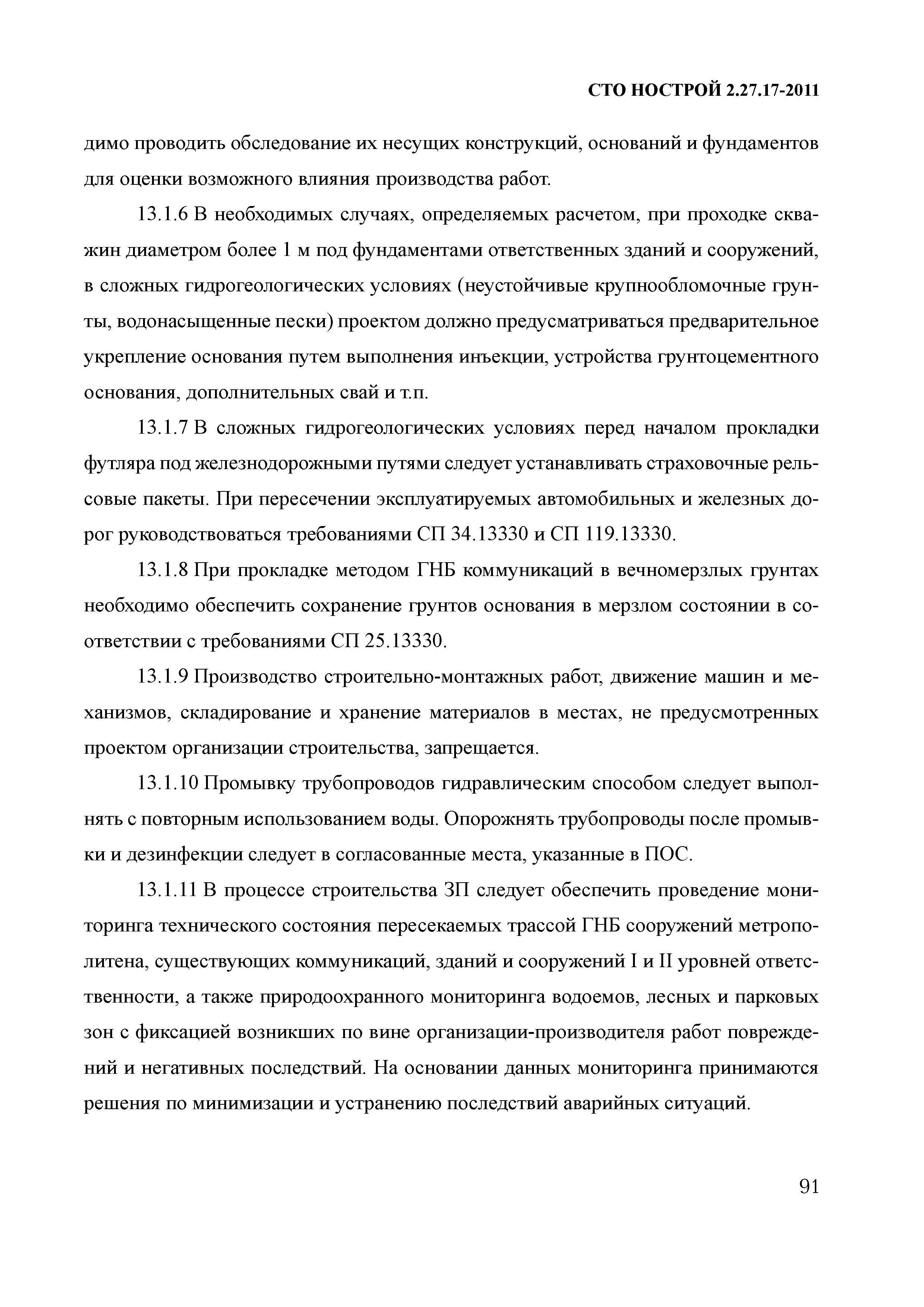

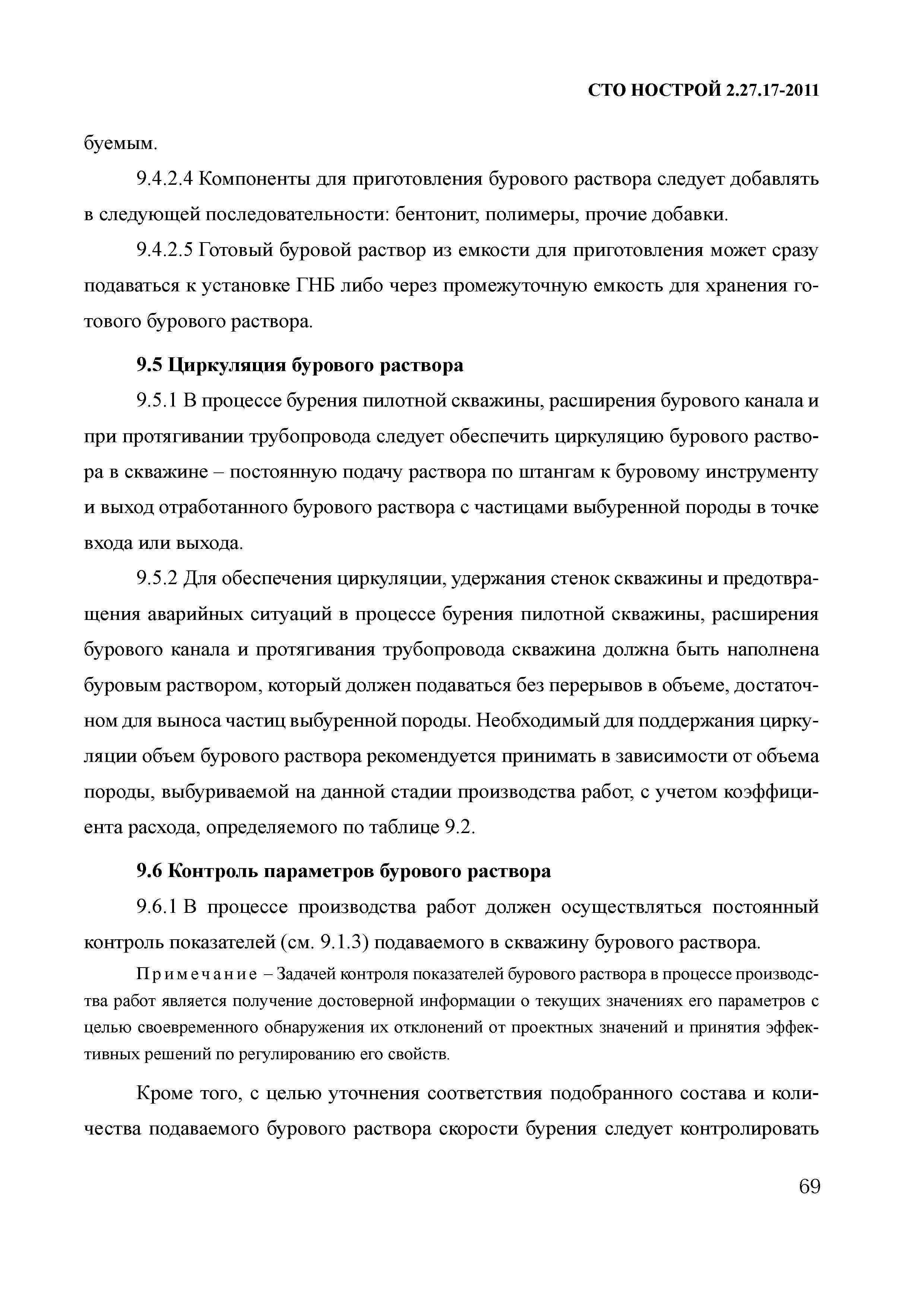

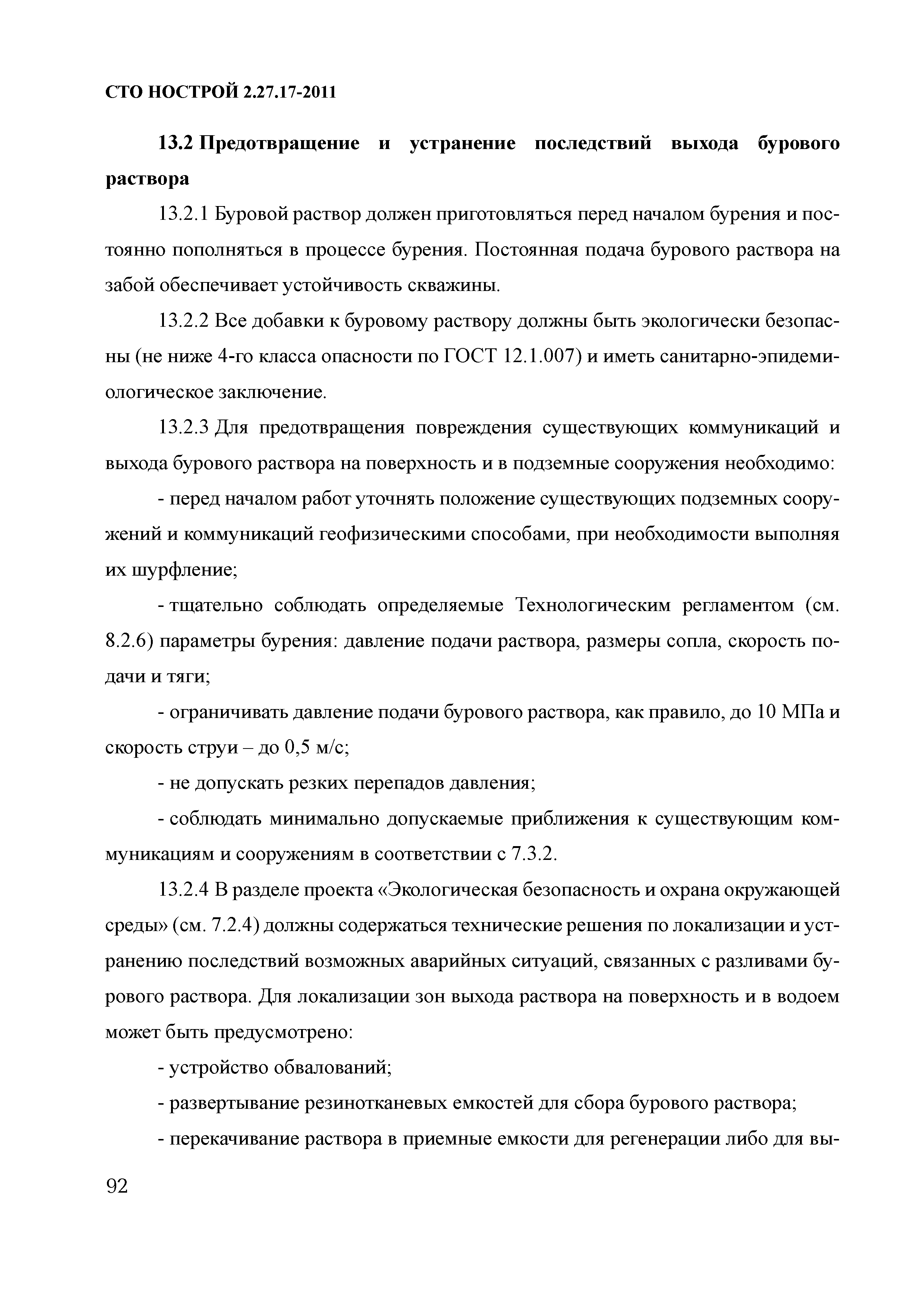

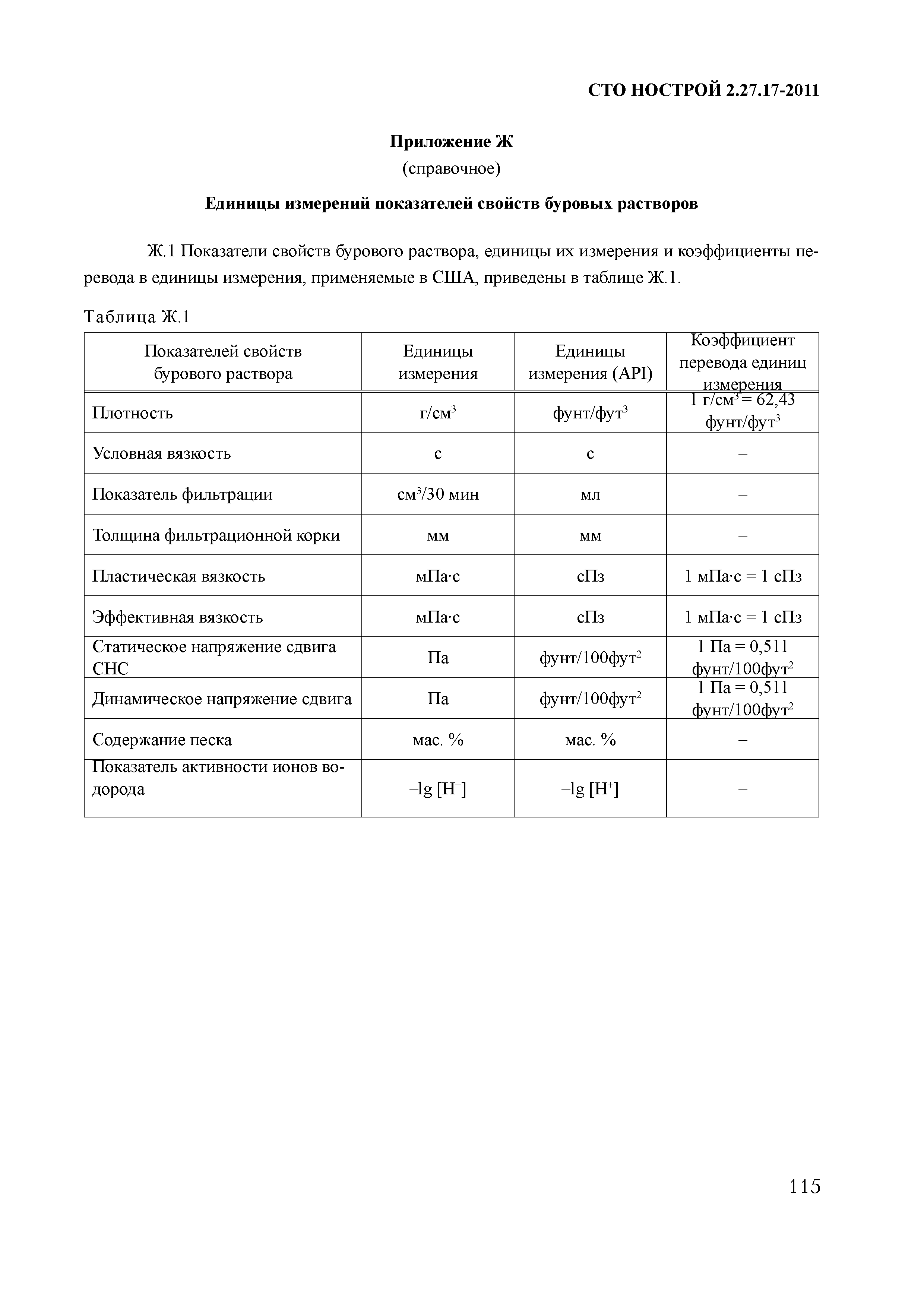

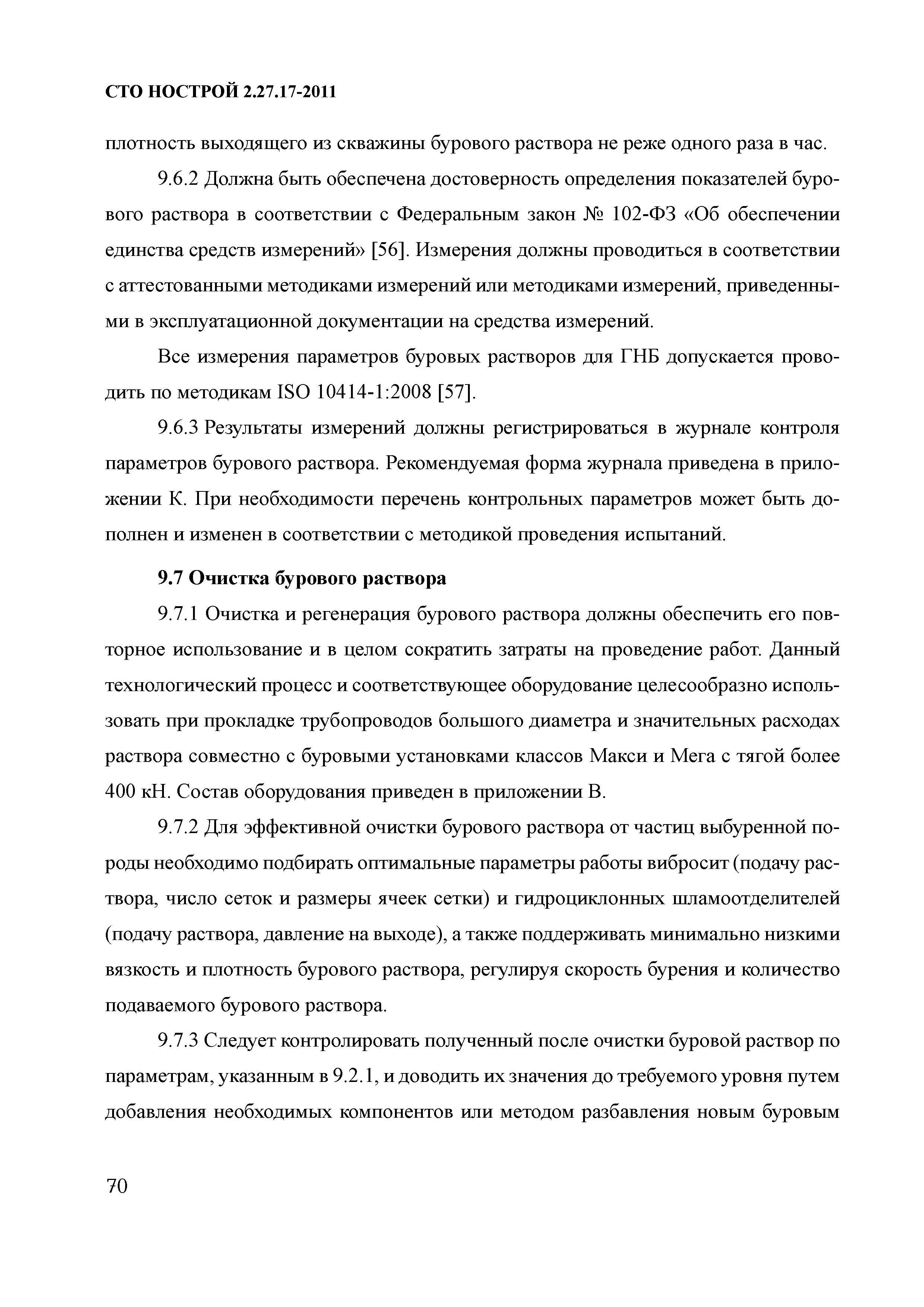

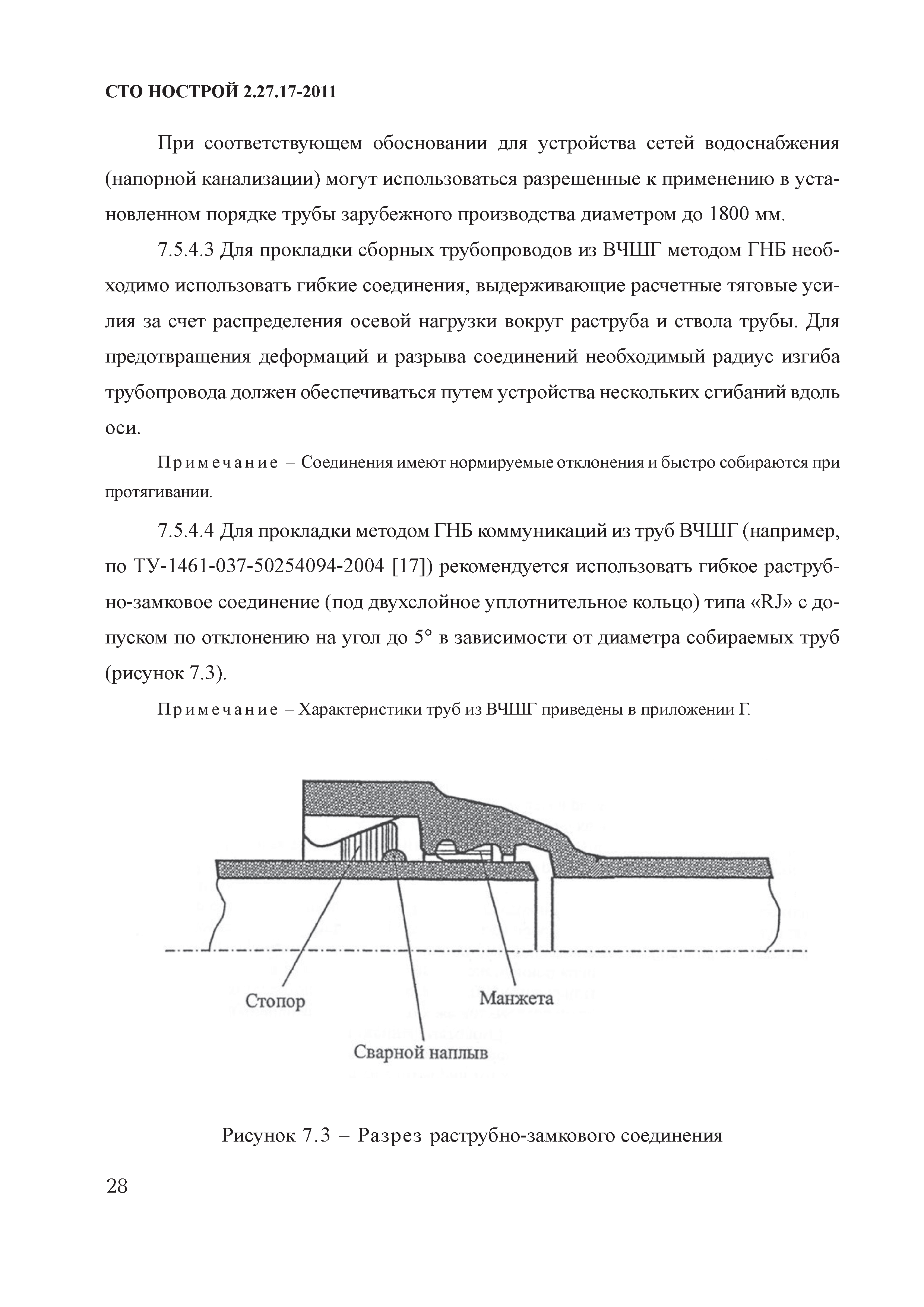

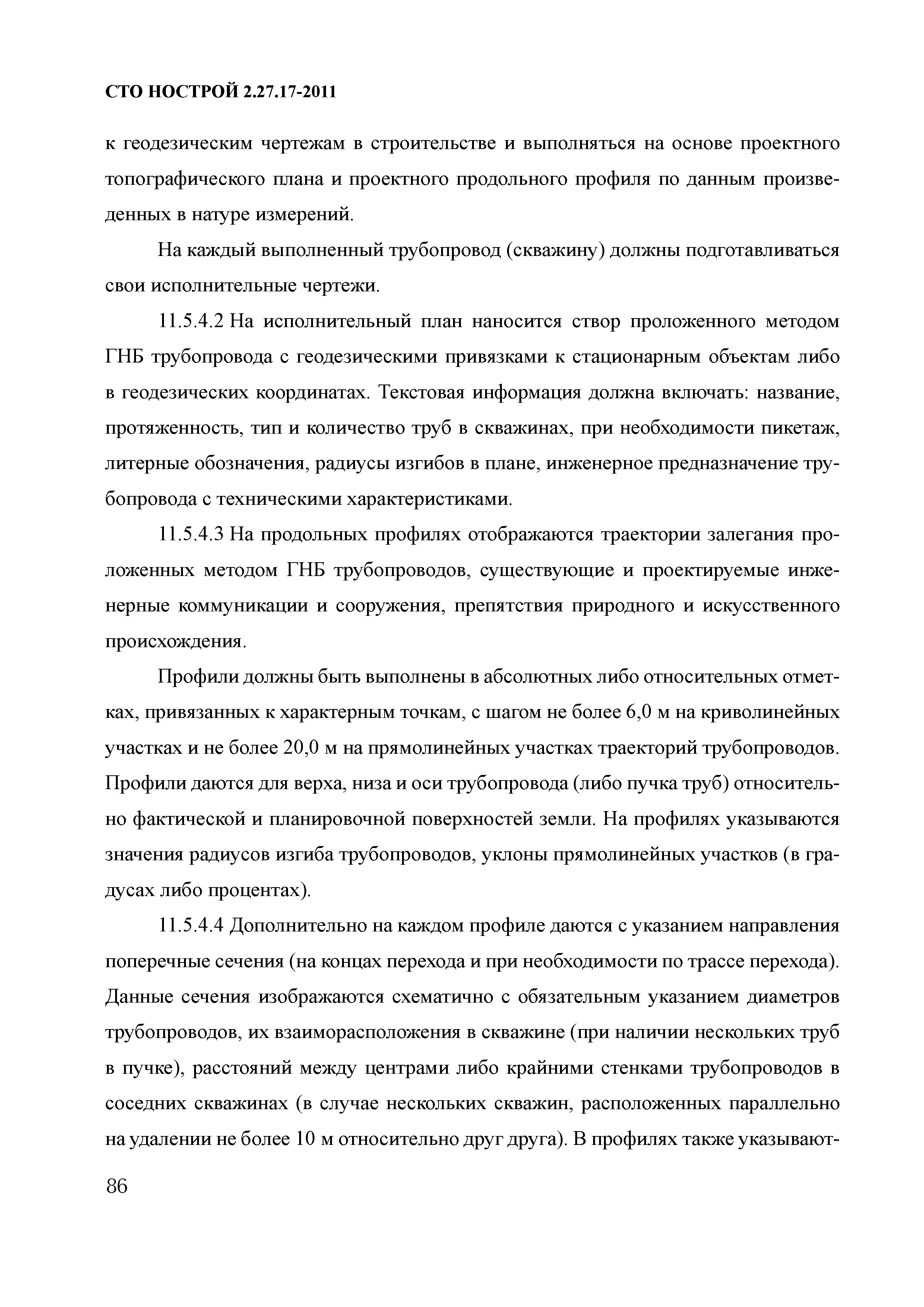

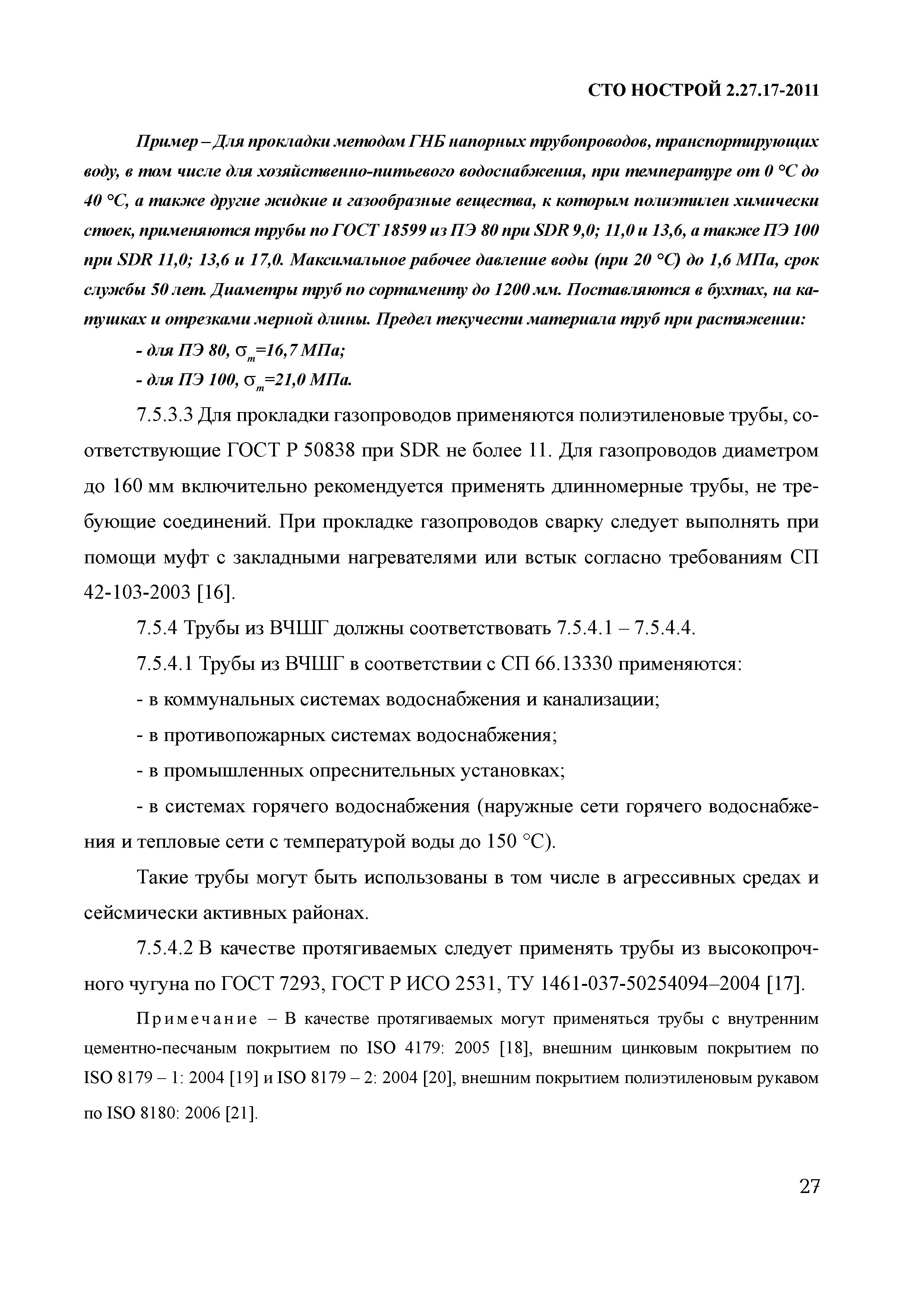

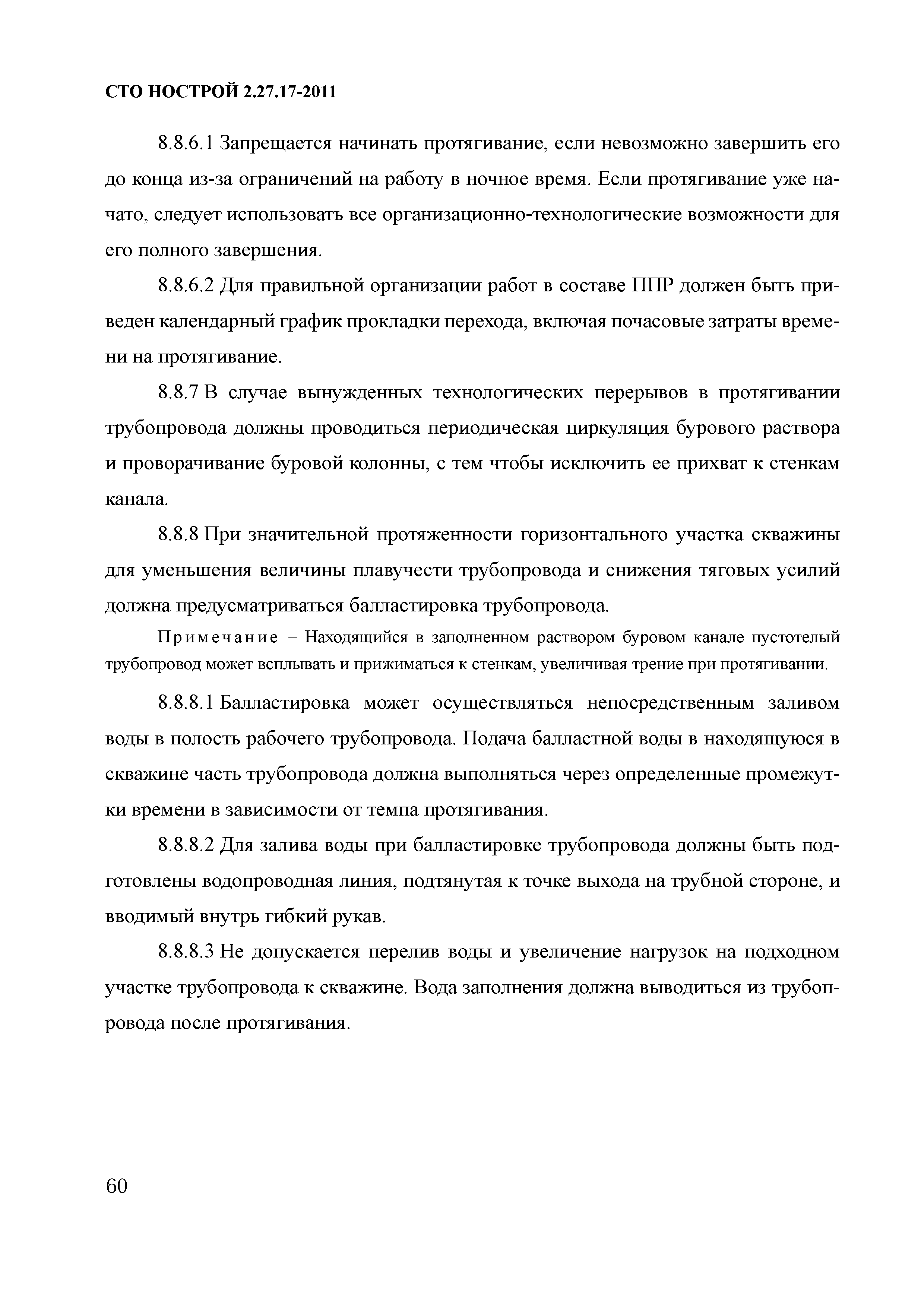

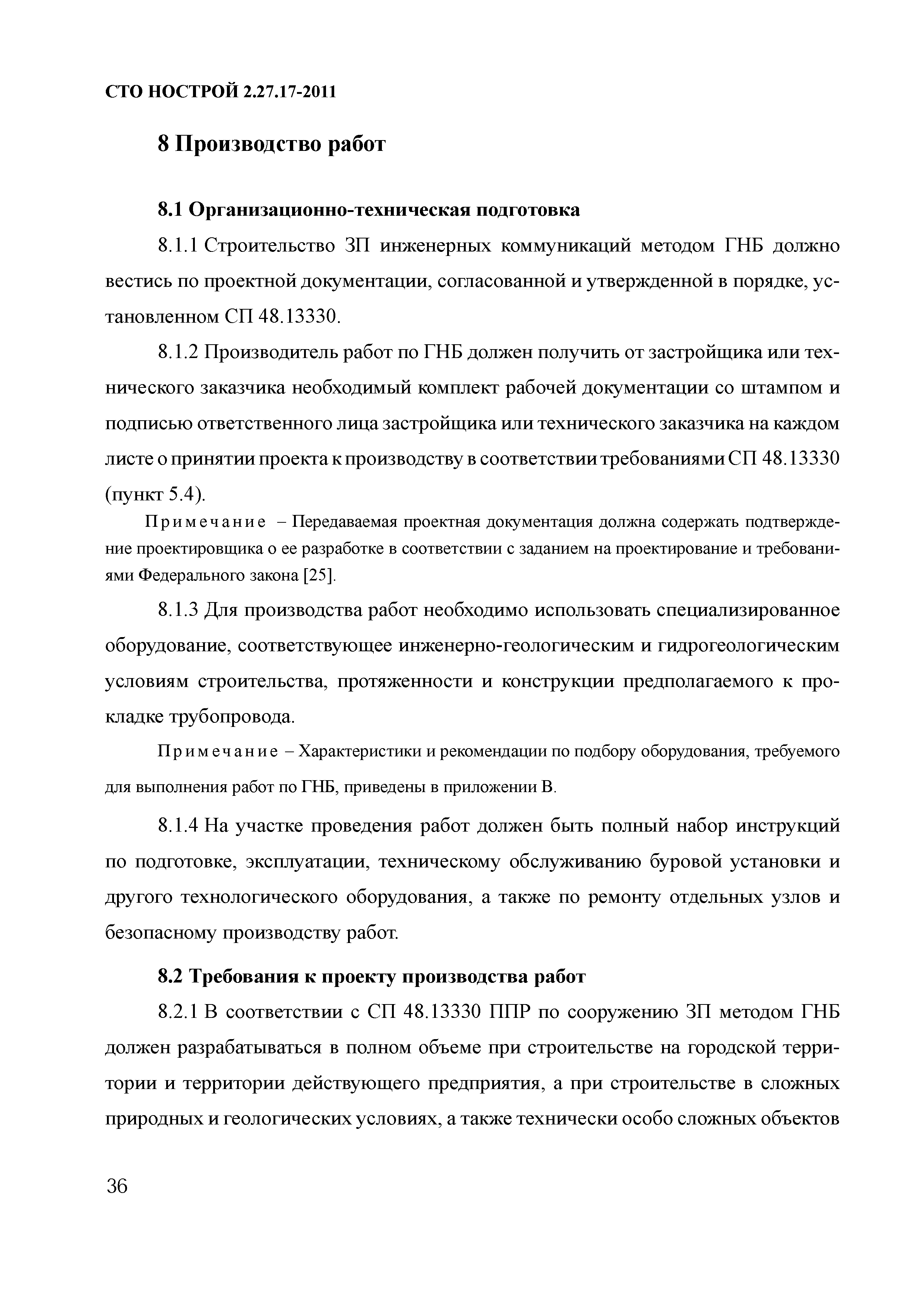

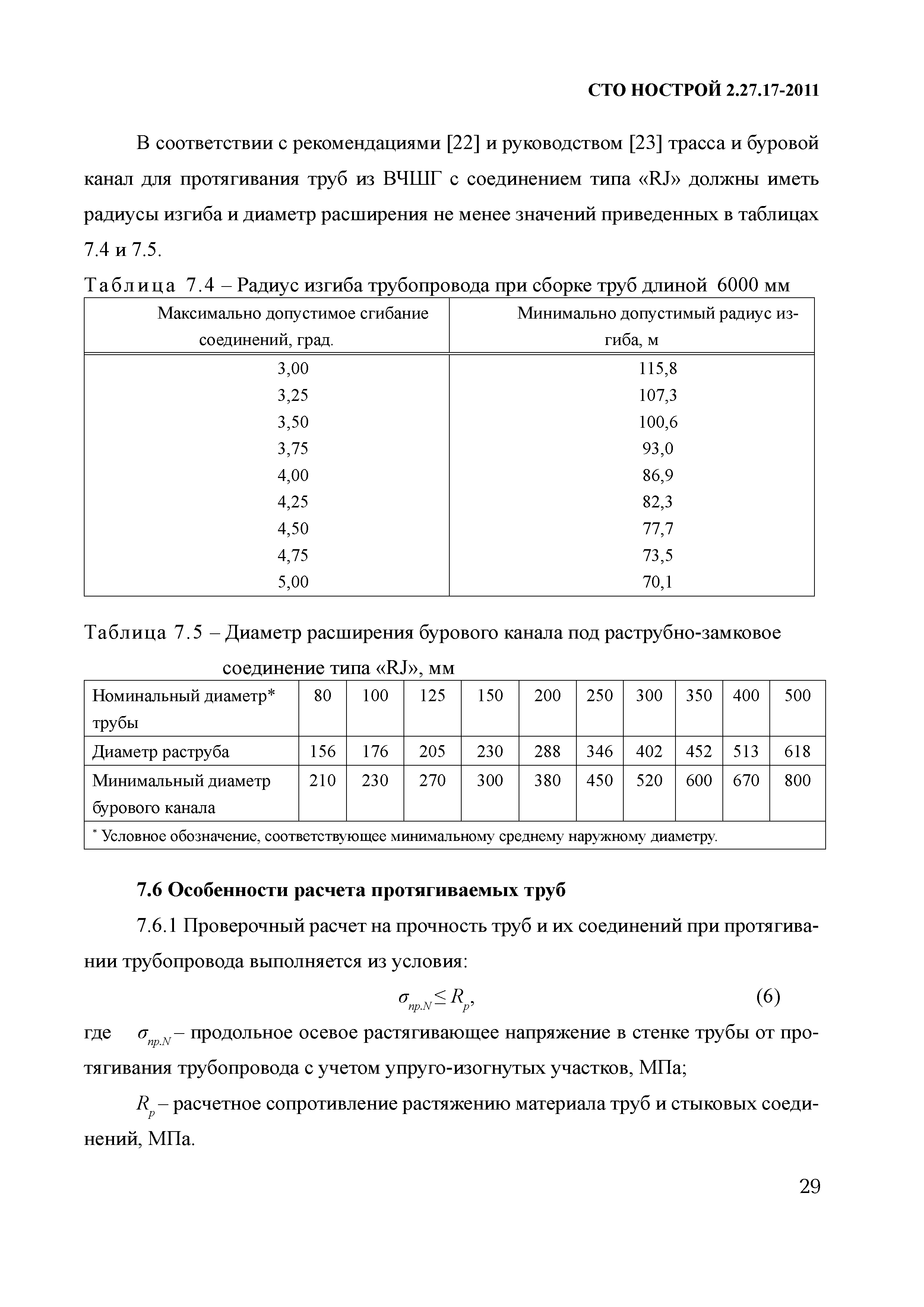

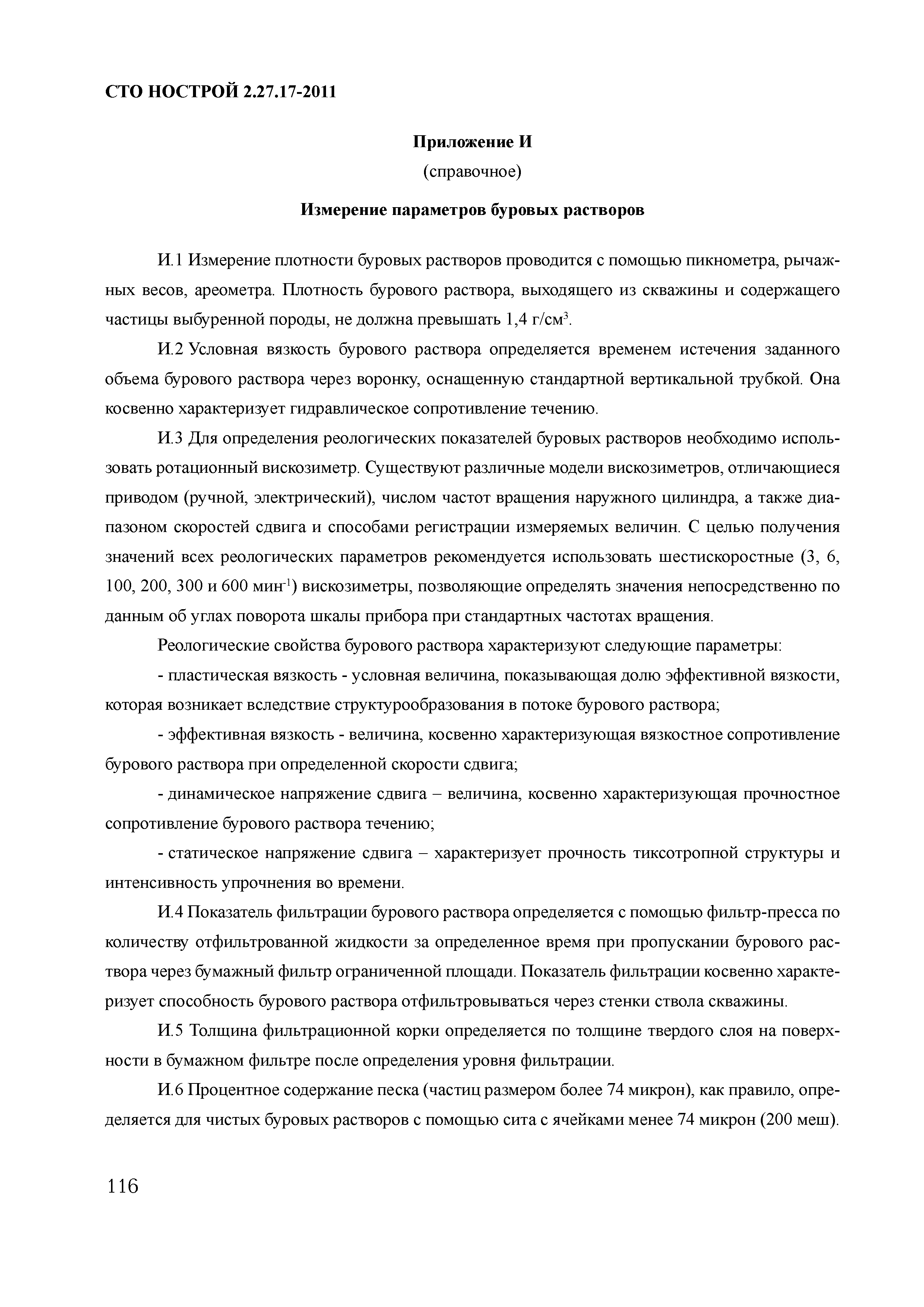

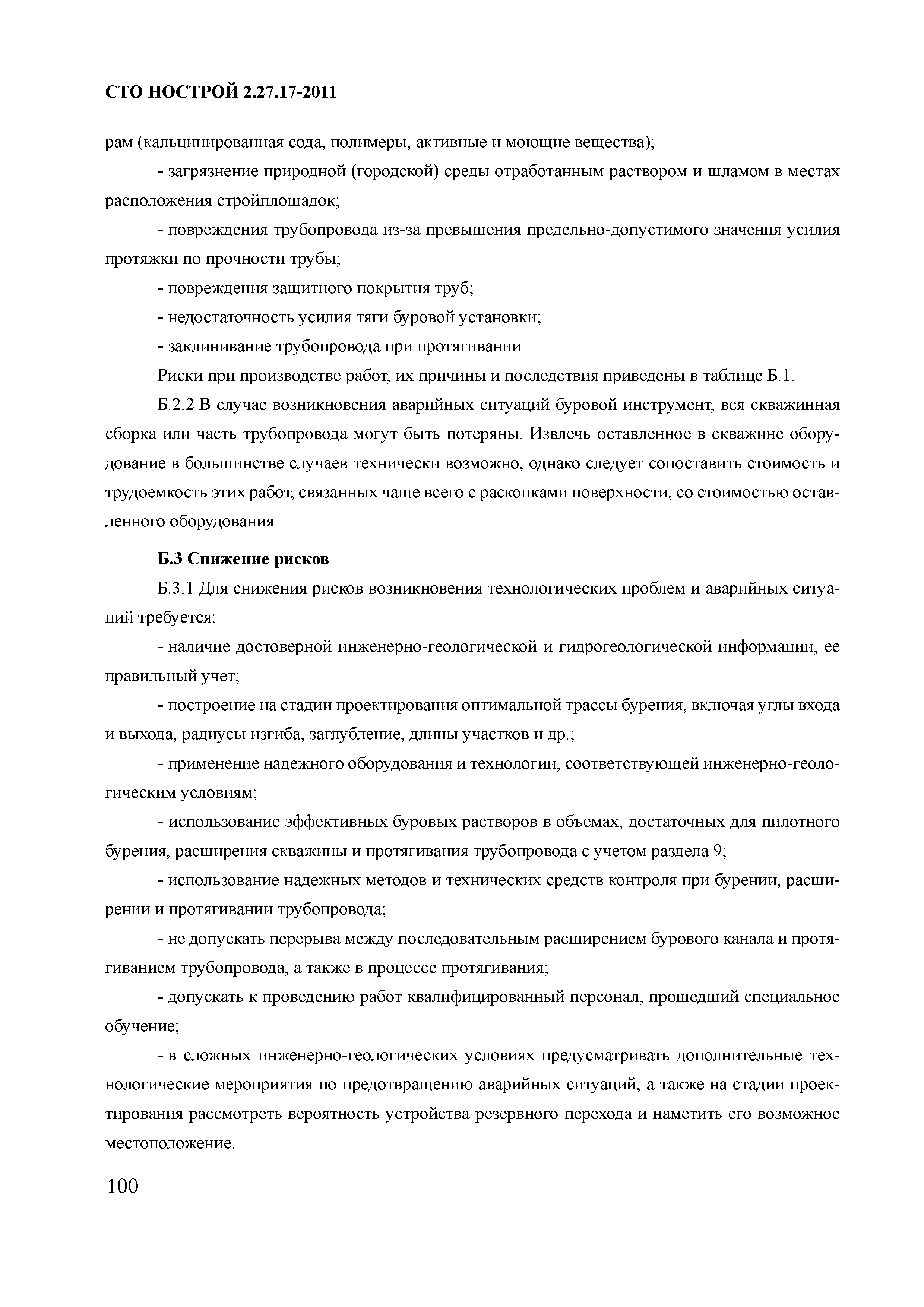

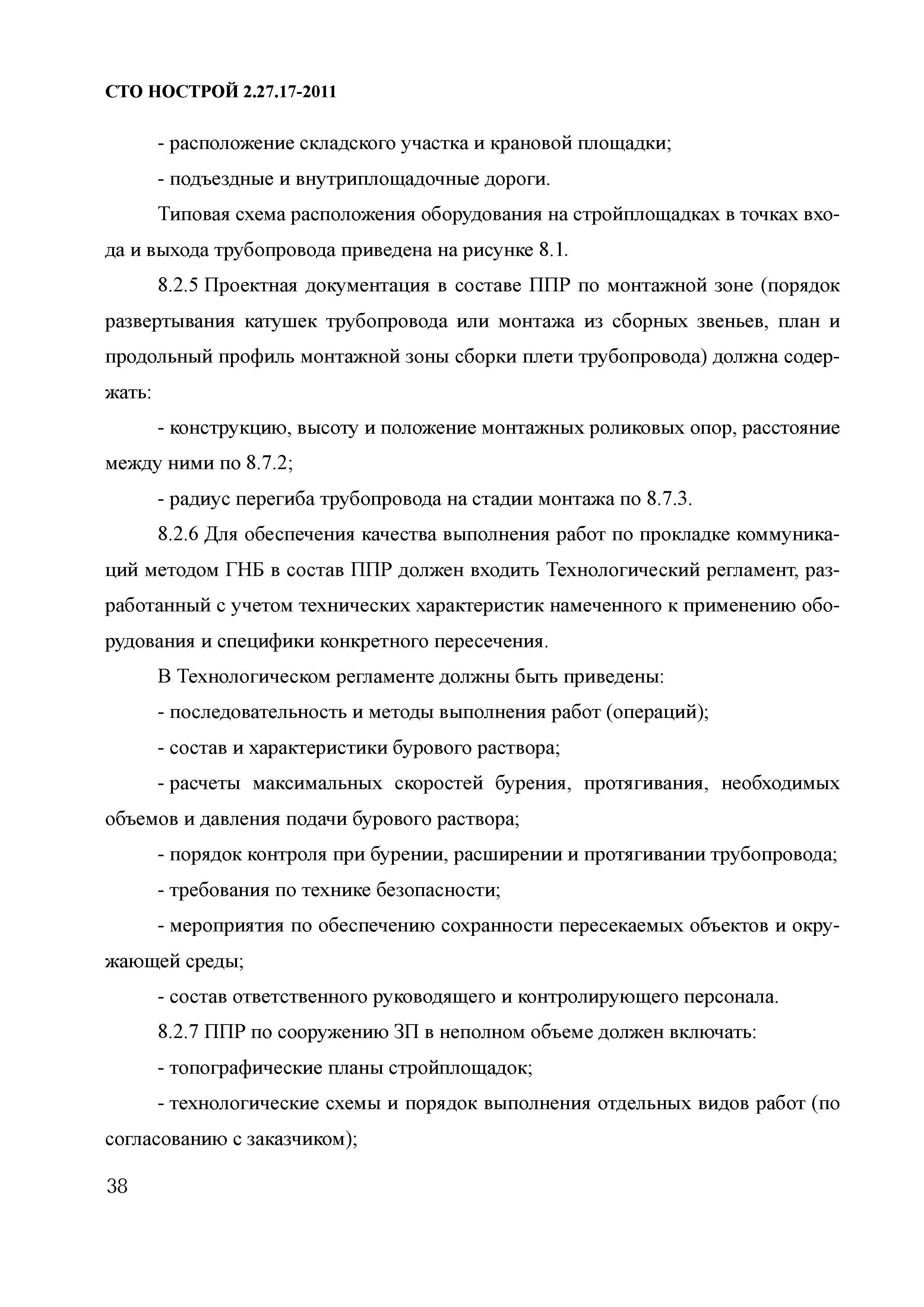

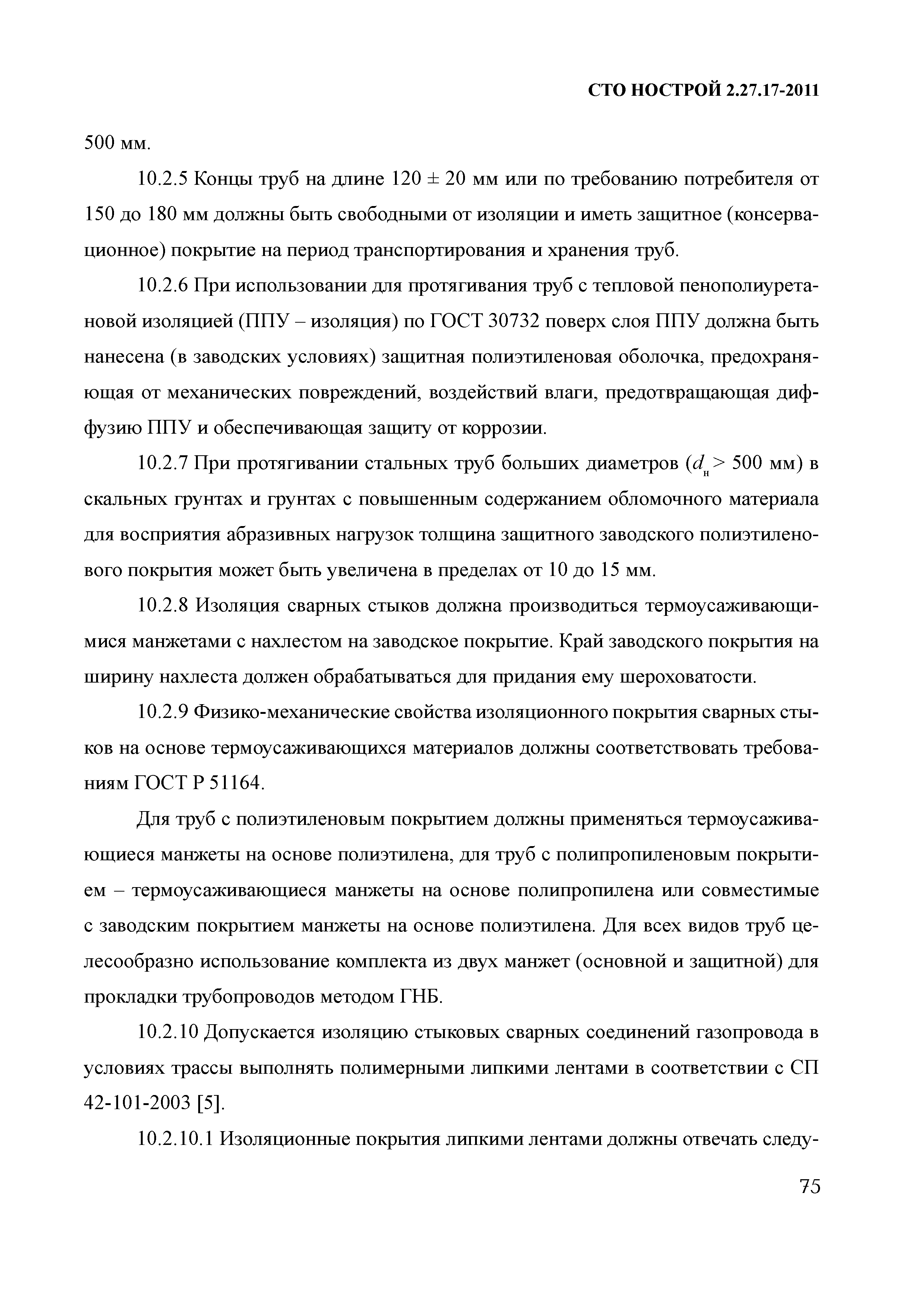

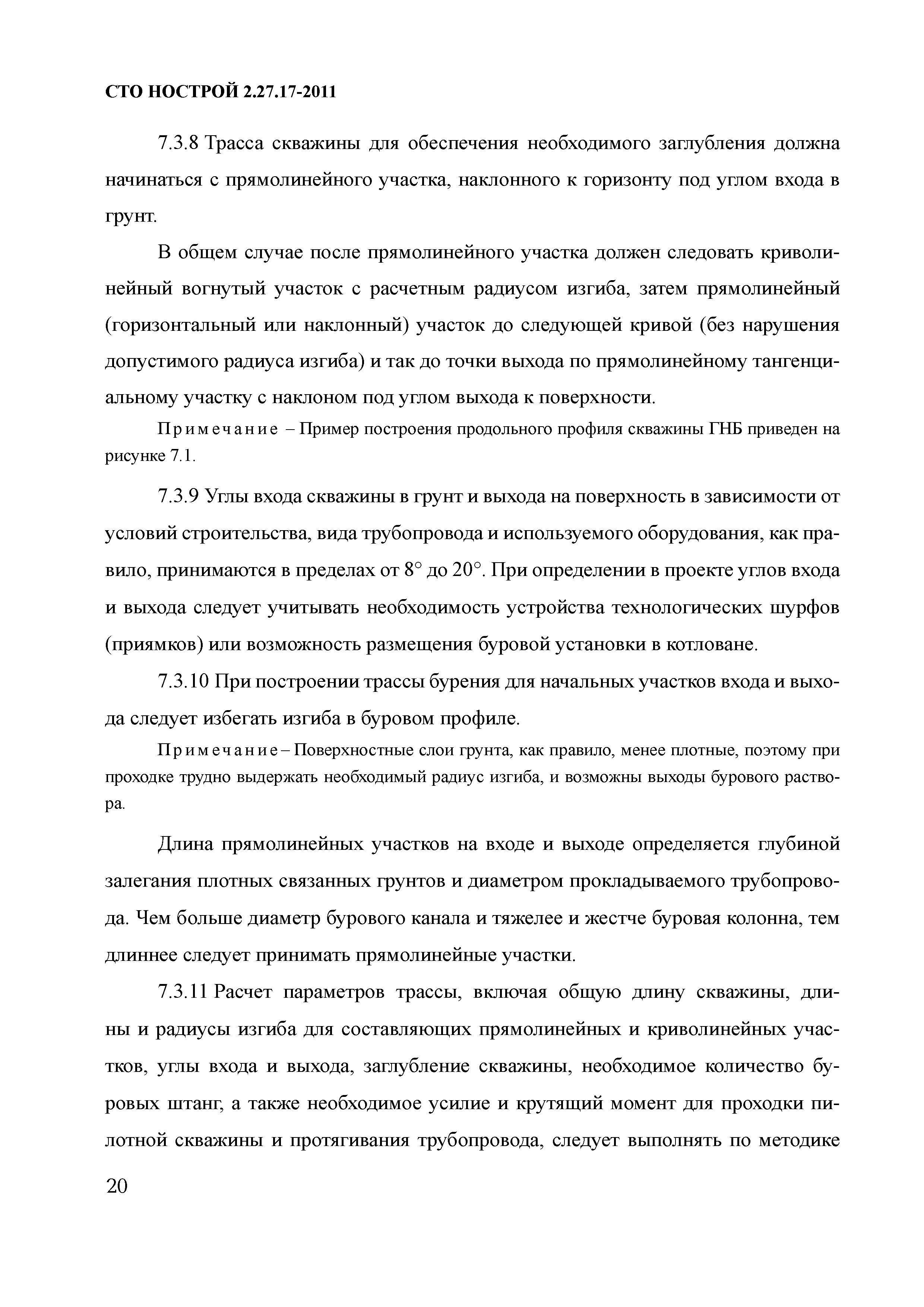

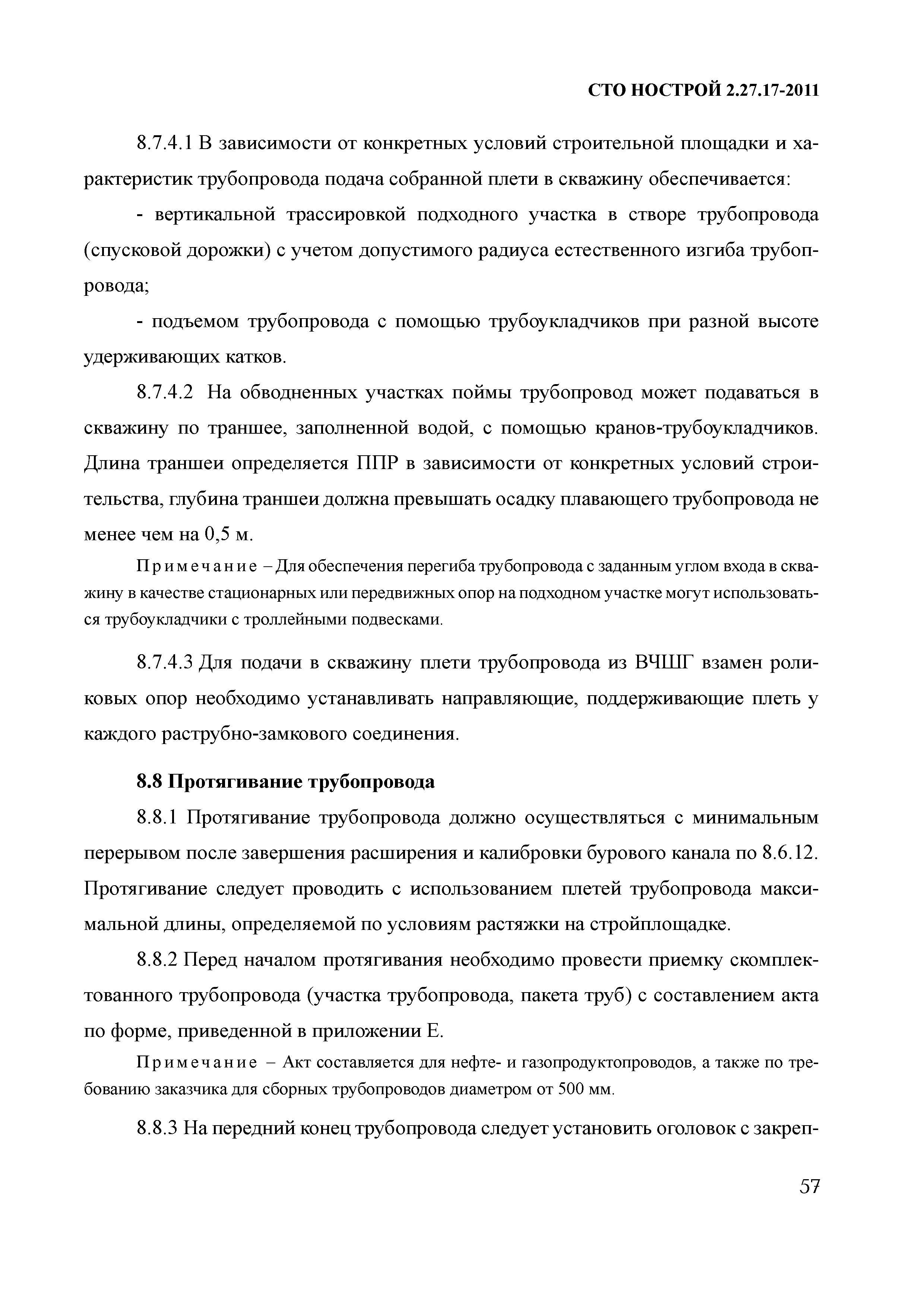

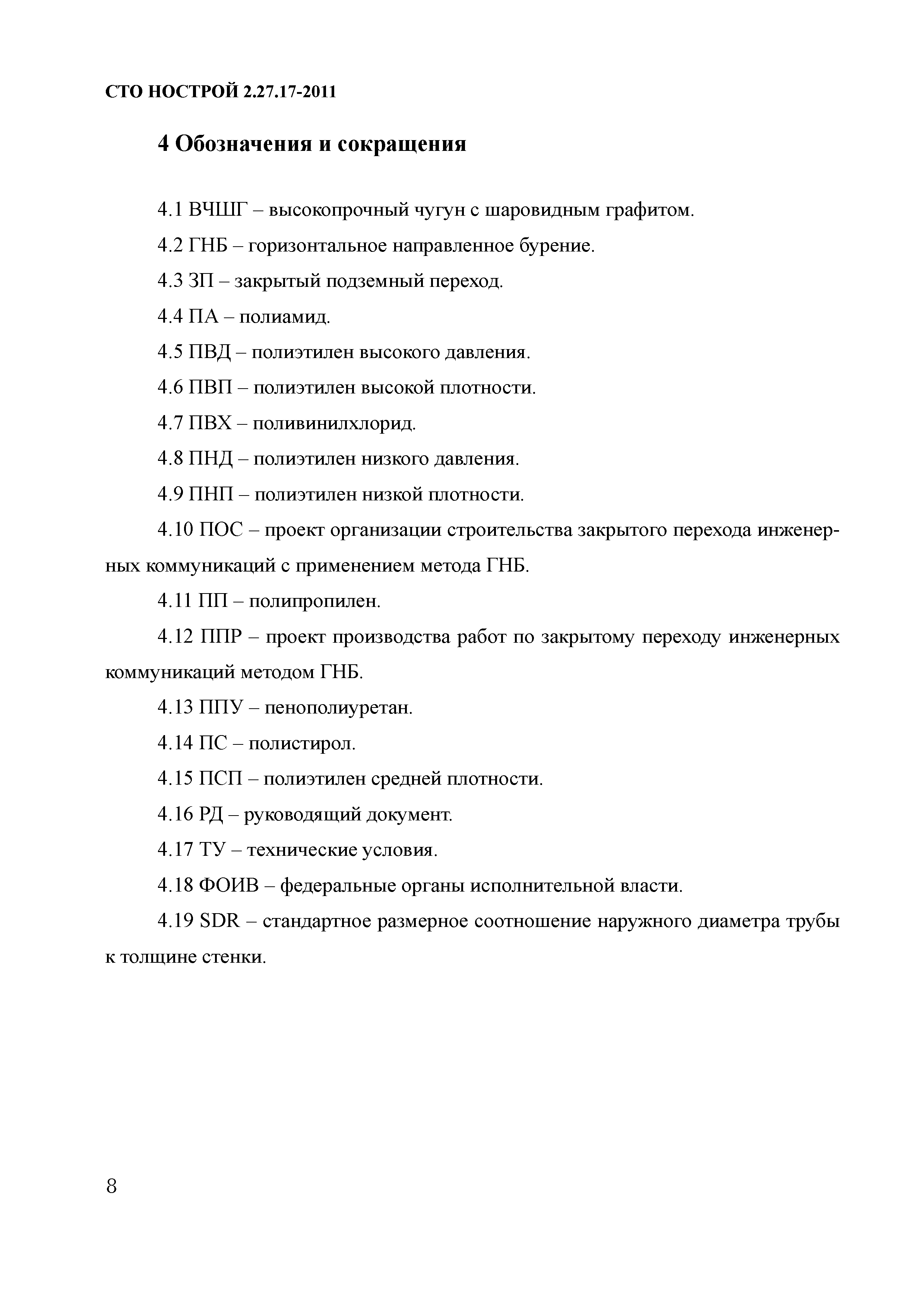

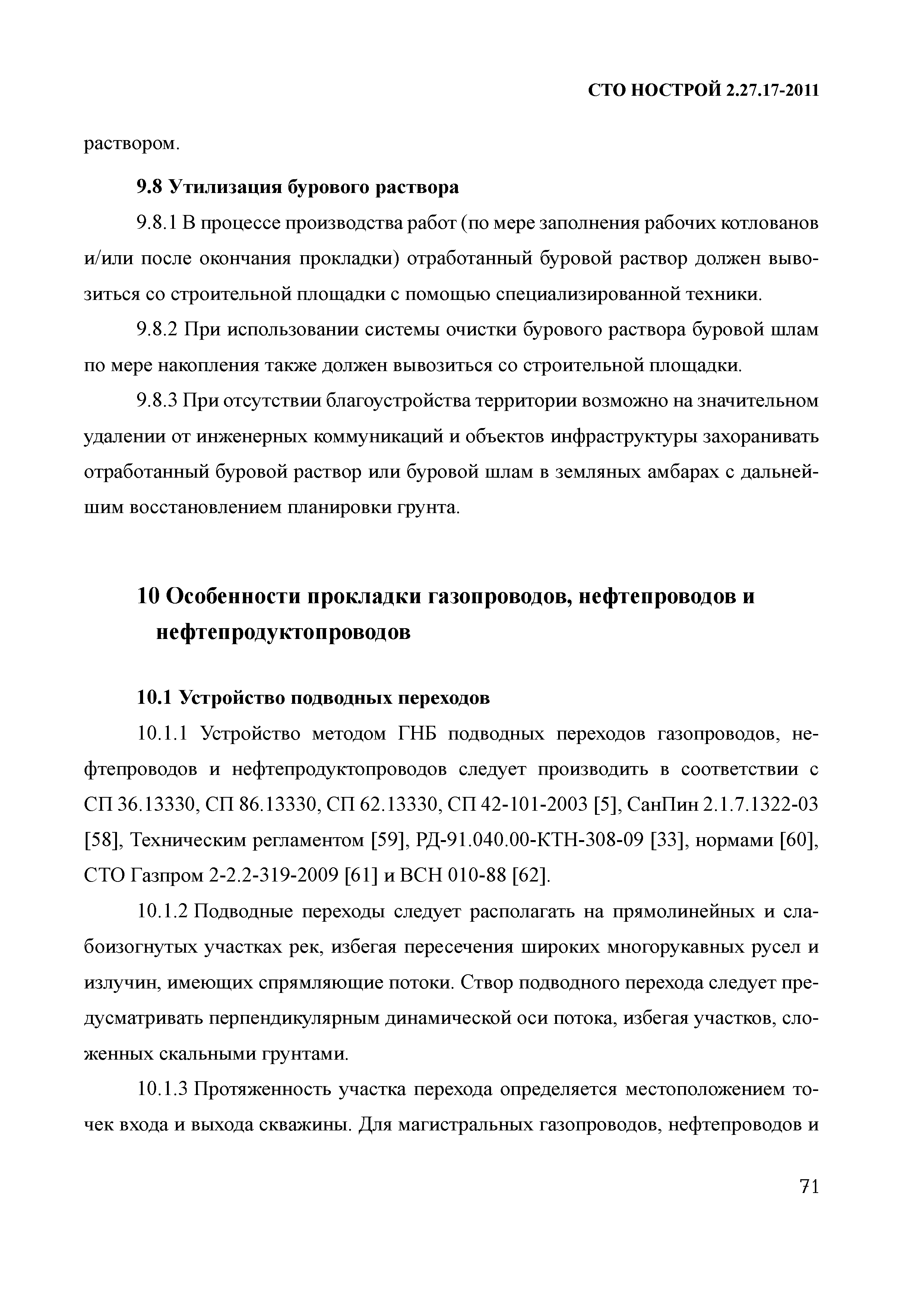

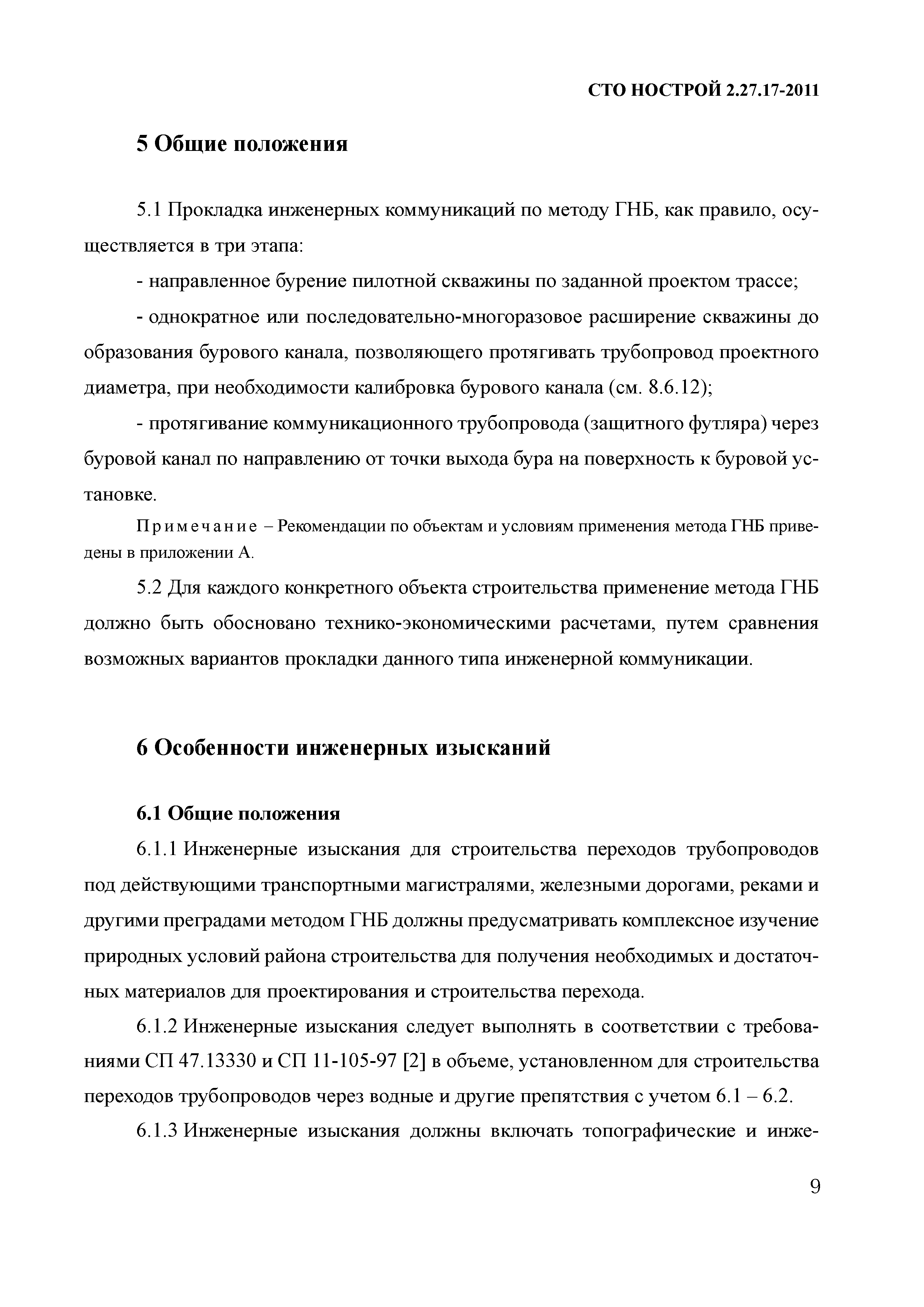

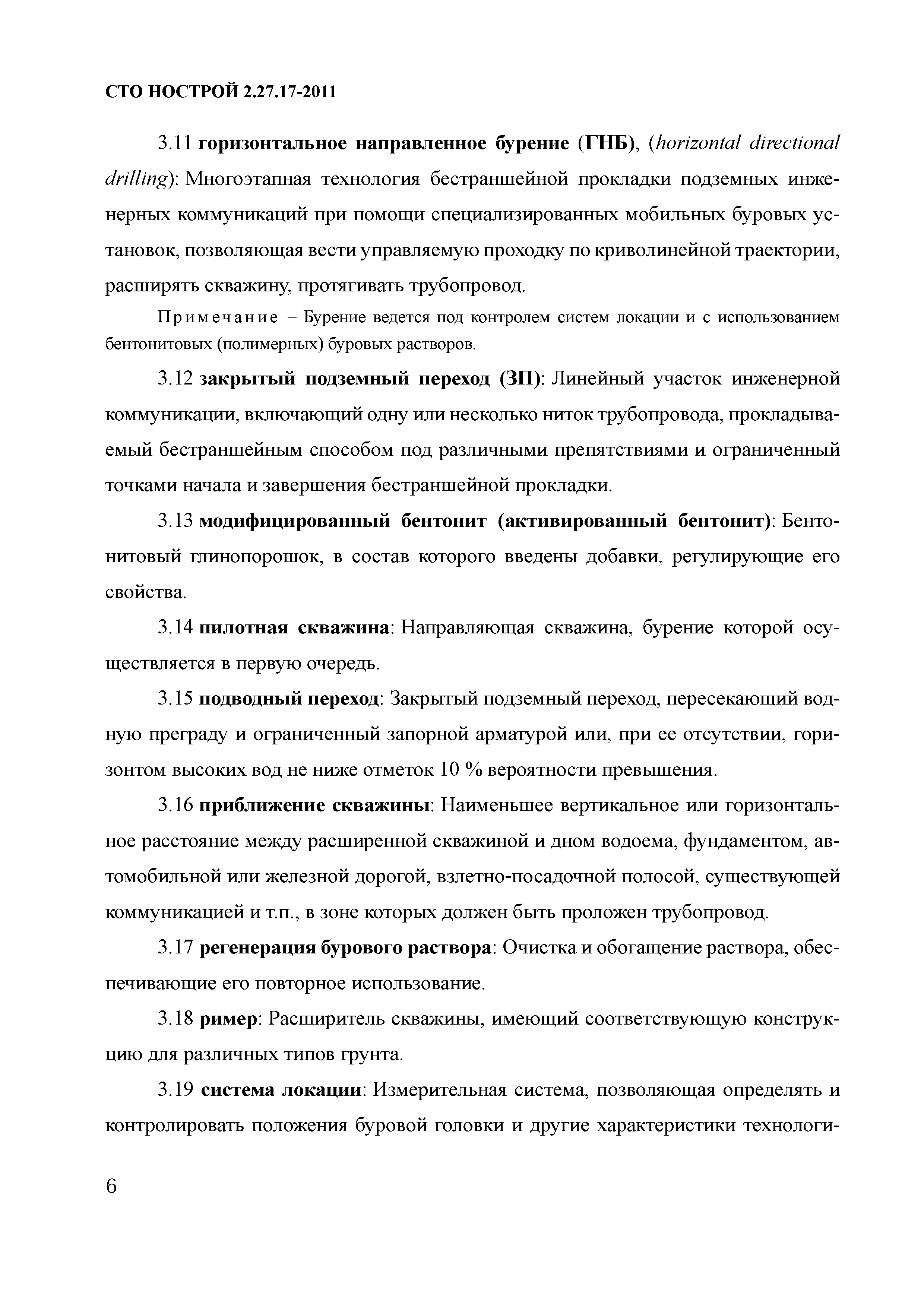

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Особенности инженерных изысканий    6.1 Общие требования    6.2 Инженерно-геологические изыскания    6.3 Топографическая съемка 7 Проектирование перехода    7.1 Общие требования к проектированию    7.2 Состав, содержание и порядок согласования проекта    7.3 Проектирование трассы перехода    7.4 Оценка поверхностных деформаций    7.5 Области применения и характеристики протягиваемых труб    7.6 Особенности расчета протягиваемых труб    7.7 Проектирование переходов кабельных линий 8 Производство работ    8.1 Организационно-техническая подготовка    8.2 Требования к проекту производства работ    8.3 Подготовительные работы и обустройство стройплощадок    8.4 Дополнительные мероприятия по обеспечению производства работ в сложных инженерно-геологических условиях    8.5 Бурение пилотной скважины    8.6 Расширение скважины    8.7 Сборка трубопровода и организация перегиба при подаче в грунт    8.8 Протягивание трубопровода    8.9 Завершающие работы    8.10 Особенности производства работ в холодный период года 9 Буровые растворы    9.1 Функции и показатели качества бурового раствора    9.2 Состав бурового раствора    9.3 Расчет необходимого объема бурового раствора и количества его компонентов    9.4 Приготовление бурового раствора    9.5 Циркуляция бурового раствора    9.6 Контроль параметров бурового раствора    9.7 Очистка бурового раствора    9.8 Утилизация бурового раствора 10 Особенности прокладки газопроводов, нефтепроводов и нефтепродуктопроводов    10.1 Устройство подводных переходов    10.2 Покрытия труб, изоляция стыков    10.3 Контроль соединений    10.4 Очистка полости трубопровода    10.5 Контроль состояния покрытия после протягивания    10.6 Порядок проведения приемочных испытаний на прочность и герметичность 11 Контроль выполнения работ, авторский надзор и сдача работ    11.1 Организация контроля    11.2 Входной контроль    11.3 Операционный контроль за производством работ    11.4 Порядок ведения авторского надзора    11.5 Приемочный контроль при сдаче работ 12 Правила безопасного выполнения работ    12.1 Общие положения организации выполнения работ    12.2 Меры безопасности от поражения электрическим током при выполнении буровых работ    12.3 Требования безопасности при повреждении газопроводов, нефтепроводов и нефтепродуктопроводов    12.4 Требования безопасности при работе буровой установки 13 Охрана окружающей среды    13.1 Общие положения по охране окружающей среды    13.2 Предотвращение и устранение последствий выхода бурового раствора    13.3 Крепление технологических выемок    13.4 Прокладка коммуникаций на территории охранной зоны метрополитена Приложение А (рекомендуемое) Объекты и условия применения метода горизонтального направленного бурения для прокладки инженерных коммуникаций Приложение Б (справочное) Риски при горизонтальном направленном бурении, их снижение и управление Приложение В (справочное) Оборудование для производства работ Приложение Г (справочное) Характеристики и типоразмеры труб и соединительных элементов из ВЧШГ Приложение Д (рекомендуемое) Форма протокола бурения скважины Приложение Е (рекомендуемое) Форма акта приемки трубопровода Приложение Ж (справочное) Единицы измерений показателей качества буровых растворов Приложение И (справочное) Измерение параметров буровых растворов Приложение К (рекомендуемое) Форма журнала контроля параметров бурового раствора Приложение Л (рекомендуемое) Порядок сдачи работ Приложение М (рекомендуемое) Форма акта приемки подземного перехода трубопровода Приложение Н (справочное) Основные буквенные обозначения величин Библиография
Разработан:	ОАО Мосинжпроект Филиал ОАО ЦНИИС НИЦ Тоннели и метрополитены МАС ГНБ СРО НП Объединение строителей подземных сооружений, промышленных и гражданских объектов
Утверждён:	05.12.2011 Совет Национального объединения строителей (22)
Принят:	07.11.2011 Национальное объединение проектировщиков (ЮЛ/211)
Издан:	Издательство БСТ (2011 г. ) Издательство БСТ (2012 г. )
Расположен в:	Техническая документация
Список изменений:	дополнение

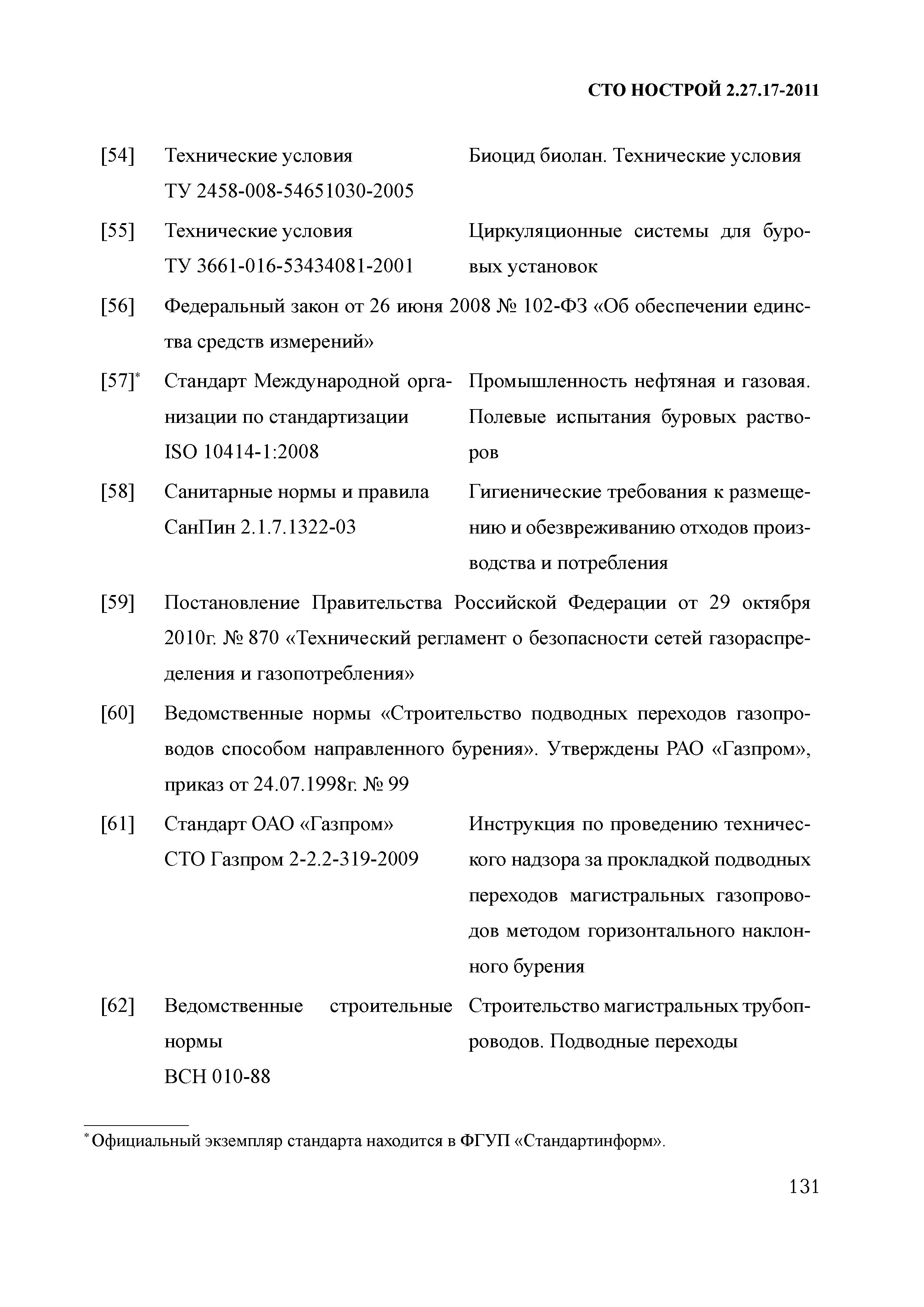

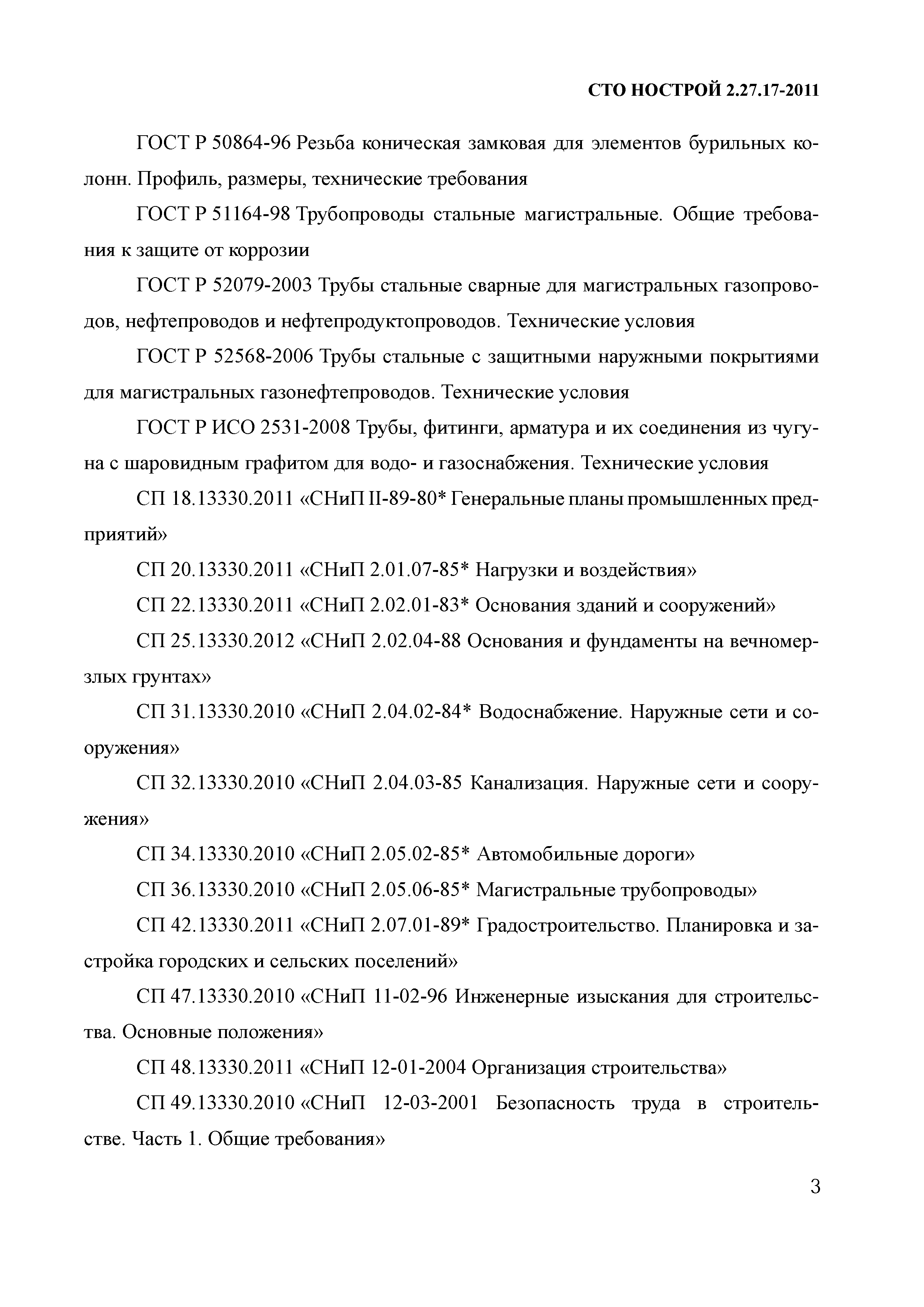

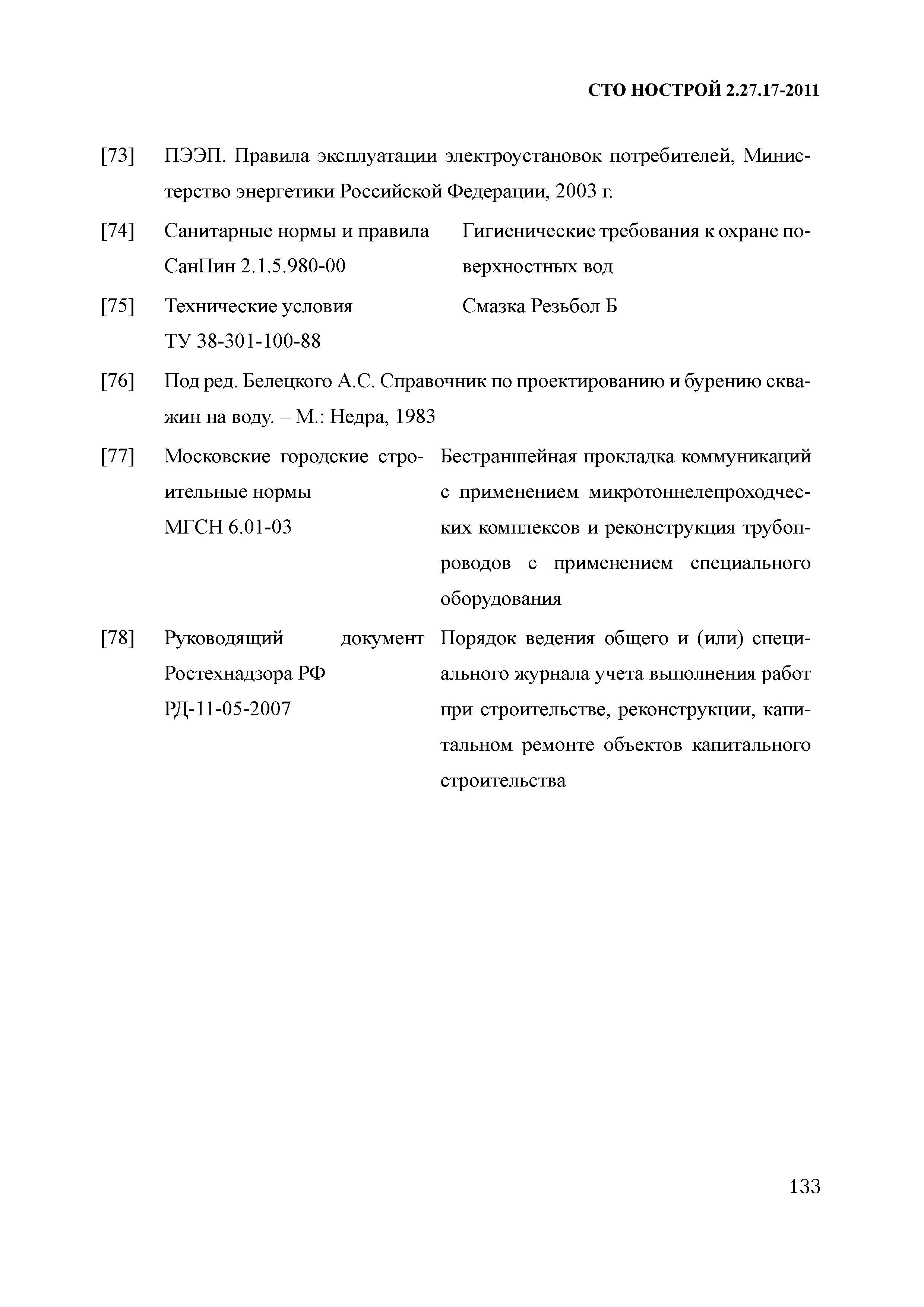

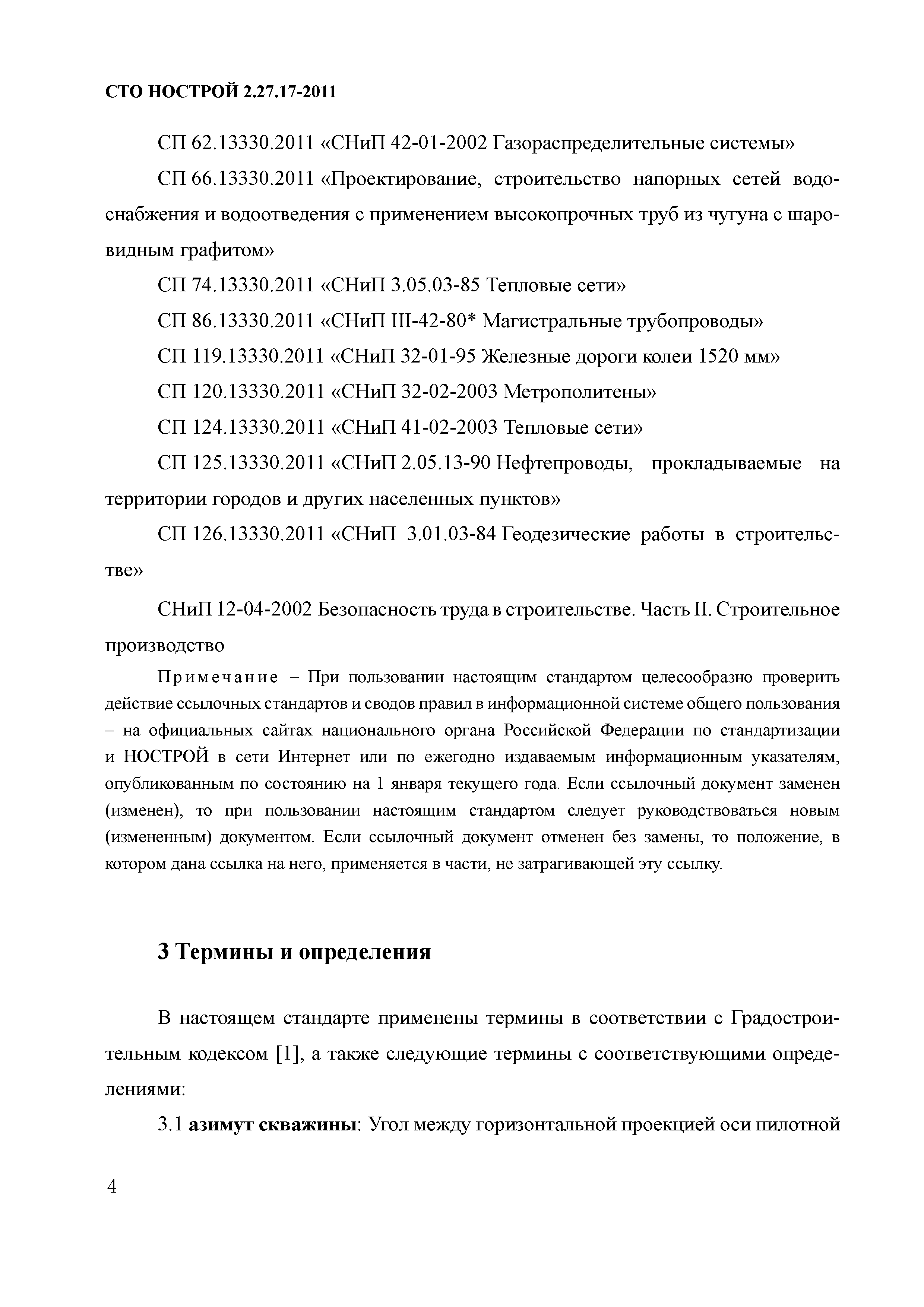

Нормативные ссылки:	ВСН 163-83 «Учет деформаций речных русел и берегов водоемов в зоне подводных переходов магистральных трубопроводов (нефтегазопроводов)» ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 25100-95 «Грунты. Классификация» ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ» СП 11-110-99 «Авторский надзор за строительством зданий и сооружений» ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемерзлых грунтов» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод» ВСН 010-88 «Строительство магистральных трубопроводов. Подводные переходы» Федеральный закон 7-ФЗ «Об охране окружающей среды» ПБ 03-428-02 «Правила безопасности при строительстве подземных сооружений» ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия» ГОСТ Р 50864-96 «Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» Федеральный закон 184-ФЗ «О техническом регулировании» СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов» СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 2156-76 «Натрий двууглекислый. Технические условия» ГОСТ 5100-85 «Сода кальцинированная техническая. Технические условия» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» ГОСТ Р 52079-2003 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия» СП 42-103-2003 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов» СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ» ГОСТ 31244-2004 «Контроль неразрушающий. Оценка физико-механических характеристик материала элементов технических систем акустическим методом. Общие требования.» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» ГОСТ 908-2004 «Кислота лимонная моногидрат пищевая. Технические условия» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть V. Правила производства работ в районах с особыми природно-техногенными условиями» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть VI. Правила производства геофизических исследований» ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» ГОСТ Р 52568-2006 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия» РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» «Положение о составе разделов проектной документации и требованиях к их содержанию» Федеральный закон 315-ФЗ «О саморегулируемых организациях» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ГОСТ Р ИСО 2531-2008 «Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения. Технические условия» МДС 11-21.2009 «Методика определения точного местоположения и глубины залегания, а также разрывов подземных коммуникаций (силовых, сигнальных кабелей, трубопроводов газо-, водоснабжения и др.), предотвращающих их повреждения при проведении земляных работ» ГОСТ Р 50838-2009 «Трубы из полиэтилена для газопроводов. Технические условия» СП 48.13330.2011 «Организация строительства» СП 18.13330.2011 «Генеральные планы промышленных предприятий» СП 62.13330.2011* «Газораспределительные системы» СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений» СП 22.13330.2011 «Основания зданий и сооружений» СП 20.13330.2011 «Нагрузки и воздействия» СП 66.13330.2011 «Проектирование и строительство напорных сетей водоснабжения и водоотведения с применением высокопрочных труб из чугуна с шаровидным графитом» СП 25.13330.2012 «Основания и фундаменты на вечномерзлых грунтах» СП 34.13330.2012 «Автомобильные дороги» СП 120.13330.2012 «Метрополитены» СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» ТУ 1461-037-50254094-2004 «Трубы чугунные напорные высокопрочные. Технические условия» Федеральный закон 102-ФЗ «Об обеспечении единства измерений» Технический регламент «Технический регламент о безопасности сетей газораспределения и газопотребления» ППБ 01-03 «Правила пожарной безопасности в Российской Федерации» СП 36.13330.2012 «Магистральные трубопроводы» СП 119.13330.2012 «Железные дороги колеи 1520 мм» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» СП 32.13330.2012 «Канализация. Наружные сети и сооружения» СП 126.13330.2012 «Геодезические работы в строительстве» СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения» СП 124.13330.2012 «Тепловые сети» СП 125.13330.2012 «Нефтепродуктопроводы, прокладываемые на территории городов и других населенных пунктов» СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления» ТСН 40-303-2003 «Бестраншейная прокладка коммуникаций с применением микротоннеллепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования. г. Москва» СП 86.13330.2014 «Магистральные трубопроводы» ТСН 41-307-2003 «Проектирование и строительство тепловых сетей с индустриальной теплоизоляцией из пенополиуретана.» ВСН 008-88 «Строительство магистральных и промысловых трубопроводов. Противокоррозионная и тепловая изоляция» ВСН 011-88 «Строительство магистральных и промысловых трубопроводов. Очистка полости и испытание» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I» «Строительство подводных переходов газопроводов способом направленного бурения»
