АТК-РЭ 2011

Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе". Руководство по эксплуатации

Обозначение:	АТК-РЭ 2011
Обозначение англ:	2011
Статус:	заменен
Название рус.:	Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе". Руководство по эксплуатации
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	24.09.2013
Область применения:	Руководство по эксплуатации устанавливает требования по мерам безопасности, подготовке, использованию, пуску, сдаче в эксплуатацию, эксплуатации, контролю технического состояния и технического обслуживания, ремонту, хранению, транспортированию и утилизации аппаратов теплообменных кожухотрубчатых и теплообменников "труба в трубе".

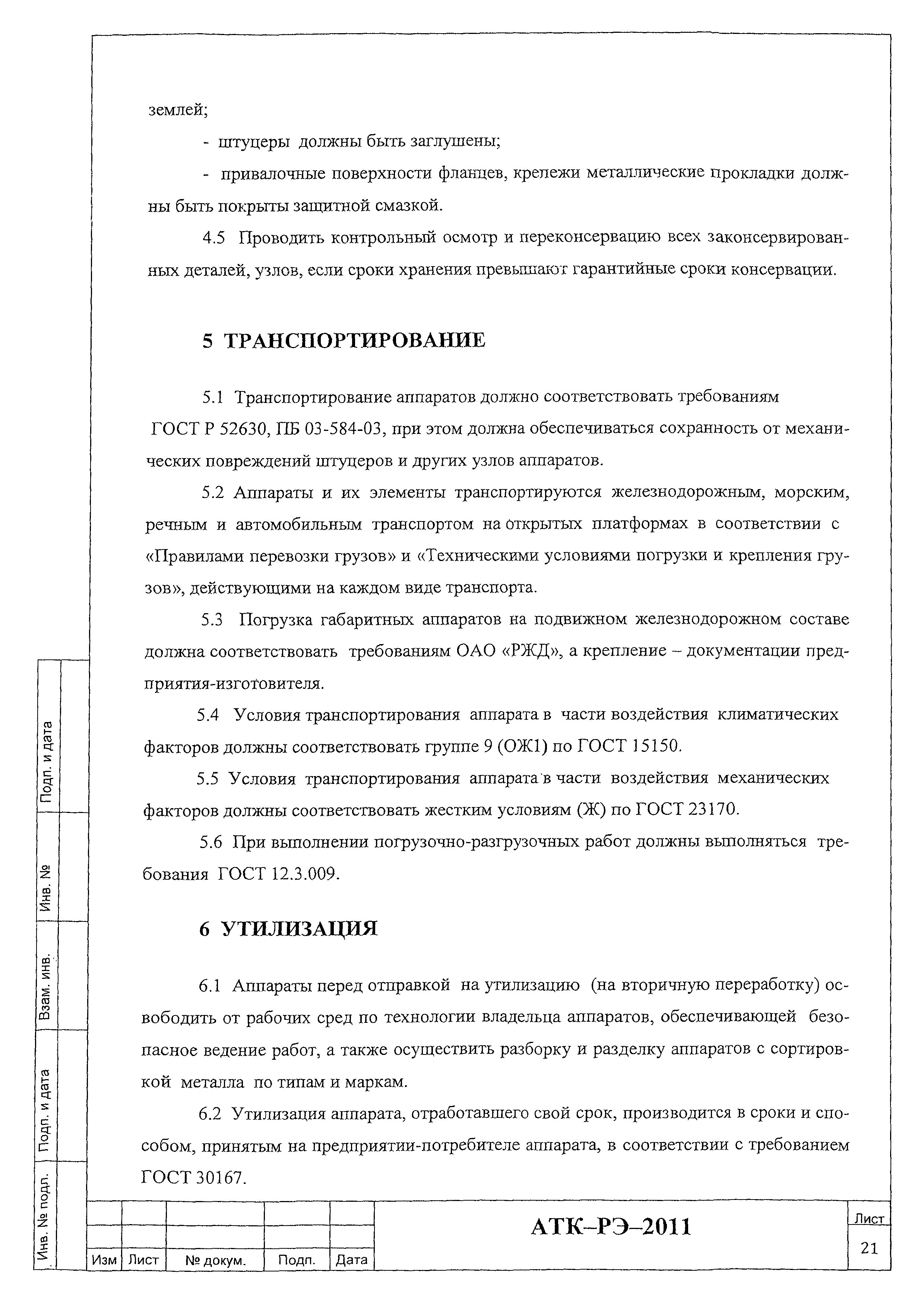

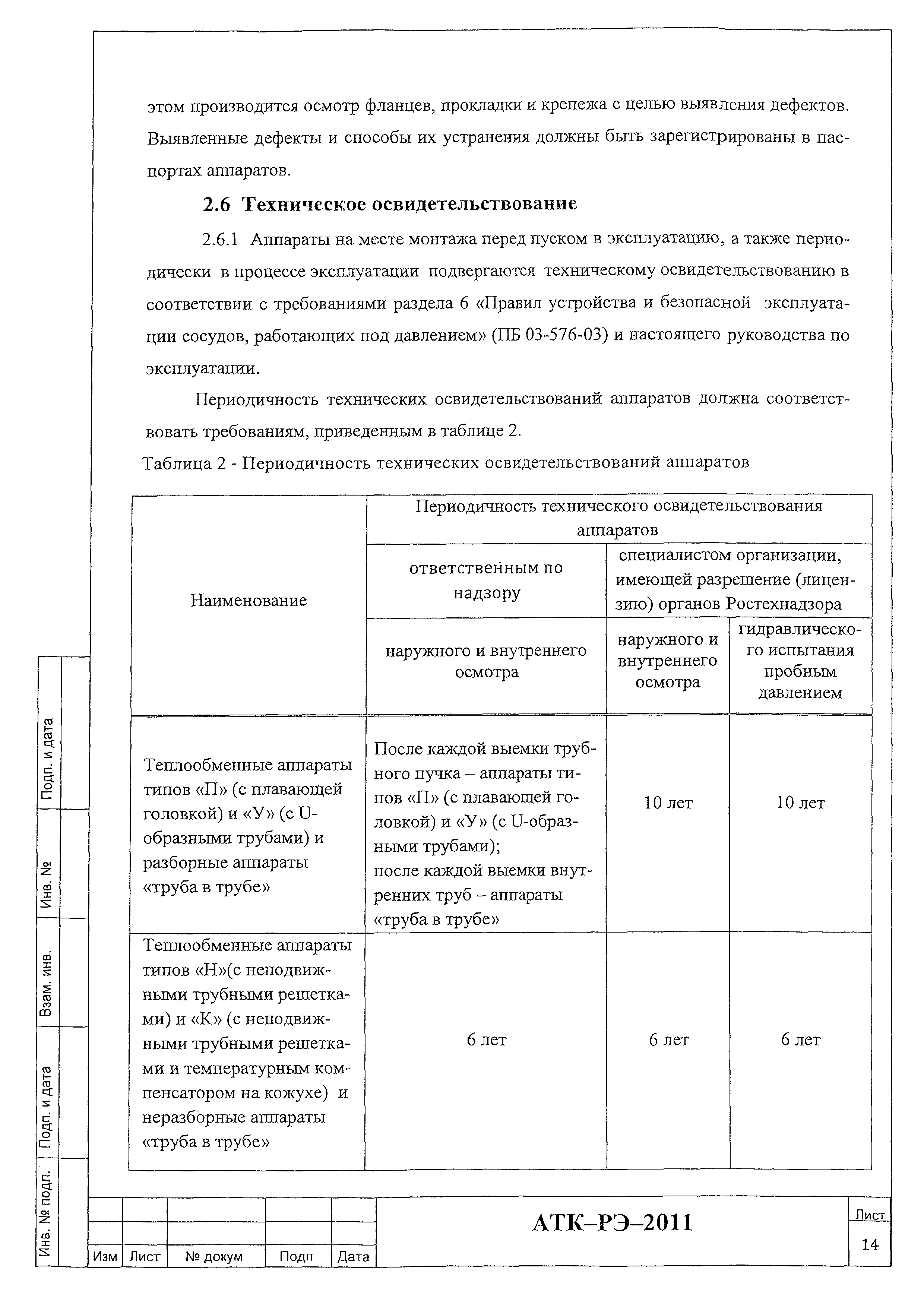

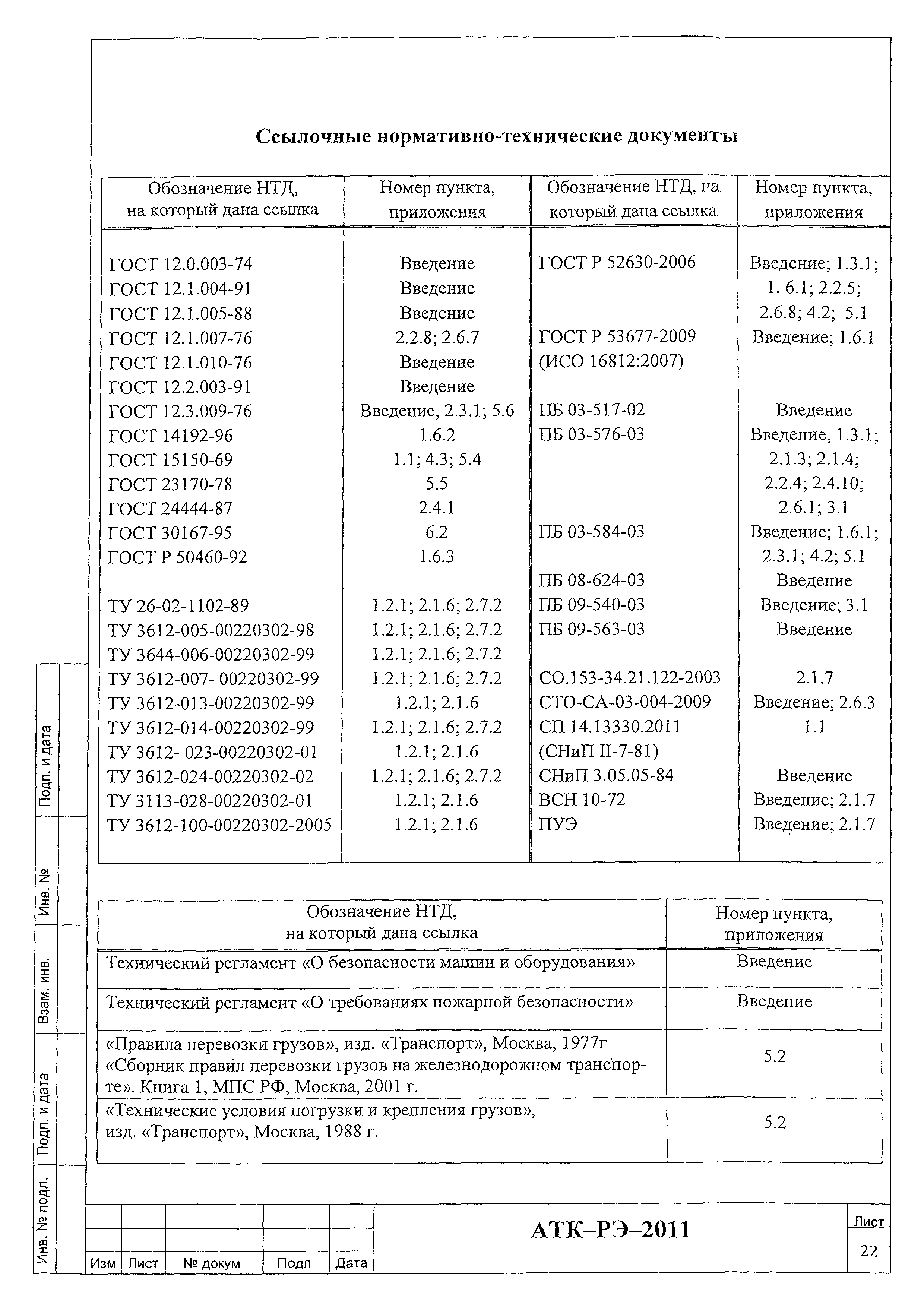

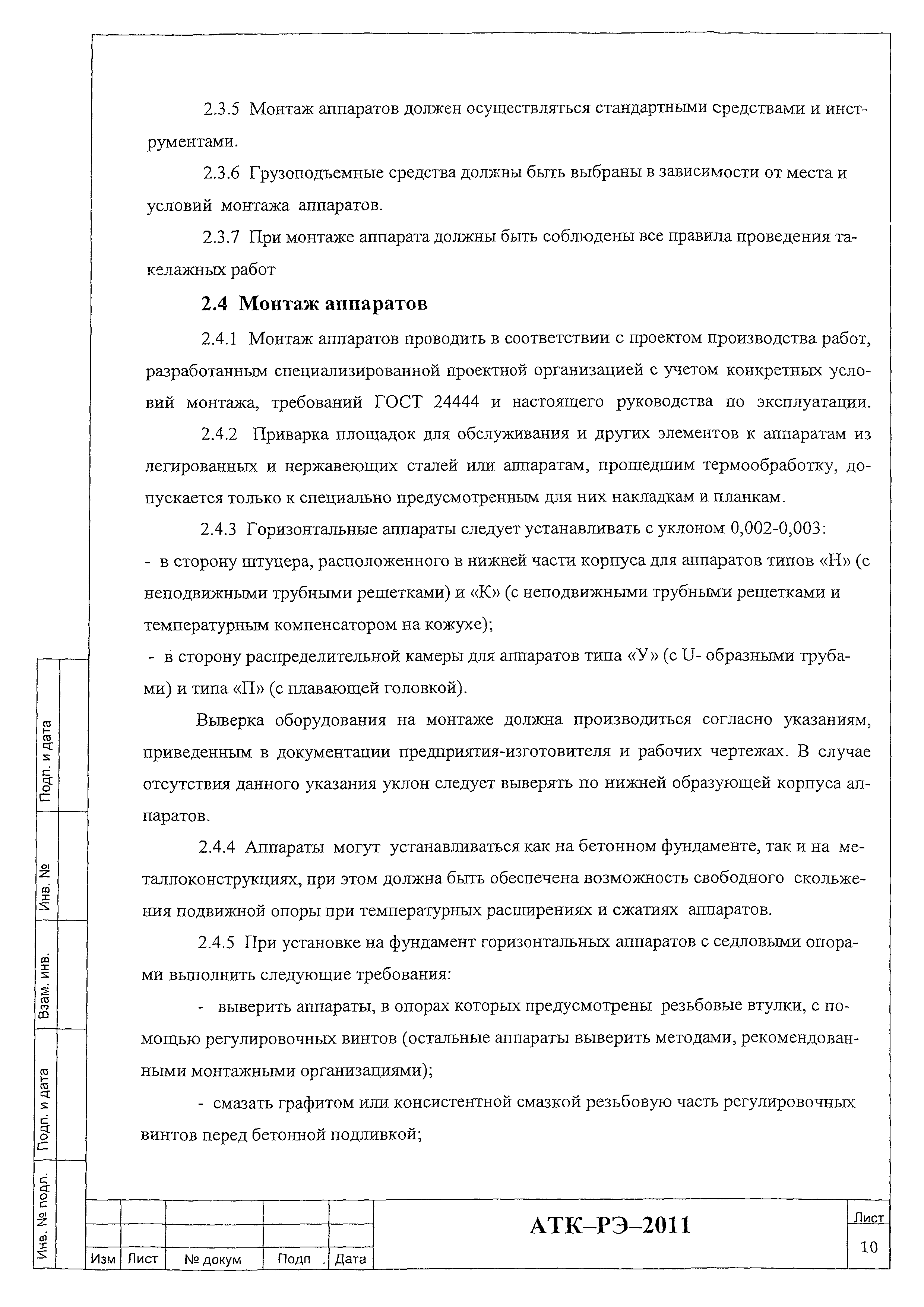

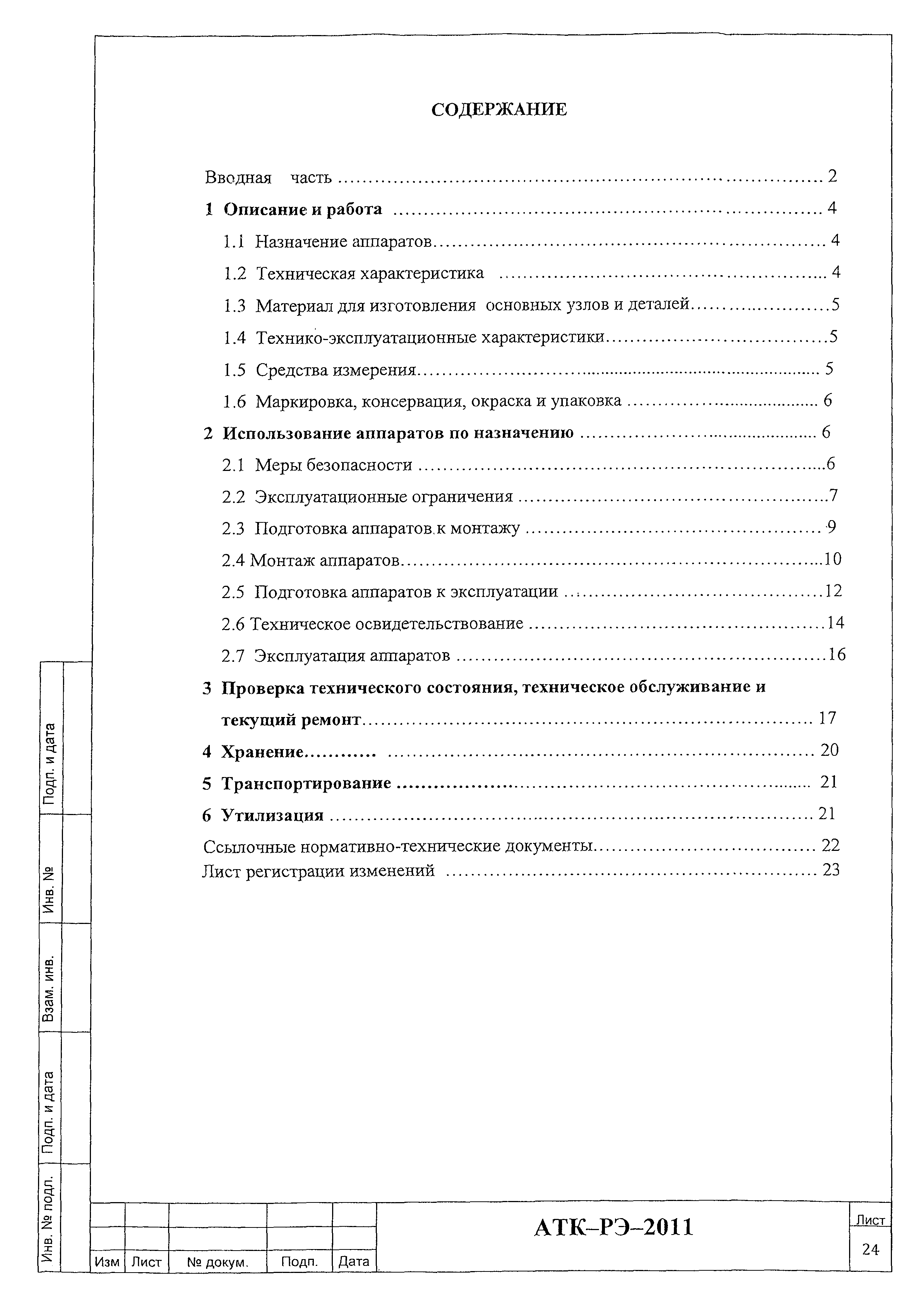

Оглавление:	1 Описание и работа    1.1 Назначение аппаратов    1.2 Техническая характеристика    1.3 Материал для изготовления основных узлов и деталей    1.4 Технико-эксплуатационные характеристики    1.5 Средства измерения    1.6 Маркировка, консервация, окраска и упаковка 2 Использование аппаратов по назначению    2.1 Меры безопасности    2.2 Эксплуатационные ограничения    2.3 Подготовка аппаратов к монтажу    2.4 Монтаж аппаратов    2.5 Подготовка аппаратов к эксплуатации    2.6 Техническое освидетельствование    2.7 Эксплуатация аппаратов 3 Проверка технического состояния, техническое обслуживание и текущий ремонт 4 Хранение 5 Транспортирование 6 Утилизация Ссылочные нормативно-технические документы
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	27.07.2011 ОАО ВНИИНЕФТЕМАШ
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Заменяет собой:	АТК-РЭ 2004 «Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе". Руководство по эксплуатации»
Чем заменён:	АТК-РЭ 2013 «Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе" выпускаемые по ТУ 3612-005-00220302, ТУ 3644-006-00220302, ТУ 3612-007-00220302, ТУ 3612-013-00220302, ТУ 3612-014-00220302, ТУ 3612-023-00220302, ТУ 3612-024-00220302, ТУ 3612-100-00220302. Руководство по эксплуатации»
Нормативные ссылки:	СНиП II-7-81* «Строительство в сейсмических районах» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.0.003-74 «Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ Р 50460-92 «Знак соответствия при обязательной сертификации. Форма, размеры и технические требования» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 30167-95 «Ресурсосбережение. Порядок установления показателей ресурсосбережения в документации на продукцию» ПБ 03-517-02 «Общие правила промышленной безопасности для организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов» ПБ 09-563-03 «Правила промышленной безопасности для нефтеперерабатывающих производств» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» Технический регламент «Технический регламент о требованиях пожарной безопасности» Технический регламент «Технический регламент о безопасности машин и оборудования» АТК-РЭ 2004 «Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе". Руководство по эксплуатации» ГОСТ Р 53677-2009 «Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования» СП 14.13330.2011 «Строительство в сейсмических районах» «Технические условия погрузки и крепления грузов» «Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» ТУ 3612-013-00220302-99 «Аппараты теплообменные кожухотрубчатые специального назначения. Испарители с паровым пространством и трубные пучки к ним» ТУ 3612-100-00220302-2005 «Аппараты теплообменные кожухотрубчатые, трубные пучки к ним и теплообменники "труба в трубе". Общие технические условия» ТУ 3612-024-00220302-02 «Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе» ТУ 3612-005-00220302-98 «Аппараты теплообменные кожухотрубчатые специального назначения. Испарители термосифонные. Технические условия» ТУ 3612-007-00220302-99 «Аппараты теплообменные кожухотрубчатые специального назначения. Конденсаторы вакуумные. Технические условия» ТУ 3612-014-00220302-99 «Теплообменники "труба в трубе". Технические условия» ТУ 3113-028-00220302-01 «Подогреватели пароводяные и водоводяные для тепловых сетей систем отопления и горячего водоснабжения. Технические условия» ТУ 3644-006-00220302-99 «Аппараты теплообменные кожухотрубчатые специального назначения. Испарители и конденсаторы холодильные» ТУ 3612-023-00220302-01 «Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с U-образными трубами и трубные пучки к ним» ТУ 26-02-1102-89 «Аппараты теплообменные кожухотрубчатые повышенной тепловой эффективности с расширителем на корпусе»
