ТУ 3612-023-00220302-01

Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с U-образными трубами и трубные пучки к ним

Обозначение:	ТУ 3612-023-00220302-01
Обозначение англ:	TU 3612-023-00220302-01
Статус:	действует
Название рус.:	Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с U-образными трубами и трубные пучки к ним
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2001
Дата окончания срока действия:	01.01.2018
Область применения:	Аппараты предназначены для теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.

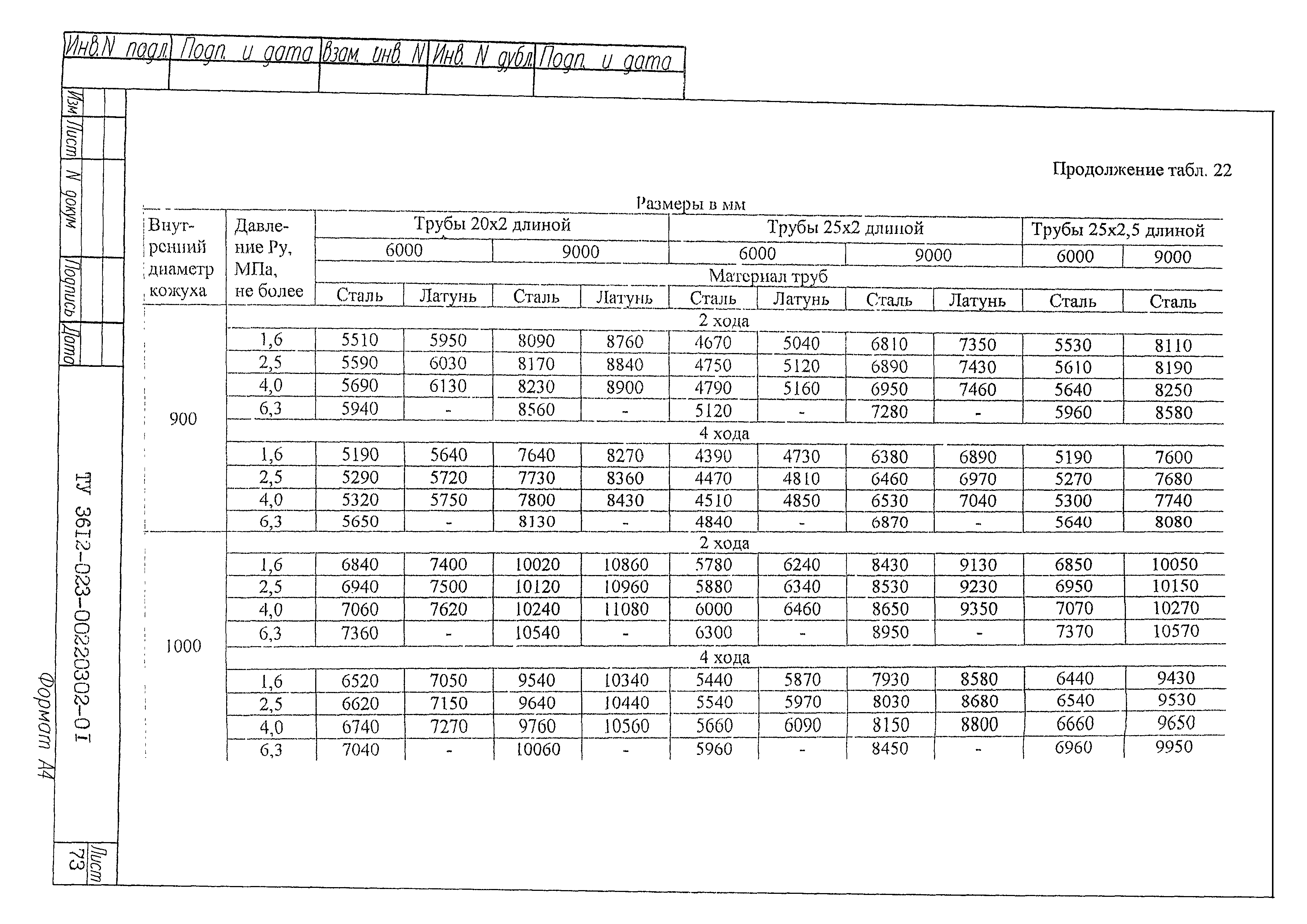

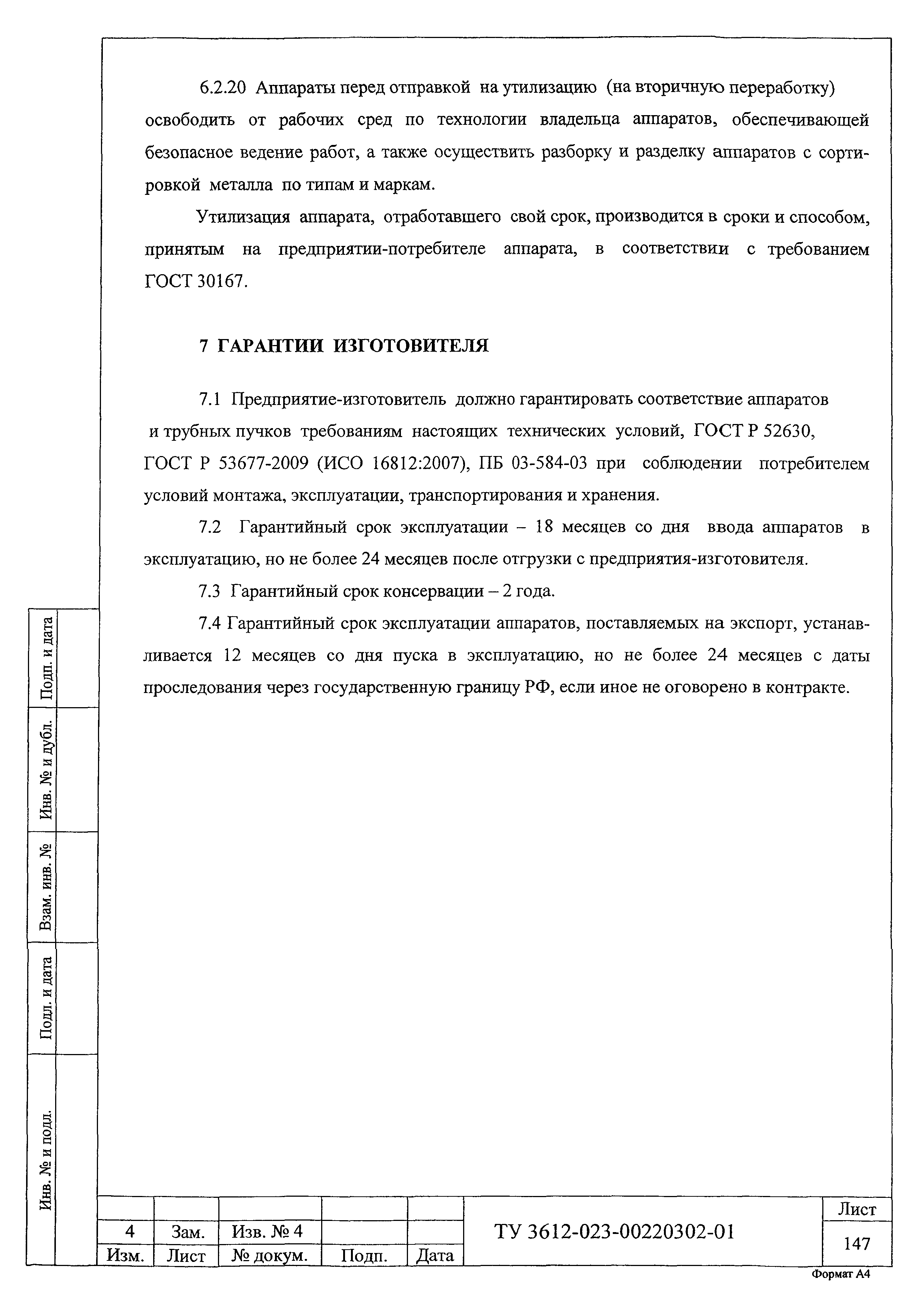

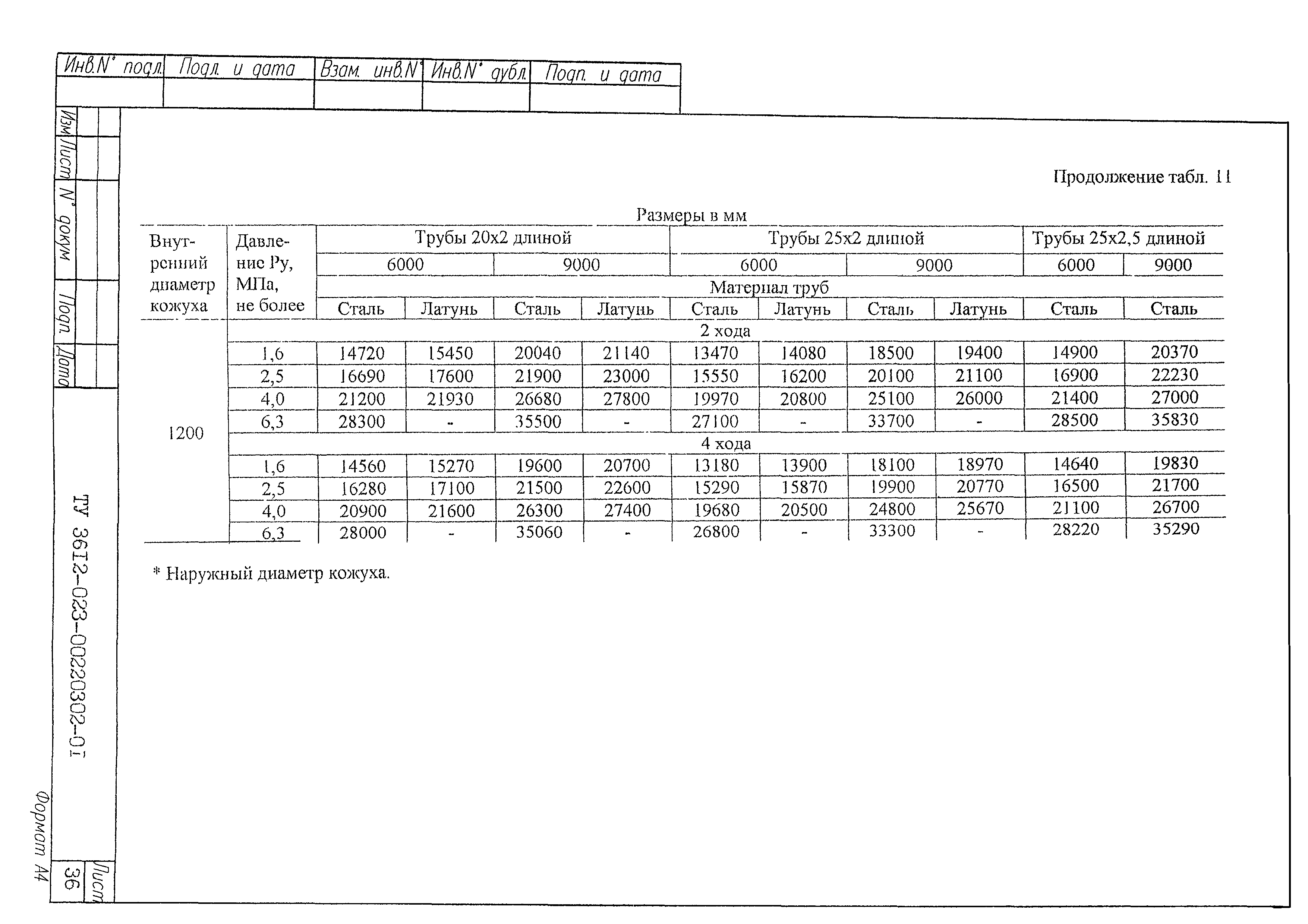

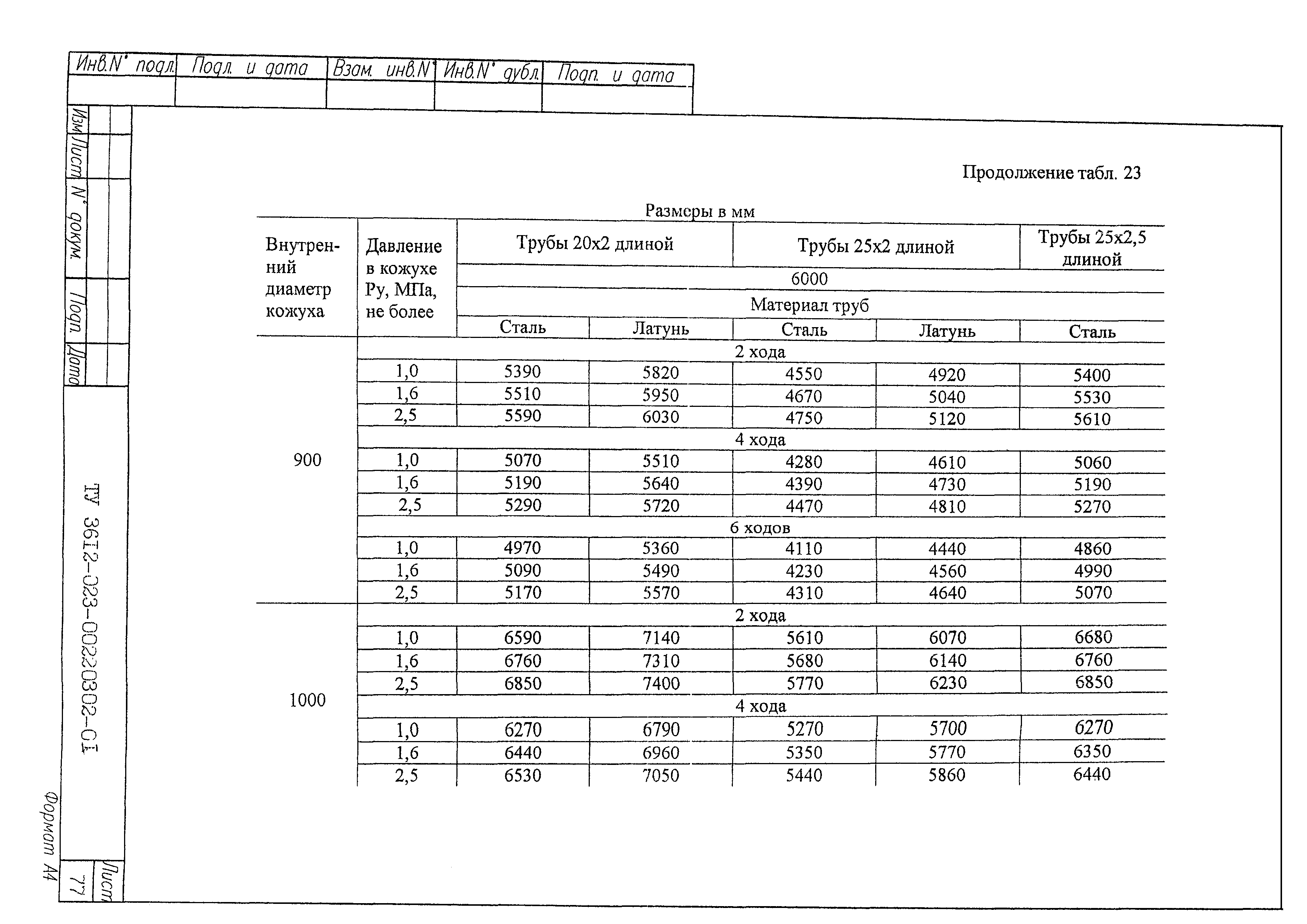

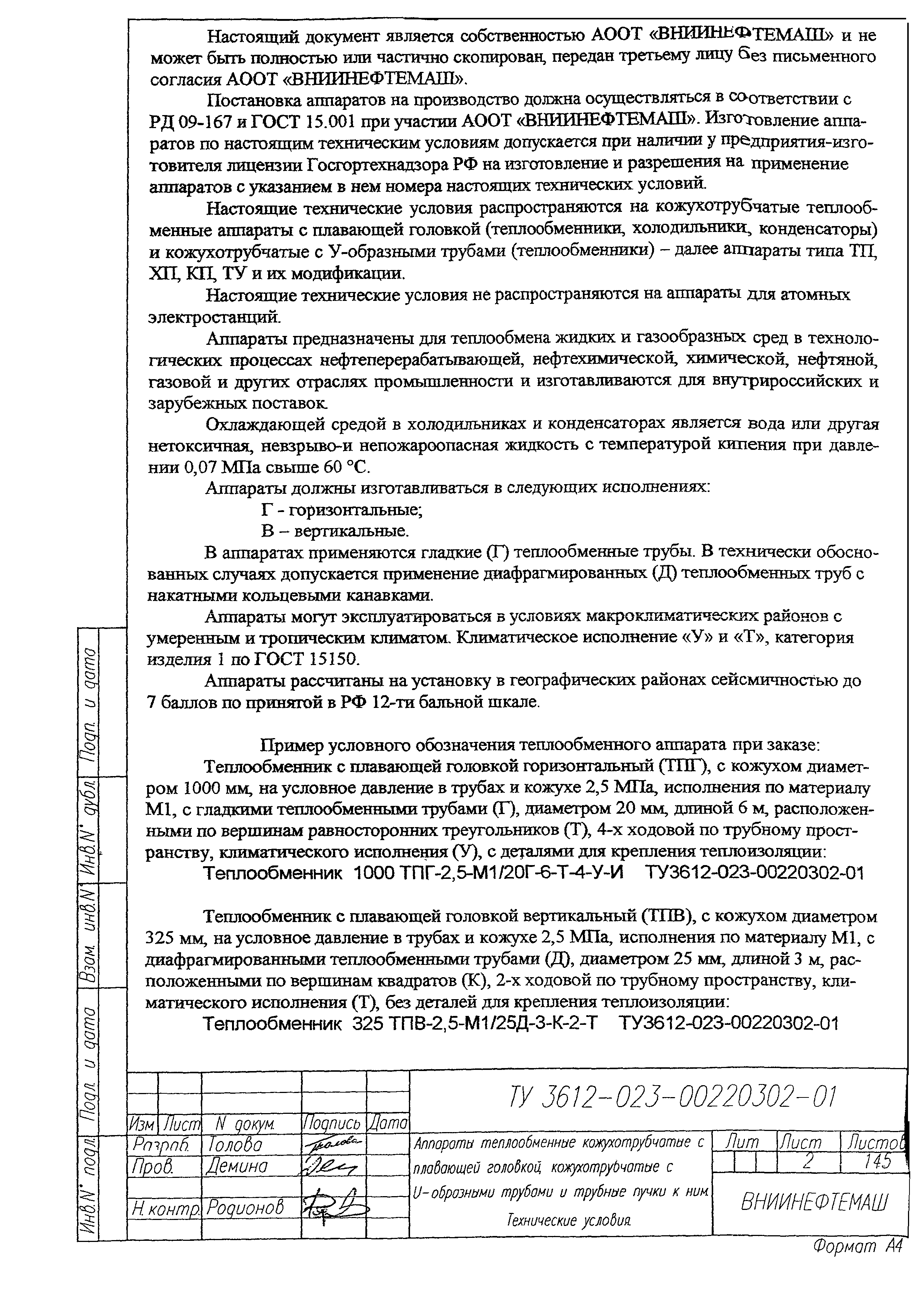

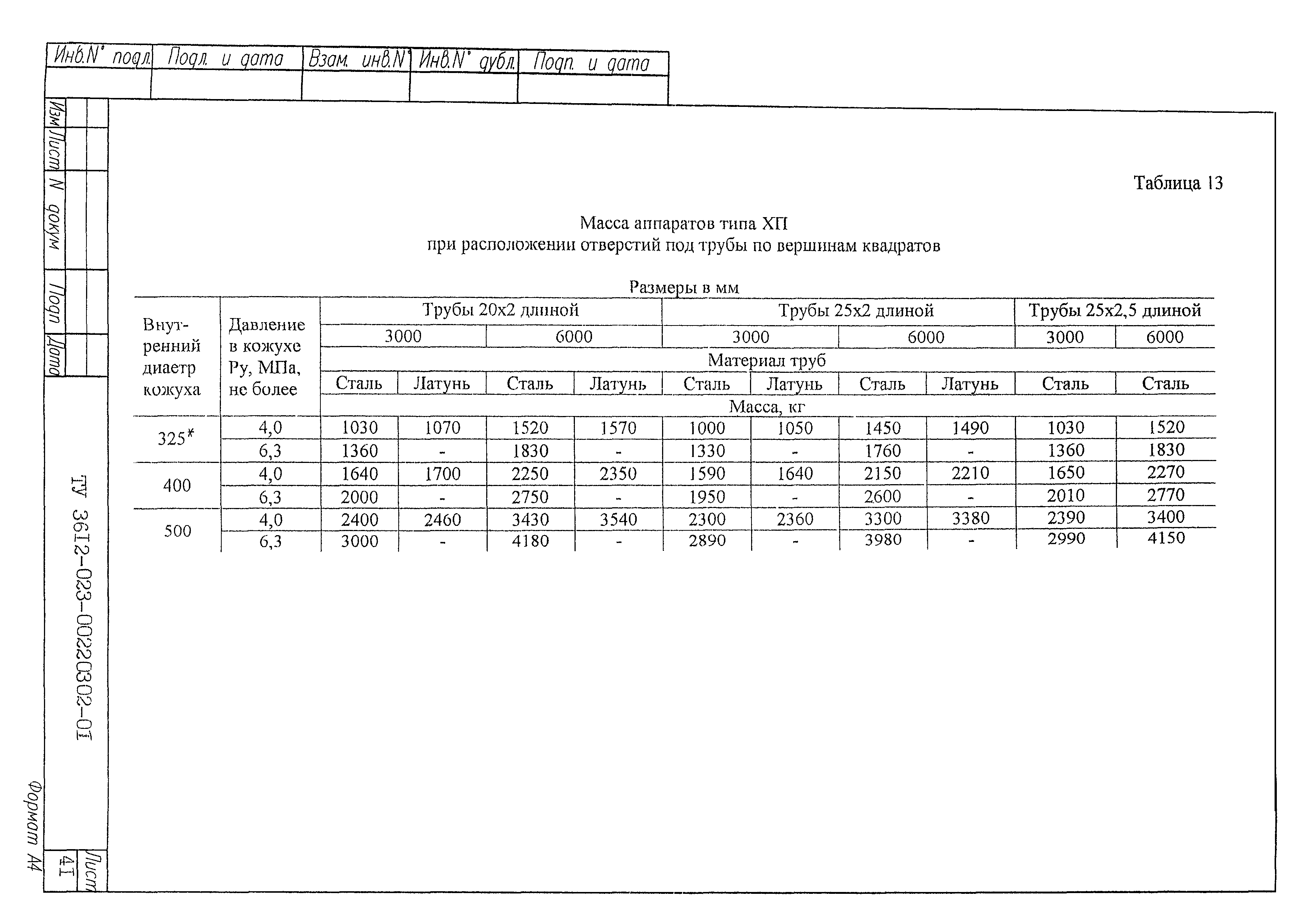

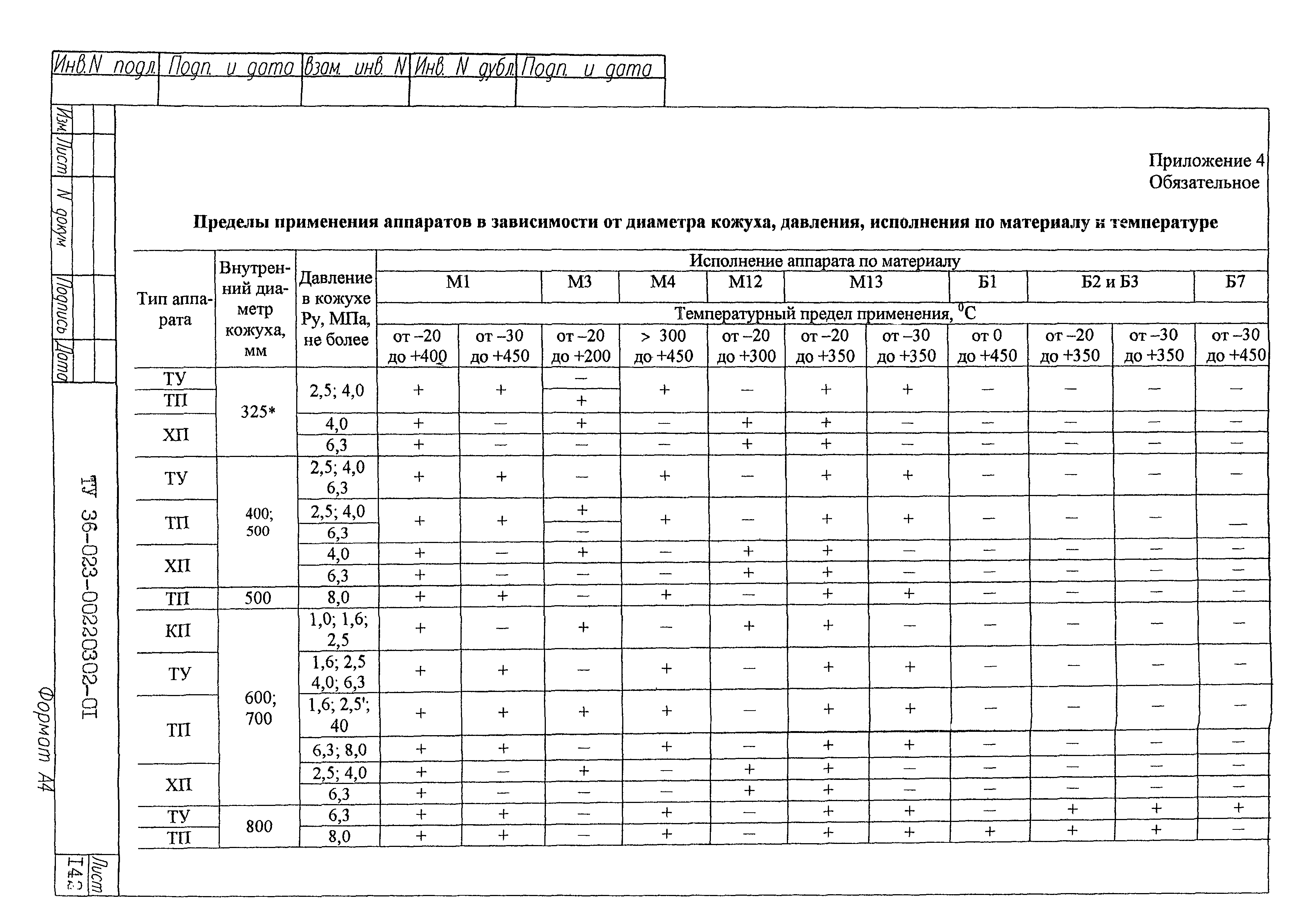

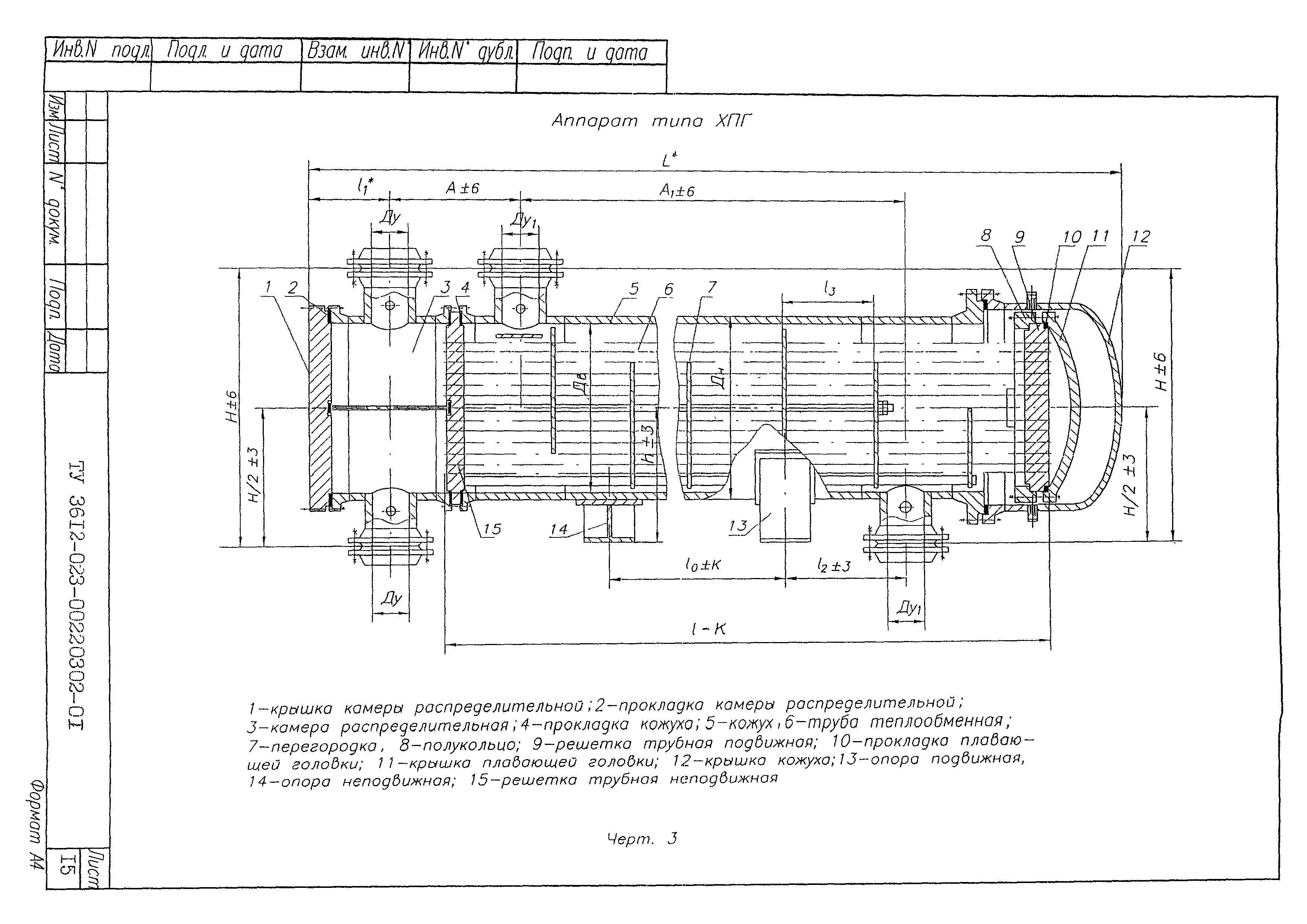

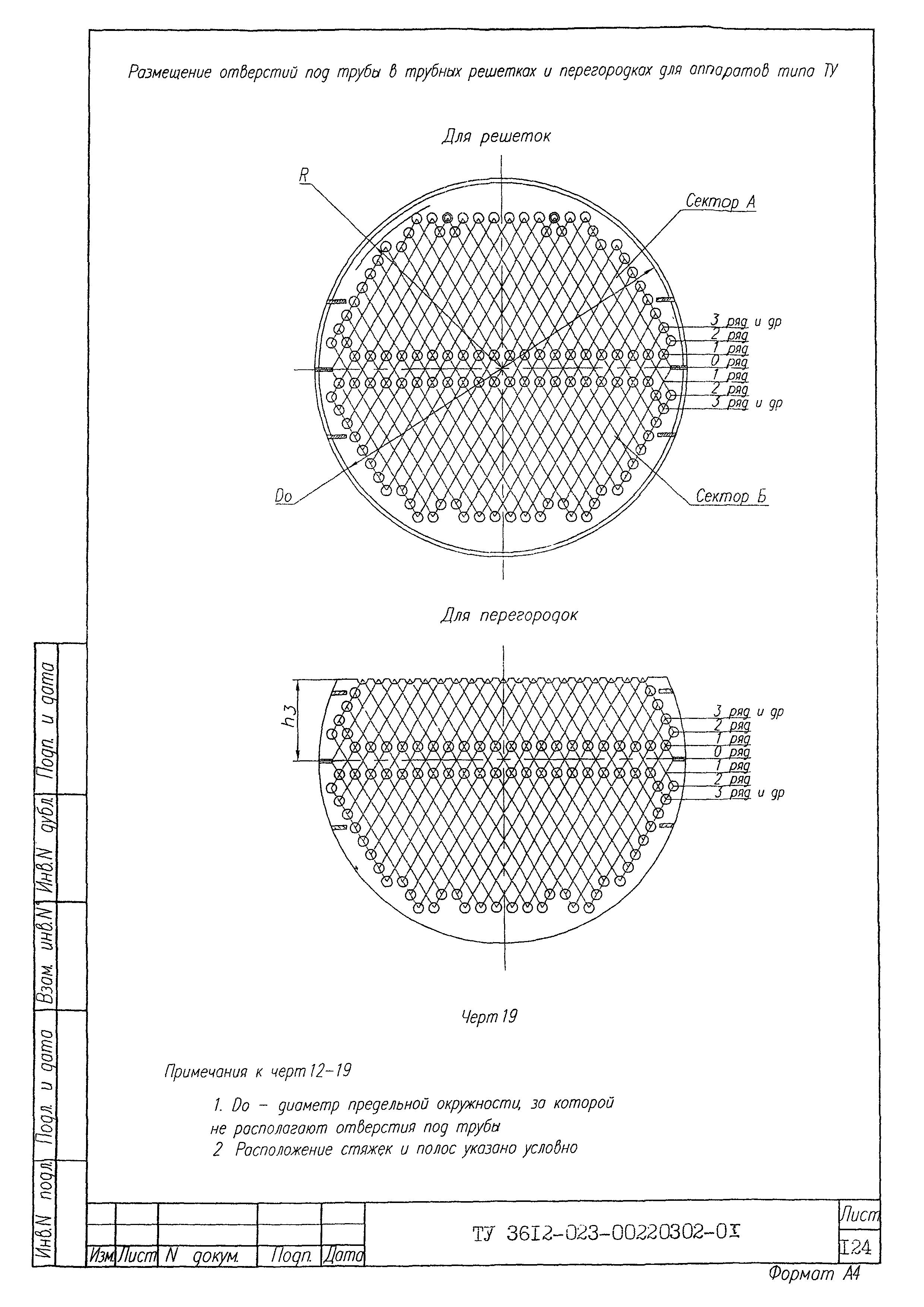

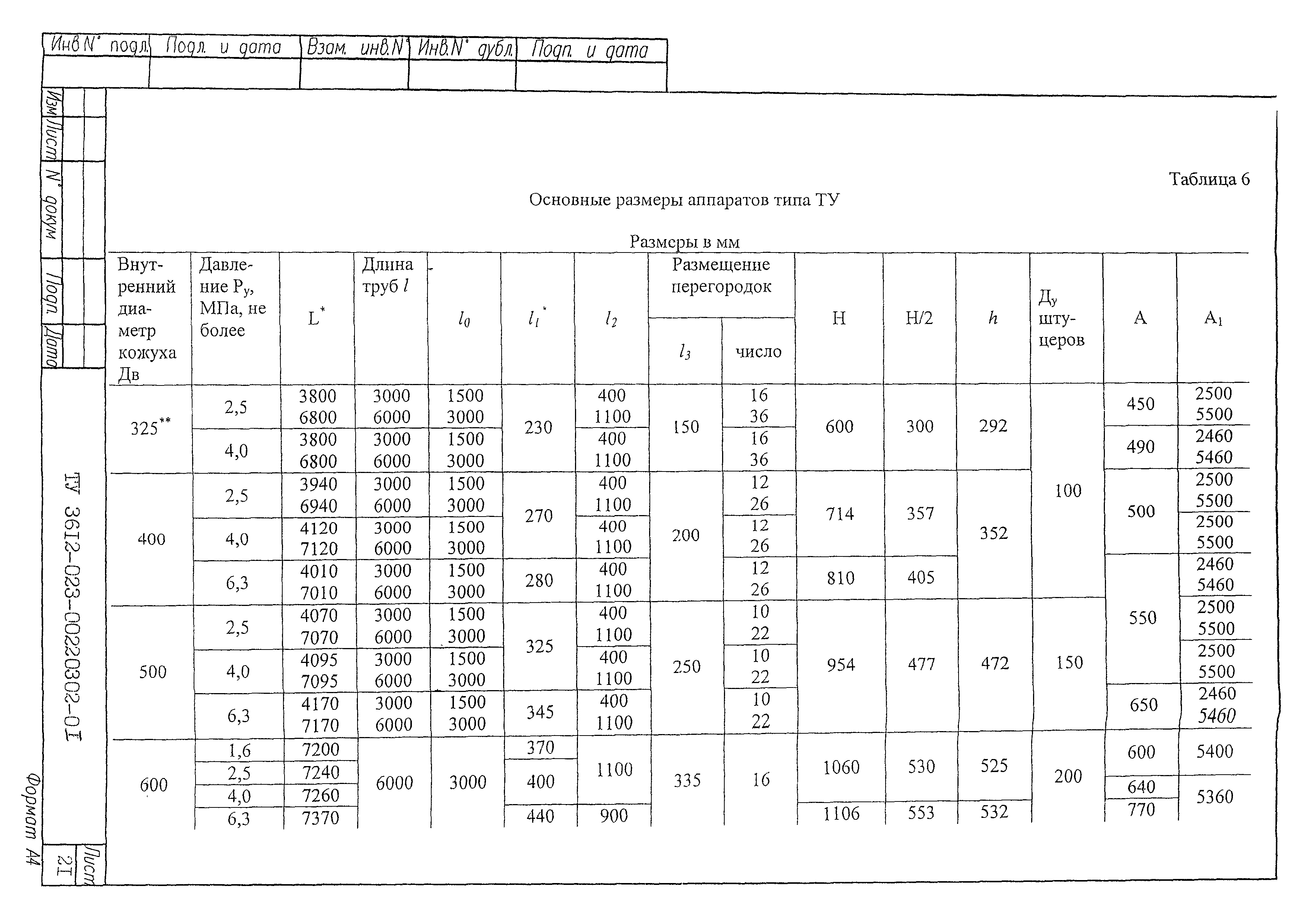

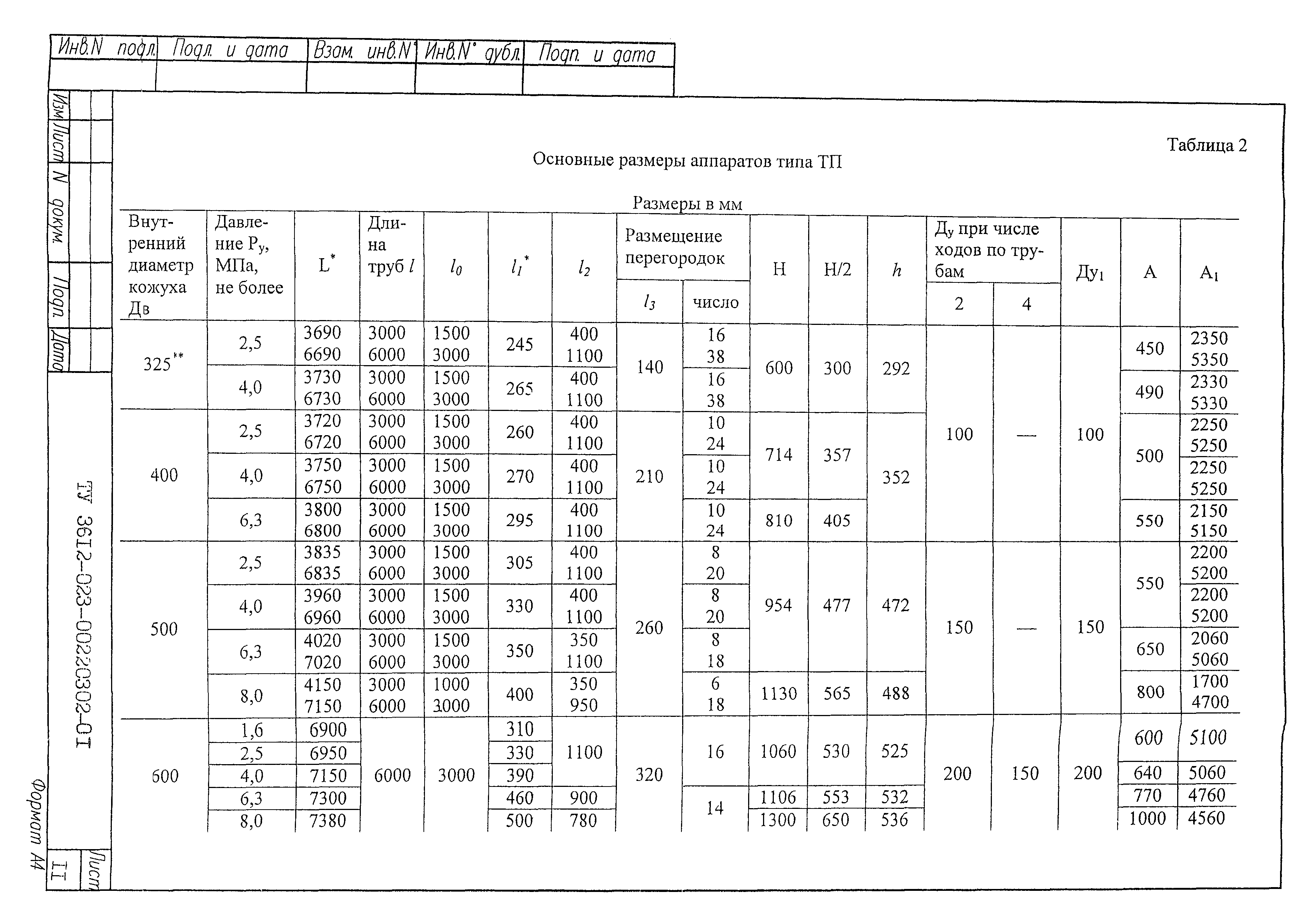

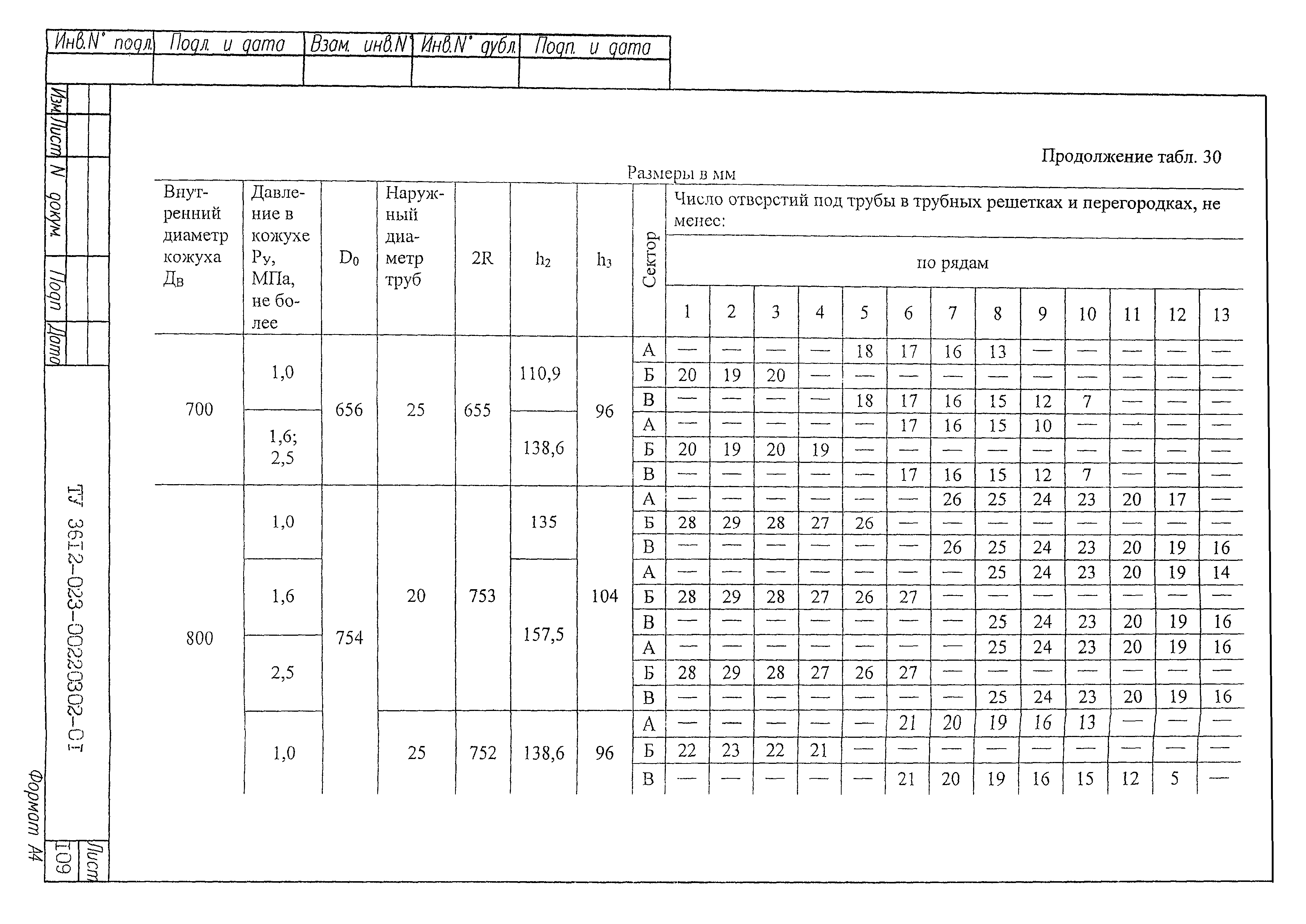

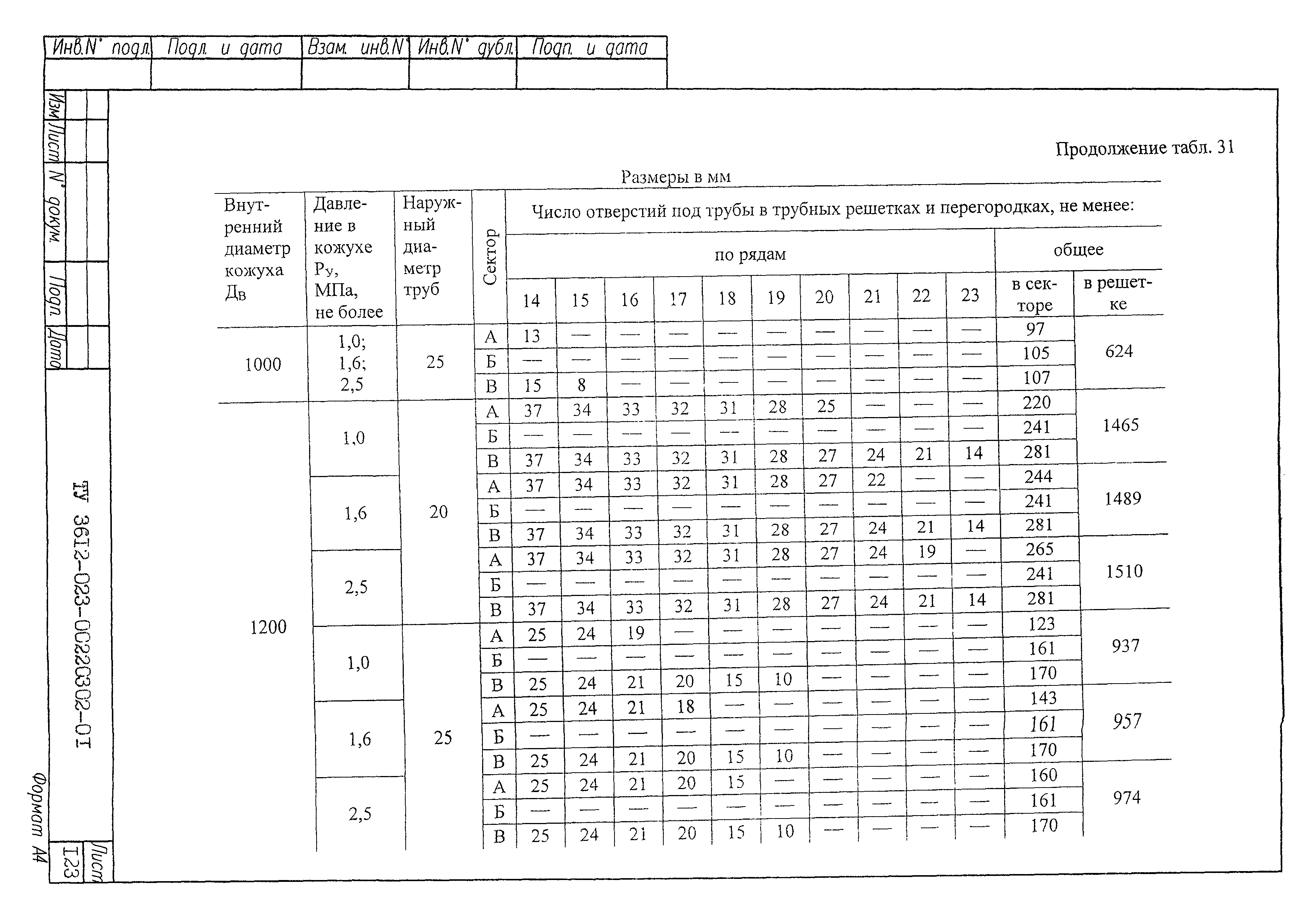

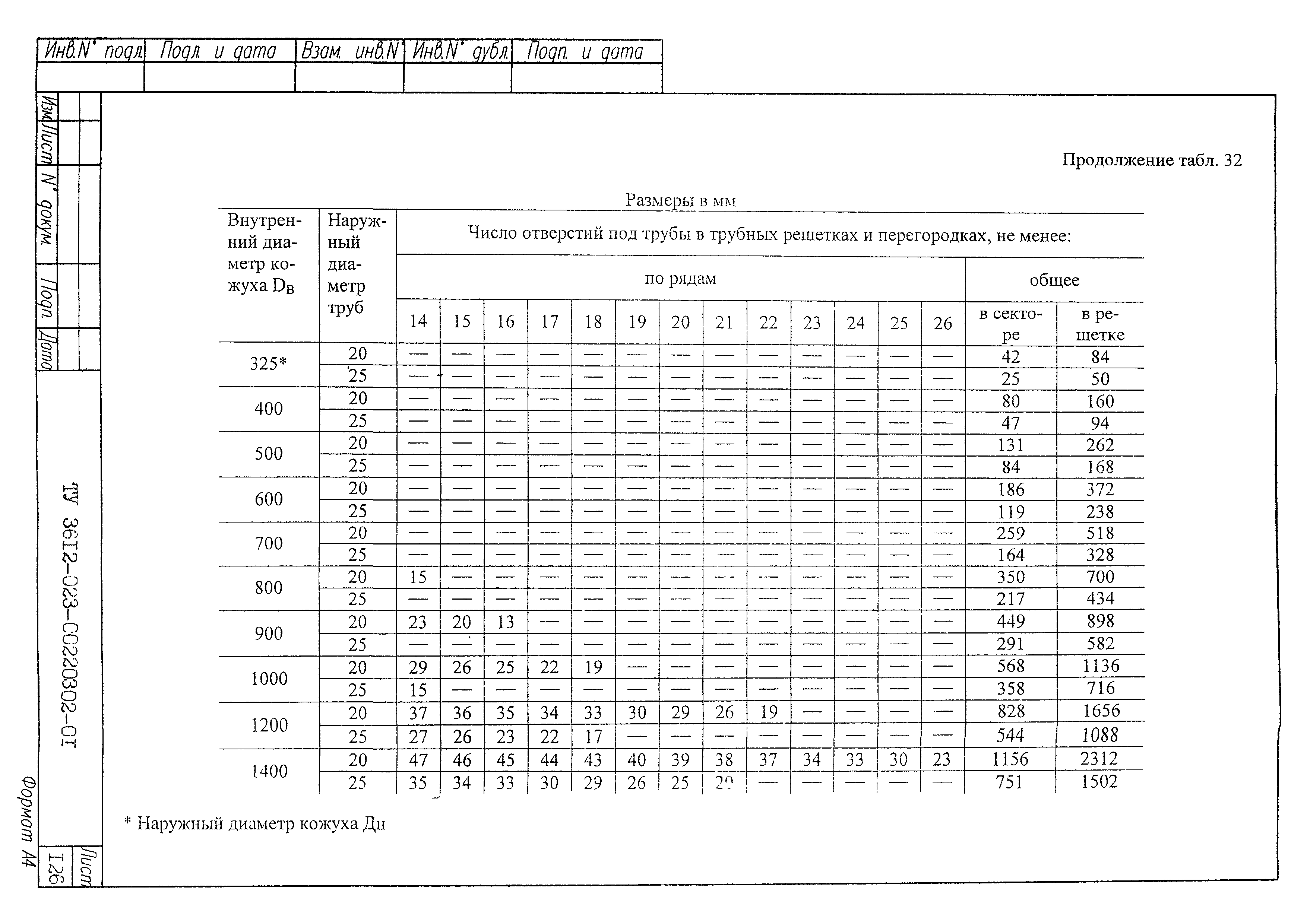

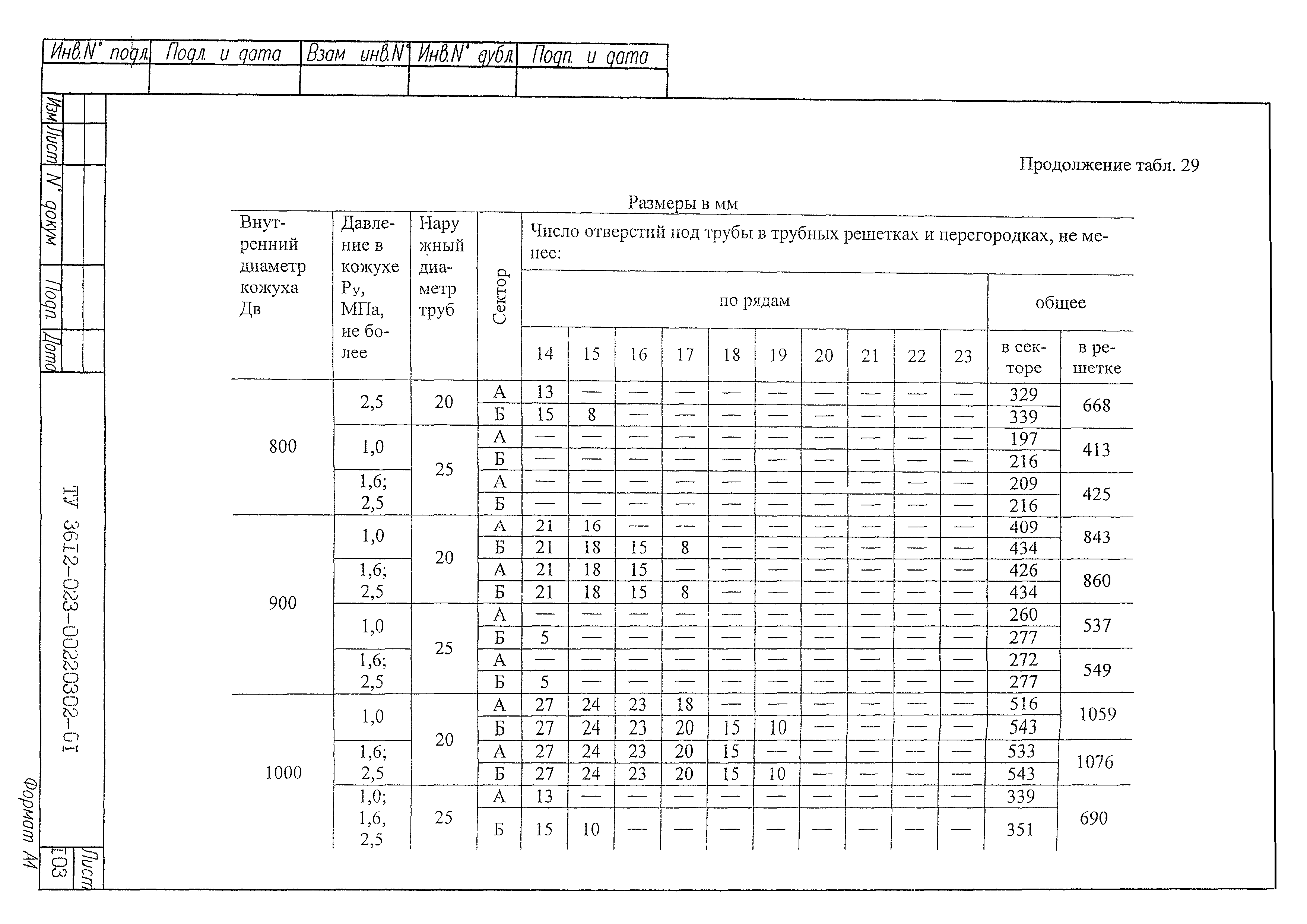

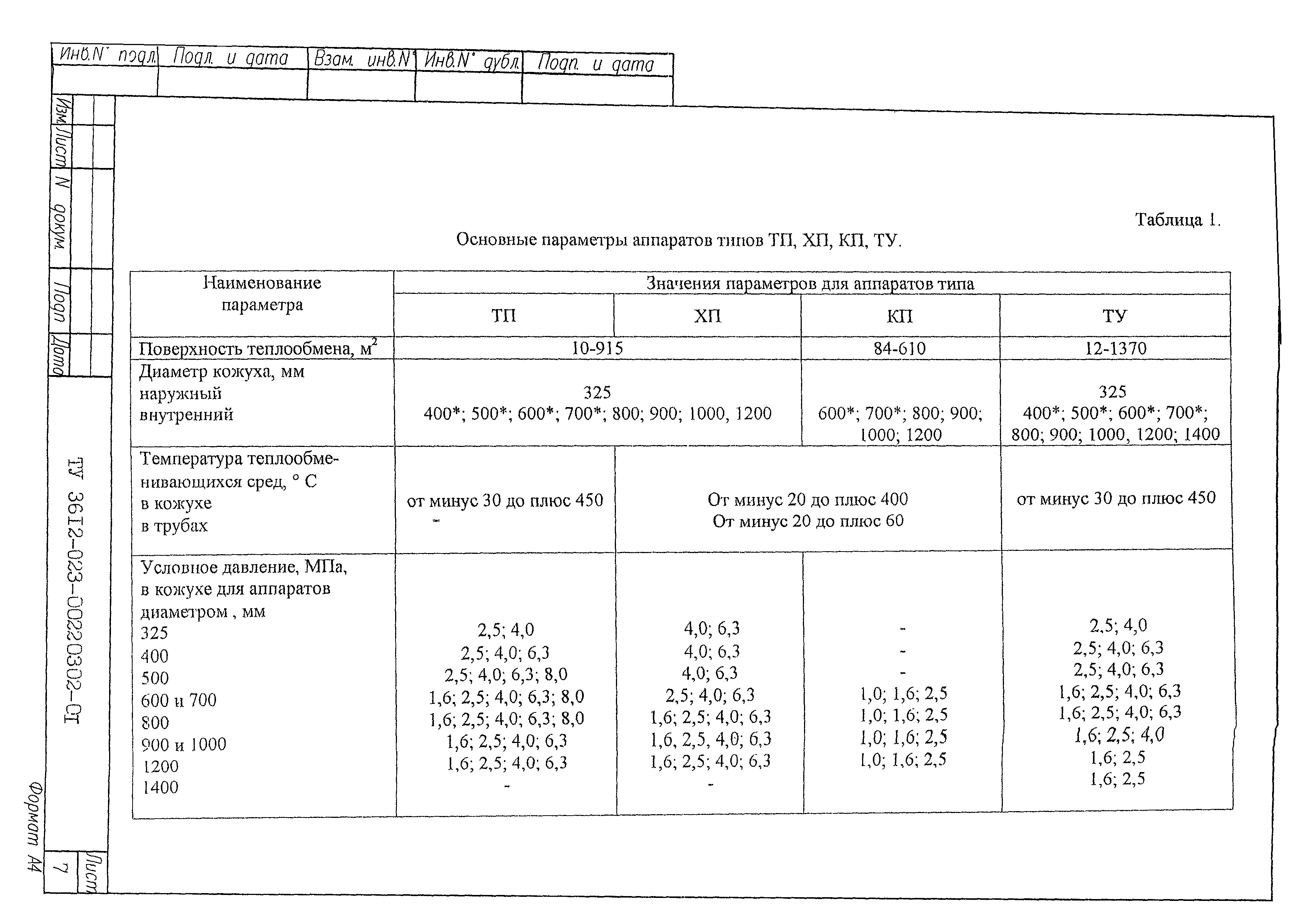

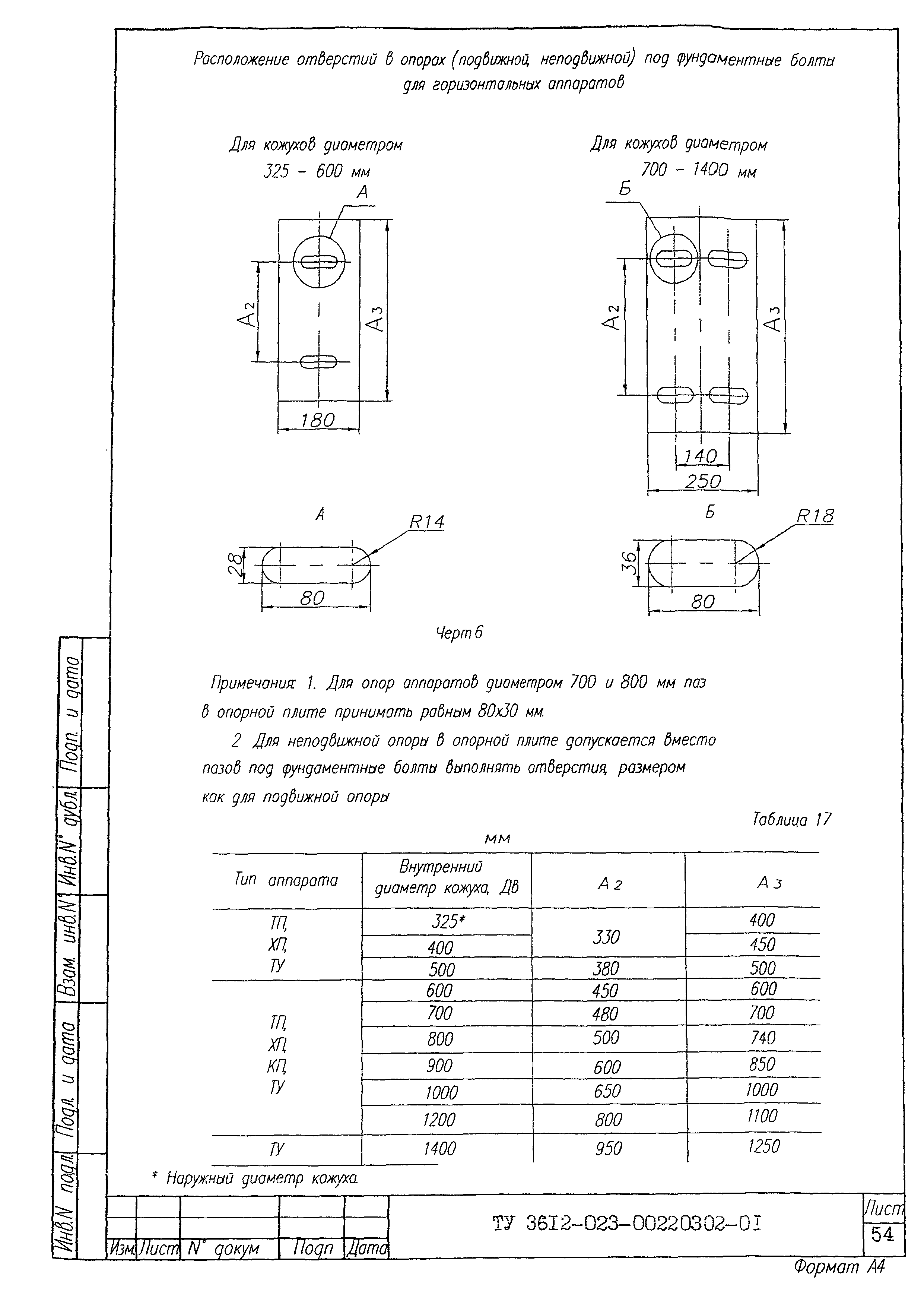

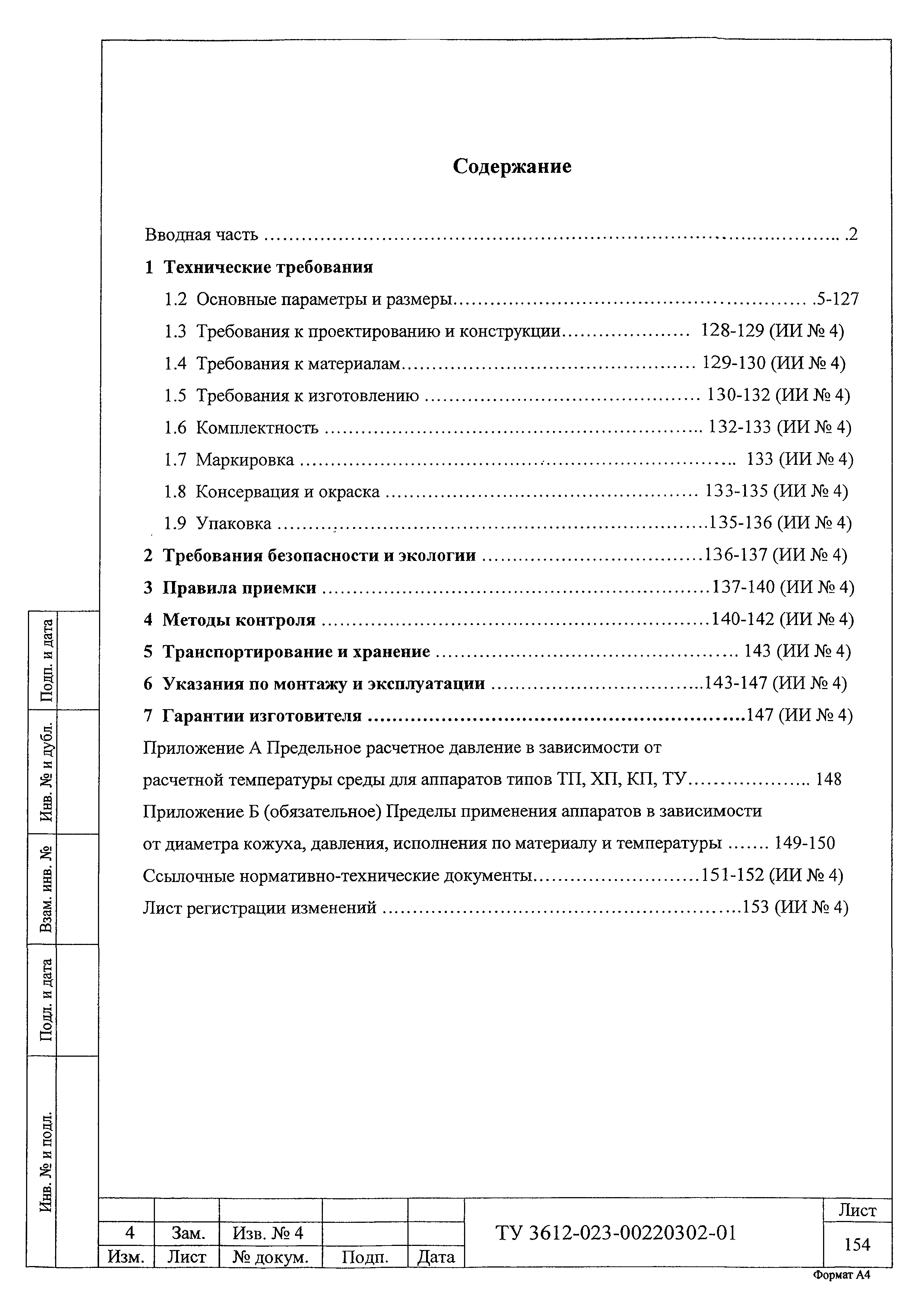

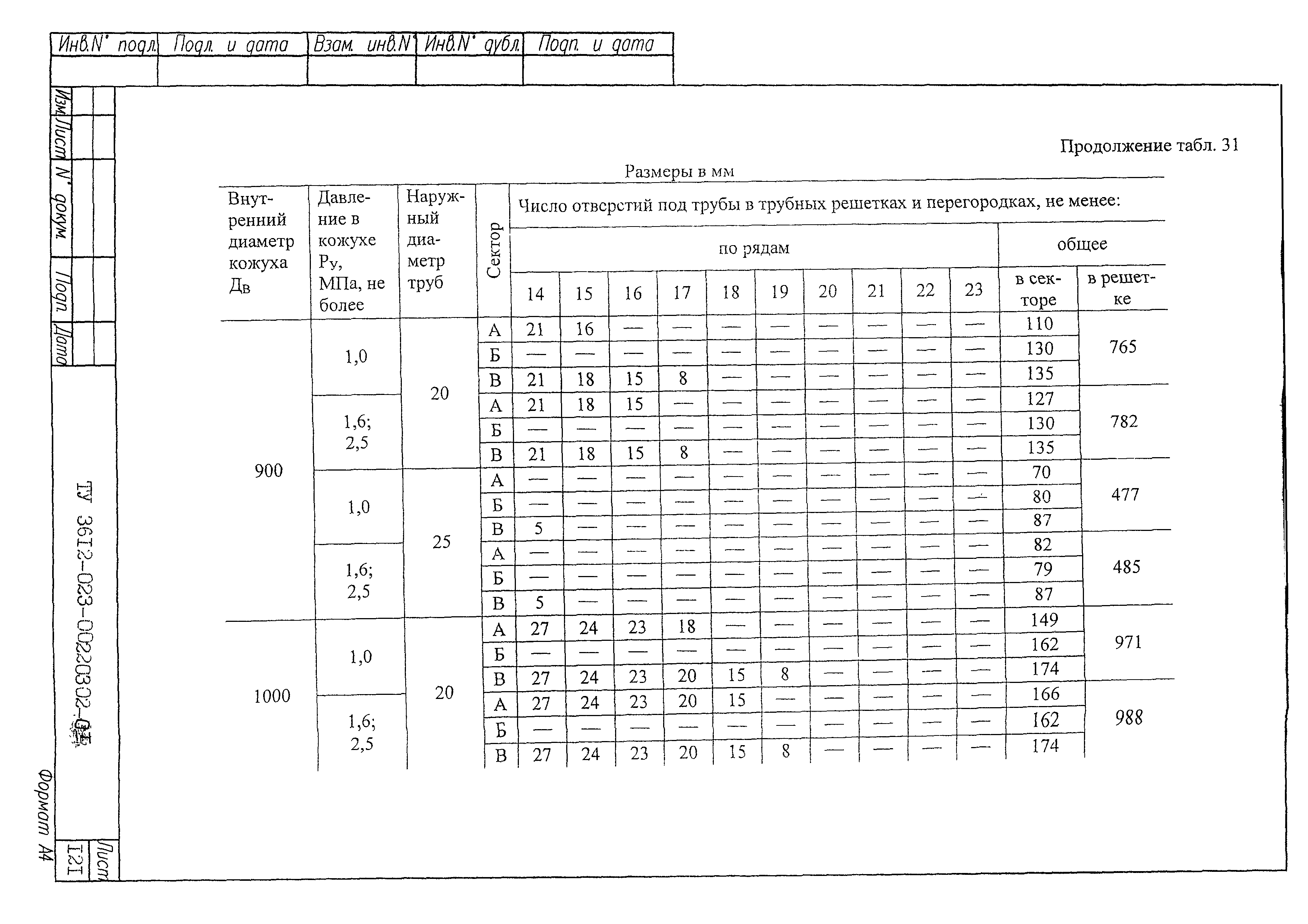

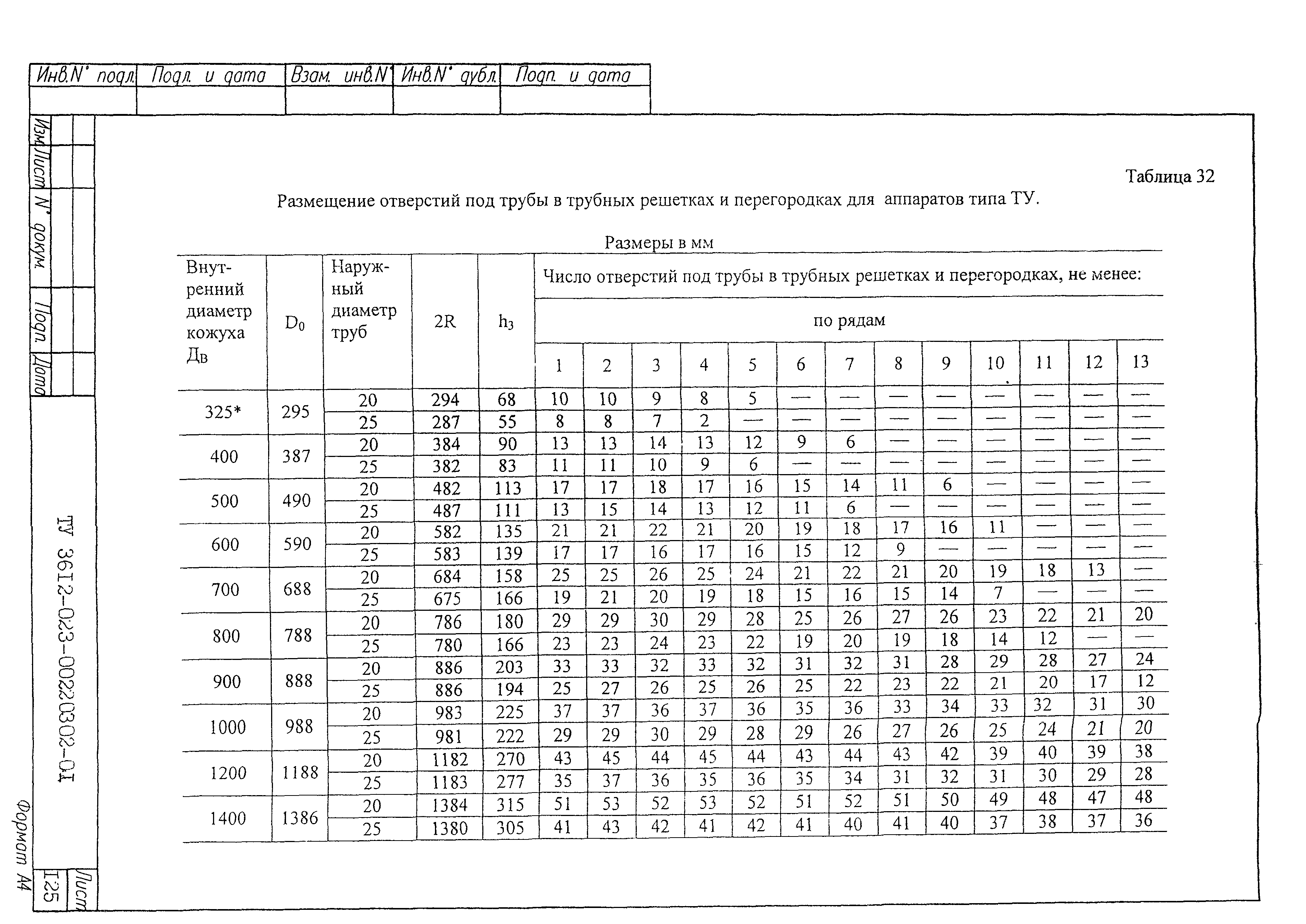

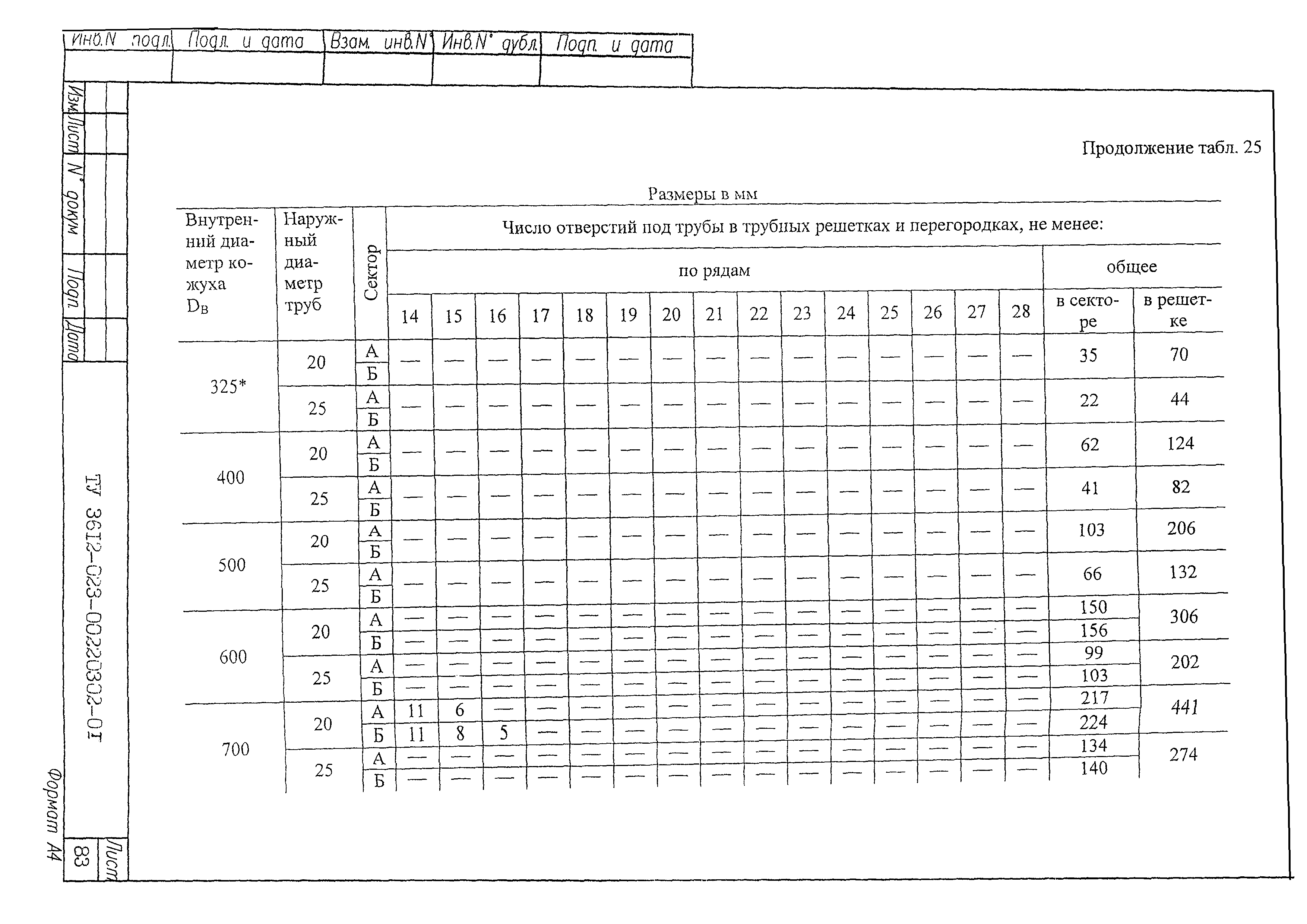

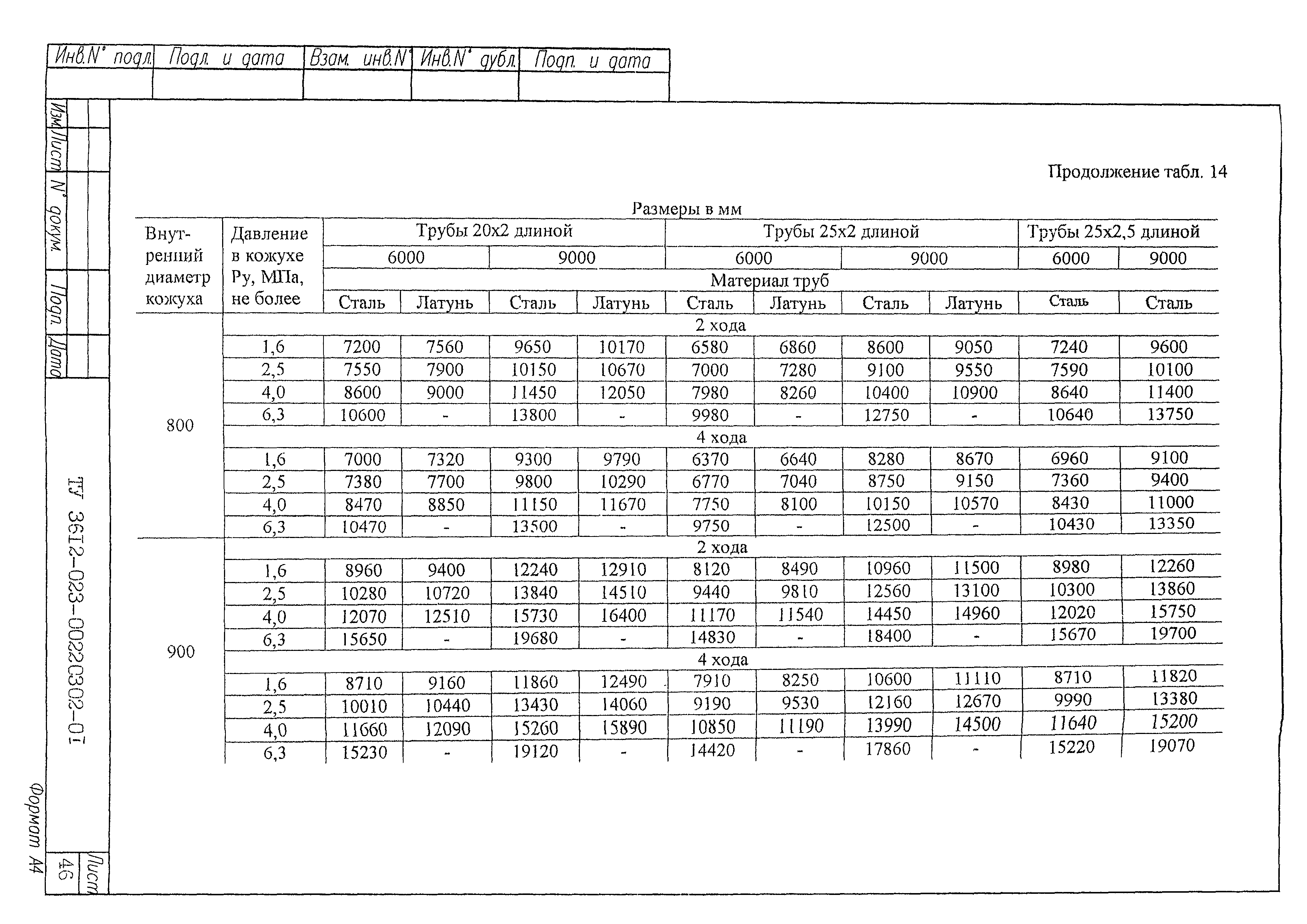

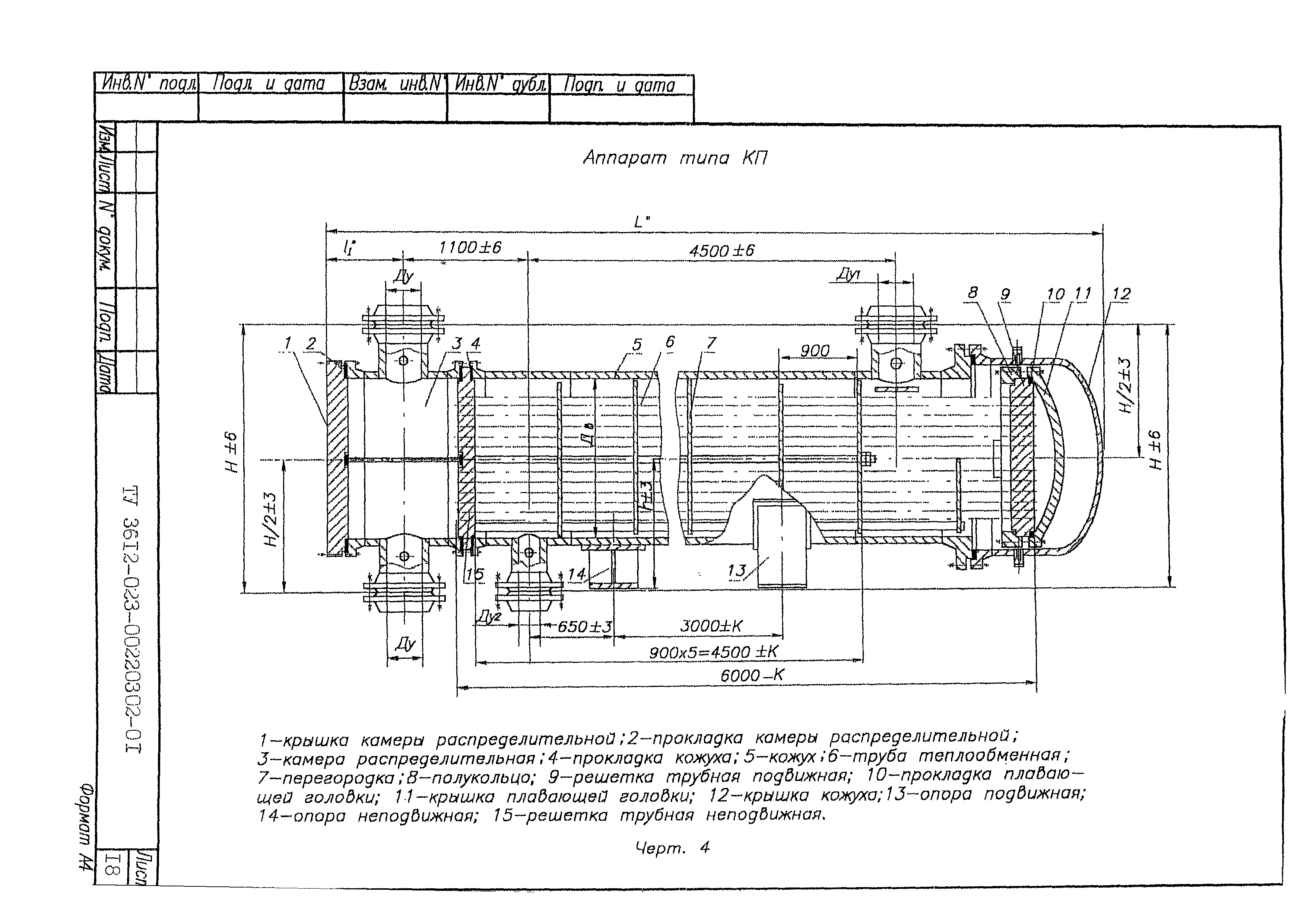

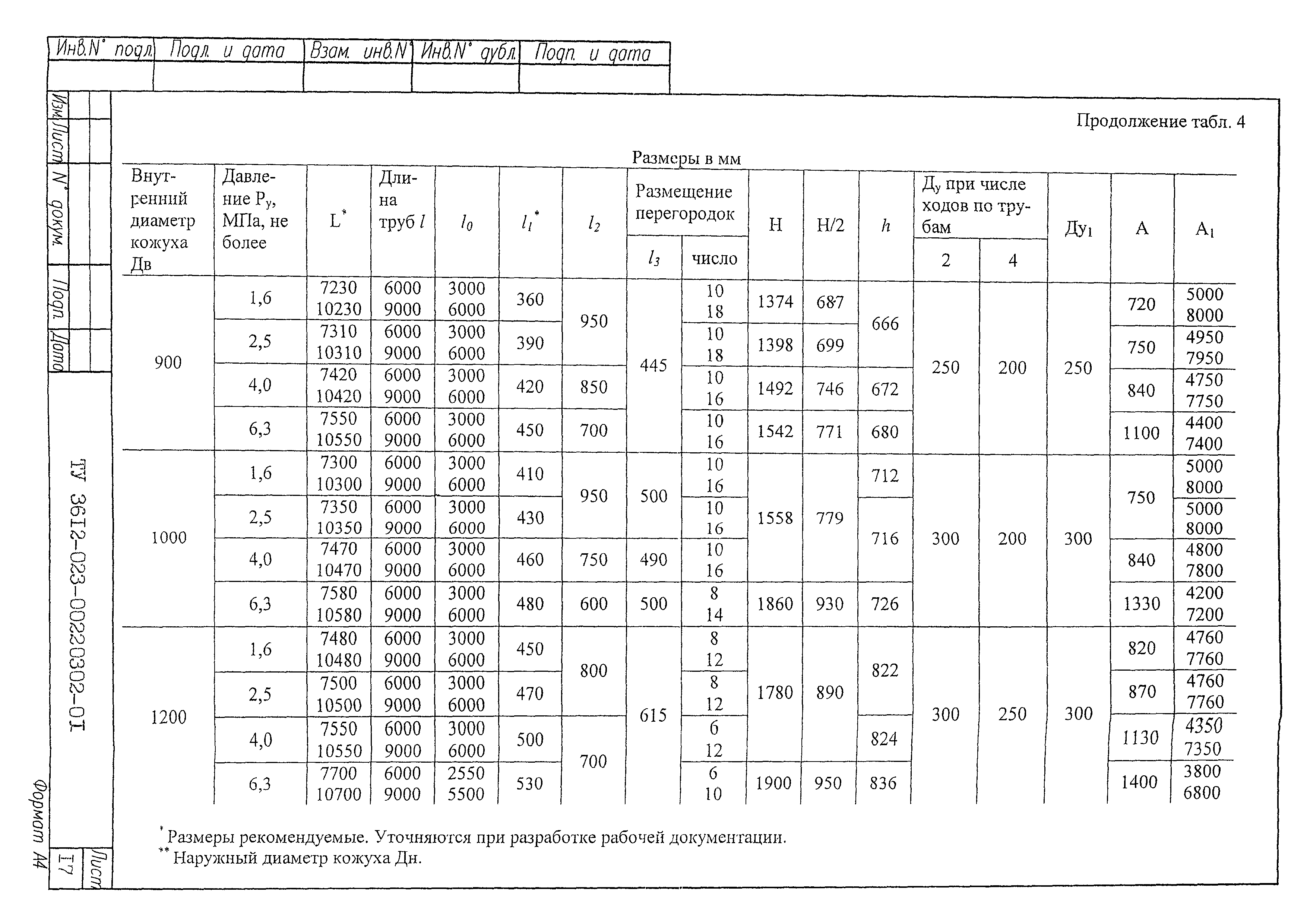

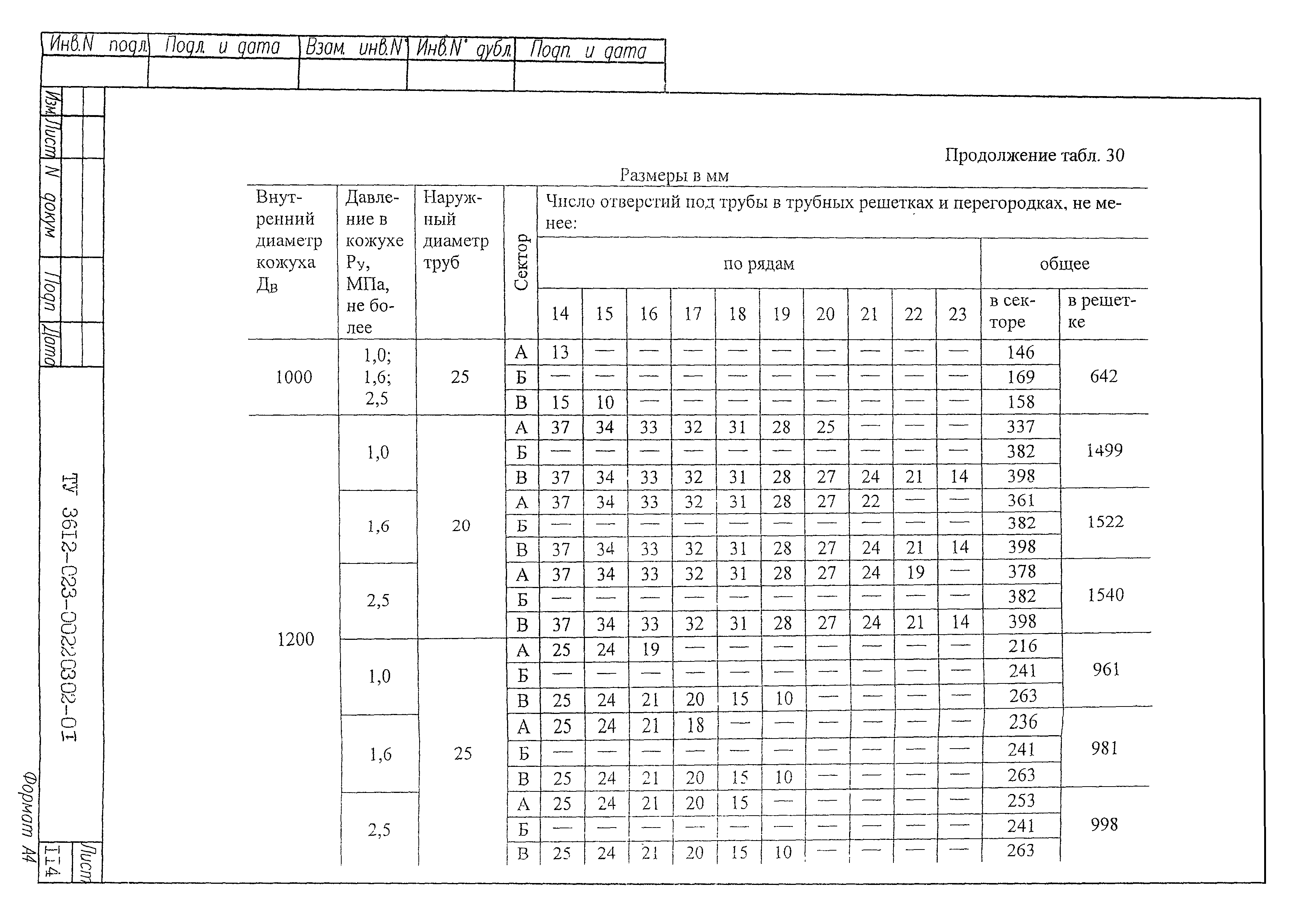

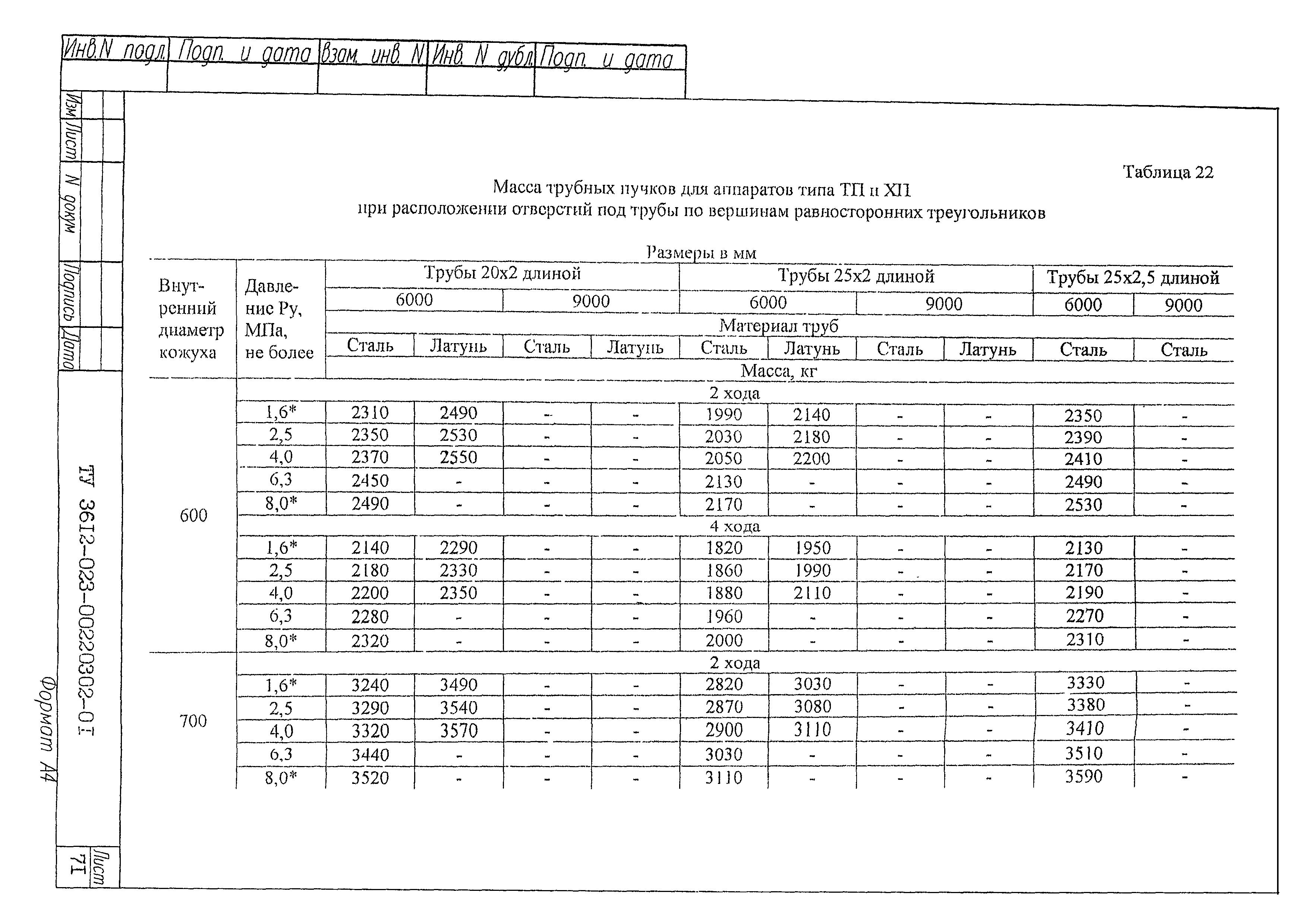

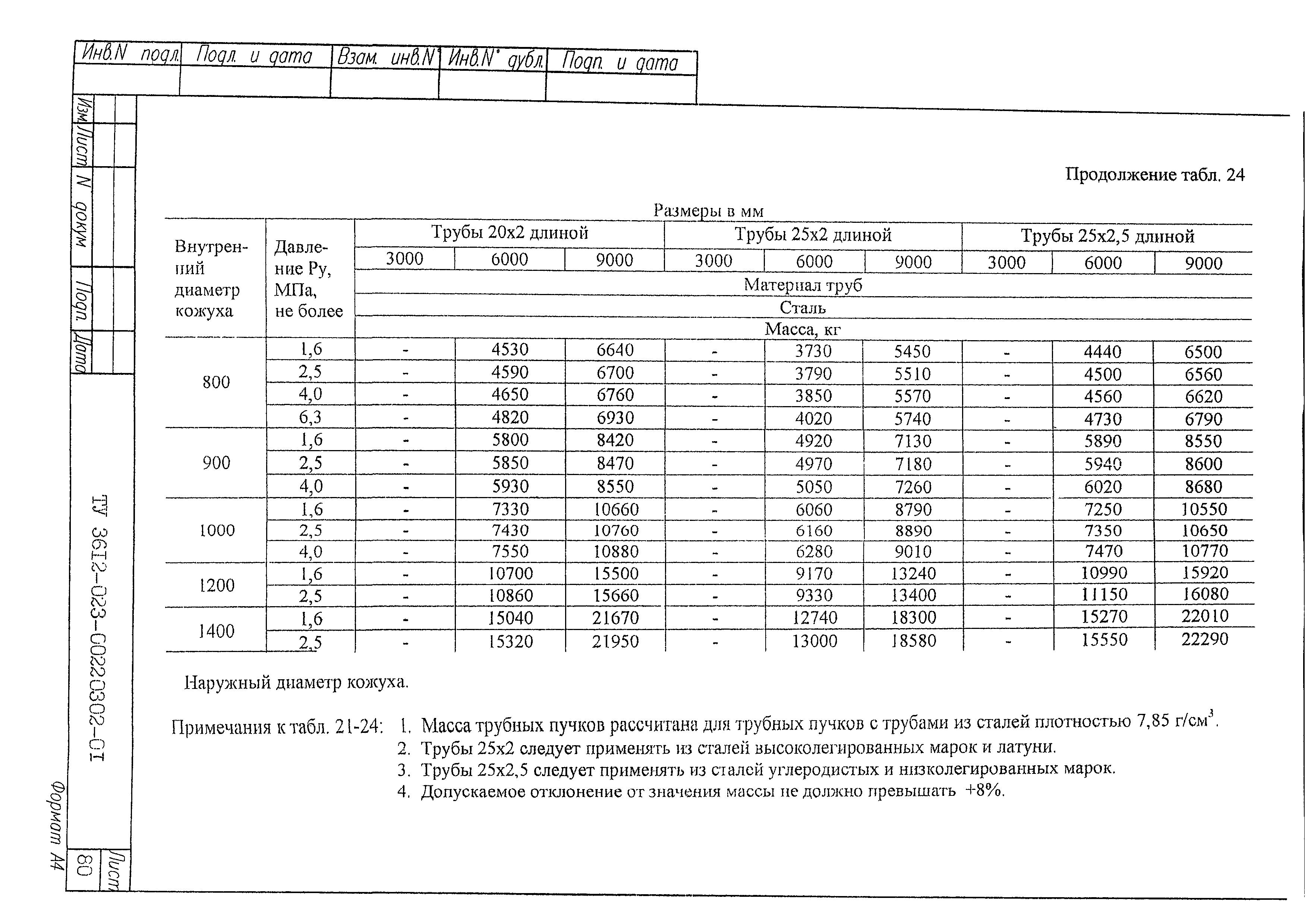

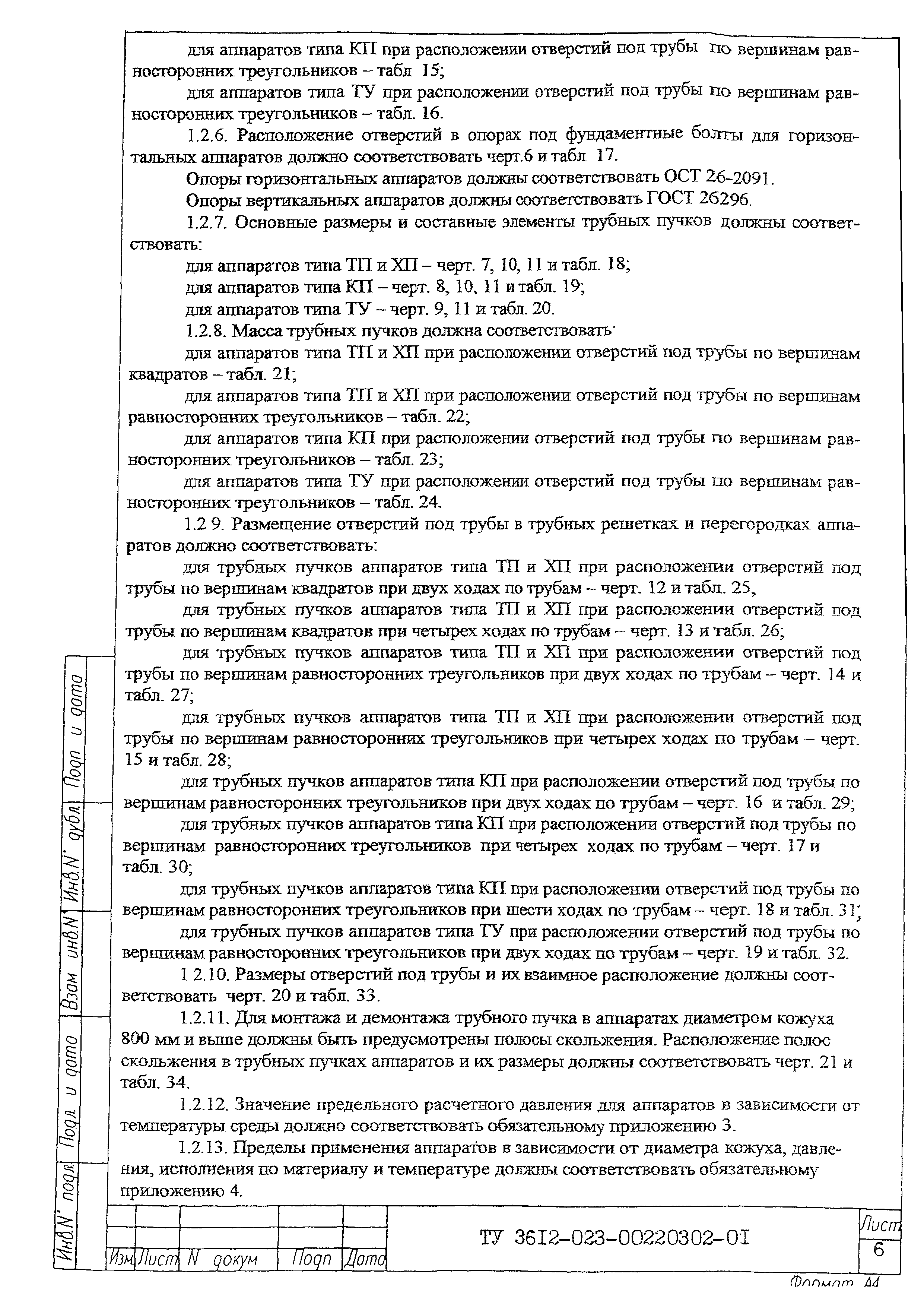

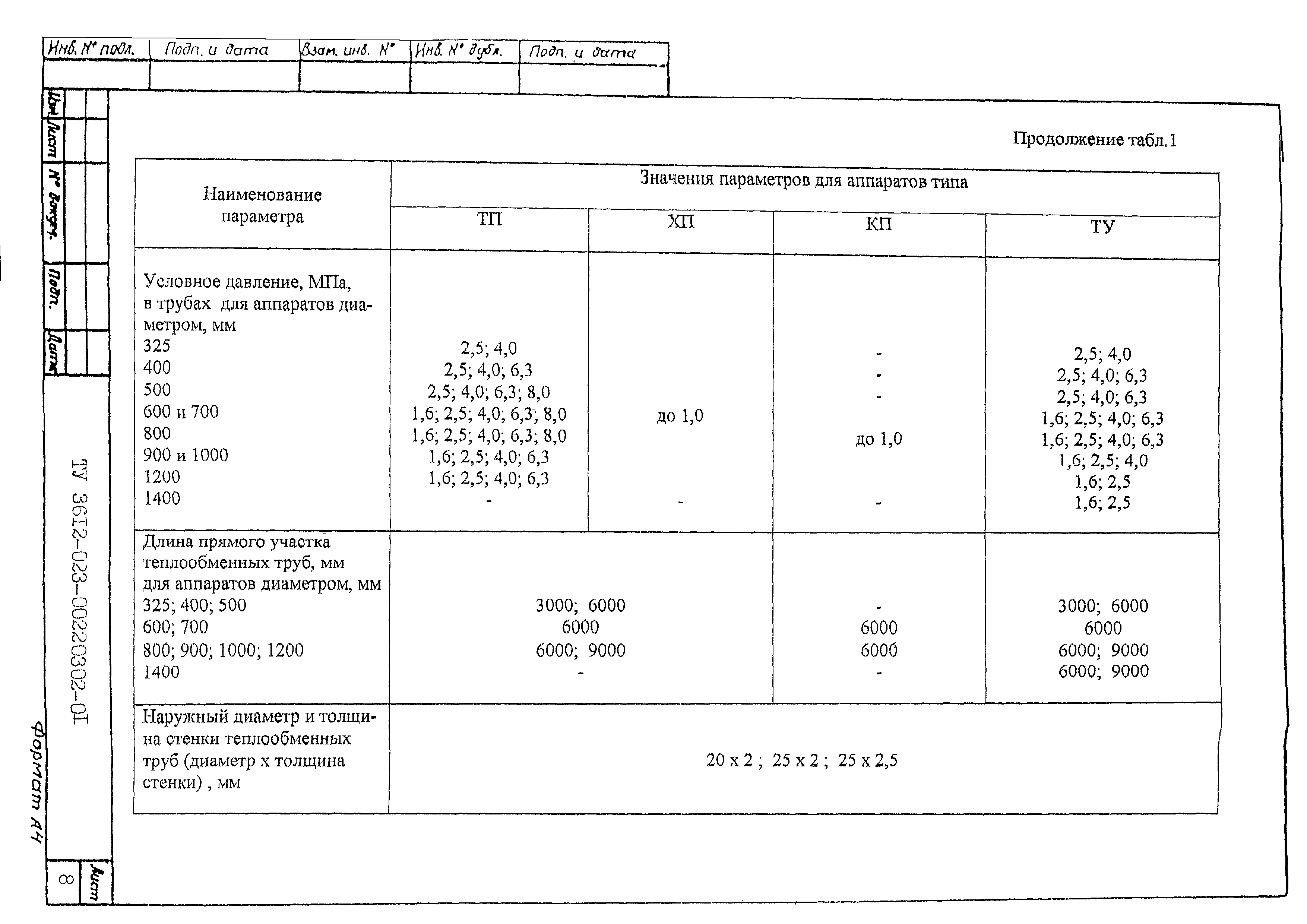

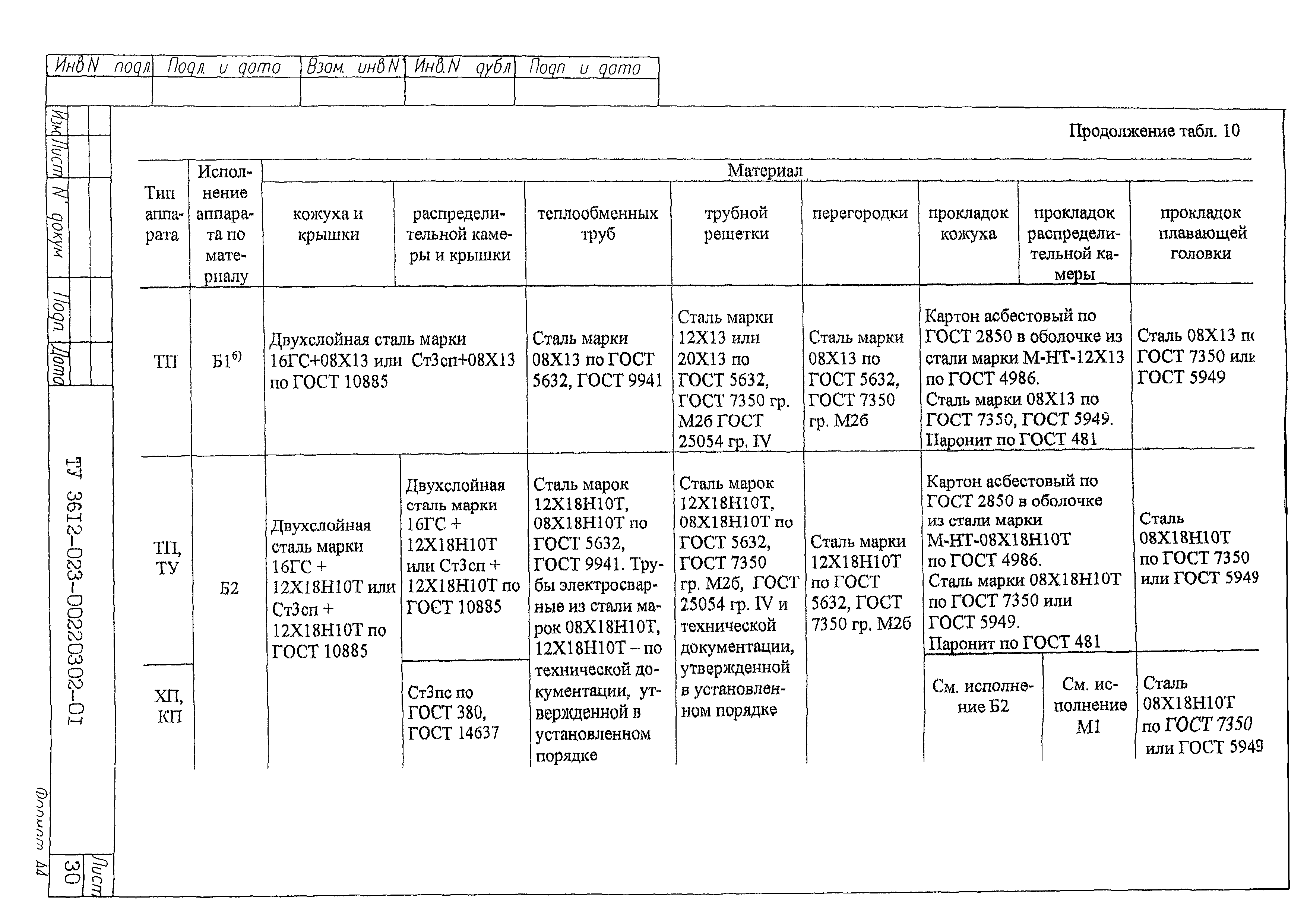

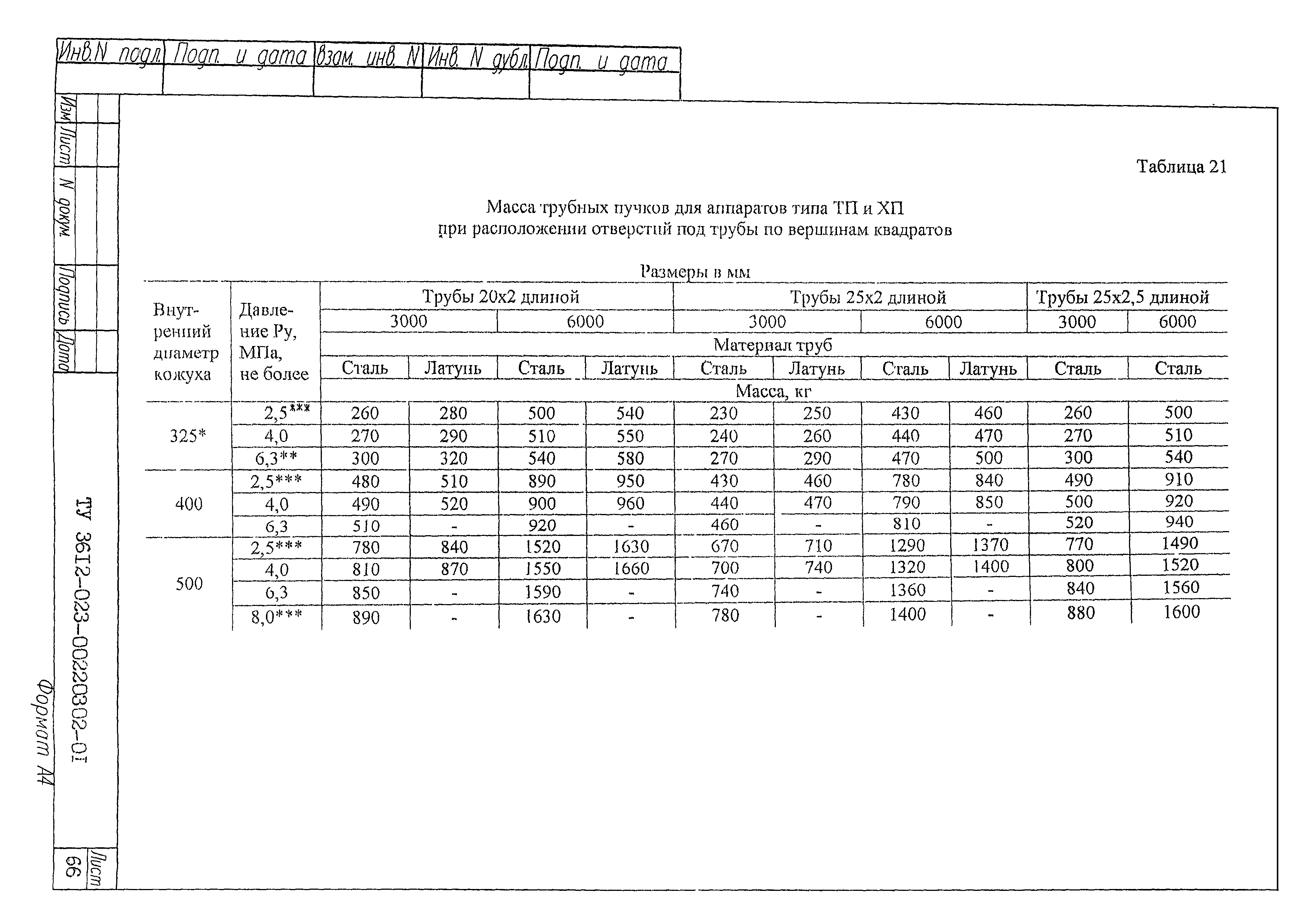

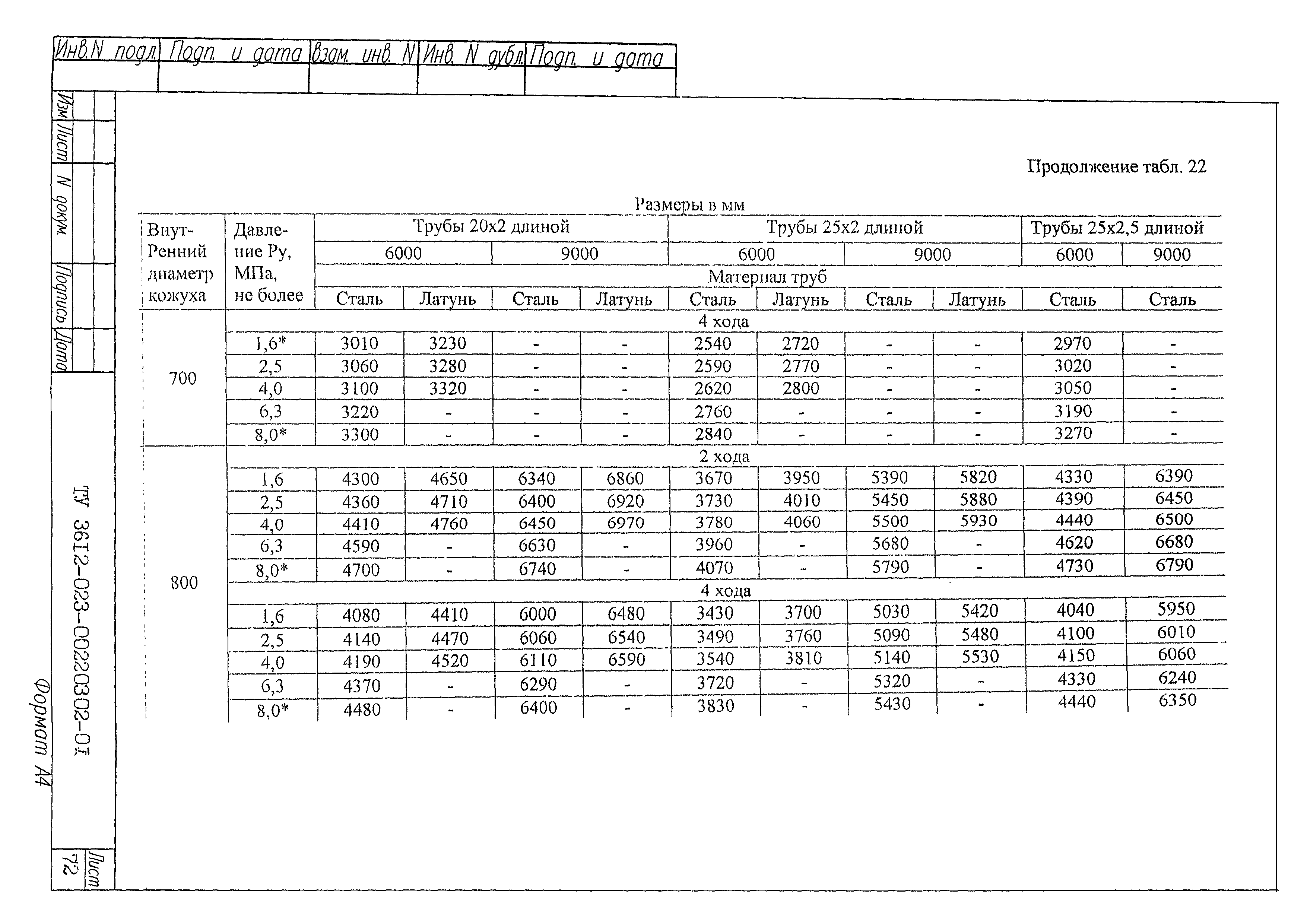

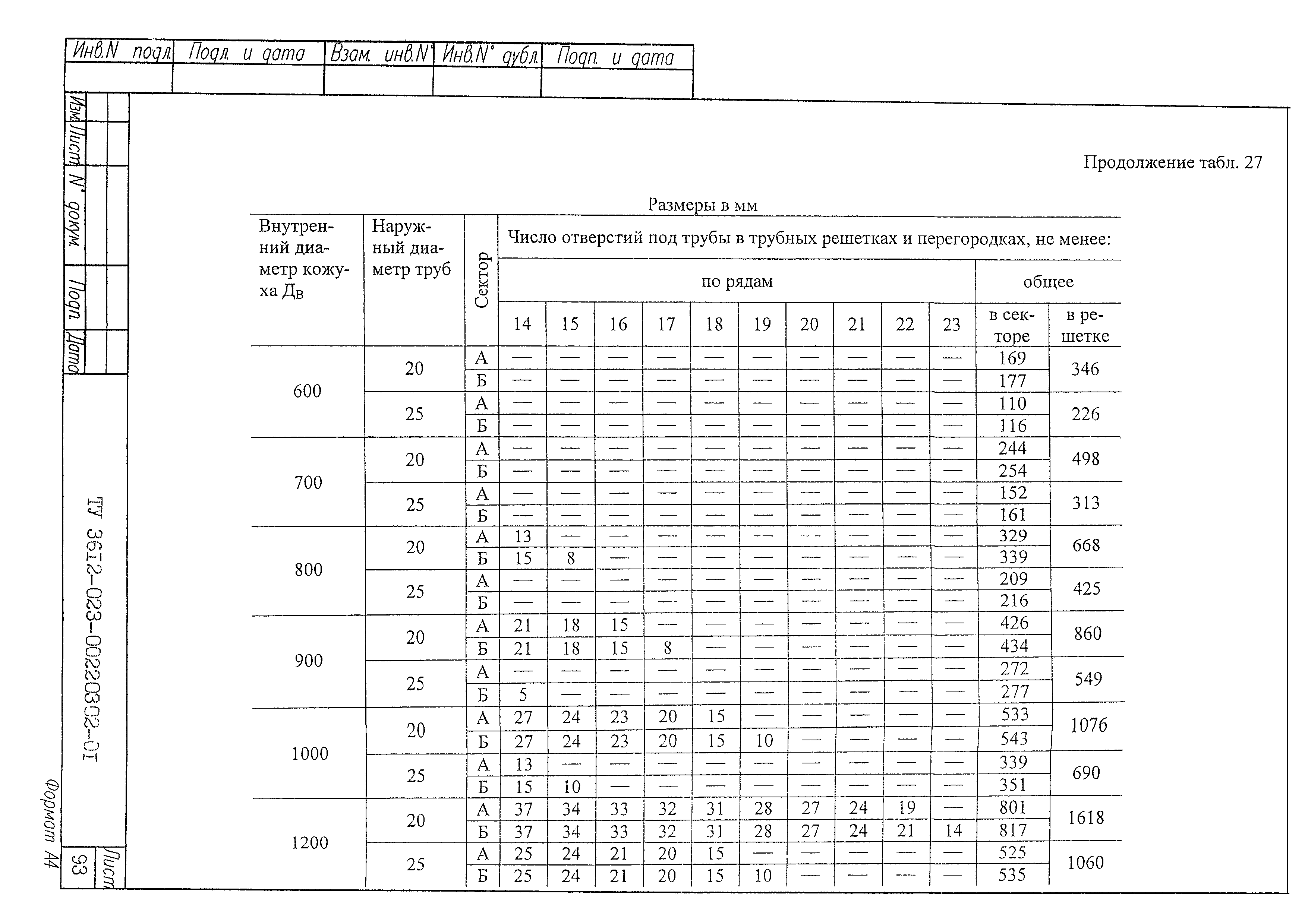

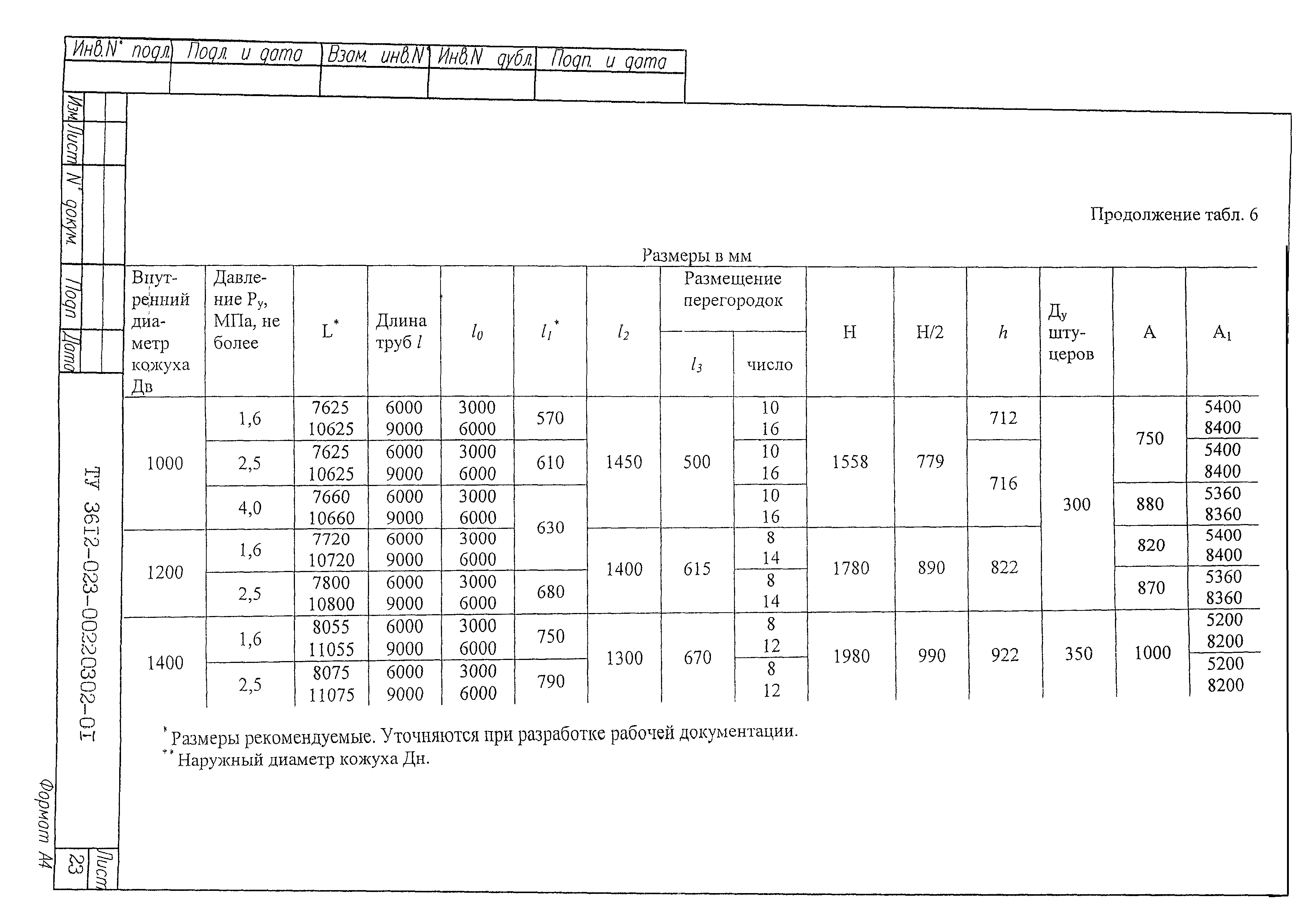

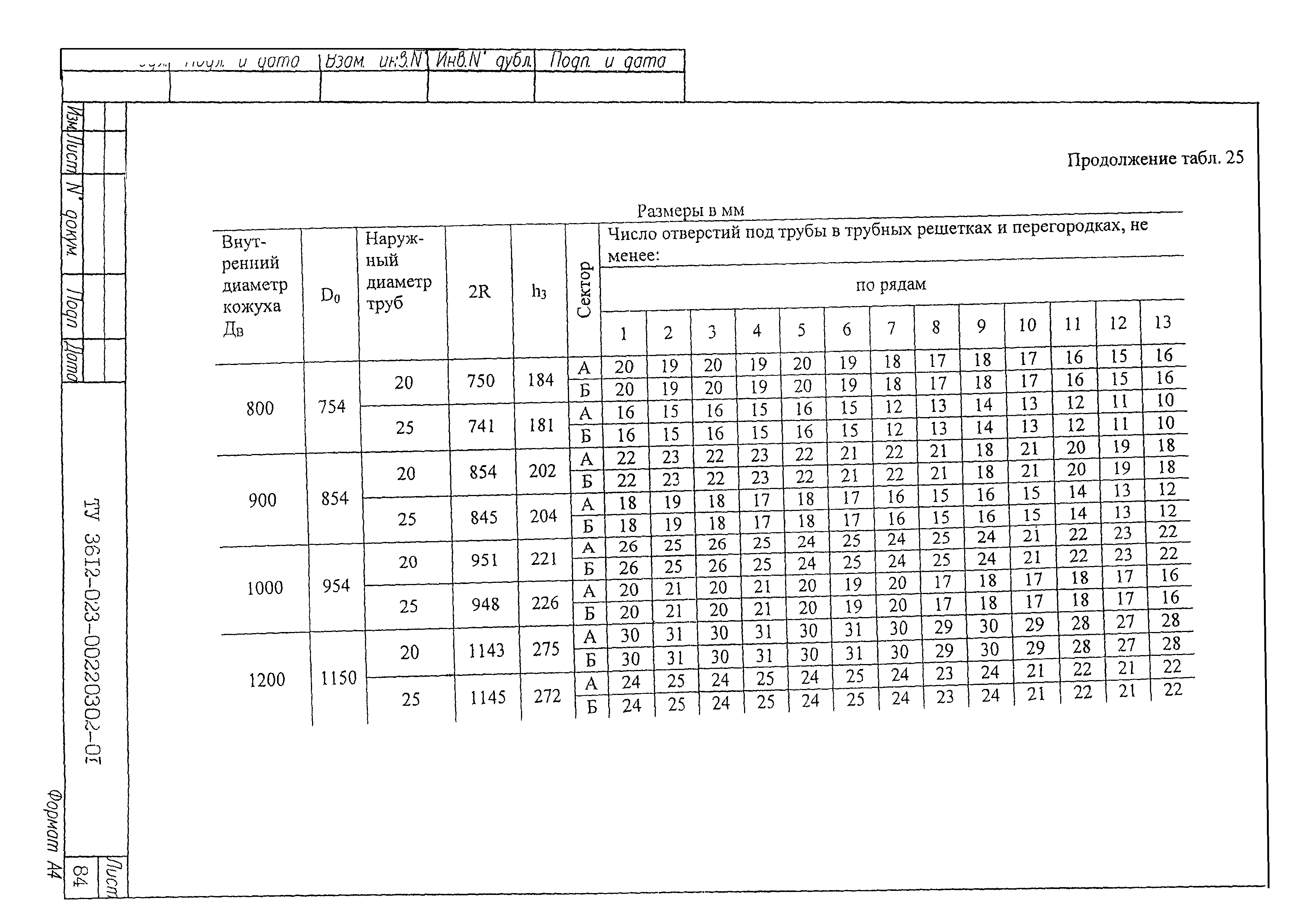

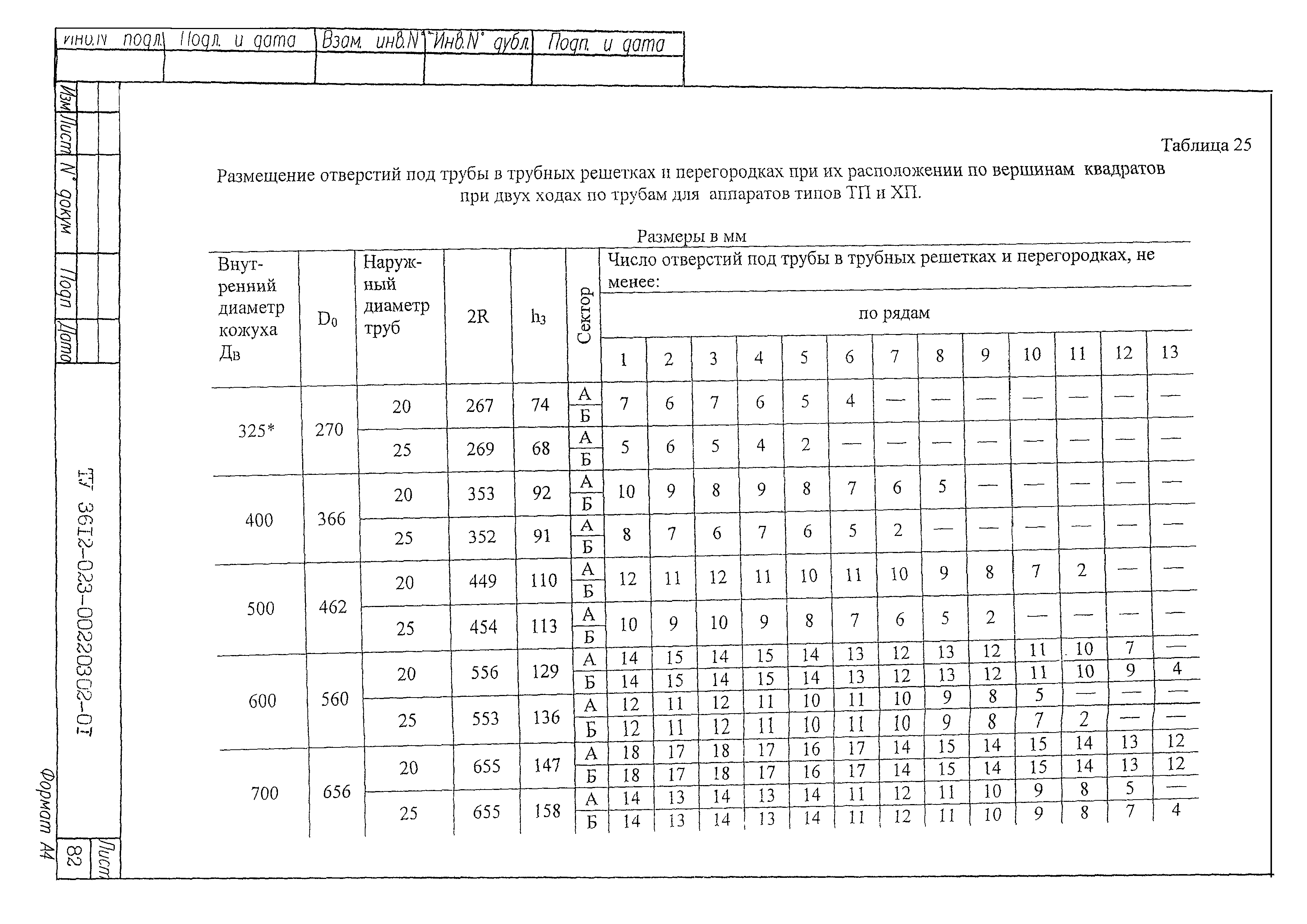

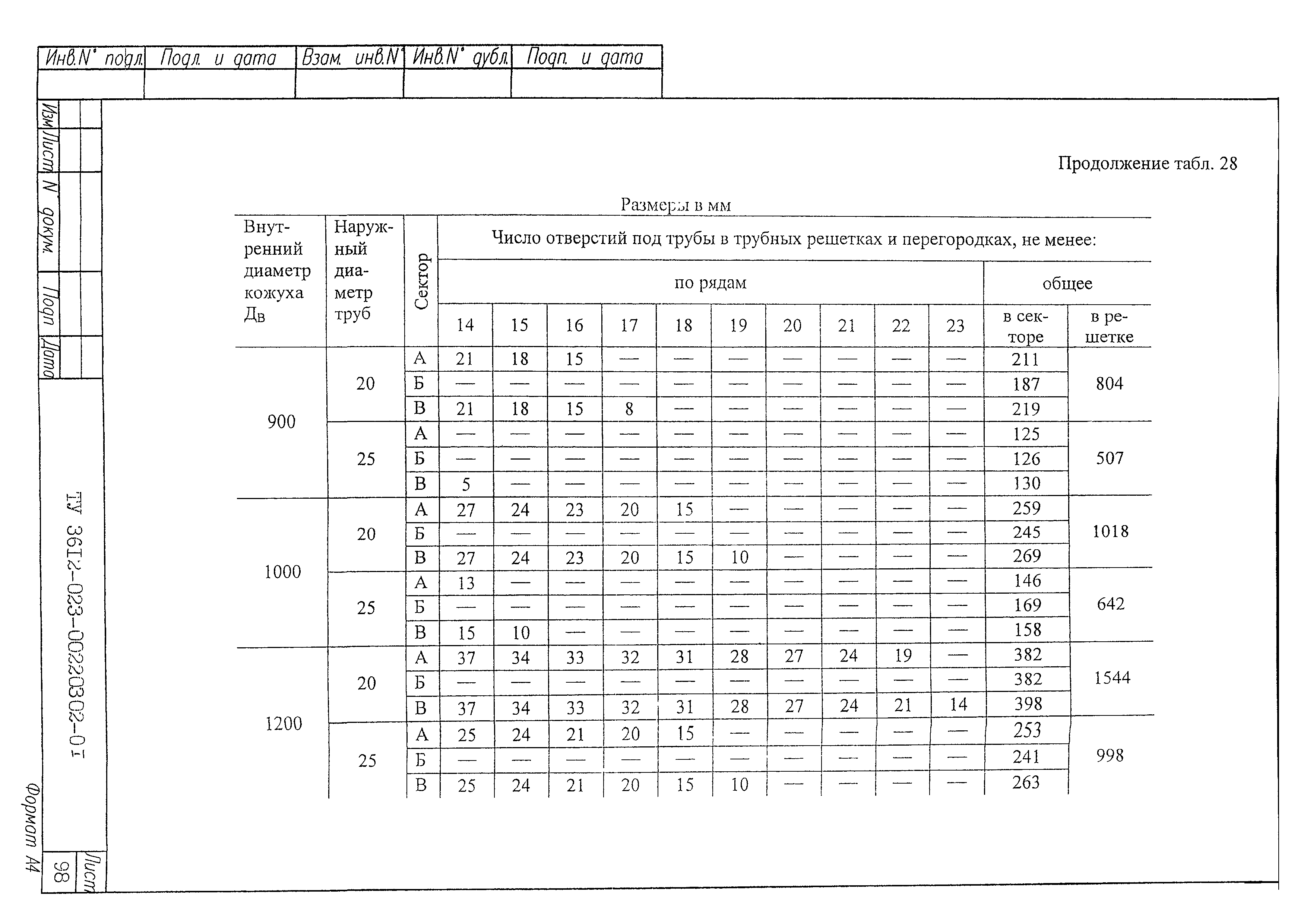

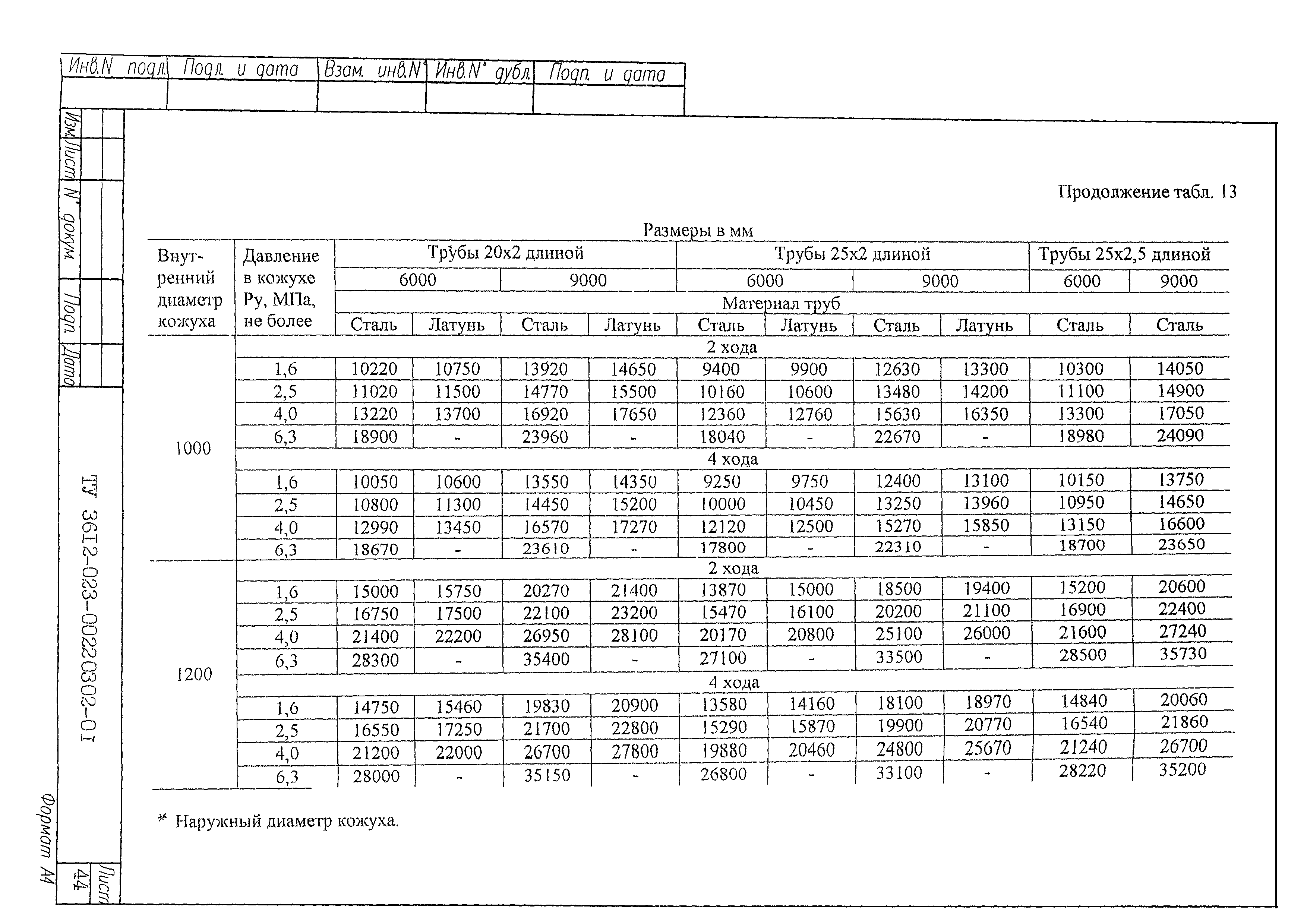

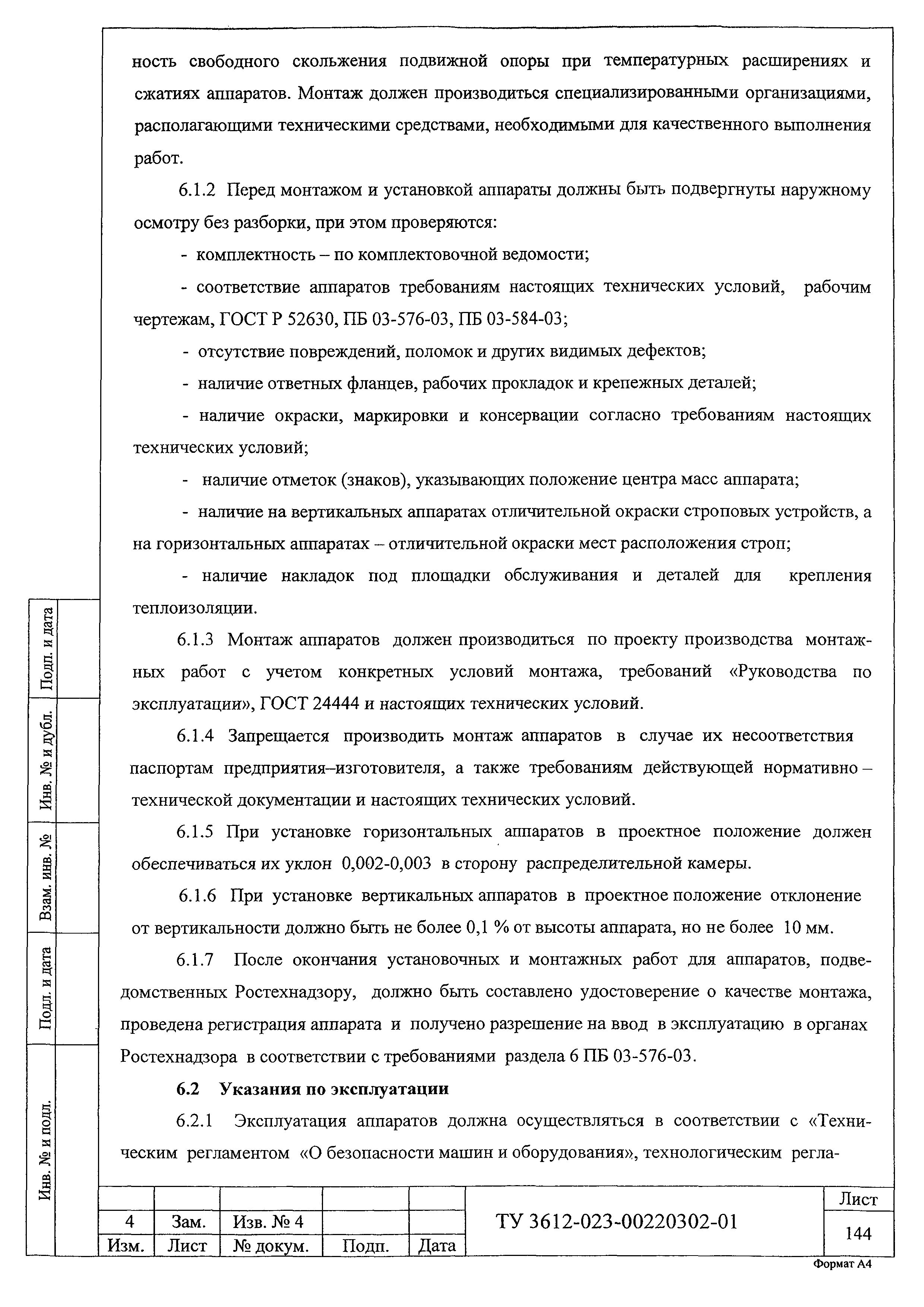

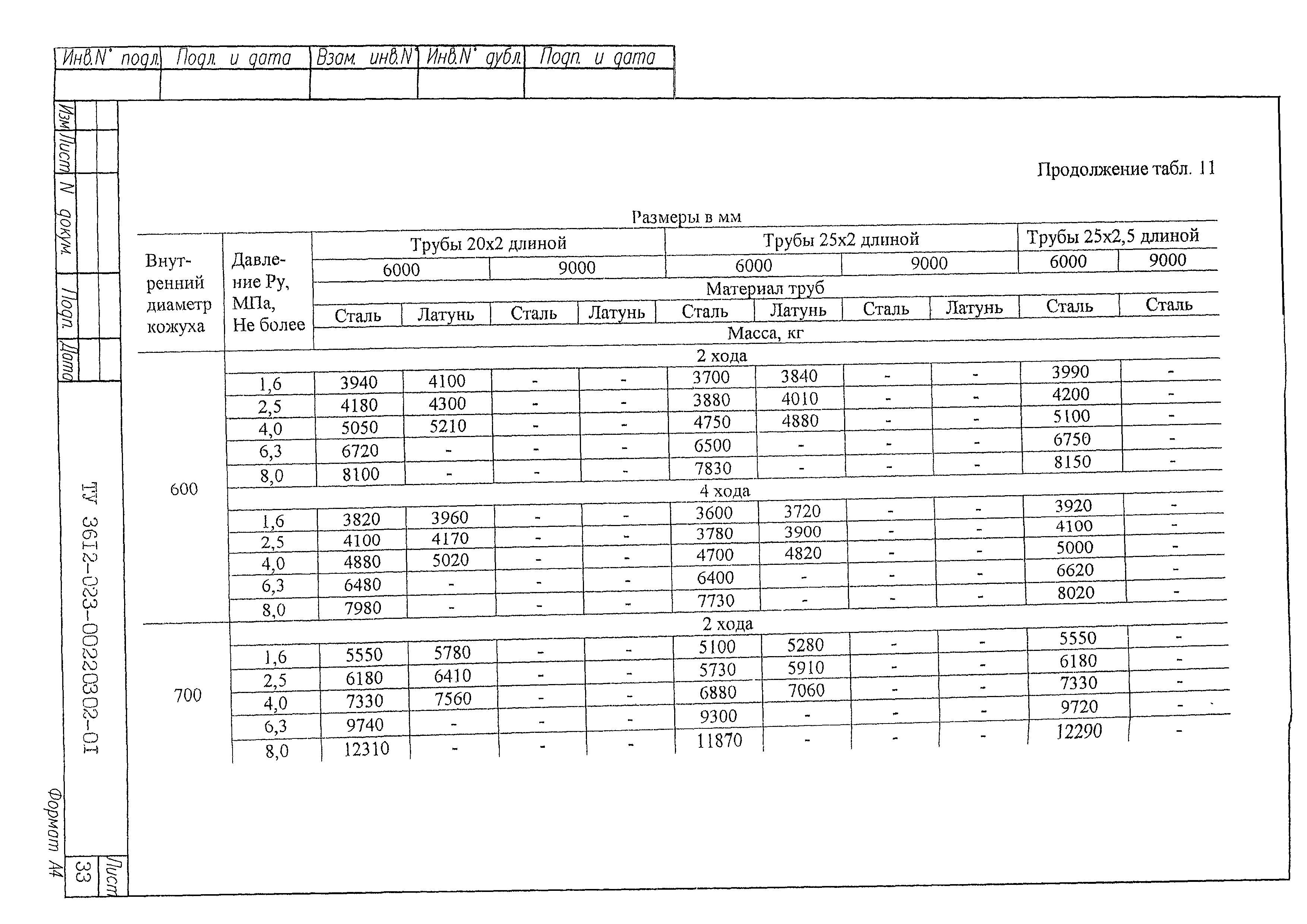

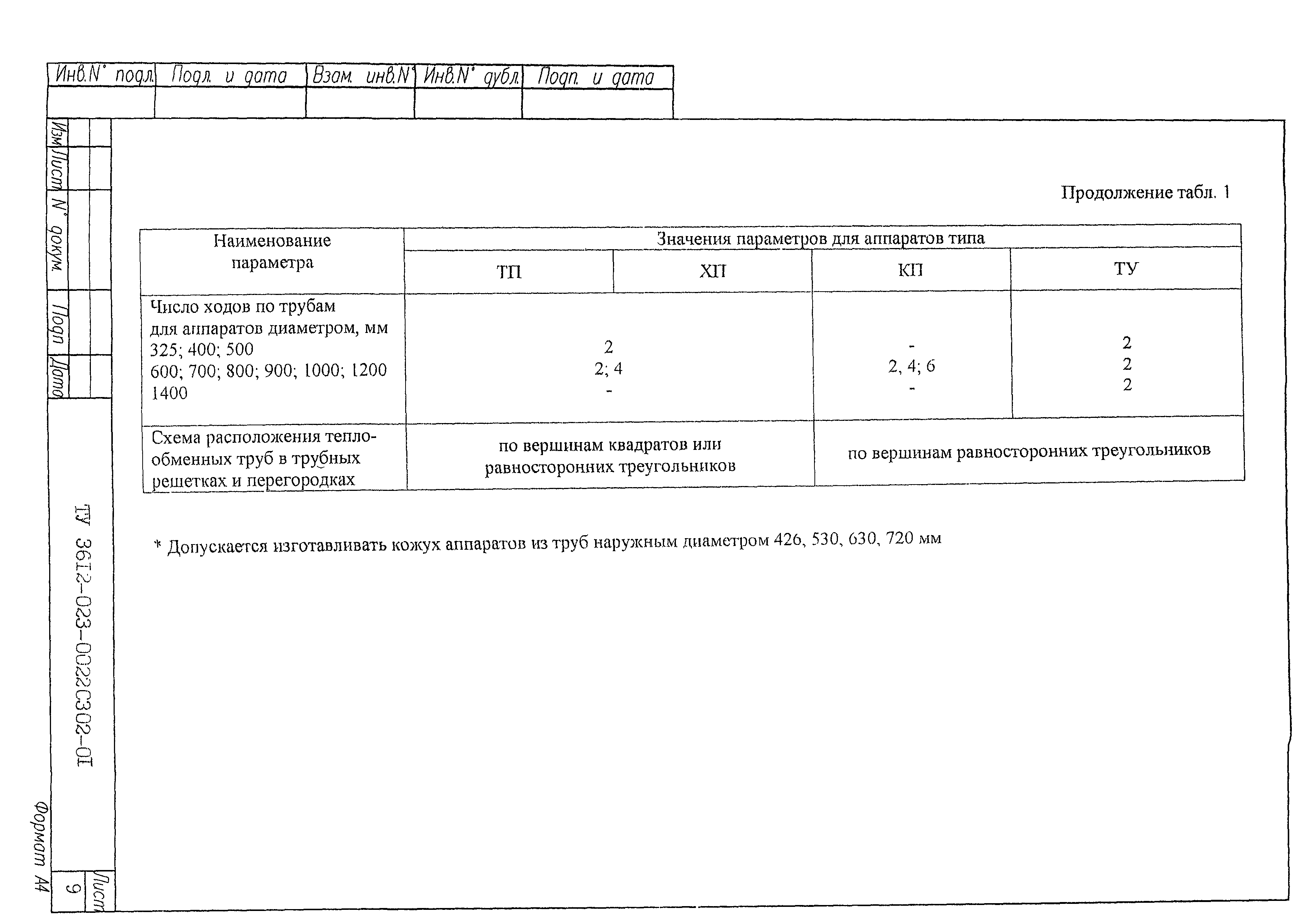

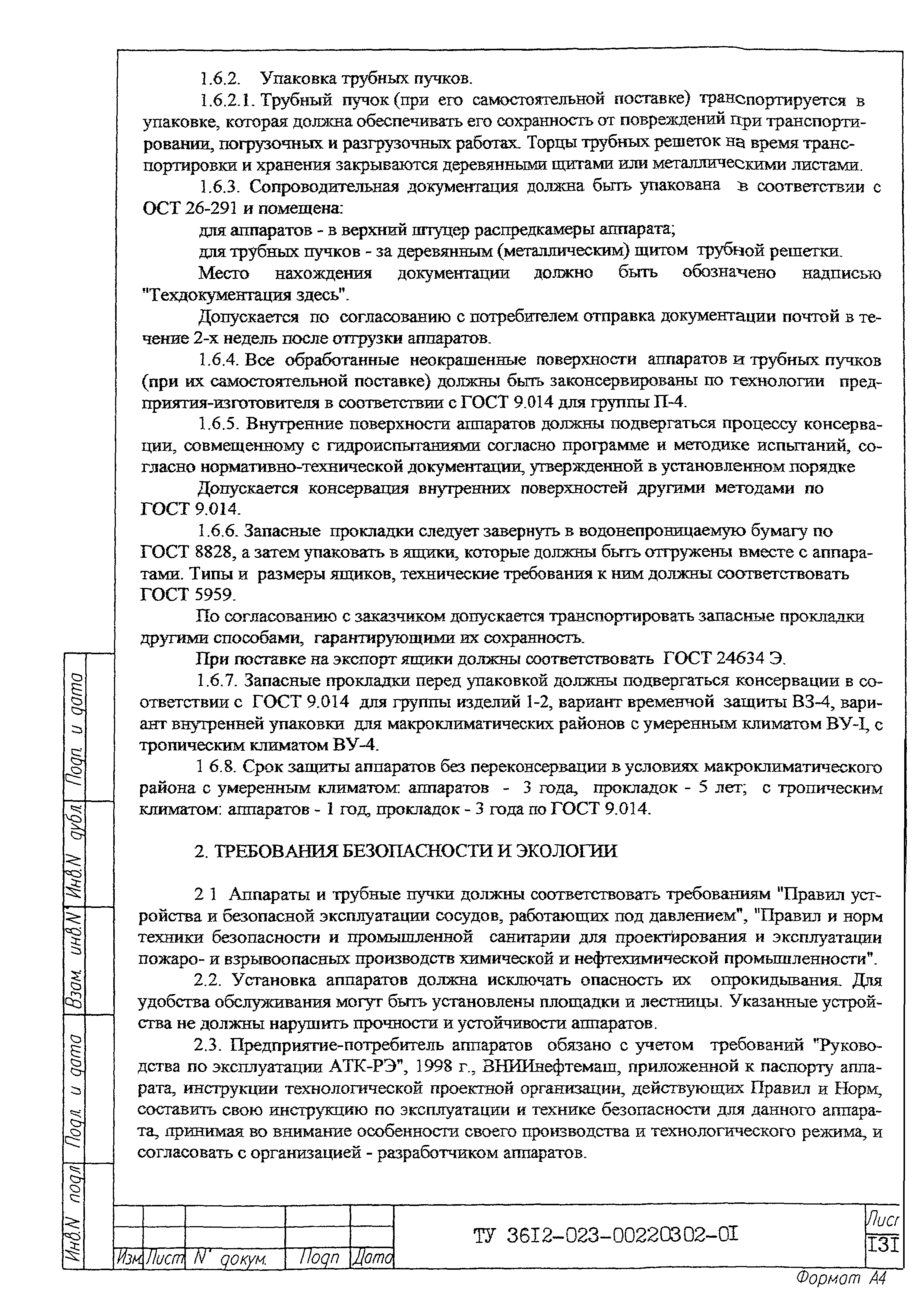

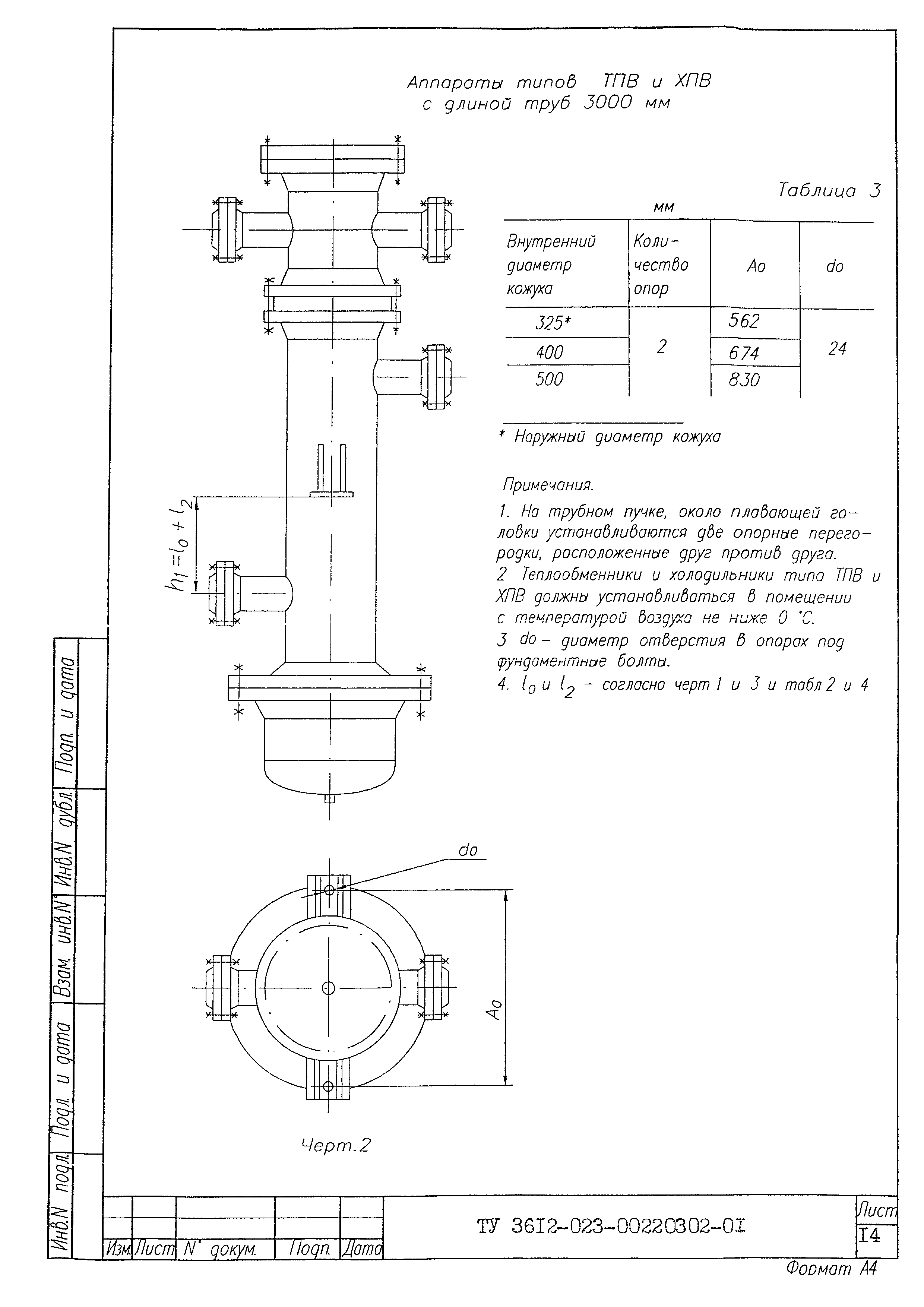

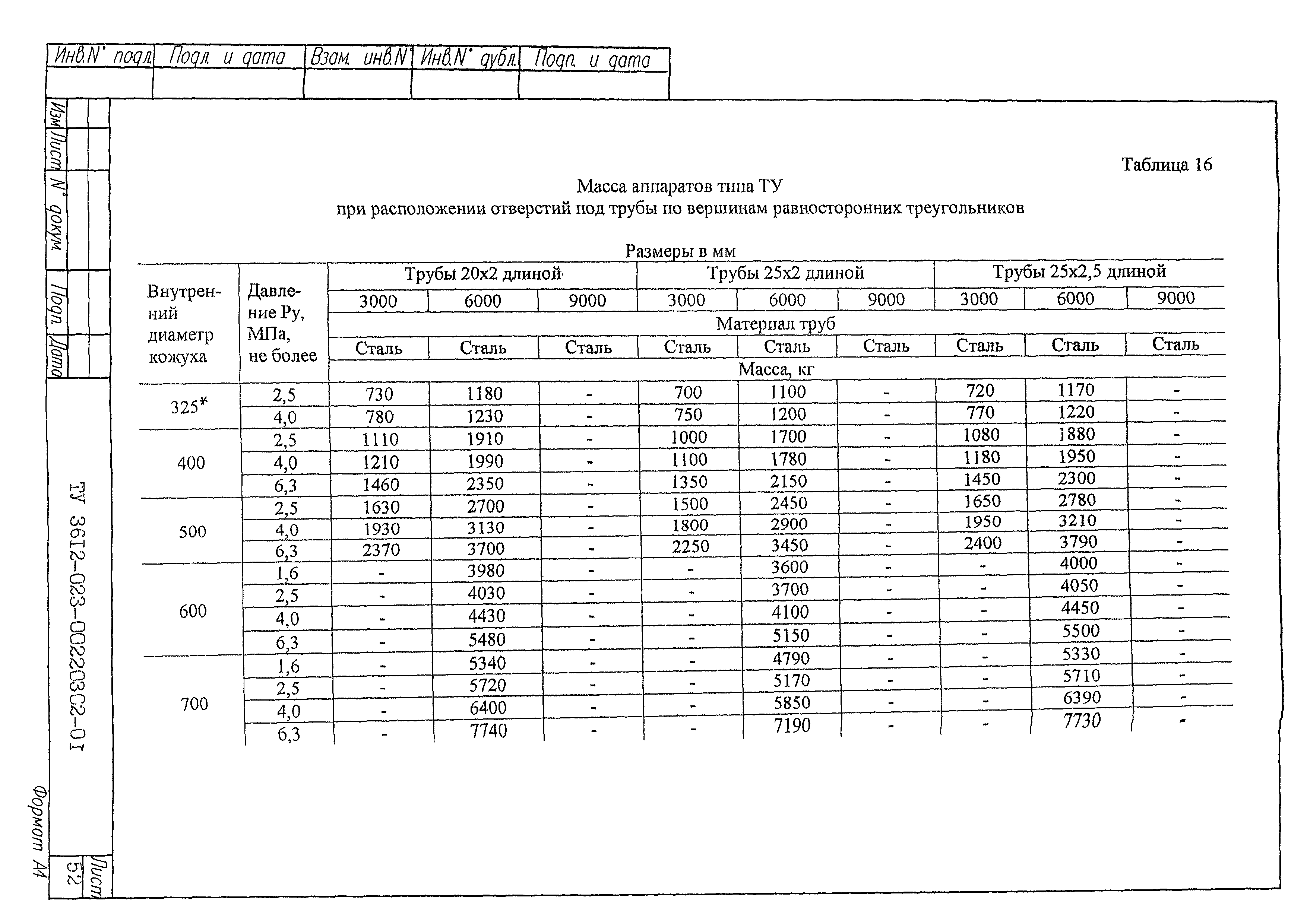

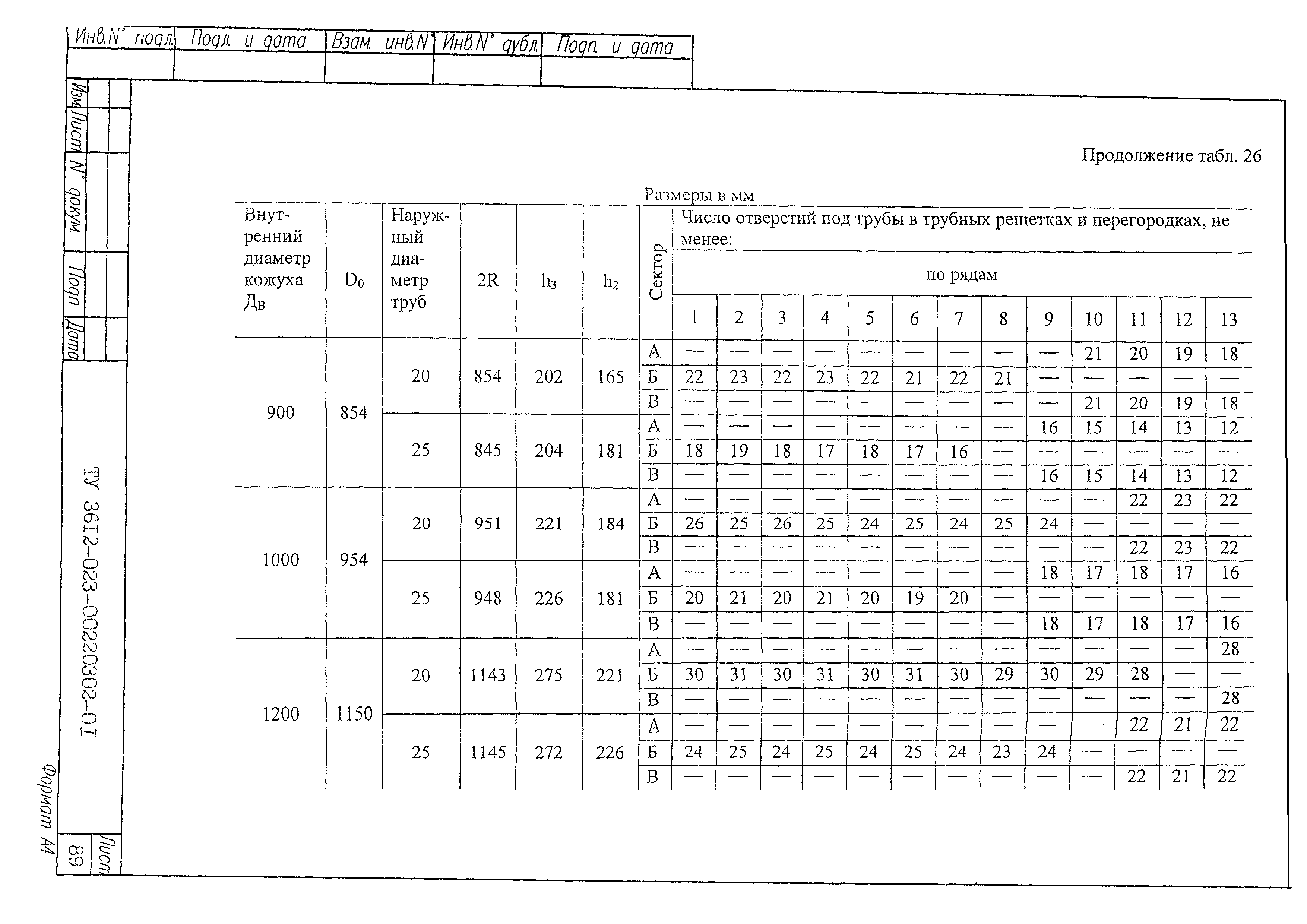

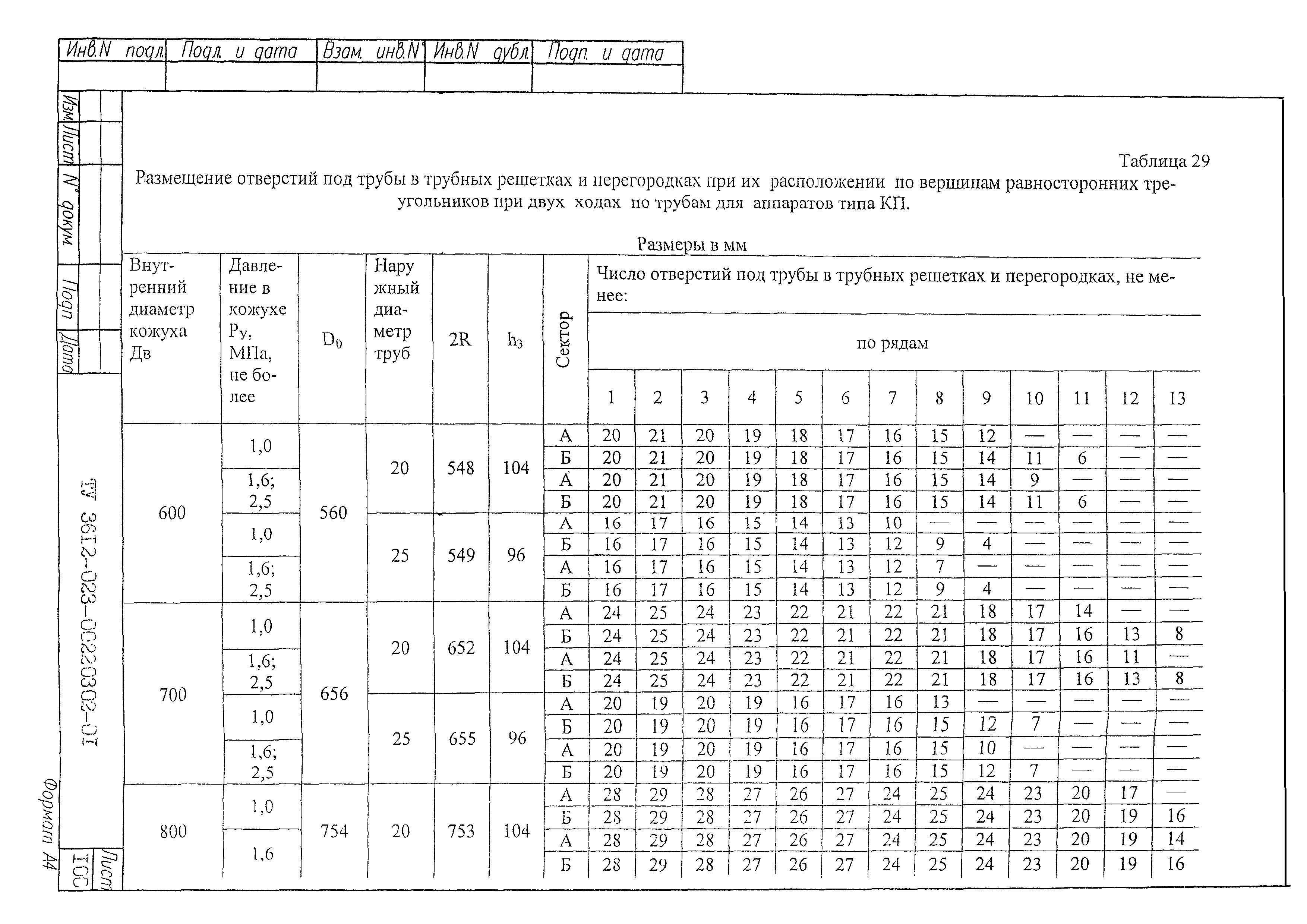

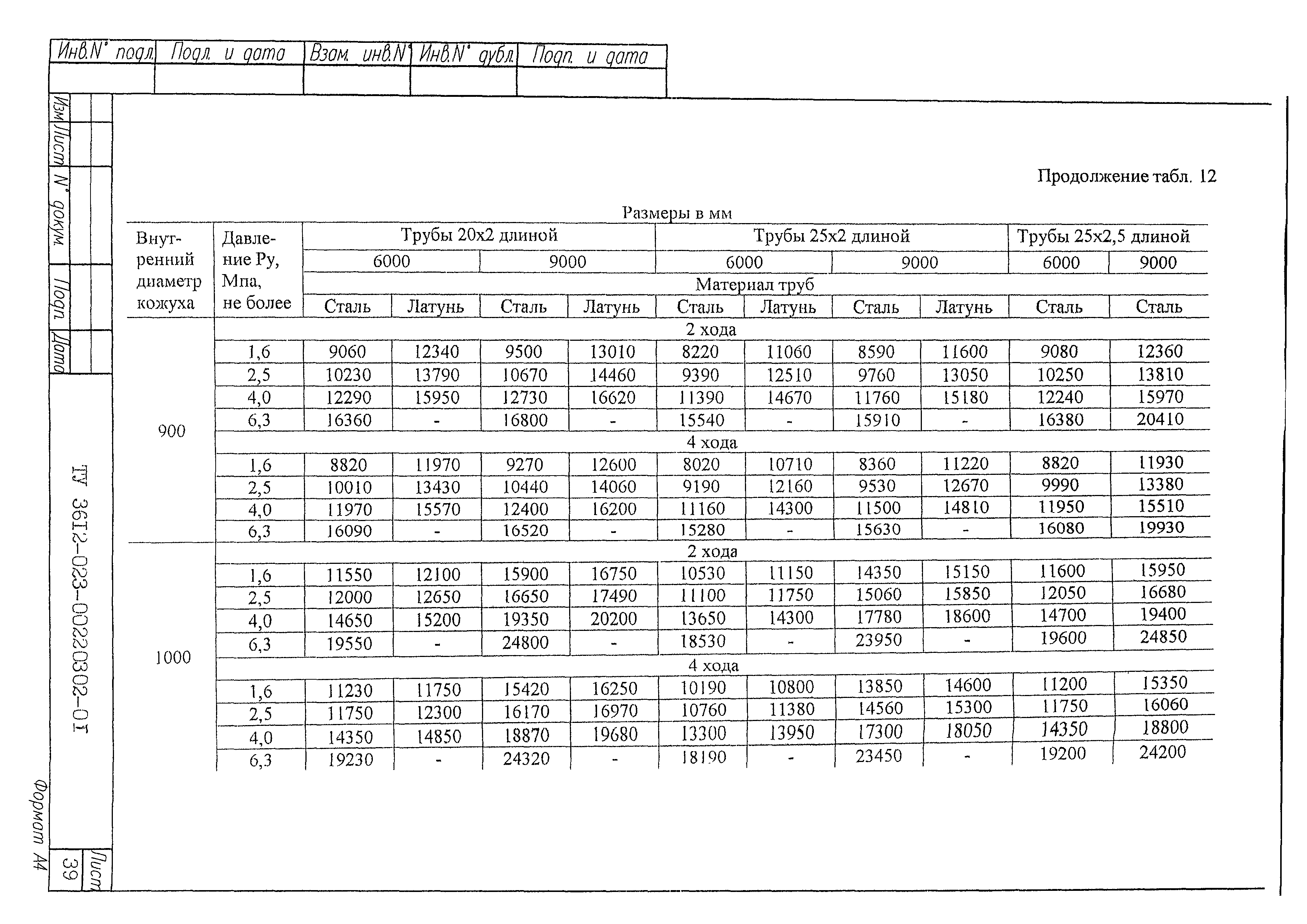

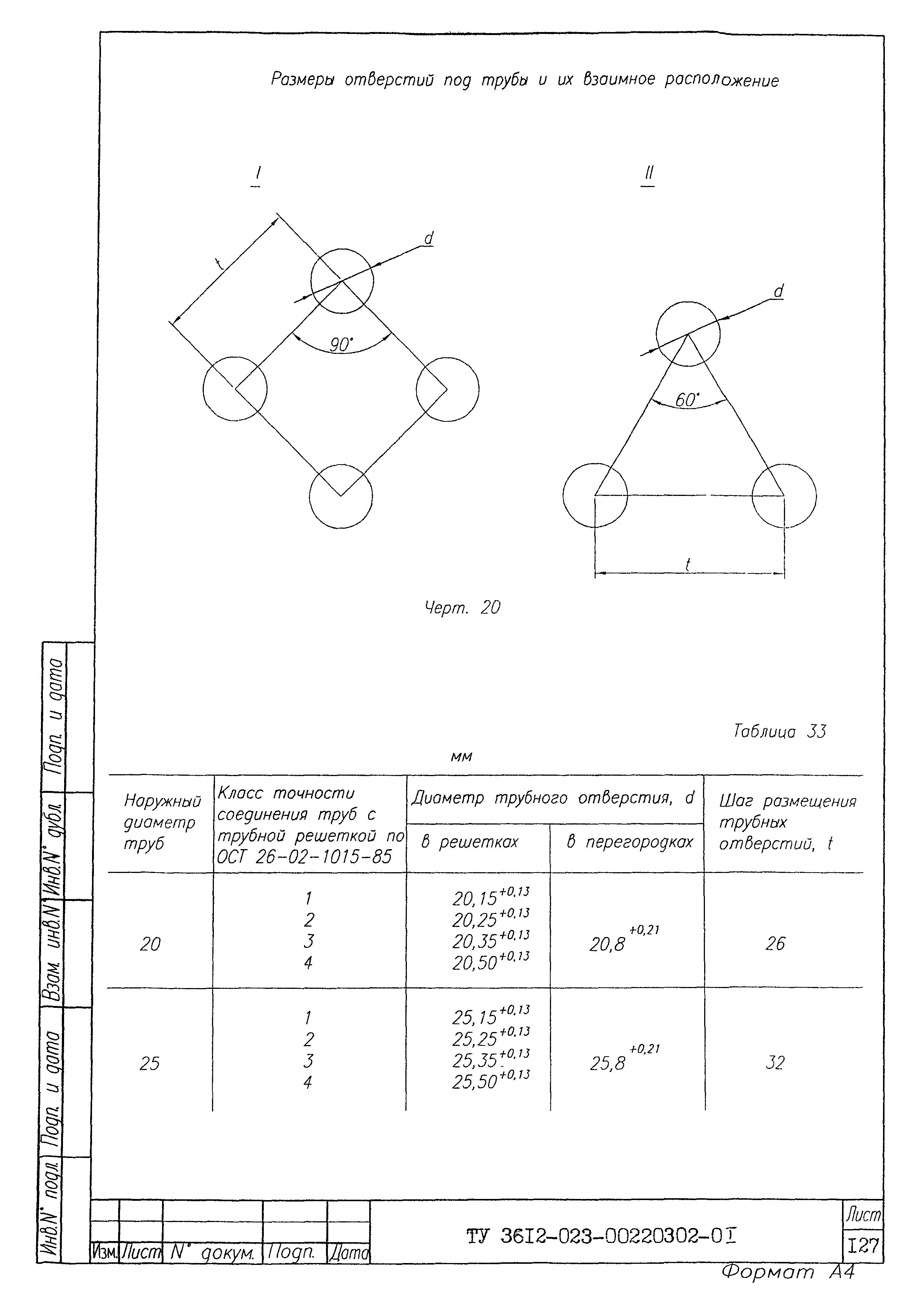

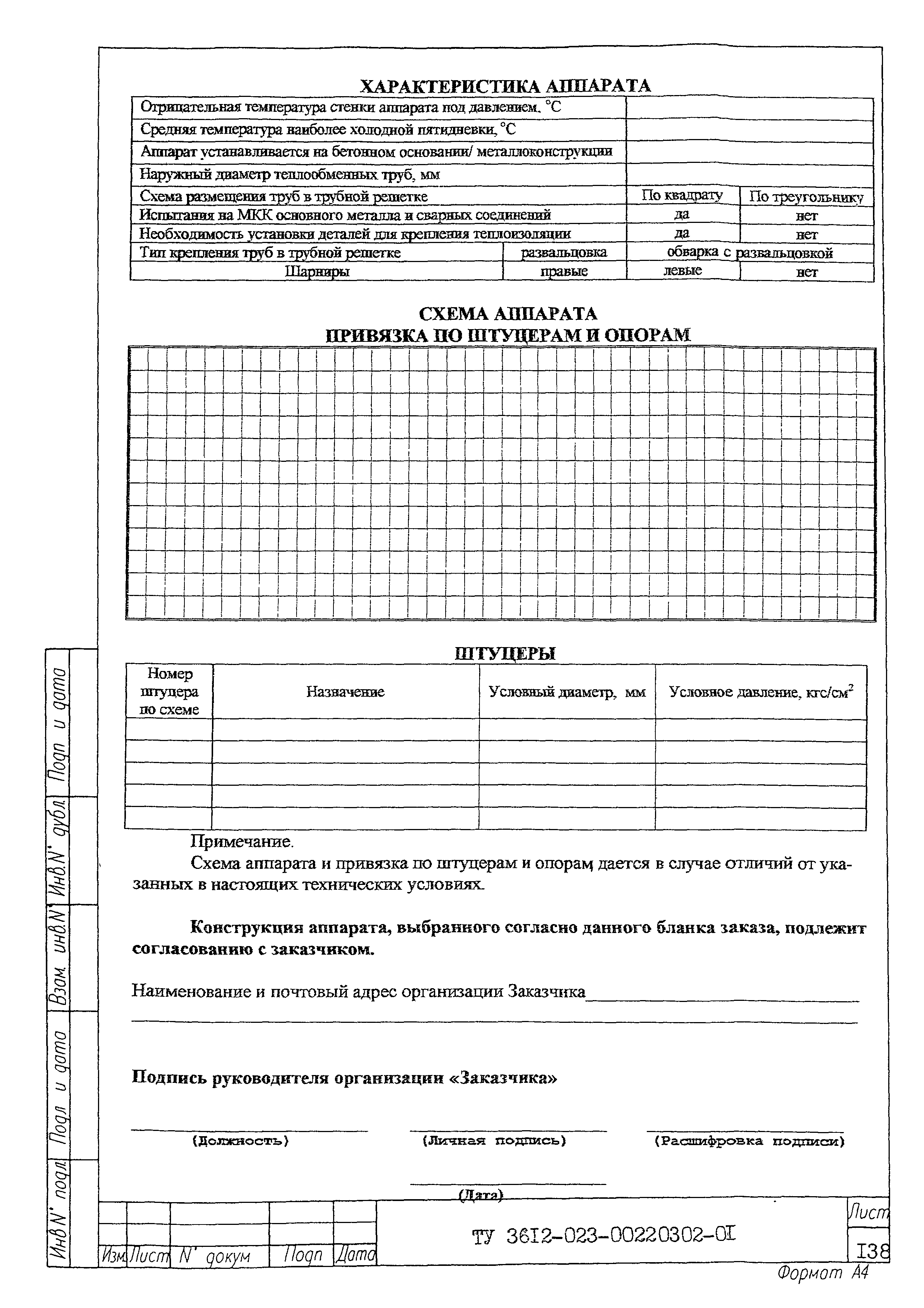

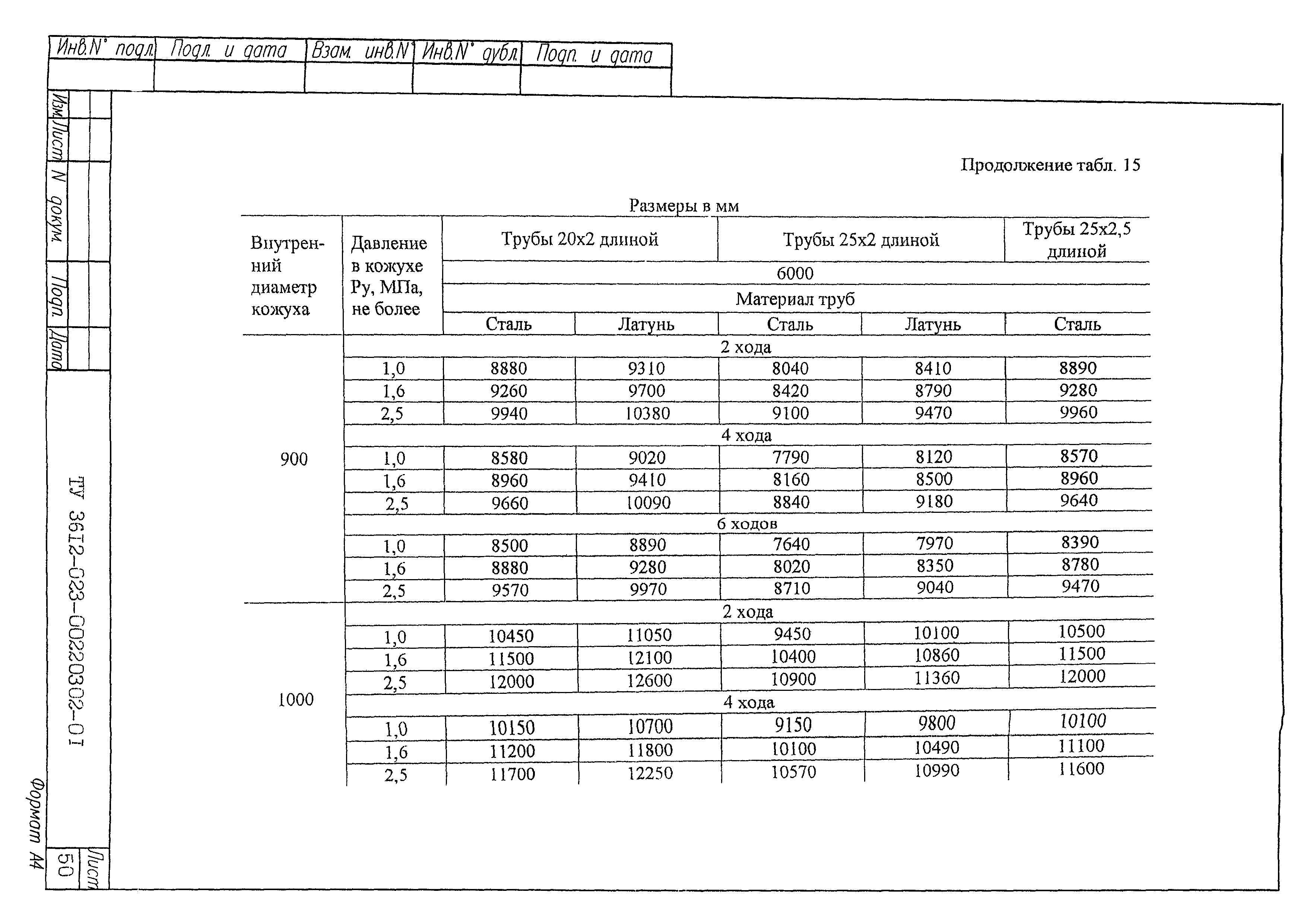

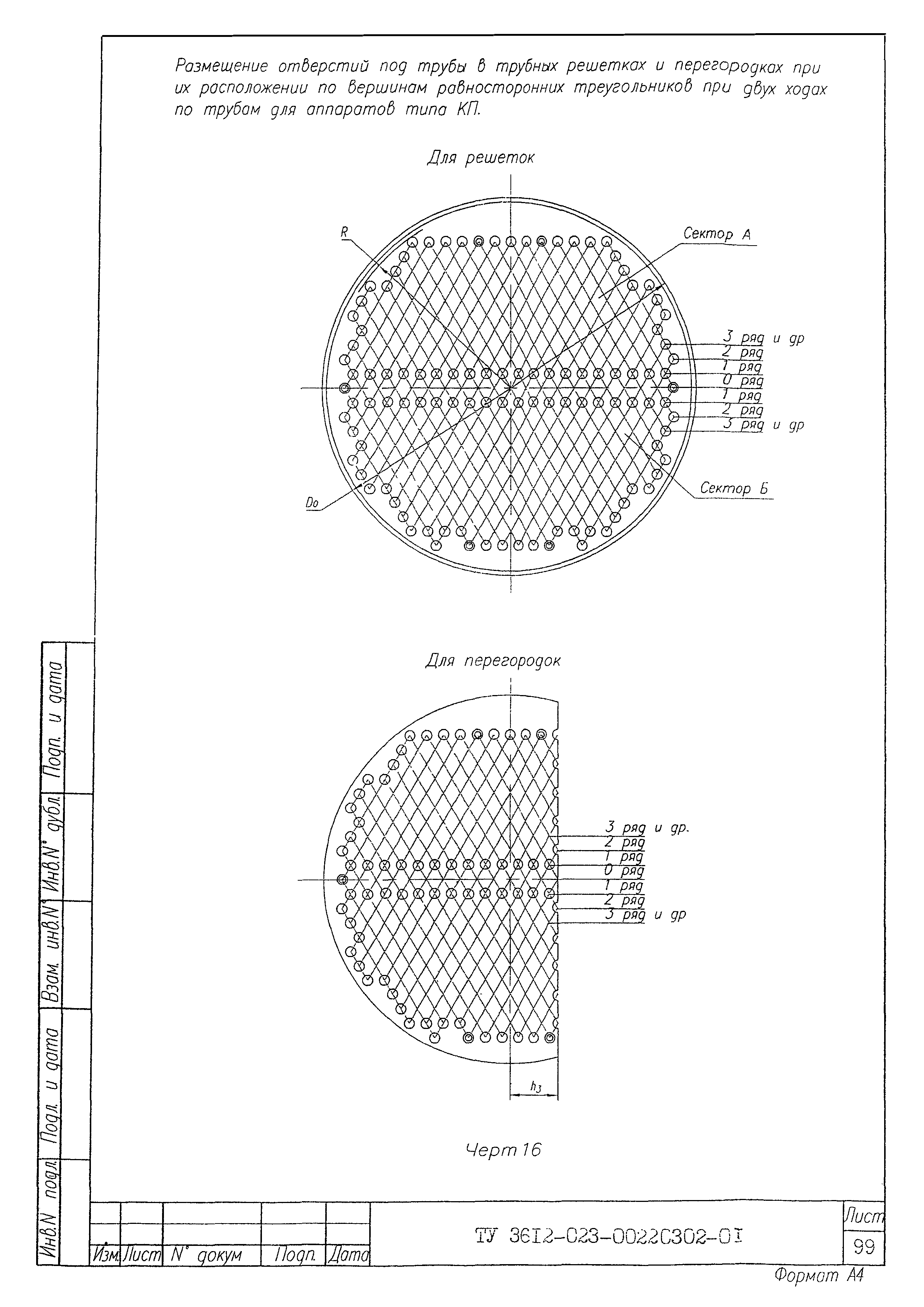

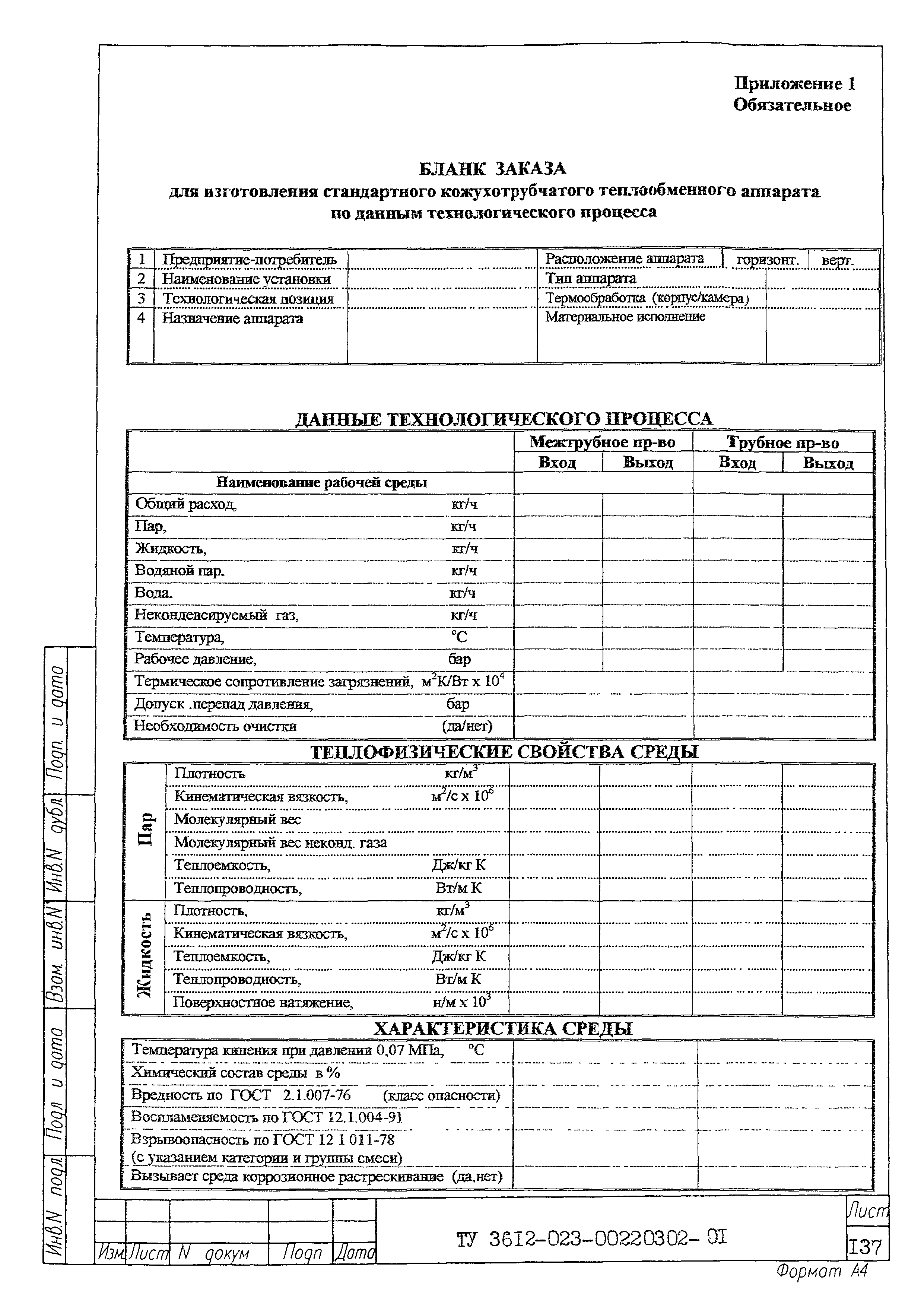

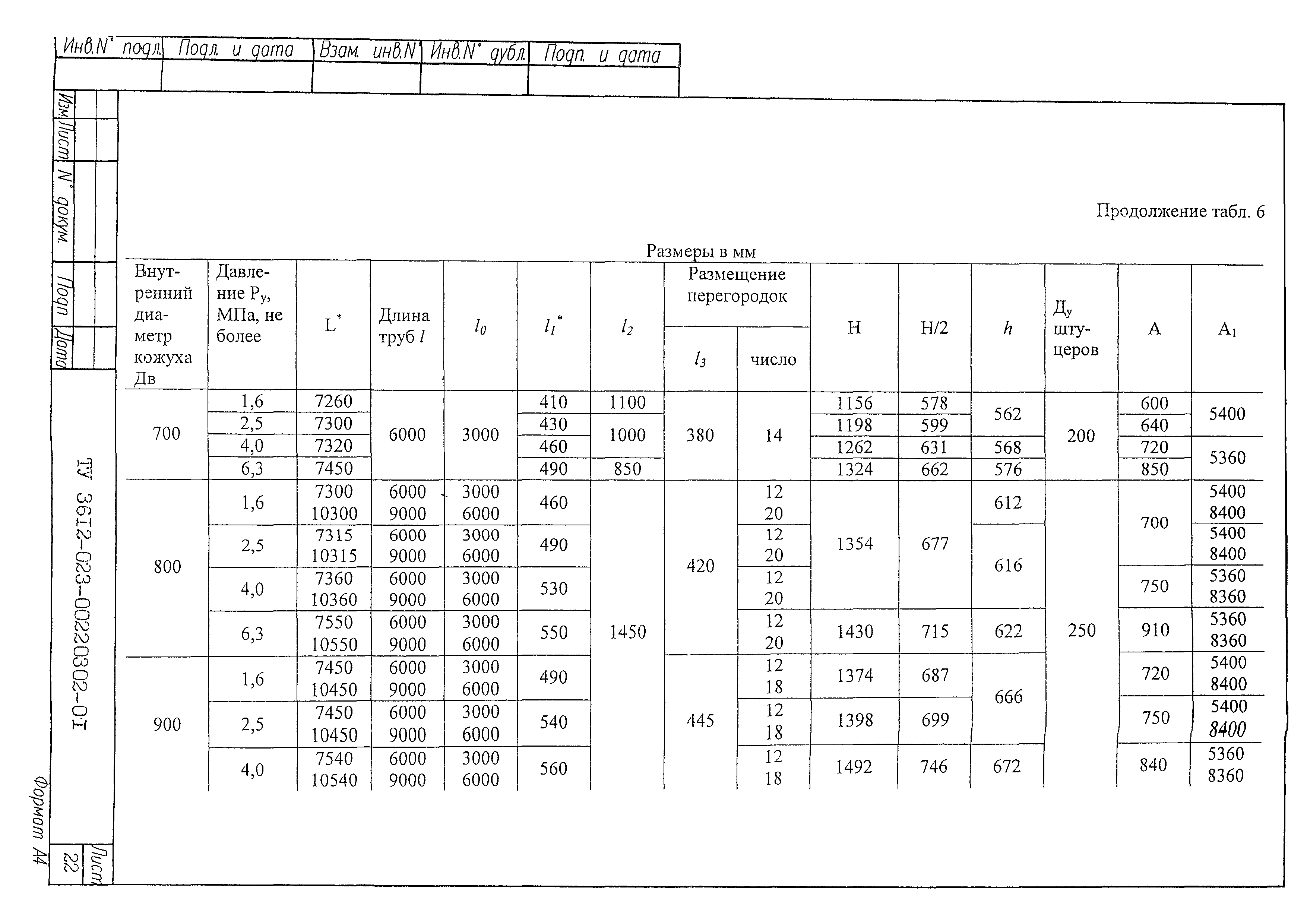

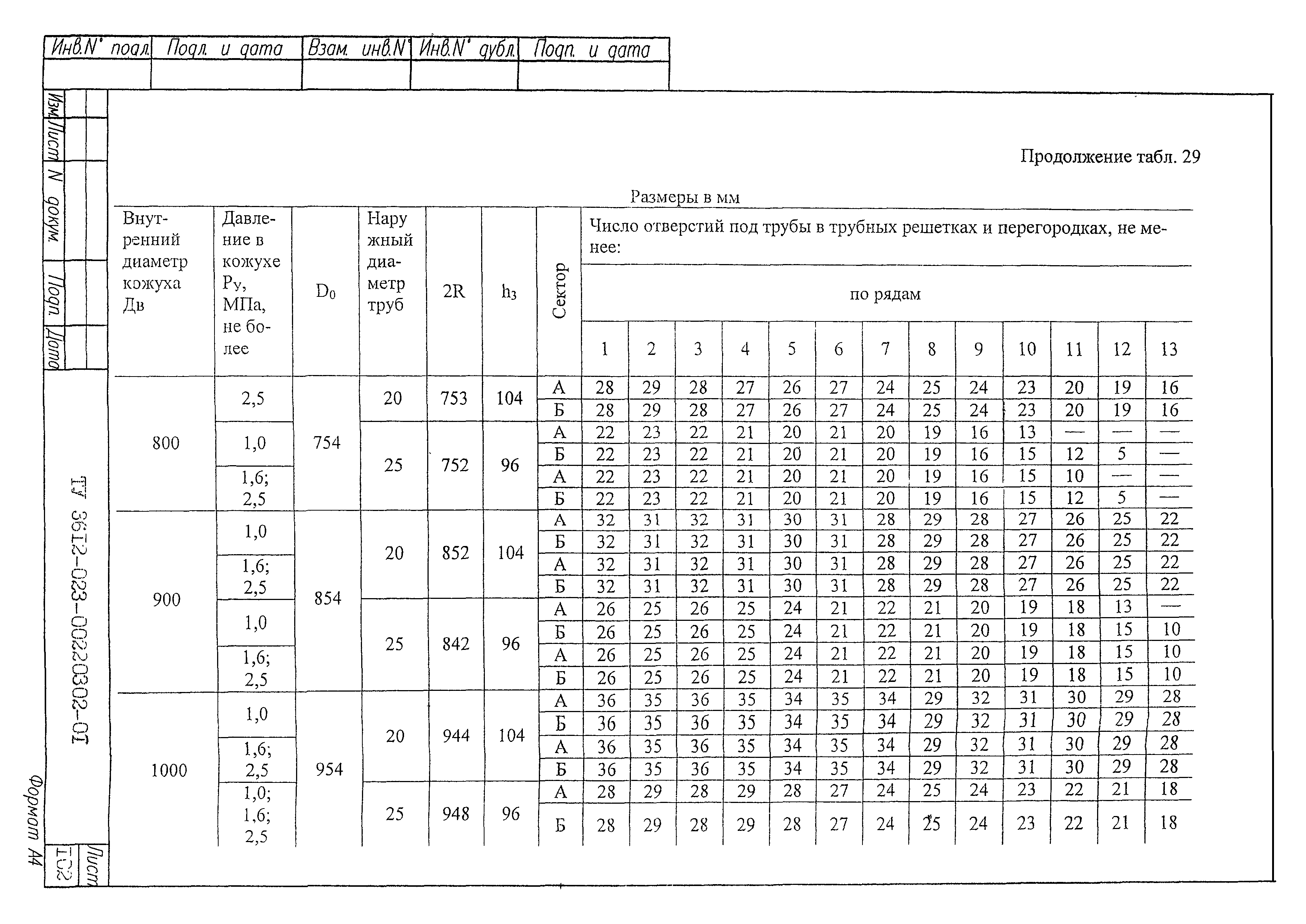

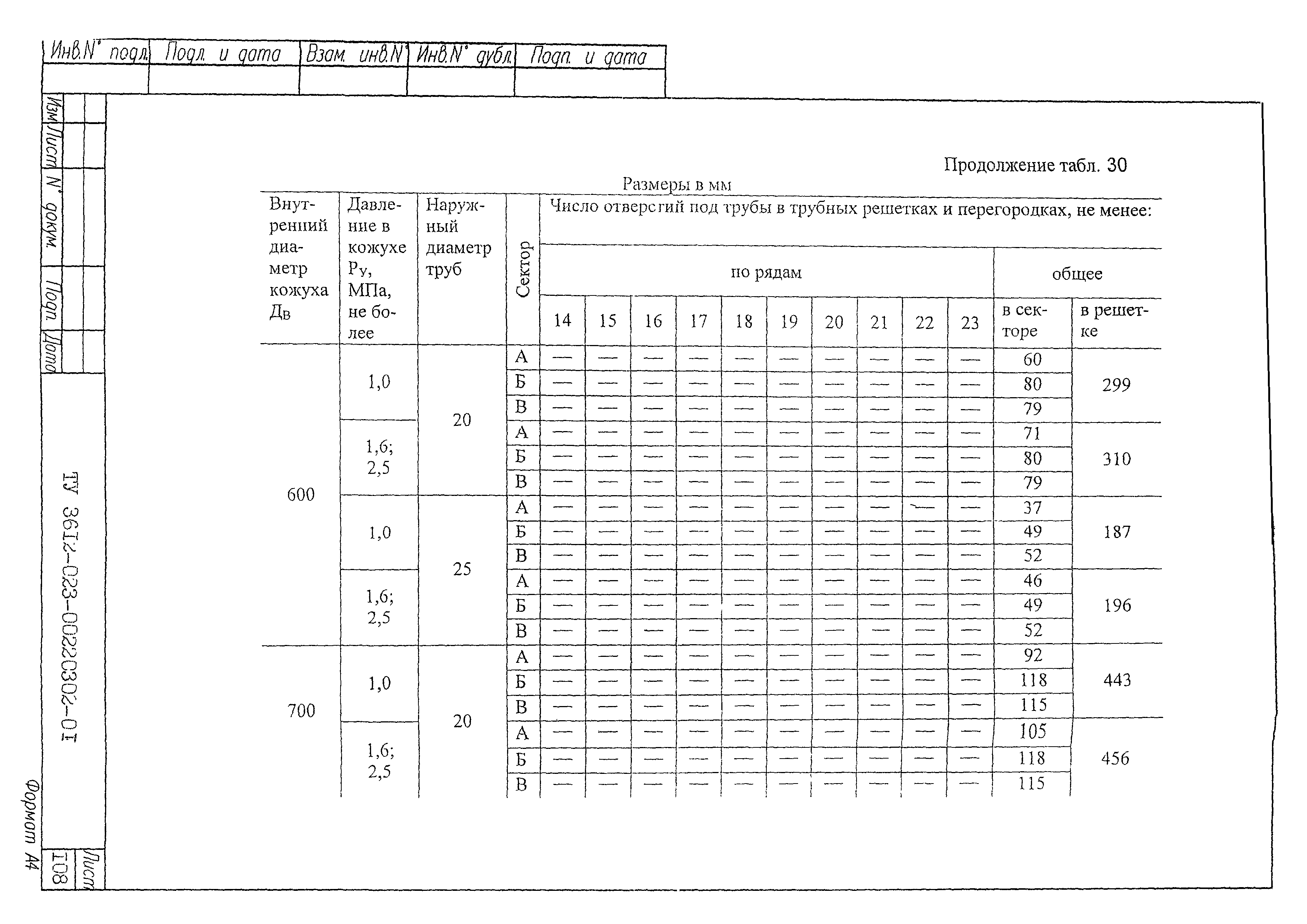

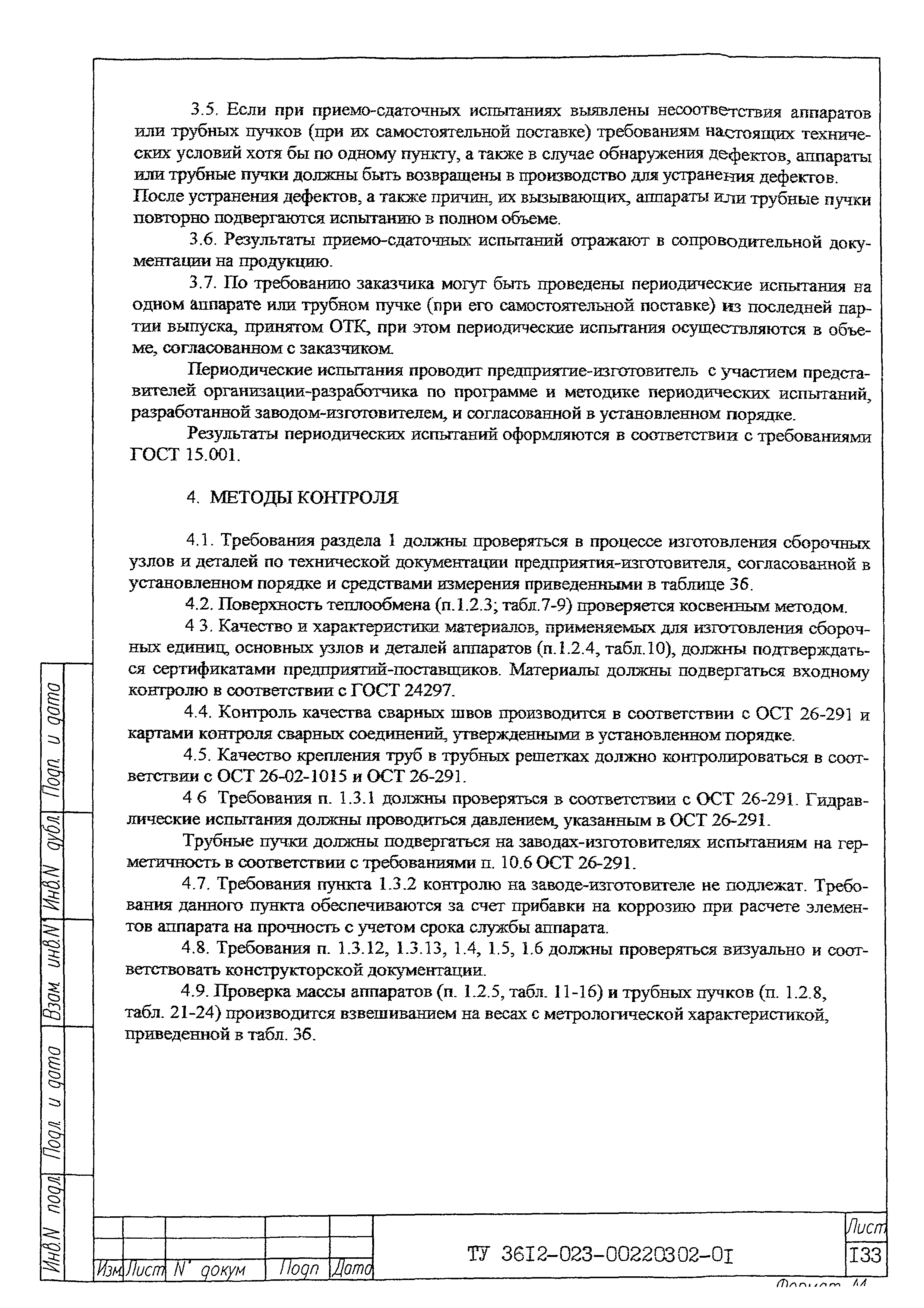

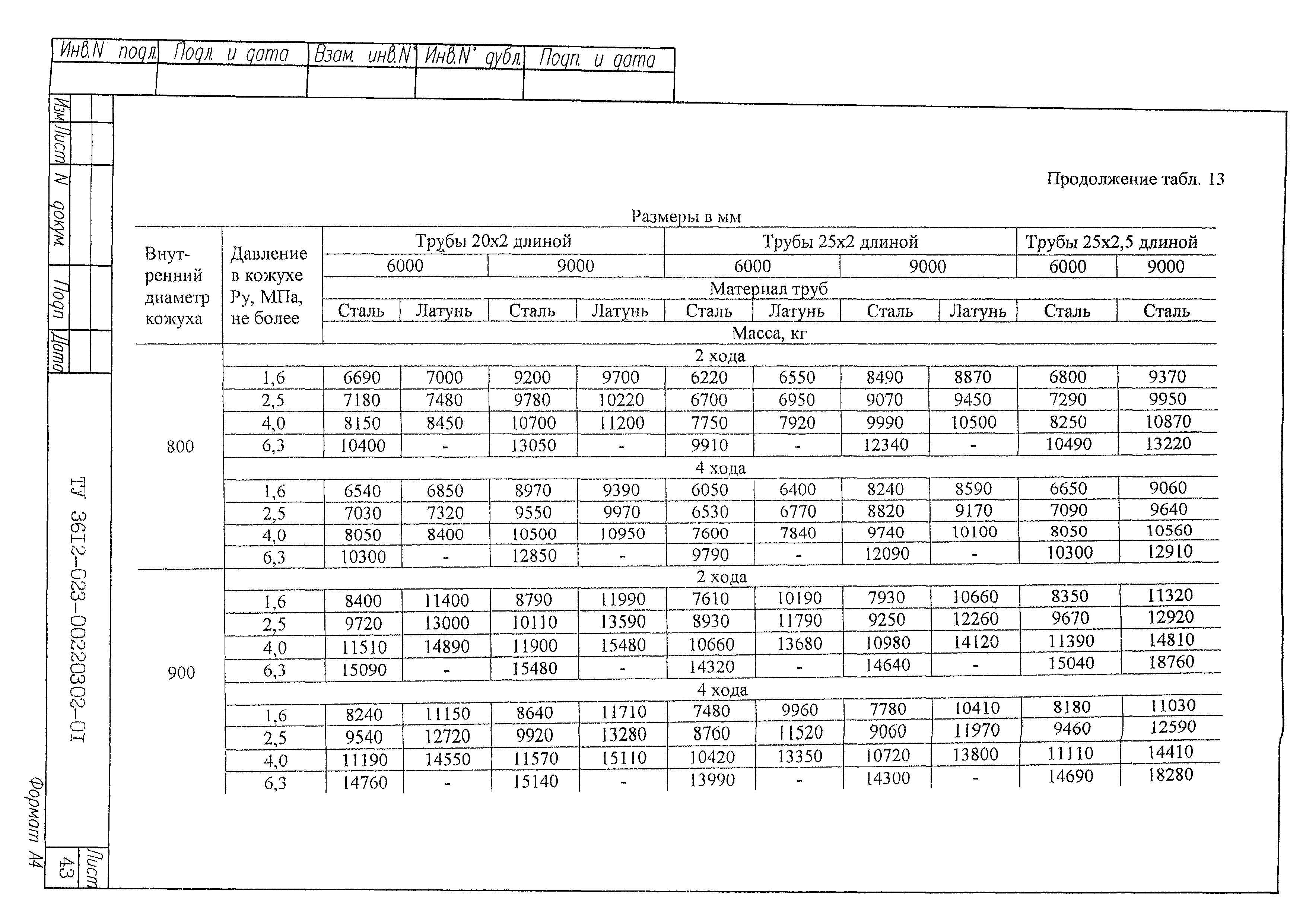

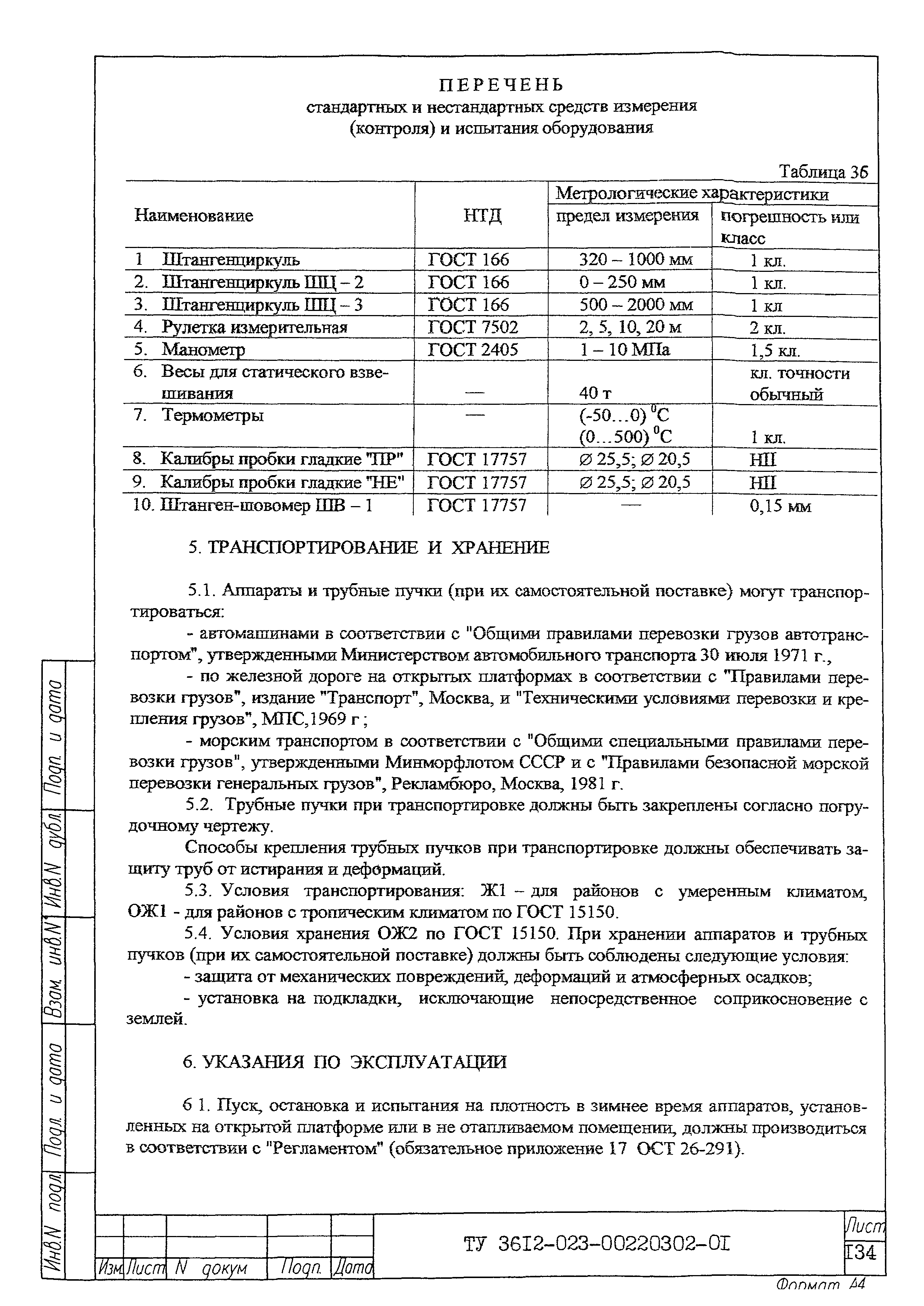

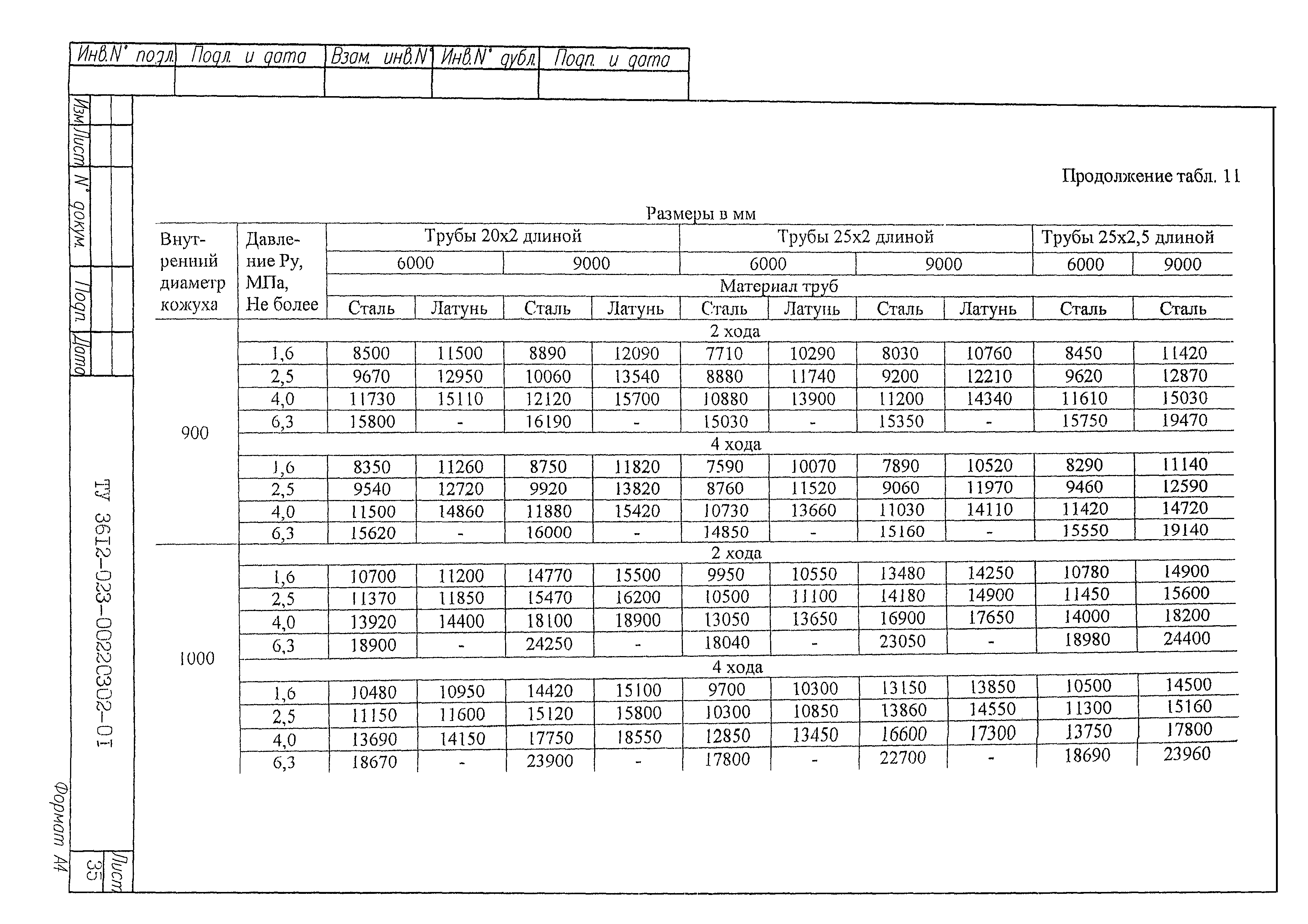

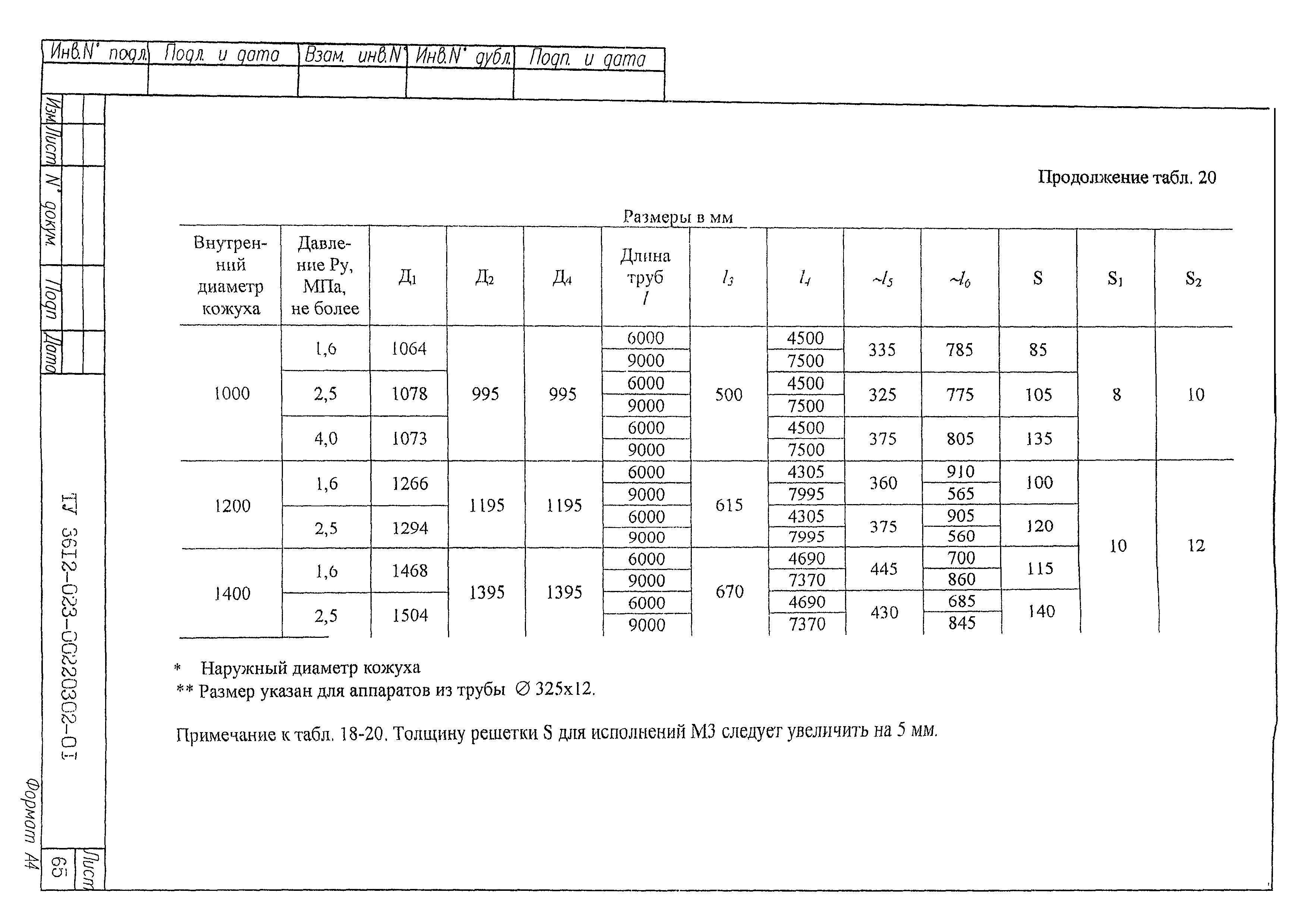

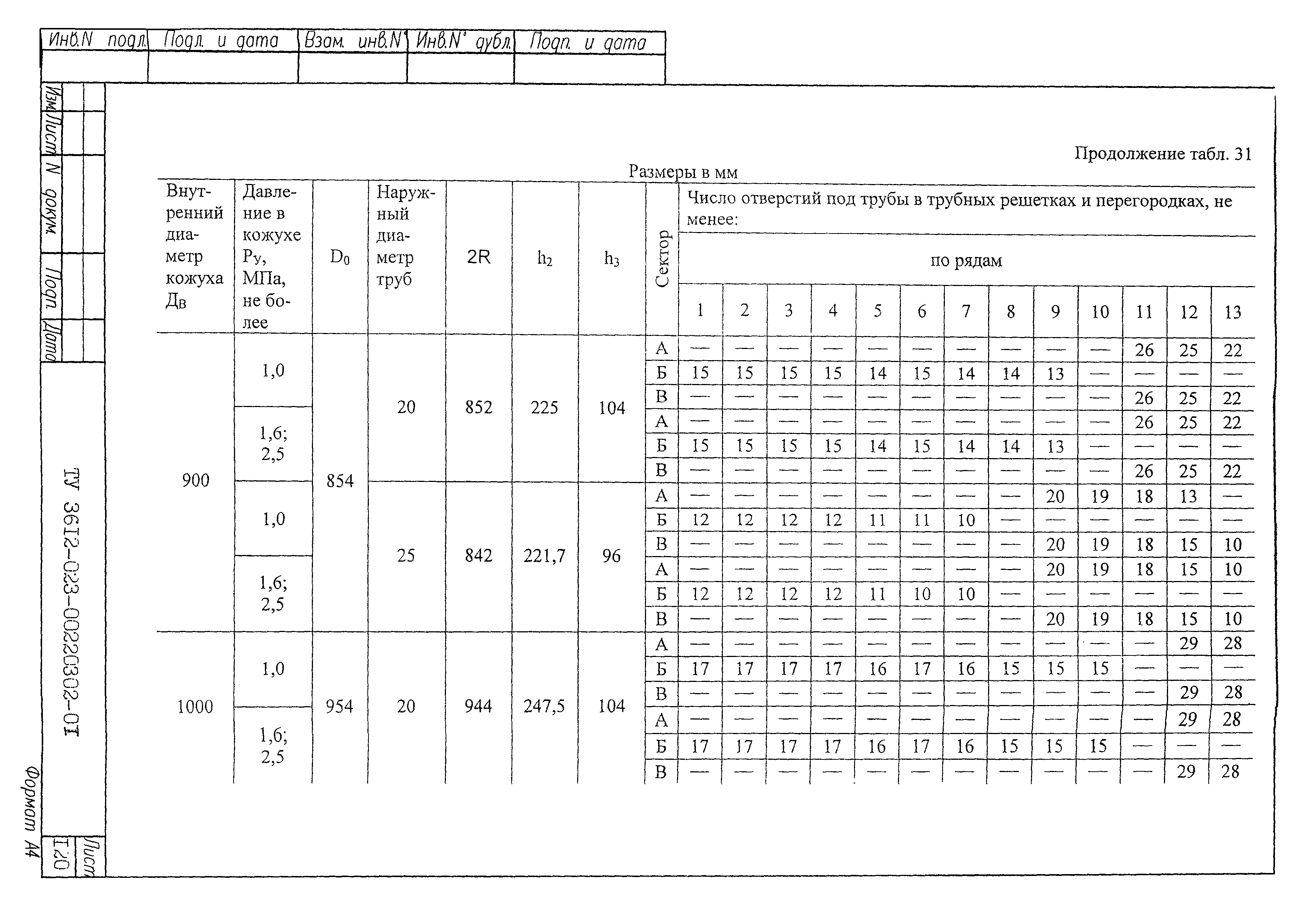

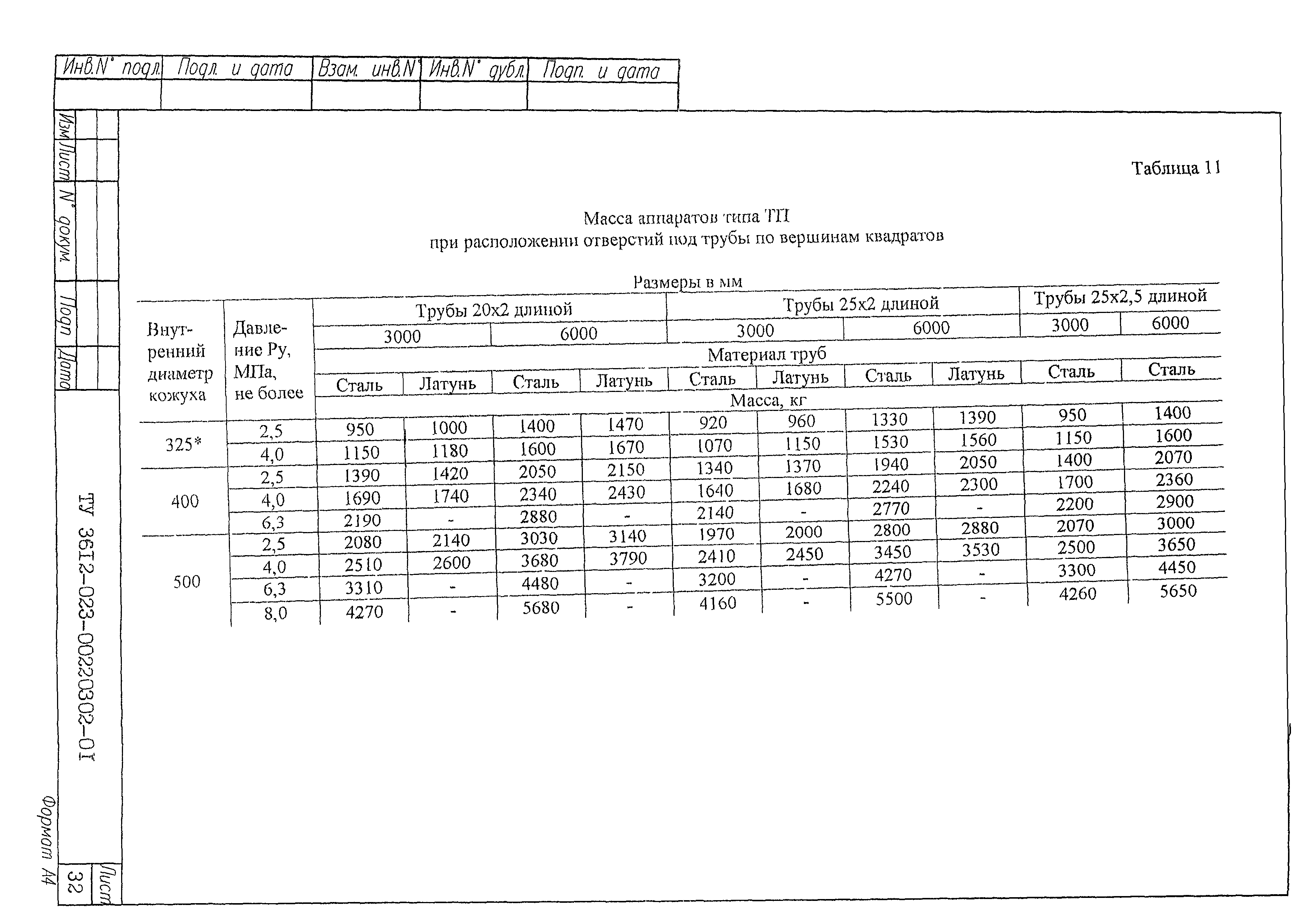

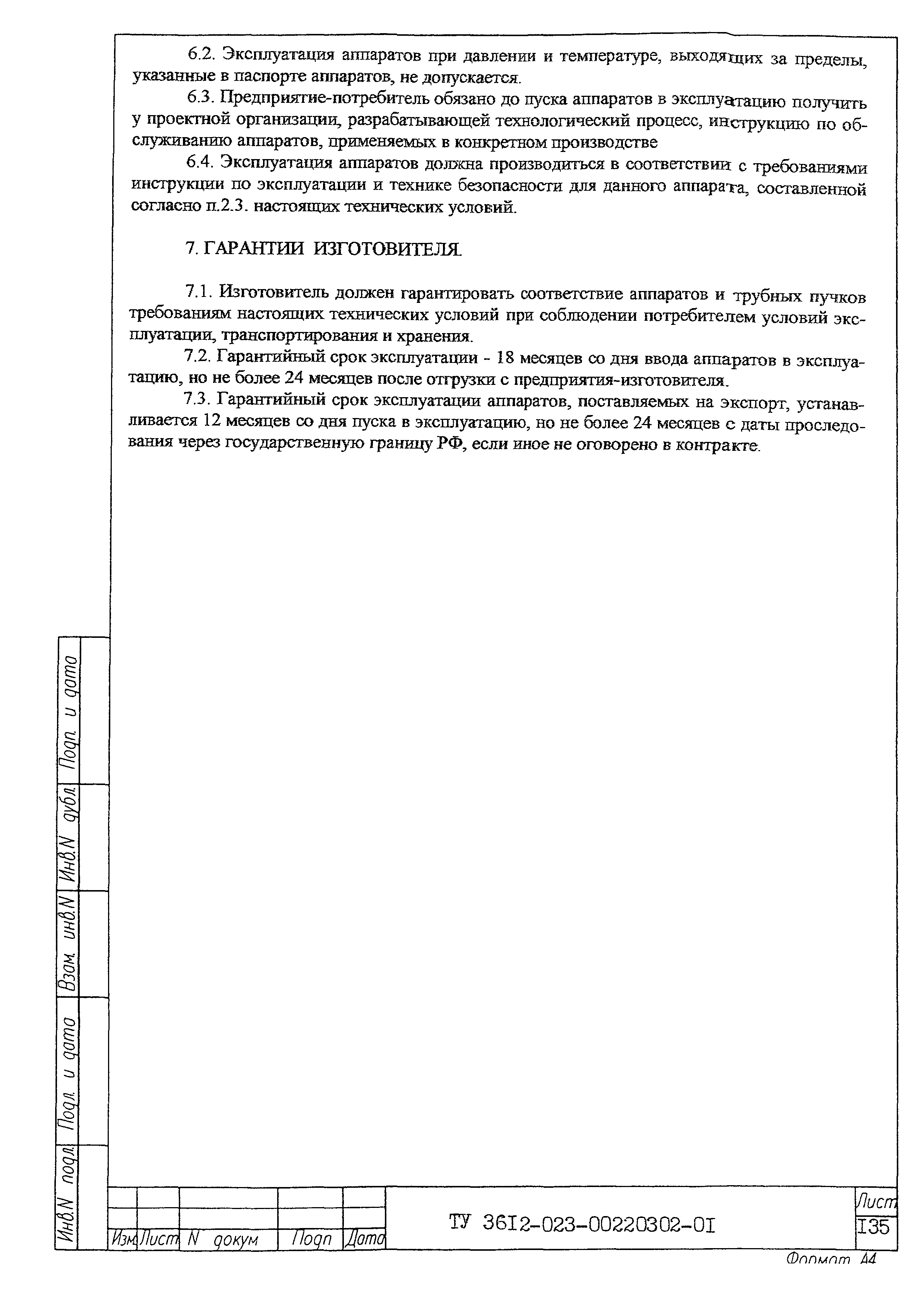

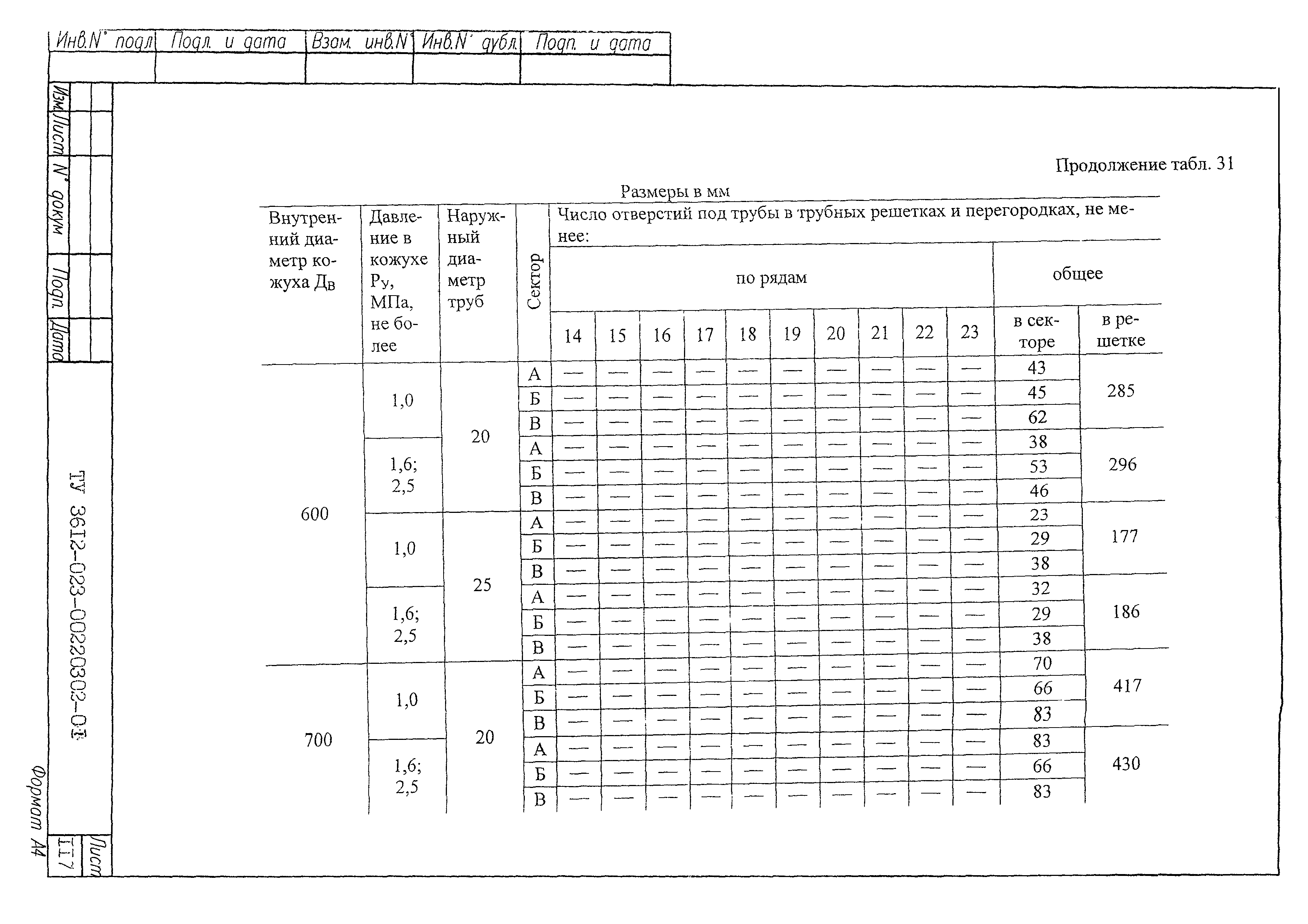

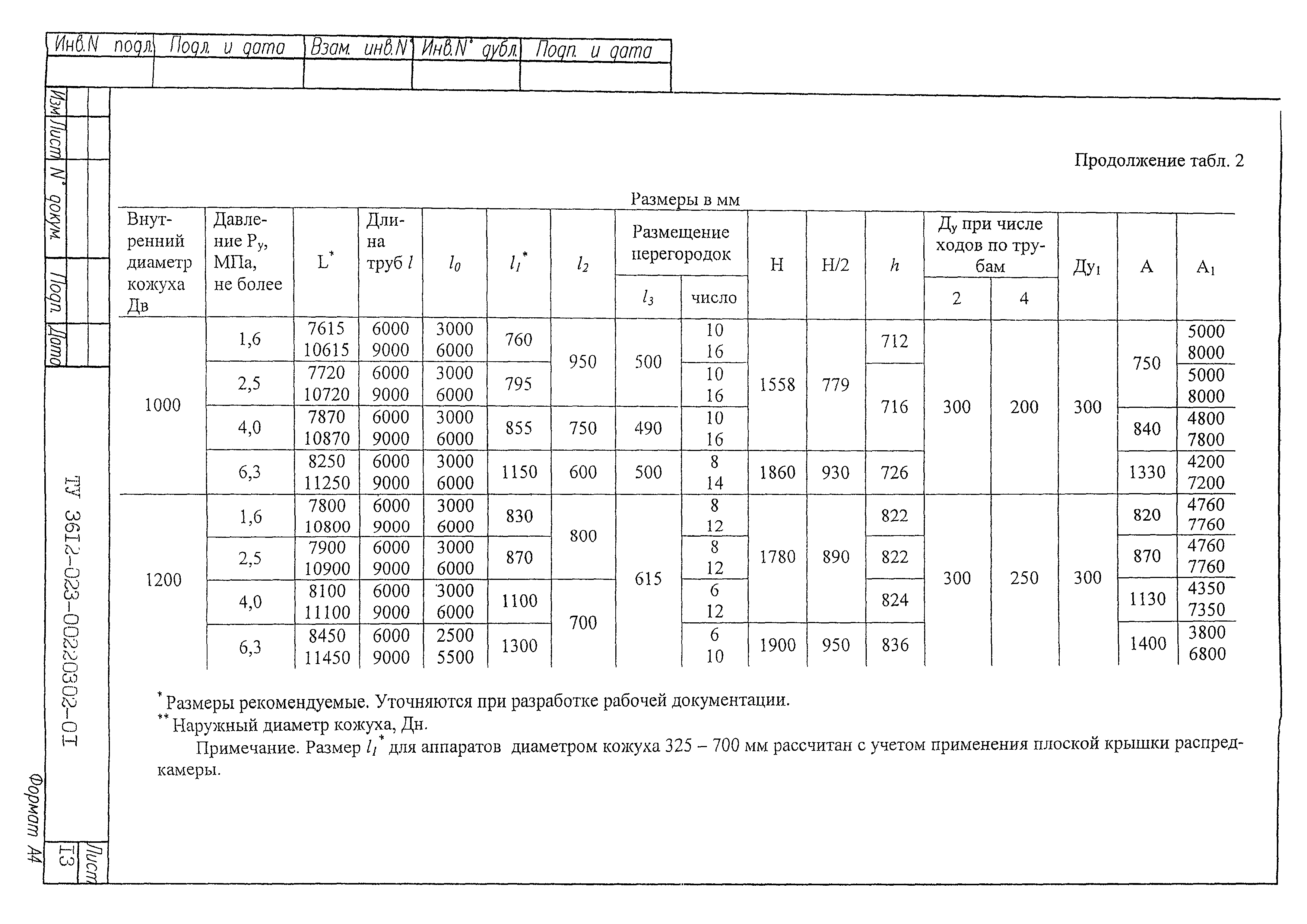

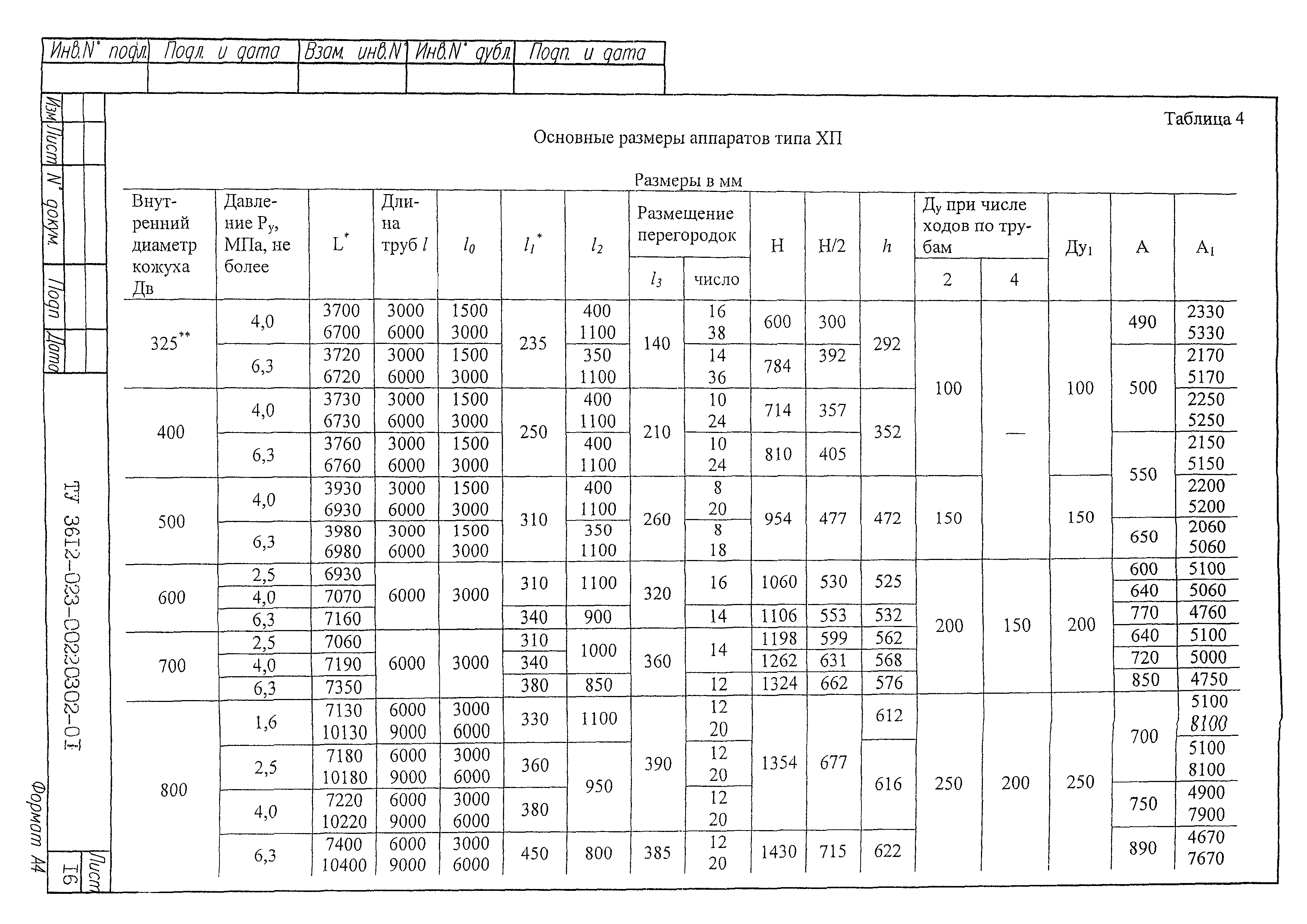

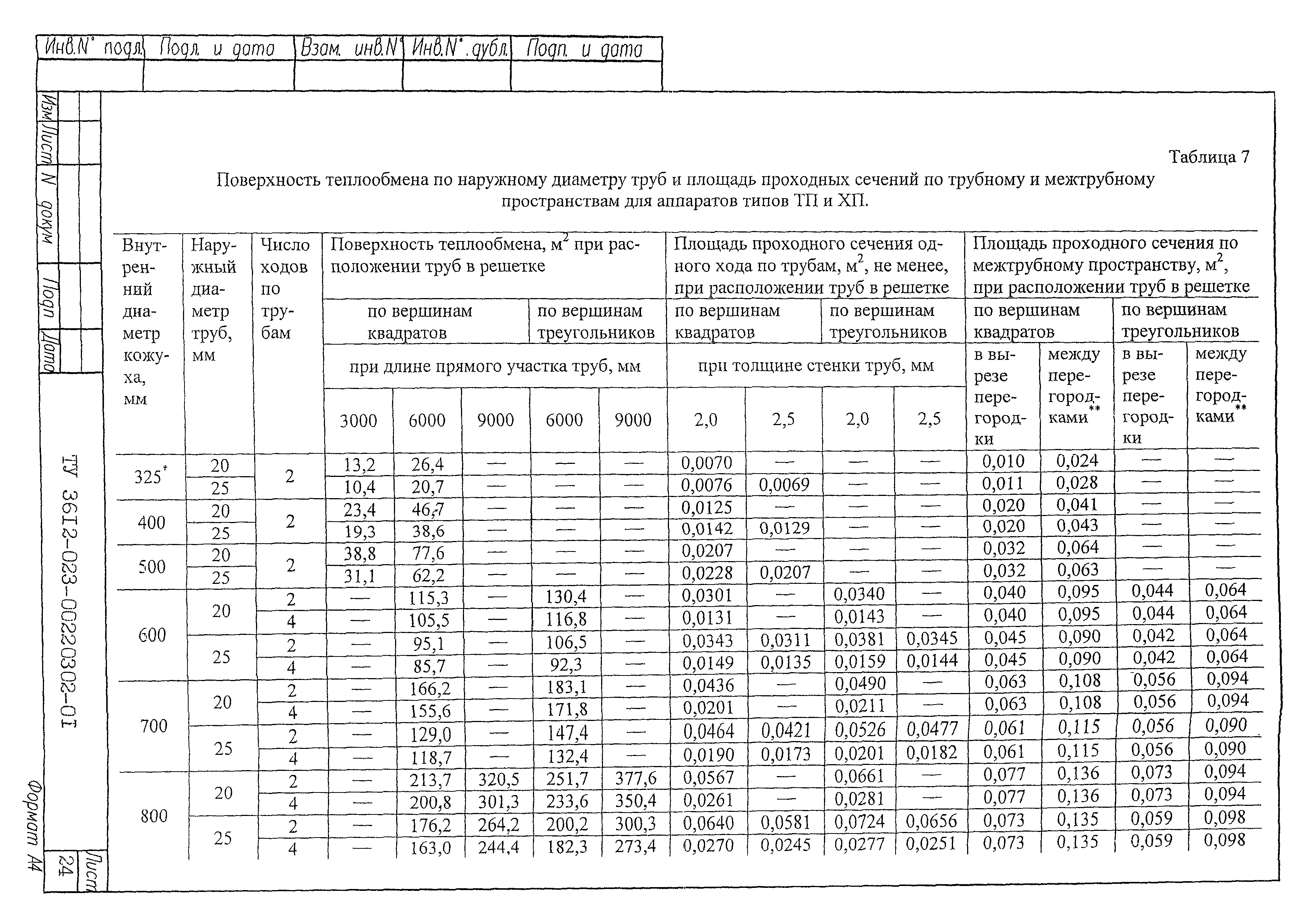

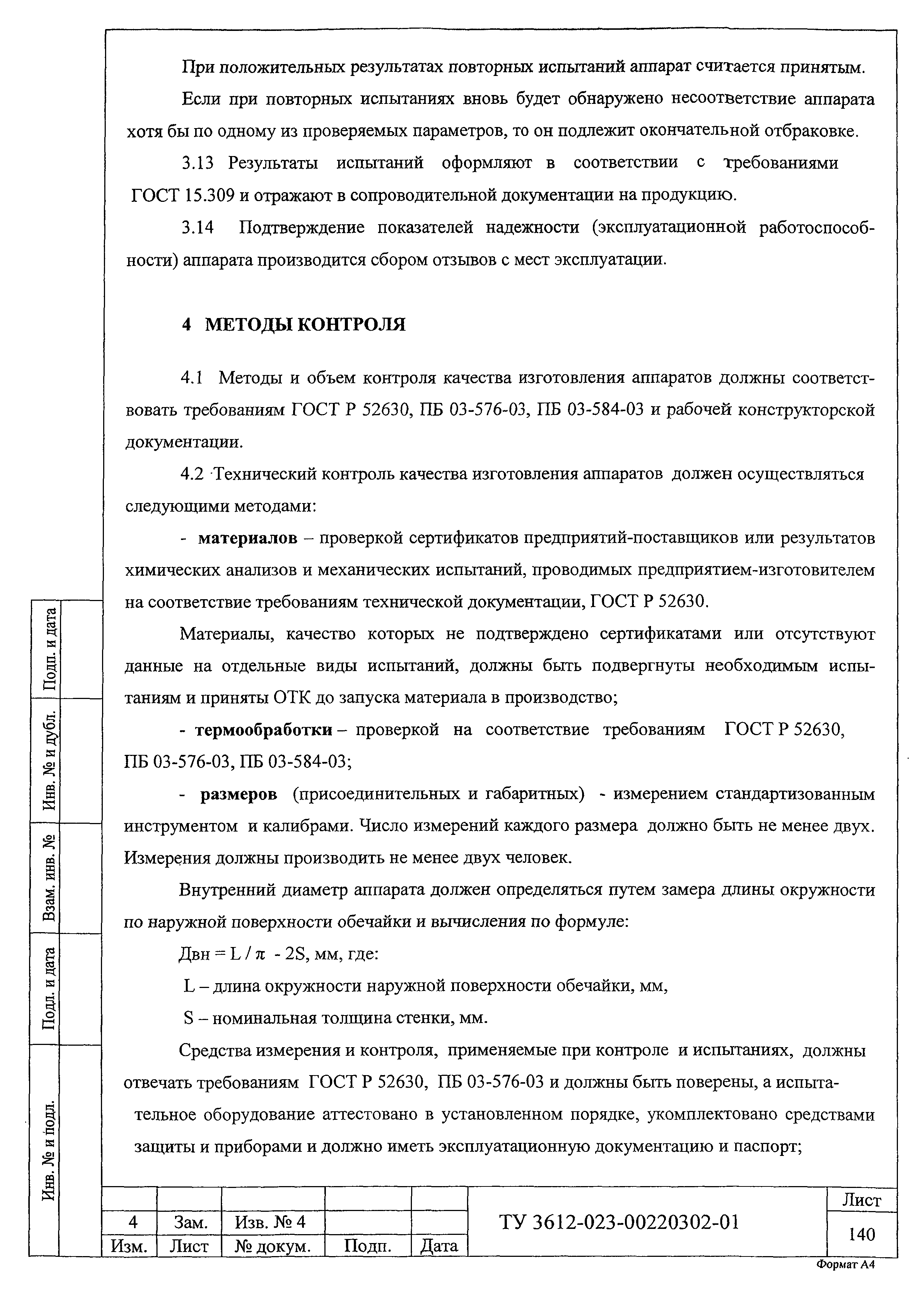

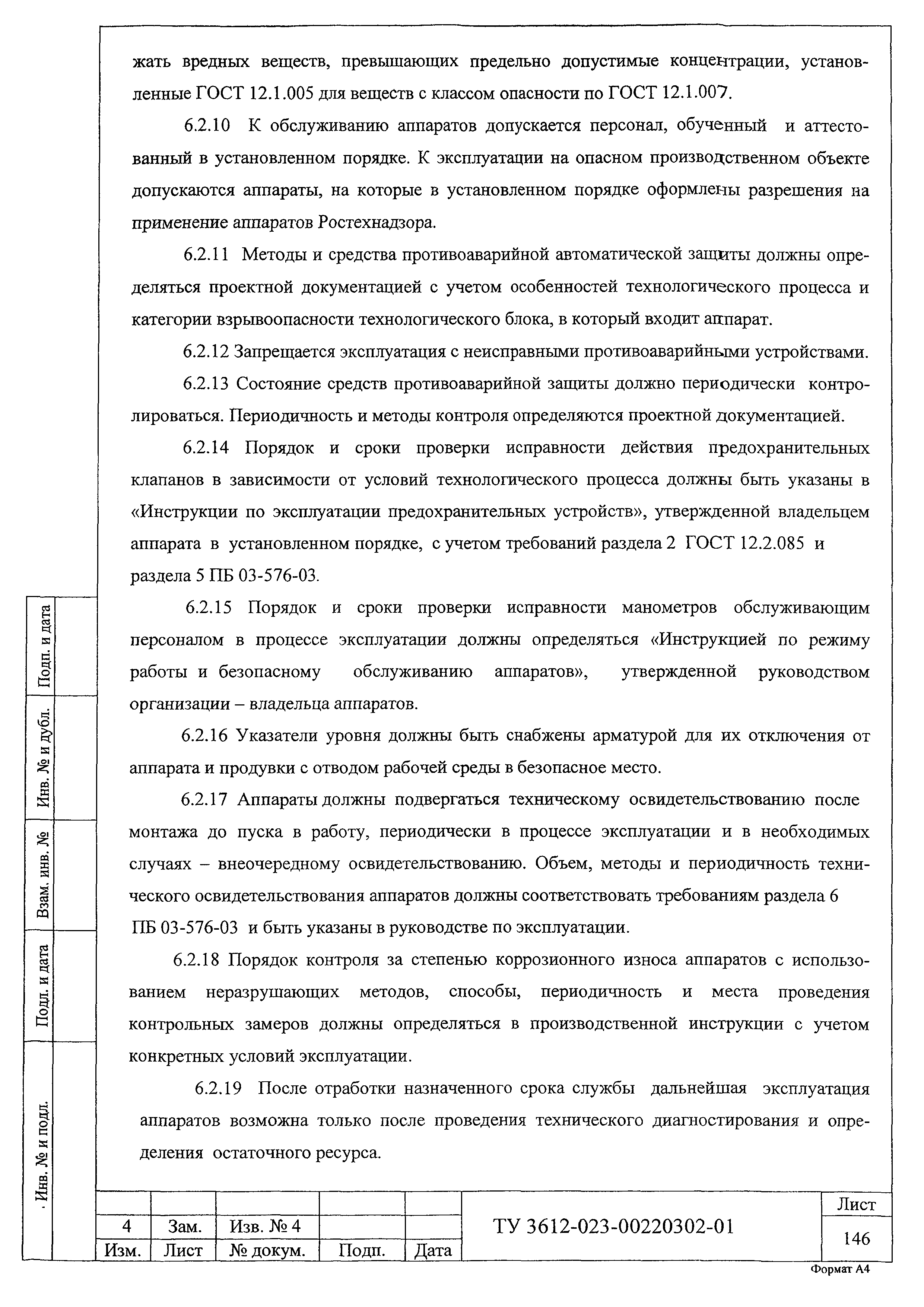

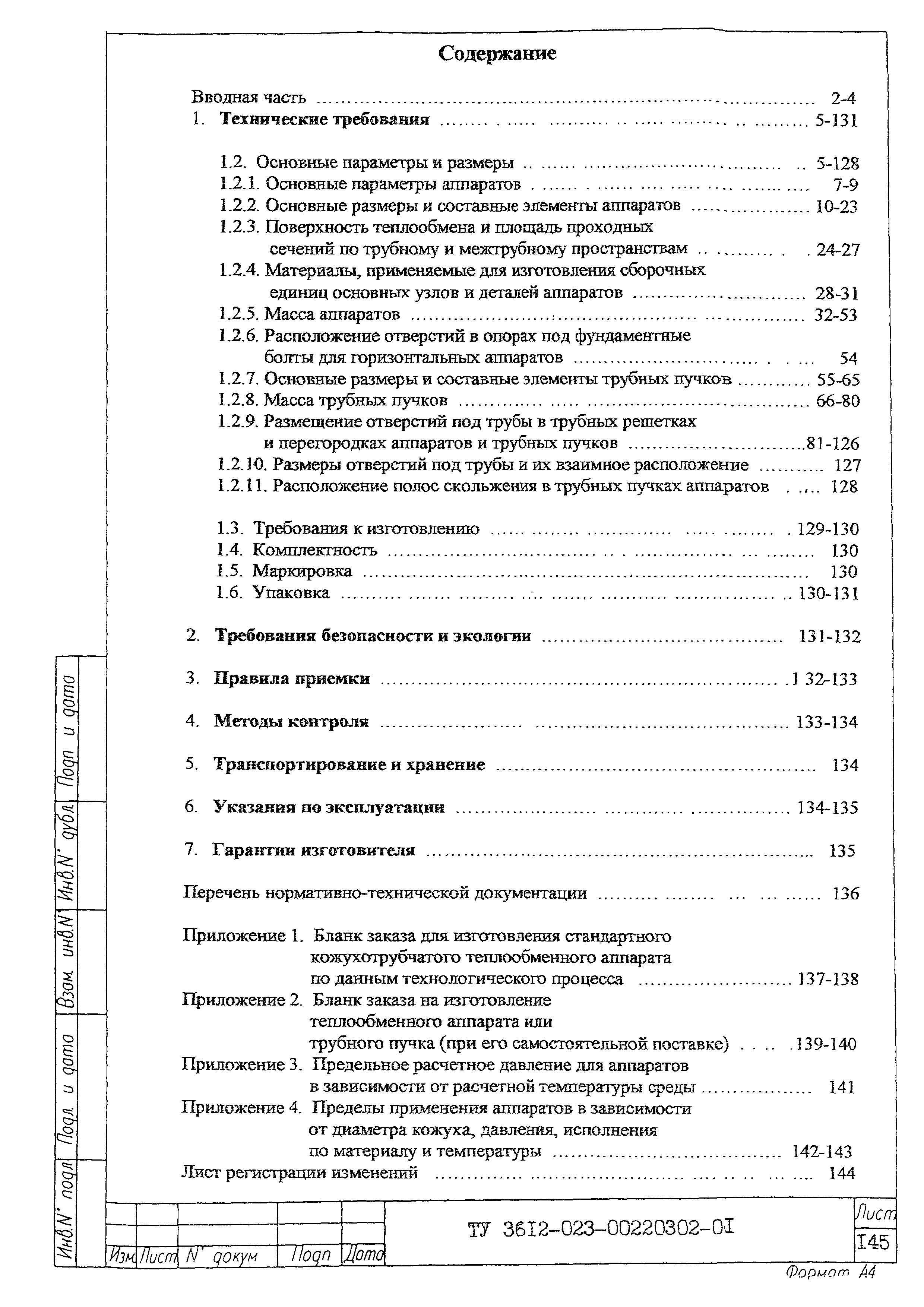

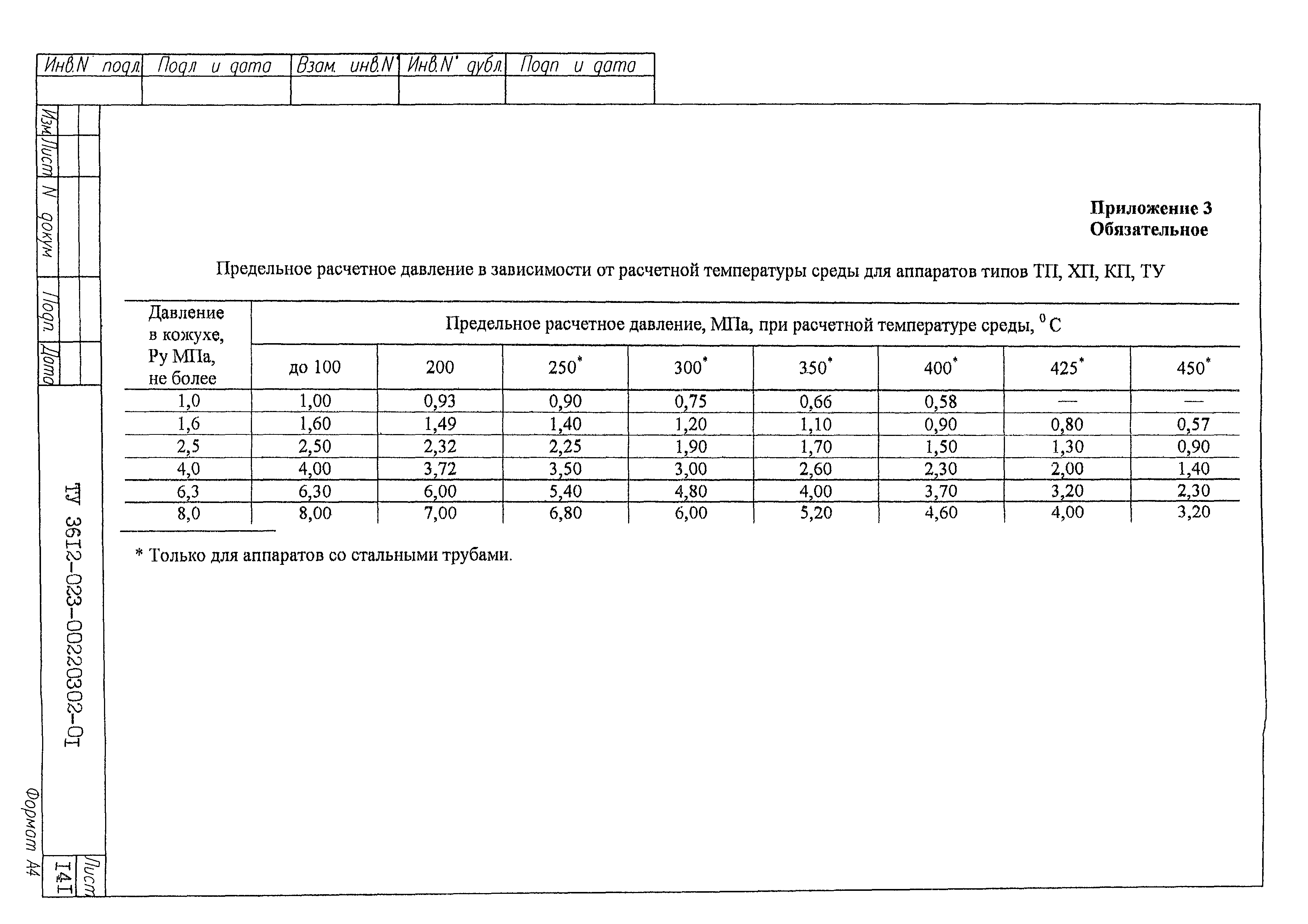

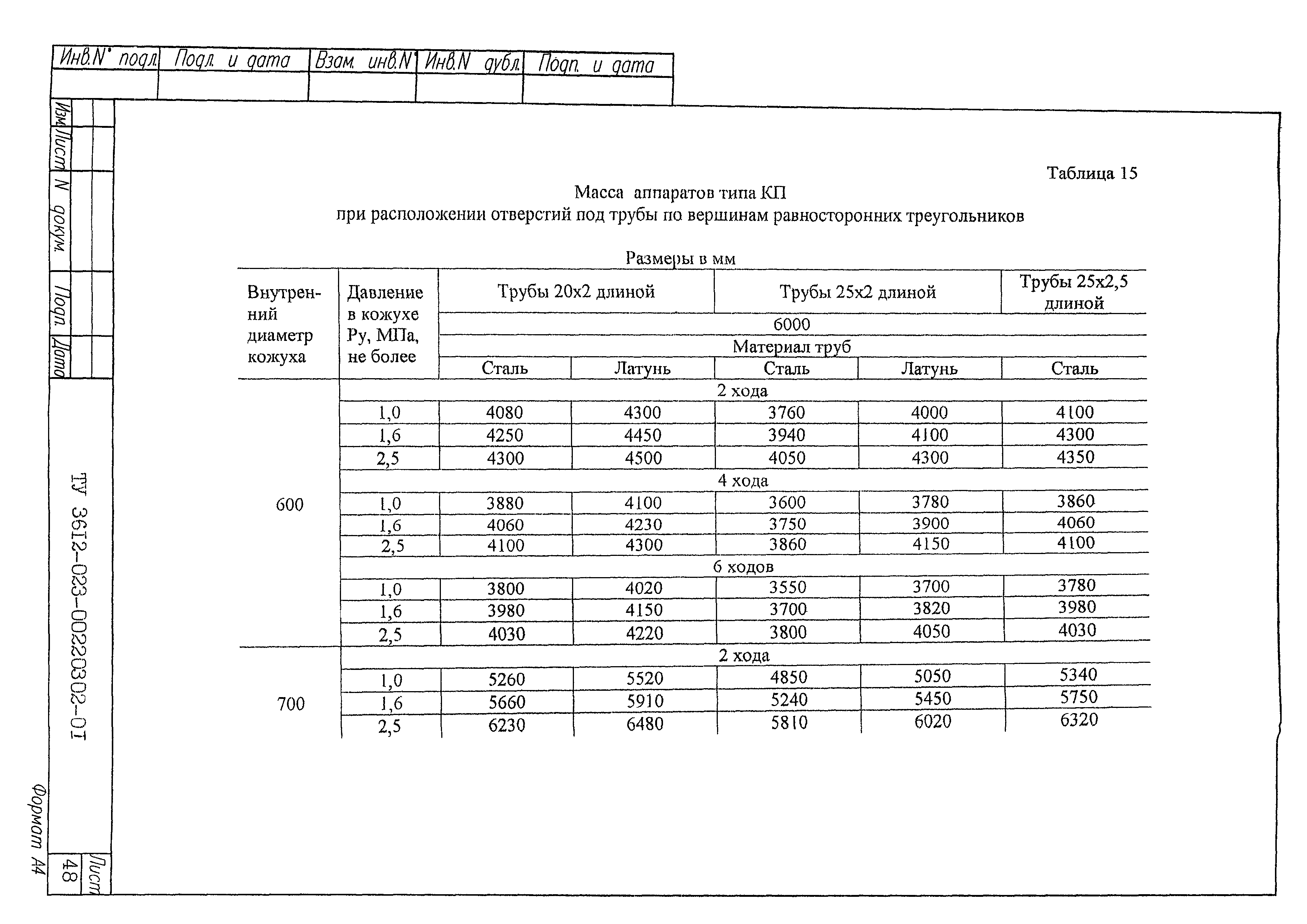

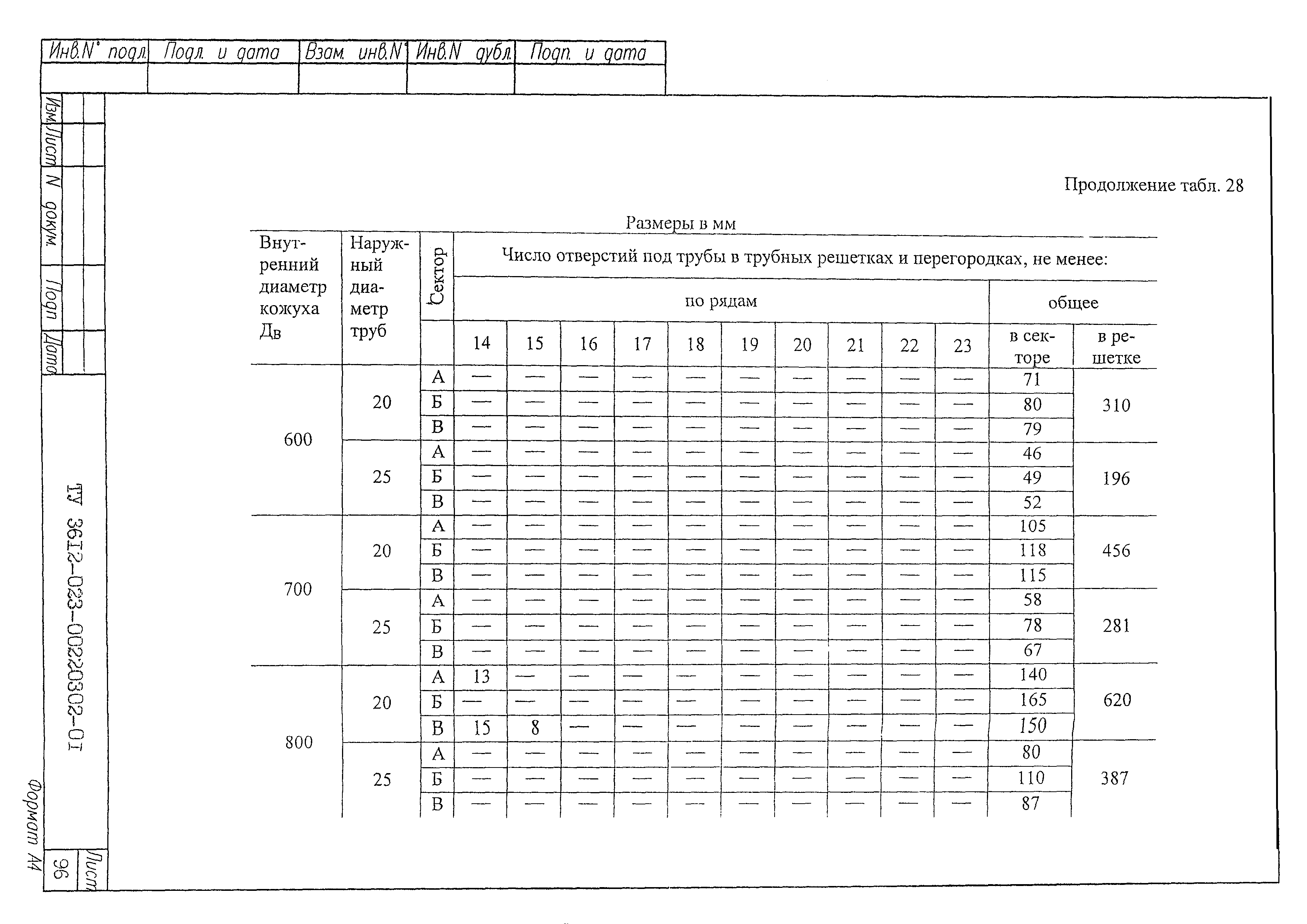

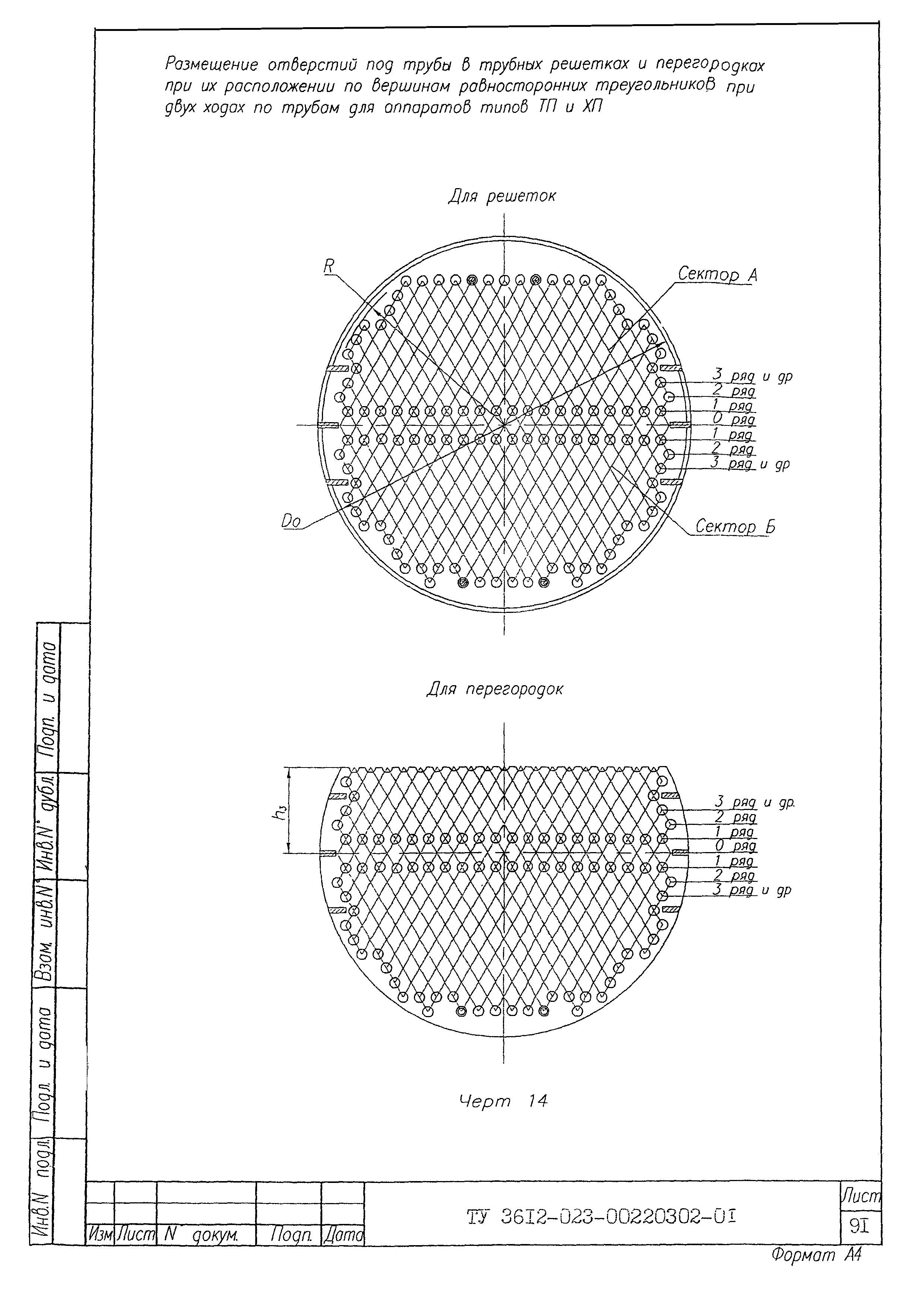

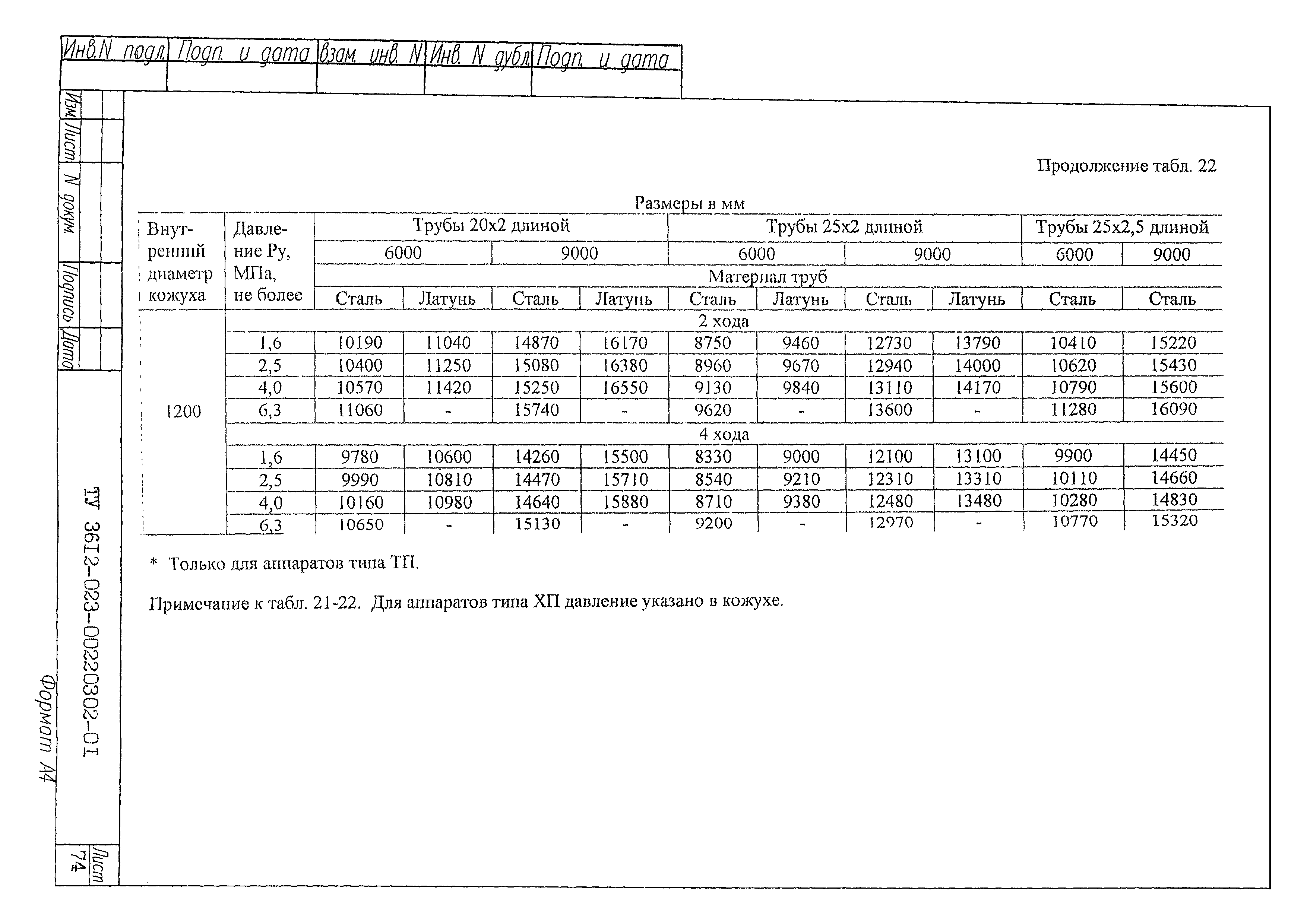

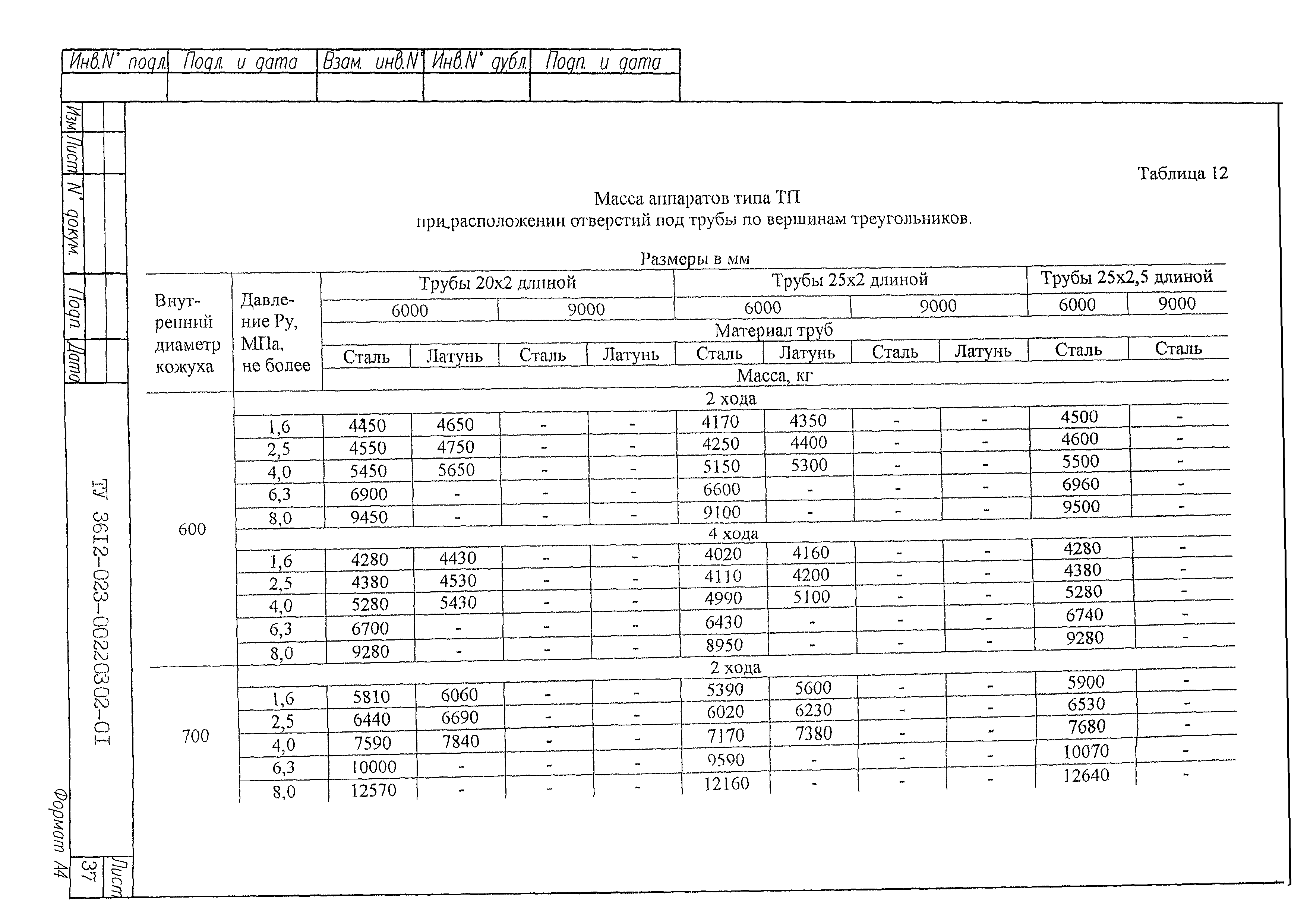

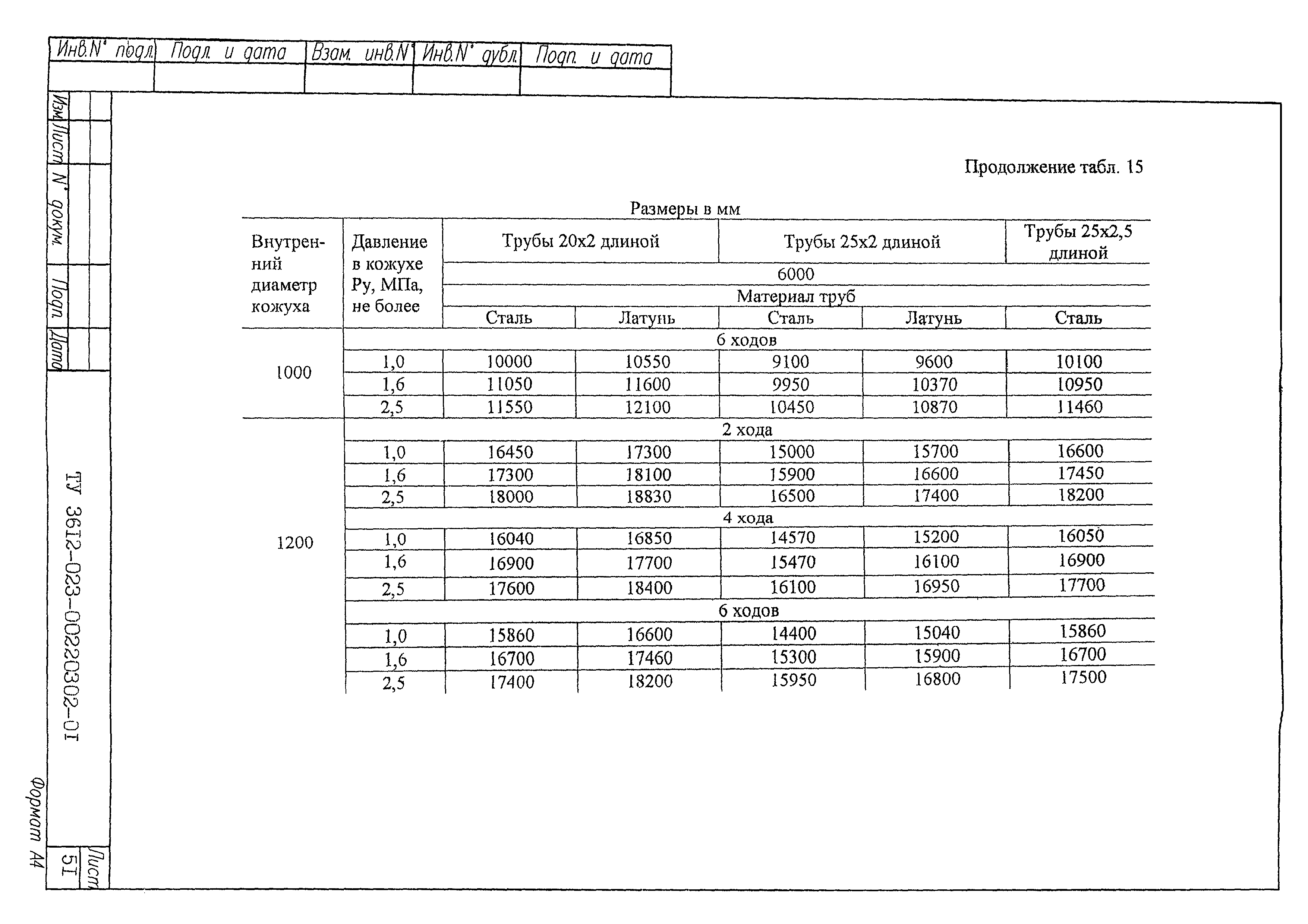

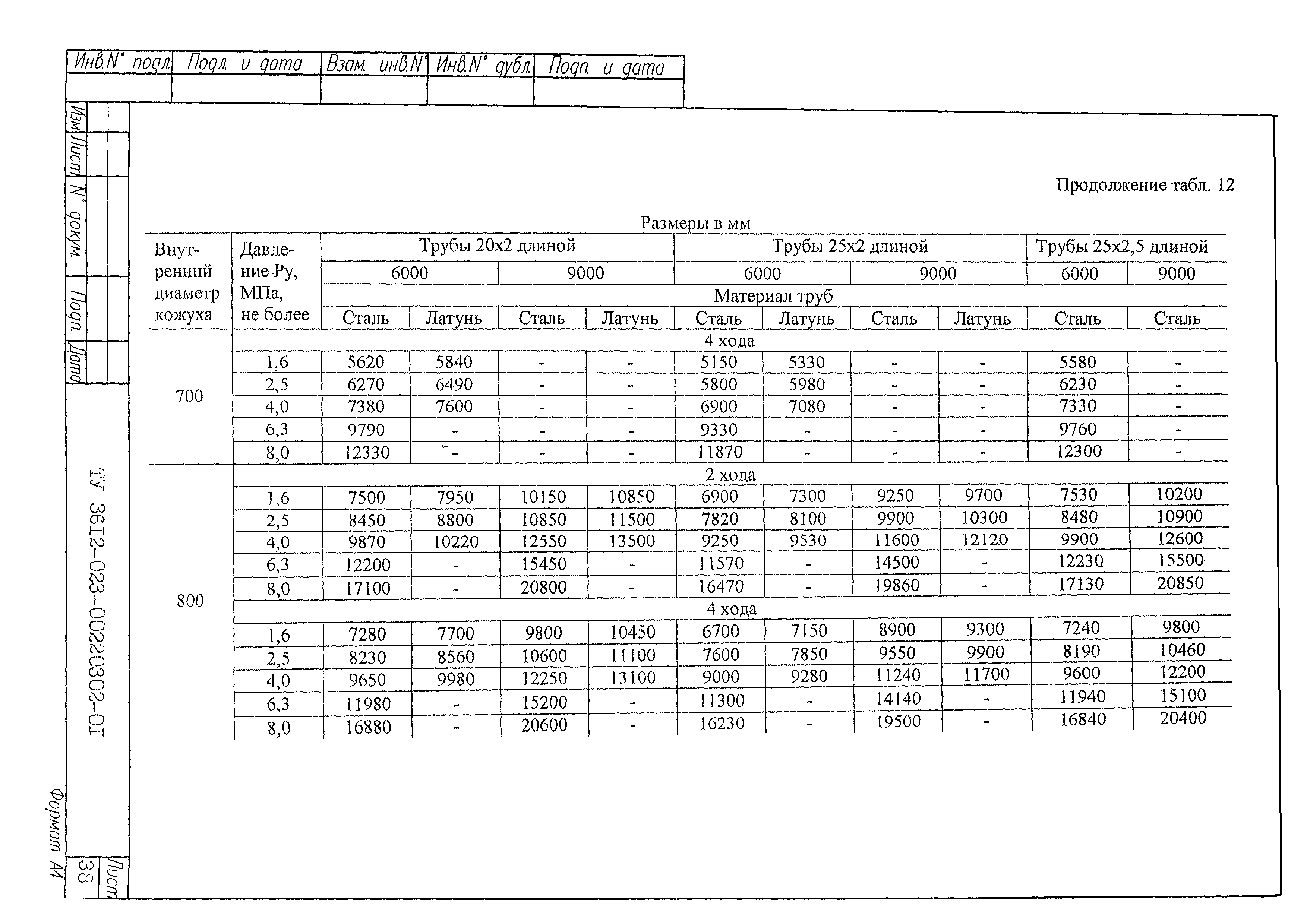

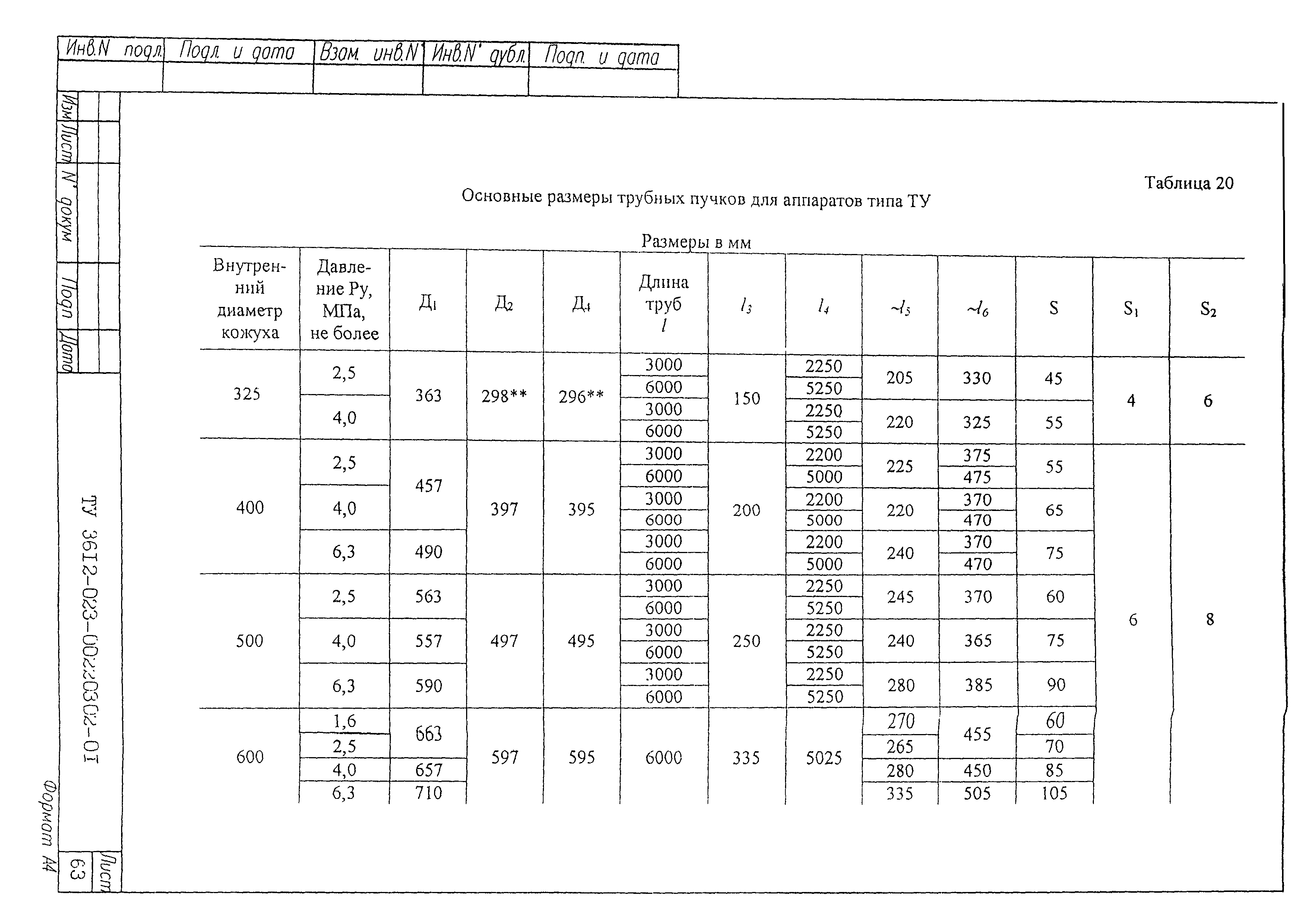

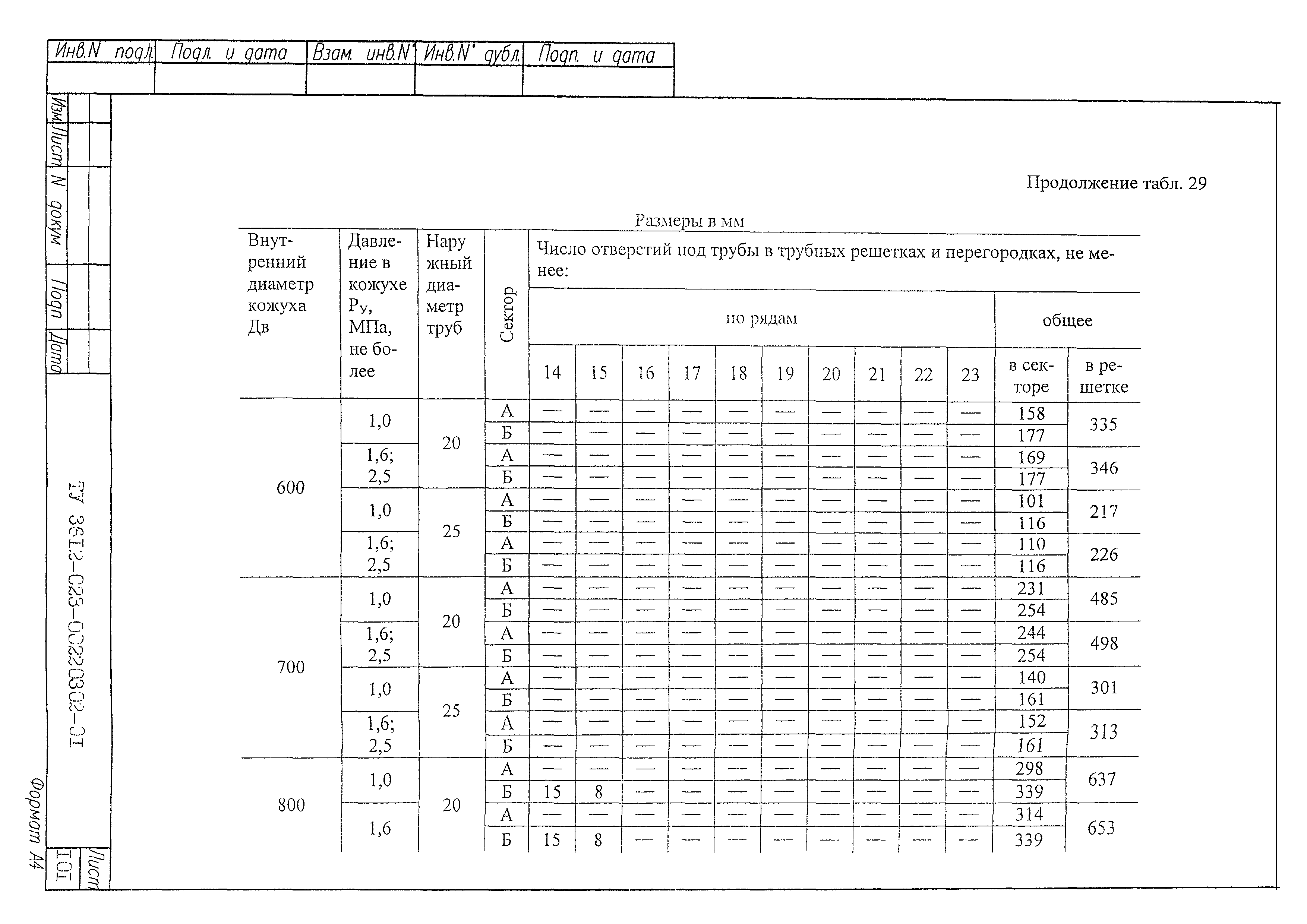

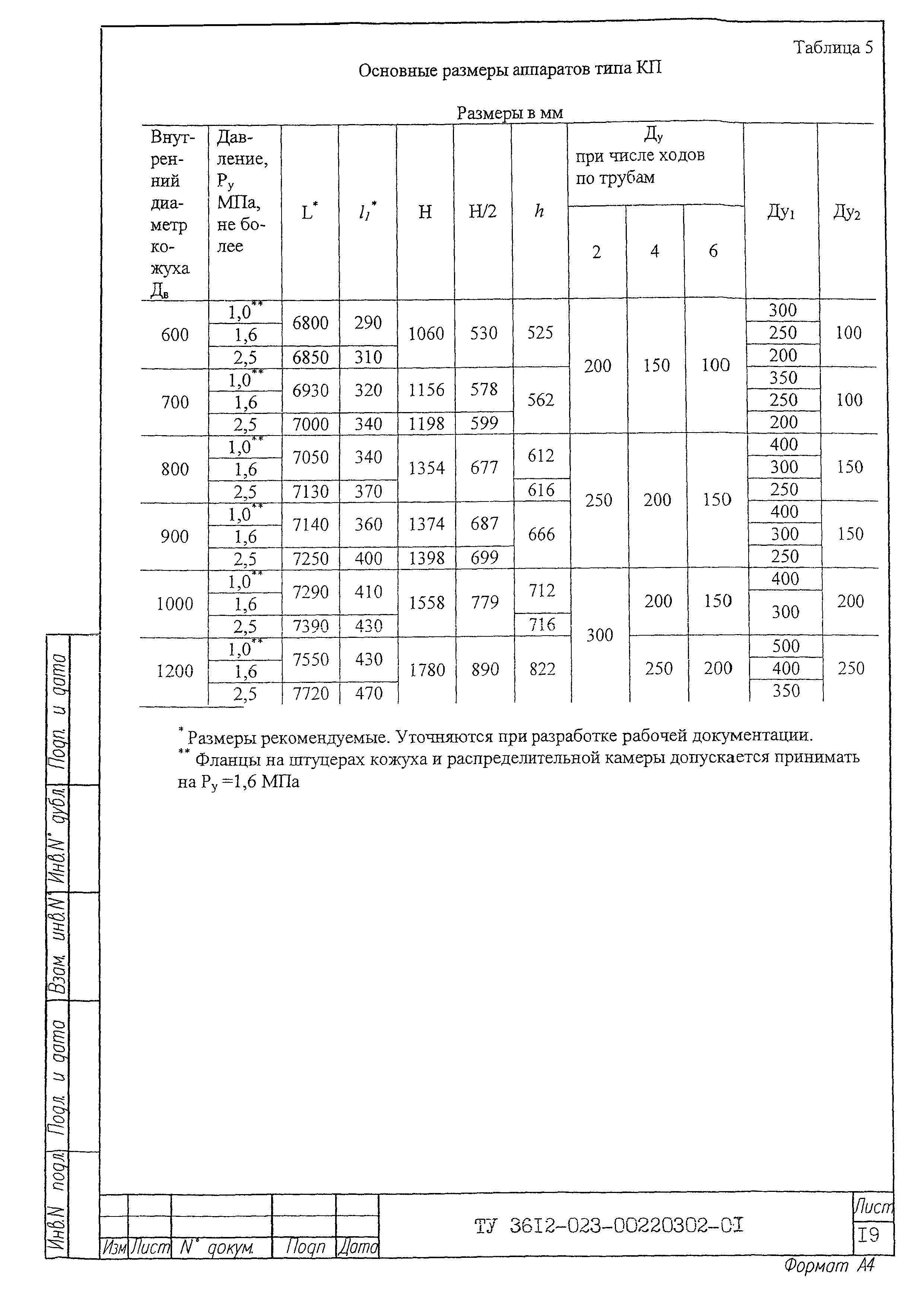

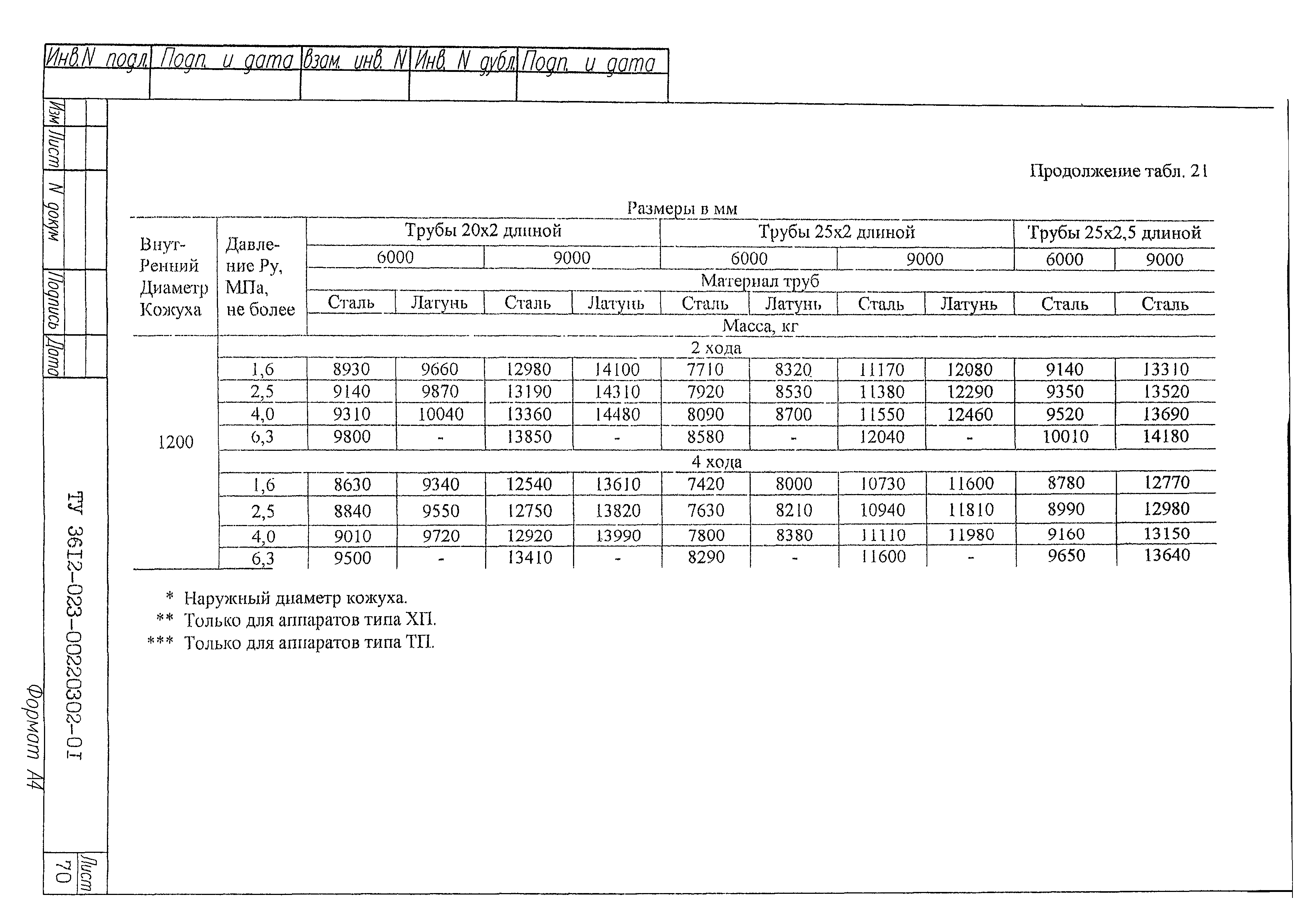

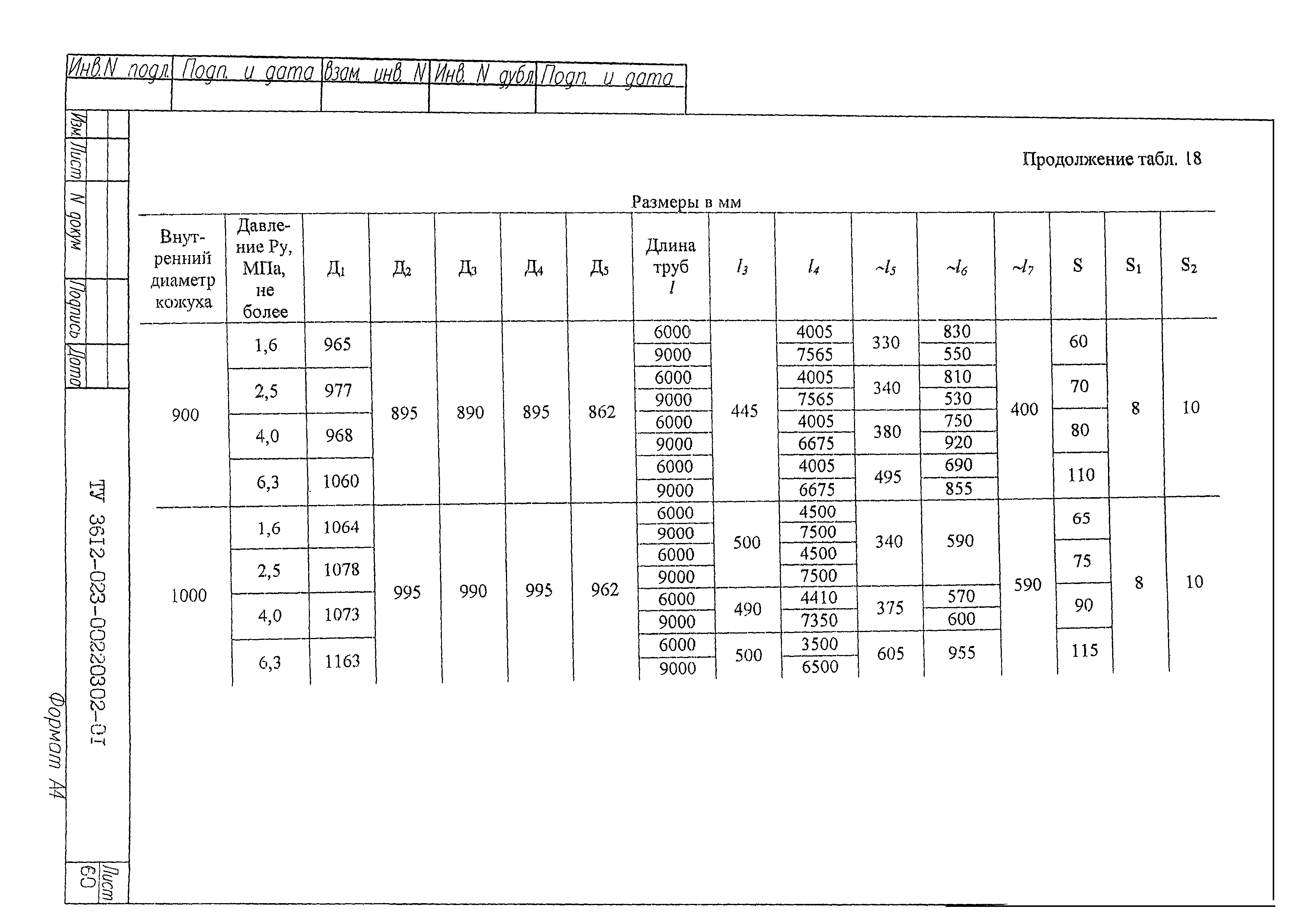

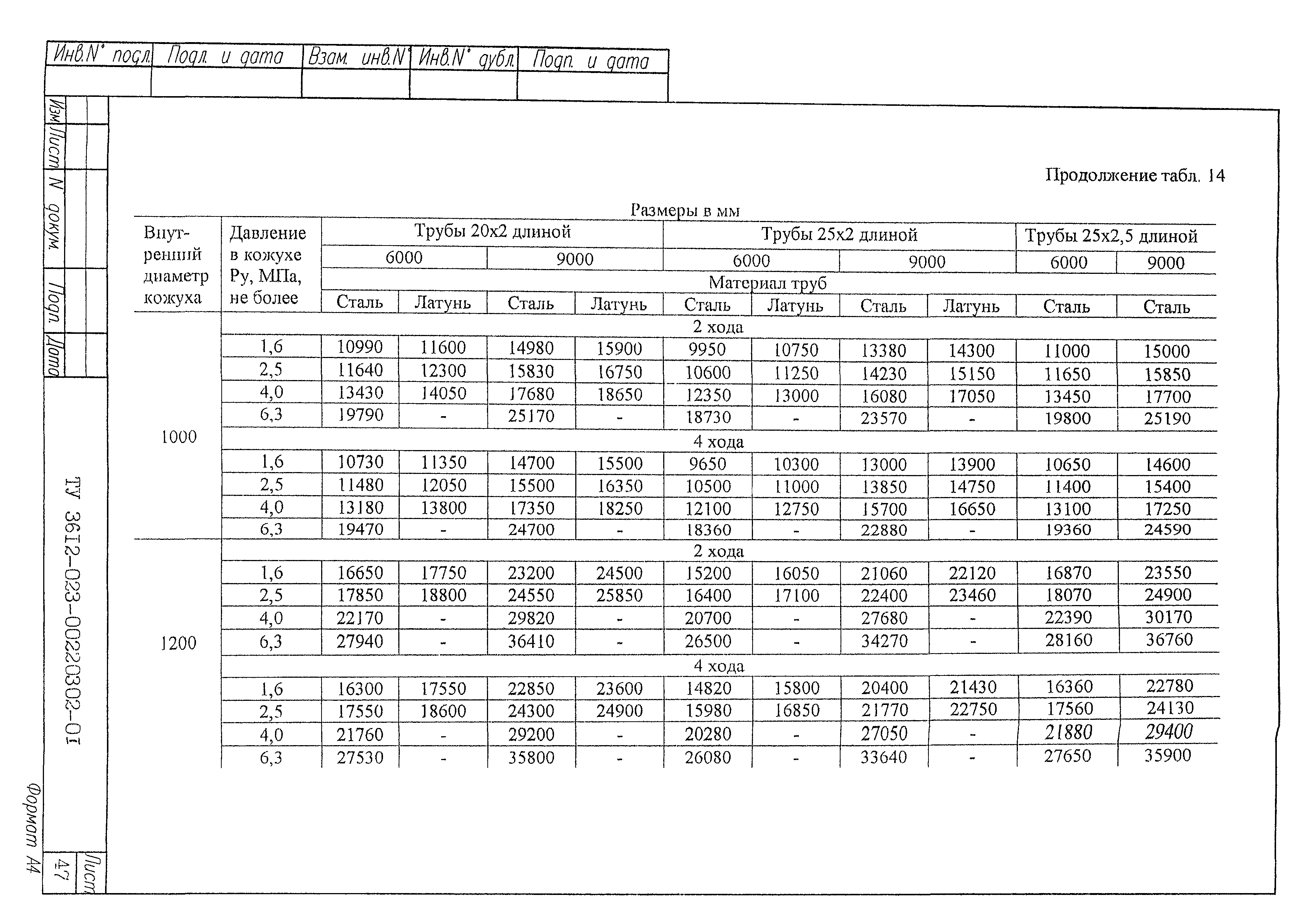

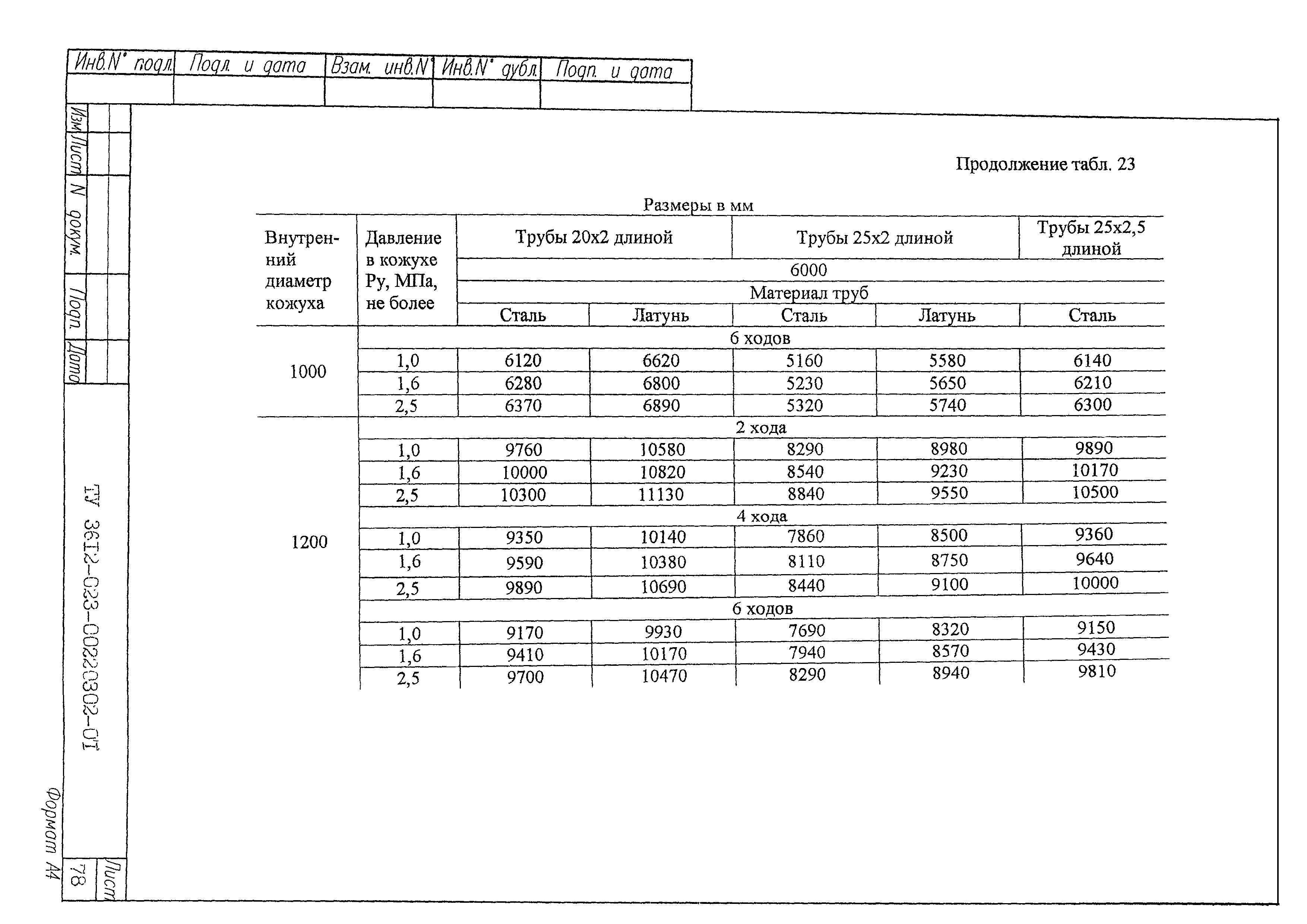

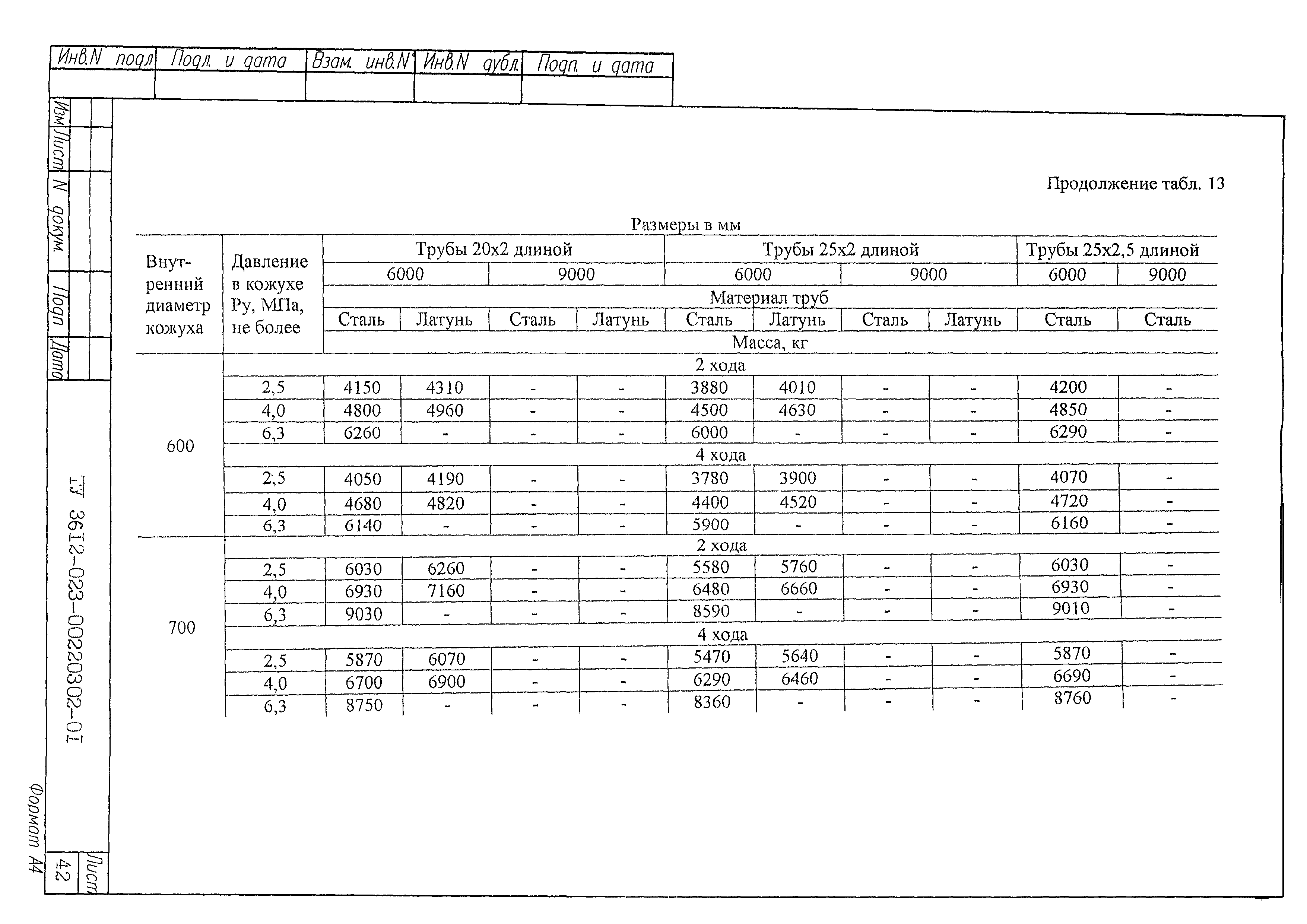

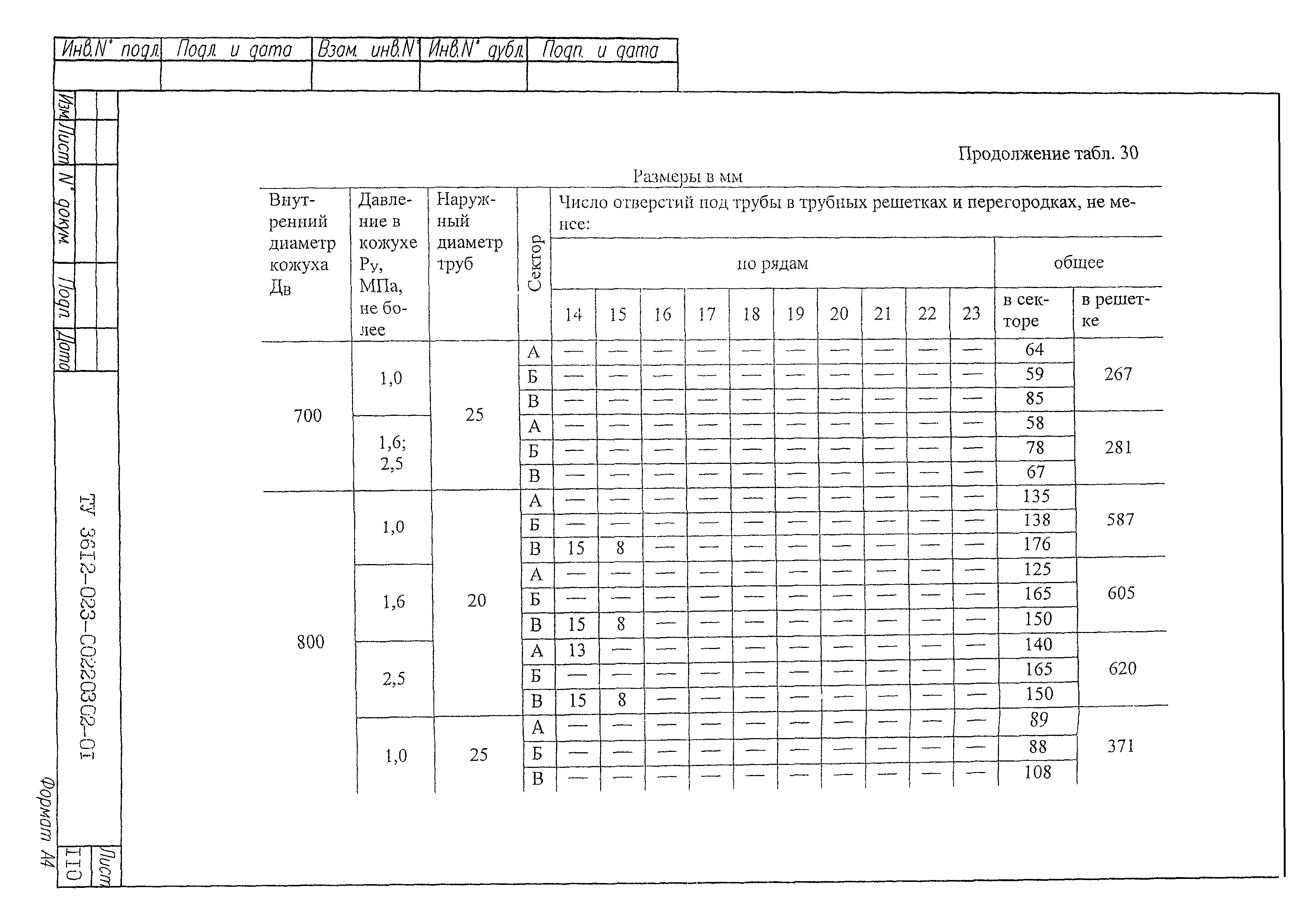

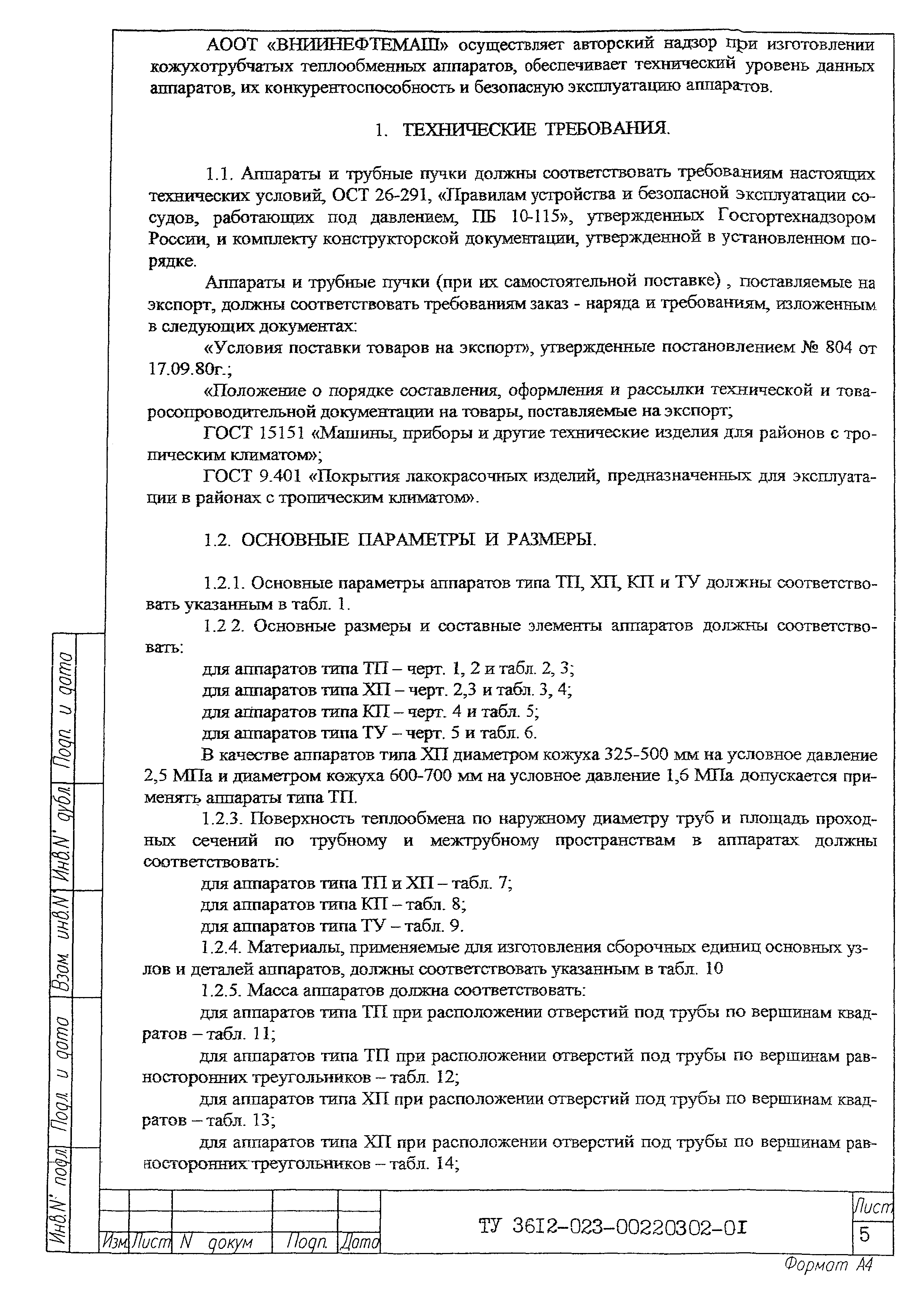

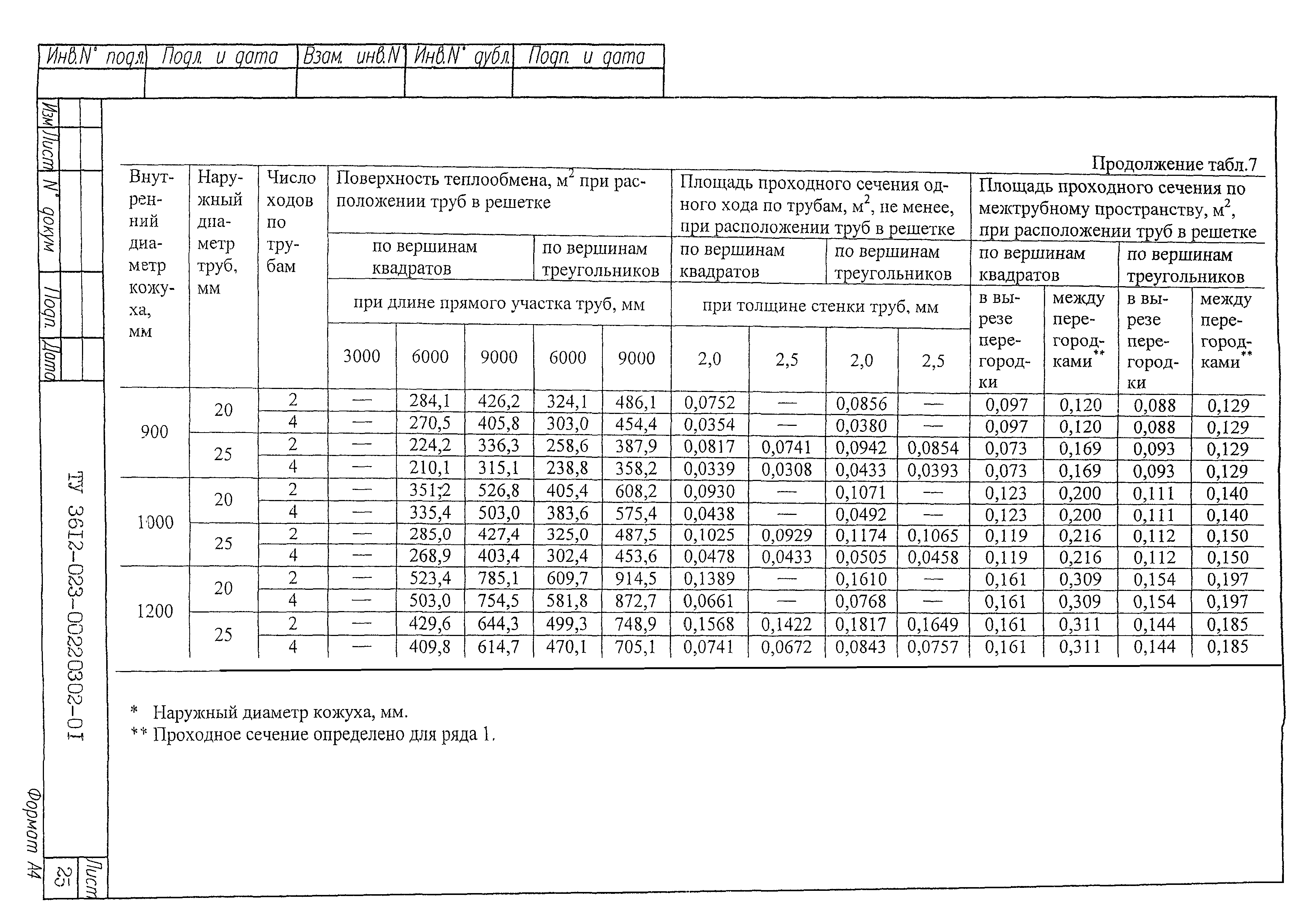

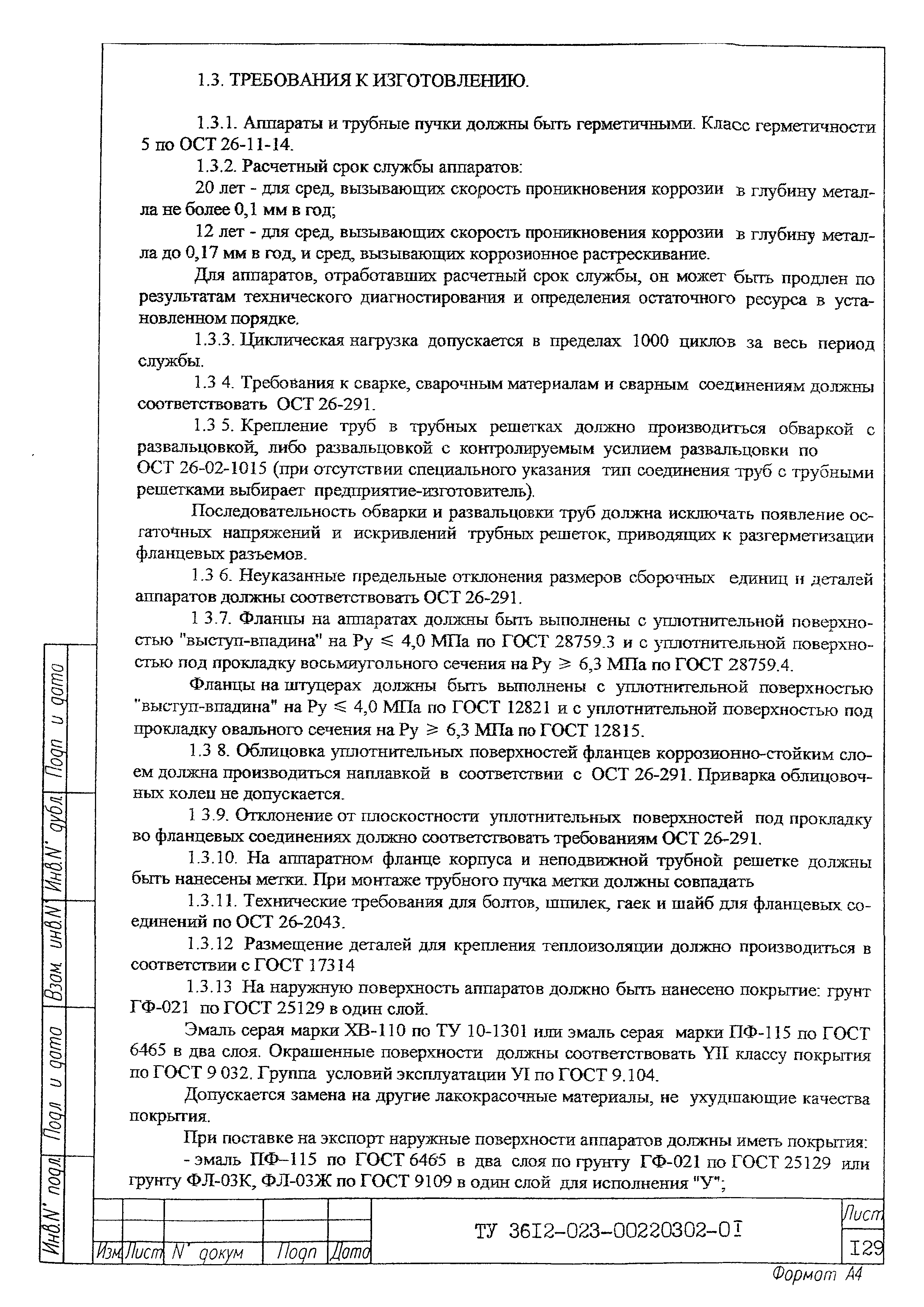

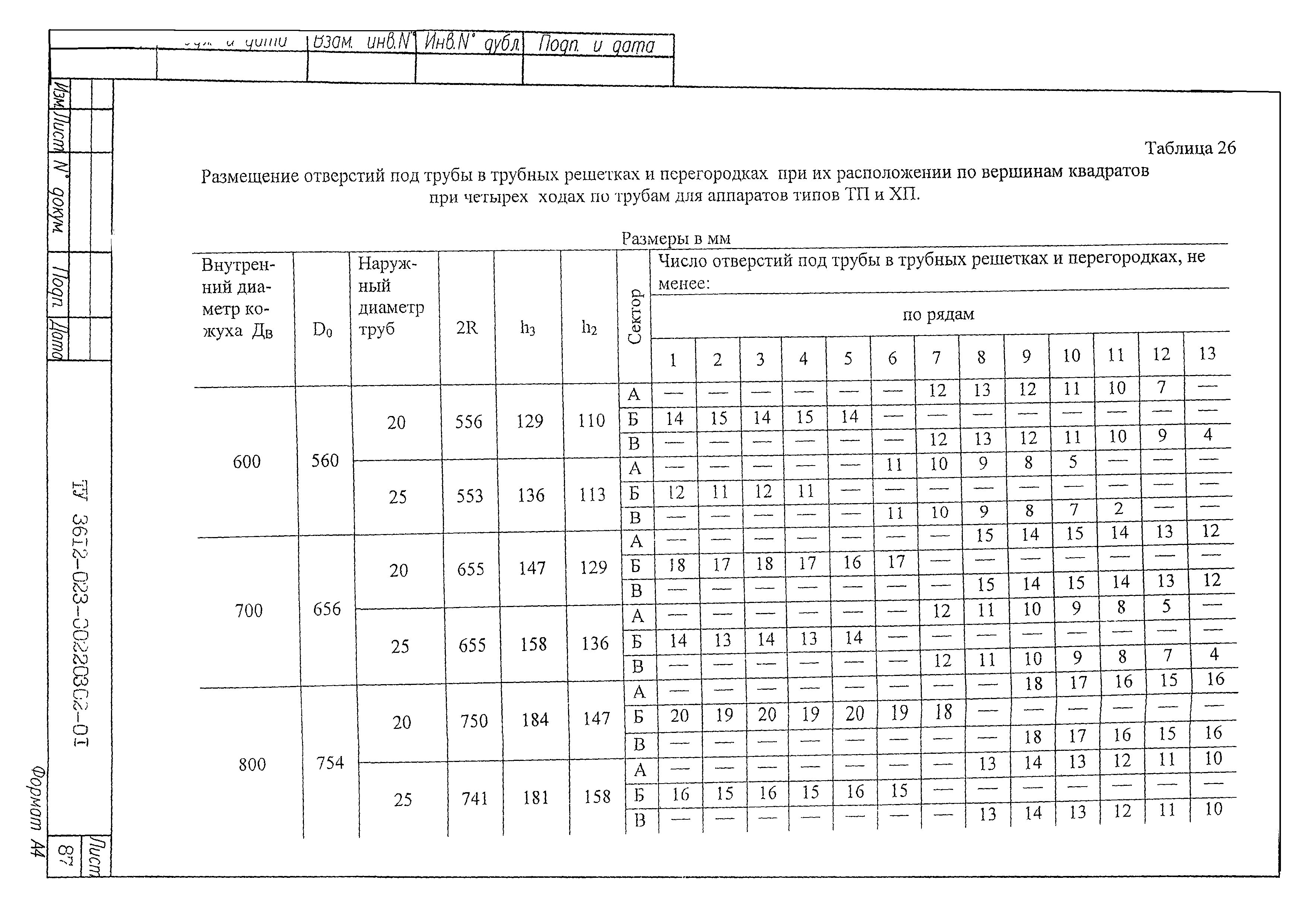

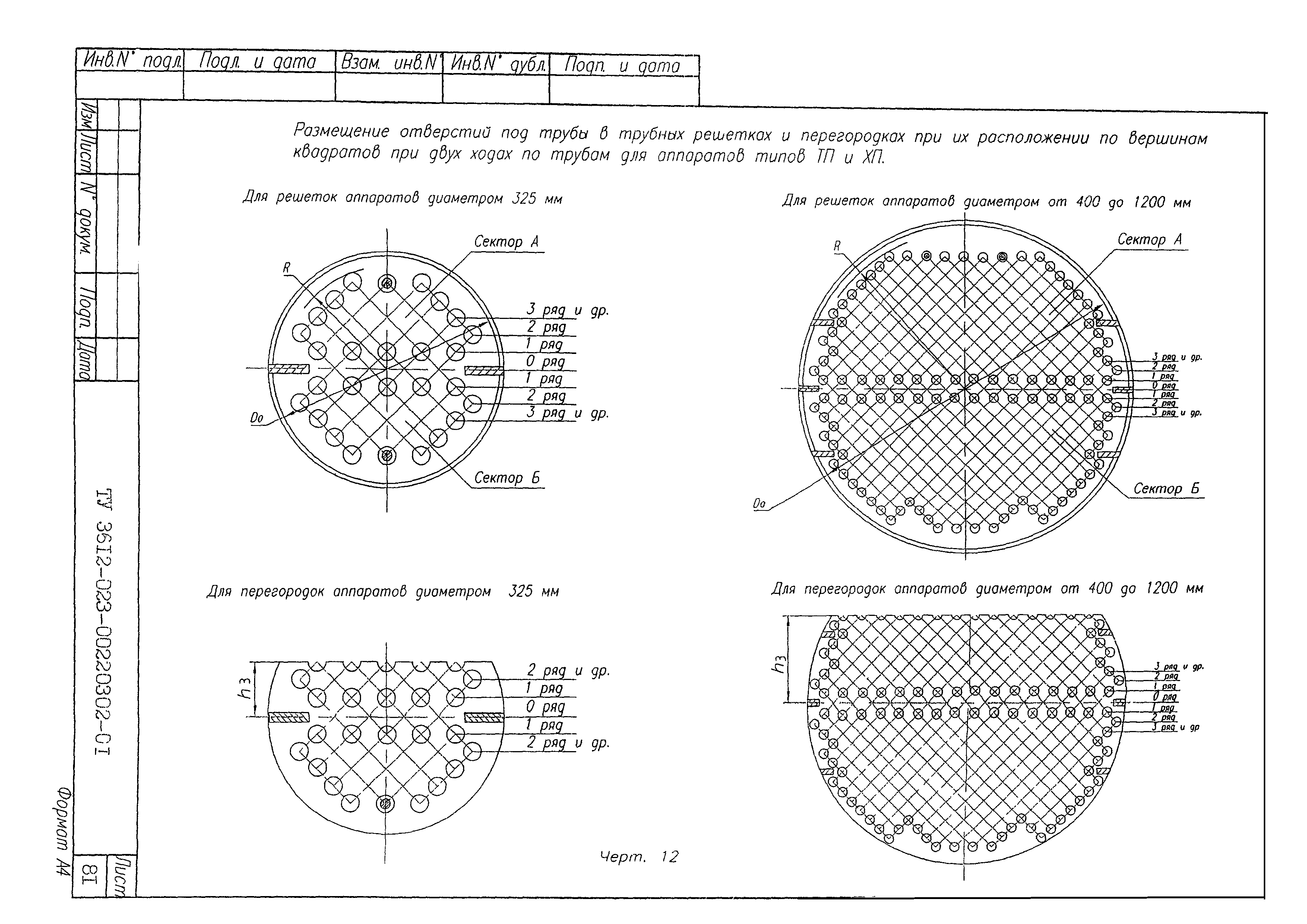

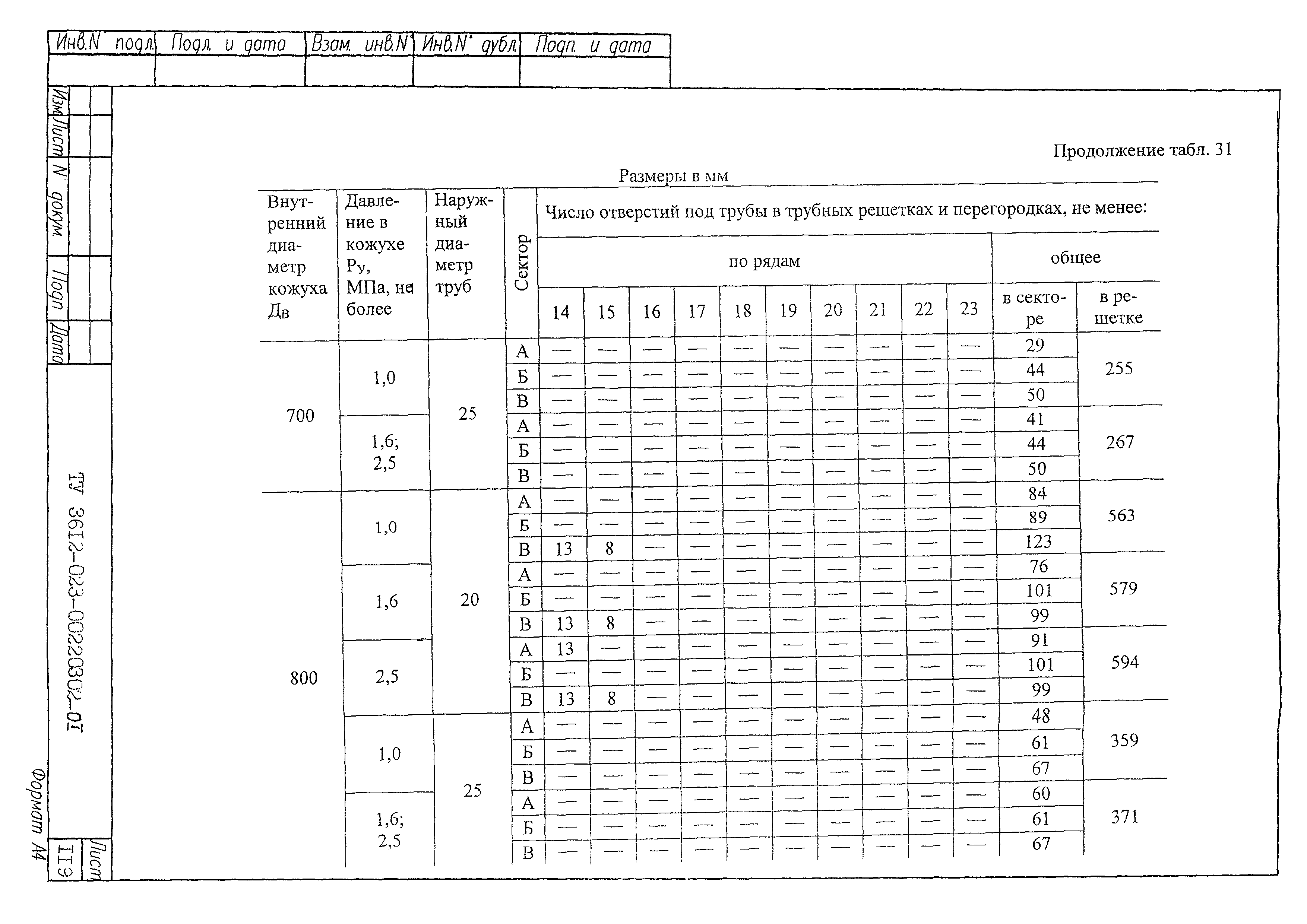

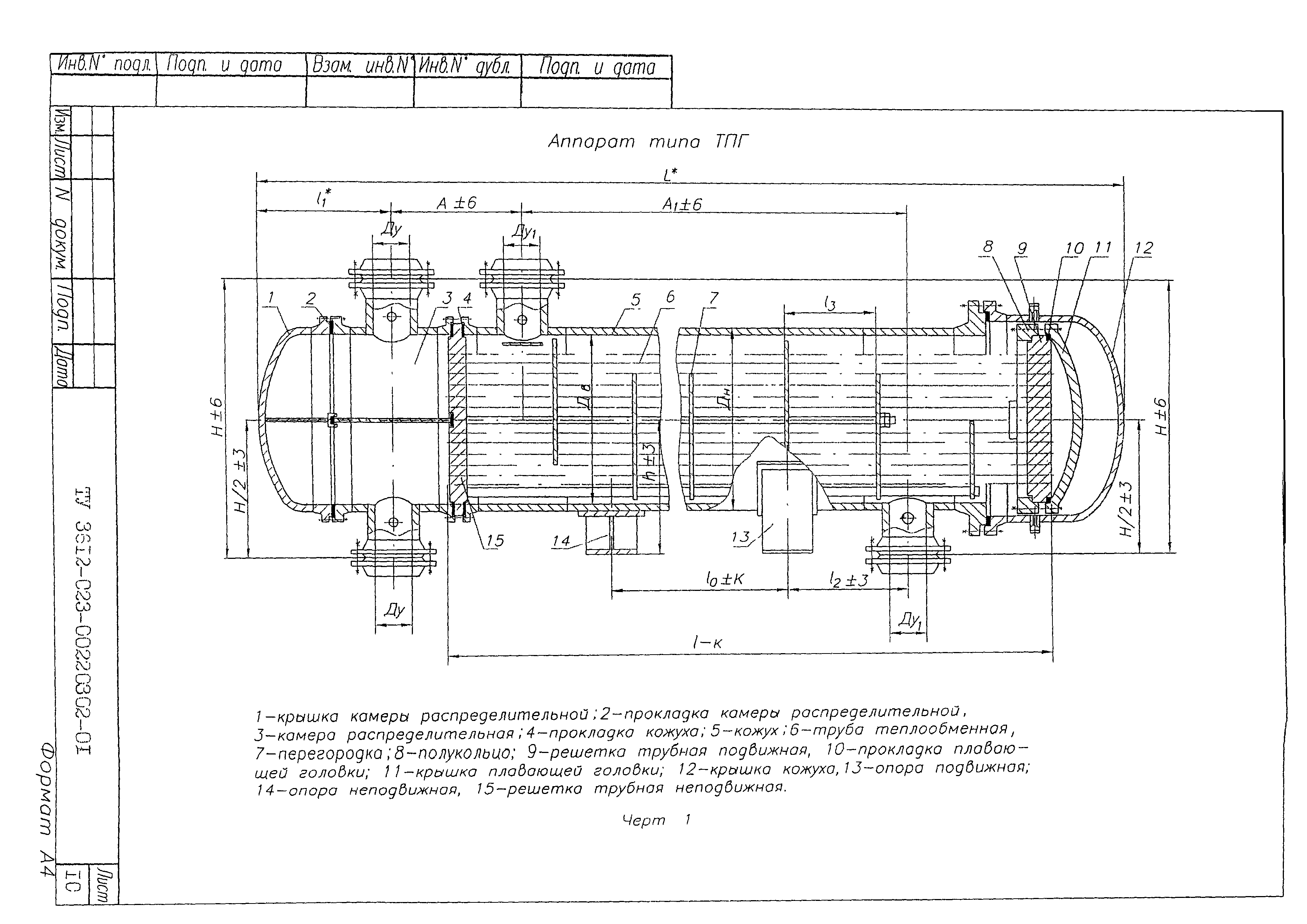

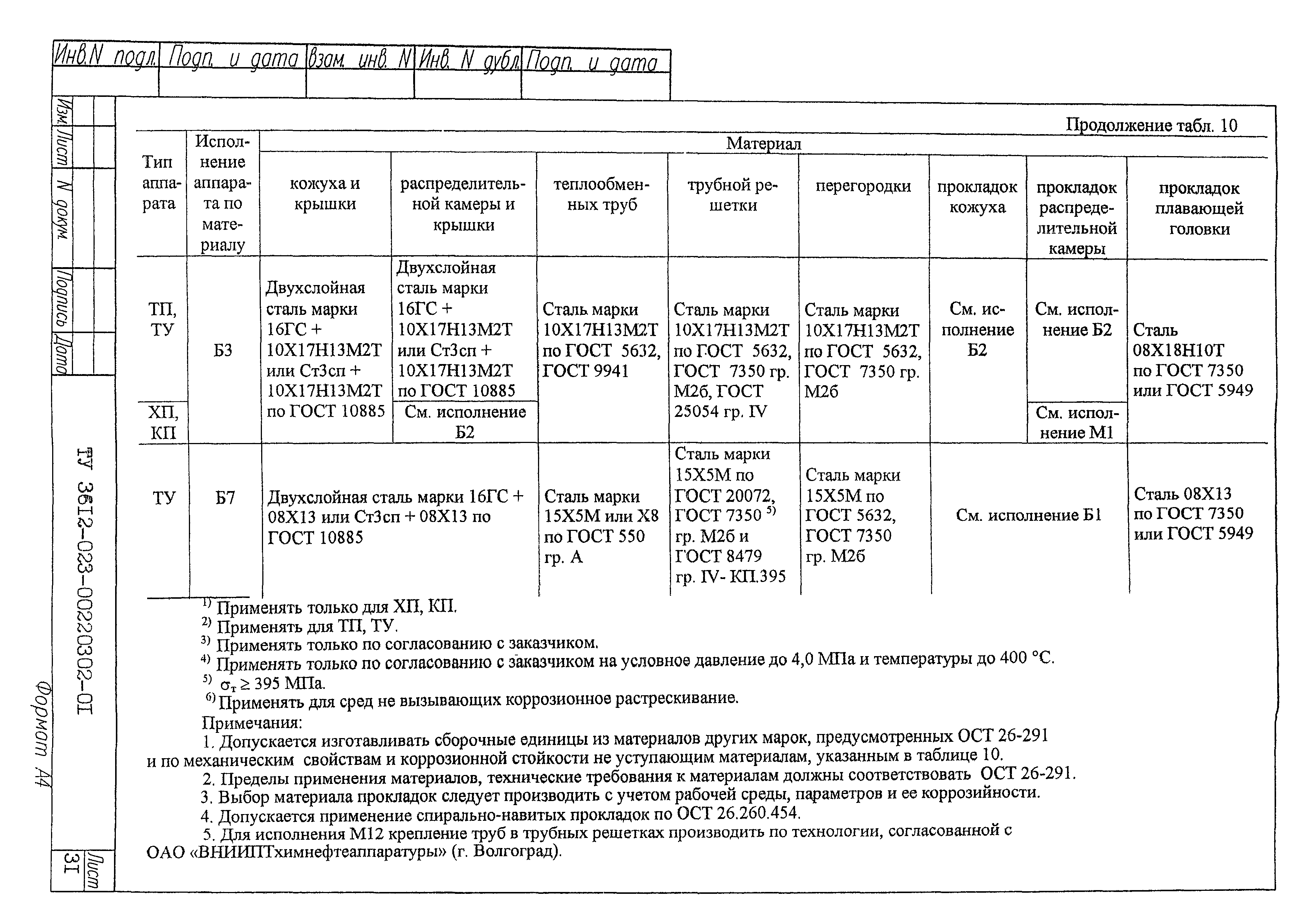

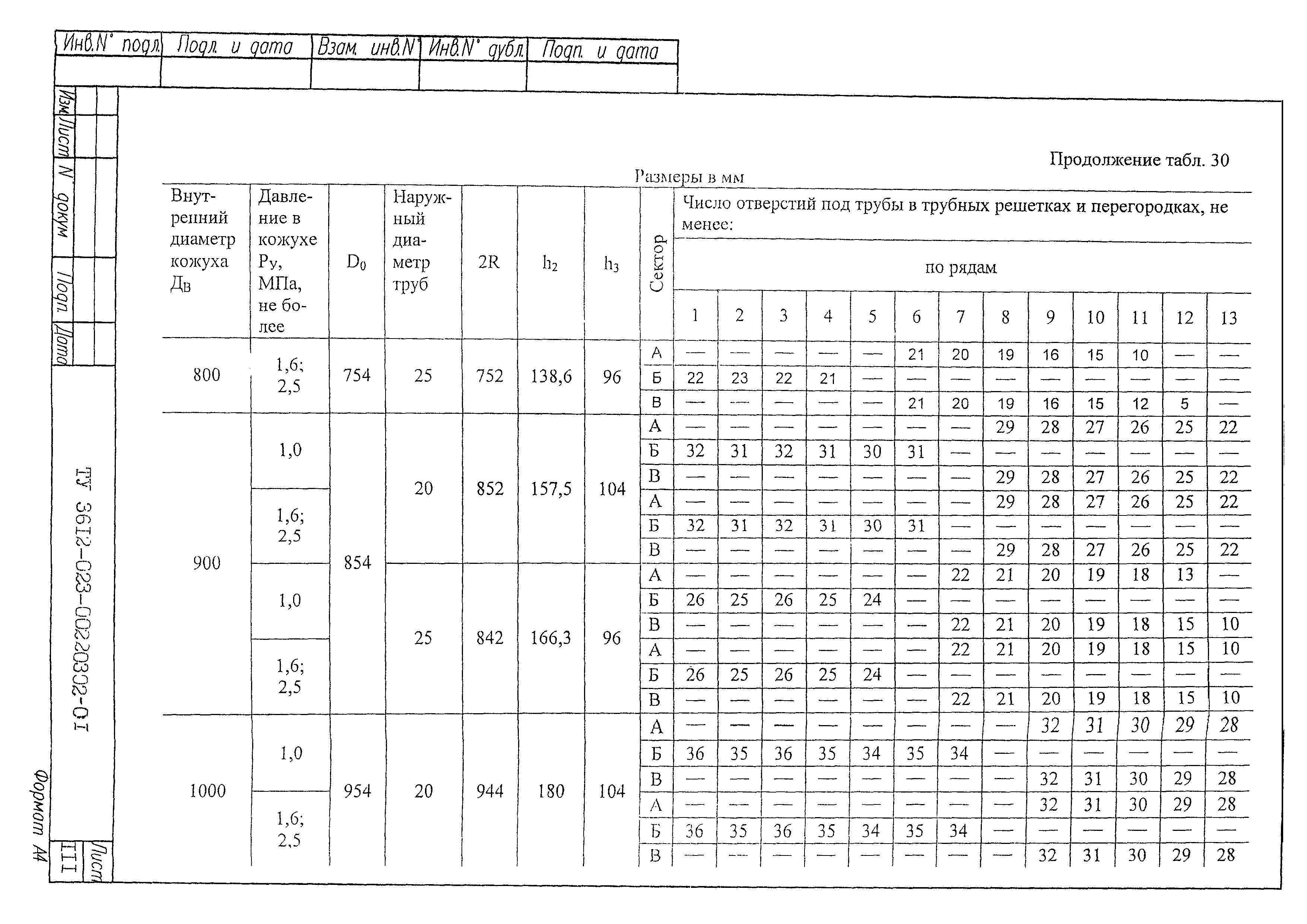

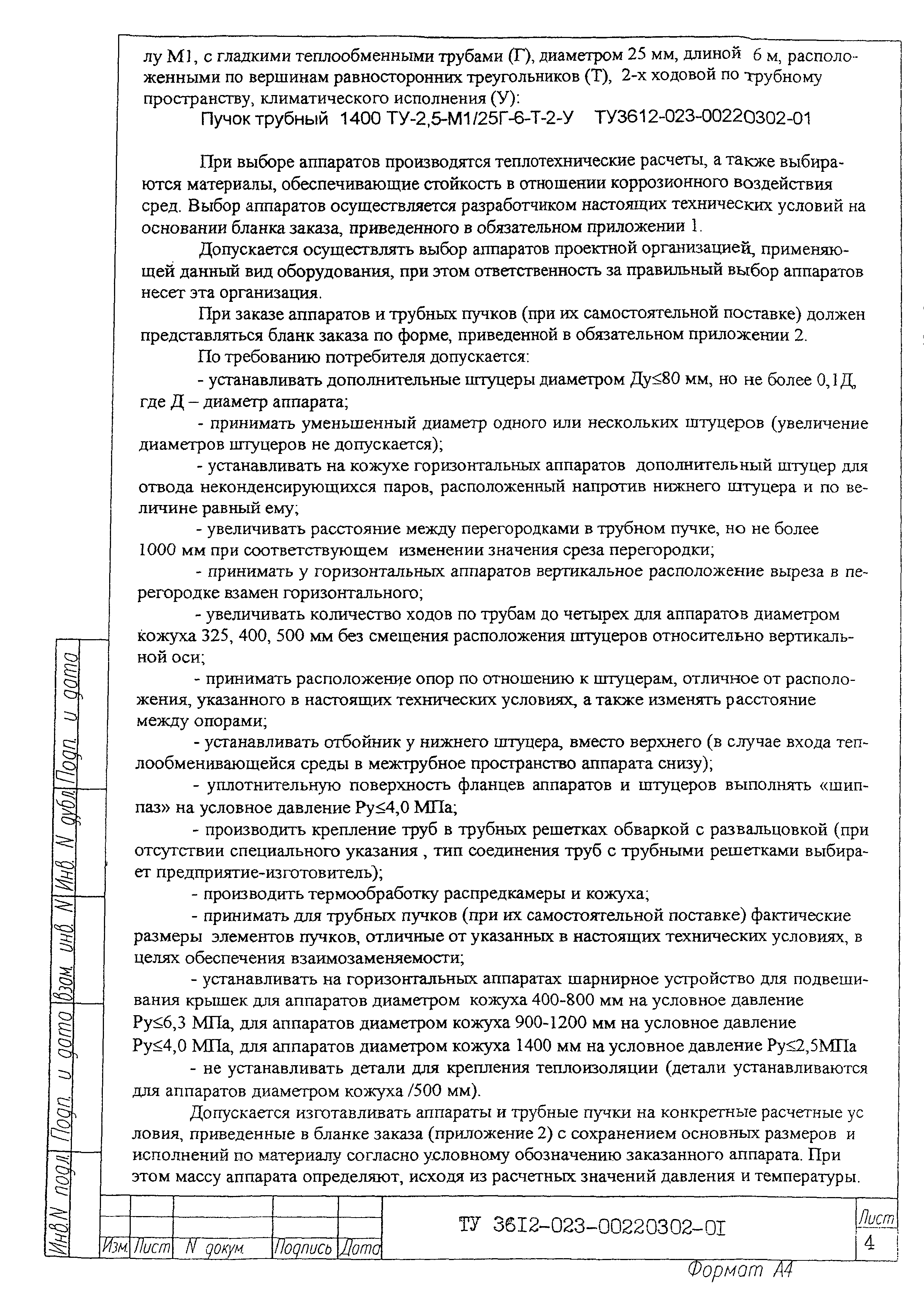

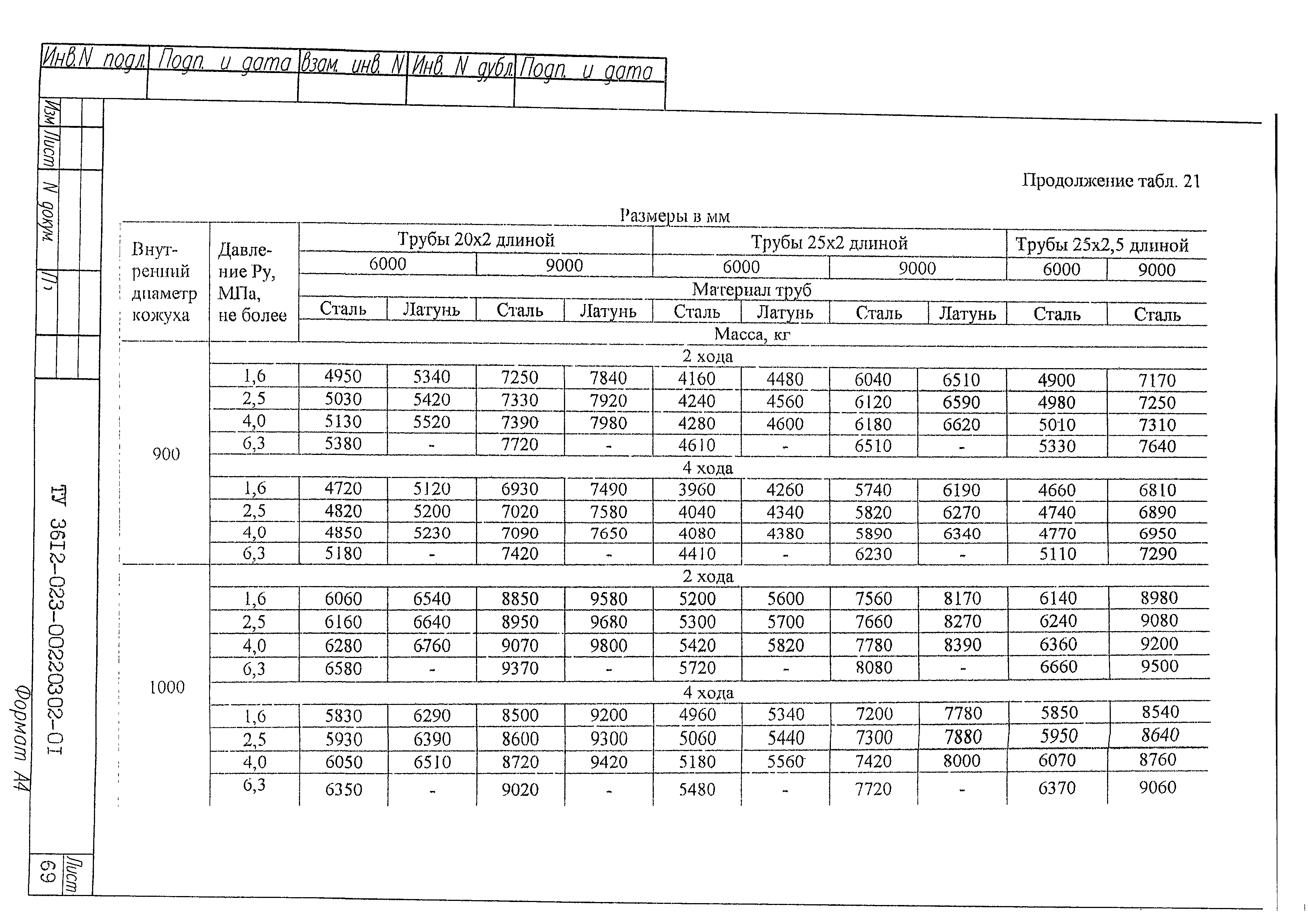

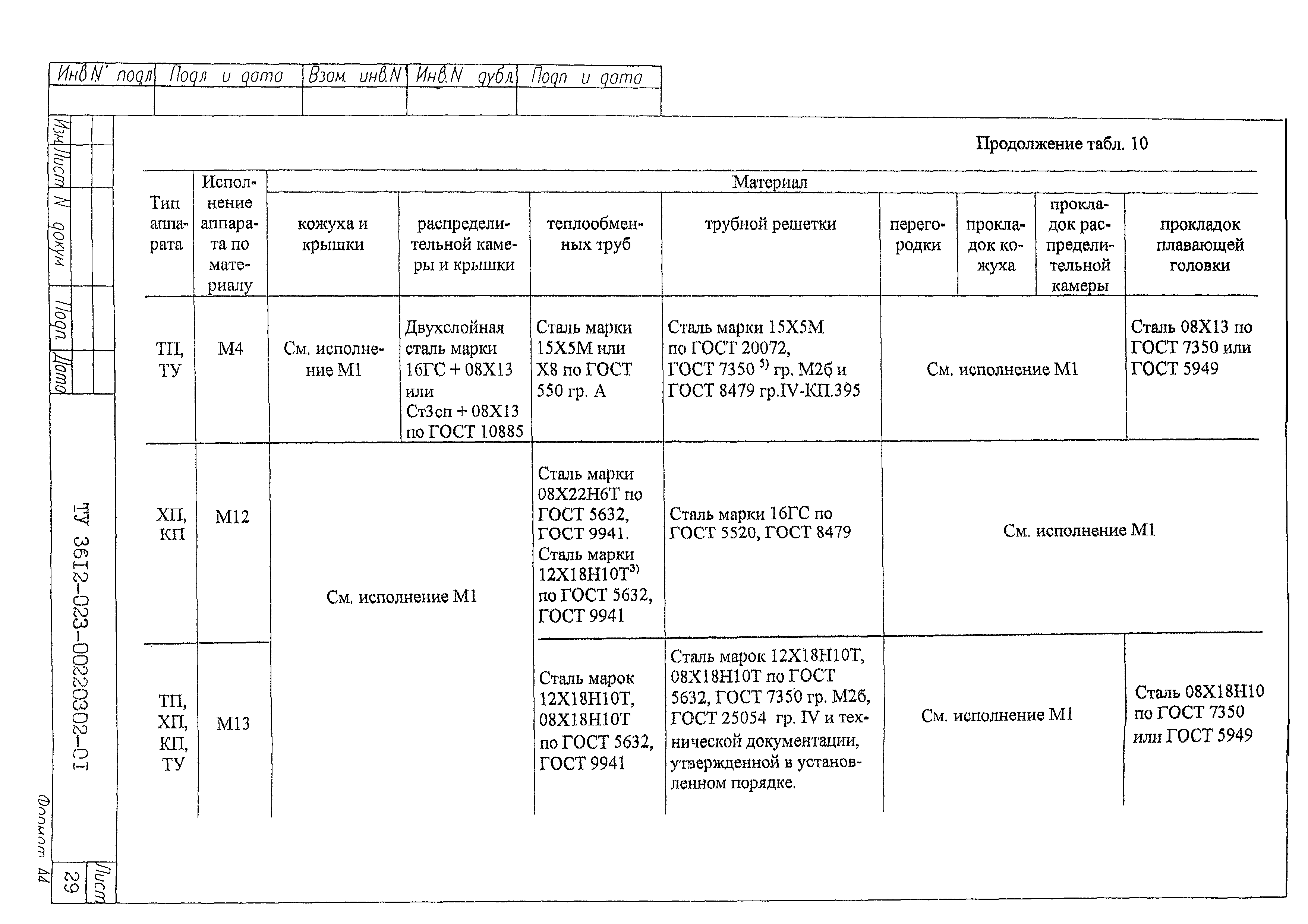

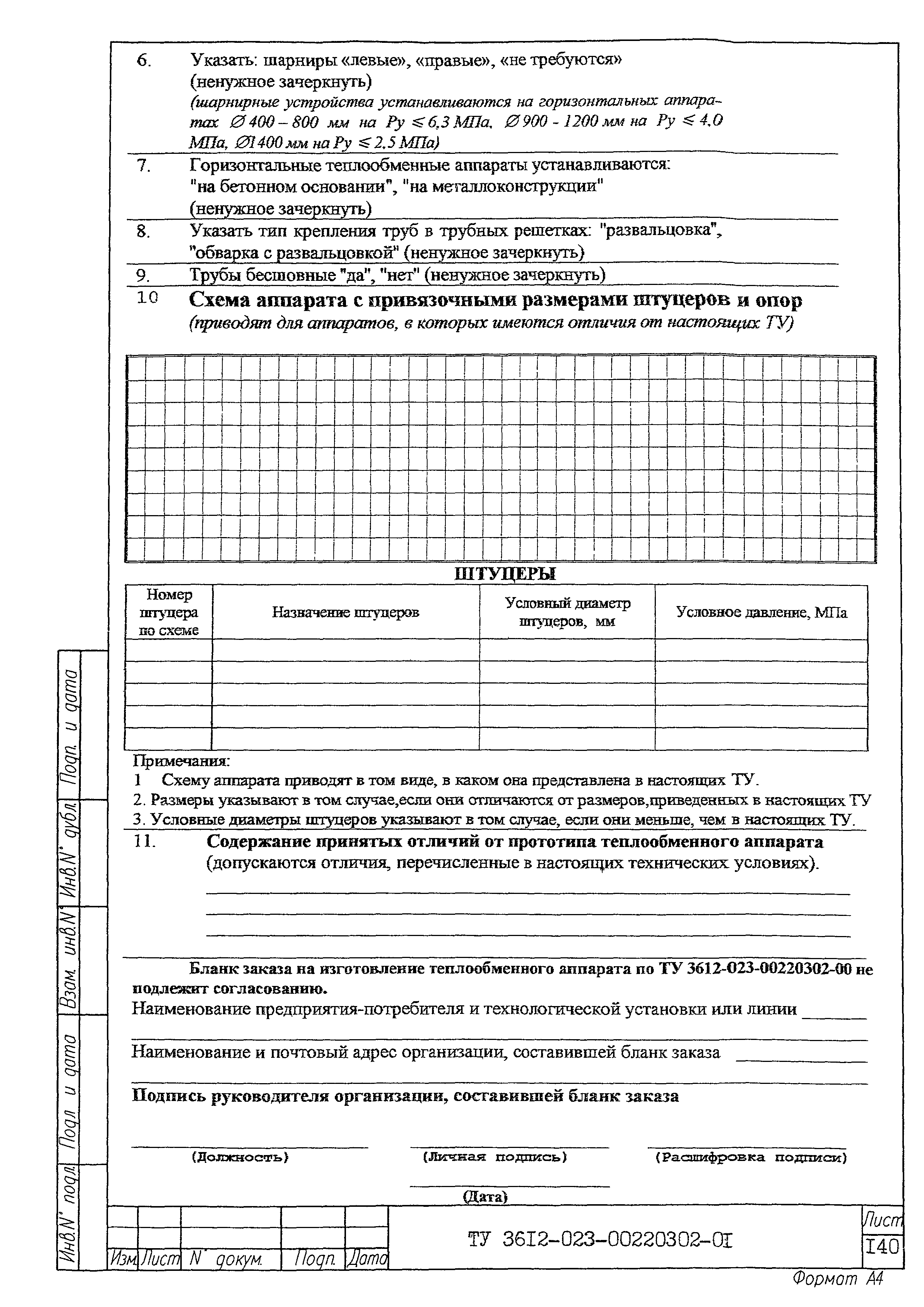

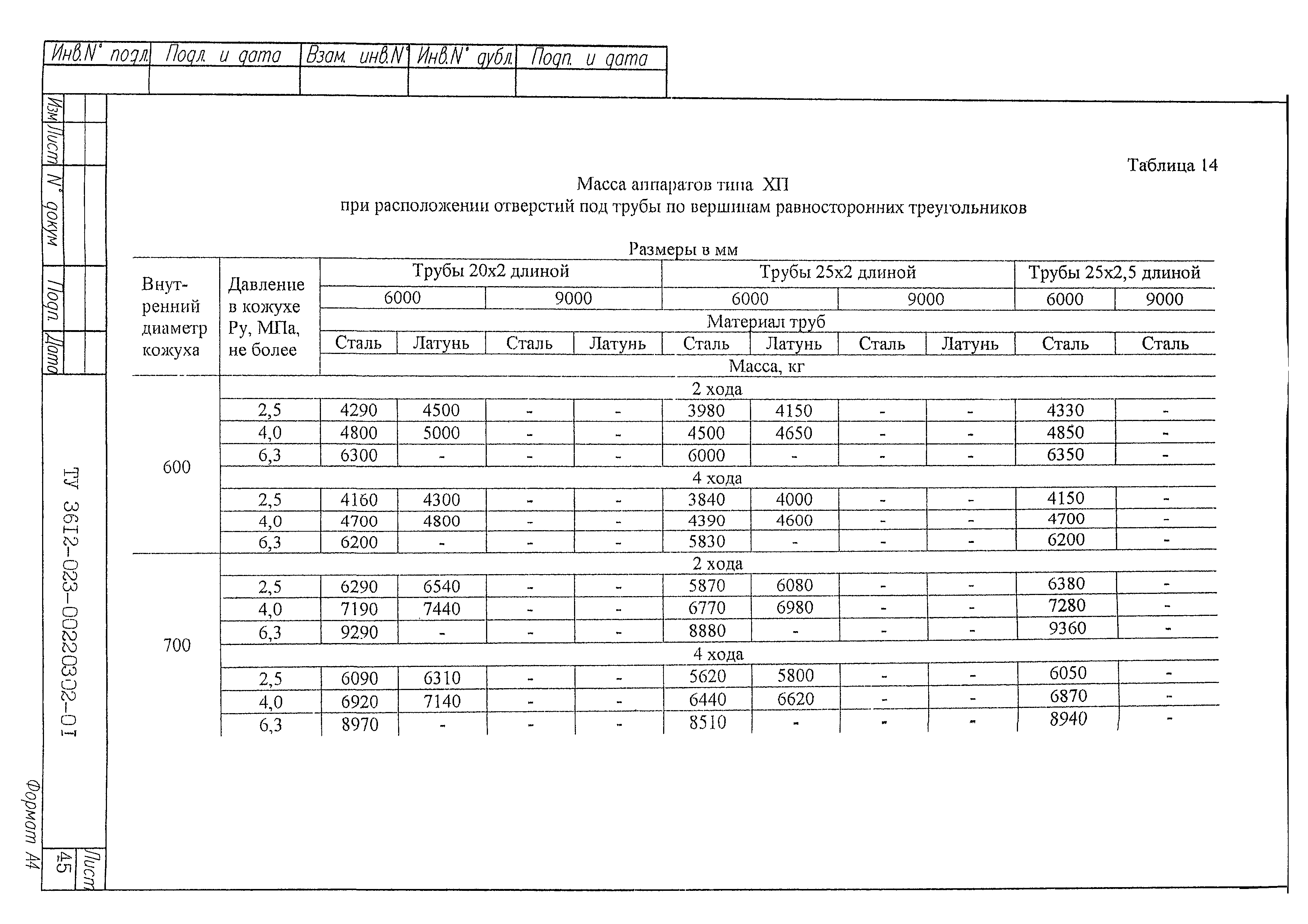

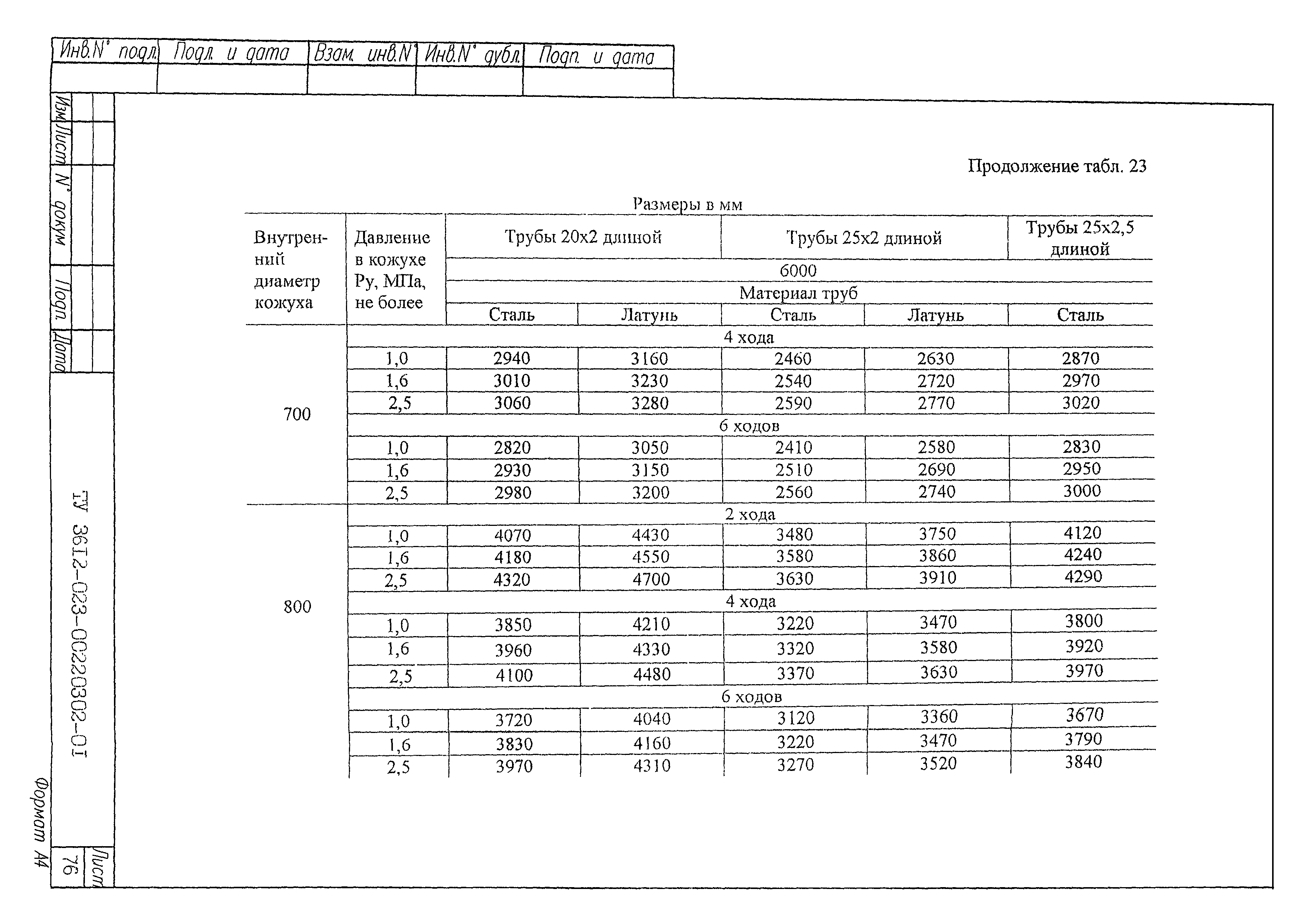

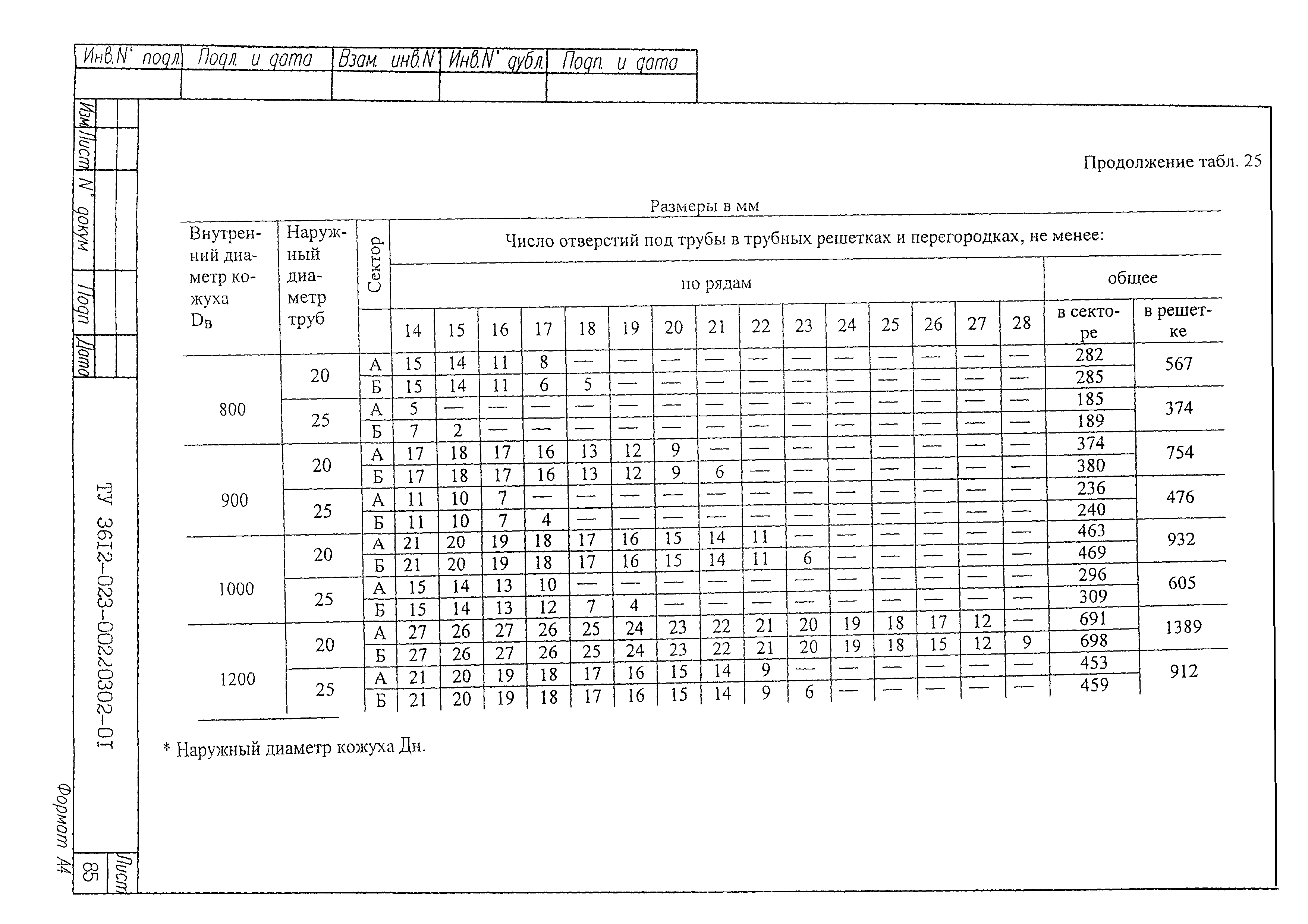

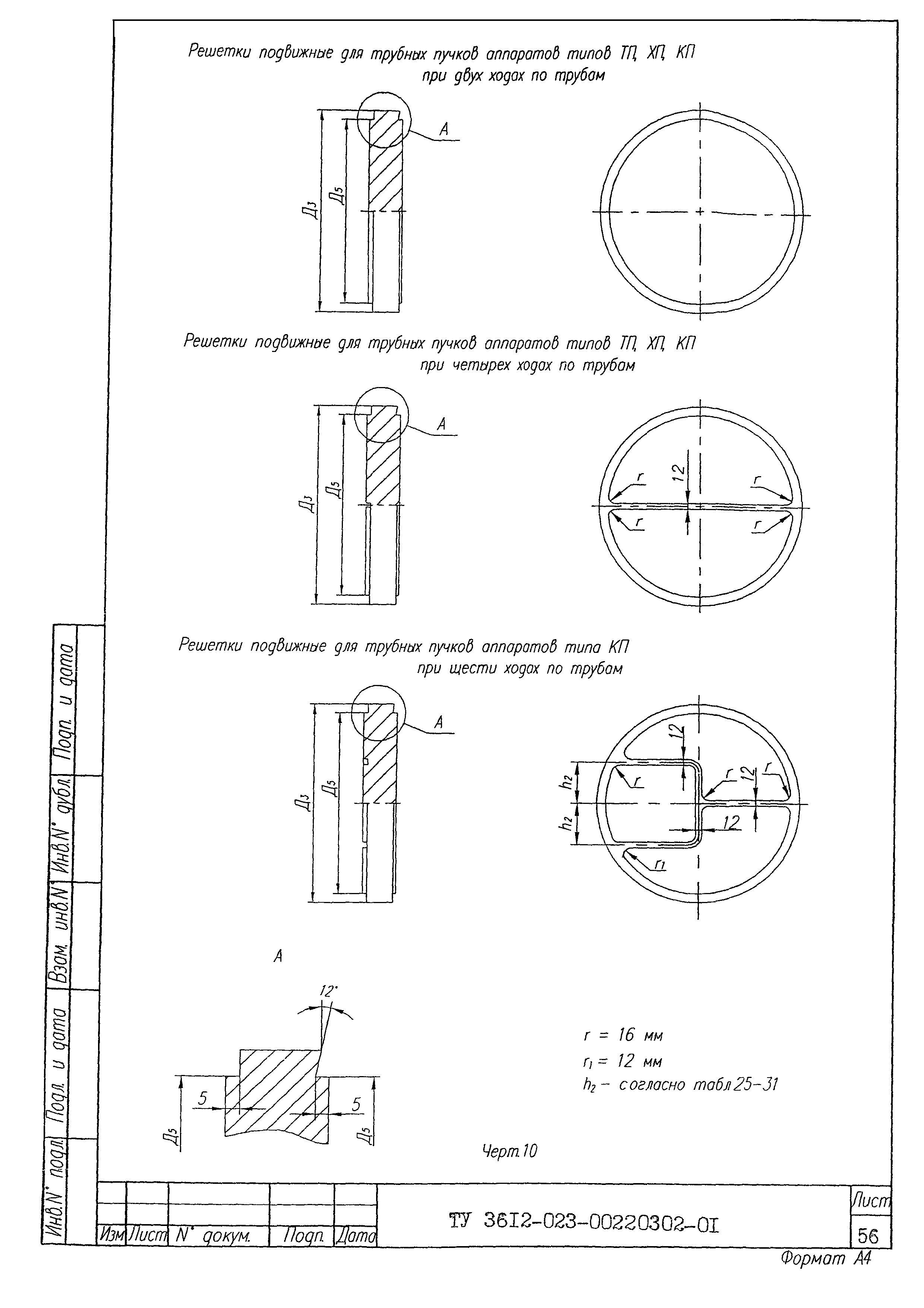

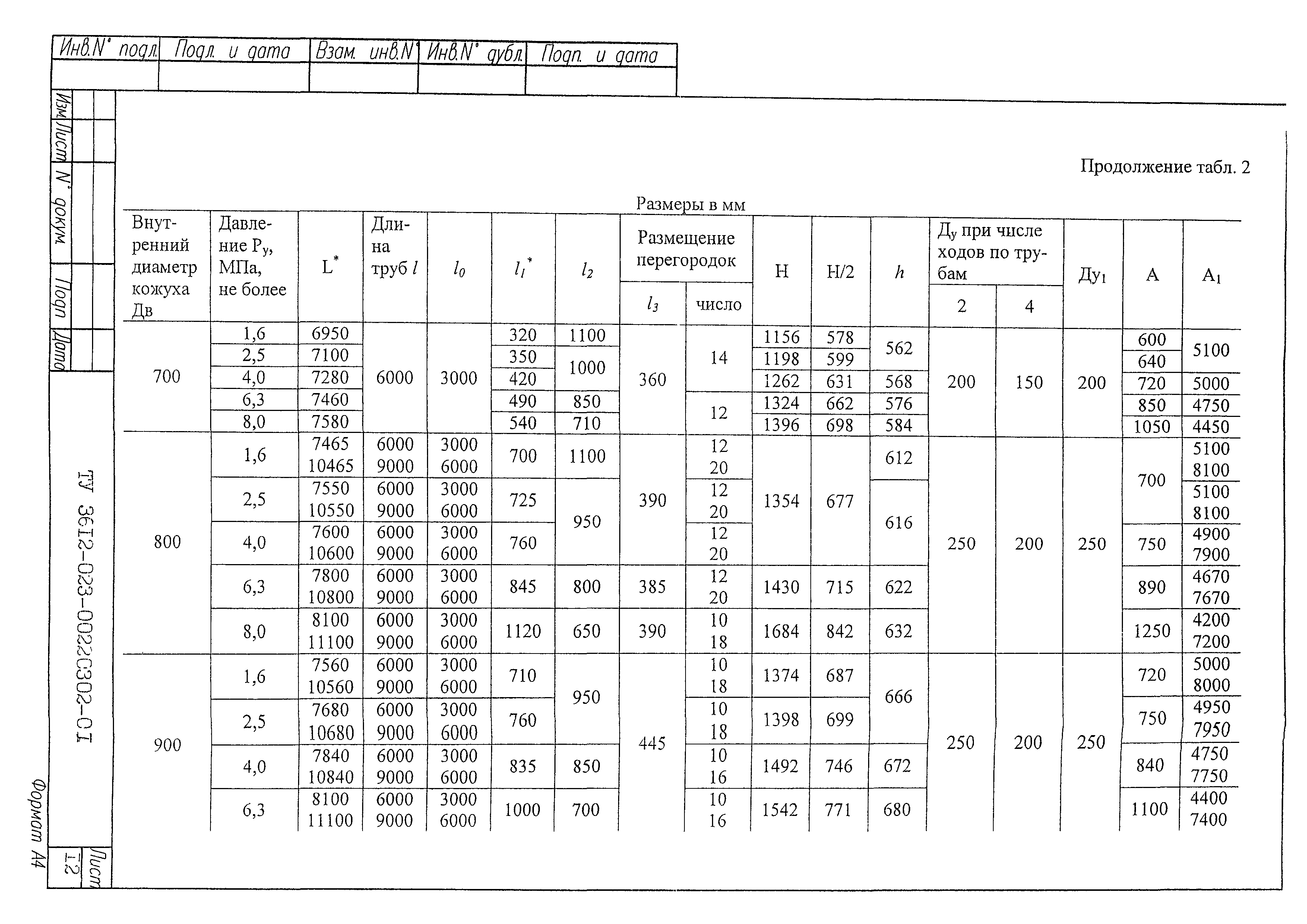

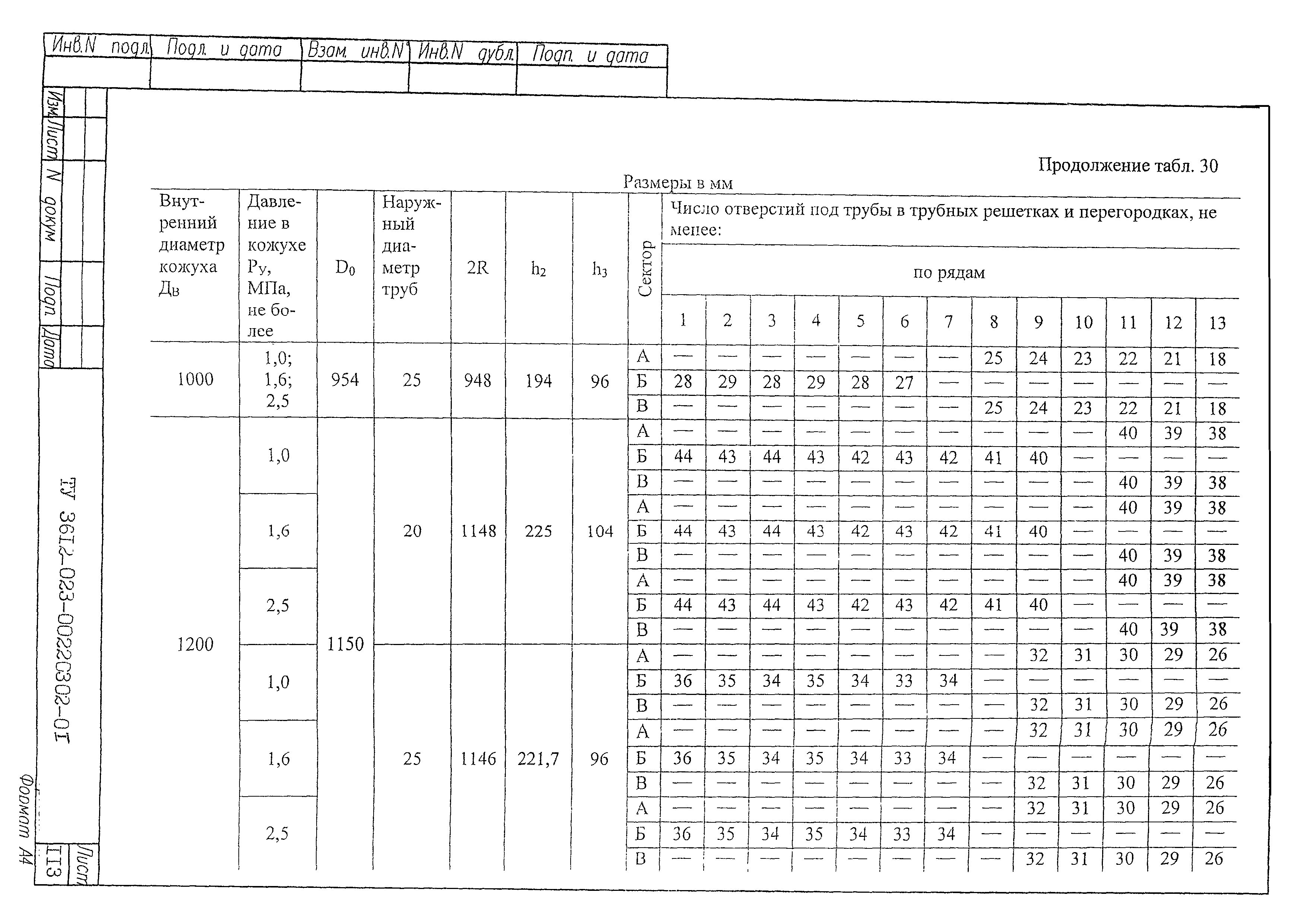

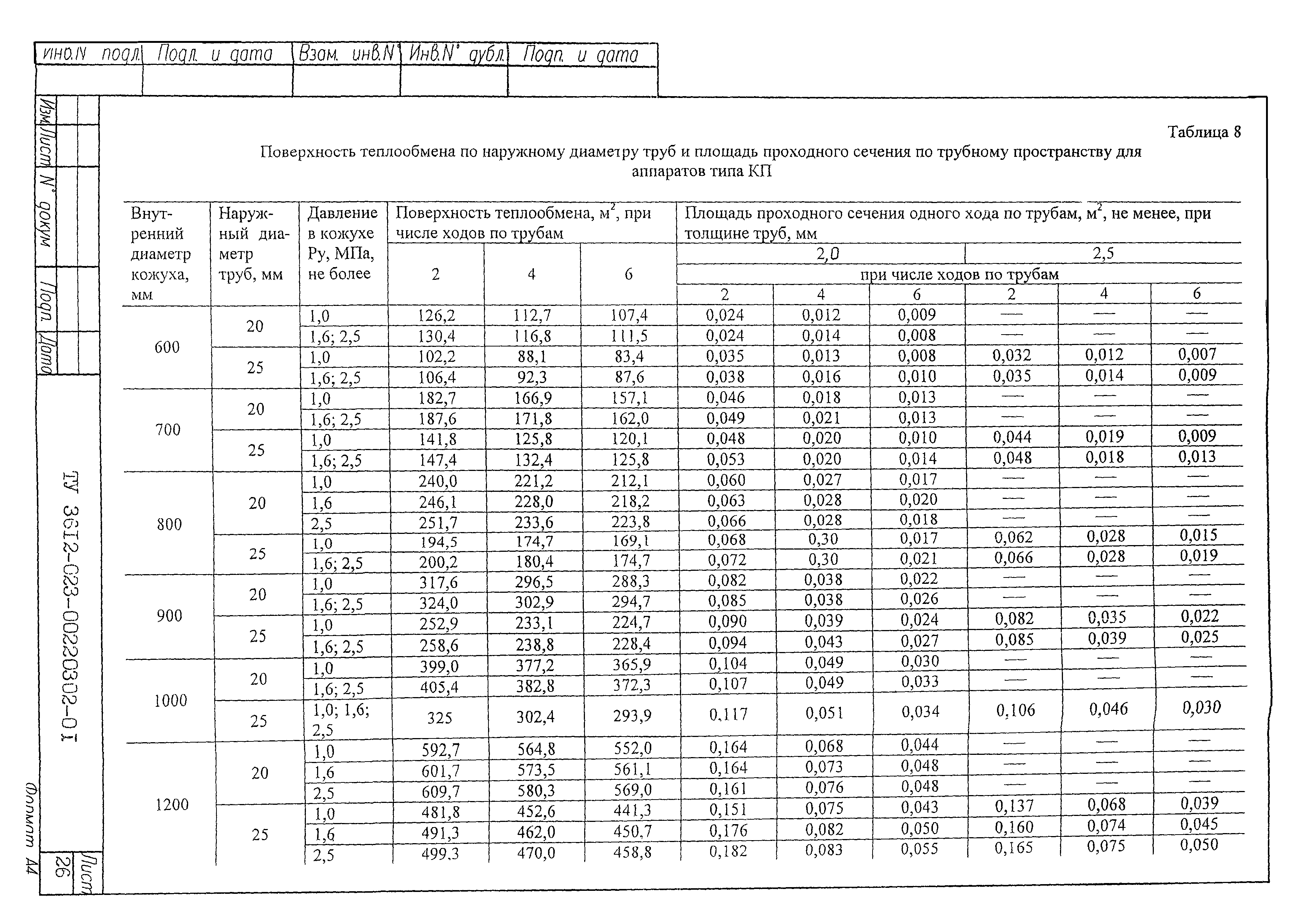

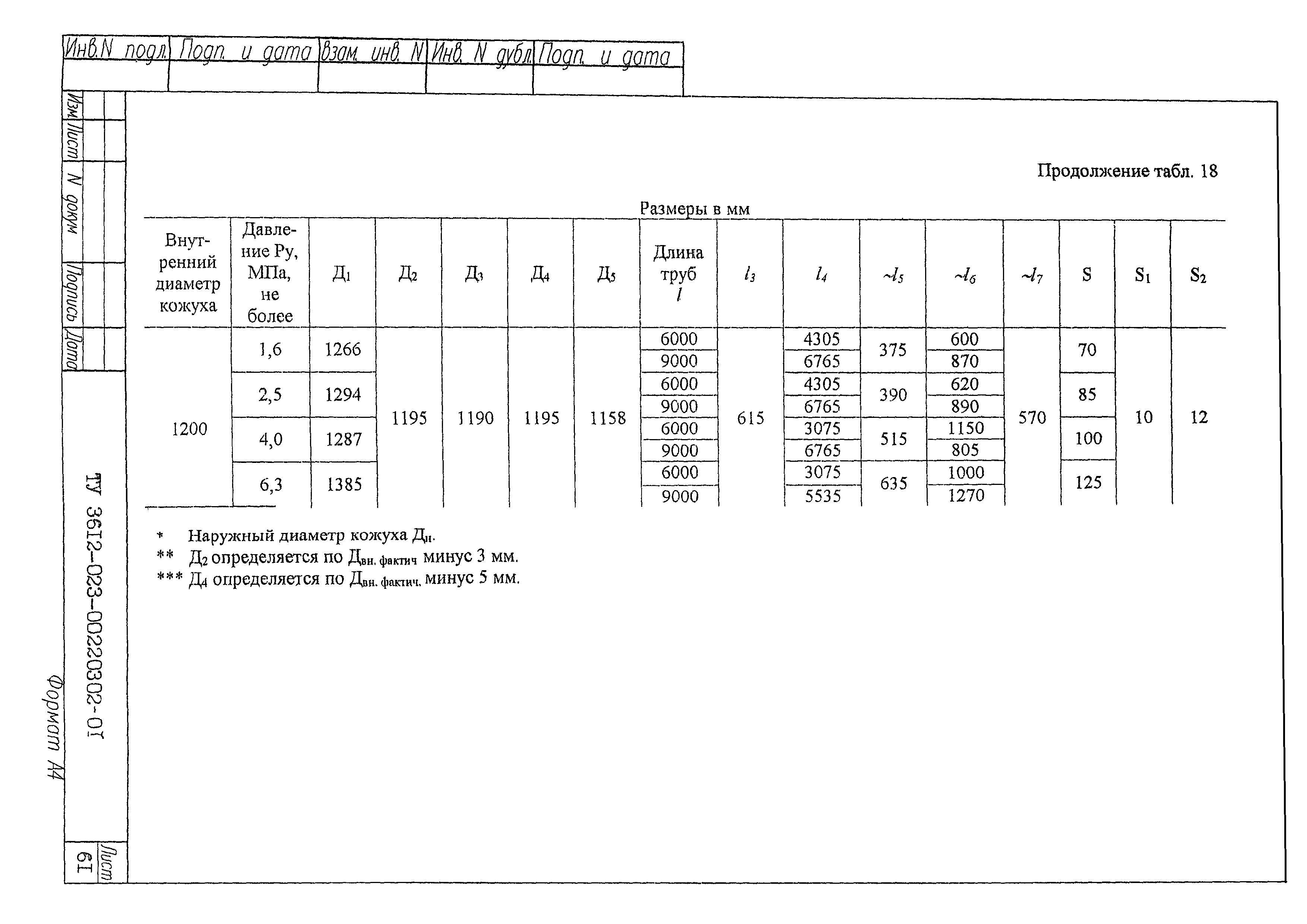

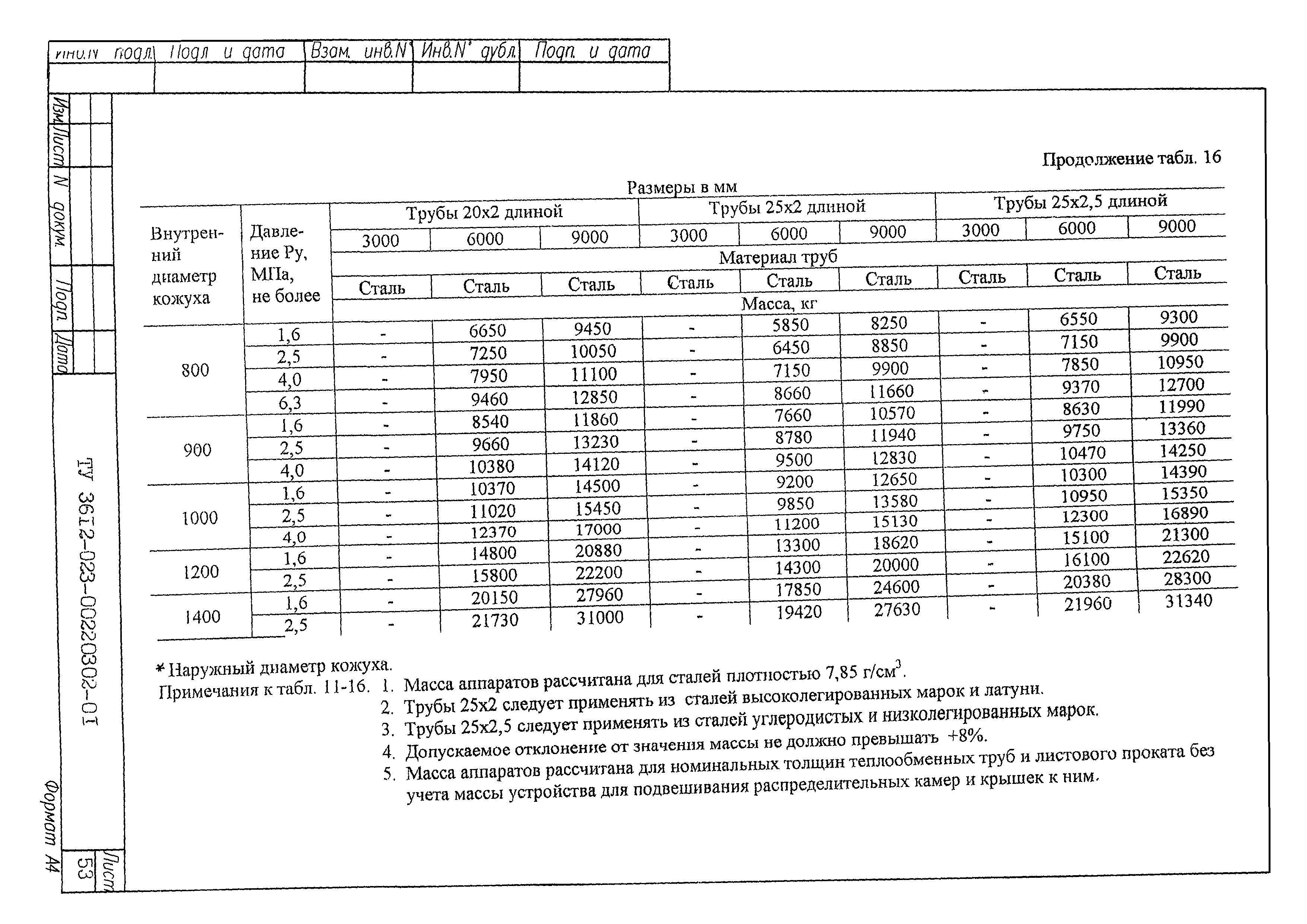

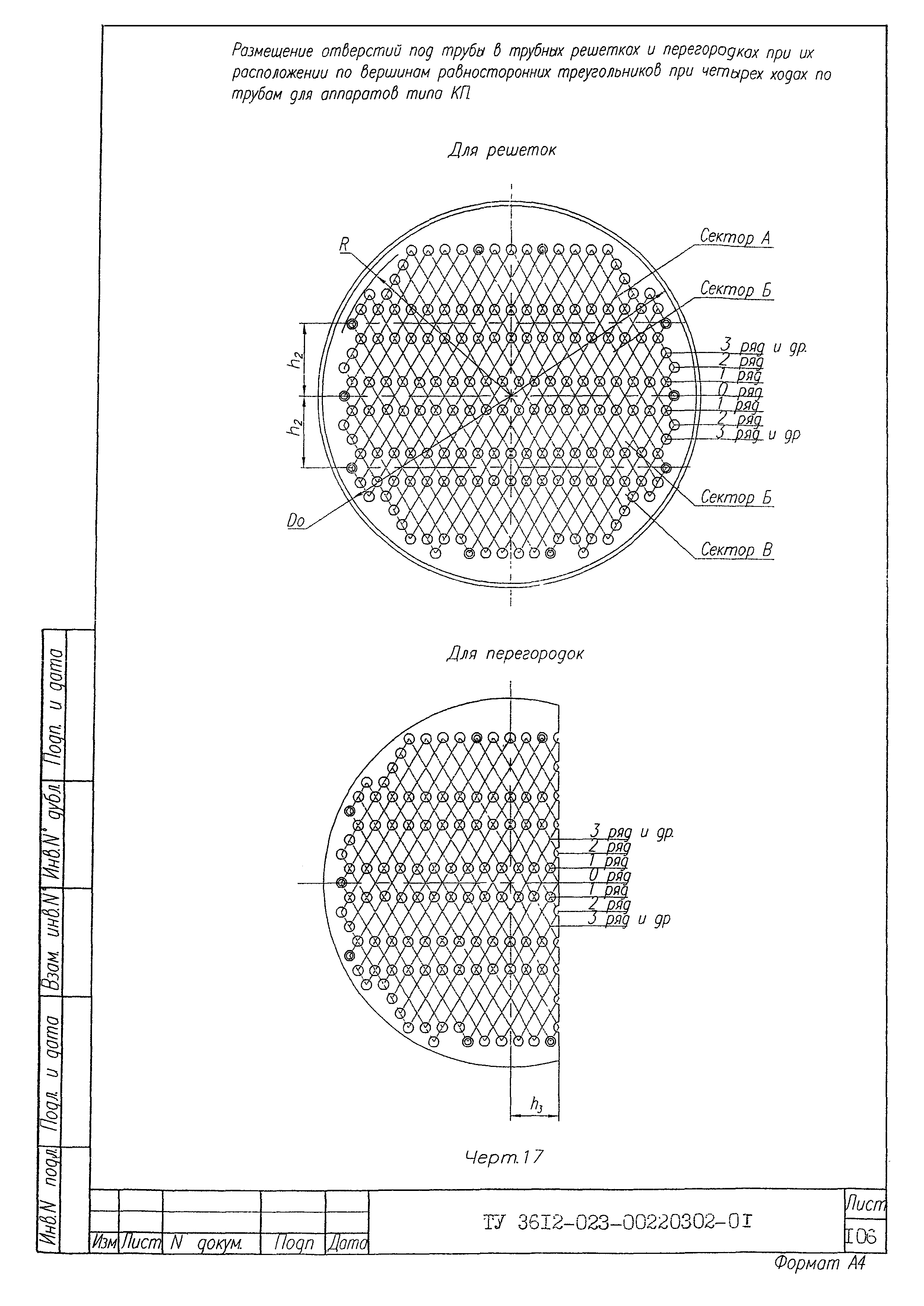

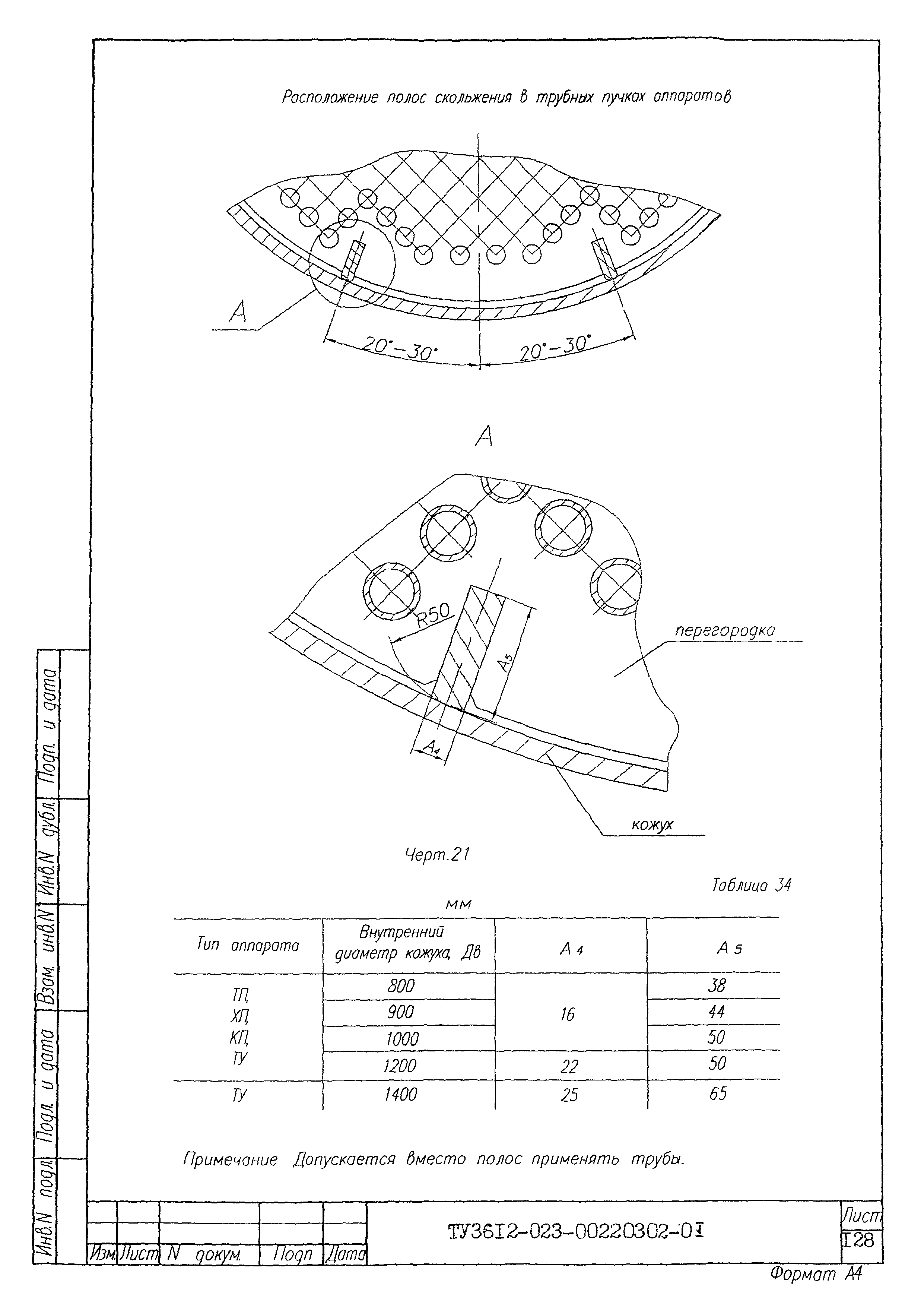

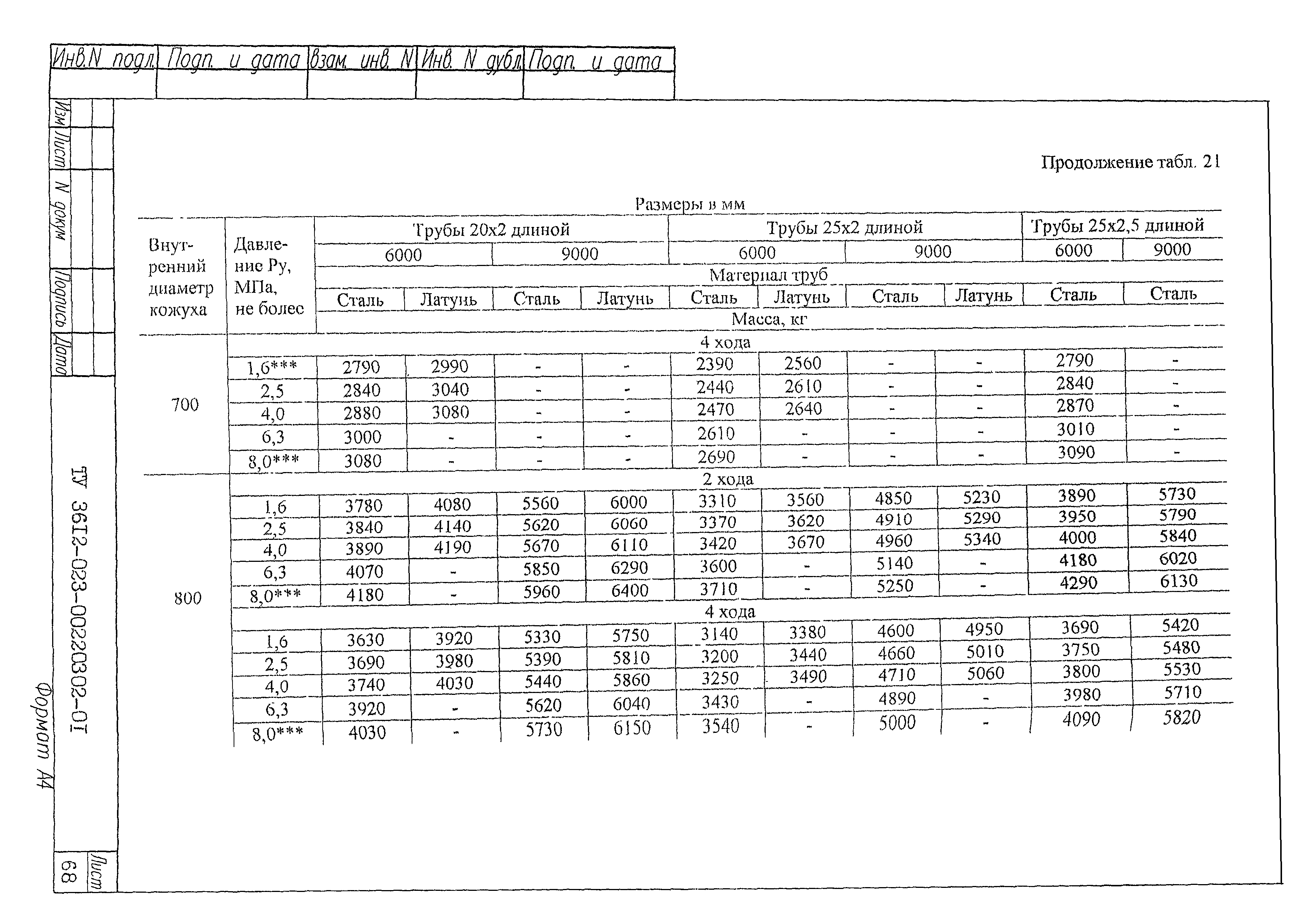

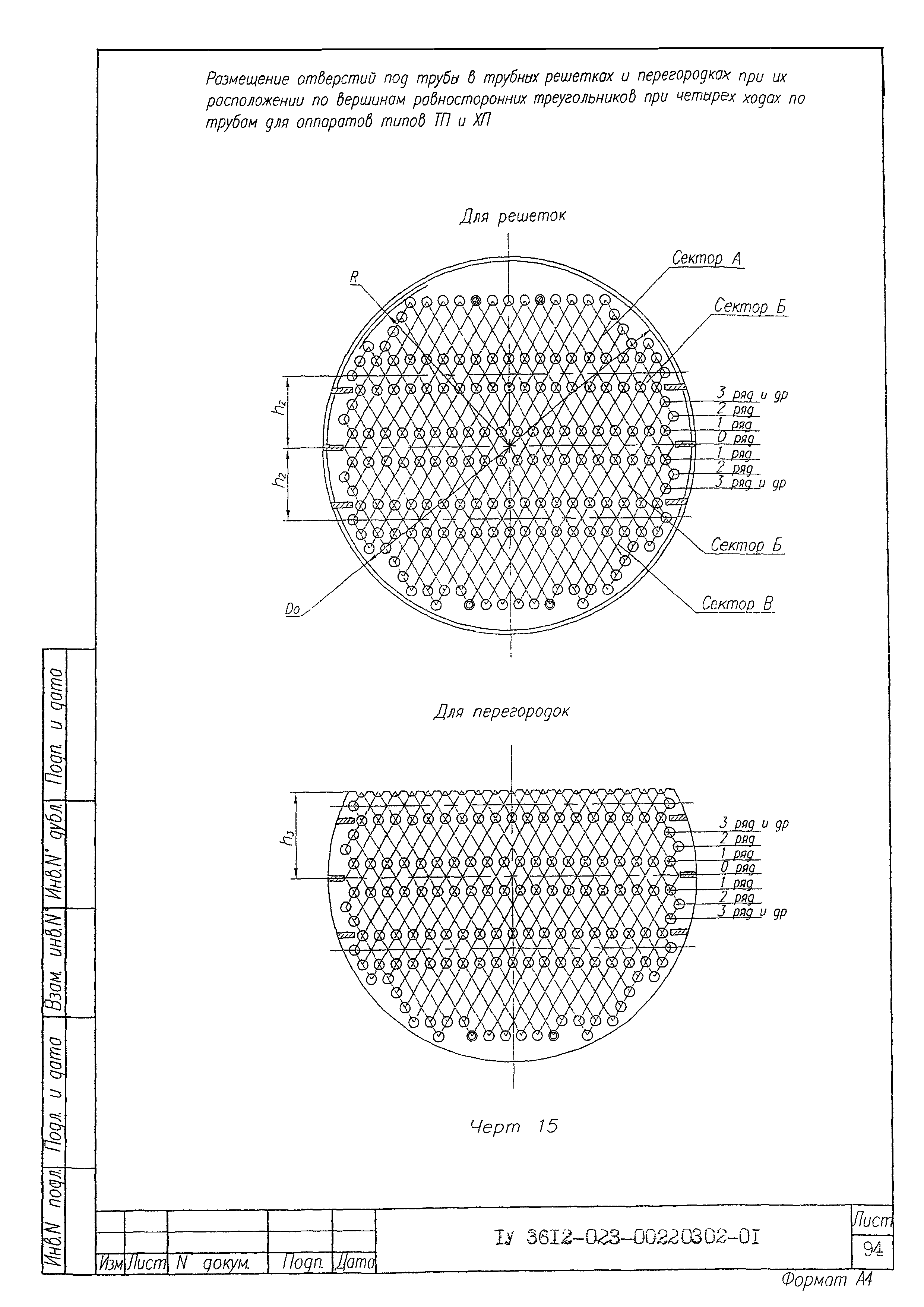

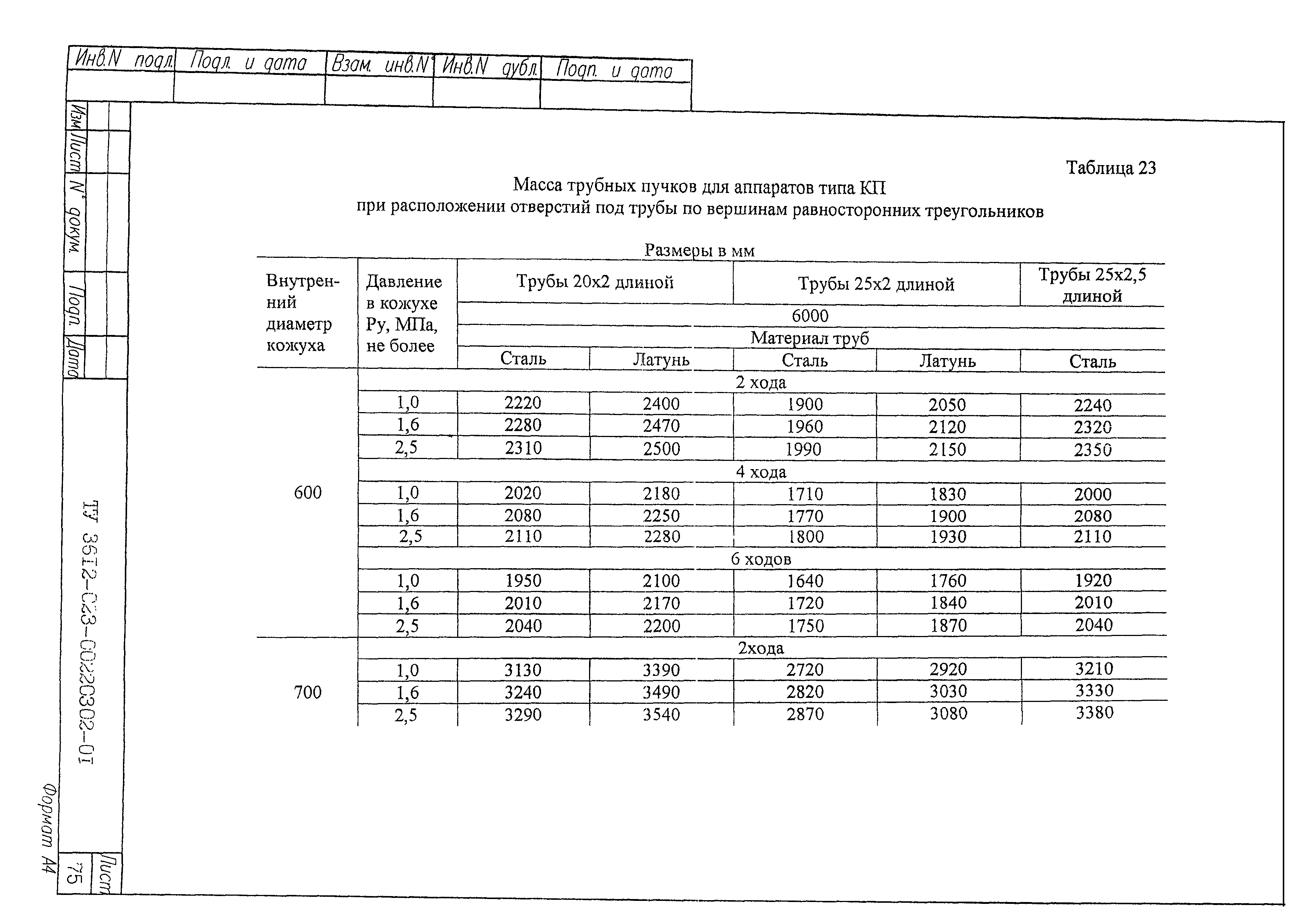

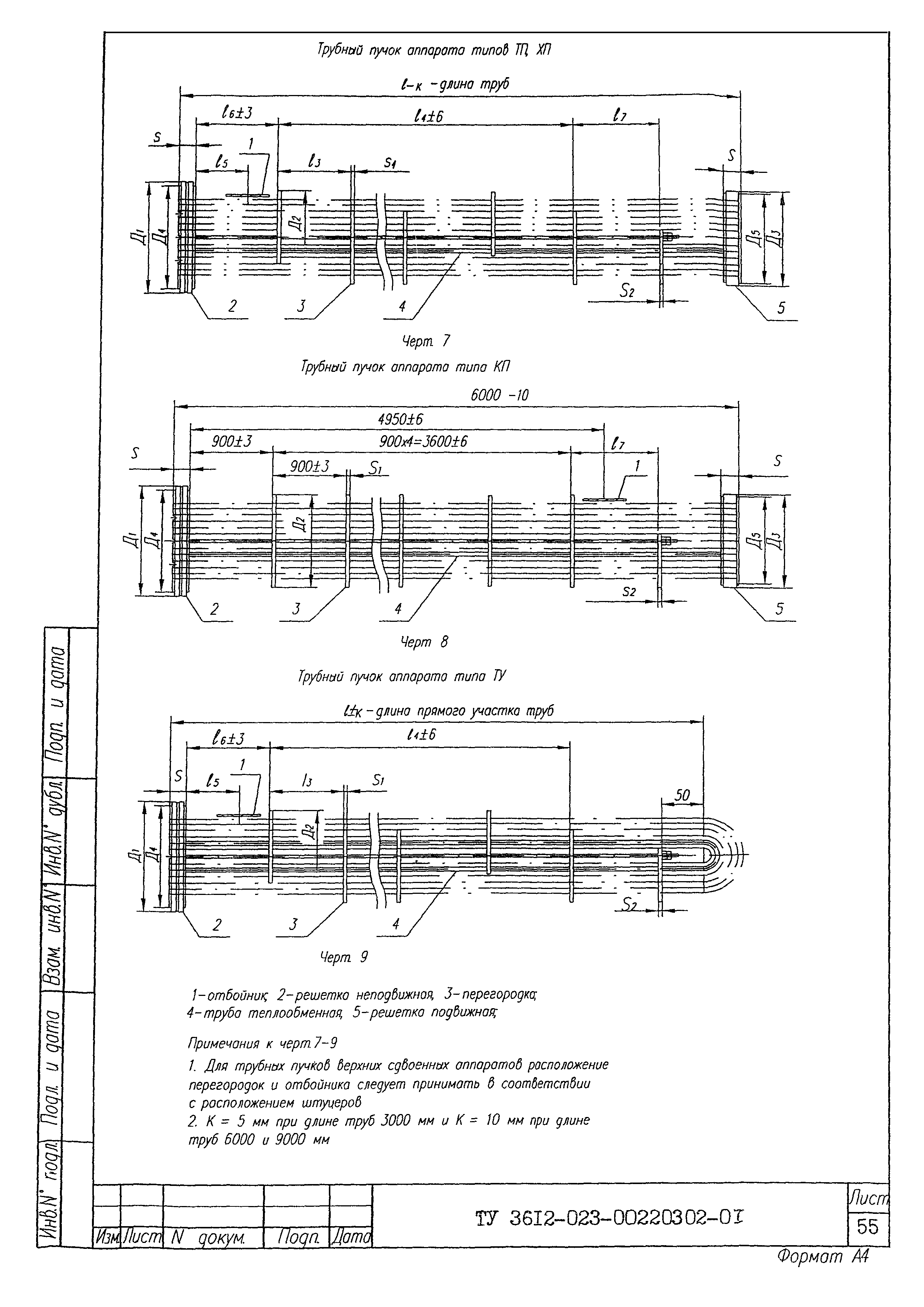

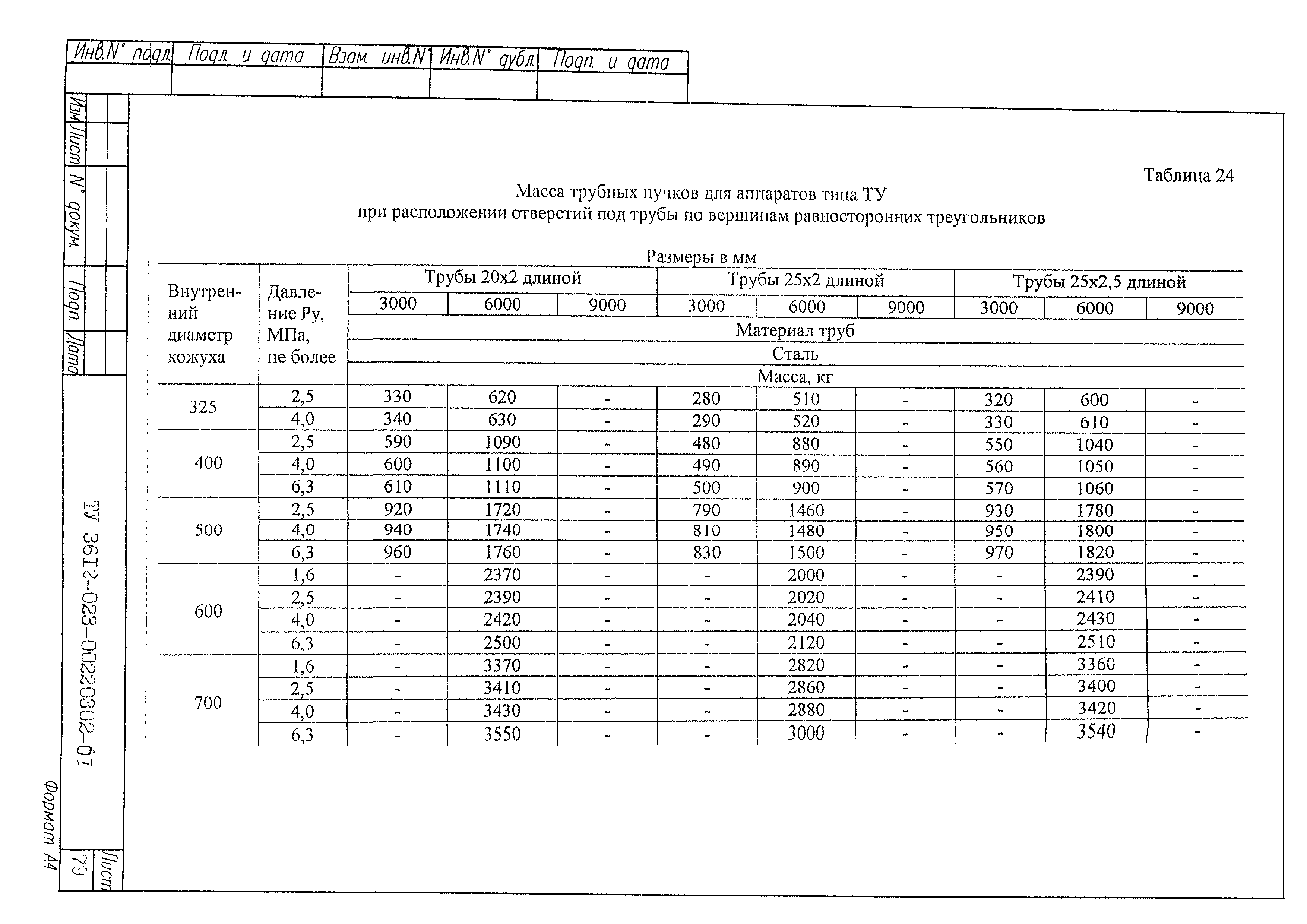

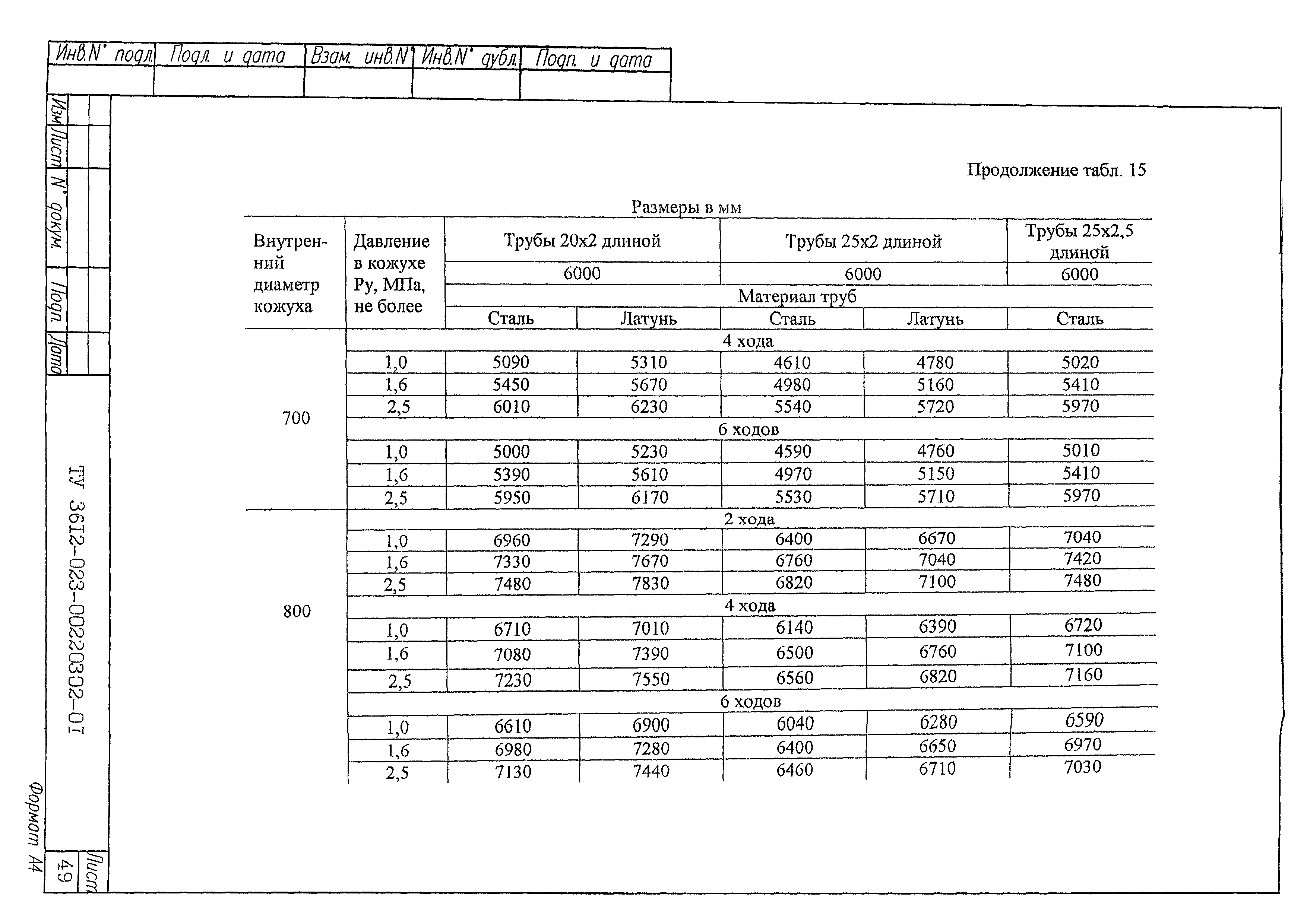

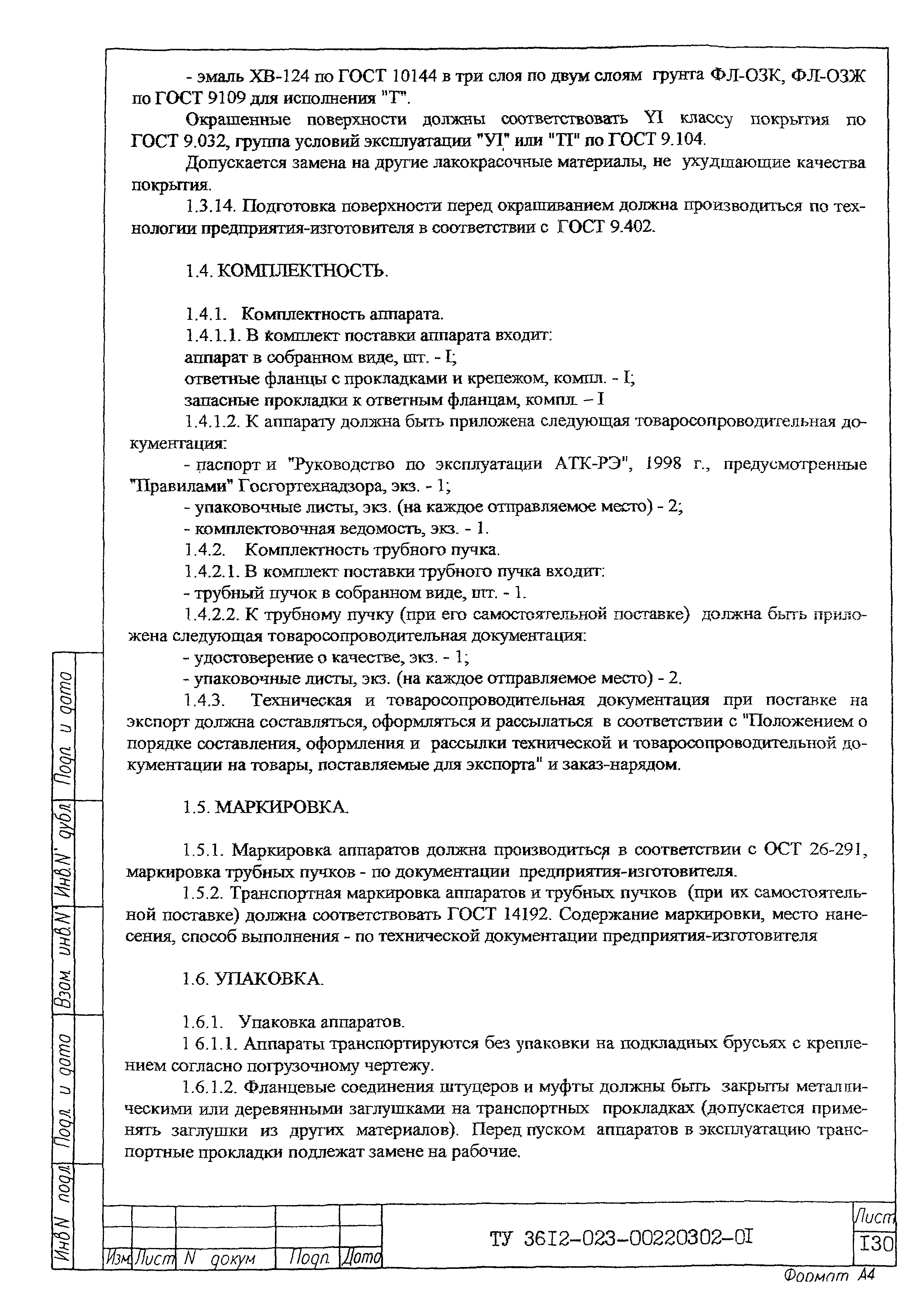

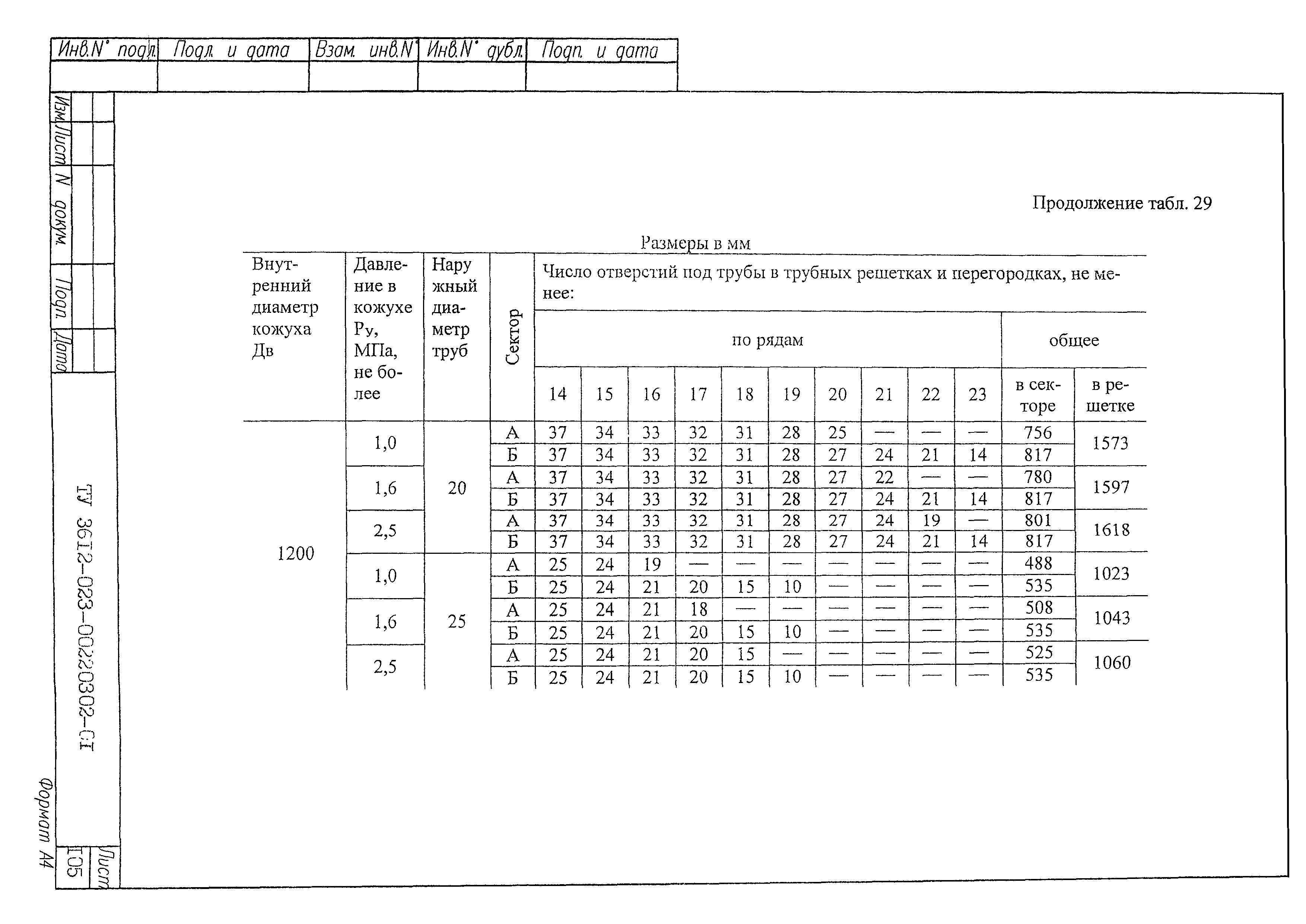

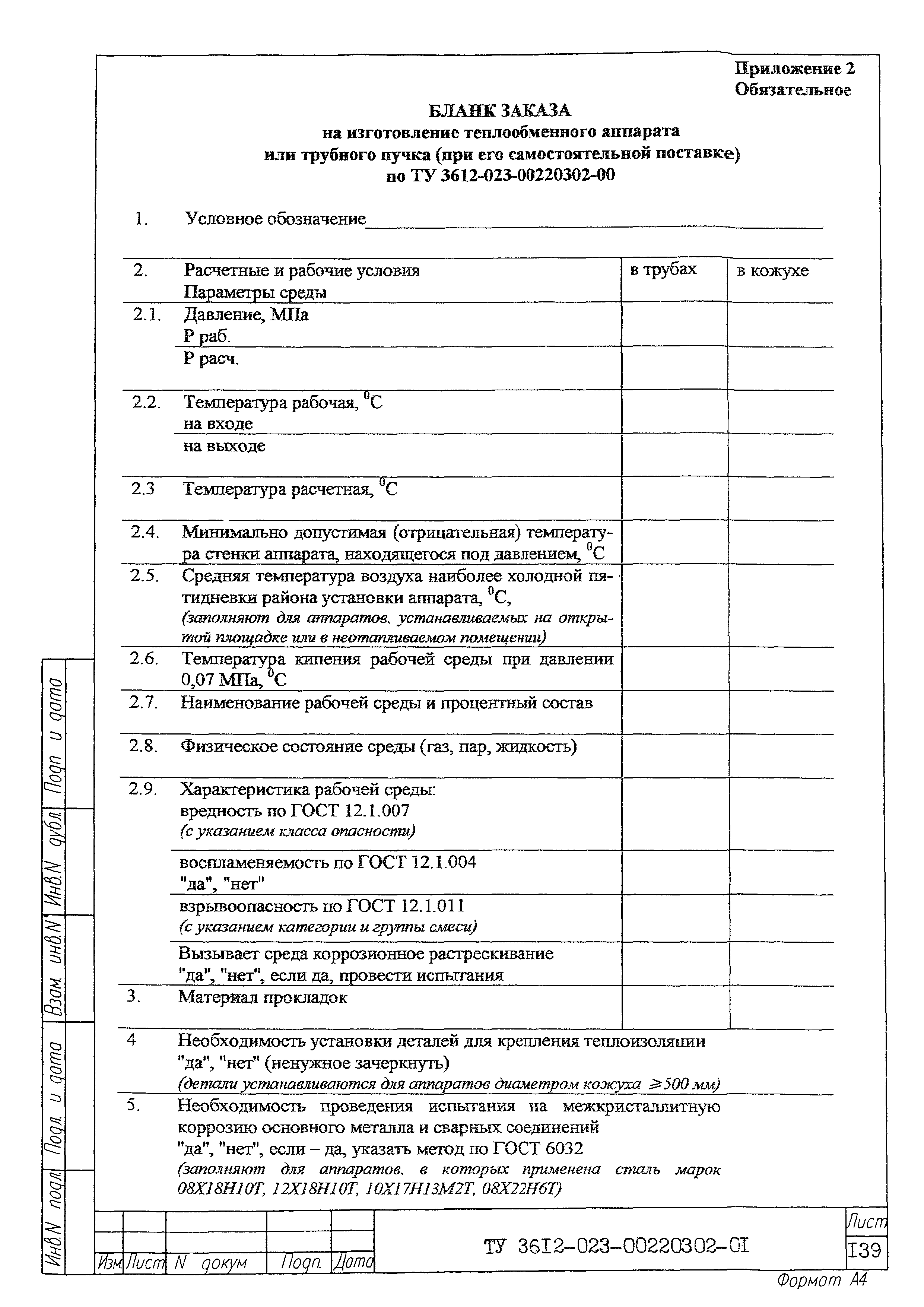

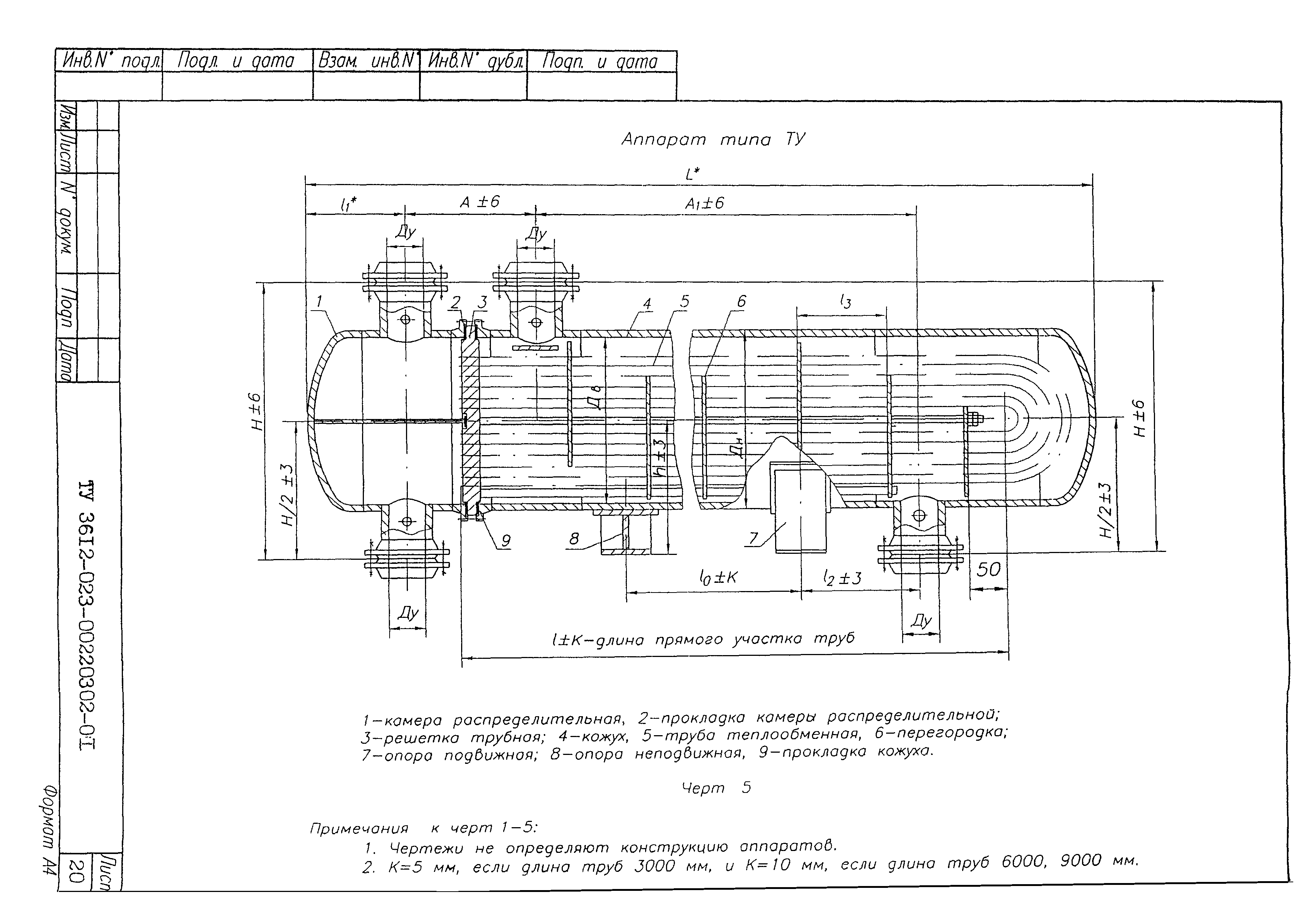

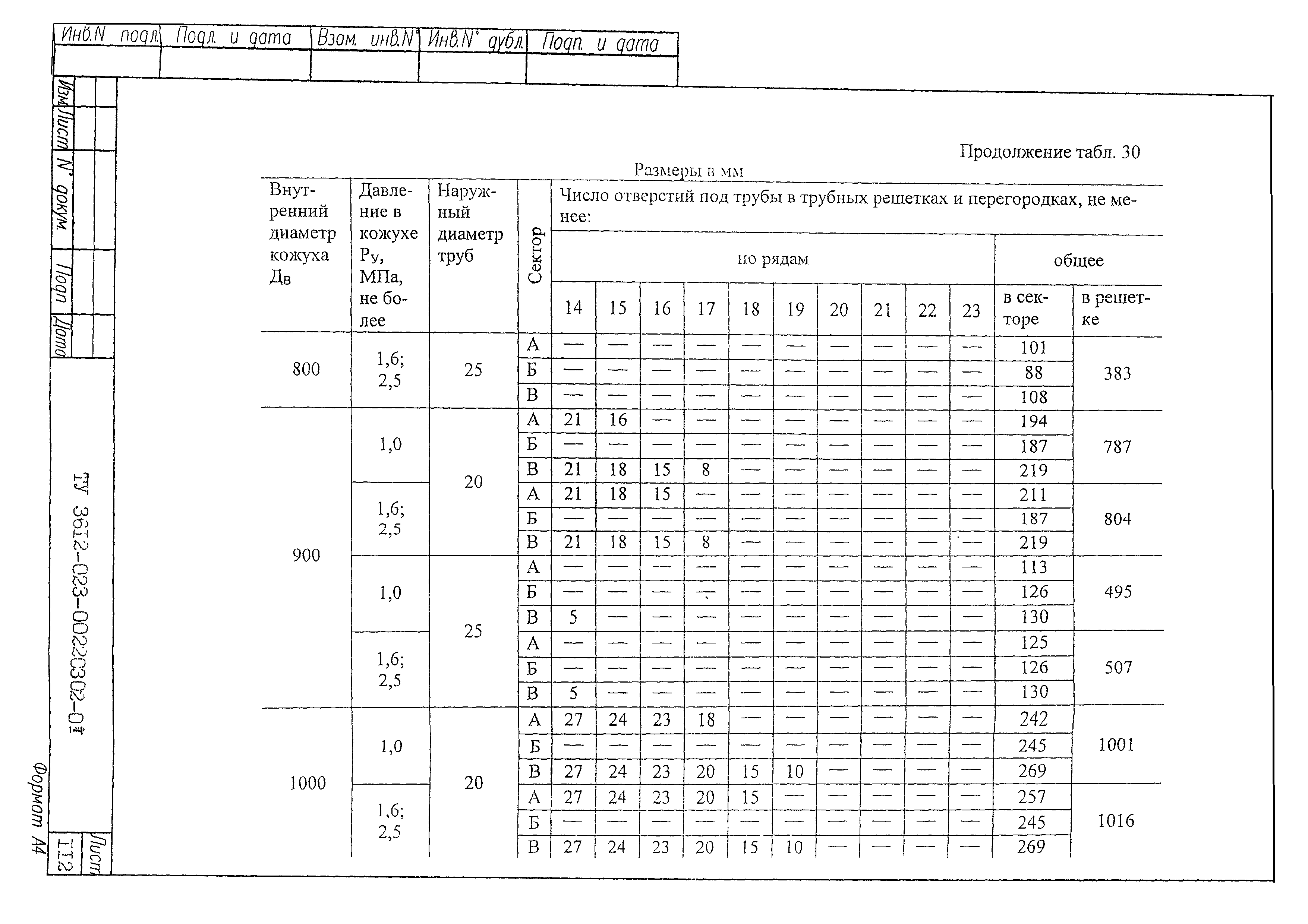

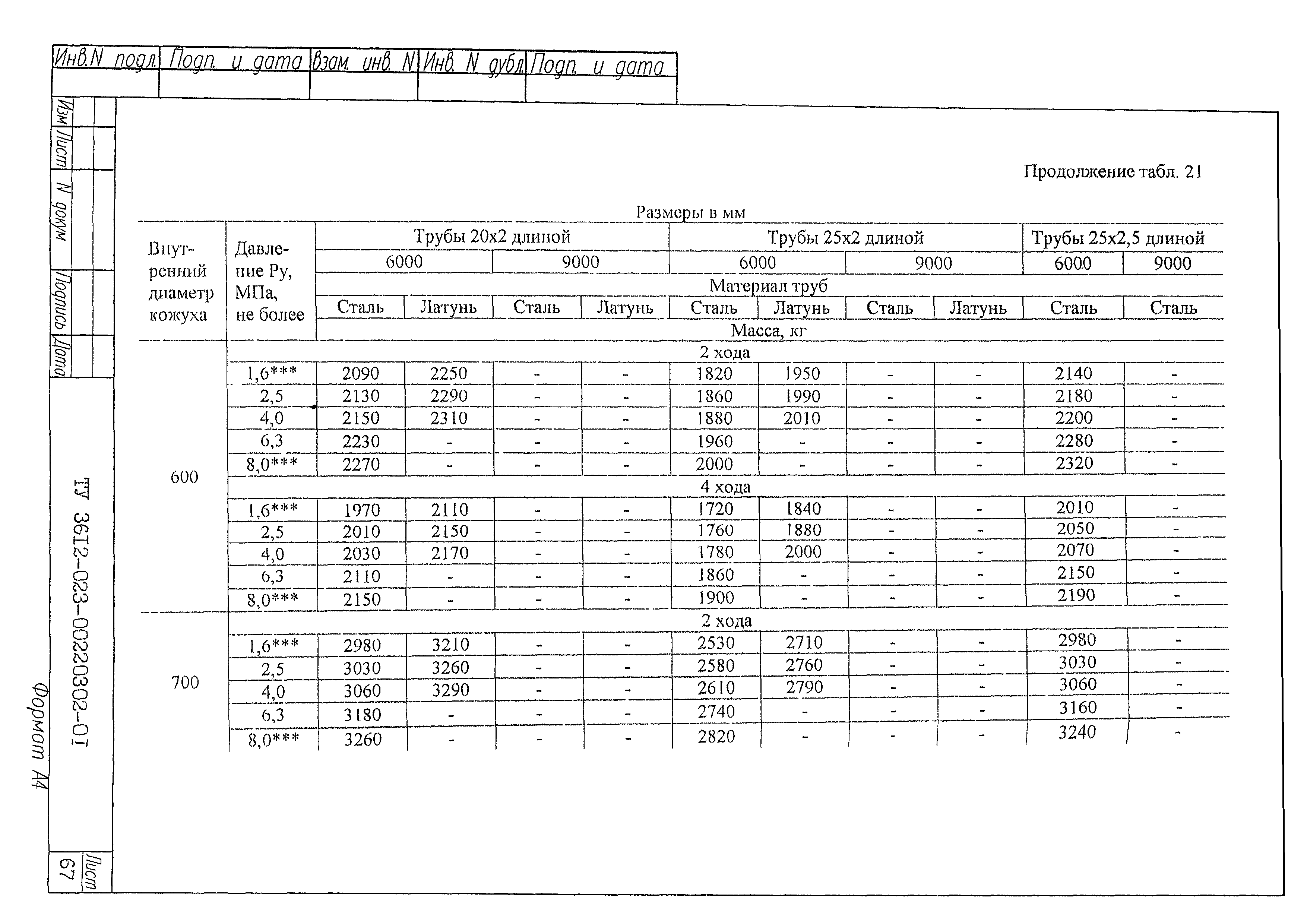

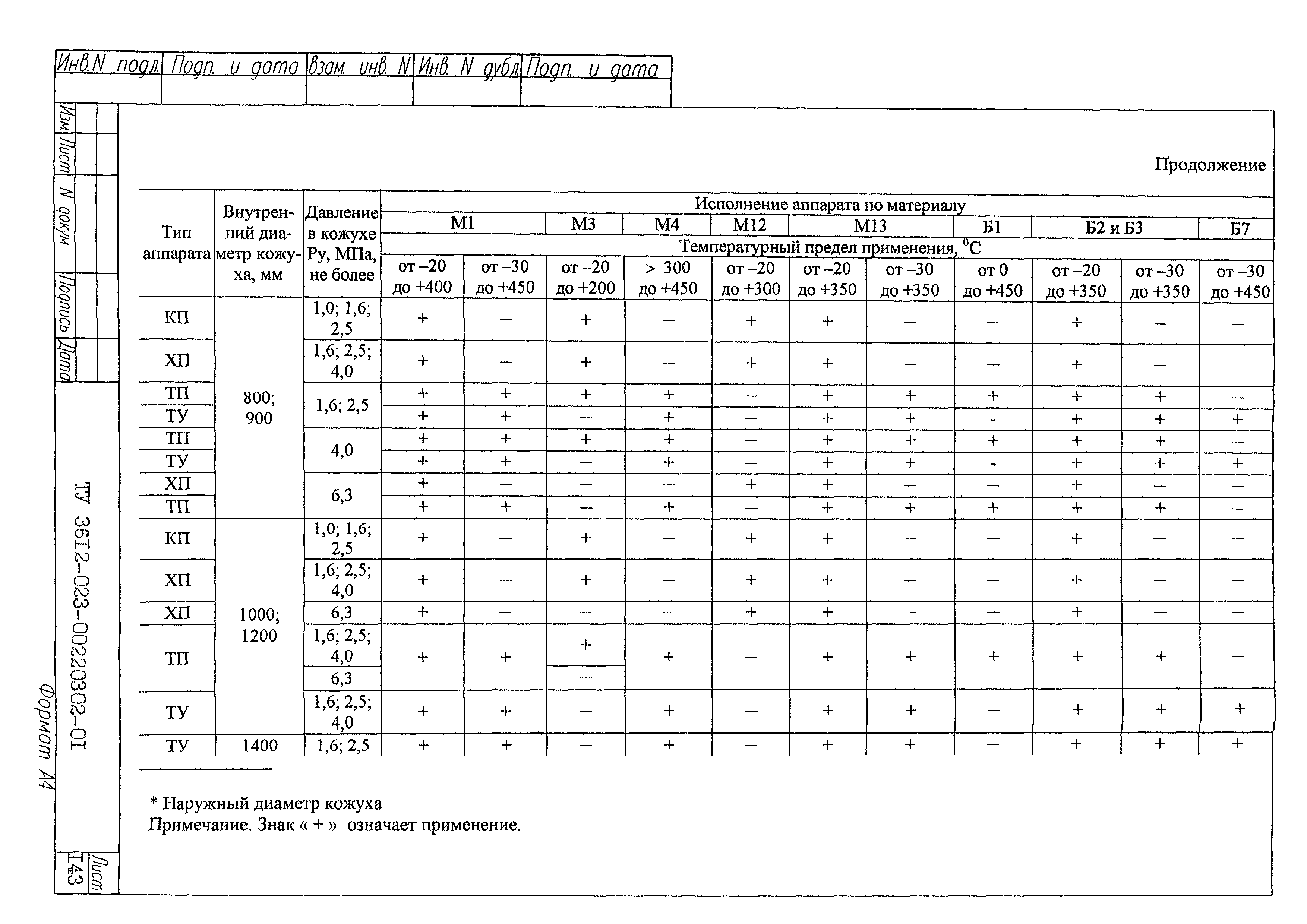

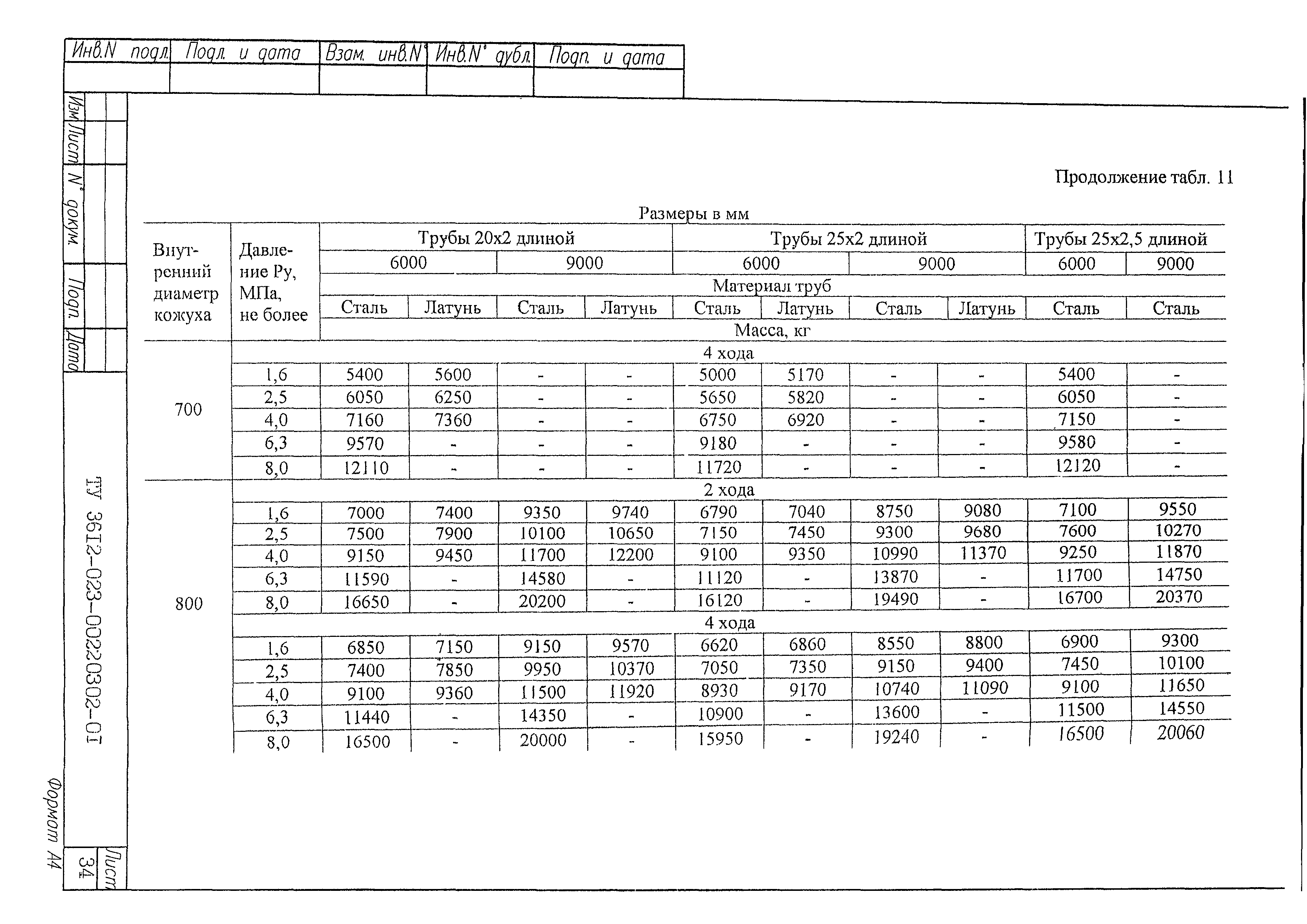

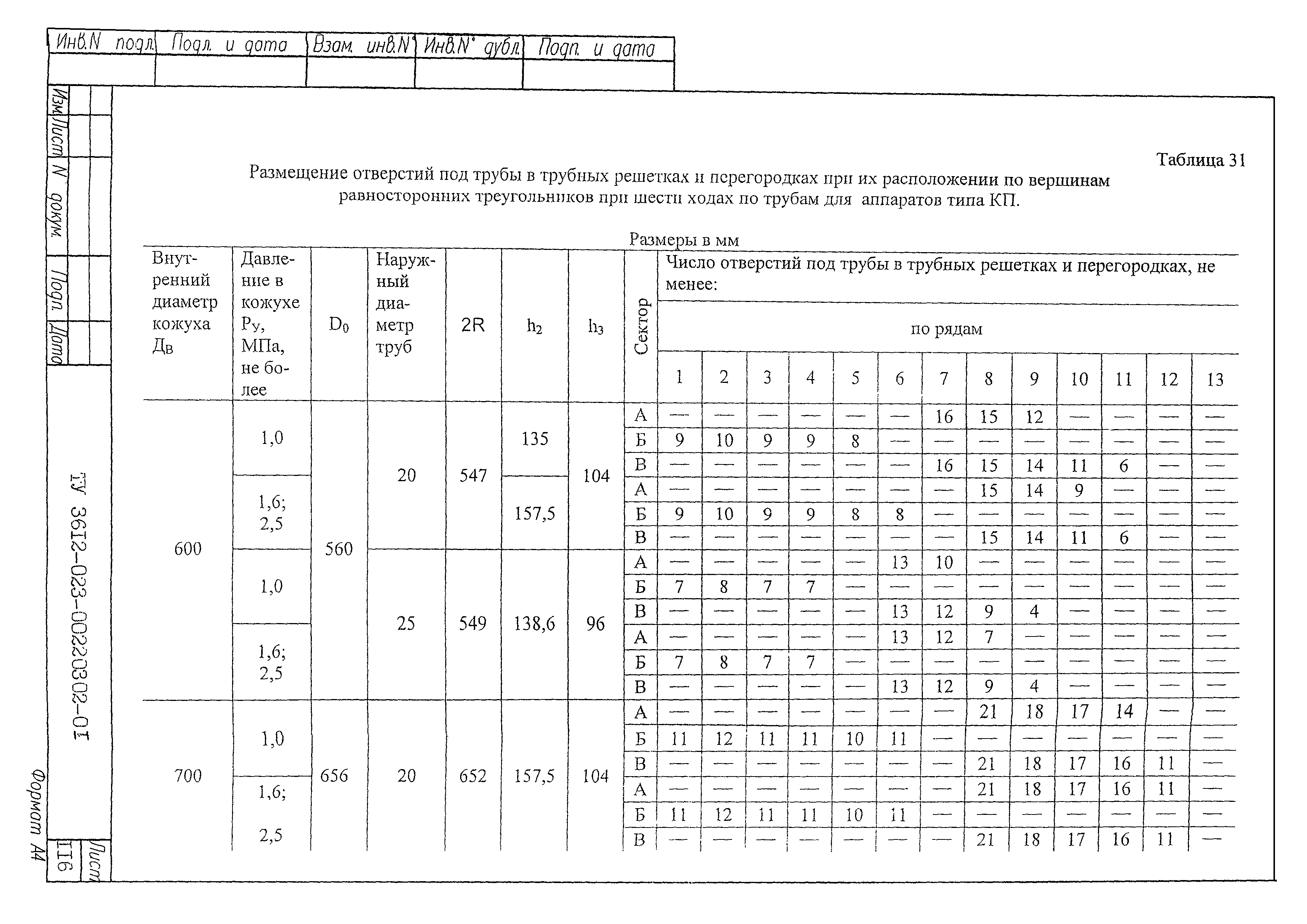

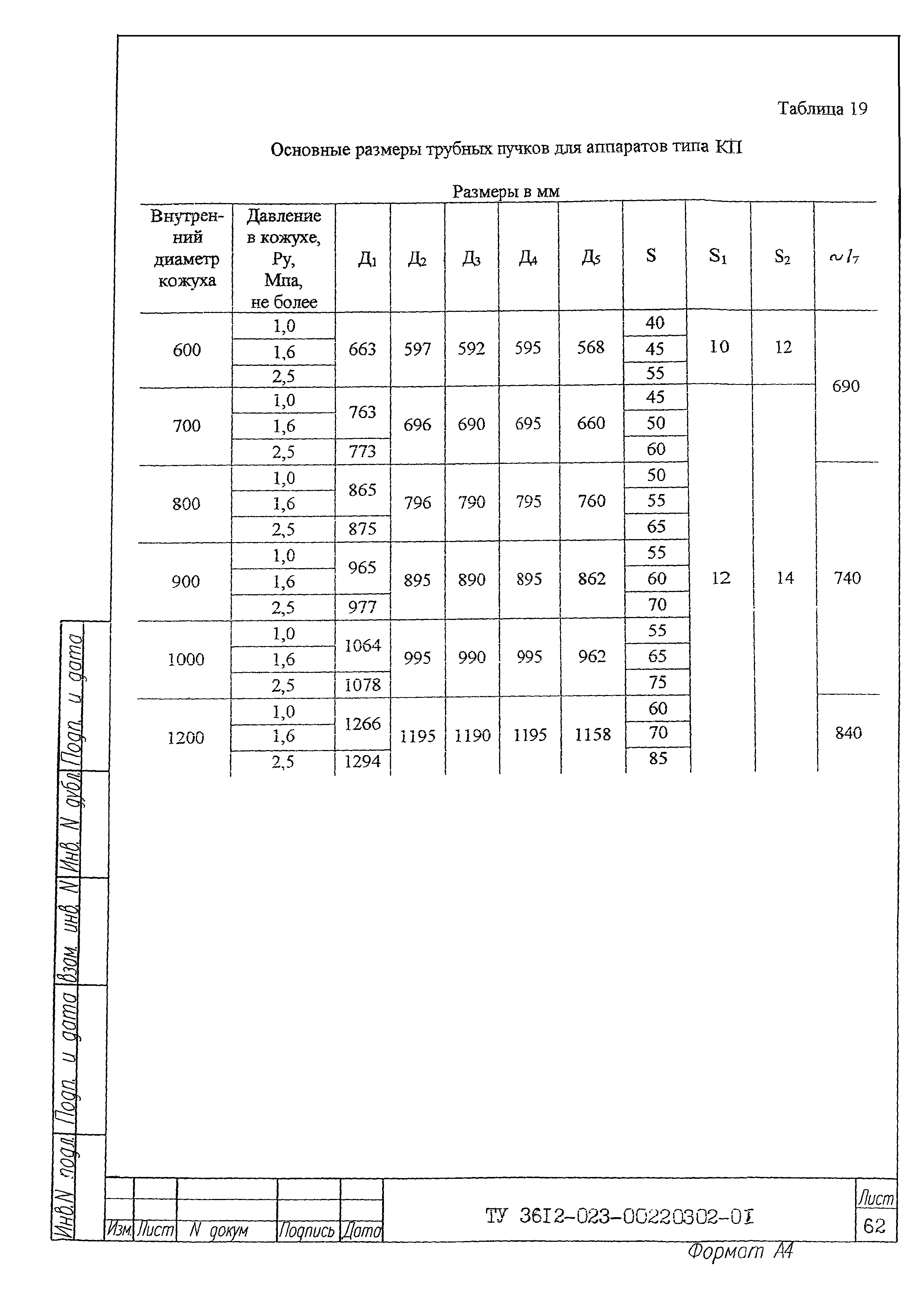

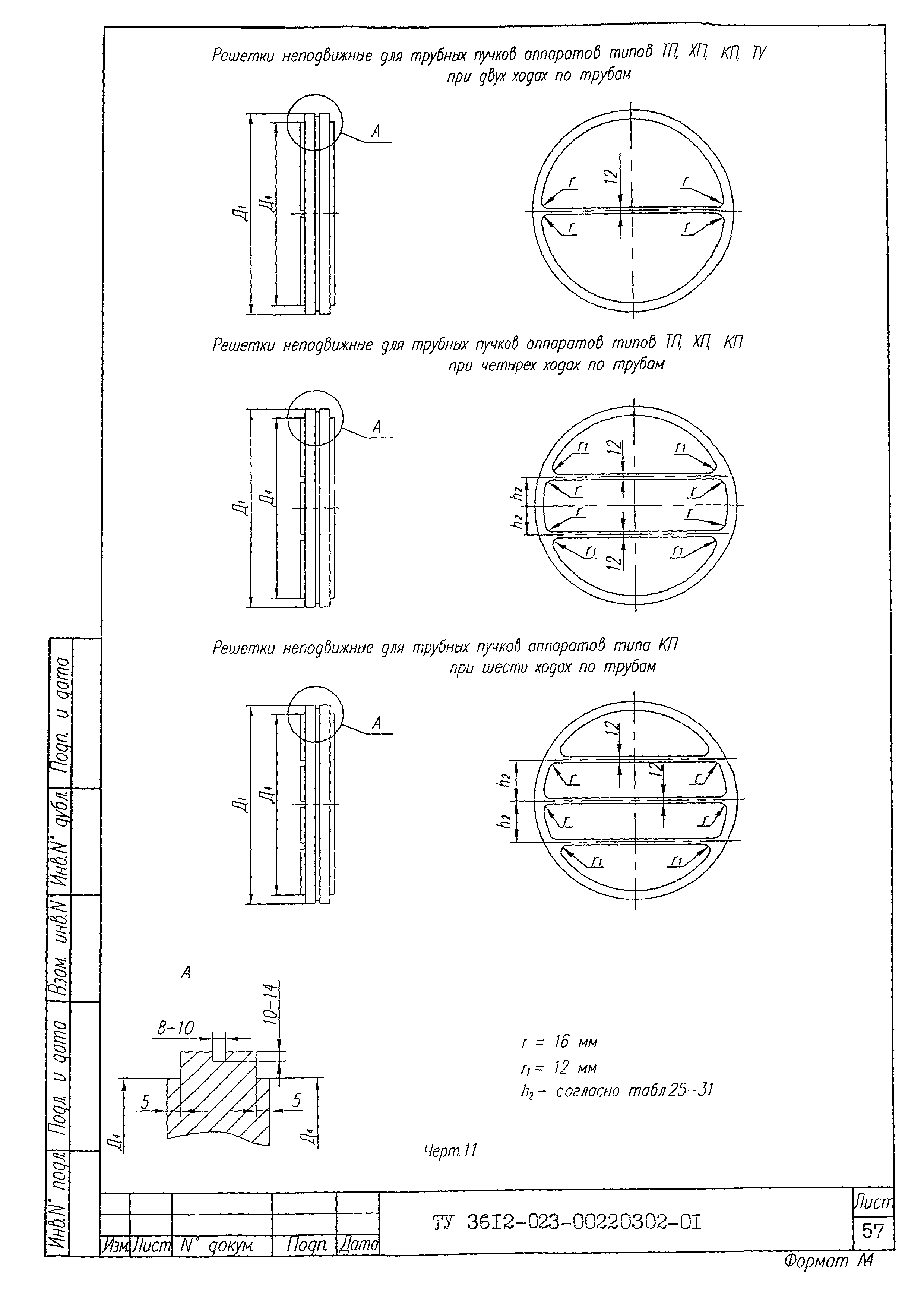

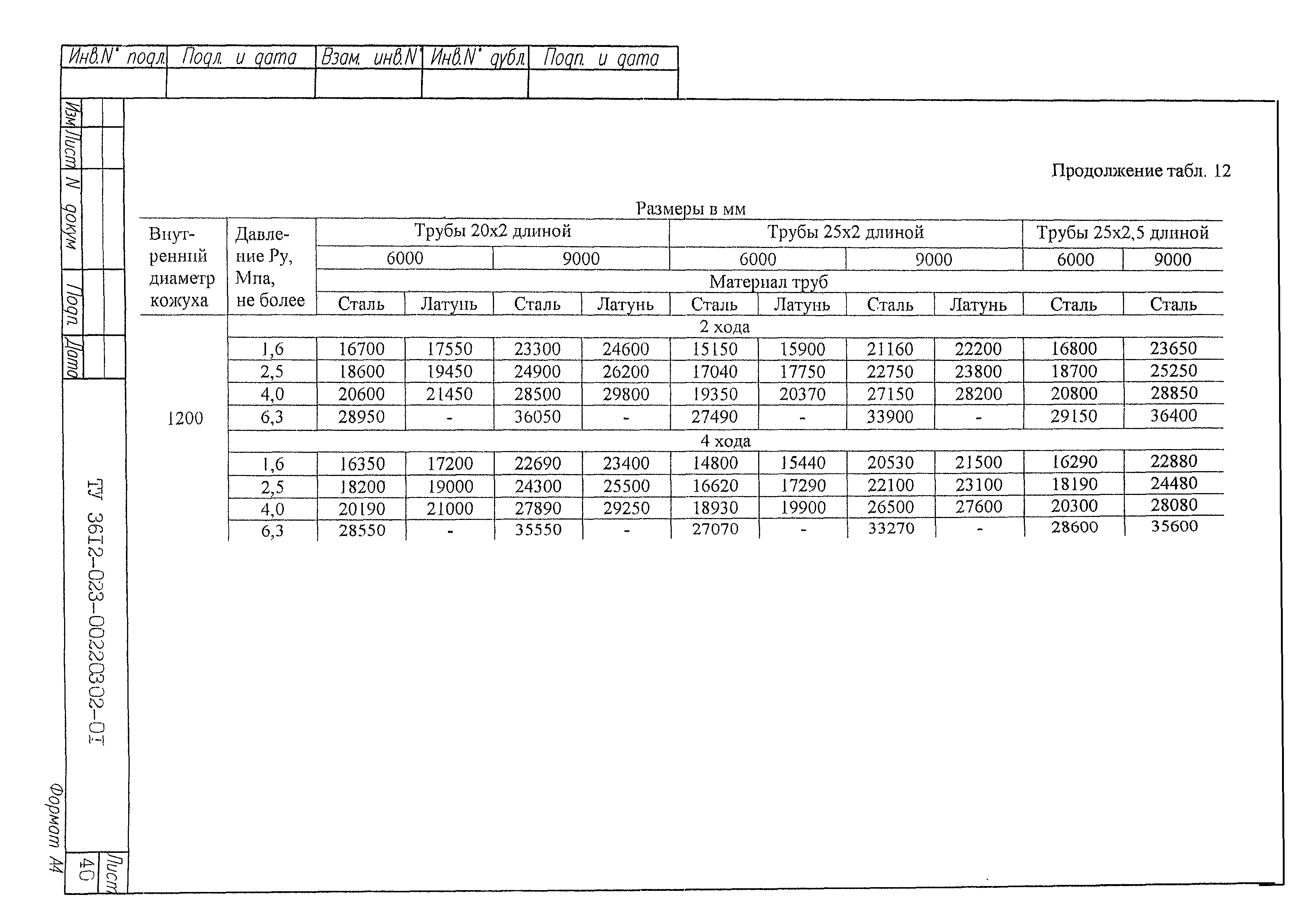

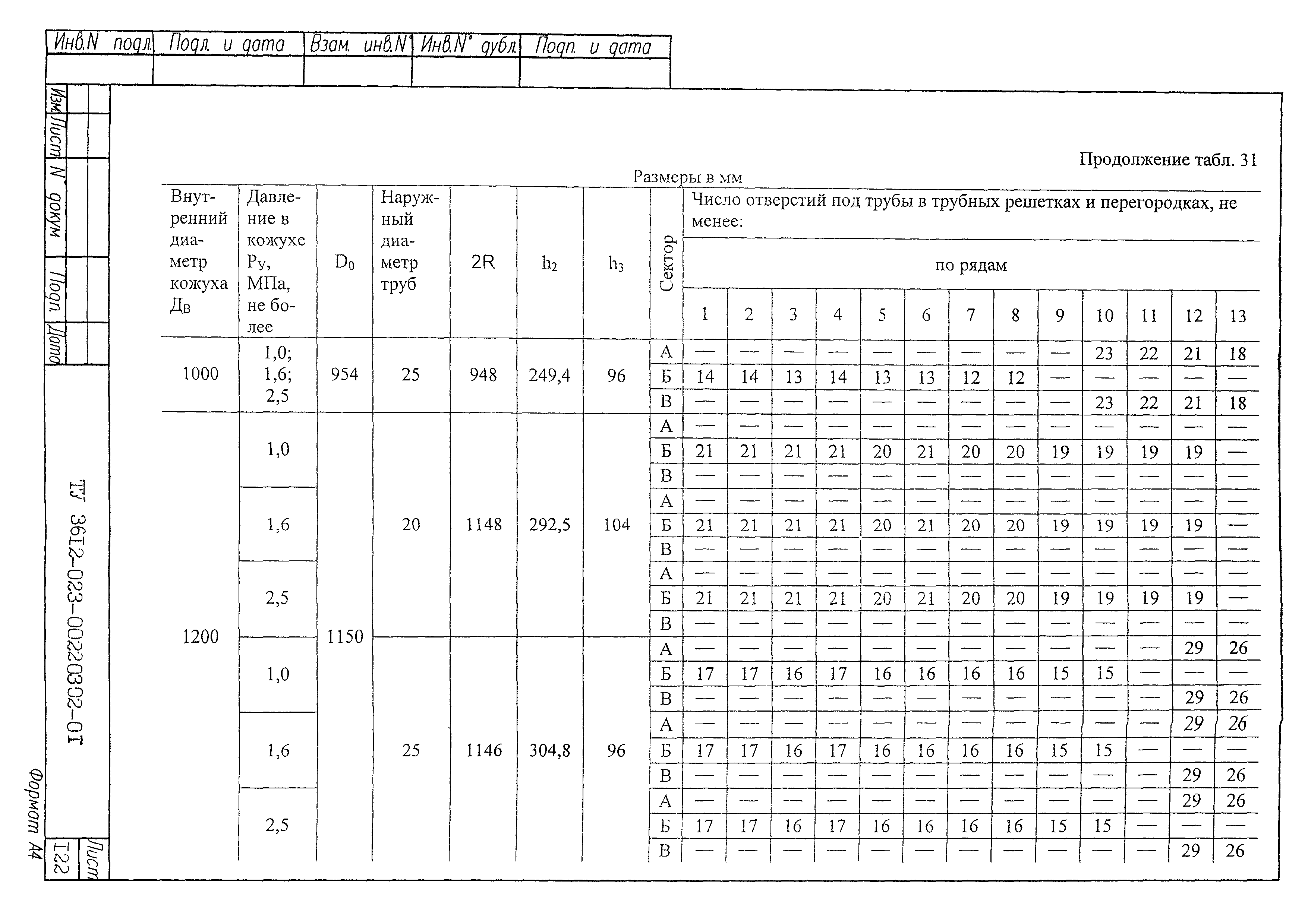

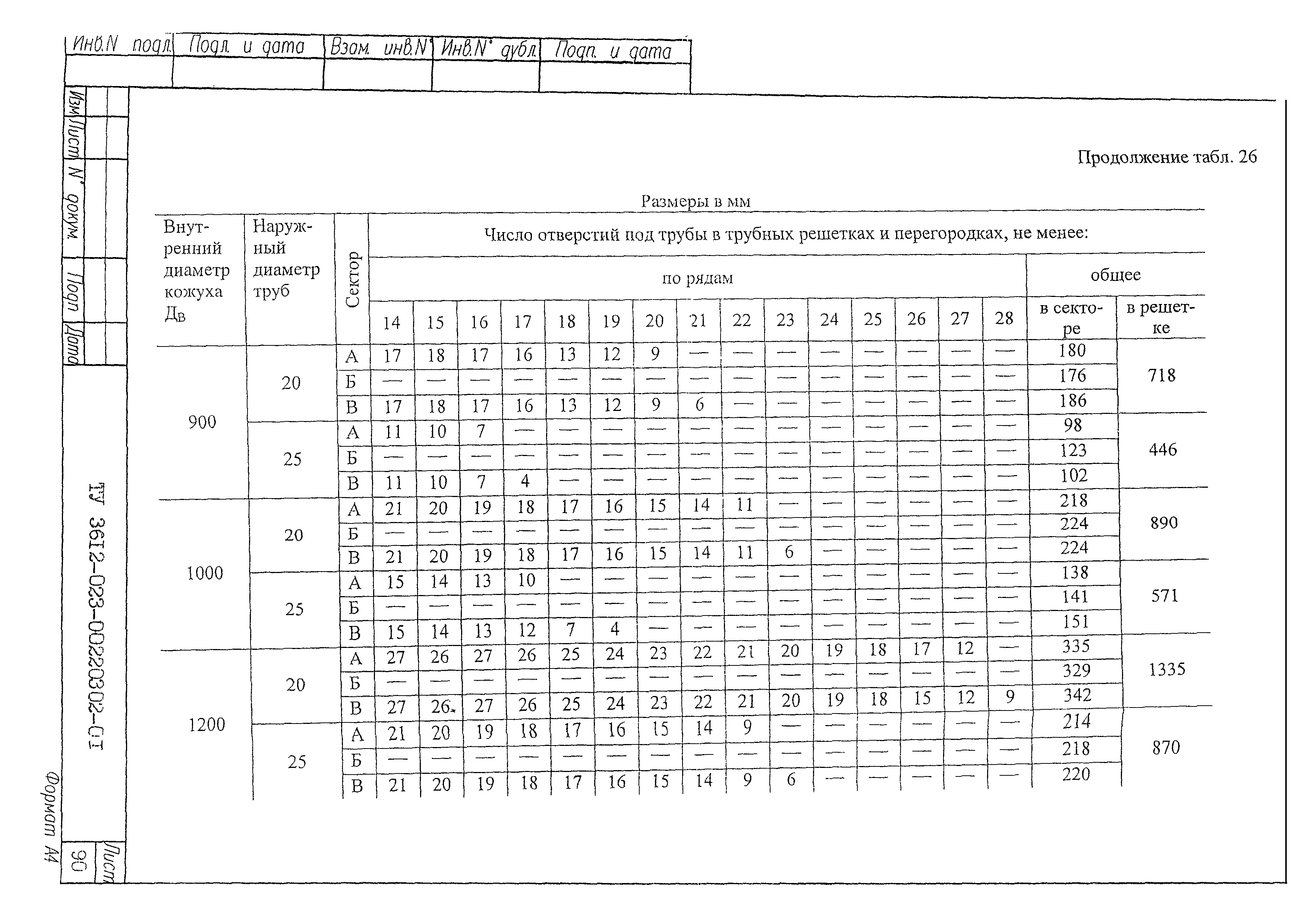

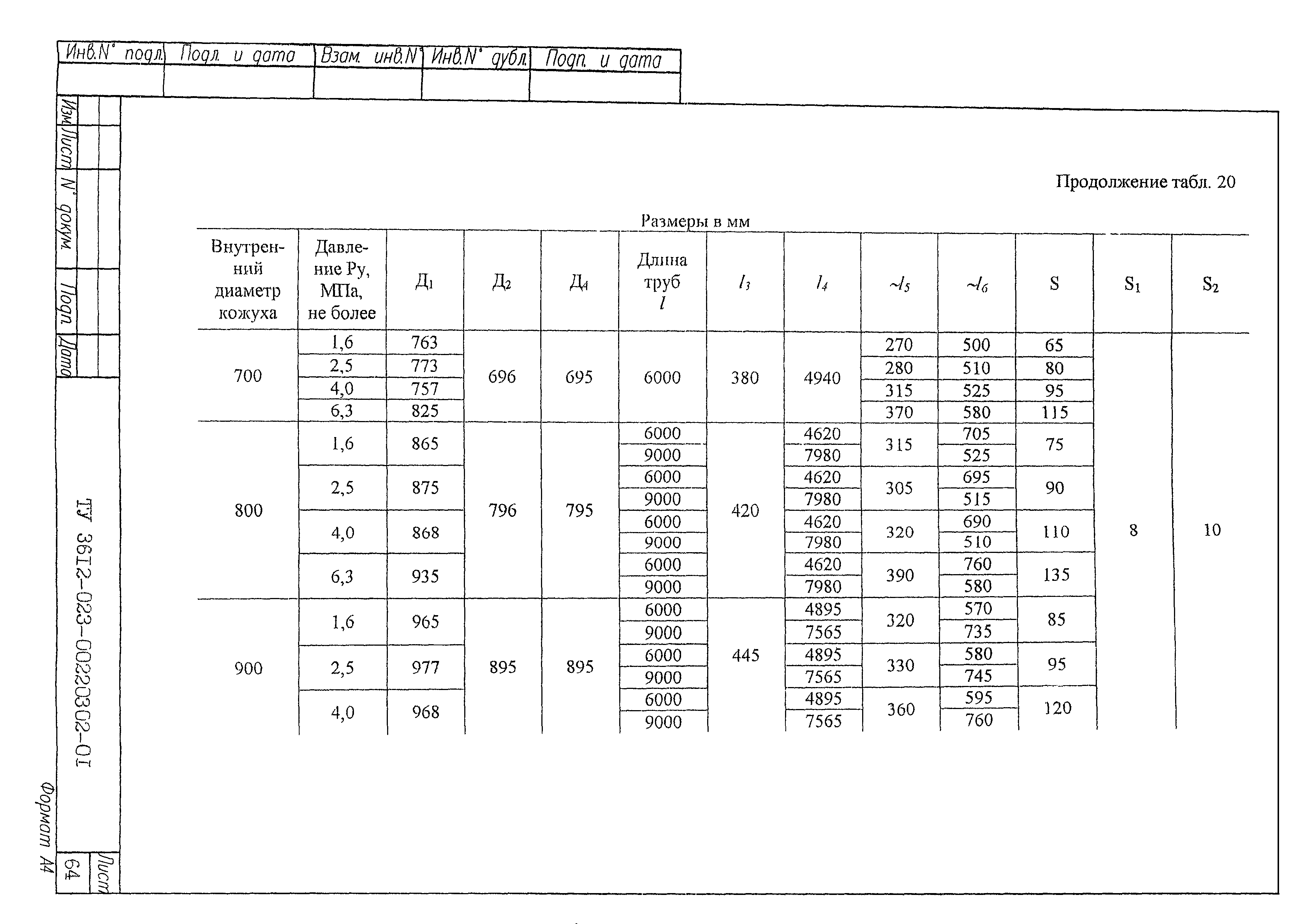

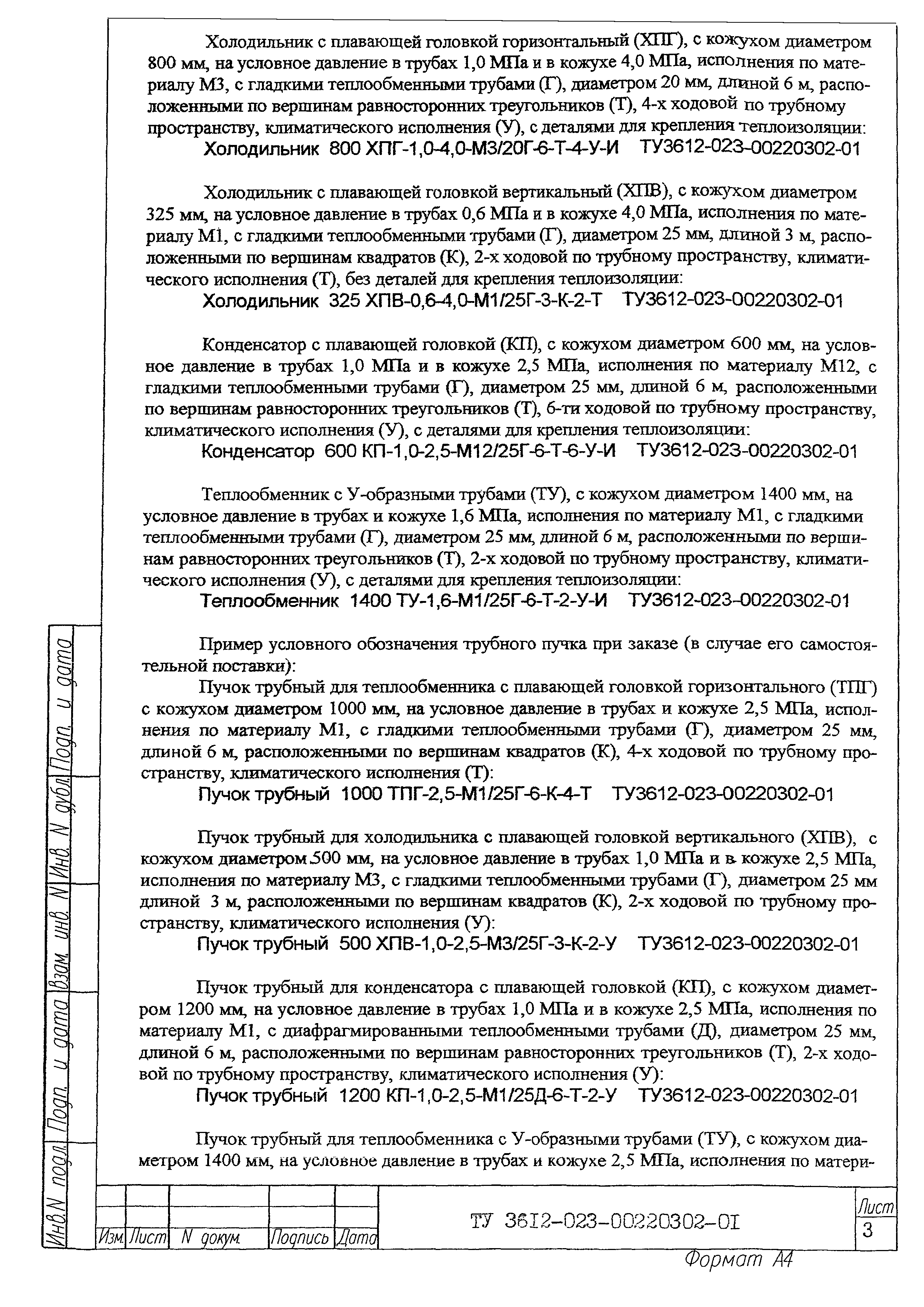

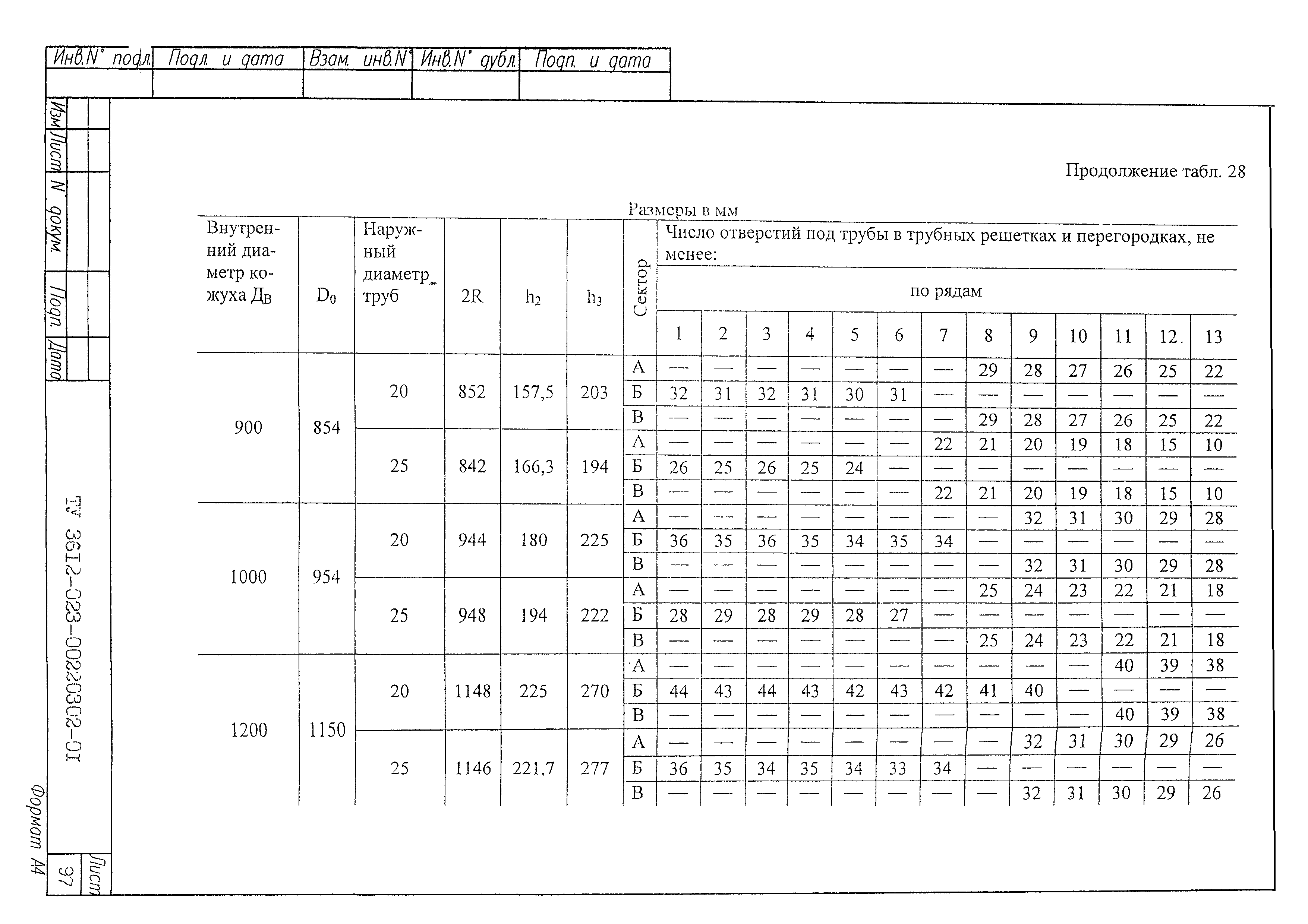

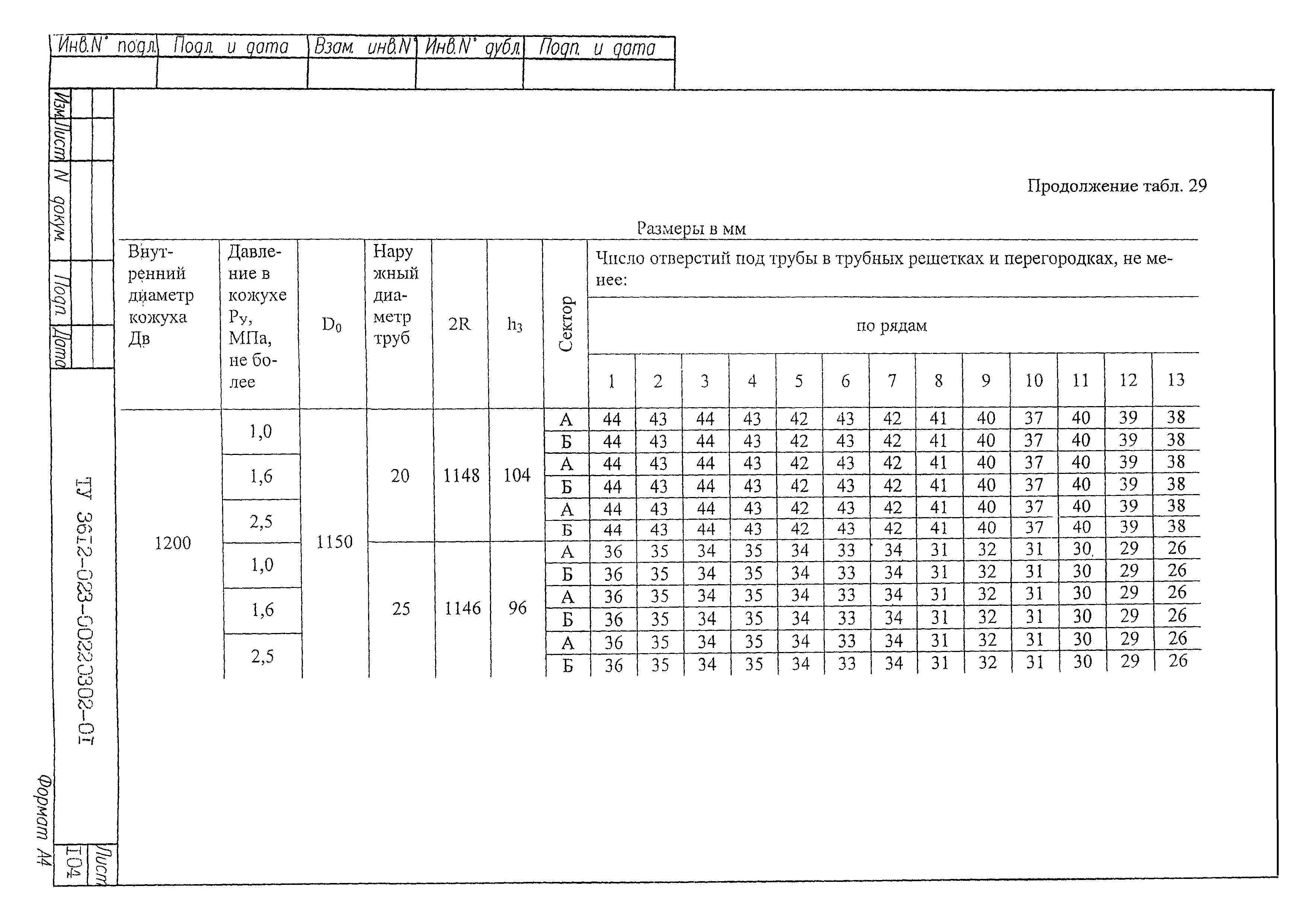

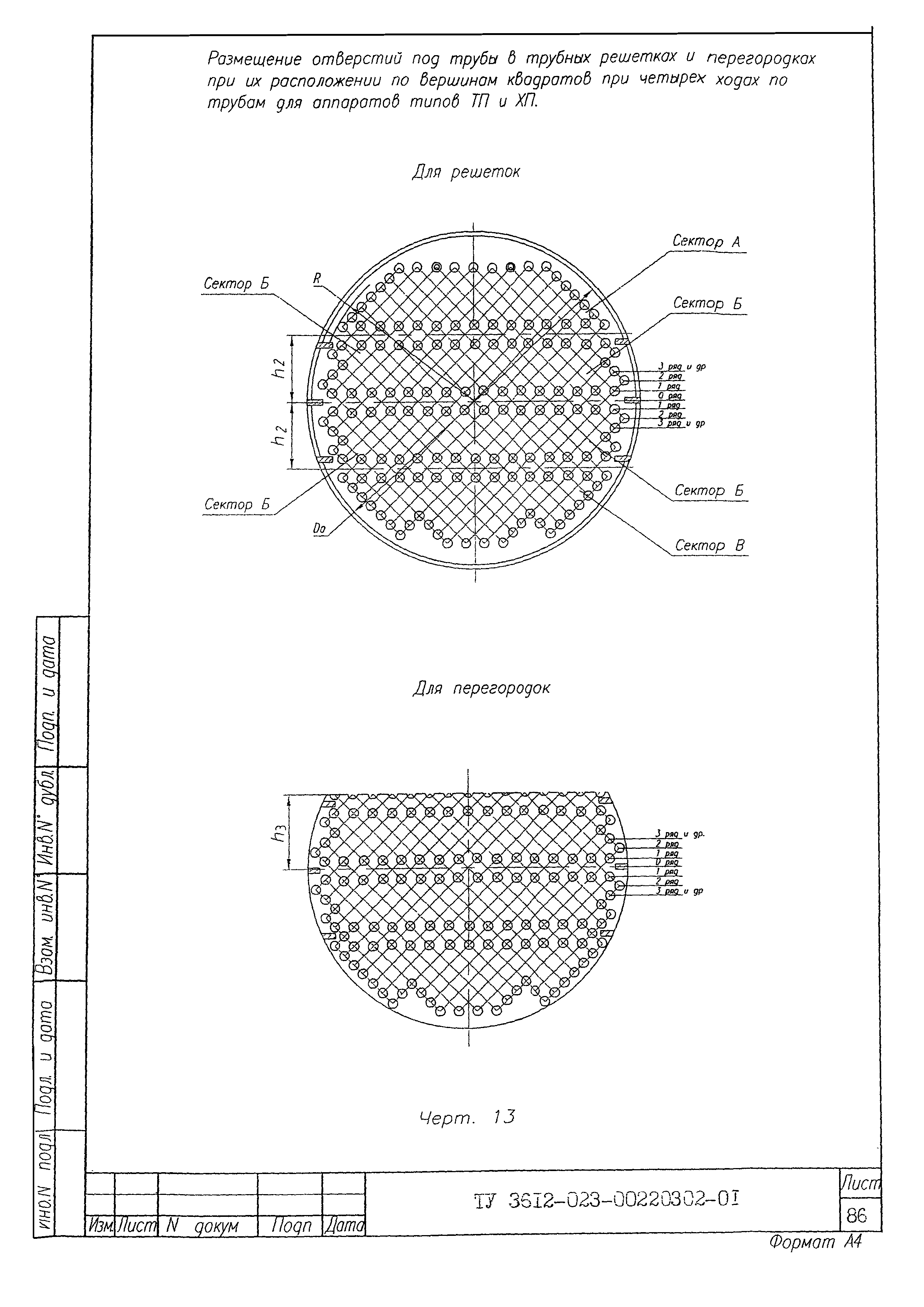

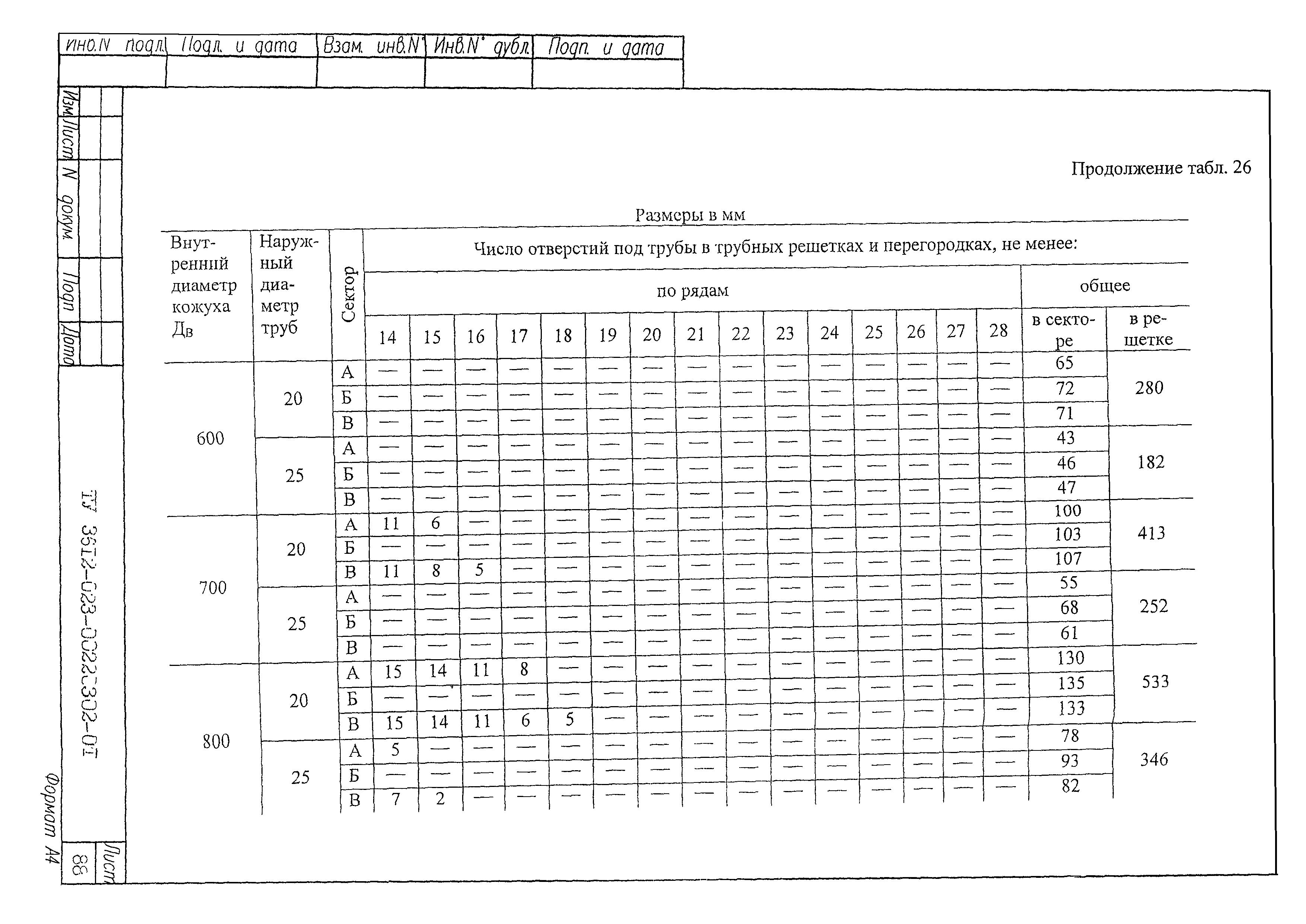

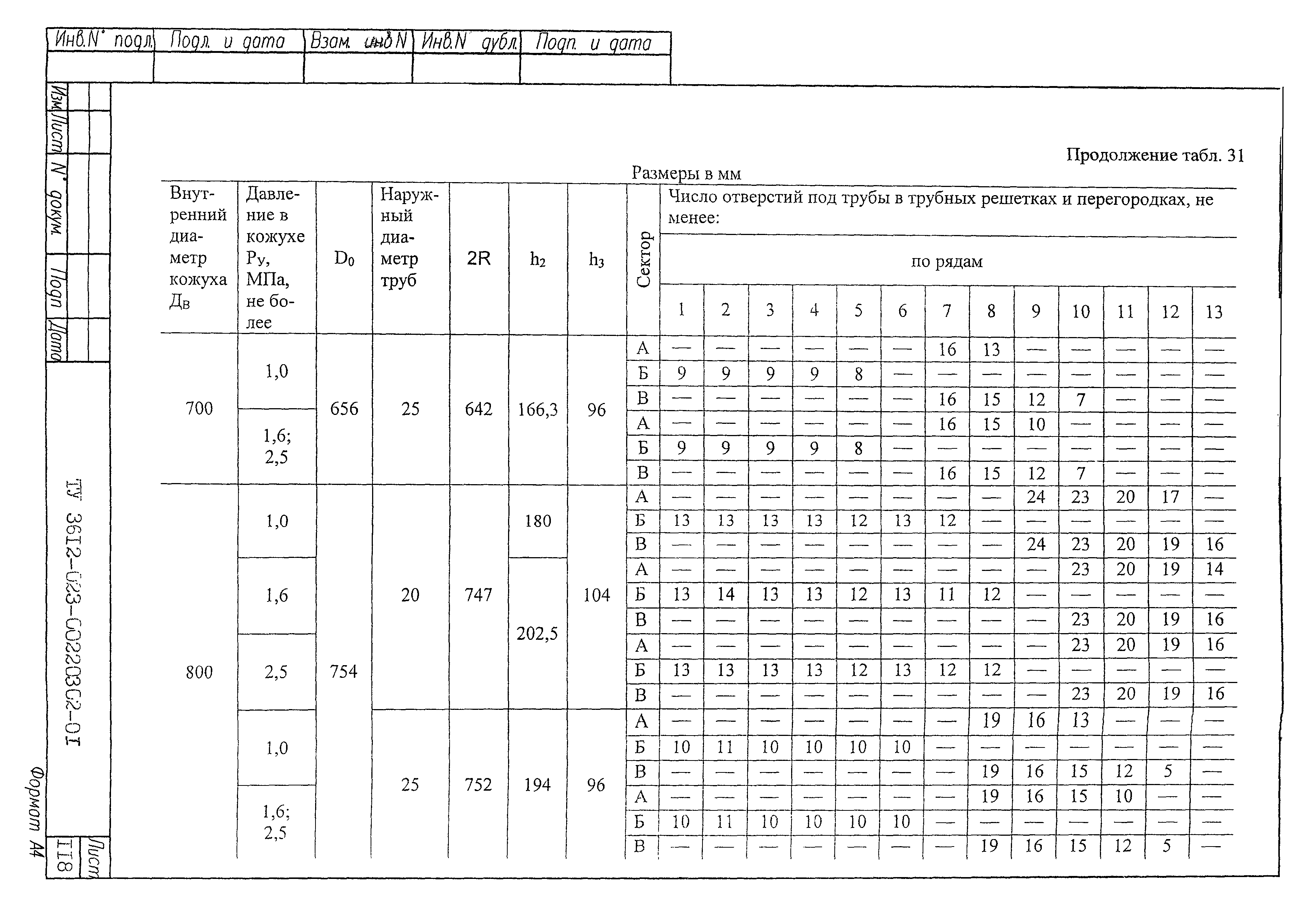

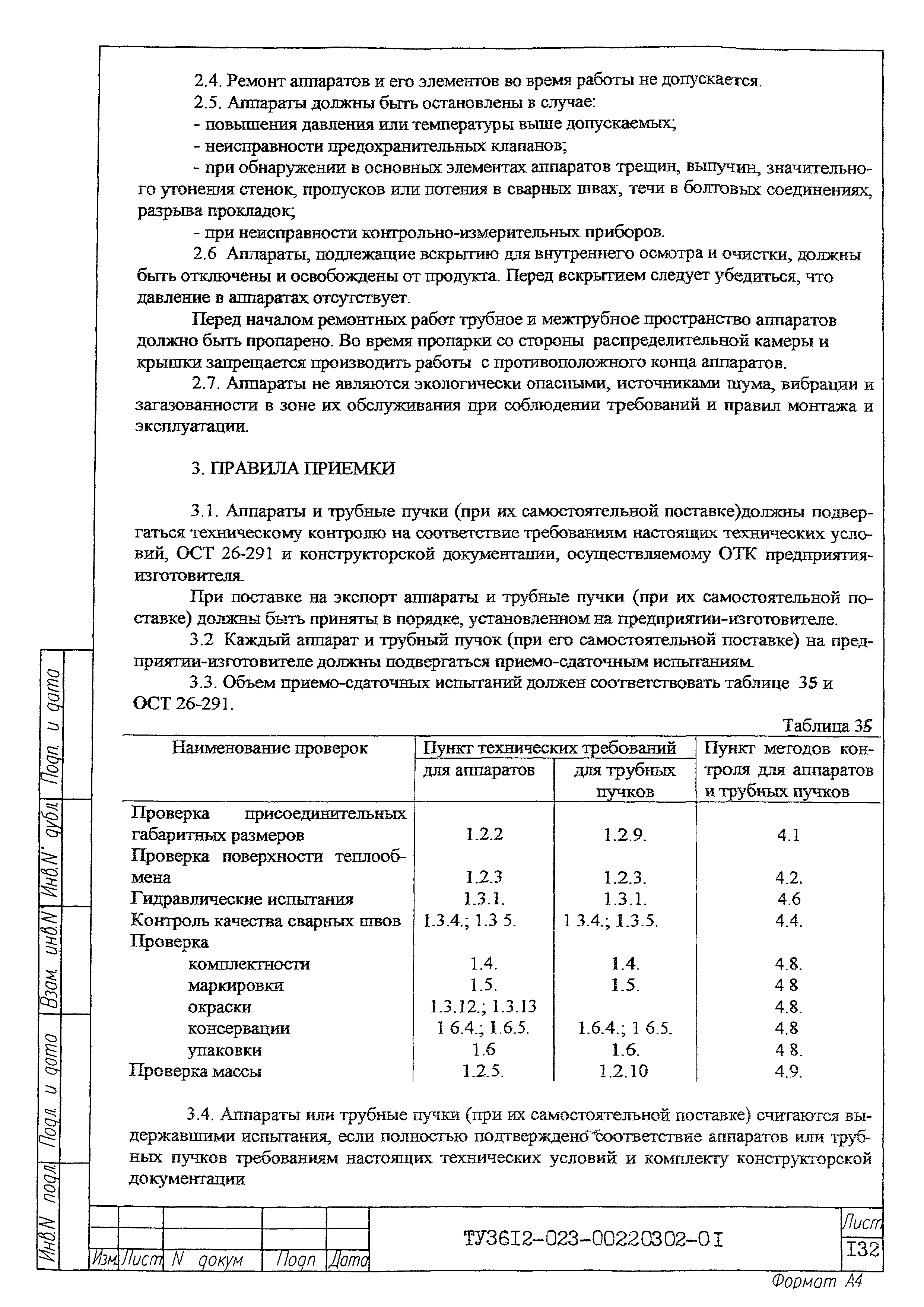

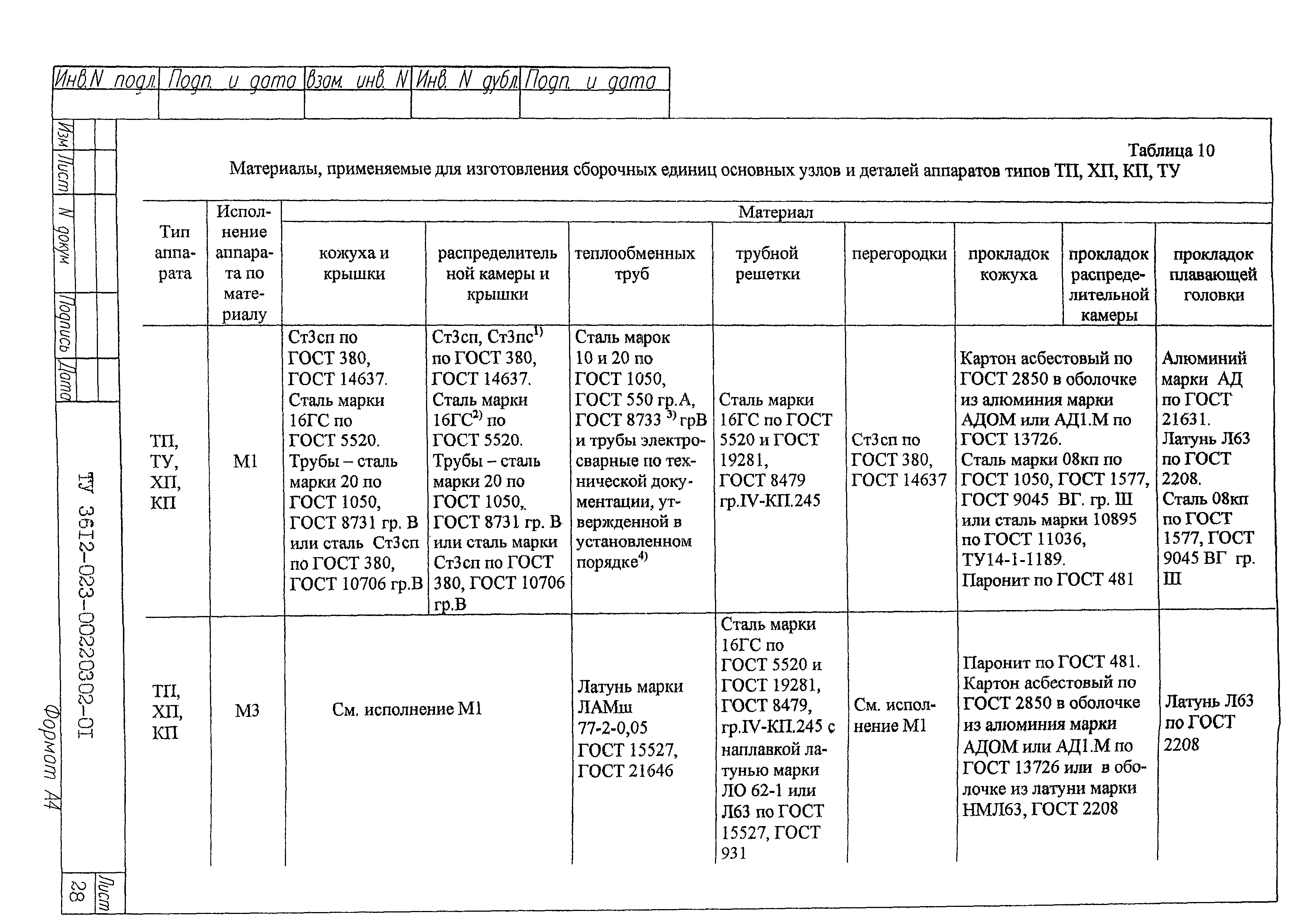

Оглавление:	Вводная часть 1. Технические требования    1.2. Основные параметры и размеры       1.2.1. Основные параметры аппаратов       1.2.2. Основные размеры и составные элементы аппаратов       1.2.3. Поверхность теплообмена и площадь проходных сечений по трубному и межтрубному пространствам       1.2.4. Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей аппаратов       1.2.5. Масса аппаратов       1.2.6. Расположение отверстий в опорах под фундаментные болты для горизонтальных аппаратов       1.2.7. Основные размеры и составные элементы трубных пучков       1.2.8. Масса трубных пучков       1.2.9. Размещение отверстий под трубы в трубных решетках и перегородках аппаратов и трубных пучков       1.2. 10. Размеры отверстий под трубы и их взаимное расположение       1.2.11. Расположение полос скольжения в трубных пучках аппаратов    1.3. Требования к изготовлению    1.4. Комплектность    1.5. Маркировка    1.6. Упаковка 2. Требования безопасности и экологии 3. Правила приемки 4. Методы контроля 5. Транспортирование и хранение 6. Указания по эксплуатации 7. Гарантии изготовителя Перечень нормативно-технической документации Приложение 1. Бланк заказа для изготовления стандартного кожухотрубчатого теплообменного аппарата по данным технологического процесса Приложение 2. Бланк заказа на изготовление теплообменного аппарата или трубного пучка (при его самостоятельной поставке) Приложение 3. Предельное расчетное давление для аппаратов в зависимости от расчетной температуры среды Приложение 4. Пределы применения аппаратов в зависимости от диаметра кожуха, давления, исполнения по материалу и температуры Лист регистрации изменений
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	25.05.2001 ОАО ВНИИНЕФТЕМАШ
Принят:	27.04.2001 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 11-11/215)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия

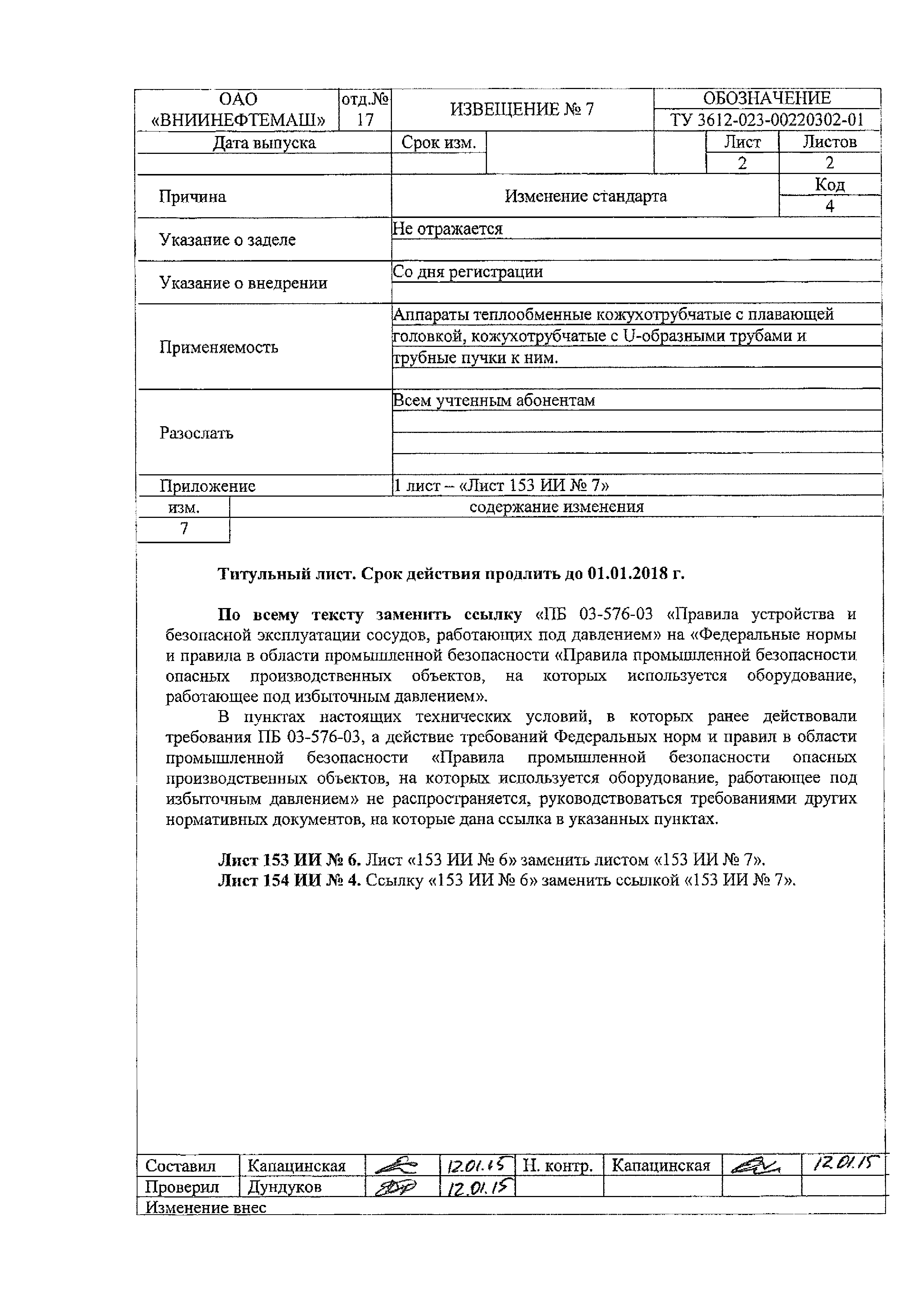

Список изменений:	№ 4 от 14.12.2010 № 5 от 13.10.2011 № 6 от 28.05.2014 № 7 от 20.01.2015
Заменяет собой:	ТУ 26-02-1062-88 ТУ 26-02-1069-88 ТУ 26-02-1101-89 ТУ 26-02-1164-95

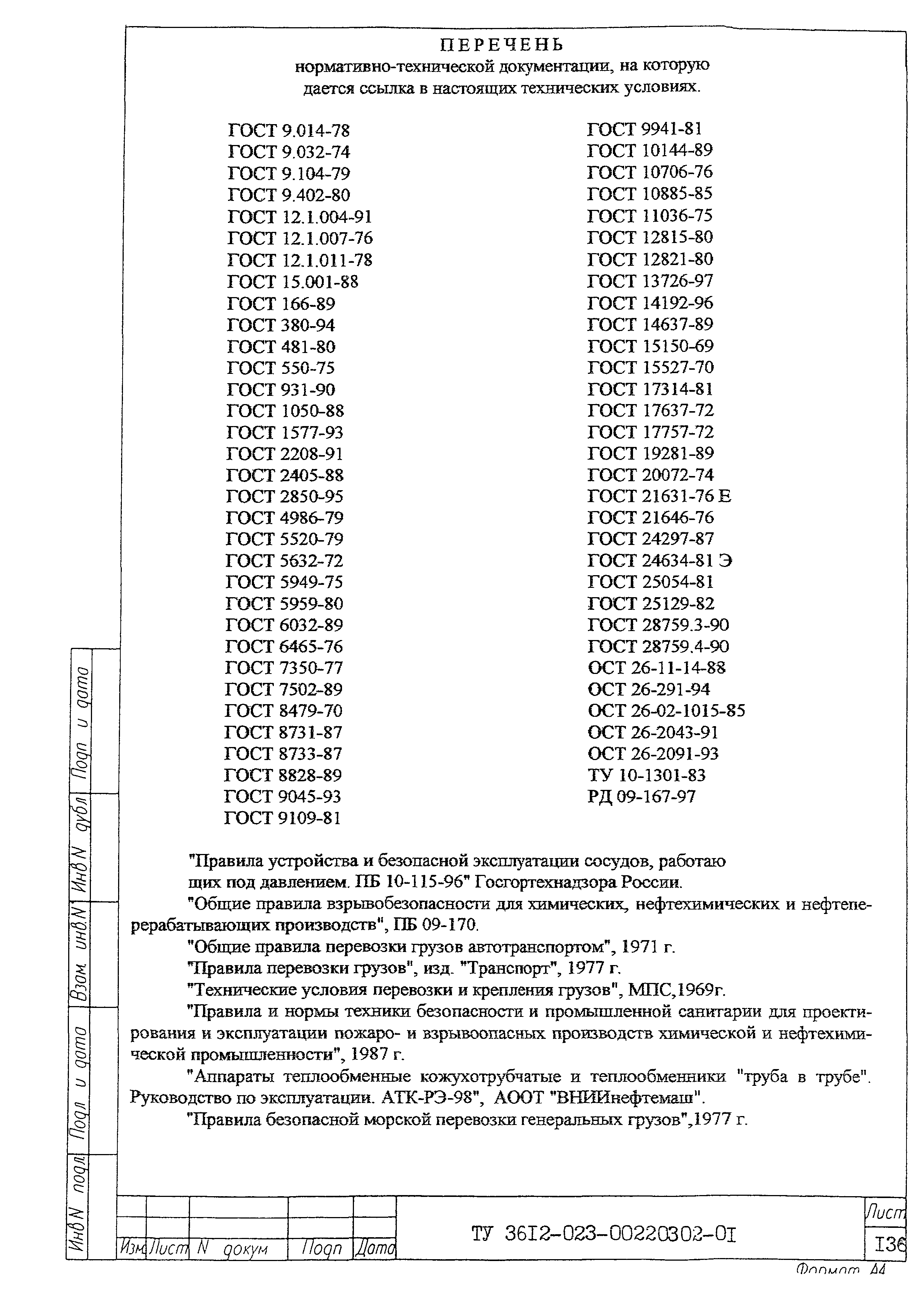

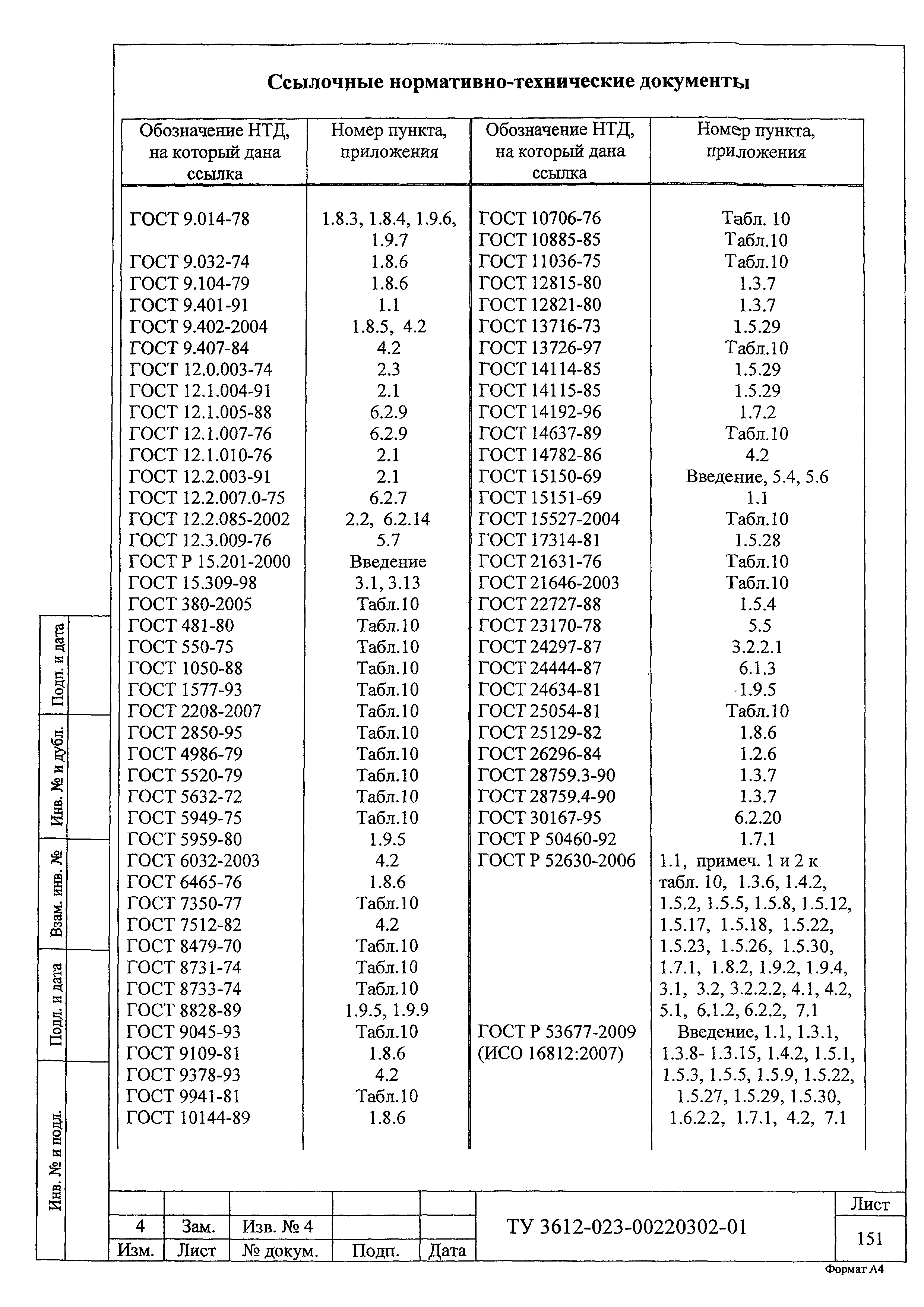

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15151-69 «Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.0.003-74 «Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ Р 50460-92 «Знак соответствия при обязательной сертификации. Форма, размеры и технические требования» РД 09-167-97 «Методические указания по организации и осуществлению надзора за конструированием и изготовлением оборудования для опасных производственных объектов в химической, нефтехимической и нефтеперерабатывающей промышленности» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 17314-81 «Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования» ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 28759.3-90 «Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры» ГОСТ 28759.4-90 «Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры» ГОСТ 13726-97 «Ленты из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 14115-85 «Устройства строповые для сосудов и аппаратов. Штуцера монтажные удлиненные. Конструкция и размеры» ГОСТ 14114-85 «Устройства строповые для сосудов и аппаратов. Штуцера монтажные. Конструкция и размеры» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ОСТ 26-2079-80 «Швы сварных соединений сосудов и аппаратов, работающих под давлением. Выбор методов неразрушающего контроля» ГОСТ 9045-93 «Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 30167-95 «Ресурсосбережение. Порядок установления показателей ресурсосбережения в документации на продукцию» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 4986-79 «Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ПБ 09-563-03 «Правила промышленной безопасности для нефтеперерабатывающих производств» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 9109-81 «Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10144-89 «Эмали ХВ-124. Технические условия» ГОСТ 11036-75 «Сталь сортовая электротехническая нелегированная. Технические условия» ГОСТ 13716-73 «Устройства строповые для сосудов и аппаратов. Технические условия» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 26296-84 «Лапы опорные подвесных вертикальных сосудов и аппаратов. Основные размеры» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ГОСТ 9.407-84 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» ГОСТ 21646-2003 «Трубы медные и латунные для теплообменных аппаратов. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ОСТ 26-2091-93 «Опоры горизонтальных сосудов и аппаратов. Конструкция» ОСТ 26-2040-96 «Шпильки для фланцевых соединений. Конструкция и размеры» ОСТ 26-2041-96 «Гайки для фланцевых соединений. Конструкция и размеры» ОСТ 26-2042-96 «Шайбы для фланцевых соединений. Конструкция и размеры» ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 2208-2007 «Фольга, ленты, полосы, листы и плиты латунные. Технические условия» ОСТ 26.260.14-2001 «Сосуды и аппараты, работающие под давлением. Способы контроля герметичности» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 26.260.15-2001 «Стилоскопирование основных и сварочных материалов и готовой продукции» РД 24.200.04-90 «Швы сварных соединений. Металлографический метод контроля основного металла и сварных соединений химнефтеаппаратуры» ОСТ 26-2041-77 «Гайки для фланцевых соединений. Конструкция и размеры» ГОСТ Р 53677-2009 «Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования» «Технические условия погрузки и крепления грузов» Технический регламент «Технический регламент о требованиях пожарной безопасности» ОСТ 26-11-09-85 «Поковки и штамповки сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» «Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» ОСТ 26-17-01-83 «Аппараты теплообменные и аппараты воздушного охлаждения стандартные. Технические требования к развальцовке труб с ограничением крутящего момента» СТО 00220368-014-2009 «Крепление труб в трубных решетках кожухотрубчатых теплообменных аппаратов и АВО. Общие технические требования» РД 26-11-01-85 «Инструкция по контролю сварных соединений, недоступных для проведения радиографического и ультразвукового контроля» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия» «Федеральные нормы и правила в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств"» Технический регламент Таможенного союза 032/2013 «О безопасности оборудования, работающего под избыточным давлением» «Федеральные нормы и правила в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности"» ГОСТ 31842-2012 «Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования» АТК-РЭ 2013 «Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе" выпускаемые по ТУ 3612-005-00220302, ТУ 3644-006-00220302, ТУ 3612-007-00220302, ТУ 3612-013-00220302, ТУ 3612-014-00220302, ТУ 3612-023-00220302, ТУ 3612-024-00220302, ТУ 3612-100-00220302. Руководство по эксплуатации» «Федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"» ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия» ПУЭ «Правила устройства электроустановок» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» СНиП II-7-81* «Строительство в сейсмических районах» ОСТ 26-02-1015-85 «Крепление труб в трубных решетках»

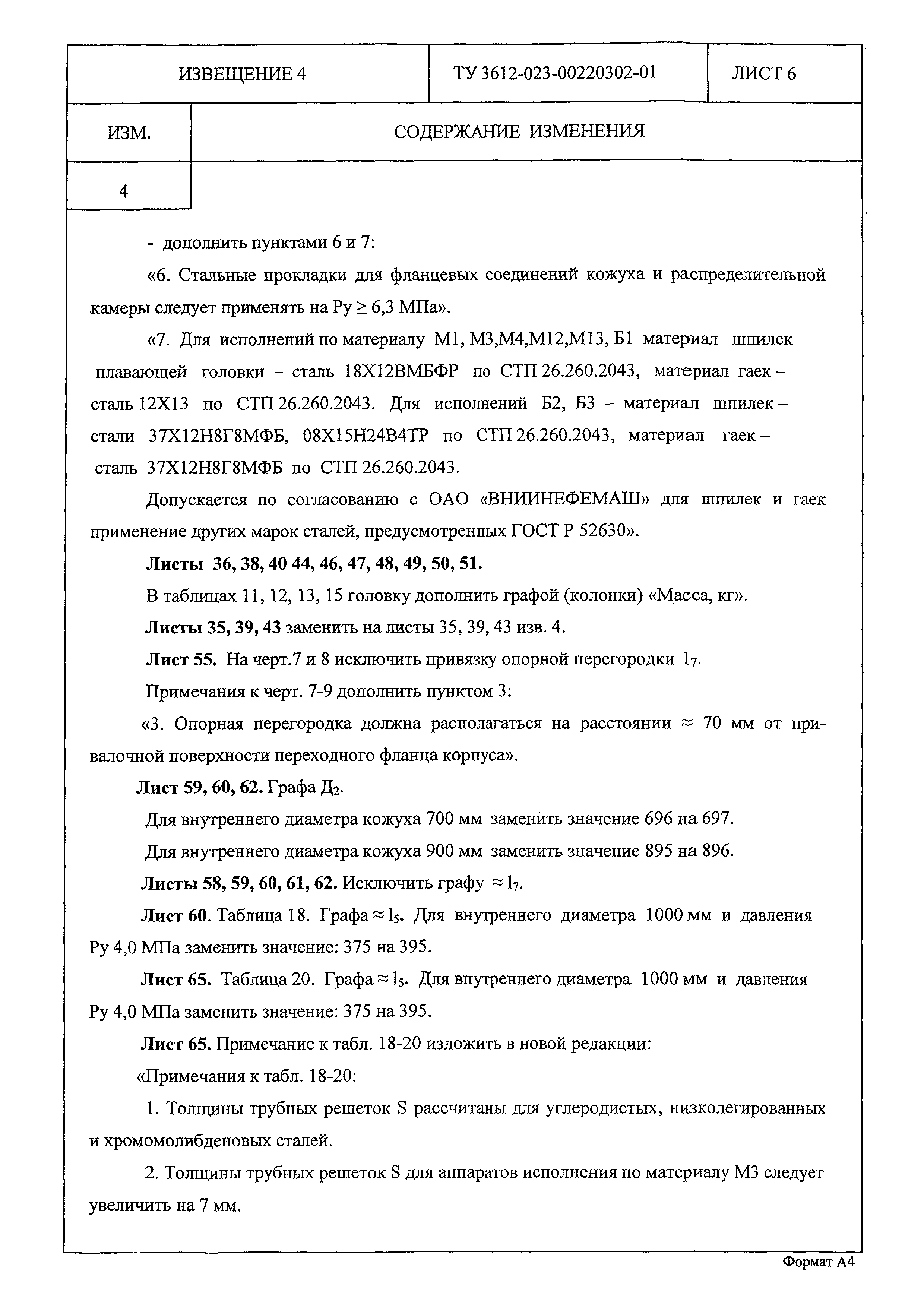

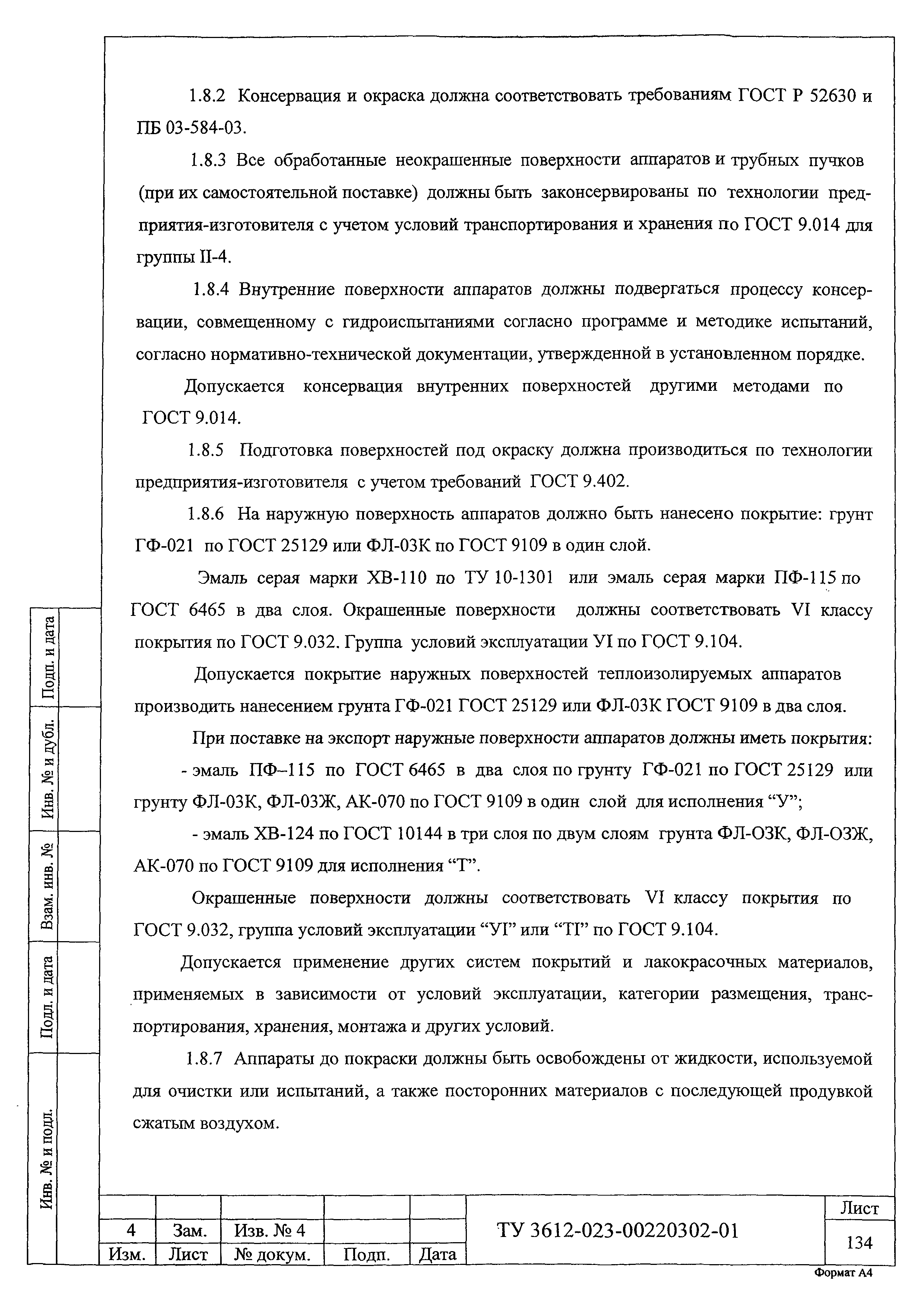

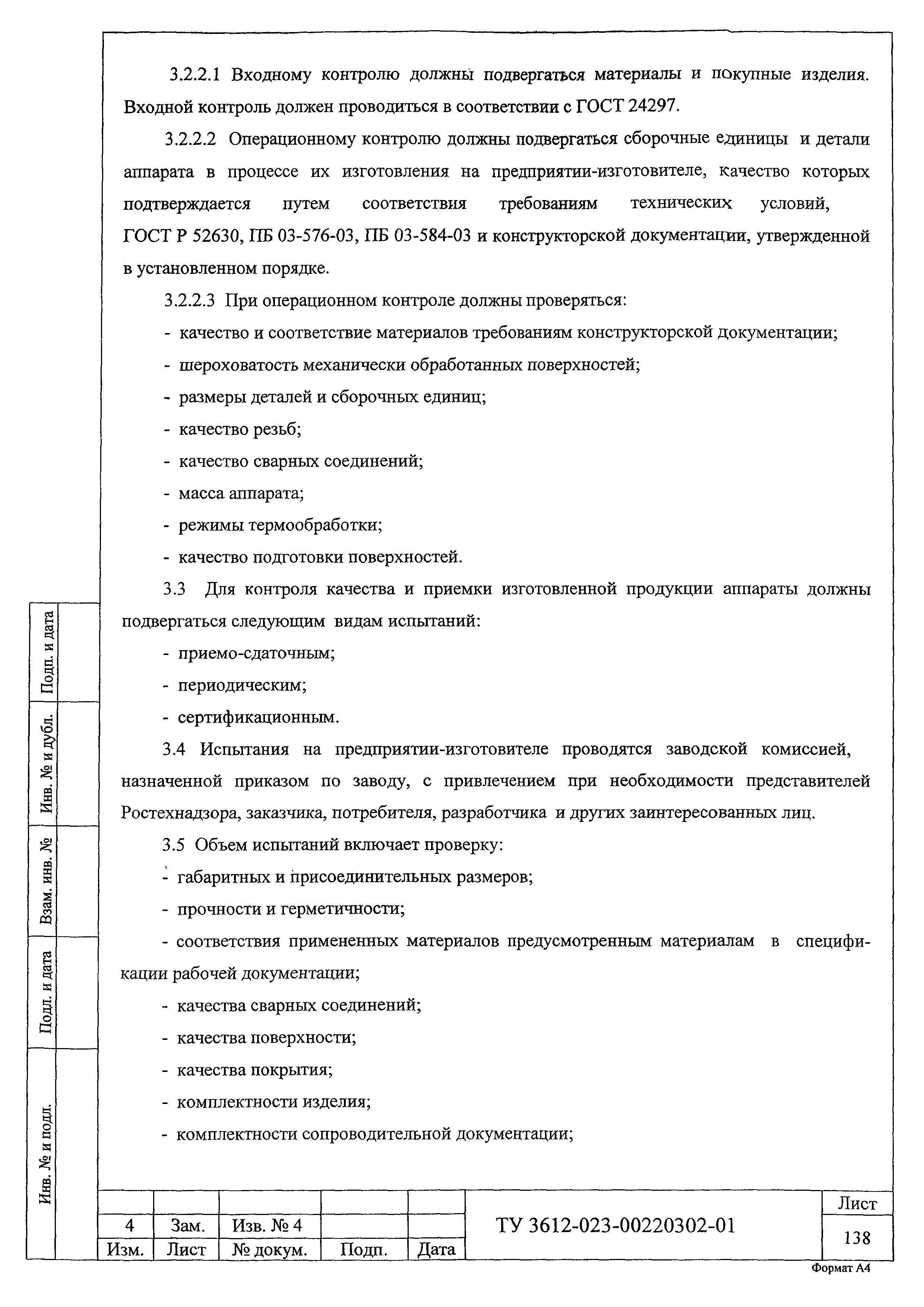

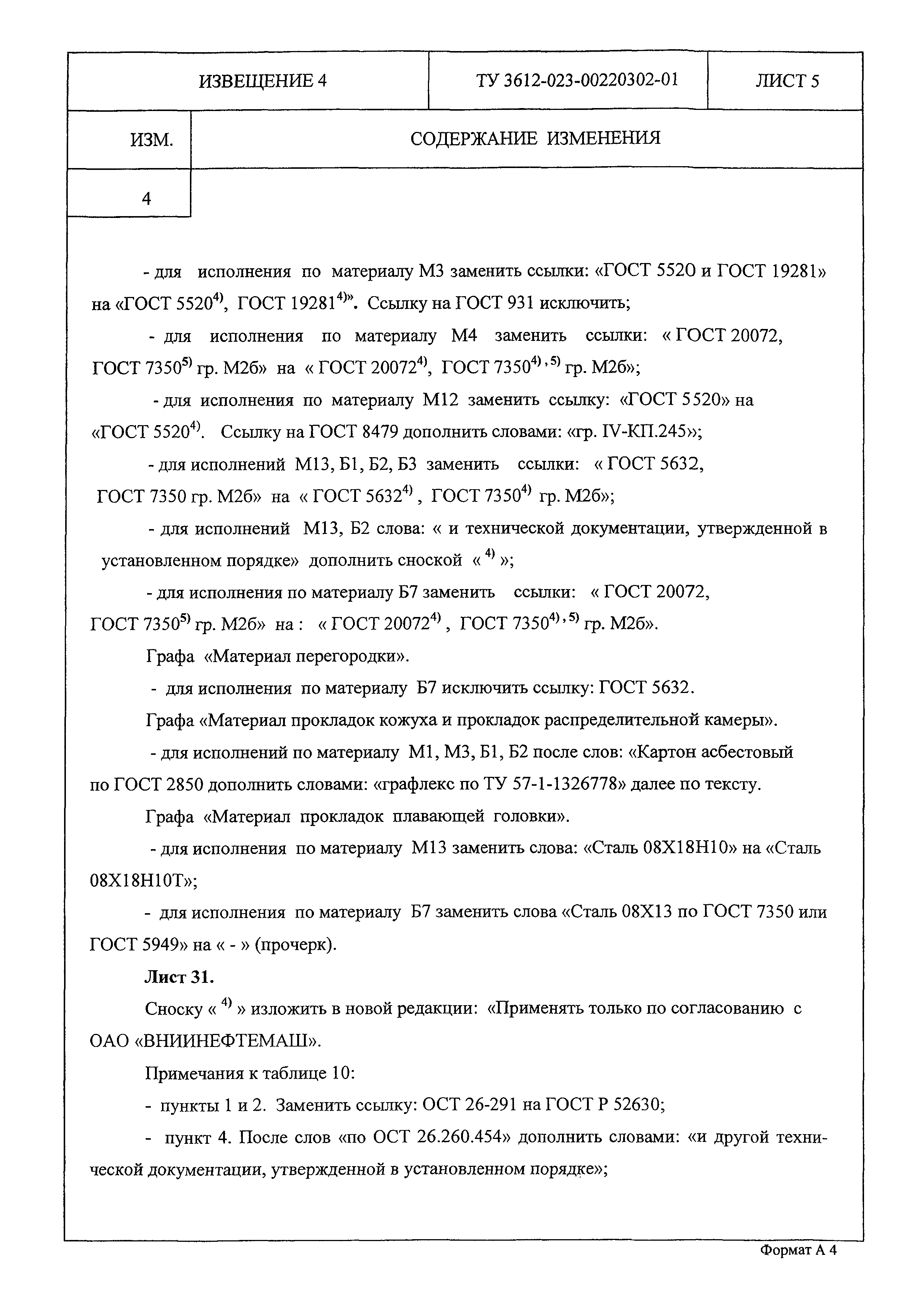

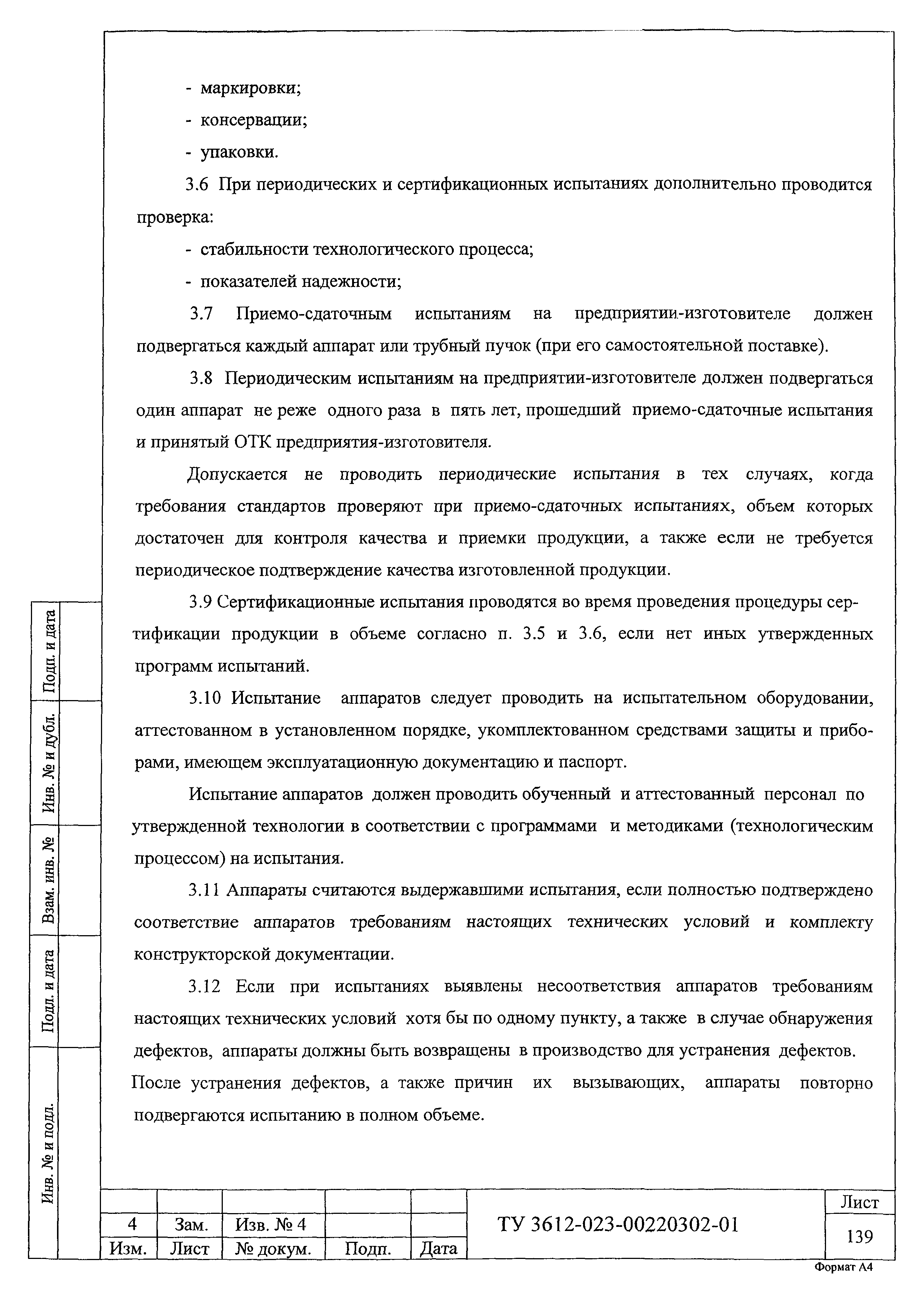

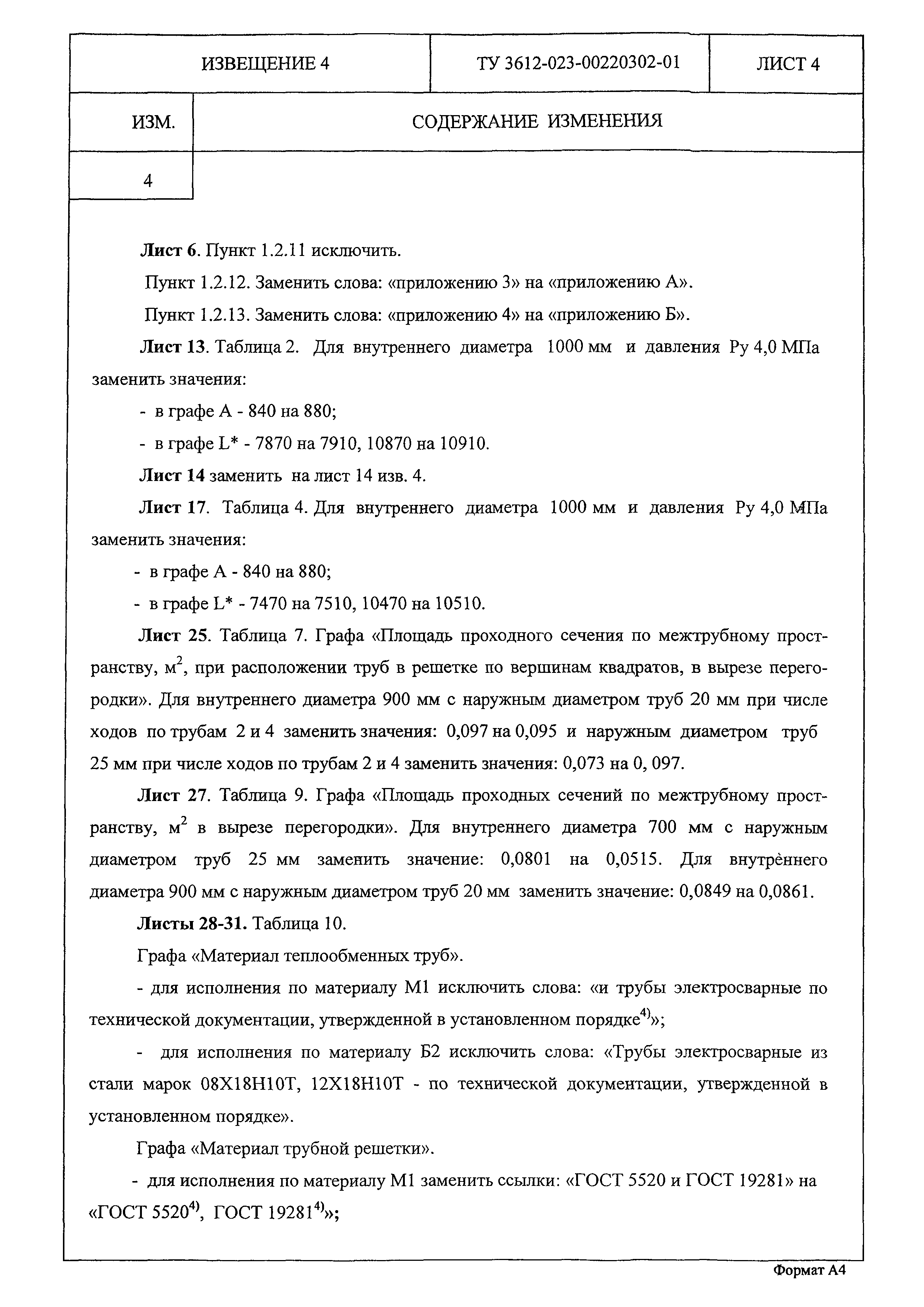

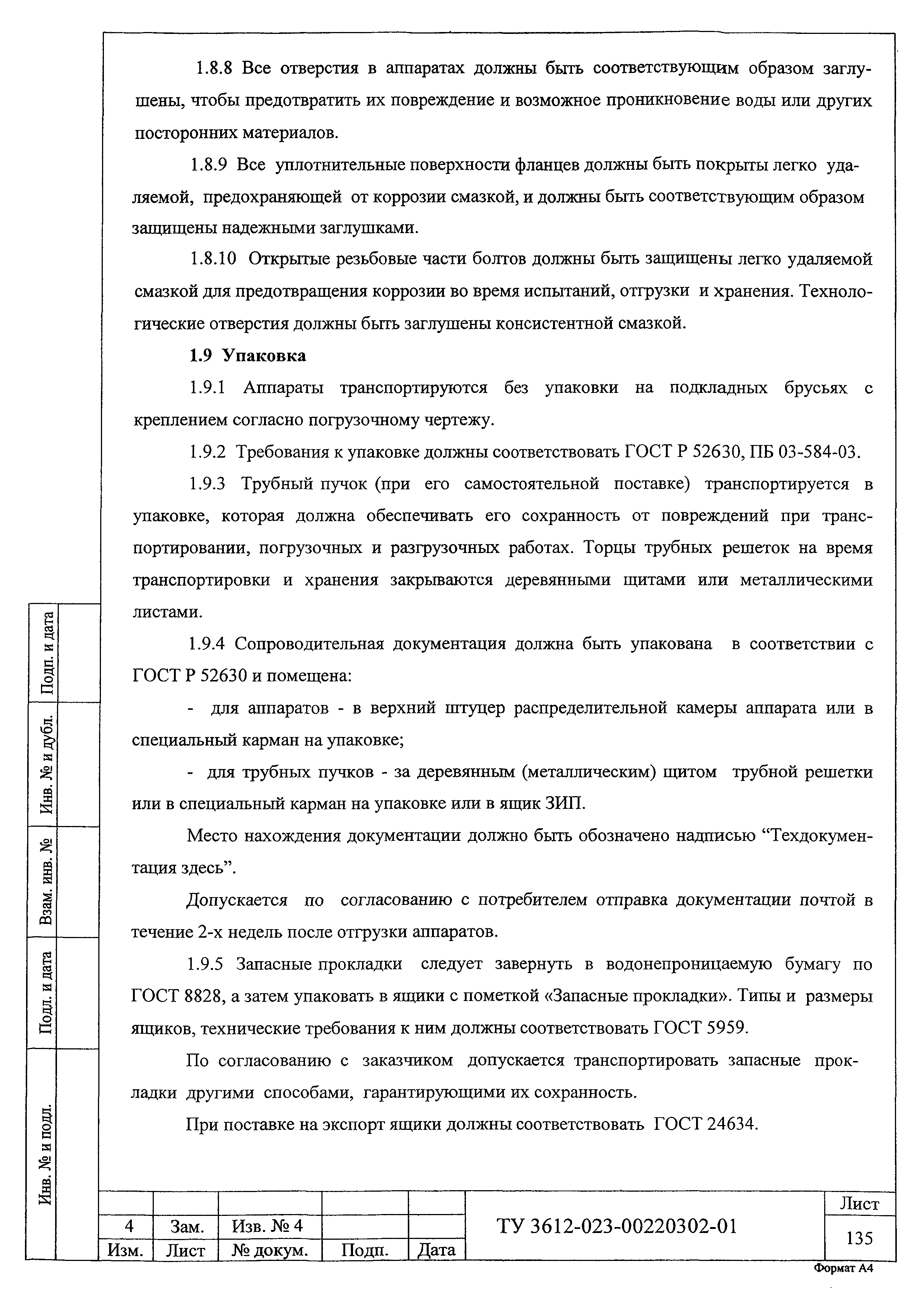

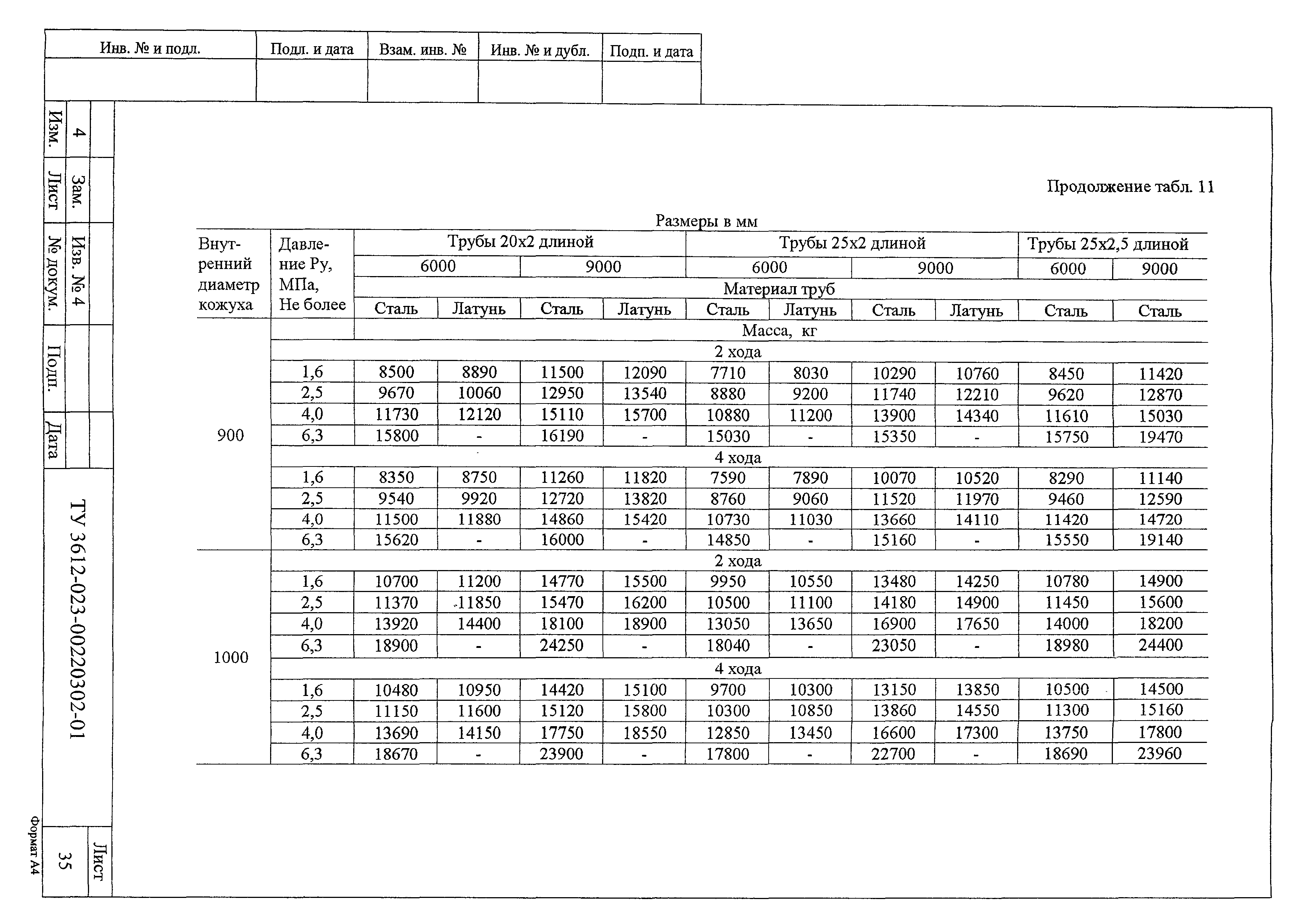

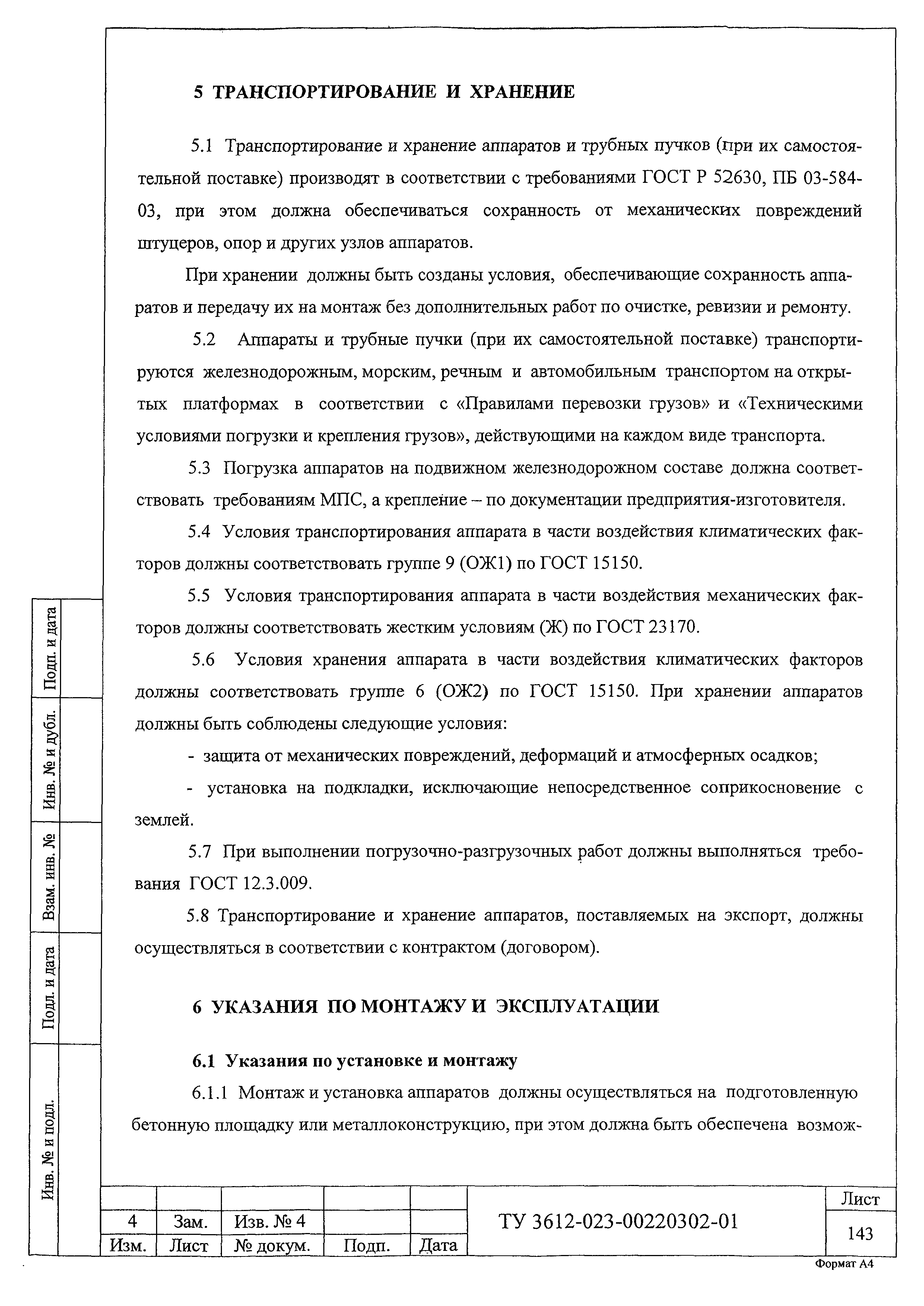

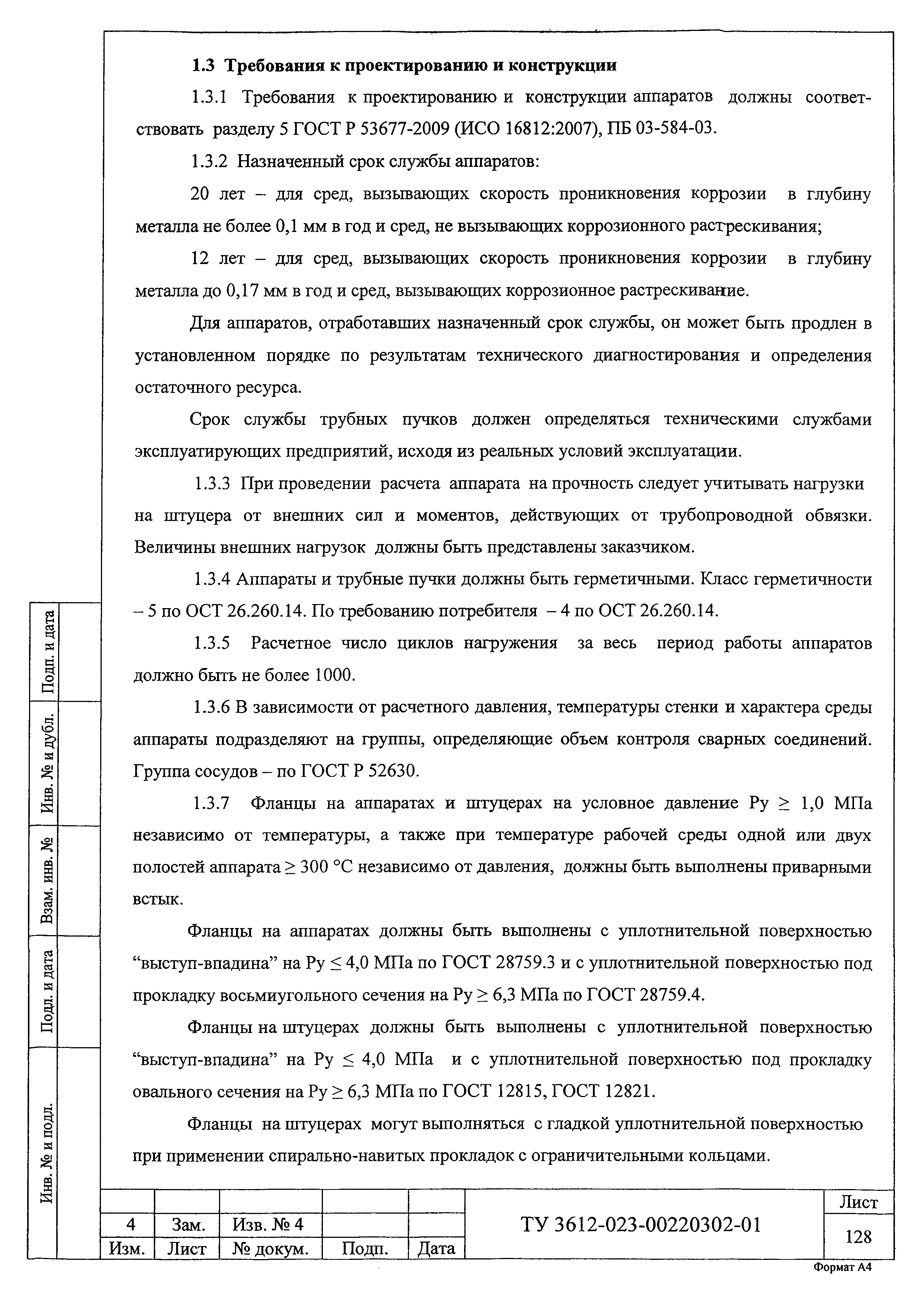

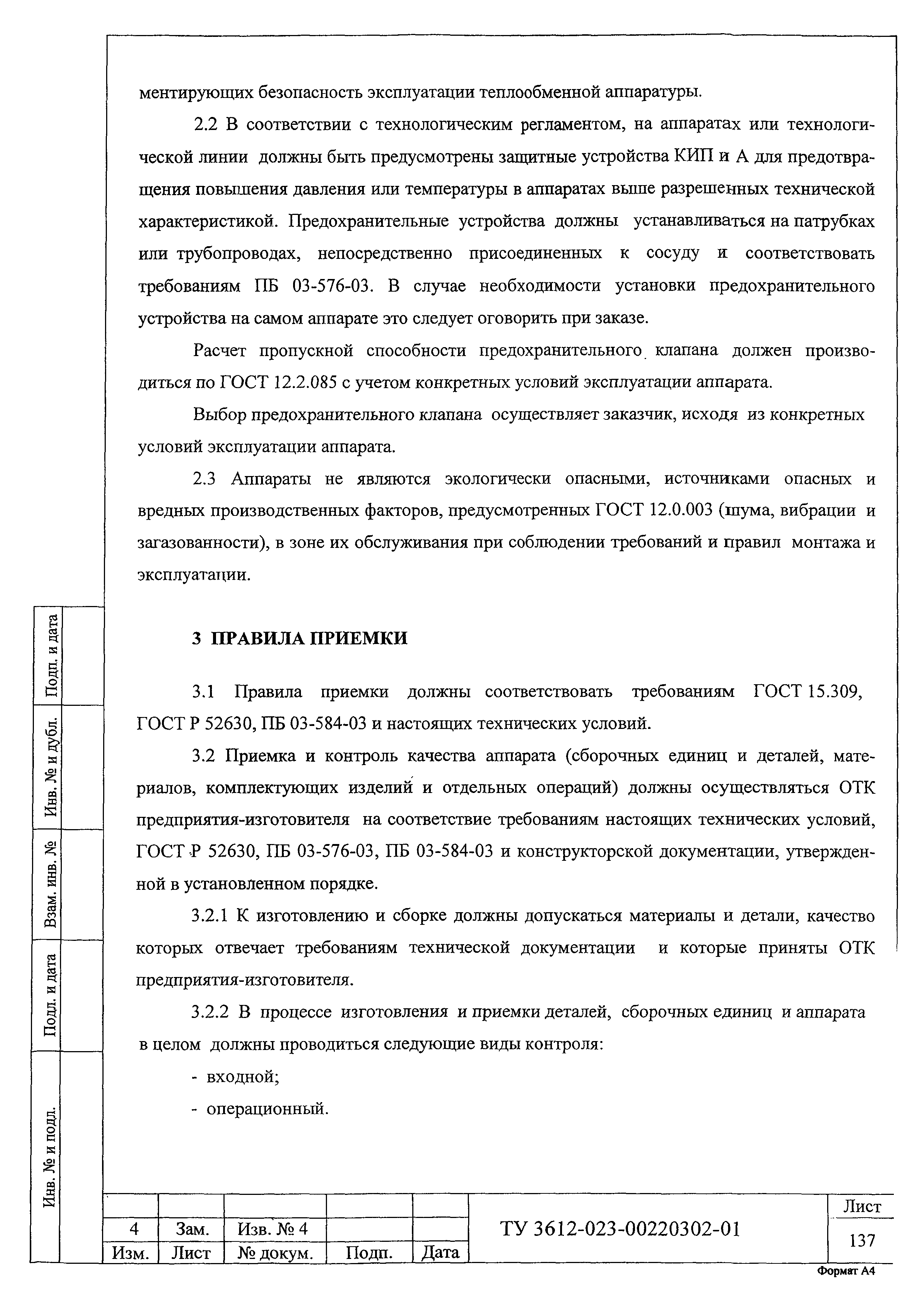

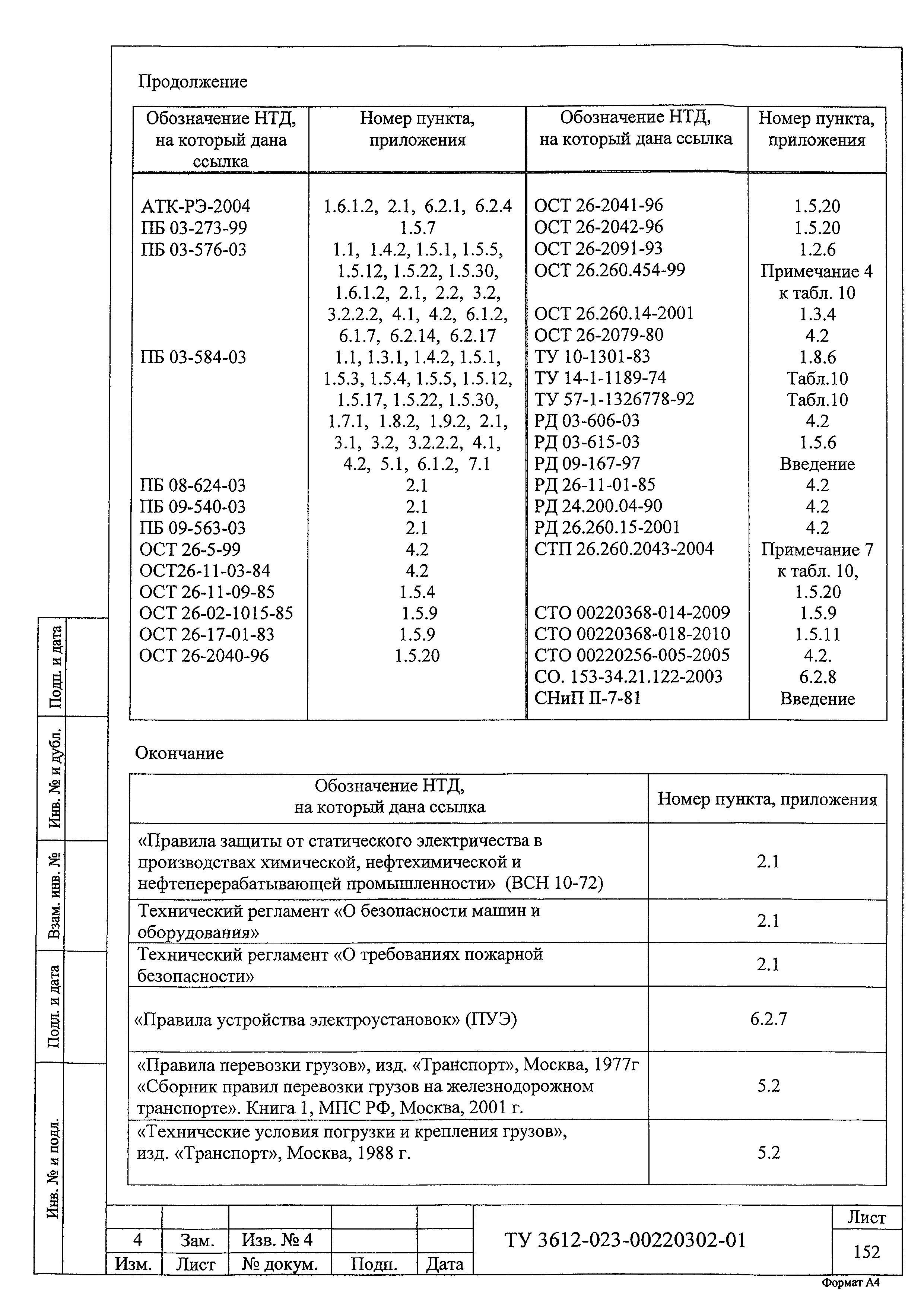

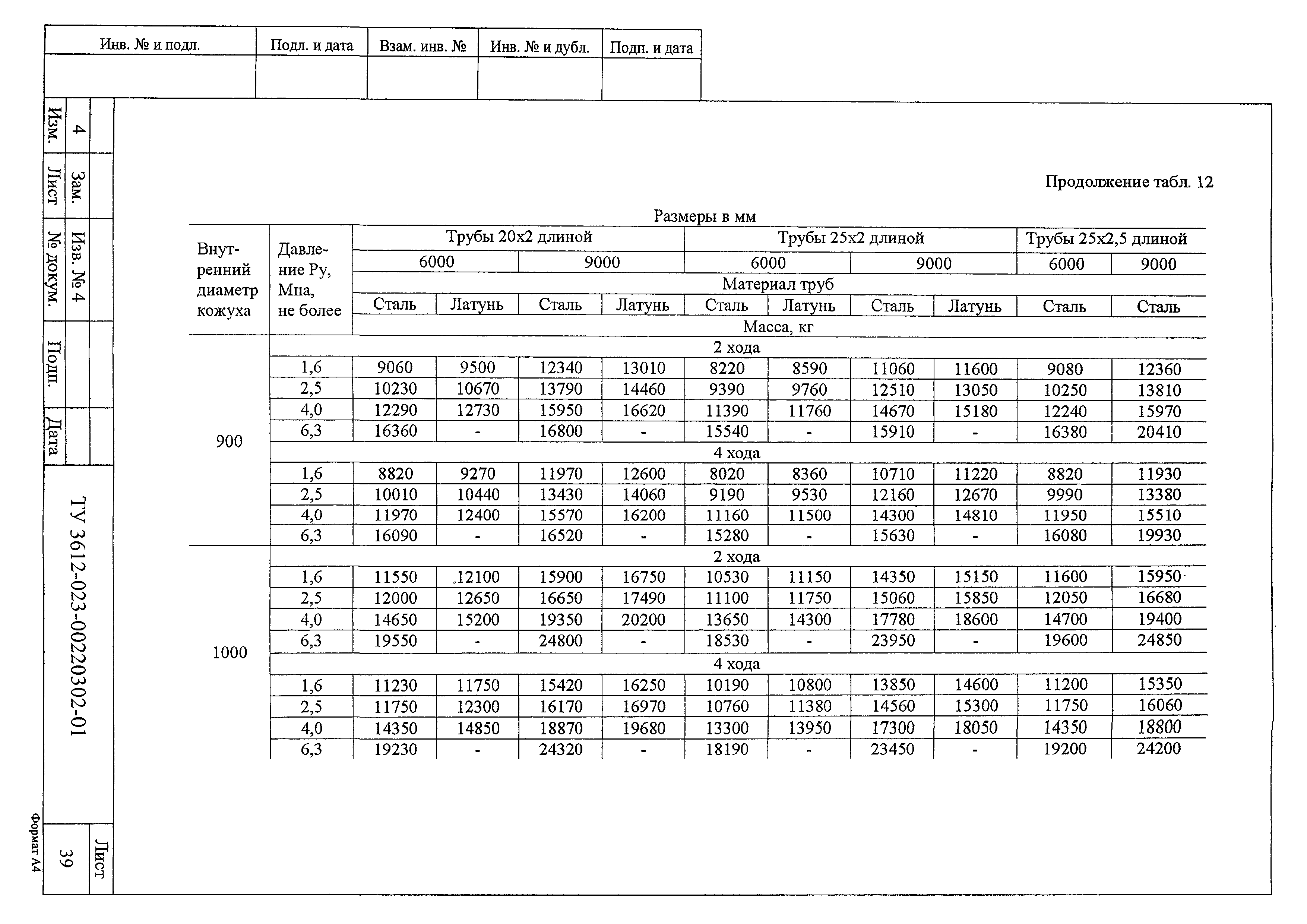

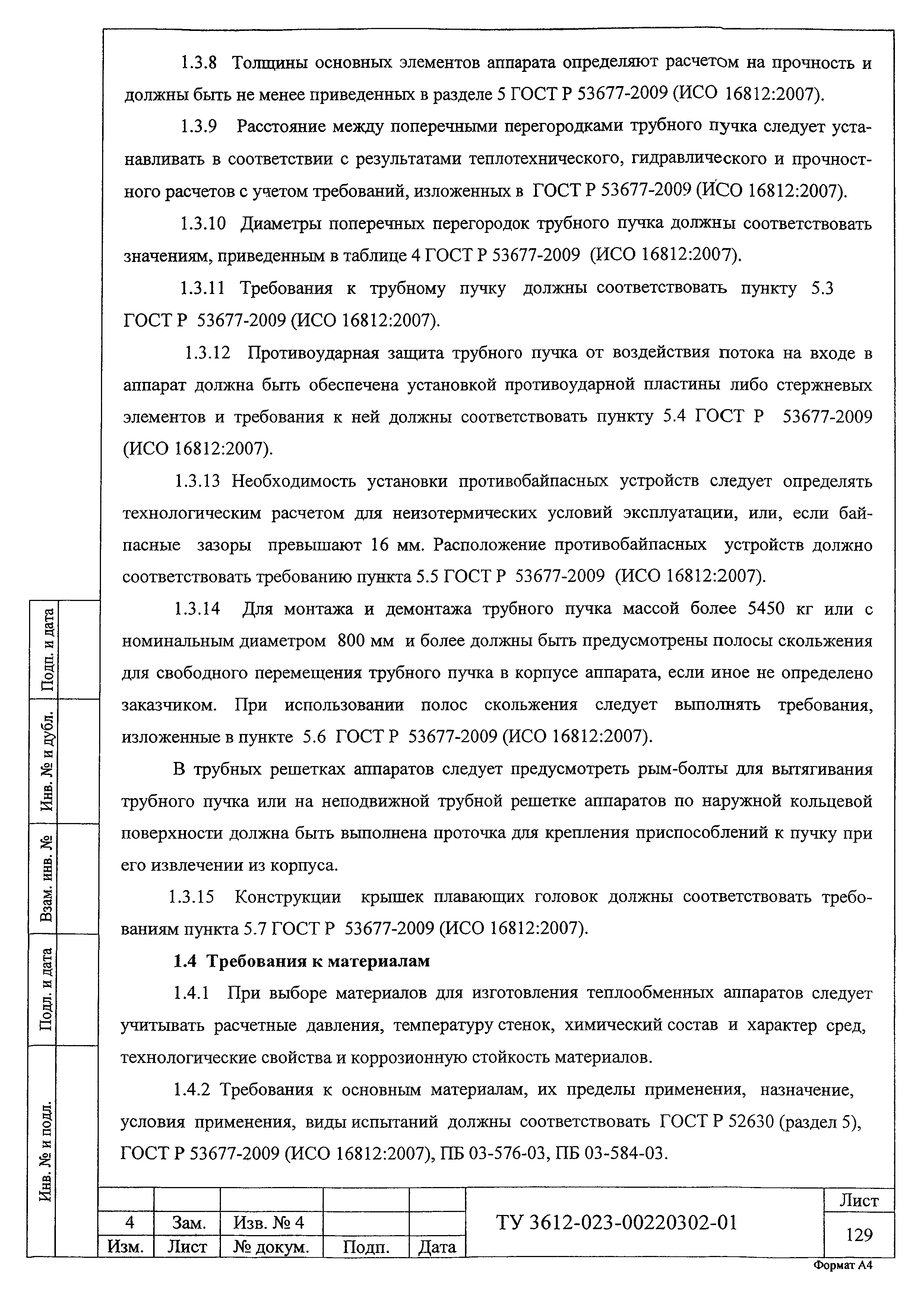

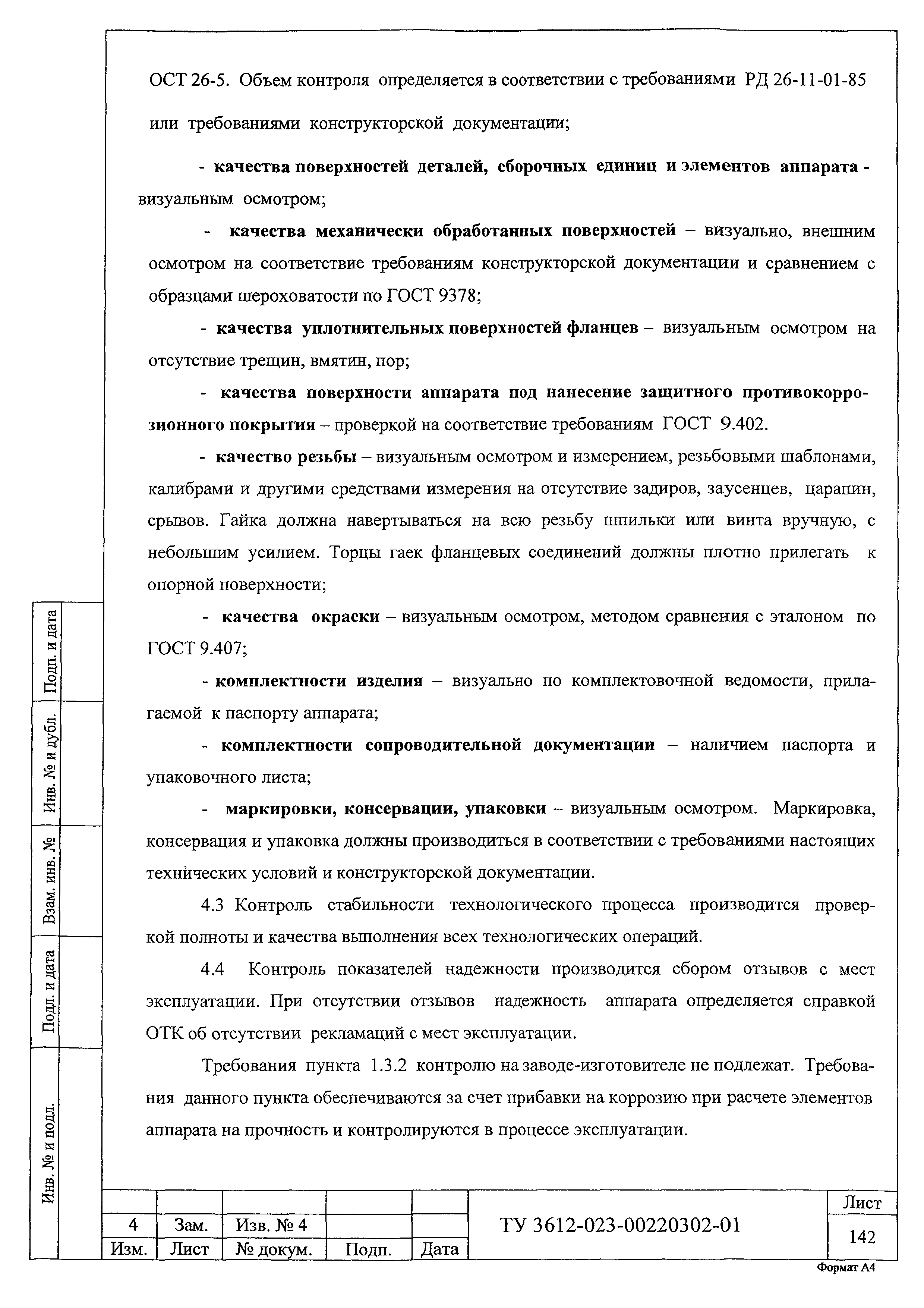

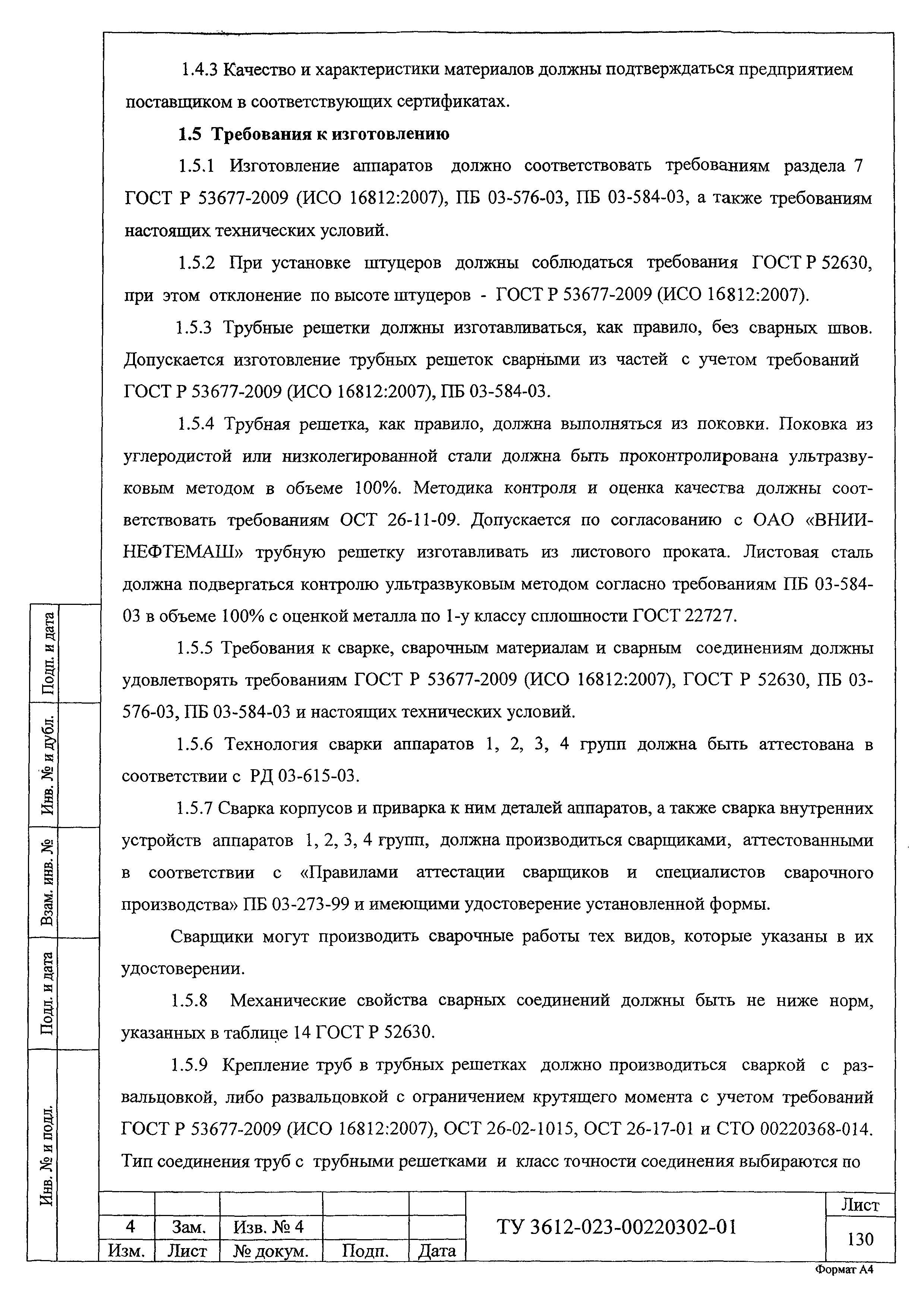

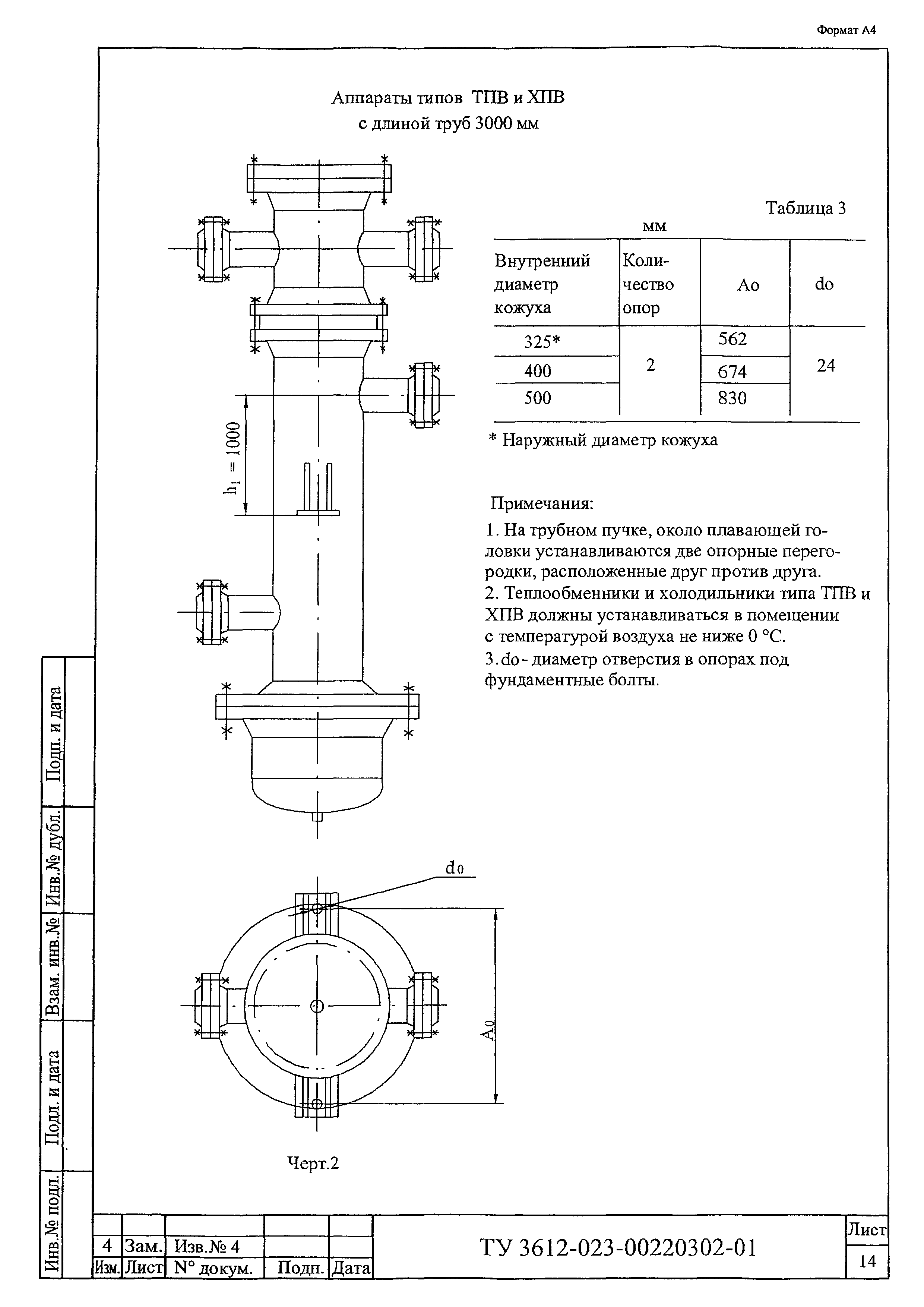

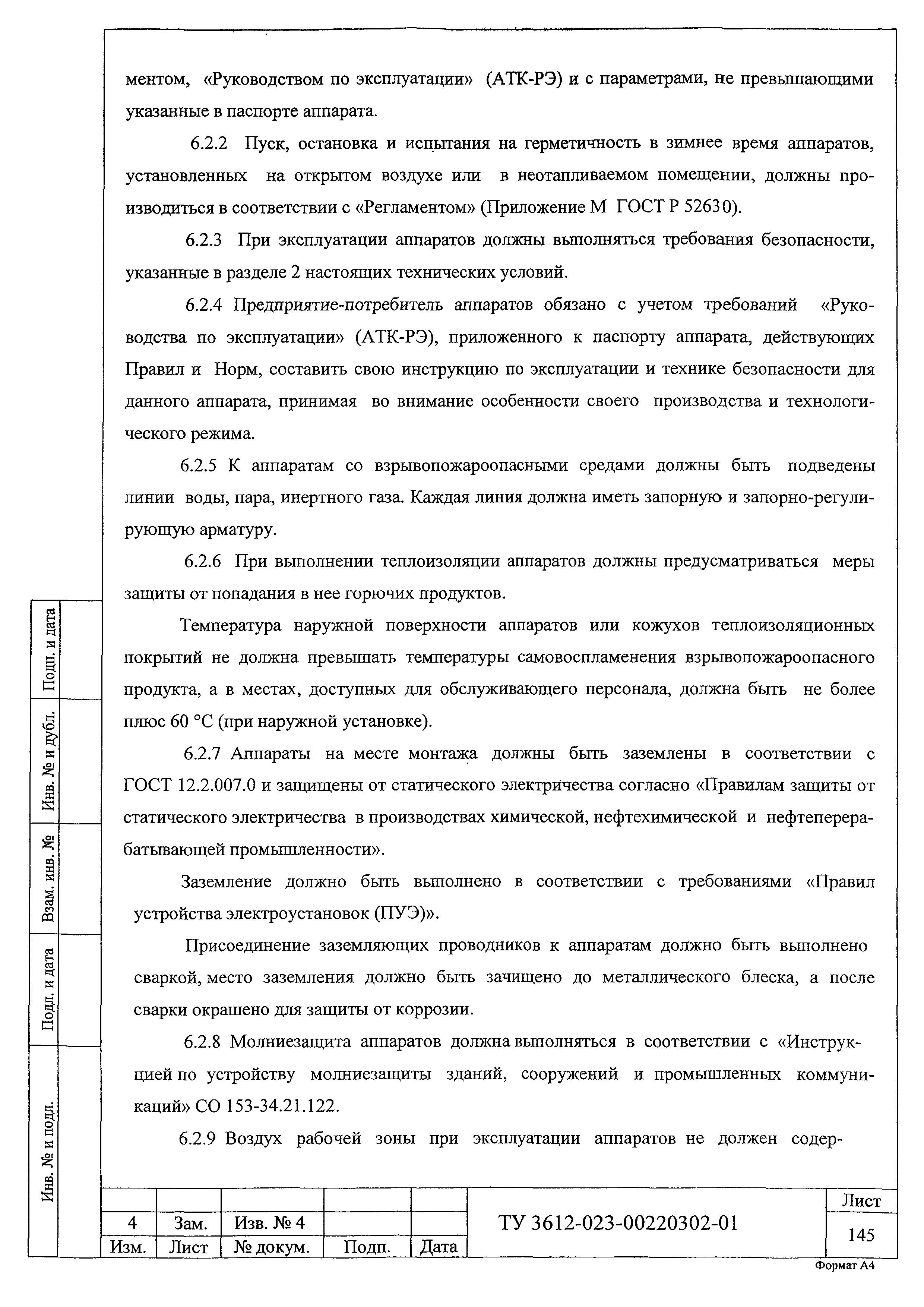

Текстовое изменение № 4 от 14.12.2010

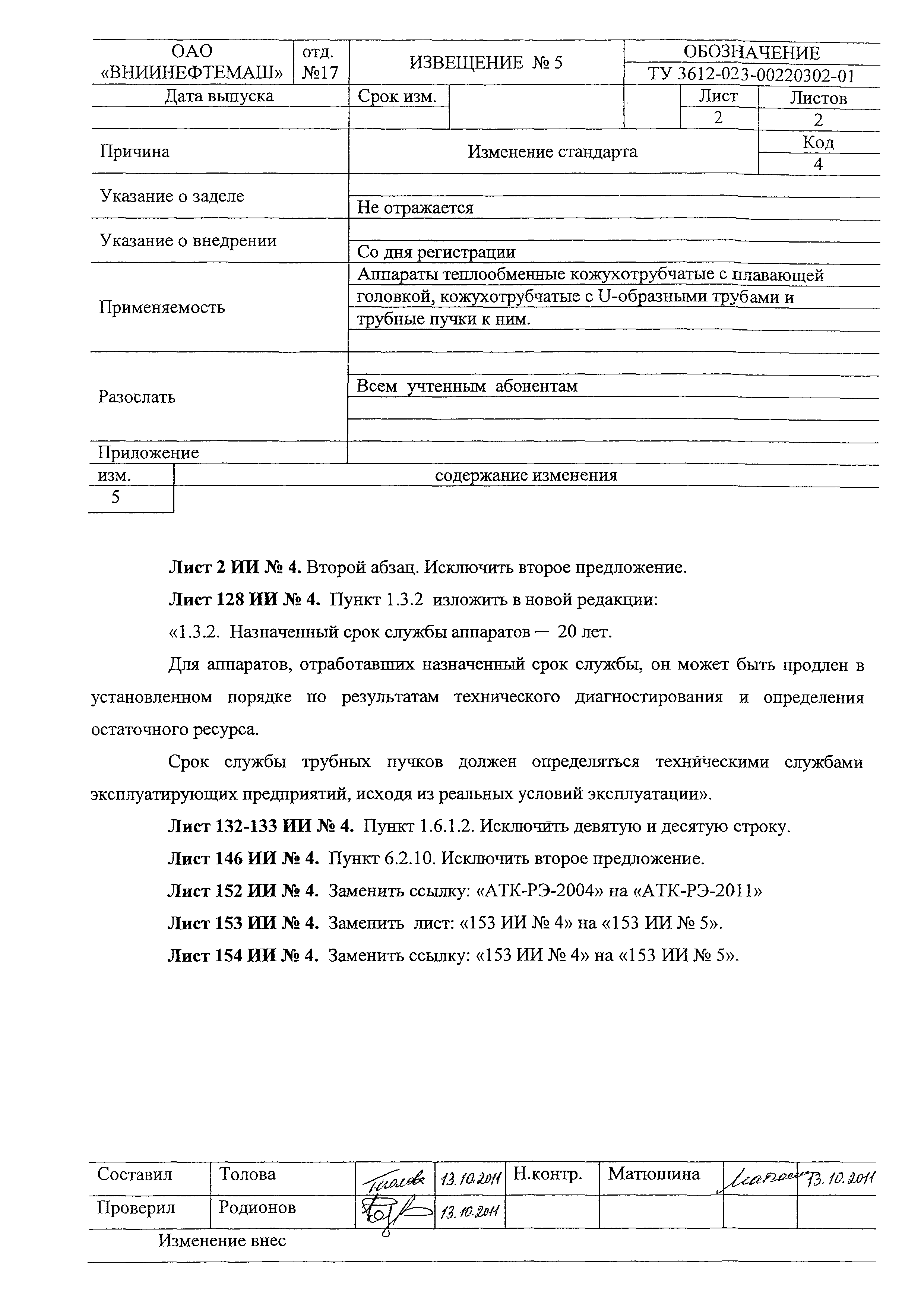

Текстовое изменение № 5 от 13.10.2011

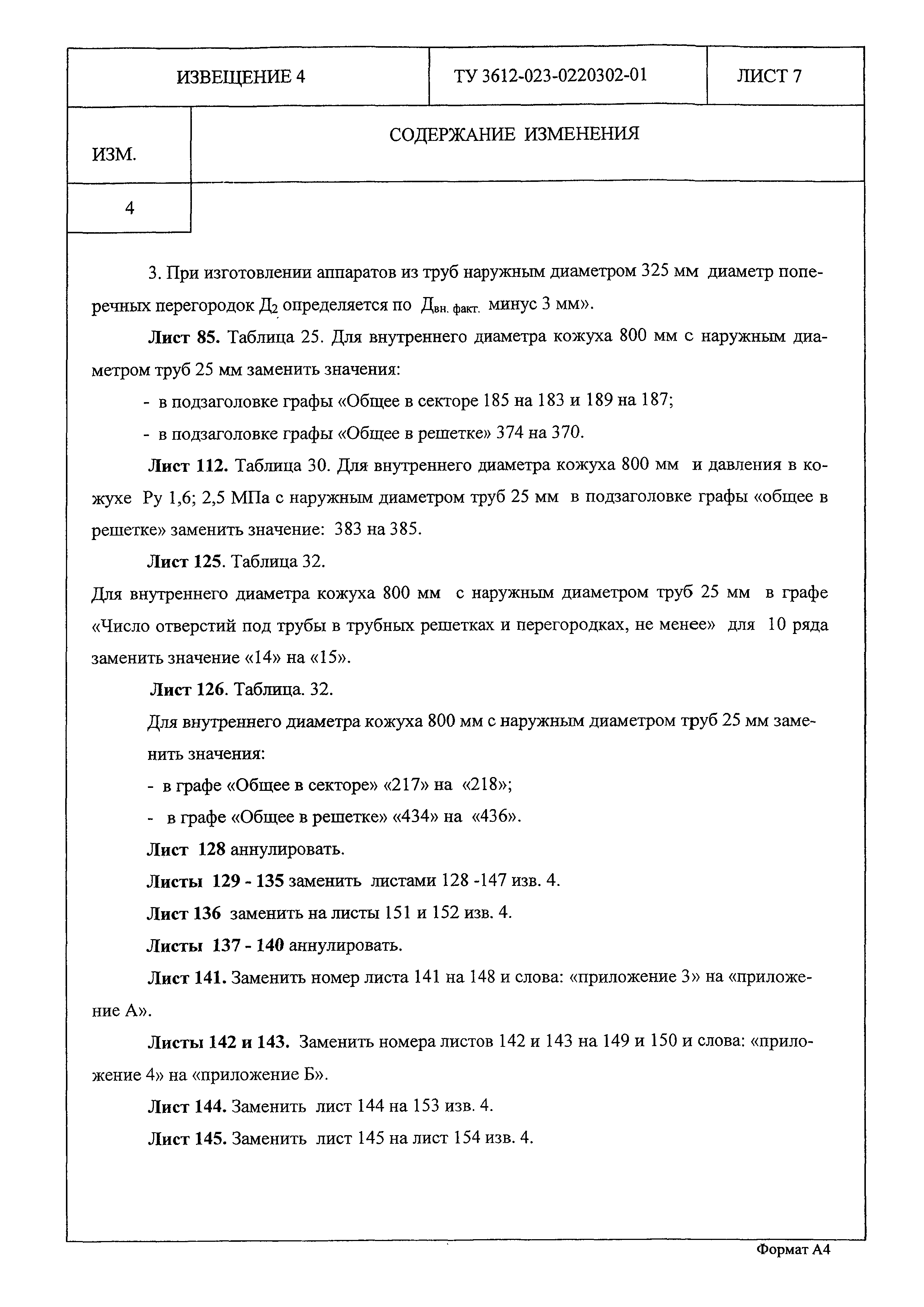

Текстовое изменение № 6 от 28.05.2014
