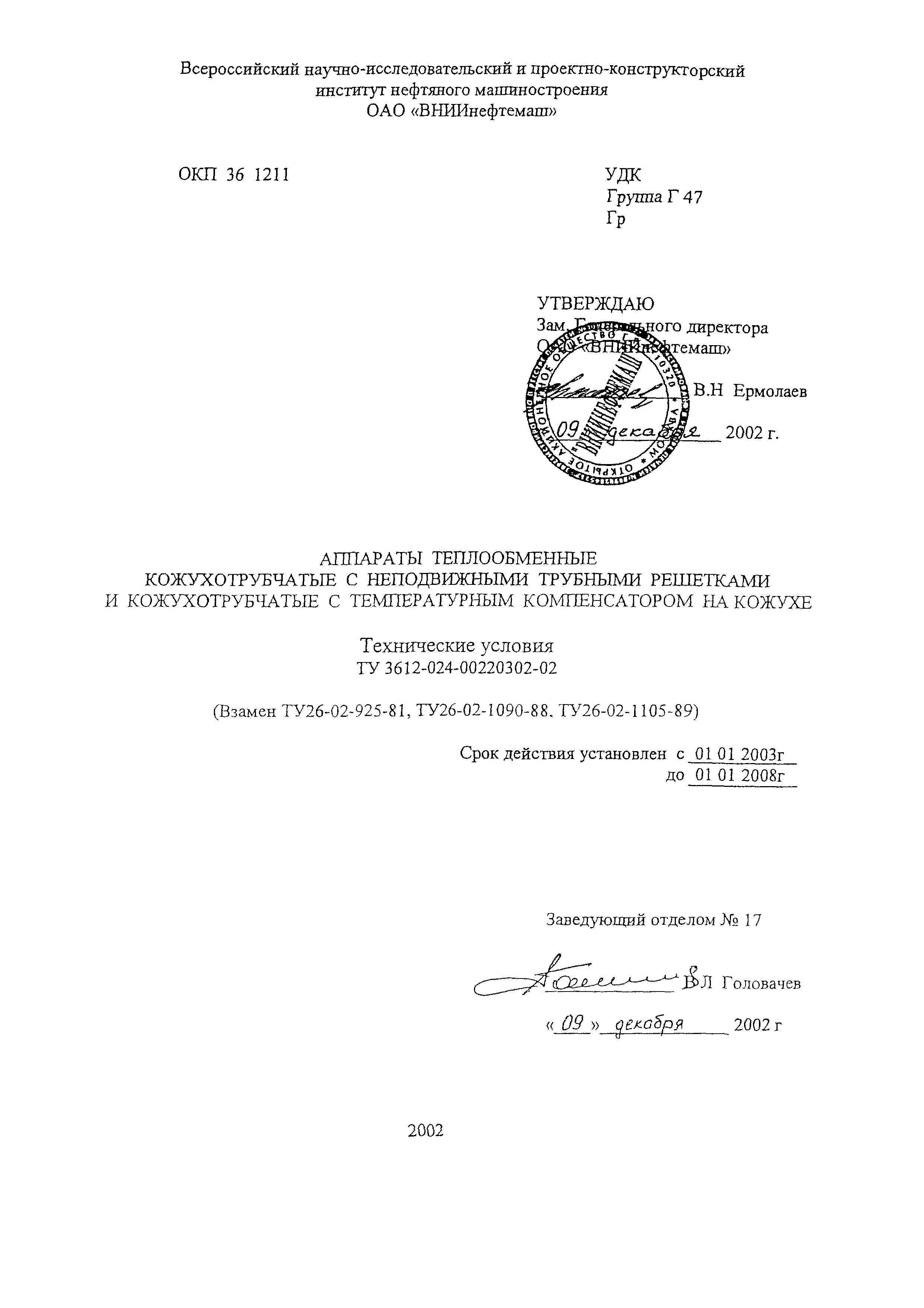

Скачать ТУ 3612-024-00220302-02 Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе

Дата актуализации: 10.08.2017

ТУ 3612-024-00220302-02

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе

Обозначение:	ТУ 3612-024-00220302-02
Обозначение англ:	TU 3612-024-00220302-02
Статус:	действует
Название рус.:	Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016
Дата окончания срока действия:	01.01.2018

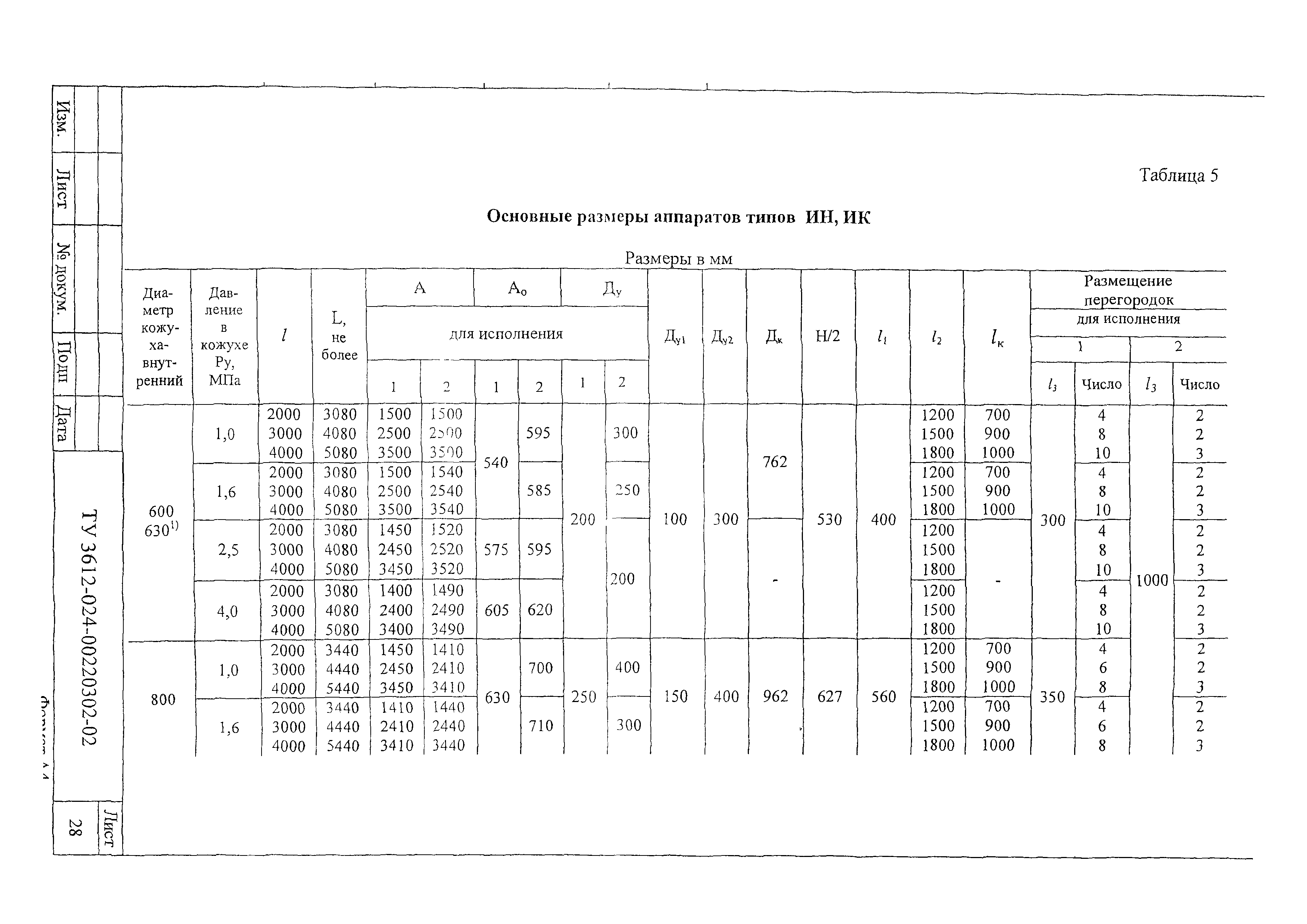

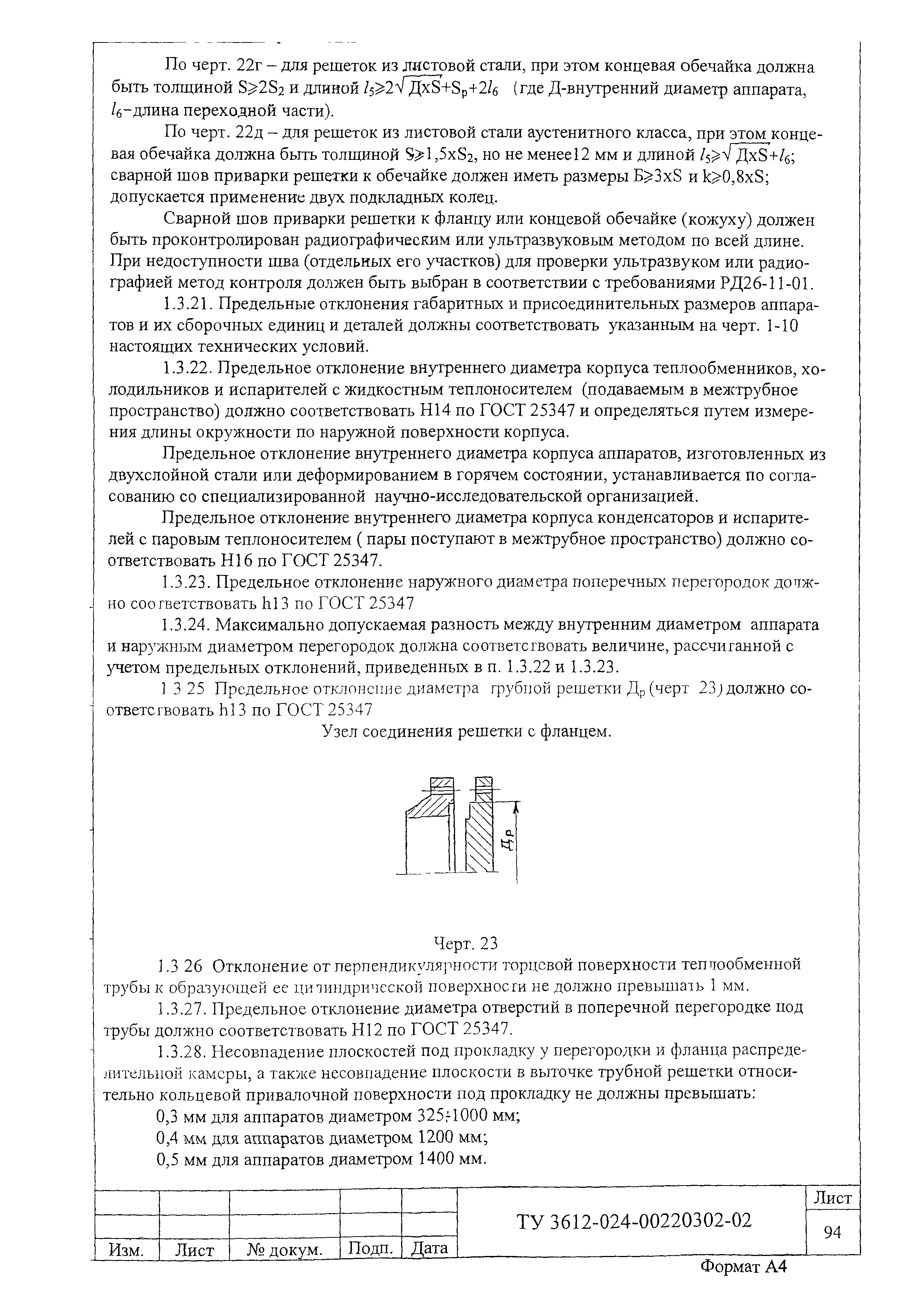

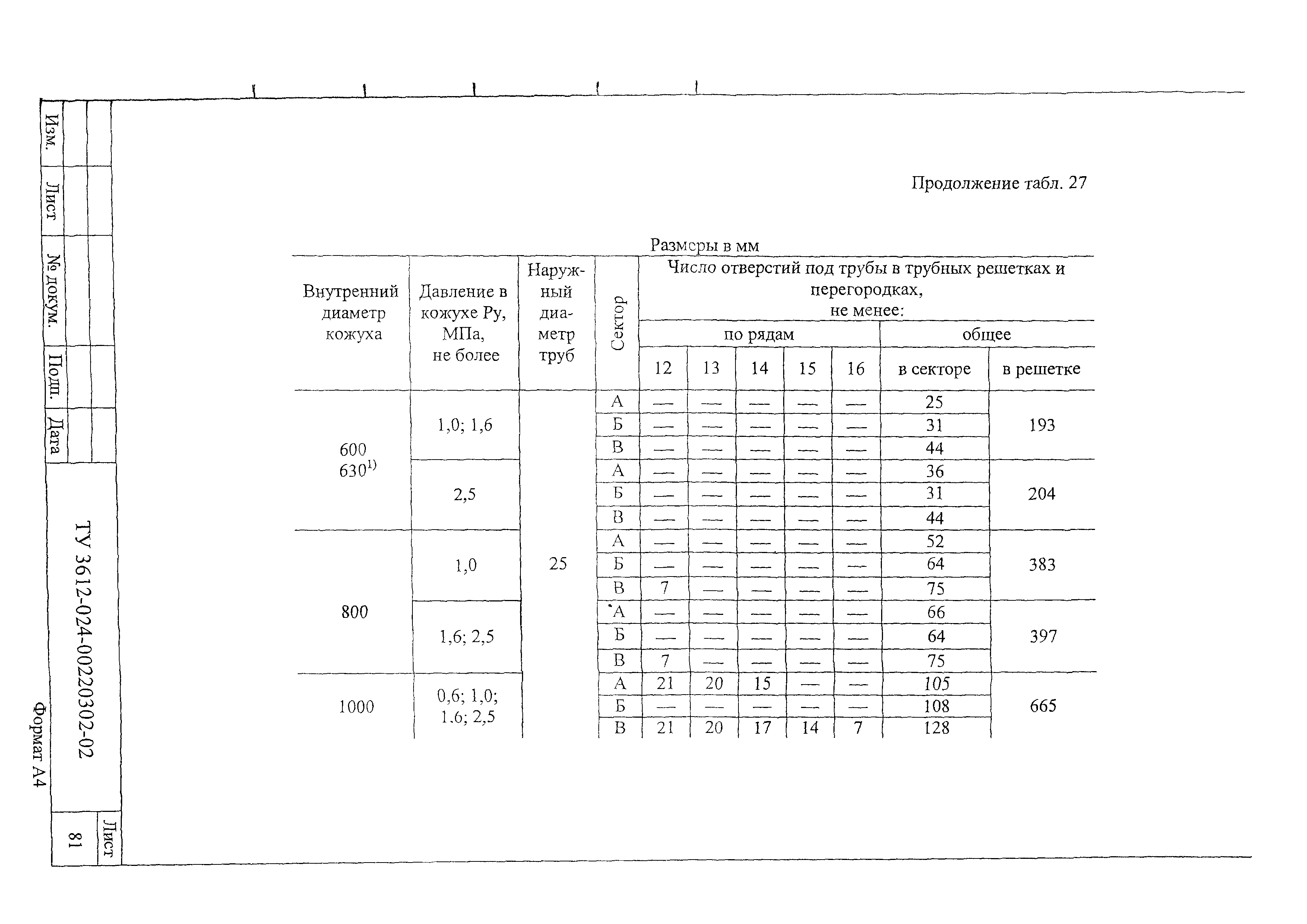

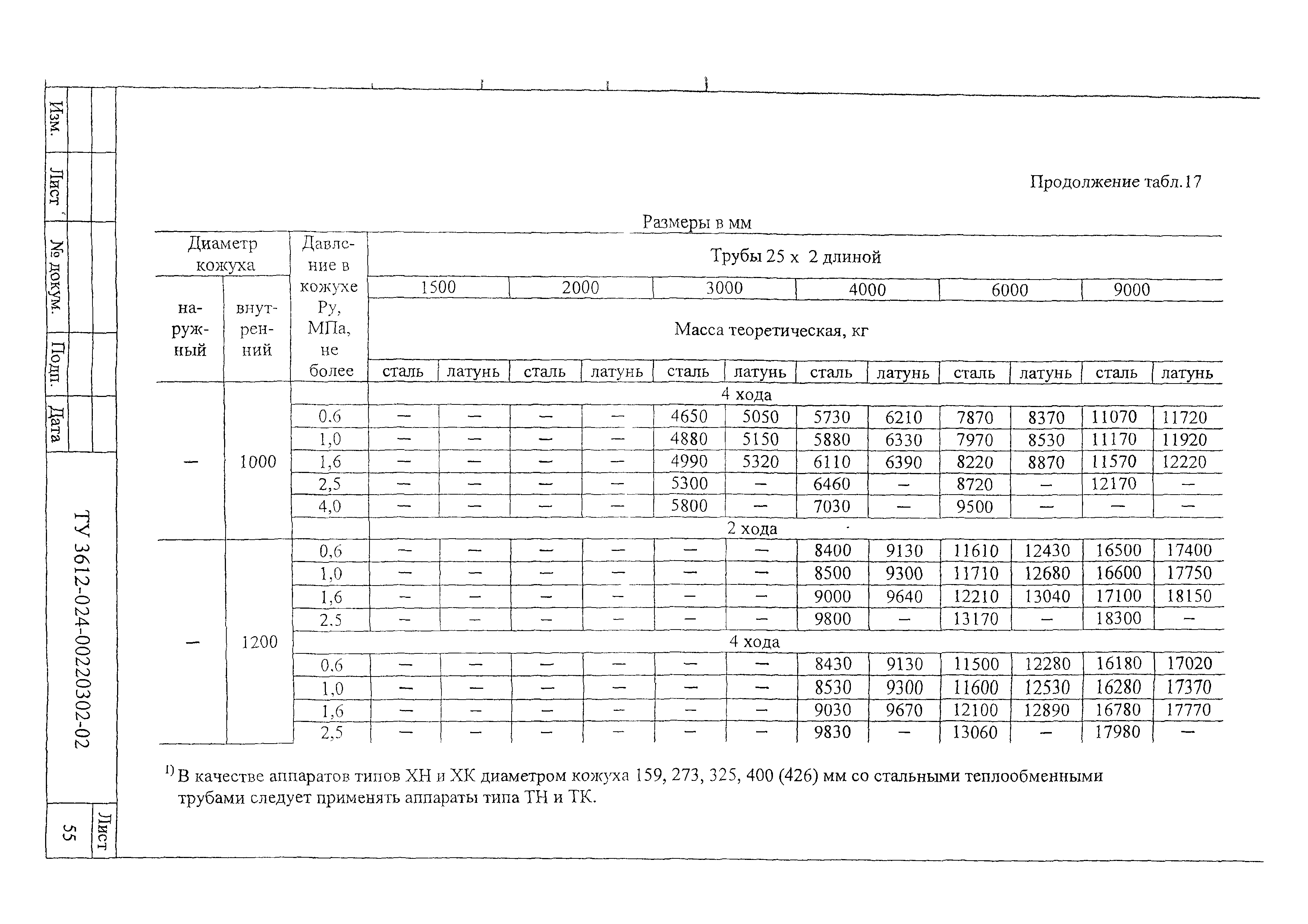

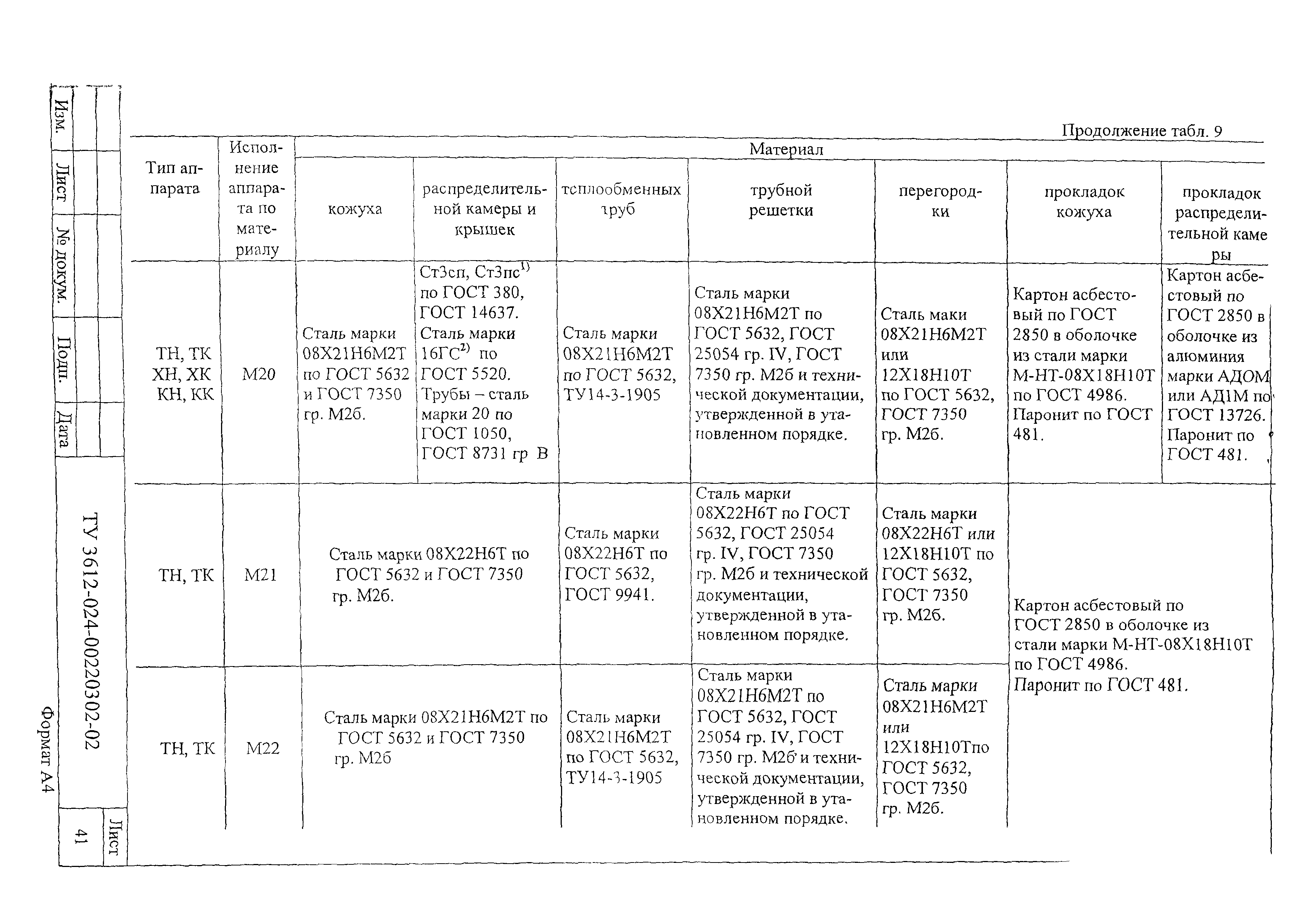

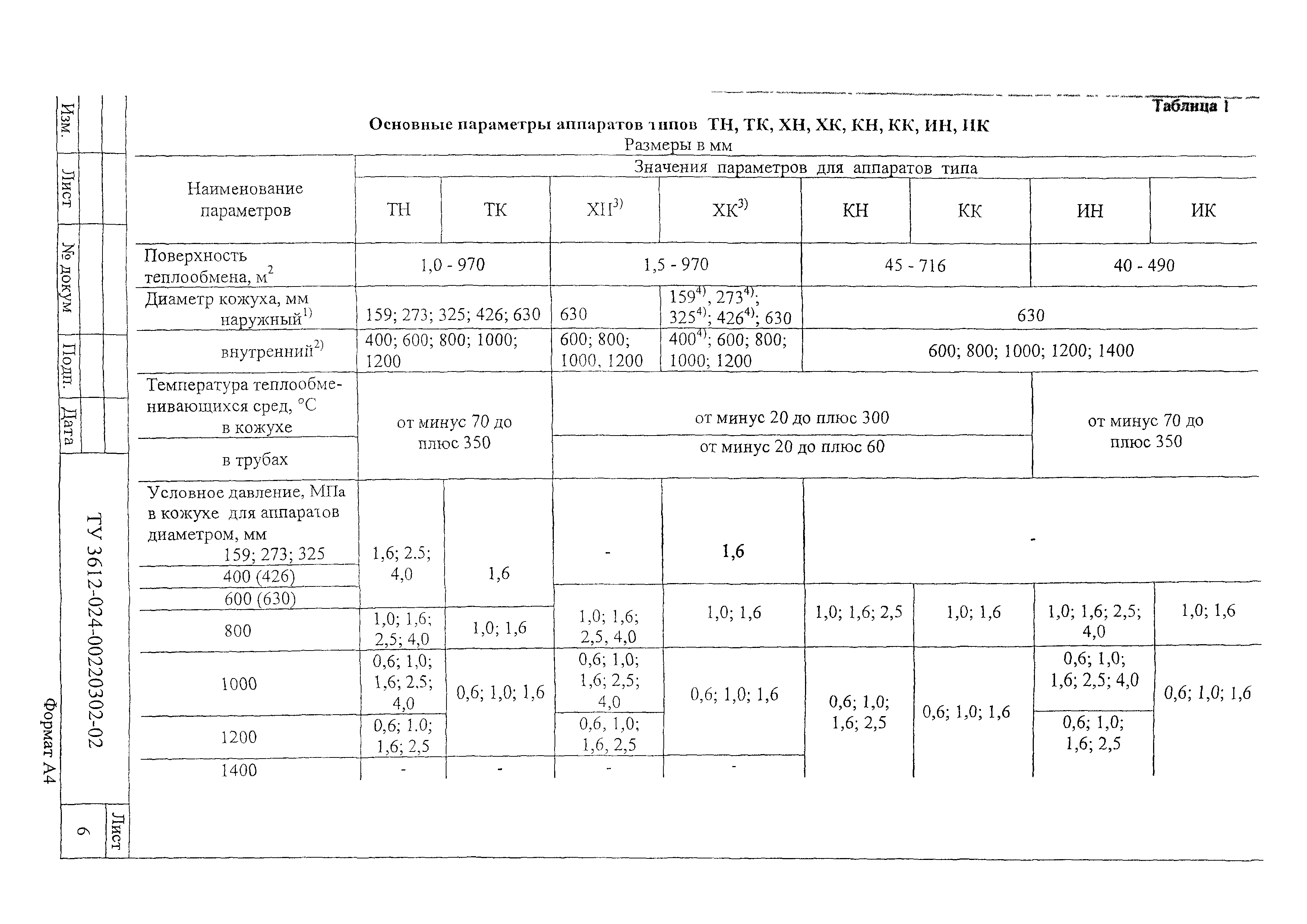

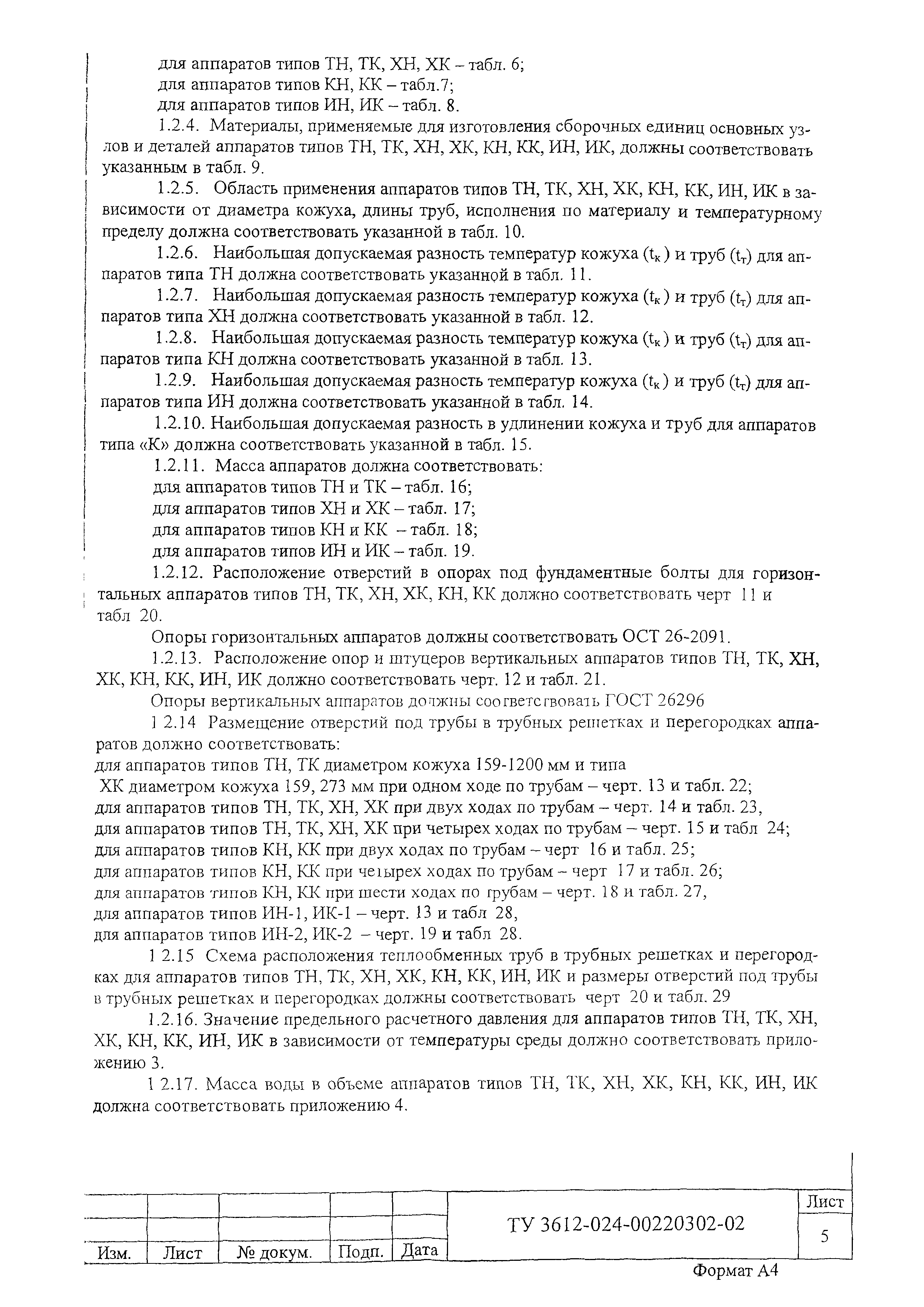

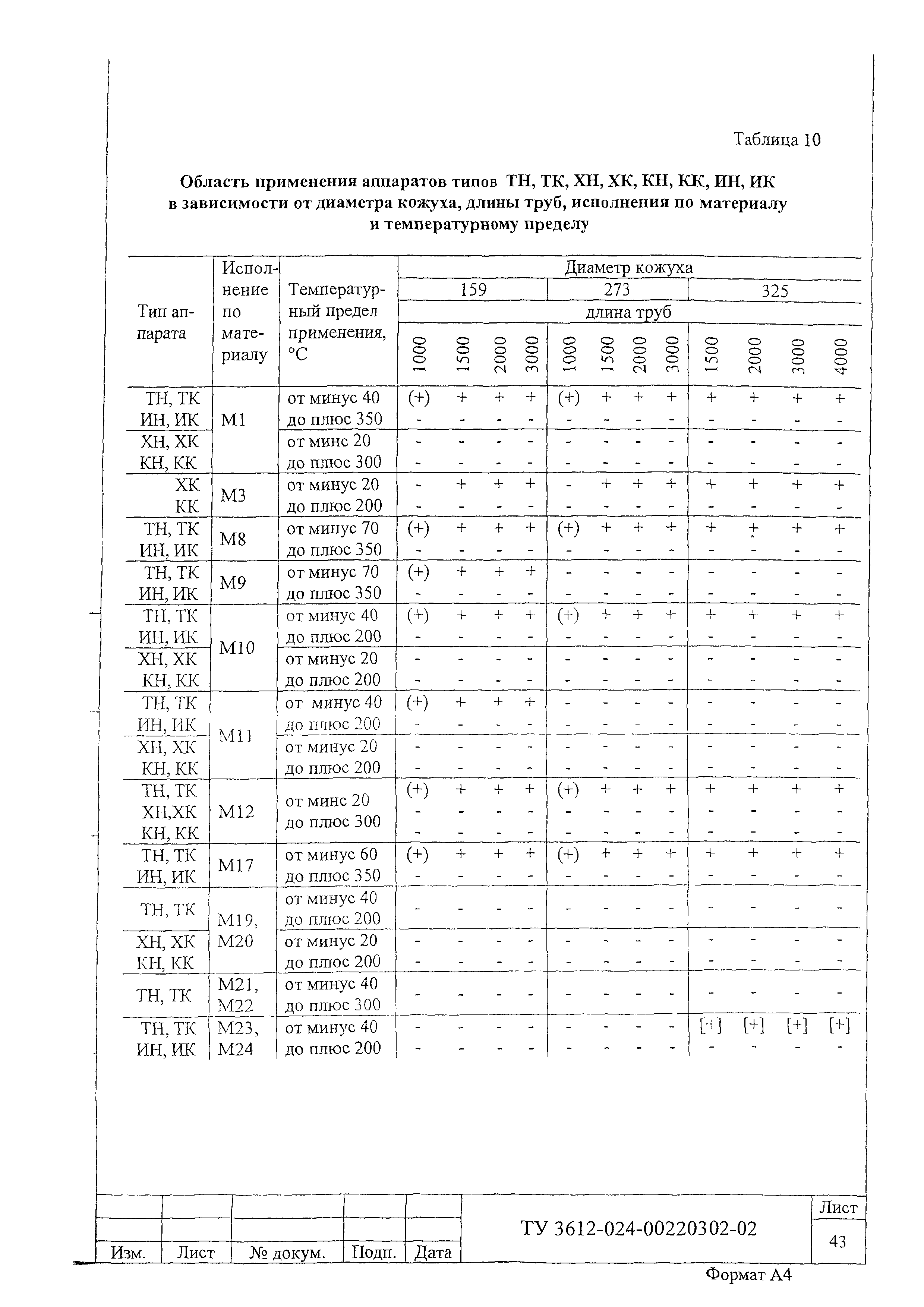

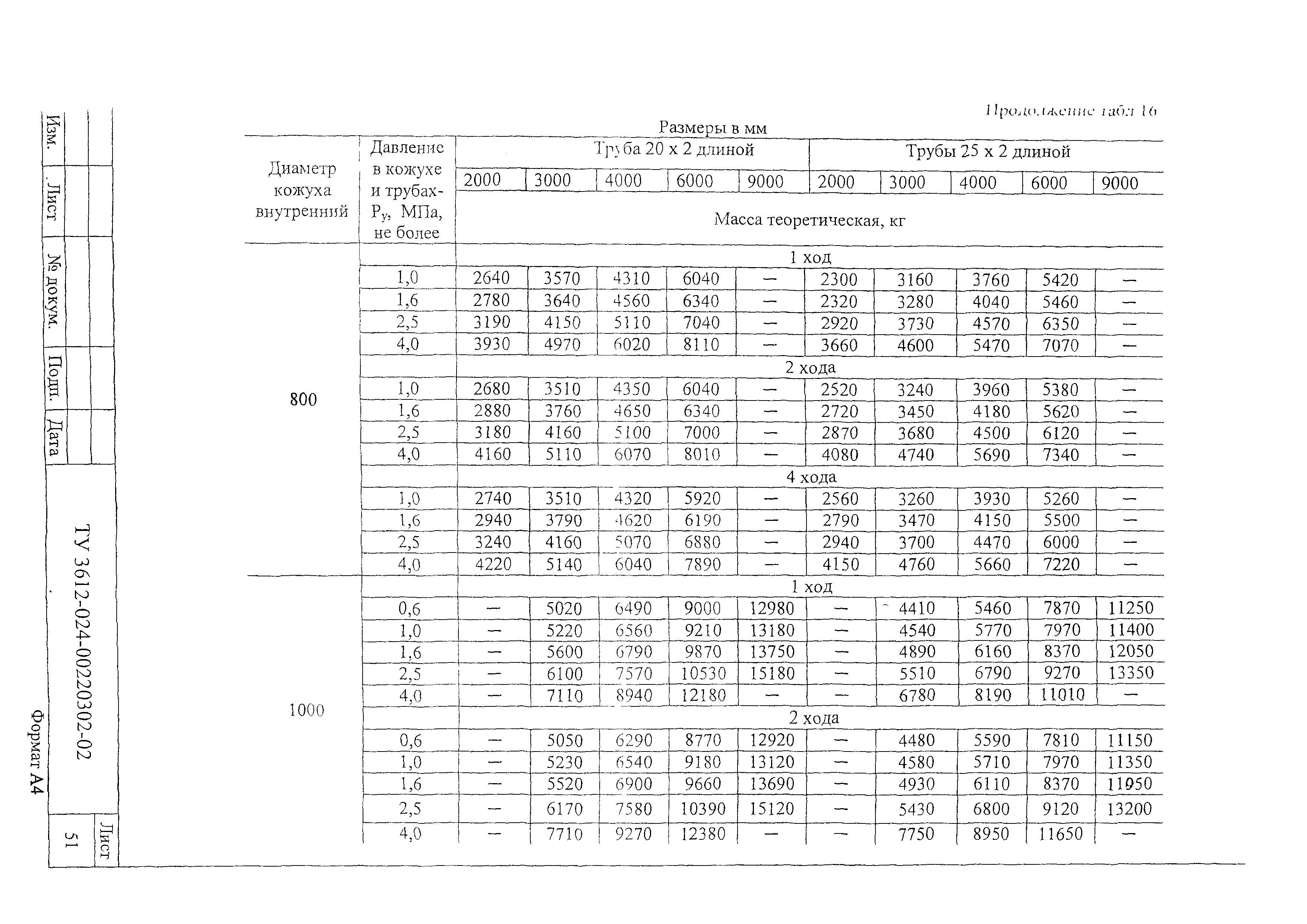

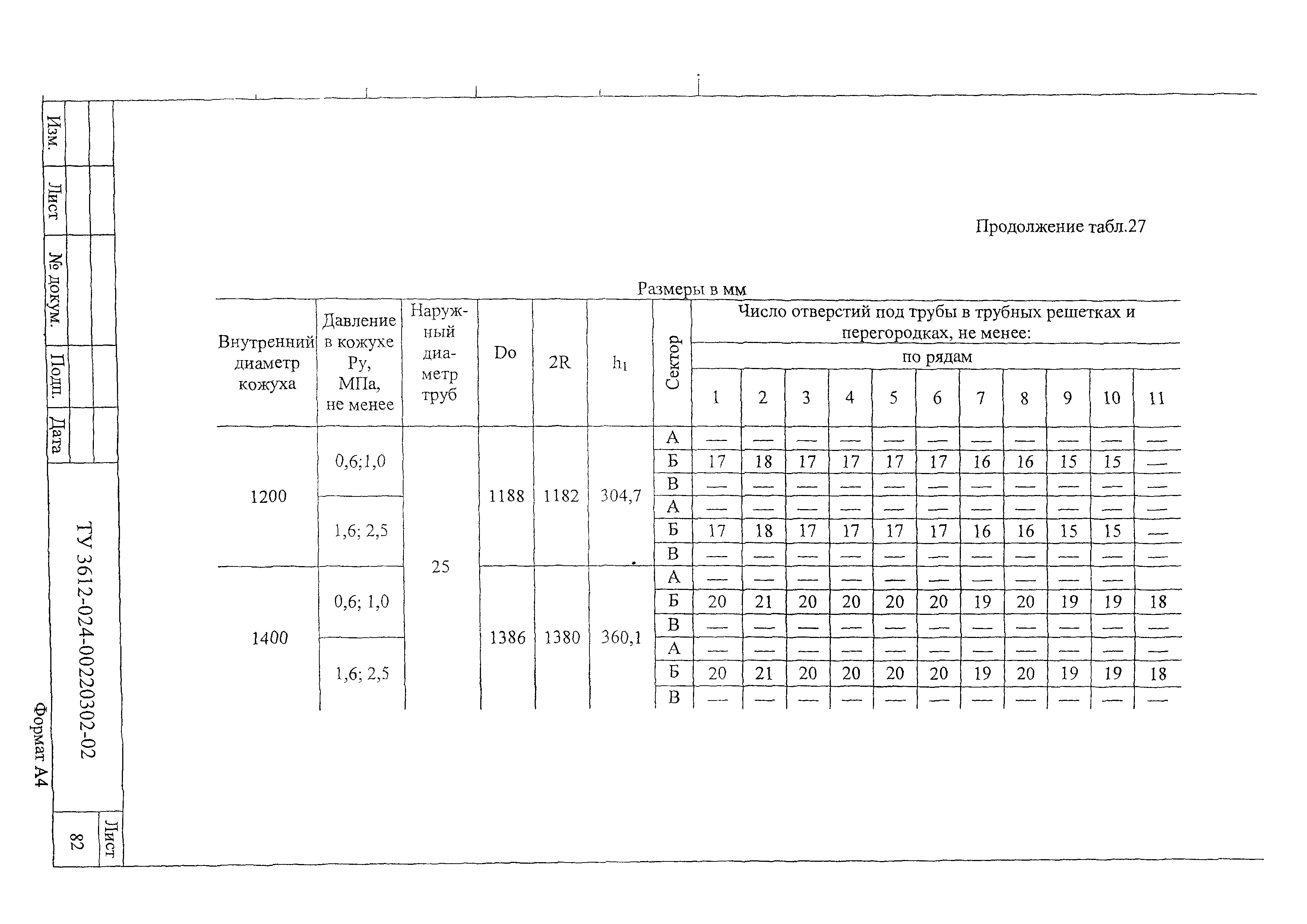

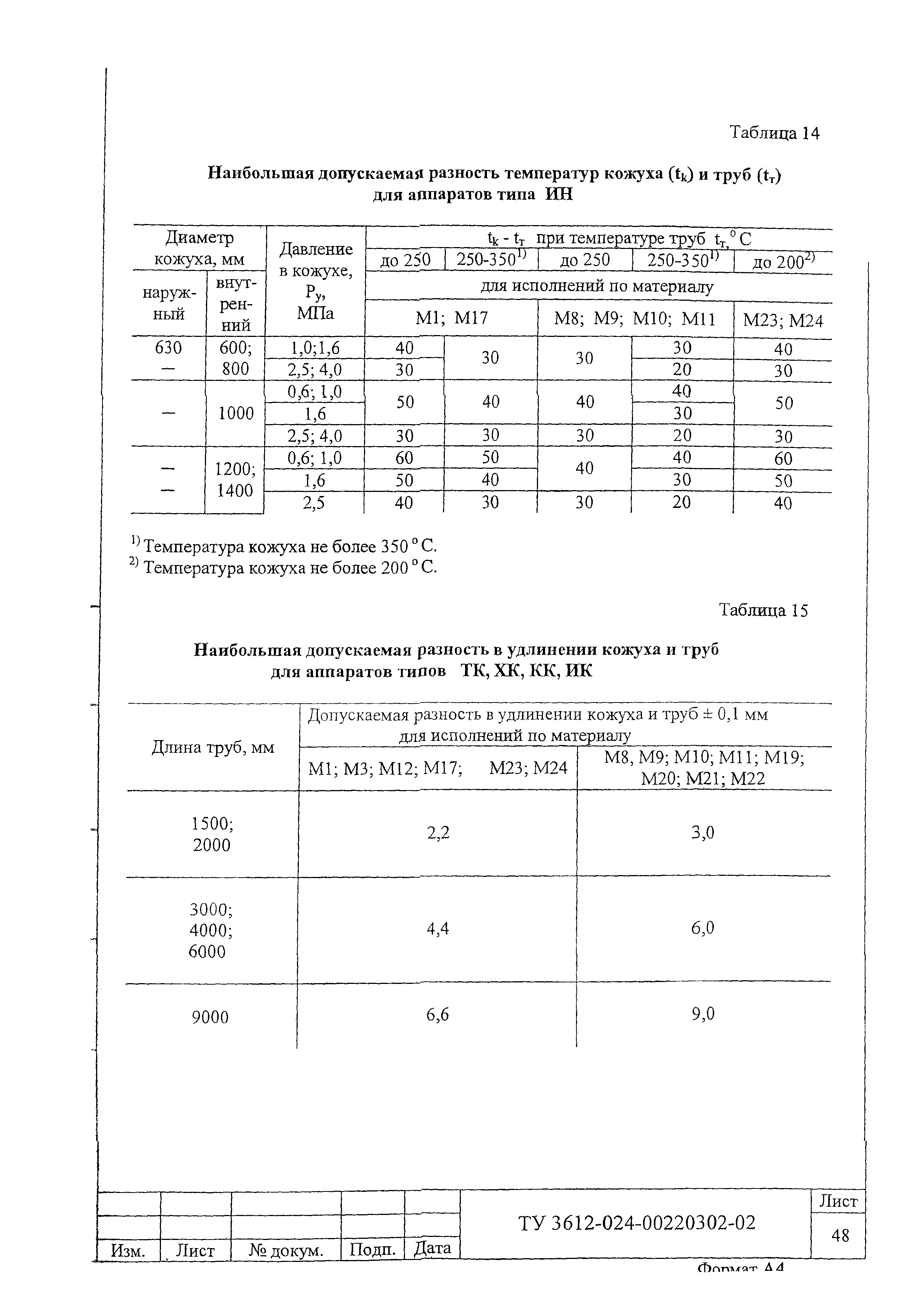

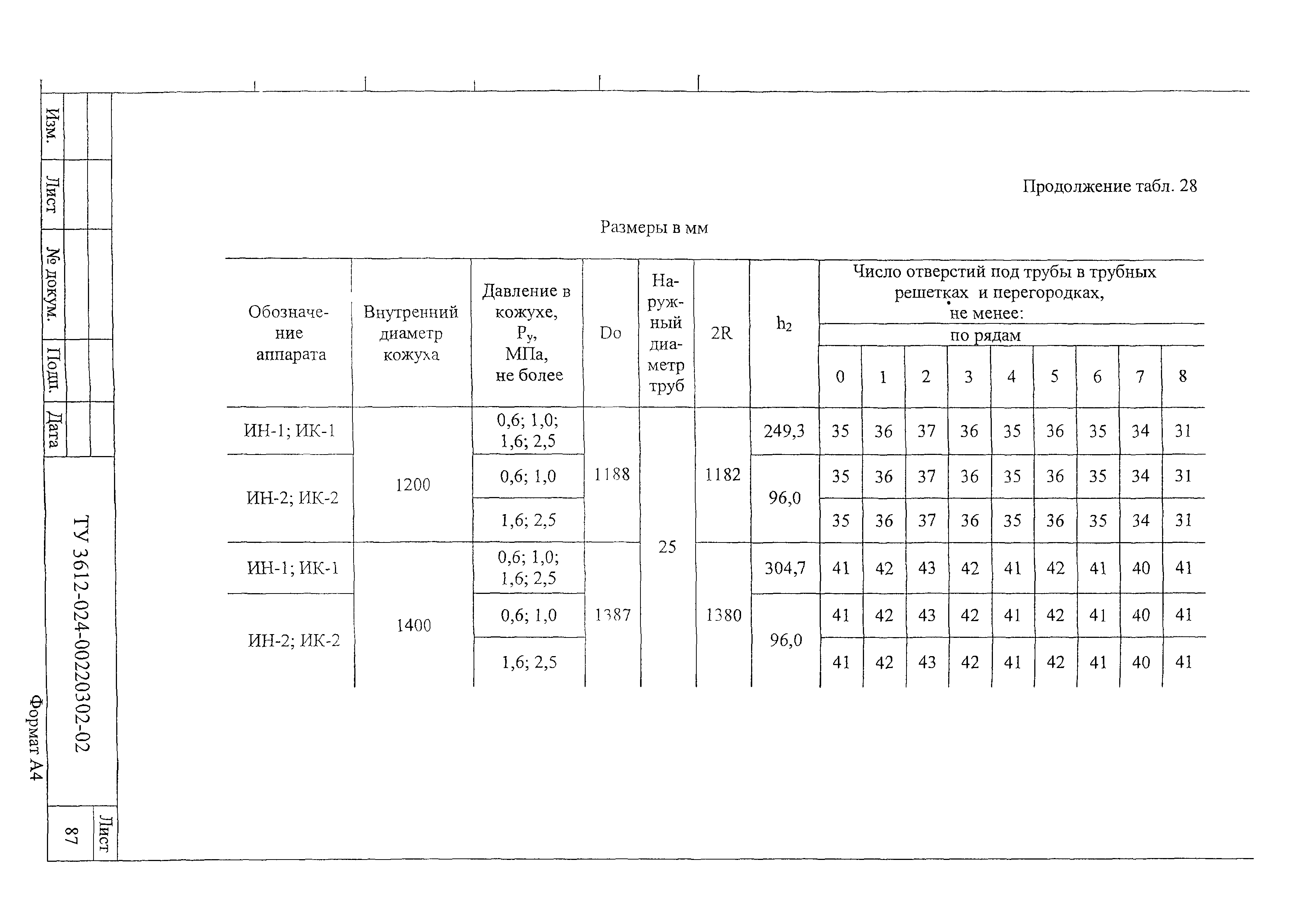

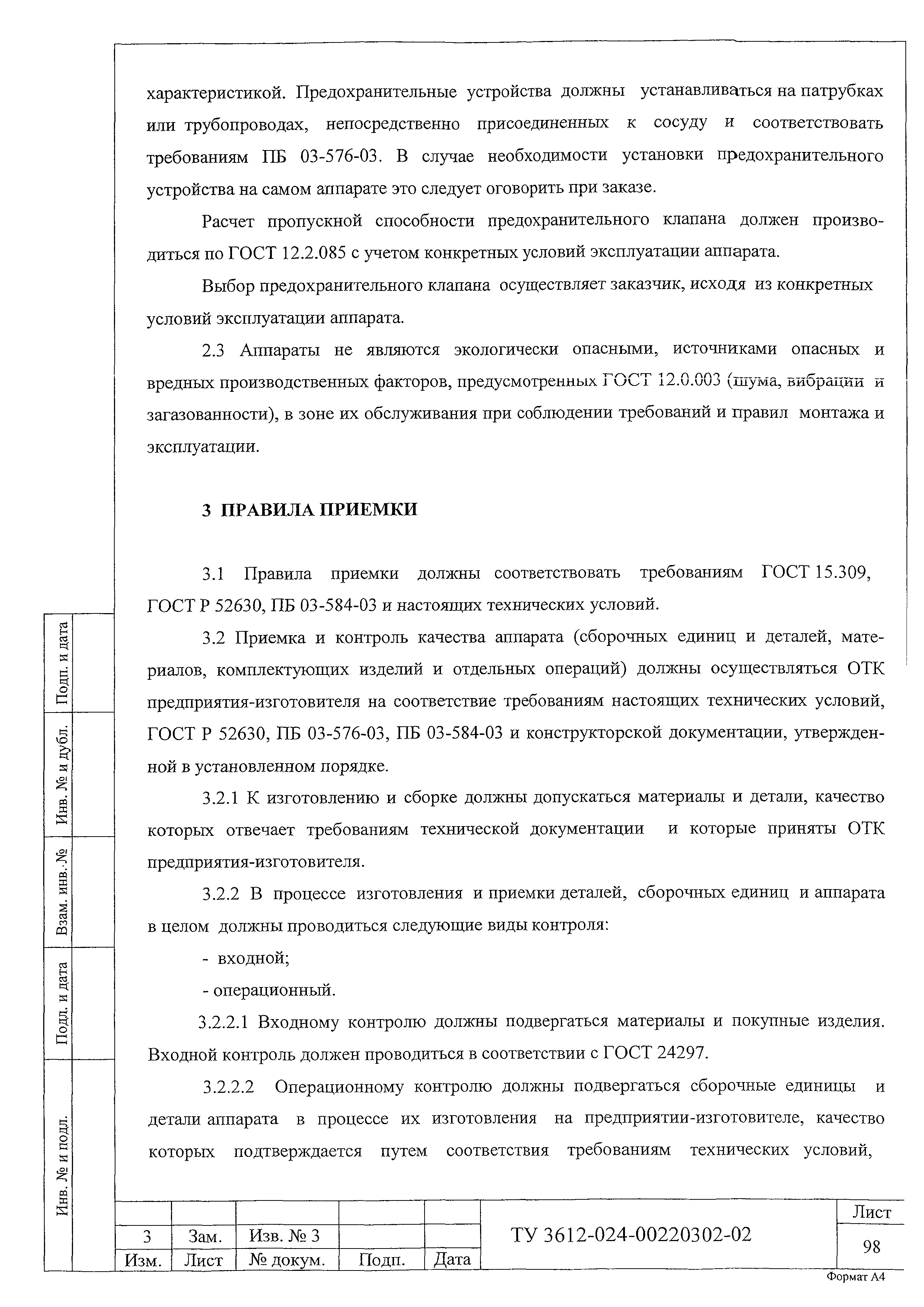

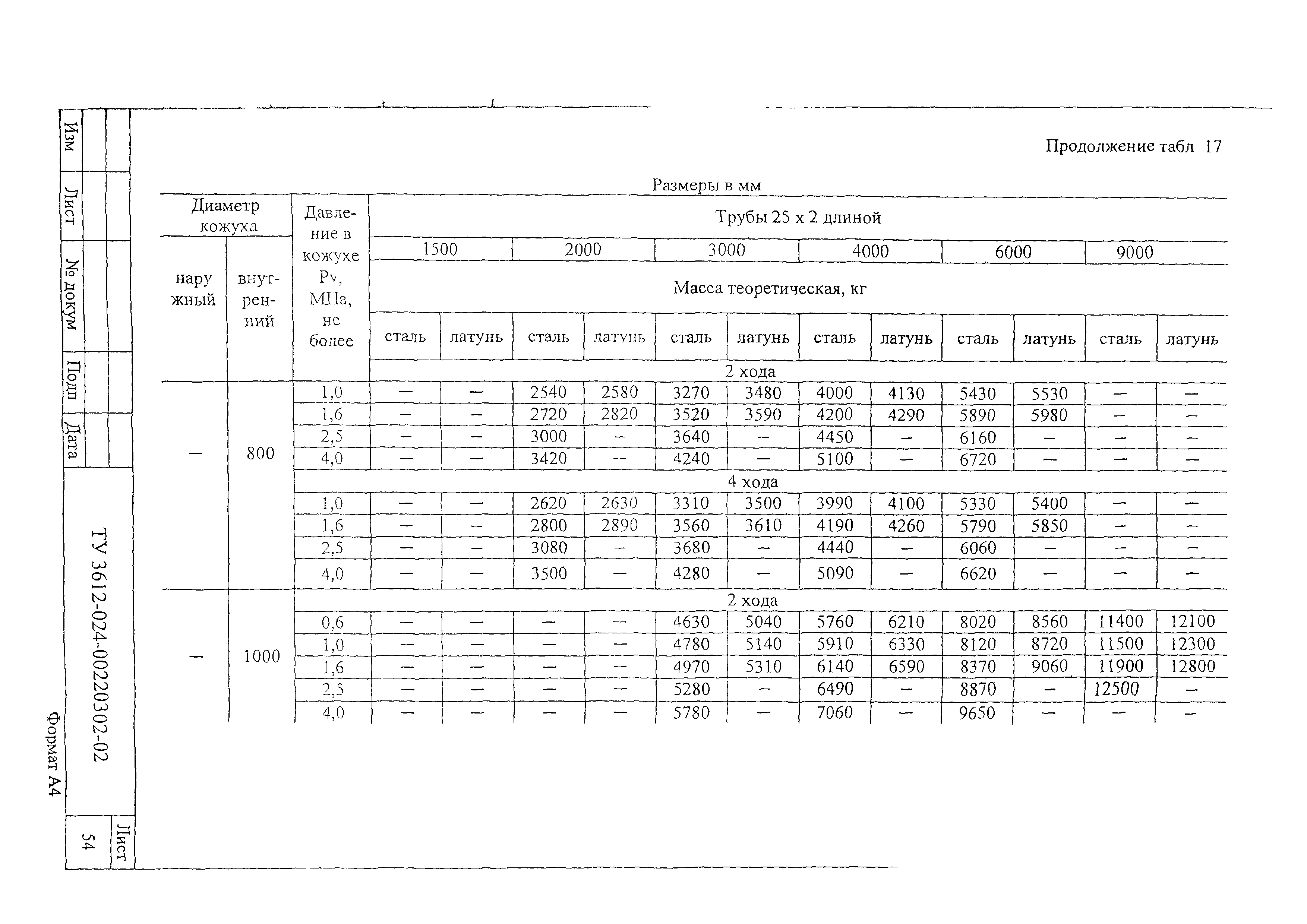

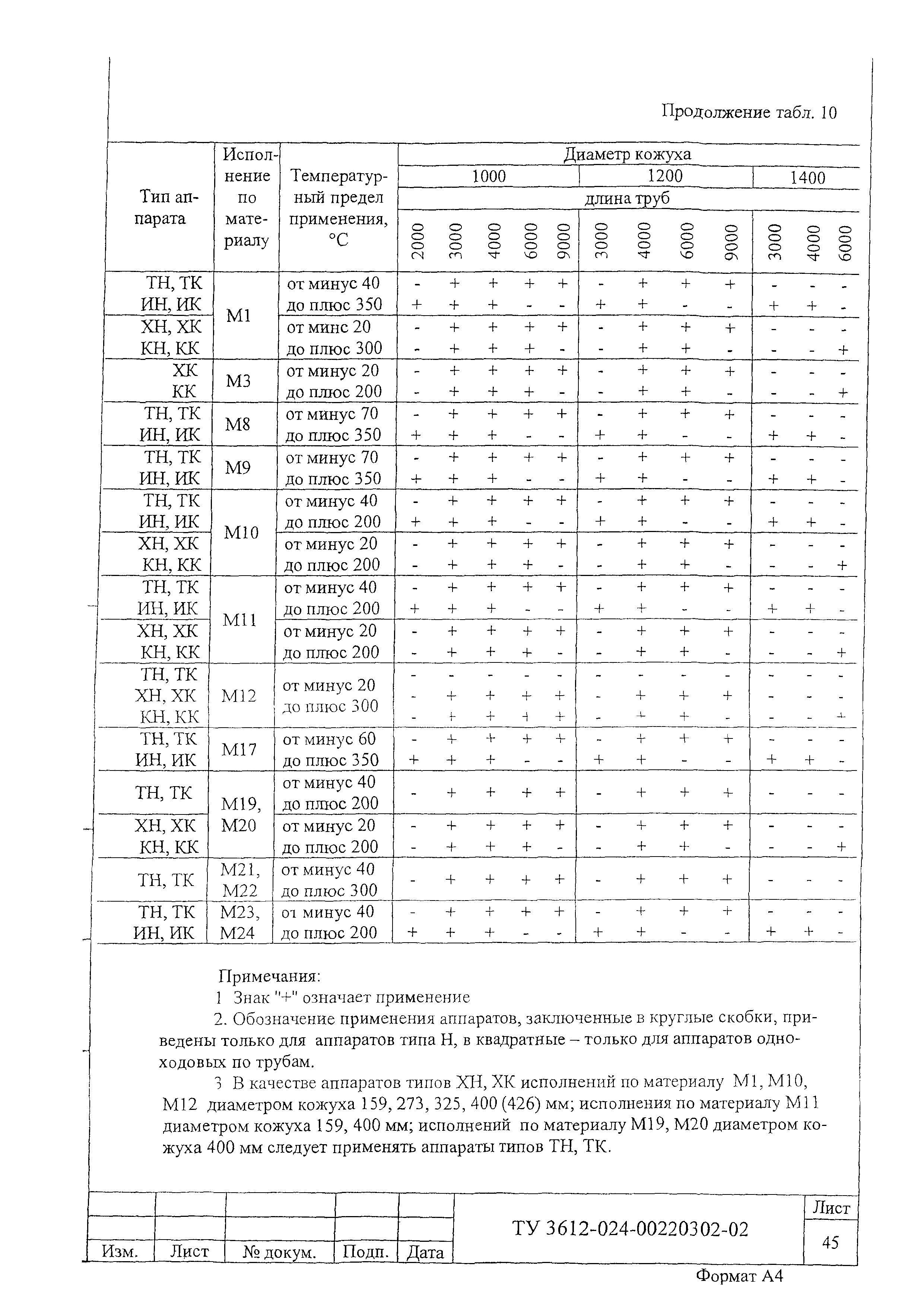

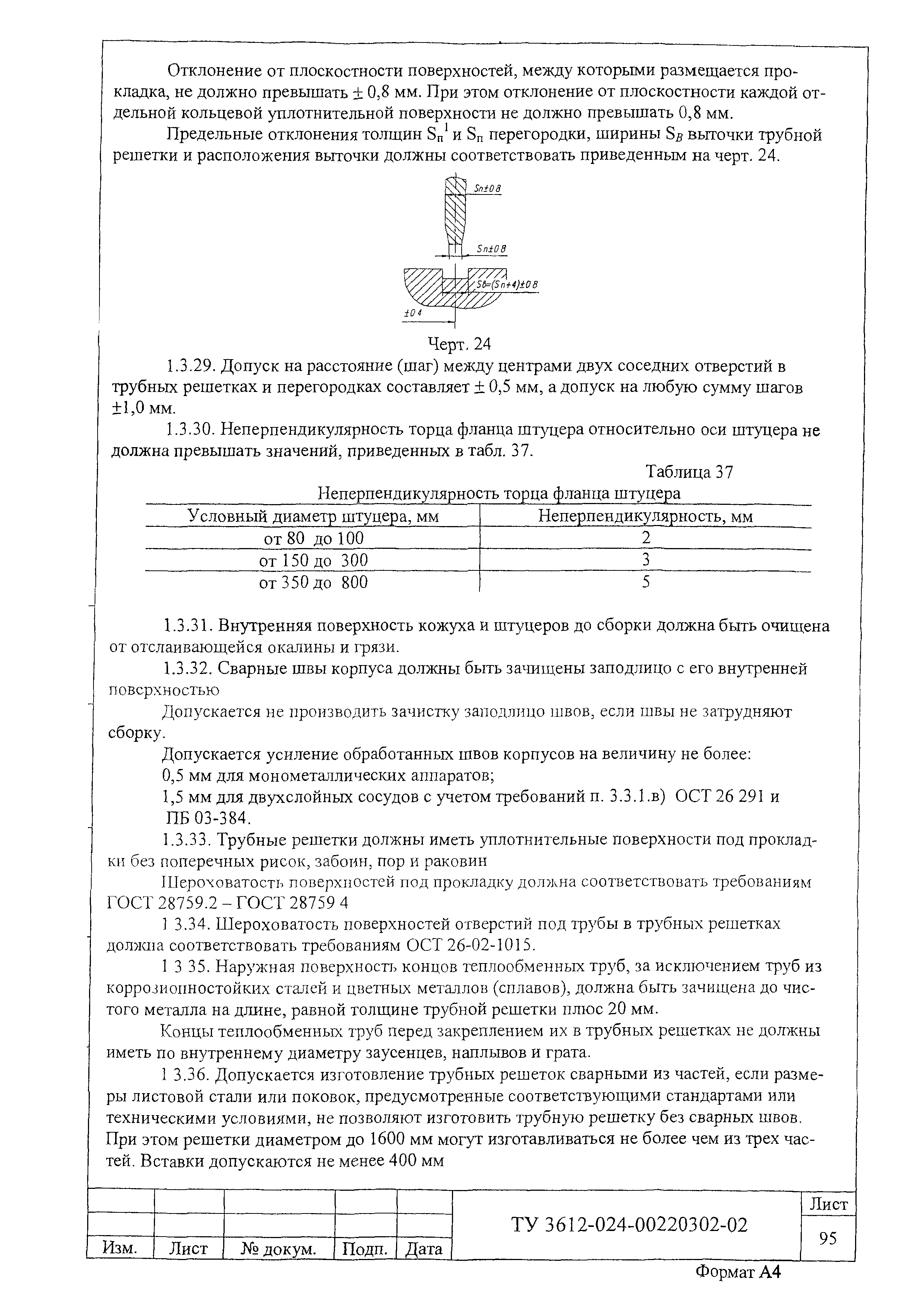

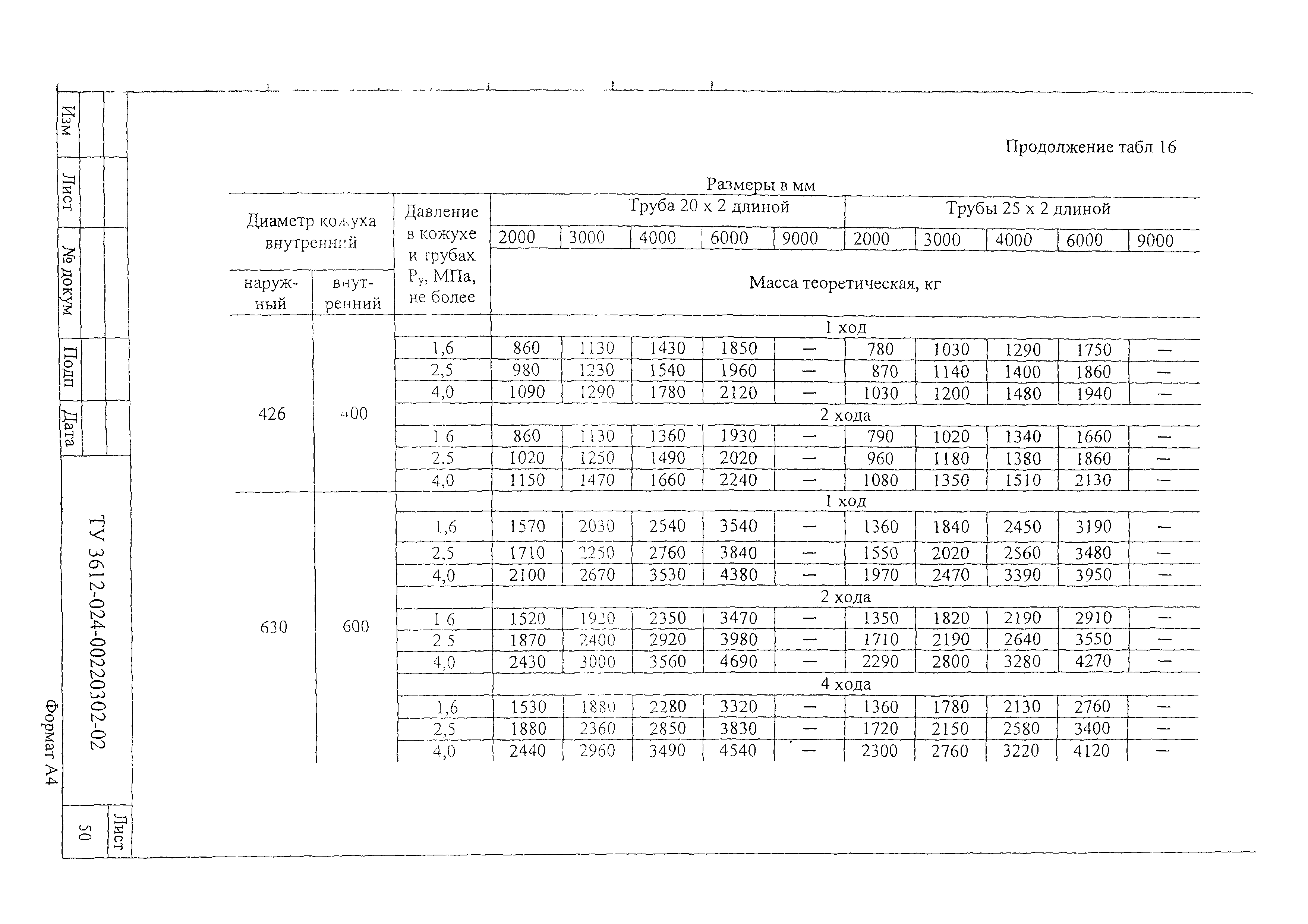

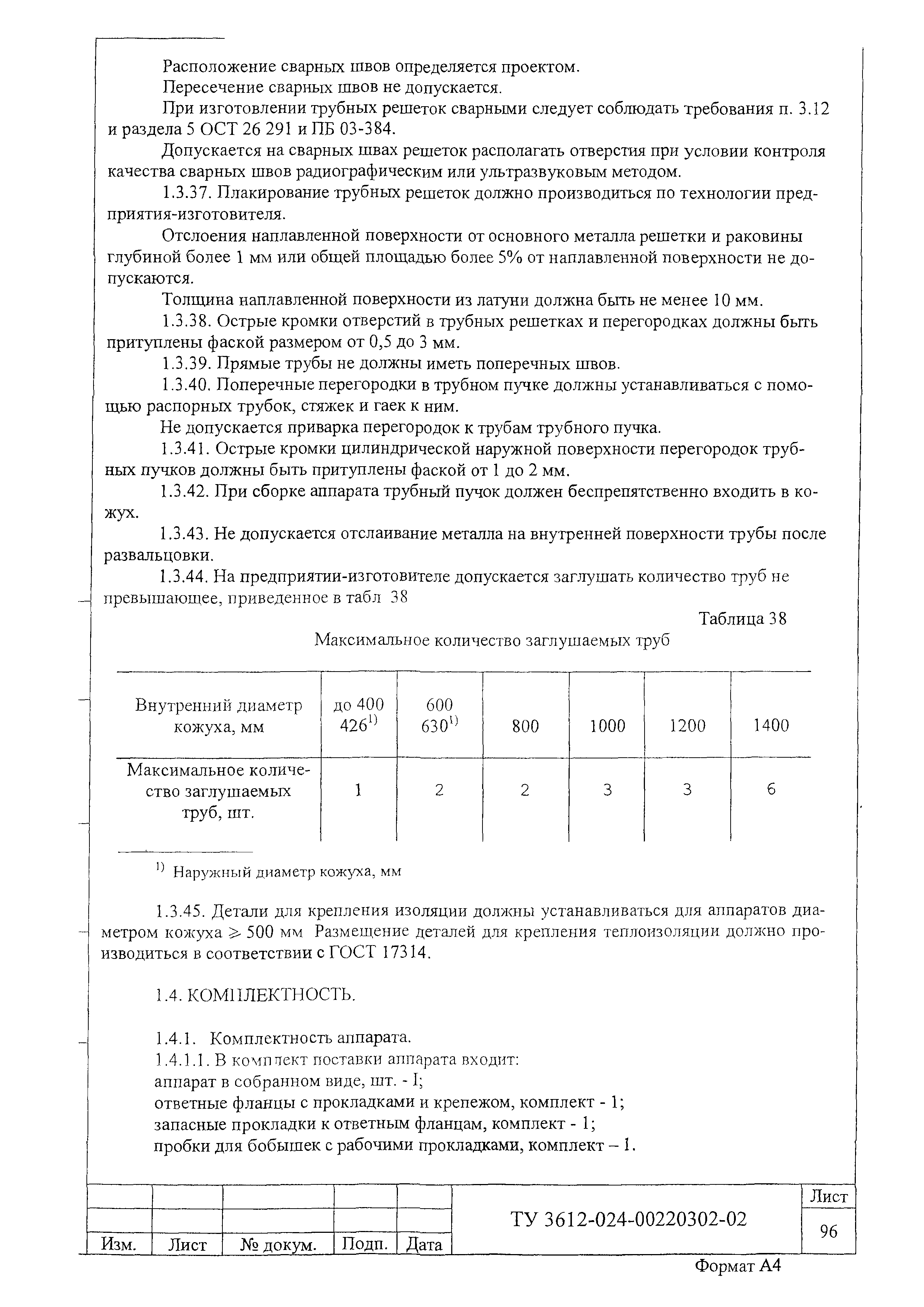

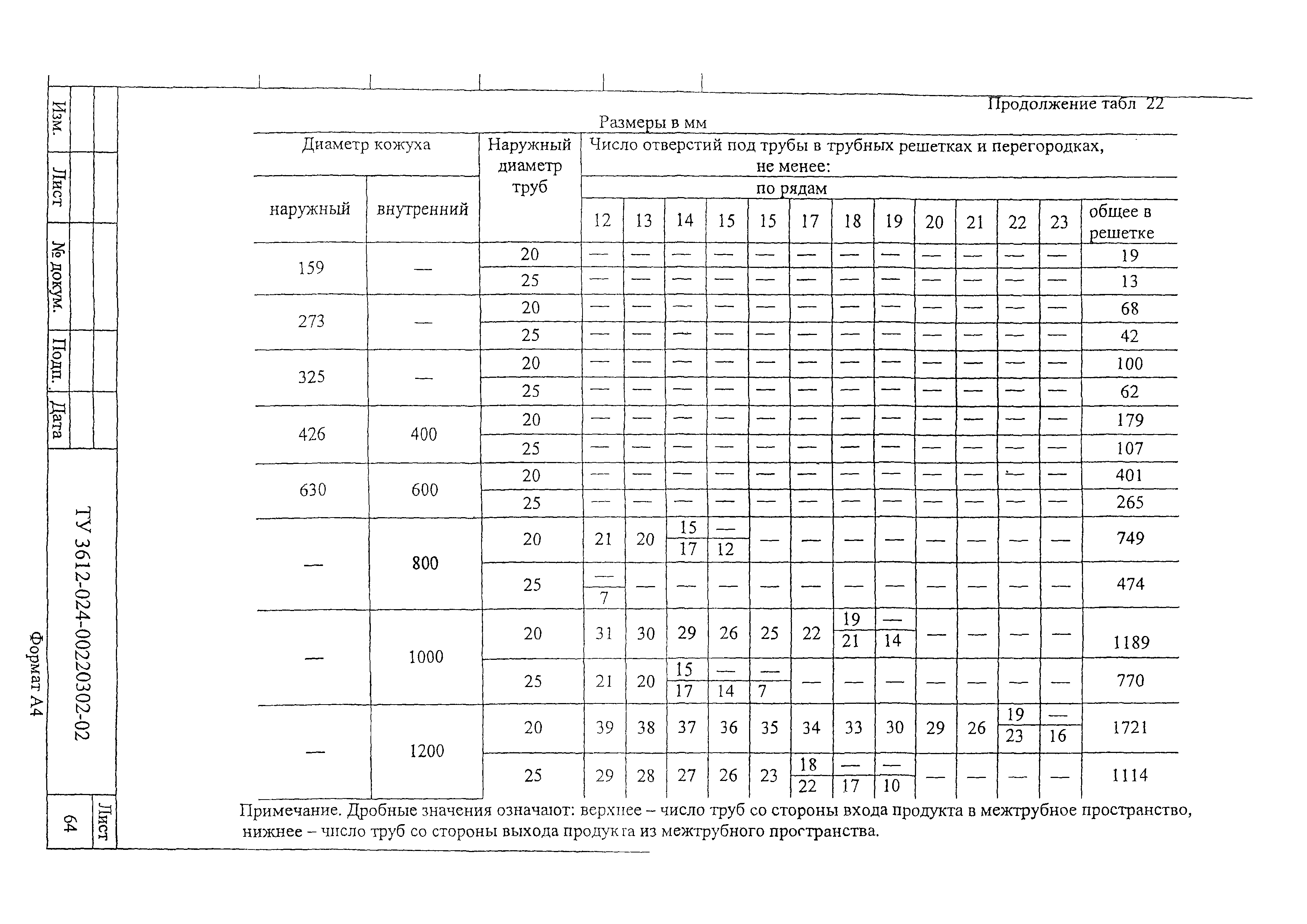

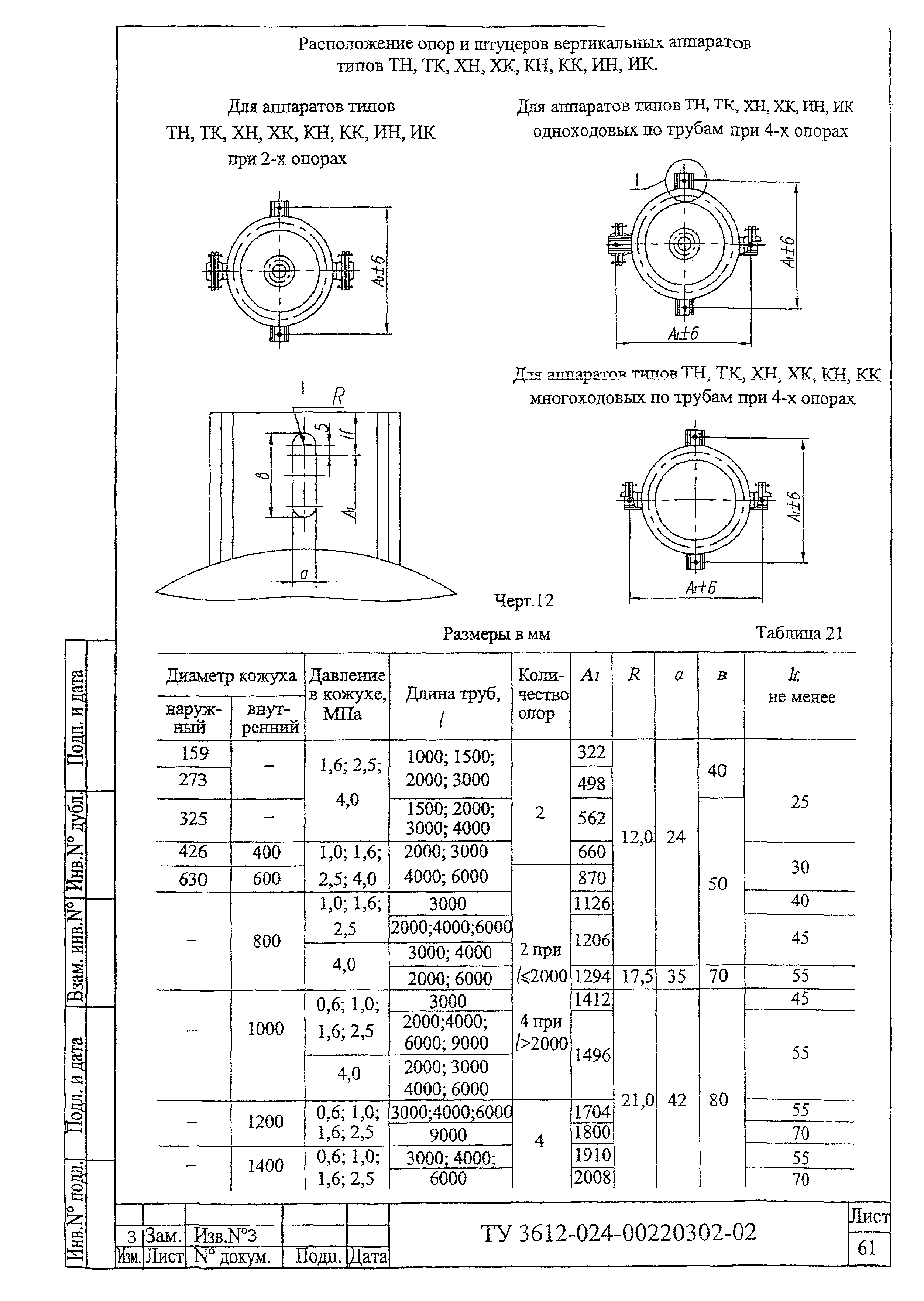

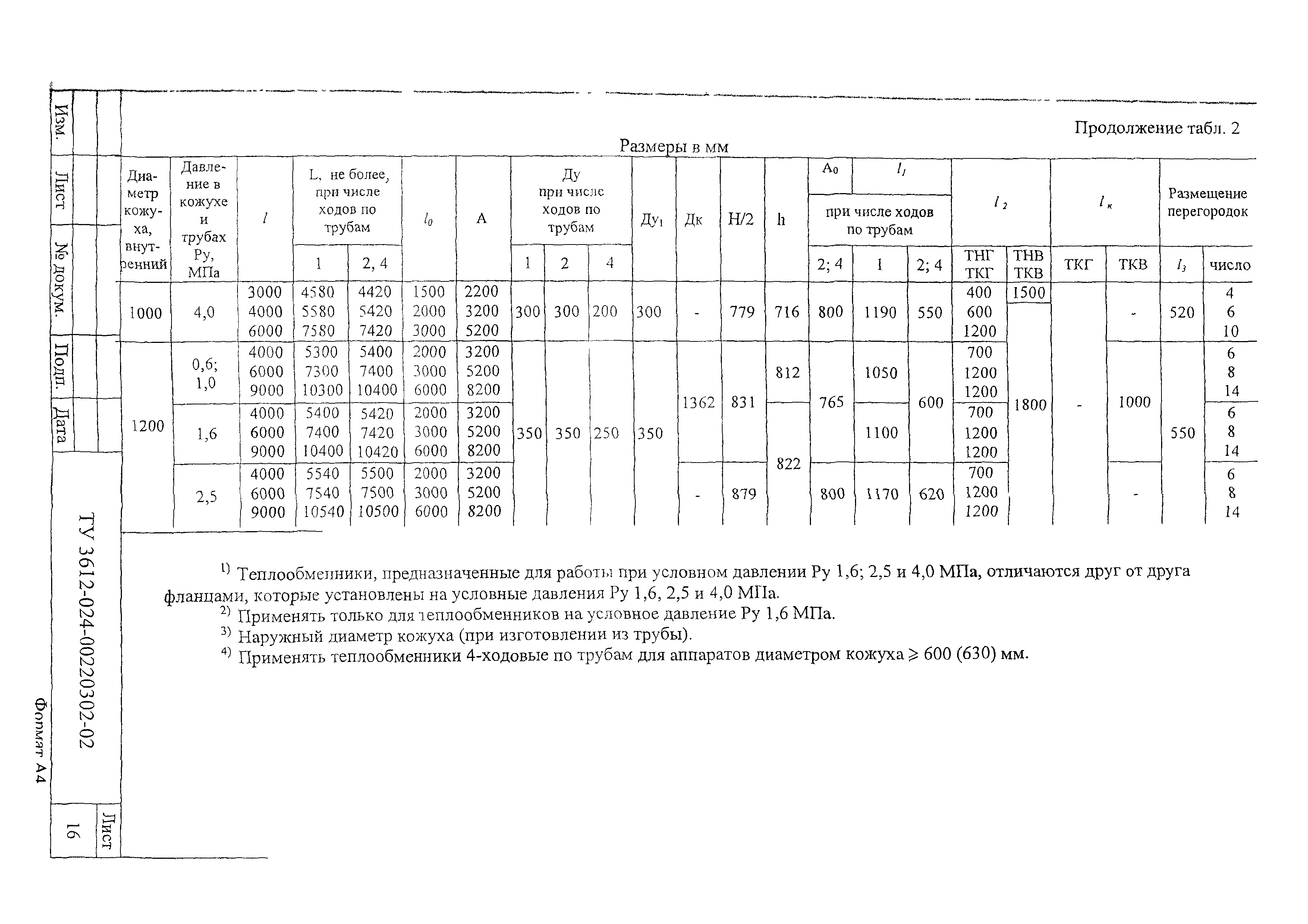

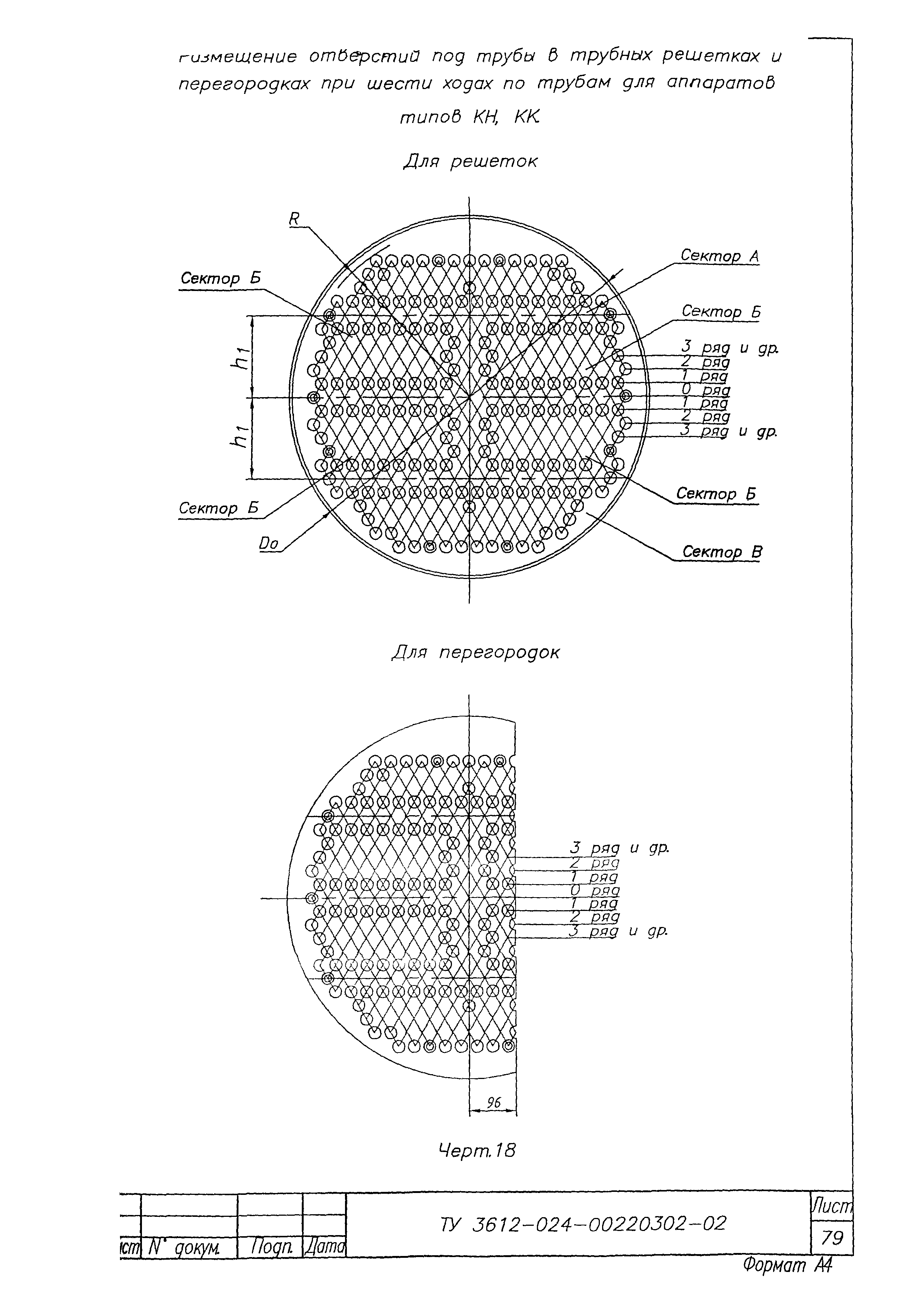

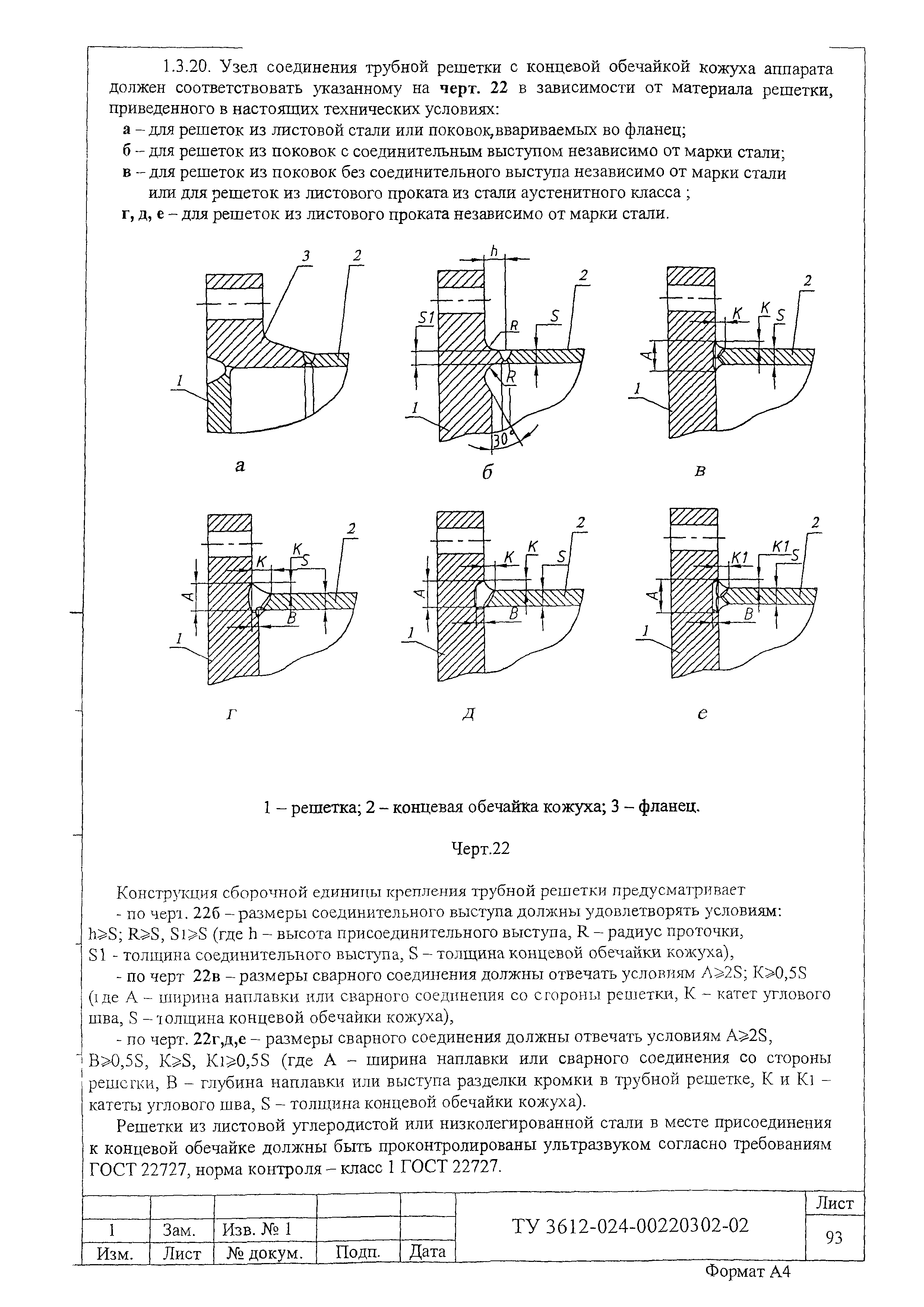

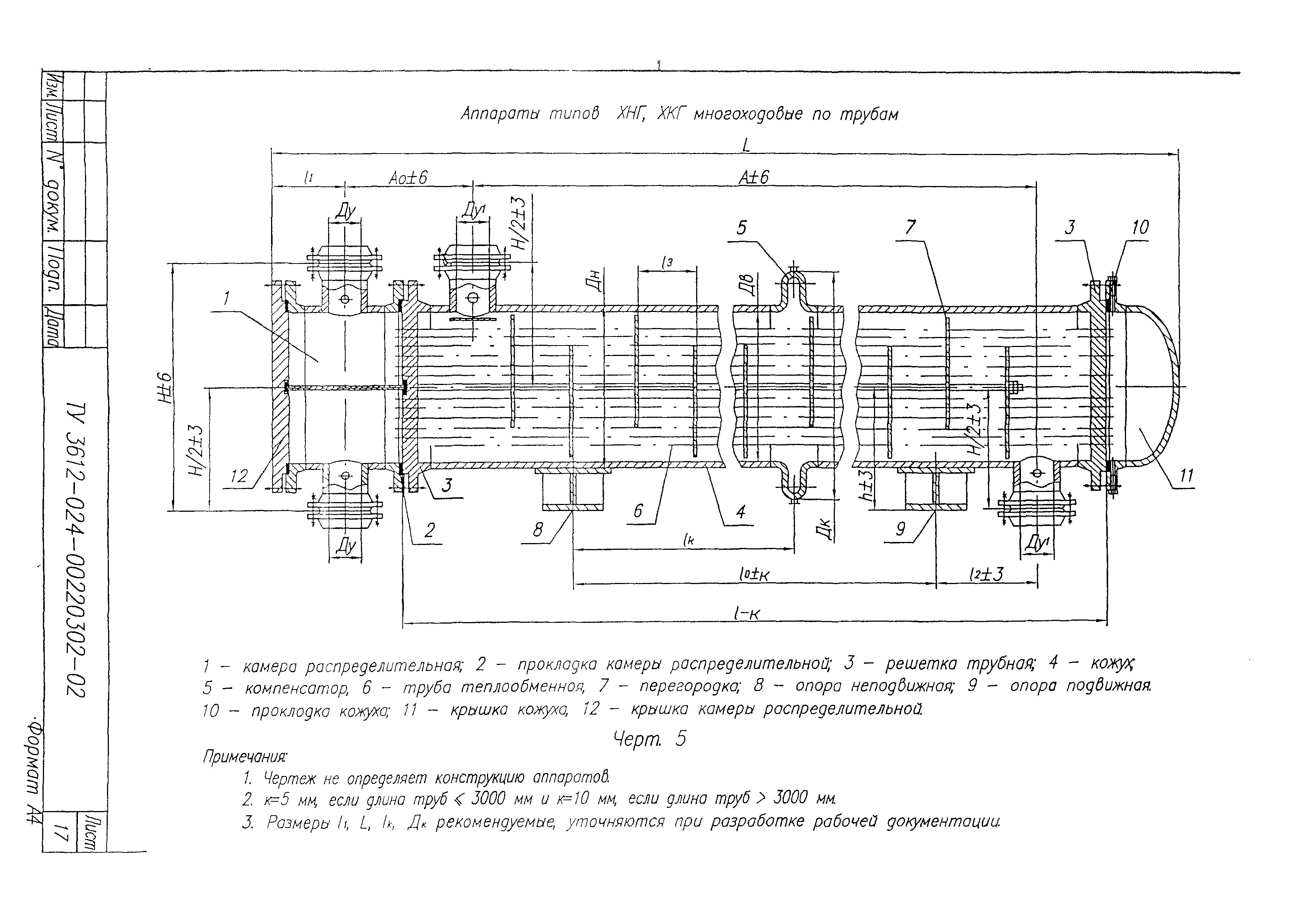

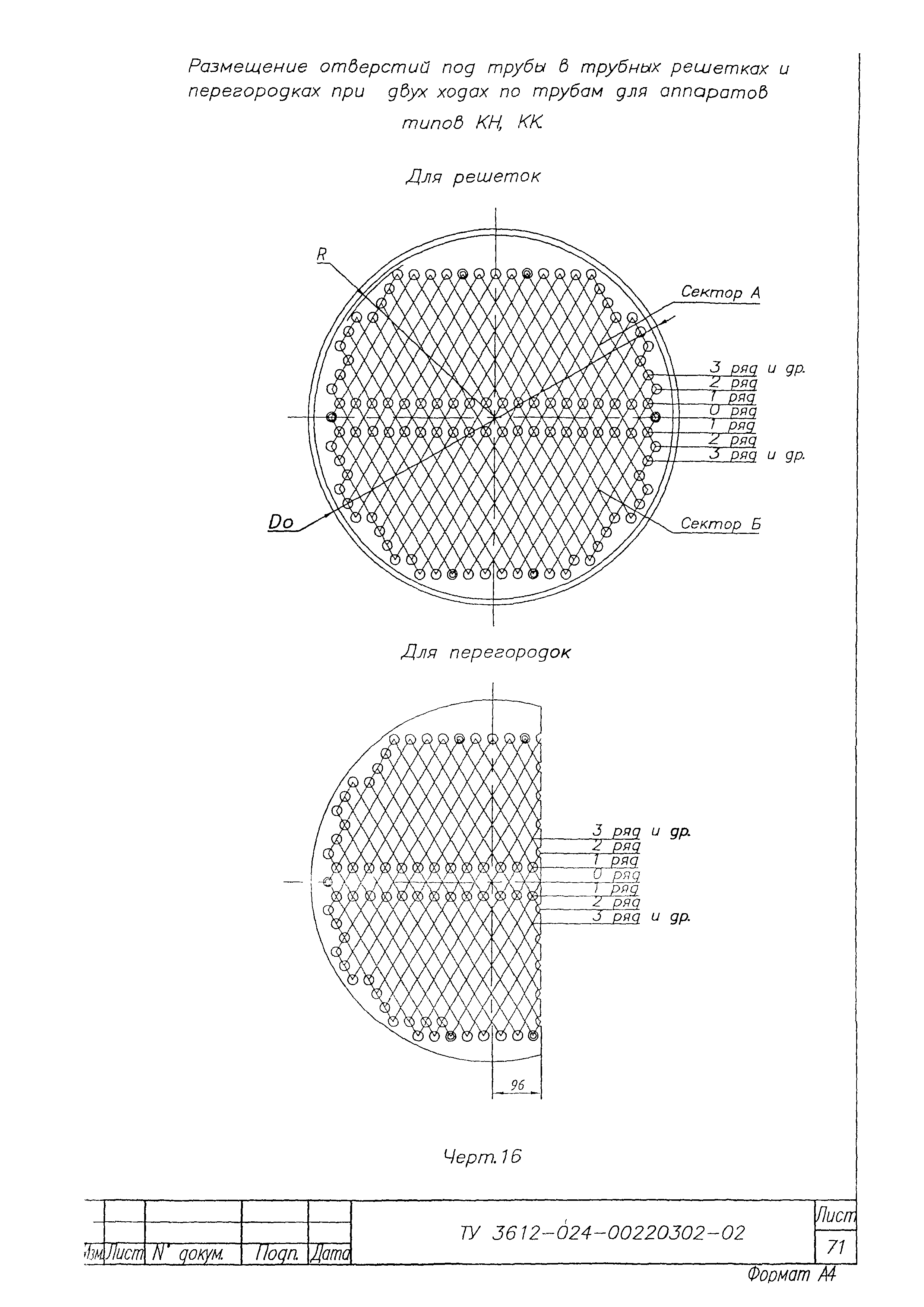

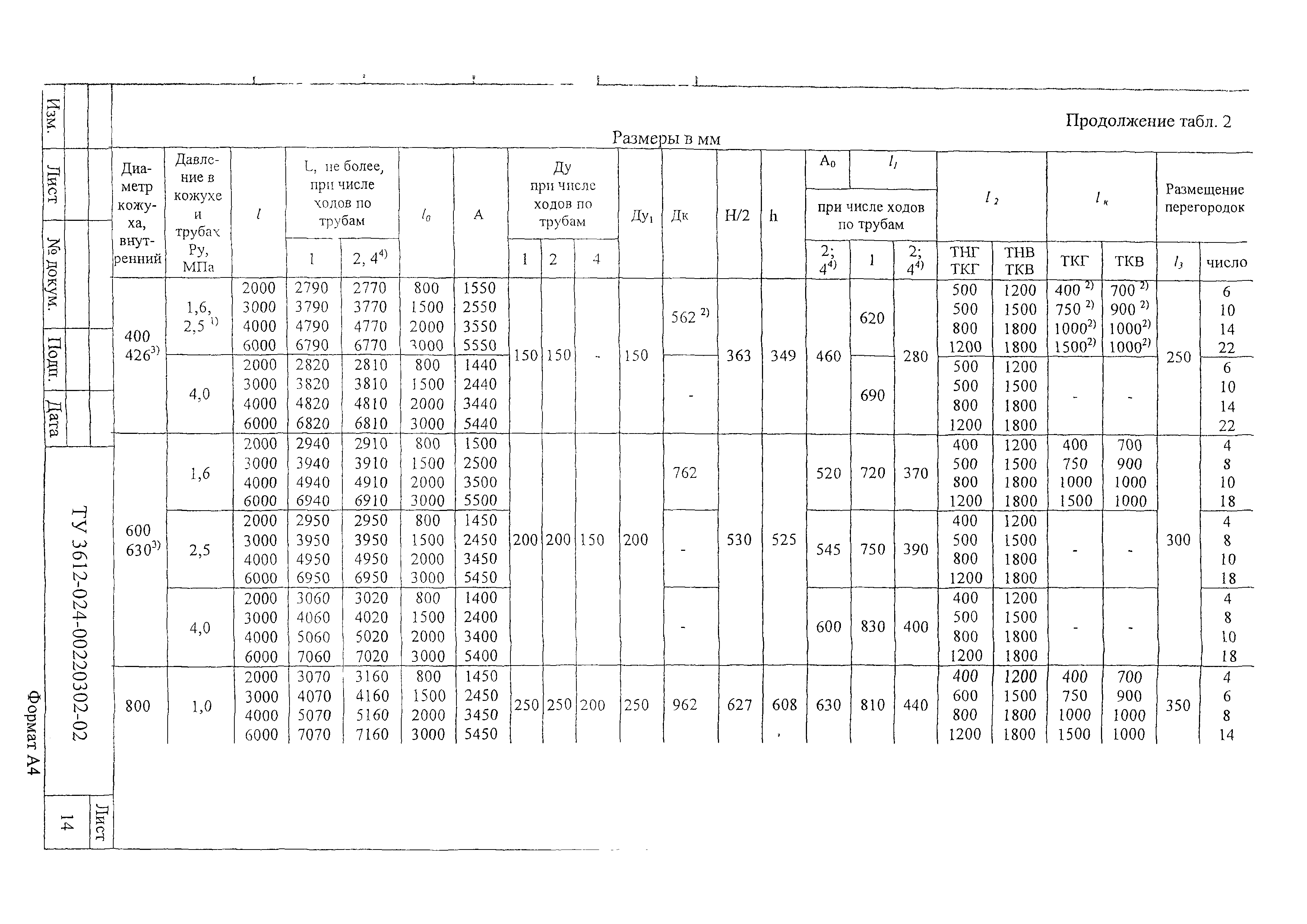

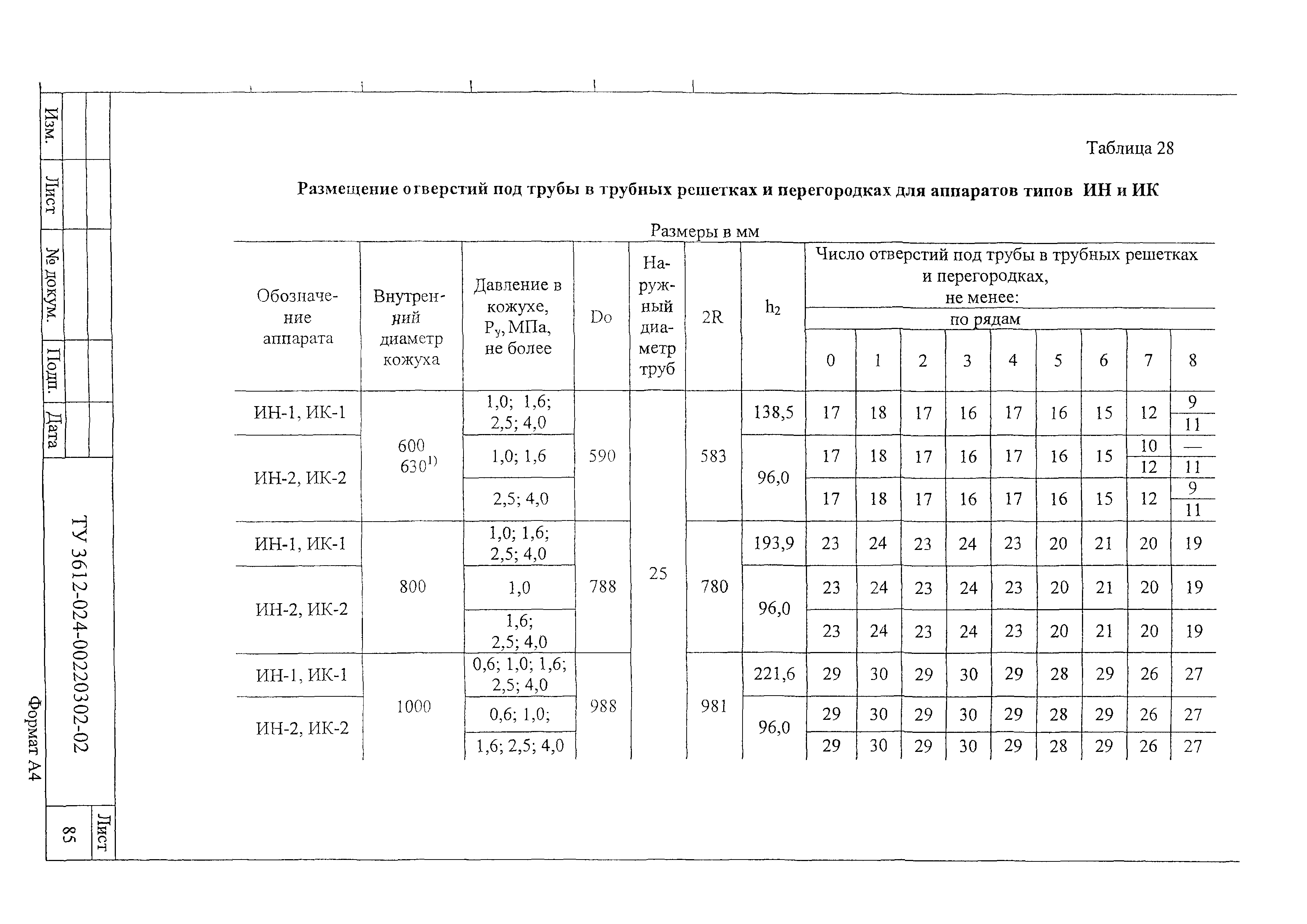

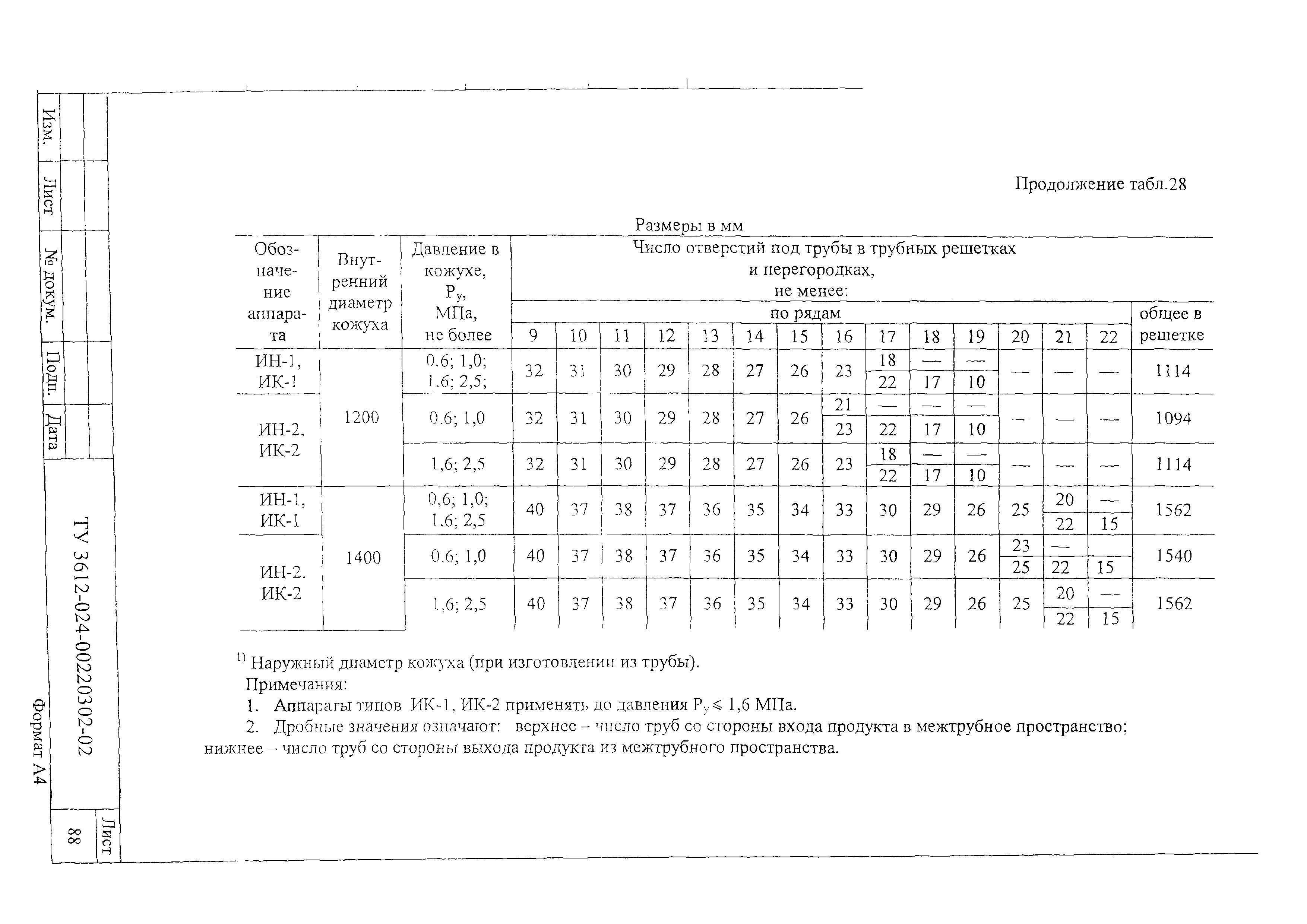

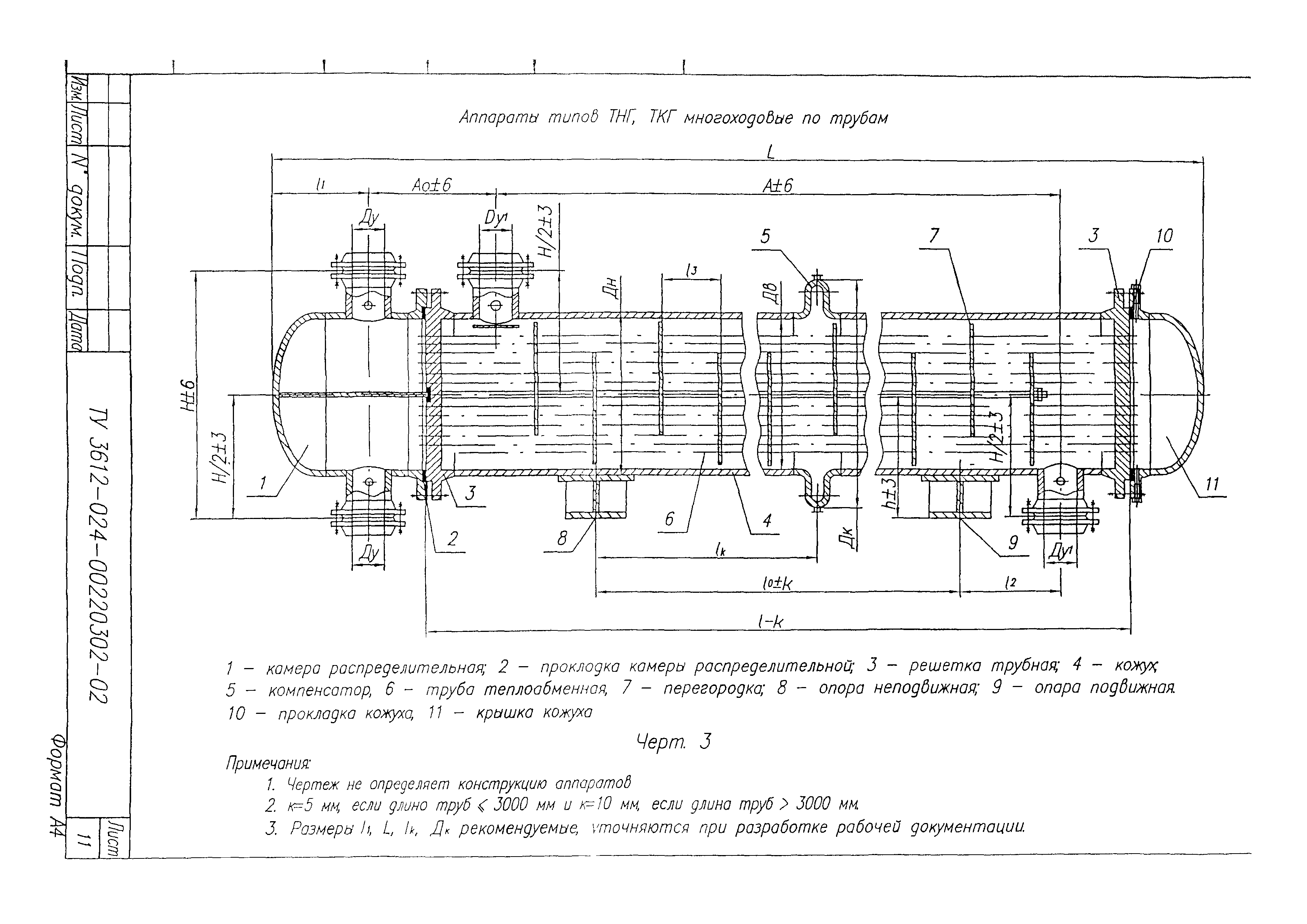

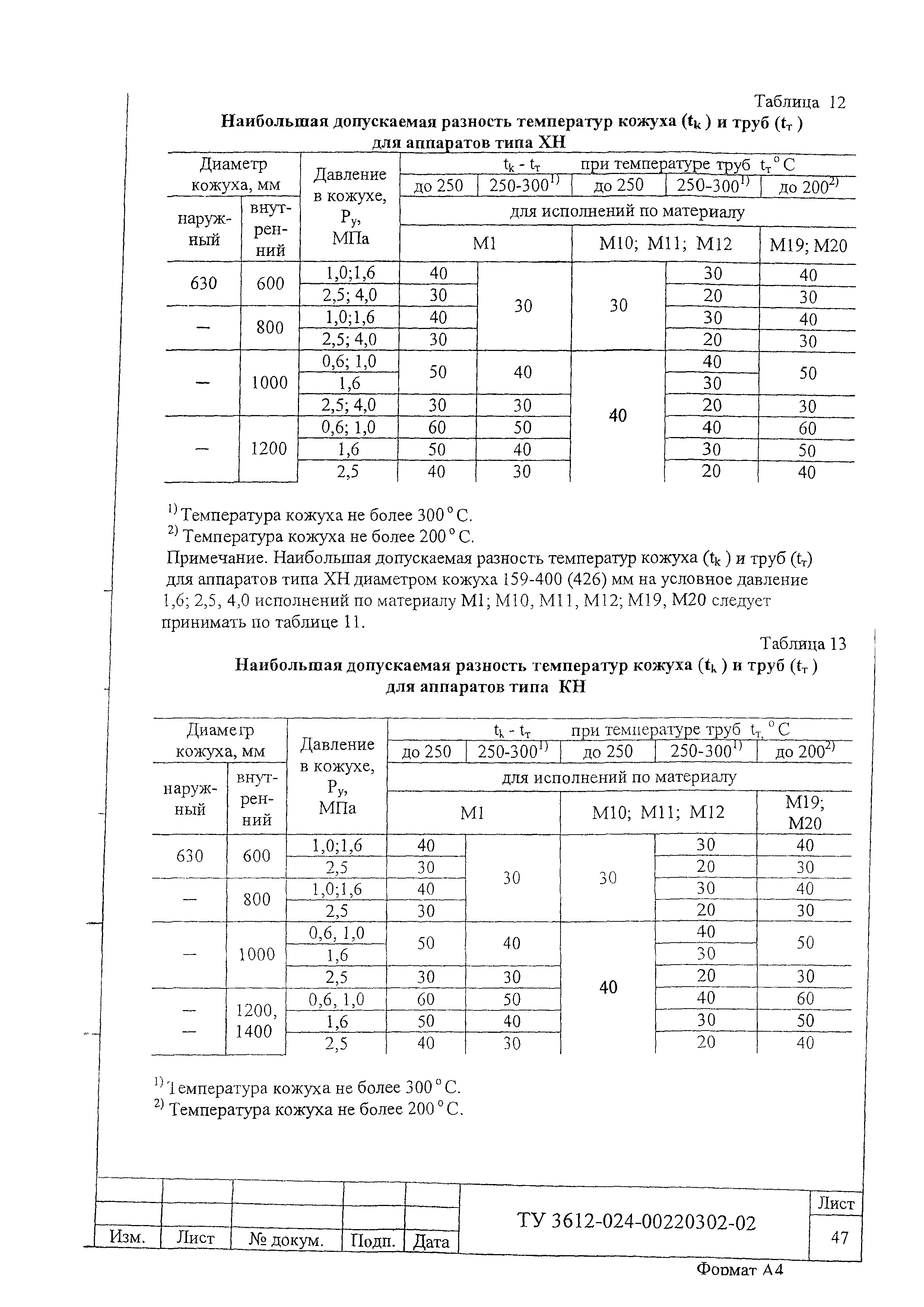

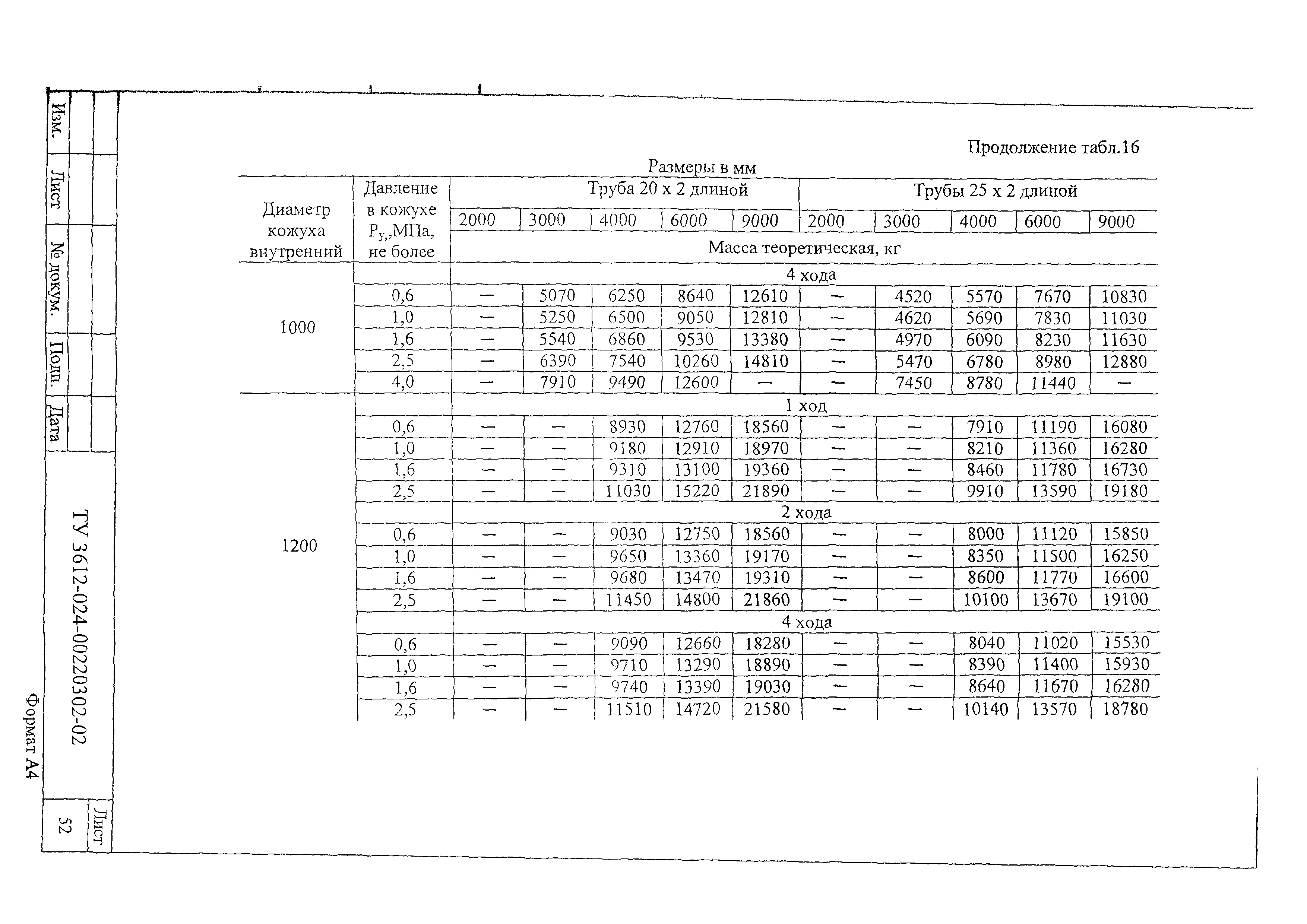

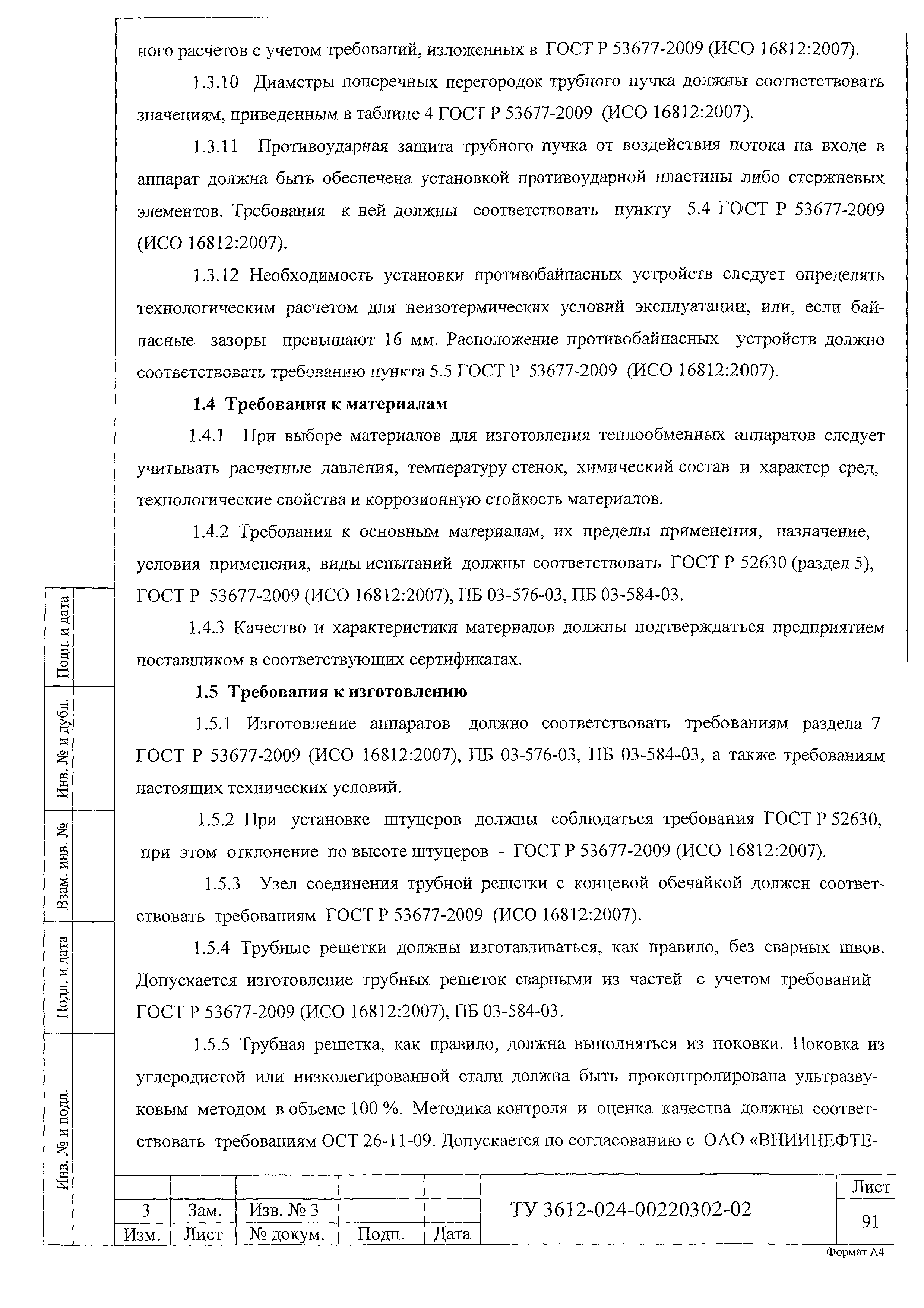

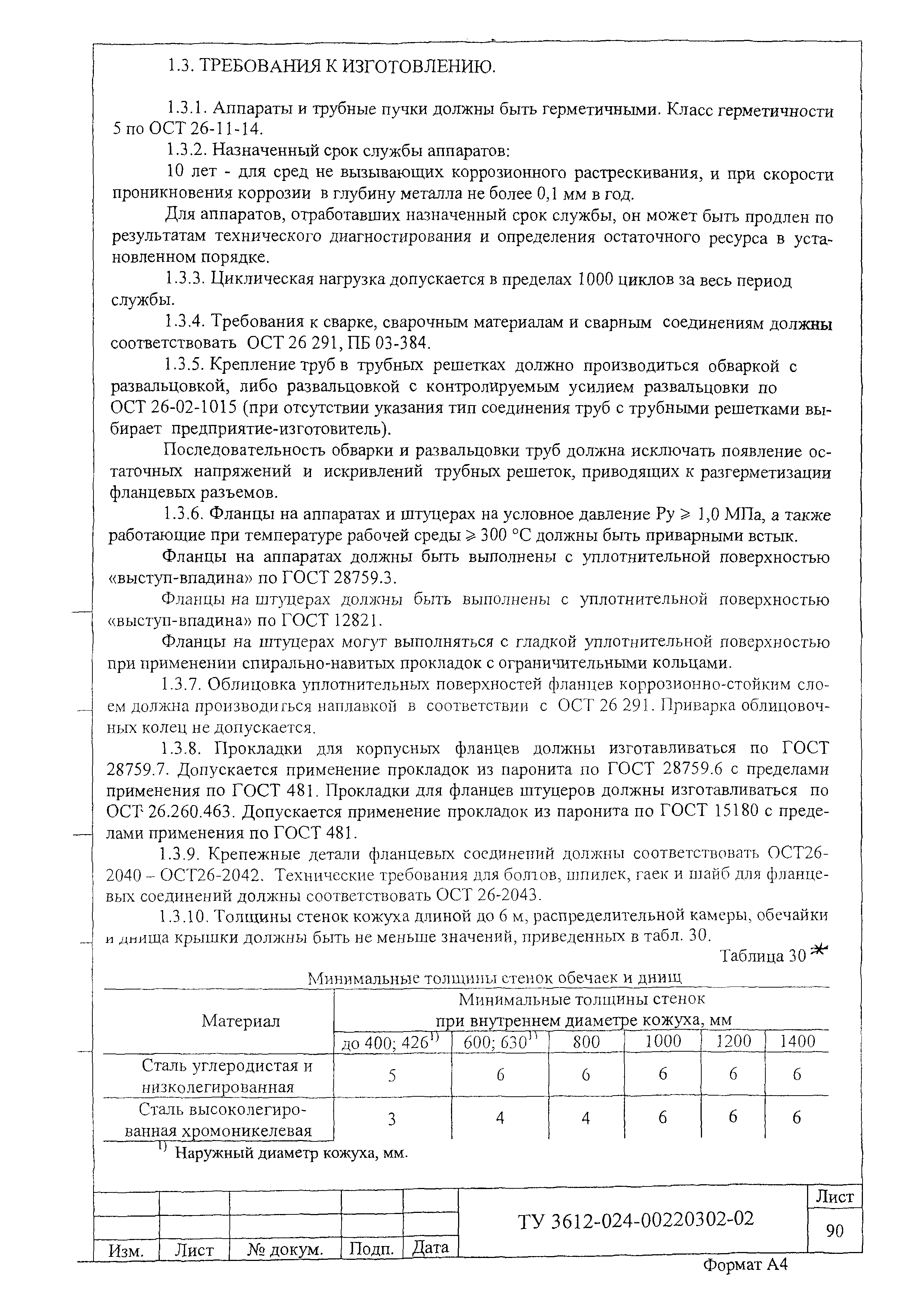

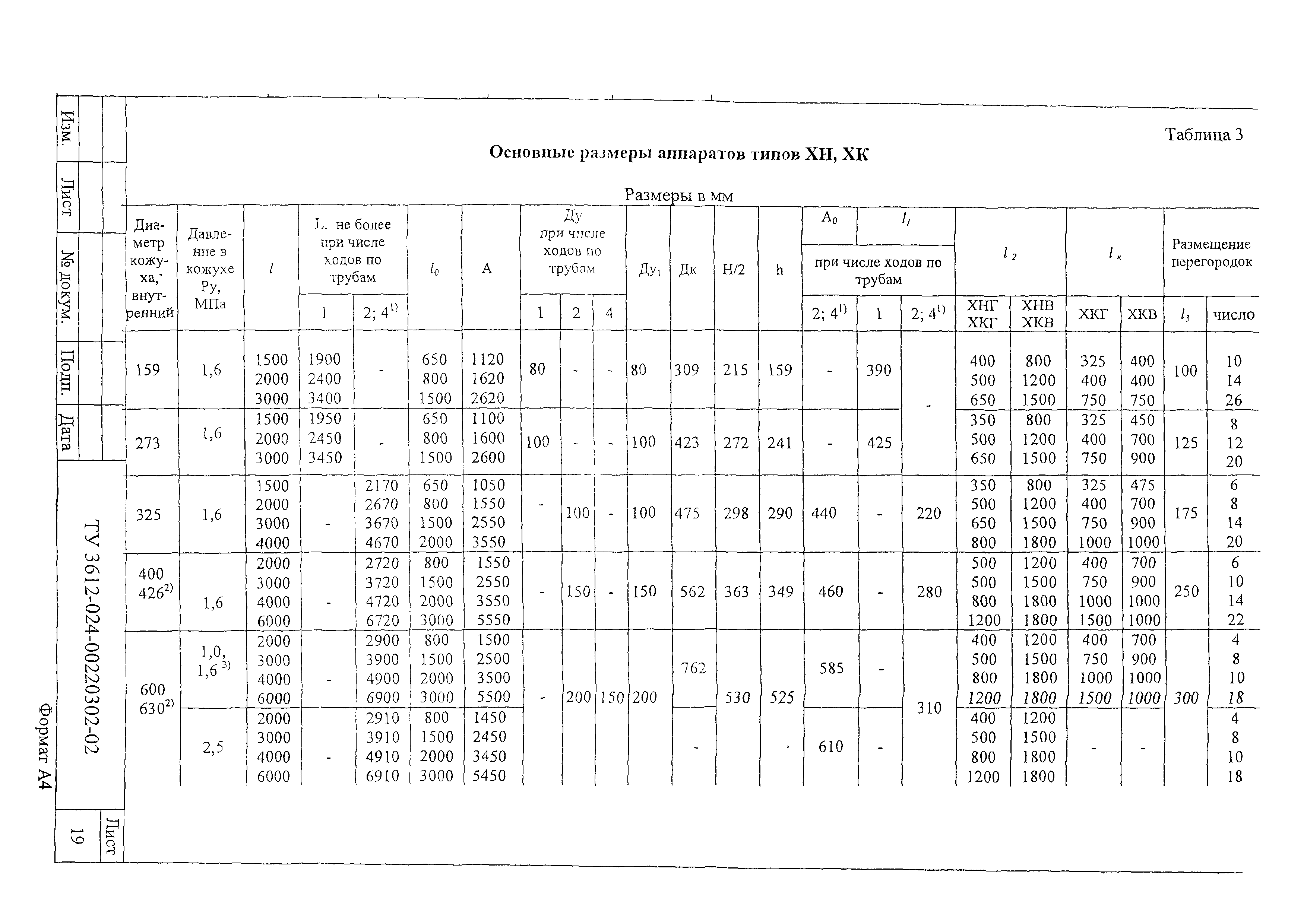

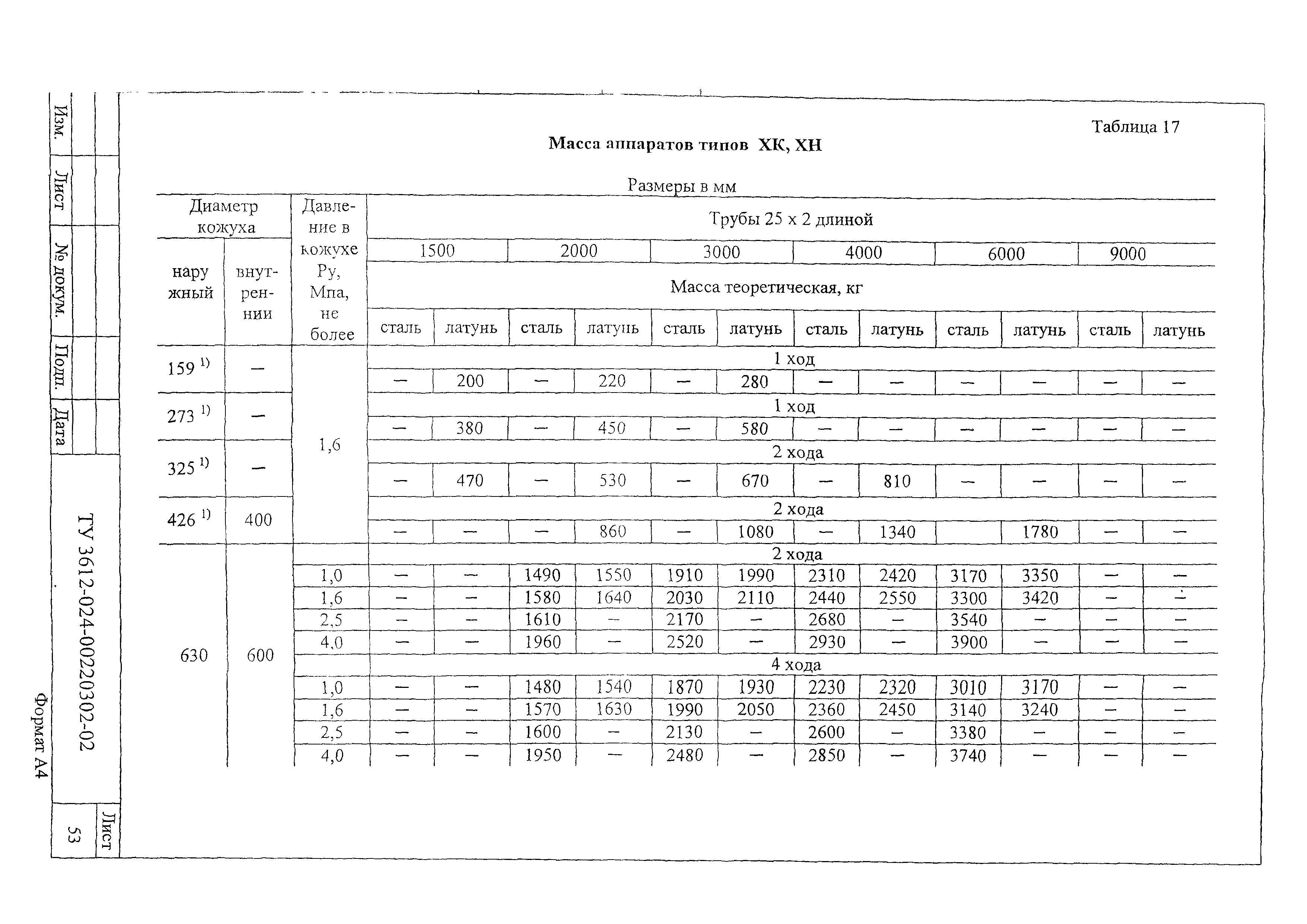

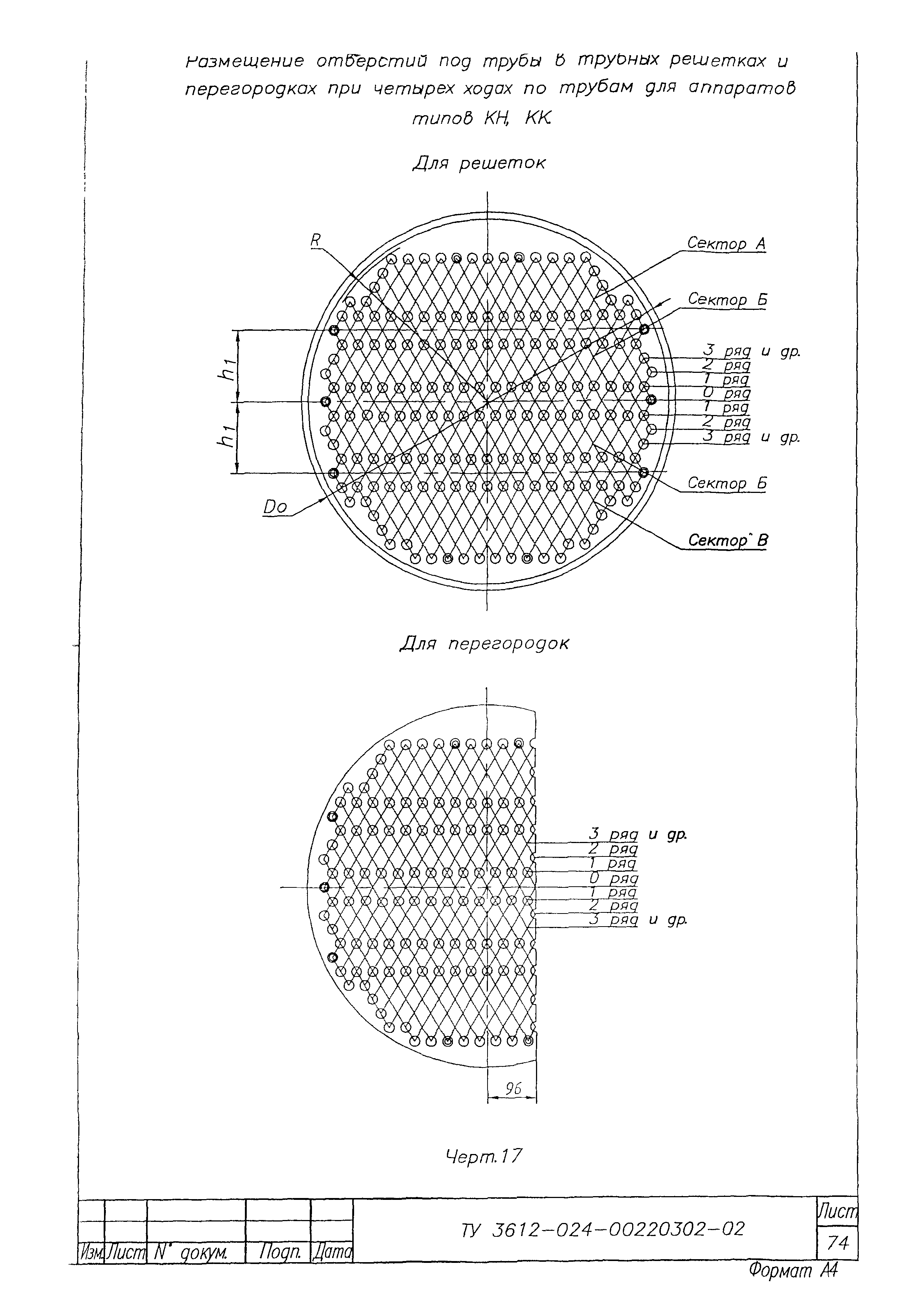

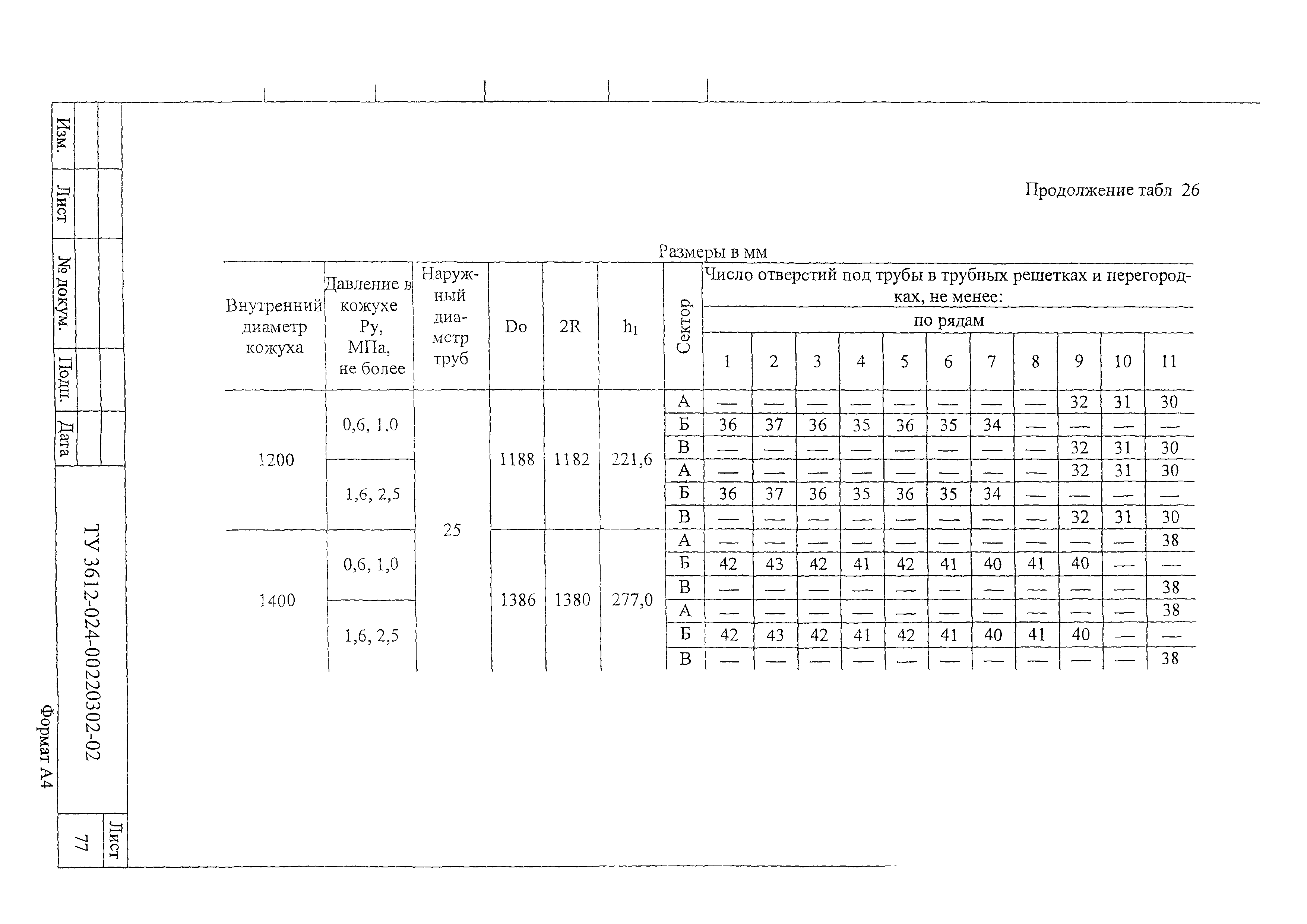

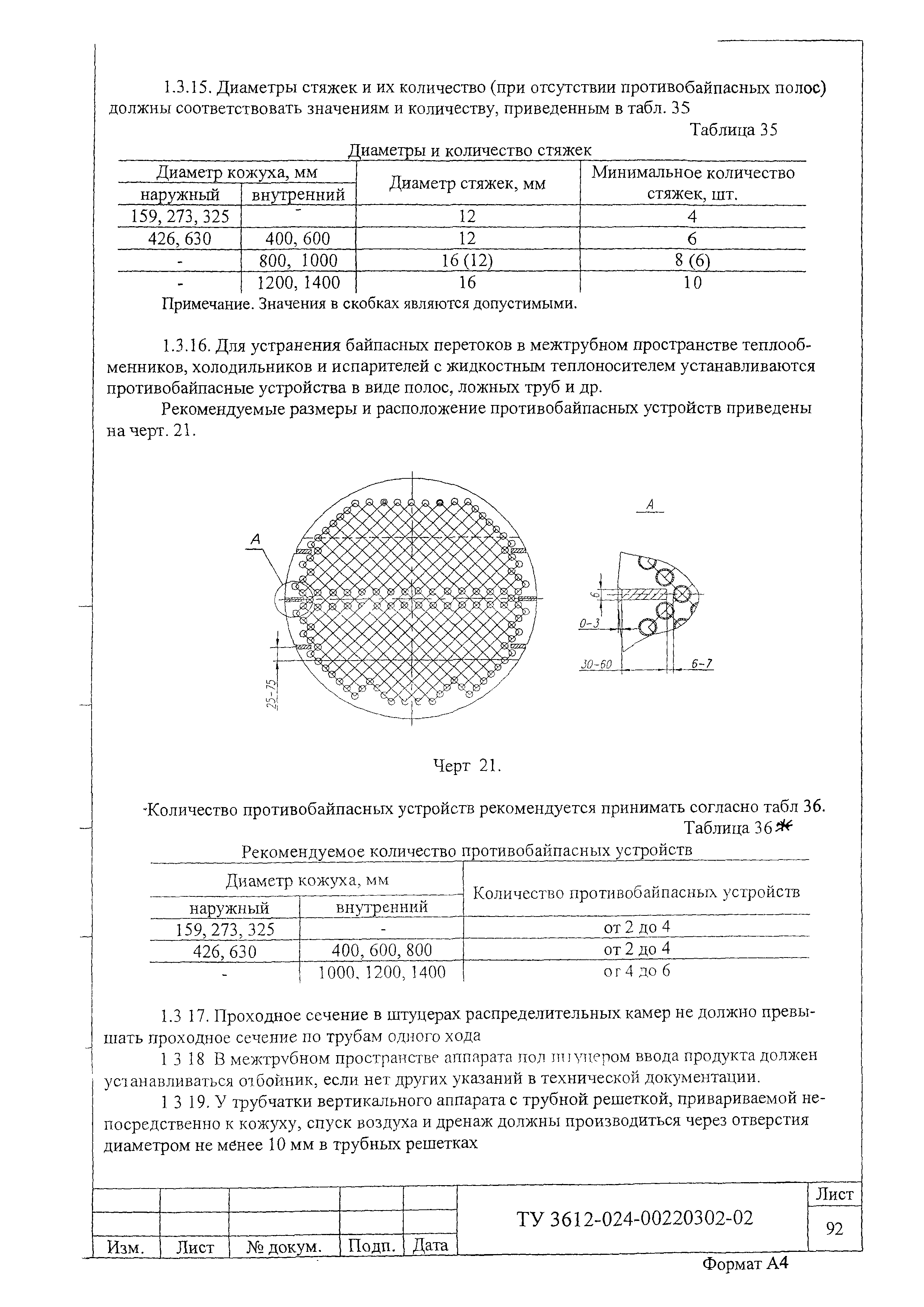

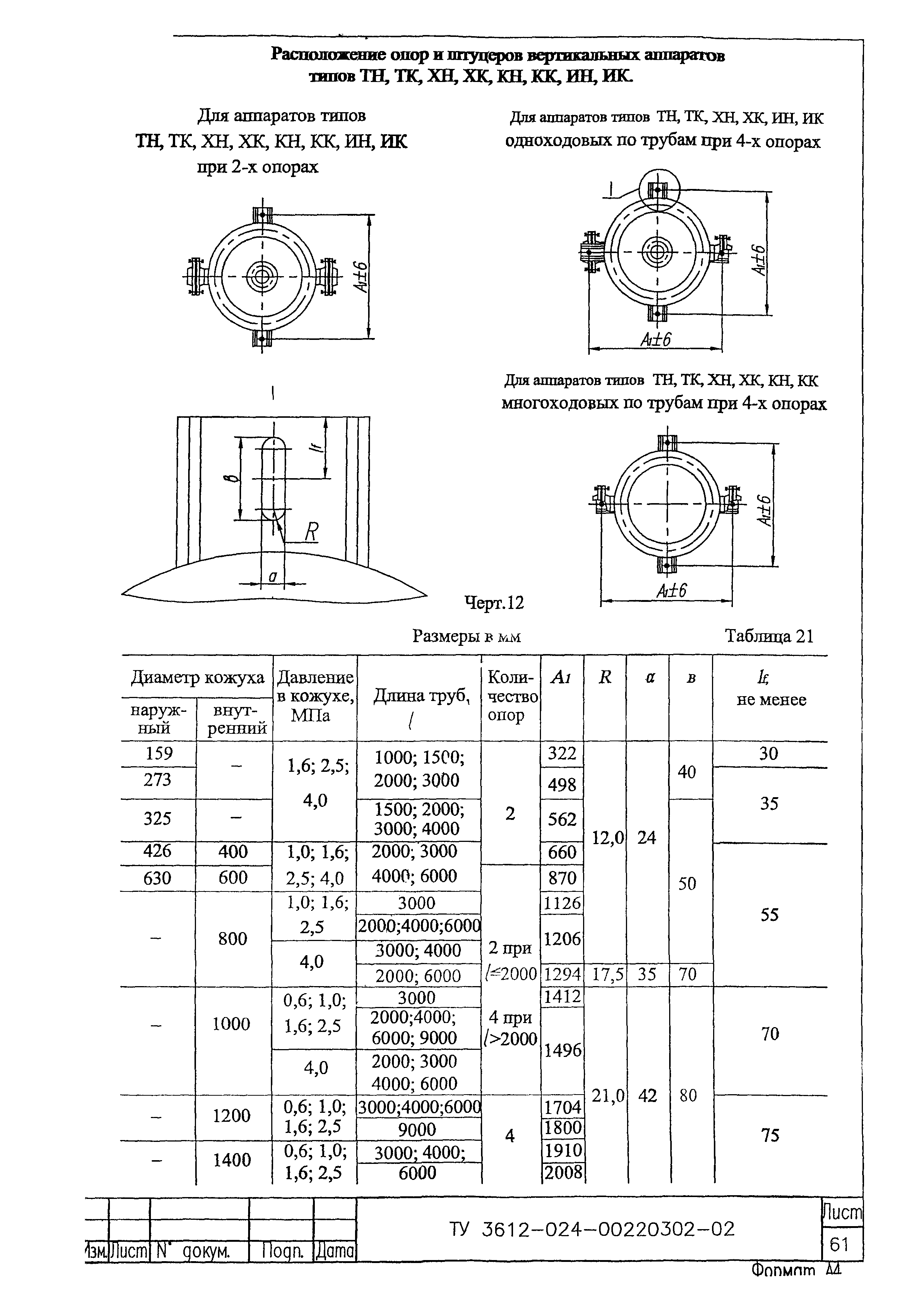

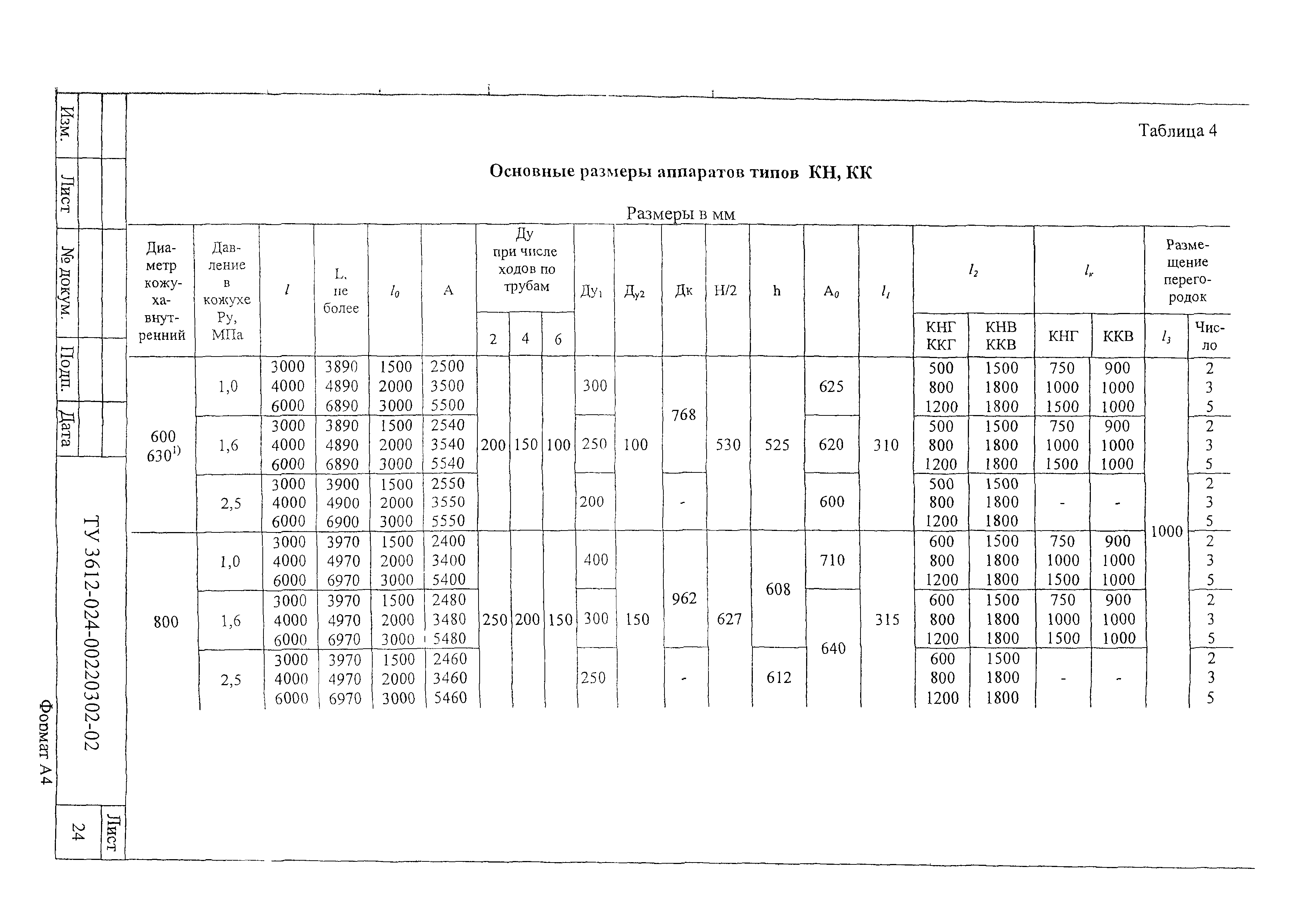

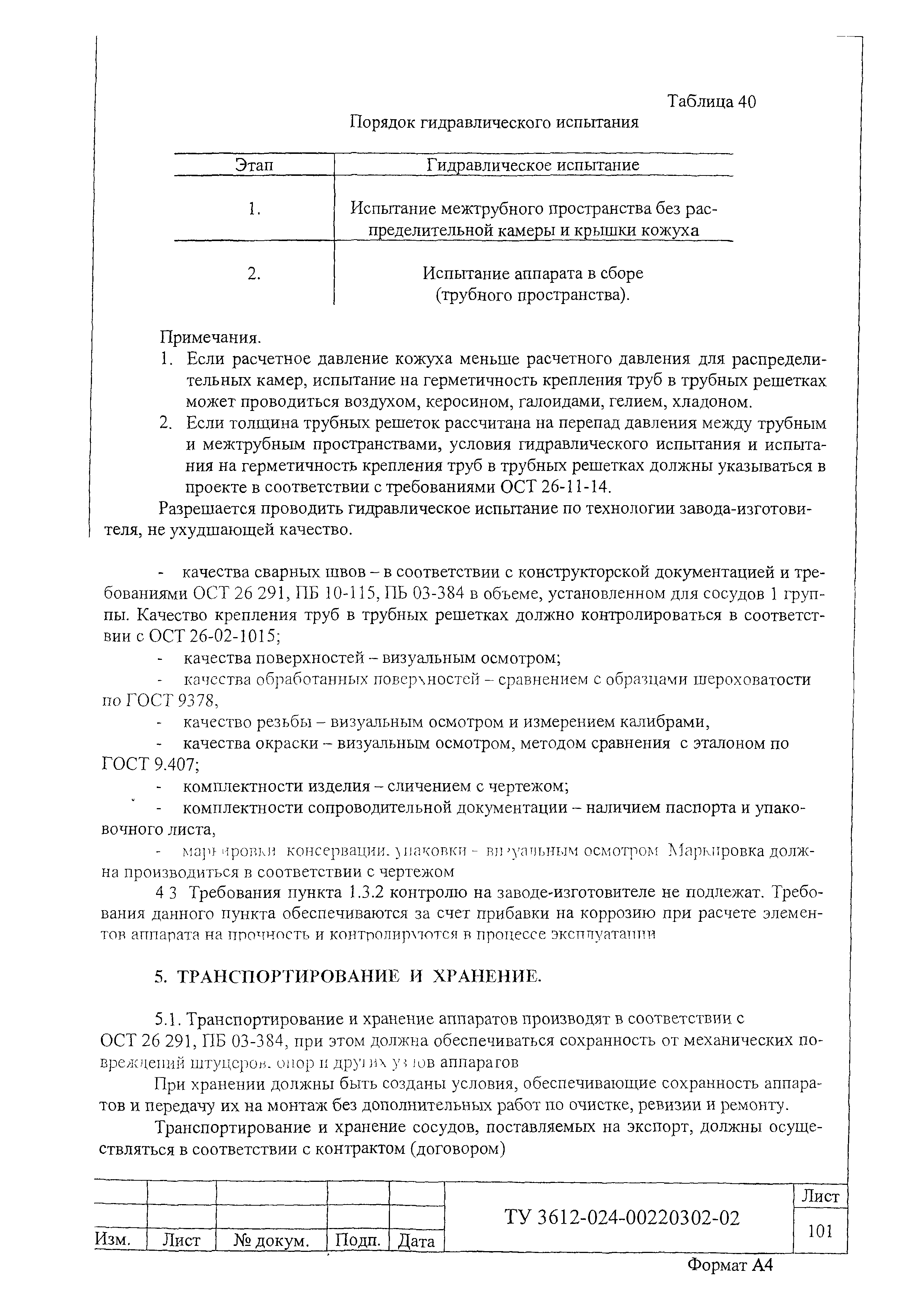

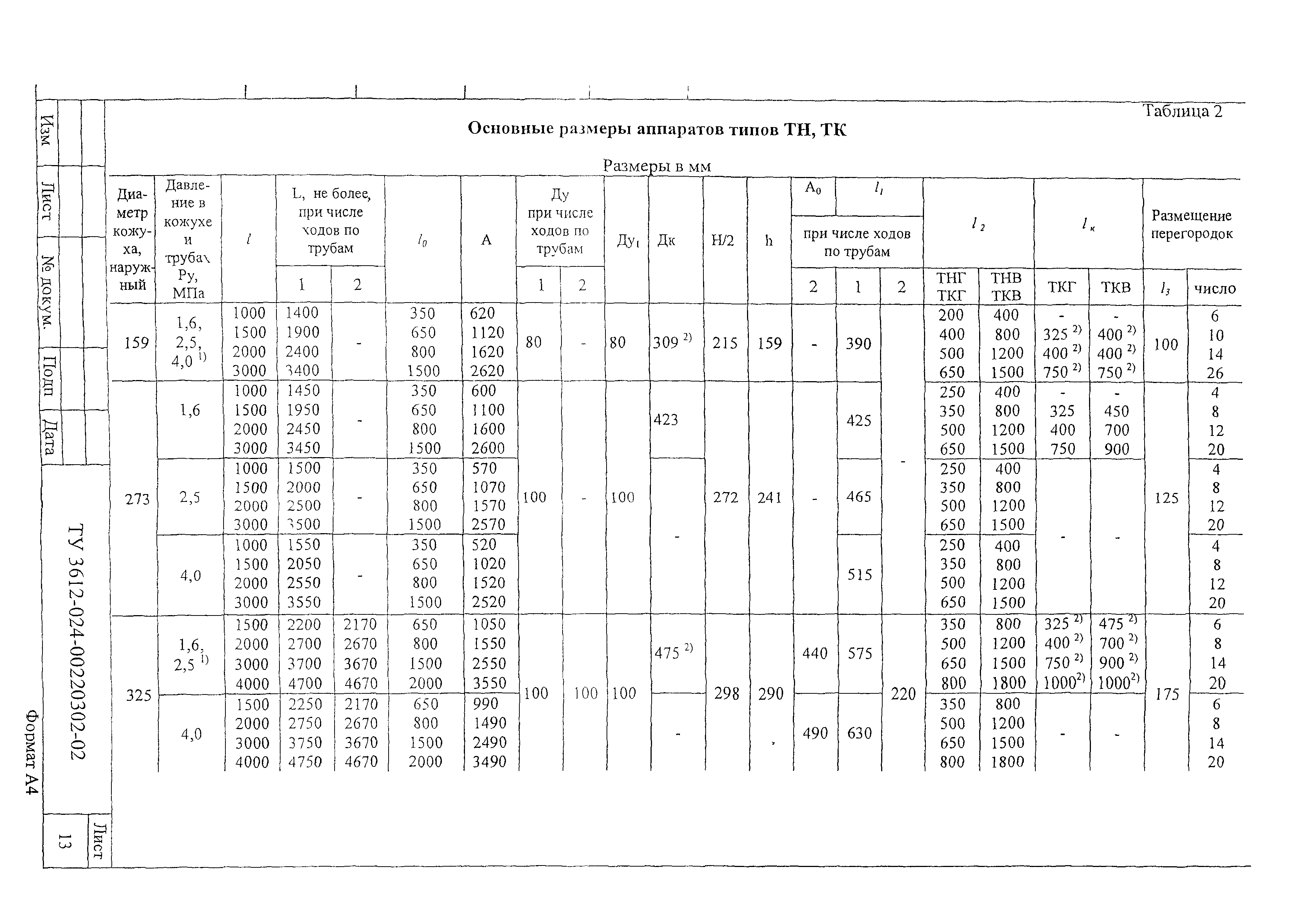

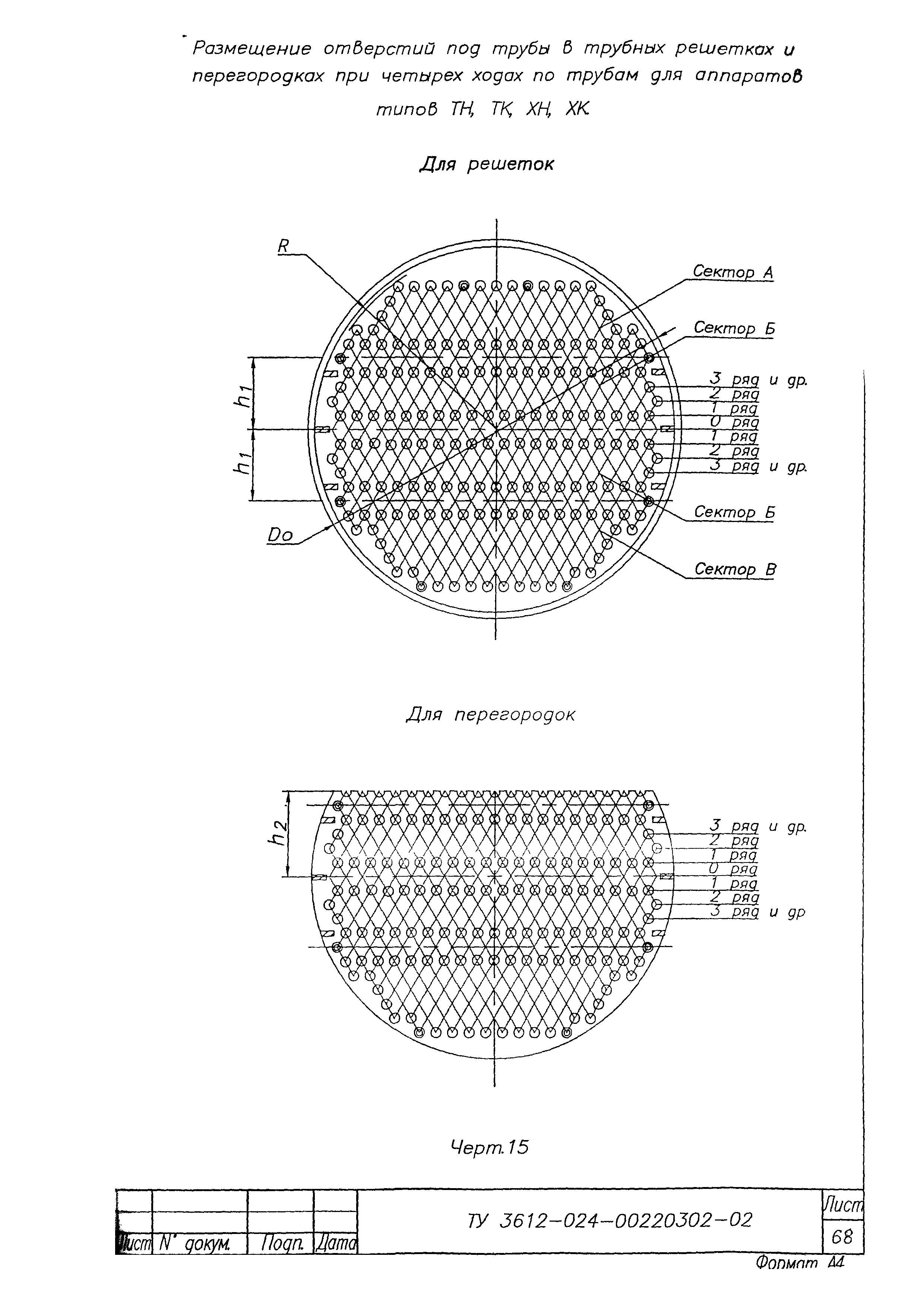

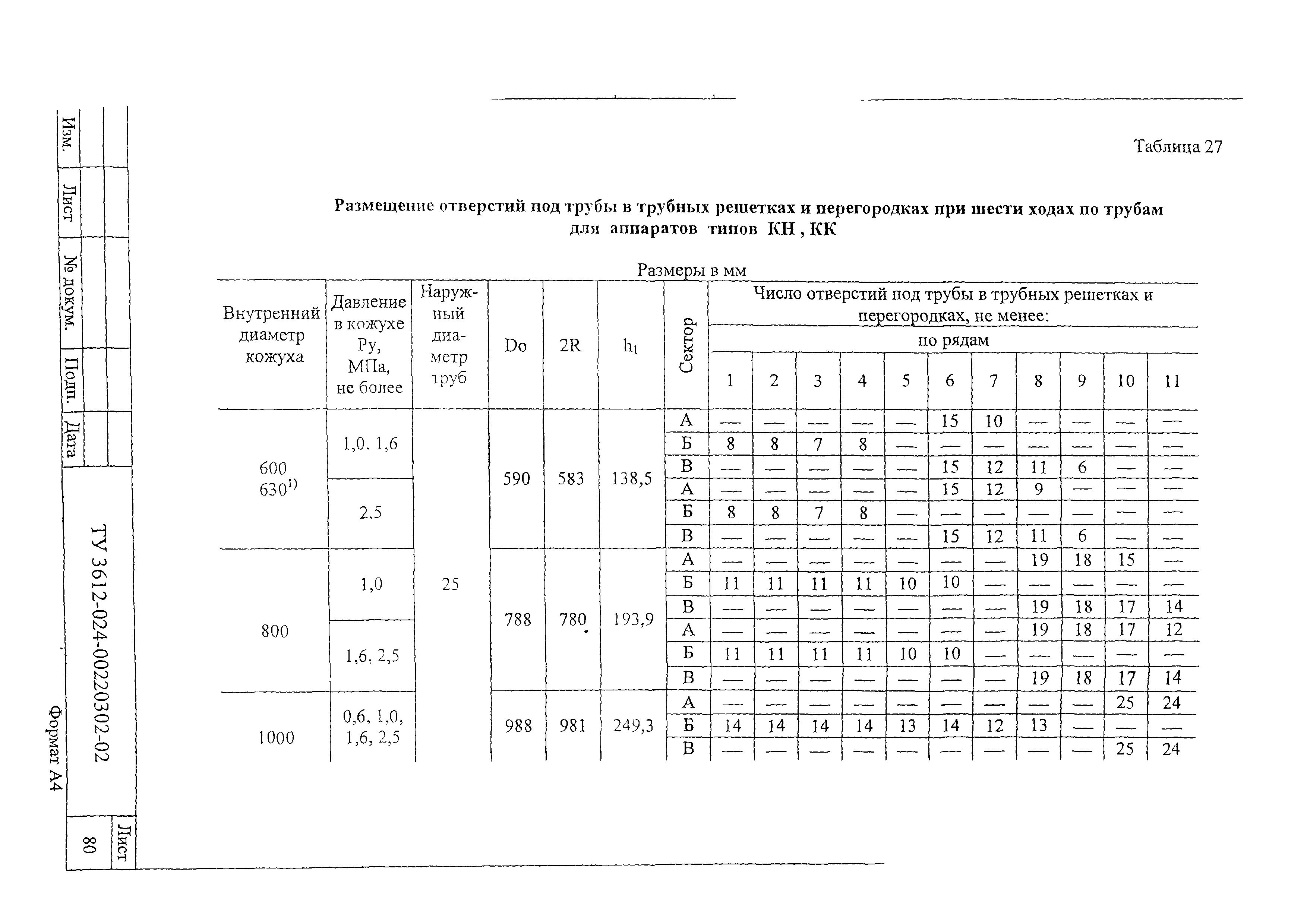

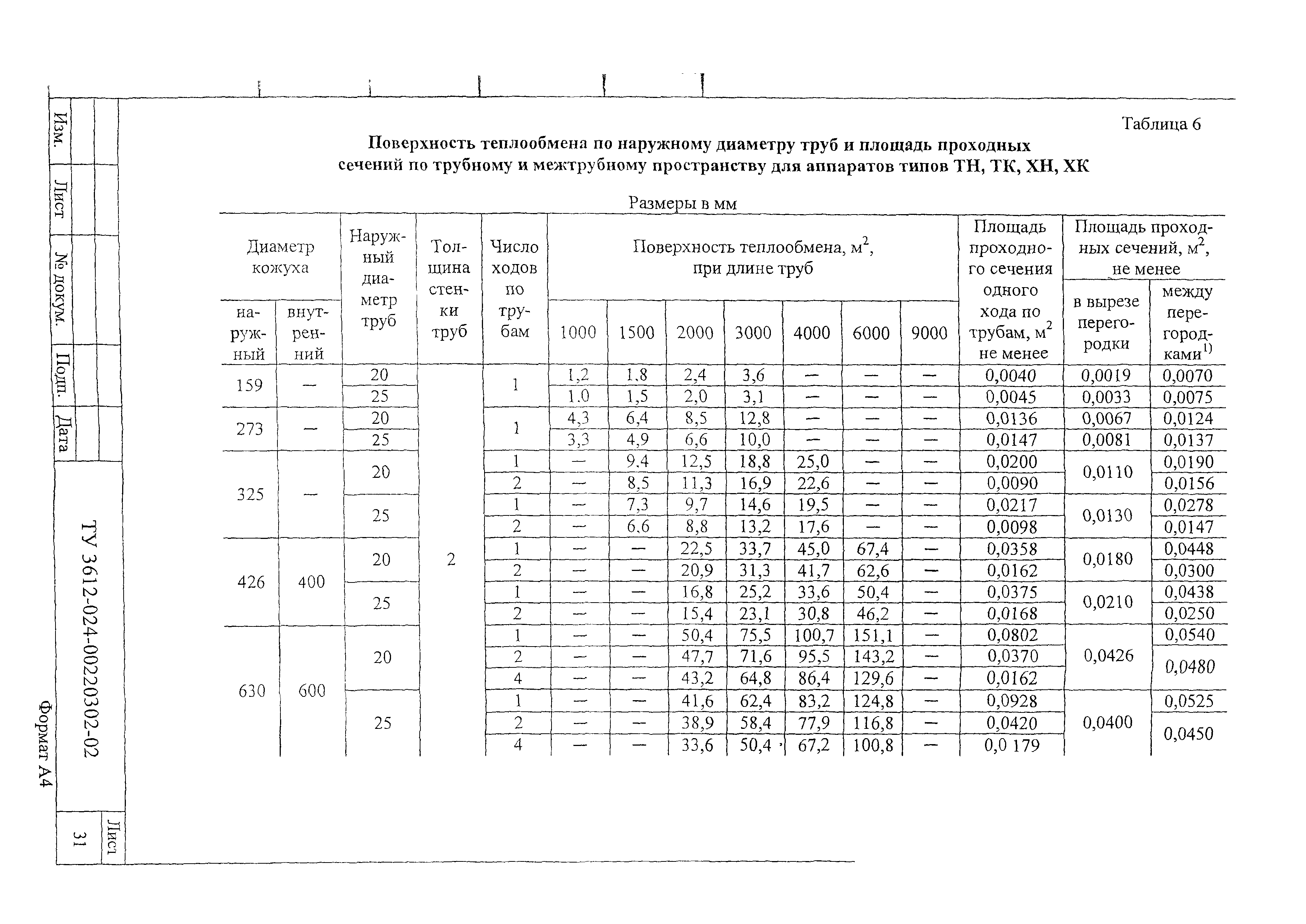

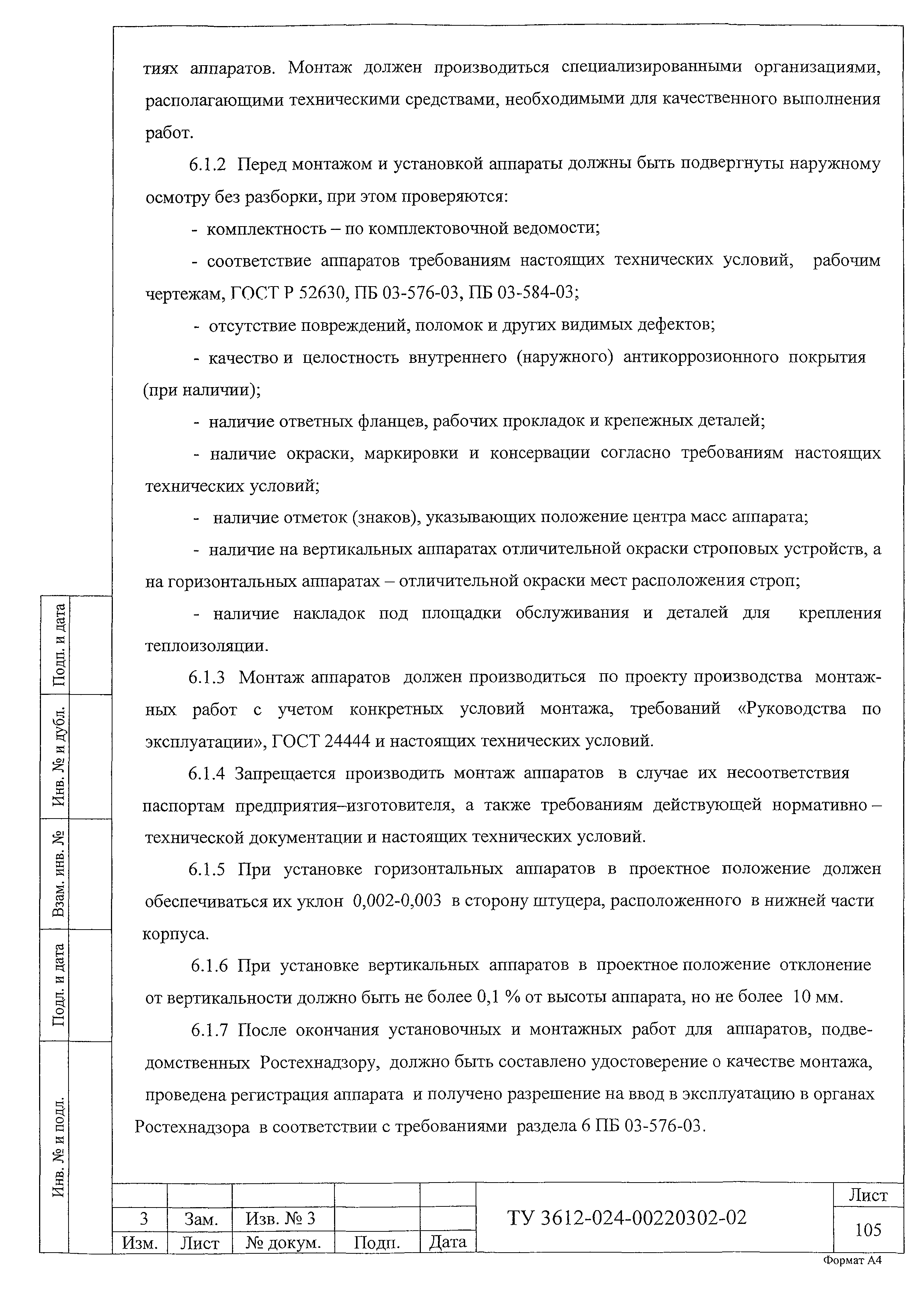

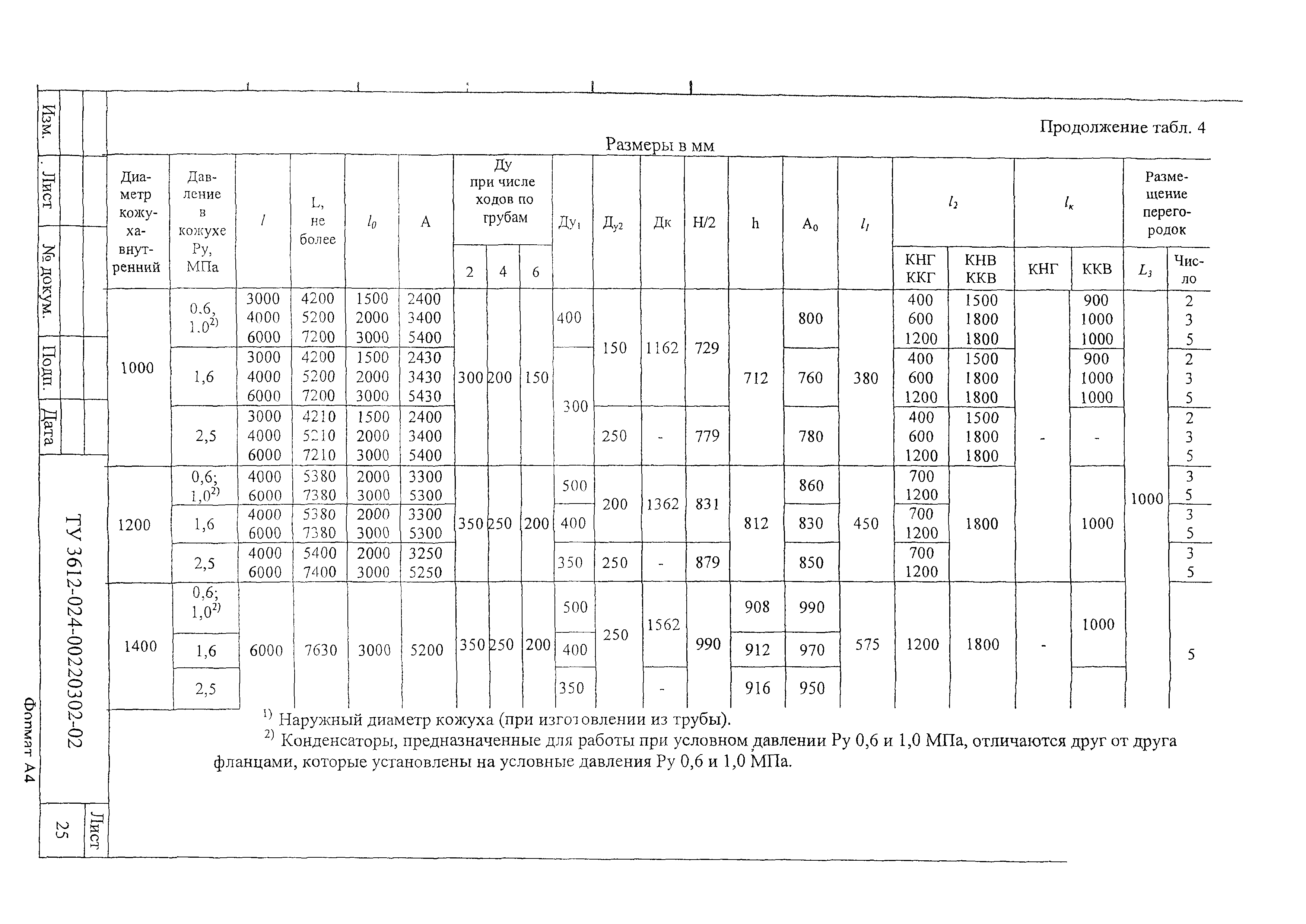

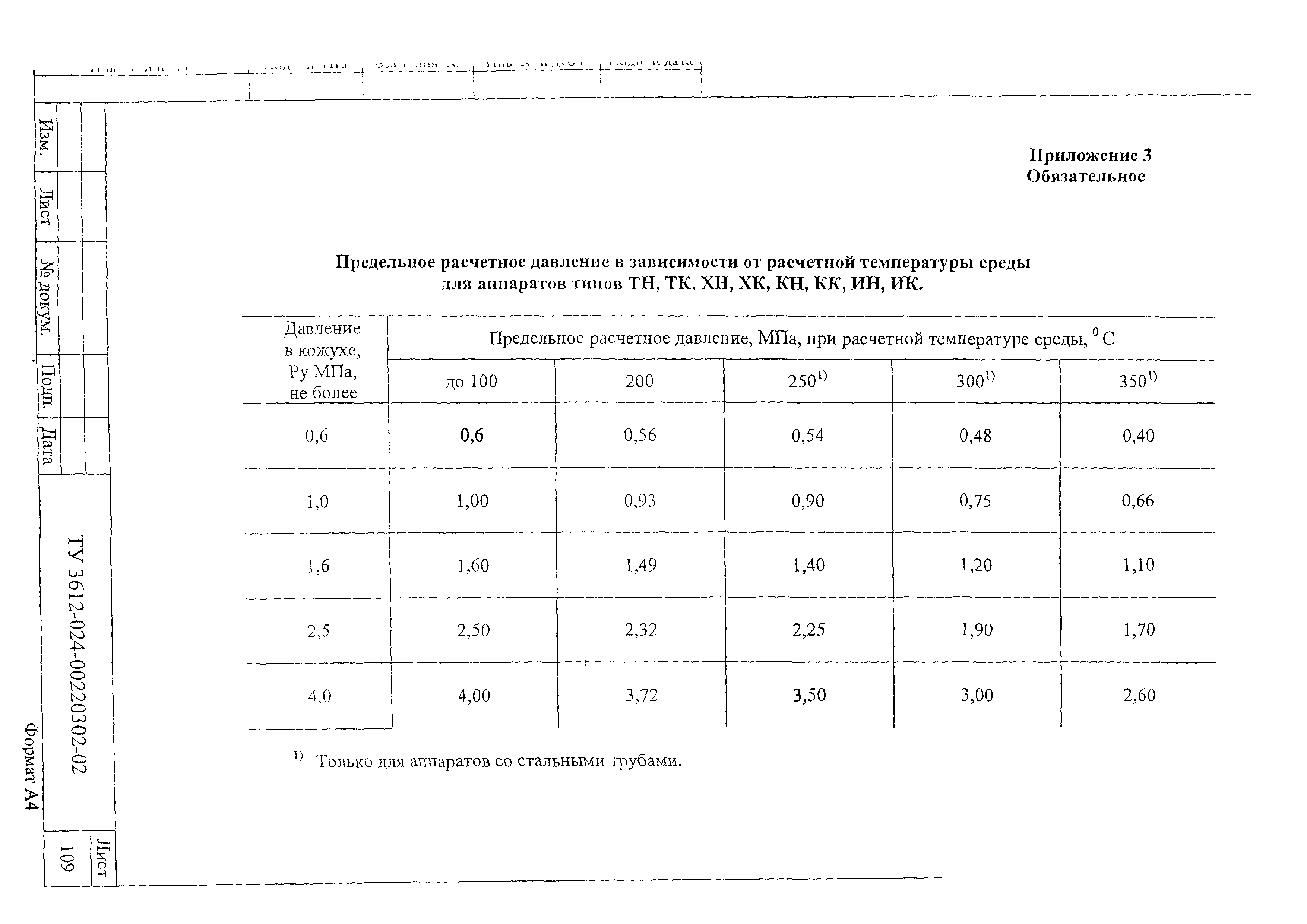

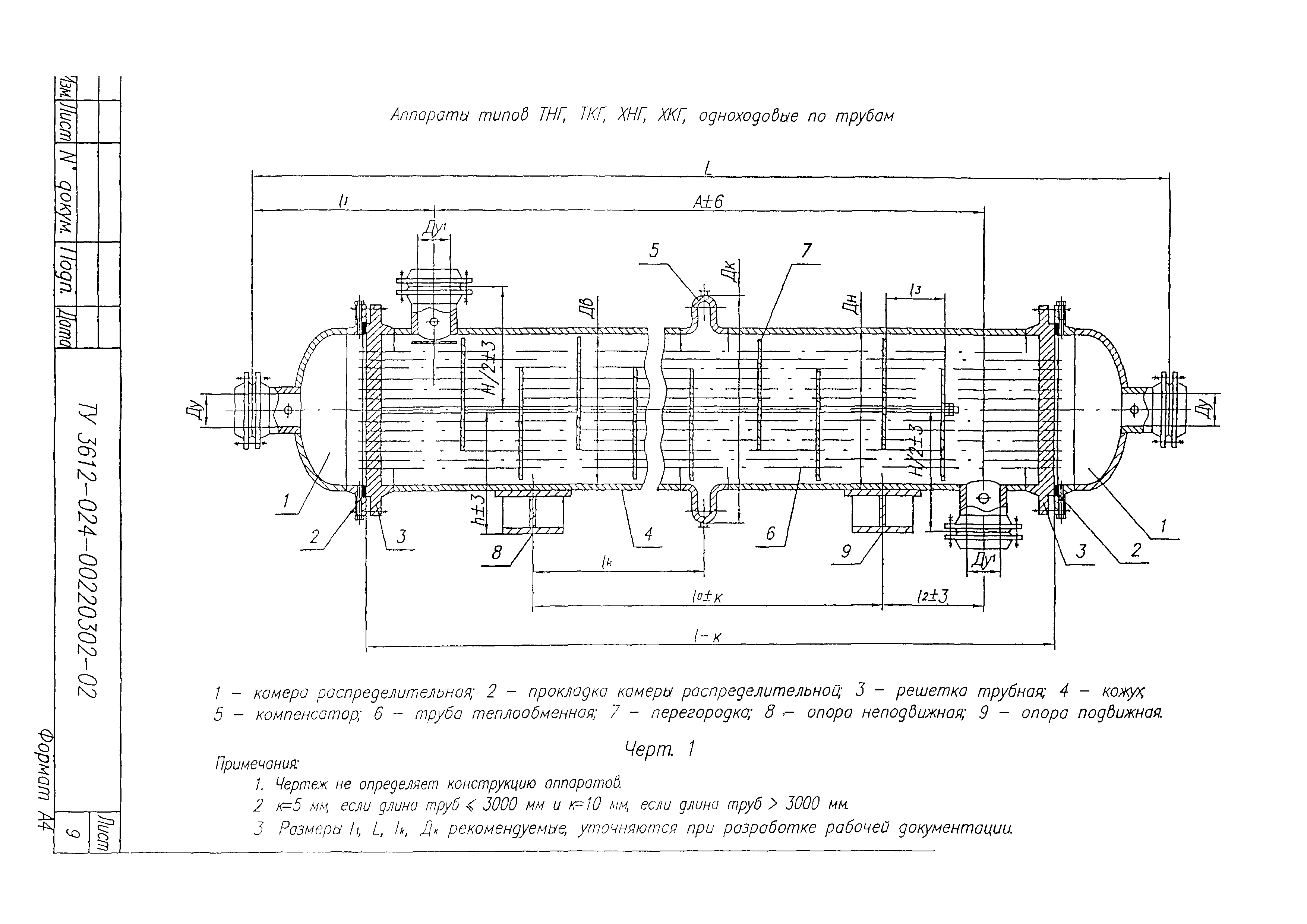

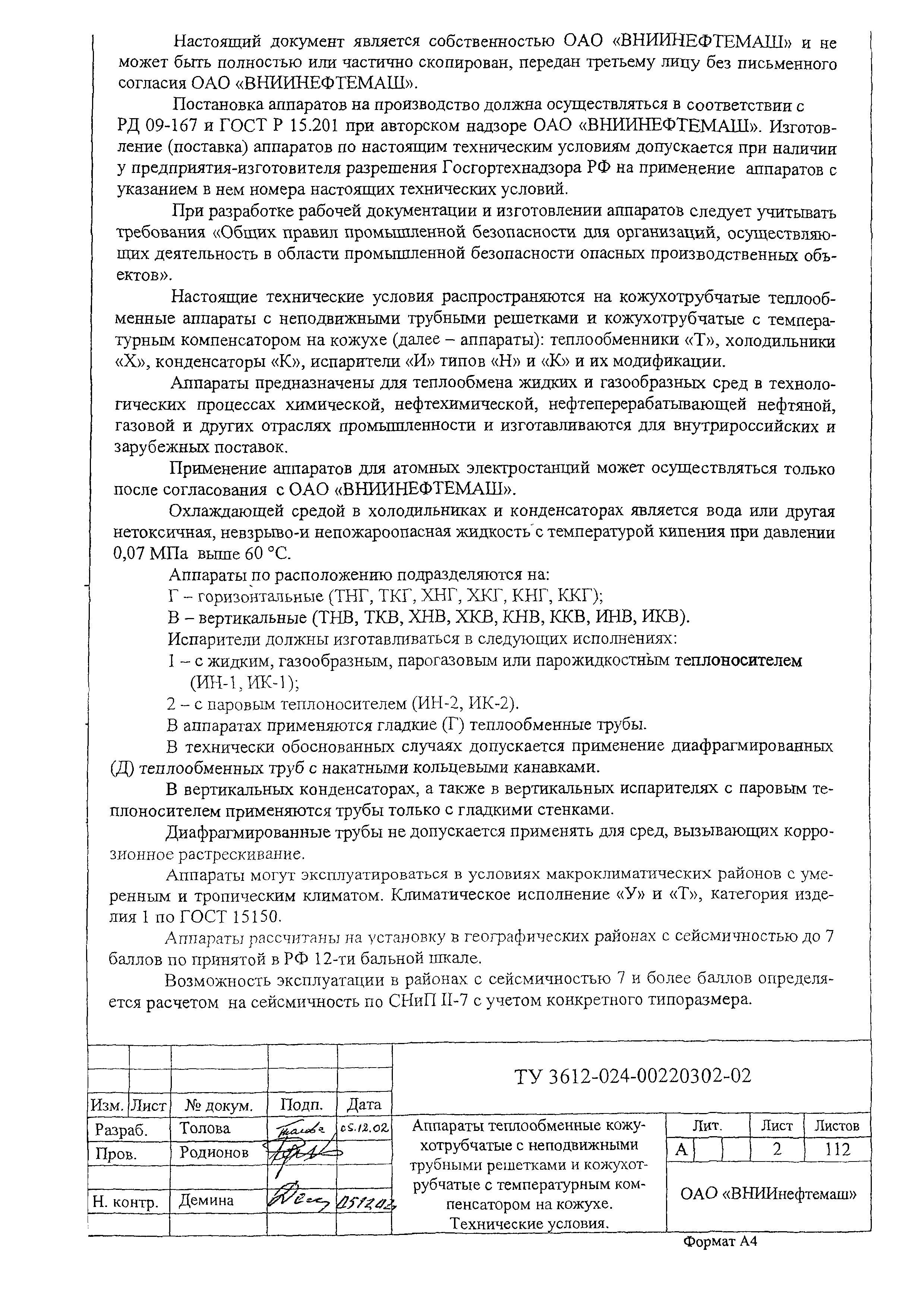

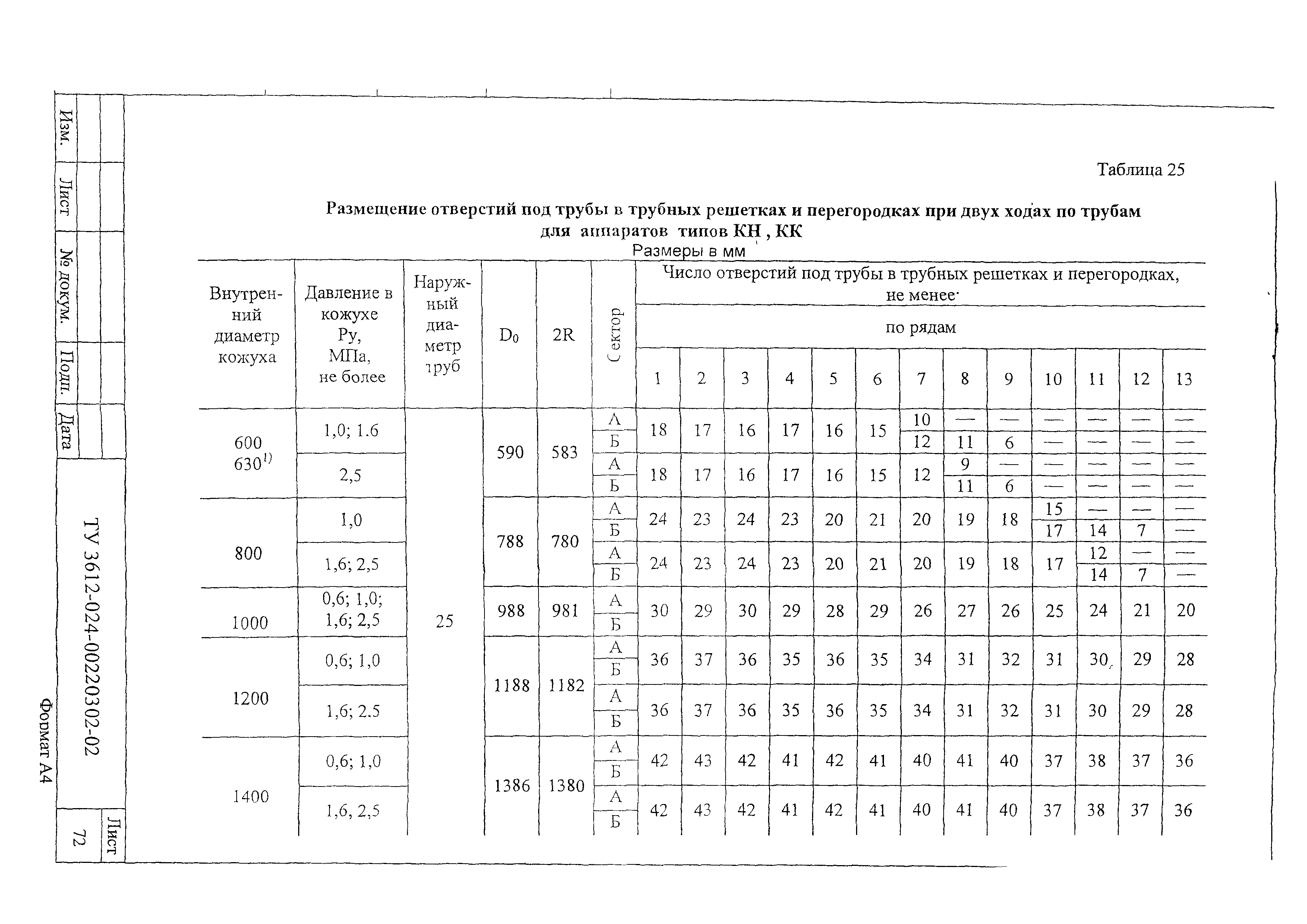

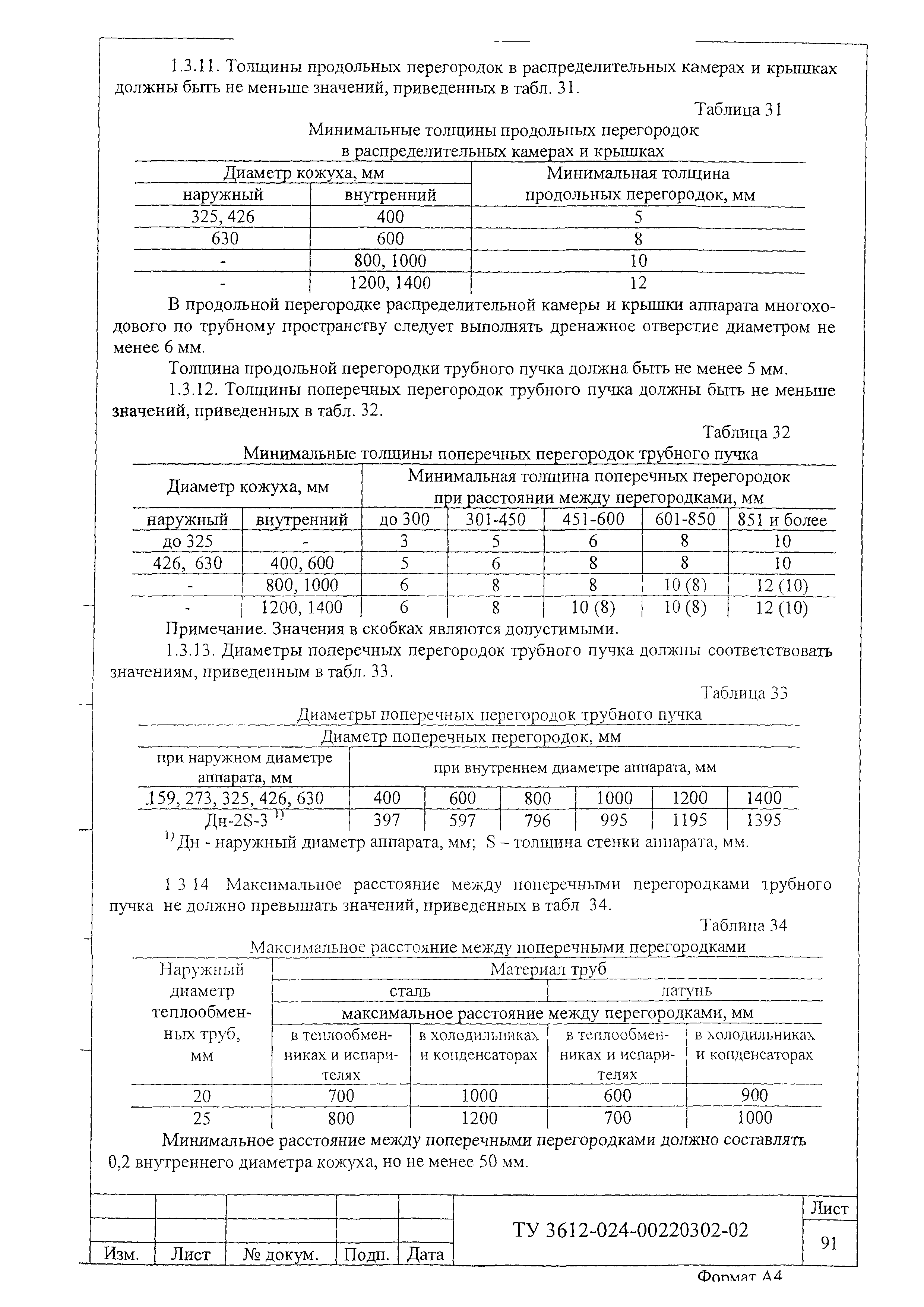

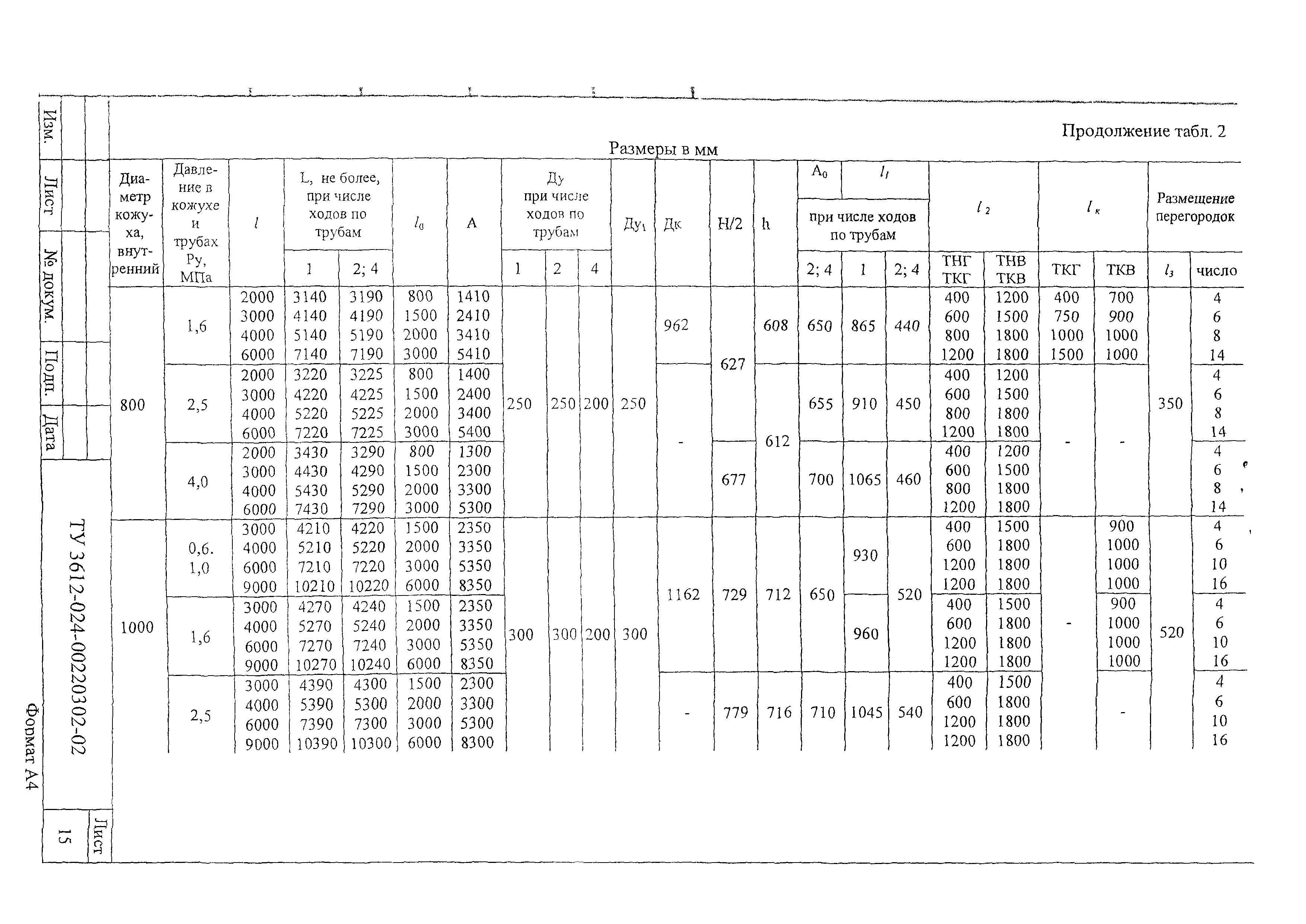

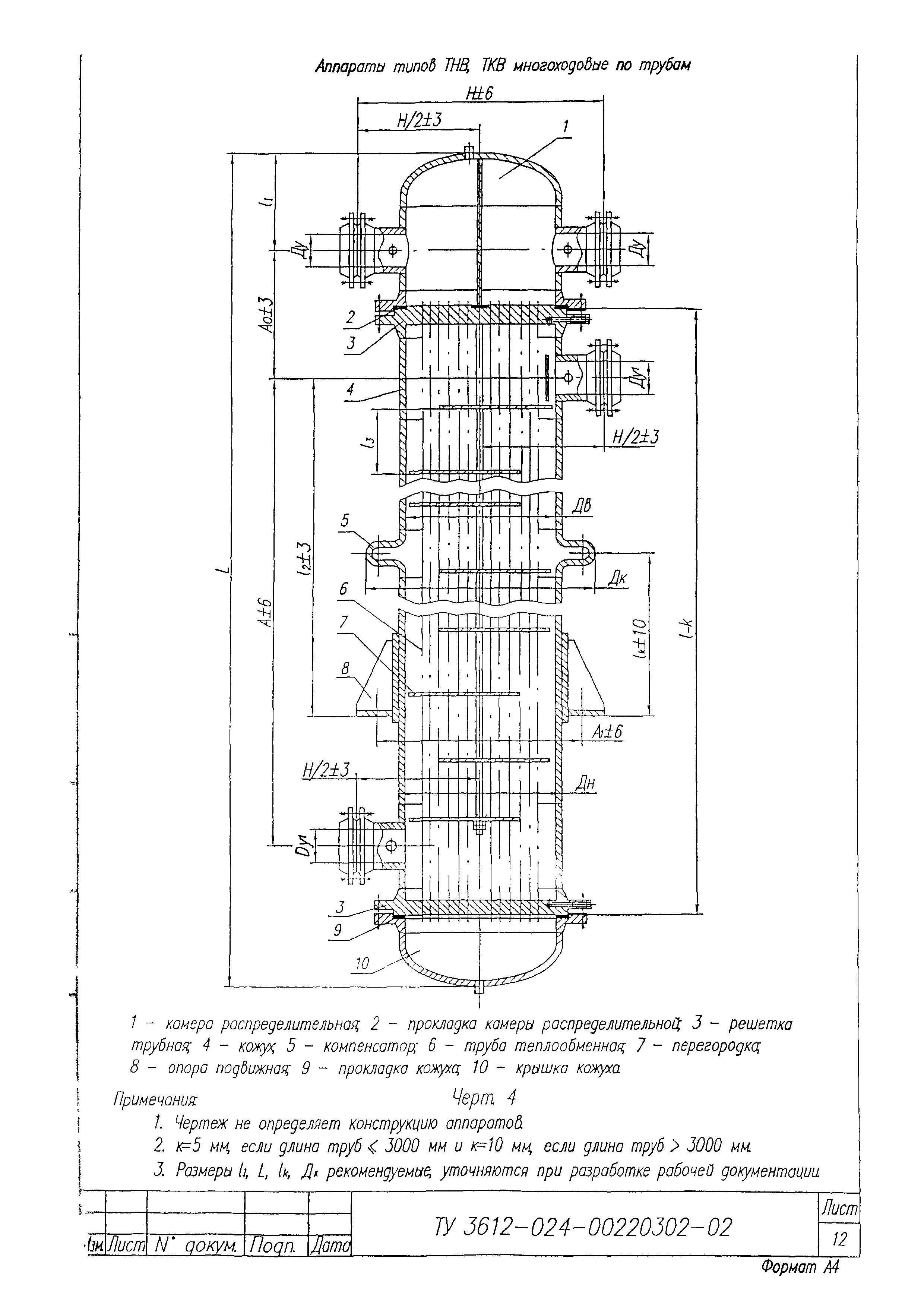

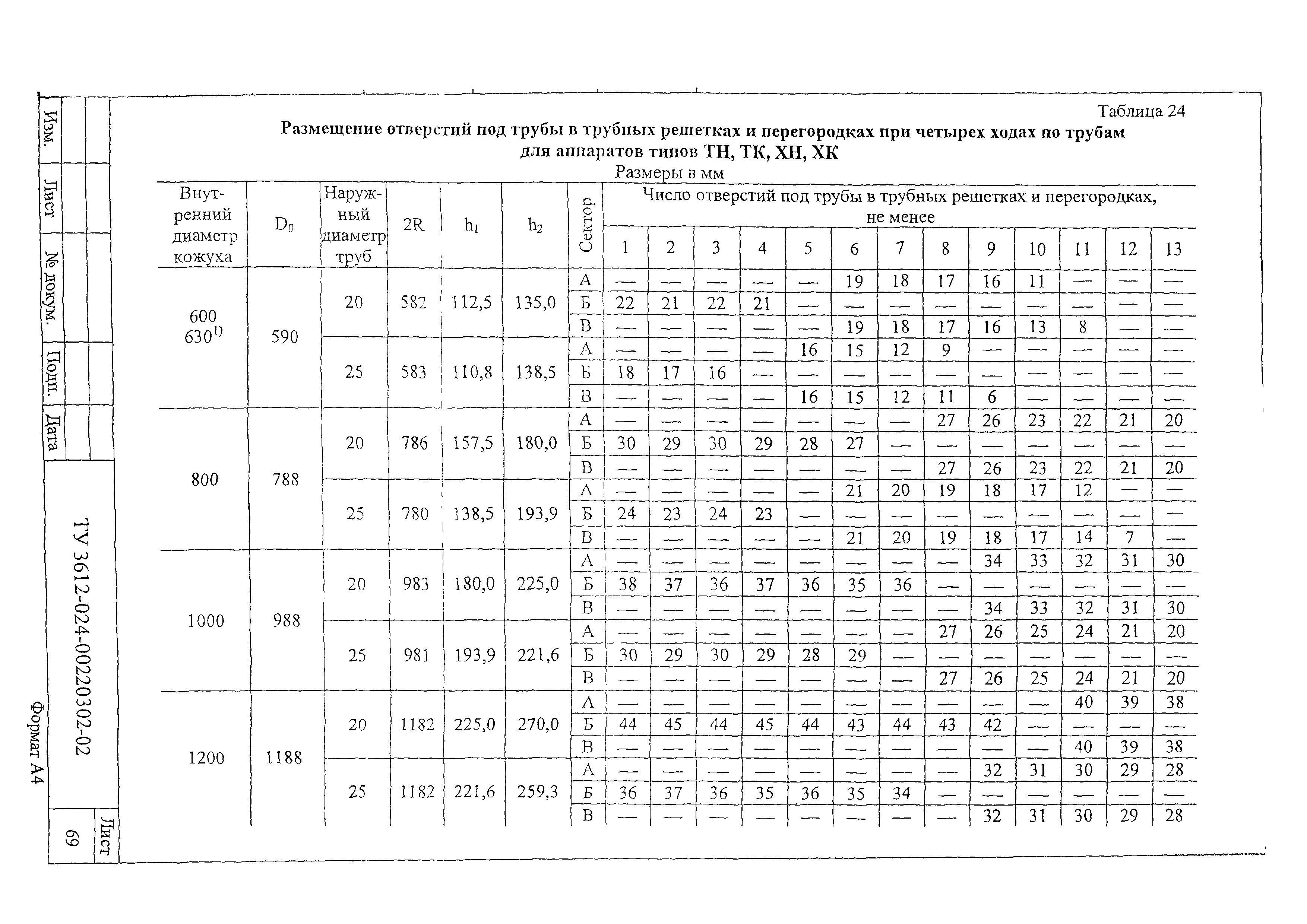

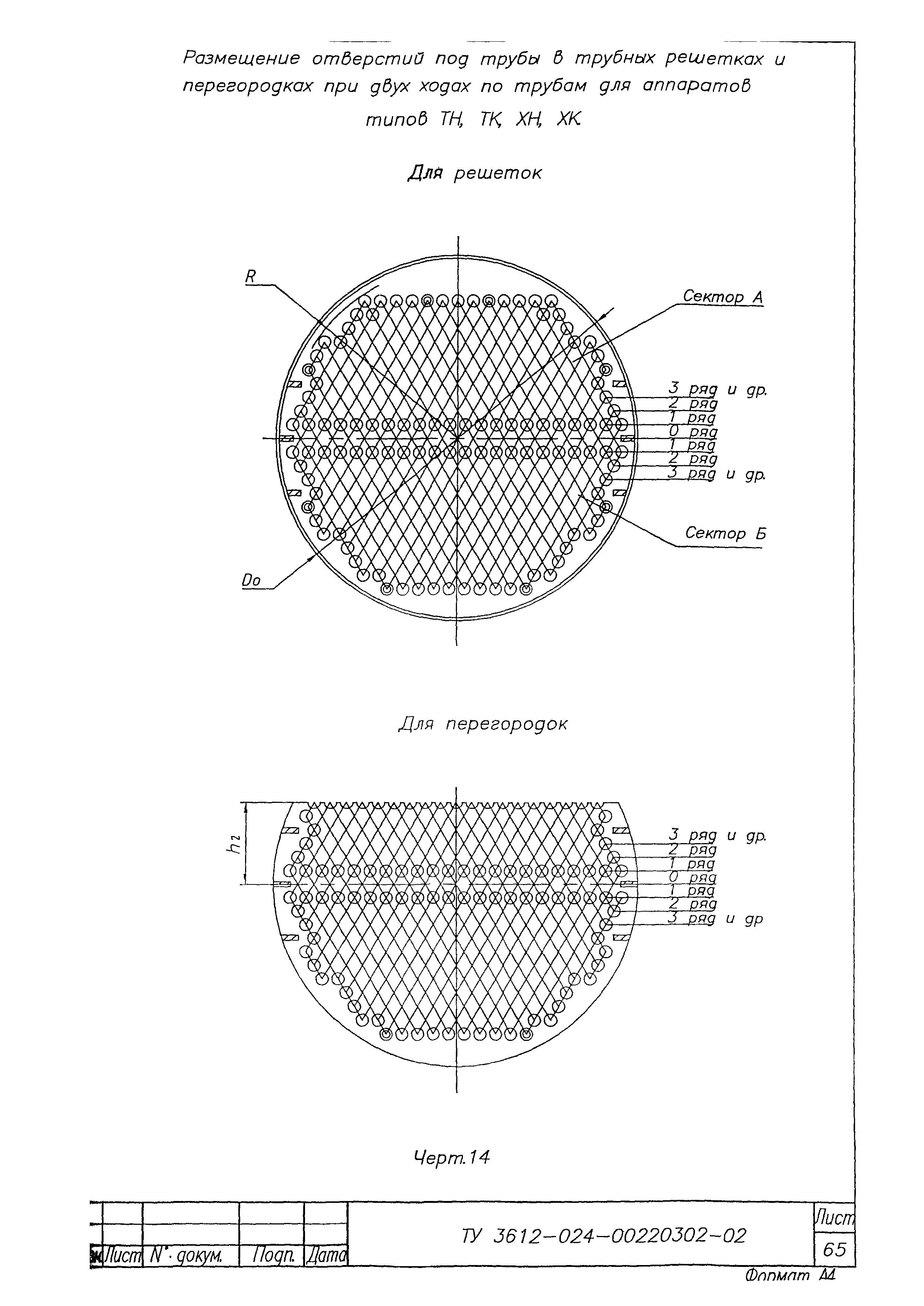

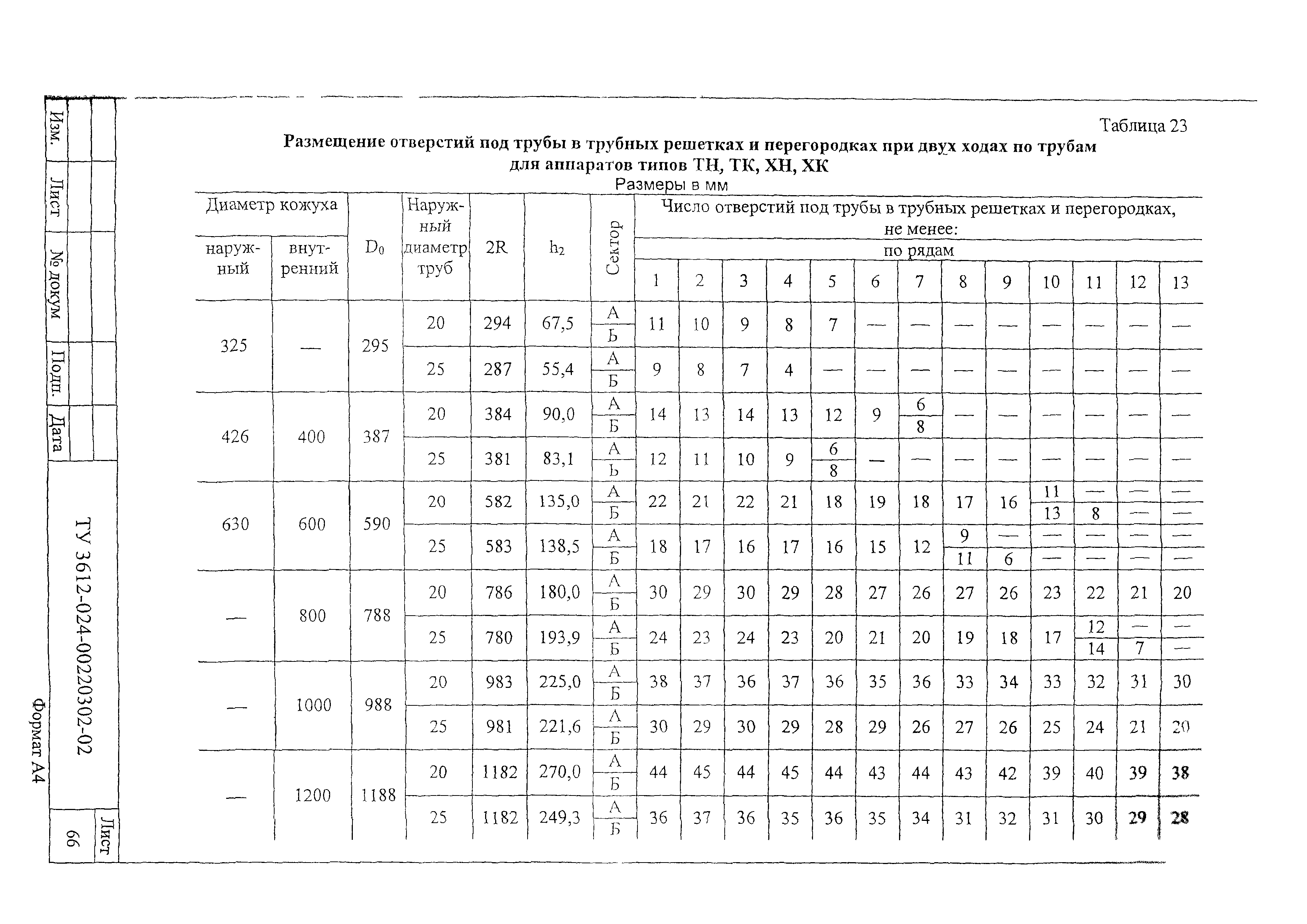

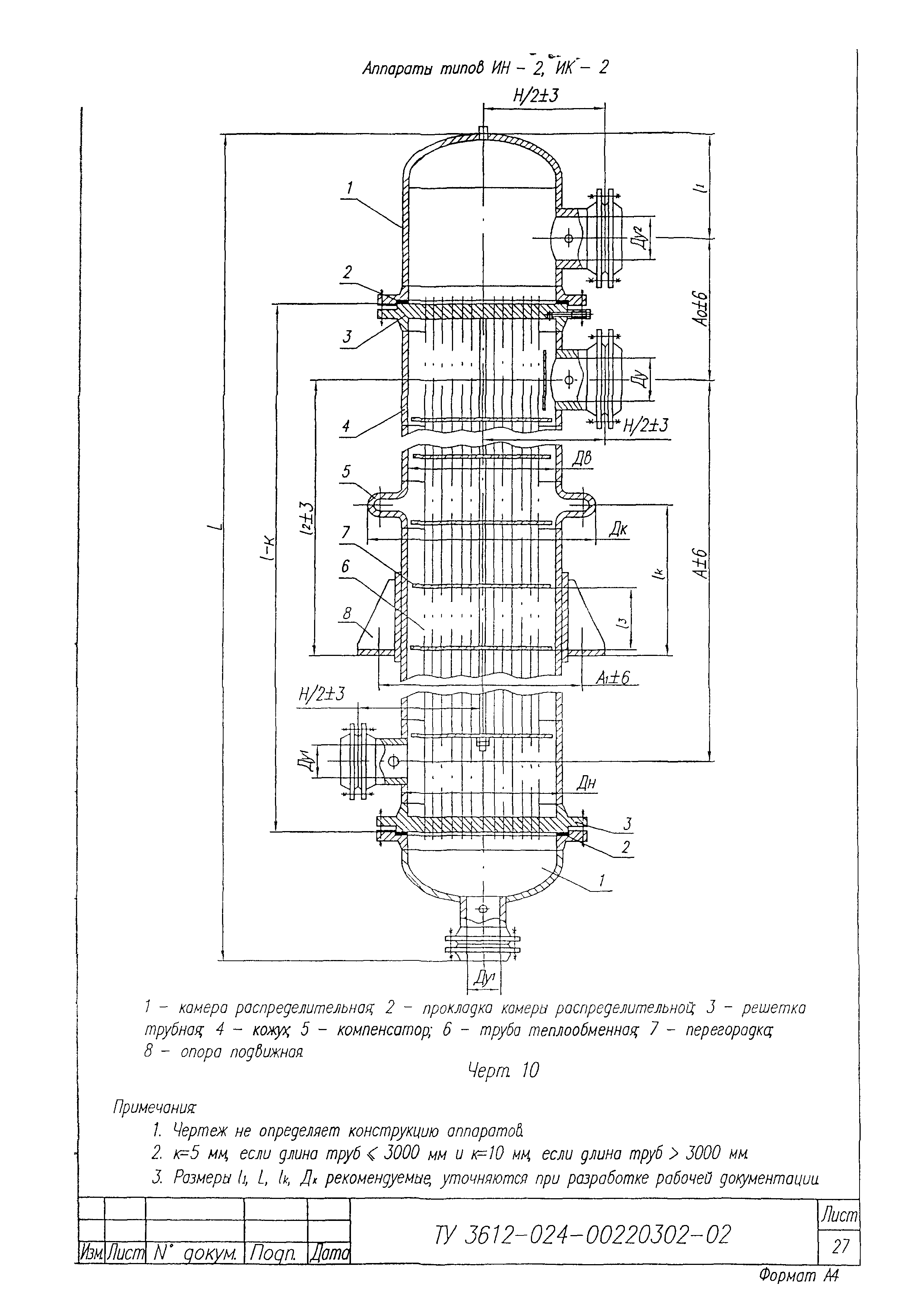

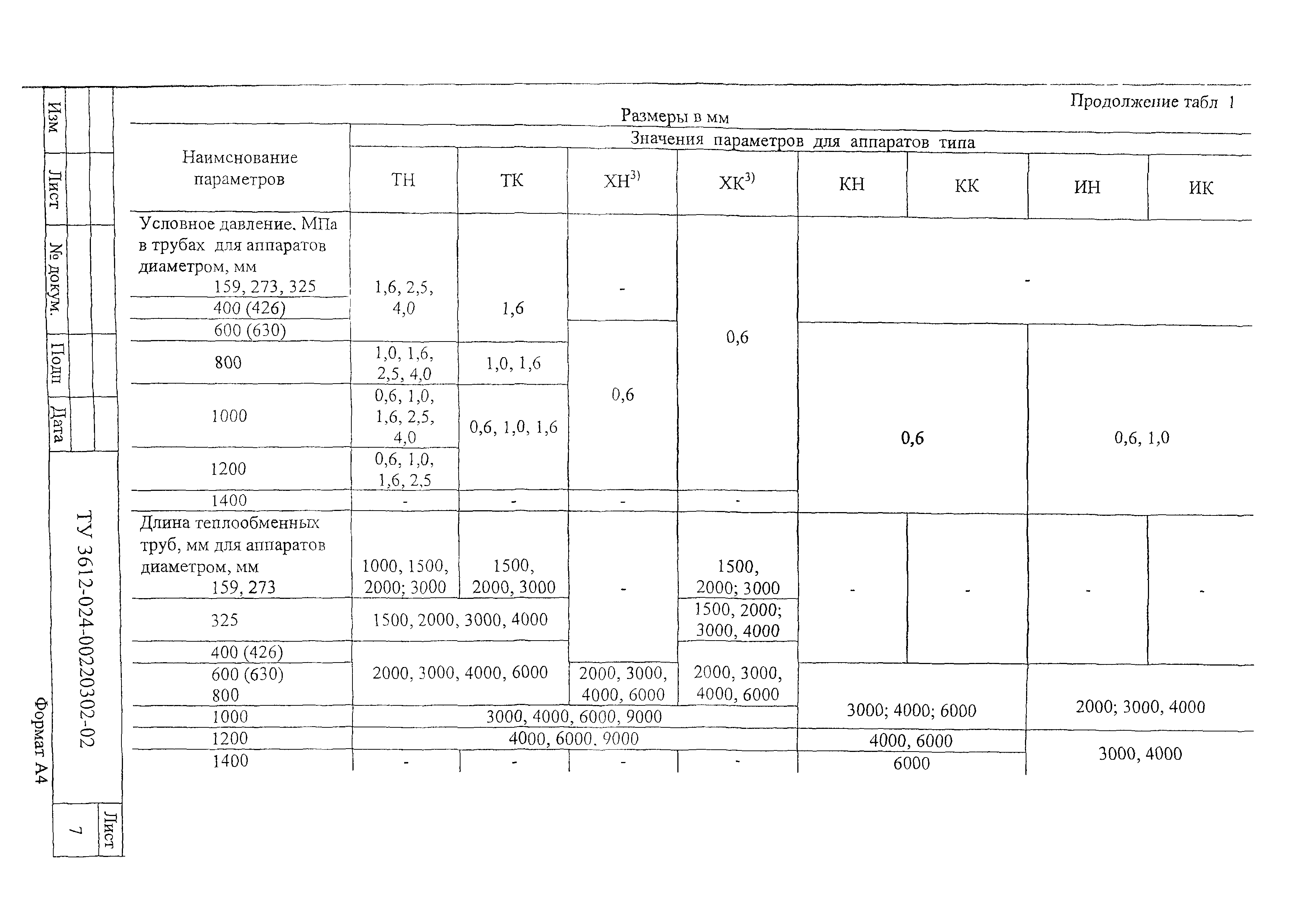

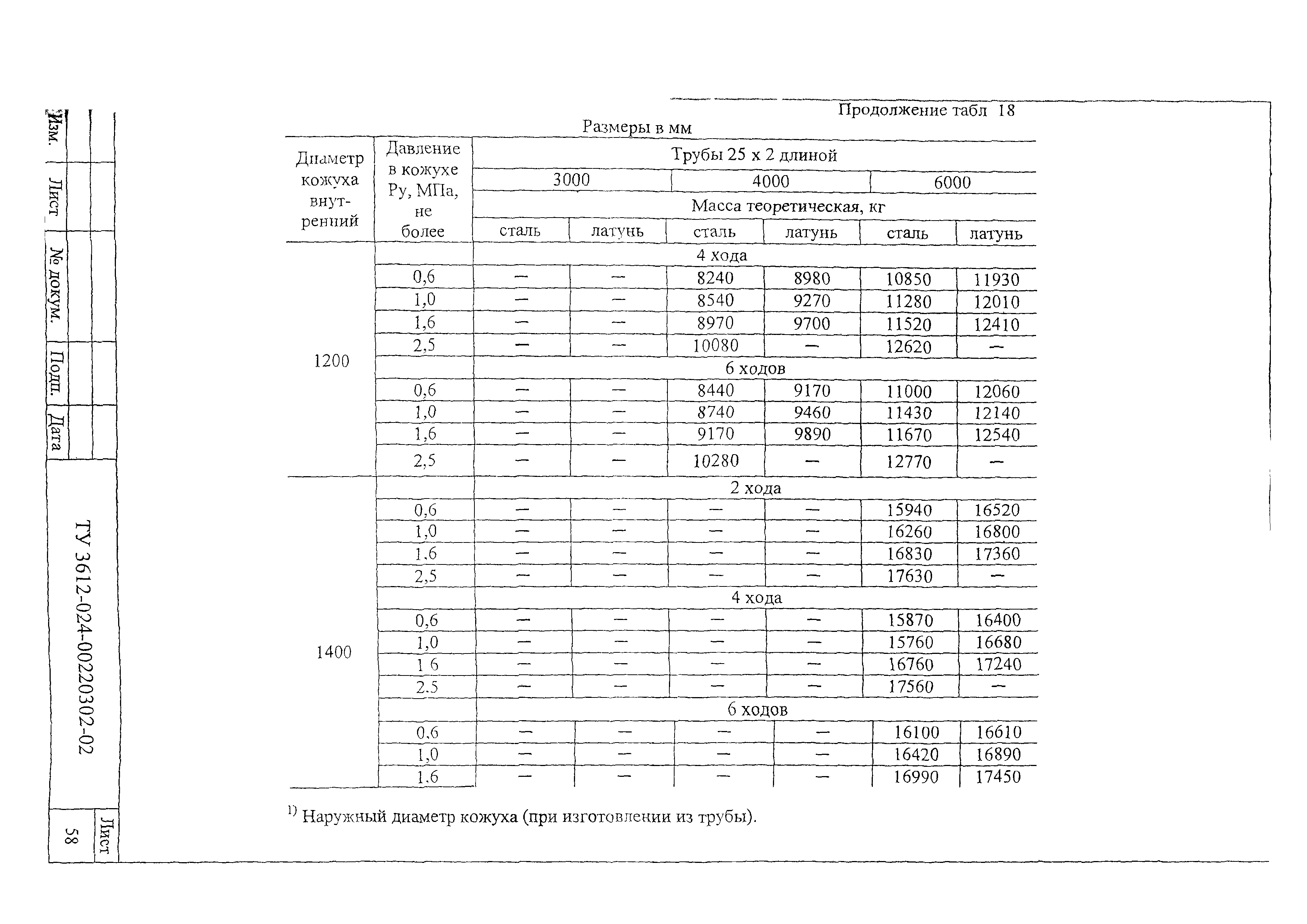

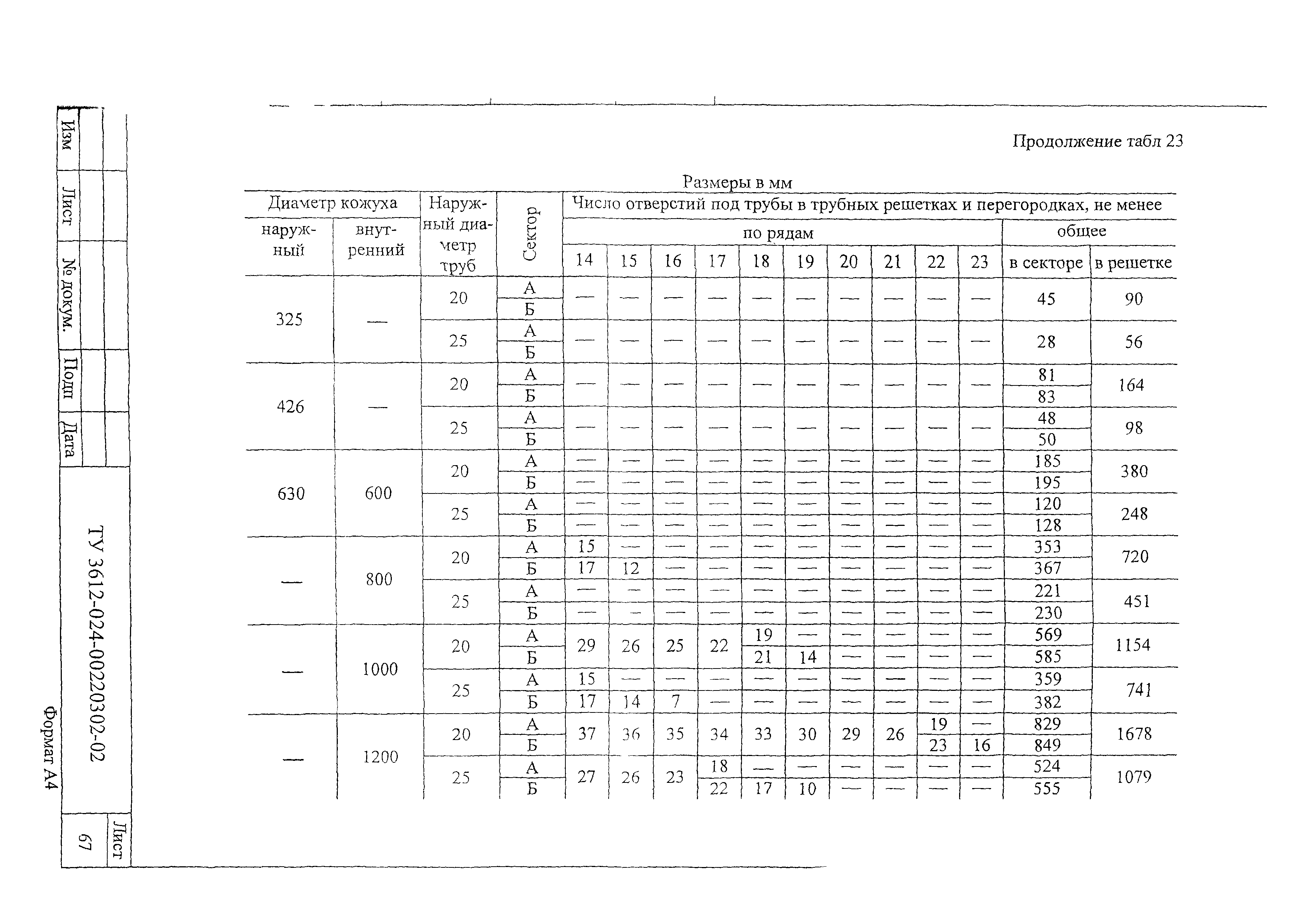

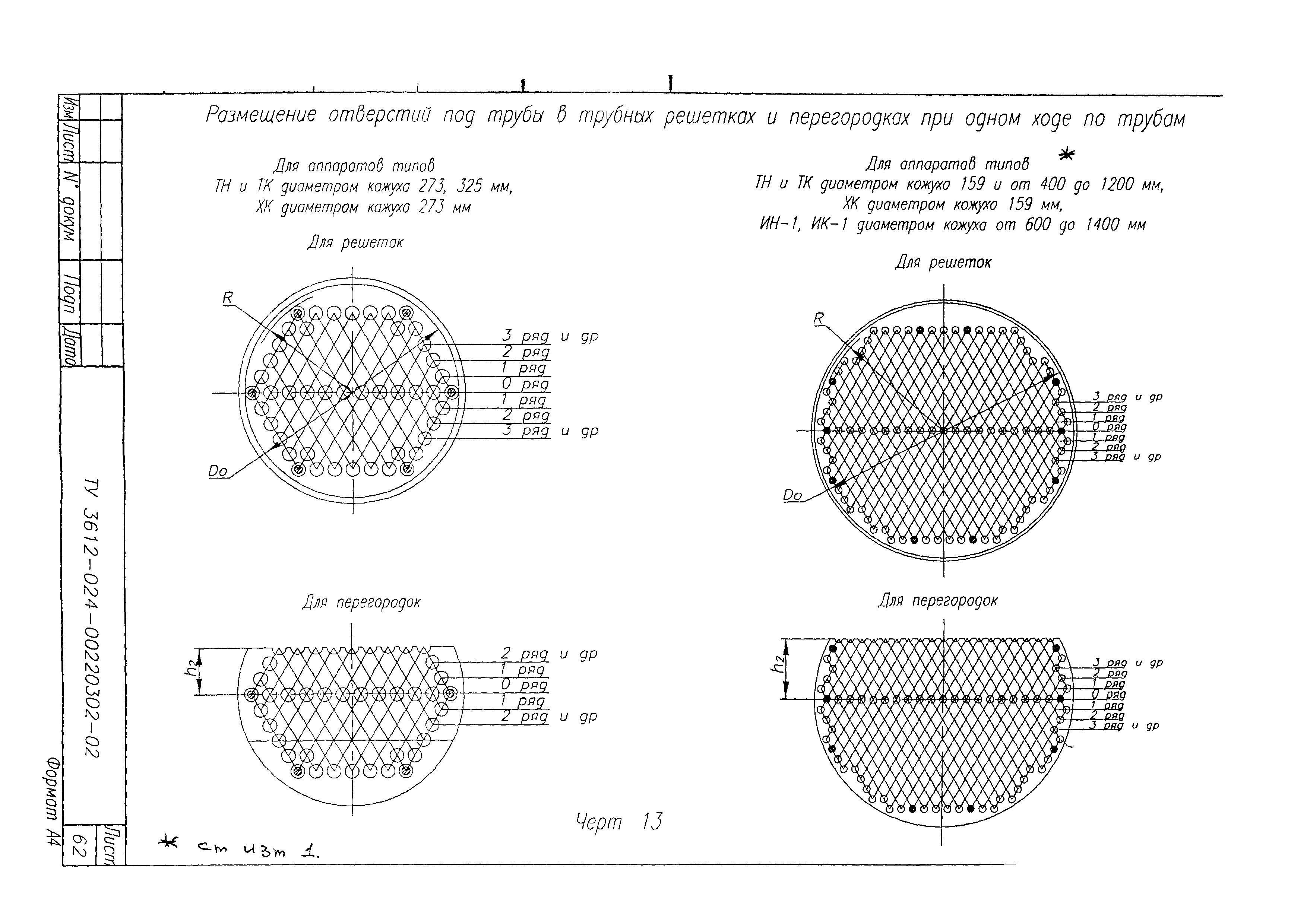

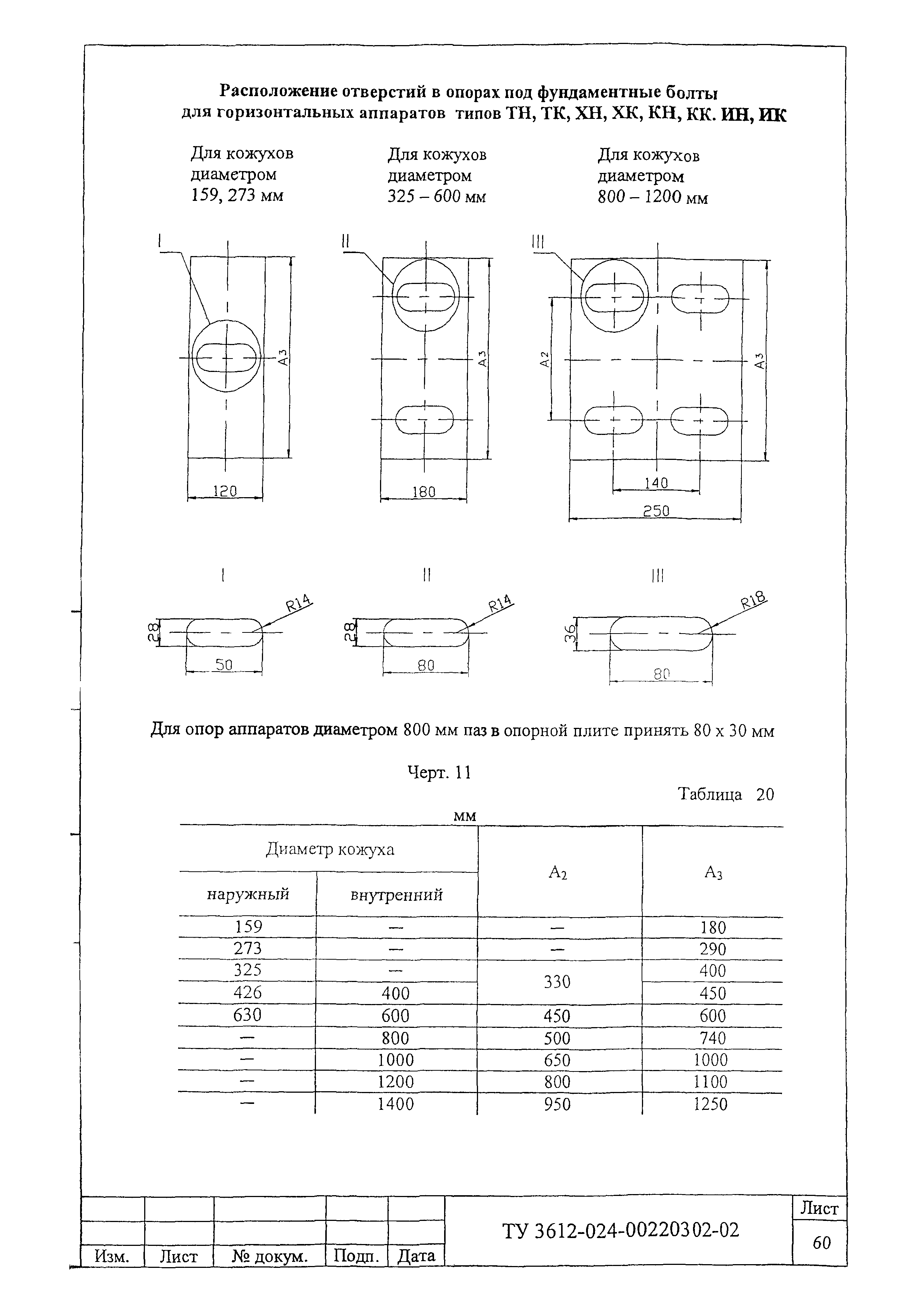

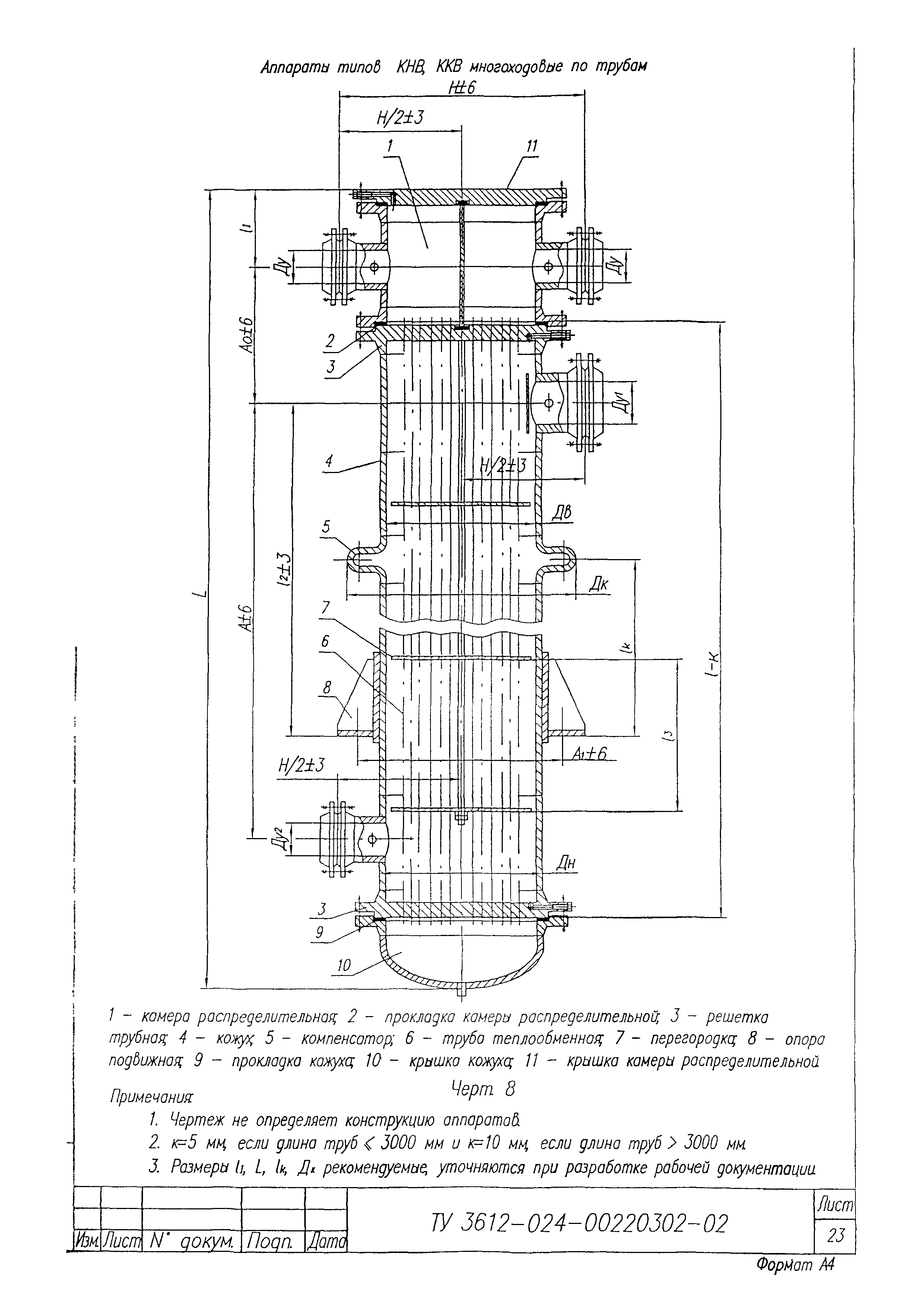

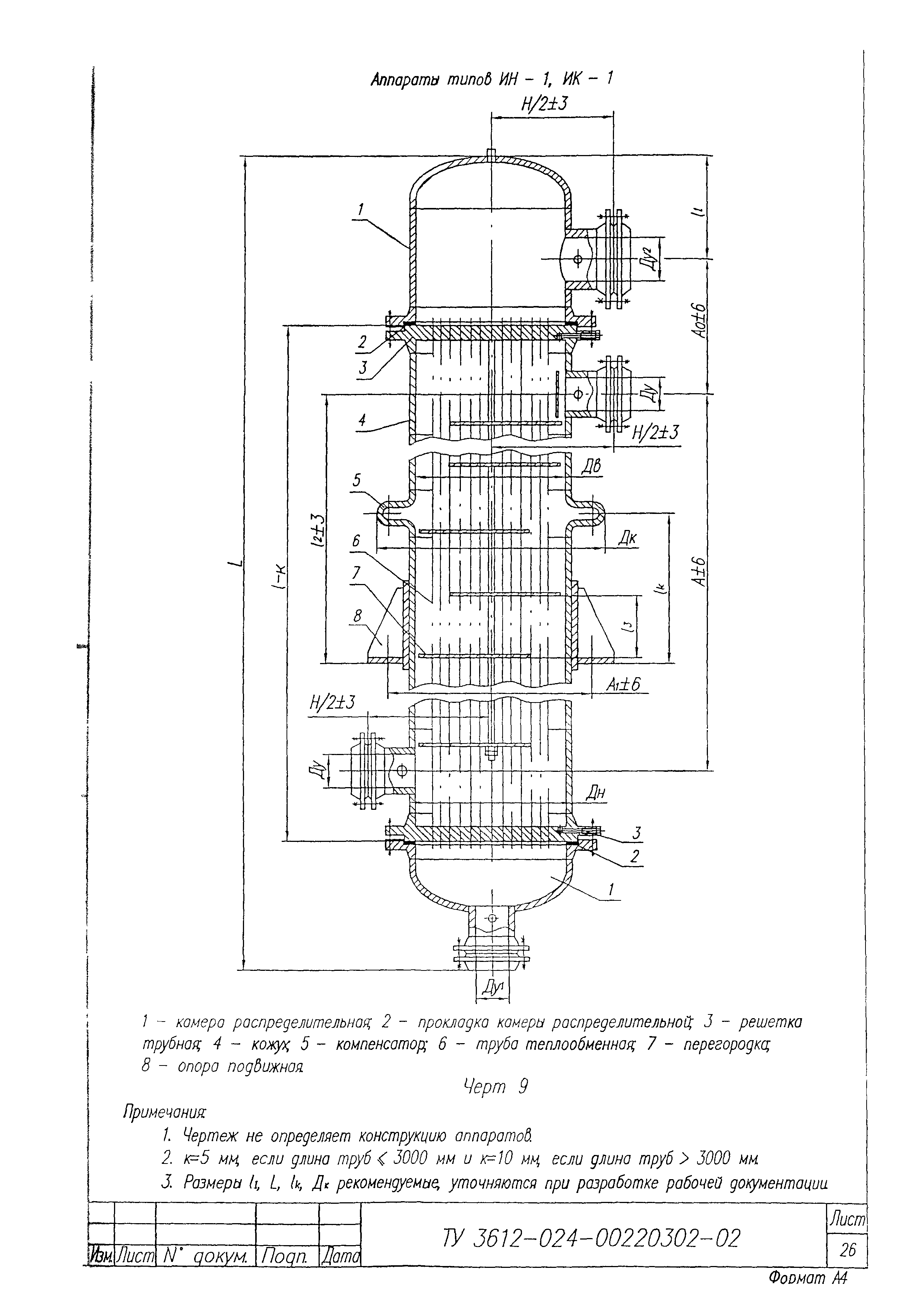

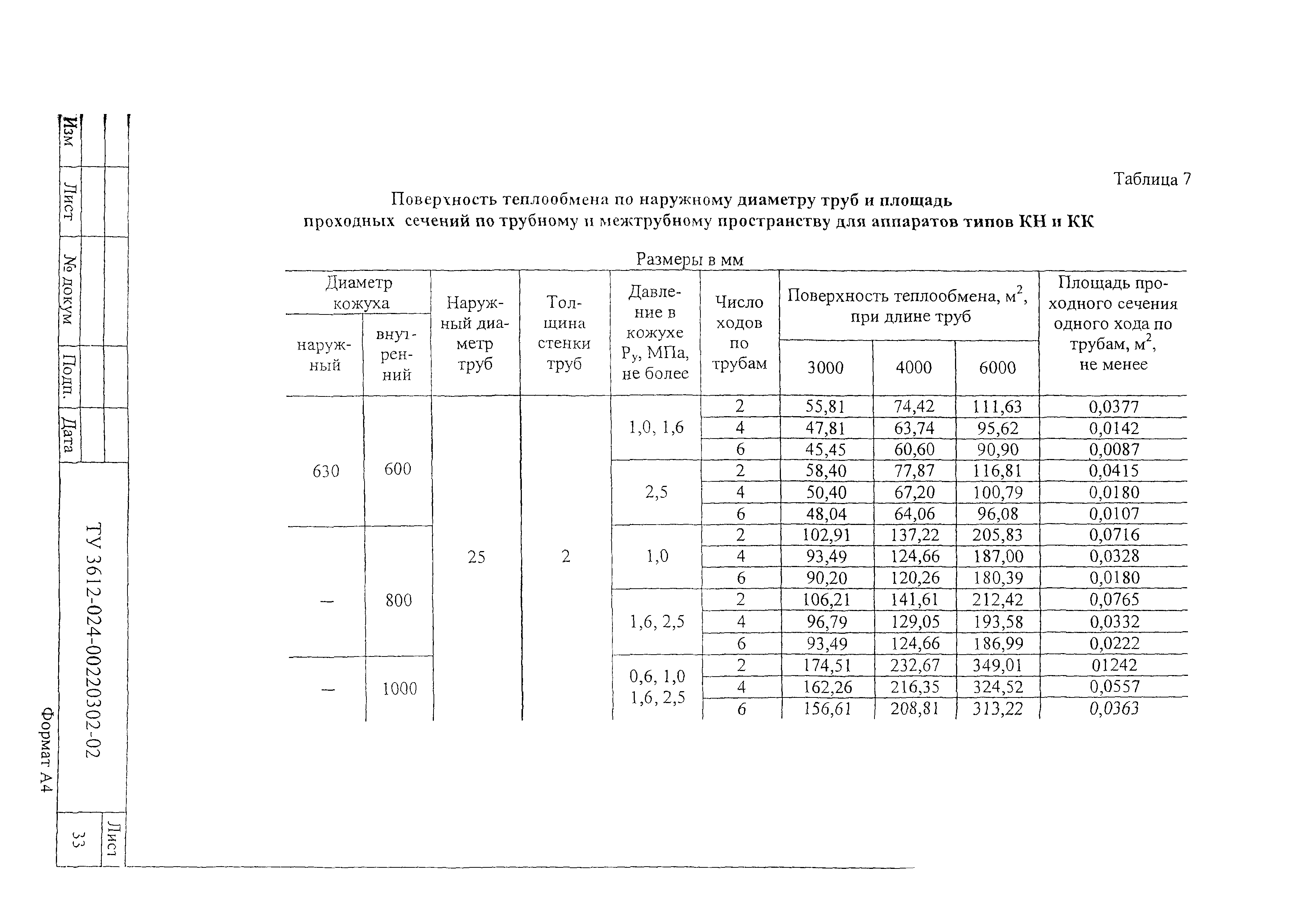

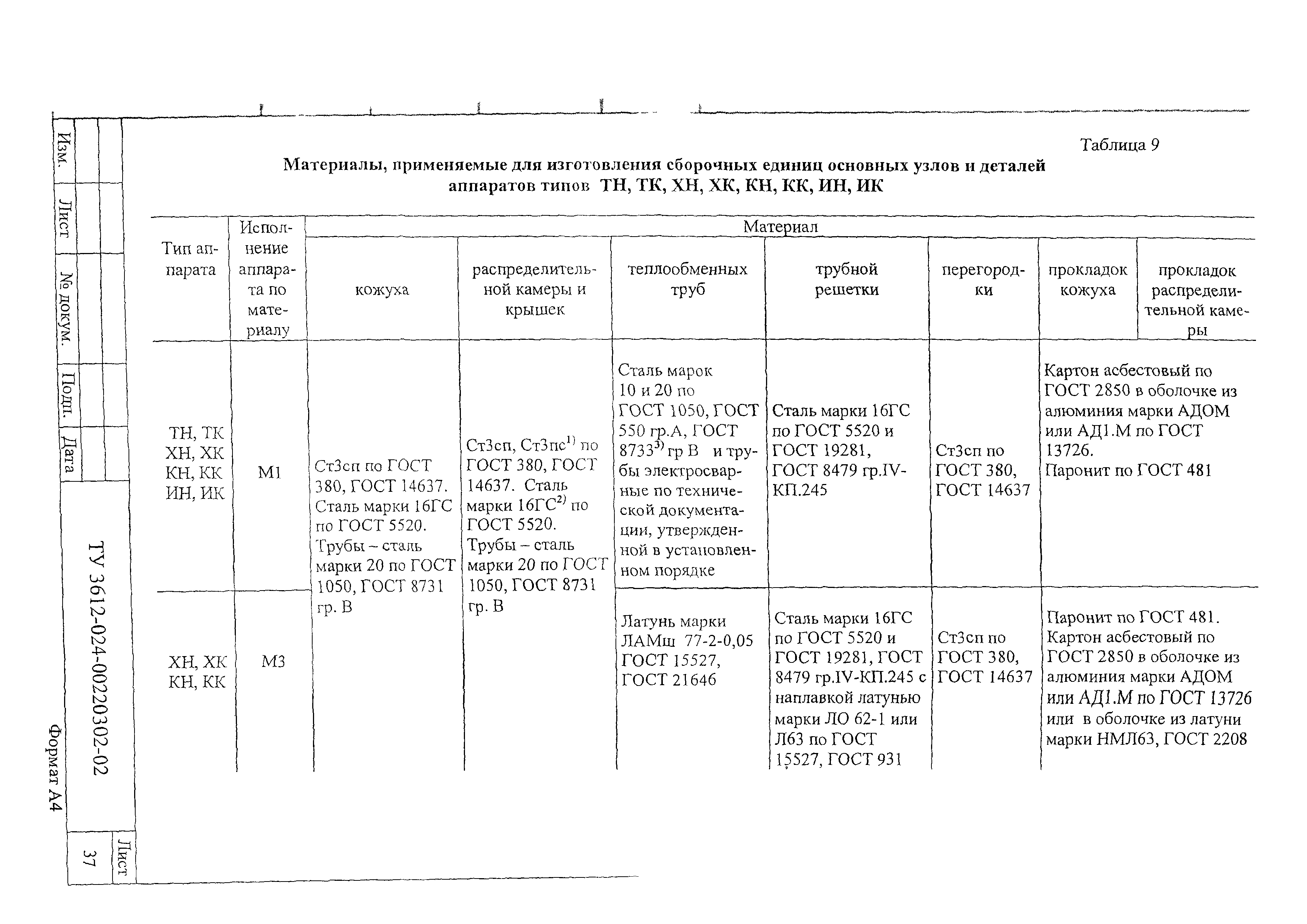

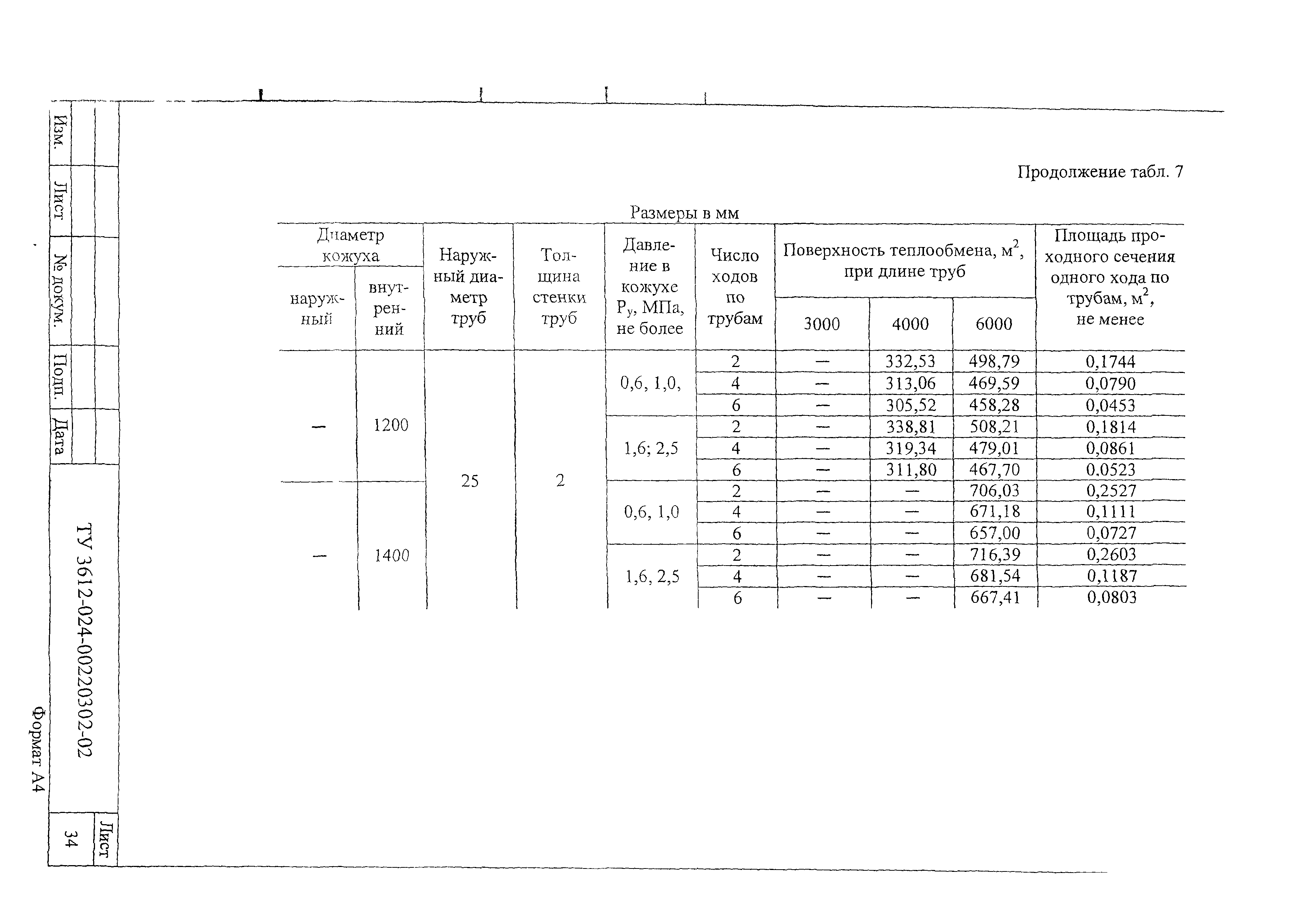

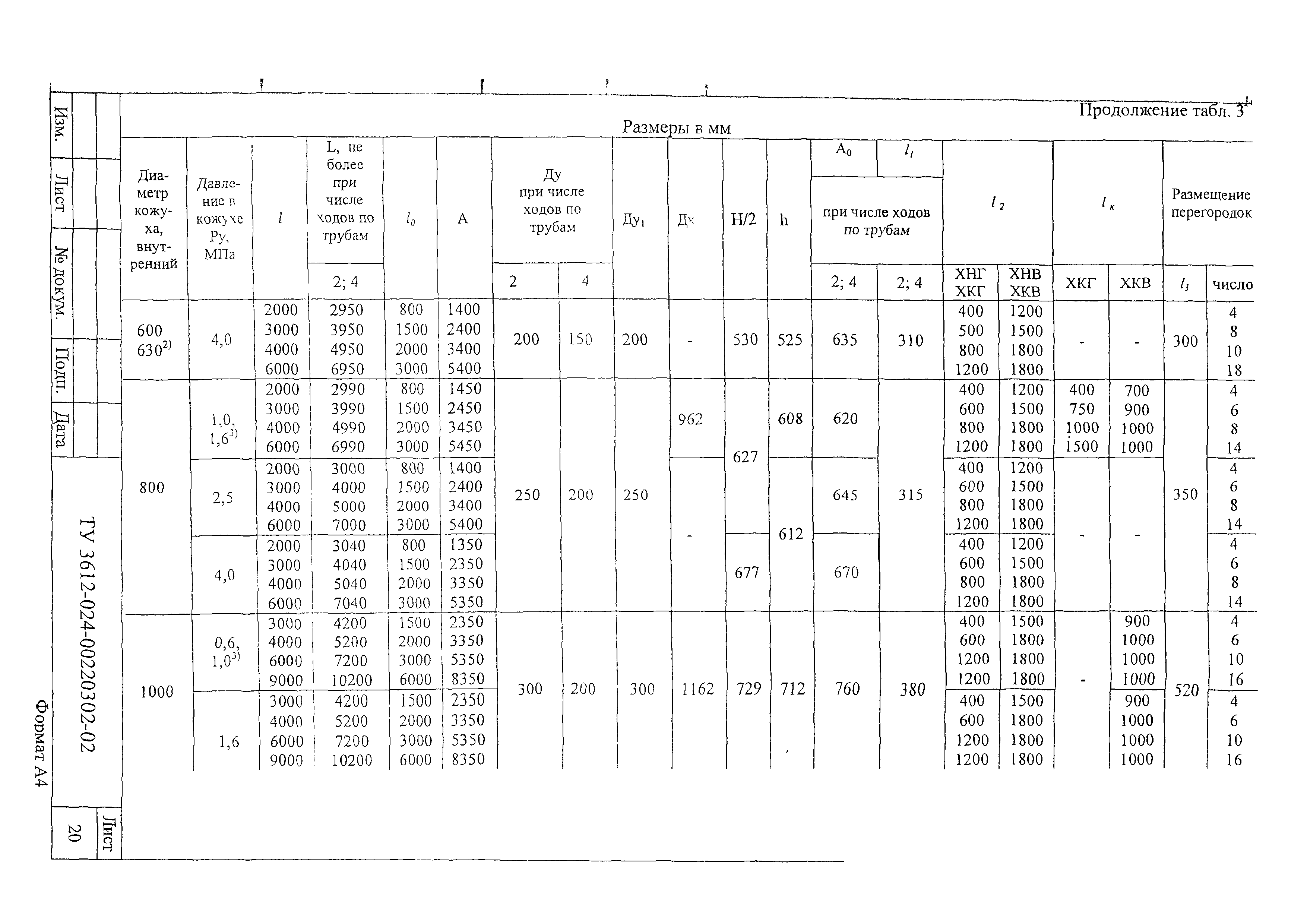

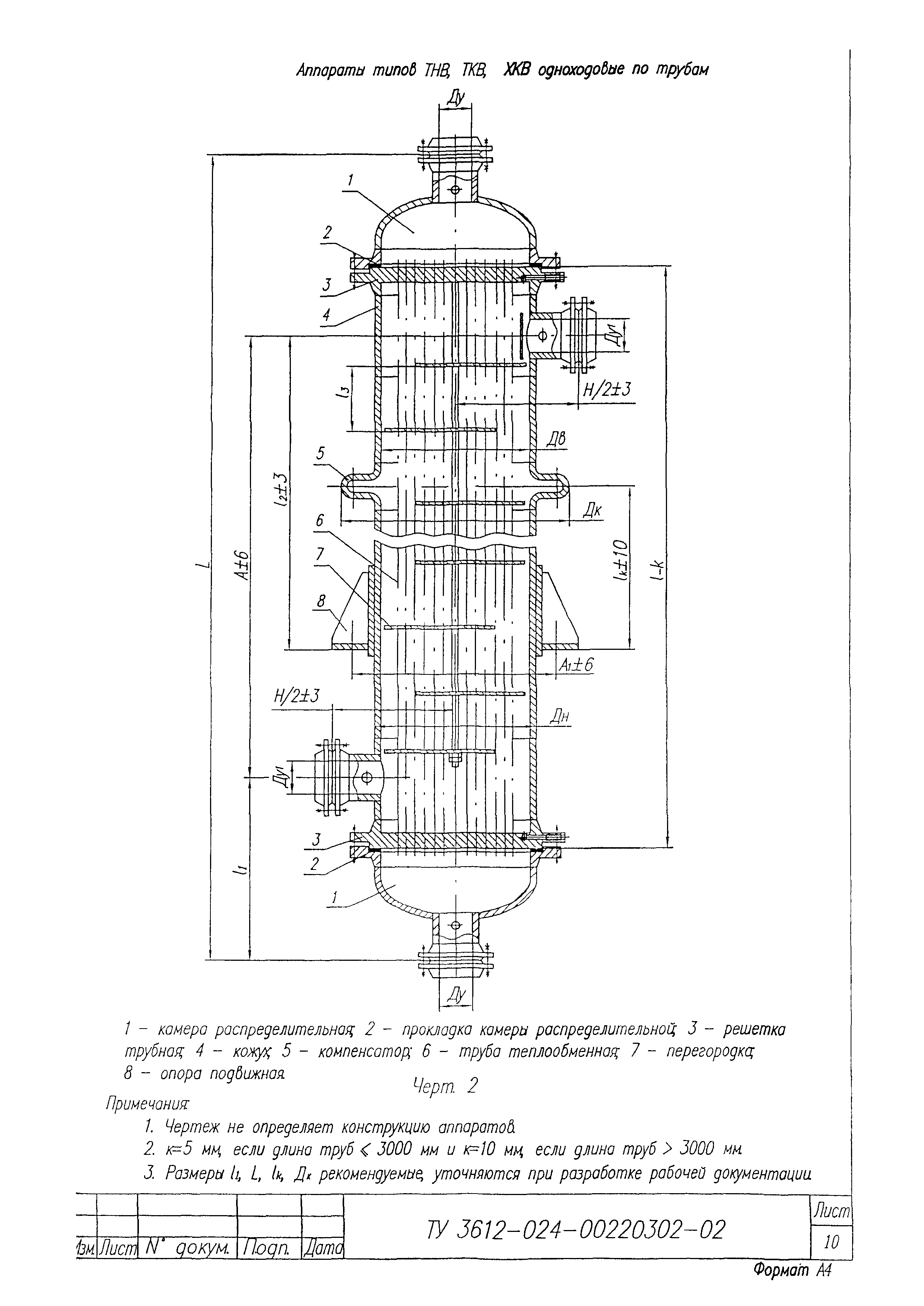

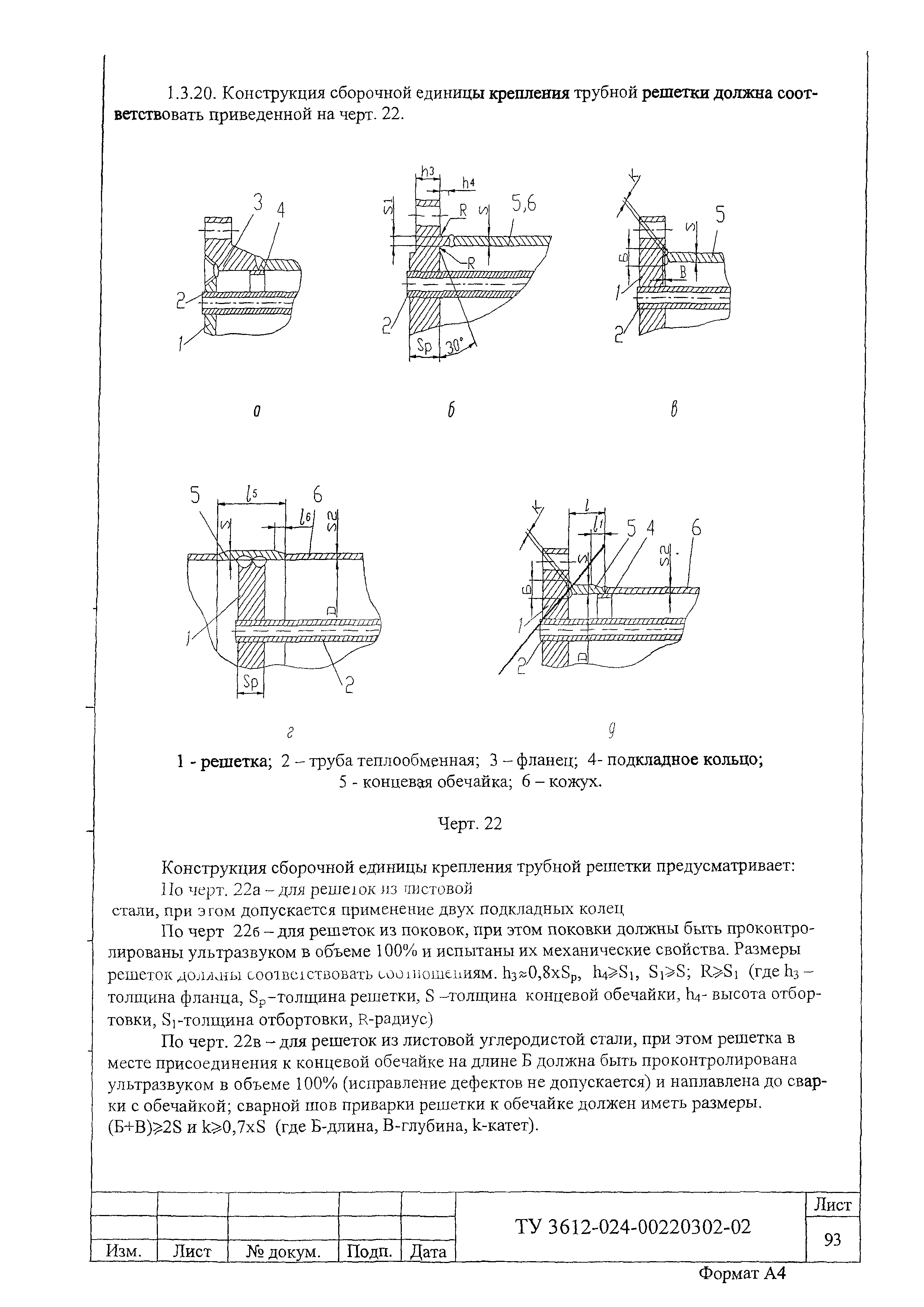

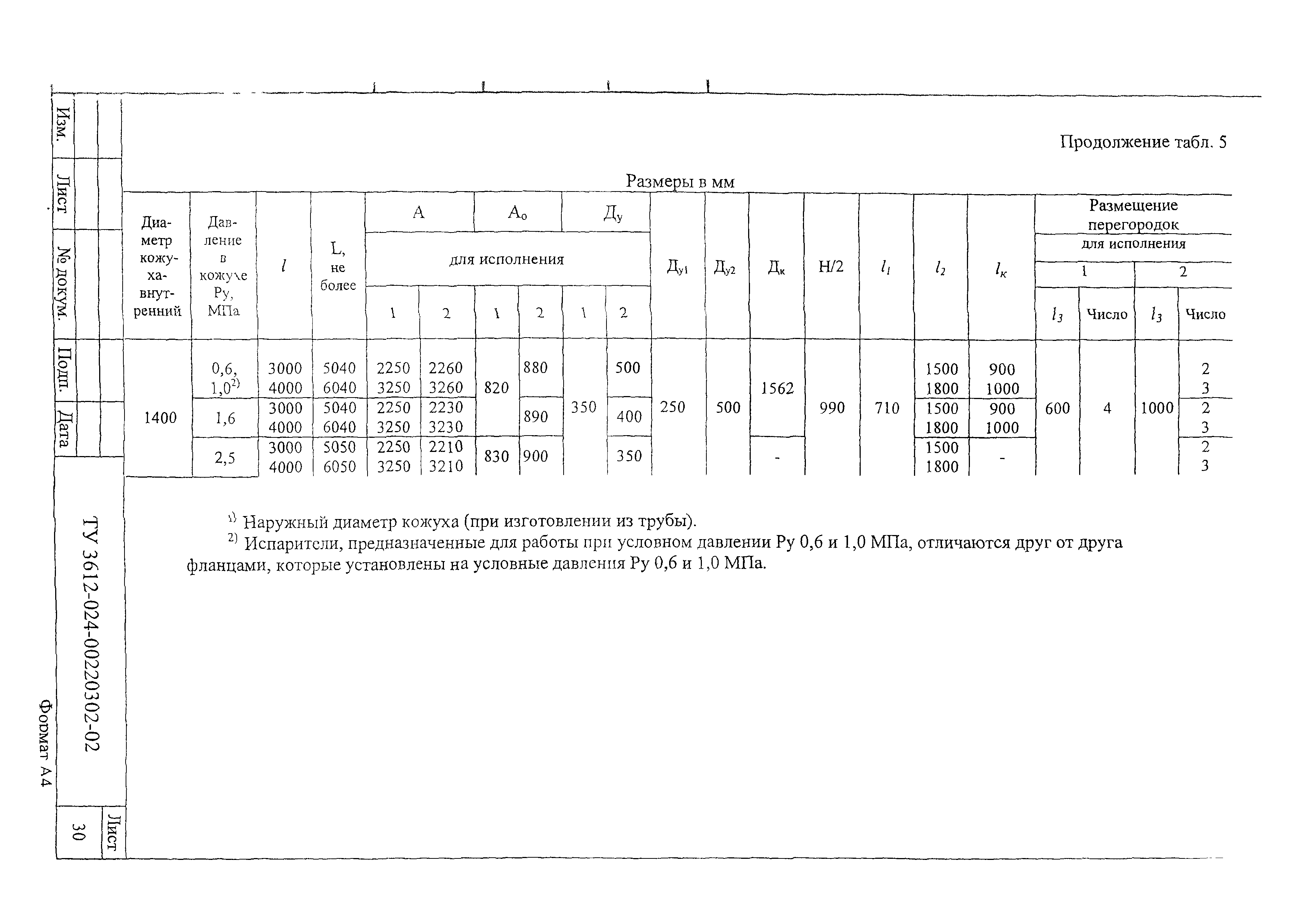

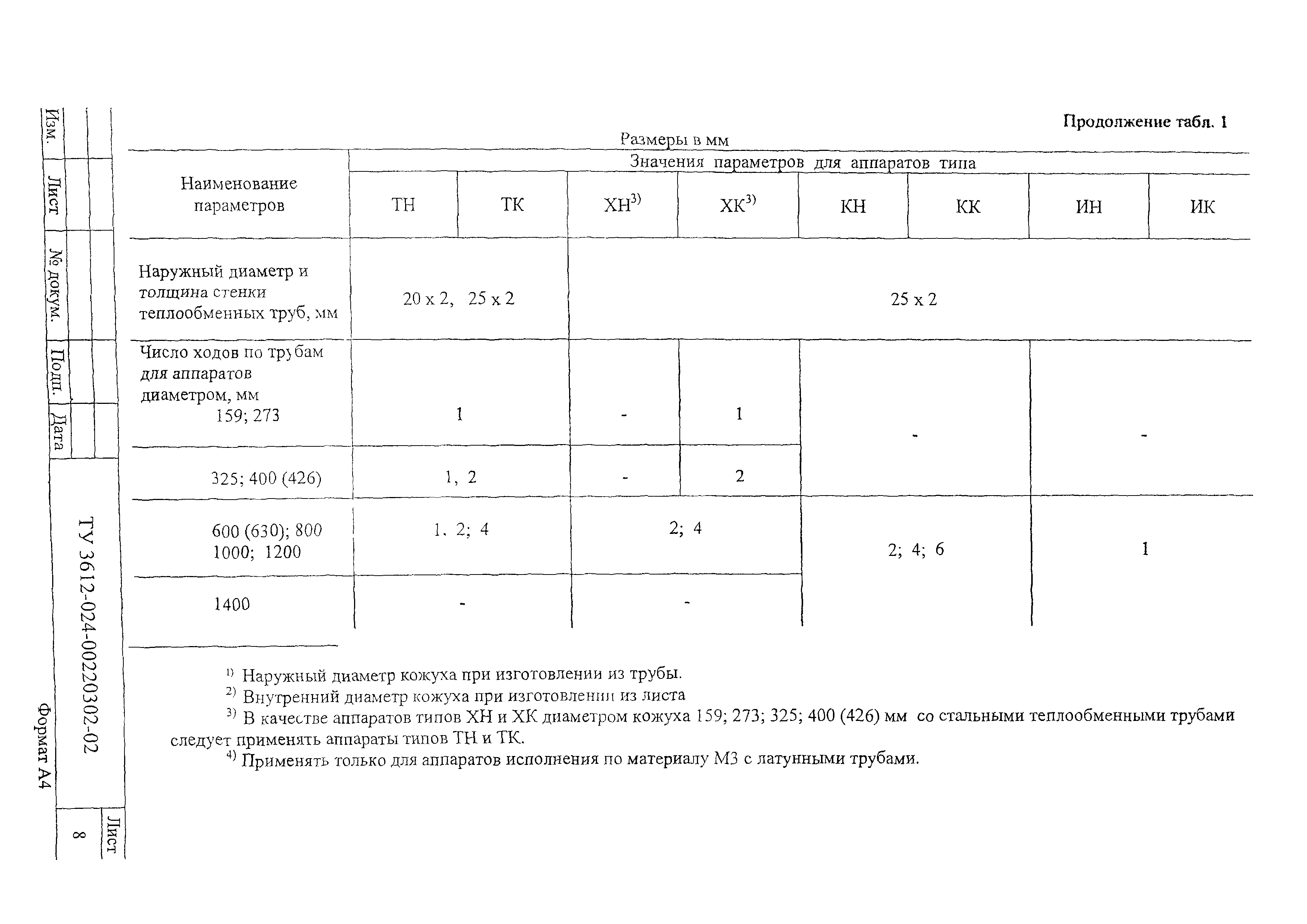

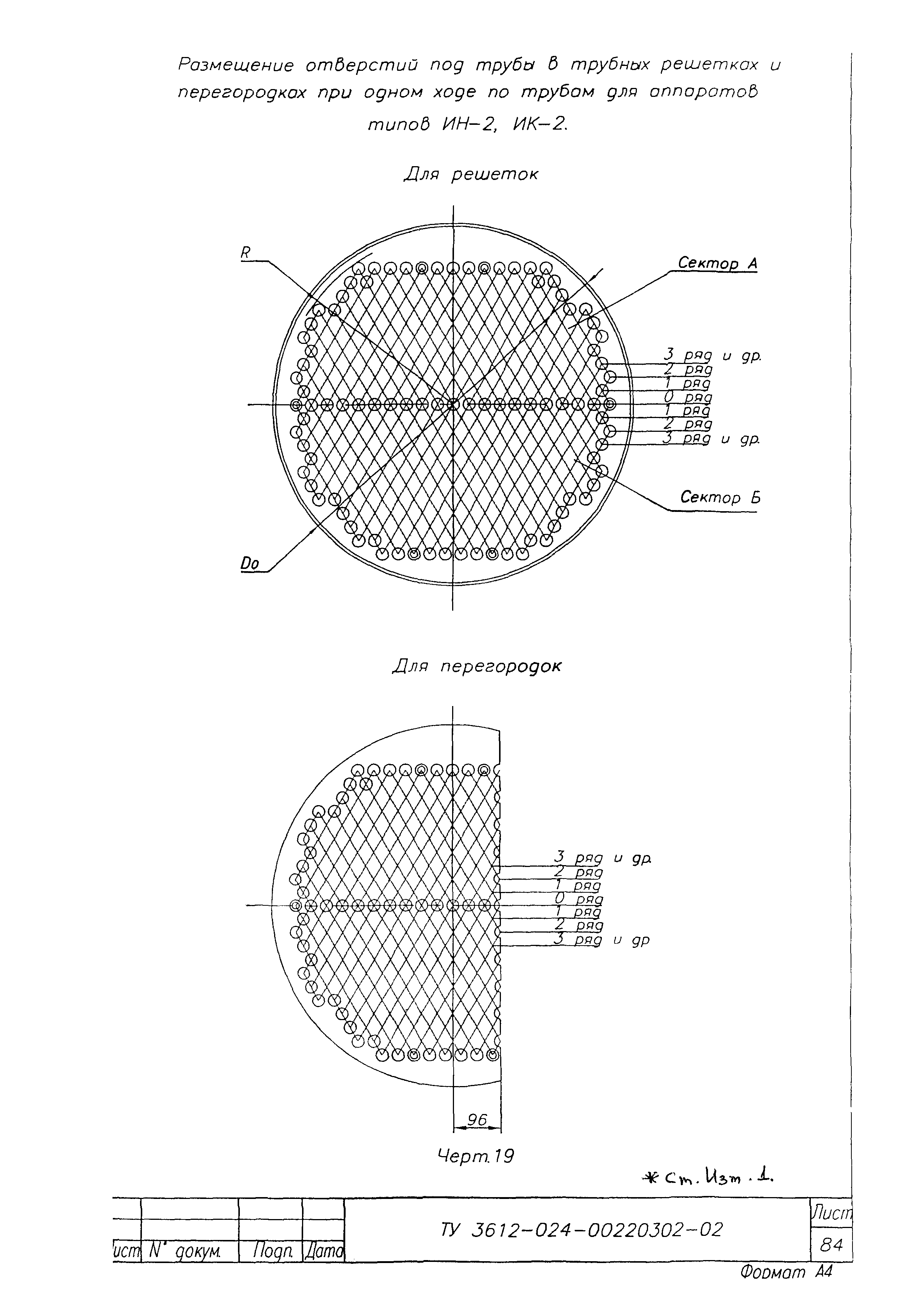

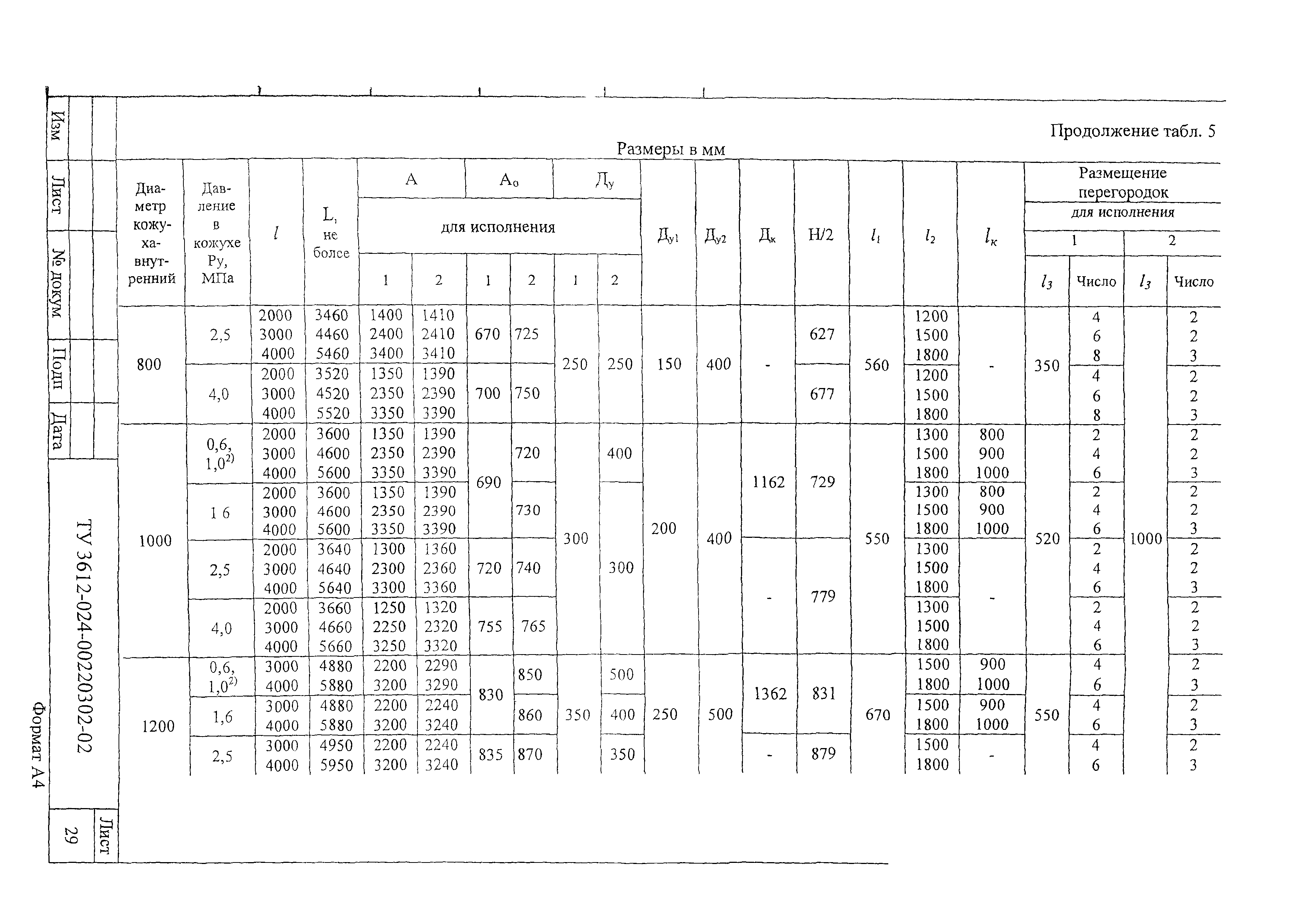

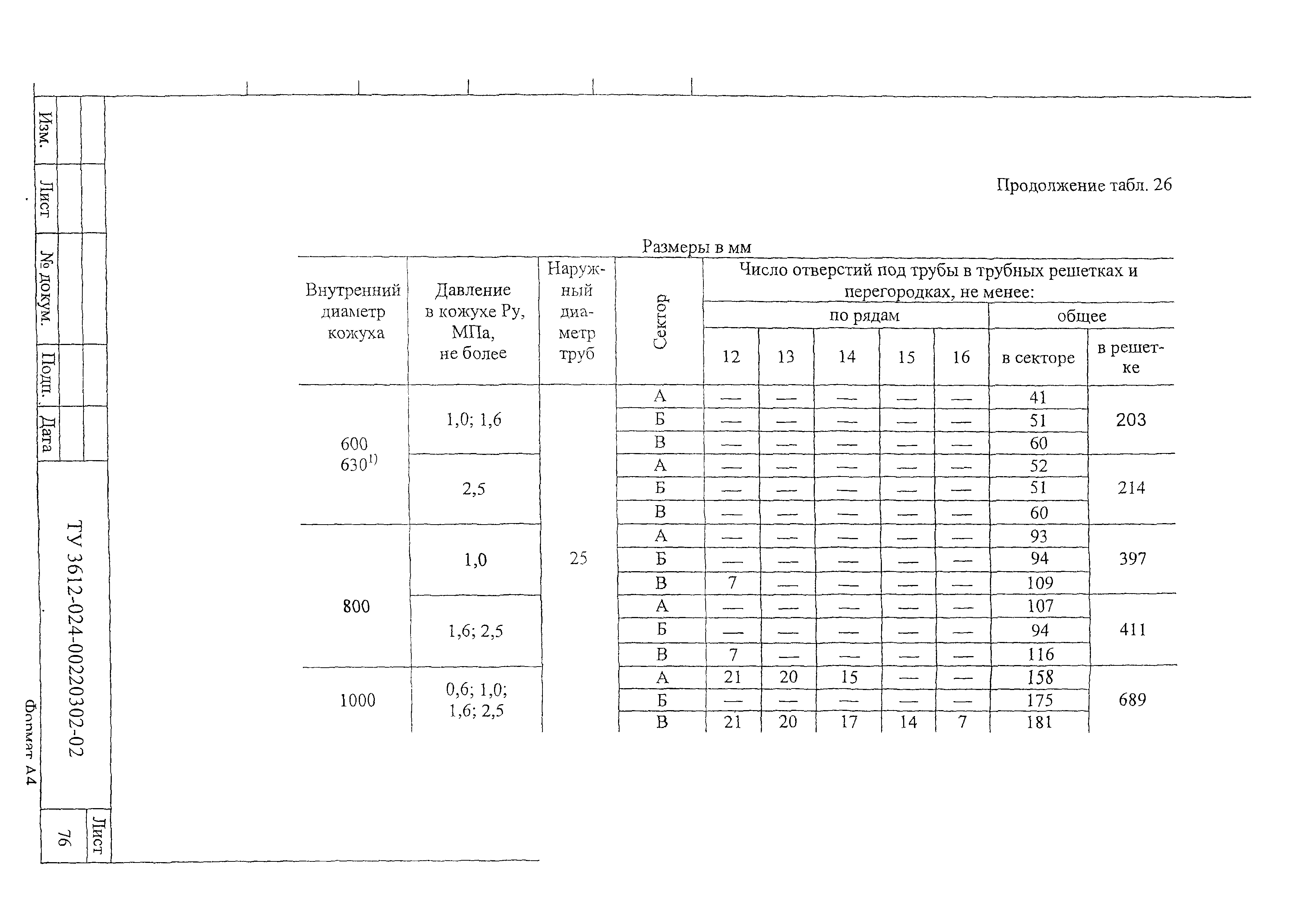

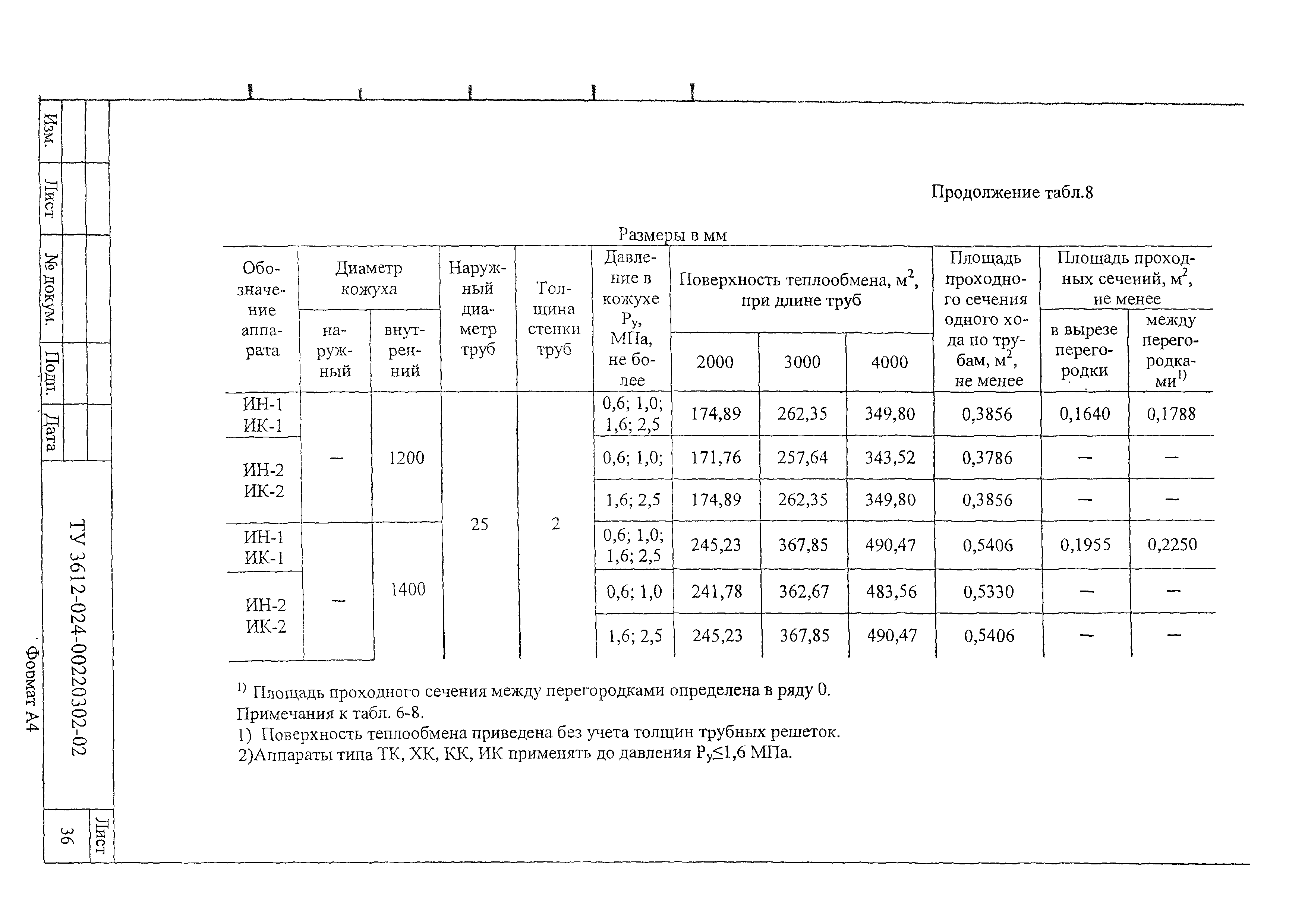

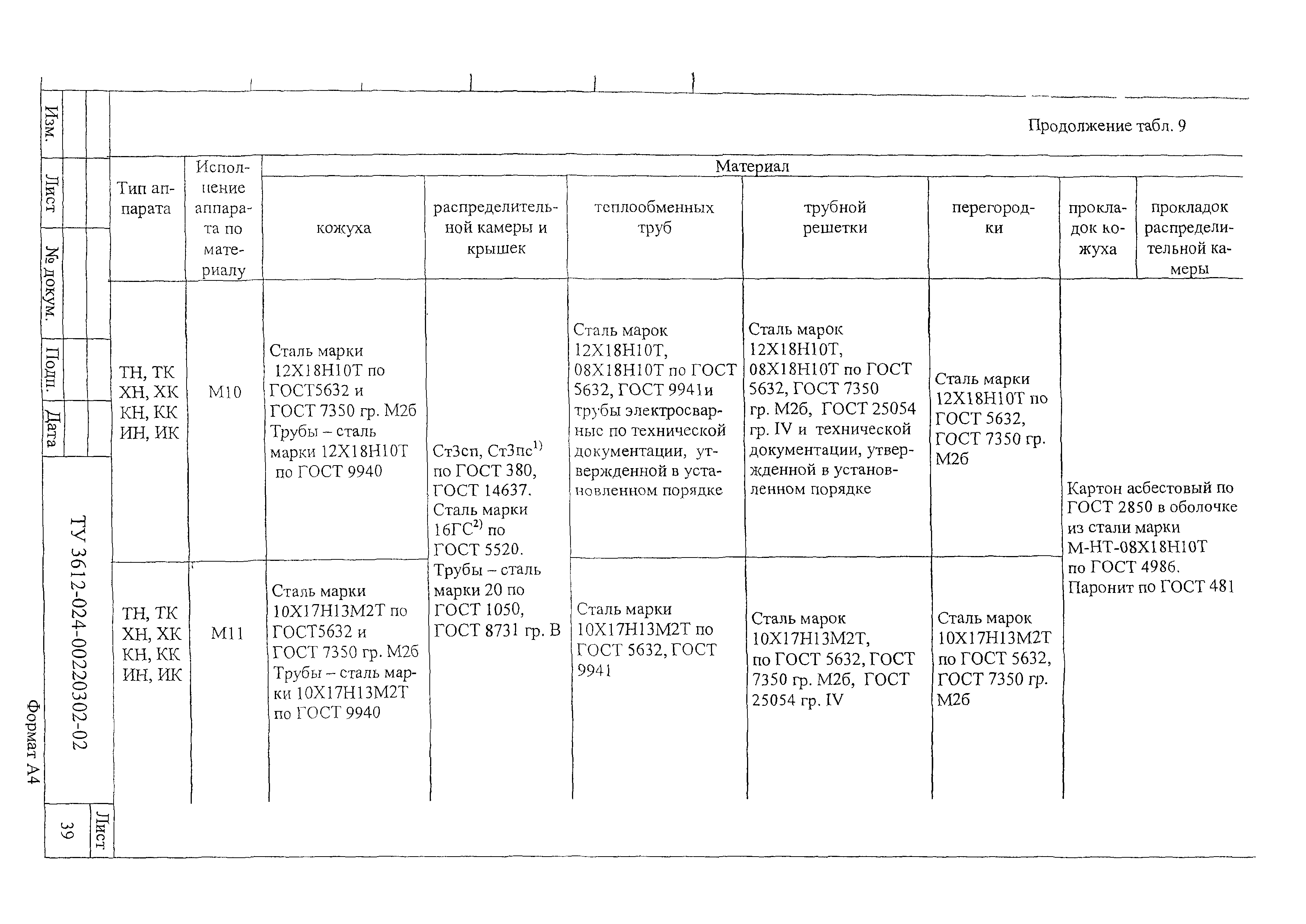

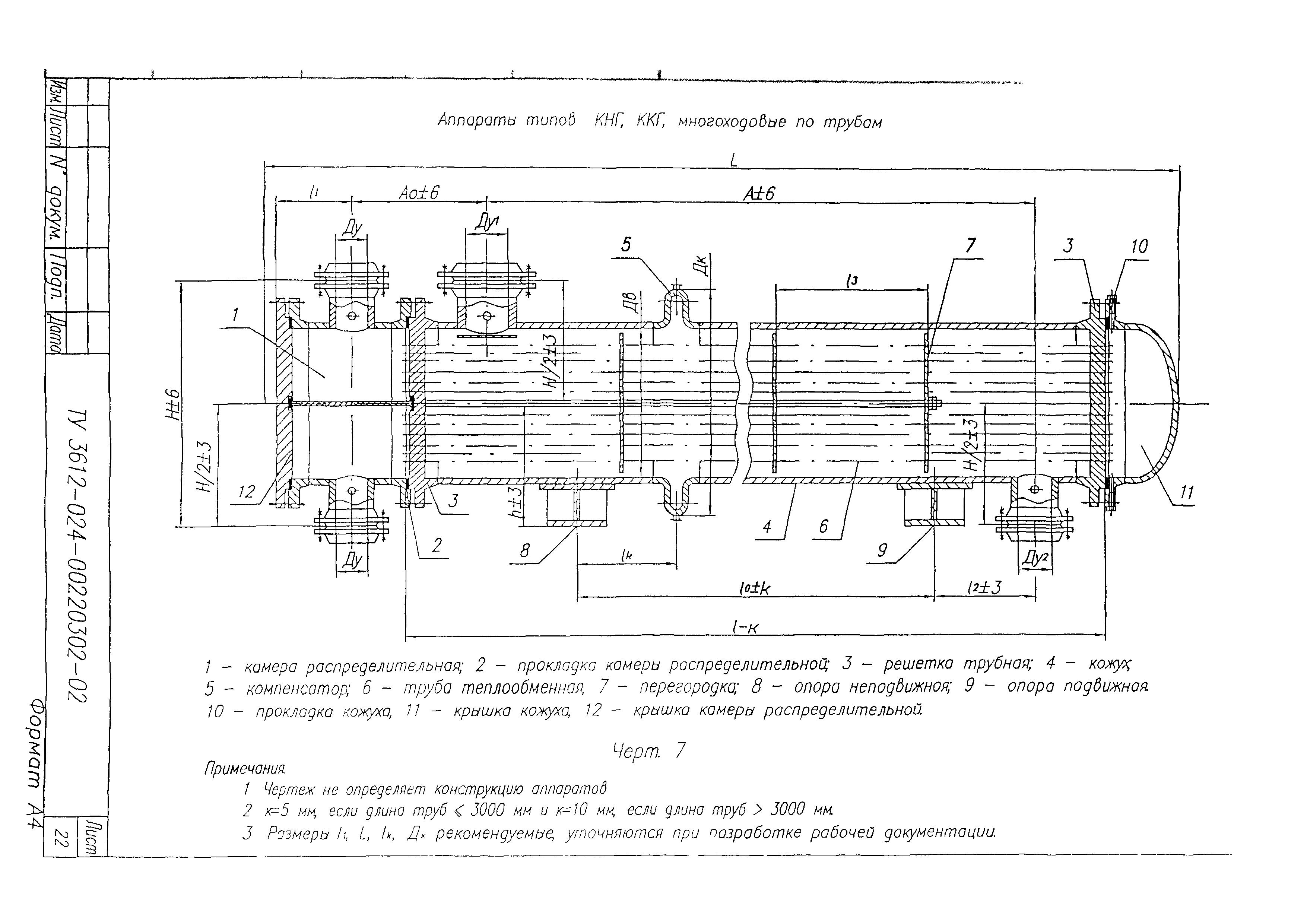

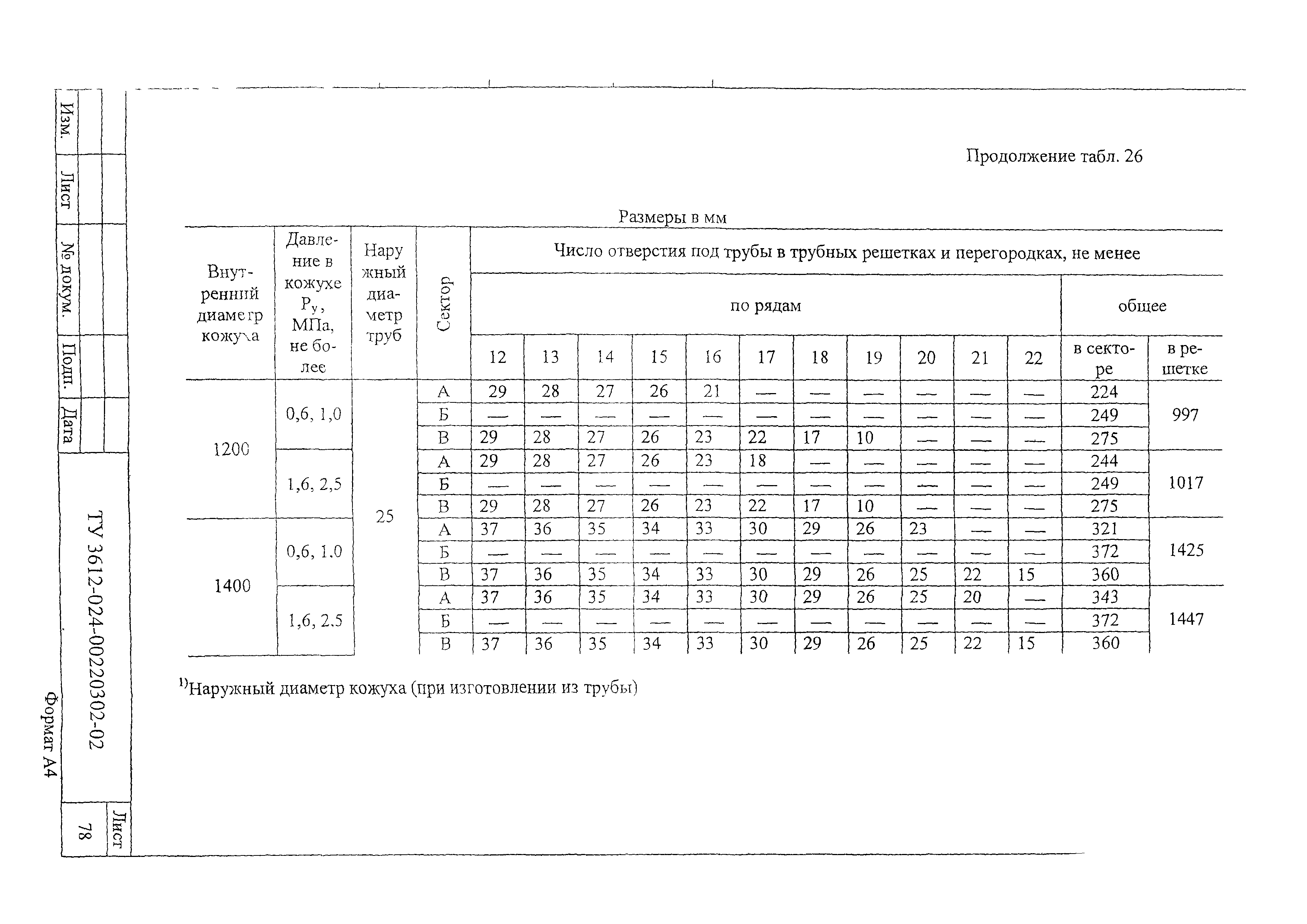

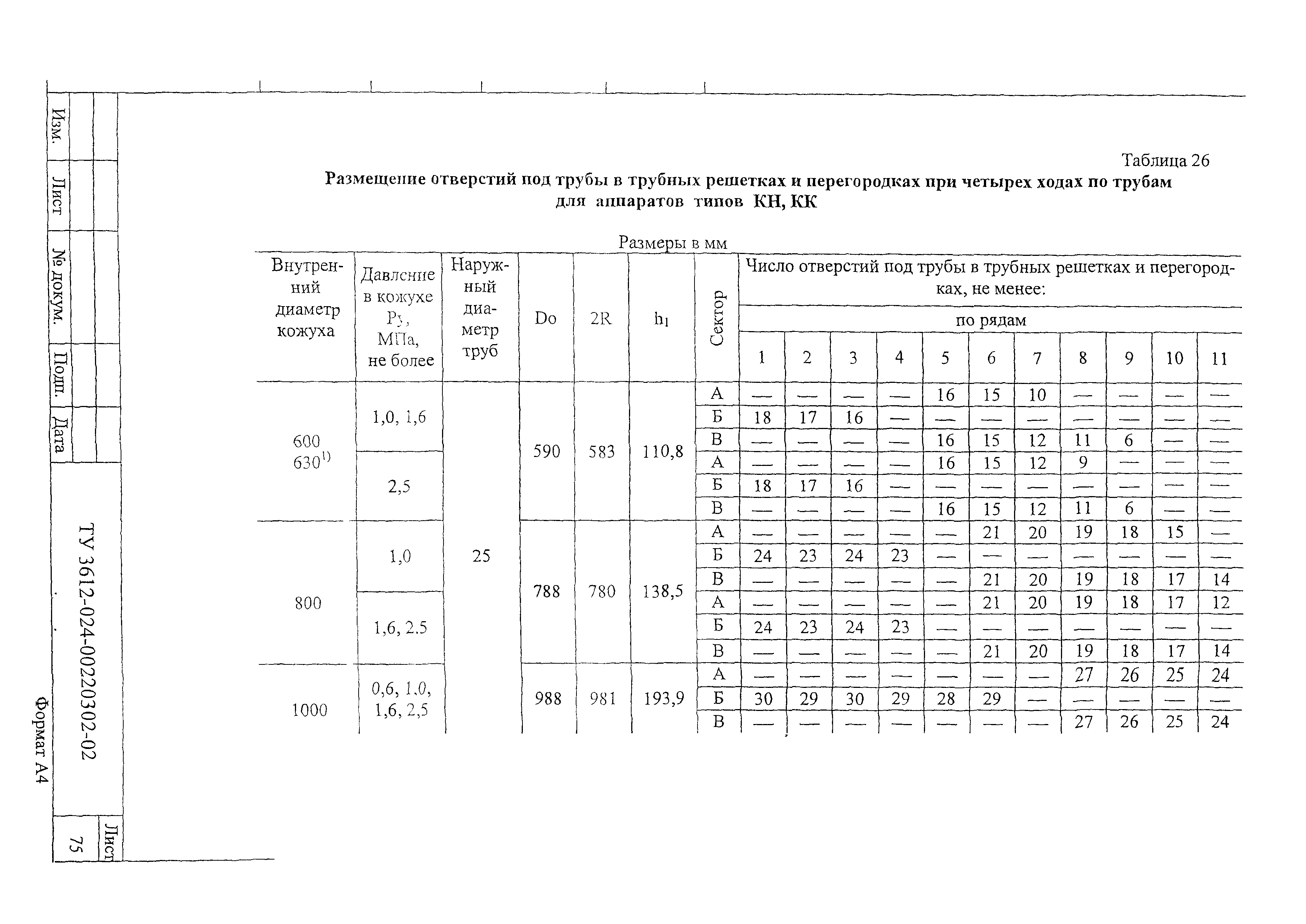

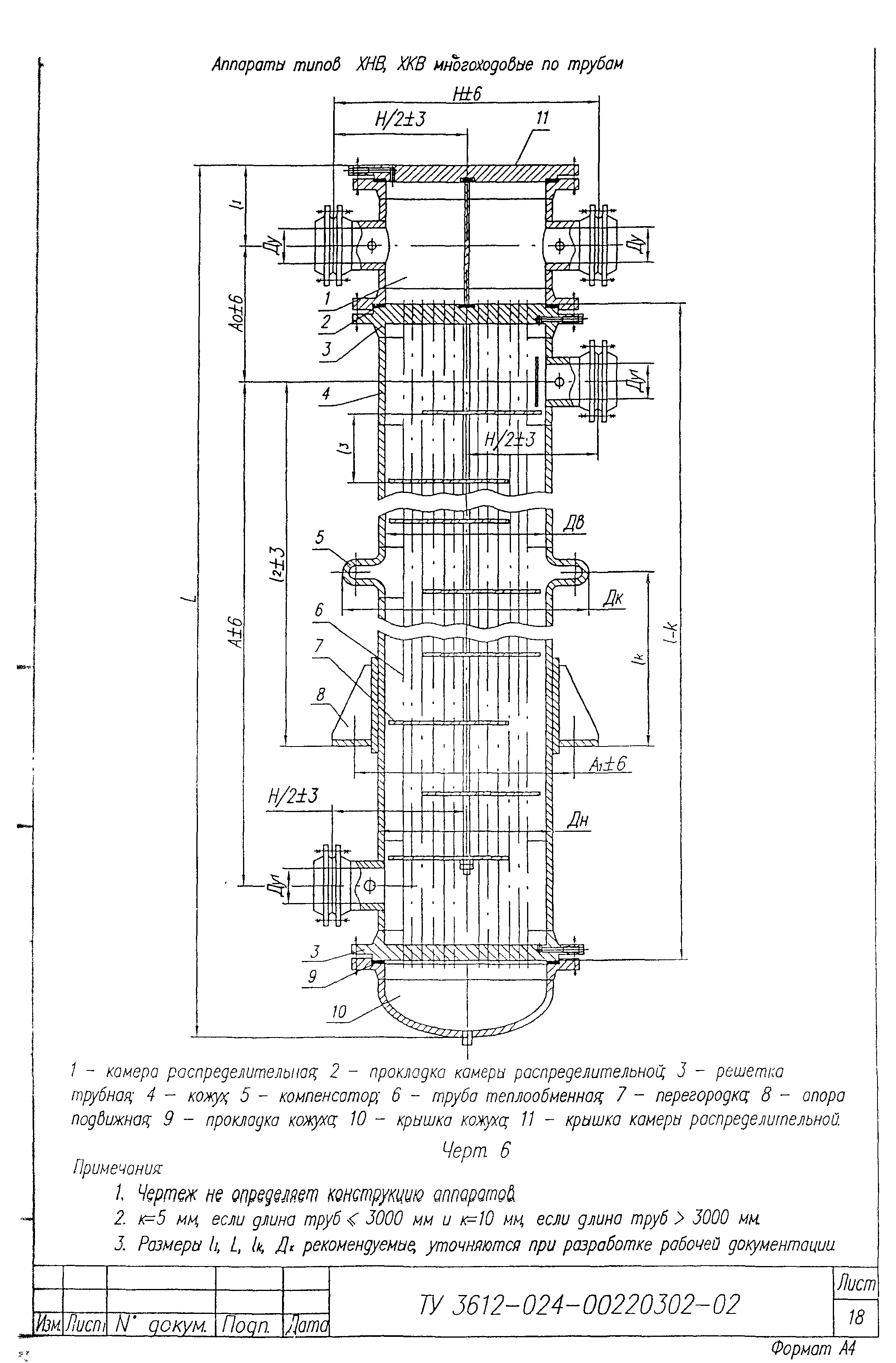

Область применения:	Технические условия распространяются на кожухотрубчатые теплообменные аппараты с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе: теплообменники "Т", холодильники "Х", испарители "И"типов "Н" и "К" и их модификаций. Аппараты предназначены для теплообмена жидких и газообразных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей нефтяной, газовой и других отраслях промышленности и изготавливаются для внутренних и зарубежных поставок. Применение аппаратов для атомных электростанций может осуществляться только после согласования с ОАО "ВНИИНЕФТЕМАШ".

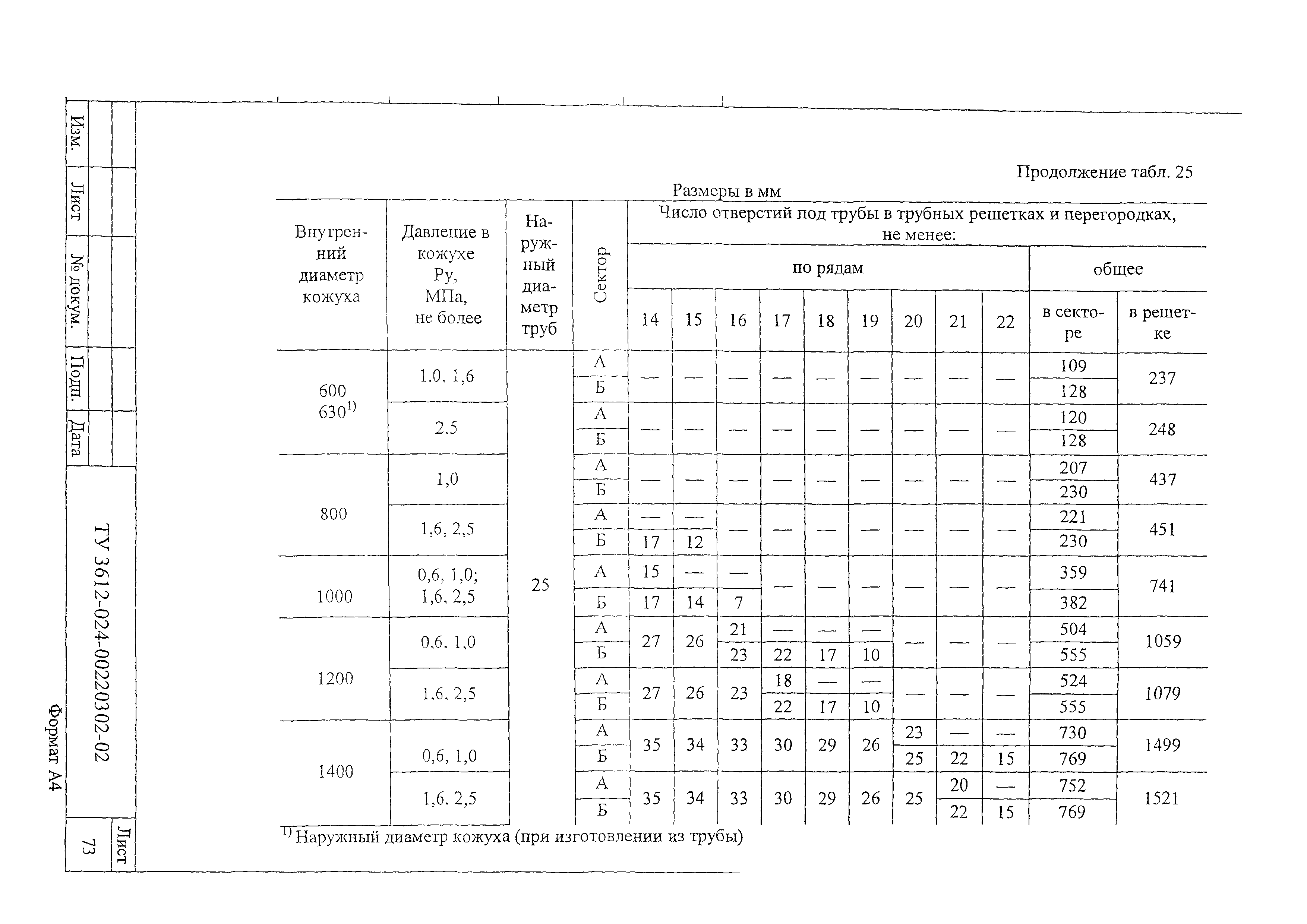

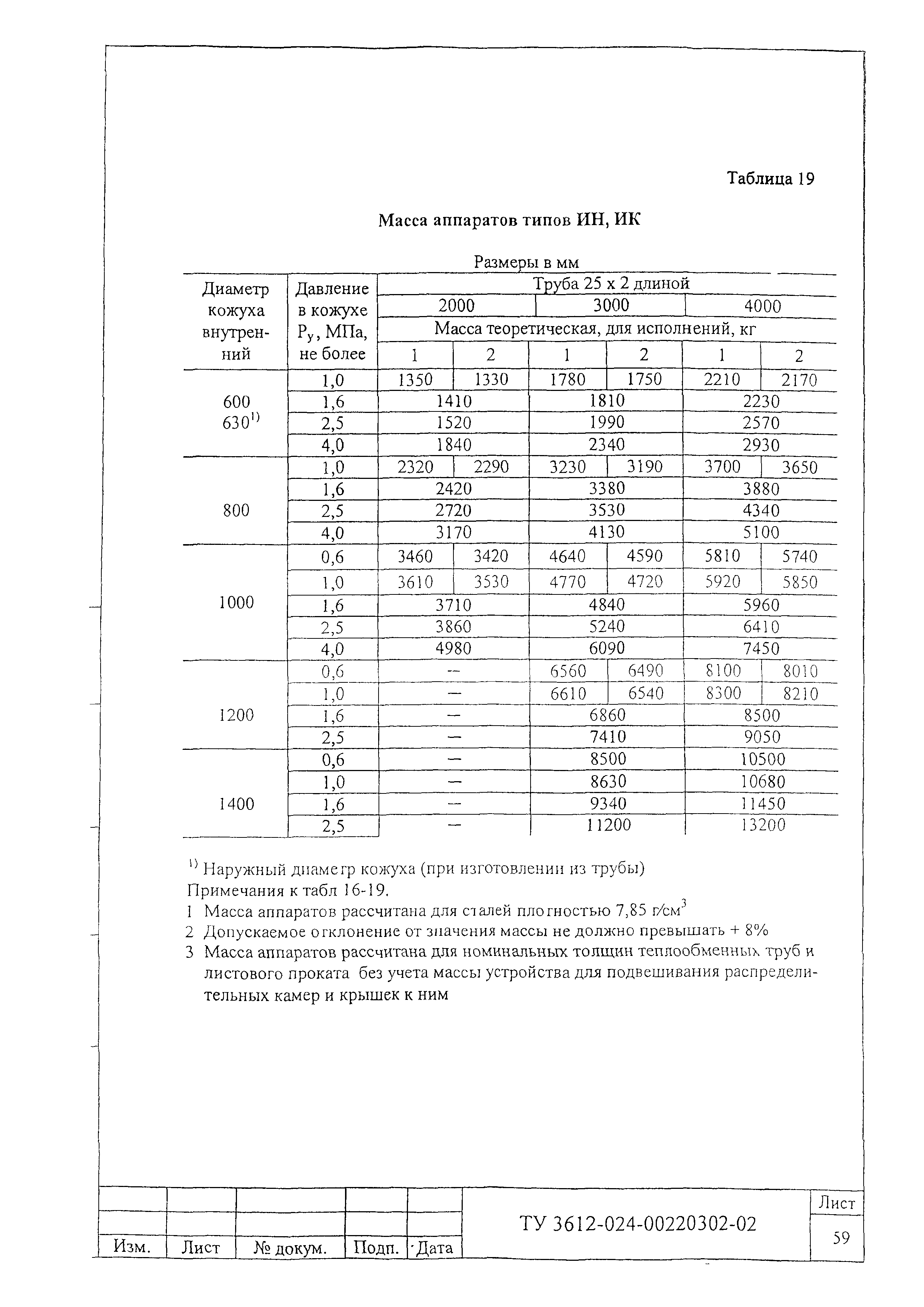

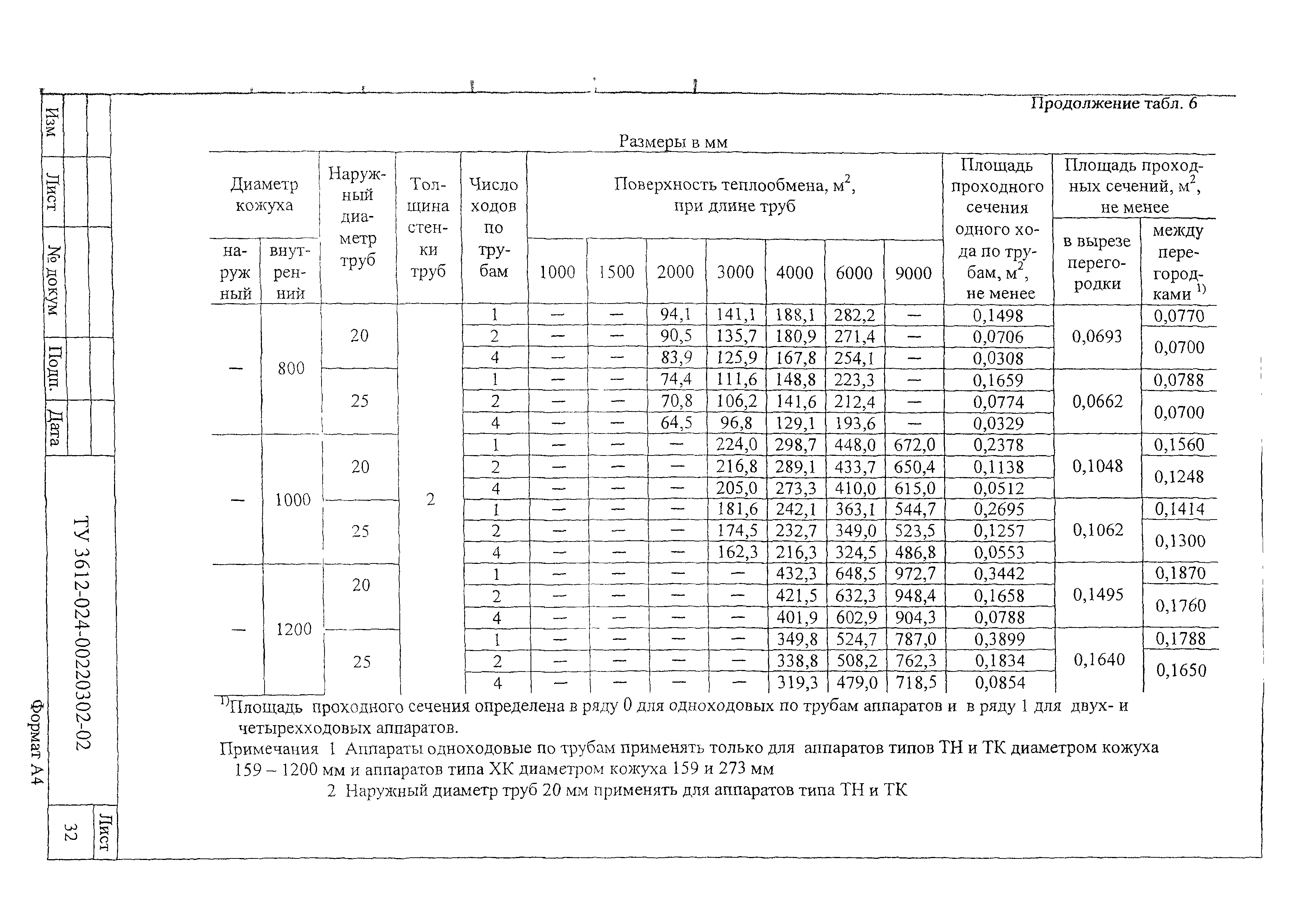

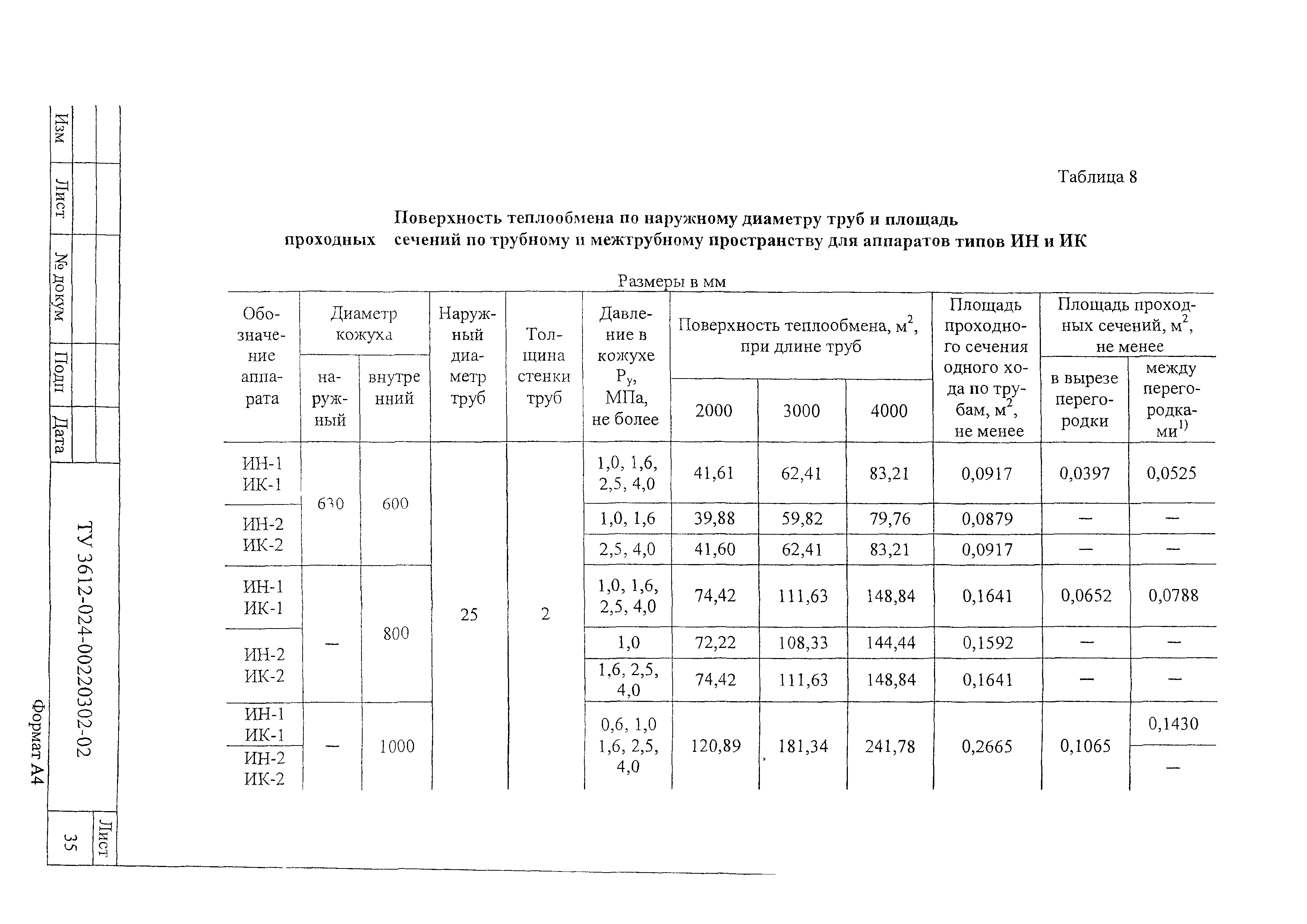

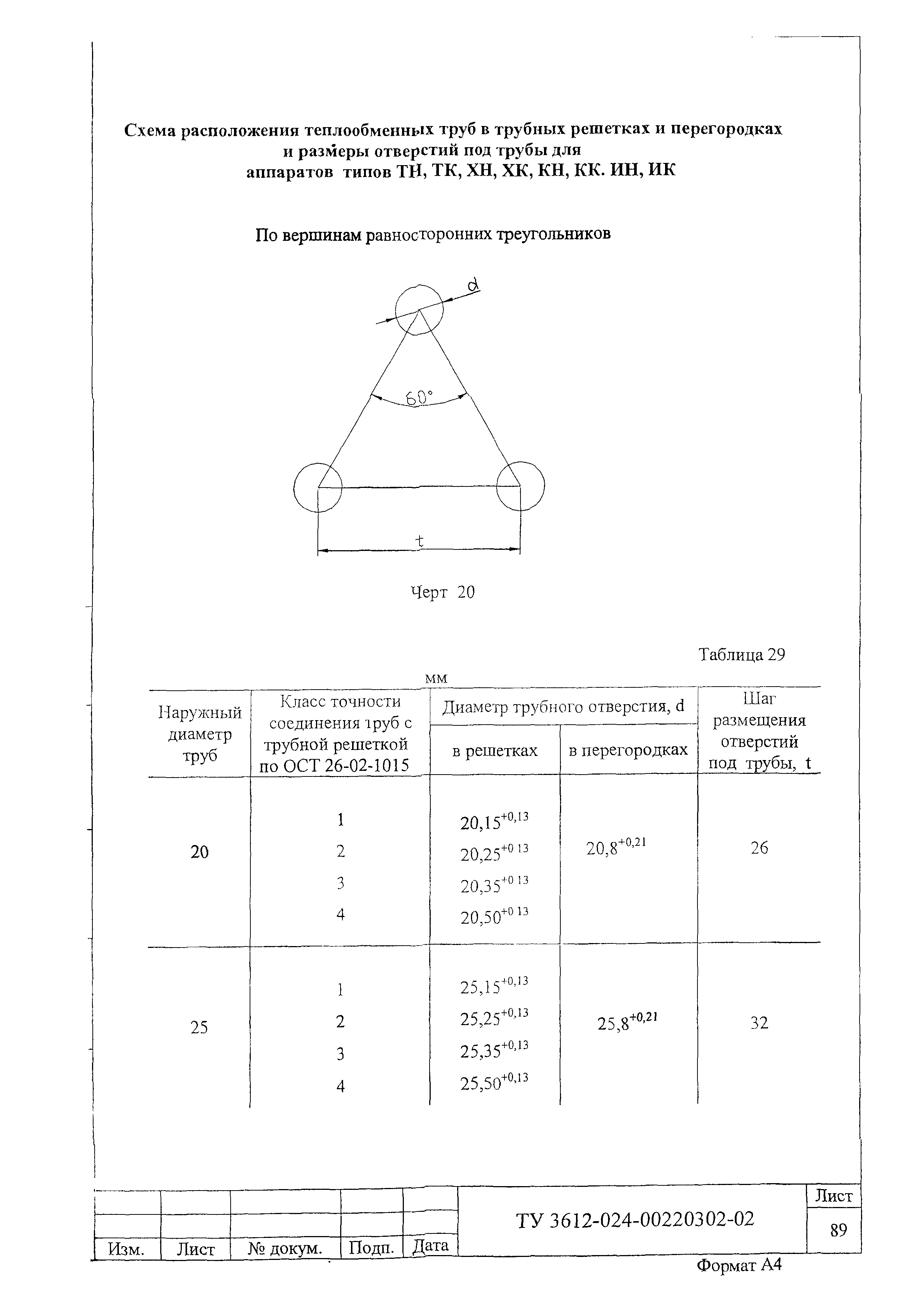

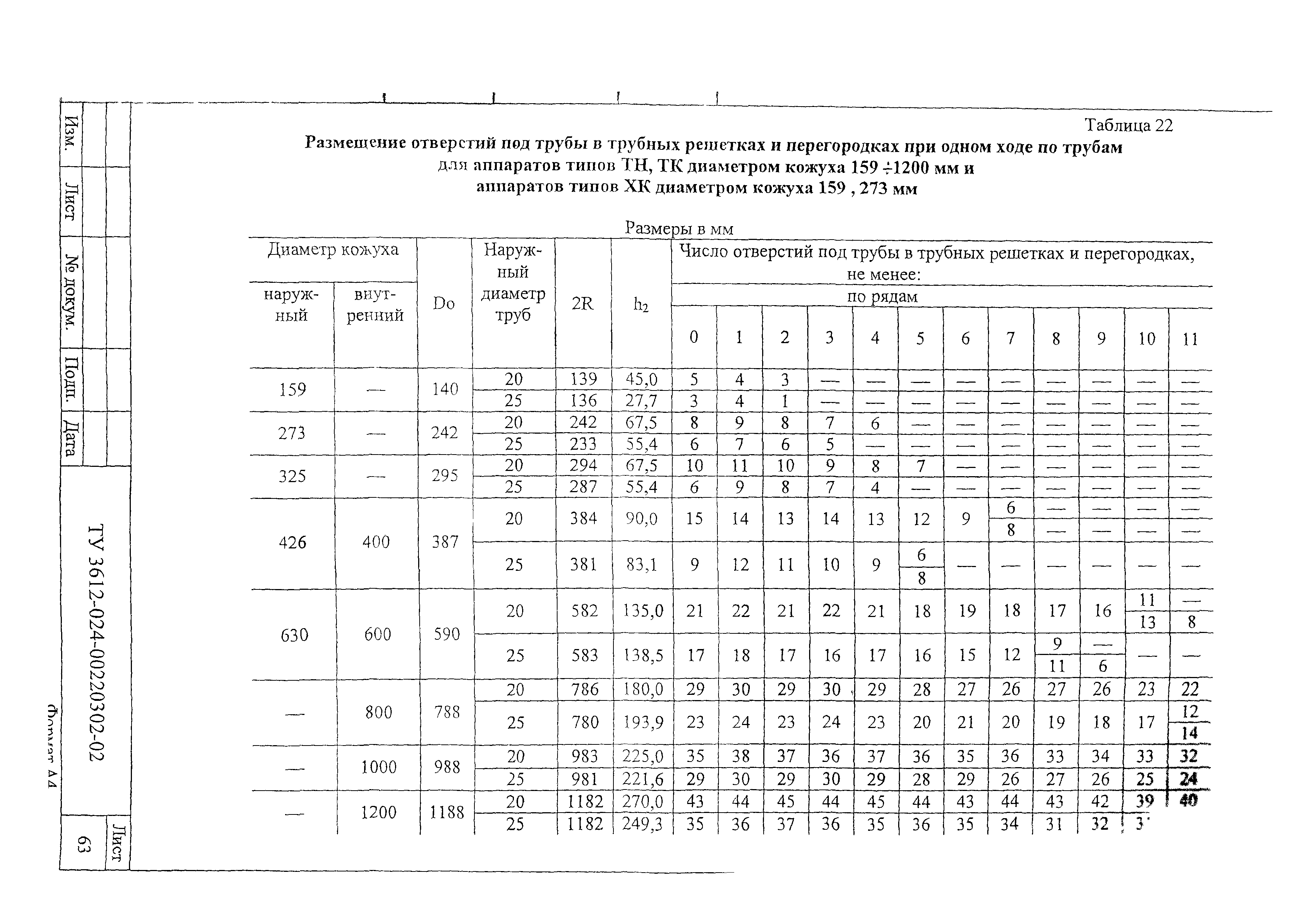

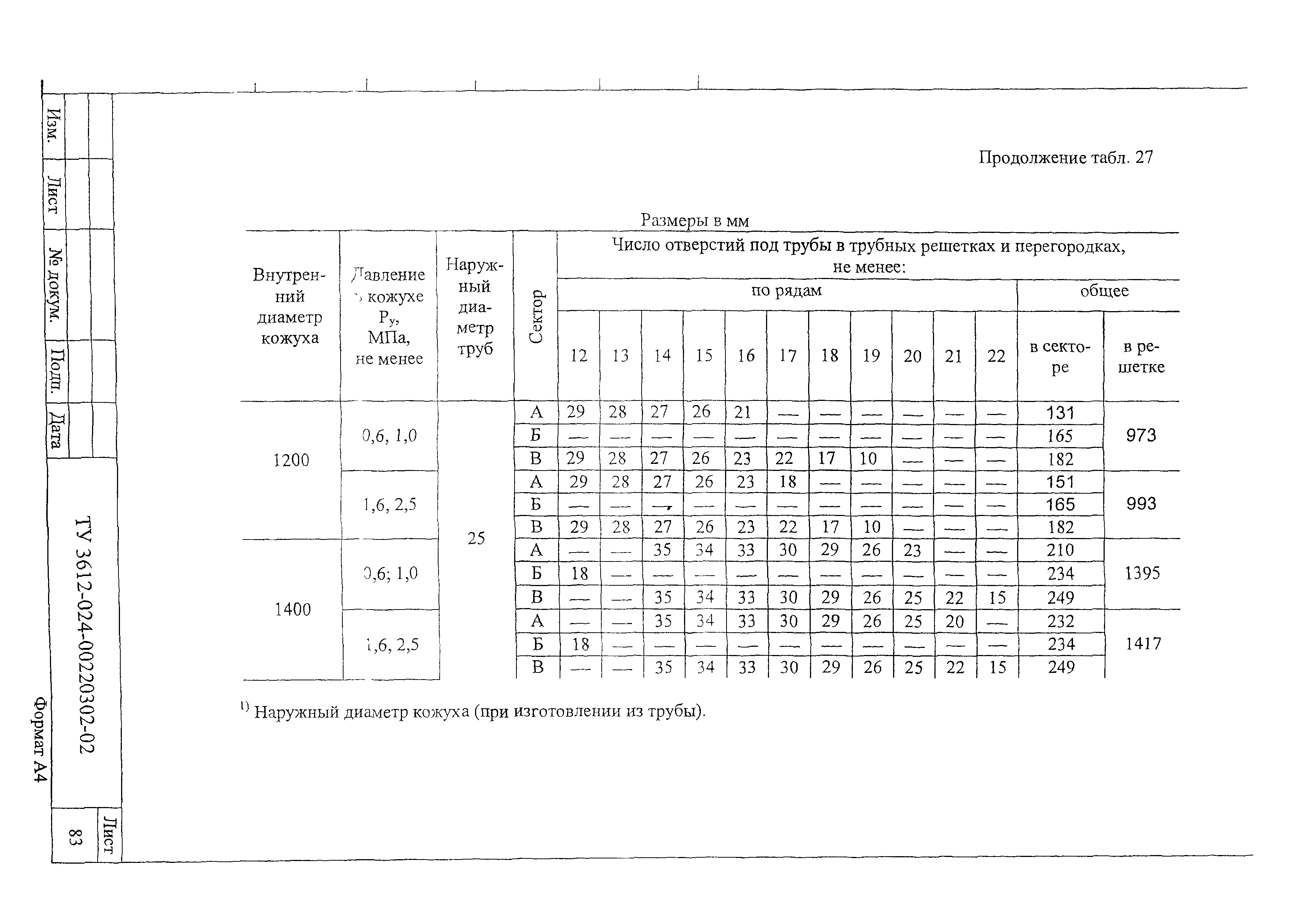

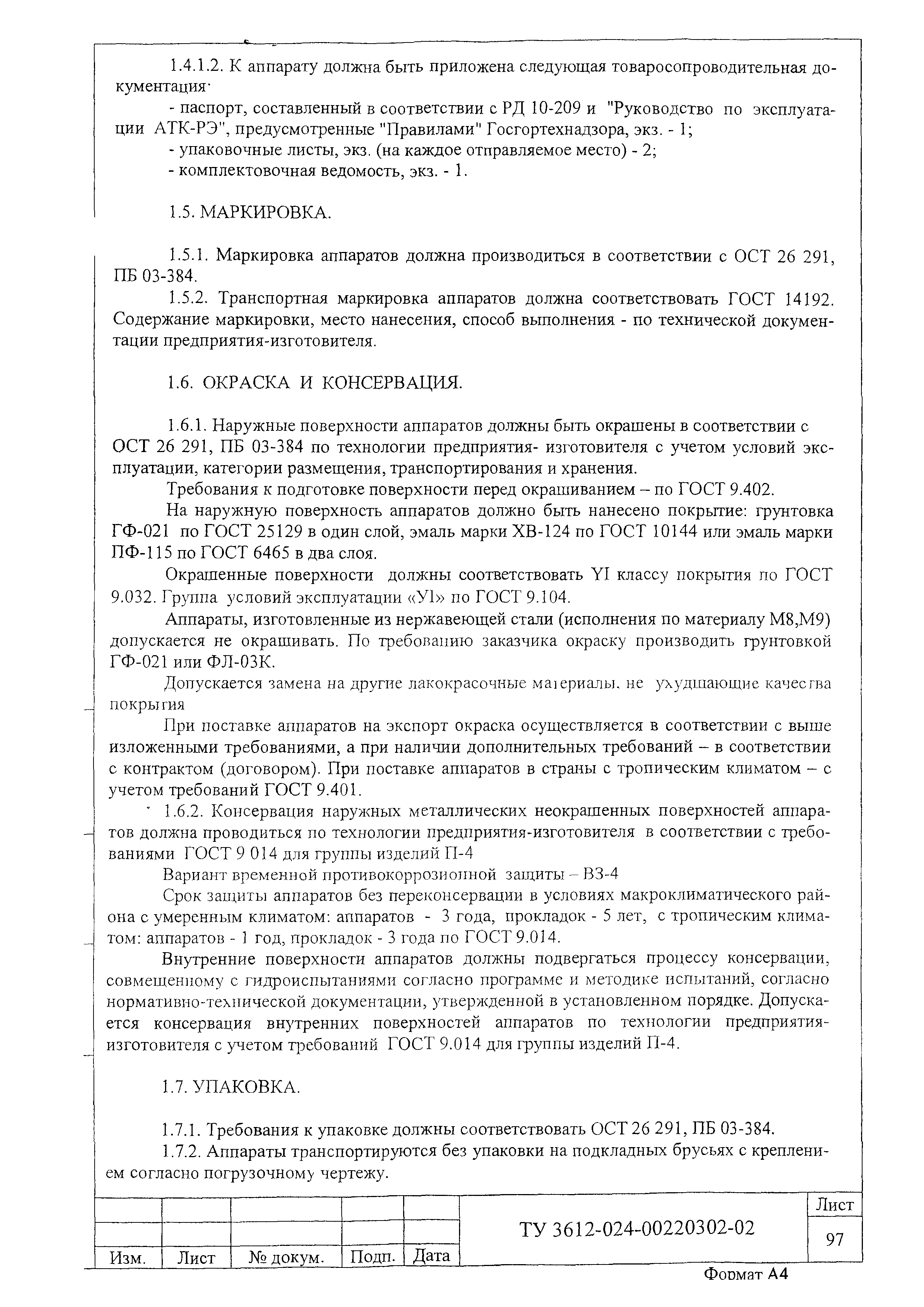

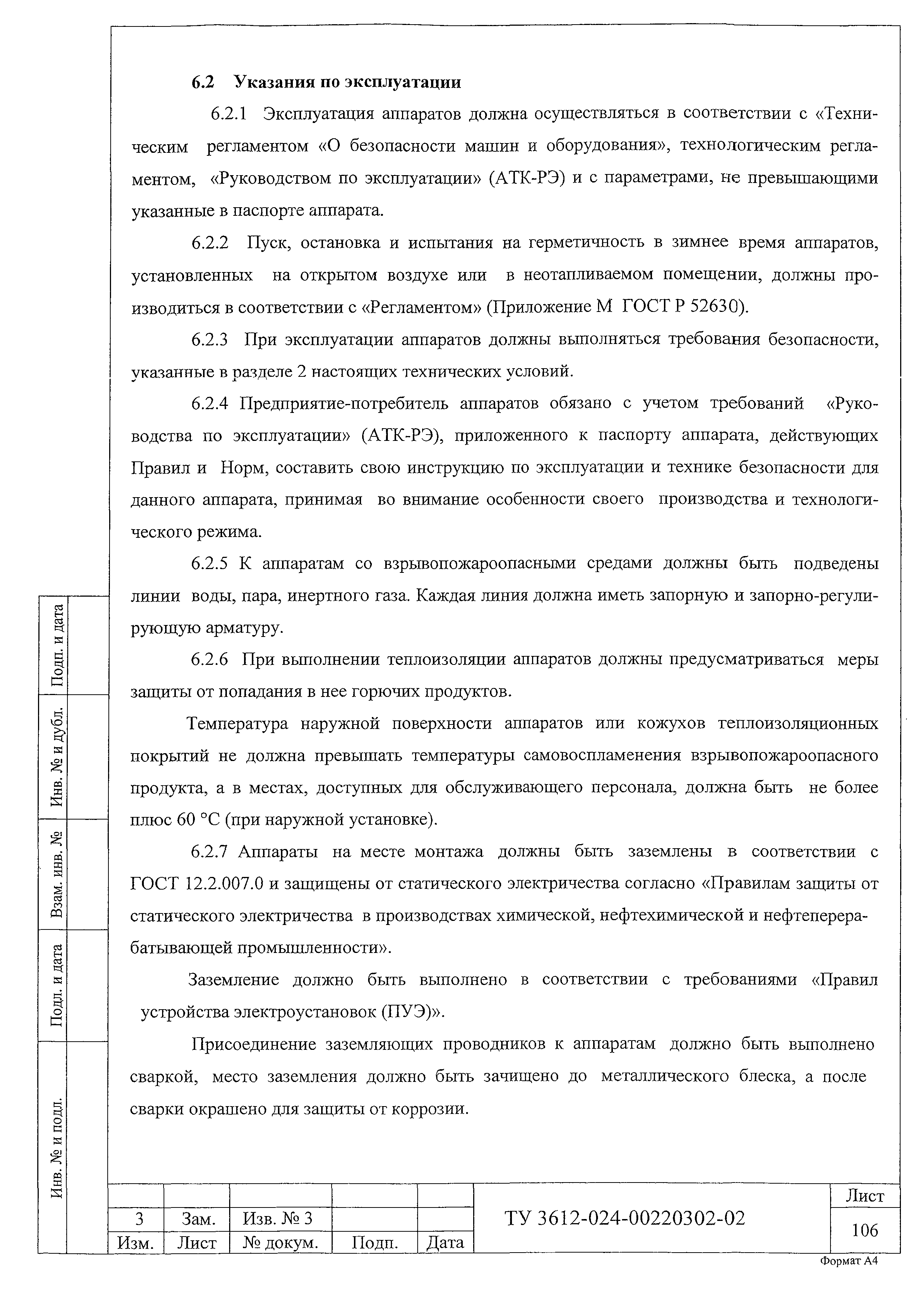

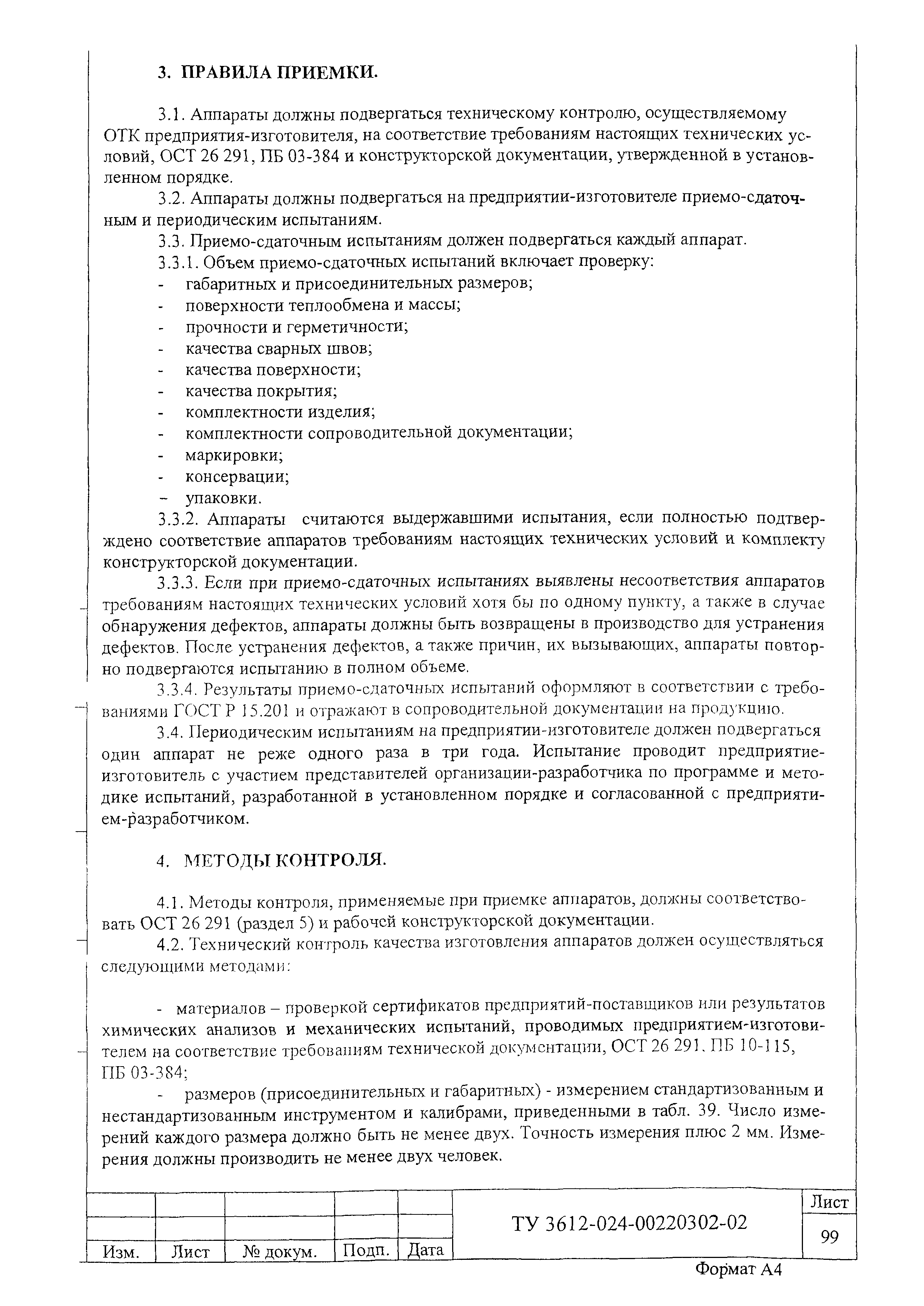

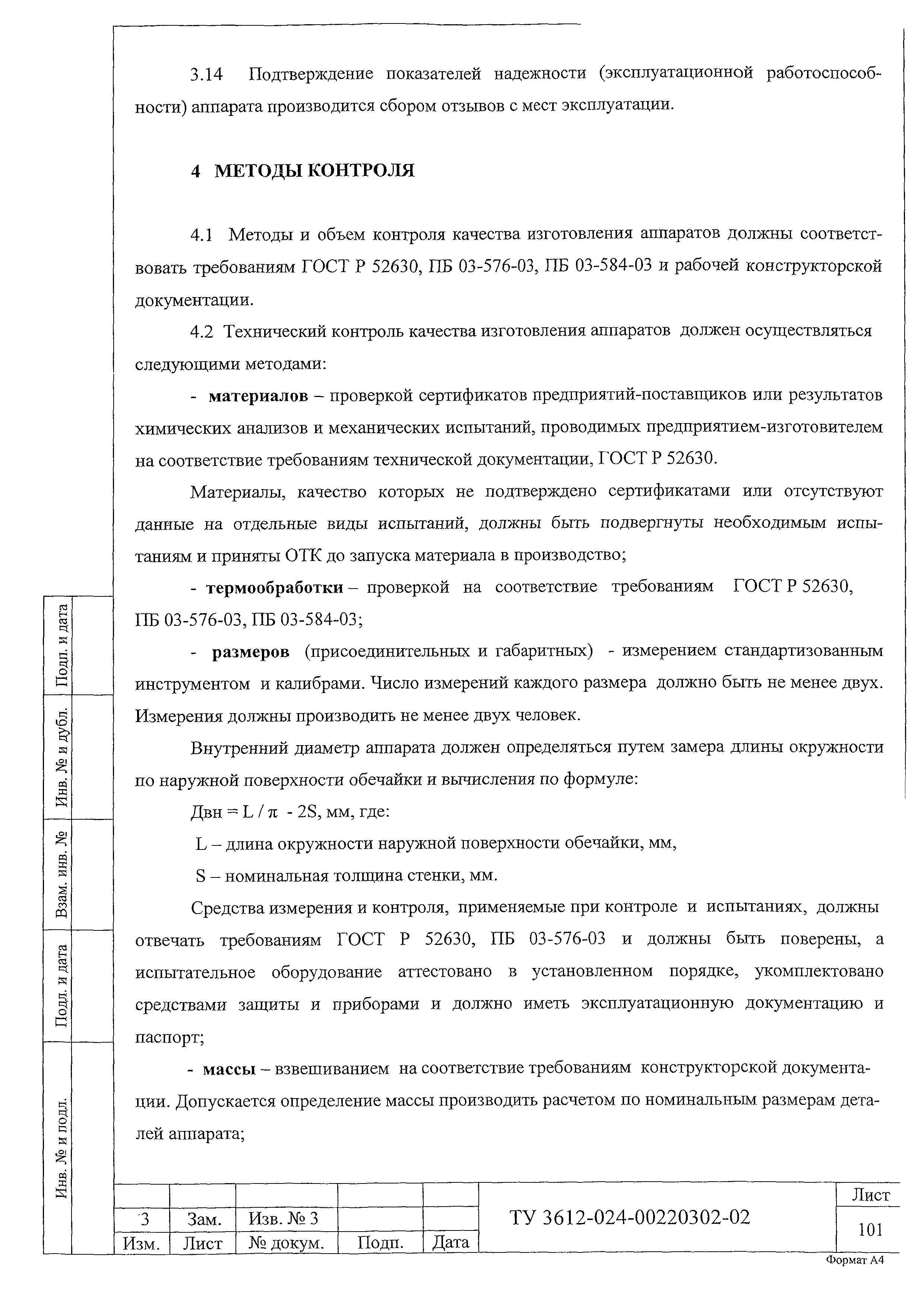

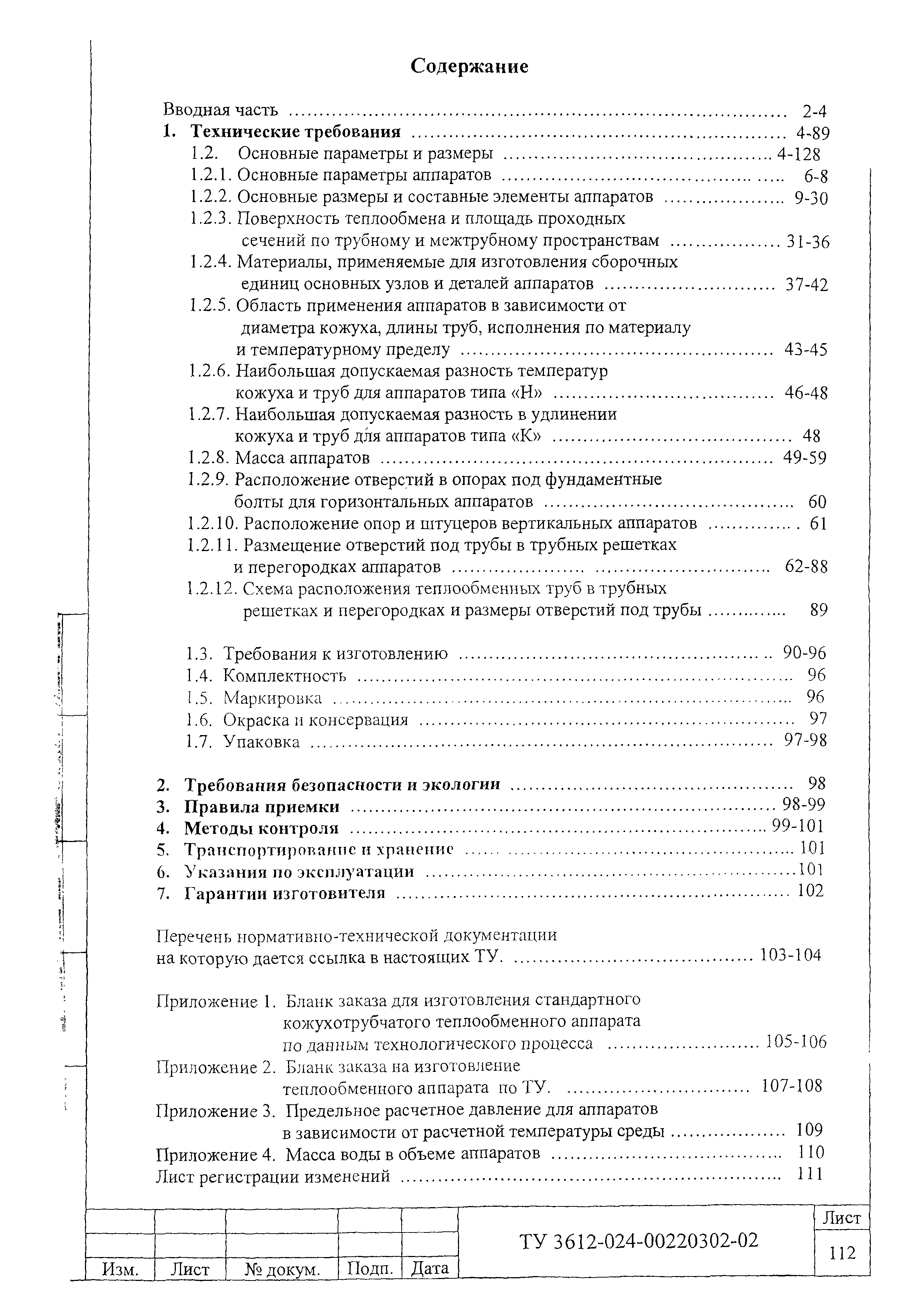

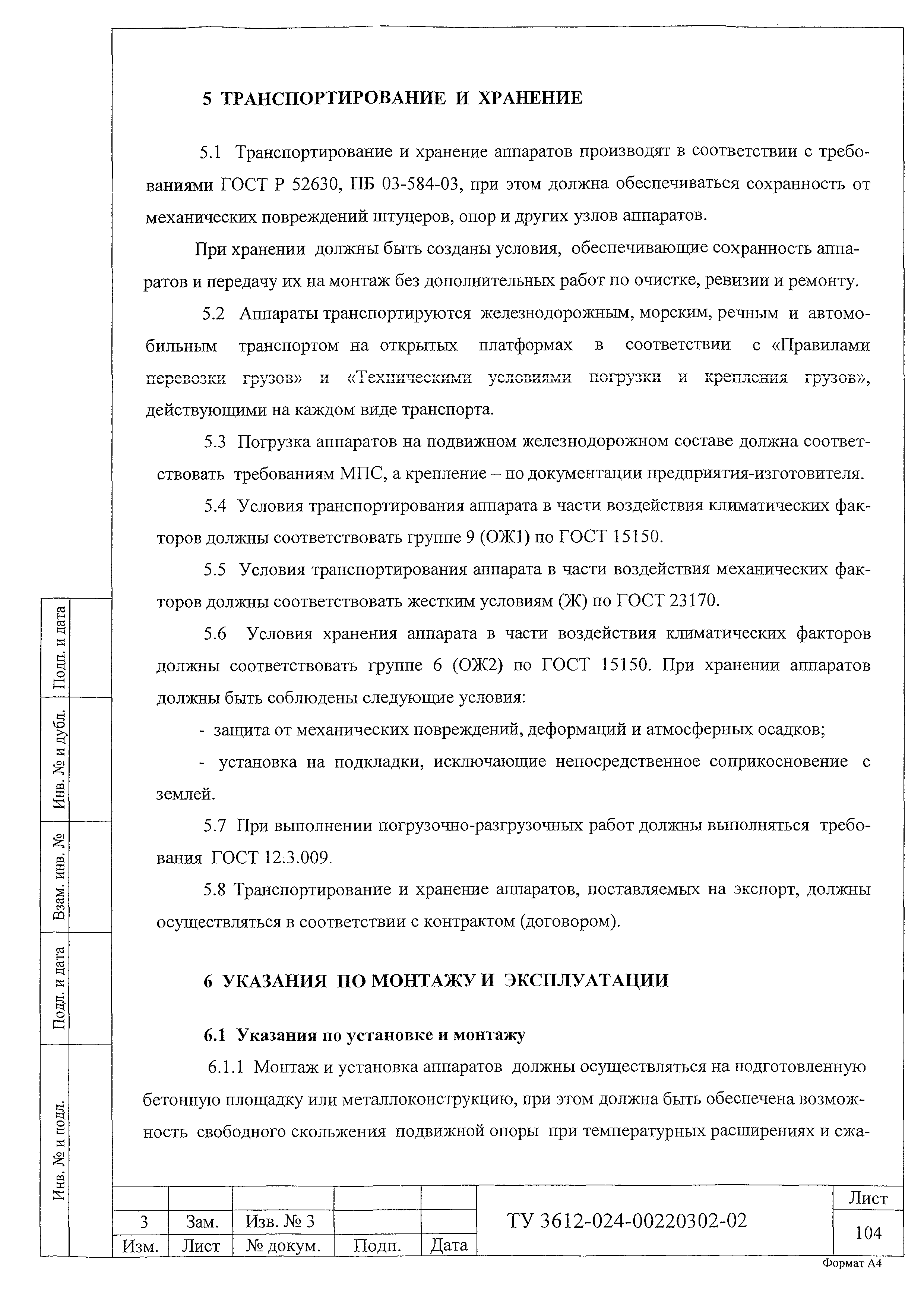

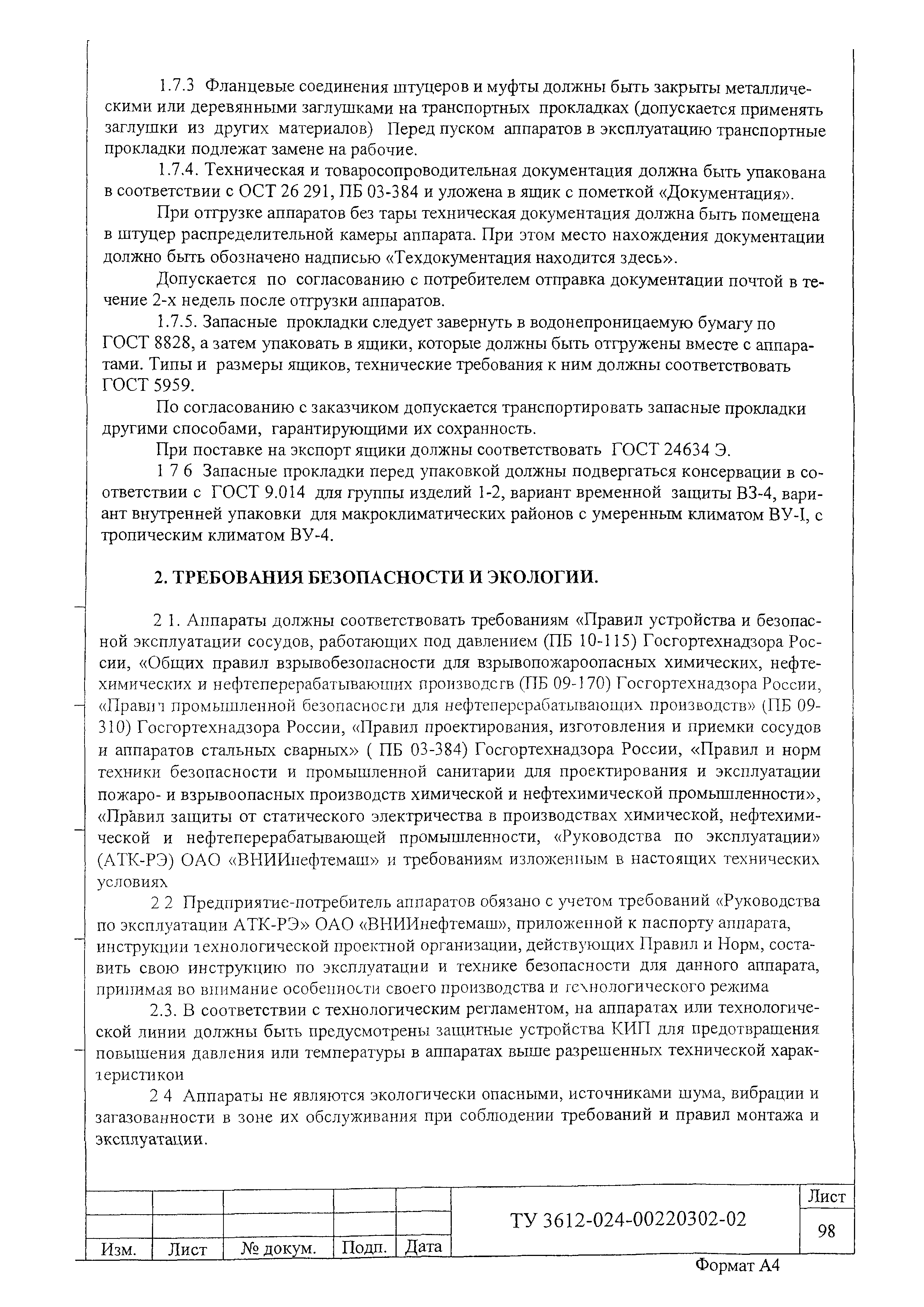

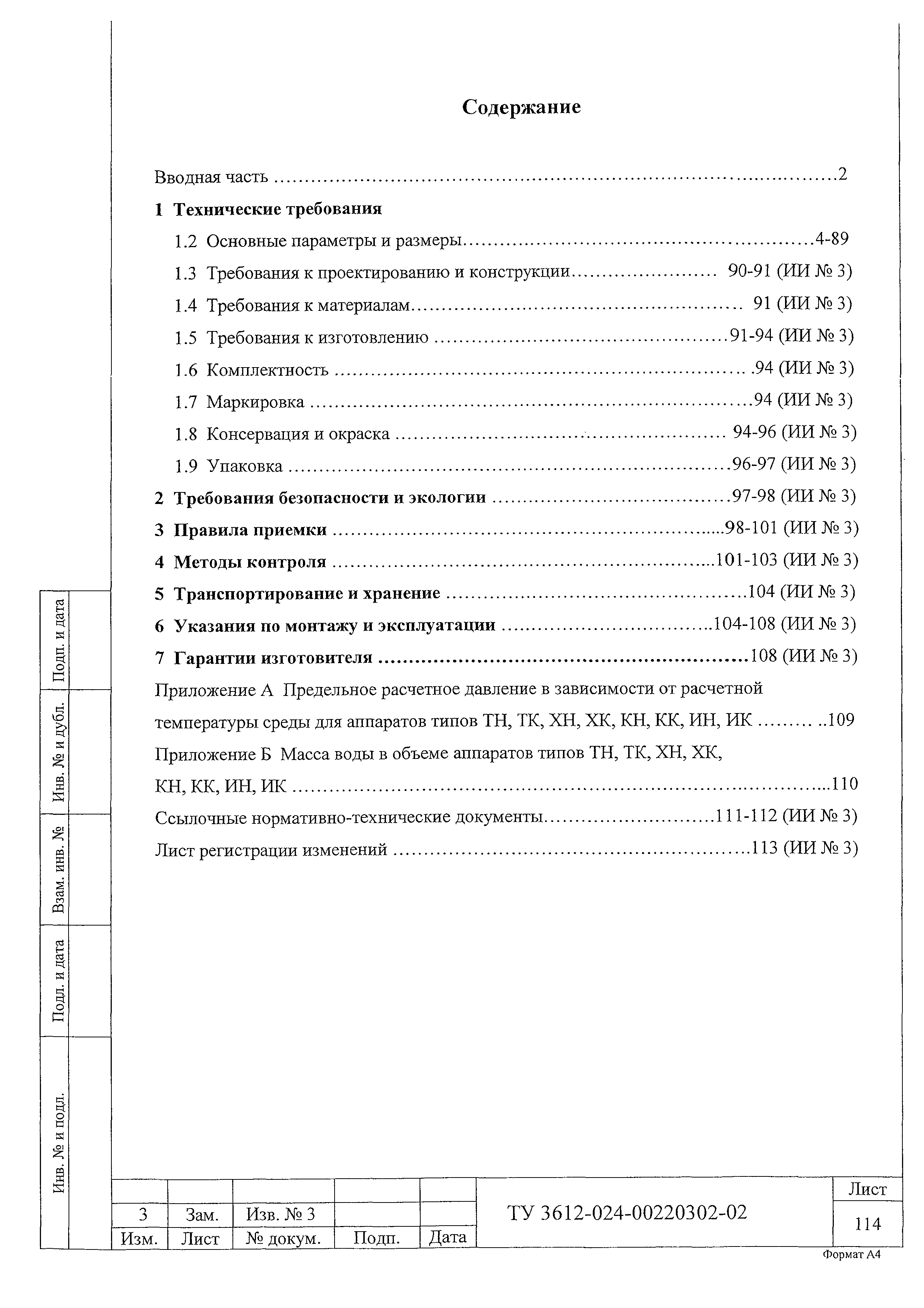

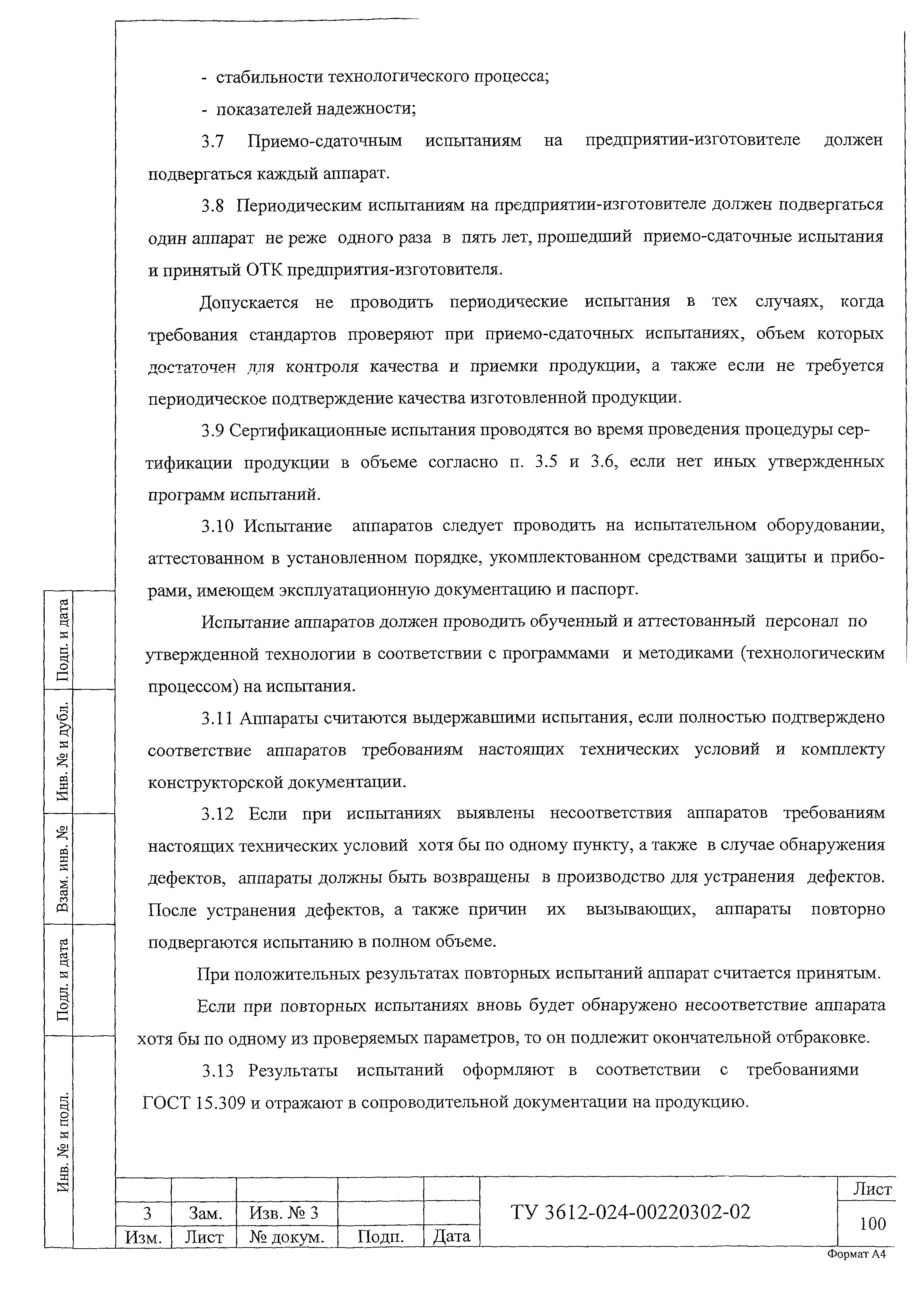

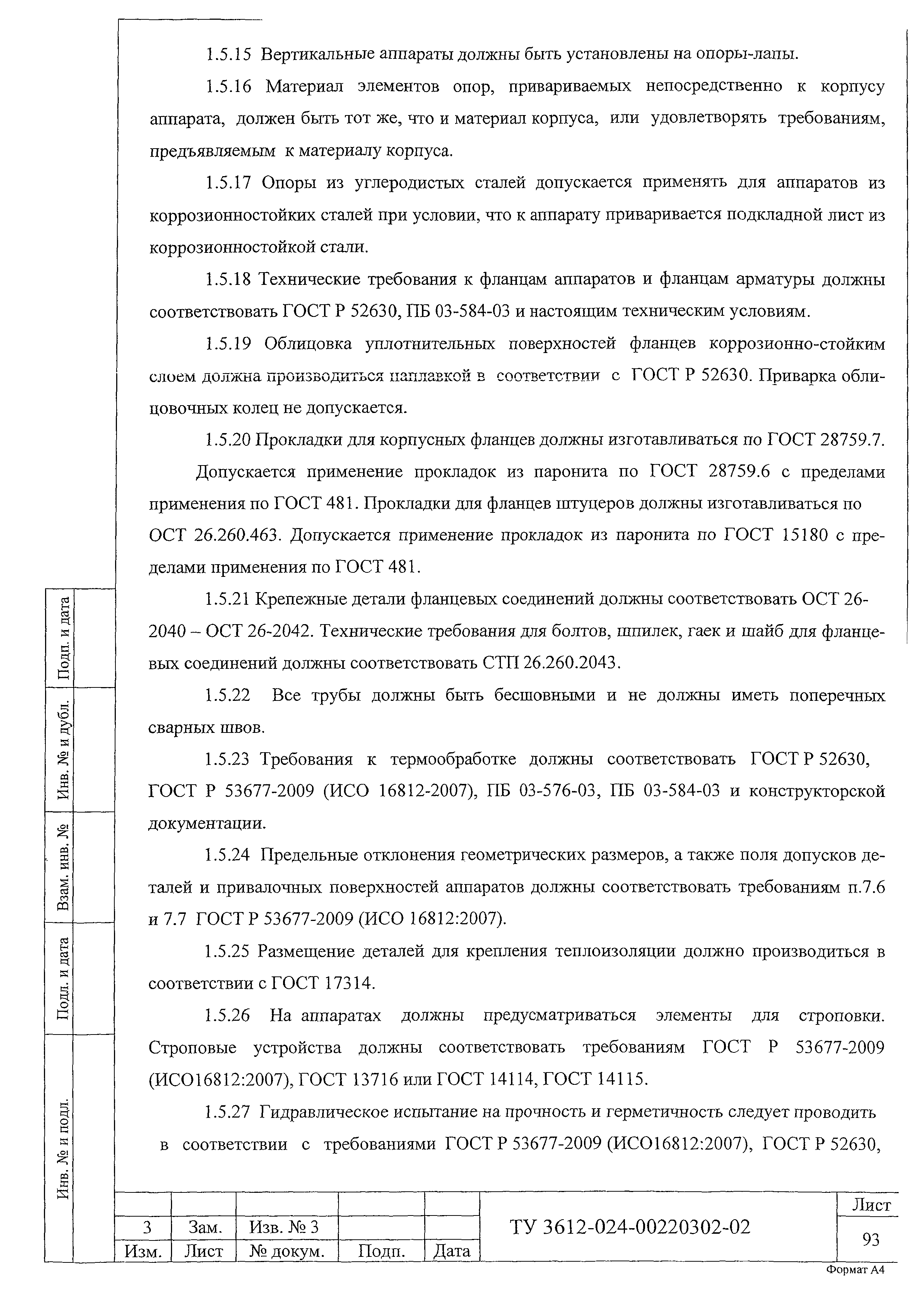

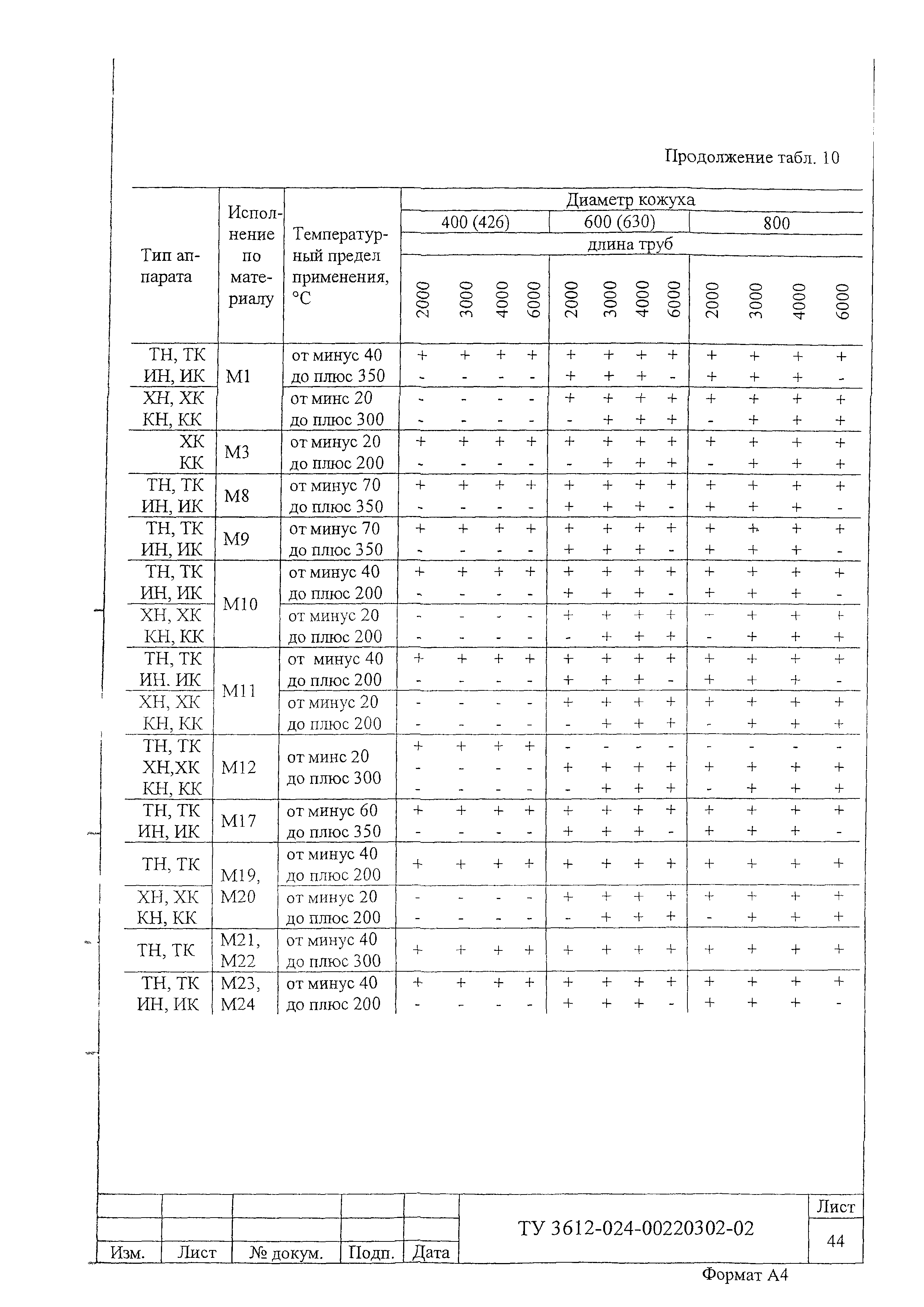

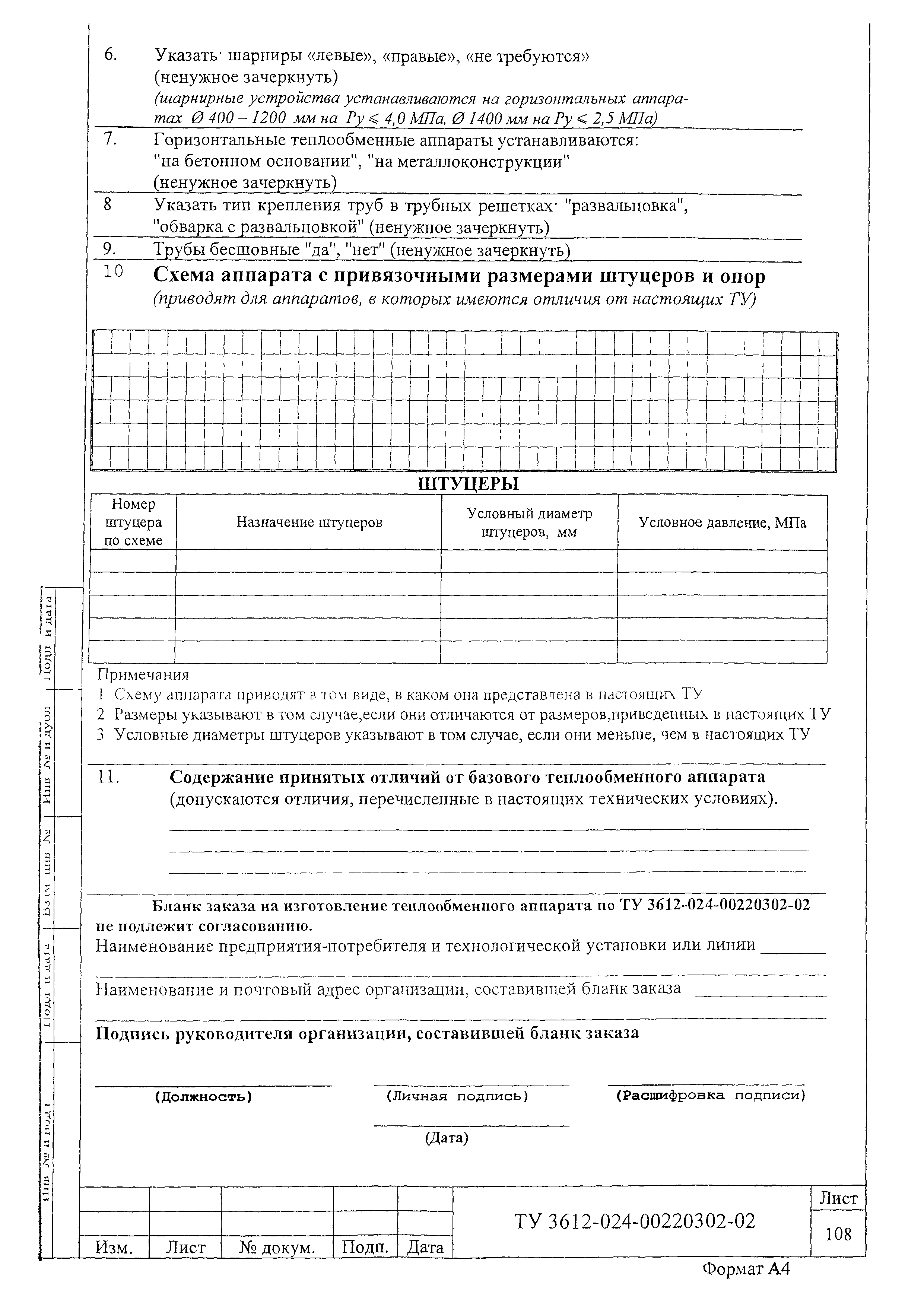

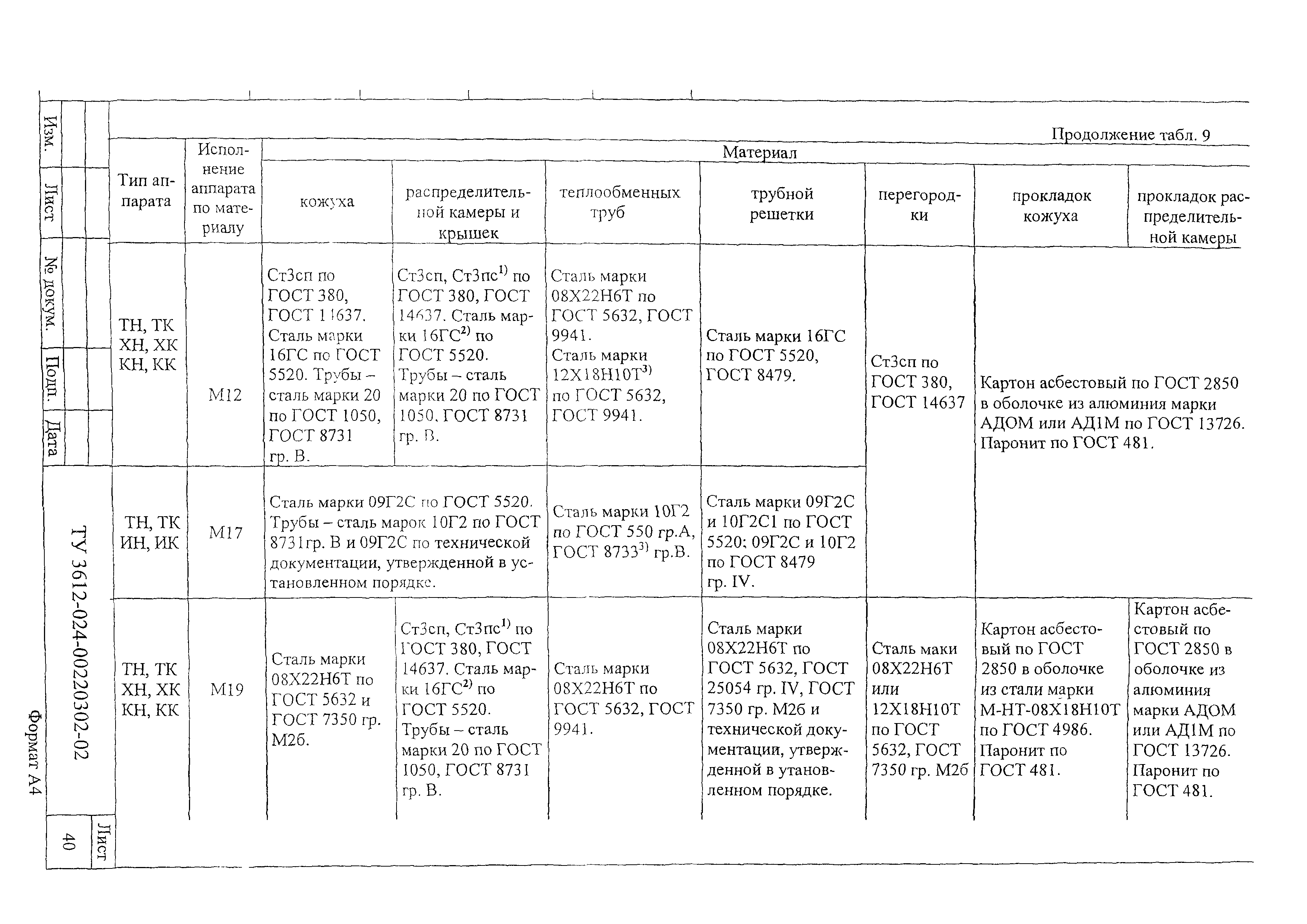

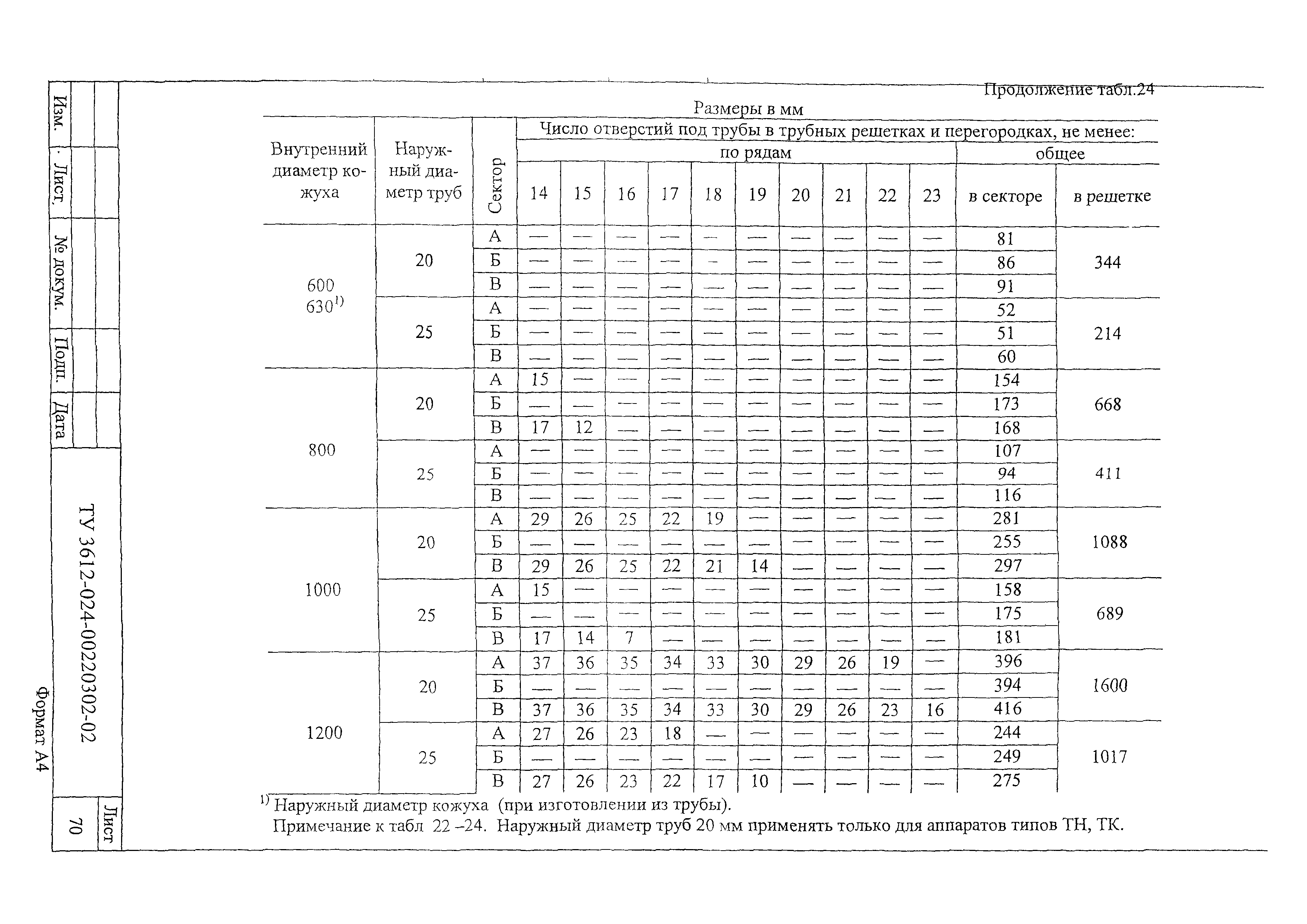

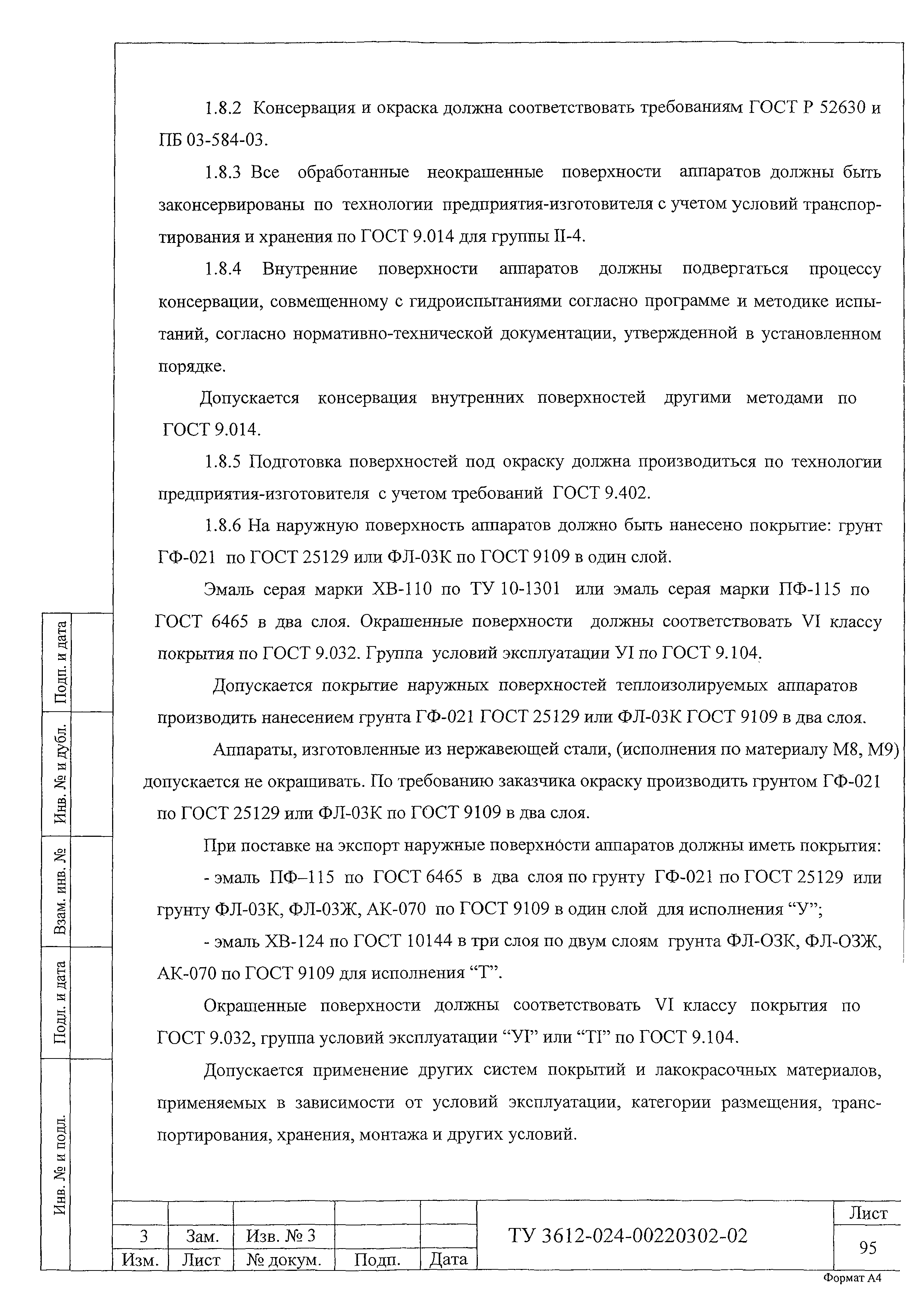

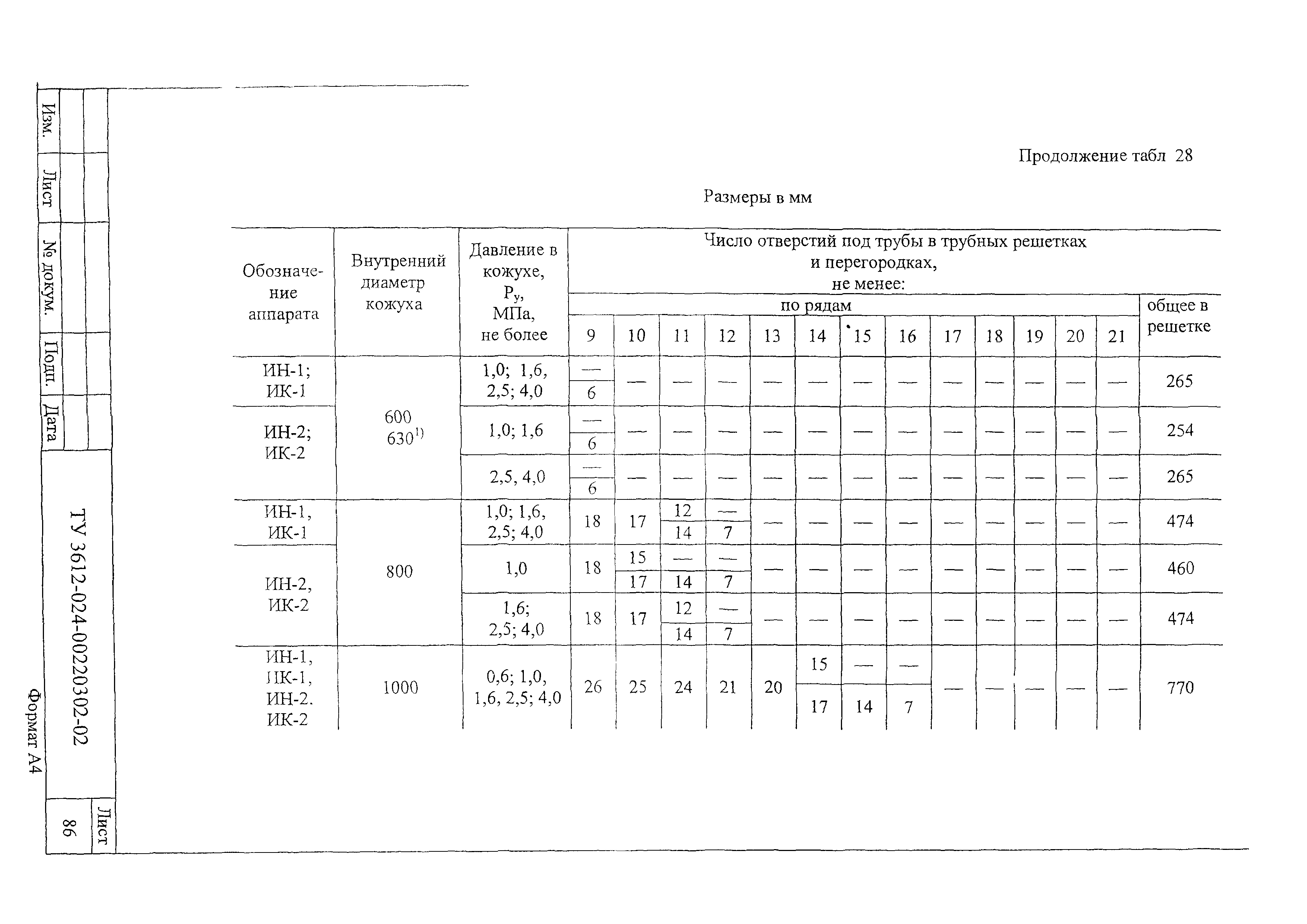

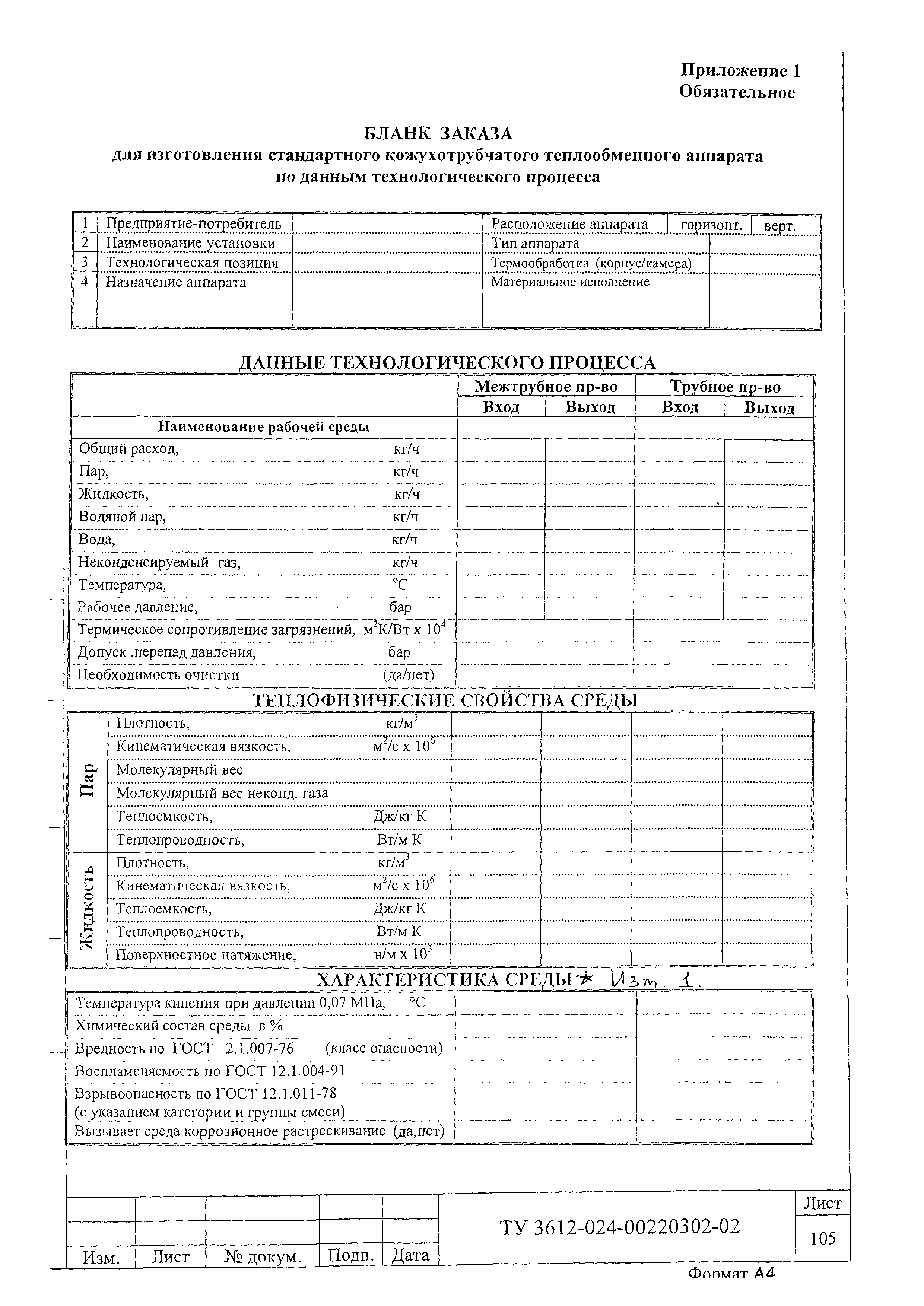

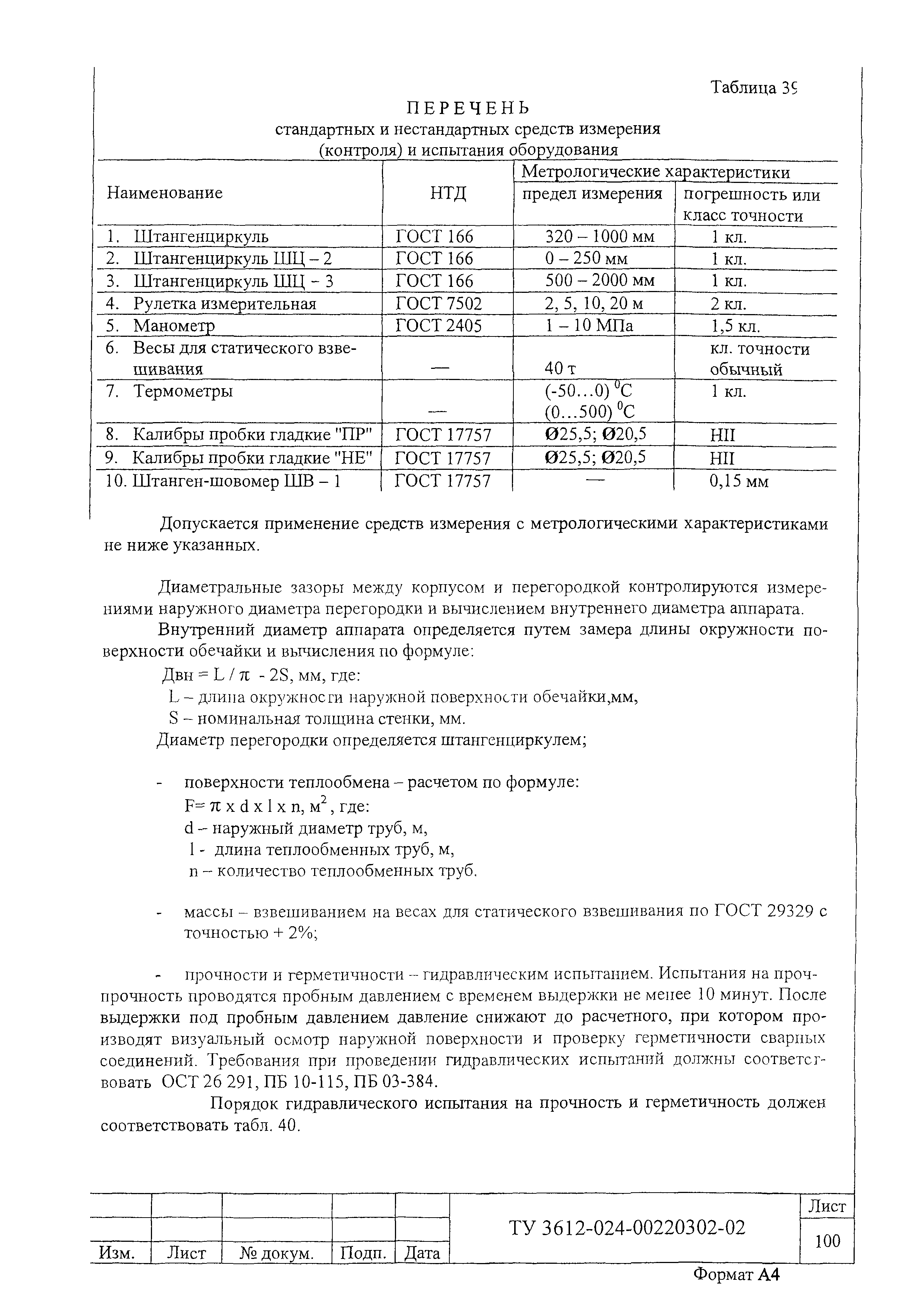

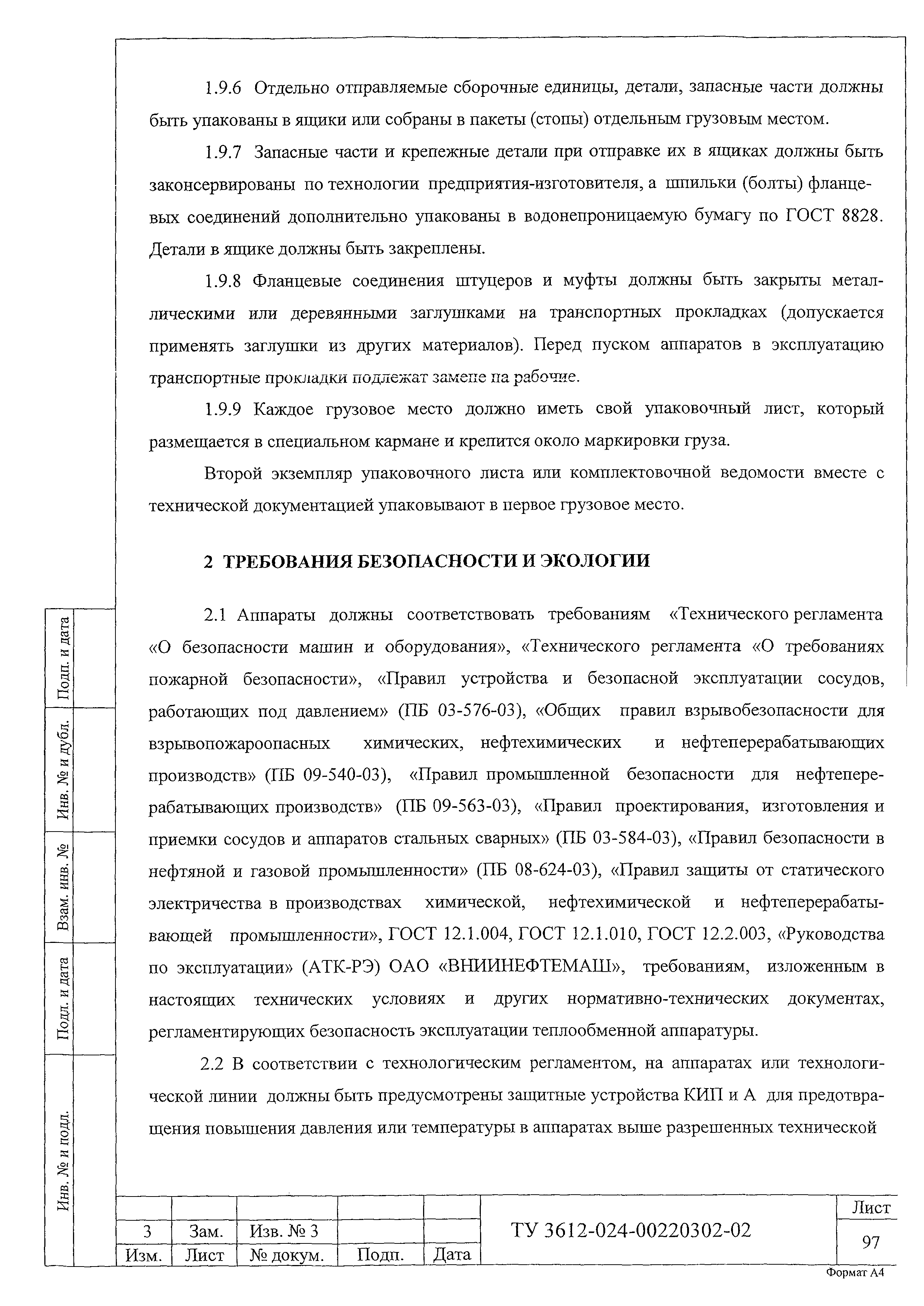

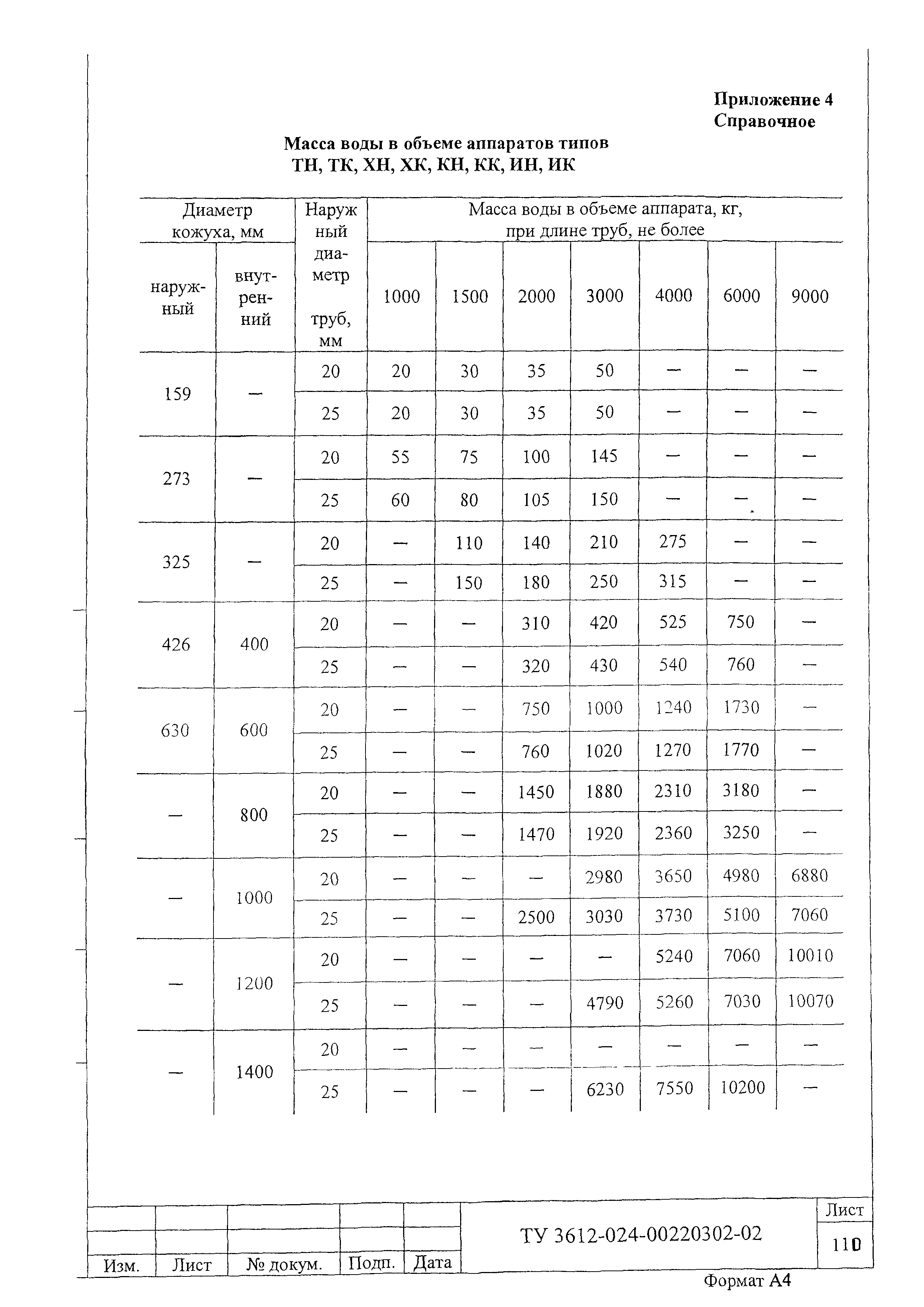

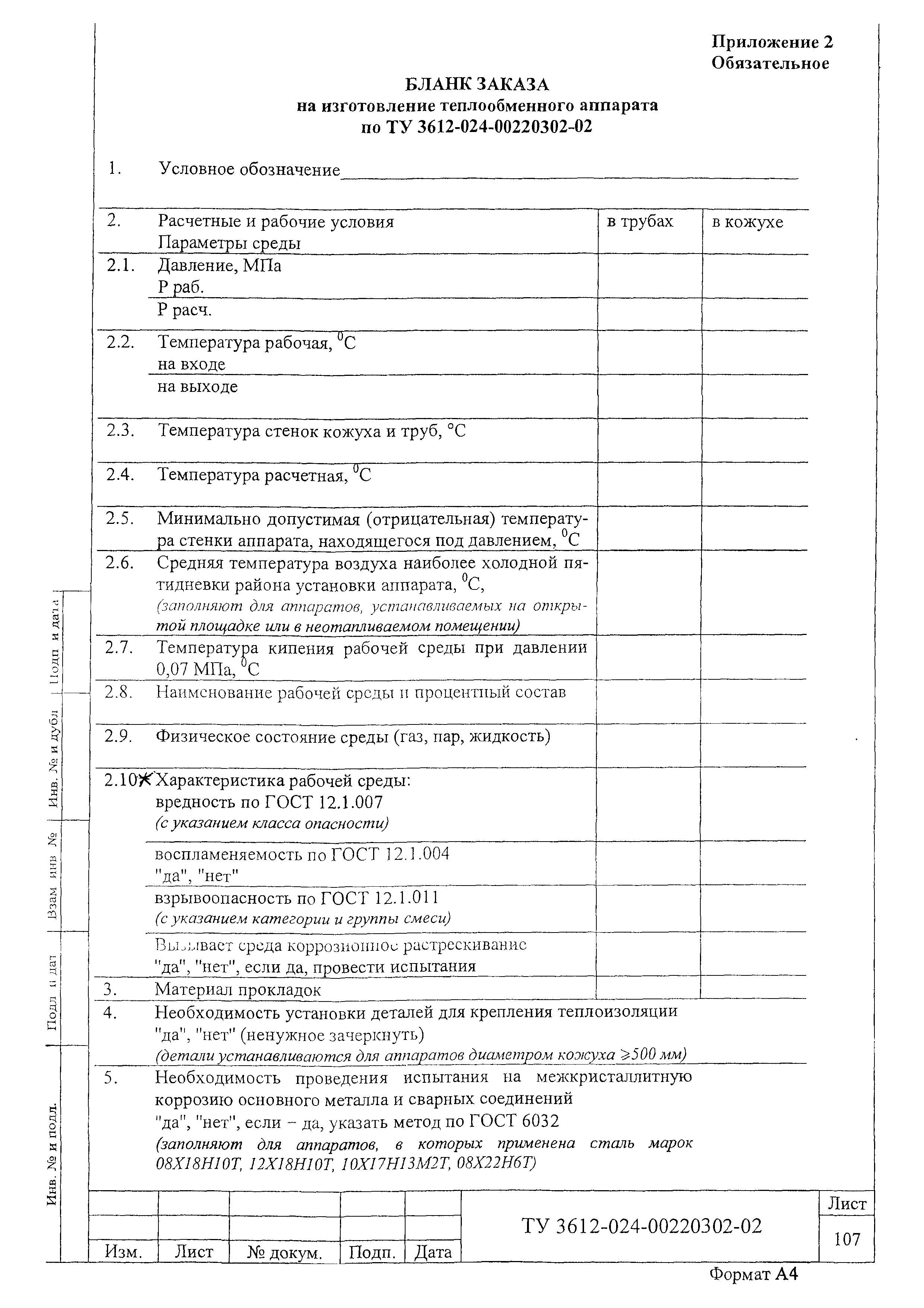

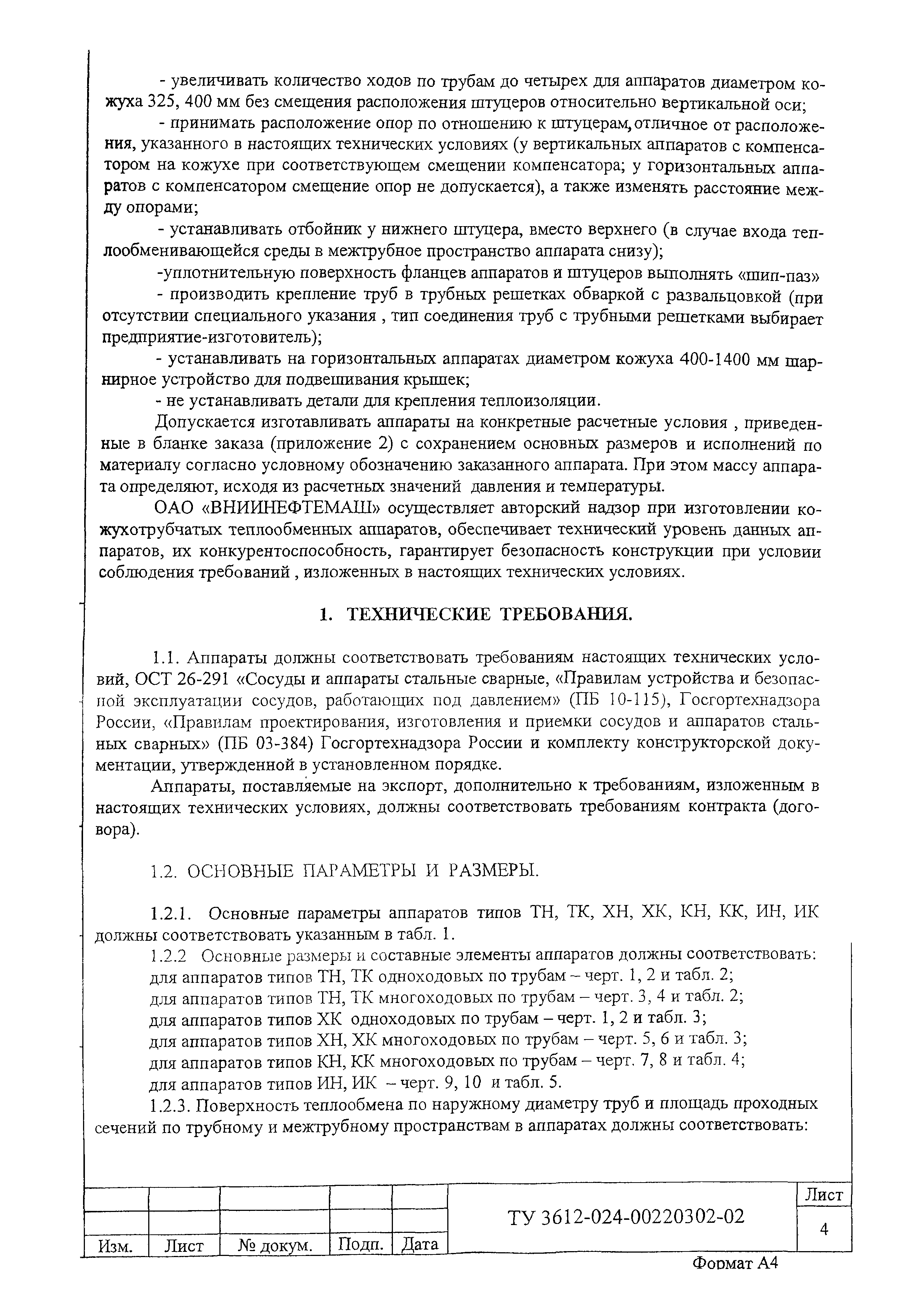

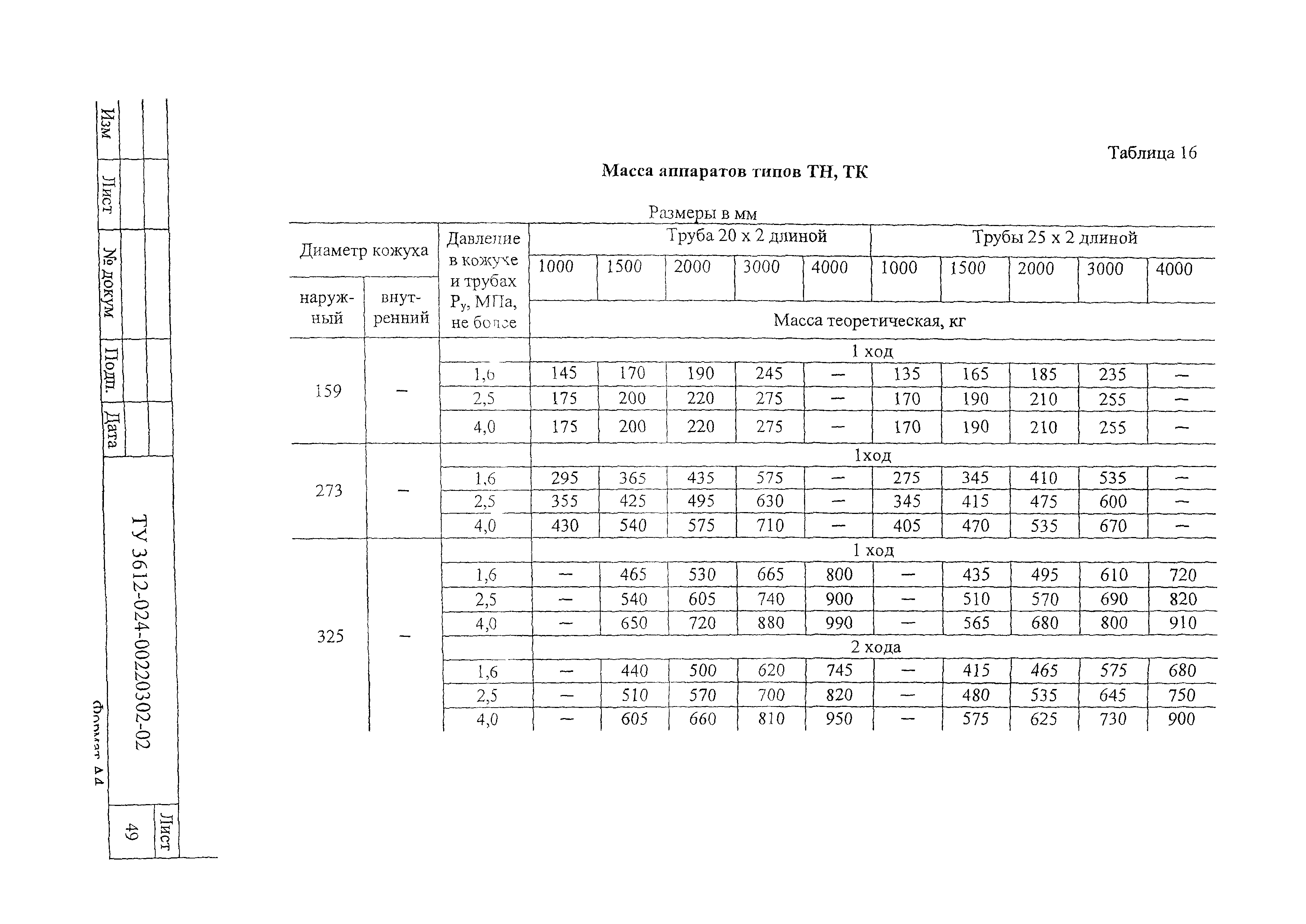

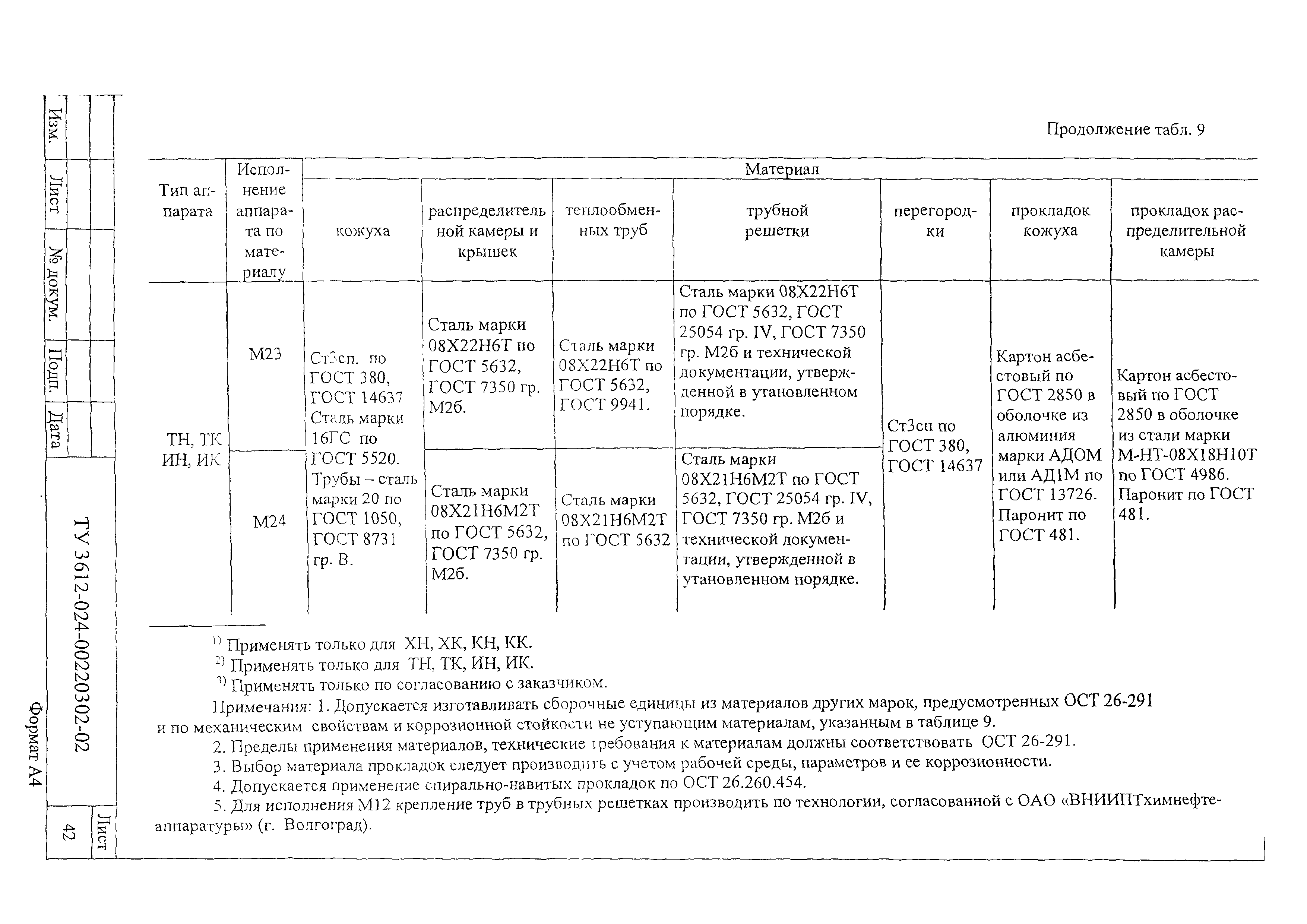

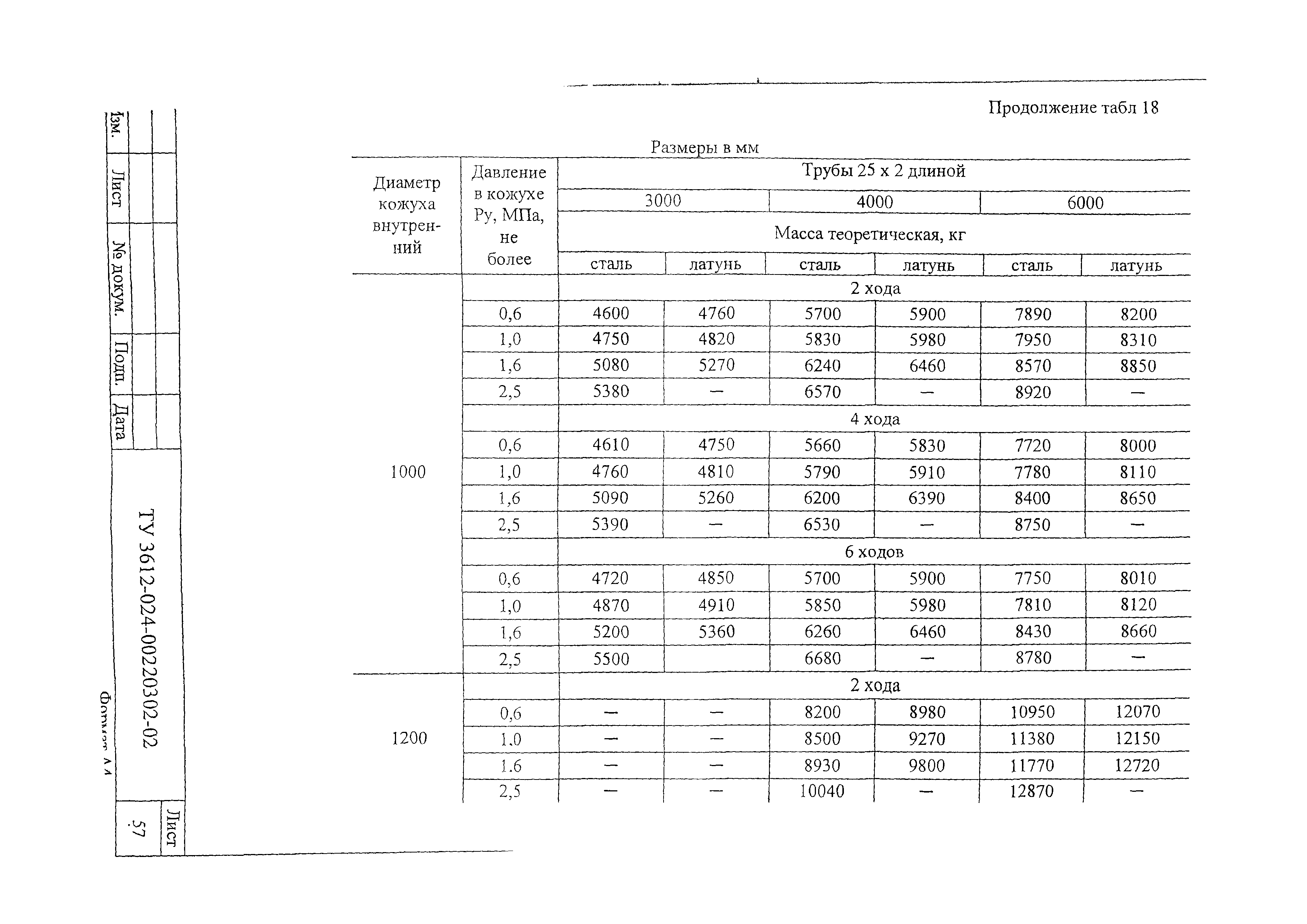

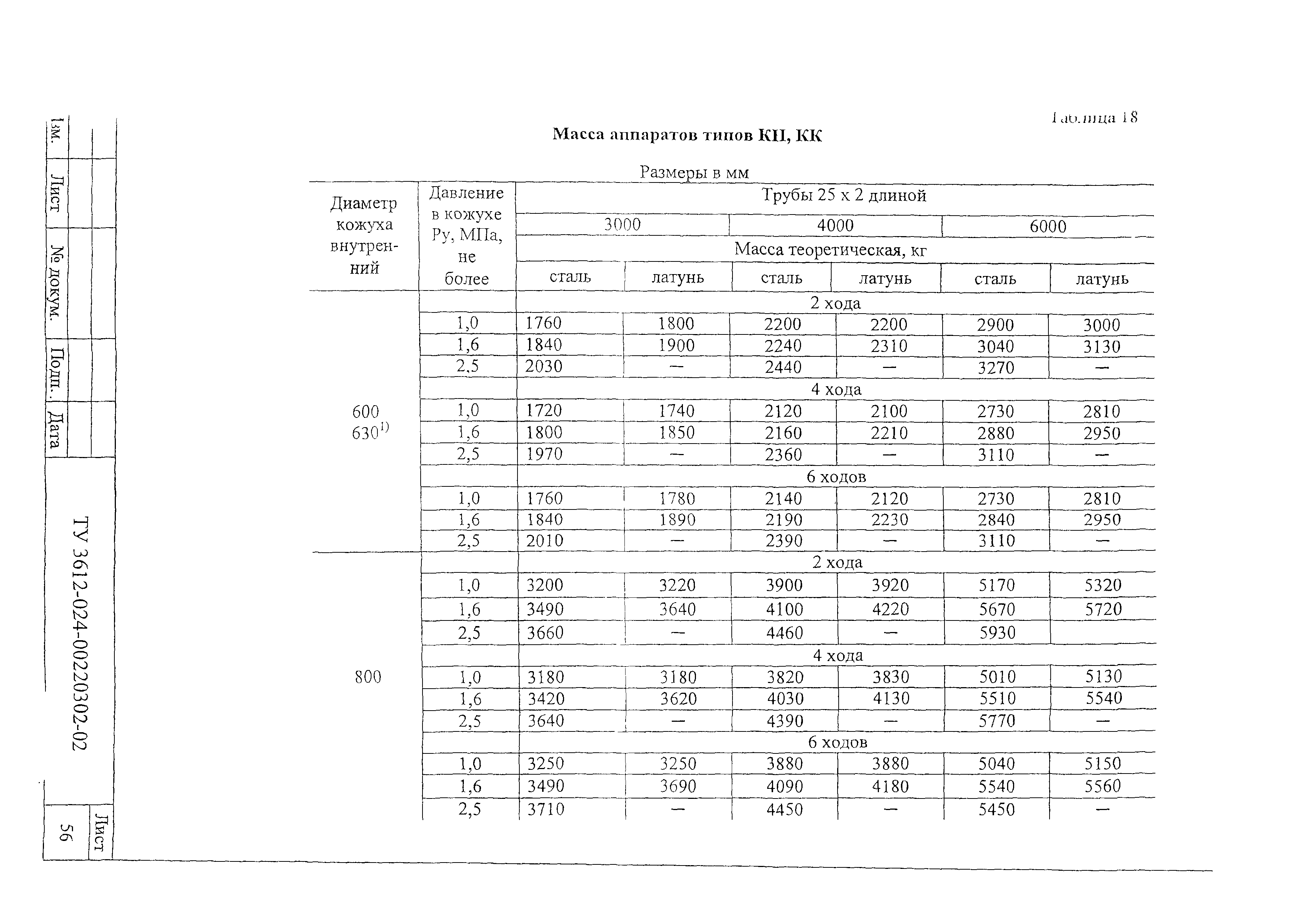

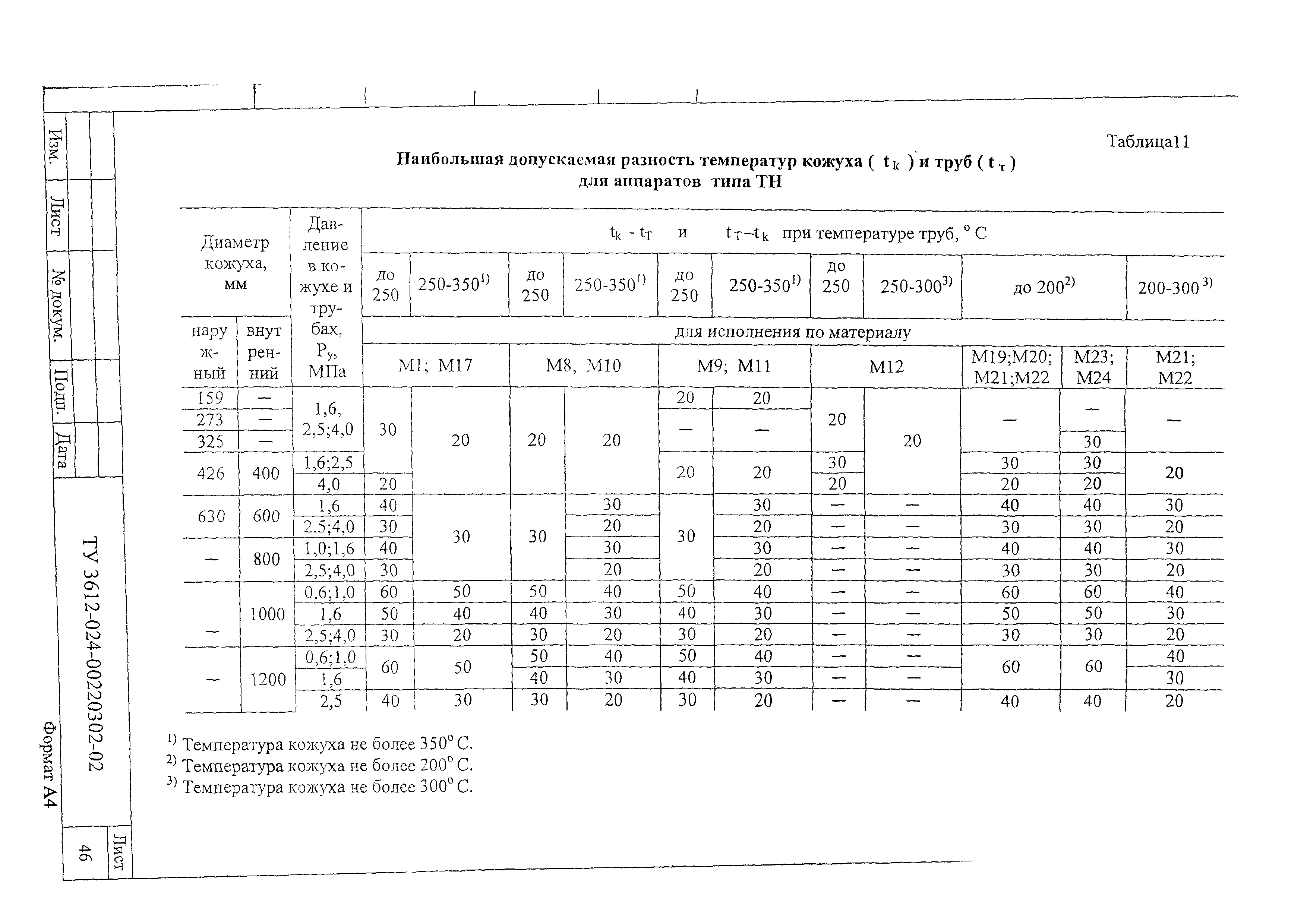

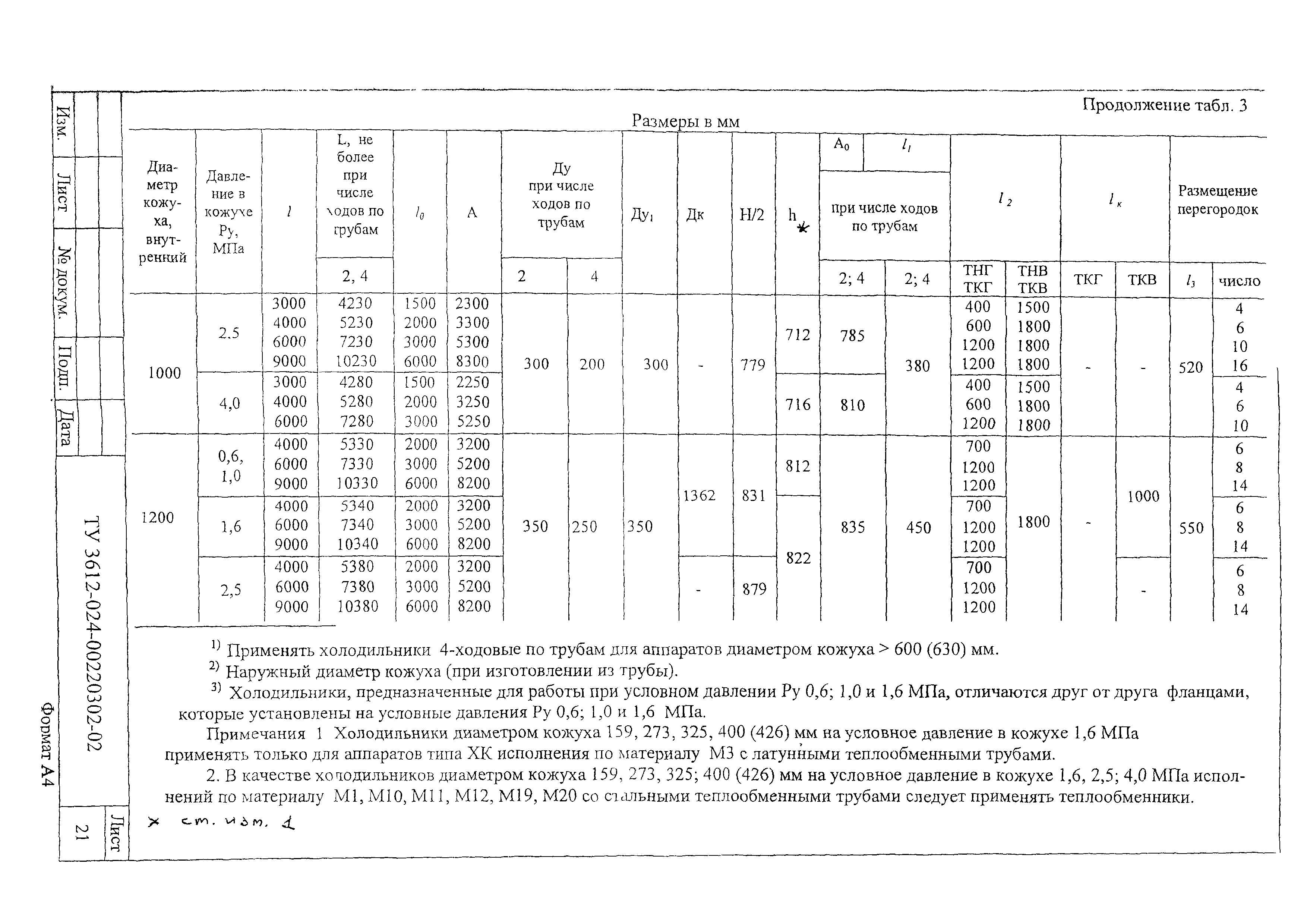

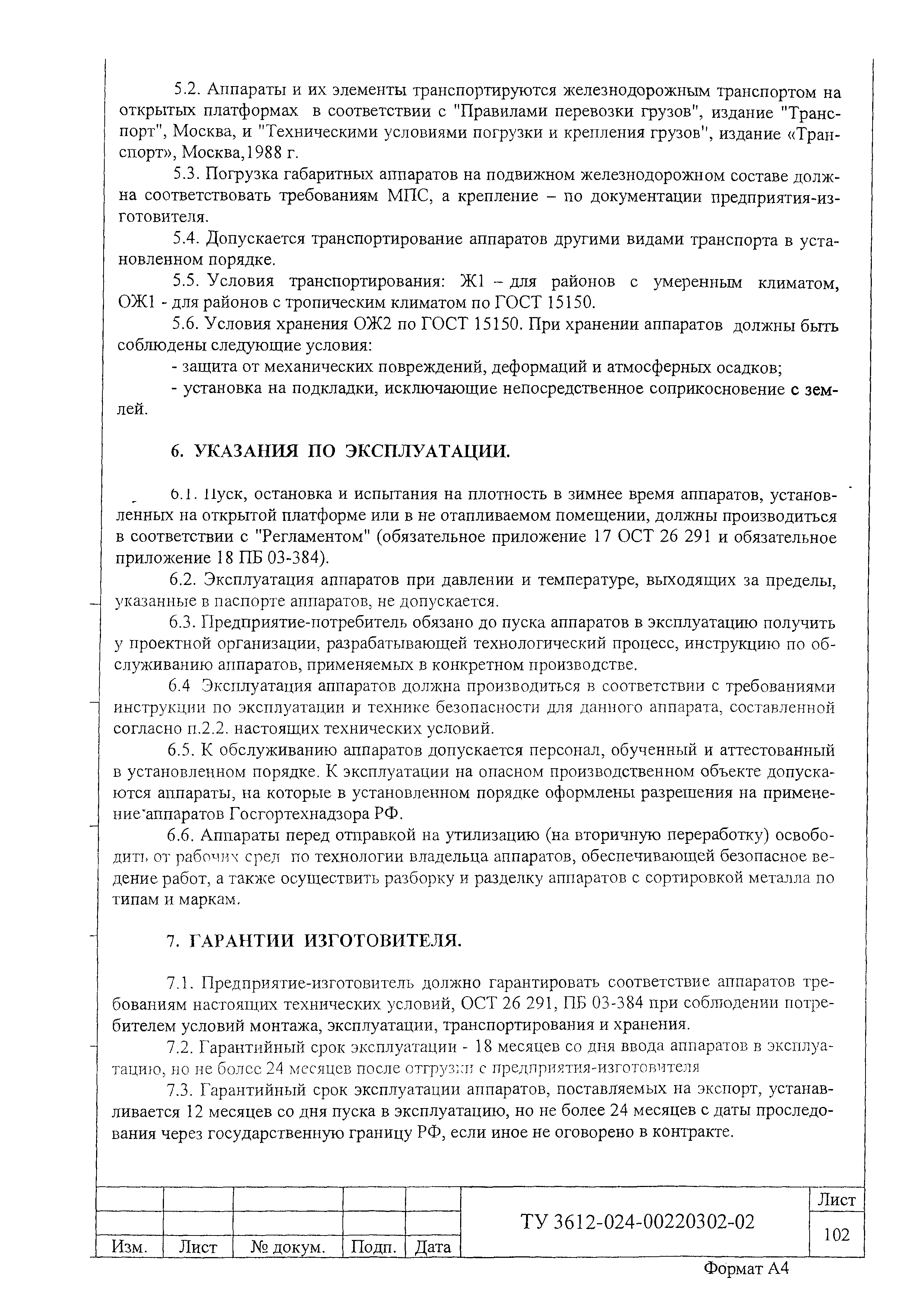

Оглавление:	1 Технические требования 2 Требования безопасности и экологии 3 Правила приемки 4 Методы контроля 5 Транспортирование и хранение 6 Указания по эксплуатации 7 Гарантии изготовителя Приложения
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	09.12.2002 ОАО ВНИИНЕФТЕМАШ
Принят:	05.01.2003 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 11-11/6)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия

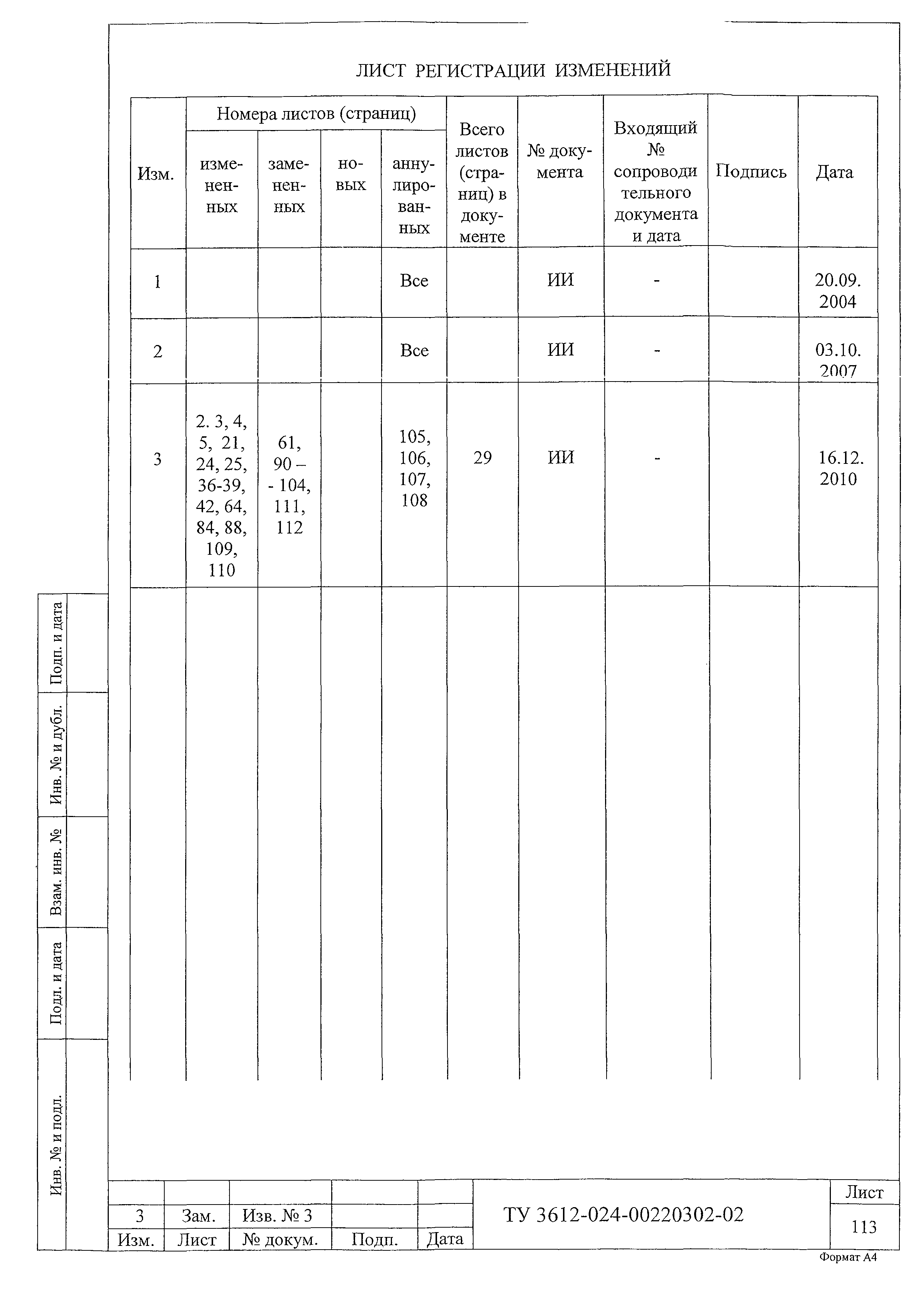

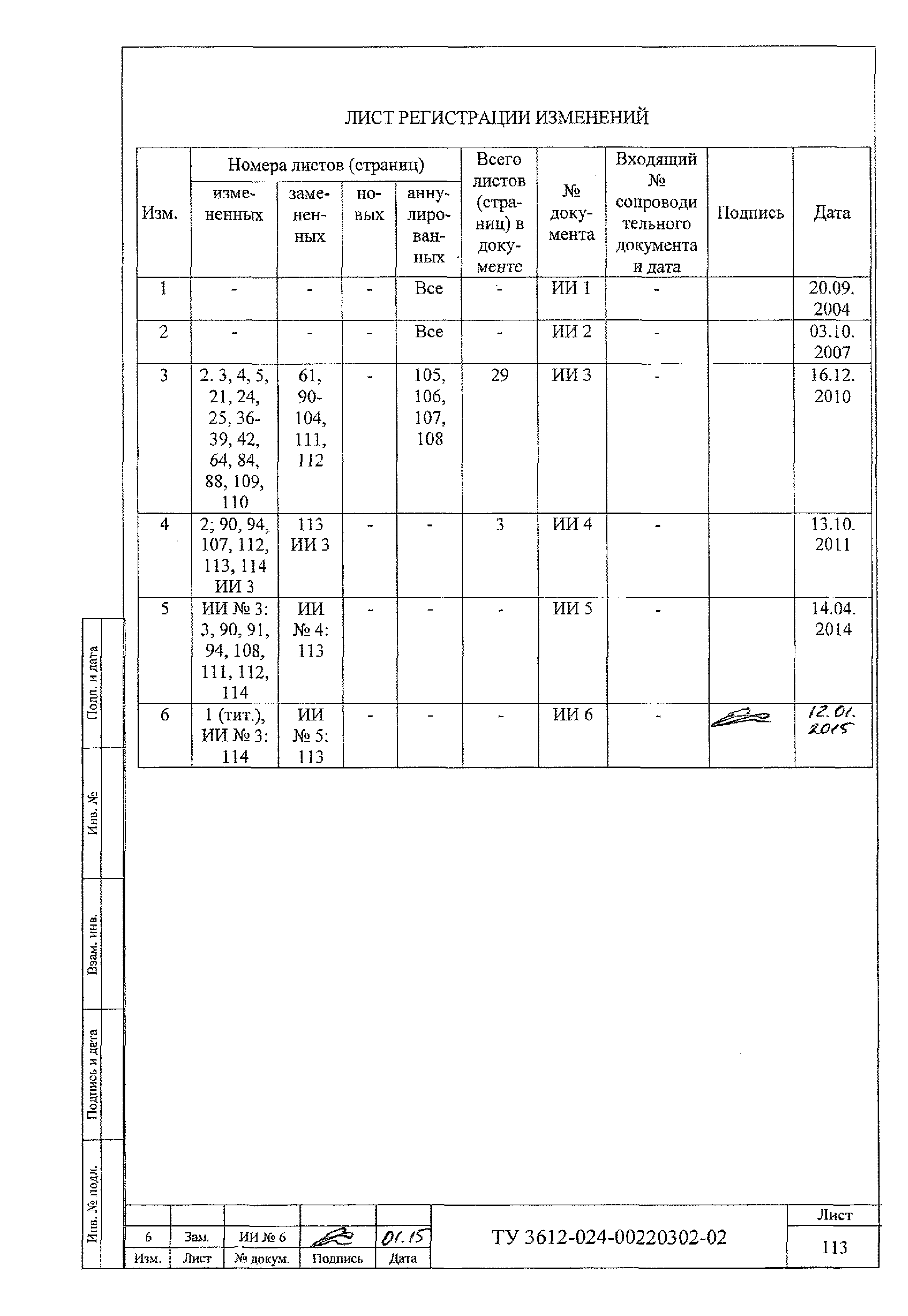

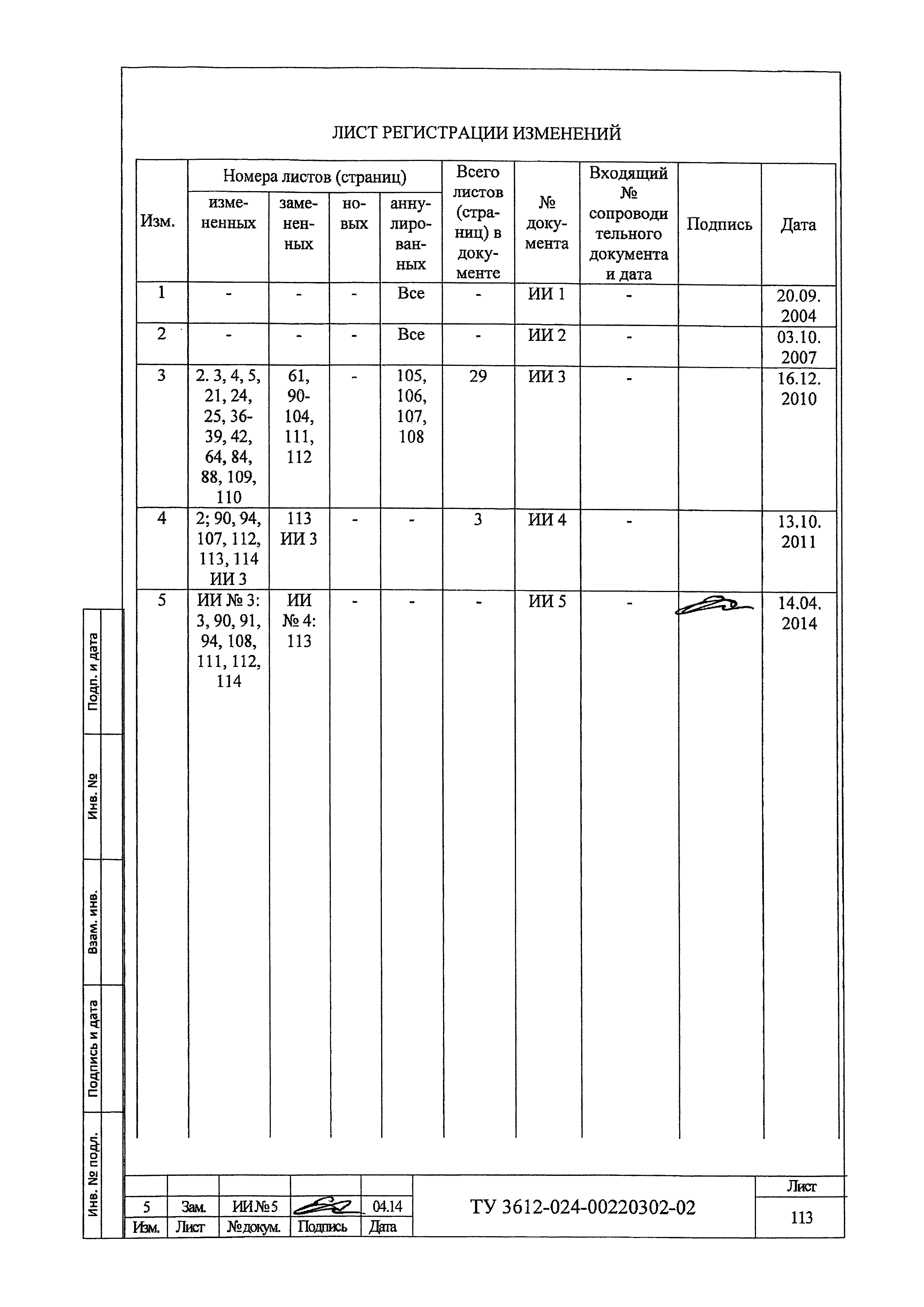

Список изменений:	№ 1 от 10.09.2004 (Аннулированное изменение (см. Изм. № 3)) № 2 от 01.10.2007 (Аннулированное изменение (см. Изм. № 3)) № 3 от 14.12.2010 № 4 от 13.10.2011 № 5 от 28.05.2014 № 6 от 20.01.2015
Заменяет собой:	ТУ 26-02-1105-89 «Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе диаметром кожуха 159, 273, 325, 426 мм повышенной тепловой эффективности. Технические условия» ТУ 26-02-1090-88 ТУ 26-02-925-81

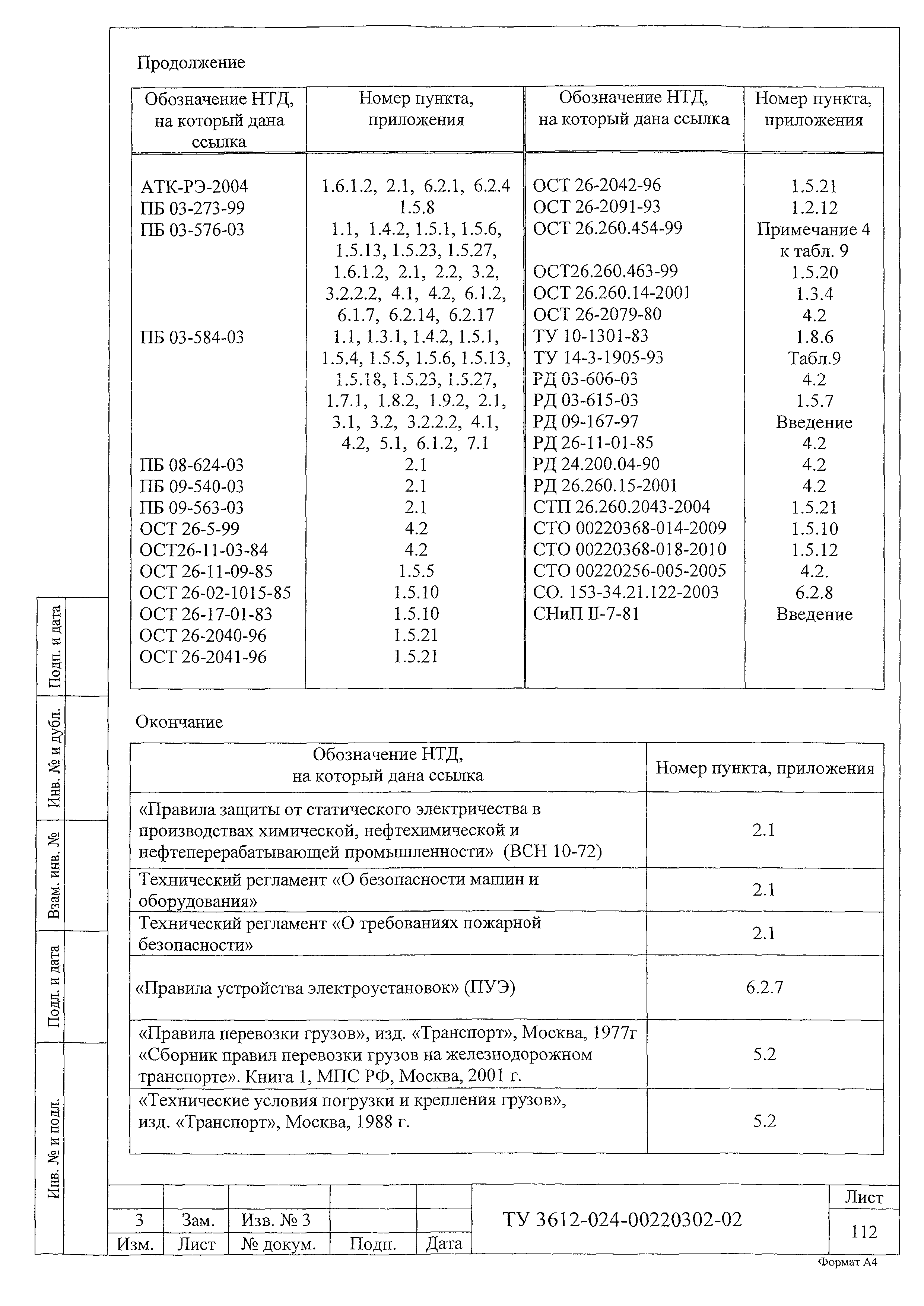

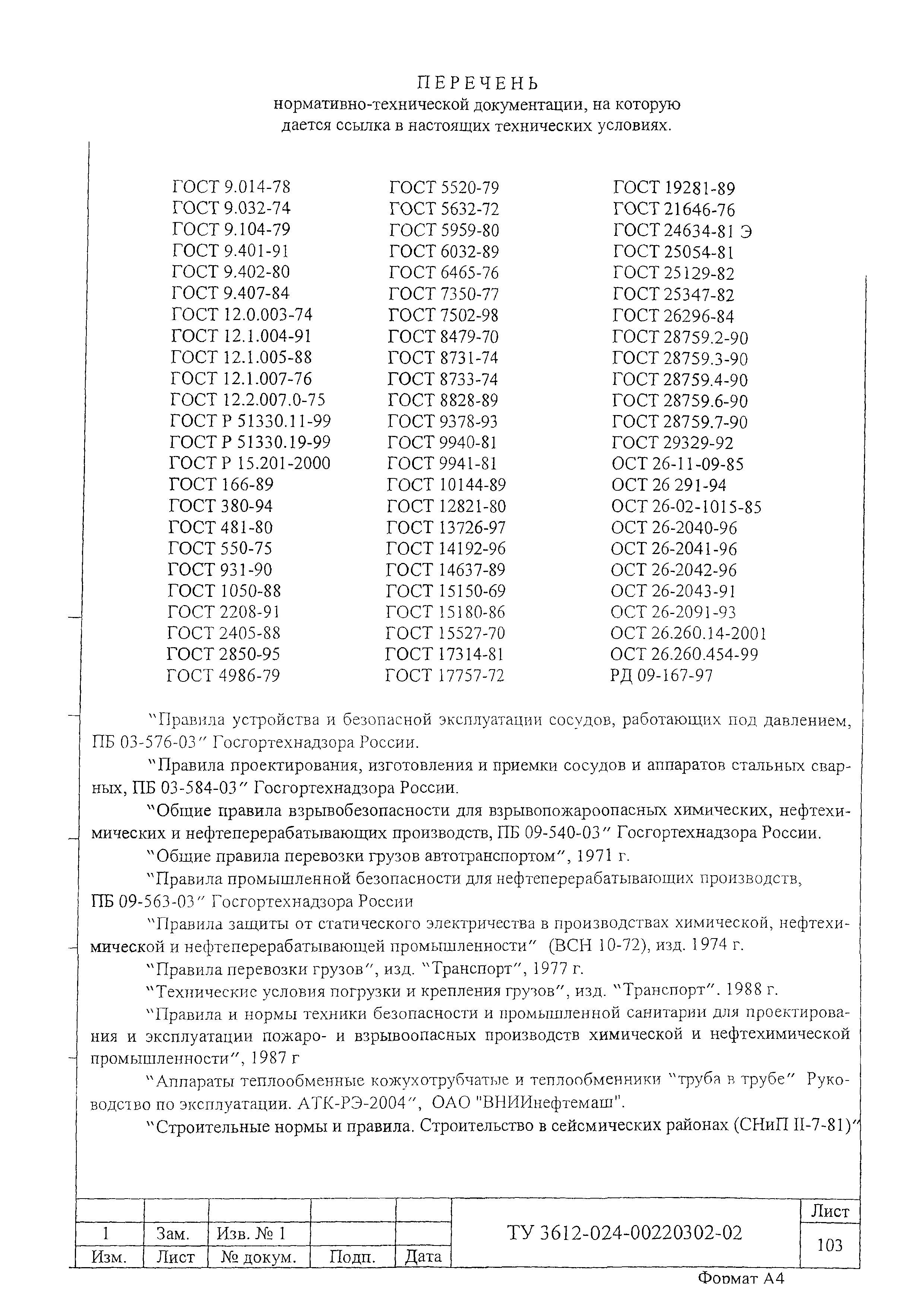

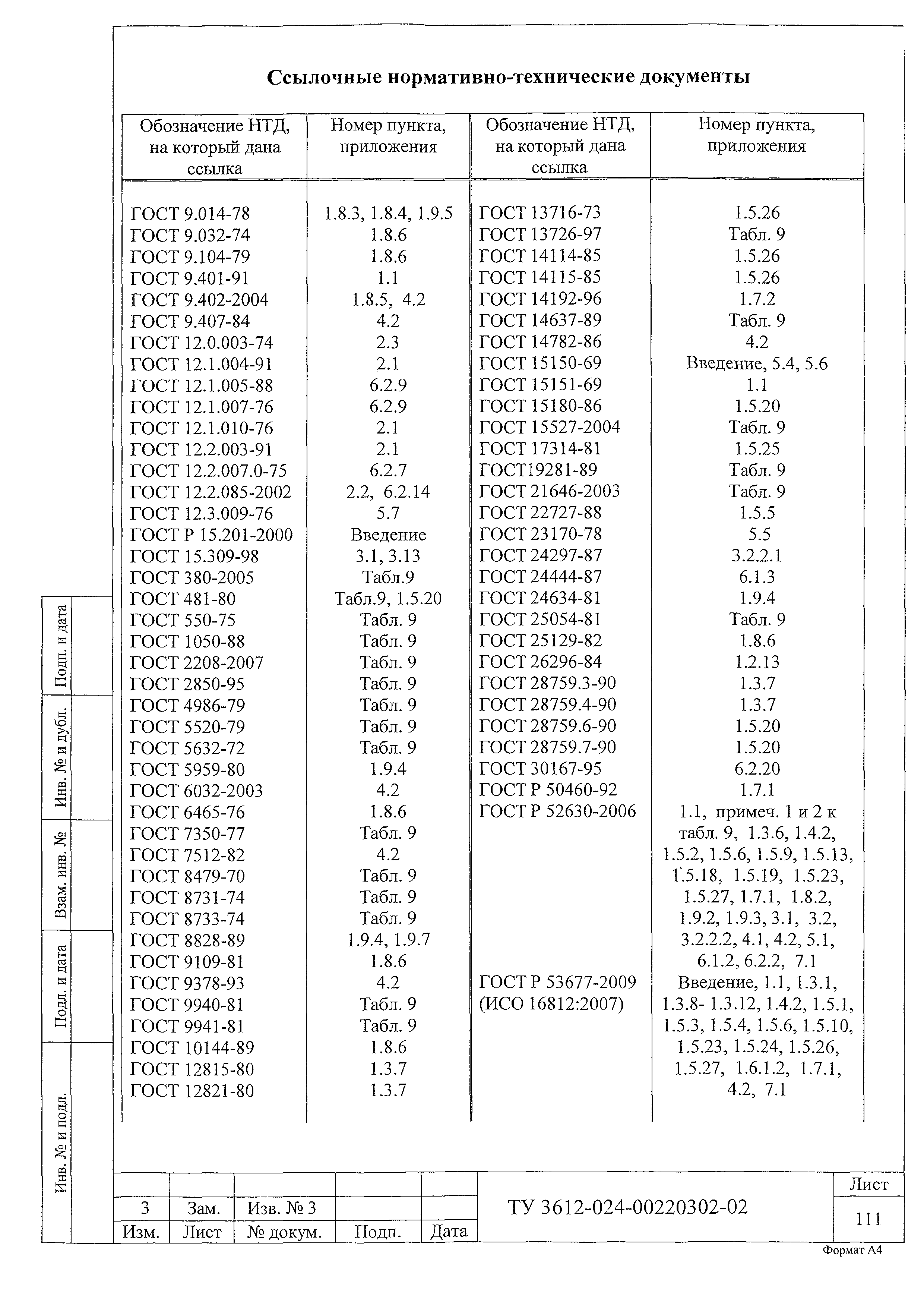

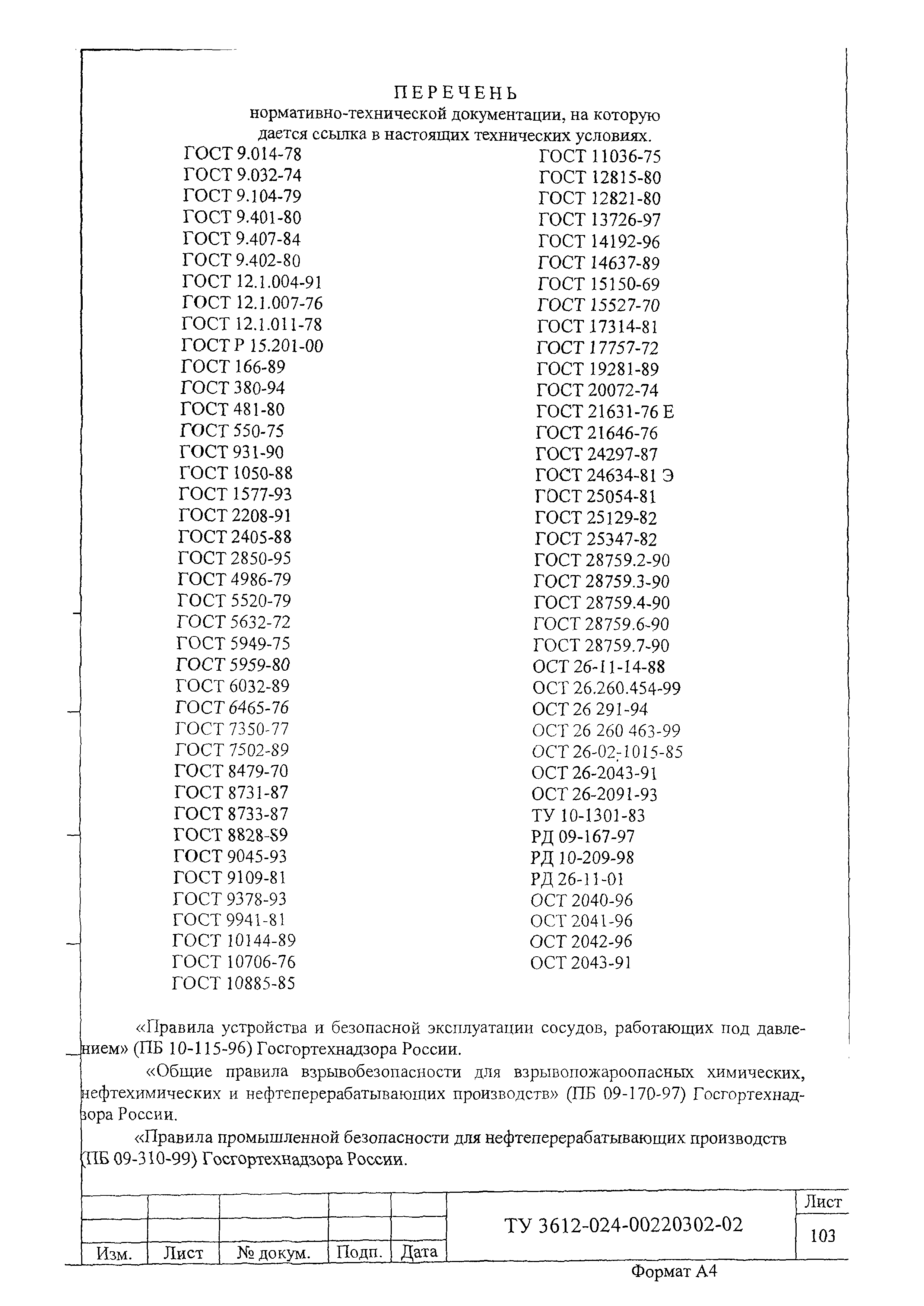

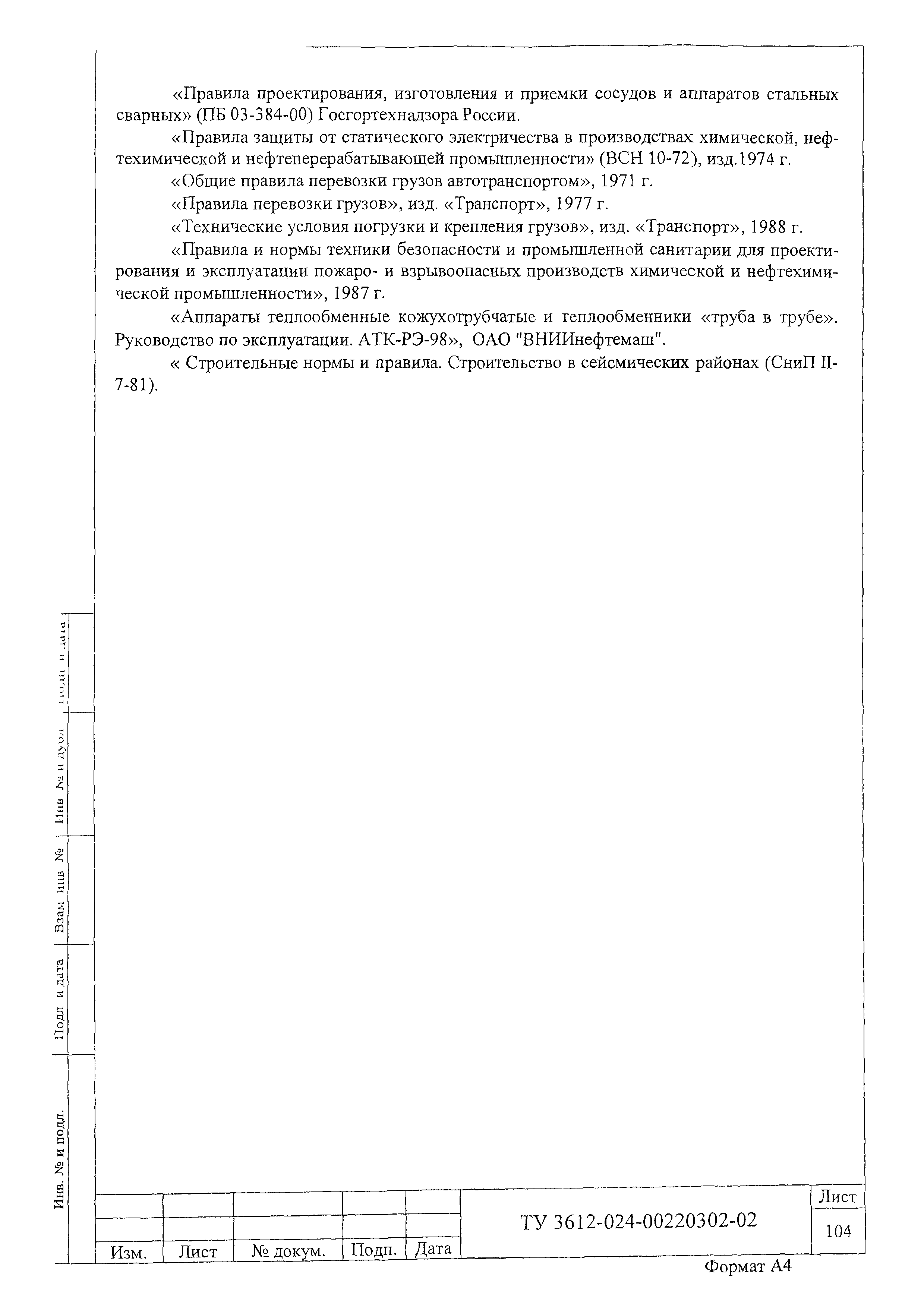

Нормативные ссылки:	ГОСТ Р 50460-92 «Знак соответствия при обязательной сертификации. Форма, размеры и технические требования» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ Р 51330.5-99 «Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения» ГОСТ 21646-2003 «Трубы медные и латунные для теплообменных аппаратов. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» «Технические условия погрузки и крепления грузов» ОСТ 26-2091-93 «Опоры горизонтальных сосудов и аппаратов. Конструкция» ОСТ 26-2040-96 «Шпильки для фланцевых соединений. Конструкция и размеры» ОСТ 26-2041-96 «Гайки для фланцевых соединений. Конструкция и размеры» ОСТ 26-2042-96 «Шайбы для фланцевых соединений. Конструкция и размеры» ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 2208-2007 «Фольга, ленты, полосы, листы и плиты латунные. Технические условия» Технический регламент «Технический регламент о требованиях пожарной безопасности» ОСТ 26.260.14-2001 «Сосуды и аппараты, работающие под давлением. Способы контроля герметичности» ОСТ 26-11-09-85 «Поковки и штамповки сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 26.260.15-2001 «Стилоскопирование основных и сварочных материалов и готовой продукции» РД 24.200.04-90 «Швы сварных соединений. Металлографический метод контроля основного металла и сварных соединений химнефтеаппаратуры» ОСТ 26.260.463-99 «Прокладки асбометаллические для фланцев арматуры. Конструкция, размеры и общие технические требования» «Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» ОСТ 26-17-01-83 «Аппараты теплообменные и аппараты воздушного охлаждения стандартные. Технические требования к развальцовке труб с ограничением крутящего момента» СТО 00220368-014-2009 «Крепление труб в трубных решетках кожухотрубчатых теплообменных аппаратов и АВО. Общие технические требования» ТУ 26-02-1105-89 «Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе диаметром кожуха 159, 273, 325, 426 мм повышенной тепловой эффективности. Технические условия» РД 26-11-01-85 «Инструкция по контролю сварных соединений, недоступных для проведения радиографического и ультразвукового контроля» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ПБ 03-517-02 «Общие правила промышленной безопасности для организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» ПБ 09-563-03 «Правила промышленной безопасности для нефтеперерабатывающих производств» ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия» «Федеральные нормы и правила в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств"» Технический регламент Таможенного союза 032/2013 «О безопасности оборудования, работающего под избыточным давлением» «Федеральные нормы и правила в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности"» ГОСТ 31842-2012 «Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования» АТК-РЭ 2013 «Аппараты теплообменные кожухотрубчатые и теплообменники "труба в трубе" выпускаемые по ТУ 3612-005-00220302, ТУ 3644-006-00220302, ТУ 3612-007-00220302, ТУ 3612-013-00220302, ТУ 3612-014-00220302, ТУ 3612-023-00220302, ТУ 3612-024-00220302, ТУ 3612-100-00220302. Руководство по эксплуатации» ГОСТ 9109-81 «Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10144-89 «Эмали ХВ-124. Технические условия» ПУЭ «Правила устройства электроустановок» ГОСТ 13716-73 «Устройства строповые для сосудов и аппаратов. Технические условия» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 26296-84 «Лапы опорные подвесных вертикальных сосудов и аппаратов. Основные размеры» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15151-69 «Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 9.407-84 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.0.003-74 «Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» РД 09-167-97 «Методические указания по организации и осуществлению надзора за конструированием и изготовлением оборудования для опасных производственных объектов в химической, нефтехимической и нефтеперерабатывающей промышленности» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 19.104-78 «Единая система программной документации. Основные надписи» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 17314-81 «Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования» ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 28759.3-90 «Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры» ГОСТ 28759.4-90 «Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры» ГОСТ 28759.6-90 «Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования» ГОСТ 28759.7-90 «Прокладки асбометаллические. Конструкция и размеры. Технические требования» ГОСТ 13726-97 «Ленты из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 14115-85 «Устройства строповые для сосудов и аппаратов. Штуцера монтажные удлиненные. Конструкция и размеры» ГОСТ 14114-85 «Устройства строповые для сосудов и аппаратов. Штуцера монтажные. Конструкция и размеры» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» СНиП II-7-81* «Строительство в сейсмических районах» ОСТ 26-2079-80 «Швы сварных соединений сосудов и аппаратов, работающих под давлением. Выбор методов неразрушающего контроля» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 30167-95 «Ресурсосбережение. Порядок установления показателей ресурсосбережения в документации на продукцию» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ОСТ 26-02-1015-85 «Крепление труб в трубных решетках» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 4986-79 «Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия»

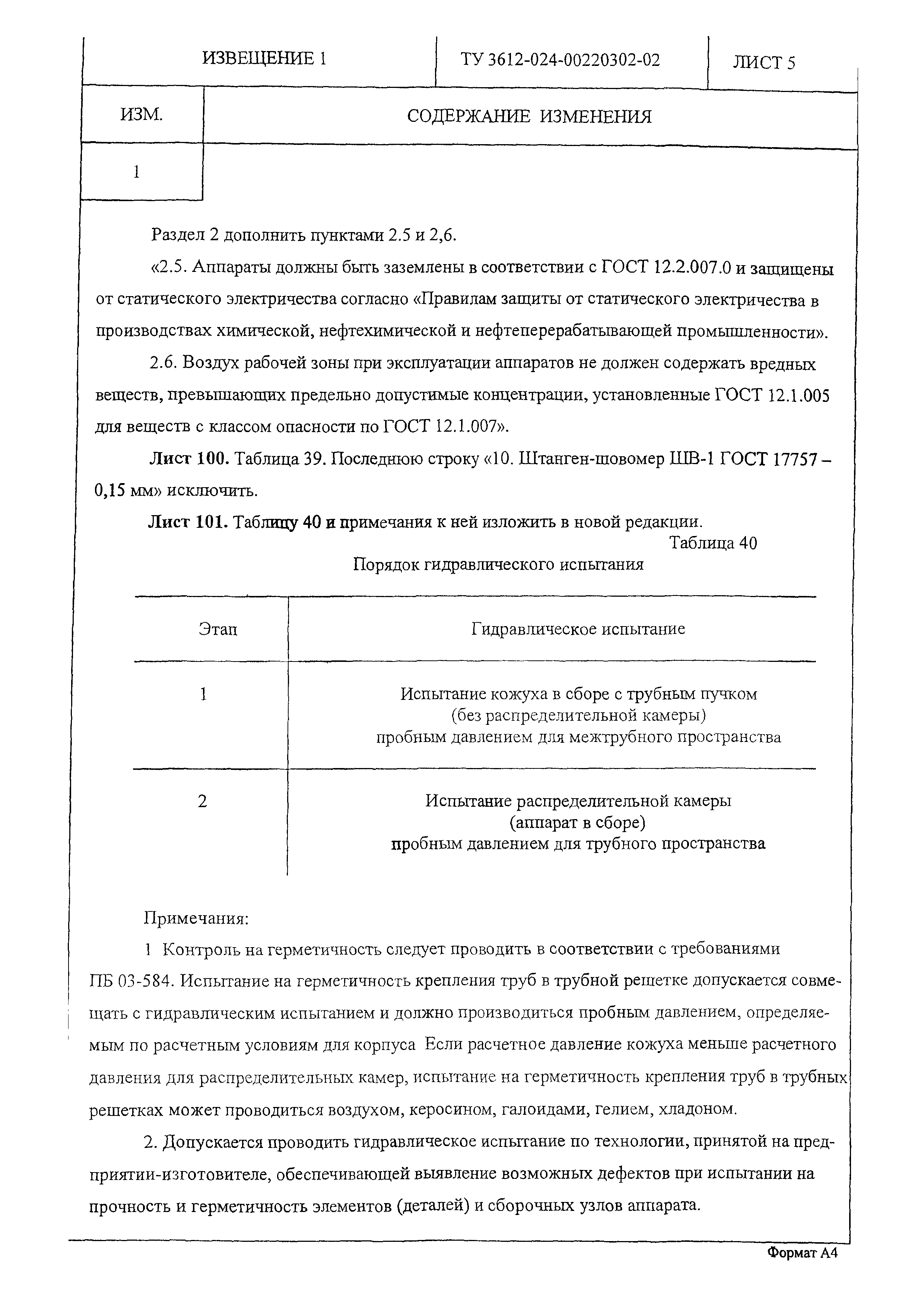

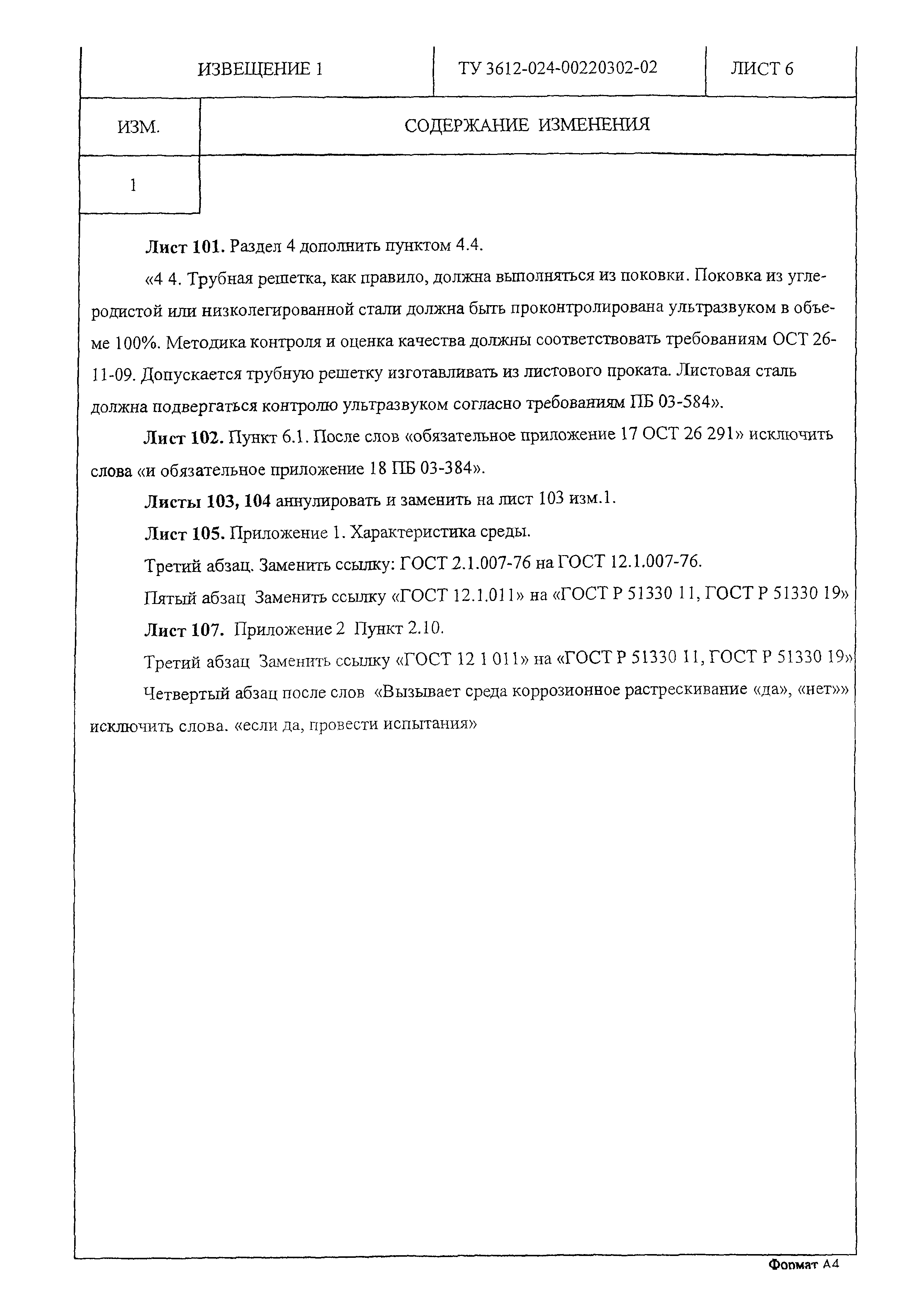

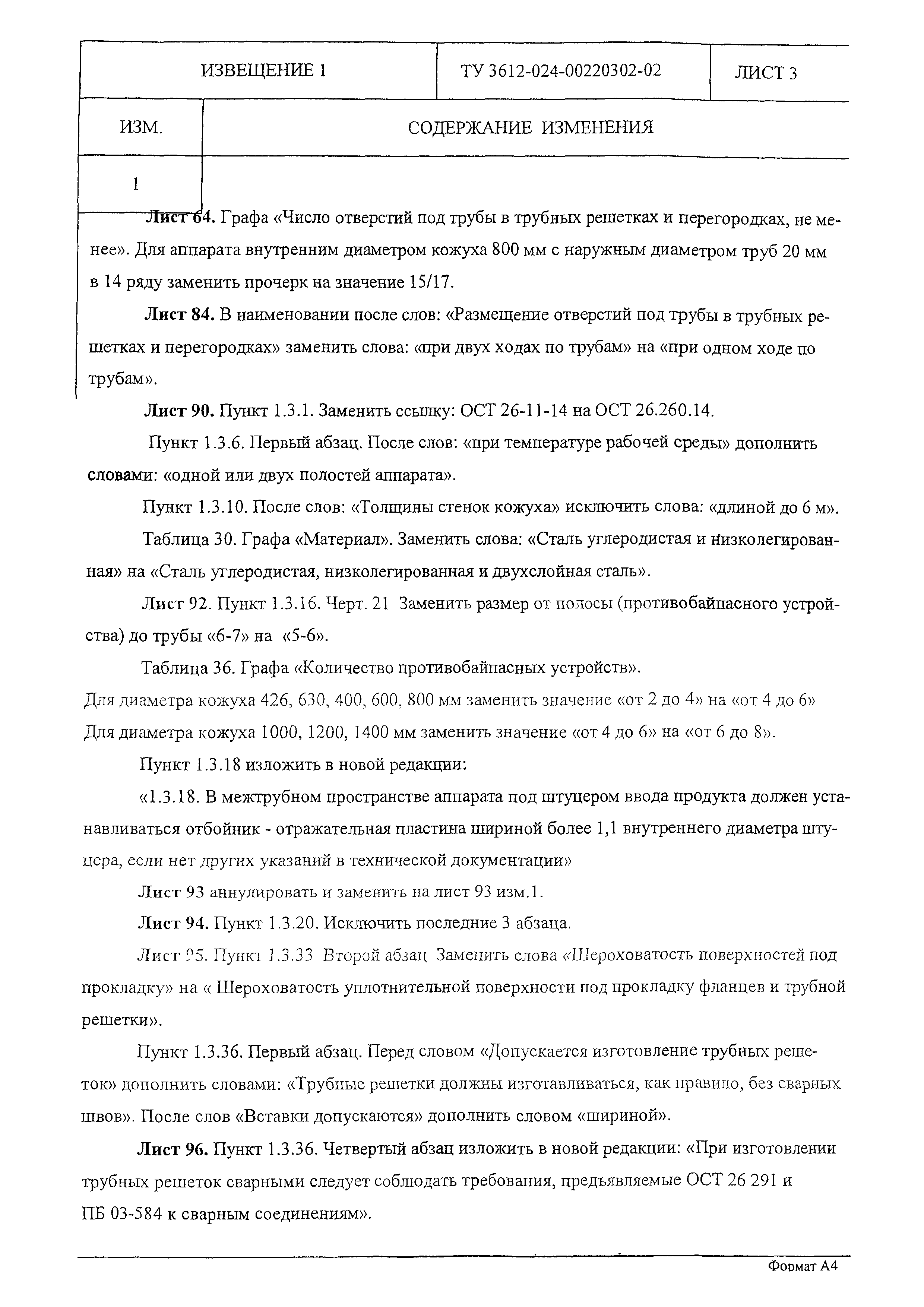

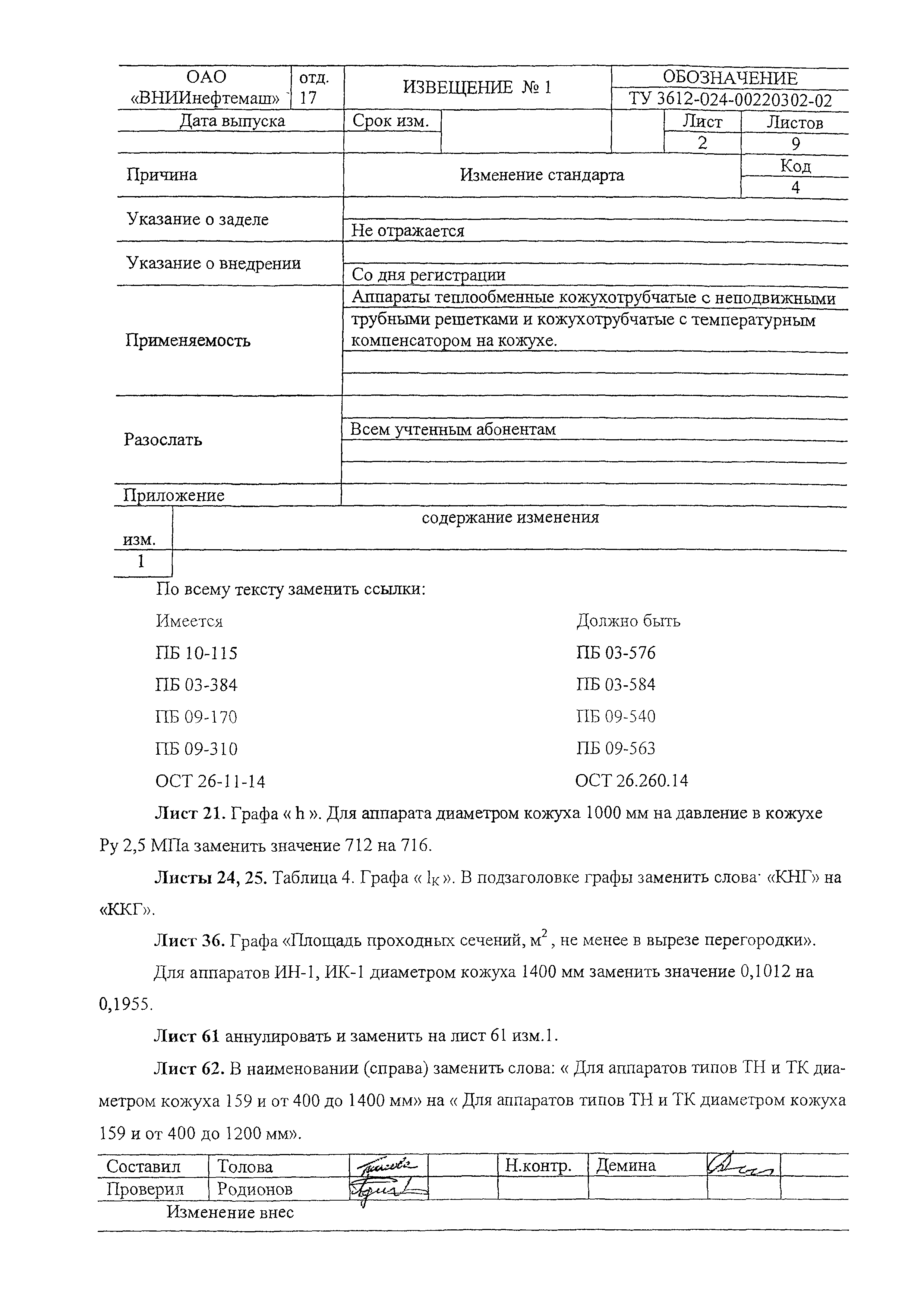

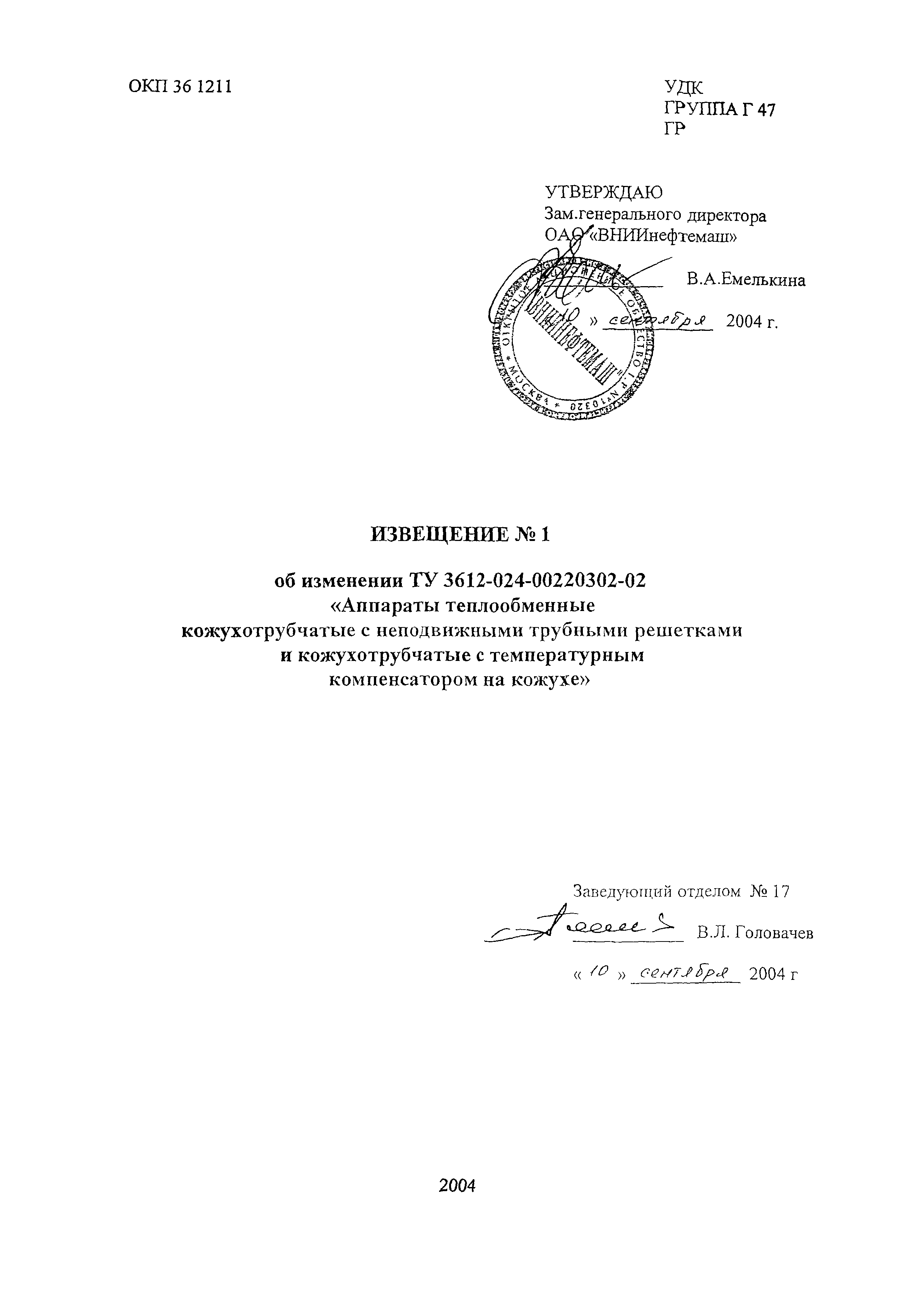

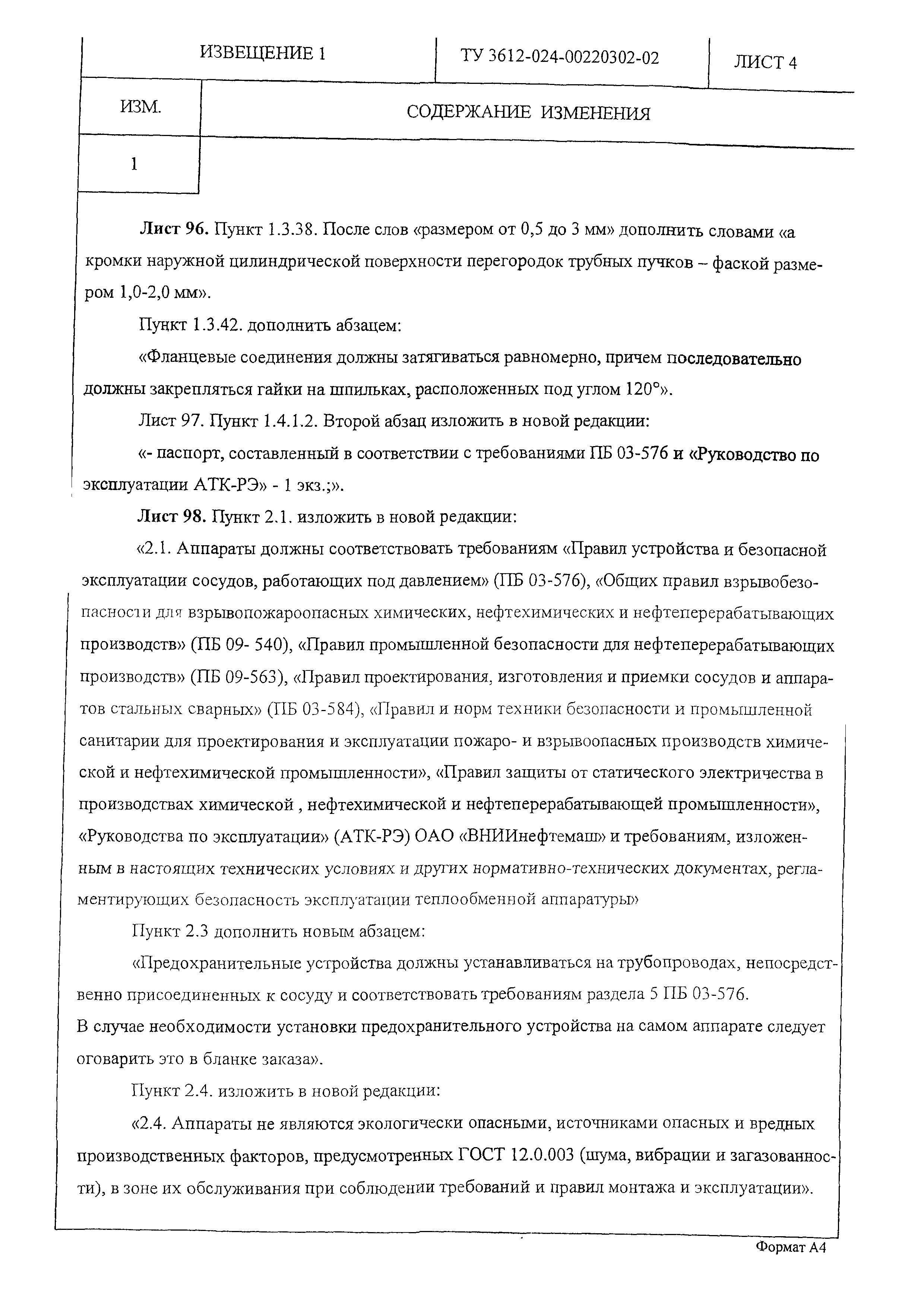

Текстовое изменение № 1 от 10.09.2004

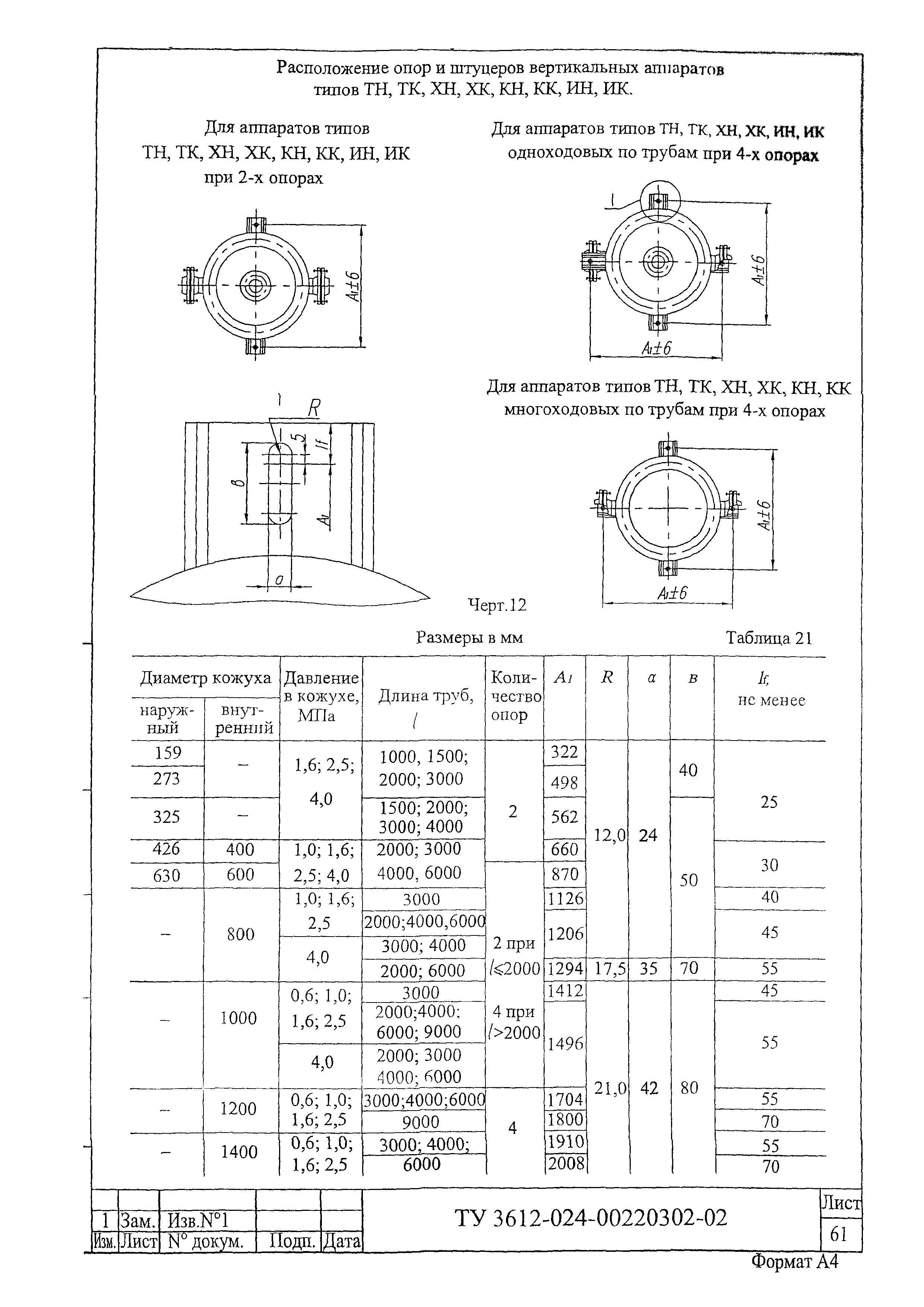

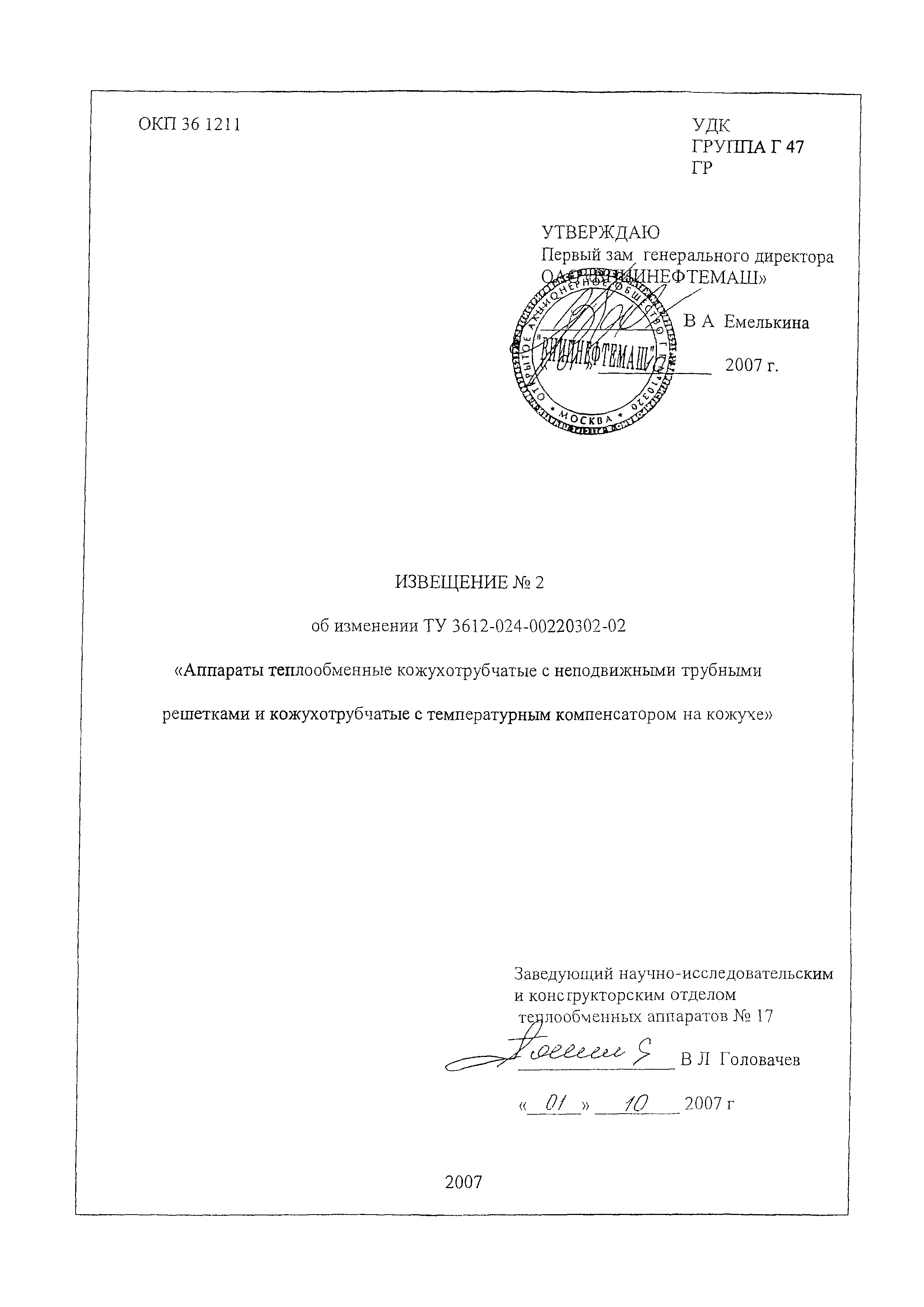

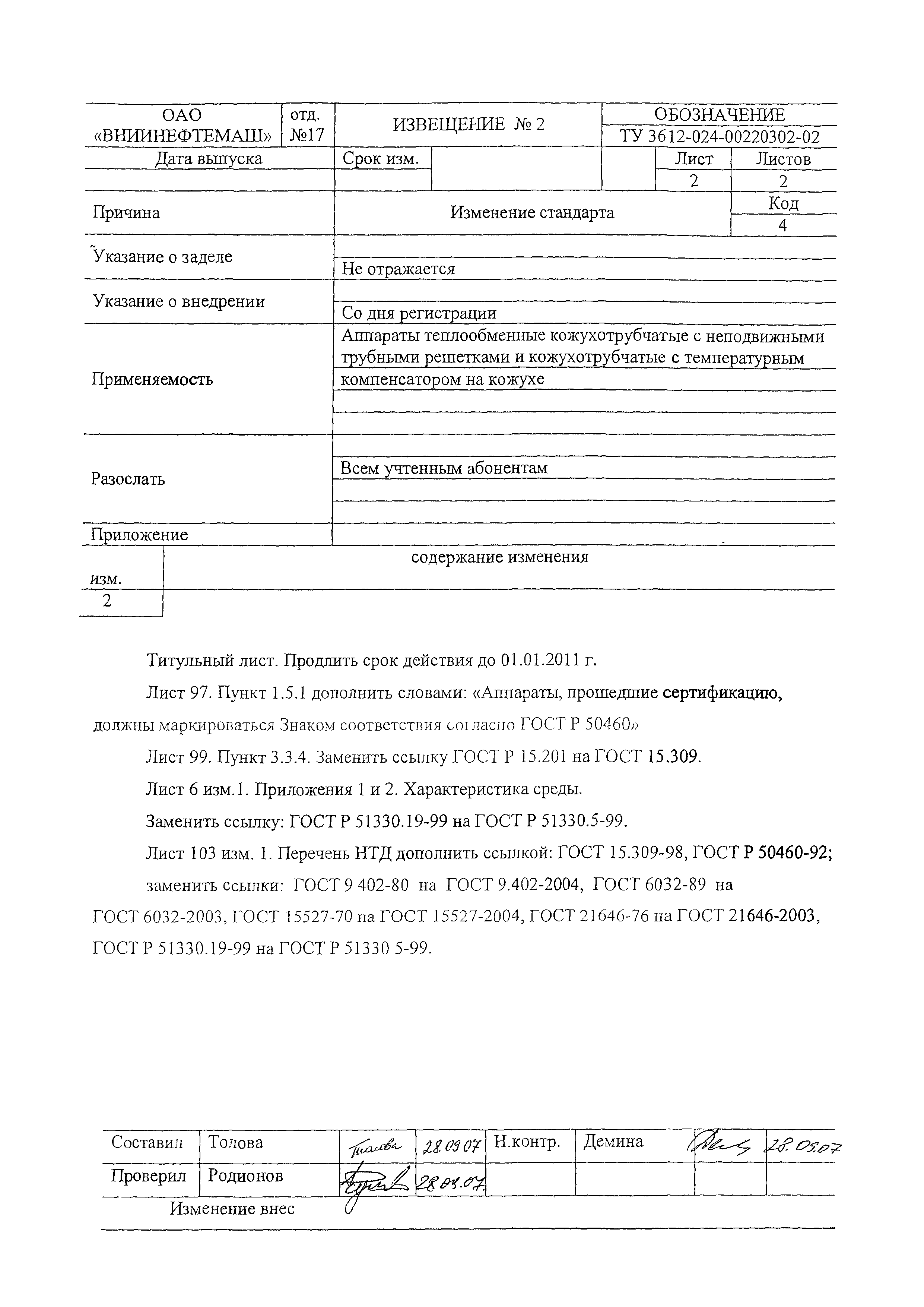

Текстовое изменение № 2 от 01.10.2007

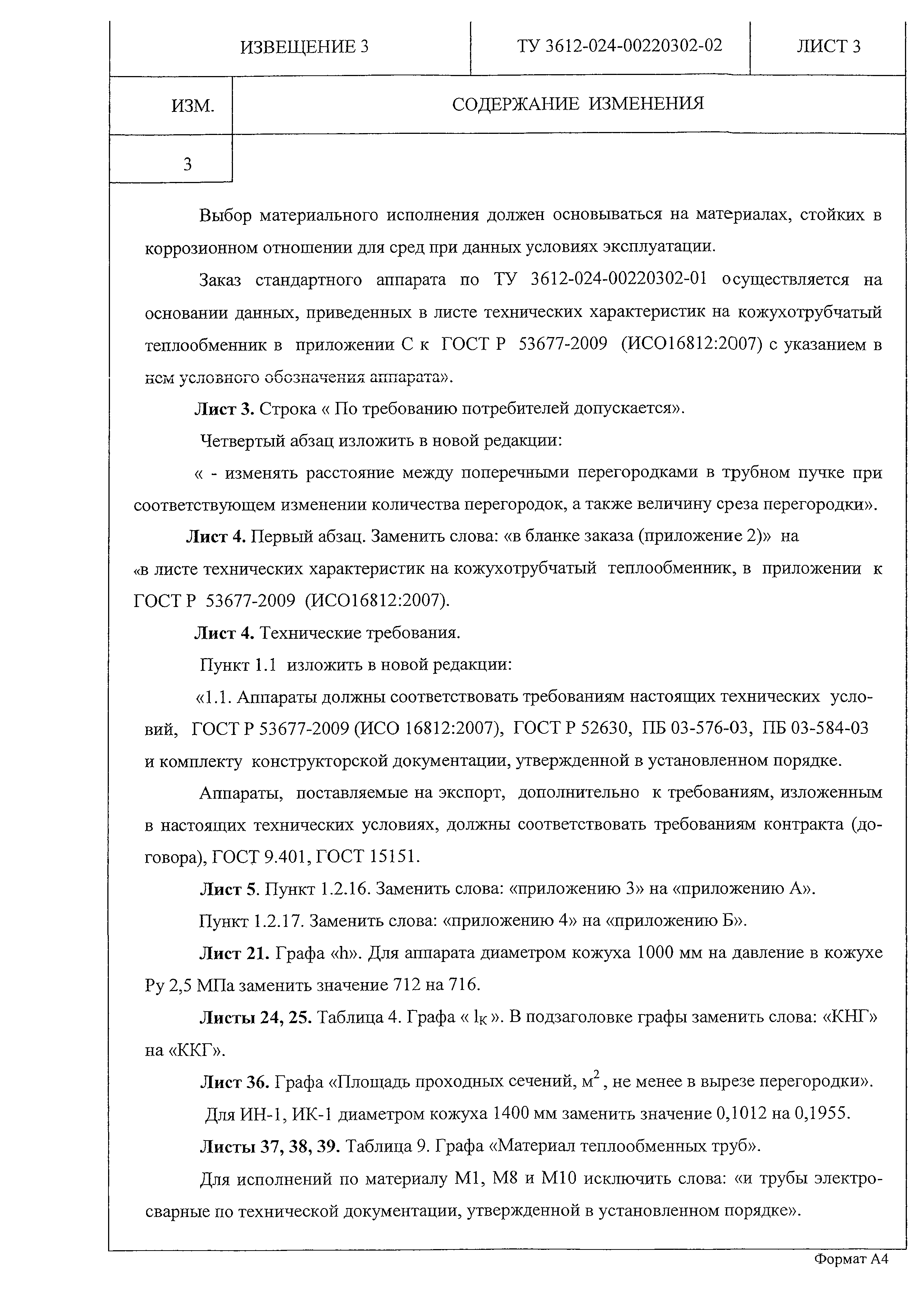

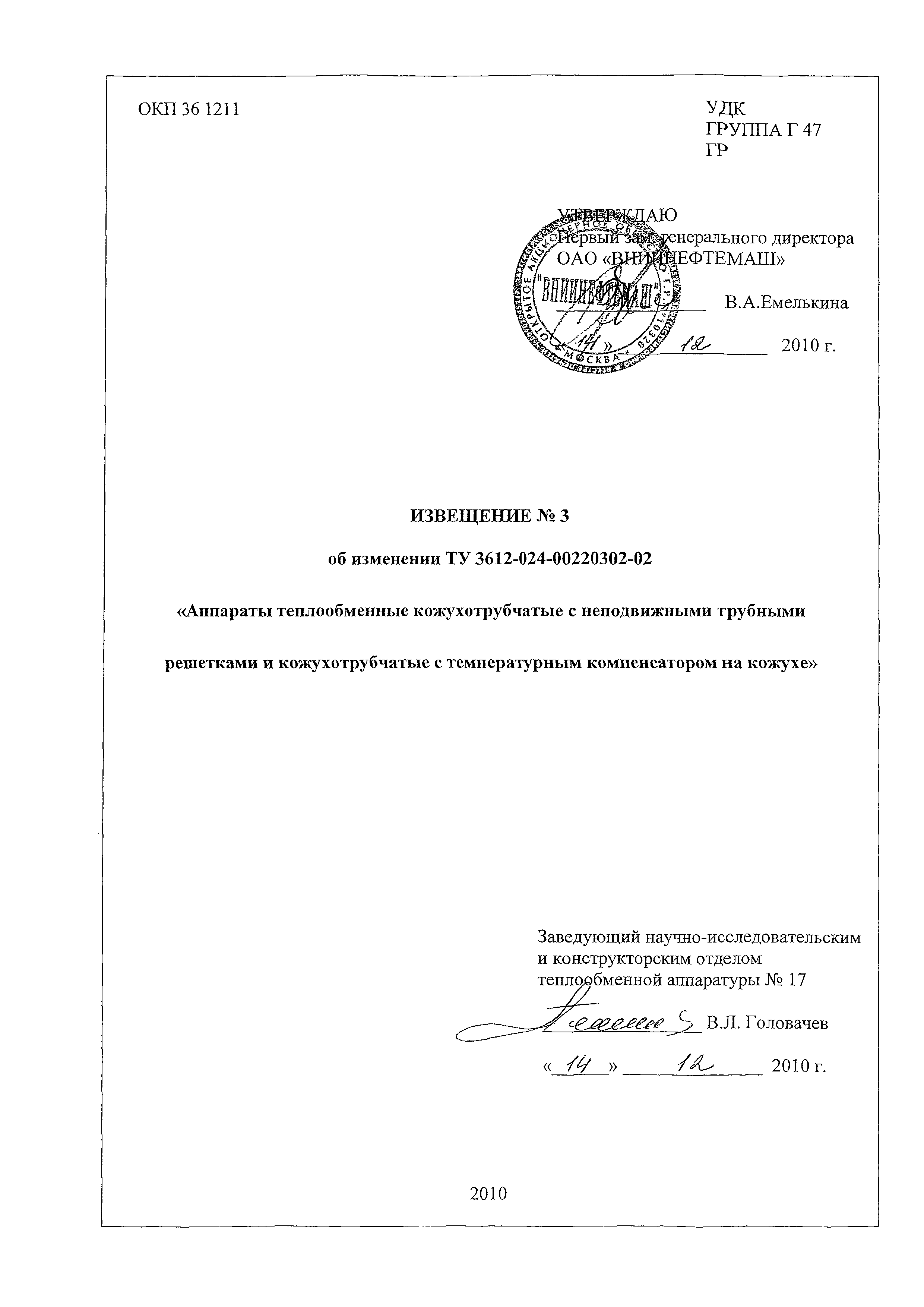

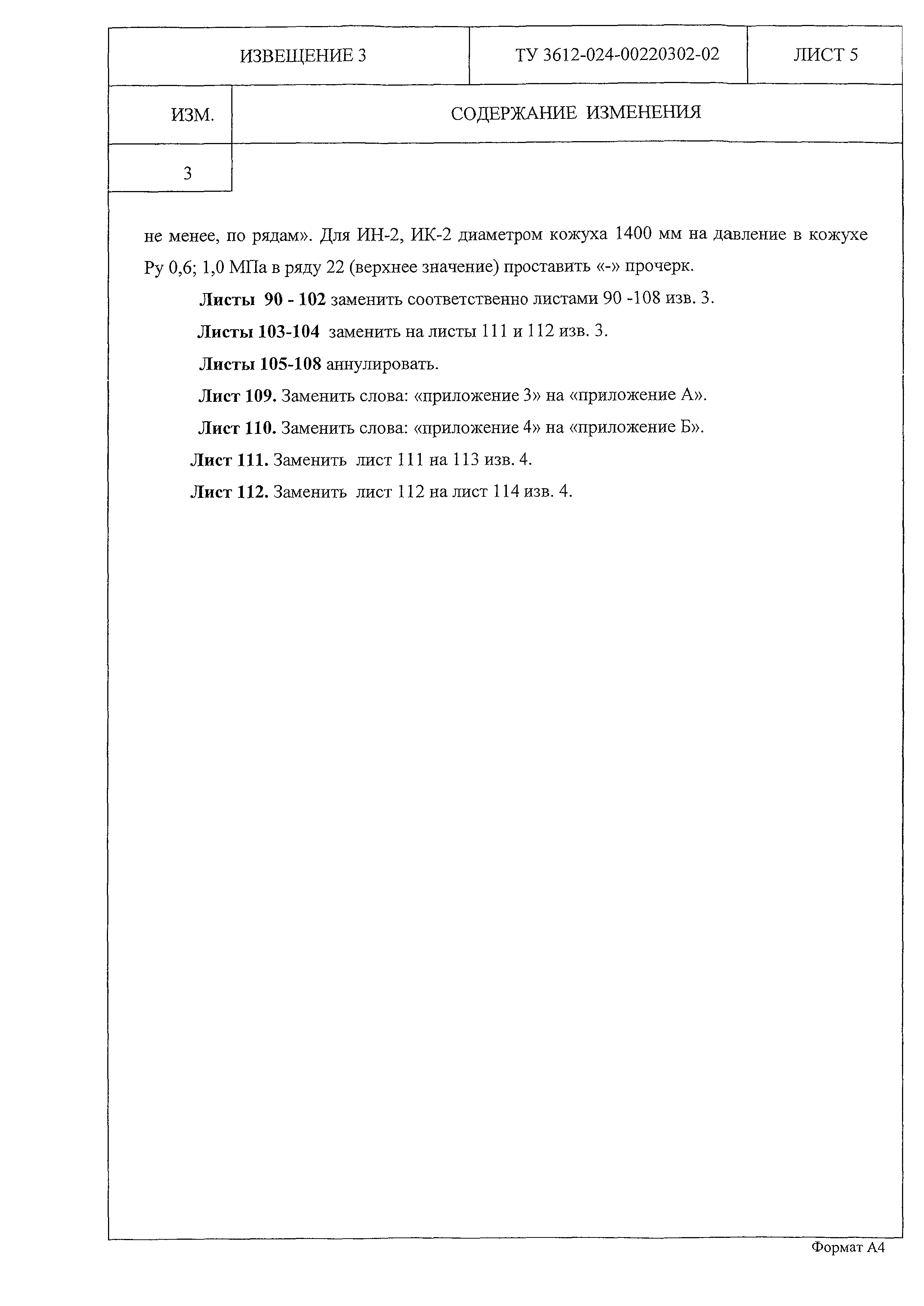

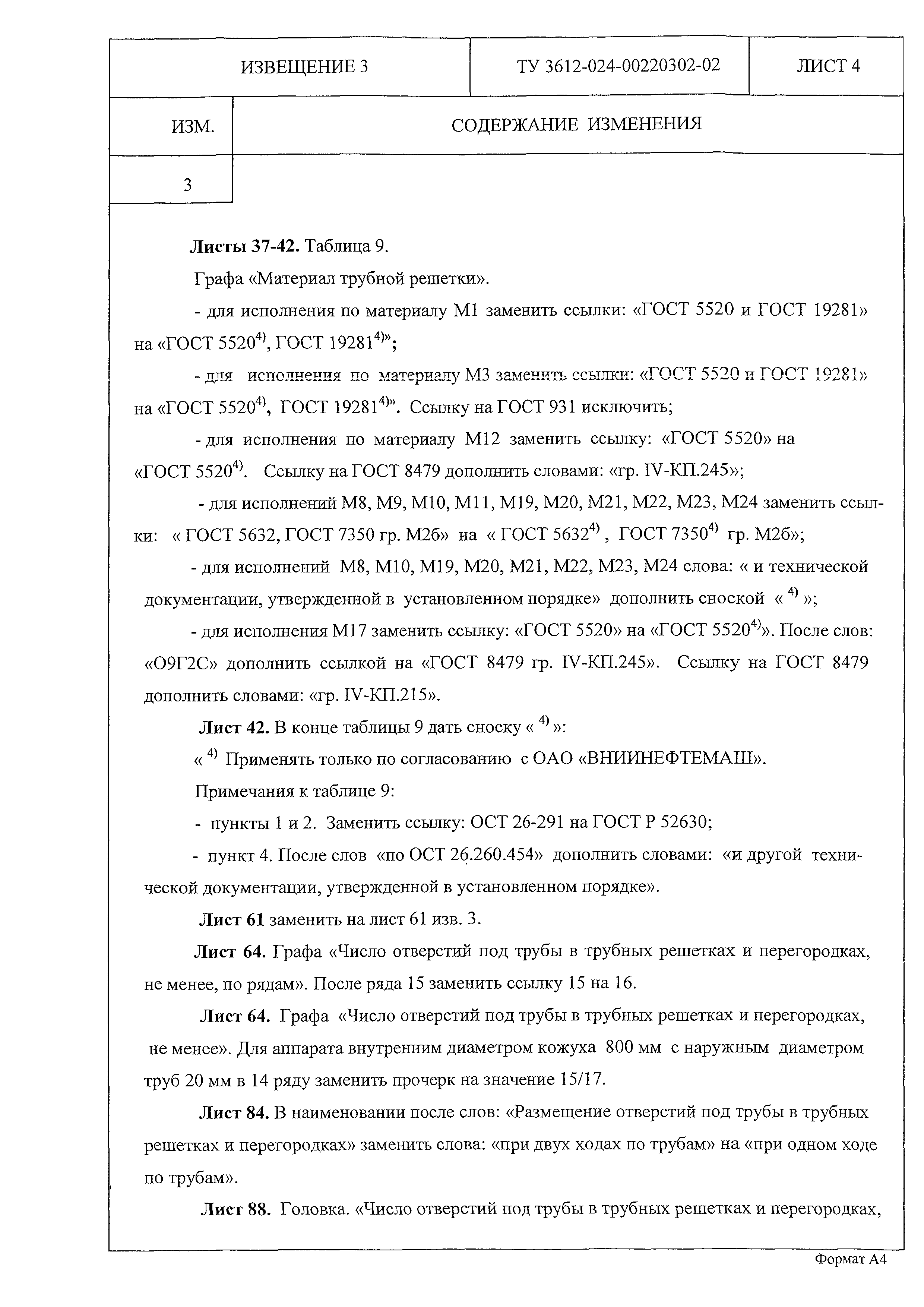

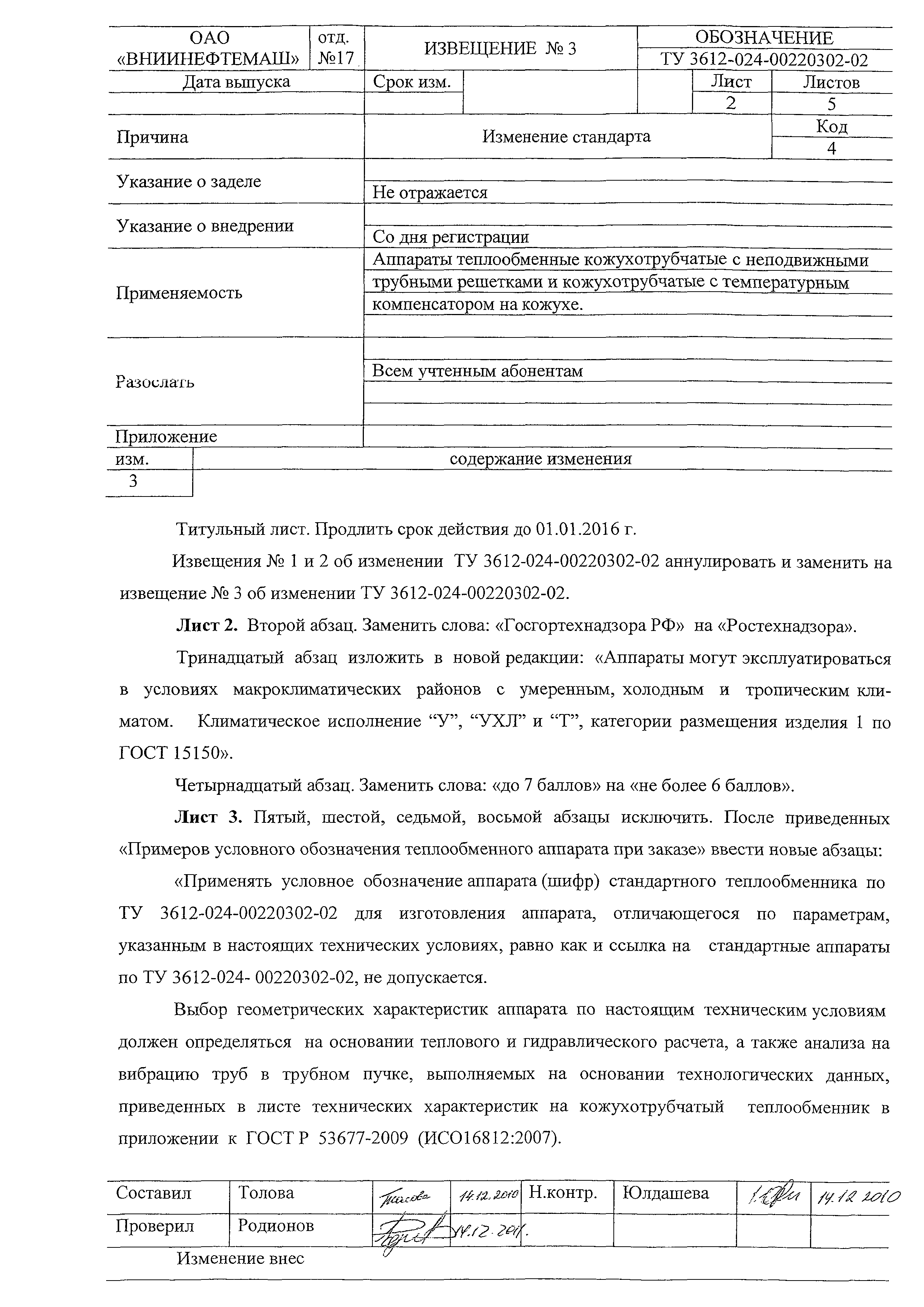

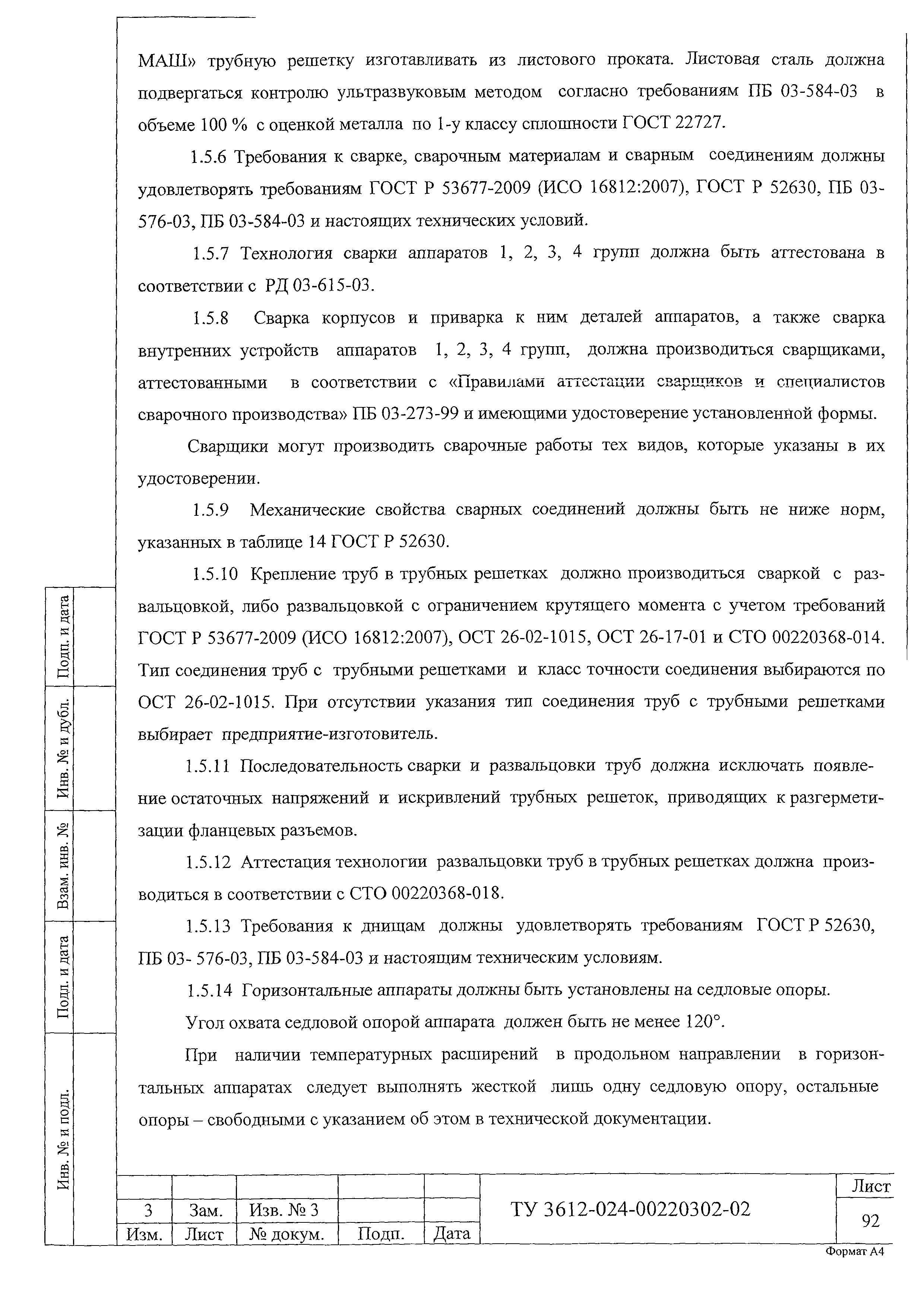

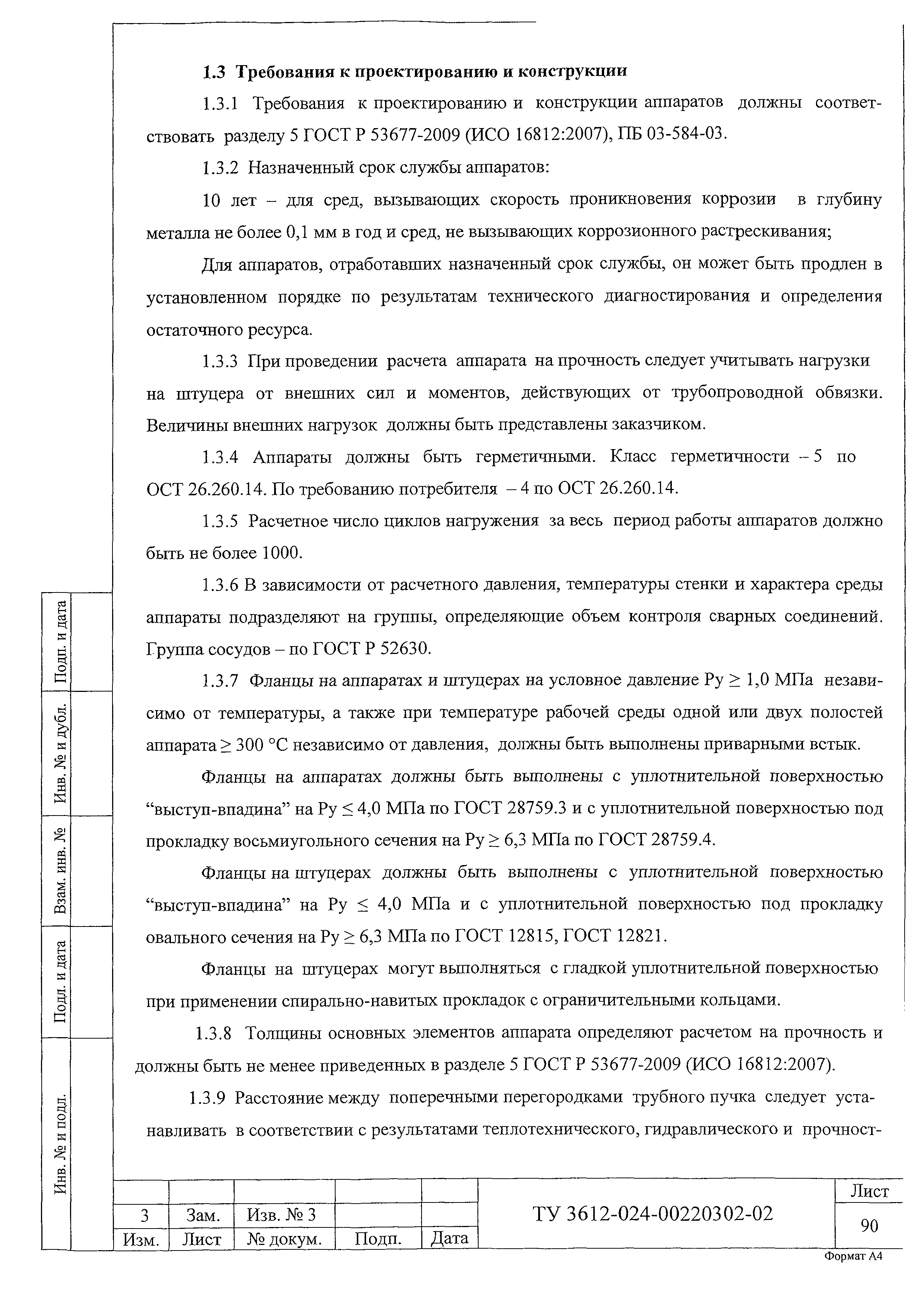

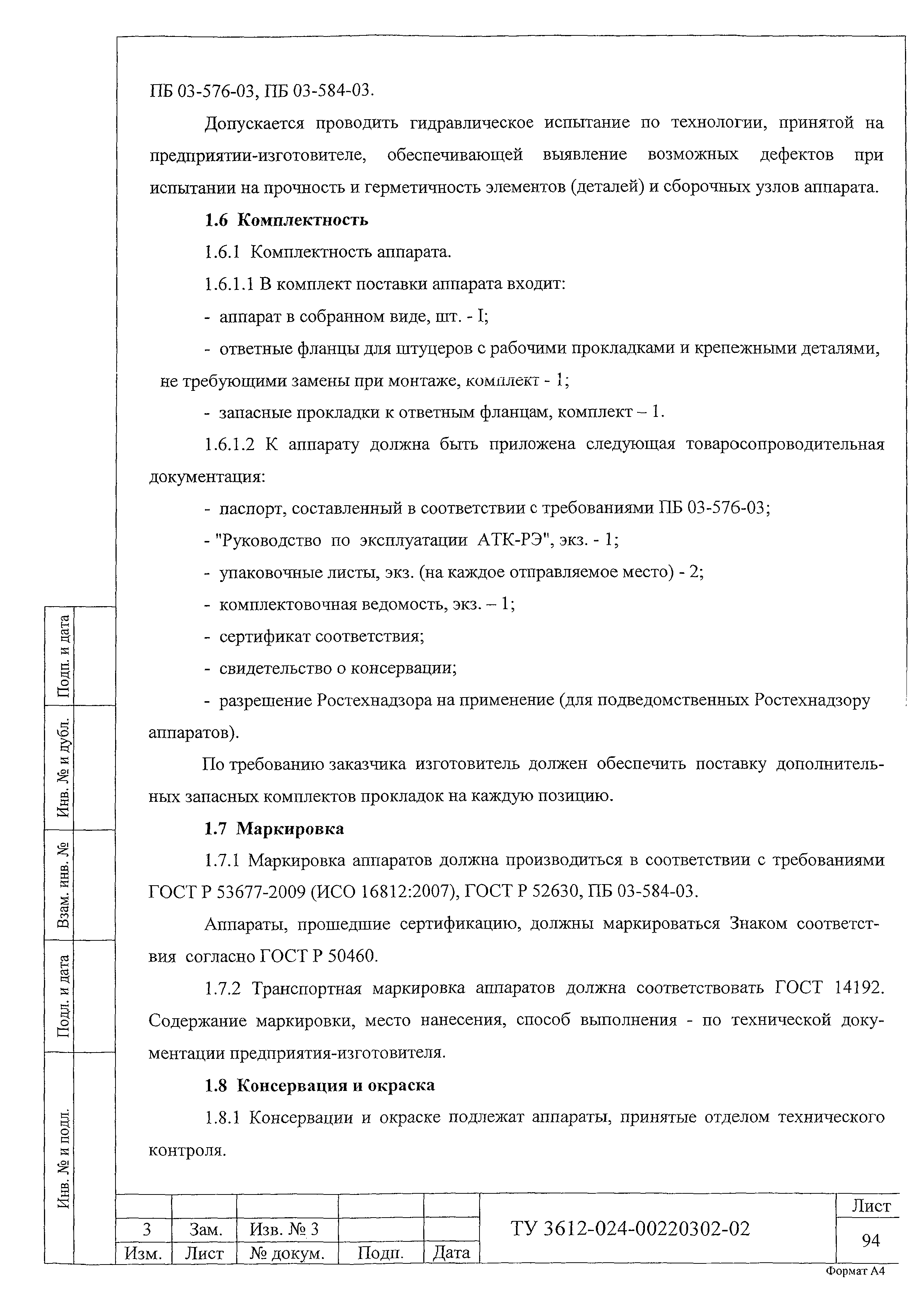

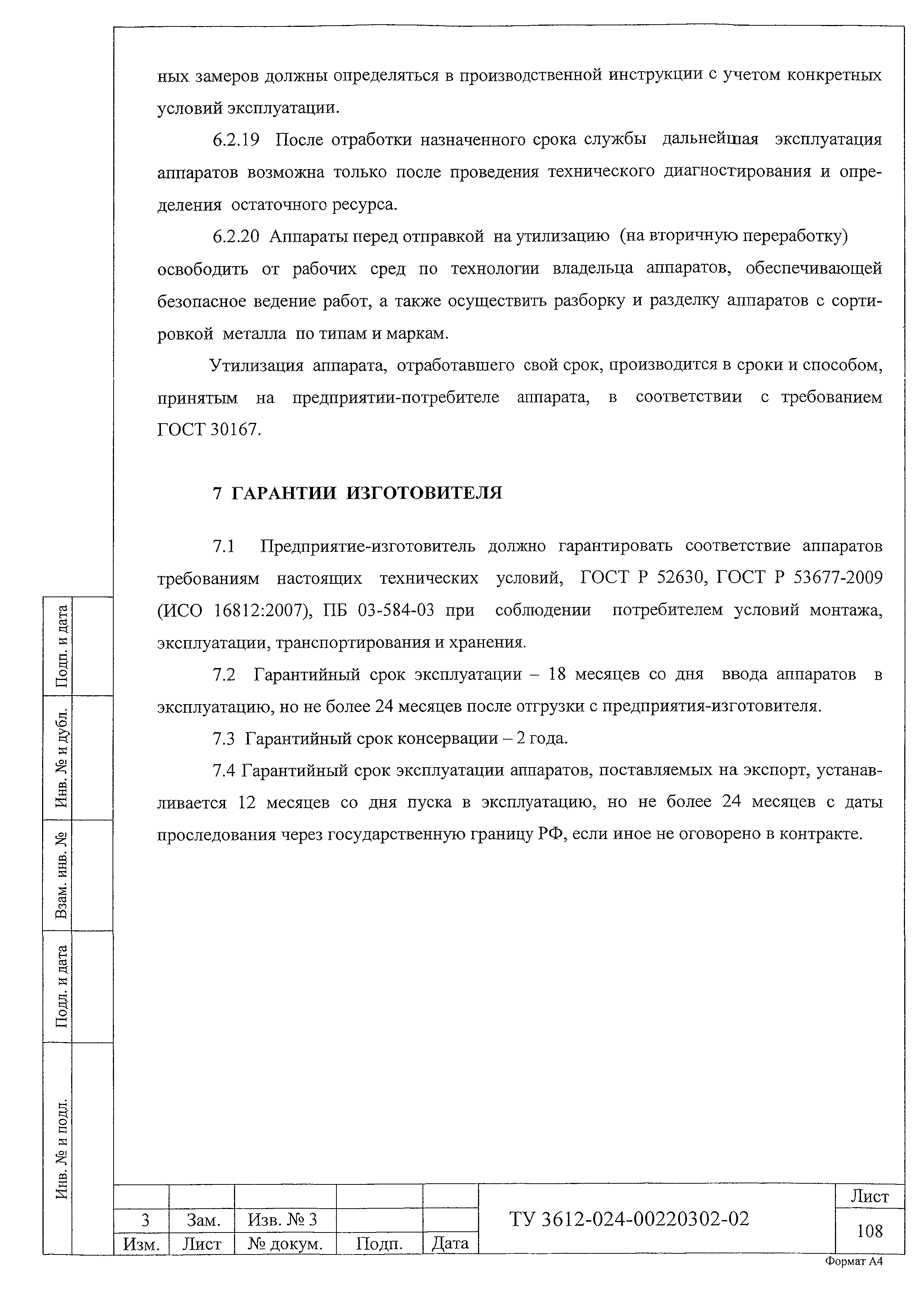

Текстовое изменение № 3 от 14.12.2010

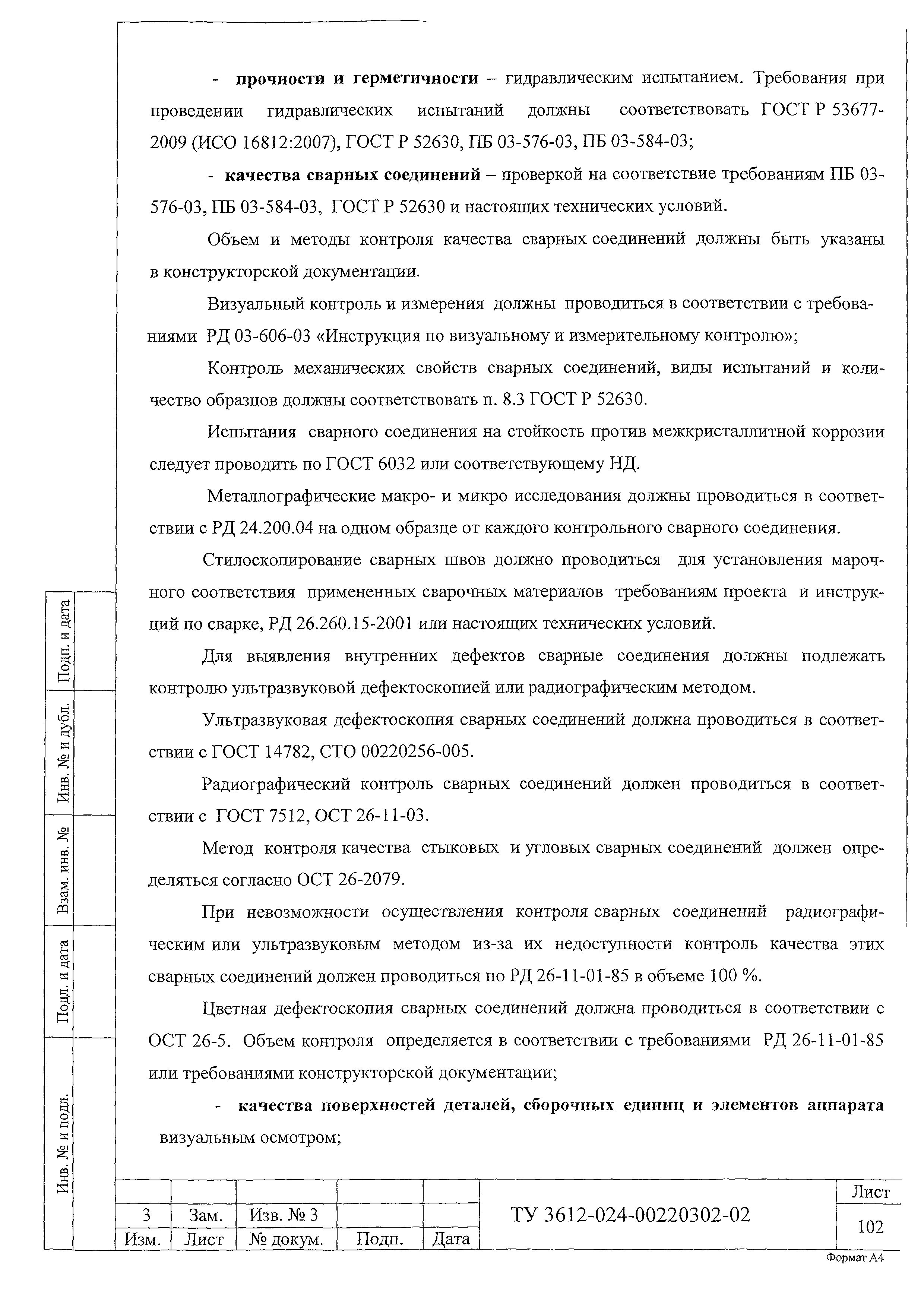

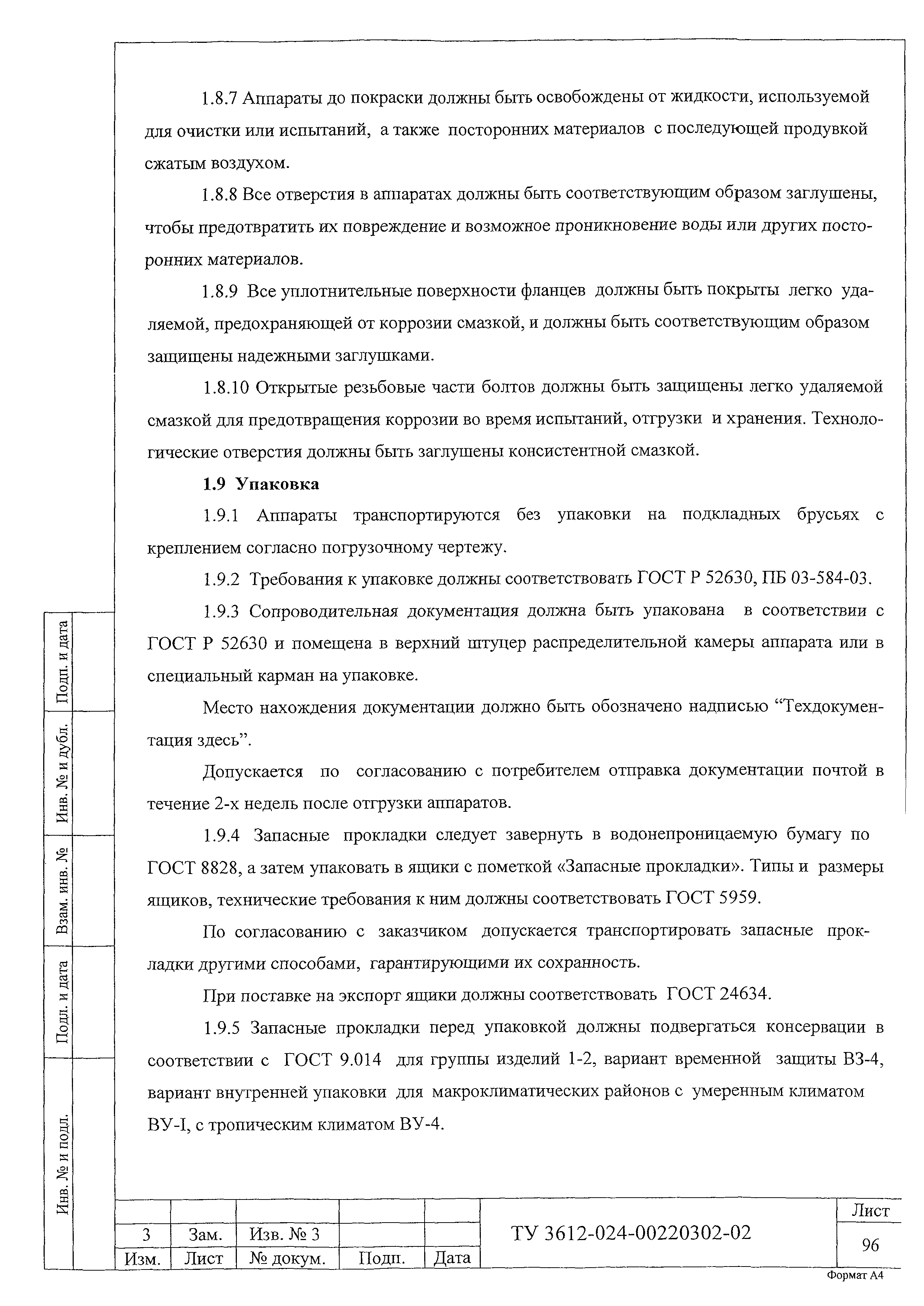

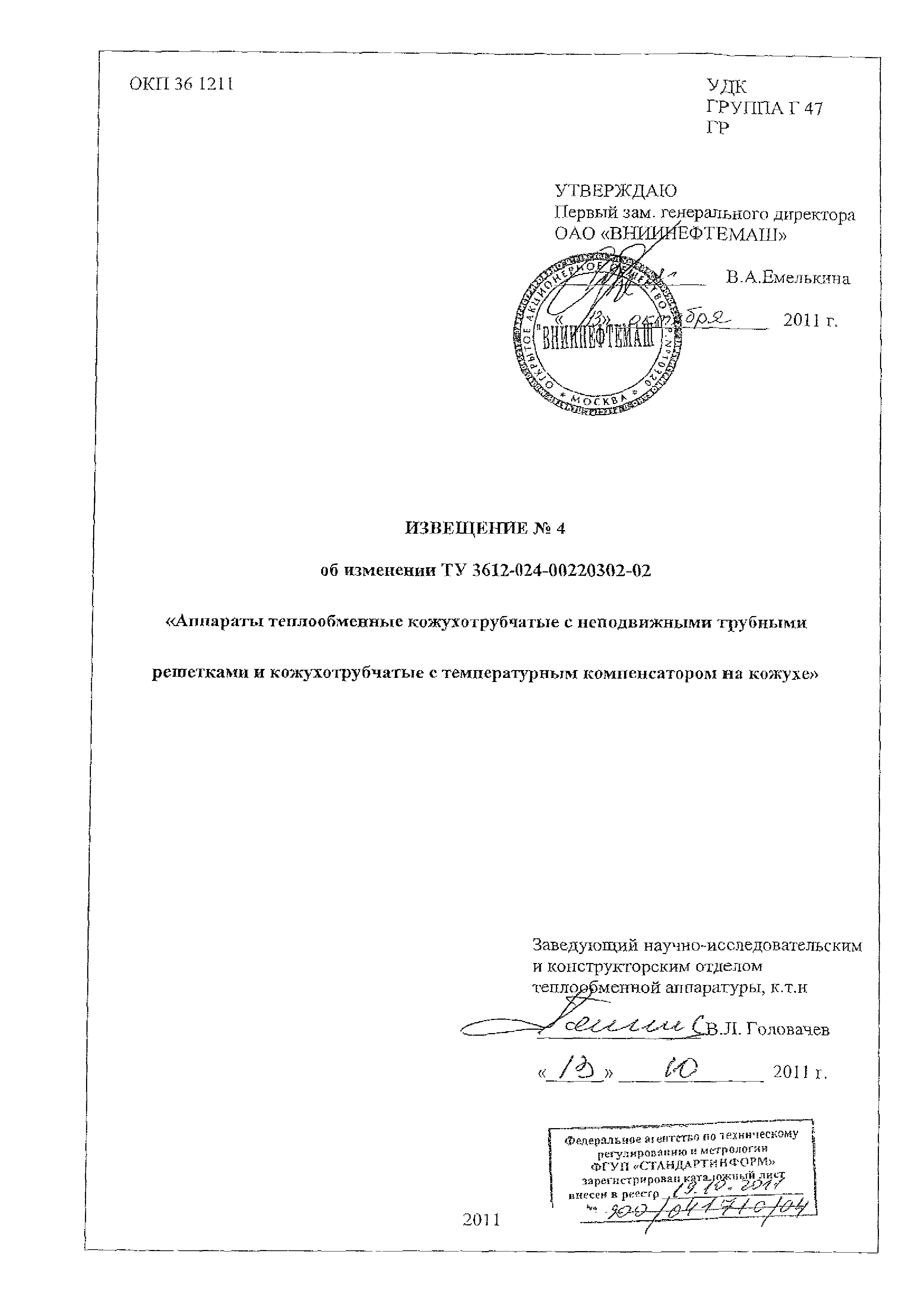

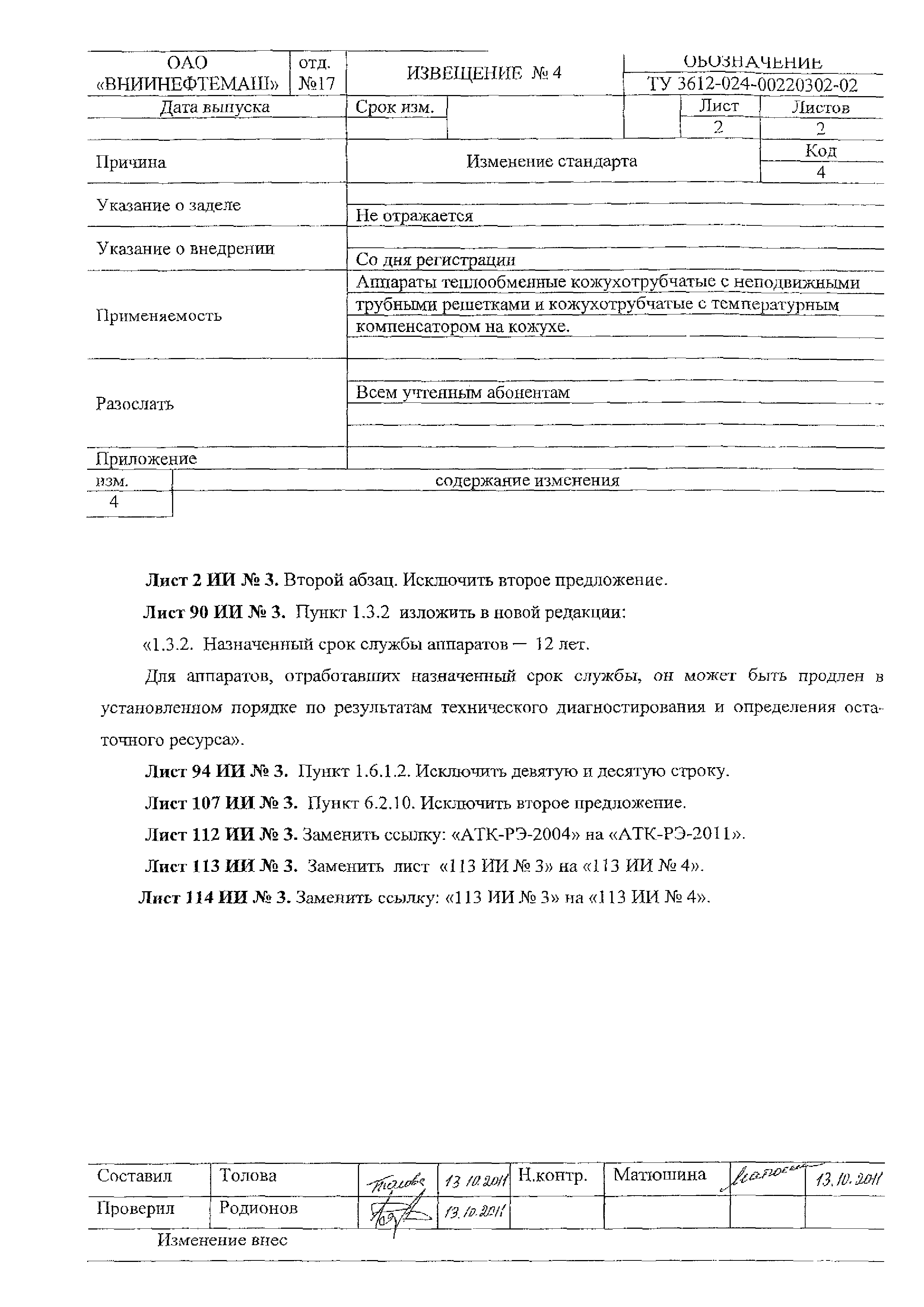

Текстовое изменение № 4 от 13.10.2011

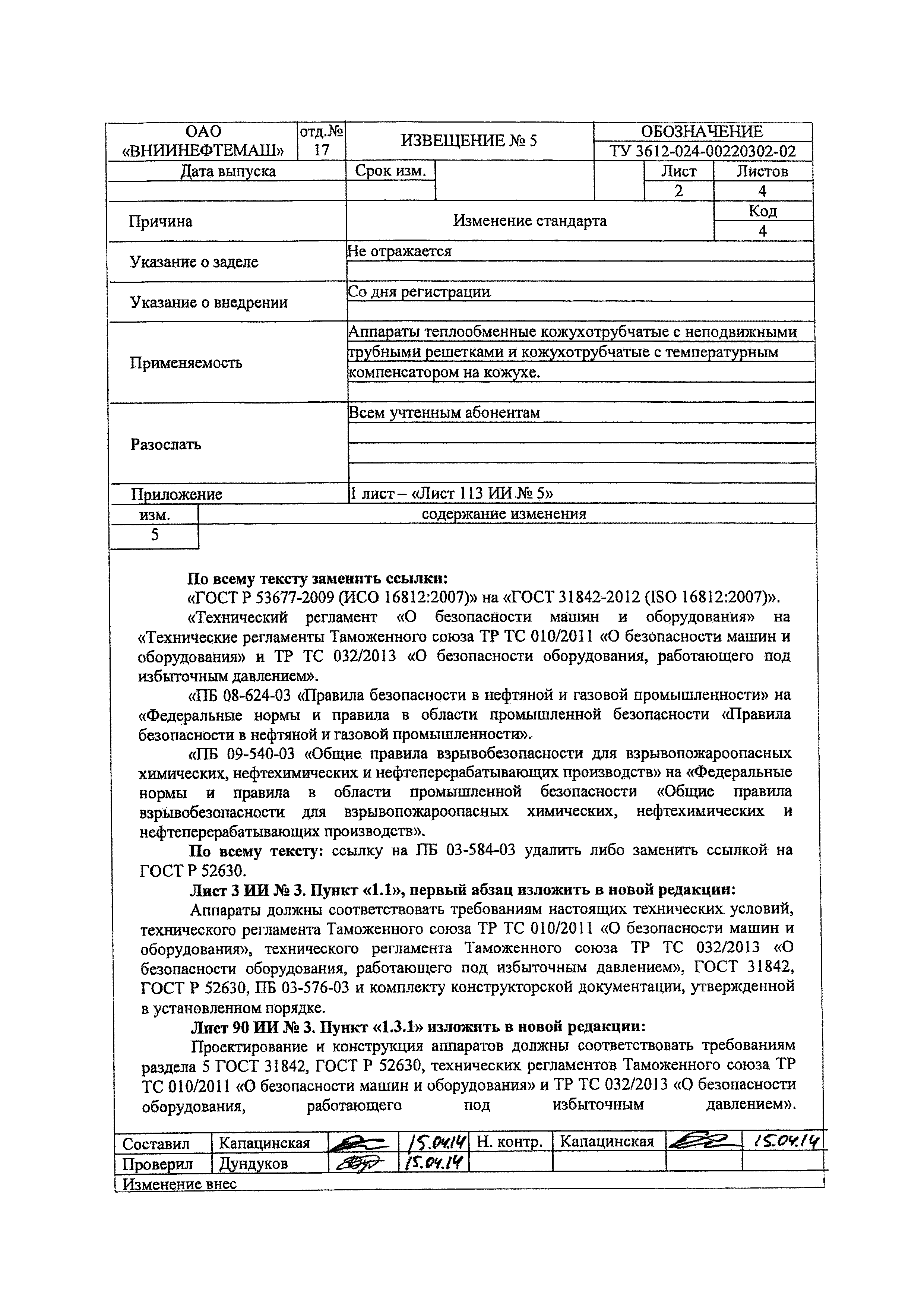

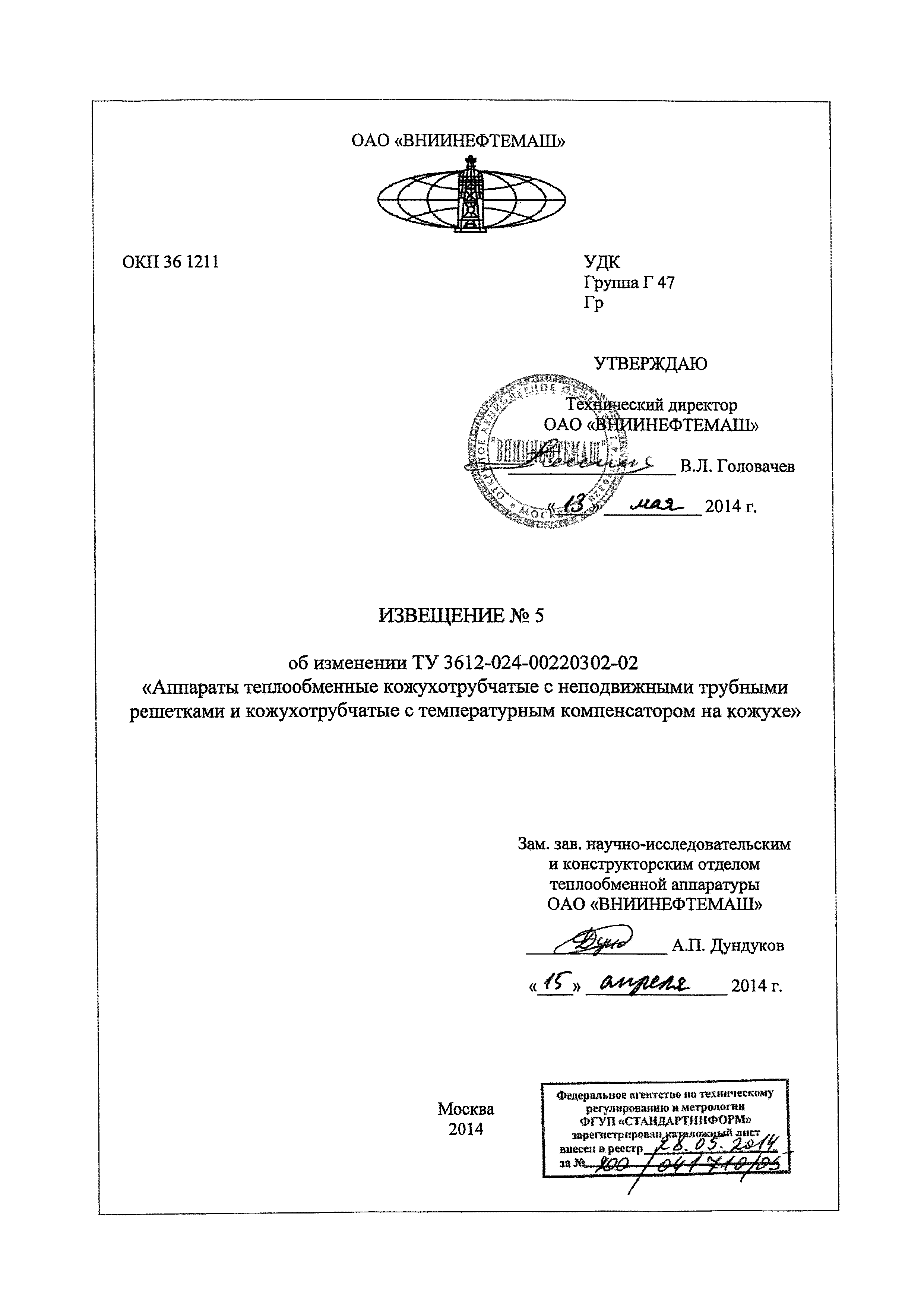

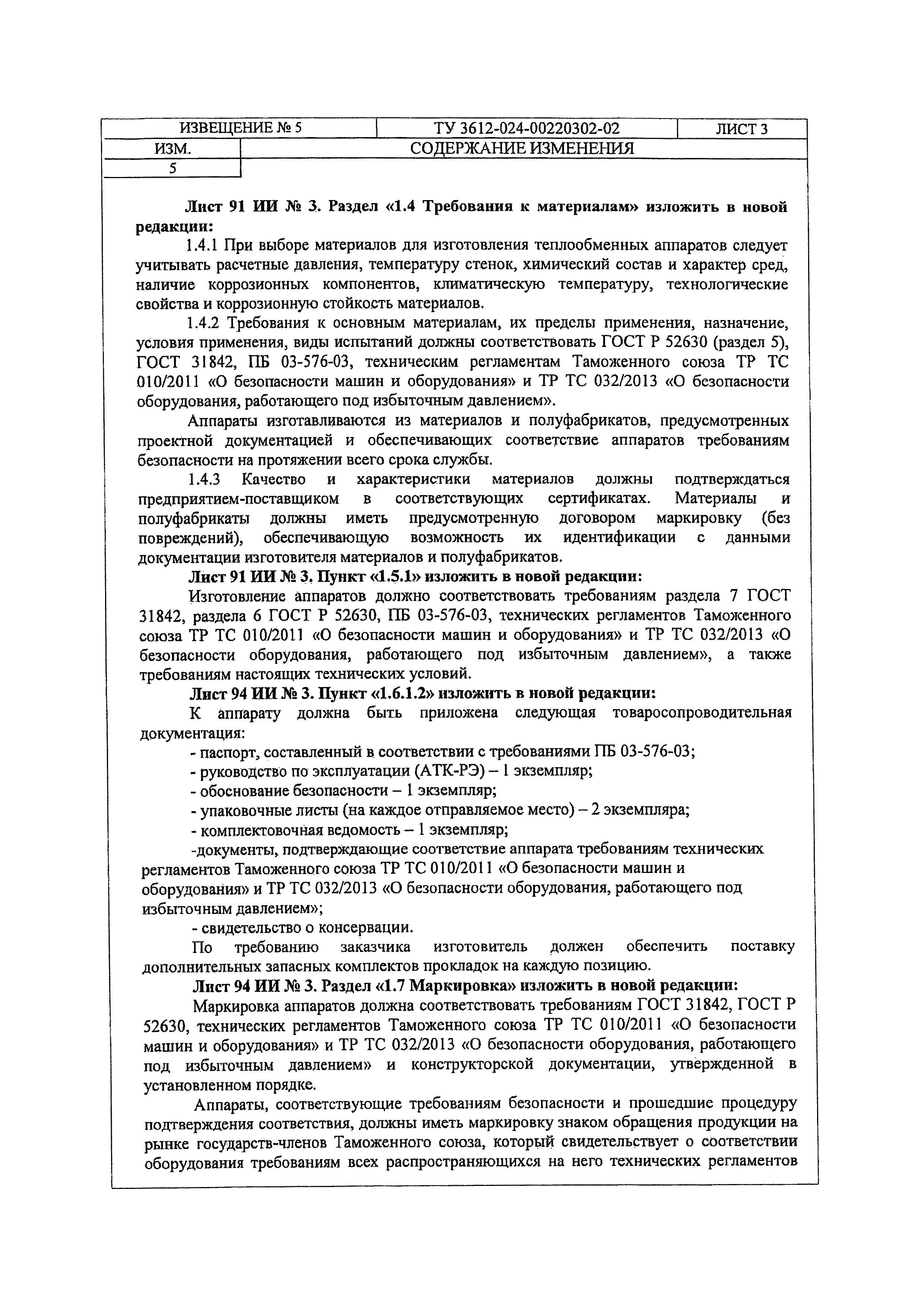

Текстовое изменение № 5 от 28.05.2014

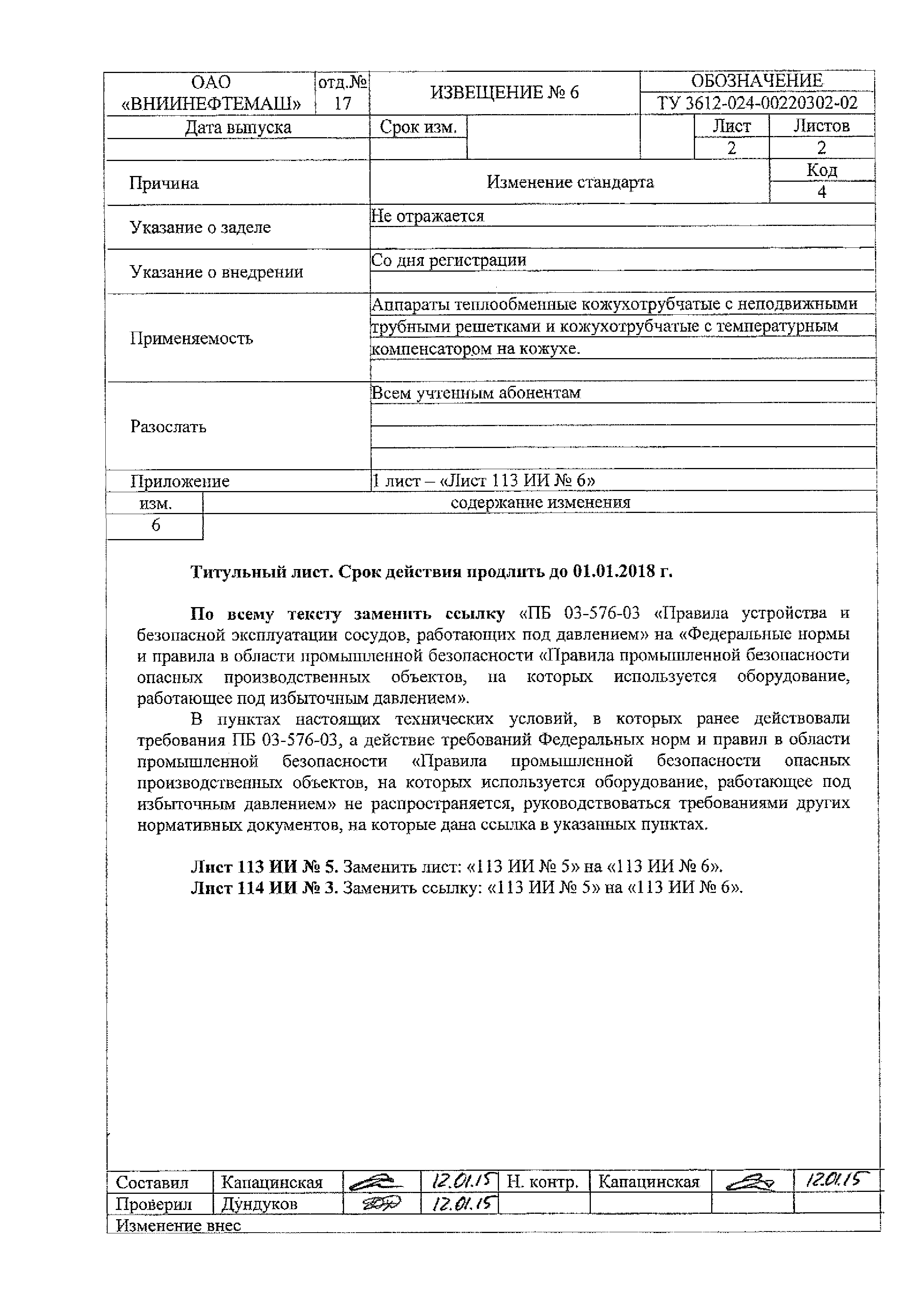

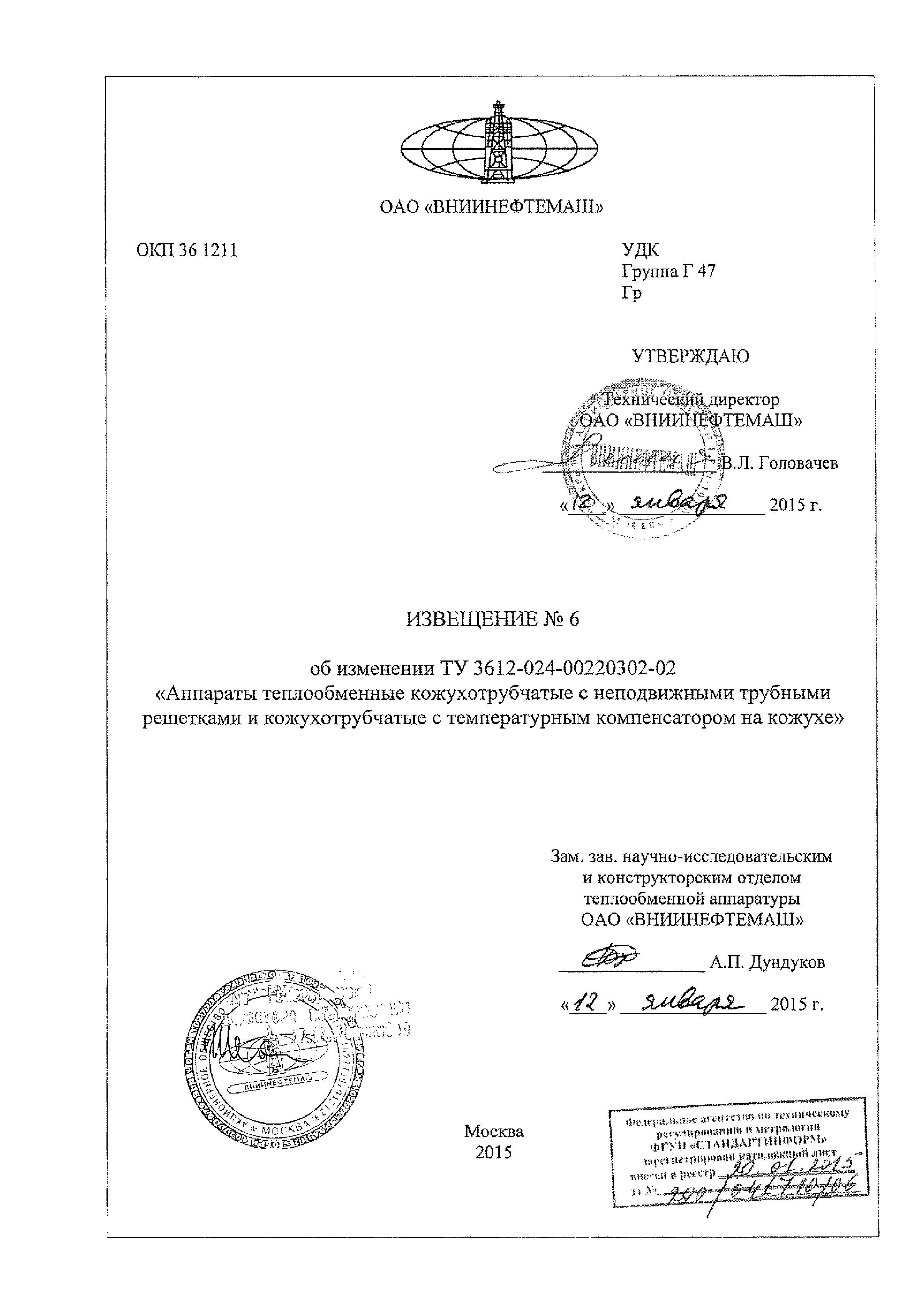

Текстовое изменение № 6 от 20.01.2015
