Скачать ГОСТ Р 53675-2009 Насосы нефтяные для магистральных нефтепроводов. Общие требования

Дата актуализации: 10.08.2017

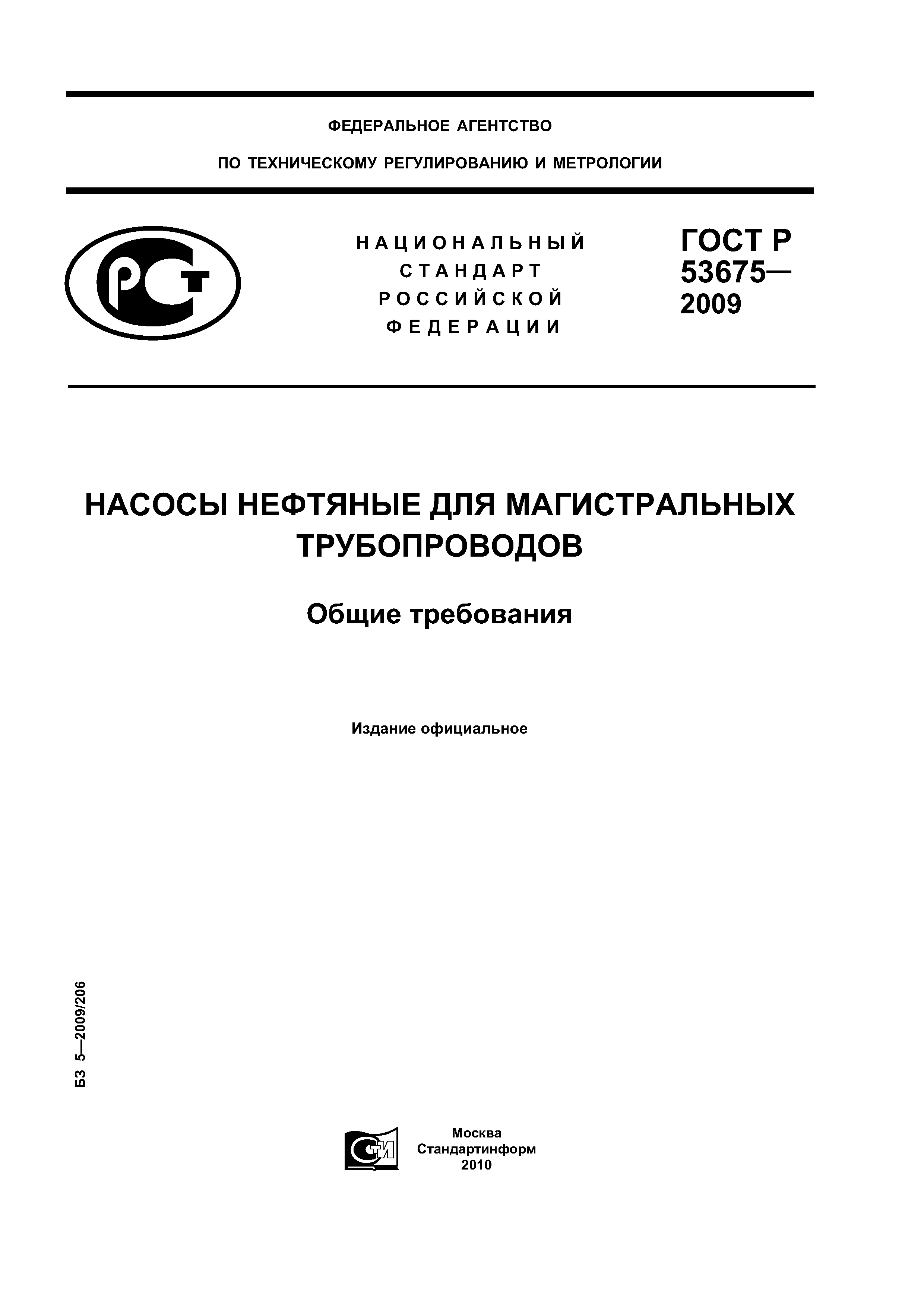

ГОСТ Р 53675-2009

Насосы нефтяные для магистральных нефтепроводов. Общие требования

Обозначение:	ГОСТ Р 53675-2009
Обозначение англ:	GOST R 53675-2009
Статус:	действует
Название рус.:	Насосы нефтяные для магистральных нефтепроводов. Общие требования
Название англ.:	National standard of the Russian Federation. Pumps for the trunk oil pipelines. General Requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

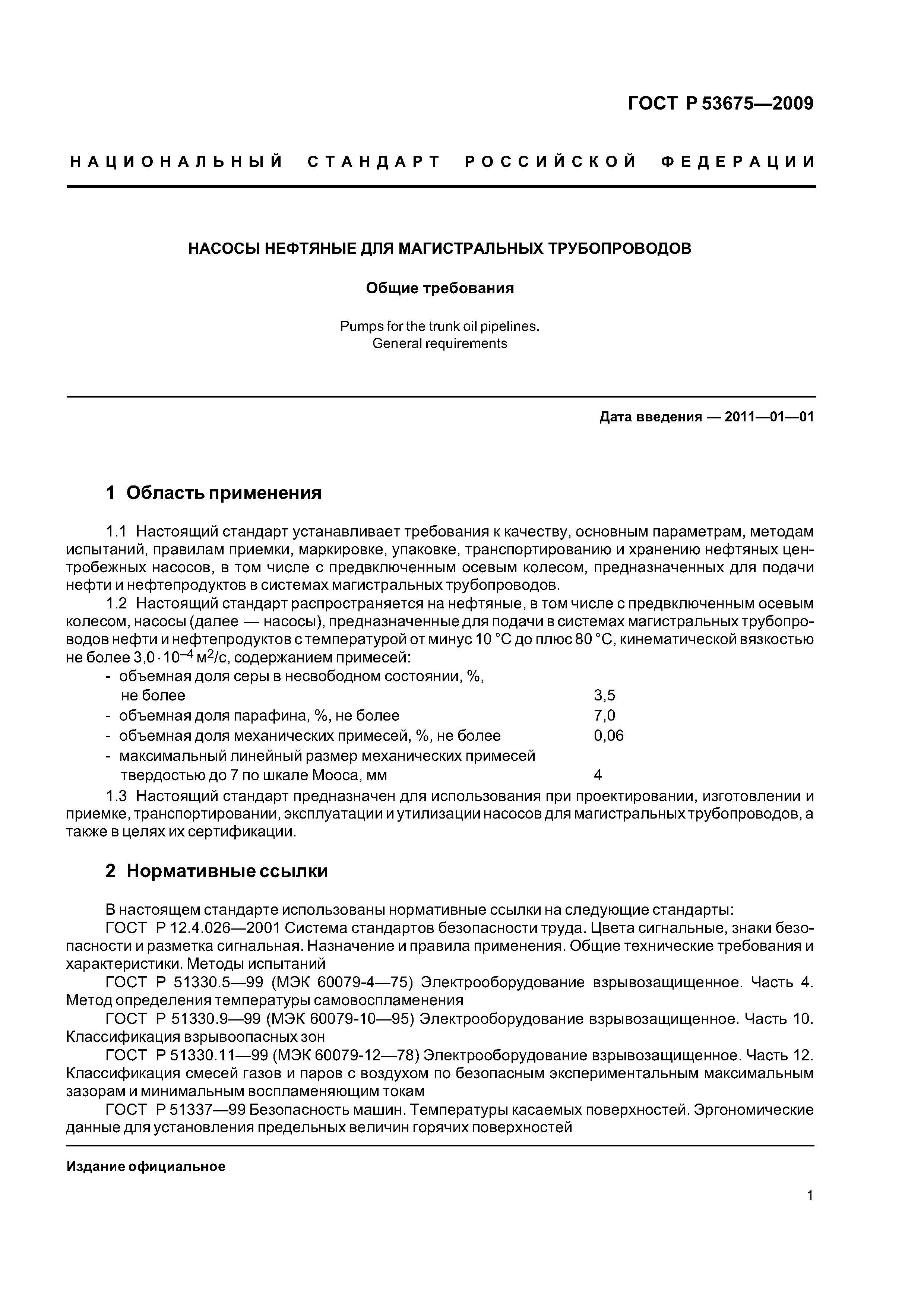

Область применения:	Стандарт устанавливает требования к качеству, основным параметрам, методам испытаний, правилам приемки, маркировке, упаковке, транспортированию и хранению нефтяных центробежных насосов, в том числе с предвключенным осевым колесом, предназначенных для подачи нефти и нефтепродуктов с температурой от минус 10 град.С до плюс 80 град.С, кинематической вязкостью не более 3,0 на 10 в степени минус 4 м кв/с в системах магистральных трубопроводов, при этом содержание примесей: - объемная доля серы в несвободном состоянии, %, не более 3,5; - объемная доля парафина, %, не более 7,0; - объемная доля механических примесей, %, не более 0,06; - максимальный линейный размер механических примесей твердостью до 7 по шкале Мооса, мм 4. Стандарт предназначен для использования при проектировании, изготовлении и приемке, транспортировании, эксплуатации и утилизации насосов для магистральных трубопроводов, а также в целях их сертификации.

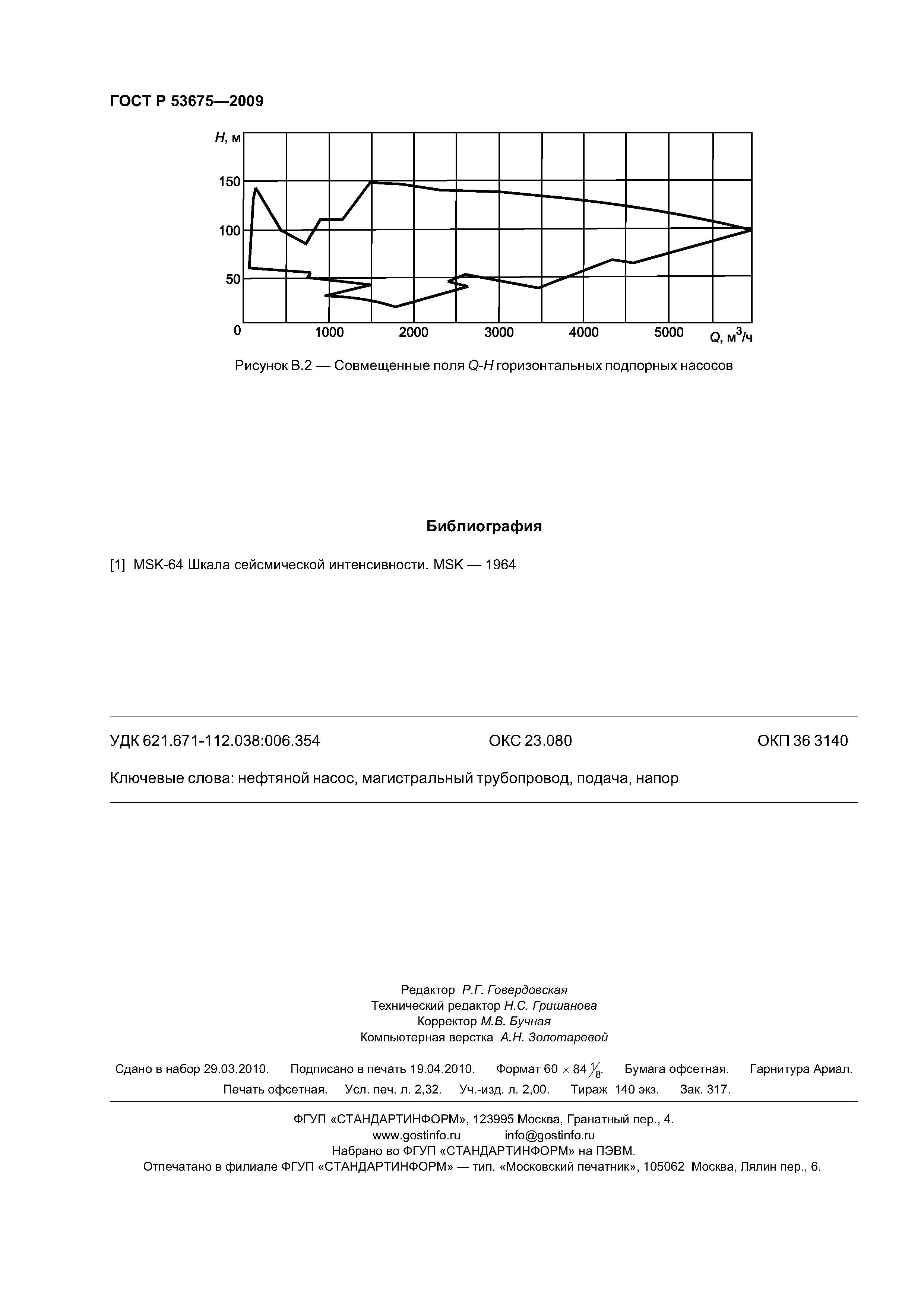

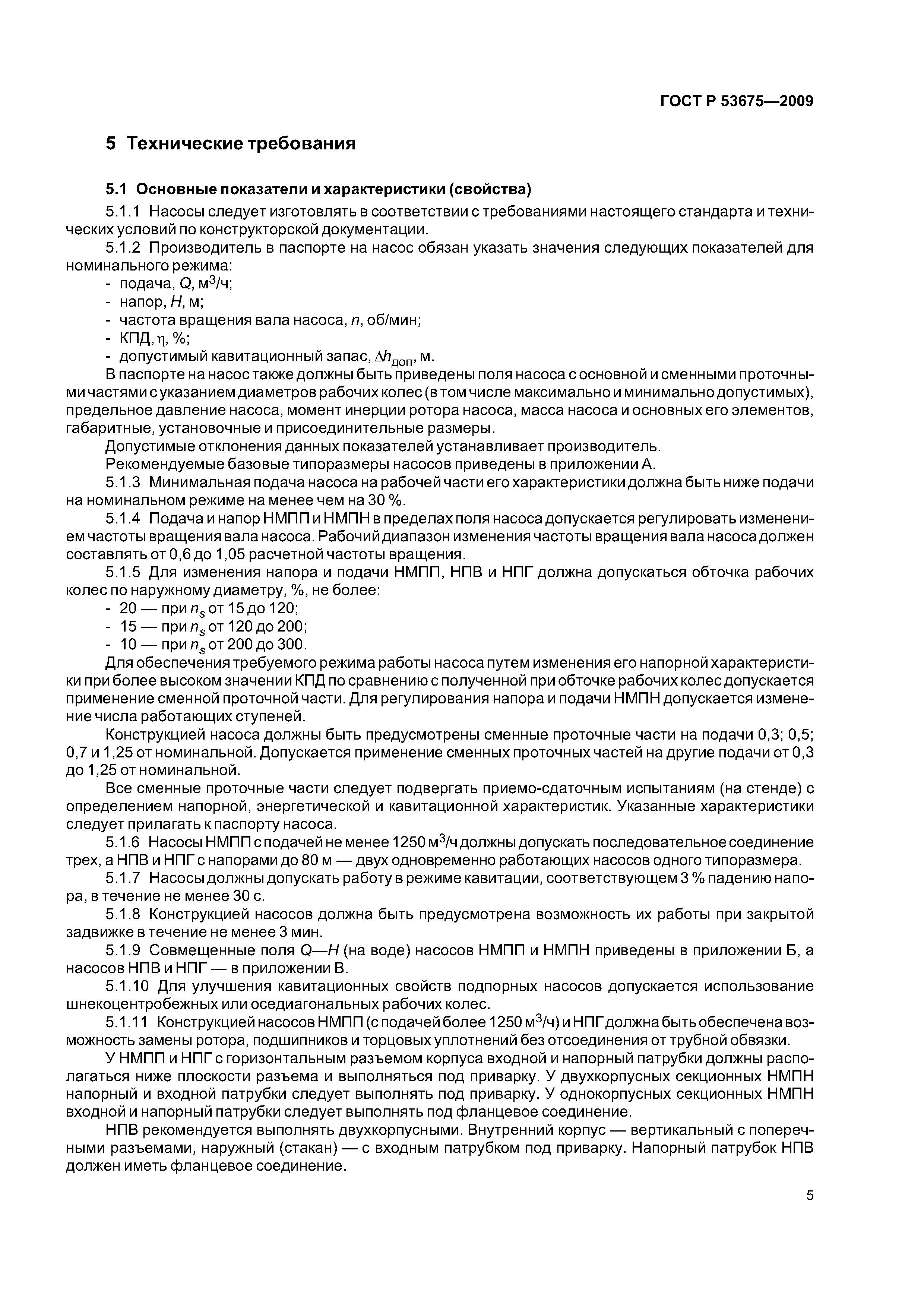

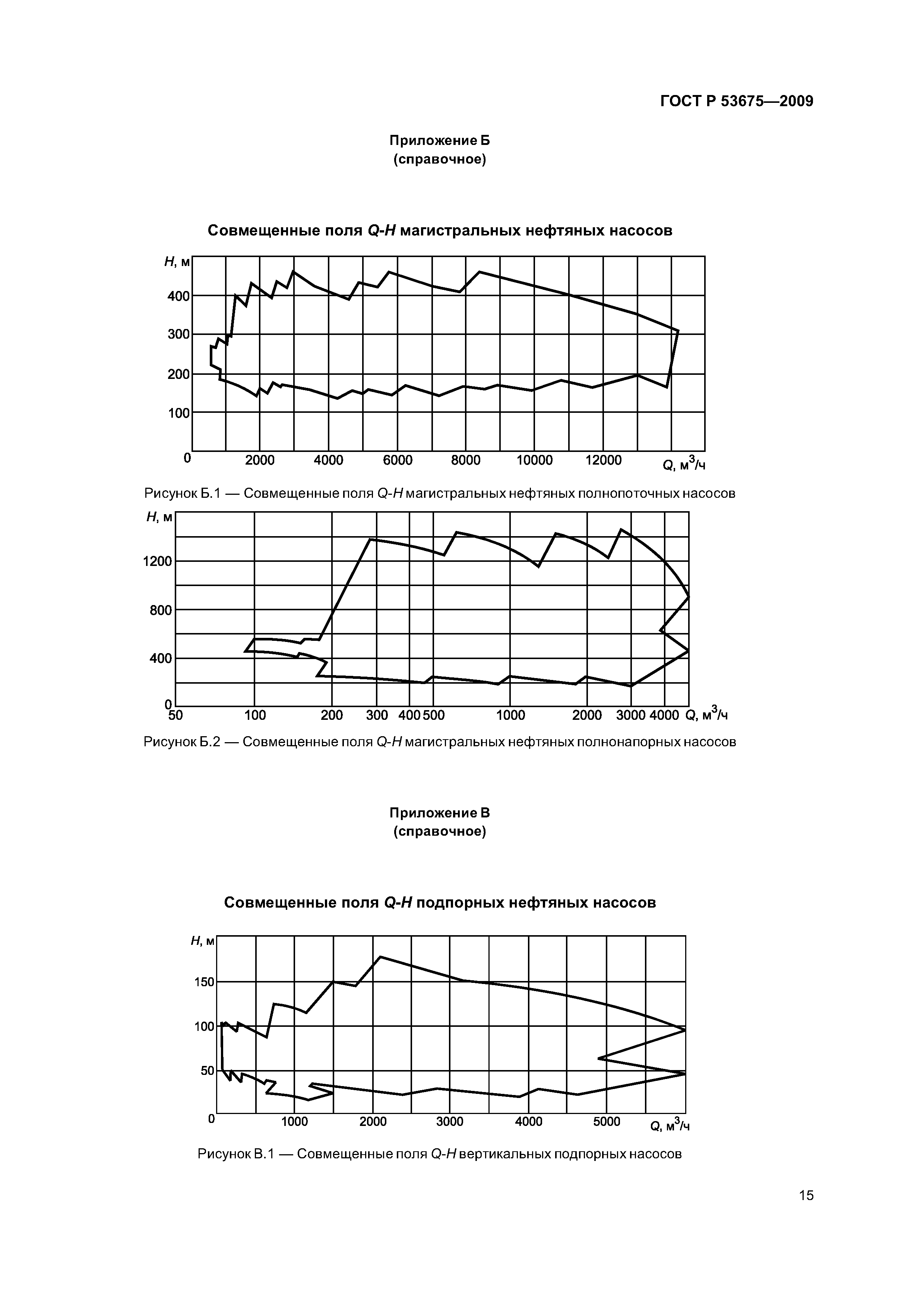

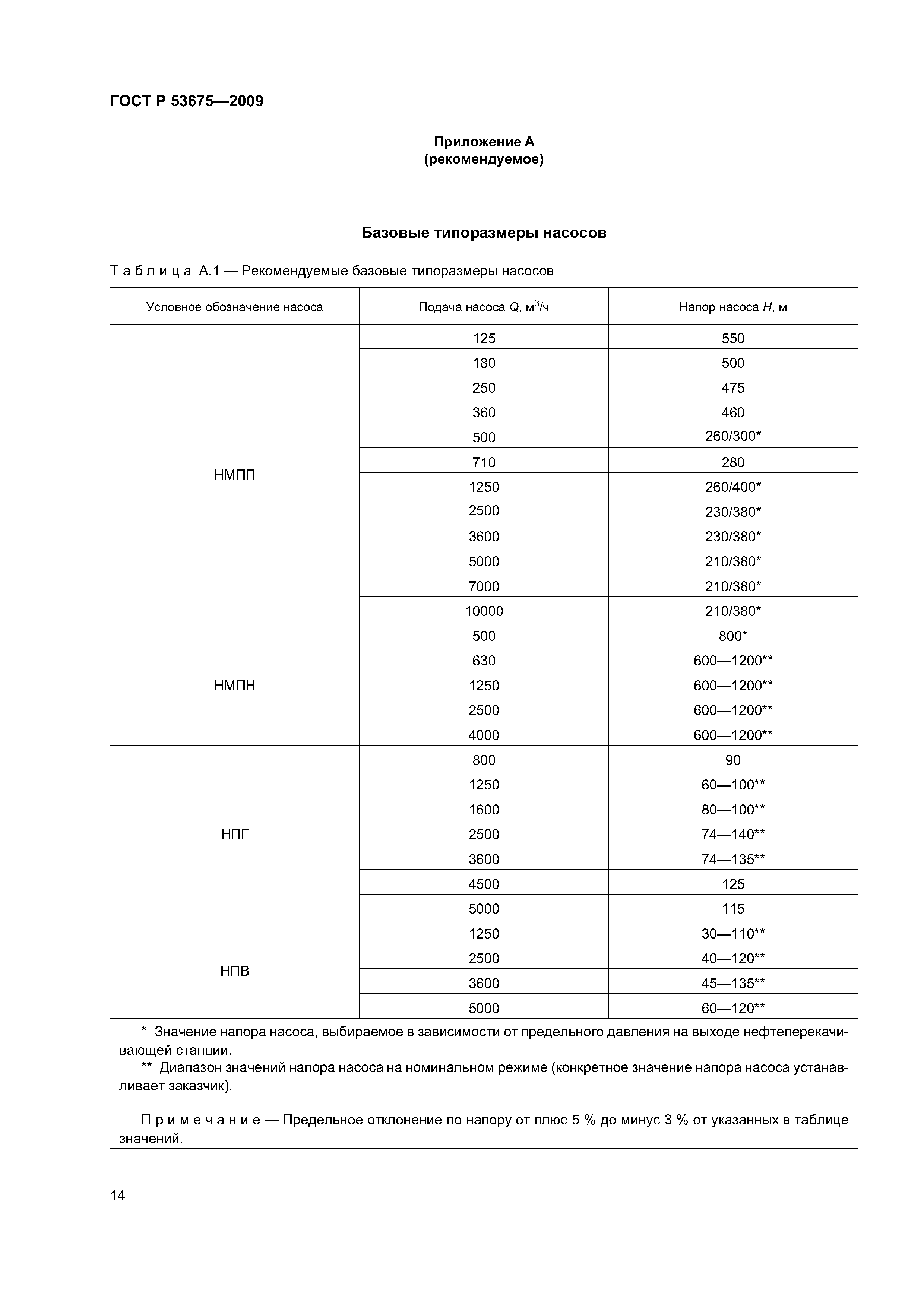

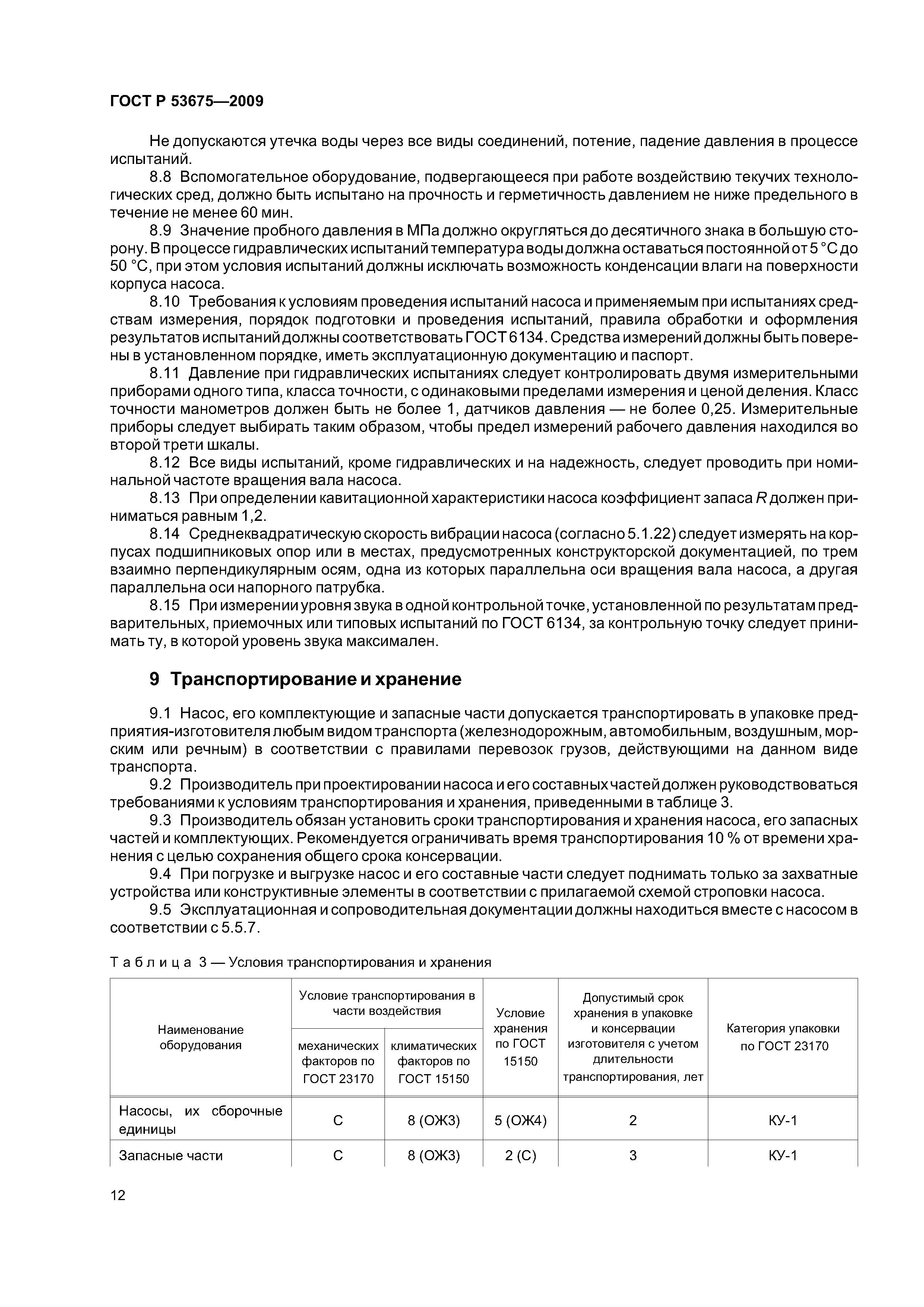

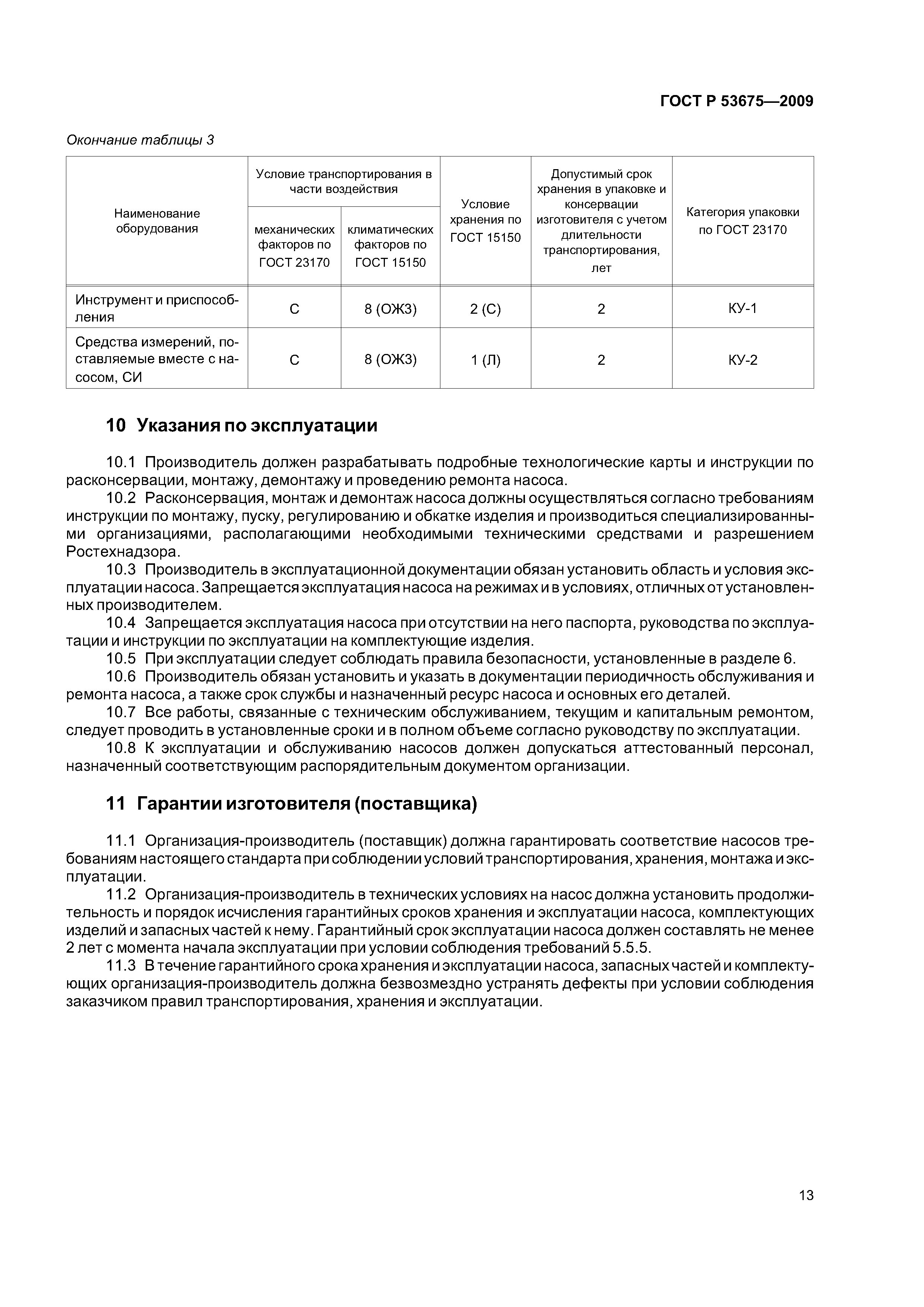

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 5 Технические требования    5.1 Основные показатели и характеристики (свойства)    5.2 Требования к сырью, материалам, покупным изделиям    5.3 Комплектность    5.4 Маркировка    5.5 Упаковка 6 Требования безопасности и охраны окружающей среды 7 Правила приемки 8 Методы контроля 9 Транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии изготовителя (поставщика) Приложение А (рекомендуемое) Базовые типоразмеры насосов Приложение Б (справочное) Совмещенные поля Q-H магистральных нефтяных насосов Приложение В (справочное) Совмещенные поля Q-H подпорных нефтяных насосов Библиография

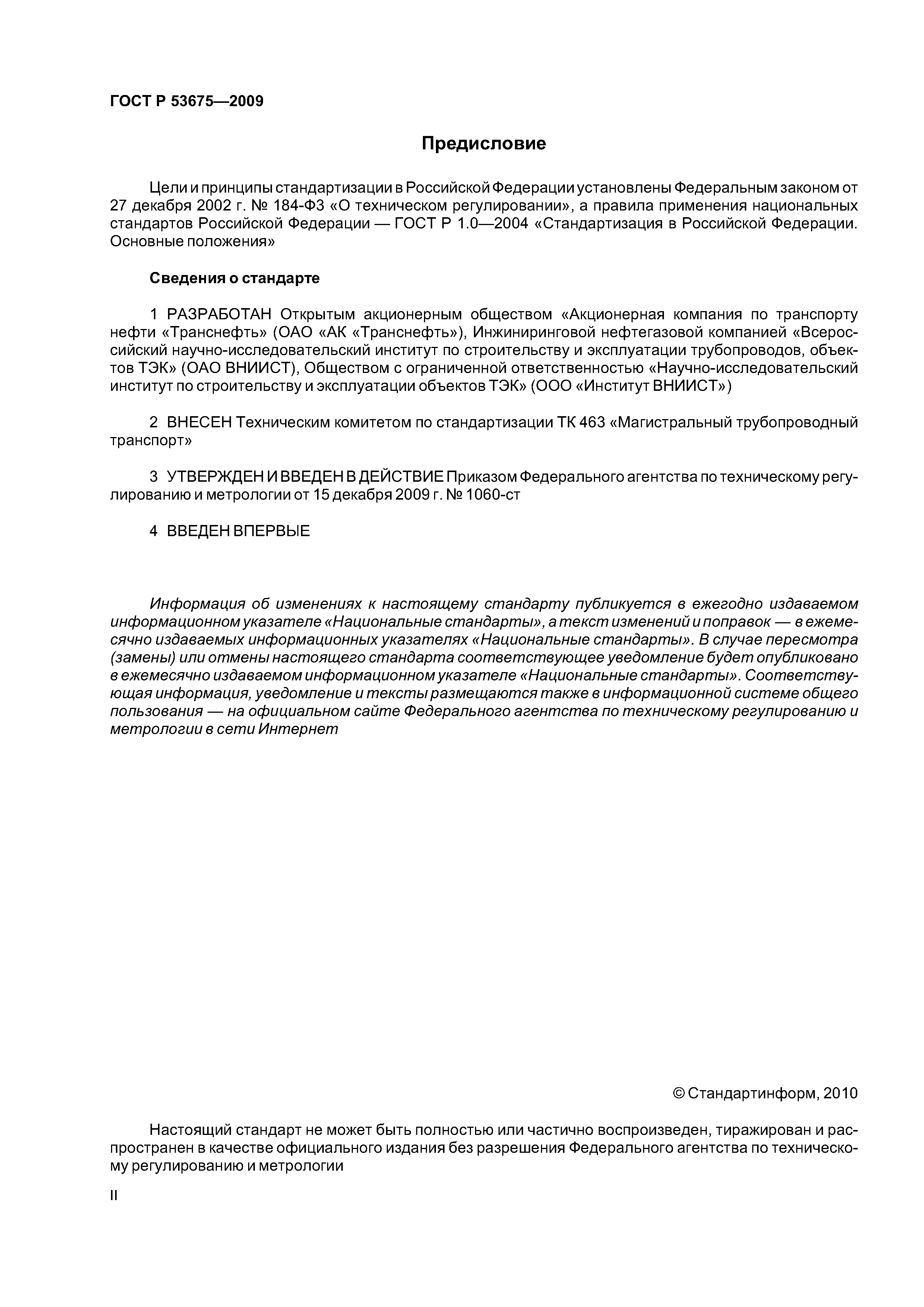

Разработан:	ОАО АК Транснефть ОАО ВНИИСТ ООО Институт ВНИИСТ
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1060-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Насосы Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Насосы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

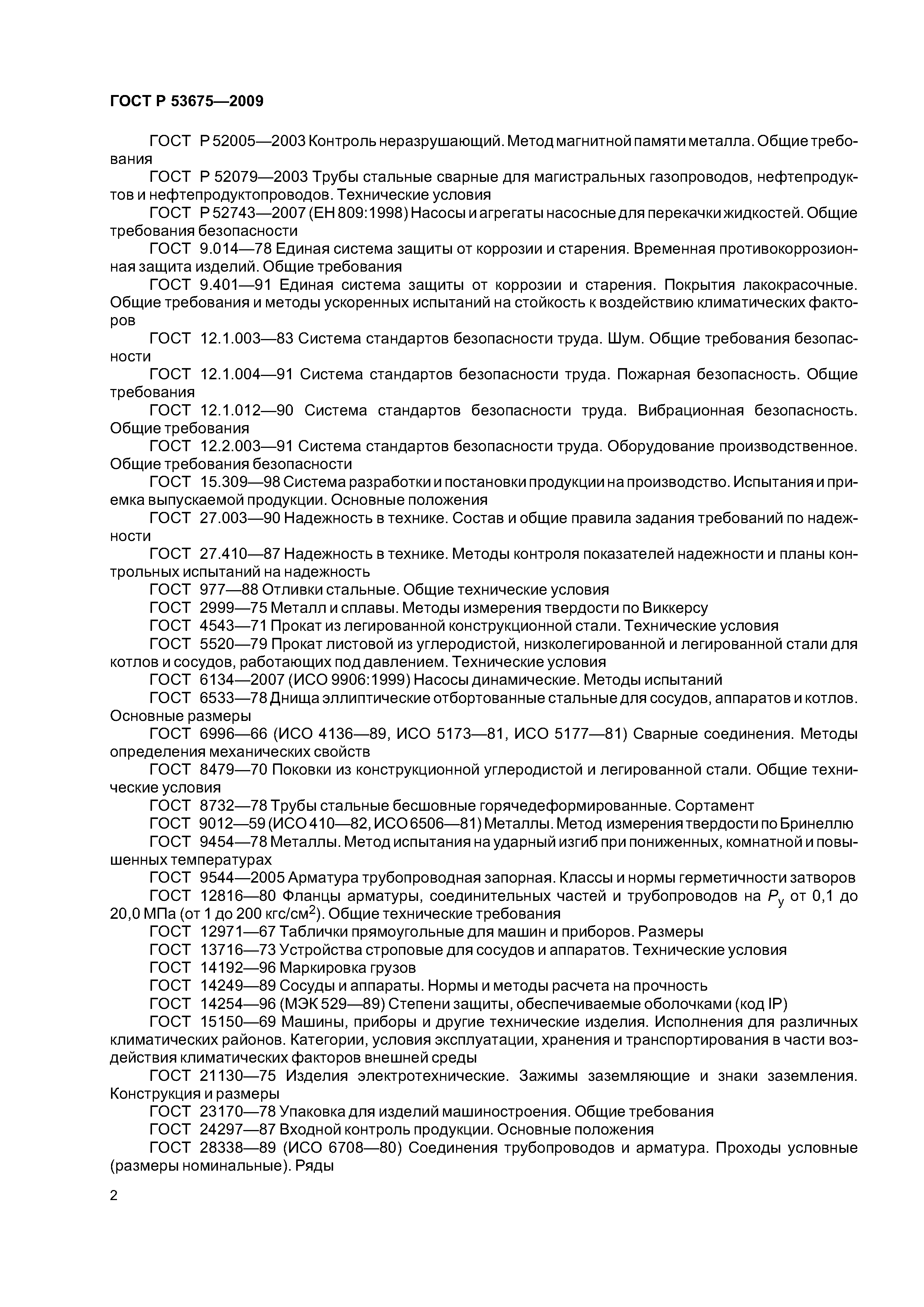

Нормативные ссылки:	ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры» ГОСТ Р 51330.5-99 «Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения» ГОСТ Р 51330.11-99 «Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам» ГОСТ Р 51330.9-99 «Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ Р 52005-2003 «Контроль неразрушающий. Метод магнитной памяти металла. Общие требования» ГОСТ 13716-73 «Устройства строповые для сосудов и аппаратов. Технические условия» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости» ГОСТ Р 51337-99 «Безопасность машин. Температуры касаемых поверхностей. Эргономические данные для установления предельных величин горячих поверхностей» ГОСТ Р 52743-2007 «Насосы и агрегаты насосные для перекачки жидкостей. Общие требования безопасности» ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» ГОСТ ИСО 1940-1-2007 «Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса» ГОСТ 12.1.012-2004 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 6134-2007 «Насосы динамические. Методы испытаний» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.012-90 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ Р 52079-2003 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 977-88 «Отливки стальные. Общие технические условия» Федеральный закон 184-ФЗ «О техническом регулировании»
