Скачать СТО 70238424.29.240.10.005-2011 Комплектные распределительные устройства элегазовые (КРУЭ). Условия поставки. Нормы и требованияДата актуализации: 10.08.2017 СТО 70238424.29.240.10.005-2011

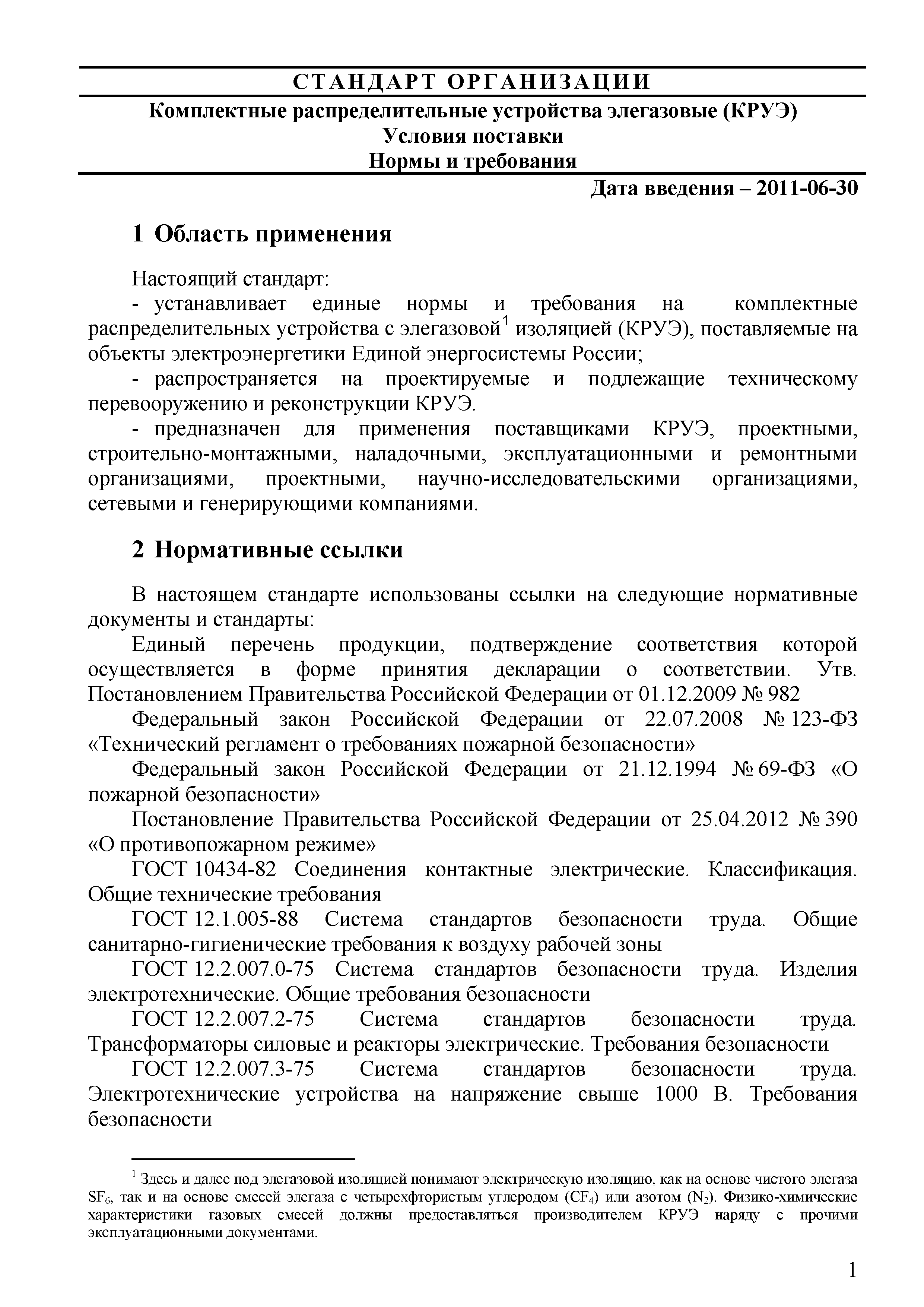

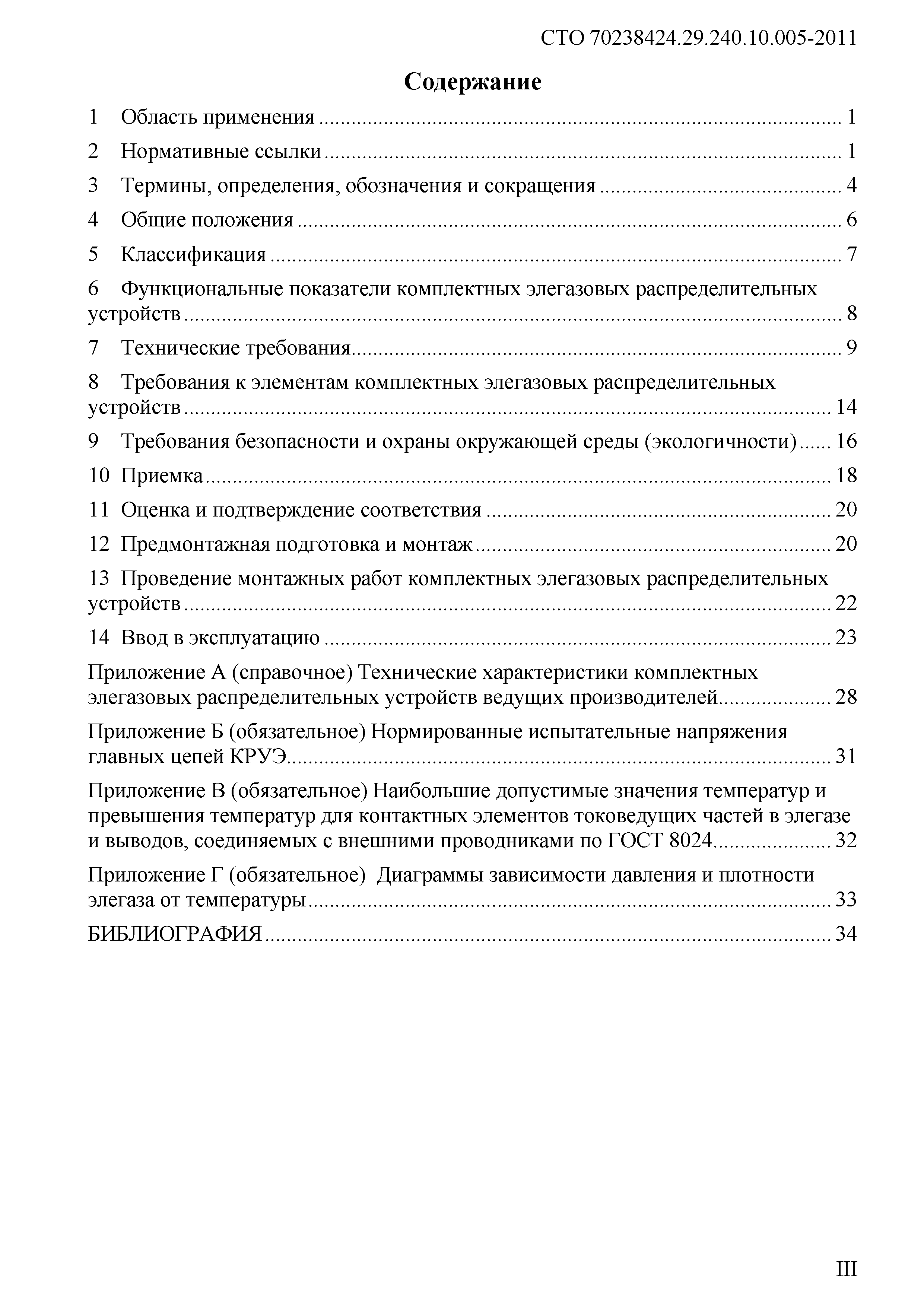

Комплектные распределительные устройства элегазовые (КРУЭ). Условия поставки. Нормы и требованияОбозначение: | СТО 70238424.29.240.10.005-2011 | Обозначение англ: | STO 70238424.29.240.10.005-2011 | Статус: | организационно-ограниченного применения | Название рус.: | Комплектные распределительные устройства элегазовые (КРУЭ). Условия поставки. Нормы и требования | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 30.06.2011 | Область применения: | Стандарт устанавливает единые нормы и требования на комплектные распределительные устройства с элегазовой изоляцией (КРУЭ), поставляемые на объекты электроэнергетики Единой энергосистемы России; распространяется на проектируемые и подлежащие техническому перевооружению и реконструкции КРУЭ. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Классификация 6 Функциональные показатели комплектных элегазовых распределительных устройств 7 Технические требования 8 Требования к элементам комплектных элегазовых распределительных устройств 9 Требования безопасности и охраны окружающей среды (экологичности) 10 Приемка 11 Оценка и подтверждение соответствия 12 Предмонтажная подготовка и монтаж 13 Проведение монтажных работ комплектных элегазовых распределительных устройств 14 Ввод в эксплуатацию Приложение А (справочное). Технические характеристики комплектных элегазовых распределительных устройств ведущих производителей Приложение Б (обязательное). Нормированные испытательные напряжения главных цепей КРУЭ Приложение В (обязательное). Наибольшие допустимые значения температур и превышения температур для контактных элементов токоведущих частей в элегазе и выводов, соединяемых с внешними проводниками по ГОСТ 8024 Приложение Г (обязательное). Диаграммы зависимости давления и плотности элегаза от температуры Библиография | Разработан: | ОАО НТЦ электроэнергетики
| Утверждён: | 02.06.2011 НП ИНВЭЛ (54)
| Издан: | НП ИНВЭЛ (2011 г. )
| Расположен в: |

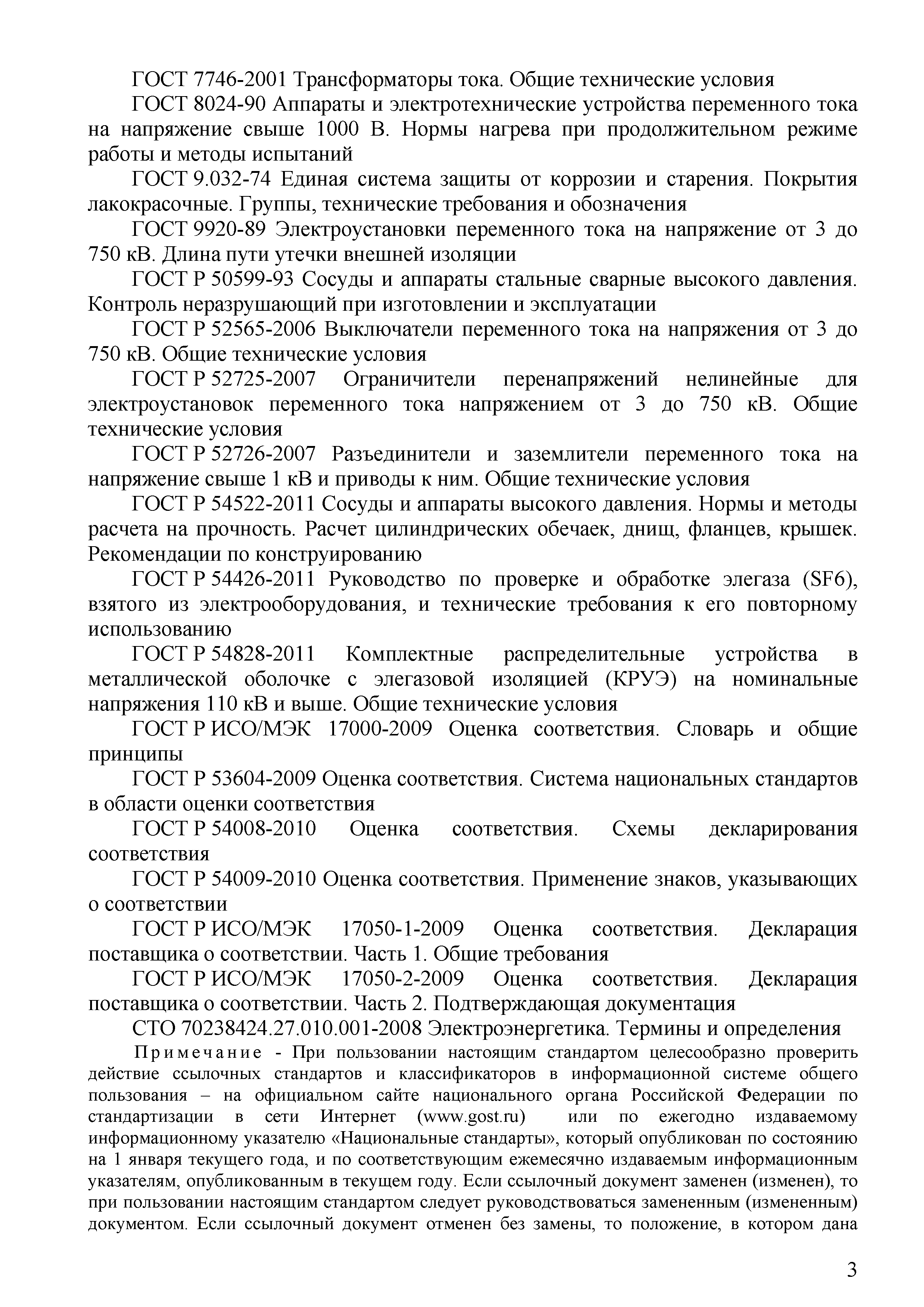

| Нормативные ссылки: | ![](../../../image/file3.gif) Федеральный закон 69-ФЗ «О пожарной безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14192-96 «Маркировка грузов»![](../../../image/file2.gif) ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15963-79 «Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25215-82 «Сосуды и аппараты высокого давления. Обечайки и днища. Нормы и методы расчета на прочность»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50599-93 «Сосуды и аппараты стальные сварные высокого давления. Контроль неразрушающий при изготовлении и эксплуатации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16357-83 «Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18620-86 «Изделия электротехнические. Маркировка»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.2-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17703-72 «Аппараты электрические коммутационные. Основные понятия. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18311-80 «Изделия электротехнические. Термины и определения основных понятий»![](../../../image/file2.gif) ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 4.316-85 «Система показателей качества продукции. Трансформаторы силовые нулевого габарита измерительные. Подстанции комплектные трансформаторные. Вводы высоковольтные. Номенклатура показателей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 403-73 «Аппараты электрические на напряжение до 1000 В. Допустимые температуры нагрева частей аппаратов»![](../../../image/file2.gif) ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний»![](../../../image/file2.gif) ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15846-2002 «Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»![](../../../image/file2.gif) ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.2-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила разработки, утверждения, обновления и отмены»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 2859-4-2006 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 4. Оценка соответствия заявленному уровню качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52725-2007 «Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия»![](../../../image/file3.gif) Технический регламент «Технический регламент о требованиях пожарной безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) Постановление 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО/МЭК 17050-1-2009 «Оценка соответствия. Декларация поставщика о соответствии. Часть 1. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО/МЭК 17050-2-2009 «Оценка соответствия. Декларация поставщика о соответствии. Часть 2. Подтверждающая документация»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53604-2009 «Оценка соответствия. Система национальных стандартов в области оценки соответствия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО/МЭК 17000-2009 «Оценка соответствия. Словарь и общие принципы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 54008-2010 «Оценка соответствия. Схемы декларирования соответствия»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) Приказ 54 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 54009-2010 «Оценка соответствия. Применение знаков, указывающих о соответствии»![](../../../image/file2.gif) ГОСТ Р 54522-2011 «Сосуды и аппараты высокого давления. Нормы и методы расчета на прочность. Расчет цилиндрических обечаек, днищ, фланцев, крышек. Рекомендации по конструированию»![](../../../image/file2.gif) ![](../../../image/file3.gif) «Правила противопожарного режима в Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 54828-2011 «Комплектные распределительные устройства в металлической оболочке с элегазовой изоляцией (КРУЭ) на номинальные напряжения 110 кВ и выше. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file2.gif) ГОСТ 10693-81 «Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия»![](../../../image/file2.gif) ГОСТ 23865-79 «Вводы конденсаторные герметичные на номинальные напряжения от 110 кВ и выше. Типы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»
|

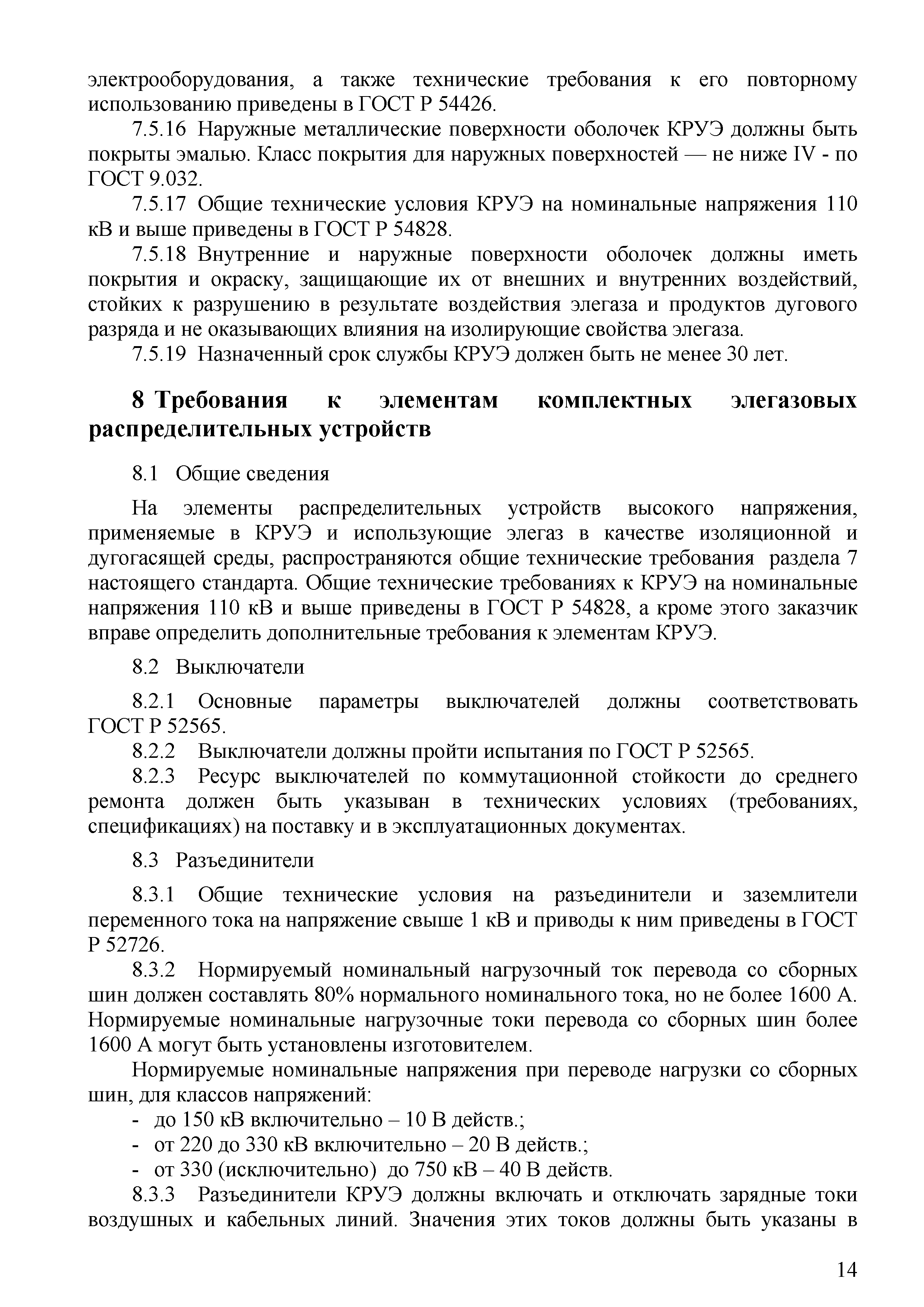

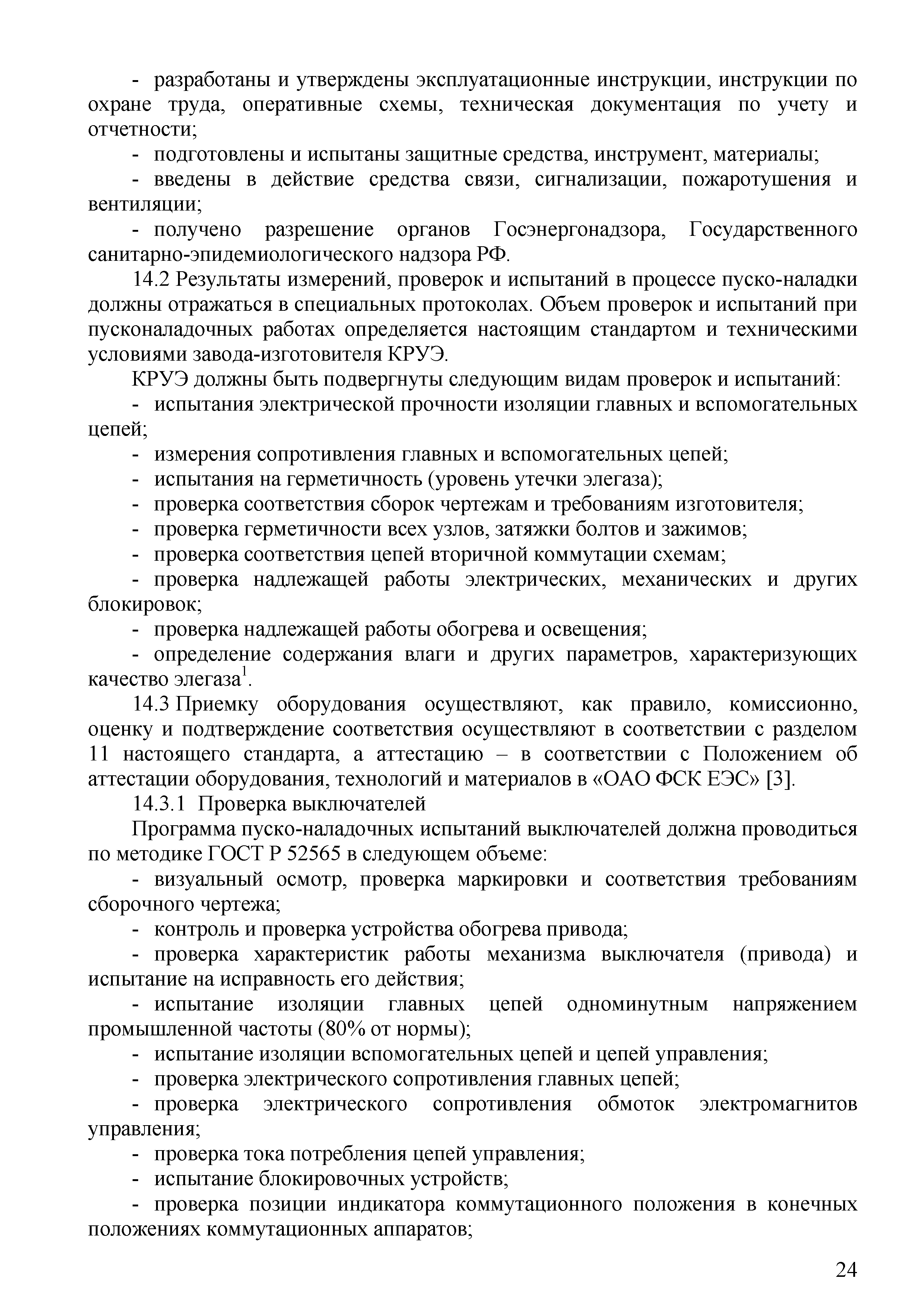

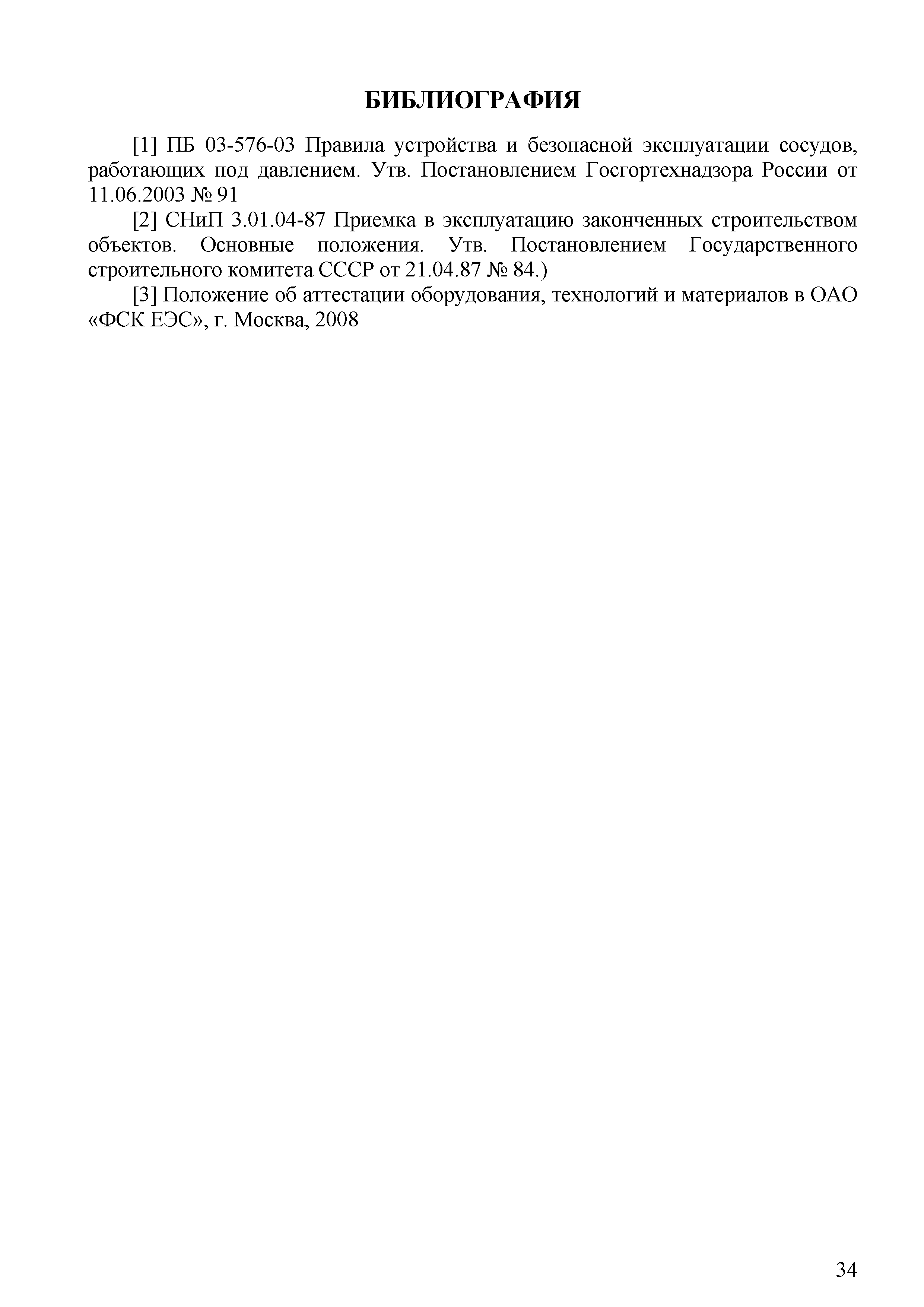

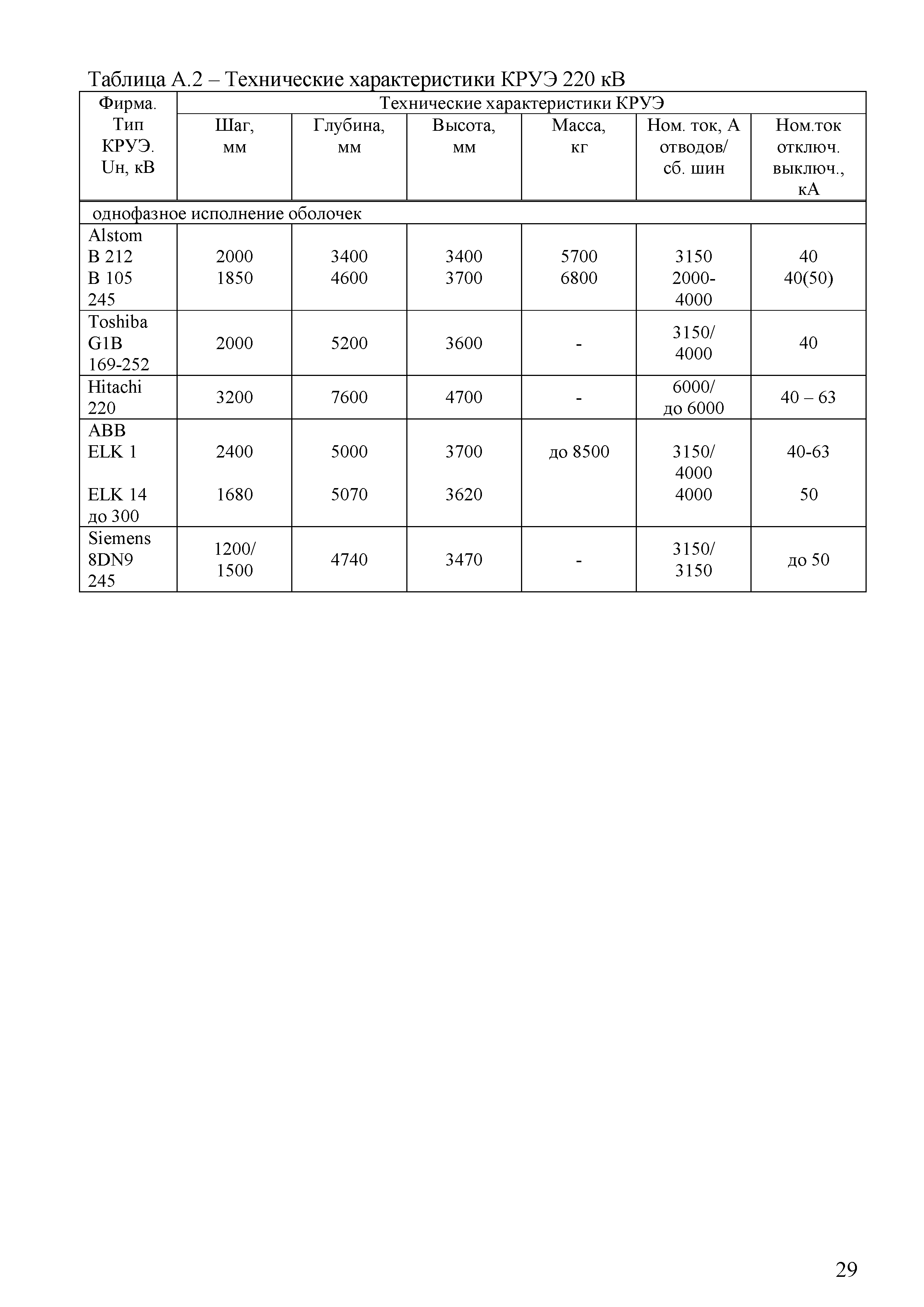

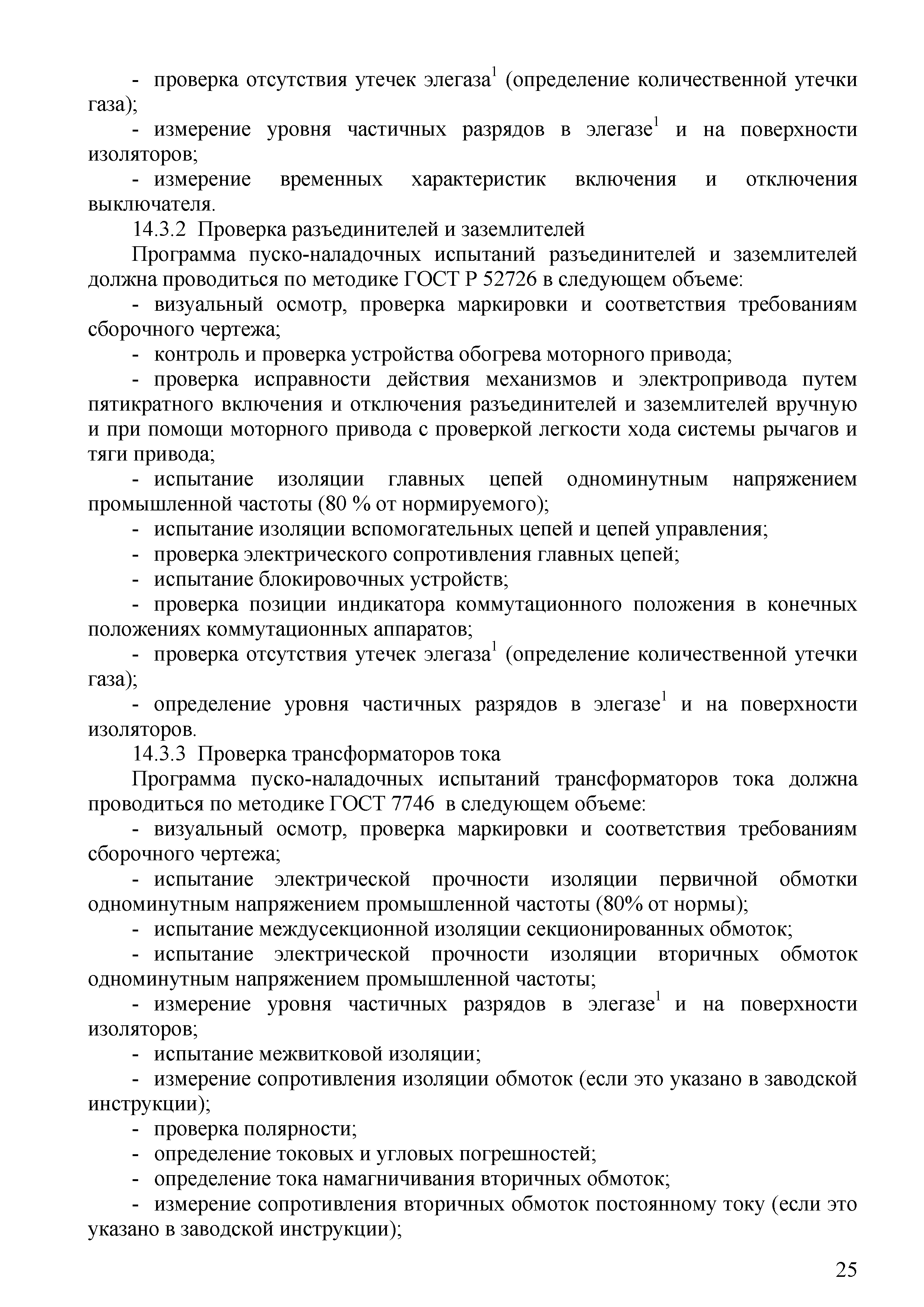

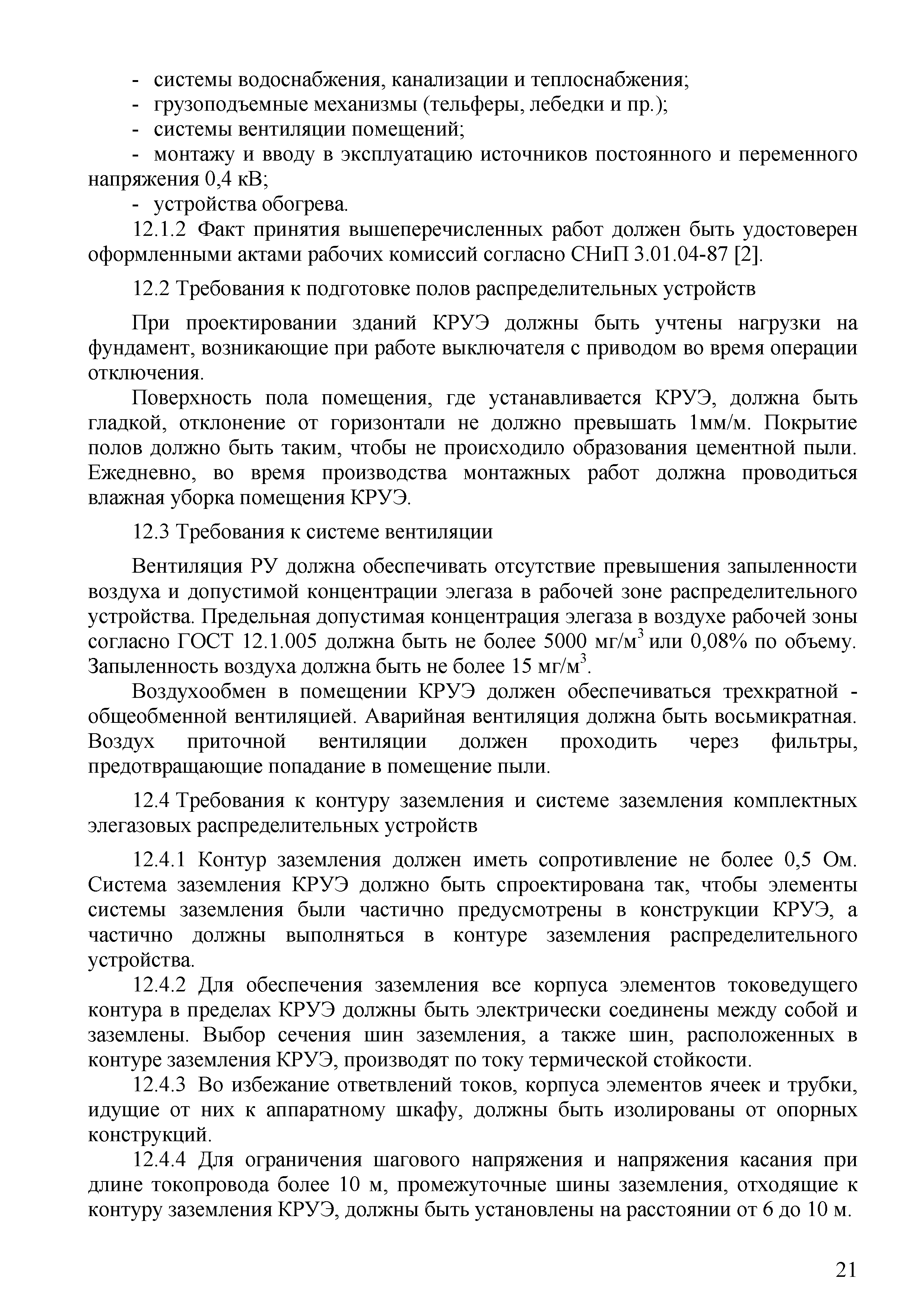

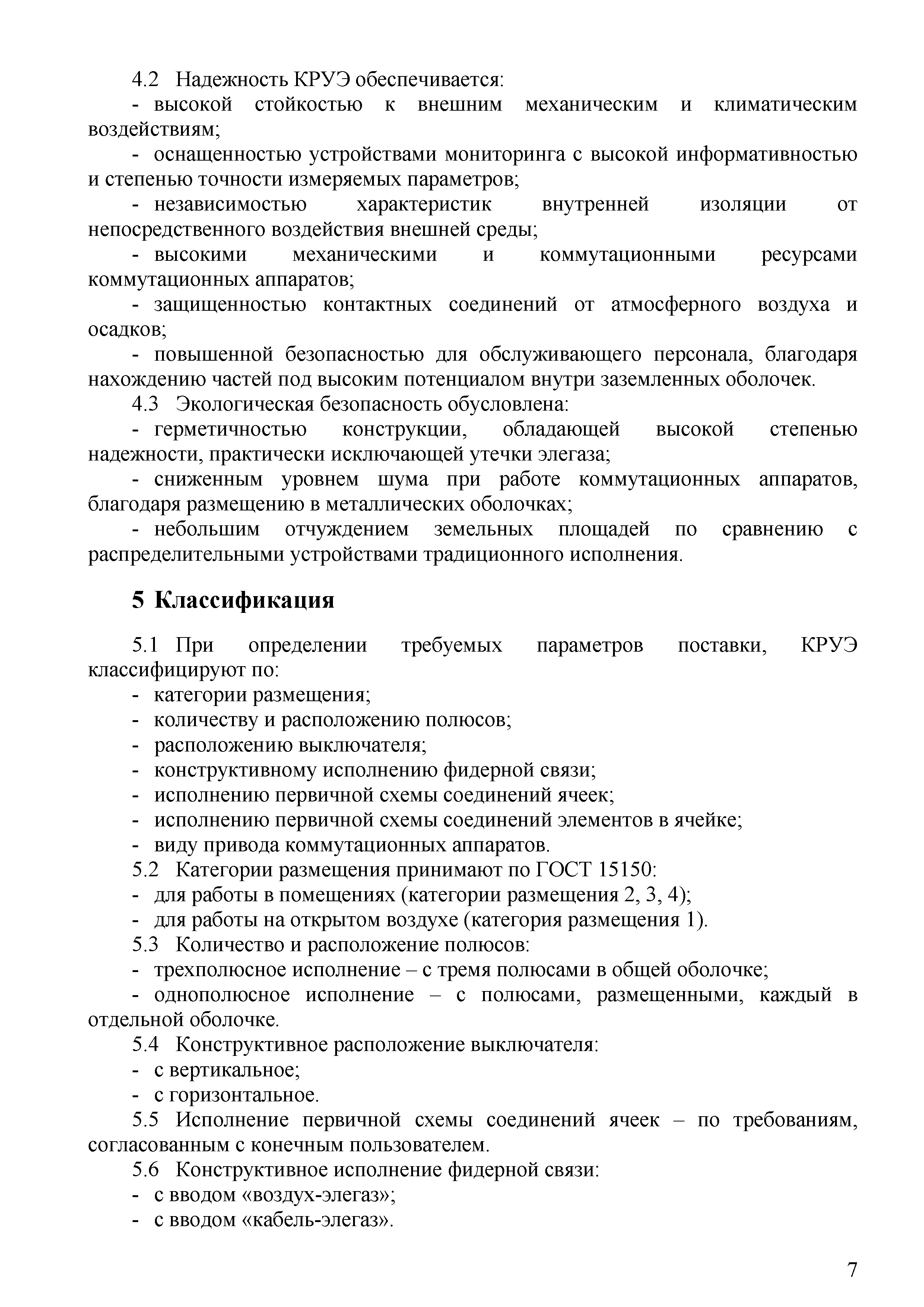

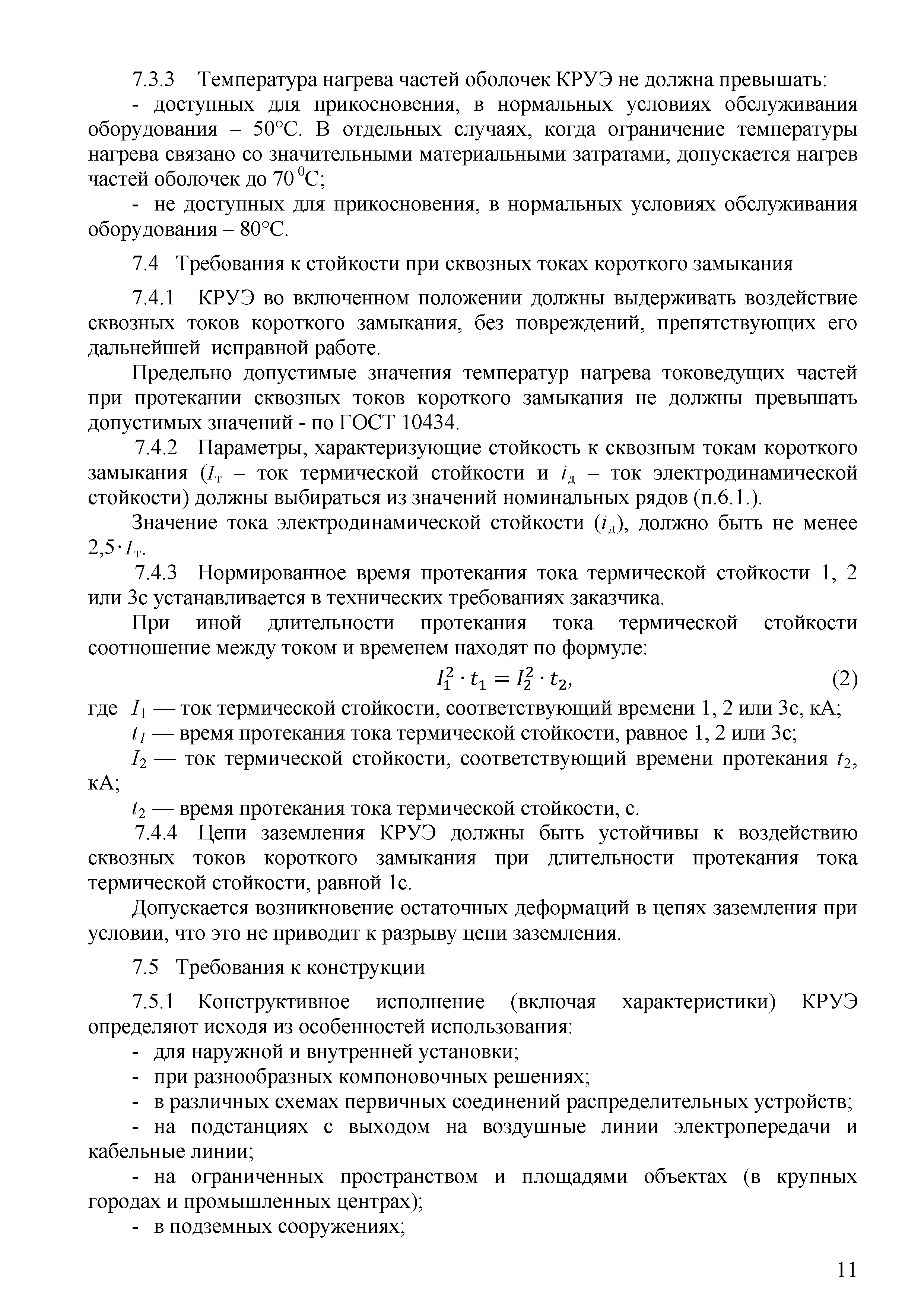

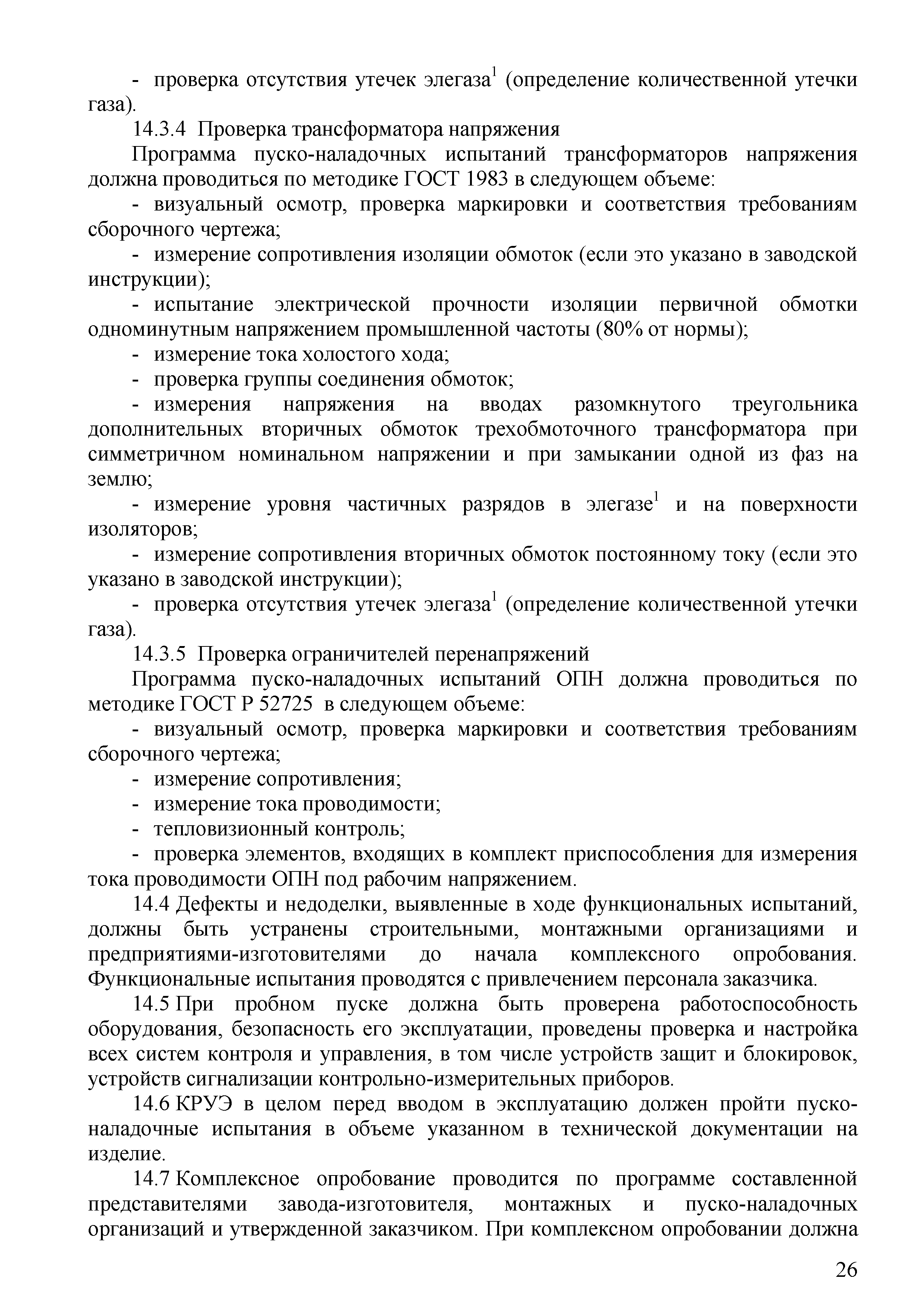

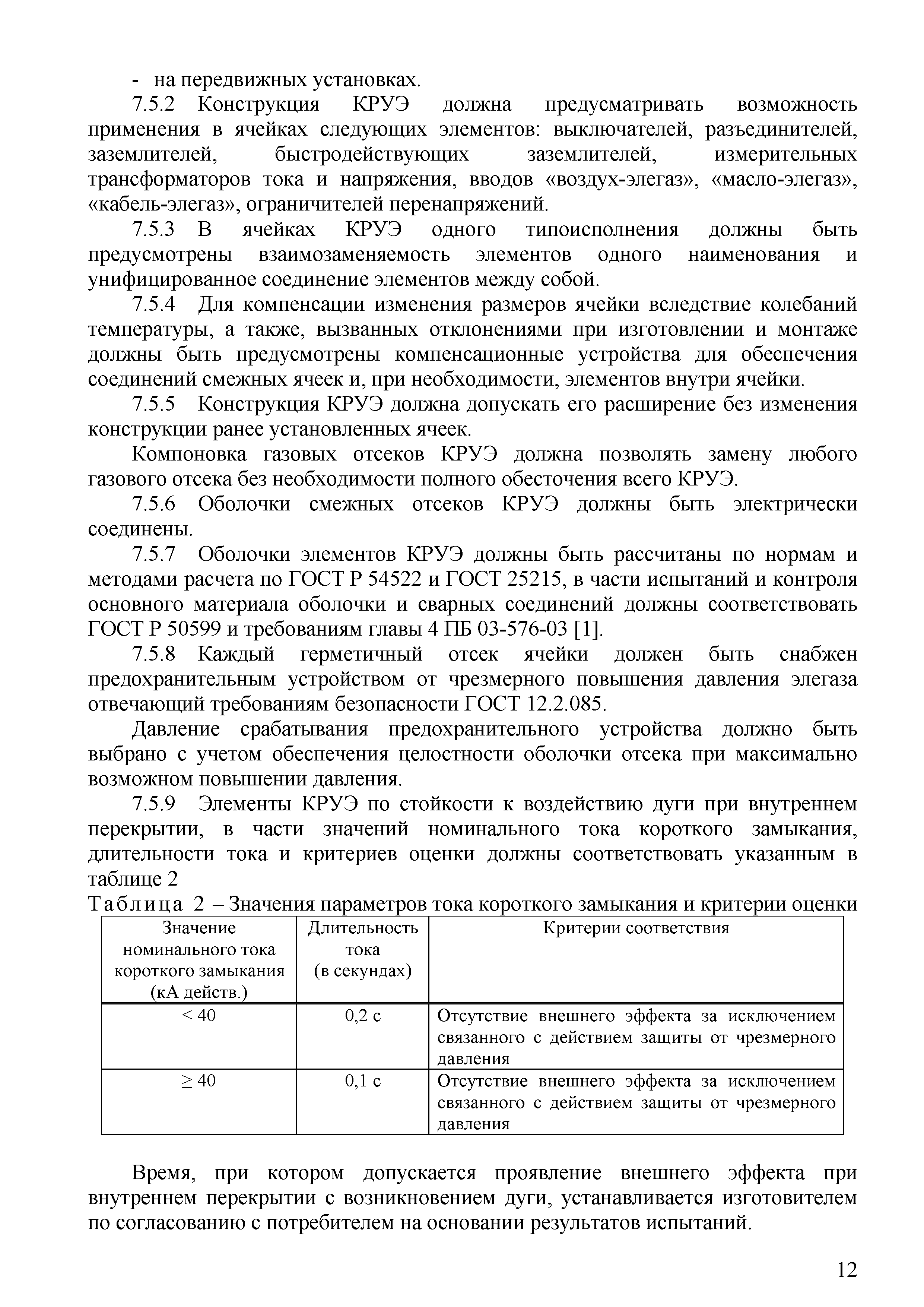

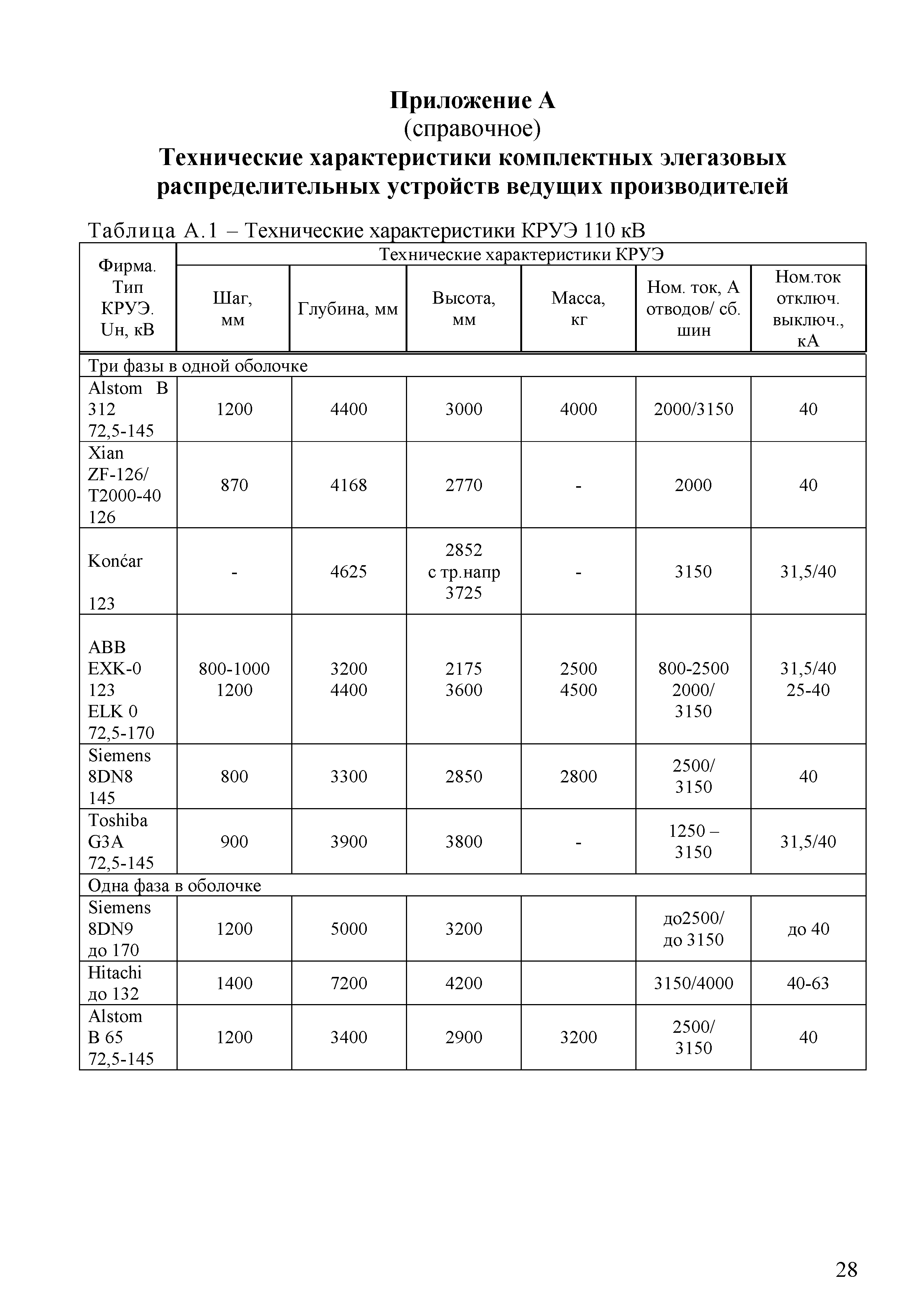

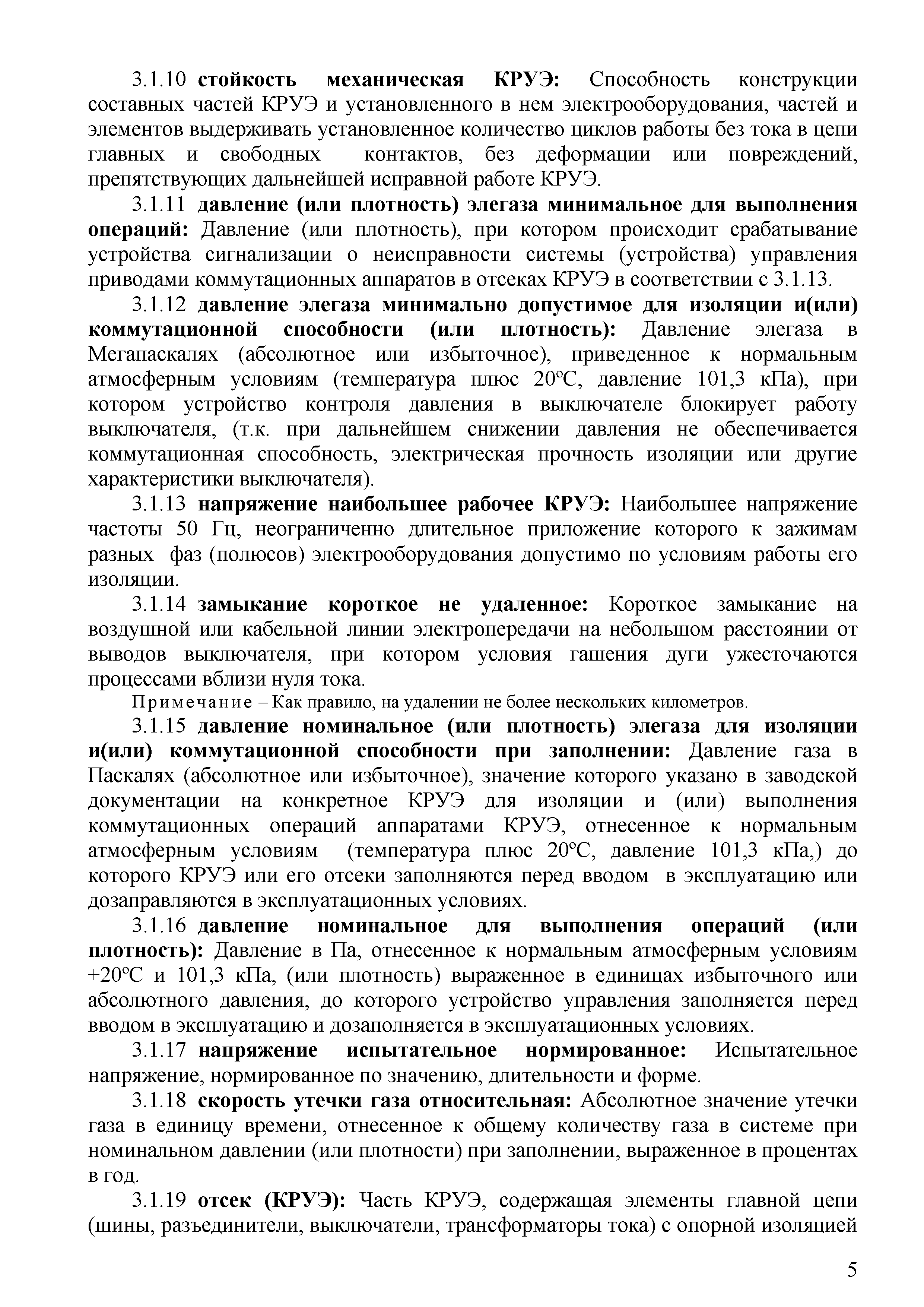

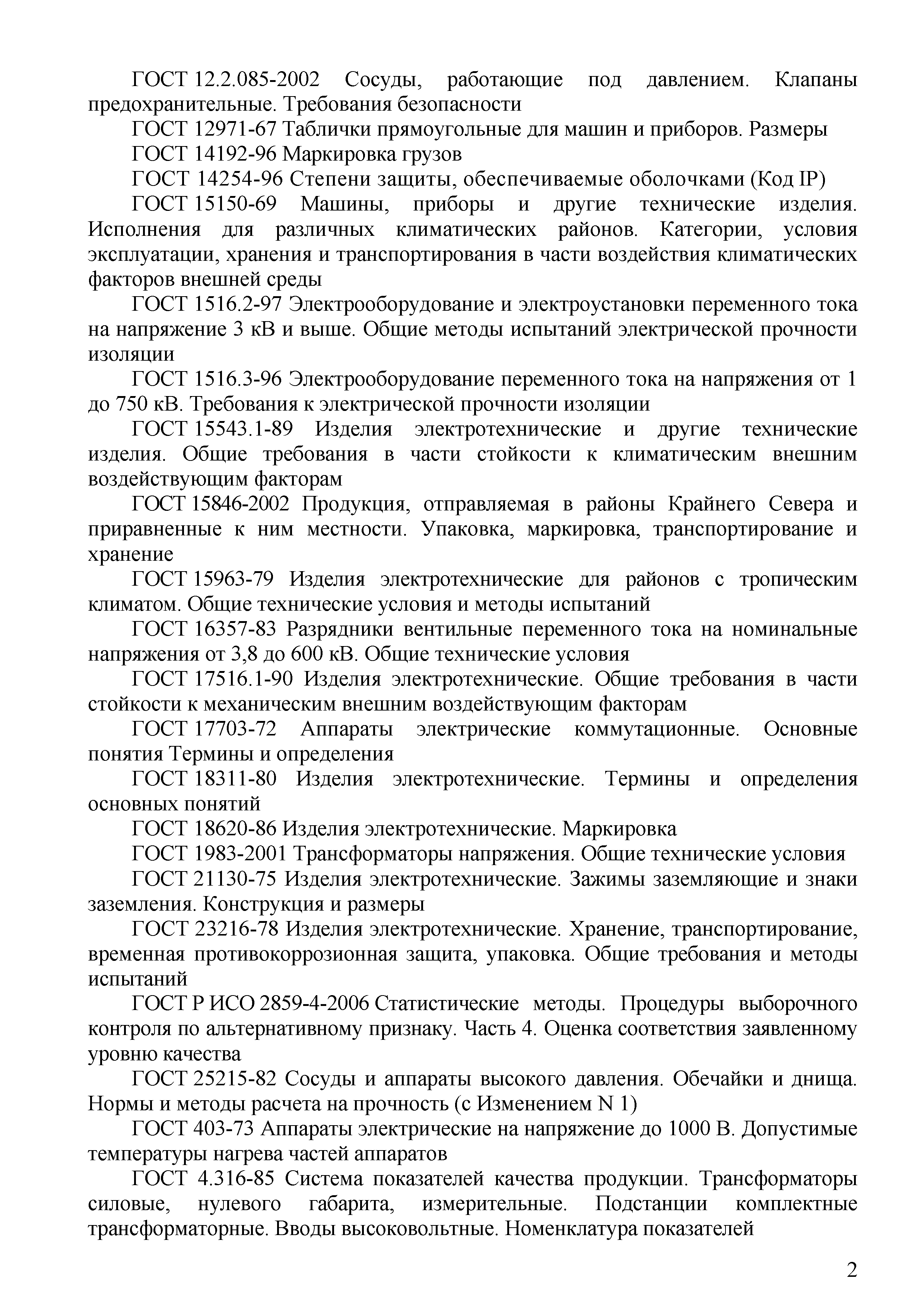

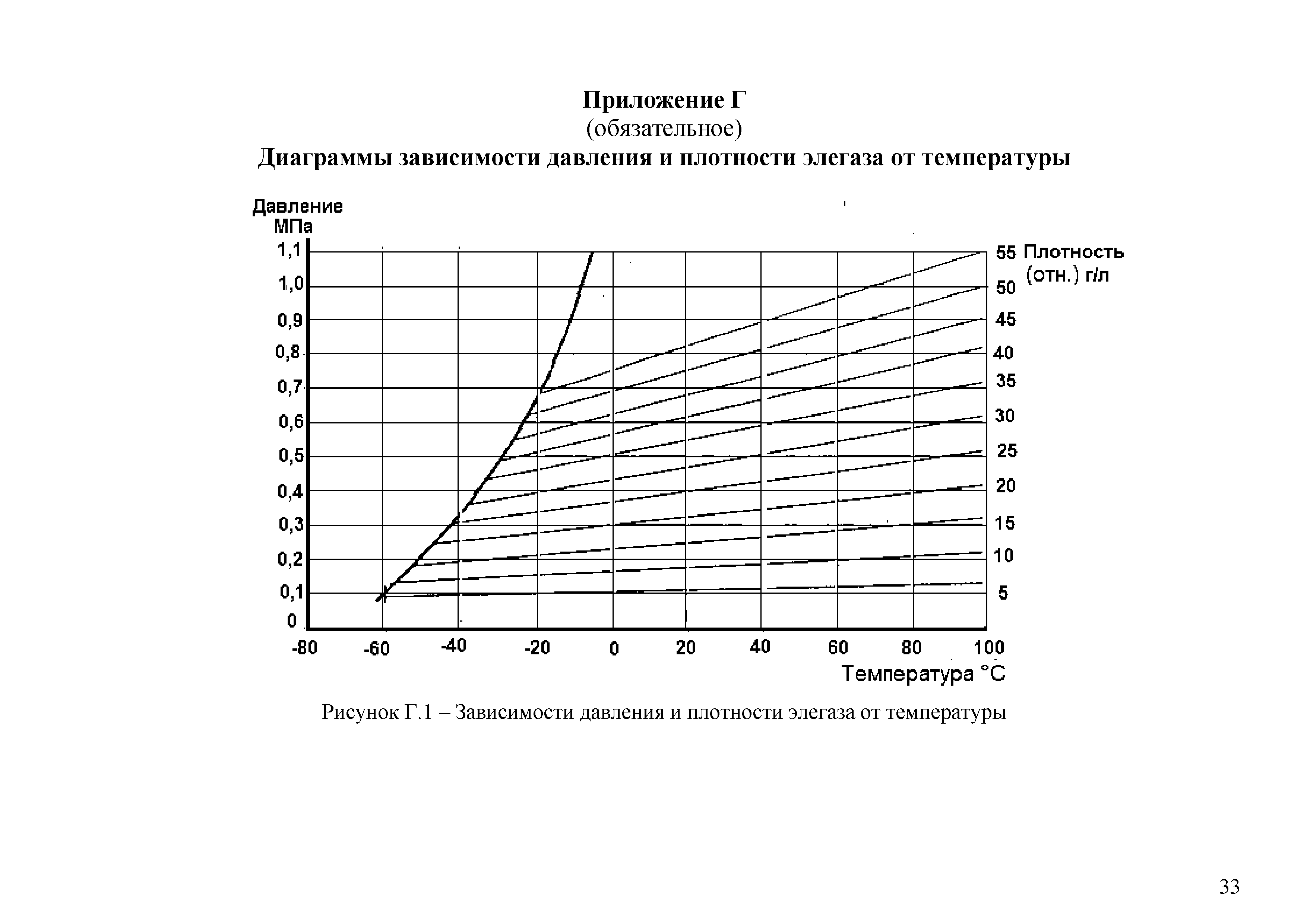

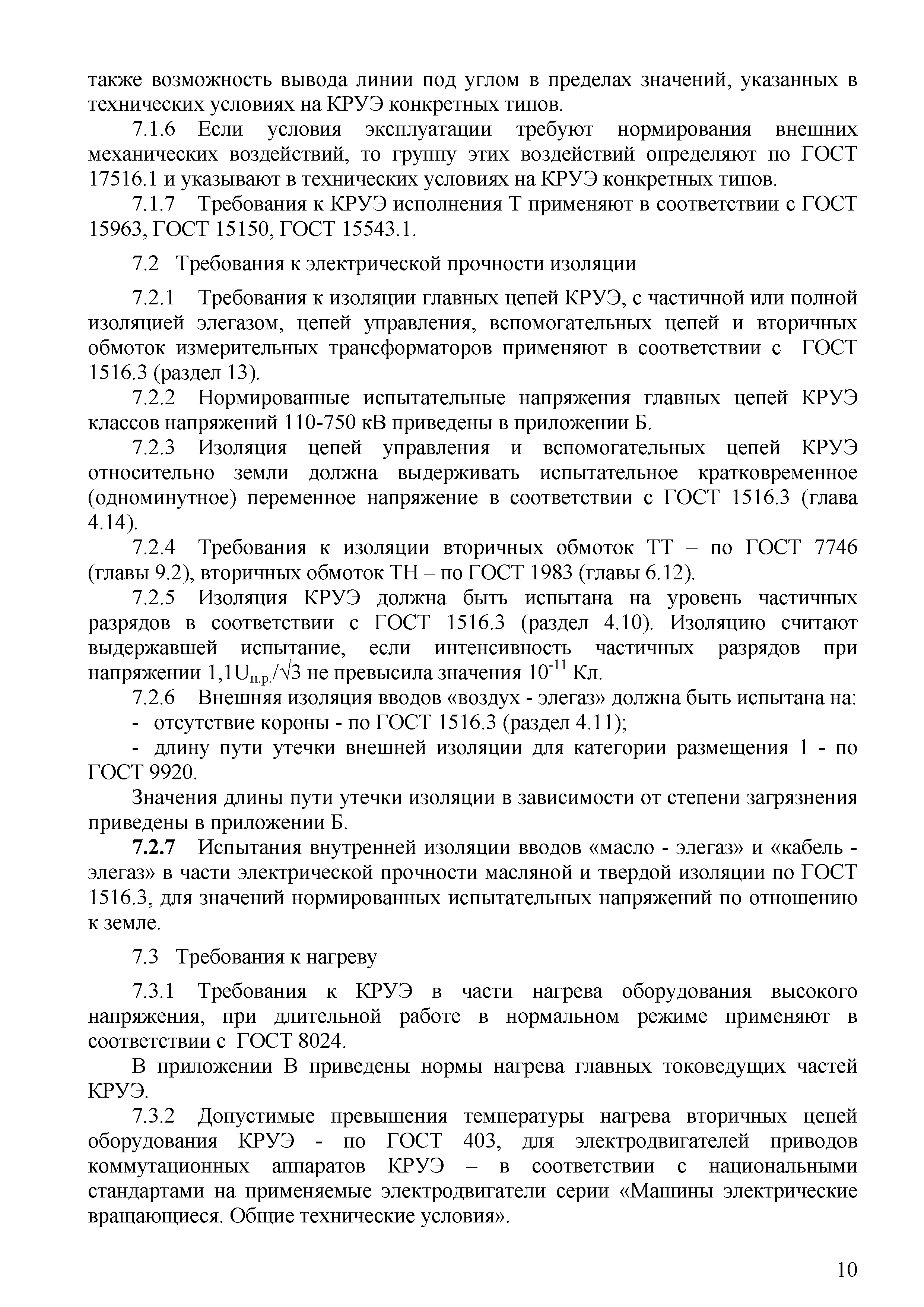

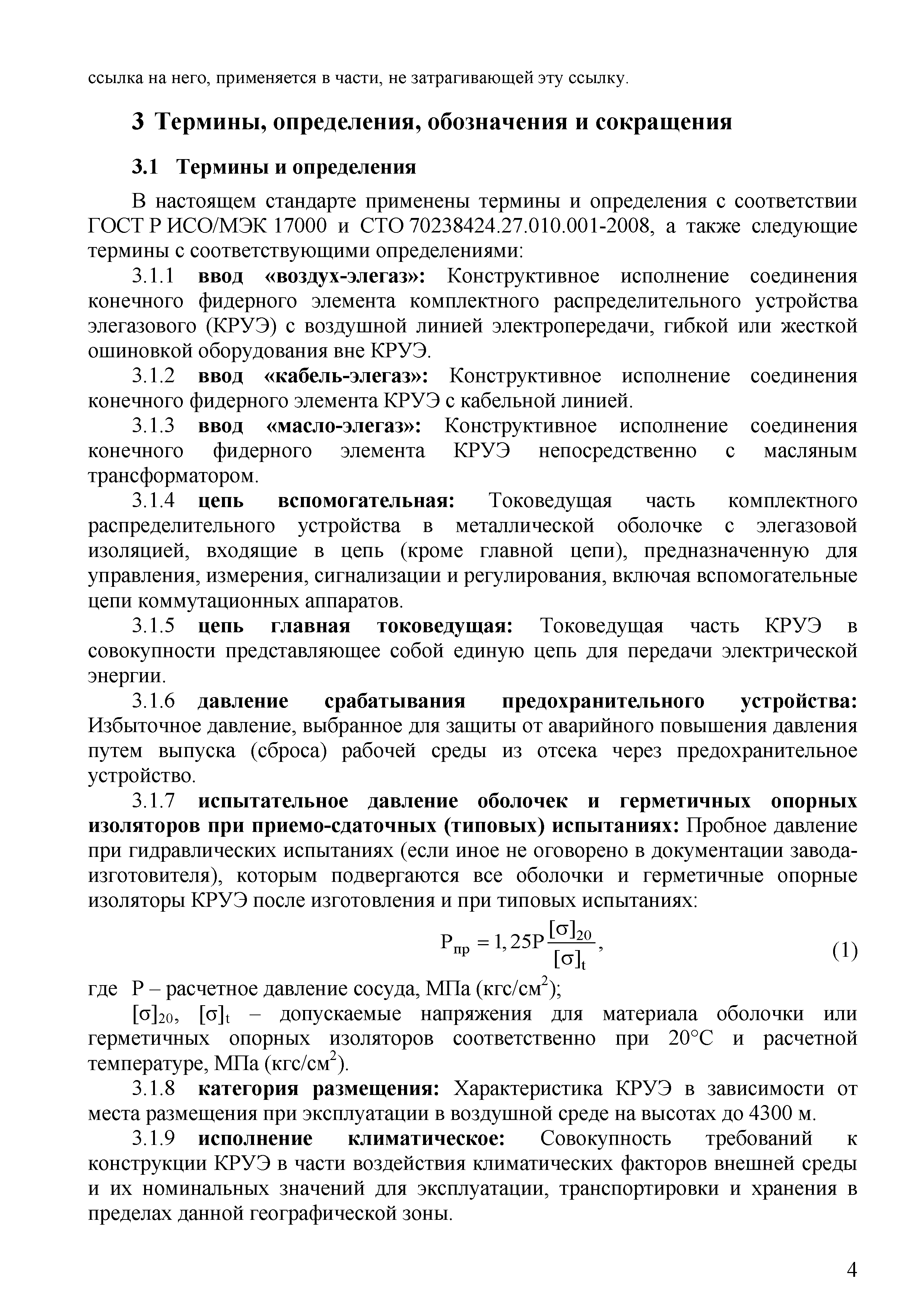

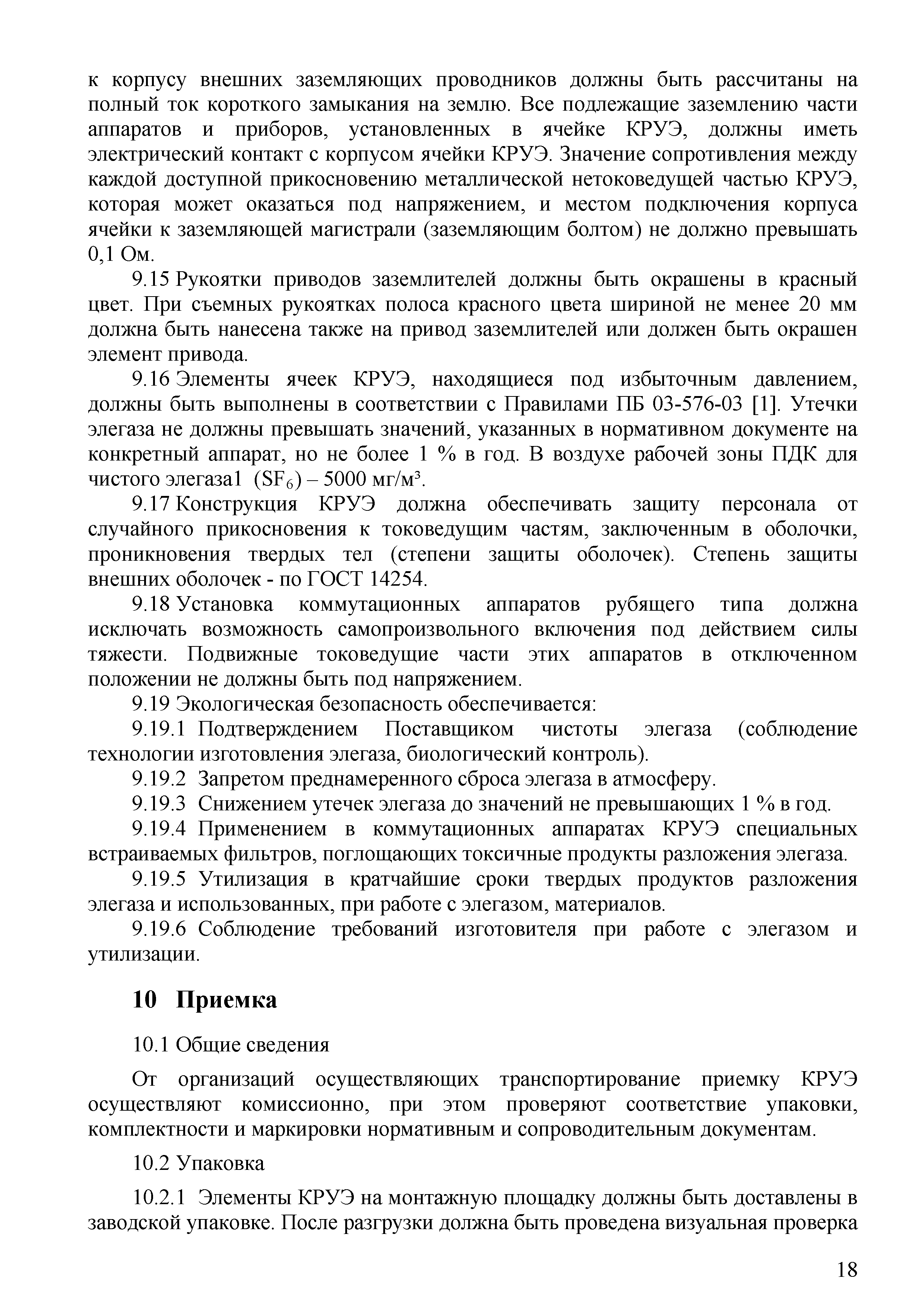

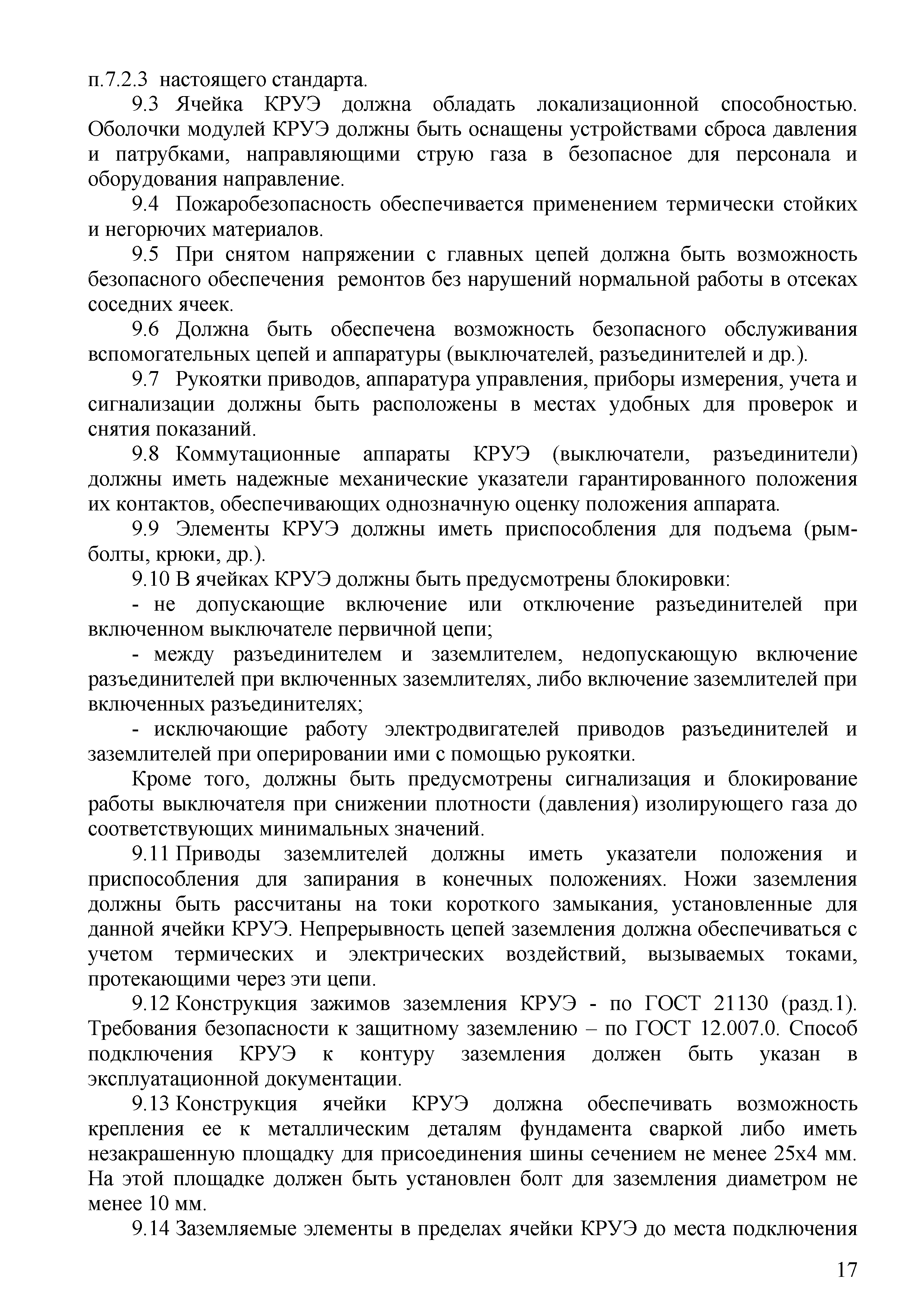

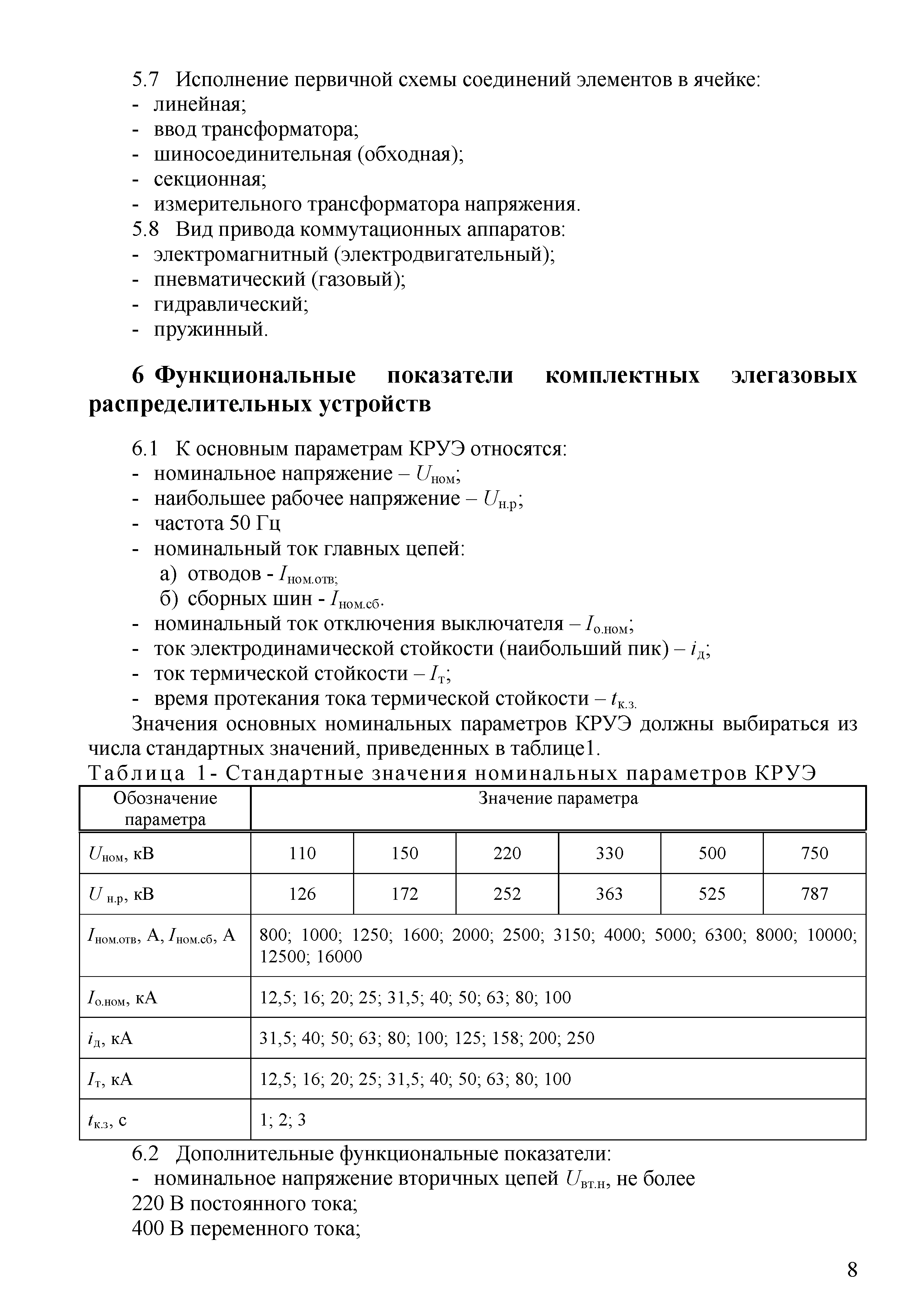

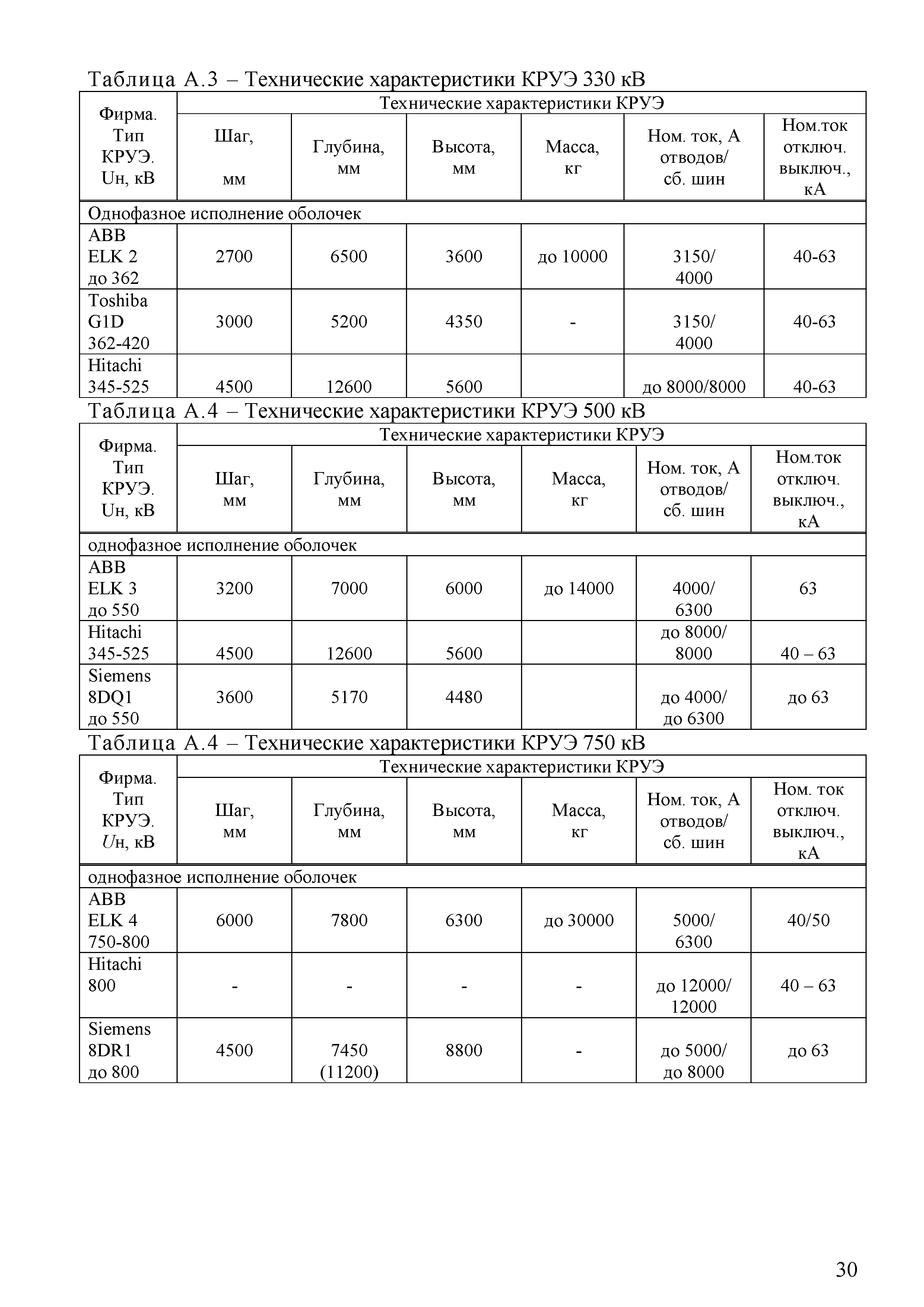

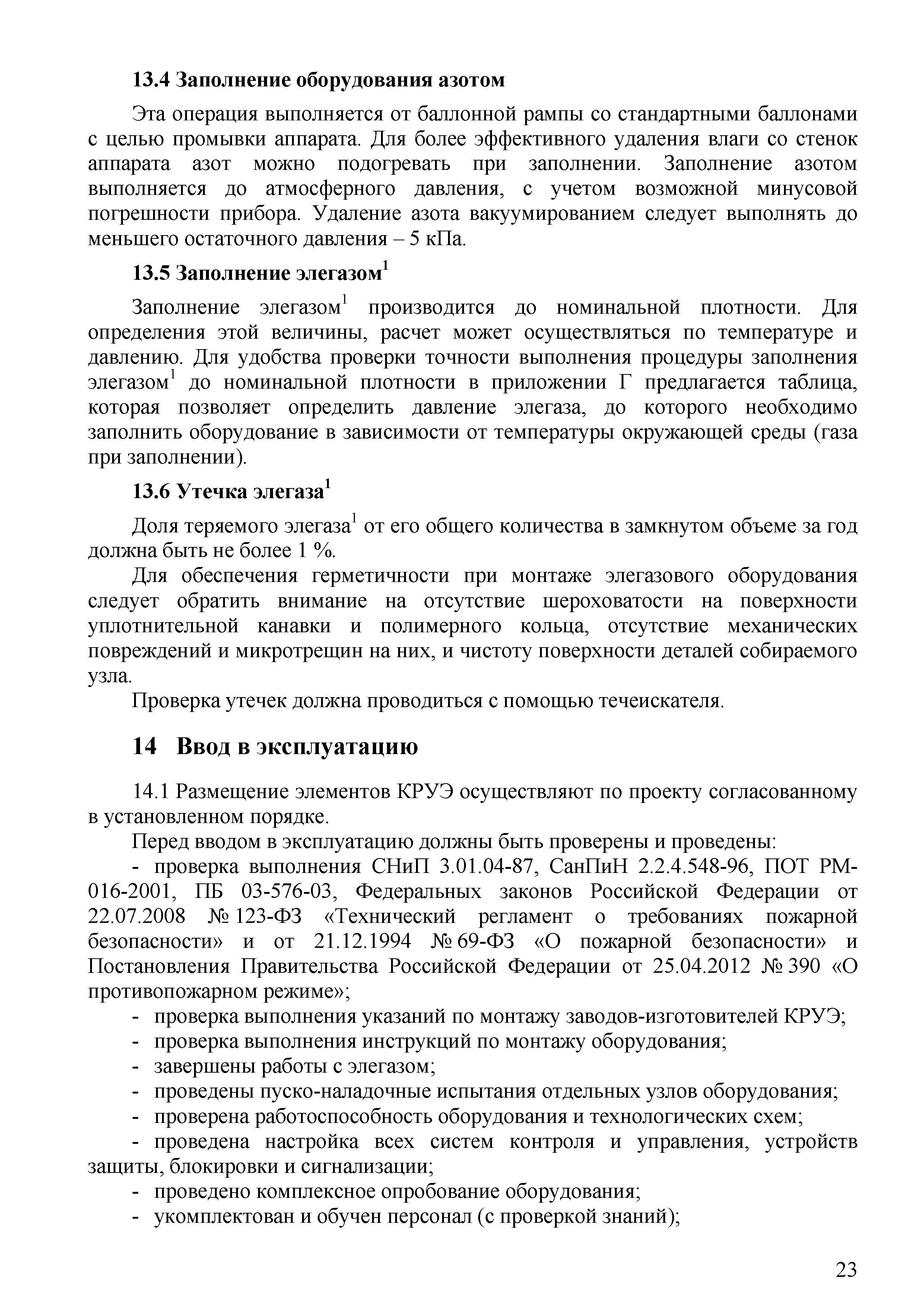

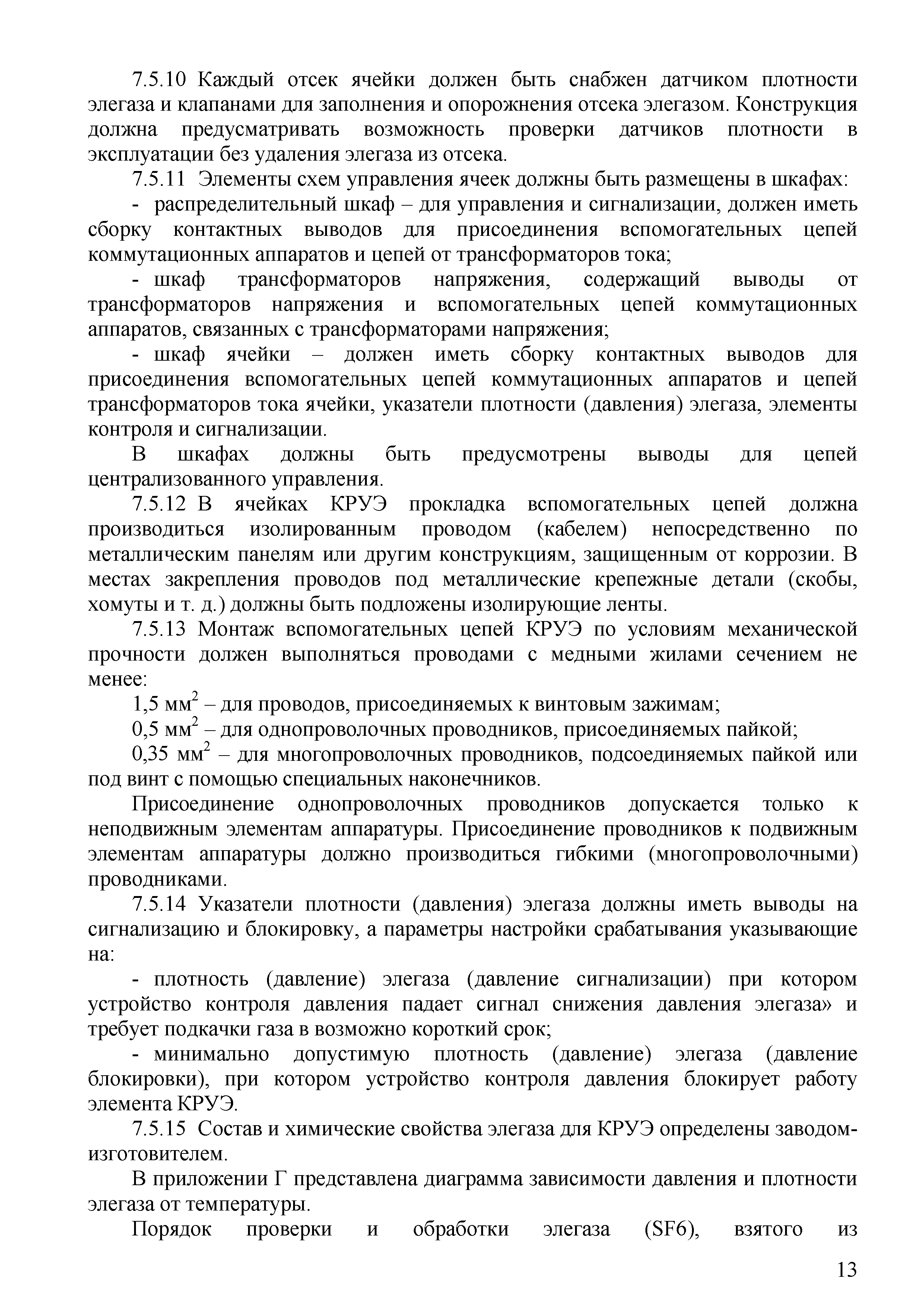

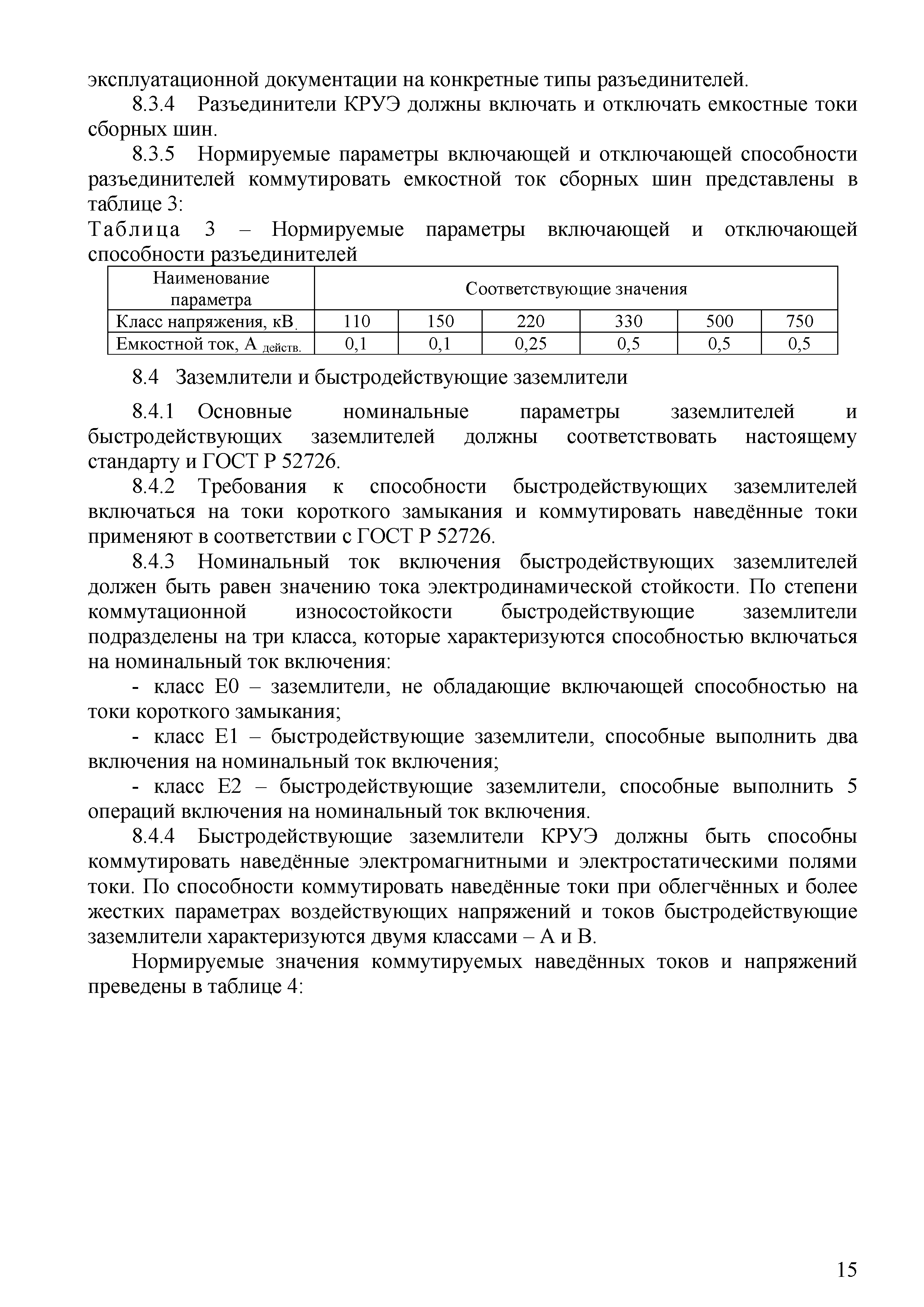

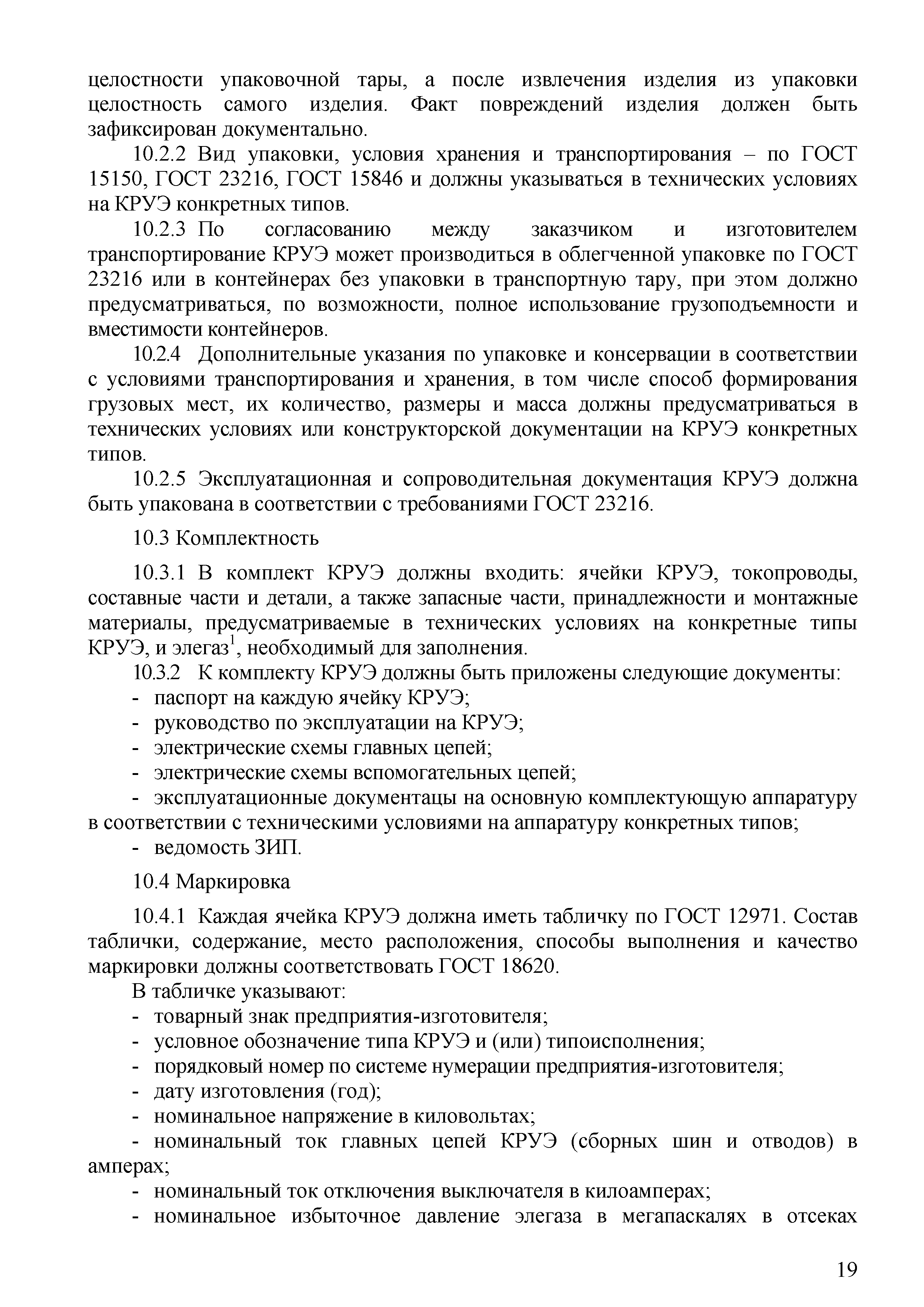

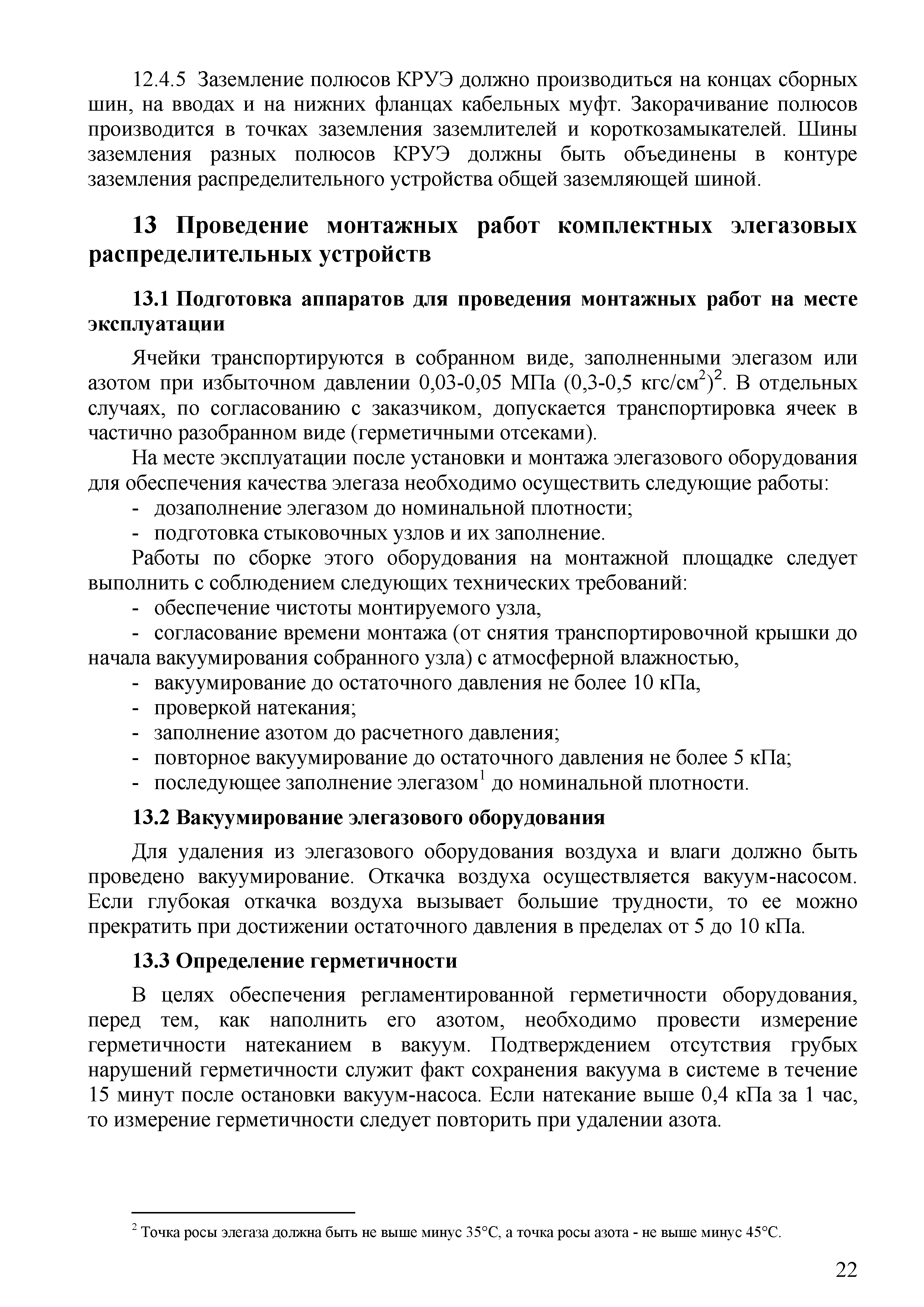

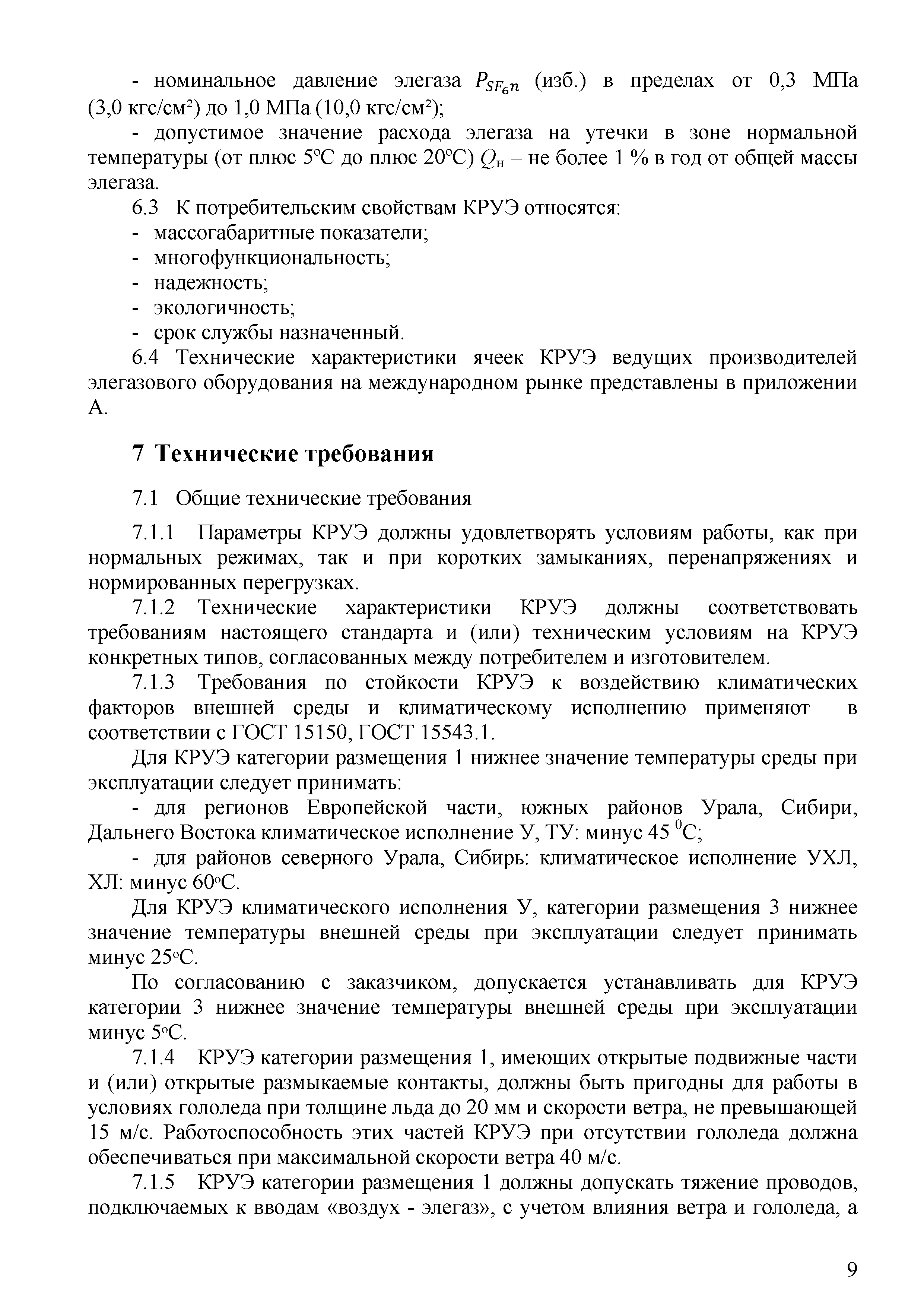

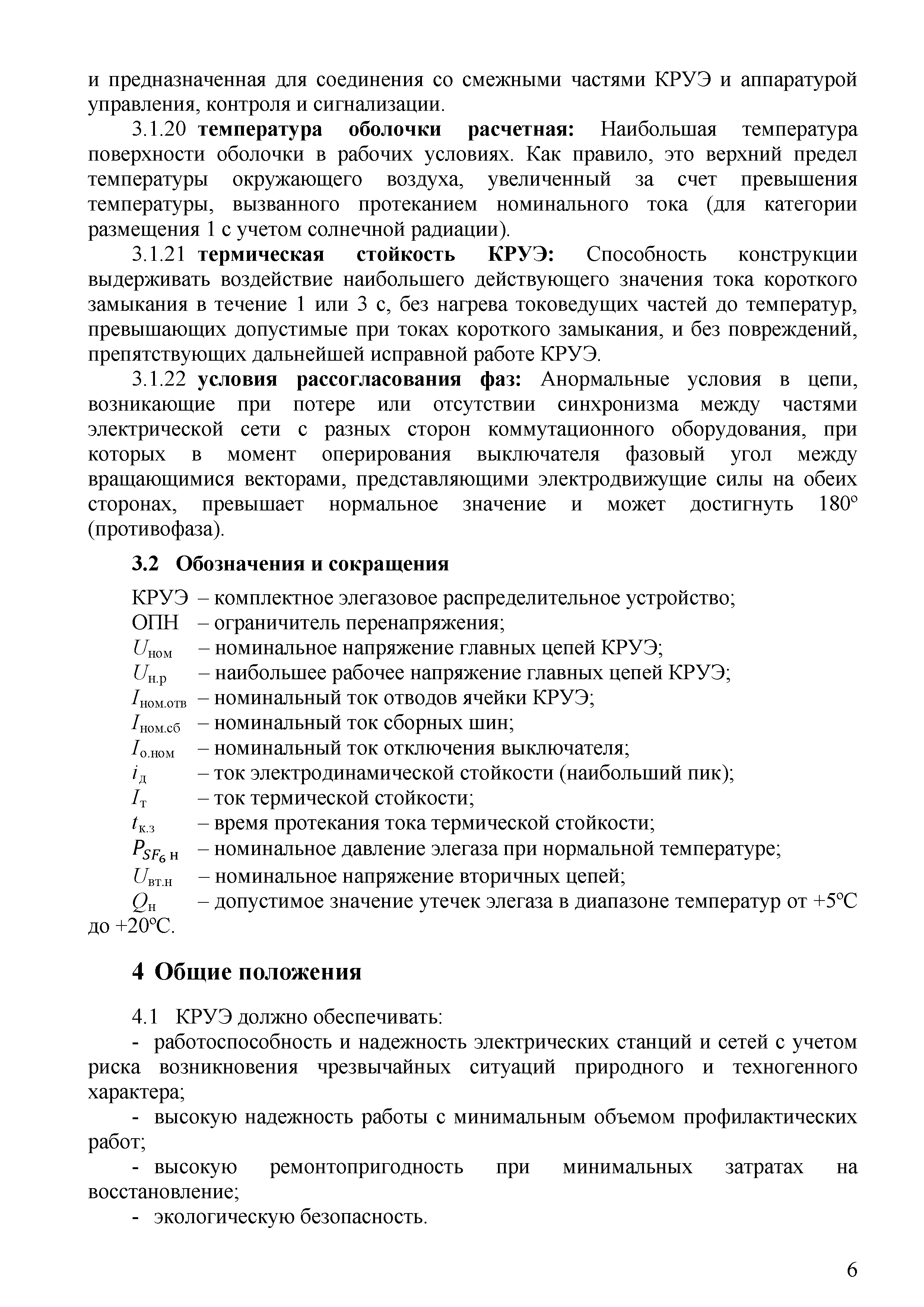

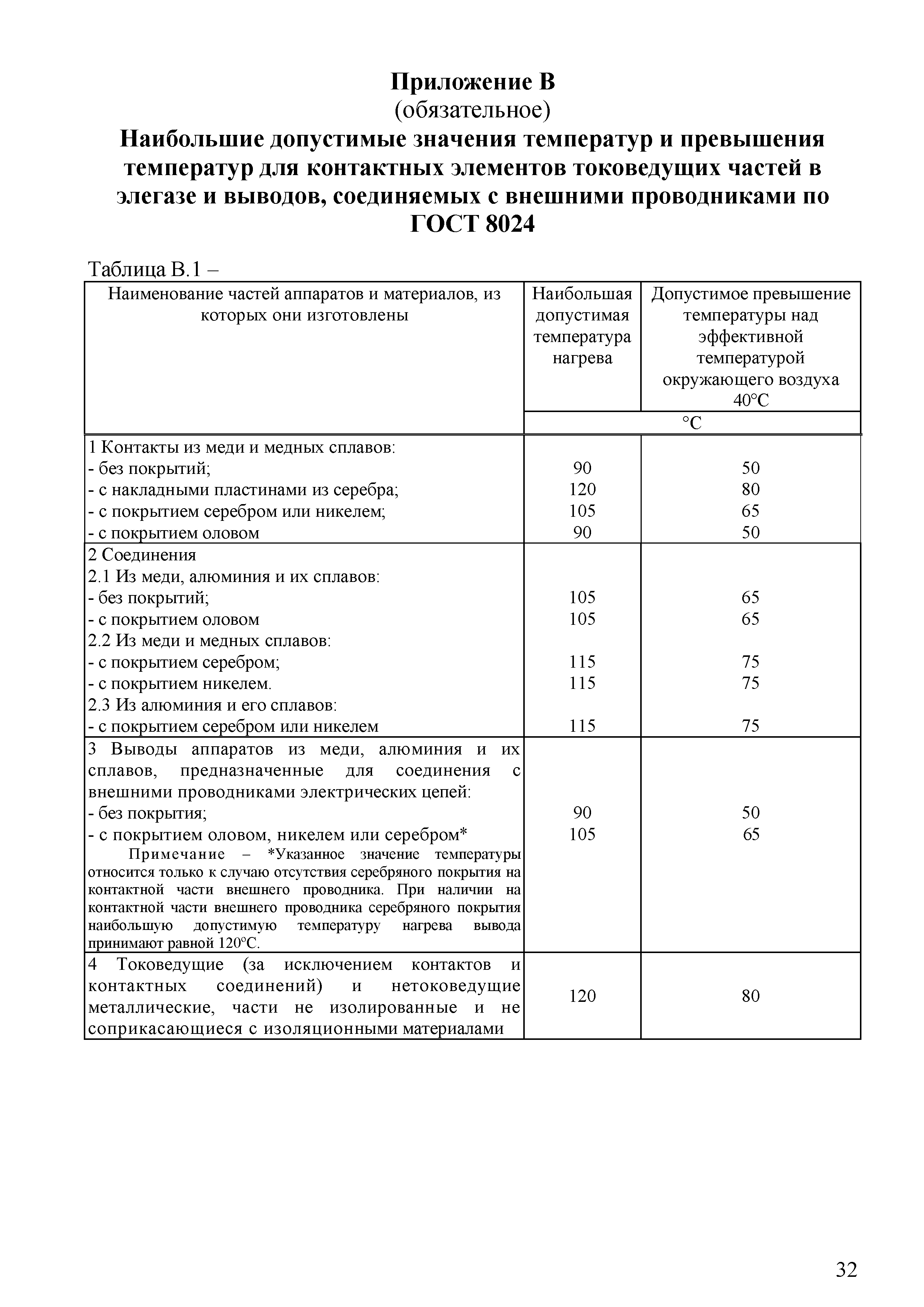

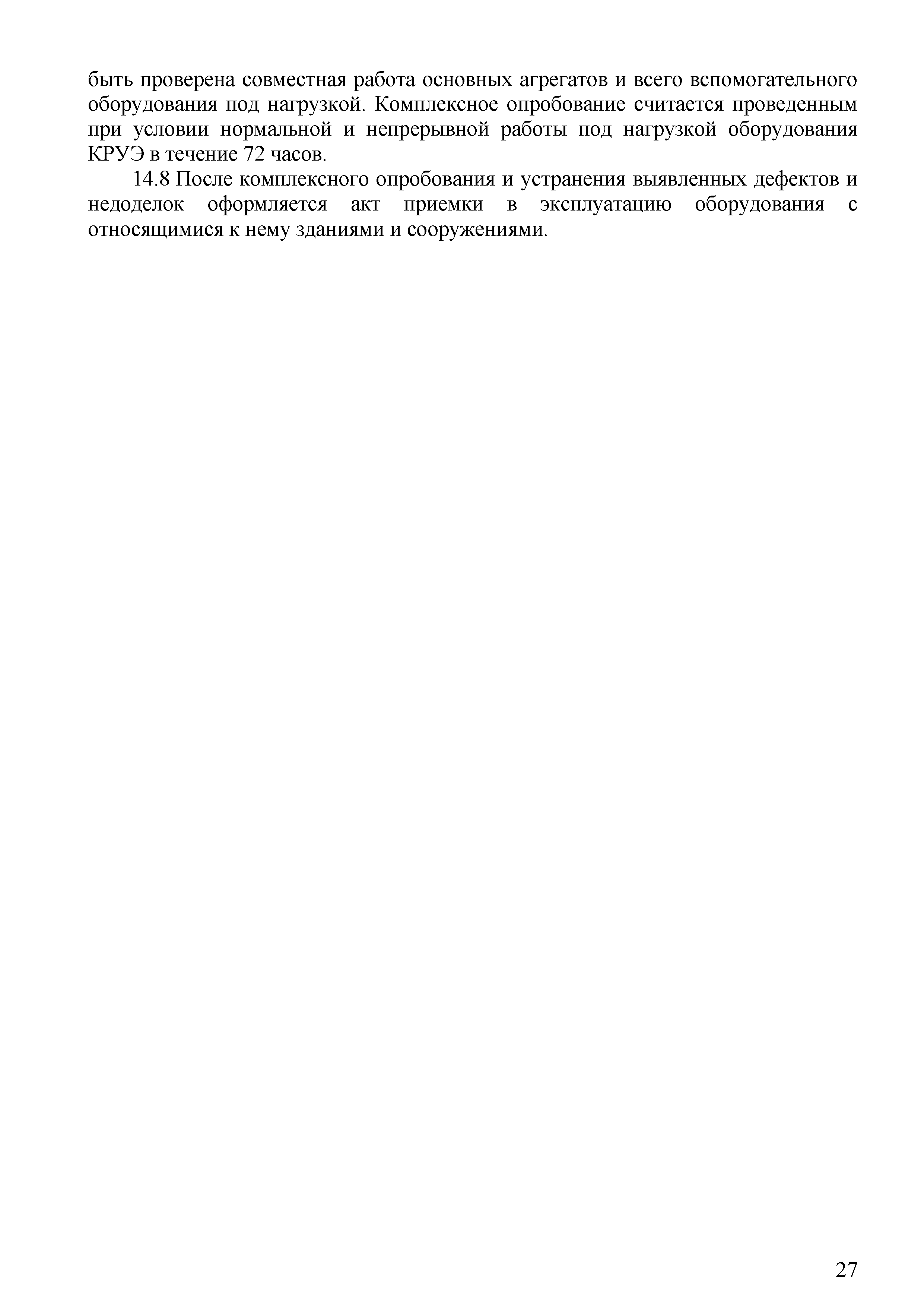

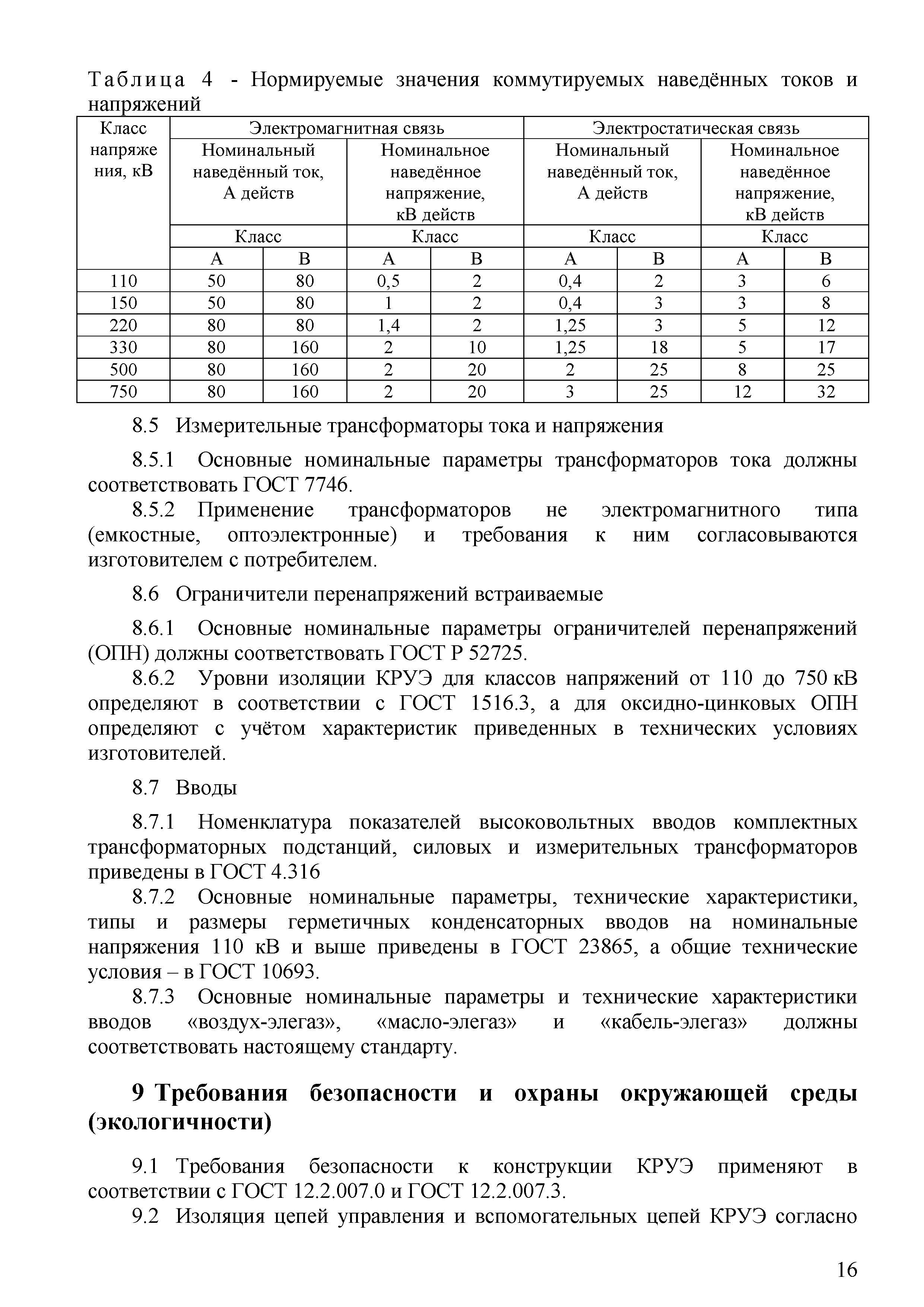

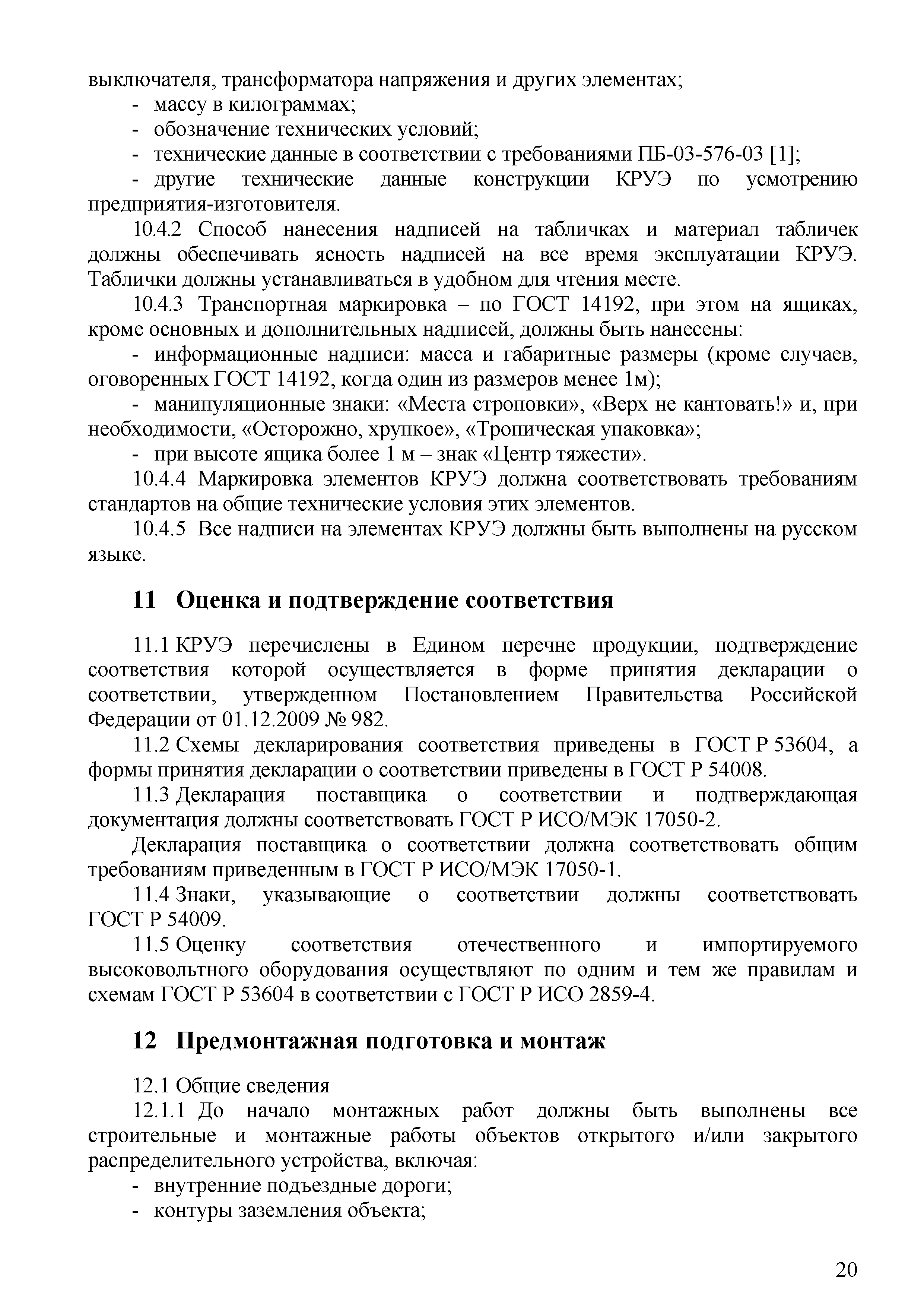

![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/0.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/1.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/2.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/3.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/4.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/5.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/6.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/7.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/8.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/9.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/10.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/11.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/12.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/13.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/14.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/15.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/16.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/17.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/18.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/19.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/20.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/21.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/22.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/23.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/24.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/25.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/26.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/27.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/28.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/29.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/30.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/31.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/32.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/33.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/34.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/35.gif) ![СТО 70238424.29.240.10.005-2011](../../../Data2/1/4293806/4293806946.files/36.gif)
|
