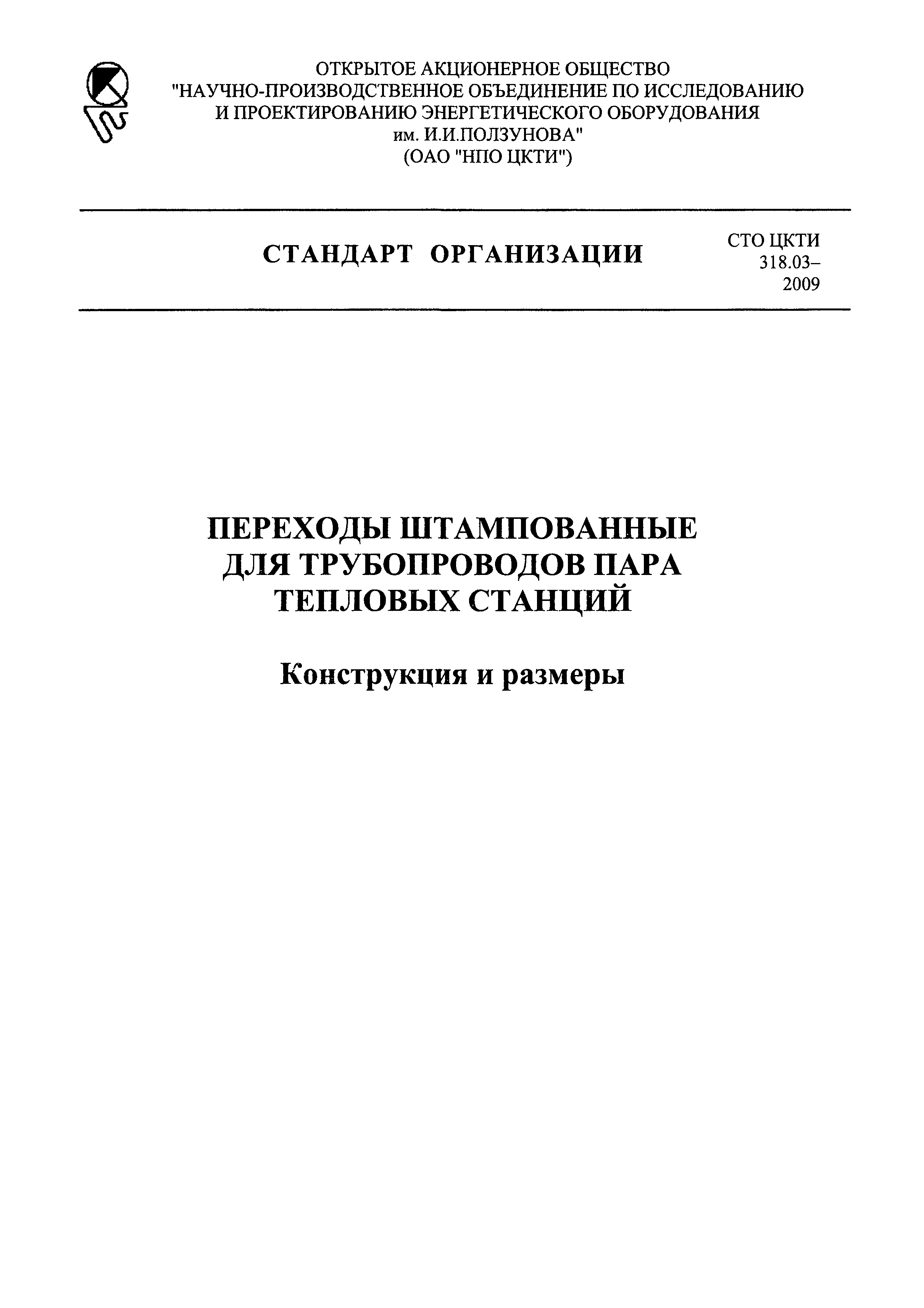

Скачать СТО ЦКТИ 318.03-2009 Переходы штампованные для трубопроводов пара тепловых станций. Конструкция и размеры

Дата актуализации: 10.08.2017

СТО ЦКТИ 318.03-2009

Переходы штампованные для трубопроводов пара тепловых станций. Конструкция и размеры

Обозначение:	СТО ЦКТИ 318.03-2009
Обозначение англ:	318.03-2009
Статус:	действует
Название рус.:	Переходы штампованные для трубопроводов пара тепловых станций. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2010
Область применения:	Стандарт распространяется на штампованные переходы, изготавливаемые из листовой стали 16ГС категории по ГОСТ 5520 для трубопроводов пара тепловых станций с абсолютным давлением p = 4,31 МПа и температурой t = 340 градусов Цельсия.

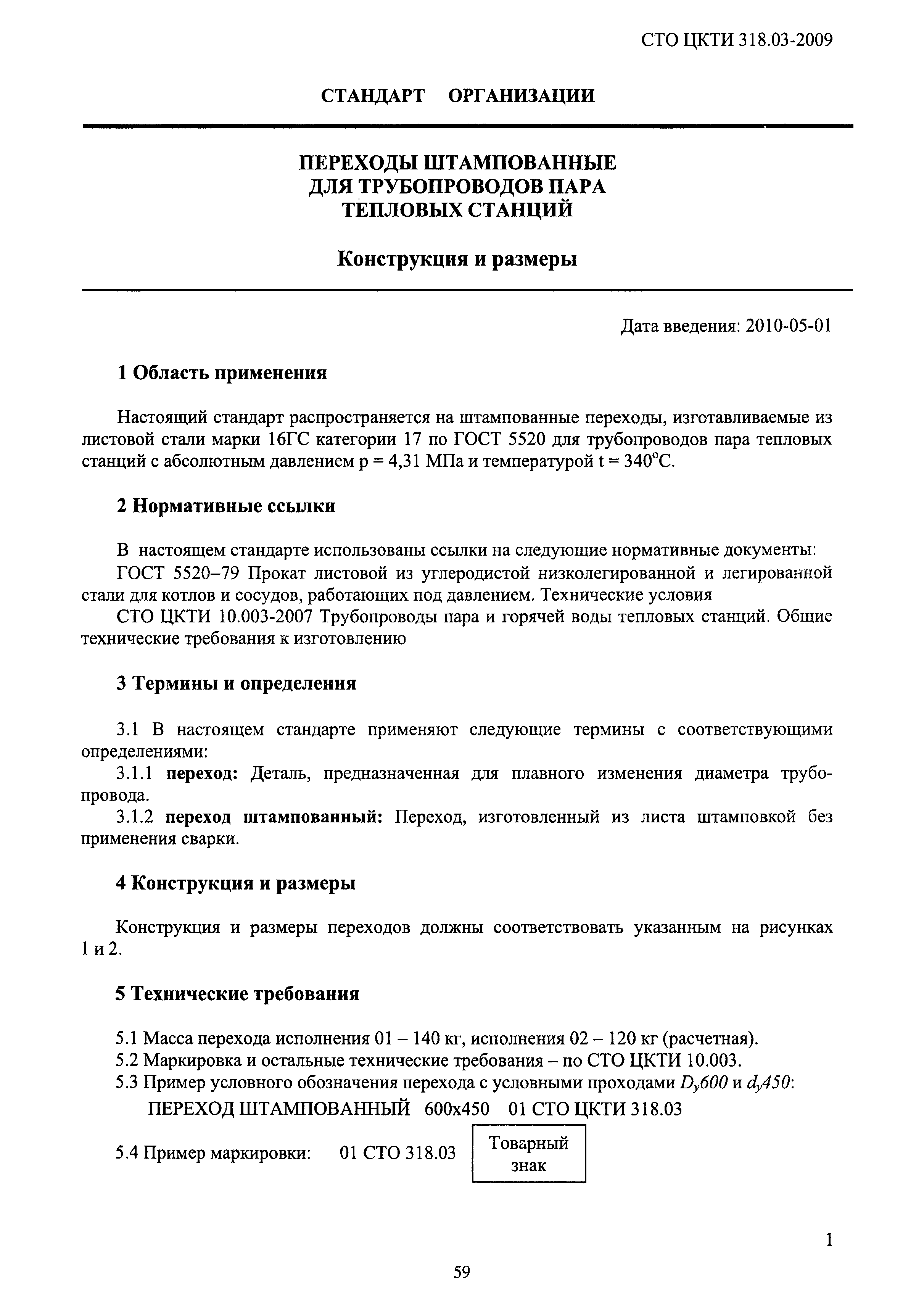

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины, определения и обозначения 4. Конструкция и размеры 5. Технические требования

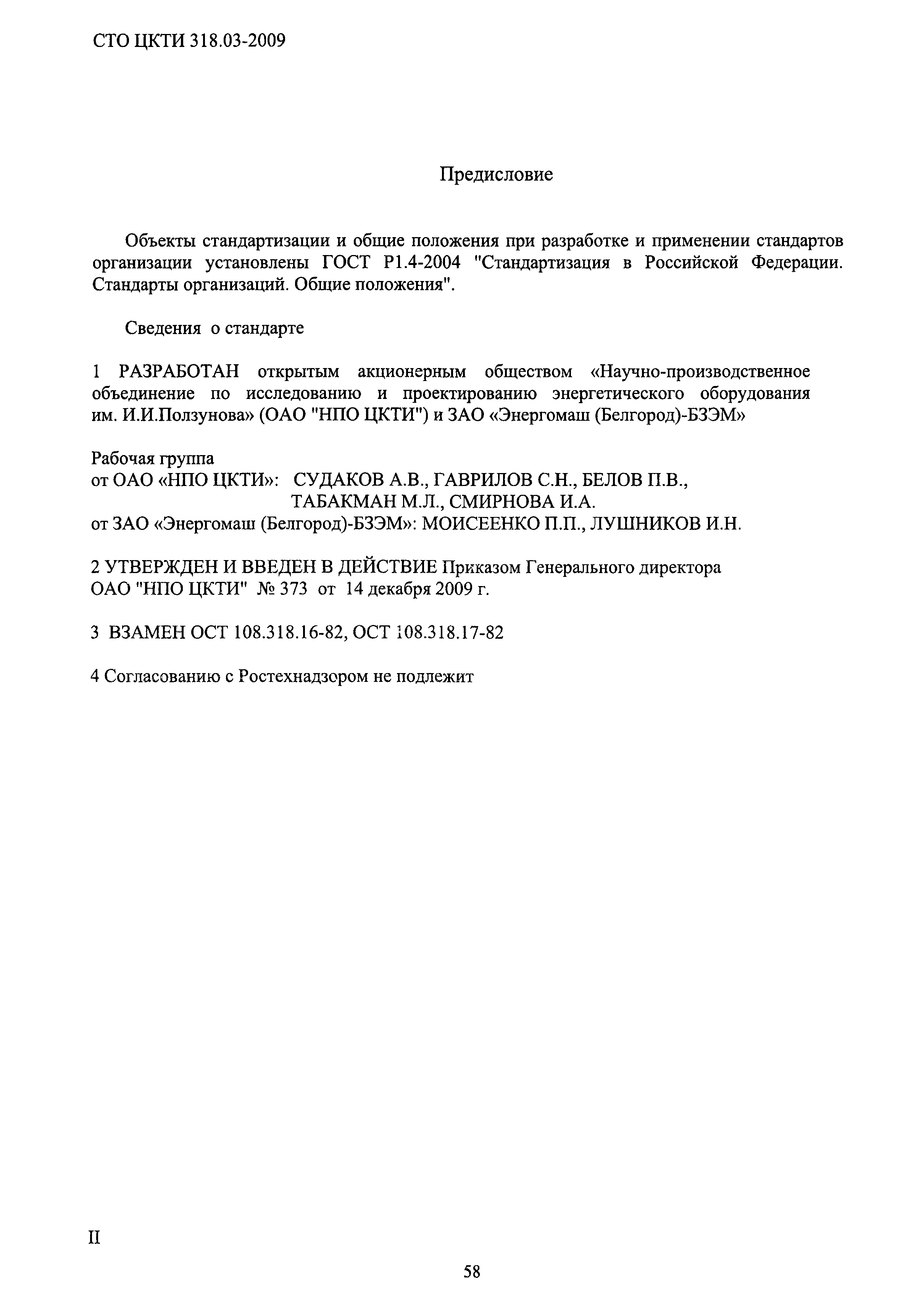

Разработан:	ОАО НПО ЦКТИ ЗАО Энергомаш (Белгород)-БЗЭМ
Утверждён:	14.12.2009 ОАО НПО ЦКТИ (373)
Издан:	ОАО НПО ЦКТИ (2010 г. )
Расположен в:	Техническая документация

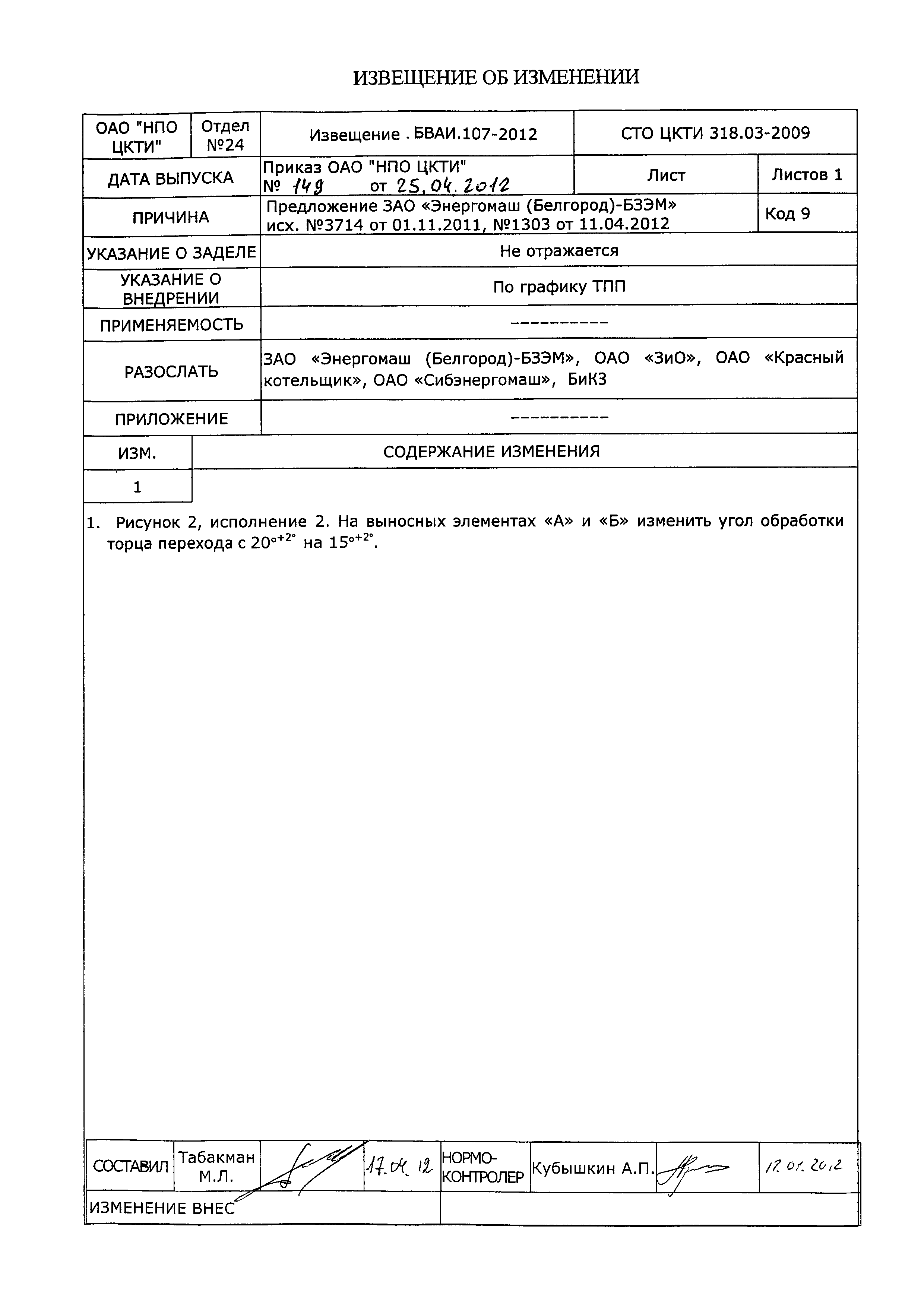

Список изменений:	№ 1 от 25.04.2012 (Извещение БВАИ.107-2012 ОАО "НПО ЦКТИ")
Заменяет собой:	ОСТ 108.318.16-82 «Переход штампованный для трубопроводов ТЭС. Конструкция и размеры» ОСТ 108.318.17-82 «Переход штампованный для трубопроводов ТЭС. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ОСТ 24.125.60-89 «Детали и сборочные единицы трубопроводов пара и горячей воды тепловых электростанций. Общие технические условия» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ОСТ 108.318.16-82 «Переход штампованный для трубопроводов ТЭС. Конструкция и размеры» ОСТ 108.318.17-82 «Переход штампованный для трубопроводов ТЭС. Конструкция и размеры» СТО ЦКТИ 321.01-2009 «Отводы гнутые для трубопроводов питательной воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 321.04-2009 «Отводы штампованные для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 318.01-2009 «Переходы точеные для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.01-2009 «Штуцера для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 462.04-2009 «Патрубки блоков с соплами и диафрагмами для паропроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 520.01-2009 «Кольца подкладные для трубопроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 313.01-2009 «Соединения штуцерные для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.01-2009 «Тройники равнопроходные штампованные для трубопроводов питательной воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 720.14-2009 «Тройник переходной кованый для трубопроводов питательной воды тепловых станций. Конструкция и размеры» СТО ЦКТИ 038.01-2009 «Ответвления трубопроводов тепловых станций. Типы» СТО ЦКТИ 504.01-2009 «Донышки приварные для трубопроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.01-2009 «Блоки с диафрагмами для трубопроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 839.04-2009 «Диафрагмы блоков для трубопроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 530.01-2009 «Бобышки для трубопроводов тепловых станций. Конструкция и размеры» СТО ЦКТИ 724.01-2009 «Пробки для трубопроводов тепловых станций. Конструкция и размеры»

Текстовое изменение № 1 от 25.04.2012
