Скачать ГОСТ 34029-2016 Арматура трубопроводная. Арматура обратная для магистральных нефтепроводов и нефтепродуктопроводов. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 34029-2016

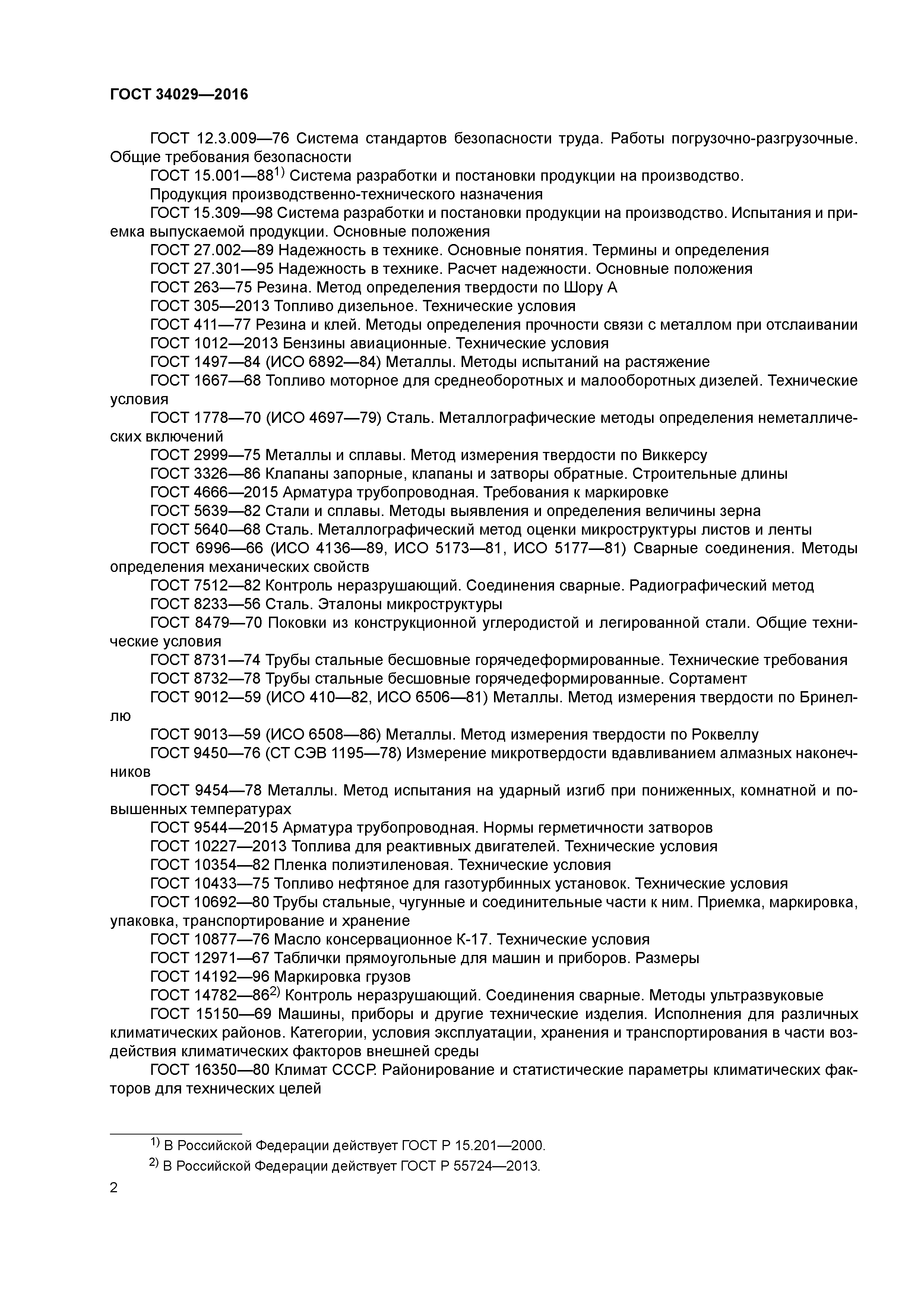

Арматура трубопроводная. Арматура обратная для магистральных нефтепроводов и нефтепродуктопроводов. Общие технические условияОбозначение: | ГОСТ 34029-2016 | Обозначение англ: | GOST 34029-2016 | Статус: | принят | Название рус.: | Арматура трубопроводная. Арматура обратная для магистральных нефтепроводов и нефтепродуктопроводов. Общие технические условия | Название англ.: | Pipeline valves. Сheck valves for trunk pipelines and petroleum product pipelines. General specifications | Дата добавления в базу: | 05.05.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.02.2017 | Дата окончания срока действия: | 01.10.2017 | Область применения: | Стандарт распространяется на обратную трубопроводную арматуру-обратные затворы и обратные клапаны номинальных диаметров от DN 50 до DN 1200 на номинальное давление от PN 1,6 до PN 12,5 МПа (от 16 до 125 бар), предназначенные для предотвращения обратного потока рабочей среды в трубопроводах на объектах магистральных нефтепроводов и нефтепродуктопроводов. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Классификация 5 Технические требования 5.1 Общие требования 5.2 Требования к конструкции 5.3 Показатели надежности и показатели безопасности 5.4 Требования стойкости к внешним воздействиям 5.5 Требования к сырью, материалам, покупным изделиям 5.6 Требования к изготовлению 5.7 Требования к приварным катушкам 5.8 Требования к соединению с трубопроводами 5.9 Требования к покрытиям 5.10 Комплектность 5.11 Маркировка 5.12 Упаковка 6 Требования безопасности и охраны окружающей среды 6.1 Требования безопасности при проектировании и изготовлении 6.2 Требования безопасности и охраны окружающей среды при эксплуатации 6.3 Требования безопасности при транспортировании и хранении 7 Правила приемки 7.1 Общие правила 7.2 Виды испытаний 7.3 Требования к испытательному оборудованию и средствам измерений 8 Методы контроля и испытаний 8.1 Общие указания 8.2 Проверка эксплуатационных документов 8.3 Визуальный и измерительный контроль 8.4 Испытание на прочность и плотность материала корпусных деталей и сварных швов 8.5 Испытание на герметичность относительно внешней среды подвижных и неподвижных соединений 8.6 Испытание на функционирование (работоспособность) 8.7 Испытание на герметичность затвора 8.8 Испытание на прочность приварных катушек 8.9 Проверка качества наружного антикоррозионного покрытия 9 Транспортирование и хранение 9.1 Транспортирование 9.2 Хранение 10 Указания по эксплуатации 11 Гарантии изготовителя (поставщика) Приложение А (рекомендуемое) Форма опросного листа Приложение Б (справочное) Рабочие среды Приложение В (обязательное) Нормативные значения показателей надежности и показателей безопасности Приложение Г (справочное) Перечень возможных отказов и критерии предельных состояний Приложение Д (обязательное) Нормативные нагрузки от трубопровода на патрубки арматуры Приложение Е (рекомендуемое) Форма паспорта Библиография | Разработан: | ООО НИИ Транснефть АО НПФ ЦКБА
| Утверждён: | 19.12.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 94-П) 01.02.2017 Федеральное агентство по техническому регулированию и метрологии (30-ст)
| Издан: | Стандартинформ (2017 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 10-33-93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25573-82 «Стропы грузовые канатные для строительства. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1667-68 «Топливо моторное для среднеоборотных и малооборотных дизелей. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14192-96 «Маркировка грузов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-372-00 «Правила аттестации и основные требования к лабораториям неразрушающего контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51866-2002 «Топлива моторные. Бензин неэтилированный. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10433-75 «Топливо нефтяное для газотурбинных установок. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10877-76 «Масло консервационное К-17. Технические условия»![](../../../image/file2.gif) ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии»![](../../../image/file2.gif) ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26304-84 «Арматура промышленная трубопроводная для экспорта. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 263-75 «Резина. Метод определения твердости по Шору А»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.301-95 «Надежность в технике. Расчет надежности. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3326-86 «Клапаны запорные, клапаны и затворы обратные. Строительные длины»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 411-77 «Резина и клей. Методы определения прочности связи с металлом при отслаивании»![](../../../image/file2.gif) ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна»![](../../../image/file2.gif) ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты»![](../../../image/file2.gif) ГОСТ 8233-56 «Сталь. Эталоны микроструктуры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51105-97 «Топлива для двигателей внутреннего сгорания. Неэтилированный бензин. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-606-03 «Инструкция по визуальному и измерительному контролю»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-613-03 «Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52368-2005 «Топливо дизельное ЕВРО. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52050-2006 «Топливо авиационное для газотурбинных двигателей Джет А-1 (Jet A-1). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 041-2008 «Арматура трубопроводная. Входной контроль материалов, полуфабрикатов и комплектующих изделий»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.3-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.5-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52857.6-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 043-2008 «Арматура трубопроводная. Порядок нормирования и контроля надежности и безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 053-2008 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 028-2007 «Арматура трубопроводная. Периодические испытания. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53561-2009 «Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 27.403-2009 «Надежность в технике. Планы испытаний для контроля вероятности безотказной работы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53442-2009 «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 27.301-2011 «Надежность в технике. Управление надежностью. Техника анализа безотказности. Основные положения»![](../../../image/file2.gif) ГОСТ 31993-2013 «Материалы лакокрасочные. Определение толщины покрытия»![](../../../image/file2.gif) ГОСТ Р 55508-2013 «Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик»![](../../../image/file2.gif) ГОСТ 32299-2013 «Материалы лакокрасочные. Определение адгезии методом отрыва»![](../../../image/file2.gif) ГОСТ 305-2013 «Топливо дизельное. Технические условия»![](../../../image/file2.gif) ГОСТ 1012-2013 «Бензины авиационные. Технические условия»![](../../../image/file2.gif) ГОСТ 10227-2013 «Топлива для реактивных двигателей. Технические условия»![](../../../image/file2.gif) ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»![](../../../image/file2.gif) ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля»![](../../../image/file2.gif) ГОСТ 31149-2014 «Материалы лакокрасочные. Определение адгезии методом решетчатого надреза»![](../../../image/file2.gif) ГОСТ 32702.2-2014 «Материалы лакокрасочные. Определение адгезии методом Х-образного надреза»![](../../../image/file2.gif) ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 092-2014 «Арматура трубопроводная для магистральных трубопроводов. Нормативные нагрузки от трубопроводов. Методика расчета и численные значения»![](../../../image/file2.gif) СТ ЦКБА 008-2014 «Арматура трубопроводная. Расчет и оценка надежности и безопасности на этапе проектирования»![](../../../image/file2.gif) ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний»![](../../../image/file2.gif) ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности»![](../../../image/file2.gif) ГОСТ 33258-2015 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования»![](../../../image/file2.gif) ГОСТ 33260-2015 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов»![](../../../image/file2.gif) ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов»![](../../../image/file2.gif) ГОСТ 33272-2015 «Безопасность машин и оборудования. Порядок установления и продления назначенных ресурса, срока службы и срока хранения. Основные положения»![](../../../image/file2.gif) ГОСТ 4666-2015 «Арматура трубопроводная. Требования к маркировке»![](../../../image/file2.gif) ГОСТ 33423-2015 «Арматура трубопроводная. Затворы и клапаны обратные. Общие технические условия»
|

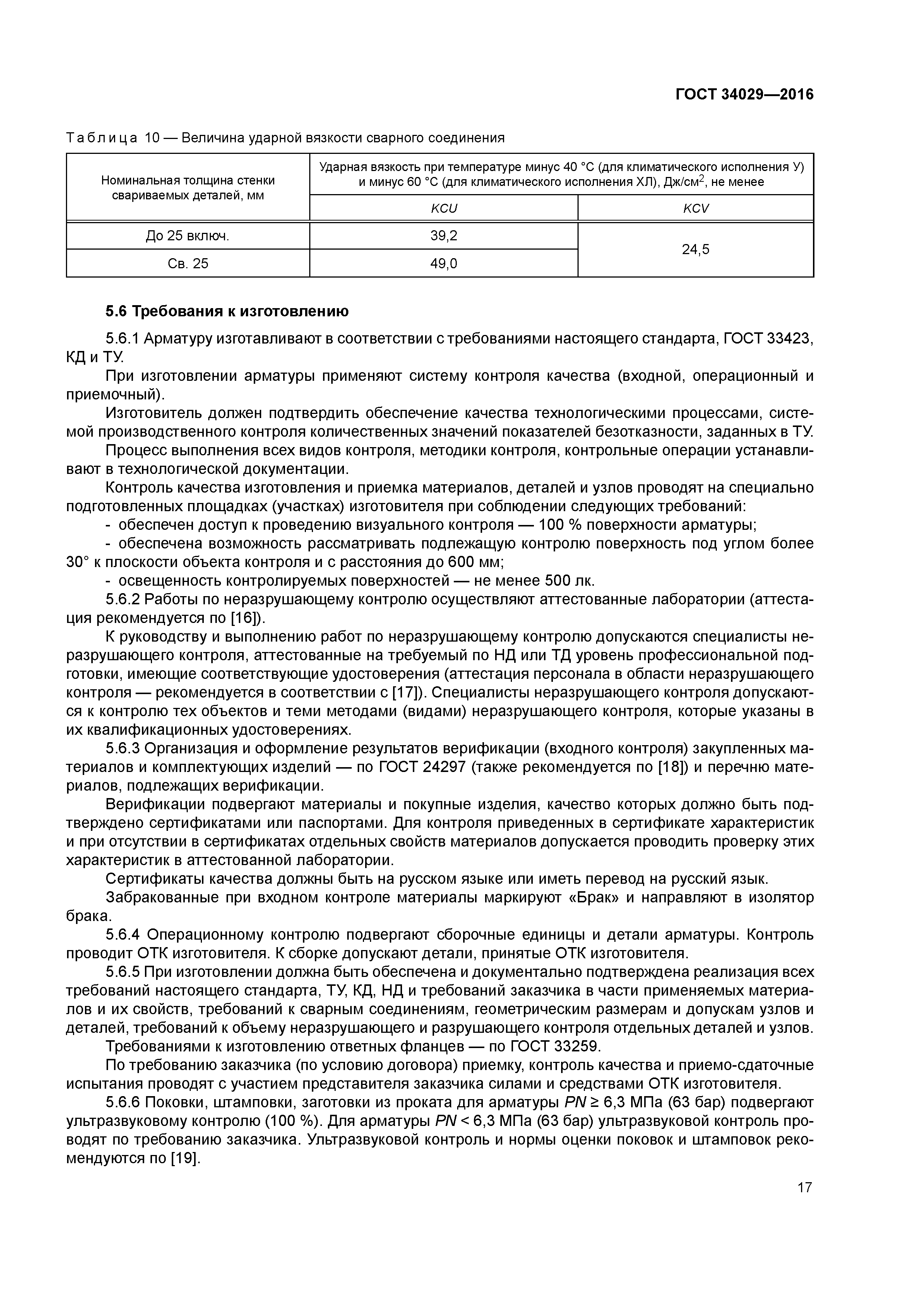

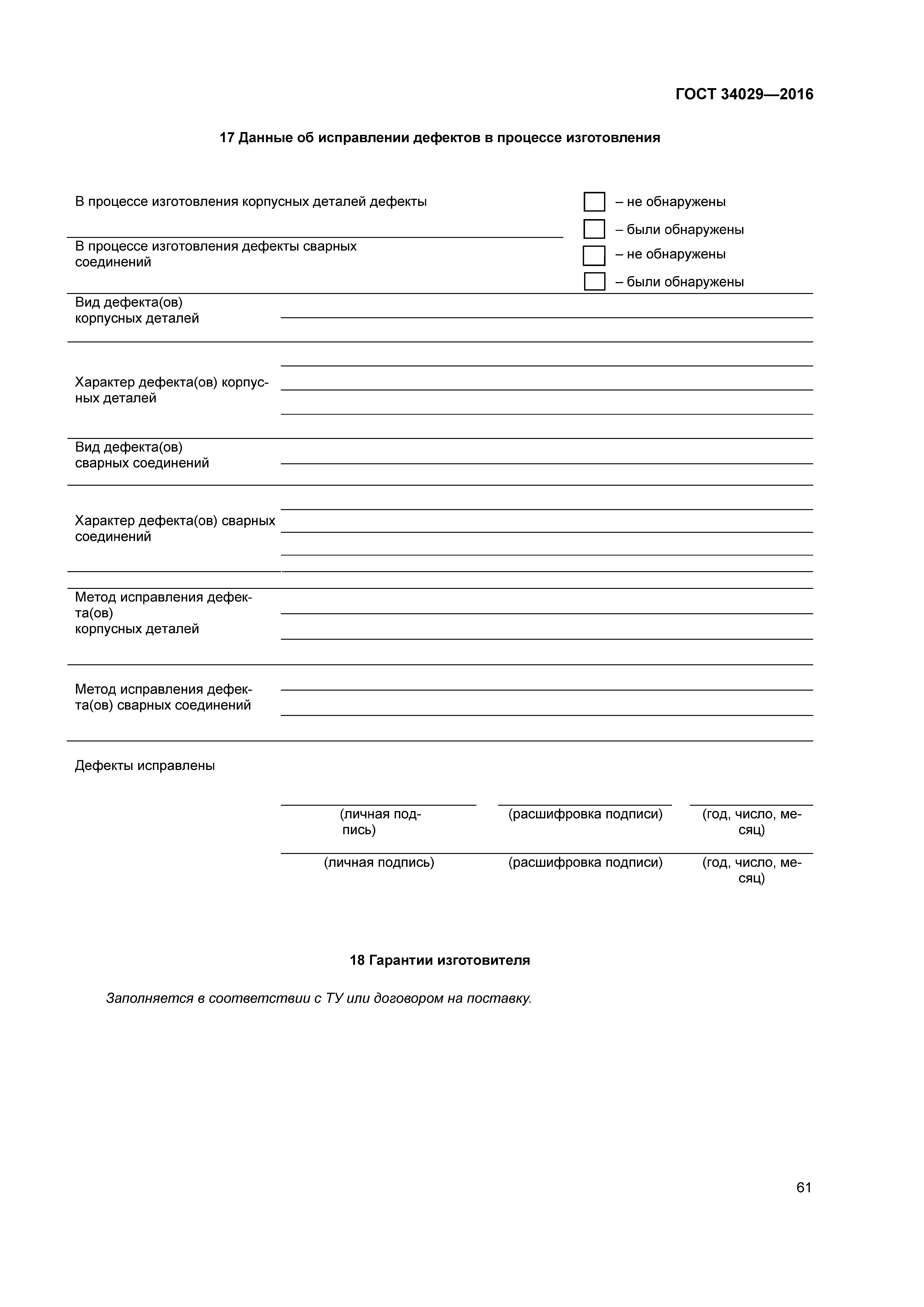

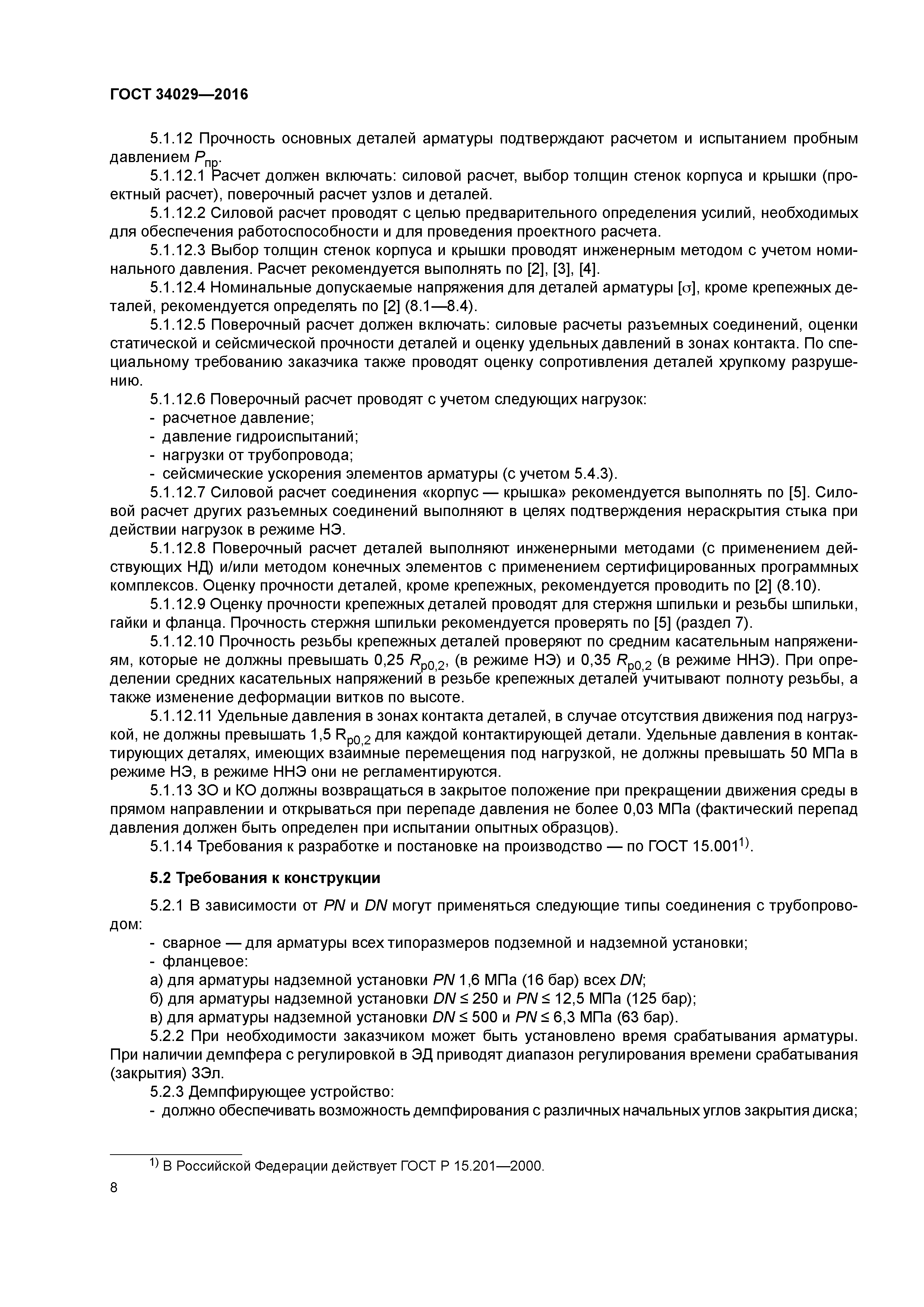

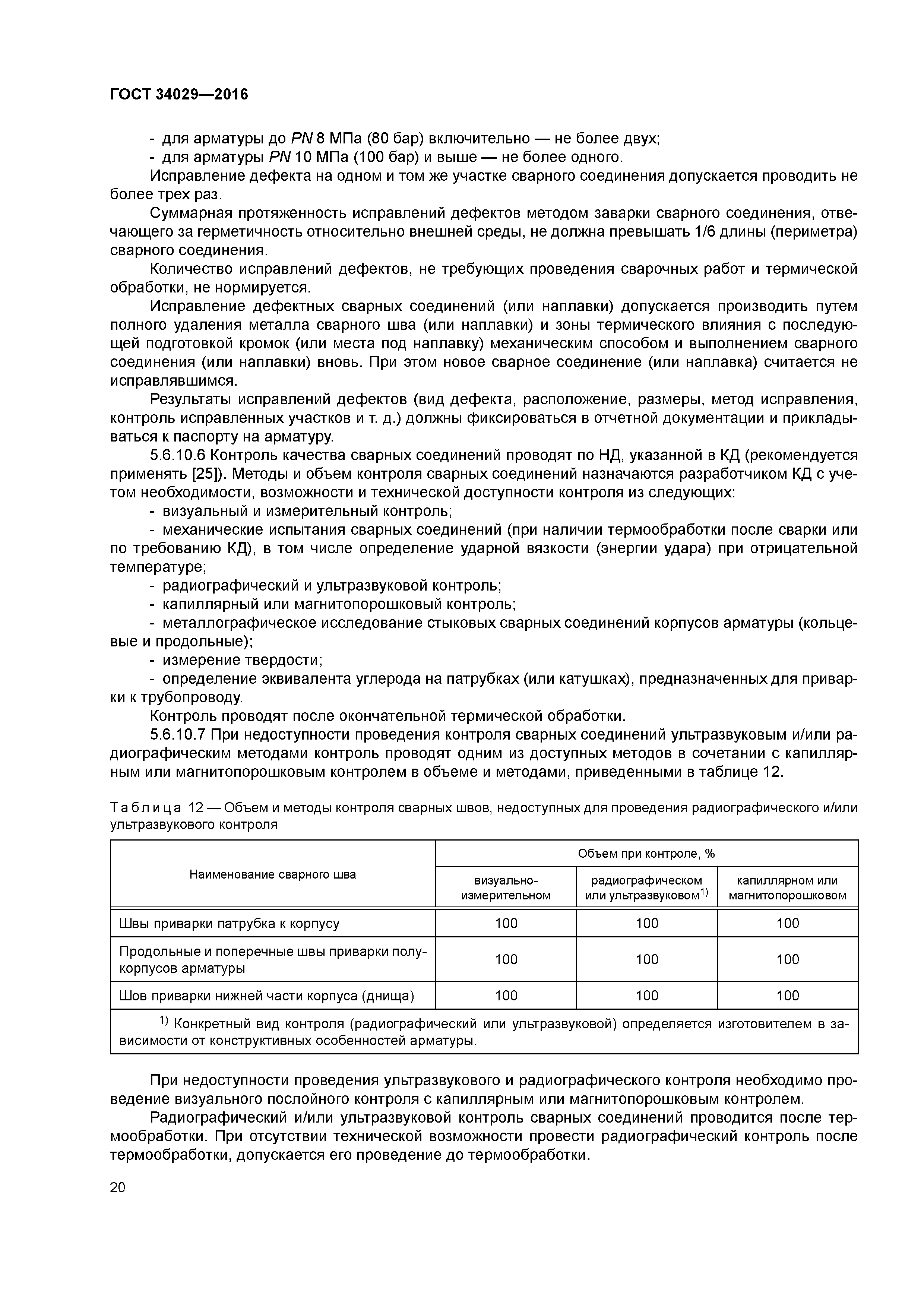

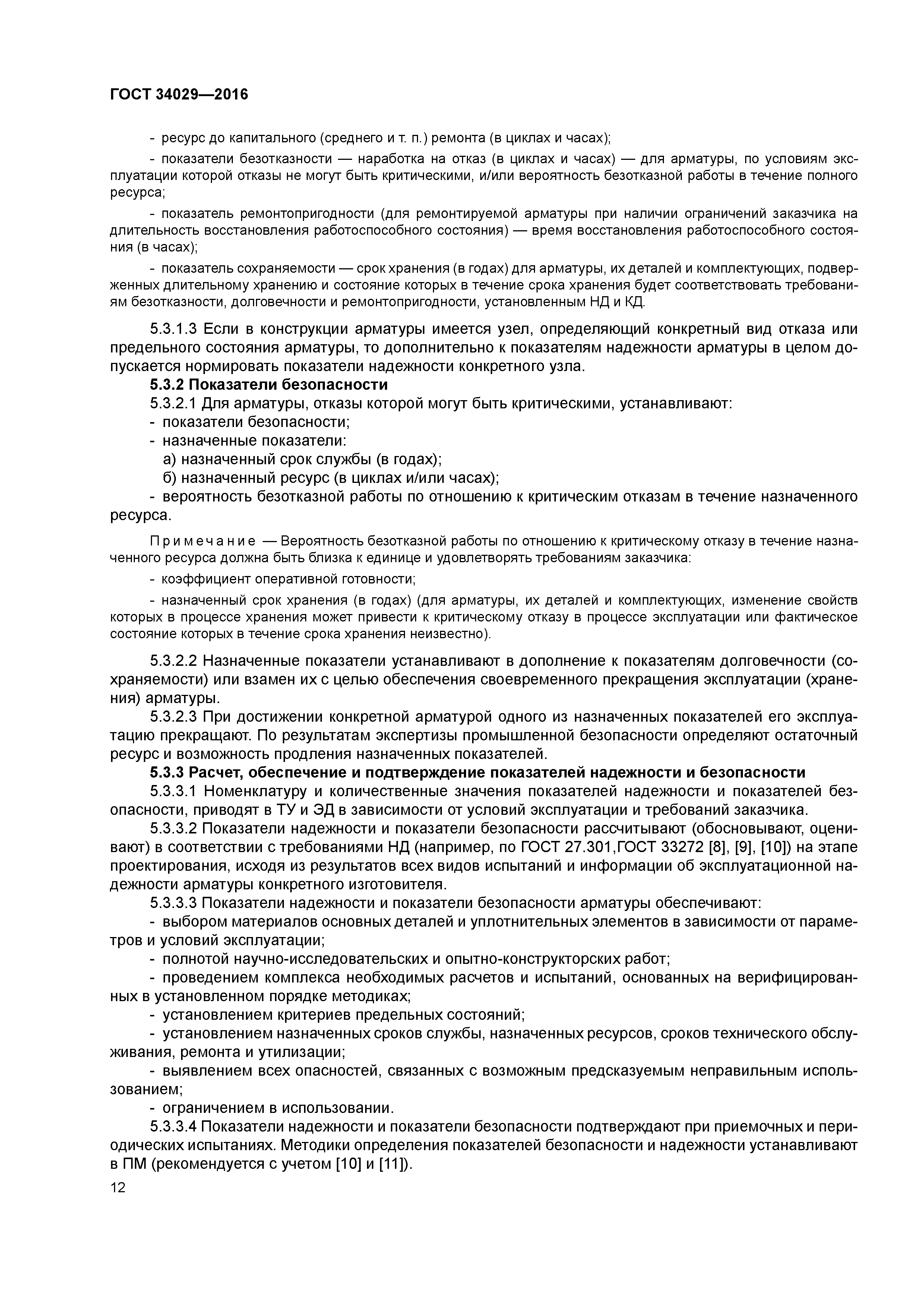

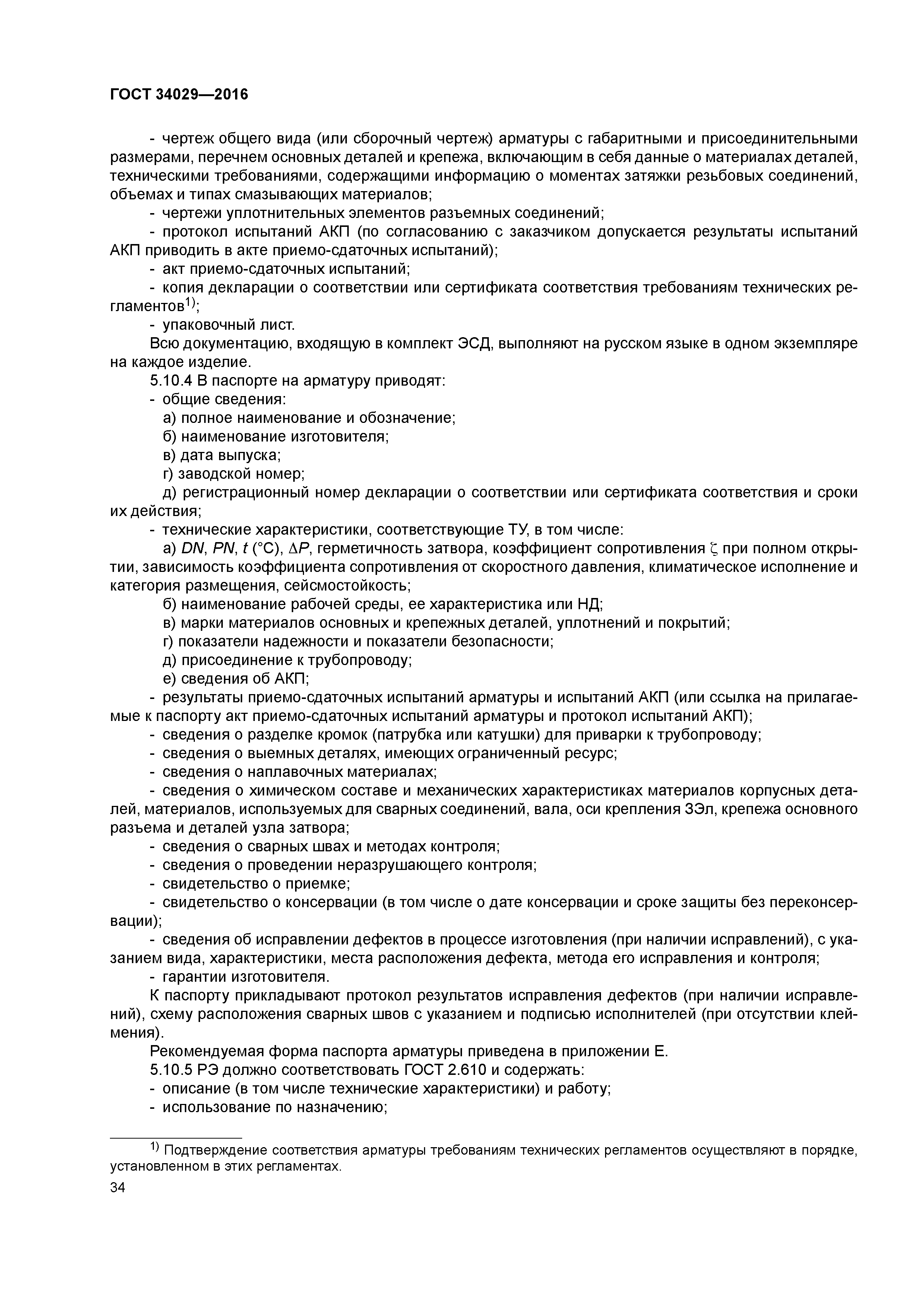

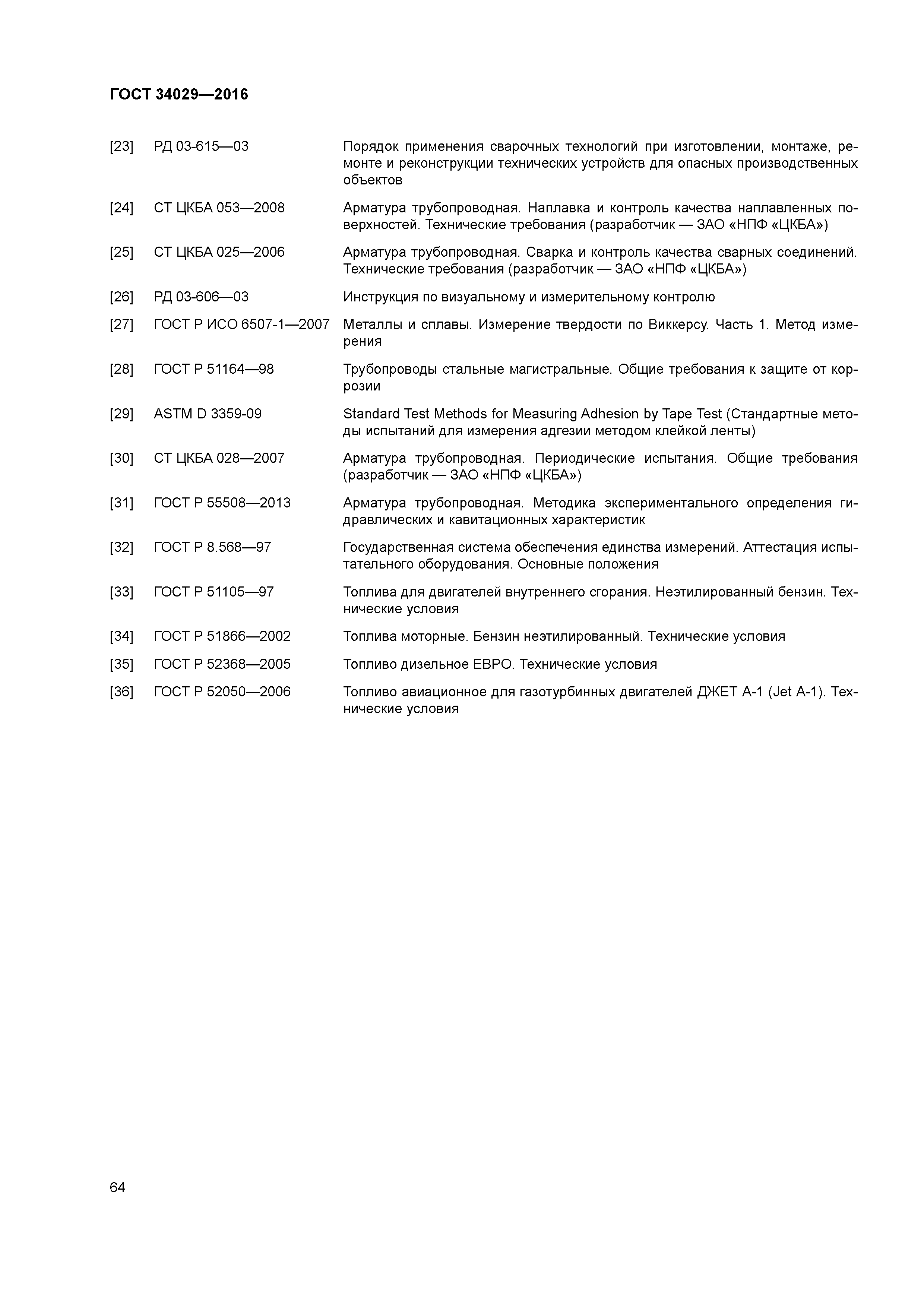

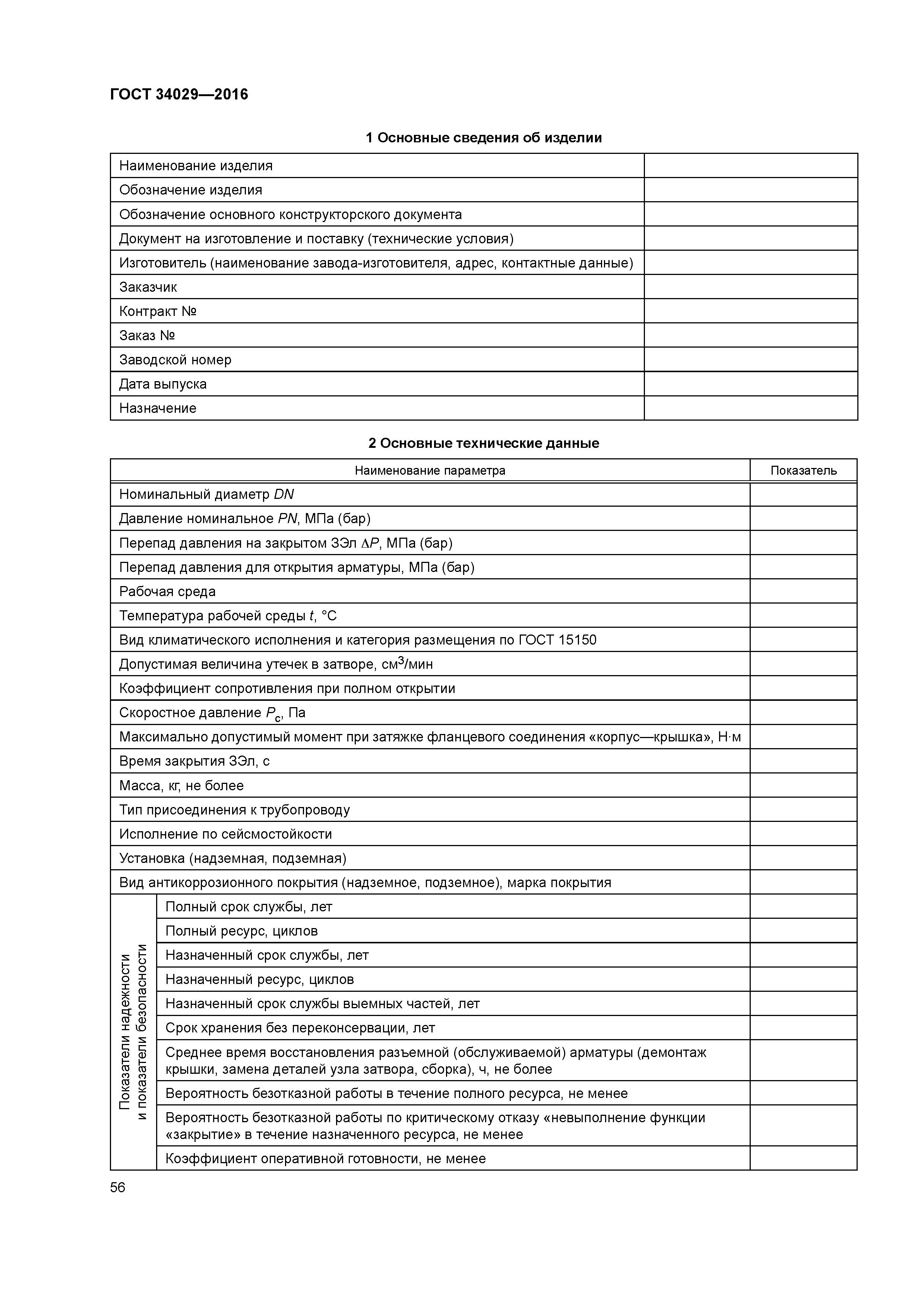

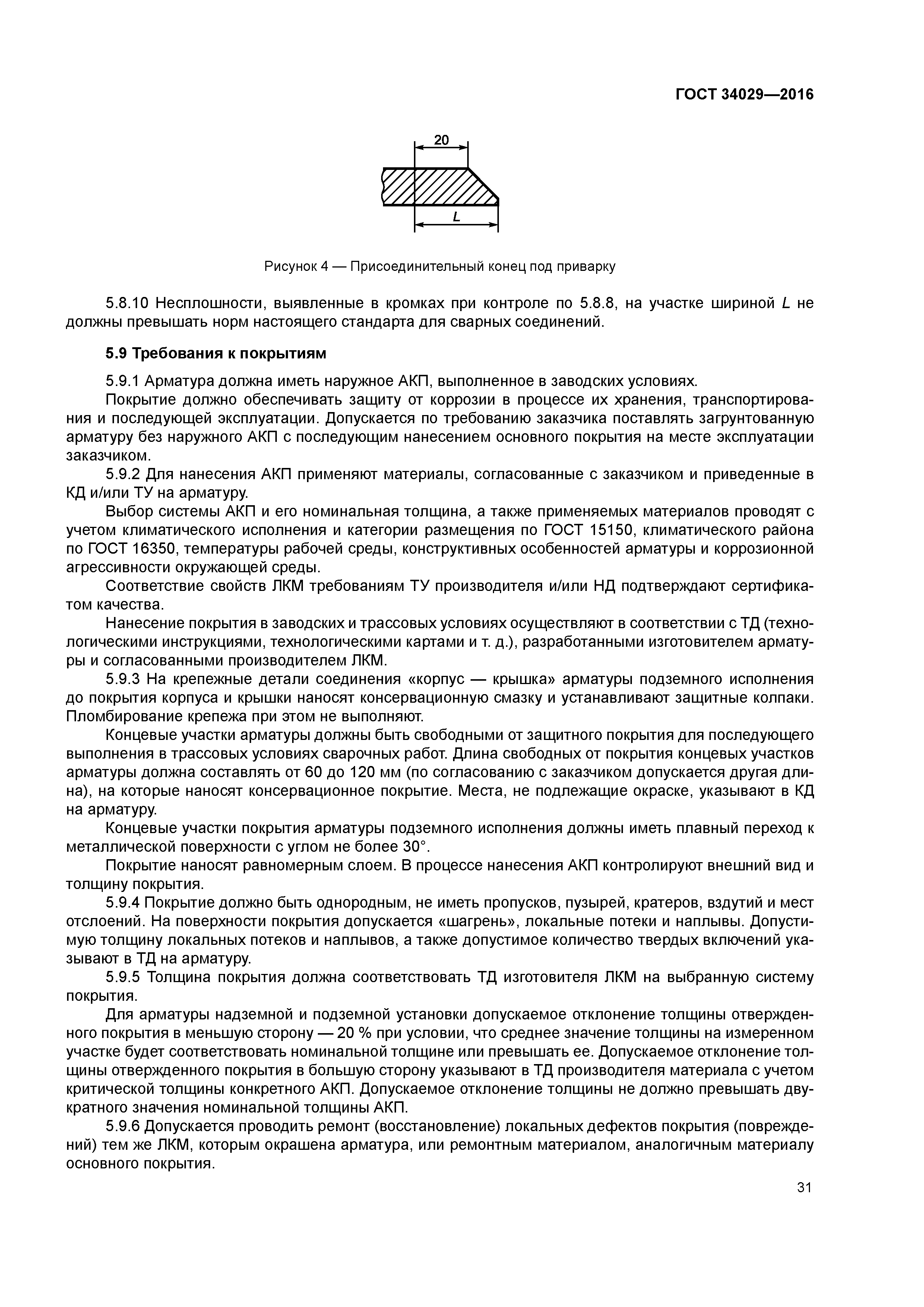

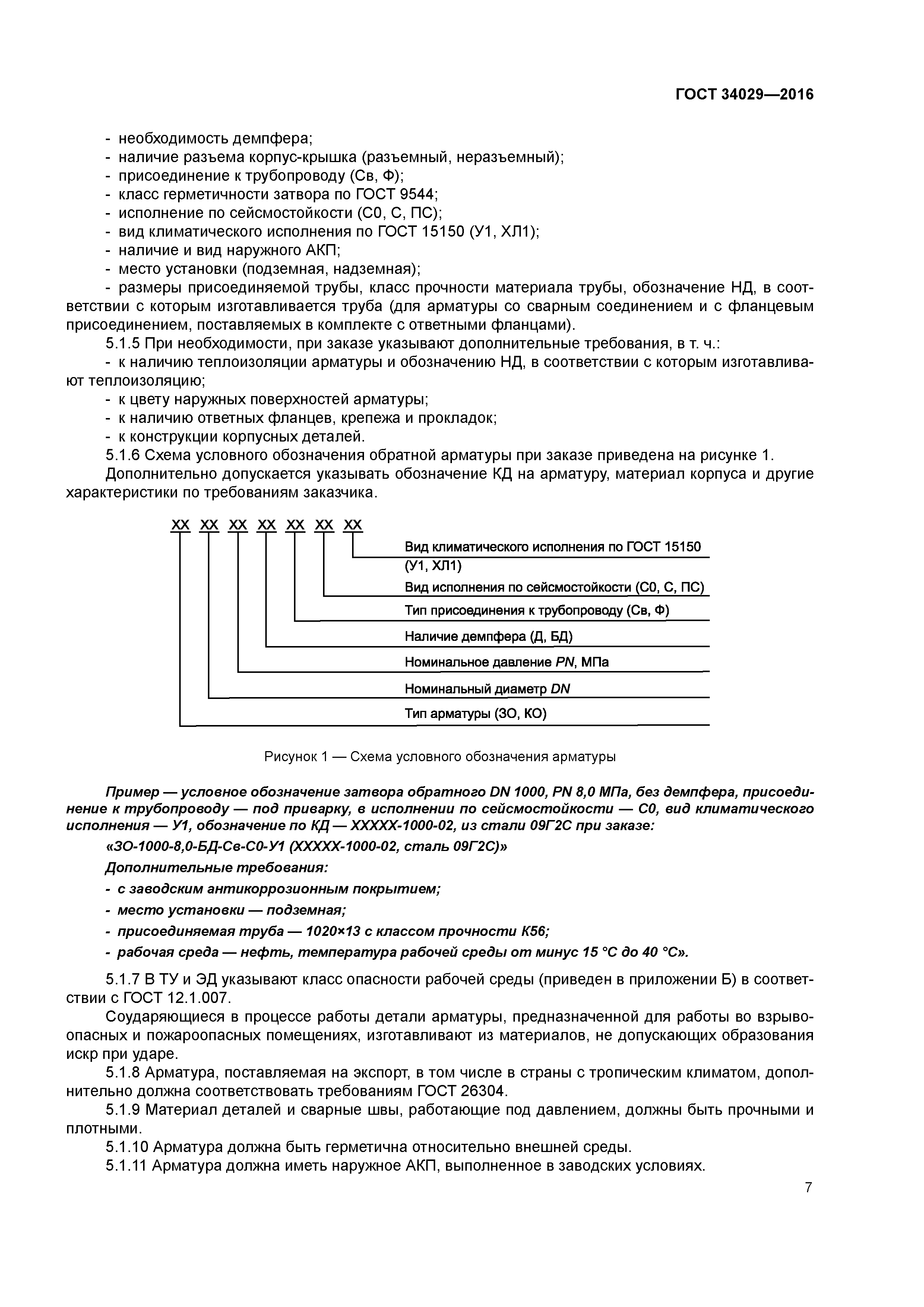

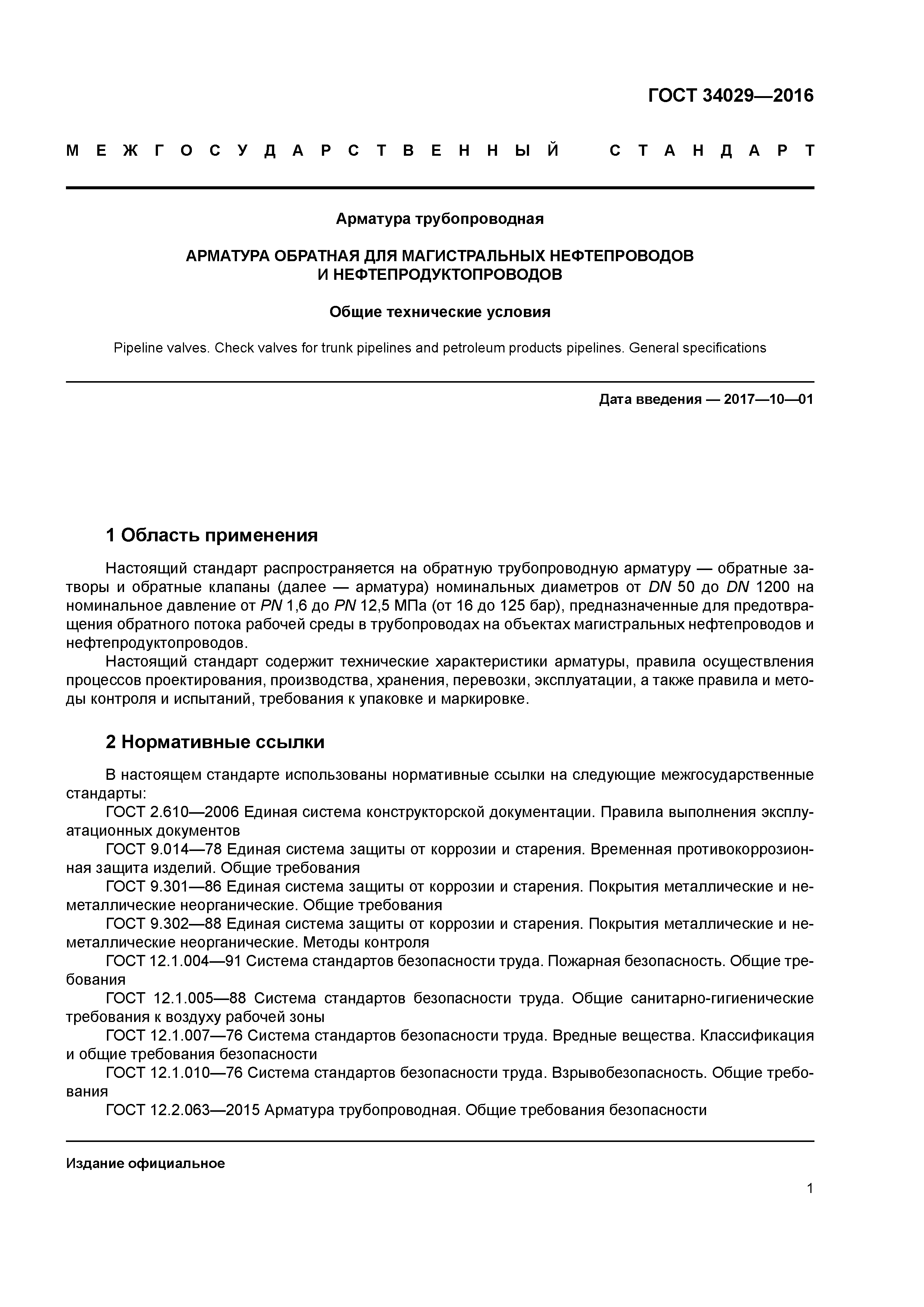

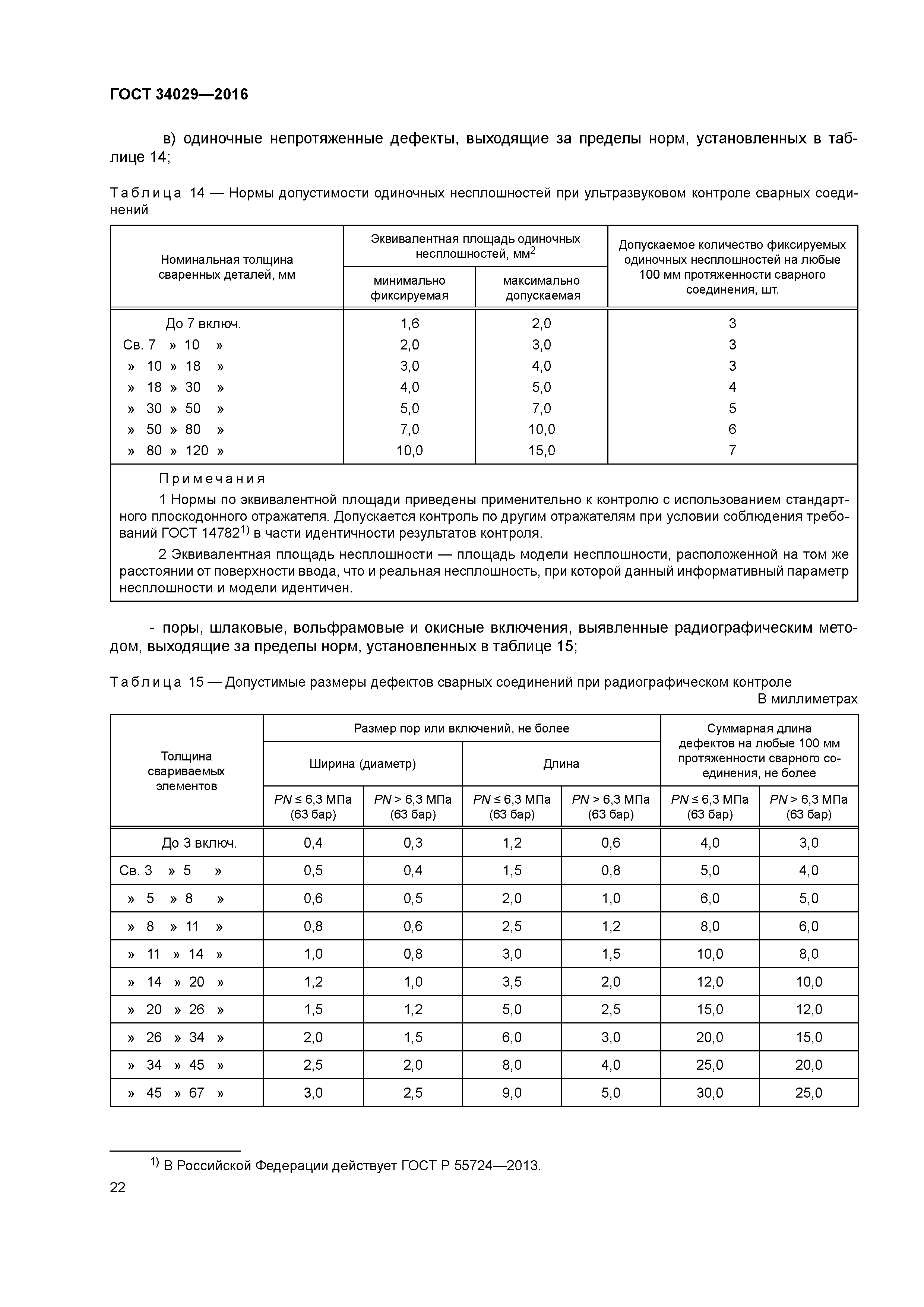

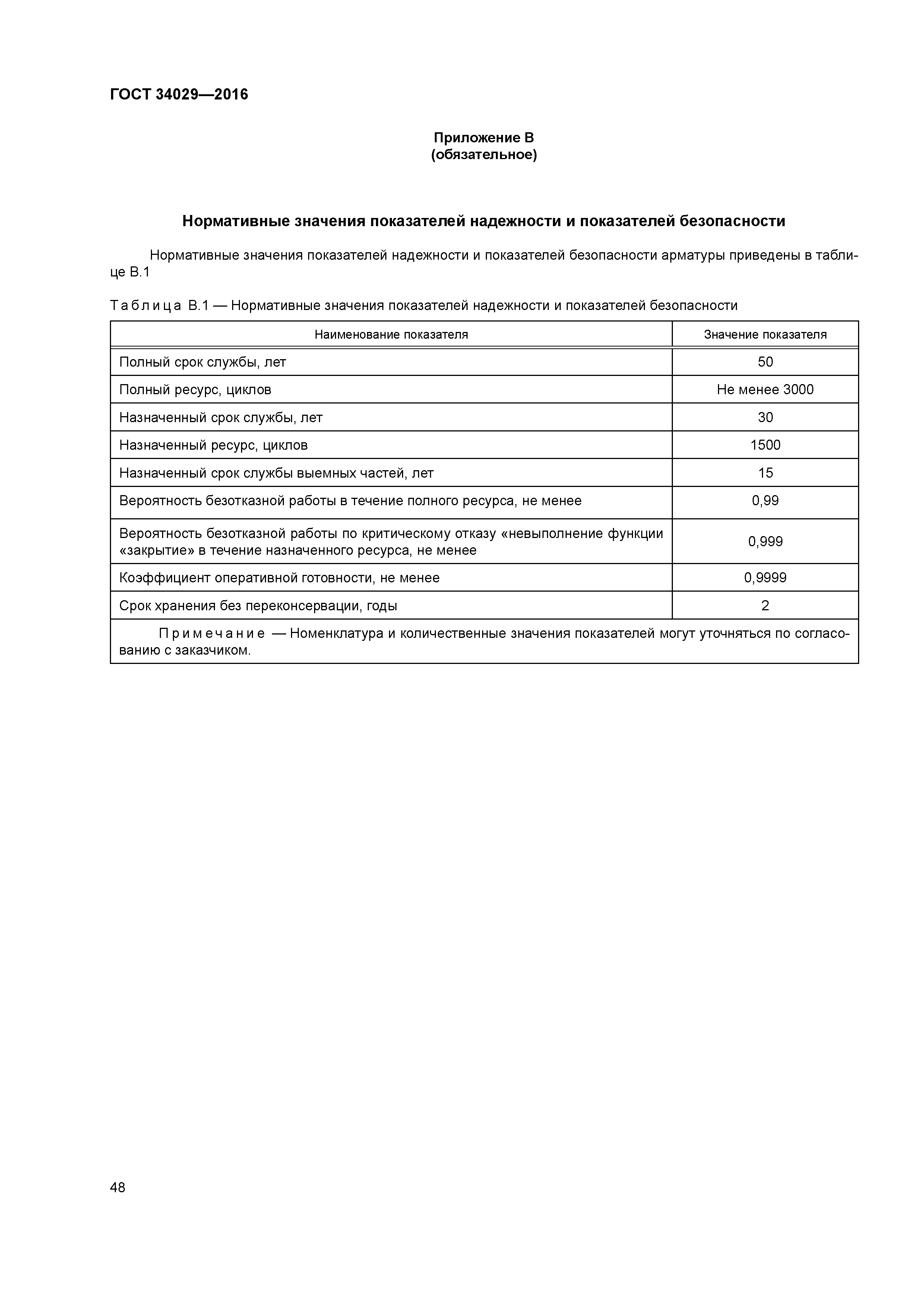

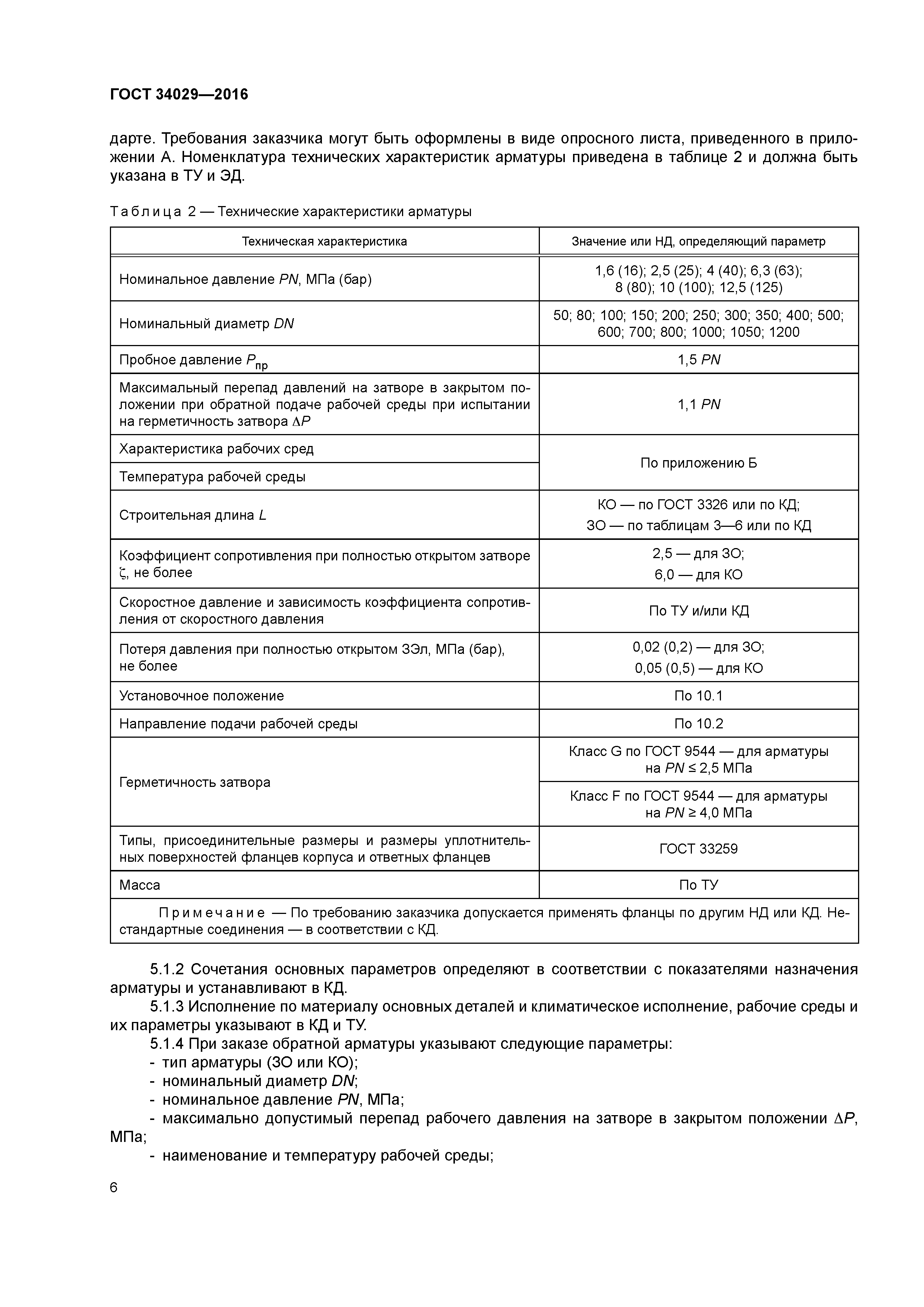

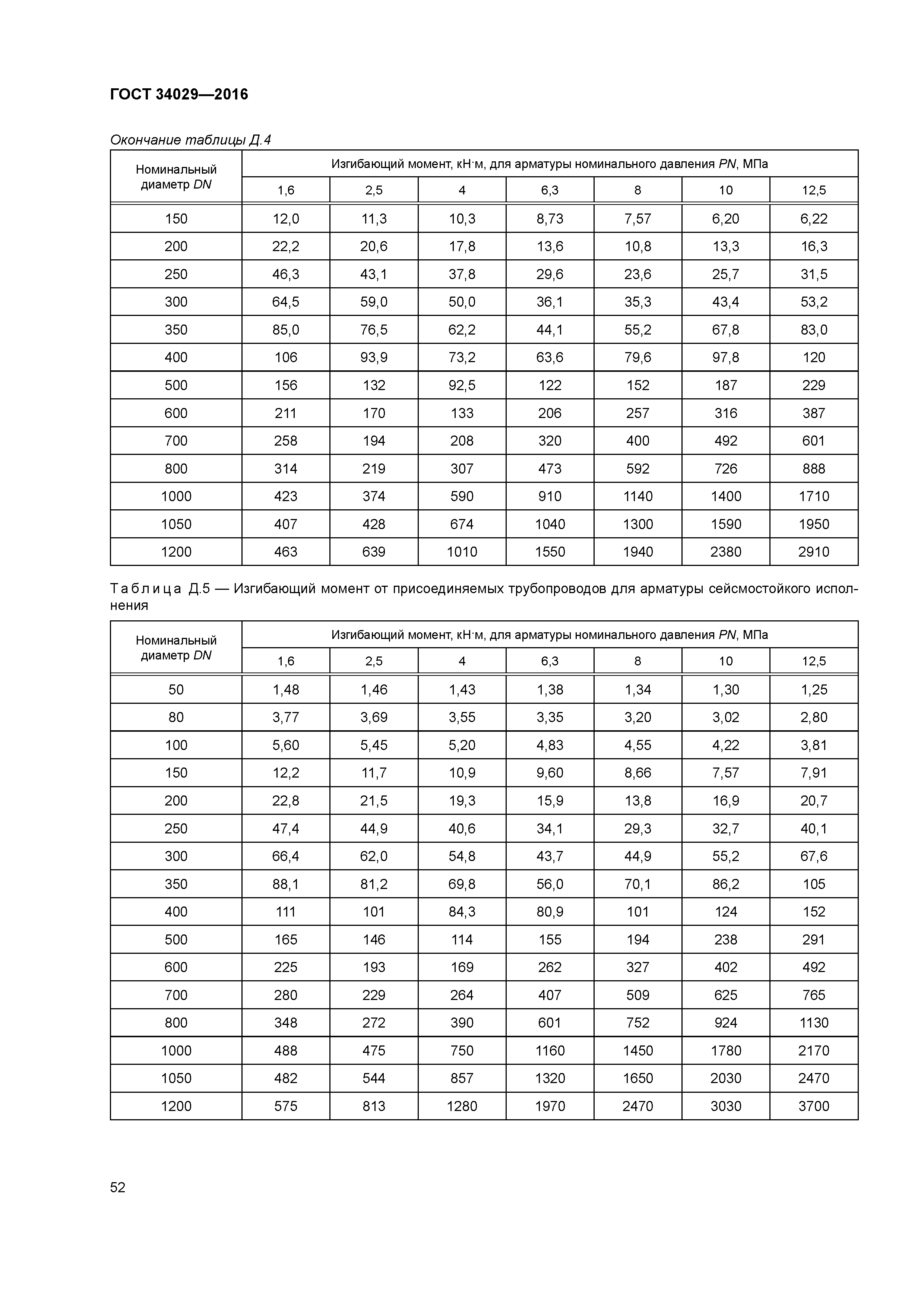

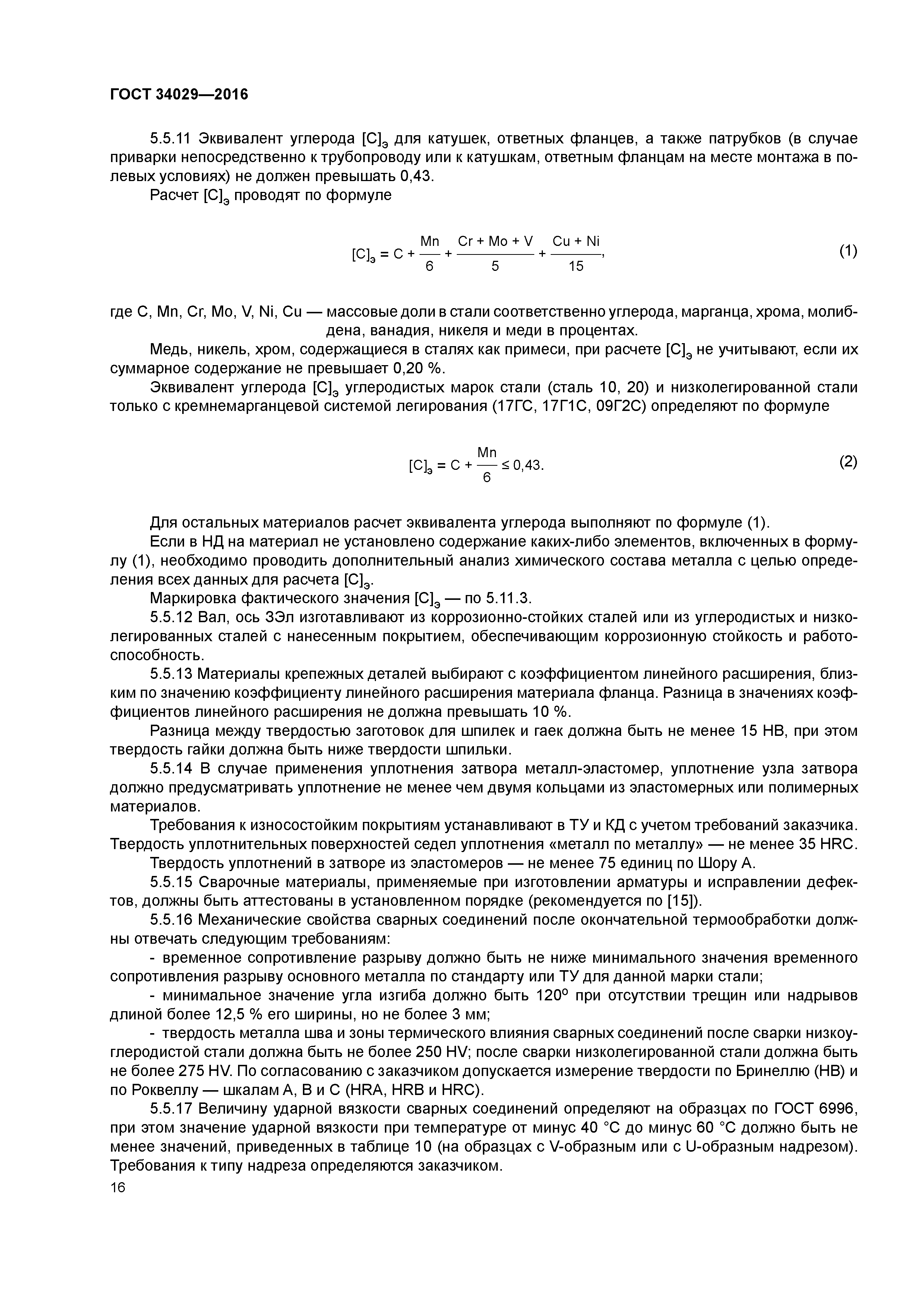

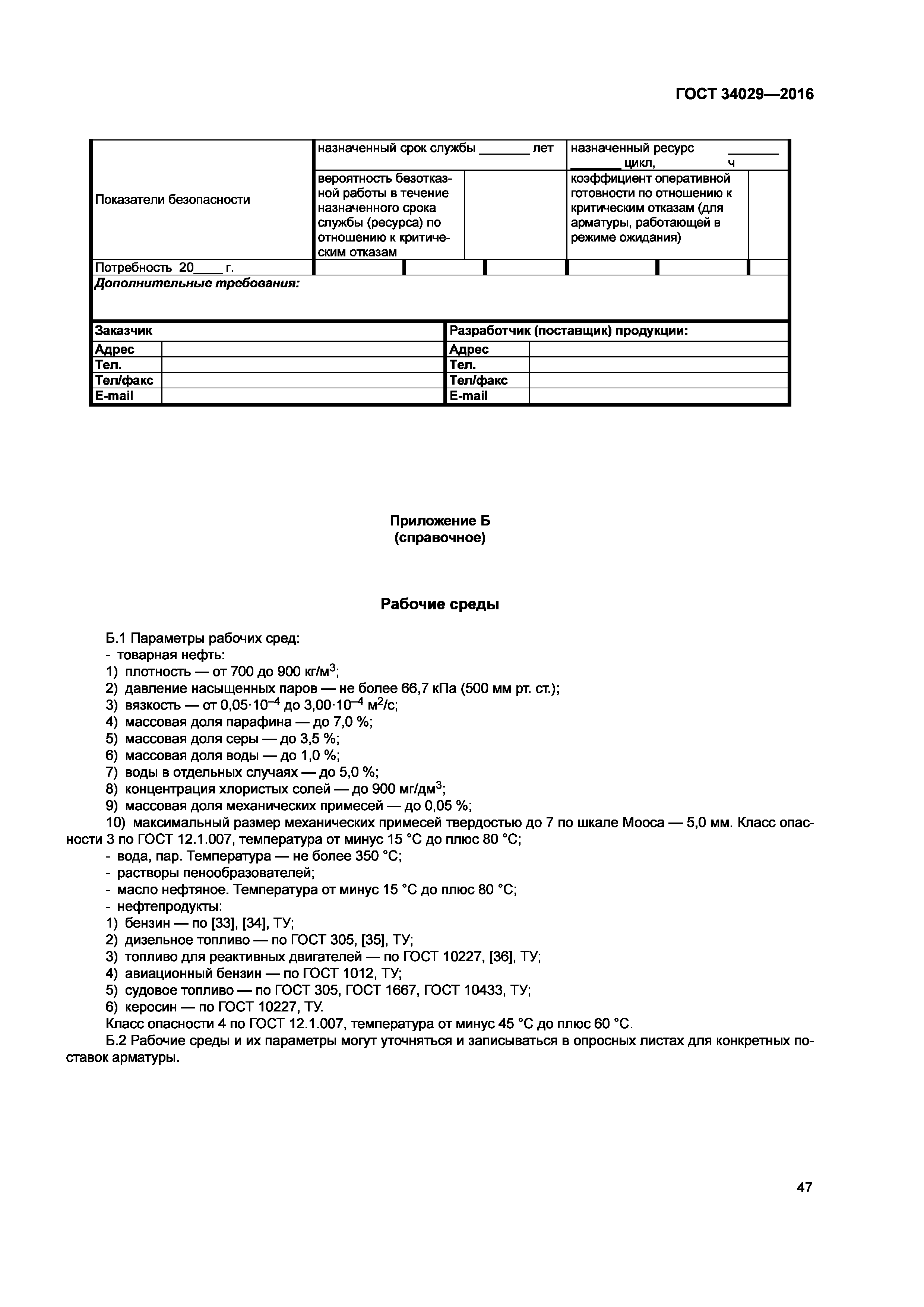

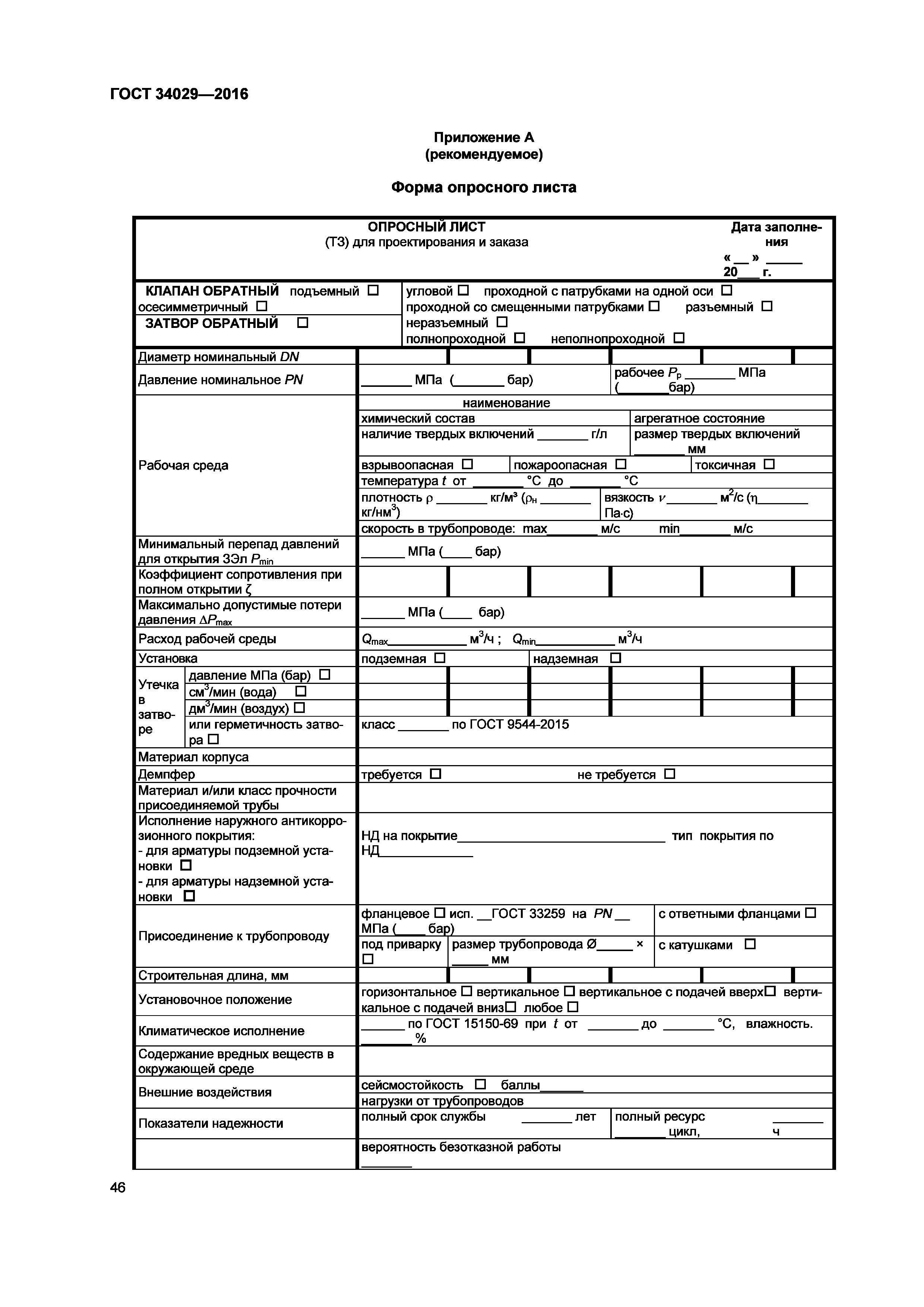

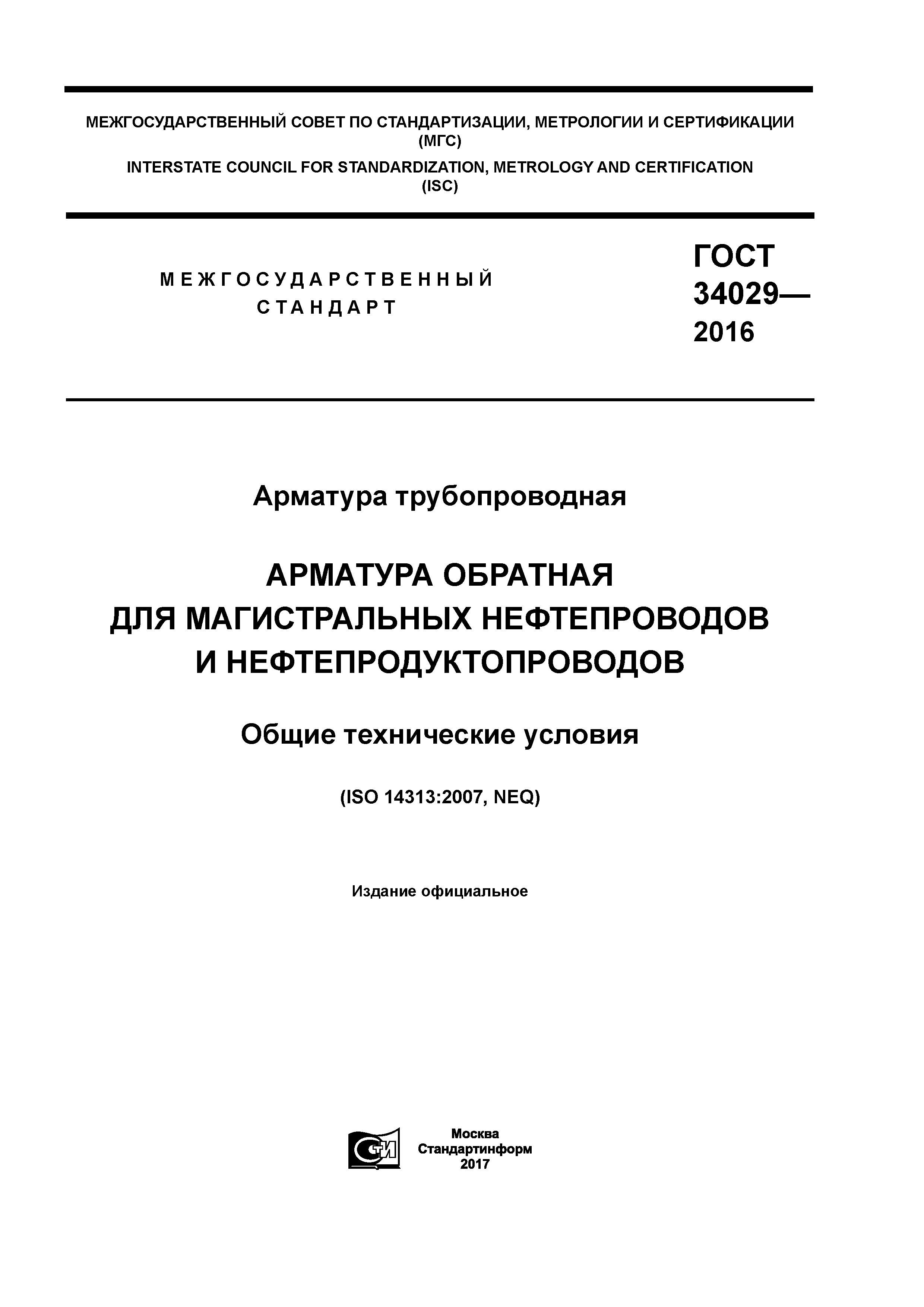

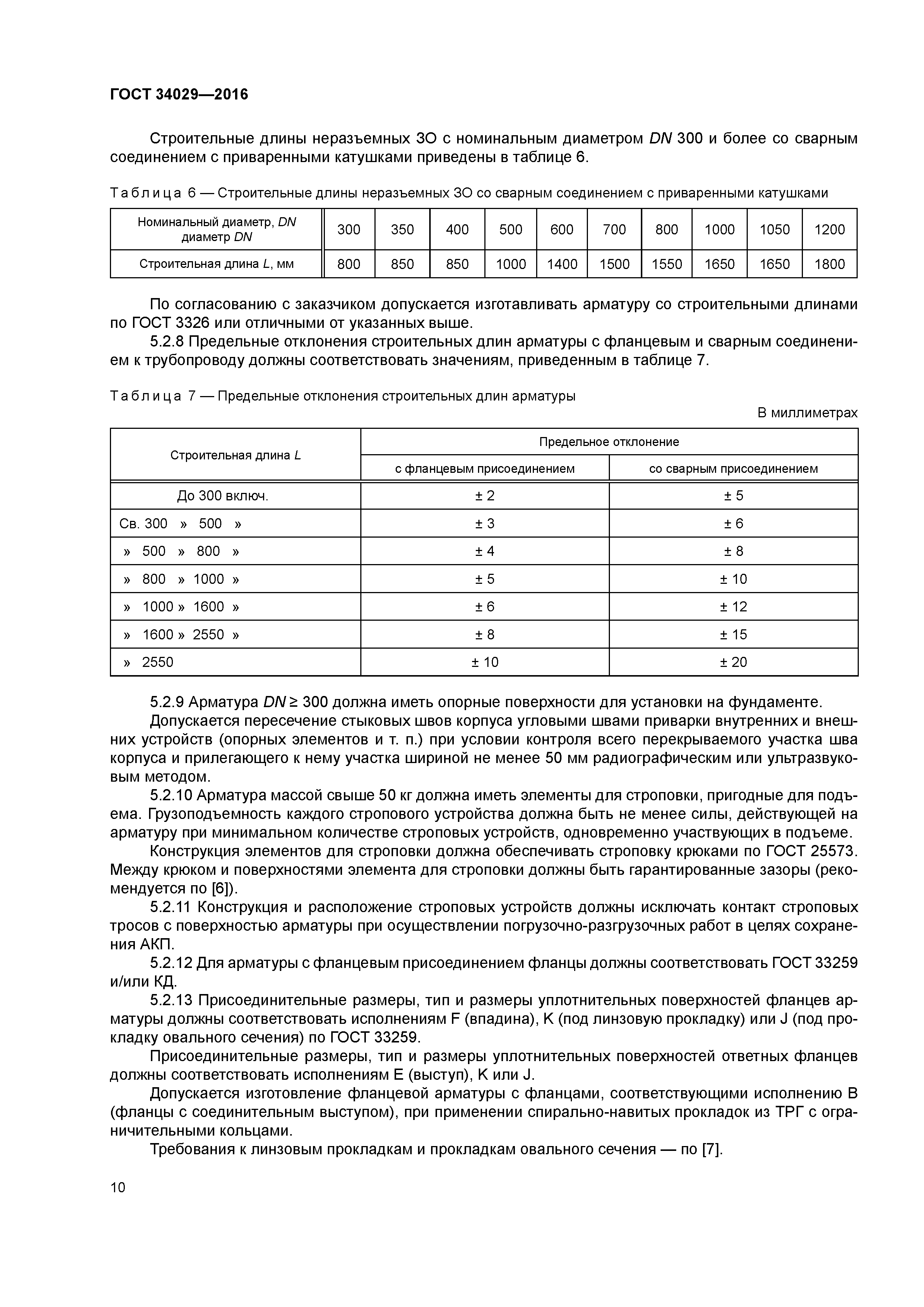

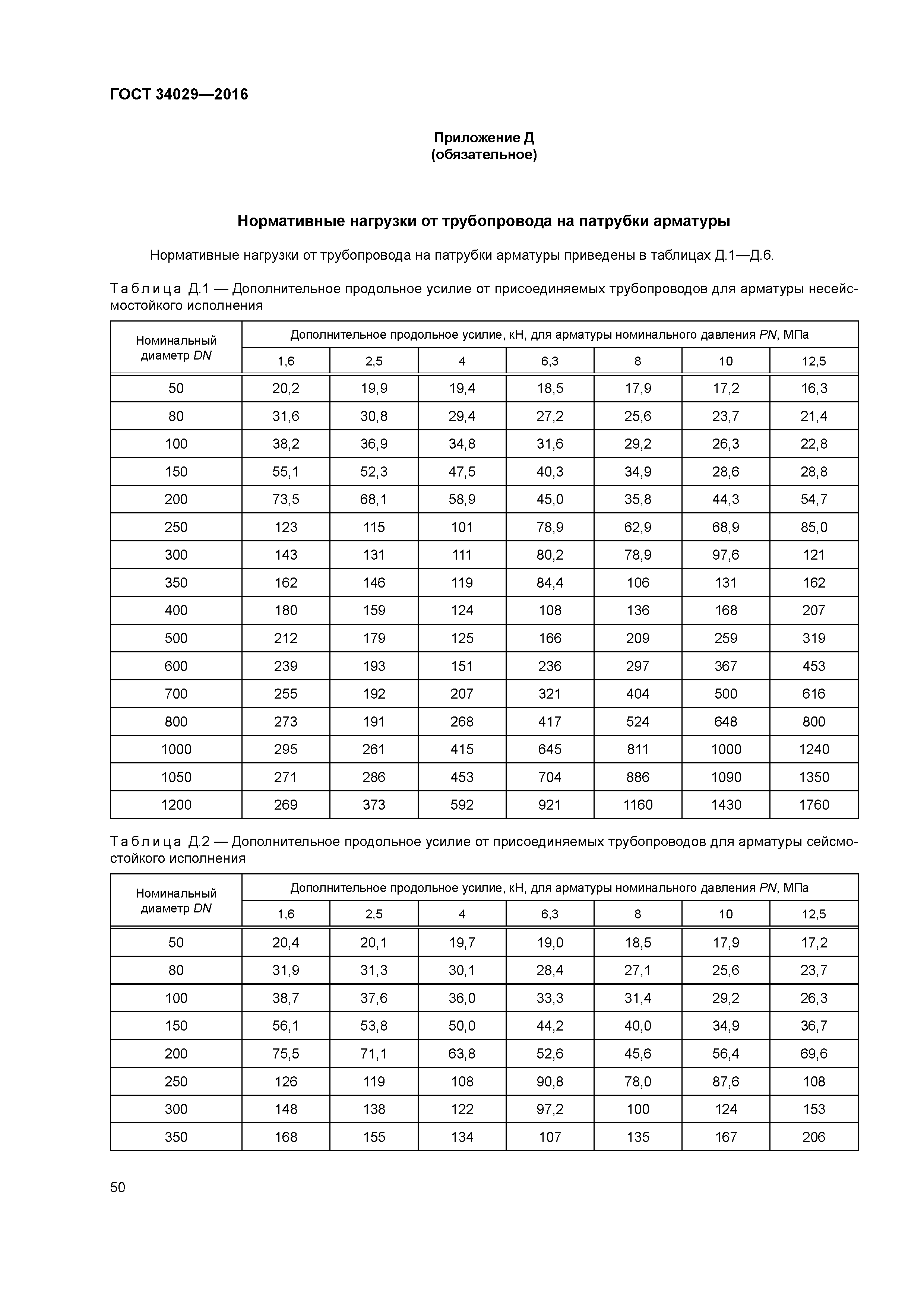

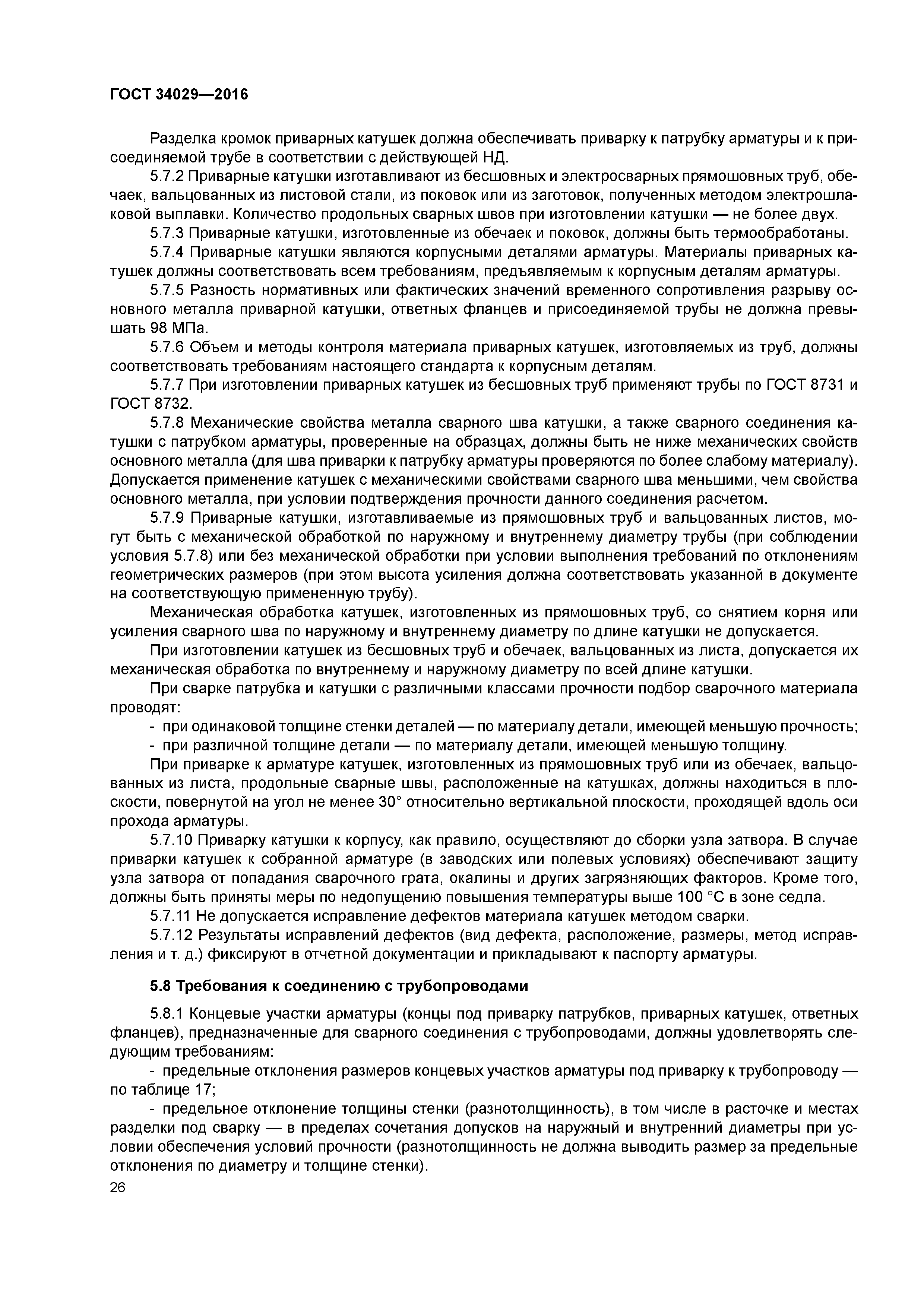

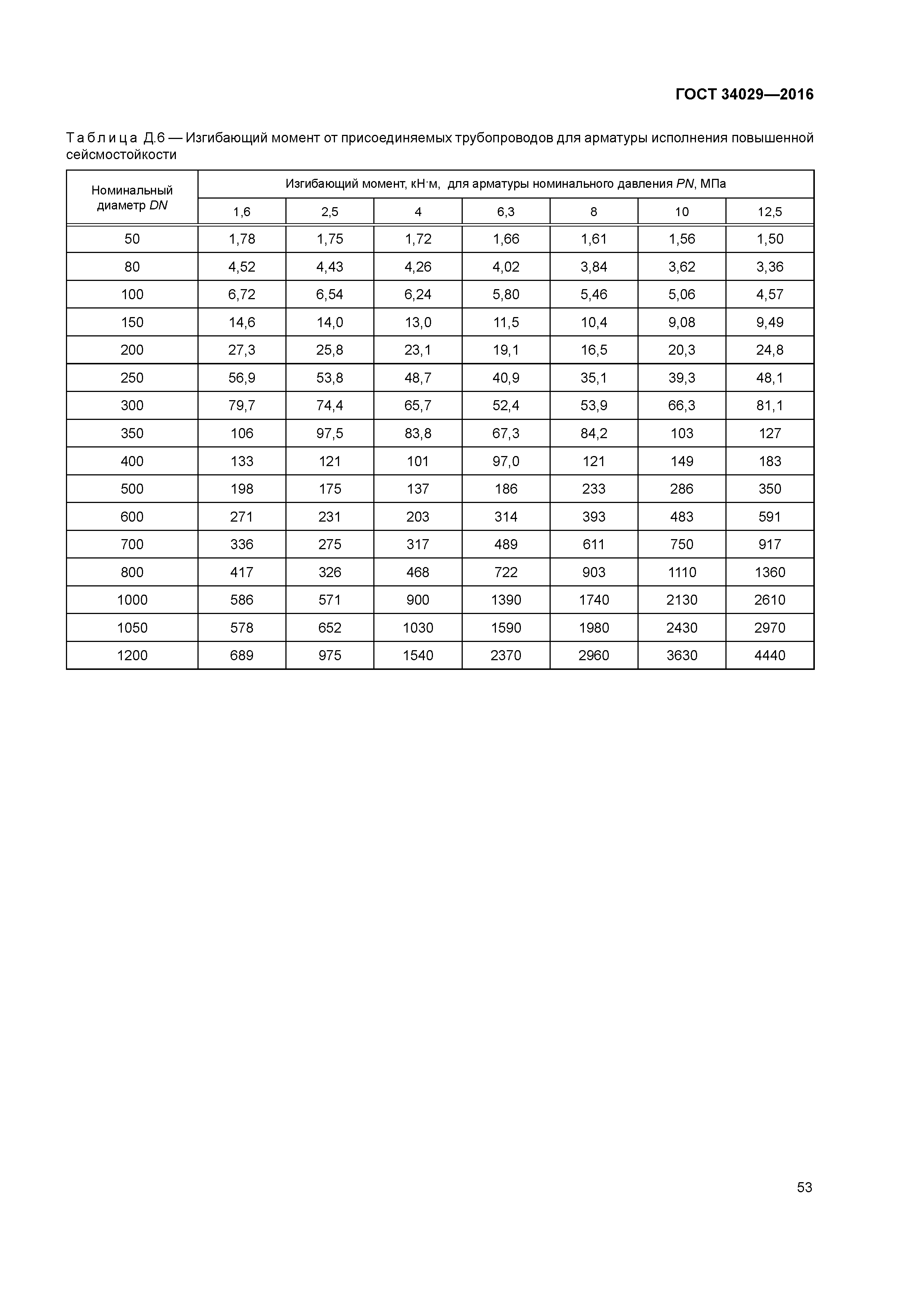

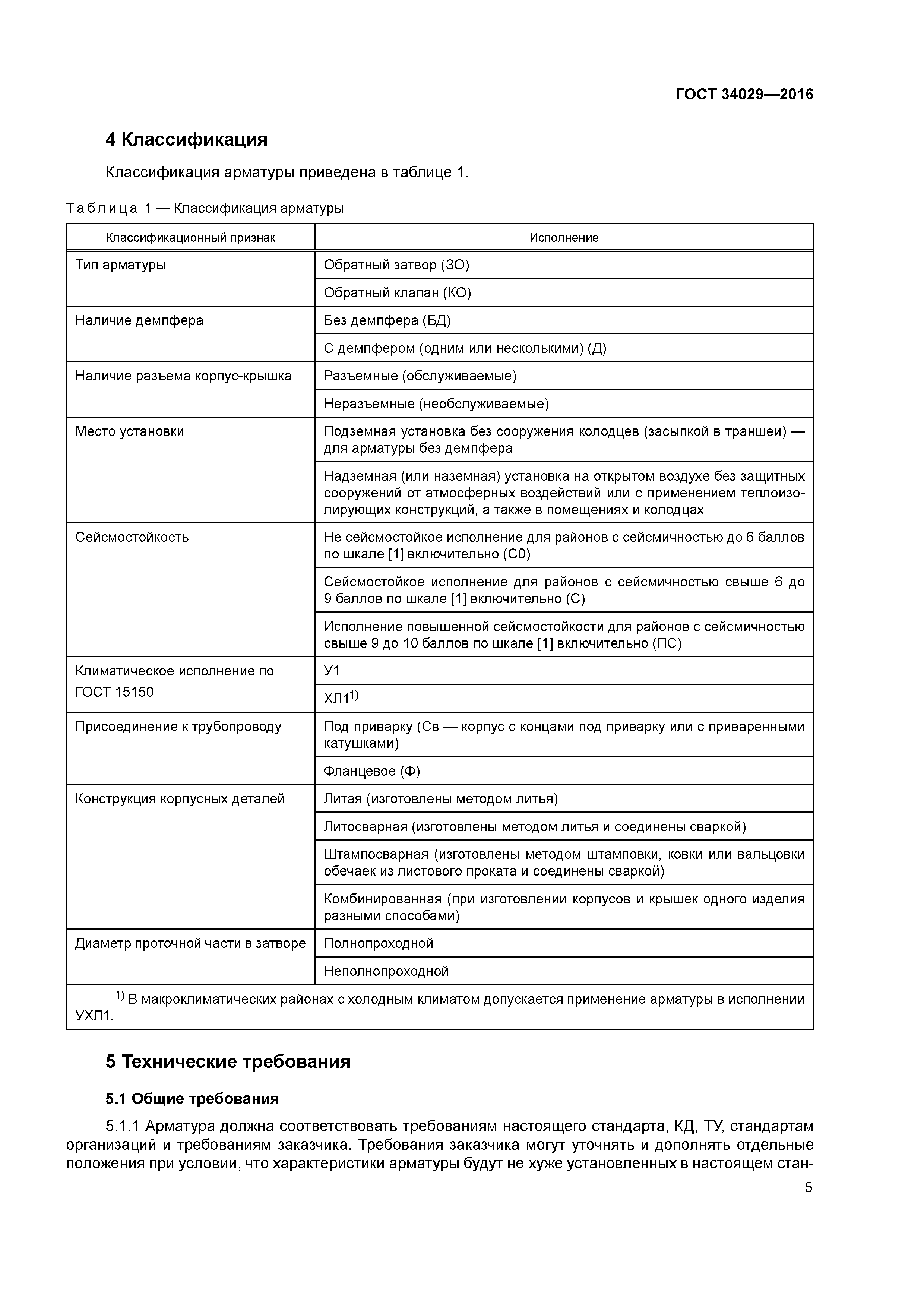

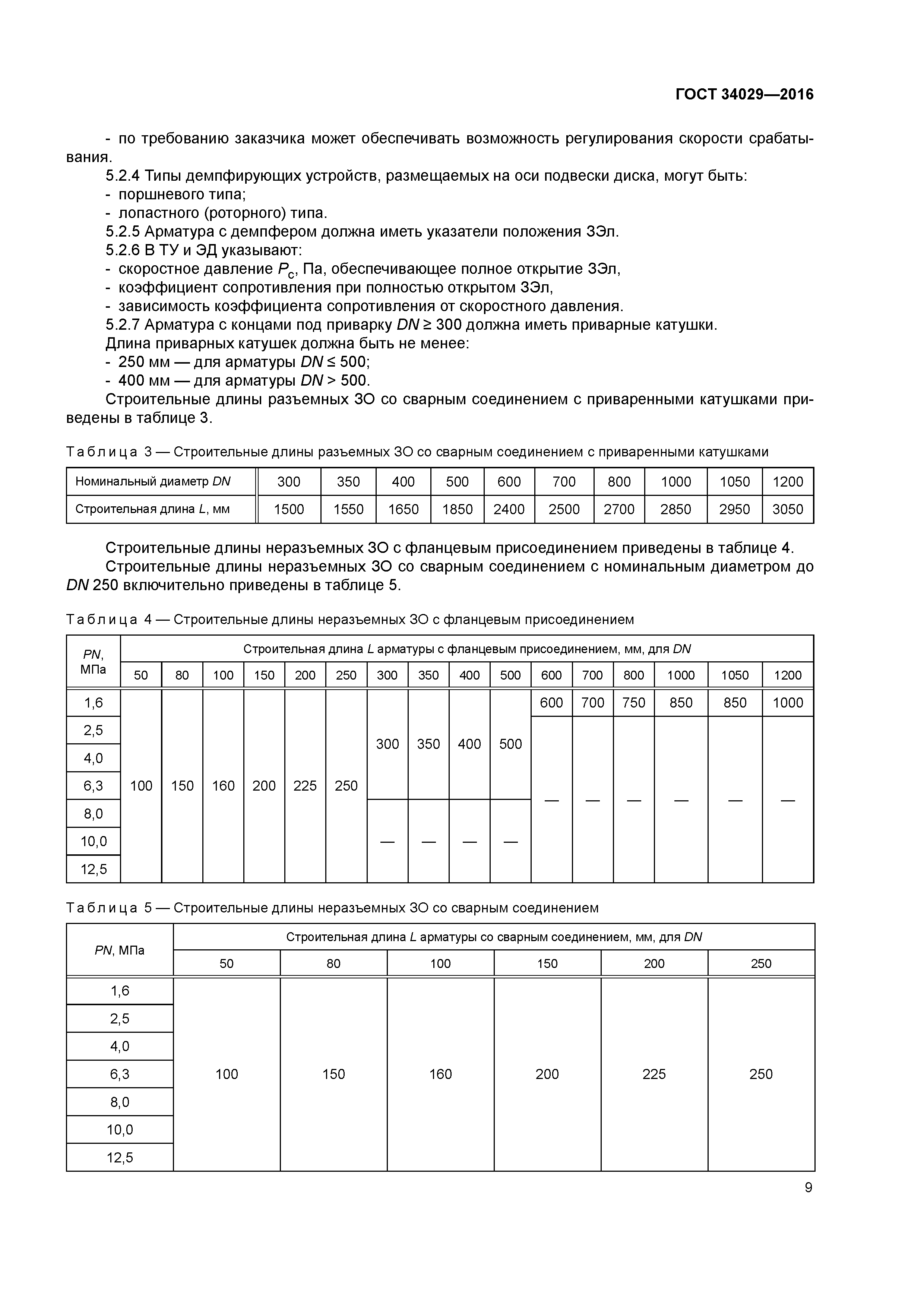

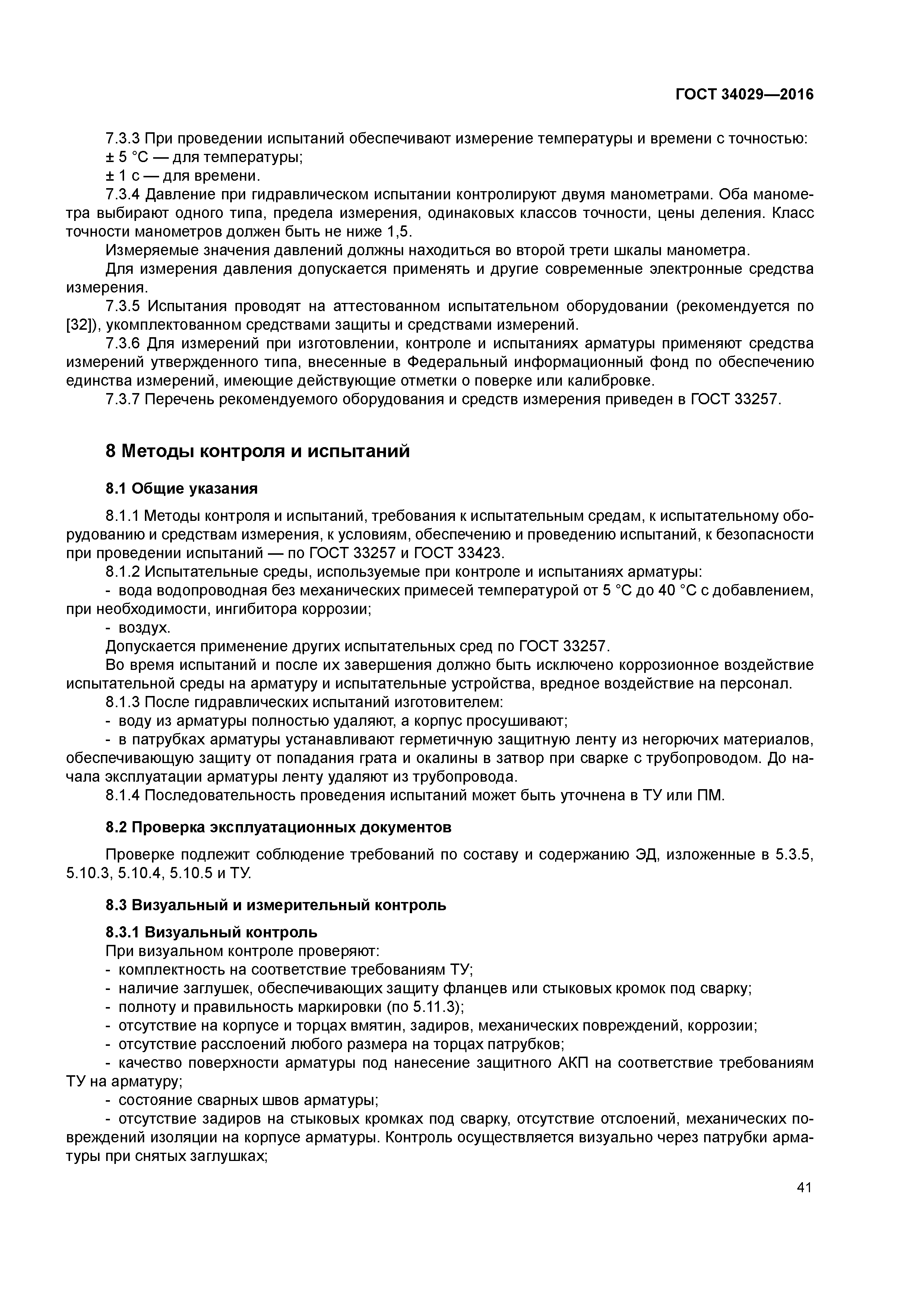

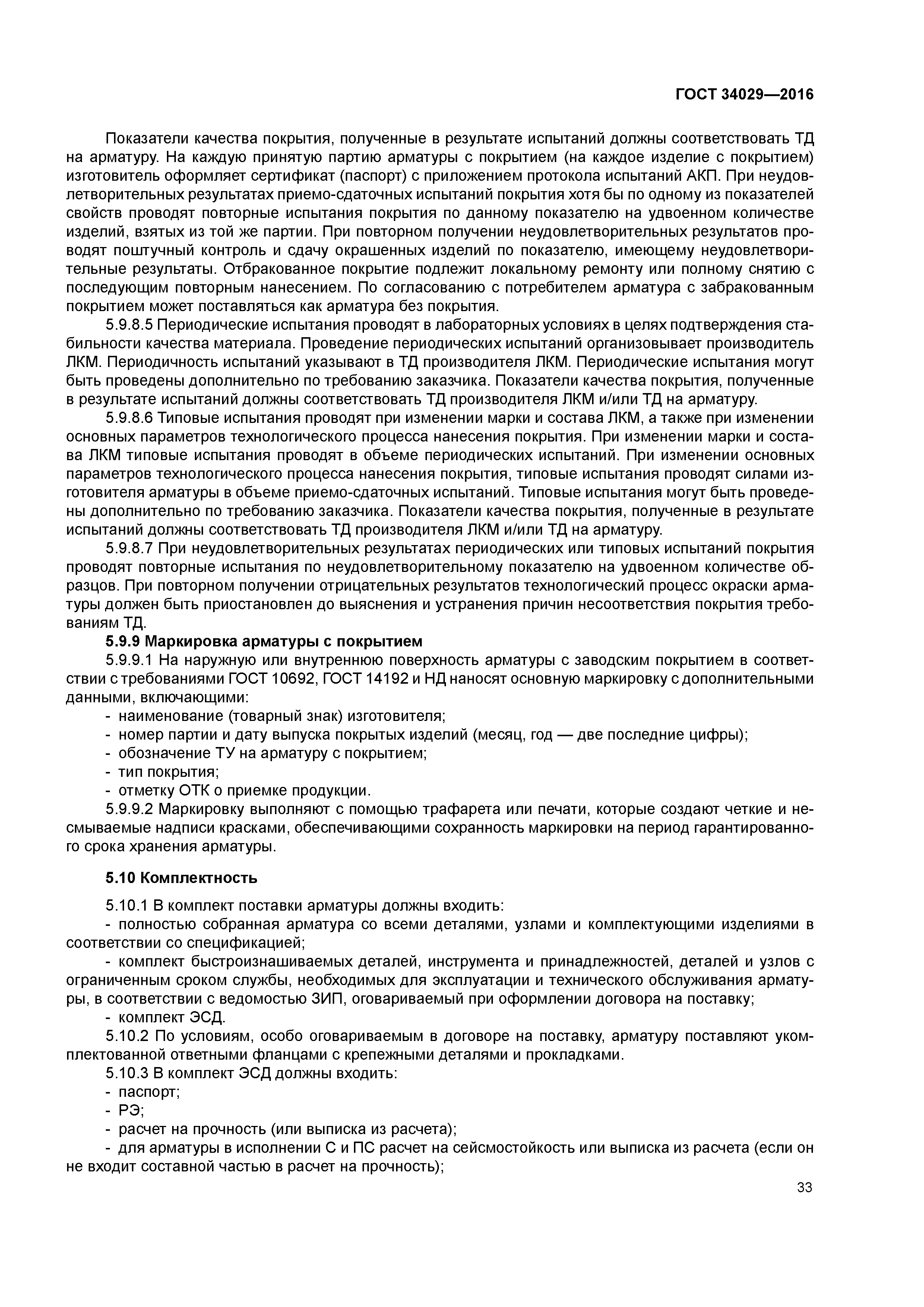

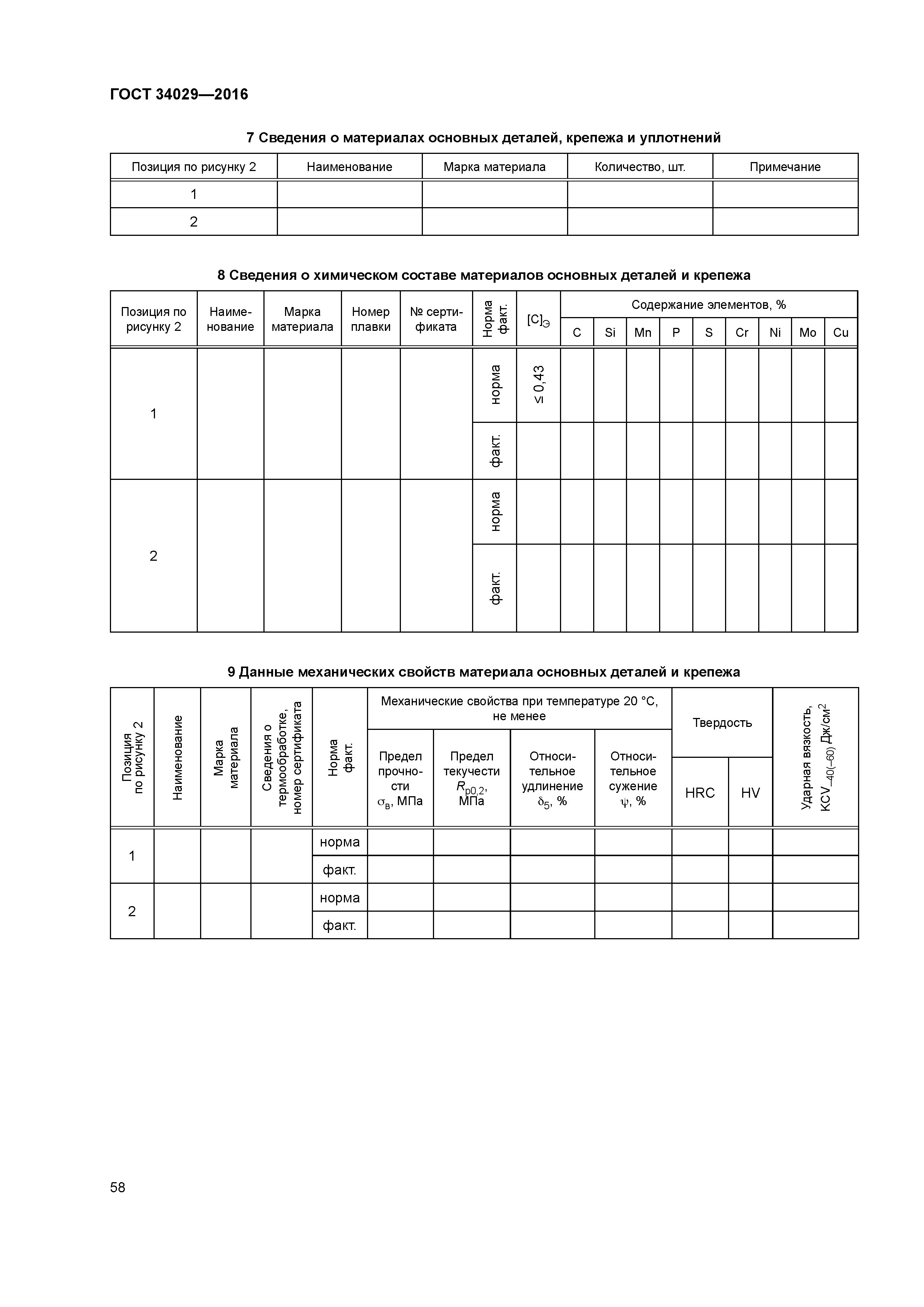

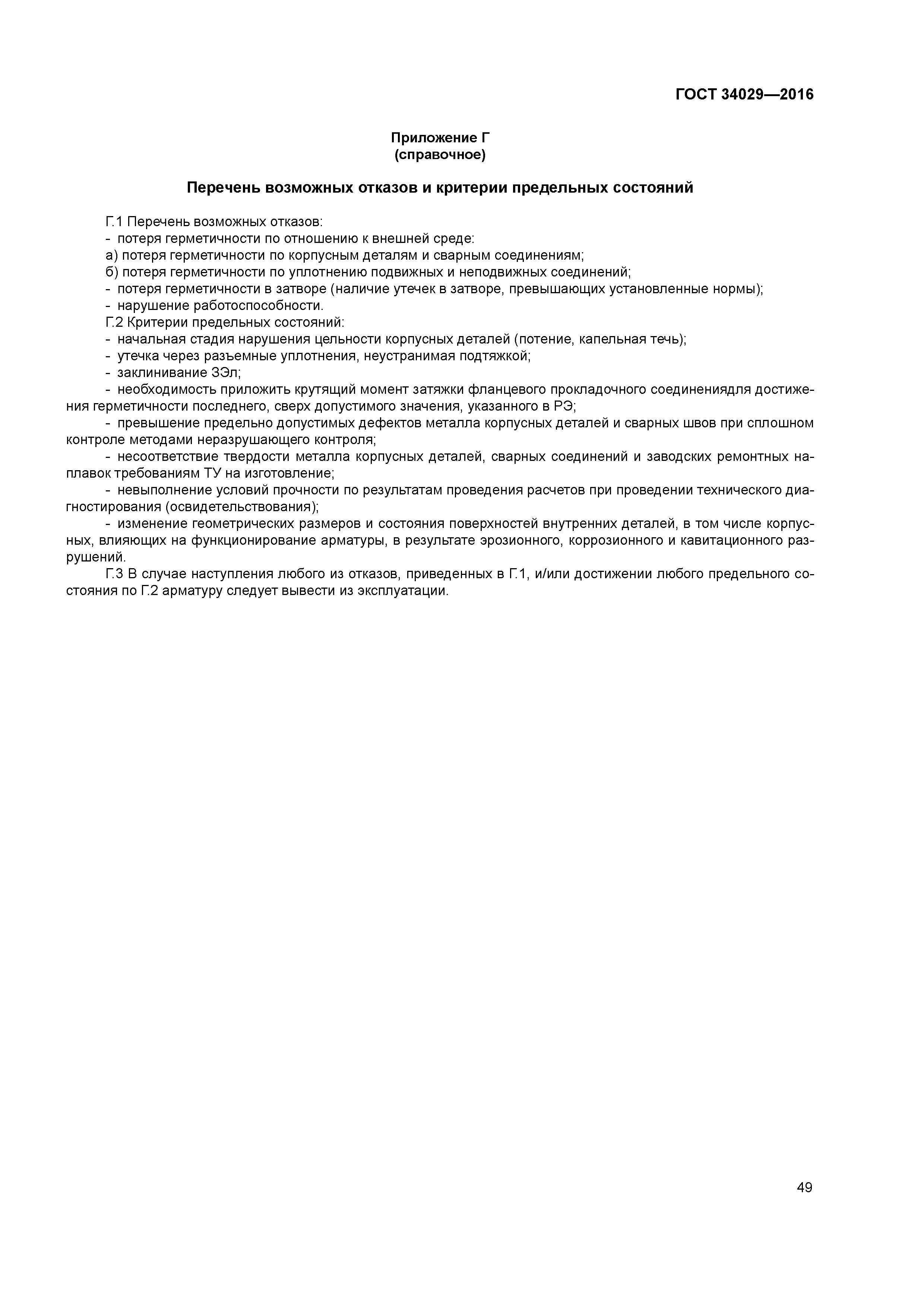

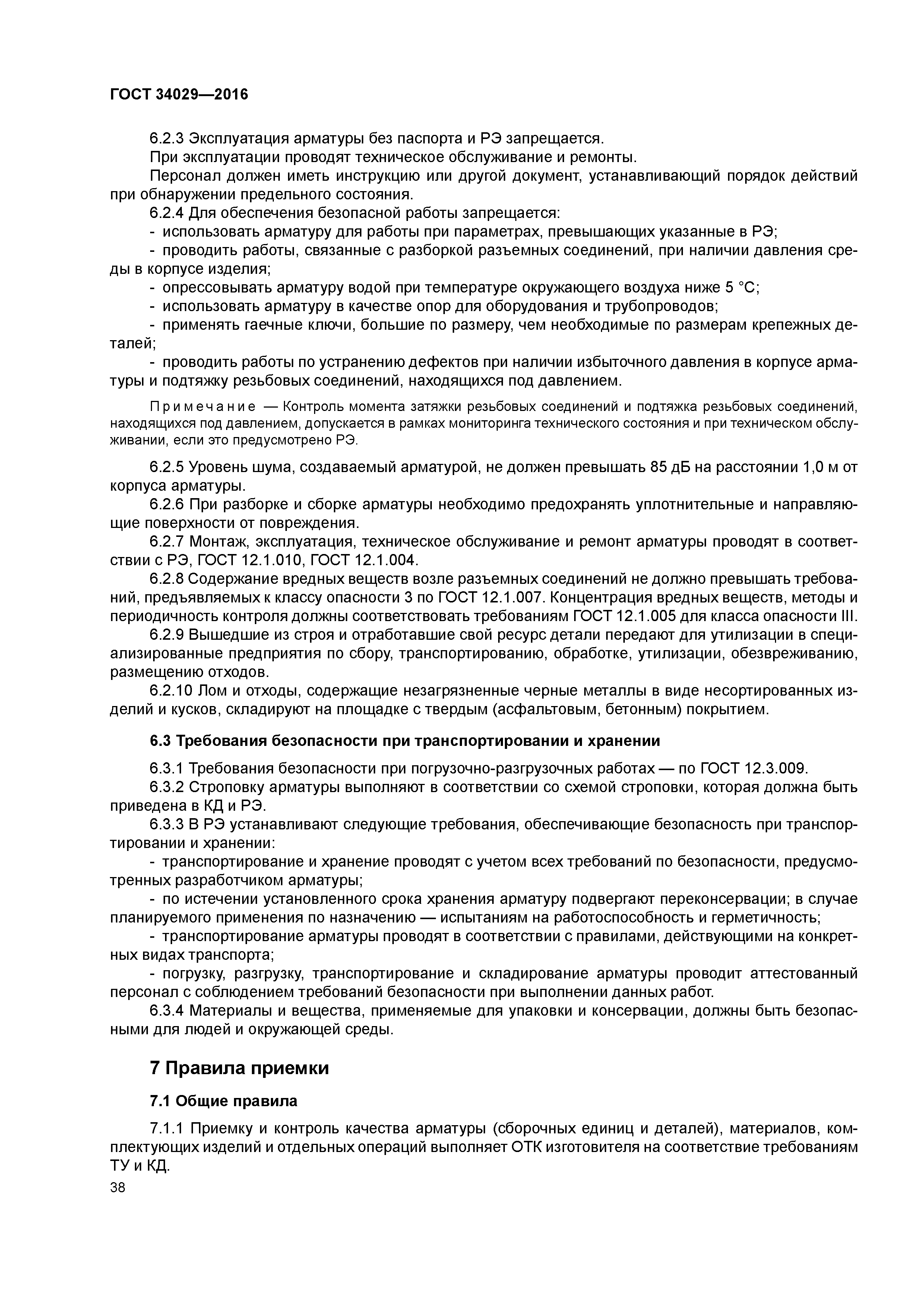

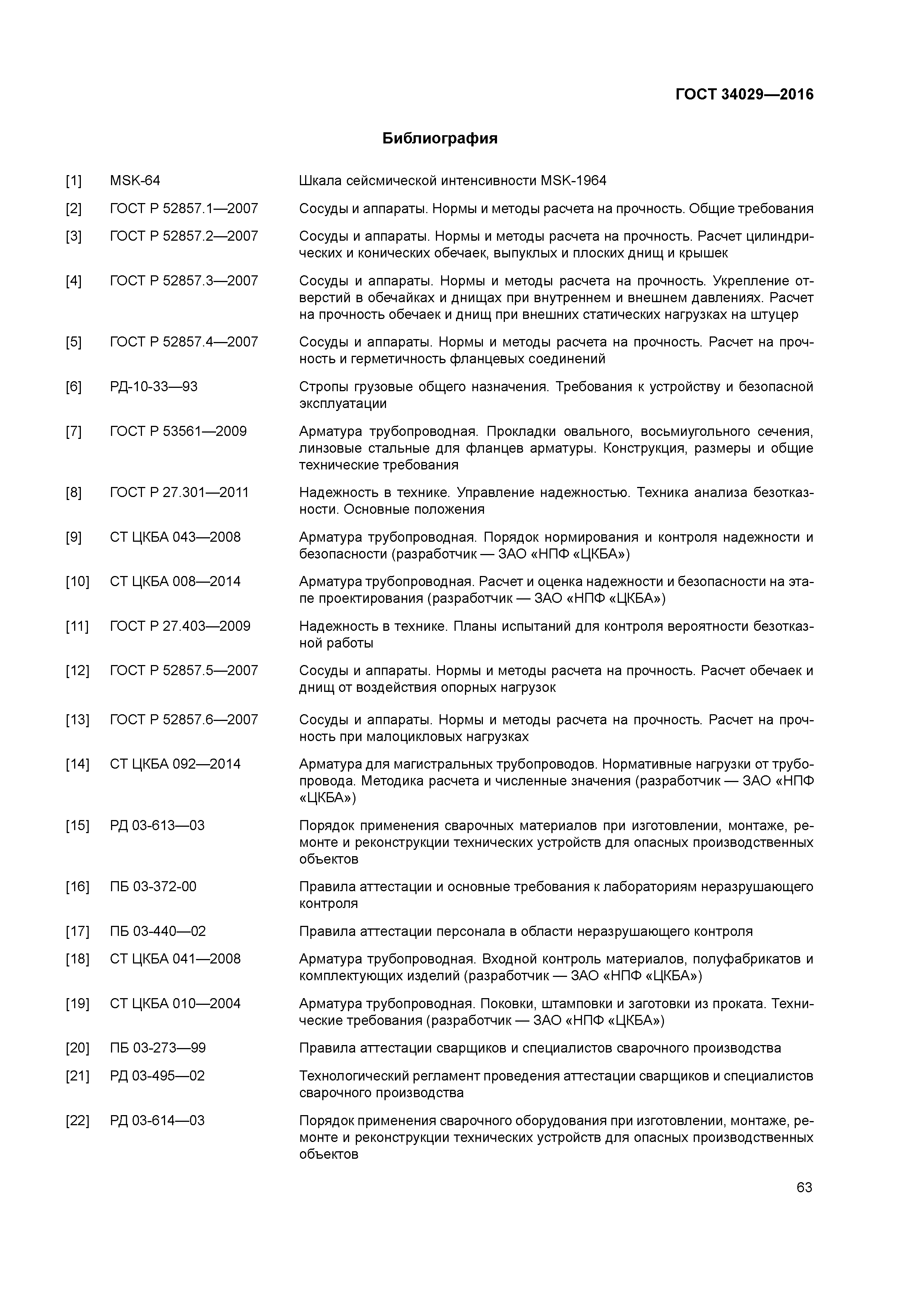

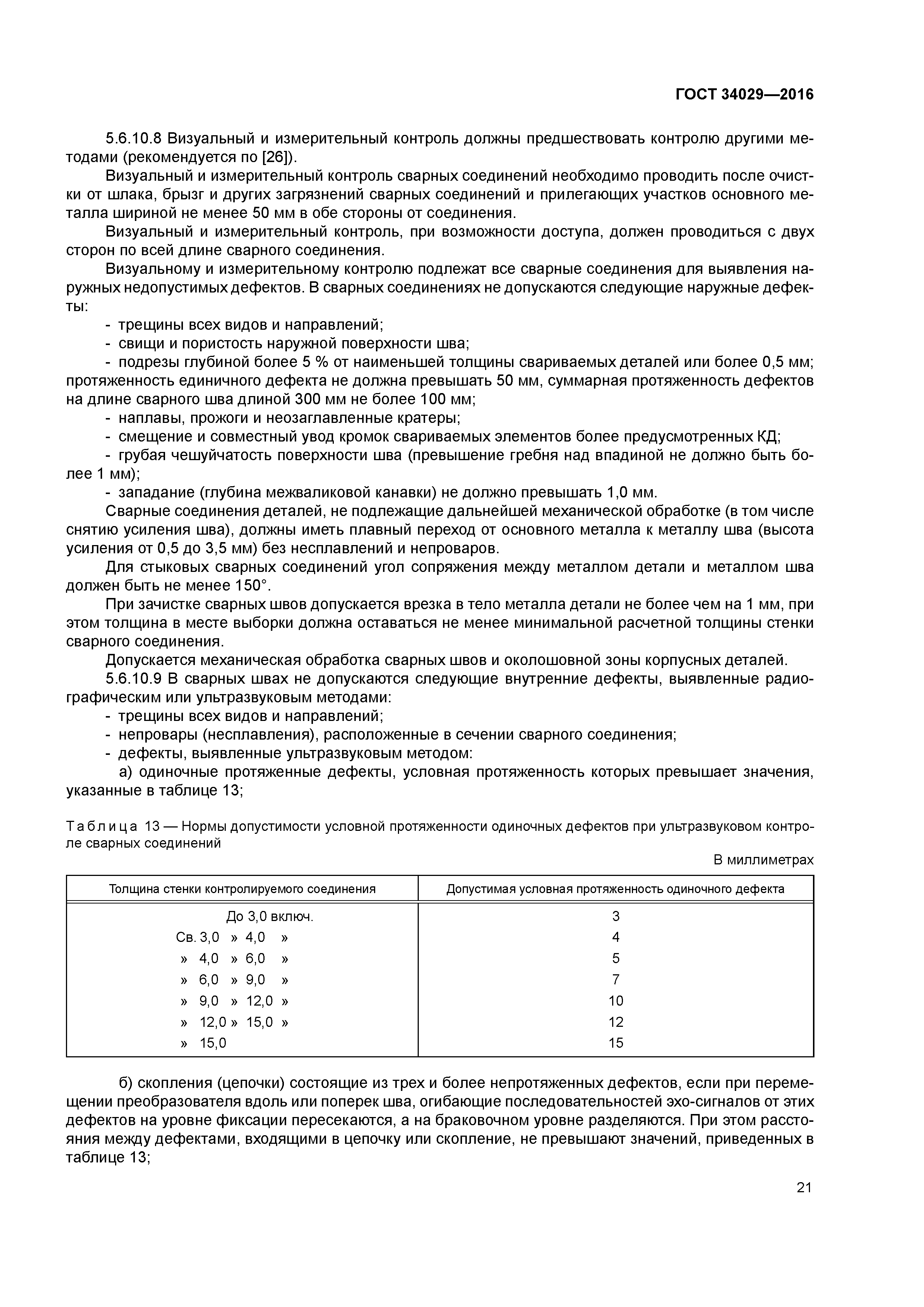

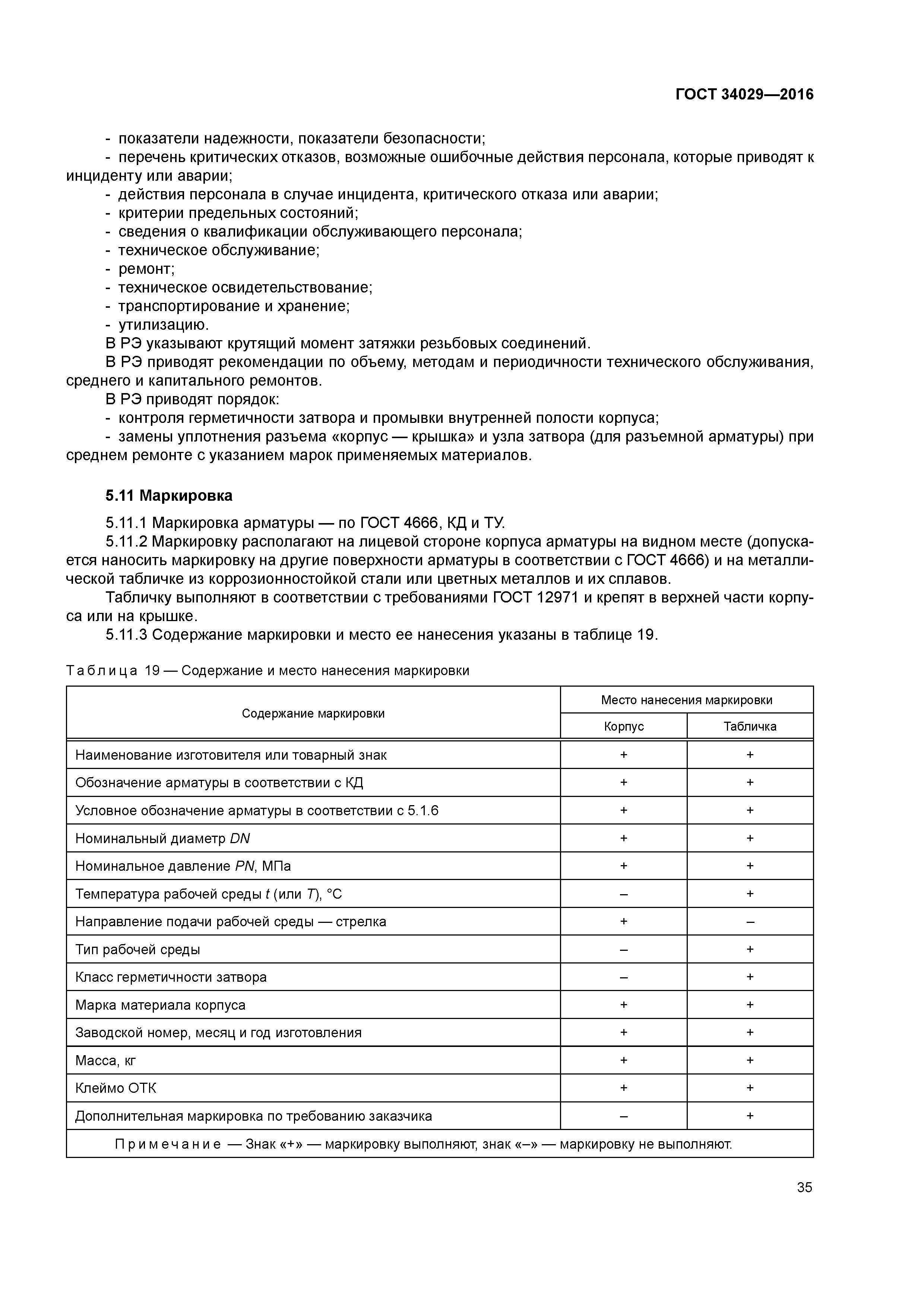

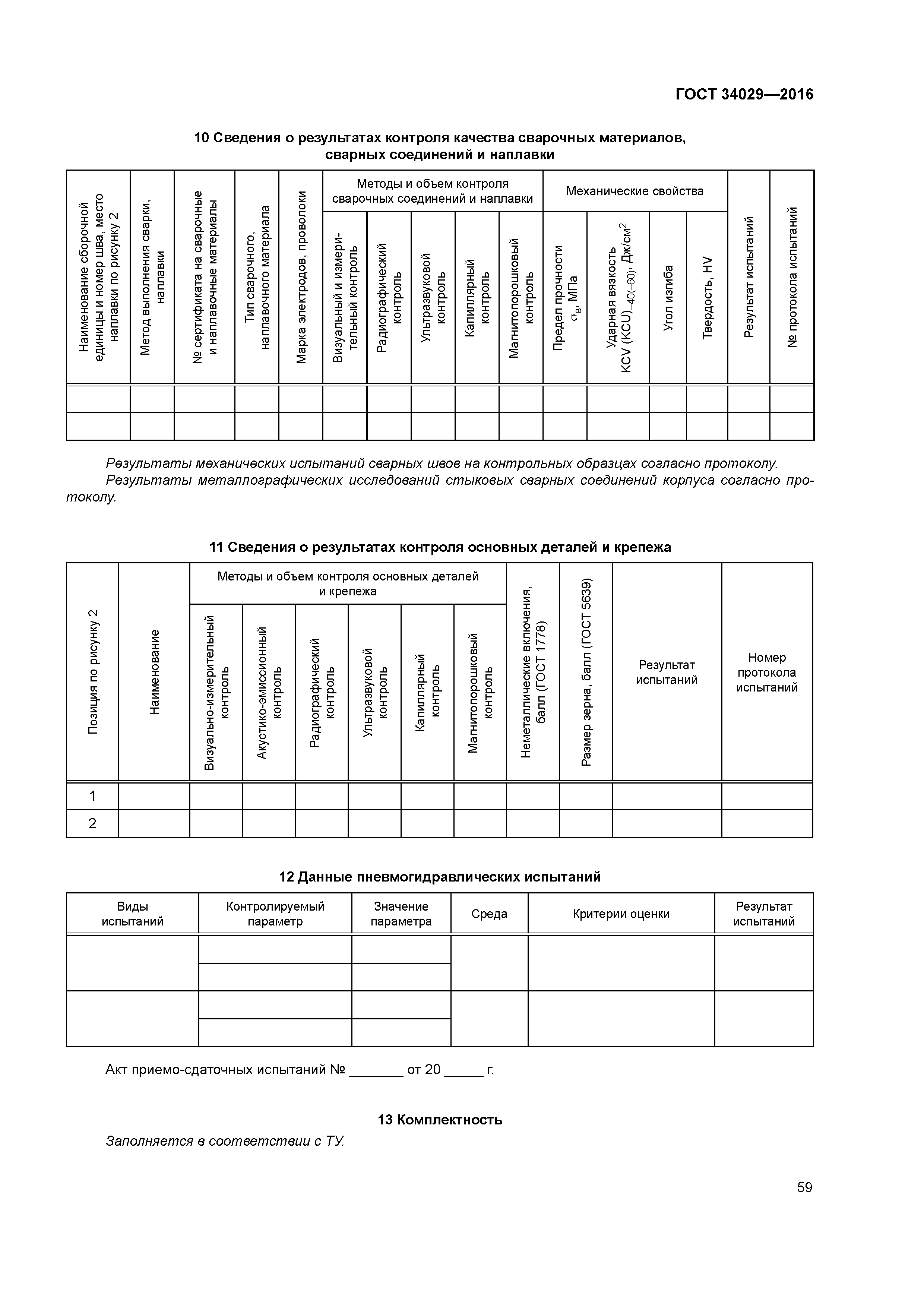

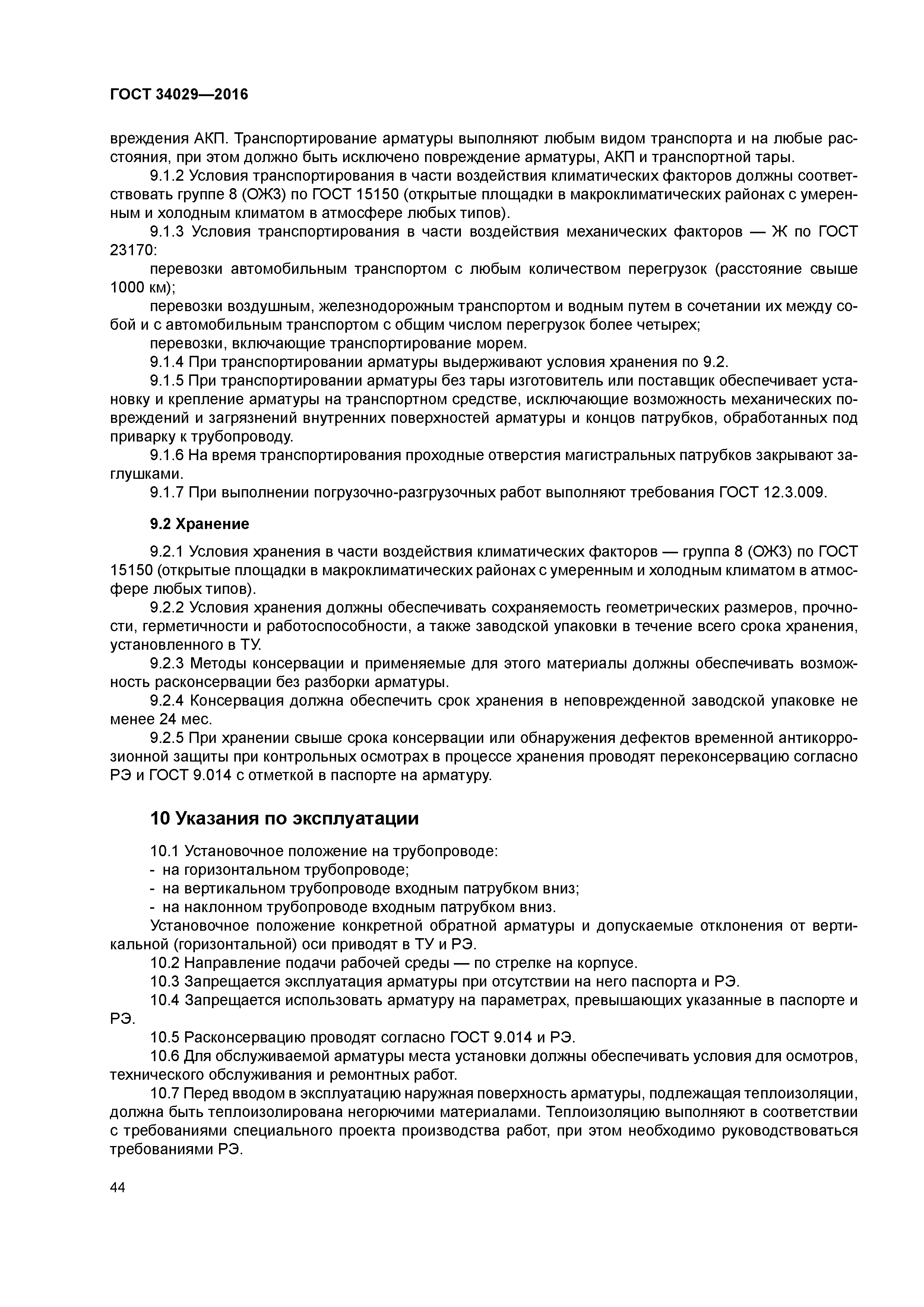

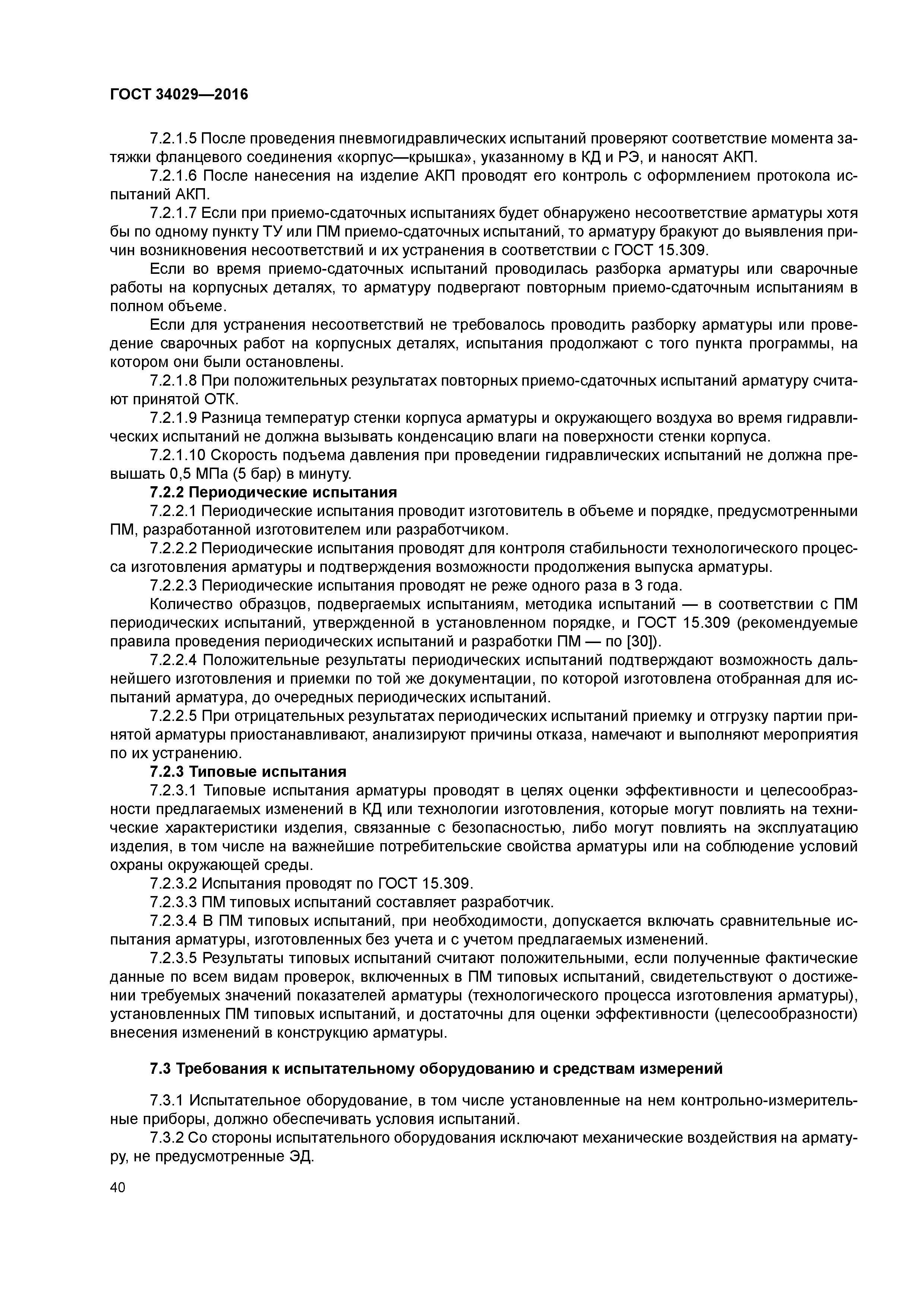

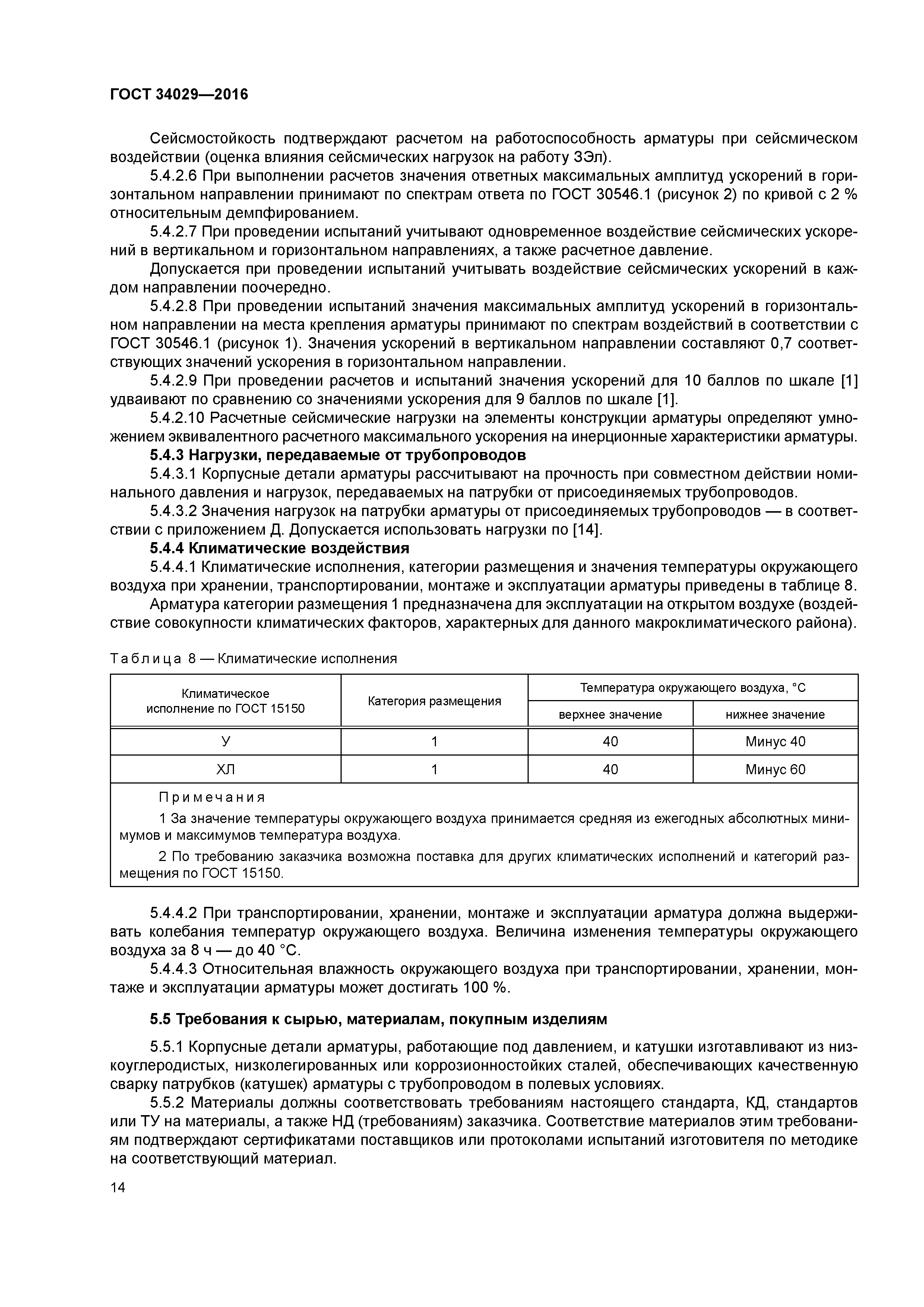

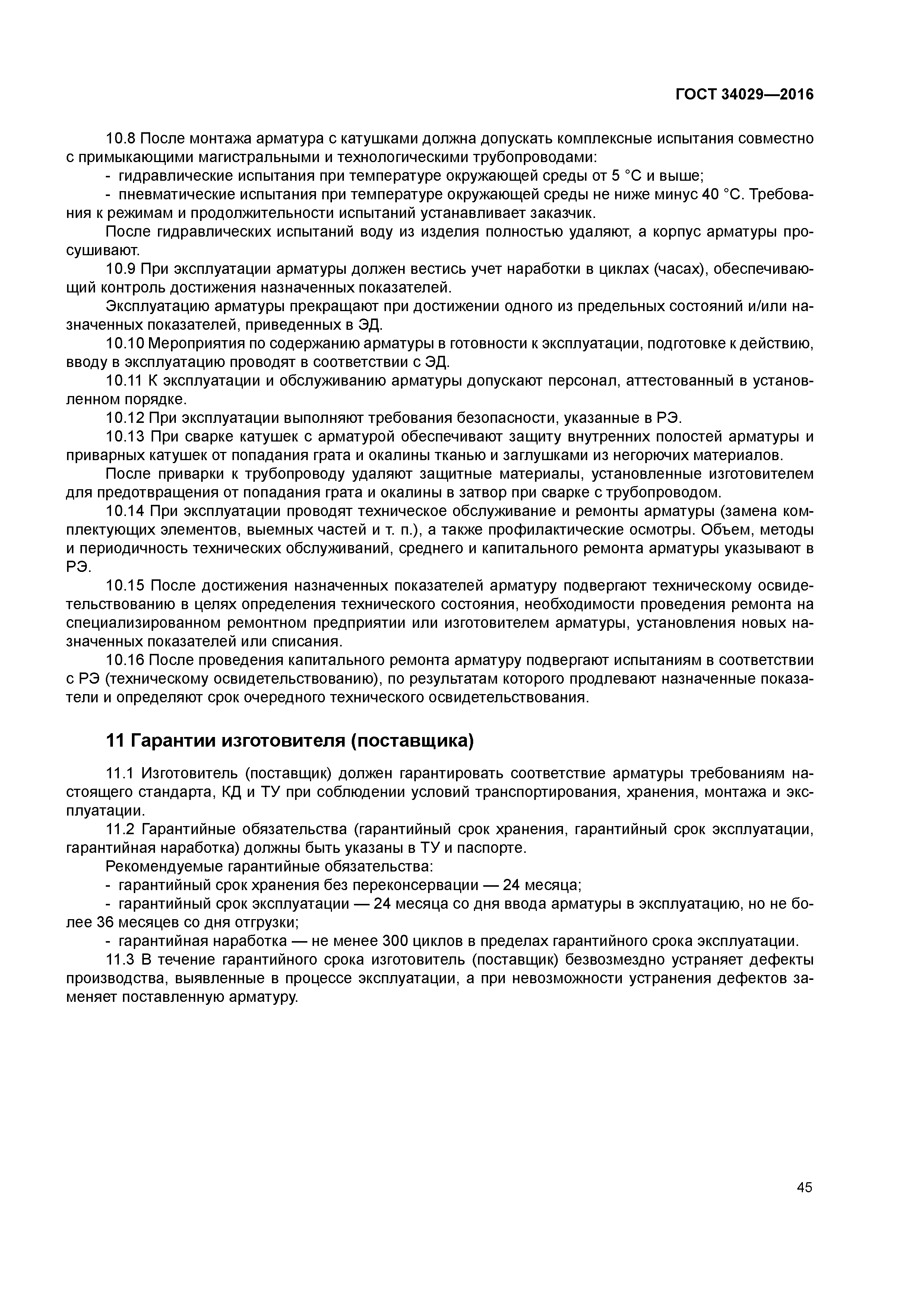

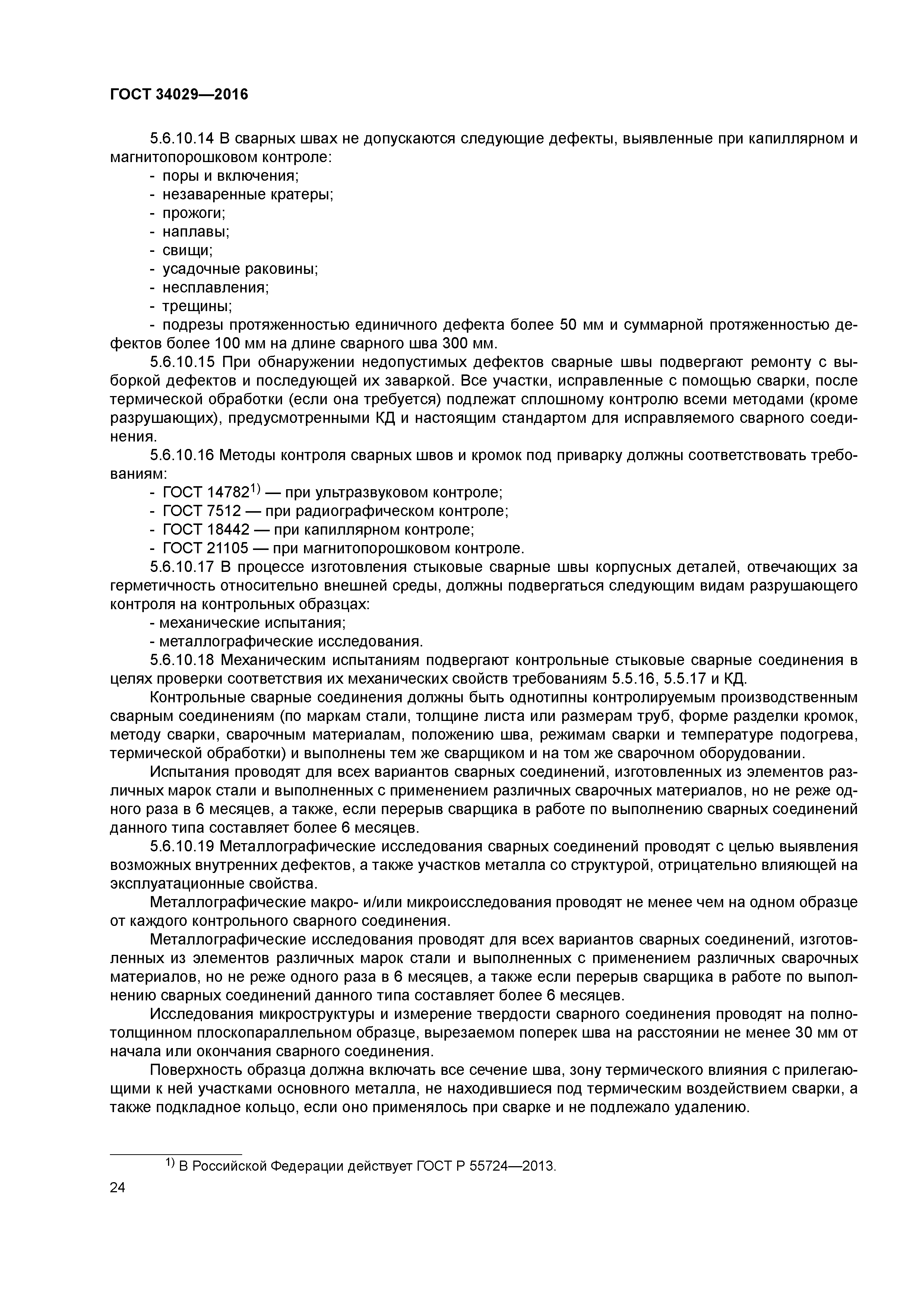

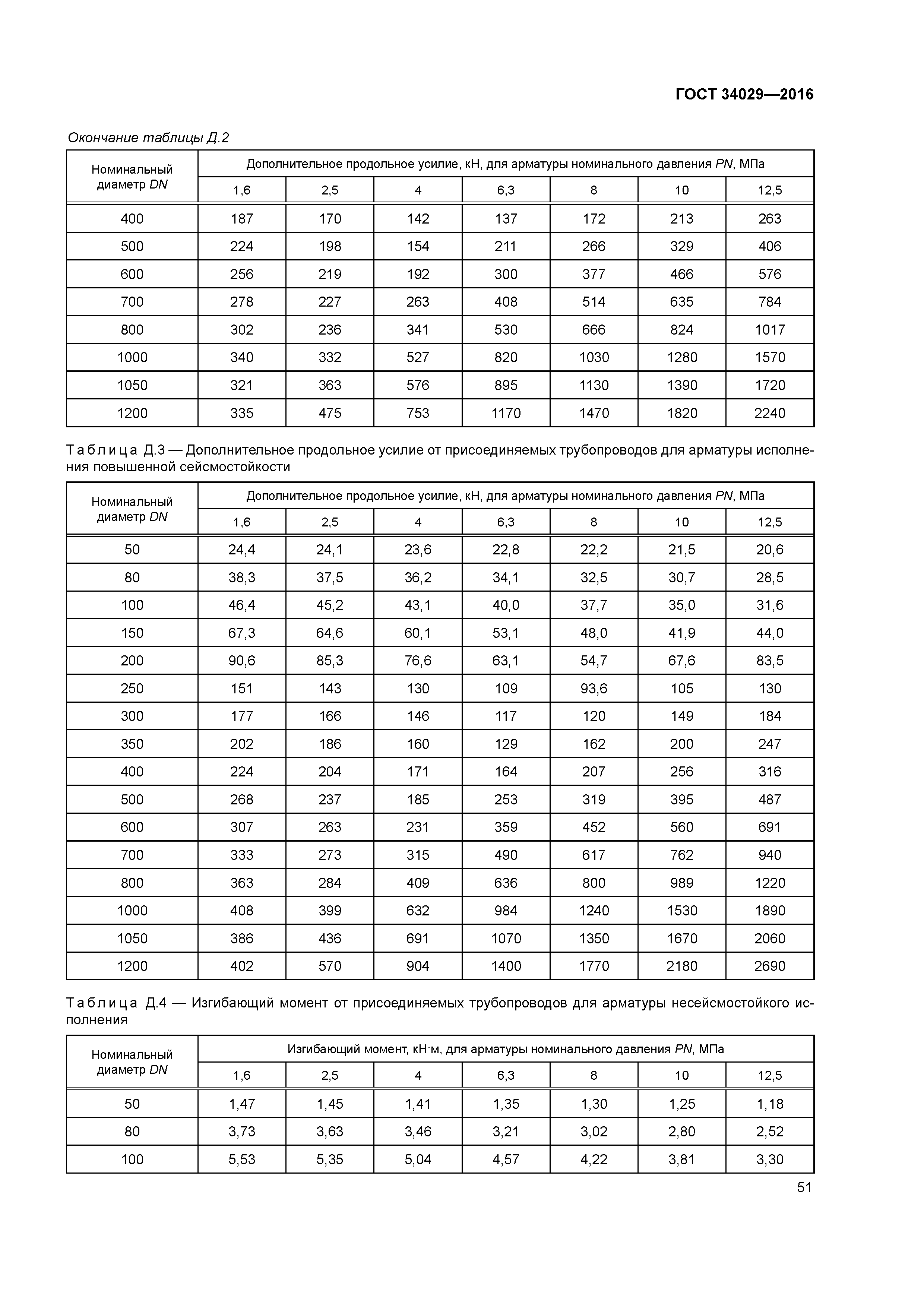

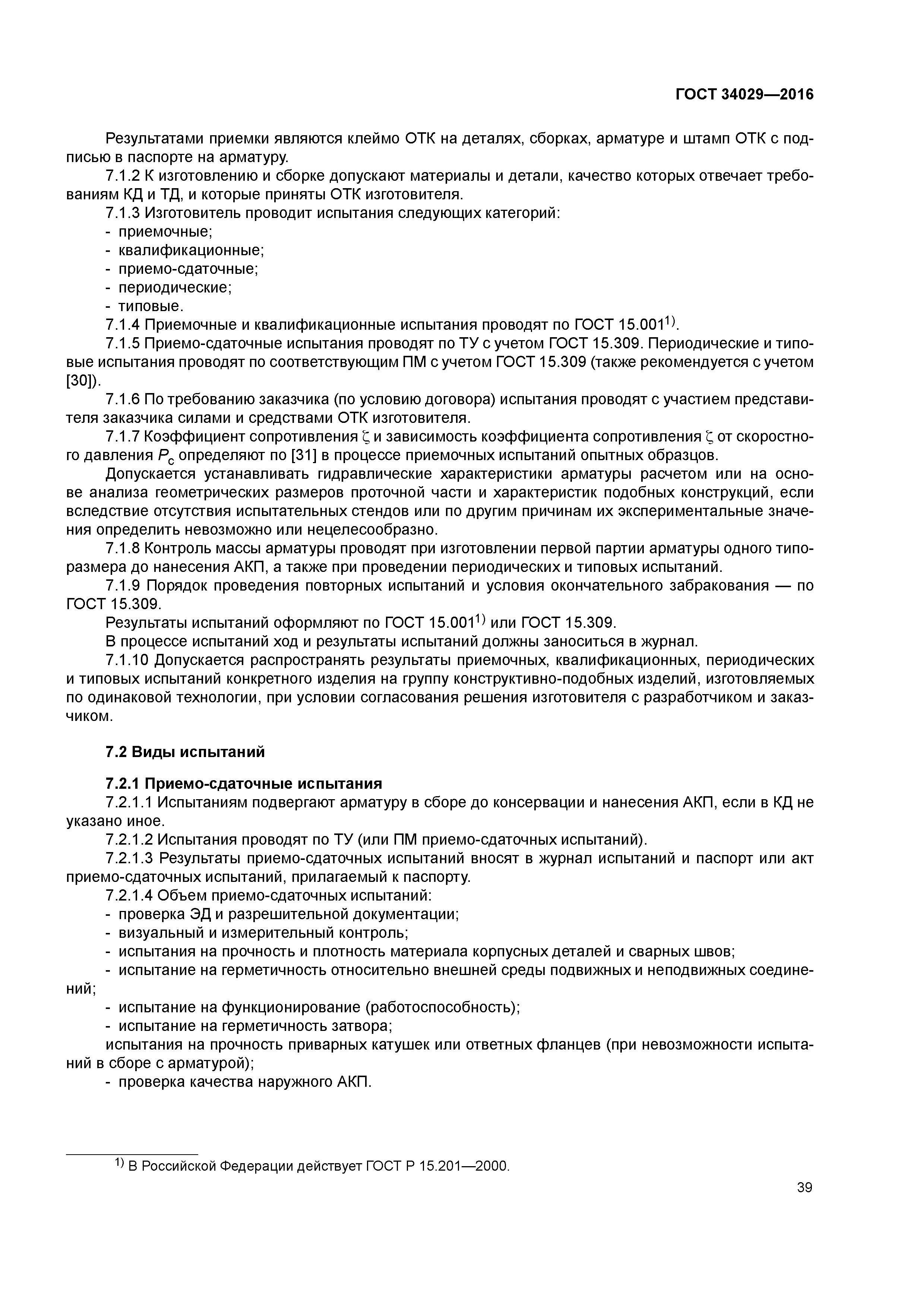

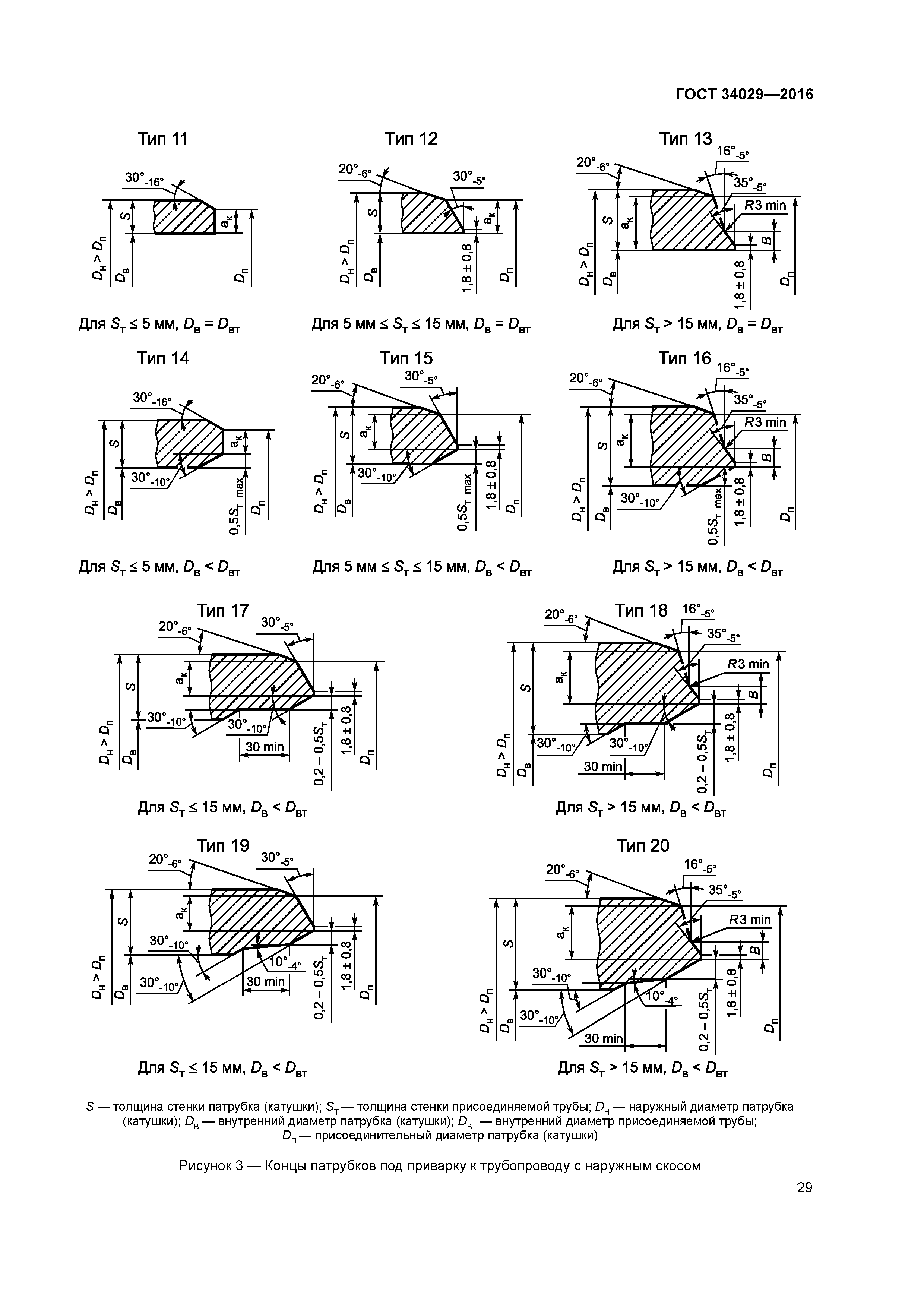

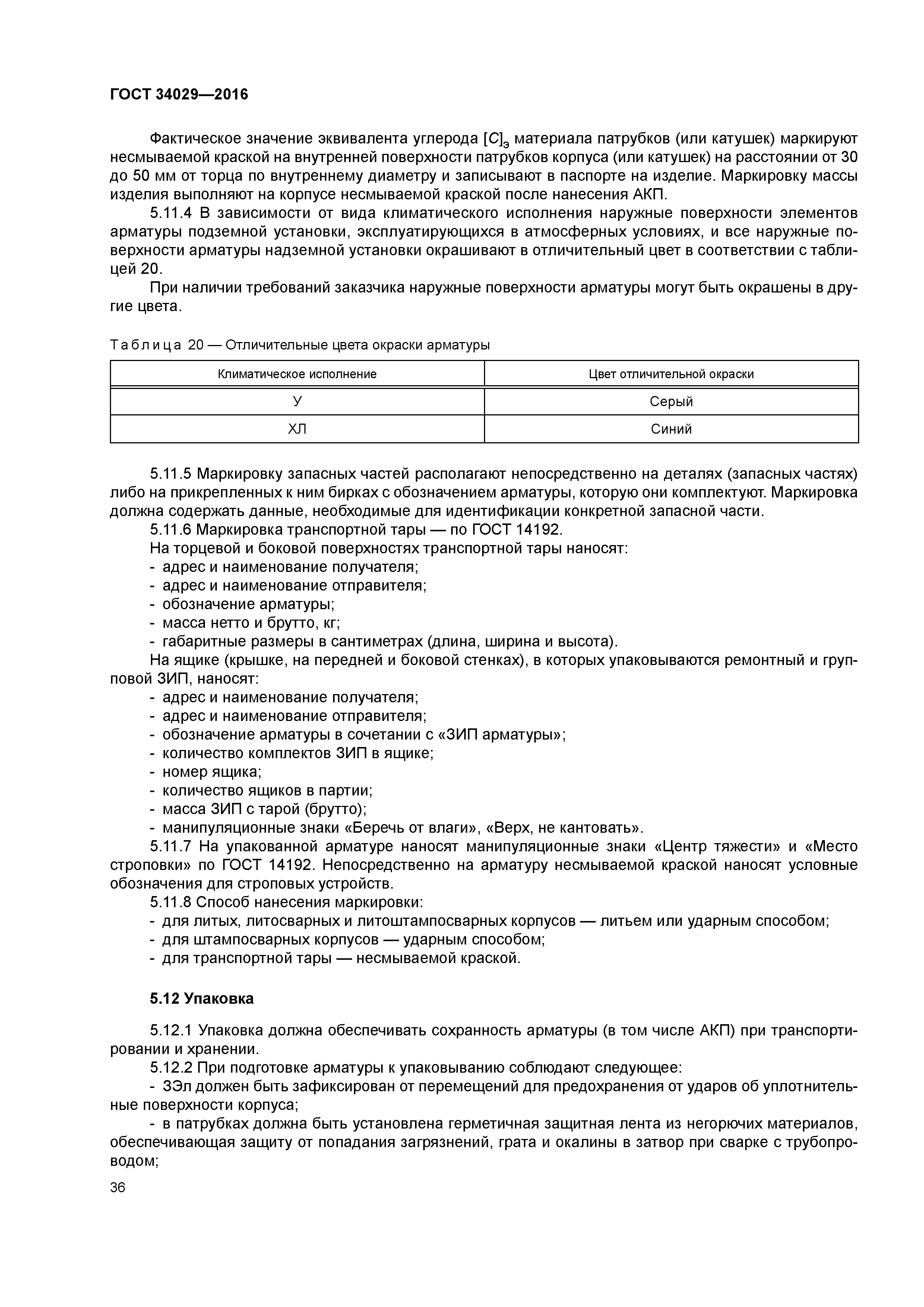

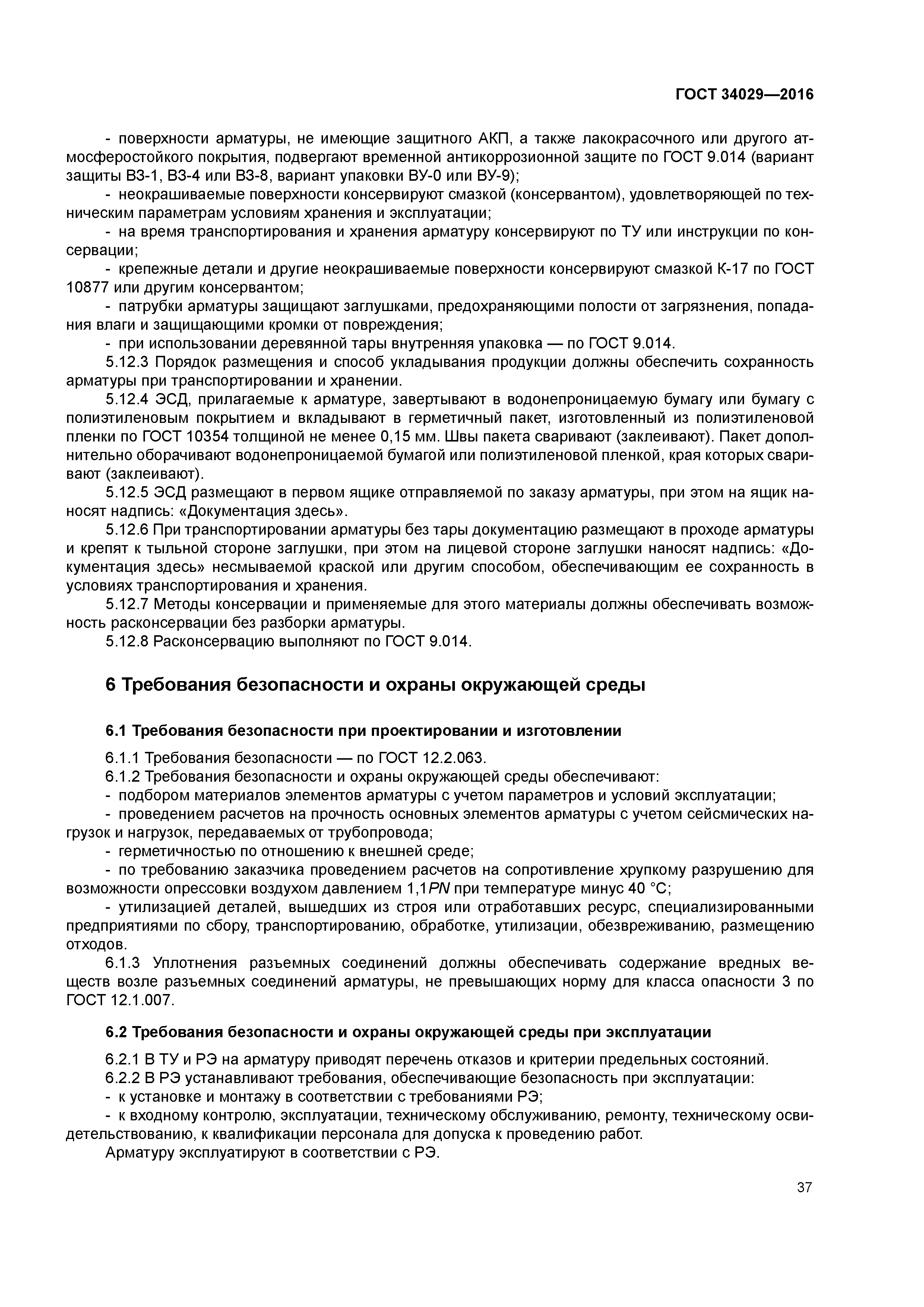

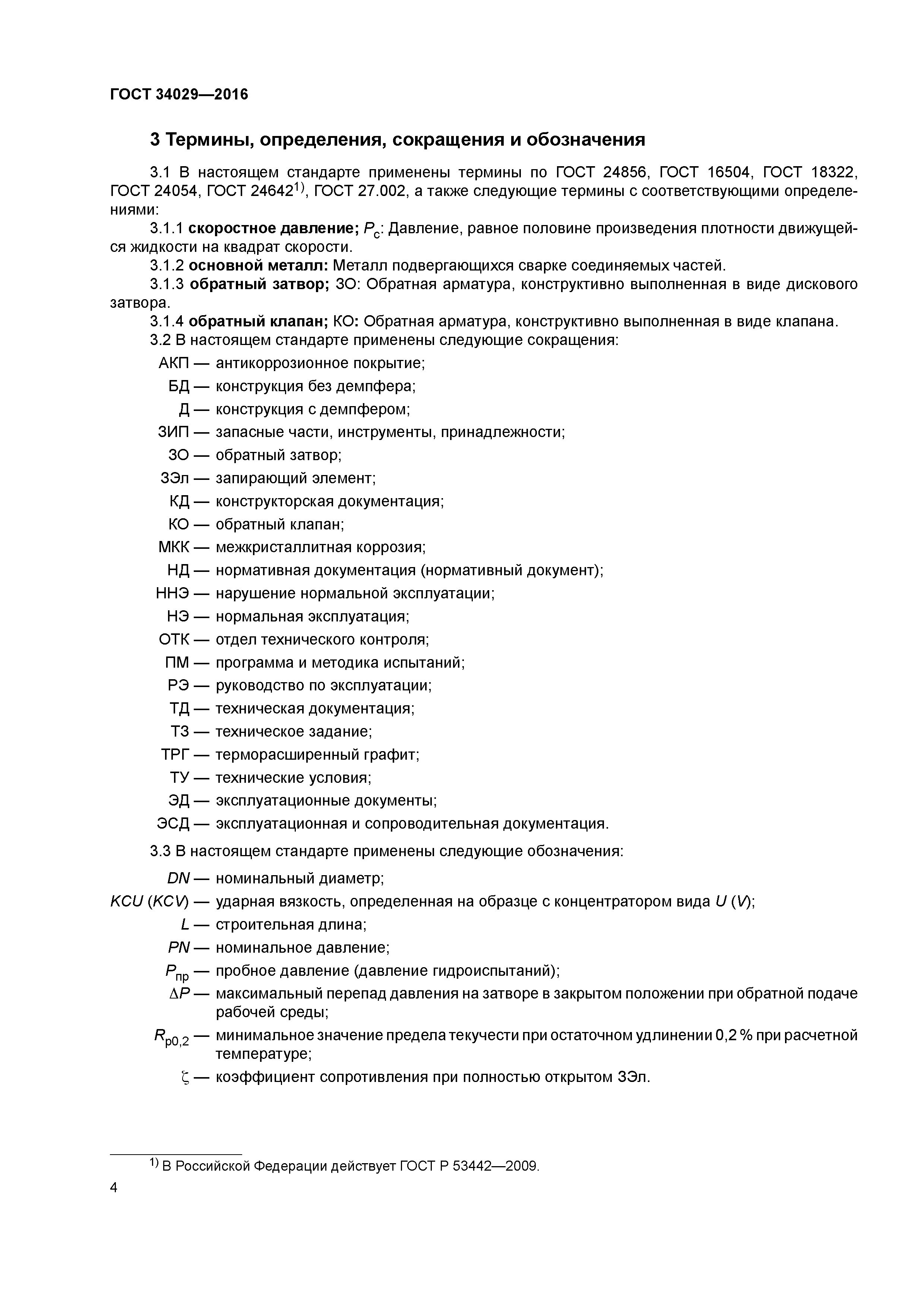

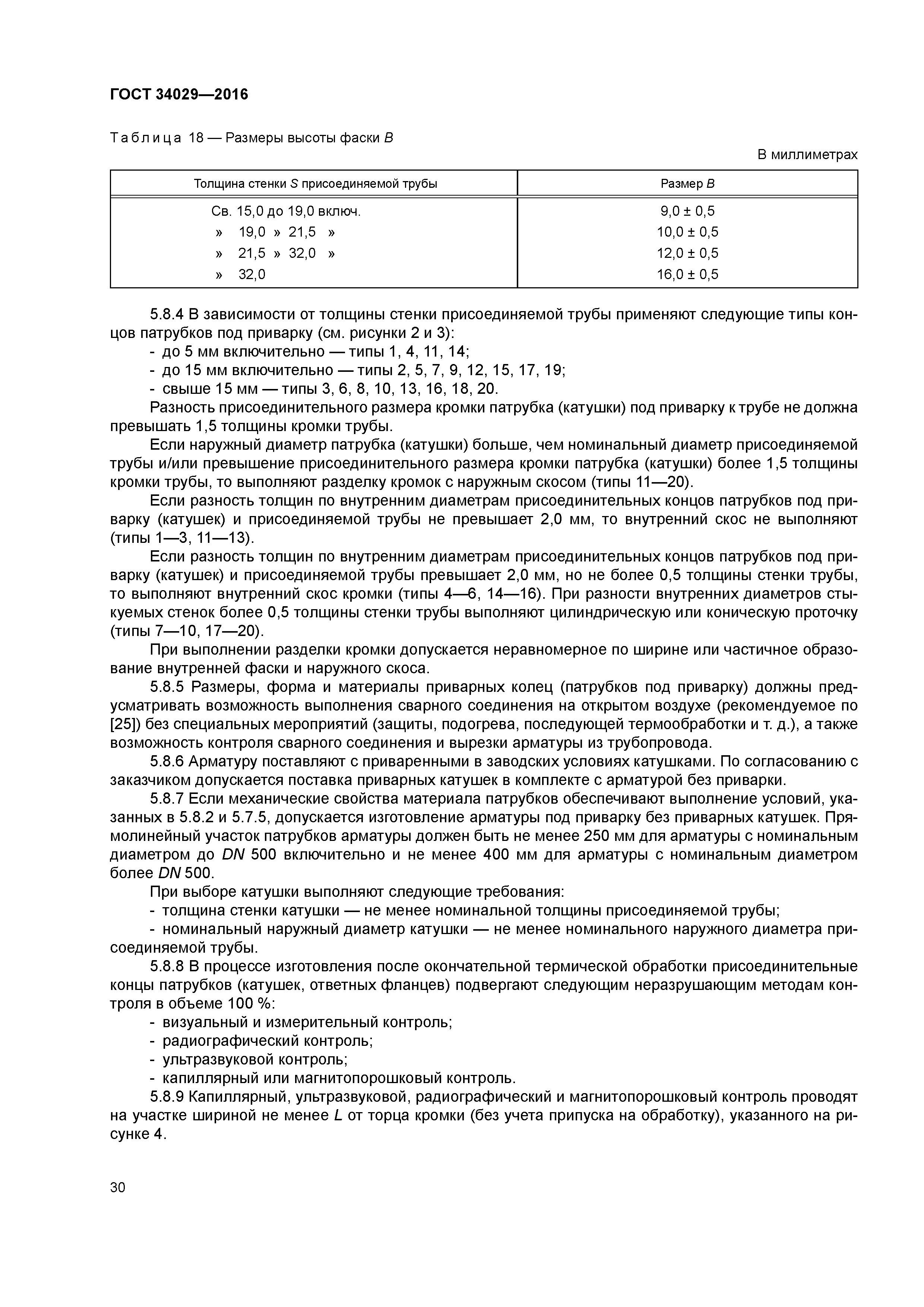

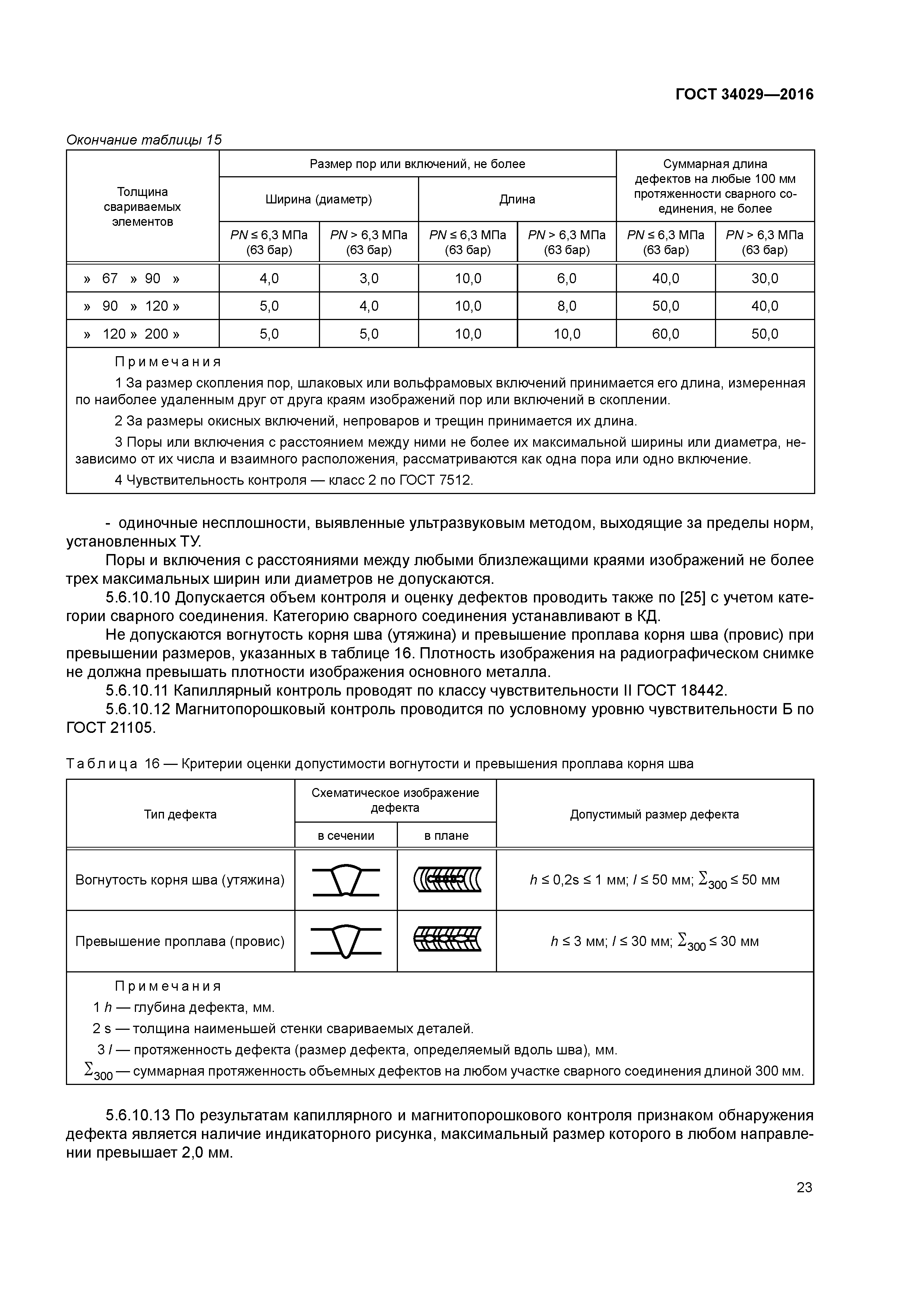

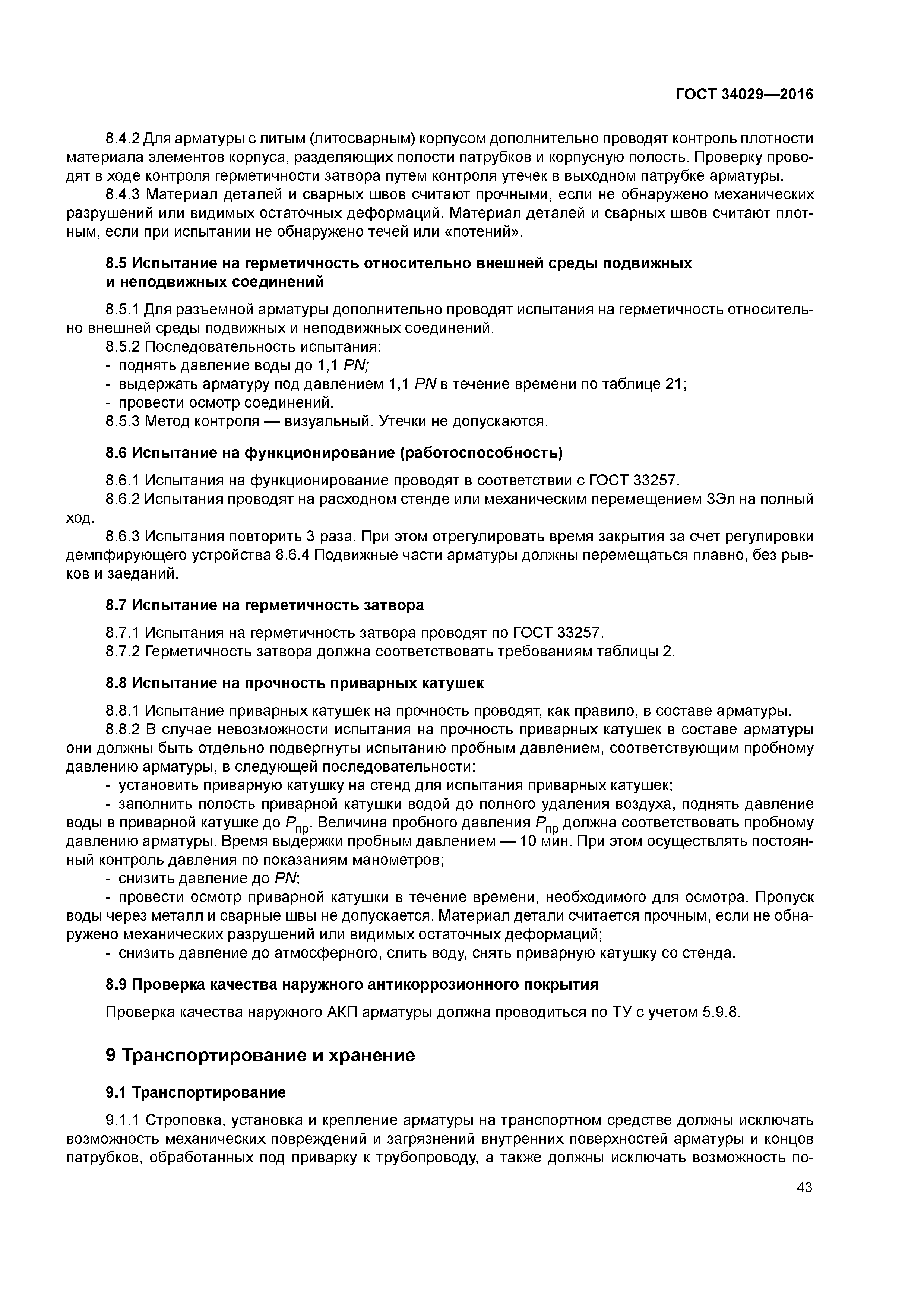

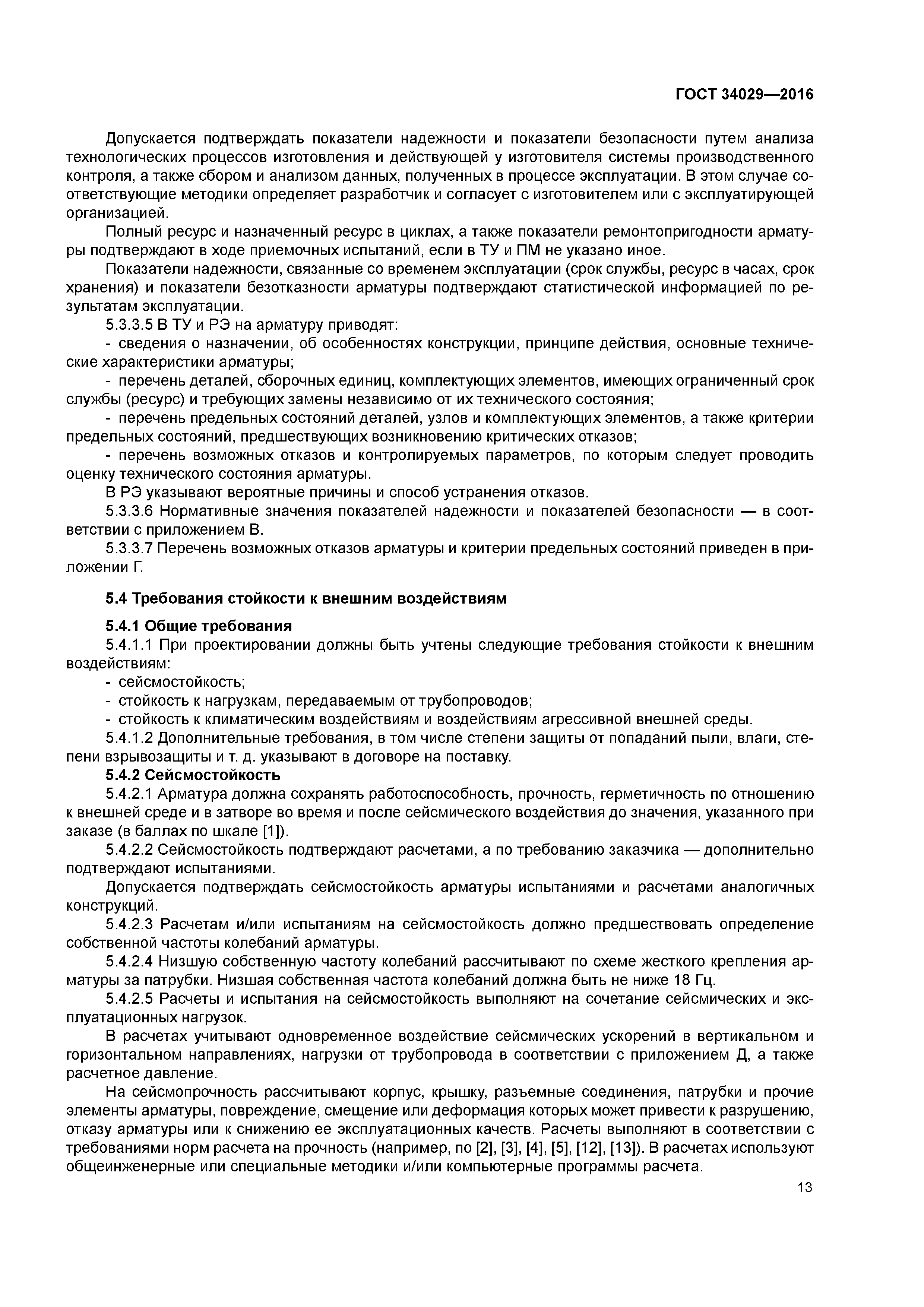

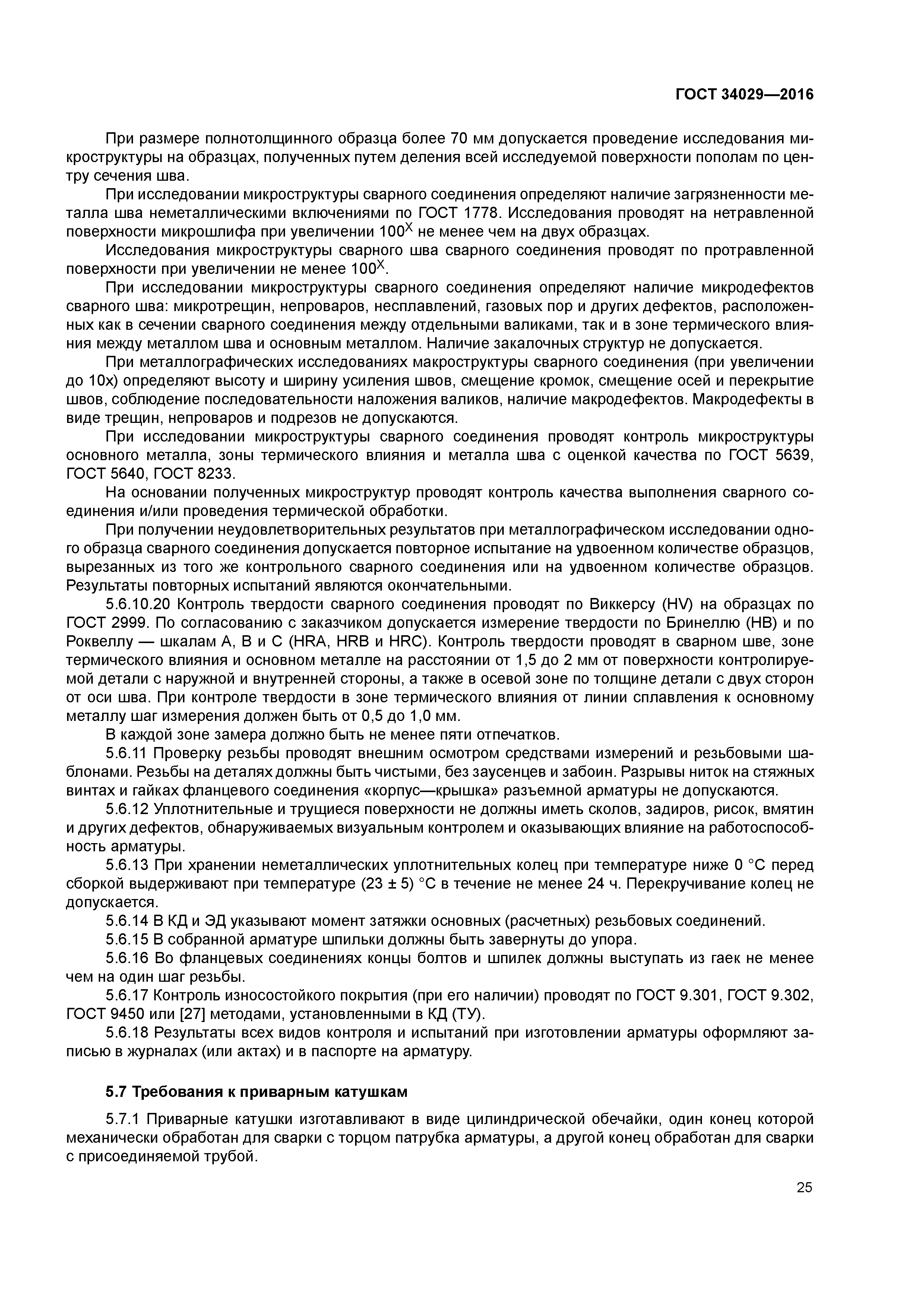

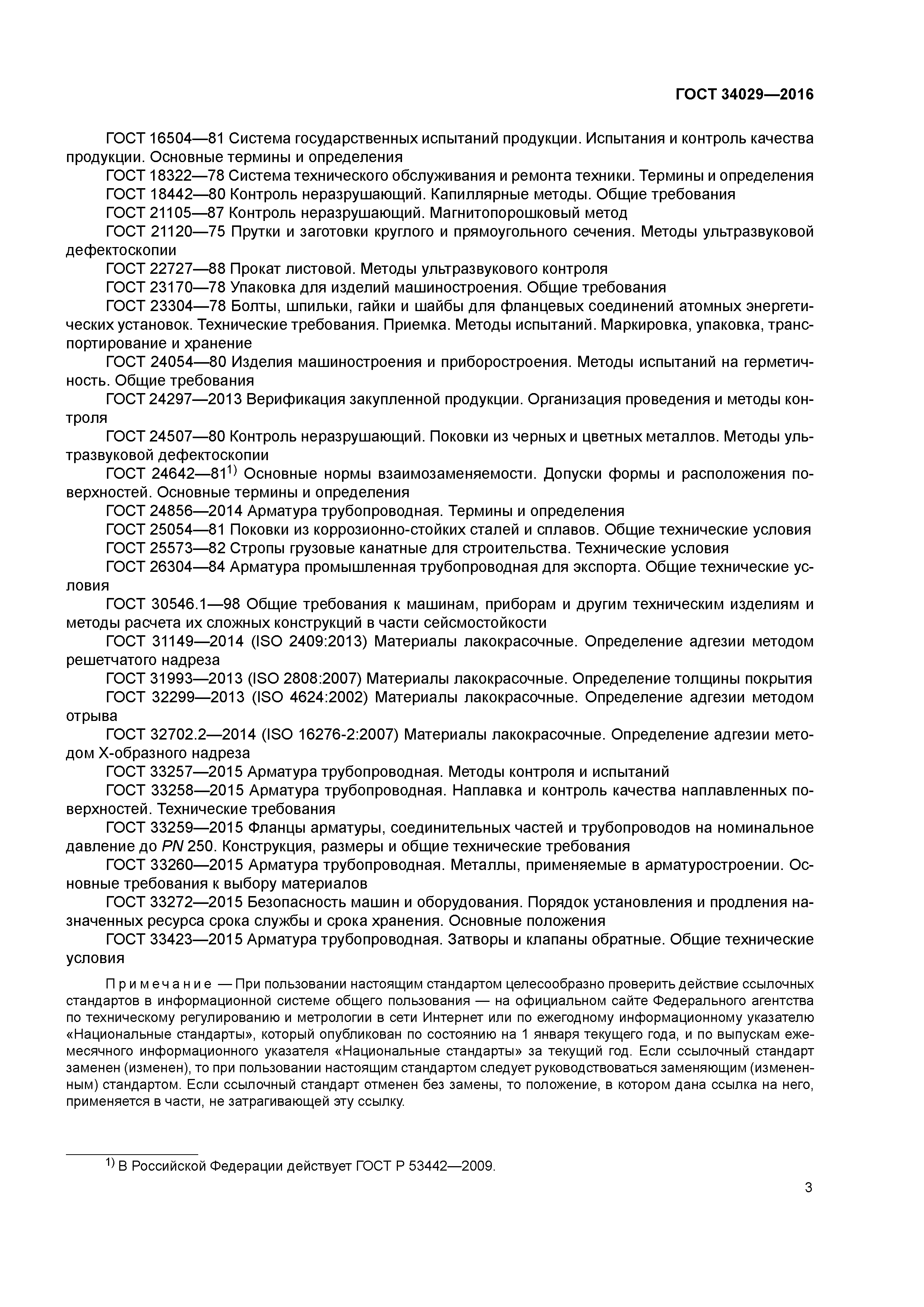

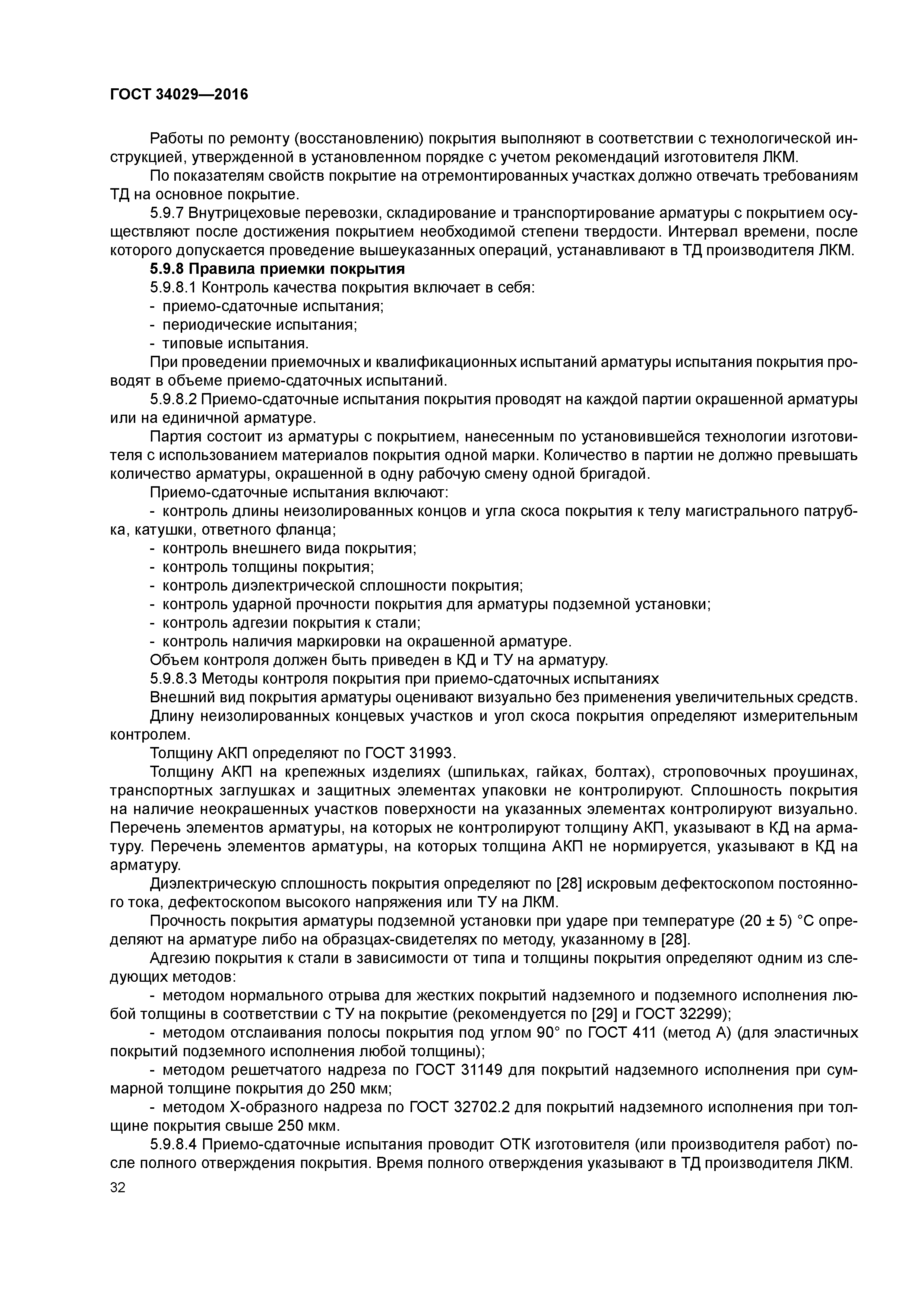

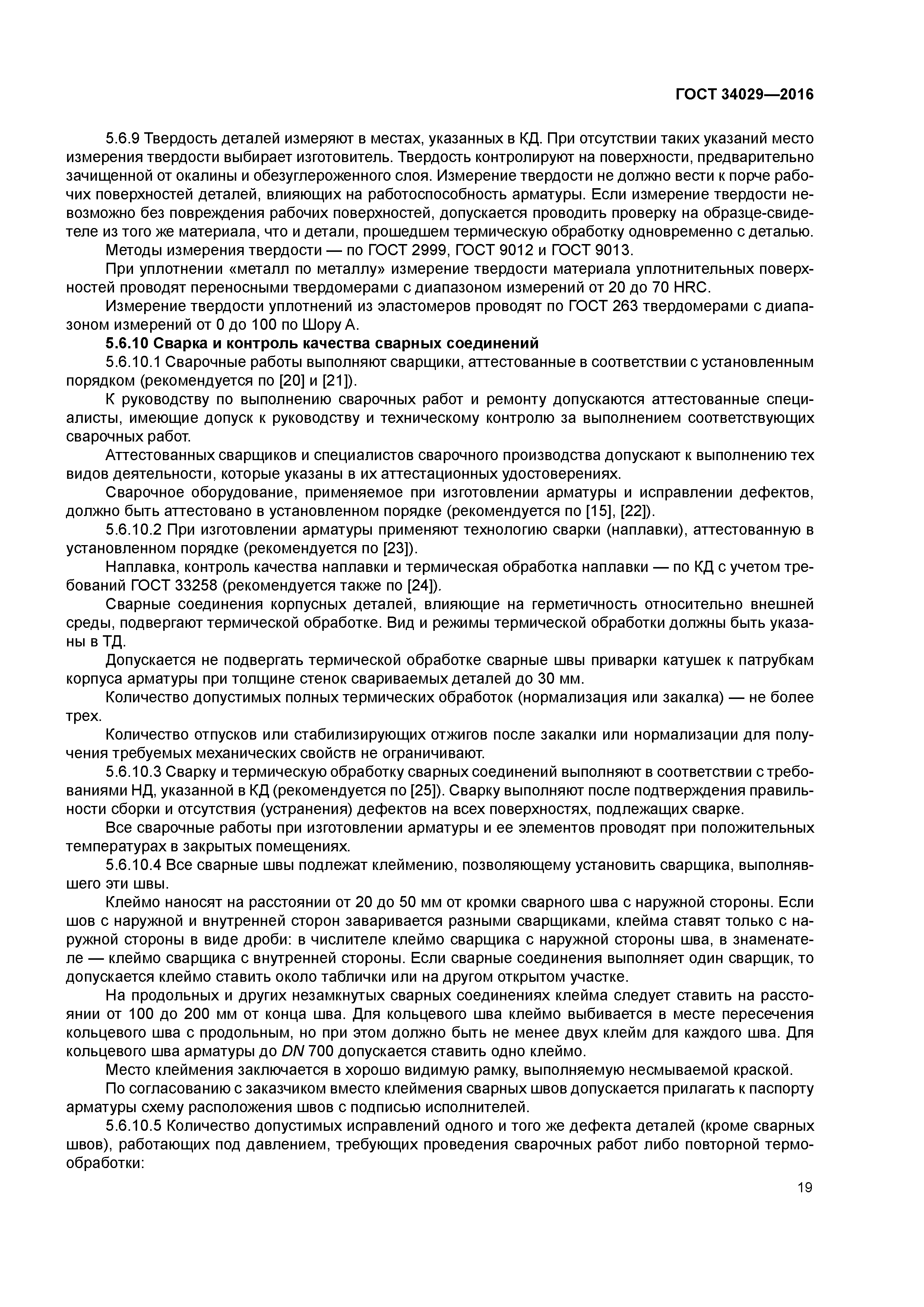

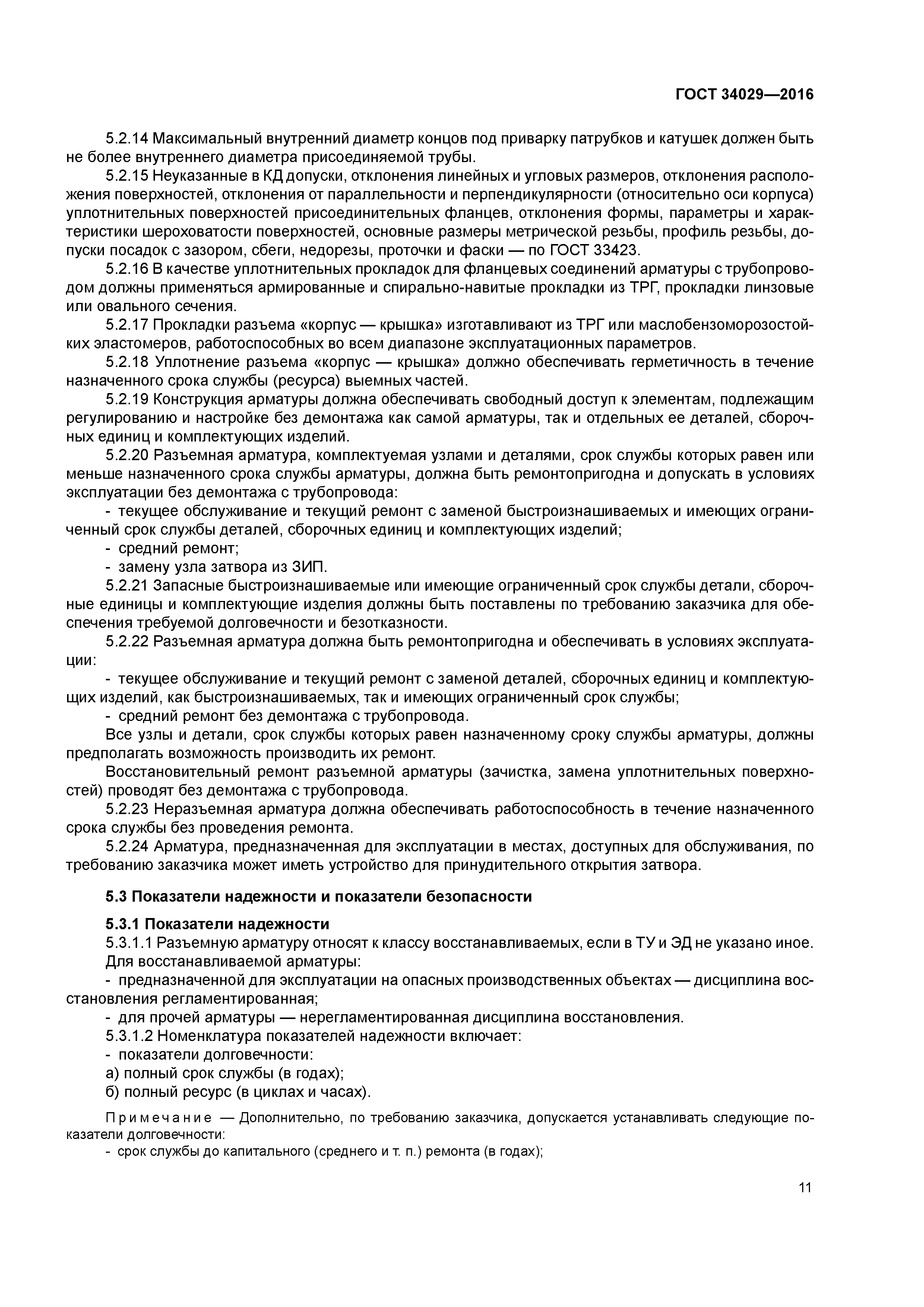

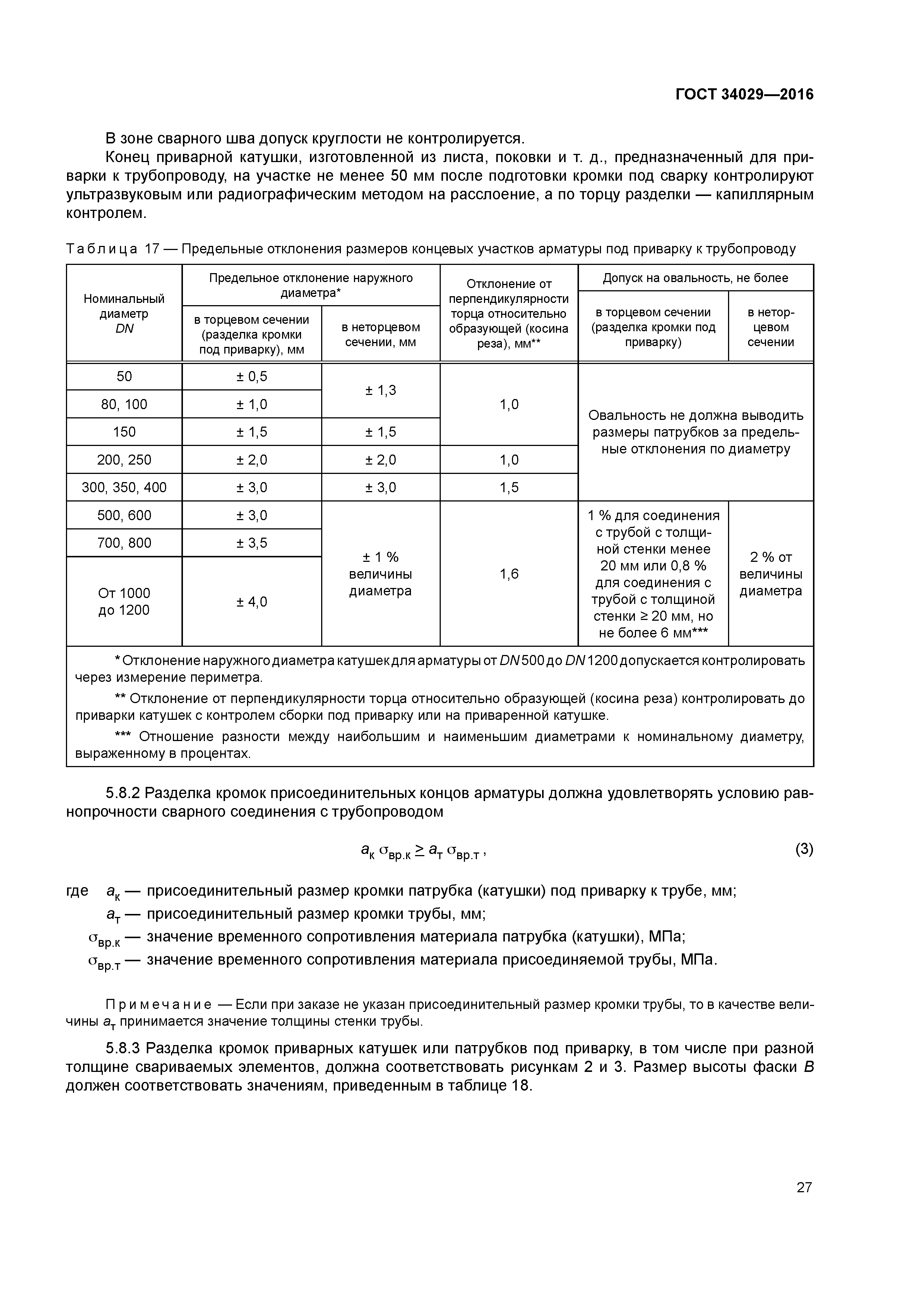

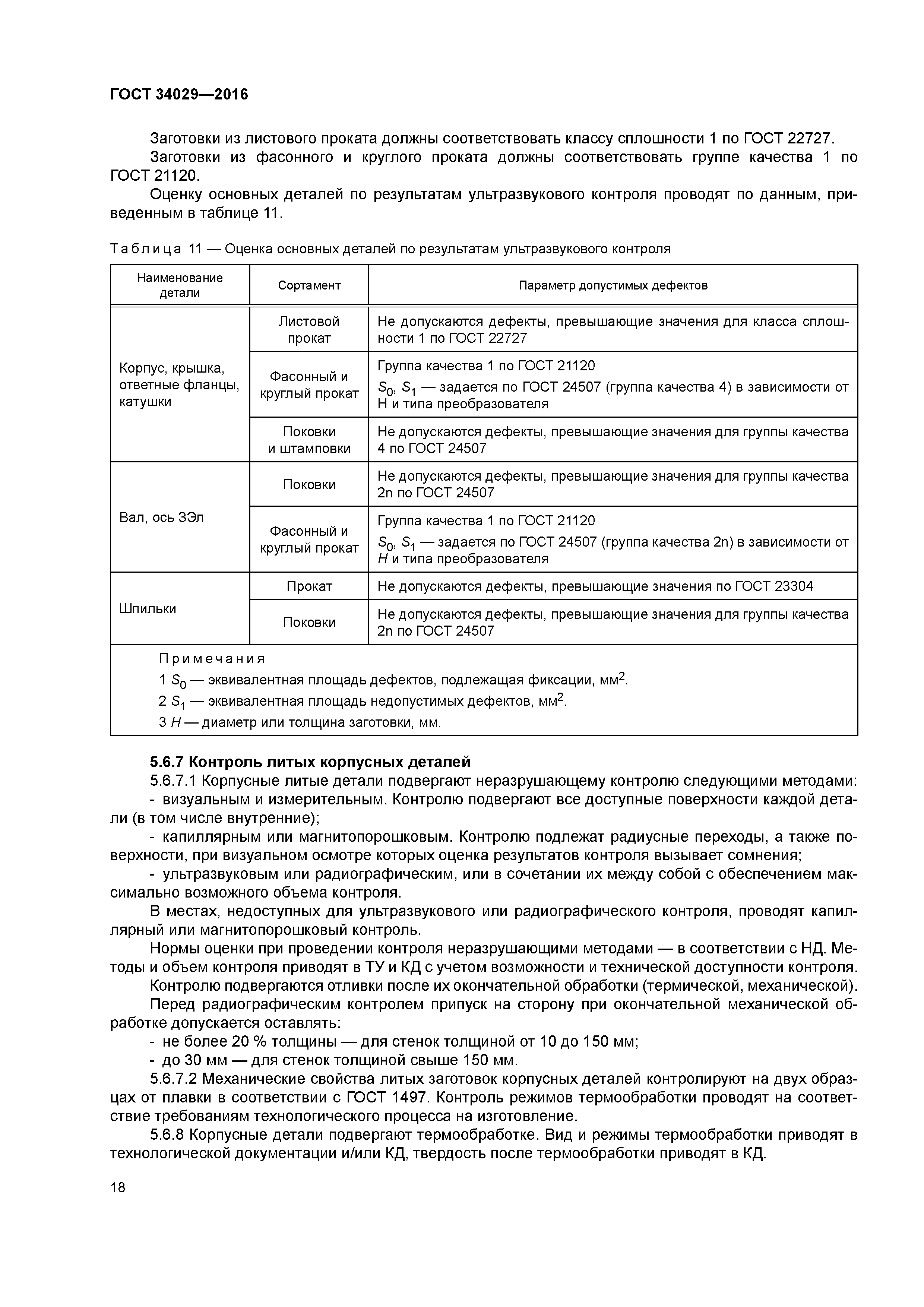

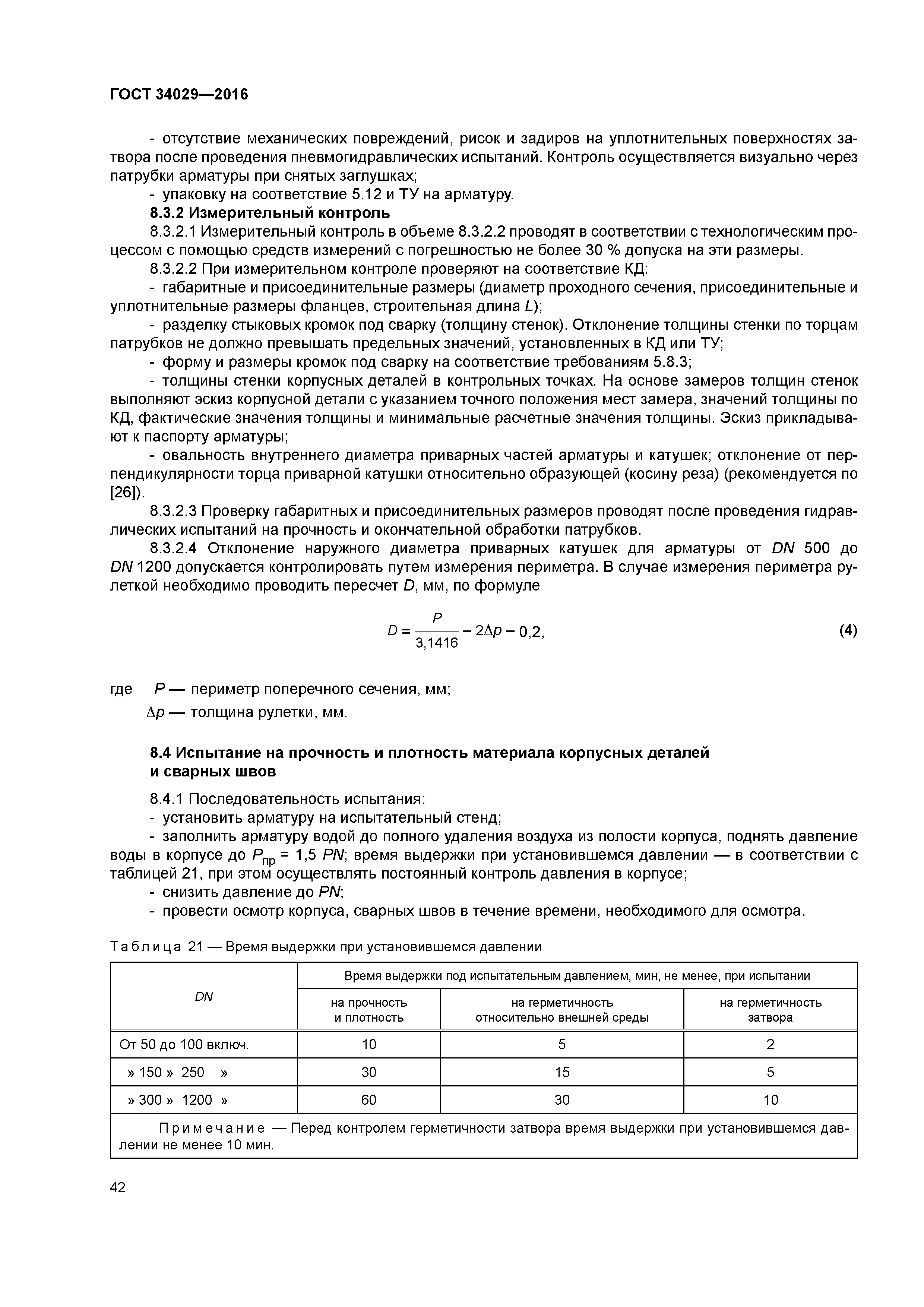

![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/0.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/1.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/2.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/3.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/4.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/5.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/6.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/7.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/8.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/9.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/10.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/11.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/12.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/13.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/14.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/15.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/16.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/17.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/18.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/19.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/20.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/21.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/22.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/23.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/24.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/25.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/26.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/27.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/28.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/29.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/30.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/31.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/32.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/33.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/34.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/35.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/36.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/37.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/38.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/39.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/40.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/41.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/42.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/43.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/44.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/45.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/46.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/47.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/48.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/49.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/50.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/51.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/52.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/53.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/54.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/55.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/56.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/57.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/58.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/59.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/60.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/61.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/62.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/63.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/64.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/65.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/66.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/67.gif) ![ГОСТ 34029-2016](../../../Data2/1/4293748/4293748218.files/68.gif)
|
