Скачать СТО Тепловые электрические станции. Методики оценки состояния основного оборудования

Дата актуализации: 10.08.2017

СТО

Тепловые электрические станции. Методики оценки состояния основного оборудования

Обозначение:	СТО
Обозначение англ:	STO
Статус:	действует
Название рус.:	Тепловые электрические станции. Методики оценки состояния основного оборудования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.2007

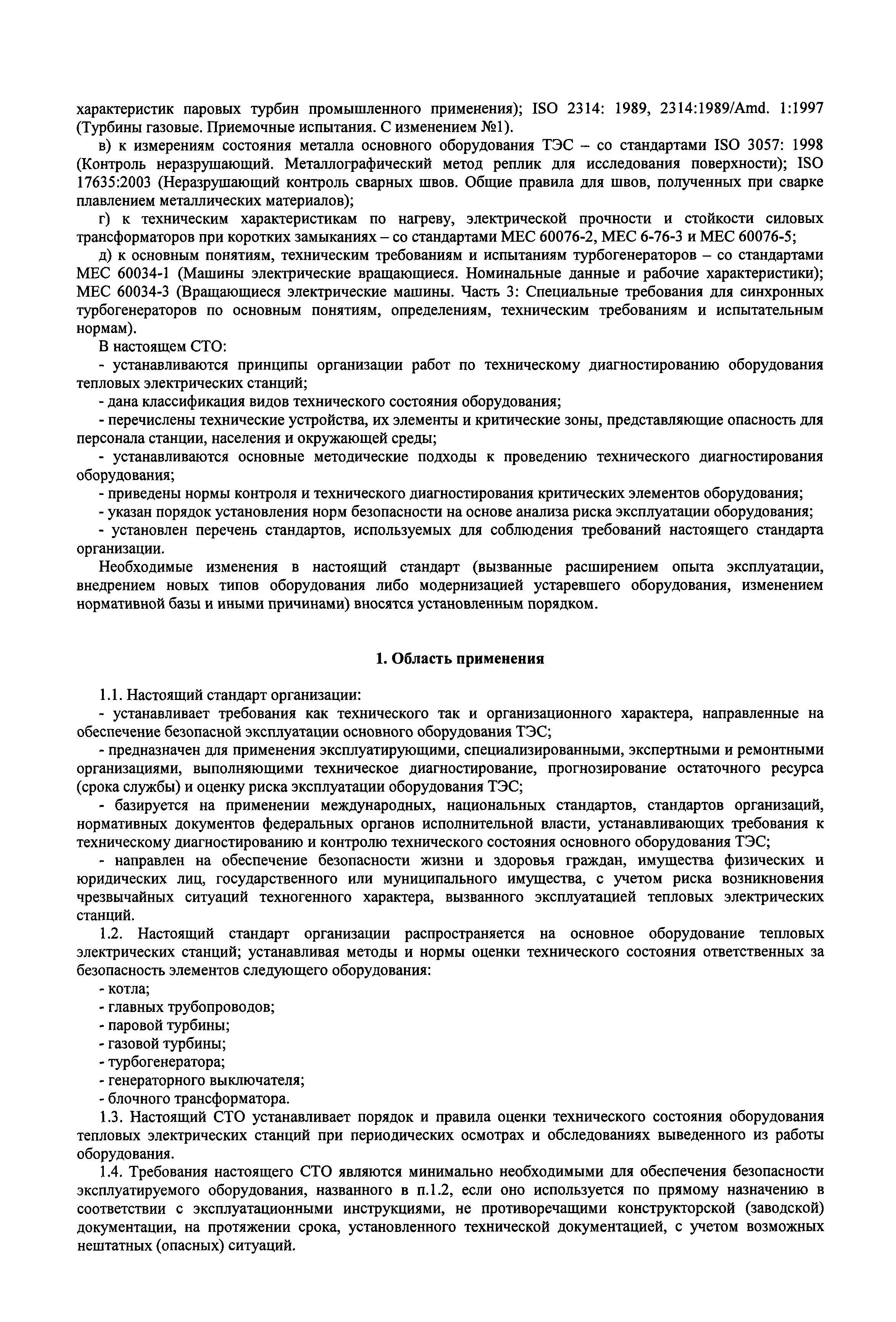

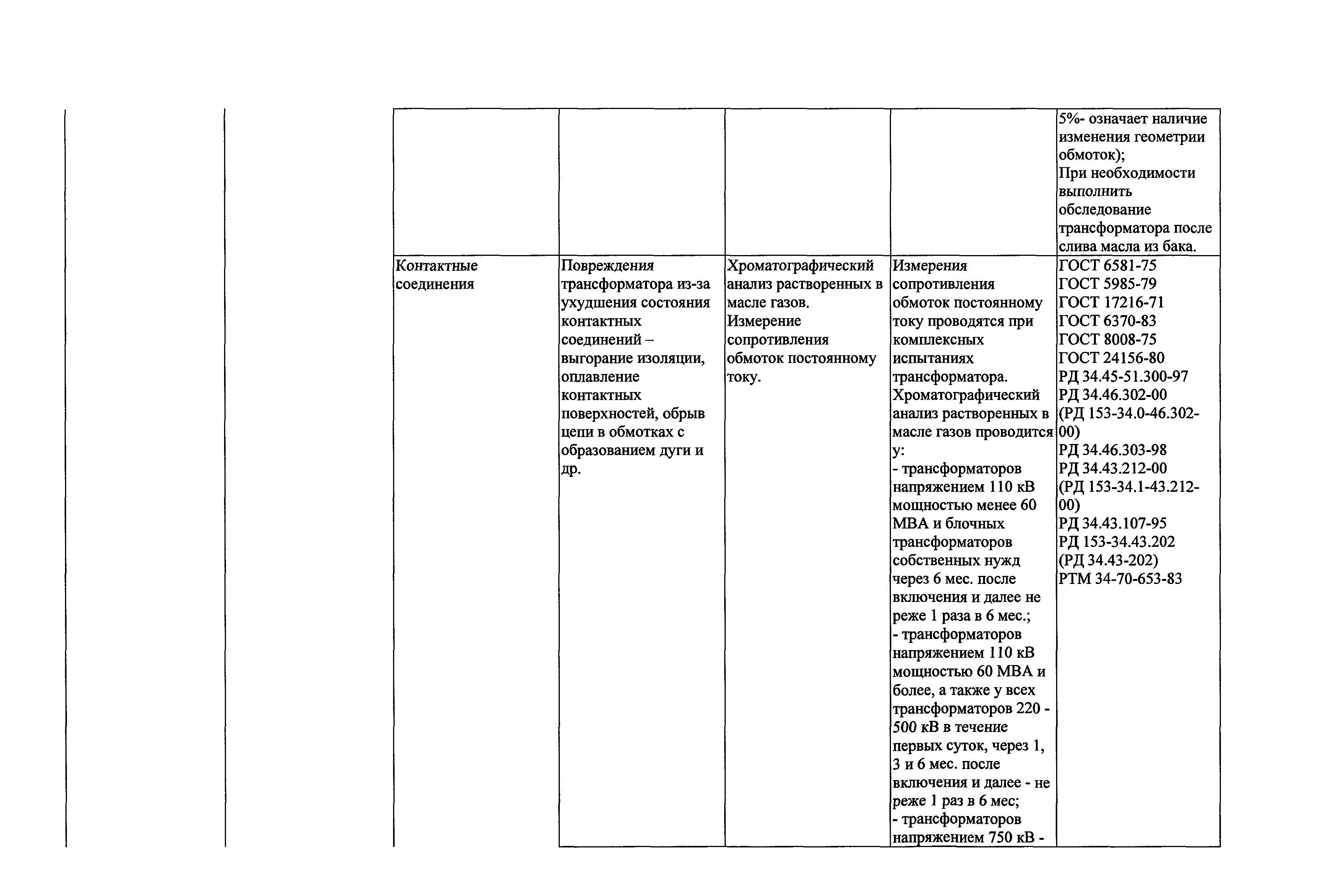

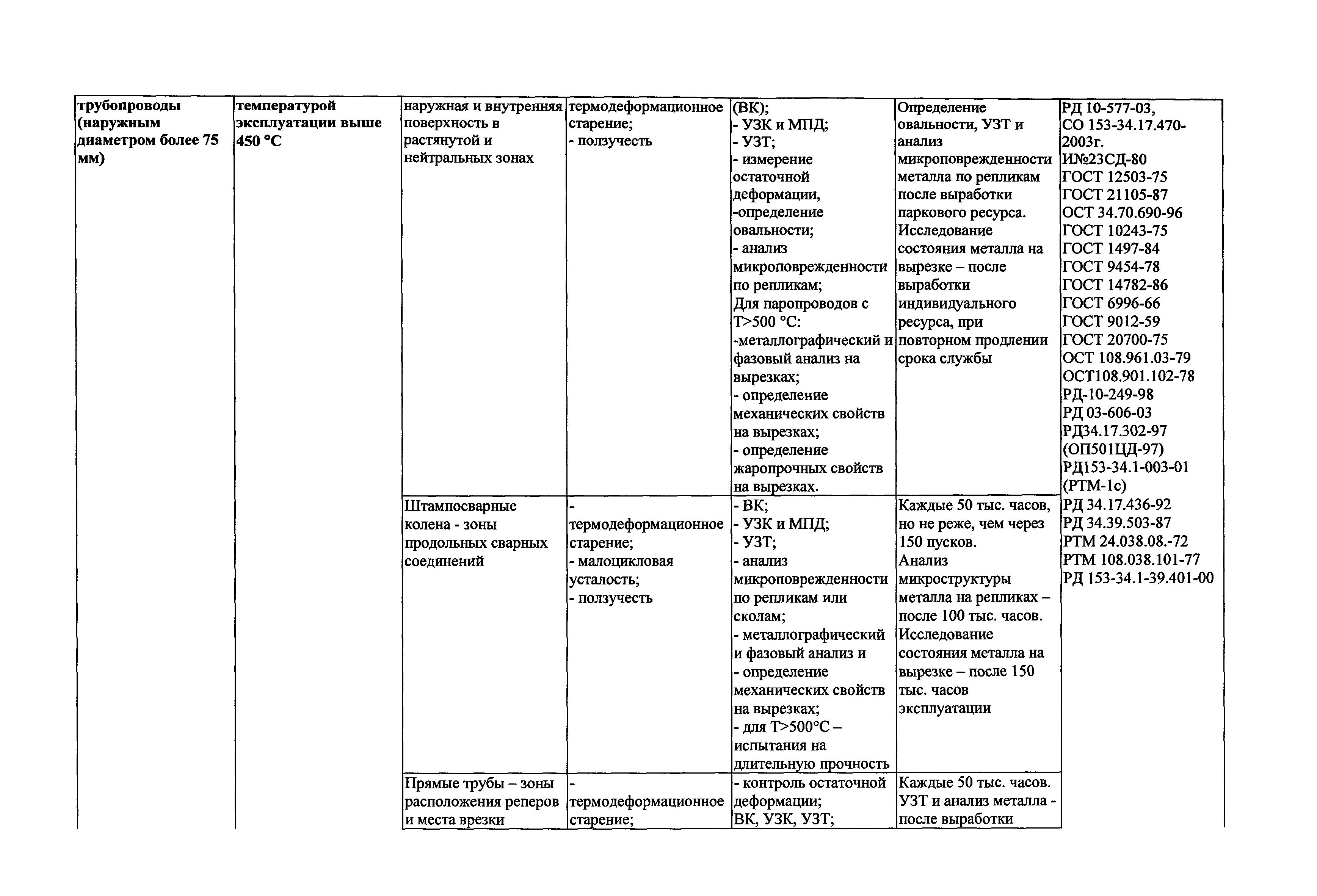

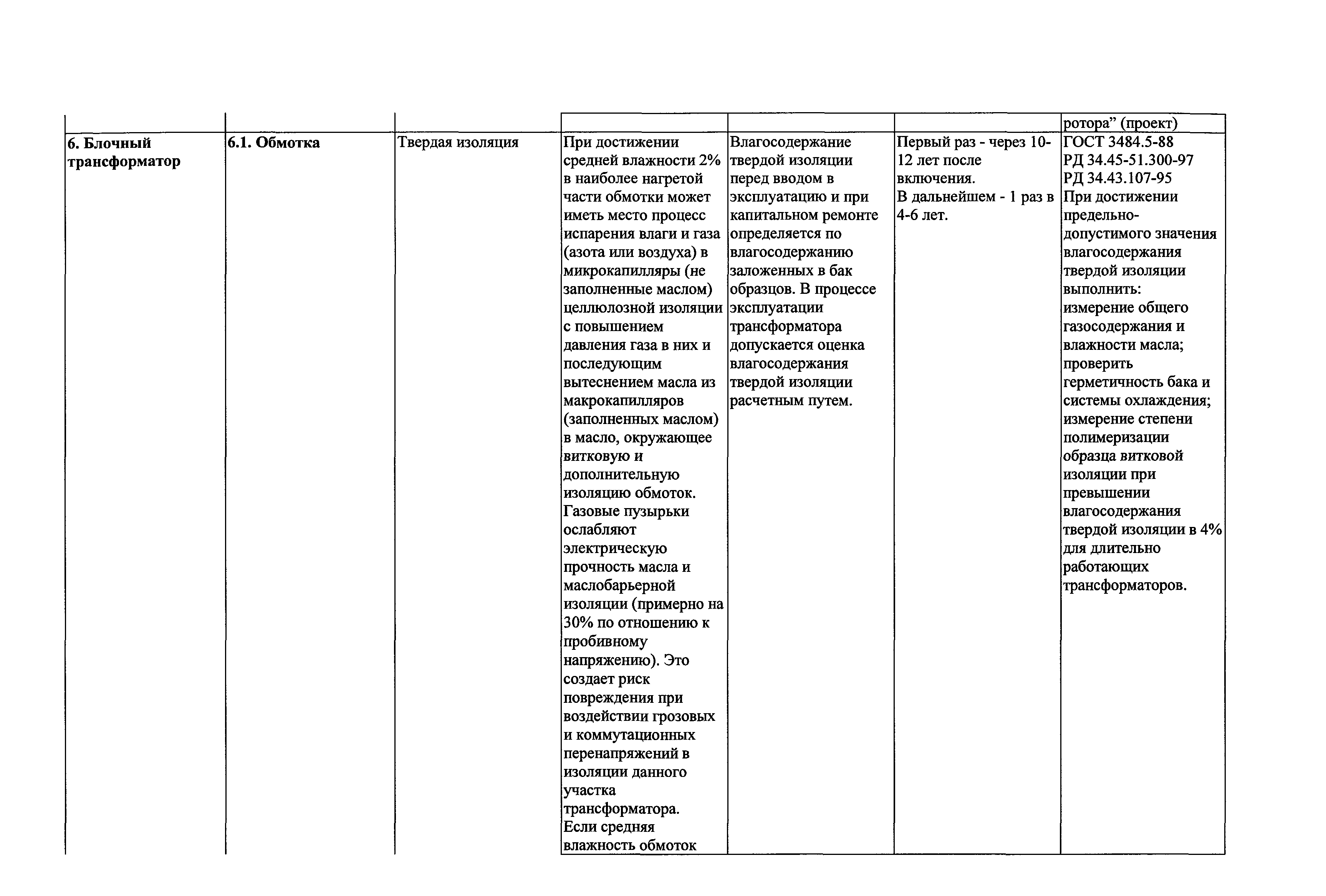

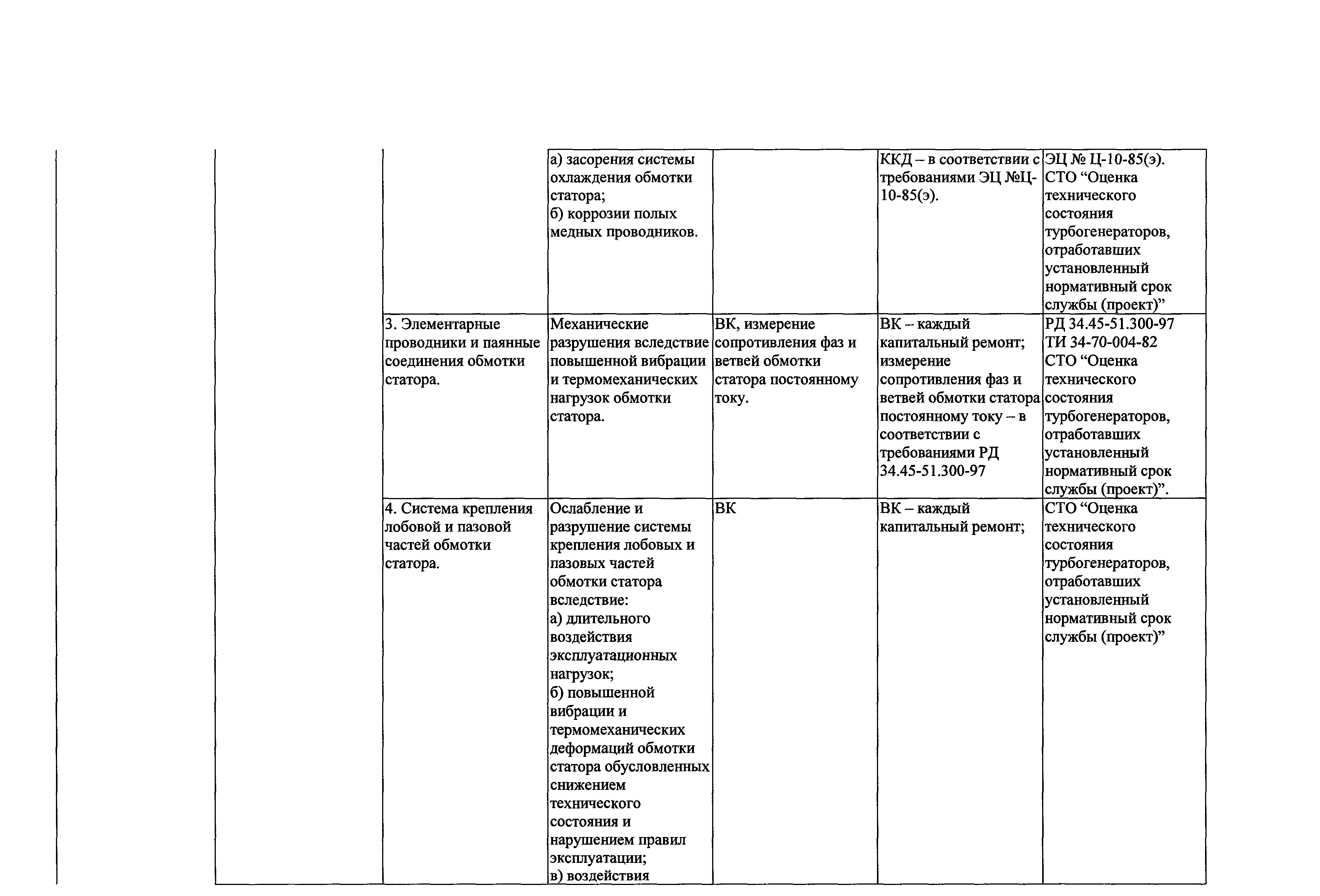

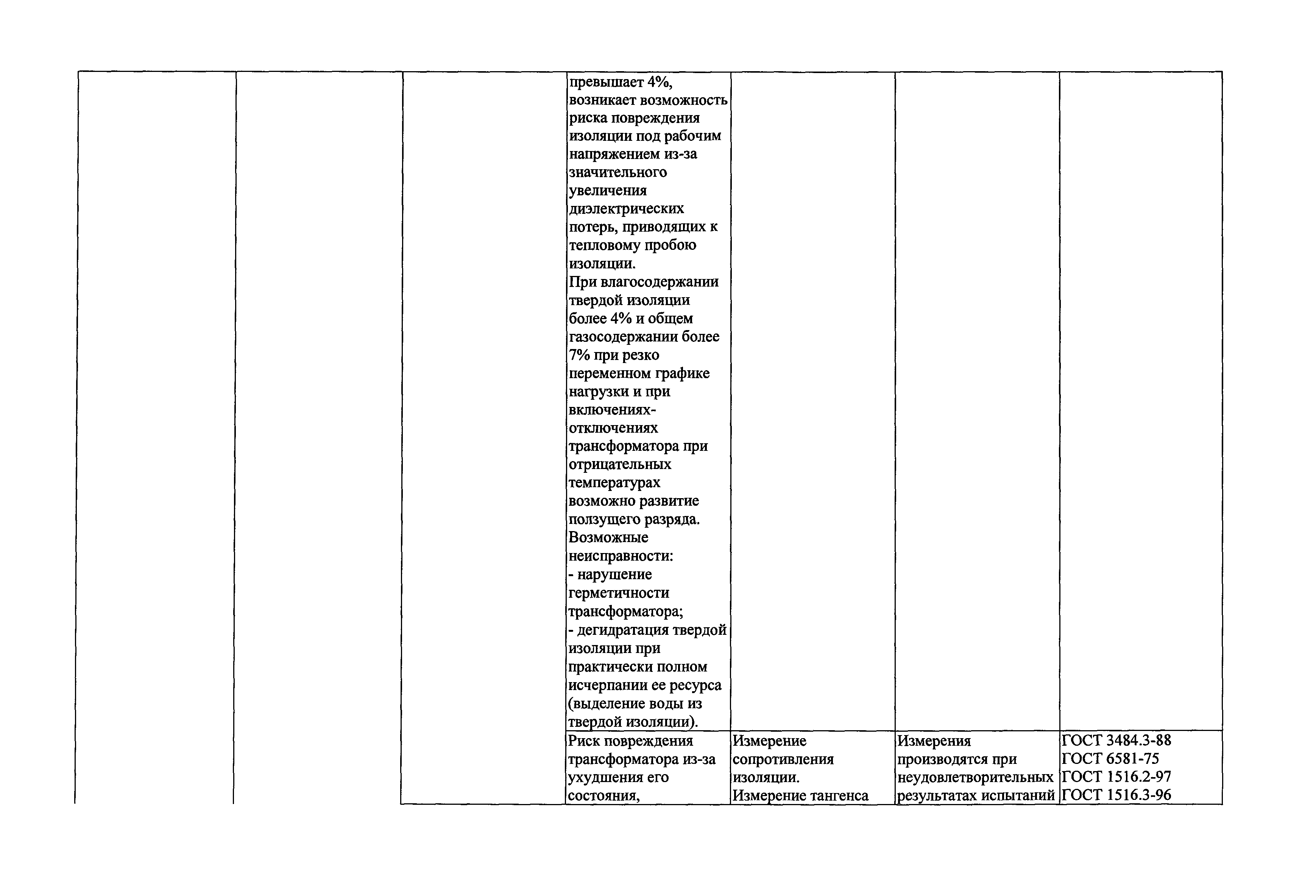

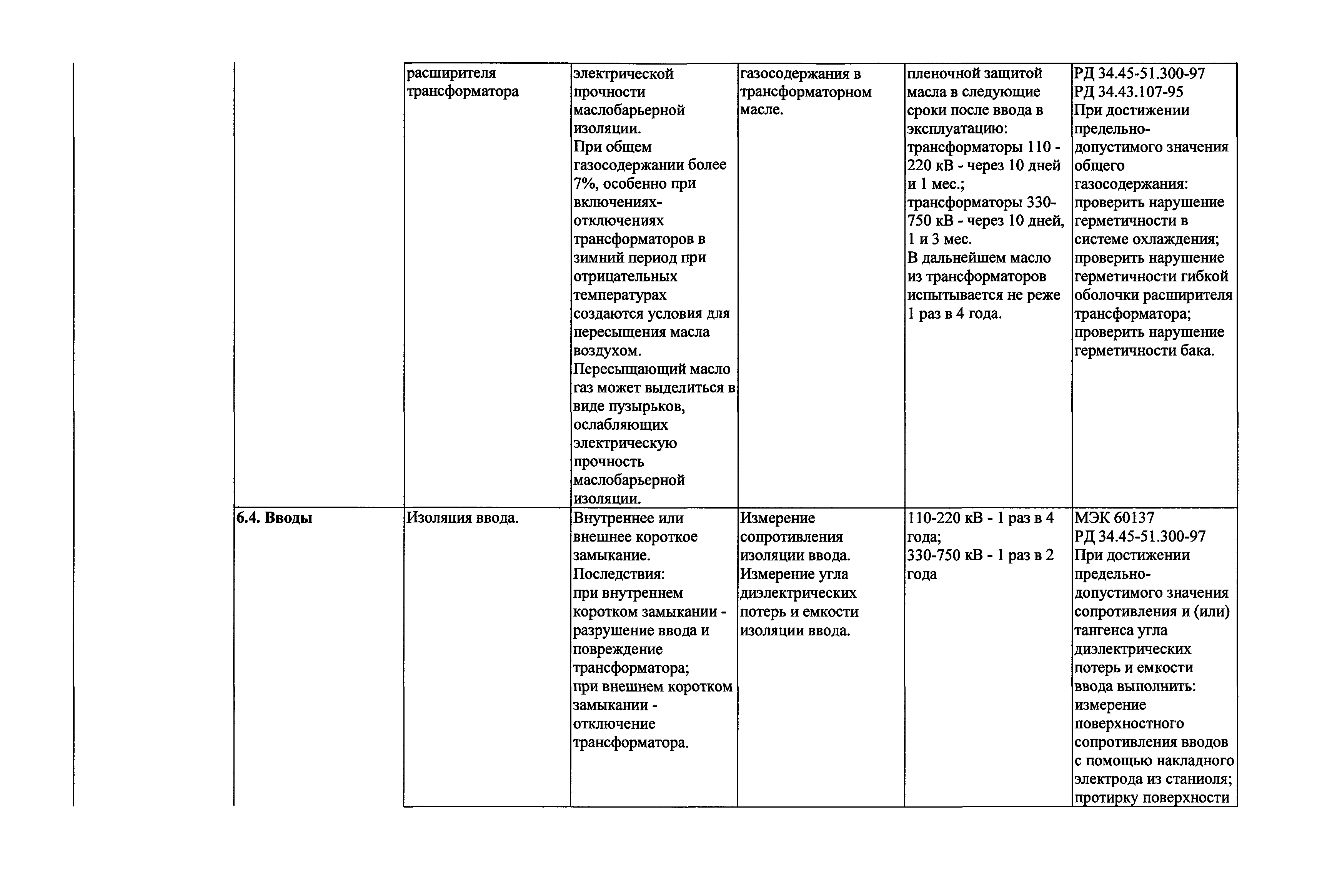

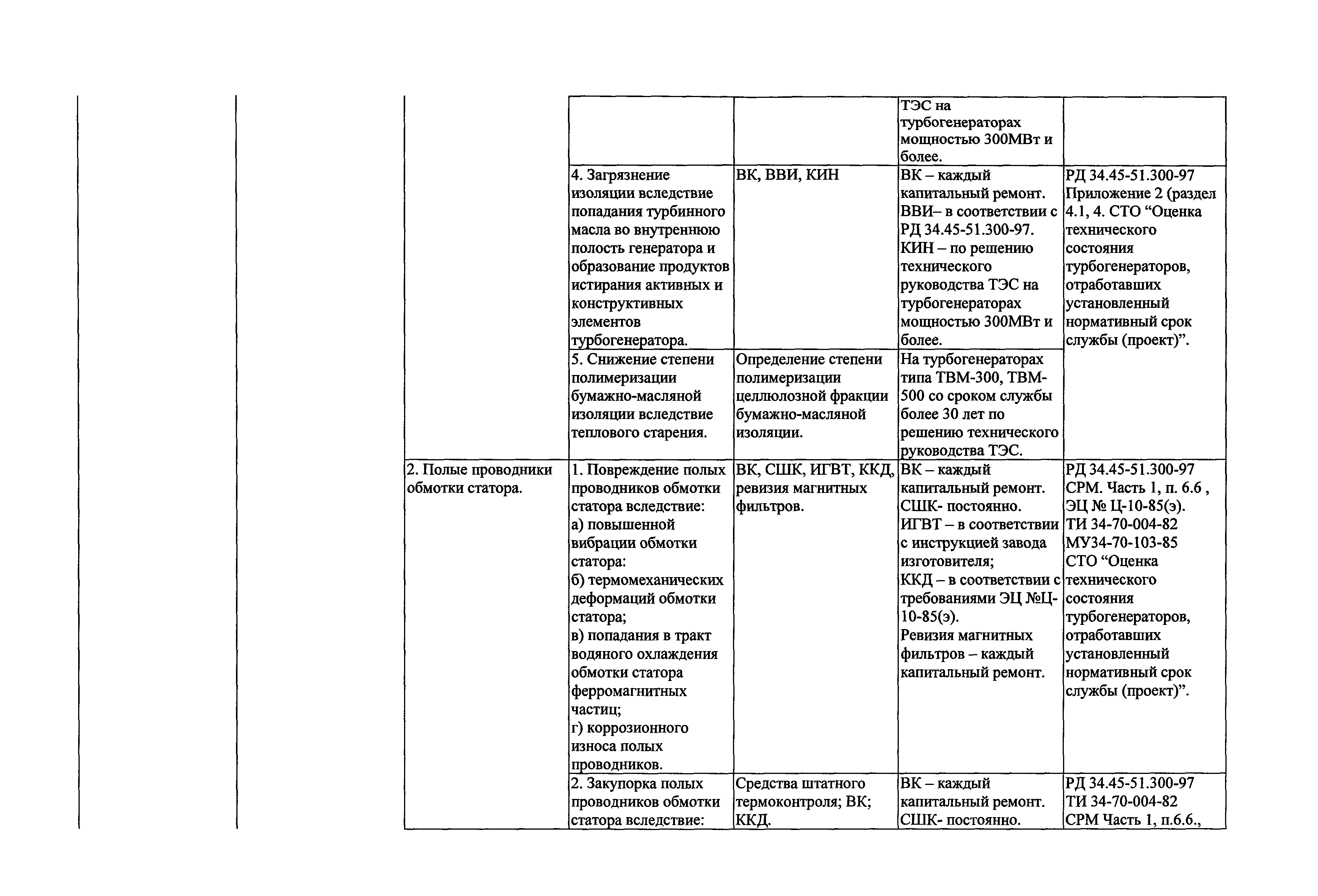

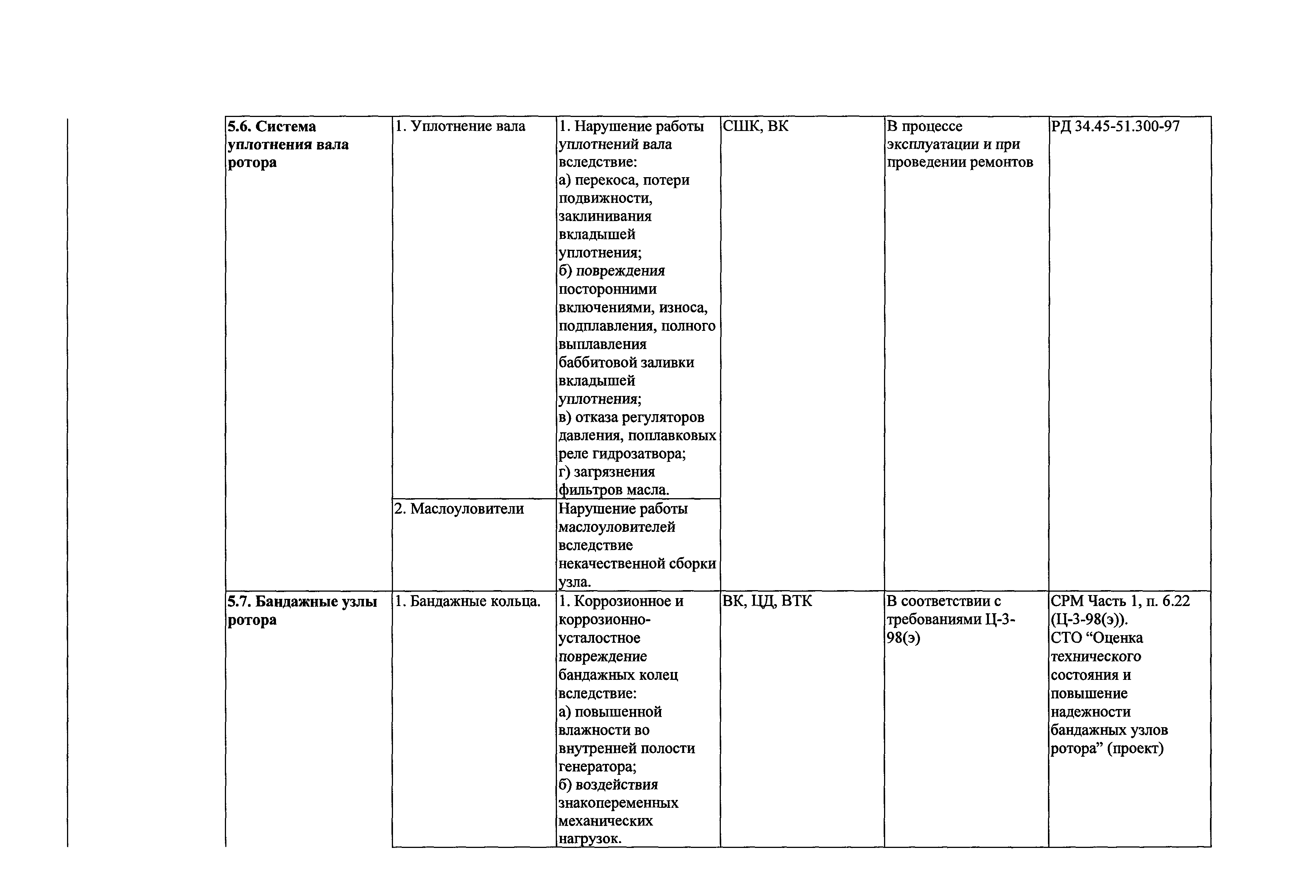

Область применения:	Стандарт распространяется на основное оборудование тепловых электрических станций; устанавливая методы и нормы оценки технического состояния ответственных за безопасность элементов следующего оборудования: - котла; - главных трубопроводов; - паровой турбины; - газовой турбины; - турбогенератора; - генераторного выключателя; - блочного трансформатора.

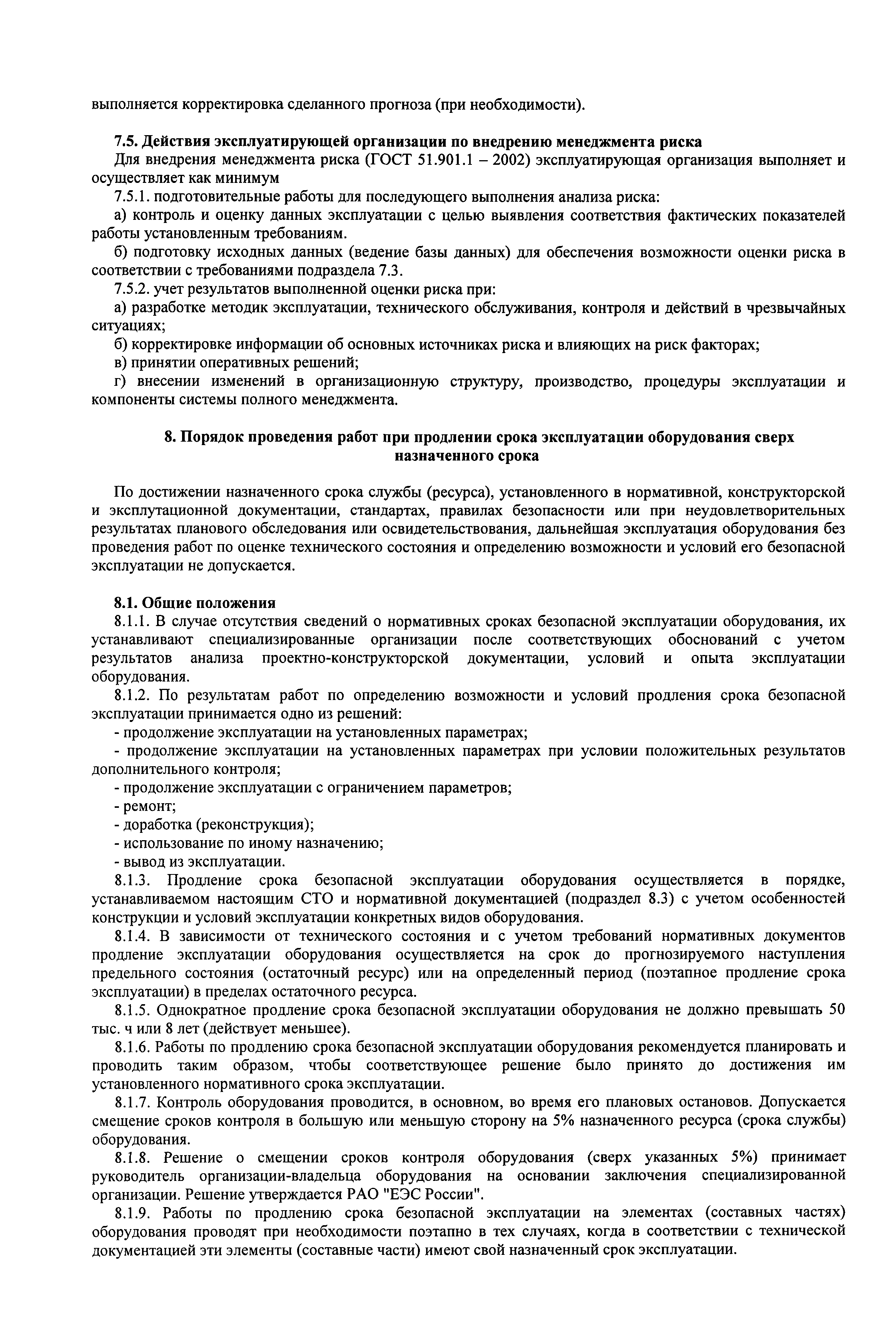

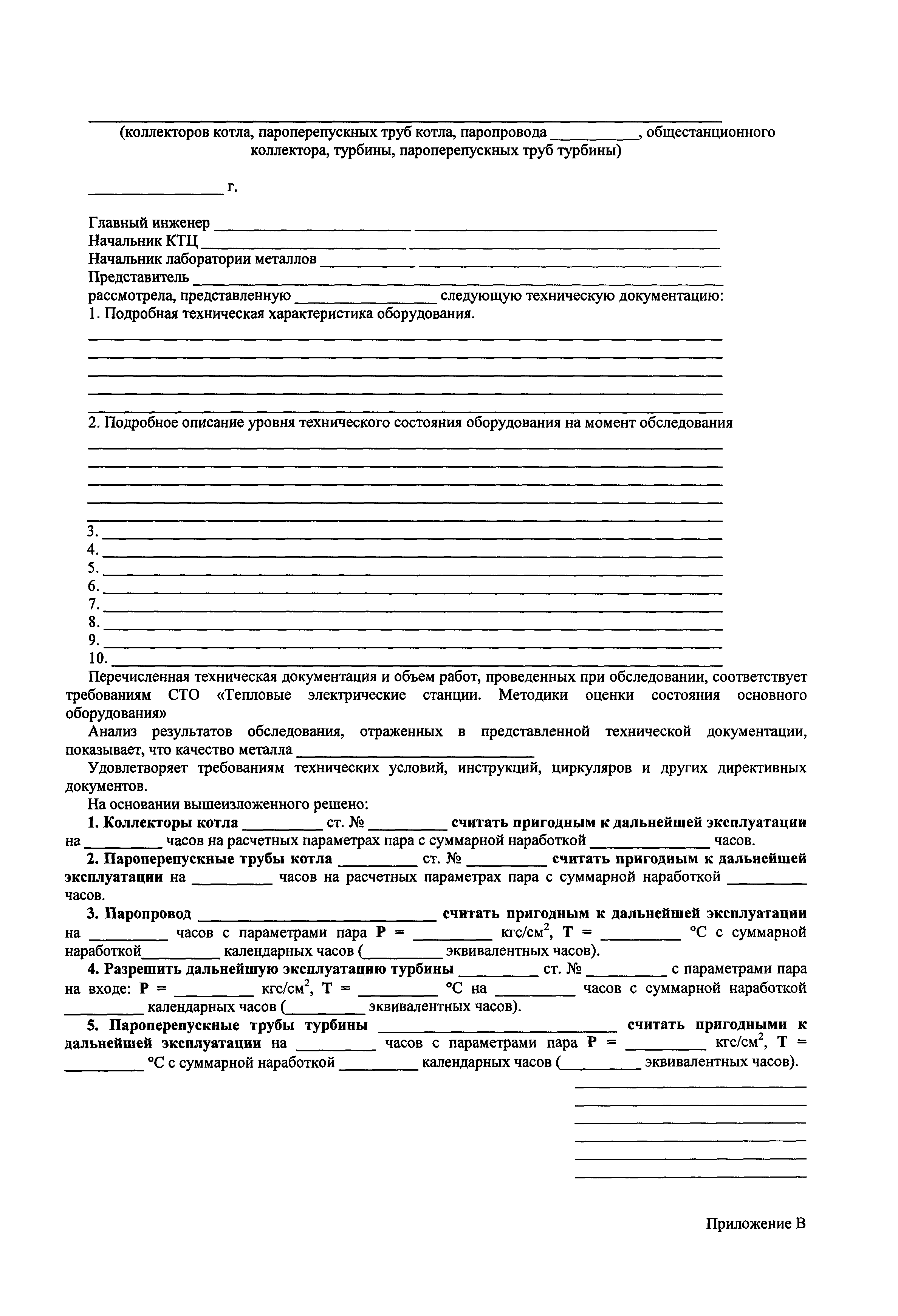

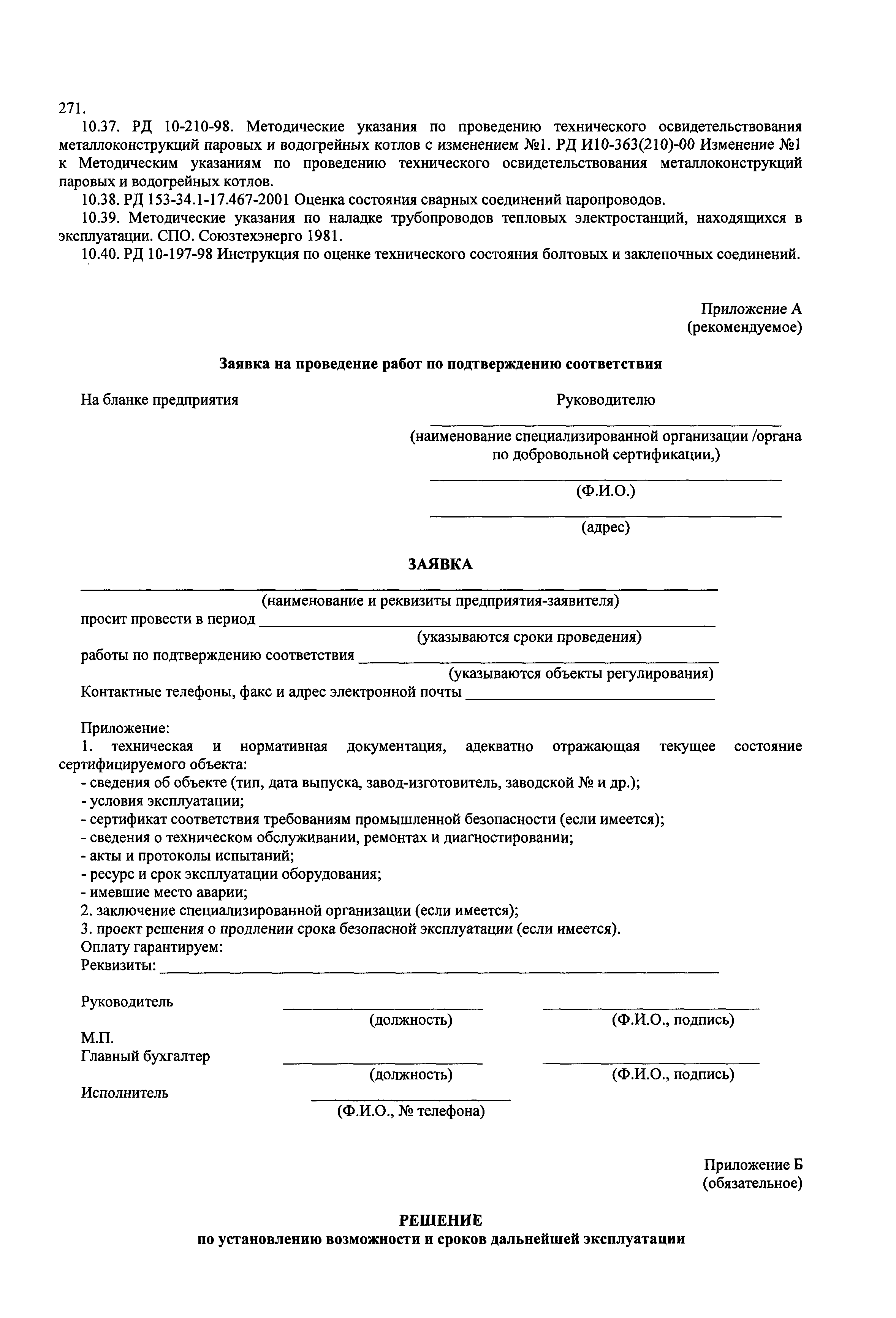

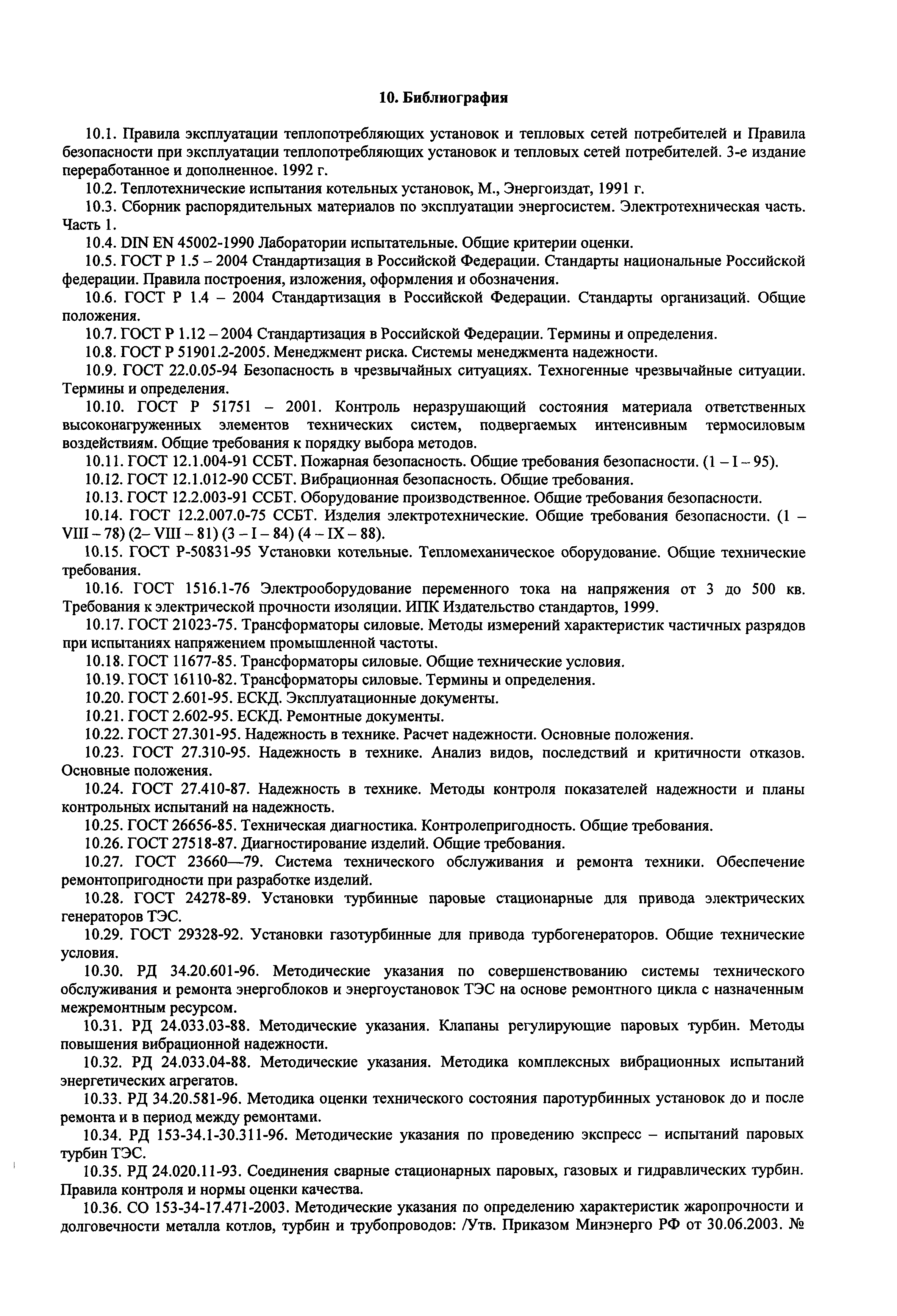

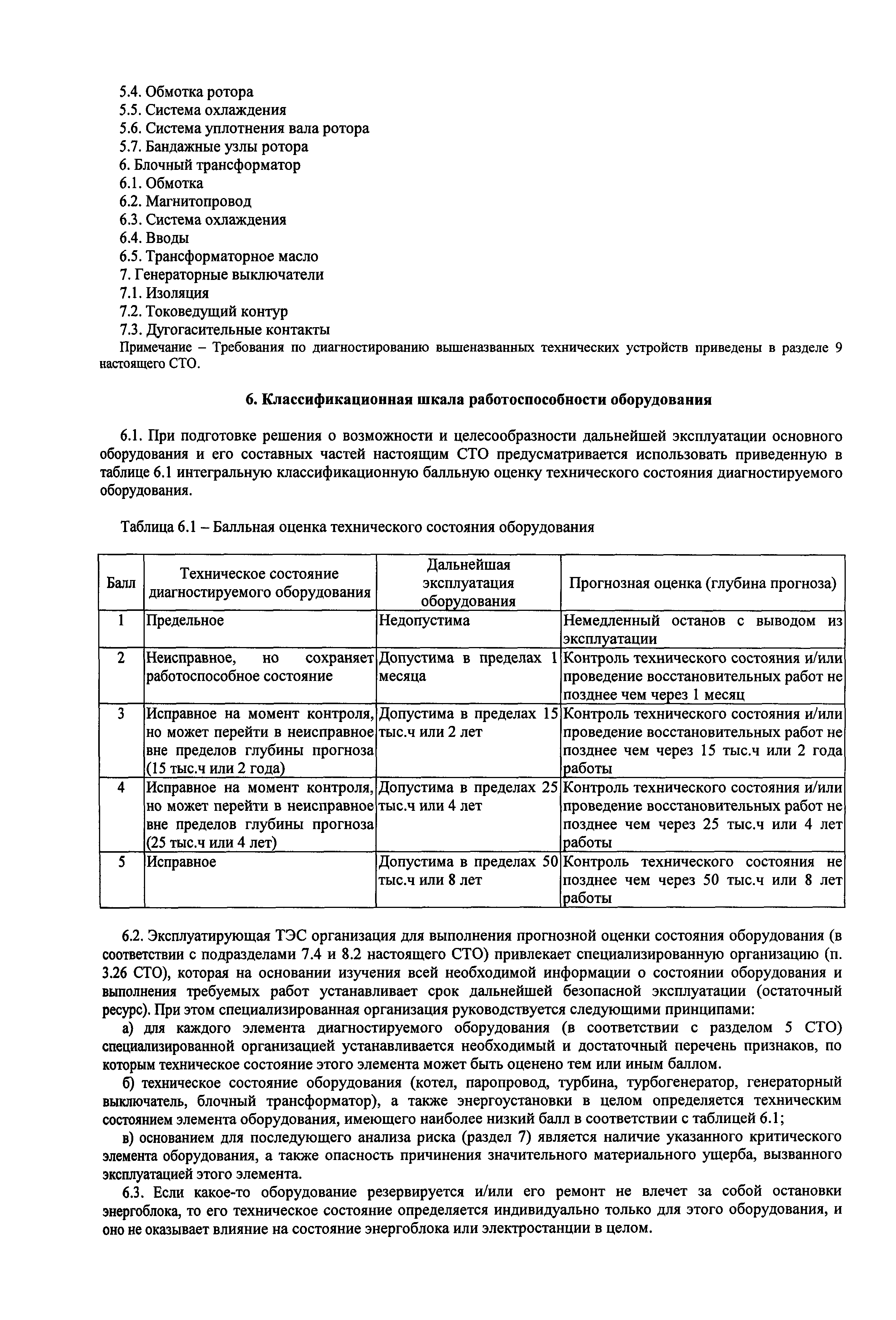

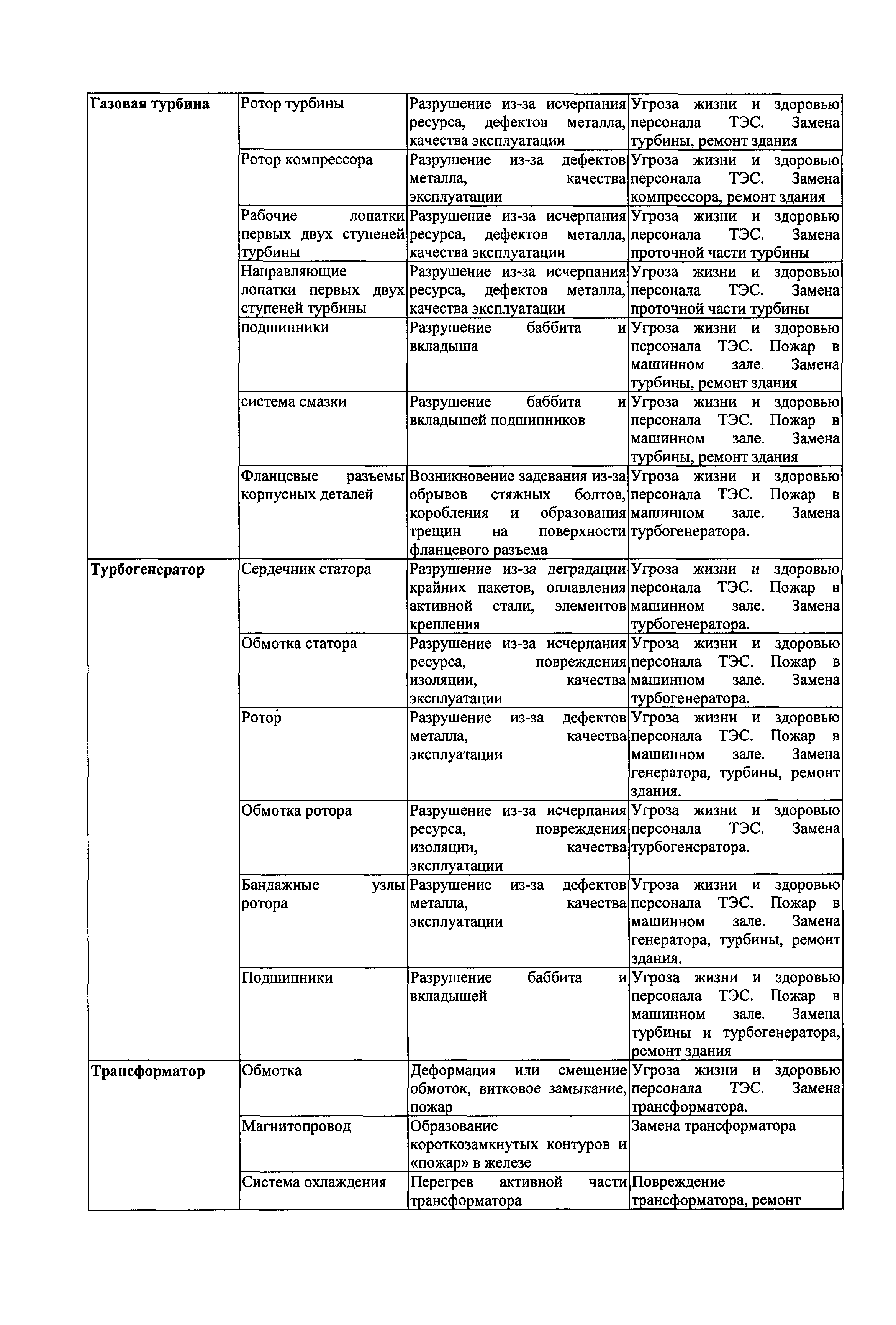

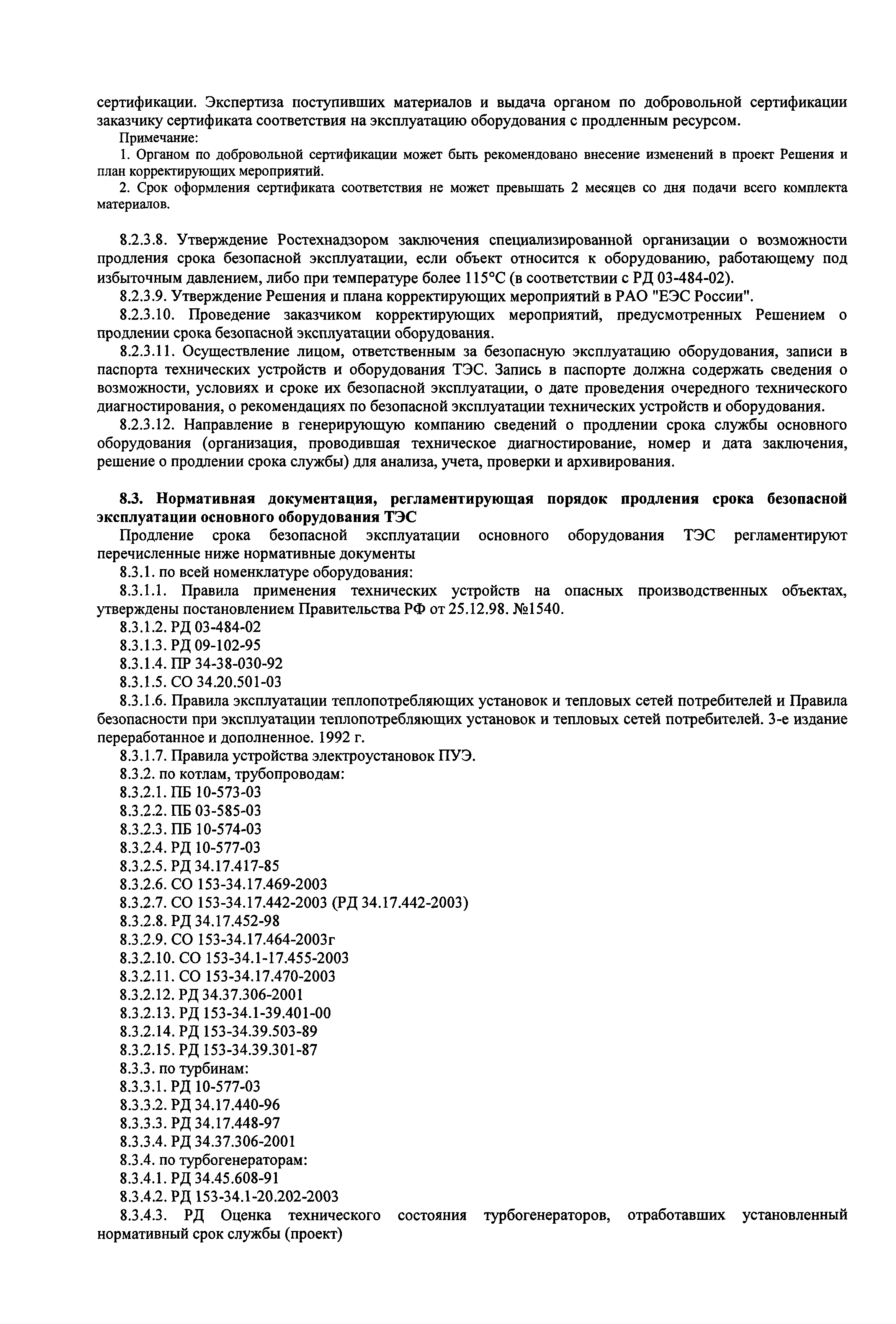

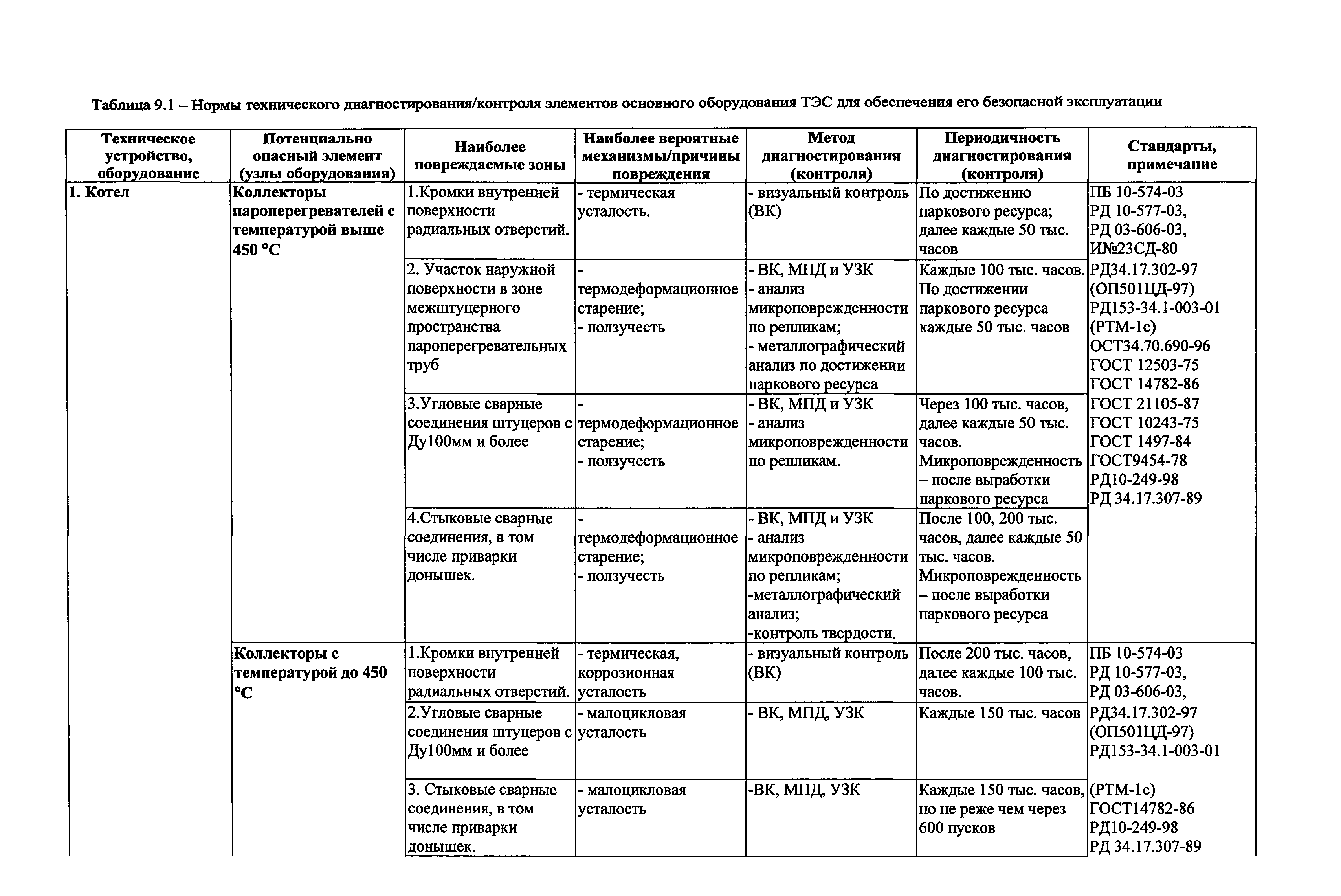

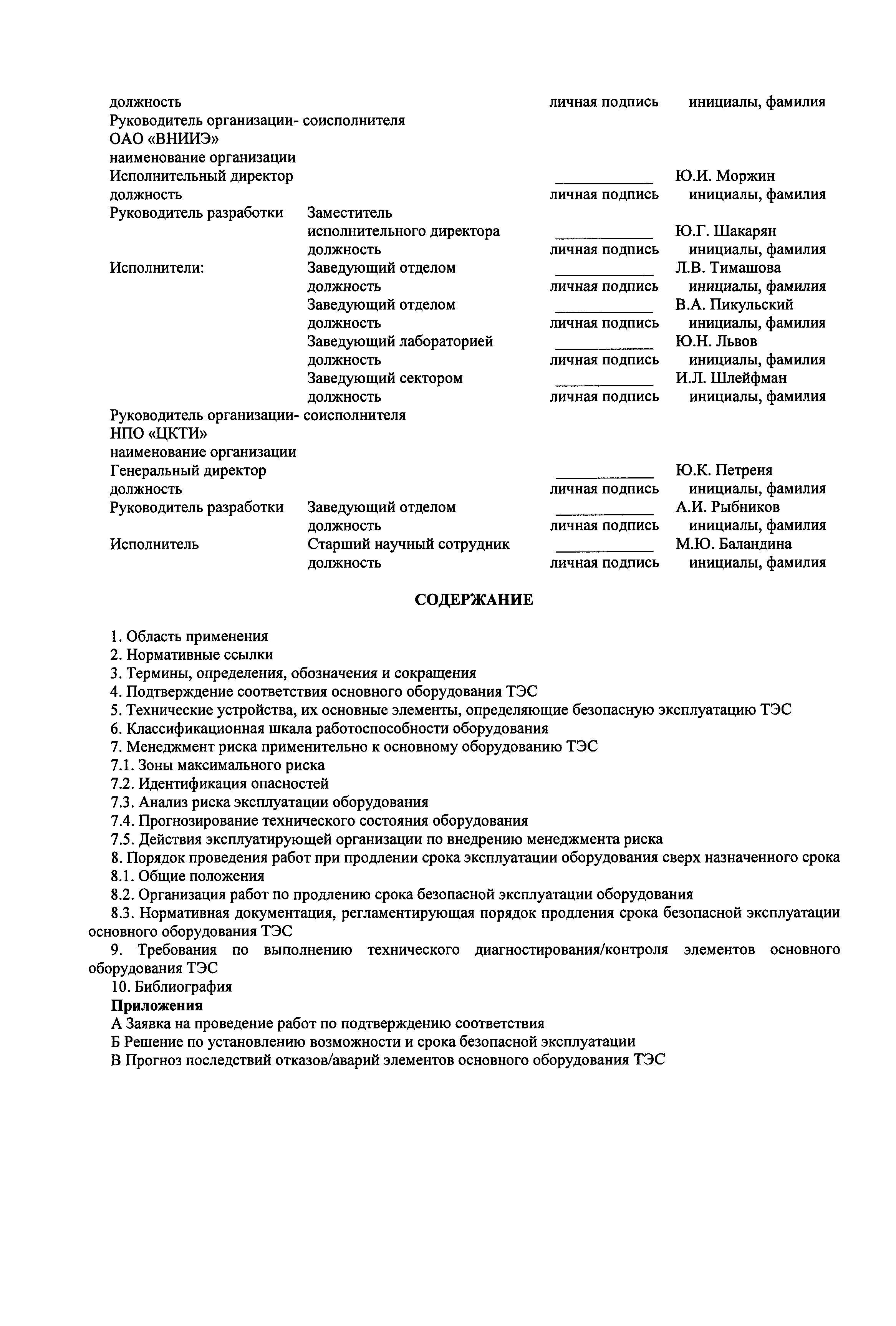

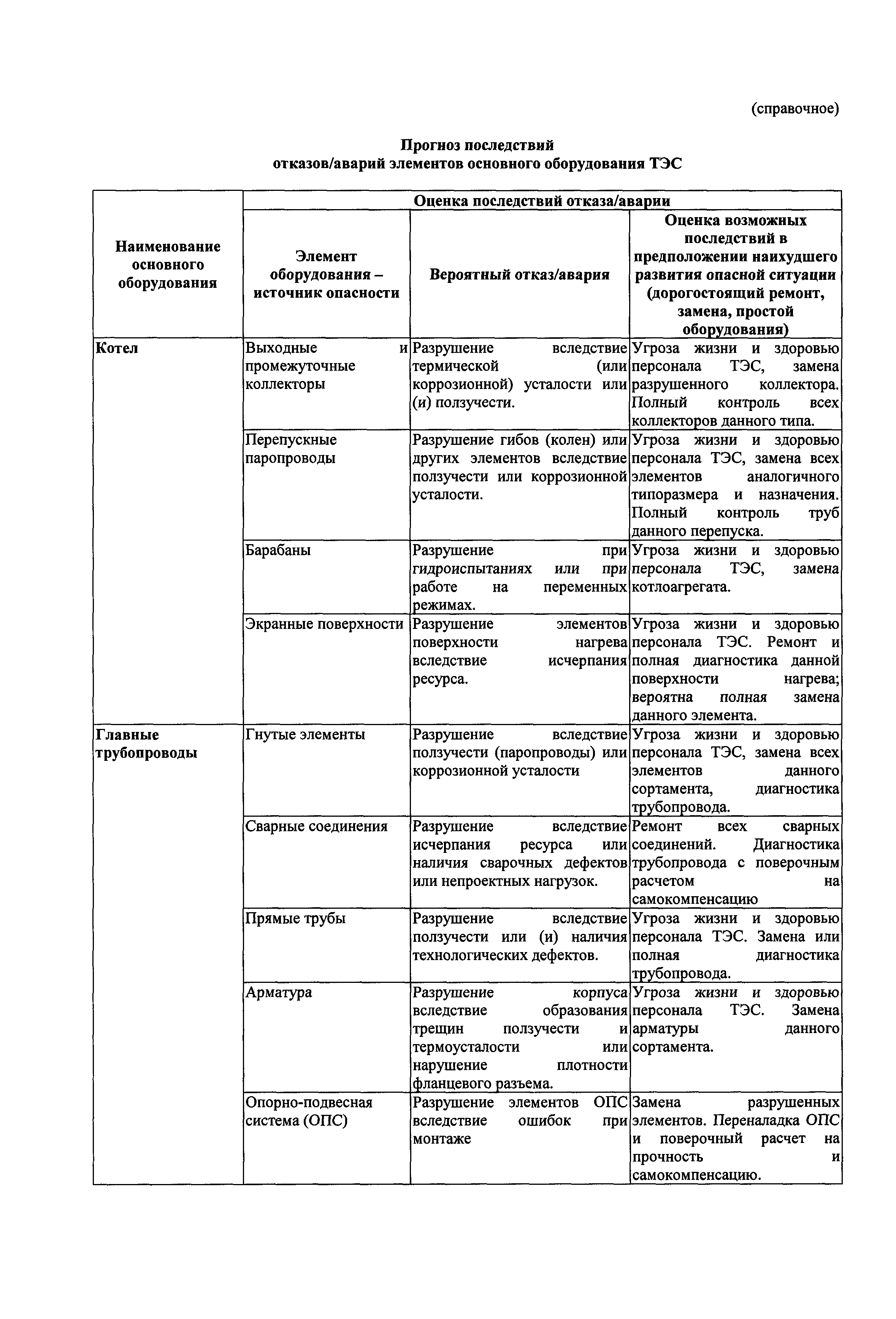

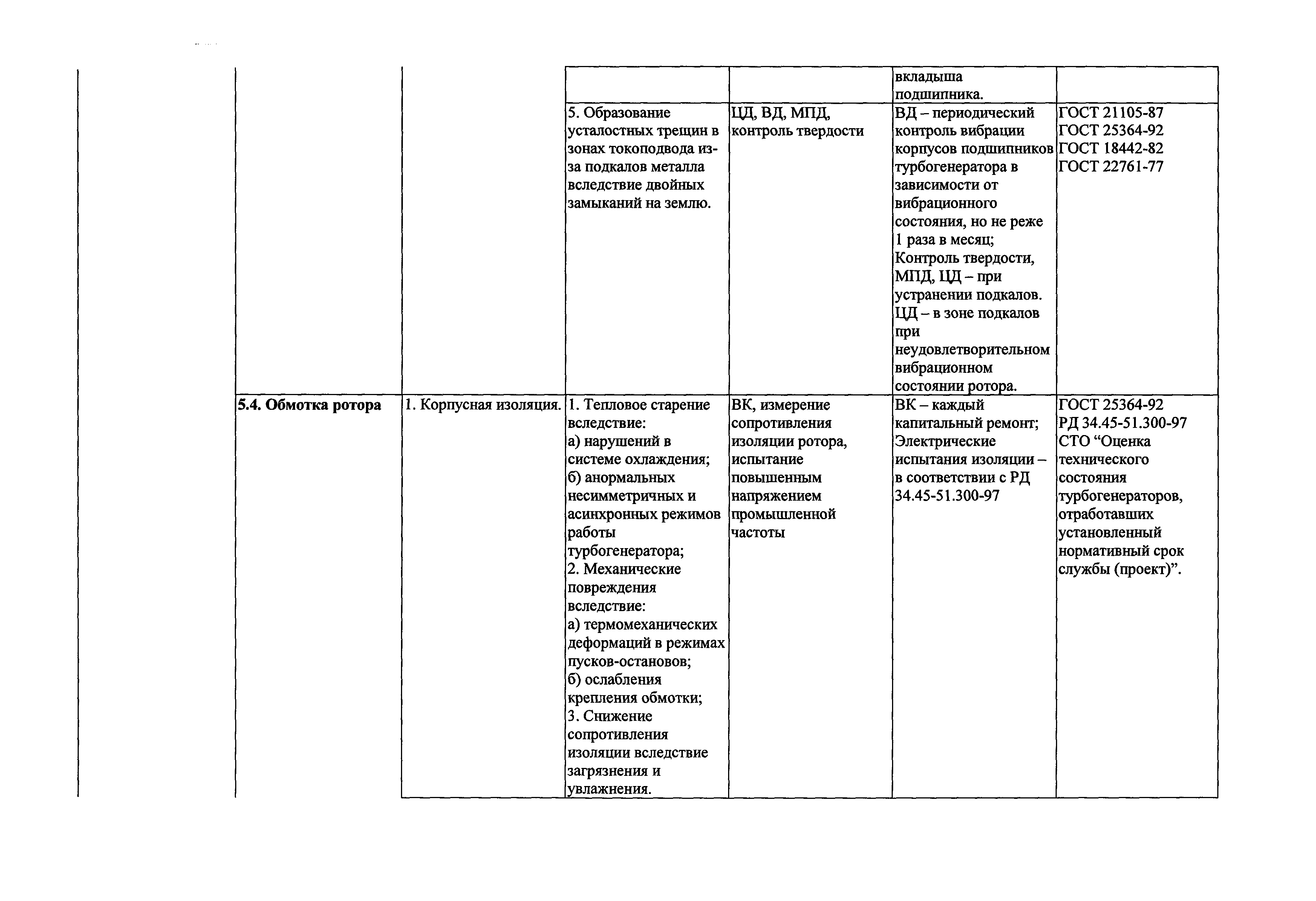

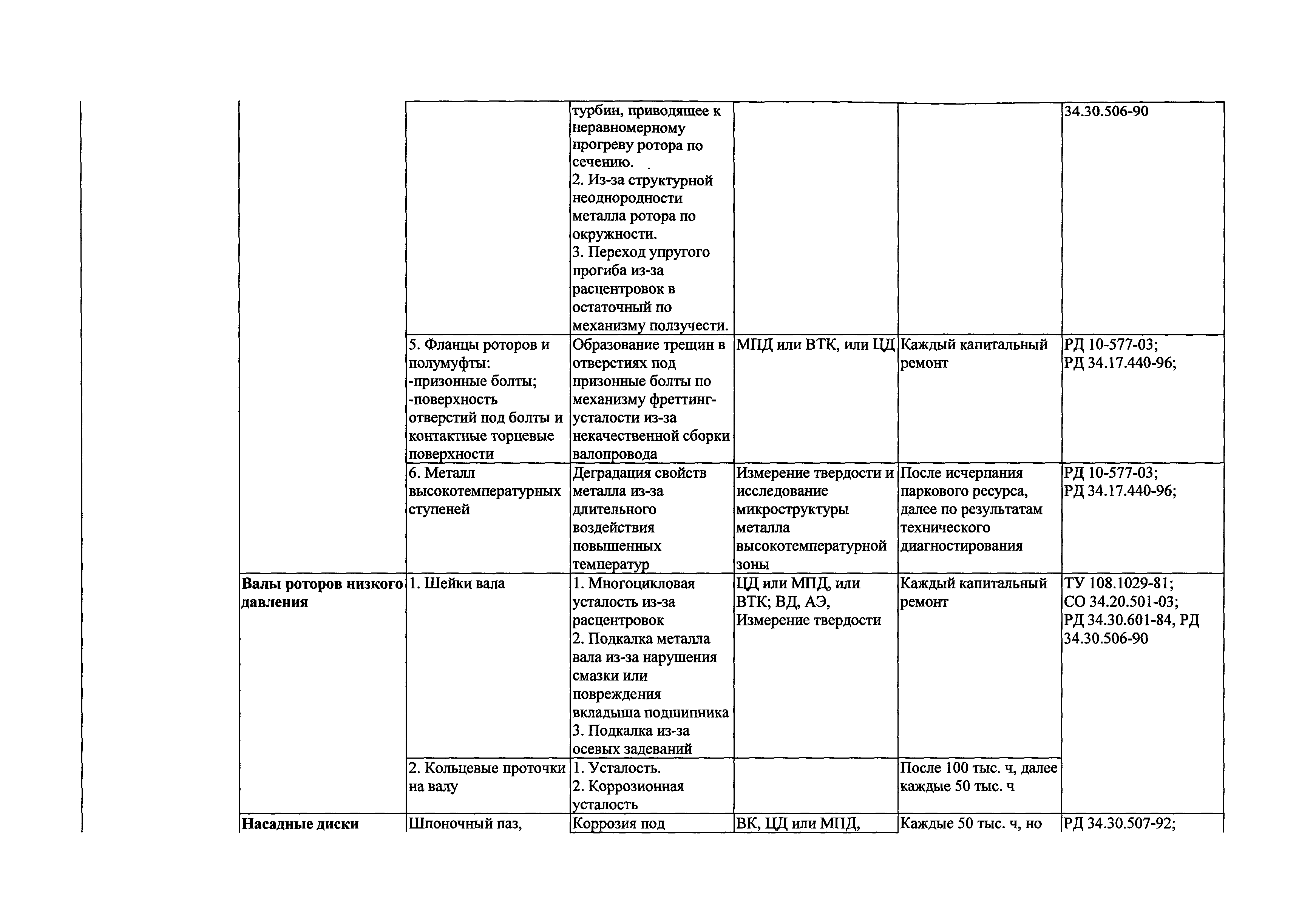

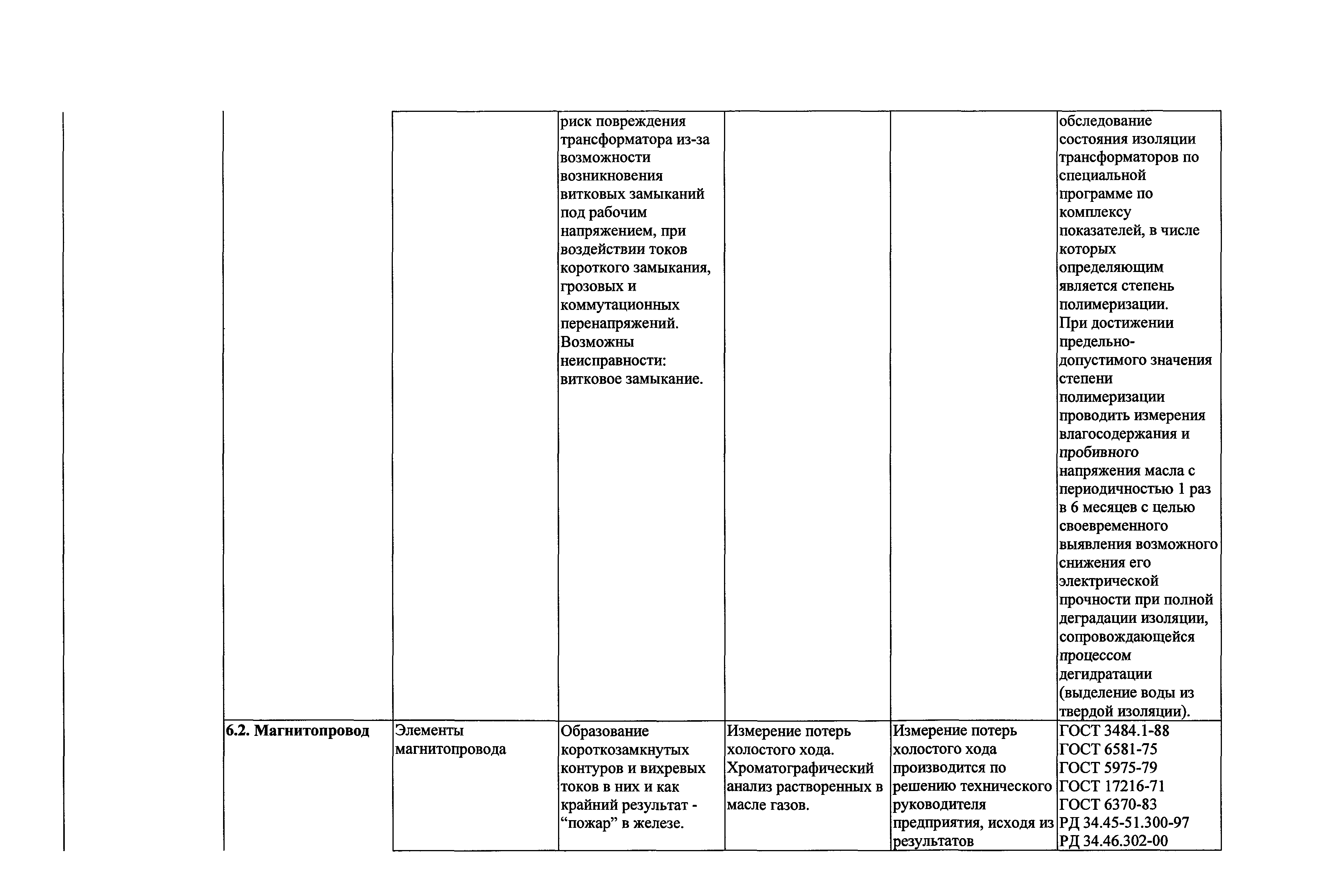

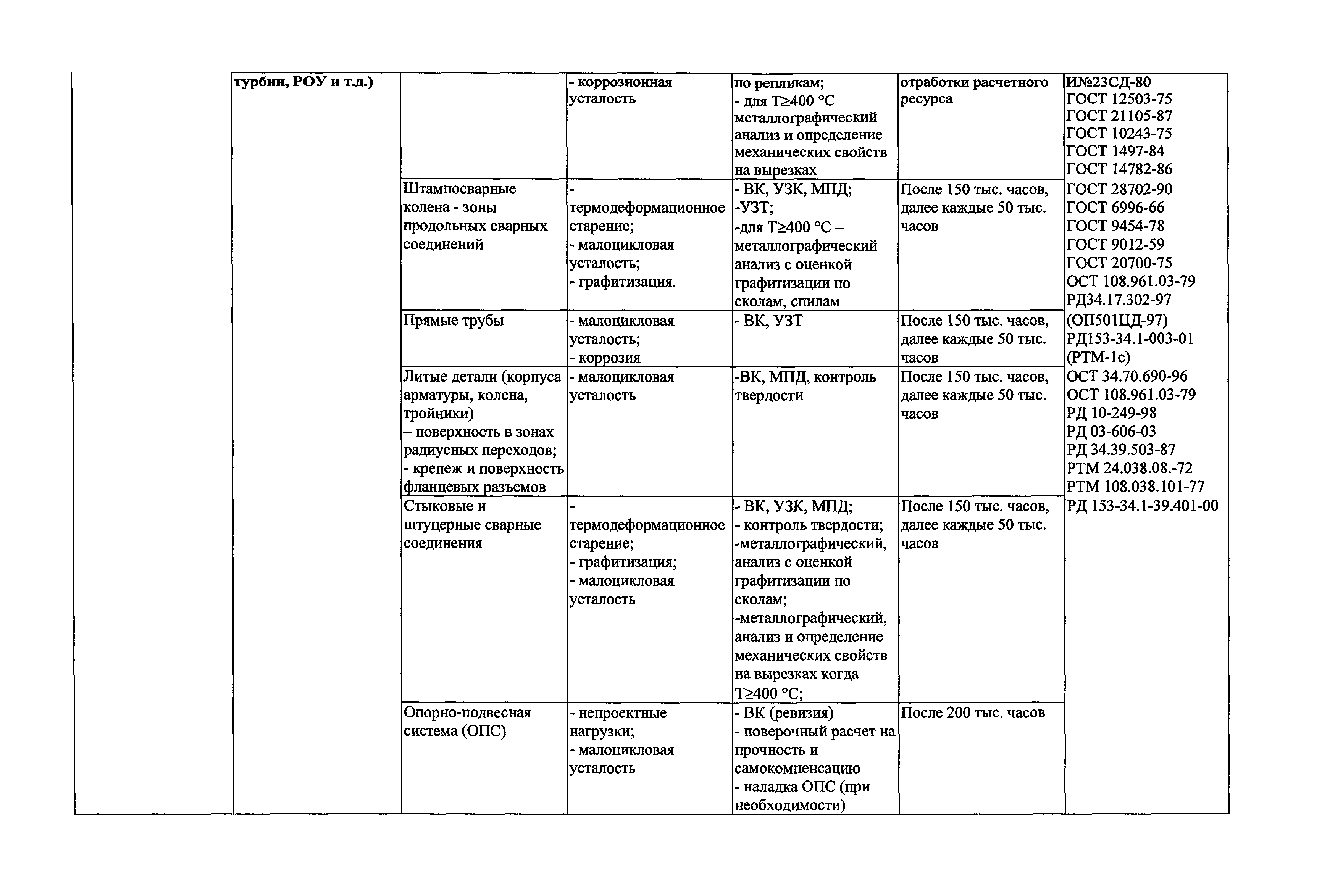

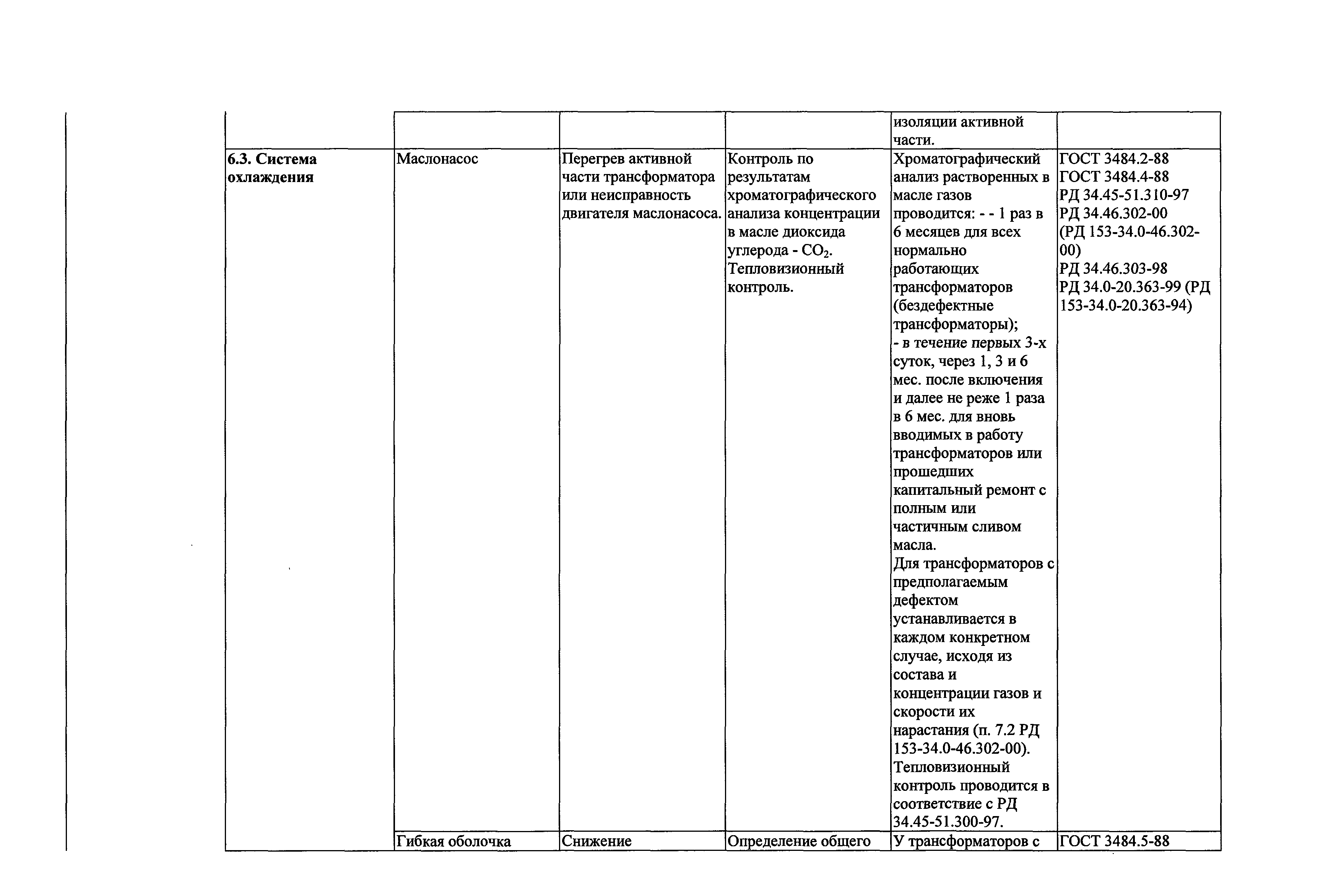

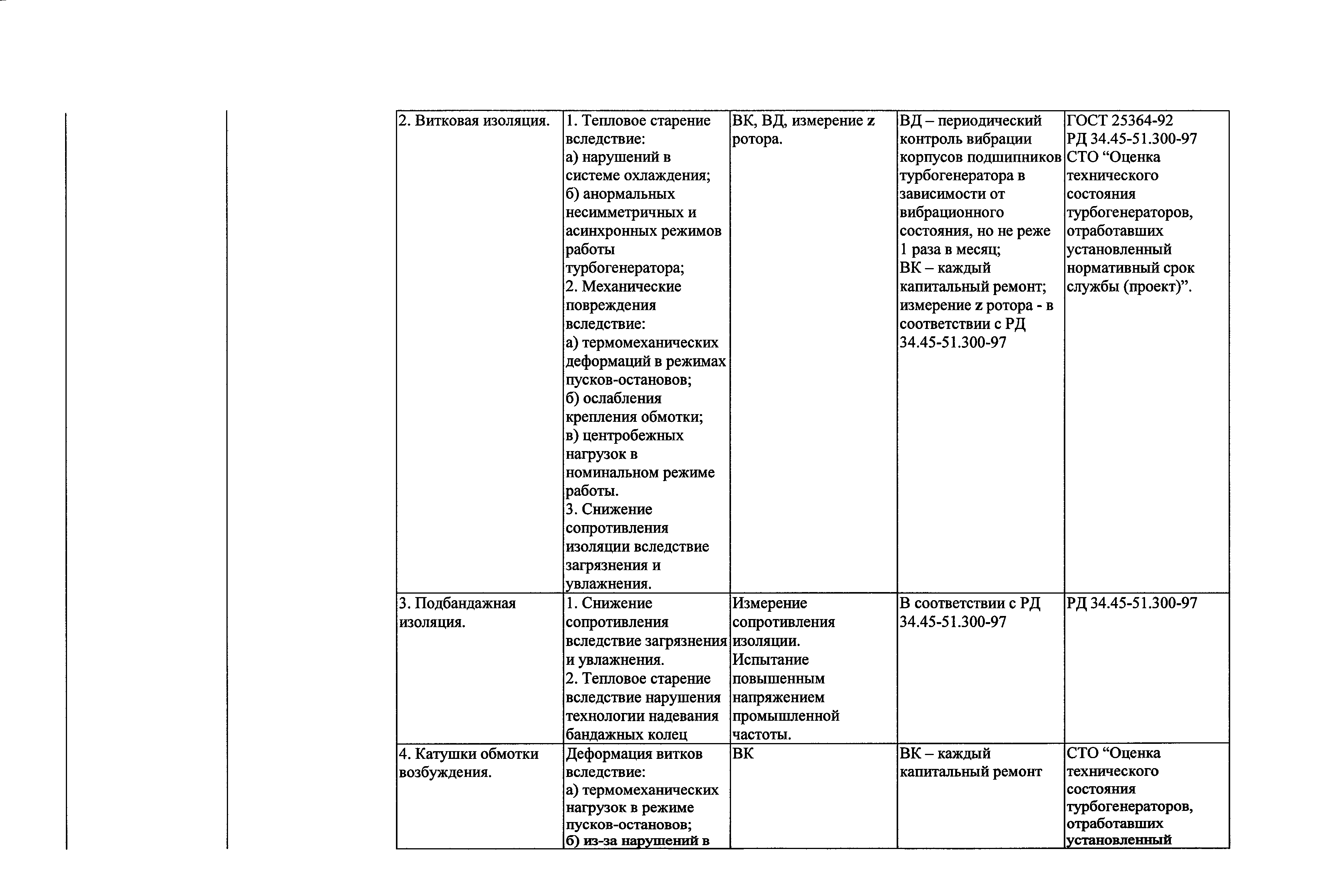

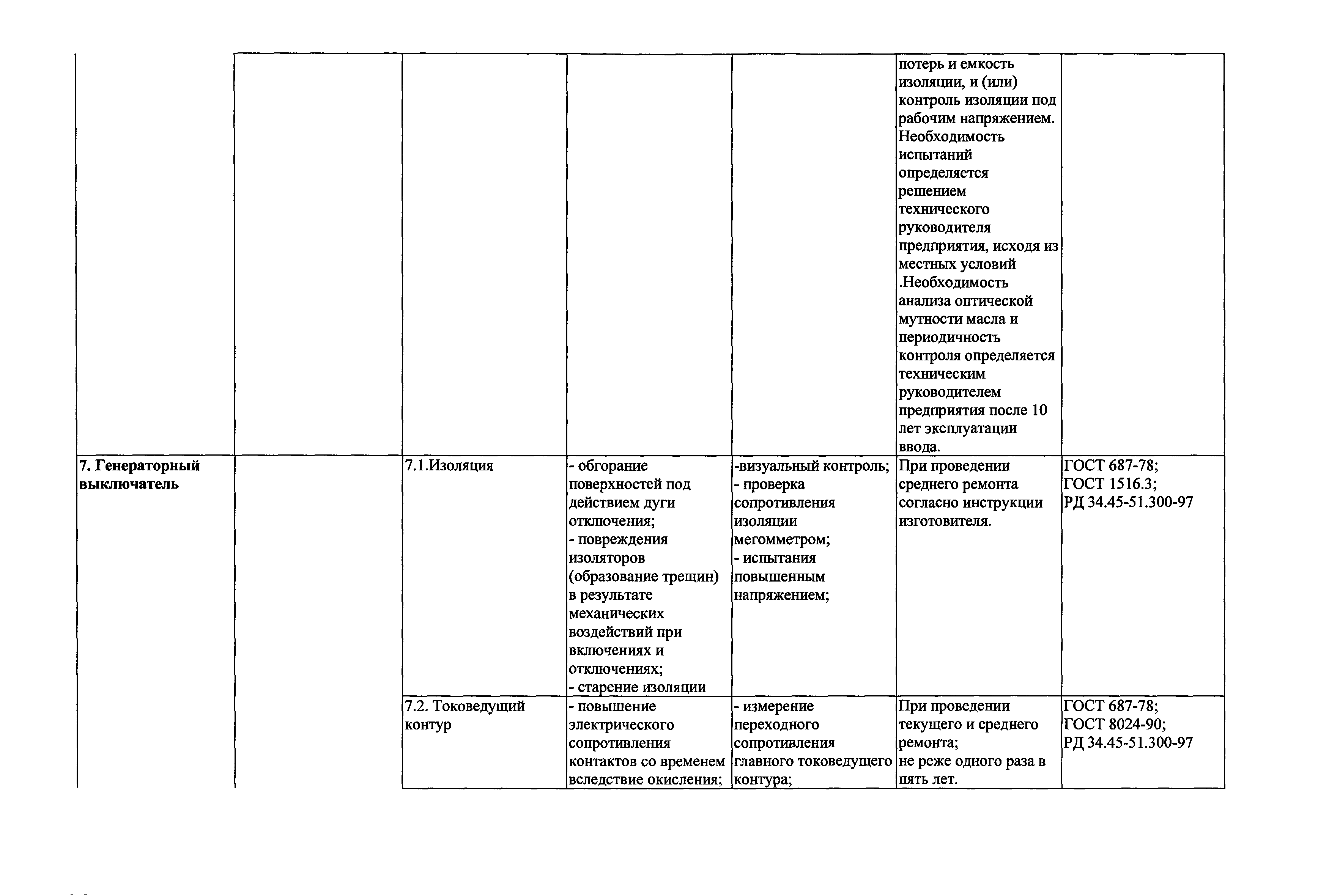

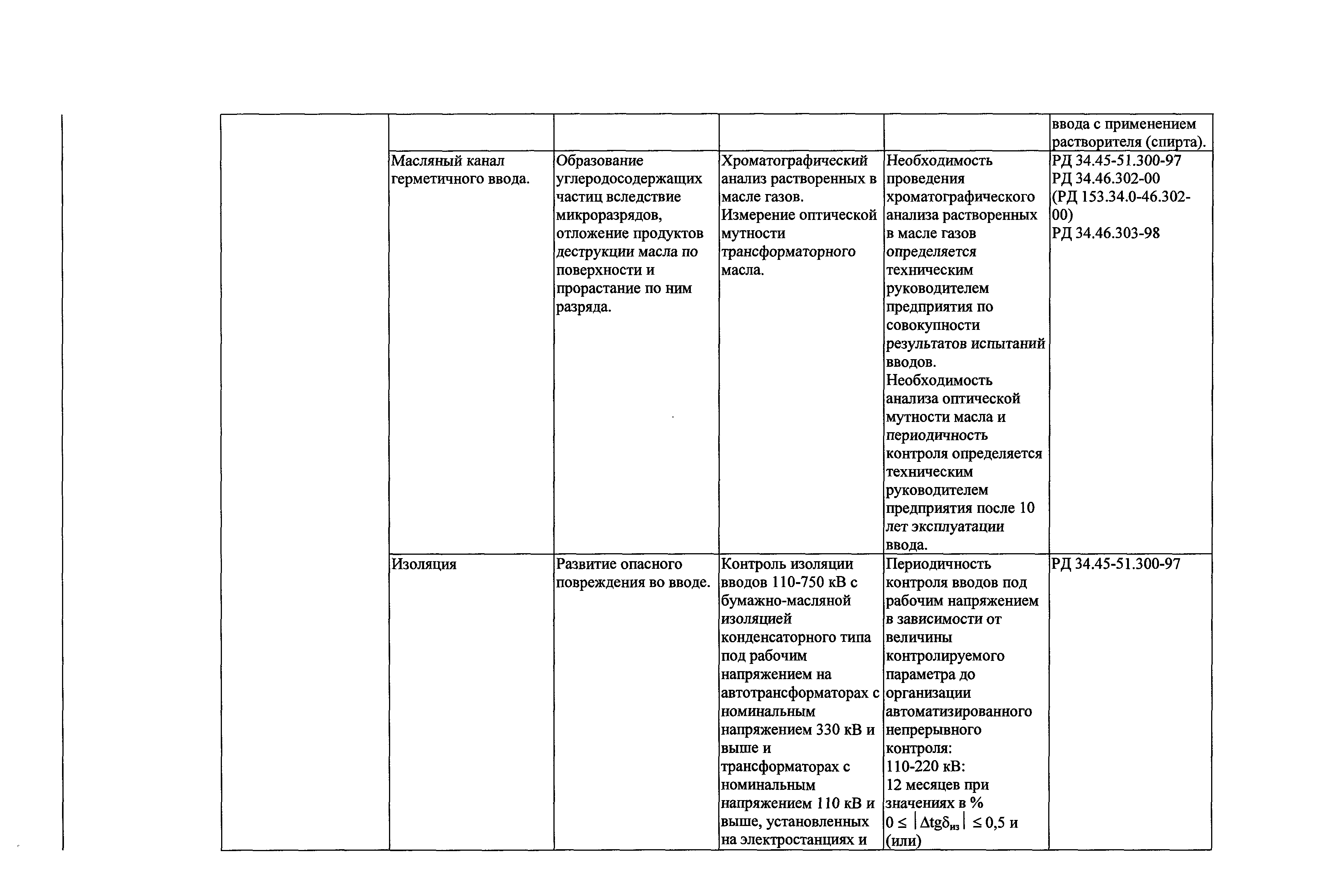

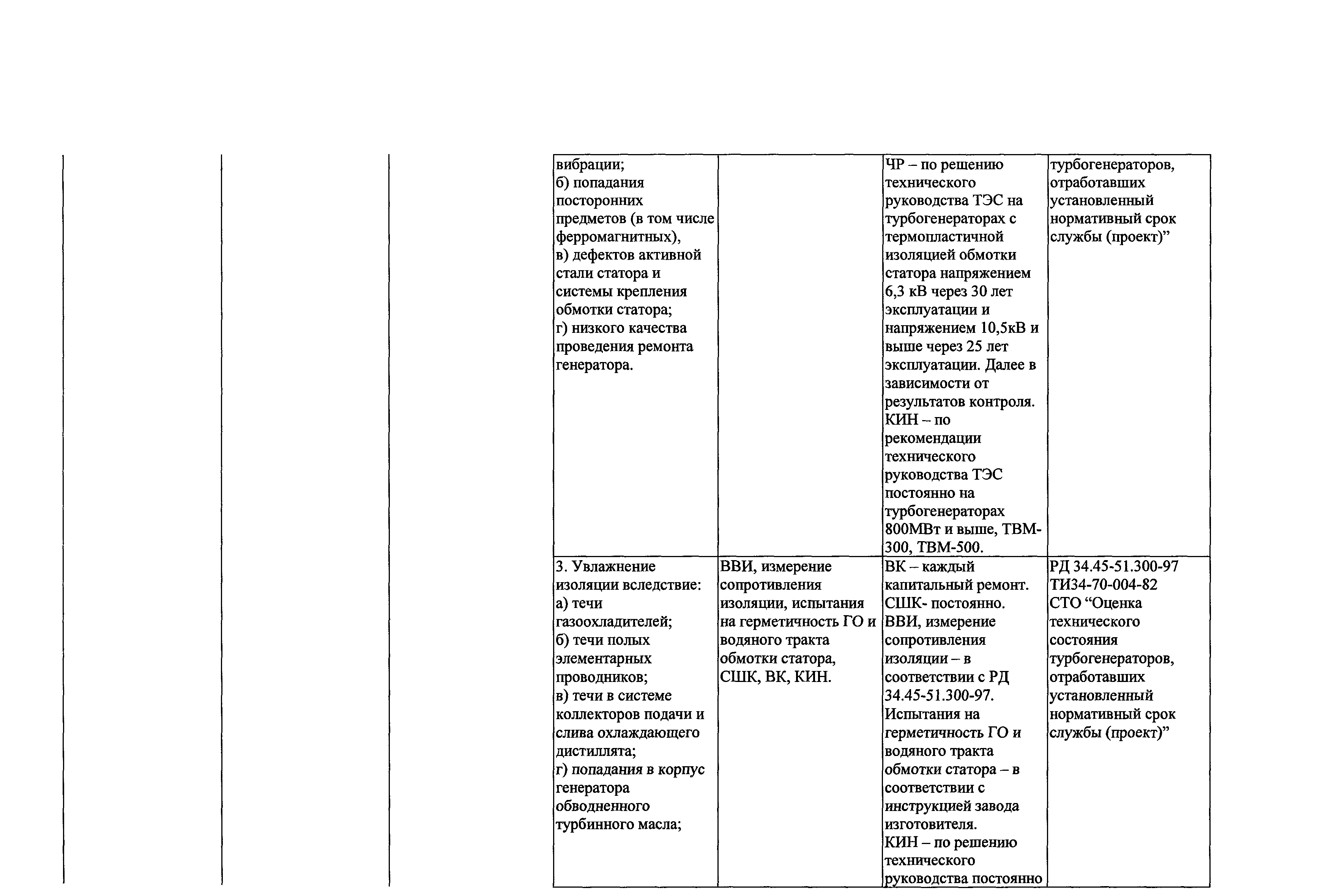

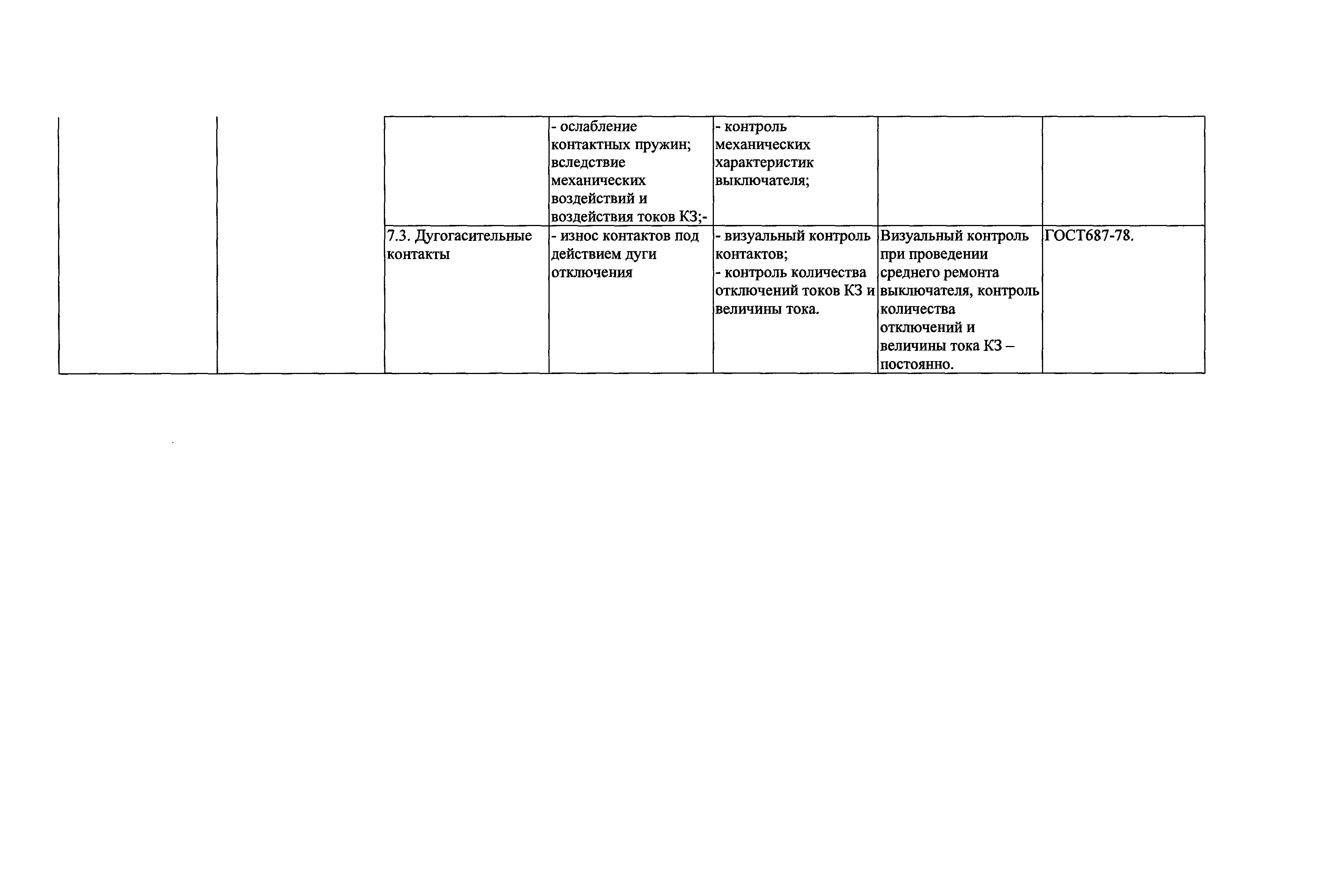

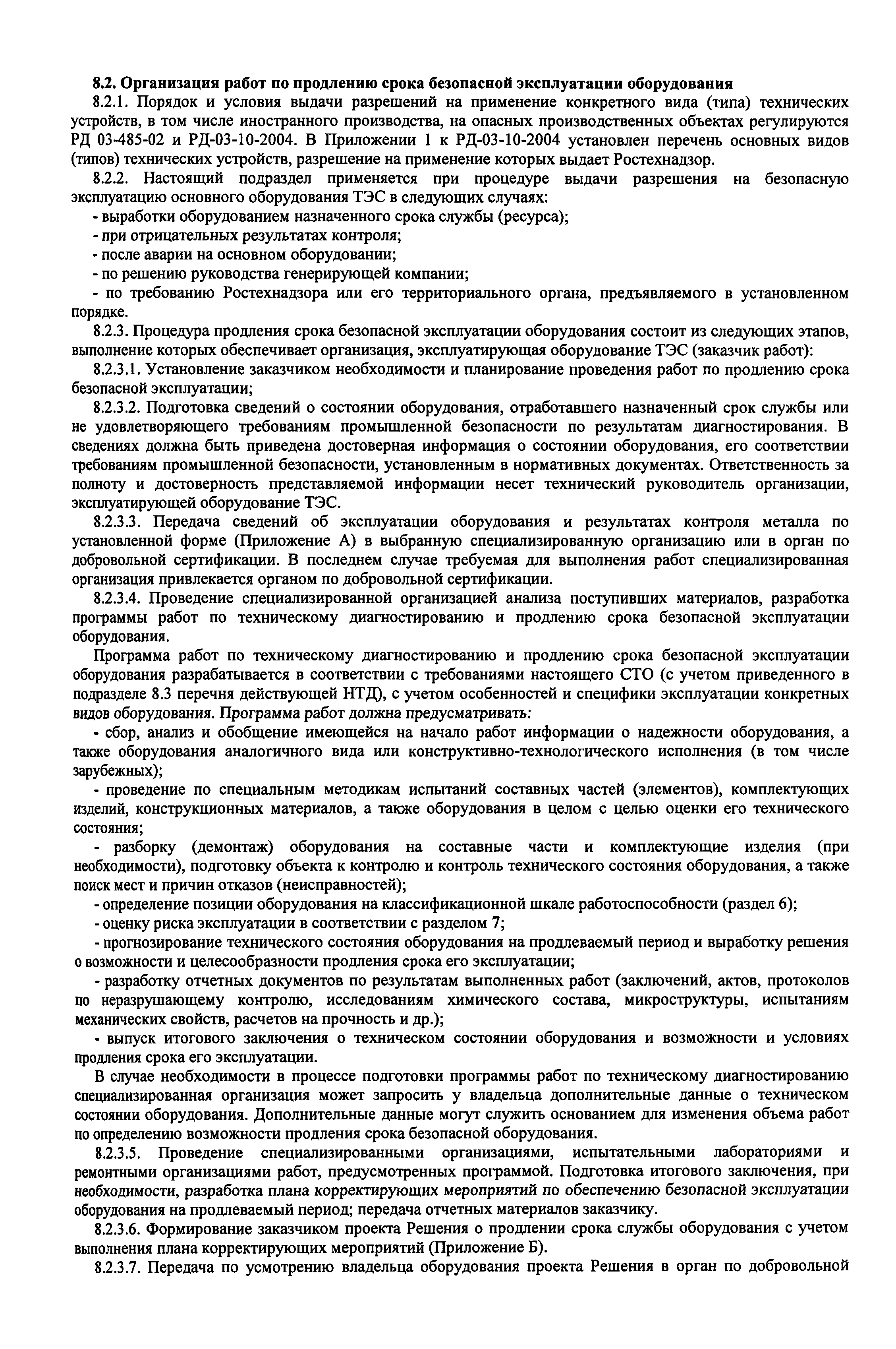

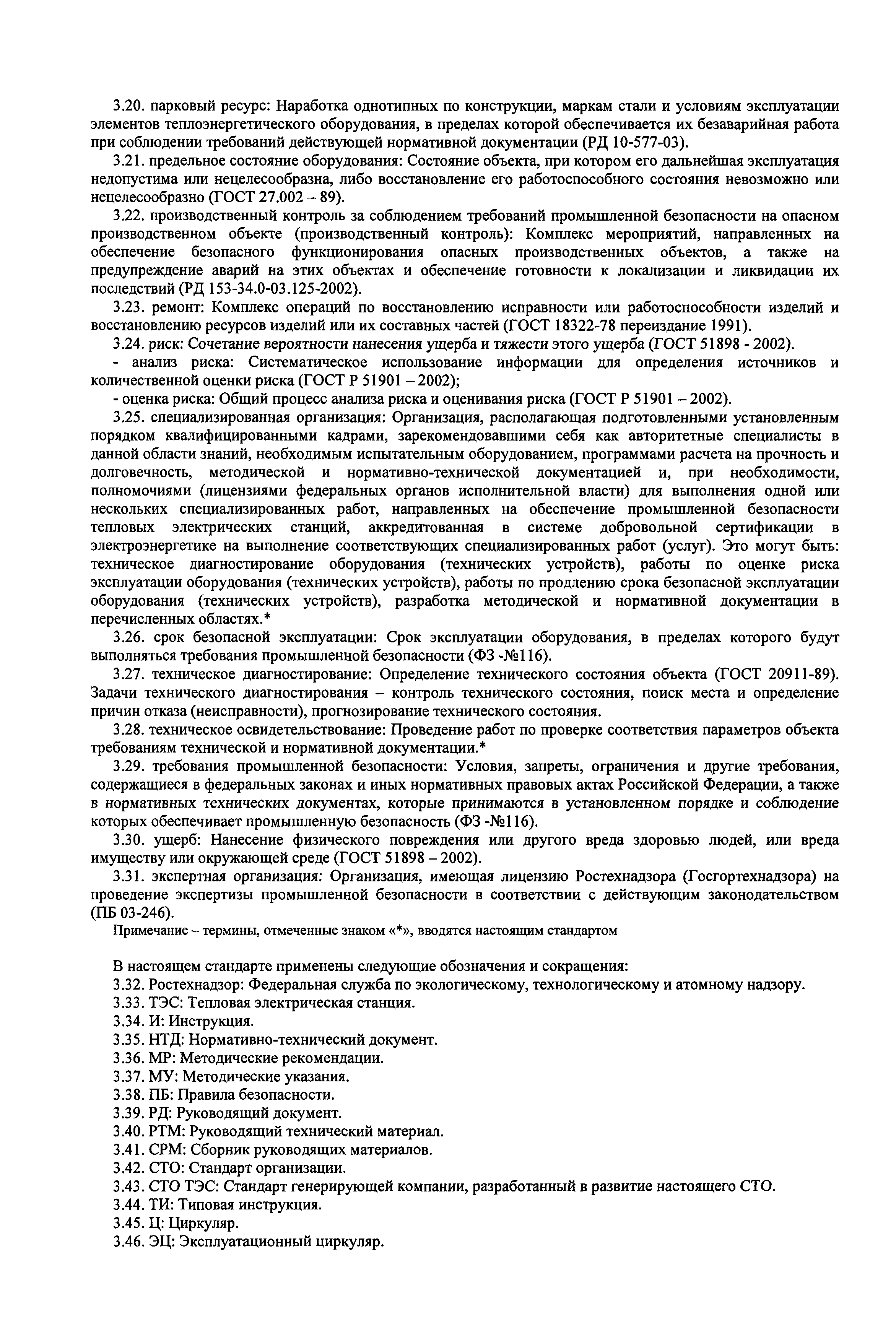

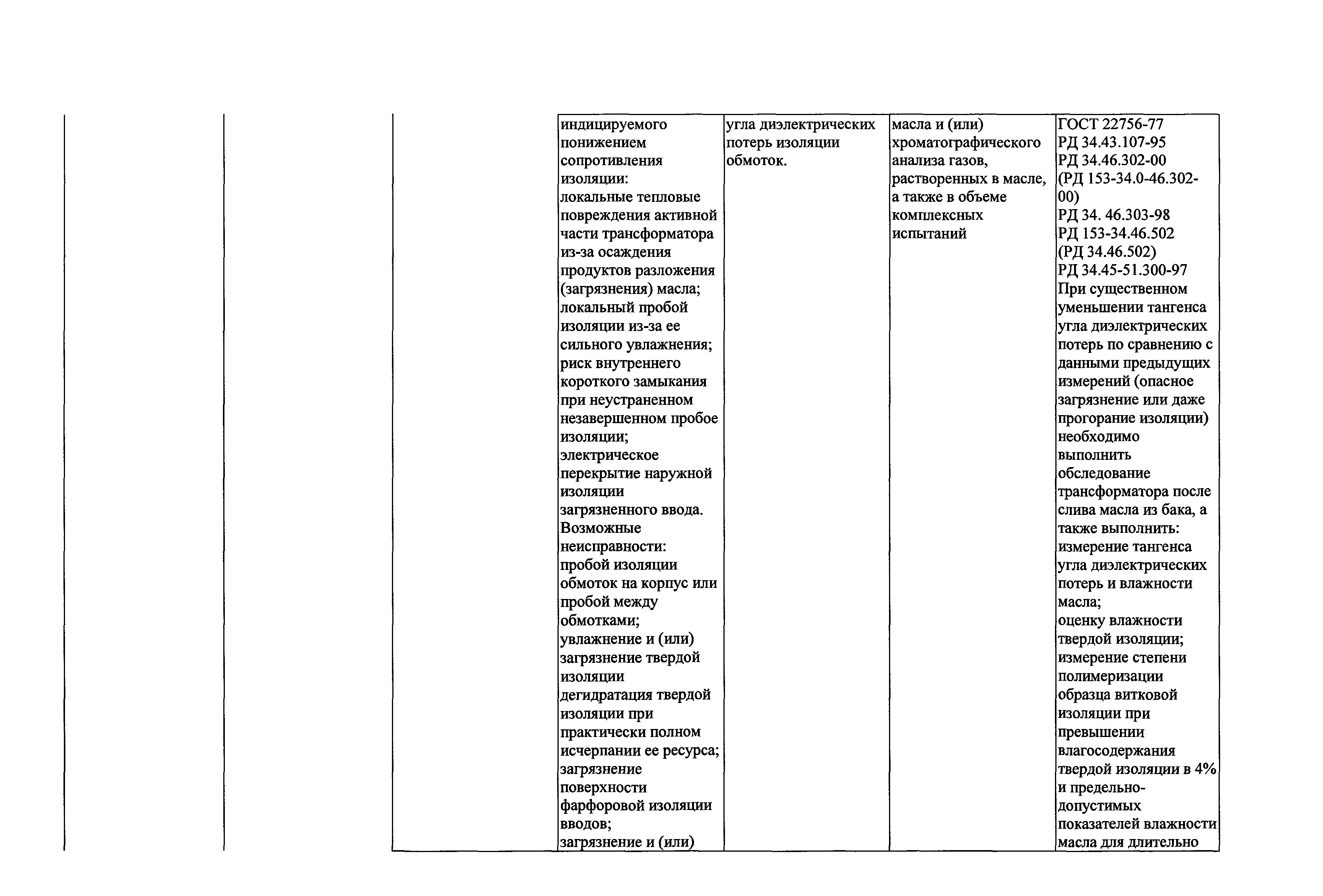

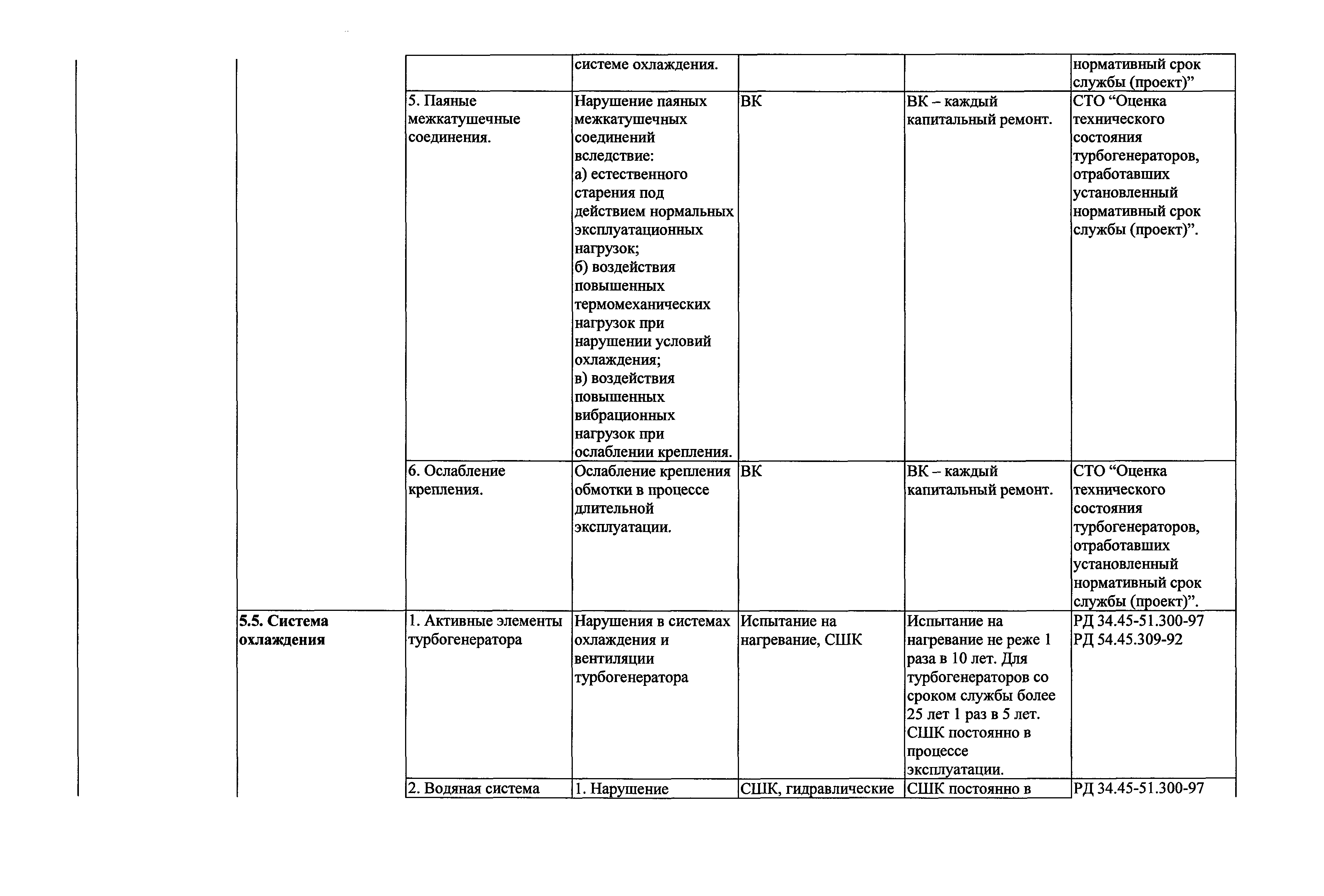

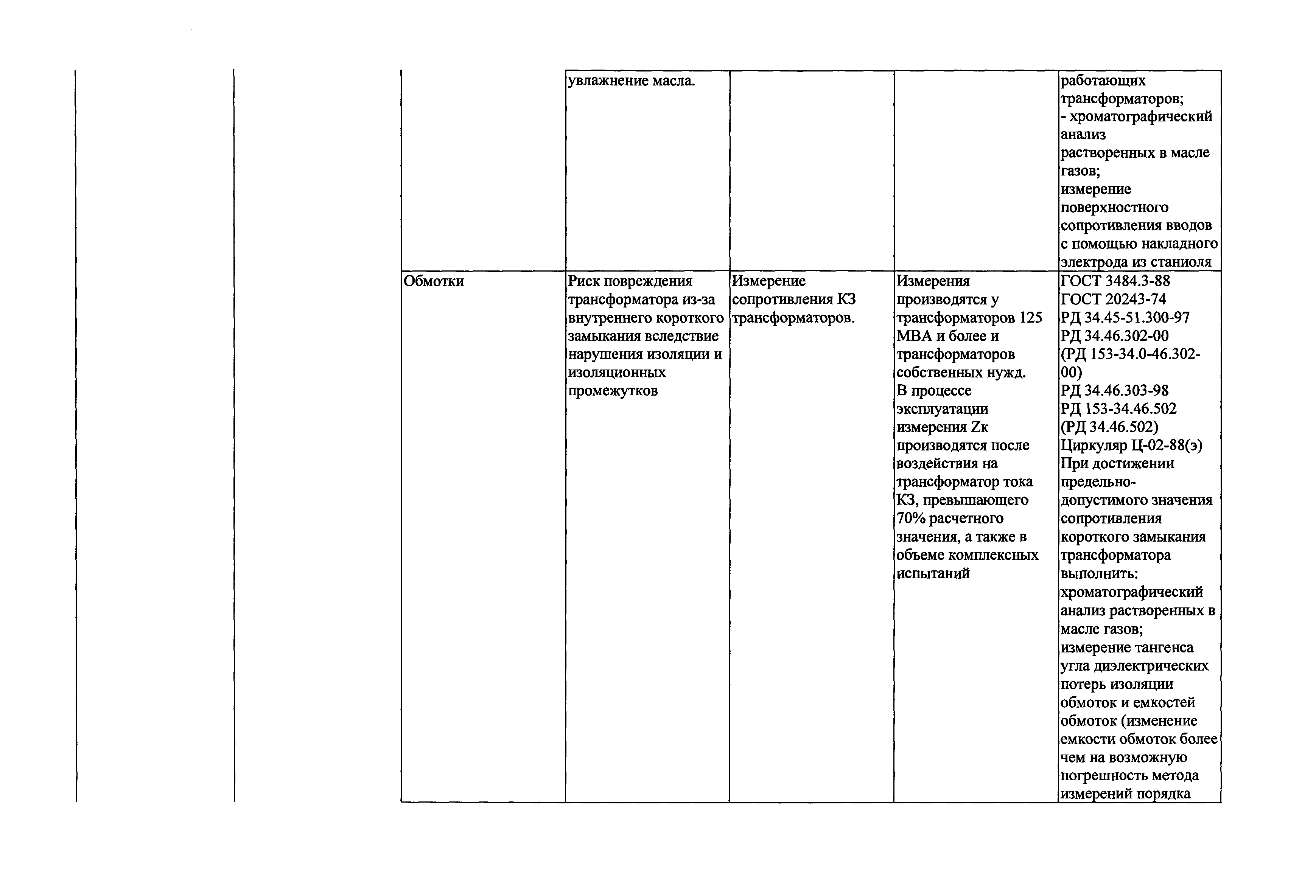

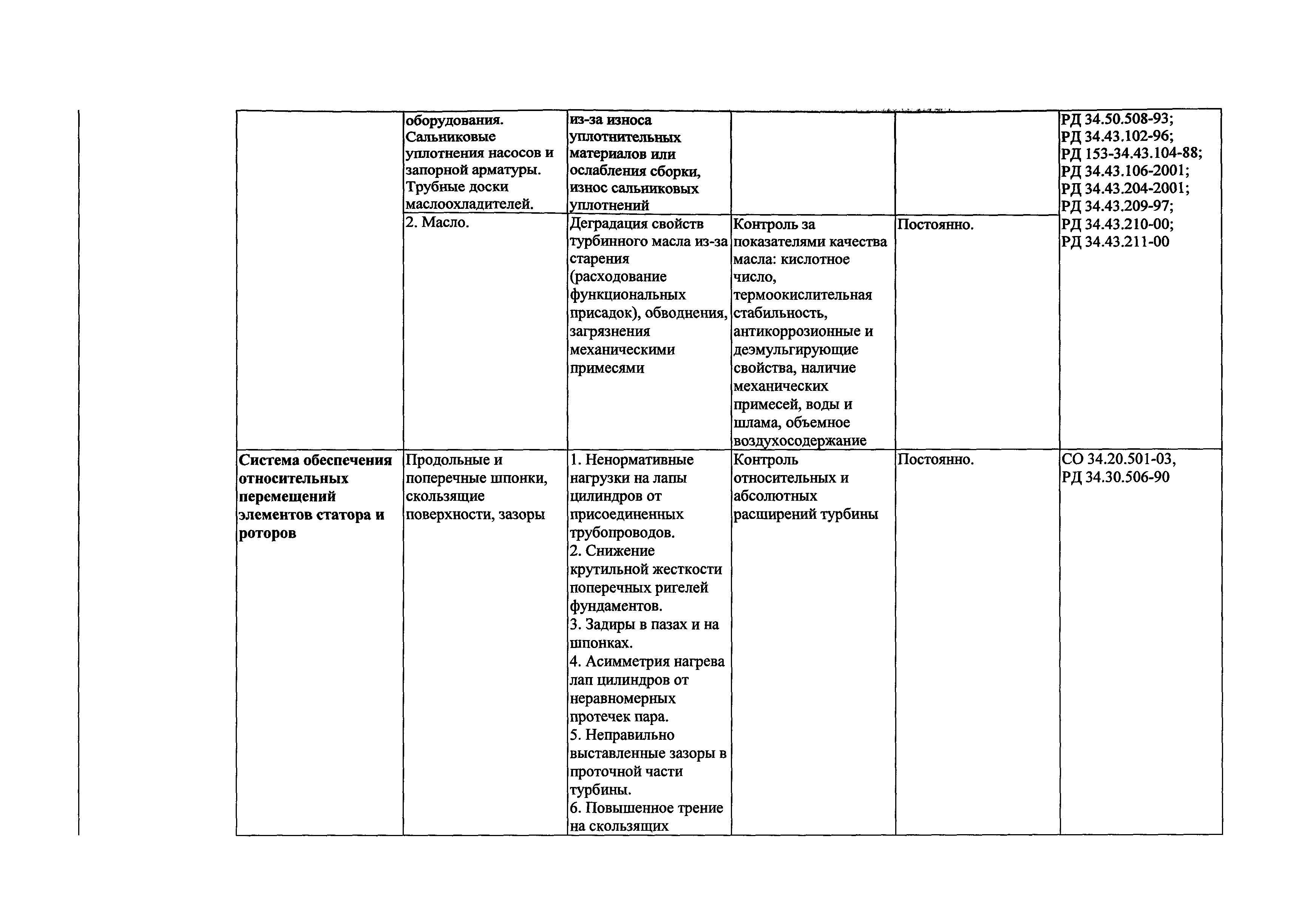

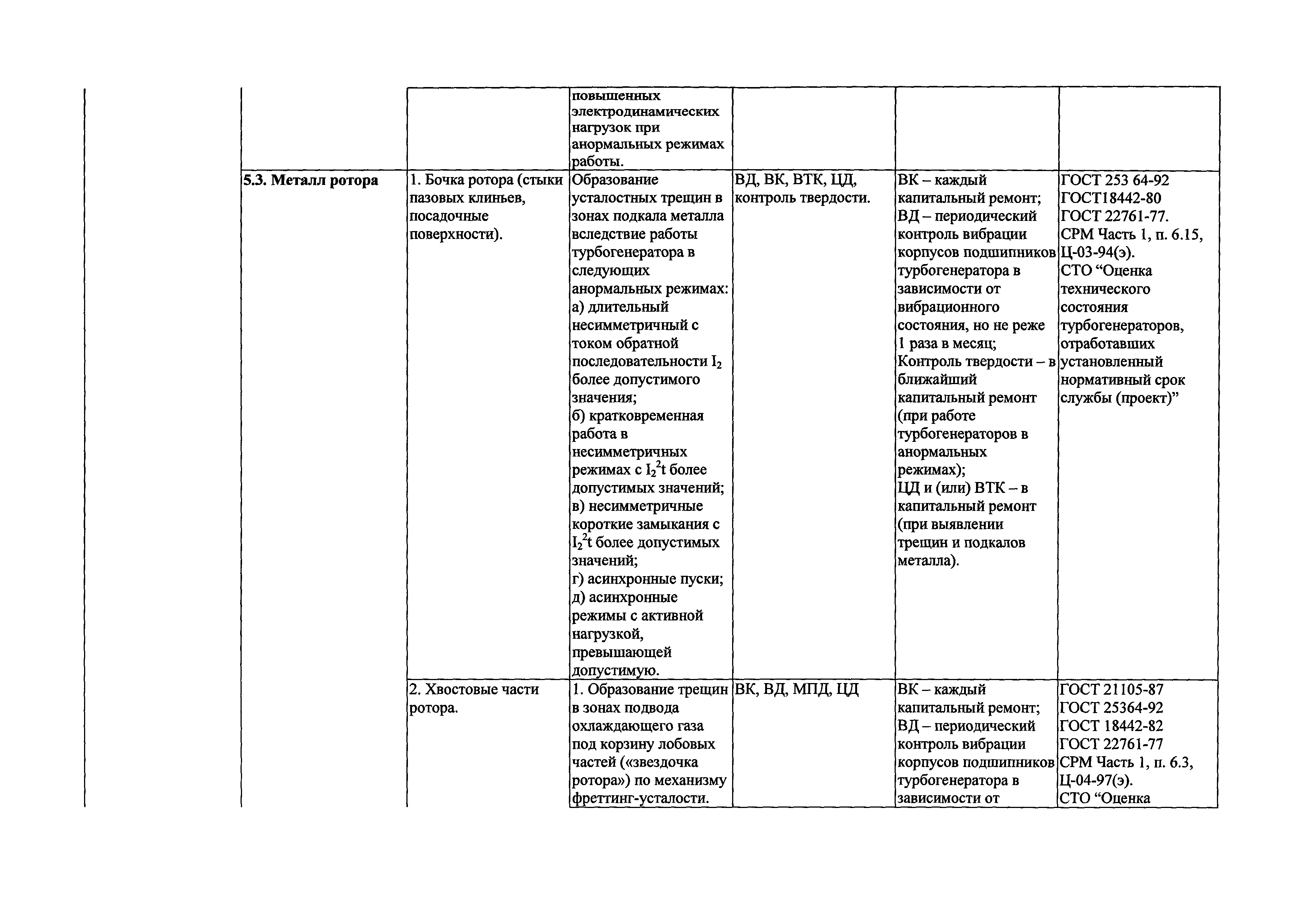

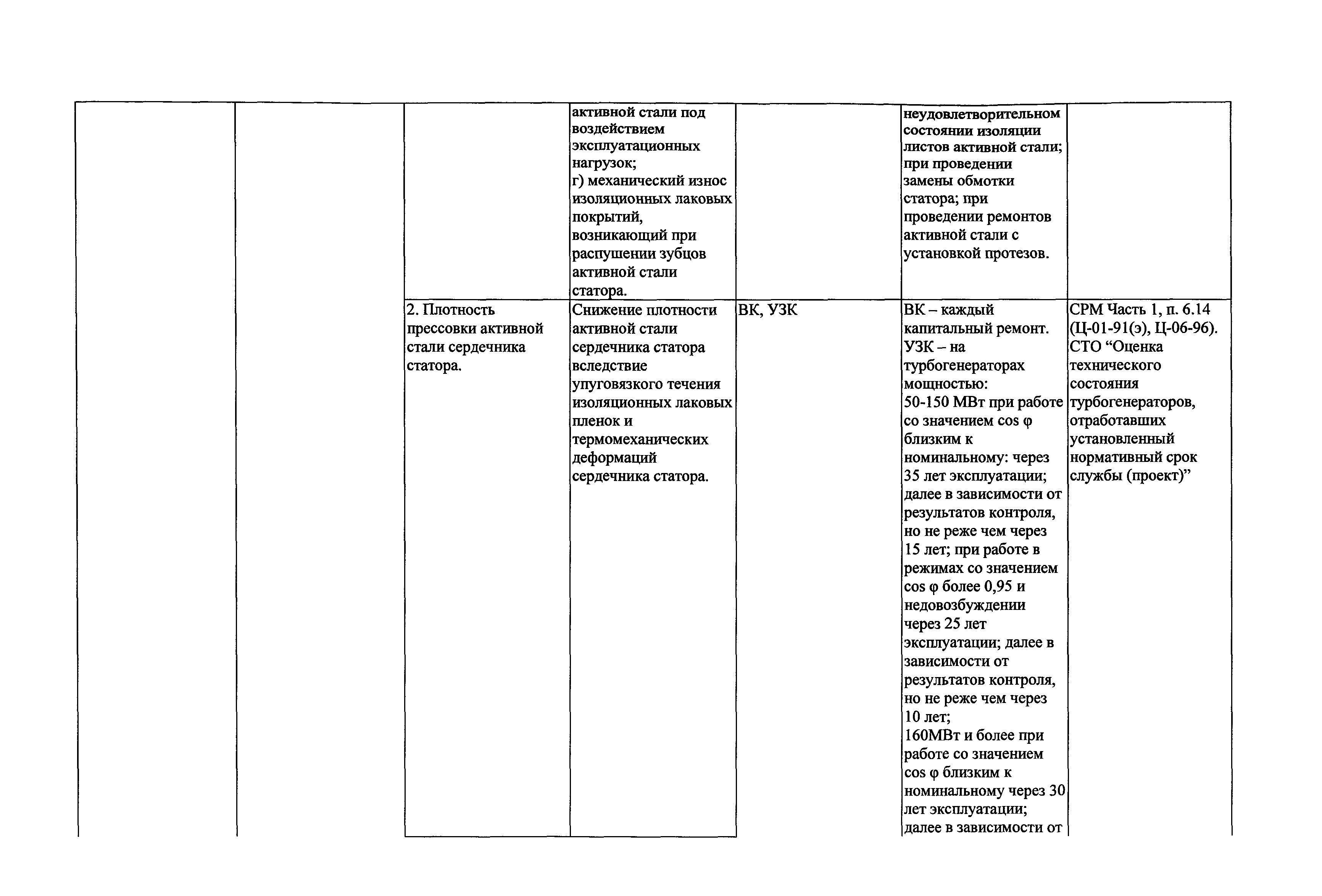

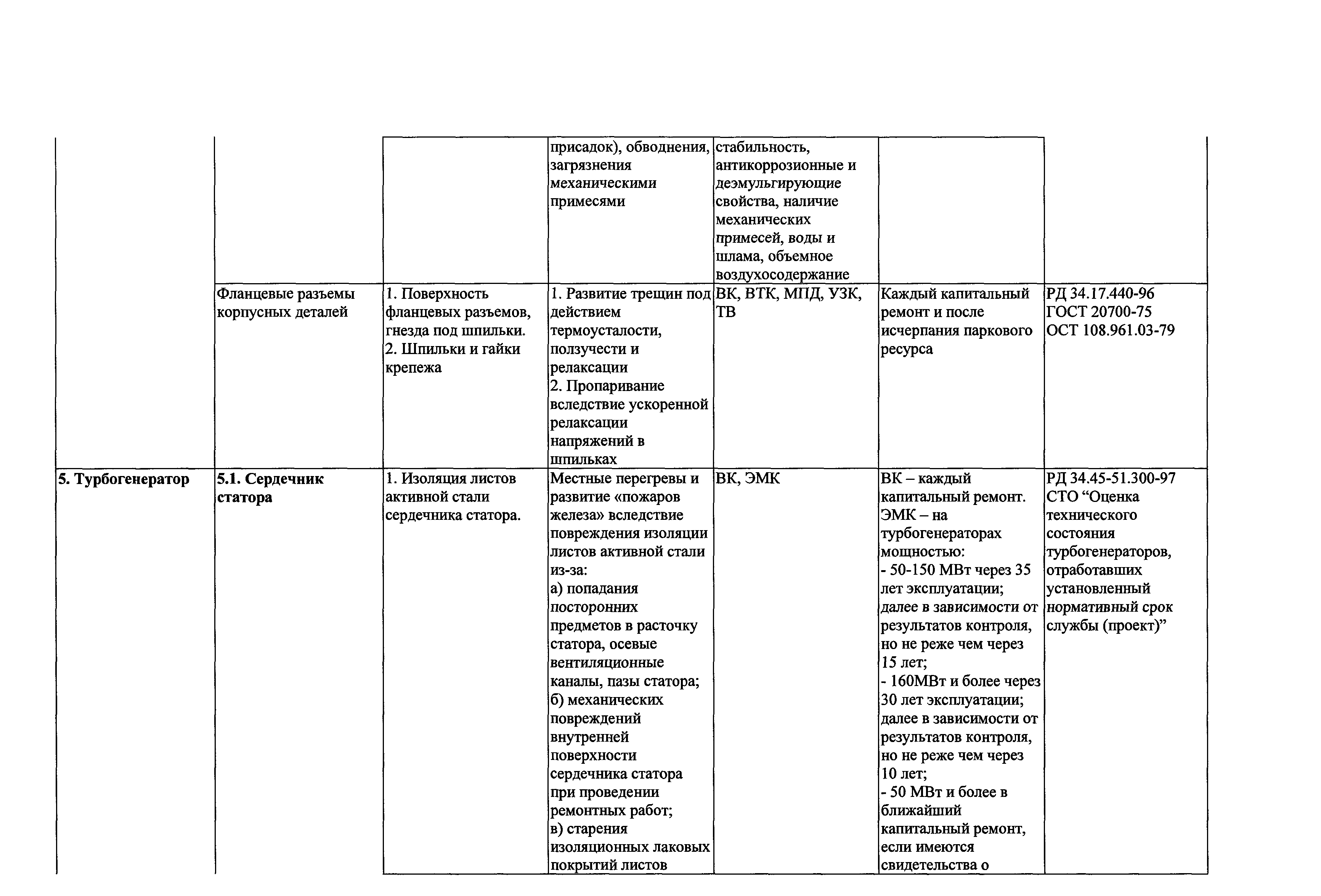

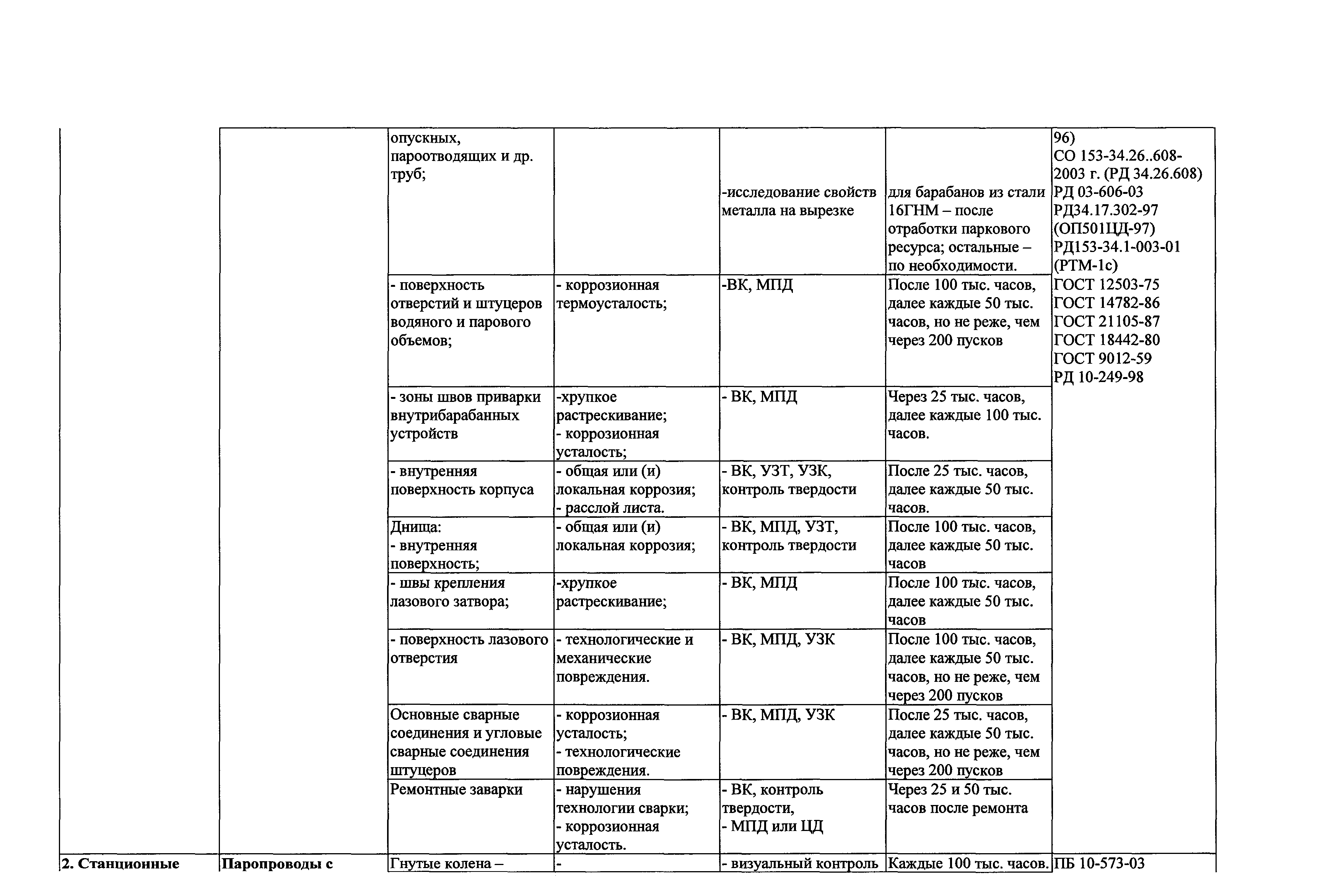

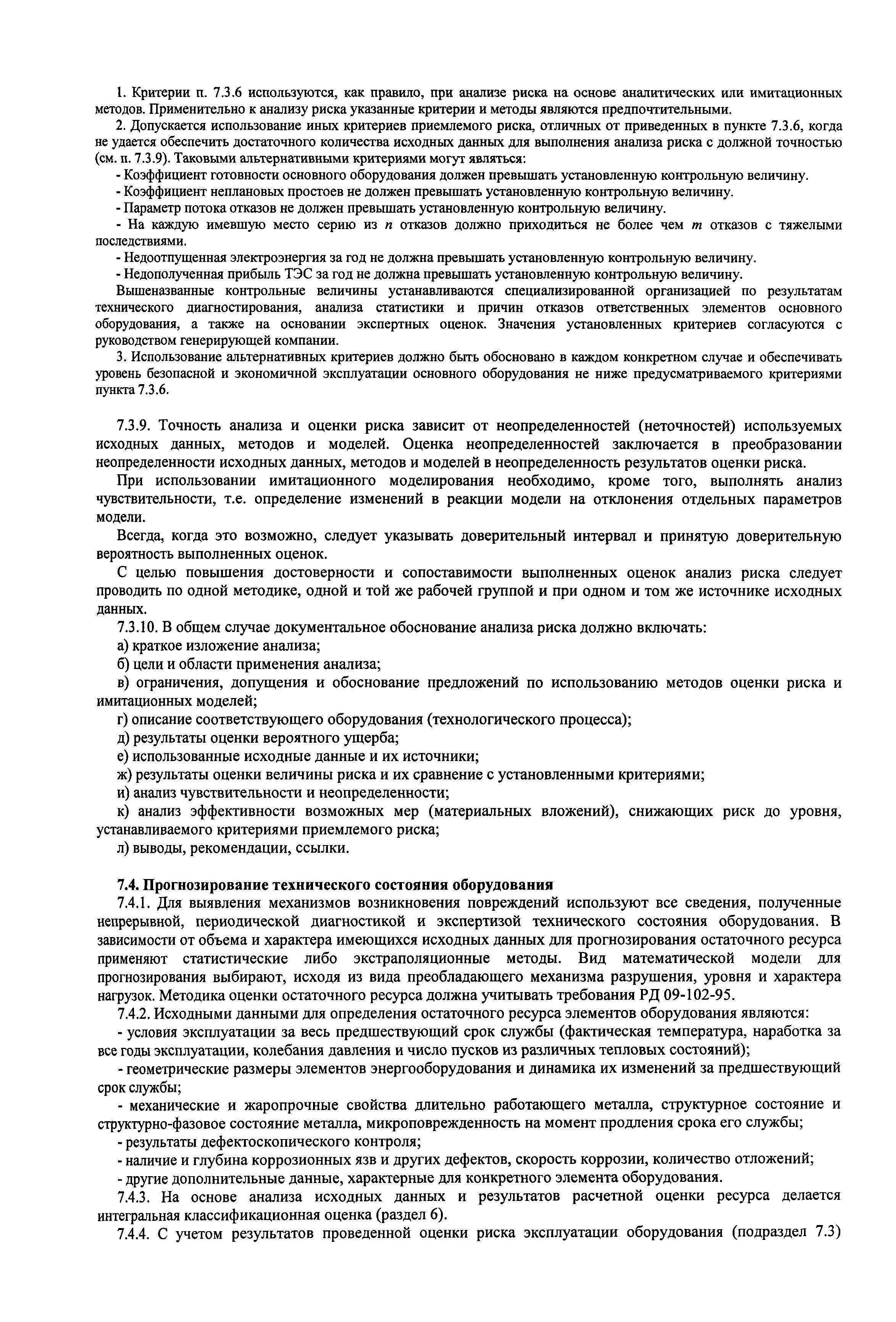

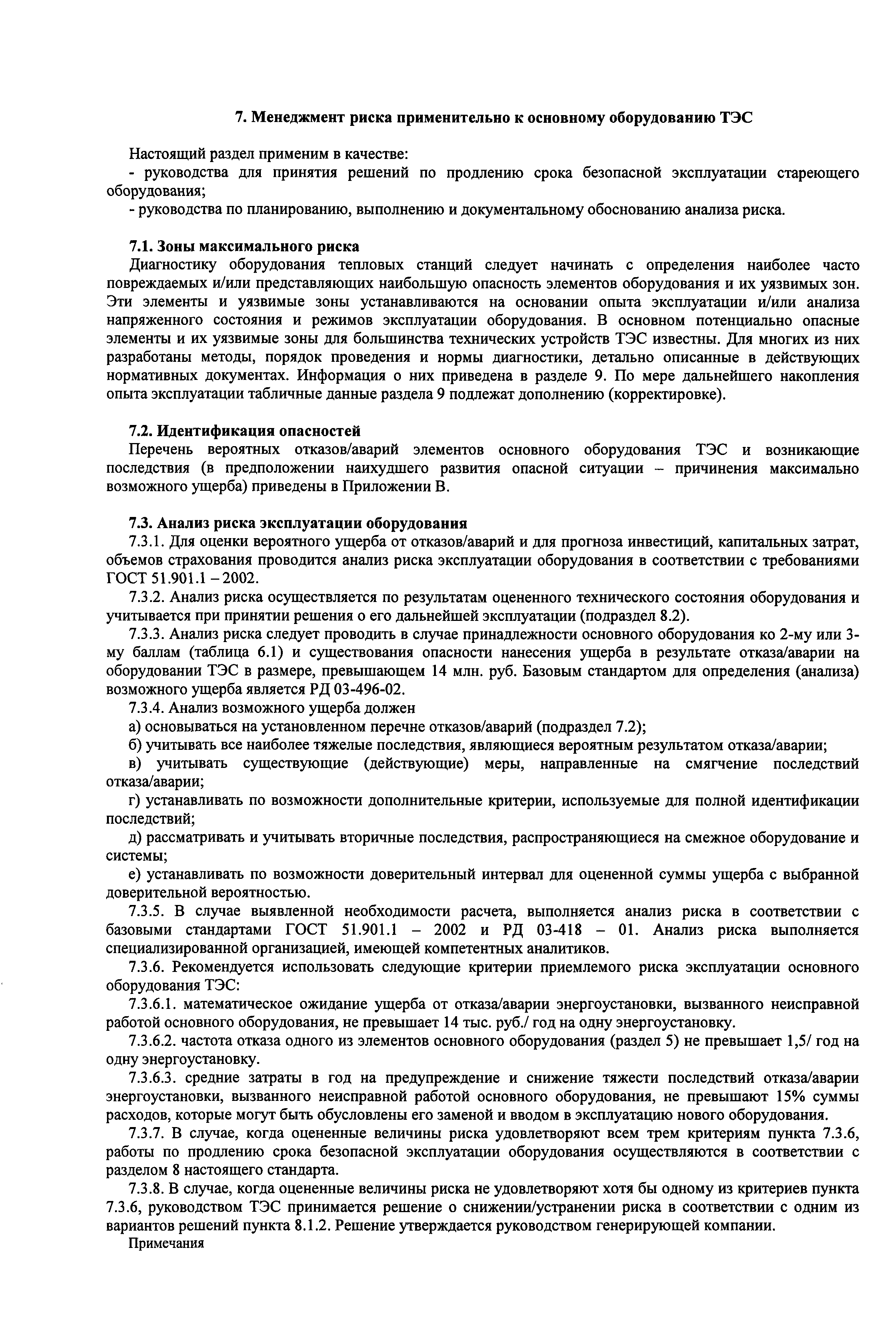

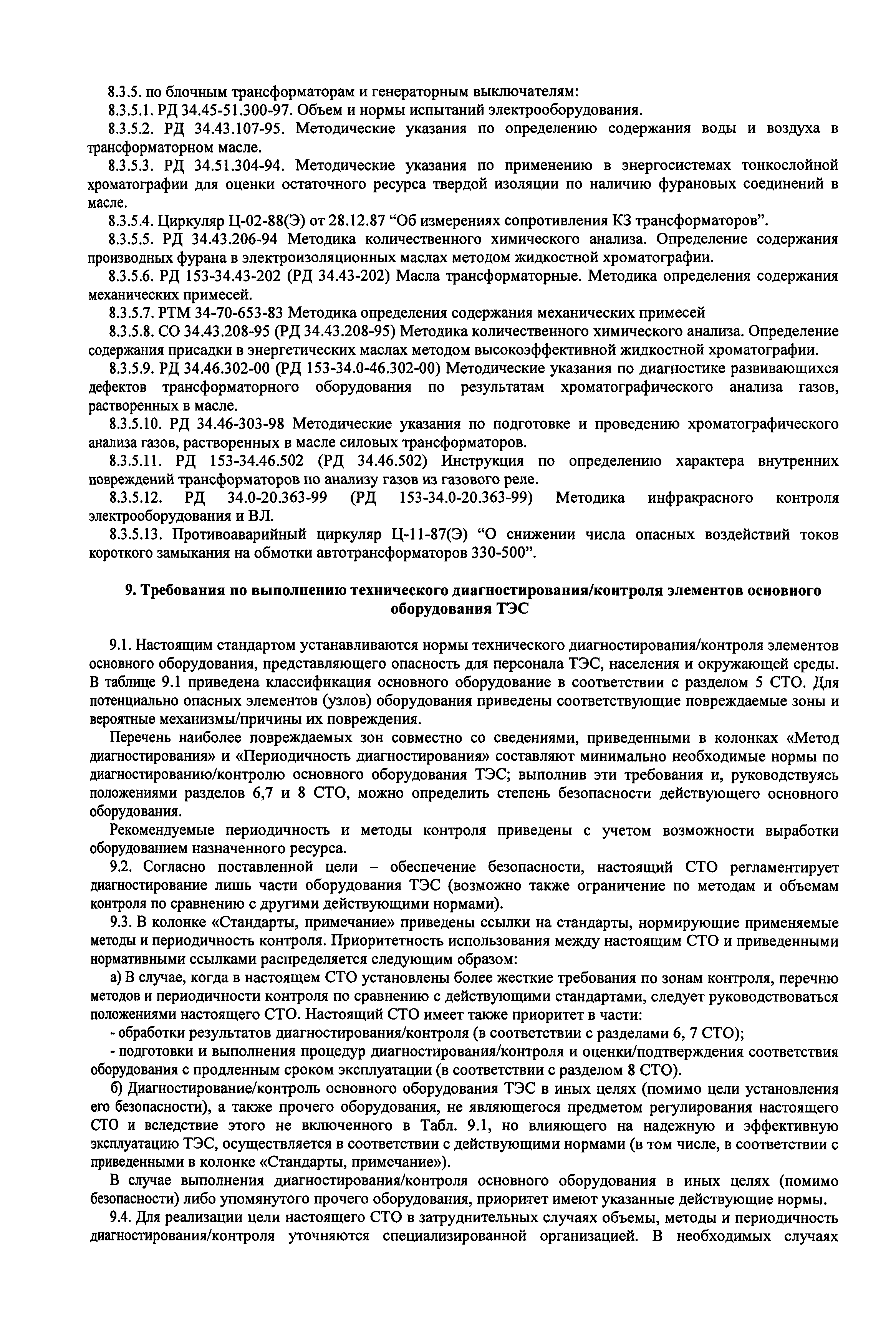

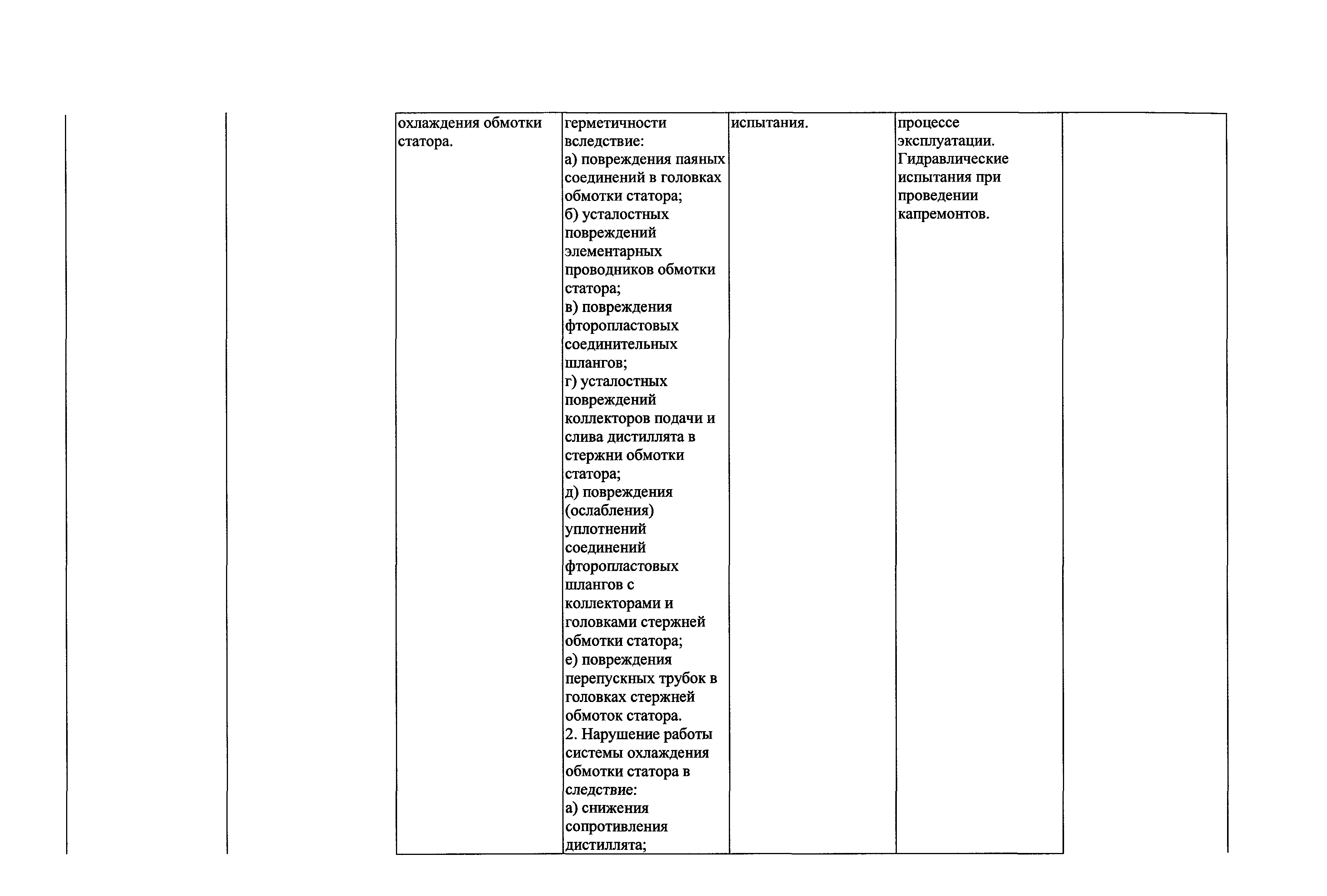

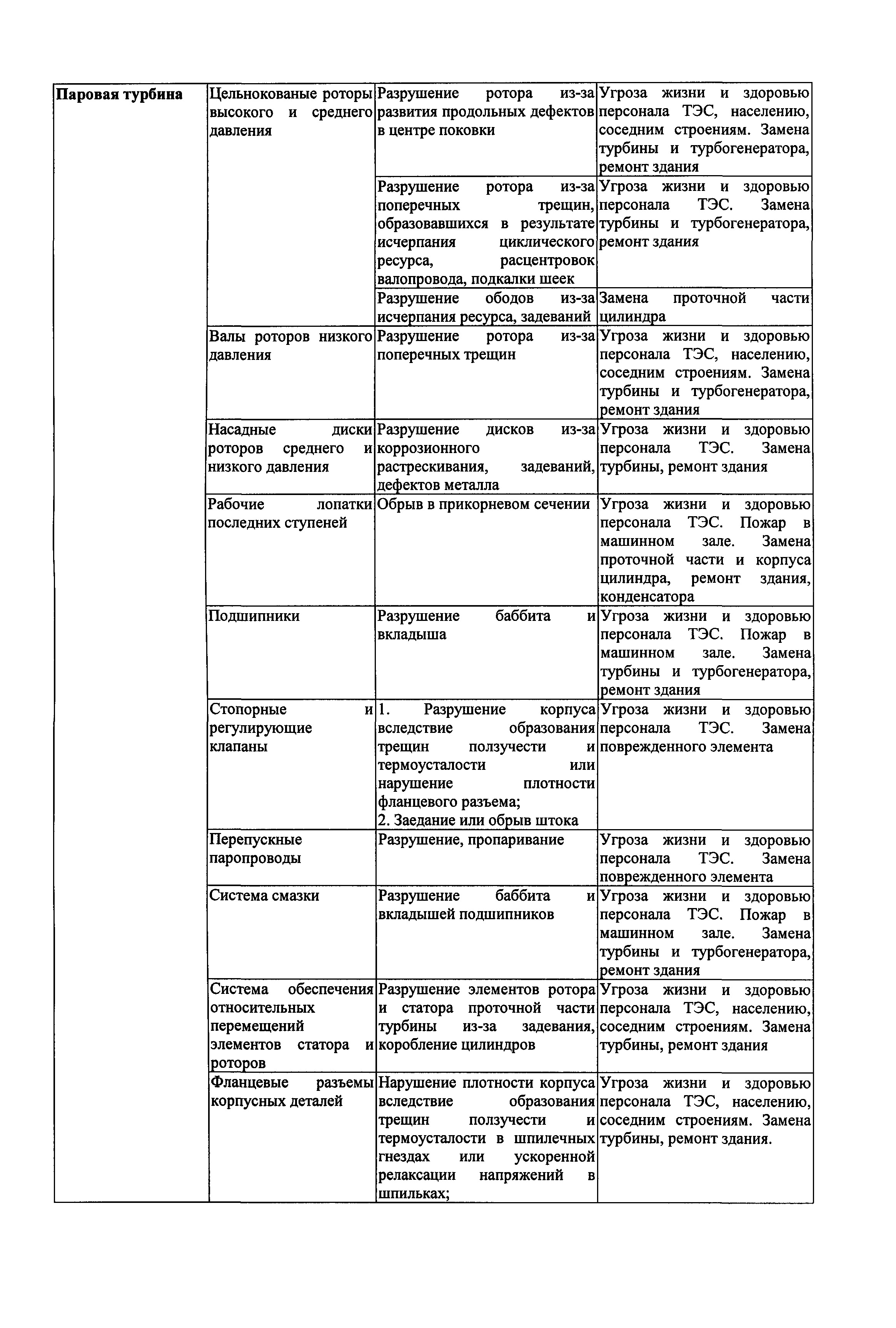

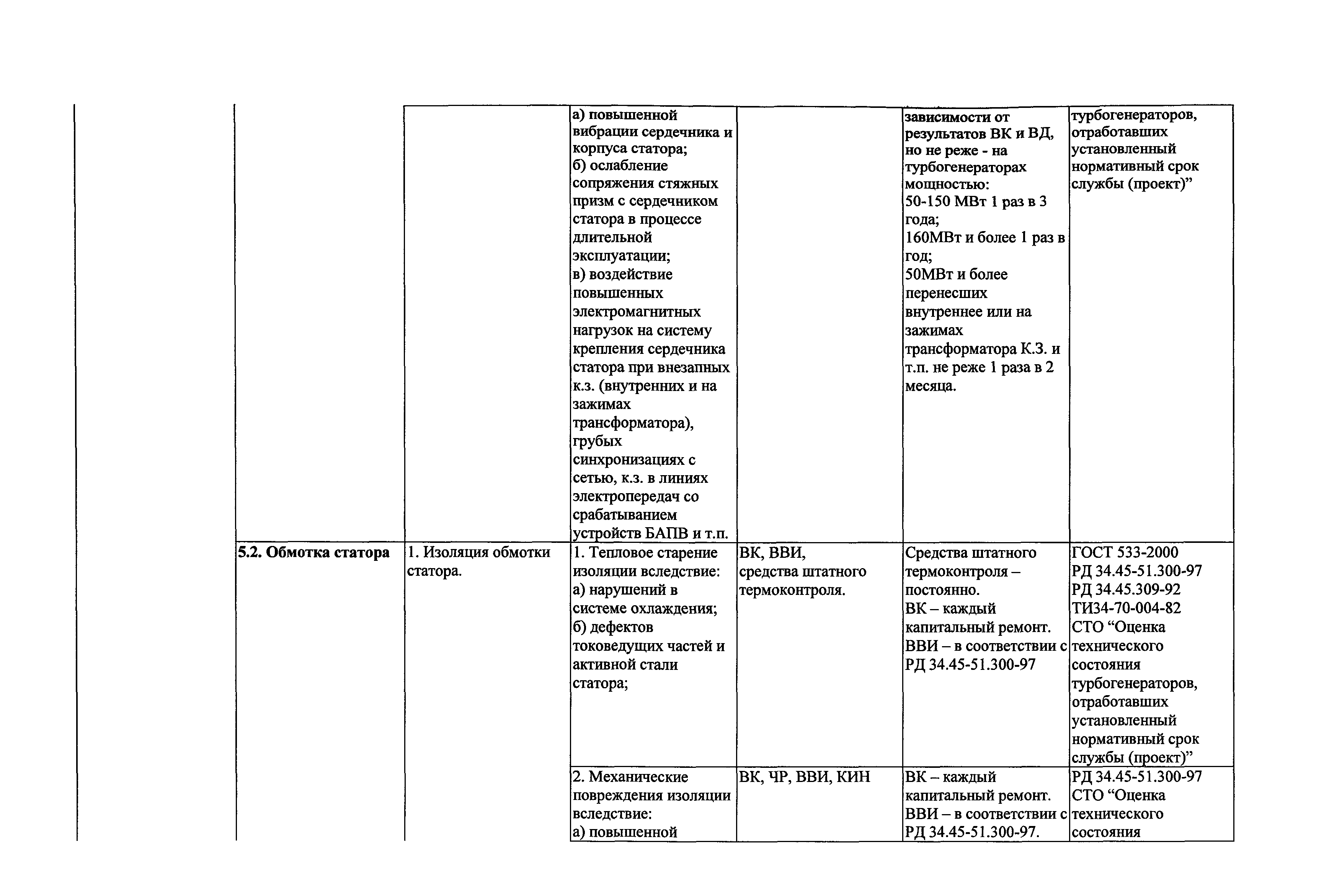

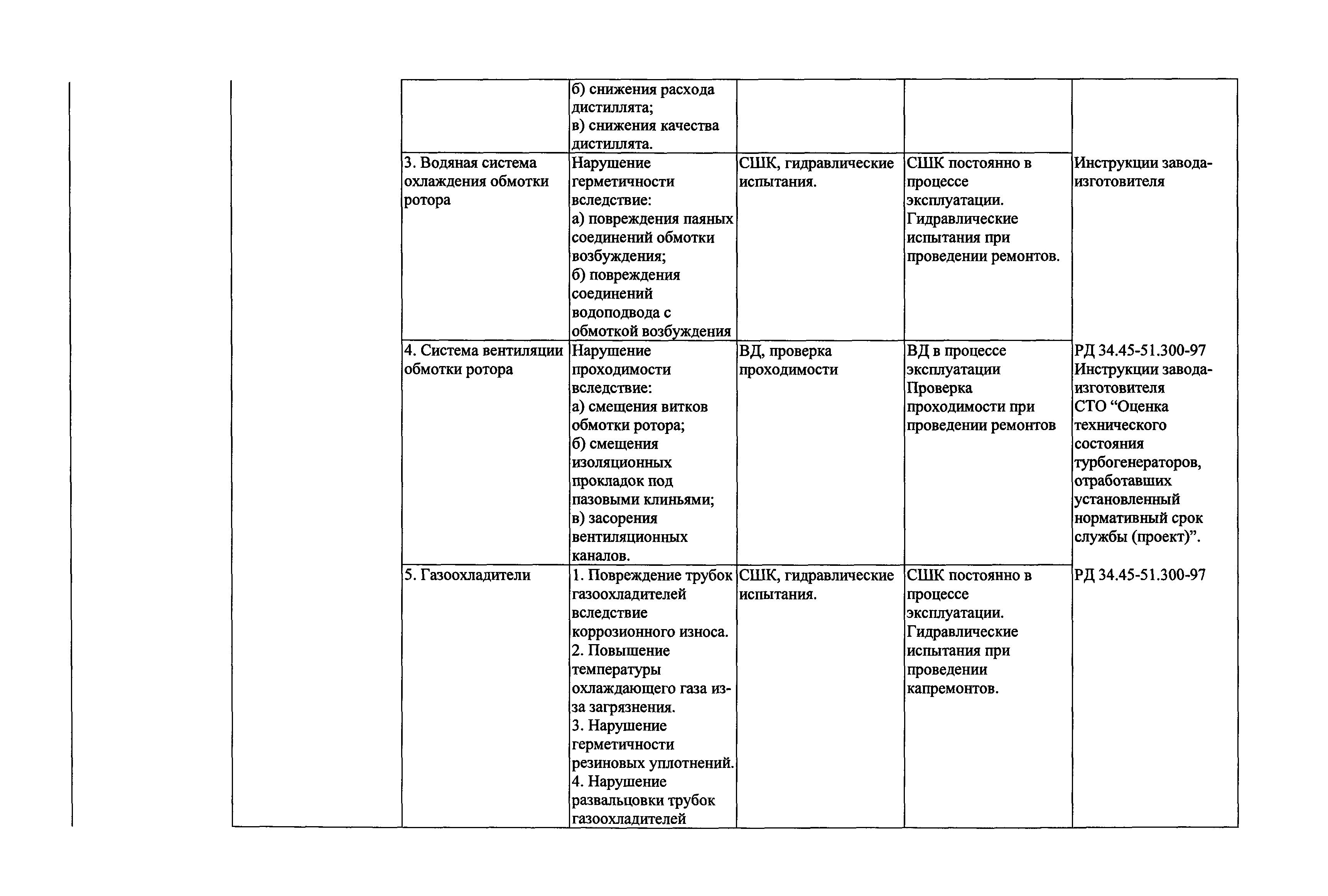

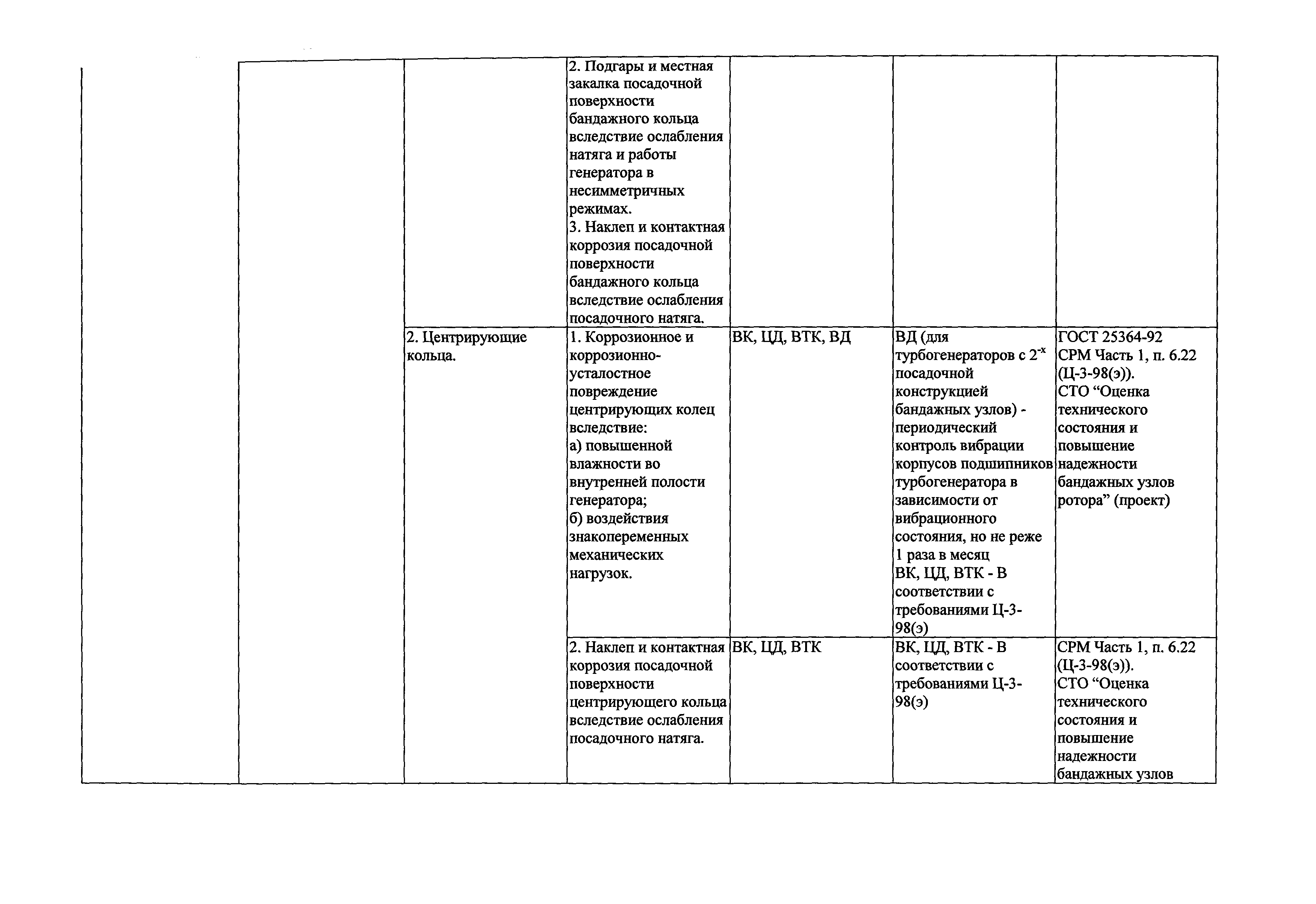

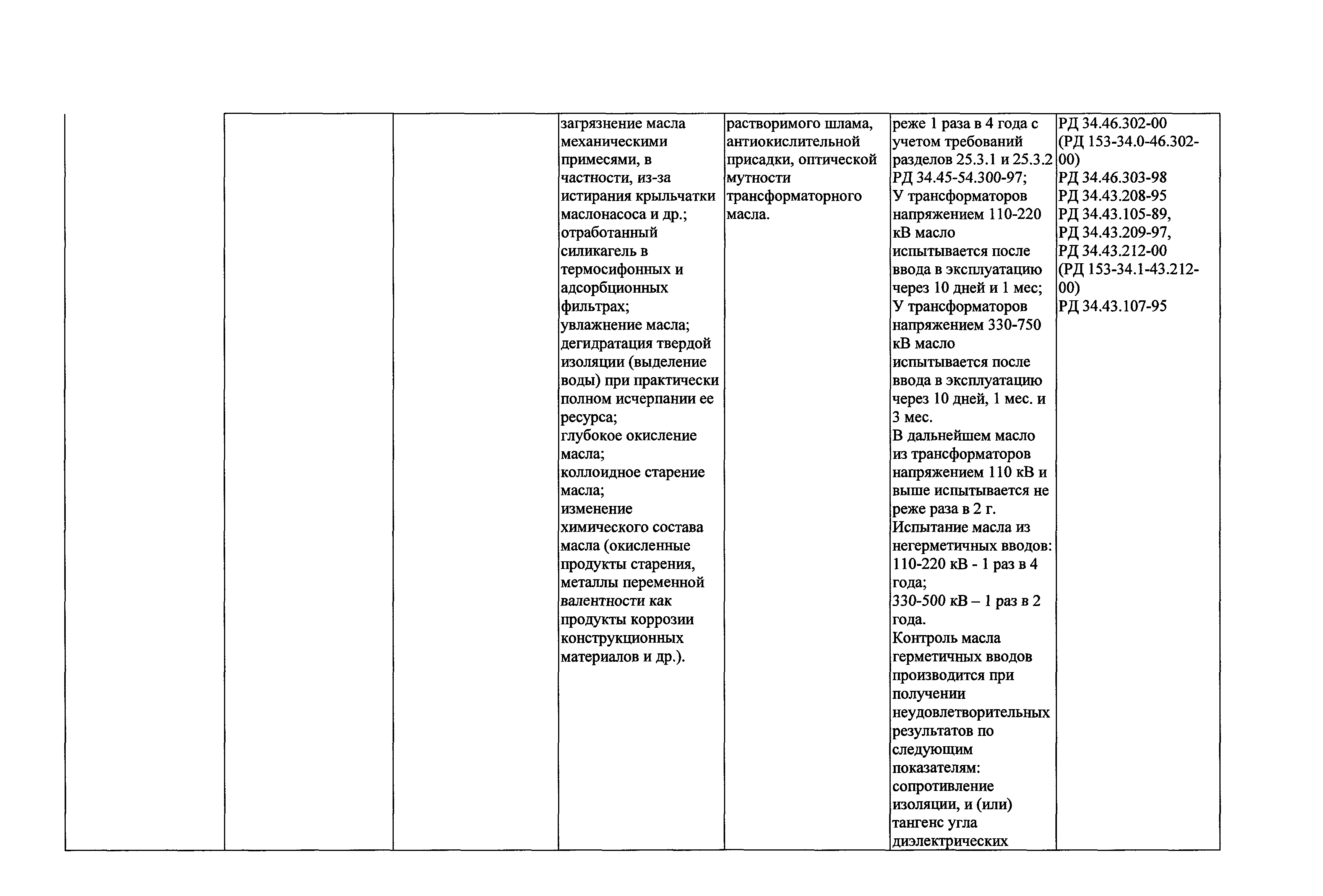

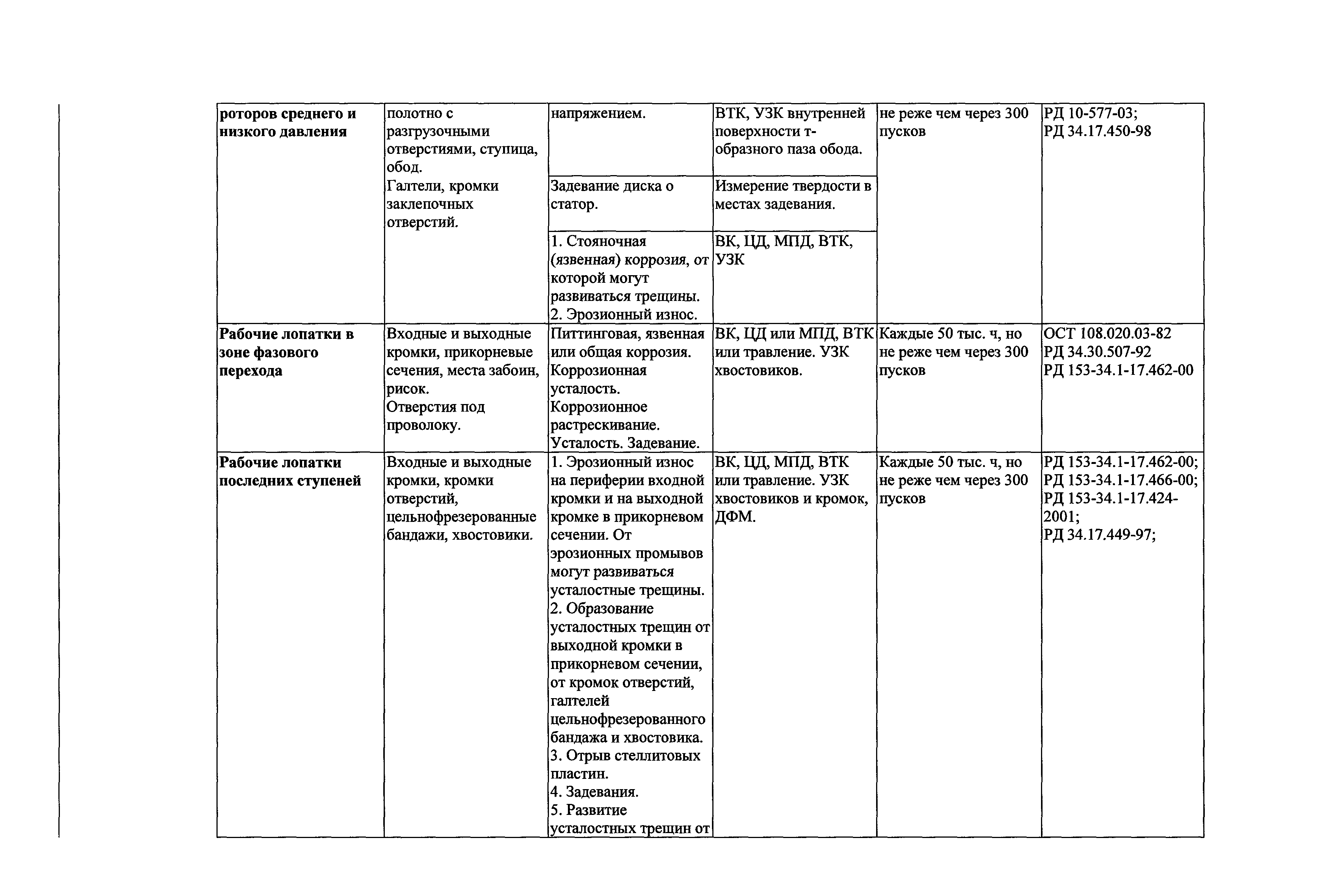

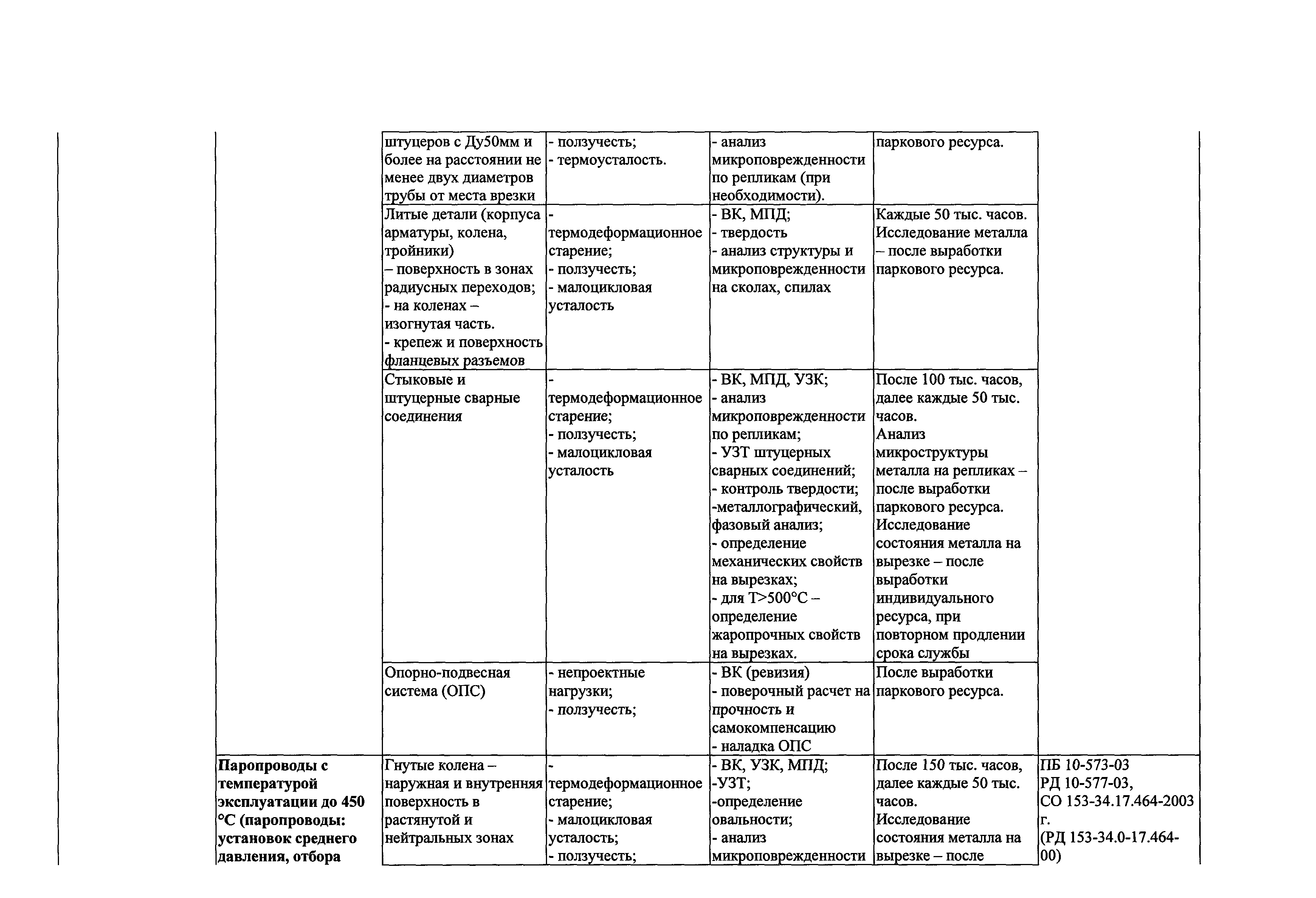

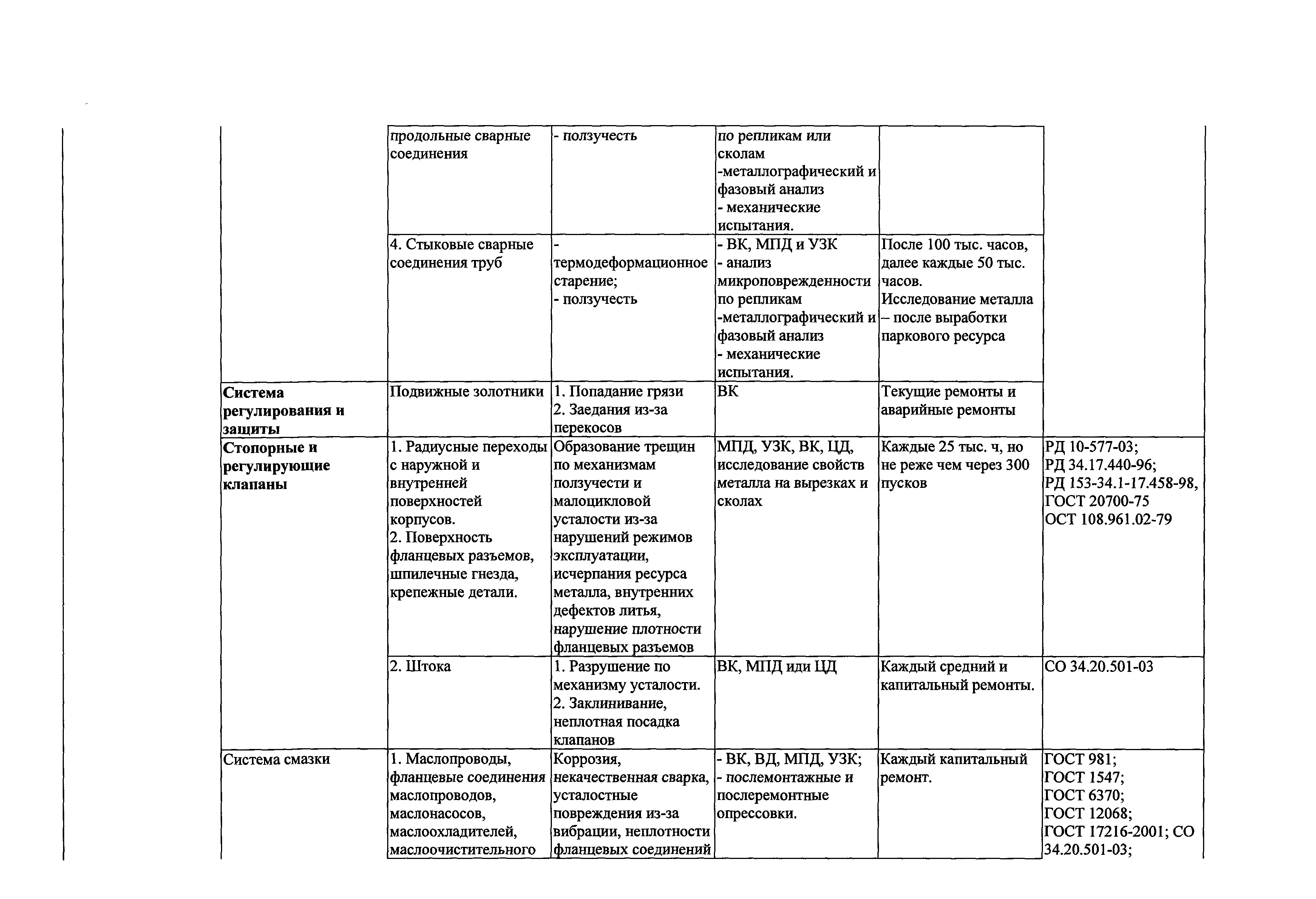

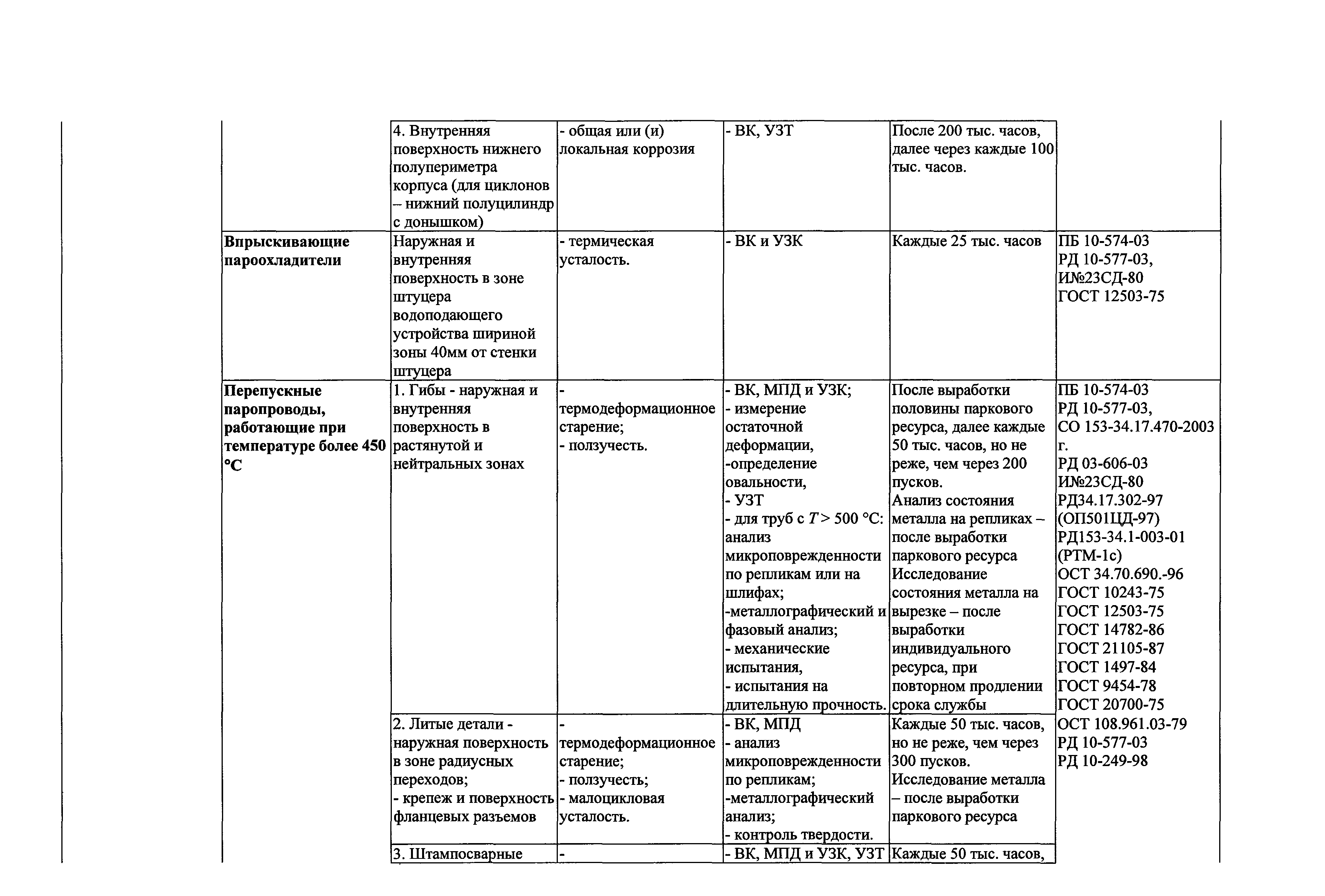

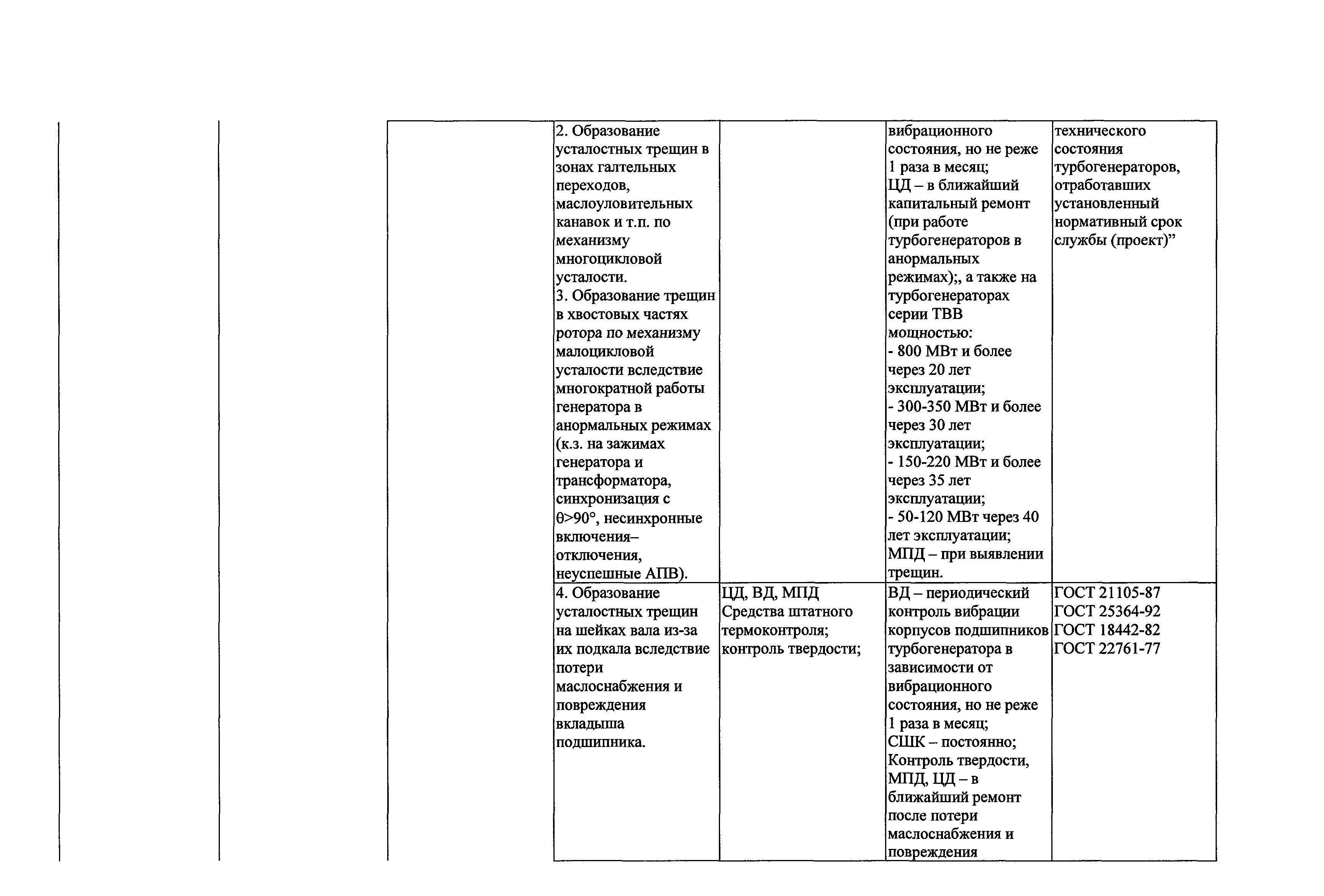

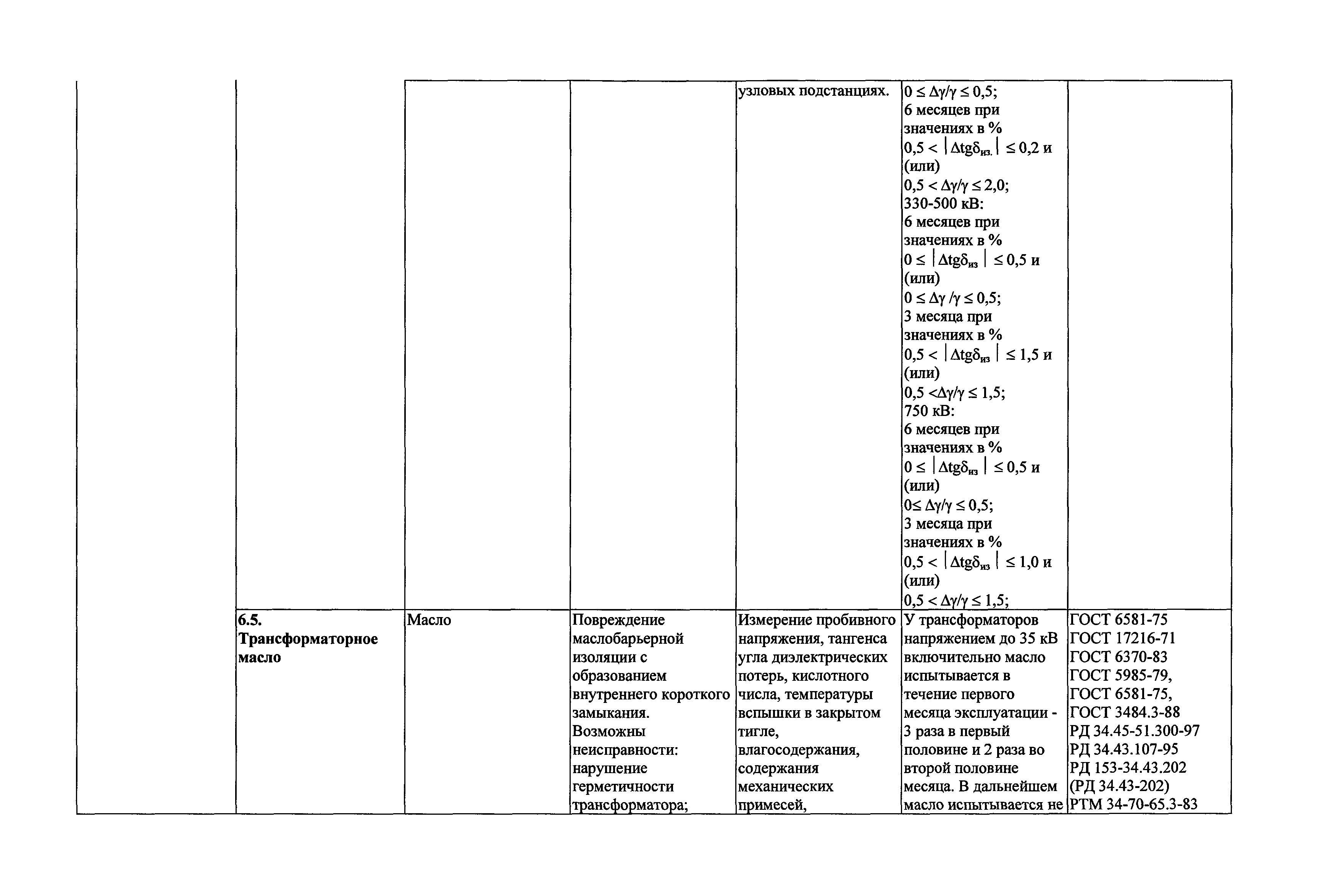

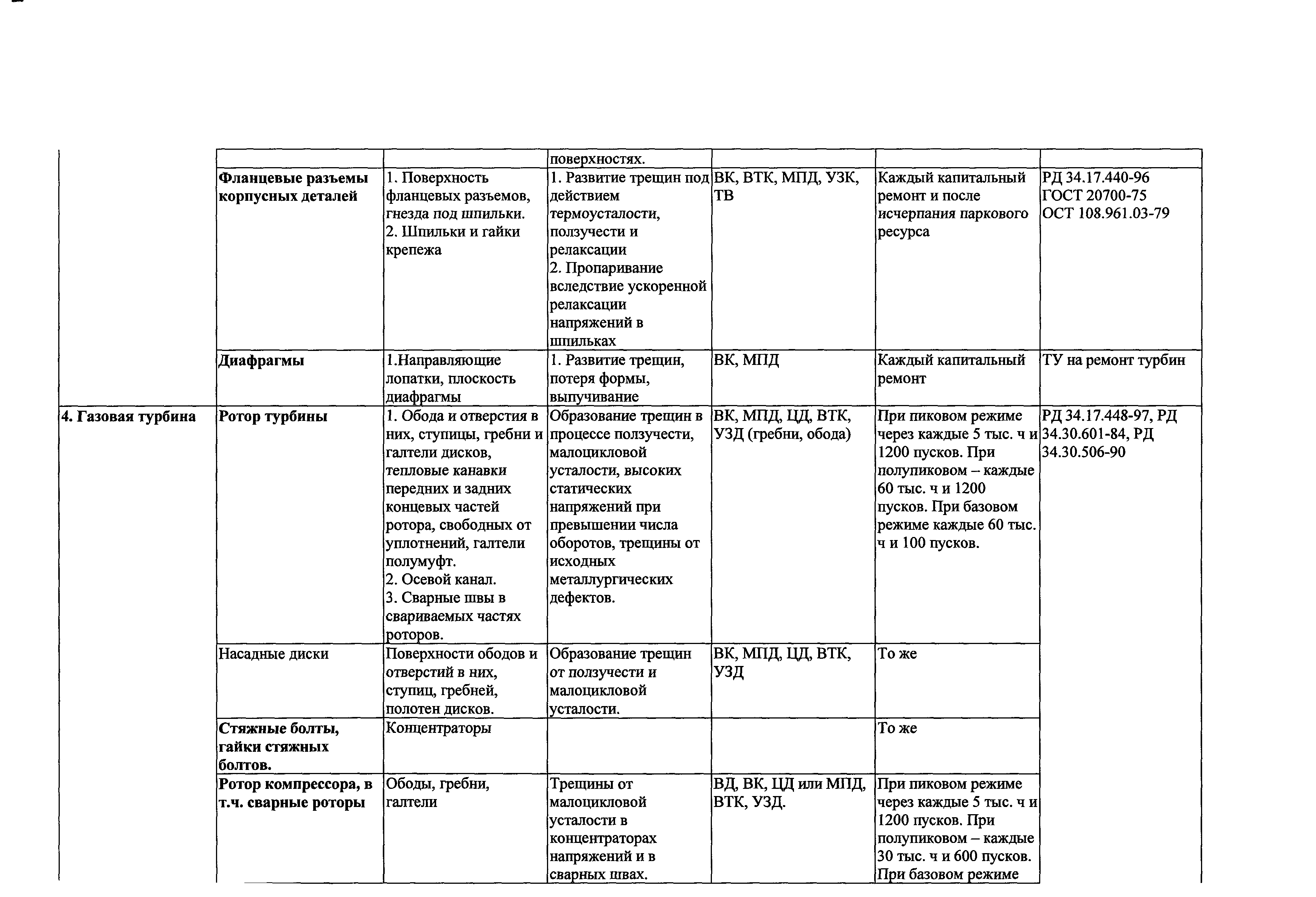

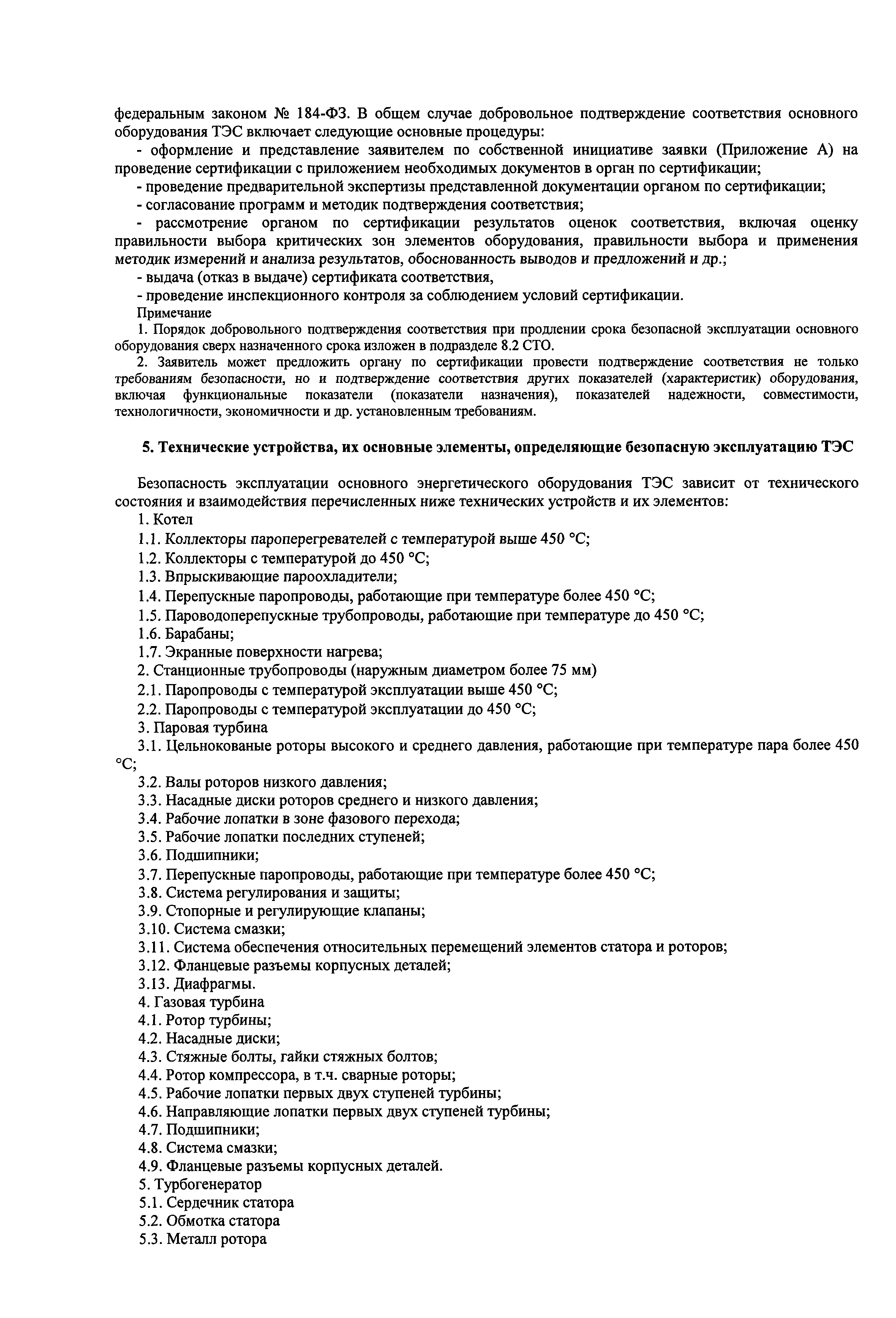

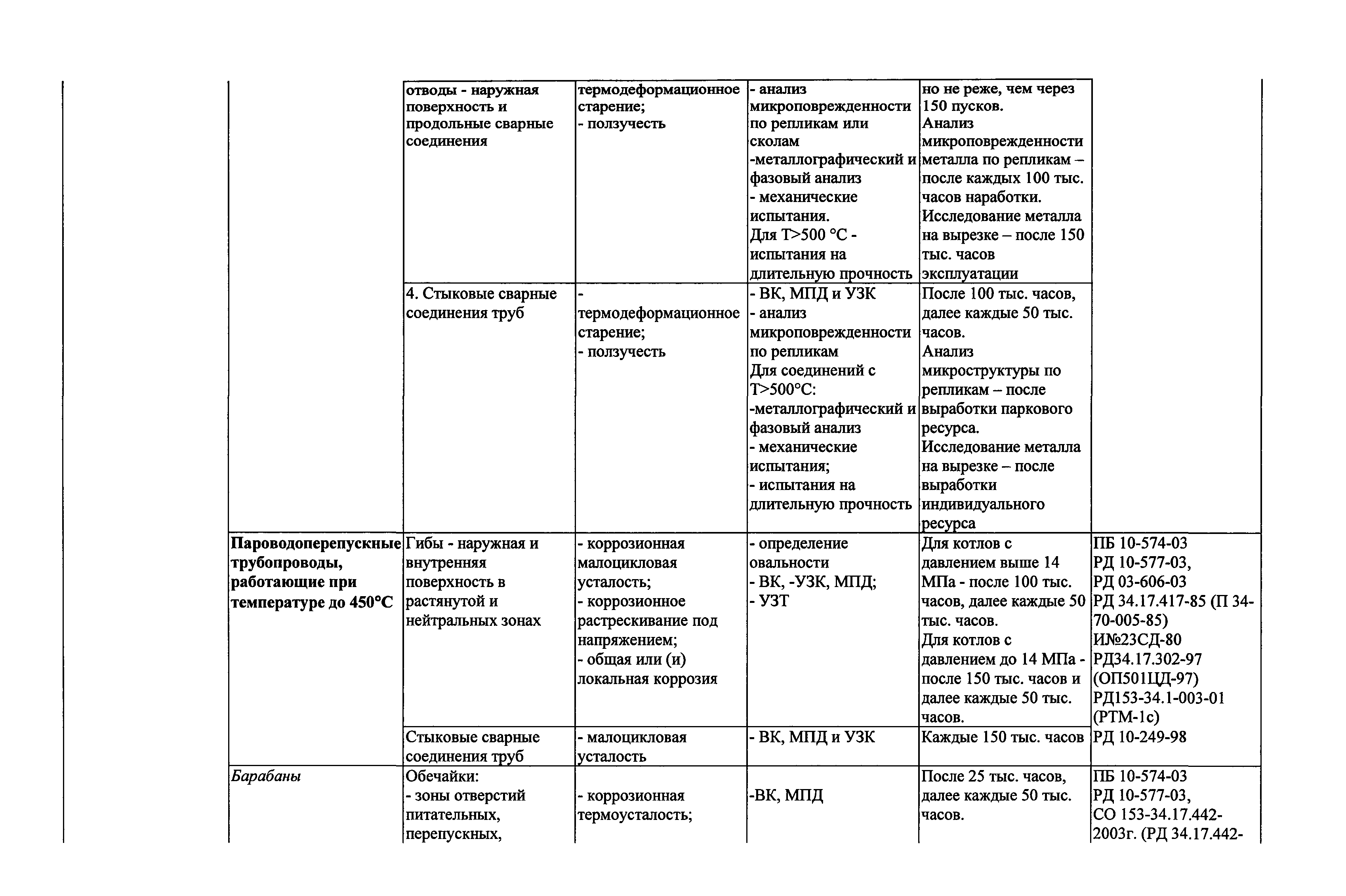

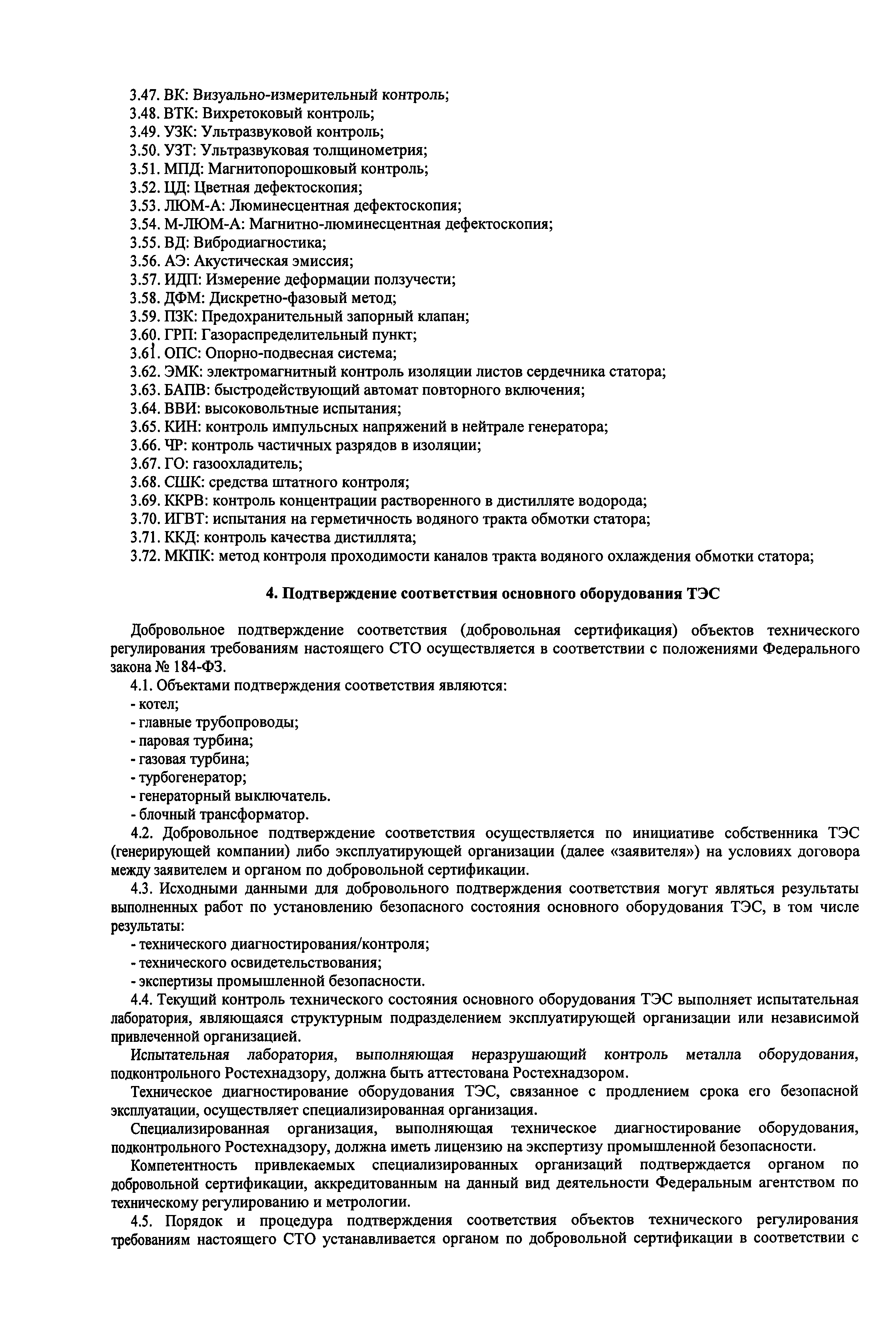

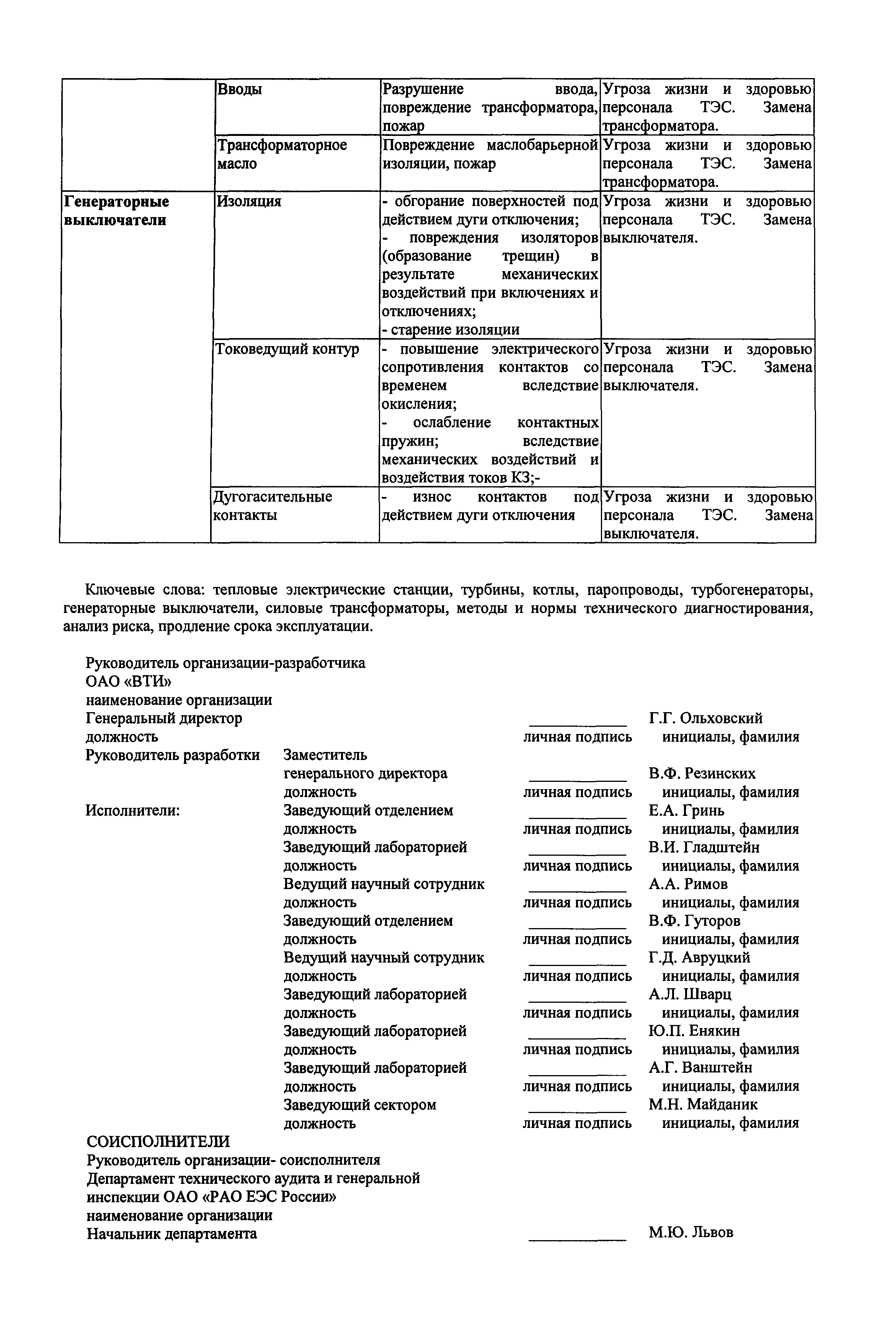

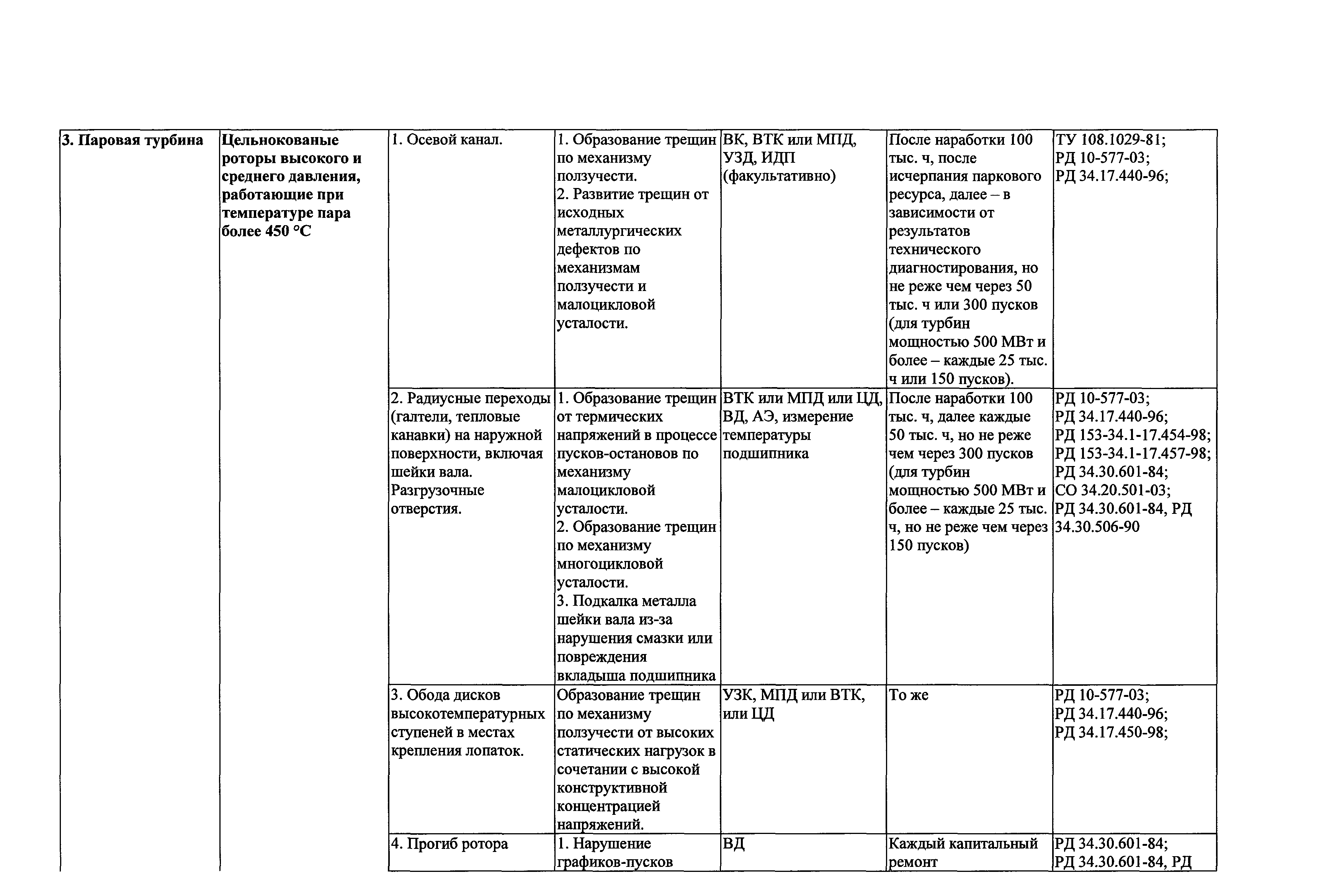

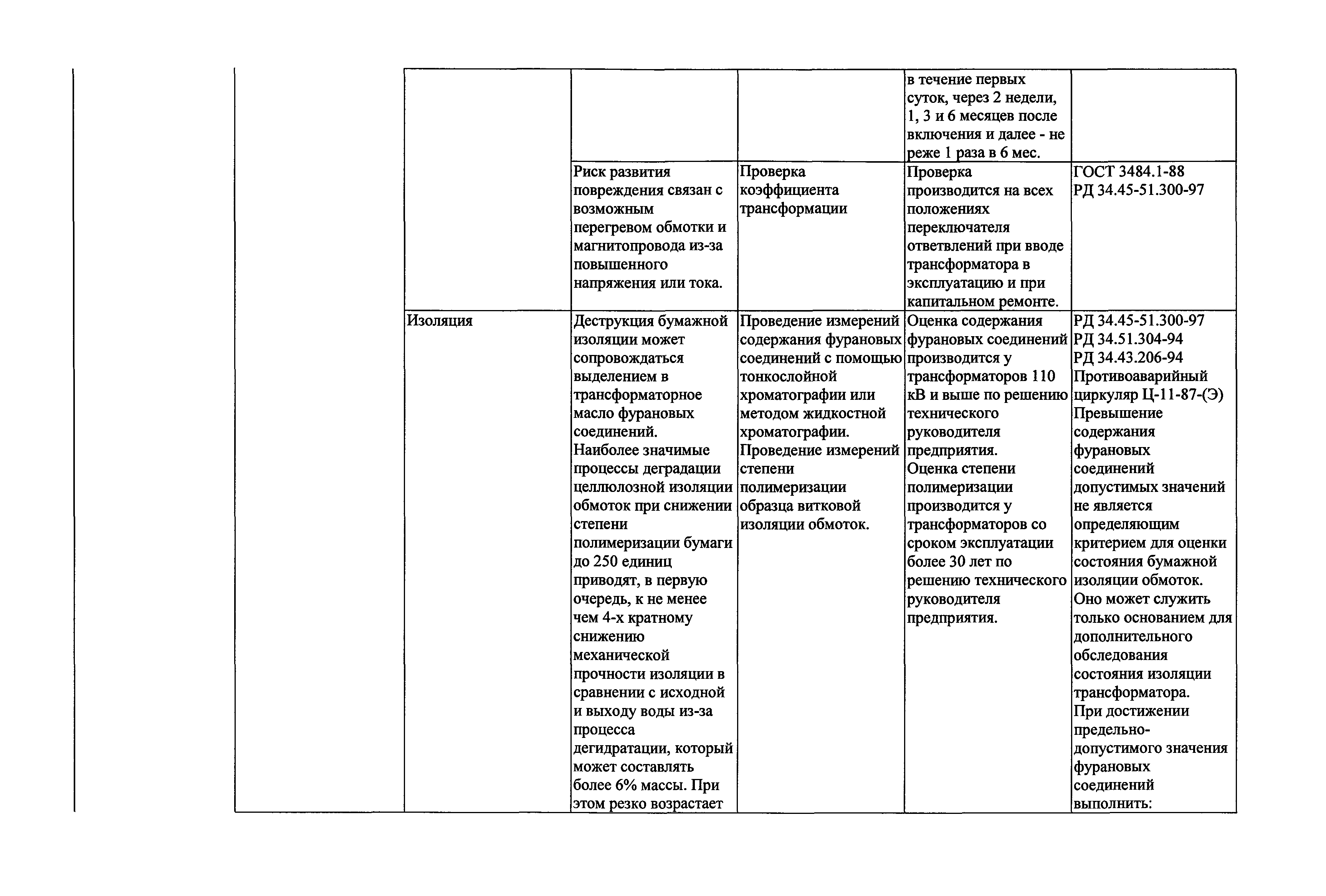

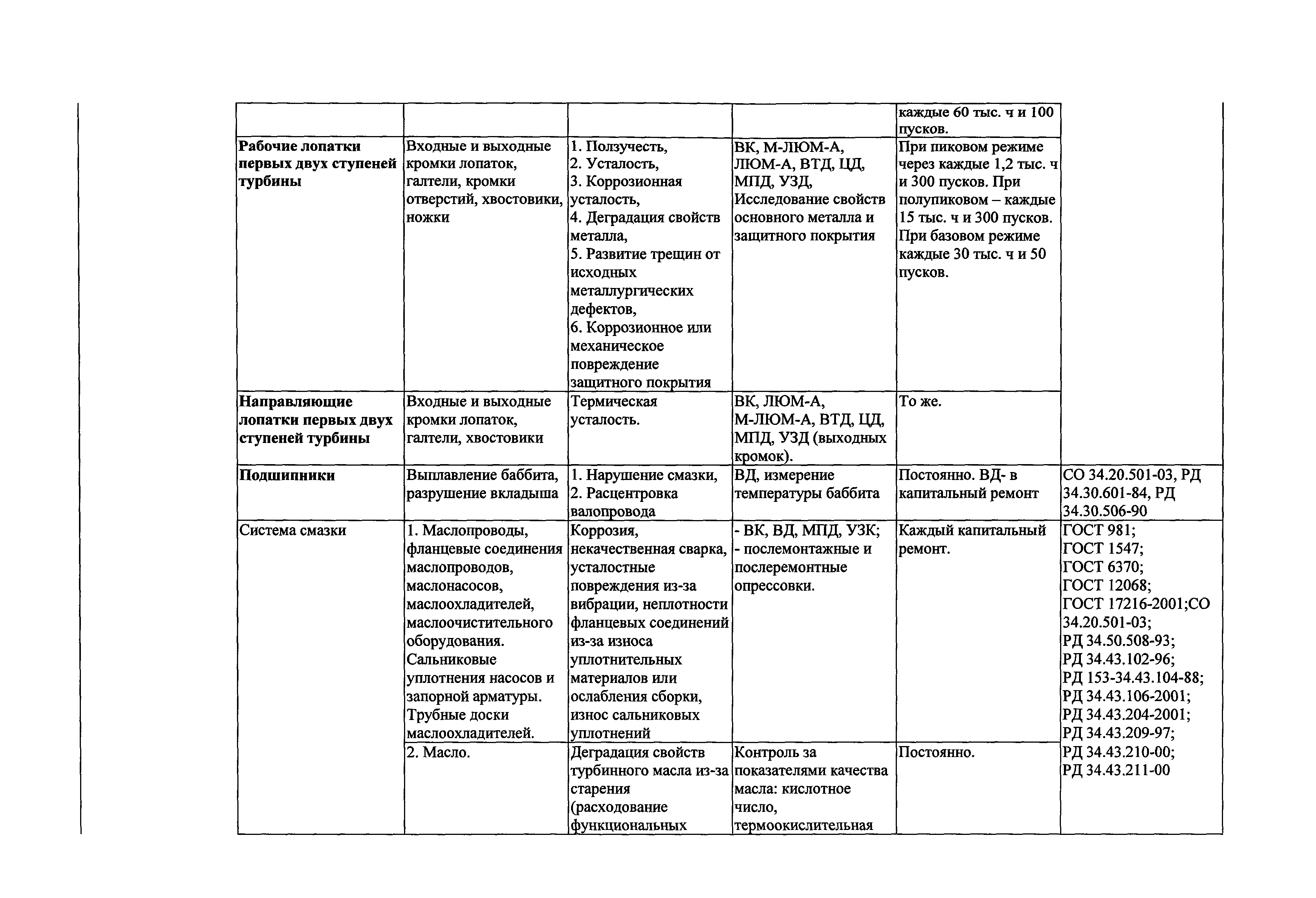

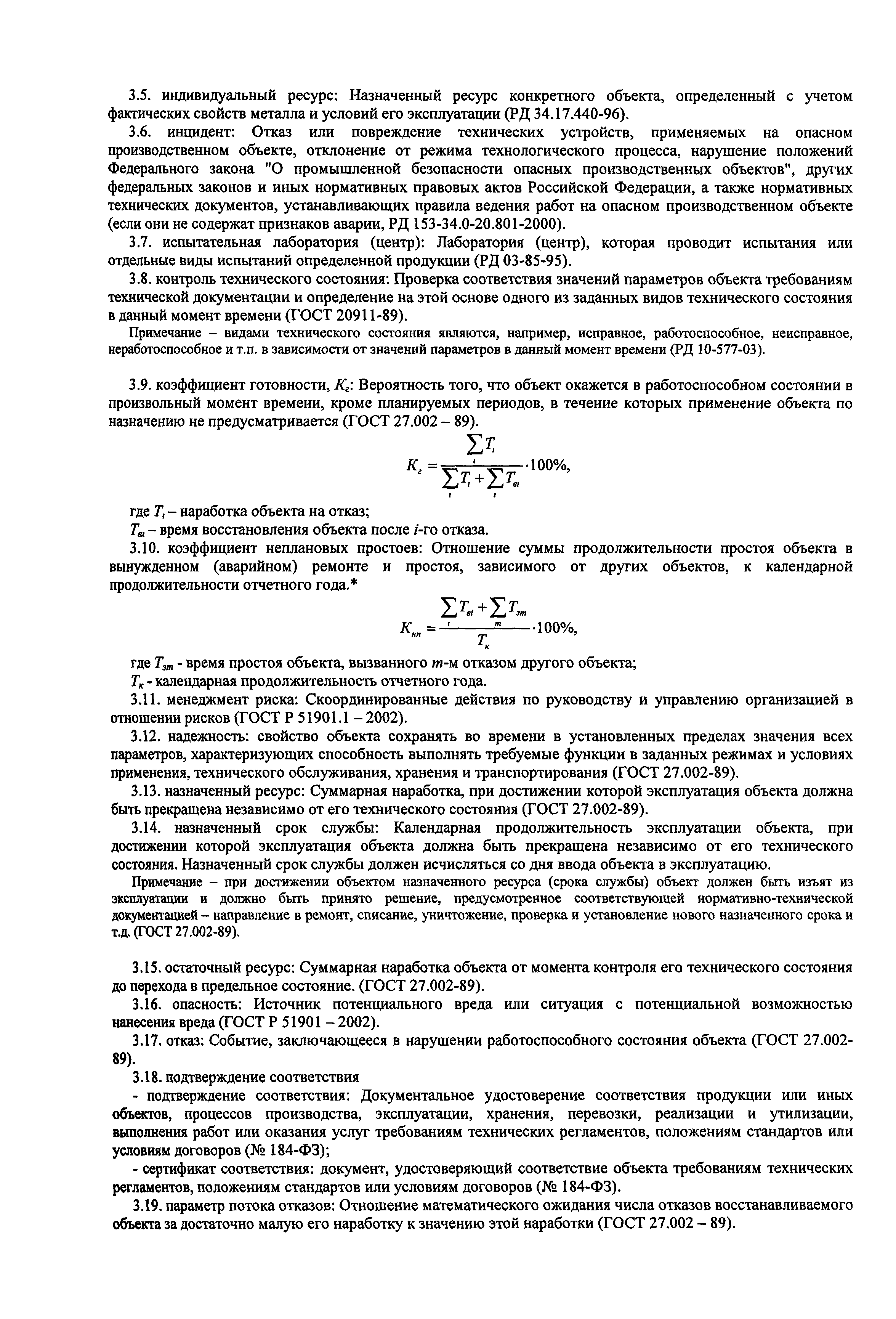

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Подтверждение соответствия основного оборудования ТЭС 5 Техънические устройства, их основные элементы, определяющие безопасную эксплуатацию ТЭС 6 Классификационная шкала работоспособности оборудования 7 Менеджмент риска применительно к основному оборудованию ТЭС 8 Порядок проведения работ при продлении срока эксплуатации оборудования сверх назначенного срока 9 Требования по выполнению технического диагностирования/контроля элементов основного оборудования ТЭС 10 Библиография Приложение А. Заявка на проведение работ по подтверждению соответствия Приложение Б. Решение по установлению возможности и срока безопасной эксплуатации Приложение В. Прогноз последствий отказов/аварий элементов основного оборудования ТЭС
Разработан:	ОАО ВТИ ОАО ВНИИЭ ОАО НПО ЦКТИ ОАО РАО ЕЭС России

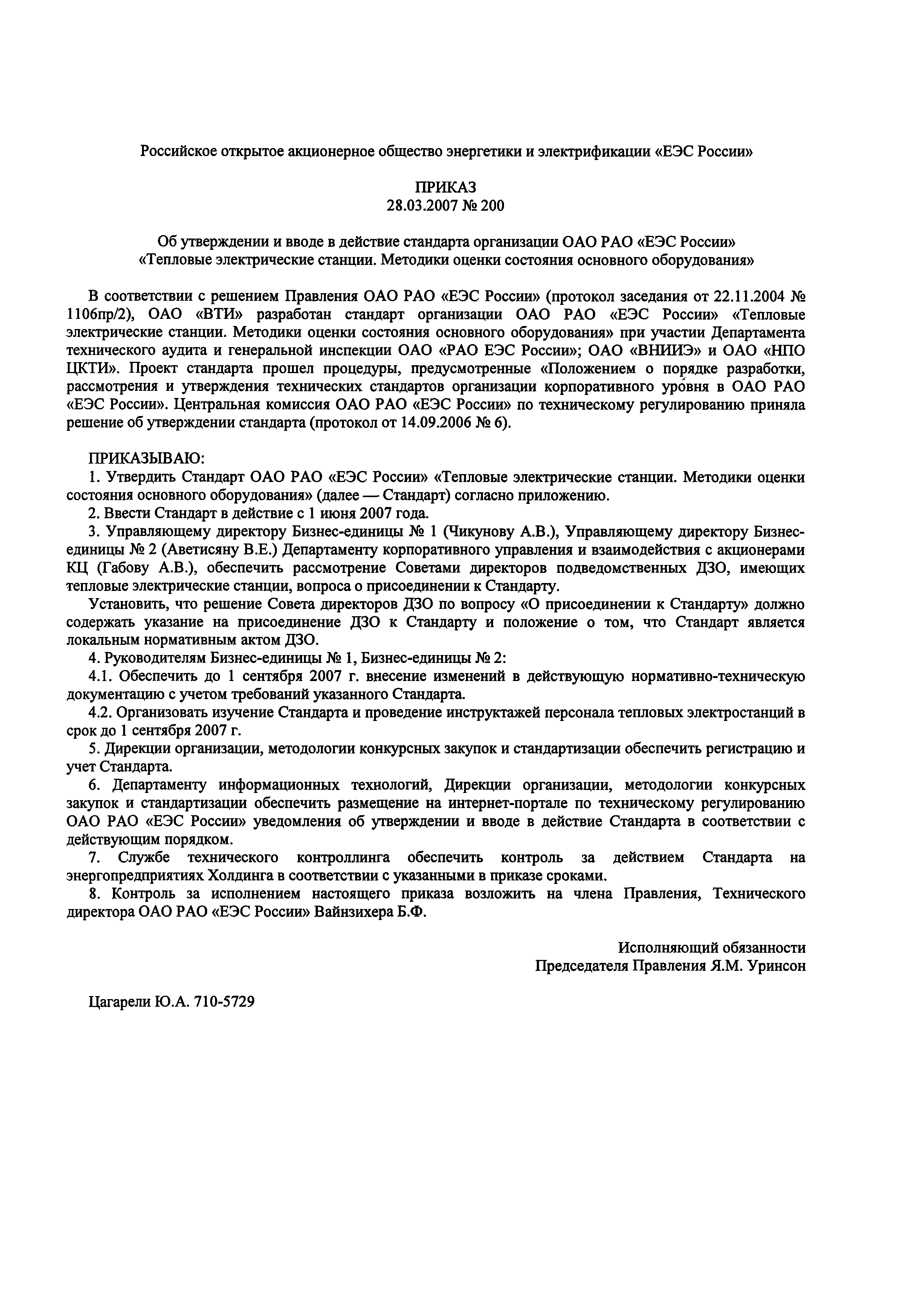

Утверждён:	28.03.2007 ОАО РАО ЕЭС России (UES of Russia RAO OAO 200)
Расположен в:	Техническая документация

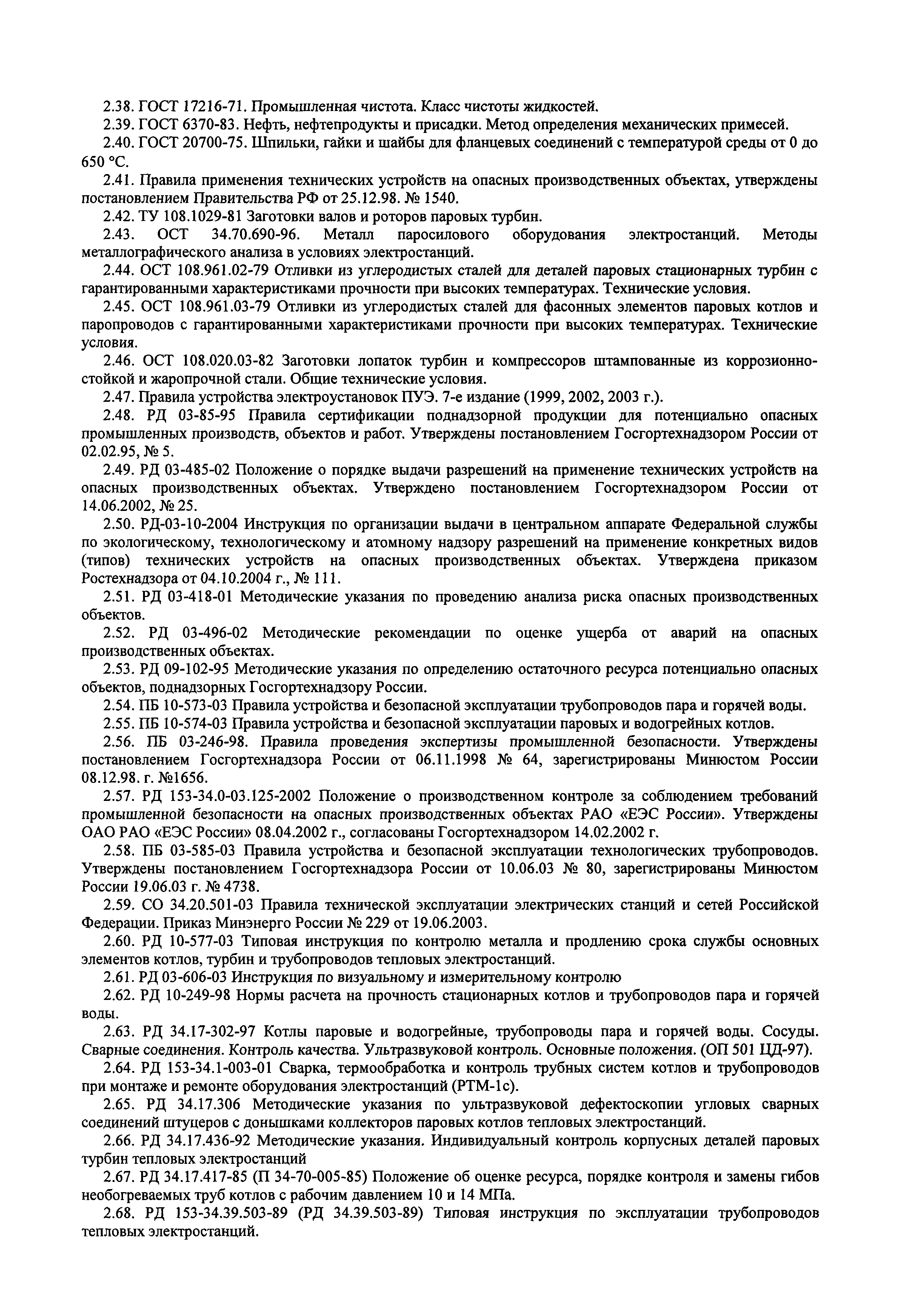

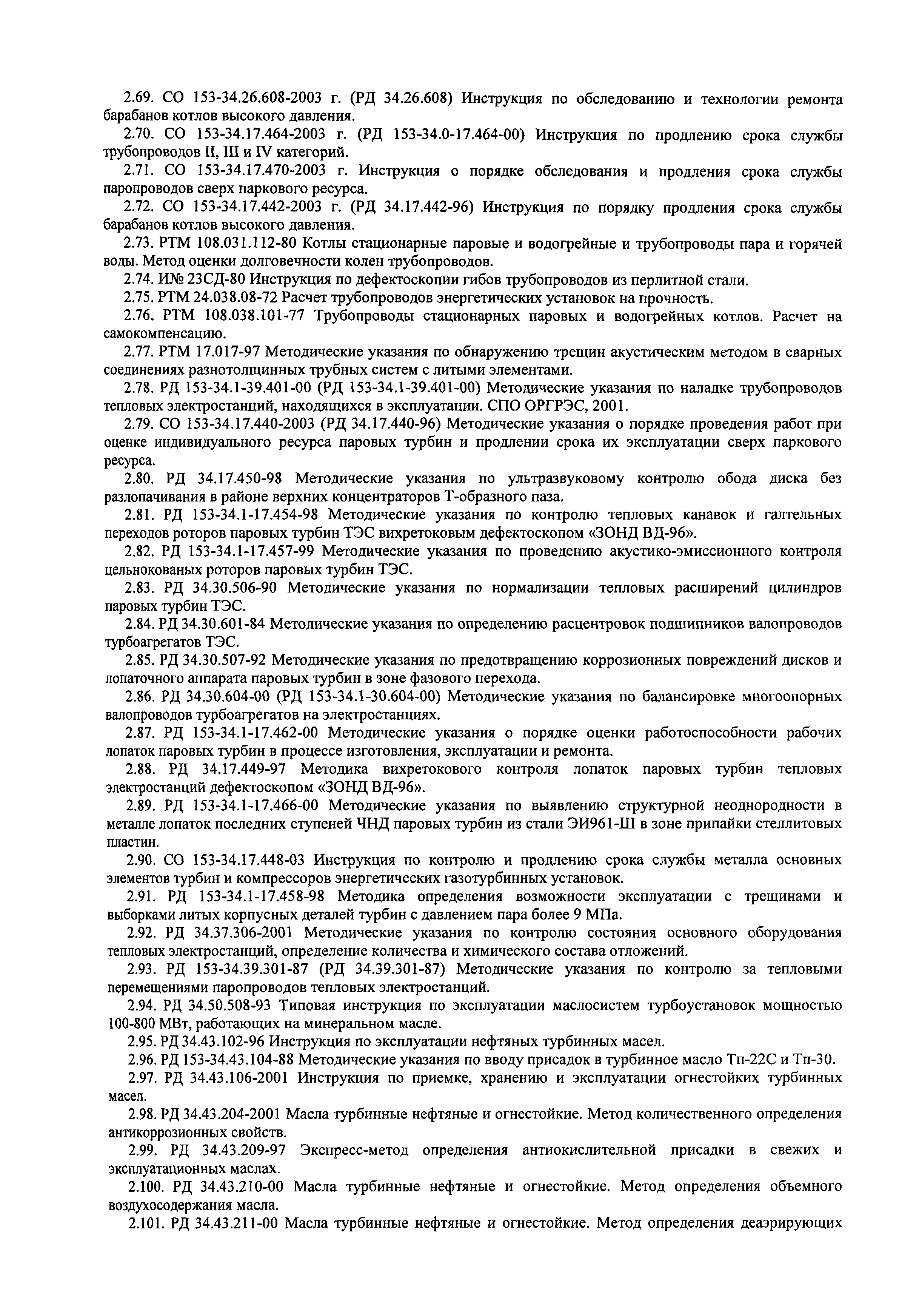

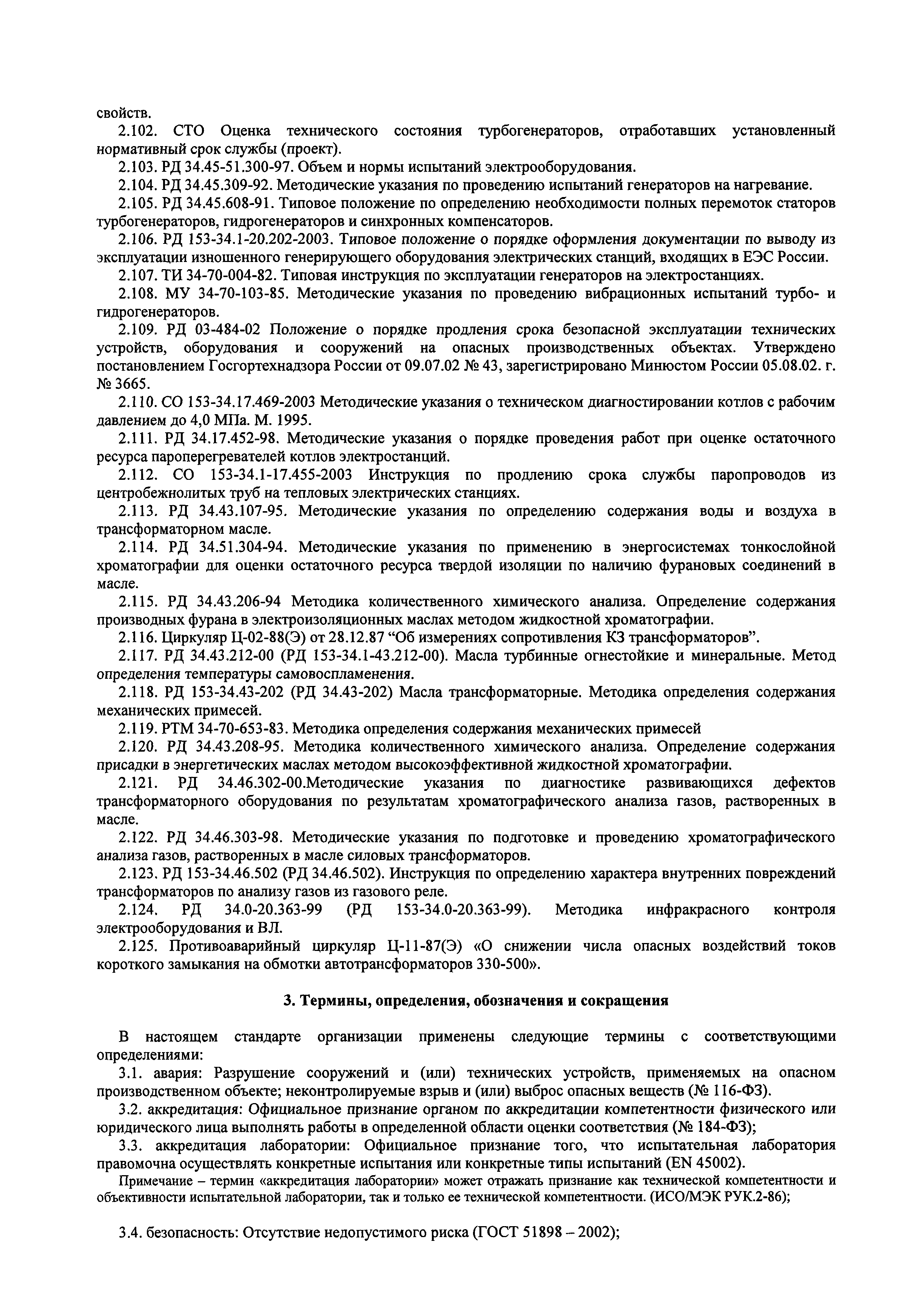

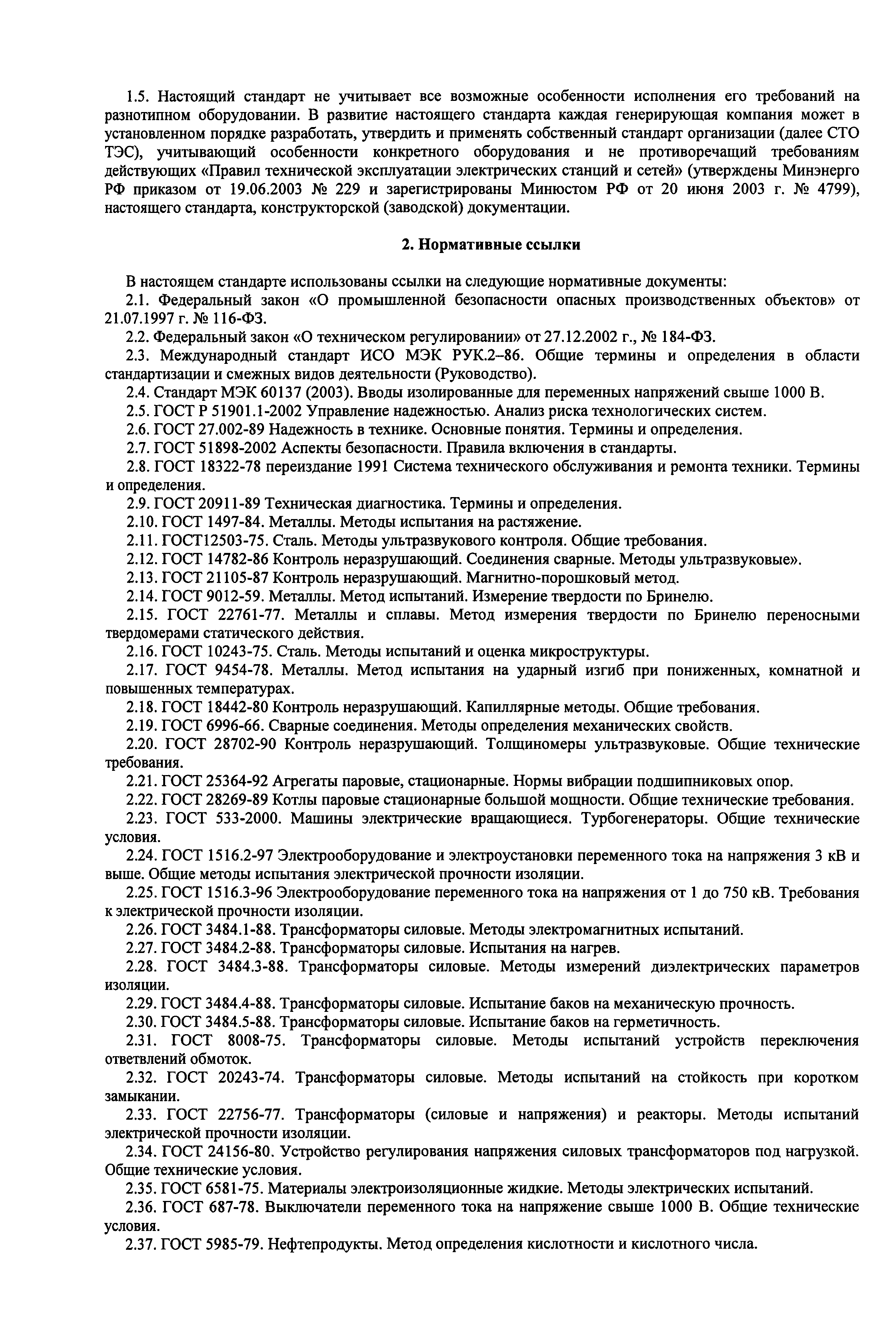

Нормативные ссылки:	РД 03-496-02 «Методические рекомендации по оценке ущерба от аварий на опасных производственных объектах» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.12-2004 «Стандартизация в Российской Федерации. Термины и определения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 51901.2-2005 «Менеджмент риска. Системы менеджмента надежности» ОСТ 108.020.03-82 «Заготовки лопаток турбин и компрессоров штампованные из коррозионностойкой и жаропрочной стали. Общие технические условия» ГОСТ 12068-66 «Масла нефтяные. Метод определения времени деэмульсации» РД 03-10-2004 «Инструкция по организации выдачи в Центральном аппарате Федеральной службы по экологическому, технологическому и атомному надзору разрешений на применение конкретных видов (типов) технических устройств на опасных производственных объектах» РД 03-484-02 «Положение о порядке продления срока безопасной эксплуатации технических средств, оборудования и сооружений на опасных производственных объектах» ГОСТ Р 51901.1-2002 «Менеджмент риска. Анализ риска технологических систем» РД 153-34.0-46.302-00 «Методические указания по диагностике развивающихся дефектов трансформаторного оборудования по результатам хроматографического анализа газов растворенных в масле» РД 24.020.11-93 «Соединения сварные стационарных паровых, газовых и гидравлических турбин. Правила контроля и нормы оценки качества» ГОСТ Р 51898-2002 «Аспекты безопасности. Правила включения в стандарты» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 34.51.304-94 «Методические рекомендации по применению в энергосистемах тонкослойной хроматографии для оценки остаточного ресурса твердой изоляции по наличию фурановых соединений в трансформаторном масле» РД 34.46.303-98 «Методические указания по подготовке и проведению хроматографического анализа газов, растворенных в масле силовых трансформаторов» РД 34.46.502 «Инструкция по определению характера внутренних повреждений трансформаторов по анализу газа из газового реле» РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» СО 153-34.45.301 «Методические указания по проведению вибрационных испытаний турбо- и гидрогенераторов» РД 34.45.309-92 «Методические указания по проведению испытаний генераторов на нагревание» РД 34.45.501-88 «Типовая инструкция по эксплуатации генераторов на электростанциях» РД 34.45.608-91 «Типовое положение по определению необходимости полных перемоток статоров турбогенераторов, гидрогенераторов и синхронных компенсаторов» РД 34.43.102-96 «Инструкция по эксплуатации нефтяных турбинных масел» РД 34.43.105-89 «Методические указания по эксплуатации трансформаторных масел» РД 34.43.107-95 «Методические указания по определению содержания воды и воздуха в трансформаторном масле» РД 34.43.201-88 «Типовая инструкция по контролю качества и применению импортных трансформаторных масел» РД 34.43.202 «Масла трансформаторные. Методика определения содержания механических примесей» РД 34.43.206-94 «Методика количественного химического анализа. Определение содержания производных фурана в электроизоляционных маслах методом жидкостной хроматографии» РД 34.43.208-95 «Методика количественного химического анализа. Определение содержания присадок в энергетических маслах методом высокоэффективной жидкостной хроматографии» РД 34.43.209-97 «Экспресс-метод определения антиокислительной присадки (ионола) в свежих и эксплуатационных турбинных маслах» РД 34.39.301-87 «Методические указания по контролю за тепловыми перемещениями паропроводов тепловых электростанций» РД 34.39.503-89 «Типовая инструкция по эксплуатации трубопроводов тепловых электростанций» РД 153-34.1-39.401-00 «Методические указания по наладке трубопроводов тепловых электростанций, находящихся в эксплуатации» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ПУЭ «Правила устройства электроустановок» «Правила эксплуатации теплопотребляющих установок и тепловых сетей потребителей» «Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей» ГОСТ 1516.1-76 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» ГОСТ 1547-84 «Масла и смазки. Методы определения наличия воды» РД 03-85-95 «Правила сертификации поднадзорной продукции для потенциально опасных промышленных производств, объектов и работ» РД 09-102-95 «Методические указания по определению остаточного ресурса потенциально опасных объектов, поднадзорных Госгортехнадзору России» ГОСТ 16110-82 «Трансформаторы силовые. Термины и определения» ГОСТ 17216-71 «Промышленная чистота. Классы чистоты жидкостей» ГОСТ 20243-74 «Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании» ГОСТ 20911-89 «Техническая диагностика. Термины и определения» ГОСТ 21023-75 «Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты» ГОСТ 22756-77 «Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 23660-79 «Система технического обслуживания и ремонта техники. Обеспечение ремонтопригодности при разработке изделий» ГОСТ 24156-80 «Распылители пароэжекционные. Общие технические условия» ГОСТ 24278-89 «Установки турбинные паровые стационарные для привода электрических генераторов ТЭС. Общие технические требования» ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений» ГОСТ 26656-85 «Техническая диагностика. Контролепригодность. Общие требования» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 27.301-95 «Надежность в технике. Расчет надежности. Основные положения» ГОСТ 27.310-95 «Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 27518-87 «Диагностирование изделий. Общие требования» ГОСТ 28269-89 «Котлы паровые стационарные большой мощности. Общие технические требования» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний» ГОСТ 3484.2-88 «Трансформаторы силовые. Испытания на нагрев» ГОСТ 3484.3-88 «Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции» ГОСТ 3484.4-88 «Трансформаторы силовые. Испытания баков на механическую прочность» ГОСТ 3484.5-88 «Трансформаторы силовые. Испытания баков на герметичность» ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования» ГОСТ 5975-80 «Красители органические. Хризофенин. Технические условия» ГОСТ 5985-79 «Нефтепродукты. Метод определения кислотности и кислотного числа» ГОСТ 6370-83 «Нефть, нефтепродукты и присадки. Метод определения механических примесей» ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» ГОСТ 687-78 «Выключатели переменного тока на напряжение свыше 1000 В. Общие технические условия» ГОСТ 8008-75 «Трансформаторы силовые. Методы испытаний устройств переключения ответвлений обмоток» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 2.602-95 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 981-75 «Масла нефтяные. Метод определения стабильности против окисления» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.012-90 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ Р 22.0.05-94 «Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения» РД 34.30.506-90 «Методические указания по нормализации тепловых расширений цилиндров паровых турбин тепловых электростанций» РД 34.30.507-92 «Методические указания по предотвращению коррозионных повреждений дисков и лопаточного аппарата паровых турбин в зоне фазового перехода» РД 34.30.508-93 «Типовая инструкция по эксплуатации маслосистем турбоустановок мощностью 100-800 МВт, работающих на минеральном масле» РД 34.30.601 «Методические указания по определению расцентровок валопроводов турбоагрегатов» РД 153-34.1-30.311-96 «Методические указания по проведению экспресс-испытаний паровых турбин ТЭС» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» РД 153-34.0-20.363-99 «Методика инфракрасного контроля электрооборудования и ВЛ» РД 34.20.581-96 «Методика оценки технического состояния паротурбинных установок до и после ремонта и в период между ремонтами» РД 34.20.601-96 «Методические указания по совершенствованию системы технического обслуживания и ремонта энергоблоков и энергоустановок ТЭС на основе ремонтного цикла с назначенным межремонтным ресурсом» РД 34.17.302-97 «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения» РД 34.17.306 «Методические указания по металлографическому анализу при оценке качества и исследований причин повреждений сварных соединений паропроводов из сталей 12Х1МФ и 15Х1МФ тепловых электростанций» РД 34.17.307-89 «Методические указания по ультразвуковой дефектоскопии угловых сварных соединений штуцеров с донышками коллекторов паровых котлов тепловых электростанций» РД 34.17.417 «Положение об оценке ресурса, порядке контроля и замены гибов необогреваемых труб котлов с рабочим давлением 10 и 14 МПа» РД 34.17.418 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали» РД 34.17.435-95 «Методические указания о техническом диагностировании котлов с рабочим давлением до 4 МПа» РД 34.17.436-92 «Методические указания. Индивидуальный контроль металла литых корпусных деталей паровых турбин» РД 34.17.440-96 «Методические указания о порядке проведения работ при оценке индивидуального ресурса паровых турбин и продлении срока их эксплуатации сверх индивидуального ресурса паровых турбин и продлении срока их эксплуатации сверх паркового ресурса» РД 34.17.448-97 «Инструкция по контролю и продлению срока службы металла основных элементов турбин и компрессоров энергетических ГТУ» РД 34.17.449-97 «Методика вихретокового контроля лопаток паровых турбин тепловых электрических станций дефектоскопом "Зонд ВД-96"» РД 34.17.450-98 «Методические указания по ультразвуковому контролю без разлопачивания обода диска в районах верхних концентраторов Т-образного паза» РД 34.17.452-98 «Методические указания о порядке проведения работ при оценке остаточного ресурса пароперегревателей котлов электростанций» РД 153-34.1-17.454-98 «Методические указания по контролю тепловых канавок и галтельных переходов роторов паровых турбин тепловых электростанций вихретоковым дефектоскопом "ЗОНД ВД-96"» РД 153-34.1-17.457-99 «Методические указания по проведению акустико-эмиссионного контроля цельнокованых роторов паровых турбин ТЭС» РД 153-34.1-17.458-98 «Методика определения возможности эксплуатации с трещинами и выборками литых корпусных деталей турбин с давлением пара более 9 МПа» РД 153-34.1-17.462-00 «Методические указания о порядке оценки работоспособности рабочих лопаток паровых турбин в процессе изготовления, эксплуатации и ремонта» РД 153-34.1-17.467-2001 «Экспрессный метод оценки остаточного ресурса сварных соединений коллекторов котлов и паропроводов по структурному фактору» РД 153-34.1-17.424-2001 «Методические указания по расследованию причин повреждений деталей роторов паровых турбин» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» РД 10-577-03 «Типовая инструкция по контролю металла и продлению срока службы основных элементов котлов, турбин и трубопроводов тепловых электростанций» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 34.04.181 «Руководящий нормативный документ. Правила организации технического обслуживания и ремонта зданий и сооружений электростанций и сетей» РД 153-34.0-03.125-2002 «Положение о производственном контроле за соблюдением требований промышленной безопасности на опасных производственных объектах РАО "ЕЭС России"» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» СО 153-34.17.455-2003 «Инструкция по продлению срока службы паропроводов из центробежнолитых труб на тепловых электростанциях» ГОСТ Р 51751-2001 «Контроль неразрушающий. Контроль неразрушающий состояния материала ответственных высоконагруженных элементов технических систем, подвергаемых интенсивным термосиловым воздействиям. Общие требования к порядку выбора методов» СО 153-34.17.442-2003 «Инструкция по порядку продления срока службы барабанов котлов высокого давления» СО 153-34.17.464-2003 «Инструкция по продлению срока службы трубопроводов II, III и IV категорий» СО 153-34.17.469-2003 «Инструкция по продлению срока безопасной эксплуатации паровых котлов с рабочим давлением до 4,0 МПа включительно и водогрейных котлов с температурой воды выше 115 градусов Цельсия» СО 153-34.17.470-2003 «Инструкция о порядке обследования и продления срока службы паропроводов сверх паркового ресурса» СО 153-34.17.471-2003 «Методические указания по определению характеристик жаропрочности и долговечности металла котлов, турбин и трубопроводов» РД 153-34.1-20.202-2003 «Типовое положение о порядке оформления документации по выводу из эксплуатации изношенного генерирующего оборудования электрических станций, входящих в ЕЭС России» СО 153-34.26.608-2003 «Инструкция по обследованию и технологии ремонта барабанов котлов высокого давления» РД 153-34.1-30.604-00 «Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях» РД 153-34.1-43.212-2000 «Масла турбинные огнестойкие и минеральные. Метод определения температуры самовоспламенения» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ПБ 03-246-98 «Правила проведения экспертизы промышленной безопасности» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» Постановление 1540 «О применении технических устройств на опасных производственных объектах» РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды» РД 10-197-98 «Инструкция по оценке технического состояния болтовых и заклепочных соединений грузоподъемных кранов» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» РД 10-210-98 «Методические указания по проведению технического освидетельствования металлоконструкций паровых и водогрейных котлов» ГОСТ 29328-92 «Установки газотурбинные для привода турбогенераторов. Общие технические условия» ГОСТ 533-2000 «Машины электрические вращающиеся. Турбогенераторы. Общие технические условия» РД 03-418-01 «Методические указания по проведению анализа риска опасных производственных объектов» ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования» РД 03-485-02 «Положение о порядке выдачи разрешений на применение технических устройств на опасных производственных объектах» Федеральный закон 184-ФЗ «О техническом регулировании»
