ПНСТ 164-2016

Электрооборудование для атомных станций. Общие технические требования

Обозначение:	ПНСТ 164-2016
Обозначение англ:	164-2016
Статус:	принят
Название рус.:	Электрооборудование для атомных станций. Общие технические требования
Название англ.:	Electric equipment for nuclear power plants. General technical requirements
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	25.11.2016
Дата окончания срока действия:	01.06.2017

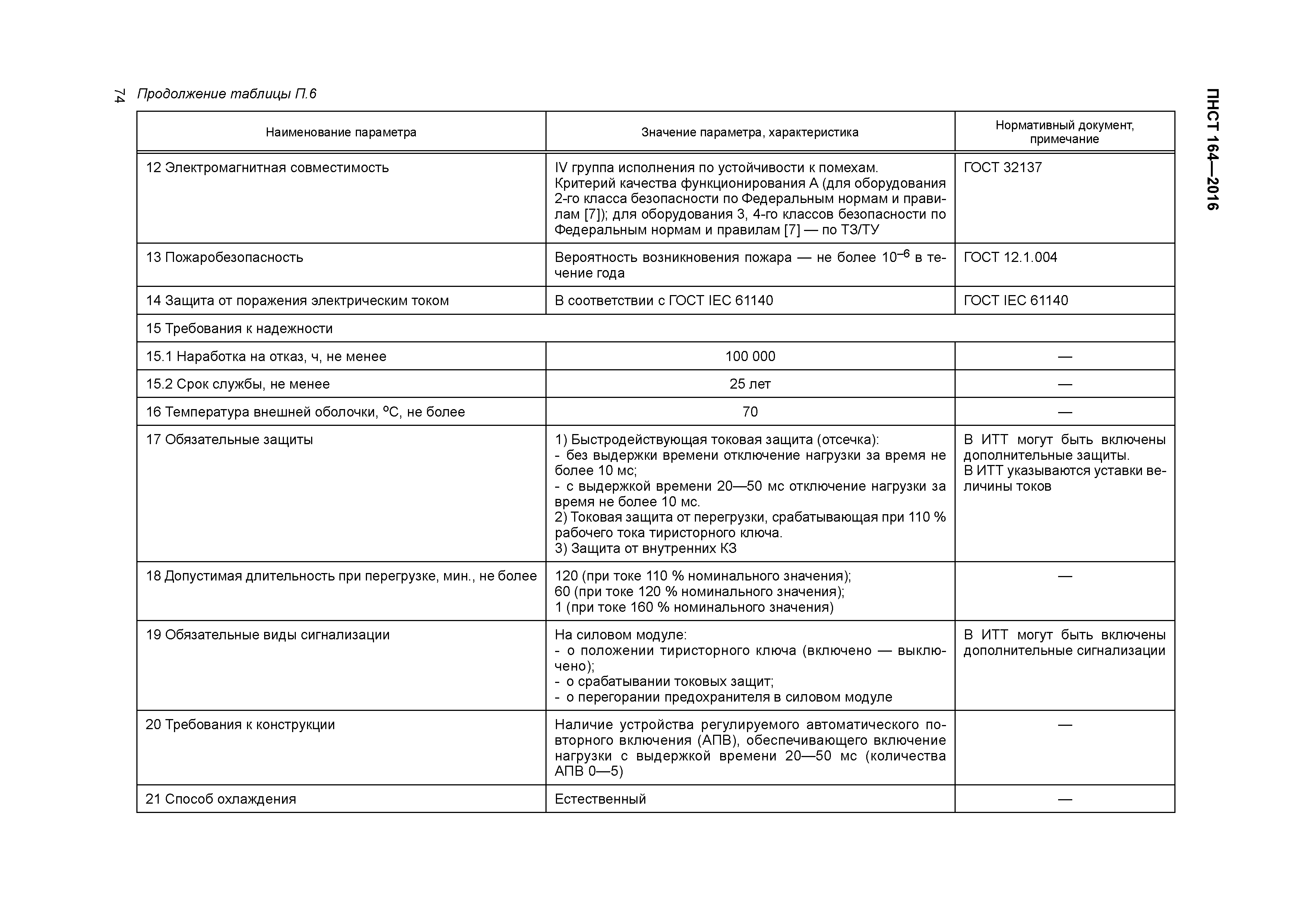

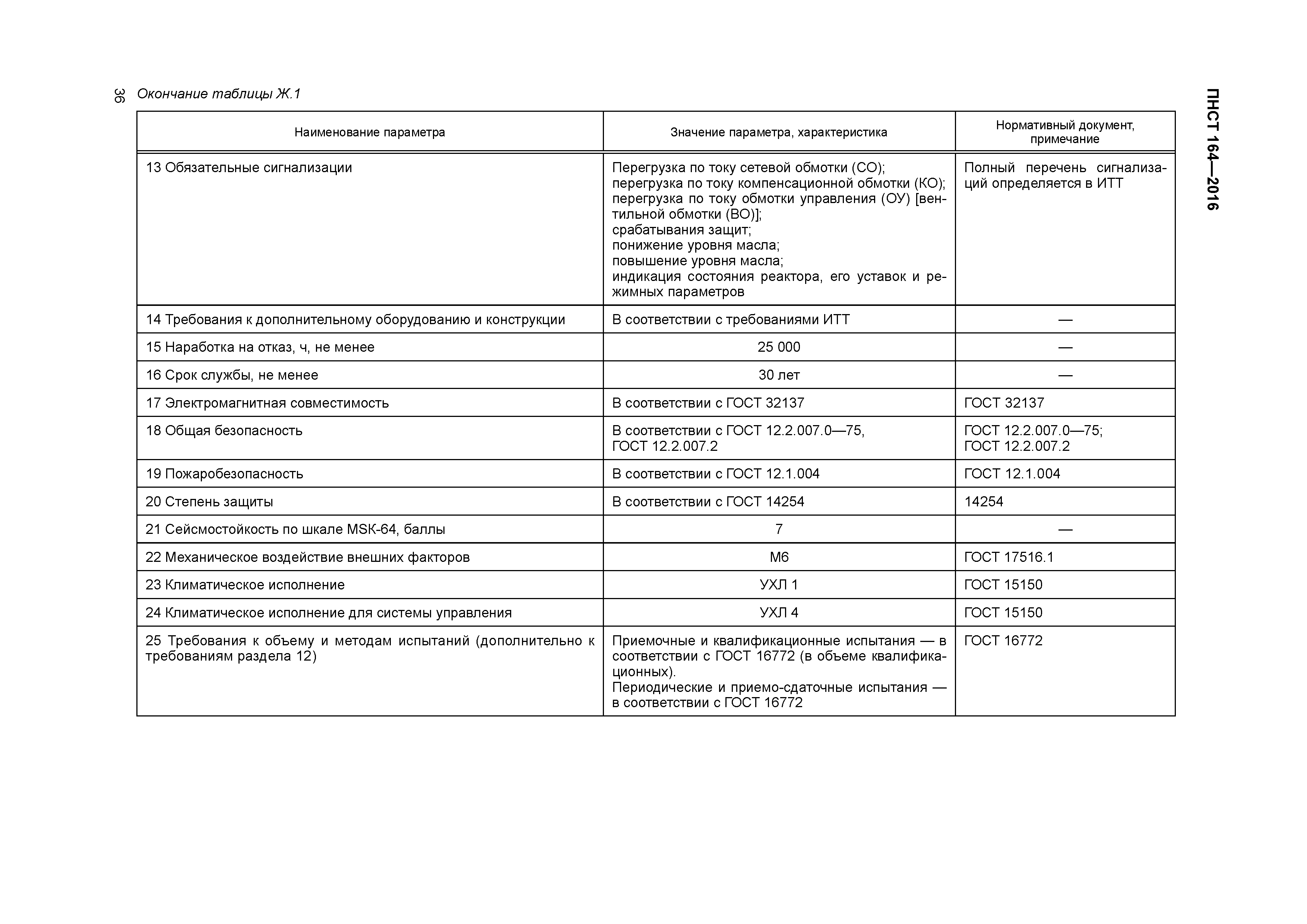

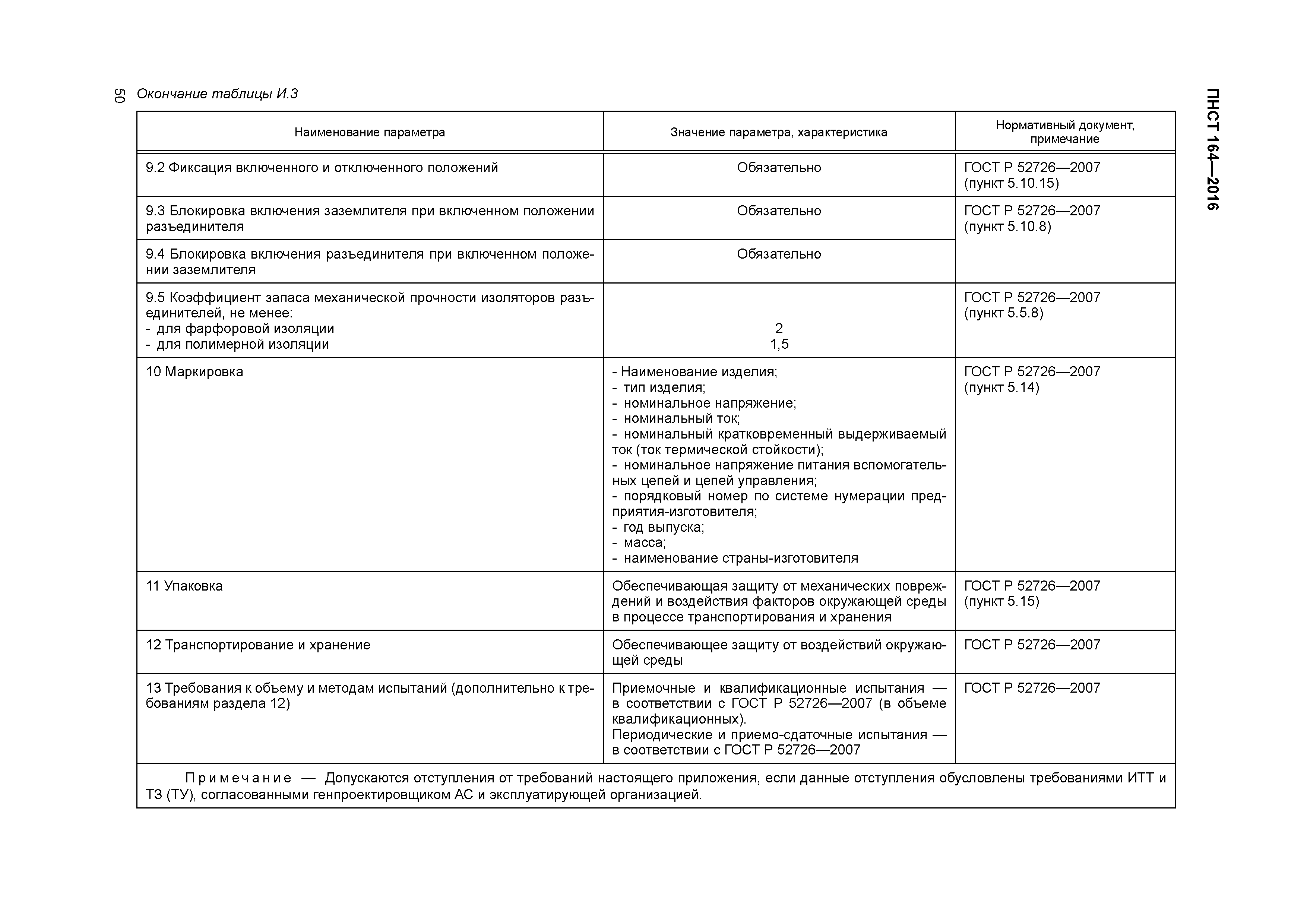

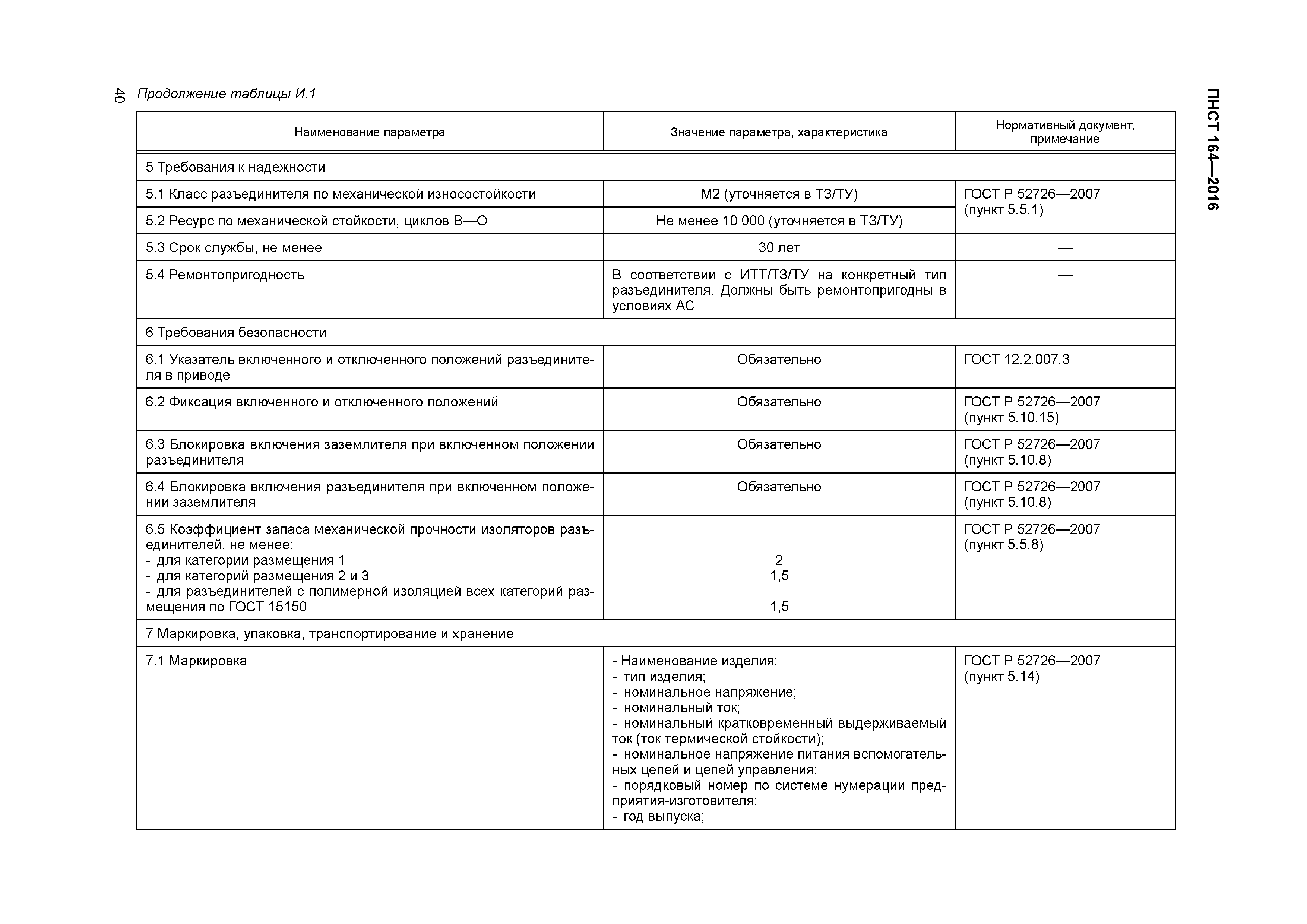

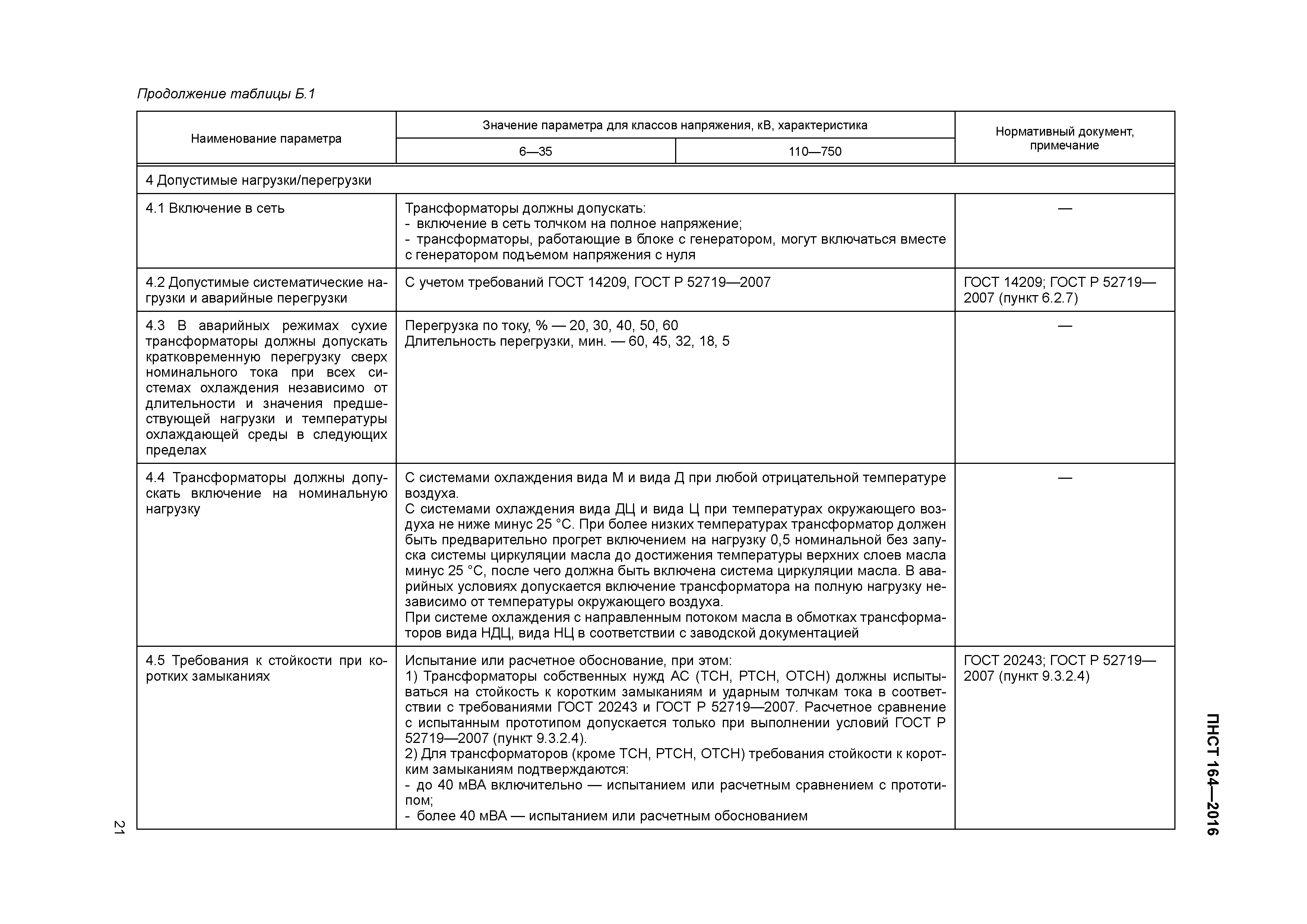

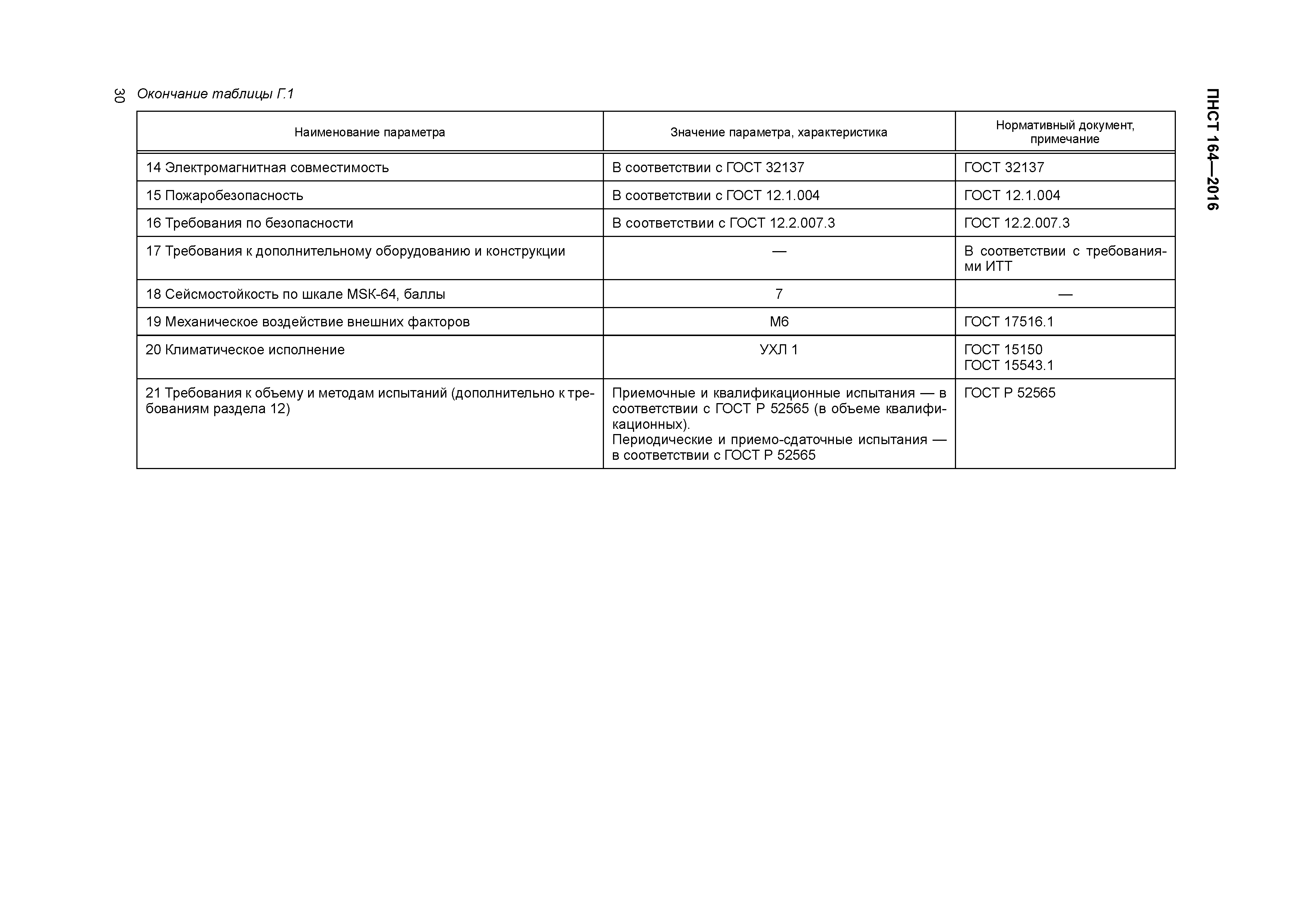

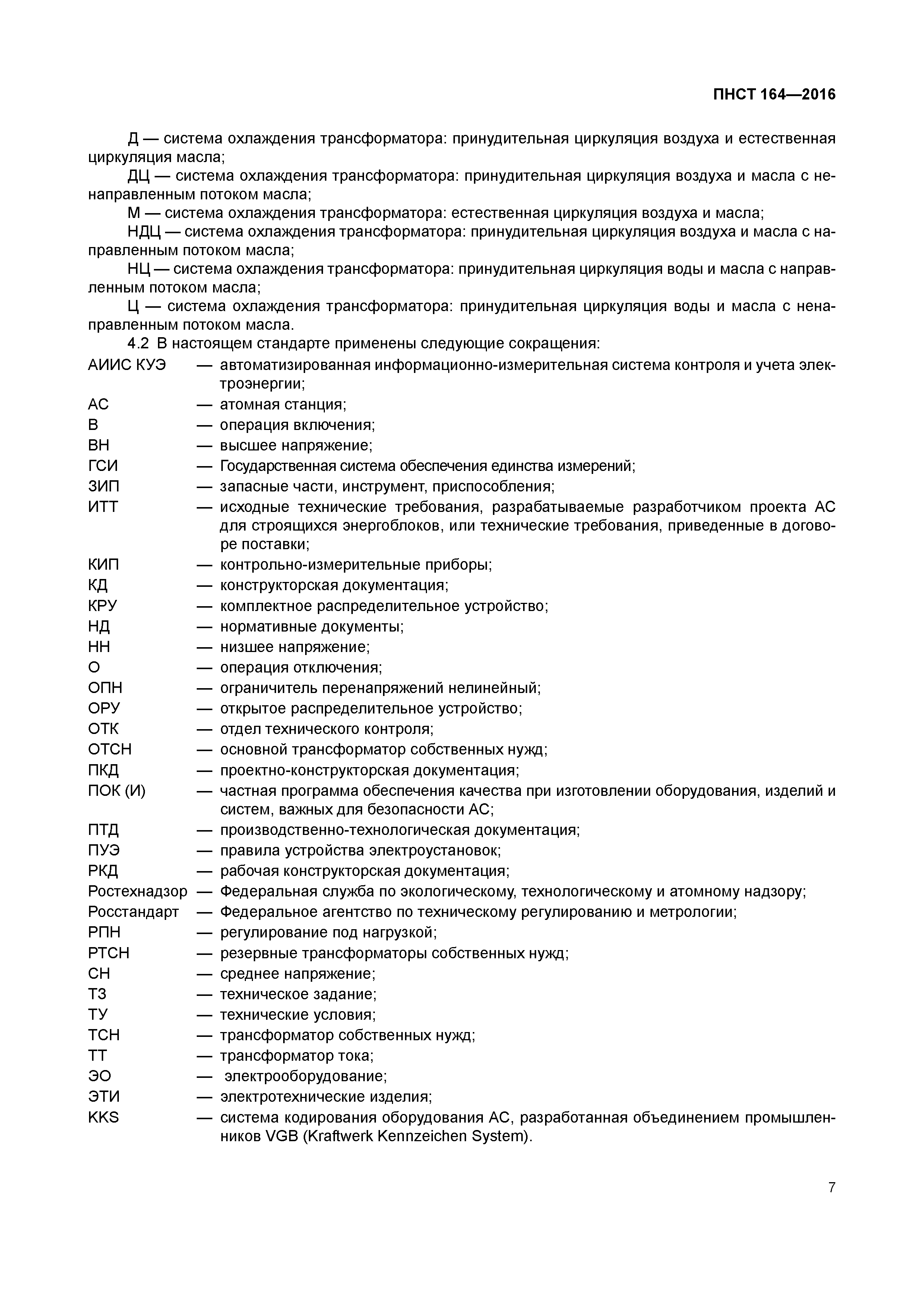

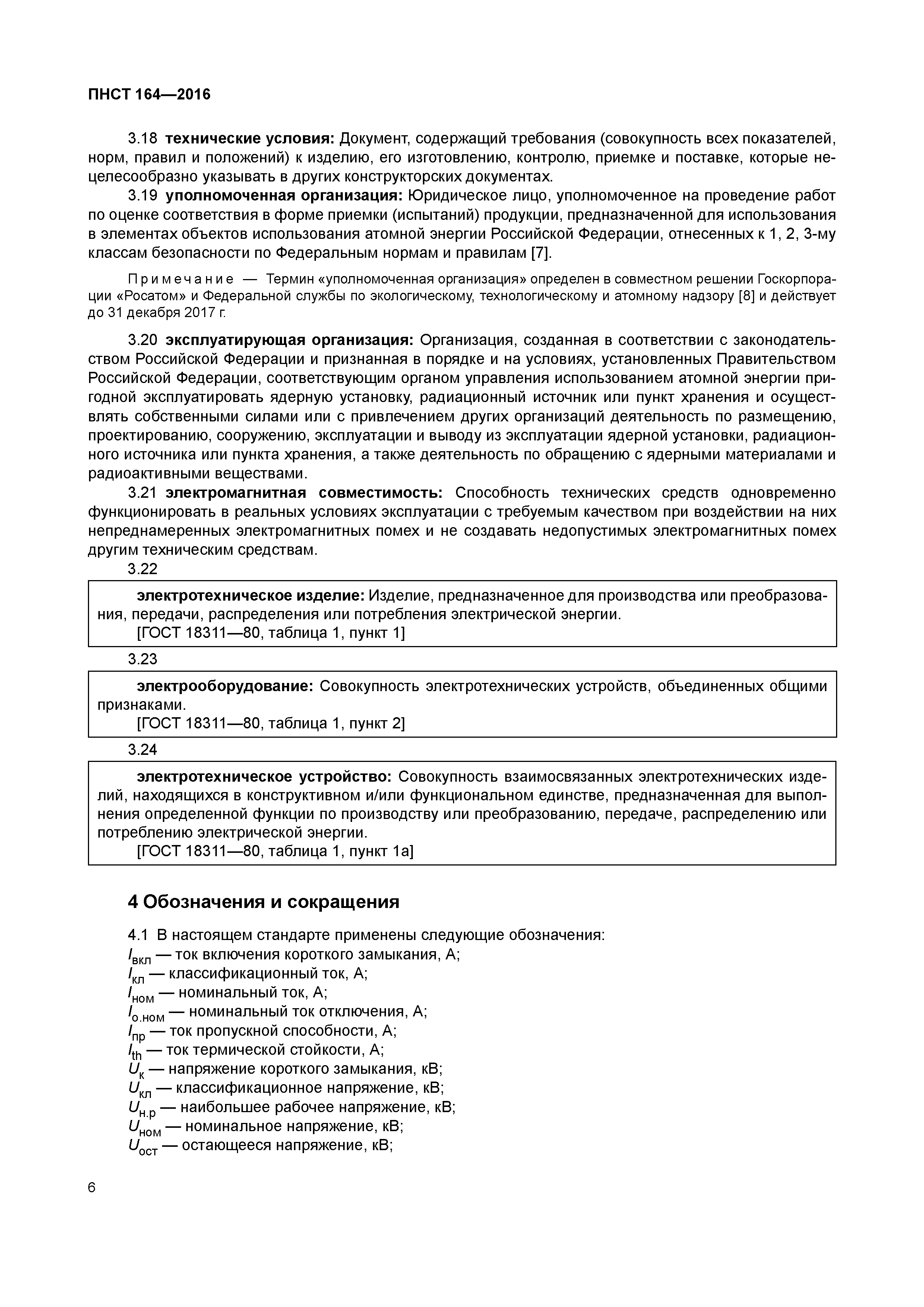

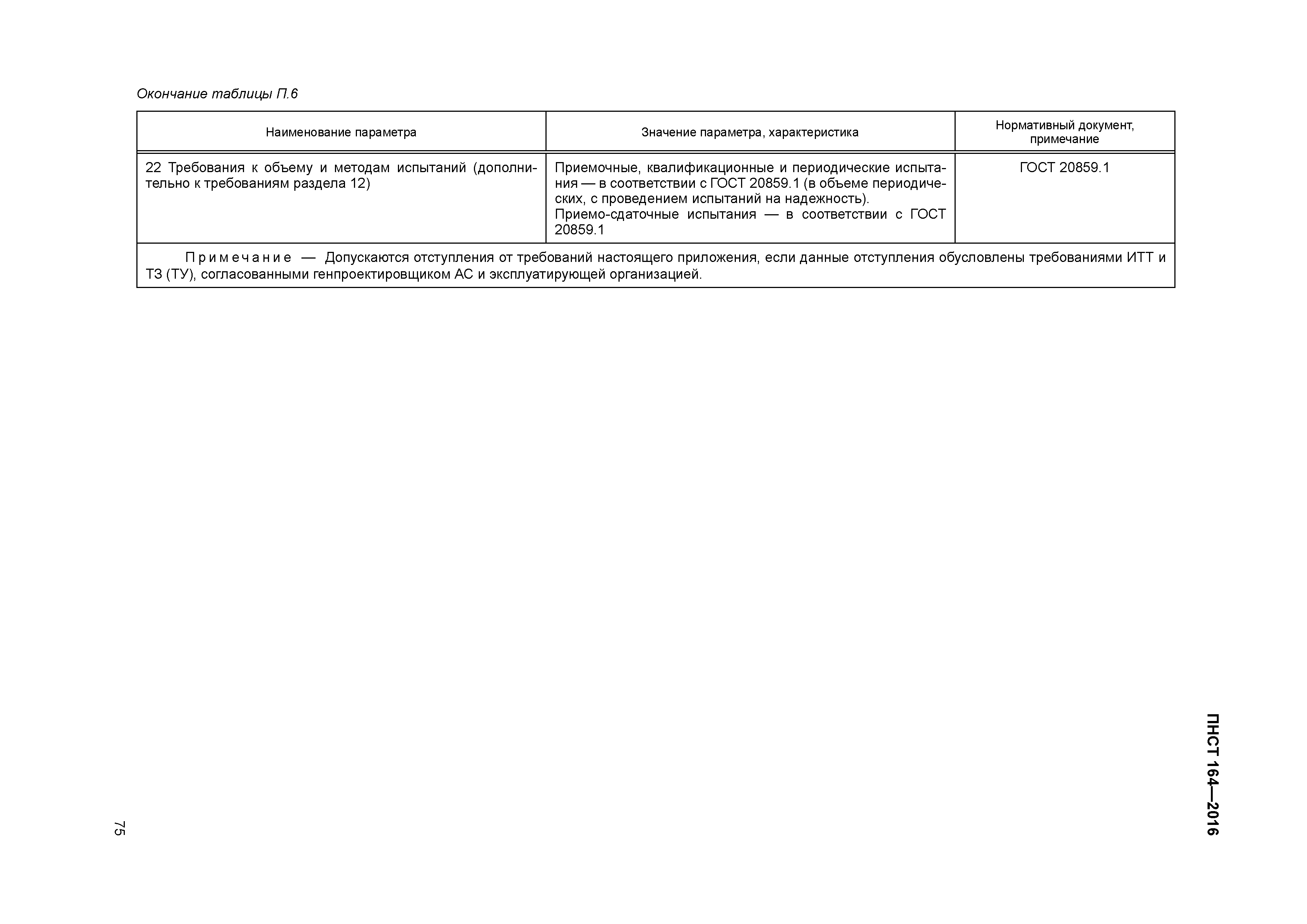

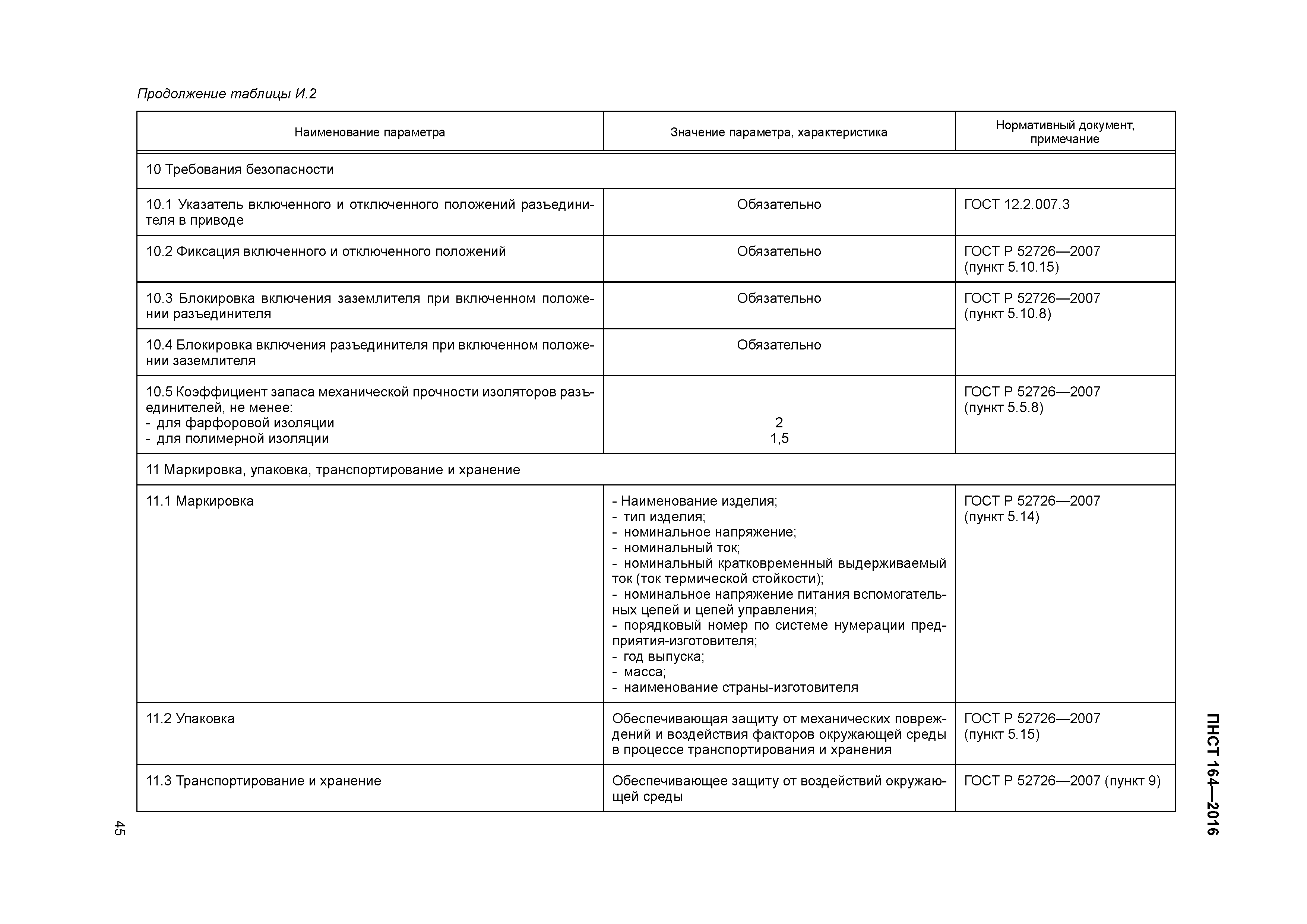

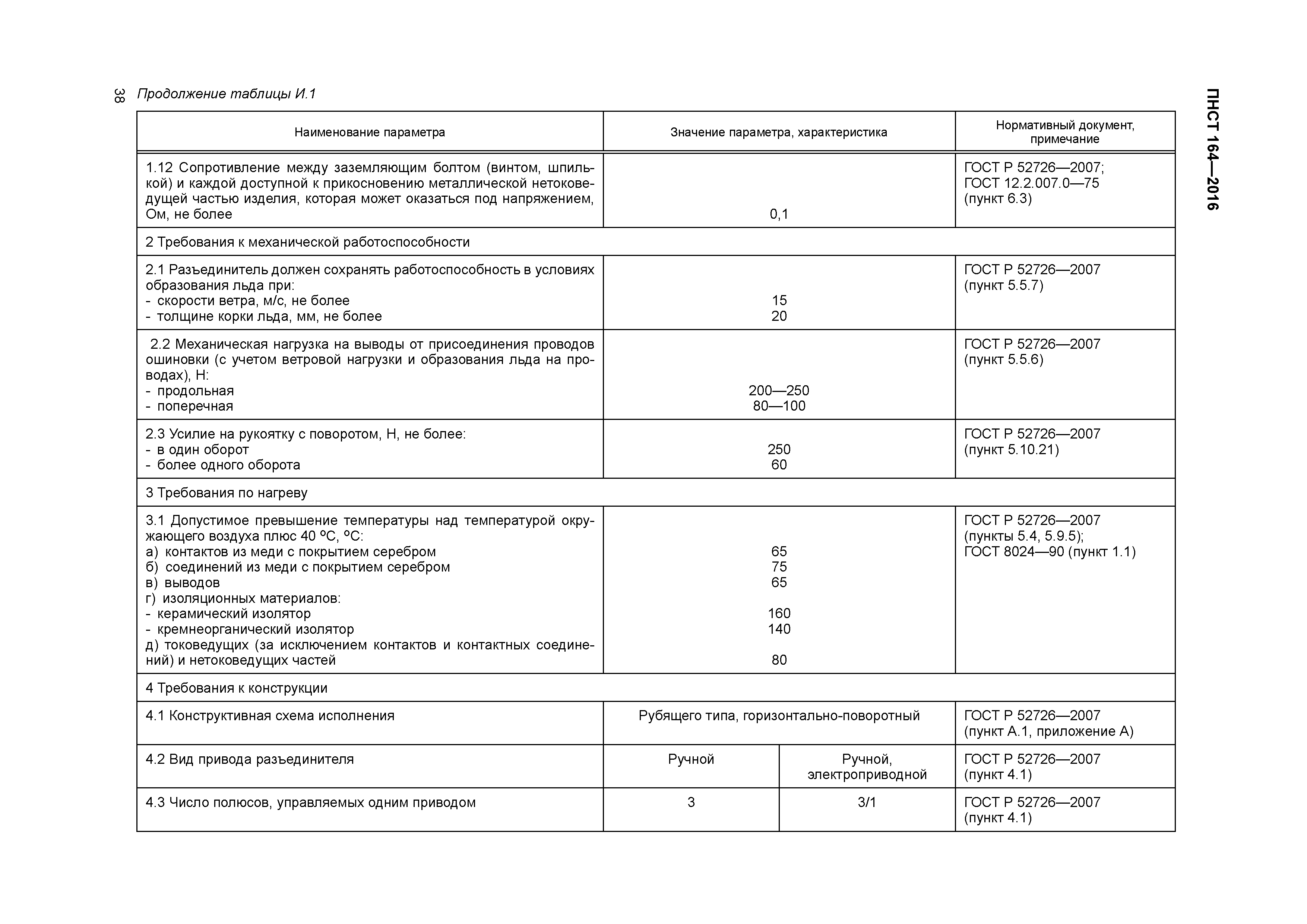

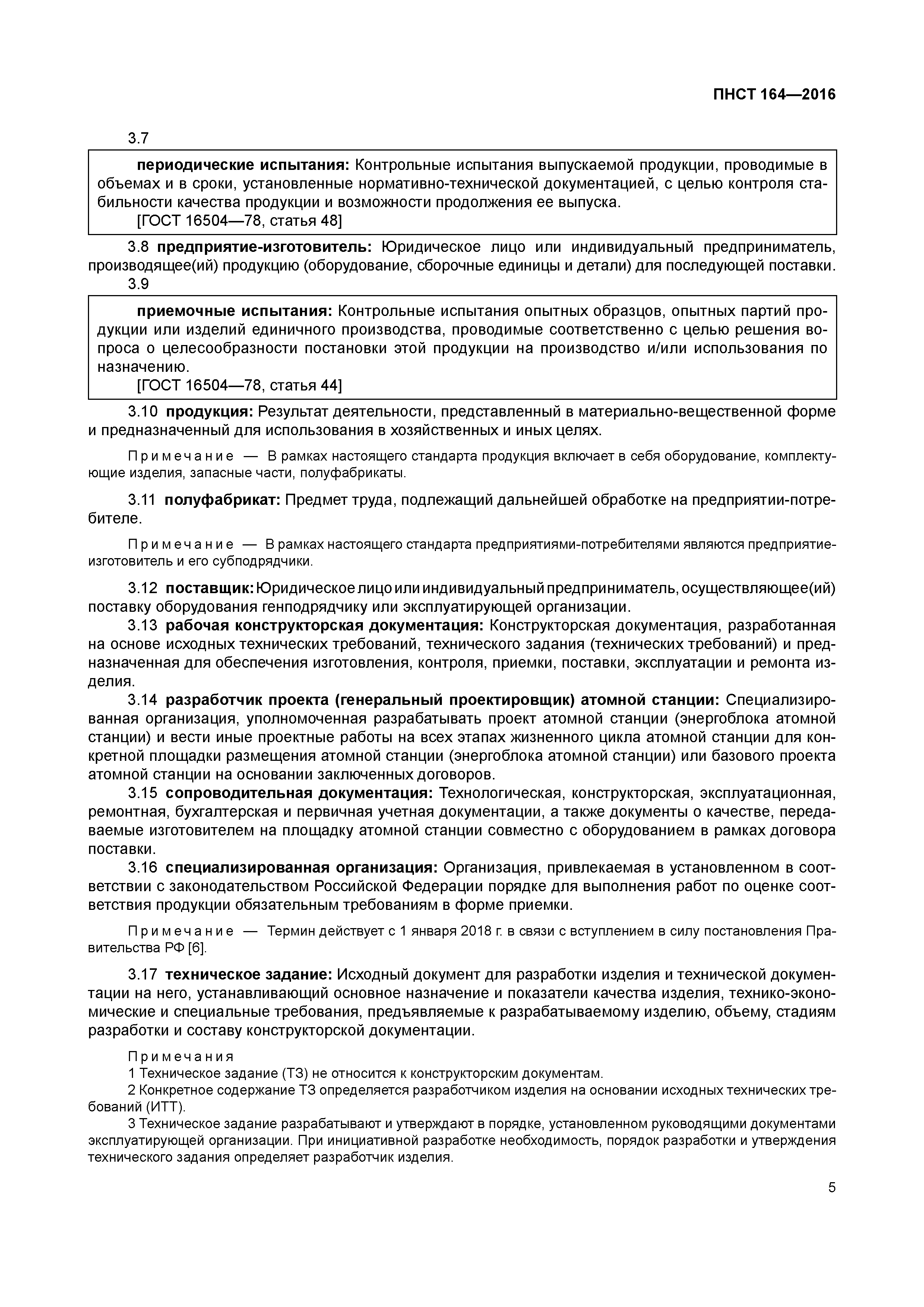

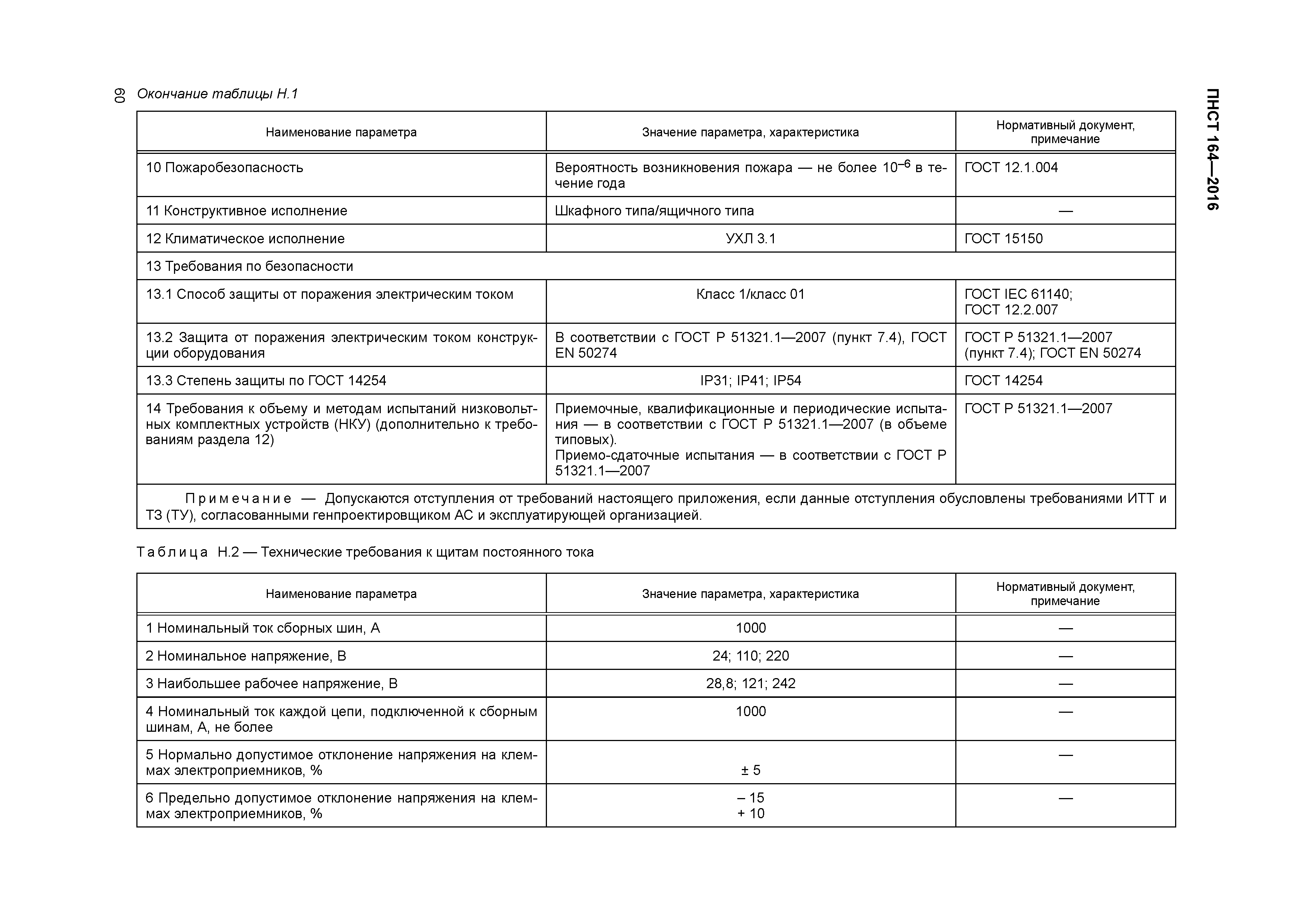

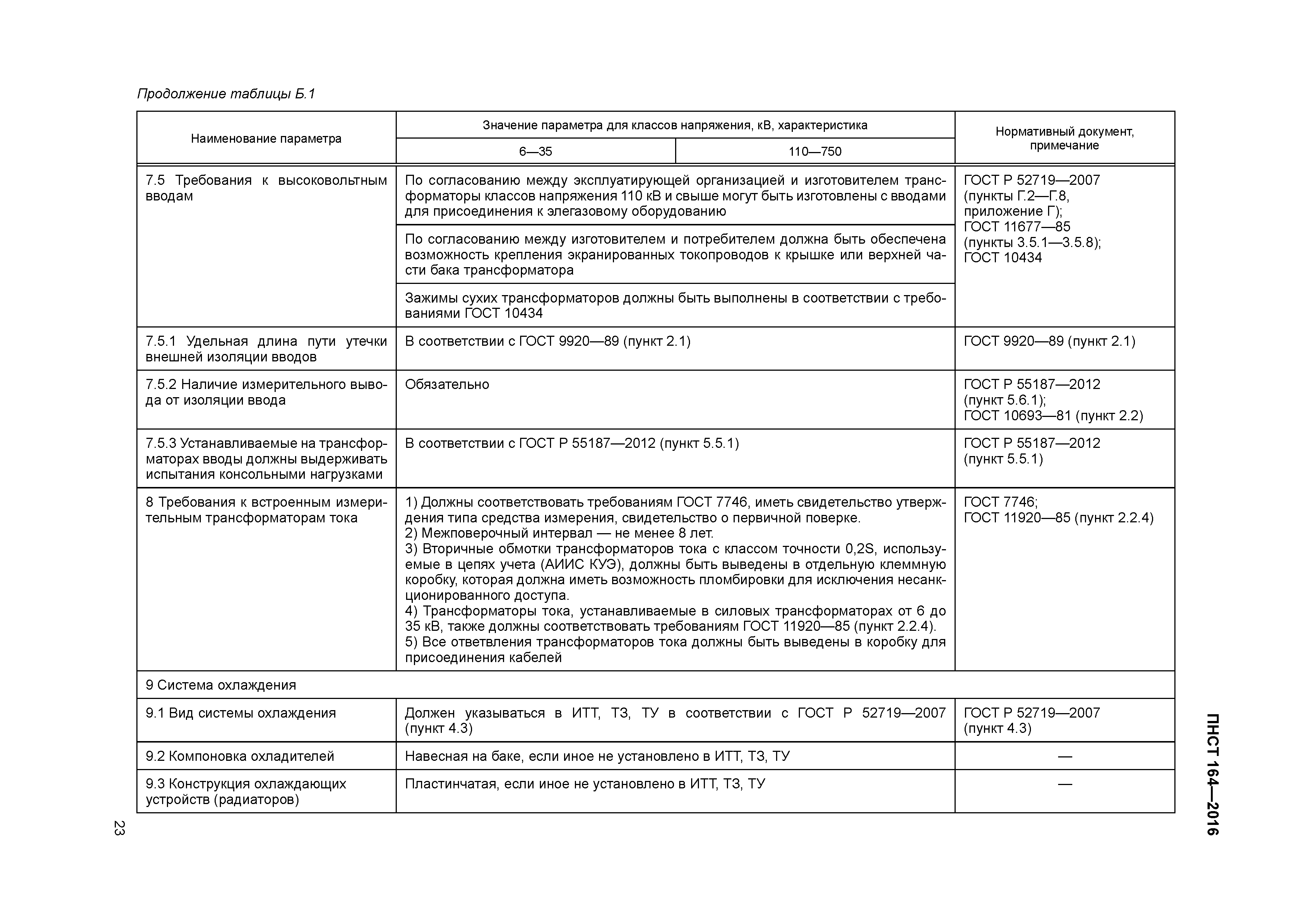

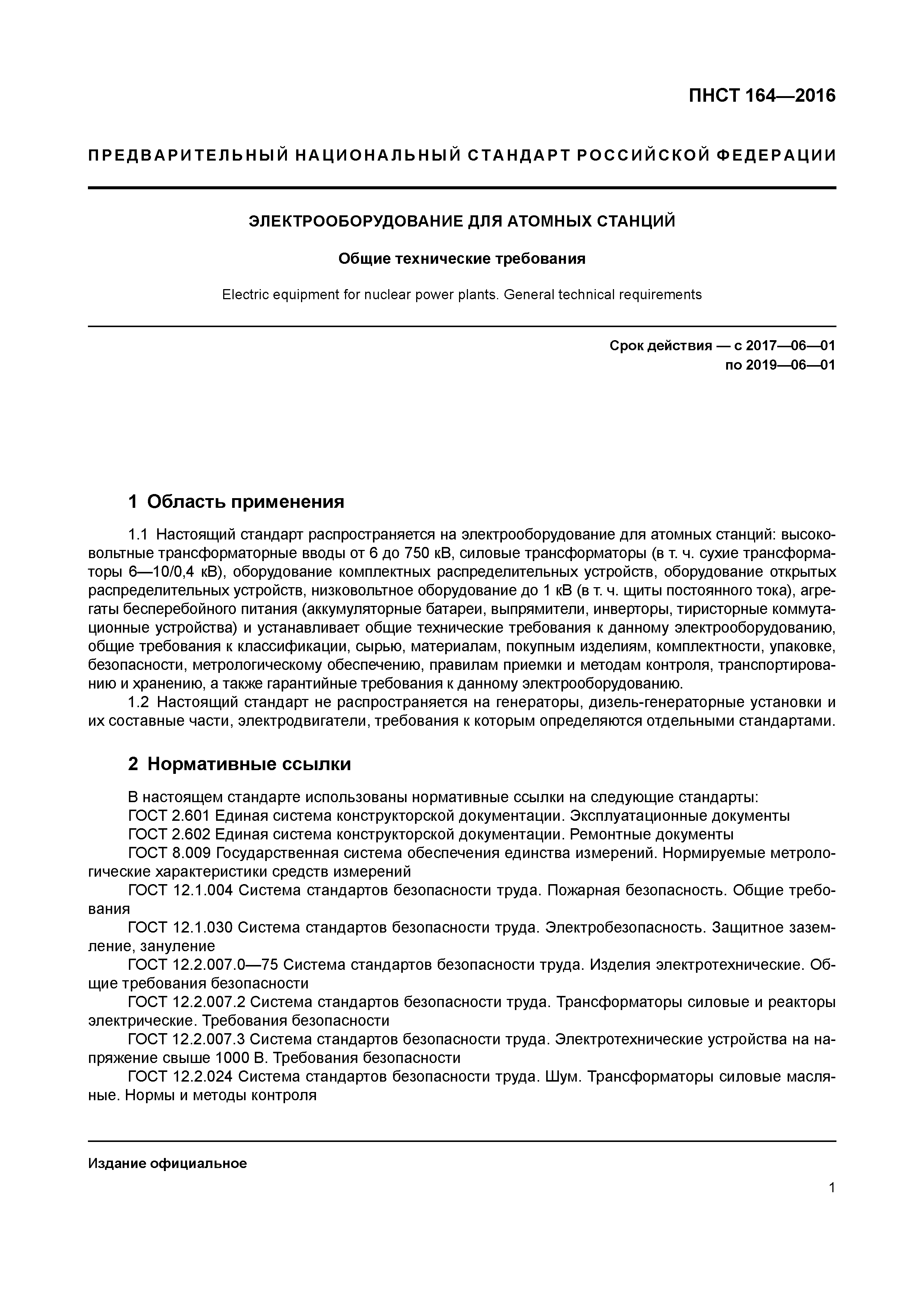

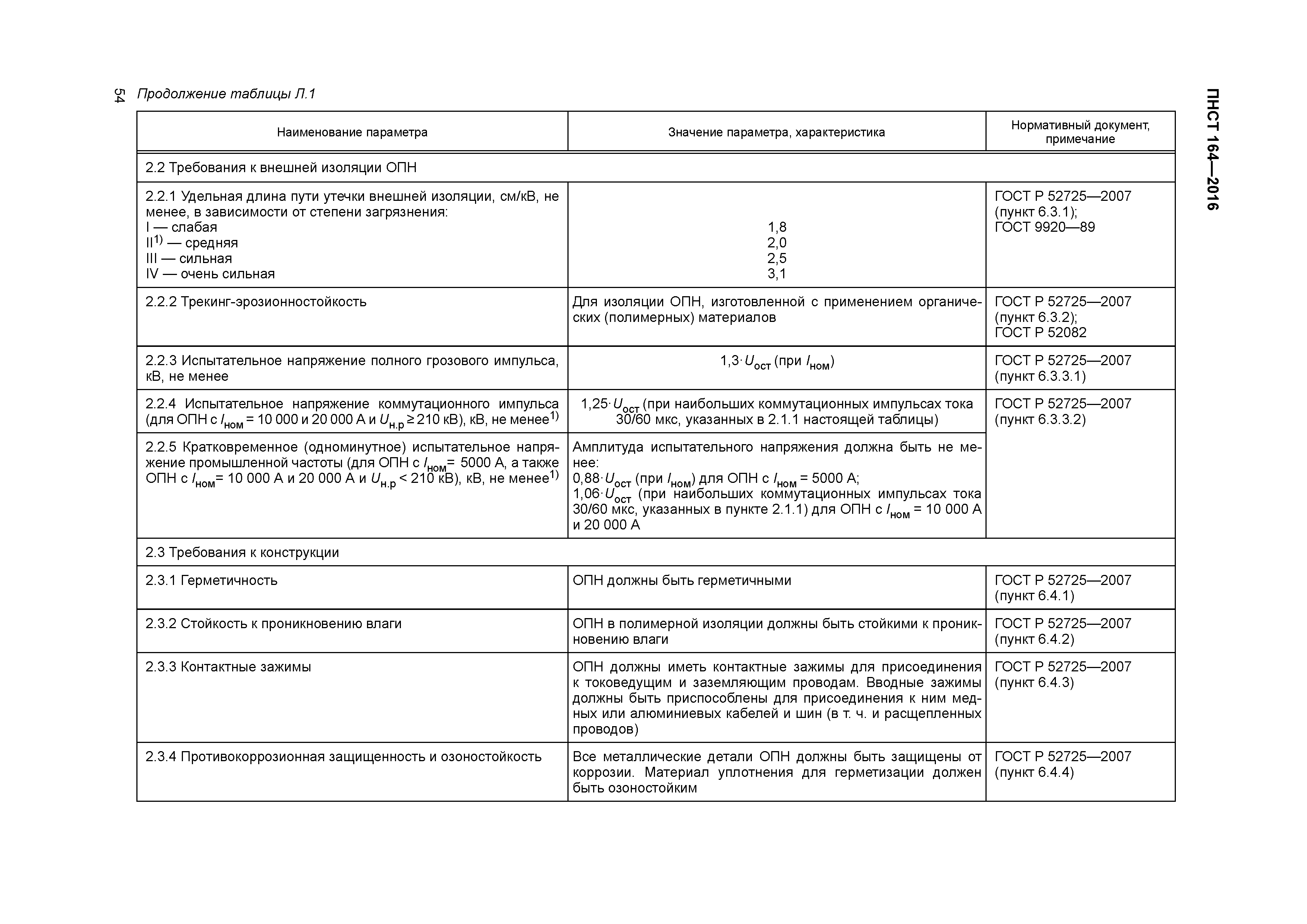

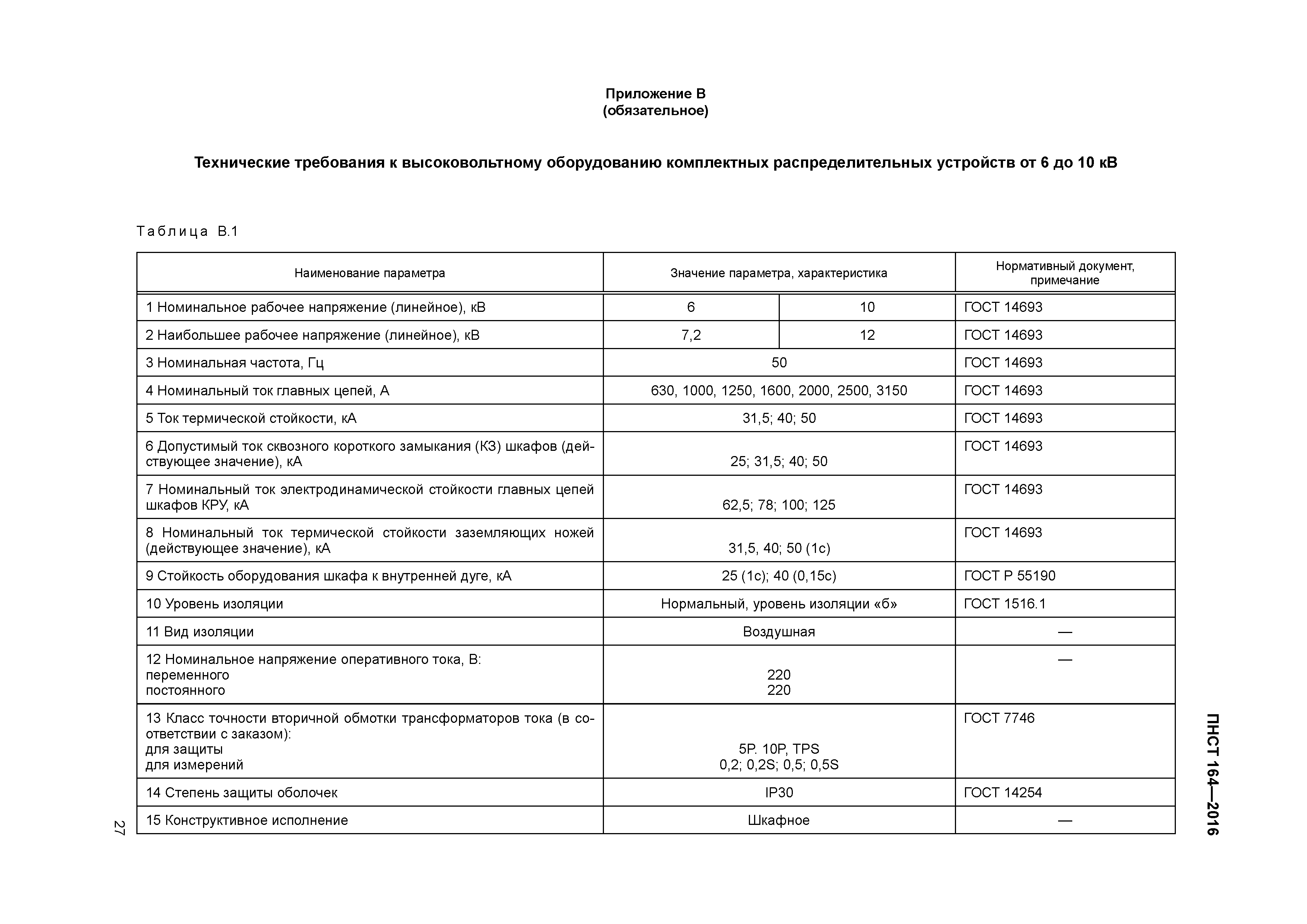

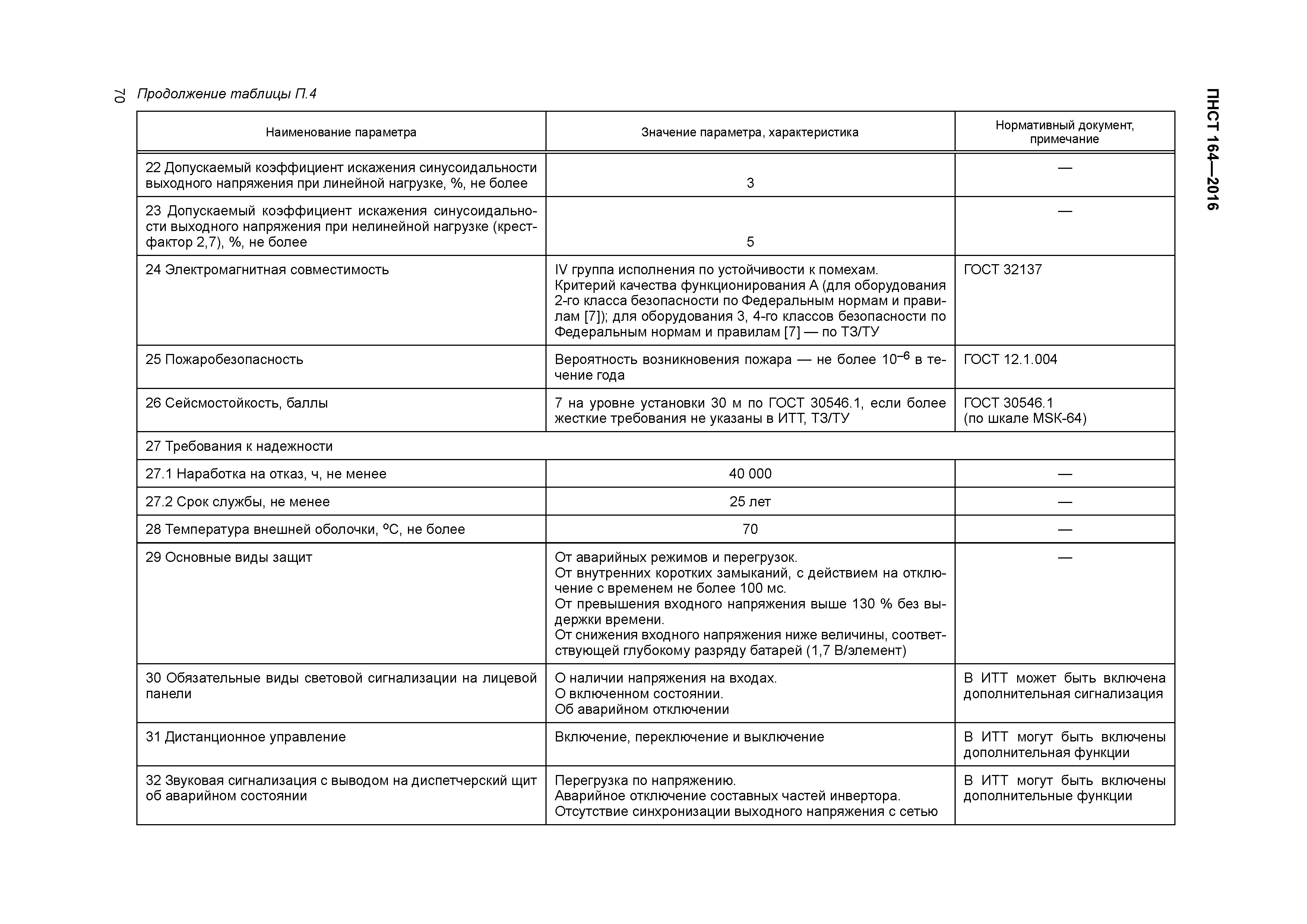

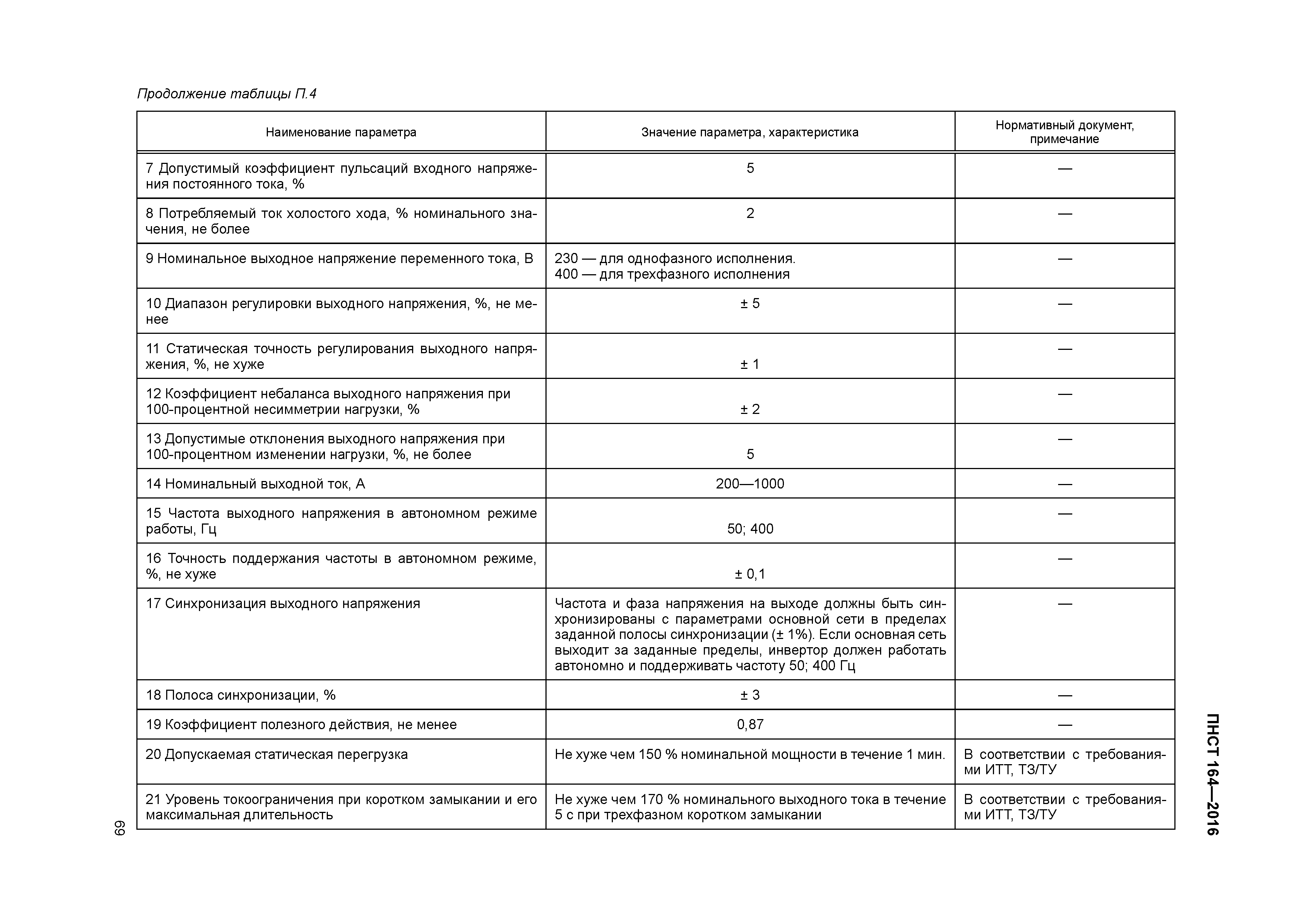

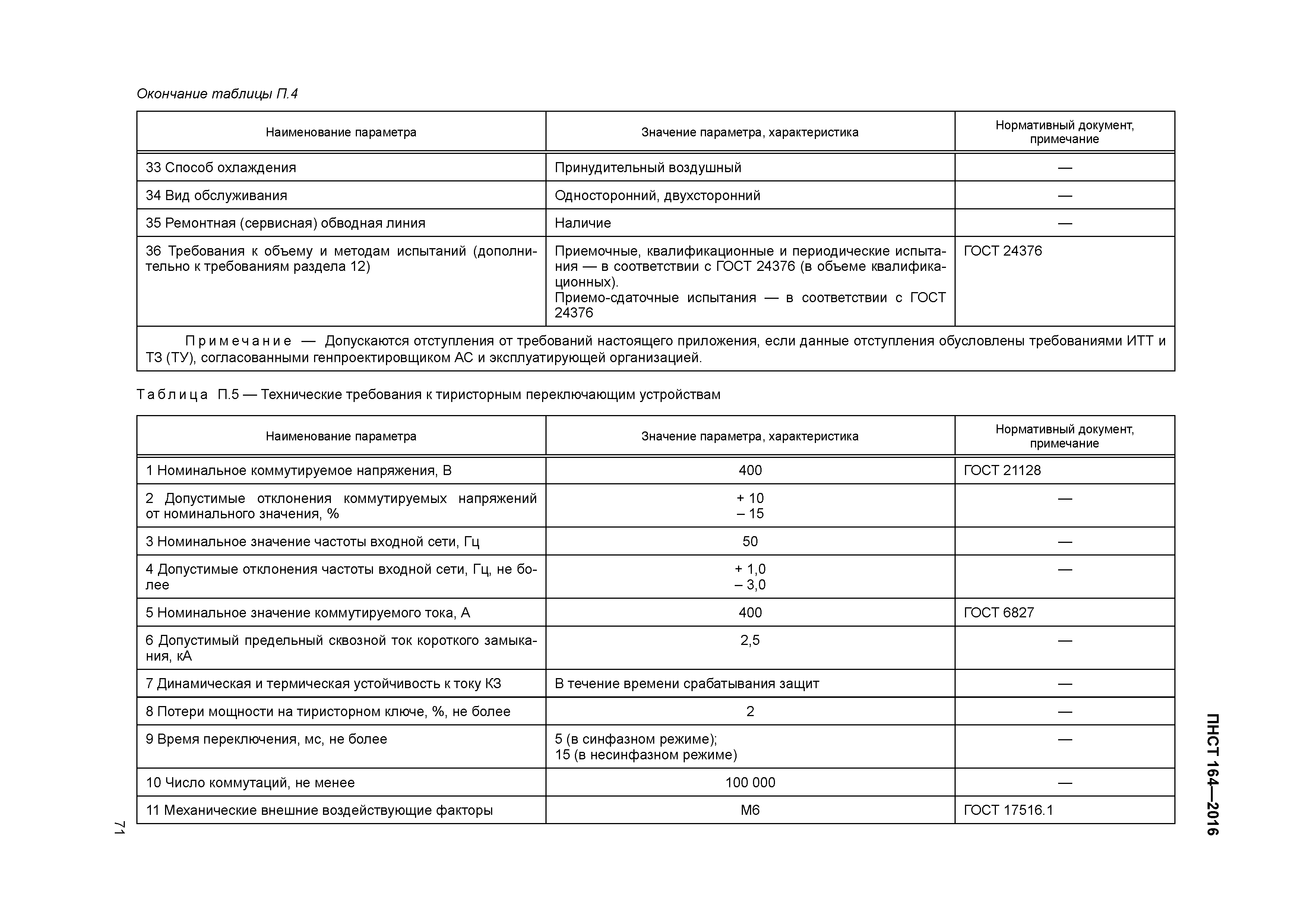

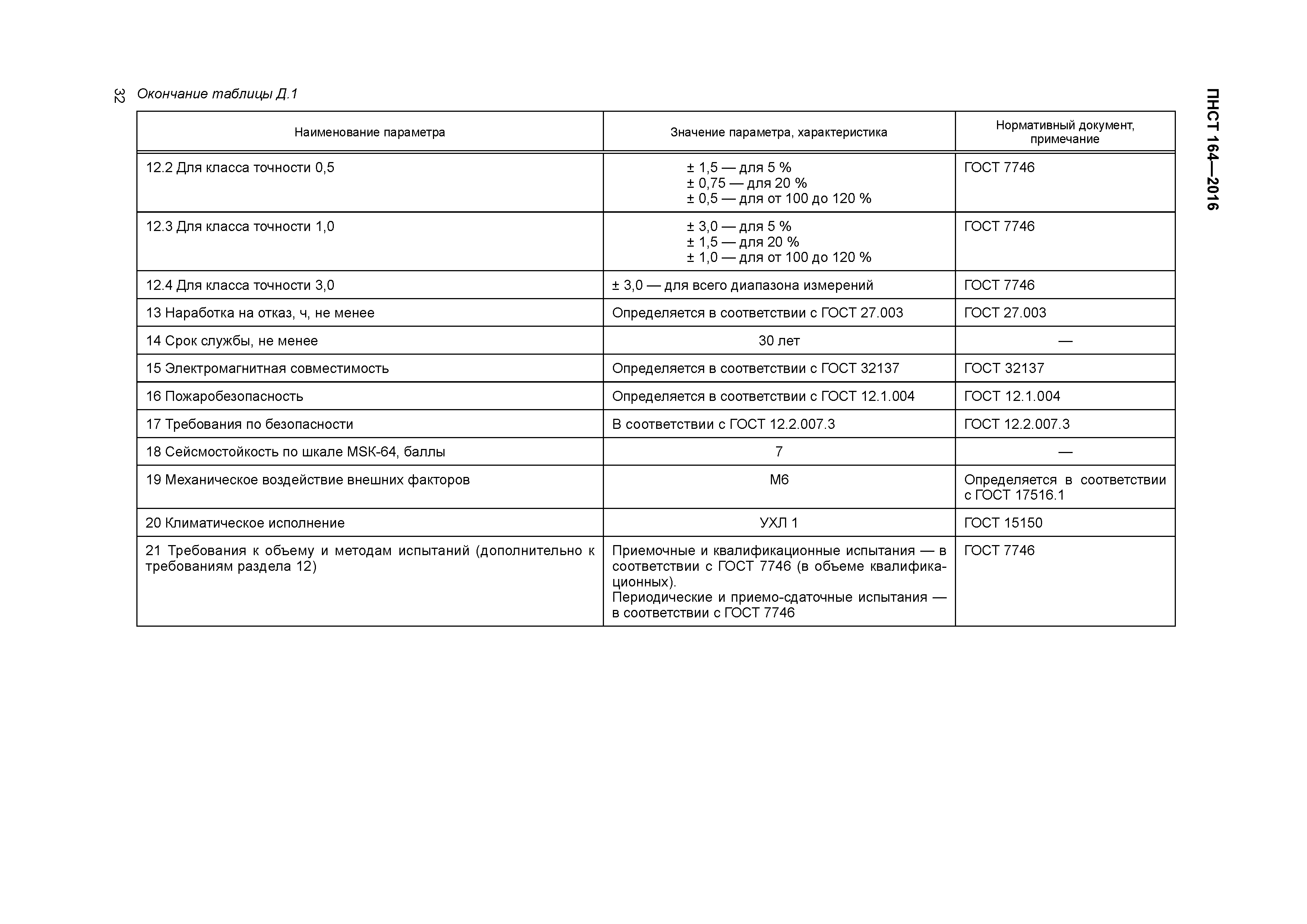

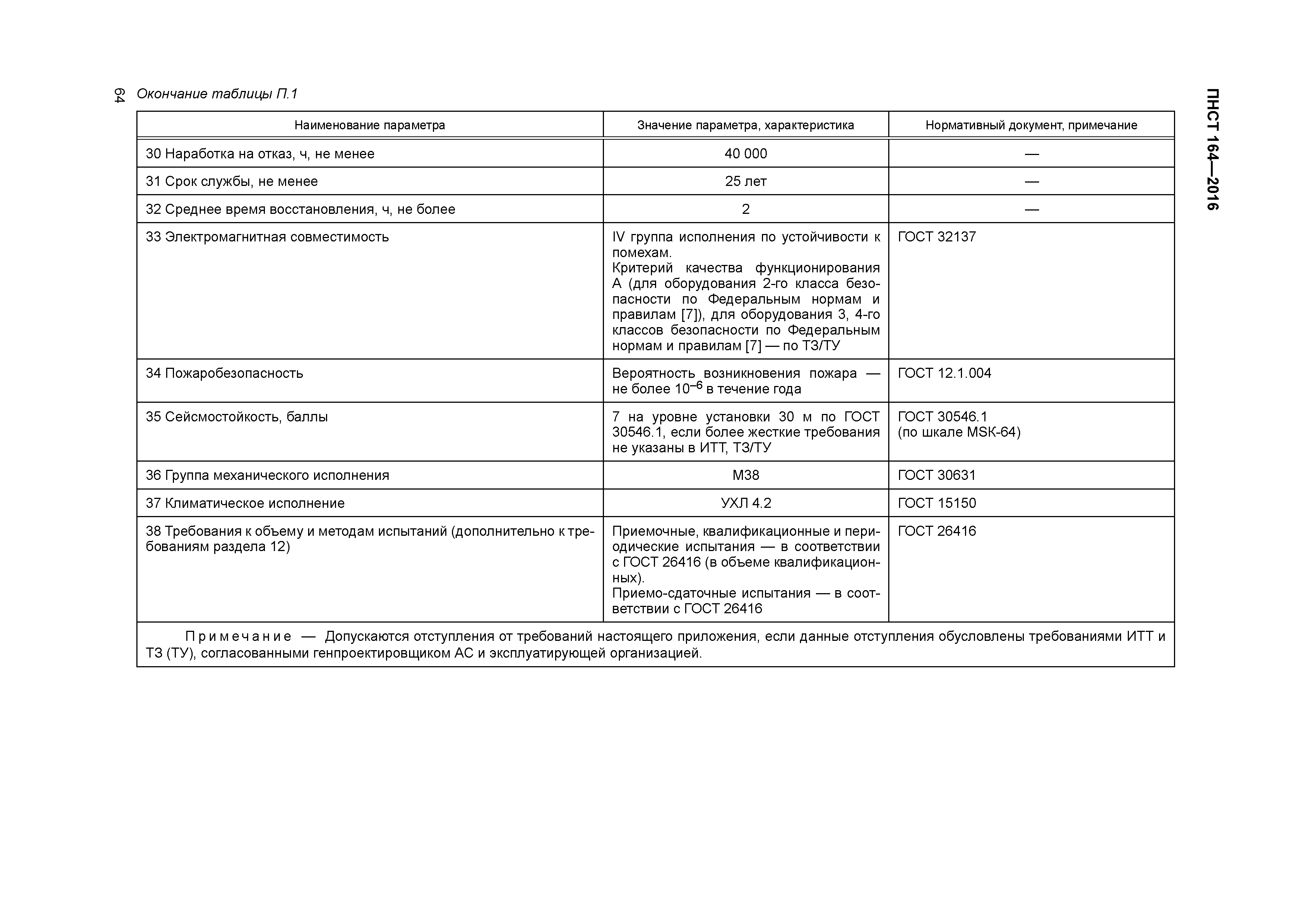

Область применения:	Стандарт распространяется на электрооборудование для атомных станций: высоковольтные трансформаторные вводы от 6 до 750 кВ, силовые трансформаторы (в том числе сухие трансформаторы 6–10/0,4 кВ), оборудование комплектных распределительных устройств, оборудование открытых распределительных устройств, низковольтное оборудование до 1 кВ (в том числе щиты постоянного тока), агрегаты бесперебойного питания (аккумуляторные батареи, выпрямители, инверторы, тиристорные коммутационные устройства) и устанавливает общие технические требования к данному электрооборудованию, общие требования к классификации, сырью, материалам, покупным изделиям, комплектности, упаковке, безопасности, метрологическому обеспечению, правилам приемки и методам контроля, транспортированию и хранению, а также гарантийные требования к данному электрооборудованию. Стандарт не распространяется на генераторы, дизель-генераторные установки и их составные части, электродвигатели, требования к которым определяются отдельными стандартами.

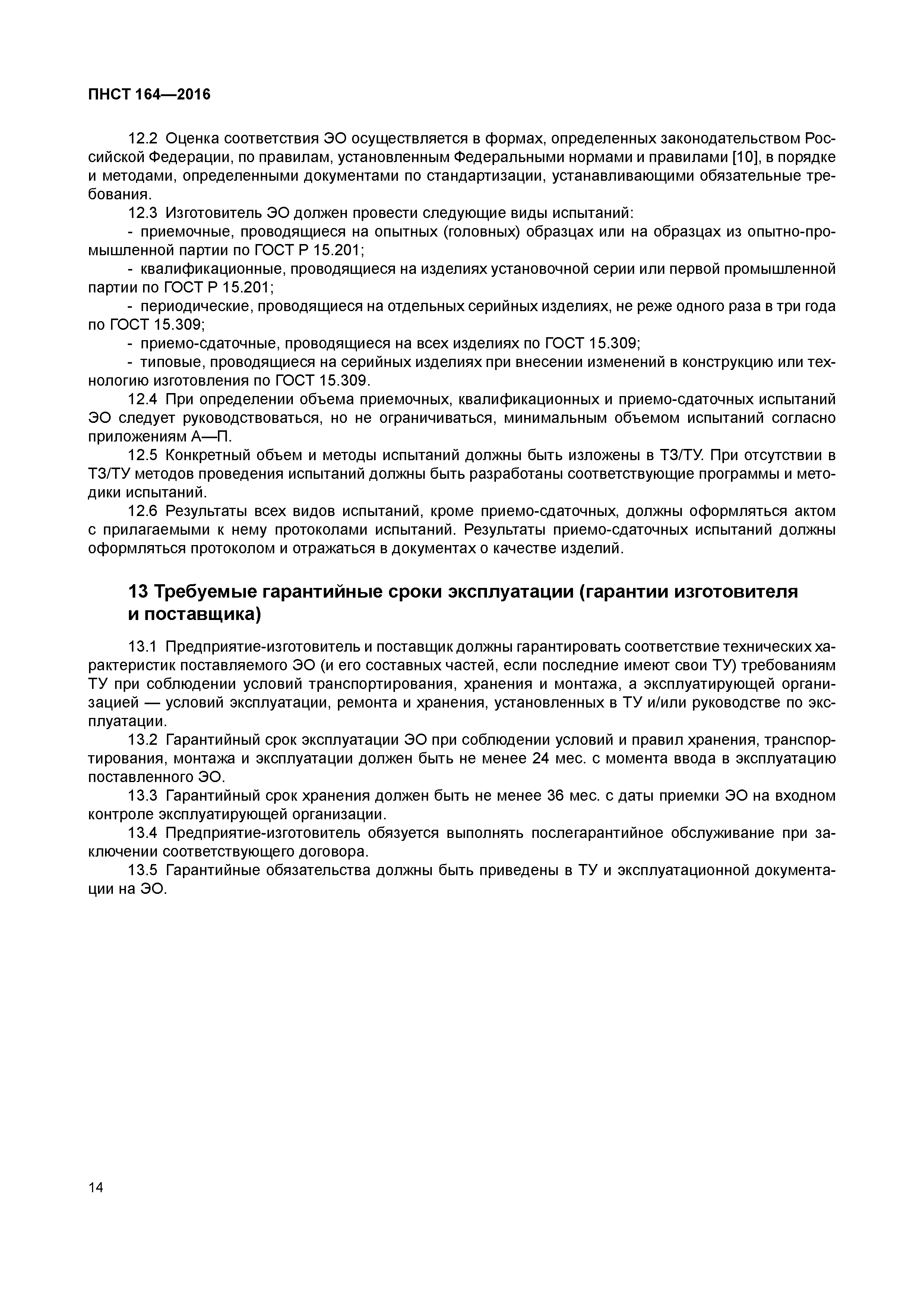

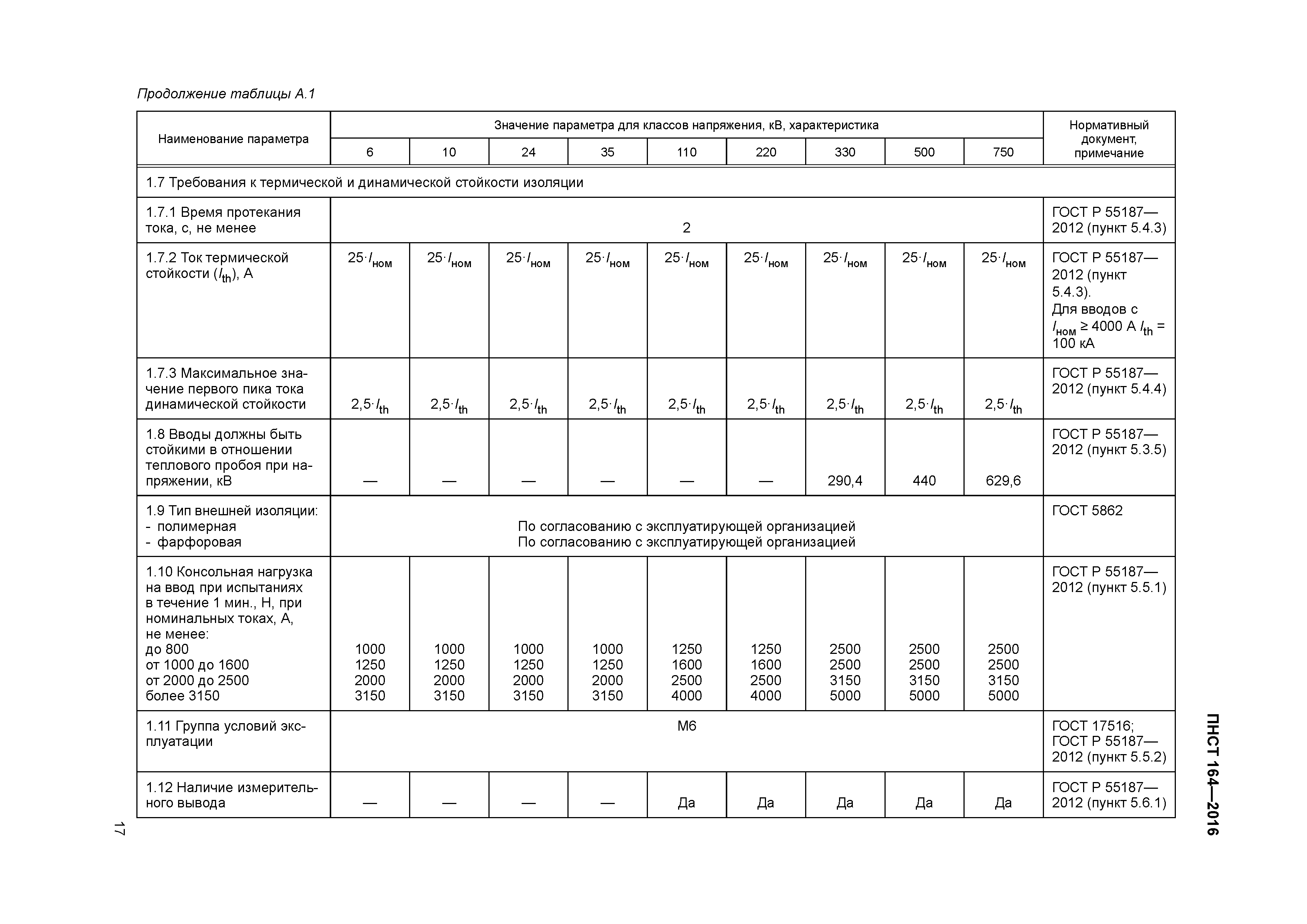

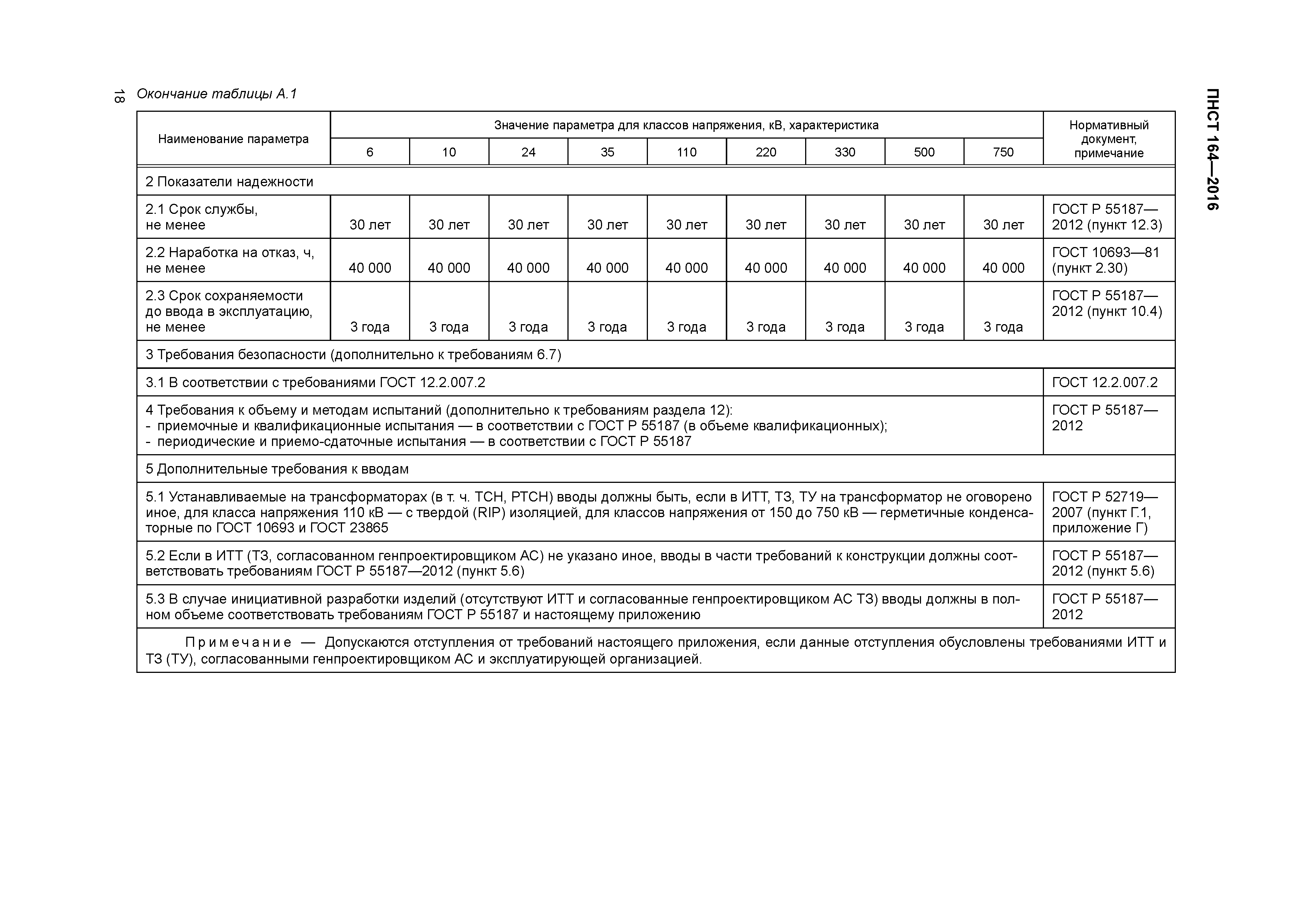

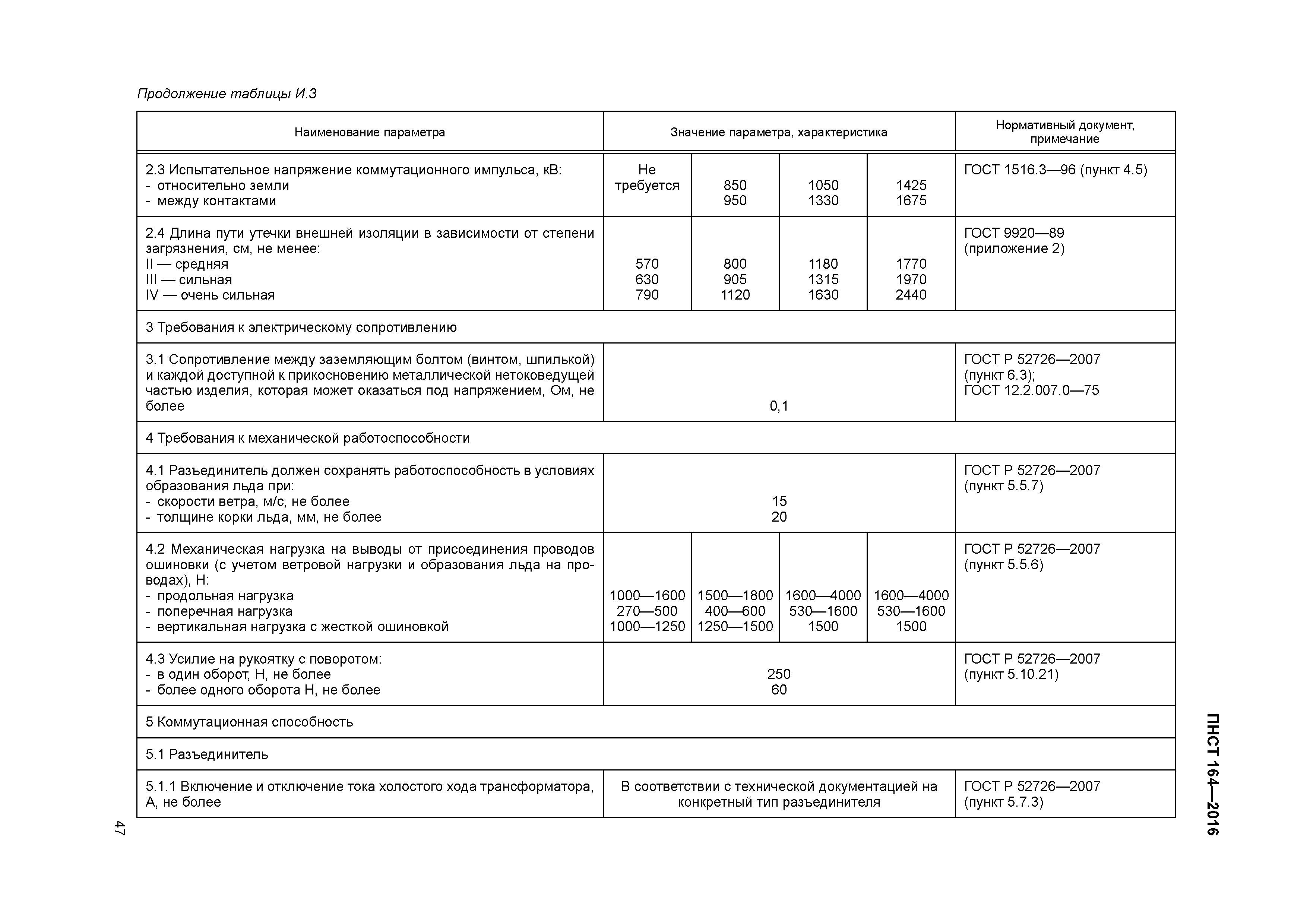

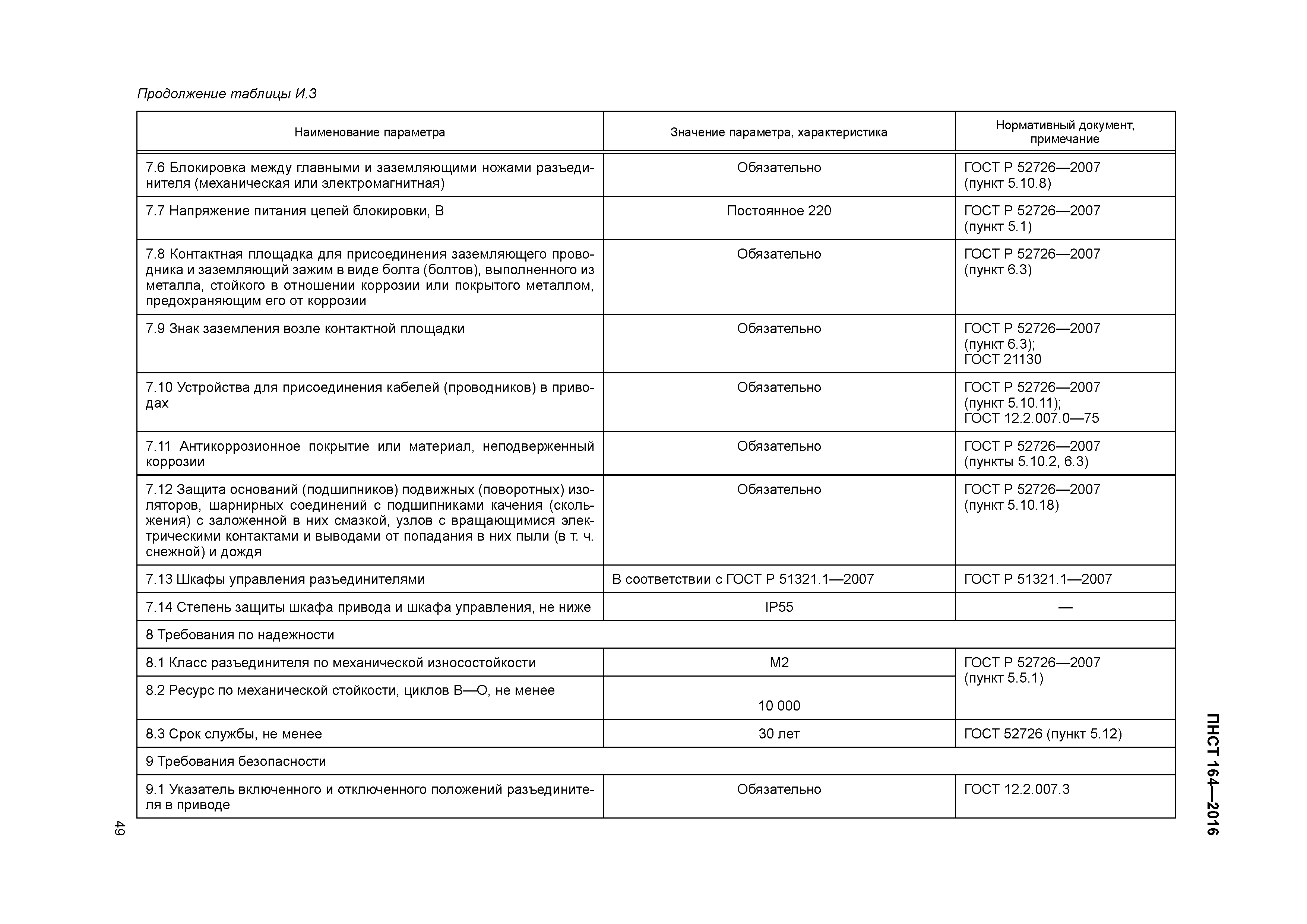

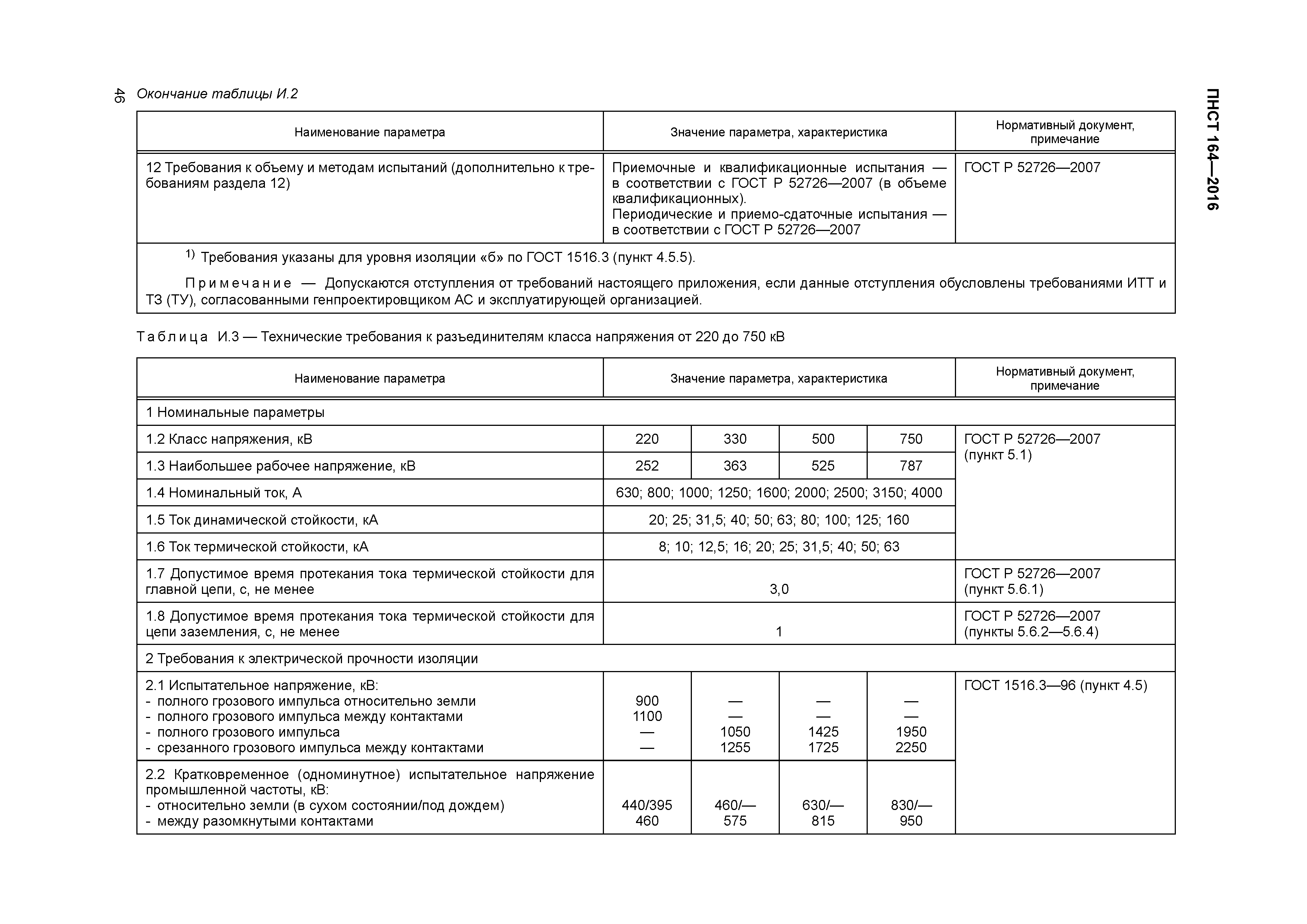

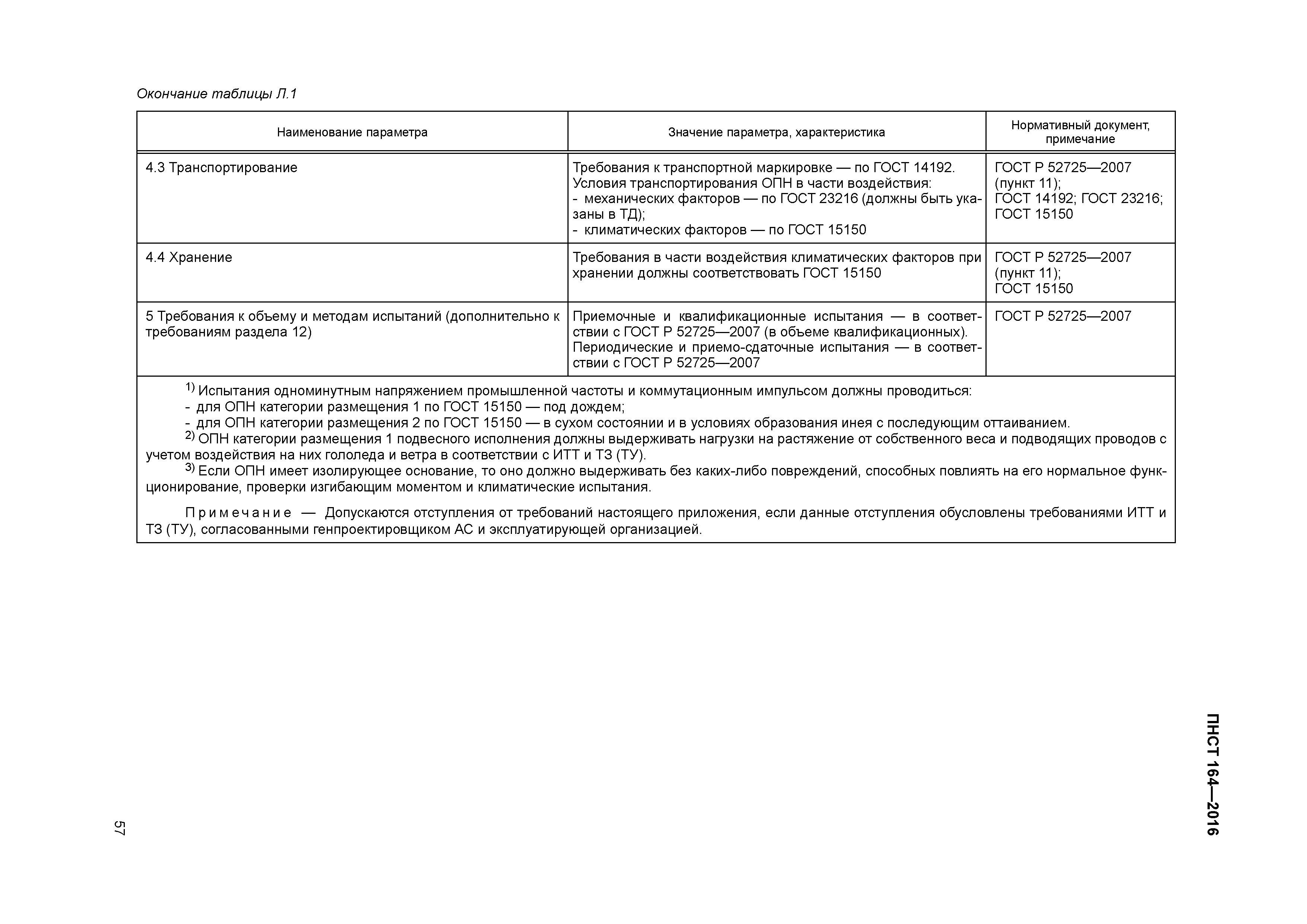

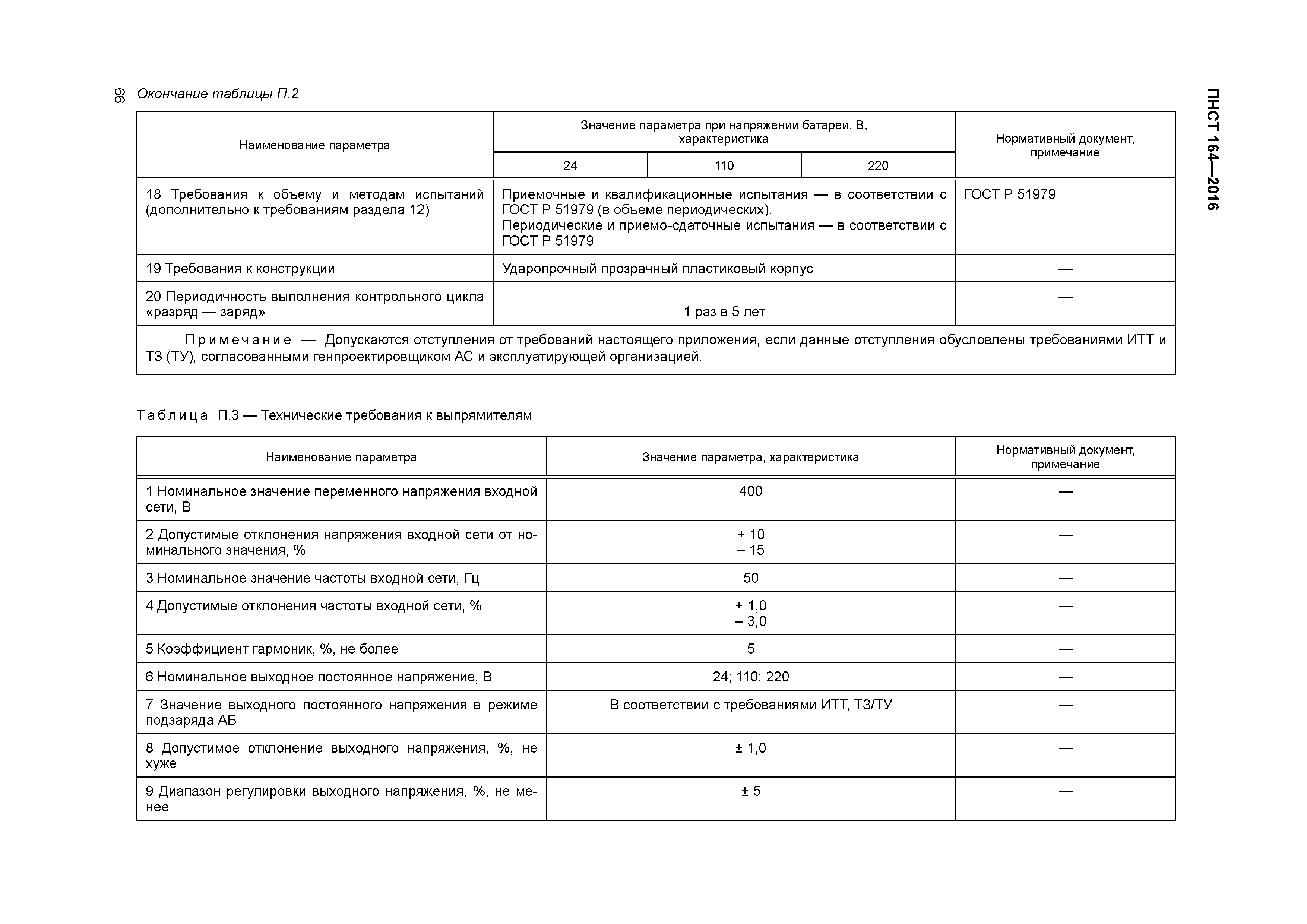

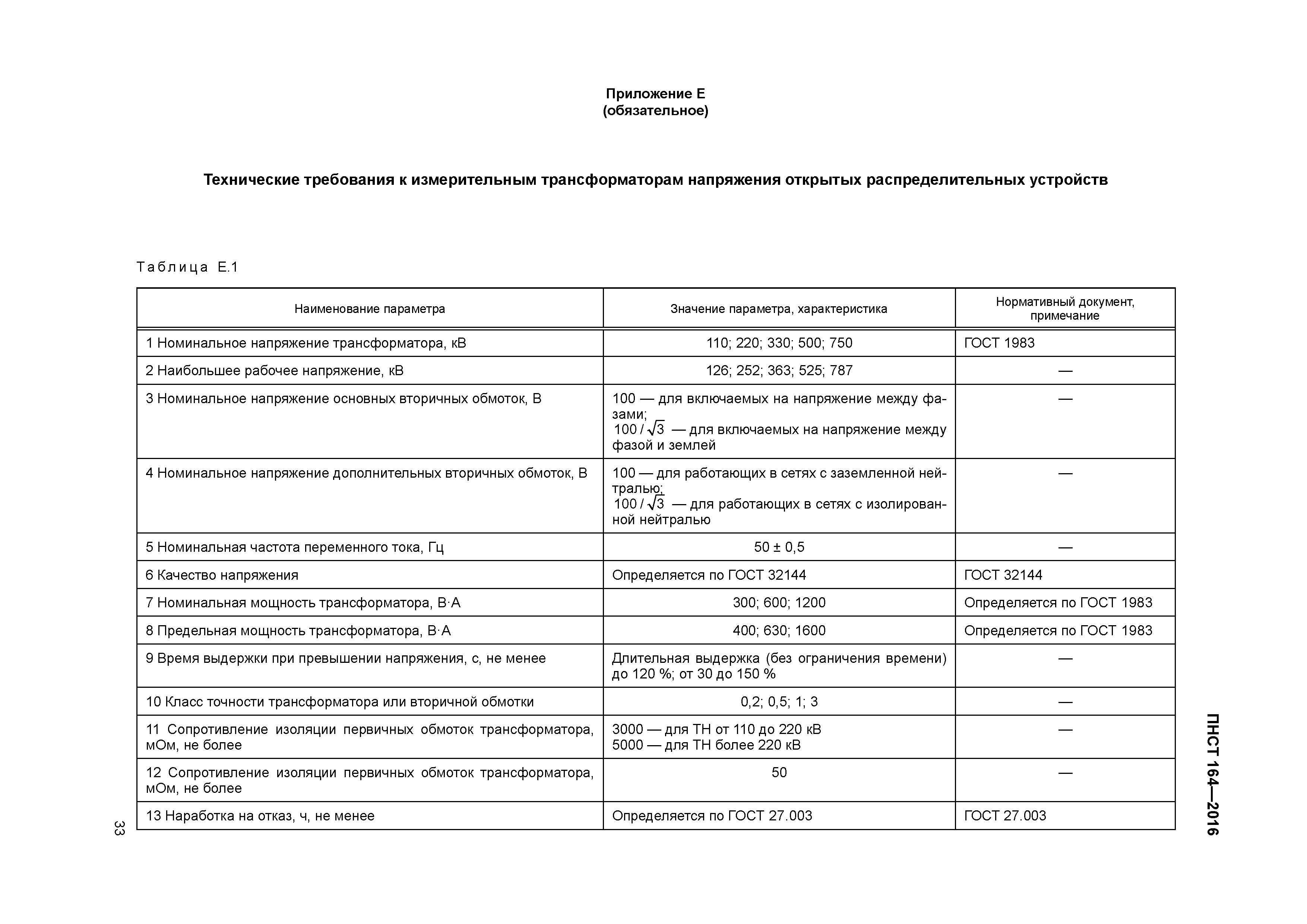

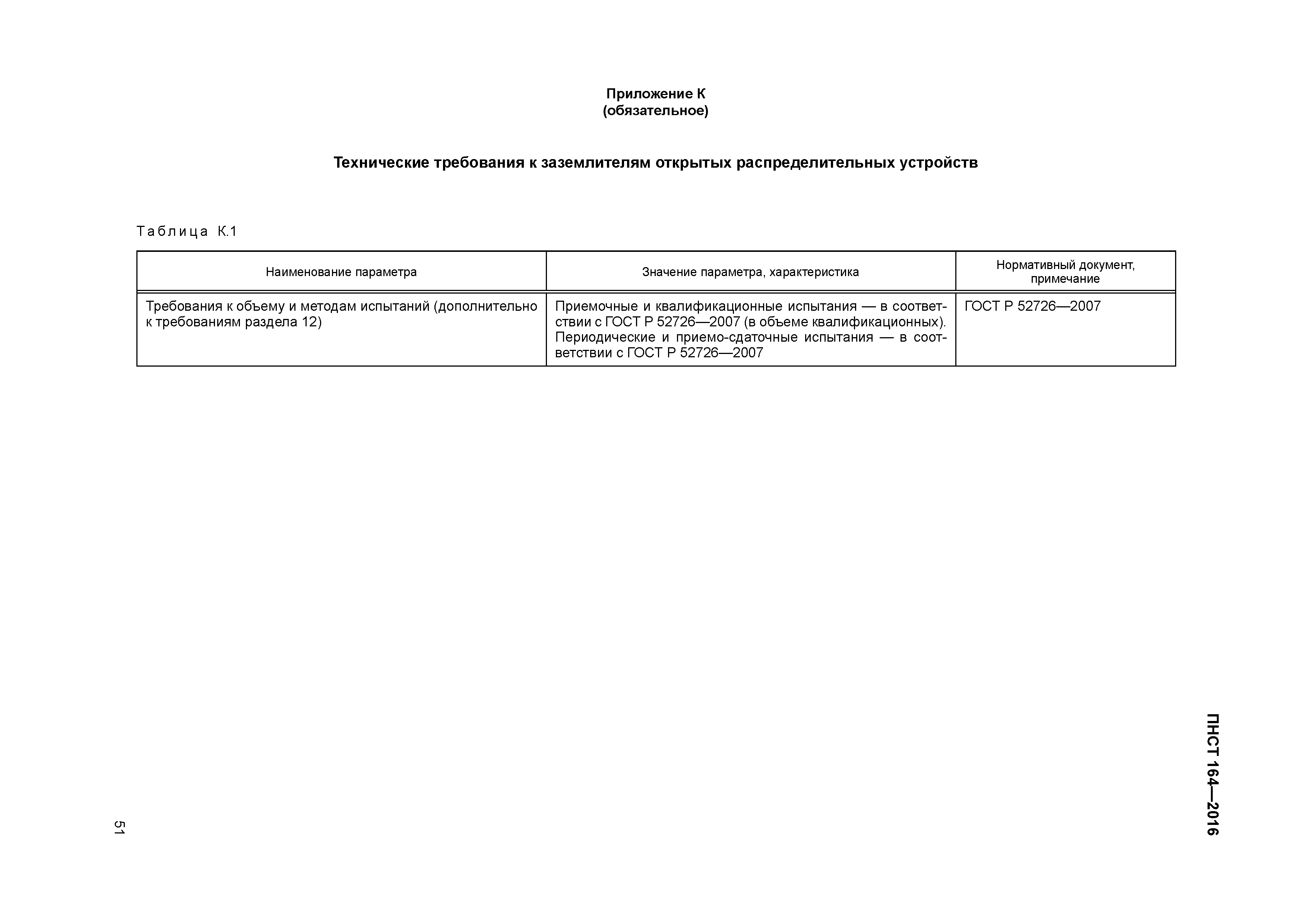

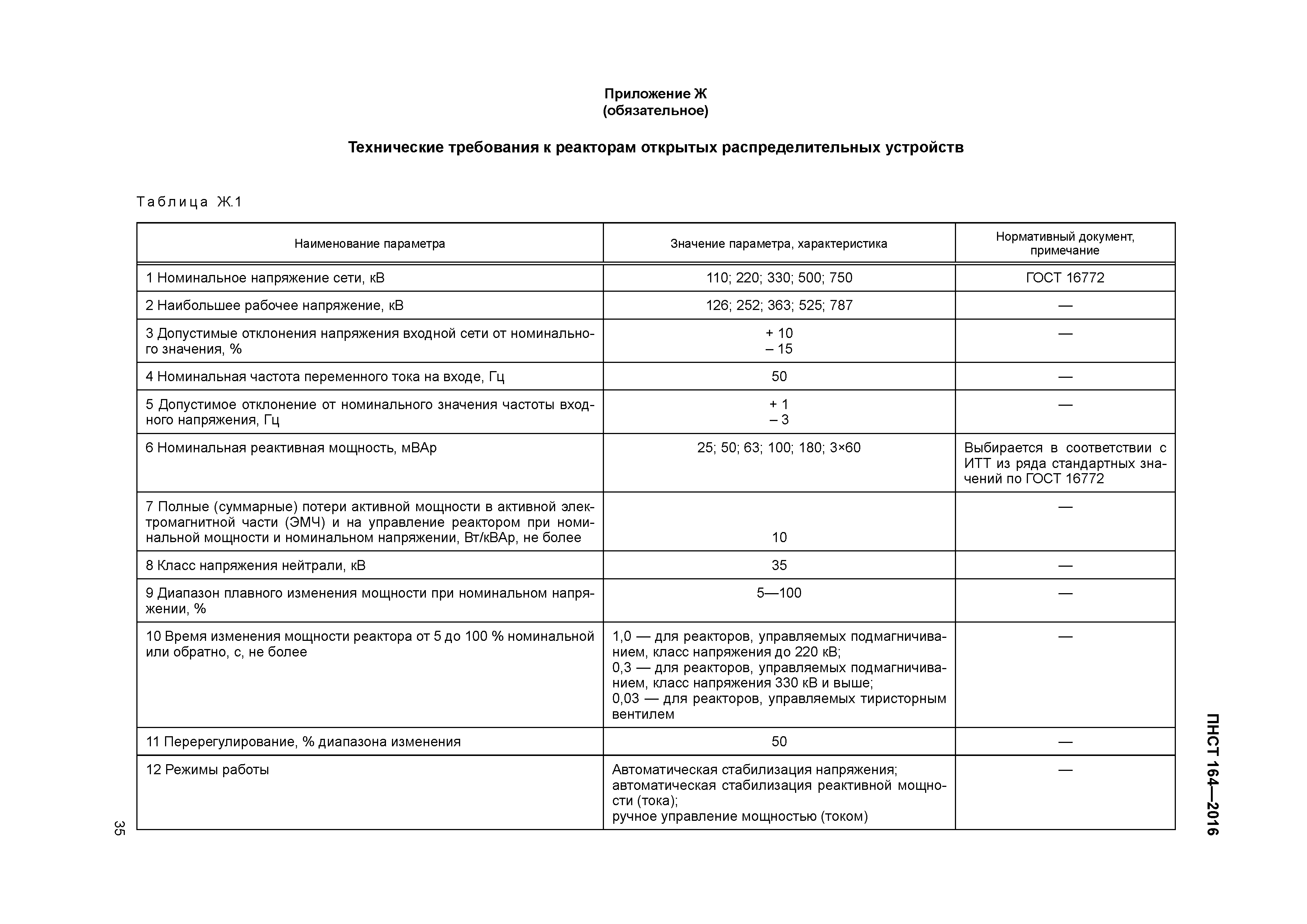

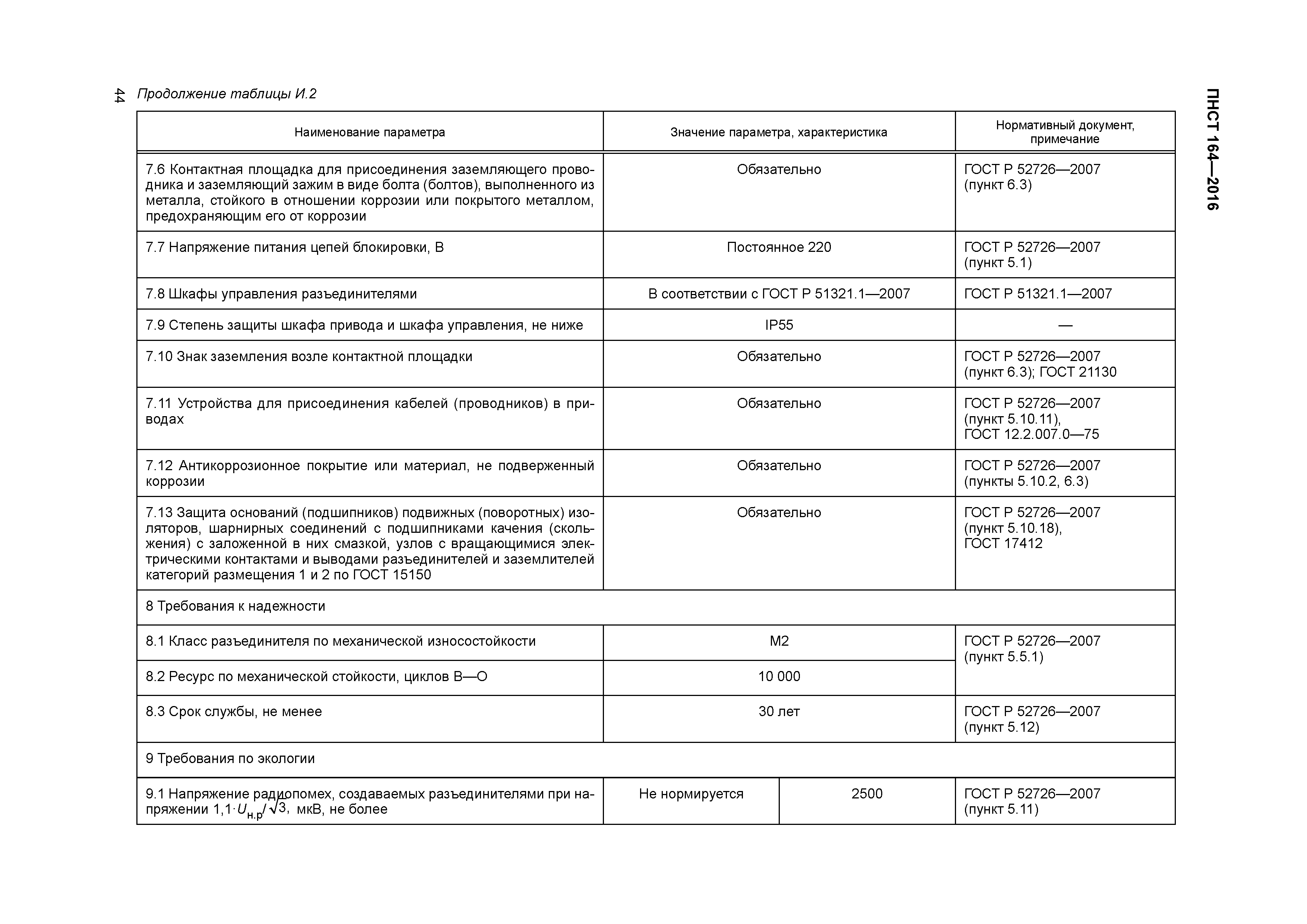

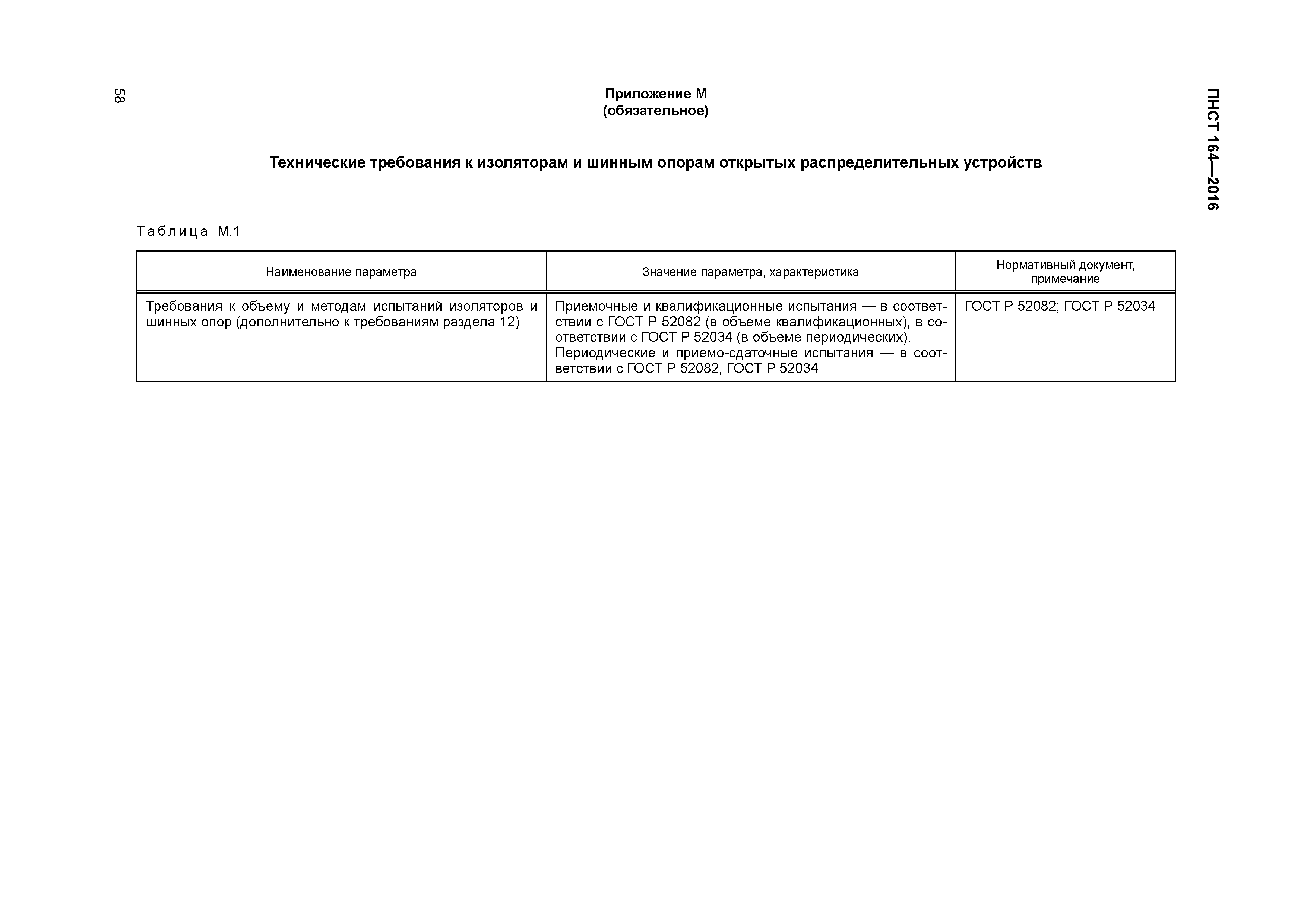

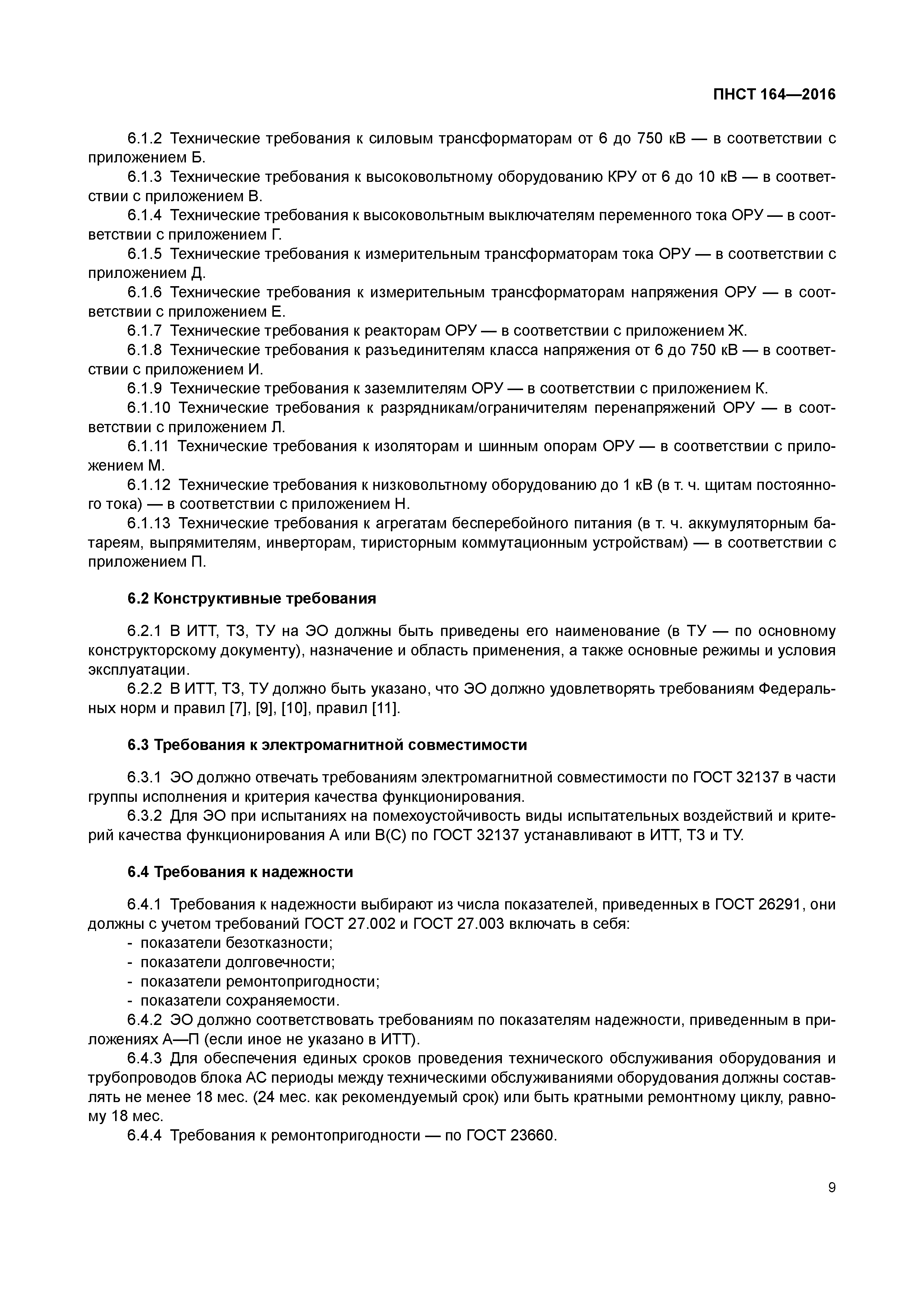

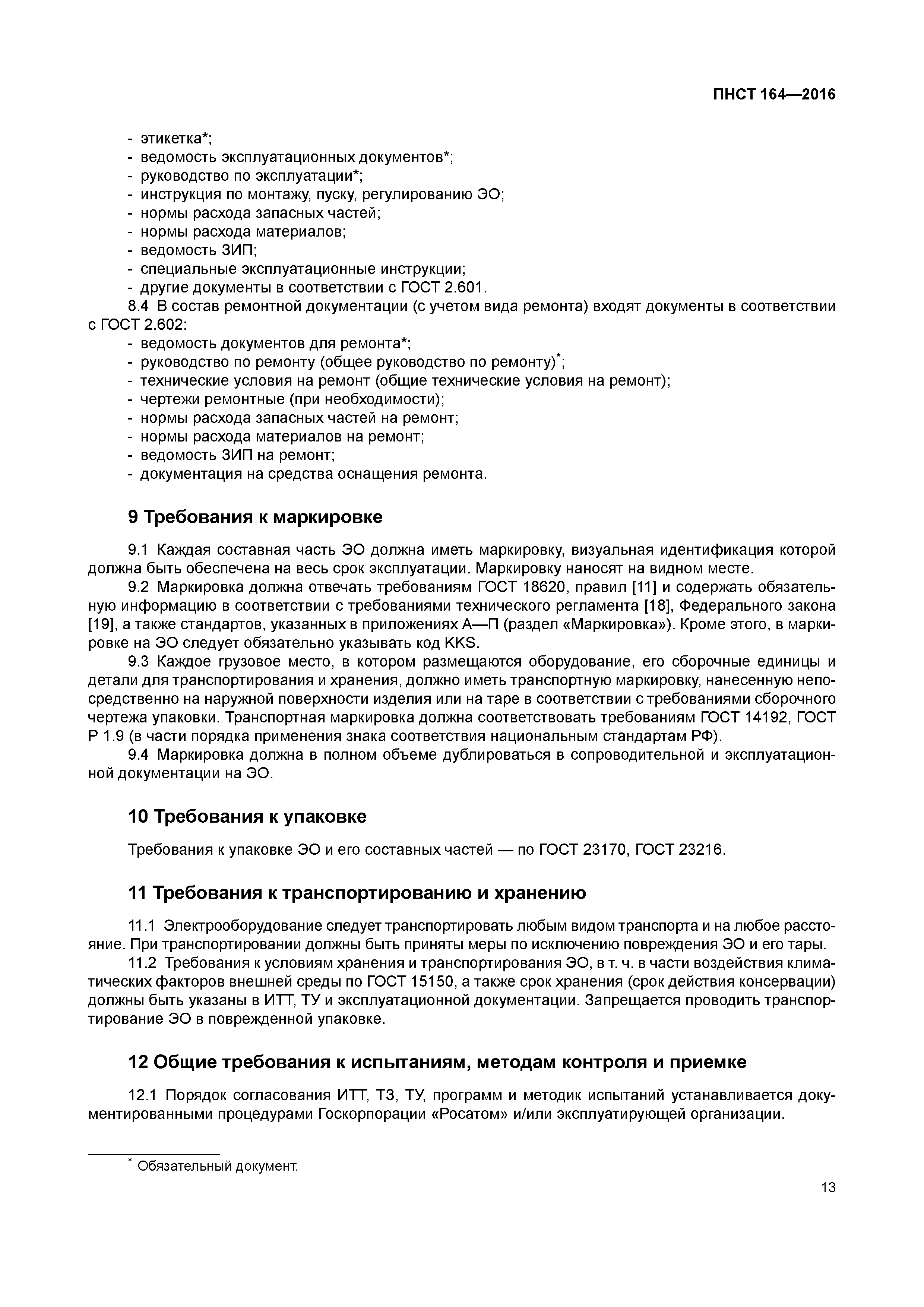

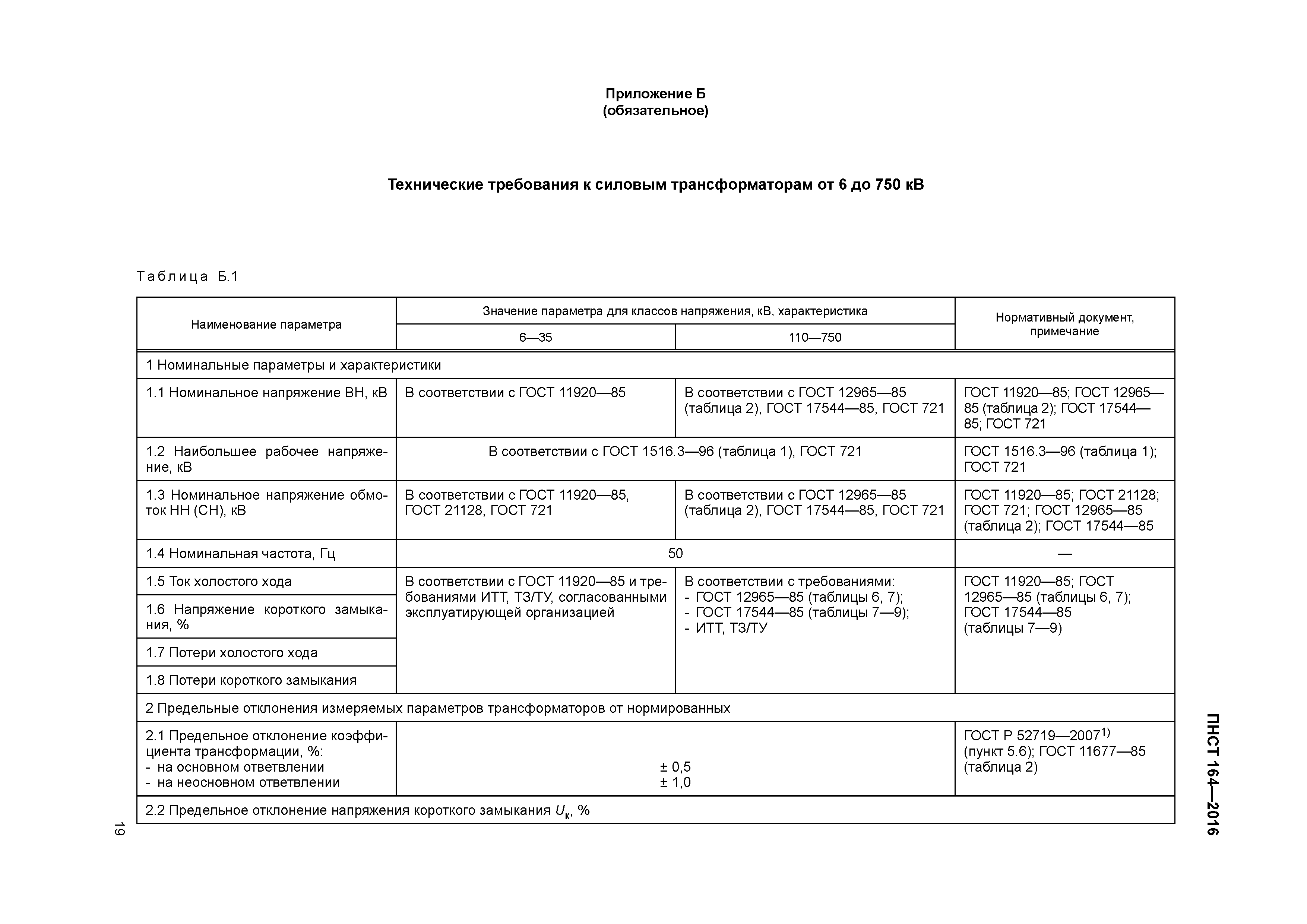

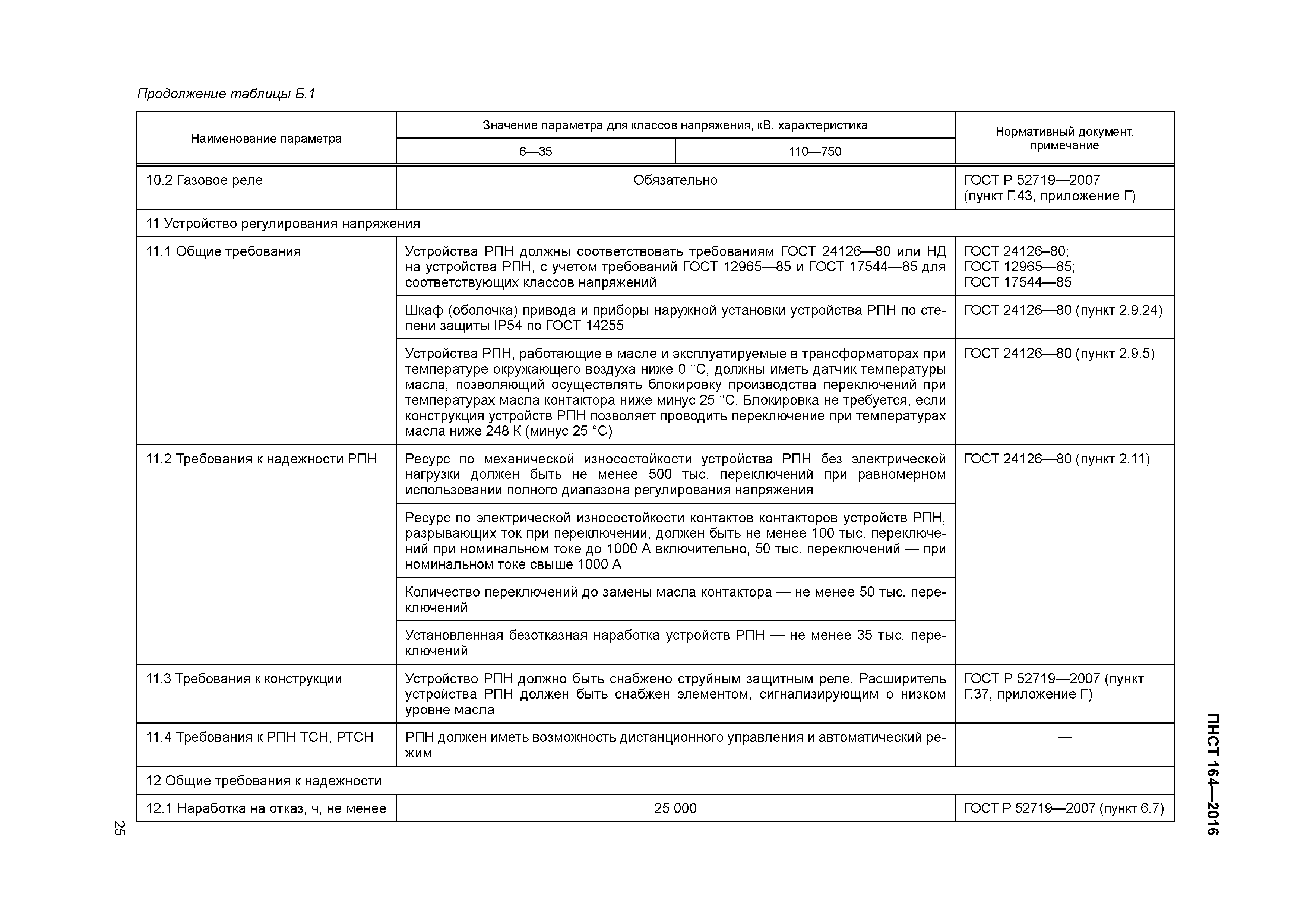

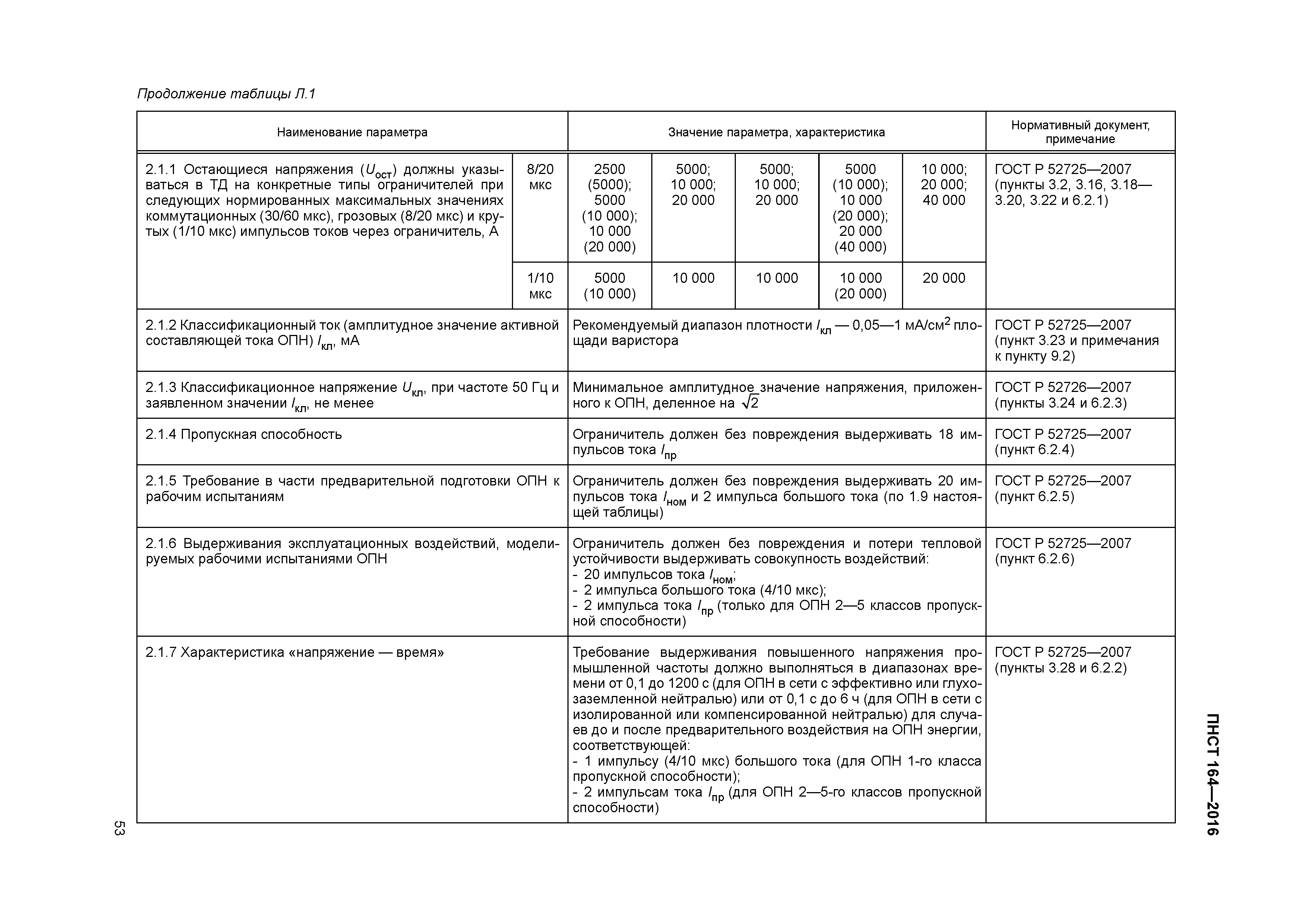

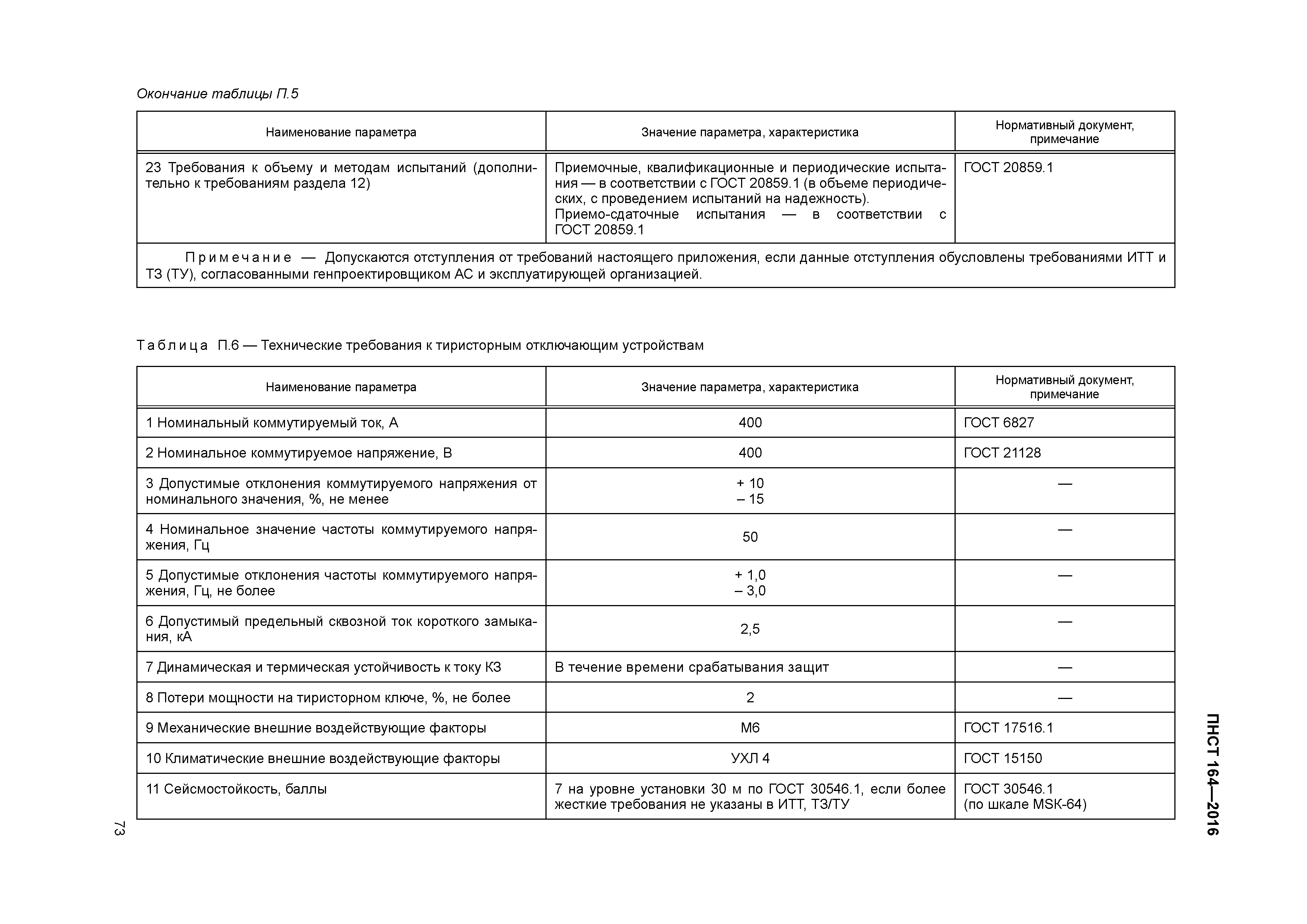

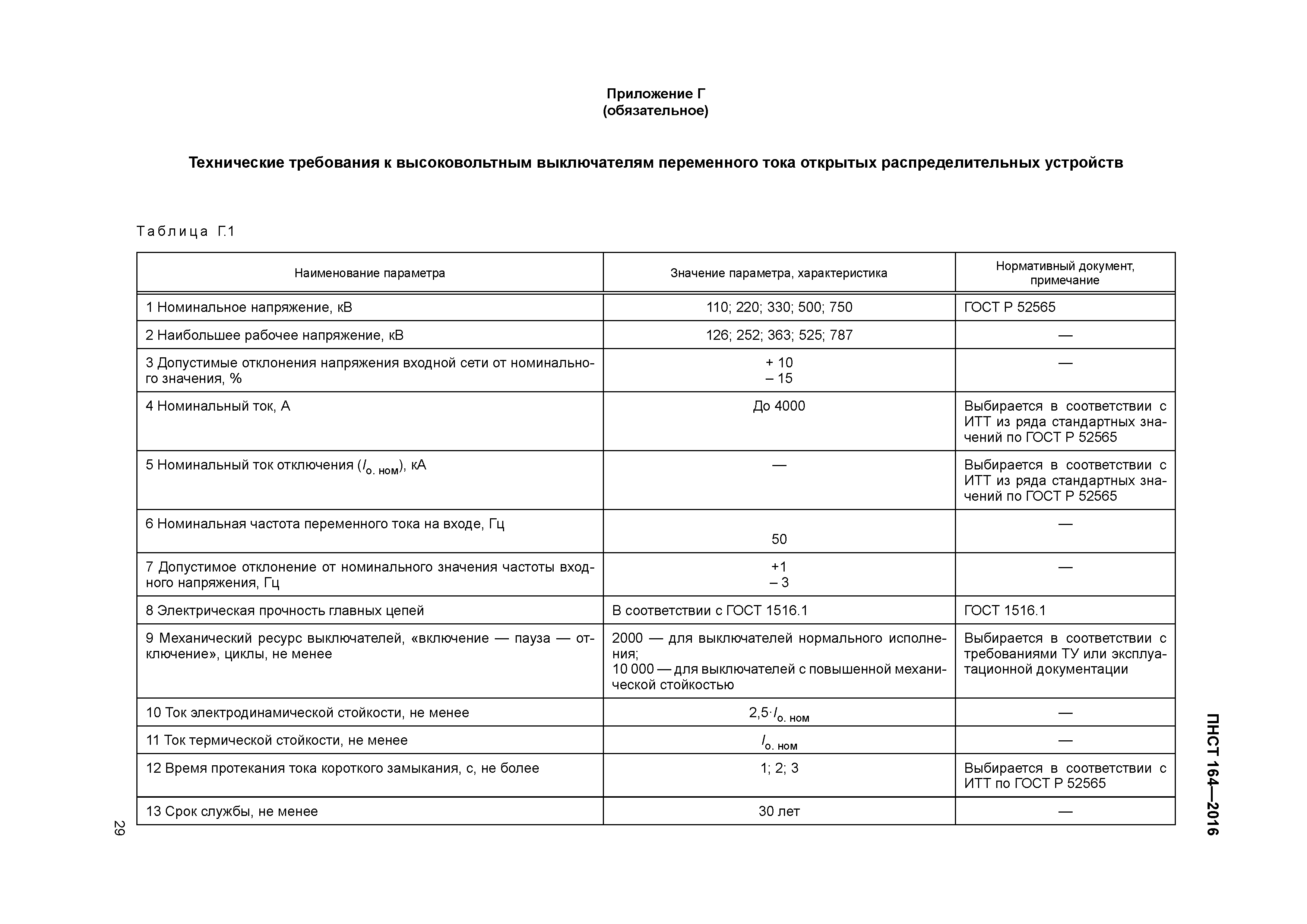

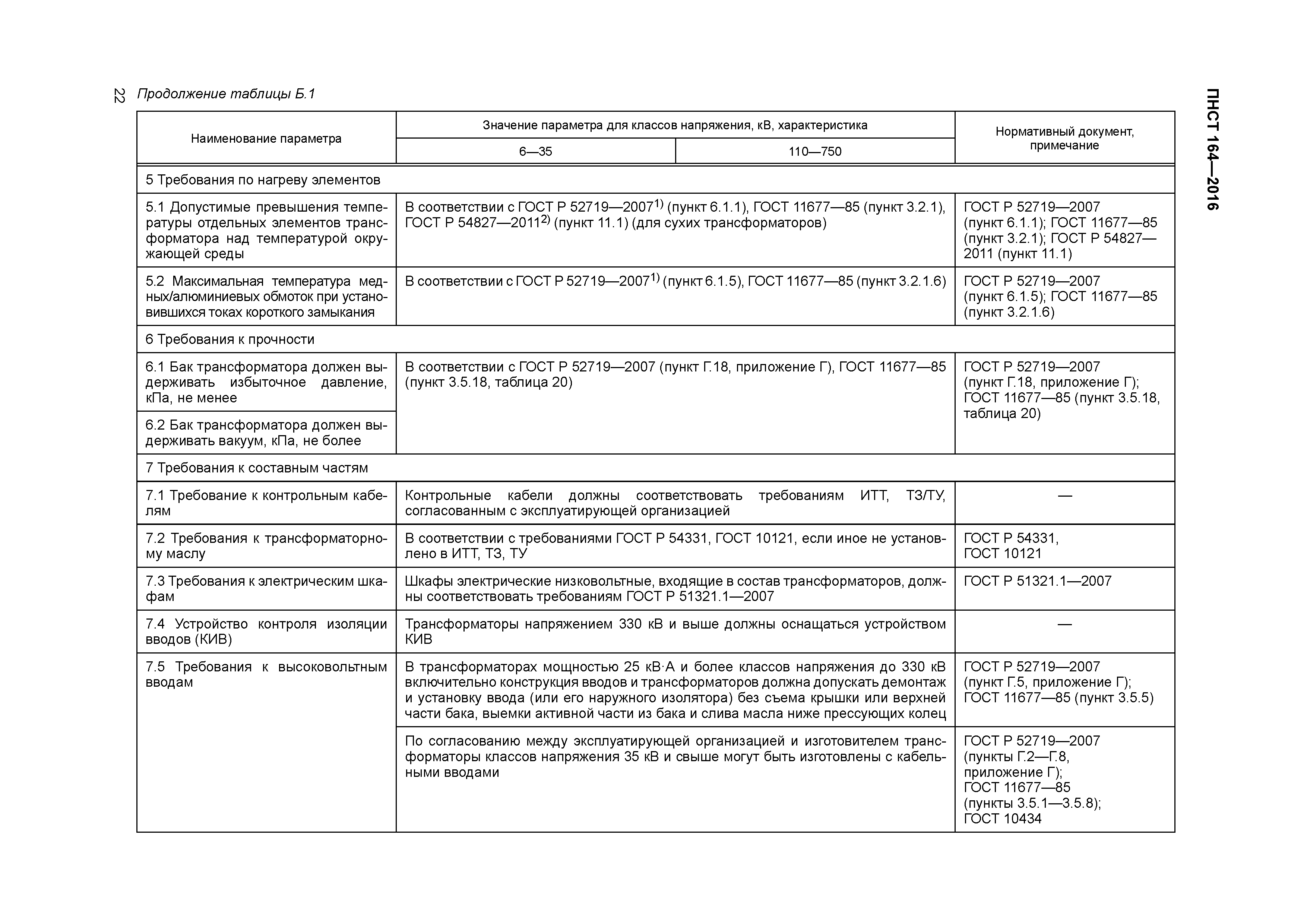

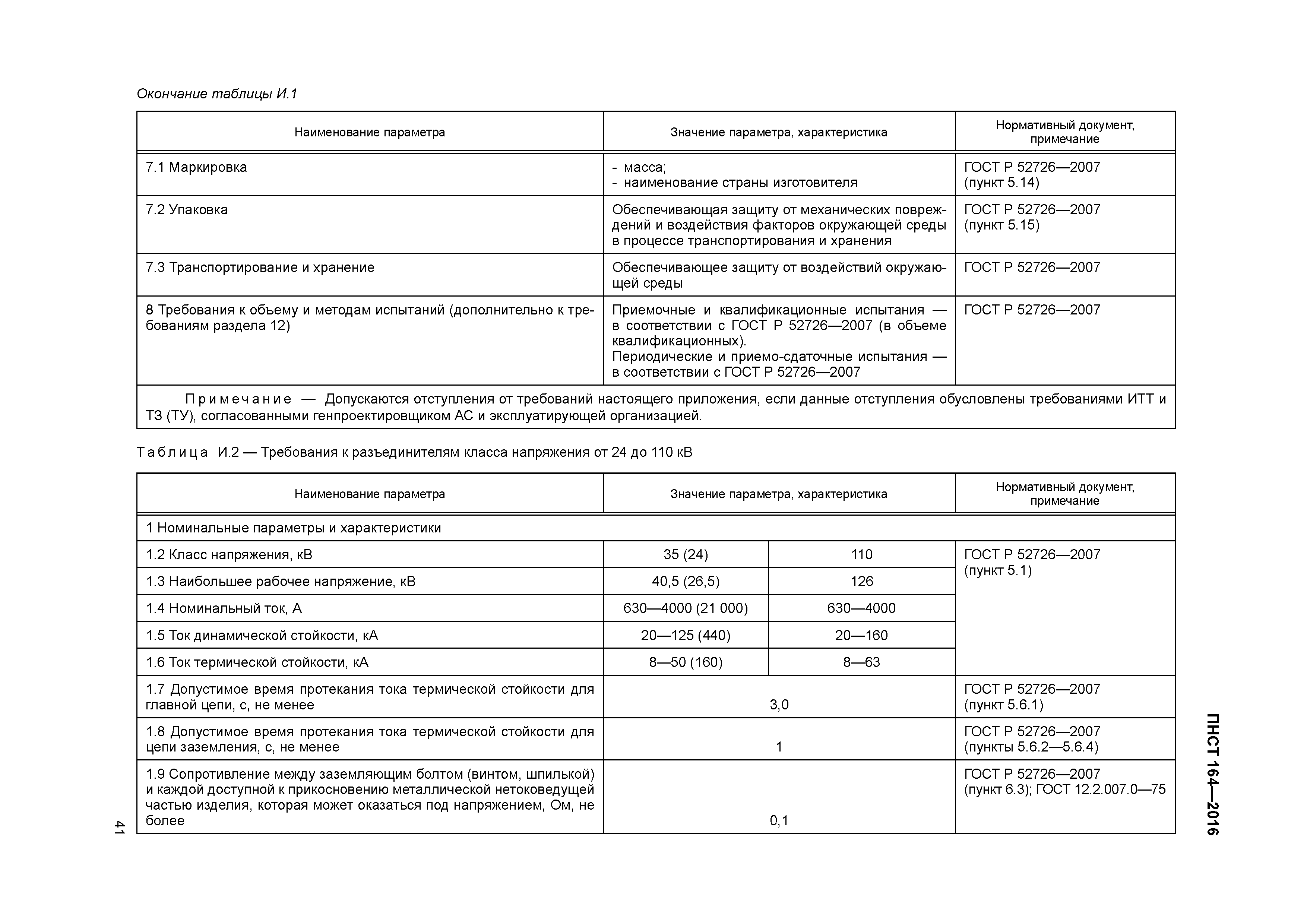

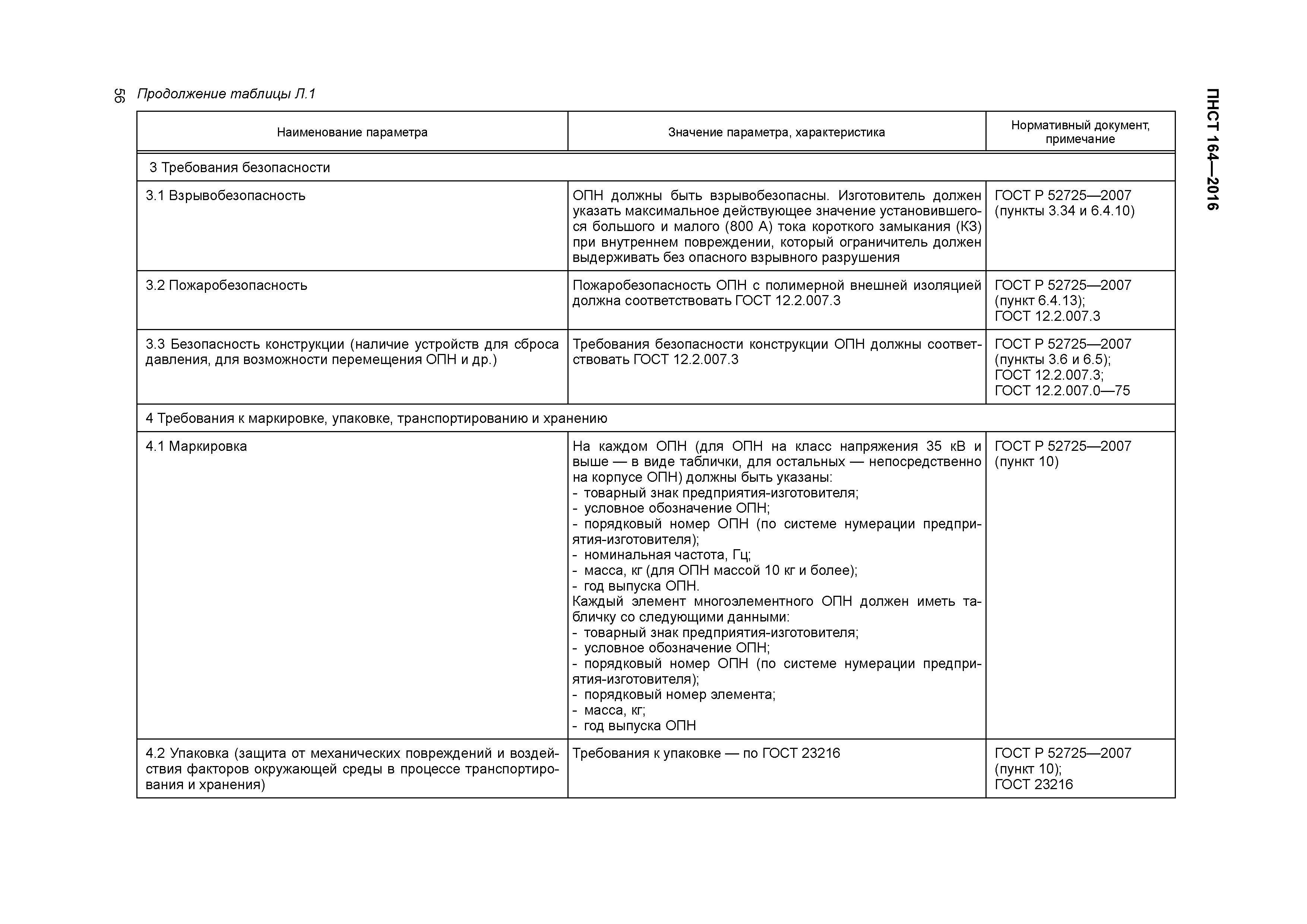

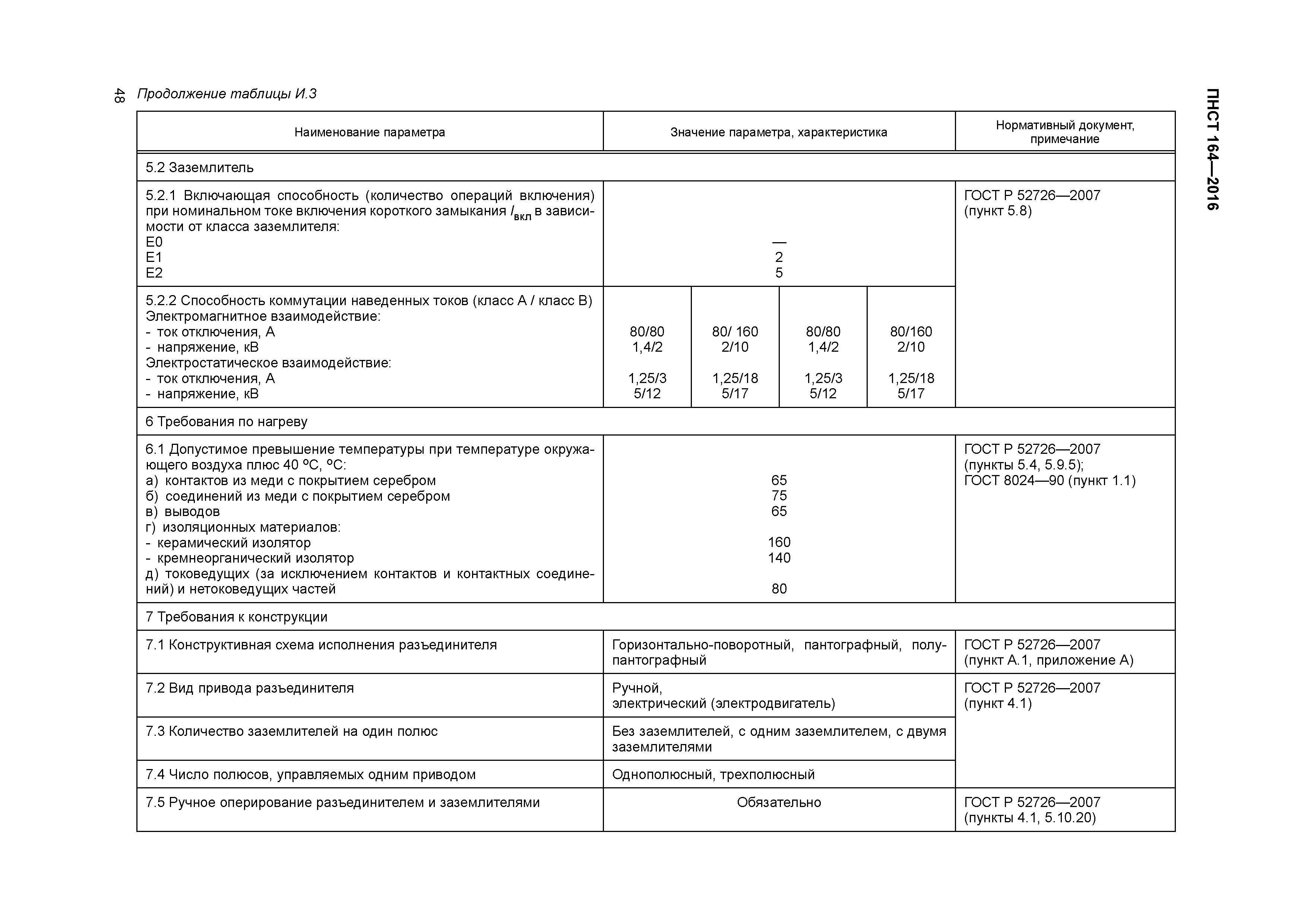

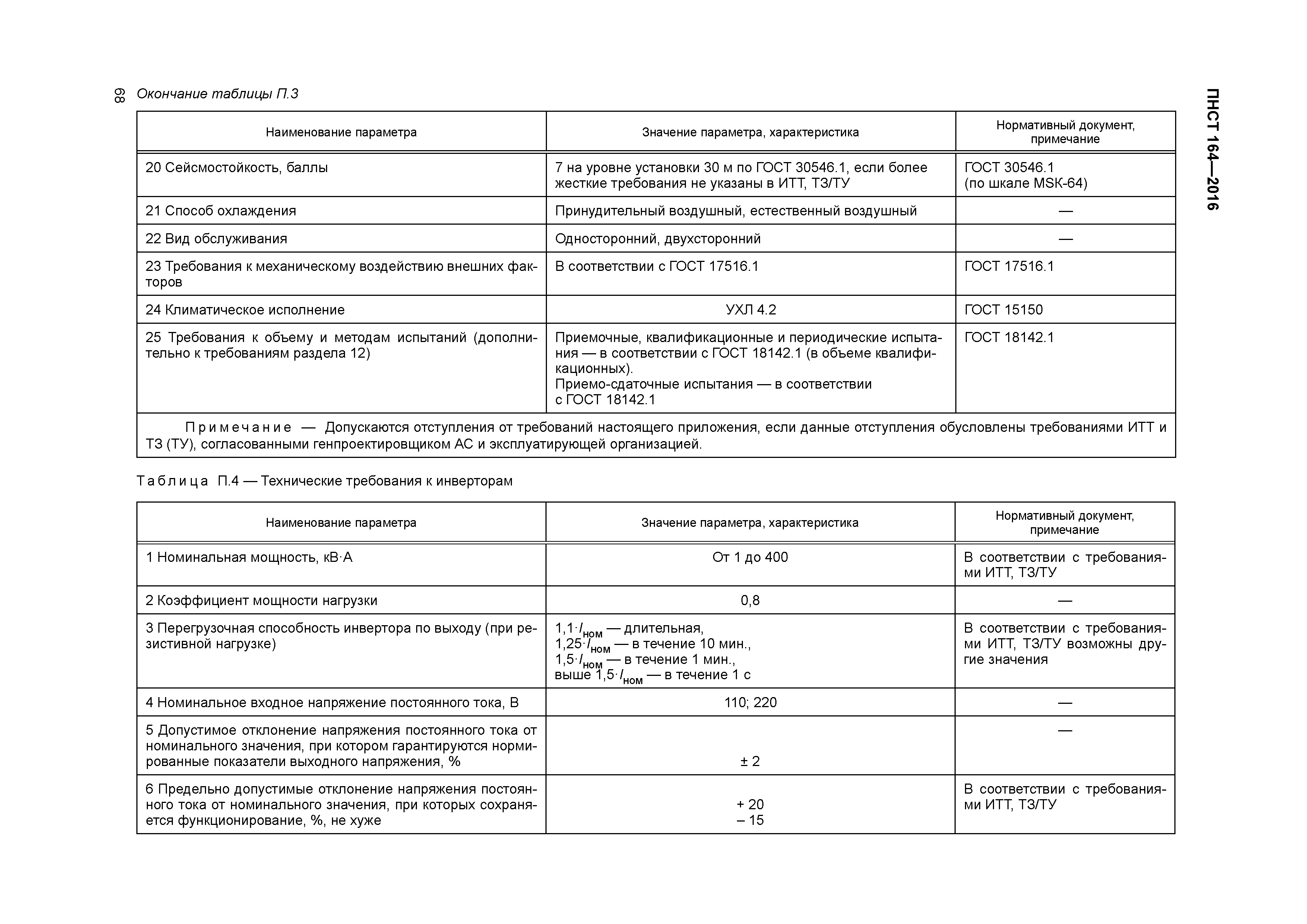

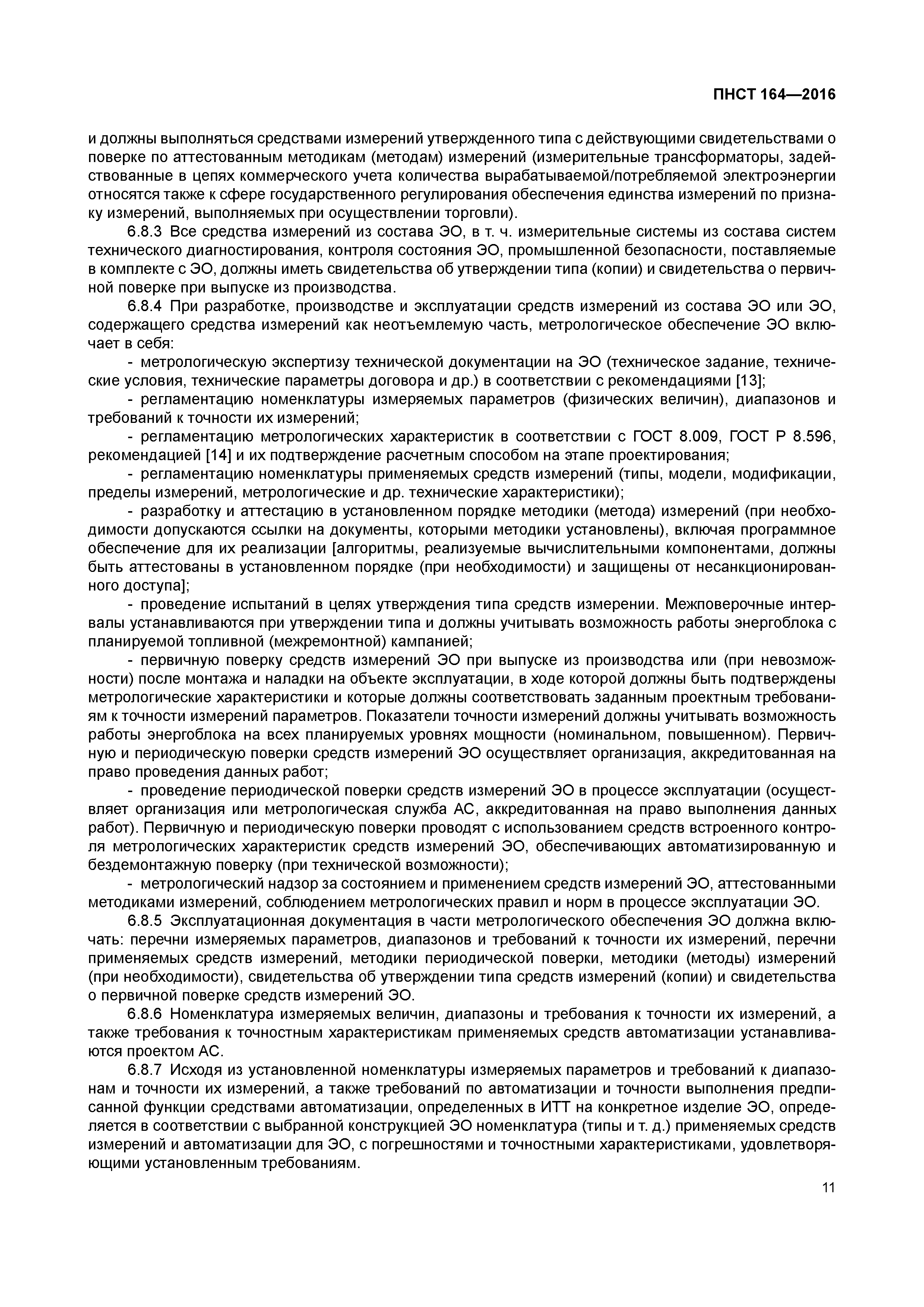

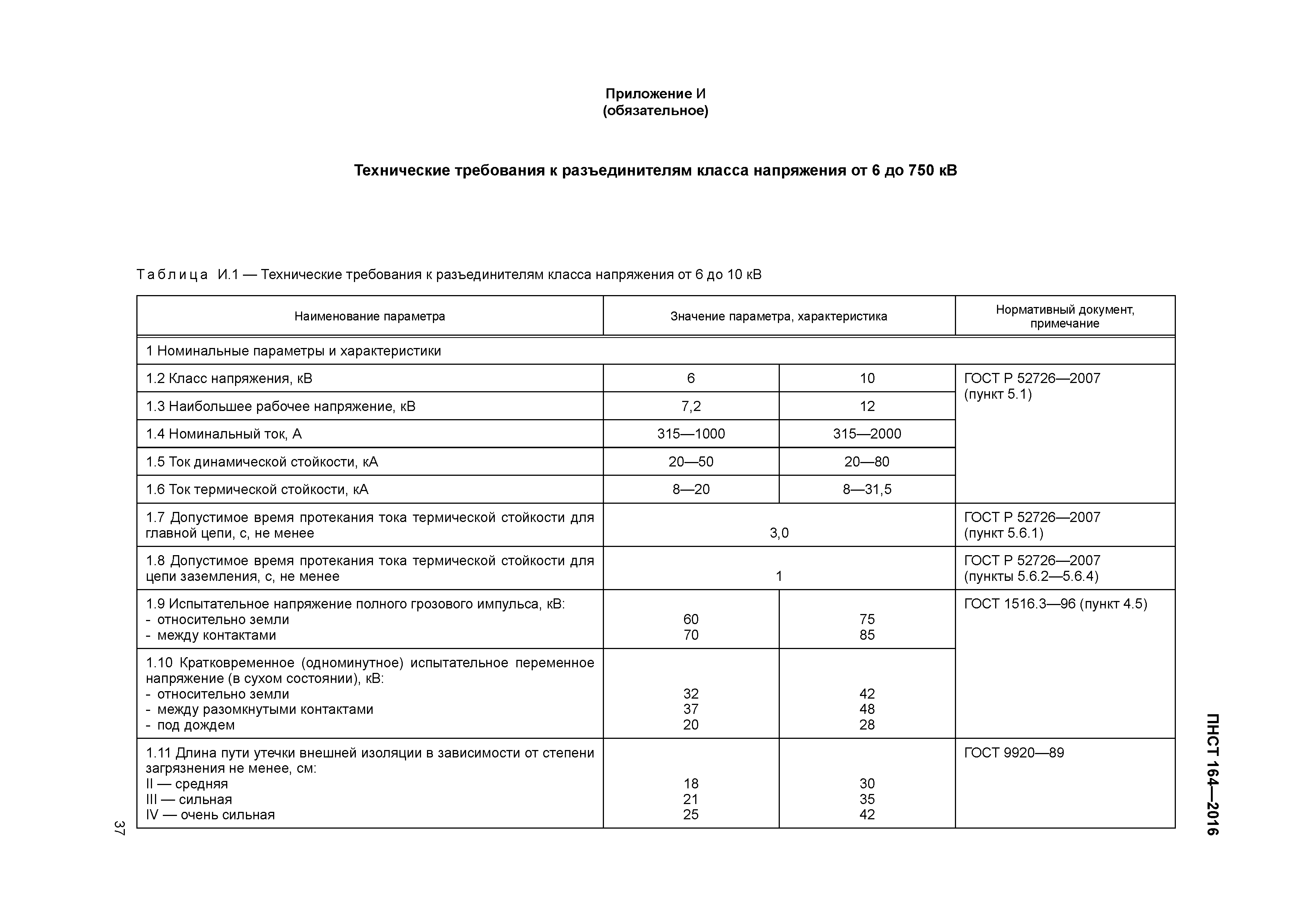

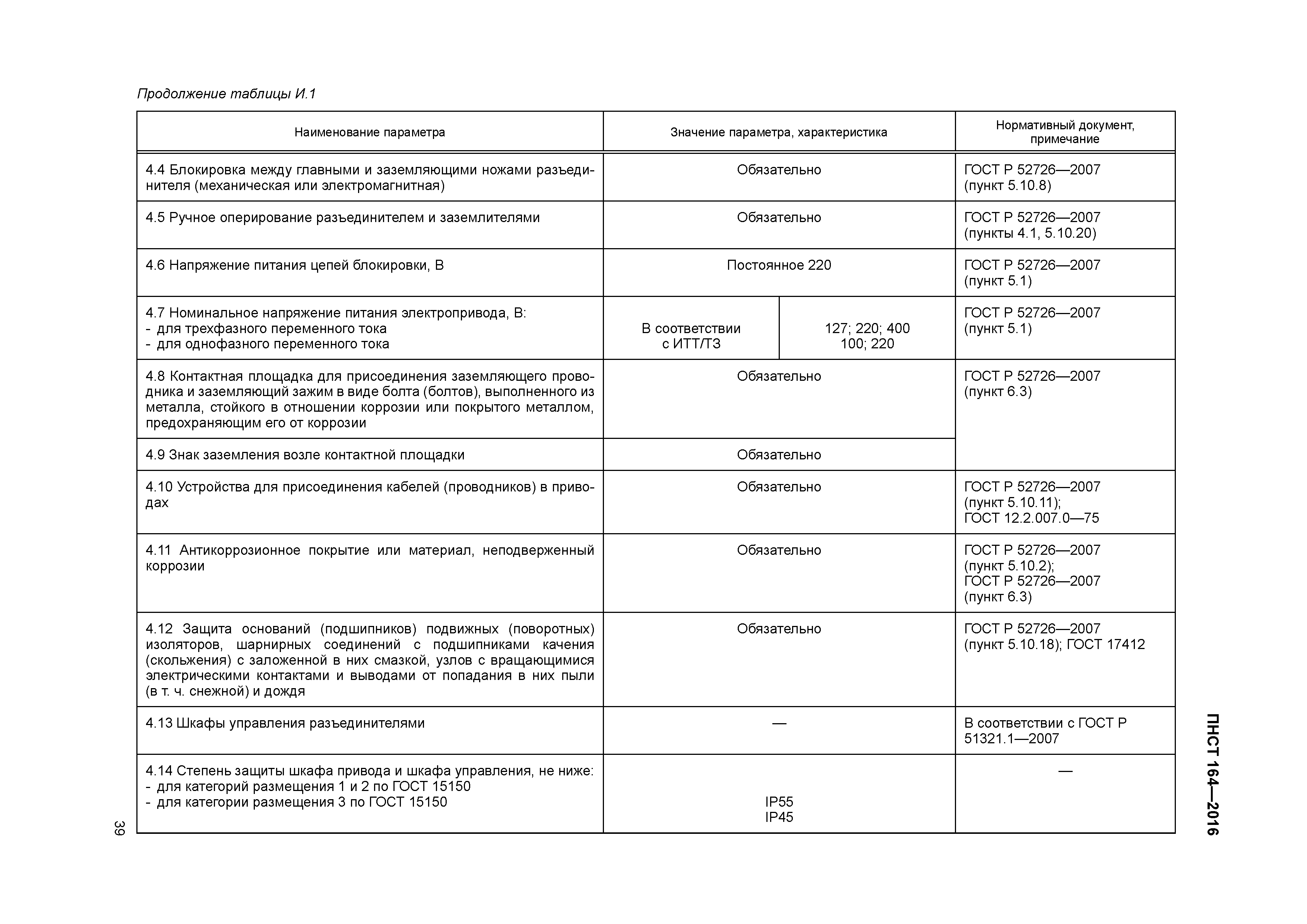

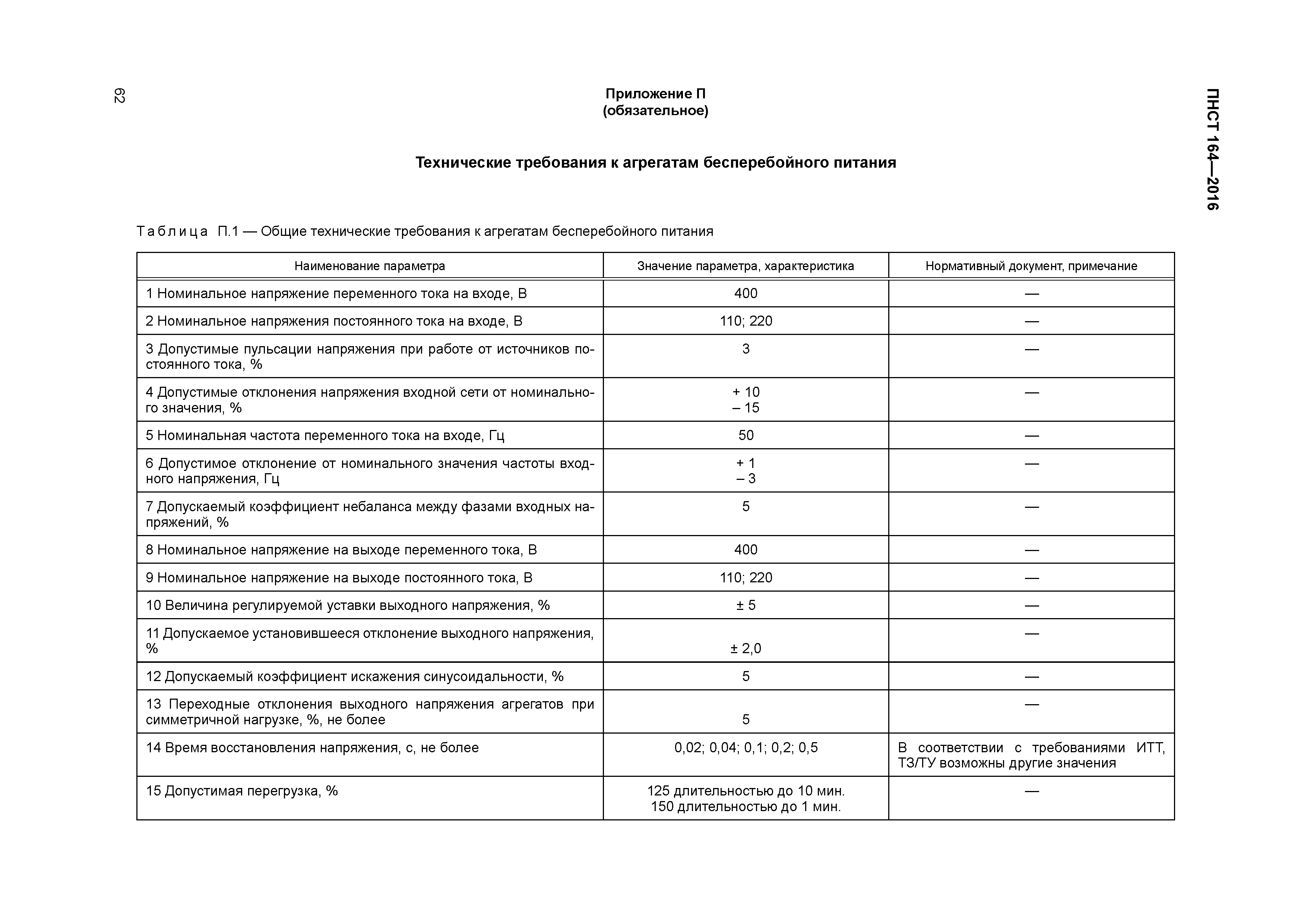

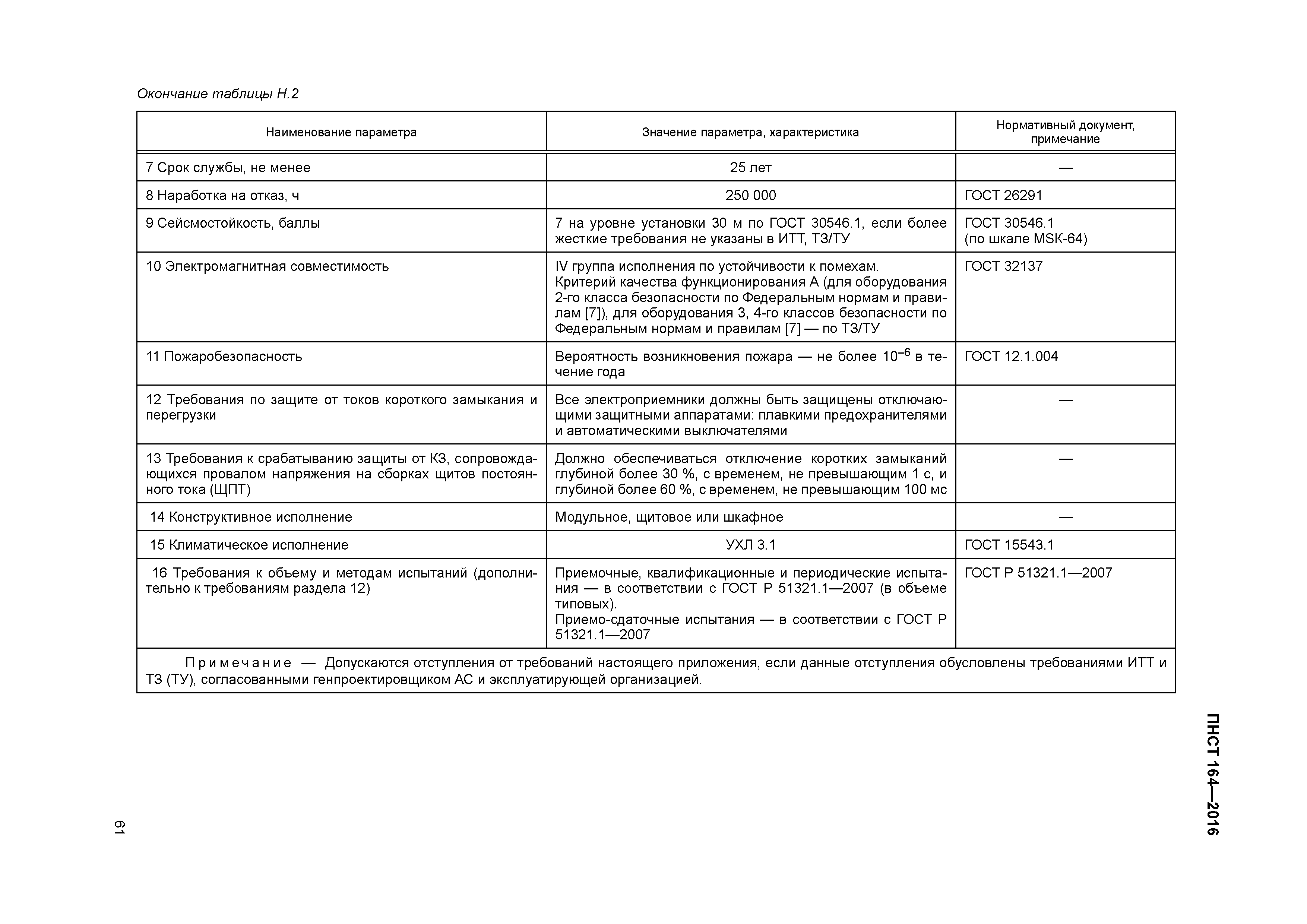

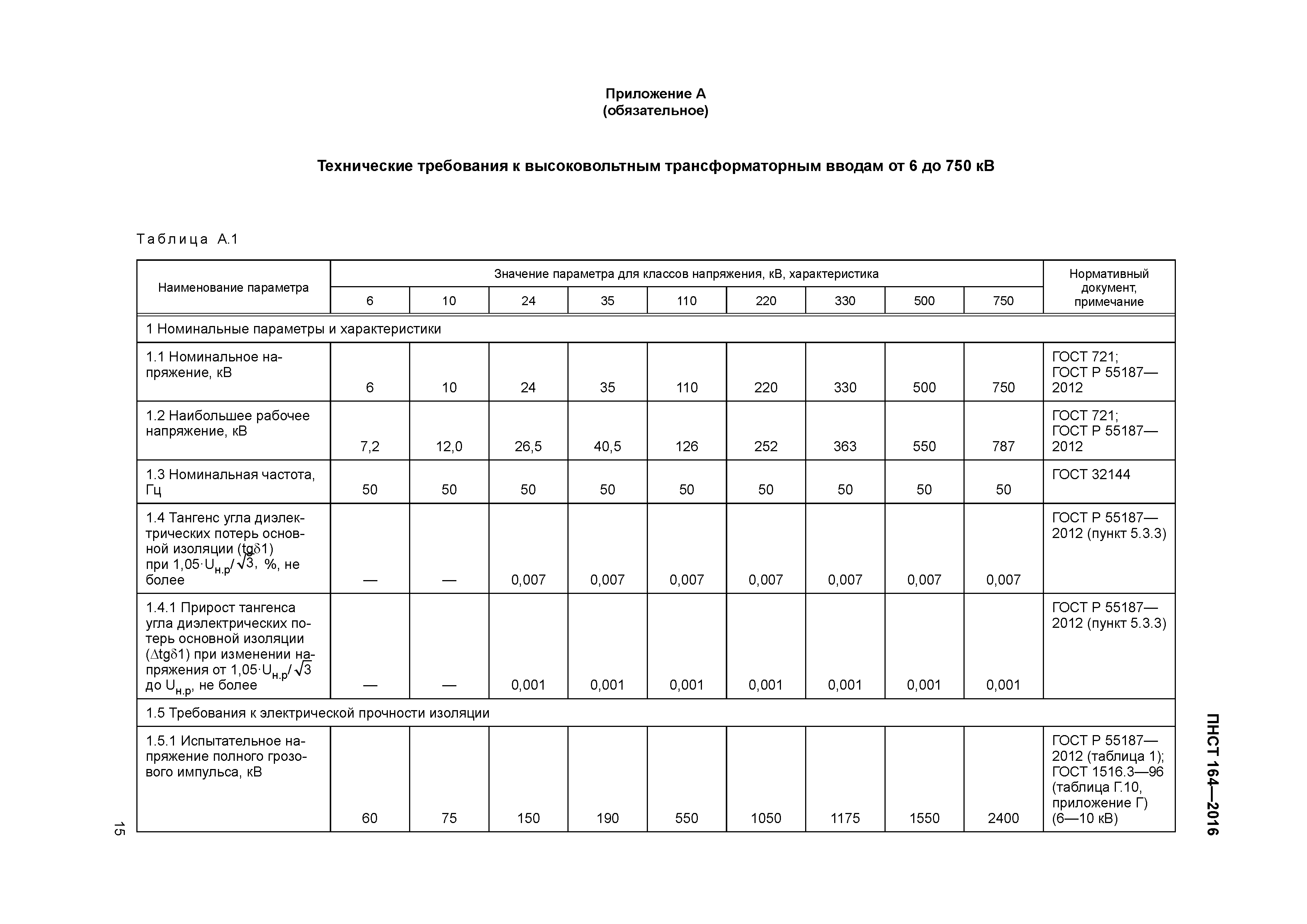

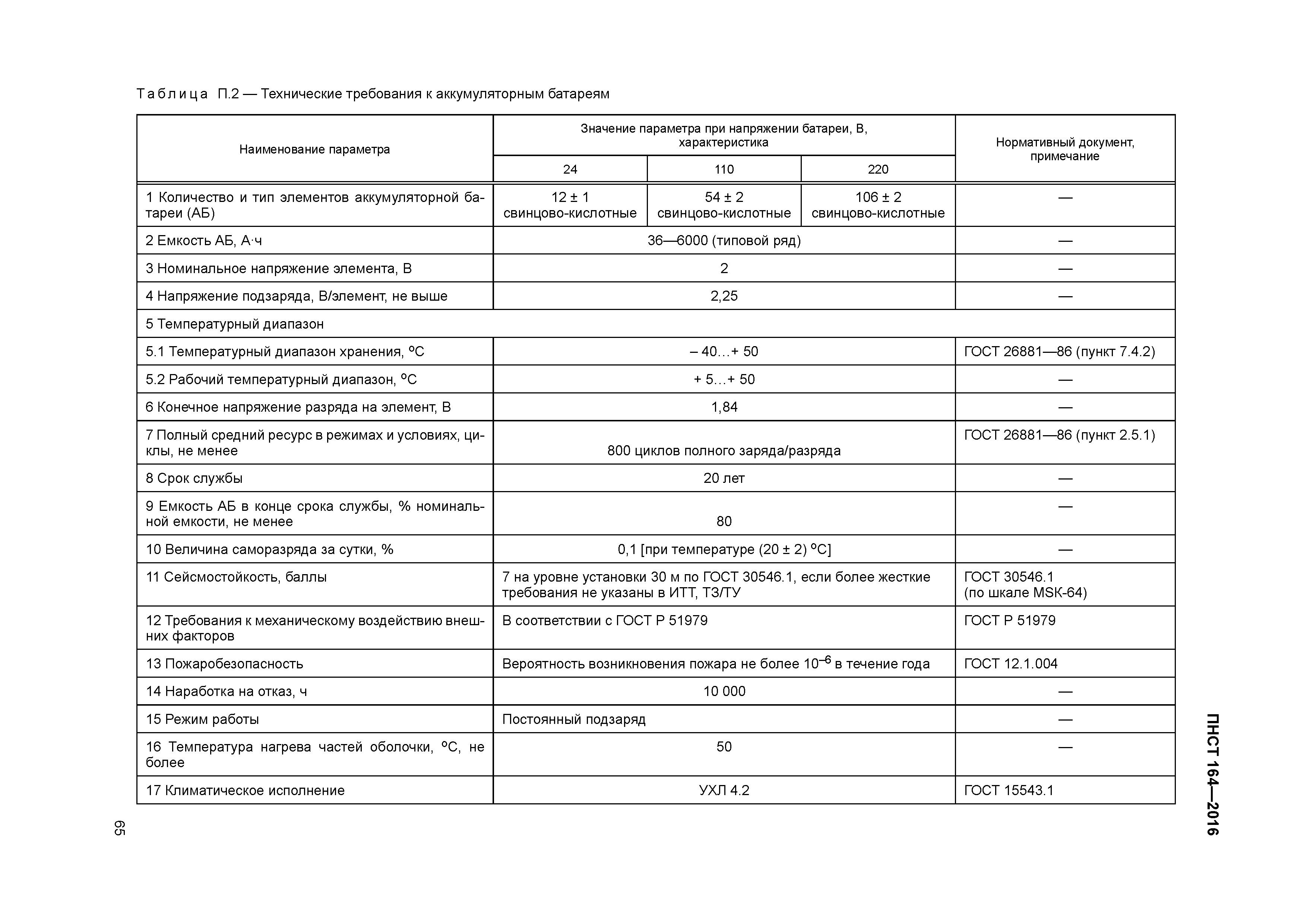

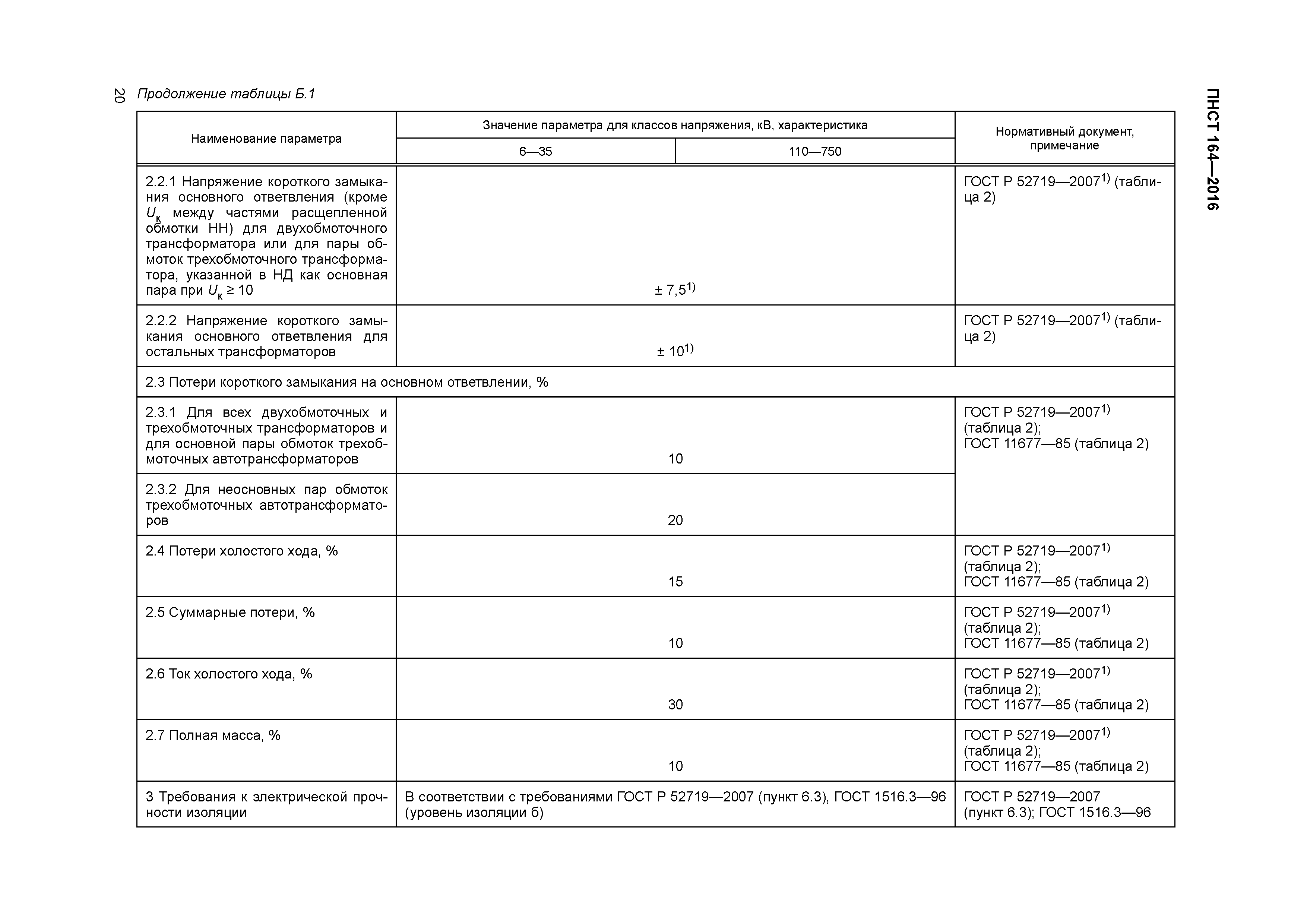

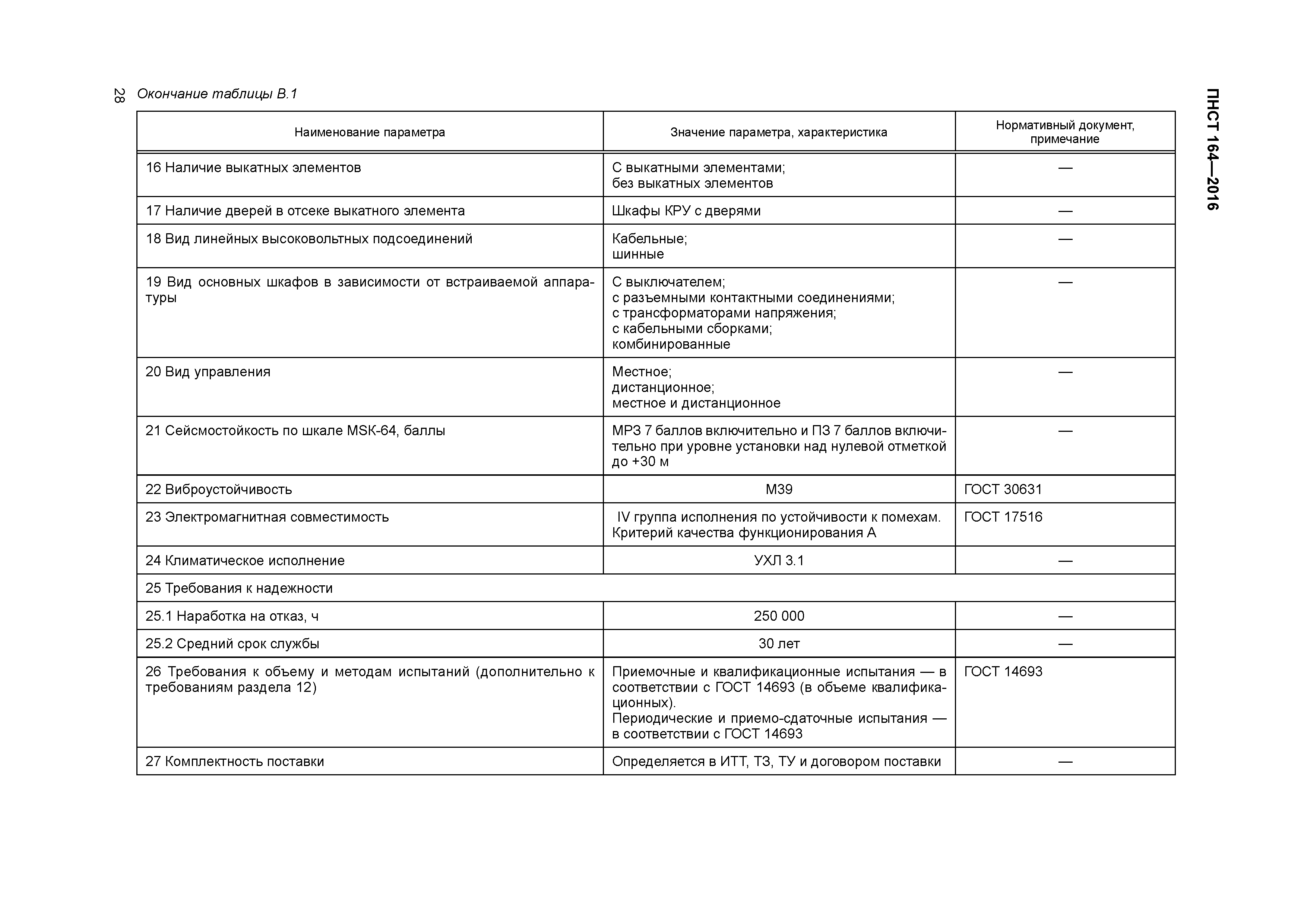

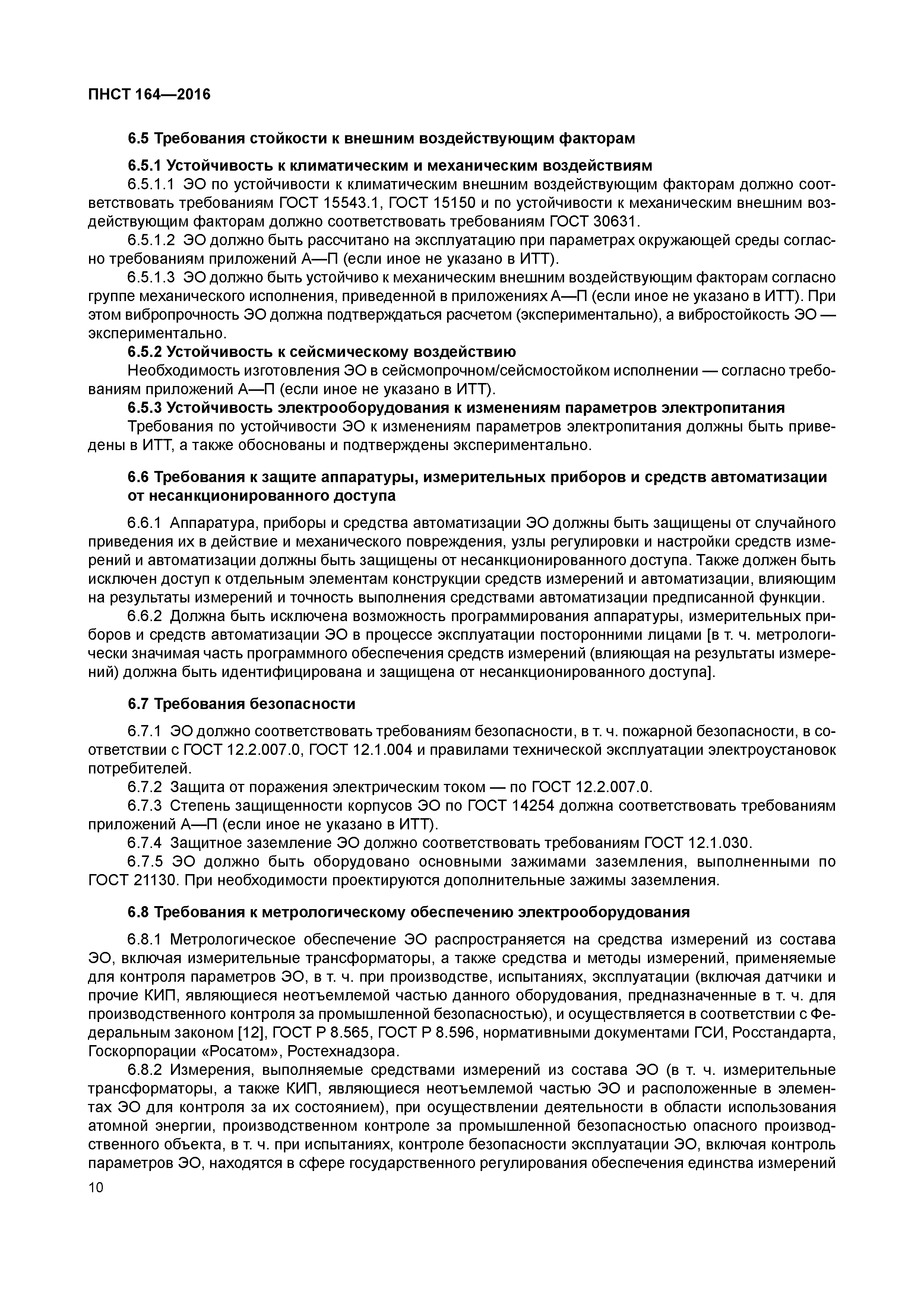

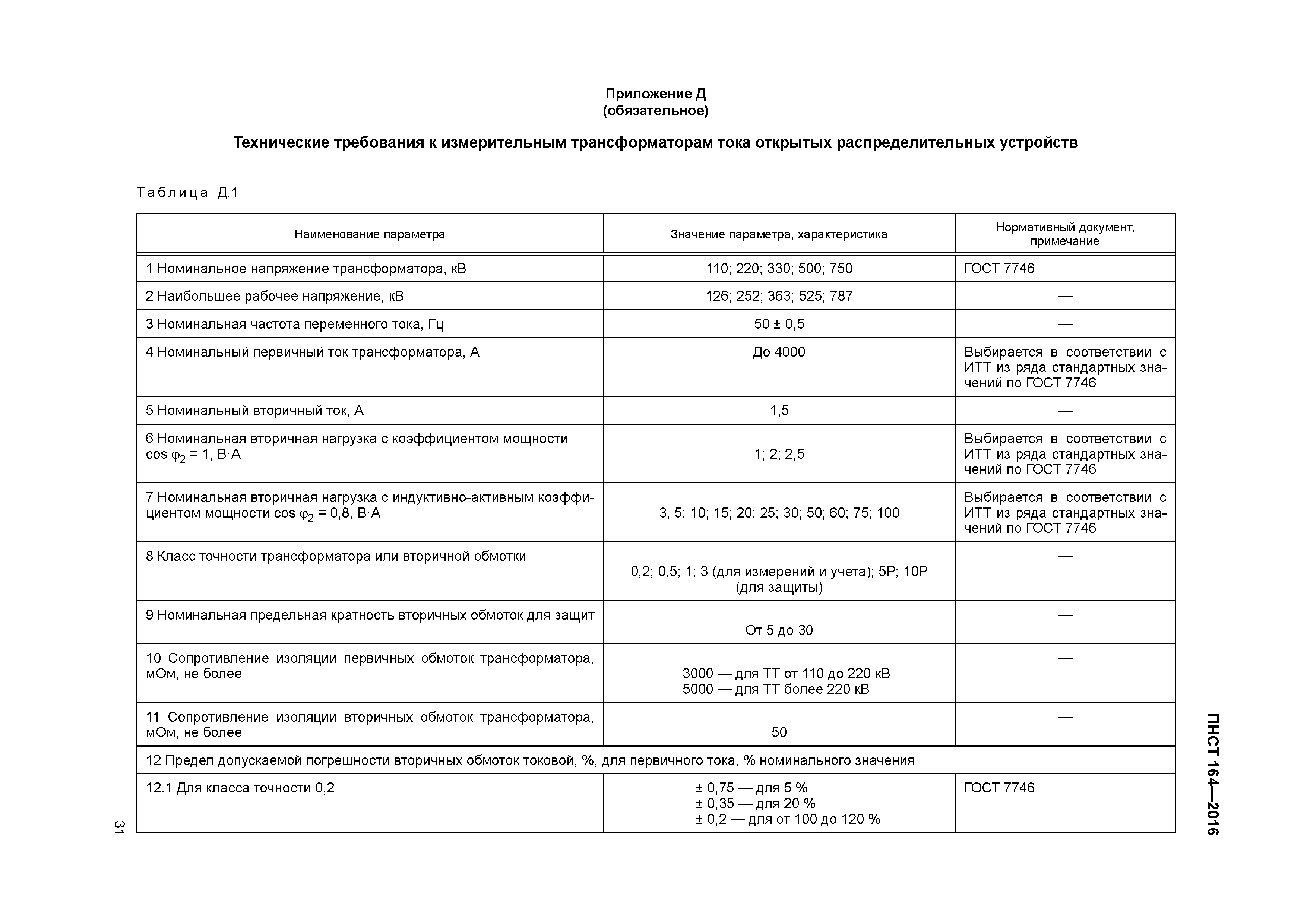

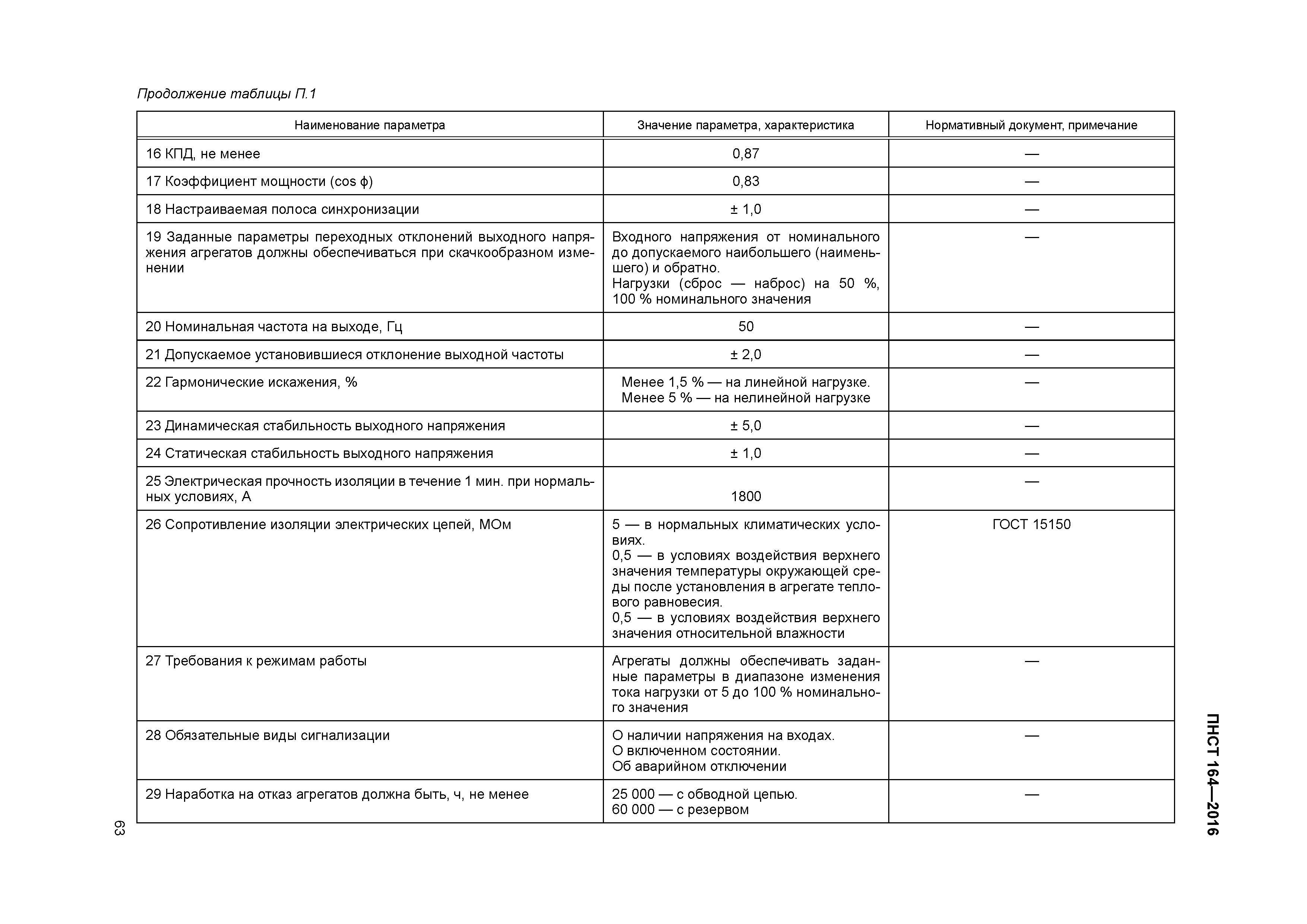

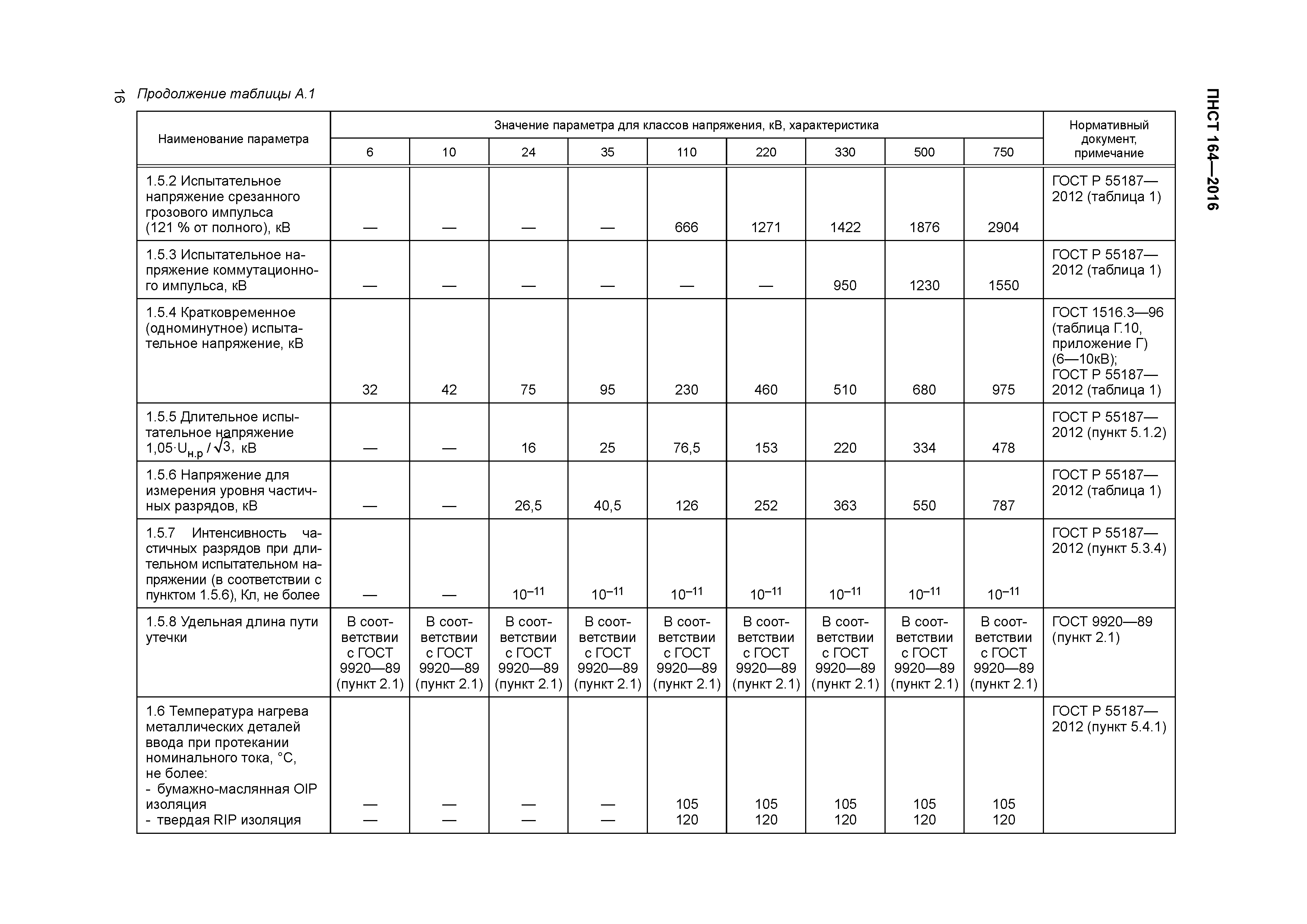

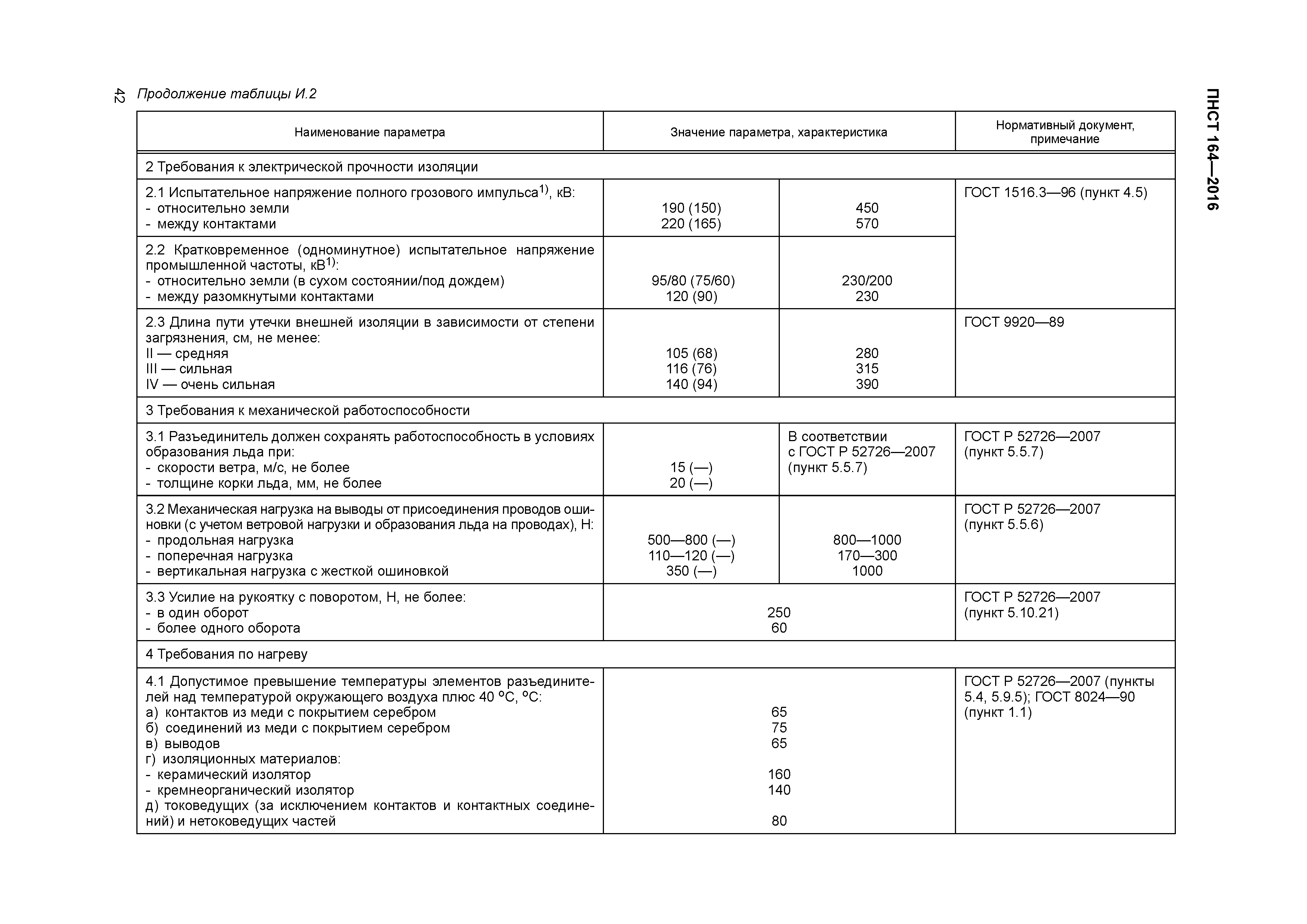

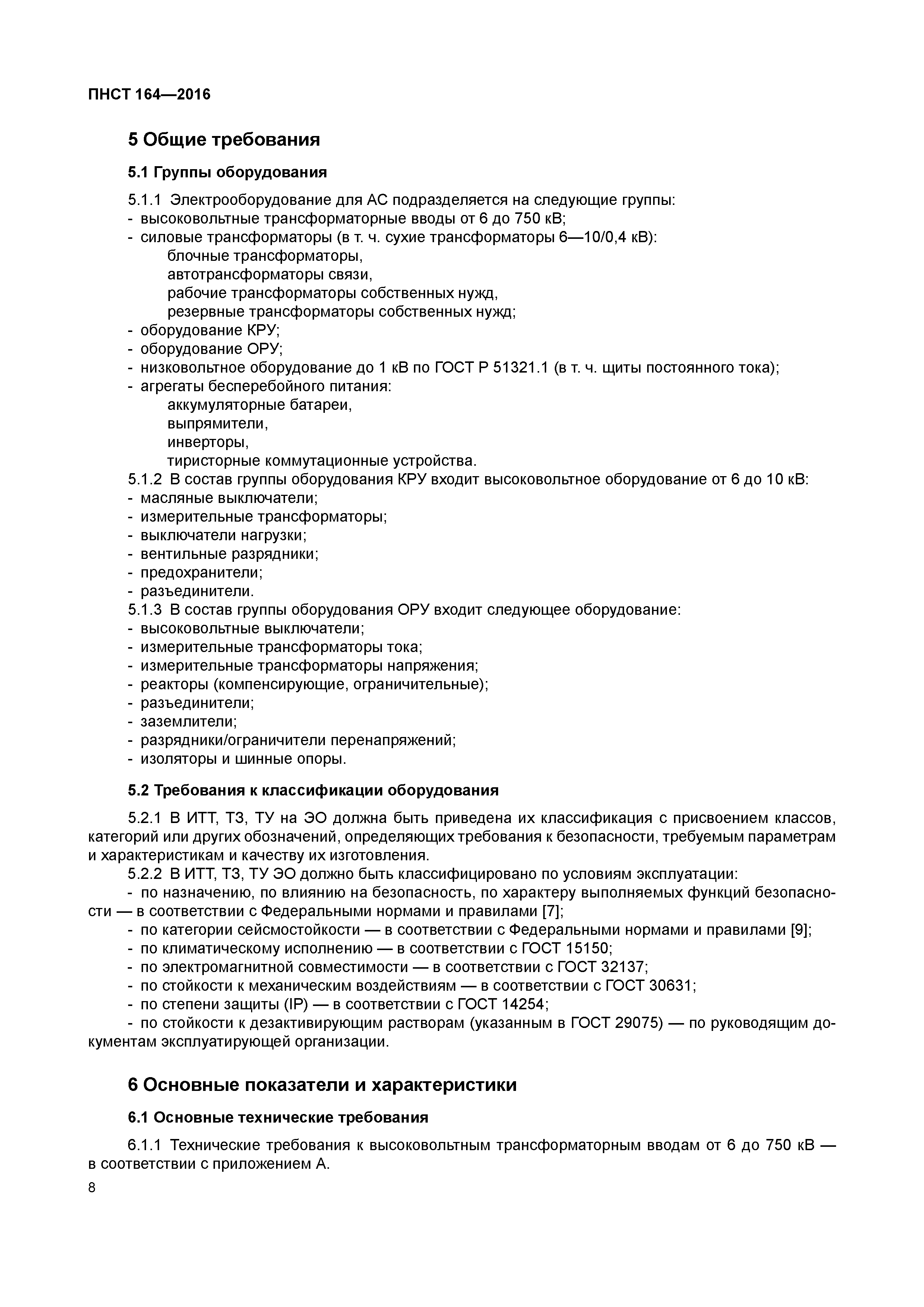

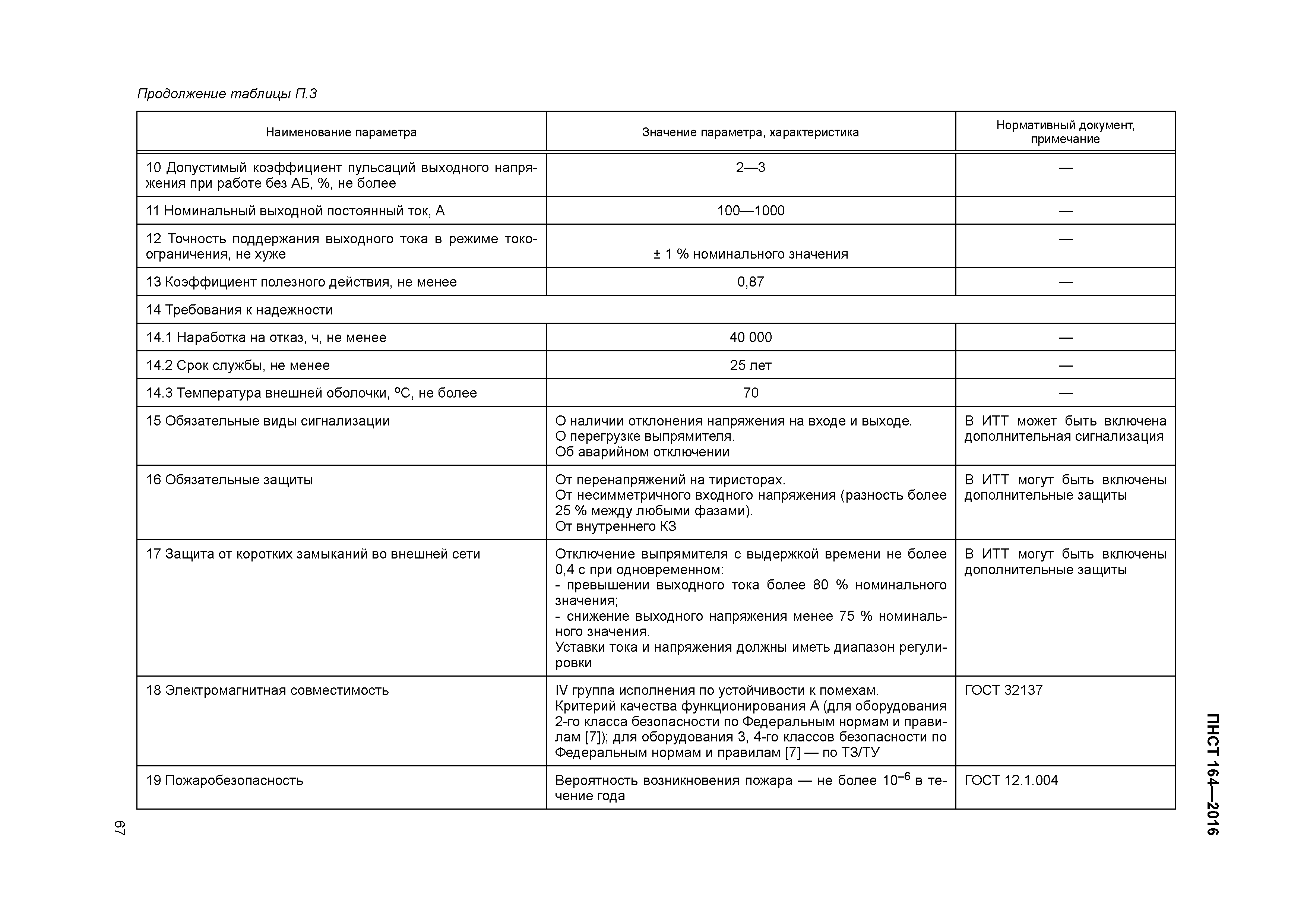

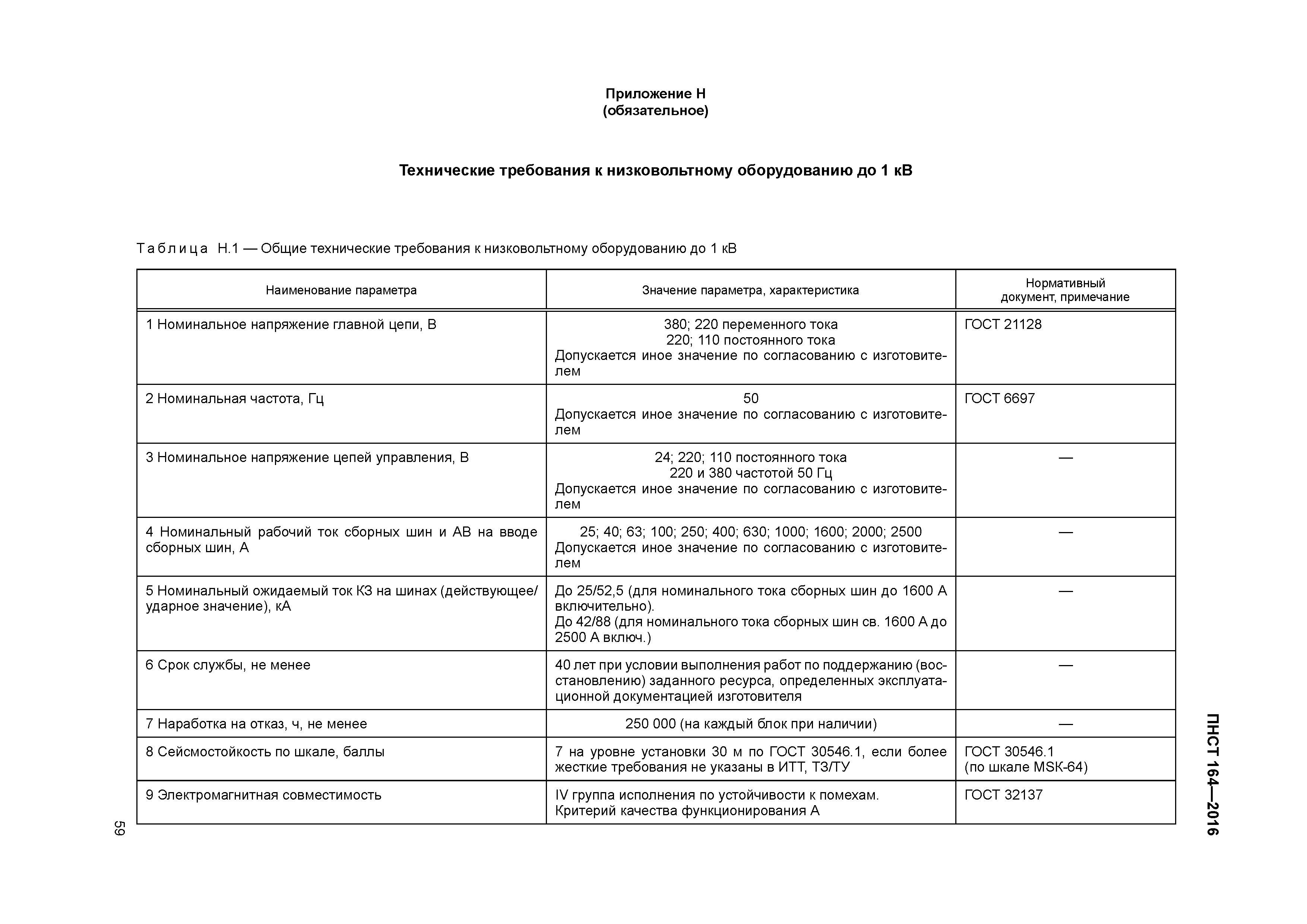

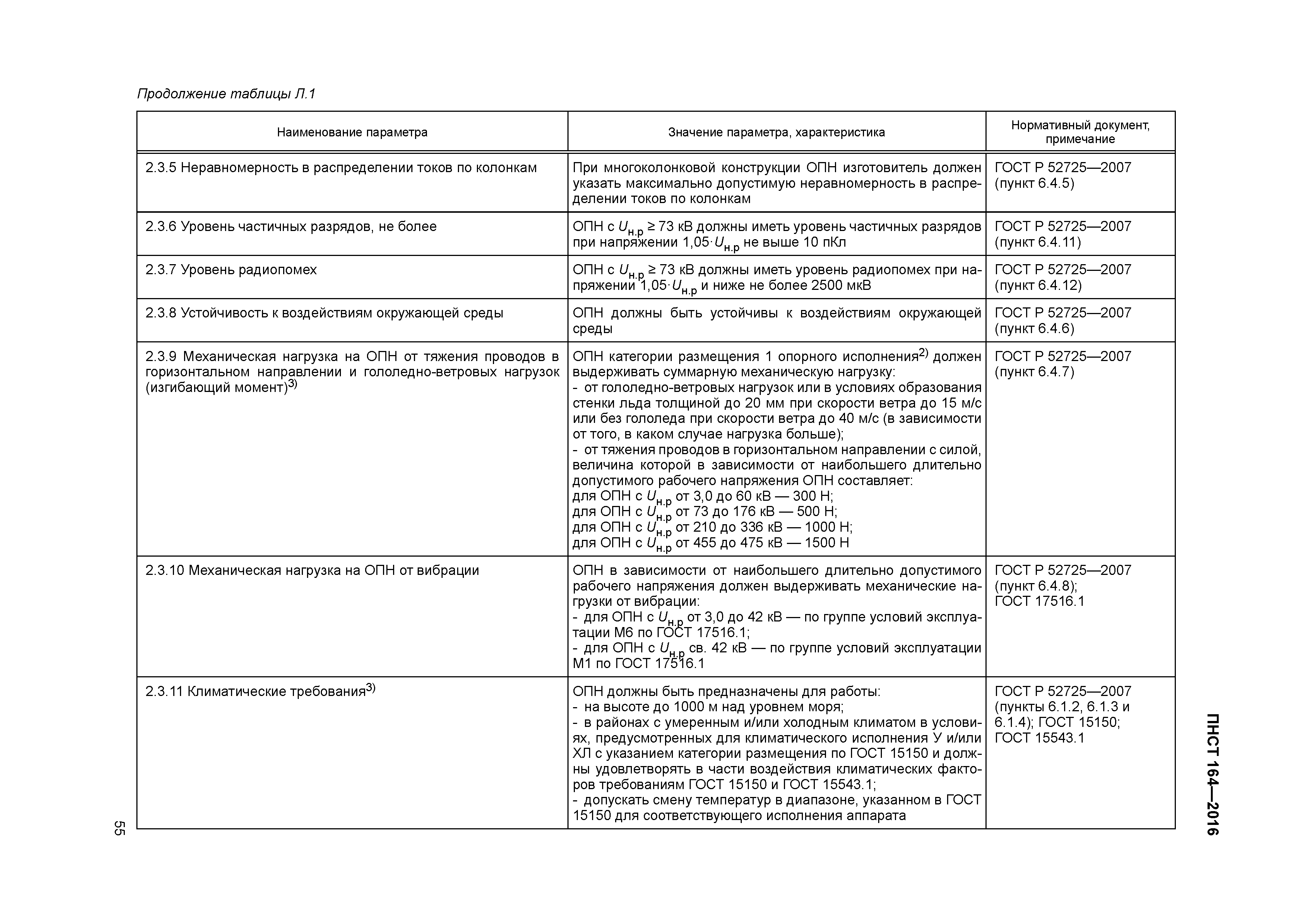

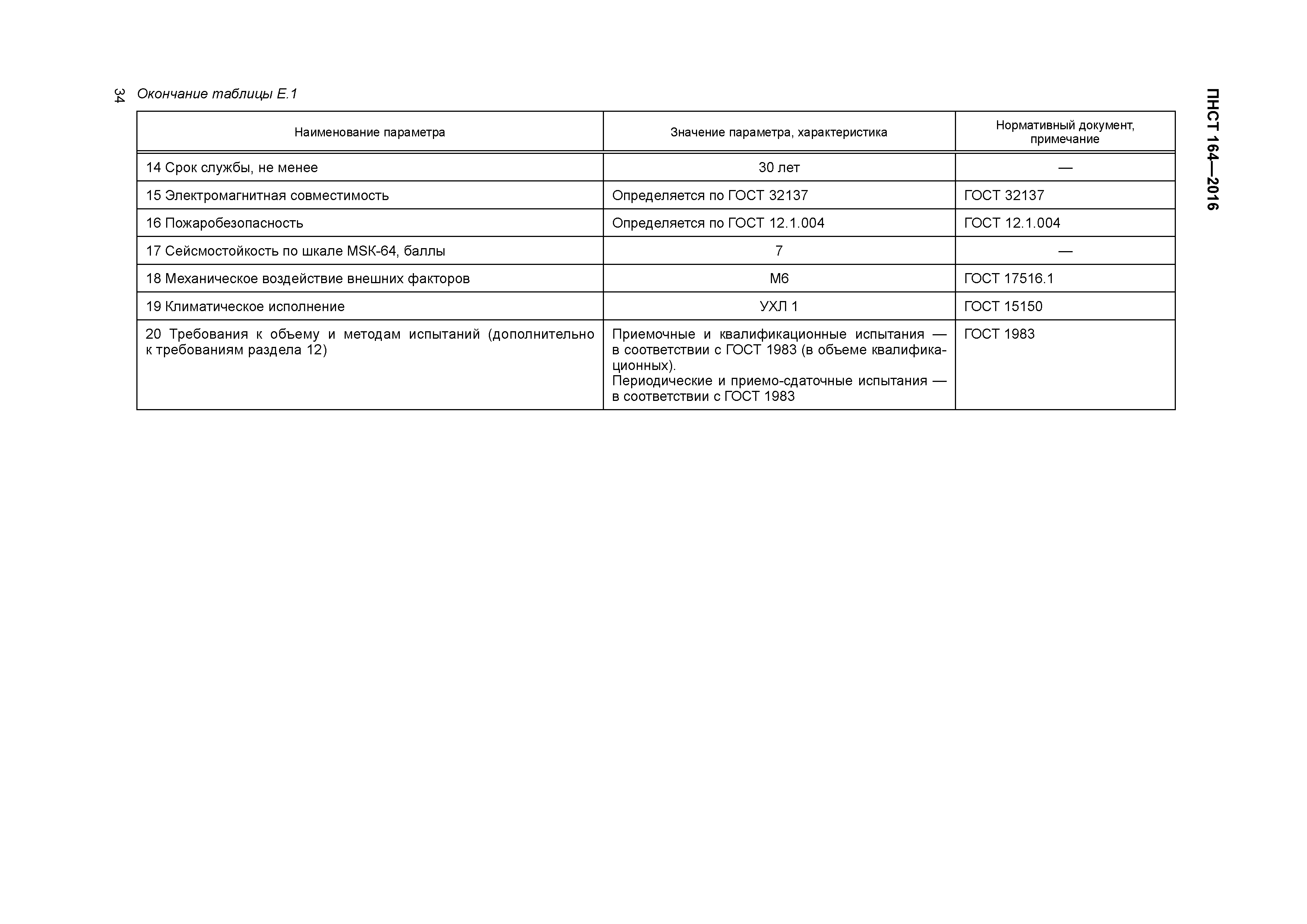

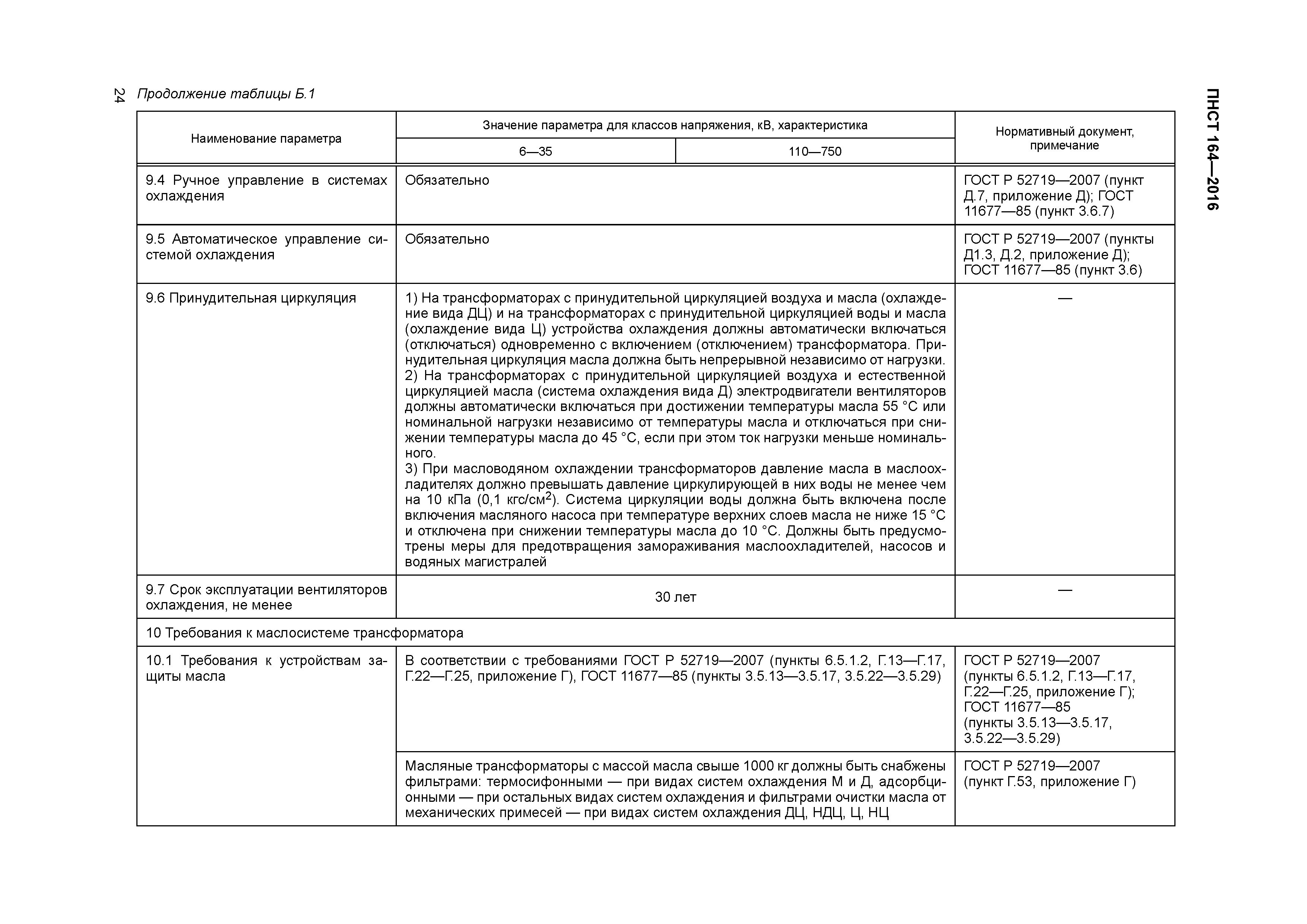

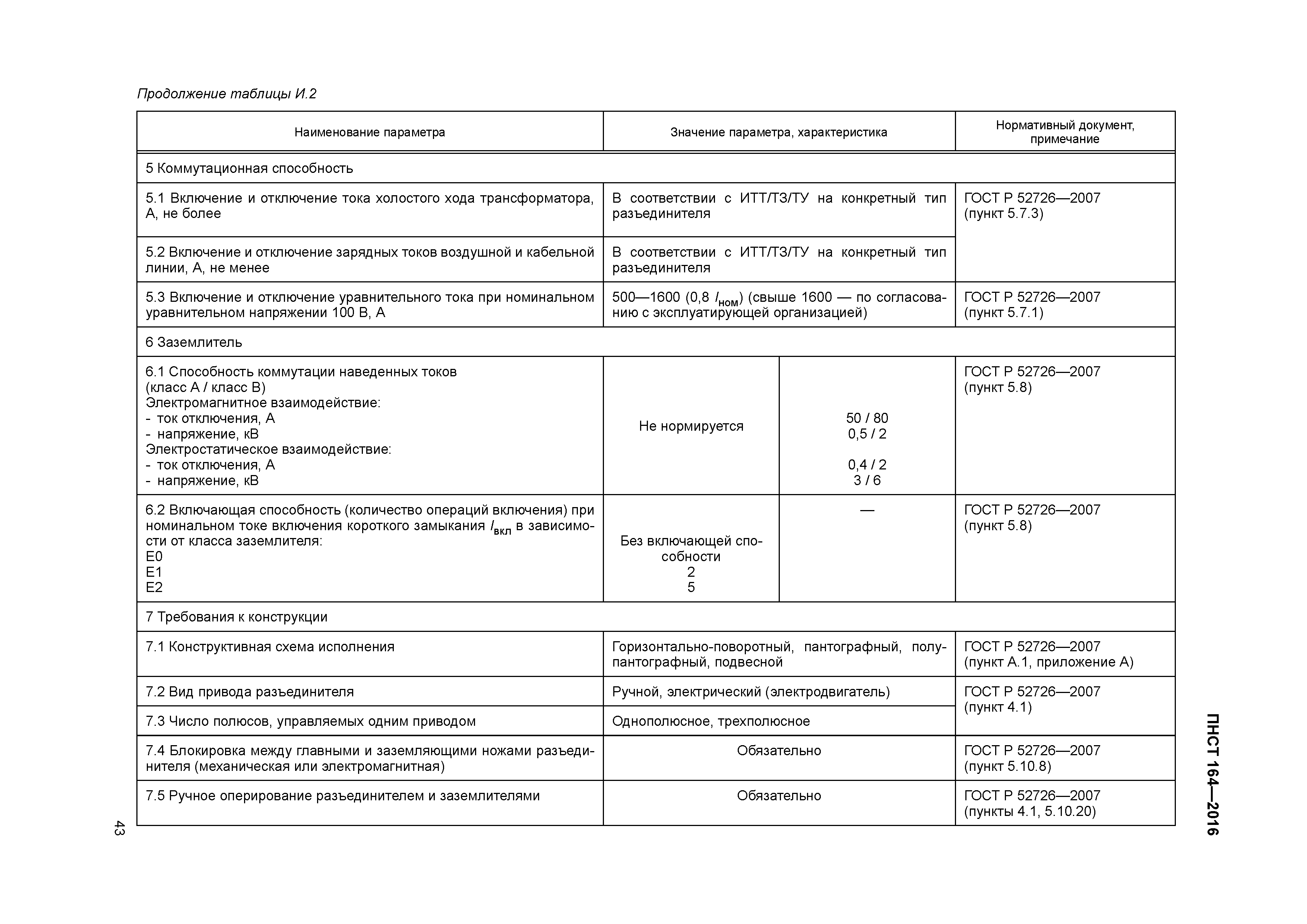

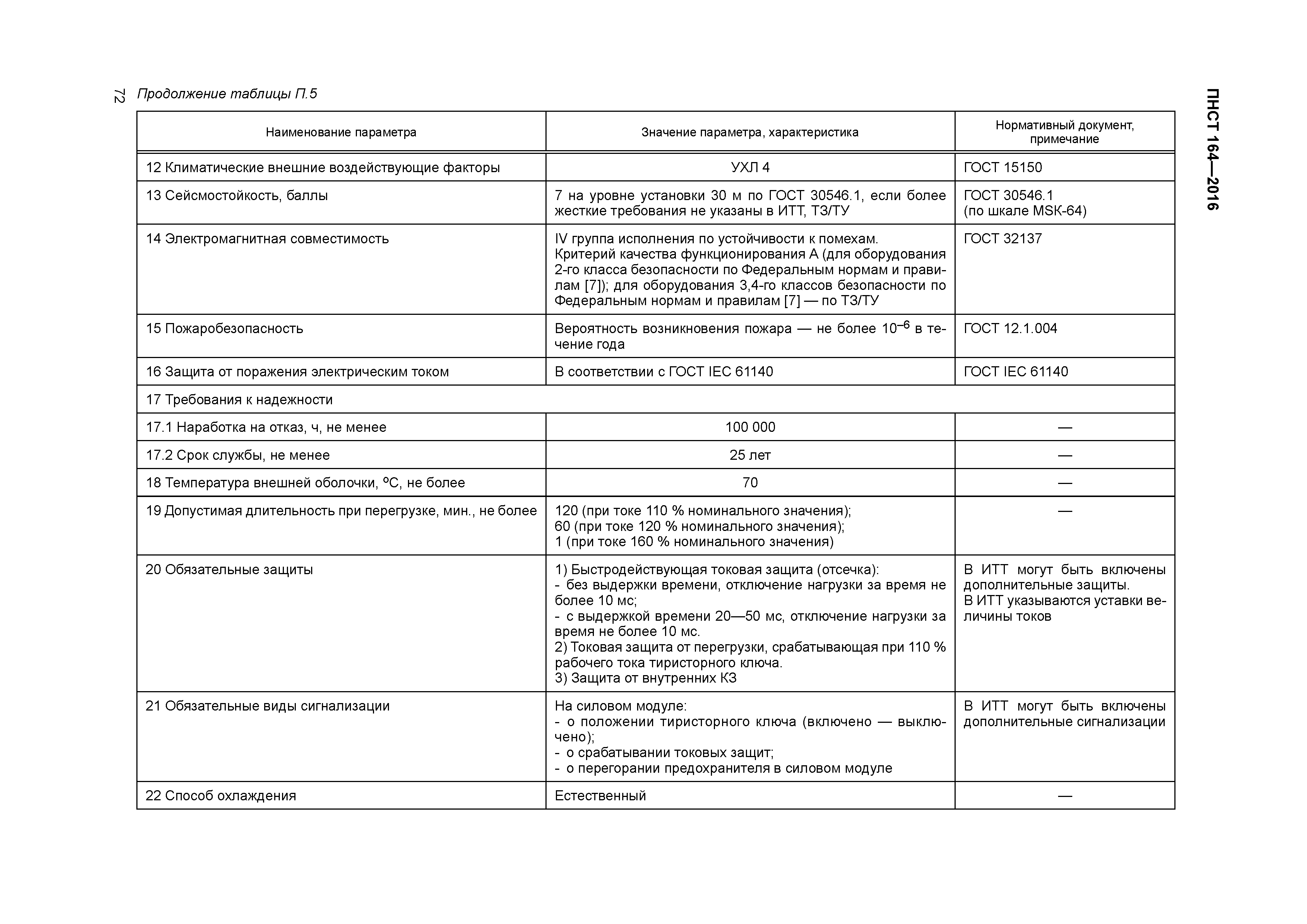

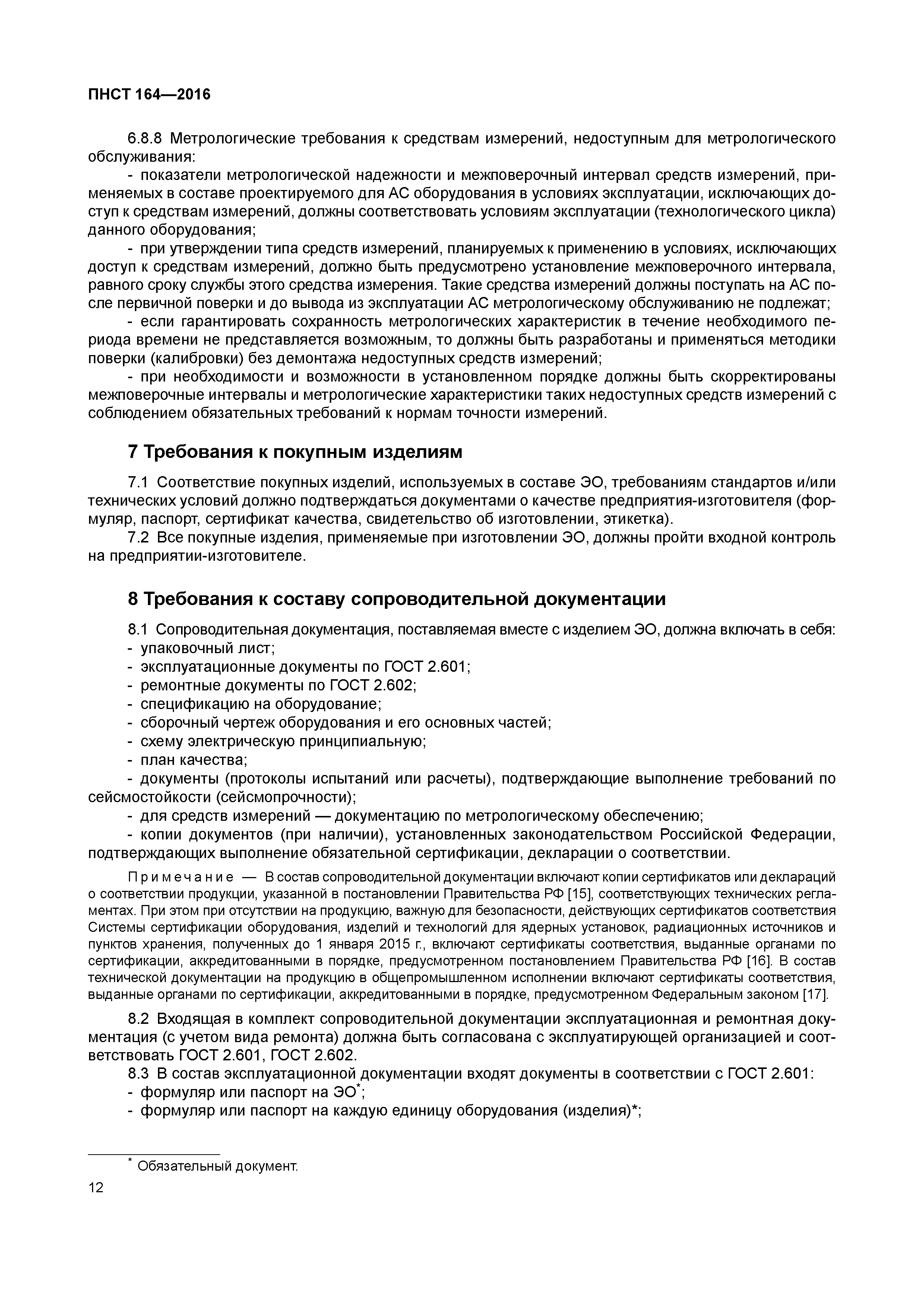

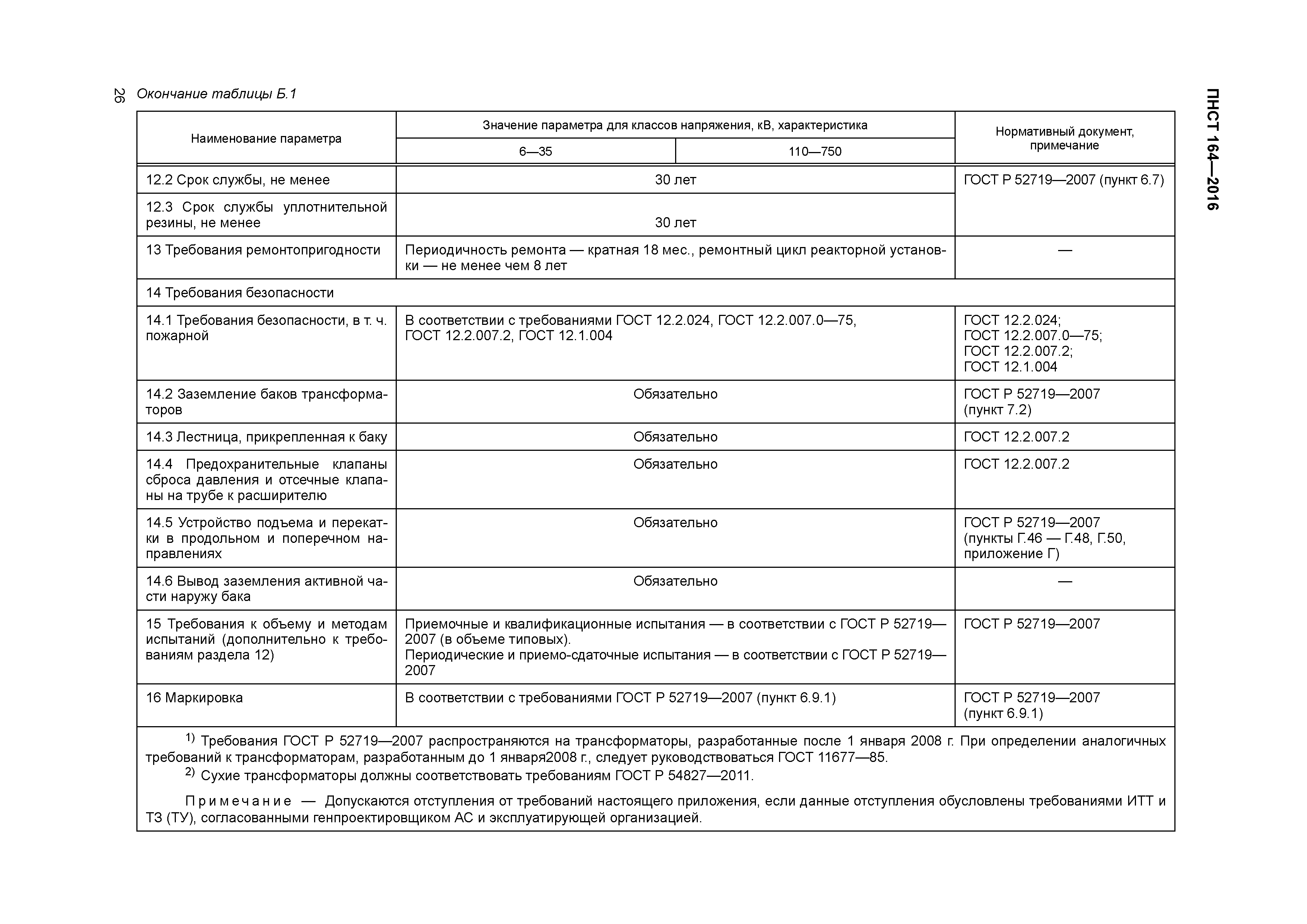

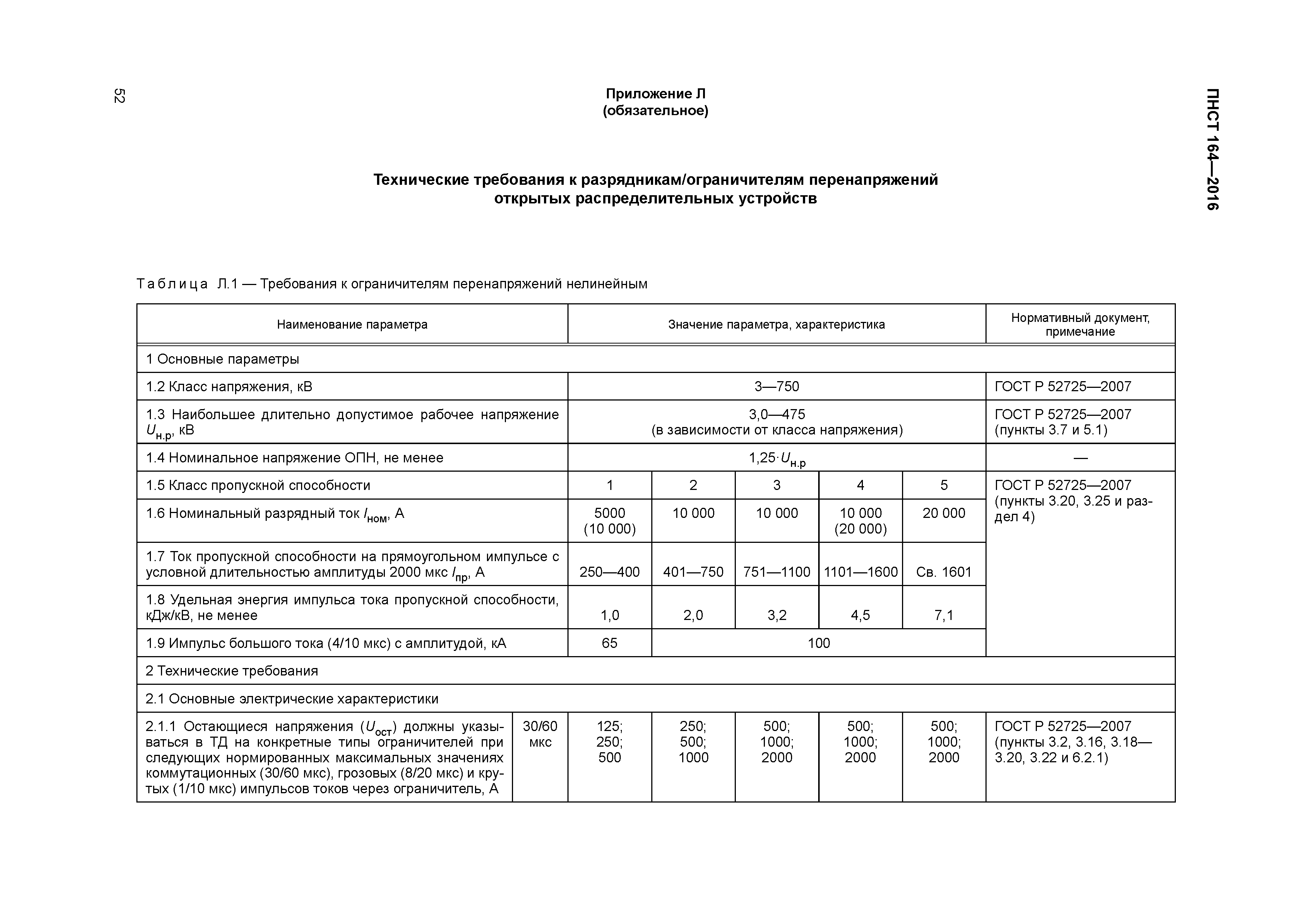

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие требования    5.1 Группы оборудования    5.2 Требования к классификации оборудования 6 Основные показатели и характеристики    6.1 Основные технические требования    6.2 Конструктивные требования    6.3 Требования к электромагнитной совместимости    6.4 Требования к надежности    6.5 Требования стойкости к внешним воздействующим факторам    6.6 Требования к защите аппаратуры, измерительных приборов и средств автоматизации от несанкционированного доступа    6.7 Требования безопасности    6.8 Требования к метрологическому обеспечению электрооборудования 7 Требования к покупным изделиям 8 Требования к составу сопроводительной документации 9 Требования к маркировке 10 Требования к упаковке 11 Требования к транспортированию и хранению 12 Общие требования к испытаниям, методам контроля и приемке 13 Требуемые гарантийные сроки эксплуатации (гарантии изготовителя и поставщика) Приложение А (обязательное) Технические требования к высоковольтным трансформаторным вводам от 6 до 750 кВ Приложение Б (обязательное) Технические требования к силовым трансформаторам от 6 до 750 кВ Приложение В (обязательное) Технические требования к высоковольтному оборудованию комплектных распределительных устройств от 6 до 10 кВ Приложение Г (обязательное) Технические требования к высоковольтным выключателям переменного тока открытых распределительных устройств Приложение Д (обязательное) Технические требования к измерительным трансформаторам тока открытых распределительных устройств Приложение Е (обязательное) Технические требования к измерительным трансформаторам напряжения открытых распределительных устройств Приложение Ж (обязательное) Технические требования к реакторам открытых распределительных устройств Приложение И (обязательное) Технические требования к разъединителям класса напряжения от 6 до 750 кВ Приложение К (обязательное) Технические требования к заземлителям открытых распределительных устройств Приложение Л (обязательное) Технические требования к разрядникам/ограничителям перенапряжений открытых распределительных устройств Приложение М (обязательное) Технические требования к изоляторам и шинным опорам открытых распределительных устройств Приложение Н (обязательное) Технические требования к низковольтному оборудованию до 1 кВ Приложение П (обязательное) Технические требования к агрегатам бесперебойного питания Библиография
Разработан:	АО Концерн Росэнергоатом АНО Атомный регистр
Утверждён:	25.11.2016 Федеральное агентство по техническому регулированию и метрологии (86-пнст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электротехника в целом Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом

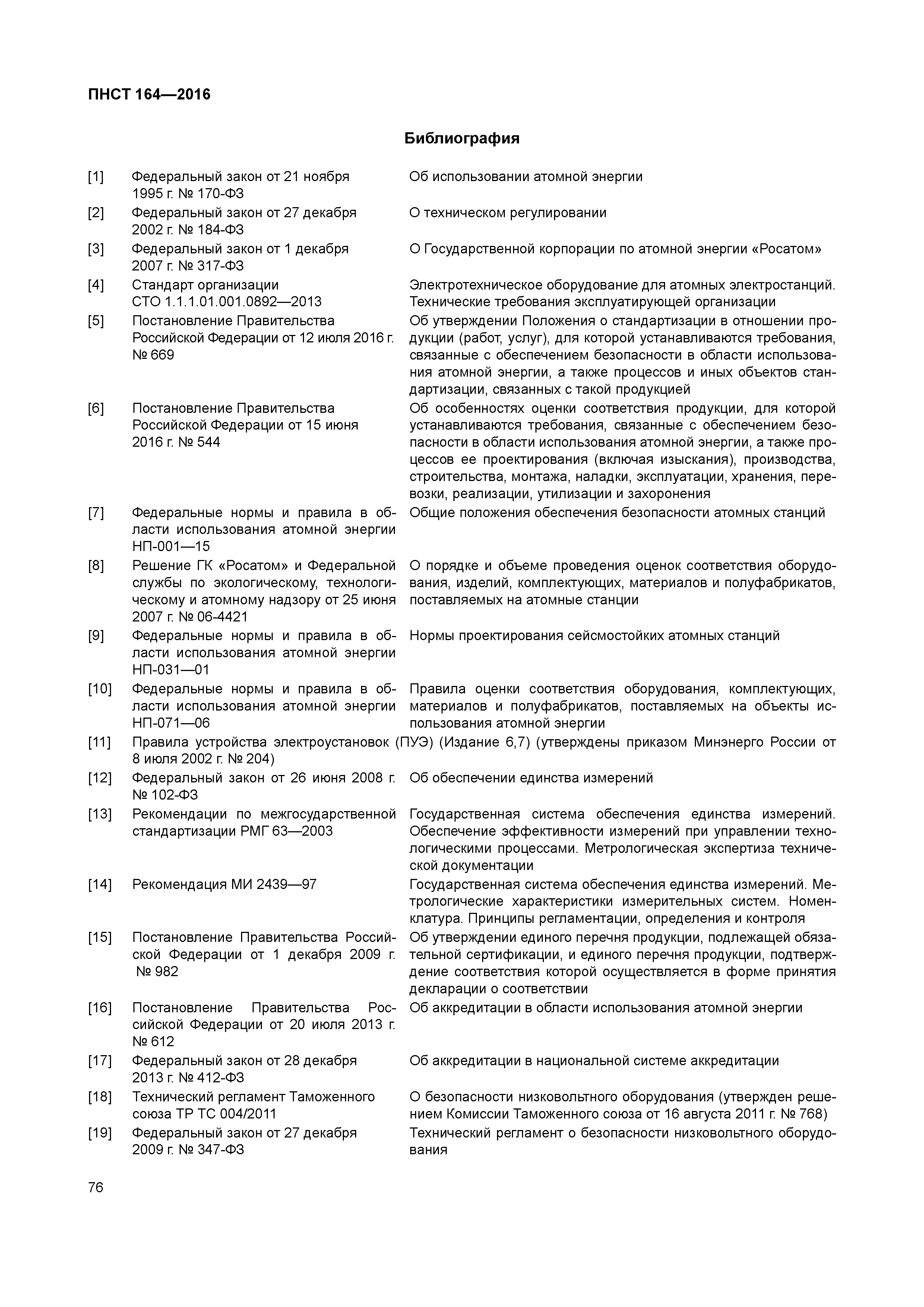

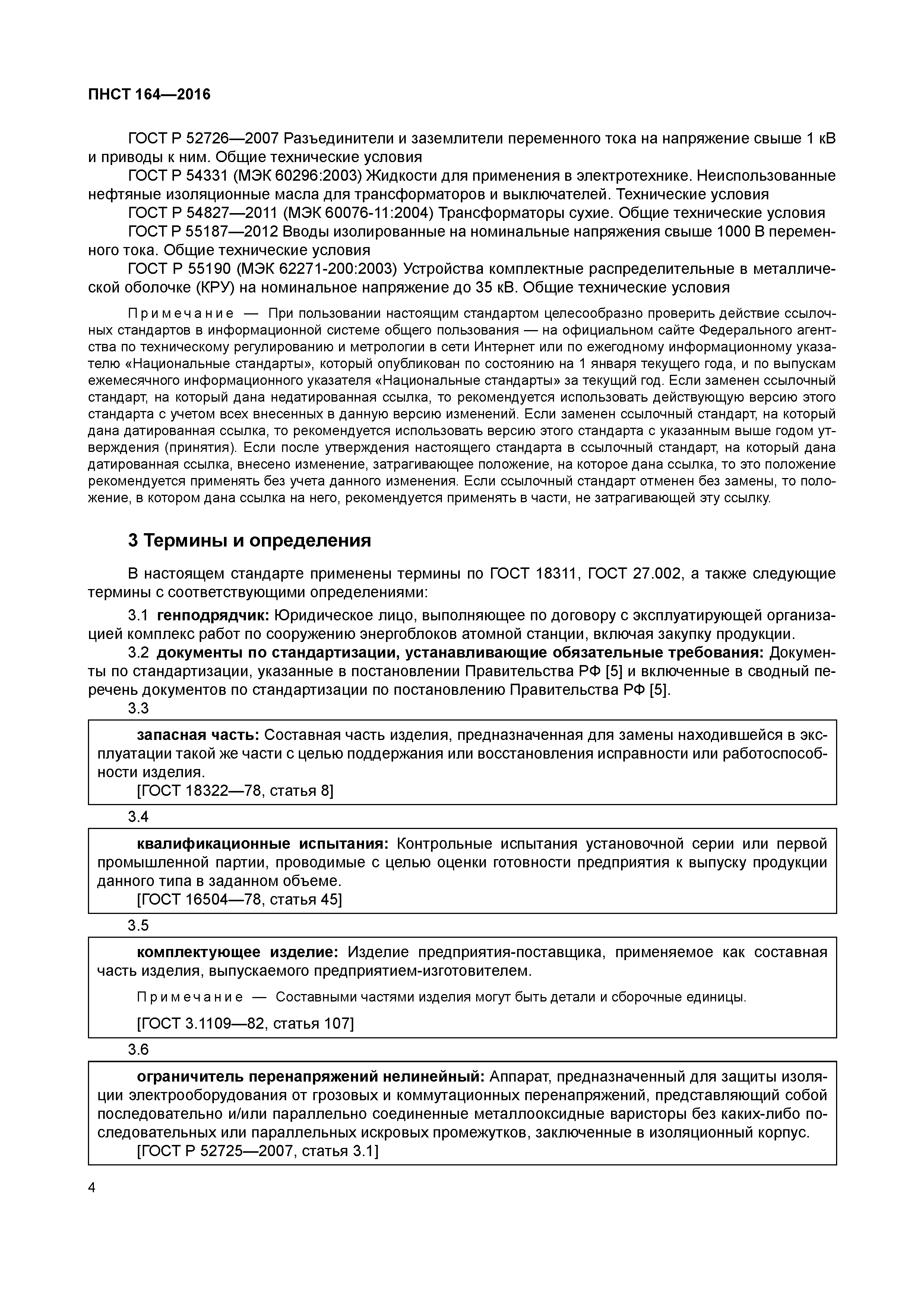

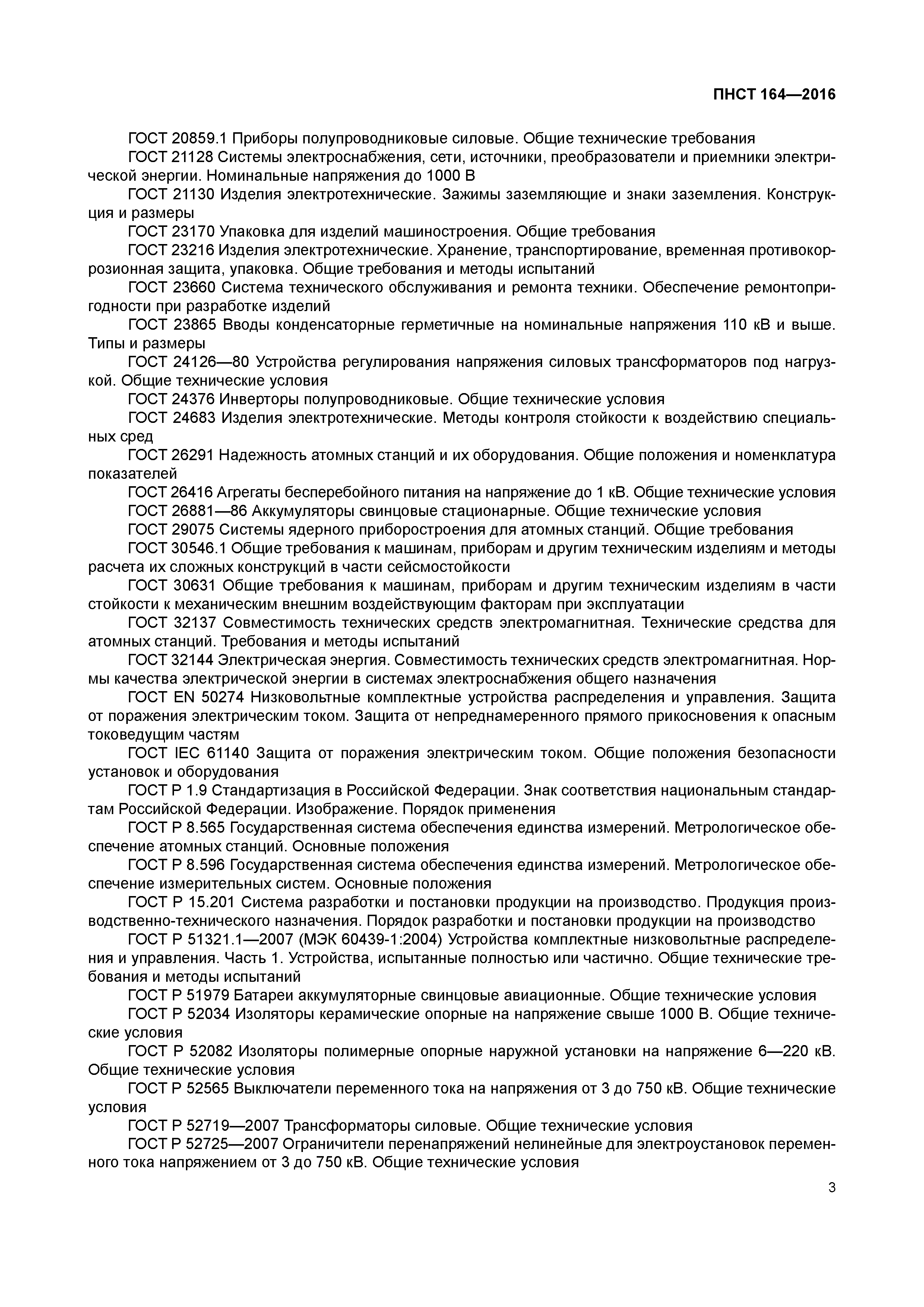

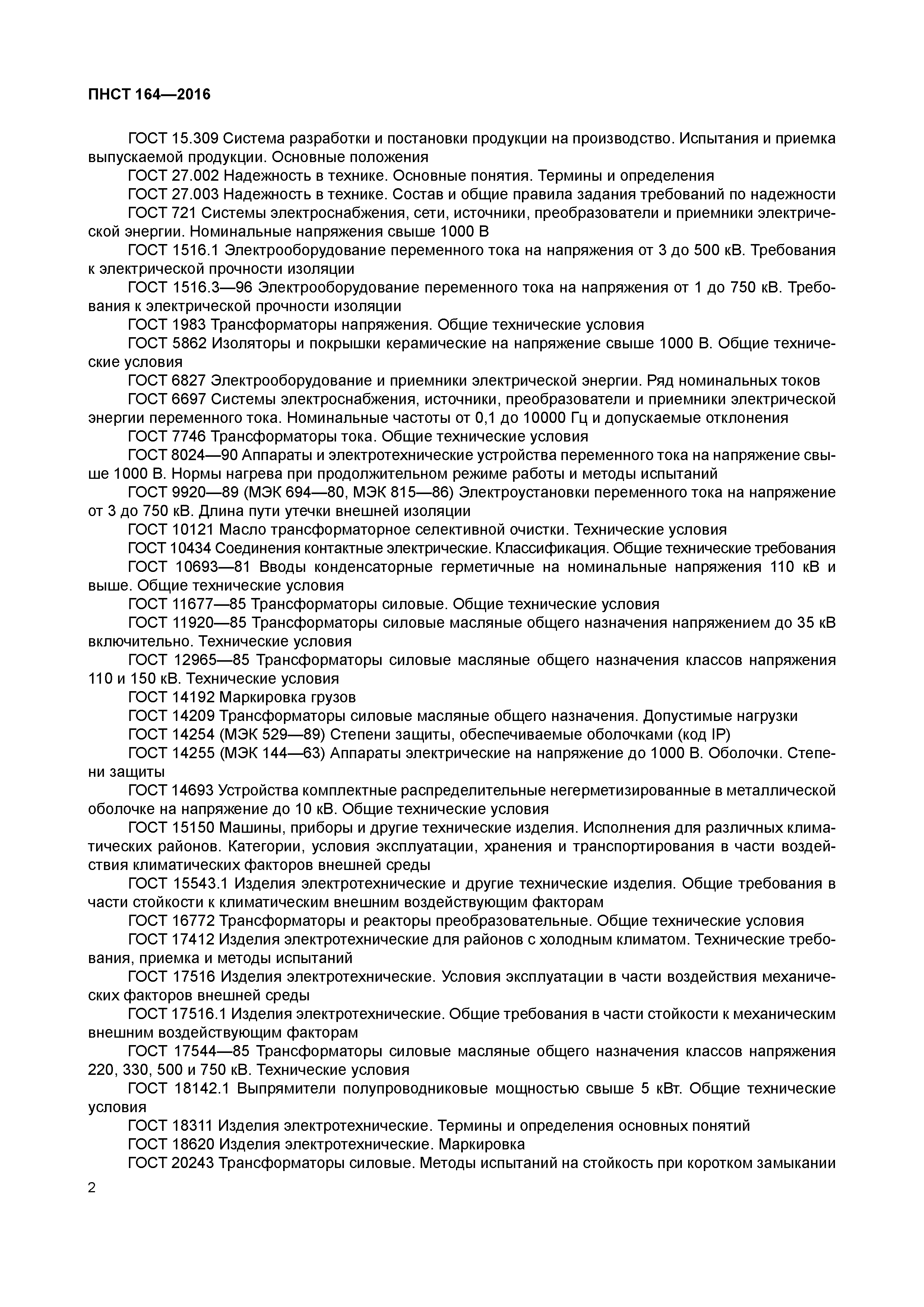

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 6697-83 «Системы электроснабжения, источники, преобразователи и приемники электрической энергии переменного тока. Номинальные частоты от 0,1 до 10000 Гц и допускаемые отклонения» ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В» ГОСТ 21128-83 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В» ГОСТ 26291-84 «Надежность атомных станций и их оборудования. Общие положения и номенклатура показателей» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 30631-99 «Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 24683-81 «Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ 26881-86 «Аккумуляторы свинцовые стационарные. Общие технические условия» ГОСТ 8.009-84 «Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 14209-97 «Руководство по нагрузке силовых масляных трансформаторов» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения» МИ 2439-97 «Рекомендация. ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля.» ГОСТ 3.1109-82 «Единая система технологической документации. Термины и определения основных понятий» ГОСТ 10121-76 «Масло трансформаторное селективной очистки. Технические условия» ГОСТ 10693-81 «Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ГОСТ 11920-85 «Трансформаторы силовые масляные общего назначения напряжением до 35 кВ включительно. Технические условия» ГОСТ 12.2.007.2-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.2.024-87 «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля» ГОСТ 12965-85 «Трансформаторы силовые масляные общего назначения классов напряжения 110 и 150 кВ. Технические условия» ГОСТ 14255-69 «Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты» ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия» ГОСТ 1516.1-76 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» ГОСТ 16772-77 «Трансформаторы и реакторы преобразовательные. Общие технические условия» ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды» ГОСТ 17544-85 «Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия» ГОСТ 18142.1-85 «Выпрямители полупроводниковые мощностью свыше 5 кВт. Общие технические условия» ГОСТ 18311-80 «Изделия электротехнические. Термины и определения основных понятий» ГОСТ 20243-74 «Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании» ГОСТ 20859.1-89 «Приборы полупроводниковые силовые. Общие технические требования» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 23660-79 «Система технического обслуживания и ремонта техники. Обеспечение ремонтопригодности при разработке изделий» ГОСТ 23865-79 «Вводы конденсаторные герметичные на номинальные напряжения от 110 кВ и выше. Типы и размеры» ГОСТ 24126-80 «Устройства регулирования напряжения силовых трансформаторов под нагрузкой. Общие технические условия» ГОСТ 24376-91 «Инверторы полупроводниковые. Общие технические условия» ГОСТ 26416-85 «Агрегаты бесперебойного питания на напряжение до 1 кВ. Общие технические условия» ГОСТ 29075-91 «Системы ядерного приборостроения для атомных станций. Общие требования» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости» ГОСТ 5862-79 «Изоляторы и покрышки керамические на напряжение свыше 1000 В. Общие технические условия» ГОСТ 6827-76 «Электрооборудование и приемники электрической энергии. Ряд номинальных токов» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ Р 52082-2003 «Изоляторы полимерные опорные наружной установки на напряжение 6-220 кВ. Общие технические условия» НП 031-01 «Нормы проектирования сейсмостойких атомных станций» ПУЭ «Правила устройства электроустановок. Издание 6» ГОСТ Р 1.9-2004 «Стандартизация в Российской Федерации. Знак соответствия национальным стандартам Российской Федерации. Изображение. Порядок применения» Федеральный закон 170-ФЗ «Об использовании атомной энергии» РМГ 63-2003 «Государственная система обеспечения единства измерений. Обеспечение эффективности измерений при управлении технологическими процессами. Метрологическая экспертиза технической документации» ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия» НП 071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» ГОСТ Р 52719-2007 «Трансформаторы силовые. Общие технические условия» ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия» ГОСТ Р 52725-2007 «Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия» Федеральный закон 102-ФЗ «Об обеспечении единства измерений» ГОСТ Р 51321.1-2007 «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний» ГОСТ Р 52034-2008 «Изоляторы керамические опорные на напряжение свыше 1000 В. Общие технические условия» Постановление 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии» ГОСТ Р 54331-2011 «Жидкости для применения в электротехнике. Неиспользованные нефтяные изоляционные масла для трансформаторов и выключателей. Технические условия» Технический регламент Таможенного союза 004/2011 «О безопасности низковольтного оборудования» ГОСТ Р 54827-2011 «Трансформаторы сухие. Общие технические условия» ГОСТ Р 55190-2012 «Устройства комплектные распределительные в металлической оболочке (КРУ) на номинальное напряжение до 35 кВ. Общие технические условия» ГОСТ Р 55187-2012 «Вводы изолированные на номинальные напряжения свыше 1000 В переменного тока. Общие технические условия» ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» Федеральный закон 412-ФЗ «Об аккредитации в национальной системе аккредитации» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 2.602-2013 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 32137-2013 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний» ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» ГОСТ EN 50274-2012 «Низковольтные комплектные устройства распределения и управления. Защита от поражения электрическим током. Защита от непреднамеренного прямого прикосновения к опасным токоведущим частям» ГОСТ Р 8.565-2014 «Государственная система обеспечения единства измерений. Метрологическое обеспечение атомных станций. Основные положения» СТО 1.1.1.01.001.0892-2013 «Электротехническое оборудование для атомных электростанций. Технические требования эксплуатирующей организации» НП 001-15 «Федеральные нормы и правила в области использования атомной энергии "Общие положения обеспечения безопасности атомных станций"» «Положение об особенностях оценки соответствия продукции, для которой устанавливаются требования, связанные с обеспечением безопасности в области использования атомной энергии, а также процессов ее проектирования (включая изыскания), производства, строительства, монтажа, наладки, эксплуатации, хранения, перевозки, реализации, утилизации и захоронения» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия» ГОСТ 27.002-2015 «Надежность в технике. Термины и определения» «Положение о стандартизации в отношении продукции (работ, услуг), для которой устанавливаются требования, связанные с обеспечением безопасности в области использования атомной энергии, а также процессов и иных объектов стандартизации, связанных с такой продукцией»
