ОСТ 26.260.758-2003

Конструкции металлические. Общие технические требования

Обозначение:	ОСТ 26.260.758-2003
Обозначение англ:	OST 26.260.758-2003
Статус:	не определен законодательством
Название рус.:	Конструкции металлические. Общие технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2003

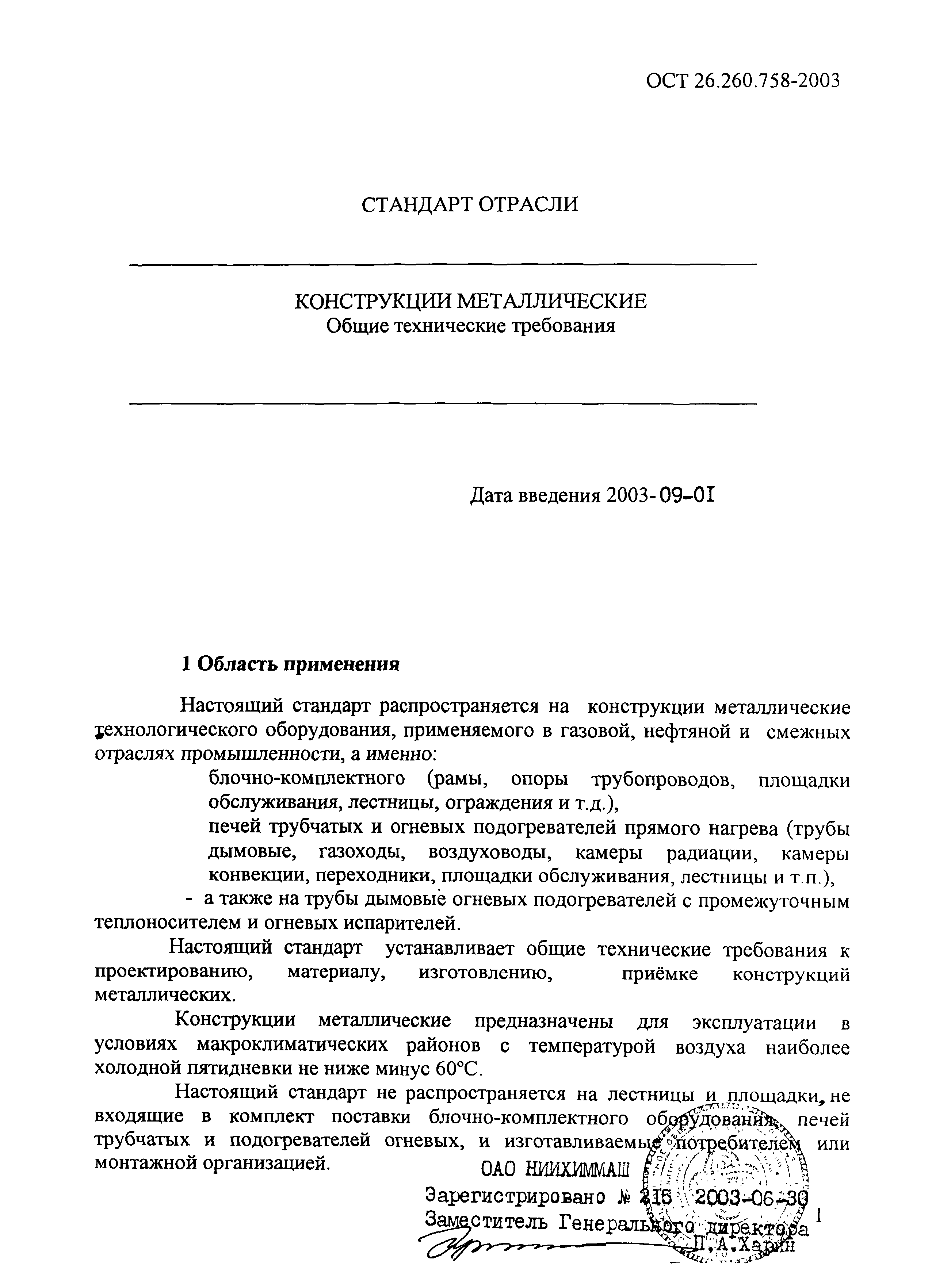

Область применения:	Стандарт распространяется на конструкции металлические технологического оборудования, применяемого в газовой, нефтяной и смежных отраслях промышленности, а именно: - блочно-комплектного (рамы, опоры трубопроводов, площадки обслуживания, лестницы, ограждения и т.д.), - печей трубчатых и огневых подогревателей прямого нагрева (трубы дымовые, газоходы, воздуховоды, камеры радиации, камеры конвекции, переходники, площадки обслуживания, лестницы и т.д.), - трубы дымовые огневых подогревателей с промежуточным теплоносителем и огневых испарителей. Стандарт устанавливает общие технические требования к проектированию, материалу, изготовлению, приемке конструкций металлических. Стандарт не распространяется на лестницы и площадки, не входящие в комплект поставки блочно-комплектного оборудования печей трубчатых и подогревателей огневых, и изготавливаемые потребителем или монтажной организацией

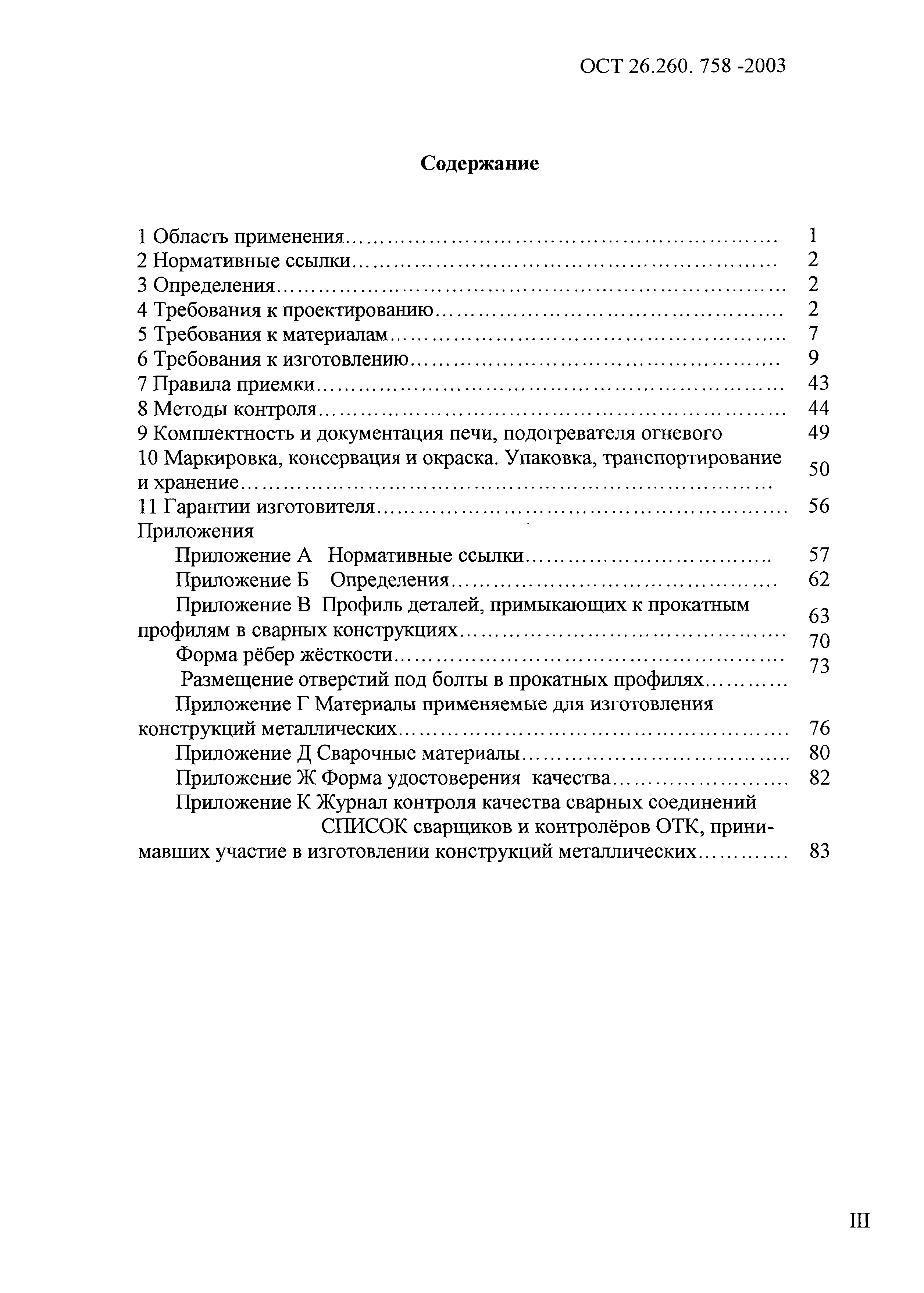

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Требования к проектированию 5 Требования к материалам 6 Требования к изготовлению 7 Правила приемки 8 Методы контроля 9 Комплектность и документация 10 Маркировка, консервация и окраска. Упаковка, транспортирование и хранение 11 Гарантии изготовителя Приложения
Разработан:	ДОАО ЦКБН ОАО Газпром
Утверждён:	ТК 260 Оборудование химическое и нефтегазоперерабатывающее (Technical Committee 260, Chemical and Petroleum and Gas Refining Equipment )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Заменяет собой:	ОСТ 26-02-758-79 «Конструкции металлические. Общие технические требования»

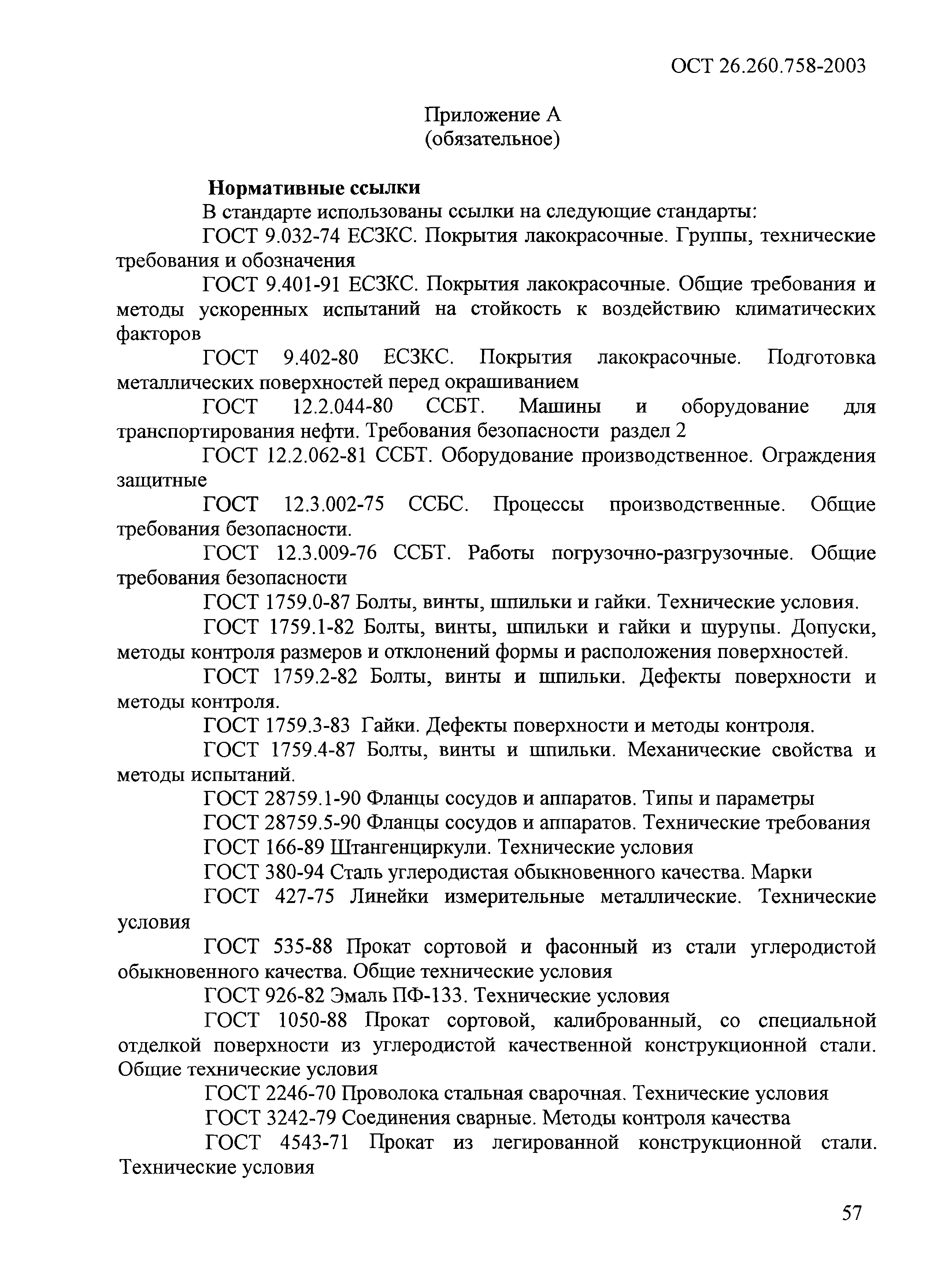

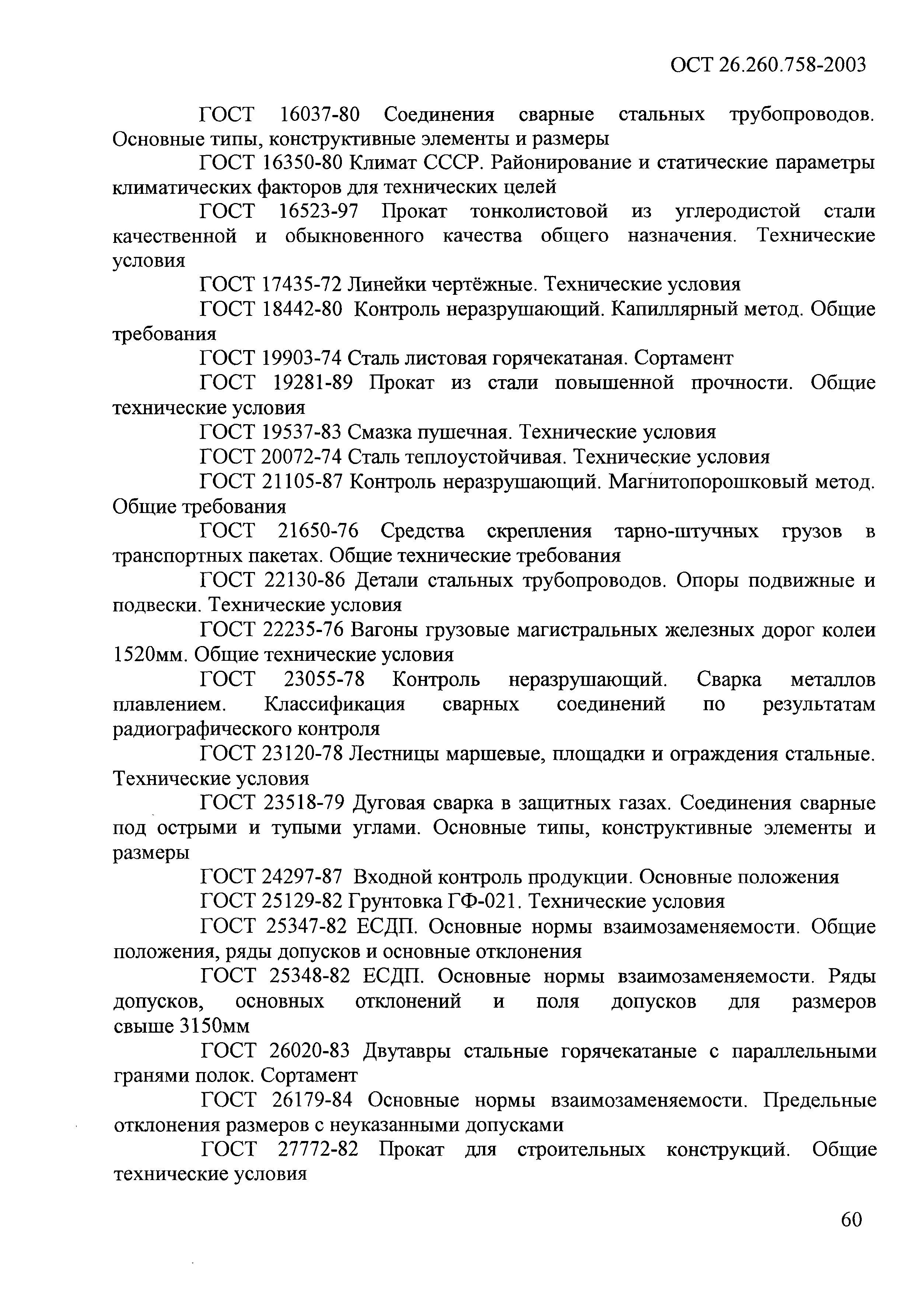

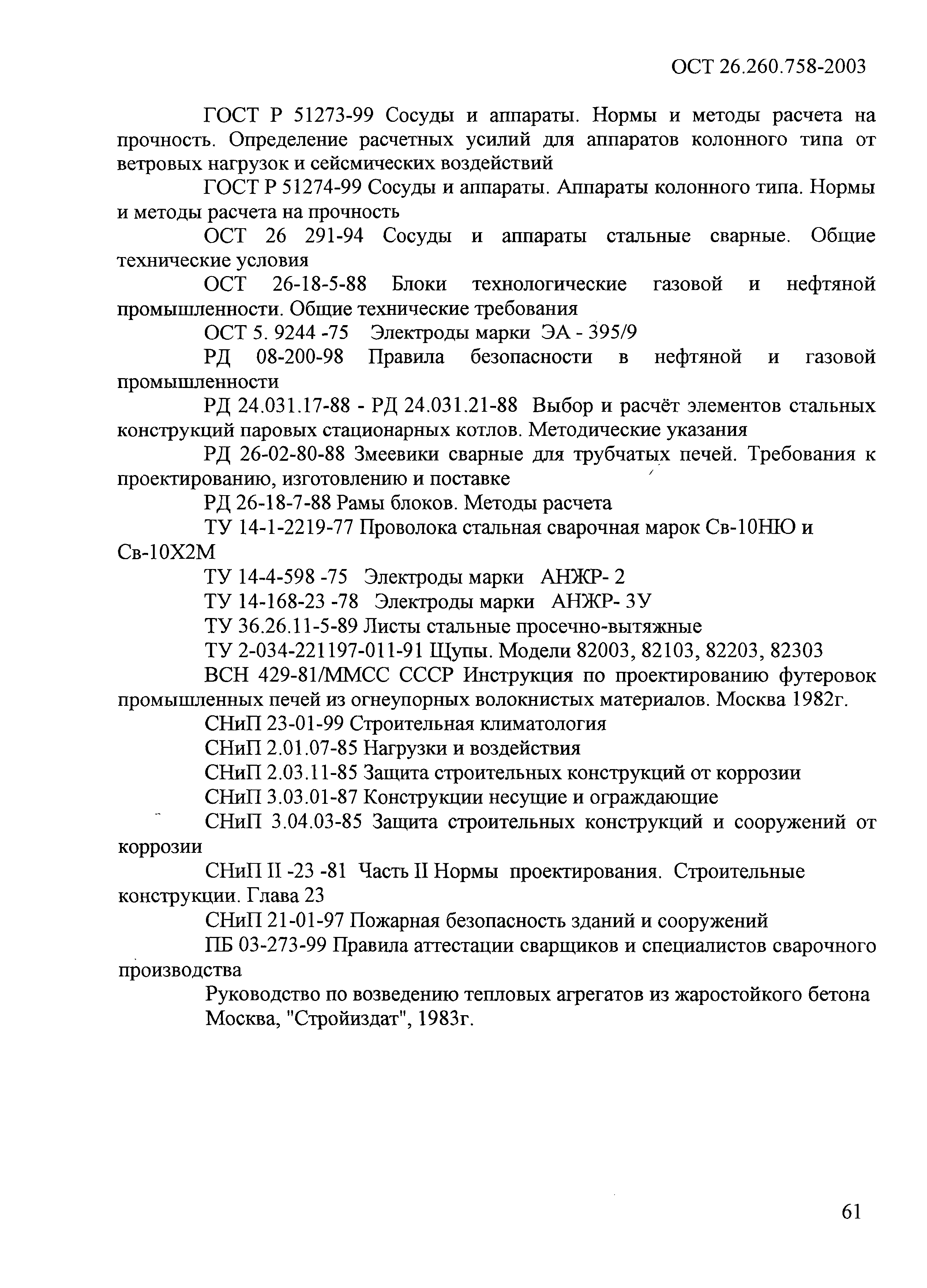

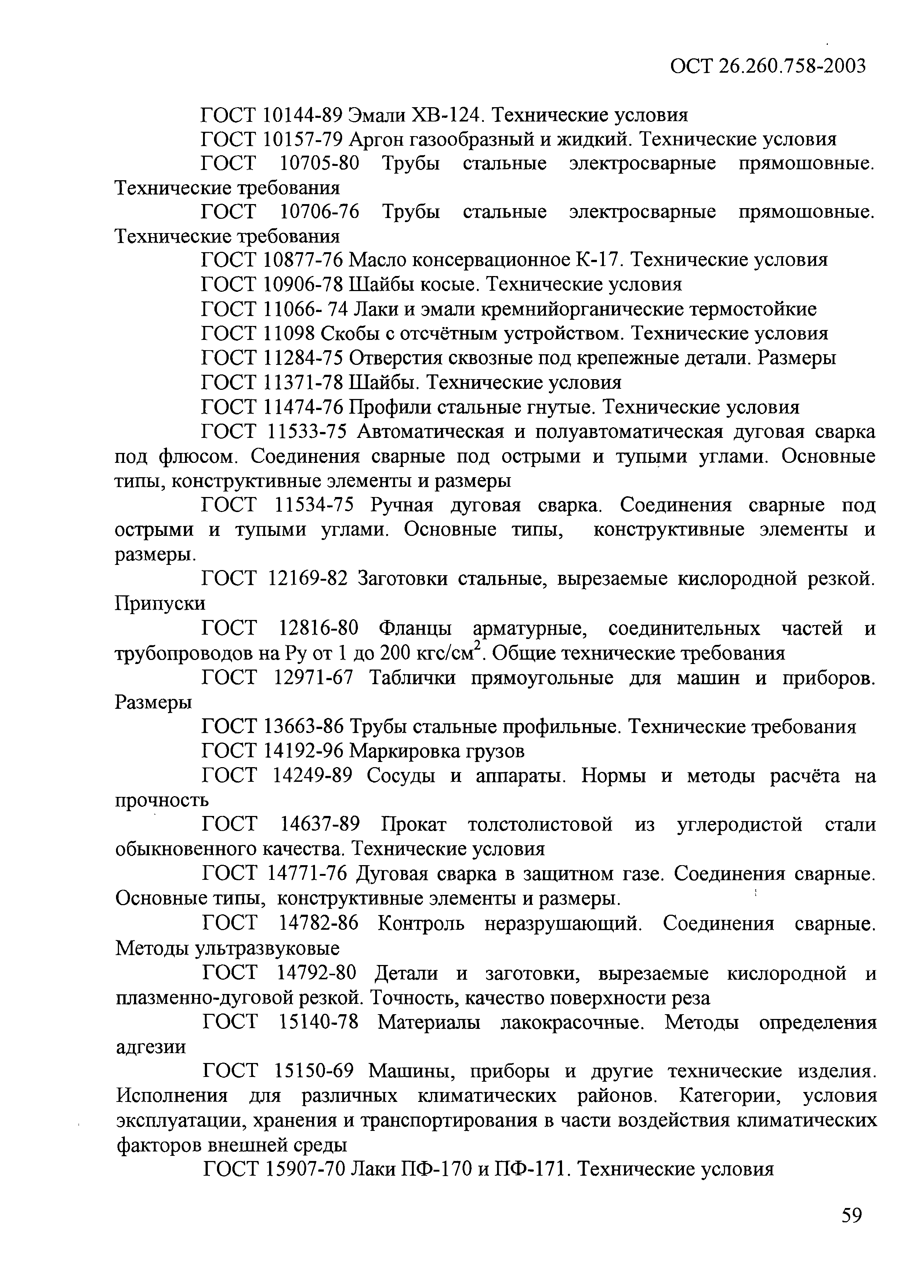

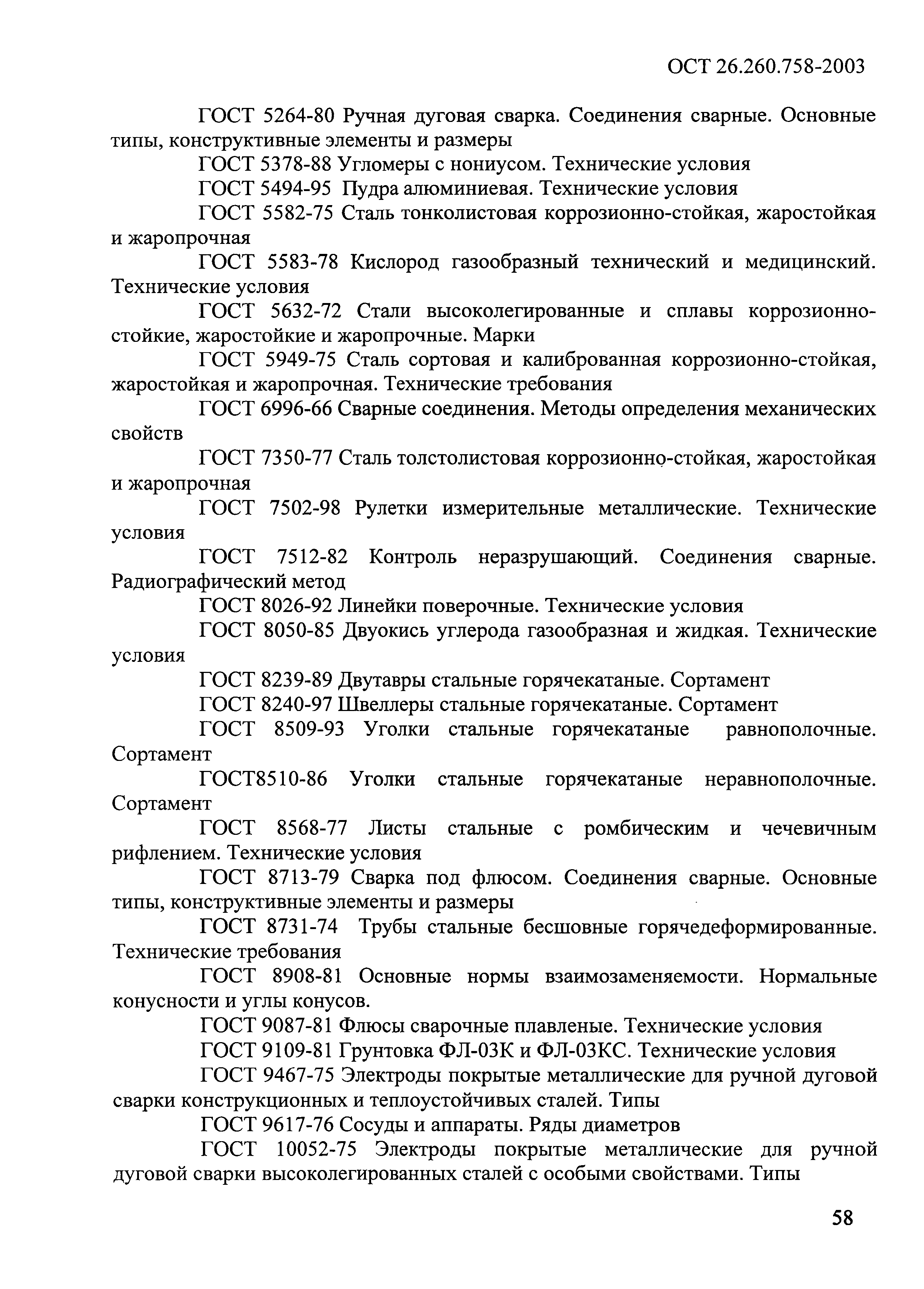

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 12.2.044-80 «Система стандартов безопасности труда. Машины и оборудование для транспортирования нефти. Требования безопасности» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ГОСТ 12.2.062-81 «Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ТУ 36-26.11-5-89 «Листы стальные просечно-вытяжные. Технические условия» ГОСТ 926-82 «Эмаль ПФ-133. Технические условия» ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 12169-82 «Заготовки стальные, вырезаемые кислородной резкой. Припуски» ОСТ 26.291-87 «Сосуды и аппараты сварные. Общие технические условия» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ОСТ 26-02-758-79 «Конструкции металлические. Общие технические требования» РД 26-02-80-2004 «Змеевики сварные для трубчатых печей. Требования к проектированию, изготовлению и поставке» ОСТ 26-18-5-88 «Блоки технологические газовой и нефтяной промышленности. Общие технические требования» РД 24.031.17-88 «Методические указания. Выбор типов и методика расчетов сварных стыков двутавров и швеллеров стальных конструкций паровых стационарных котлов» Типовой проект 904-1-58.85 «Альбом 8. Сметы и ведомости потребности в материалах на строительные решения для 4К-20А» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 22235-2010 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ» ГОСТ 9109-81 «Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия» ГОСТ 10906-78 «Шайбы косые. Технические условия» ГОСТ 10144-89 «Эмали ХВ-124. Технические условия» ГОСТ 10877-76 «Масло консервационное К-17. Технические условия» ГОСТ 11066-74 «Лаки и эмали кремнийорганические термостойкие. Технические условия» ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия» ГОСТ 11284-75 «Отверстия сквозные под крепежные детали. Размеры» ГОСТ 15907-70 «Лаки ПФ-170 и ПФ-171. Технические условия» ГОСТ 17435-72 «Линейки чертежные. Технические условия» ГОСТ 1759.2-82 «Болты, винты и шпильки. Дефекты поверхности и методы контроля» ГОСТ 1759.3-83 «Гайки. Дефекты поверхности и методы контроля» ГОСТ 19537-83 «Смазка пушечная. Технические условия» ГОСТ 22130-86 «Детали стальных трубопроводов. Опоры подвижные и подвески. Технические условия» ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия» ГОСТ 26179-84 «Основные нормы взаимозаменяемости. Допуски размеров свыше 10000 до 40000 мм» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением. Технические условия» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 11474-76 «Профили стальные гнутые. Технические условия» ГОСТ 13663-86 «Трубы стальные профильные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 5378-88 «Угломеры с нониусом. Технические условия» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 15140-78 «Материалы лакокрасочные. Методы определения адгезии» ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ Р 51273-99 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий» ГОСТ Р 51274-99 «Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» РД 08-200-98 «Правила безопасности в нефтяной и газовой промышленности» СНиП 23-01-99* «Строительная климатология» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 21650-76 «Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 9617-76 «Сосуды и аппараты. Ряды диаметров» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 28759.1-90 «Фланцы сосудов и аппаратов. Типы и параметры» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 23518-79 «Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 5494-95 «Пудра алюминиевая. Технические условия» ВСН 429-81/ММСС СССР «Инструкция по проектированию футеровок промышленных печей из огнеупорных волокнистых материалов» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 22235-76 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 25348-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»
