Скачать ОСТ 24.200.02-91 Сборочные единицы стальных трубопроводов на Ру <= 10 МПа (100 кгс/см2) комплектных технологических линий. Общие технические условия

Дата актуализации: 10.08.2017

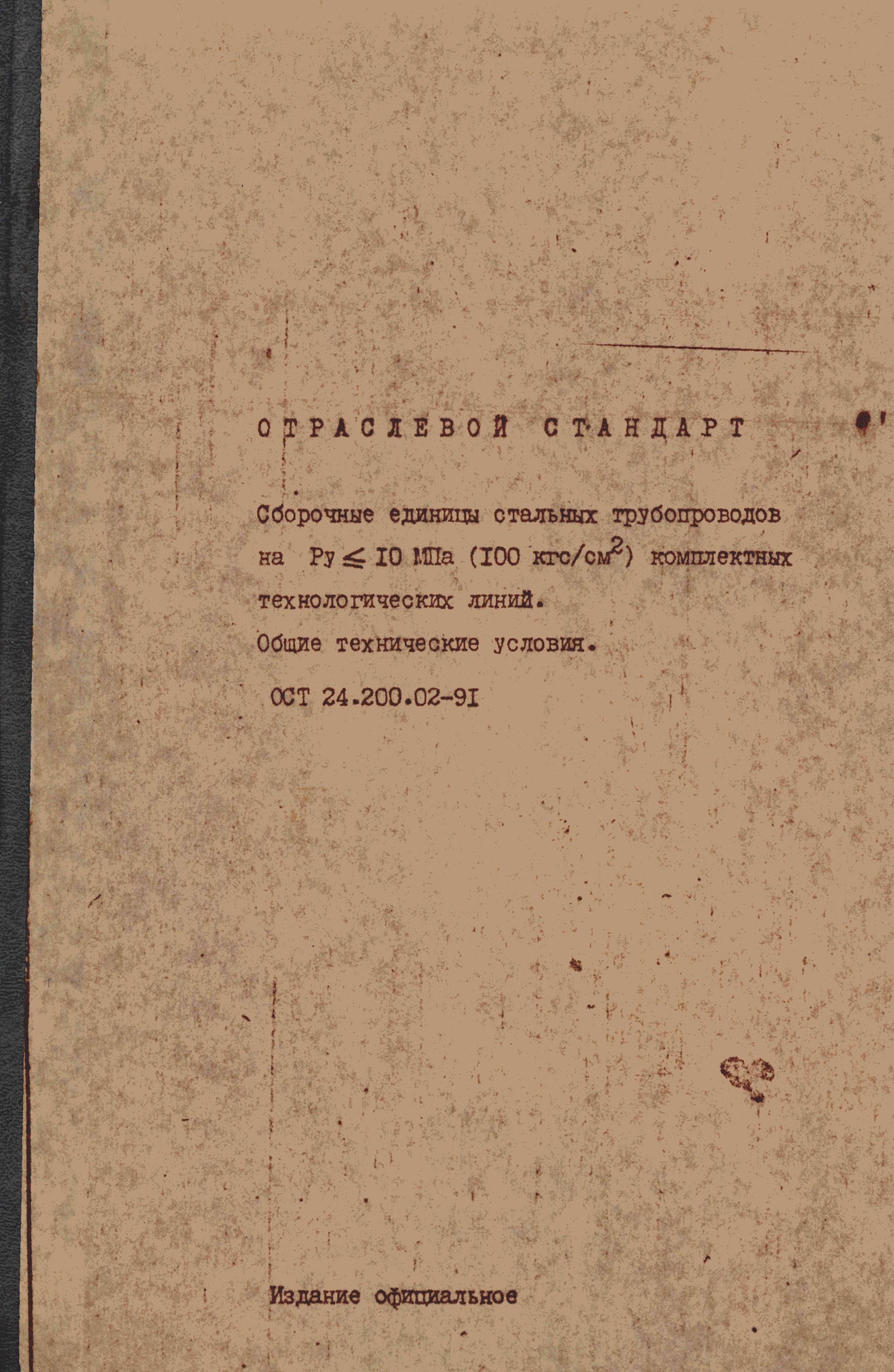

ОСТ 24.200.02-91

Сборочные единицы стальных трубопроводов на Ру <= 10 МПа (100 кгс/см2) комплектных технологических линий. Общие технические условия

Обозначение:	ОСТ 24.200.02-91
Обозначение англ:	OST 24.200.02-91
Статус:	не определен законодательством
Название рус.:	Сборочные единицы стальных трубопроводов на Ру <= 10 МПа (100 кгс/см2) комплектных технологических линий. Общие технические условия
Название англ.:	Steel Pipeline Assembly Units for Nominal Pressure Less Than or Equal to 10 MPa (100 kgf/sq. cm) for Integrated Process Lines - General Technical Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

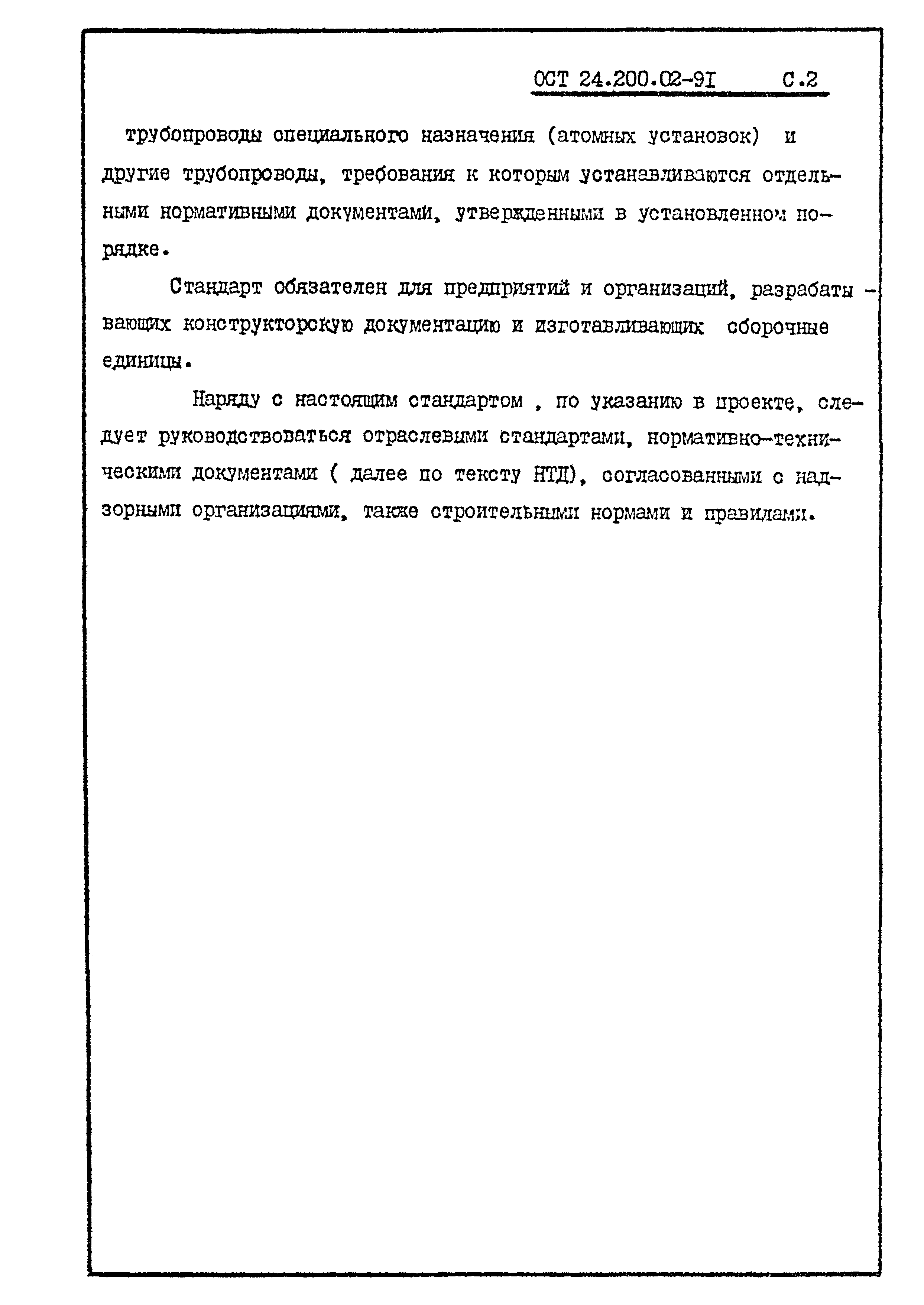

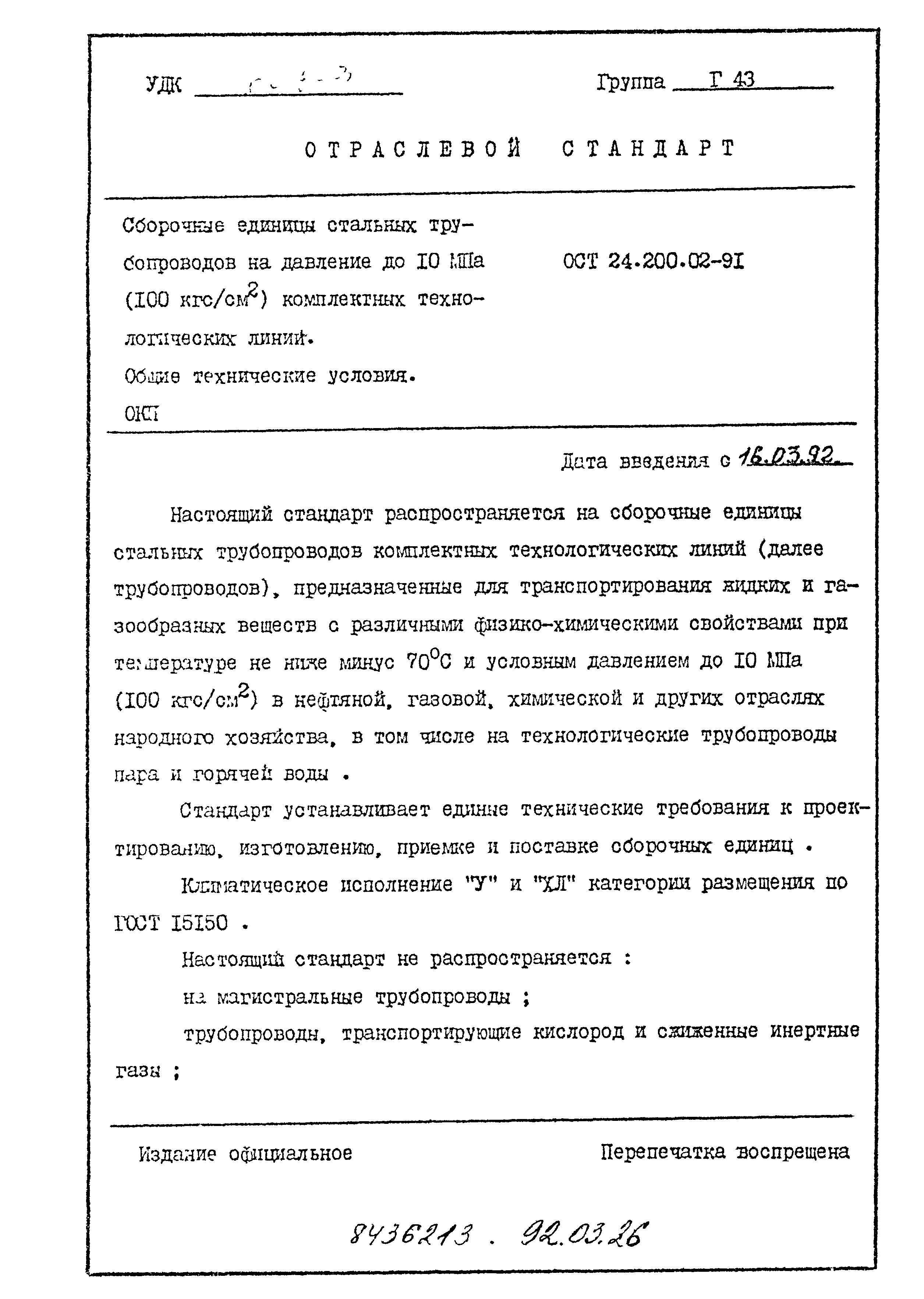

Область применения:	Стандарт распространяется на сборочные единицы стальных трубопроводов комплектных технологических линий, предназначенные для транспортирования жидких и газообразных веществ с различными физико-химическими свойствами при температуре не ниже минус 70 град. Цельсия и условным давлением до 10 МПа (100 кгс/см2) в нефтяной, газовой, химической и других отраслях народного хозяйства, в том числе на технологические трубопроводы пара и горячей воды. Стандарт не распространяется: на магистральные трубопроводы; трубопроводы, транспортирующие кислород и сжиженные инертные газы; трубопроводы специального назначения (атомных установок) и другие трубопроводы, требования к которым устанавливаются отдельными нормативными документами, утвержденными в установленном порядке.

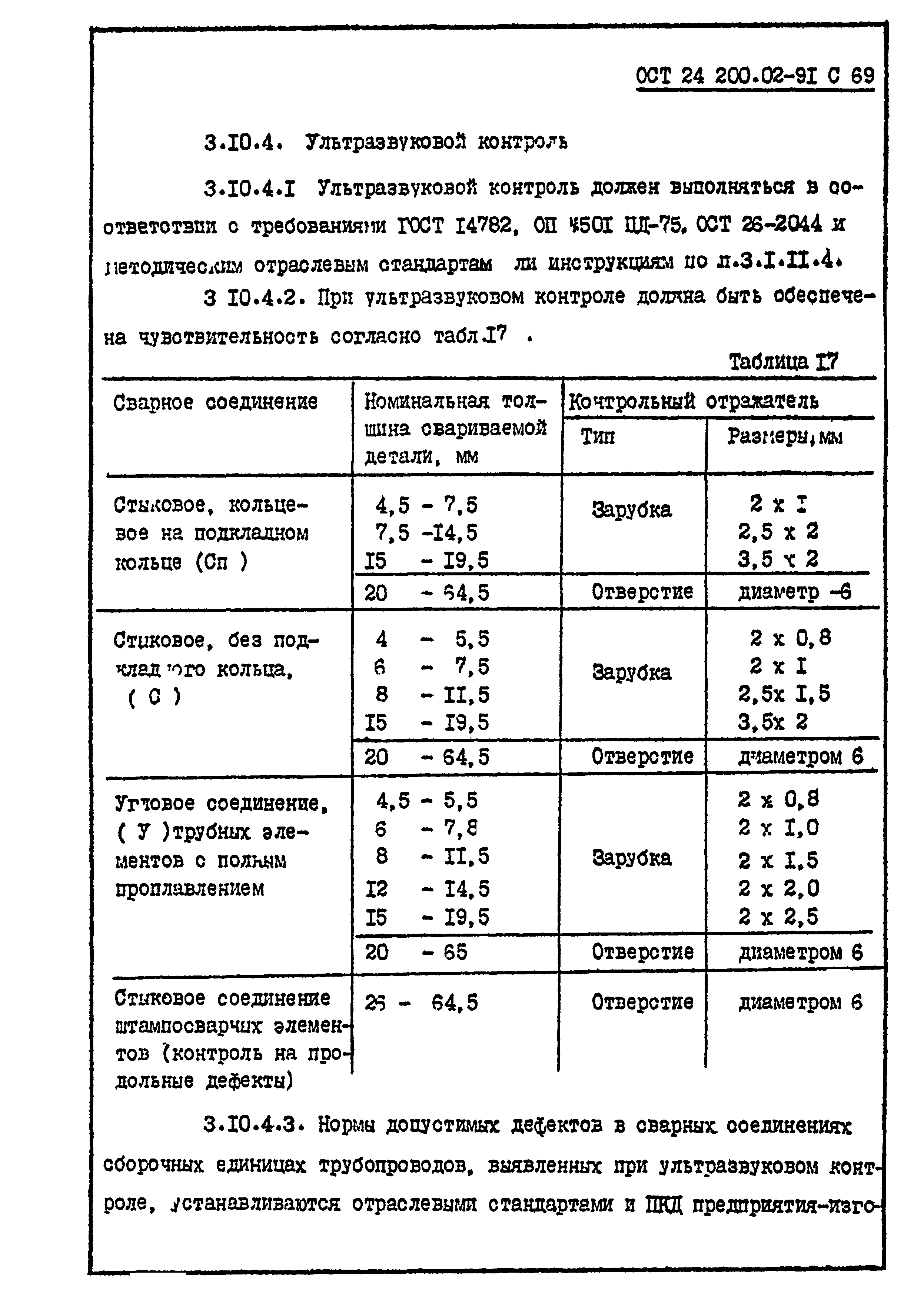

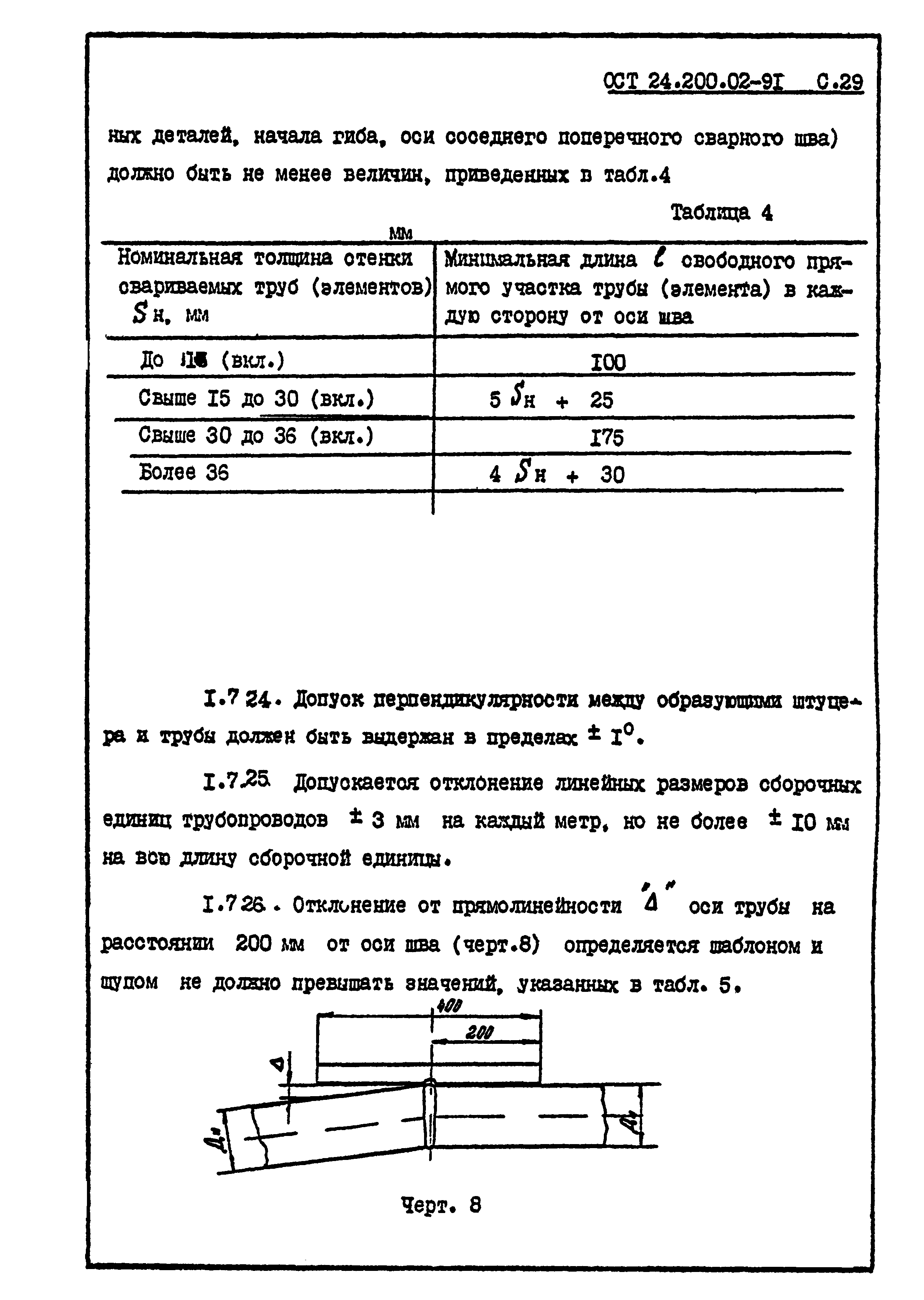

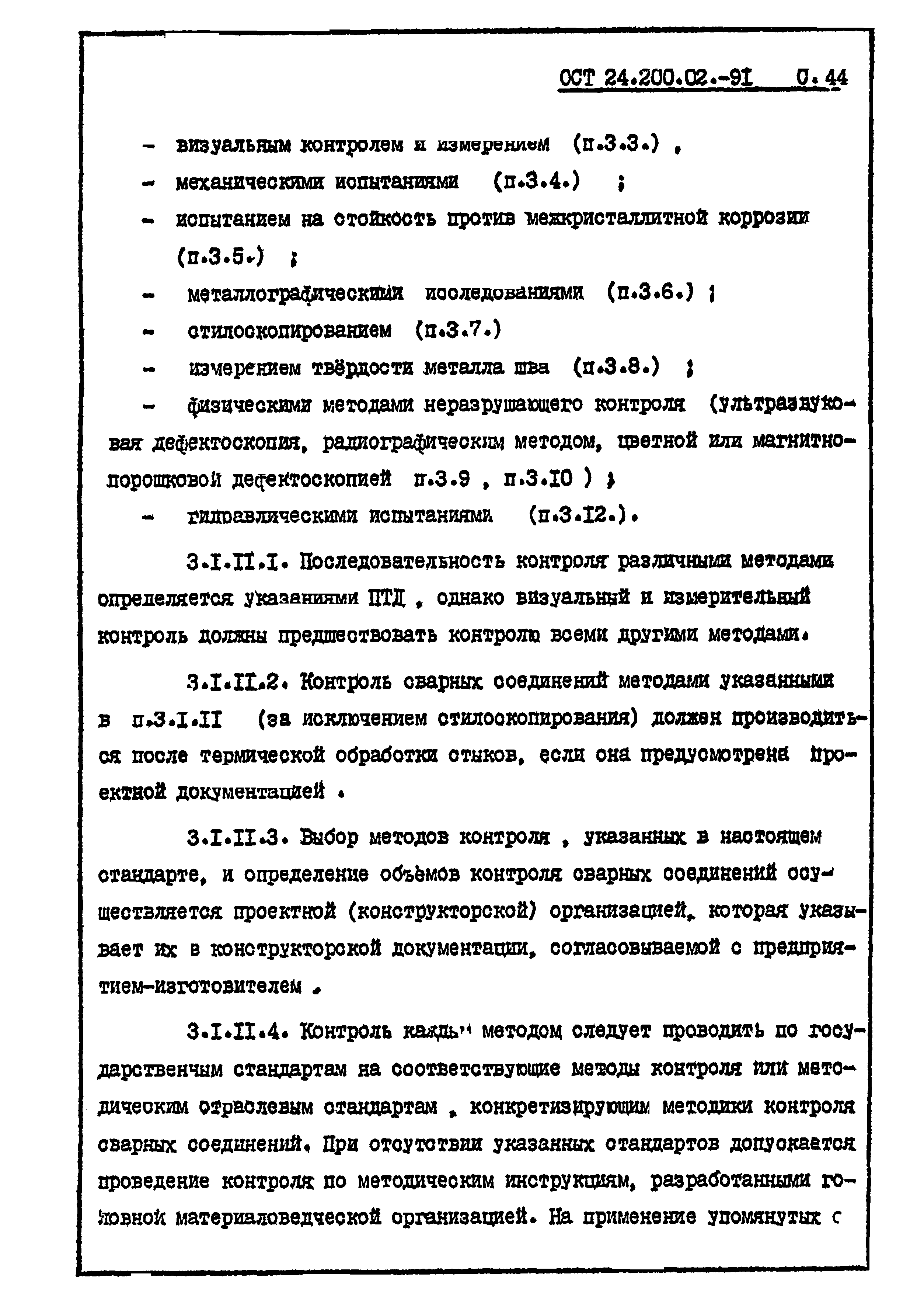

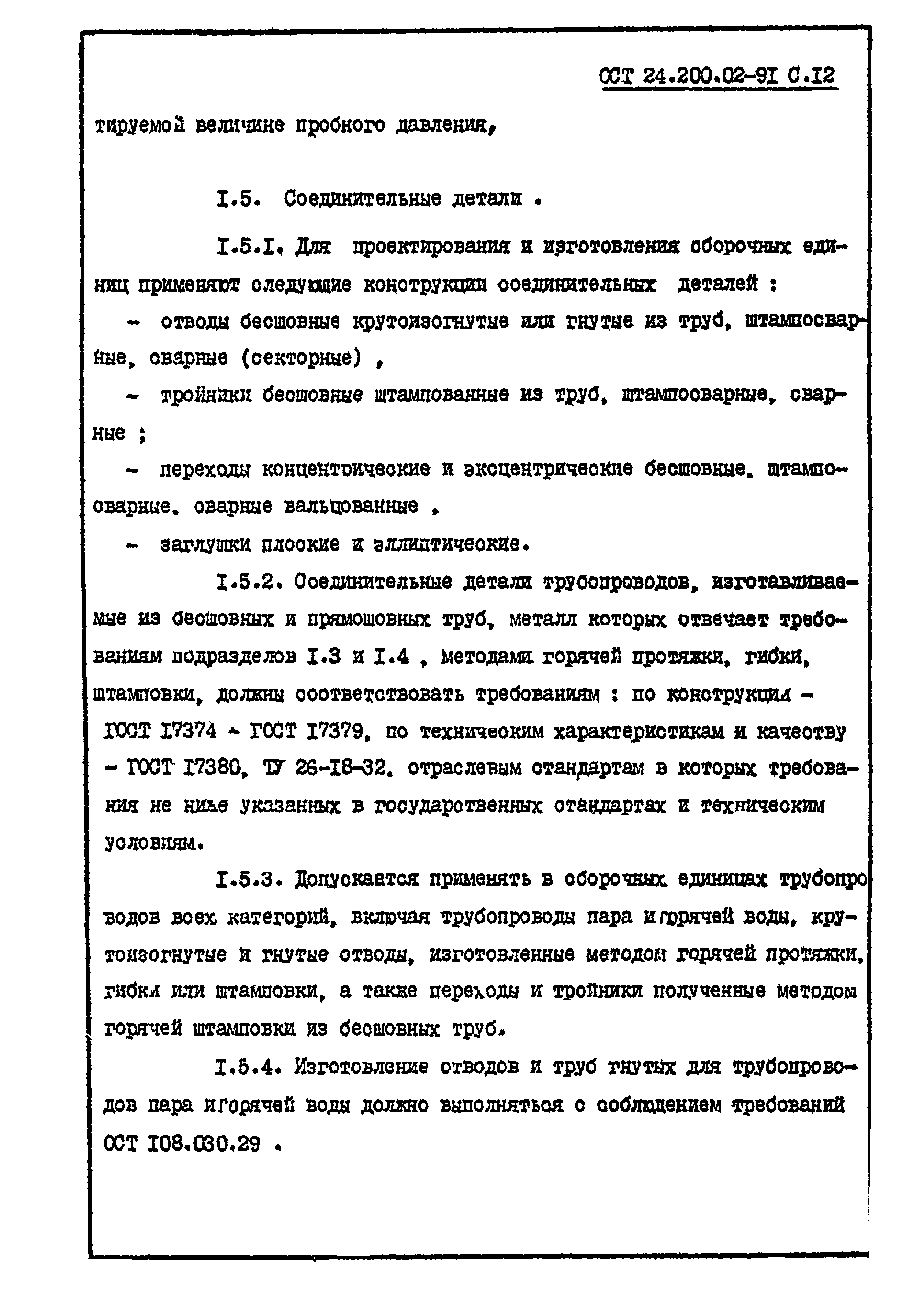

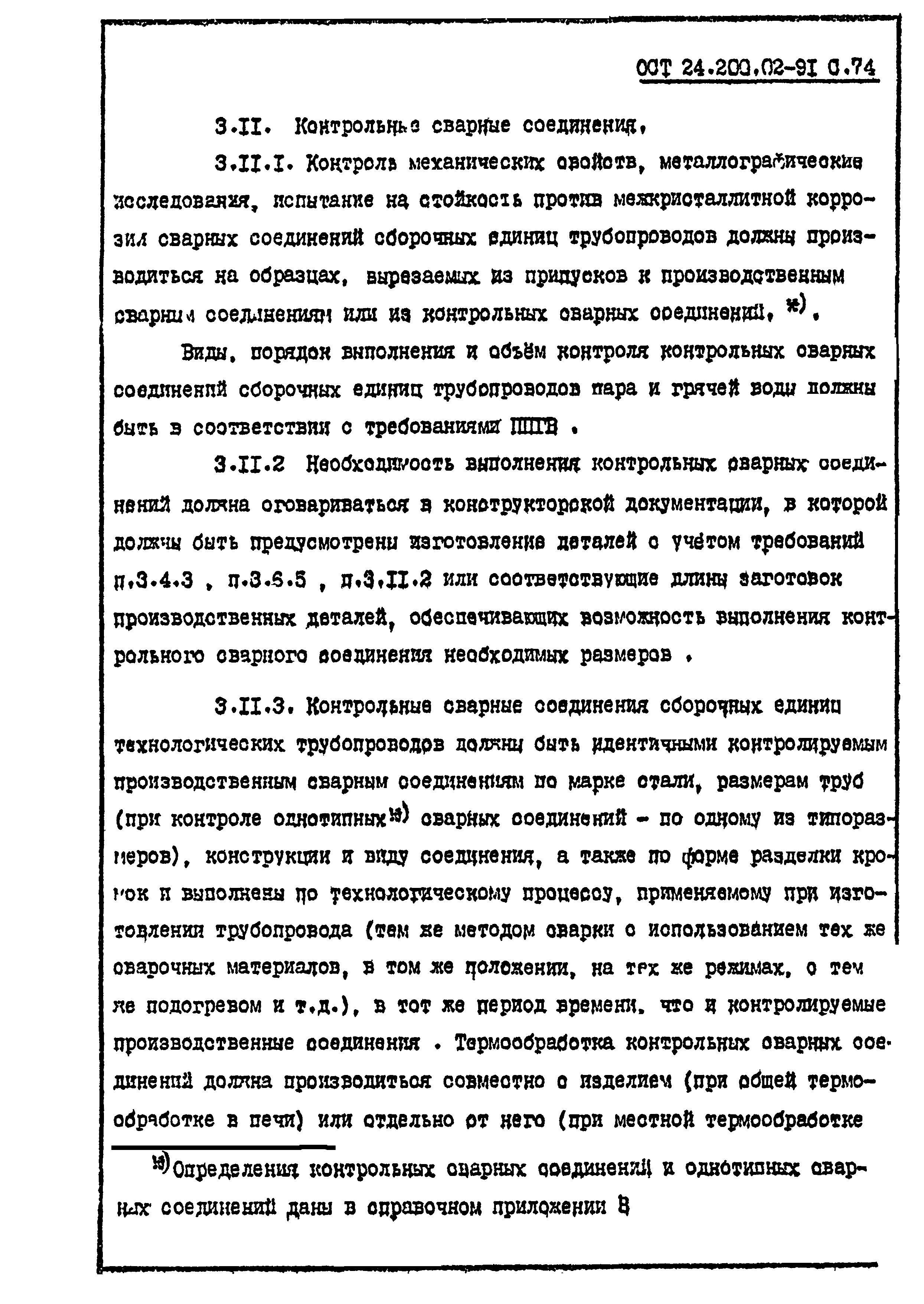

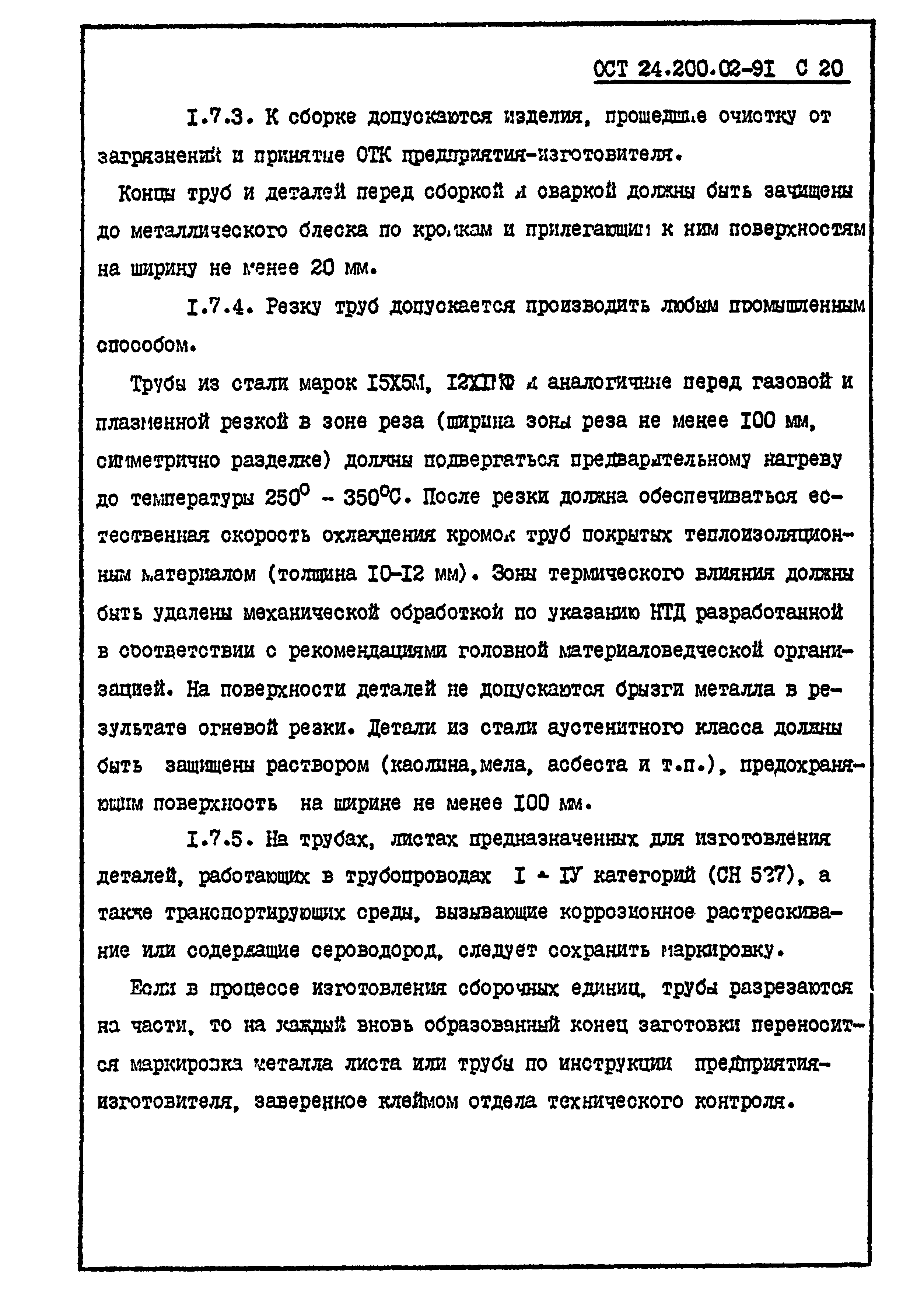

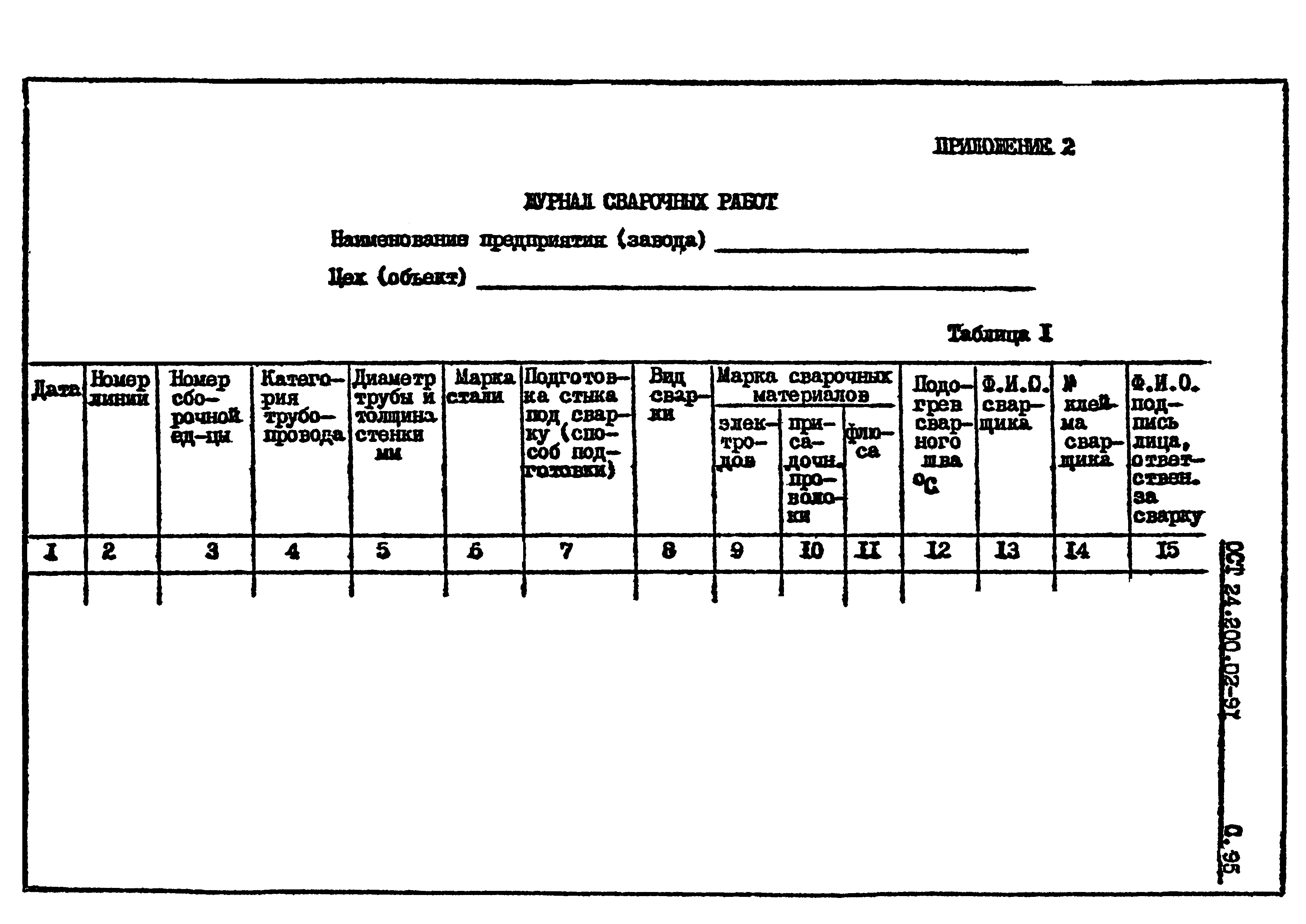

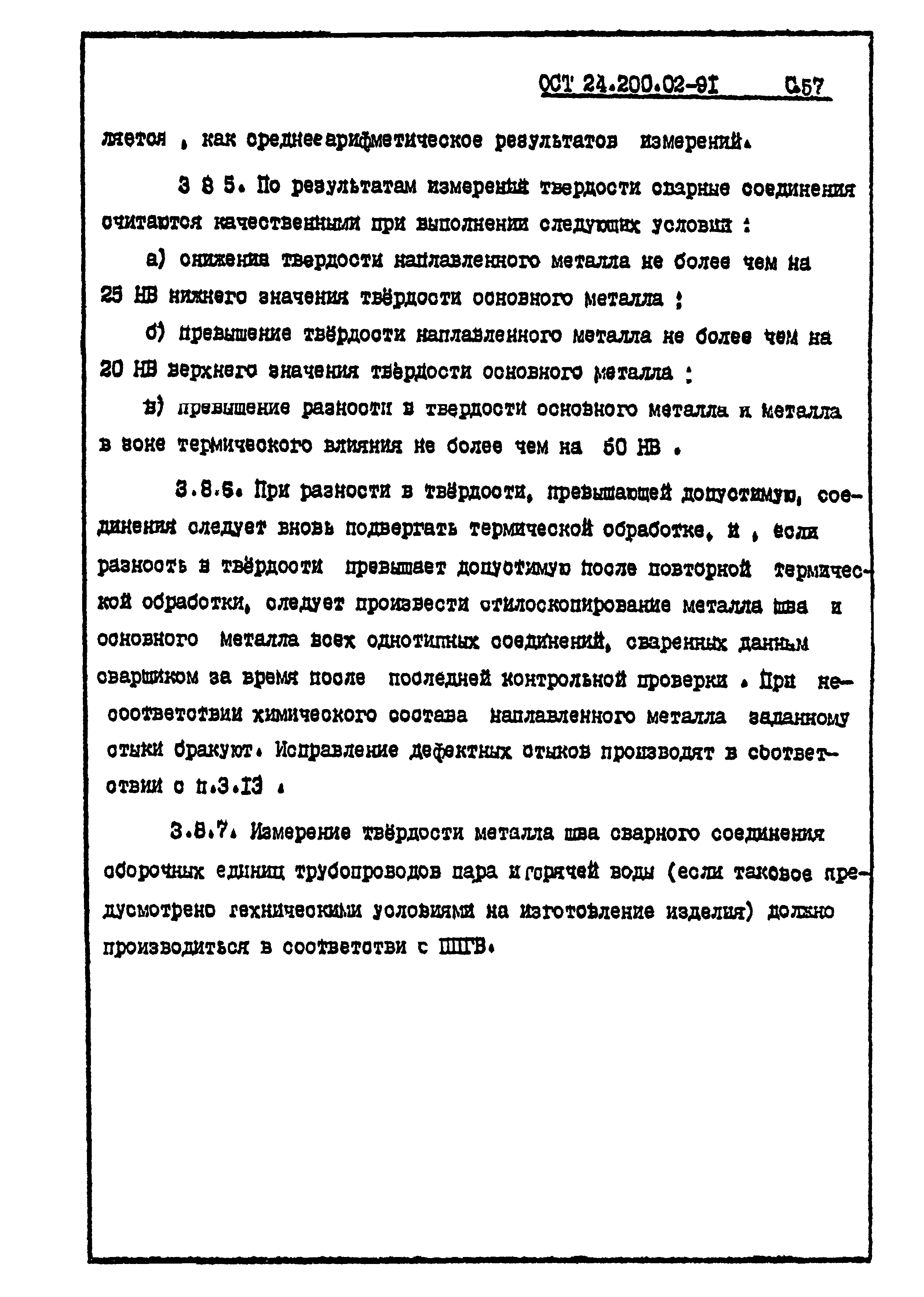

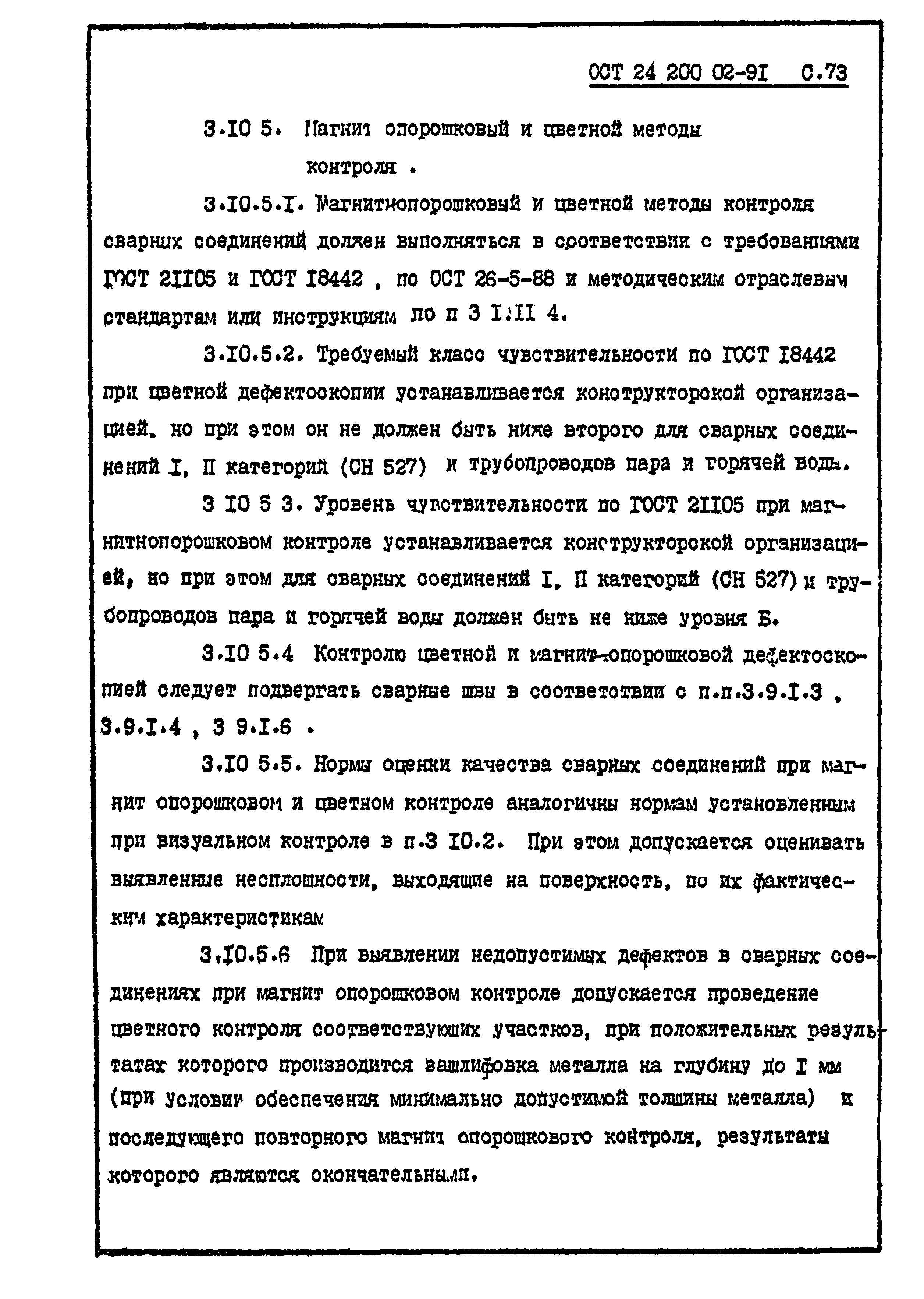

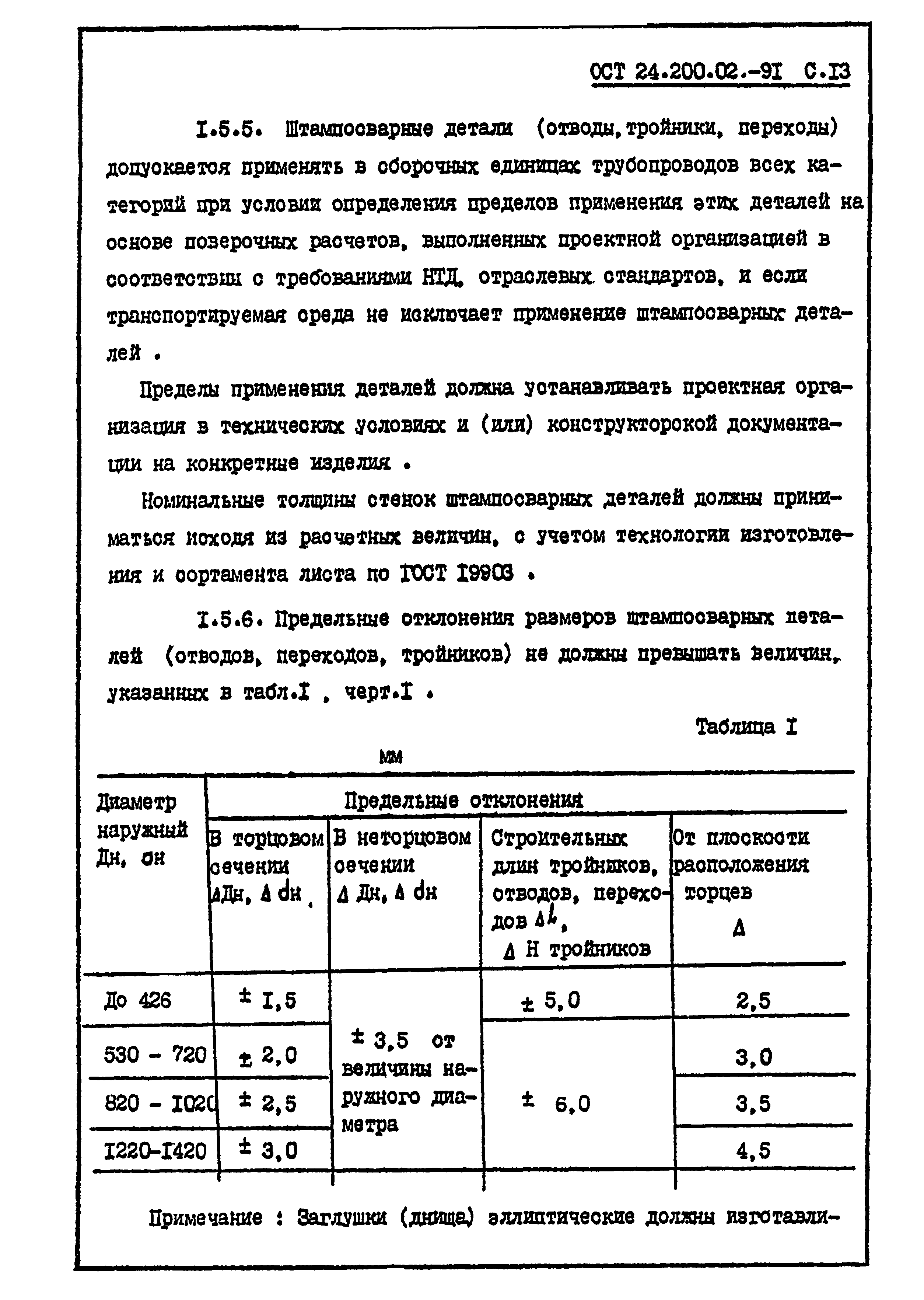

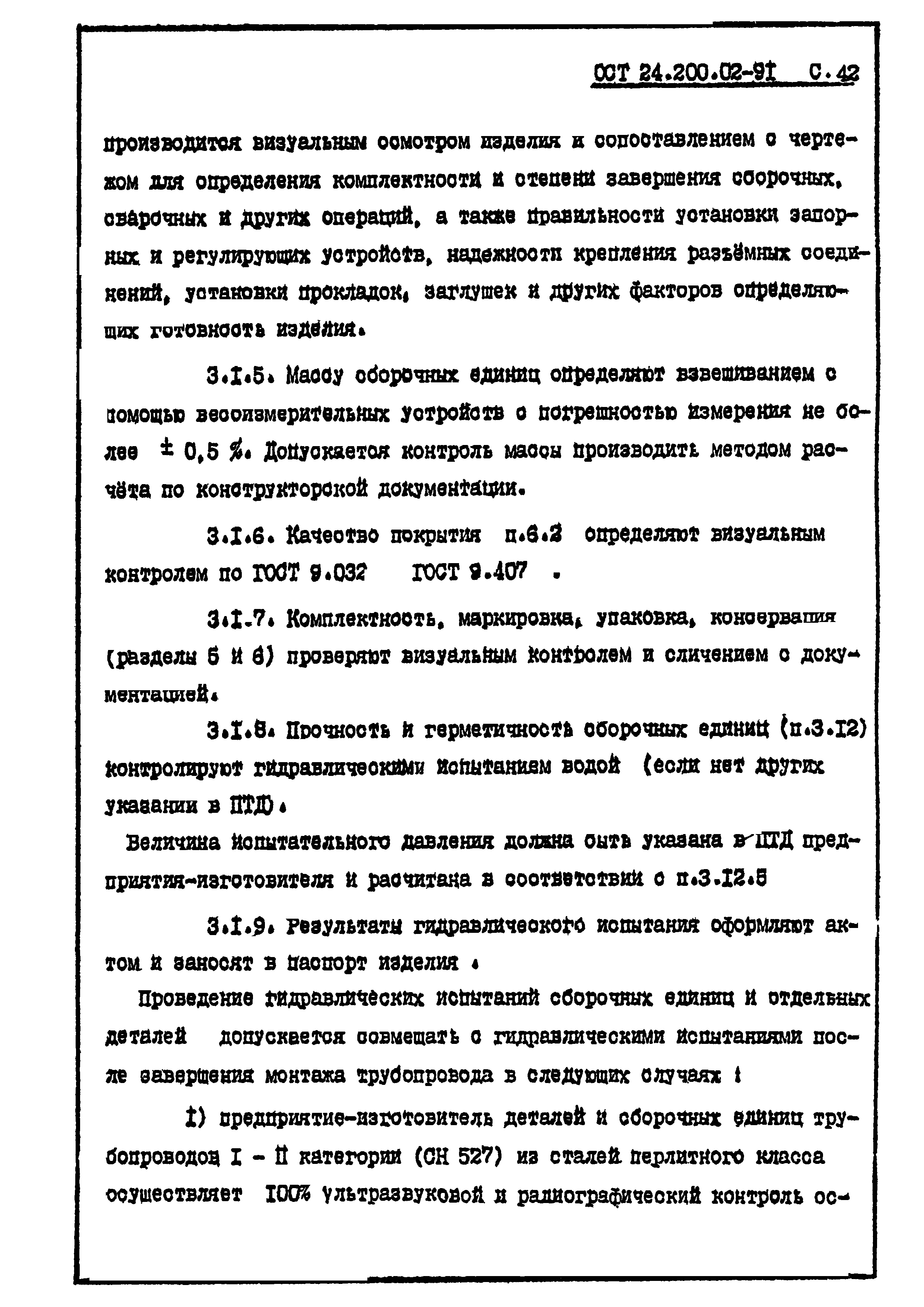

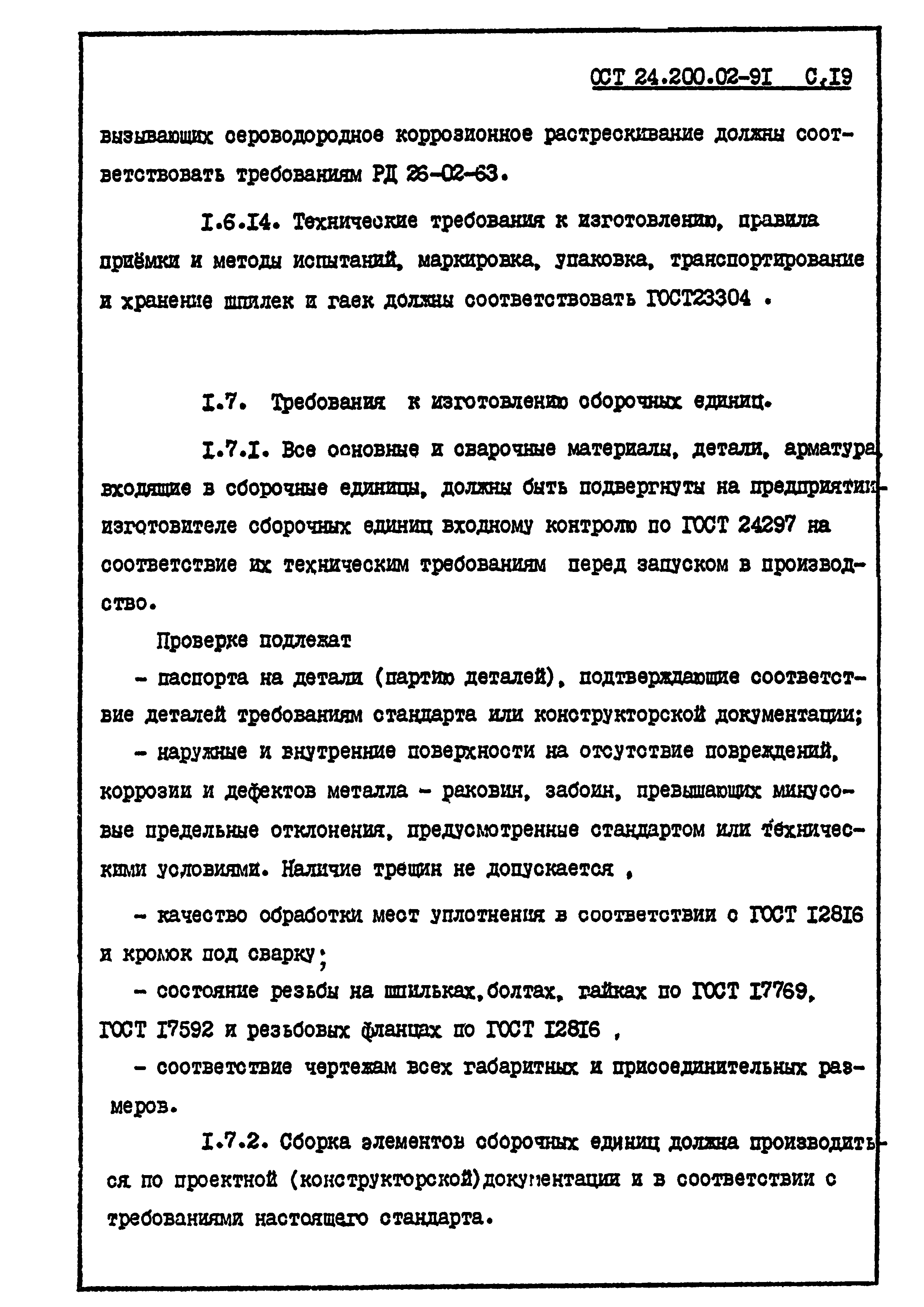

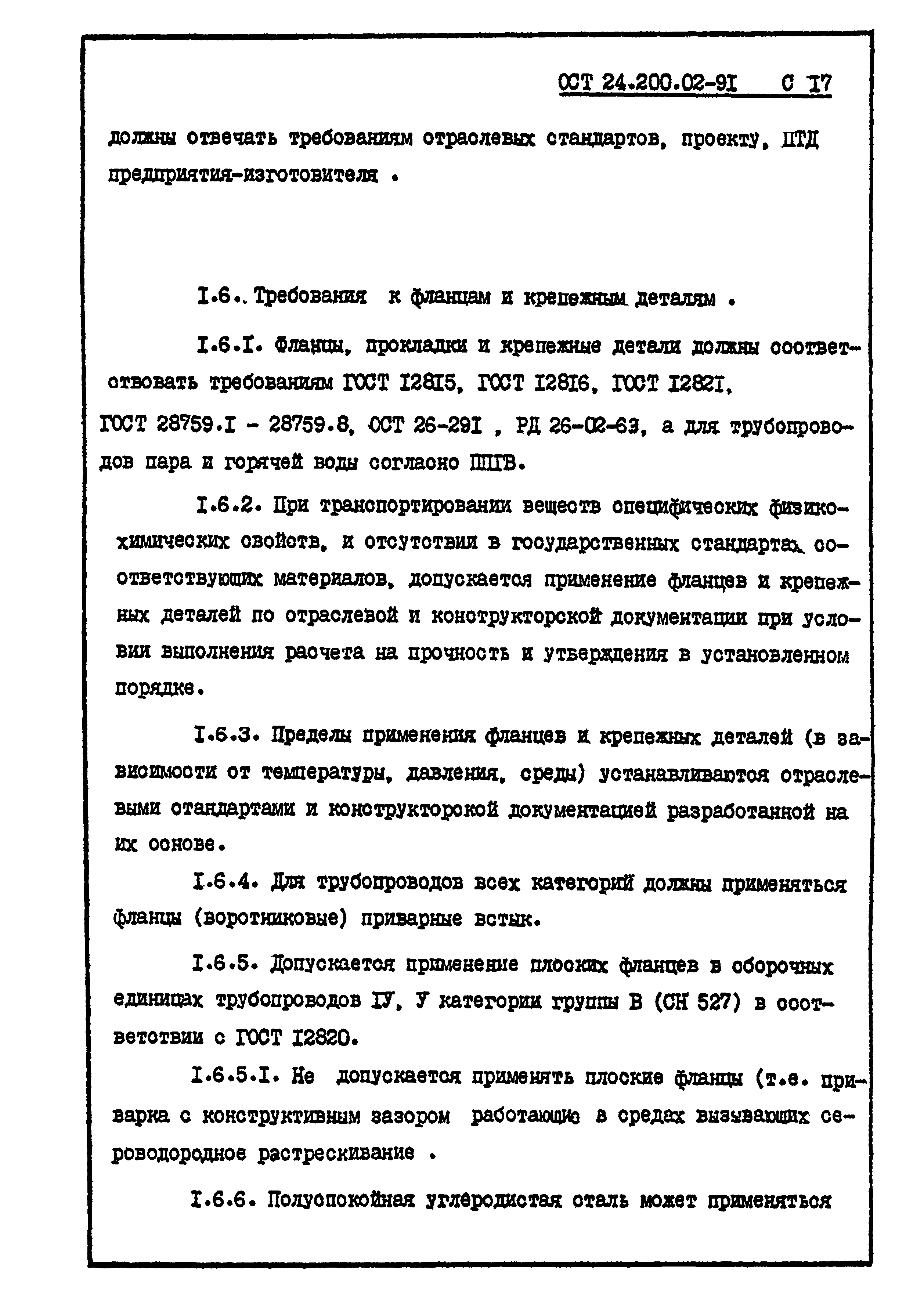

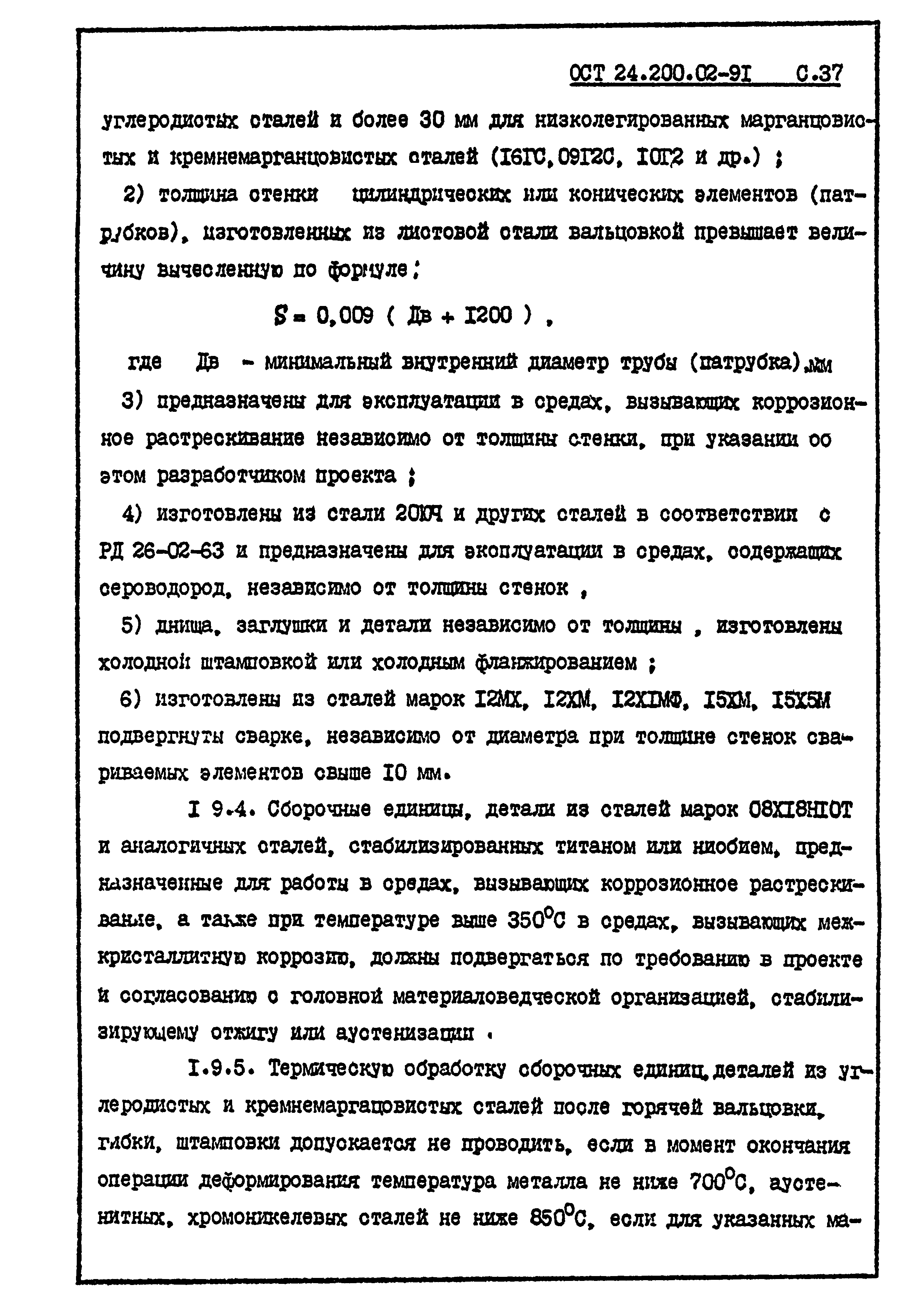

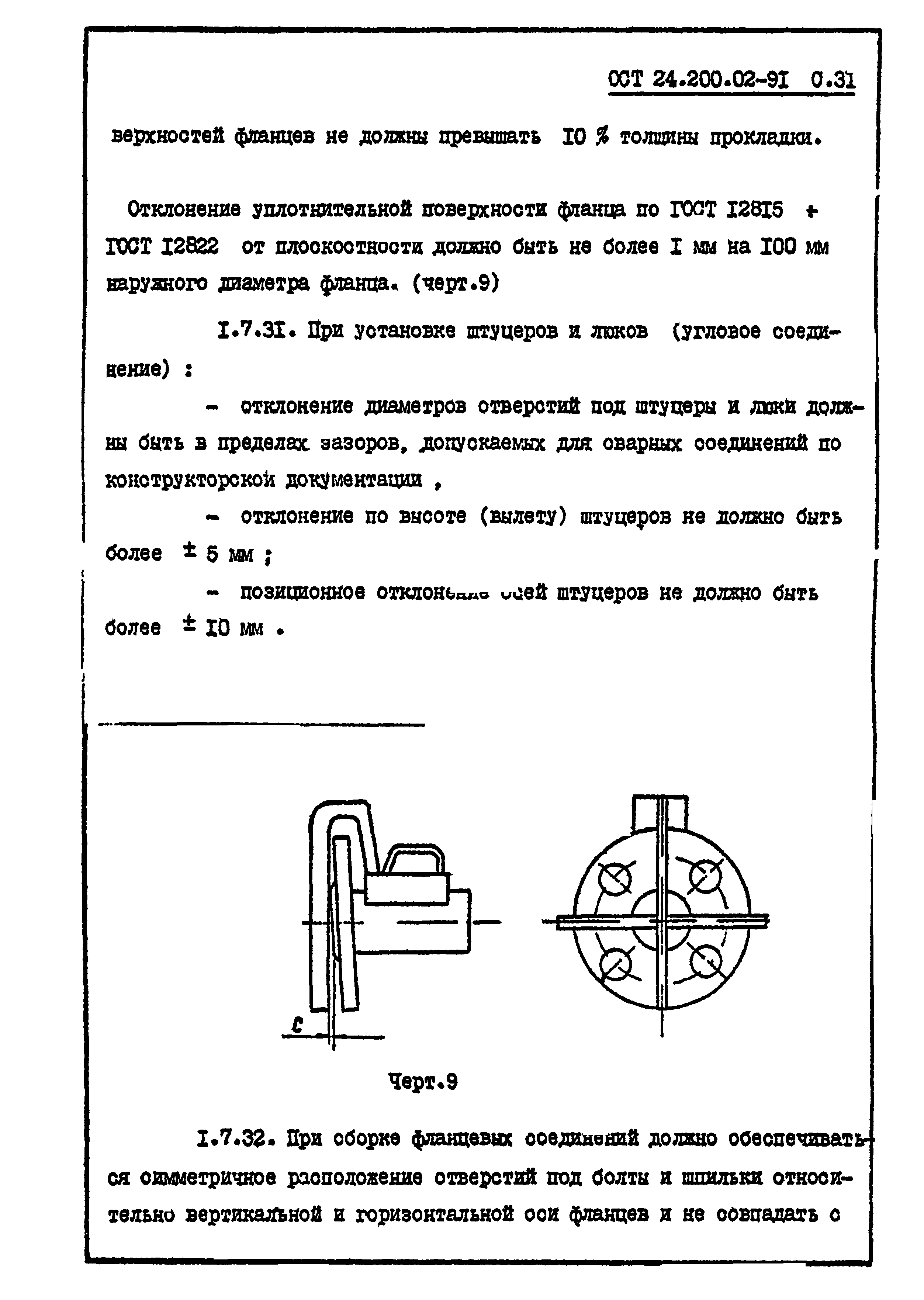

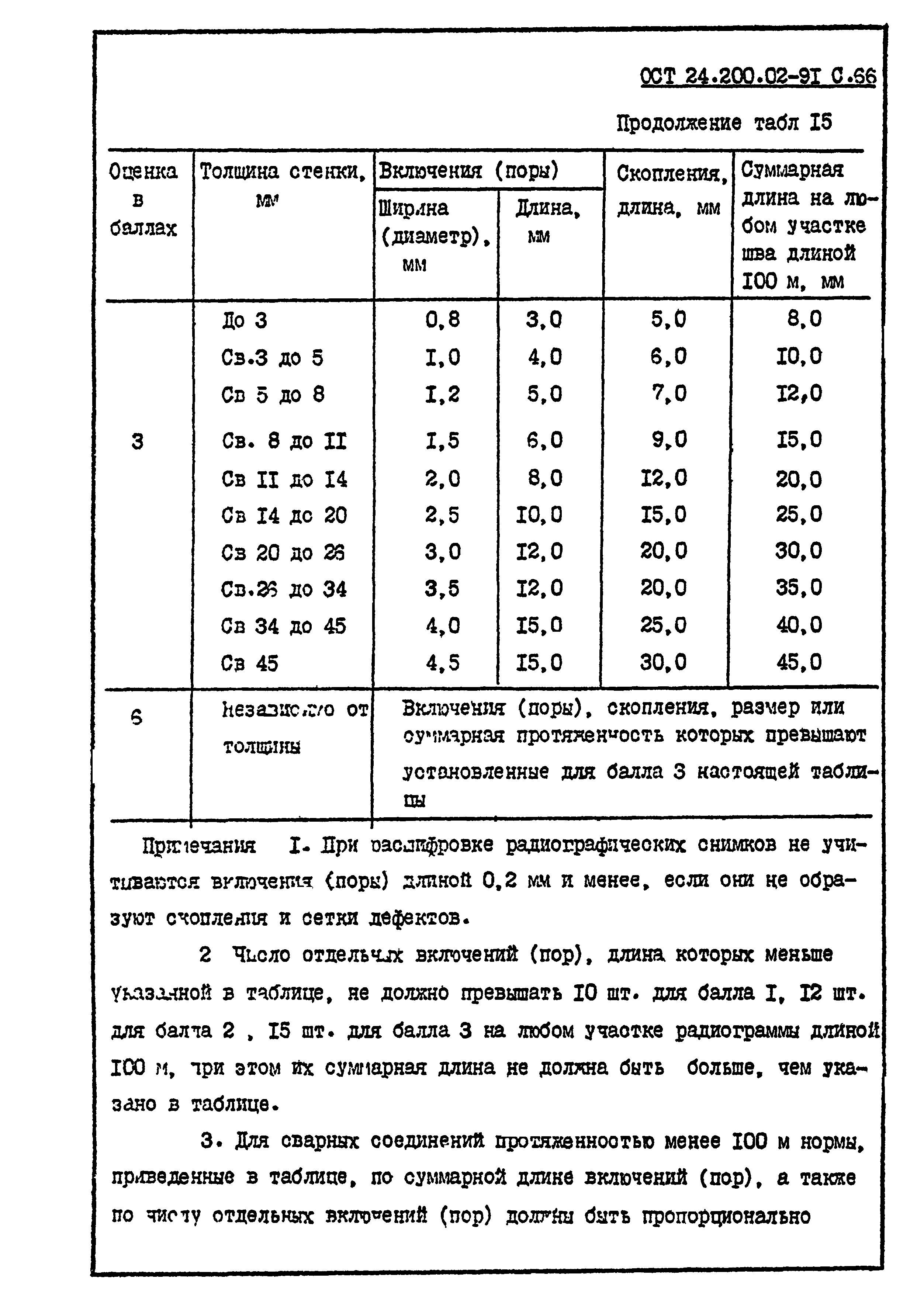

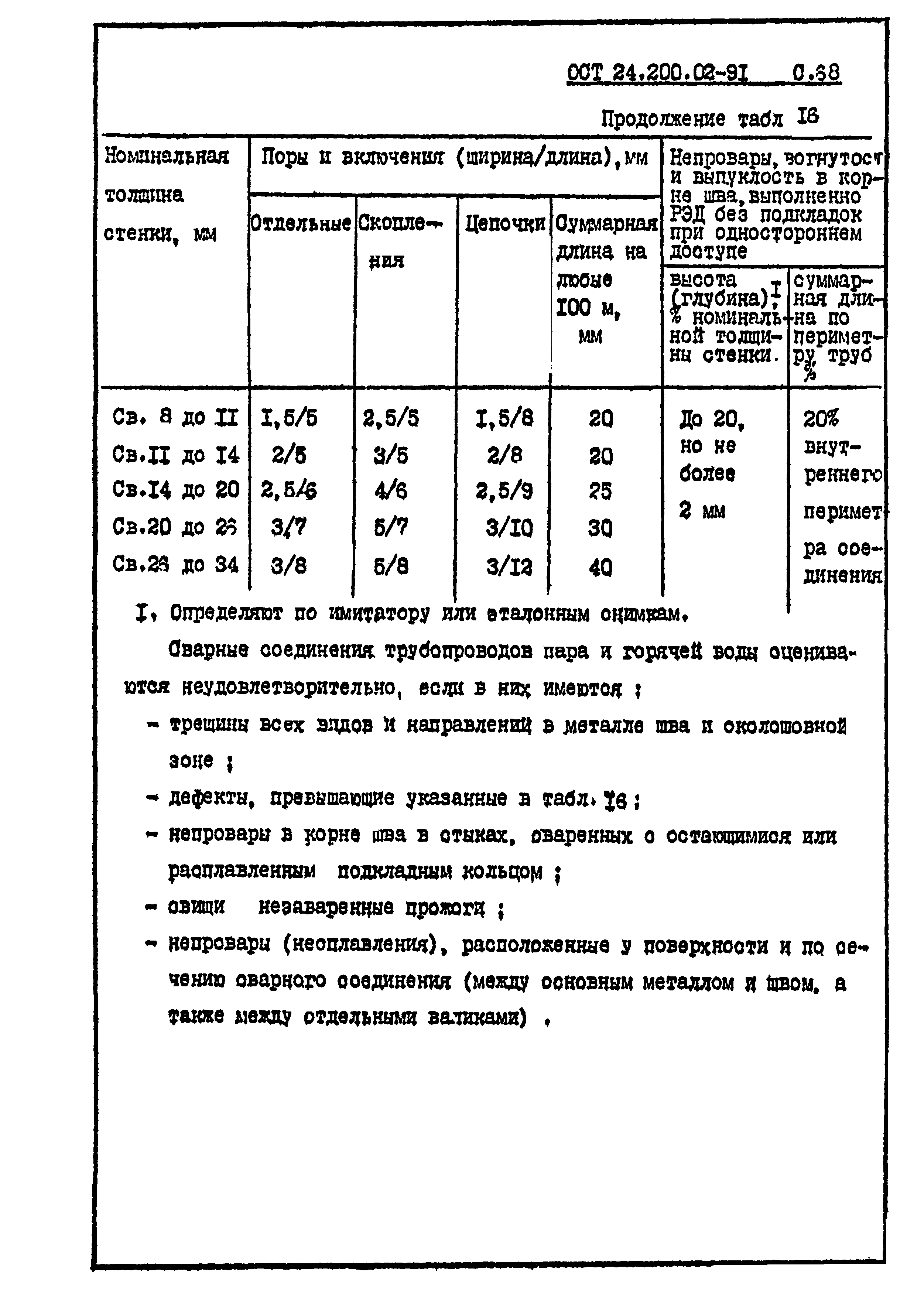

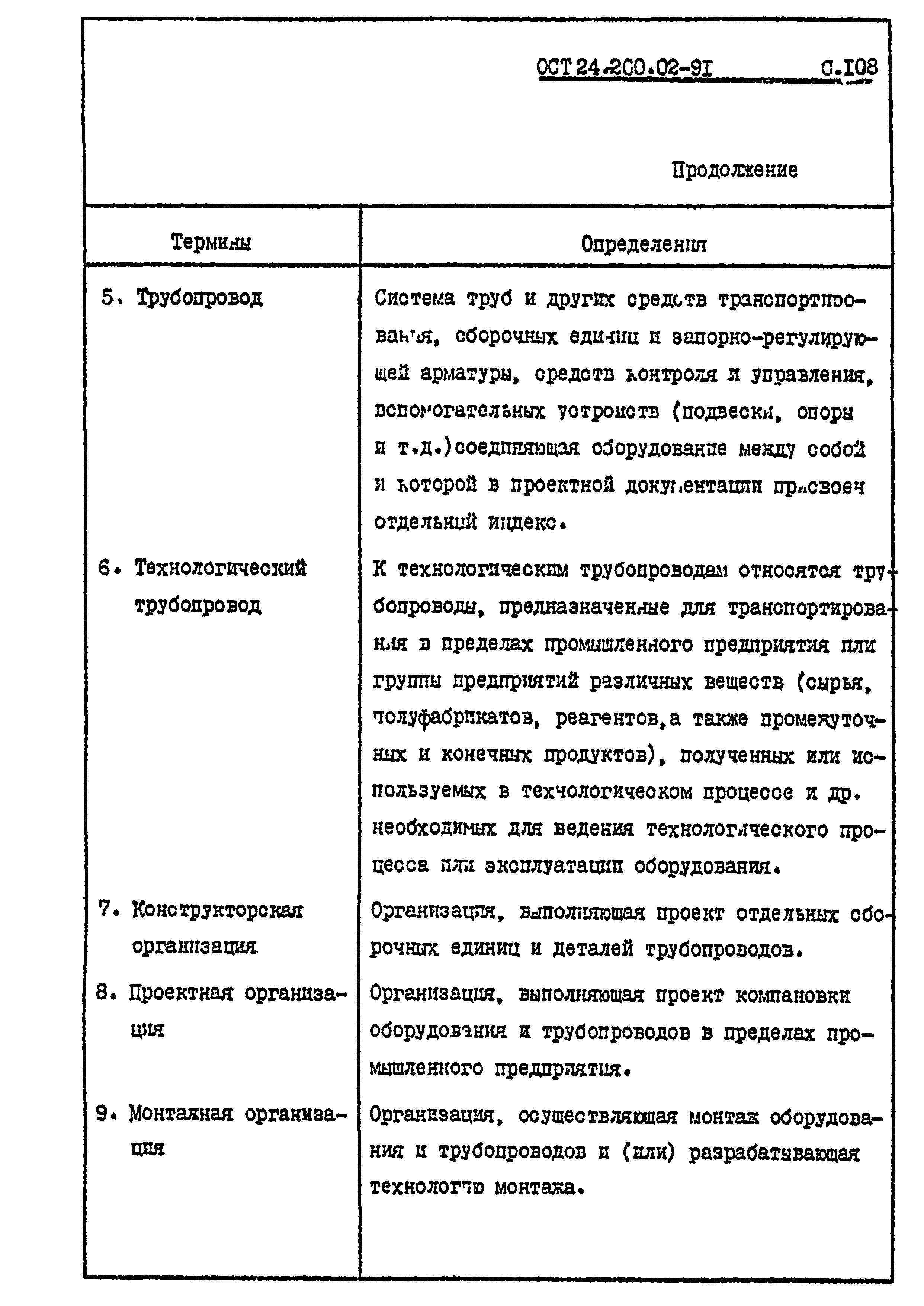

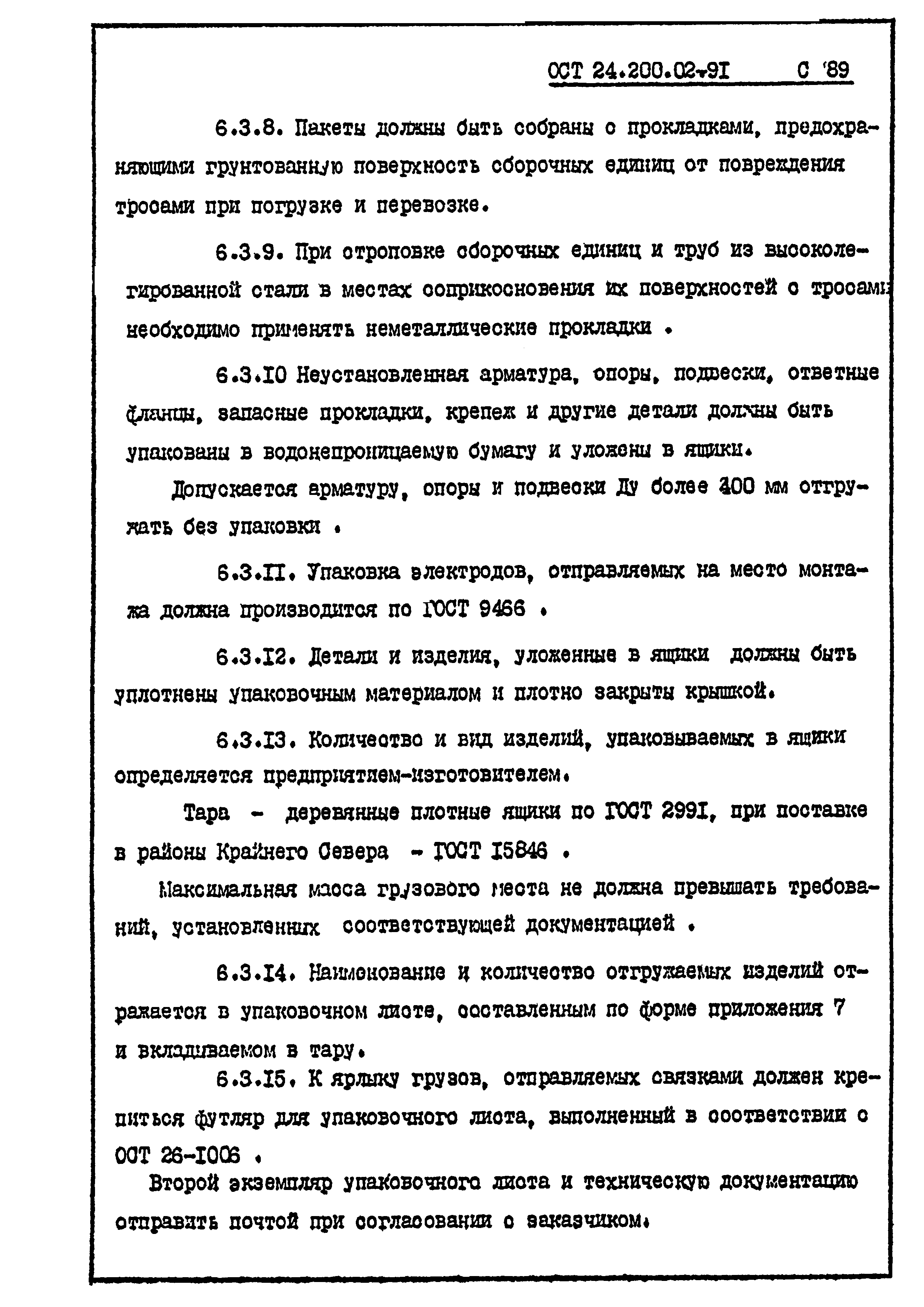

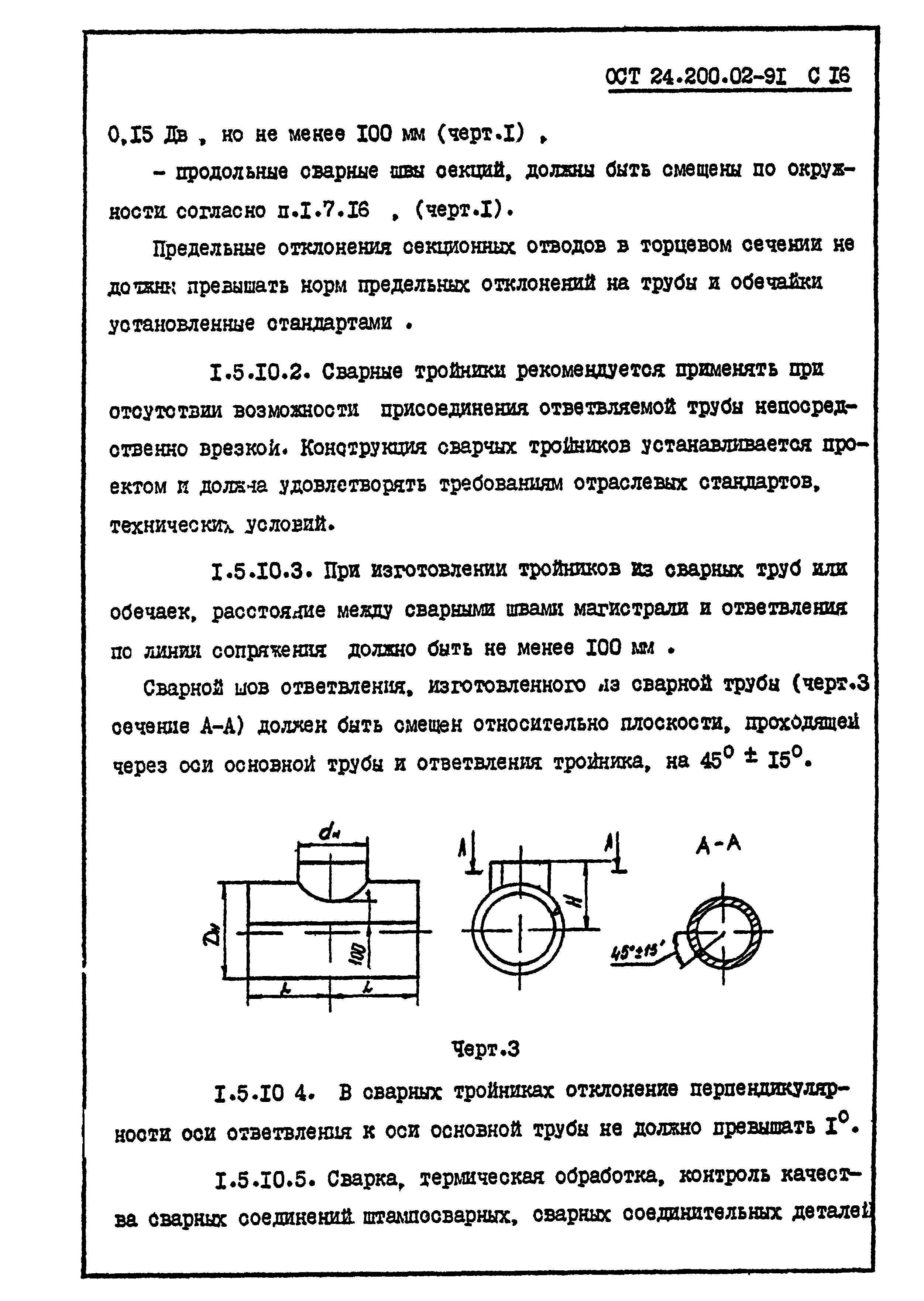

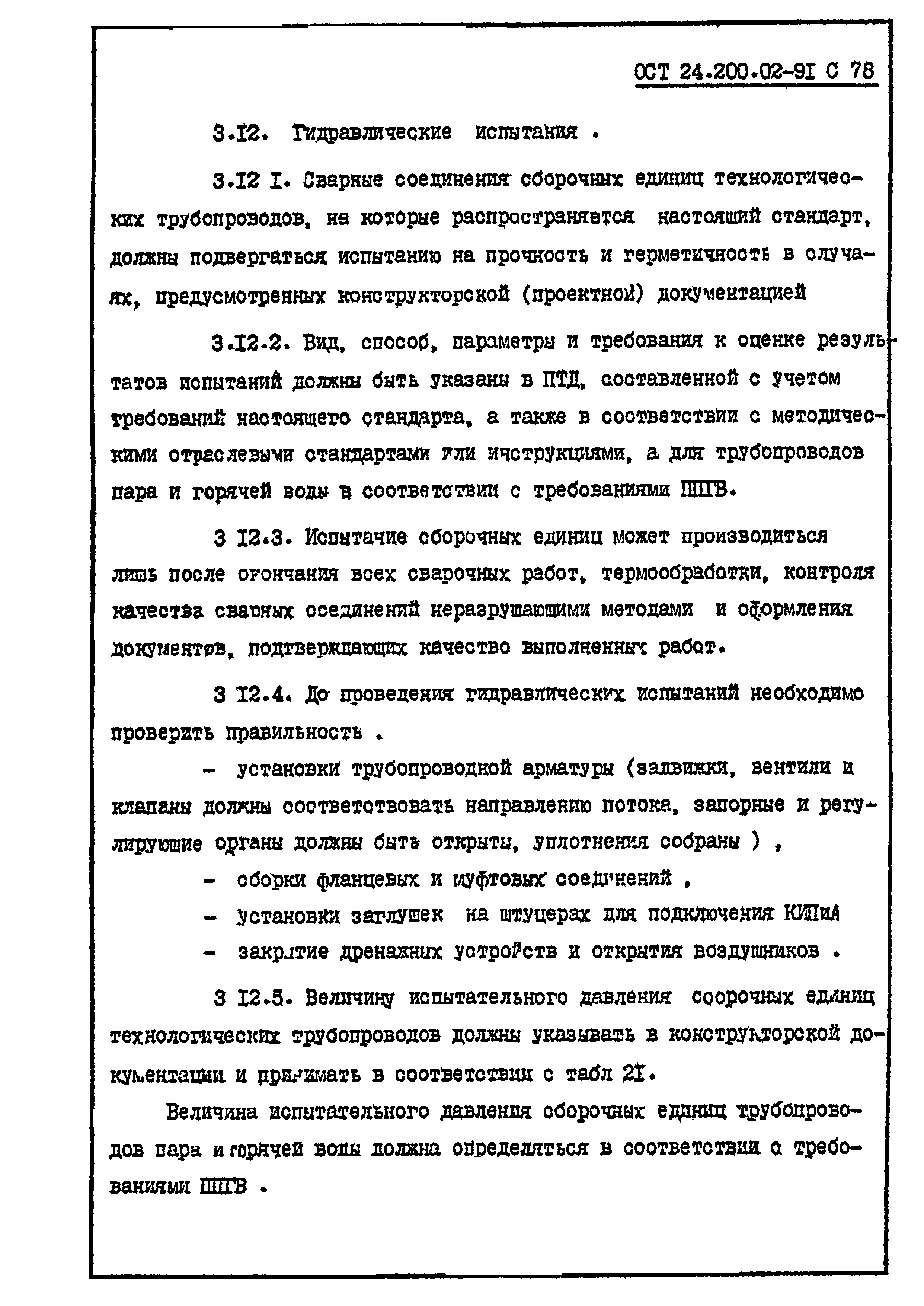

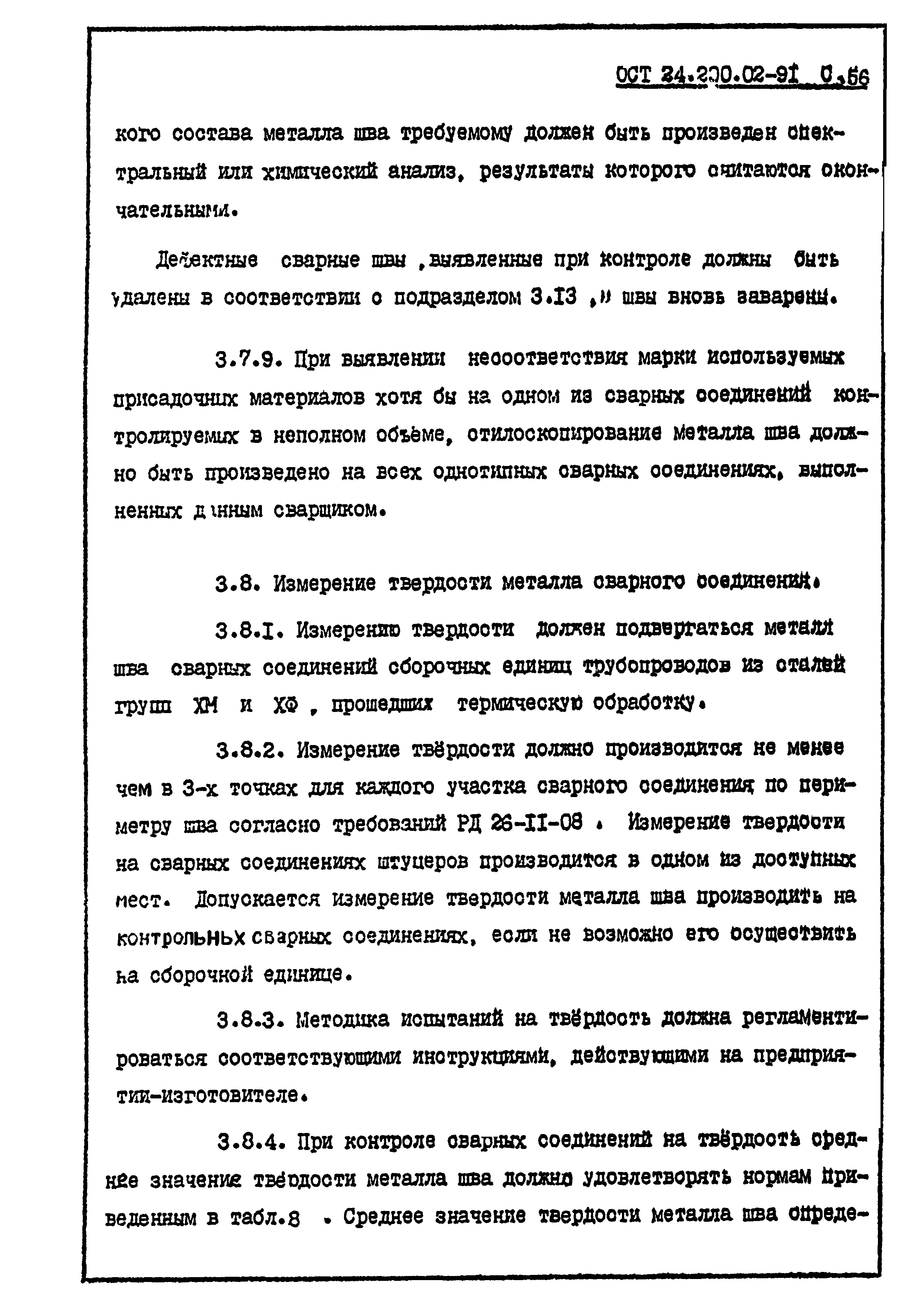

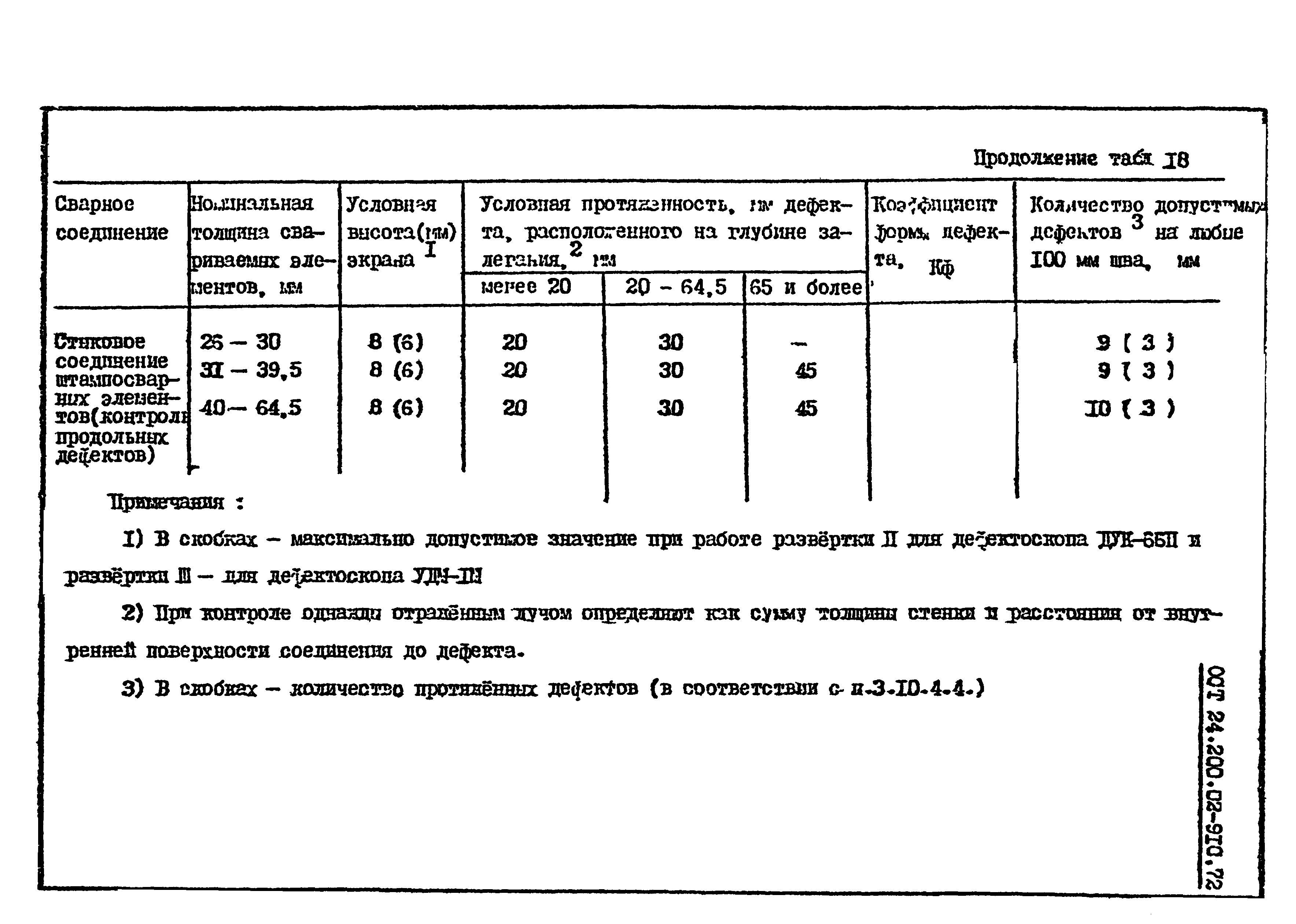

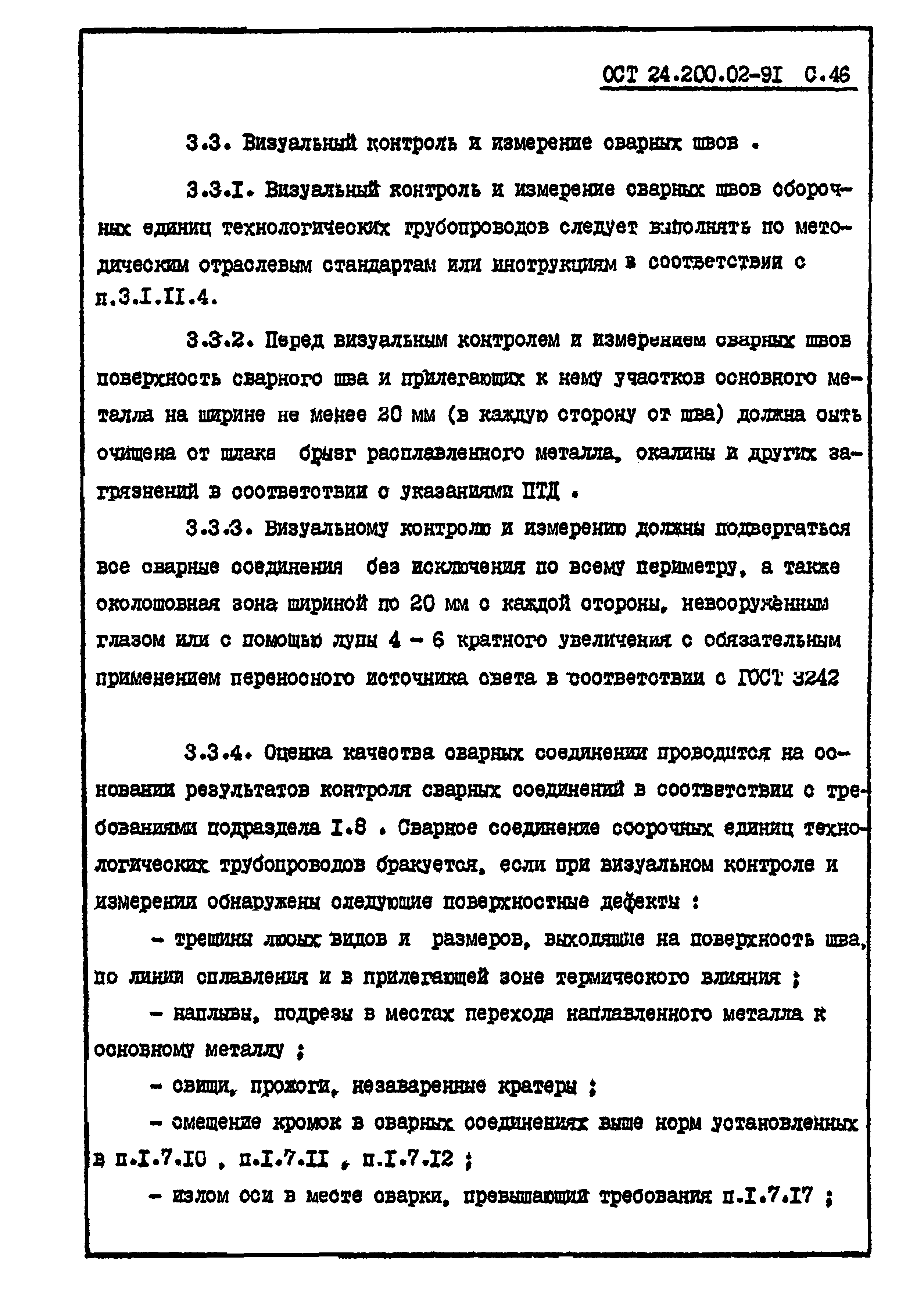

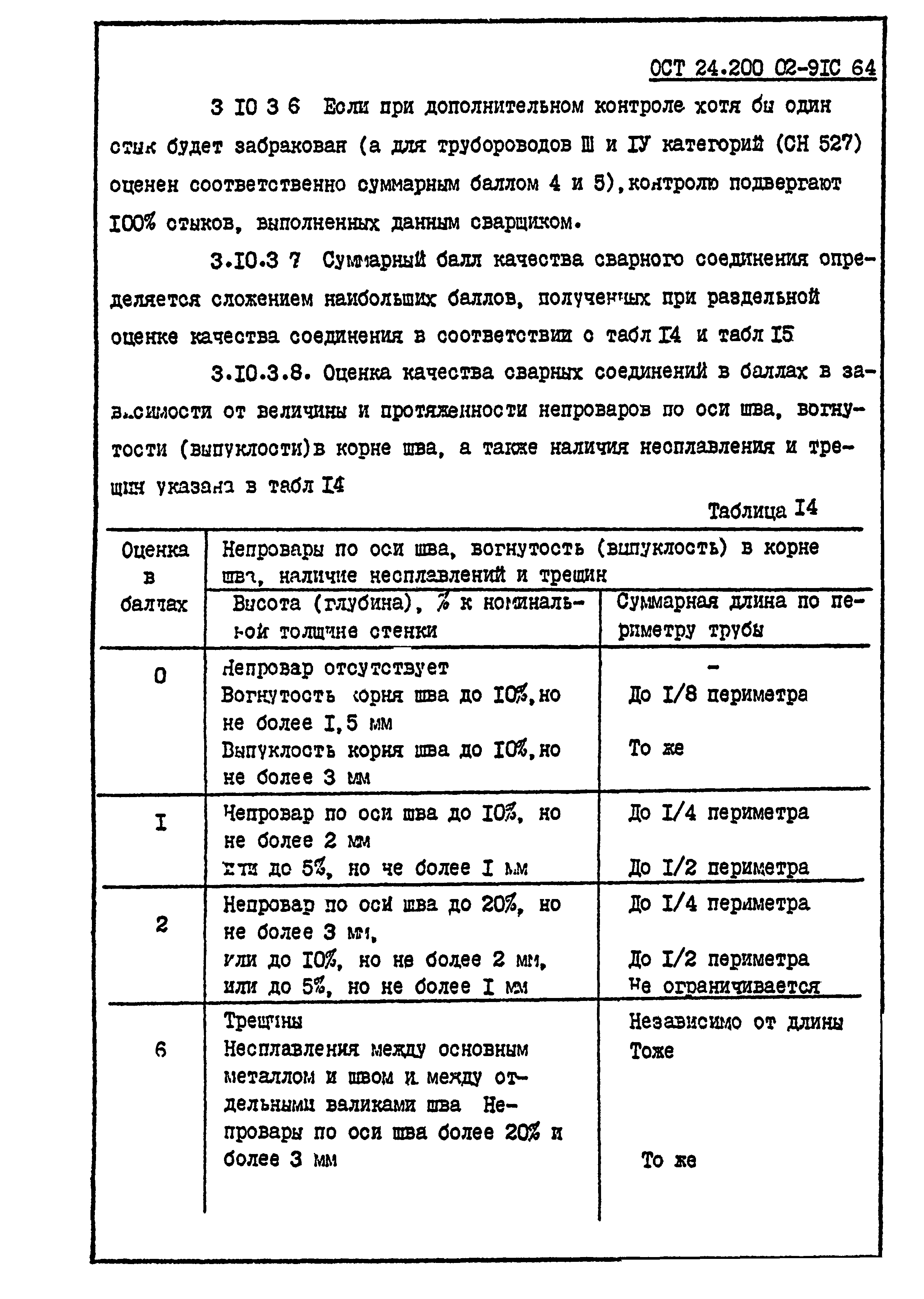

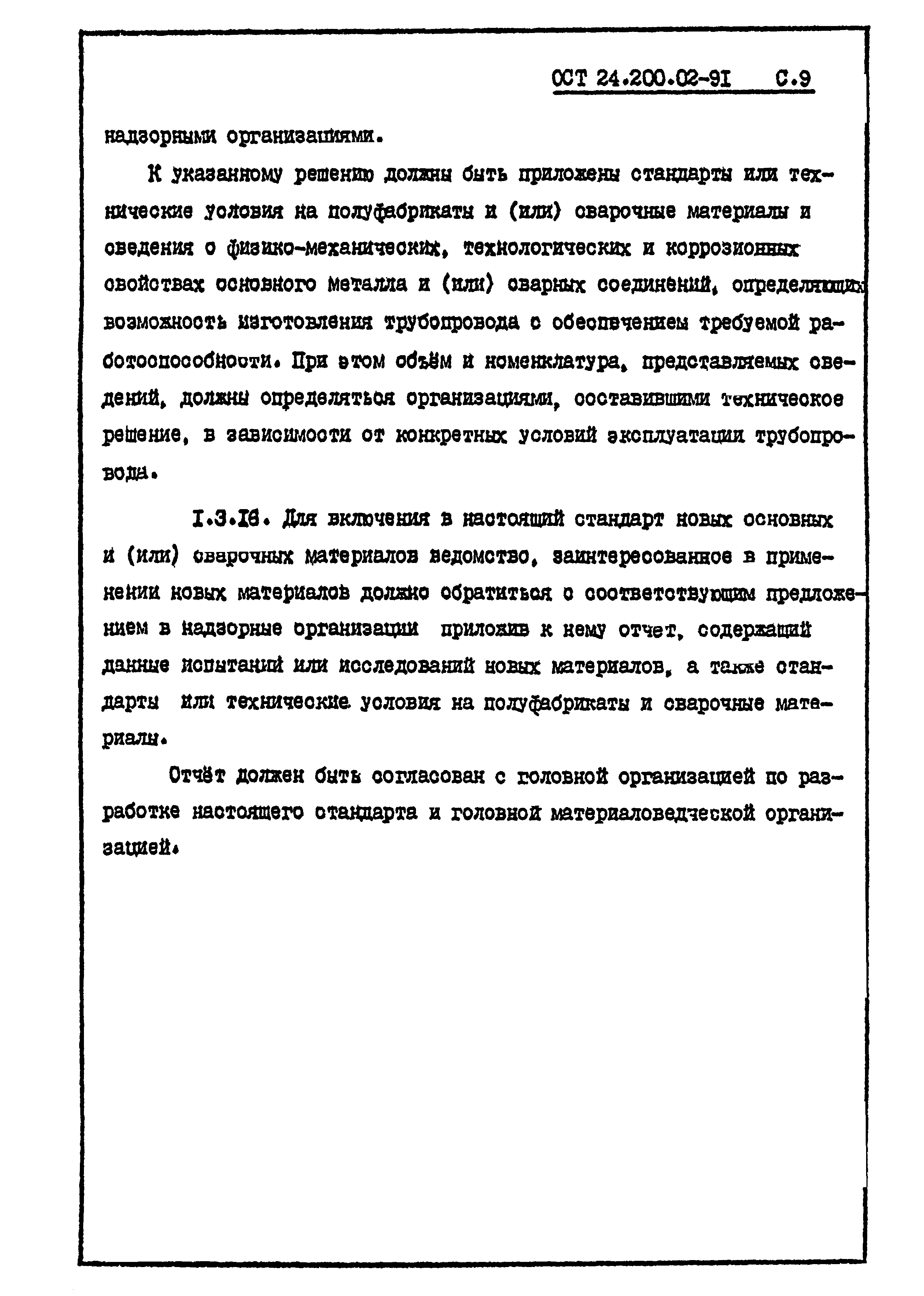

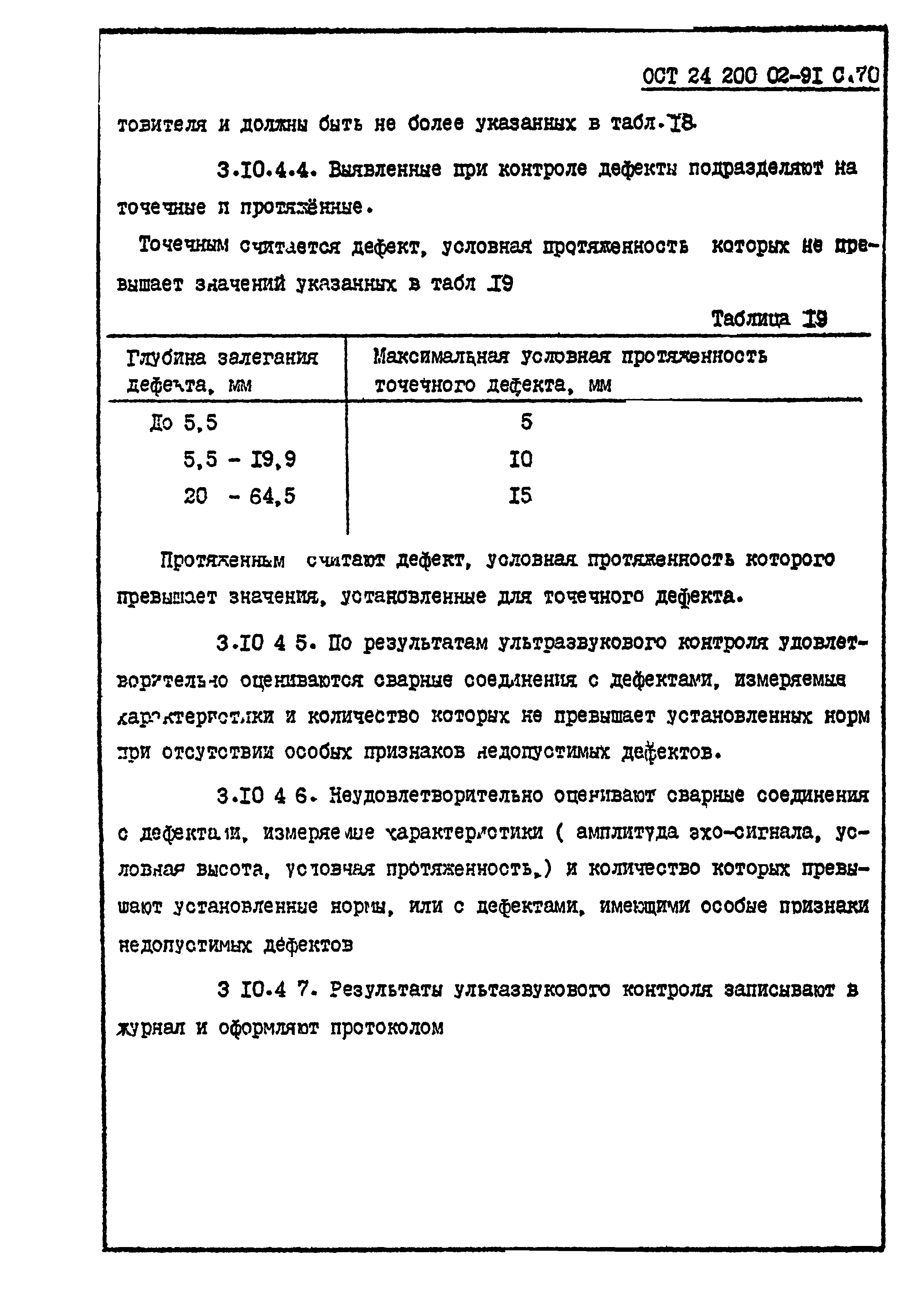

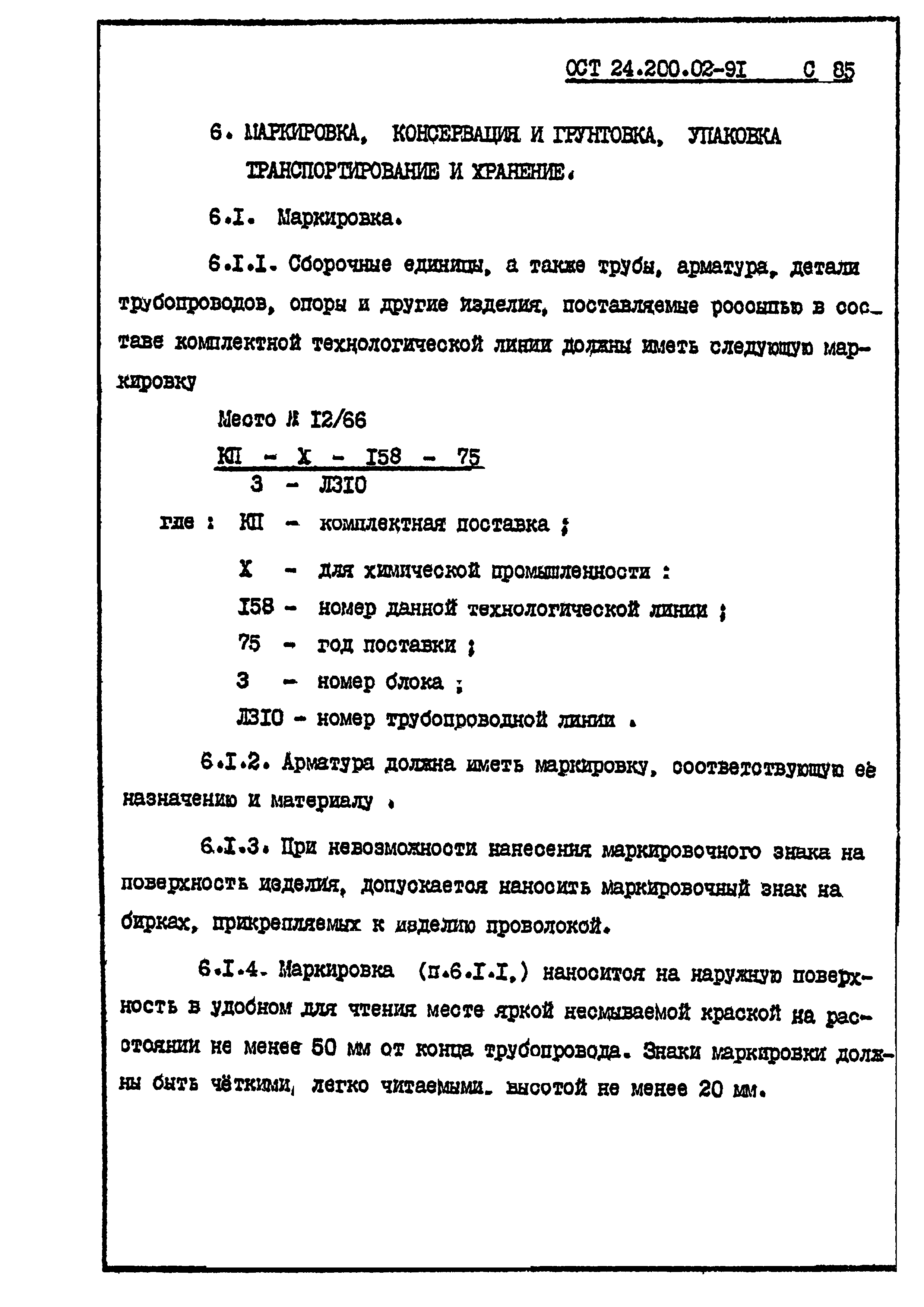

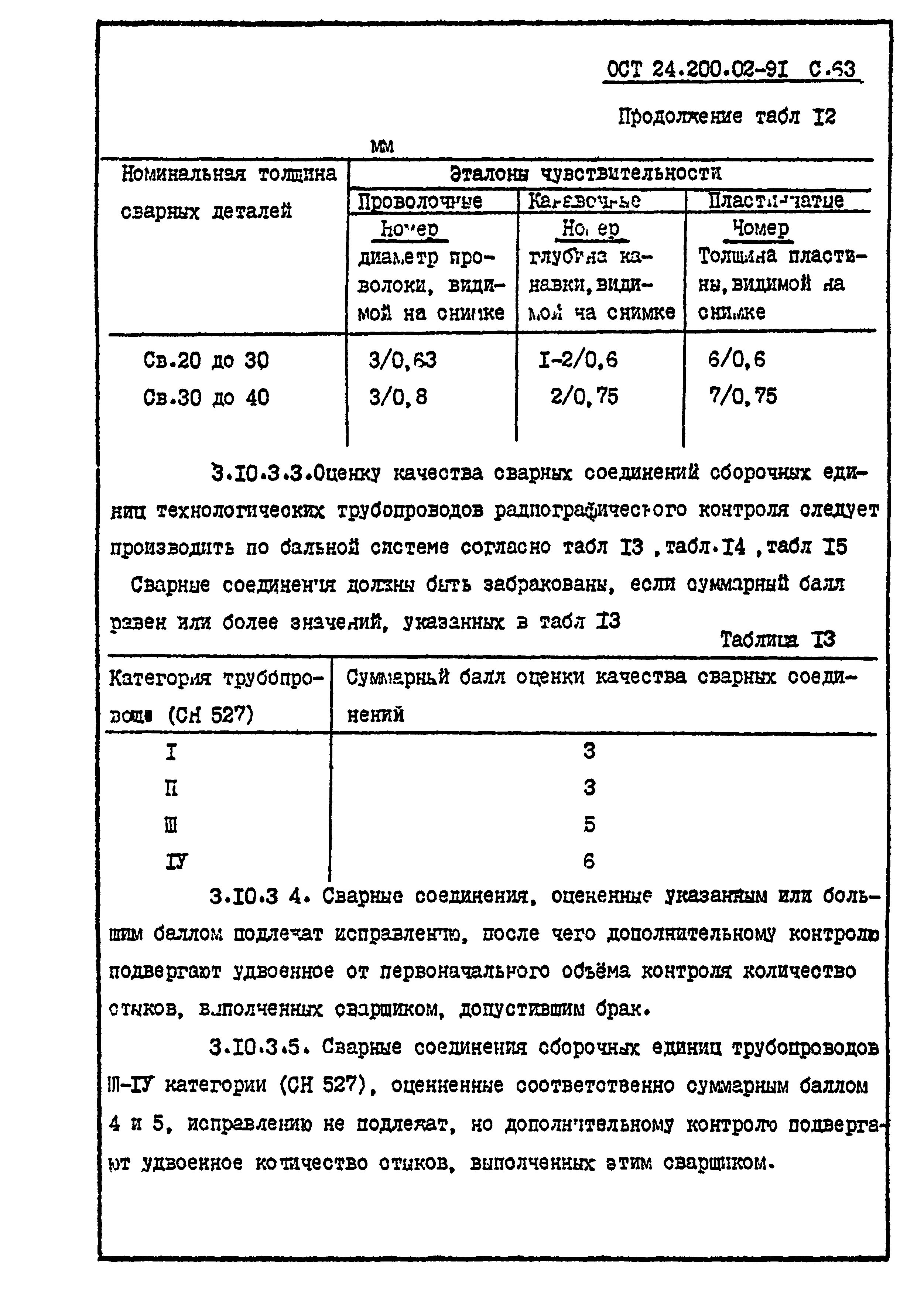

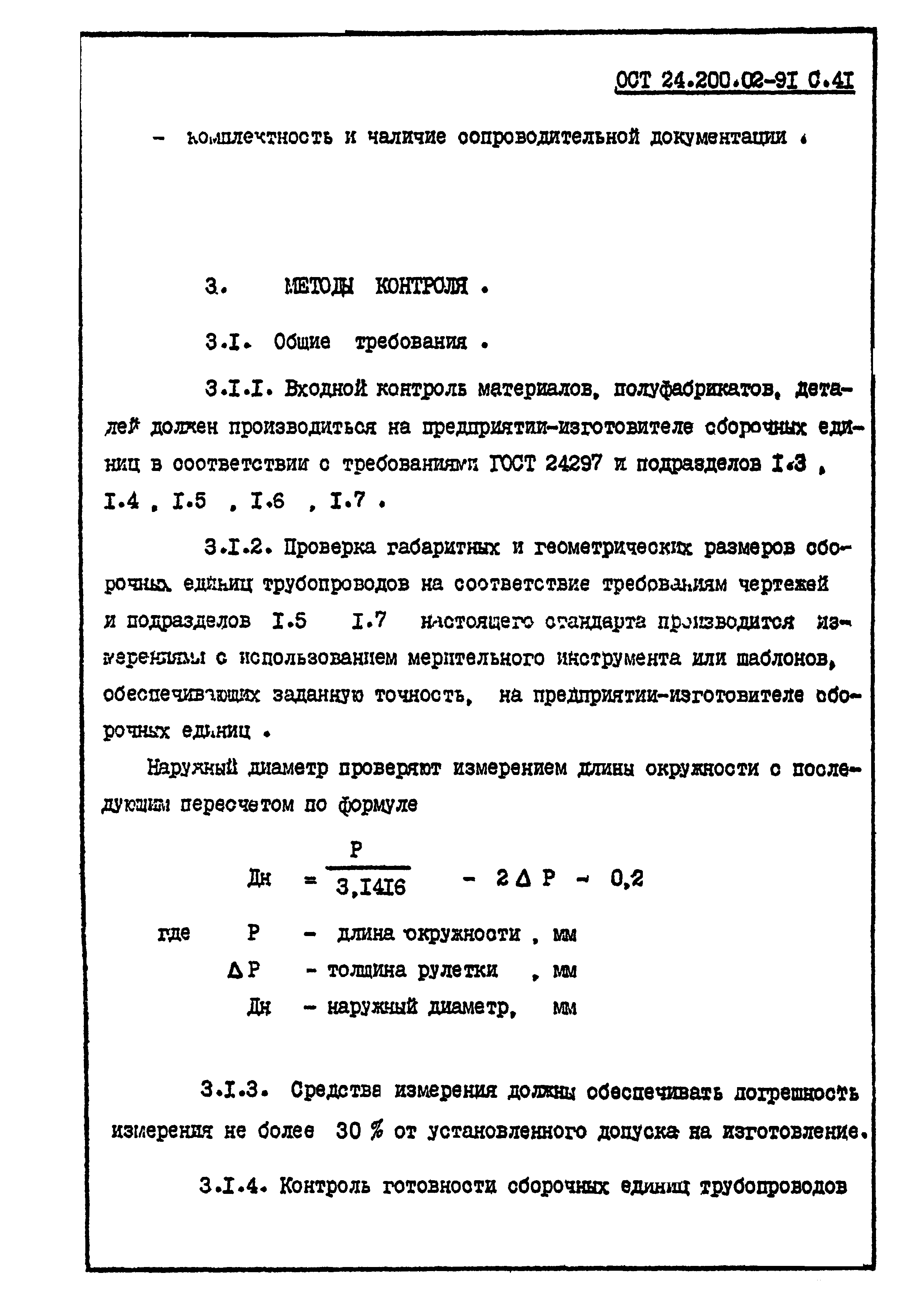

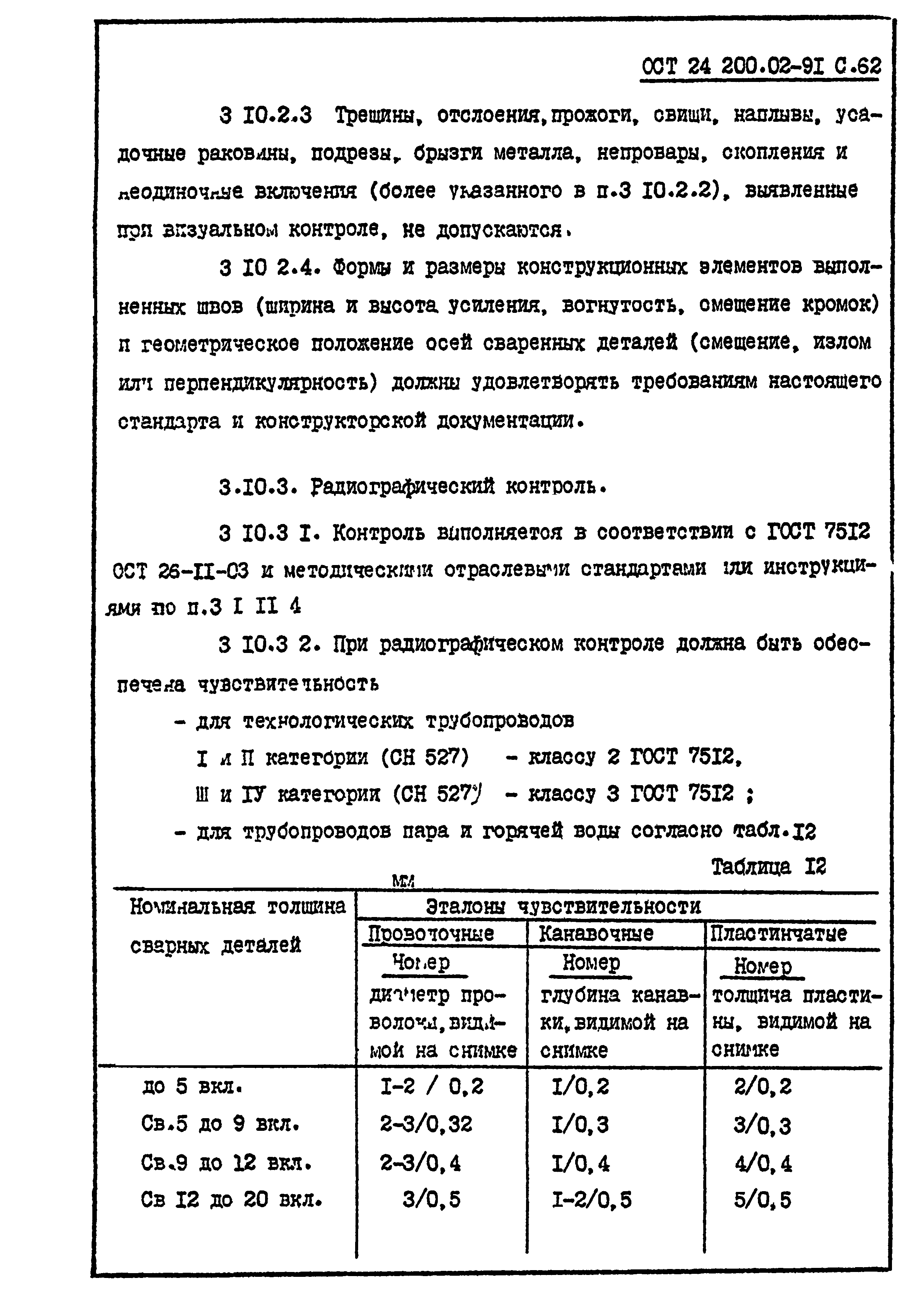

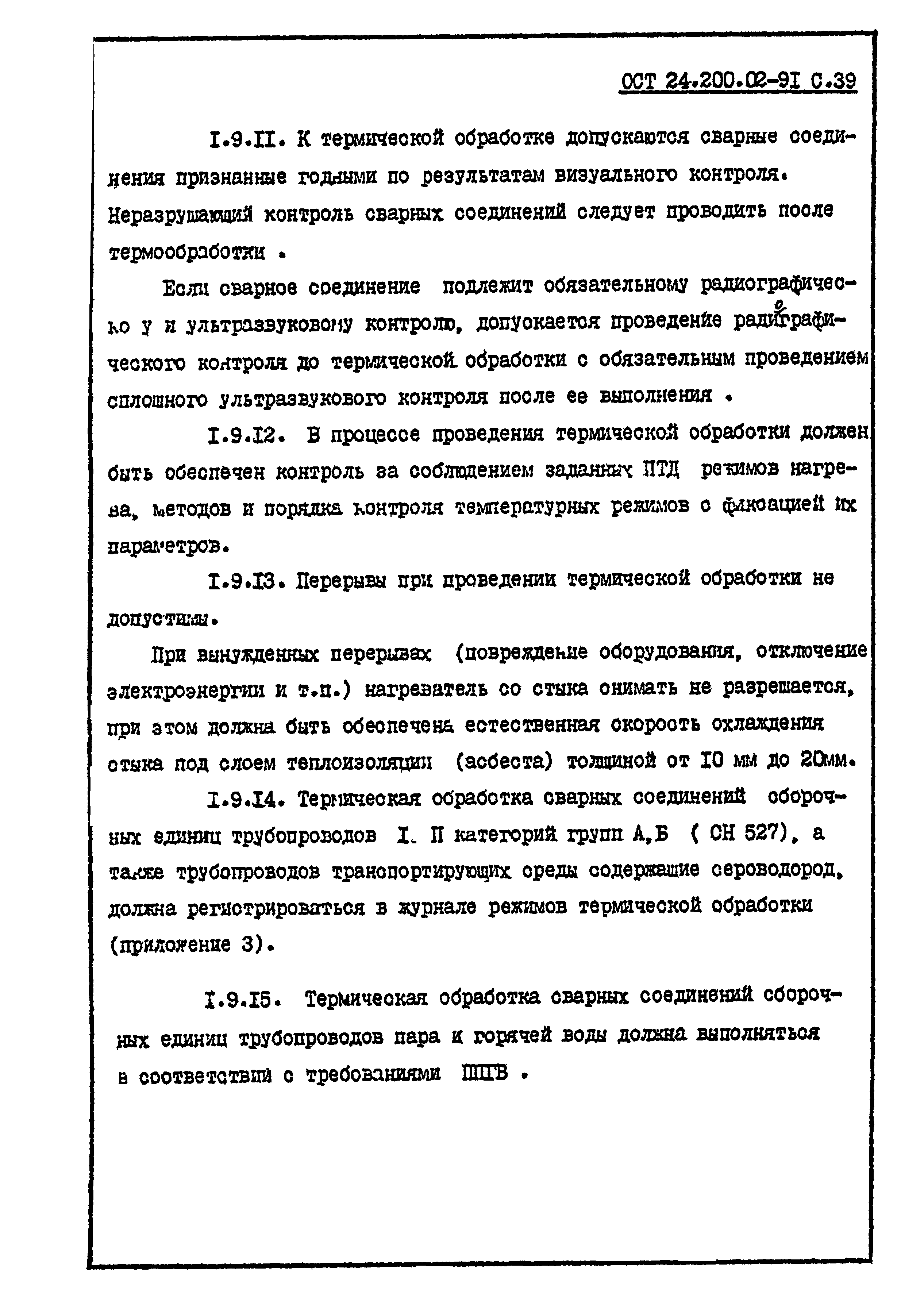

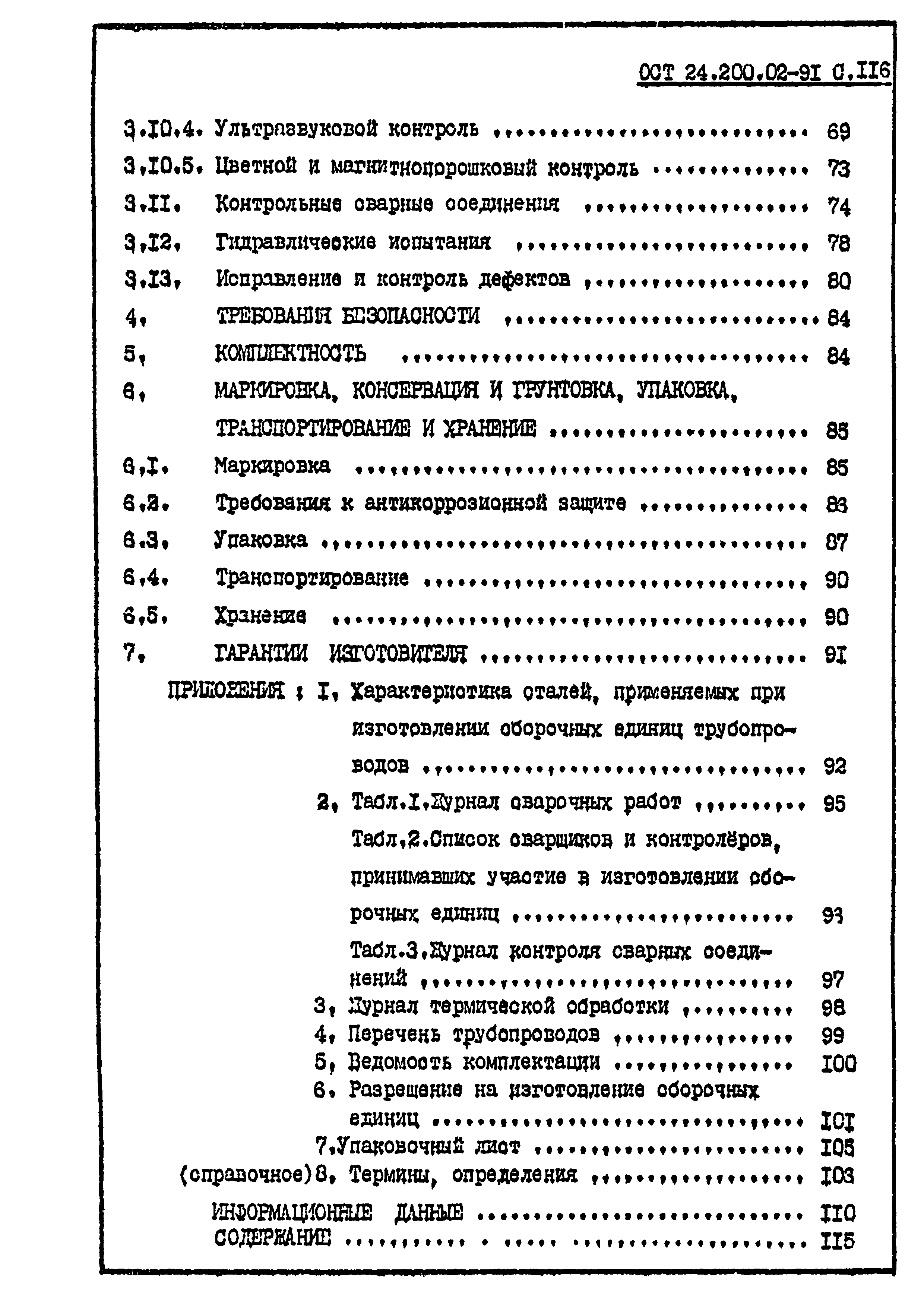

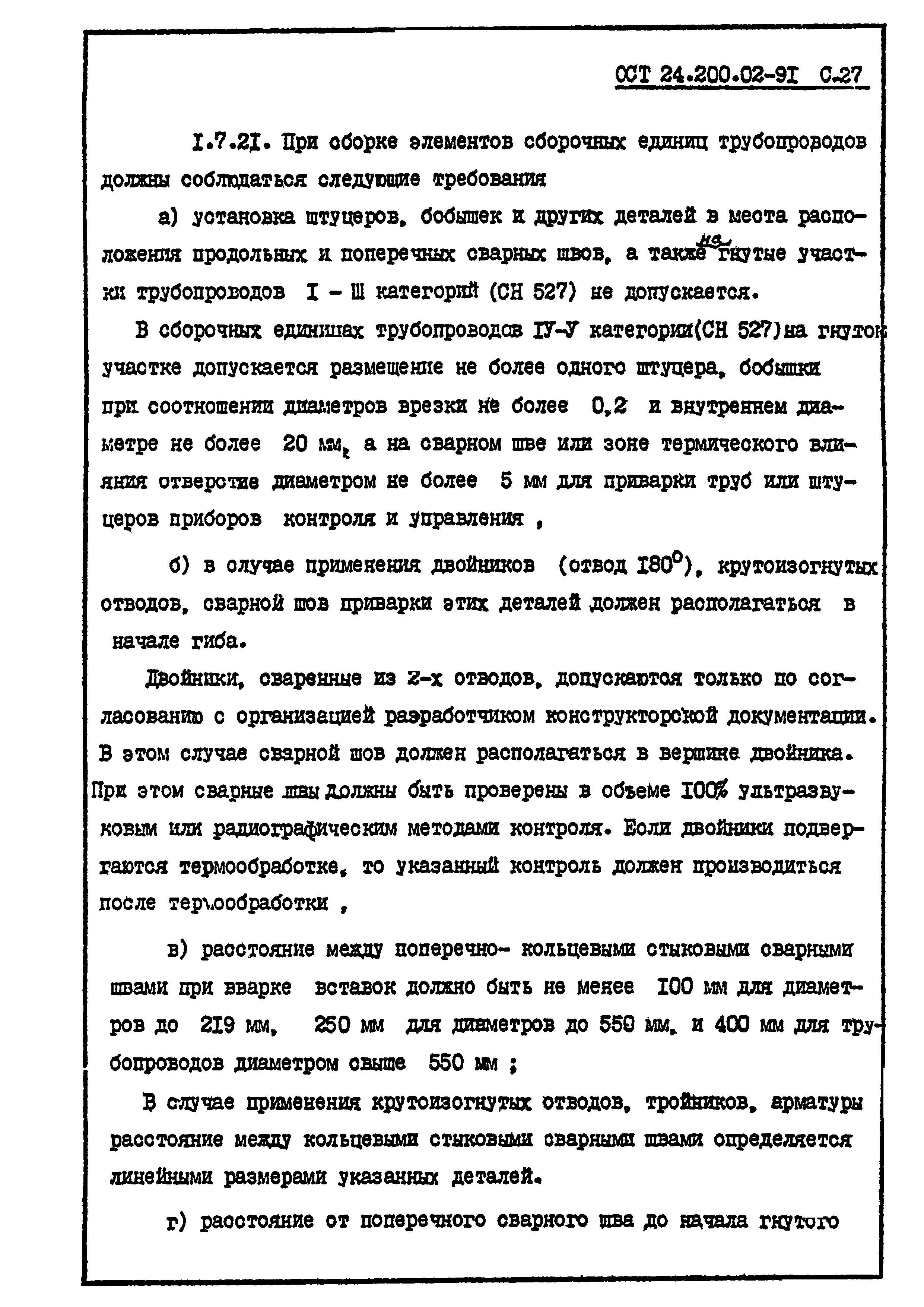

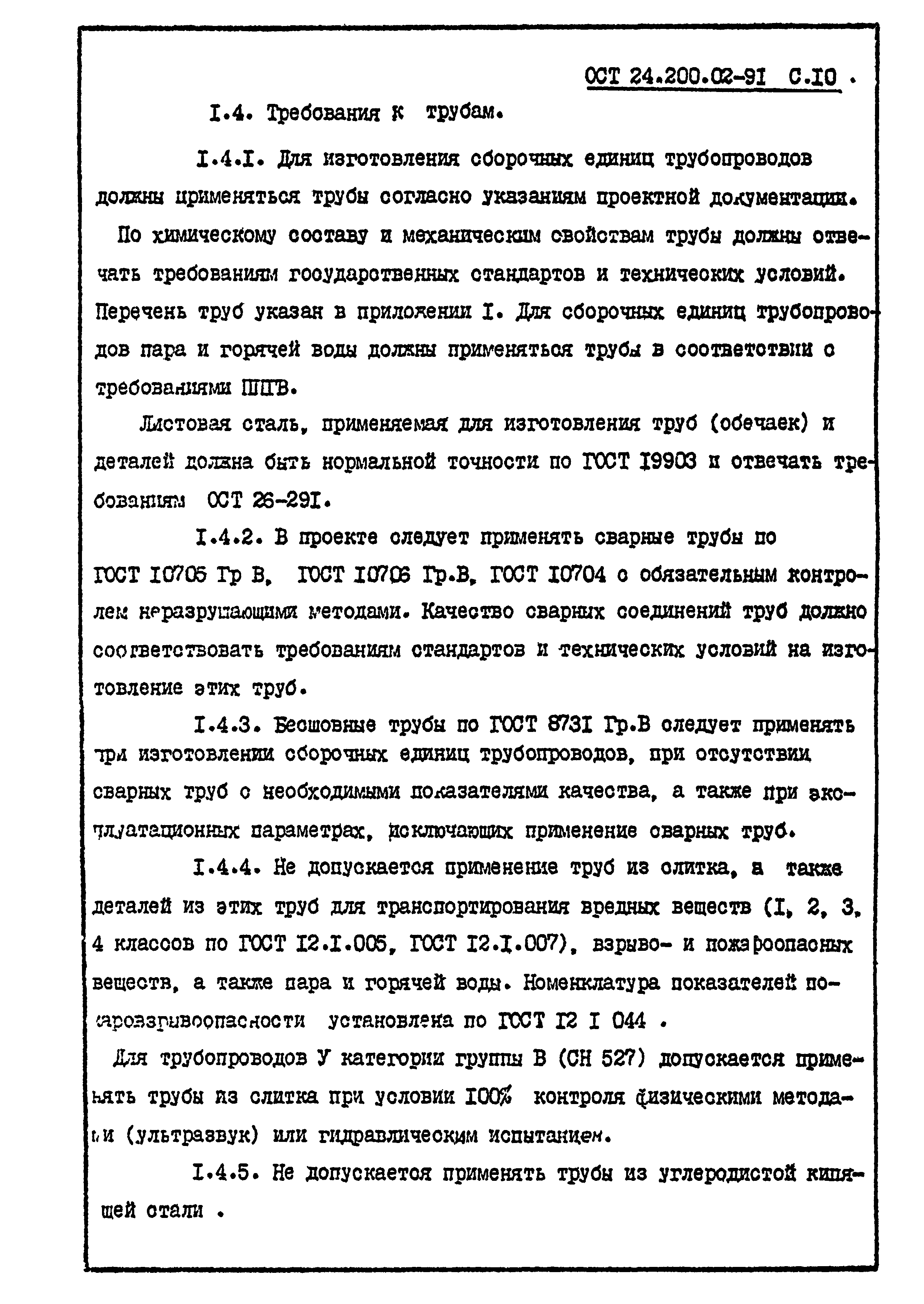

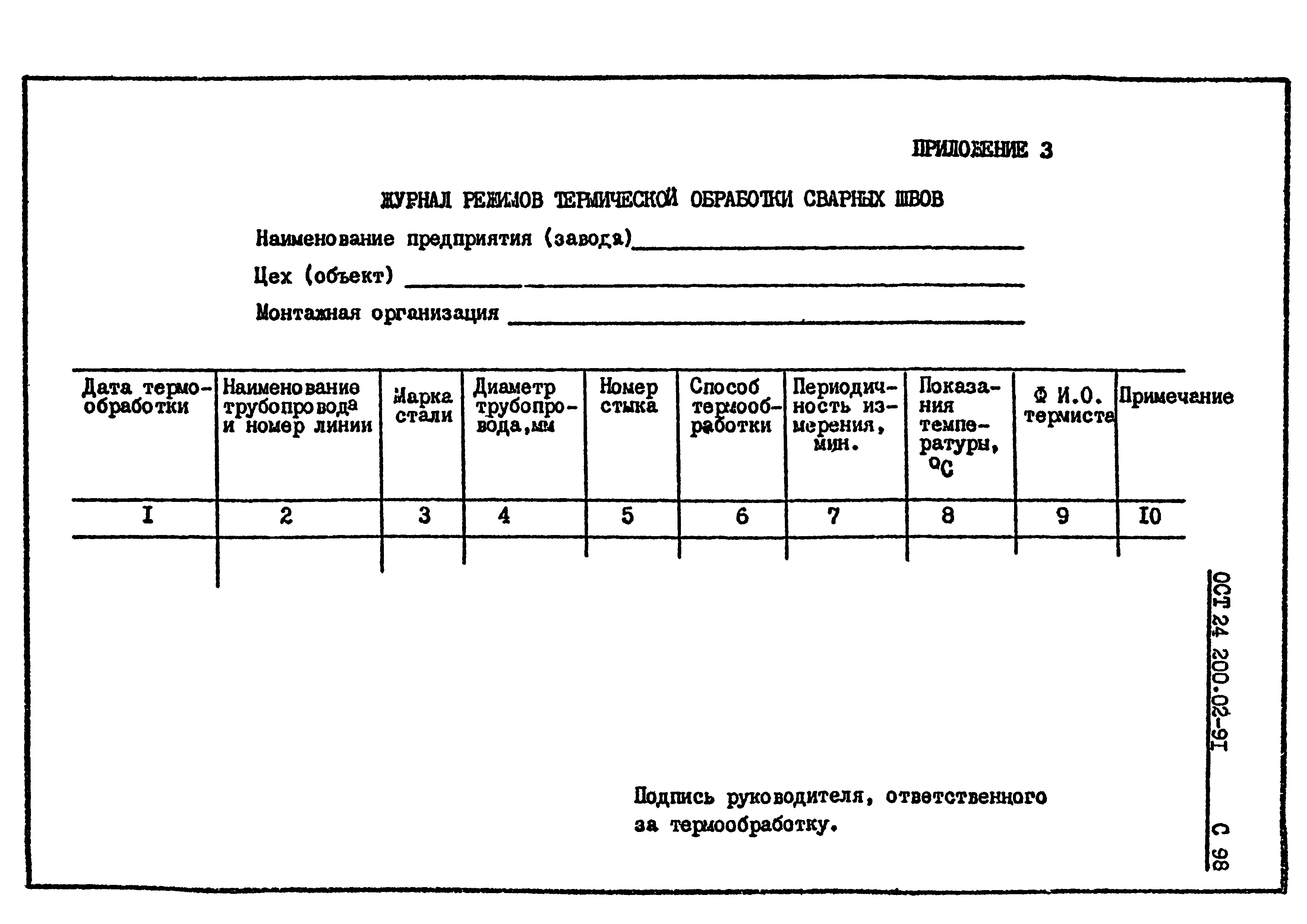

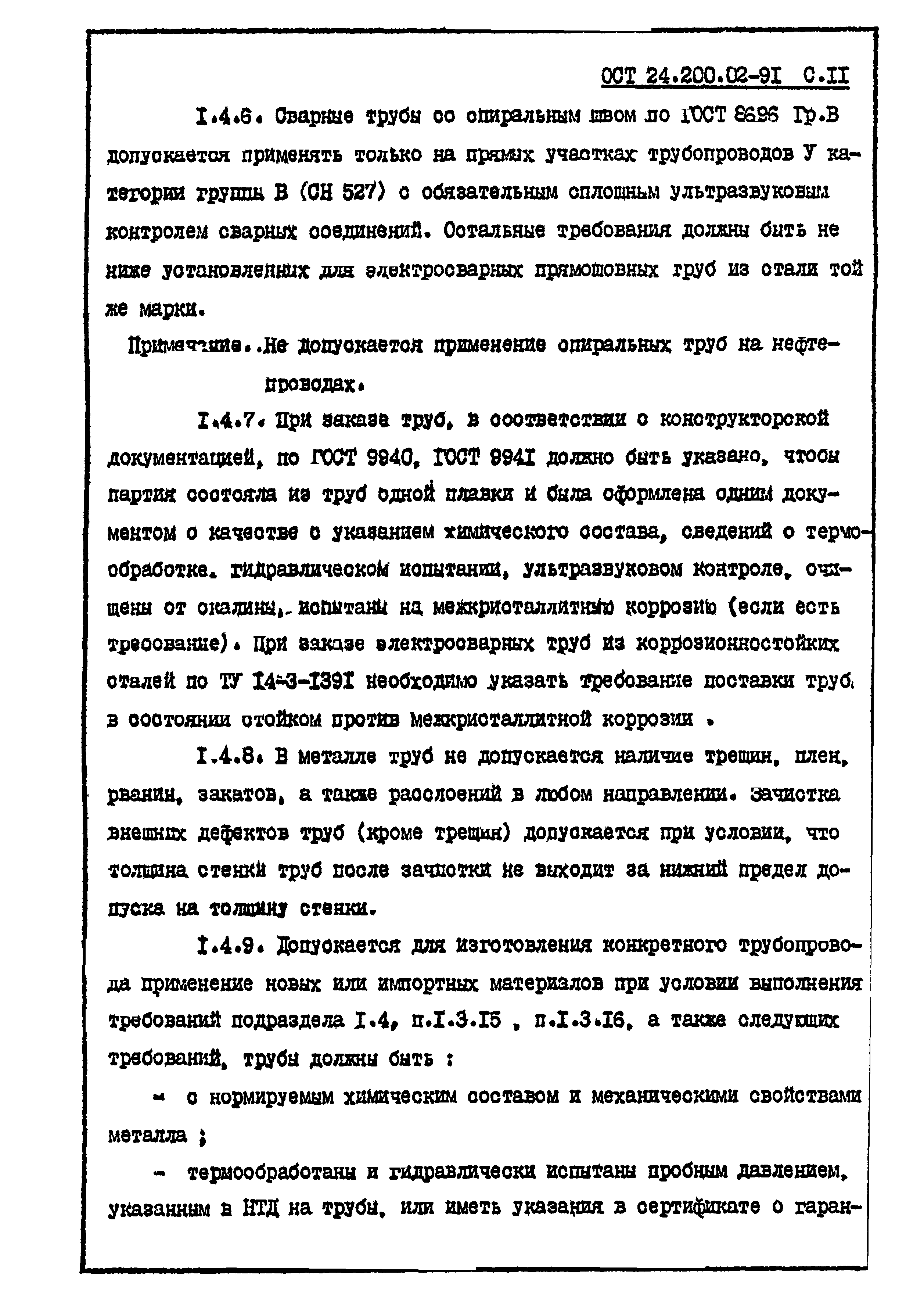

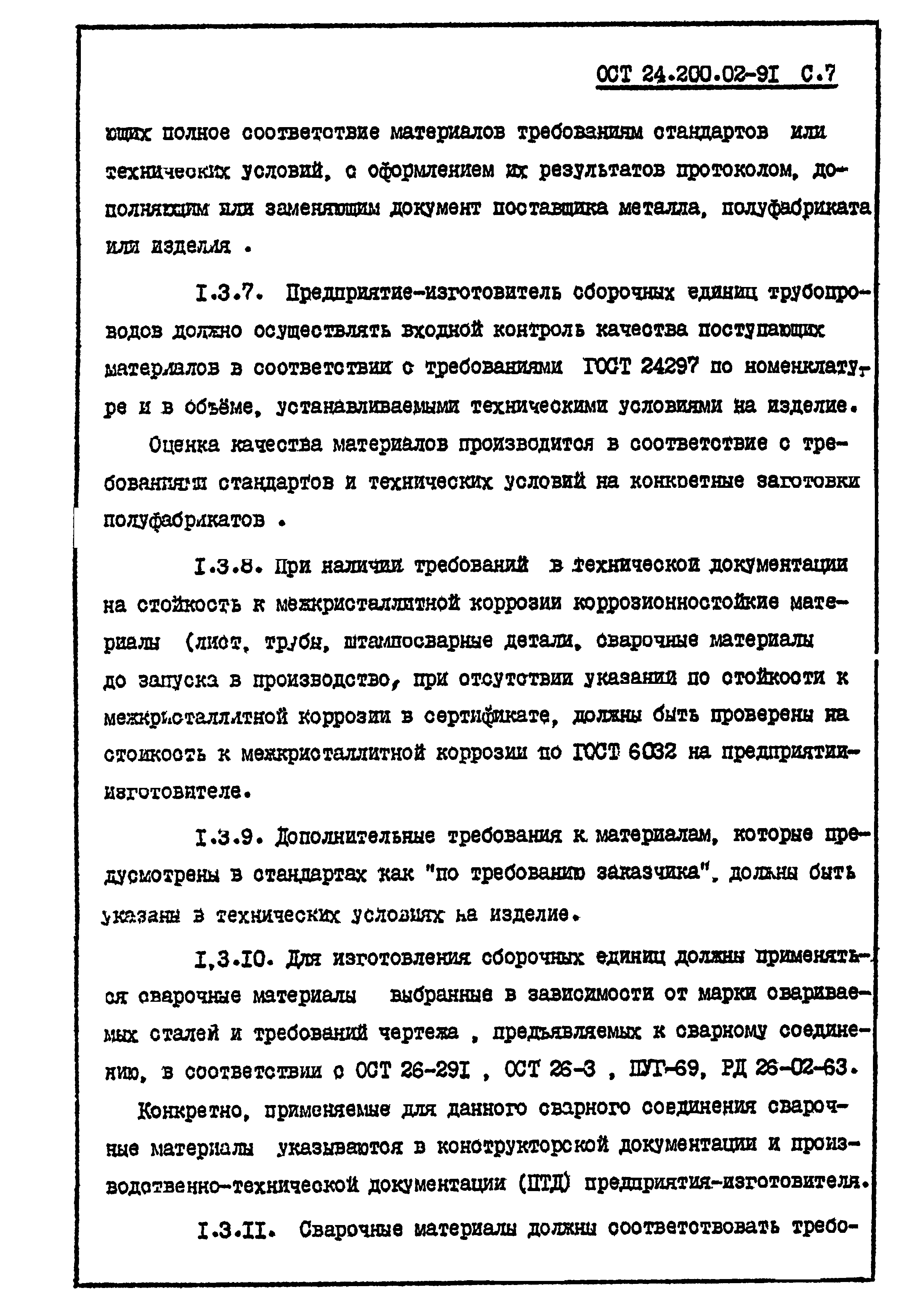

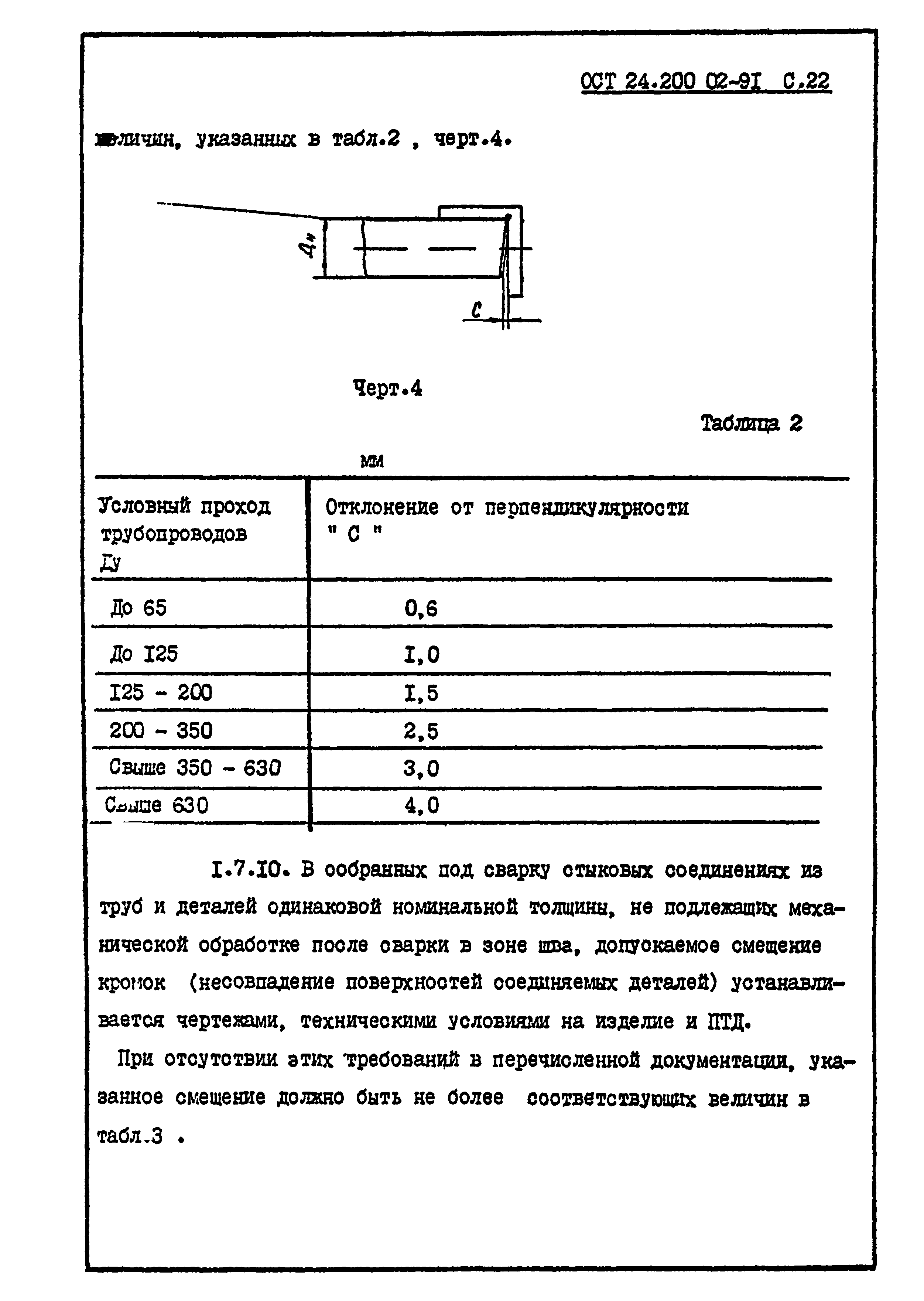

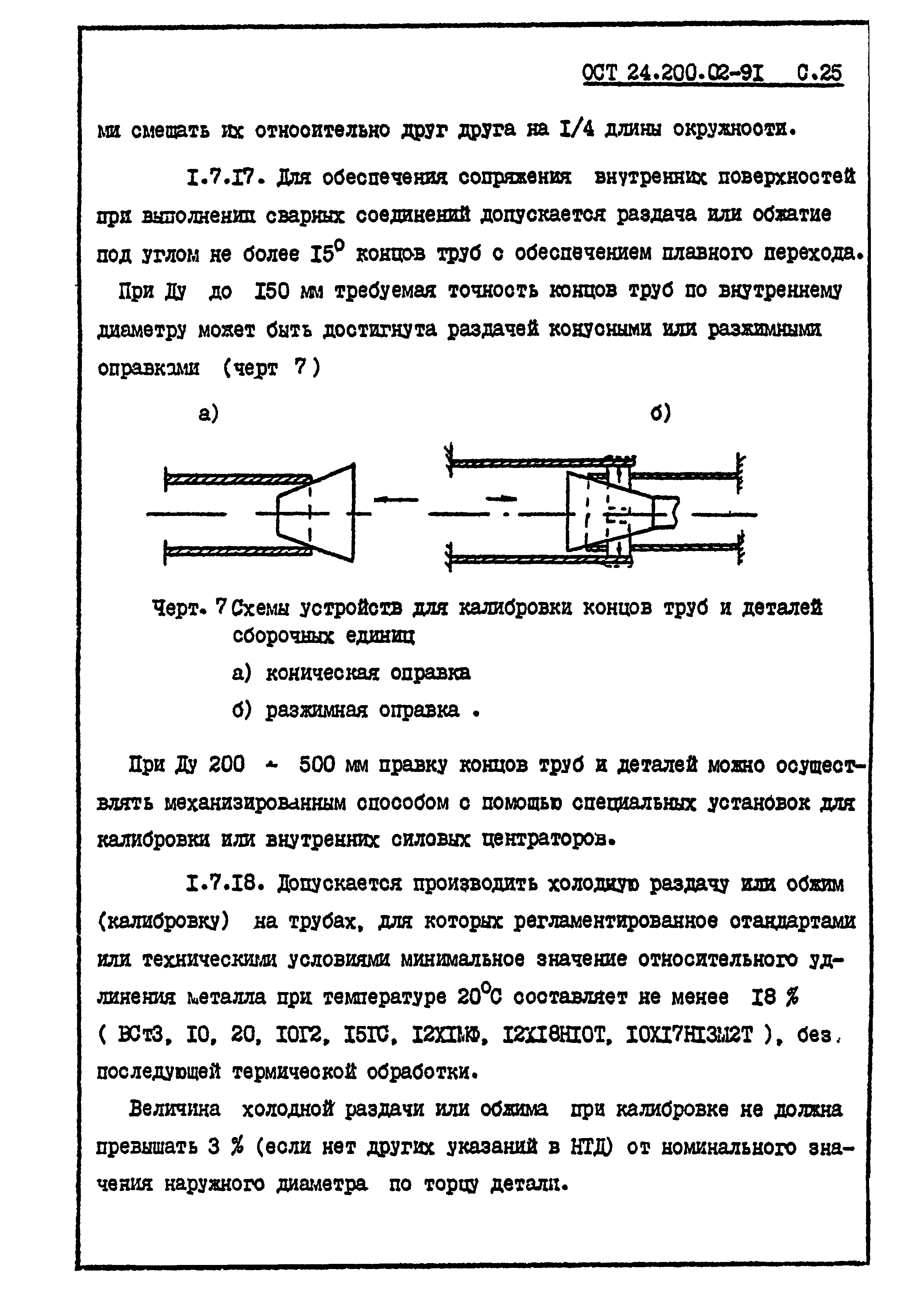

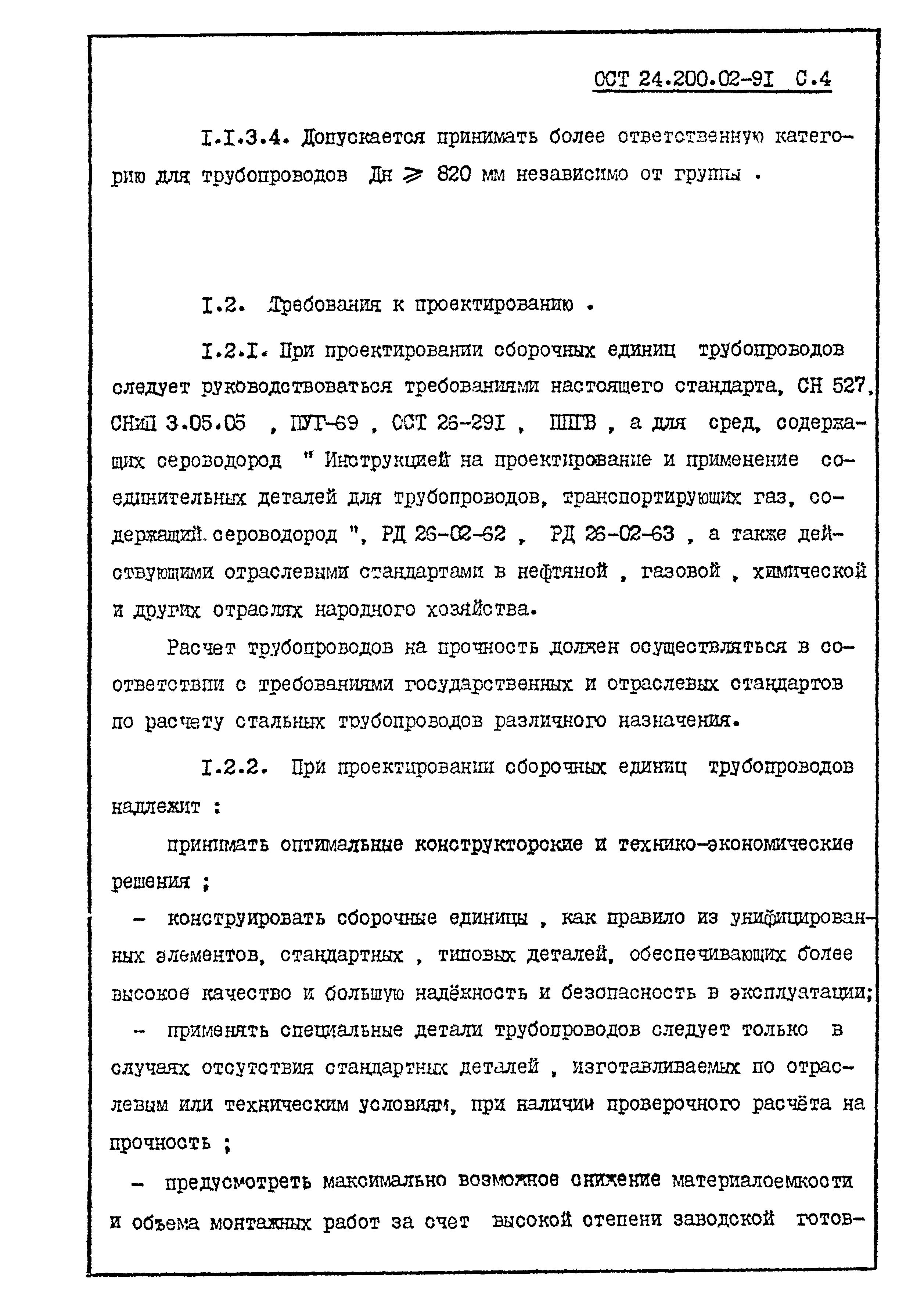

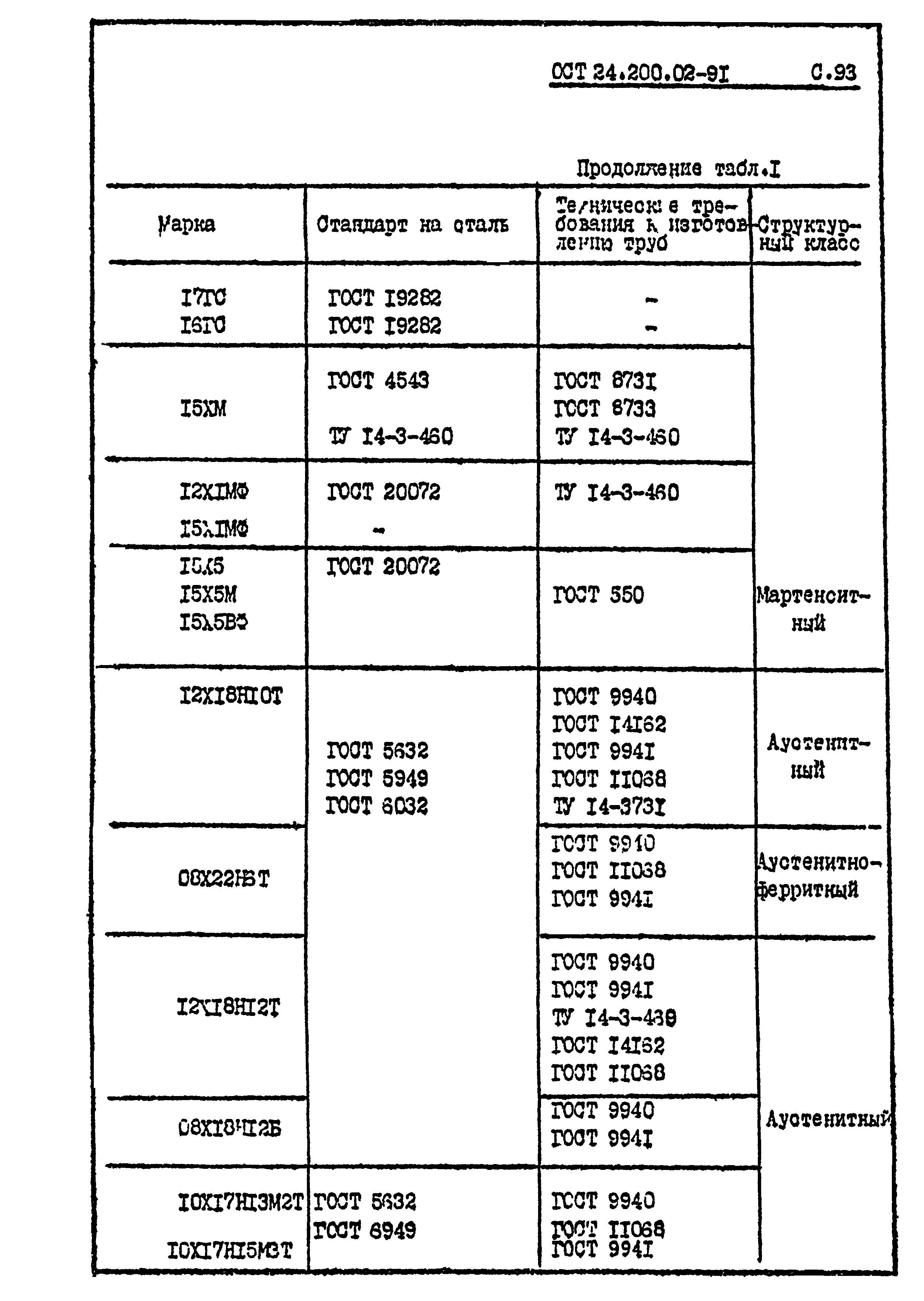

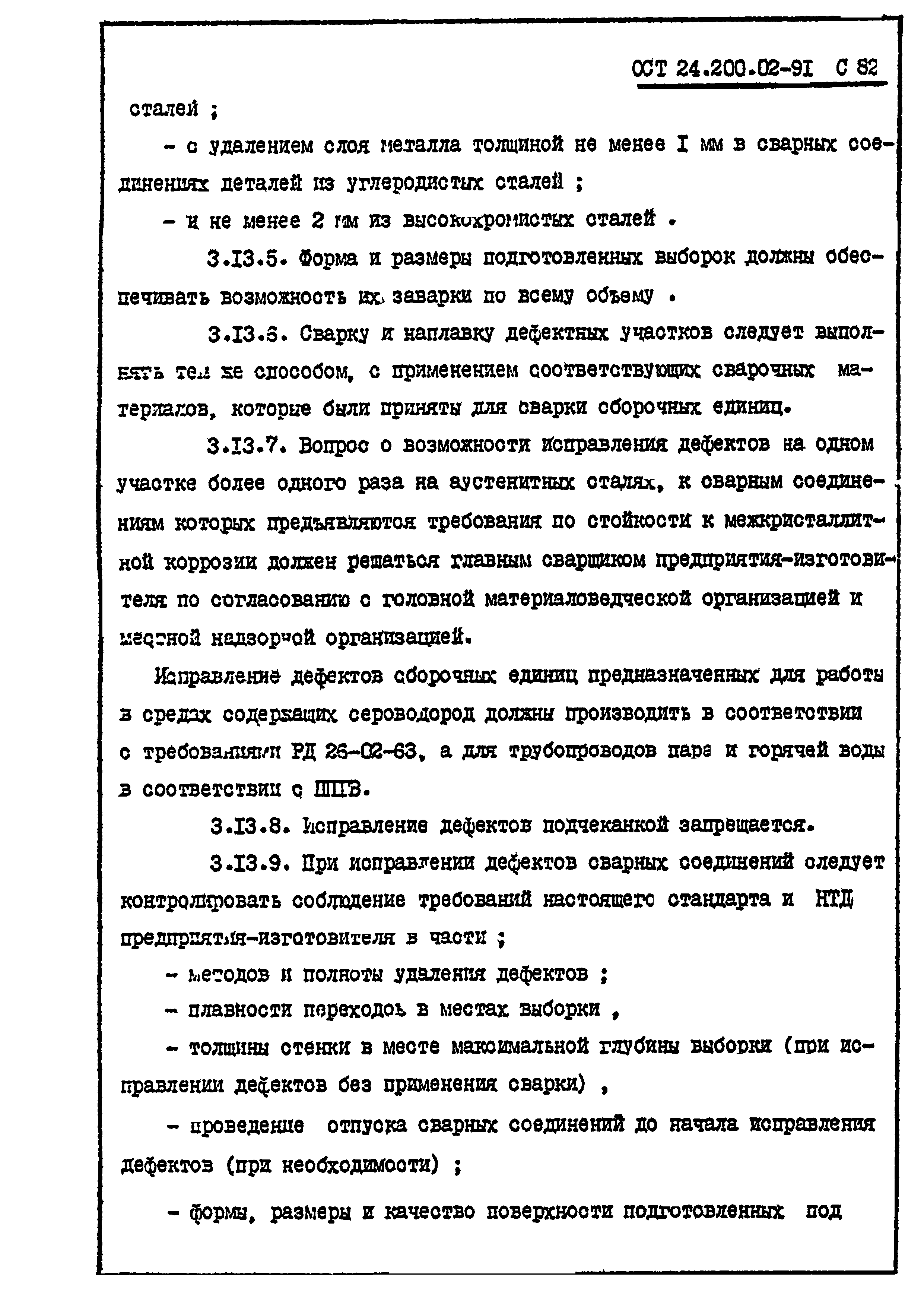

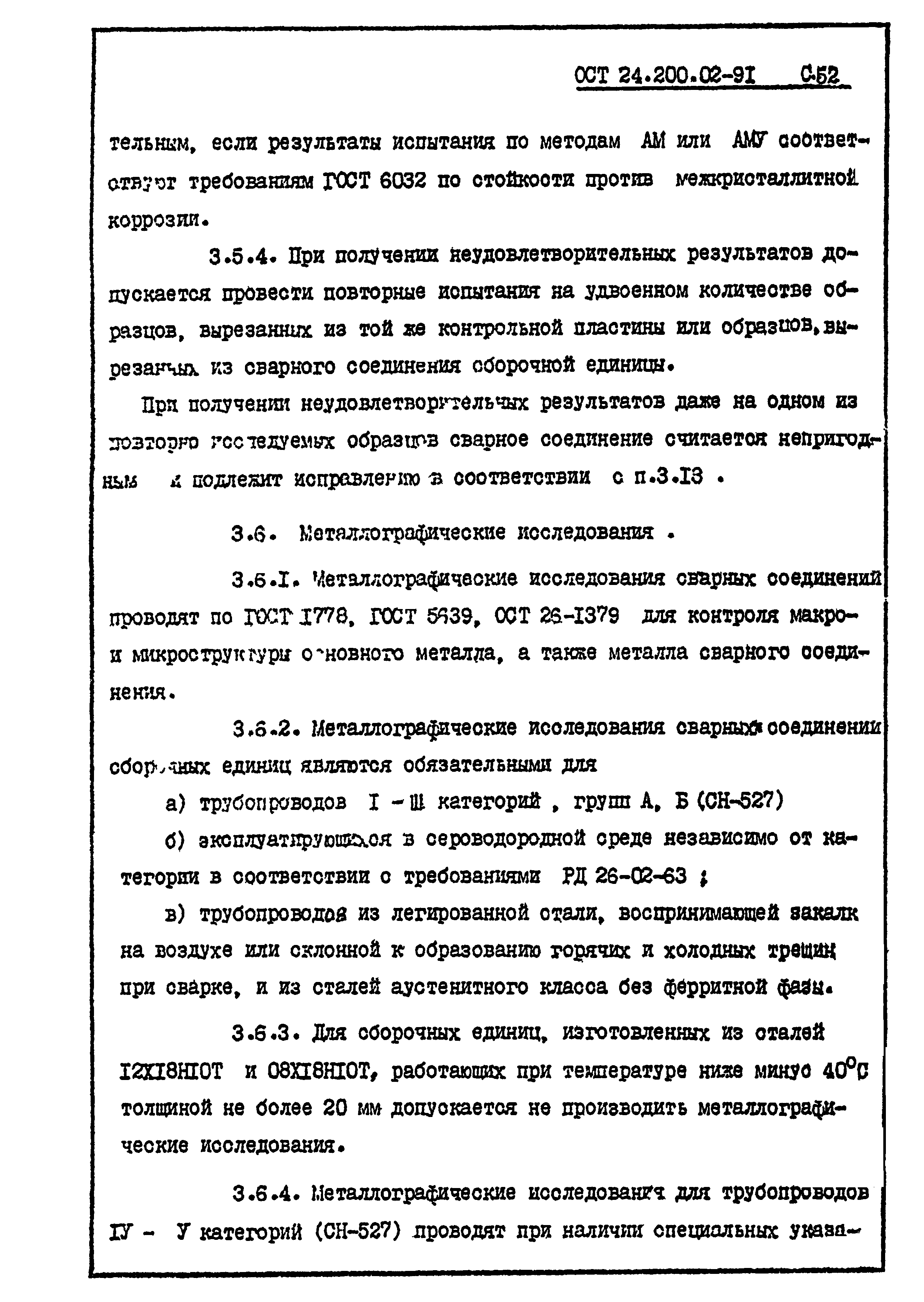

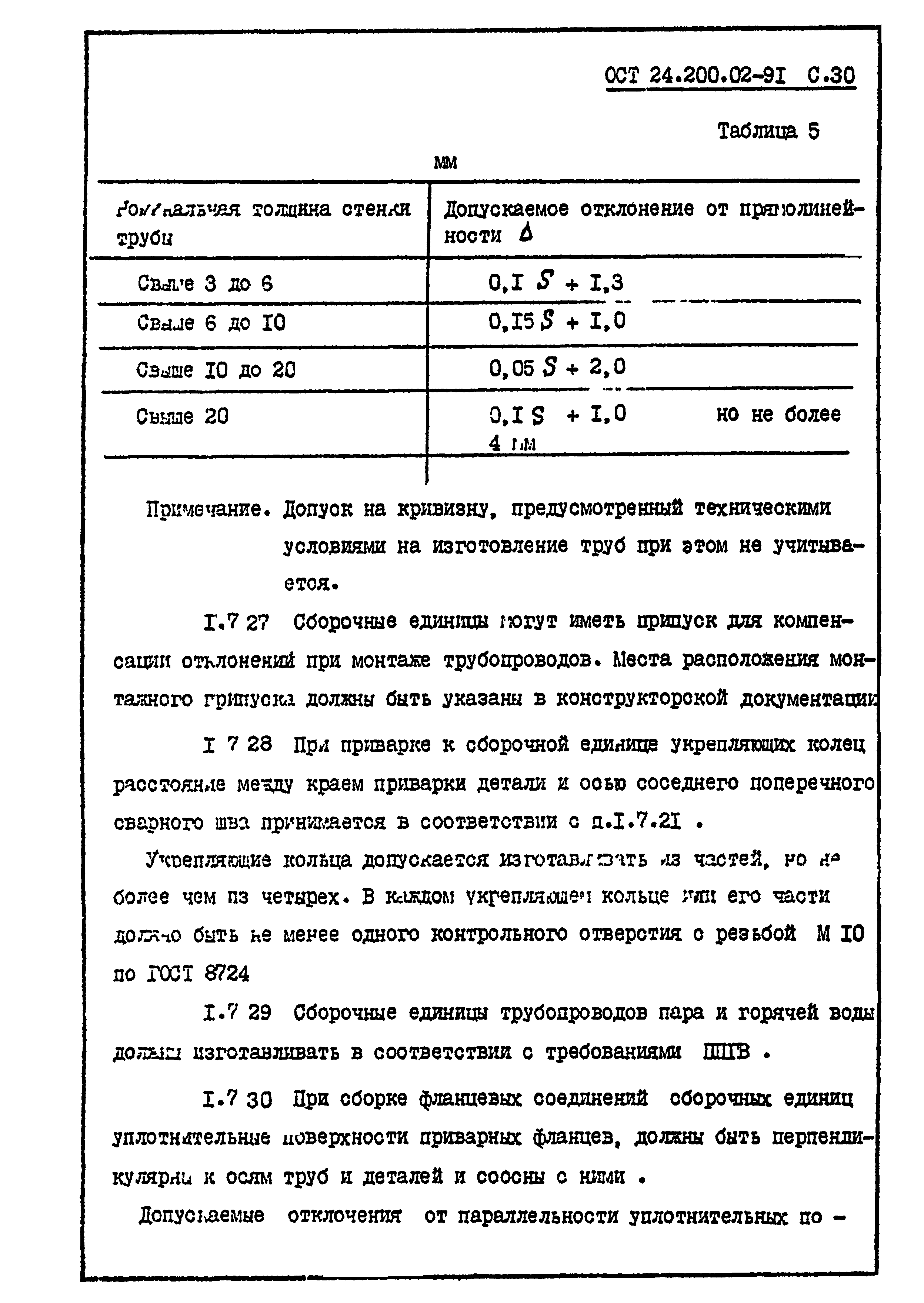

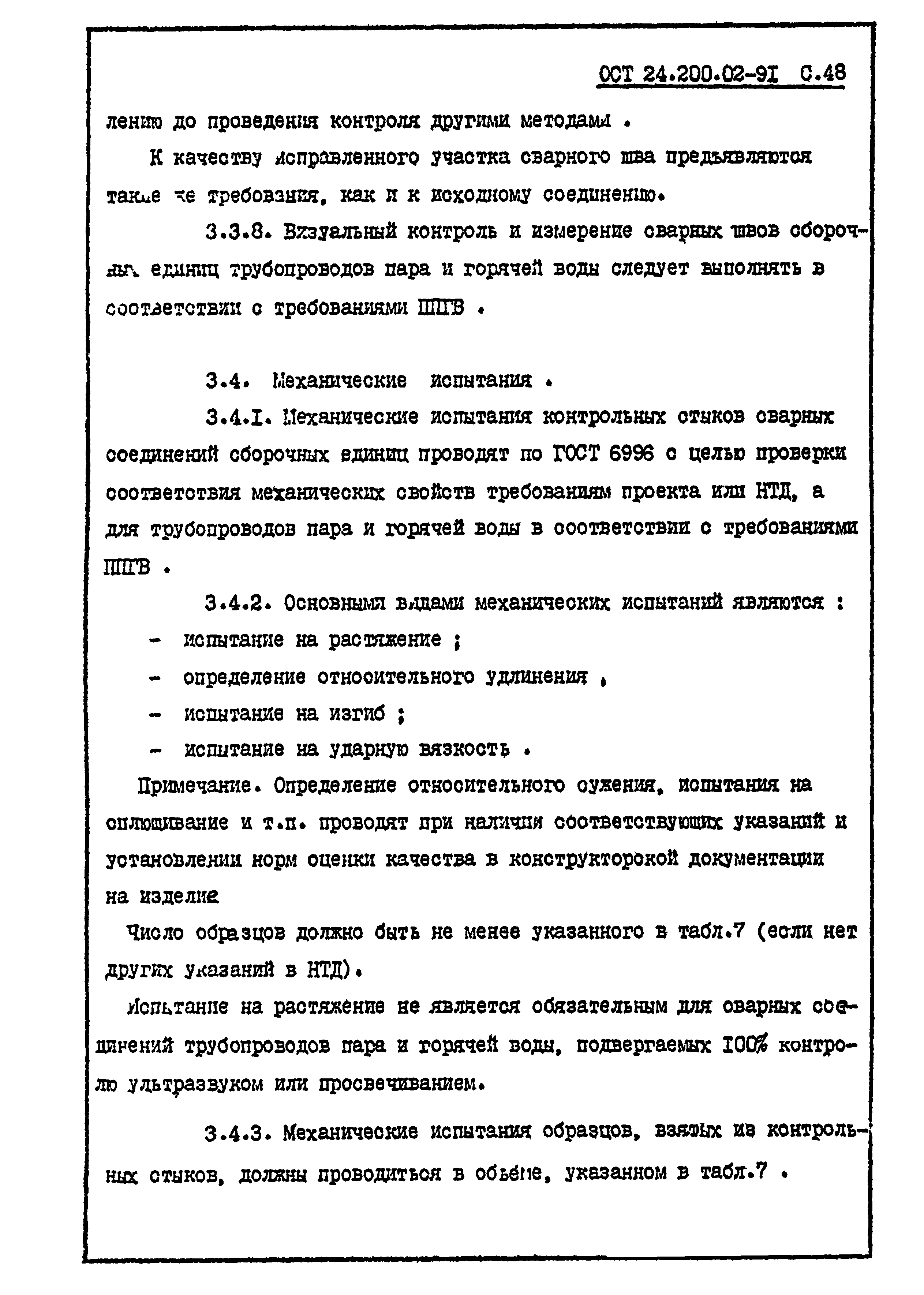

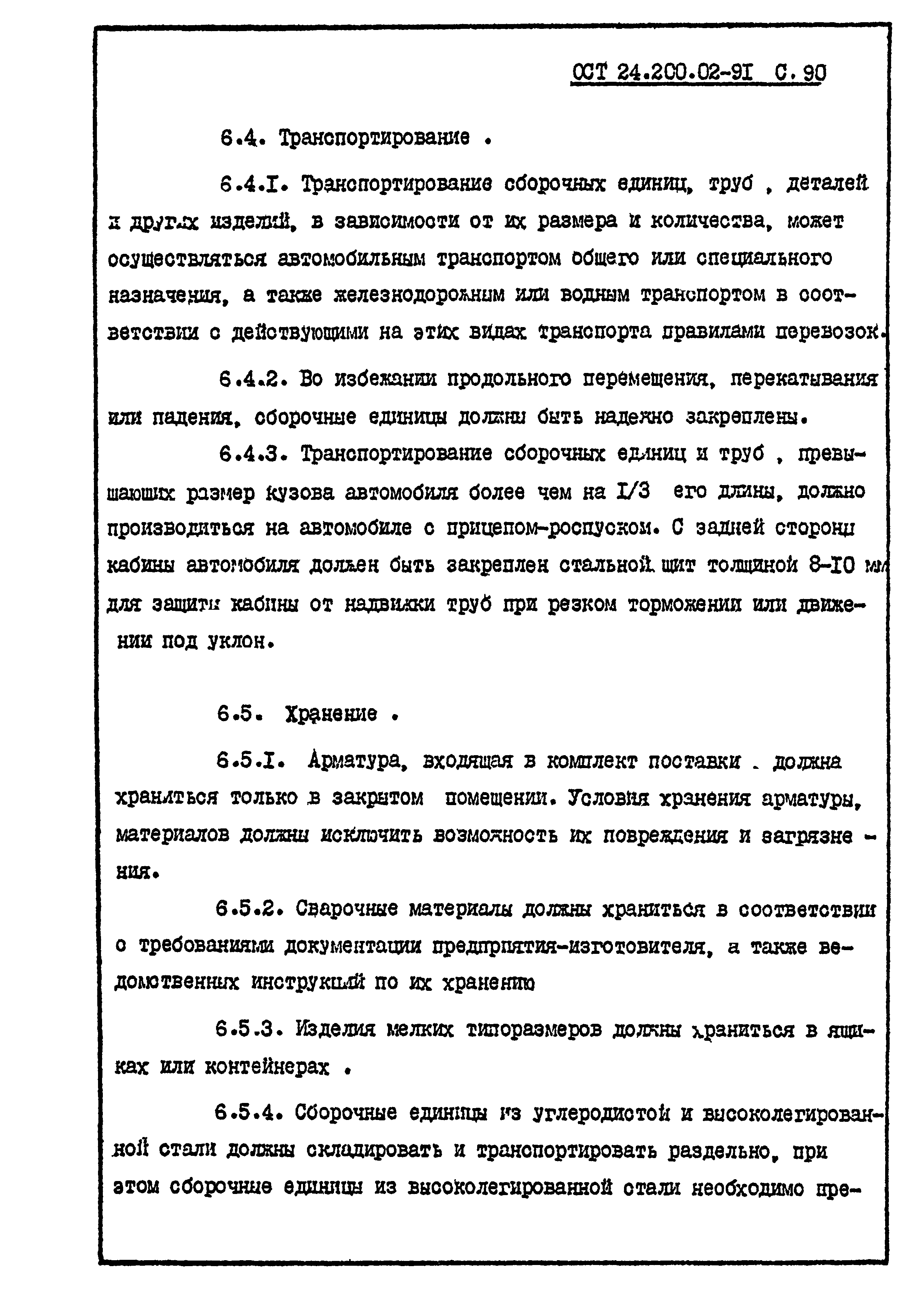

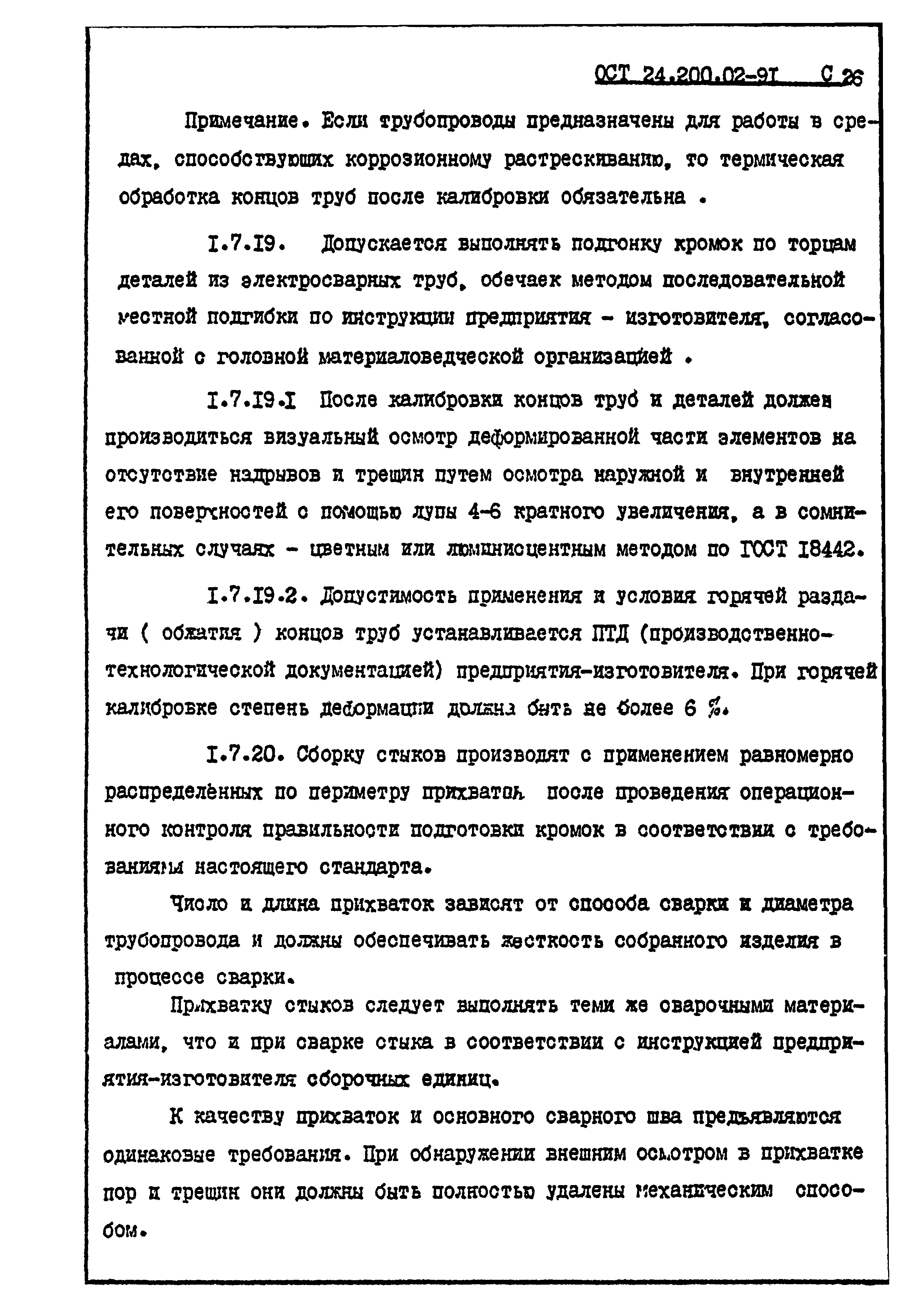

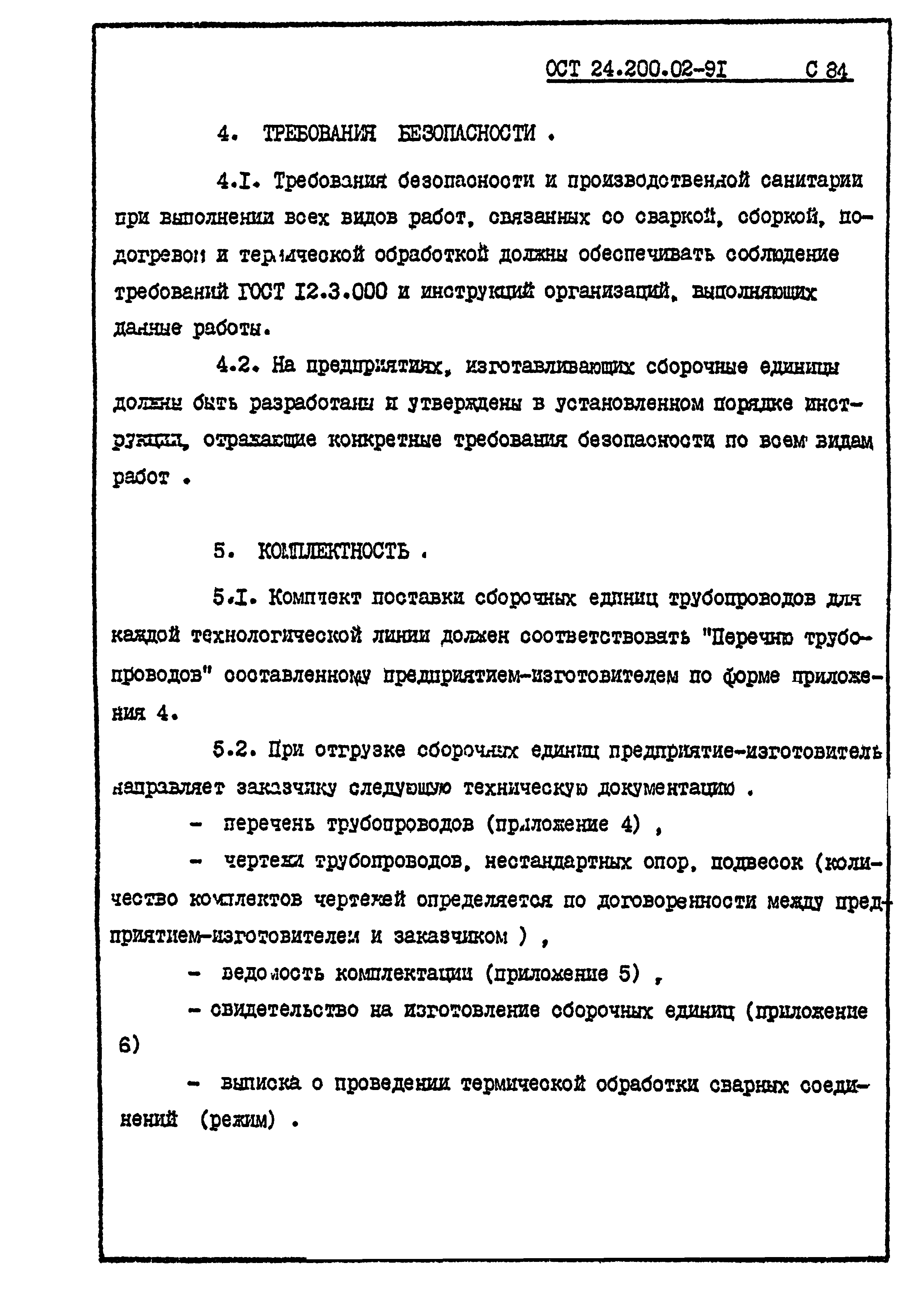

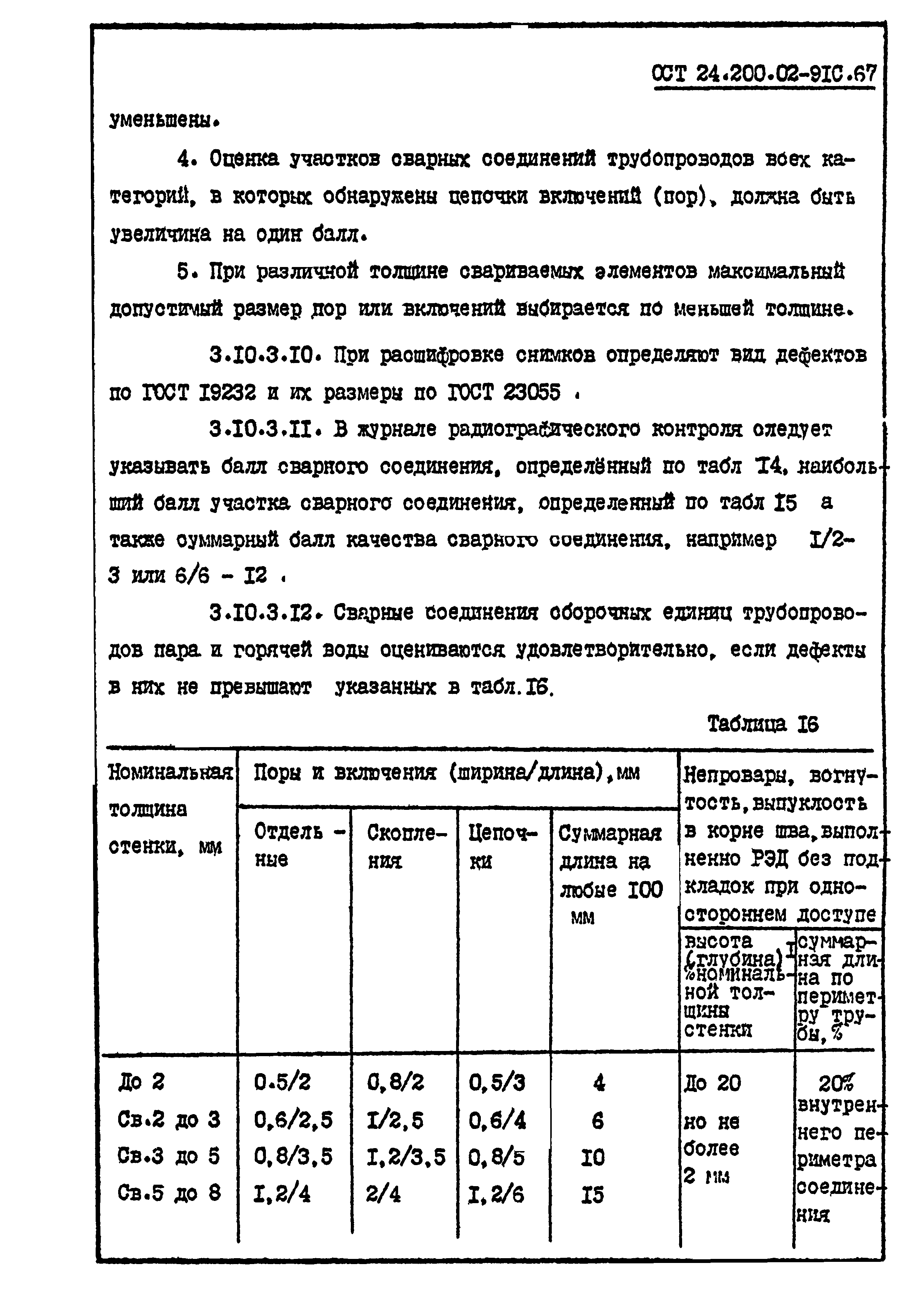

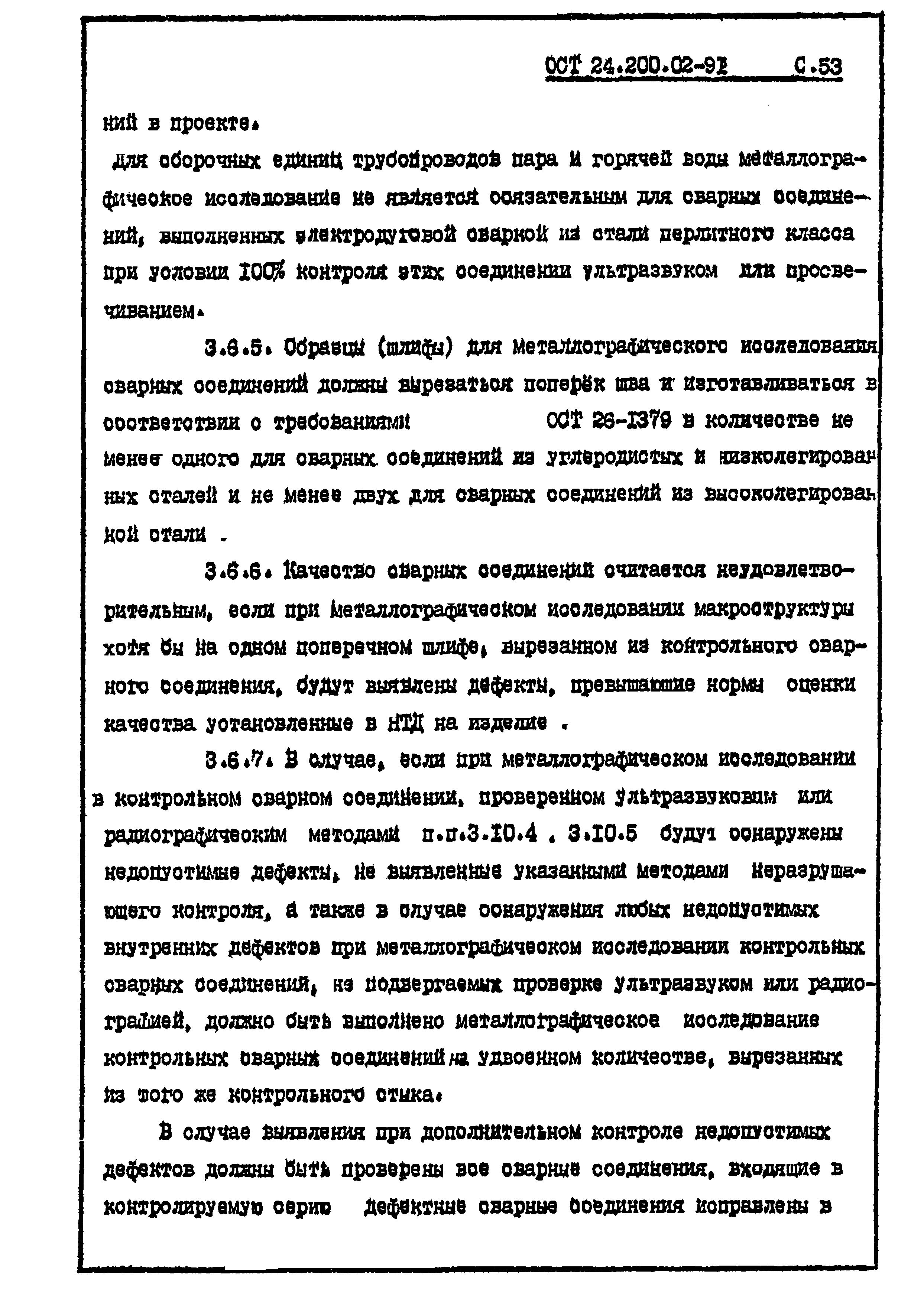

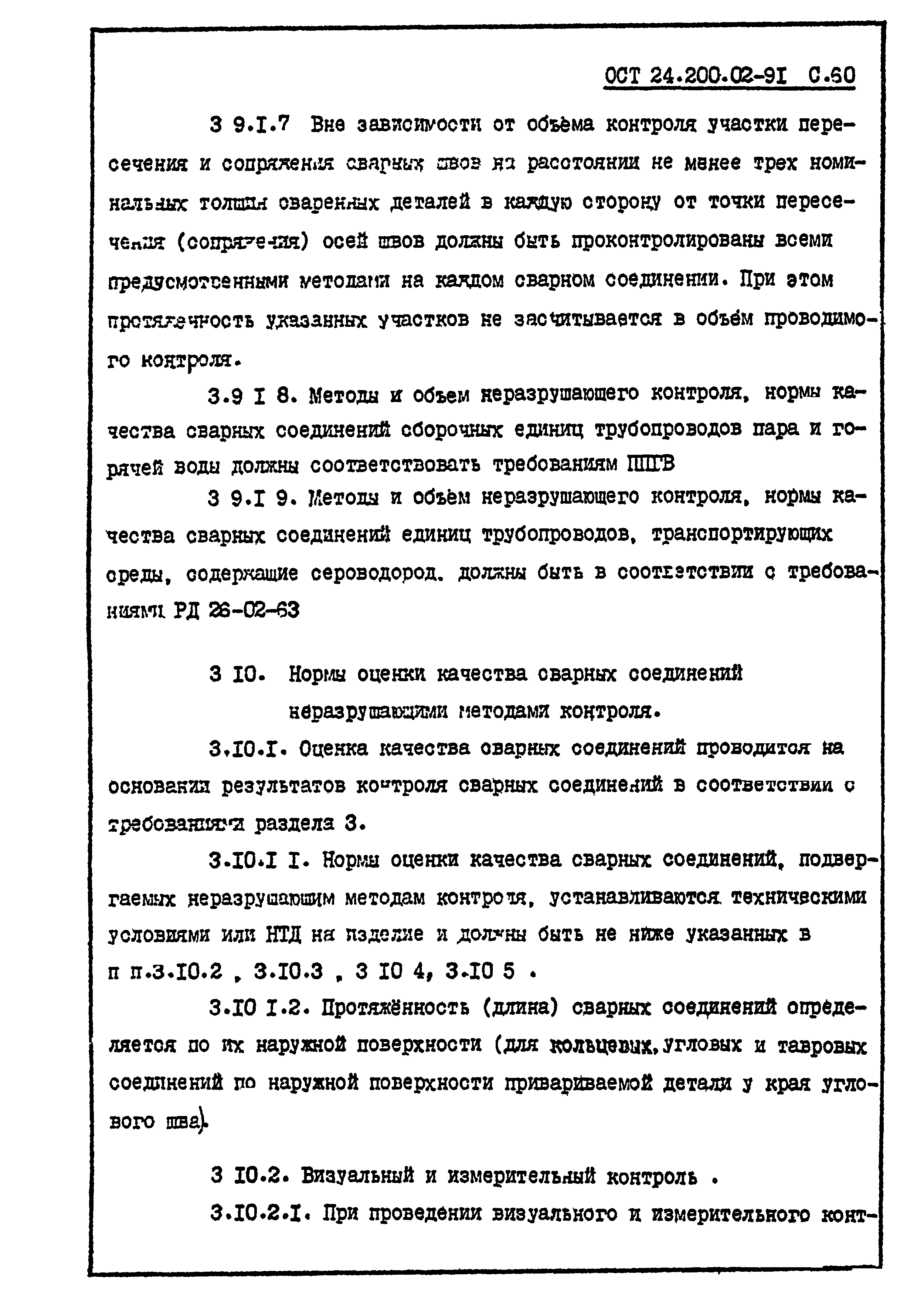

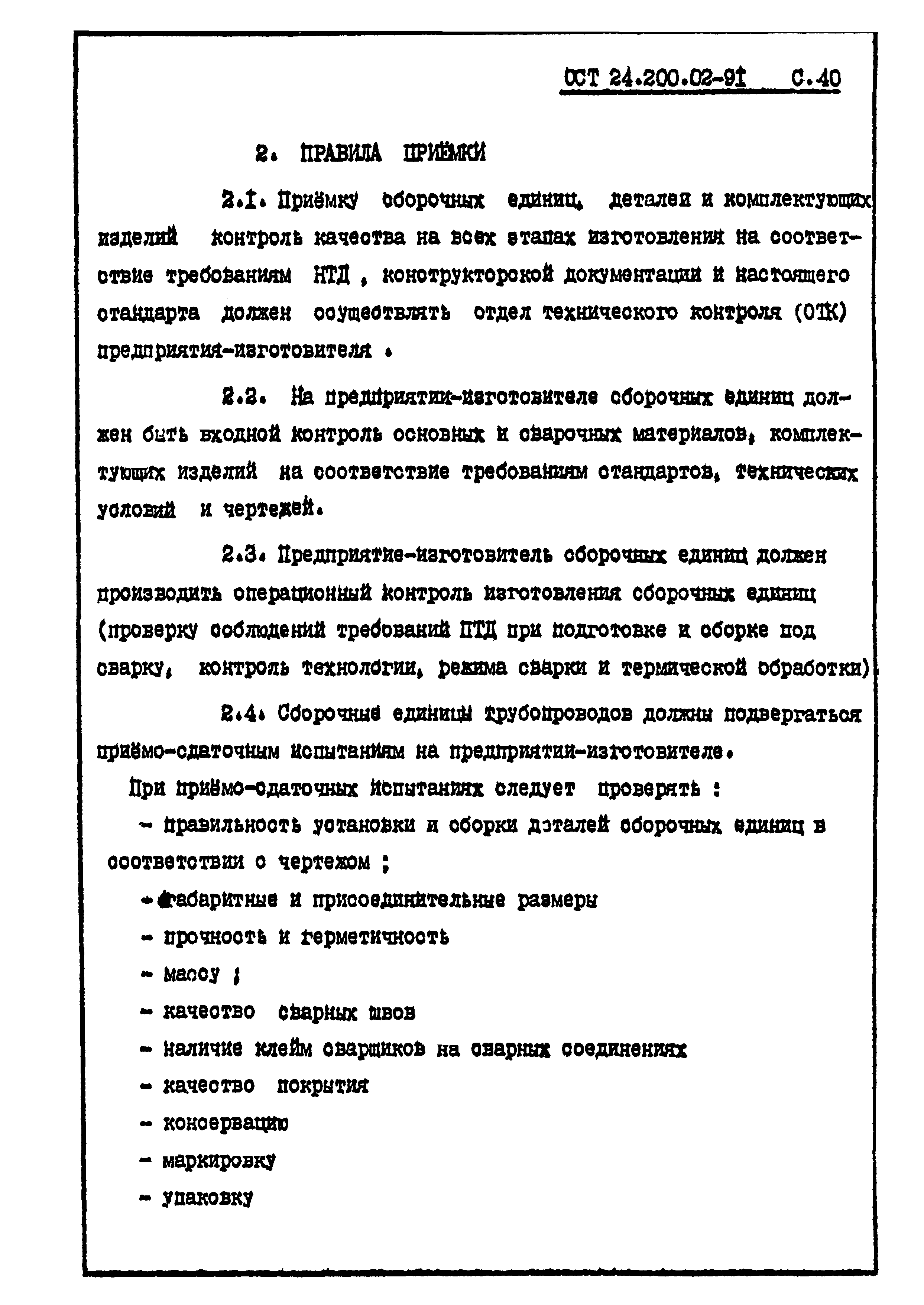

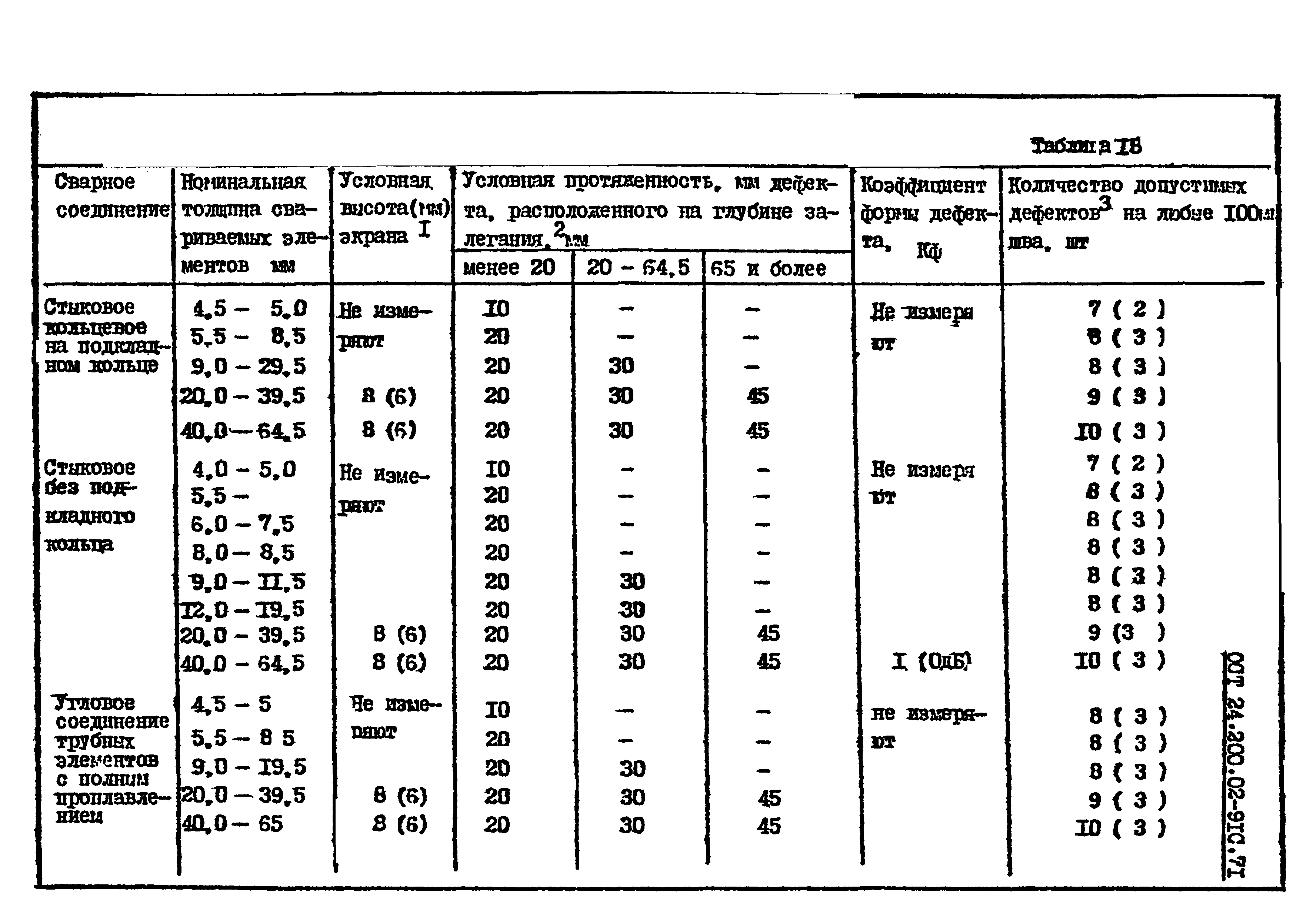

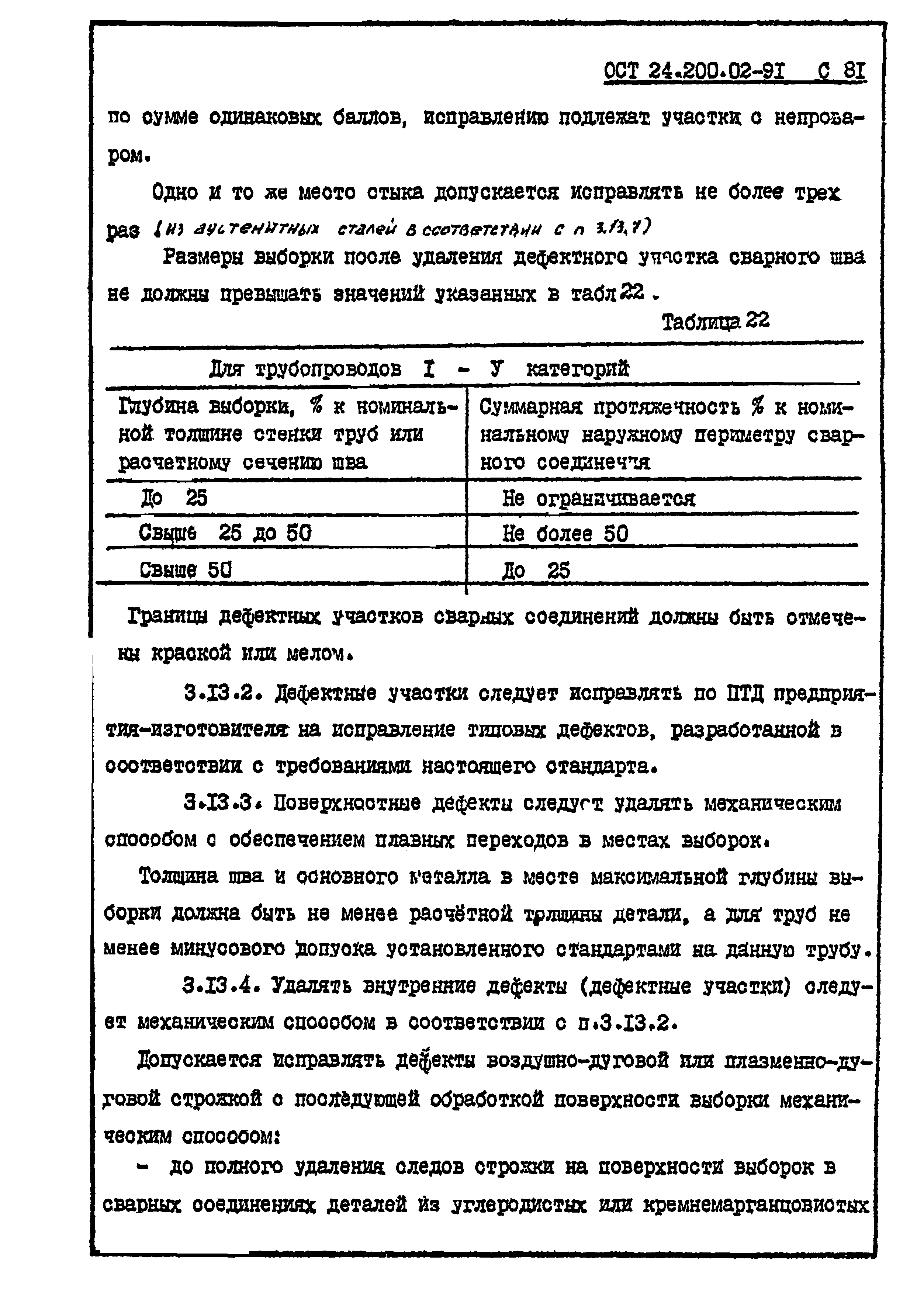

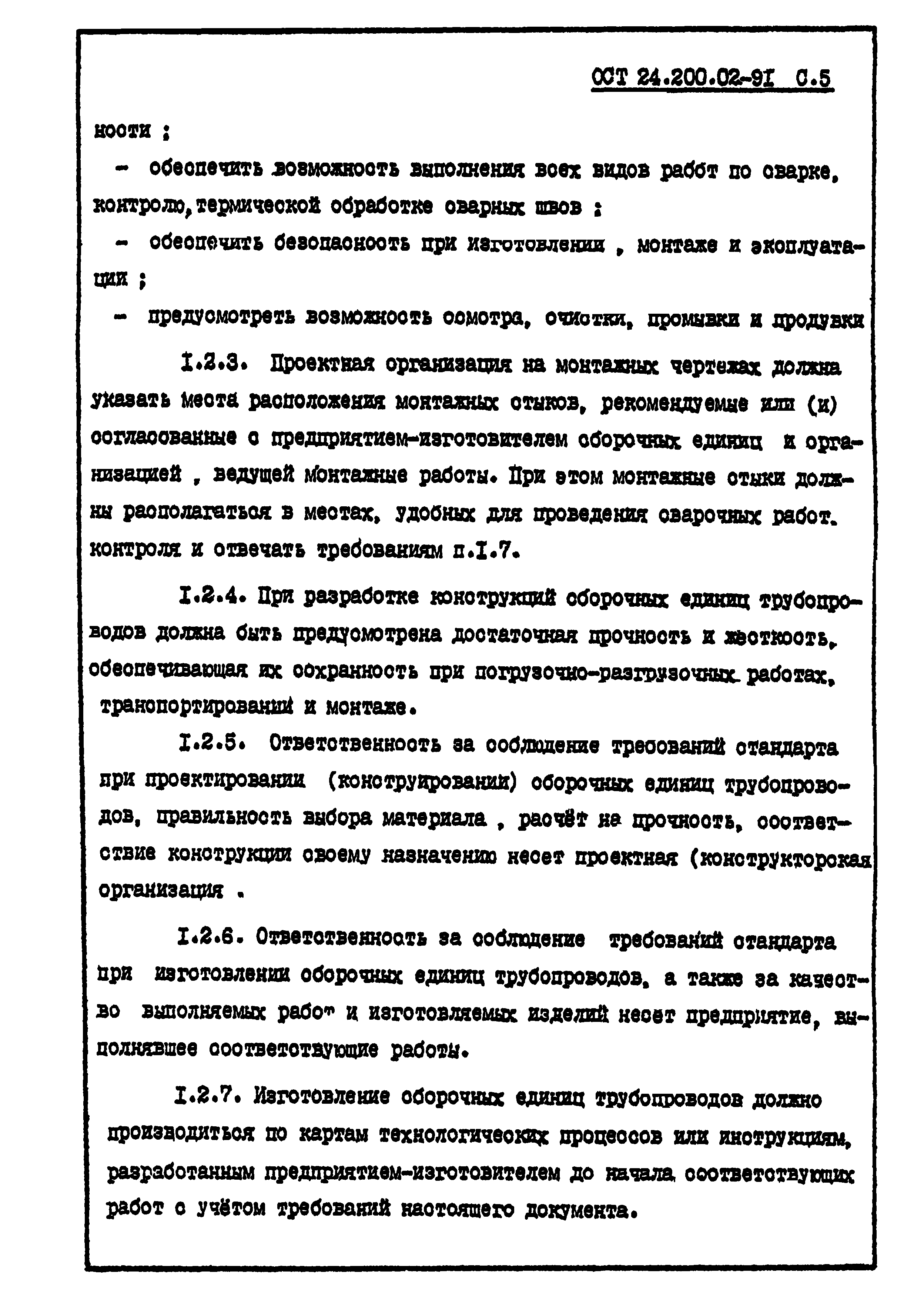

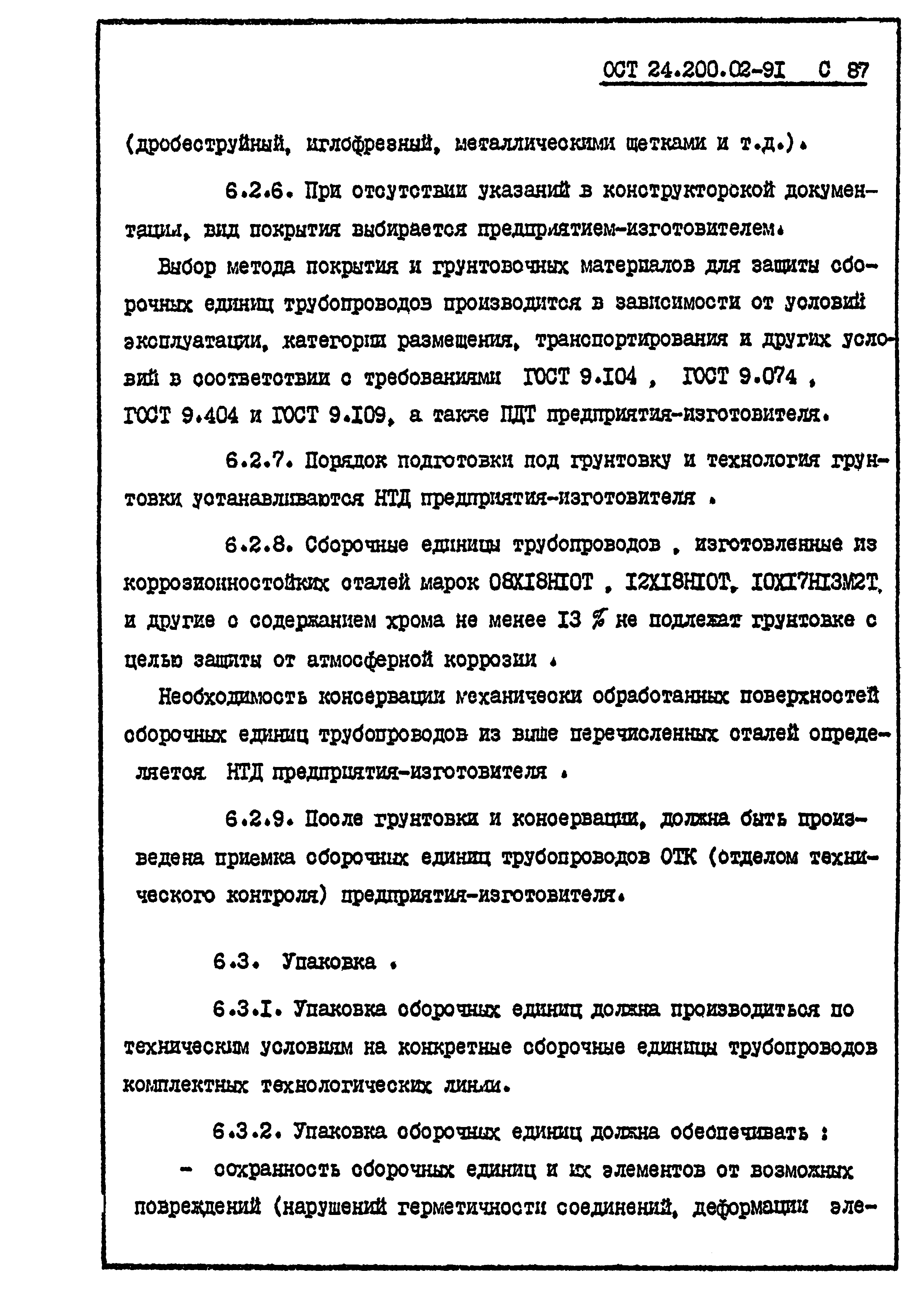

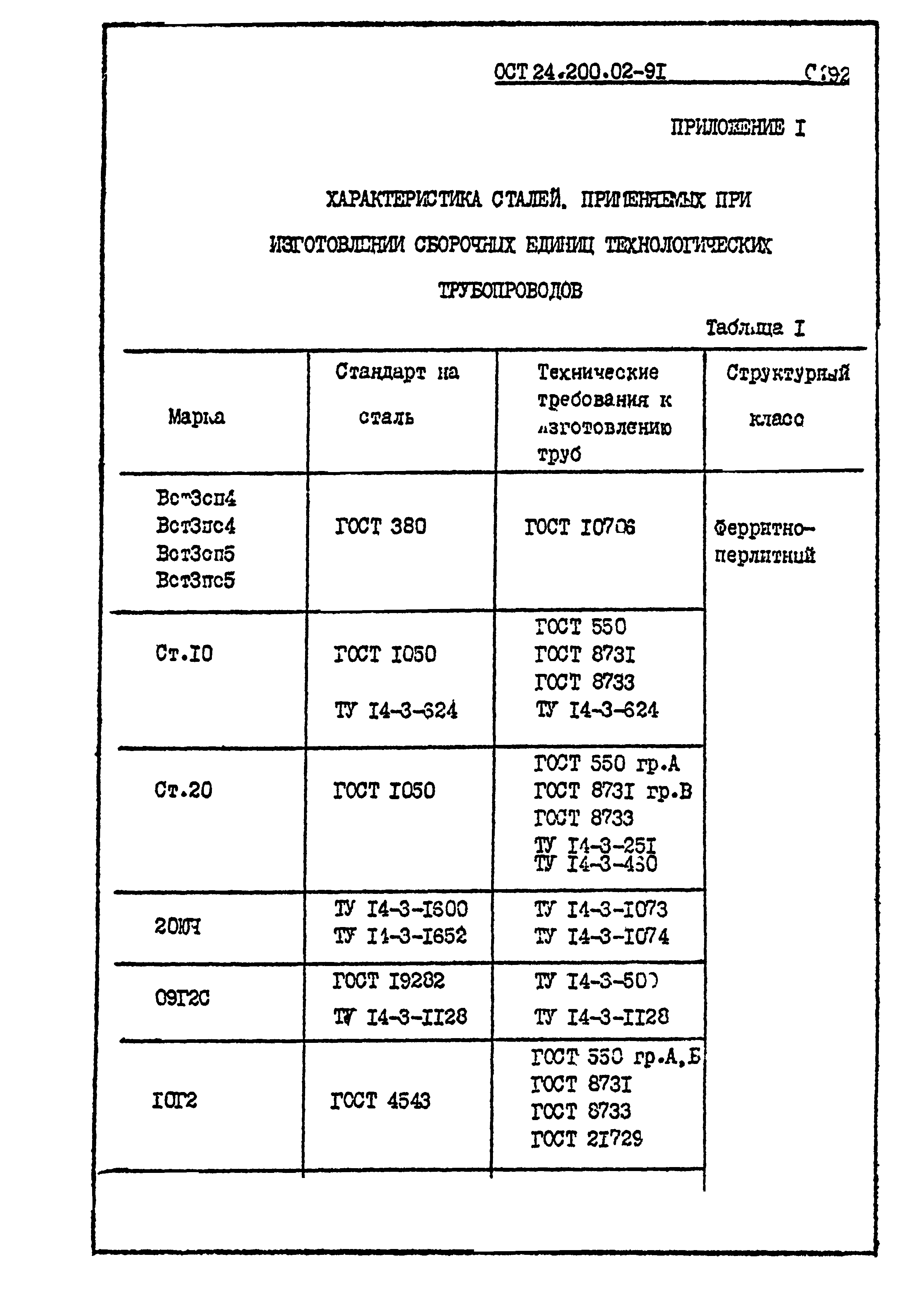

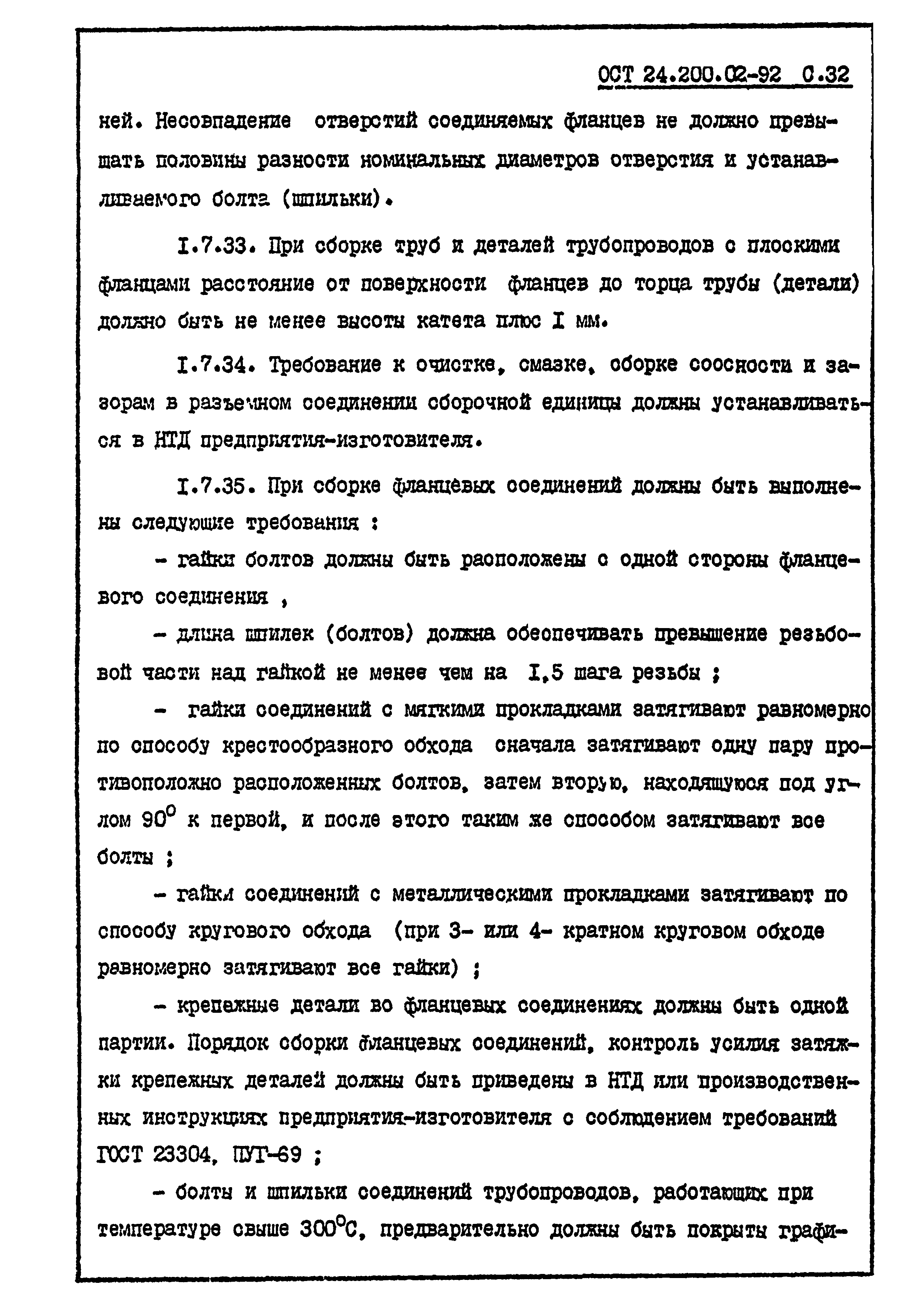

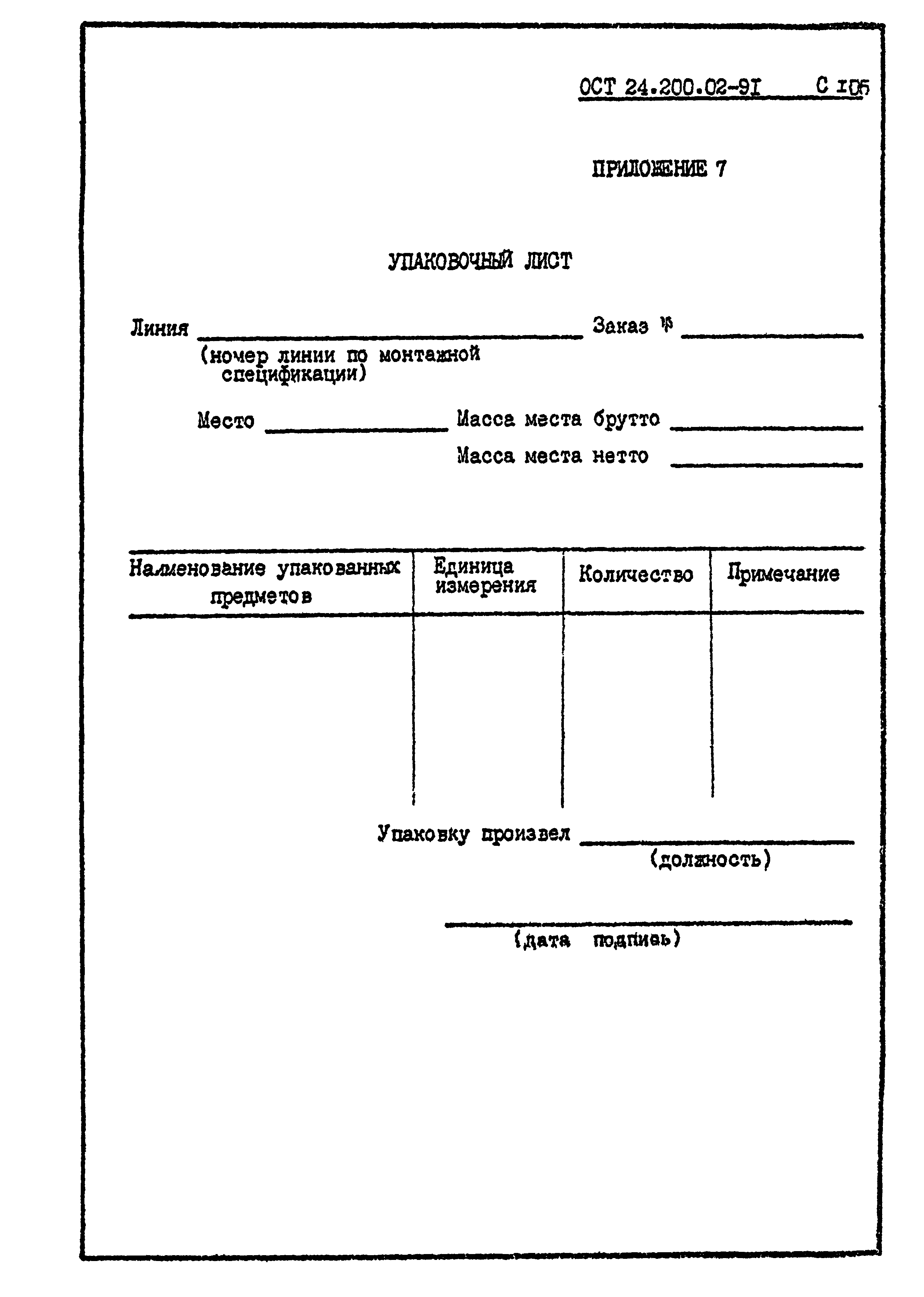

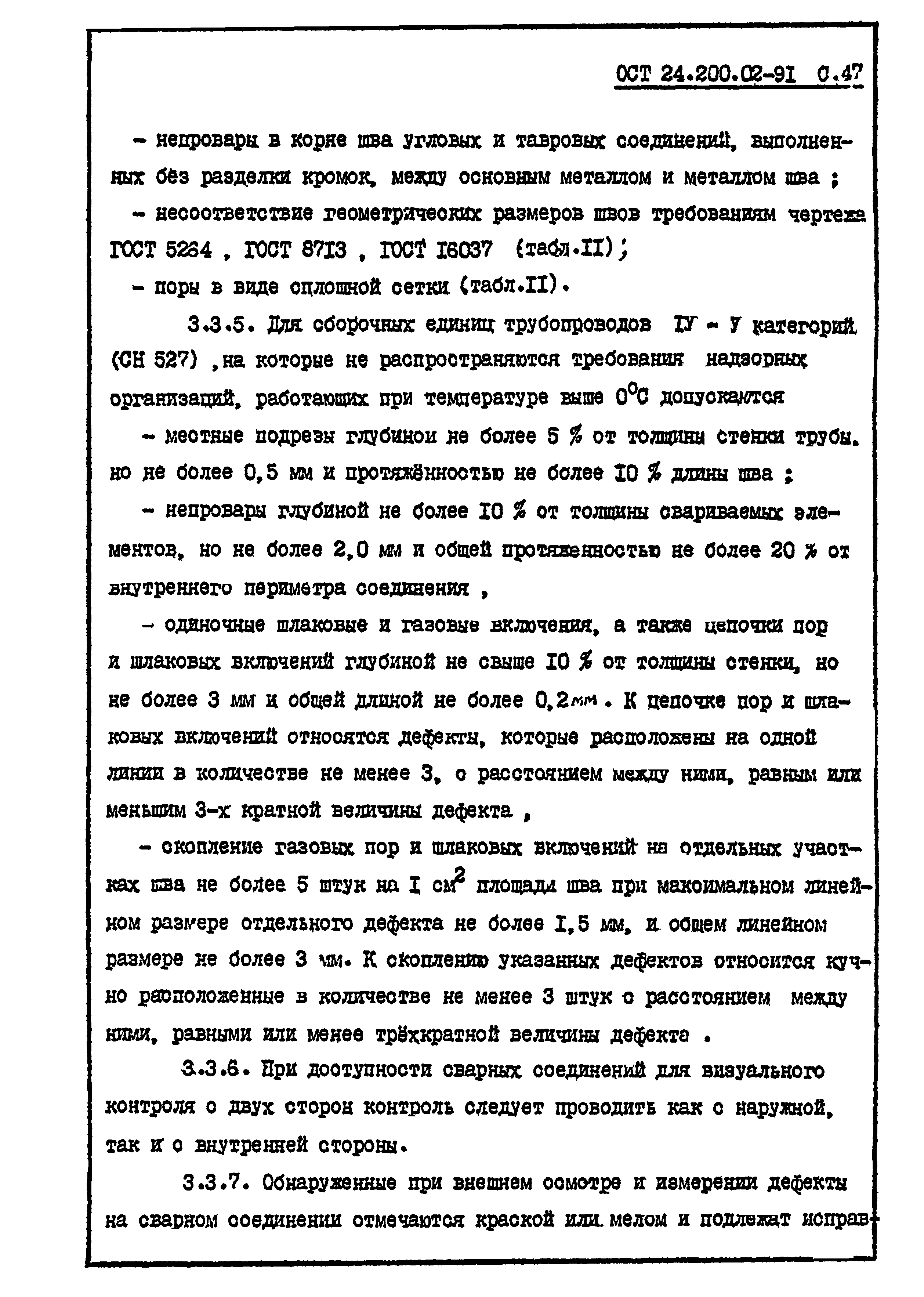

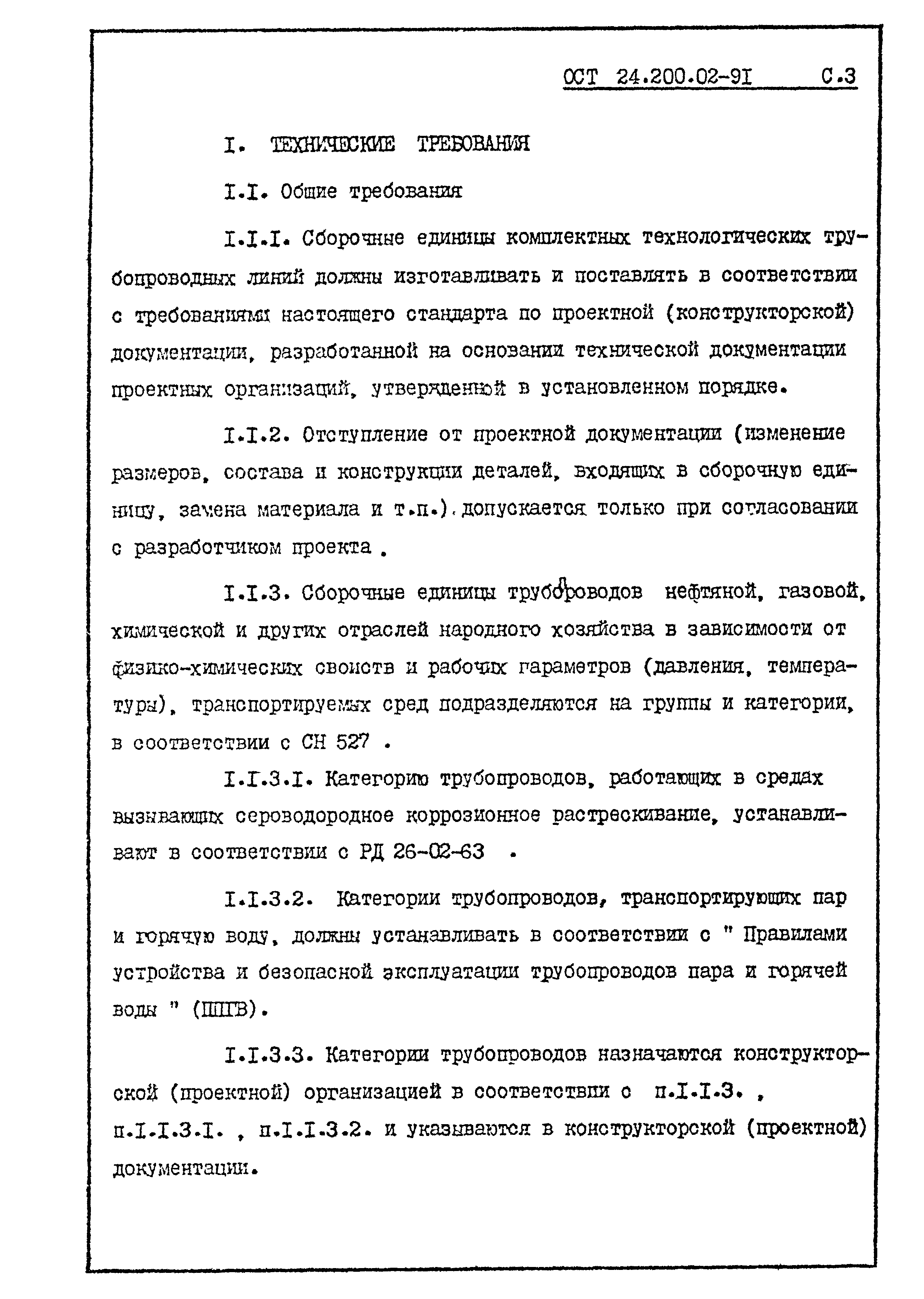

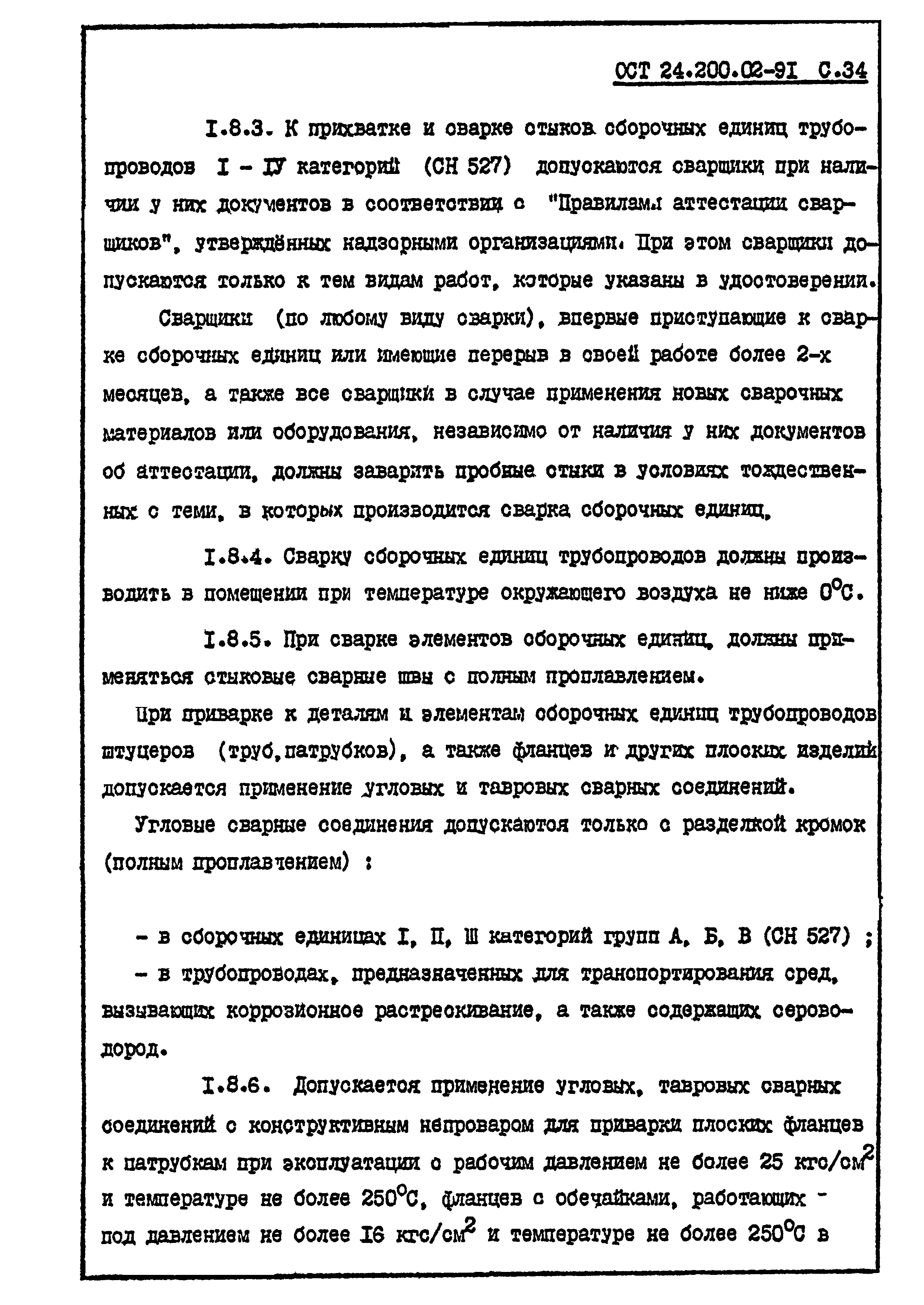

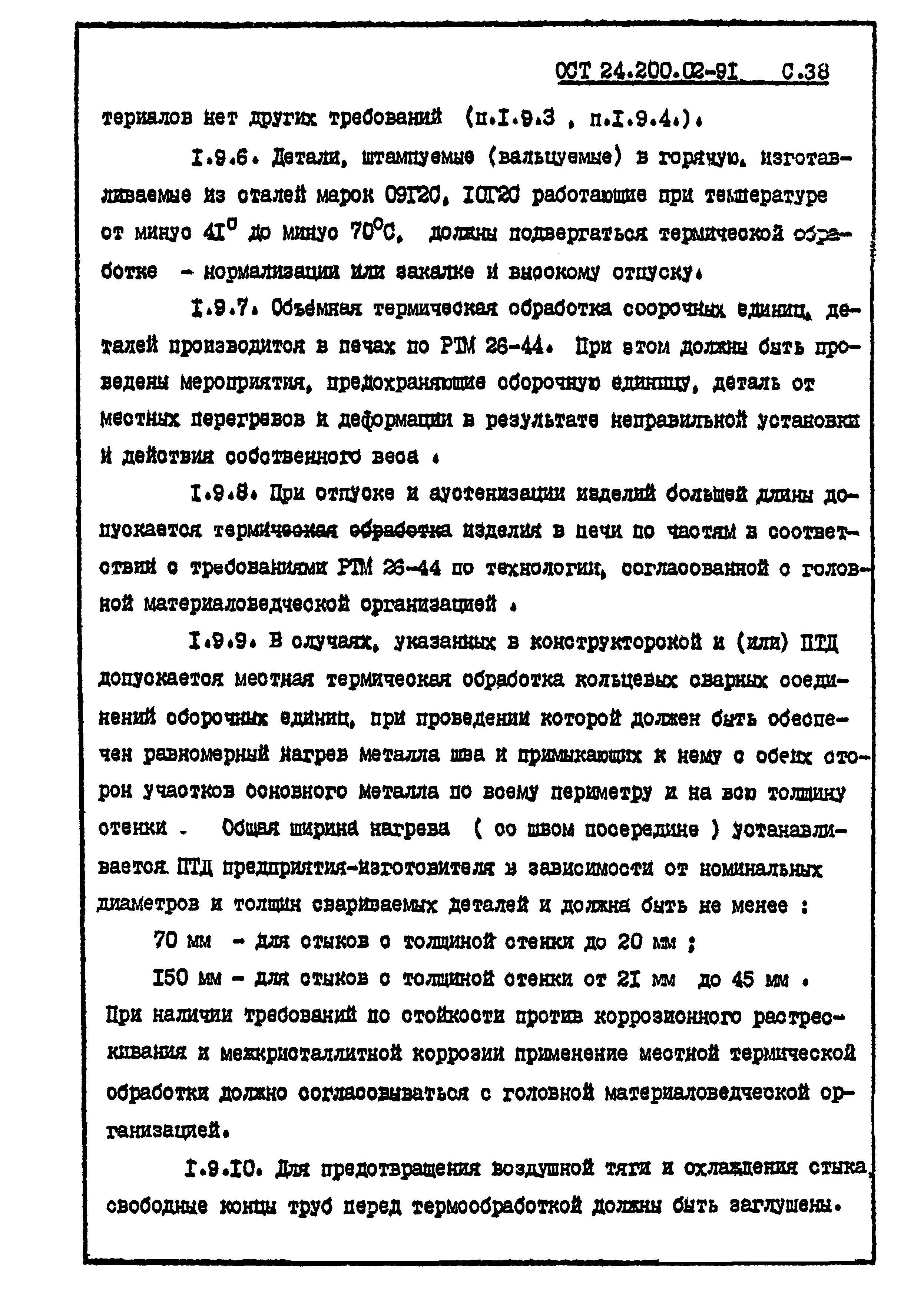

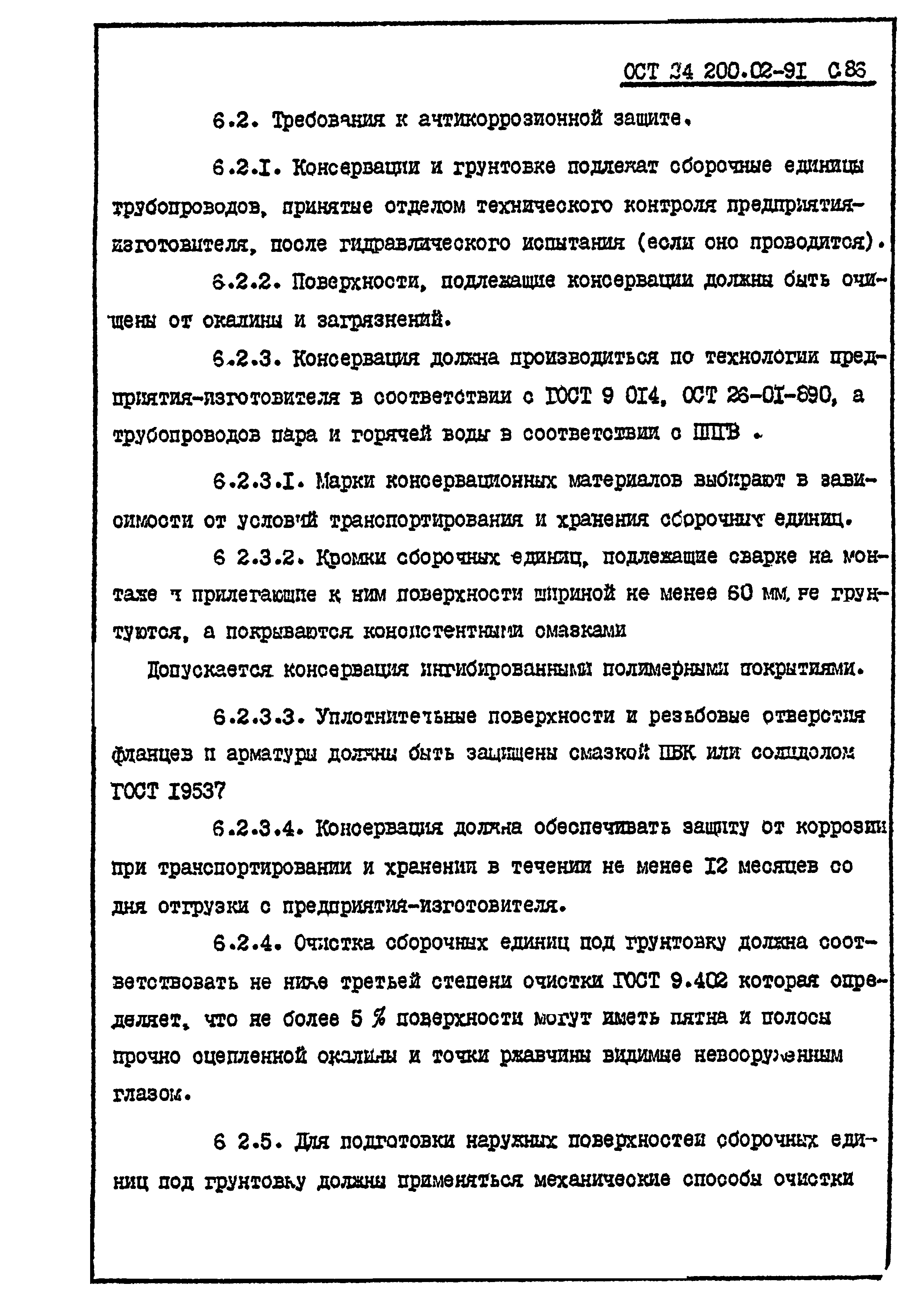

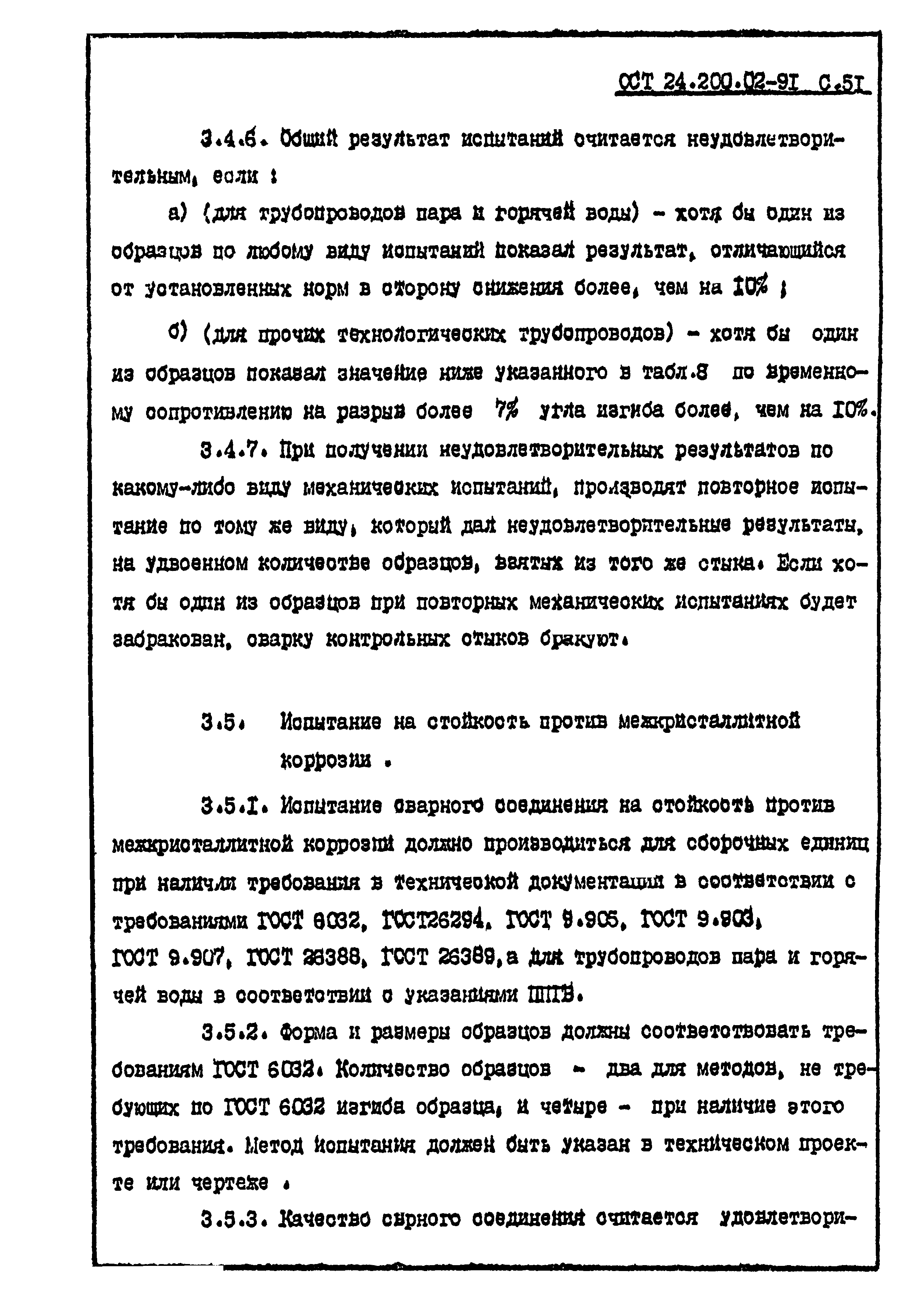

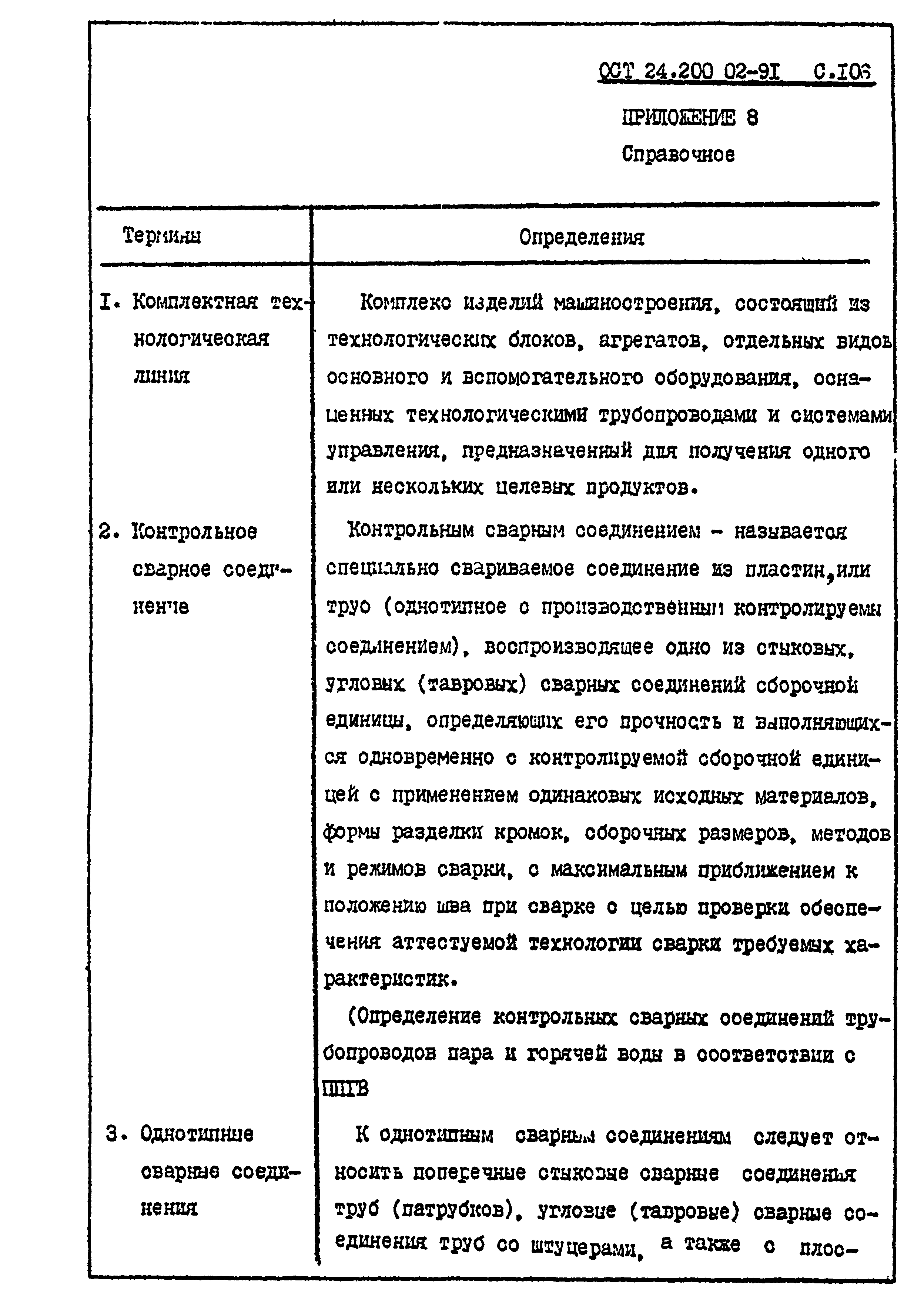

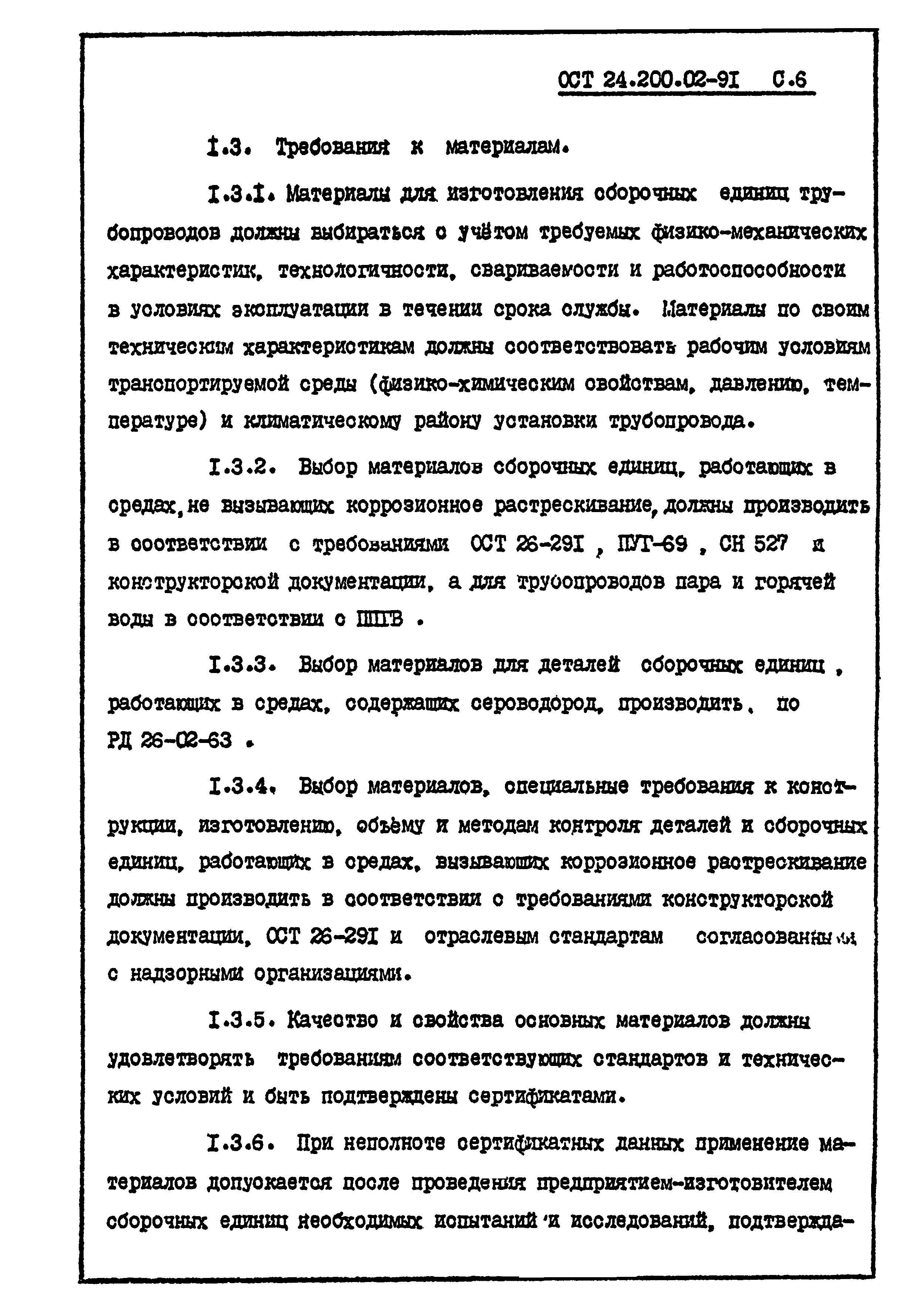

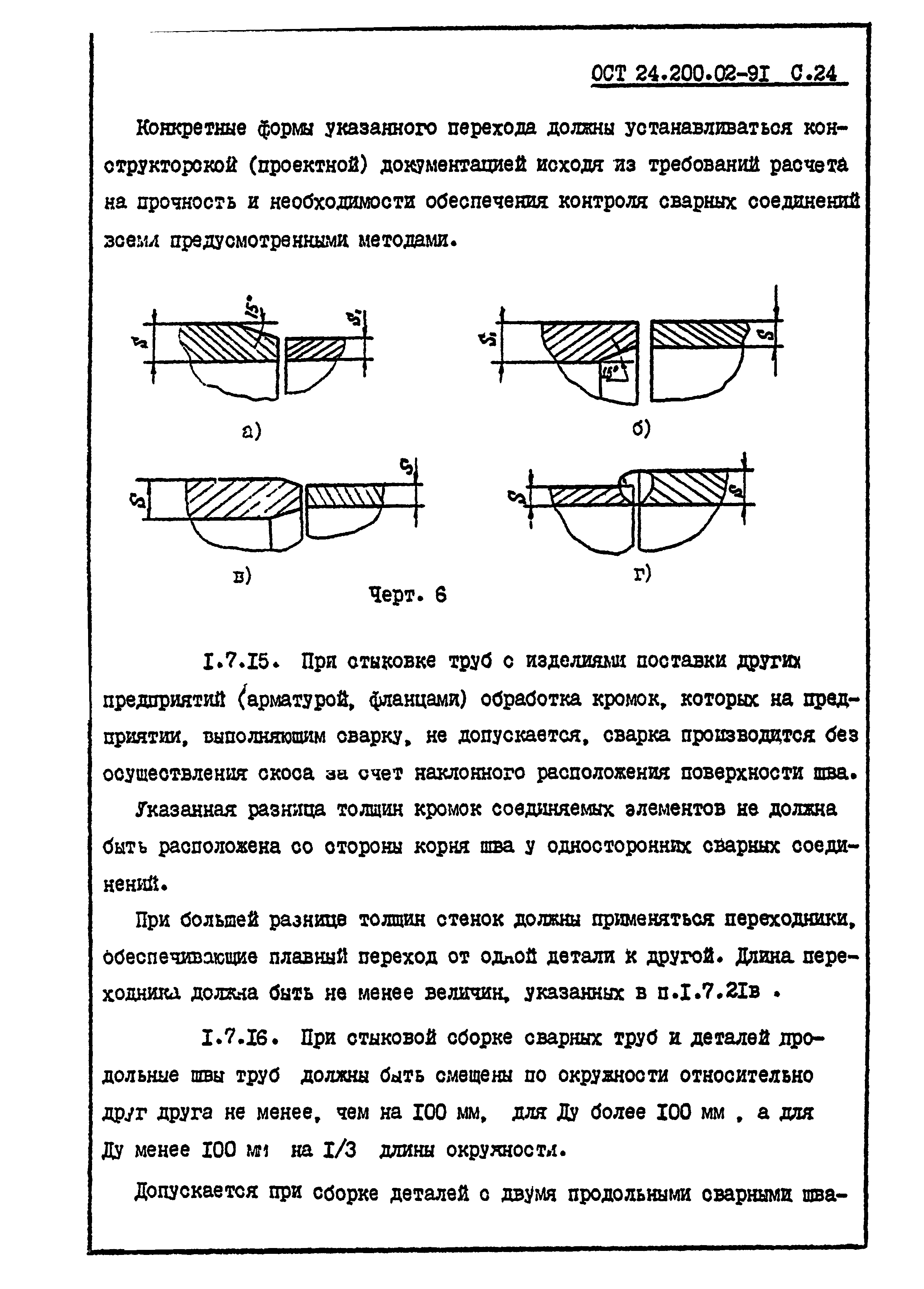

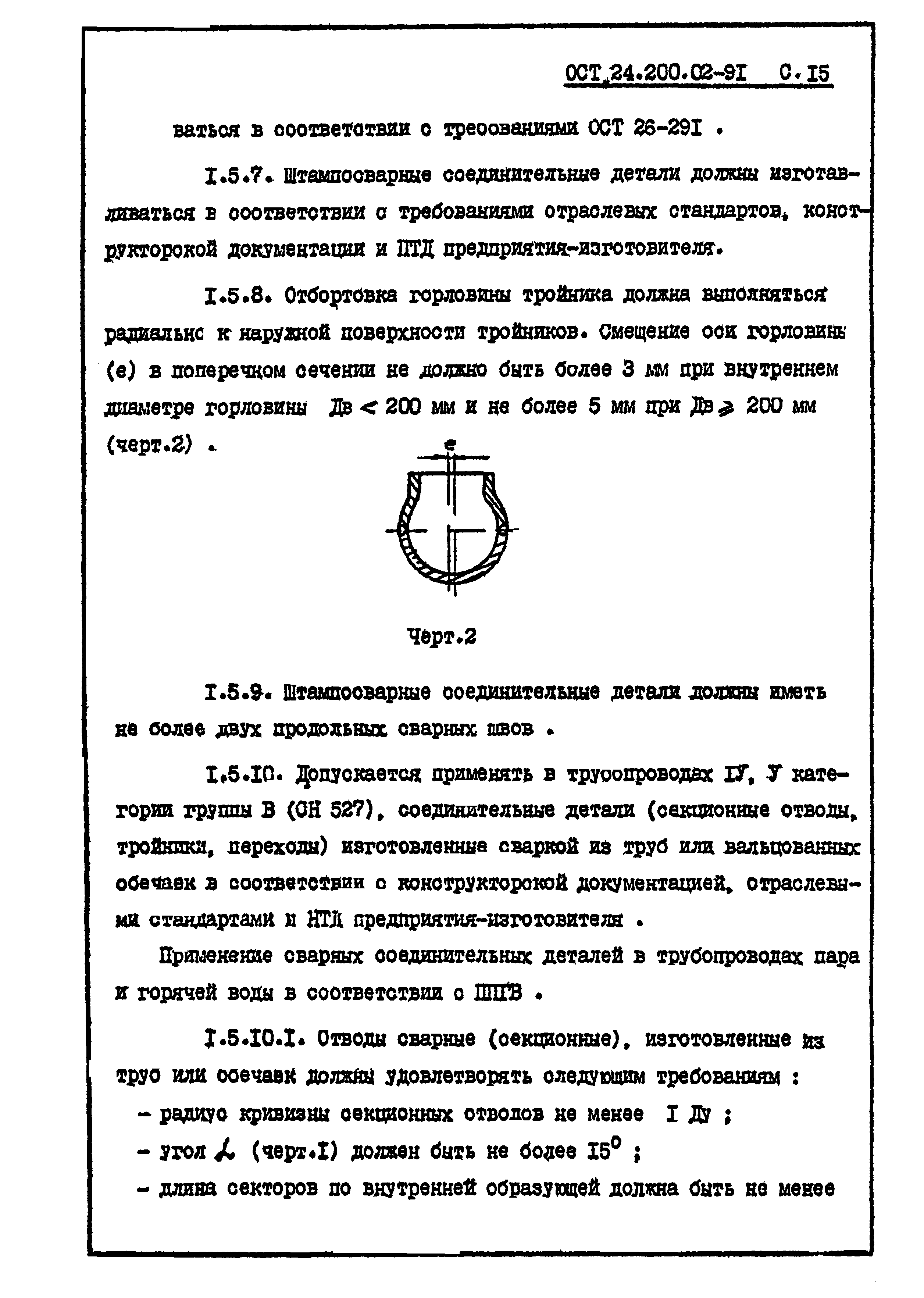

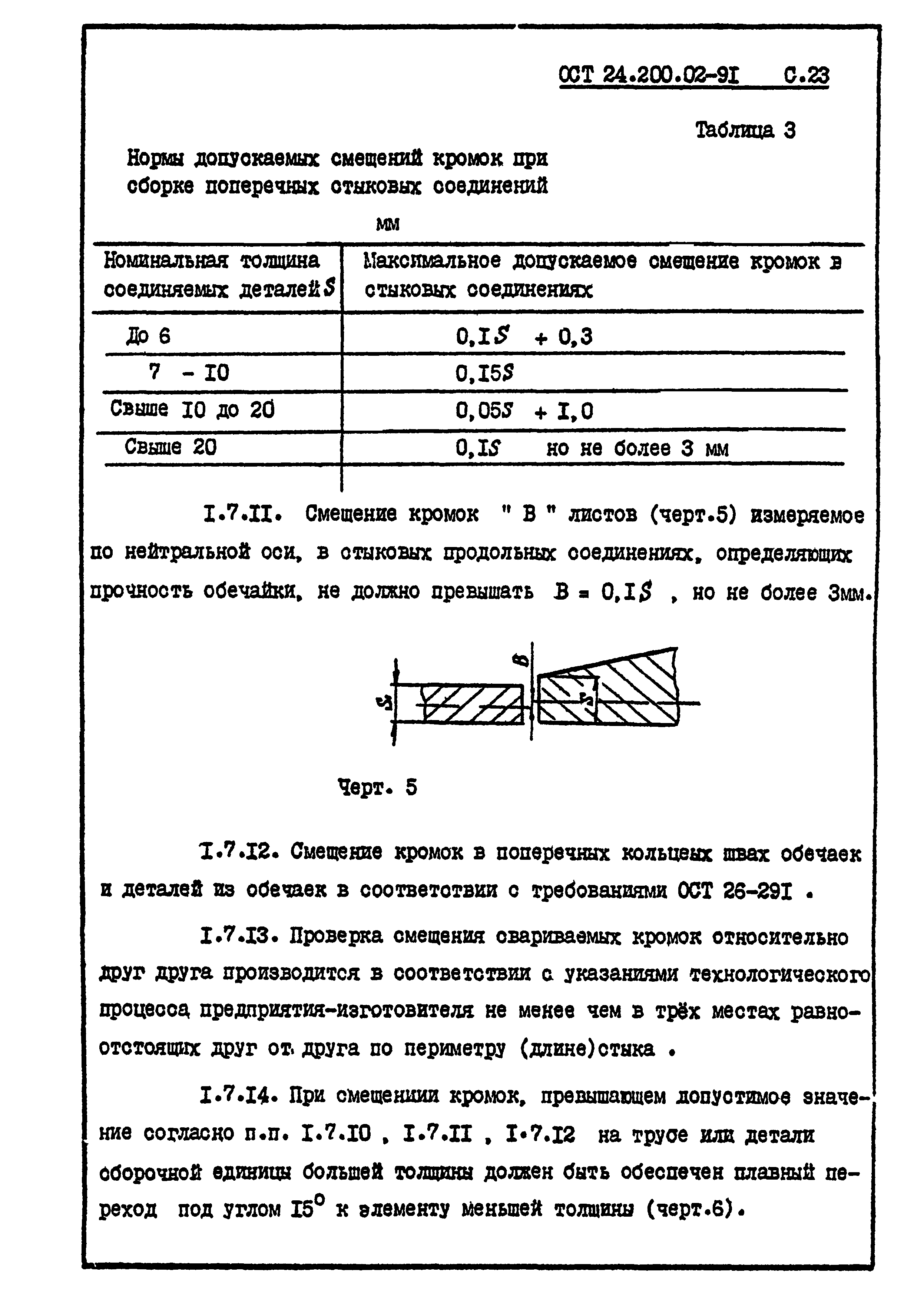

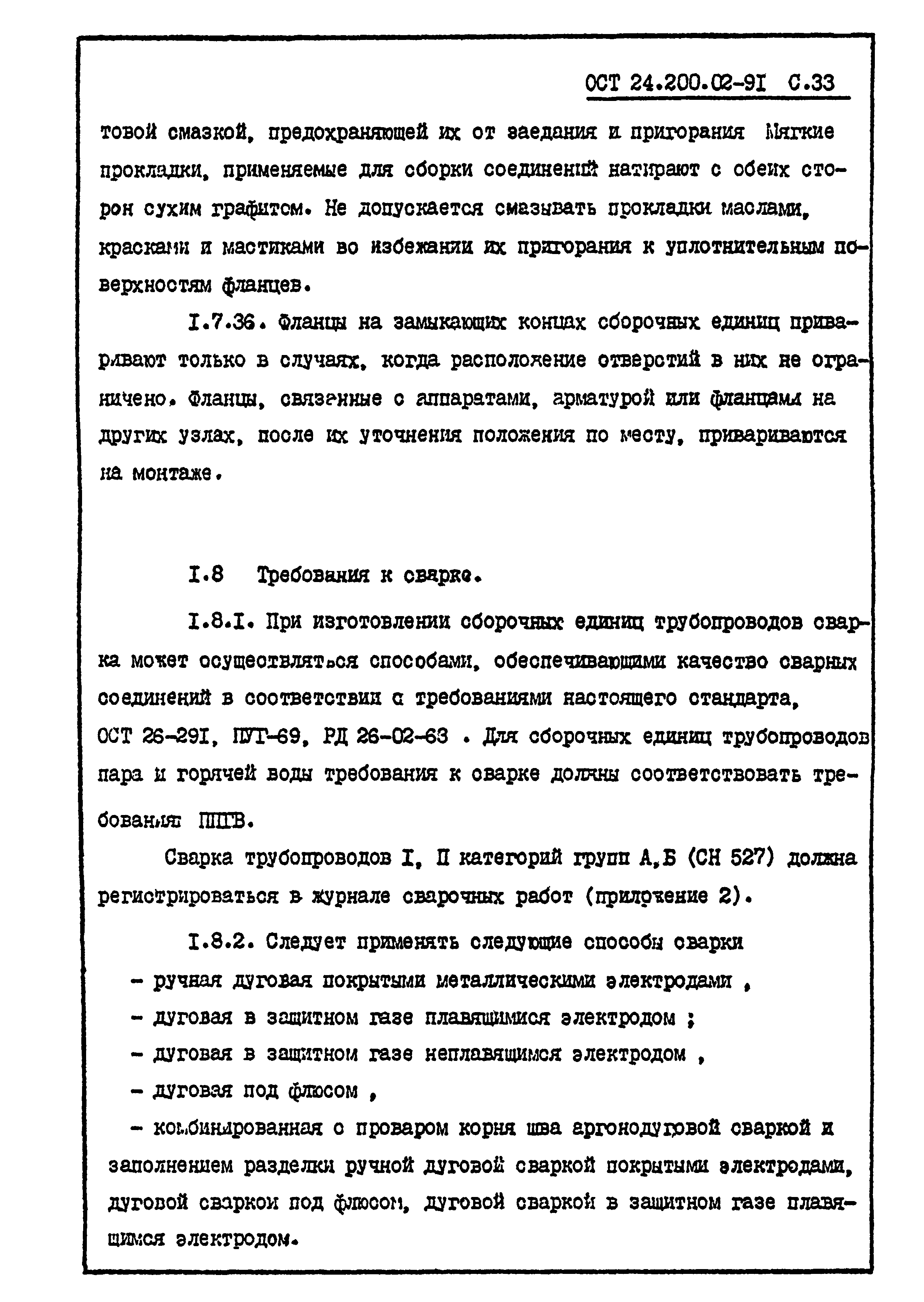

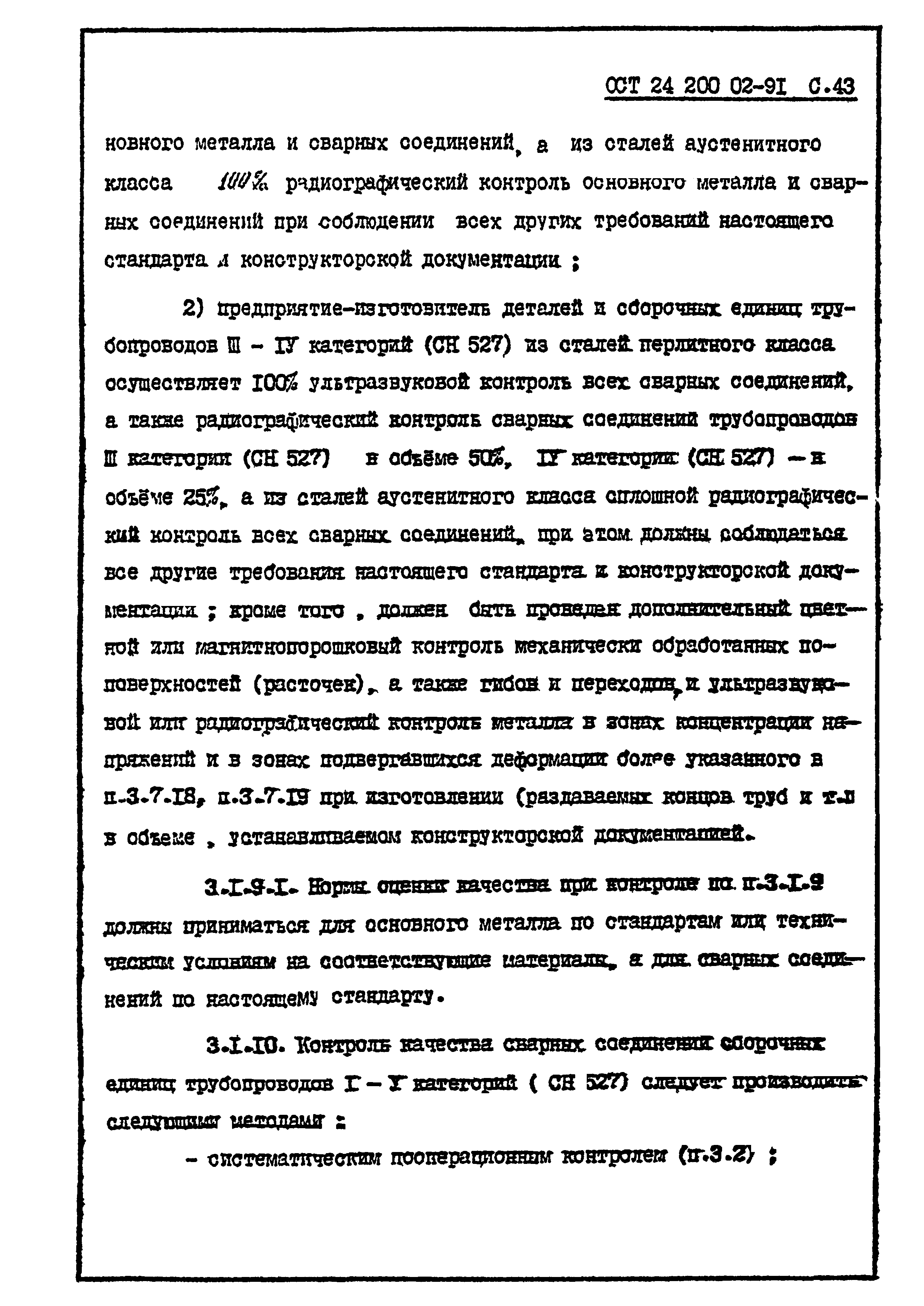

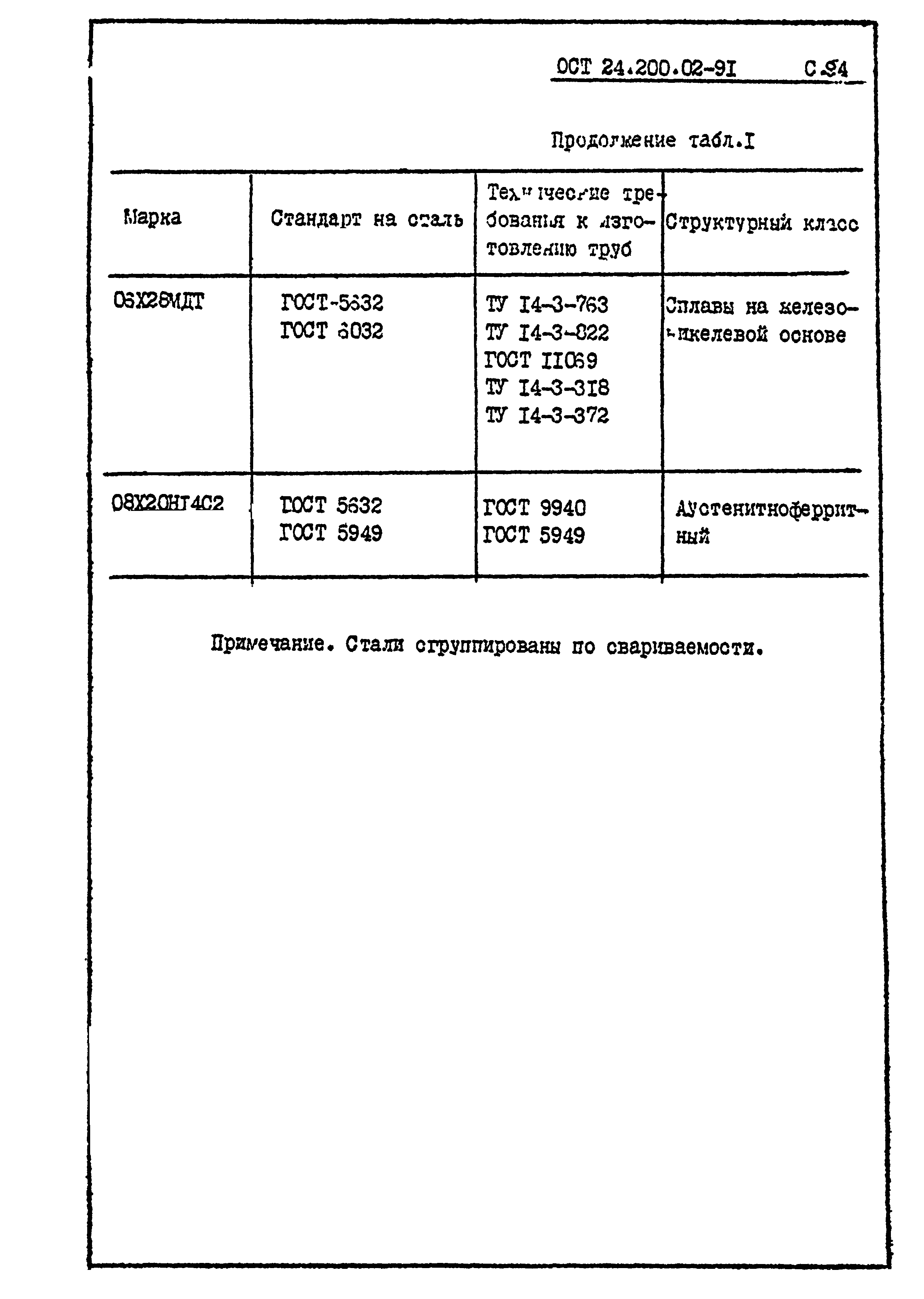

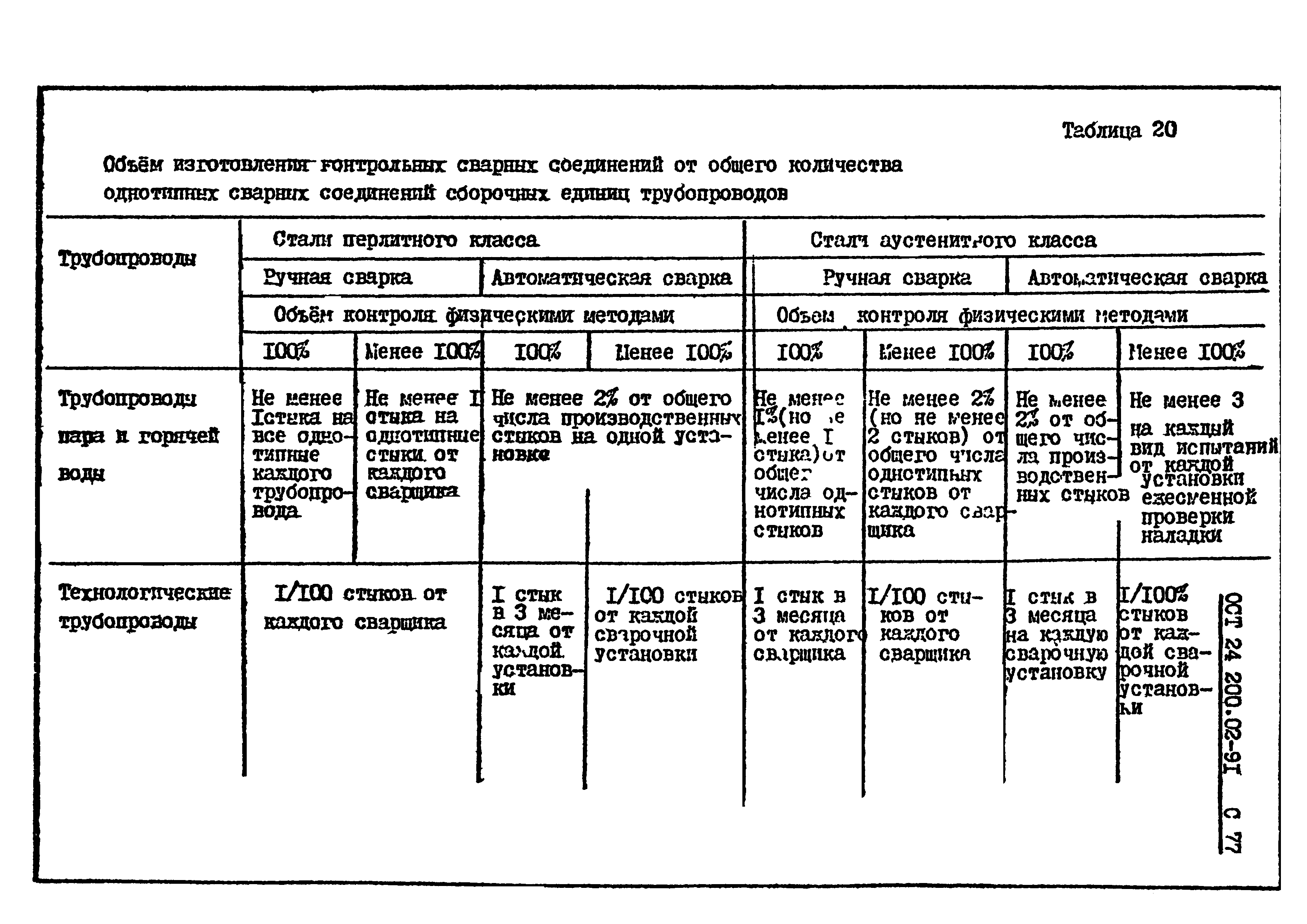

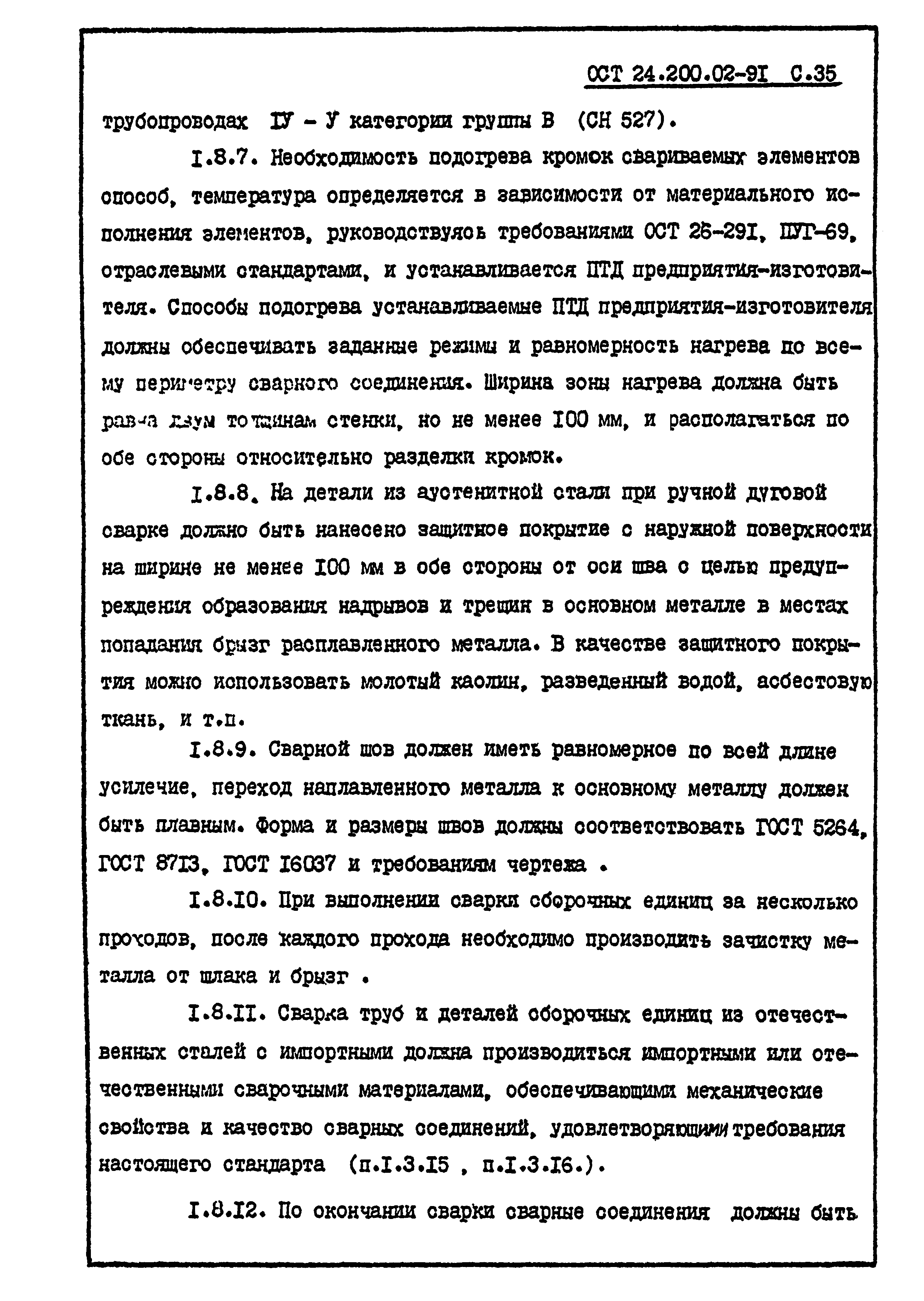

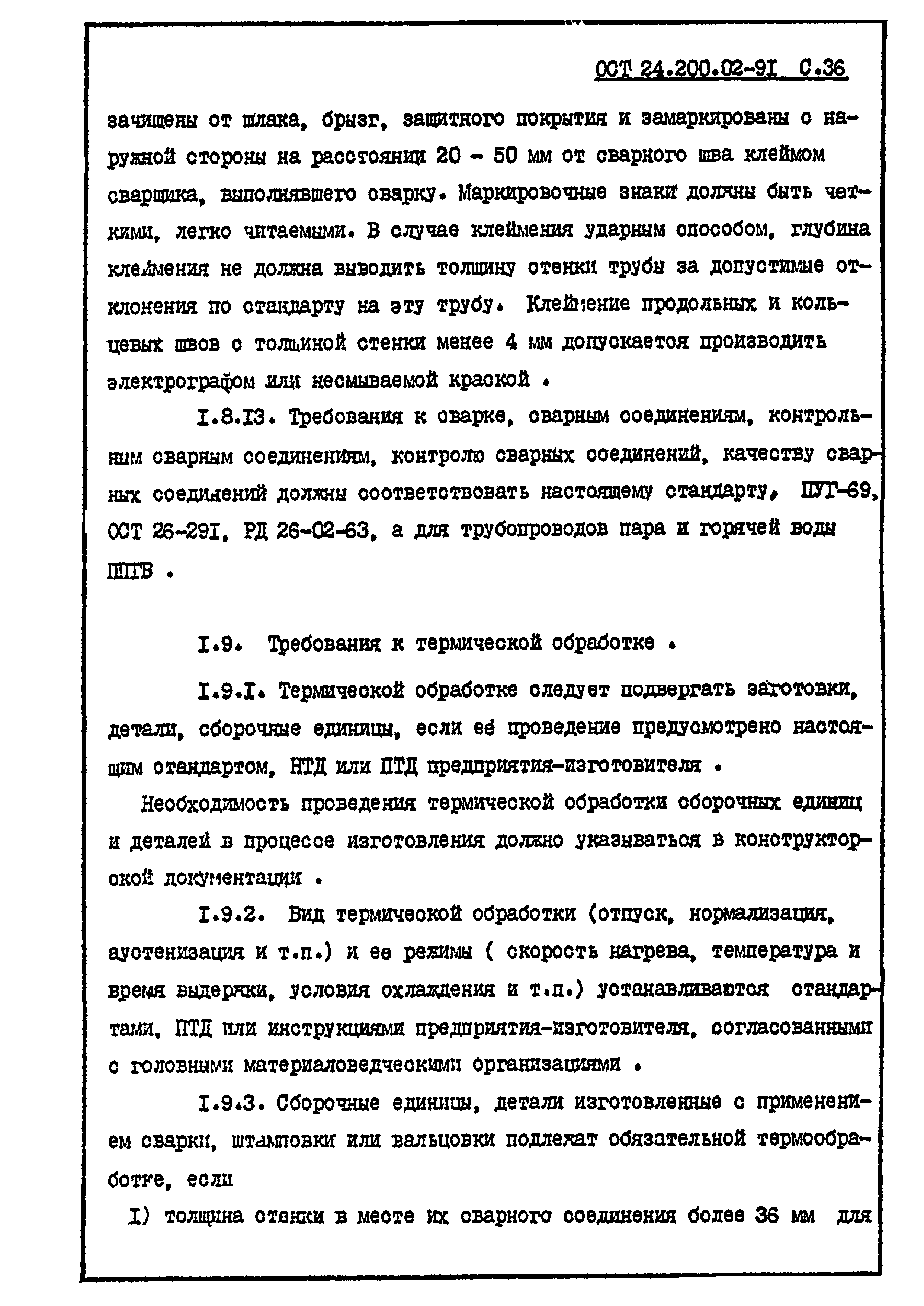

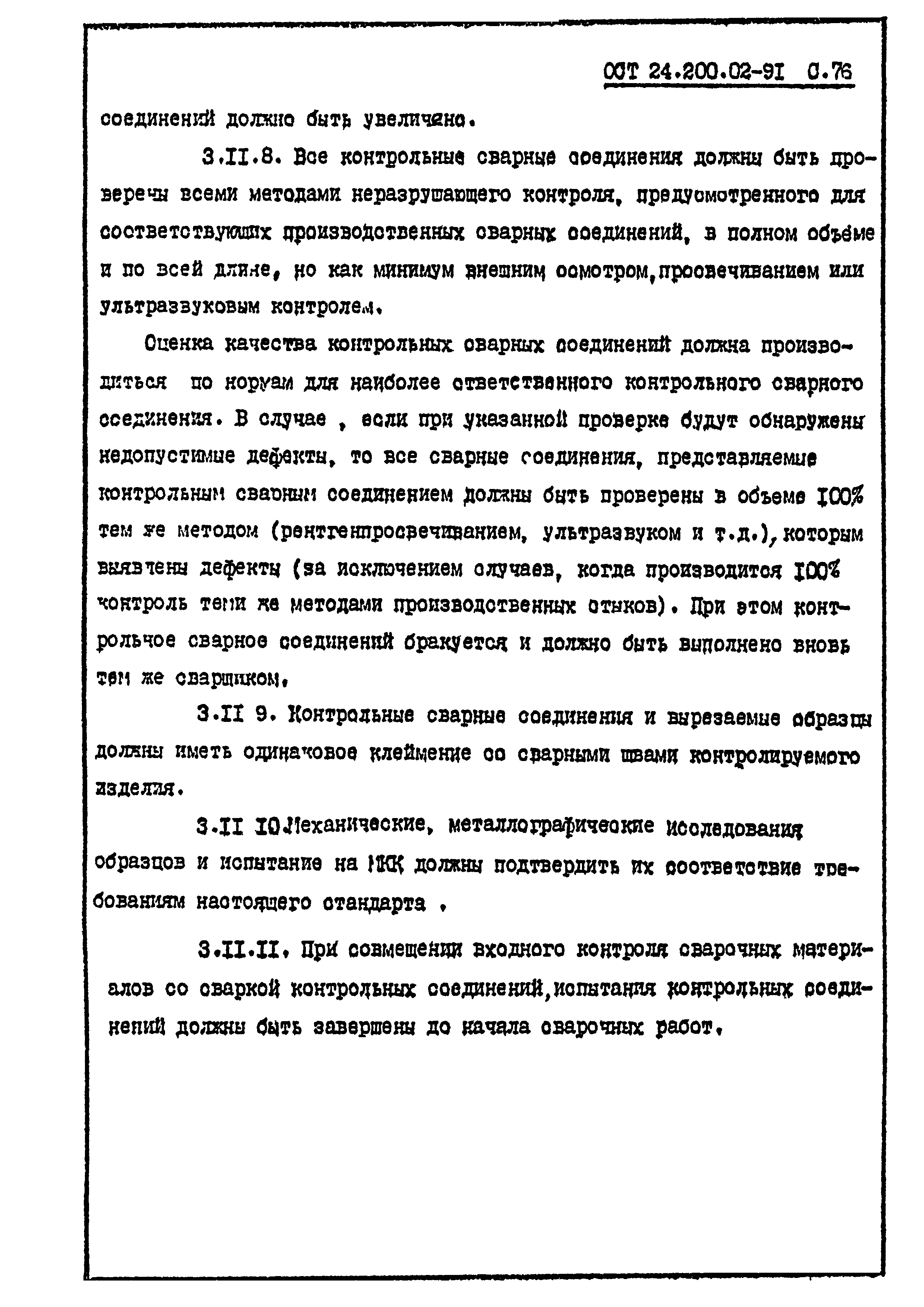

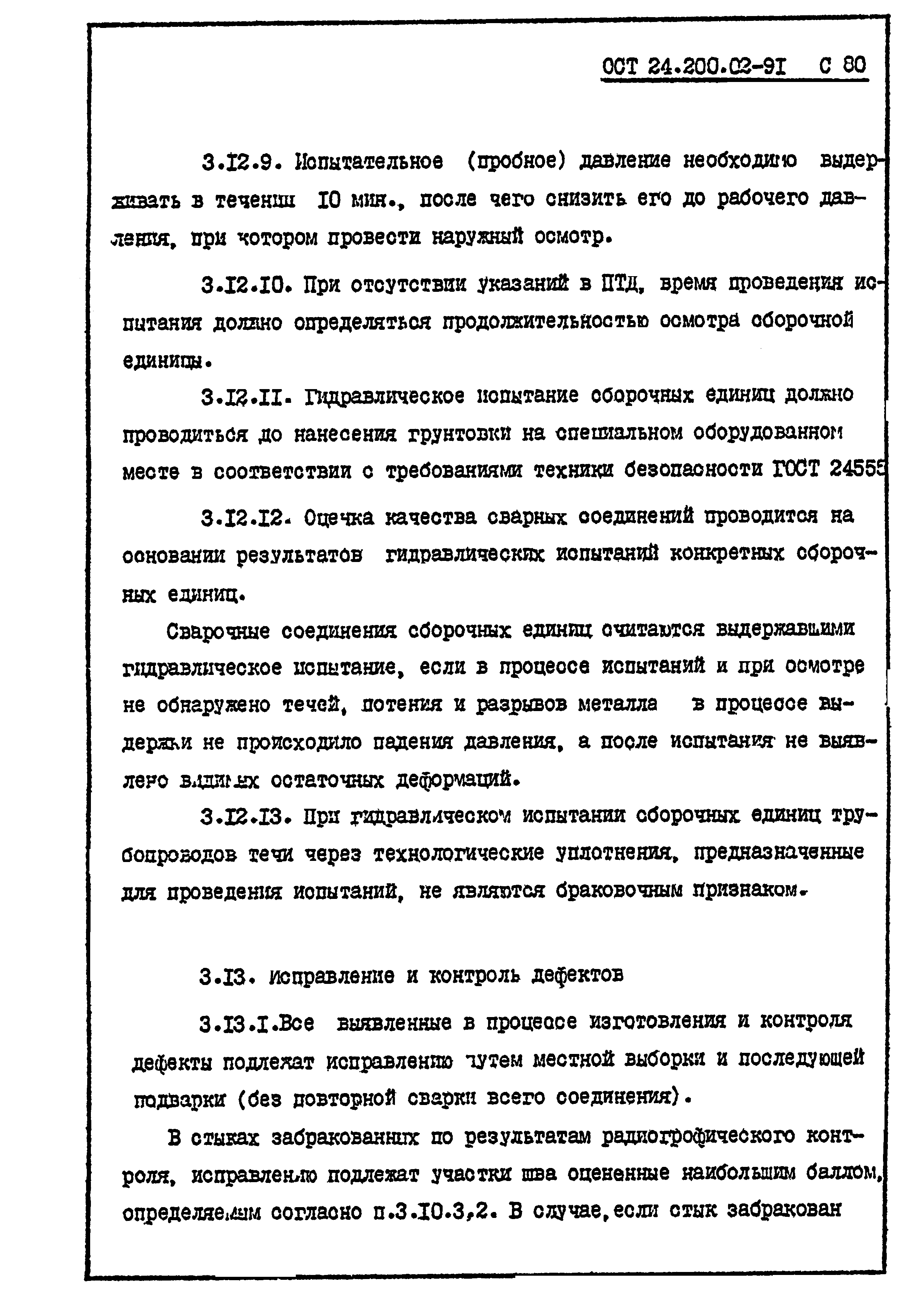

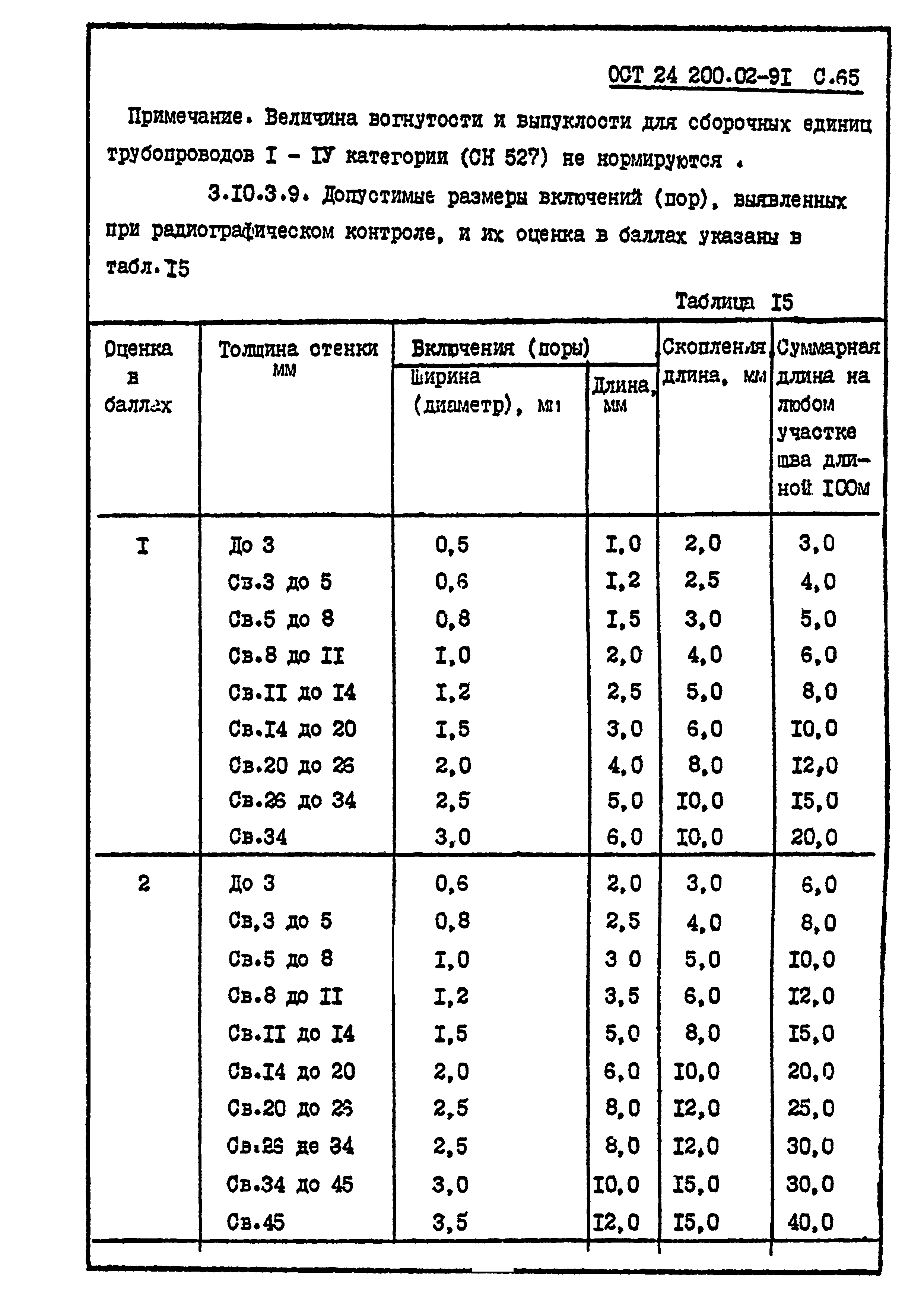

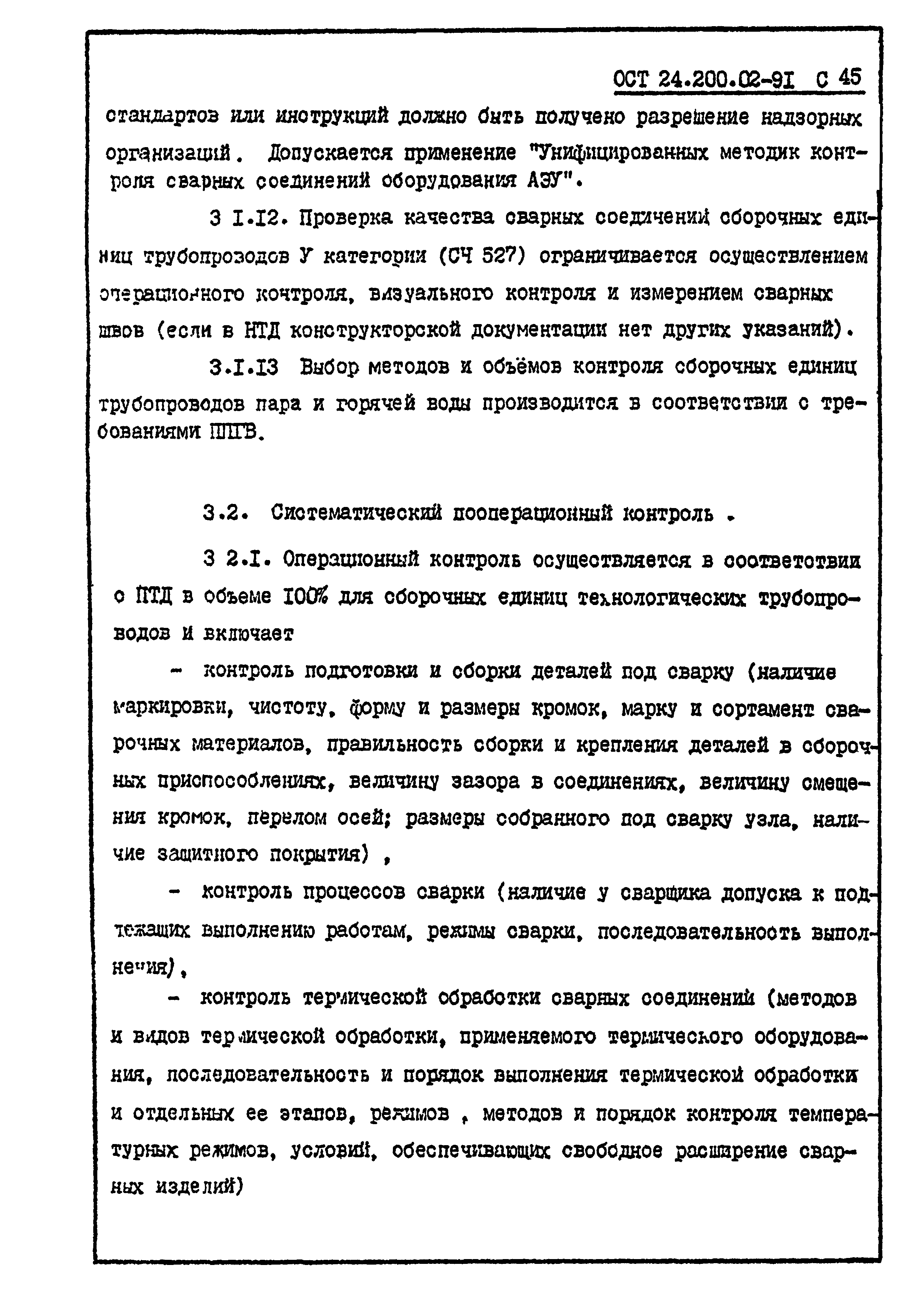

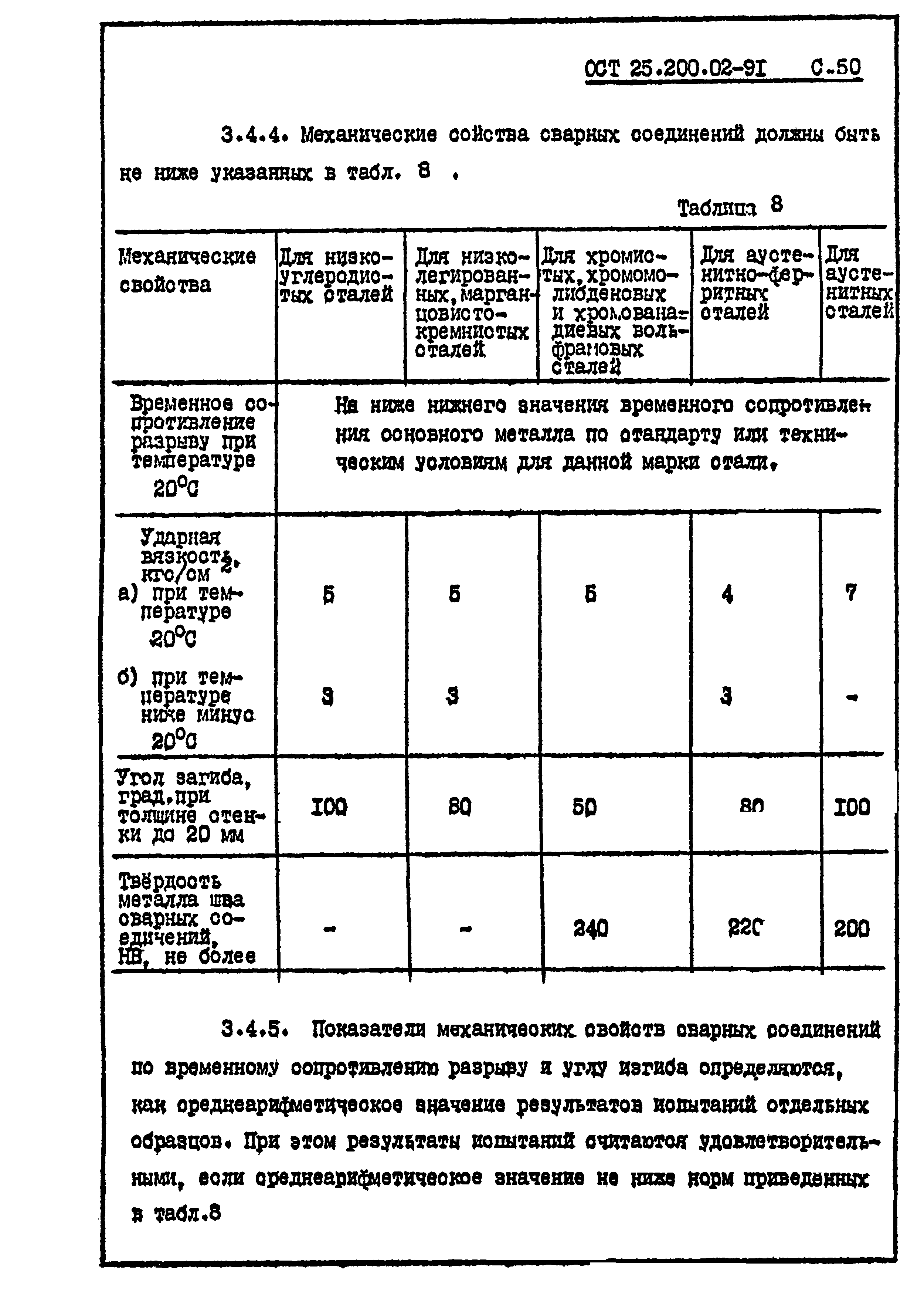

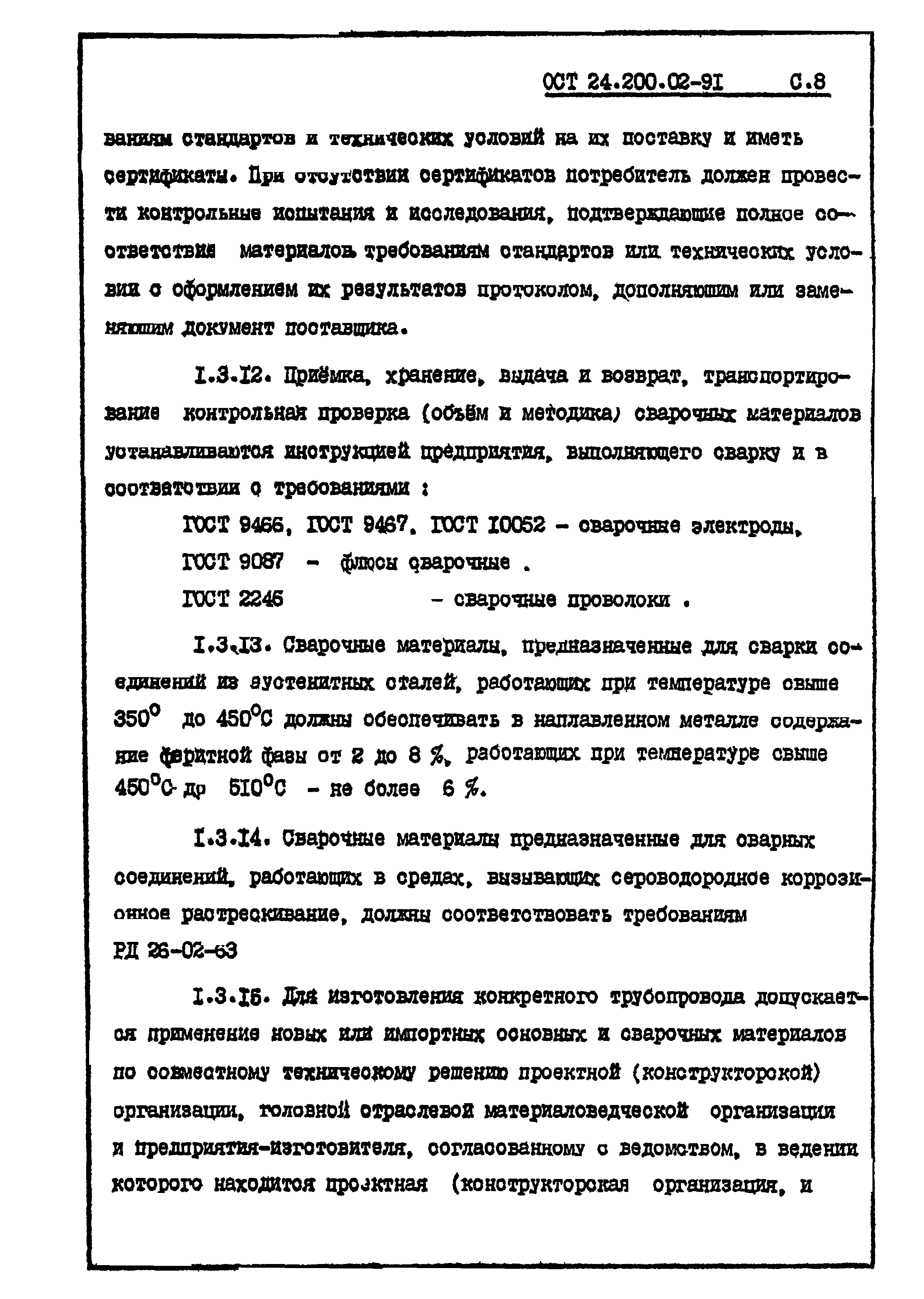

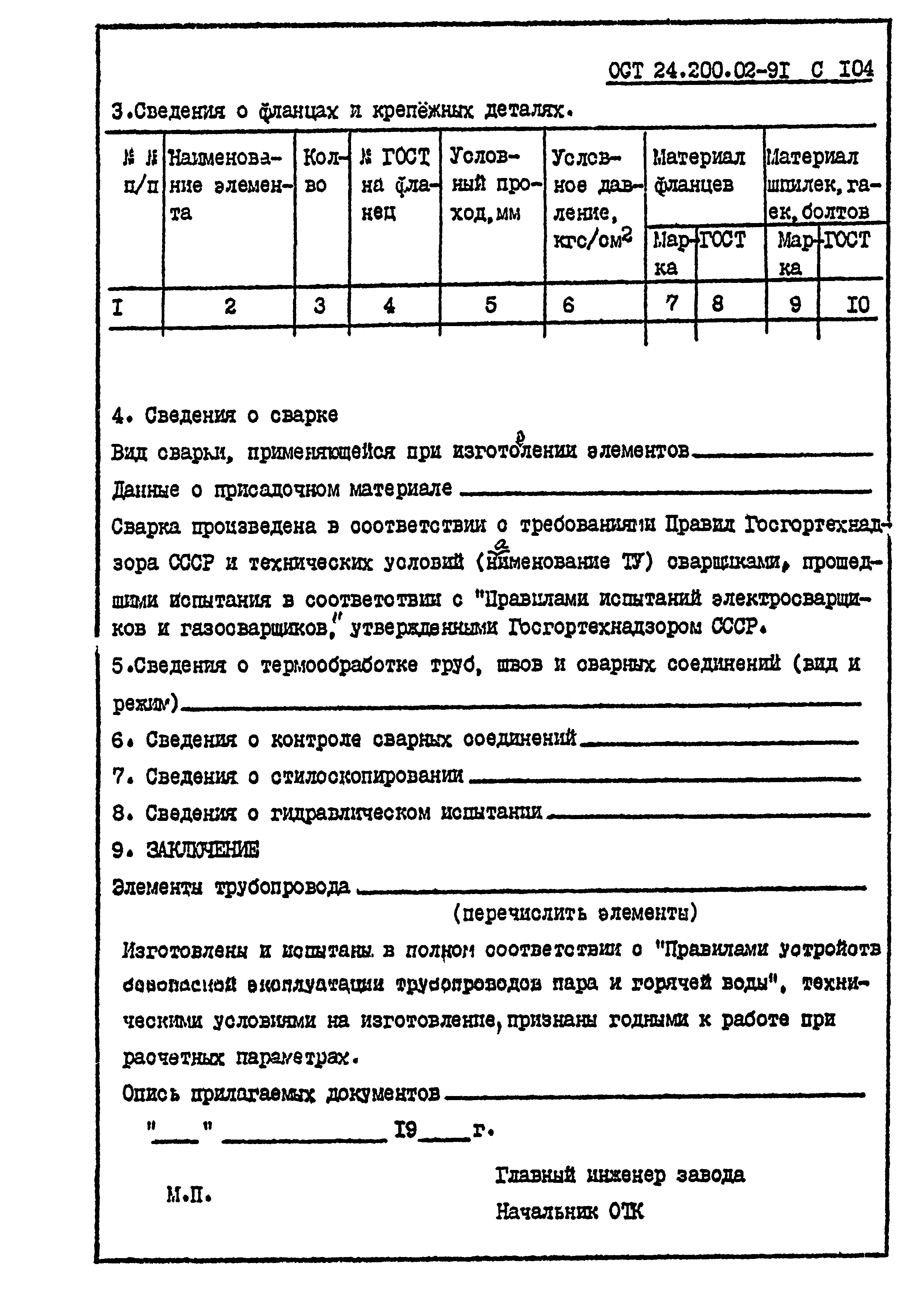

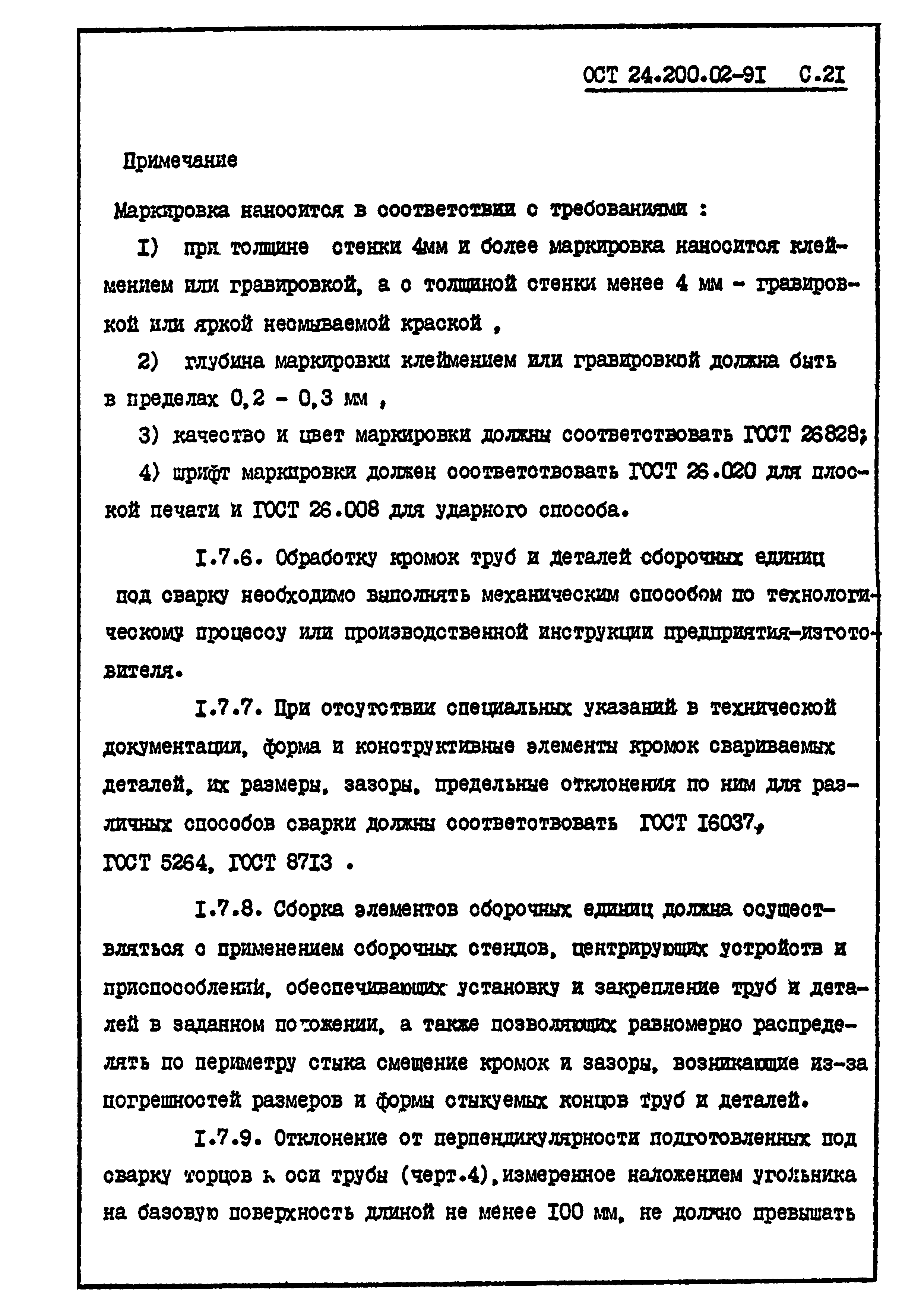

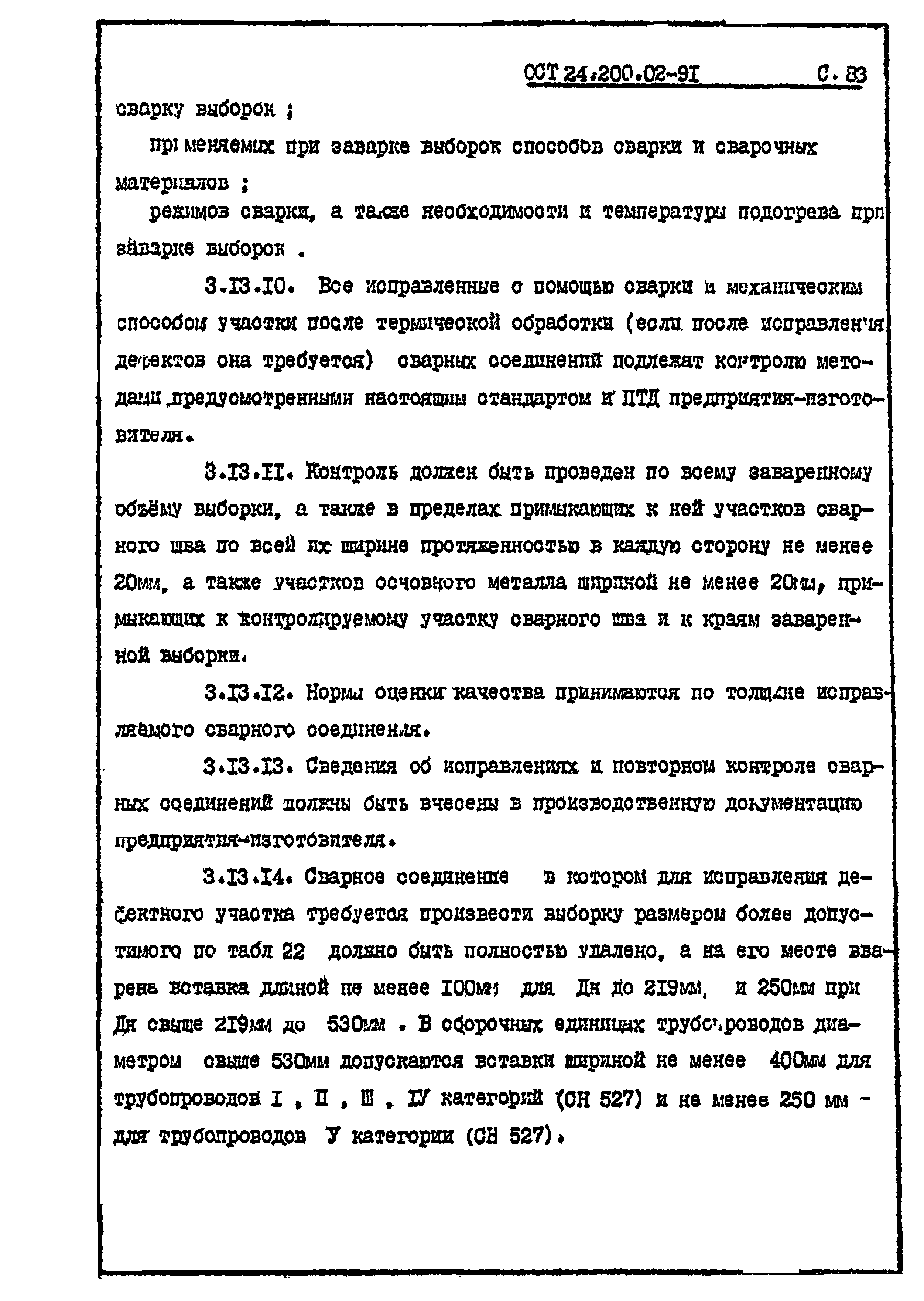

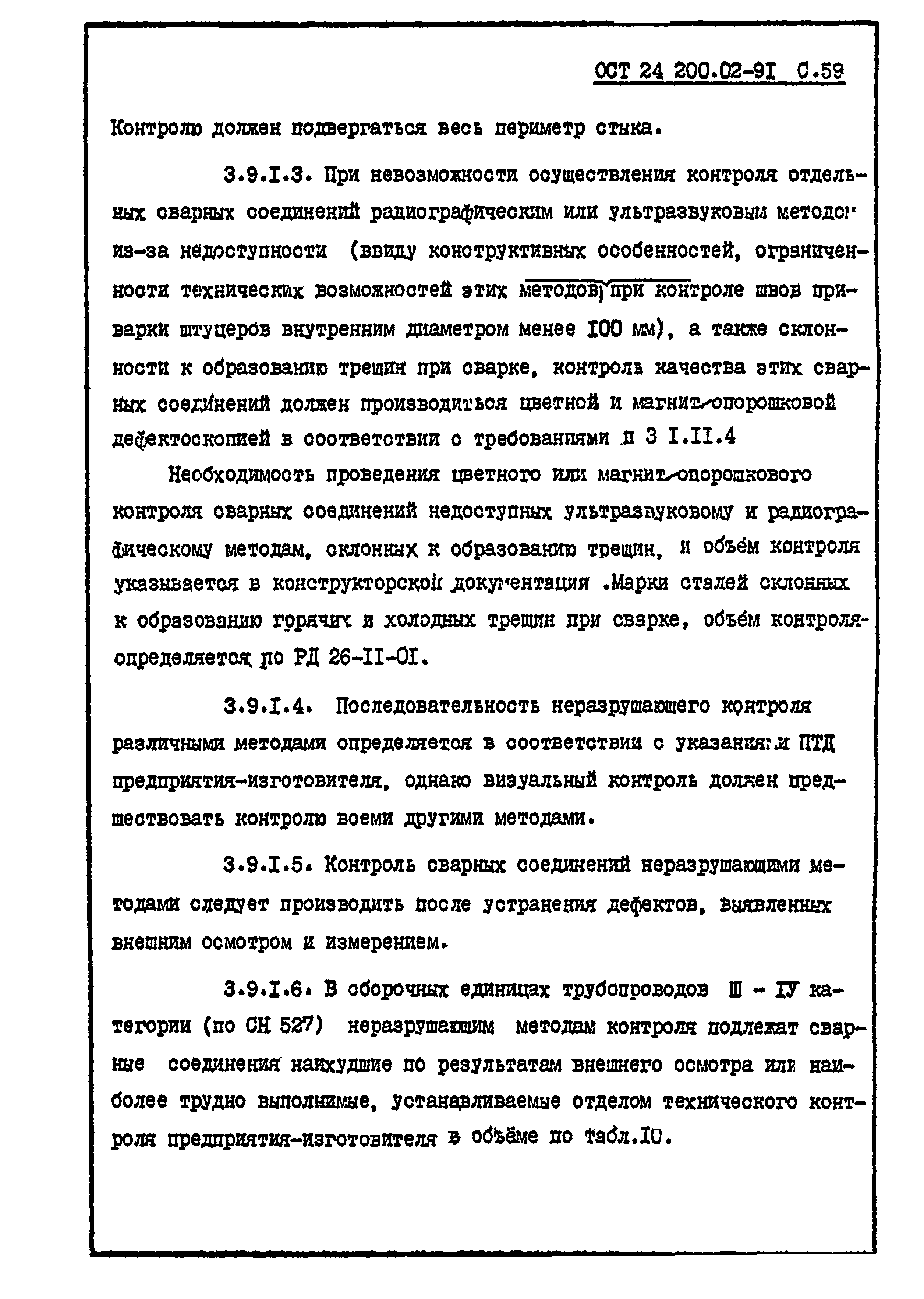

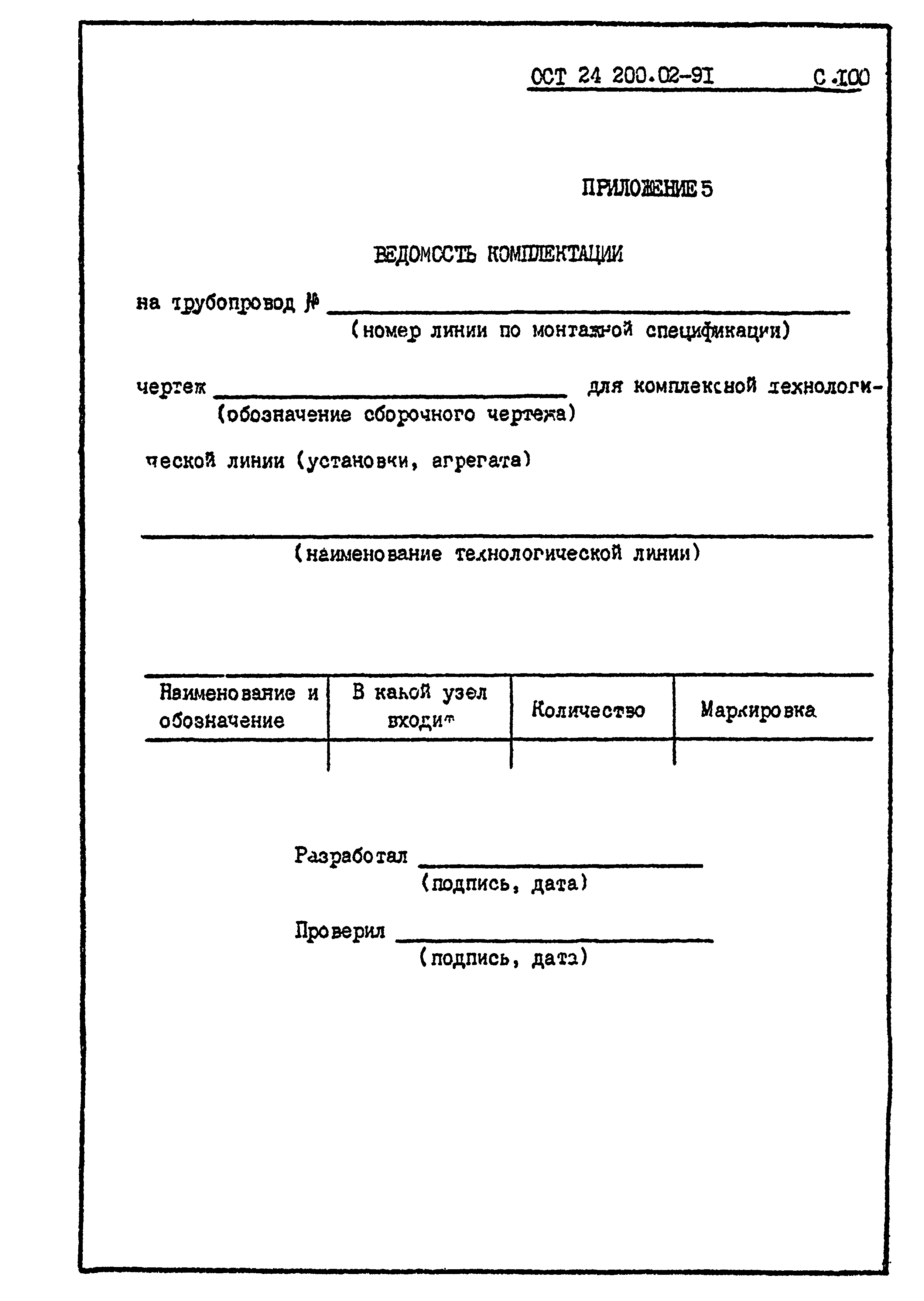

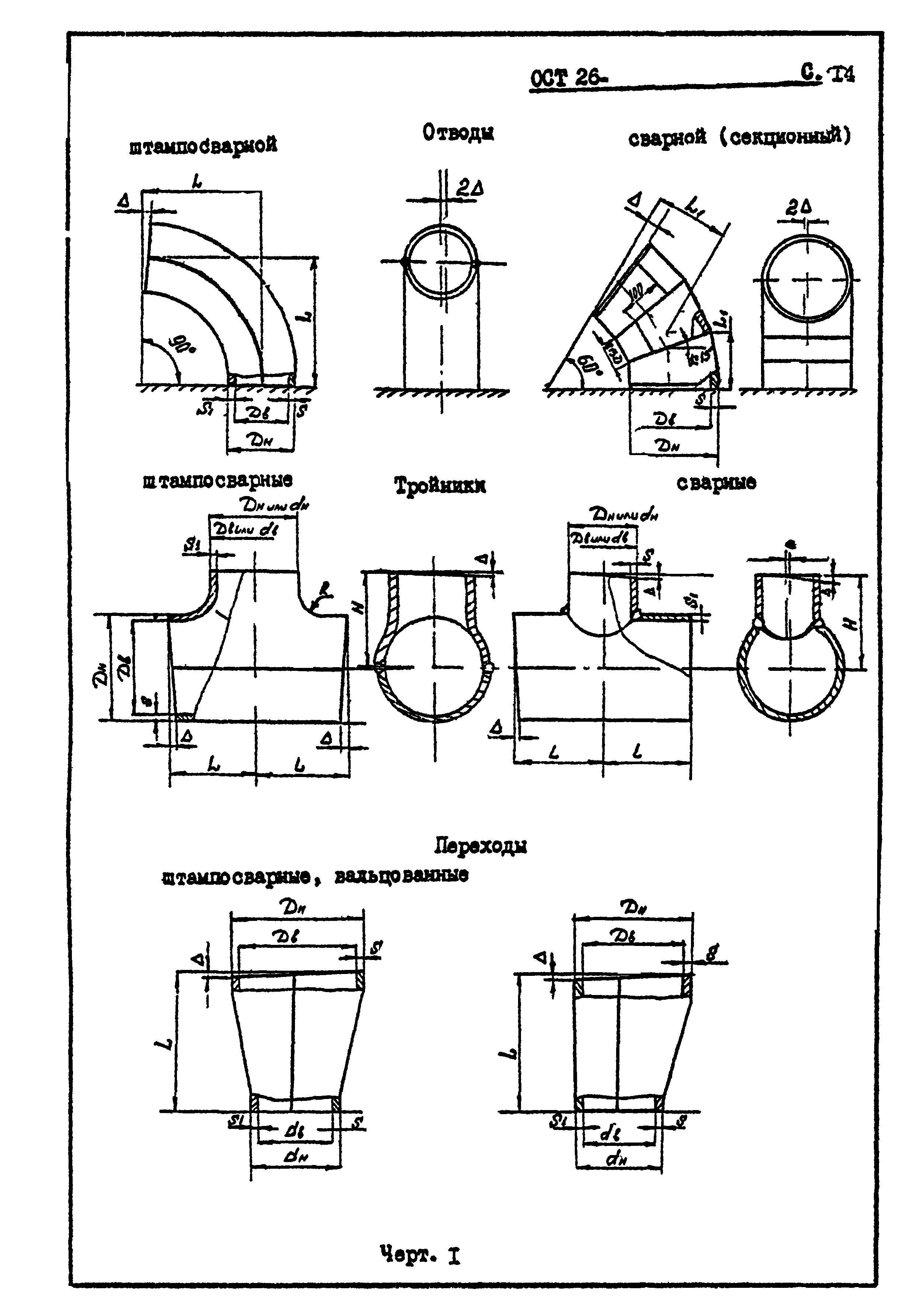

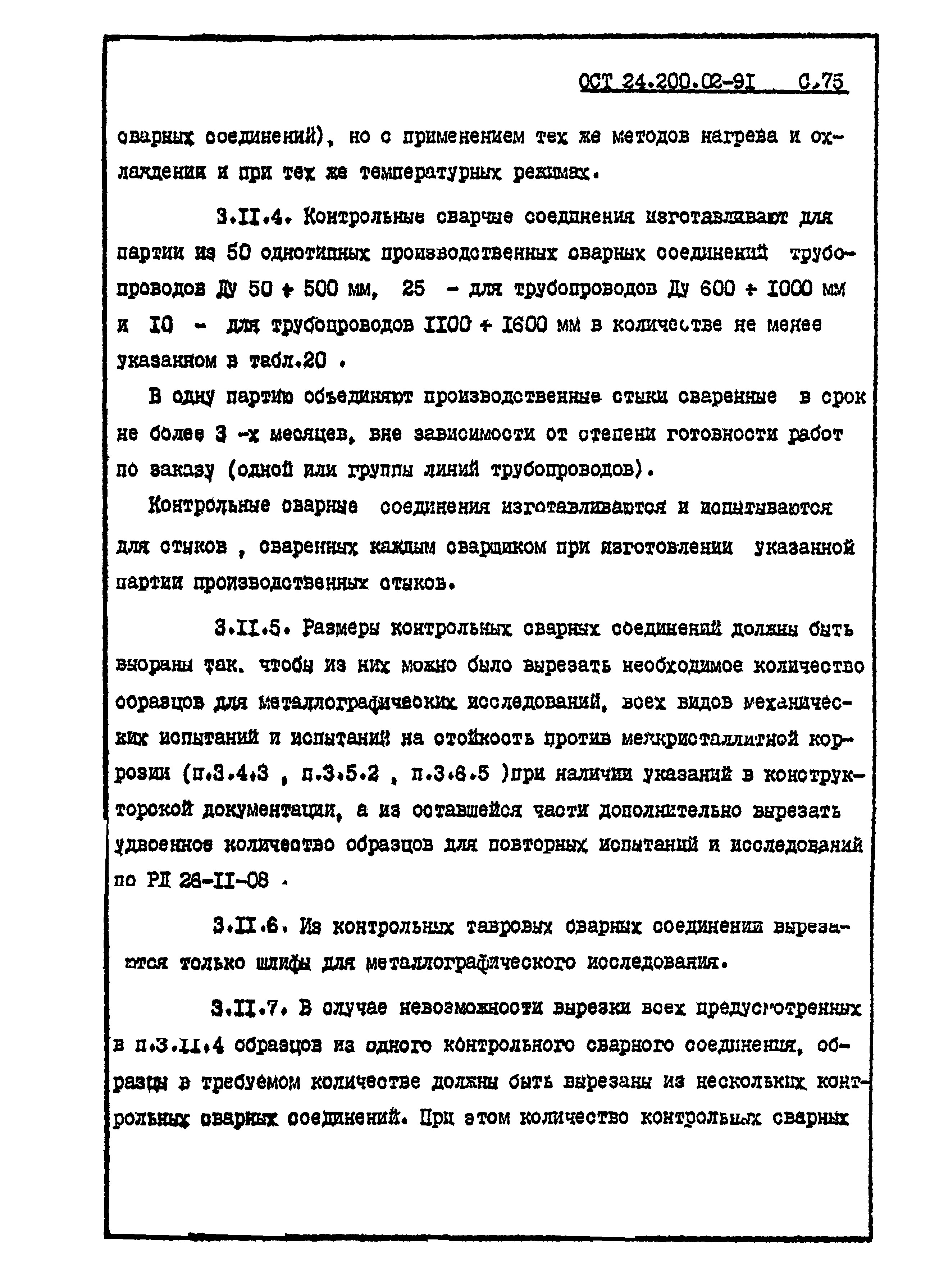

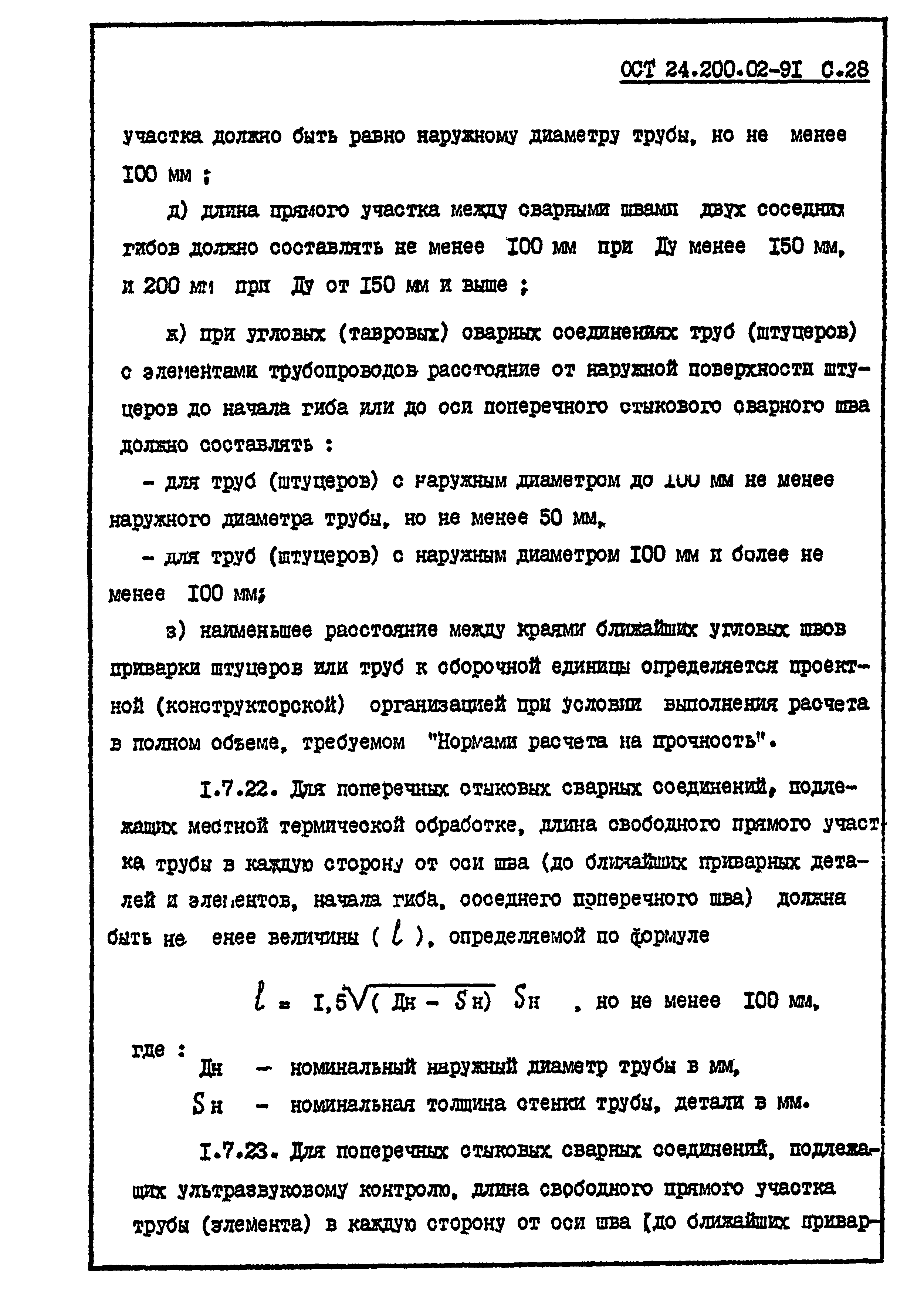

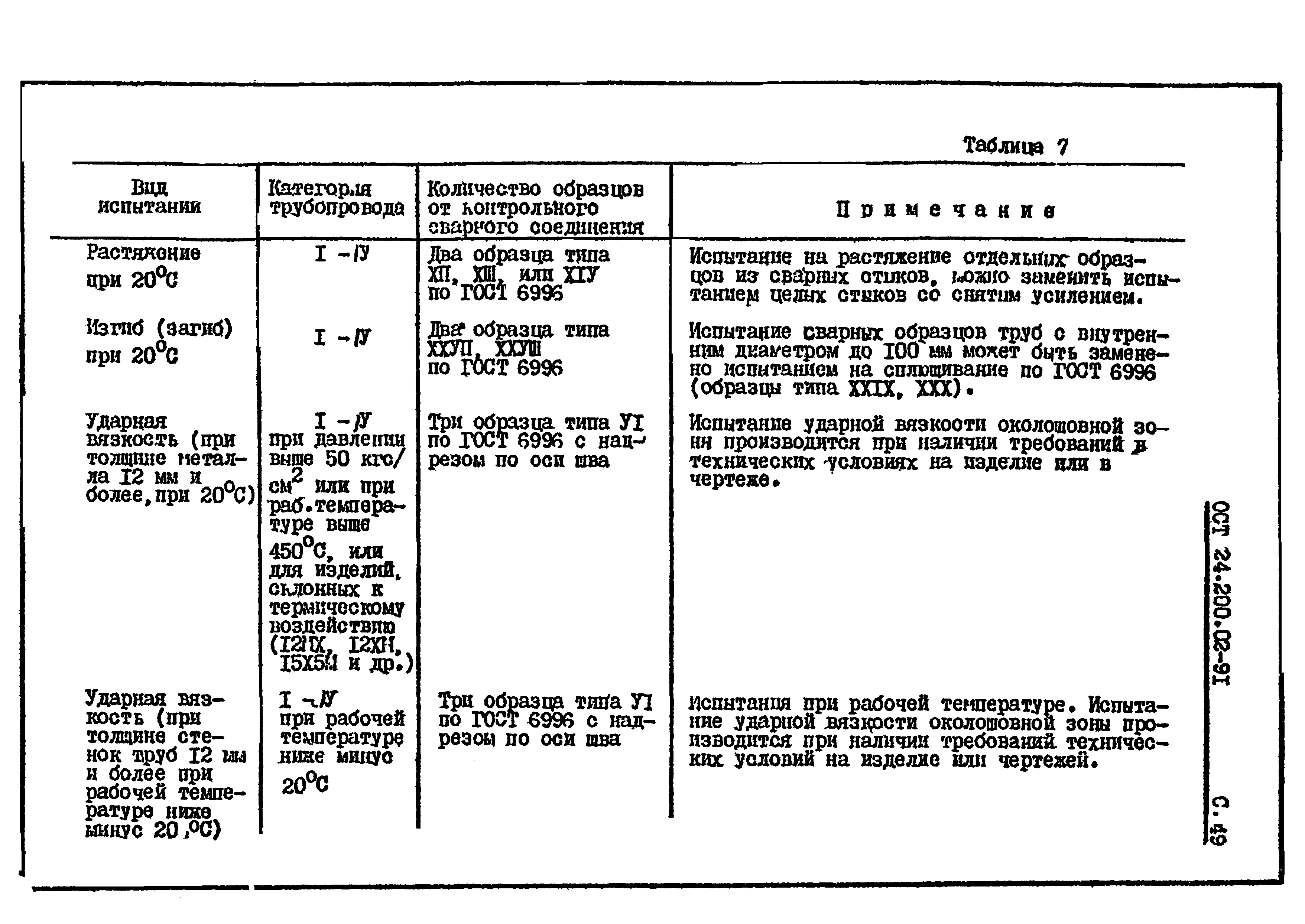

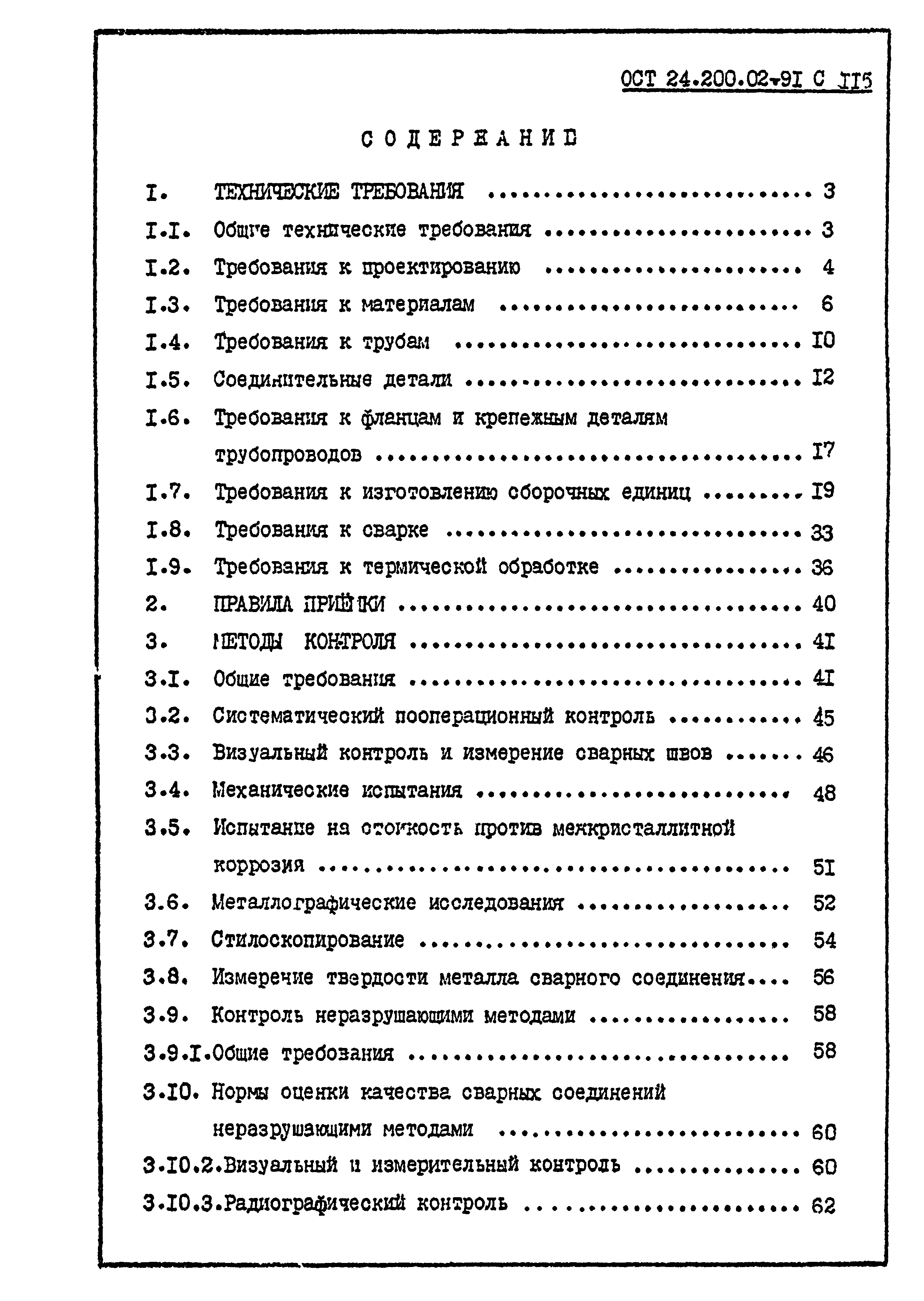

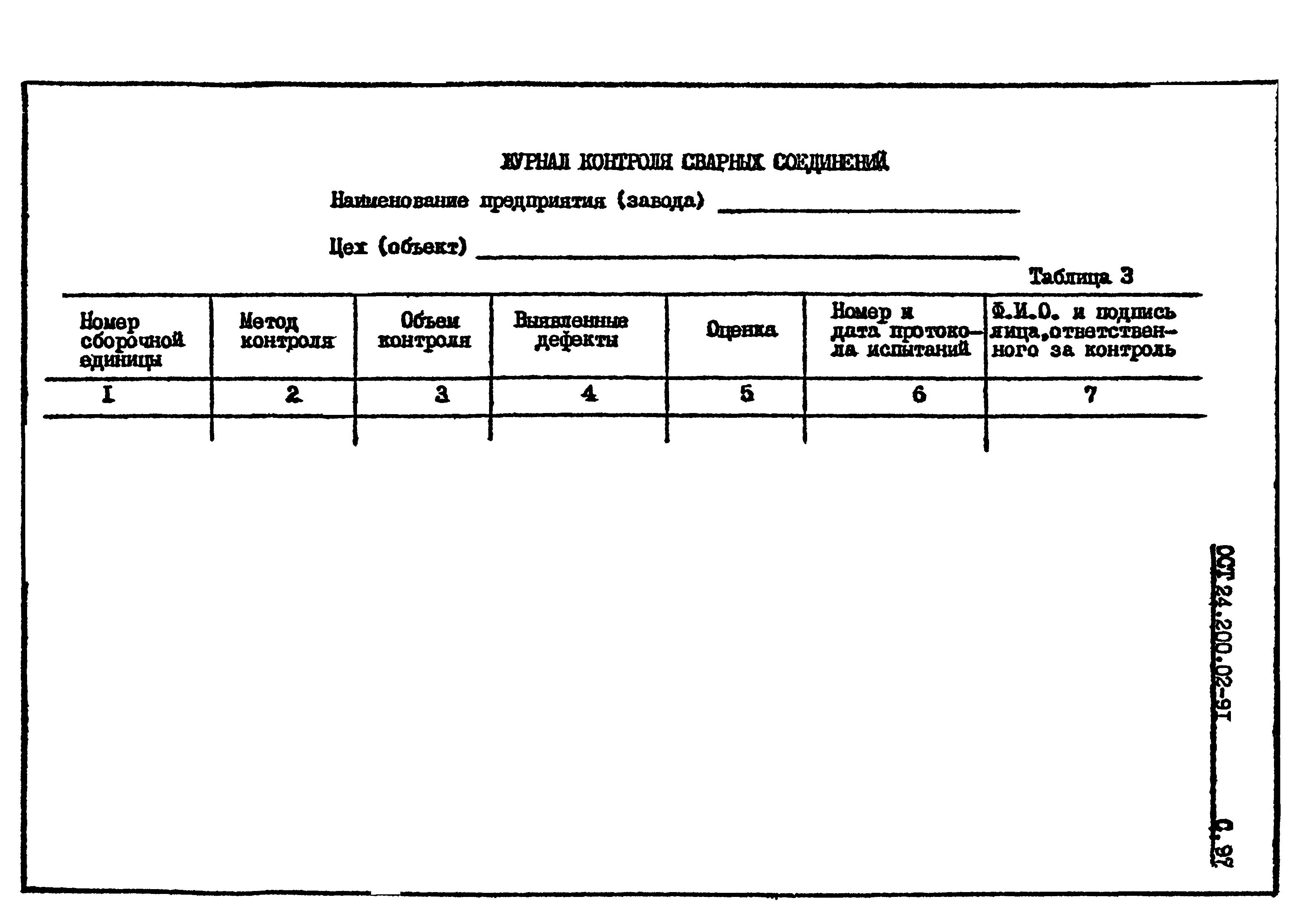

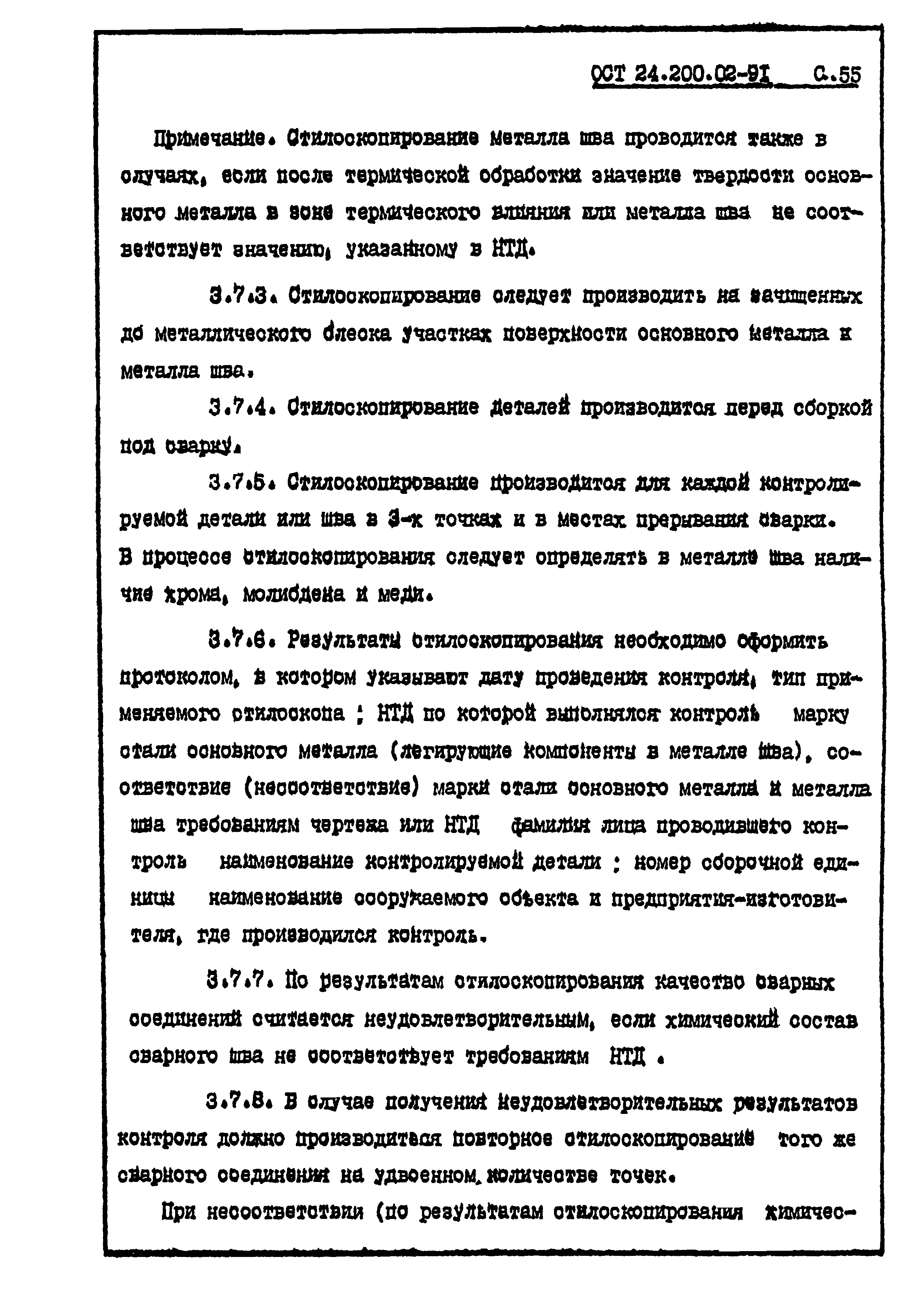

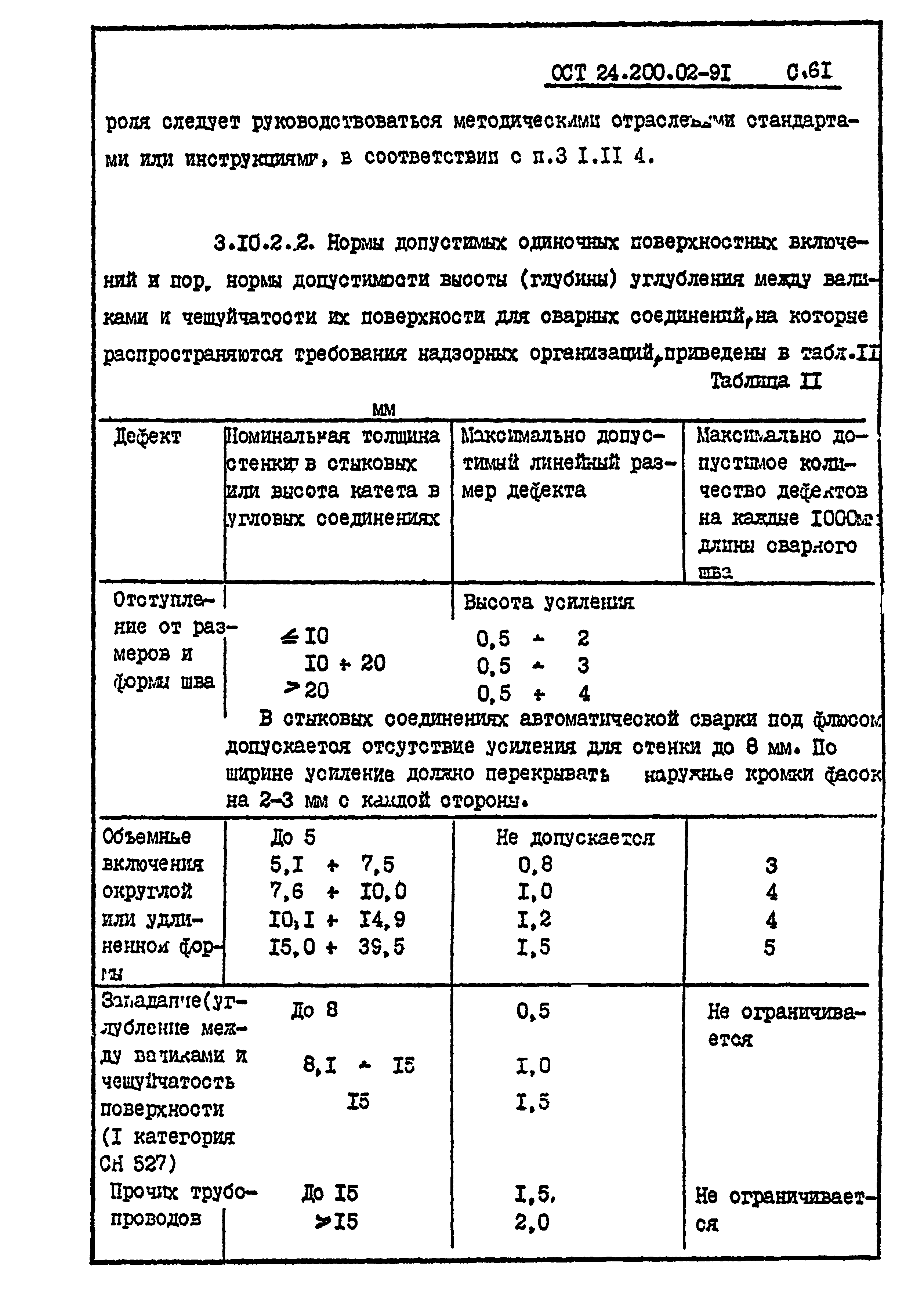

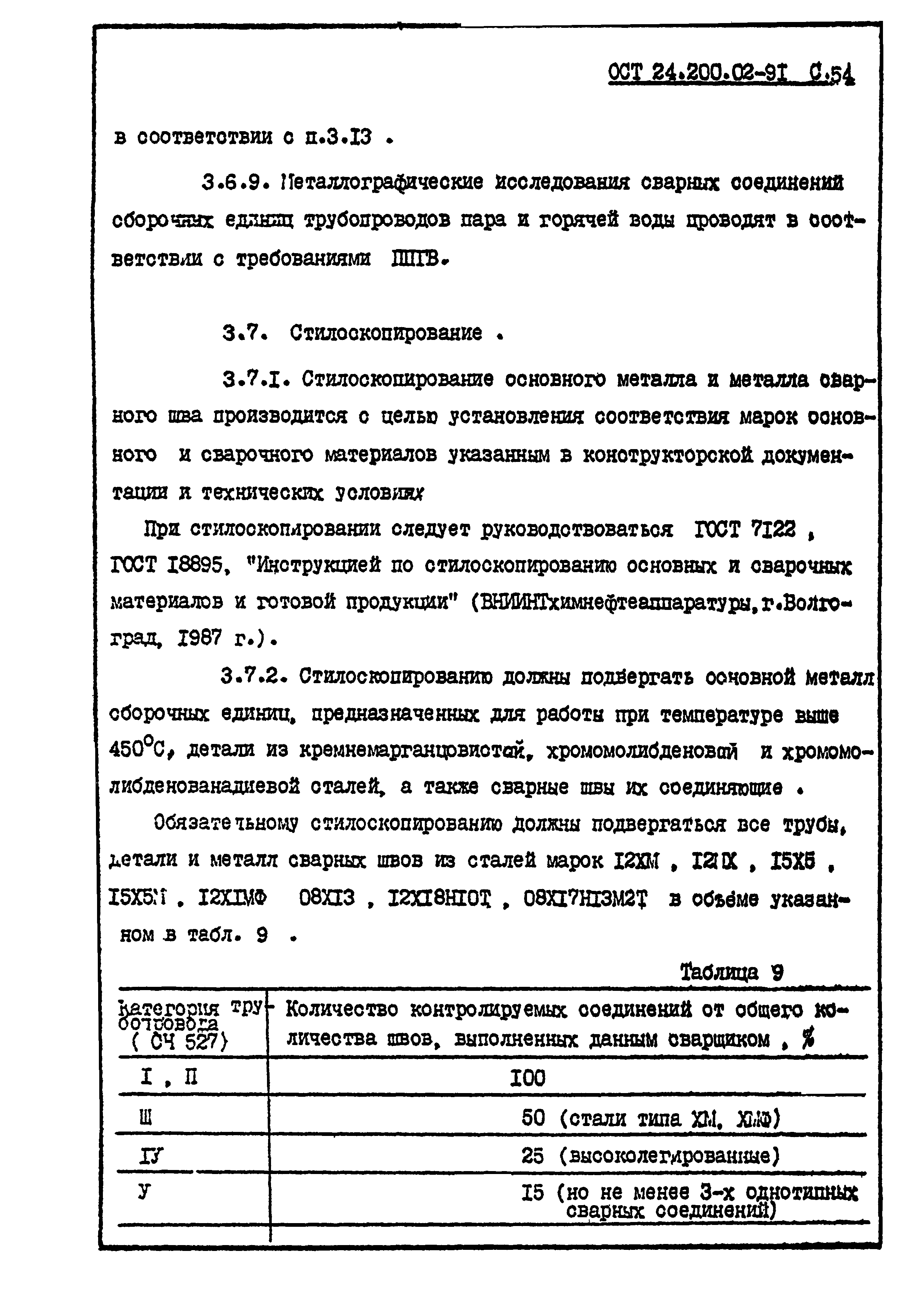

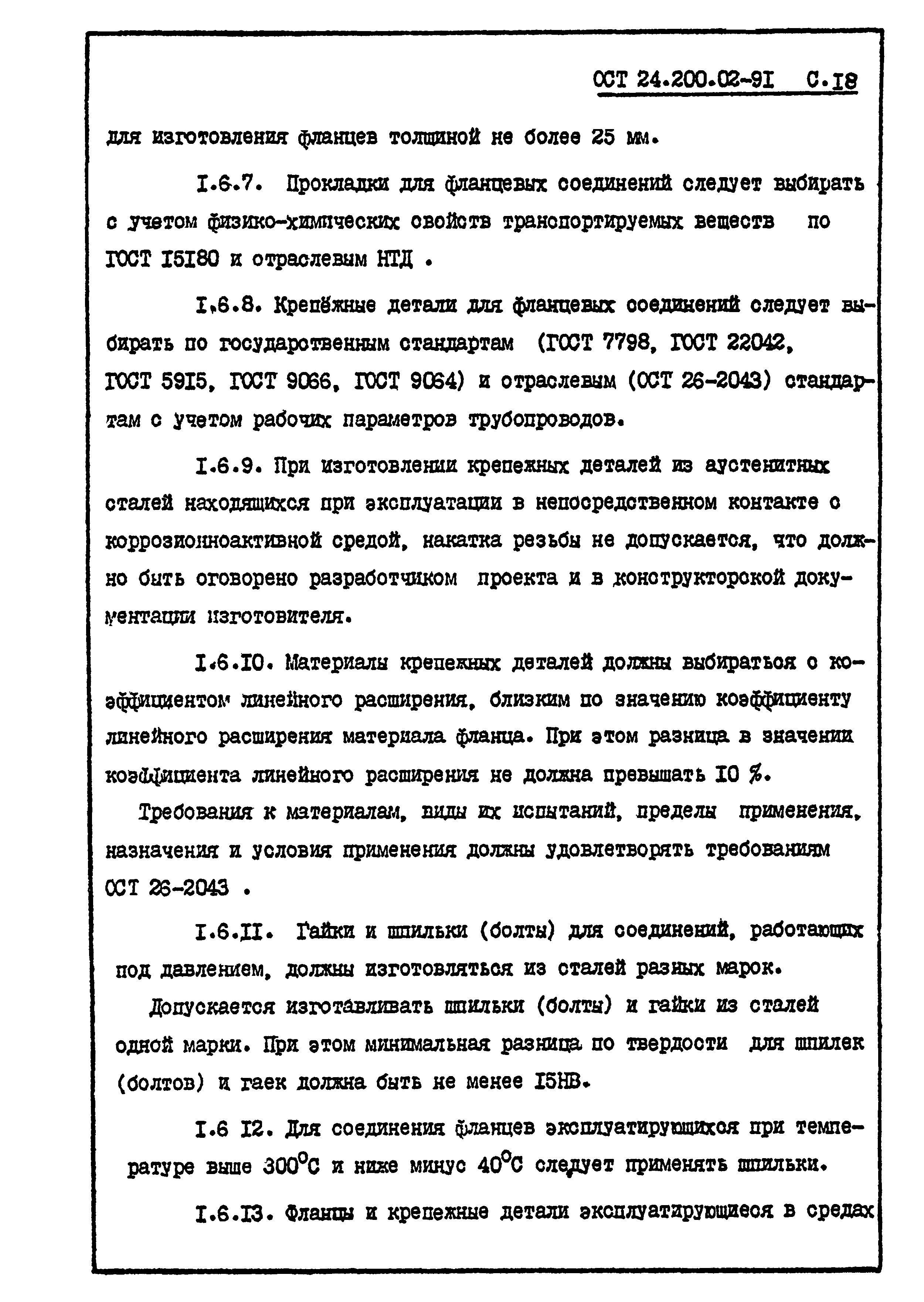

Оглавление:	1 Технические требования    1.1 Общие требования    1.2 Требования к проектированию    1.3 Требования к материалам    1.4 Требования к трубам    1.5 Соединительные детали    1.6 Требования к фланцам и крепежным деталям трубопроводов    1.7 Требования к изготовлению сборочных единиц    1.8 Требования к сварке    1.9 Требования к термической обработке 2 Правила приемки 3 Методы контроля    3.1 Общие требования    3.2 Систематический пооперационный контроль    3.3 Визуальный контроль и измерение сварных швов    3.4 Механические испытания    3.5 Испытание на стойкость против межкристаллитной коррозии    3.6 Металлографические исследования    3.7 Стилоскопирование    3.8 Измерение твердости металла сварного соединения    3.9 Контроль неразрушающими методами       3.9.1 Общие требования    3.10 Нормы оценки качества сварных соединений неразрушающими методами       3.10.2 Визуальный и измерительный контроль       3.10.3 Радиографический контроль       3.10.4 Ультразвуковой контроль       3.10.5 Цветной и магнитопорошковый контроль    3.11 Контрольные сварные соединения    3.12 Гидравлические испытания    3.13 Исправление и контроль дефектов 4 Требования безопасности 5 Комплектность 6 Маркировка, консервация и грунтовка, упаковка, транспортирование и хранение    6.1 Маркировка    6.2 Требования к антикоррозионной защите    6.3 Упаковка    6.4 Транспортирование    6.5 Хранение 7 Гарантии изготовителя Приложение 1 Характеристика сталей, применяемых при изготовлении сборочных единиц трубопроводов Приложение 2 Табл. 1. Журнал сварочных работ; Табл. 2. Список сварщиков и контролеров, принимавших участие в изготовлении сборочных единиц; Табл. 3. Журнал контроля сварных соединений Приложение 3 Журнал термической обработки Приложение 4 Перечень трубопроводов Приложение 5 Ведомость комплектации Приложение 6 Разрешение на изготовление сборочных единиц Приложение 7 Упаковочный лист Приложение 8 Термины, определения
Утверждён:	25.12.1991 Концерн Химнефтемаш (Khimneftemash Concern )
Принят:	22.10.1991 Госпроматомнадзор СССР (USSR Gospromatomnadzor )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Заменяет собой:	ОСТ 26-2071-79 «Сборки трубные стальных трубопроводов на Ру 10 МПа (100 кгс/см2) комплектных технологических линий. Технические условия»

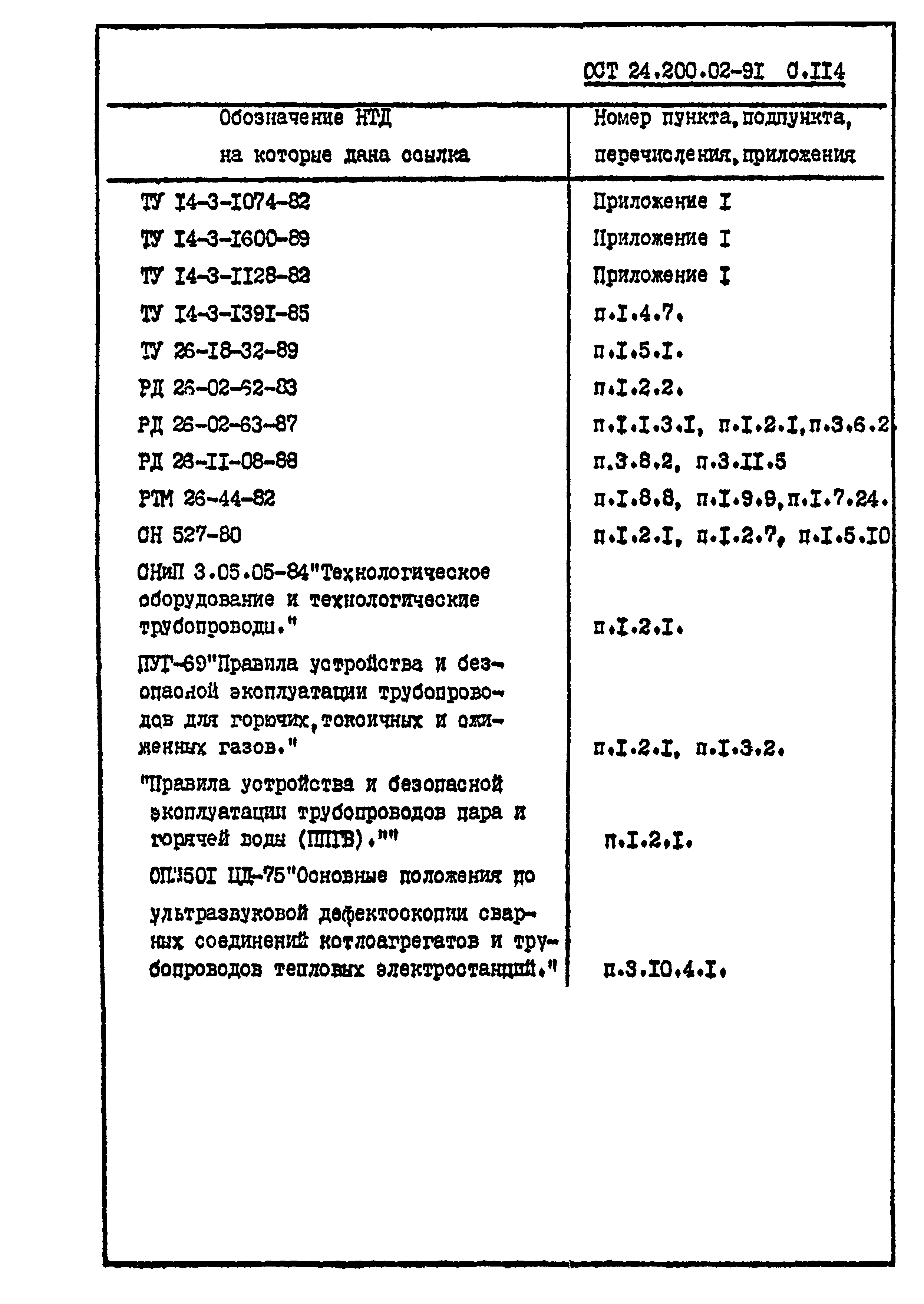

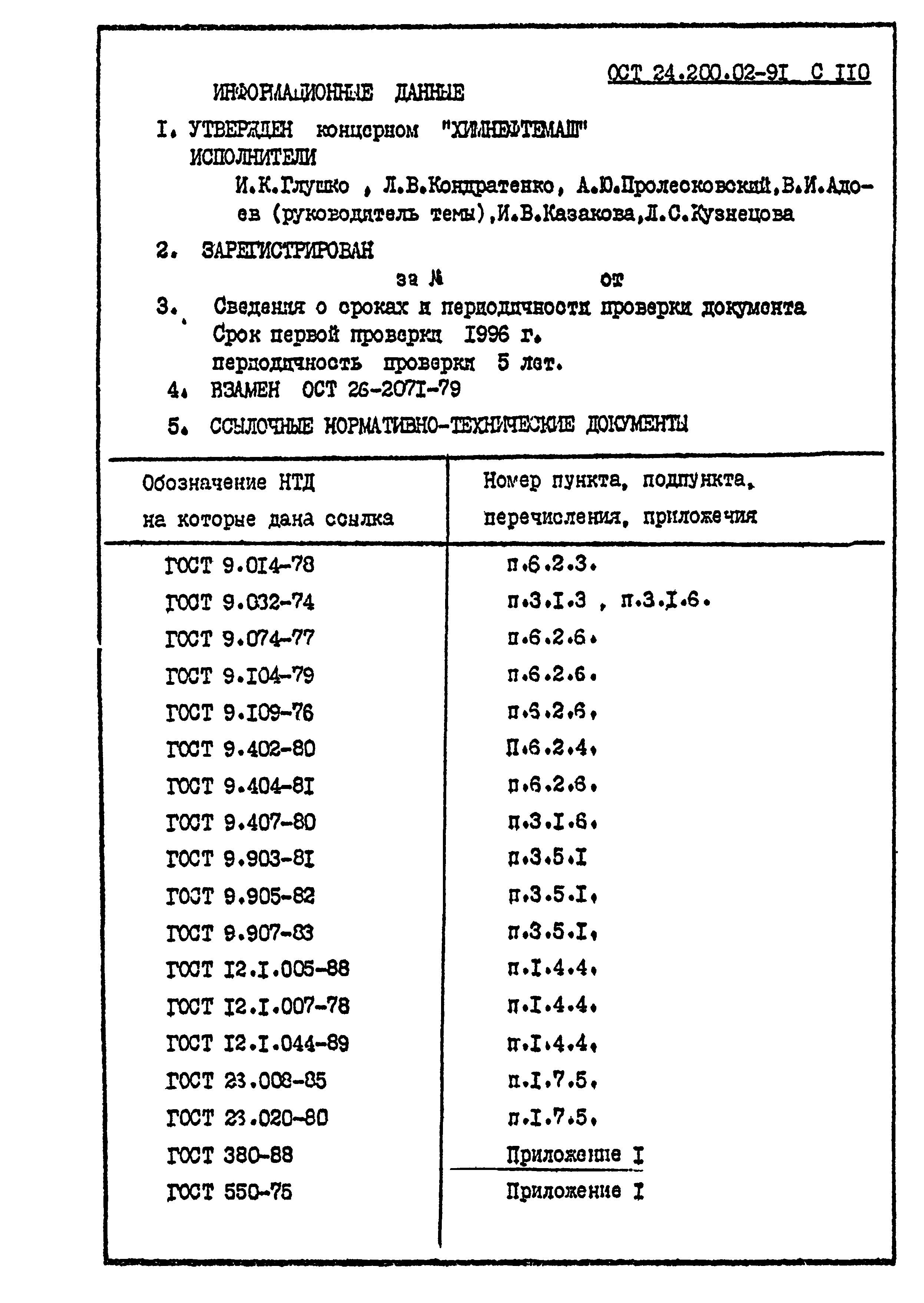

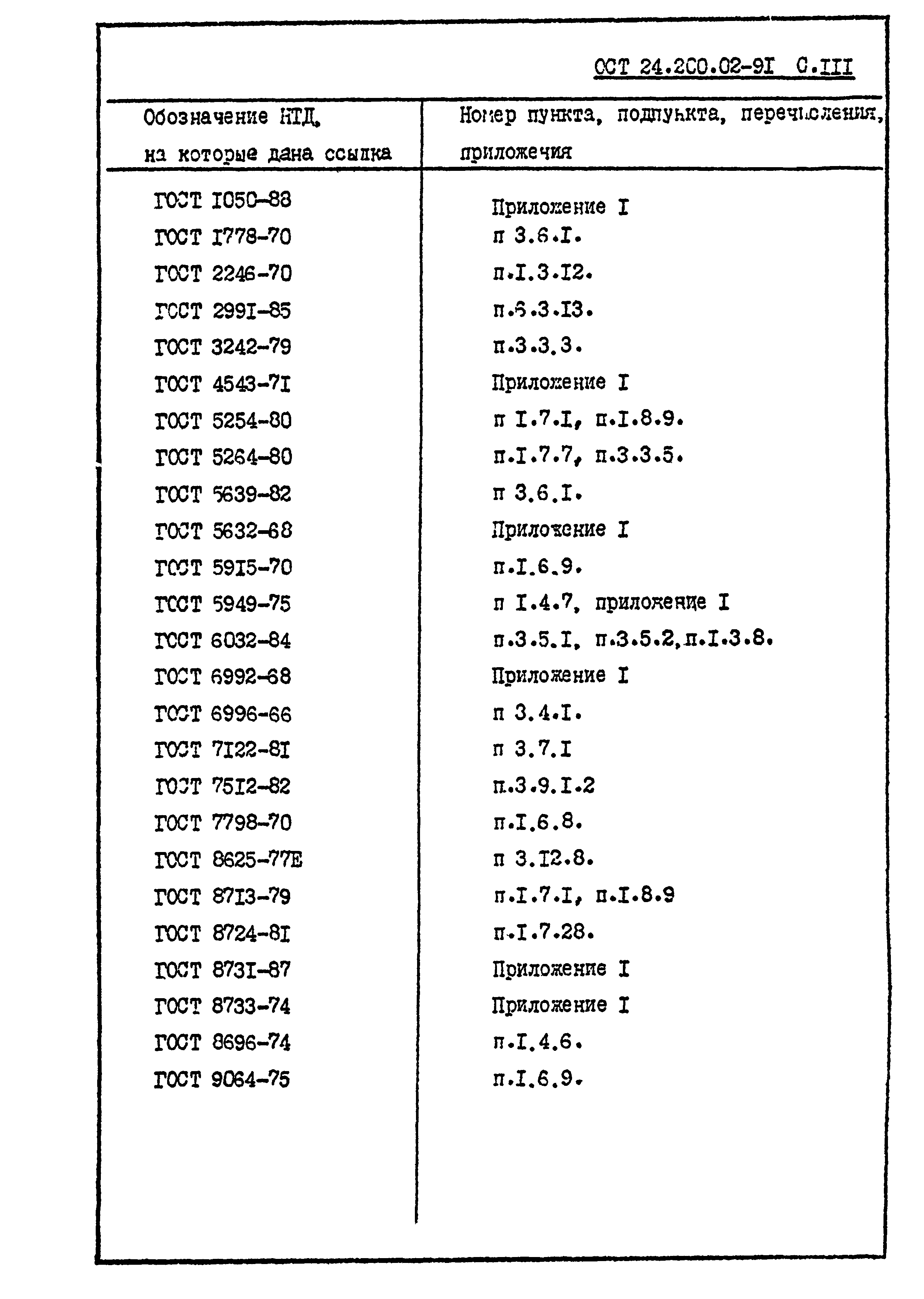

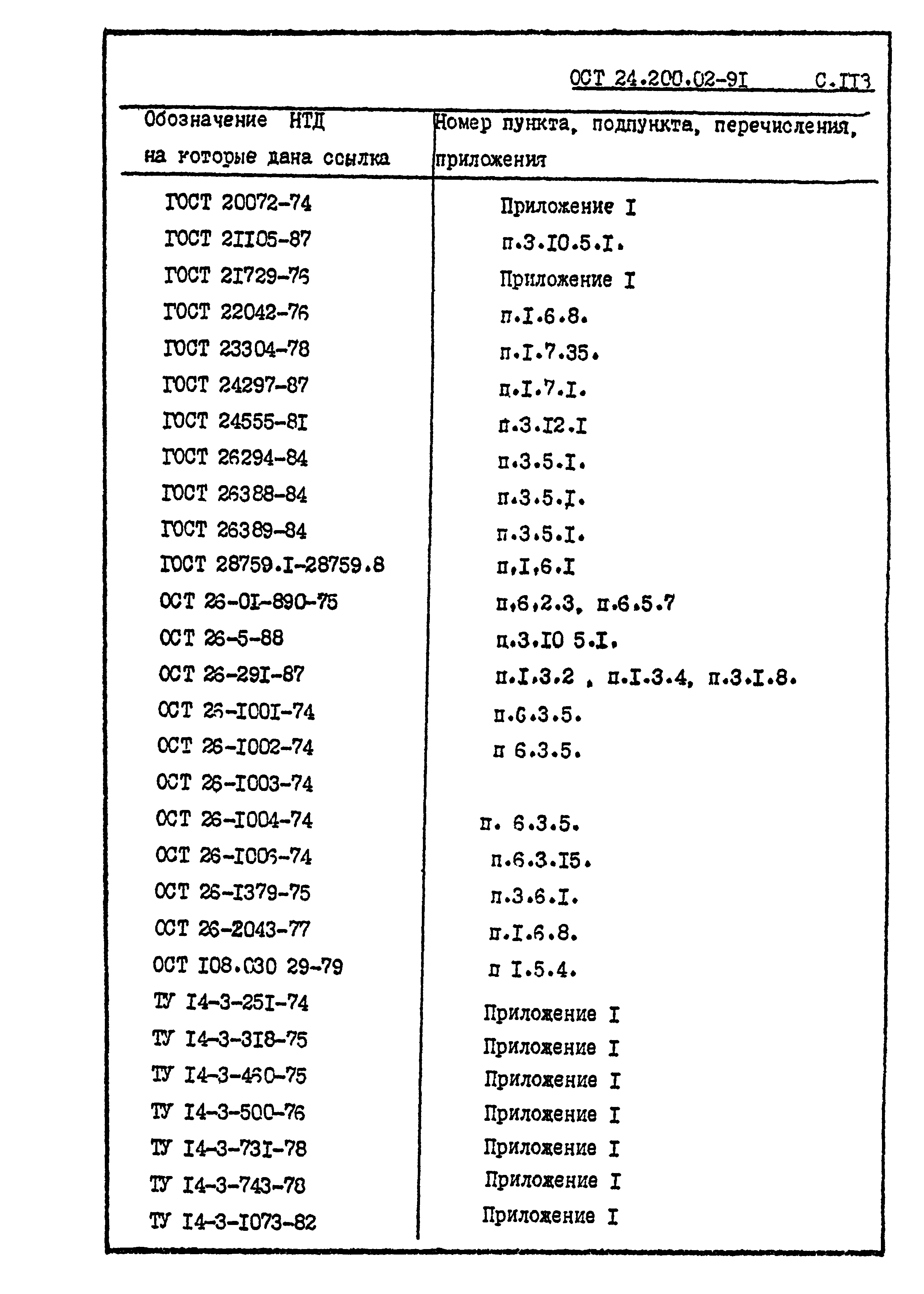

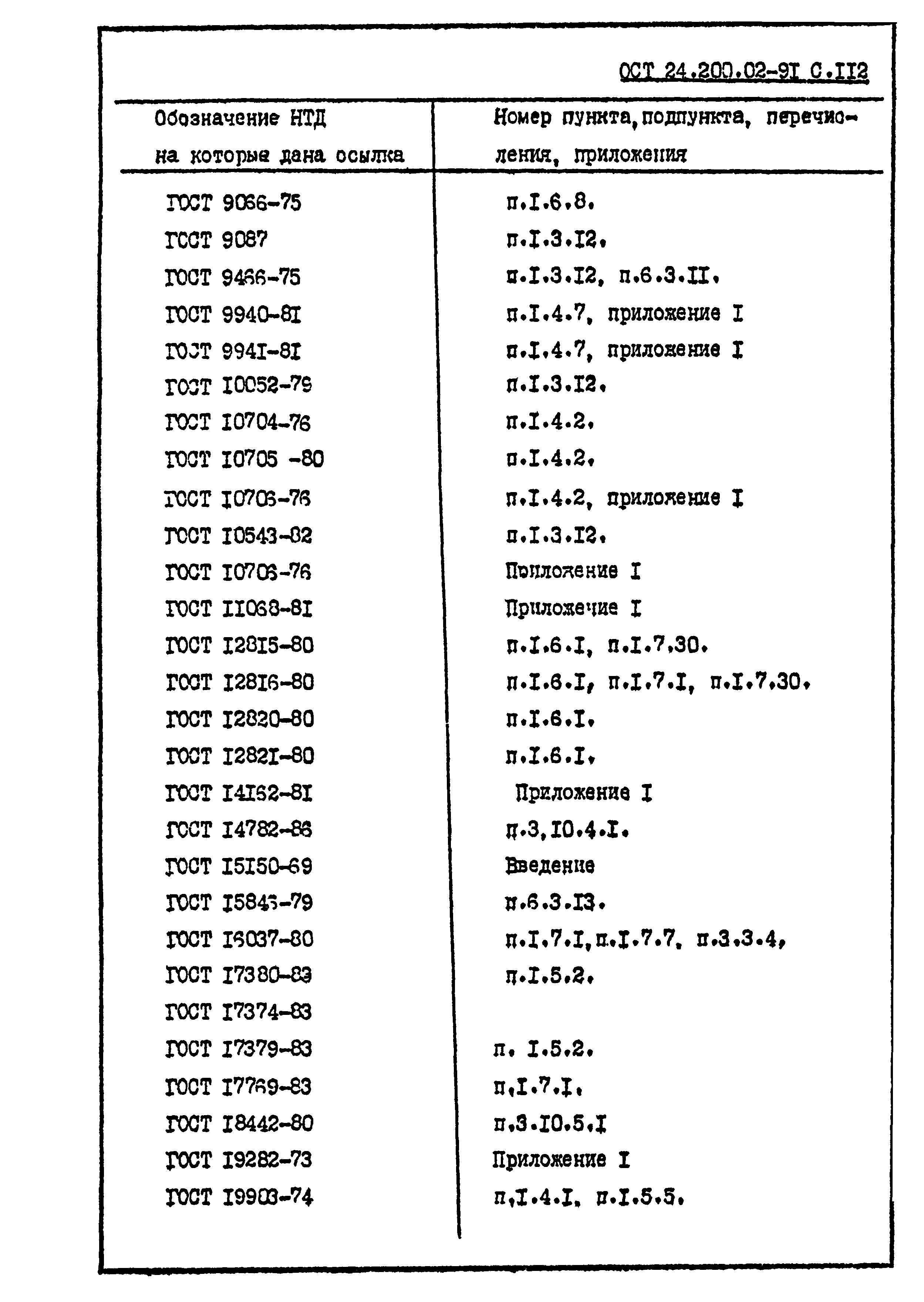

Нормативные ссылки:	СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 11068-81 «Трубы электросварные из коррозионно-стойкой стали. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 17769-83 «Изделия крепежные. Правила приемки» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» ГОСТ 19.402-78 «Единая система программной документации. Описание программы» ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 17374-83 «Детали трубопроводов стальные бесшовные приварные на Ру < 10 МПа (< 100 кгс/см2). Типы и основные параметры» ГОСТ 17379-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Заглушки эллиптические. Конструкция и размеры» ГОСТ 17380-83 «Детали трубопроводов стальные бесшовные приварные на Ру <=10 МПа (<=100 кгс/см кв.). Технические условия» ГОСТ 9064-75 «Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 15846-79 «Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ОСТ 26-2004-83 «Люки загрузочные стальных сварных сосудов и аппаратов. Конструкция и размеры» ТУ 14-3-1128-82 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» ТУ 26-18-38-90 «Детали трубопроводов бесшовные приварные из стали марок 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х22Н6Т» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» РД 26-02-62-98 «Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородсодержащих средах» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РТМ 26-44-82 «Термическая обработка нефтехимической аппаратуры и ее элементов» ОСТ 26-11-10-93 «Соединения сварные. Рентгенотелевизионный метод контроля» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 10543-82 «Проволока стальная наплавочная. Технические условия» ГОСТ 14162-79 «Трубки стальные малых размеров (капиллярные). Технические условия» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 19537-83 «Смазка пушечная. Технические условия» ГОСТ 19983-74 «Основание-заготовка пресс-форм для выплавляемых моделей с цилиндрическими матрицами диаметром свыше 190 мм. Конструкция и размеры» ГОСТ 21729-76 «Трубы конструкционные холоднодеформированные и теплодеформированные из углеродистых и легированных сталей. Технические условия» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 24555-81 «Система государственных испытаний продукции. Порядок аттестации испытательного оборудования. Основные положения» ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры» ГОСТ 26388-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением» ГОСТ 26389-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением» ГОСТ 26828-86 «Изделия машиностроения и приборостроения. Маркировка» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 6992-68 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод испытаний на стойкость в атмосферных условиях» ГОСТ 7122-81 «Швы сварные и металл наплавленный. Методы отбора проб для определения химического состава» ГОСТ 9.407-84 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида» ГОСТ 9.903-81 «Единая система защиты от коррозии и старения. Стали и сплавы высокопрочные. Методы ускоренных испытаний на коррозионное растрескивание» ГОСТ 9.905-82 «Единая система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требования» ГОСТ 9.907-83 «Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические. Методы удаления продуктов коррозии после коррозионных испытаний» ГОСТ 9486-79 «Мосты переменного тока измерительные. Общие технические условия» ГОСТ 15846-2002 «Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 28759.1-90 «Фланцы сосудов и аппаратов. Типы и параметры» ГОСТ 28759.8-90 «Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» РД 26-11-08-86 «Соединения сварные. Механические испытания» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 26294-84 «Соединения сварные. Методы испытаний на коррозионное растрескивание» РД 26-11-20-88 «Надежность изделий химического и нефтяного машиностроения. Система контроля и оценки надежности машин в эксплуатации. Контроль нормированных показателей надежности изделий единичного и мелкосерийного производства» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» РД 26-02-63-87 «Технические требования к конструированию и изготовлению сосудов, аппаратов и технологических блоков установок подготовки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание» ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 11069-2001 «Алюминий первичный. Марки» ГОСТ 17379-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Заглушки эллиптические. Конструкция» ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия»
