Скачать ВСН 362-87 Изготовление, монтаж и испытание технологических трубопроводов на Ру до 10 МПа

Дата актуализации: 10.08.2017

ВСН 362-87

Изготовление, монтаж и испытание технологических трубопроводов на Ру до 10 МПа

Обозначение:	ВСН 362-87
Обозначение англ:	VSN 362-87
Статус:	действует
Название рус.:	Изготовление, монтаж и испытание технологических трубопроводов на Ру до 10 МПа
Название англ.:	Fabrication, Installation, and Testing of Process Piping for Use at Nominal Pressure up to 10 MPa
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1988

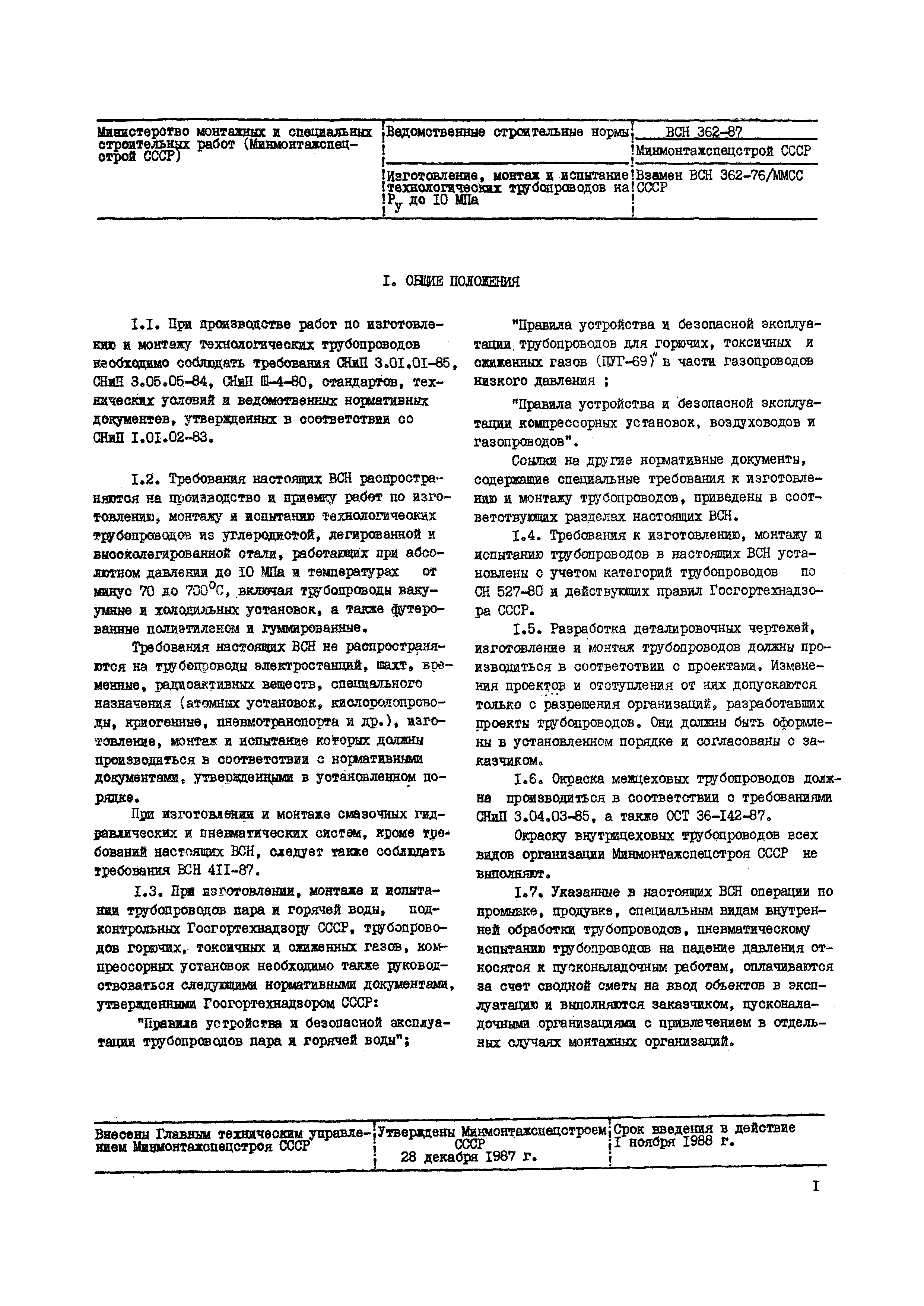

Область применения:	Требования распространяются на производство и приемку работ по изготовлению, монтажу и испытанию технологических трубопроводов из углеродистой, легированной и высоколегированной стали, работающих при абсолютном давлении до 10 Мпа и температурах от минус 70 до 700 градусов Цельсия, включая трубопроводы вакуумные и холодильных установок, а также футерованные полиэтиленом и гуммированные. Требования ВСН не распространяются на трубопроводы электростанций, шахт, временные, радиоактивных веществ, специального назначения (атомных установок, кислородопроводы, криогенные, пневмотранспорта и др.), изготовление, монтаж и испытание которых должны производится в соответствии с нормативными документами, утвержденными в установленном порядке.

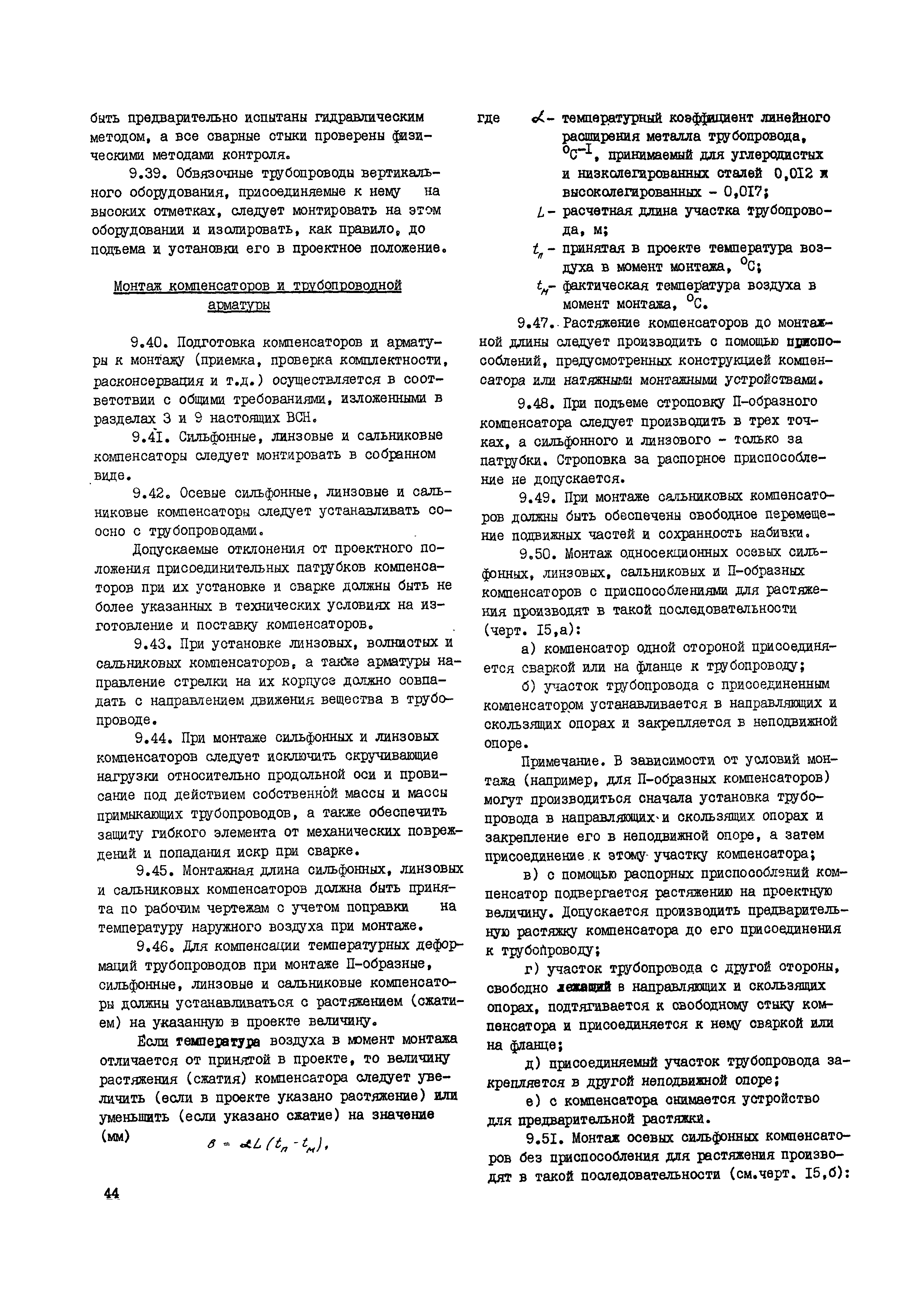

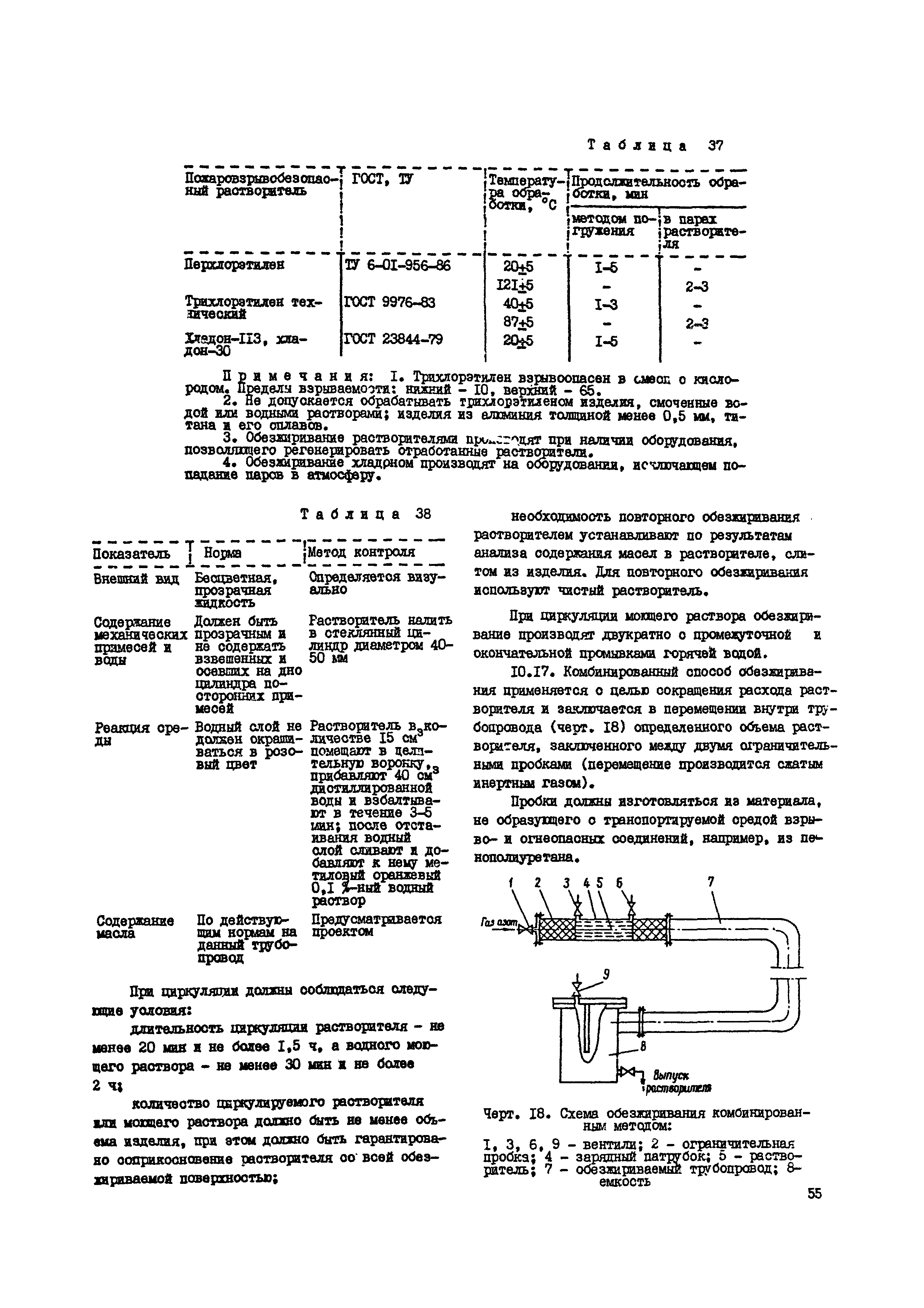

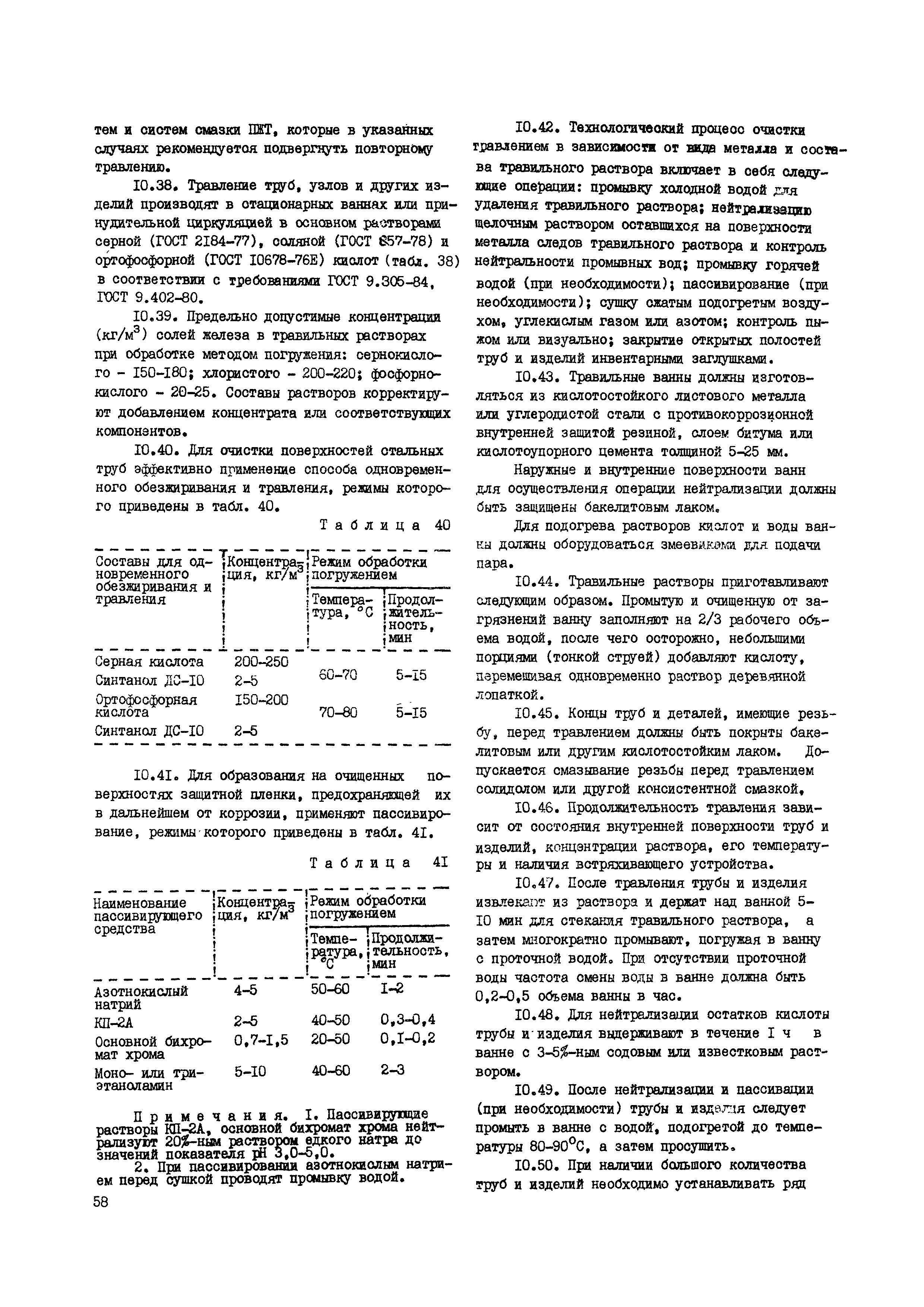

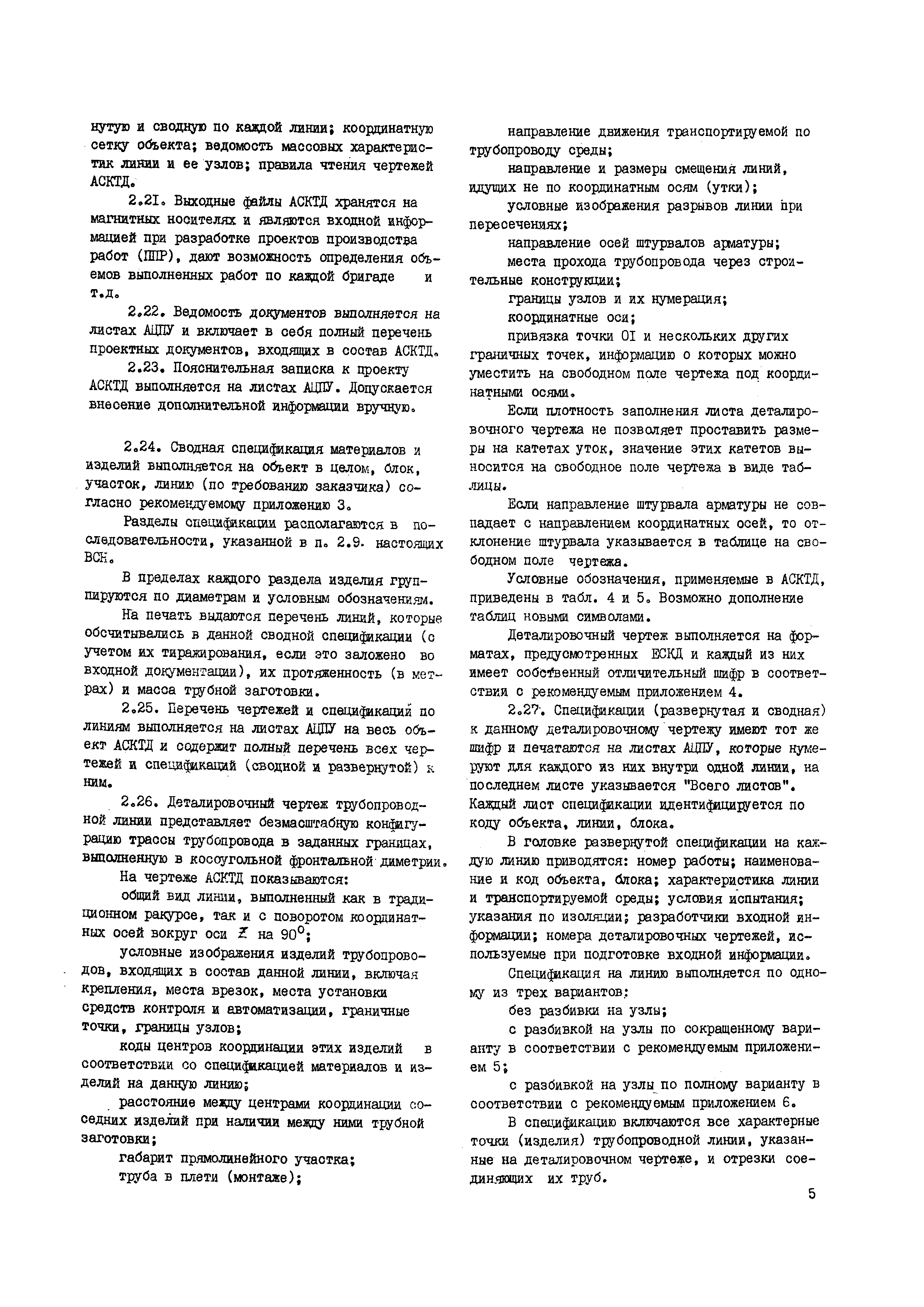

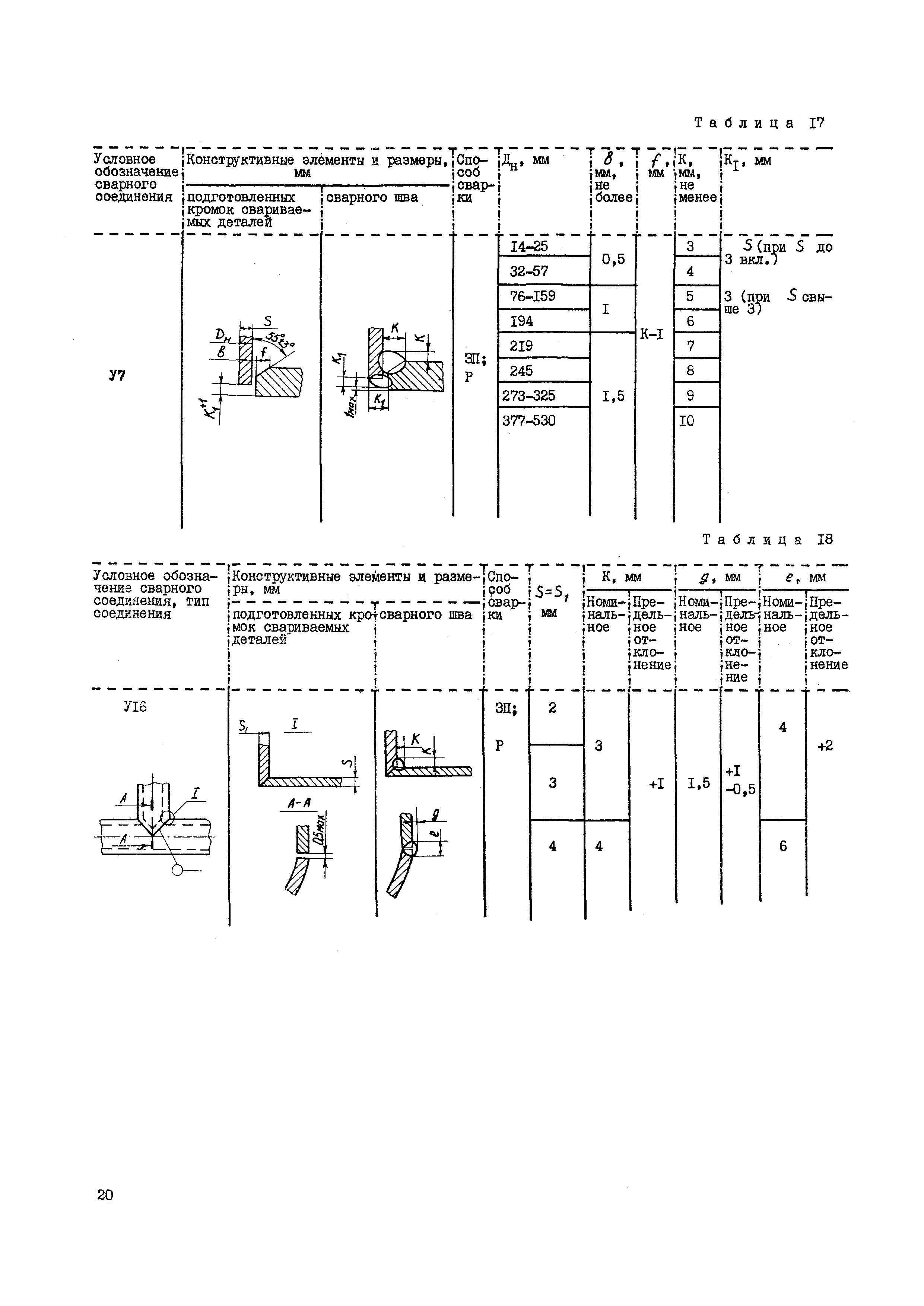

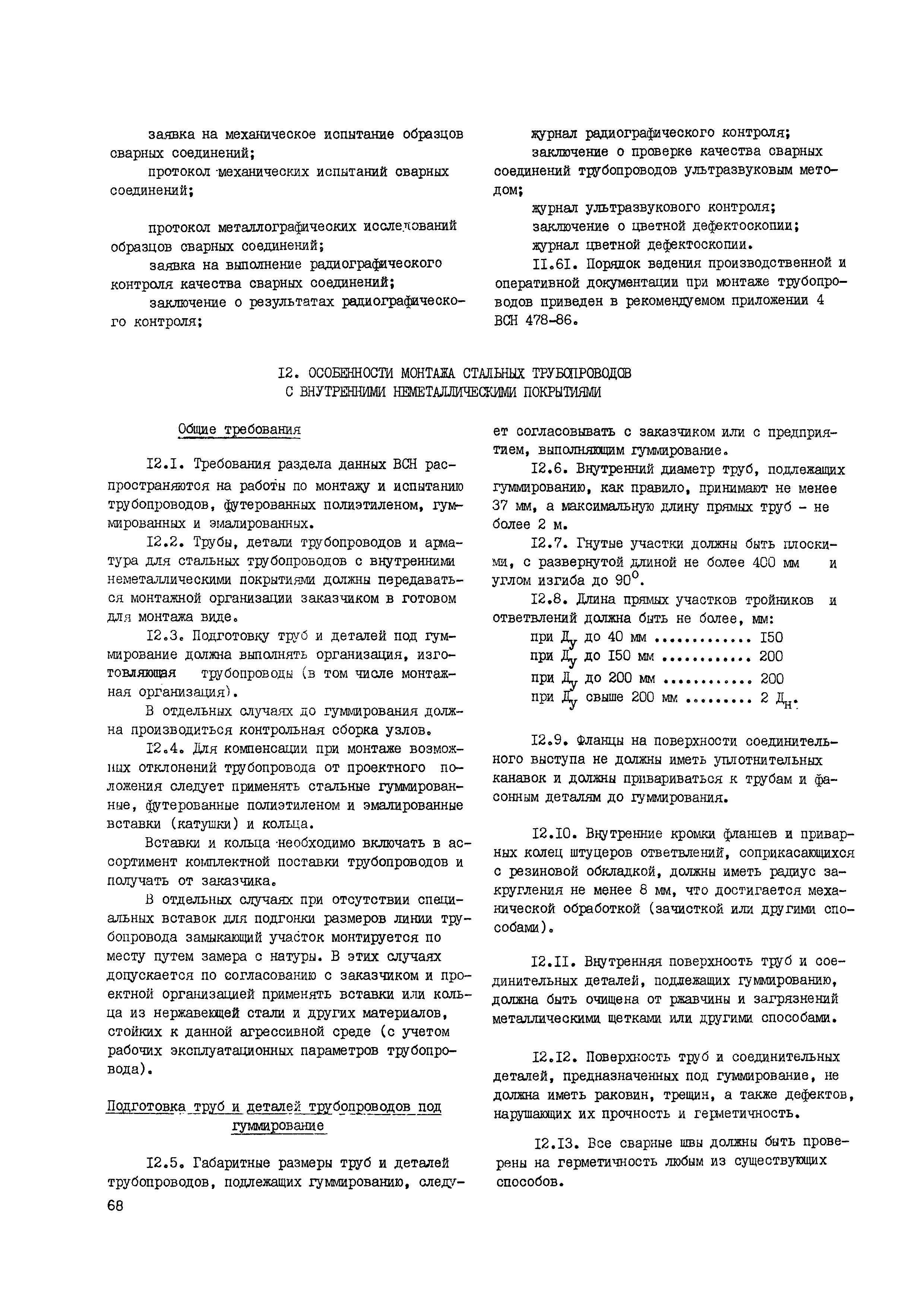

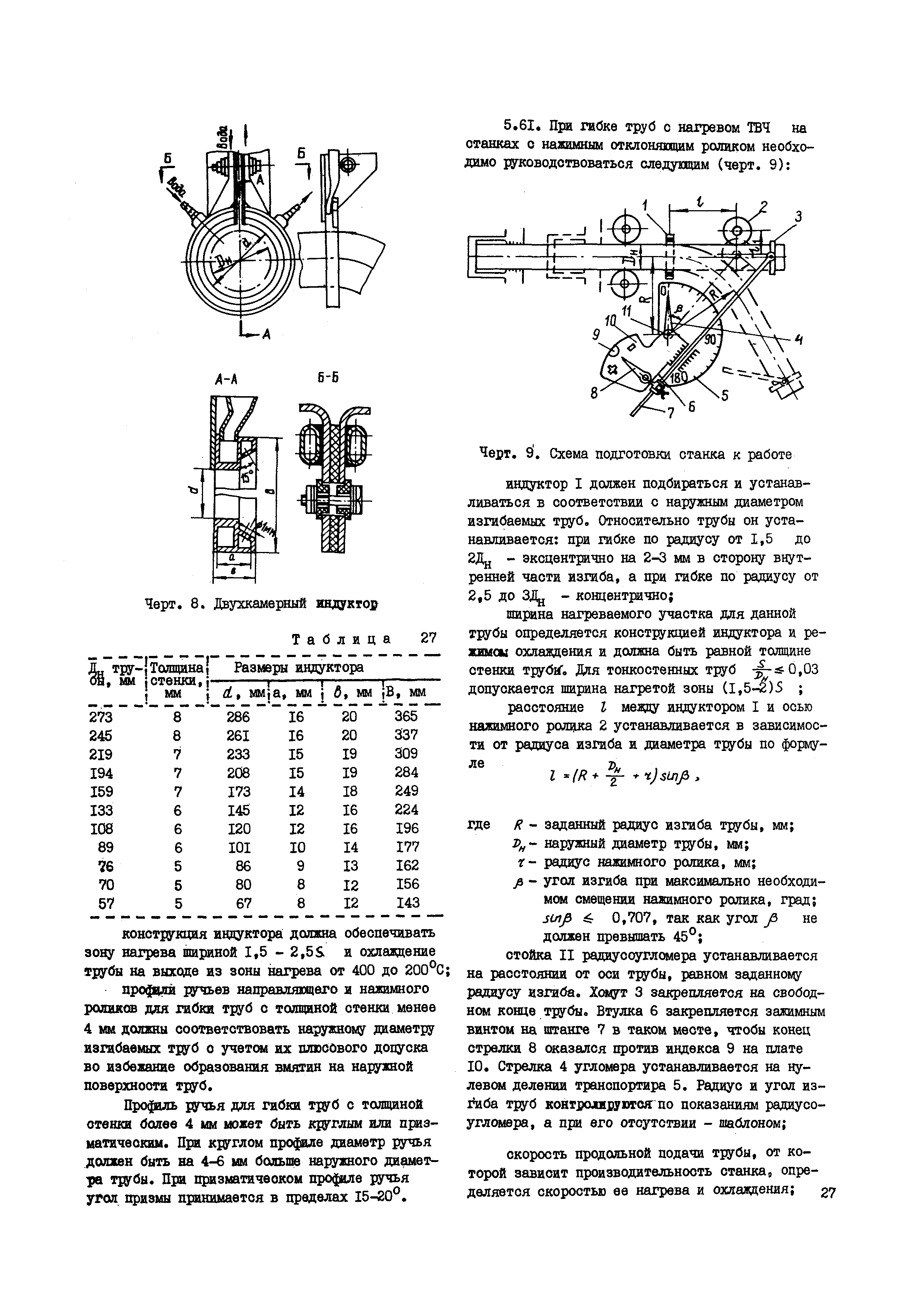

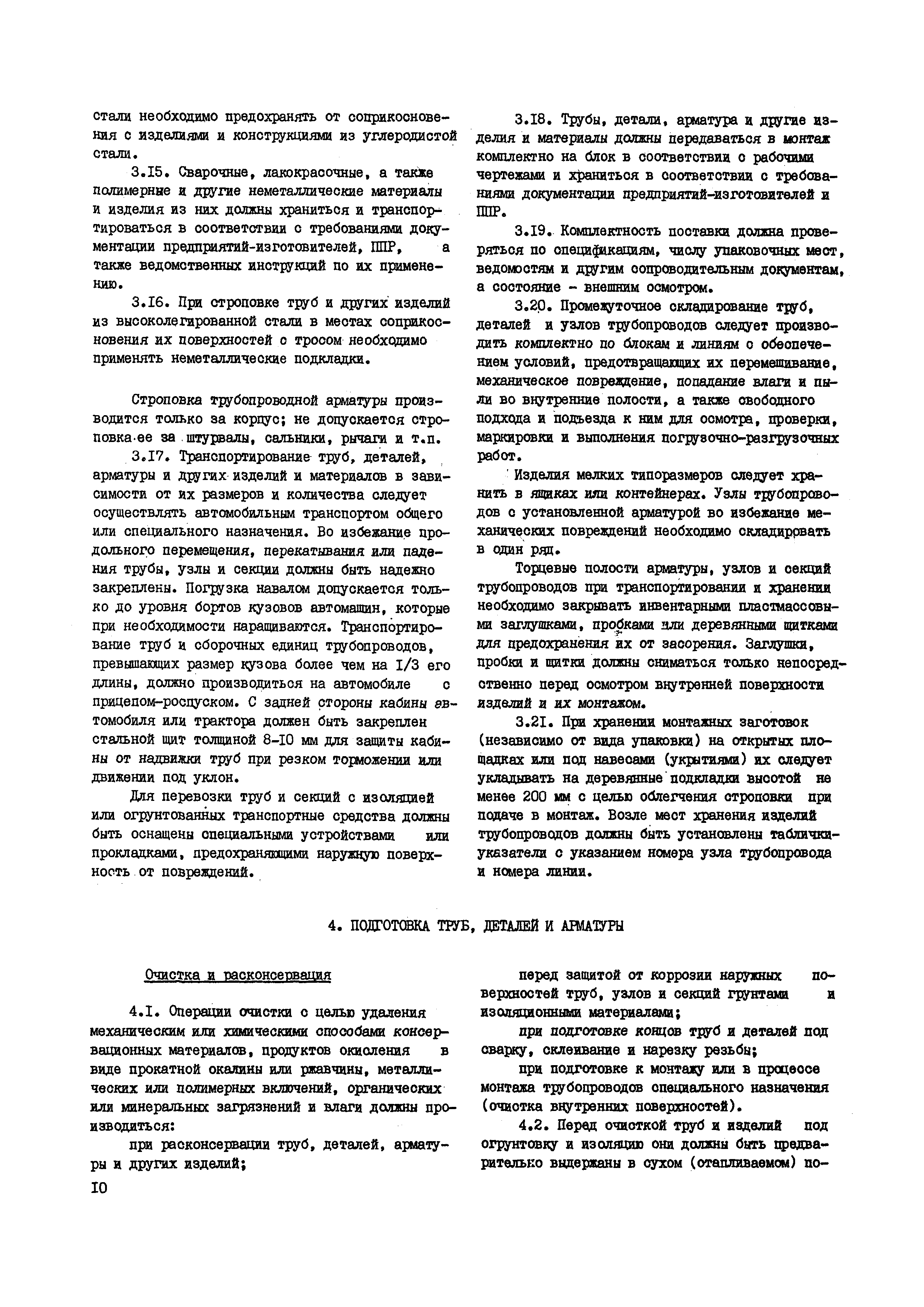

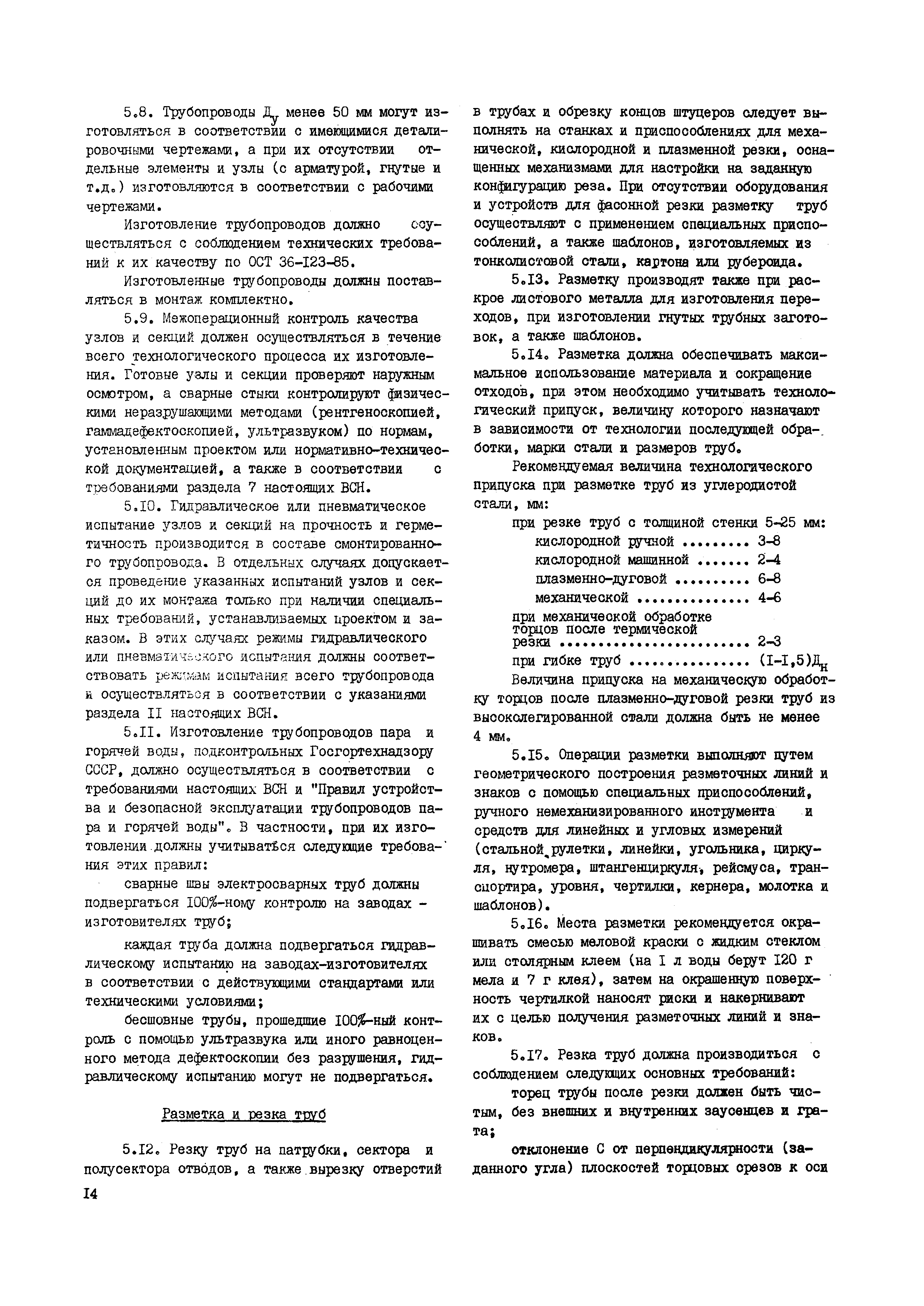

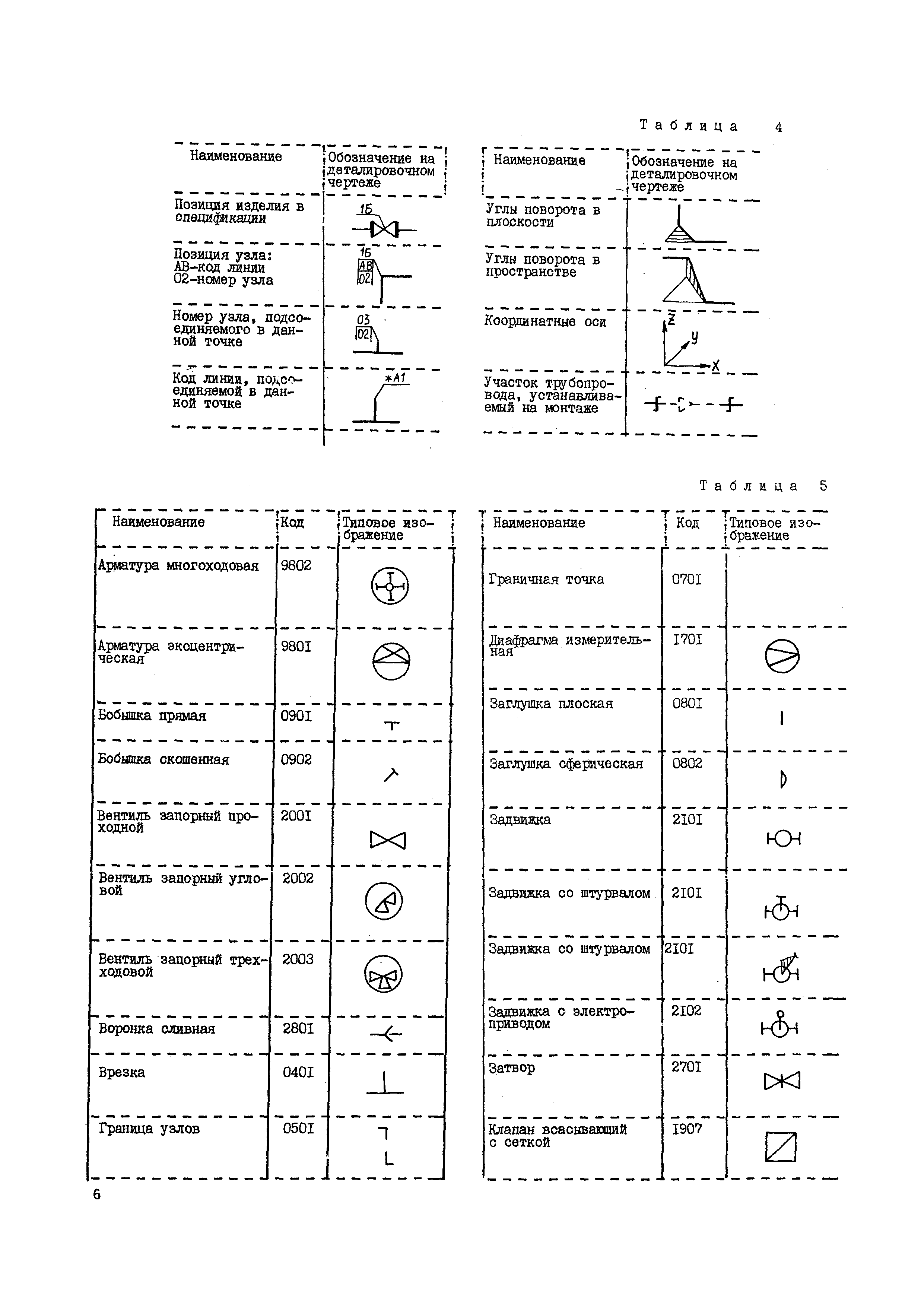

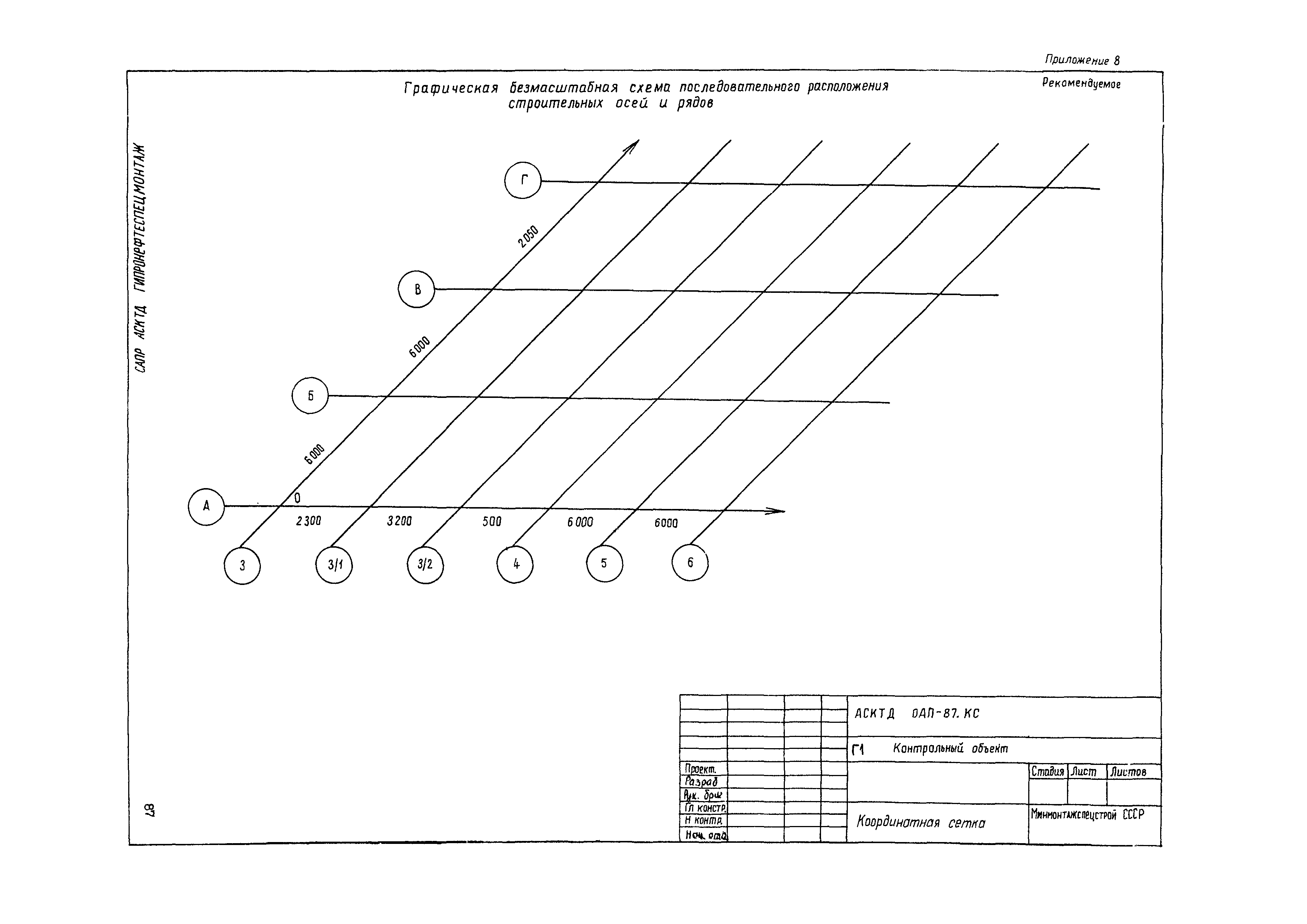

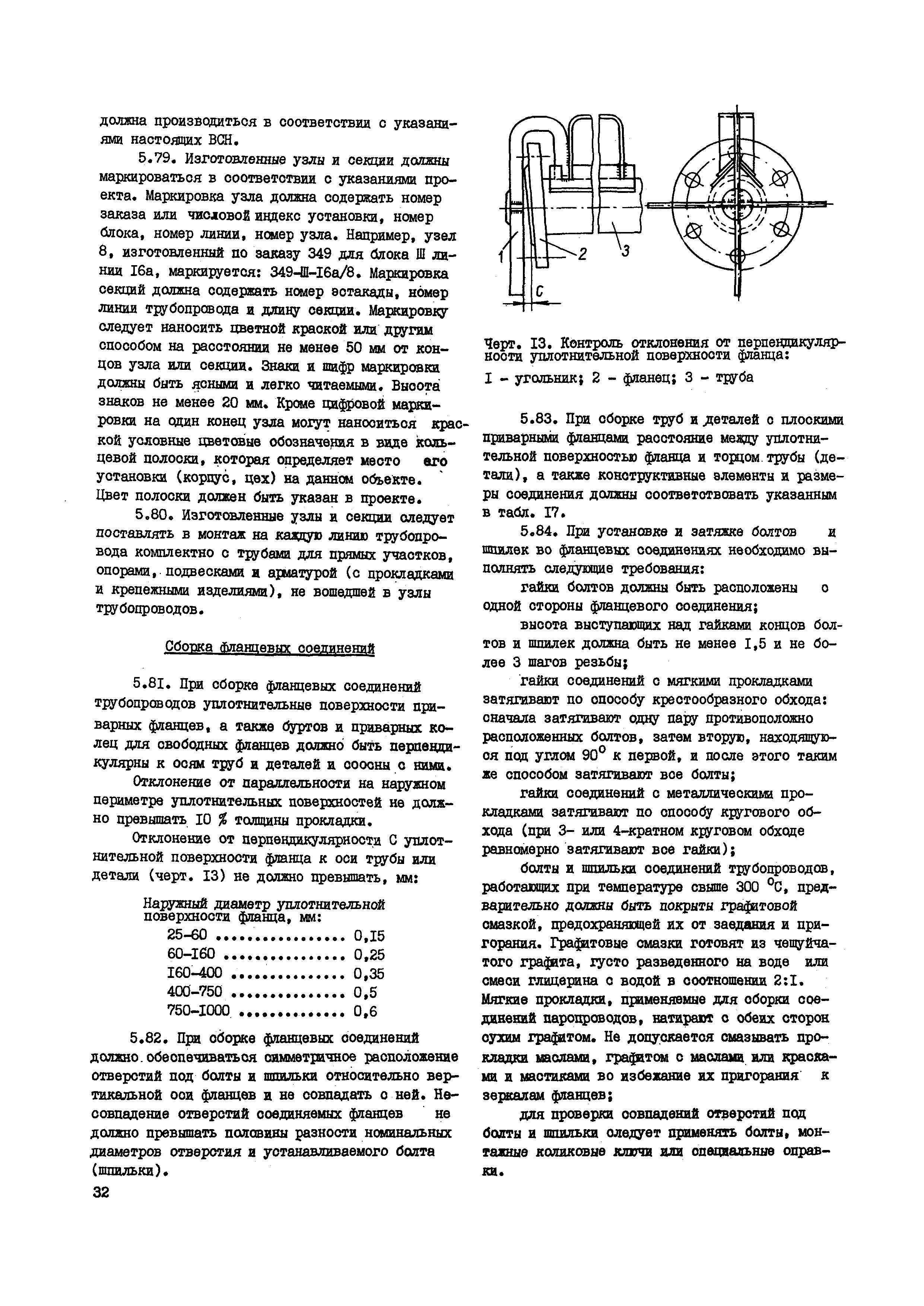

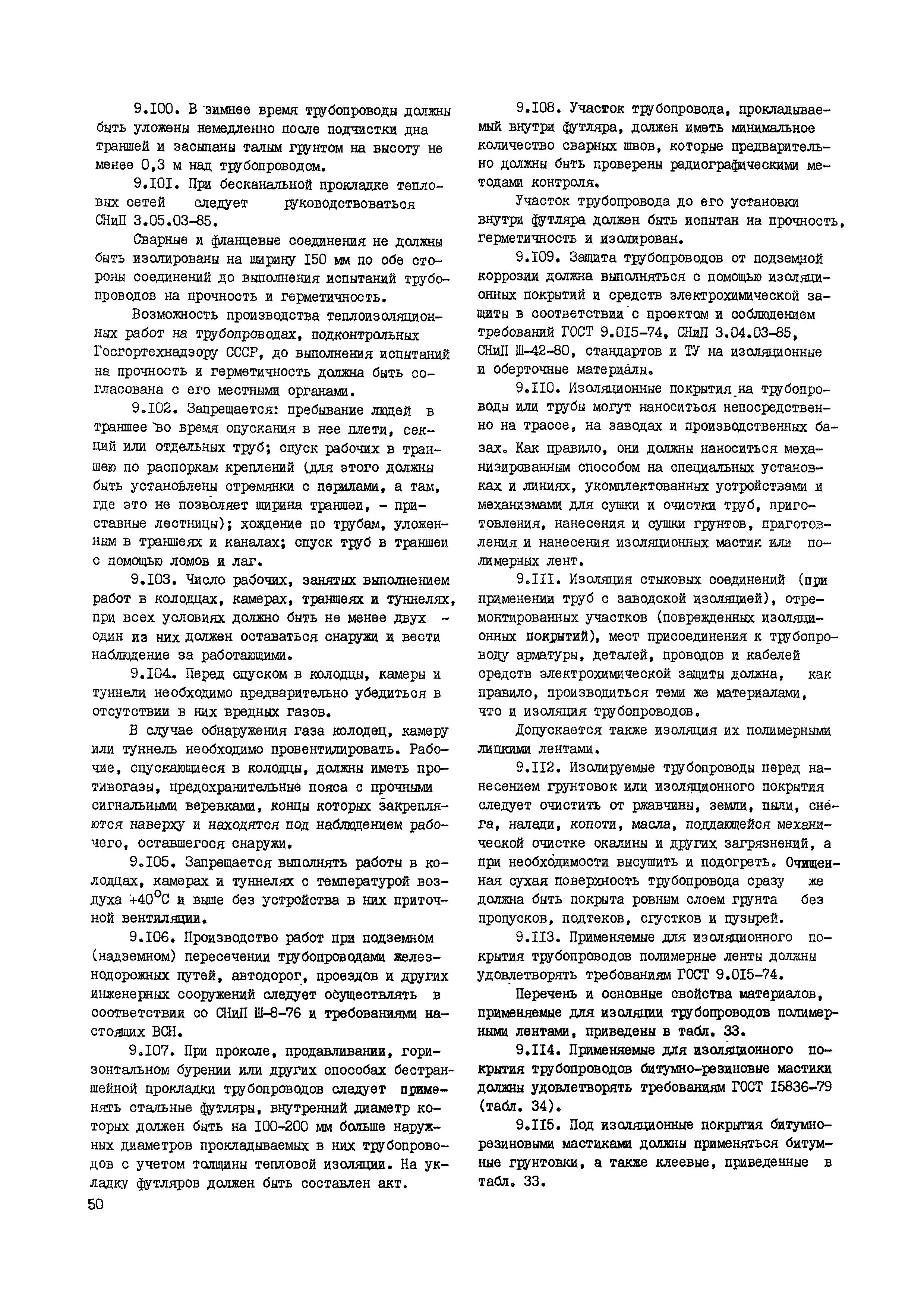

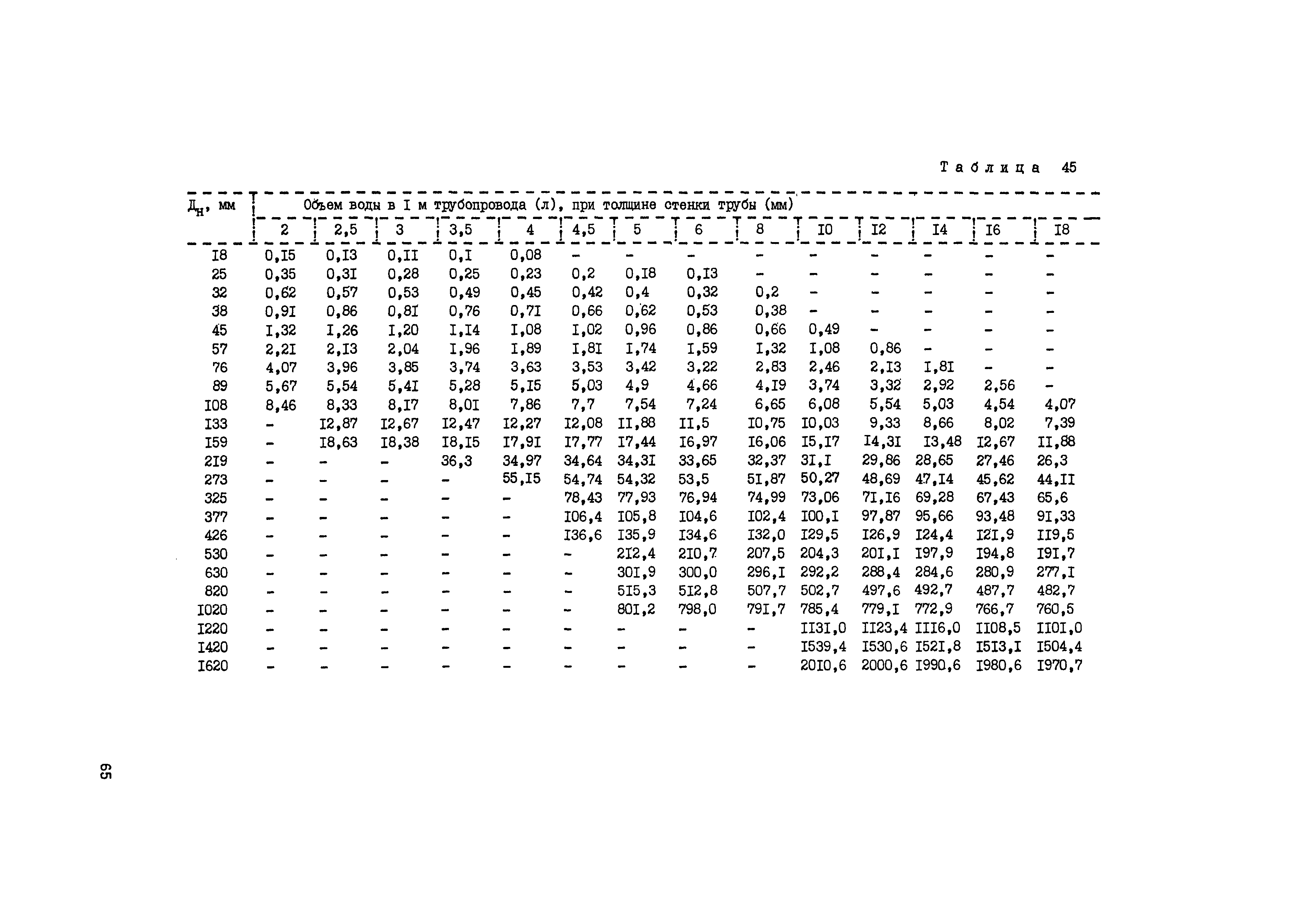

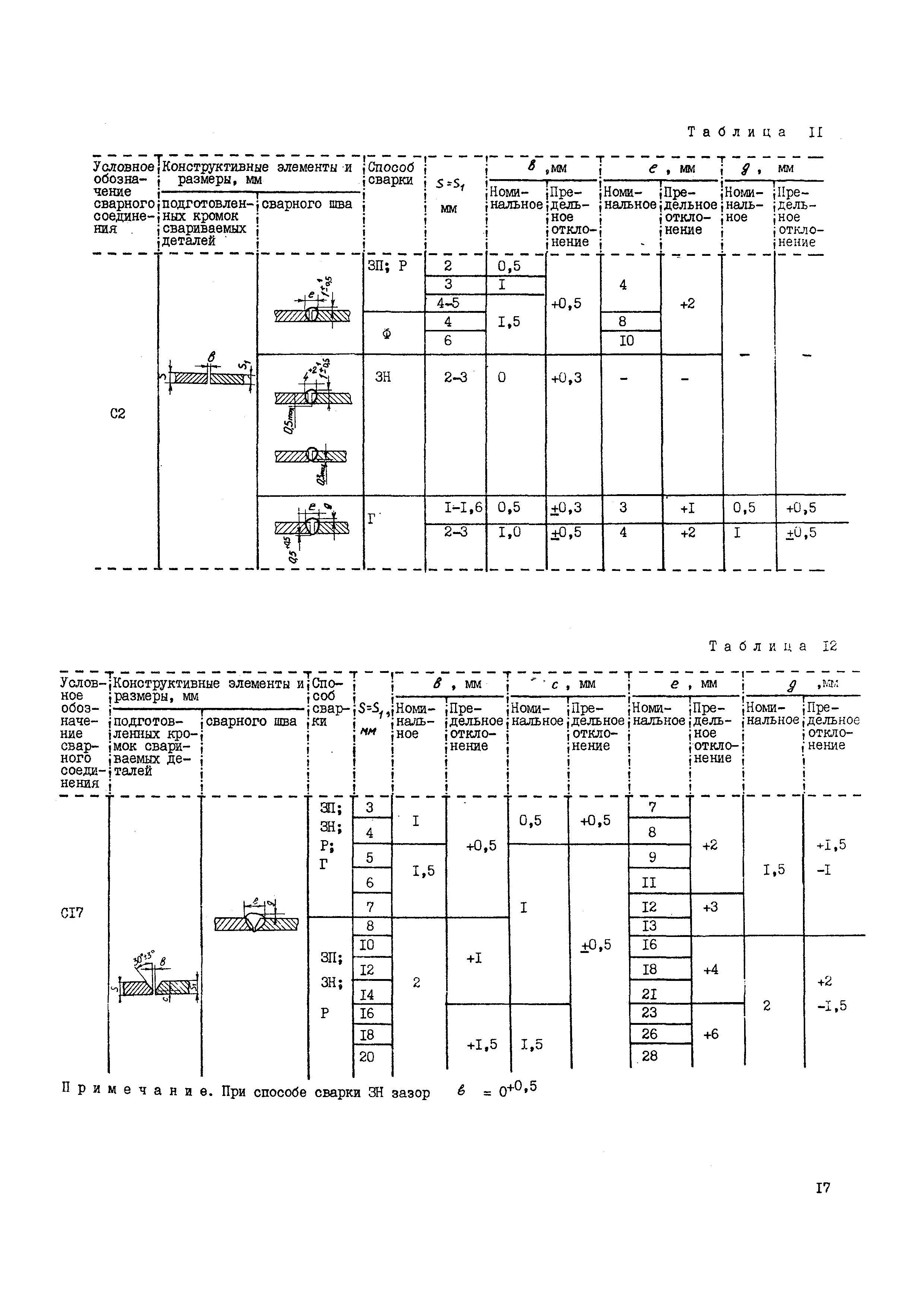

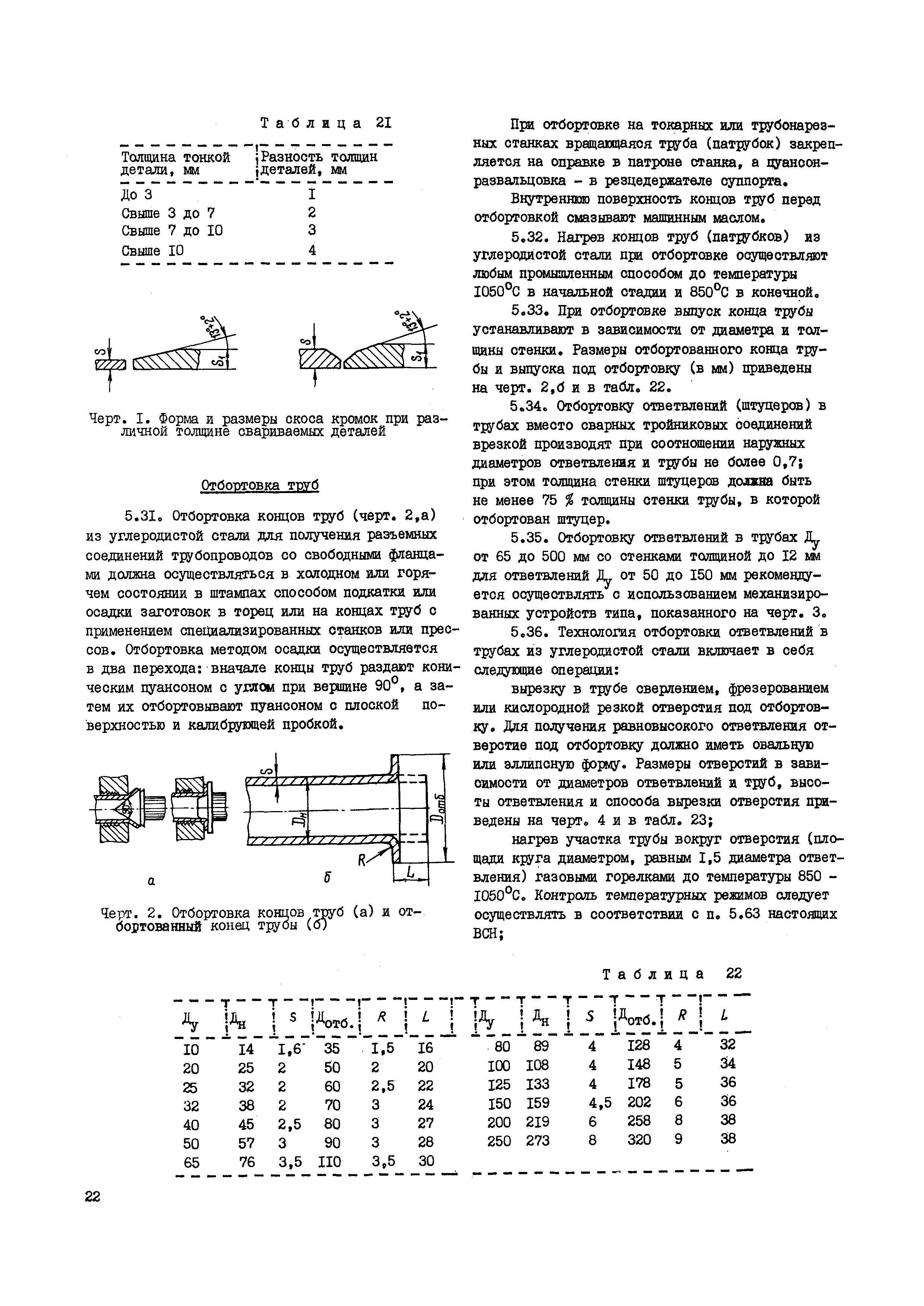

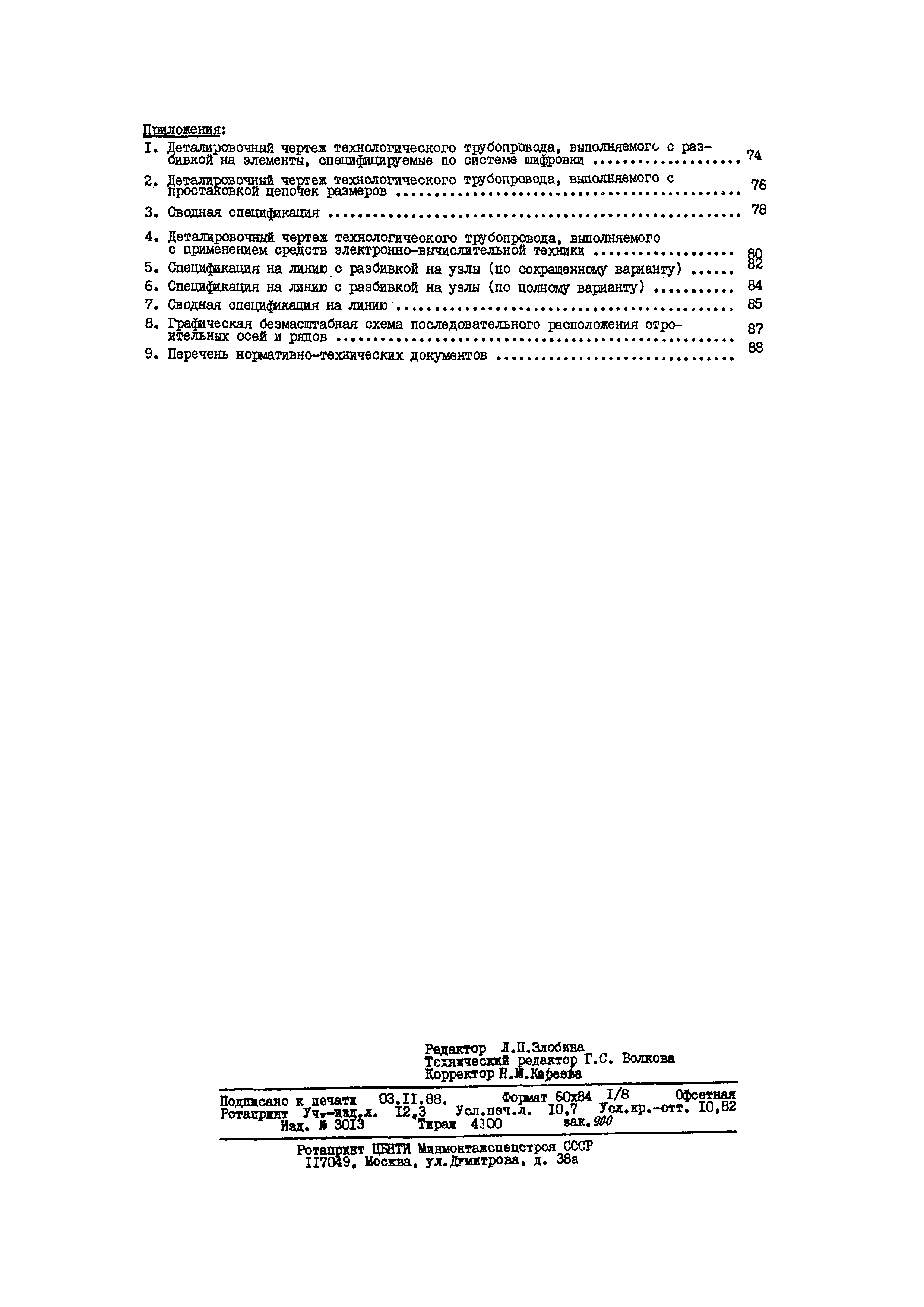

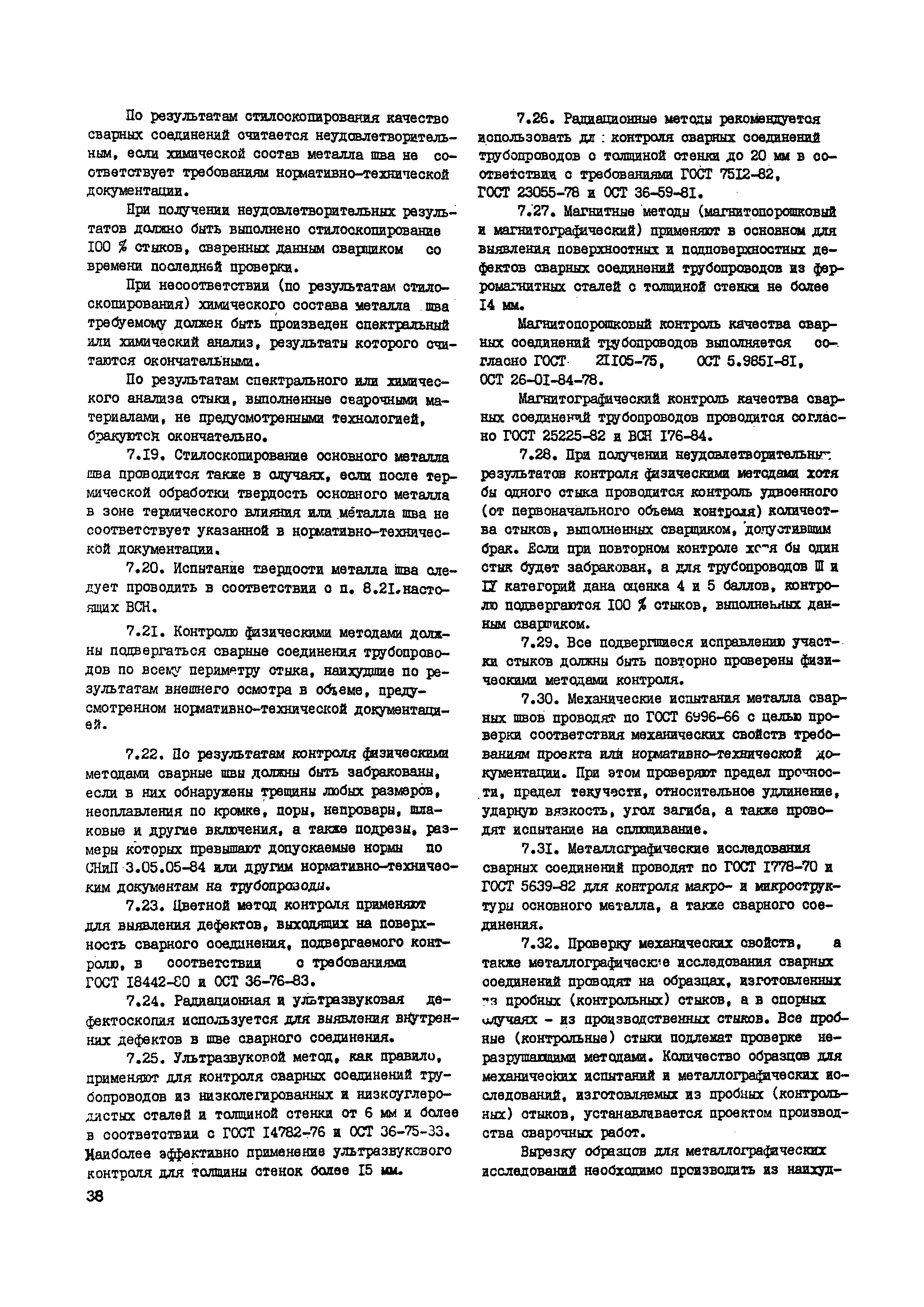

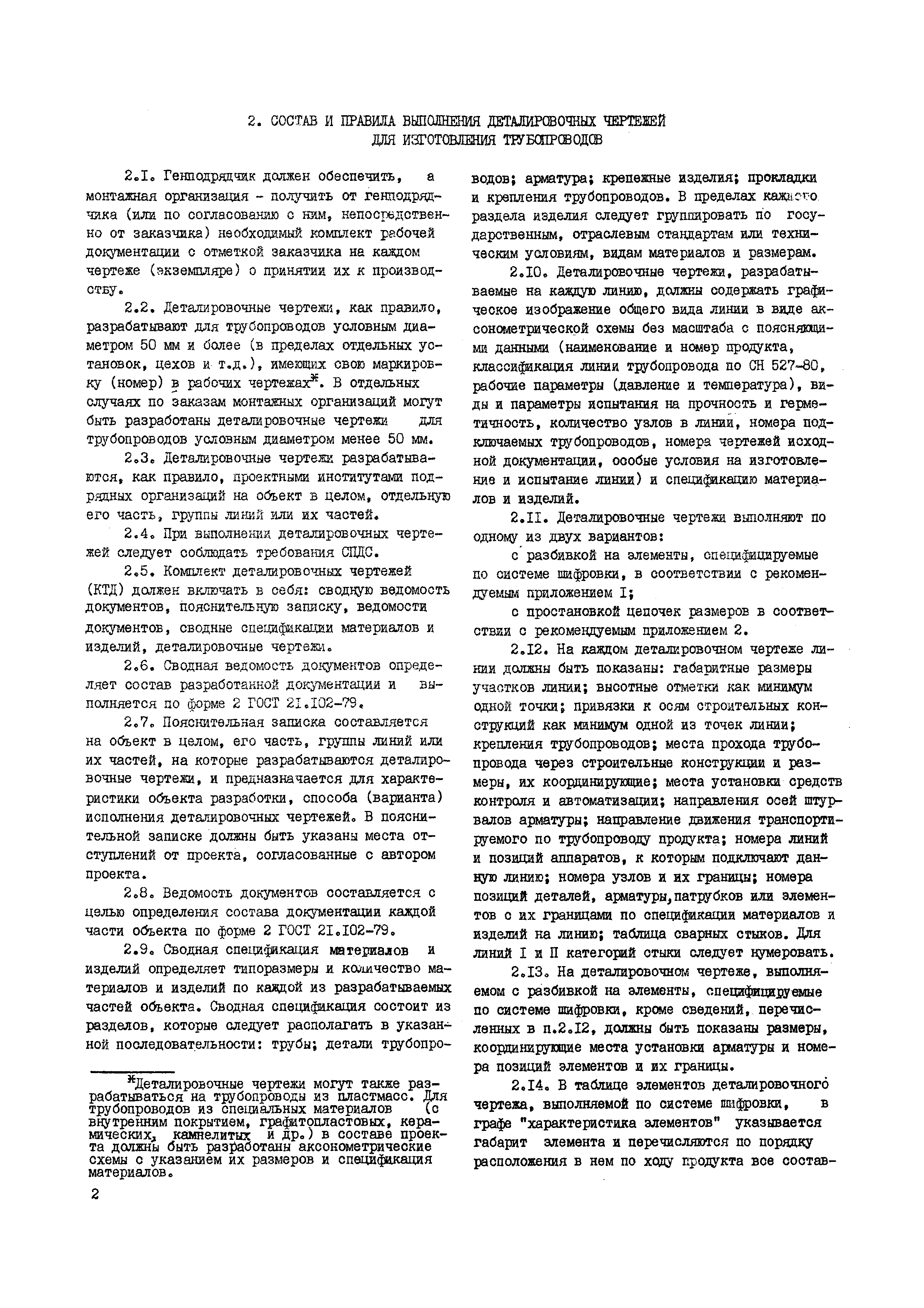

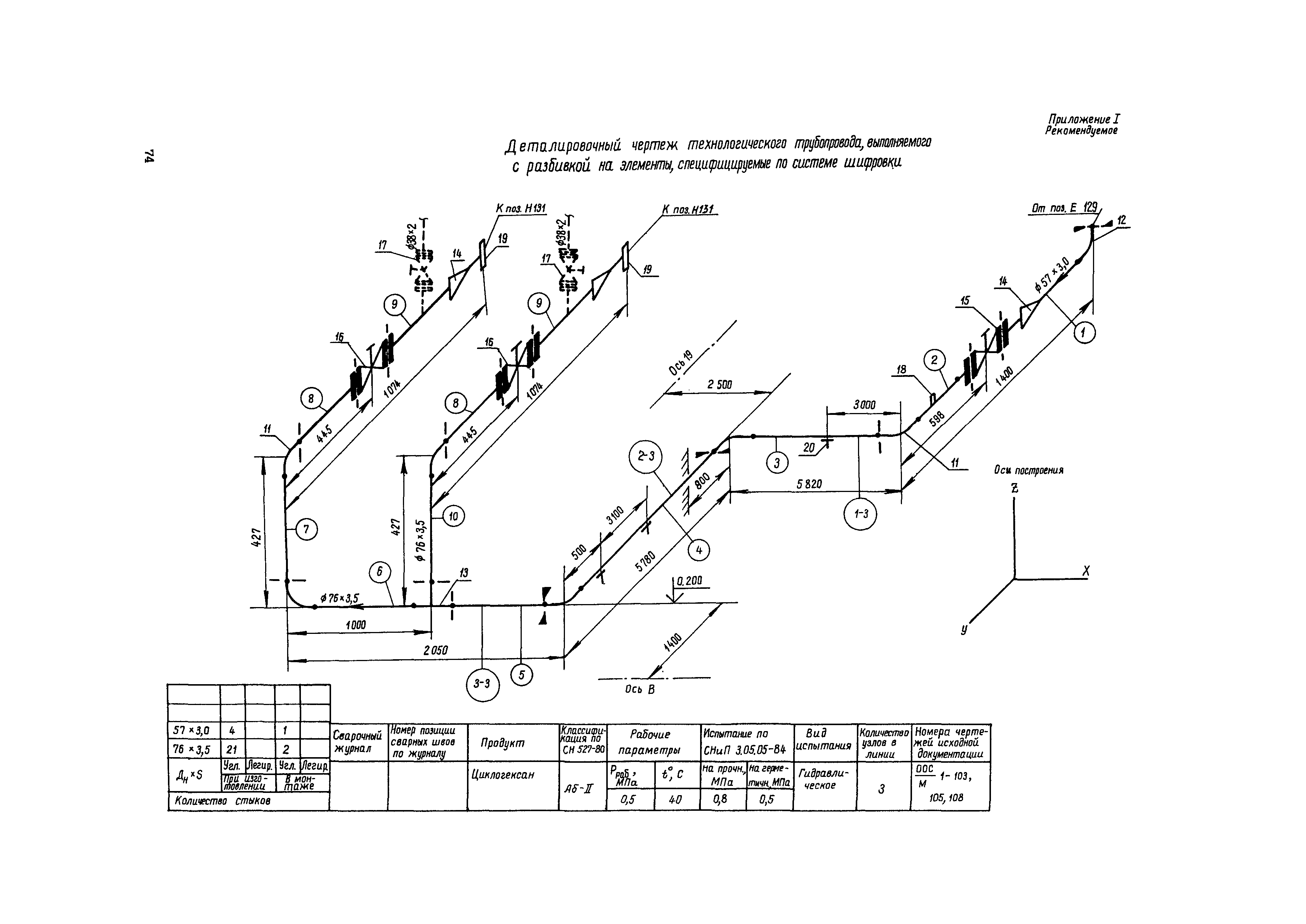

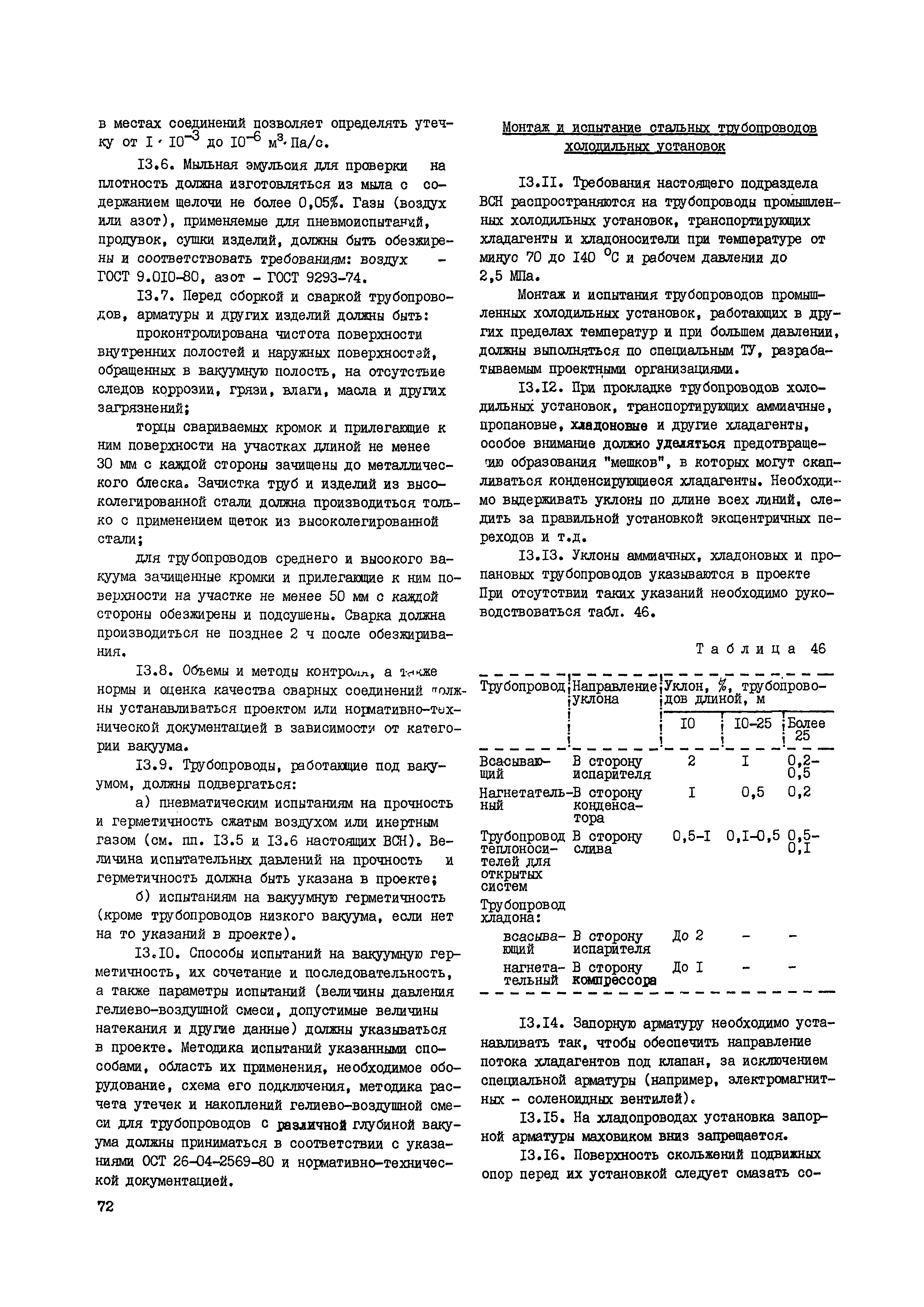

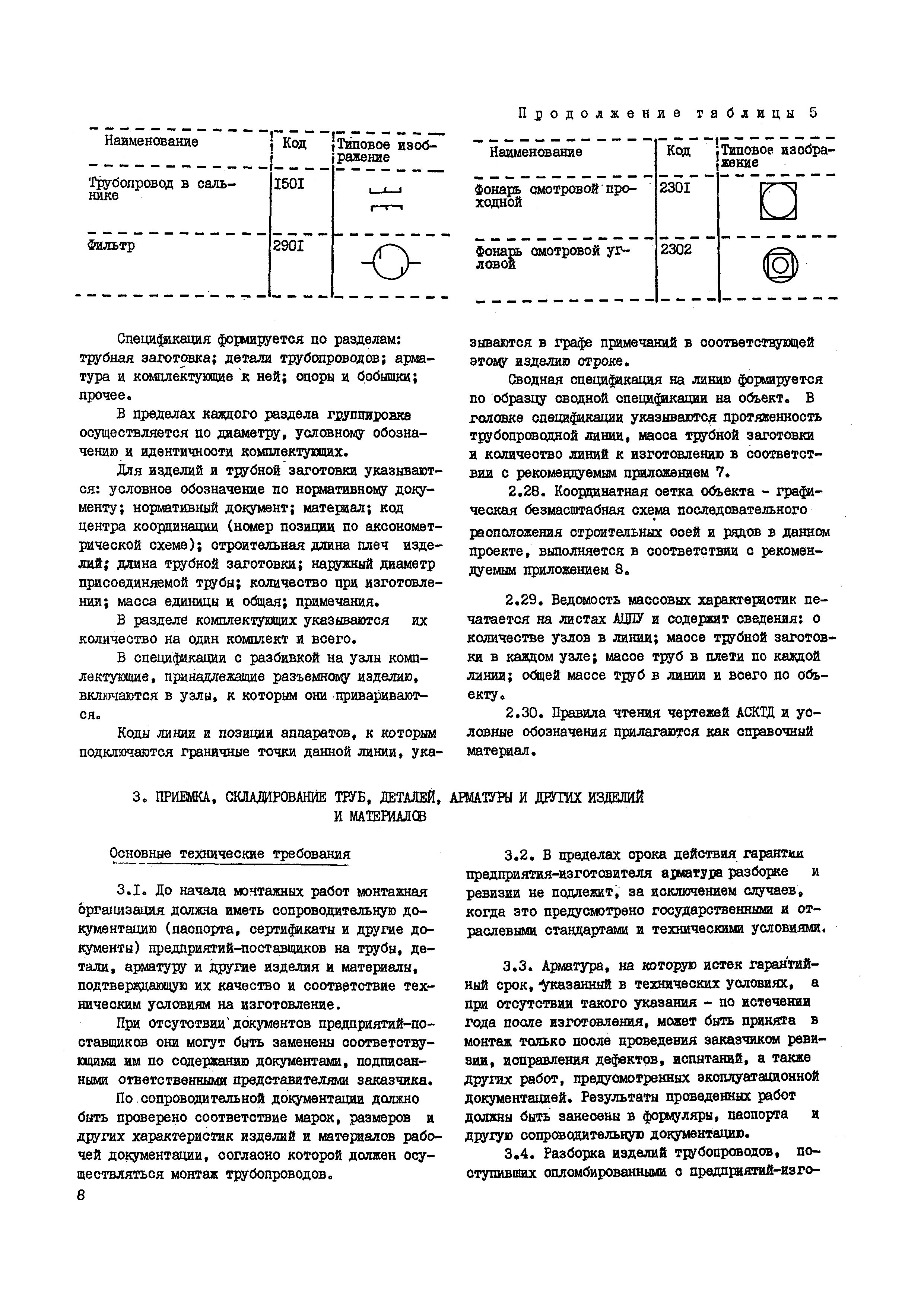

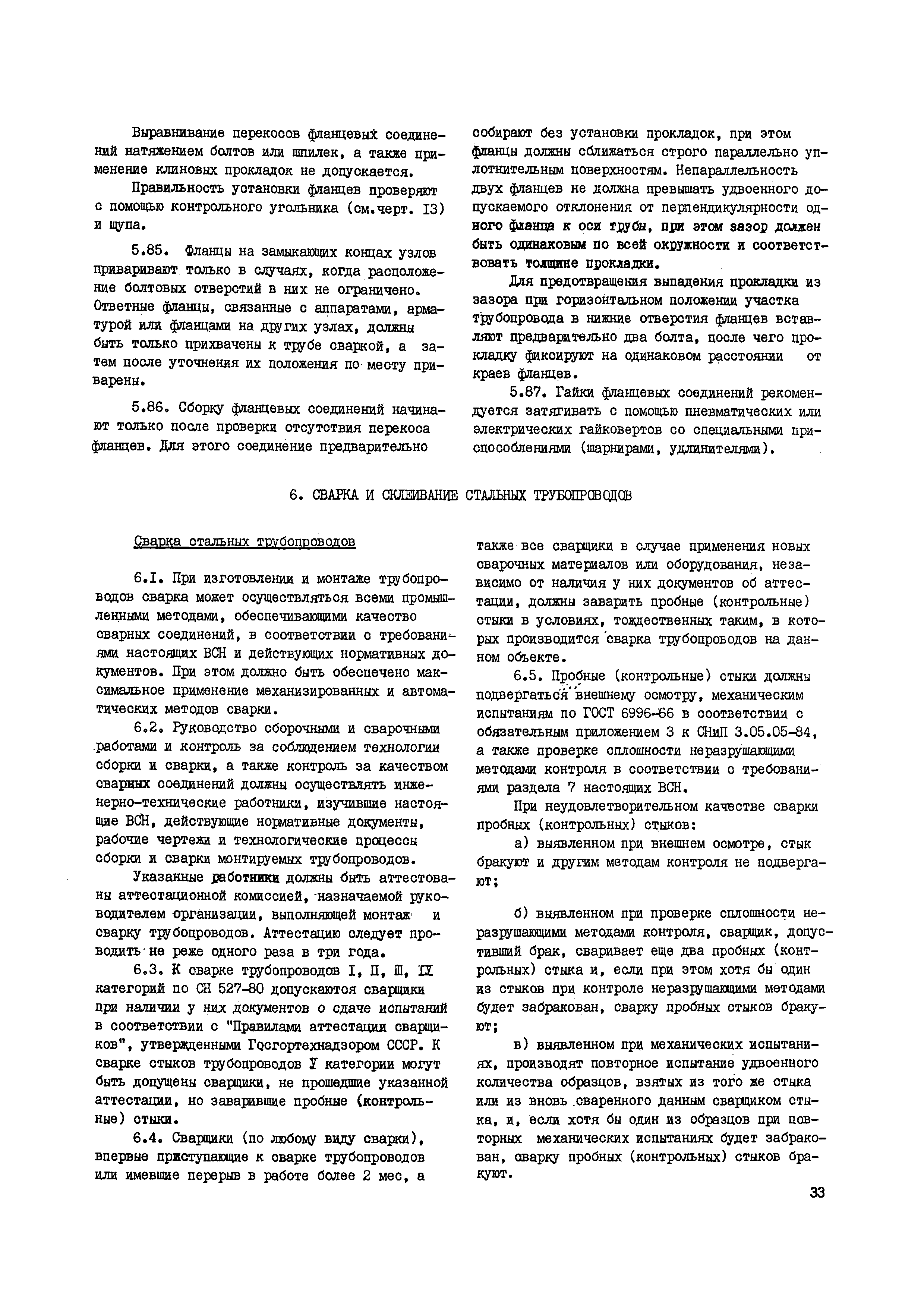

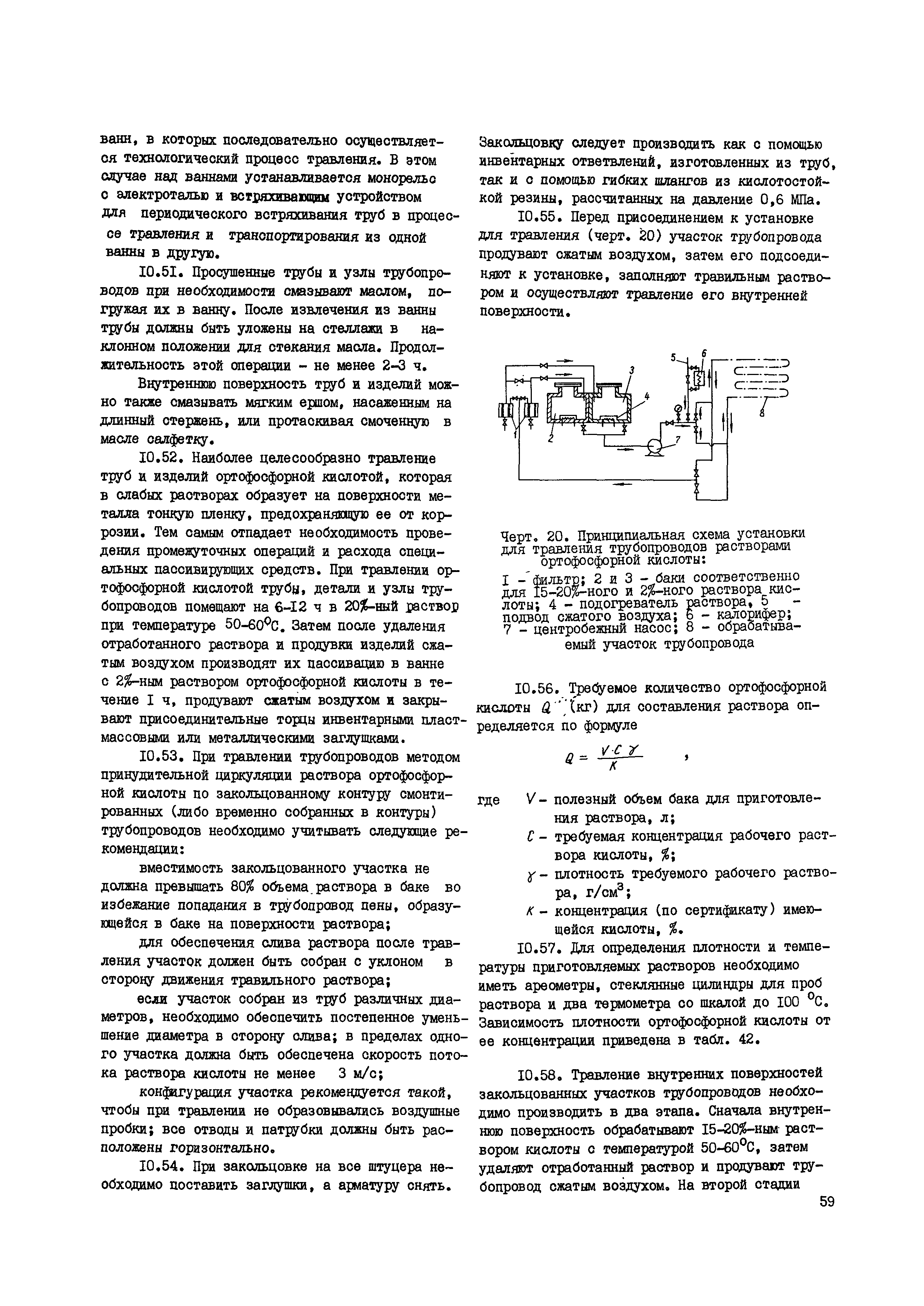

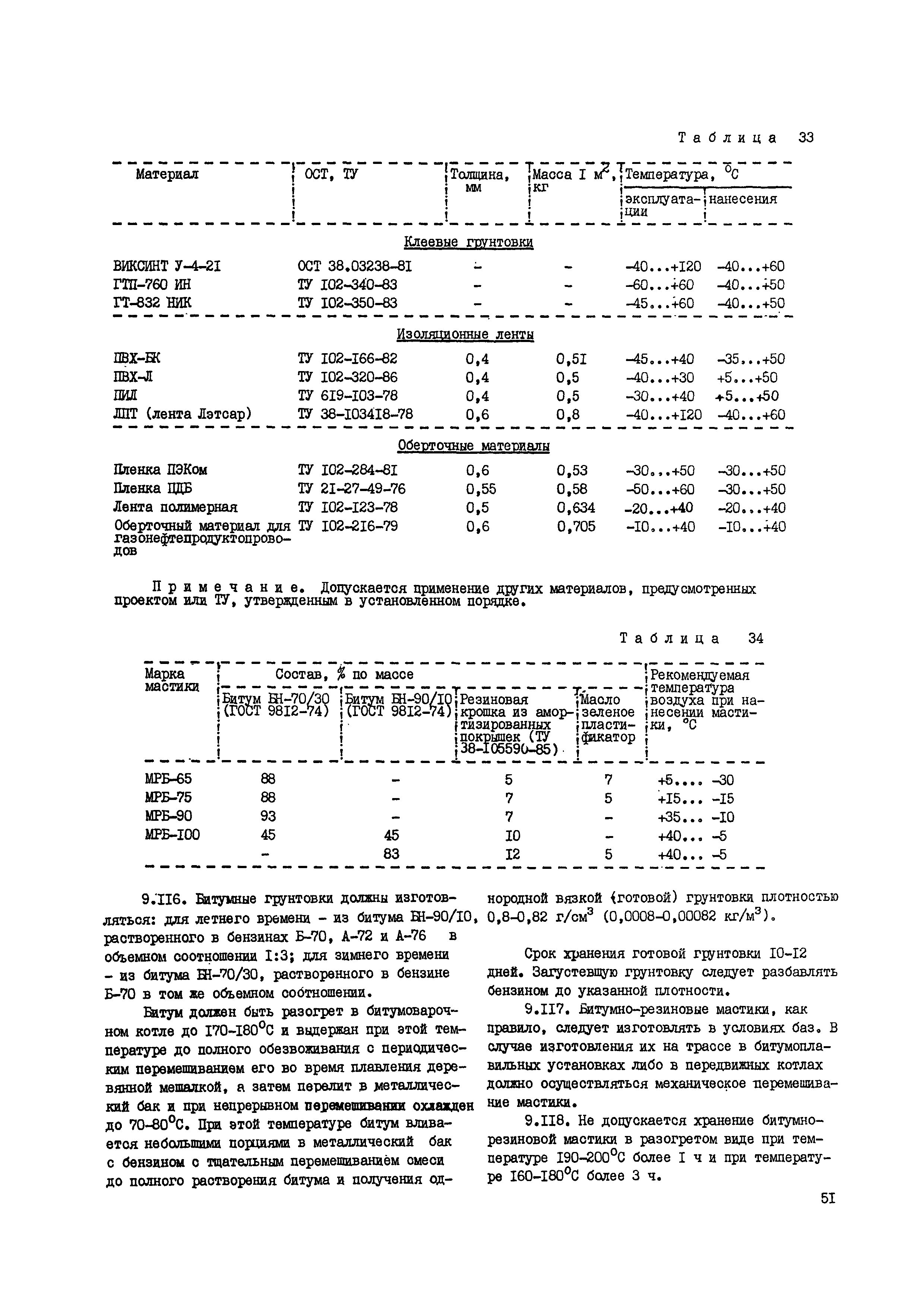

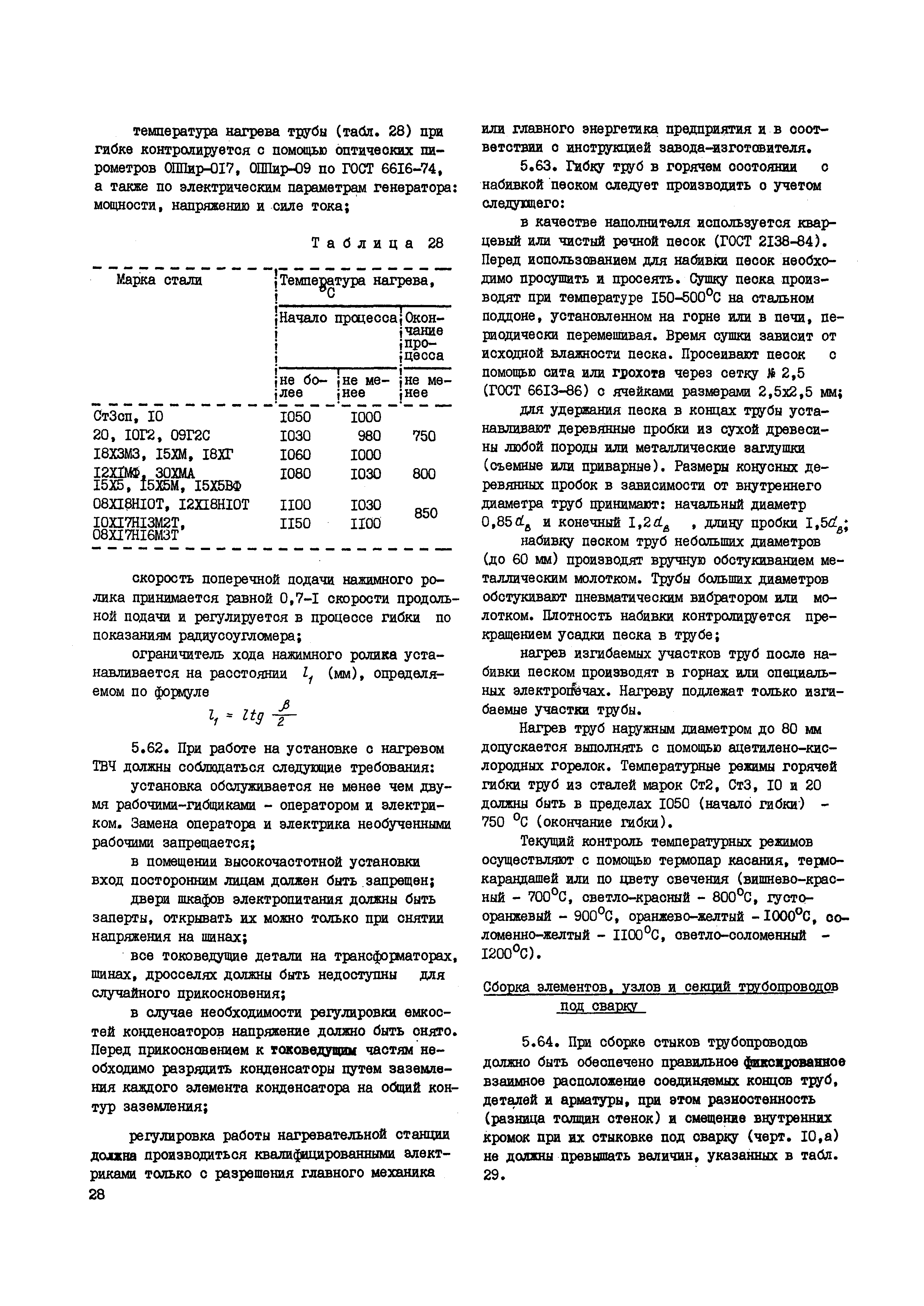

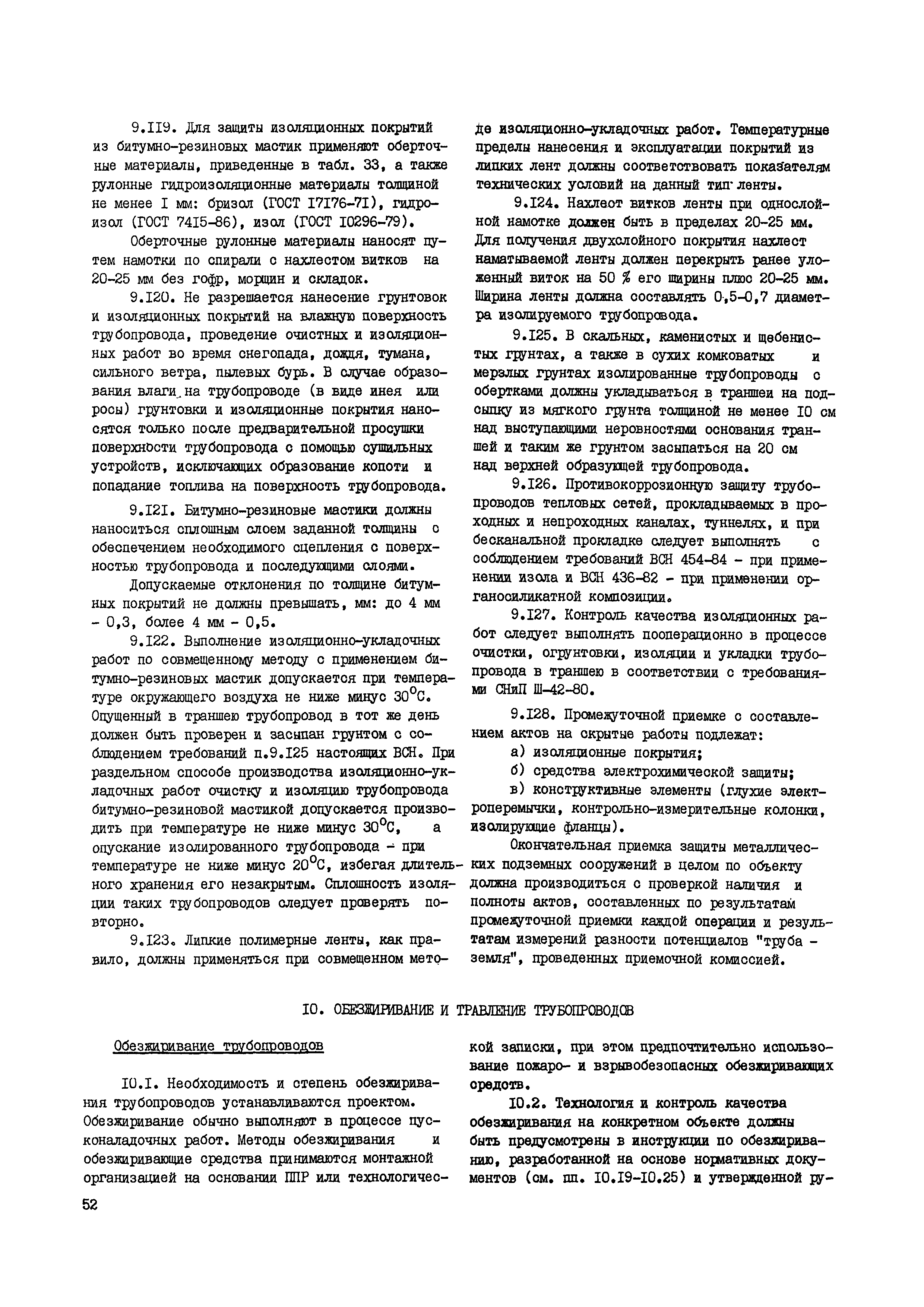

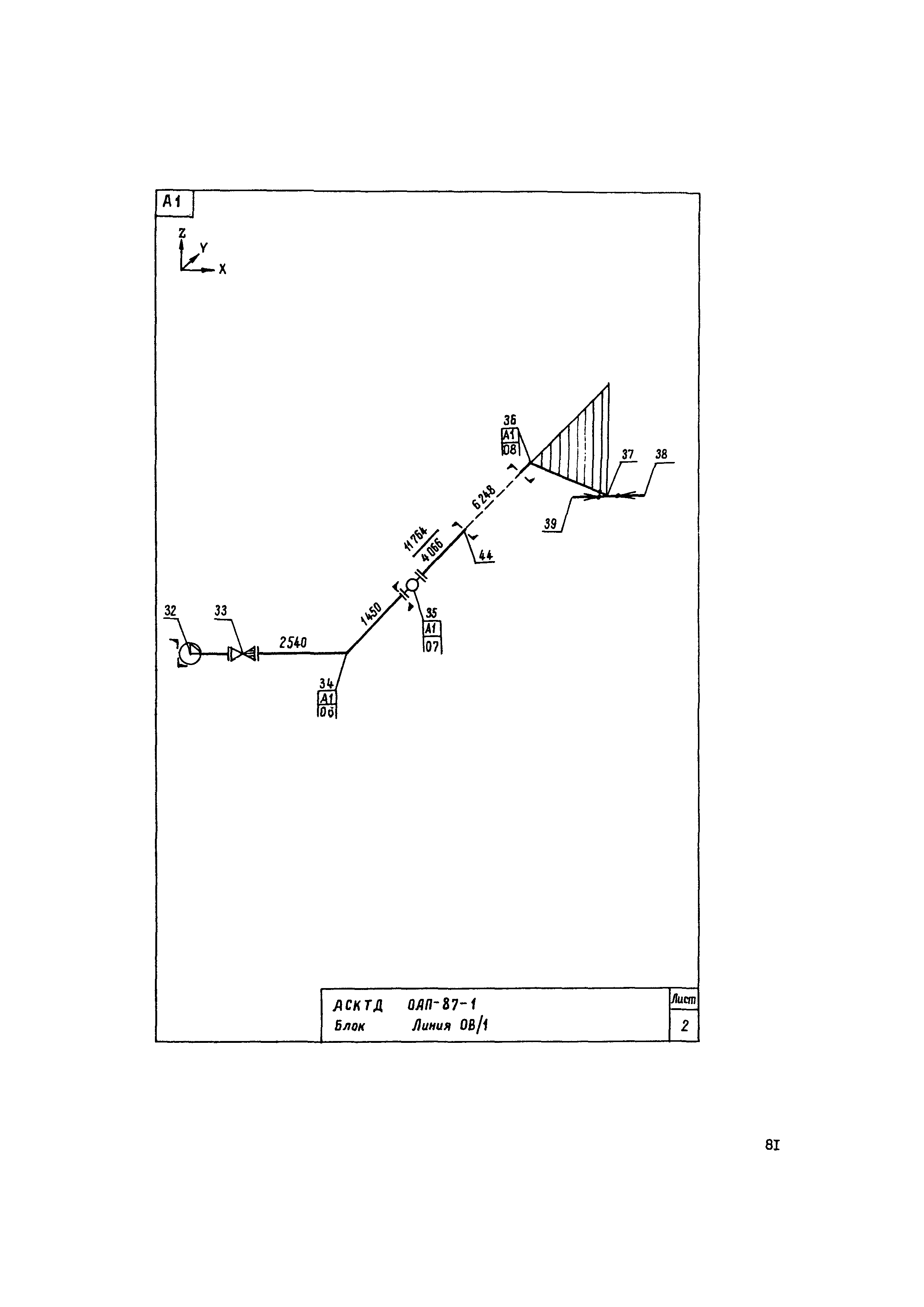

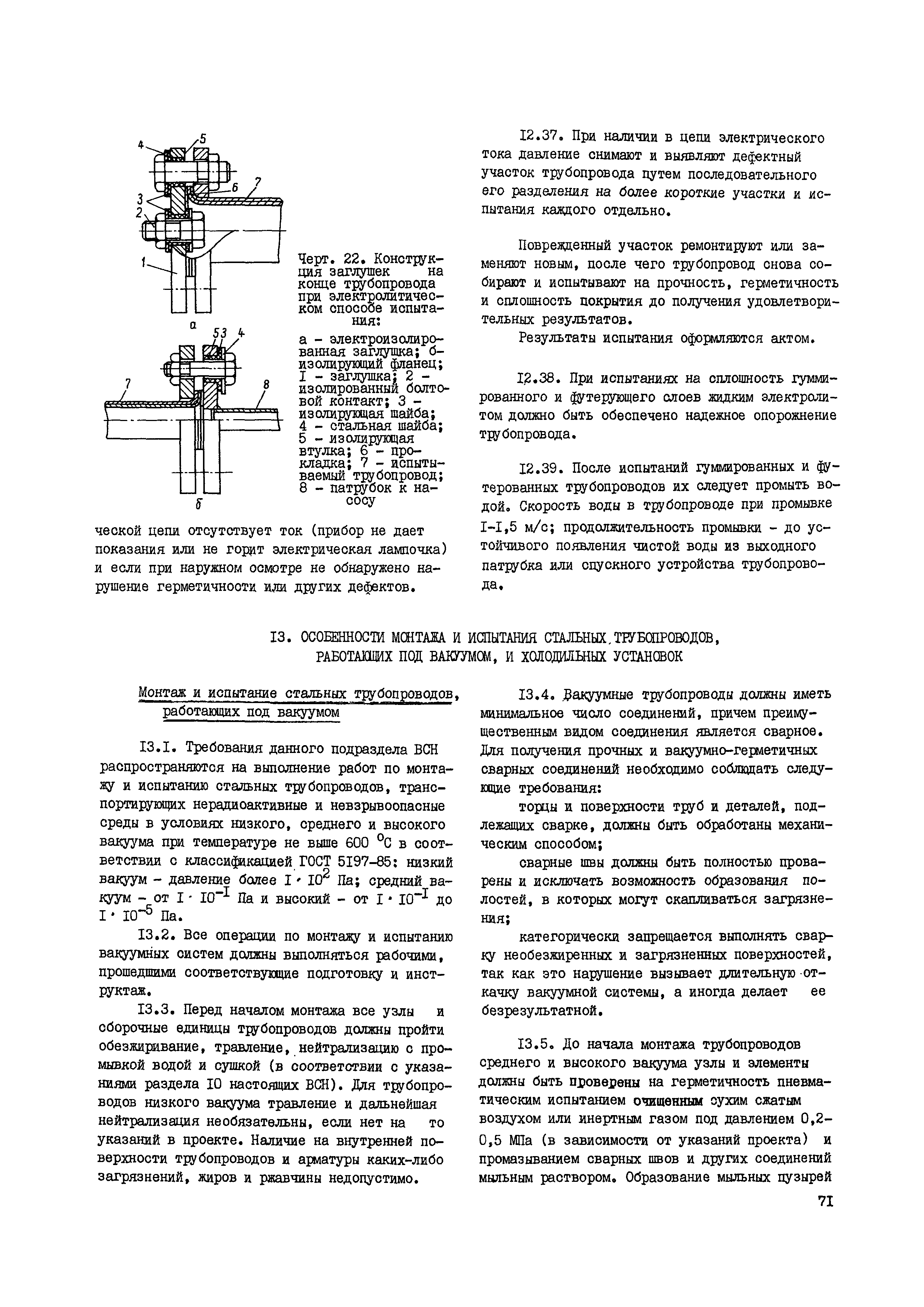

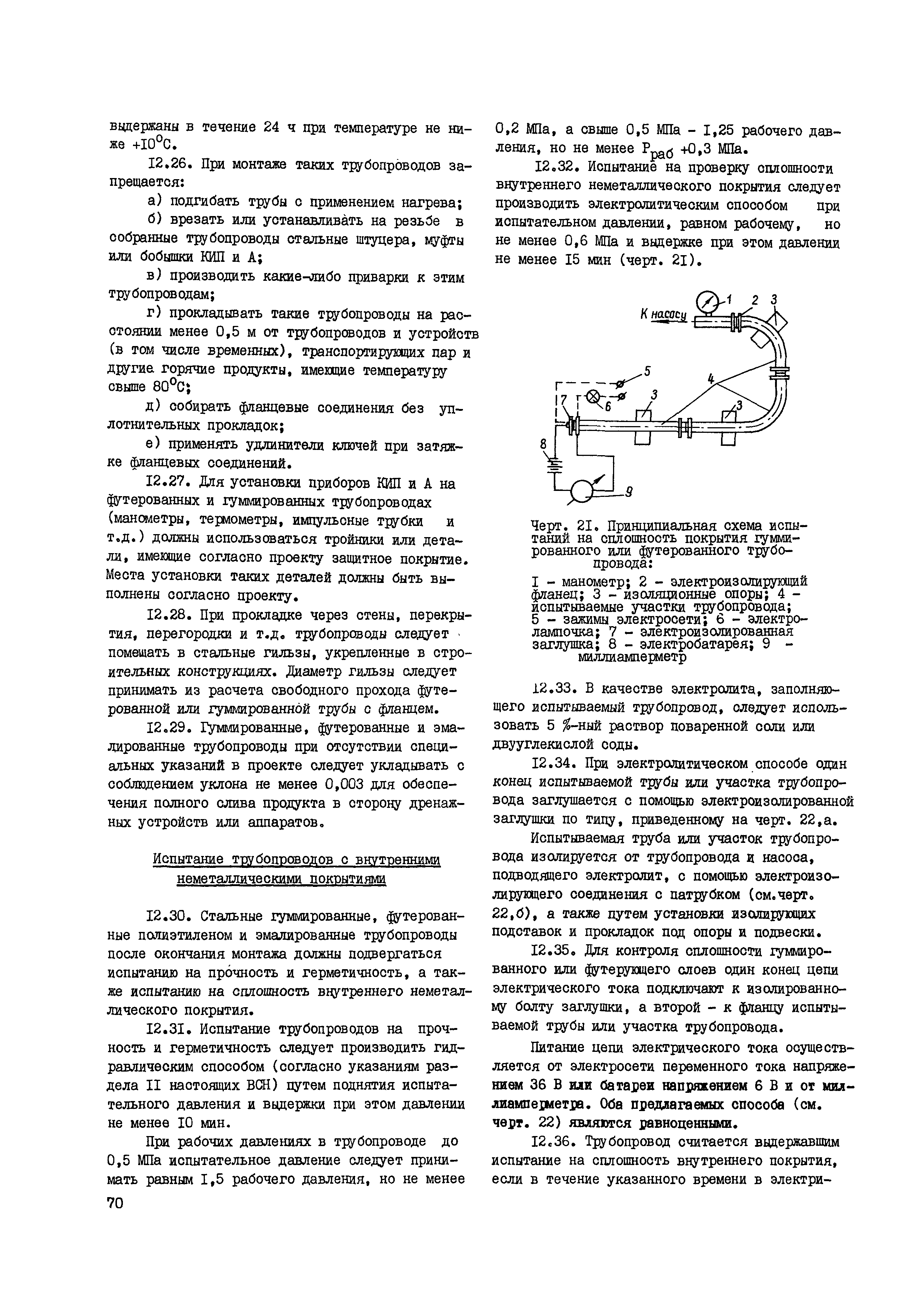

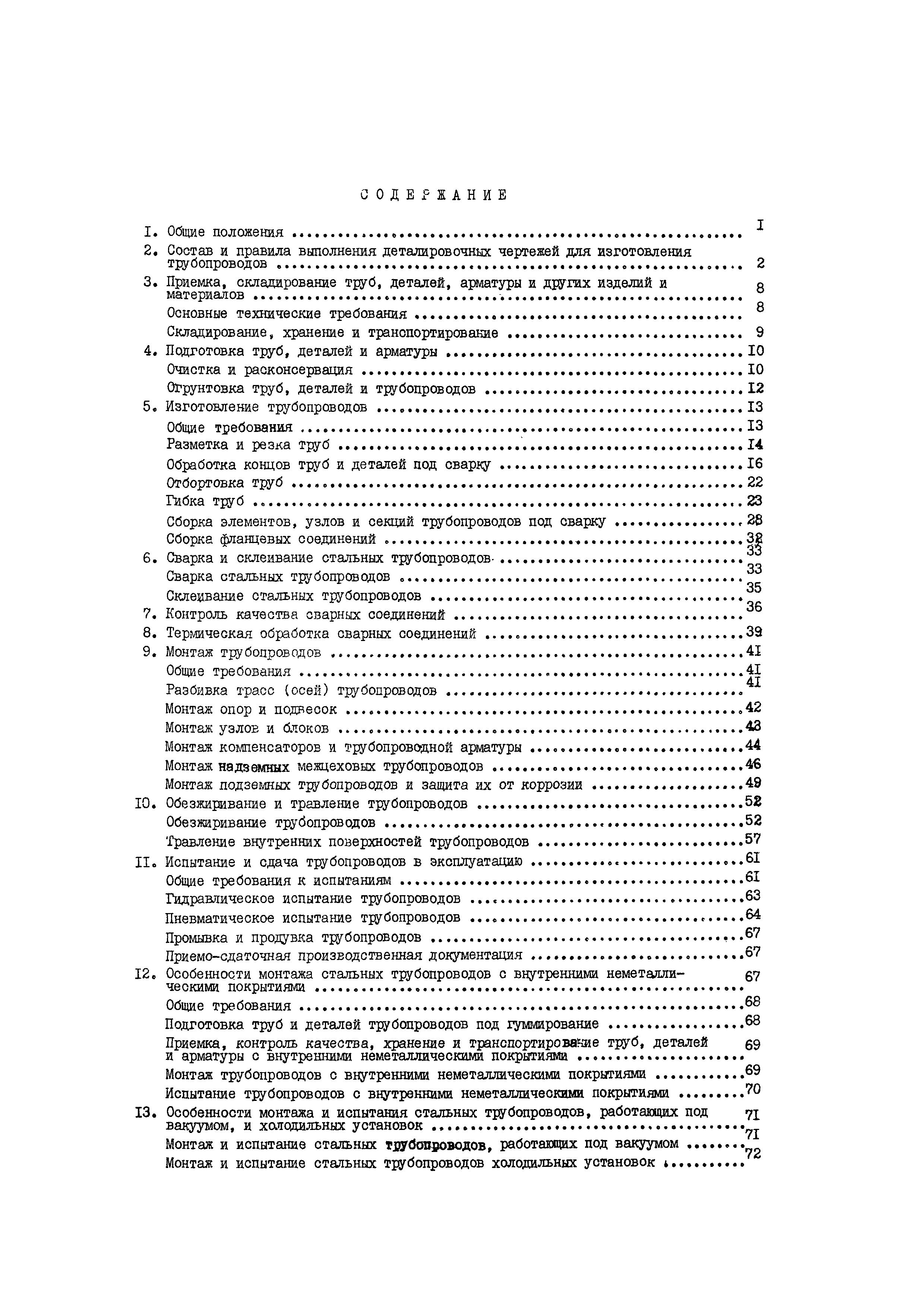

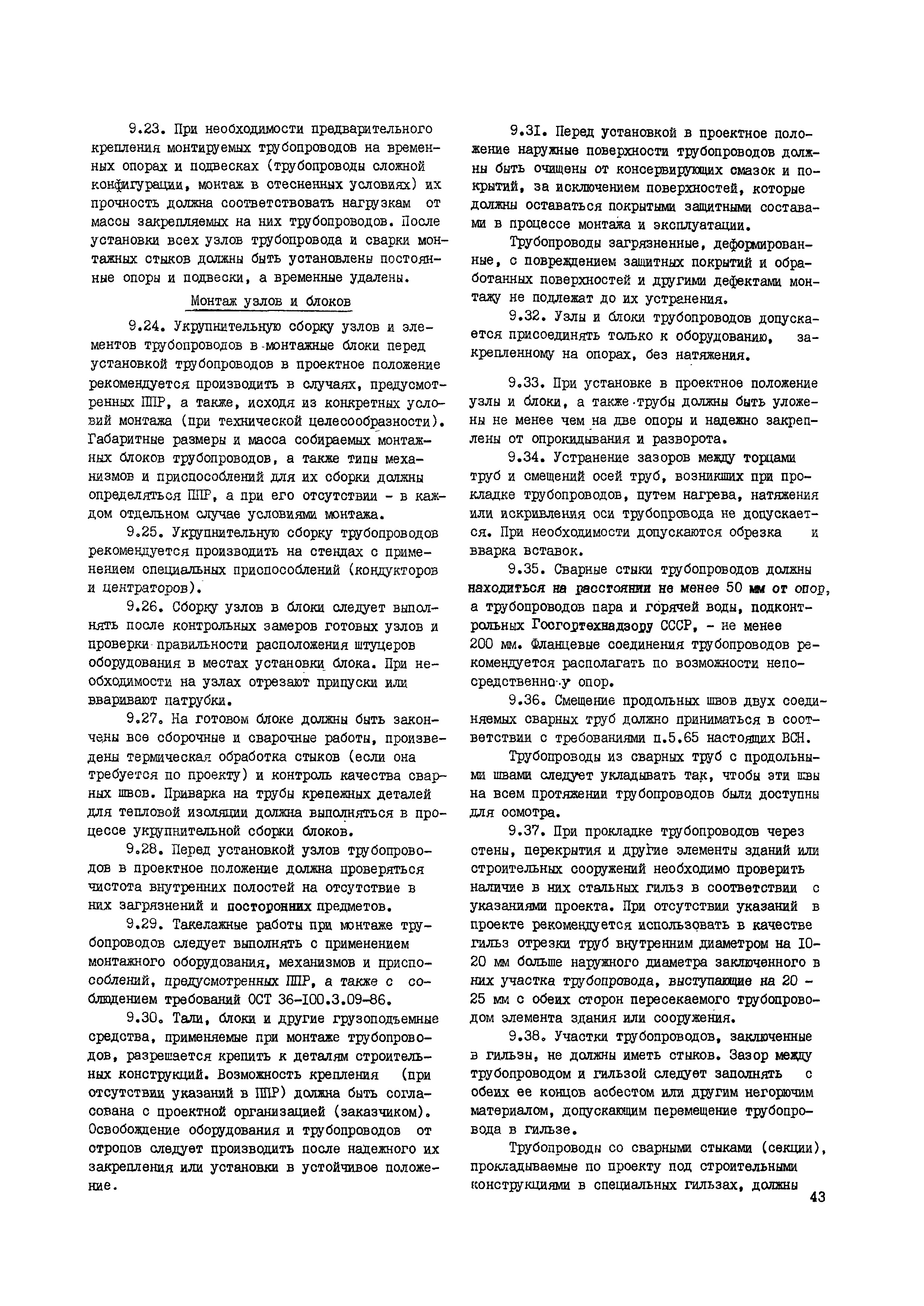

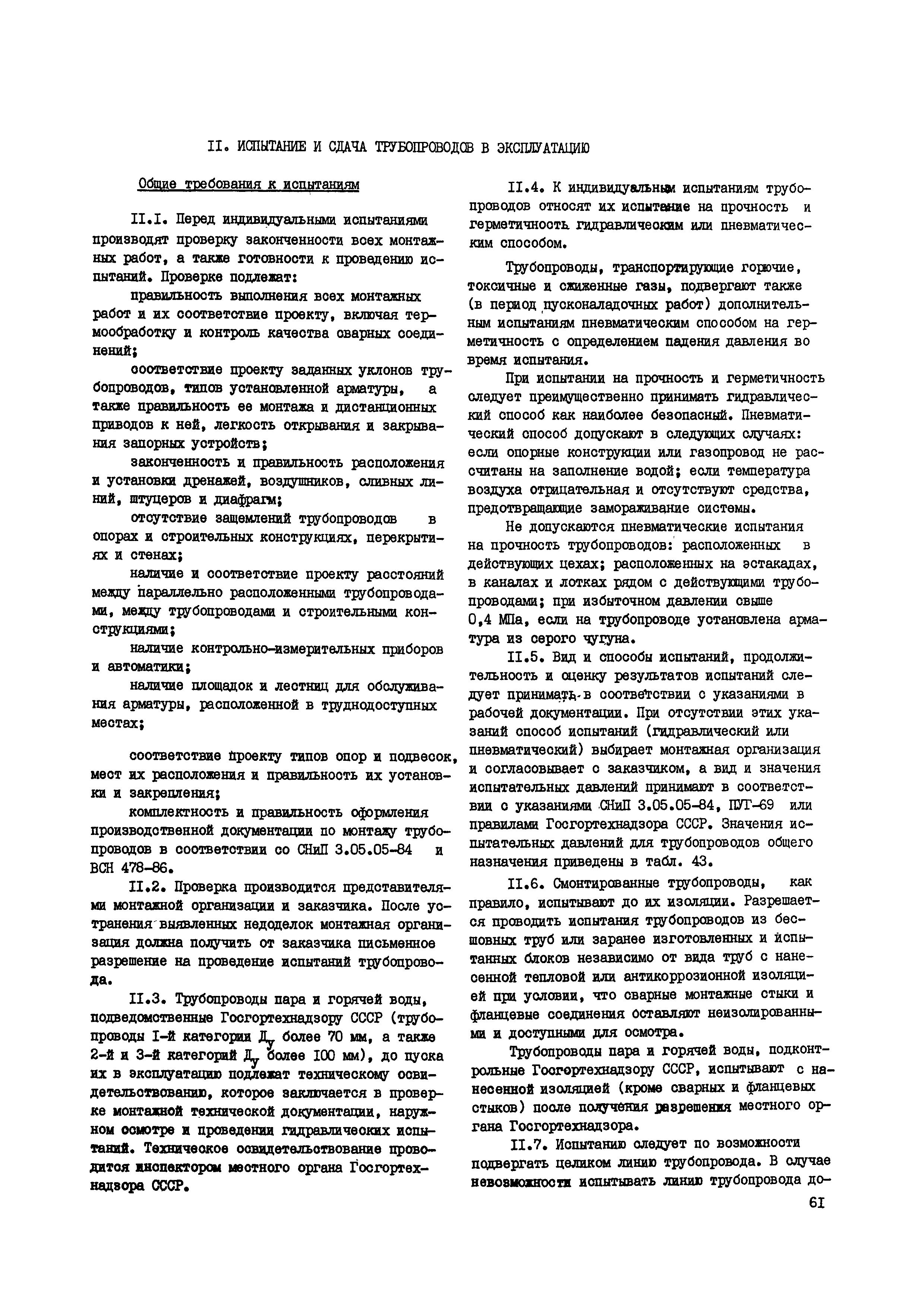

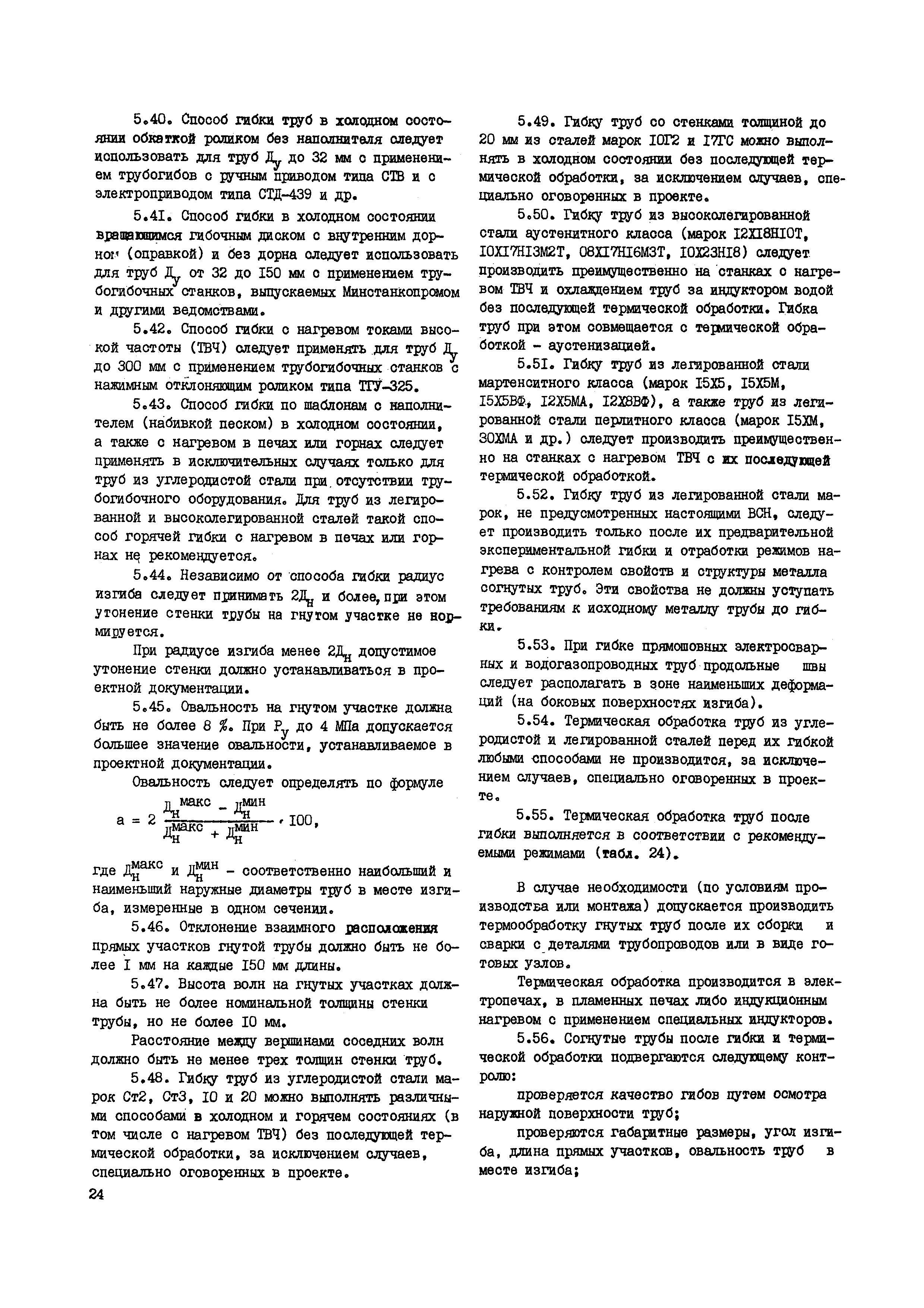

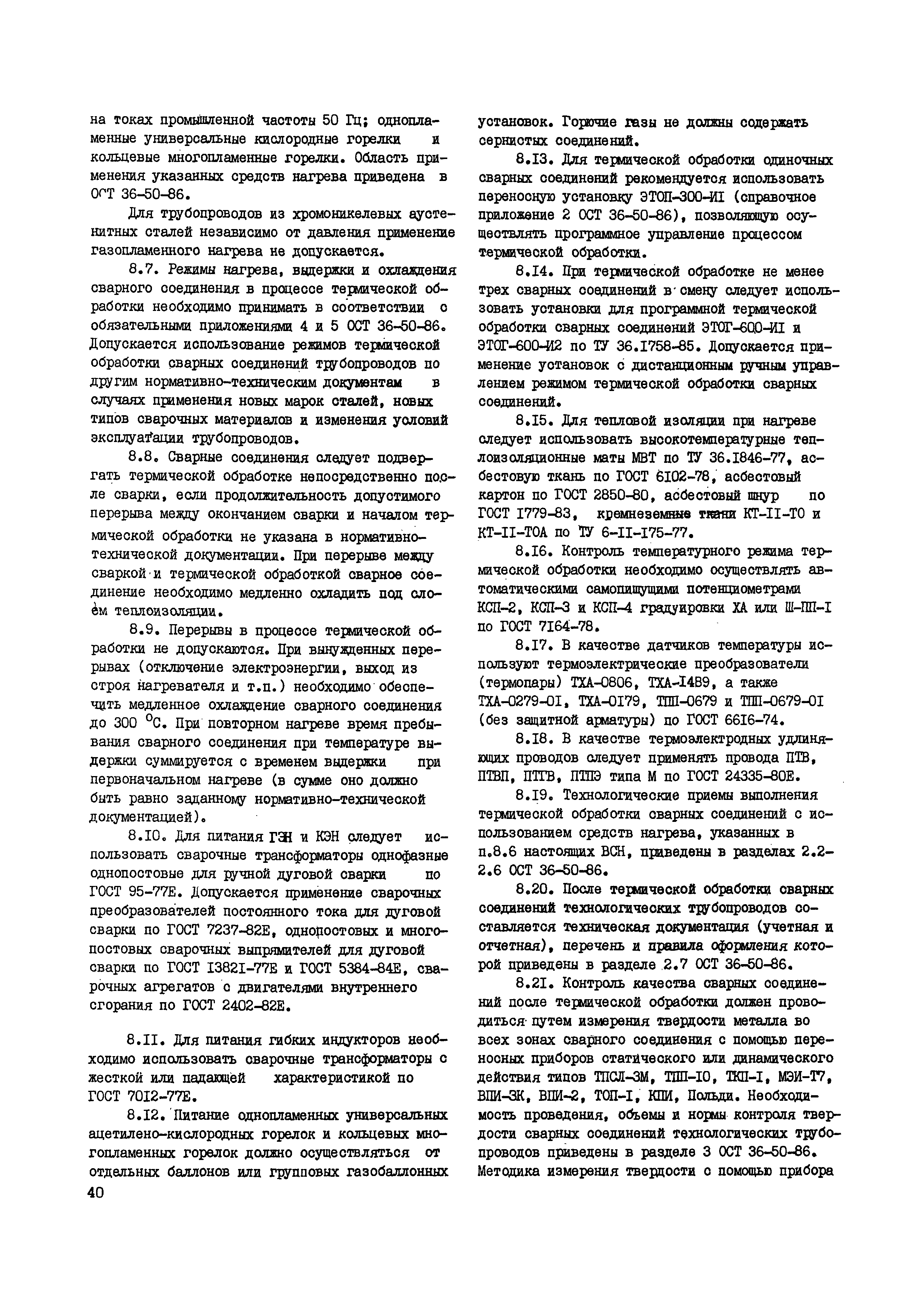

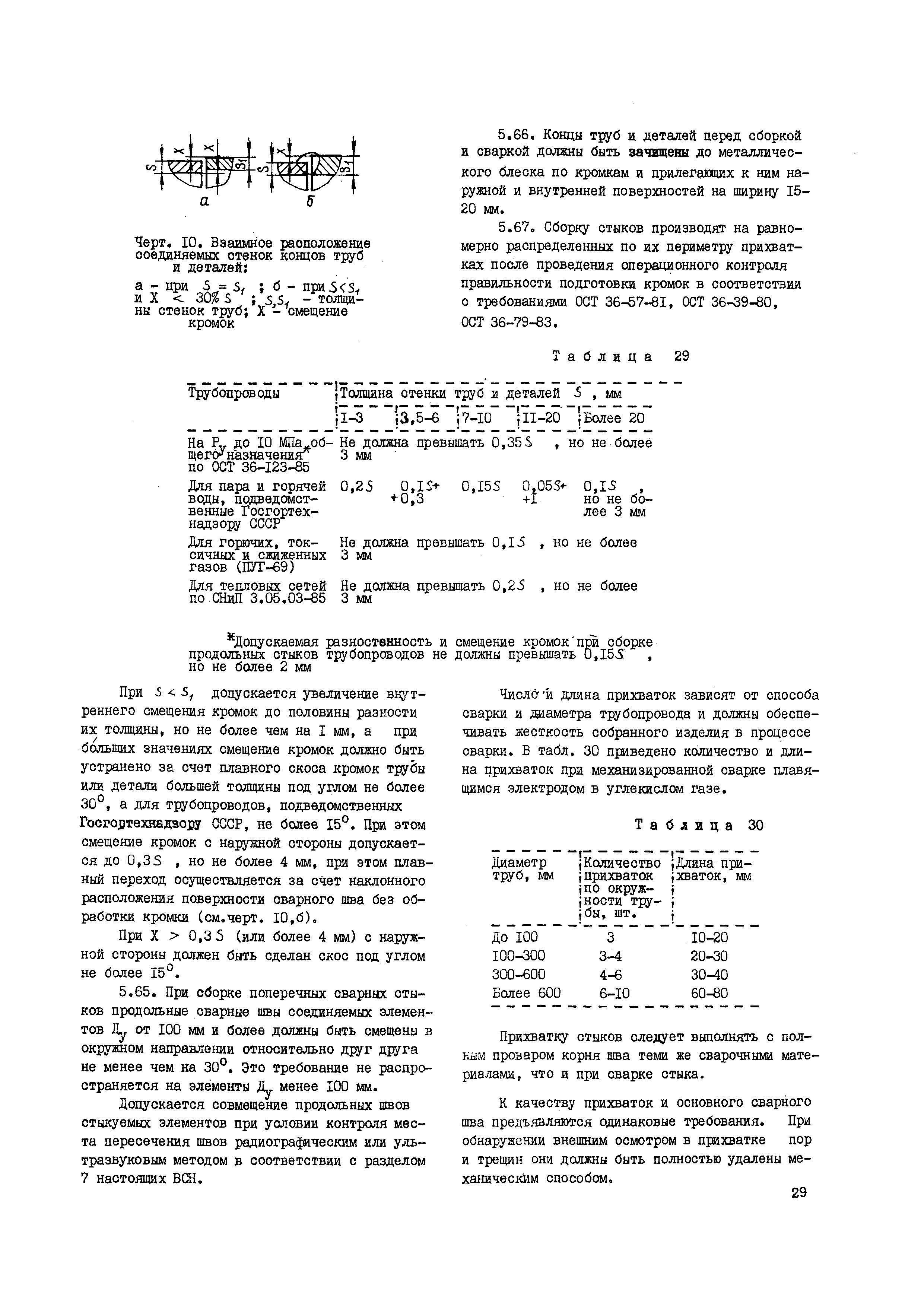

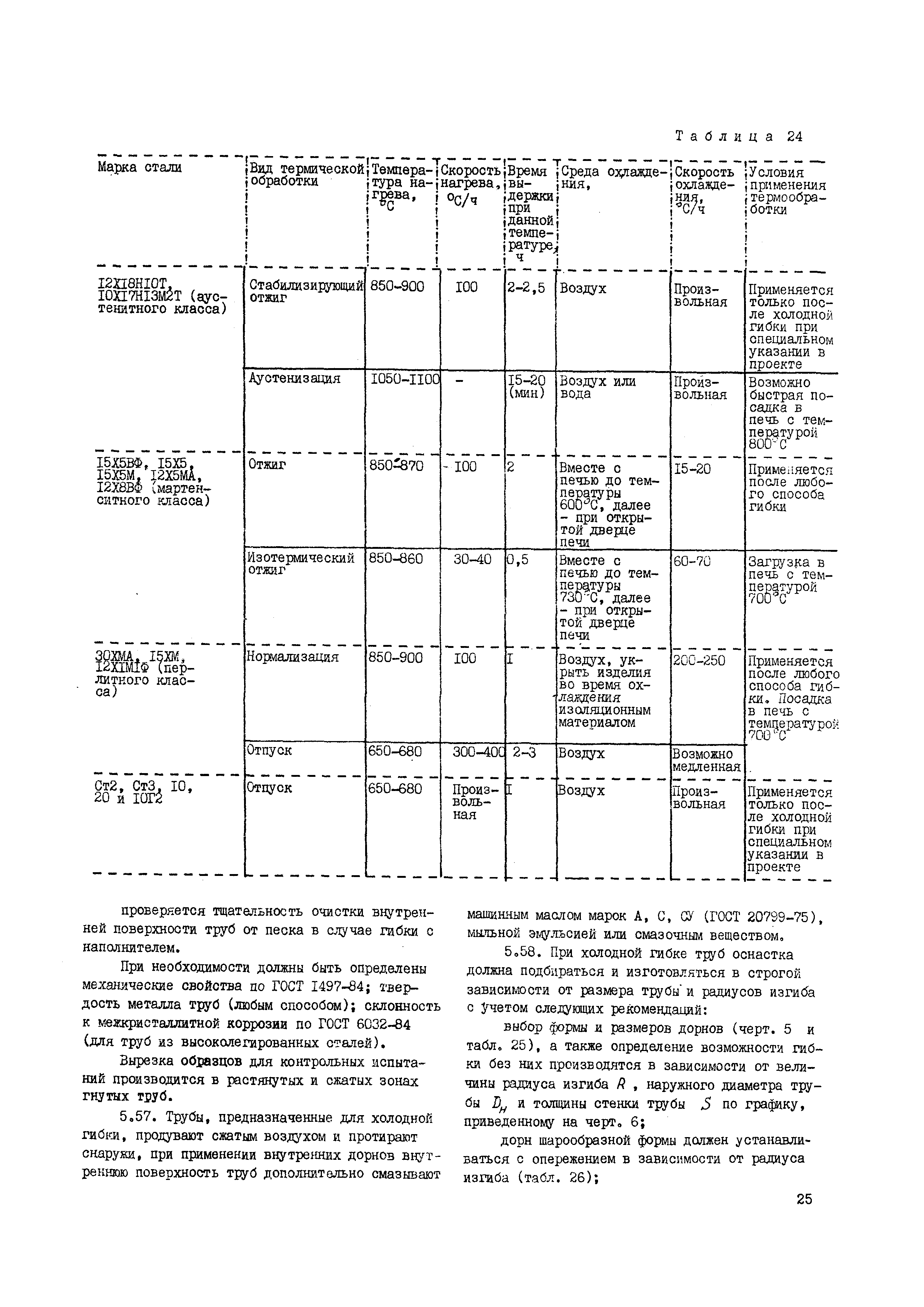

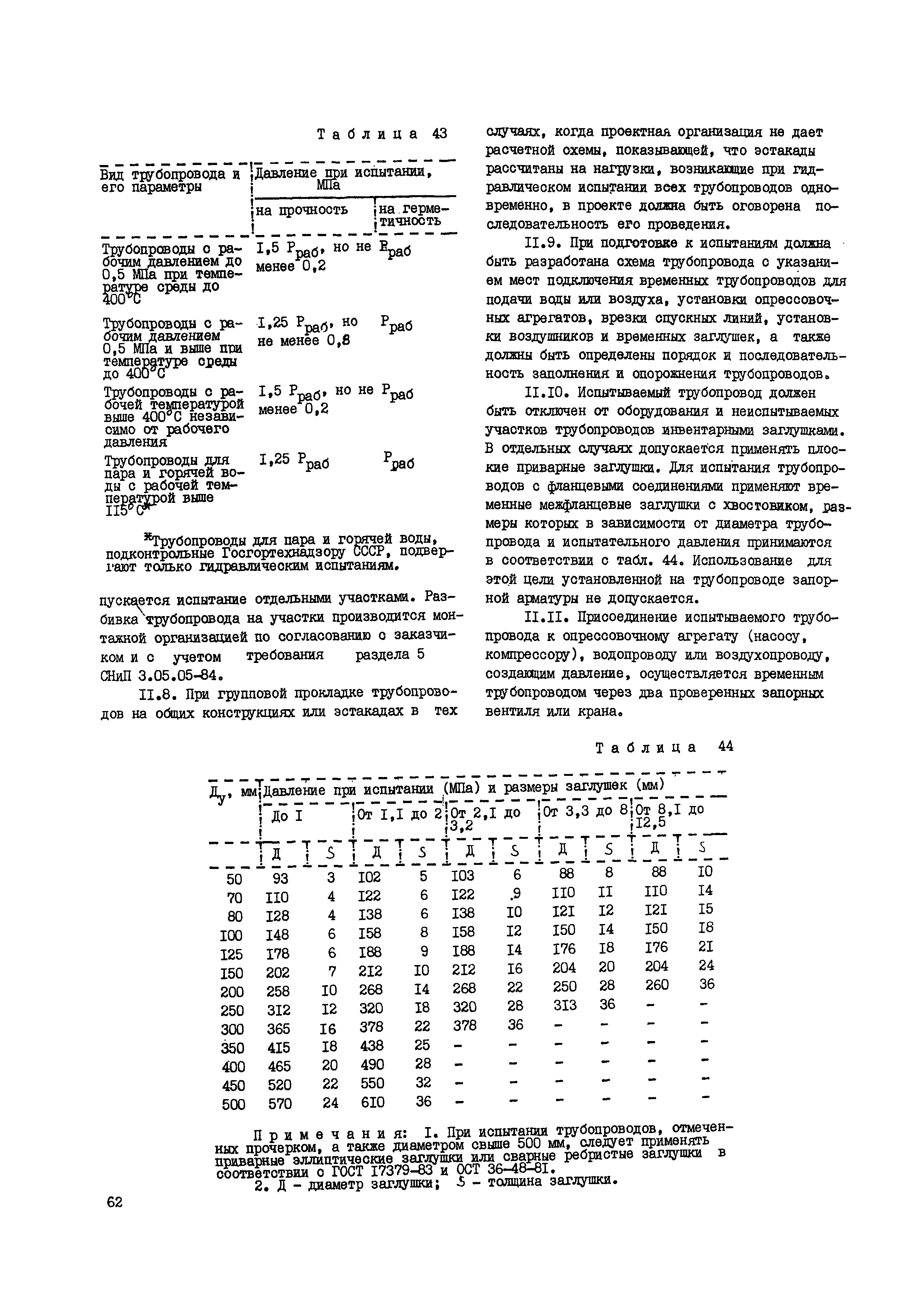

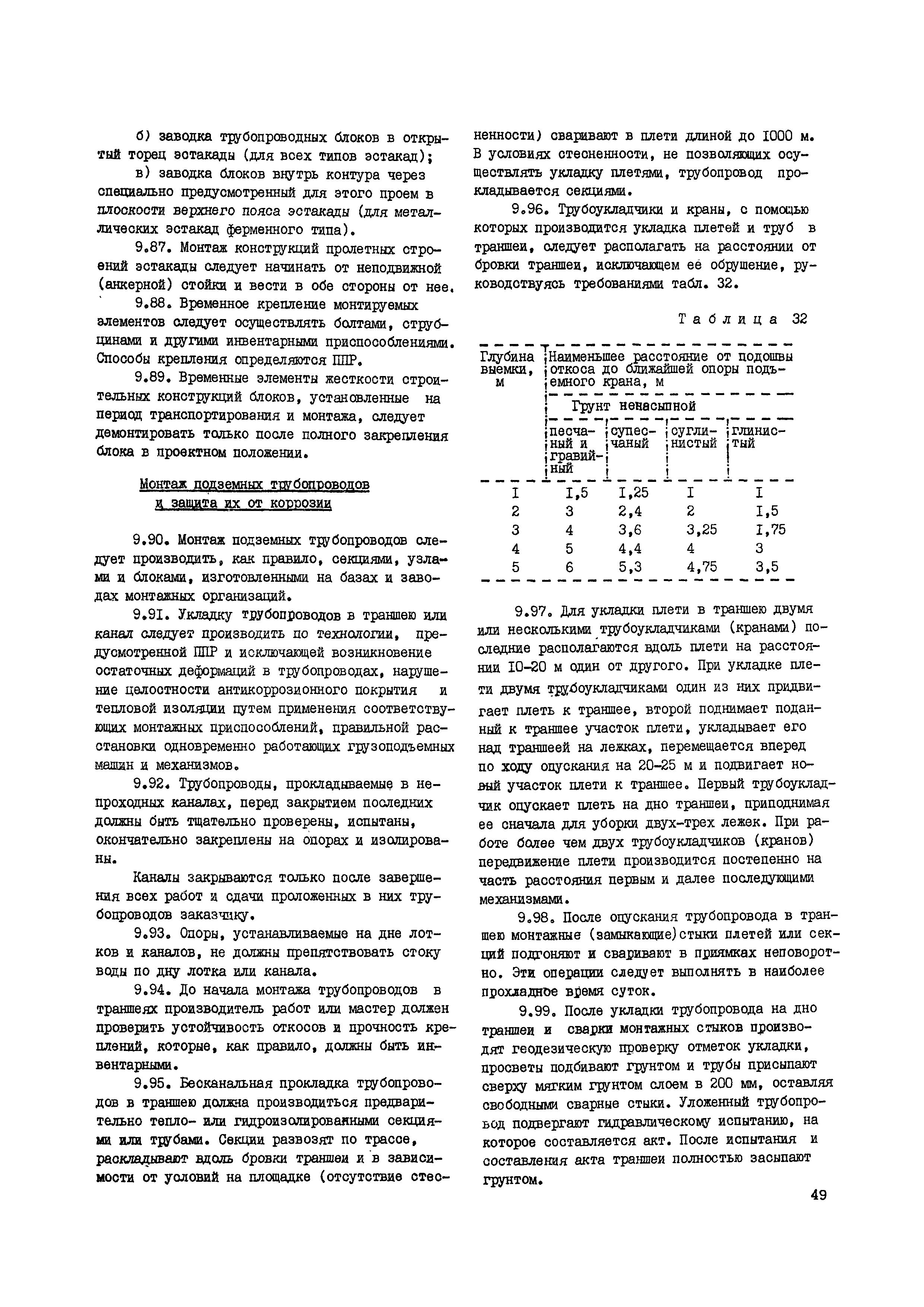

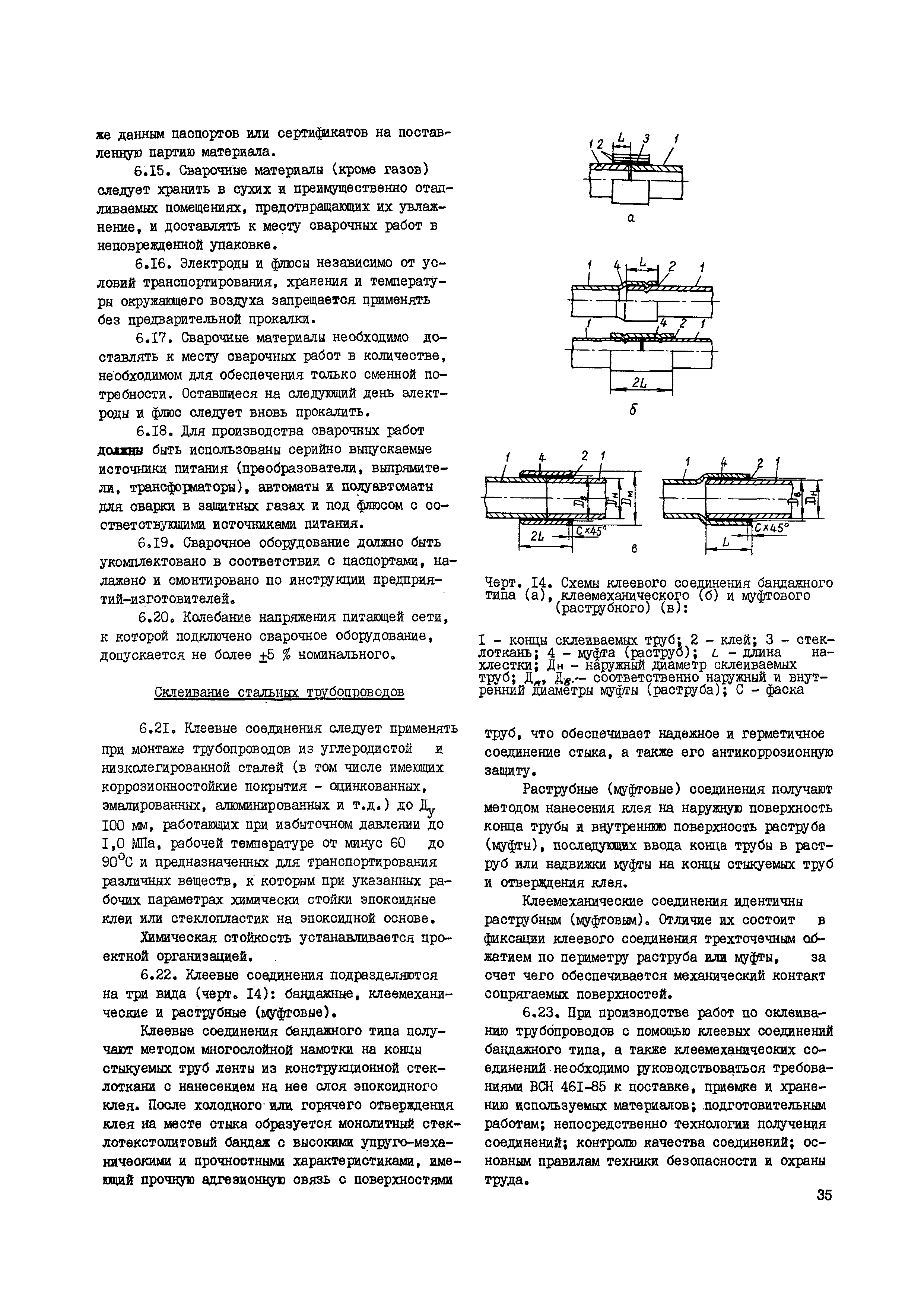

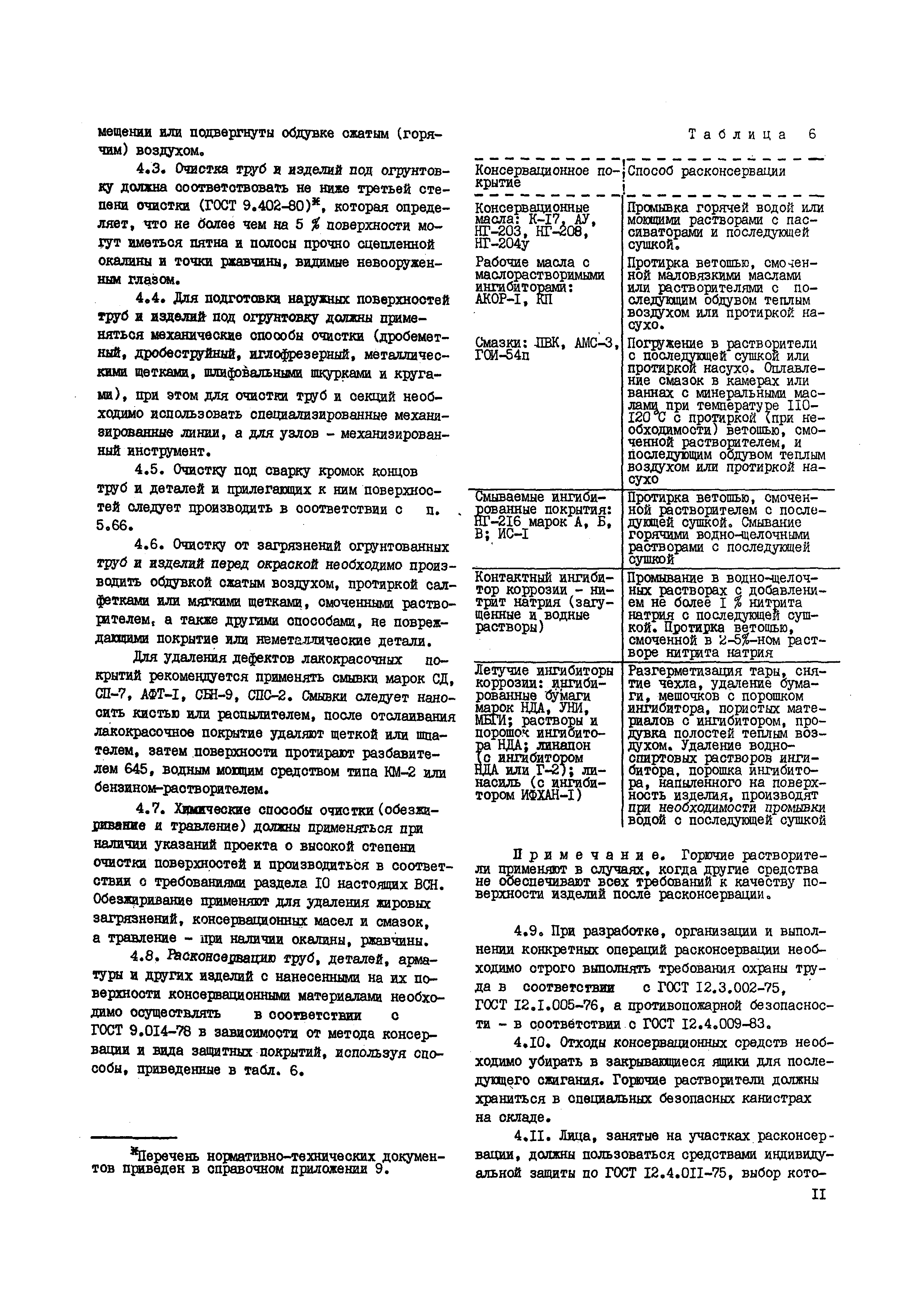

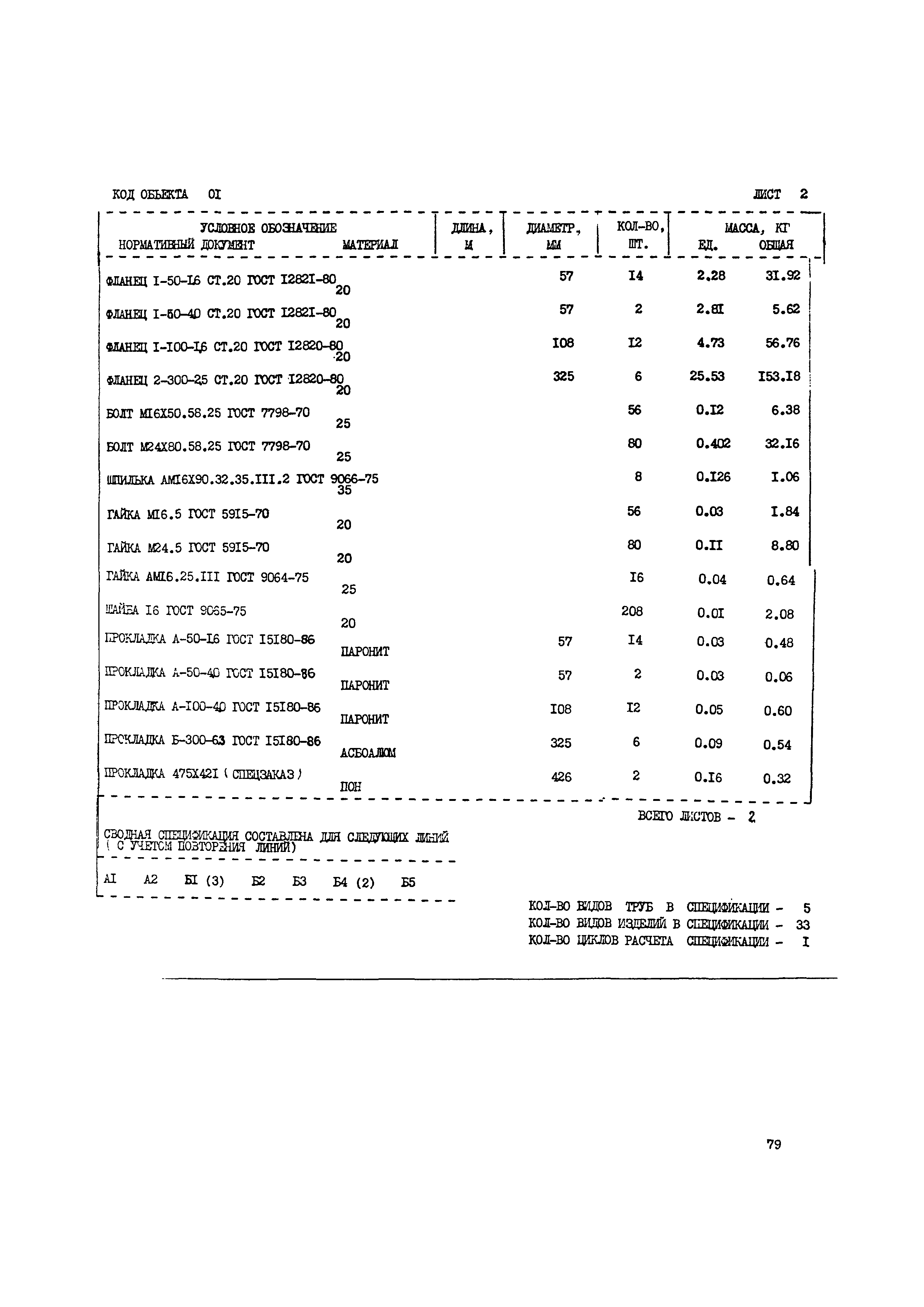

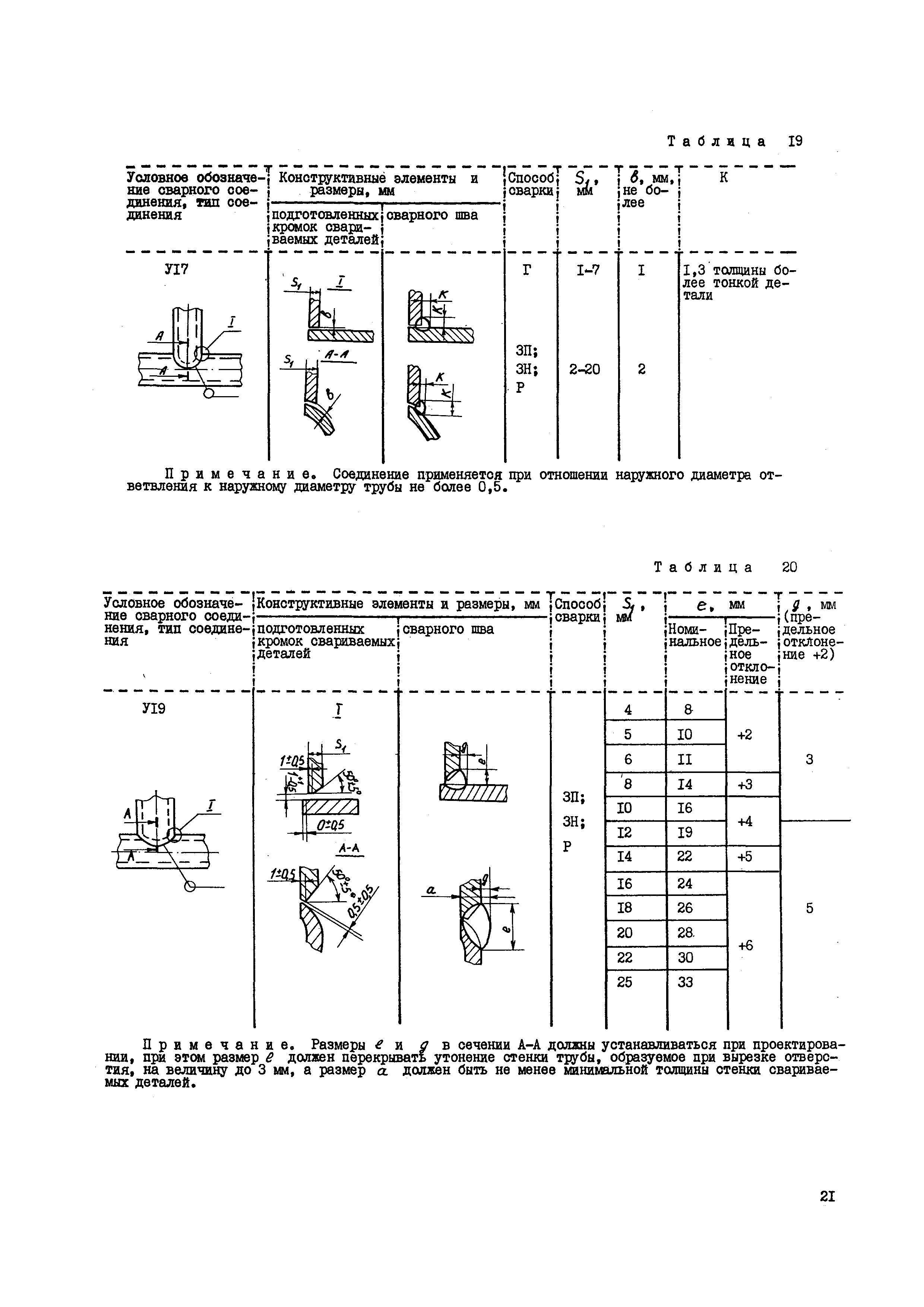

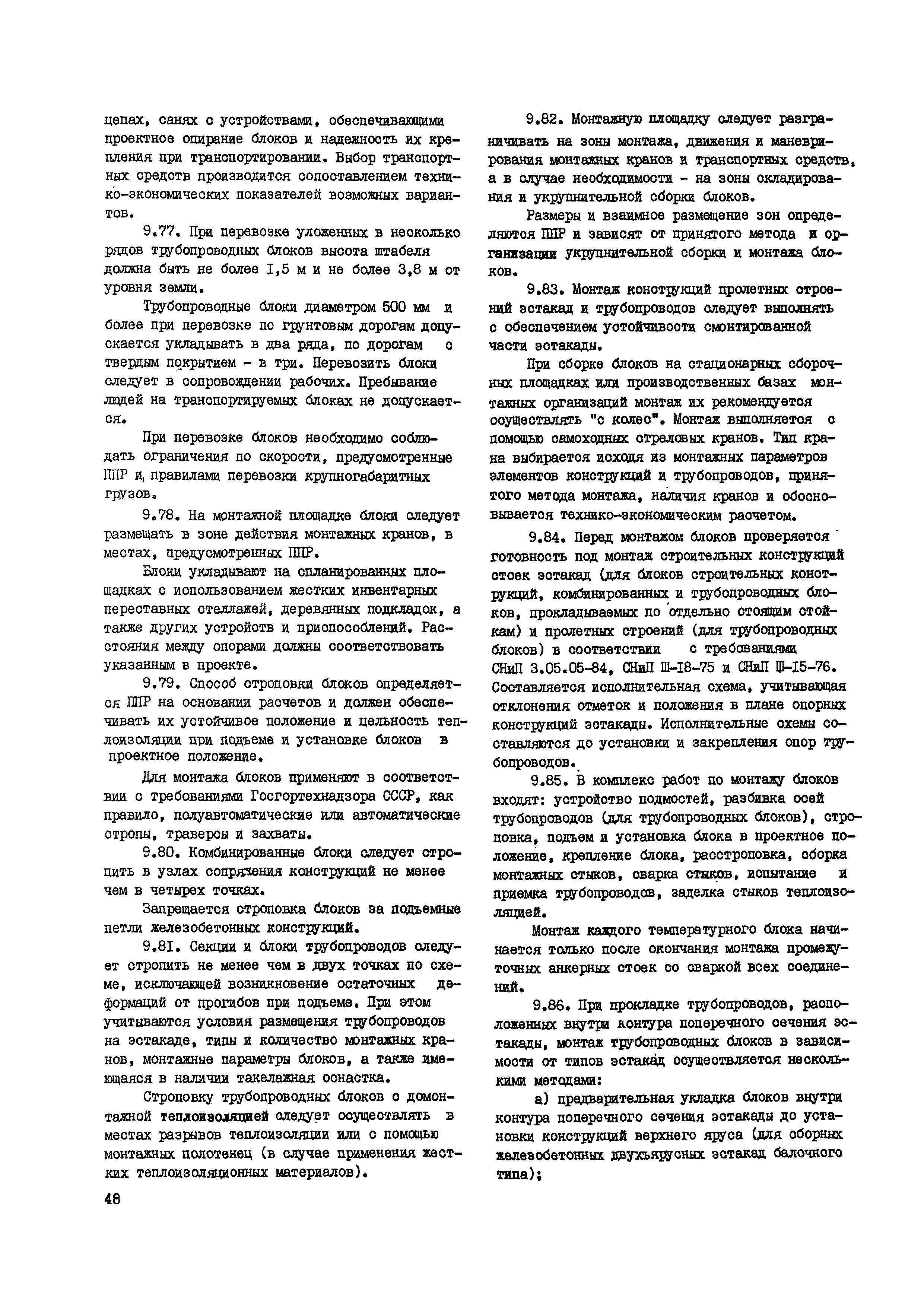

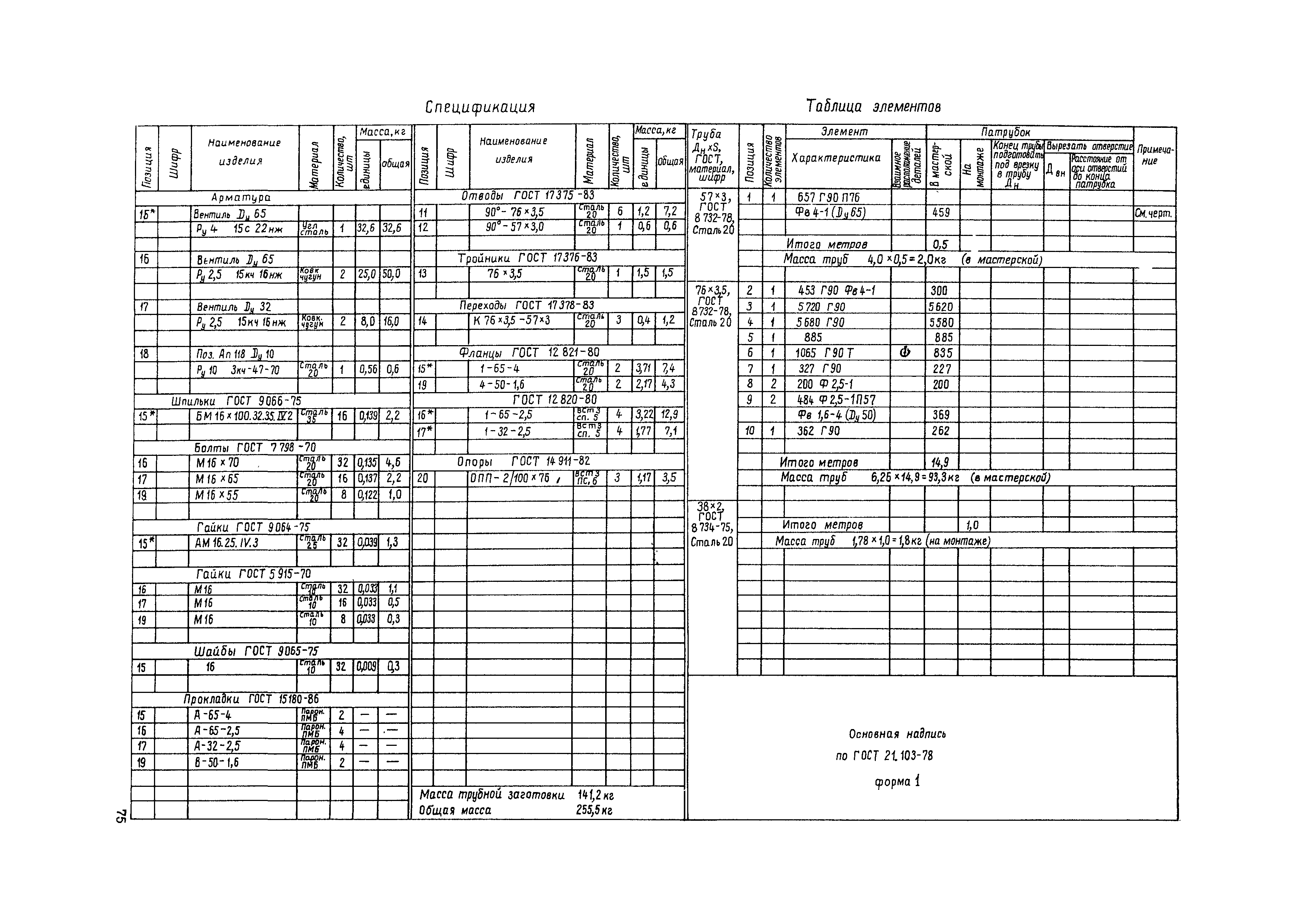

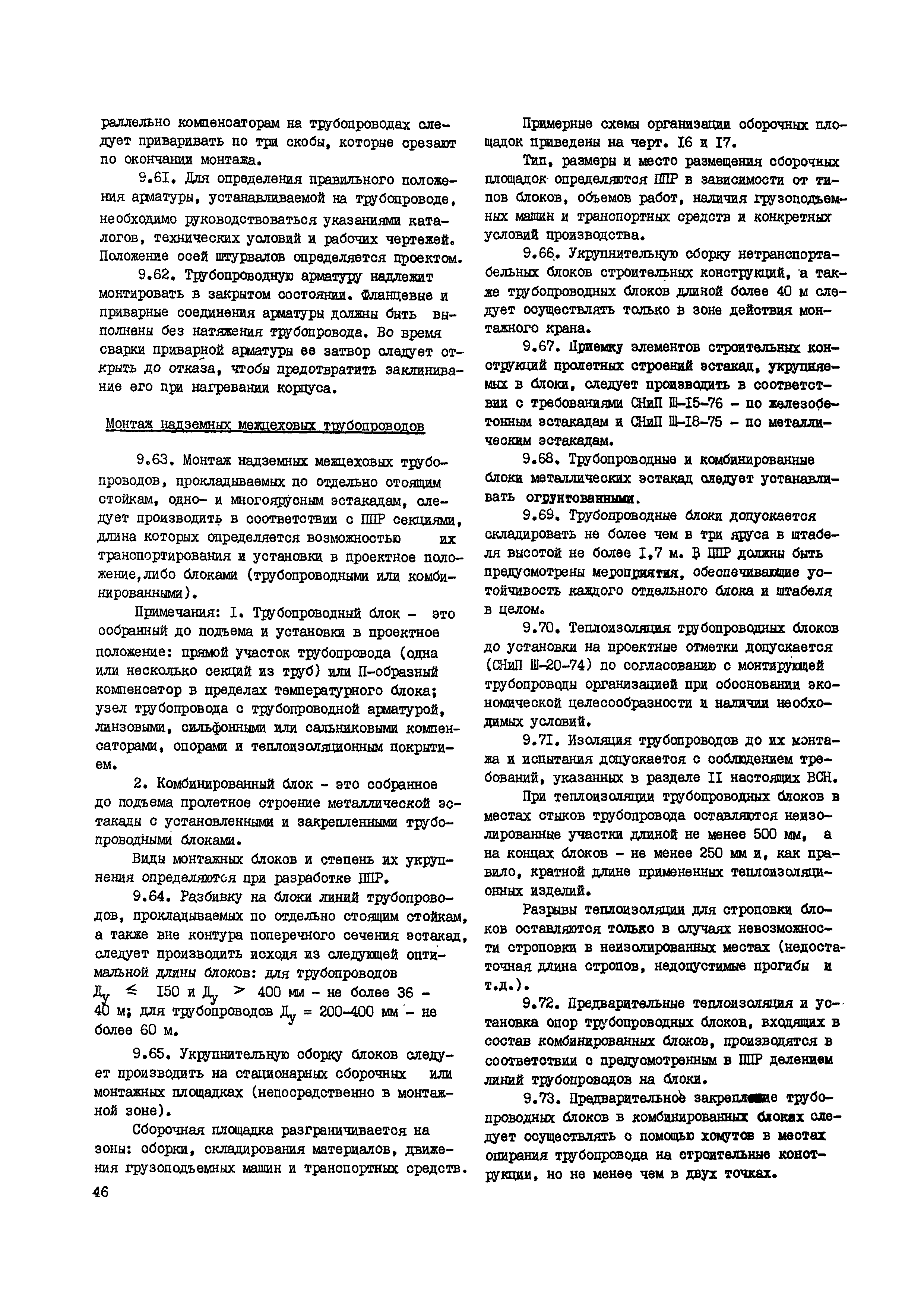

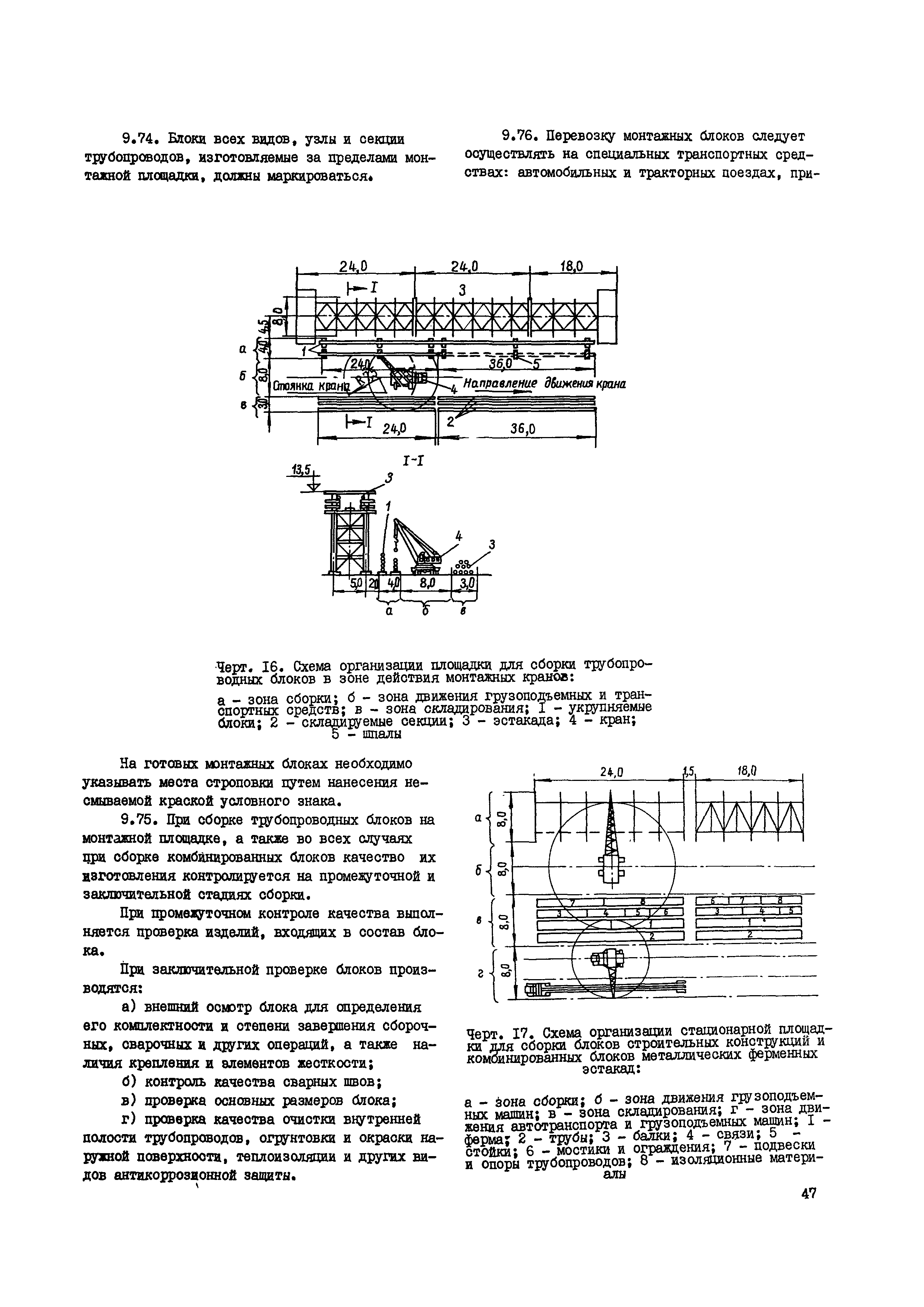

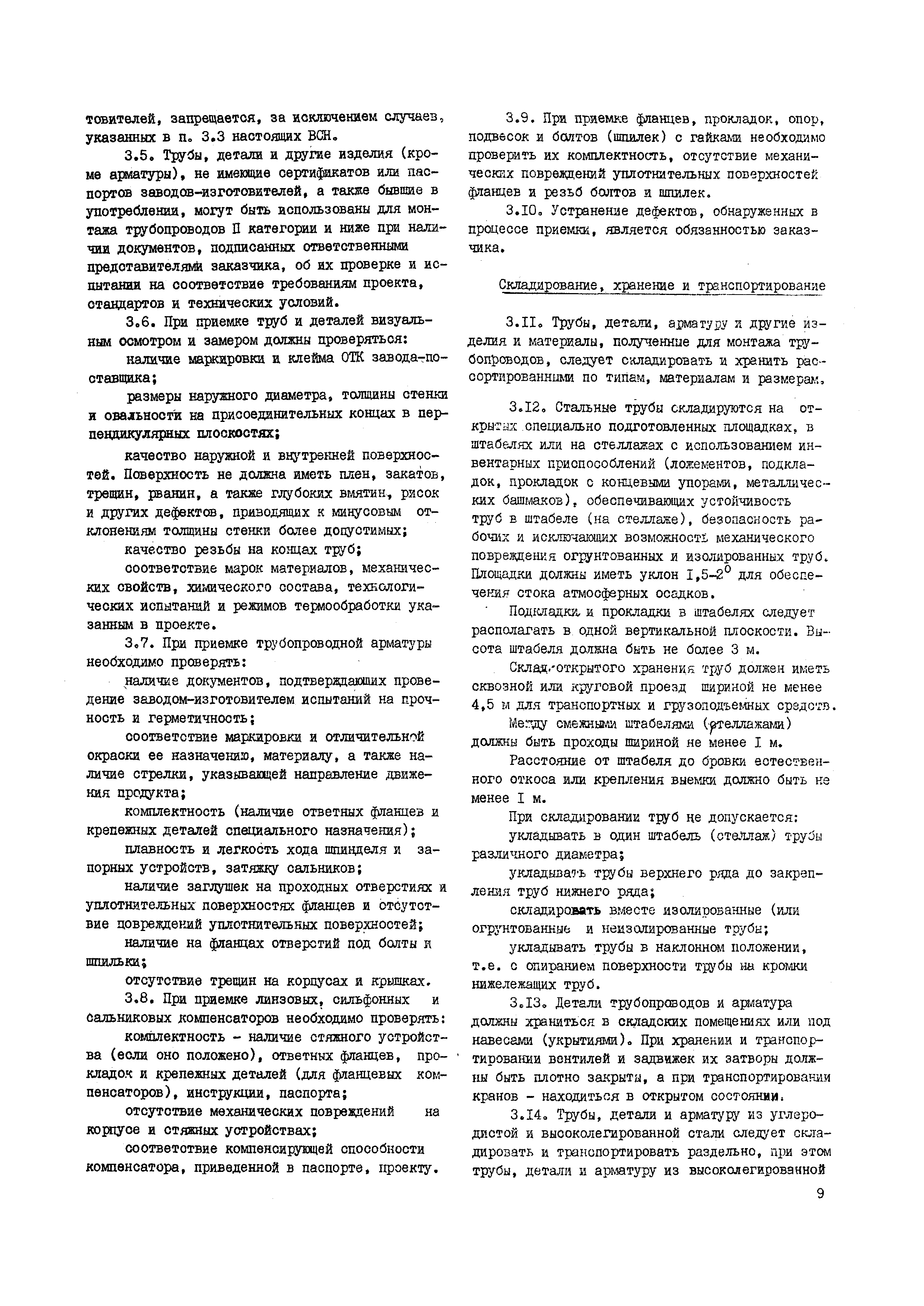

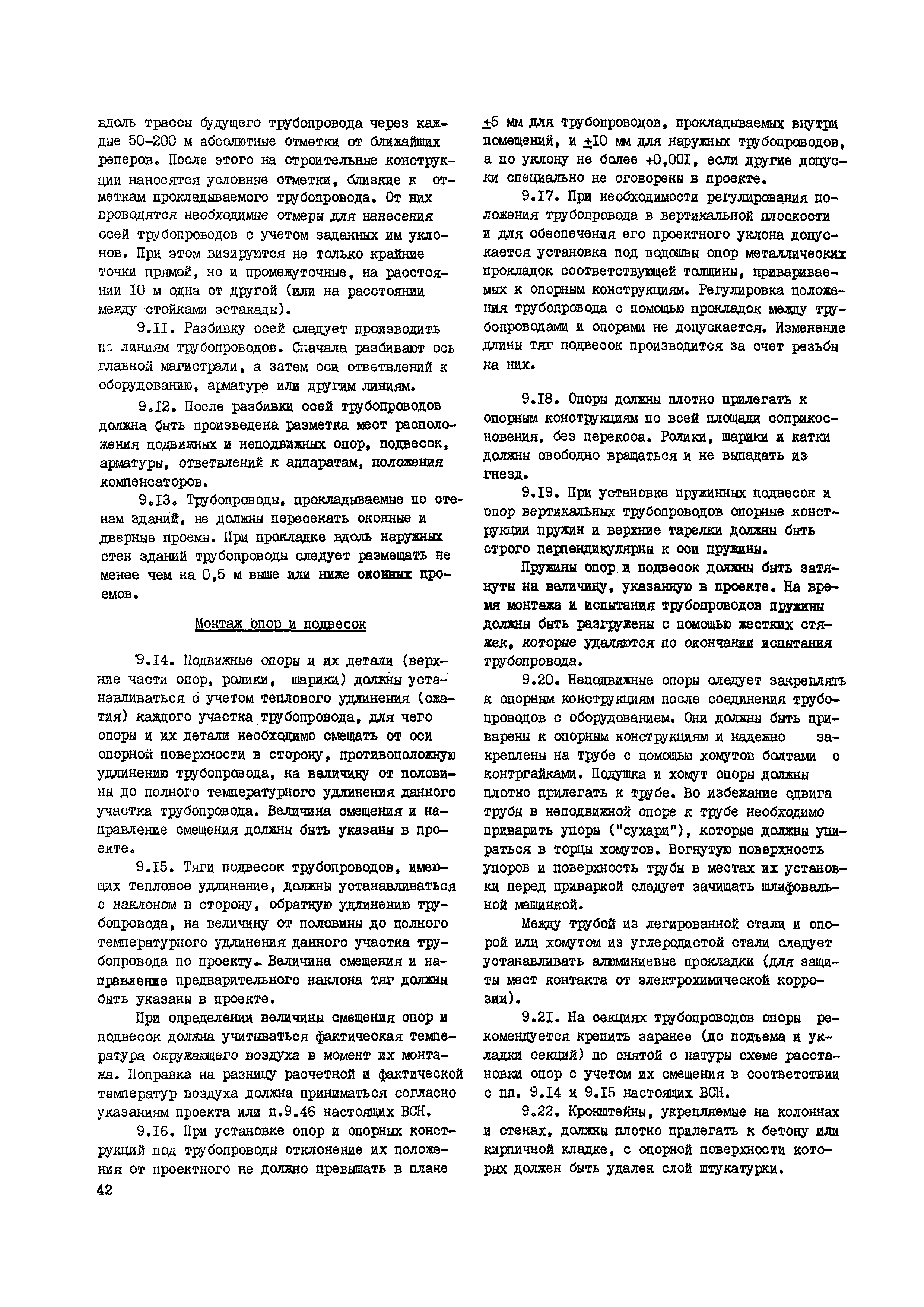

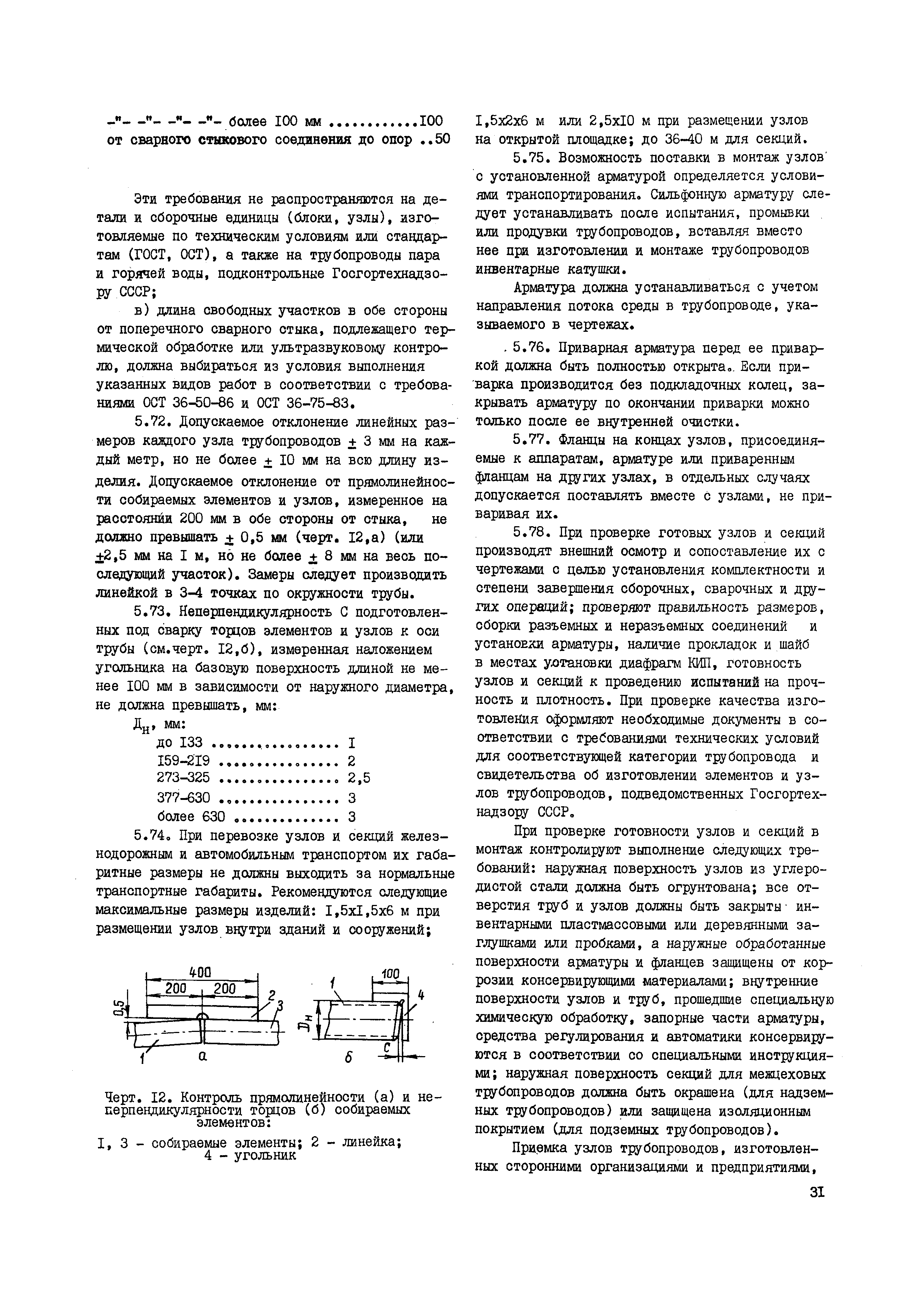

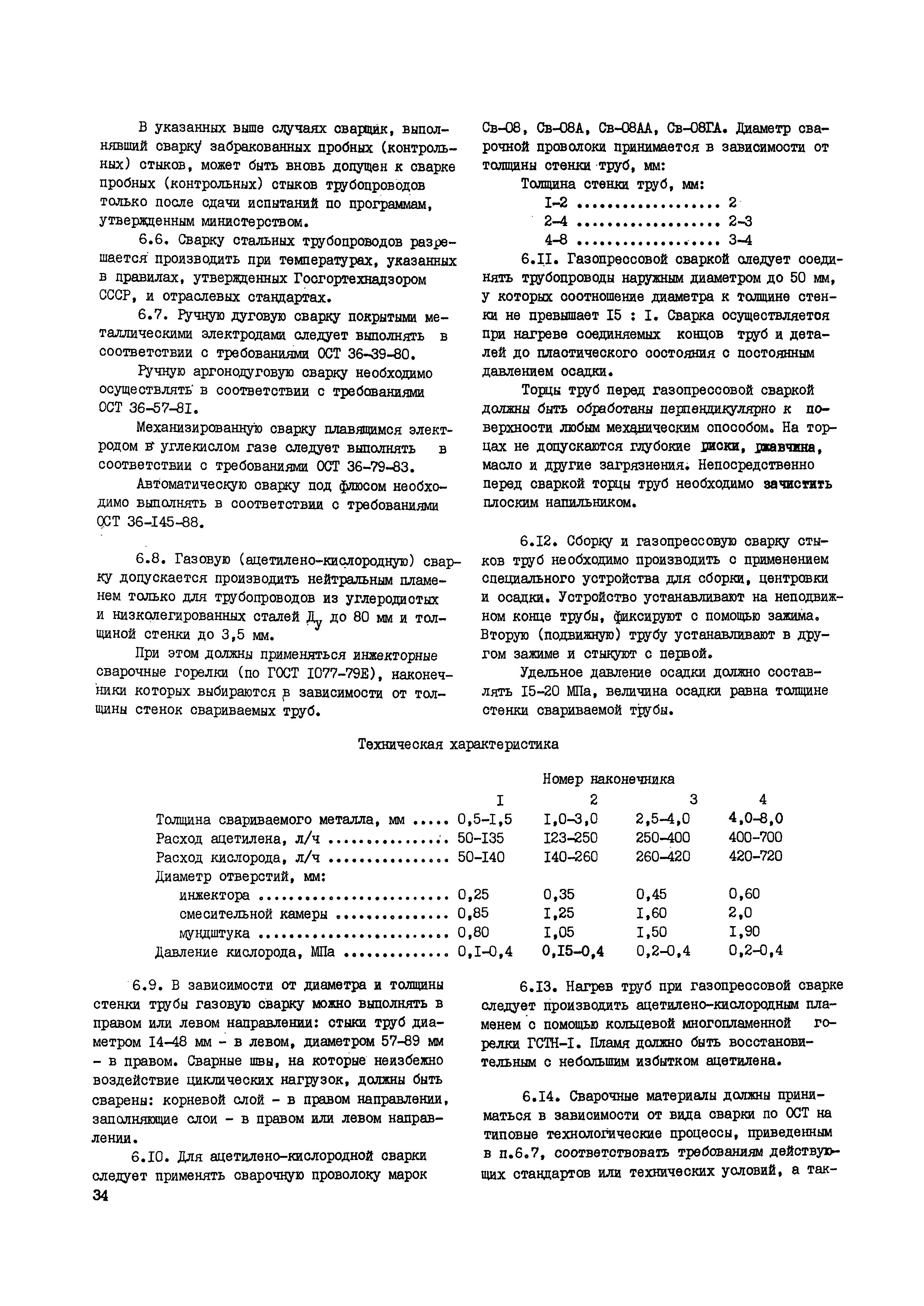

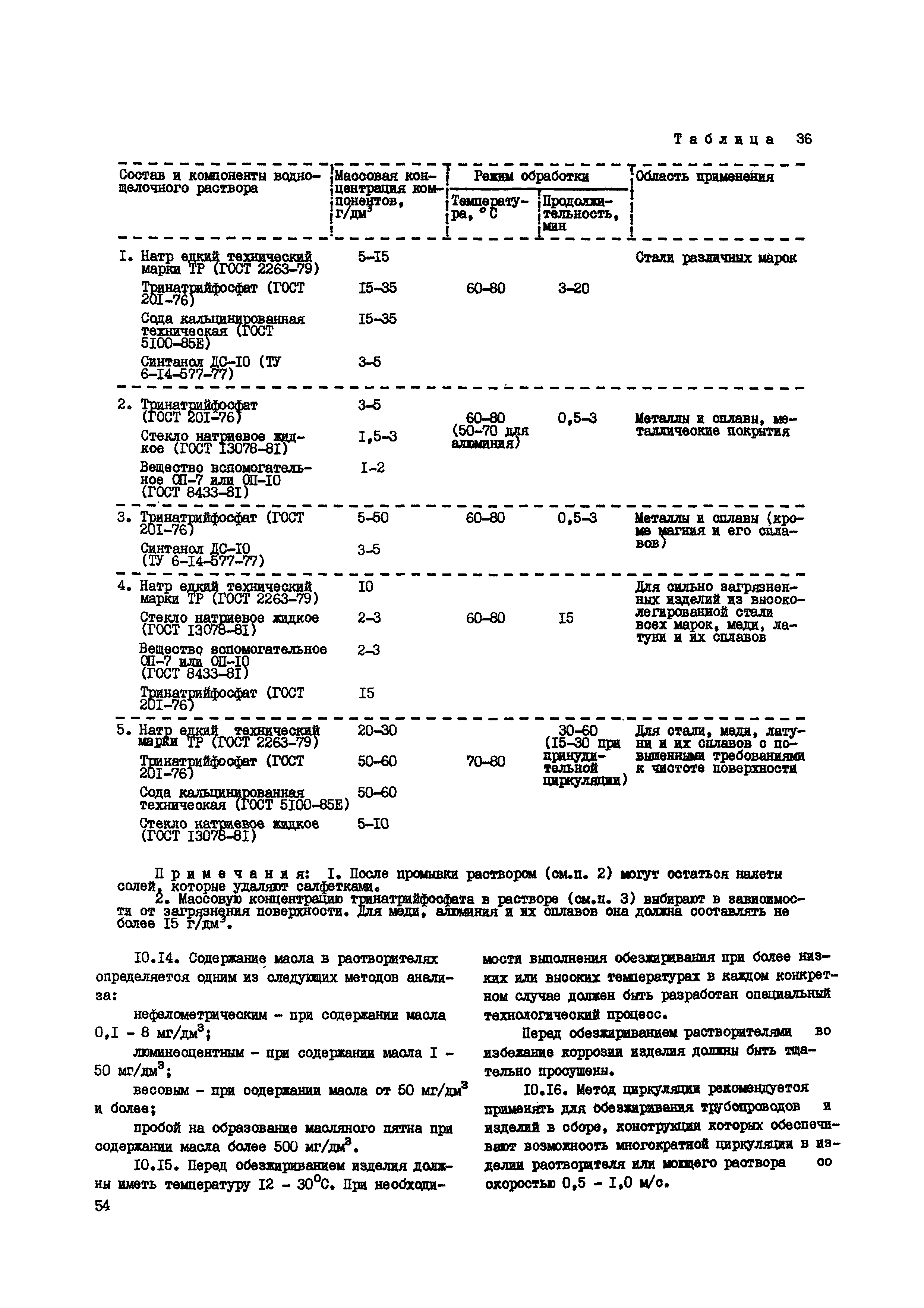

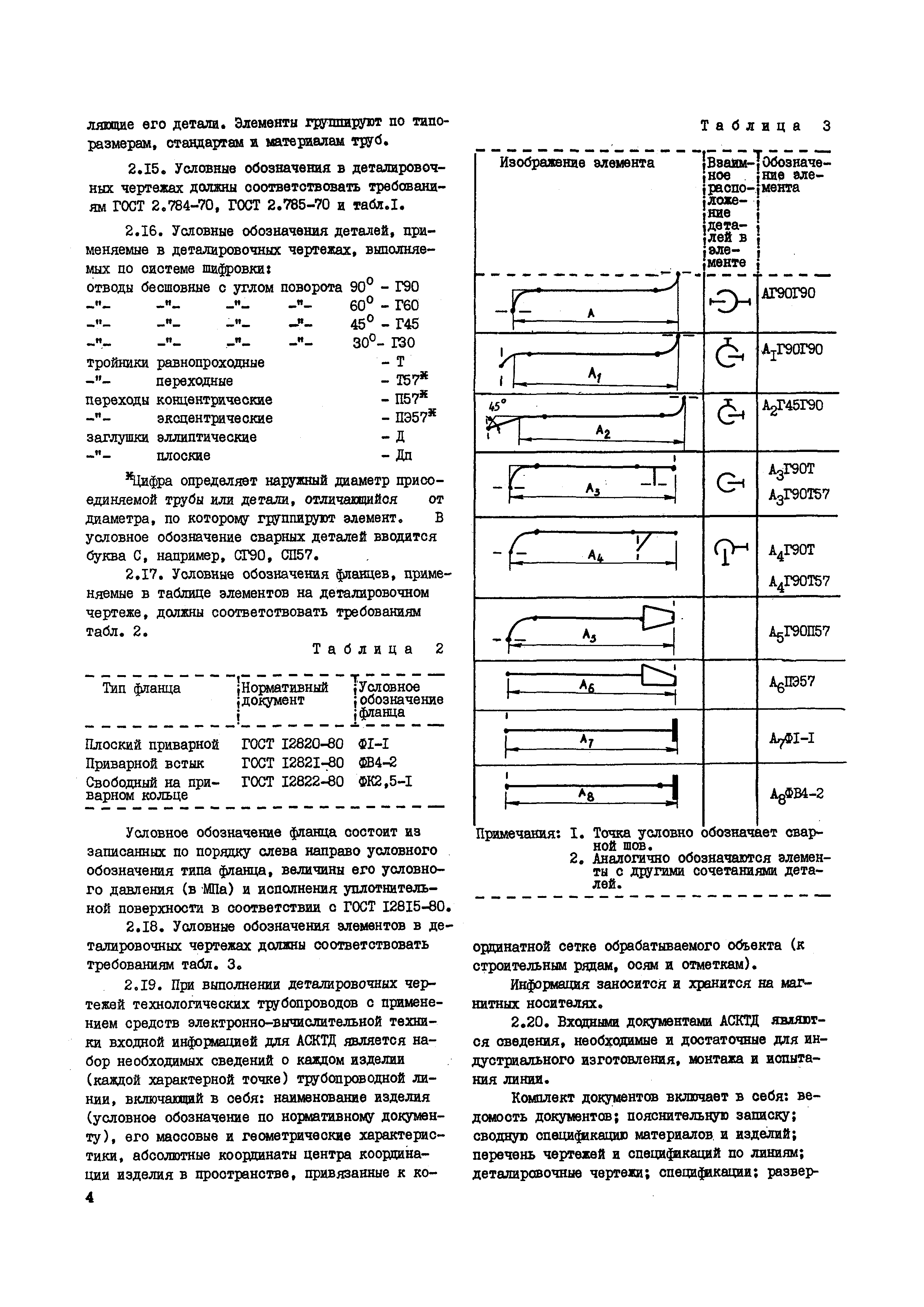

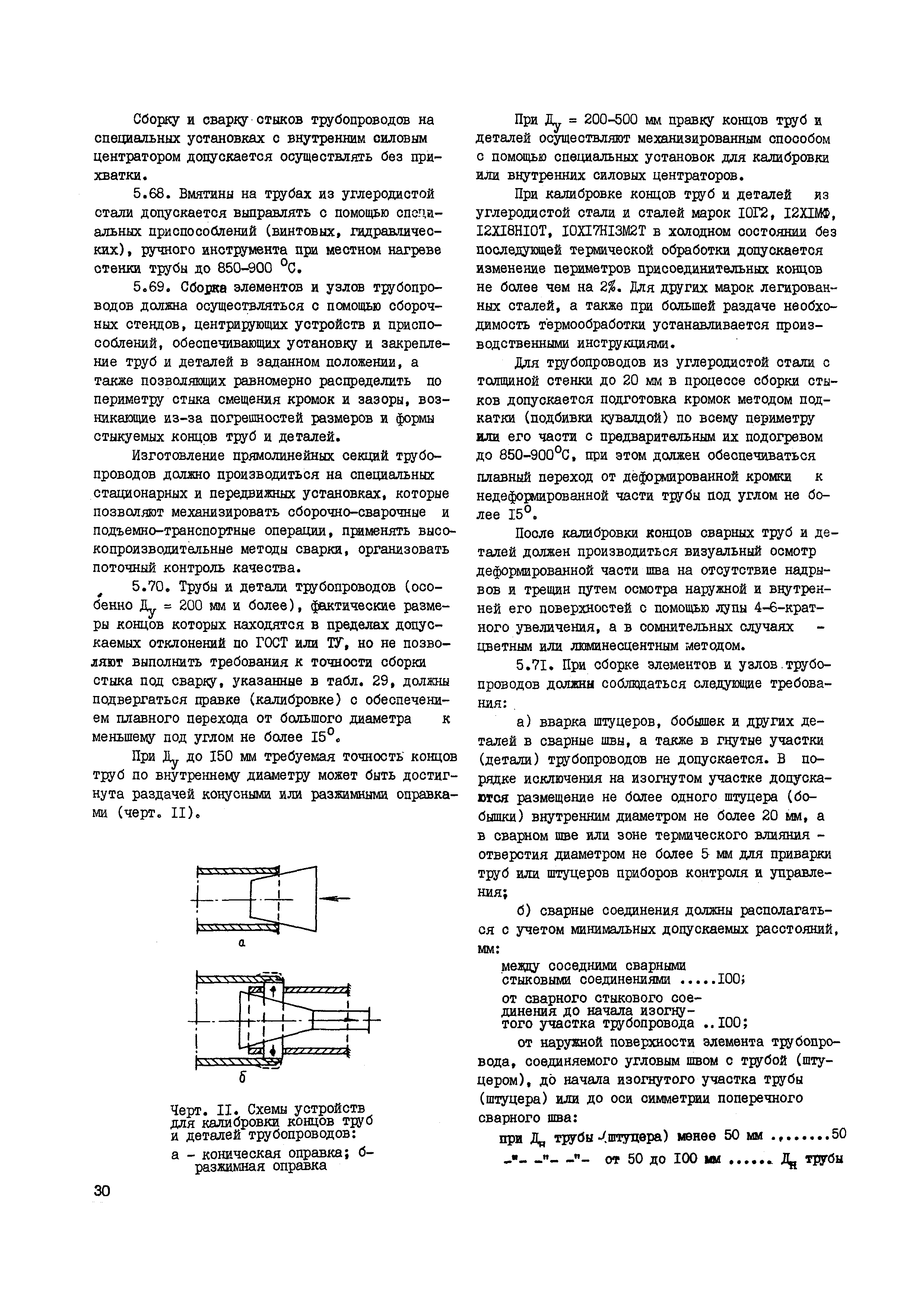

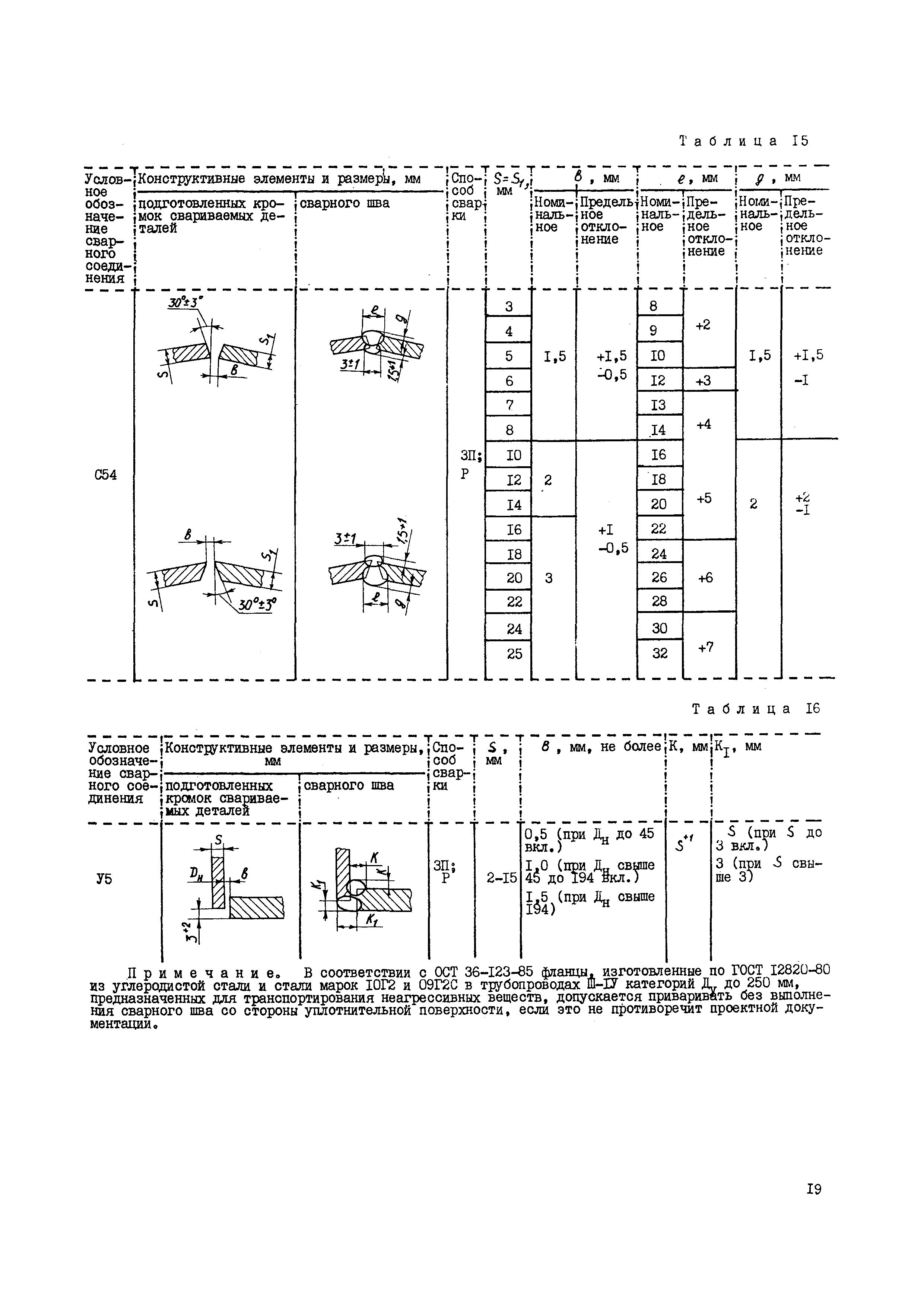

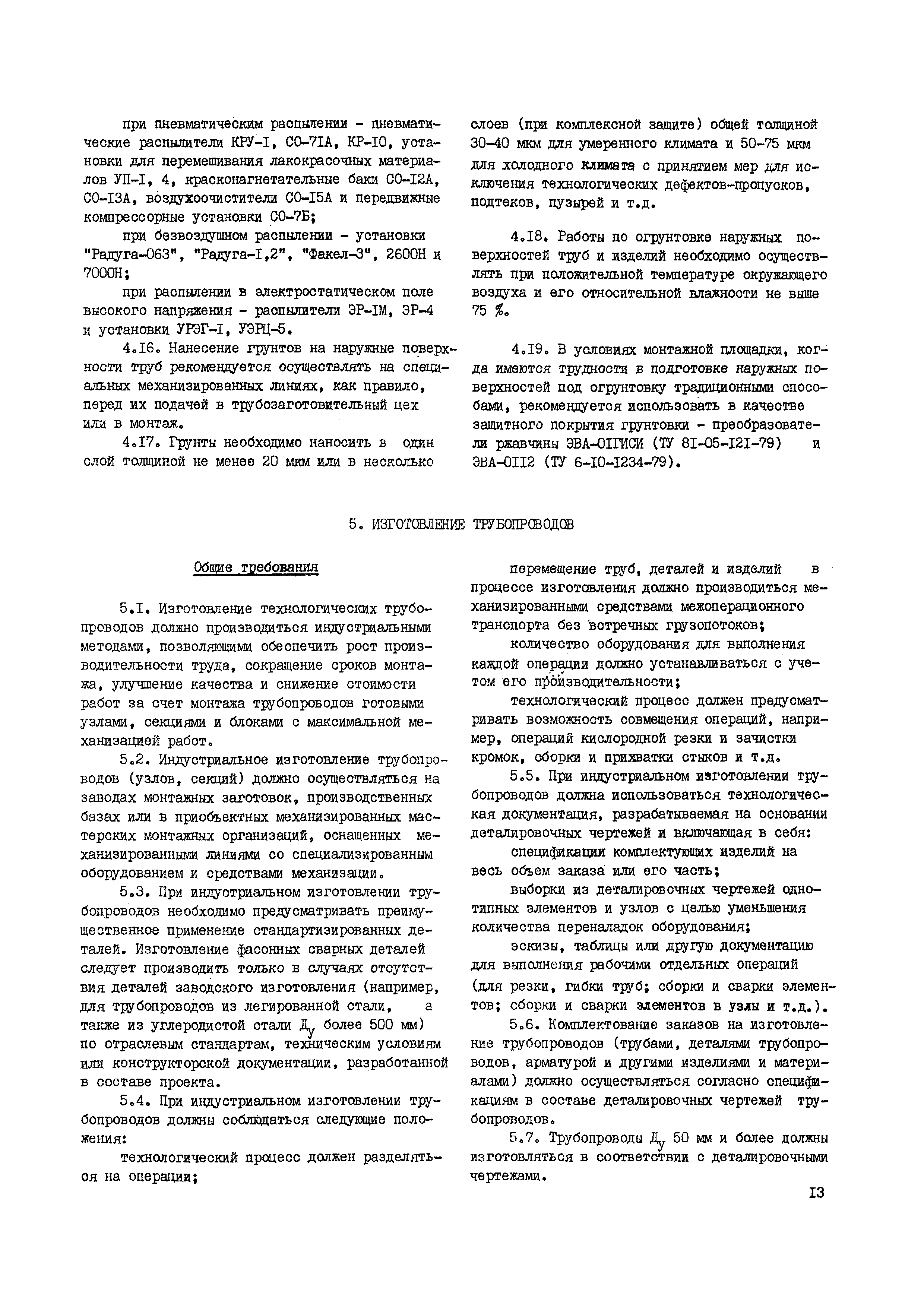

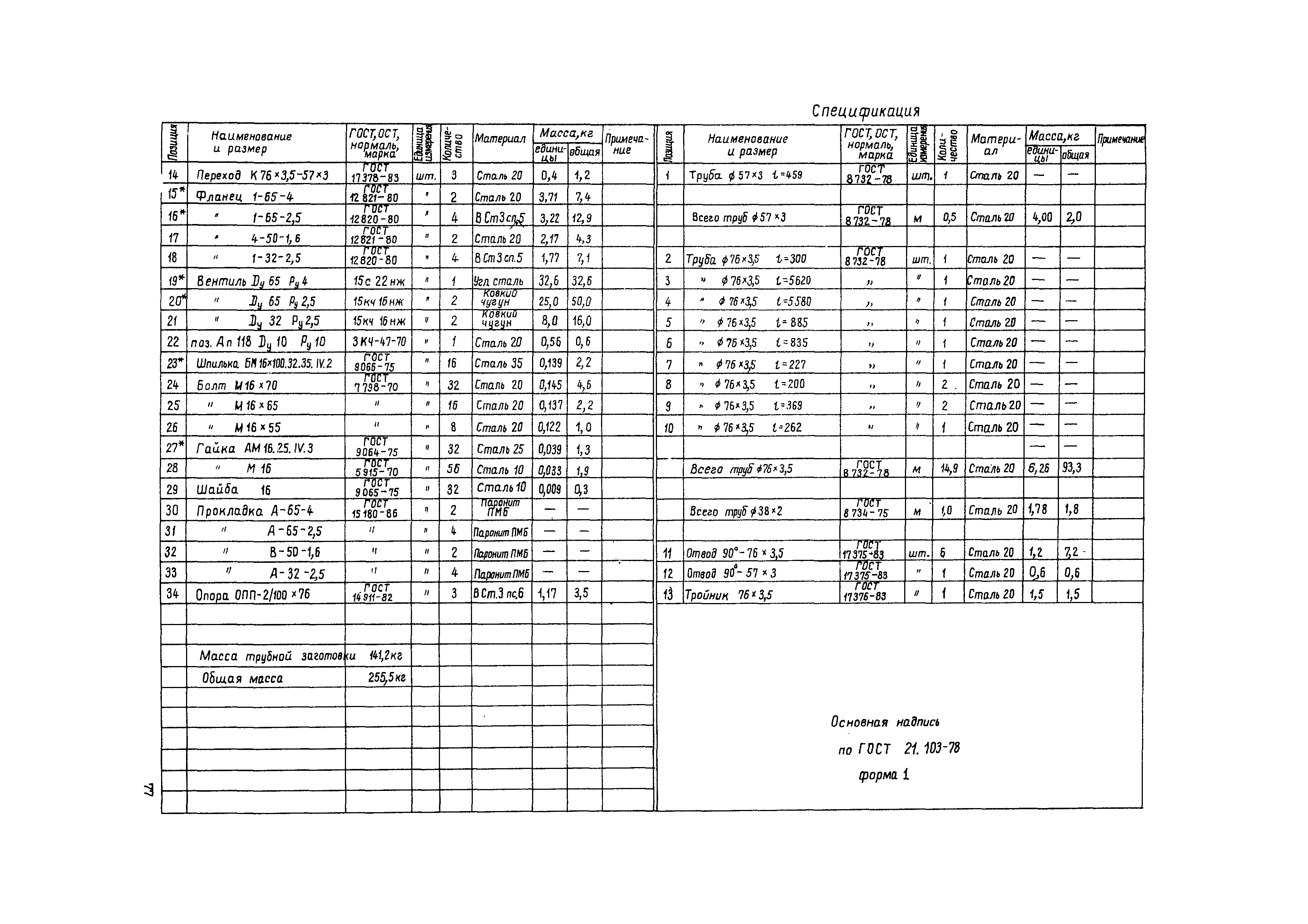

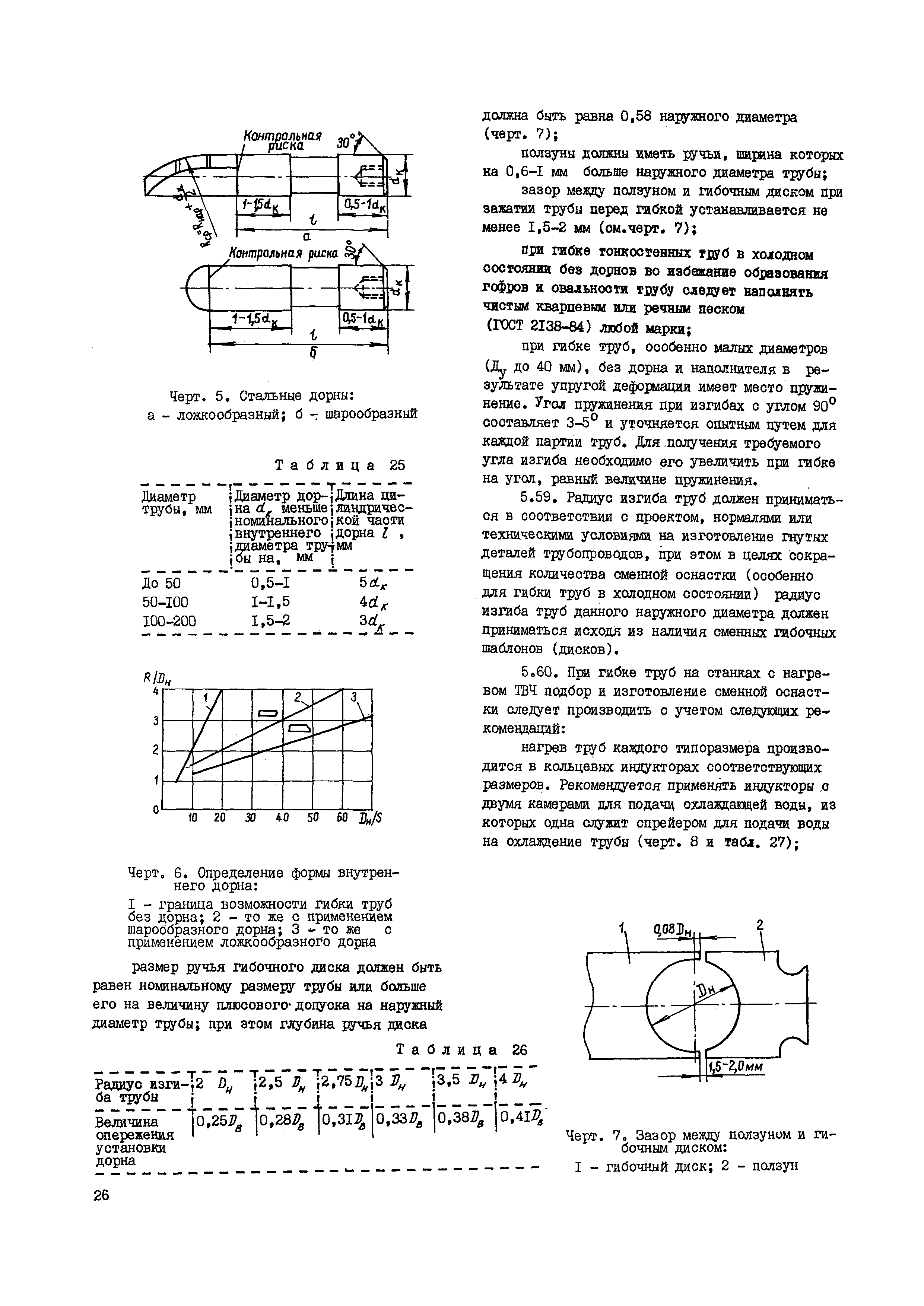

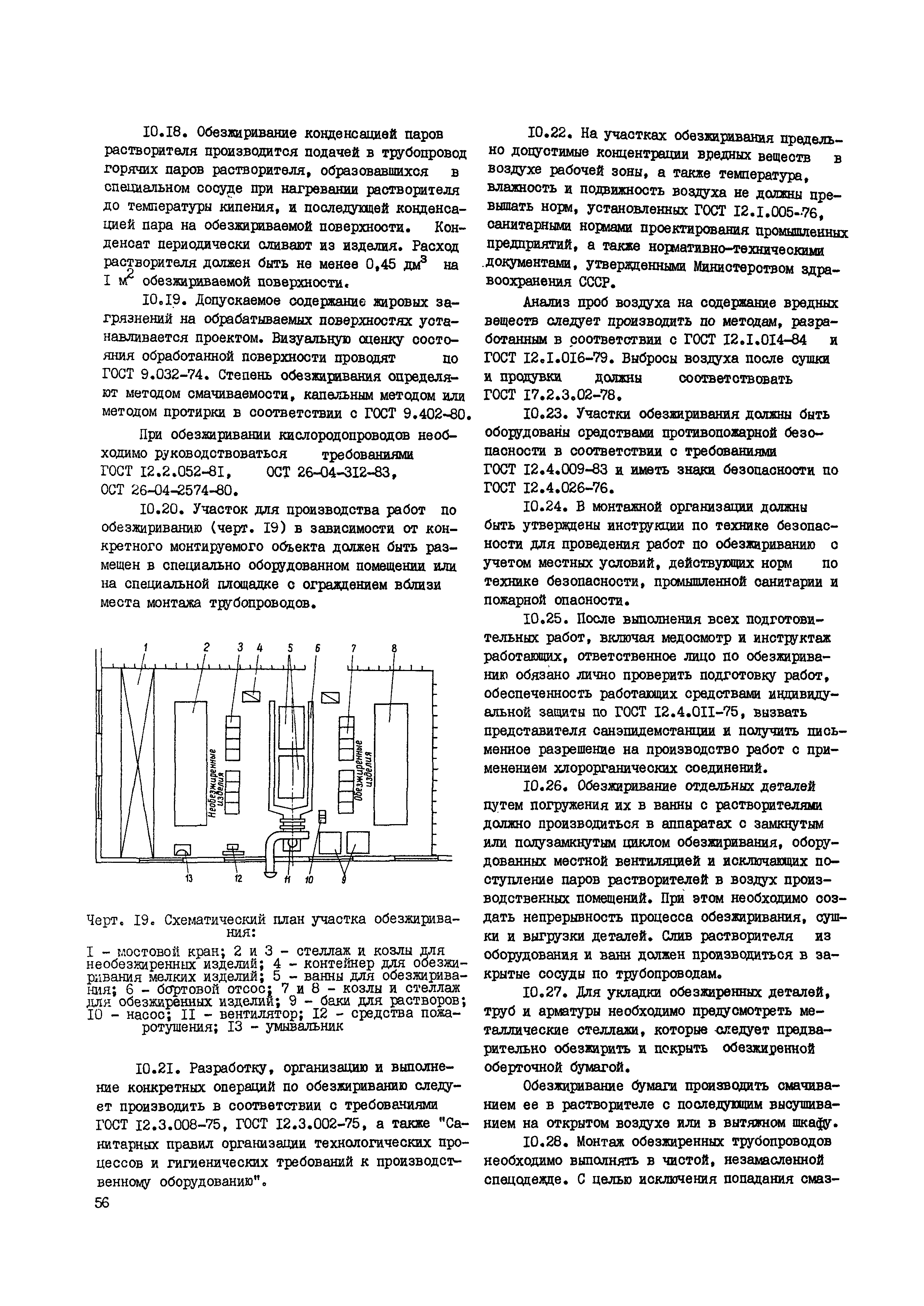

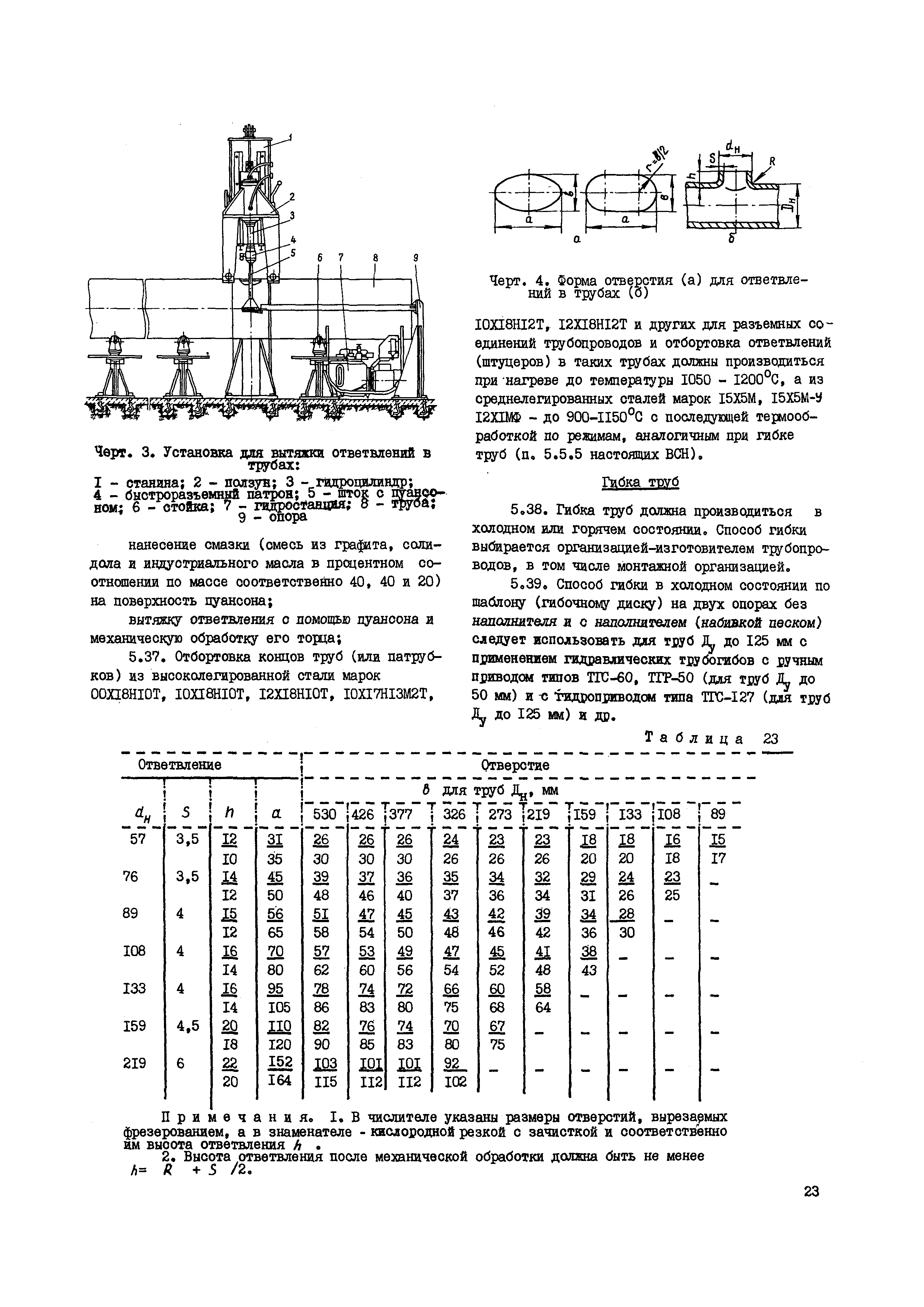

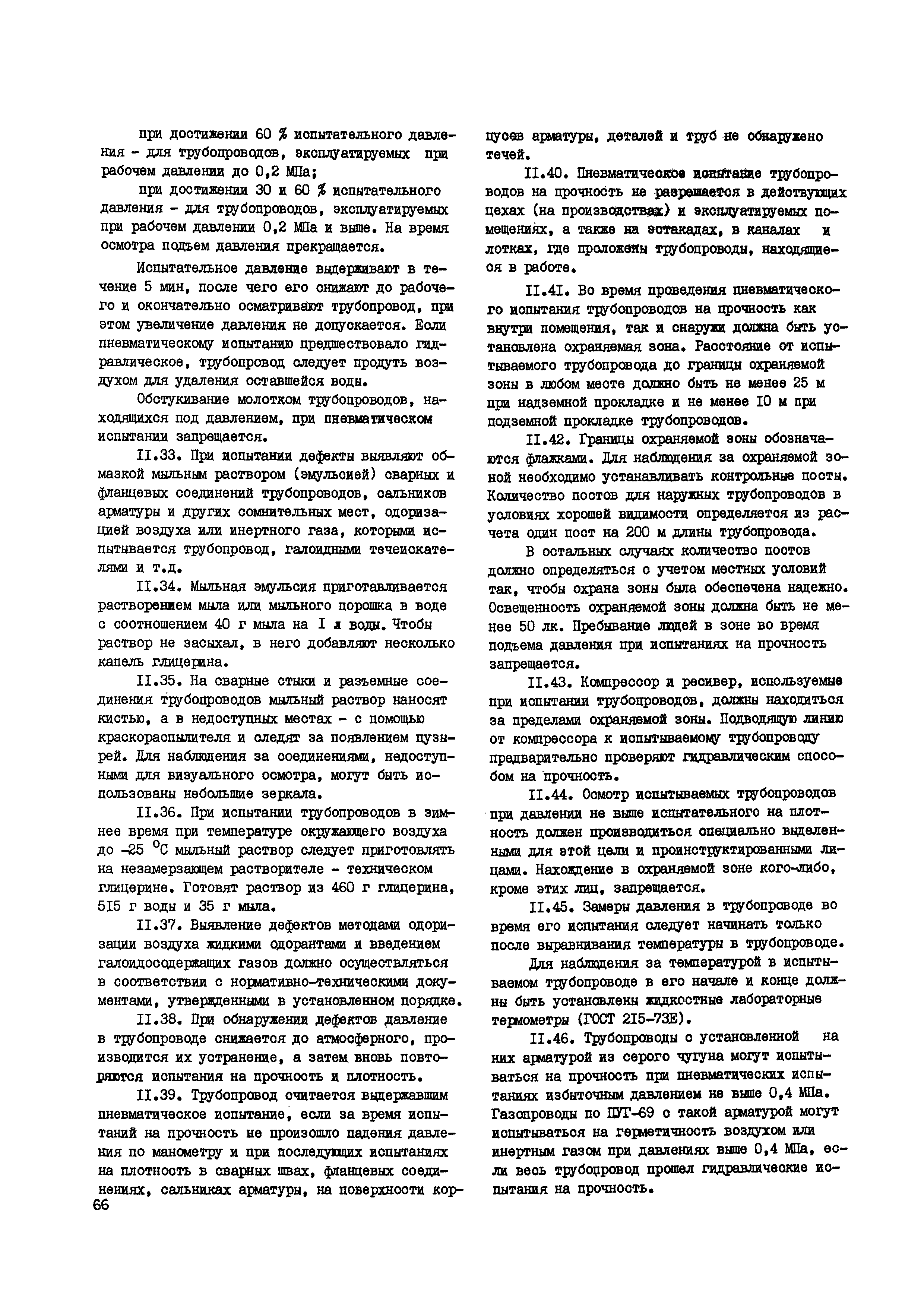

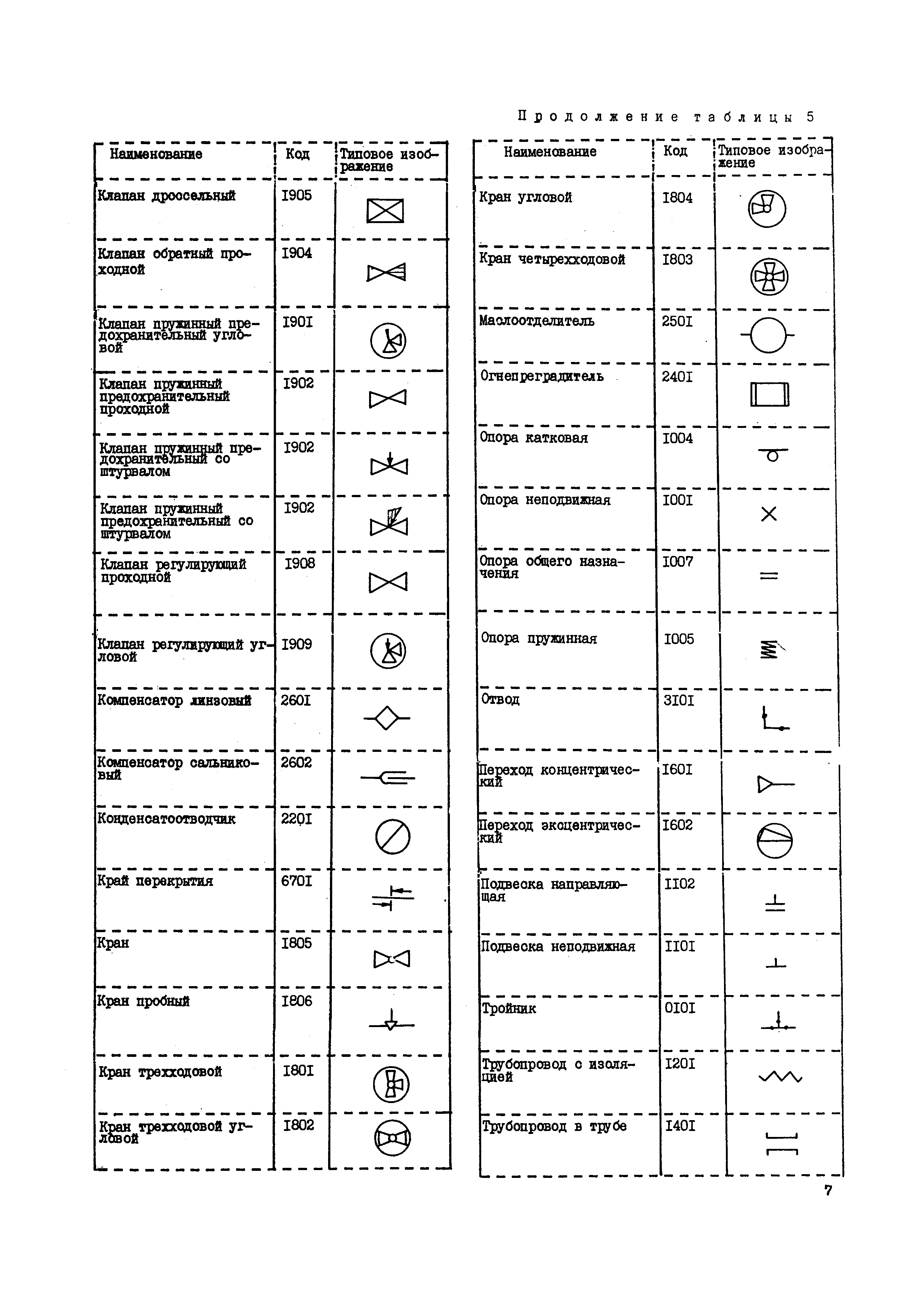

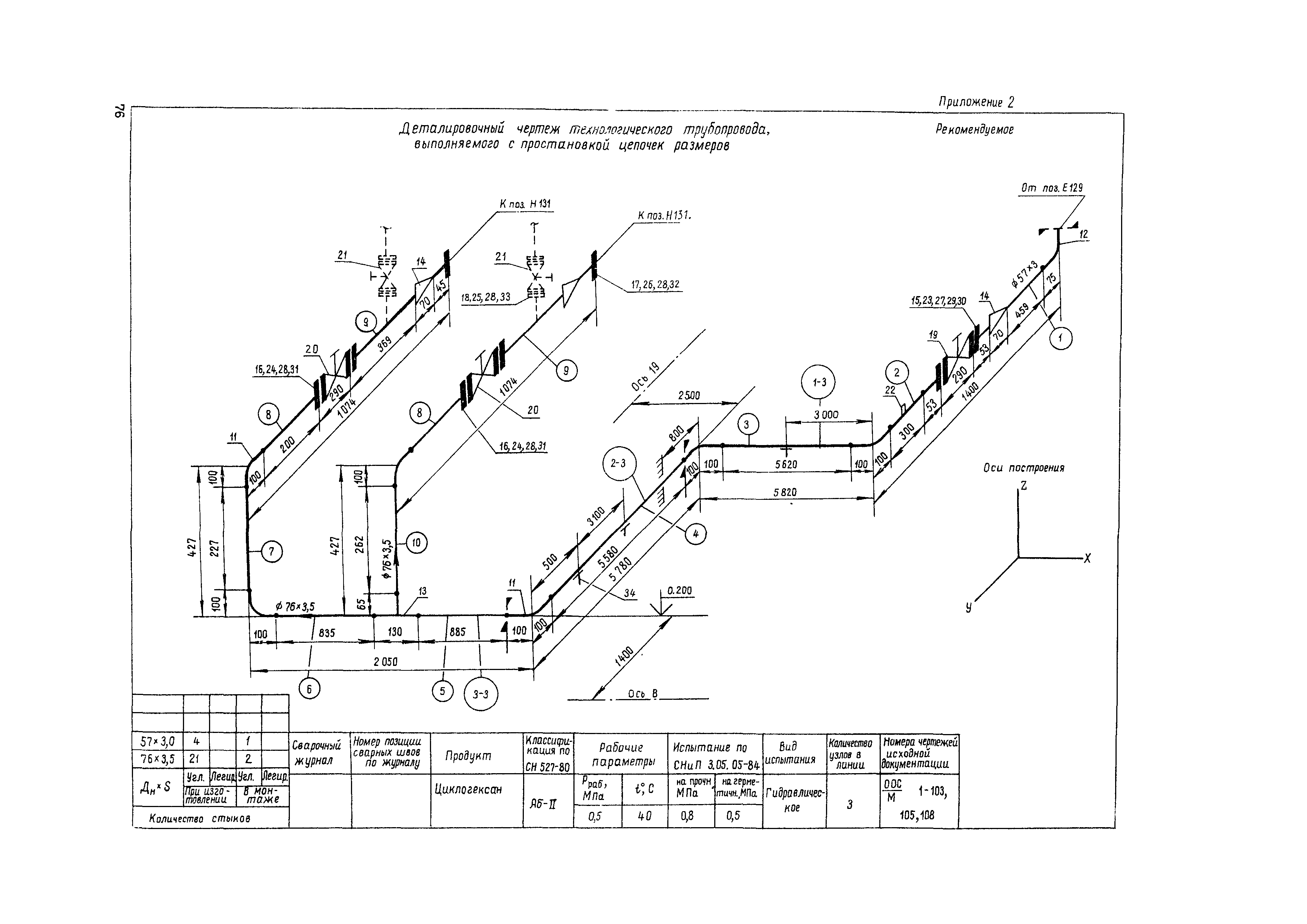

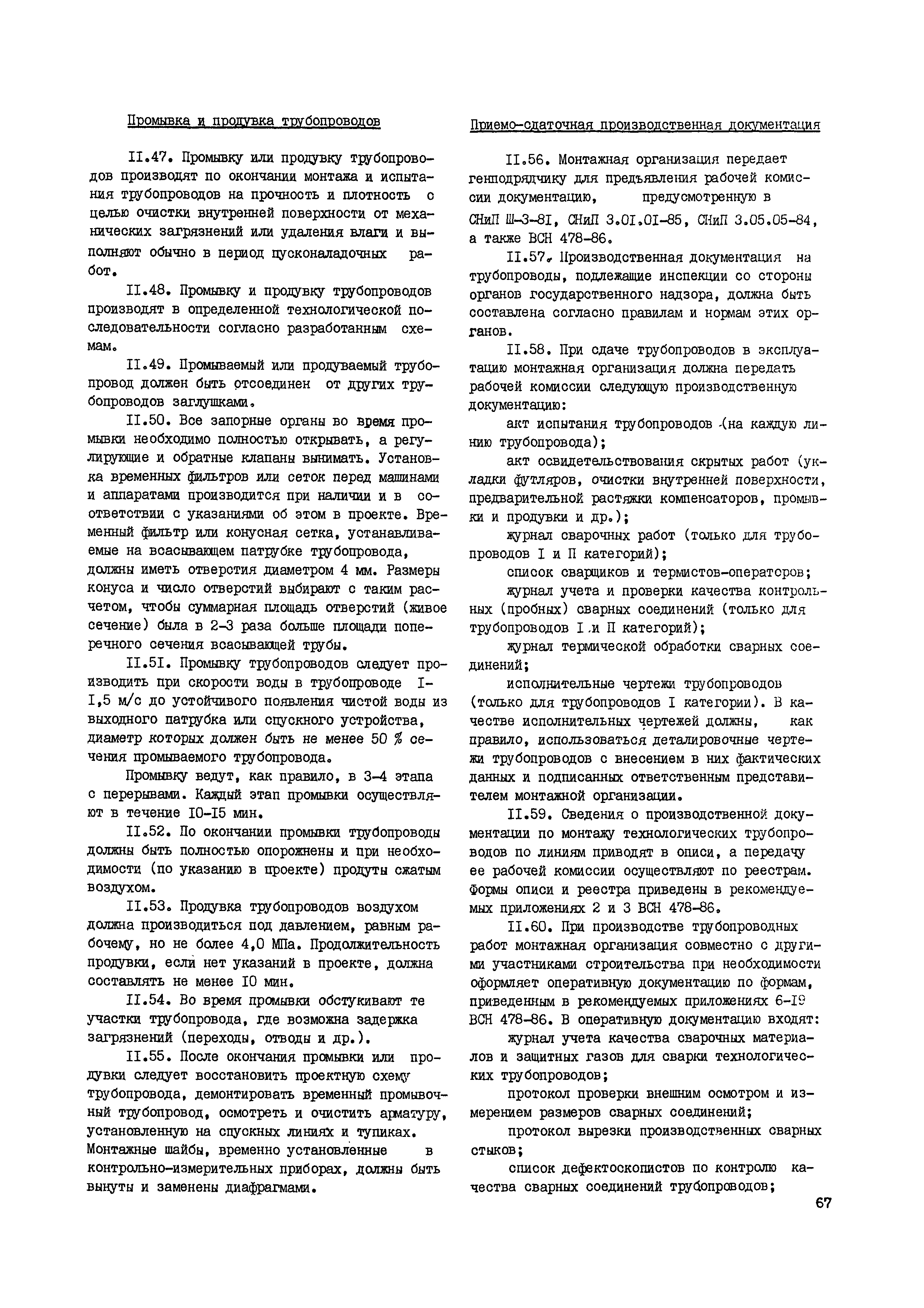

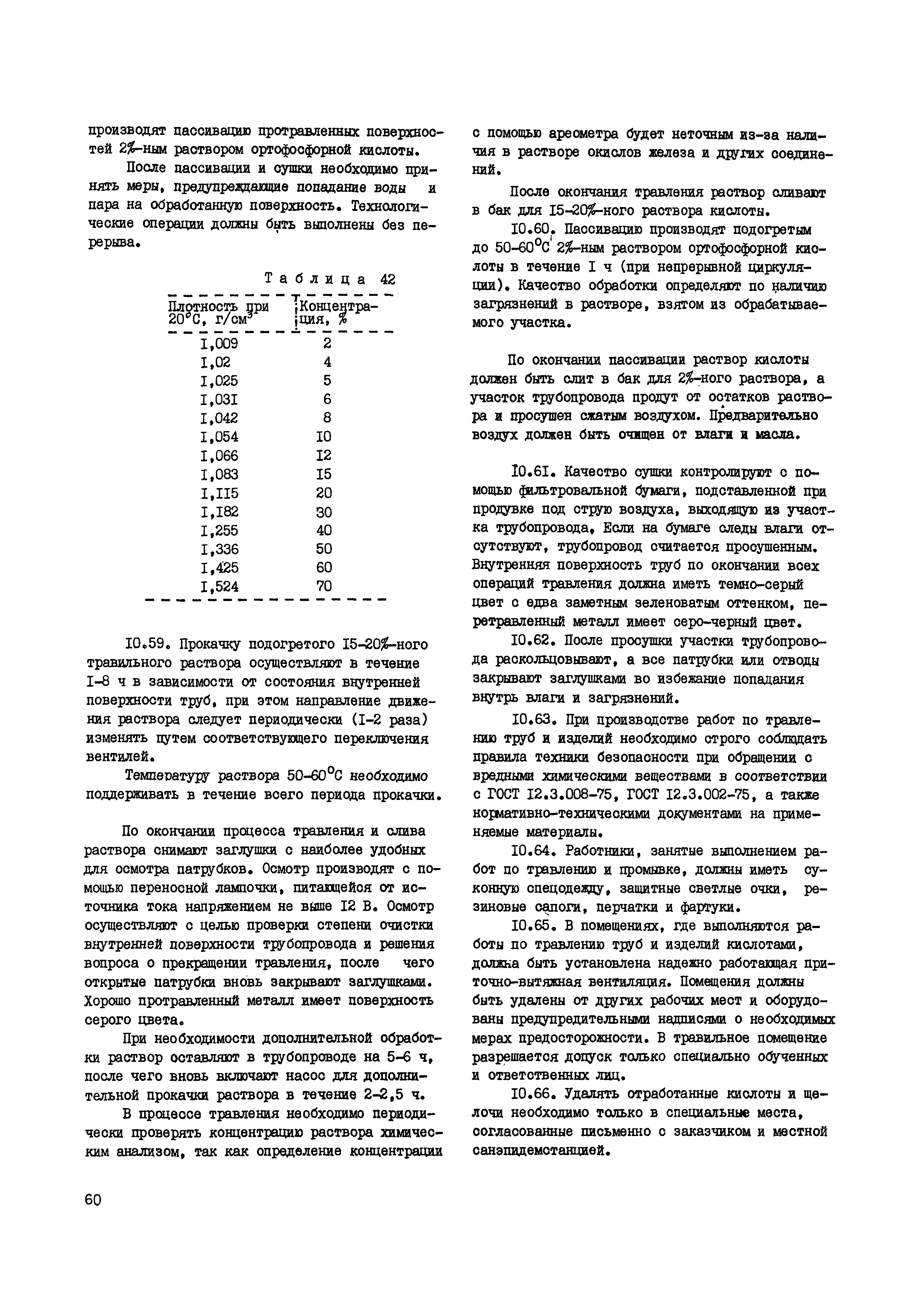

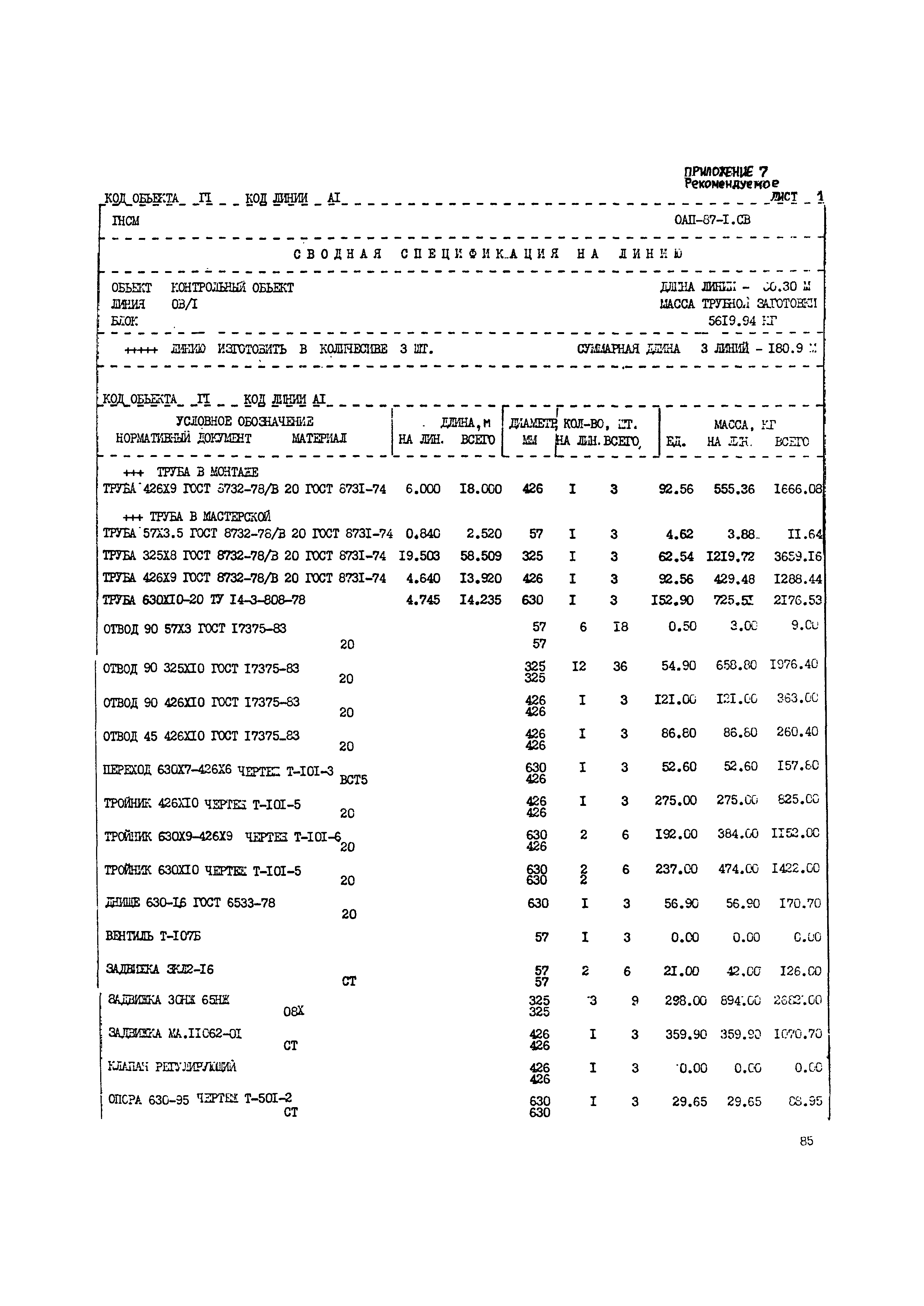

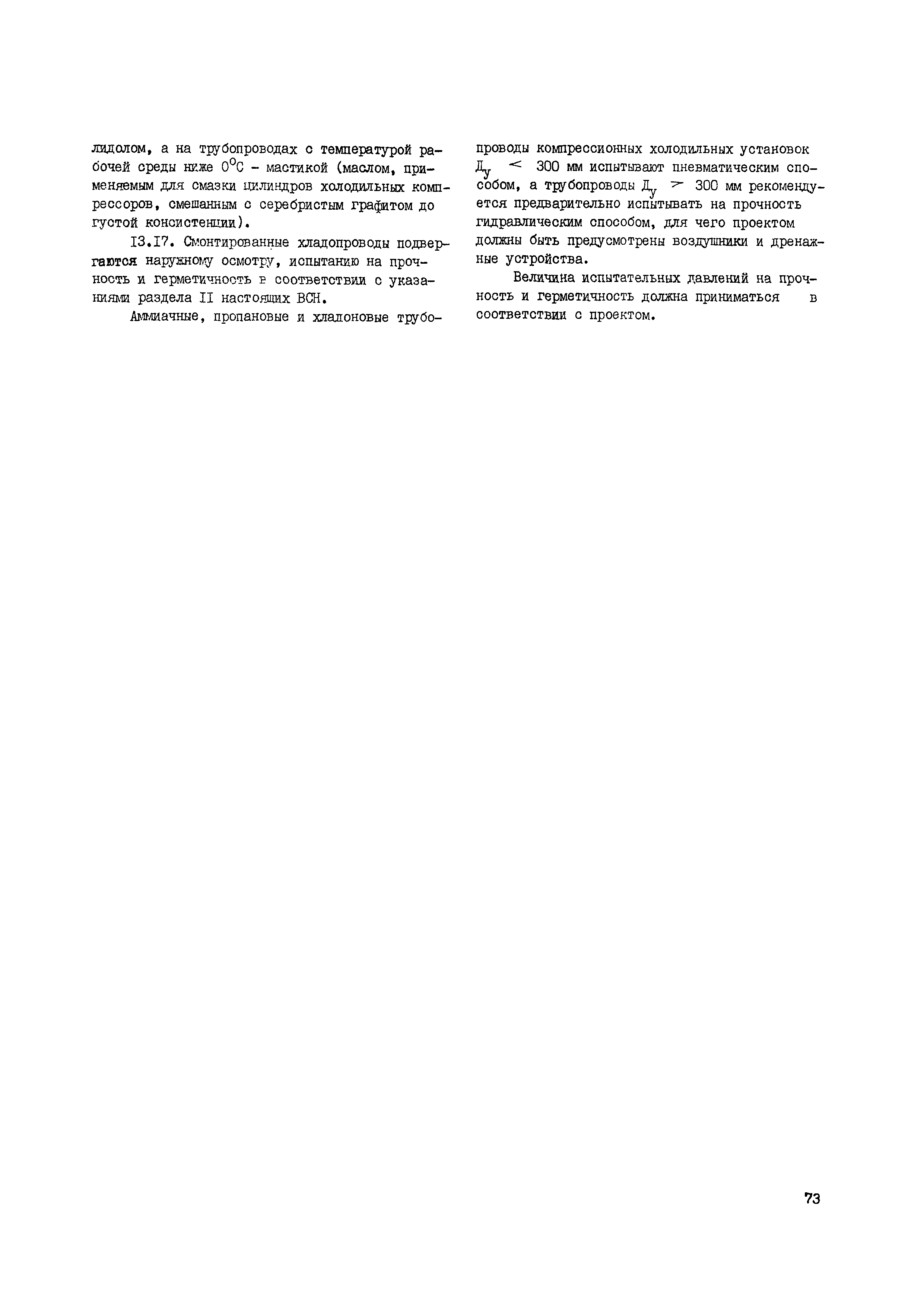

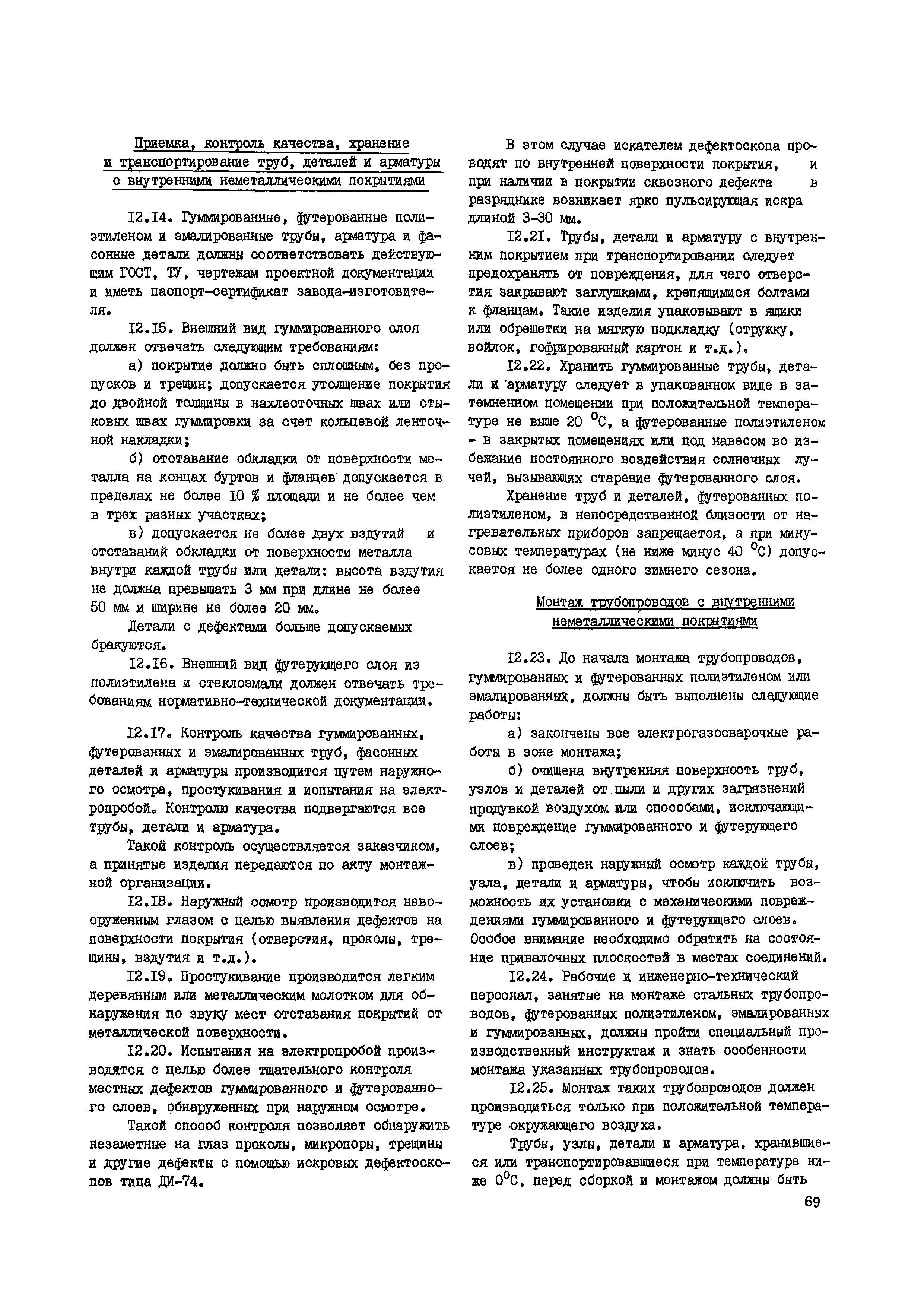

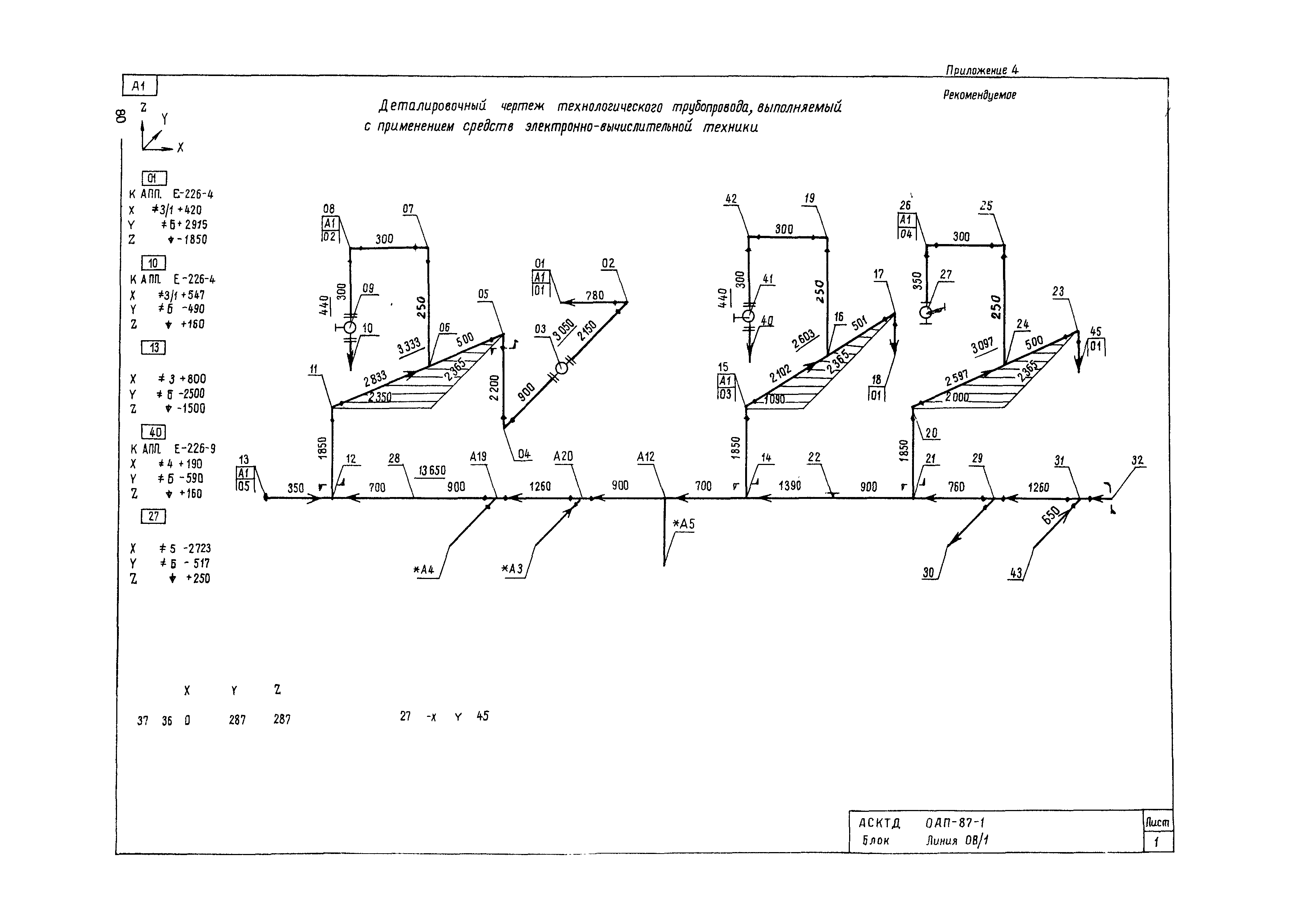

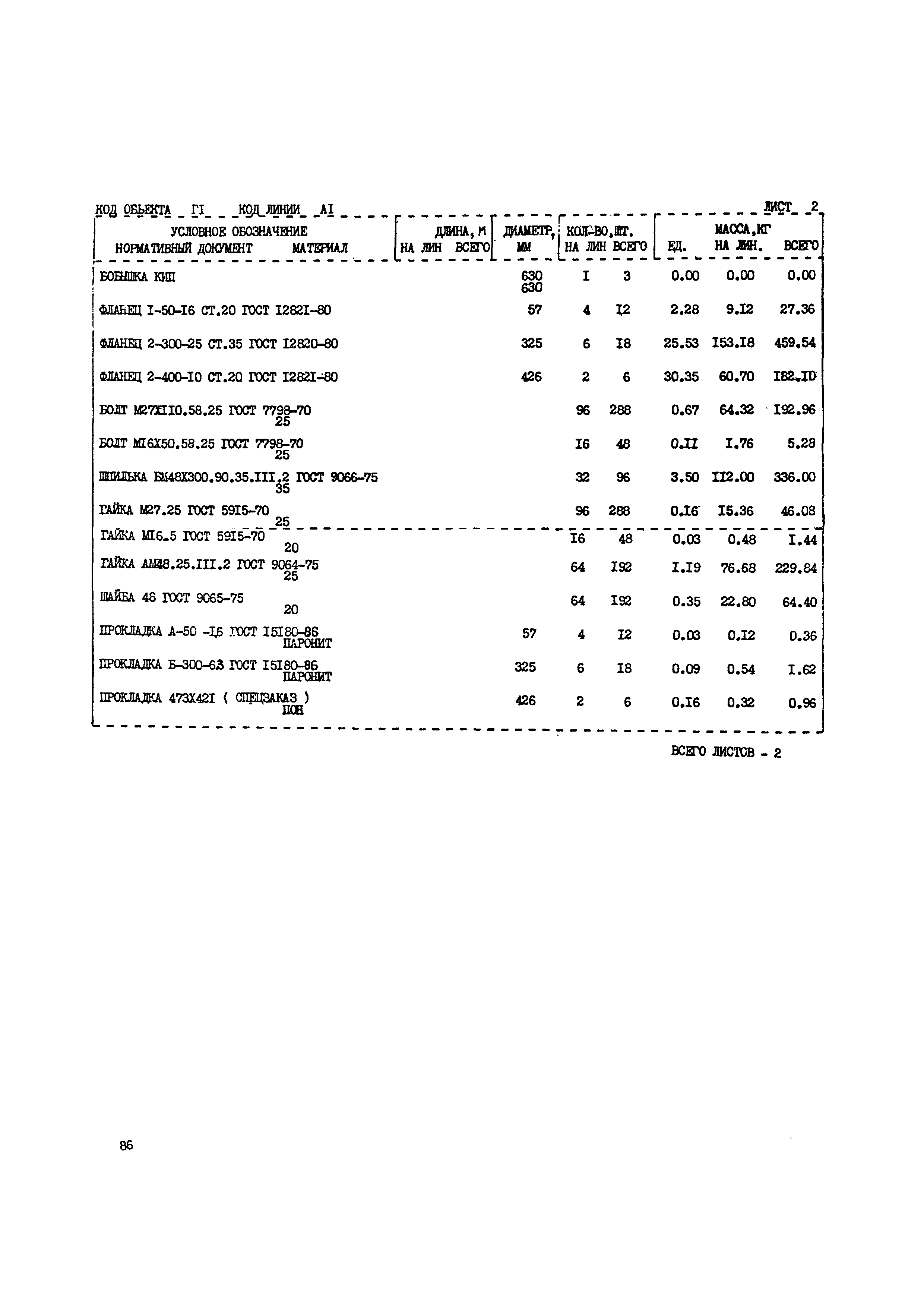

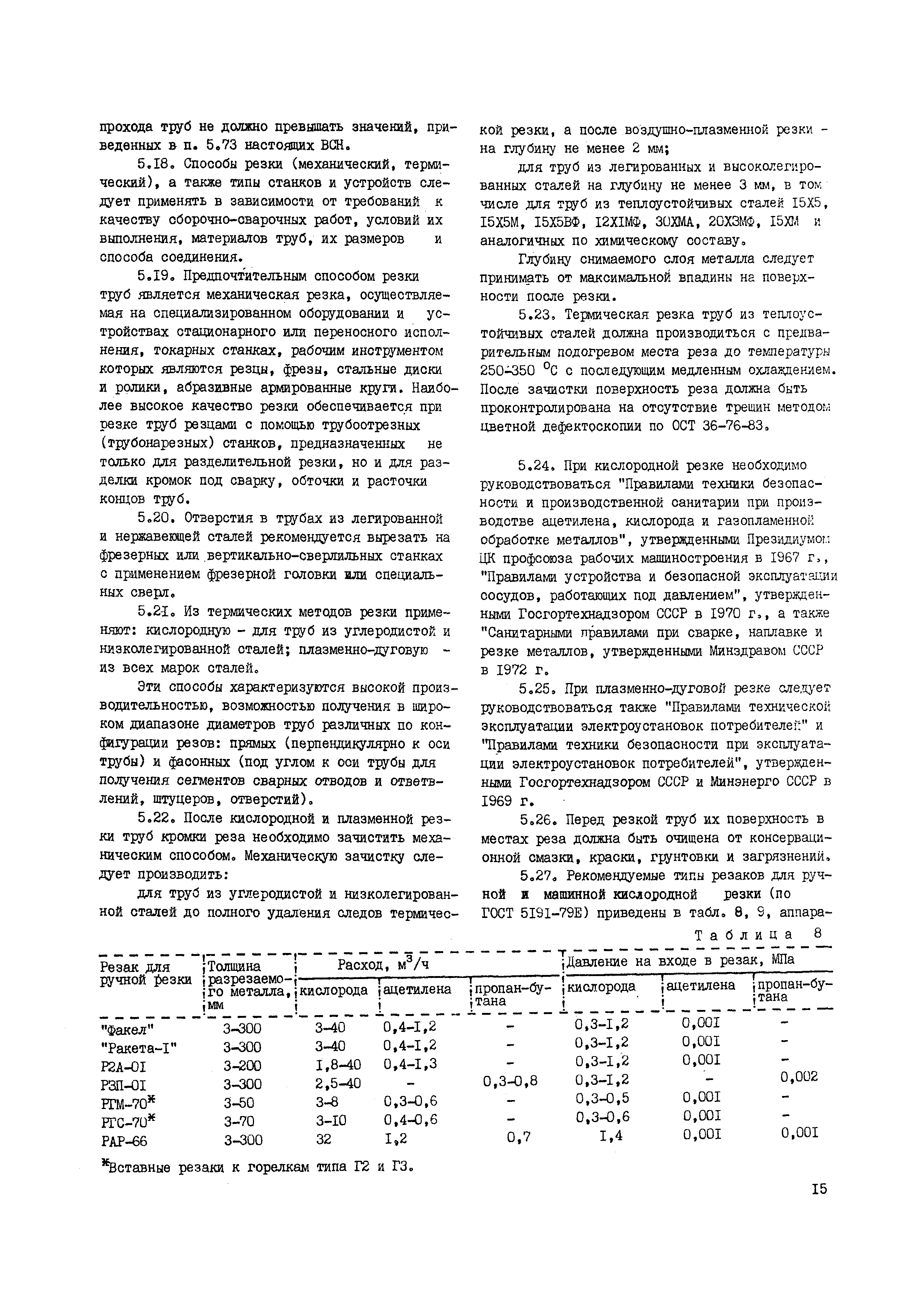

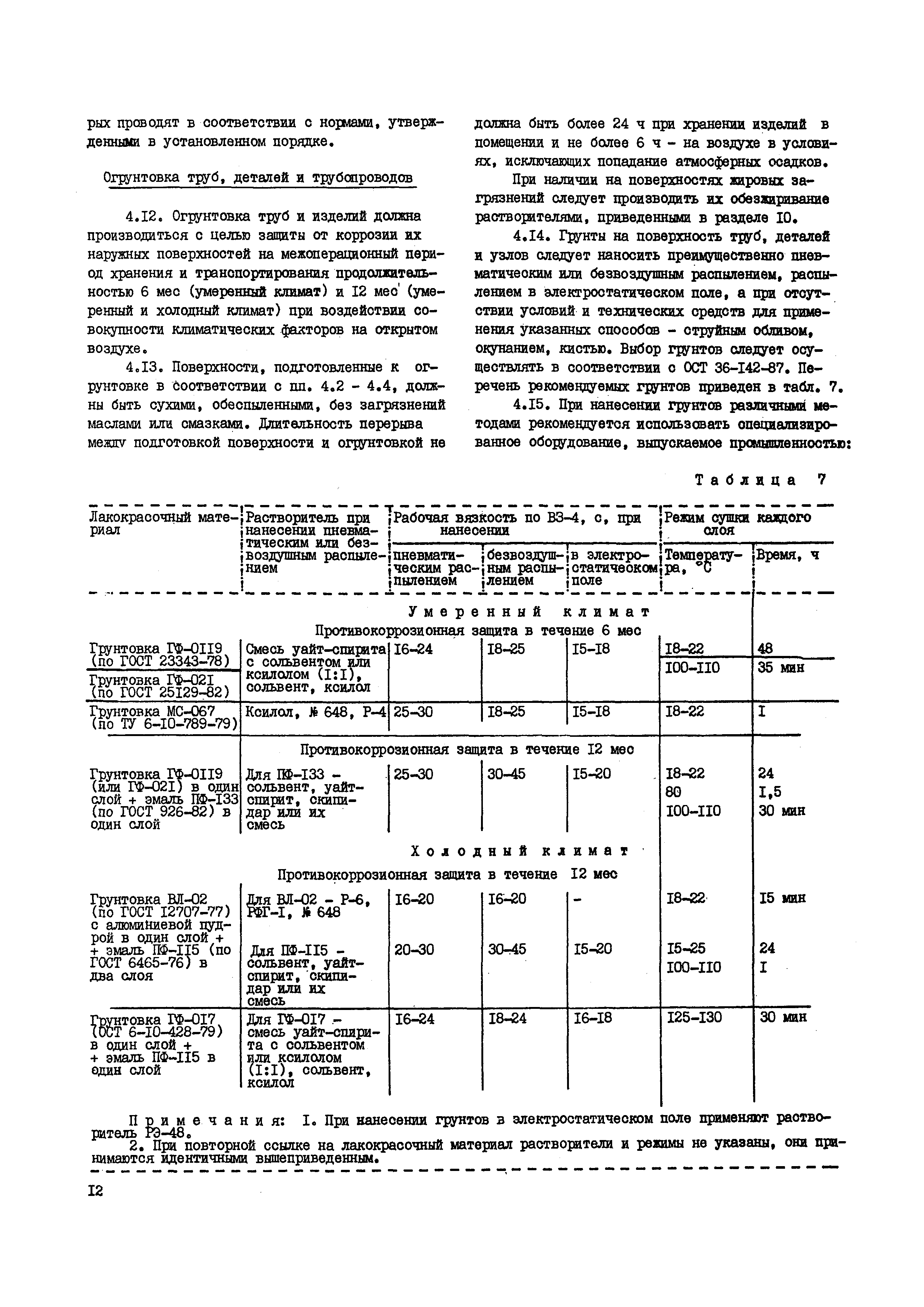

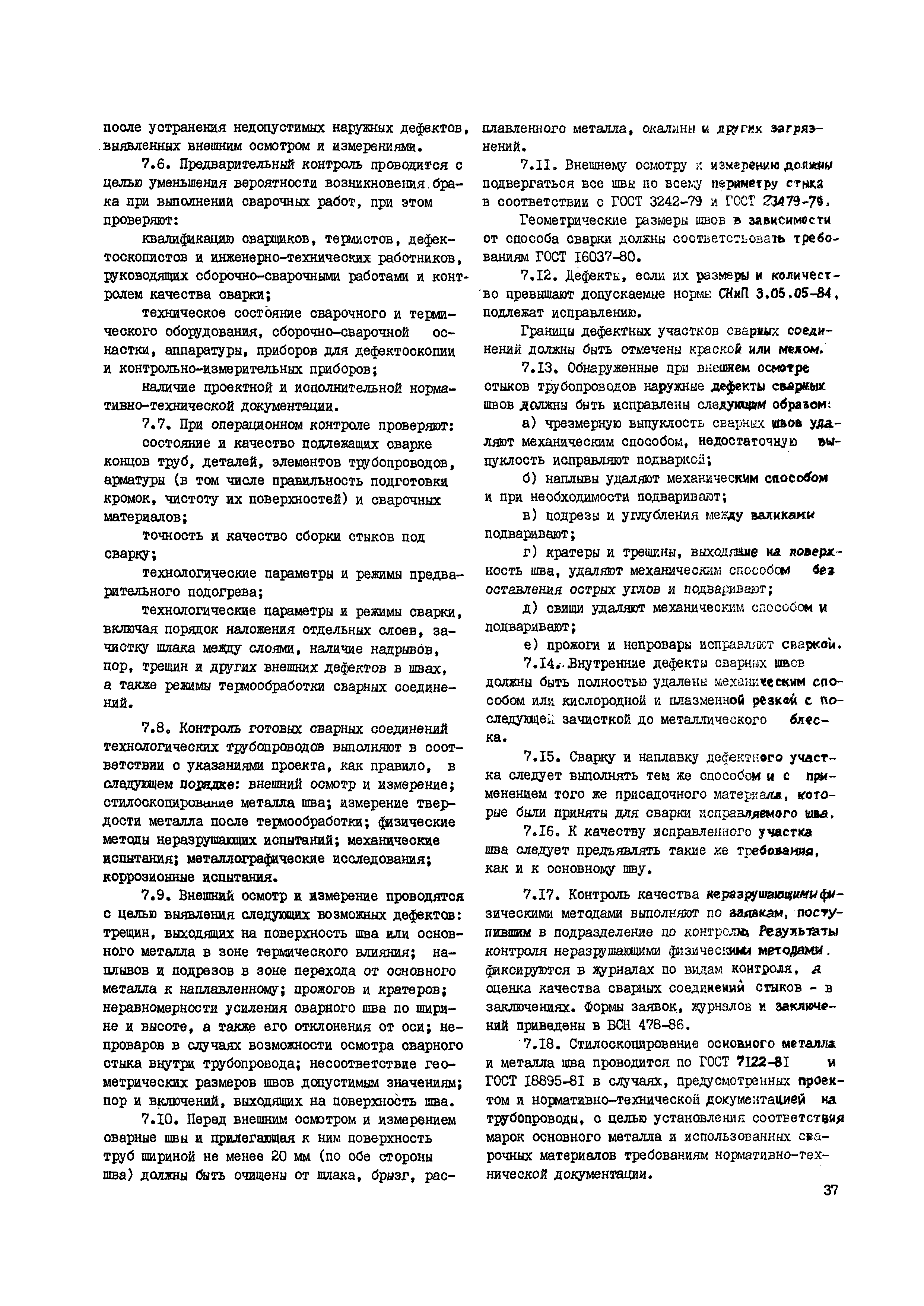

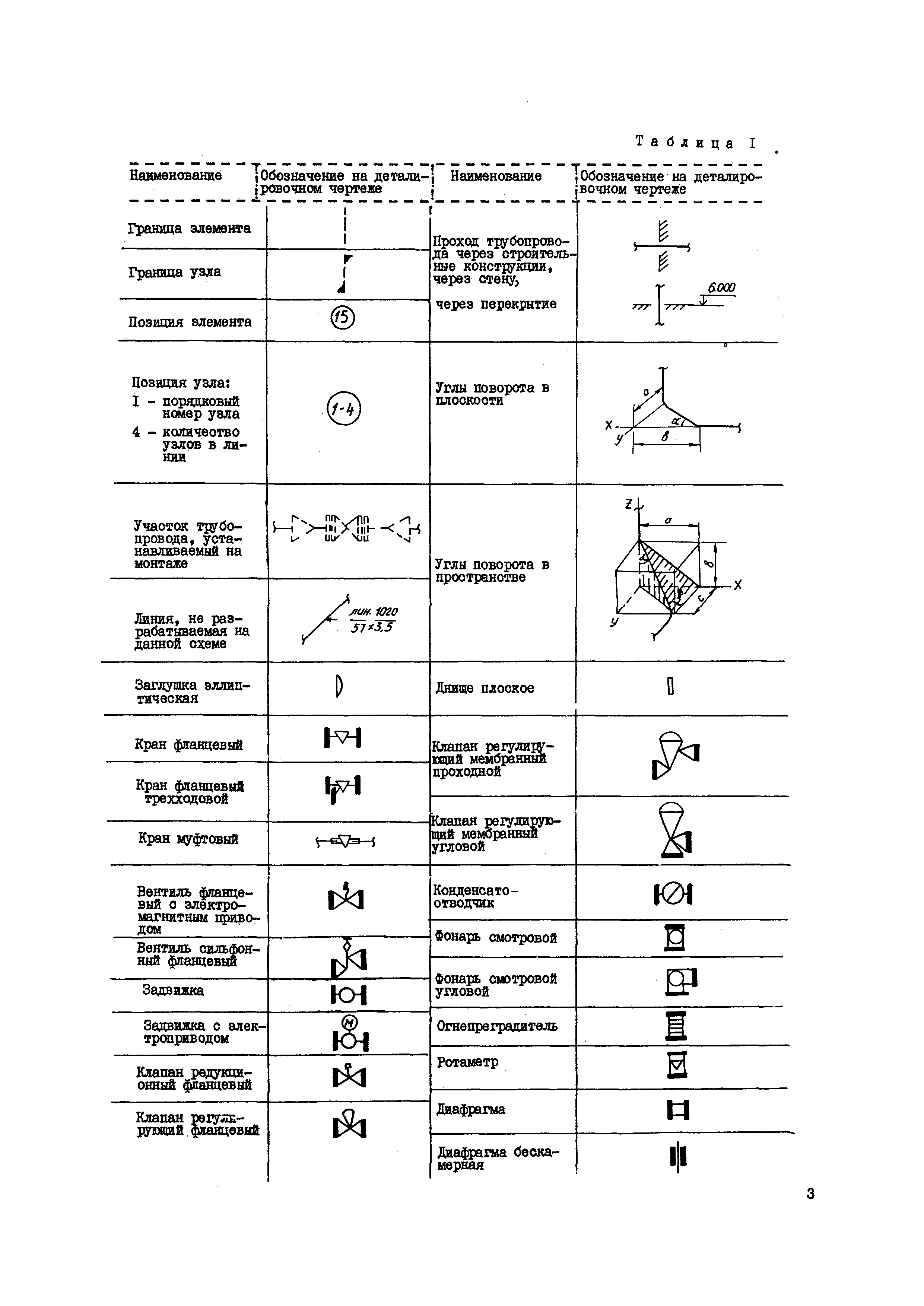

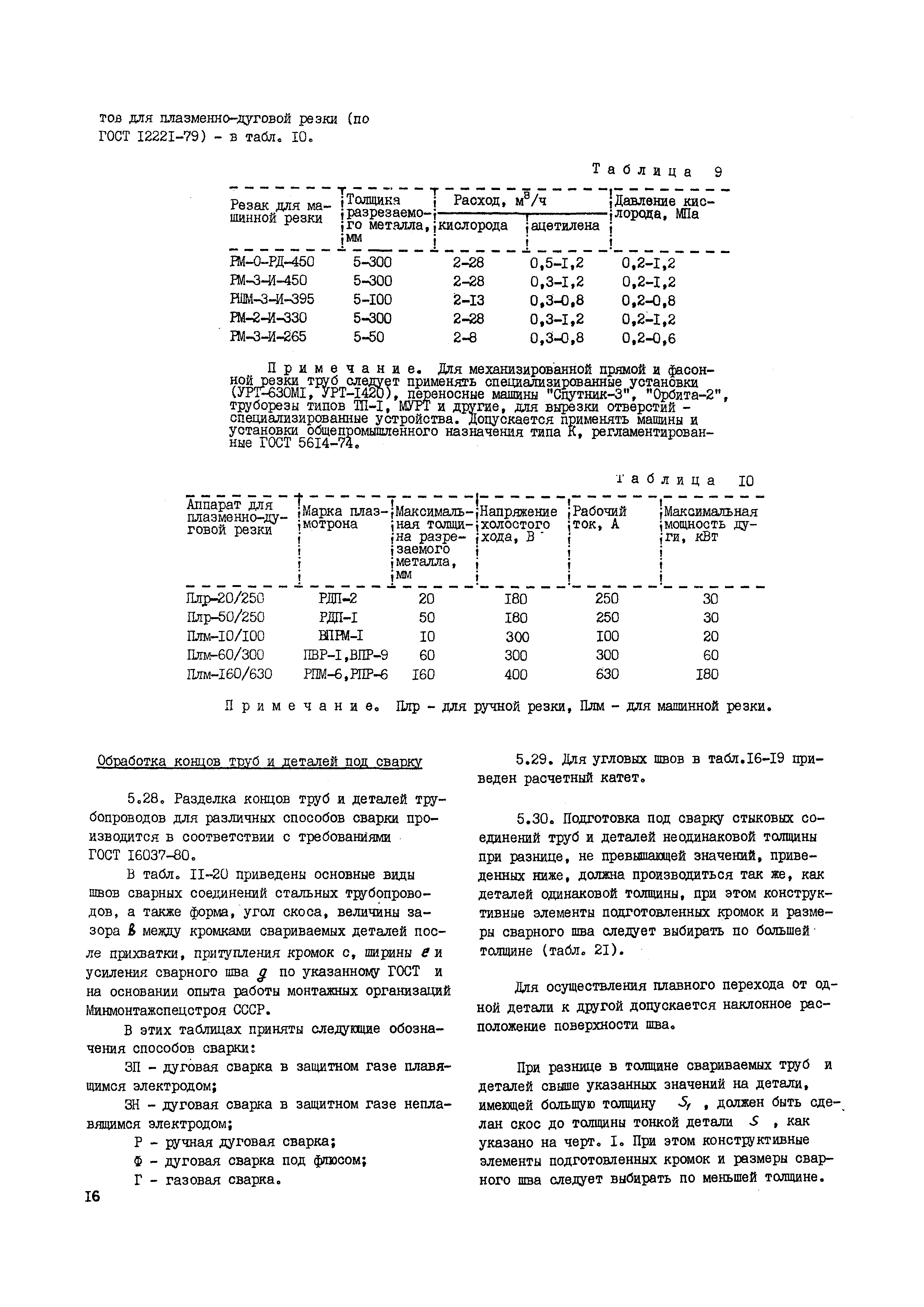

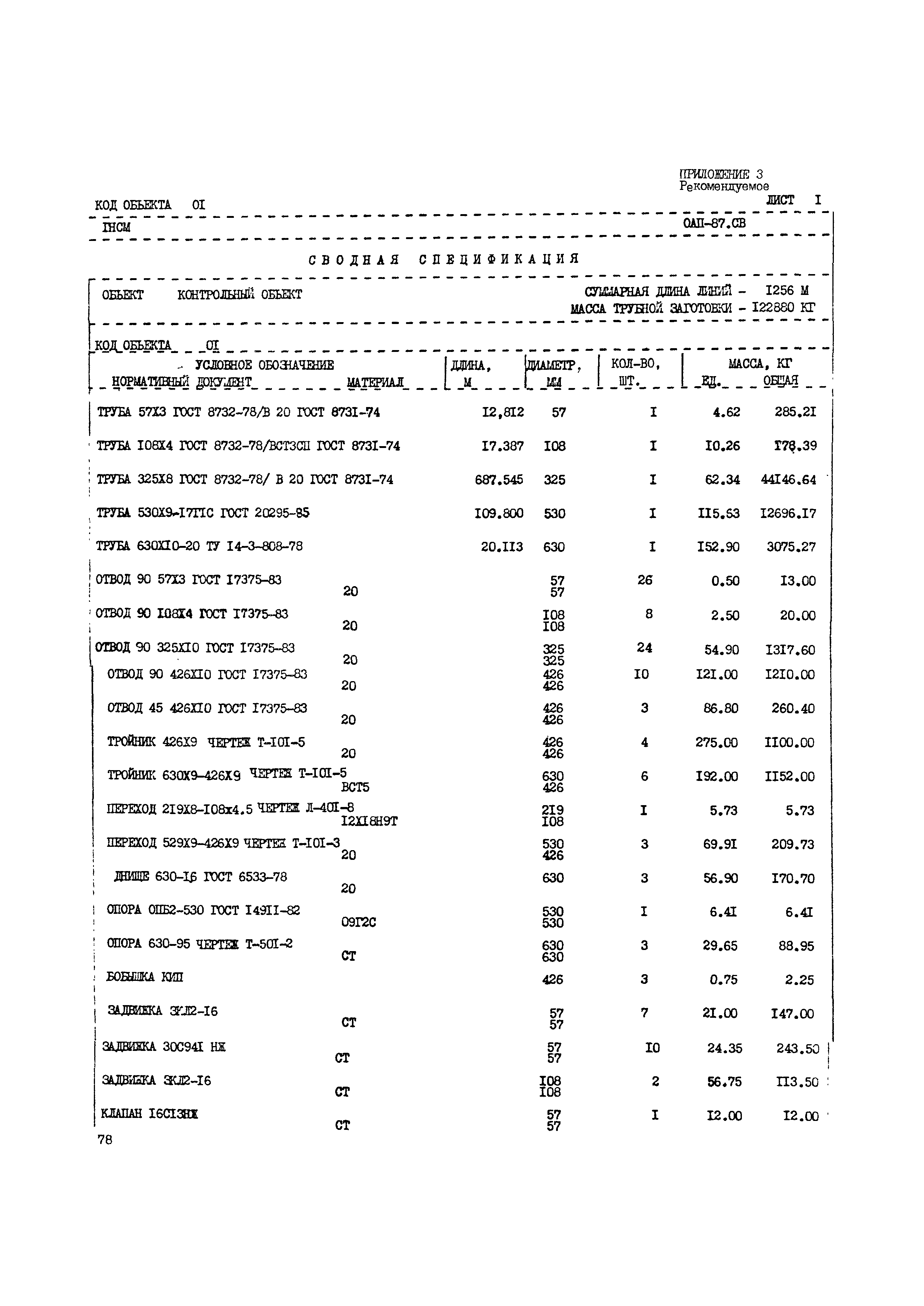

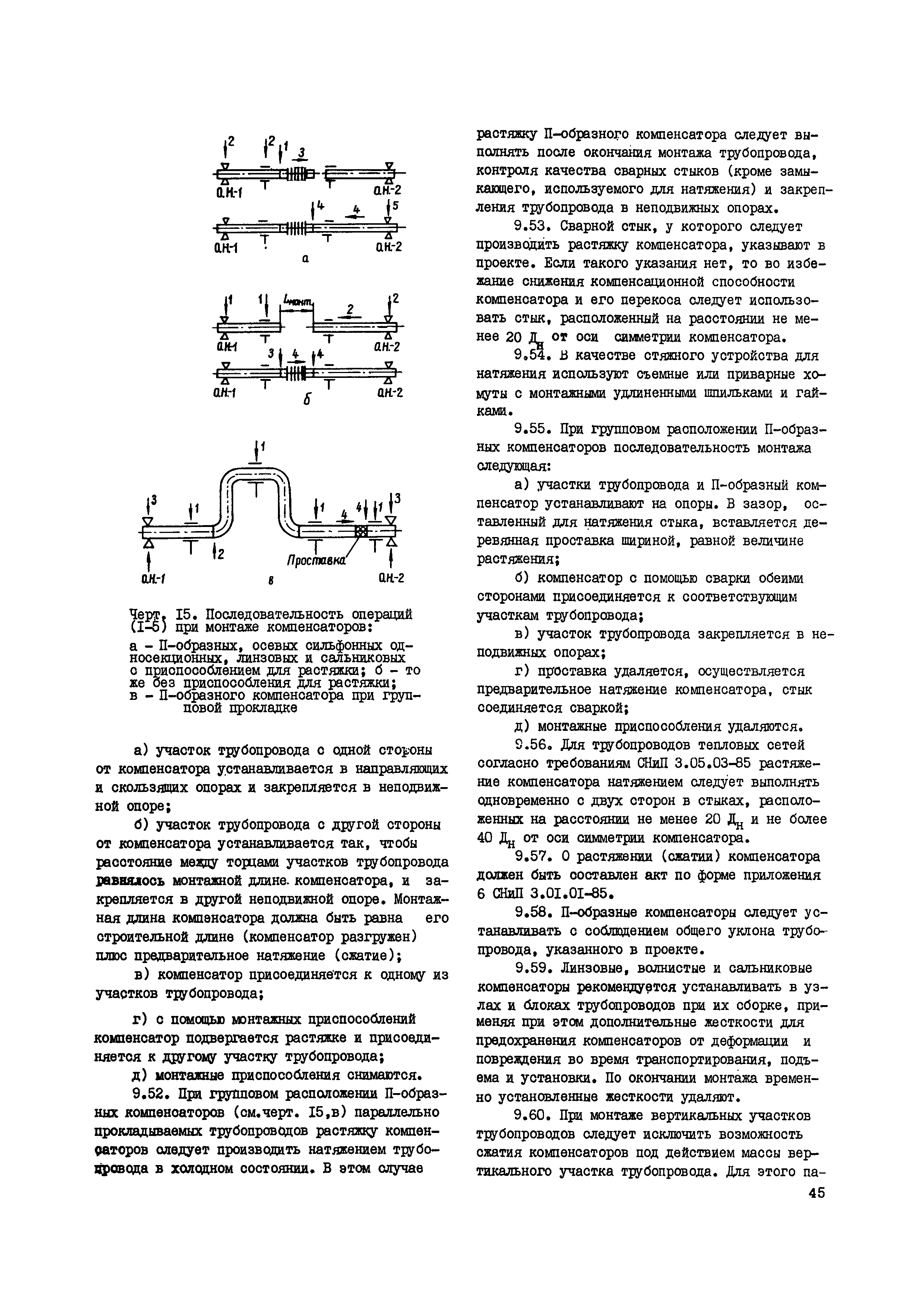

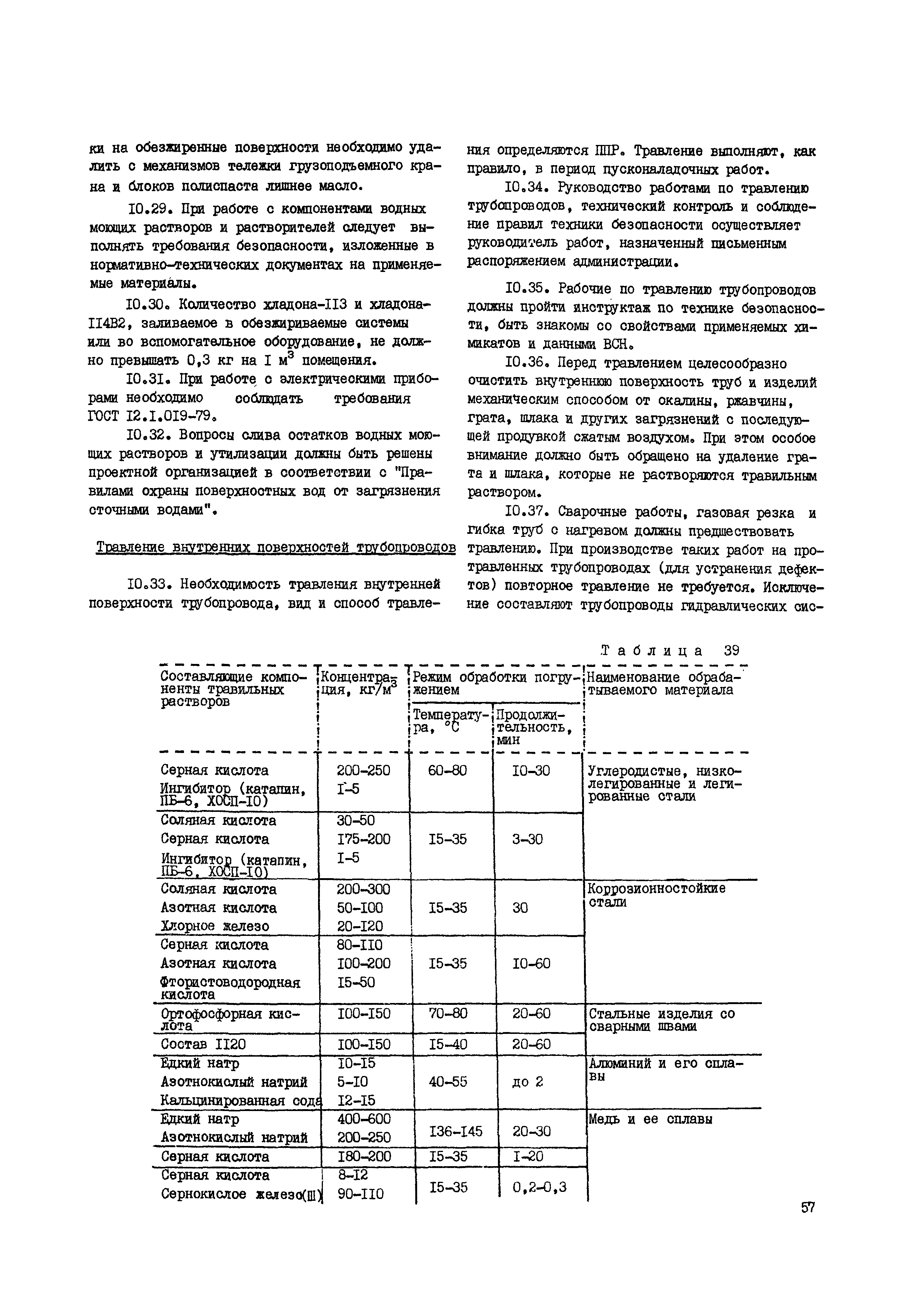

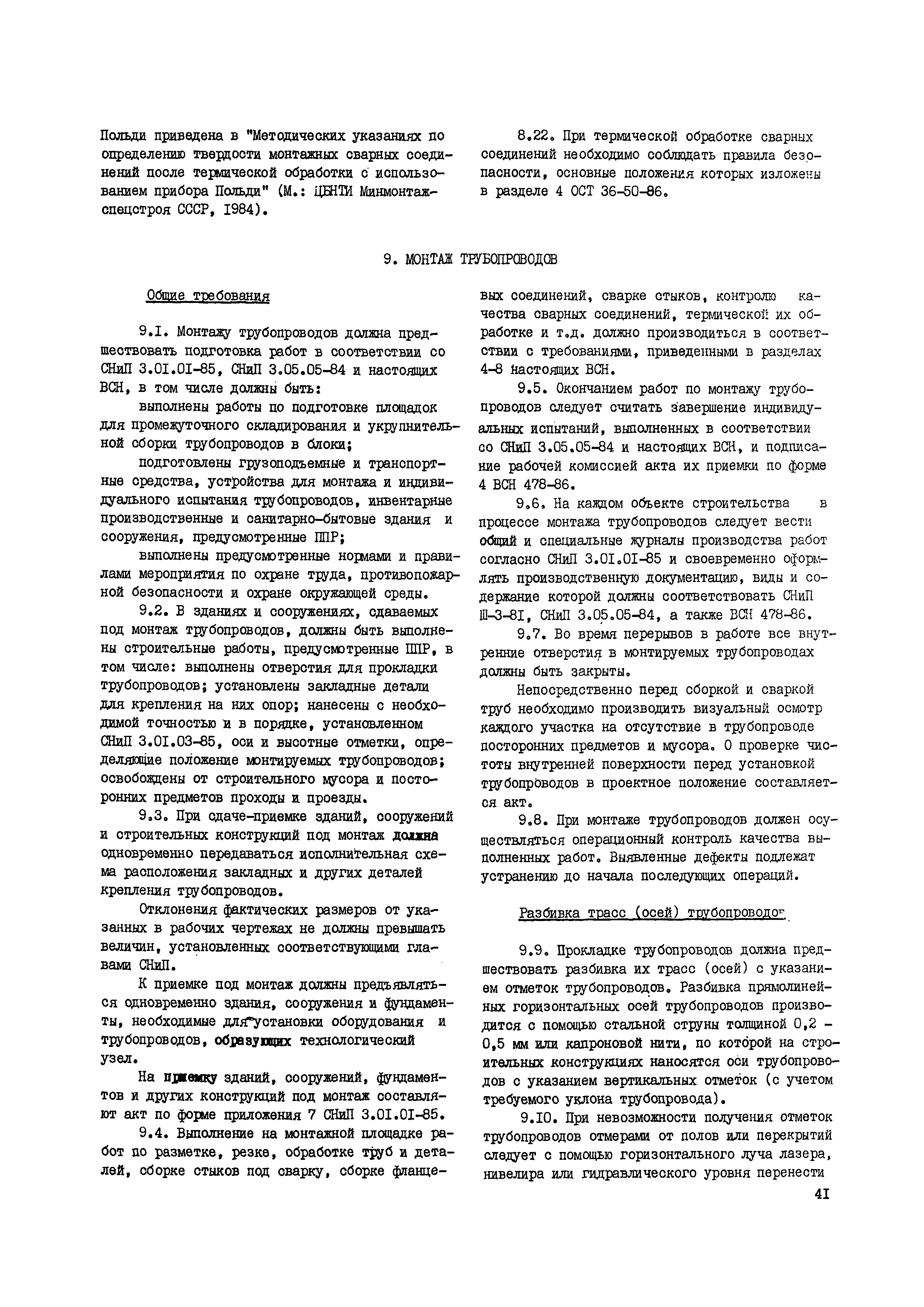

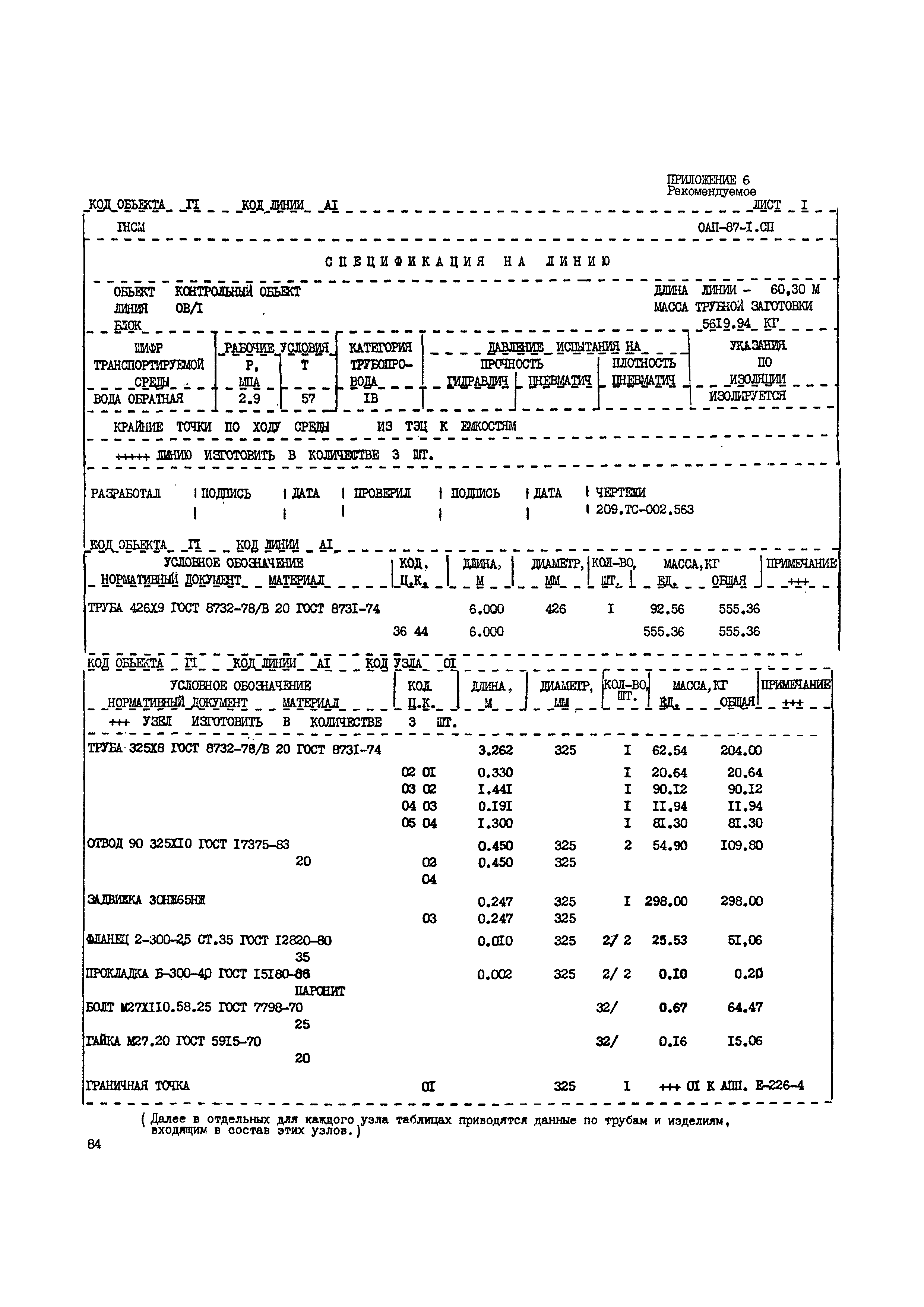

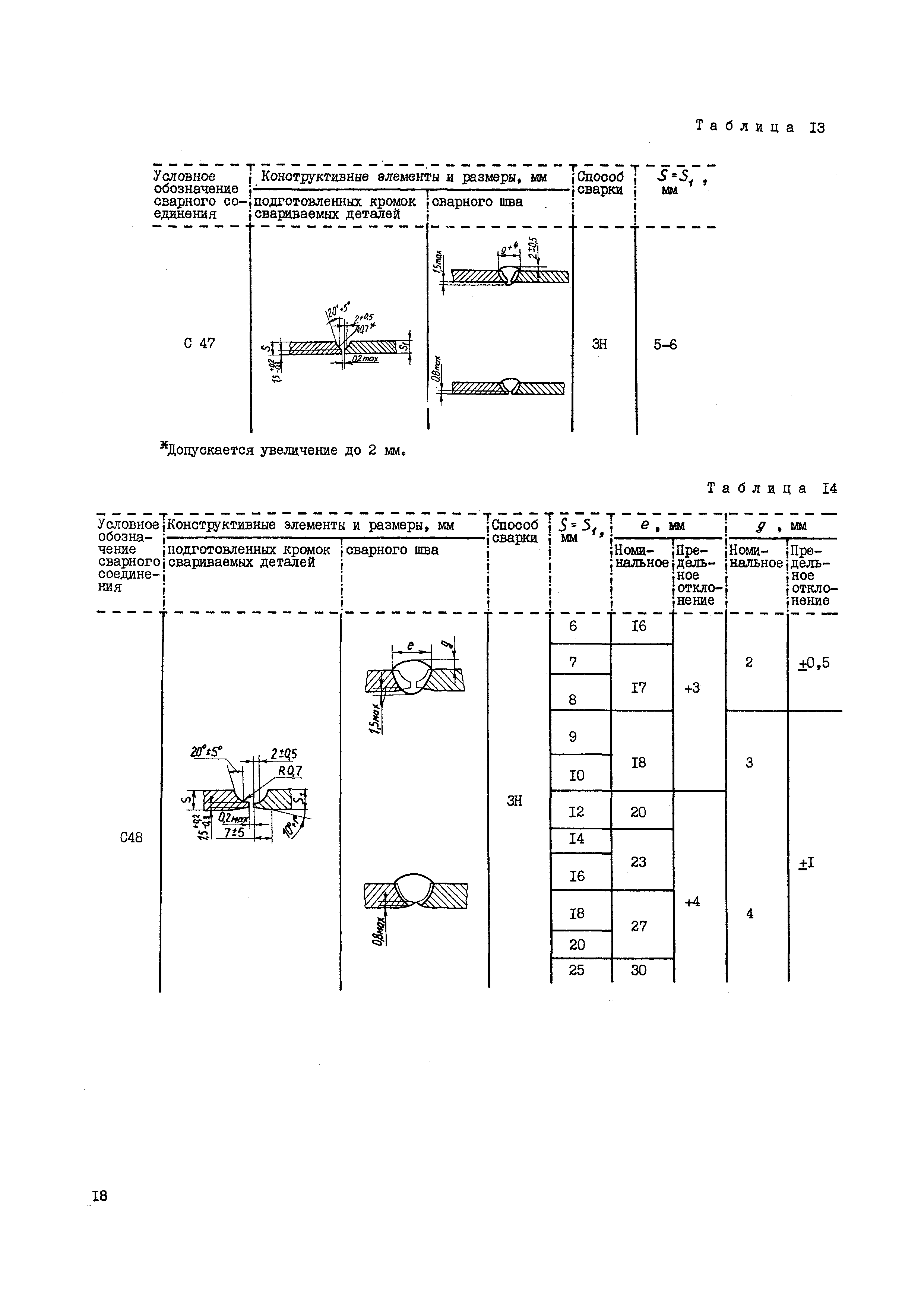

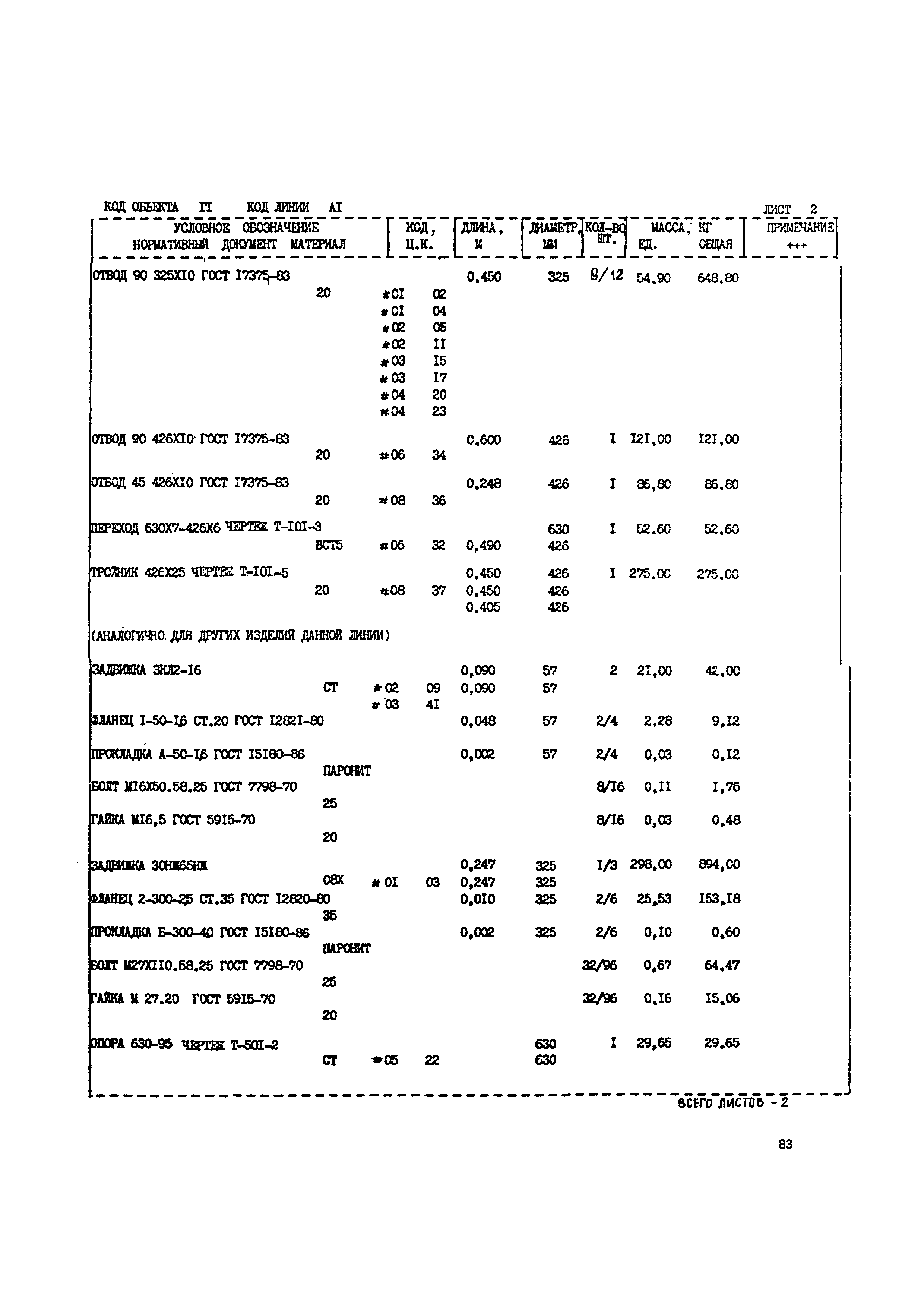

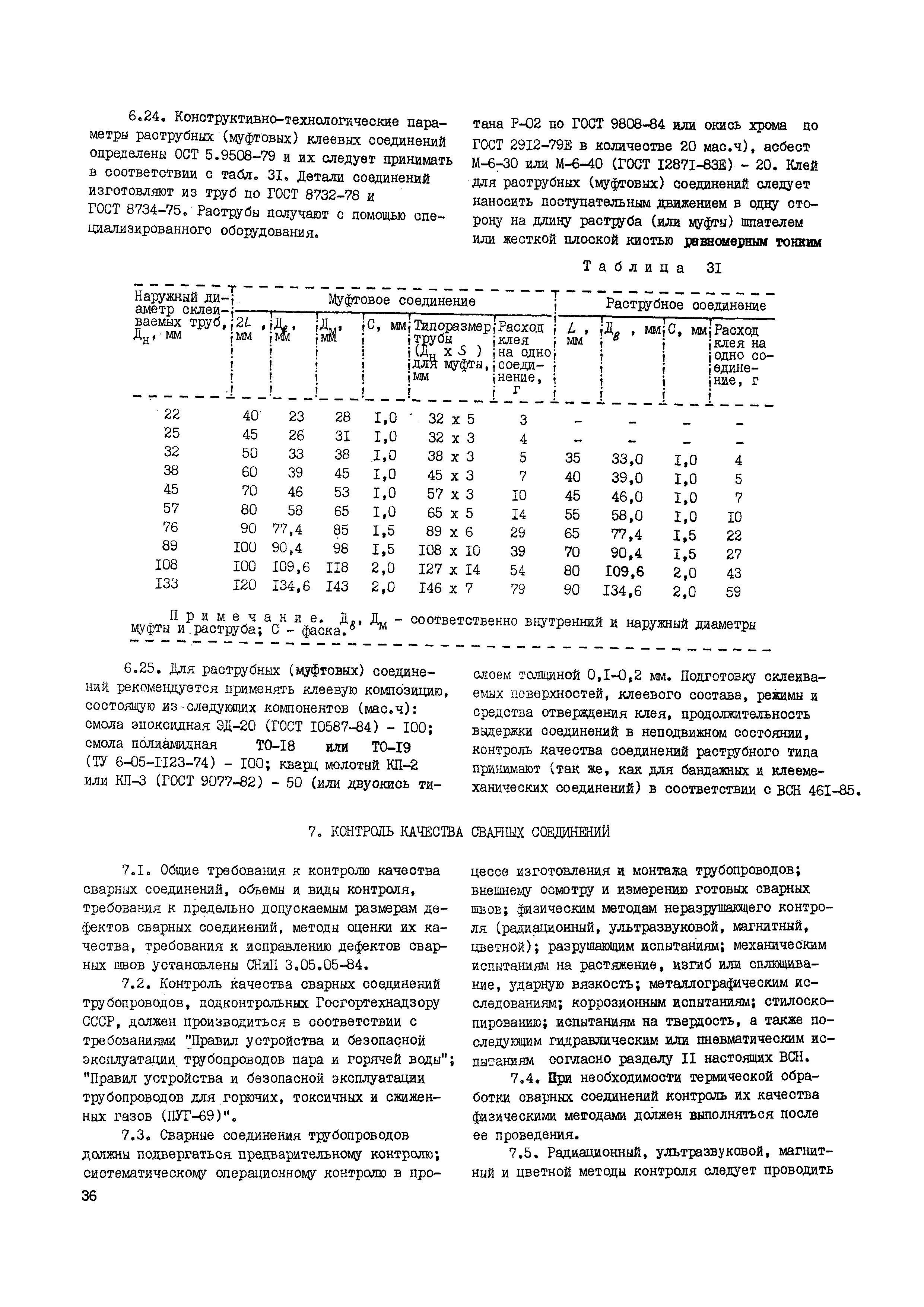

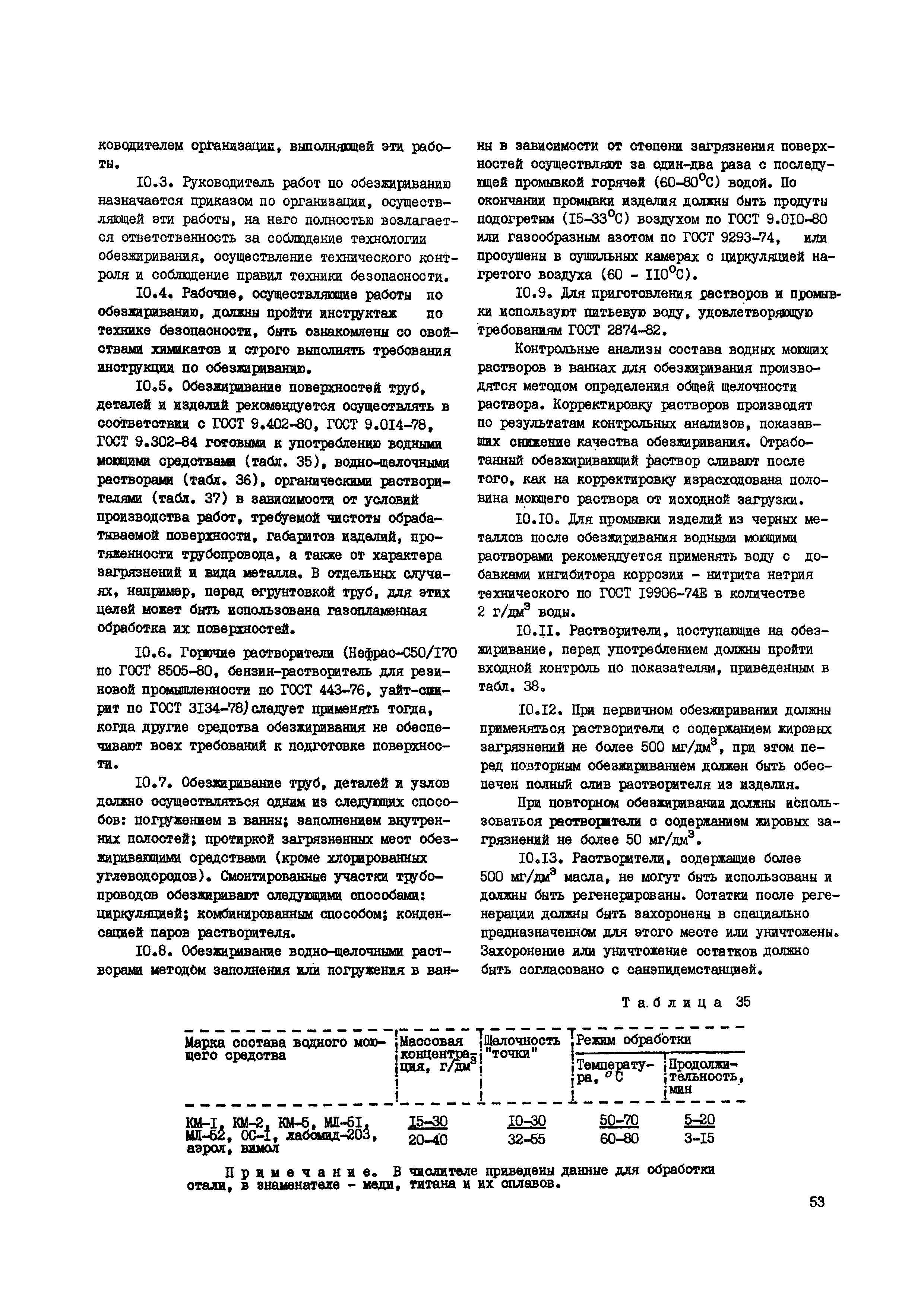

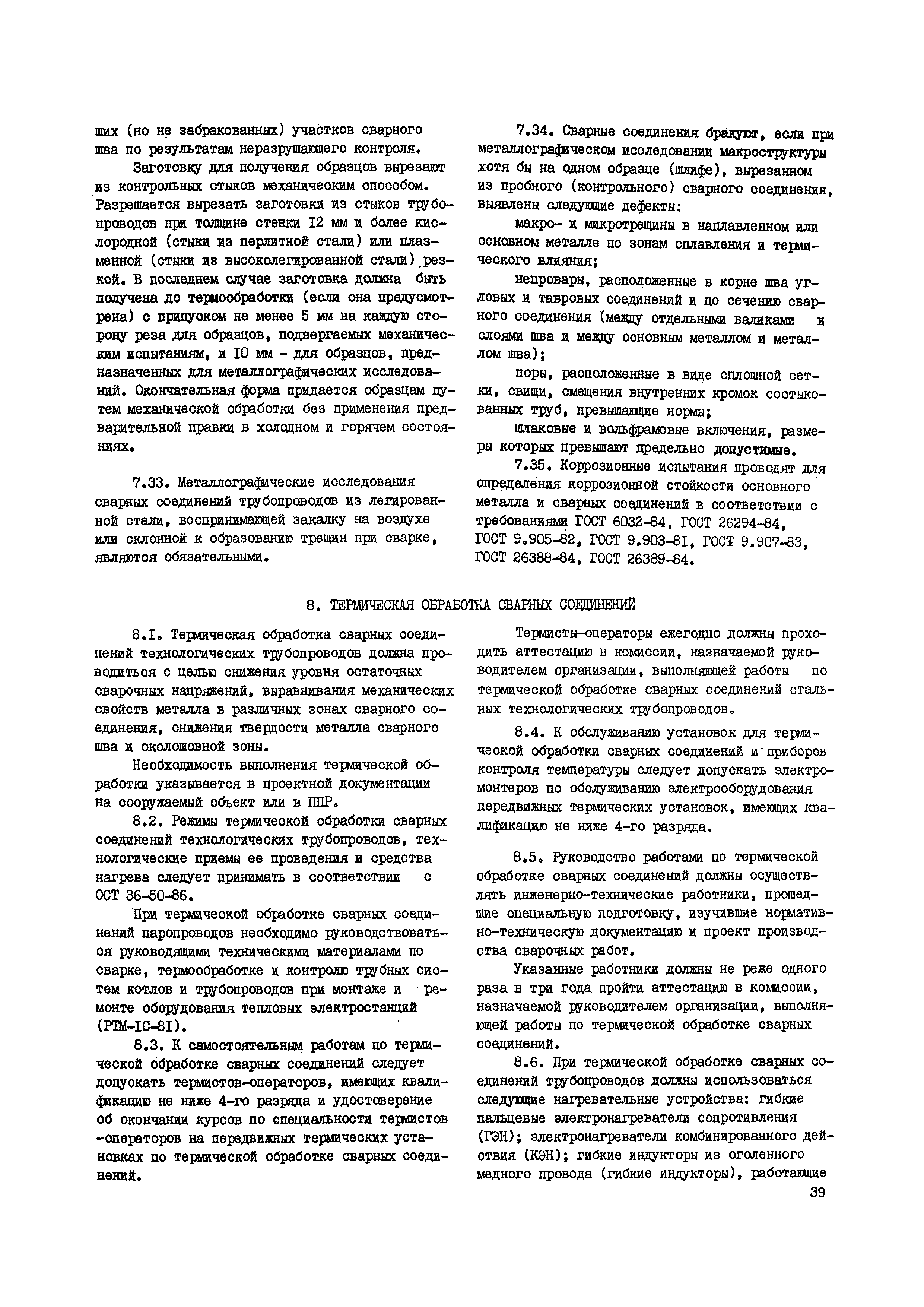

Оглавление:	1 Общие положения 2 Состав и правила выполнения деталировочных чертежей для изготовления трубопроводов 3 Приемка, складирование труб, деталей, арматуры и других изделий и материалов    Основные технические требования    Складирование, хранение и транспортирование 4 Подготовка труб, деталей и арматуры    Очистка и расконсервация    Огрунтовка труб, деталей и трубопроводов 5 Изготовление трубопроводов    Общие требования    Разметка и резка труб    Обработка концов труб и деталей под сварку    Отбортовка труб    Гибка труб    Сборка элементов, узлов и секций трубопроводов под сварку    Сборка фланцевых соединений 6 Сварка и склеивание стальных трубопроводов    Сварка стальных трубопроводов    Склеивание стальных трубопроводов 7 Контроль качества сварных соединений 8 Термическая обработка сварных соединений 9 Монтаж трубопроводов    Общие требования    Разбивка трасс (осей) трубопроводов    Монтаж опор и подвесок    Монтаж узлов и блоков    Монтаж компенсаторов и трубопроводной арматуры    Монтаж надземных межцеховых трубопроводов    Монтаж подземных трубопроводов и защита их от коррозии 10 Обезжиривание и травление трубопроводов    Обезжиривание трубопроводов    Травление внутренних поверхностей трубопроводов 11 Испытание и сдача трубопроводов в эксплуатацию    Общие требования к испытаниям    Гидравлическое испытание трубопроводов    Пневматическое испытание трубопроводов    Промывка и продувка трубопроводов    Приемо-сдаточная производственная документация 12 Особенности монтажа стальных трубопроводов с внутренними неметаллическими покрытиями    Общие требования    Подготовка труб и деталей трубопроводов под гуммирование    Приемка, контроль качества, хранение и транспортирование труб, деталей и арматуры с внутренними неметаллическими покрытиями    Монтаж трубопроводов с внутренними неметаллическими покрытиями    Испытание трубопроводов с внутренними неметаллическими покрытиями 13 Особенности монтажа и испытания стальных трубопроводов, работающих под вакуумом, и холодильных установок    Монтаж и испытание стальных трубопроводов, работающих под вакуумом    Монтаж и испытание стальных трубопроводов холодильных установок Приложение 1 Деталировочный чертеж технологического трубопровода, выполняемого с разбивкой на элементы, специфицируемые по системе шифровки Приложение 2 Деталировочный чертеж технологичексого трубопровода, выполняемого с простановкой цепочек размеров Приложение 3 Сводная спецификация Приложение 4 Деталировочный чертеж технологичексого трубопровода, выполняемого с применением средств электронно-вычислительной техники Приложение 5 Спецификация на линию с разбивкой на узлы (по сокращенному варианту) Приложение 6 Спецификация на линию с разбивкой на узлы (по полному варианту) Приложение 7 Сводная спецификация на линию Приложение 8 Графическая безмасштабная схема последовательного расположения строительных осей и рядов Приложение 9 Перечень нормативно-технических документов

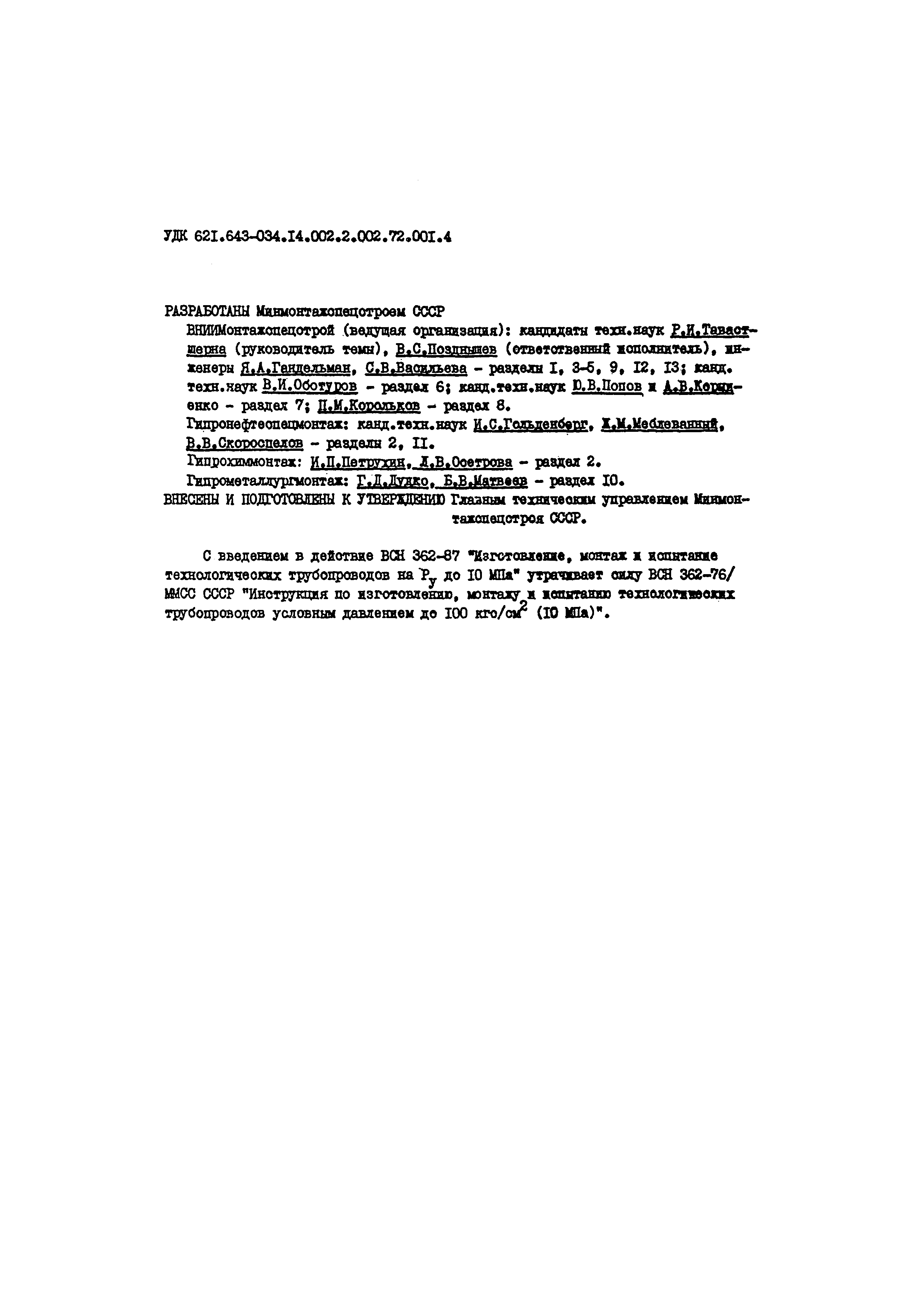

Разработан:	ВНИИмонтажспецстрой Гипрохиммонтаж Минмонтажспецстроя СССР (Giprokhimmontazh, Minmontazhspetsstroy (USSR) ) Гипронефтеспецмонтаж Минмонтажспецстроя СССР (Giproneftespetsmontazh, Minmontazhspetsstroy (USSR) ) Гипрометаллургмонтаж
Утверждён:	28.12.1987 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy )
Издан:	ЦБНТИ Минмонтажспецстроя СССР (1988 г. )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	ВСН 362-76 «Инструкция по изготовлению, монтажу и испытанию технологических трубопроводов условным давлением до 100 кгс/см2 (10 Мпа)»

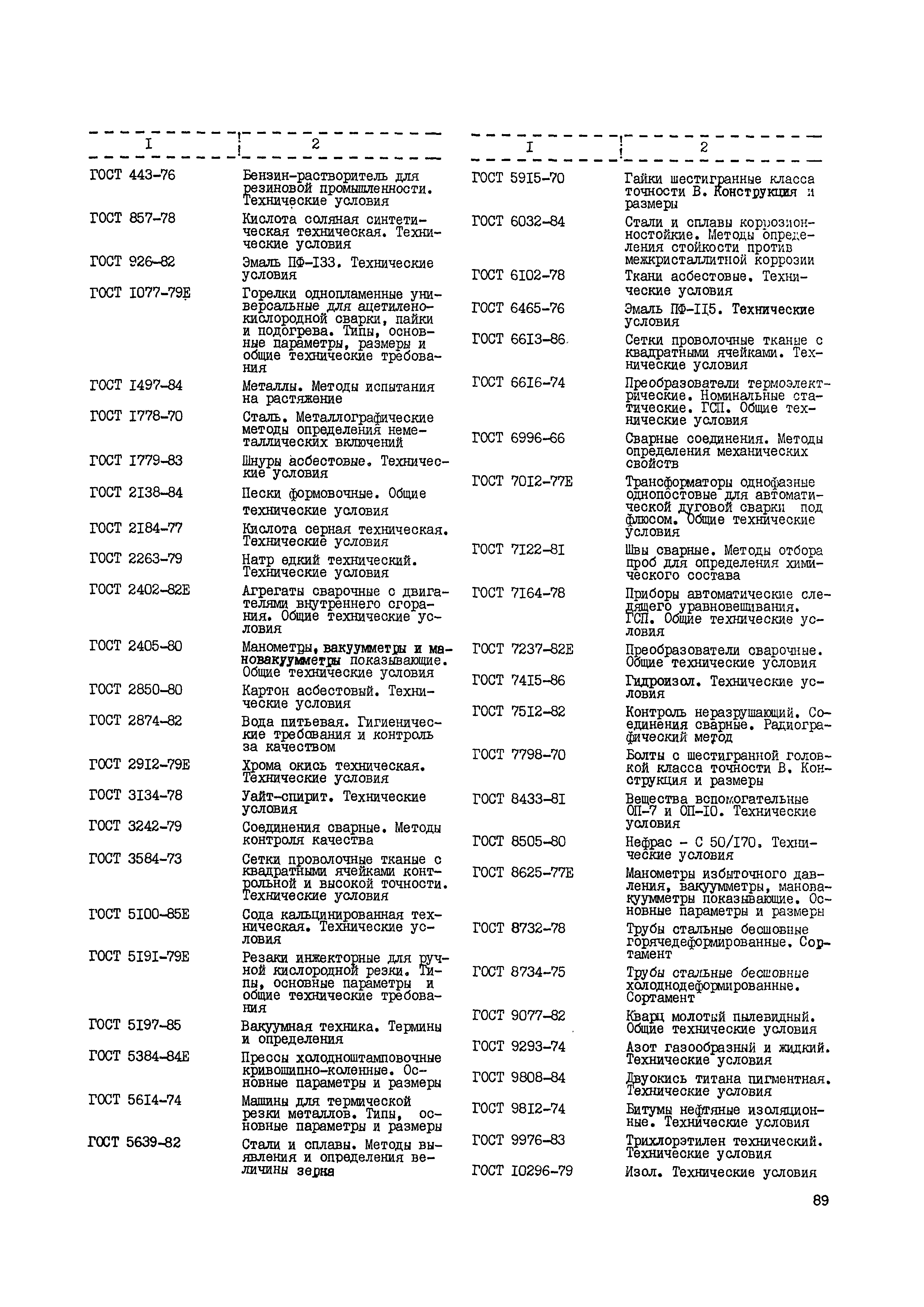

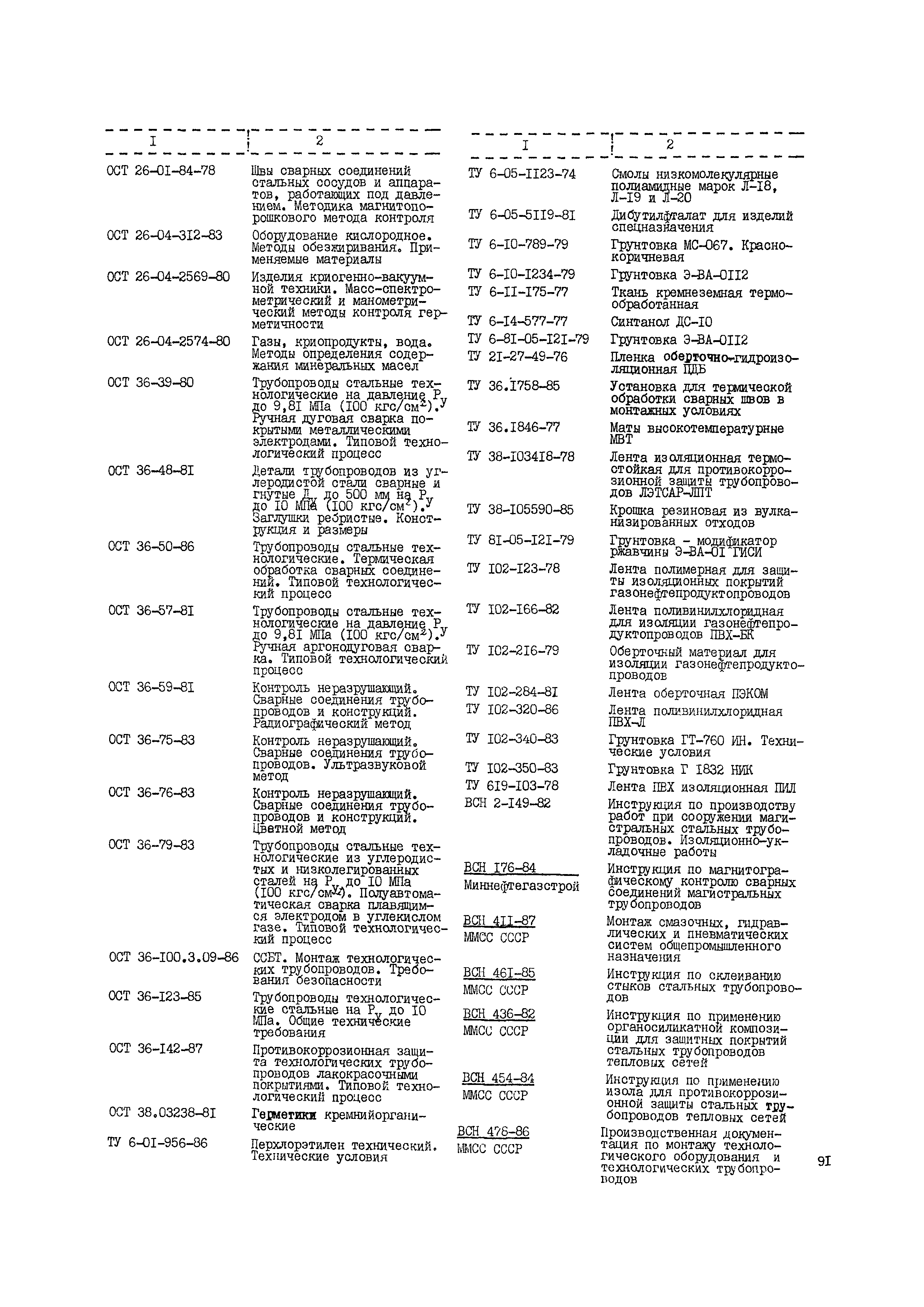

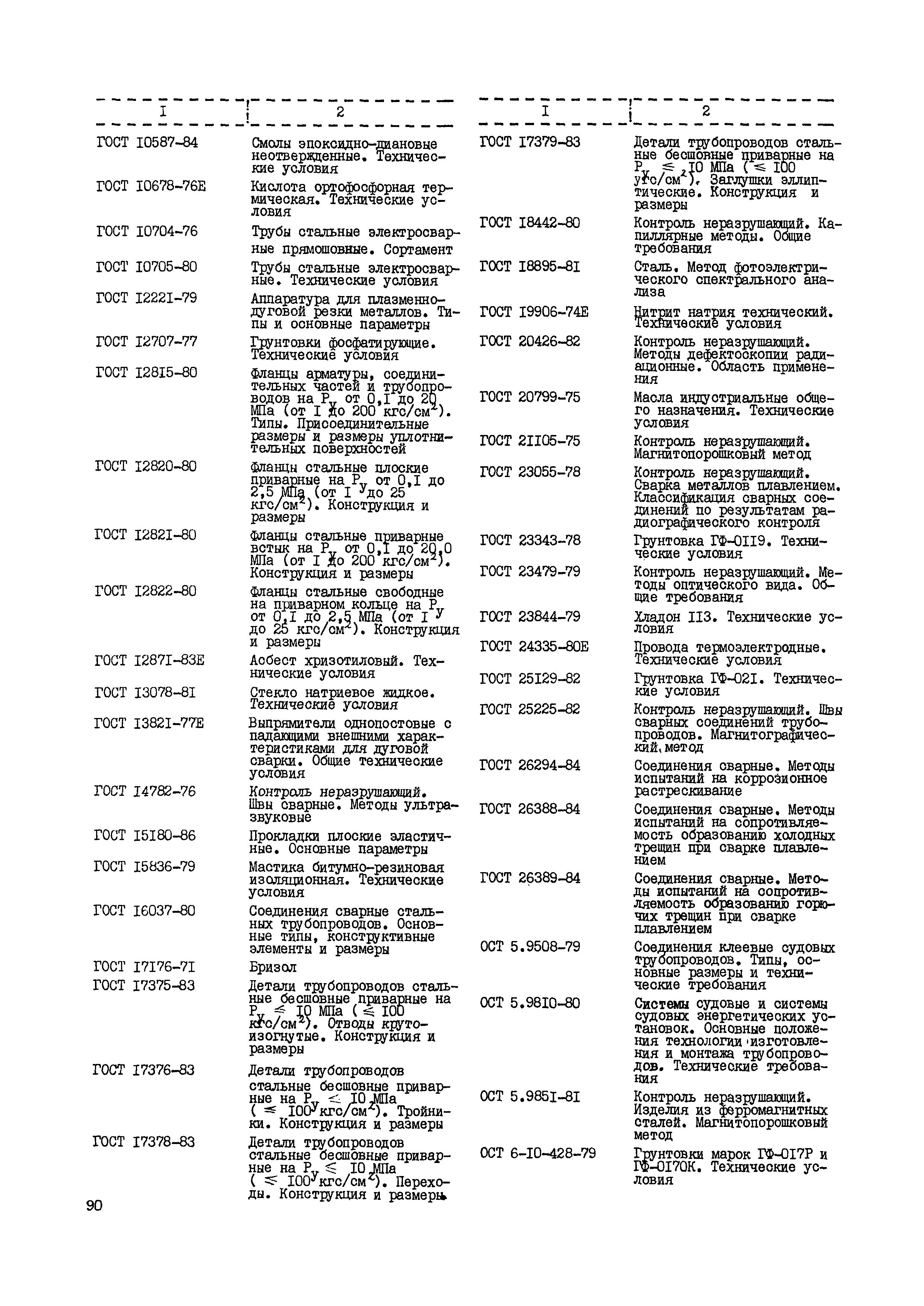

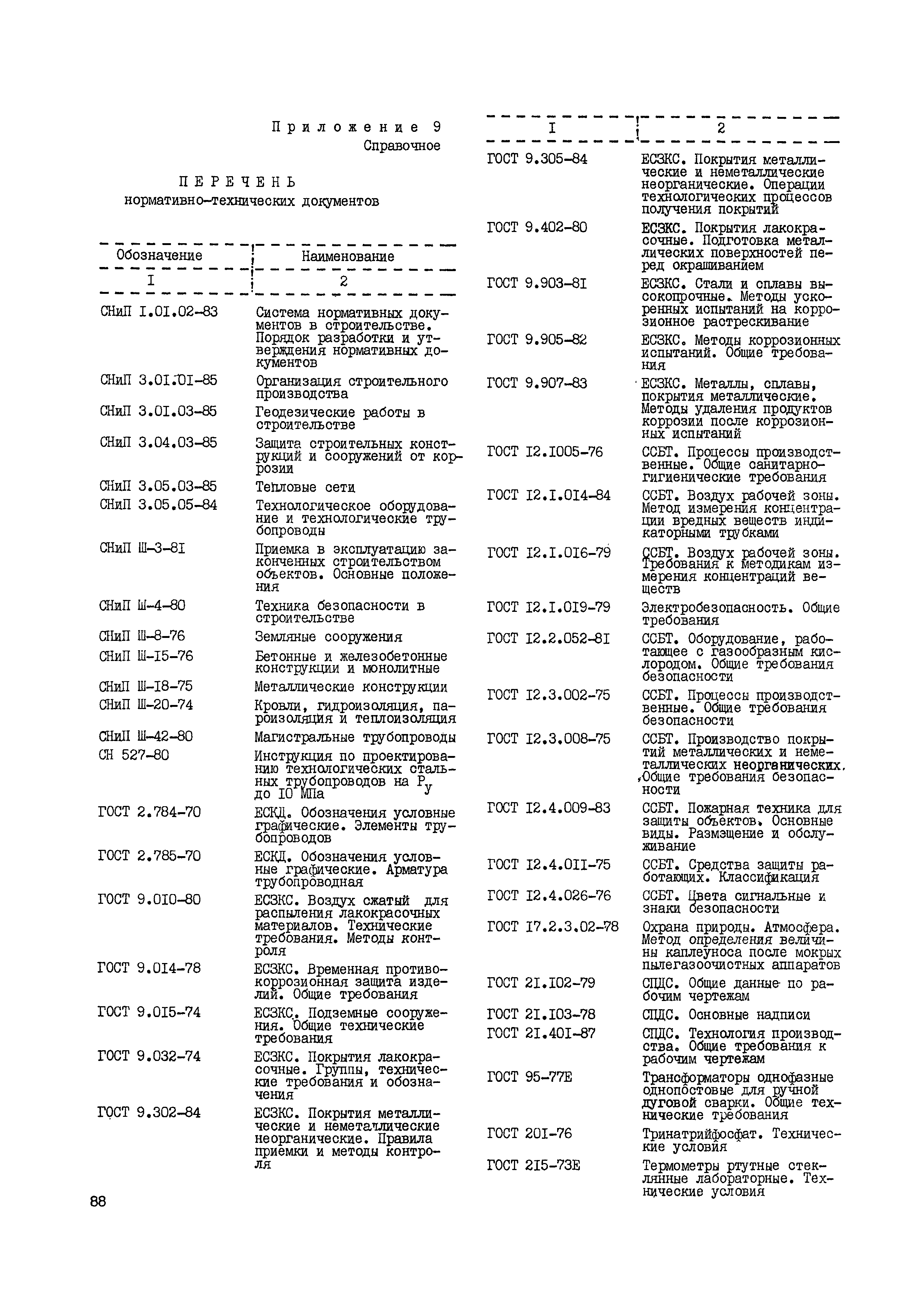

Нормативные ссылки:	СНиП 3.01.01-85* «Организация строительного производства» СНиП III-4-80* «Техника безопасности в строительстве» СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» СНиП III-42-80* «Магистральные трубопроводы» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» СНиП 3.05.03-85 «Тепловые сети» СНиП III-18-75 «Металлические конструкции» ВСН 478-86 «Производственная документация по монтажу технологического оборудования и технологических трубопроводов» ГОСТ 7415-86 «Гидроизол. Технические условия» ГОСТ 10296-79 «Изол. Технические условия» ГОСТ 15836-79 «Мастика битумно-резиновая изоляционная. Технические условия» ГОСТ 9812-74 «Битумы нефтяные изоляционные. Технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 6613-86 «Сетки проволочные тканые с квадратными ячейками. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 20426-82 «Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения» ГОСТ 25225-82 «Контроль неразрушающий. Швы сварных соединений трубопроводов. Магнитографический метод» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 6102-78 «Ткани асбестовые. Технические условия» ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.3.006-75 «Система стандартов безопасности труда. Эксплуатация водопроводных и канализационных сооружений и сетей. Общие требования безопасности» ГОСТ 12.4.009-83 «Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание» ГОСТ 12.4.026-76 «Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности» ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 12.1.014-84 «Система стандартов безопасности труда. Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками» ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.305-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Операции технологических процессов получения покрытий» ГОСТ 12.1.016-79 «Система стандартов безопасности труда. Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 13078-81 «Стекло натриевое жидкое. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» ГОСТ 2.785-70 «Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 17375-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры» ГОСТ 17376-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Тройники. Конструкция и размеры» ГОСТ 17379-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Заглушки эллиптические. Конструкция и размеры» ГОСТ 17378-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Переходы. Конструкция и размеры» ГОСТ 9064-75 «Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 9065-75 «Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия» ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 21.102-79 «Система проектной документации для строительства. Общие данные по рабочим чертежам» ГОСТ 10587-84 «Смолы эпоксидно-диановые неотвержденные. Технические условия» ОСТ 36-48-81 «Детали трубопроводов из углеродистой стали сварные и гнутые Ду до 500 мм на Ру до 10 МПа (100 кгс/см2). Заглушки ребристые. Конструкция и размеры» ГОСТ 14911-82 «Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры» ГОСТ 926-82 «Эмаль ПФ-133. Технические условия» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ОСТ 26-01-84-78 «Швы сварных соединений стальных сосудов и аппаратов, работающих под давлением. Методика магнитопорошкового метода контроля» ВСН 2-149-82 «Инструкция по производству работ при сооружении магистральных стальных трубопроводов. Изоляционно-укладочные работы» ВСН 176-84 «Инструкция по магнитографическому контролю сварных соединений магистральных трубопроводов» ГОСТ 215-73 «Термометры ртутные стеклянные лабораторные. Технические условия» СНиП III-15-76 «Бетонные и железобетонные конструкции монолитные» ПУГ 69 «Правила устройства и безопасной эксплуатации трубопроводов для горючих, токсичных и сжиженных газов» ГОСТ 21.103-78 «Система проектной документации для строительства. Основные надписи» ОСТ 26-04-312-83 «Методы обезжиривания оборудования. Общие требования к технологическим процессам» СНиП III-3-81 «Приемка в эксплуатацию законченных строительством объектов. Основные положения» СНиП III-20-74 «Кровли, гидроизоляция и пароизоляция» СНиП III-8-76 «Земляные сооружения. Правила производства и приемки работ» ОСТ 36-79-83 «Трубопроводы стальные технологические из углеродистых и низколегированных сталей на Ру до 10 МПа (100 кгс/см2). Полуавтоматическая сварка плавящимся электродом в углекислом газе. Типовой технологический процесс» ОСТ 36-145-88 «Трубопроводы стальные технологические на давление Ру до 10 МПа. Автоматическая дуговая сварка под флюсом. Типовой технологический процесс» ОСТ 36-76-83 «Контроль неразрушающий. Сварные соединения трубопроводов и конструкций. Цветной метод» СНиП 1.01.02-83 «Система нормативных документов в строительстве. Порядок разработки и утверждения нормативных документов» ГОСТ 12.1.005-76 «Система стандартов безопасности труда. Воздух рабочей зоны. Общие санитарно-гигиенические требования» ГОСТ 2.784-70 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов» ГОСТ 12.4.011-75 «Система стандартов безопасности труда. Средства защиты работающих. Классификация» ГОСТ 17176-71 «Бризол» ГОСТ 10704-76 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10678-76 «Кислота ортофосфорная термическая. Технические условия» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 12.3.008-75 «Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности» ГОСТ 12707-77 «Грунтовки фосфатирующие. Технические условия» ГОСТ 13821-77 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 18895-81 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 19906-74 «Нитрит натрия технический. Технические условия» ГОСТ 201-76 «Тринатрийфосфат. Технические условия» ГОСТ 20799-75 «Масла индустриальные общего назначения. Технические условия» ГОСТ 2184-77 «Кислота серная техническая. Технические условия» ГОСТ 23343-78 «Грунтовка ГФ-0119. Технические условия» ГОСТ 23479-79 «Контроль неразрушающий. Методы оптического вида. Общие требования» ГОСТ 23844-79 «Хладон 113. Технические условия» ГОСТ 26388-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением» ГОСТ 26389-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 443-76 «Нефрасы С2-80/120 и С3-80/120. Технические условия» ГОСТ 5100-85 «Сода кальцинированная техническая. Технические условия» ГОСТ 5197-85 «Вакуумная техника. Термины и определения» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 7122-81 «Швы сварные и металл наплавленный. Методы отбора проб для определения химического состава» ГОСТ 7164-78 «Приборы автоматические следящего уравновешивания ГСП. Общие технические условия» ГОСТ 8433-81 «Вещества вспомогательные ОП-7 и ОП-10. Технические условия» ГОСТ 8505-80 «Нефрас-С 50/170. Технические условия» ГОСТ 9.010-80 «Единая система защиты от коррозии и старения. Воздух сжатый для распыления лакокрасочных материалов. Технические требования и методы контроля» ГОСТ 9.903-81 «Единая система защиты от коррозии и старения. Стали и сплавы высокопрочные. Методы ускоренных испытаний на коррозионное растрескивание» ГОСТ 9.905-82 «Единая система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требования» ГОСТ 9.907-83 «Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические. Методы удаления продуктов коррозии после коррозионных испытаний» ГОСТ 9808-84 «Двуокись титана пигментная. Технические условия» ОСТ 36-123-85 «Трубопроводы технологические стальные на Ру до 10 МПа. Общие технические требования» СНиП 3.01.03-84 «Геодезические работы в строительстве» ГОСТ 2263-79 «Натр едкий технический. Технические условия» ГОСТ 26294-84 «Соединения сварные. Методы испытаний на коррозионное растрескивание» ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ВСН 3-80/Минморфлот «Инструкция по проектированию морских причальных сооружений» ГОСТ 9.015-74 «Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования» ОСТ 36-75-83 «Контроль неразрушающий. Сварные соединения трубопроводов. Ультразвуковой метод» ВСН 461-85 «Инструкция по склеиванию стыков стальных трубопроводов» ВСН 436-82 «Инструкция по применению органосиликатной композиции для защитных покрытий стальных трубопроводов тепловых сетей» ГОСТ 2912-79 «Хрома окись техническая. Технические условия» ГОСТ 9077-82 «Кварц молотый пылевидный. Общие технические условия» ВСН 411-88 «Монтаж смазочных, гидравлических и пневматических систем общепромышленного назначения» ОСТ 36-57-81 «Трубопроводы стальные технологические из углеродистых и легированных сталей на давление Ру до 9,81 МПа (100кгс/см2). Ручная аргонодуговая сварка. Типовой технологический процесс» ОСТ 36-50-86 «Трубопроводы стальные технологические. Термическая обработка сварных соединений. Типовой технологический процесс» ОСТ 36-39-80 «Трубопроводы стальные технологические на давление Ру до 9,81 МПа (100 кгс/см2). Ручная дуговая сварка покрытыми металлическими электродами. Типовой технологический процесс» ВСН 454-84 «Инструкция по применению изола для противокоррозионной защиты стальных трубопроводов тепловых сетей» ГОСТ 12221-79 «Аппаратура для плазменно-дуговой резки металлов. Типы и основные параметры» ГОСТ 5191-79 «Резаки инжекторные для ручной кислородной резки. Типы, основные параметры и общие технические требования» ГОСТ 1077-79 «Горелки однопламенные универсальные для ацетилено-кислородной сварки, пайки и подогрева. Типы, основные параметры и размеры и общие технические требования» ГОСТ 95-77 «Трансформаторы однофазные однопостовые для ручной дуговой сварки. Общие технические условия» ГОСТ 2402-82 «Агрегаты сварочные с двигателями внутреннего сгорания. Общие технические условия» ГОСТ 7237-82 «Преобразователи сварочные. Общие технические условия» ГОСТ 7012-77 «Трансформаторы однофазные однопостовые для автоматической дуговой сварки под флюсом. Общие технические условия» ГОСТ 5614-74 «Машины для термической резки металлов. Типы, основные параметры и размеры»
