Скачать ОСТ 24.201.03-90 Сосуды и аппараты стальные высокого давления. Общие технические требования

Дата актуализации: 10.08.2017

ОСТ 24.201.03-90

Сосуды и аппараты стальные высокого давления. Общие технические требования

Обозначение:	ОСТ 24.201.03-90
Обозначение англ:	OST 24.201.03-90
Статус:	заменен
Название рус.:	Сосуды и аппараты стальные высокого давления. Общие технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.2011
Область применения:	Стандарт распространяется на сосуды и аппараты стальные, работающие под внутренним избыточным давлением свыше 10 до 130 МПА при температуре стенки не ниже минус 40 и не выше 525 градусов С и устанавливает общие технические требования к изготовлению, конструкции, материалам, методам контроля и испытаний, приемке и поставке сосудов и аппаратов с корпусами в кованом, кованосварном, многослойном рулонированном, вальцованосварном и штампосварном исполнениях, предназначенных для эксплуатации в химических, нефтехимических, нефтеперерабатывающих производствах, в производстве минеральных удобрений, а также других смежных отраслях промышленности.

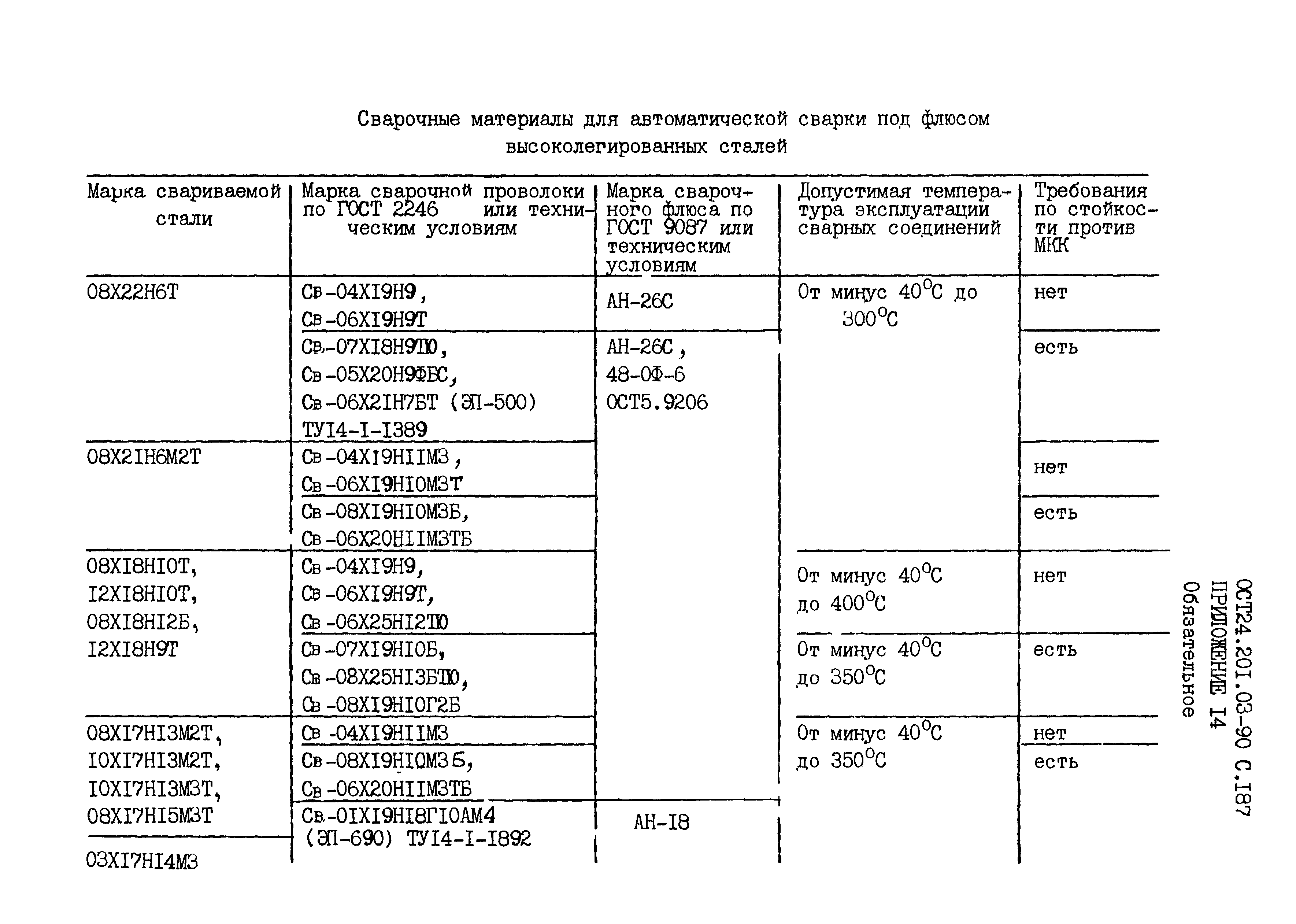

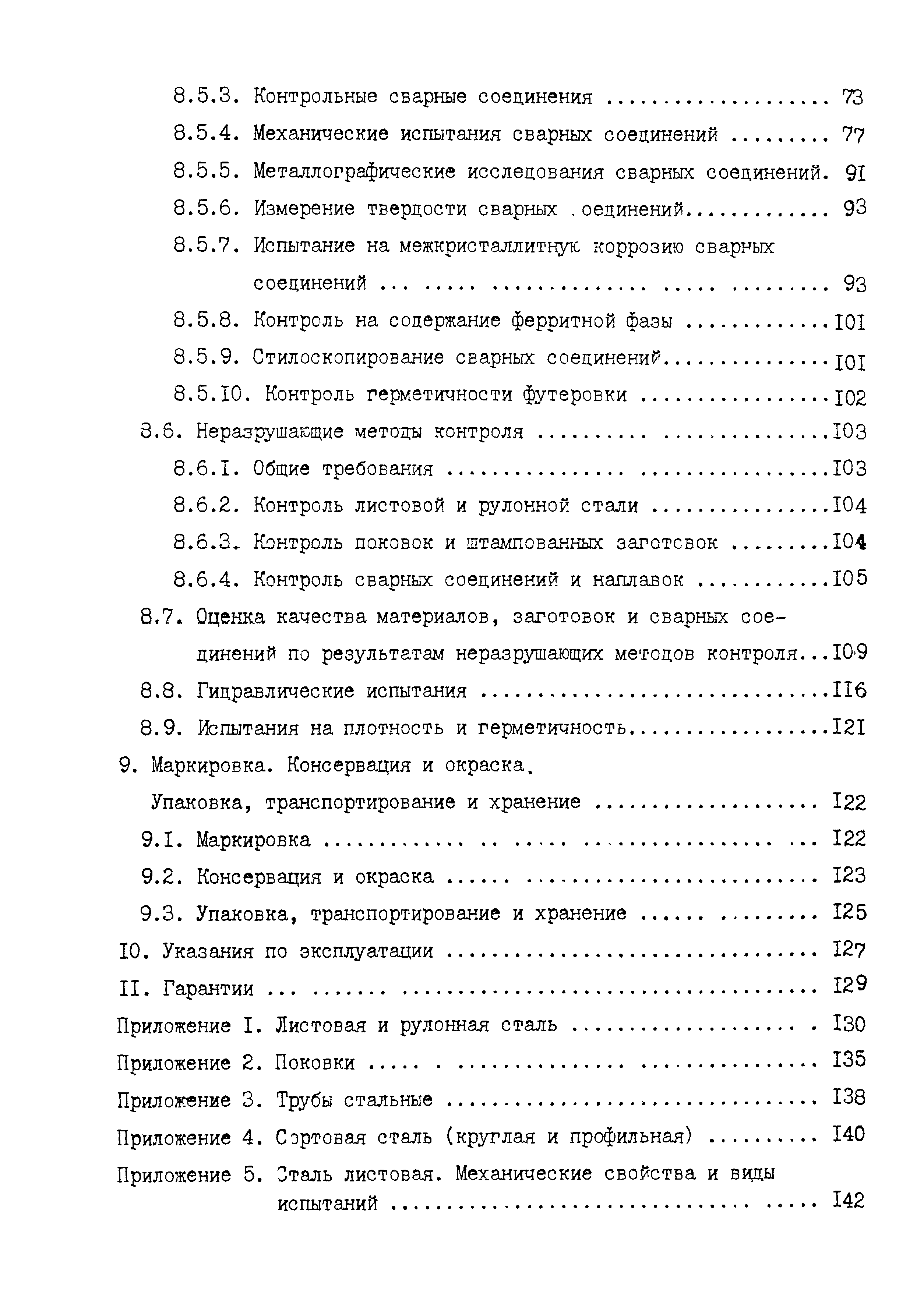

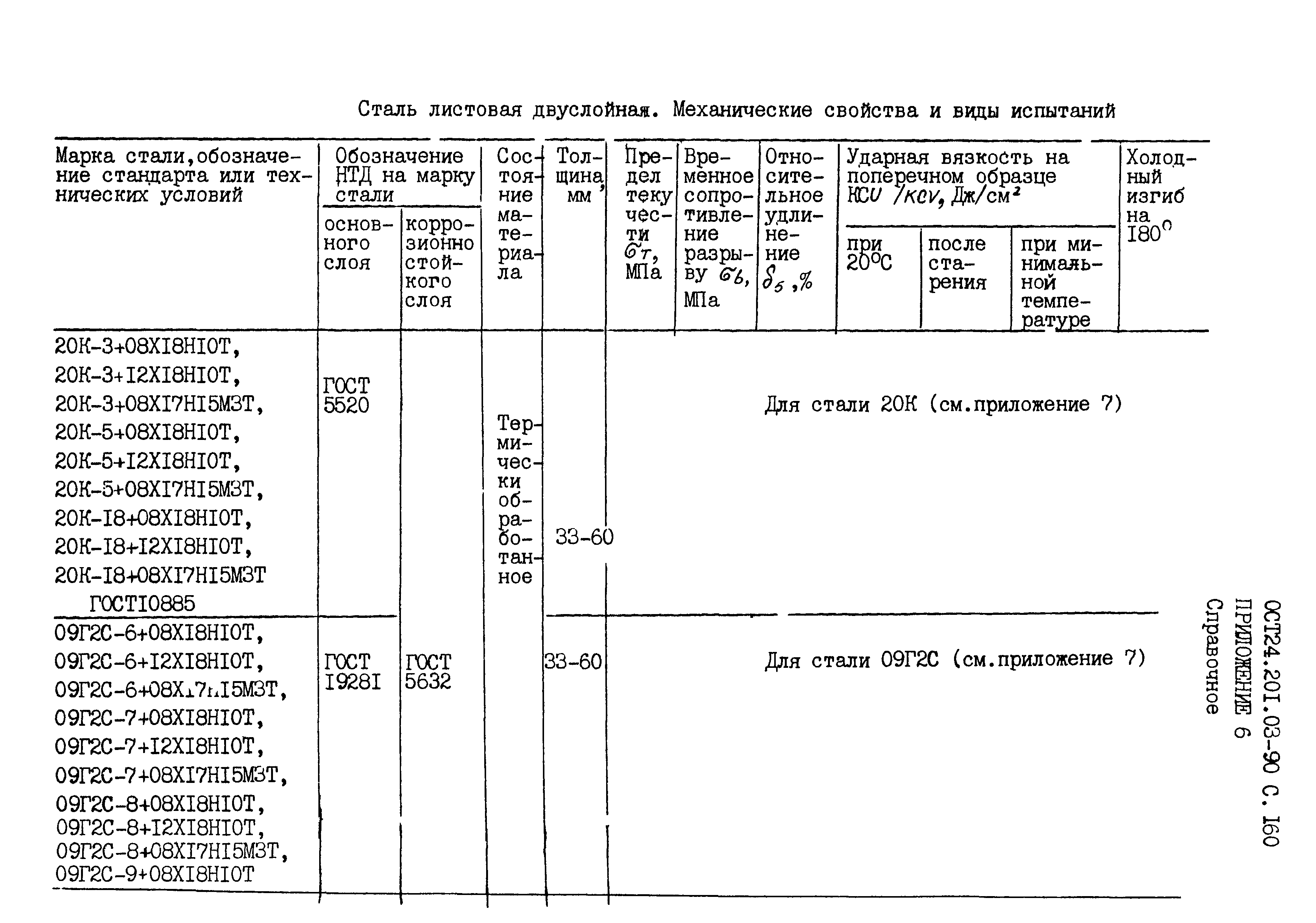

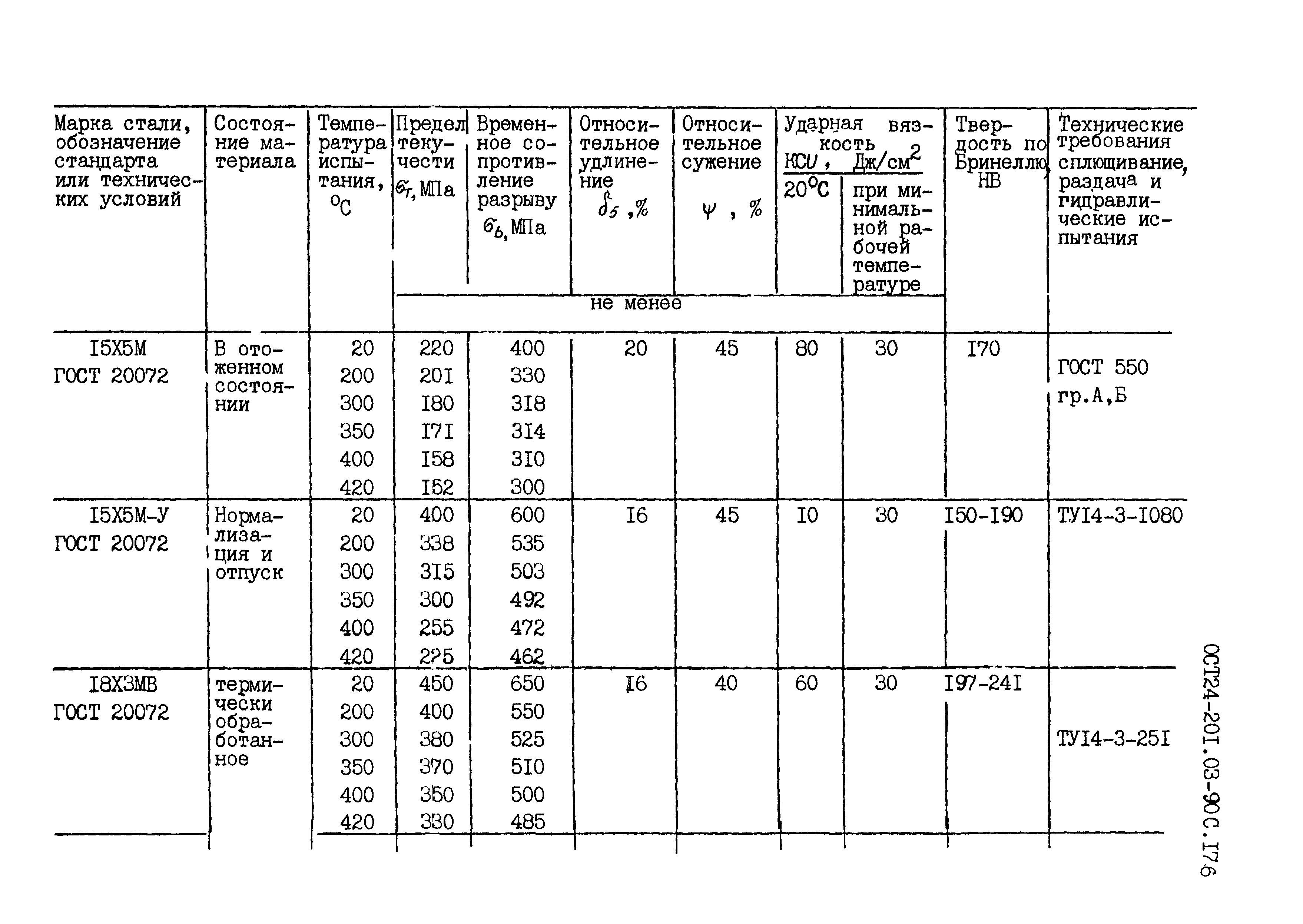

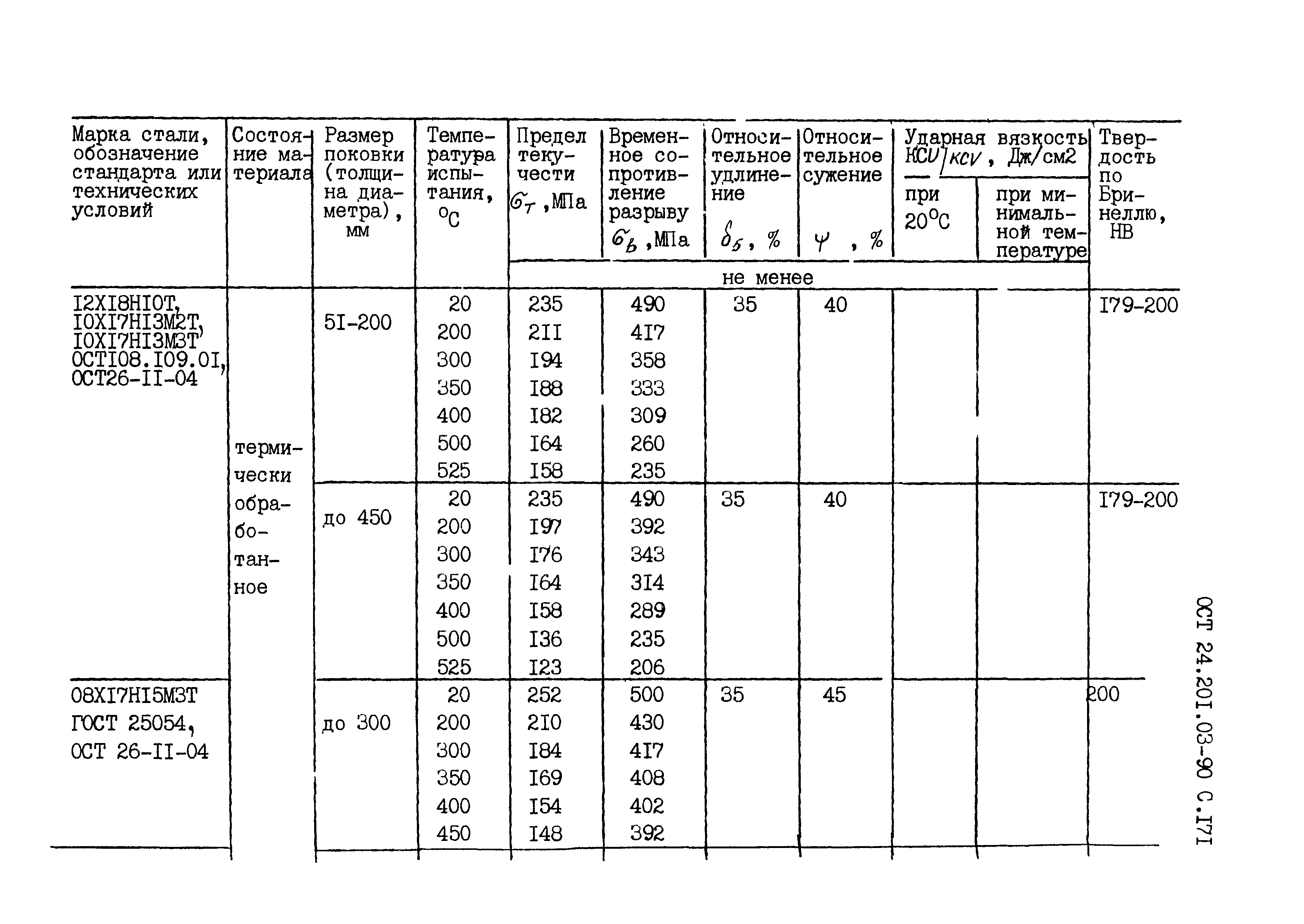

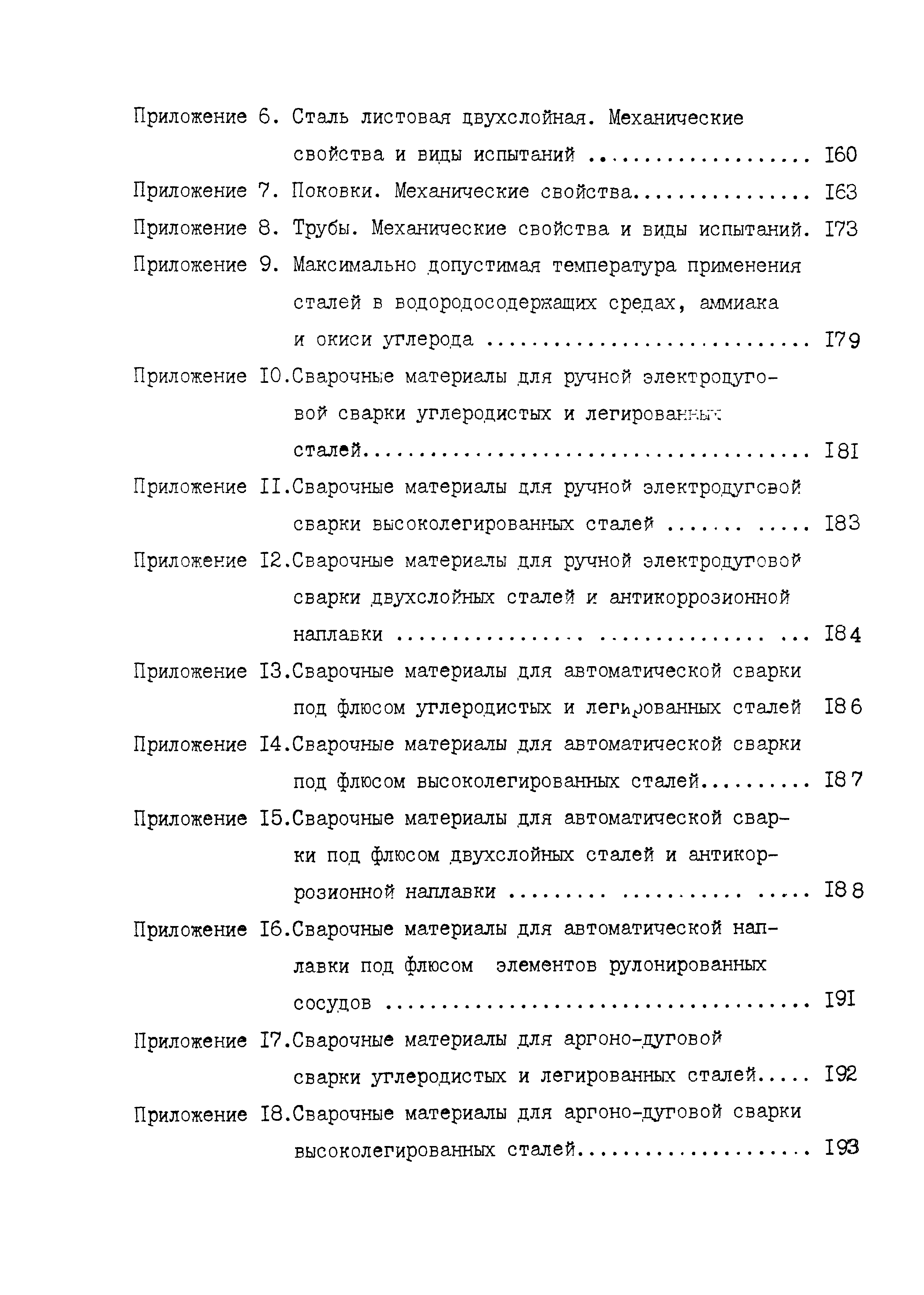

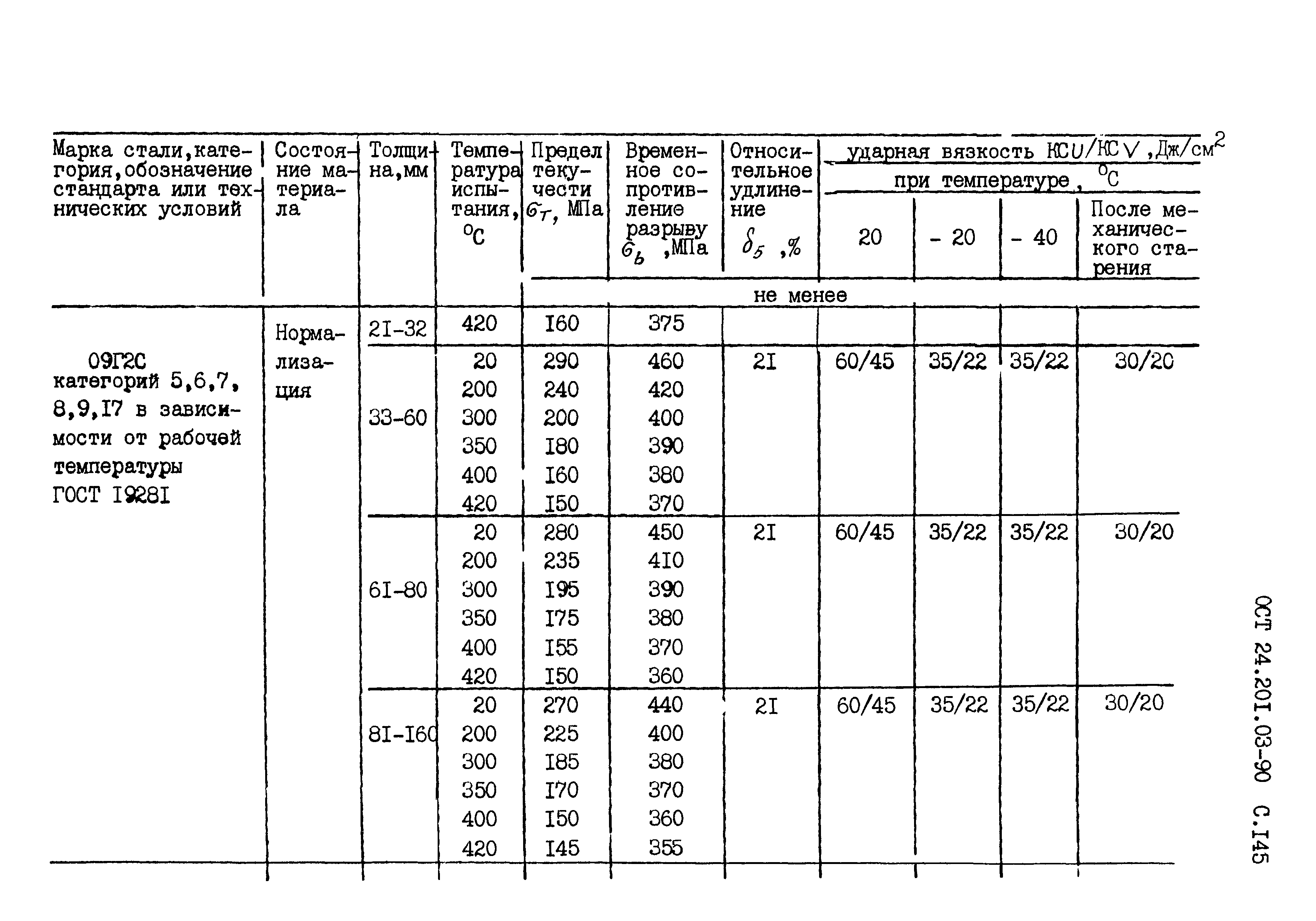

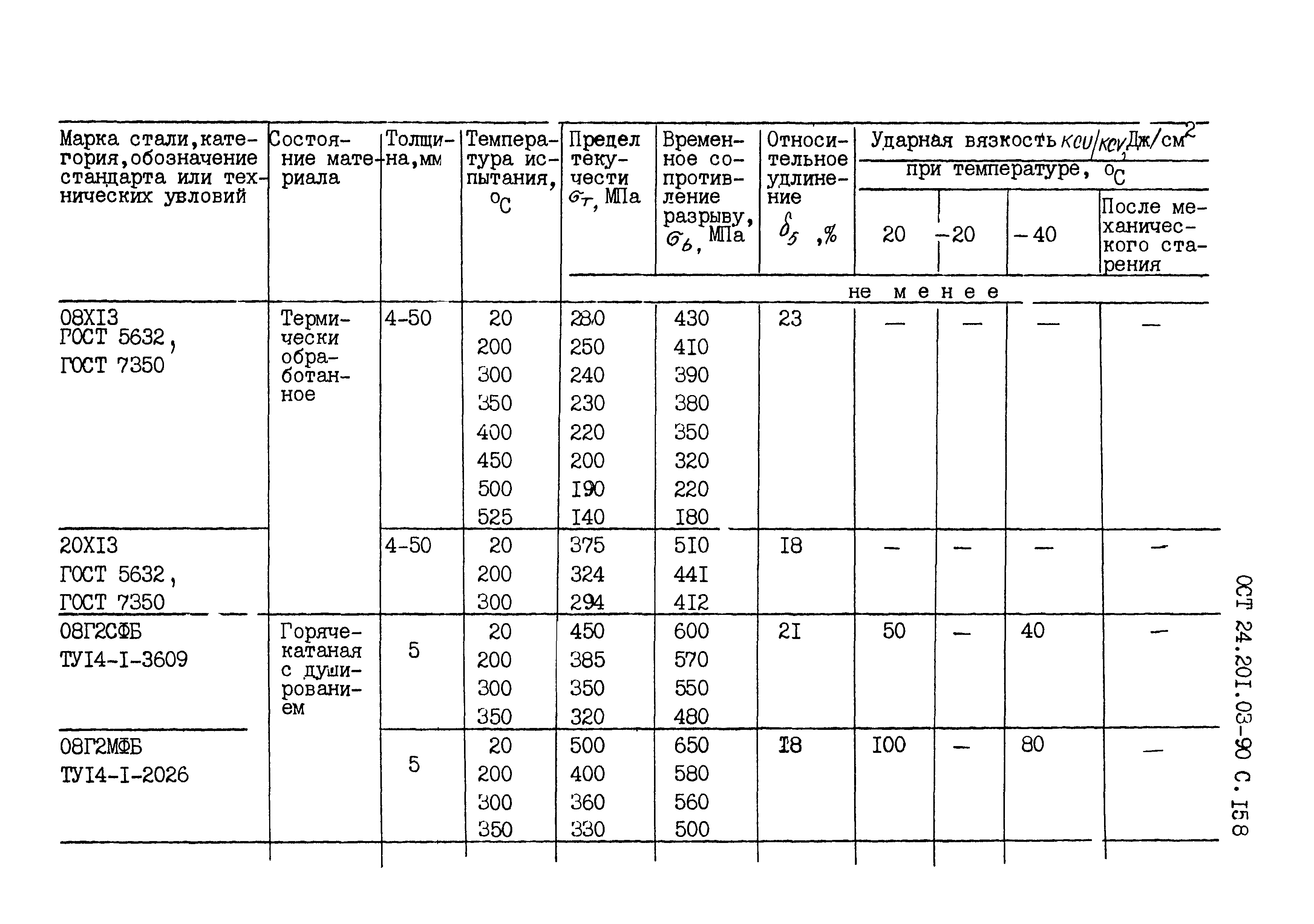

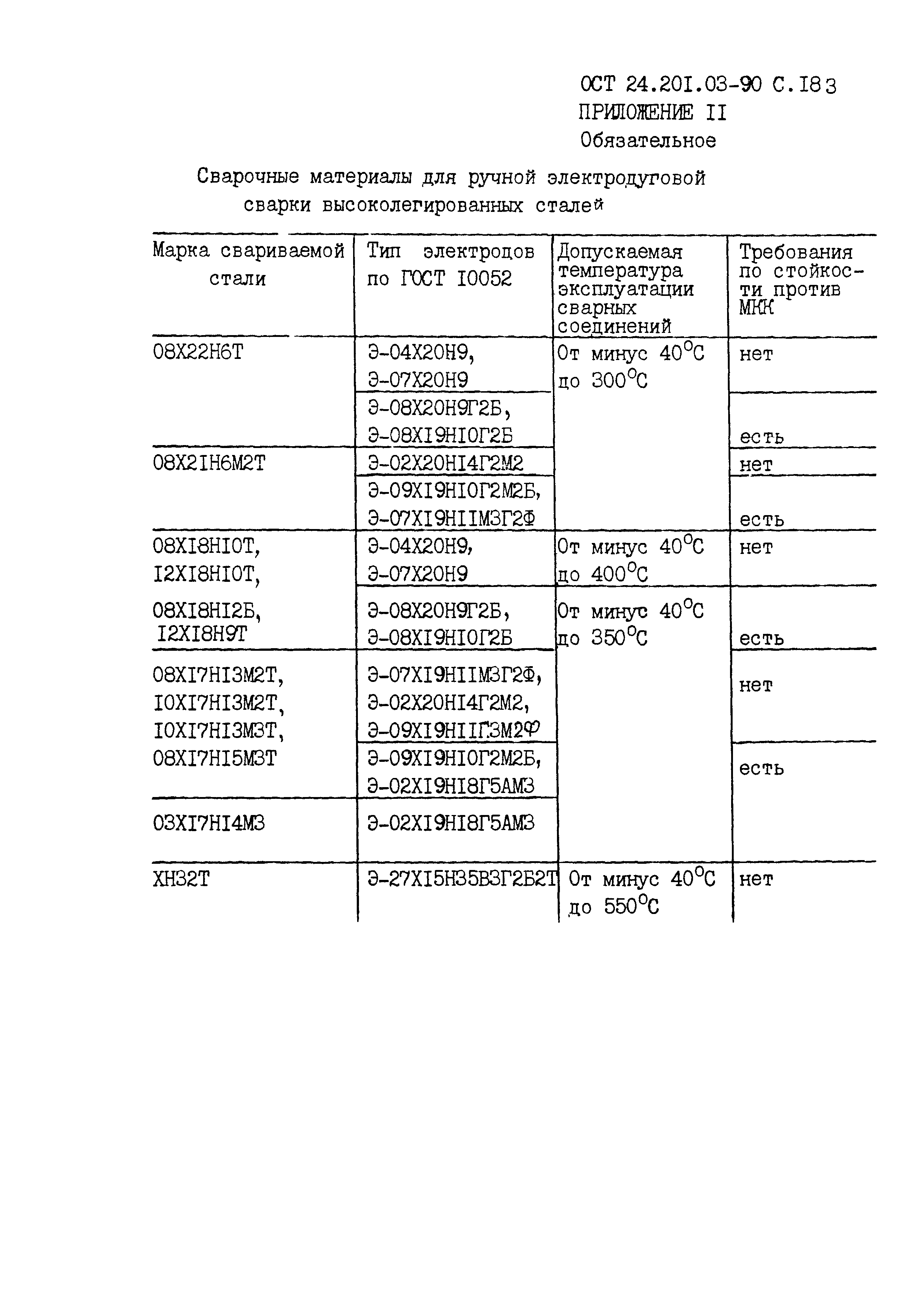

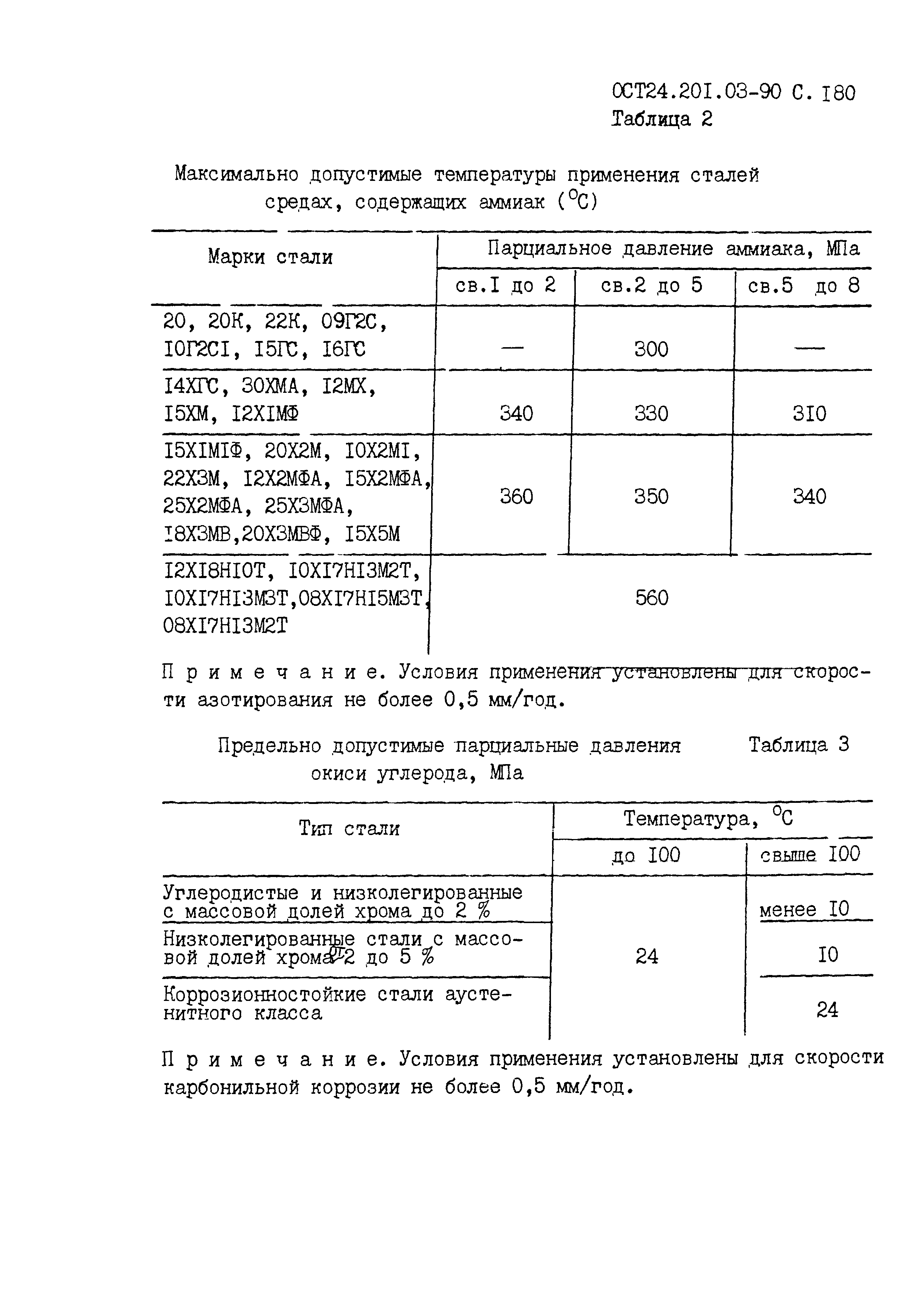

Оглавление:	Вводная часть 1 Основные параметры и размеры 2 Основные технико-экономические требования 3 Требования к конструкции 4 Требования к материалам 5 Требования к изготовлению 6 Комплектность и документация 7 Правила приемки 8 Методы контроля и испытаний 9 Маркировка. Консервация и окраска. Упаковка, транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии Приложение 1. Листовая и рулонная сталь Приложение 2. Поковки Приложение 3. Трубы стальные Приложение 4. Сортовая сталь (круглая и профильная) Приложение 5. Сталь листовая. Механические свойства и виды испытаний Приложение 6. Сталь листовая двухслойная. Механические свойства и виды испытаний Приложение 7. Поковки. Механические свойства Приложение 8. Трубы. Механические свойства и виды испытаний Приложение 9. Максимально допустимая температура применения сталей в водородосодержащих средах, аммиака и окиси углерода Приложение 10. Сварочные материалы для ручной электродуговой сварки углеродистых и легированных сталей Приложение 11. Сварочные материалы для ручной электродуговой сварки высоколегированных сталей Приложение 12. Сварочные материалы для ручной электродуговой сварки двухслойных сталей и антикоррозионной наплавки Приложение 13. Сварочные материалы для автоматической сварки под флюсом углеродистых и легированных сталей Приложение 14. Сварочные материалы для автоматической сварки под флюсом высоколегированных сталей Приложение 15. Сварочные материалы для автоматической сварки под флюсом двухслойных сталей и антикоррозионной наплавки Приложение 16. Сварочные материалы для автоматической наплавки под флюсом элементов рулонированных сосудов Приложение 17. Сварочные материалы для аргоно-дуговой сварки углеродистых и легированных сталей Приложение 18. Сварочные материалы для аргоно-дуговой сварки высоколегированных сталей Приложение 19. Сварочные материалы для электрошлаковой сварки углеродистых и легированных сталей Приложение 20. Конструктивные элементы разделки под наплавку и сварку Приложение 21. Регламент по пуску сосудов в зимнее время года Информационные данные
Разработан:	ИркутскНИИхиммаш НТО Минтяжмаш СССР ПО Уралхиммаш

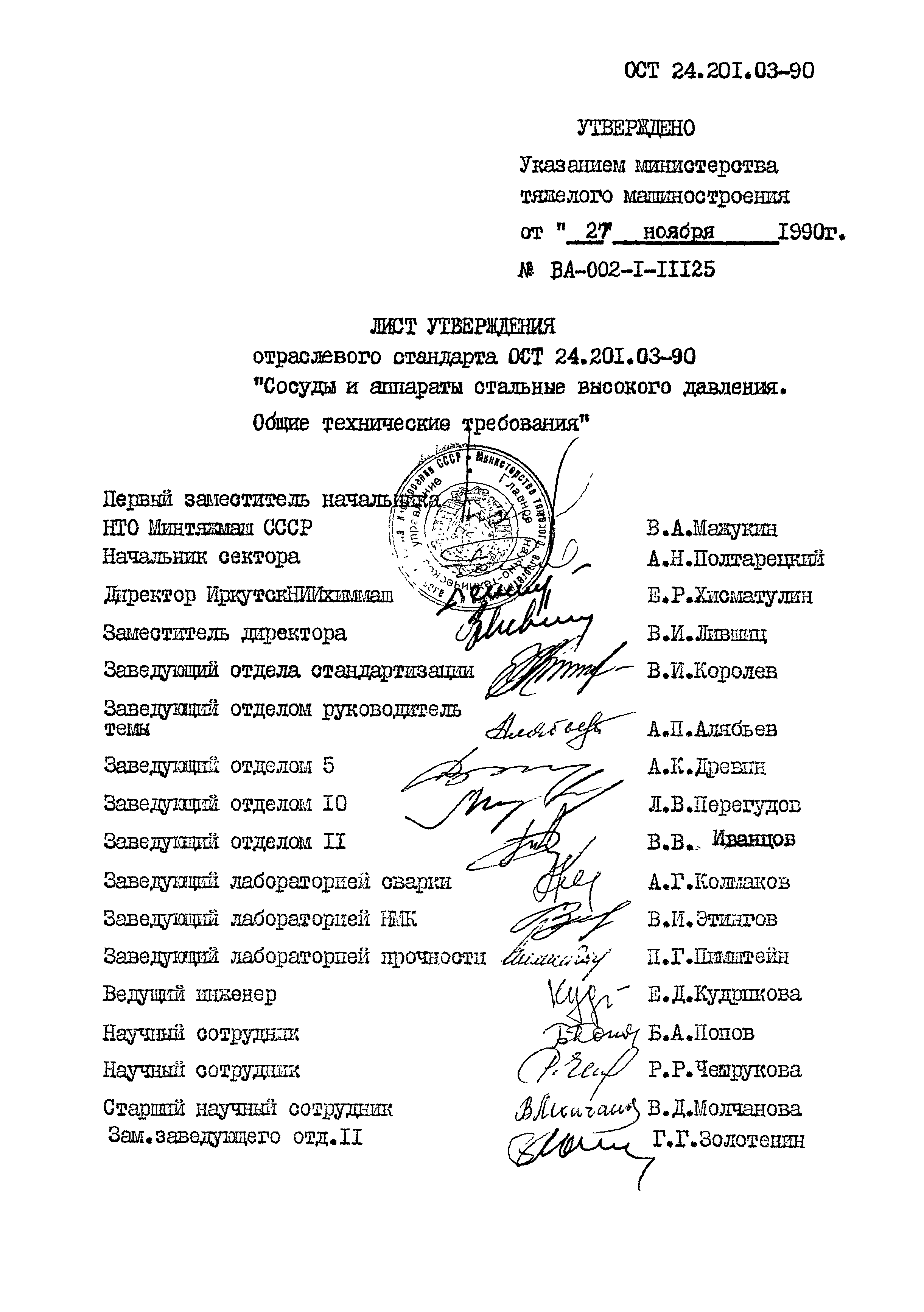

Утверждён:	27.11.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing ВА-002-1-11125)
Принят:	НИИХИММАШ (NIIKHIMMASH ) ВНИПИНЕФТЬ Минхимнефтепром СССР Ассоциация АГРОХИМ
Расположен в:	Техническая документация Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Заменяет собой:	ГОСТ 11879-81 «Сосуды кованые и ковано-сварные высокого давления. Общие технические условия» ОСТ 26-01-9-80 «Сосуды кованные, ковано-сварные стальные высокого давления. Общие технические условия» ОСТ 26-01-221-86 «Сосуды и аппараты многослойные рулонированные стальные высокого давления. Общие технические условия» ОСТ 26-01-1341-75 «Сосуды кованые, ковано-сварные стальные высокого давления. Общие технические условия»
Чем заменён:	СТО 00220227-005-2009 «Сосуды и аппараты стальные сварные высокого давления. Общие технические требования»
Нормативные ссылки:	ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 495-92 «Листы и полосы медные. Технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 162-90 «Штангенглубиномеры. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ОСТ 26-01-135-81 «Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ОСТ 26-01-1434-87 «Сварка стальных технологических трубопроводов на давление Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические требования» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ТУ 14-1-5526-2006 «Прокат арматурный класса А500СП с эффективным периодическим профилем» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 12169-82 «Заготовки стальные, вырезаемые кислородной резкой. Припуски» ОСТ 26-11-06-85 «Сосуды и аппараты сварные из титана и титановых сплавов. Общие технические условия» ОСТ 26-11-04-84 «Сосуды и аппараты стальные. Допускаемые напряжения» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20 - 100 МПа (200 - 1000 кгс/см кв.). Технические условия» ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 10-88 «Нутромеры микрометрические. Технические условия» ГОСТ 11878-66 «Сталь аустенитная. Методы определения содержания ферритной фазы в прутках» ГОСТ 12.4.124-83 «Система стандартов безопасности труда. Средства защиты от статического электричества. Общие технические требования» ГОСТ 14068-79 «Паста ВНИИ НП-232. Технические условия» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 18126-72 «Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия» ГОСТ 19150-84 «Контакты магнитоуправляемые герметизированные. Общие технические условия» ГОСТ 19782-74 «Паста ВНИИ НП-225. Технические условия» ГОСТ 20.39.108-85 «Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 22791-83 «Сборочные единицы и детали трубопроводов. Линзы глухие с указателем на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 24756-81 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 26303-84 «Сосуды и аппараты высокого давления. Шпильки. Методы расчета на прочность» ГОСТ 26364-90 «Ферритометры для сталей аустенитного класса. Общие технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1133-71 «Сталь кованая круглая и квадратная. Сортамент» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 10707-80 «Трубы стальные электросварные холоднодеформированные. Технические условия» ГОСТ 14019-80 «Металлы. Методы испытания на изгиб» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16098-80 «Соединения сварные из двухслойной коррозионностойкой стали. Основные типы, конструктивные элементы и размеры» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 30.001-83 «Система стандартов эргономики и технической эстетики. Основные положения» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ГОСТ 6032-89 «Стали и сплавы коррозионно-стойкие. Методы испытания на стойкость против межкристаллитной коррозии» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 9.054-75 «Единая система защиты от коррозии и старения. Консервационные масла, смазки и ингибированные пленкообразующие нефтяные составы. Методы ускоренных испытаний защитной способности» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 9404-88 «Мука и отруби. Метод определения влажности» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.1.011-78 «Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний» ГОСТ 12.1.018-93 «Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования» ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.4.026-76 «Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» СТ СЭВ 5206-85 «Сосуды и аппараты высокого давления. Фланцы, крышки плоские и выпуклые. Методы расчета на прочность» ГОСТ 14019-2003 «Материалы металлические. Метод испытания на изгиб» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.3.003-86 «Система стандартов безопасности труда. Работы электросварочные. Требования безопасности» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 8273-75 «Бумага оберточная. Технические условия» ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 24755-89 «Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий» ГОСТ 9617-76 «Сосуды и аппараты. Ряды диаметров» ГОСТ 9493-80 «Сосуды и аппараты. Ряд условных (номинальных) давлений» ГОСТ 25215-82 «Сосуды и аппараты высокого давления. Обечайки и днища. Нормы и методы расчета на прочность» ГОСТ 22826-83 «Сборочные единицы и детали трубопроводов. Переходы на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 11447-80 «Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 15164-78 «Электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ОСТ 26-01-86-88 «Уплотнения неподвижные металлические для сосудов и аппаратов на давление свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Типы. Конструкции и размеры. Технические требования. Правила приемки. Методы контроля» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ОСТ 26-01-138-81 «Резьбовые соединения для сосудов и аппаратов на давление свыше 9,81 до 98,1 МПа (свыше 100 до 1000 кгс/см2). Типы и размеры» ОСТ 26-01-144-81 «Шпильки, гайки, шайбы, резьбовые гнезда, колпачки защитные для сосудов и аппаратов на давление свыше 9,81 до 98,1 МПа (свыше 100 до 1000 кгс/см2). Общие технические требования. Правила приемки. Методы испытаний. Маркировка» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 13372-78 «Сосуды и аппараты. Ряд номинальных объемов» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 7829-70 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на молотах. Припуски и допуски» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 7062-90 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на прессах. Припуски и допуски» РД 26-01-143-83 «Надежность изделий химического машиностроения. Оценка надежности и эффективности при проектировании» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ГОСТ 24757-81 «Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 9569-79 «Бумага парафинированная. Технические условия» ГОСТ 9.105-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Классификация и основные параметры методов окрашивания»
