РД 22-207-88

Машины грузоподъемные. Общие требования и нормы изготовления

Обозначение:	РД 22-207-88
Обозначение англ:	RD 22-207-88
Статус:	действует
Название рус.:	Машины грузоподъемные. Общие требования и нормы изготовления
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989

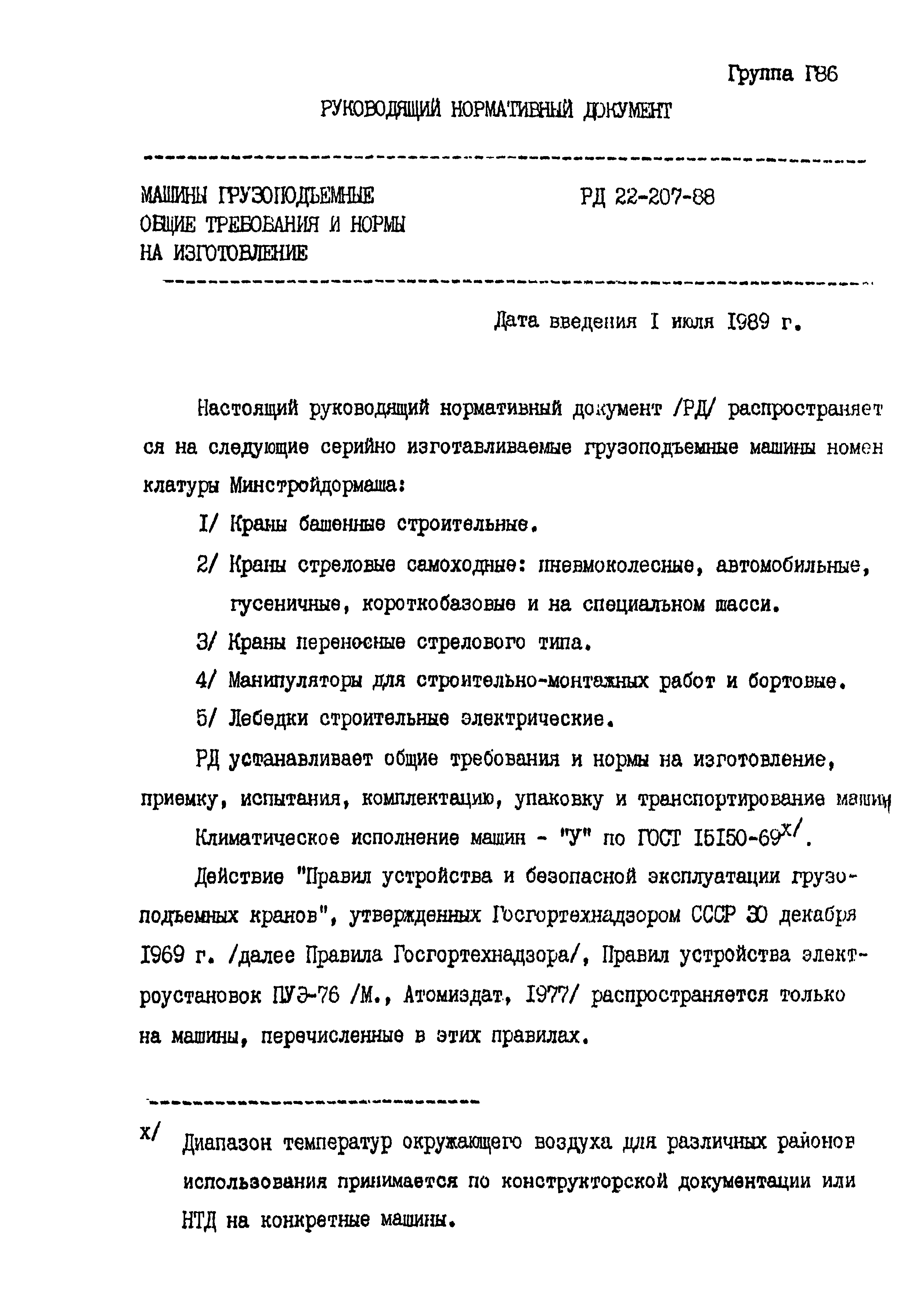

Область применения:	Руководящий нормативный документ распространяется на следующие серийно изготавливаемые грузоподъемные машины номенклатуры Минстройдормаша: 1. Краны башенные строительные. 2. Краны стреловые самоходные: пневмоколесные, автомобильные, гусеничные, коротко базовые и на специальном шасси. 3. Краны переносные стрелового типа. 4. Манипуляторы для строительно-монтажных работ и бортовые. 5. Лебедки строительные электрические. РД устанавливает общие требования и нормы на изготовление, приемку, испытания, комплектацию, упаковку и транспортирование машин

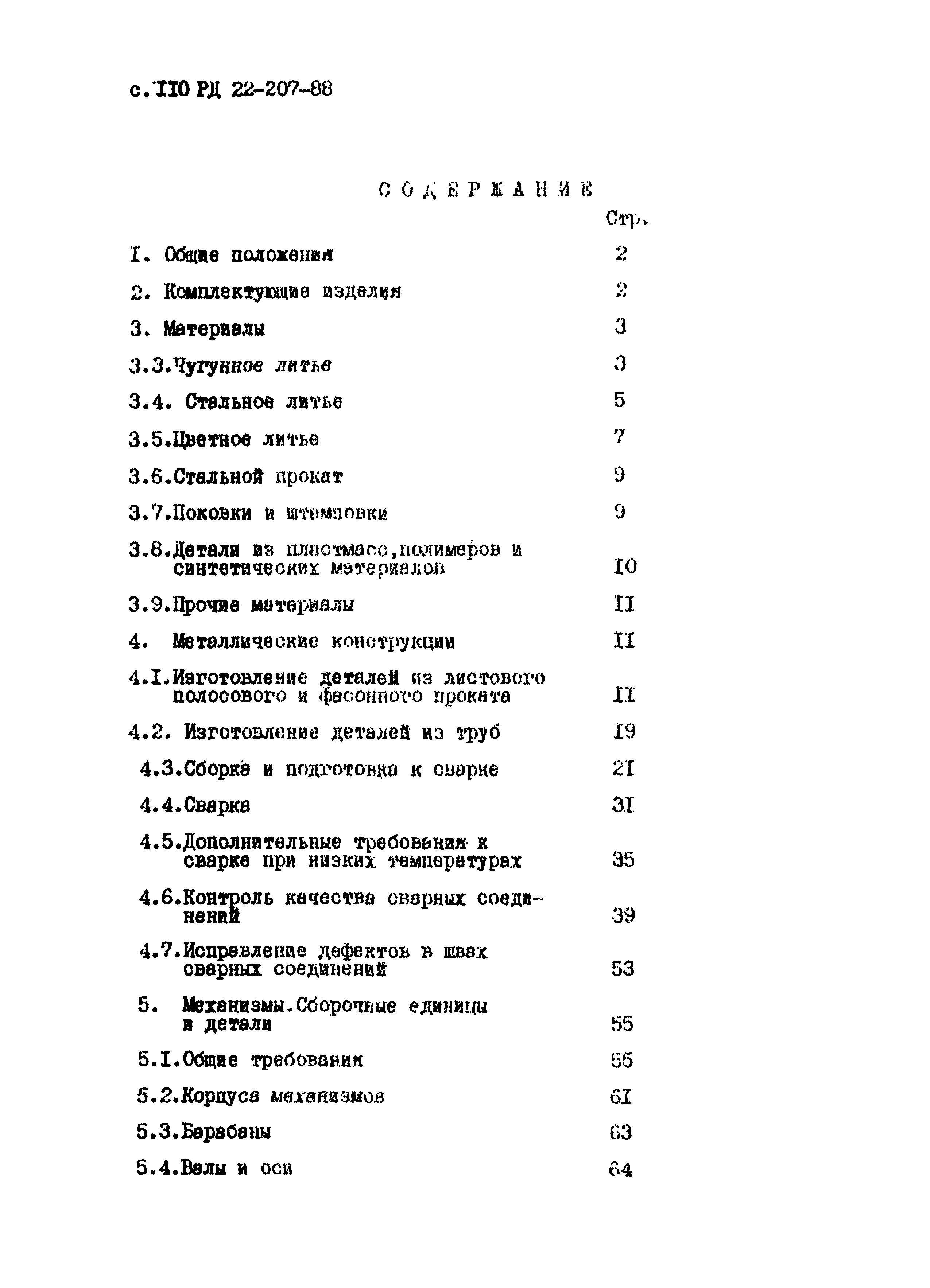

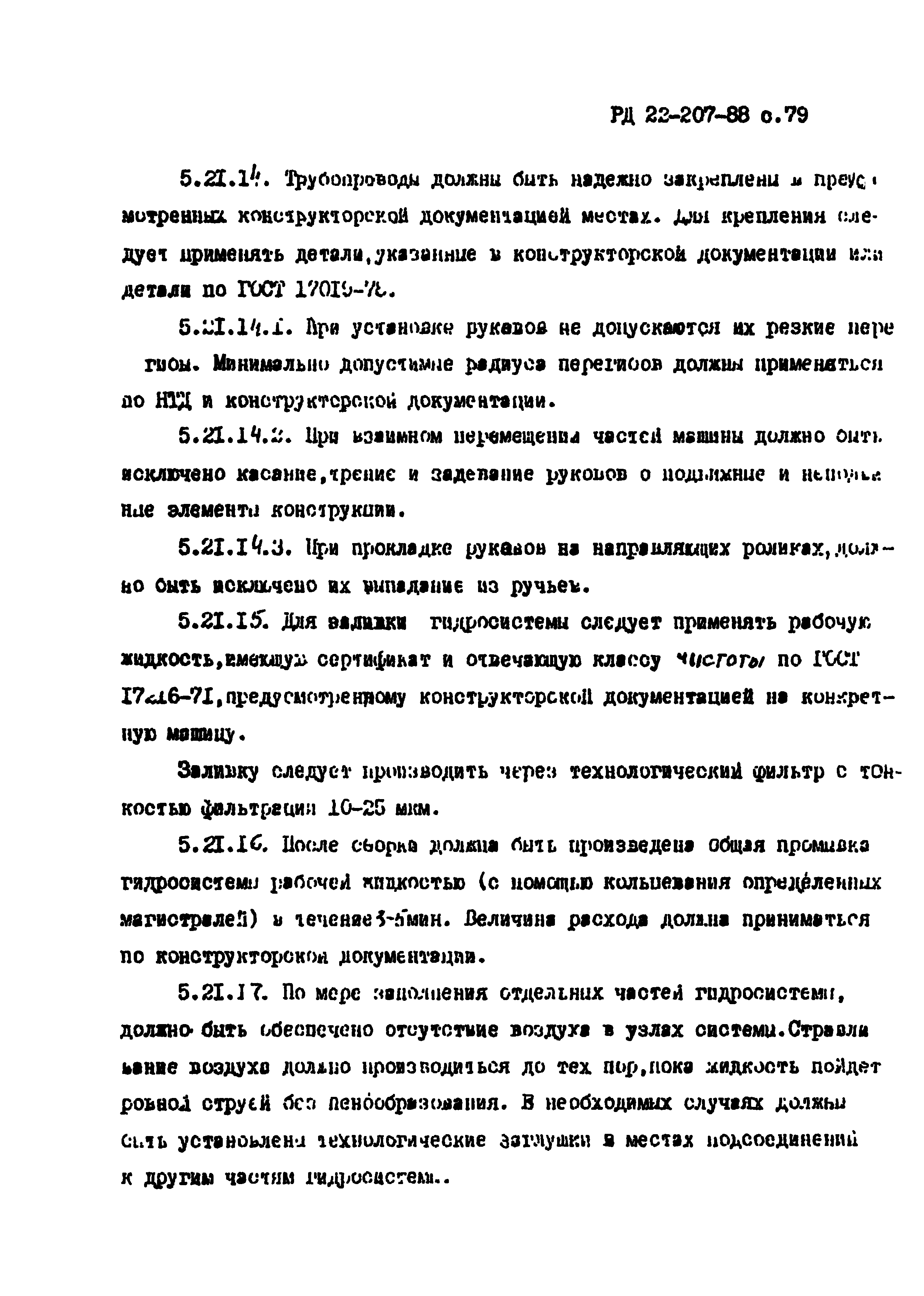

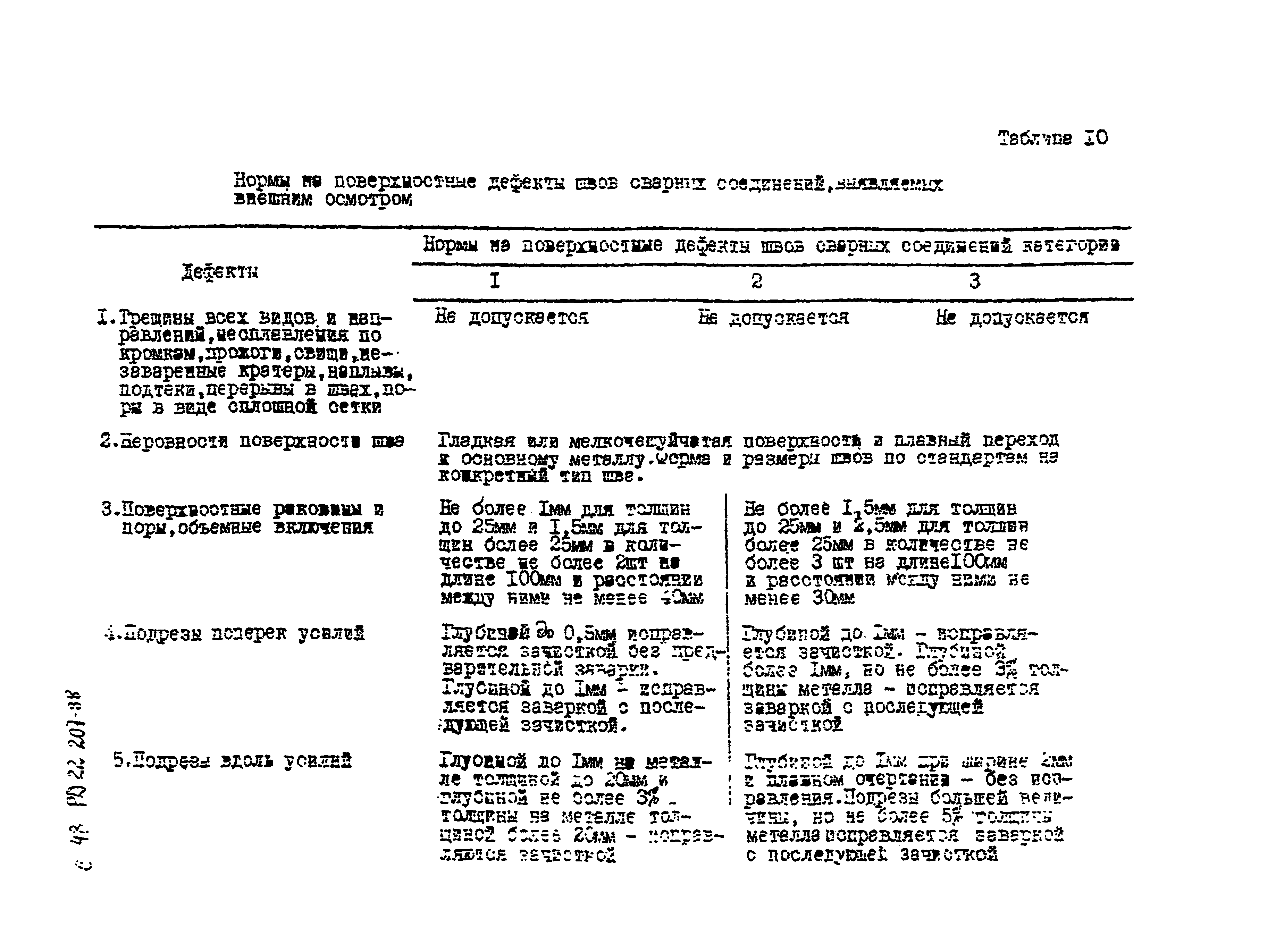

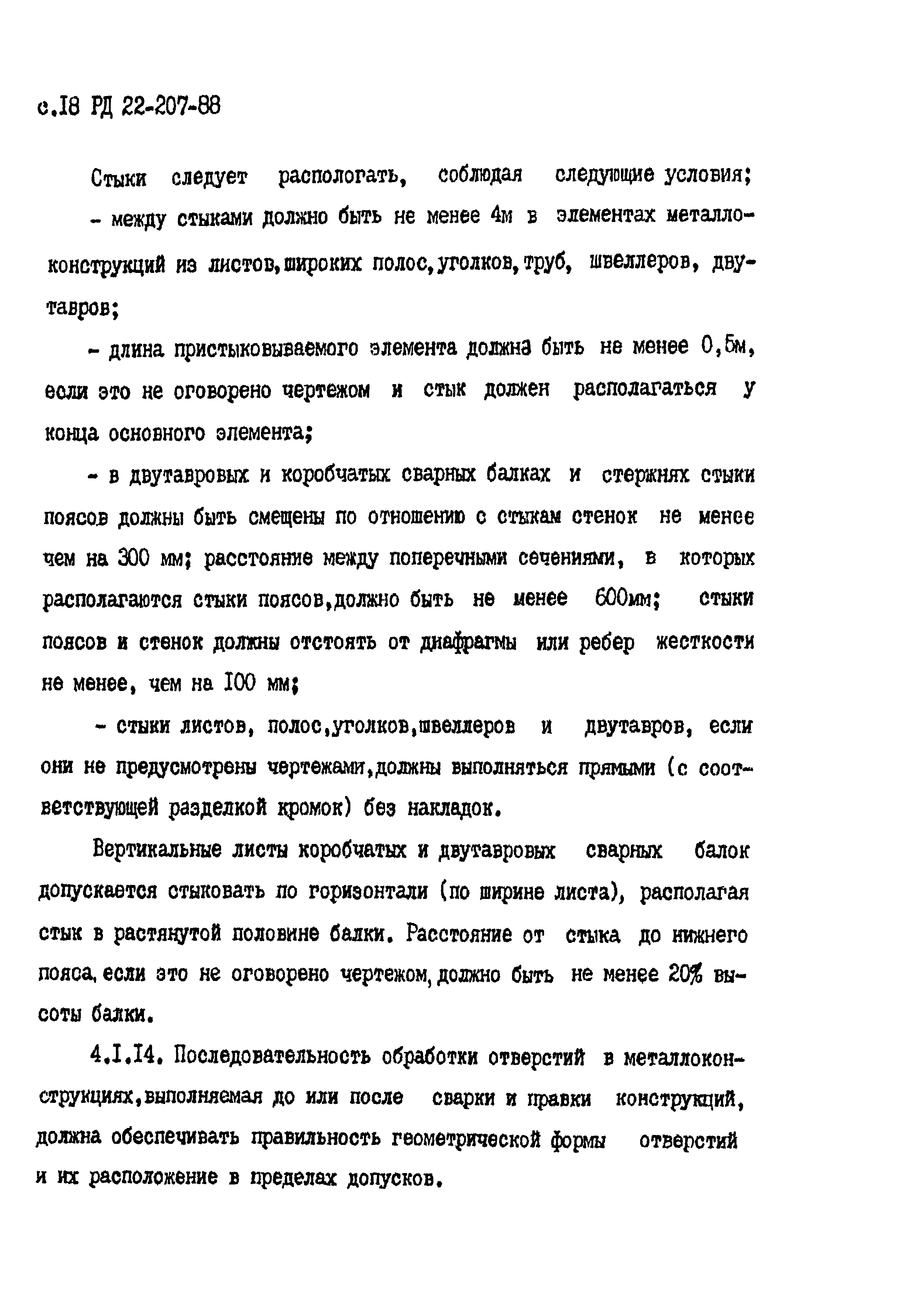

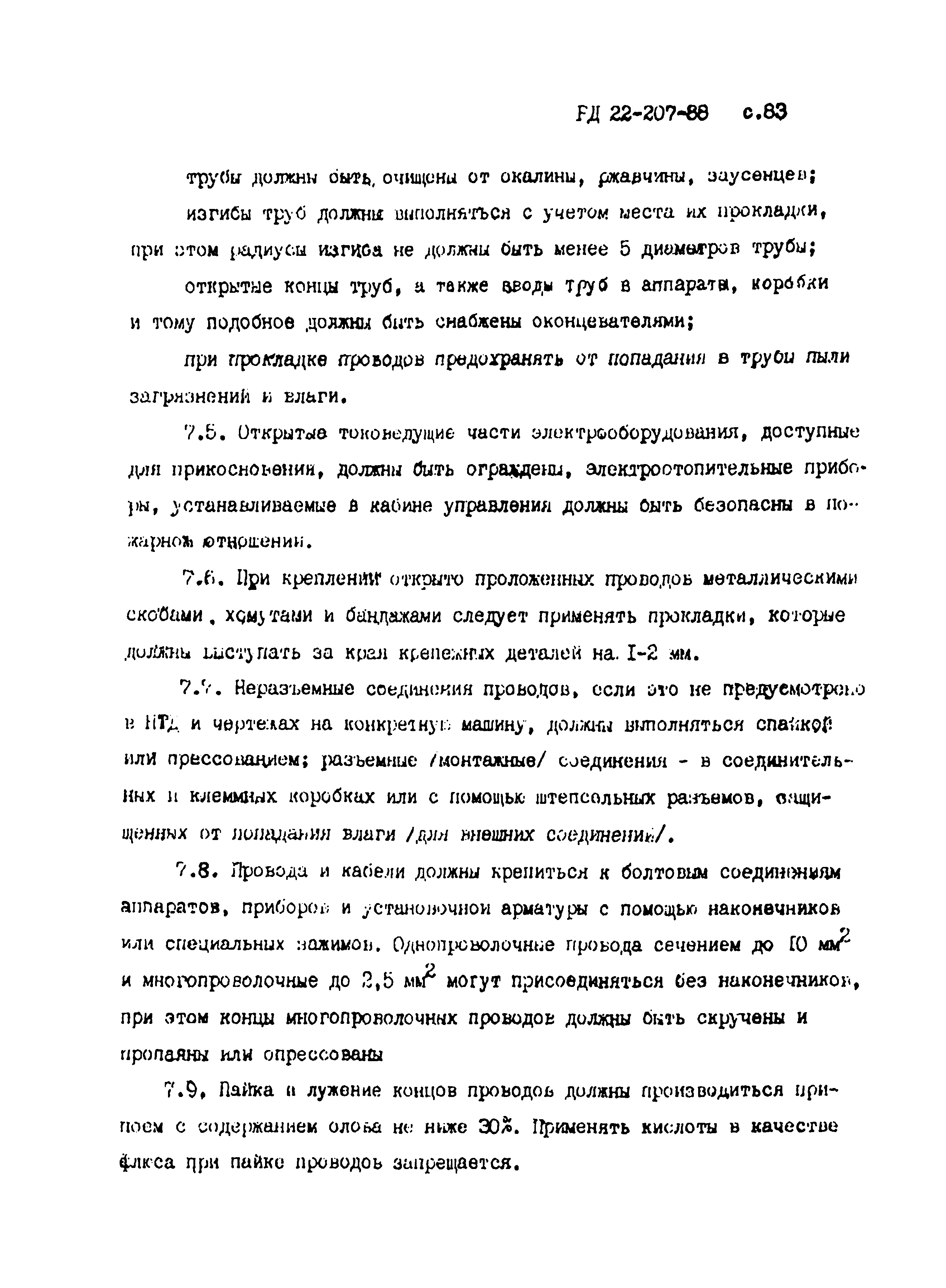

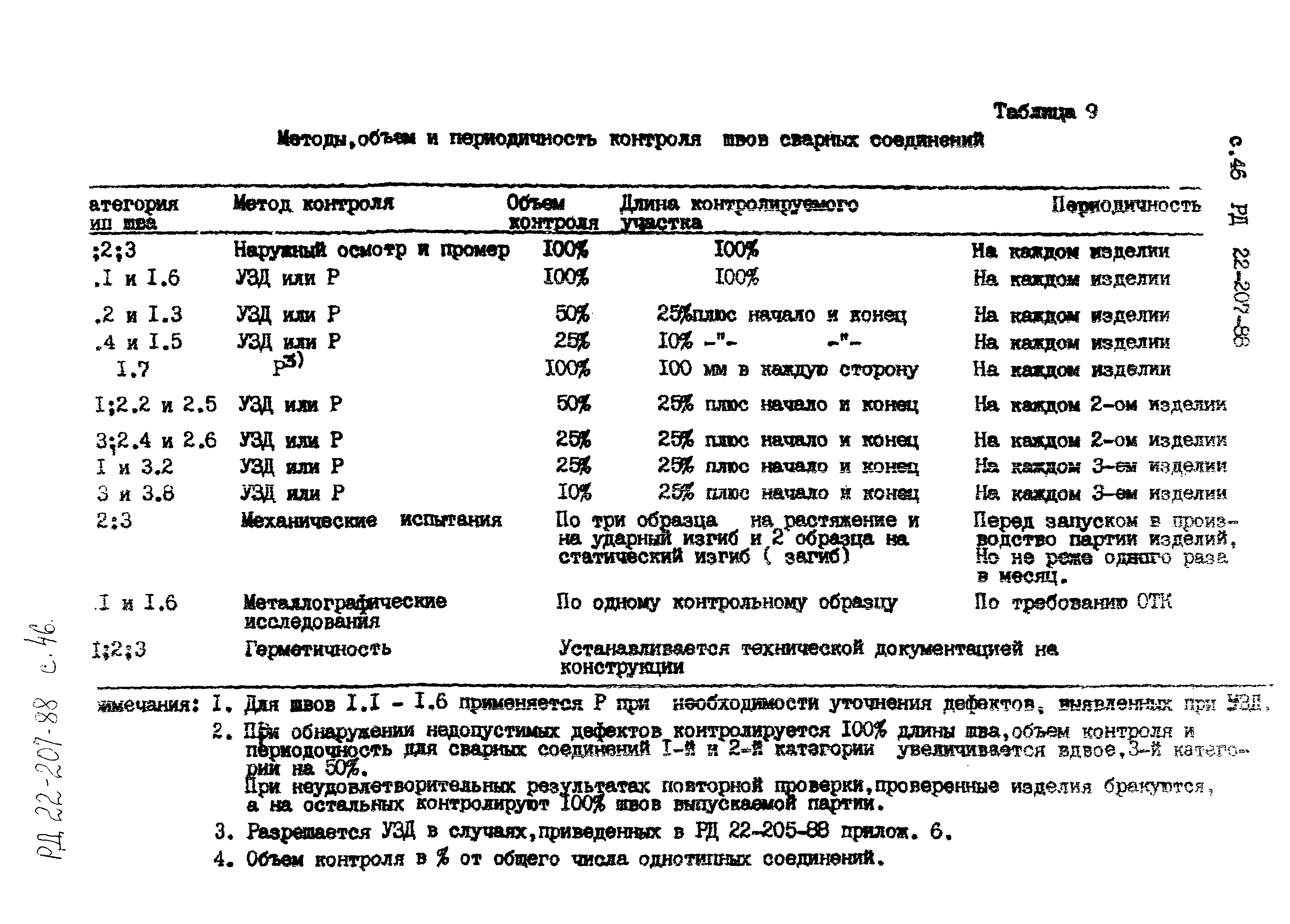

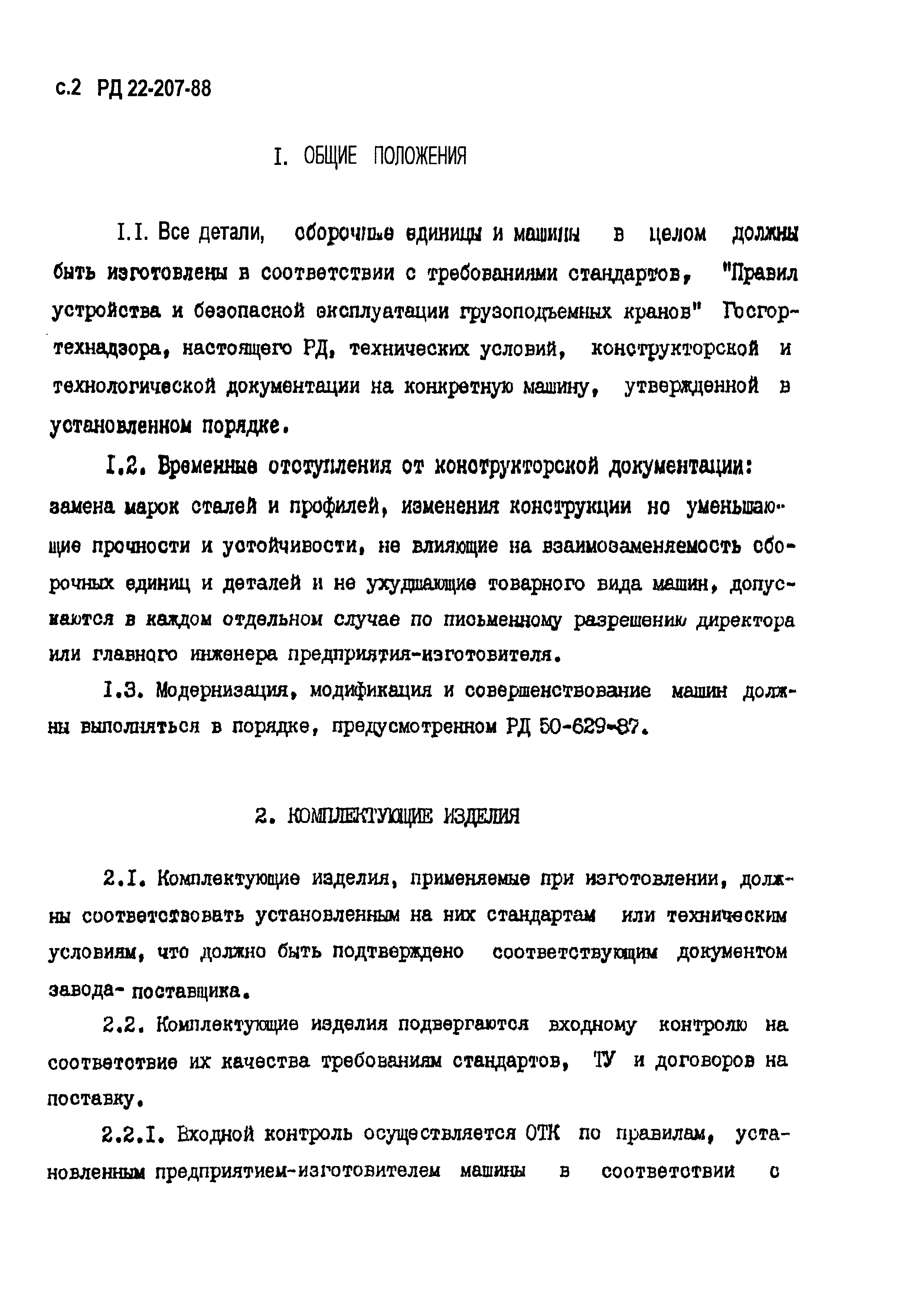

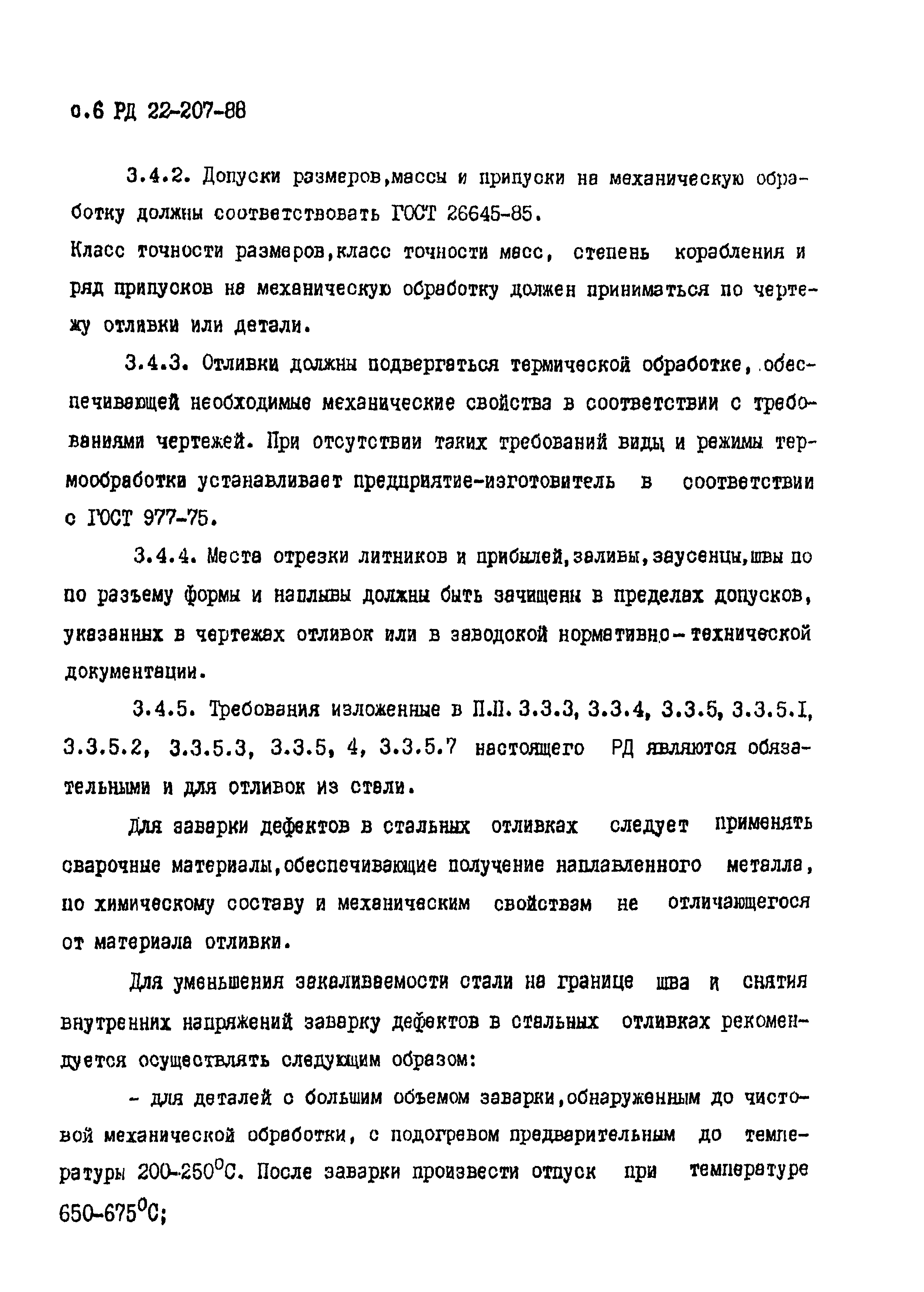

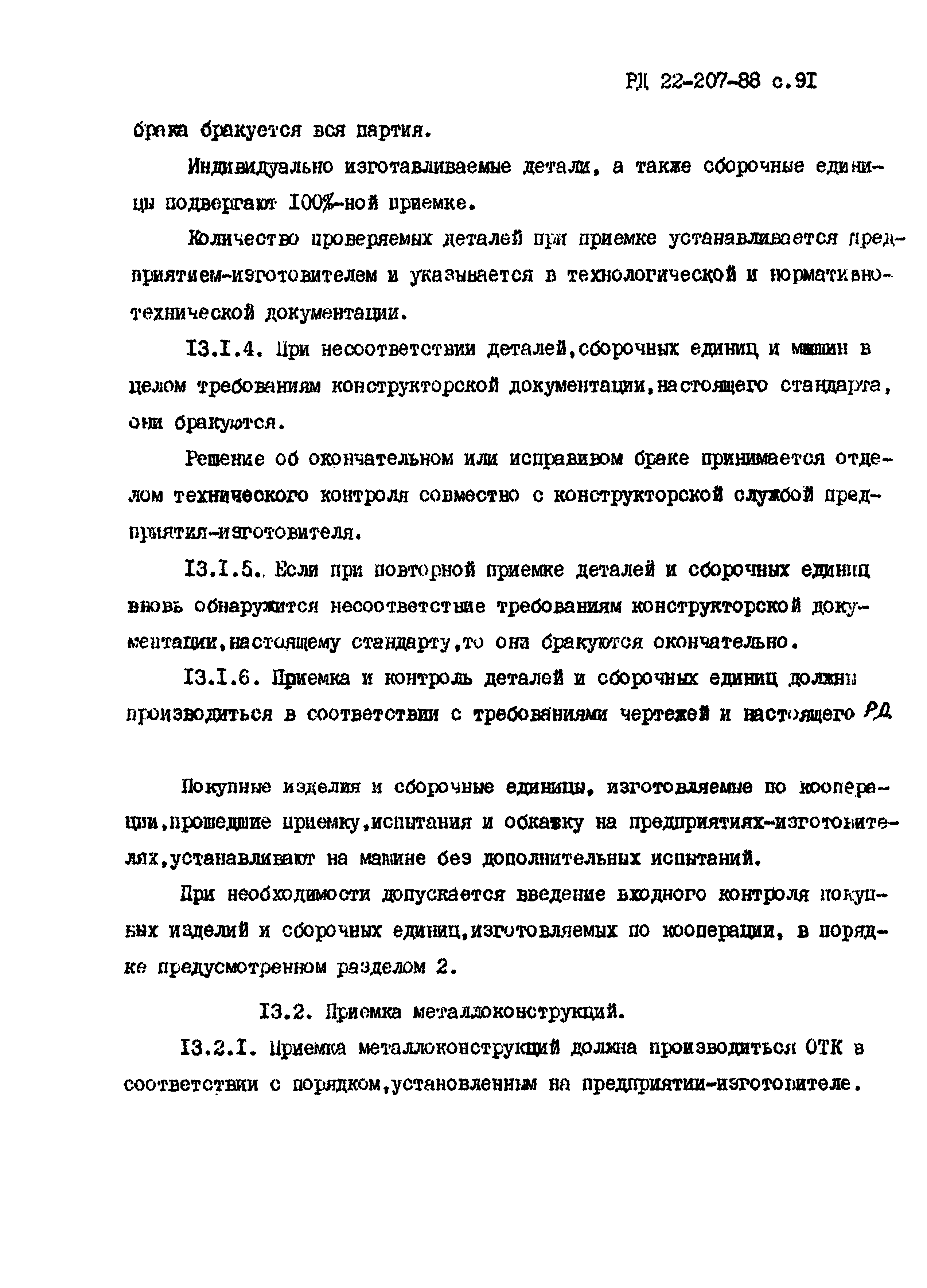

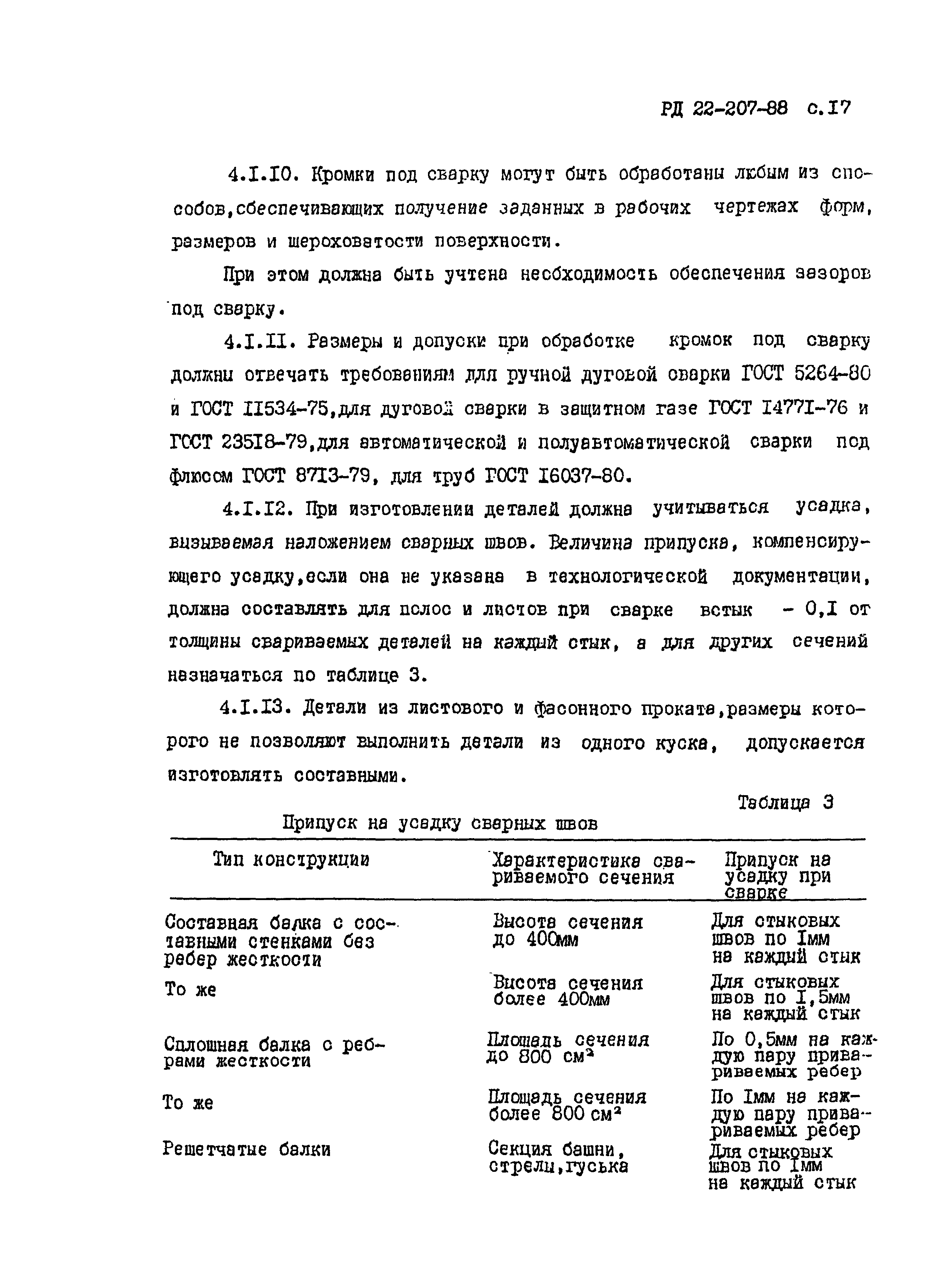

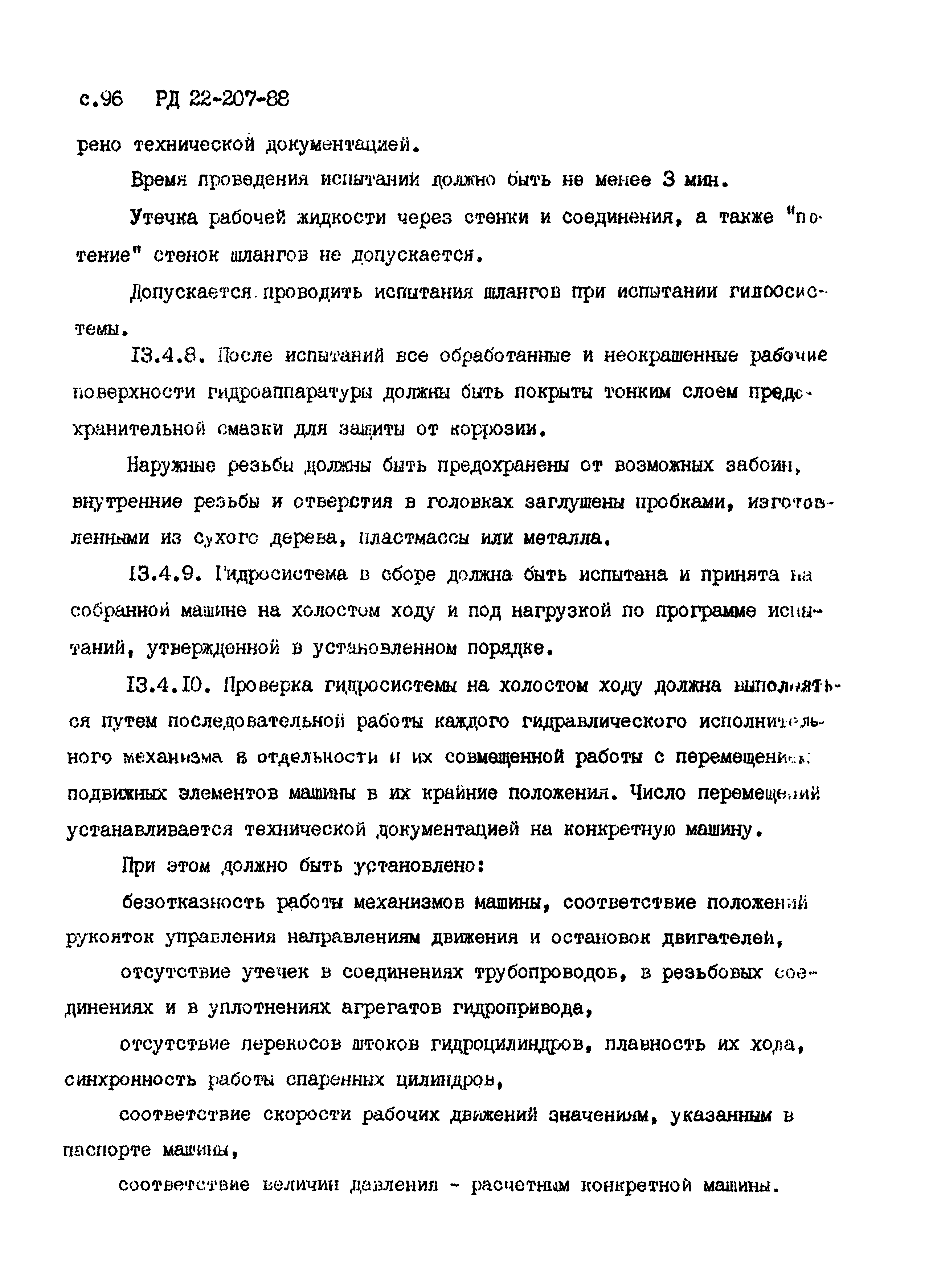

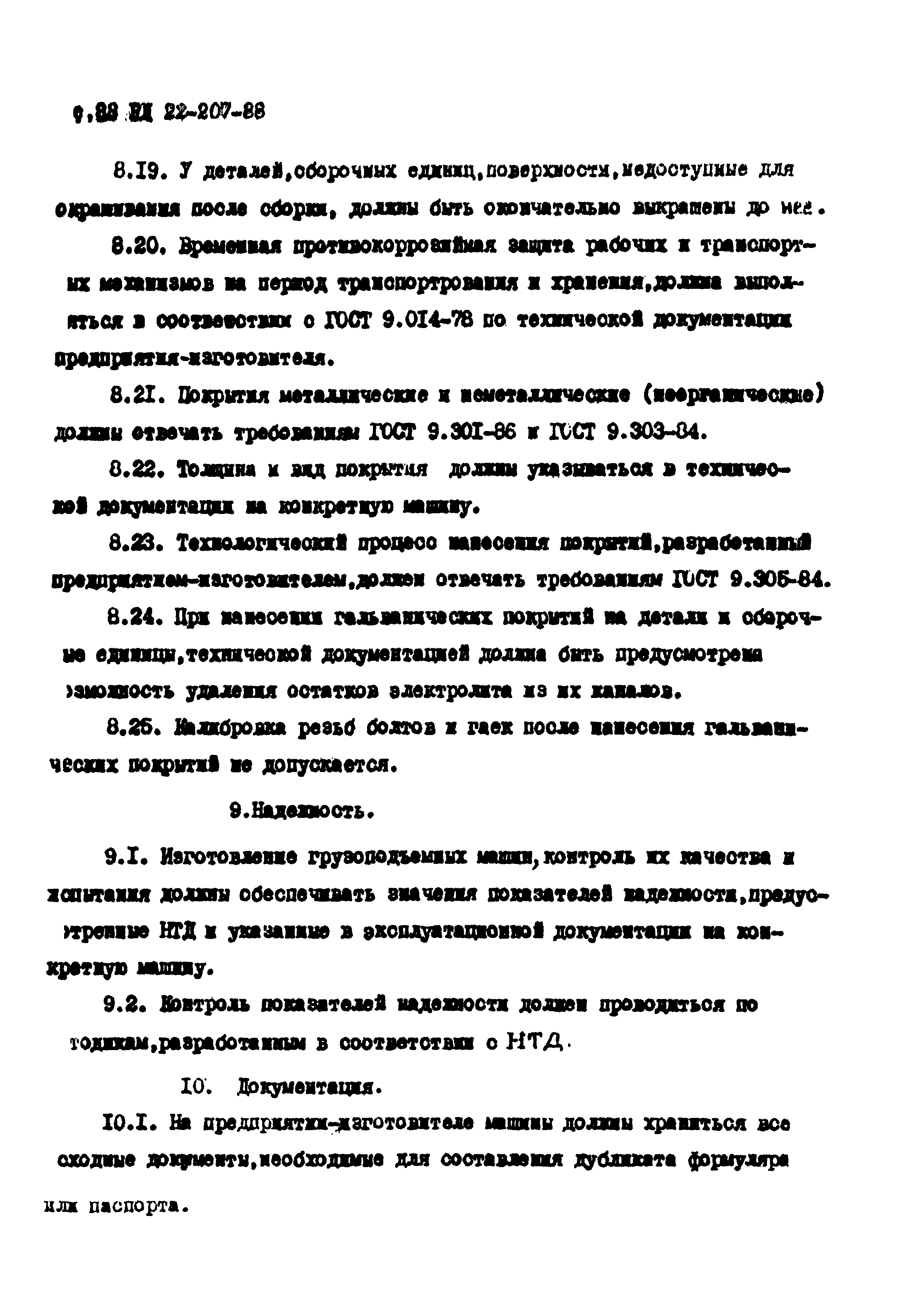

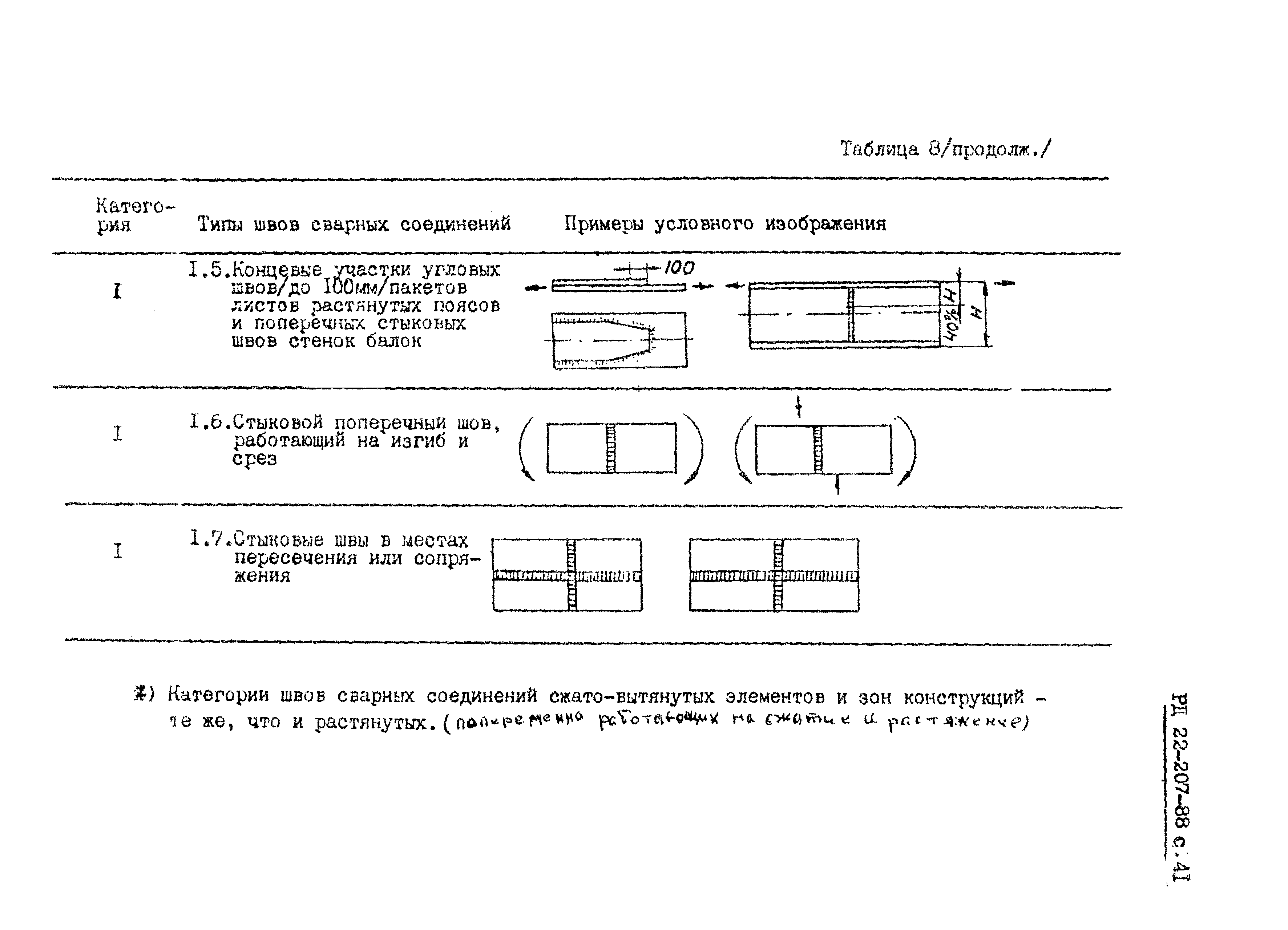

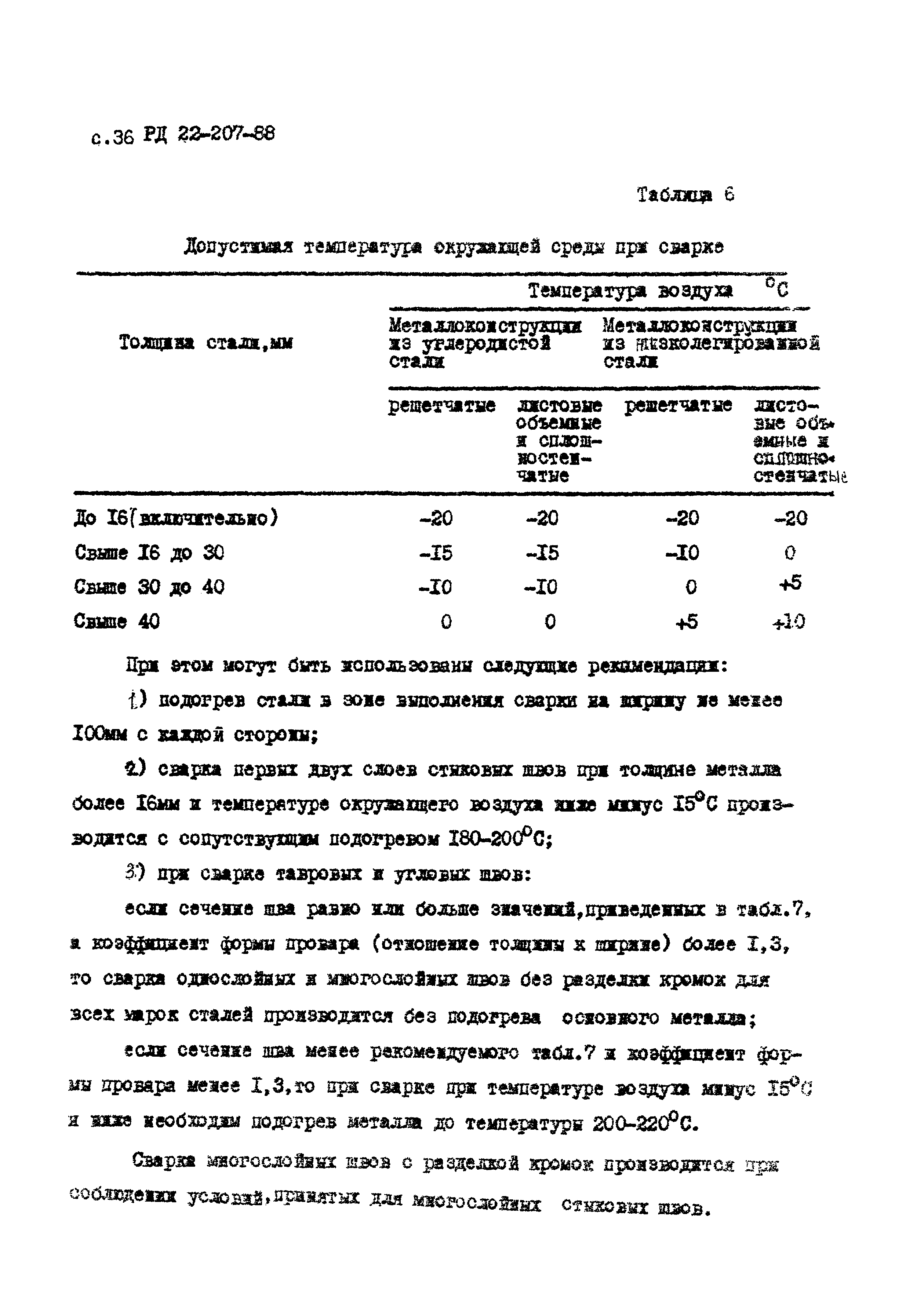

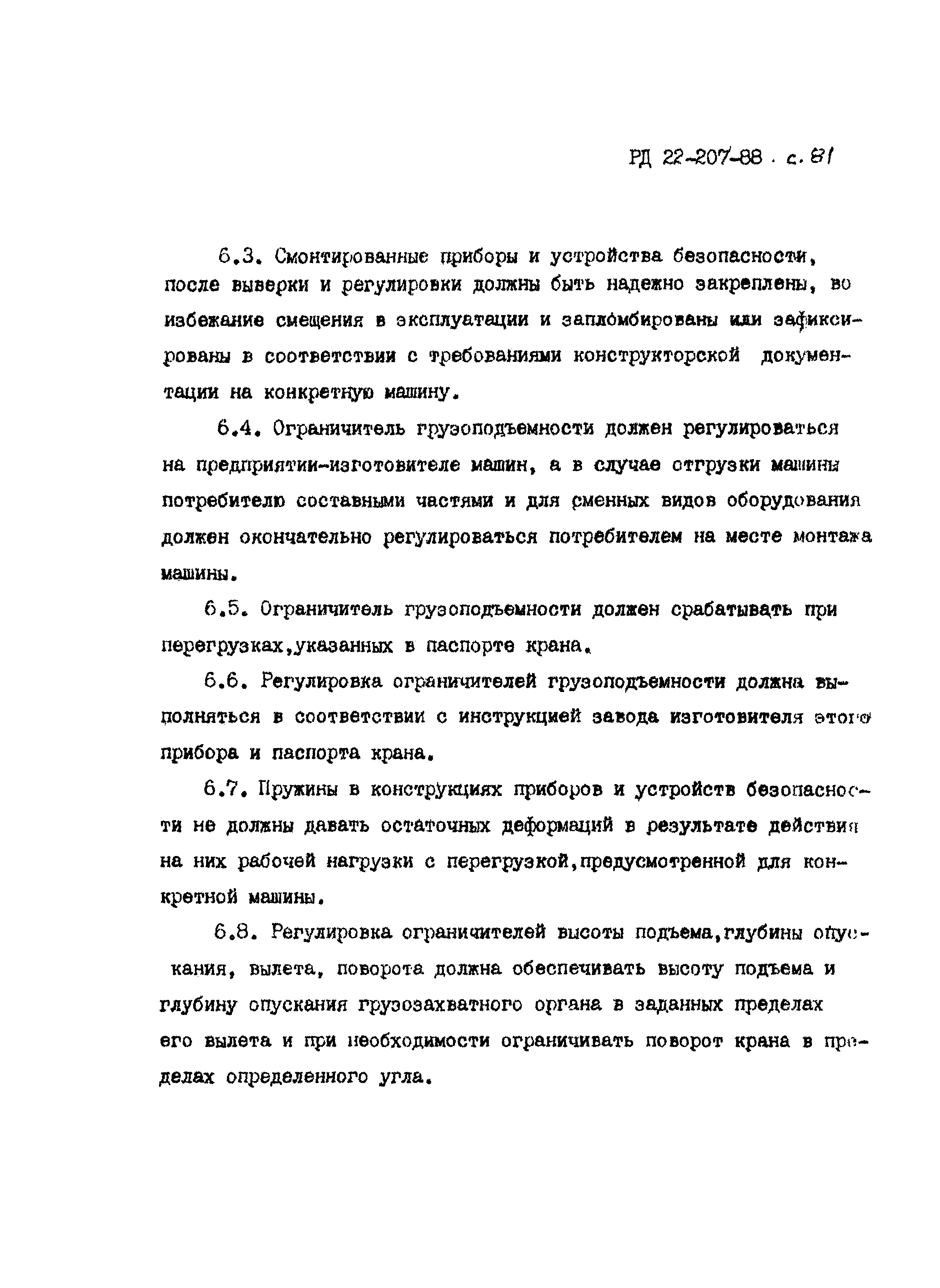

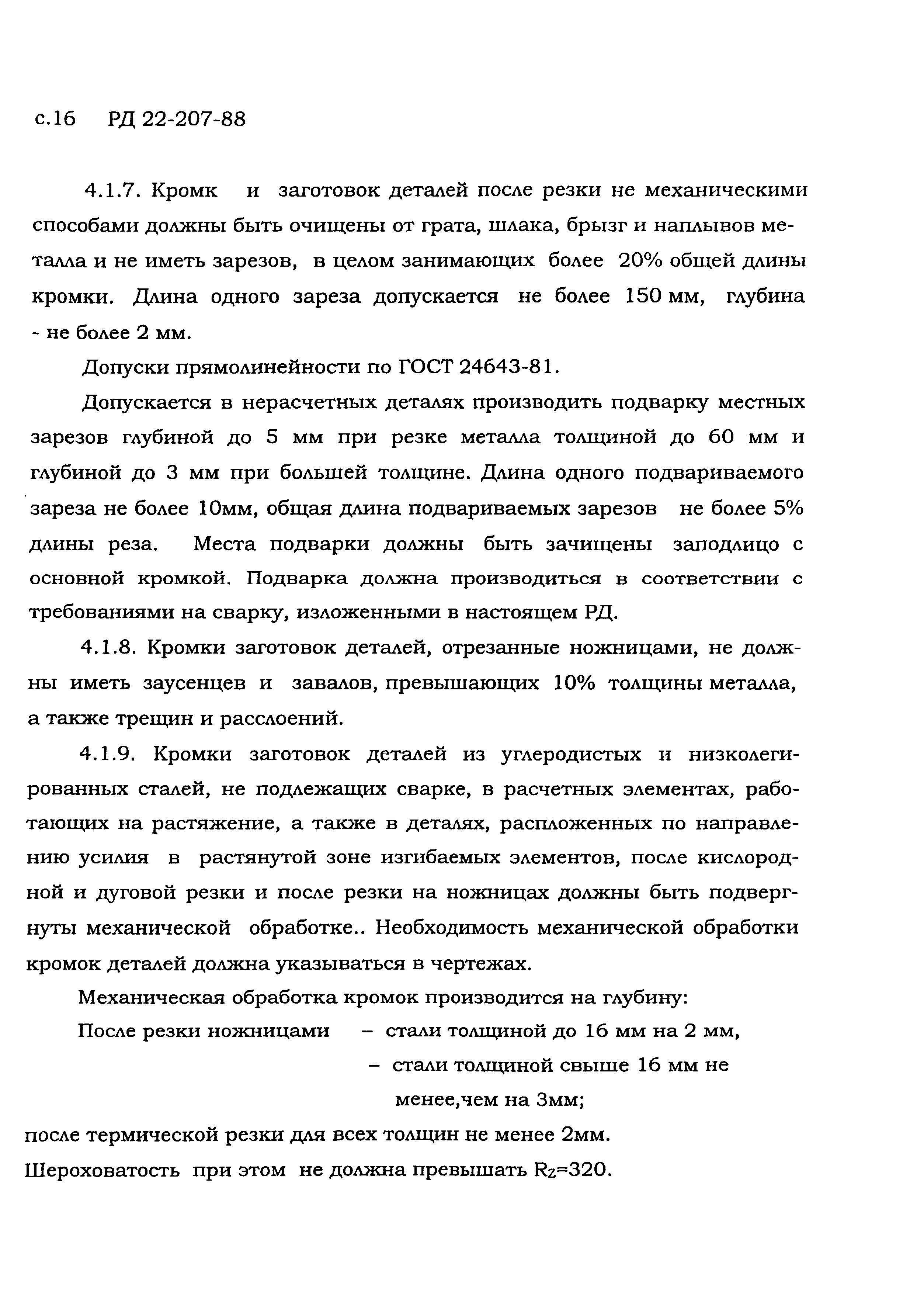

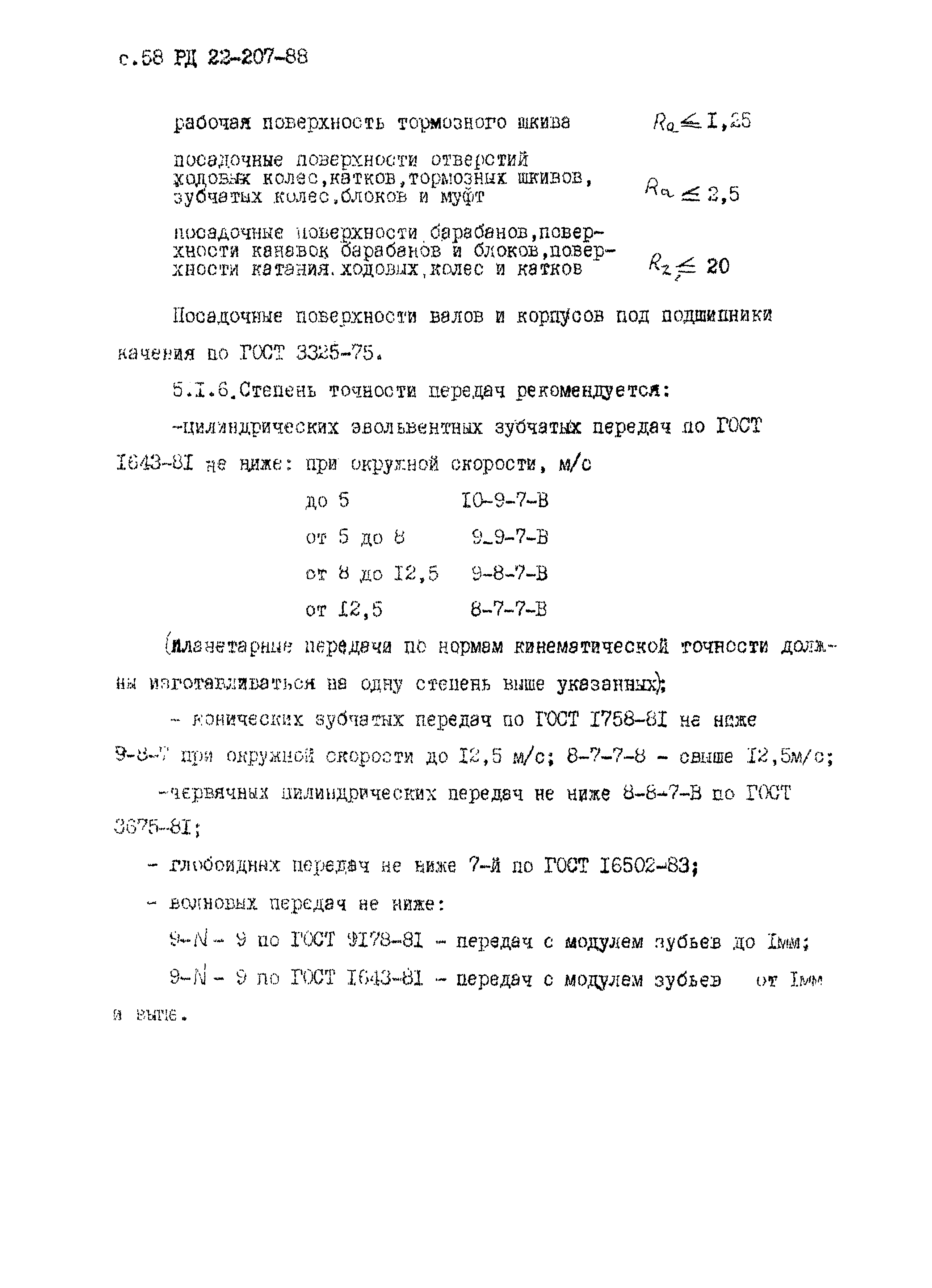

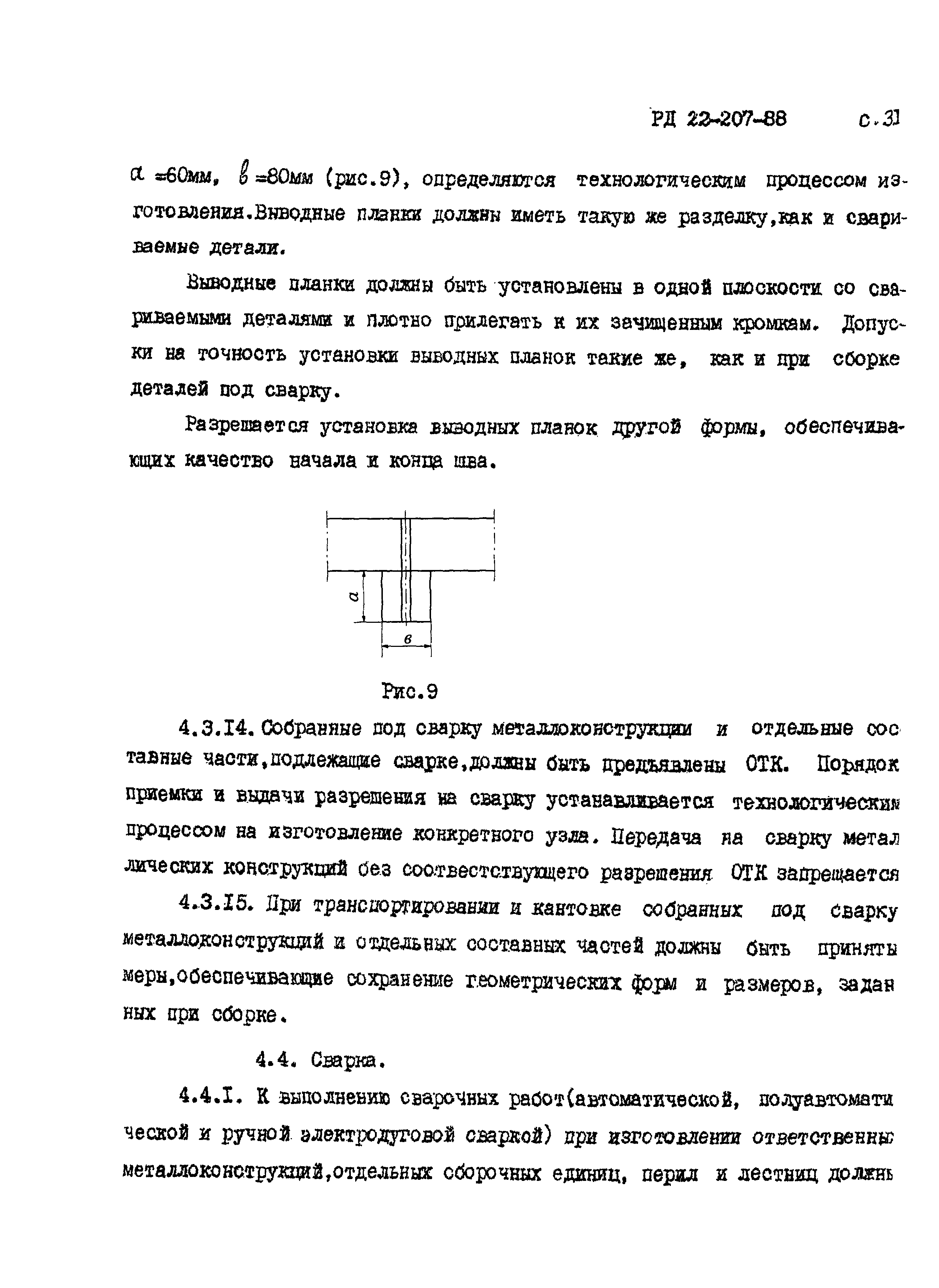

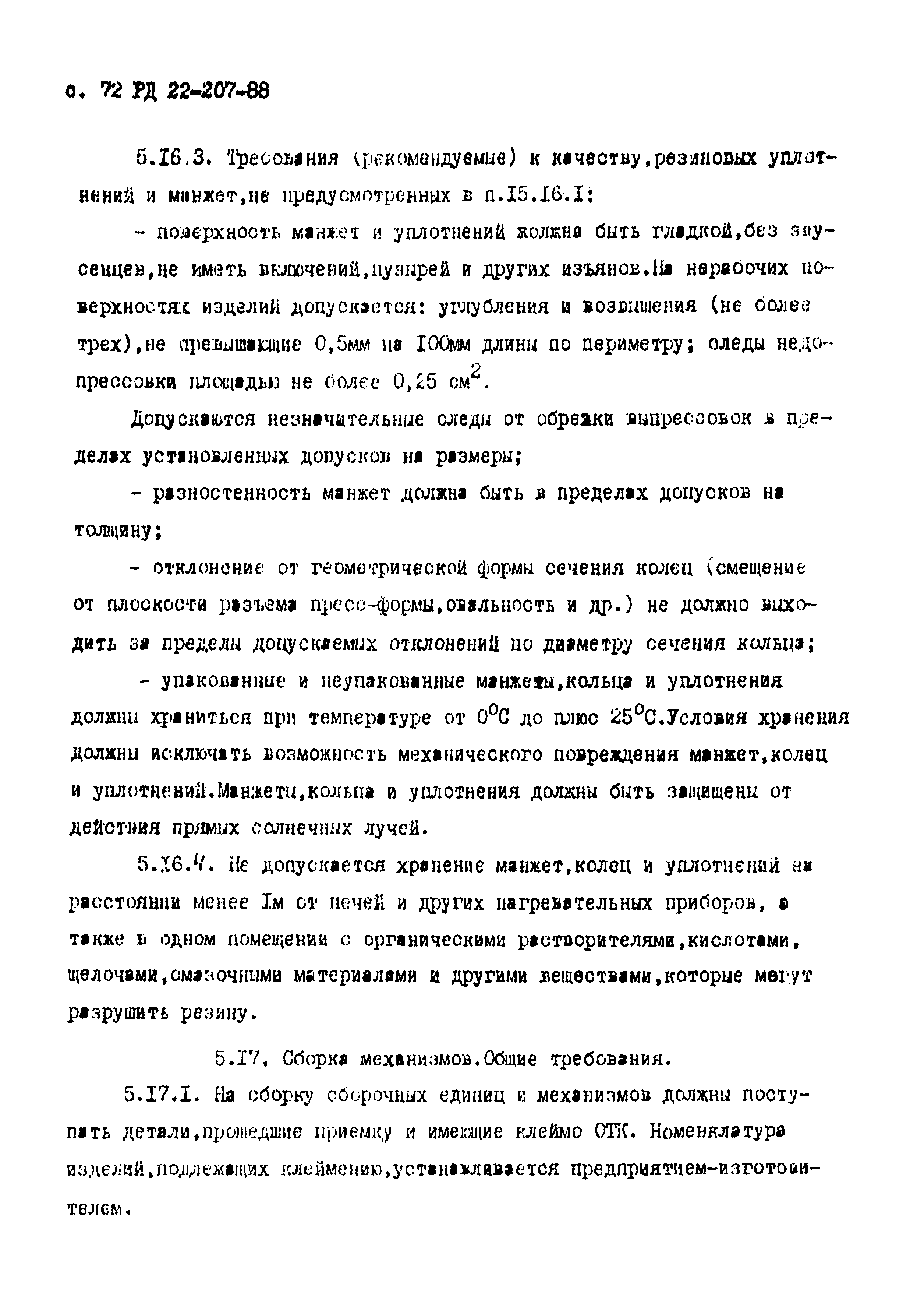

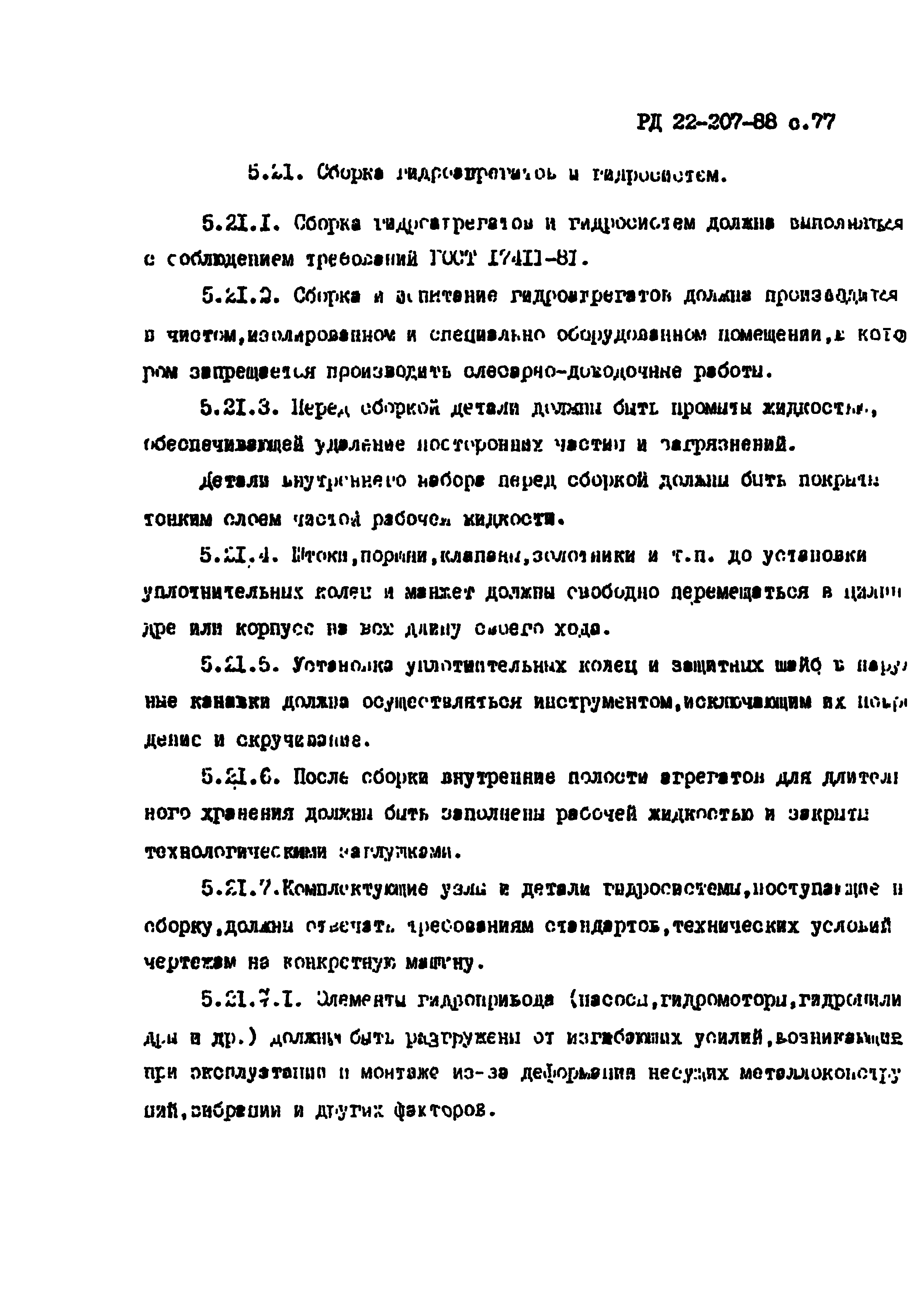

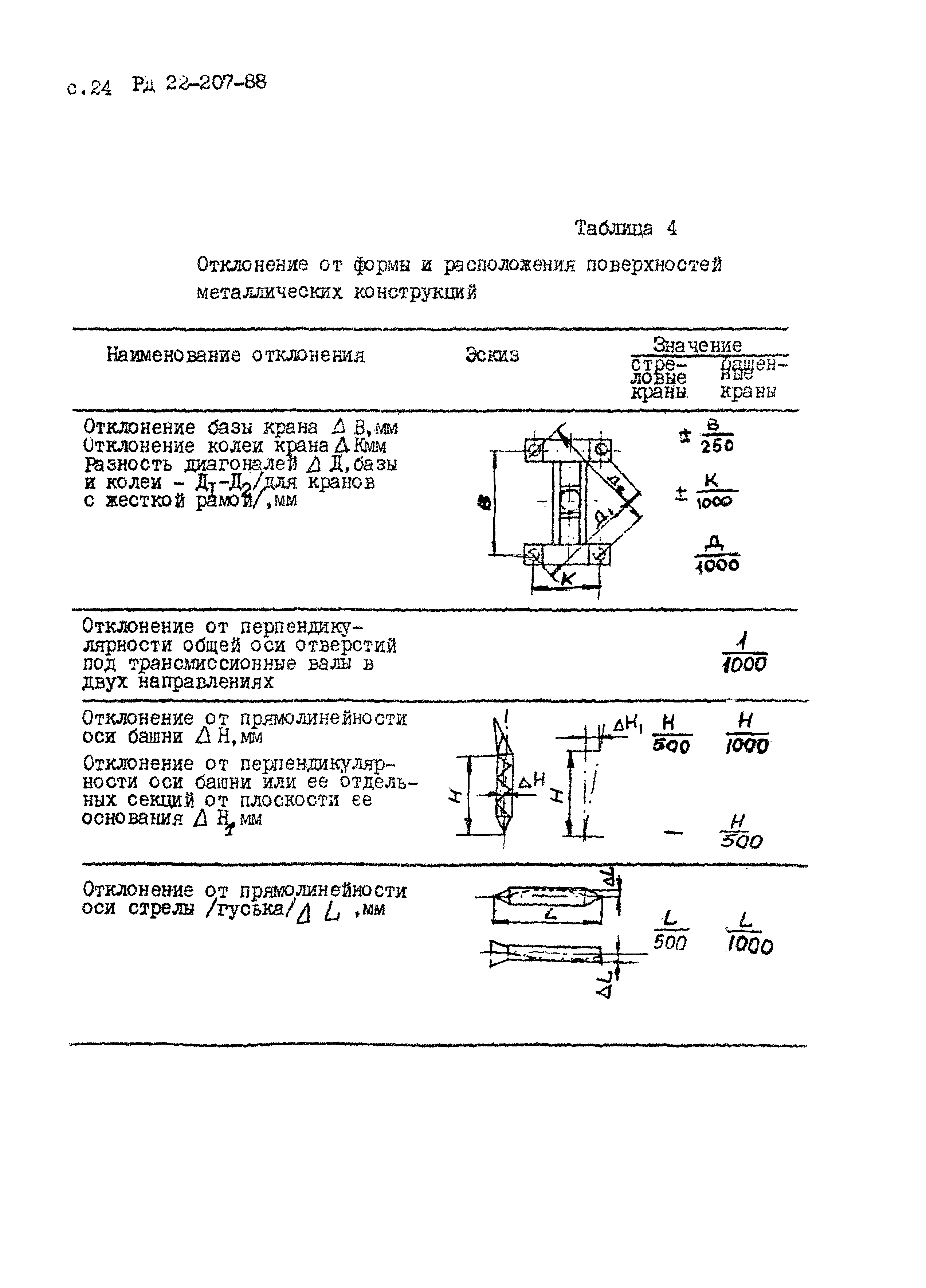

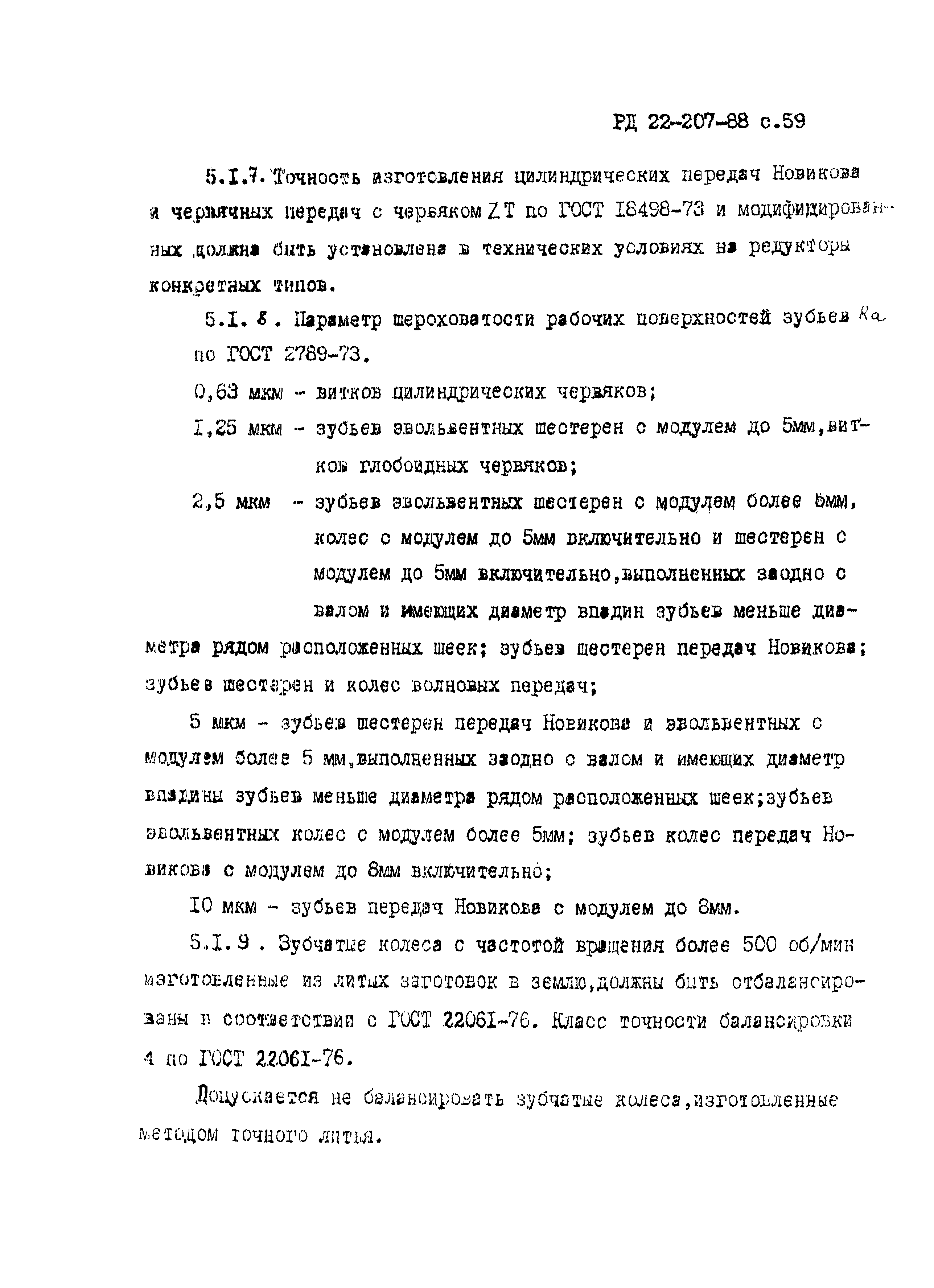

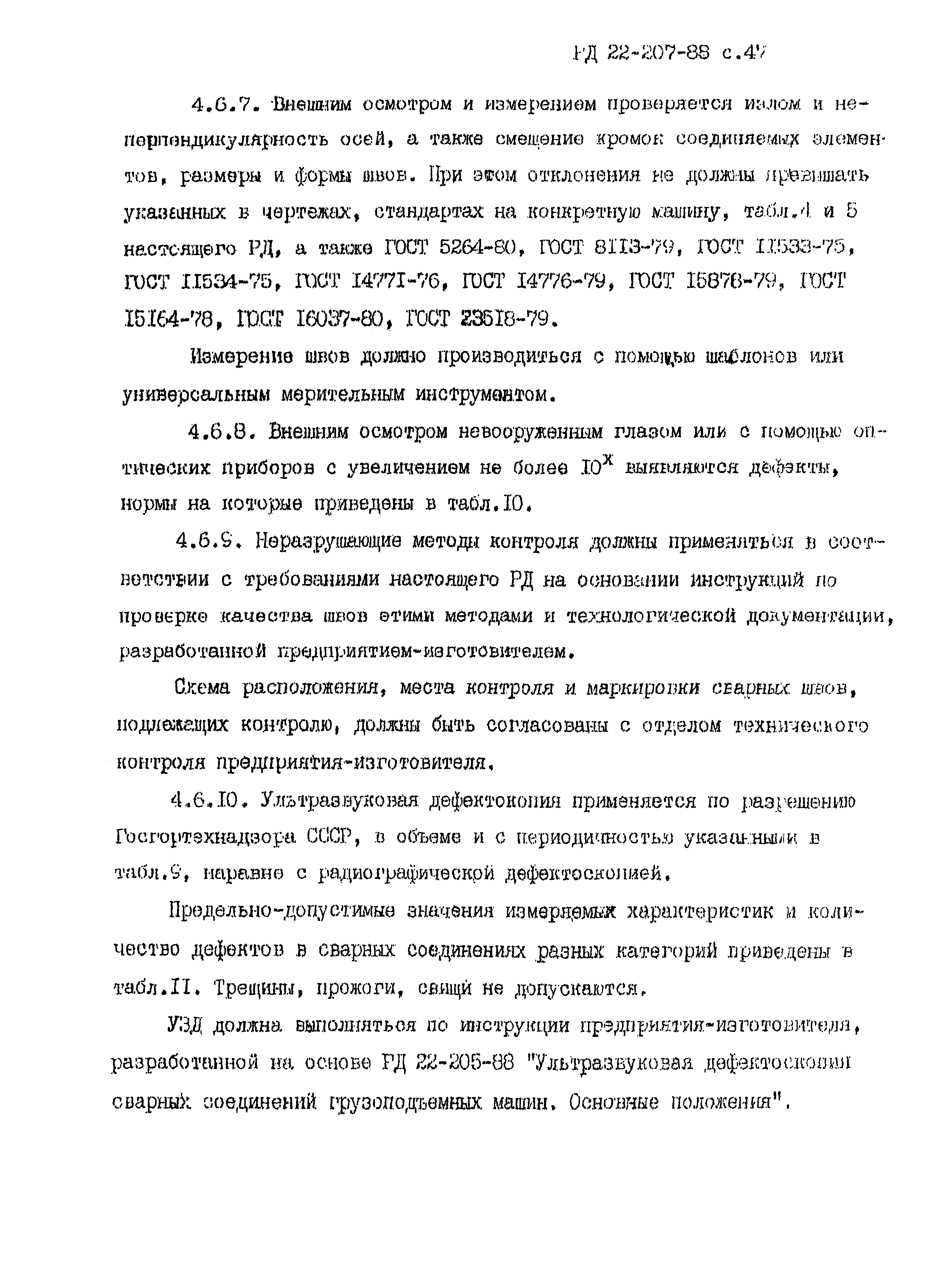

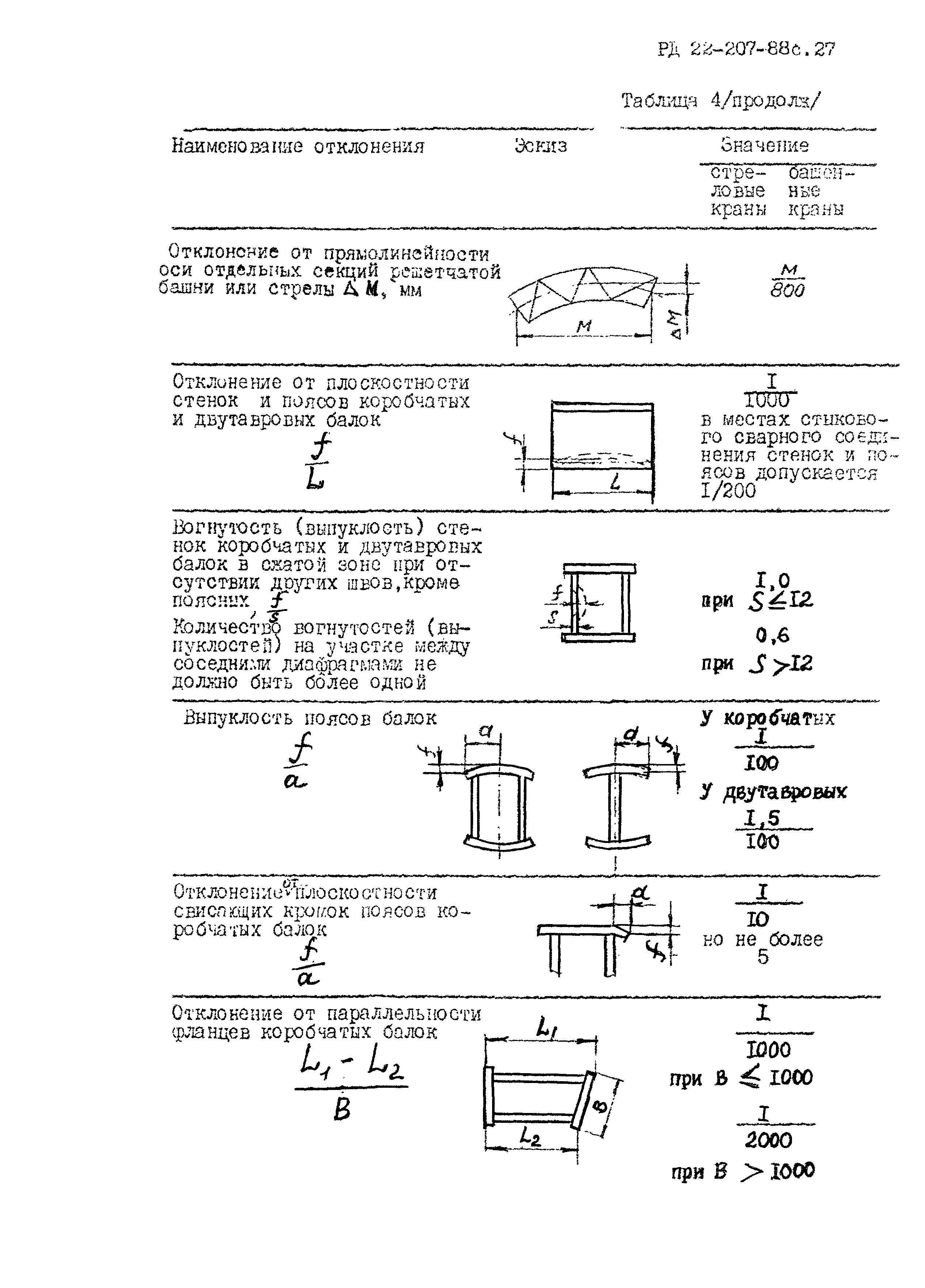

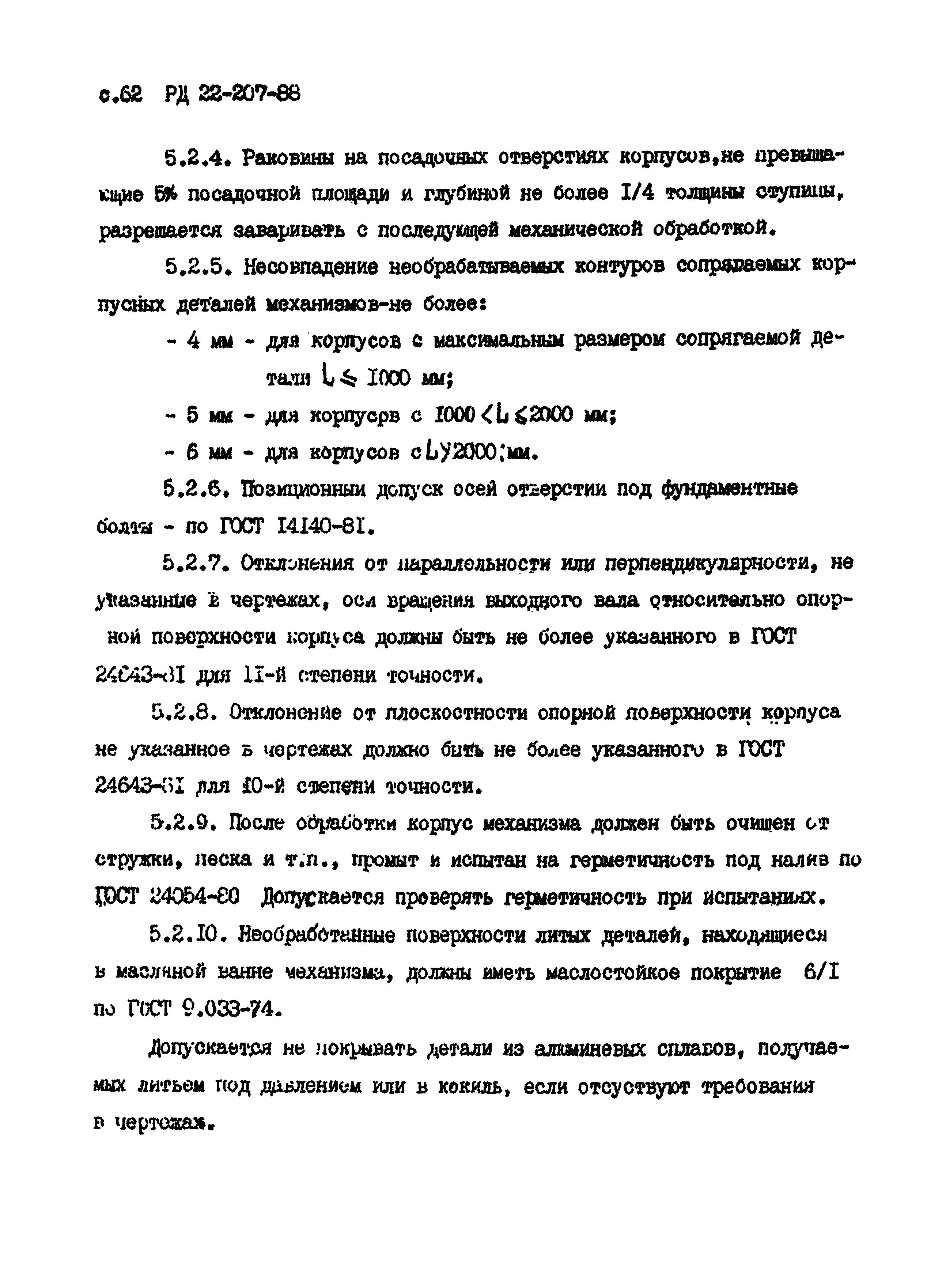

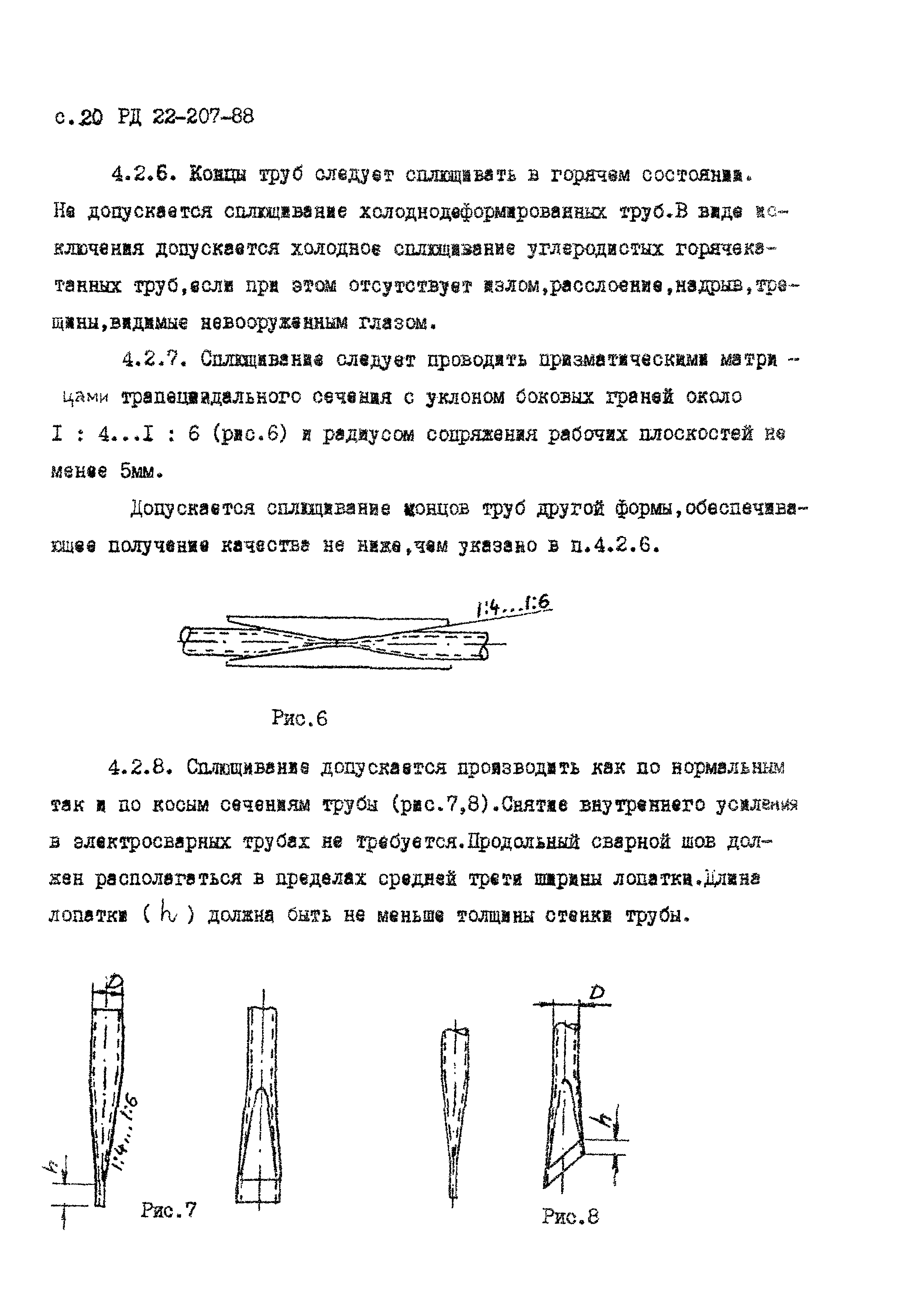

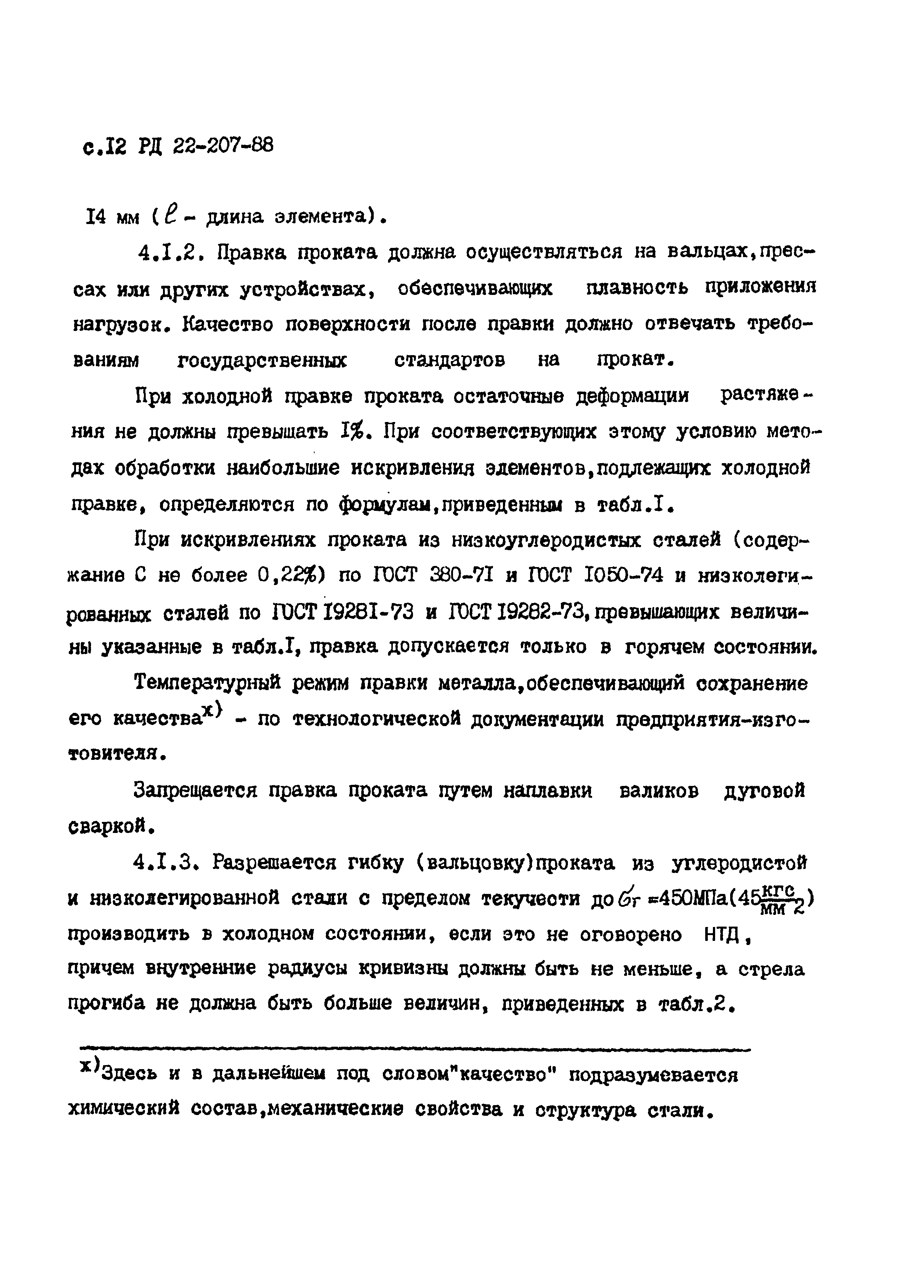

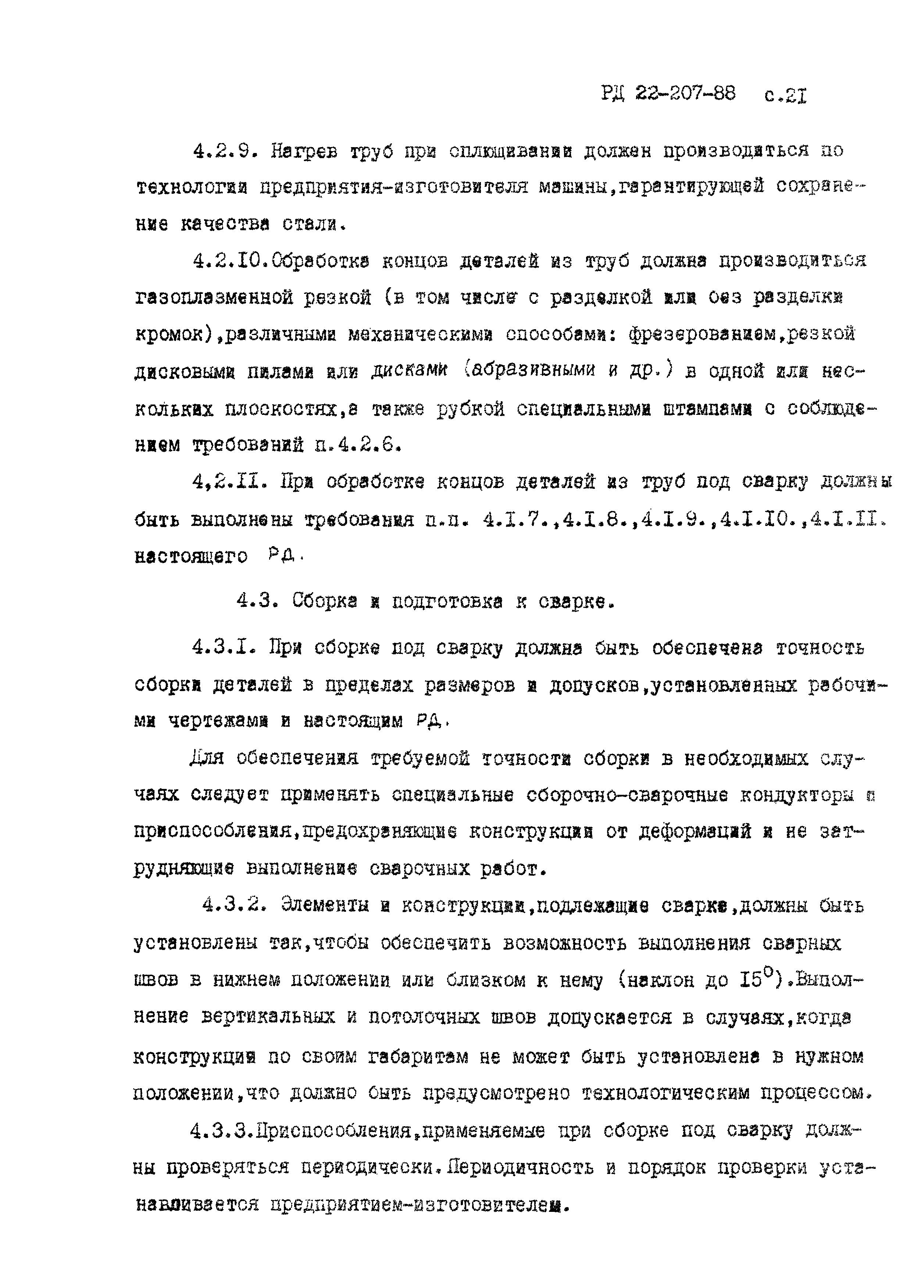

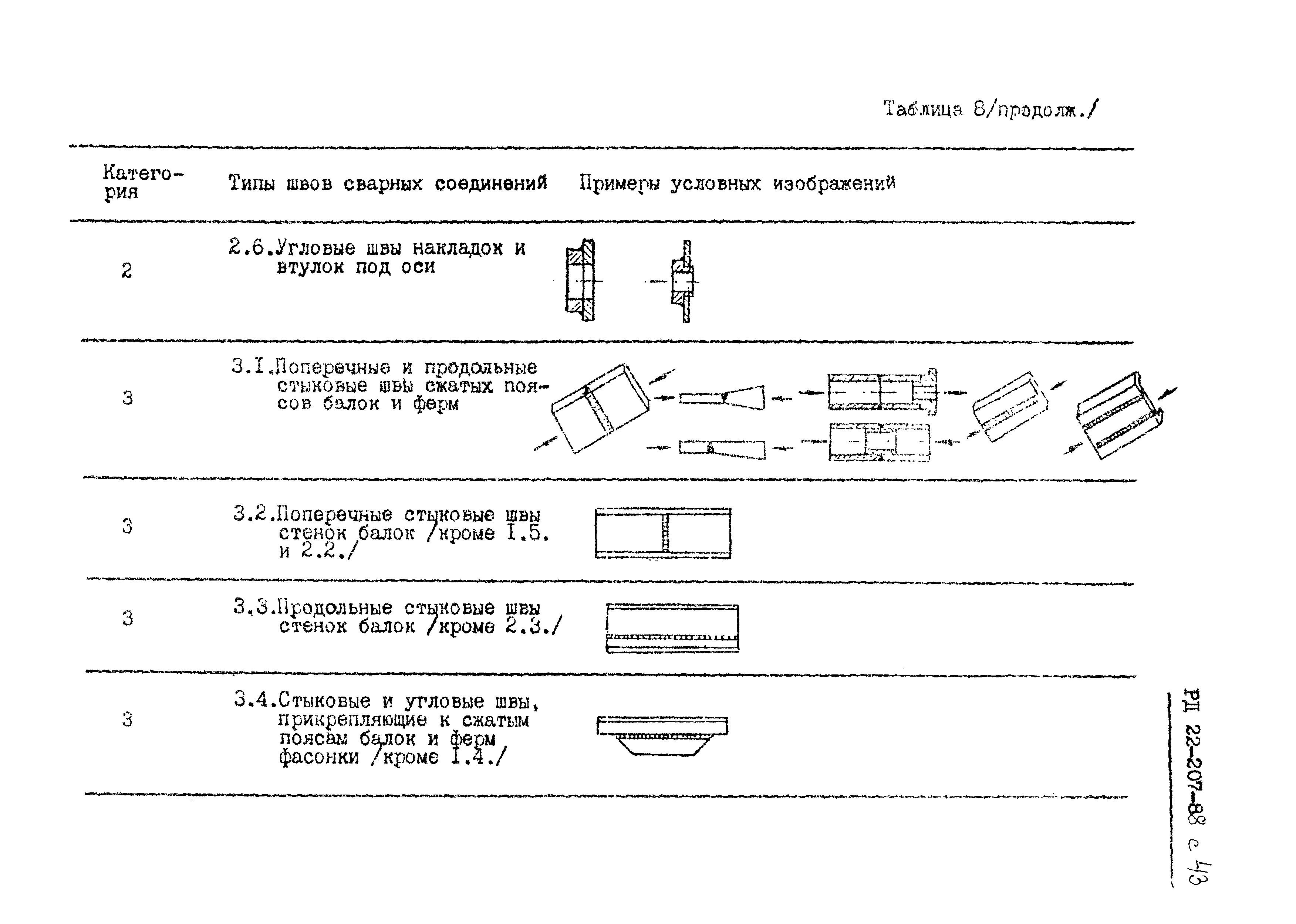

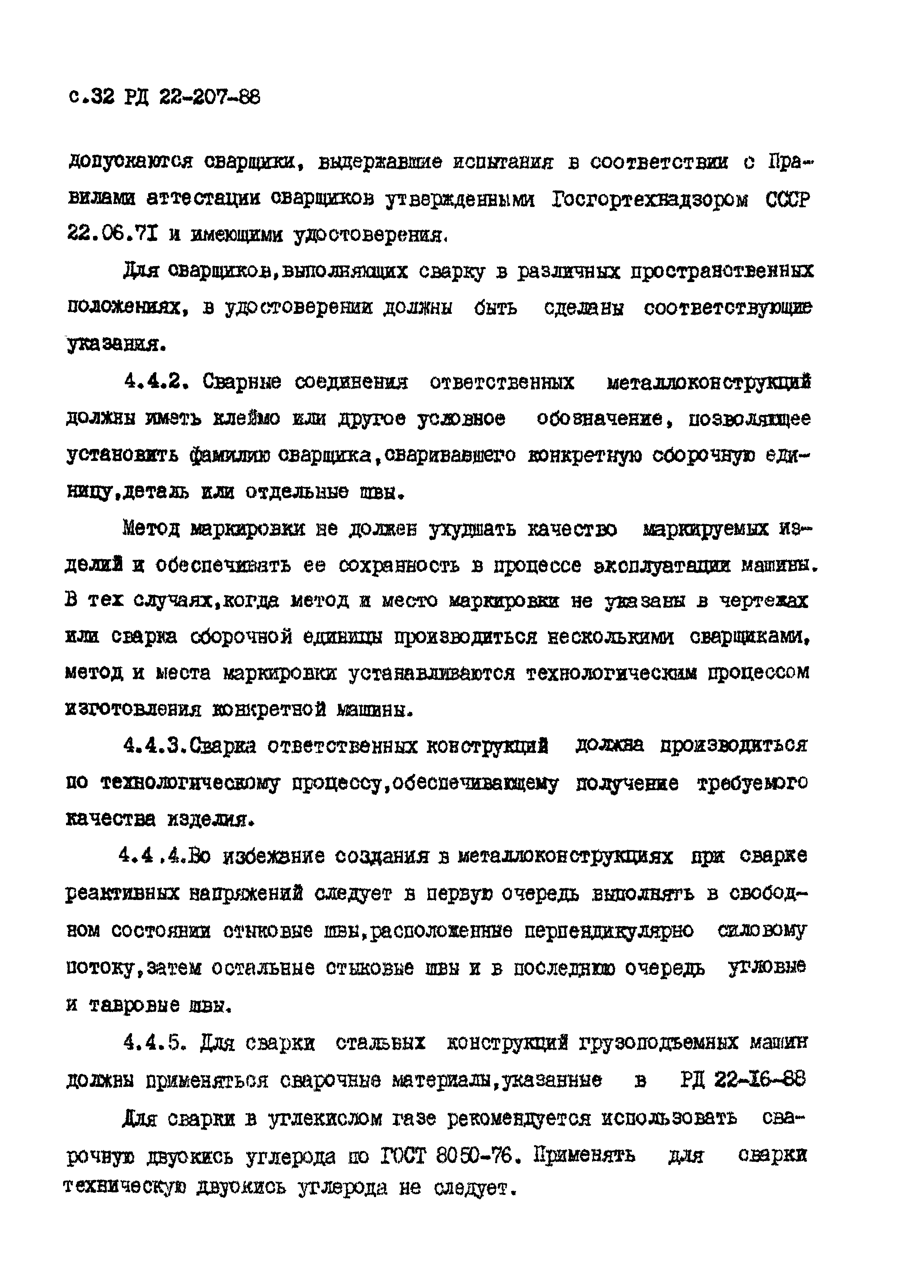

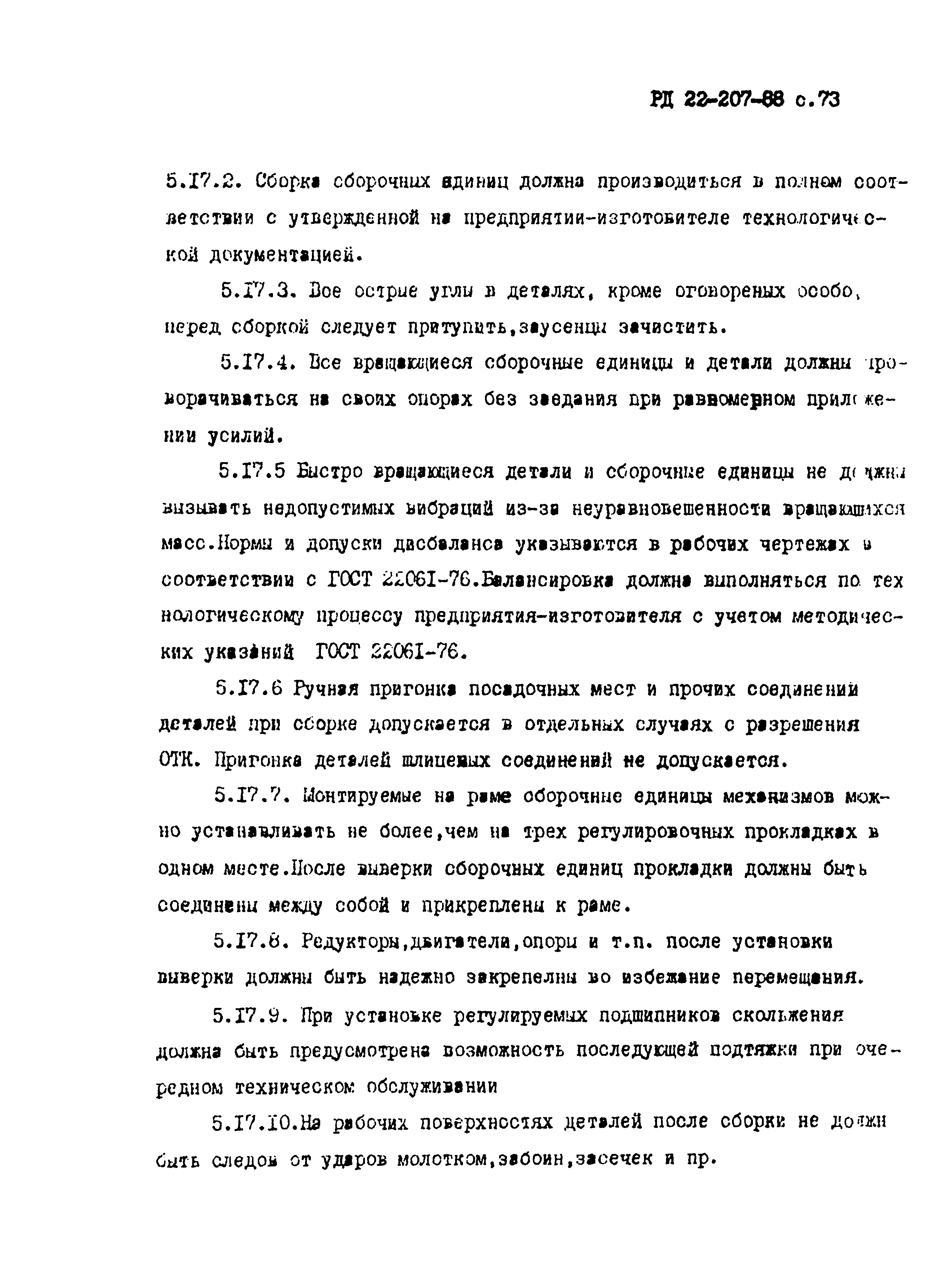

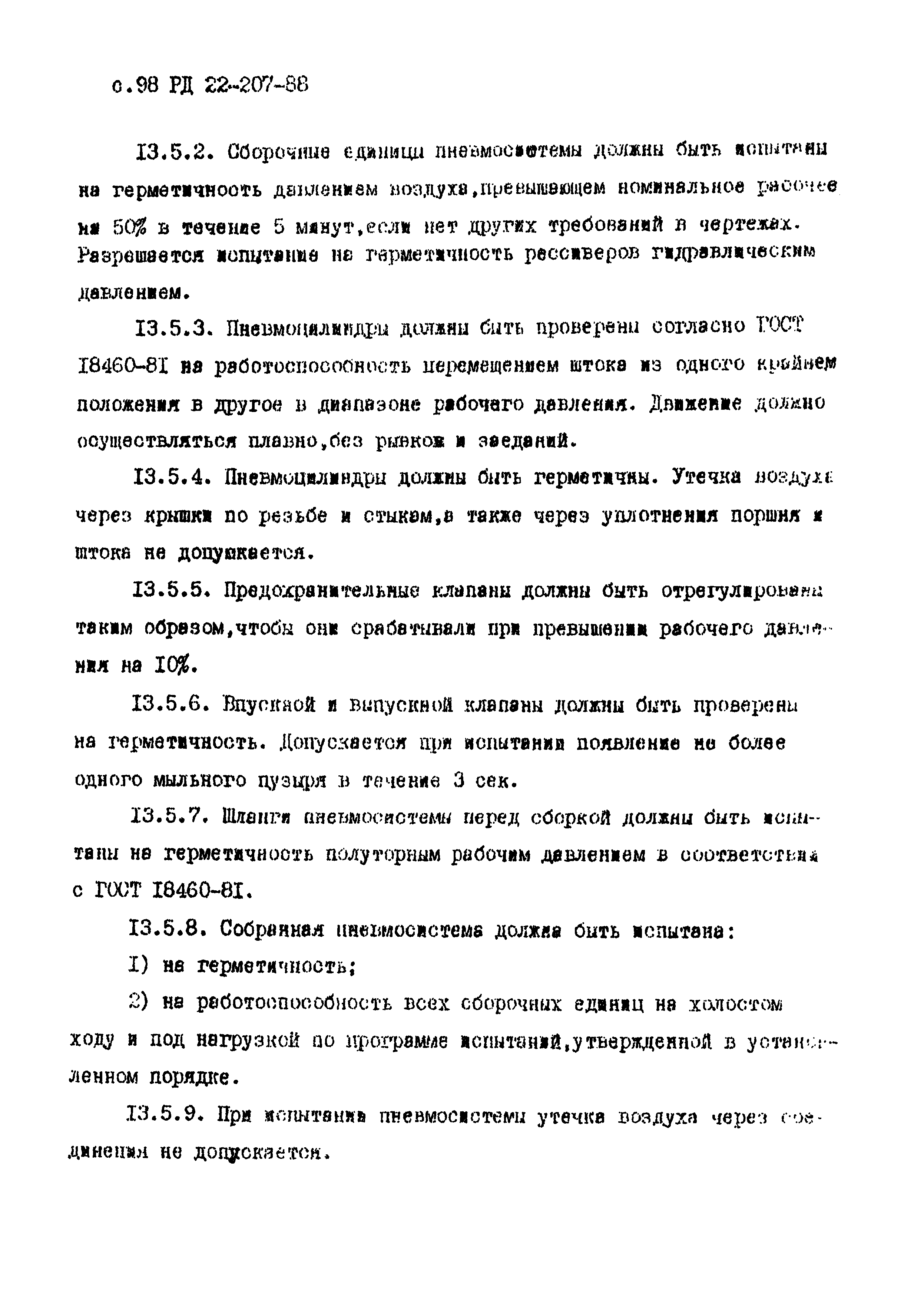

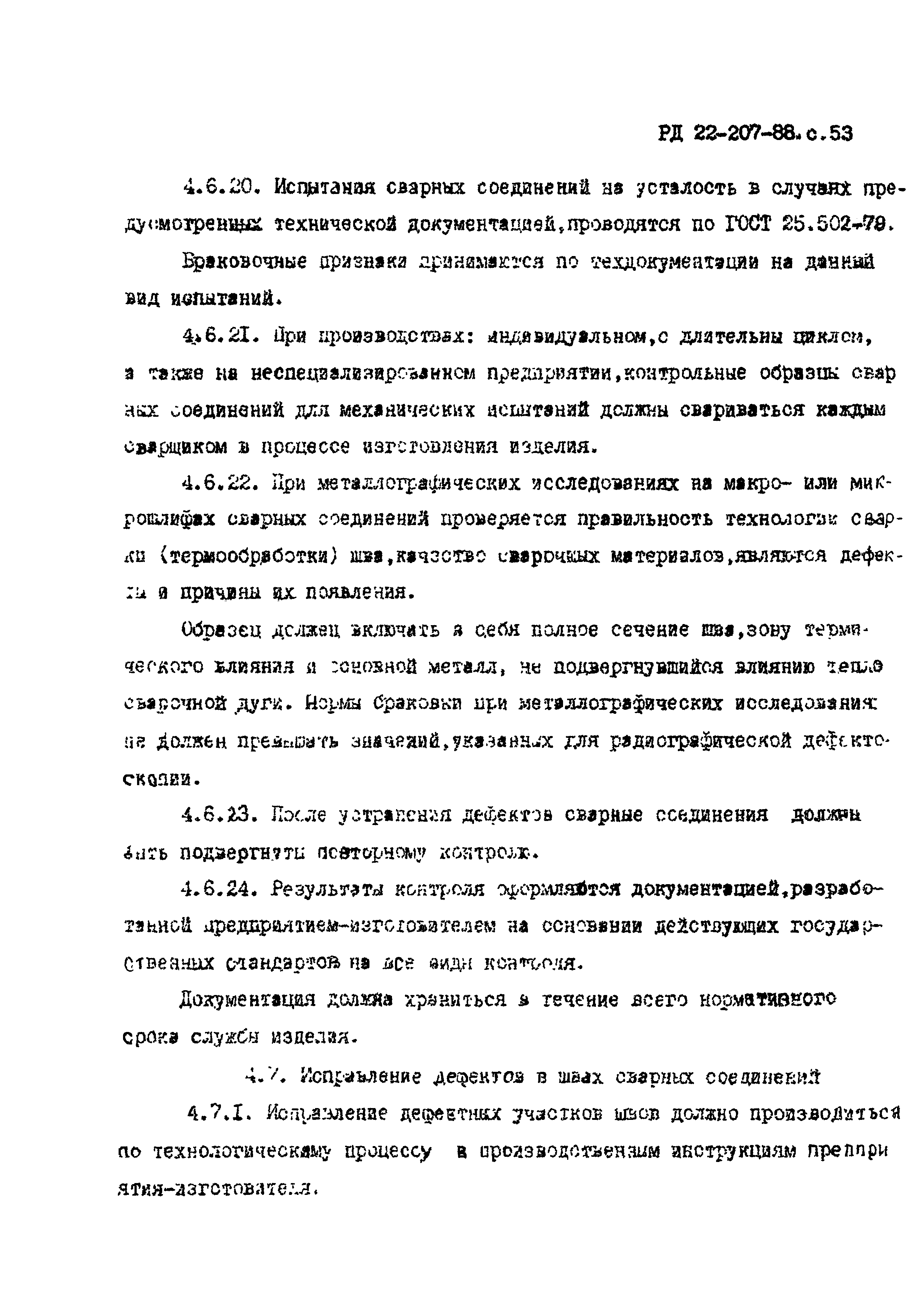

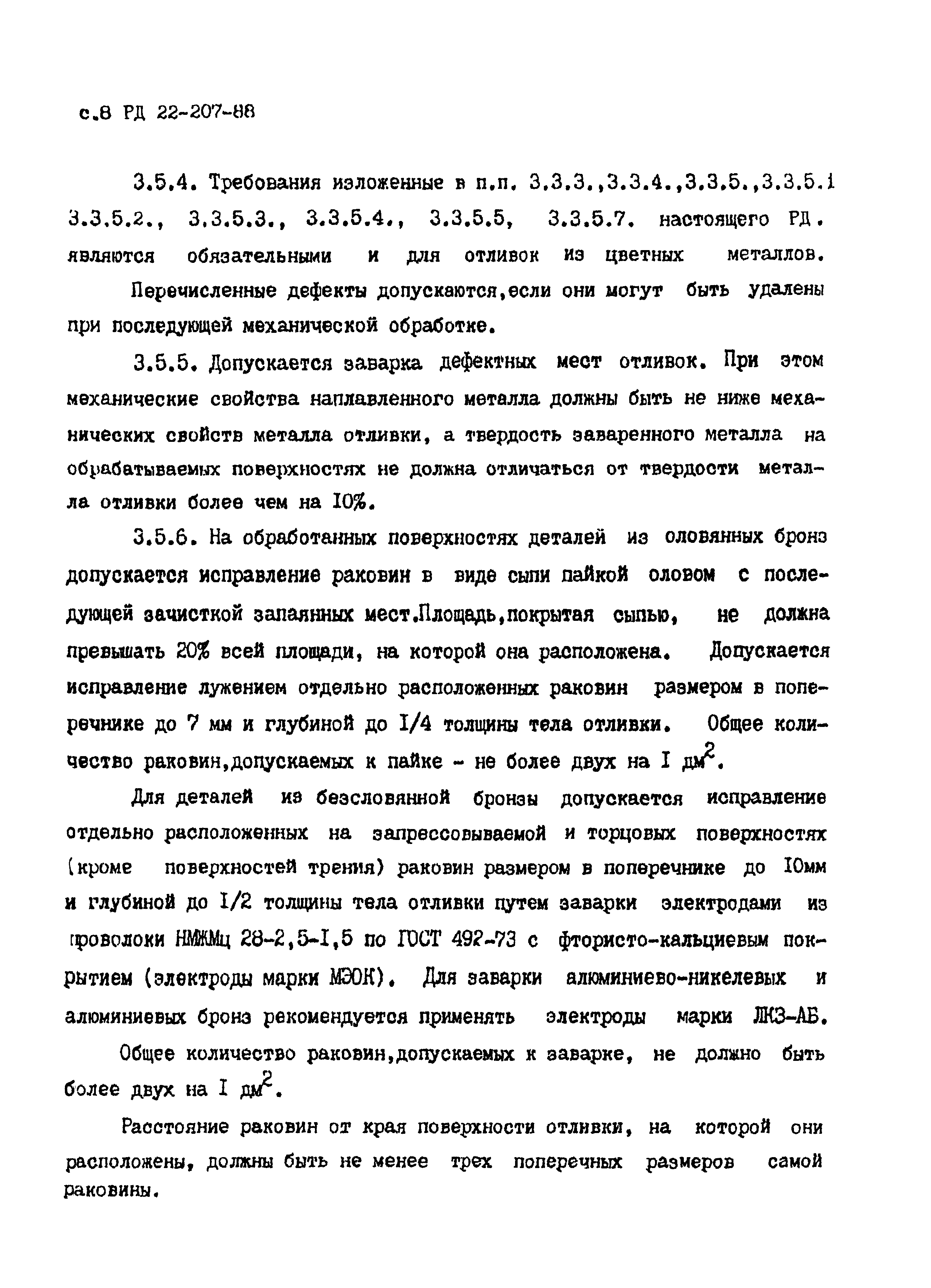

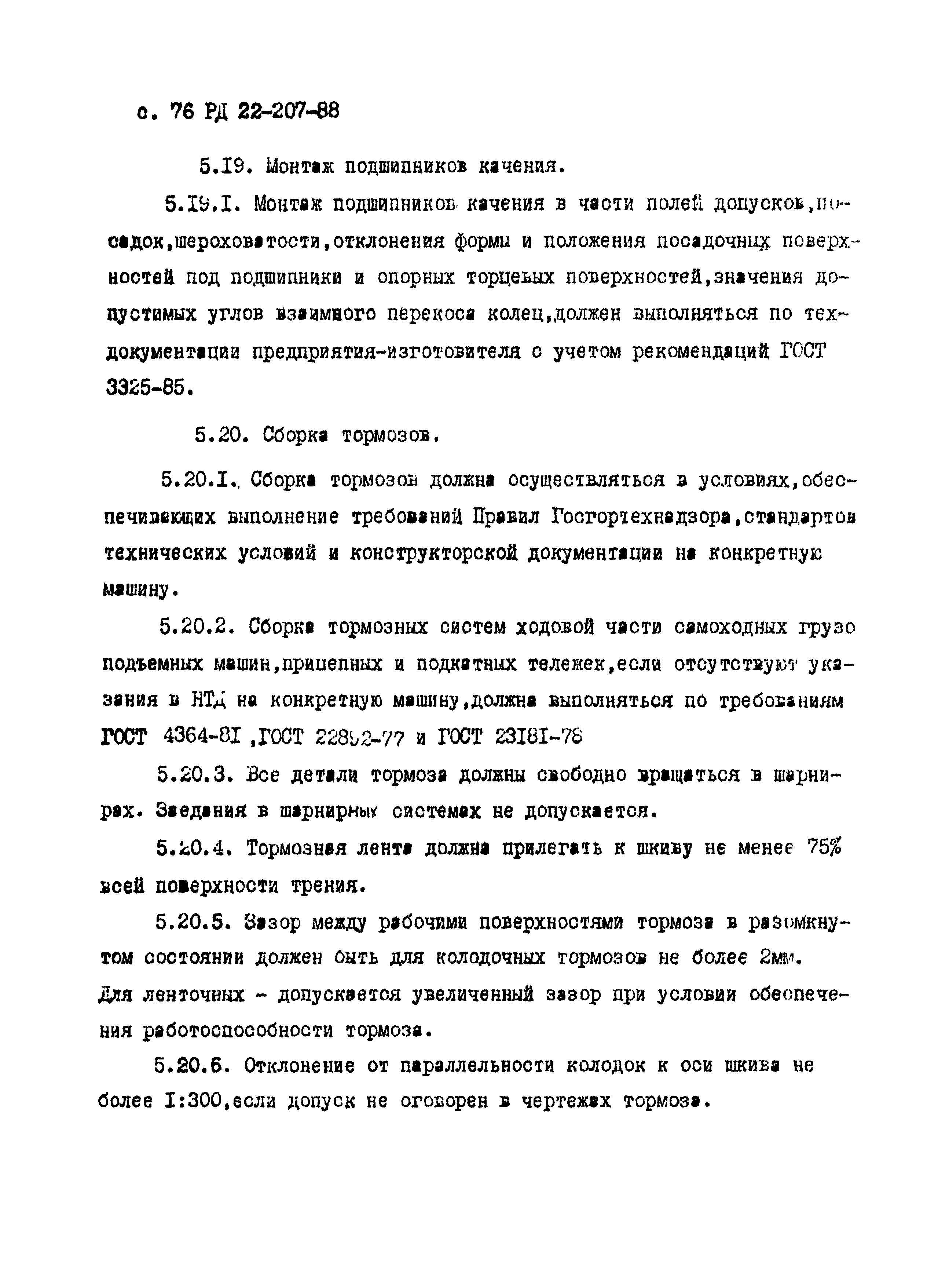

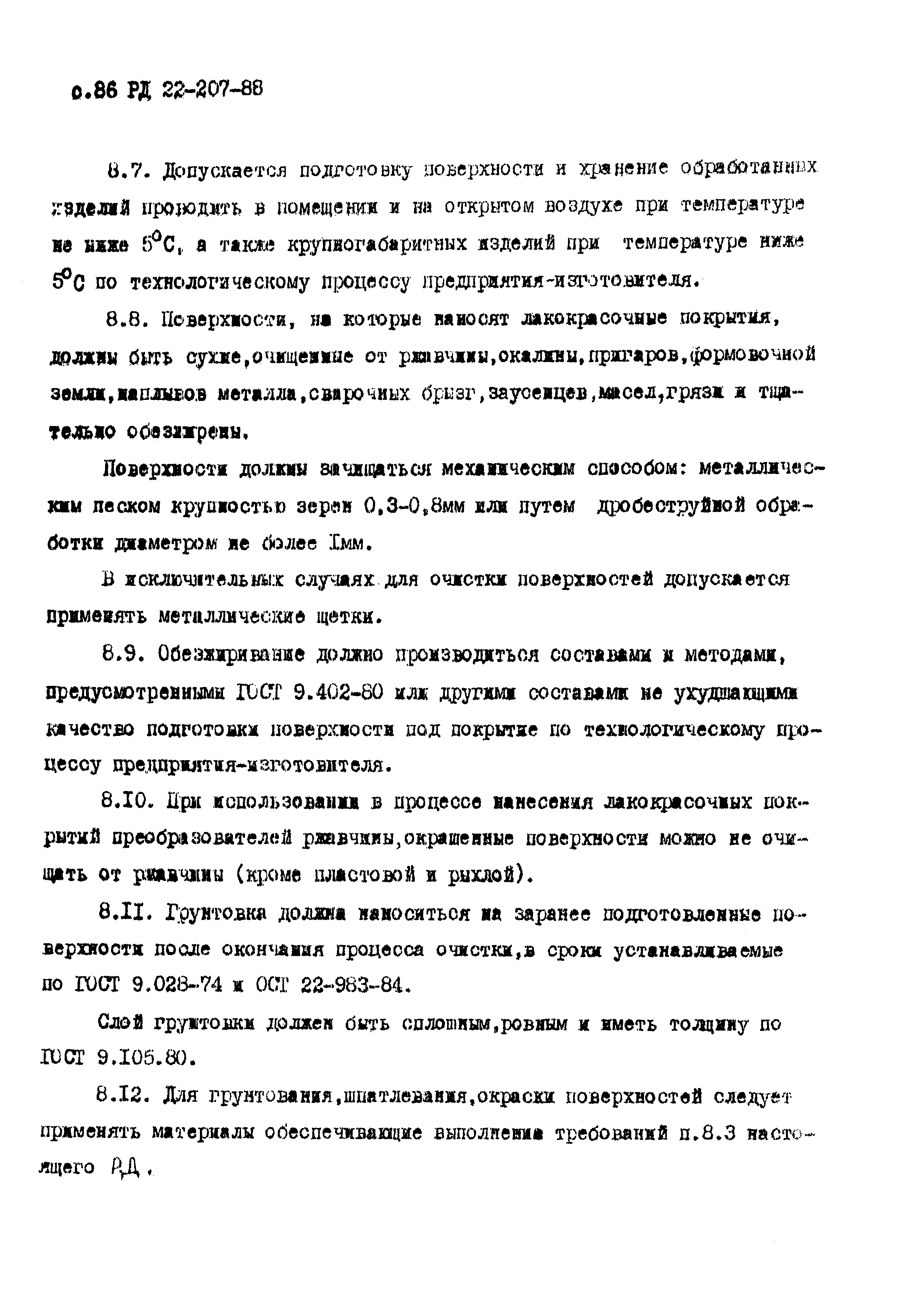

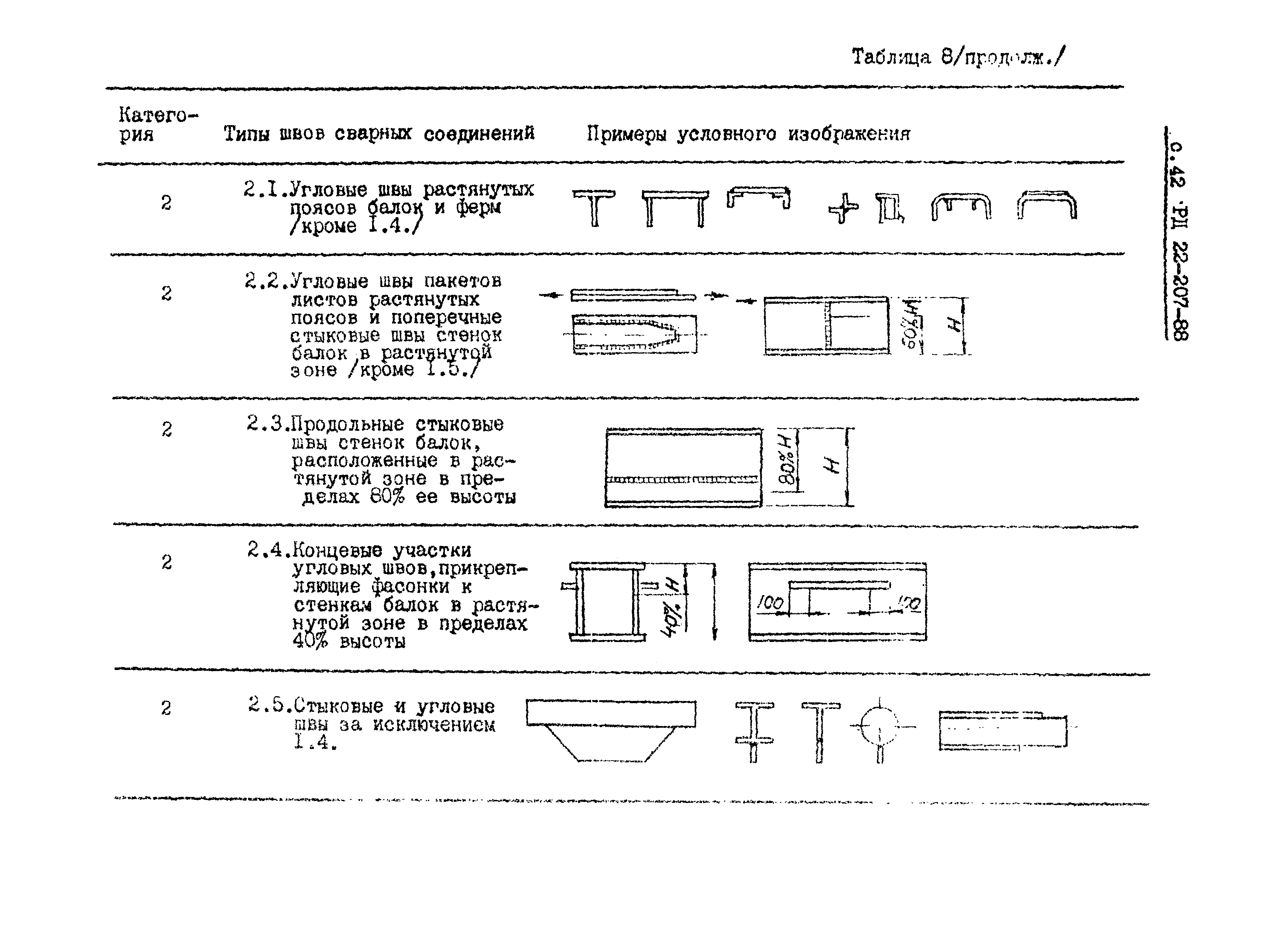

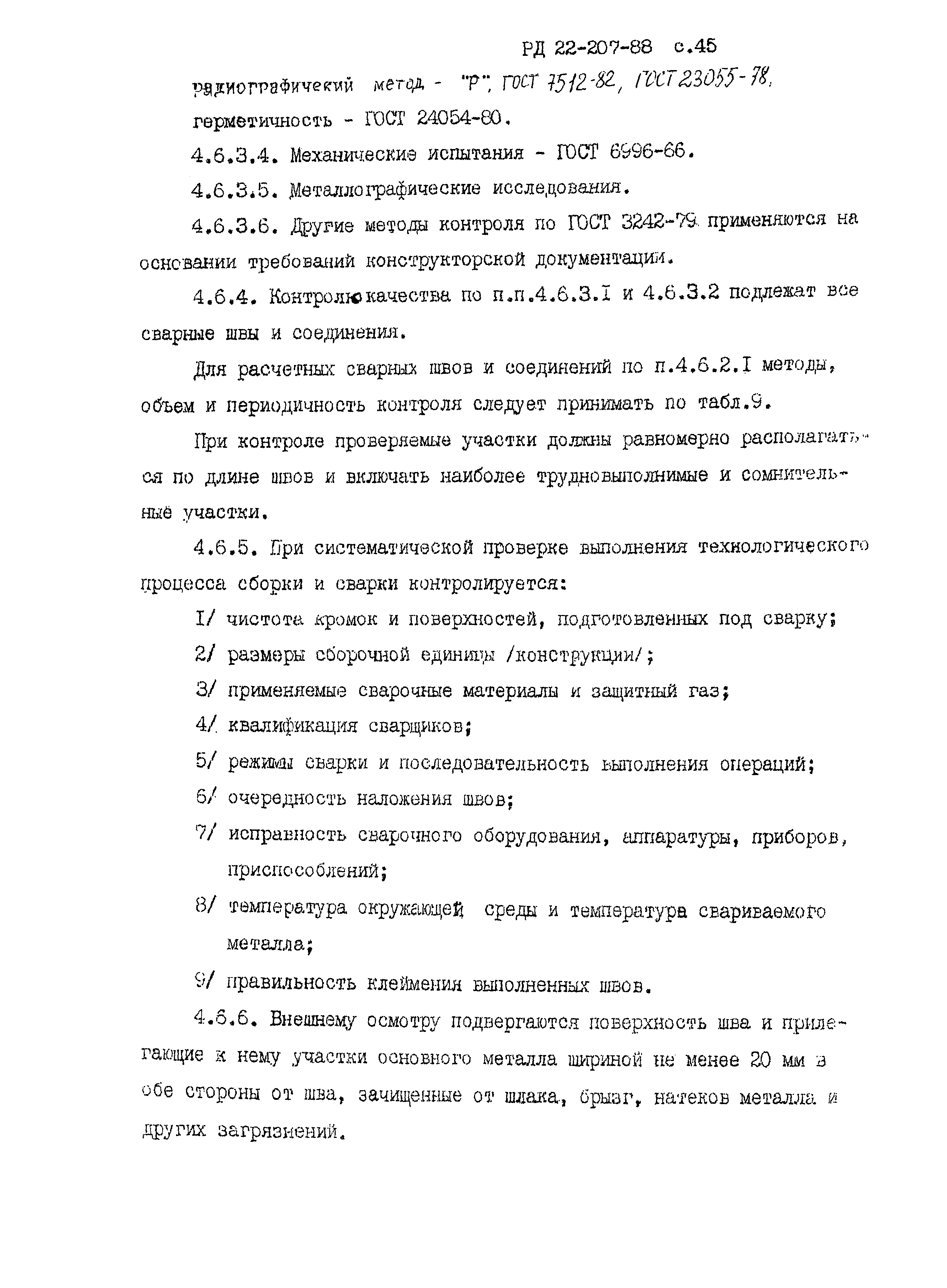

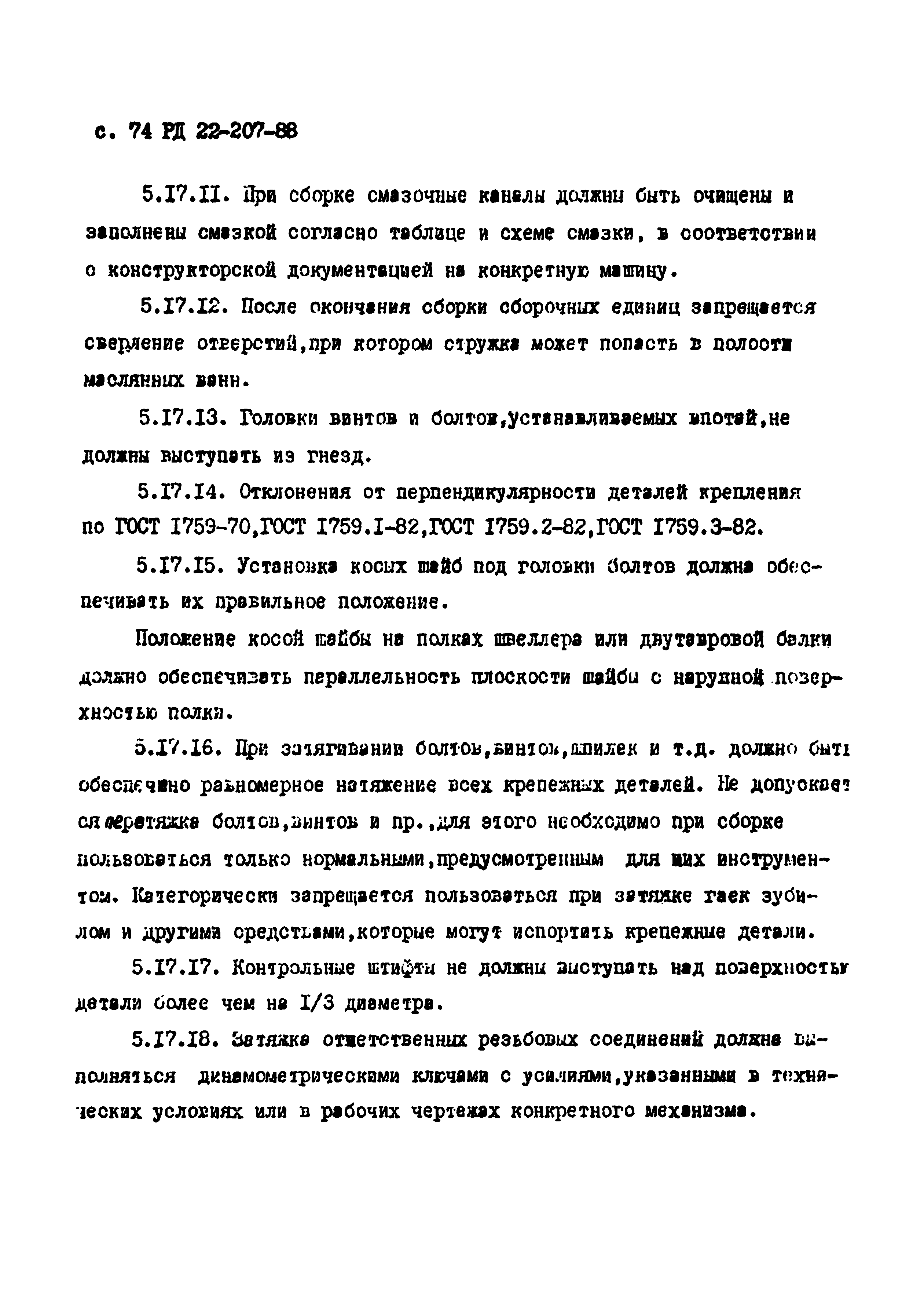

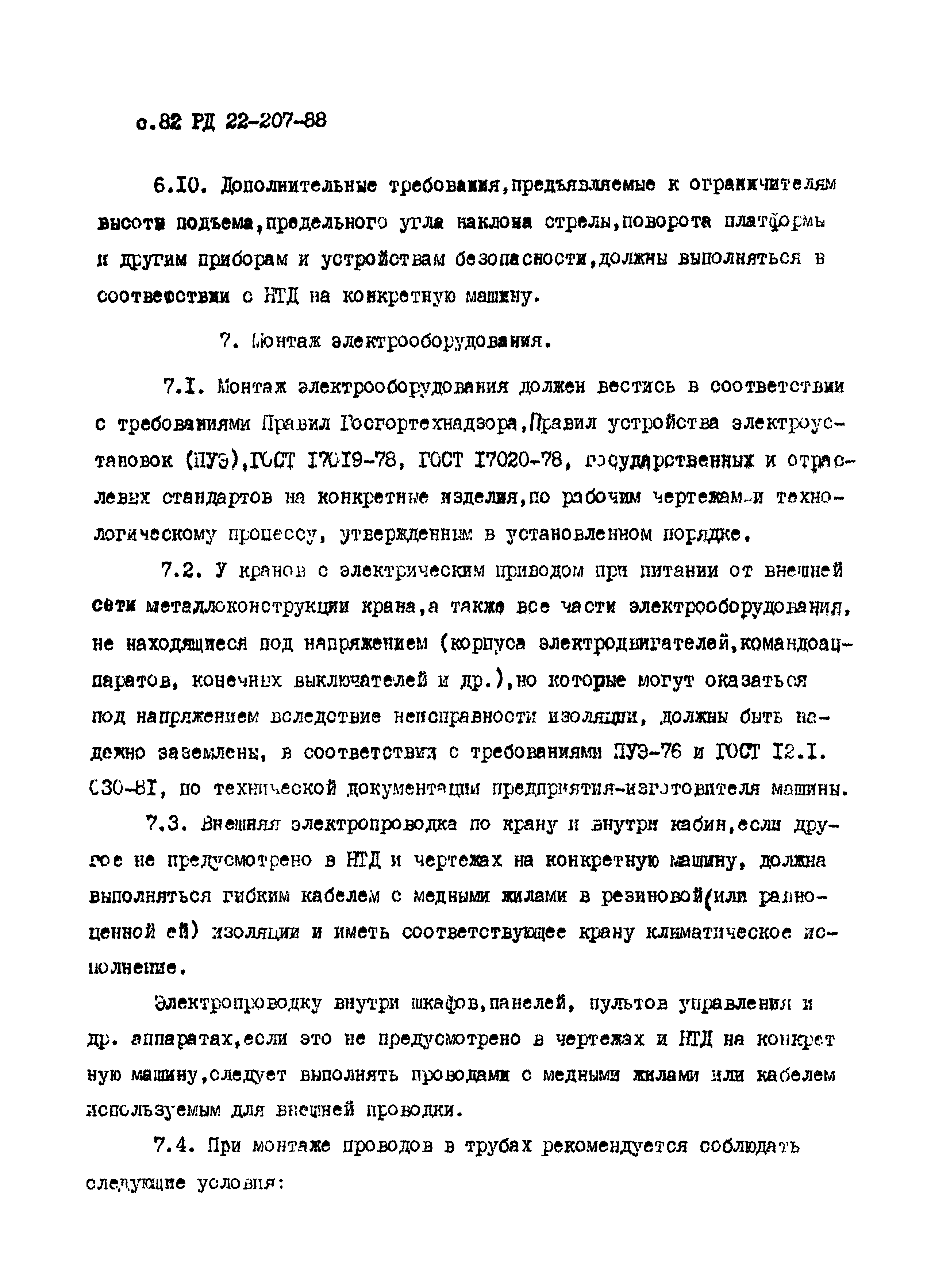

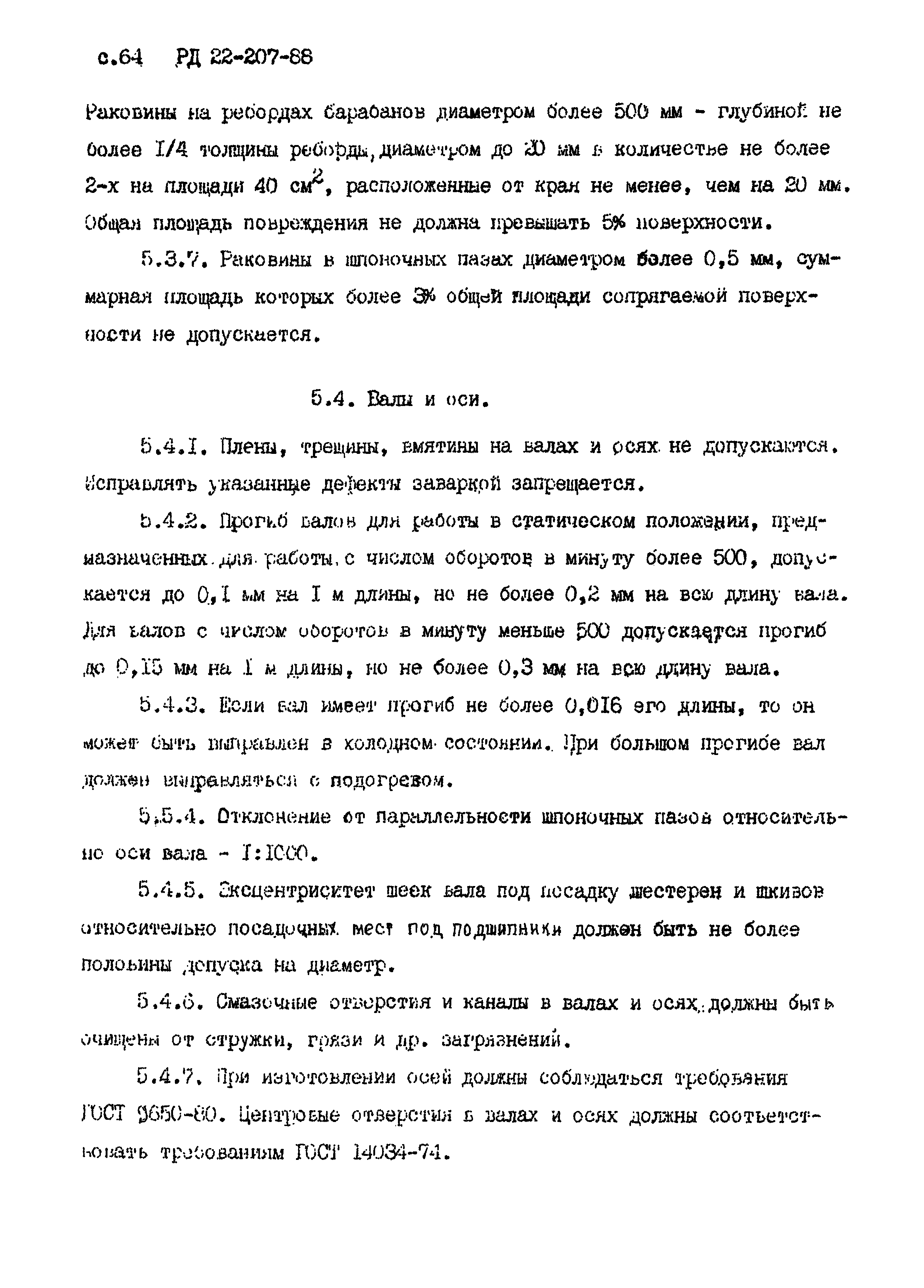

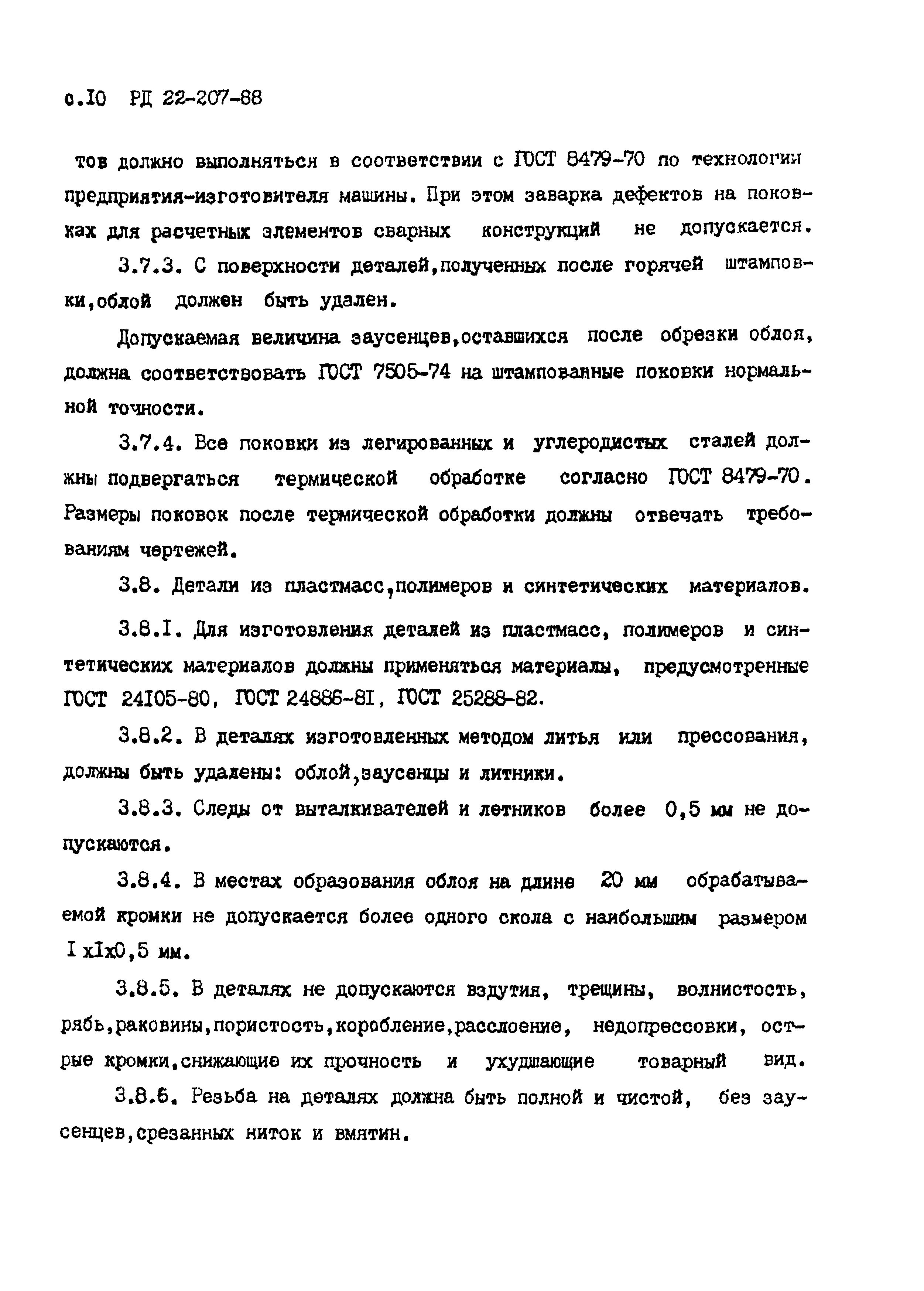

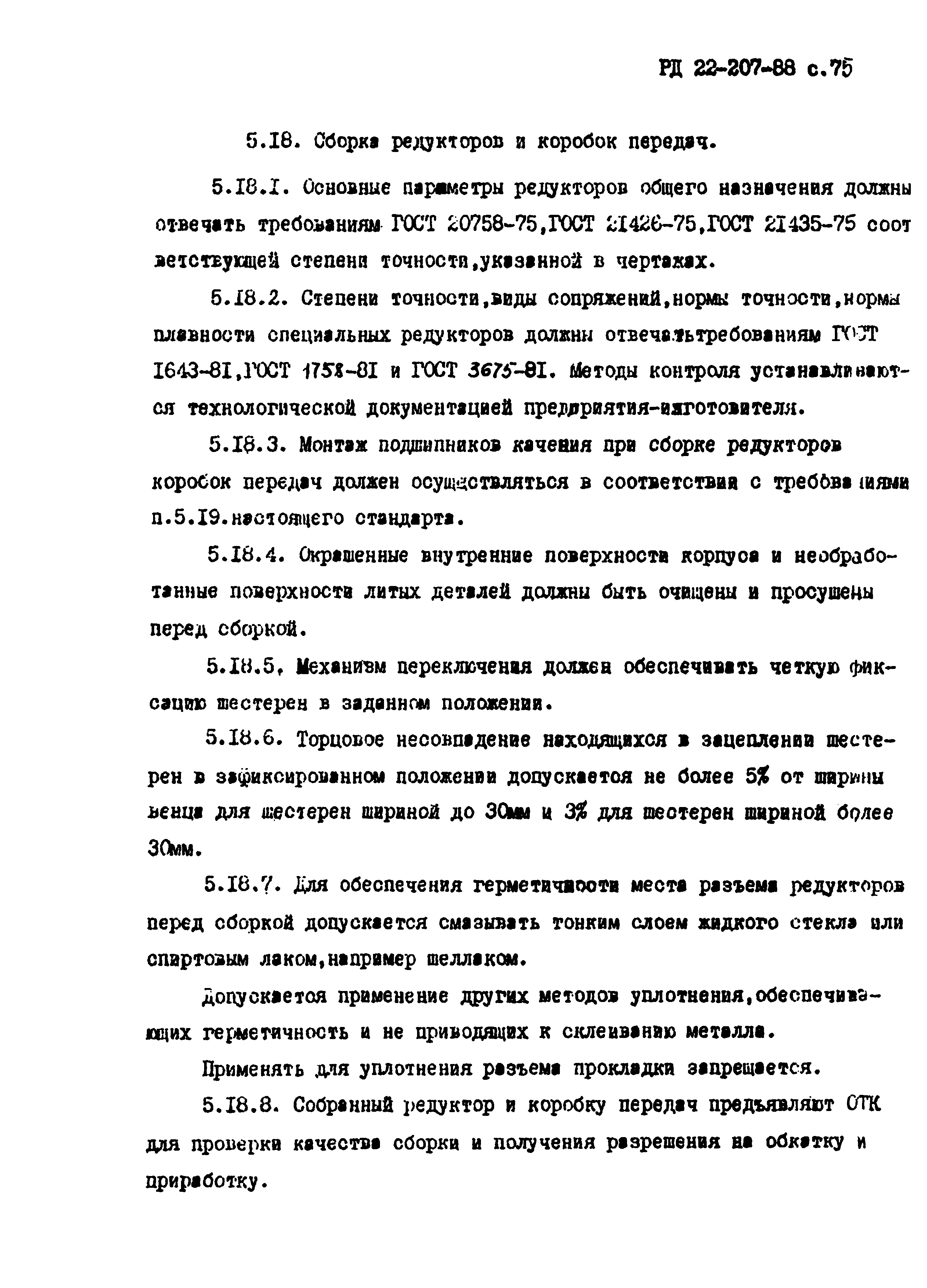

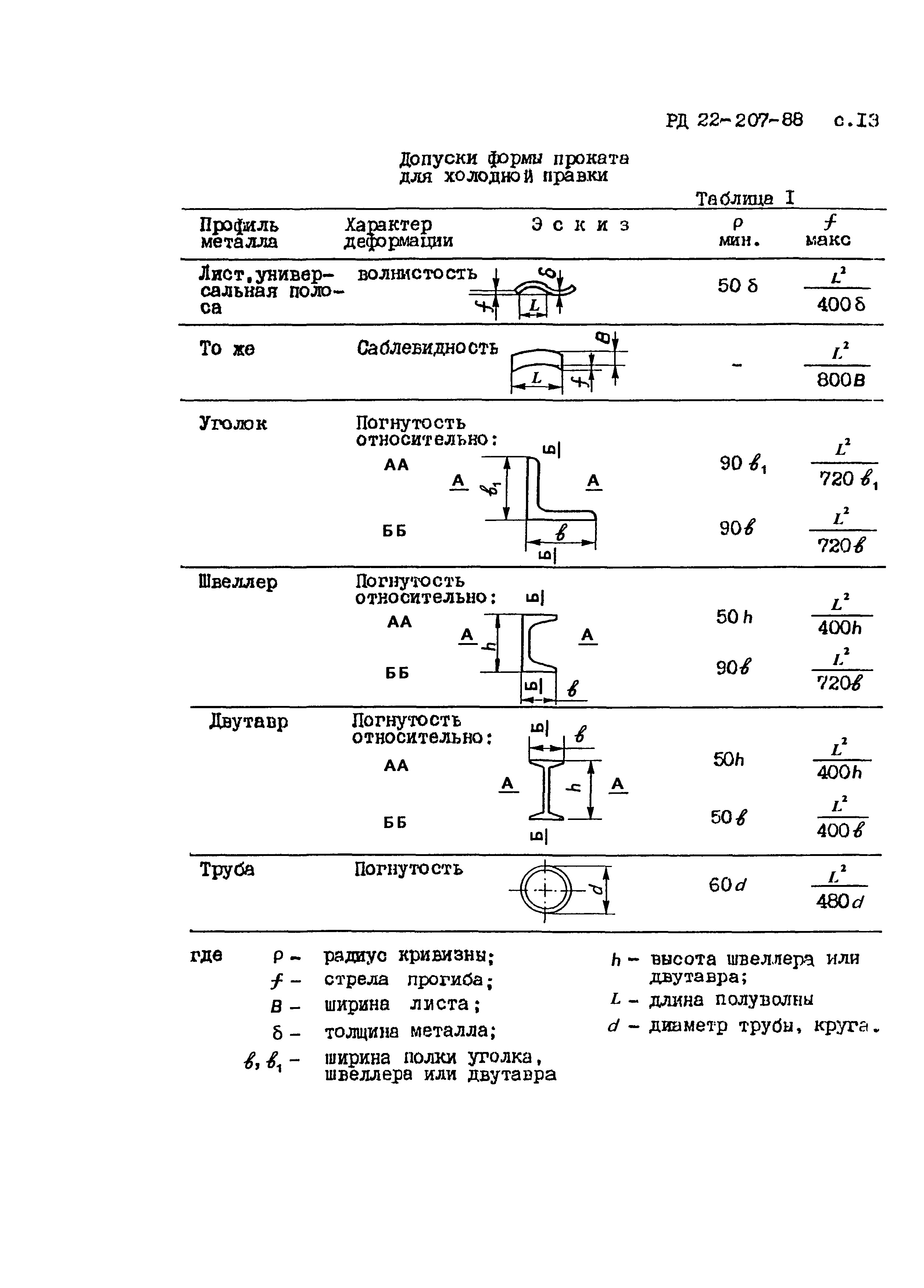

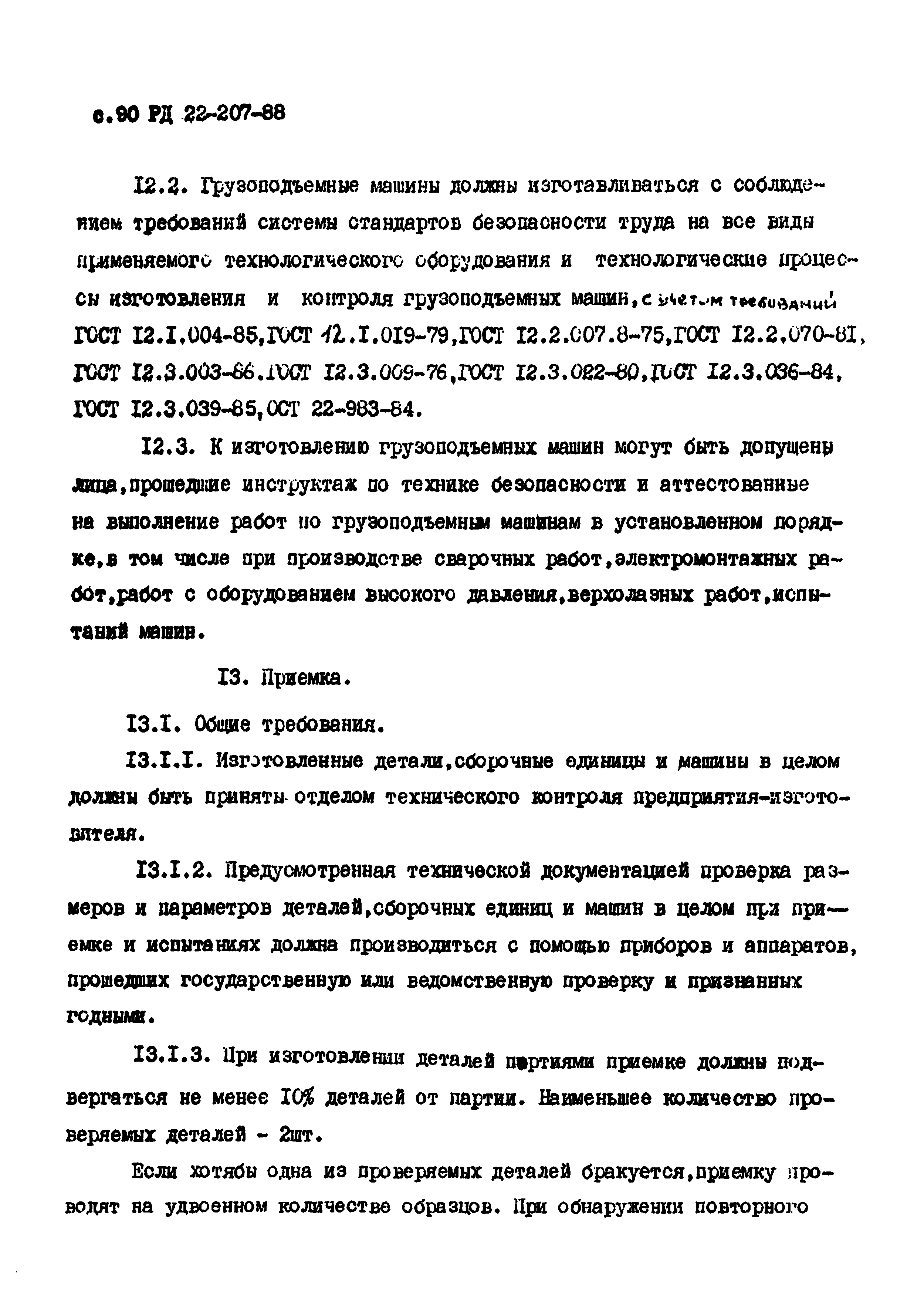

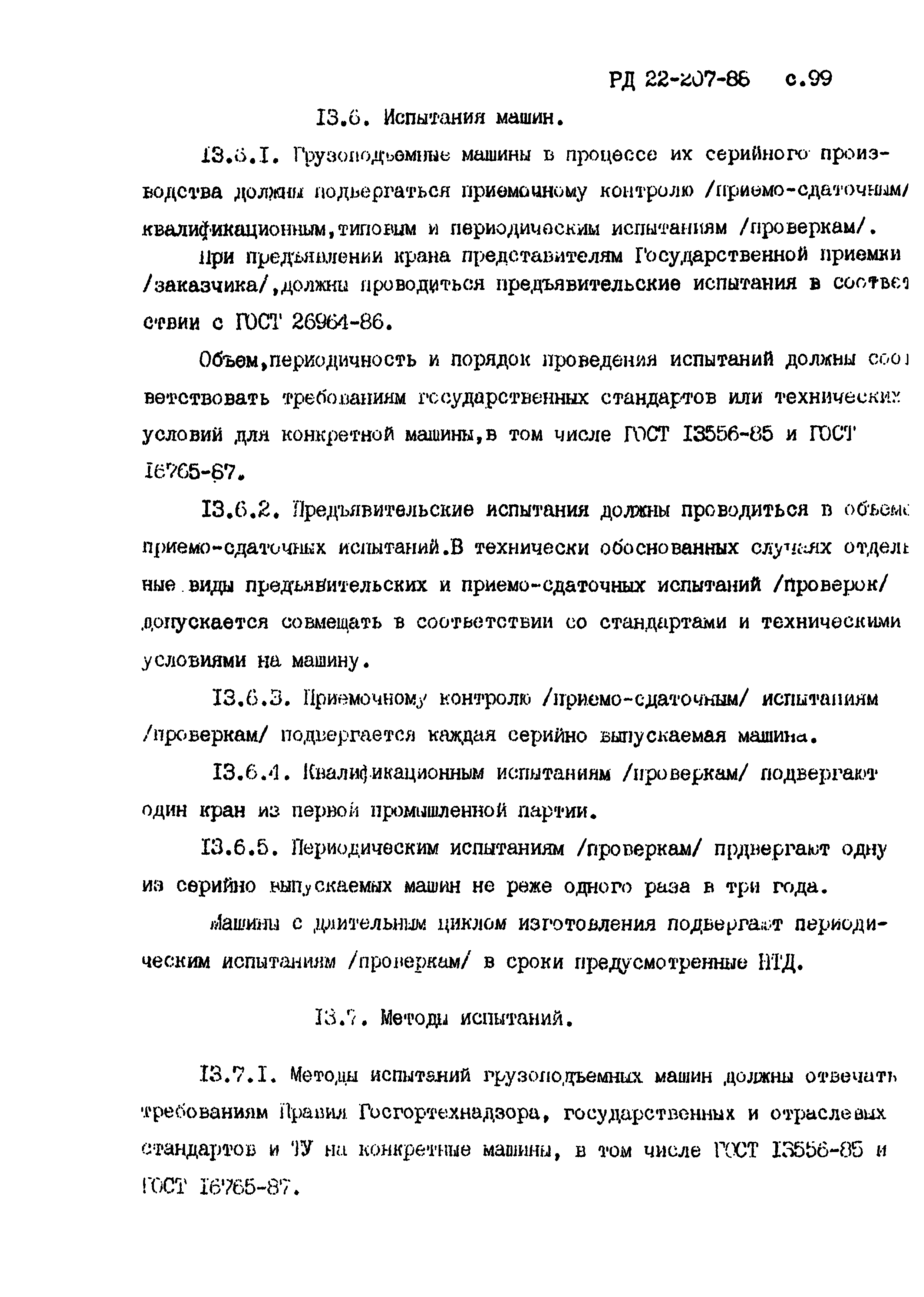

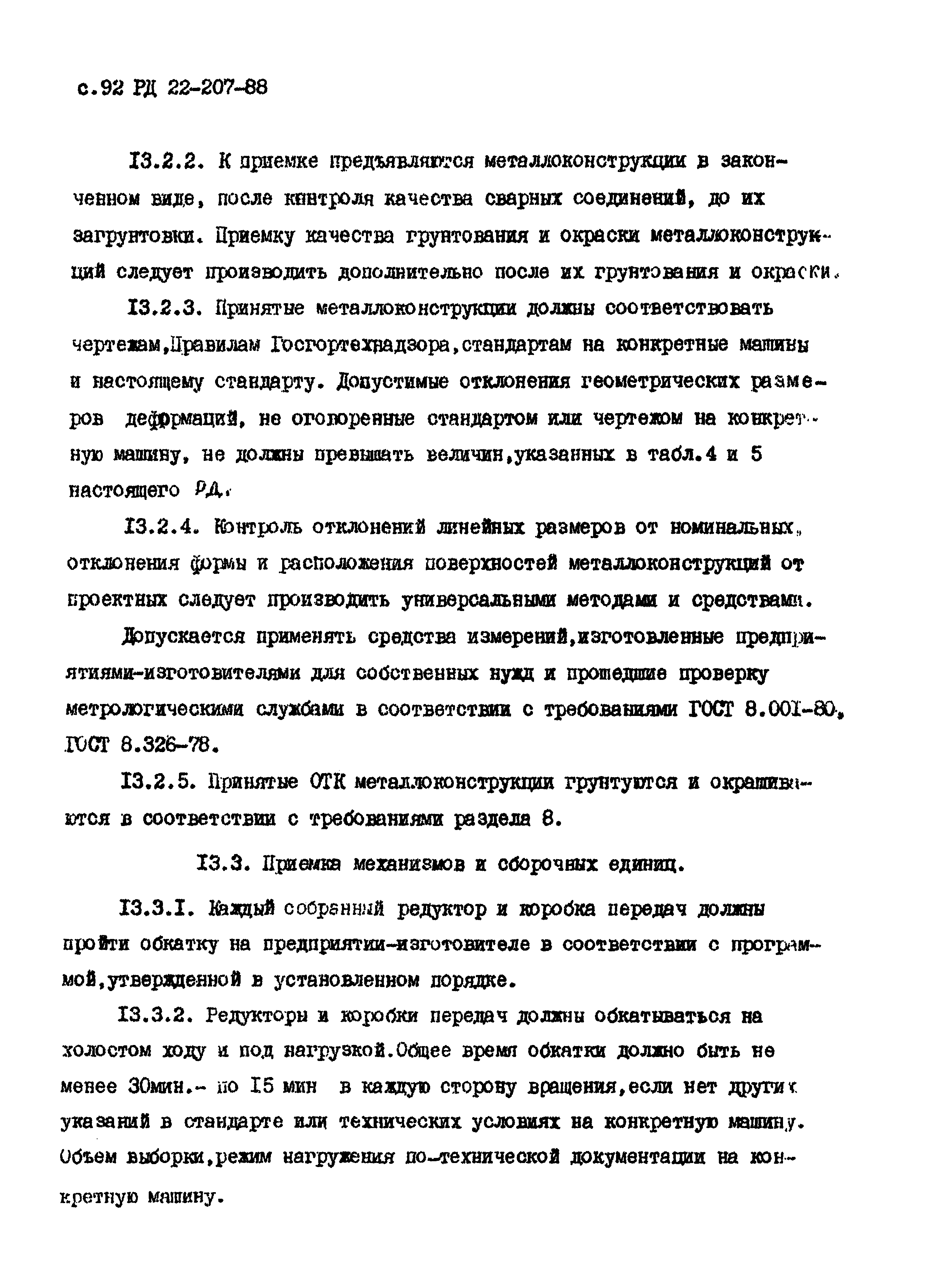

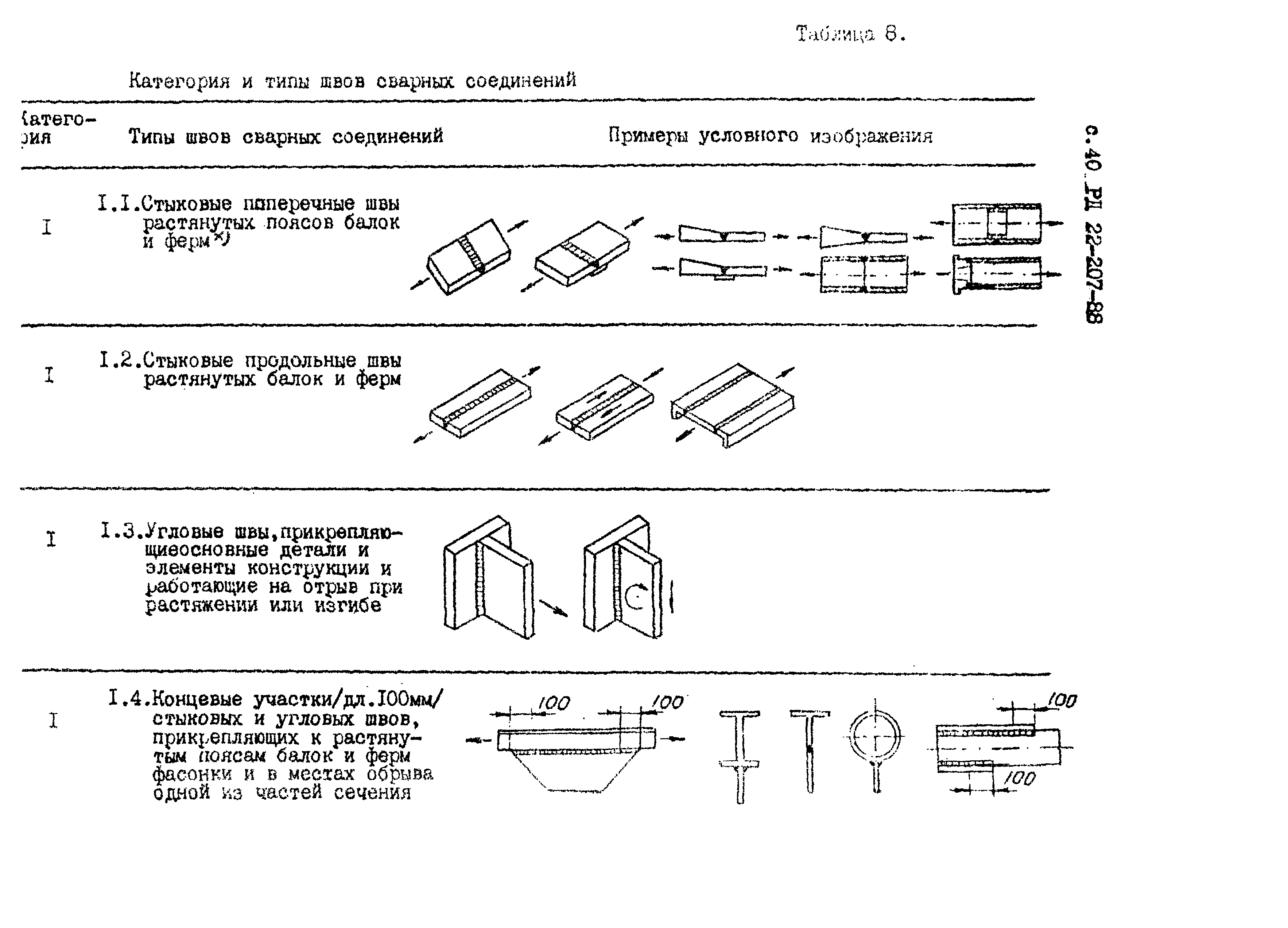

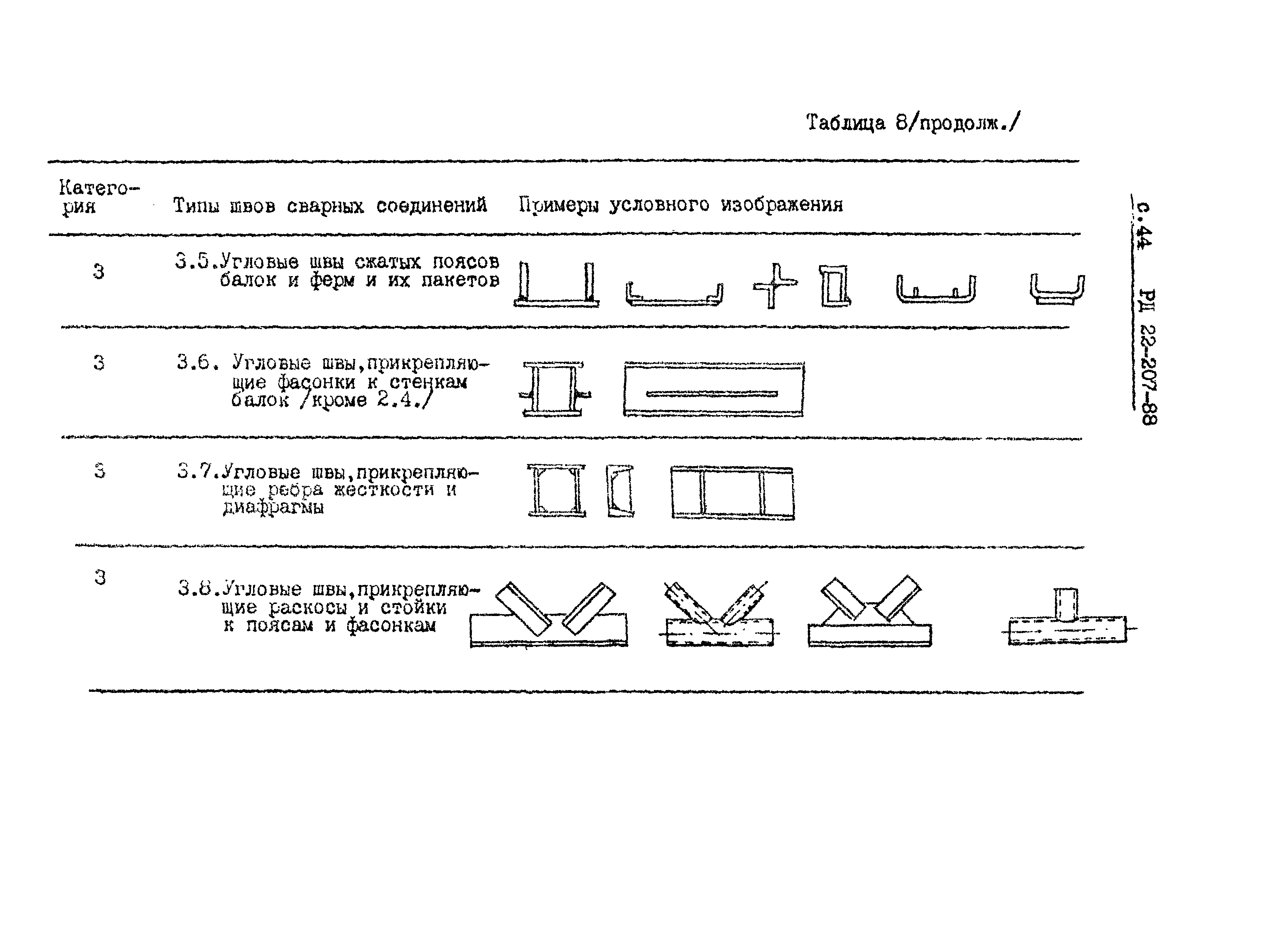

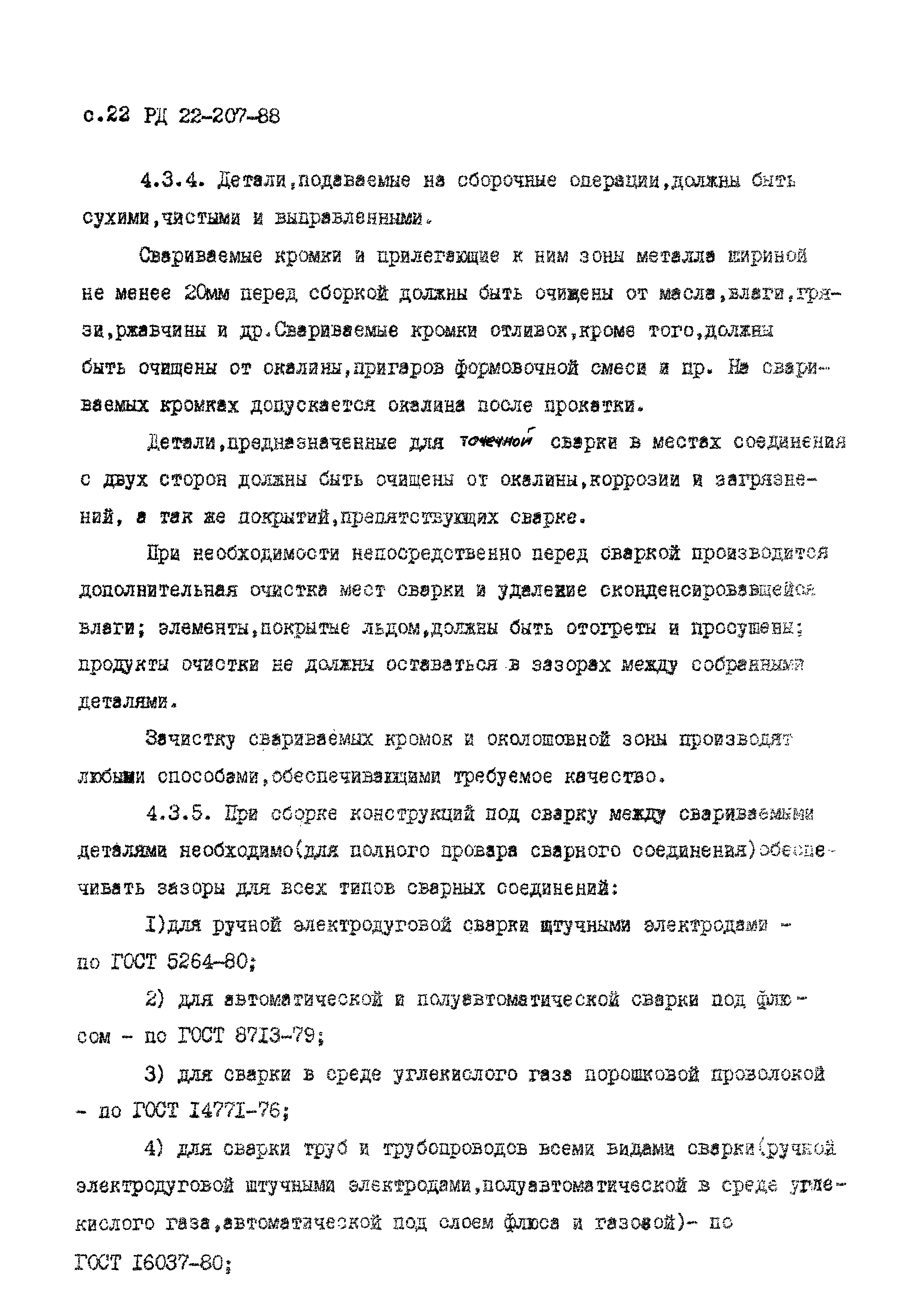

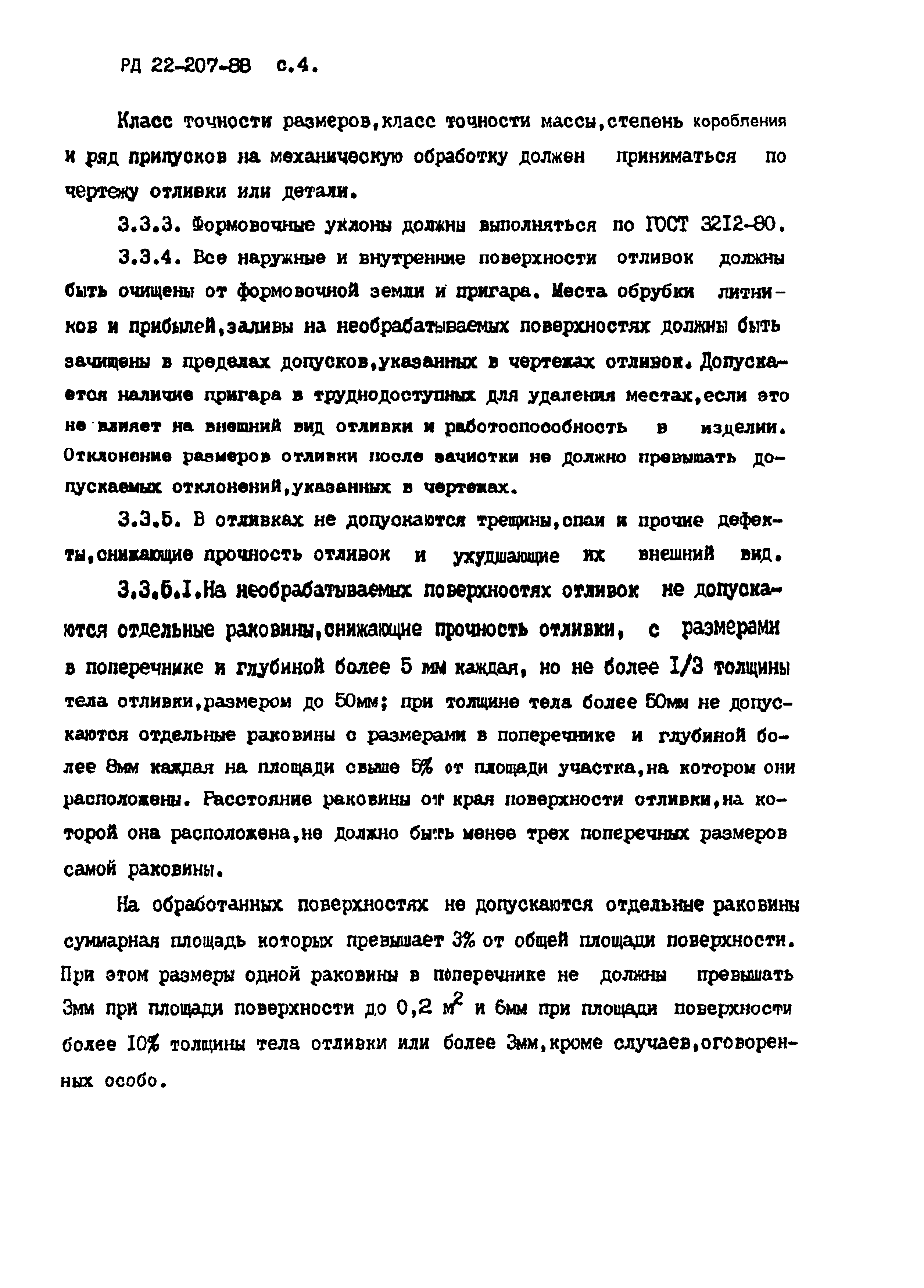

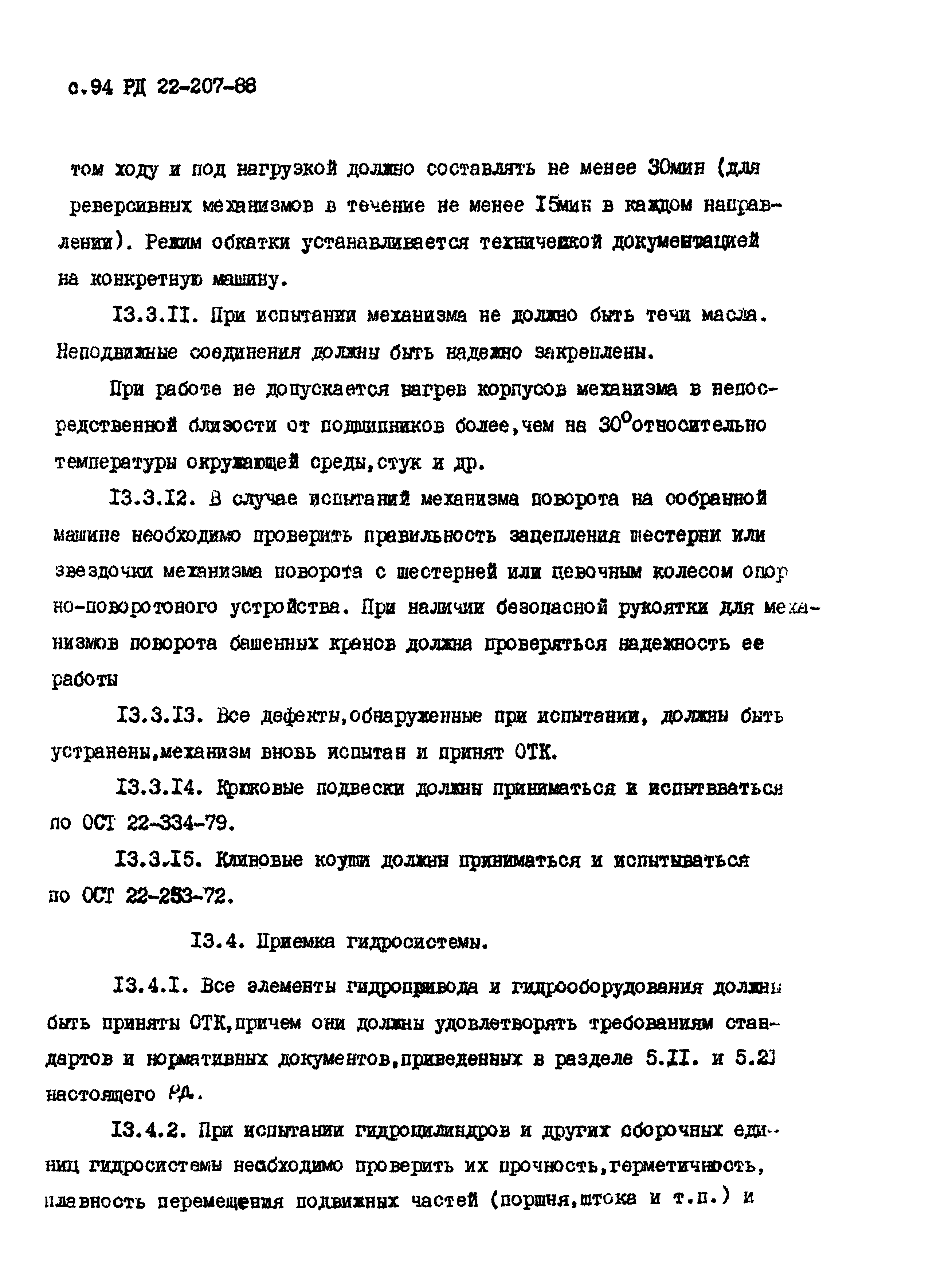

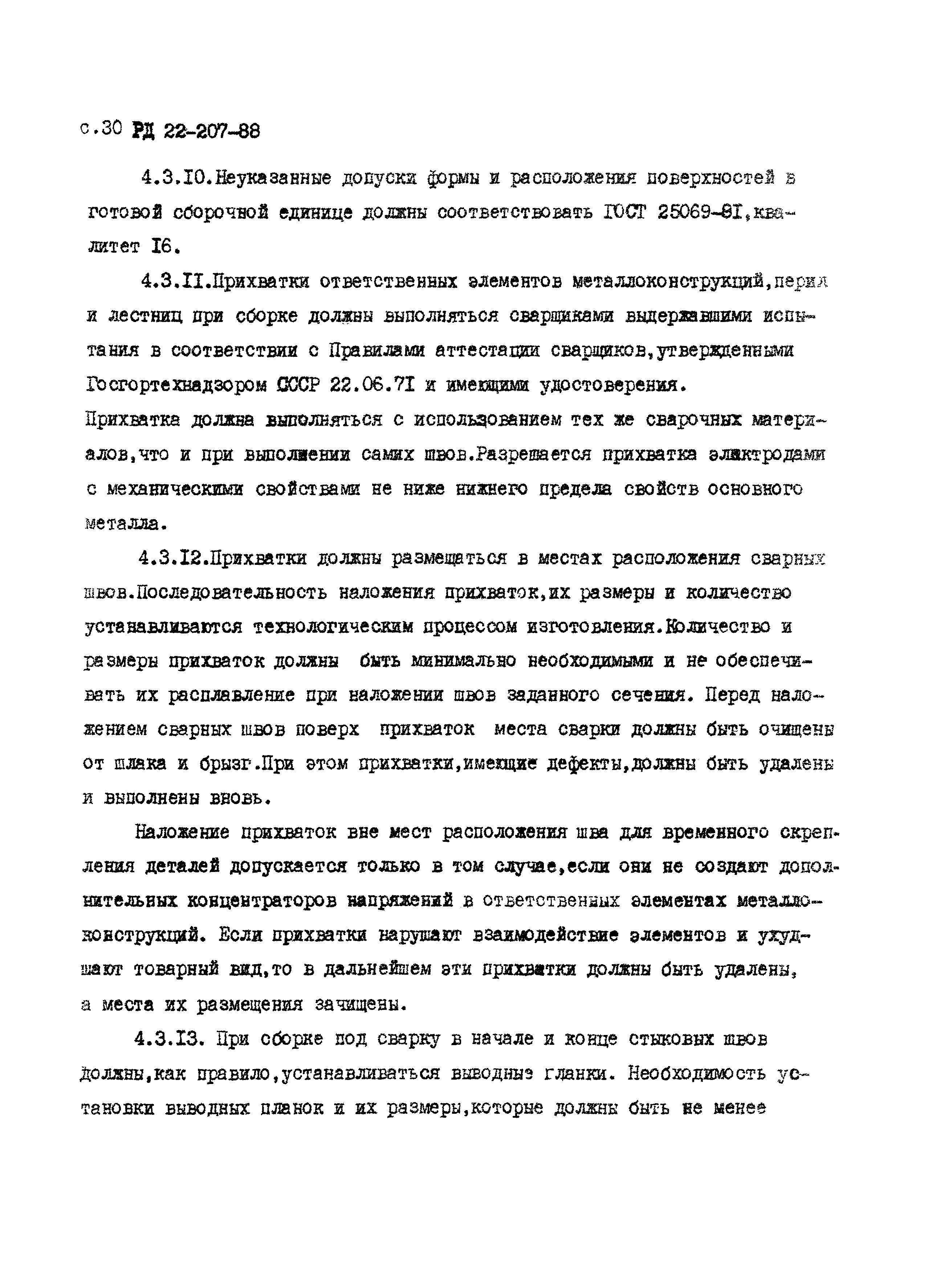

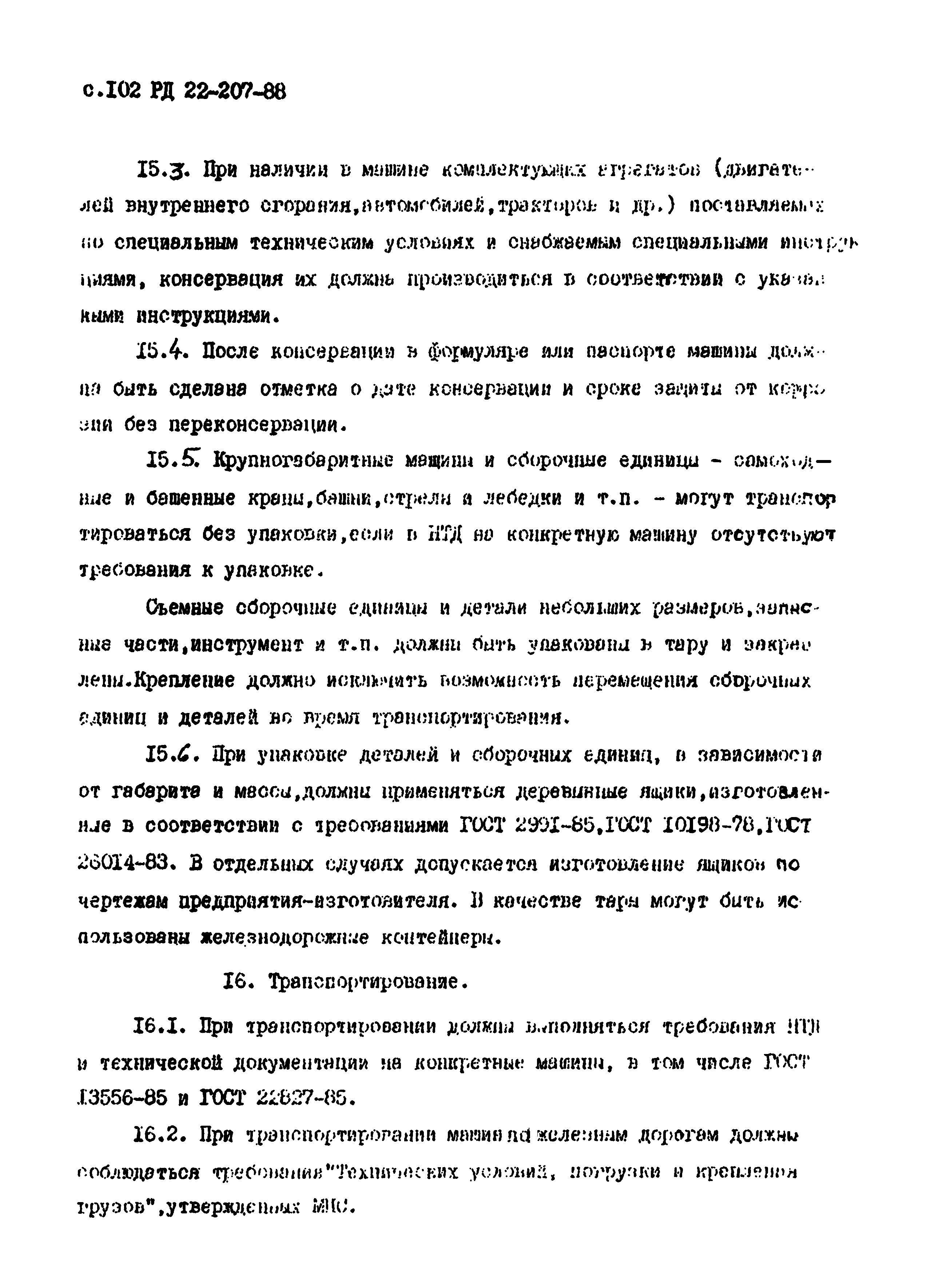

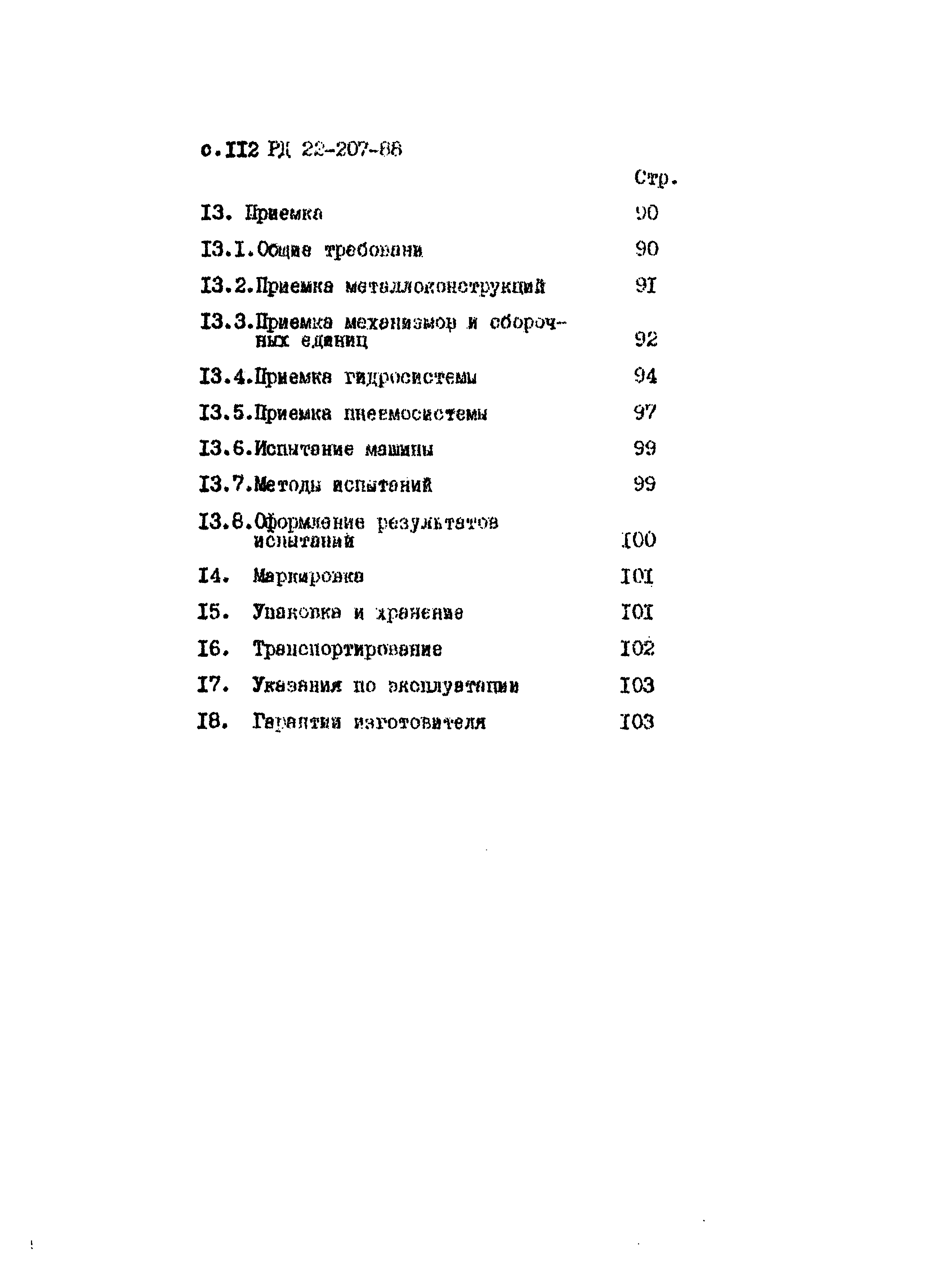

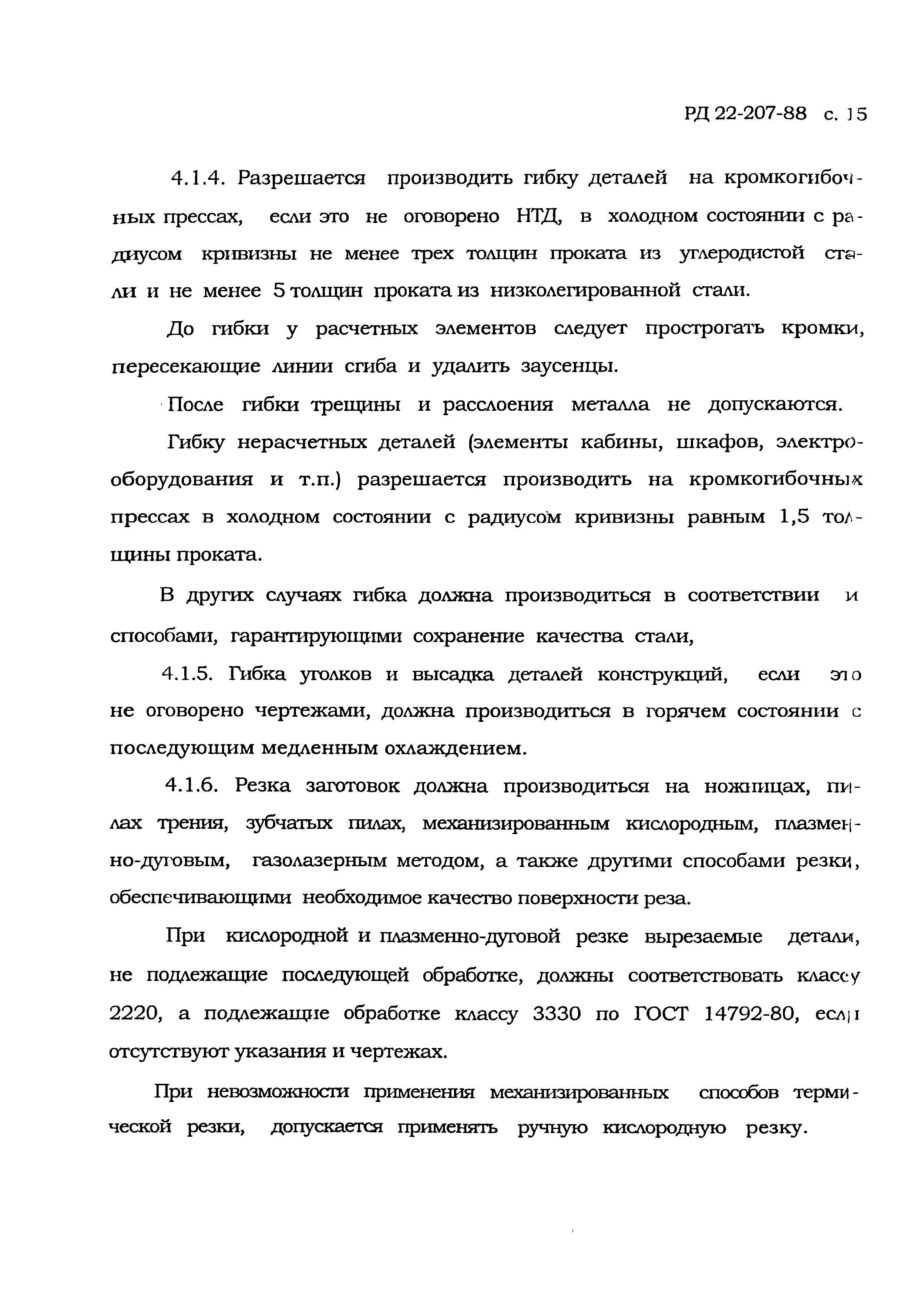

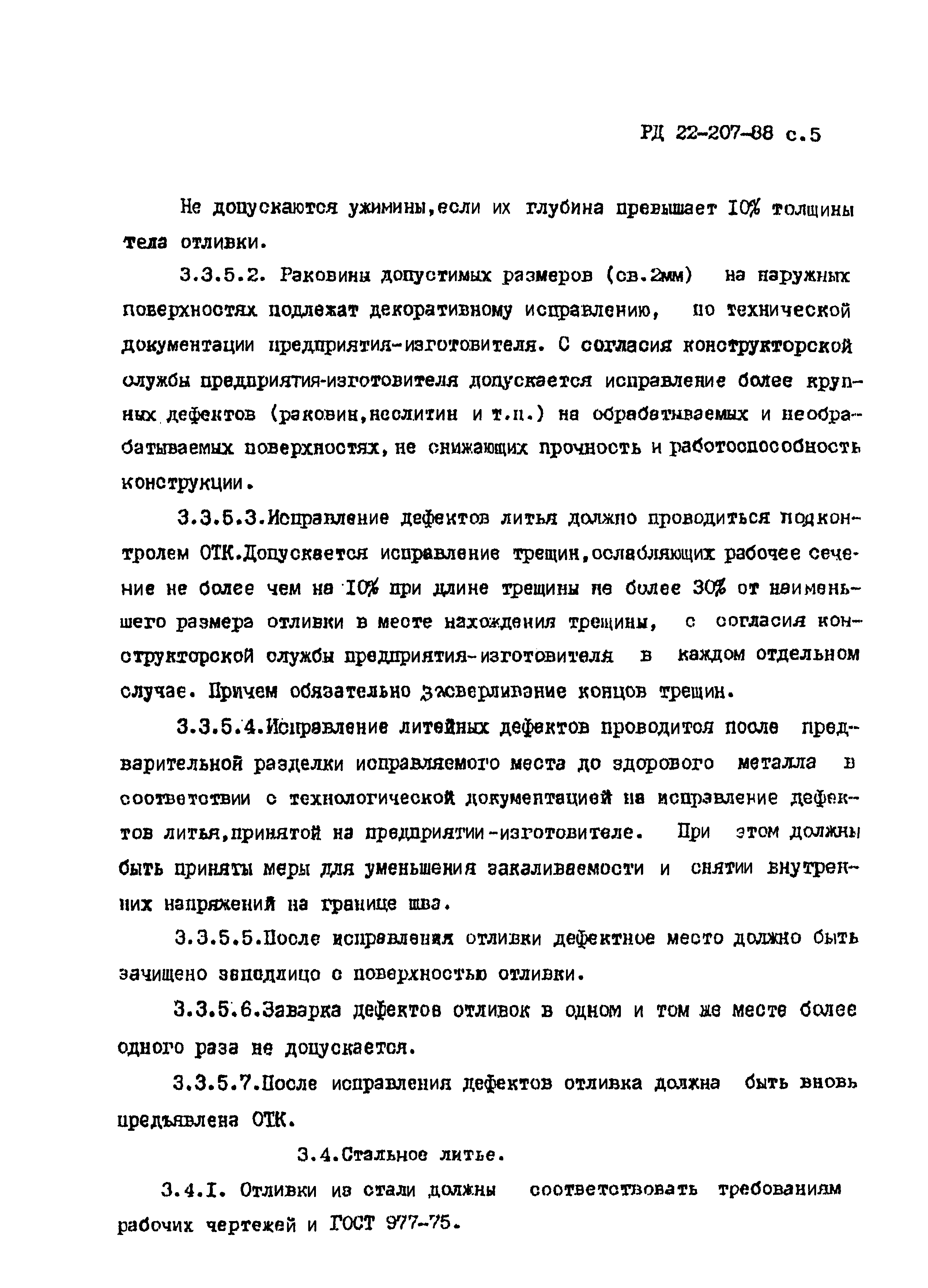

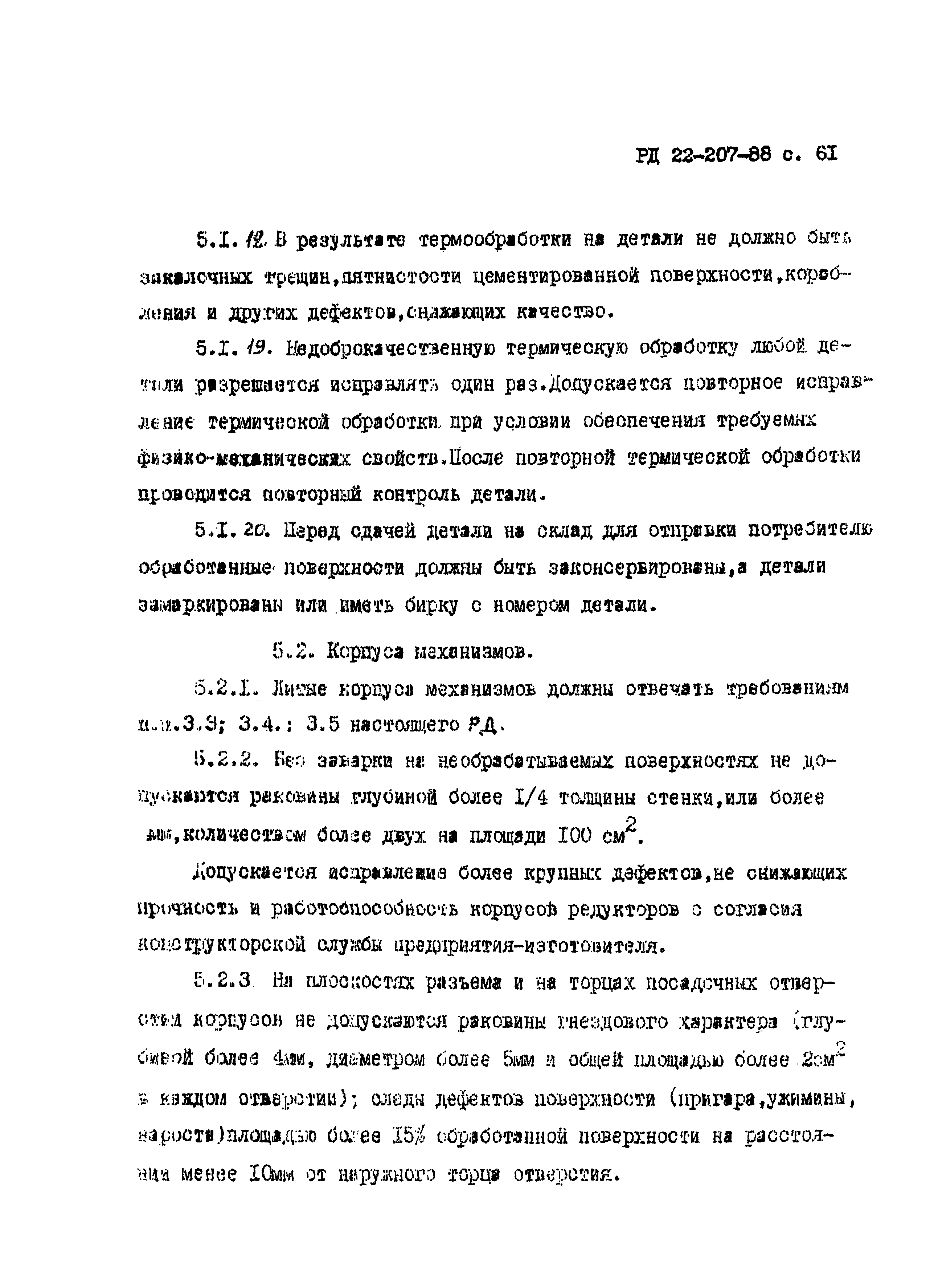

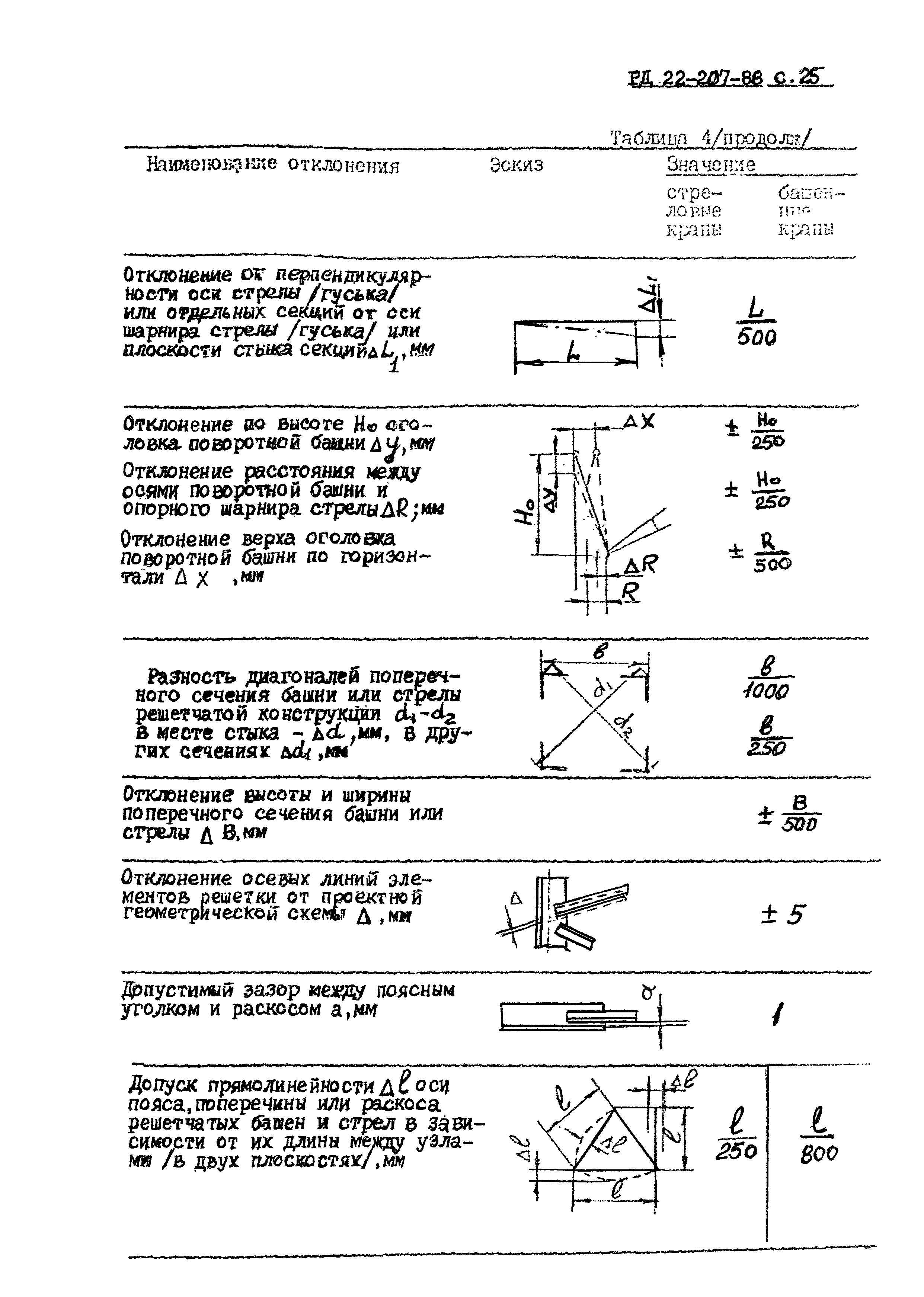

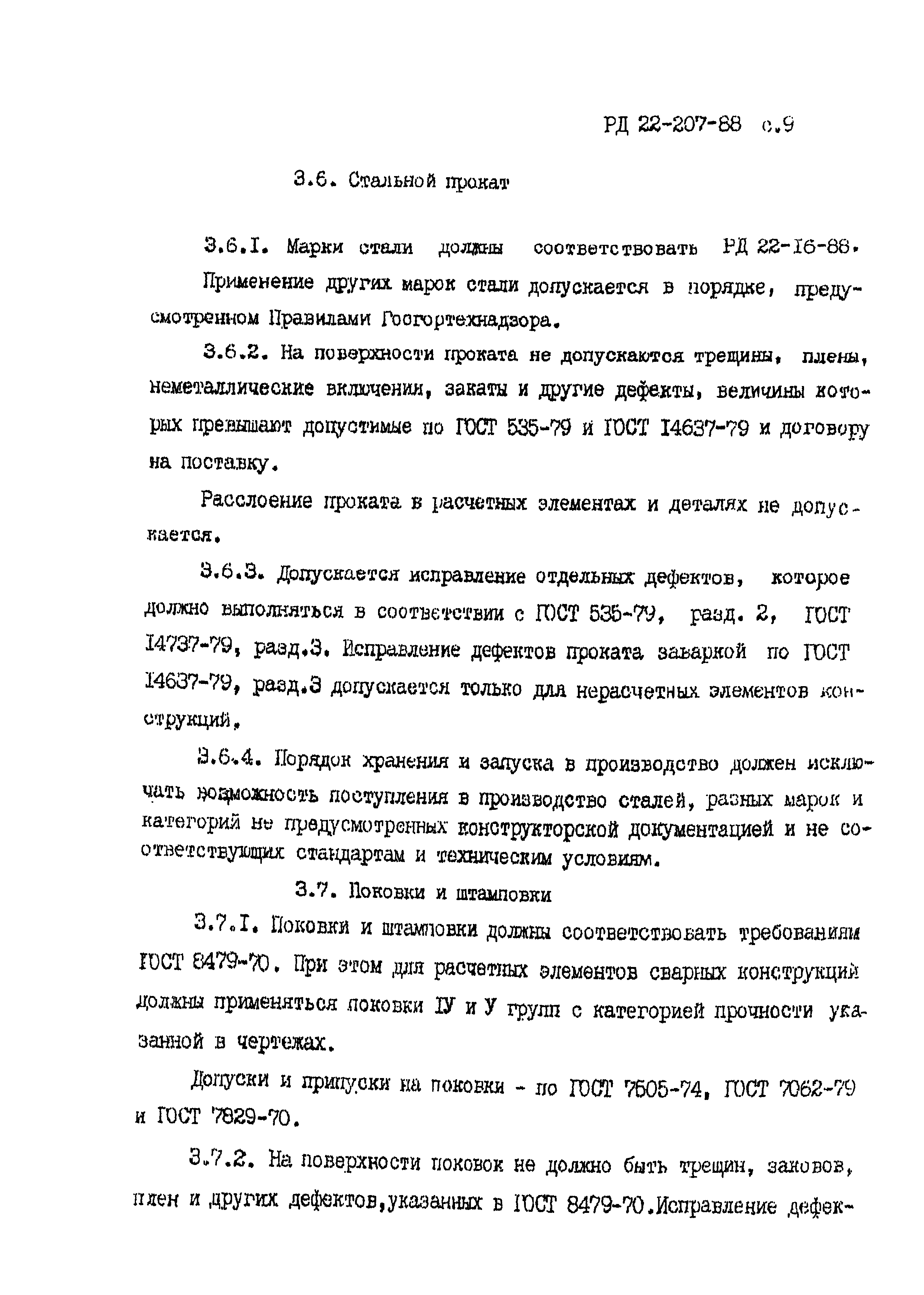

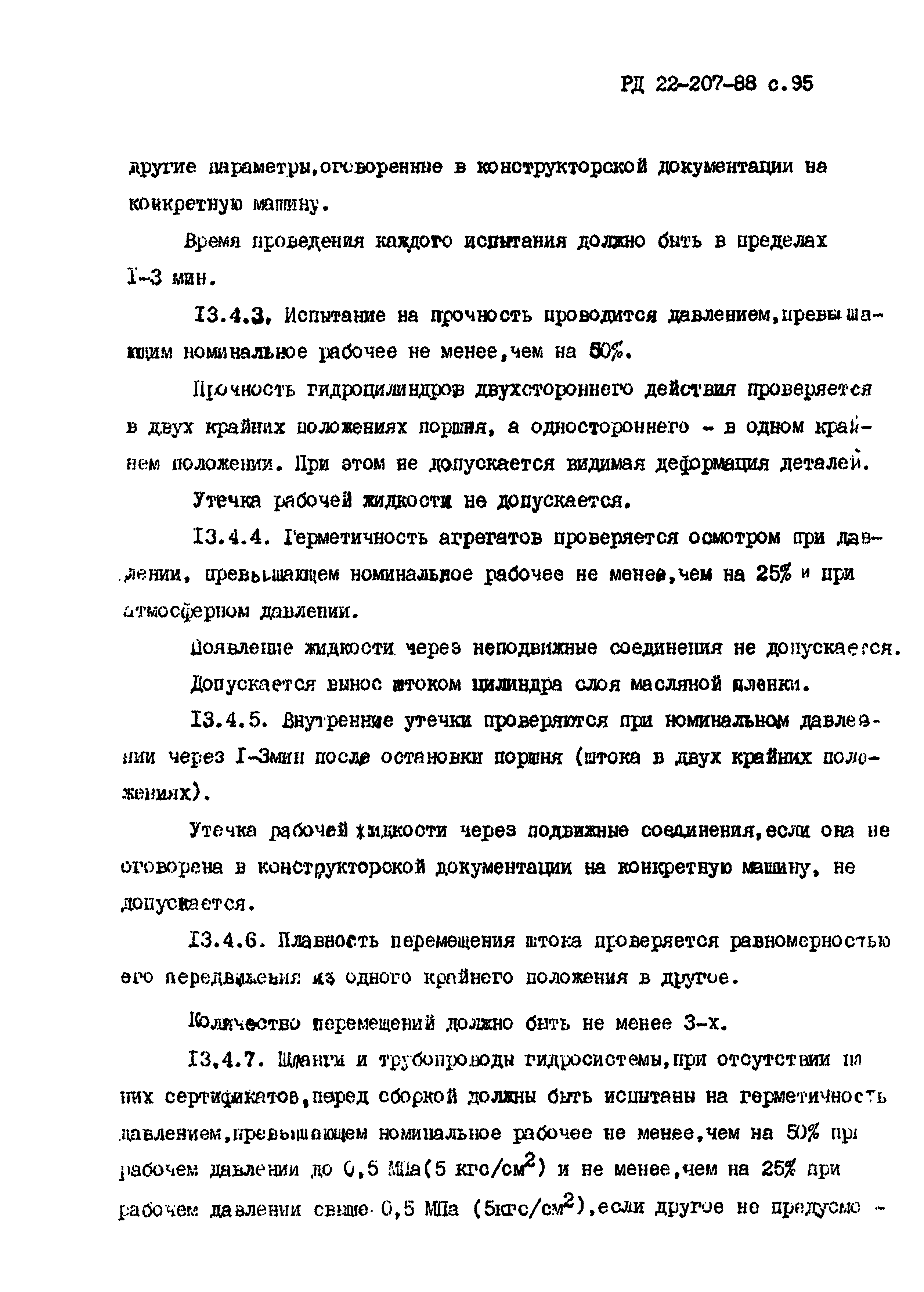

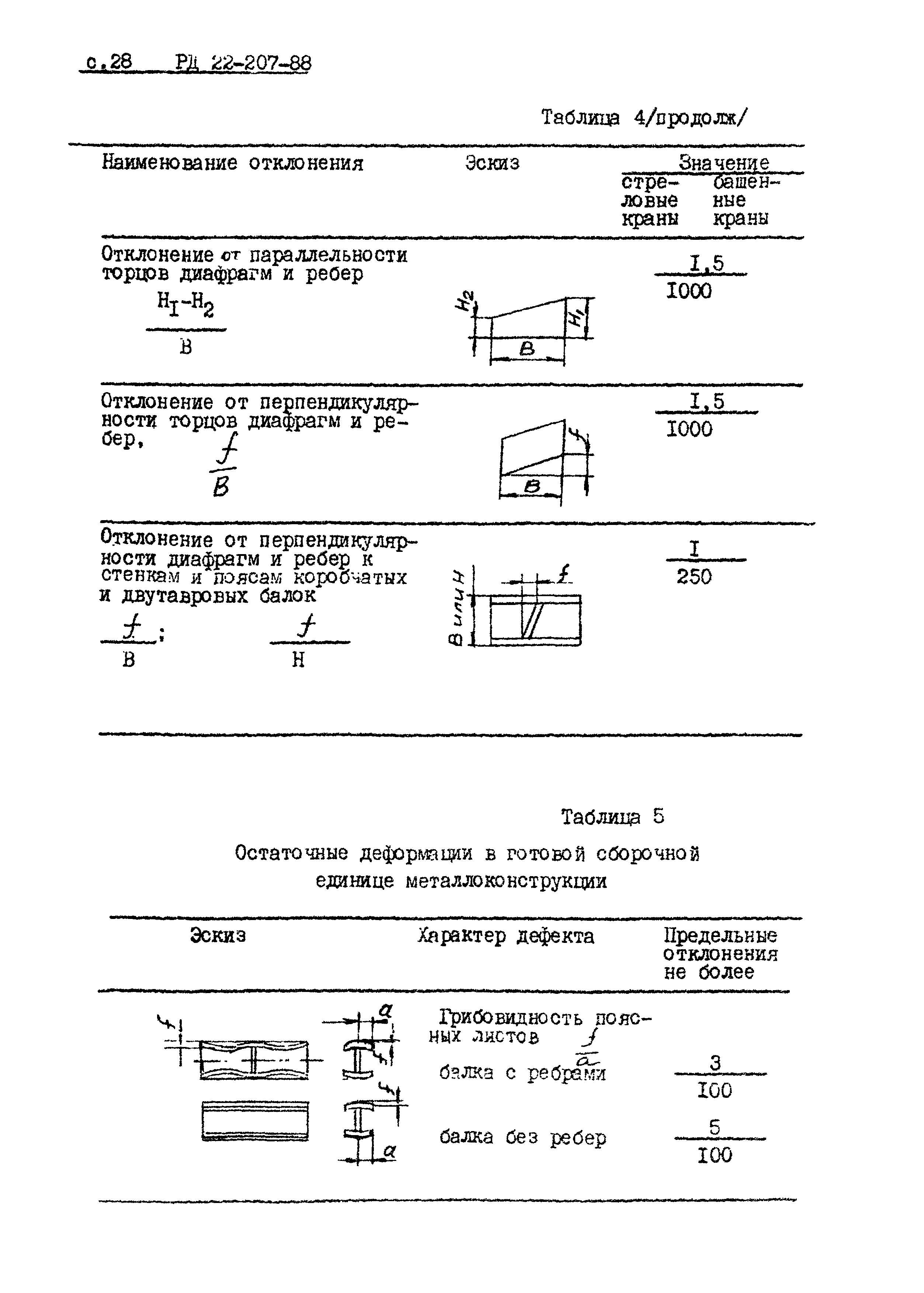

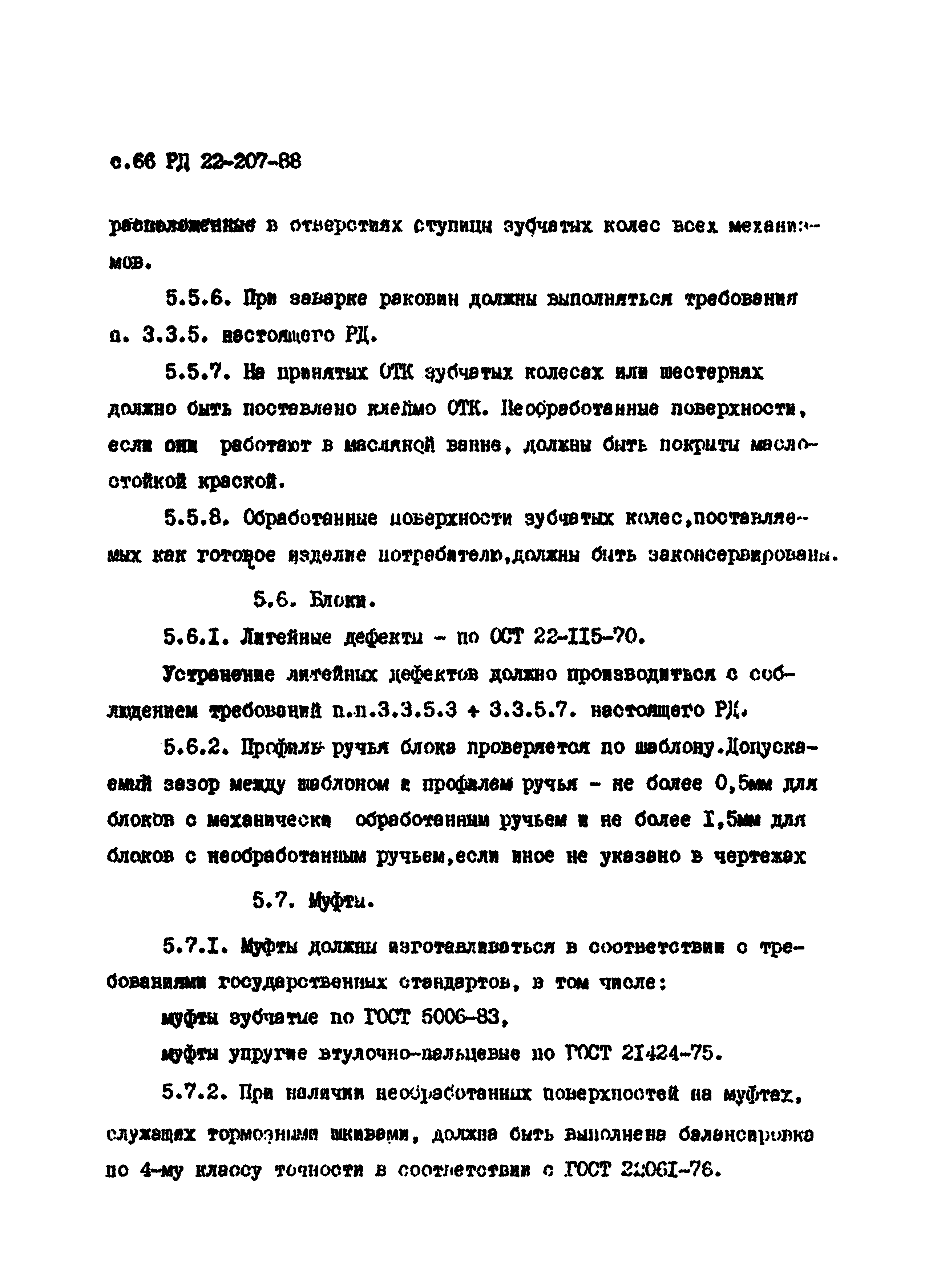

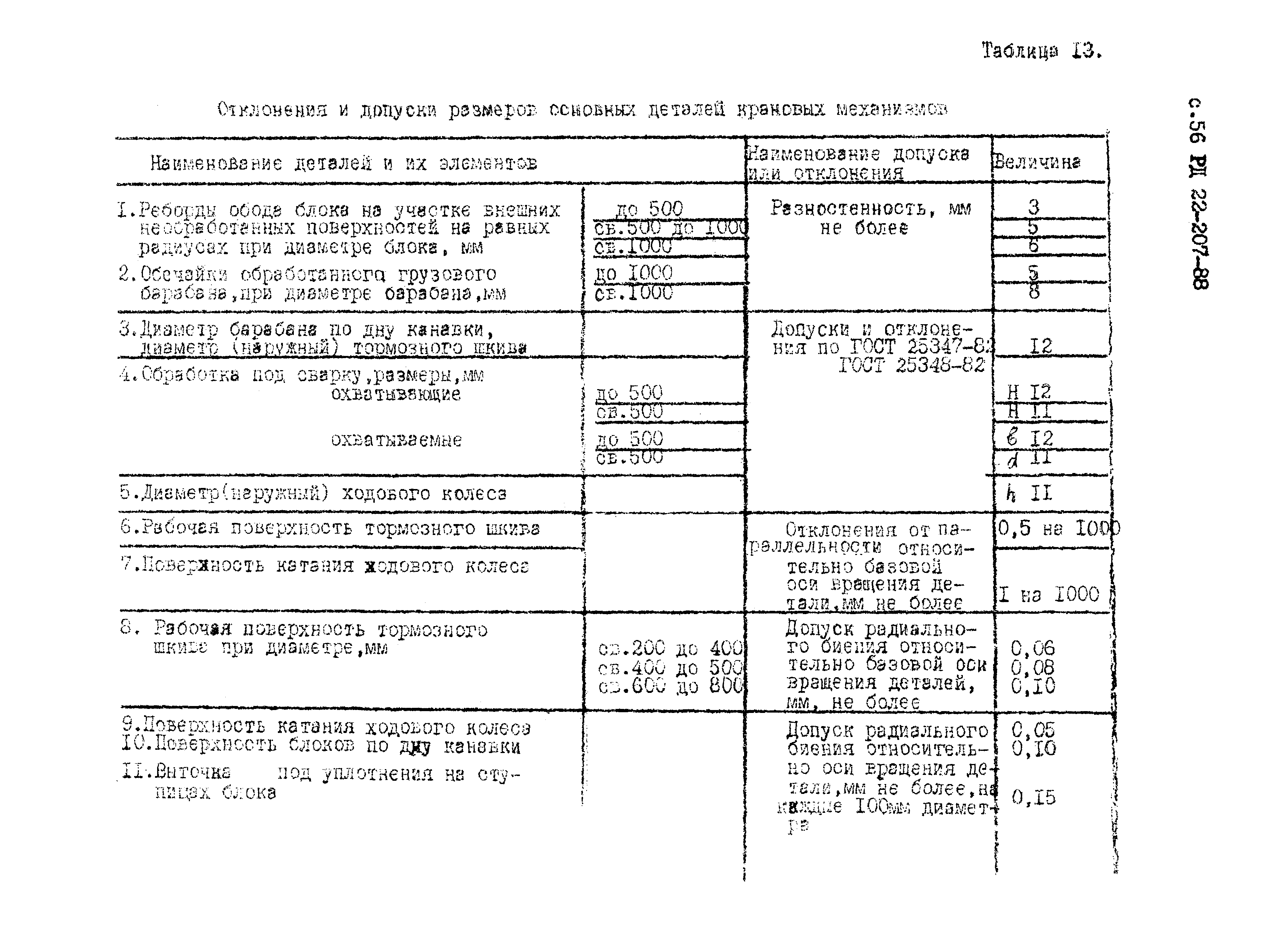

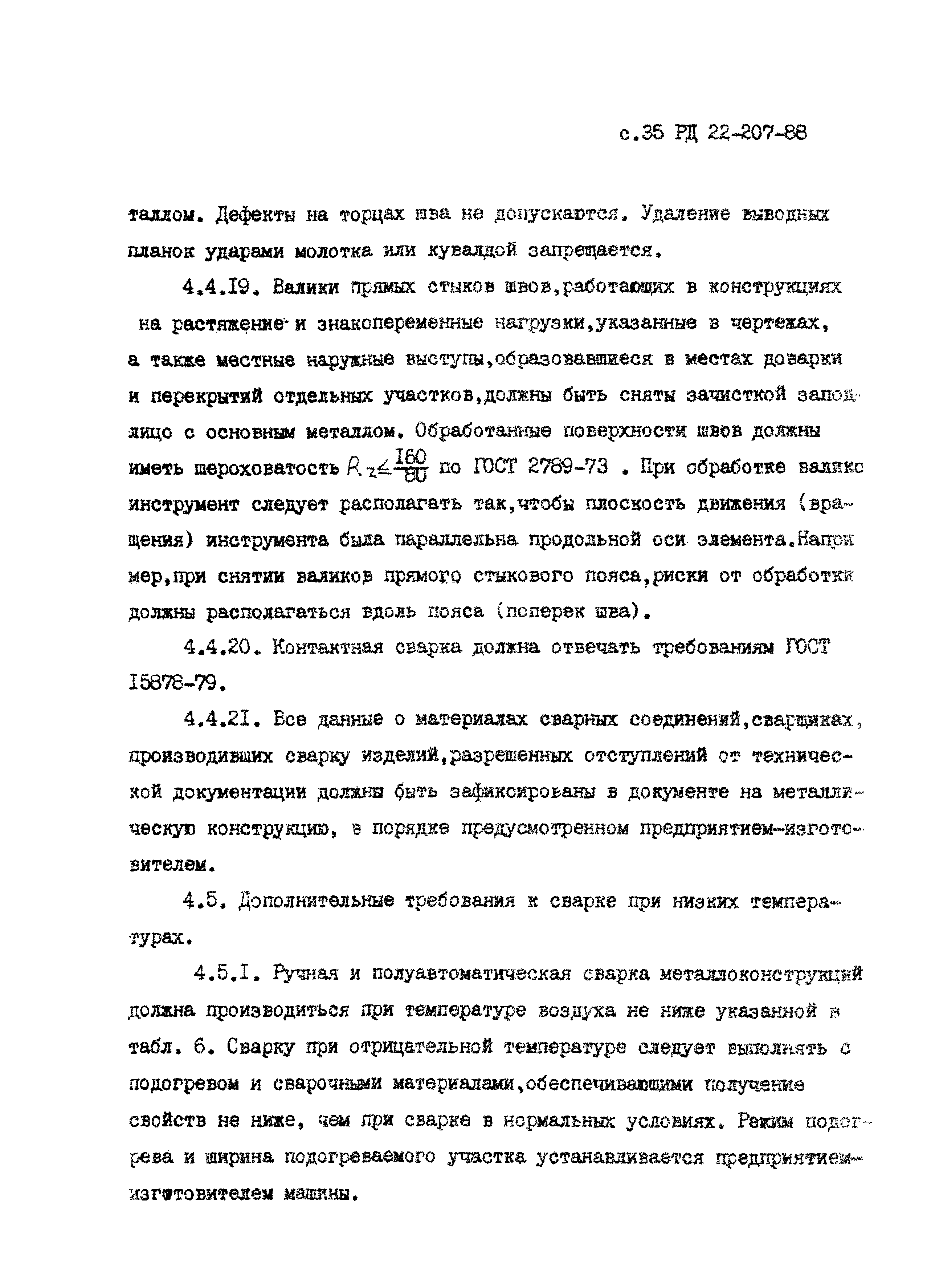

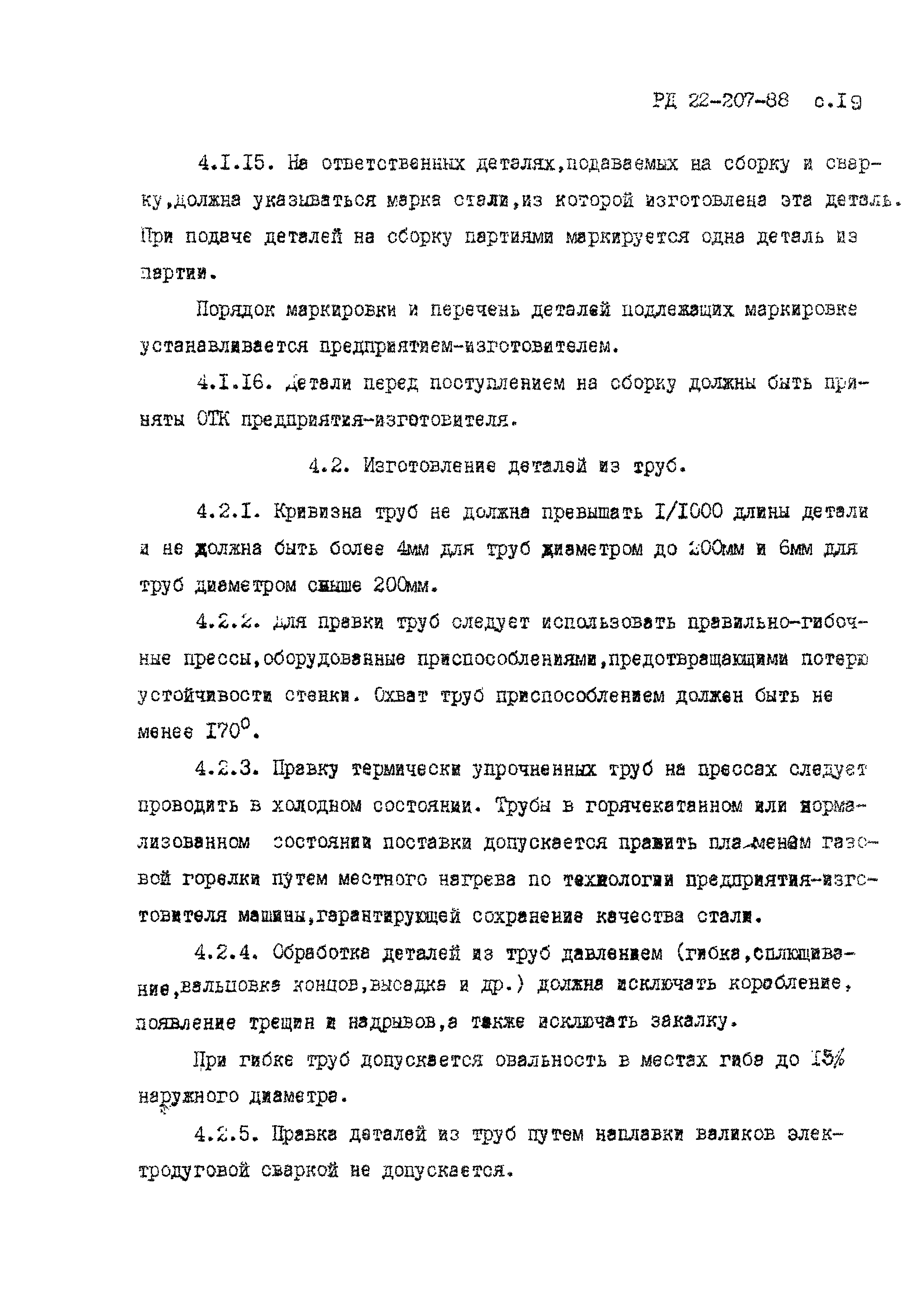

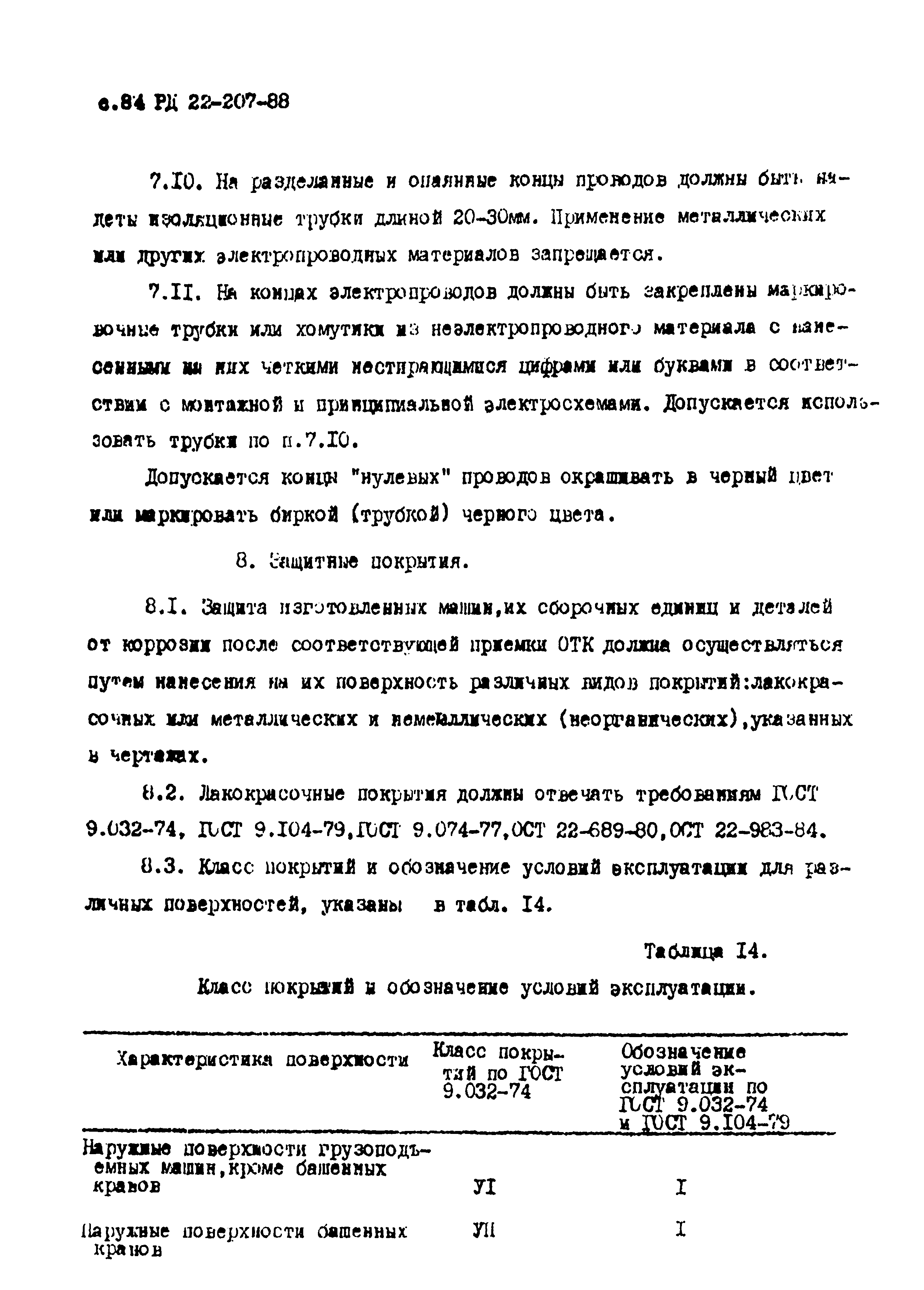

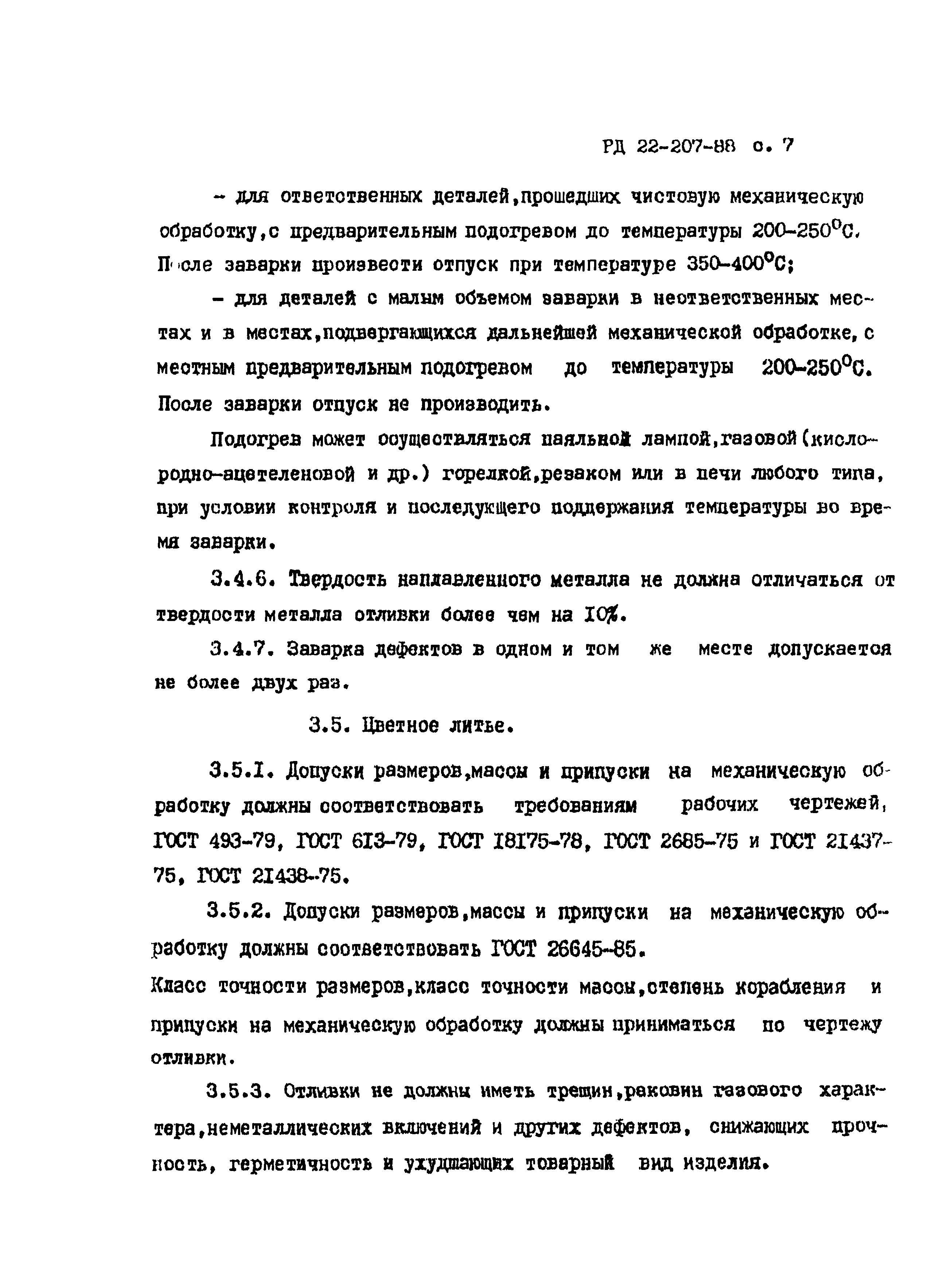

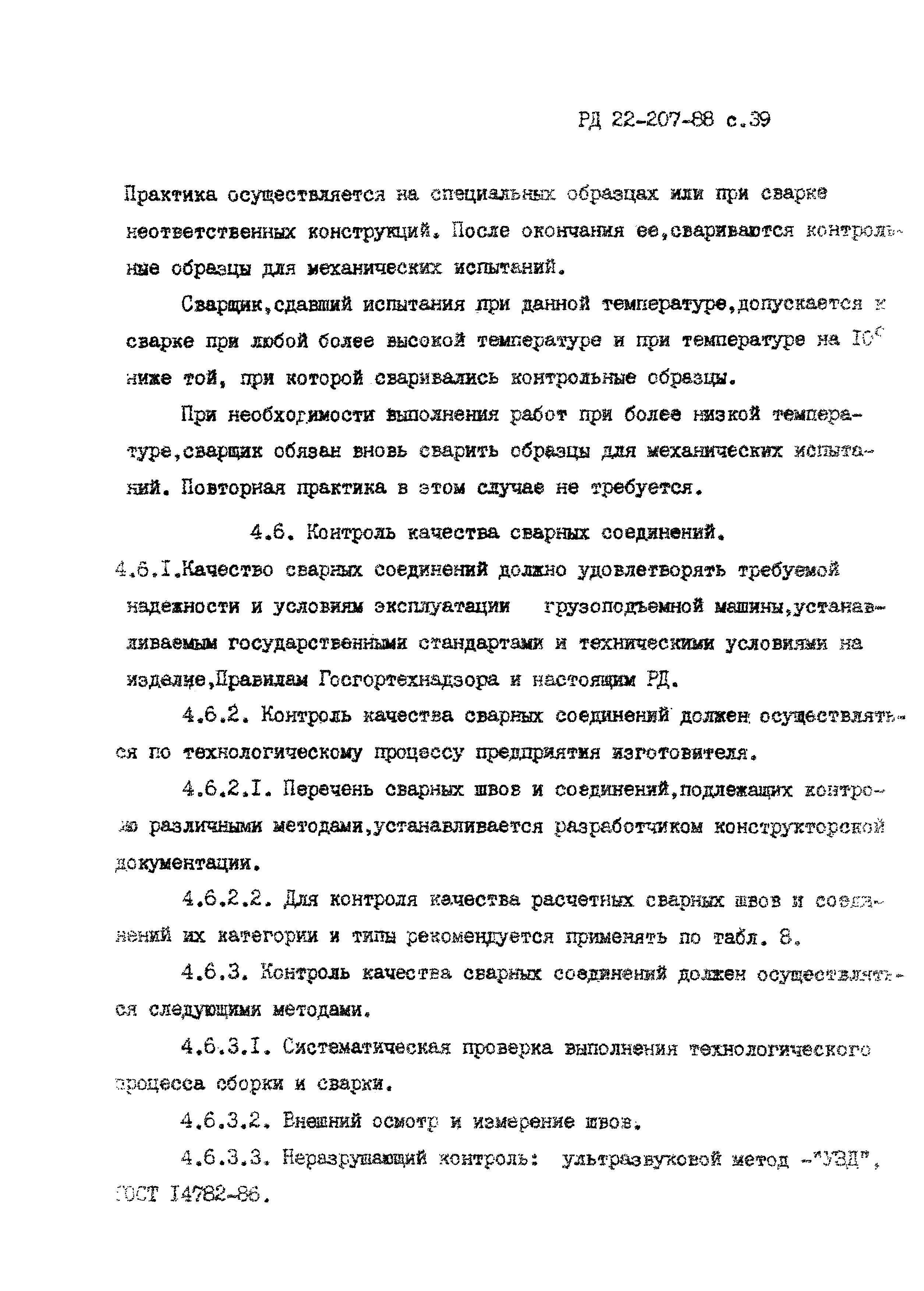

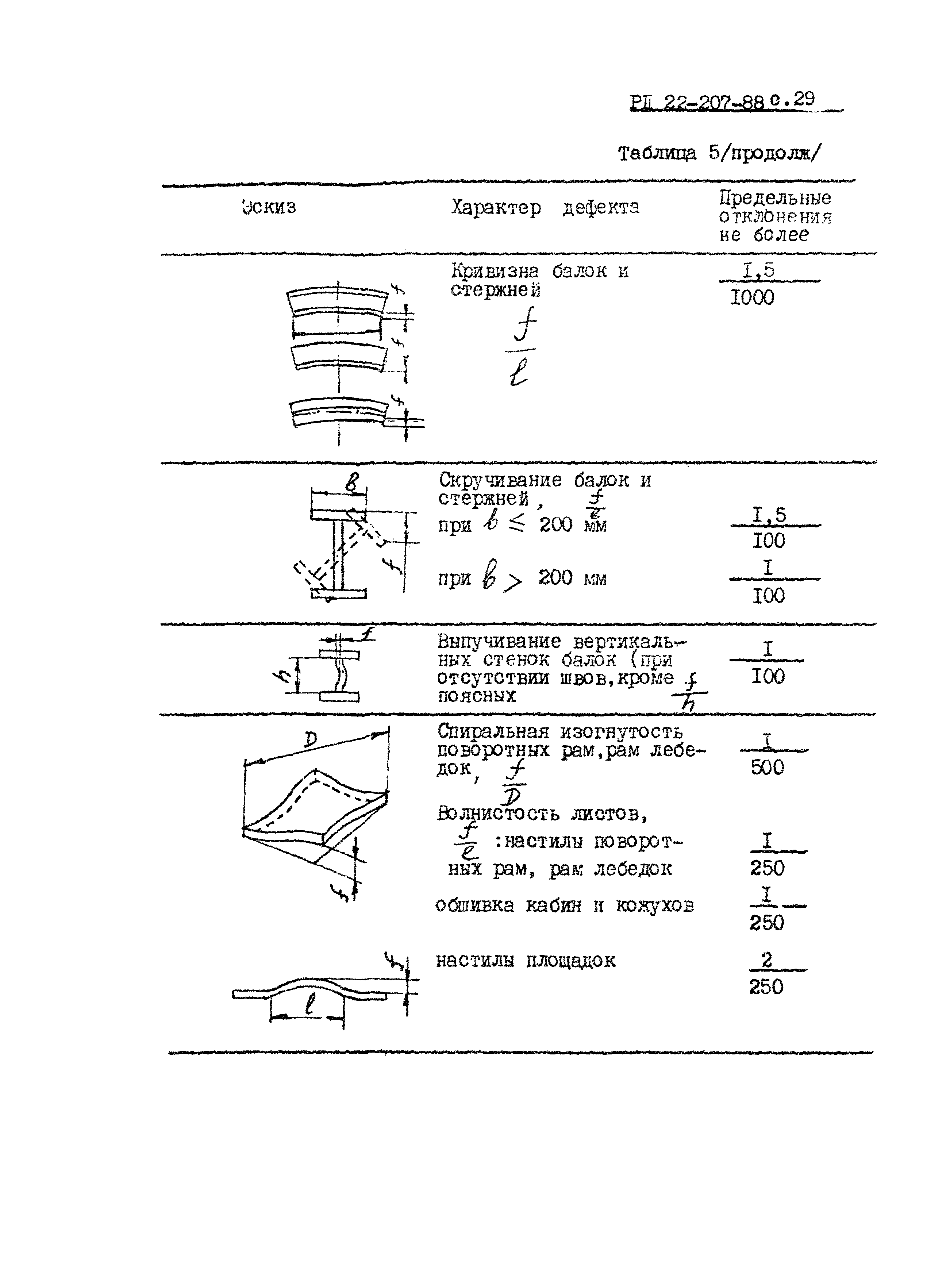

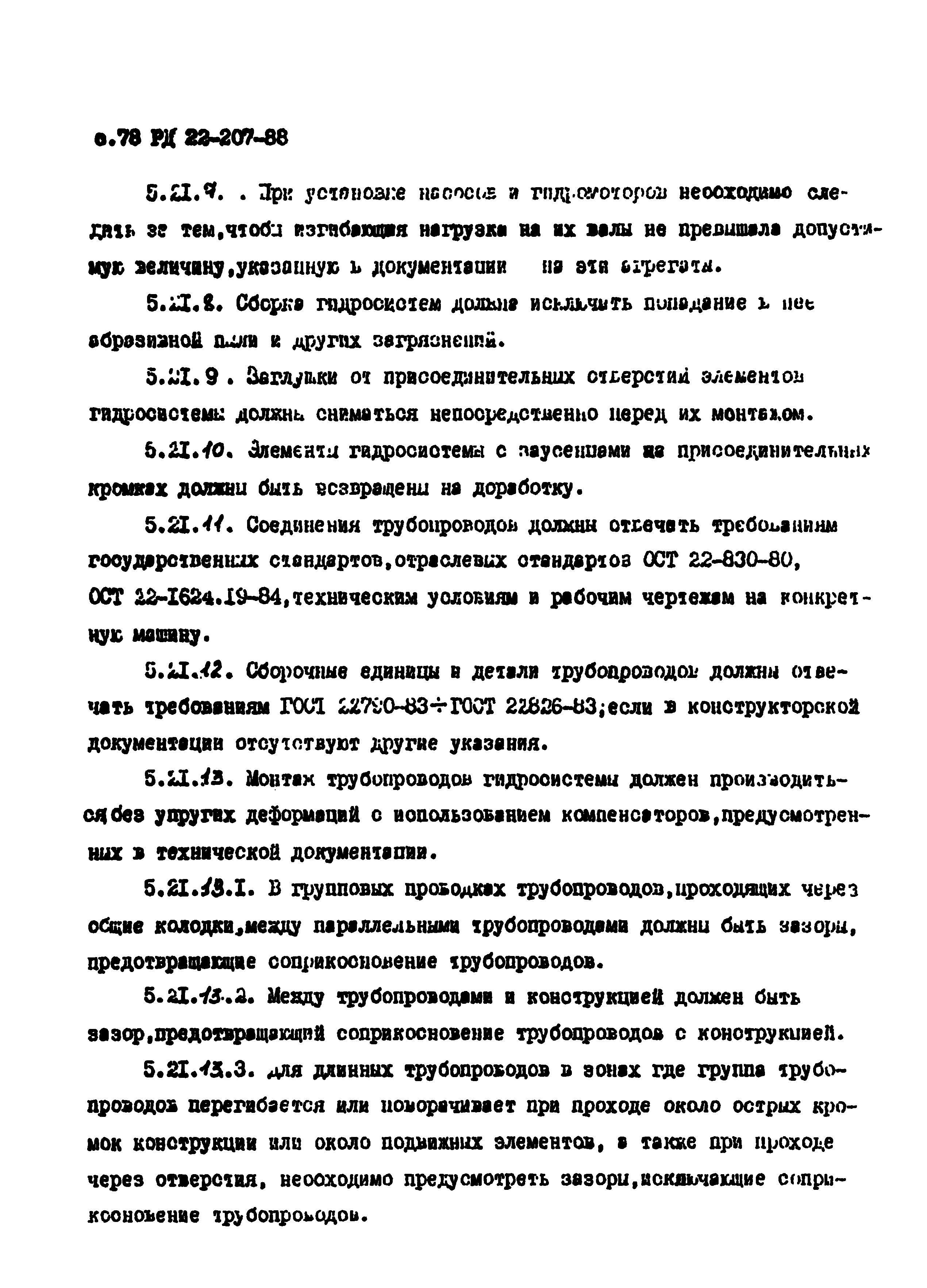

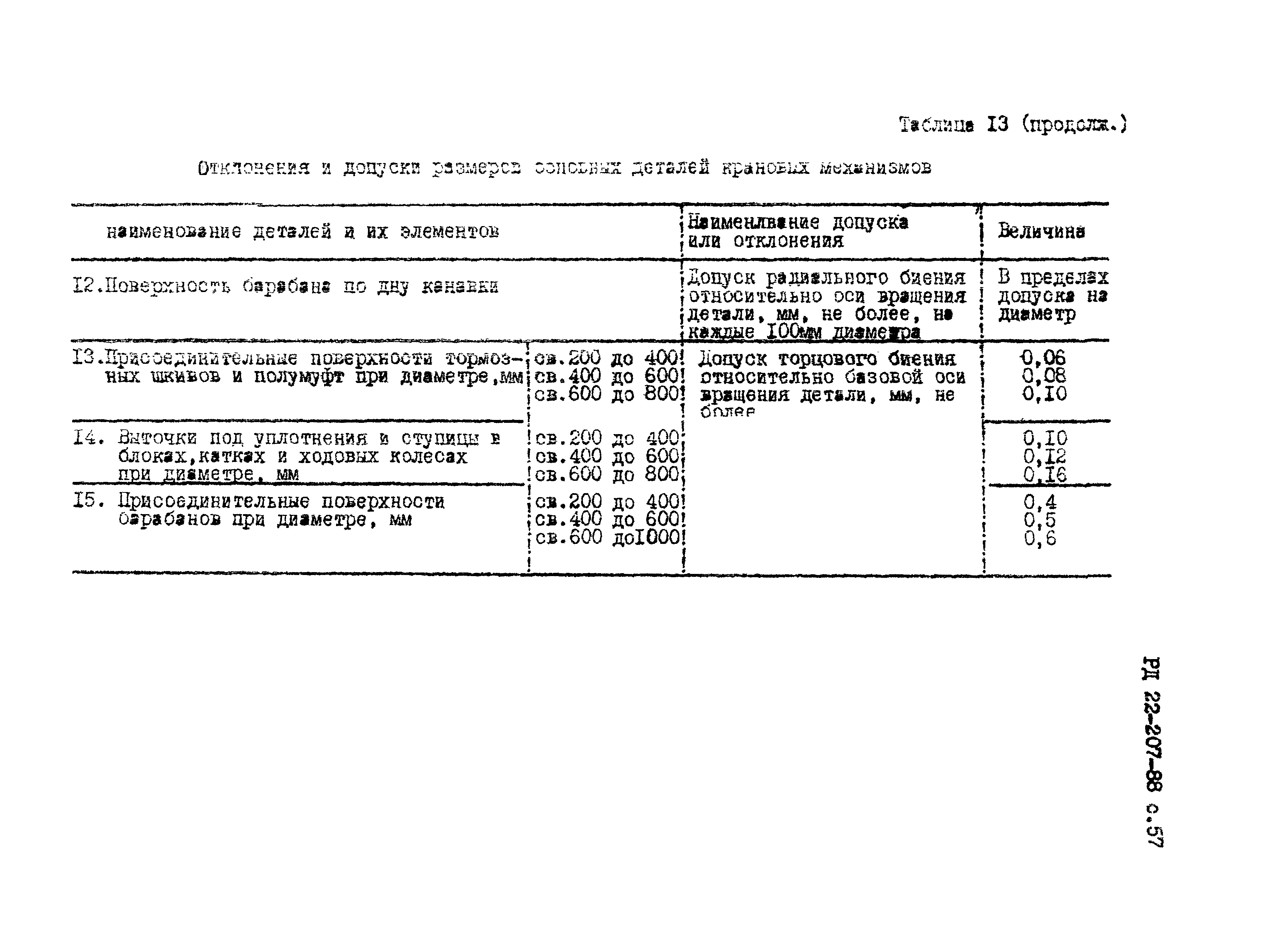

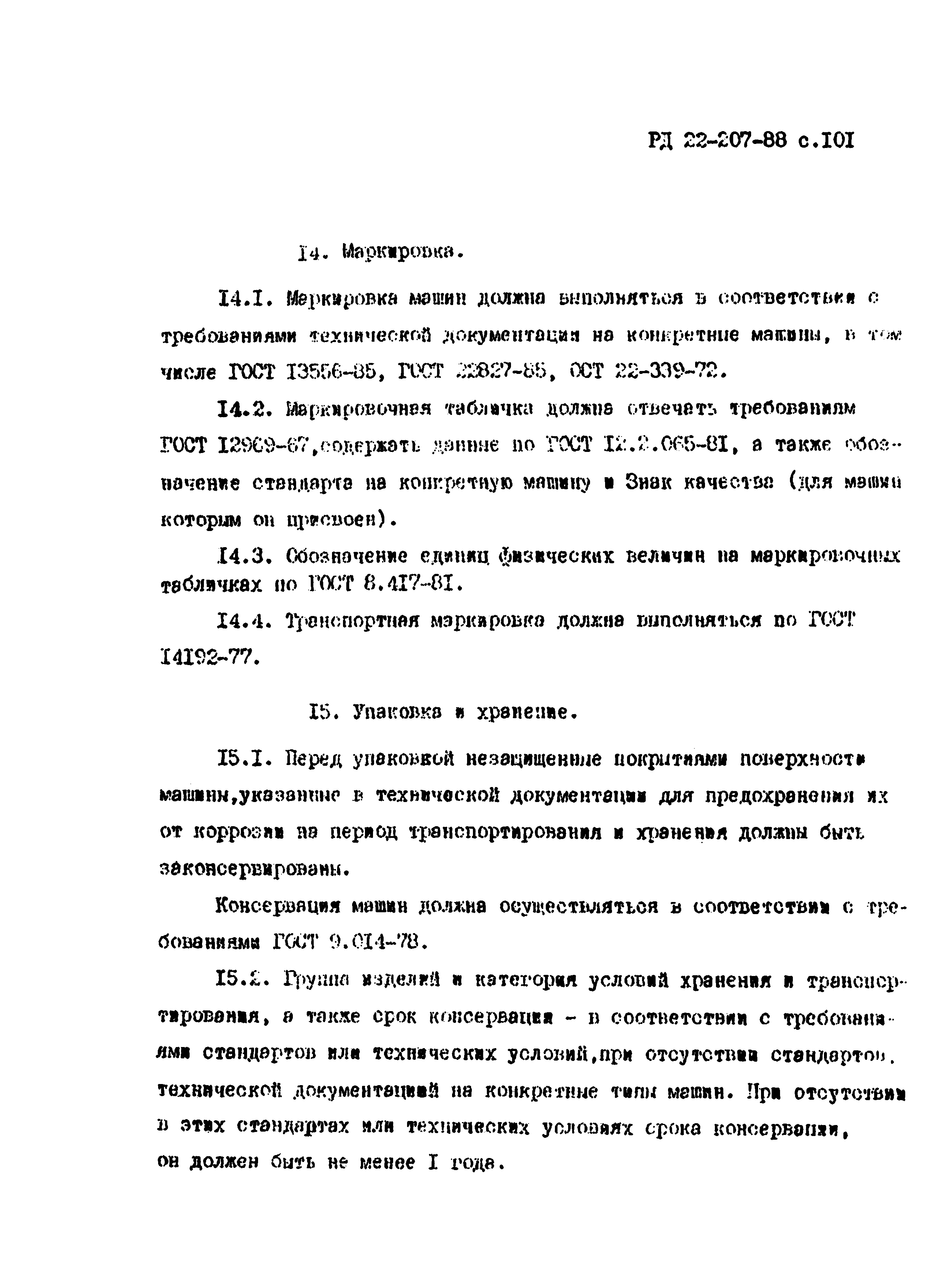

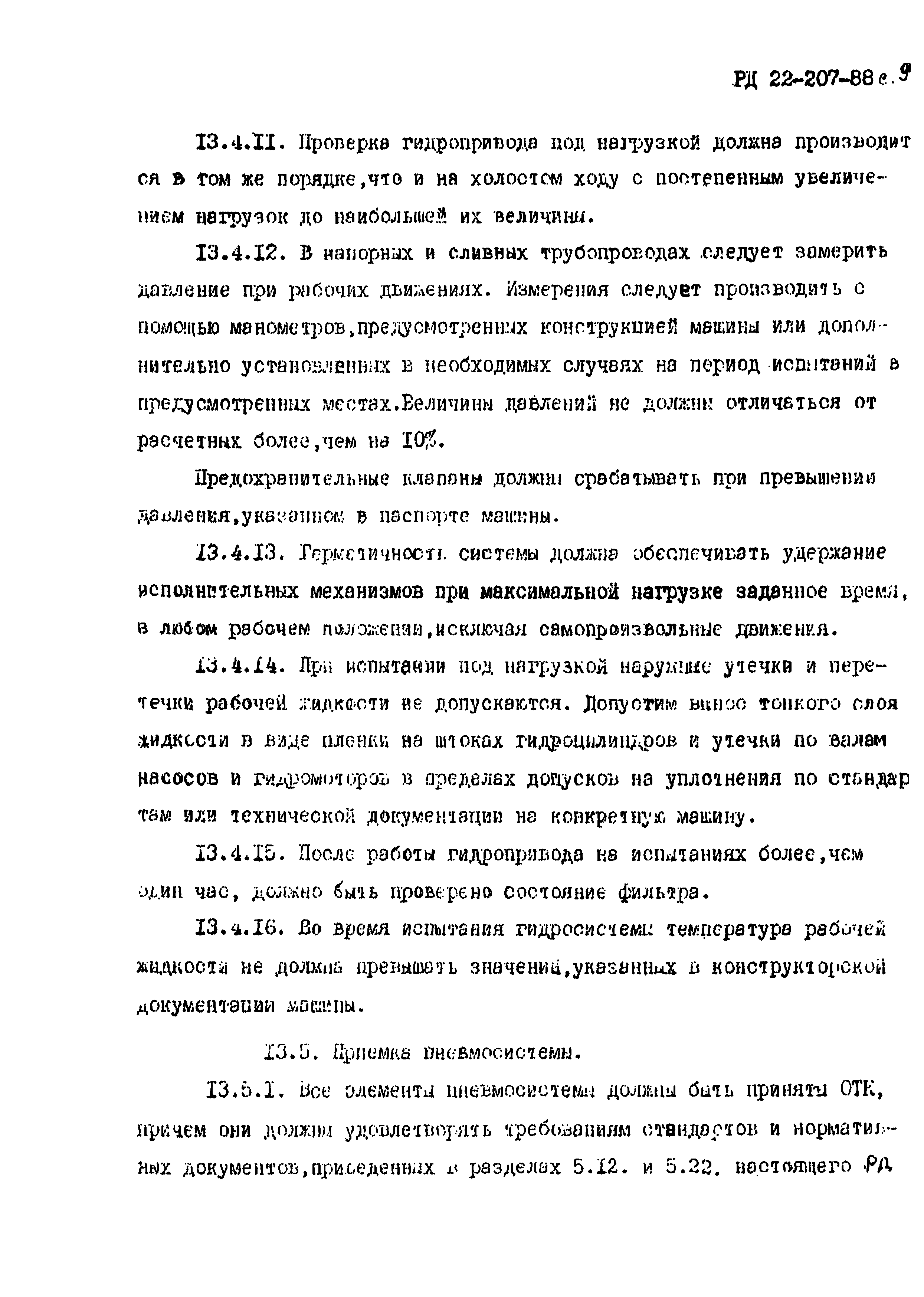

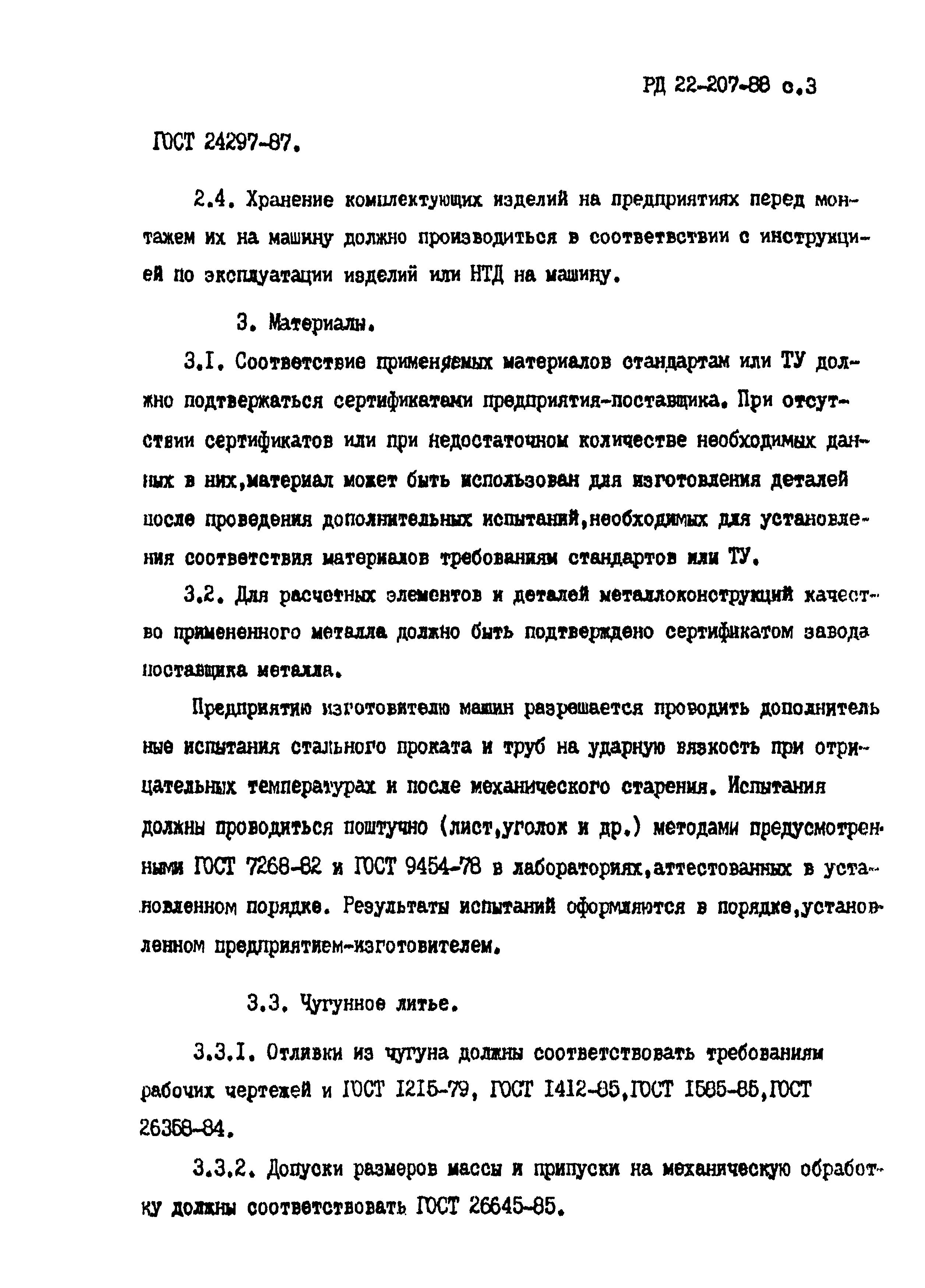

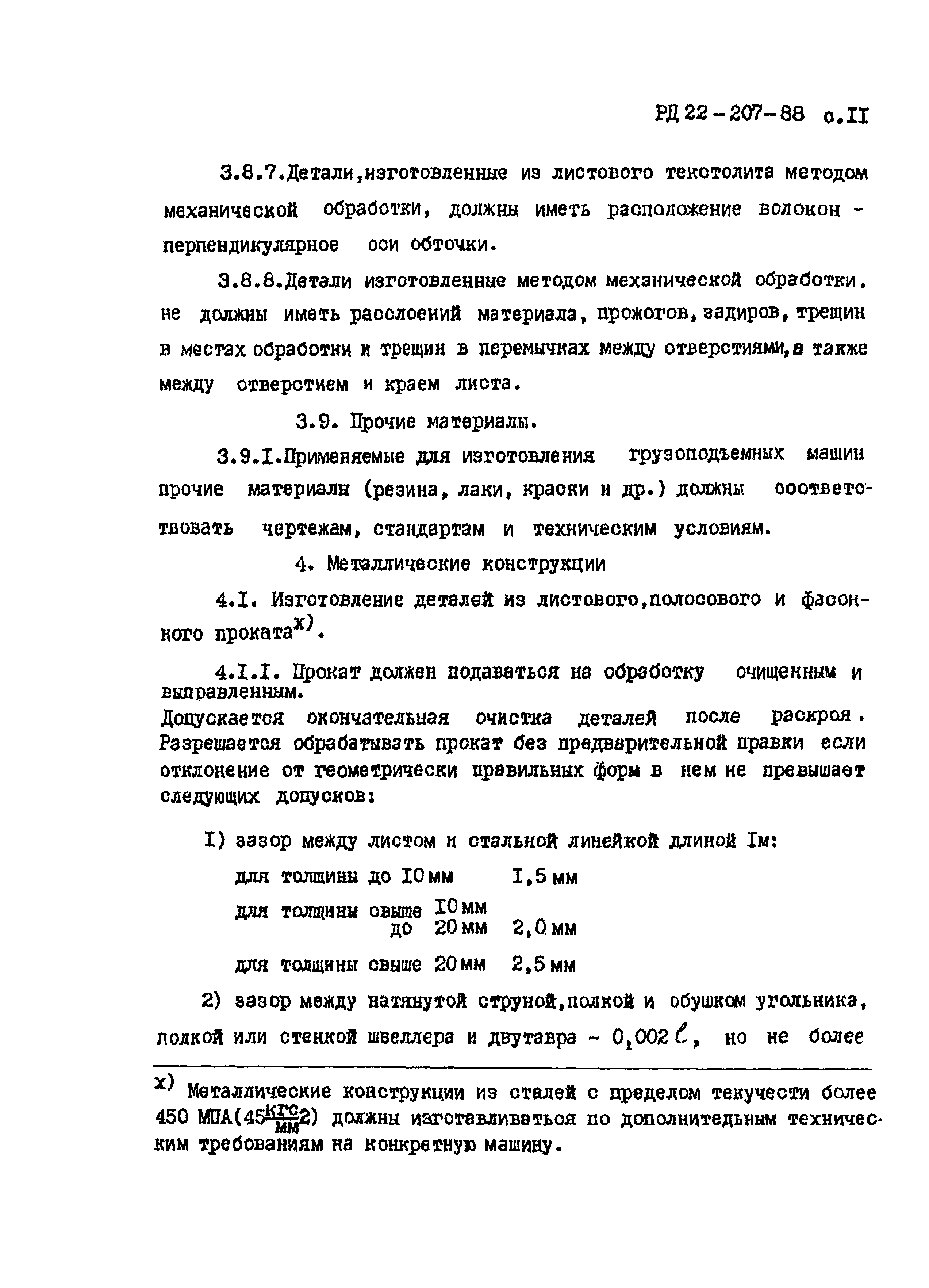

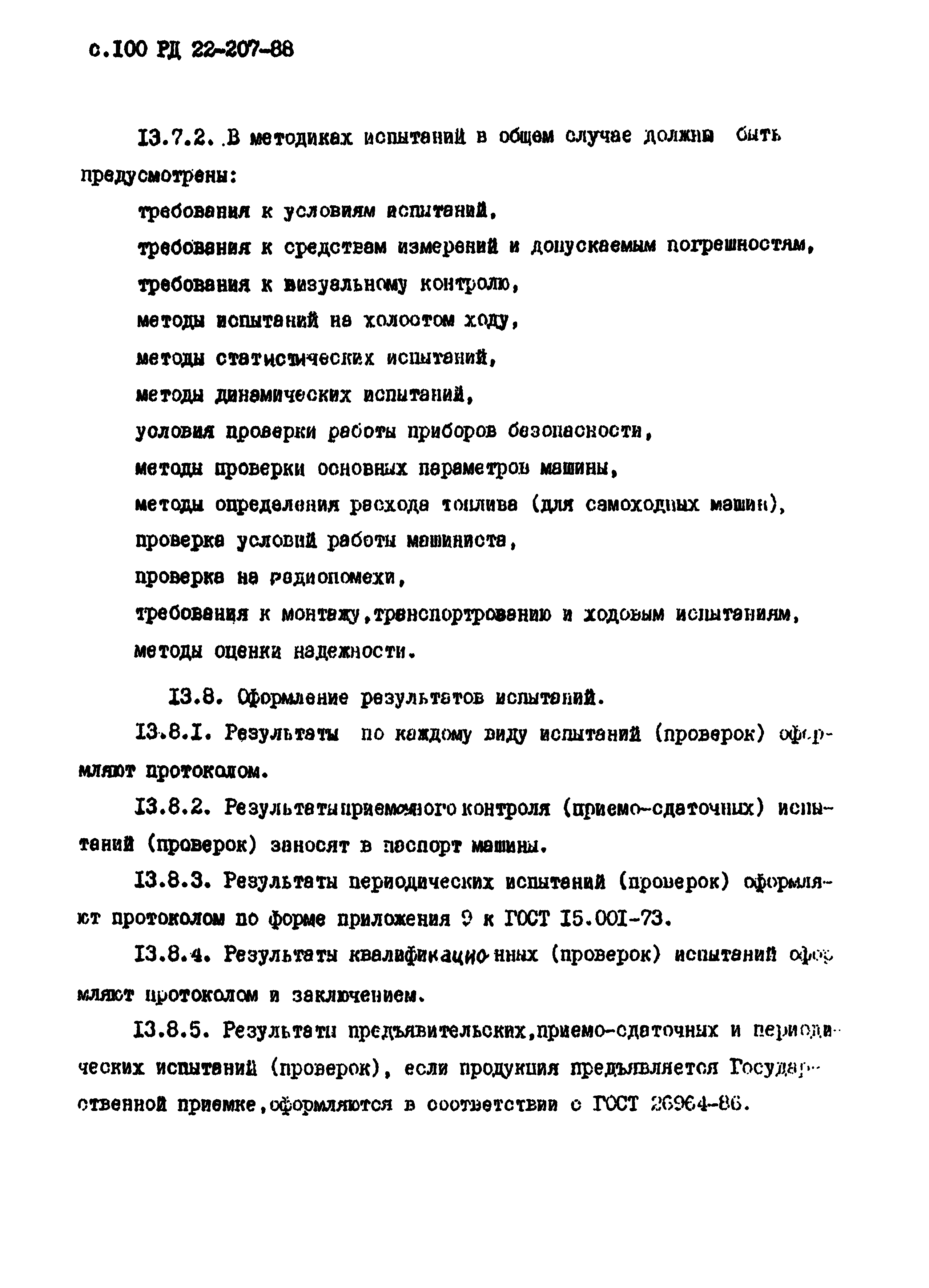

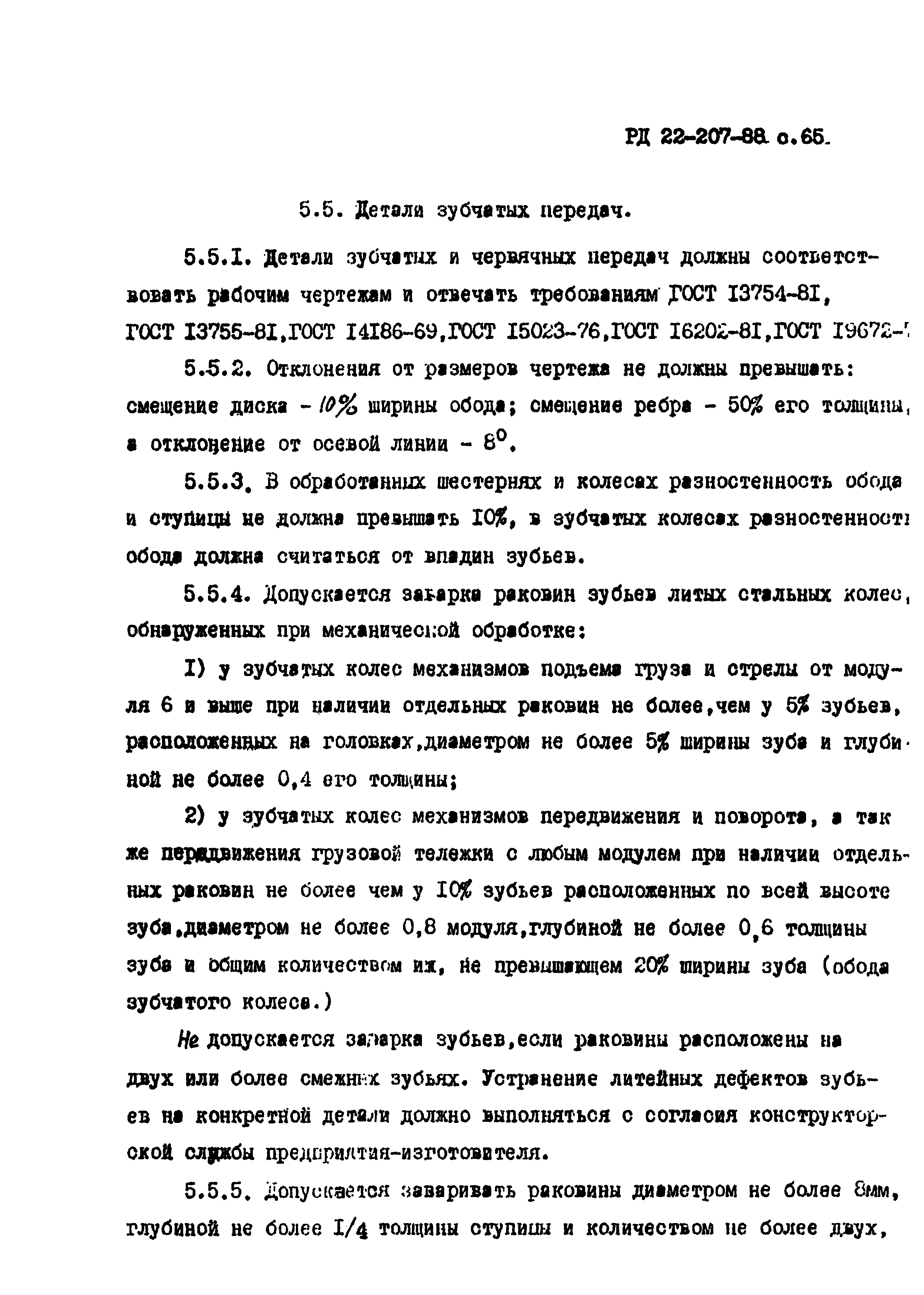

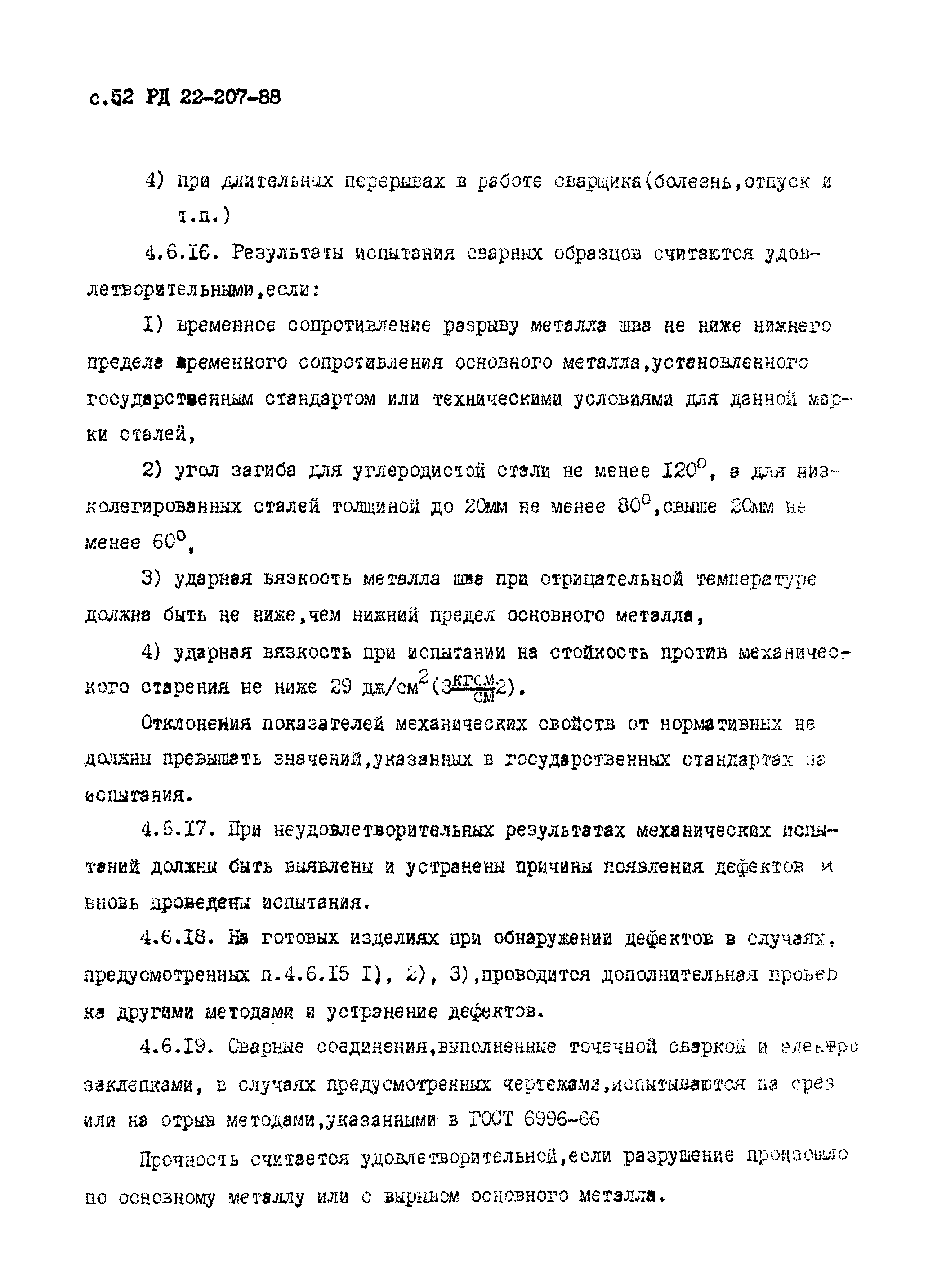

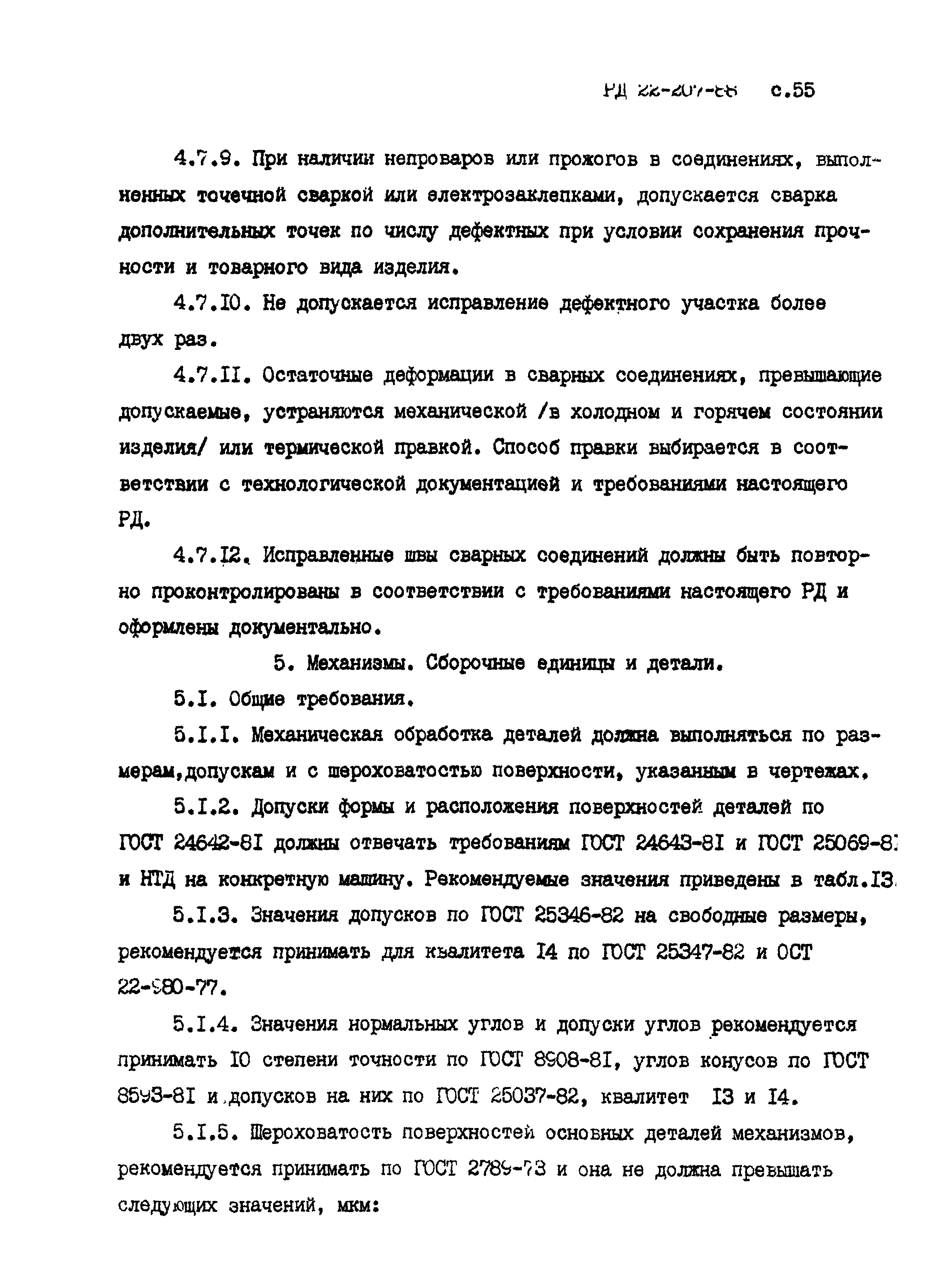

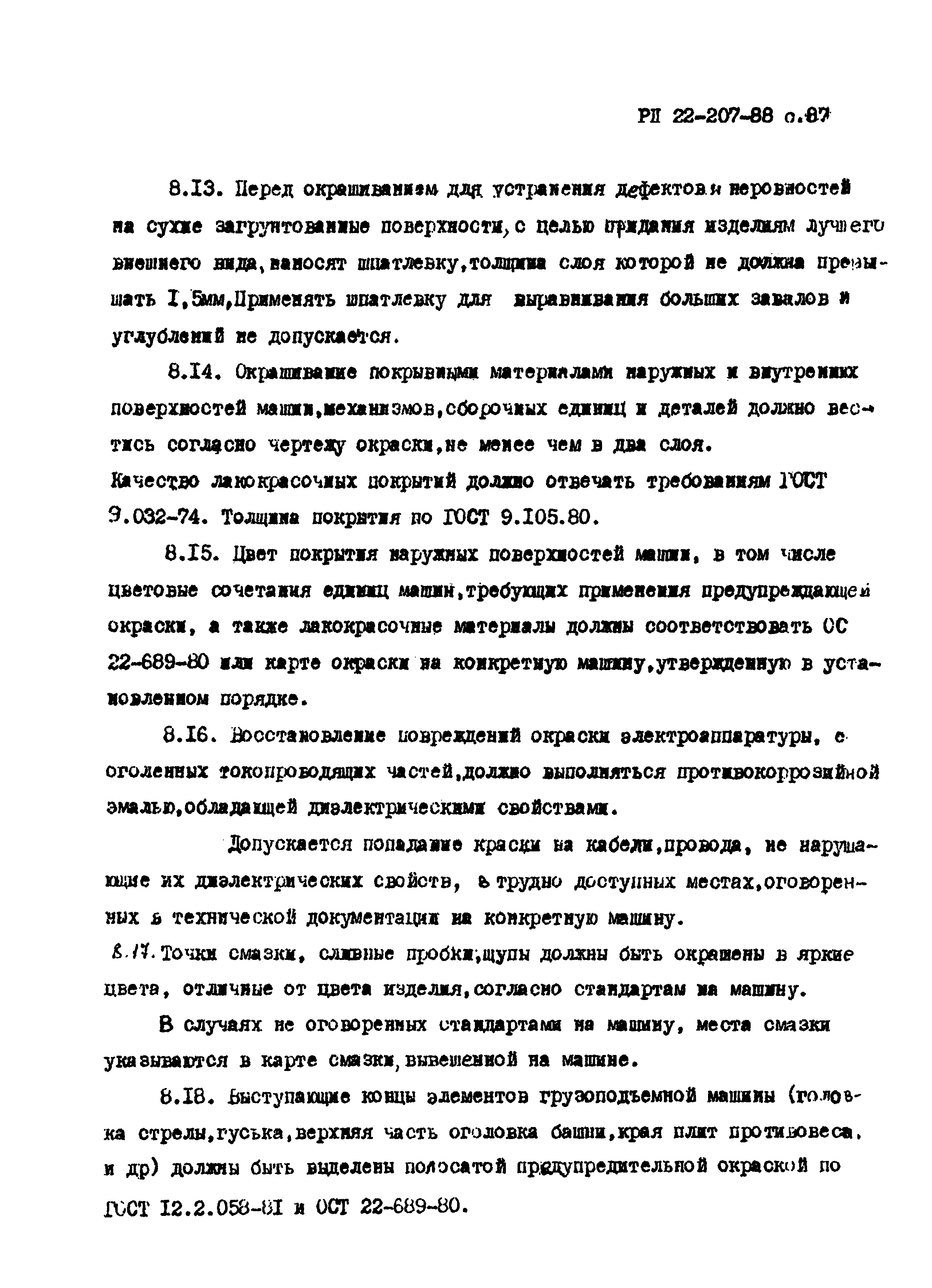

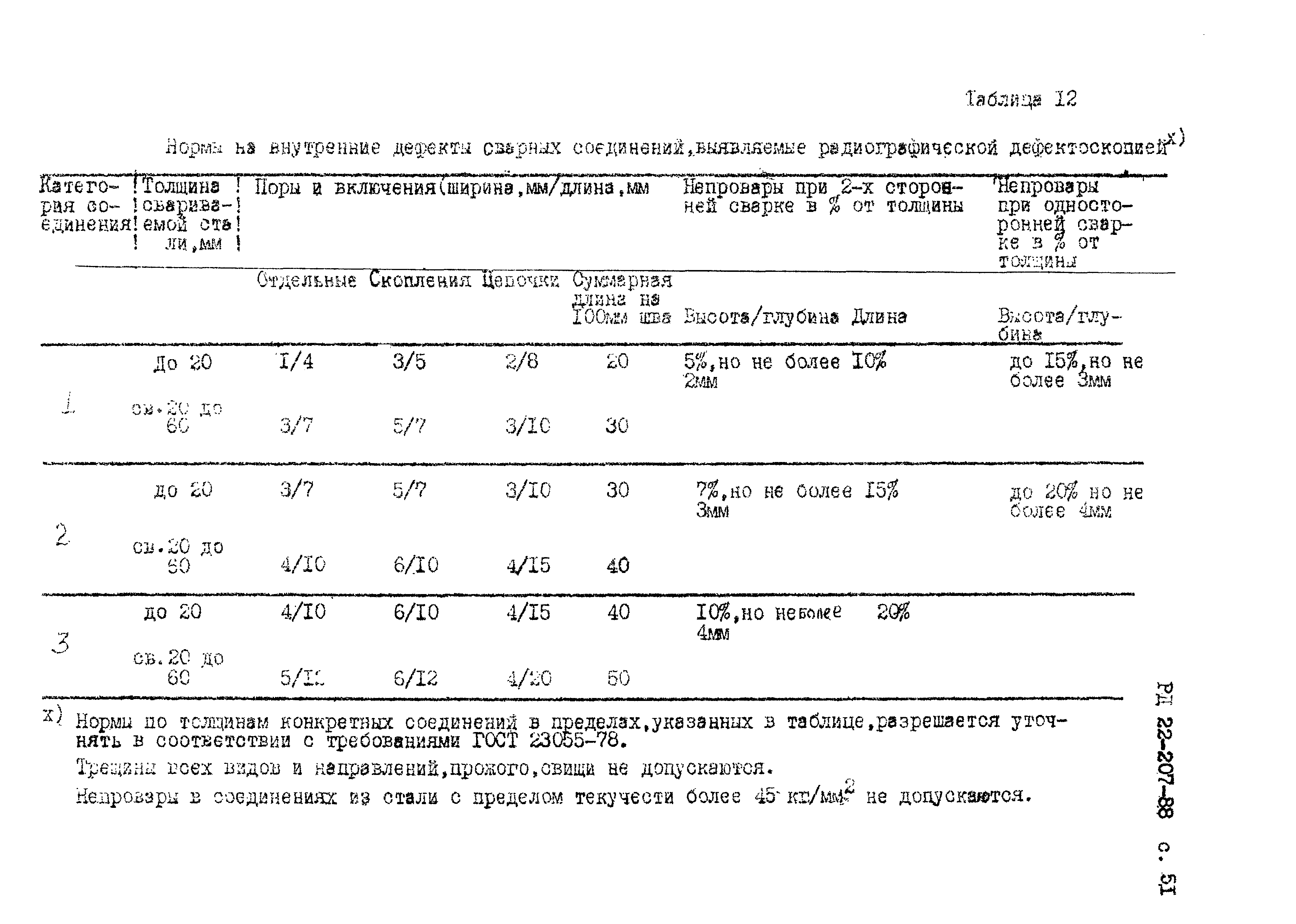

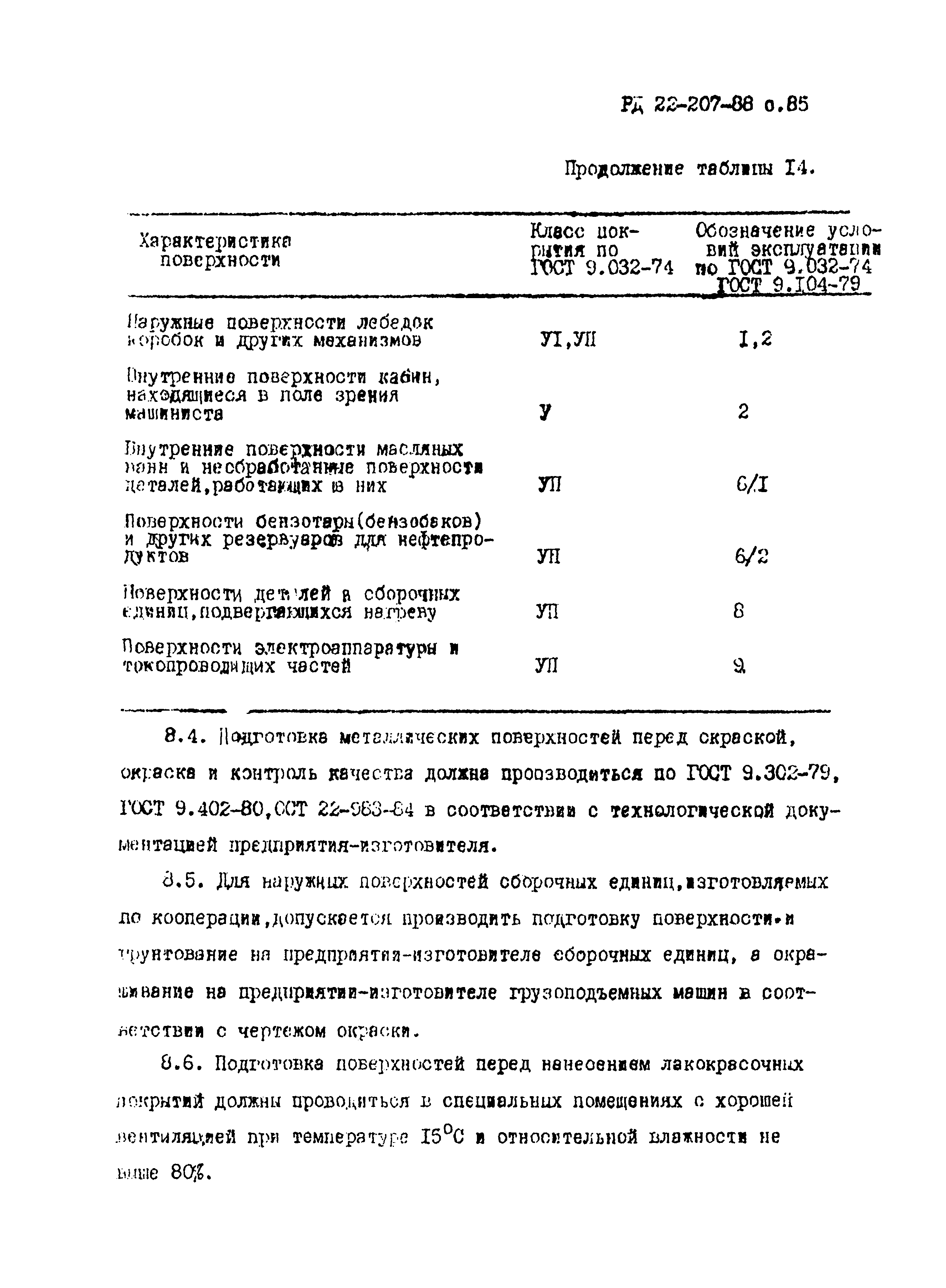

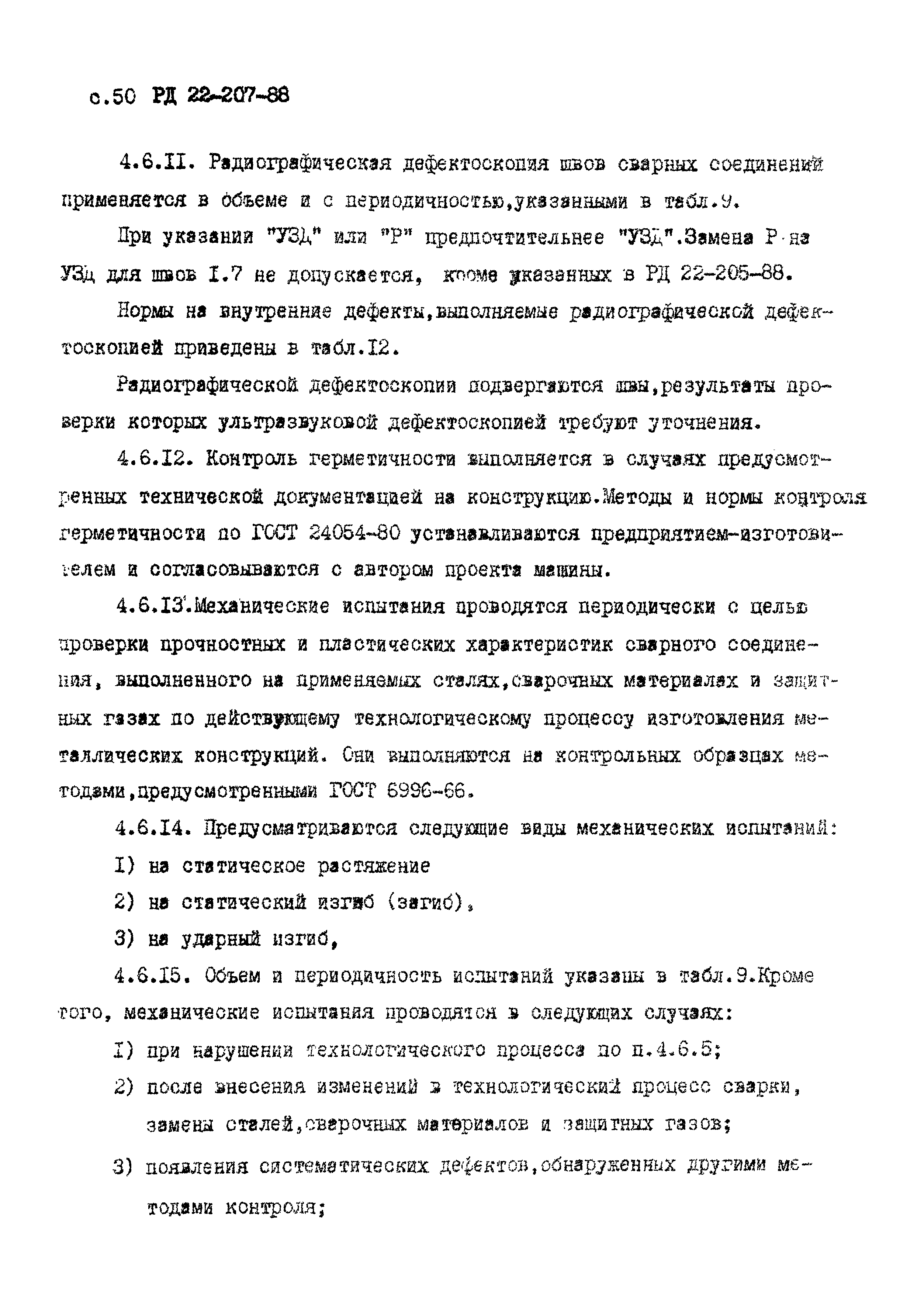

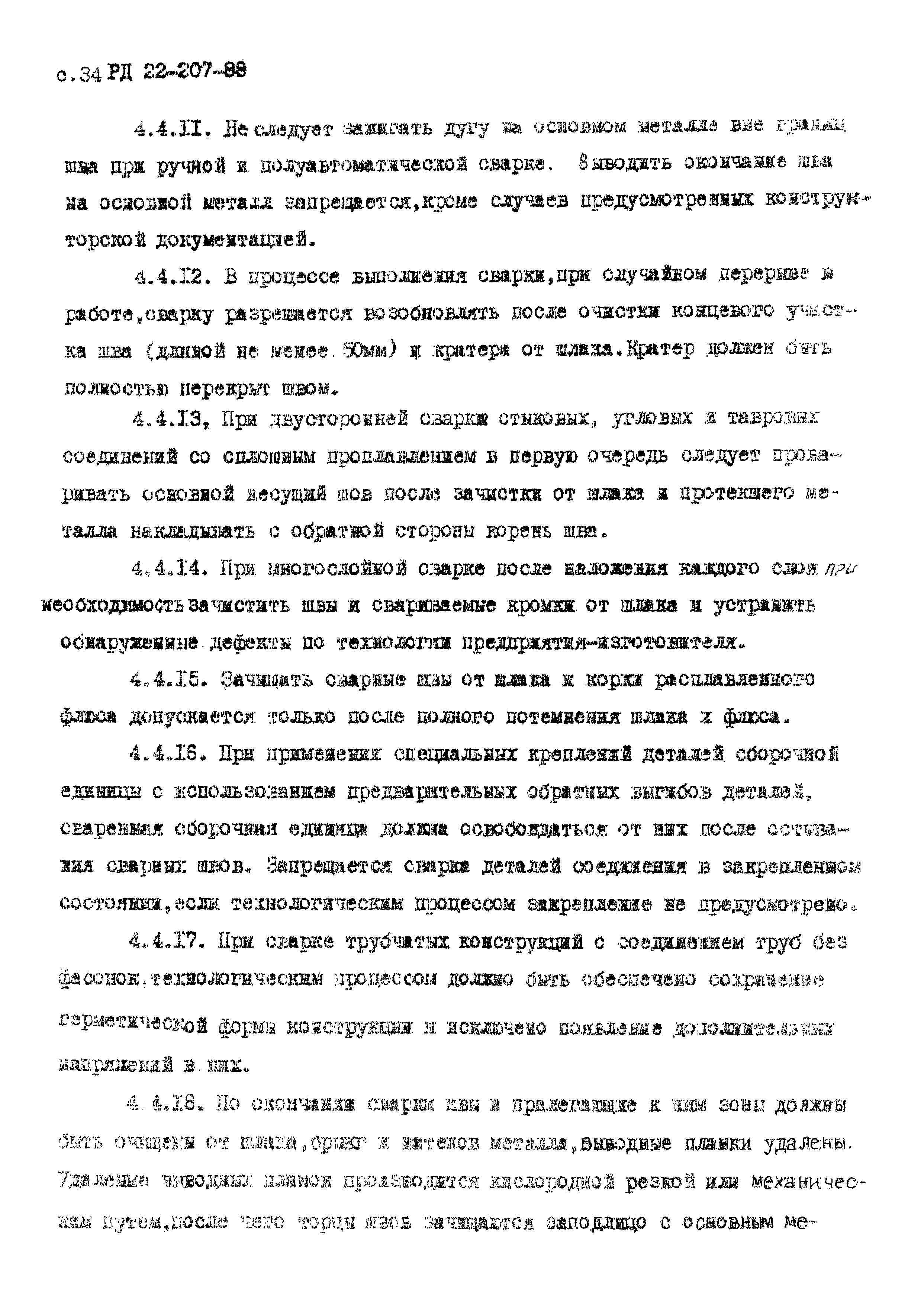

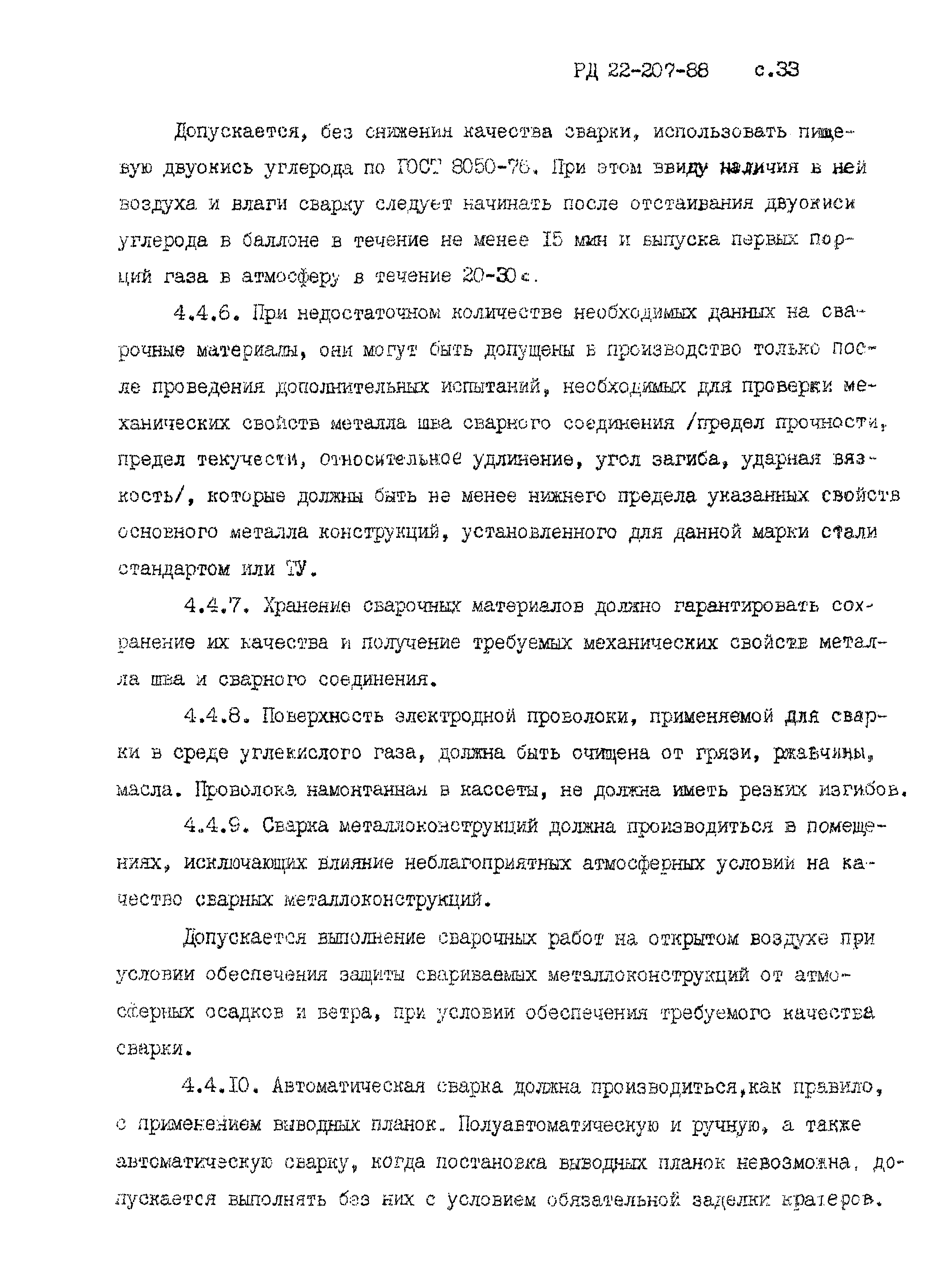

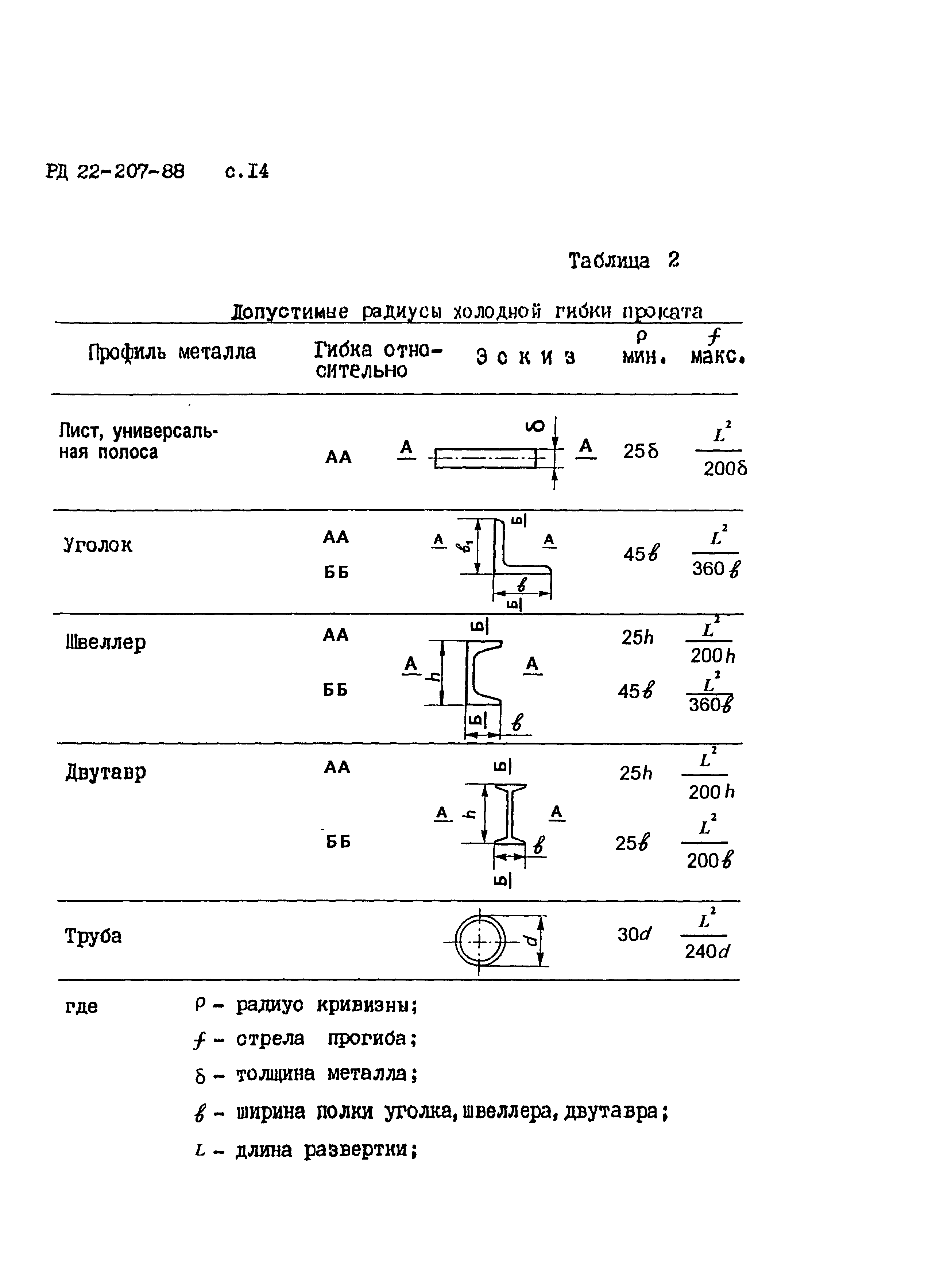

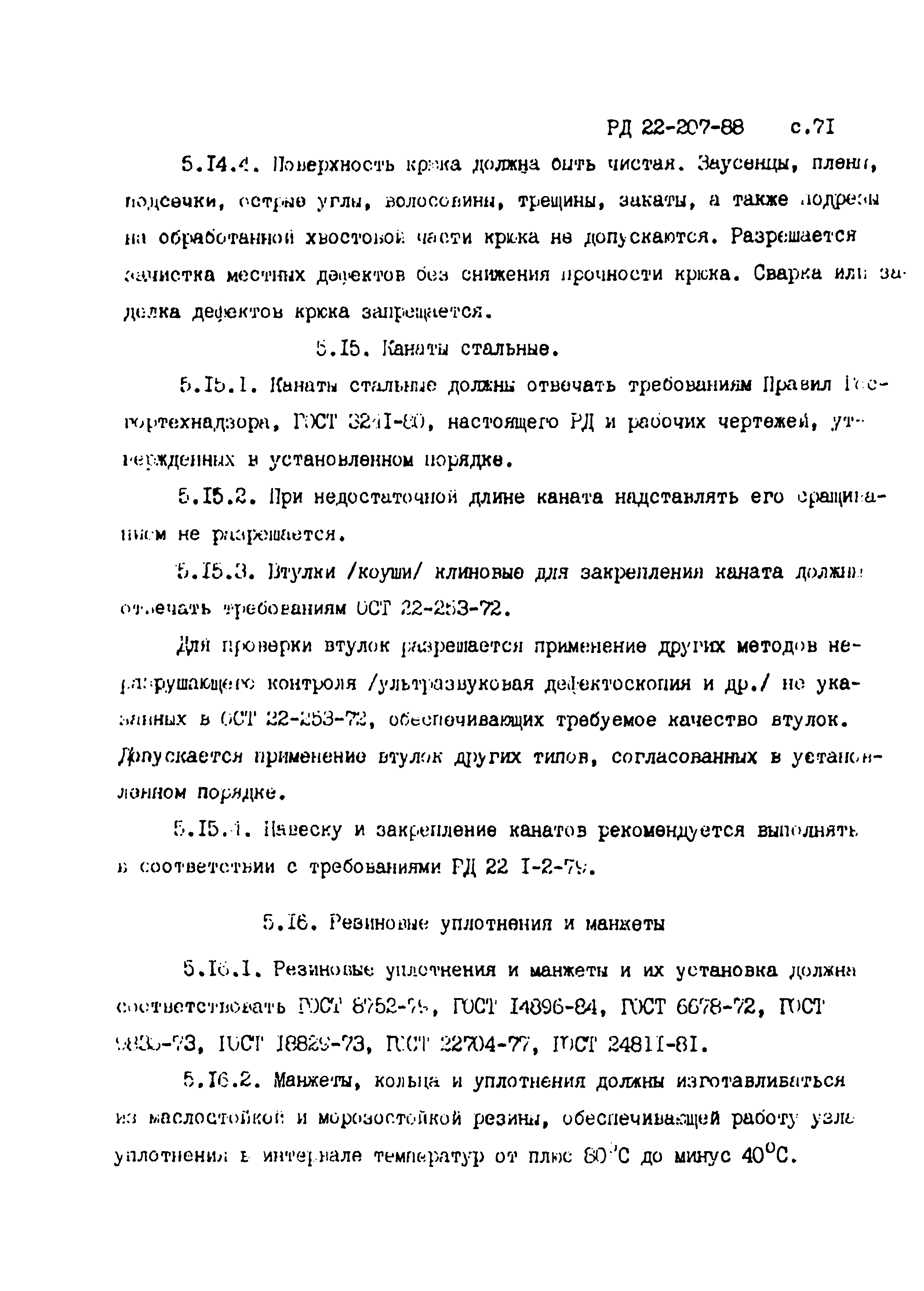

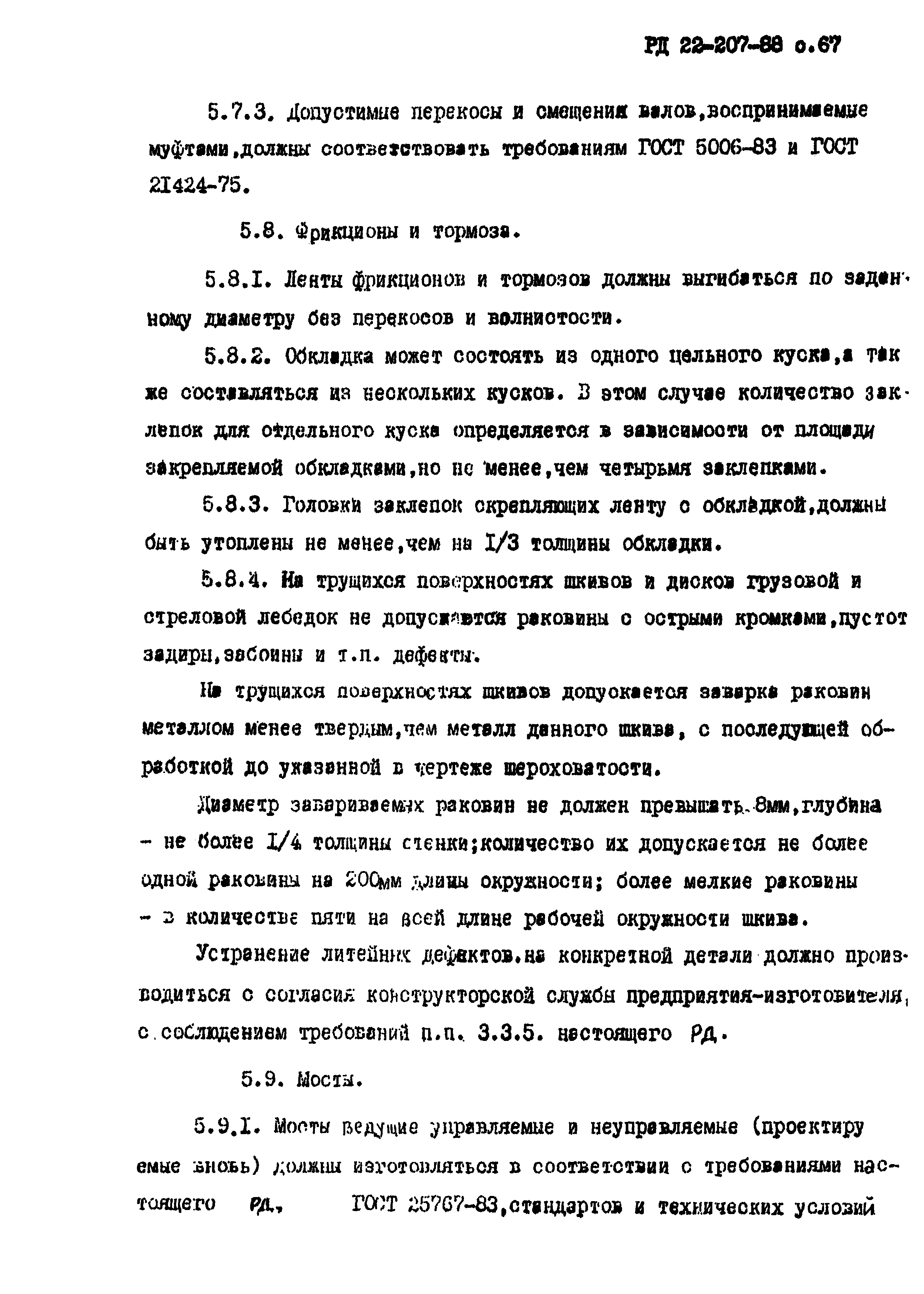

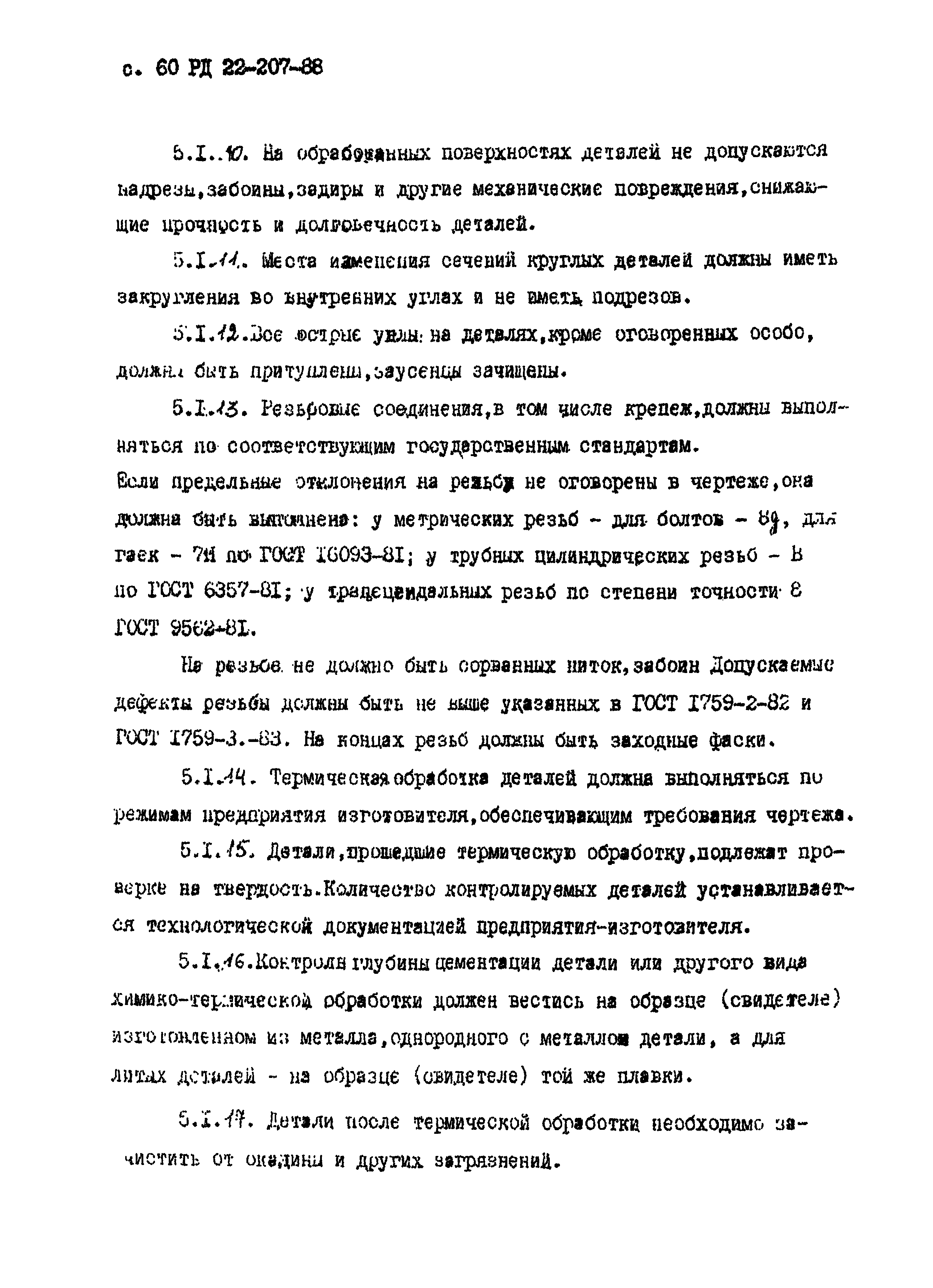

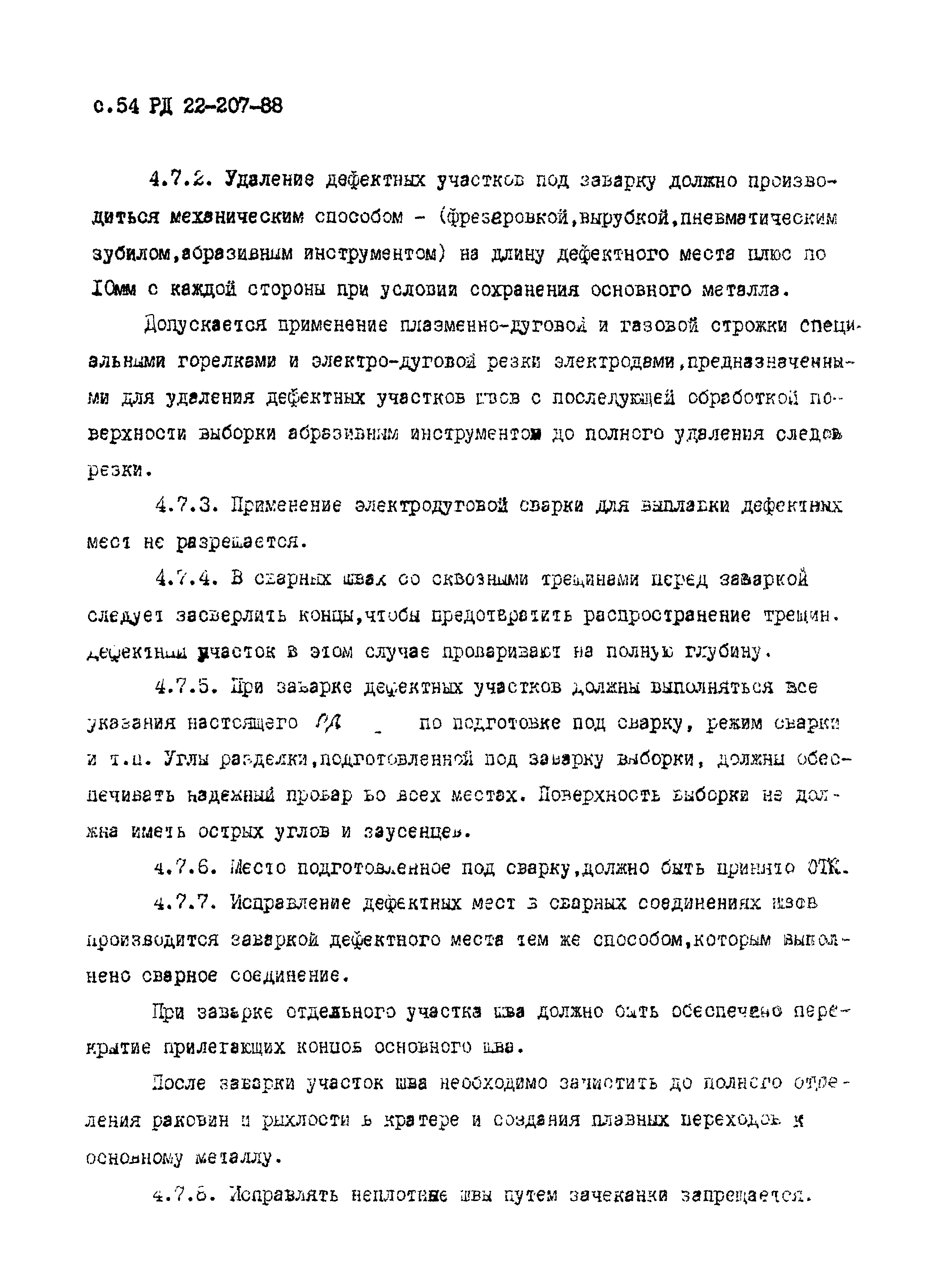

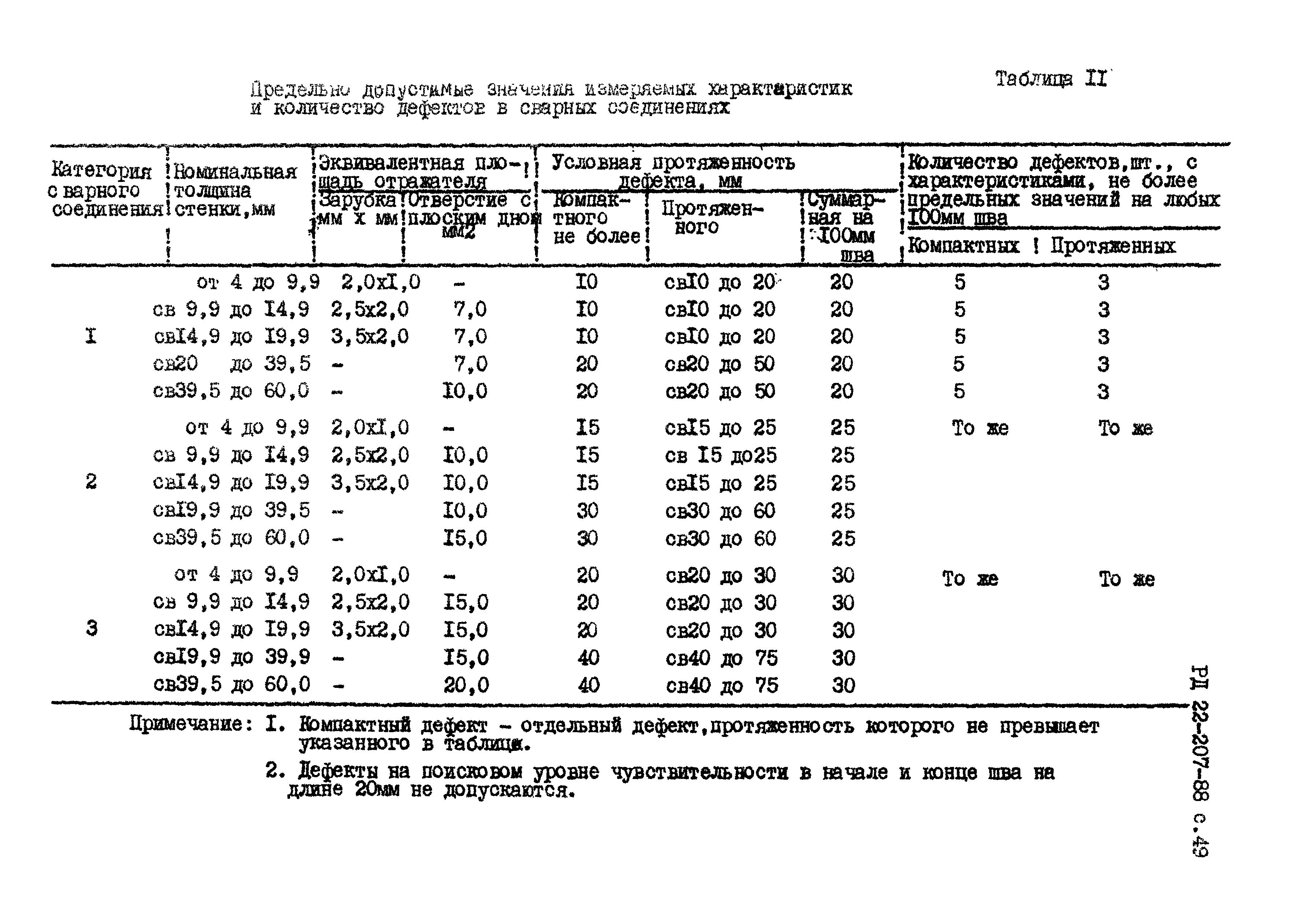

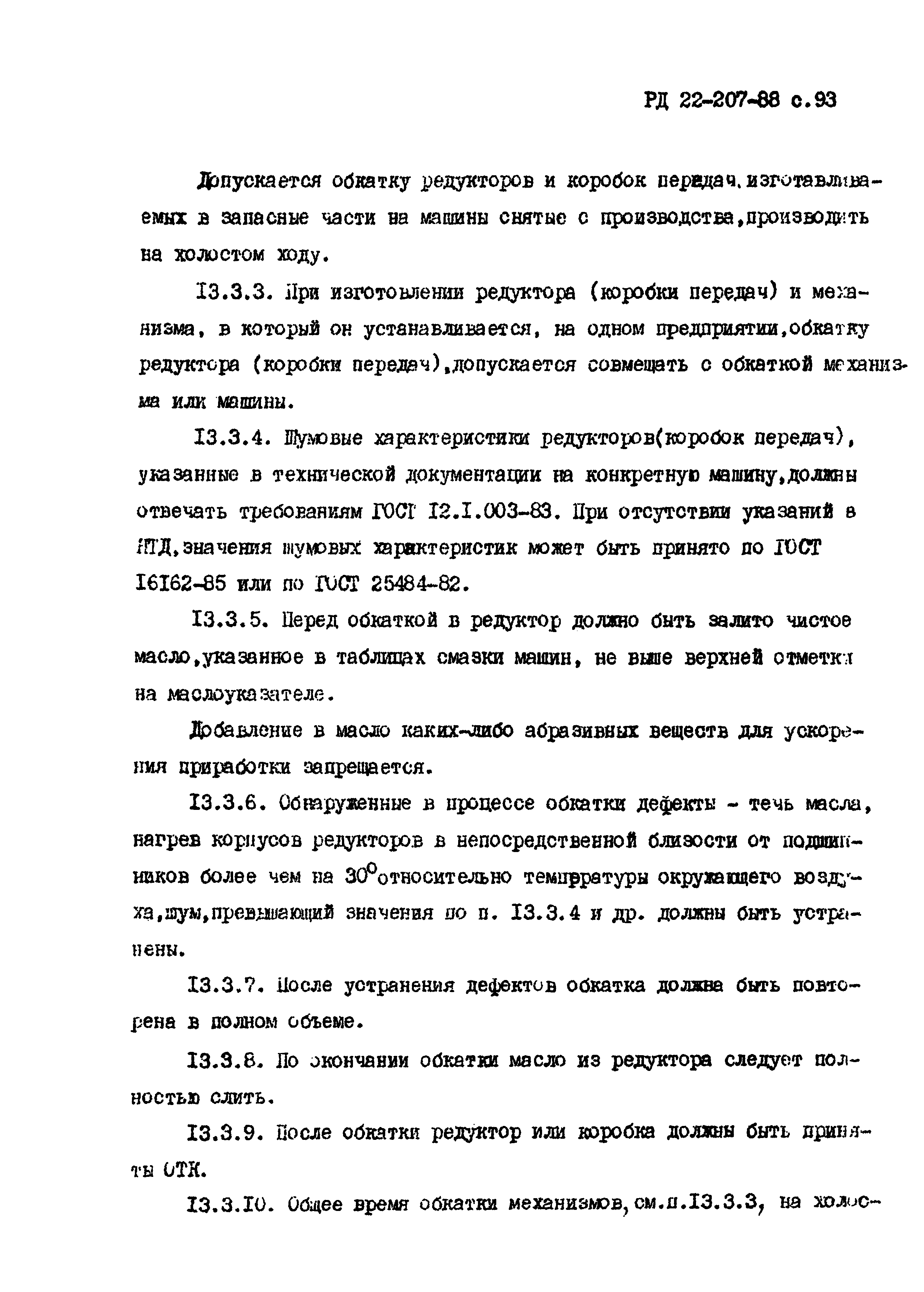

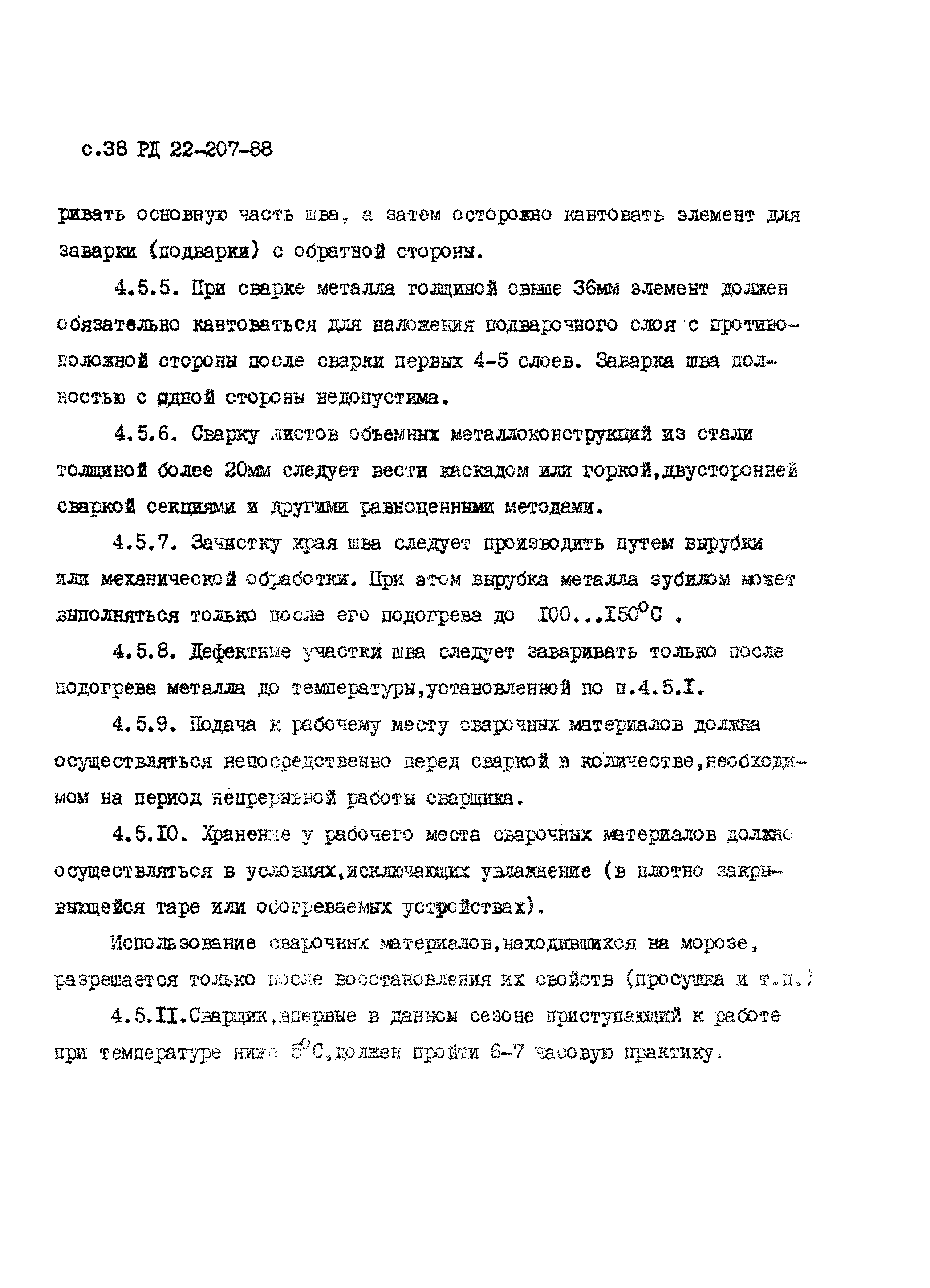

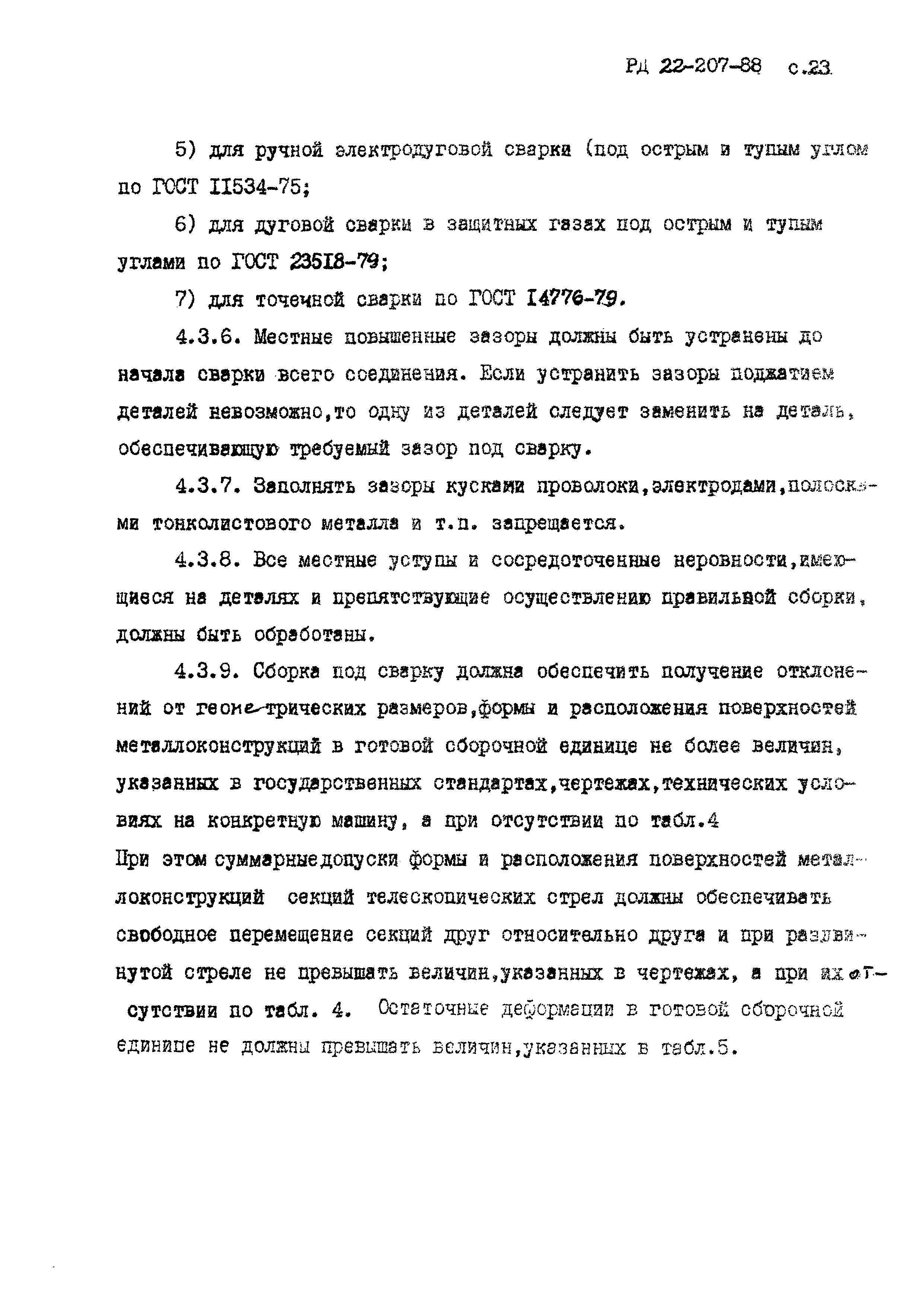

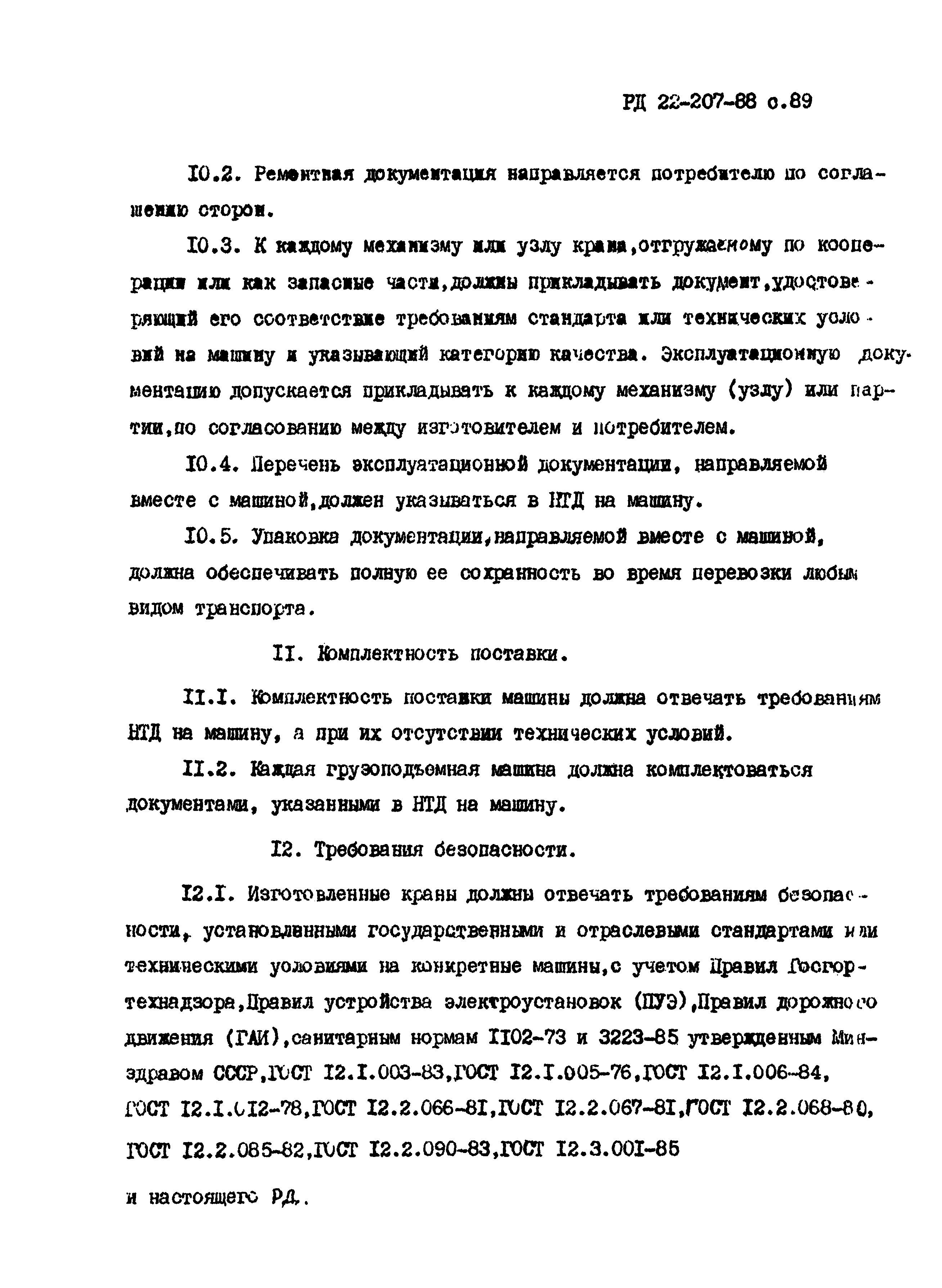

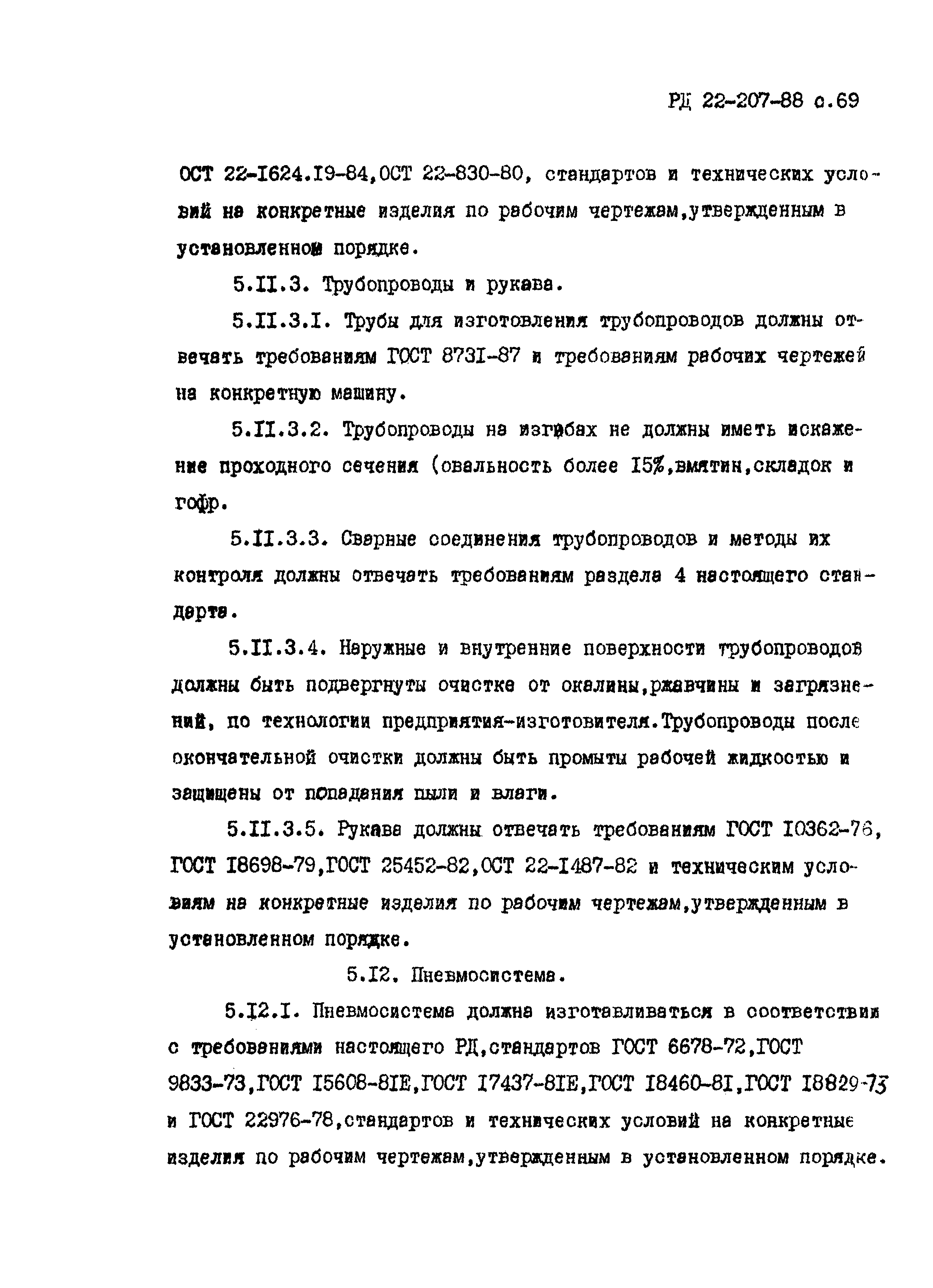

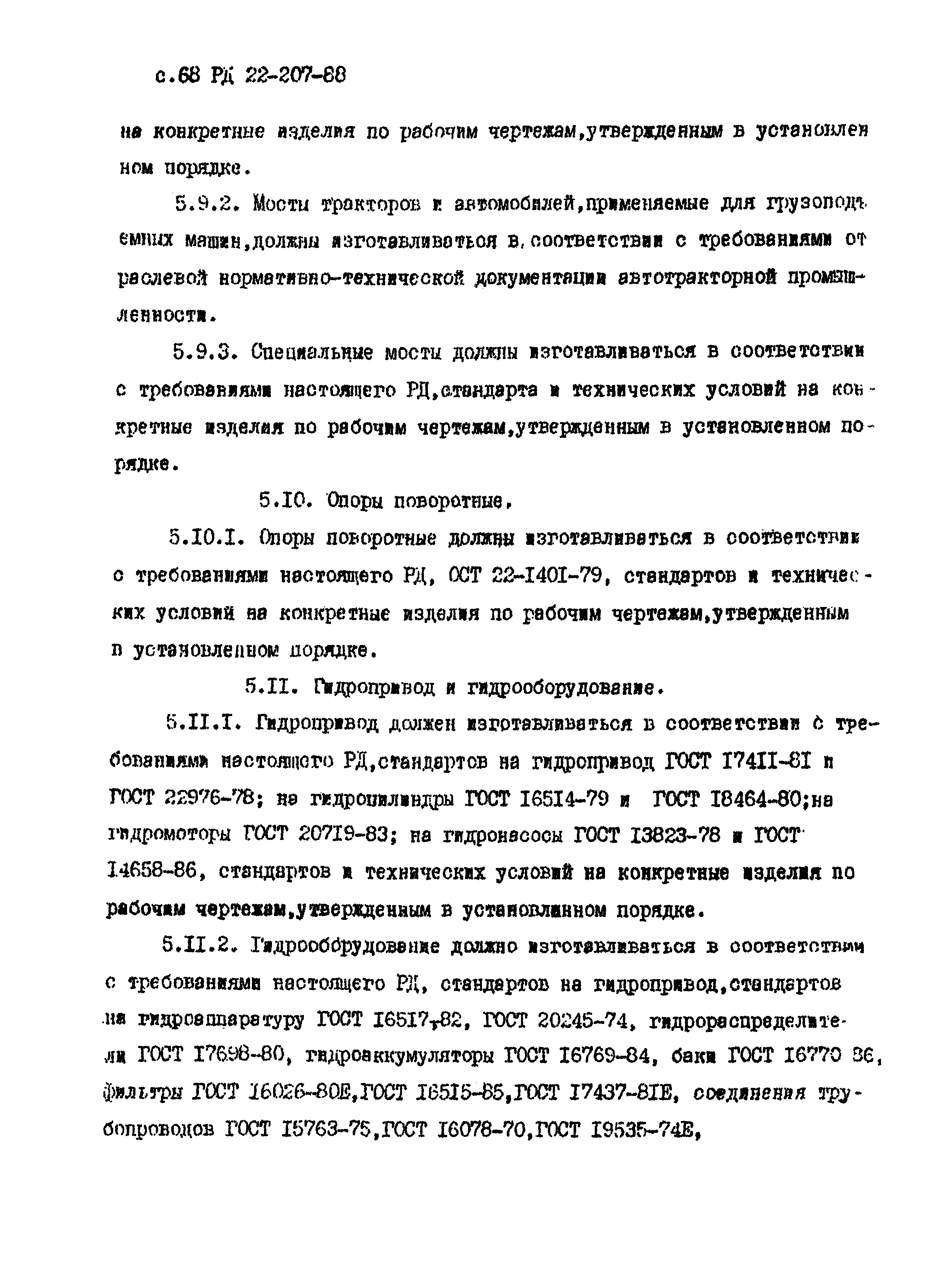

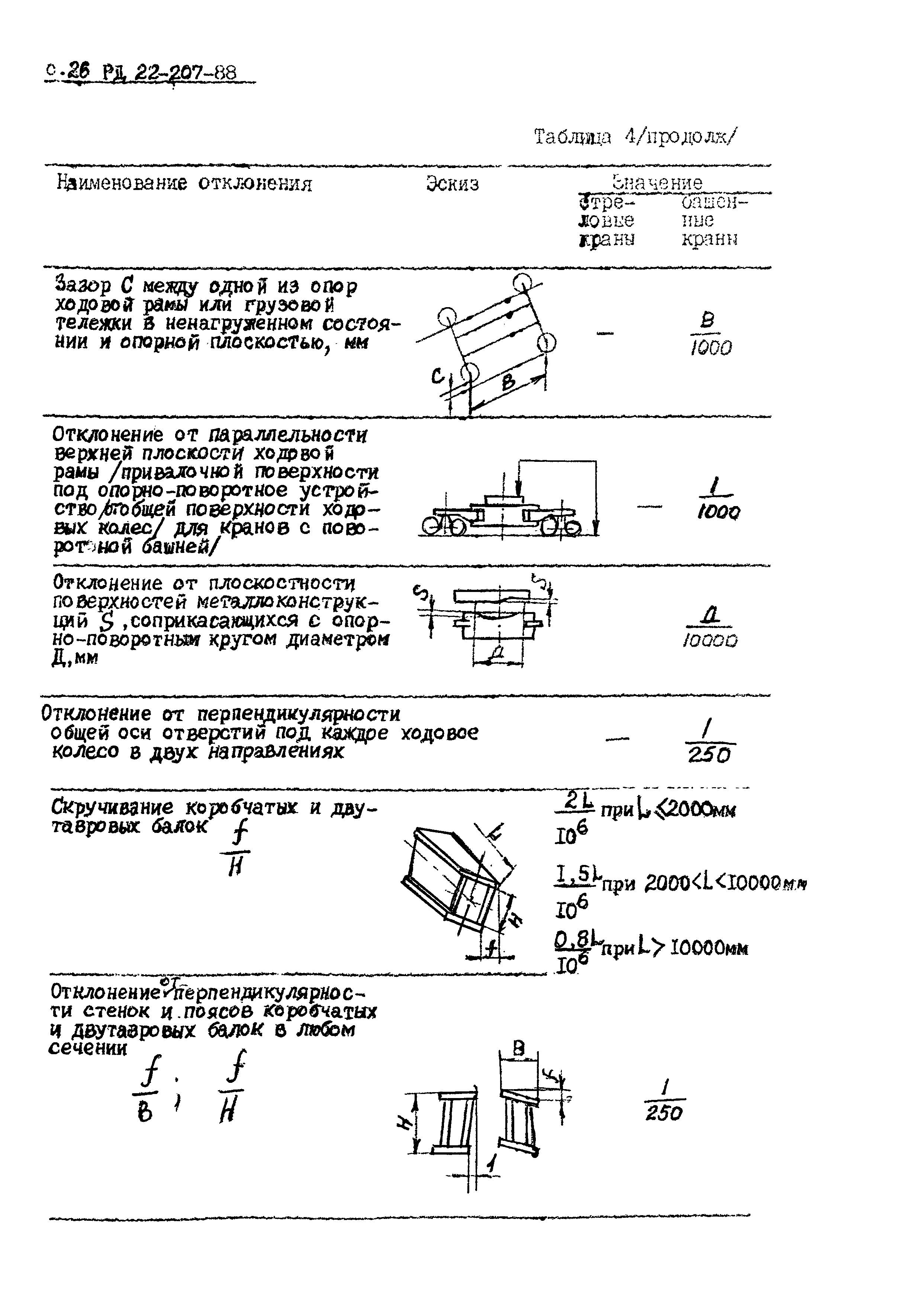

Оглавление:	1. Общие положения 2. Комплектующие изделия 3. Материалы 4. Металлические конструкции 5. Механизмы. Сборочные единицы и детали 6. Монтаж и регулировка приборов и устройств безопасности 7. Монтаж электрооборудования 8. Защитные покрытия 9. Надежность 10. Документация 11. Комплектность поставки 12. Требования безопасности 13. Приемка 14. Маркировка 15. Упаковка и хранение 16. Транспортирование 17. Указания по эксплуатации 18. Гарантия изготовителя
Разработан:	СКТБ башенного краностроения ВНИИстройдормаш
Утверждён:	16.06.1988 ВНИИСтройдормаш
Принят:	15.06.1988 Госгортехнадзор (Gosgortekhnadzor 28-8/173)
Расположен в:	Техническая документация Экология ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ Подъемное оборудование Краны Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ

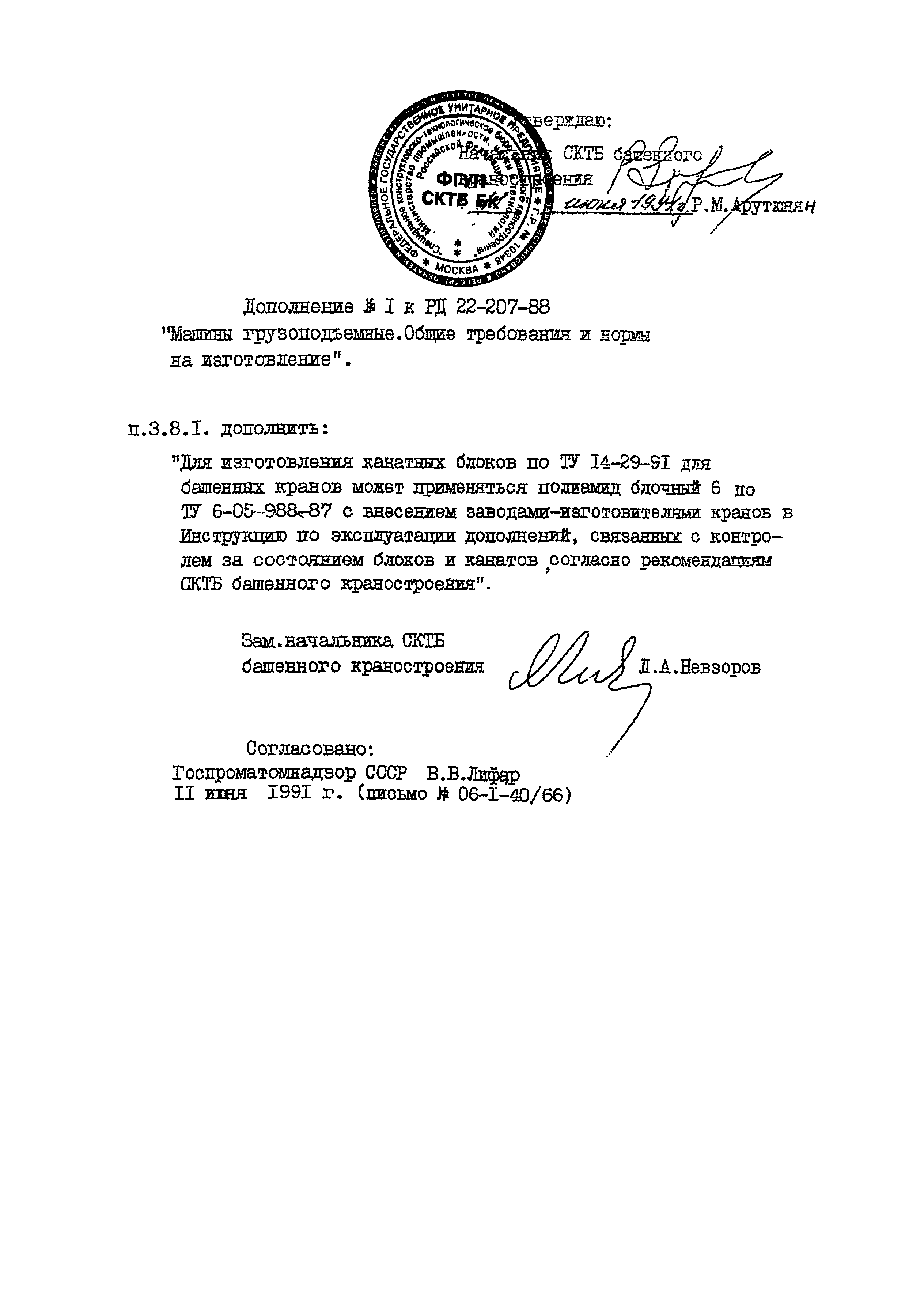

Список изменений:	№ 1 от 11.06.1991
Заменяет собой:	ОСТ 22-982-76

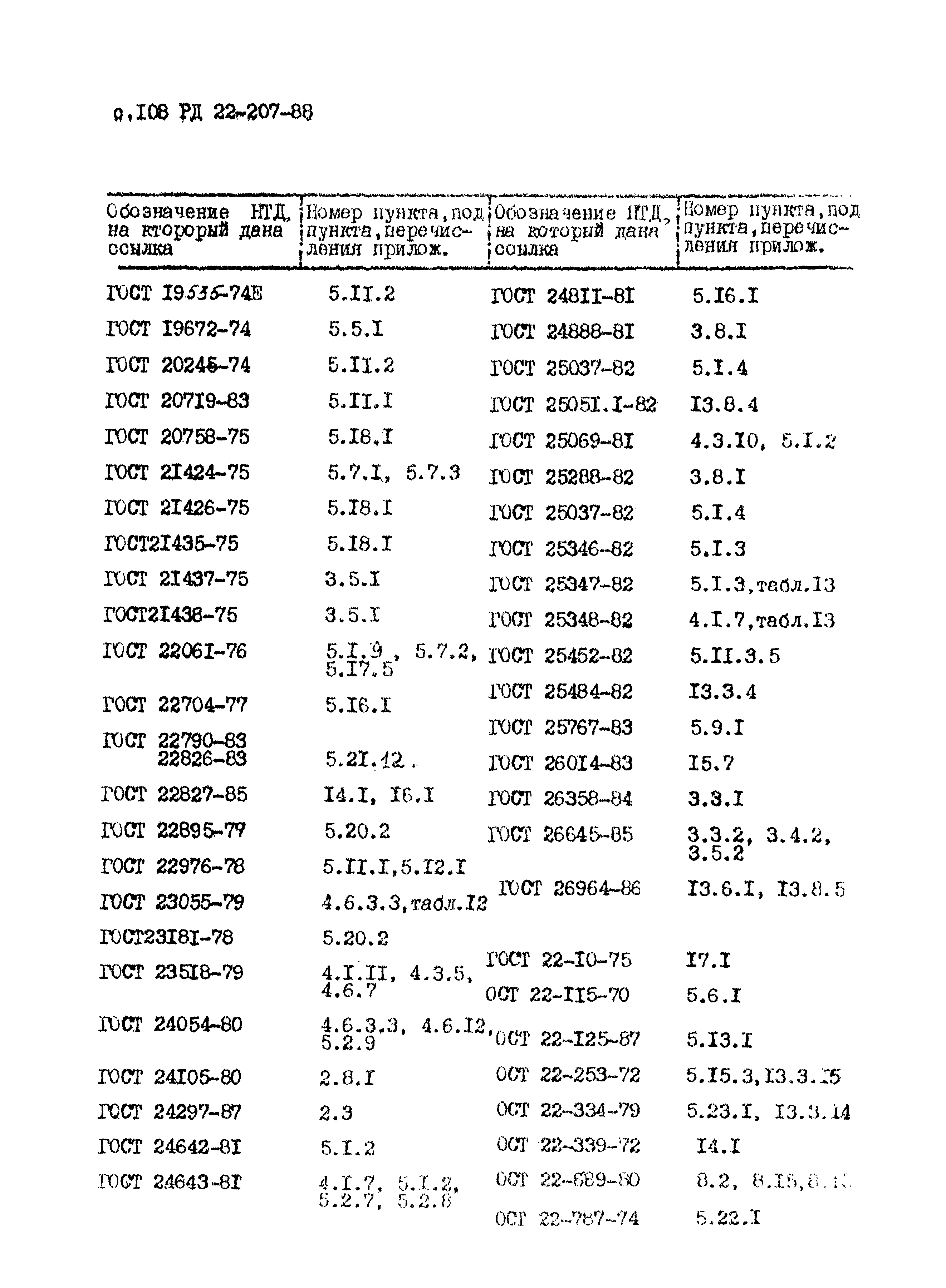

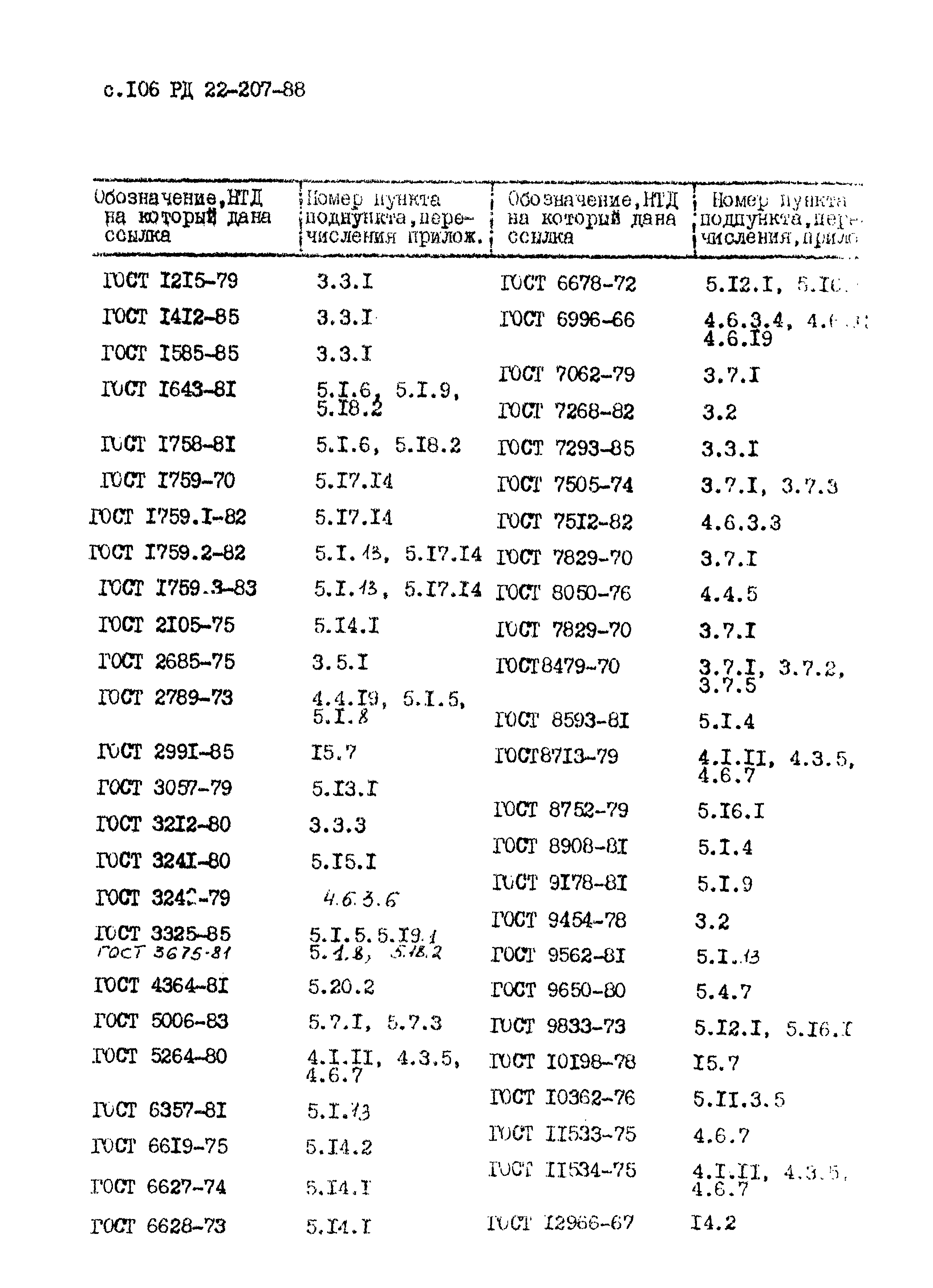

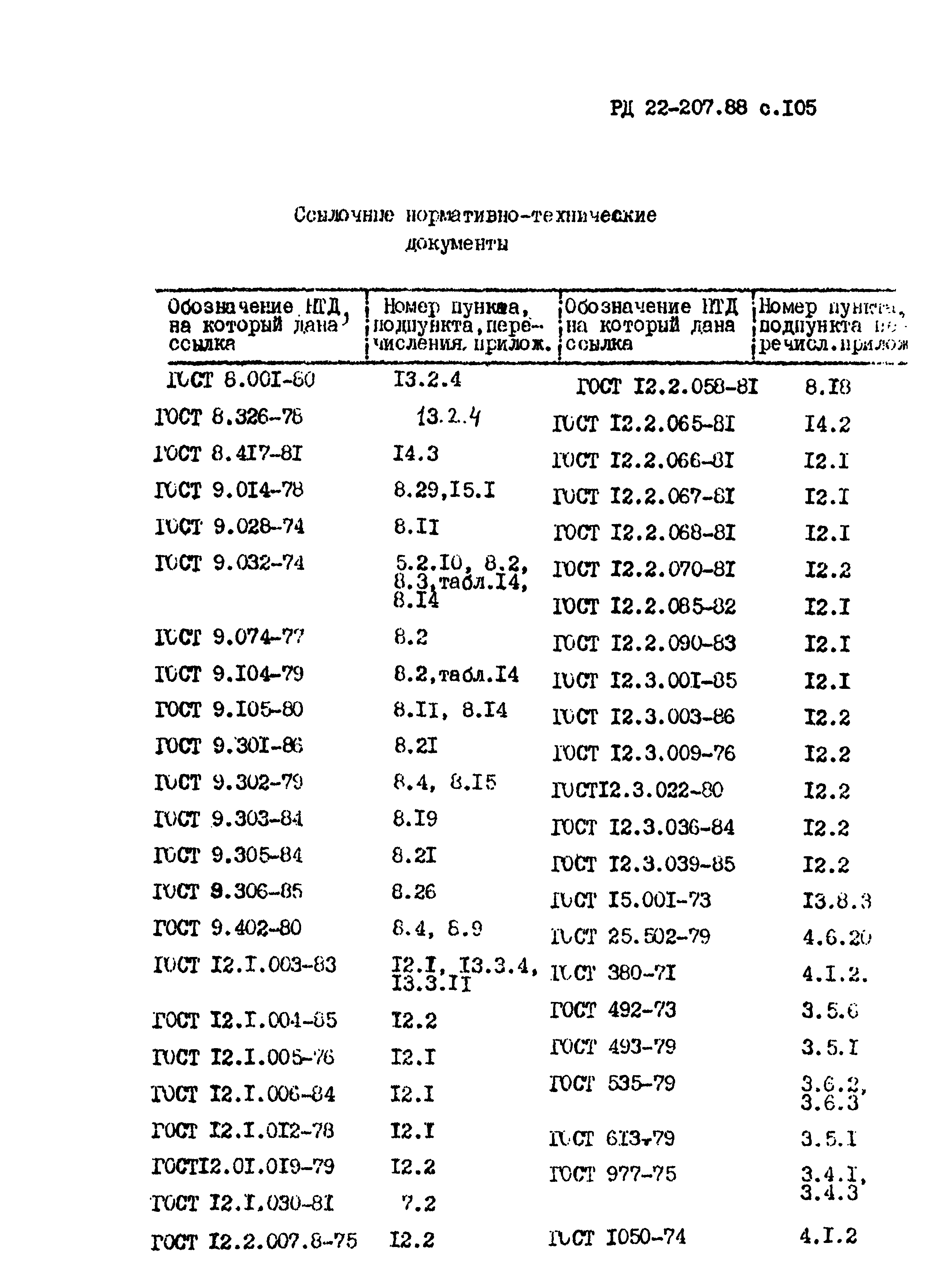

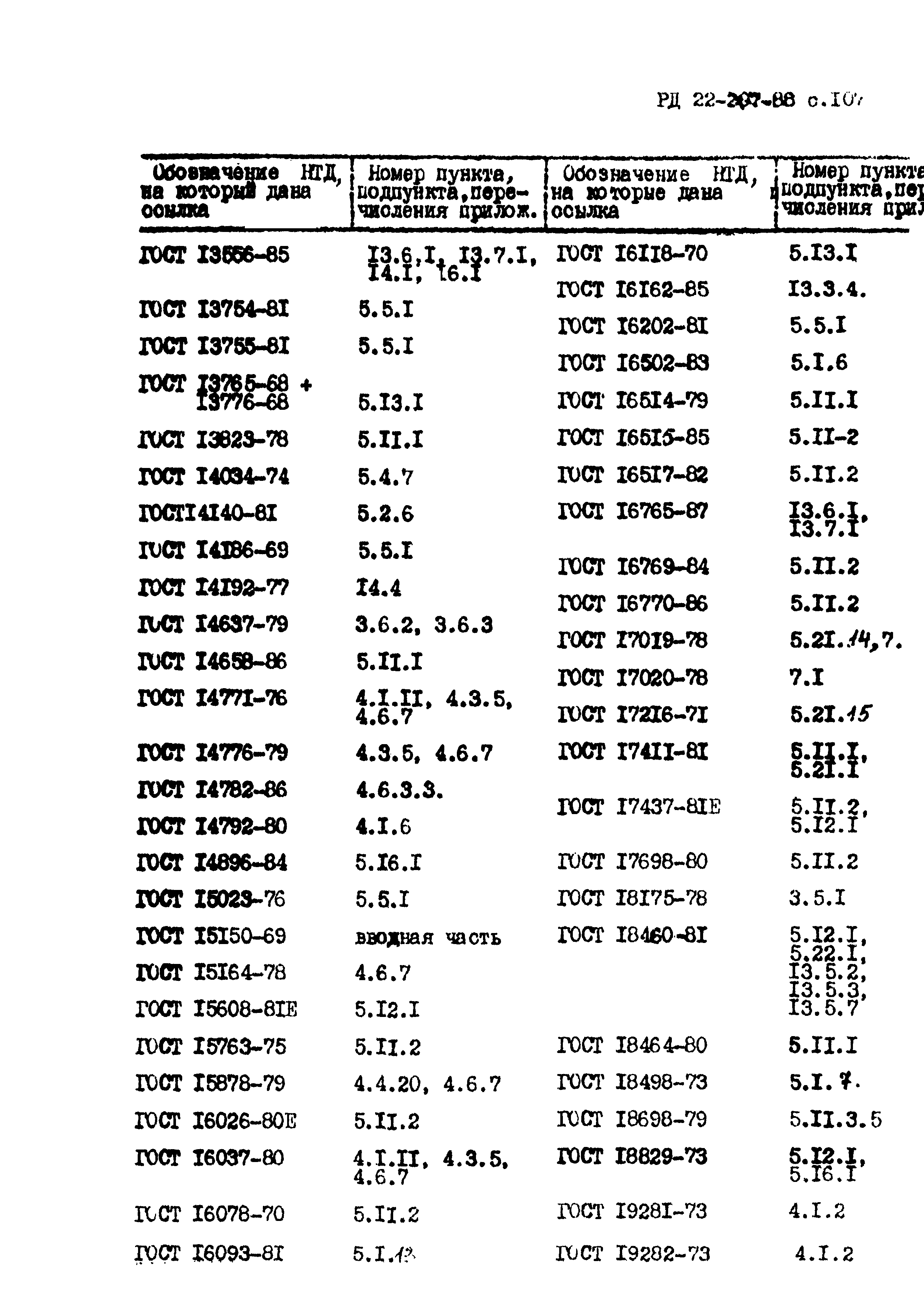

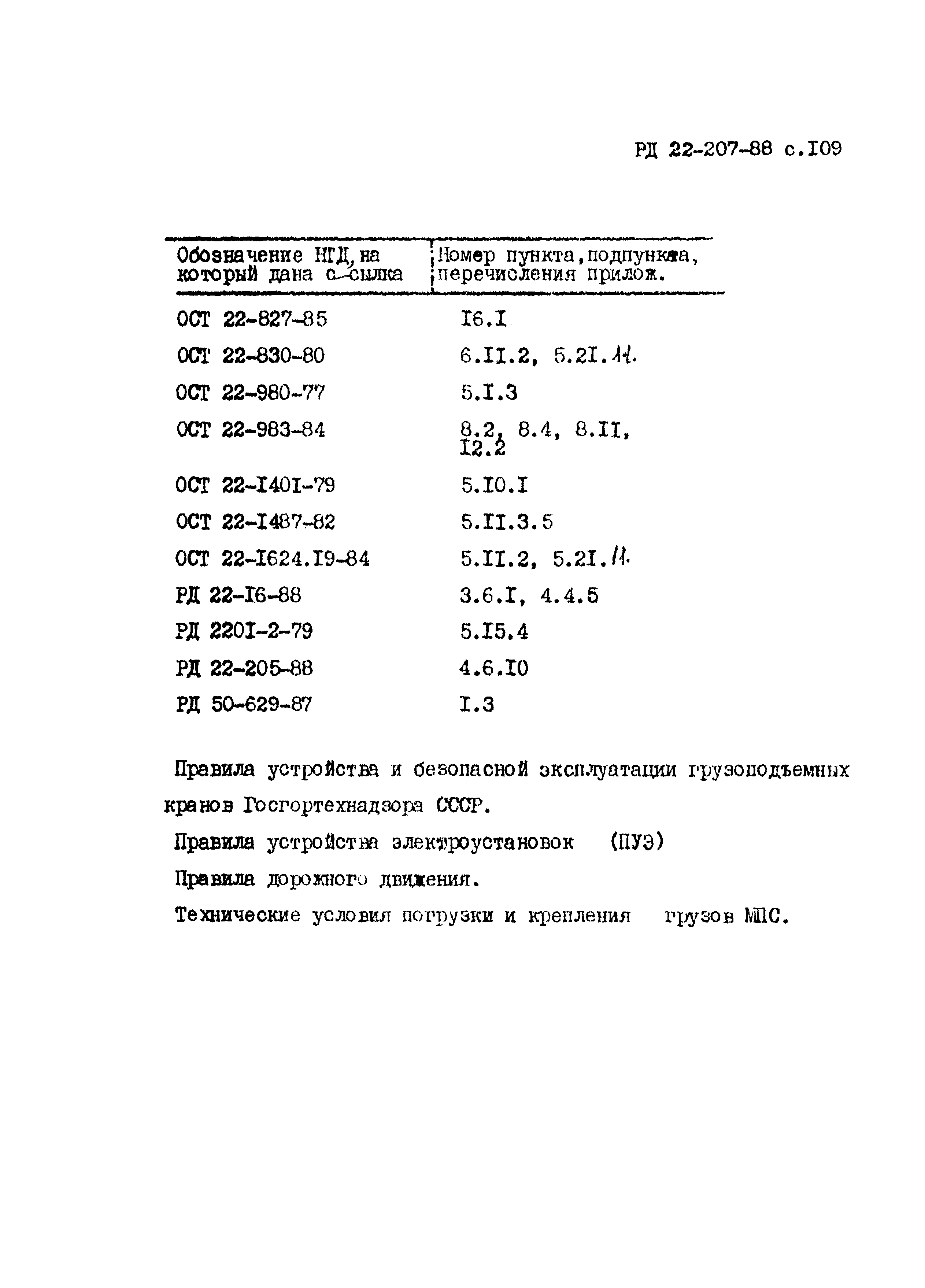

Нормативные ссылки:	ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.305-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Операции технологических процессов получения покрытий» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9.105-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Классификация и основные параметры методов окрашивания» ГОСТ 8.417-81 «Государственная система обеспечения единства измерений. Единицы физических величин» ГОСТ 9.028-74 «Единая система защиты от коррозии и старения. Межоперационная противокоррозионная защита заготовок, деталей и сборочных единиц металлических изделий. Общие требования» ГОСТ 12.1.012-2004 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей» РД 22-16-2005* «Руководящий нормативный материал. Машины грузоподъемные. Выбор материалов для изготовления, ремонта и реконструкции сварных стальных конструкций» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 15763-2005 «Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия» РД 22-205-88 «Ультразвуковая дефектоскопия сварных соединений грузоподъемных машин. Основные положения» ГОСТ 12.2.007.8-75 «Система стандартов безопасности труда. Устройства электросварочные и для плазменной обработки. Требования безопасности» ГОСТ 12.3.001-85 «Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к монтажу, испытаниям и эксплуатации» ГОСТ 12.3.036-84 «Система стандартов безопасности труда. Газопламенная обработка металлов. Требования безопасности» ГОСТ 12.3.039-85 «Система стандартов безопасности труда. Плазменная обработка металлов. Требования безопасности» ПУЭ «Правила устройства электроустановок» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 12966-85 «Алюминия сульфат технический очищенный. Технические условия» ГОСТ 13754-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические с прямыми зубьями. Исходный контур» ГОСТ 13755-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур» ГОСТ 13765-86 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров» ГОСТ 13776-86 «Пружины винтовые цилиндрические сжатия III класса, разряда 3 из стали круглого сечения. Основные параметры витков» ГОСТ 13823-78 «Гидроприводы объемные. Насосы объемные и гидромоторы. Общие технические требования» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 14186-69 «Колеса зубчатые цилиндрические передач Новикова. Модули» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 14658-86 «Насосы объемные гидроприводов. Правила приемки и методы испытаний» ГОСТ 14737-69 «Шпонки призматические привертные. Конструкция» ГОСТ 14896-84 «Манжеты уплотнительные резиновые для гидравлических устройств. Технические условия» ГОСТ 15023-76 «Передачи Новикова цилиндрические с двумя линиями зацепления. Исходный контур» ГОСТ 15608-81 «Пневмоцилиндры поршневые. Технические условия» ГОСТ 1585-85 «Чугун антифрикционный для отливок. Марки» ГОСТ 16078-70 «Соединения трубопроводов по внутреннему конусу. Технические требования» ГОСТ 16118-70 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия» ГОСТ 16162-85 «Редукторы нормализованные. Общие технические условия» ГОСТ 16202-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические с круговыми зубьями. Исходный контур» ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» ГОСТ 16502-83 «Основные нормы взаимозаменяемости. Передачи глобоидные. Допуски» ГОСТ 16515-89 «Гидроприводы объемные и системы смазочные. Фильтры и фильтроэлементы. Общие технические требования» ГОСТ 16517-82 «Гидроаппаратура. Общие технические требования» ГОСТ 16769-84 «Гидроаккумуляторы. Общие технические требования» ГОСТ 16770-86 «Баки для объемных гидроприводов и смазочных систем. Общие технические требования» ГОСТ 17216-71 «Промышленная чистота. Классы чистоты жидкостей» ГОСТ 17411-91 «Гидроприводы объемные. Общие технические требования» ГОСТ 17437-81 «Фильтры-влагоотделители воздушные. Технические условия» ГОСТ 1758-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические и гипоидные. Допуски» ГОСТ 1759.2-82 «Болты, винты и шпильки. Дефекты поверхности и методы контроля» ГОСТ 1759.3-83 «Гайки. Дефекты поверхности и методы контроля» ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки» ГОСТ 18460-91 «Пневмоприводы. Общие технические требования» ГОСТ 18498-89 «Передачи червячные. Термины, определения и обозначения» ГОСТ 18829-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Технические условия» ГОСТ 19535-74 «Соединения фланцевые для гидравлических и смазочных систем. Технические условия» ГОСТ 19672-74 «Передачи червячные цилиндрические. Модули и коэффициенты диаметра червяка» ГОСТ 20719-83 «Гидромоторы. Правила приемки и методы испытаний» ГОСТ 21424-75 «Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры» ГОСТ 22704-77 «Уплотнения шевронные резинотканевые для гидравлических устройств. Технические условия» ГОСТ 22895-77 «Тормозные системы и тормозные свойства автотранспортных средств. Нормативы эффективности. Общие технические требования» ГОСТ 23181-78 «Приводы тормозные гидравлические автотранспортных средств. Общие технические требования» ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования» ГОСТ 24105-80 «Изделия из пластмасс. Термины и определения дефектов» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 24811-81 «Грязесъемники резиновые для штоков. Типы, основные параметры и размеры» ГОСТ 24888-81 «Пластмассы, полимеры и синтетические смолы. Химические наименования, термины и определения» ГОСТ 25069-81 «Основные нормы взаимозаменяемости. Неуказанные допуски формы и расположения поверхностей» ГОСТ 25288-82 «Пластмассы конструкционные. Номенклатура показателей» ГОСТ 25452-90 «Рукава резиновые высокого давления с металлическими навивками неармированные. Технические условия» ГОСТ 26358-84 «Отливки из чугуна. Общие технические условия» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16765-87 «Краны стреловые самоходные общего назначения. Приемка и методы испытаний» ГОСТ 17019-78 «Детали крепления трубопроводов и кабелей. Технические условия» ГОСТ 17020-78 «Прижимы, держатели и пояски для крепления трубопроводов и кабелей. Конструкция и размеры» ГОСТ 22827-85 «Краны стреловые самоходные общего назначения. Технические условия» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 3057-90 «Пружины тарельчатые. Общие технические условия» ГОСТ 3212-92 «Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров» ГОСТ 3241-91 «Канаты стальные. Технические условия» ГОСТ 3325-85 «Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки» ГОСТ 3675-81 «Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Допуски» ГОСТ 4364-81 «Приводы пневматические тормозных систем автотранспортных средств. Общие технические требования» ГОСТ 493-79 «Бронзы безоловянные литейные. Марки» ГОСТ 5006-83 «Муфты зубчатые. Технические условия» ГОСТ 613-79 «Бронзы оловянные литейные. Марки» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 6678-72 «Манжеты резиновые уплотнительные для пневматических устройств. Технические условия» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 8.001-80 «Государственная система обеспечения единства измерений. Организация и порядок проведения государственных испытаний средств измерений» ГОСТ 8593-81 «Основные нормы взаимозаменяемости. Нормальные конусности и углы конусов» ГОСТ 8752-79 «Манжеты резиновые армированные для валов. Технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 9178-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические мелкомодульные. Допуски» ГОСТ 9562-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски» ГОСТ 9650-80 «Оси. Технические условия» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 12.2.058-81 «Система стандартов безопасности труда. Краны грузоподъемные. Требования к цветовому обозначению частей крана, опасных при эксплуатации» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 16514-96 «Гидроприводы объемные. Гидроцилиндры. Общие технические требования» ГОСТ 18464-96 «Гидроприводы объемные. Гидроцилиндры. Правила приемки и методы испытаний» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 12.1.006-84 «Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 12.2.085-82 «Система стандартов безопасности труда. Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ГОСТ 12.3.003-86 «Система стандартов безопасности труда. Работы электросварочные. Требования безопасности» ГОСТ 22826-83 «Сборочные единицы и детали трубопроводов. Переходы на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия» ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 15164-78 «Электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 13556-91 «Краны башенные строительные. Общие технические условия» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 20245-74 «Гидроаппаратура. Правила приемки и методы испытаний» ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 23518-79 «Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 2105-75 «Крюки кованые и штампованные. Технические условия» ГОСТ 8.326-89 «Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 7829-70 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на молотах. Припуски и допуски» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 7062-90 «Поковки из углеродистой и легированной стали, изготовляемые ковкой на прессах. Припуски и допуски» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 6628-73 «Крюки двурогие. Заготовки. Типы. Конструкция и размеры» ГОСТ 6627-74 «Крюки однорогие. Заготовки. Типы. Конструкция и размеры» ГОСТ 6619-75 «Крюки пластинчатые однорогие и двурогие. Технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 22976-78 «Гидроприводы, пневмоприводы и смазочные системы. Правила приемки» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ГОСТ 492-73 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» ГОСТ 22061-76 «Машины и технологическое оборудование. Система классов точности балансировки. Основные положения» ГОСТ 25348-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 14776-79 «Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры» ГОСТ 10362-76 «Рукава резиновые напорные с нитяным усилением, неармированные. Технические условия» ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия»
